Рабочий проект автоматической установки охранно-пожарной сигнализации (Коттедж по адресу: г. Санкт-Петербург)

Рабочий проект автоматической установки охранно-пожарной сигнализации

(Пояснительная записка, основной комплект рабочих

чертежей)

Коттедж по адресу: г. Санкт-Петербург
-2008-ОС
г. Санкт-Петербург 2008 г.

Содержание

Наименование Номер листа Примечать
I. Общая часть 2

II. Назначение 2

III. Краткая характеристика объекта 2

IV. Основные технические решения 2-3

V. Электропитание и заземление 3

VI. Монтаж электропроводок 3

Приложение: Основной комплект рабочих чертежей -2008-11C

I. Общая часть
1.1. Проект разработан на основании договора и архитектурно-строительных чертежей.

1.2. Проект разработан в соответствии с действующими нормативными документами (см. лист 2 Основного комплекта рабочих чертежей).

1.3. Проектом предусматривается оборудование помещений коттеджа (жилого

индивидуального дома) по адресу:_ автоматической установкой охранно-

пожарной сигнализации.

1.4 Выбор технических средств, их количество и места установки определены согласно требованиям действующих нормативных документов, с учетом размеров помещений, количества входов в помещение, техническими характеристиками оборудования и т.д.

И. Назначение

Автоматическая установка охранно- пожарной сигнализации предназначена для усиления охраны объекта, для обнаружения загораний и подачи тревожного извещения на круглосуточный пост охраны о возникновении пожара, нападении и о несанкционированном проникновении нарушителя.

III. Краткая характеристика объекта

Защищаемые помещения расположены в 2-х этажном с цокольным этажом отдельно стоящем здании, площадь защищаемых помещений 743 кв. м.

Защищаемые помещения отапливаемые.

IV. Основные технические решения

В качестве средств охранно-пожарной сигнализации на объекте установить внутриобъектовую радиосистему (ВОРС) охранно-пожарной сигнализации «Стрелец».

Внутриобъектовая радиосистема охранно-пожарной и адресно-аналоговой пожарной сигнализации «Стрелец» (далее система) предназначена для контроля охранных, пожарных извещателей, устройств управления, а также исполнительных устройств. Система может функционировать, как в автономном режиме, с подачей звуковой, световой сигнализации, выводом информации на ЭВМ, гак и в составе других систем автоматической сигнализации. В данном проекте информация о состоянии извещателей выводится на пульт управления локальный ПУЛ и сигналы «Периметр», «Объем», «Пожар», «Тревога» и «Снятие» передаются с применением реле РРОП №0 и ИБ-Р по линиям связи на пульт централизованного наблюдения (ПЦН).

Для обмена информацией между элементами системы используется радиоканал.

Средства обнаружения пожара - извещатели пожарные радиоканальные дымовые ИП 21210-3 «Аврора-ДР» и извещатель пожарный радиоканальный ручной ИПР-51310-1 «ИПР-Р» - для подачи извещения при визуальном обнаружении пожара.

Извещатели пожарные дымовые предназначены для обнаружения загораний, сопровождающихся обильным выделением дыма.

Установку пожарных извещателей следует производить в соответствии с требованиями технической документации на данный извещатель и нормативными документами.

Для сигнализации о проникновении нарушителя в охраняемые помещения предусмотрена:

• Блокировка дверей главного входа на открывание - охранными извещателями «РИГ»;

• Блокировка объема помещений ИК радиоканальными охранными извещателями "Икар-Р". Для передачи сигнала “Тревоги” на ПЦО при разбойном нападении в проекте

предусмотрена:

• Носимая радиоКТС (РБУ).

Управление системой охранно-пожарной сигнализации осуществляется через главный («нулевой») радиорасширитель (РРОП) с помощью пульта управления локального ПУЛ (возможно управление с персонального компьютера).

РРОП и блок питания размещаются в помещении кладовой на цокольном этаже объекта. Рекомендуемая высота установки радиорасширителей составляет не менее 2-2,5 м от поверхности пола.

V. Электропитание и заземление

Электропитание установок охранно-пожарной сигнализации выполнить после приборов энергоучета от неотключаемых источников:

- основной ввод - 220В, 50Гц от существующего электрощита;

- резервный ввод - от аккумуляторных батарей, имеющих устройство автоподзарядки. Электропитание радиоканальных пожарных и охранных извещателей осуществляется

от встроенных литиевых батарей:

-основной источник питания - литиевая батарея с номинальным рабочим напряжением 3,0В и емкостью 1,2 Ач (тип-CR 123),

-резервный источник питания - литиевая батарея с номинальным рабочим напряжением 3,0В и емкостью 0,24 Ач (THn-CR2032), для РБУ - две литиевые батареи емкостью 0,24 Ач.

Для защиты обслуживающего персонала от поражения электрическим током предусмотреть защитное заземление электрооборудования. Защитное заземление выполнить в соответствии с ПУЭ, учитывая существующую на объекте схему заземления.

VI. Монтаж электропроводок

Прокладку кабелей и проводов выполнить:

• проходы через стены и перекрытия- в гофротрубе,

• по стенам и потолкам помещений - в коробах или за строительными конструкциями.

Ведомость чертежей
Лист Наименование Прим-ие
1-3 Общие данные
4 Схема электрическая структурная

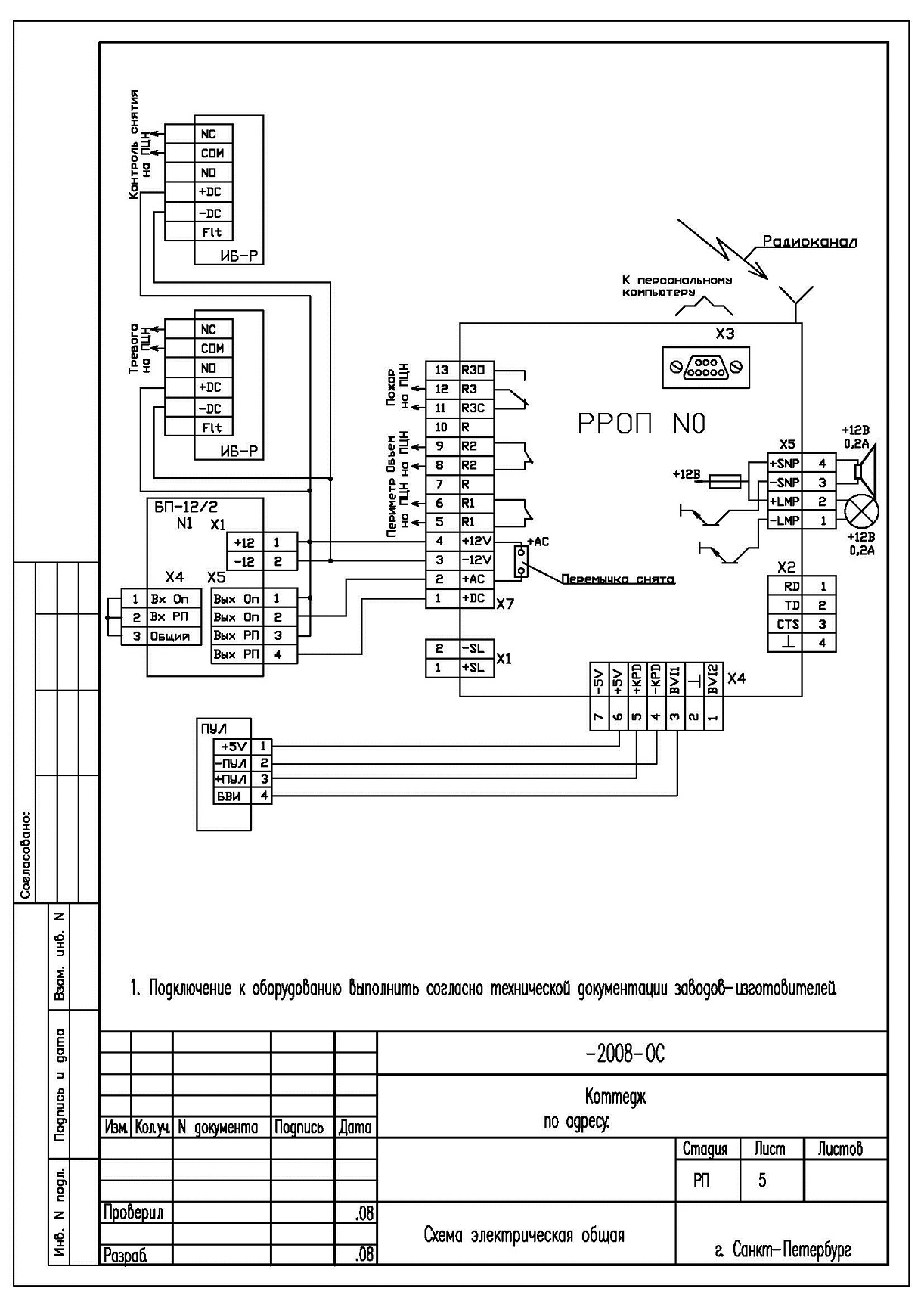

5 Схема электрическая общая

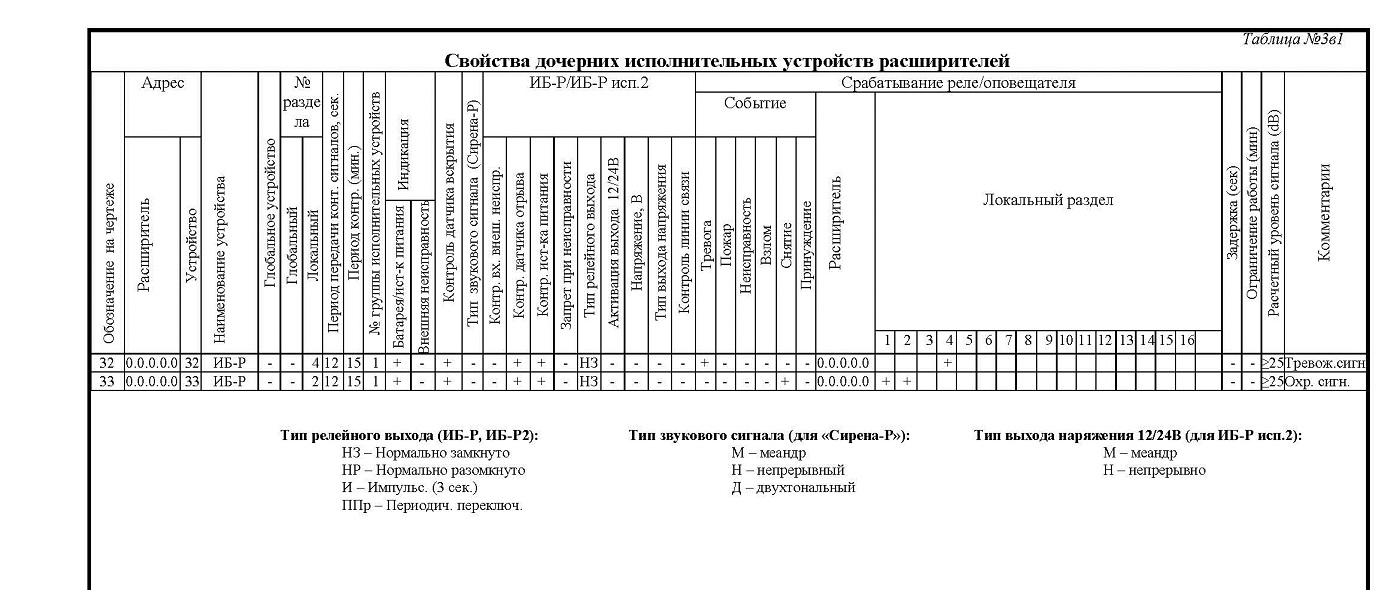

6-13 Схема электрическая общая. Таблицы

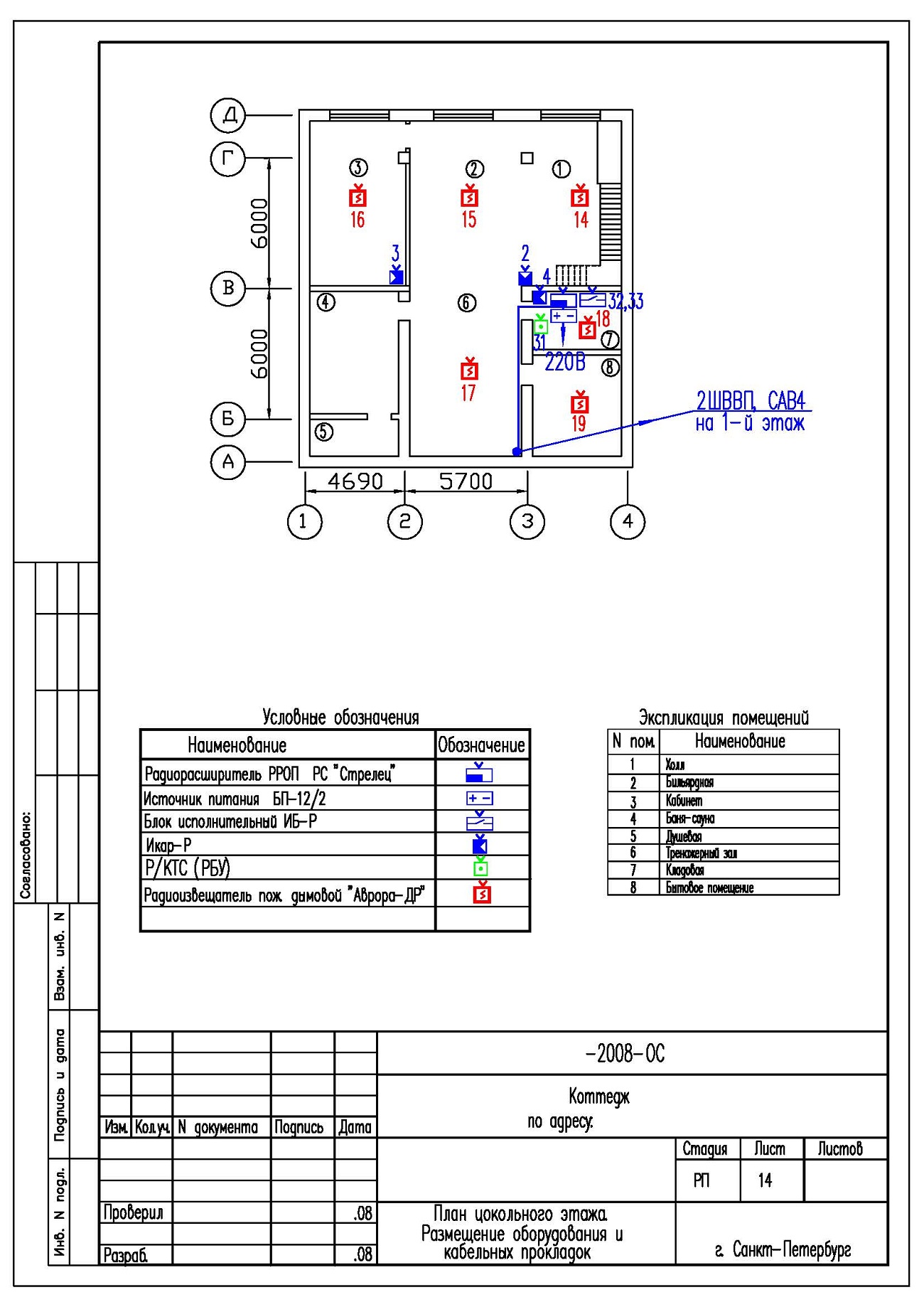

14 План цокольного этажа. Размещение оборудования и кабельных прокладок

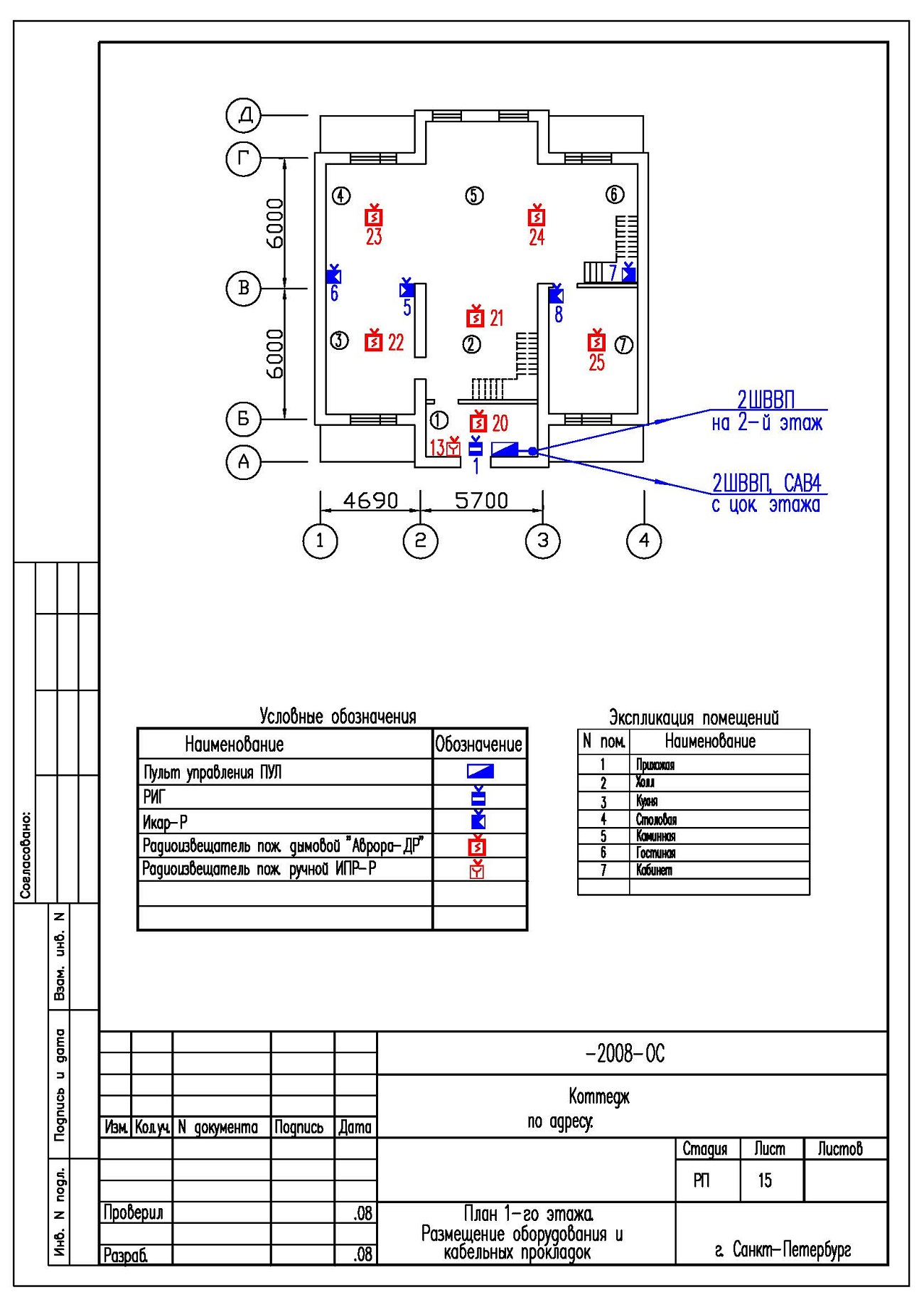

15 План 1-го этажа. Размещение оборудования и кабельных прокладок
16 План 2-го этажа. Размещение оборудования и кабельных прокладок

Ведомость ссылочных документов
Обозначение Наименование Примеч.
Ссылочные документы
ГОСТ 21.101-97 Основные требования к проектной и рабочей документации
СНиП 11.01-95 Инструкция о составе, порядке разработки, согласования проектно-сметной документации на строительство зданий и сооружений
РД 78.36.002-99 Технические средства систем безопасности объектов. Обозначения условные графические элементов систем.
РД 78.145-93 Системы и комплексы охранной, пожарной и охранно-пожарной сигнализации. Правила производства и приемки работ.
НПБ 88-2001* Установки пожаротушения и сигнализации. Нормы и правила проектирования
Правила устройства электроустановок.
Прилагаемые документы
-2008-ОС.СО Спецификация оборудования

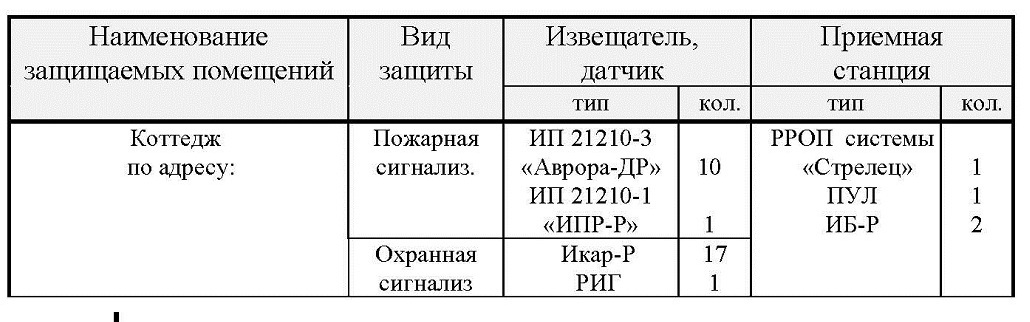

Основные показатели установки охранно-пожарной сигнализации

1. Технические решения, принятые в рабочих чертежах, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории Российской Федерации, и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта.

2. Монтаж, наладку и сдачу в эксплуатацию средств ПС выполнить в соответствии с РД 78.145-93 и ПУЭ.
Гл. инженер проекта

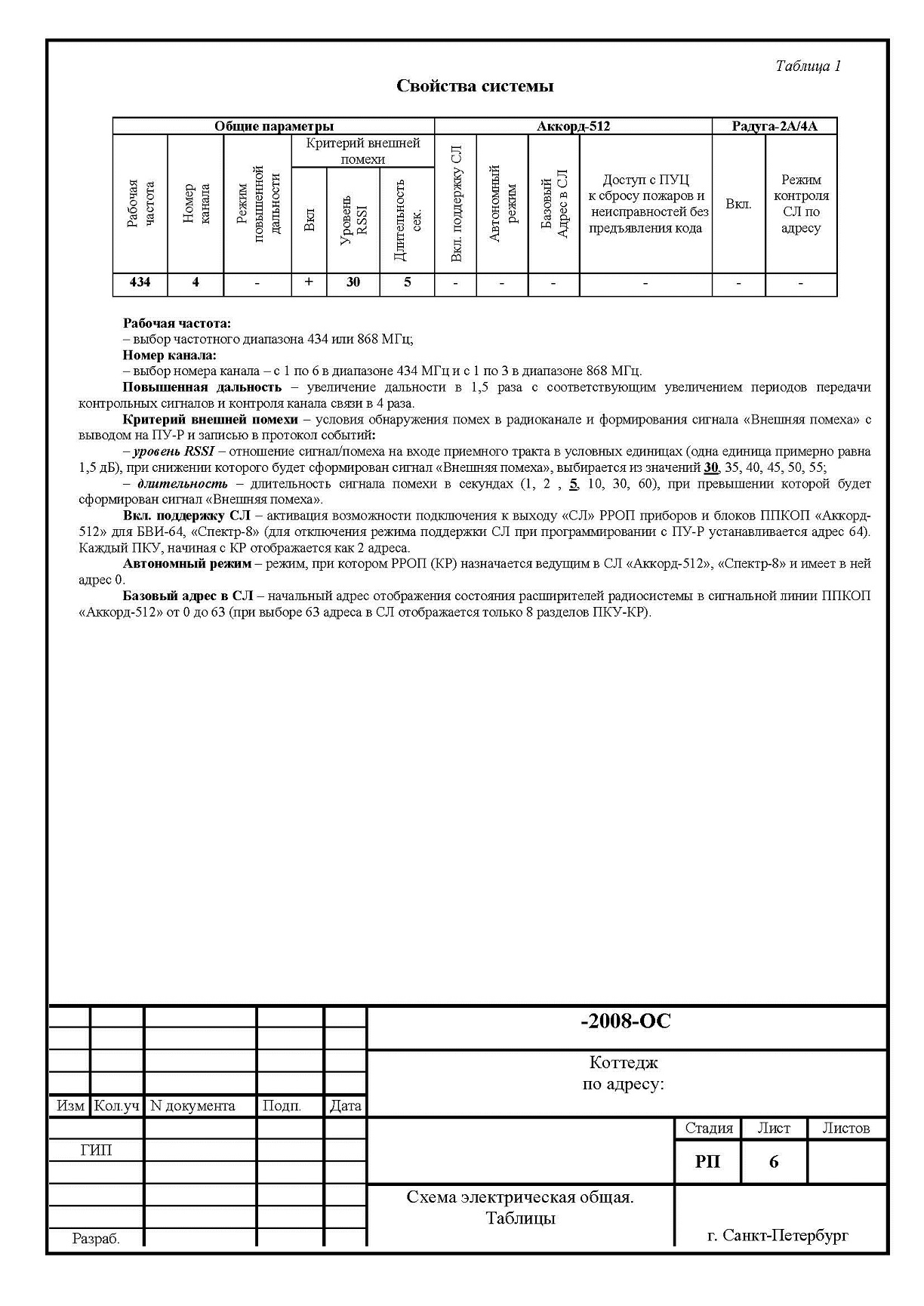

Рабочая частота:

- выбор частотного диапазона 434 или 868 МГц;

Номер канала:

- выбор номера канала - с 1 по 6 в диапазоне 434 МГц и с 1 по 3 в диапазоне 868 МГц.

Повышенная дальность - увеличение дальности в 1,5 раза с соответствующим увеличением периодов передачи контрольных сигналов и контроля канала связи в 4 раза.

Критерий внешней помехи - условия обнаружения помех в радиоканале и формирования сигнала «Внешняя помеха» с выводом на ПУ-Р и записью в протокол событий:

-уровень RSSI - отношение сигнал/помеха на входе приемного тракта в условных единицах (одна единица примерно равна 1,5 дБ), при снижении которого будет сформирован сигнал «Внешняя помеха», выбирается из значений 30, 35,40, 45, 50, 55;

- длительность - длительность сигнала помехи в секундах (1,2,5, 10, 30, 60), при превышении которой будет сформирован сигнал «Внешняя помеха».

Вкл. поддержку CJI - активация возможности подключения к выходу «СЛ» РРОП приборов и блоков ППКОП «Аккорд-512» для БВИ-64, «Спектр-8» (для отключения режима поддержки CJI при программировании с ПУ-Р устанавливается адрес 64). Каждый ПКУ, начиная с КР отображается как 2 адреса.

Автономный режим - режим, при котором РРОП (КР) назначается ведущим в CJ1 «Аккорд-512», «Спектр-8» и имеет в ней адрес 0.

Базовый адрес в CJ1 - начальный адрес отображения состояния расширителей радиосистемы в сигнальной линии ППКОП «Аккорд-512» от 0 до 63 (при выборе 63 адреса в CJ1 отображается только 8 разделов ПКУ-КР).

Период контроля канала - время, прошедшее с момента прекращения получения контрольных сигналов от радиоканального устройства по той или иной причине до момента формирования системой извещения о нарушении связи с устройством, и может принимать значения 1; 5; 3; 9; 15 мин. (или отключено - только для РБУ). При повышенных требованиях к контролю надежности канала связи значение может быть установлено минимальным. В случае сложной помеховой обстановки период контроля может быть максимальным.

Тип подключенного ШС - к некоторым извещателям может быть подключен дополнительный шлейф с охранными гаи пожарными извещателями.

Чувствительность - Н-норма, ПВ - повышенная, ПН - пониженная.

Контроль выпадения осколков стекла - данный параметр характеризует режим работы поверхностных звуковых охранных извещателей типа «Арфа-2Р».

Тип канала - определяется применяемым типом пожарного извещателя.

Аналоговое значение - данный режим применяется в случае использования в качестве координатора радиосети РРП-240 и позволяет обрабатывать аналоговые значения от пожарных извещателей.

Геркон Н.Р. - введение инверсного режима работы универсального магш[токонтактиого извещателя РИГ.

Нет контроля геркона - используется в случае контроля только подключенного к РИГ шлейфа сигнализации.

Нет контроля ШС - используется в случае отсутствия необходимости контроля подключенного к РИГ шлейфа сигнализации.

Квитировать «Пожар» - используется в случае подключения к РИГ шлейфа пожарной сигнализации.

Примечание: В связи с тем, что при программировании система сама автоматически присваивает адреса, программирование извещателей необходимо производить в соответствии с очередностью приведенной в проектной документации.

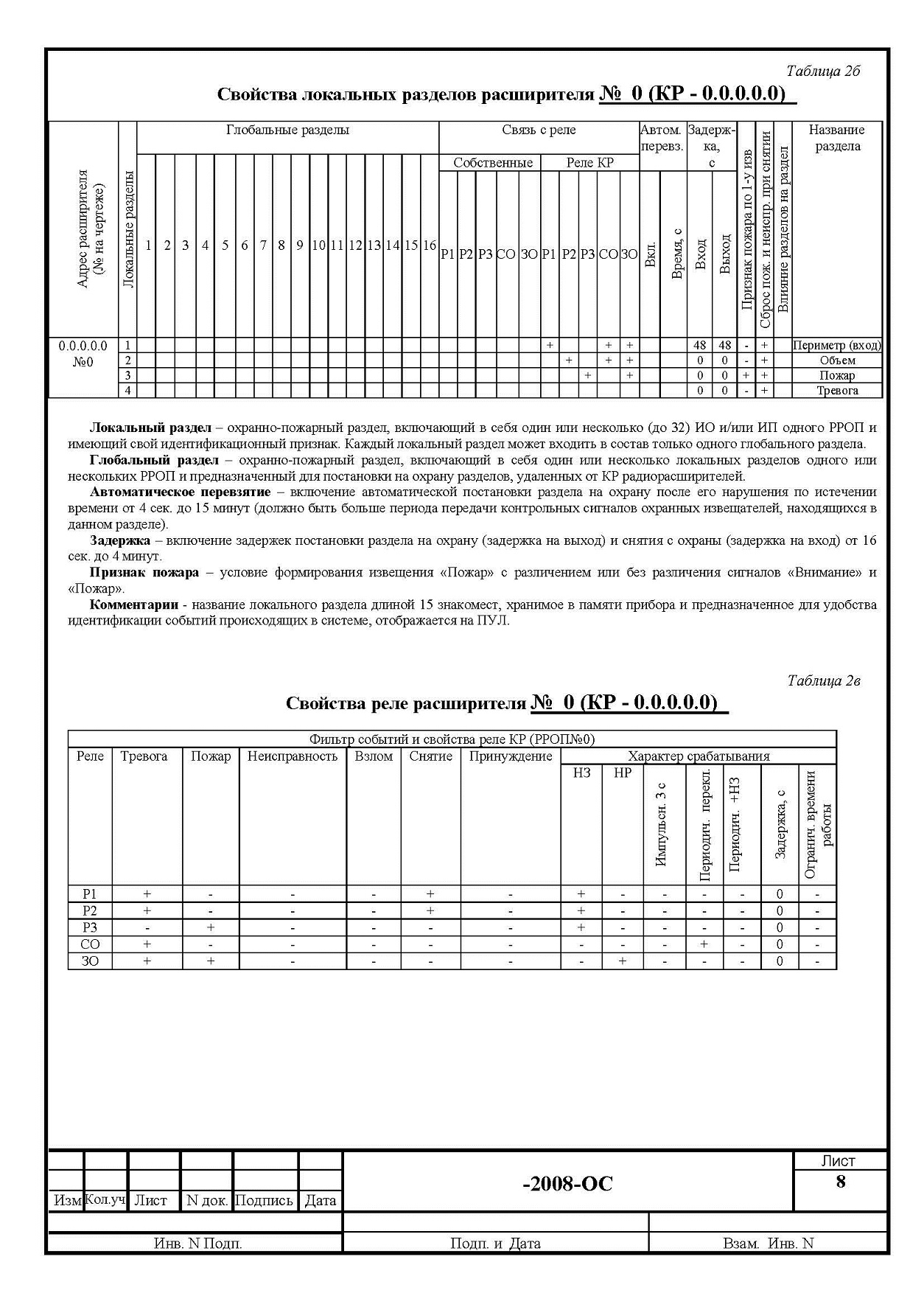

Глобальный / локальный - постановка с ПУЛ-Р, РБУ локальных или глобальных разделов.

Разделы 1-8/9-16 - выбор списка локальных или глобальных разделов (1-8 или 9-16) для индикации на ПУЛ-Р.

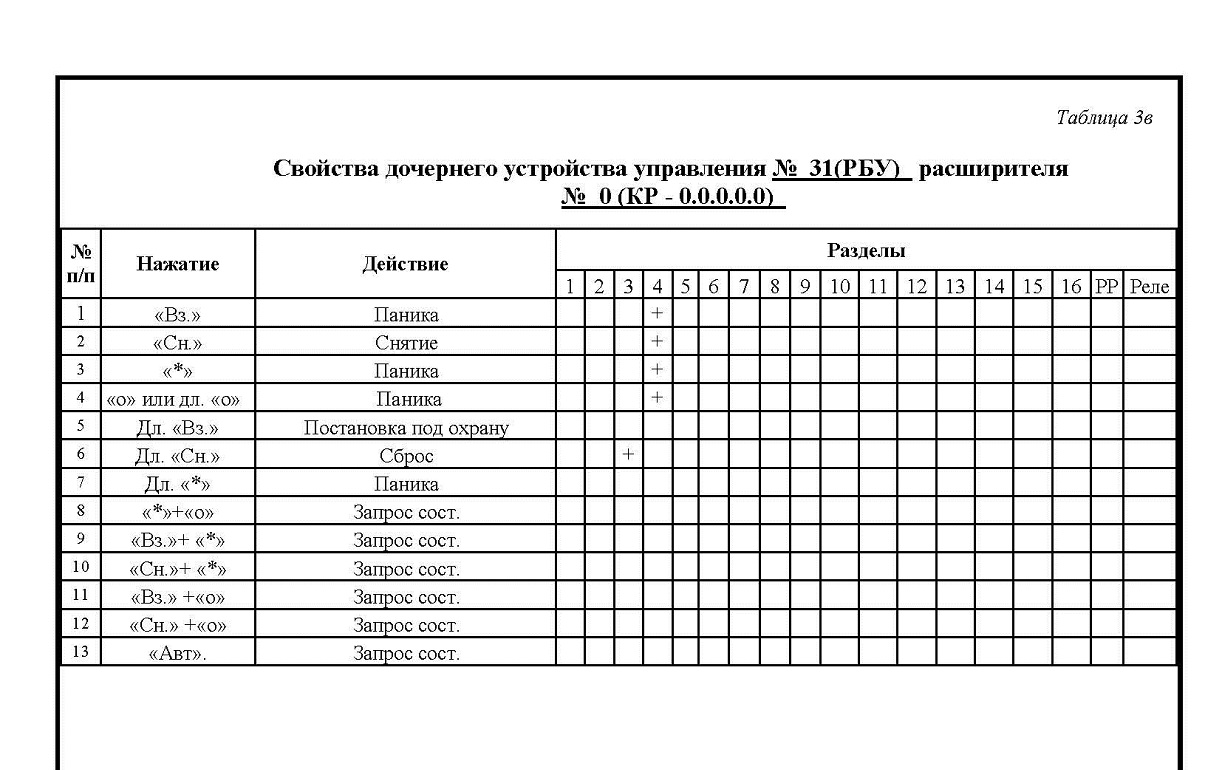

Примечание: Если предусматривается вынос РБУ за пределы зоны радиосвязи, с целью исключения формирования сигнала «Нарушение связи» необходимо отключить у РБУ период передачи контрольных сигналов и период контроля.

Примечания:

1. Расчётная ёмкость батареи CR123 - 1,2 А-ч, CR2032 - 240 мА-ч (при 25°С).

2. Напряжение разряда батарей - 2,6 В.

3.Индикация разряда батарей с помощью светодиодного индикатора уст-ройства включена.

4. Средняя длительность саморазряда батарей CR123 и CR2032 до 90 % емкости - 10 лет.

5. Устройства находятся в рабочем режиме и в зоне радиовидимости включённого родительского ПКУ.

///////////////////////////////////////
