РАБОЧИЙ ПРОЕКТ систем пожарной сигнализации и оповещения о пожаре РПО-11.000.025-ПС-СОУЭ (Объект: Женская консультация, МУЗ «ЦГБ №1», 2011 год)

Объект: Женская консультация, МУЗ «ЦГБ №1»

АЗрес: СВерЗлобская обл., г. Нижний Тагил, ул. Коминтерна, 3. 33
РАБОЧИЙ ПРОЕКТ

Систем пожарной сигнализации и оповещения о пожаре
РПО-11 .ООО.025-ПС-СОУЭ

Ведомость рабочих чертежей основного комплекта
Лист Наименование Примечание
1 Общие данные Лист 1.1-1.11
2 План расположения оборудования и сетей пожарной сигнализации. 1 этаж. Лит. А
3 План расположения оборудования и сетей пожарной сигнализации. 1 этаж. Лит. Б
4 План расположения оборудования и сетей пожарной сигнализации. 1 этаж. Лит. В
5 План расположения оборудования и сетей пожарной сигнализации. 2 этаж. Лит. А

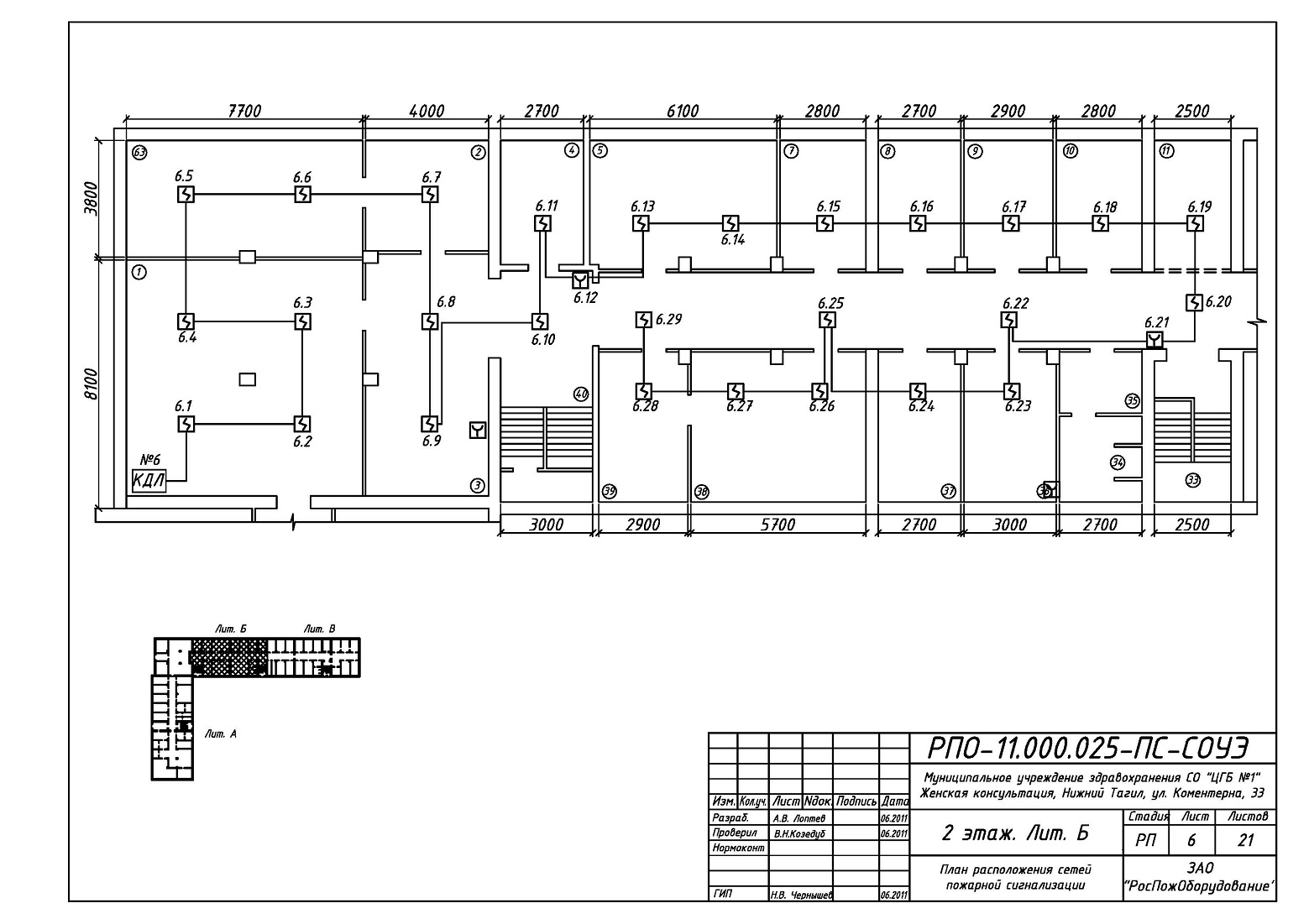

6 План расположения оборудования и сетей пожарной сигнализации. 2 этаж. Лит. Б
7 План расположения оборудования и сетей пожарной сигнализации. 2 этаж. Лит. В
8 План расположения оборудования и сетей светового оповещения. 1 этаж. Лит. А
9 План расположения оборудования и сетей светового оповещения. 1 этаж. Лит. Б
10 План расположения оборудования и сетей светового оповещения. 1 этаж. Лит. В
11 План расположения оборудования и сетей светового оповещения. 2 этаж. Лит. А

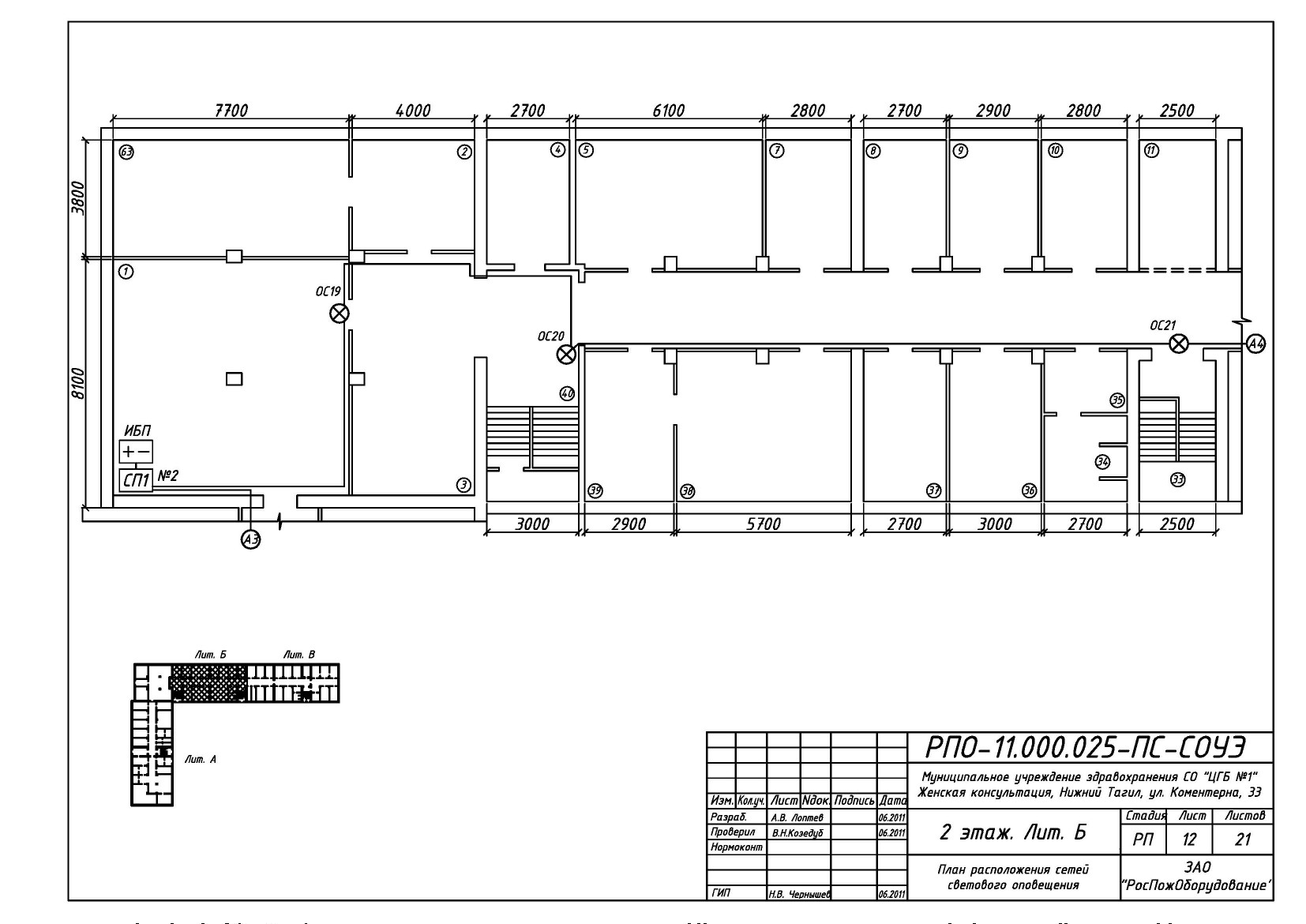

12 План расположения оборудования и сетей светового оповещения. 2 этаж. Лит. Б
13 План расположения оборудования и сетей светового оповещения. 2 этаж. Лит. В
14 План расположения оборудования и сетей речевого оповещения. 1 этаж. Лит. А
15 План расположения оборудования и сетей речевого оповещения. 1 этаж. Лит. Б

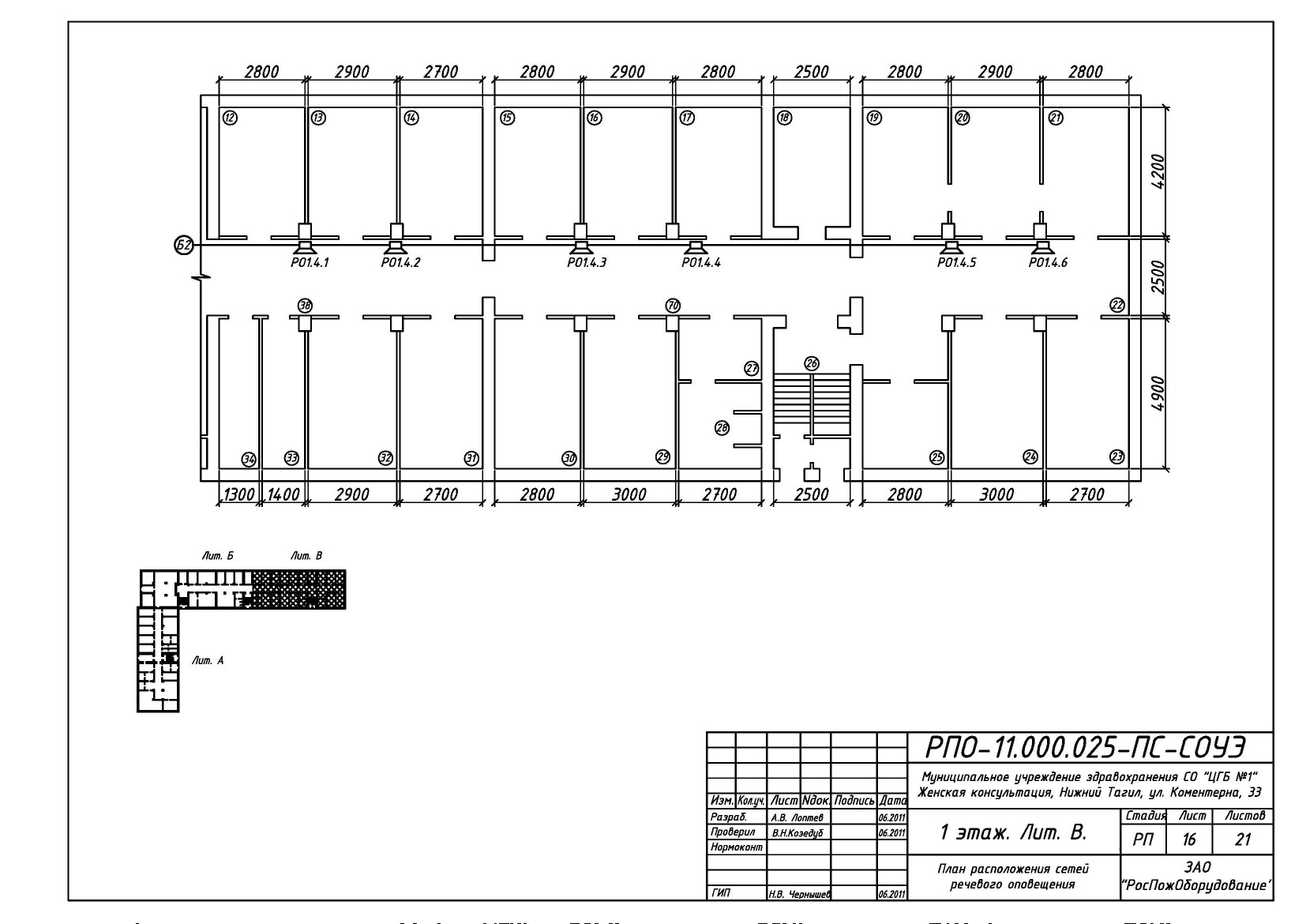

16 План расположения оборудования и сетей речевого оповещения. 1 этаж. Лит. В
17 План расположения оборудования и сетей речевого оповещения. 2 этаж. Лит. А
18 План расположения оборудования и сетей речевого оповещения. 2 этаж. Лит. Б

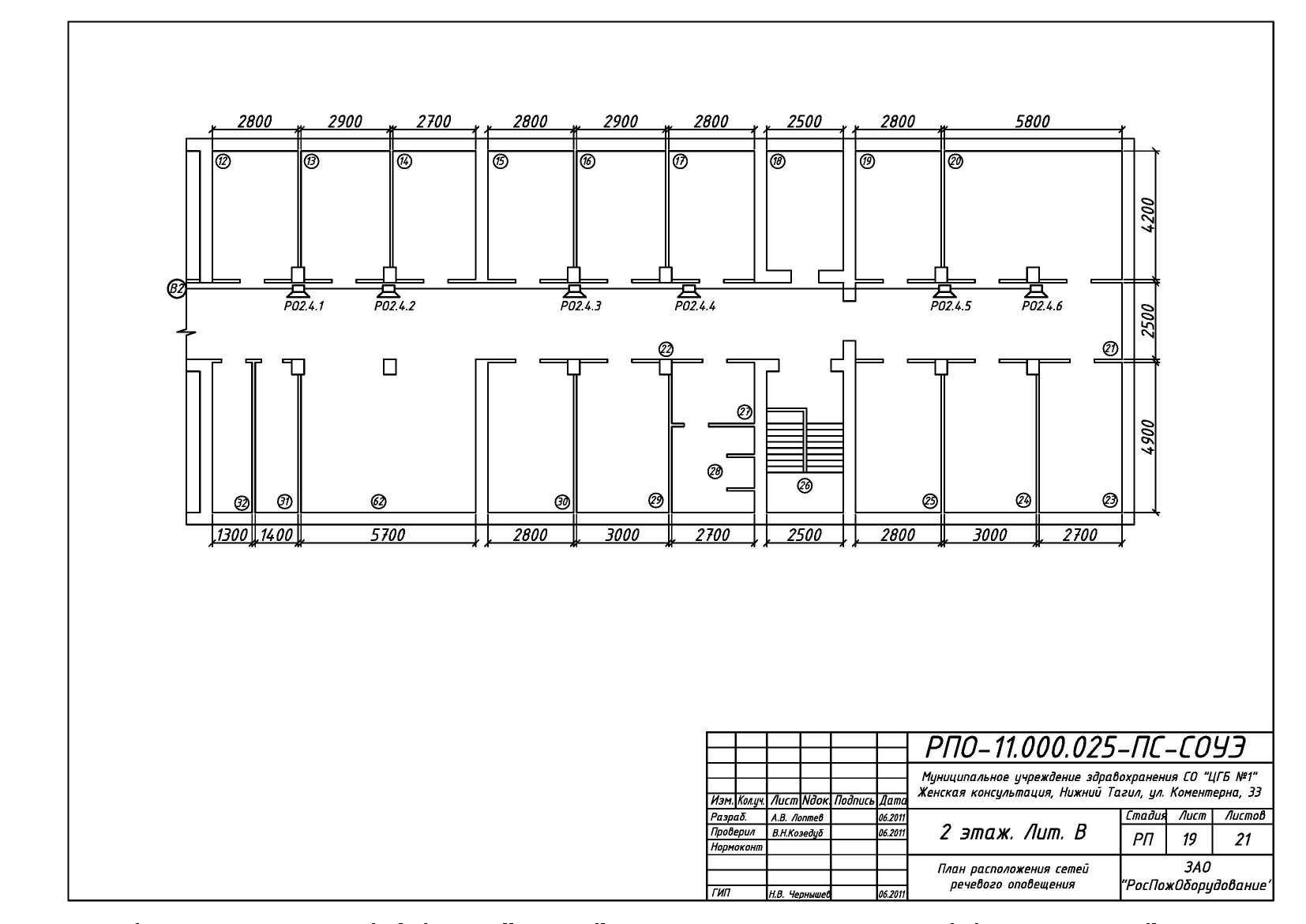

19 План расположения оборудования и сетей речевого оповещения. 2 этаж. Лит. В

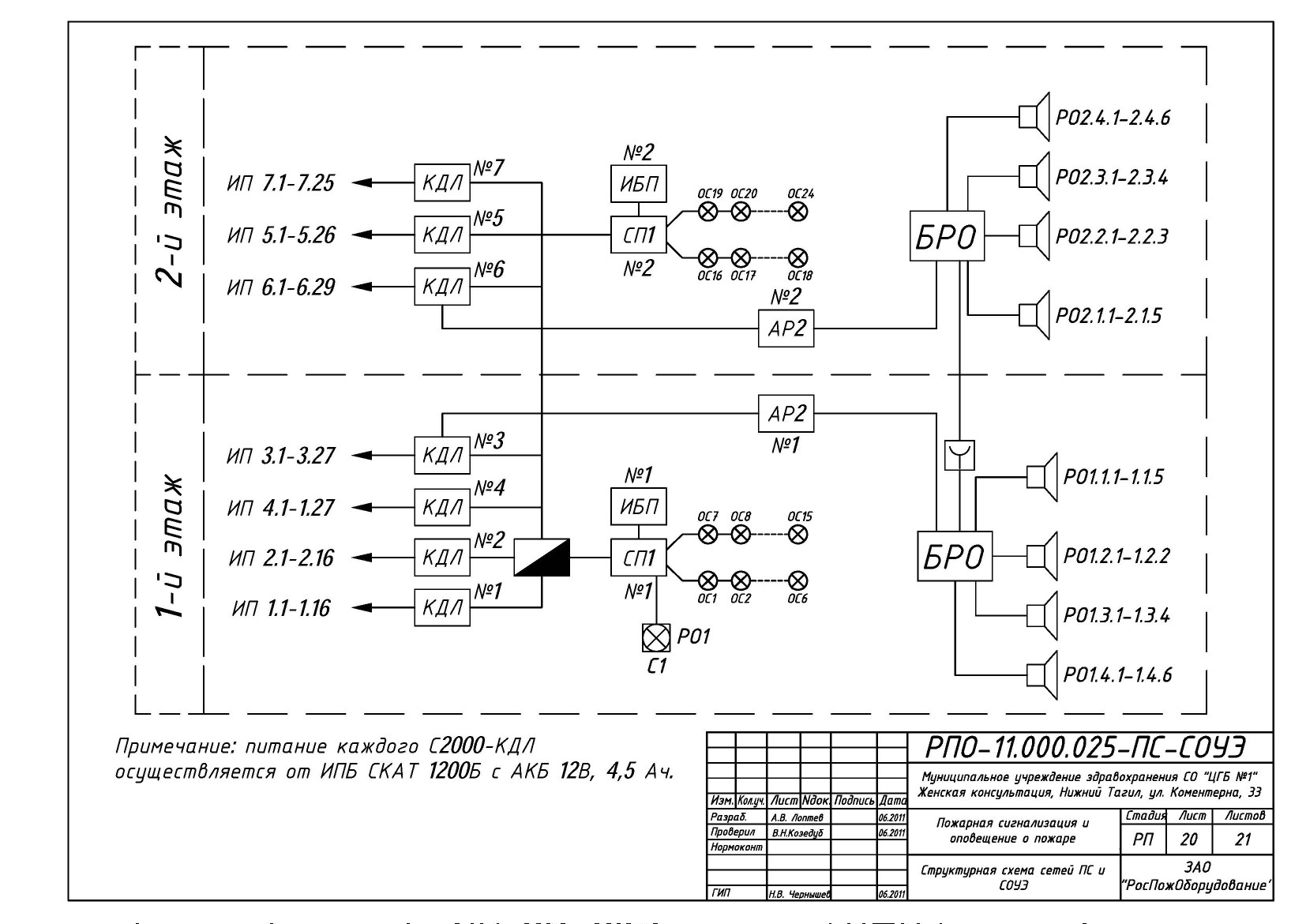

20 Структурная схема ПС и СОУЗ
21 Схема внешних подключений

Технические решения, принятые в рабочих чертежах, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории Российской Федерации, и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных проектом мероприятий.
Глабный инженер проекта
Н.В.

Ведомость ссылочных документов

Наименование
ФЗ № 123 от 22.06.2008 «Технический регламент о требованиях пожарной безопасности»
СП 3.13130.2009 «Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожаре. Требования пожарной безопасности» (приказ МЧС России от 25.03.2009 № 173)
СП 5.13130.2009 «Системы противопожарной защиты. Установка пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования» (приказ МЧС России от 25.03.2009 № 175),
РД 78.В0.01-99 Технические средства систем безопасности объектов. Обозначения условные графические элементов систем. Часть 1. Технические средства охранно-пожарной сигнализации
ПУЗ Правила устройства электроустановок (ПУЗ).

1. ОБЩИЕ СВЕДЕНИЯ
Технические решения, принятые в проекте, соответствуют требованиям экологических, санитарно — гигиенических, противопожарных и других норм, действующих на территории Российской Федерации, и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных проектом мероприятий.

При разработке проекта учтены требования нормативных документов, приведенных в ведомости ссылочных документов.

Исходными данными при разработке настоящей документации послужили:

Техническое задание на проектирование системы пожарной сигнализации в помещениях Женской консультации МУЗ СО «ЦГБ №1»;

Архитектурно-строительные чертежи, представленные заказчиком.

2. КРАТКАЯ ХАРАКТЕРИСТИКА ОБЪЕКТА

Полное наименование объекта: Женская консультация МУЗ «ЦГБ №1».

Адрес: г. Нижний Тагил, ул. Коминтерна, 33 / Орджоникидзе, 34 Объект представляет собой 3-х этажное здание коридорного типа.

На первом и втором этажах расположены медицинские кабинеты. Третий этаж на момент проектирования реконструируется, поэтому системы ПС и СОУЗ не предусмотрены в настоящем проекте.

Конструктивные элементы здания:

Фундамент - сборные железобетонные блоки;

Наружные стены - структурное остекление, крупнопанельные блоки, шлакоблочные; перегородки - гипсокартонные, кирпичные; перекрытия - железобетонные;

Двойные полы отсутствуют. Высоты помещений приведены на чертежах.

3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ РЕШЕНИЯ
На основании СП 5.13130-2009 предусмотрена защита объекта автоматической установкой пожарной сигнализации с оборудованием дымовыми пожарными извещателями.

Согласно НПБ 3.13130-2009 в соответствии с нормативными показателями объект должен быть оборудован системой оповещения о пожаре третьего типа: речевое оповещение (передача специальных текстов) и световое (светоуказатели "Выход").

С целью раннего обнаружения пожара и оповещения людей предусмотрена адресная аппаратура в составе:

прибор управления С2000-М;

прибор контроля адресной линии С2000-КДЛ;

релейный модуль С2000-СП2;

адресный расширитель С2000-АР2;

адресные дымовые пожарные извещатели ДИП-34А;

адресные ручные пожарные извещатели ИПР-513-ЗА;

кнопка с фиксатором АСТРА 321;

оповещатель звуковой Гром-12-КП;

светоуказатели "Выход” Молния-12;

источник бесперебойного питания Скат 1200Б и Скат1200.

Для обеспечения оповещения предусмотрена две линии оповещения. Первая линия включается автоматически включается автоматически при поступлении сигнала "пожар" без задержки. Оповещатель установлен в помещении вахты. Вторая линия оповещения включается полуавтоматически при нажатии кнопки АСТРА 321, оповещатели установлены в коридорах, холлах.

Световые оповещатели (СО) "Выход" Молния-12 установлены возле эвакуационных выходов. СО включаются автоматически при поступлении сигнала "пожар".

Для управления оповещателями используются нормально разомкнутые контакты реле С2000-СП1.

Для управления световыми оповещателями используются контакты реле С2000-СП1.

4. ЭЛЕКТРОПИТАНИЕ
Электропитание оборудования системы пожарной сигнализации и оповещения о пожаре напряжением 220 В, 50 Гц осуществляется от распределительного щита по существующему проекту силового оборудования через автоматические выключатели. Защитное заземление оборудования следует выполнить согласно ПУЭ.

Питание приборов и технических средств С2000 (С2000, С2000-СП2, С2000-АР2), осуществляется от ИБП Скат1200 (№1), с аккумуляторной батареей 12 В, 12 Ач.

Питание прибора С2000-КДЛ и пожарных извещателей осуществляется от ИБП СКАТ1200Б с АКБ 12В, 4,5 Ач., который устанавливается непосредственно возле прибора С2000-КДЛ.

Питание технических средств СО осуществляется от источников бесперебойного питания СКАТ-1200 (№1, №2) с аккумуляторными батареями 12 В, 12 Ач. (поэтажные)

Питание технических средств речевого оповещения осуществляется от встроенного в блок речевого оповещения АКБ 12В, 7,2 Ач.

Ёмкость аккумуляторов обеспечивает работоспособность системы ОПС при отсутствии электропитания 220 В, 50 Гц в дежурном режиме не менее 24 ч., в режиме тревоги - не менее 3 ч. Ниже приведены данные о потребляемых токах оборудования системы ПС и расчет времени работы системы от резервного питания.

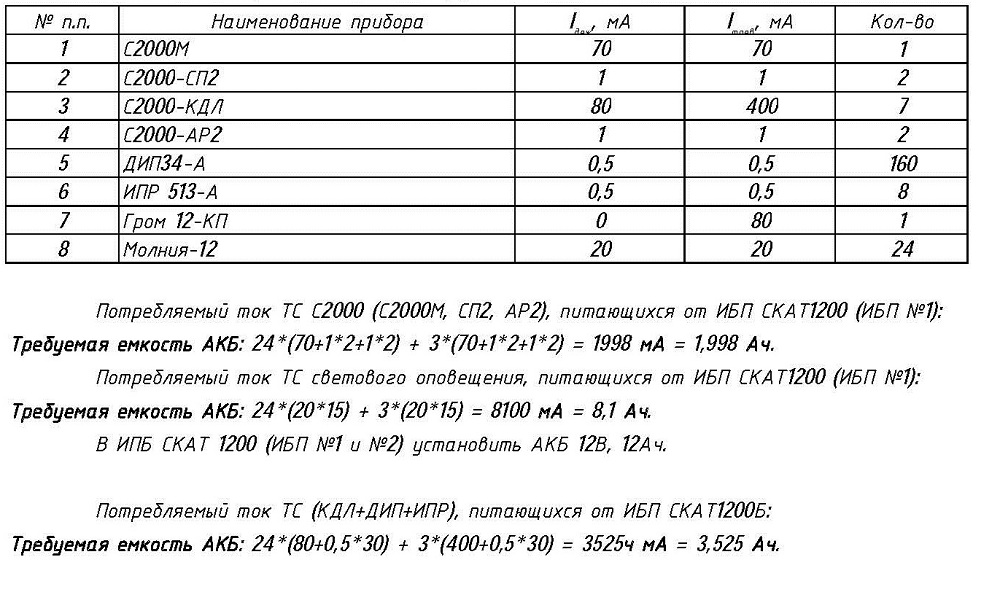

Таблица 4.1. Потребляемые токи оборудования ПС и СОУЗ

5. МОНТАЖ
Работы по монтажу и наладке пожарной сигнализации выполняются в соответствии с РД 78.145-93 "Системы и комплексы охранной, пожарной и охранно-пожарной сигнализации. Правила производства работ".

При монтаже, наладке и эксплуатации приборов и оборудования необходимо соблюдать ПУЭ, ПТЭ и ПТБ электроустановок потребителей.

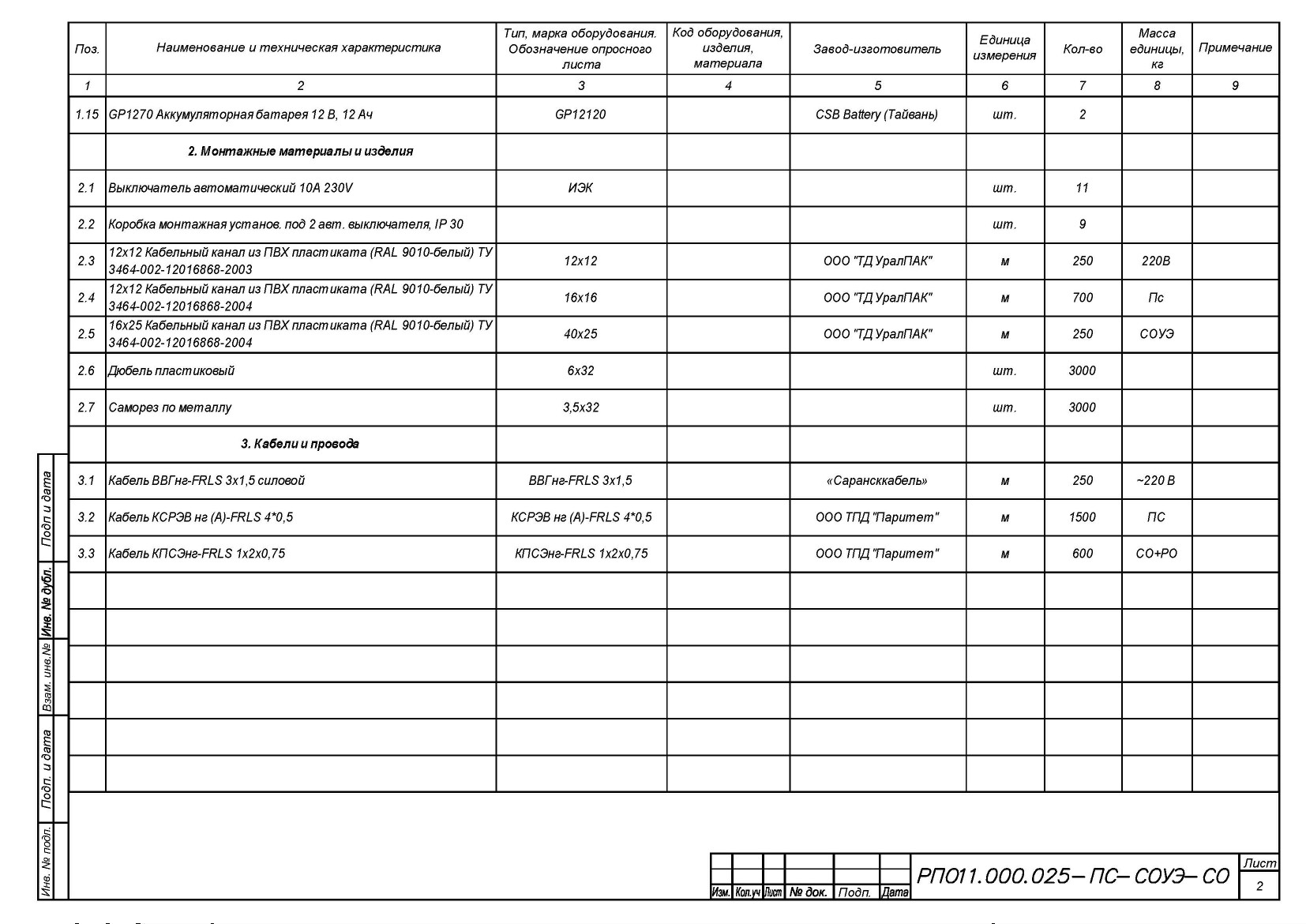

Разводка линий шлейфов пожарной сигнализации и С2000 производится проводом КСРЭВ нг (A)-FRLS 4*0,5. Проводка системы пожарной сигнализации выполняется в кабельканале.

Разводка линий светового оповещений производится проводом КПСЭнг-FRLS 1x2x0,75. Линии оповещения прокладываются в кабельканале.

Разводка линий речевого оповещений производится проводом КПСЭнг-FRLS 1x2x0,75. Линии оповещения прокладываются в кабельканале.

Межэтажные линии прокладываются в кабельканале.

Автоматические пожарные дымовые извещатели монтируются на потолке согласно чертежу с учетом требований, изложенных в НПБ 88-2001* на расстоянии не ближе 0,3 м от светильников.

При подключении оборудования ПС следует руководствоваться технической документацией на соответствующее оборудование.

Речевые оповещатели монтируются на стене согласно чертежу с учетом требований НПБ 104-03.

Ручные пожарные извещатели монтируются на стенах на высоте 1,5 м от уровня пола в местах, указанных на чертеже. Спуски к ручным извещателям прокладываются в кабельканале.

Постановка-снятие разделов осуществляется с пульта С2000.

При программировании учесть: каждый КДЛ - отдельный раздел.

6. КВАЛИФИКАЦИОННЫЙ СОСТАВ ЛИЦ ПО МОНТАЖУ, ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ И ЭКСПЛУА ТАЦИИ

Монтажные работы должны выполняться специализированной организацией имеющей квалифицированных специалистов и необходимые лицензии на данные виды работ, в строгом соответствии с действующими нормами и правилами на монтаж, испытания и сдачу в эксплуатацию установок.

Монтажно-наладочные работы начинать после выполнения мероприятий по технике безопасности согласно СНиП 111-4-80 и акта входного контроля.

Проведение указанных видов работ с целью обеспечения надёжной и безотказной работы системы на объекте осуществляют электромонтеры связи 5-го разряда.

Для правильной эксплуатации систем необходимо руководствоваться данным проектом и техническим описанием на примененное оборудование.

7. МЕРОПРИЯТИЯ ПО ОХРАНЕ ТРУДА И ТЕХНИКЕ БЕЗОПАСНОСТИ

К обслуживанию установки допускаются лица, прошедшие инструктаж по технике безопасности с отметкой в журнале. Электромонтеры должны быть обеспечены защитными средствами прошедшими соответствующие лабораторные испытания.

Монтажные и ремонтные работы должны производиться при снятом напряжении.

При работе с электроинструментом необходимо обеспечить выполнение требований ГОСТ 12.2.013-87.

///////////////////////////////////////
