РАБОЧИЙ ПРОЕКТ системы охранно-пожарной сигнализации и системы оповещения о пожаре (Отделение связи, п.Армань, 2015 год)



Объект:

Отделение связи п. Армань
Адрес объекта:

Магаданская область, п. Армань, ул. Гагарина, дом 12
РАБОЧИЙ ПРОЕКТ

Системы охранно-пожарной сигнализации и системы оповещения о пожаре.
12.03.15 - АПС и СО





Состав проекта



Номер п/п Наименование Обозначение
1 Пояснительная записка 12.03.15-АПС и СО.ПЗ
2 Рабочие чертежи 12 03.15-АПС и СО

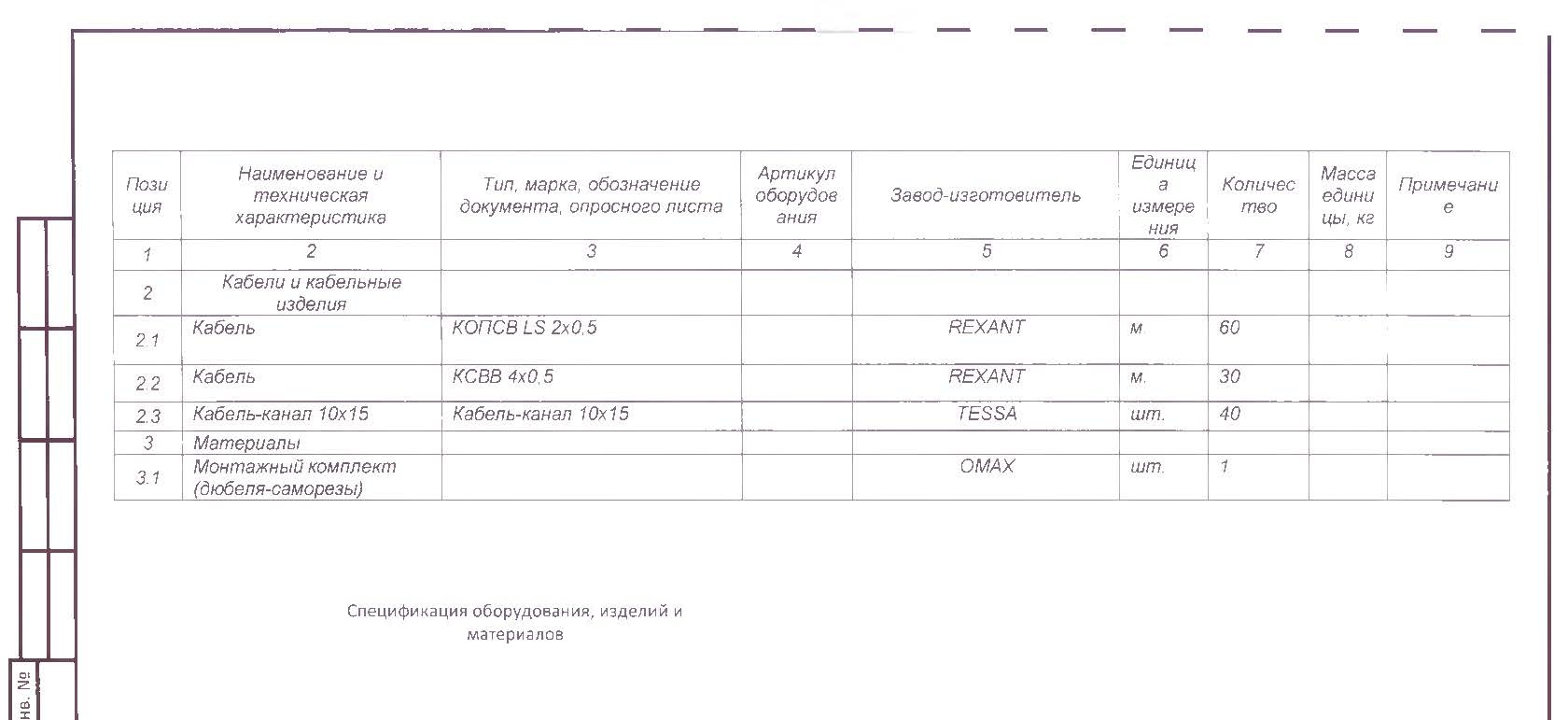

3 Спецификация оборудования, изделий и материалов 12.03 15-АПС и СО С

Технические решения, принятые в проекте, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории Российской Федерации, и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных проектом мероприятий.

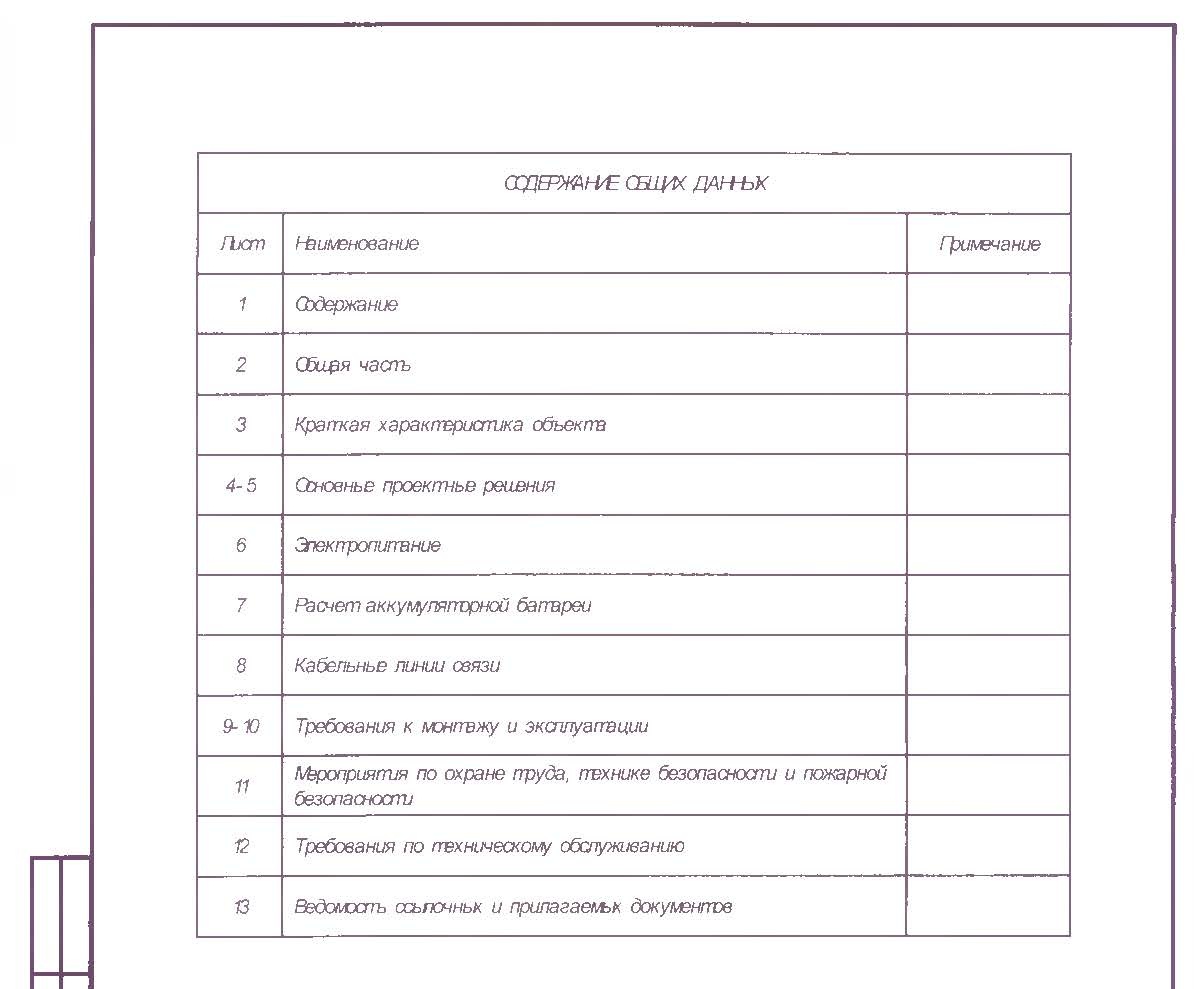

Содержание общих данных

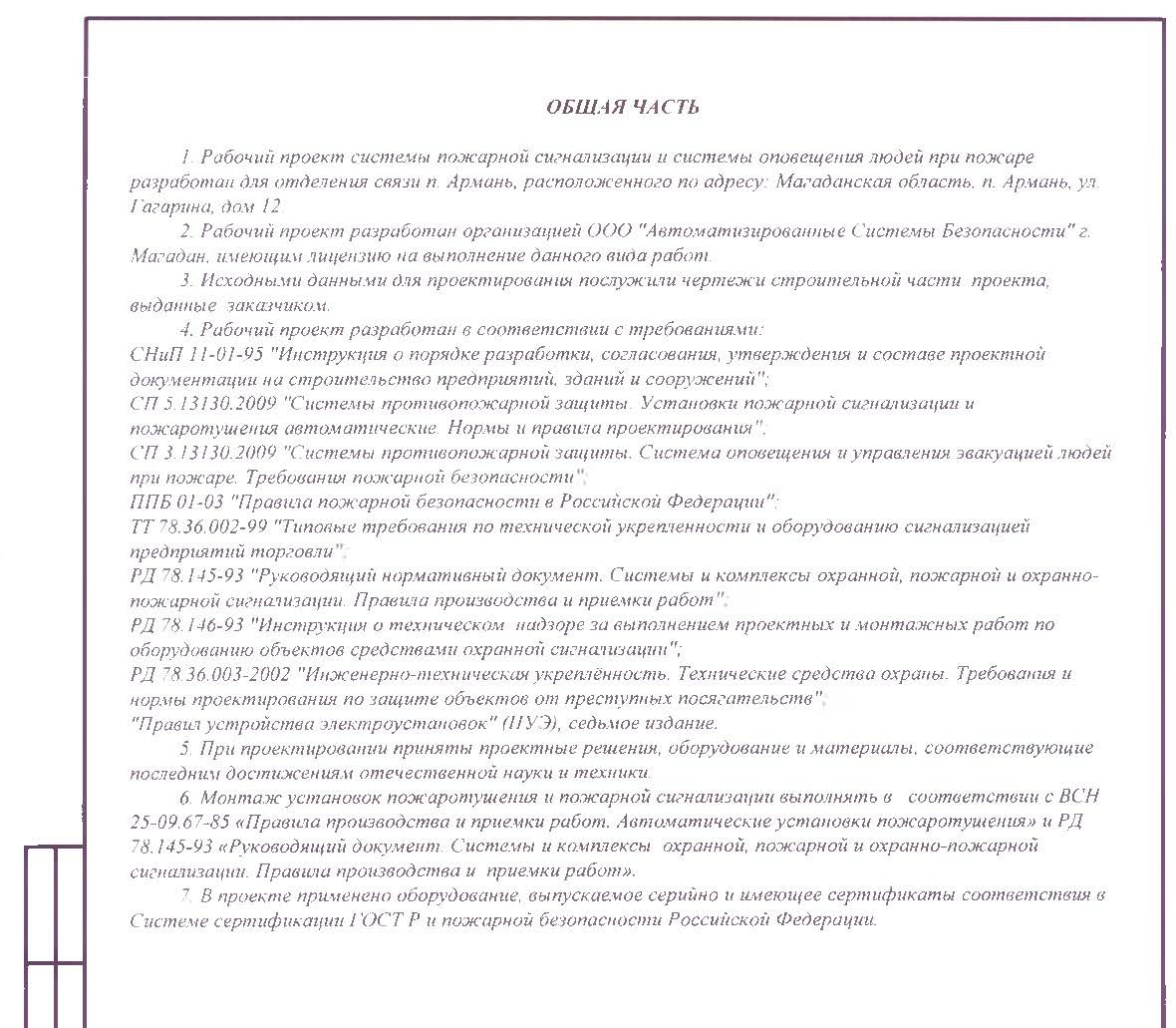

Общая часть

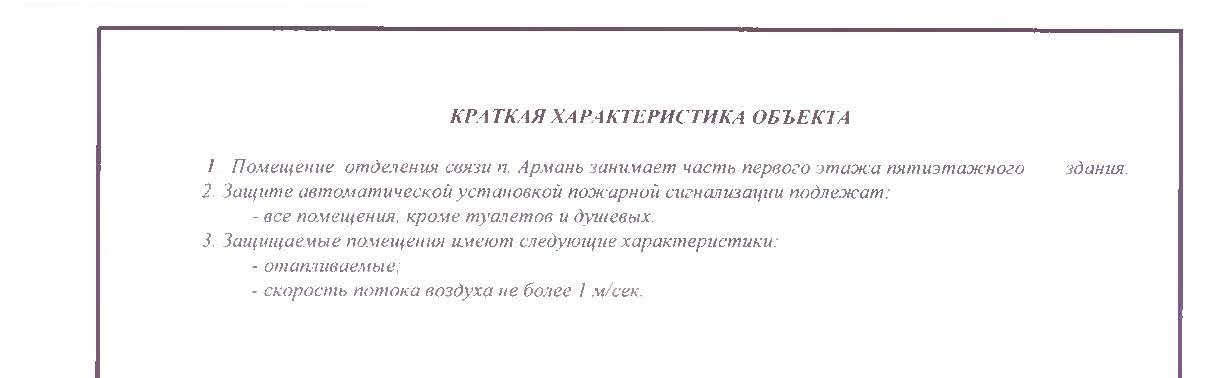

Краткая характеристика объекта



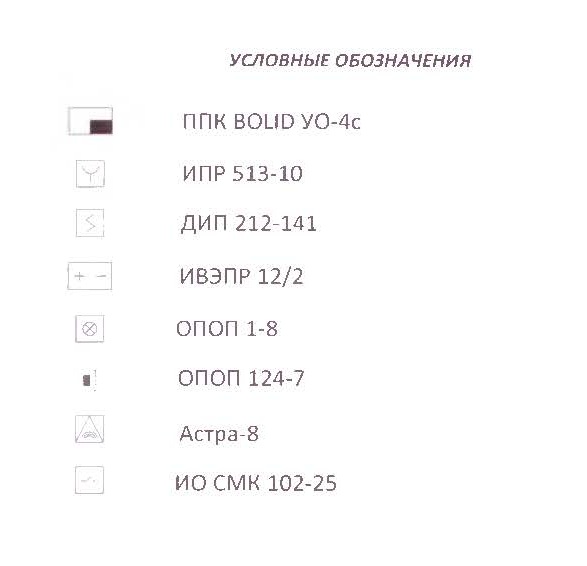

Основные проектные решения



Система оповещения людей о пожаре.





ЭЛЕКТРОПИТАНИЕ

В соответствии с СП 5.13.130.2009 п 15.1 по степени обеспечения надежности электроснабжения, электроприемники автоматических установок пожарной сигнализации и системы оповещения людей о пожаре относятся к 1 Категории согласно ПУЭ. Для обеспечения этого требования в качестве источников электропитания в проекте применяется резервированный источник питания ИВЭПР 12/2 с одним аккумулятором емкостью 7А/ч.

Электроснабжение технических средств сигнализации осуществляется от отдельной группы вводно-распределительного электрощита ВРУ и выполняется кабелем ШВВПнг 2x0,5.







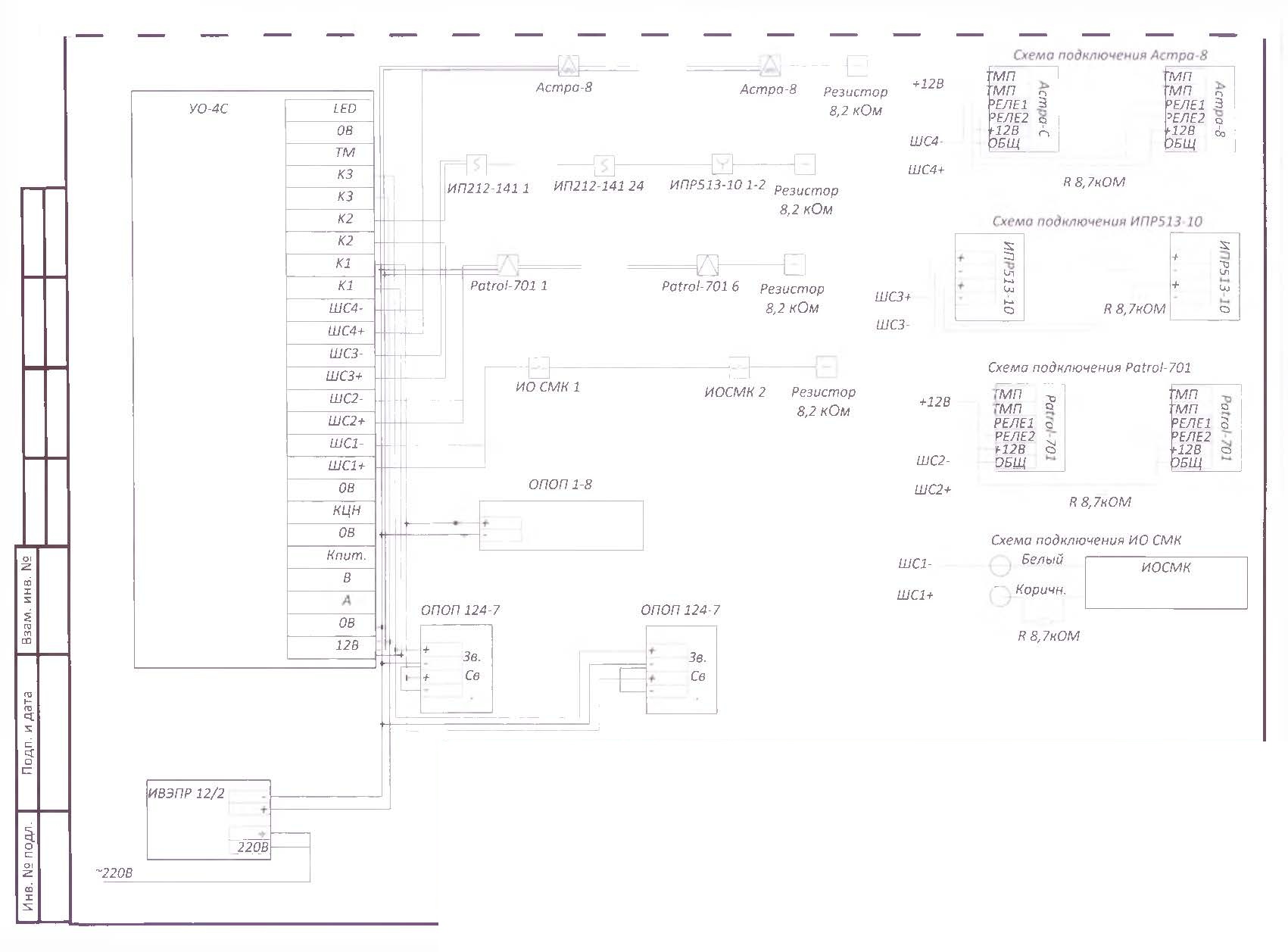

Кабельные линии связи

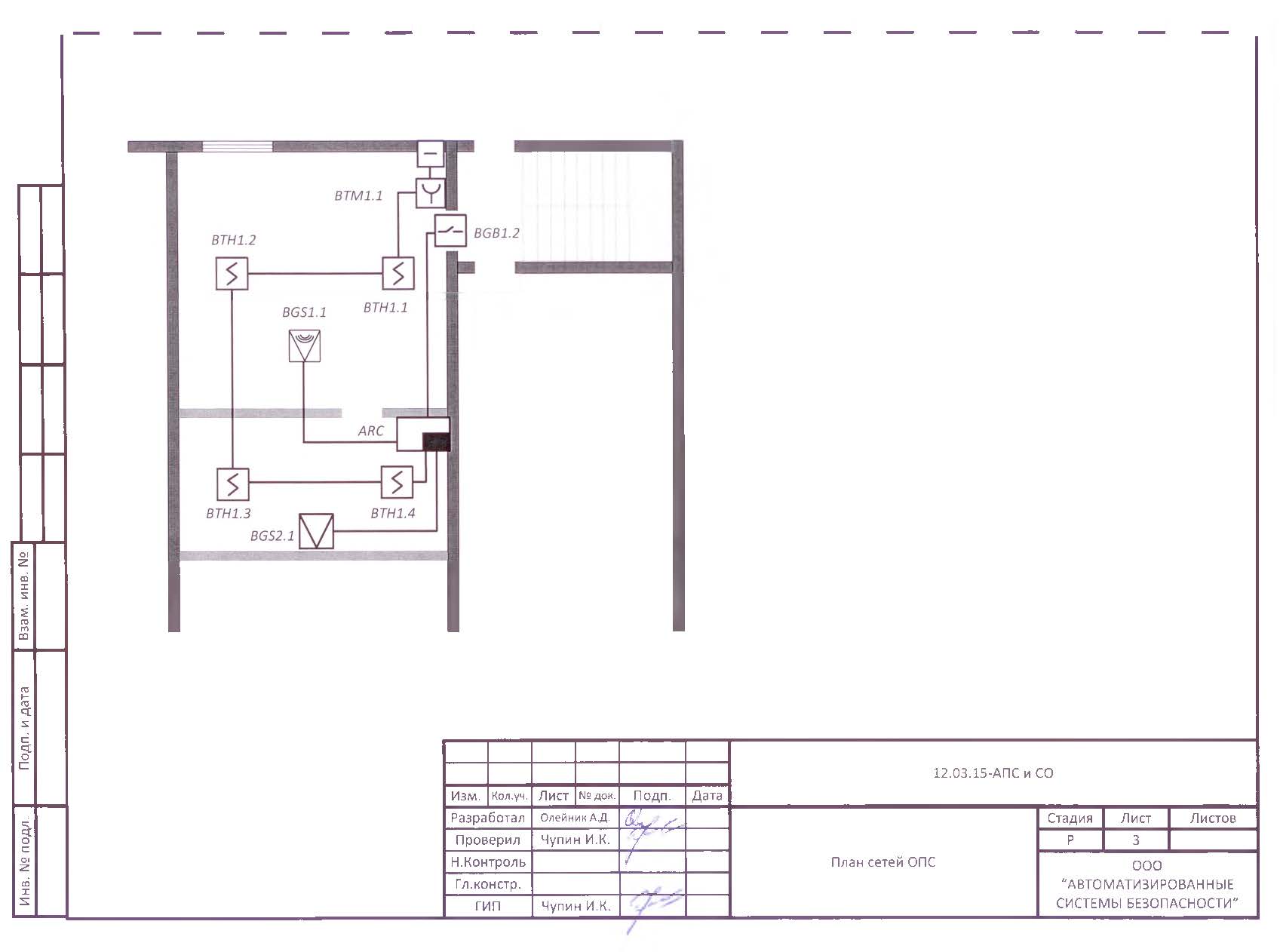

Прокладку адресных линий связи АПС осуществлять по стенам и потолку в монтажных кабель-каналах.

Прокладку адресных линий связи пожарной сигнализации и линий светового оповещения осуществить кабелем НОПСВнг 2x0,5 {данный кабель сохраняет работоспособность при воздействии на него открытого пламени в течении 180 минут) в соответствии с проектом.

Прокладку линий свето-звукового оповещения осуществить кабелем КСВВ нг 4x0.5.





ТРЕБОВАНИЯ К МОНТАЖУ И ЭКСПЛУАТАЦИИ

При монтаже и эксплуатации установок руководствоваться требованиями ГОСТ 12.1.0.19, ГОСТ 12.2.005, НПБ 88-2001, РД 78-145-93 и пособия к РД 78-145-93, а также технической документацией заводов-изготовителей данного оборудования.

Работы по монтажу технических средств сигнализации должны производится в соответствии с утвержденной проектно-сметной документацией или актом обследования (в соответствии с типовыми проектными решениями), рабочей документацией и настоящими правилами.



Отступления от проектной документации или актов обследования в процессе монтажа технических средств сигнализации не допускаются без согласования с Заказчиком, с проектной организацией - разработчиком проекта.

Монтаж электропроводок технических средств сигнализации должен выполнятся в соответствии с проектом (актом обследования), типовыми проектными решениями и с учетом требований СНиП 2.04.09-84, СНиП 3.05.06-85, ПУЭ, ВСН 600-81,

Соединения и ответвления проводов должны производится в соединительных или распределительных коробках с помощью винтов.

Прокладка проводов и кабелей по стенам внутри защищаемых помещений должна производится на расстоянии не менее 0,1 м. от потолка и, как правило, на высоте не менее 2,2 м. от пола. При прокладке проводов и кабелей на высоте менее 2,2 м. от пола должна быть предусмотрена защита от их механических повреждений.

Не допускается совместная прокладка адресных линий связи и соединительных линий пожарной сигнализации, линий управления автоматическими установками пожаротушения и оповещения напряжением до 60В с силовыми и осветительными сетями, до данных сетей расстояние должно быть не менее 0,5 м.

При прокладке кабеля в местах поворота под углом 90 град, или близких к тему радиус изгиба должен быть не менее семи диаметров кабеля, либо удовлетворять требованиям на прокладку данных типов кабелей.

Элементы системы пожарной сигнализации должны удовлетворять требованиям ГОСТ 12.2.007.0 по способу защиты человека от поражения электрическим током и должны быть заземлены.

Устройства заземления (зануления) должны выполнятся в соответствии с требованиями СНиП 3.05.06-85, ПУЭ, технической документации предприятий-изготовителей.

Приемно-контрольные приборы и сигнально-пусковые устройства по окончании монтажно-наладочных работ должны быть промаркированы с указанием:

- для объектовых технических средств сигнализации наименования защищаемых помещений и назначения прибора.

После приемки технических средств сигнализации в эксплуатацию, монтажноналадочная организация должна опломбировать те части приборов, к которым имел доступ ее представитель в процессе монтажа и наладки, проверить наличие и целостность пломб предприятий-изготовителей на приборах.

Проходы и входы кабелей в помещениях выполняются в специальных кабельных проходах с пределом огнестойкости не ниже предела огнестойкости перекрытий и стен помещений.

Монтаж кабеля должен быть выполнен в соответствии с требованиями СНиП 3.05.07-85.





Приборы системы установить в соответствии с проектом, СП 5.13130.2009 и технической документации изделия.

Извещатели дымовые установить в соответствии с проектом, СП 5.13130.2009 и технической документации изделия.

Размещение точечных пожарных извещателей произвести с учетом воздушных потоков в защищаемом помещении, вызываемых приточной или вытяжной вентиляции, при этом расстояние от извещателя до вентиляционного отверстия должно быть не менее 1 м.

Извещатели пожарные ручные установить на стенах и конструкциях, в соответствии с проектом, на высоте 1,5 м. от уровня пола у эвакуационного выхода. Спуски от потолка до извещателя пожарного ручного осуществлять в кабель канале.

В местах прохода кабелей через стены зазоры между проводами, трубами, коробами и стенным проемом заделать легко удаляемой массой из несгораемого материала.

Каждый кабель должен быть промаркирован с обоих концов.

Нарезку проводов и кабелей производить после промера трасс прокладки.



ТРЕБОВАНИЯ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

Выполнение работ по техническому обслуживанию и плановому техническому ремонту интегрированной системы безопасности осуществляется организацией, эксплуатирующей данную установку.

Периодичность технического обслуживания извещателей определяется эксплуатационными документами завода-изготовителя.

Работы по техническому обслуживанию и текущему ремонту выполняют сотрудники обслуживающей организации с соответствующей для данных работ квалификацией.





МЕРОПРИЯТИЯ ПО ОХРАНЕ ТРУДА, ТЕХНИКЕ БЕЗОПАСНОСТИ И ПОЖАРНОЙ БЕЗОПАСНОСТИ





Обеспечение техники безопасности при производстве монтажных и специальных работ должно быть подчинено выполнению требований. Изложенных в СНиП 12-04-2002. При этом особое внимание обращается на следующие положения:

- электромонтажные работы в действующих установках должны выполнятся после снятия напряжения со всех токодействующих частей находящихся в зоне работы;

- к работам с применением электрифицированного и механизированного инструмента допускаются лица, прошедшие производственное обучение и имеющие соответствующую квалификацию.

При работе пользоваться очками, респираторами и антифонами. При завершении работ все электроинструменты необходимо отключать.

Обеспечение пожарной безопасности при производстве работ должно быть организовано в соответствии с требованиями ППБ-01-03, При этом обращается особое внимание на следующие положения:

- курение разрешается в строго определенном, специально оборудованном месте;

- при производстве работ необходимо следить за своевременной очисткой рабочих мест от сгораемого мусора.

К обслуживанию установки допускаются лица, прошедшие инструктаж по технике и пожарной безопасности. Прохождение инструктажа отмечается в специальном журнале. Электромонтеры, обслуживающие установку, должны быть обеспечены защитными средствами, прошедшими соответствующие лабораторные испытания.

Все электромонтажные работы, обслуживание электроустановок, периодичность и методы испытаний защитных средств должны выполняться с соблюдением ПУЗ.











































///////////////////////////////////////
