1. Общие положения и назначение установки.
по взрывопожарной и пожарной опасности".
Настоящее типовое техническое решение выполнено на оборудование
НПБ 110-03
"Перечень зданий, сооружений, помещений и оборудования,
автоматической системой пожарной сигнализацией и системой оповещения и управления
подлежащих защите автоматическими установками пожаротушения и
эвакуацией людей при пожаре здания дошкольного образовательного учреждения.
автоматической пожарной сигнализацией".
Предусмотрен комплексный подход с условием взаимодействия всех систем,
НПБ 104-03
"Проектирование систем оповещения людей о пожаре в зданиях и
осуществляющих противопожарную защиту здания и с учетом необходимой
сооружениях".
эксплуатационной надежности в Российских условиях эксплуатации. Обеспечены условия
НПБ 76-98
"Извещатели пожарные. Общие технические требования".
дальнейшего развития, модификации и возможных изменений в процессе эксплуатации
ВСН 60-89
"Устройство связи, сигнализации и диспетчеризации жилых и
здания.
общественных зданий. Нормы проектирования".
Учтены разграничения ответственности по работе и монтажу оборудования
РД 78.145-93
"Системы и комплексы охранной, пожарной и охранно-пожарной
инженерными системами здания, что в свою очередь играет положительную роль в
сигнализации. Правила производства работ".
регулировании отношений между субподрядными монтажными организациями.
ПУЭ-98
"Правила устройства электроустановок". Издание № 8.
Предложенное проектное решение, является результатом анализа выполненных
МГСН 04.04-94
"Многофункциональные здания и комплексы" Изменения №1.
ранее проектов для строительства дошкольных учреждений в г. Москве, Московской
МГСН 4.07-96
"Дошкольные учреждения".
области и других регионах России.
4. Краткая характеристика объекта и защищаемых помещений.
2. Основание для разработки проекта и исходные данные.
Объект представляет собой дошкольное образовательное учреждение на 7 групп, Н-
Типовое техническое решение разработано на основании договора _____________ и
образное, 2-х этажное здание, имеющее две торцевые эвакуационные лестницы. На
технического задания на разработку проектной документации, выданного Заказчиком на
первом этаже при входе располагается пост охраны. В здании отсутствуют подвесные
объект по адресу: _______________________________________
потолки. Высота помещений не превышает 3,5 м. Площадь защищаемого здания
Получены исходные данные:
составляет 2100,00 м2.
- техническое задание от заказчика;
- архитектурно-планировочные решения здания;
5. Обоснование применяемого оборудования
- технические задания смежных разделов ОВ и ВК.
5.1 Приемно-контрольный прибор.
3. Перечень нормативных документов.
Техническим решением предусмотрено использование российского прибора системы
автоматической пожарной сигнализации и управления ППКОПУ 01121-24-1 "Минитроник
Типовое техническое решение разработано в соответствии с действующими нормами,
24". Оборудование выпускается серийно с
2002г. Разработчик и производитель ЗАО
правилами, стандартами и удовлетворяет требованиям по охране окружающей среды.
"" г. Москва. Гарантия на прибор составляет 10 лет. (ССПБ.RU.УП001.В04671 и
РОСС RU.ББ02.Н02683). Срок действия сертификатов до 01.07.2008 г.
ППБ 01-03**
"Правила пожарной безопасности в РФ".
Прибор предназначен для автономной и централизованной охранно-пожарной защиты
ГОСТ 21.101-97
"СПДС Основные требования к проектной и рабочей
малых, средних и распределенных объектов. В основе прибора лежит идеология
документации".
максимально ориентированная на потребителей - высокая информативность за счет
ГОСТ 27990-88
"Средства охранной, пожарной и охранно-пожарной
дополнительной индикации состояния ШС, простота и легкость восприятия сообщений не
сигнализации. Общие технические требования".
требует дополнительных пультов управления.
Вложенные алгоритмы работы прибора не требуют программирования, достаточно
РД 25.953-90
"Системы автоматические пожаротушения, пожарной, охранно-
включить при правильном монтаже и прибор сам выполнит все настройки, что делает его
пожарной сигнализации. Обозначения условные
современным, простым и доступным для широкого круга пользователей.
графическиэлементов связи."
Встроенный контроль всех цепей управления по пожарным функциям
СНиП 11.01-95
"Инструкция о порядке разработки, согласования, утверждения
позволяет, управлять системой оповещения I - II -III типа по НПБ 104-03 и
и составе документации на строительство предприятий, зданий
управлять системами противодымной защиты зданий без дополнительных блоков
и сооружений".
контроля, что значительно снижает стоимость защиты здания.
СНиП 31.05-2003
"Общественные здания административного назначения".
АПС
Дошкольное образовательное учреждение
Изм.
К.уч.
Лист
№ Док.
Подп.
Дата
Стадия
Лист
Листов
Автоматическая пожарная
сигнализация
РП
3
15
Общие данные

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Автоматический перезапрос состояния пожарных извещателей позволяет повысить
переключающими контактами (5А, 220В) и гальванически развязанным контролем цепи
достоверность обнаружения пожара.
управления по каждому реле отдельно. Контроль цепи управления для нормально-
ПКП обеспечивает:
разомкнутых групп контактов включается при удалении перемычек находящихся над реле.
- прием информации по 12/24 шлейфам сигнализации о проникновении, пожаре и
Каждое реле может быть связано с определённой группой из 6, 12, 18, 24 шлейфов
неисправностях, а также от датчиков инженерных систем.
сигнализации ПКП, включение реле производится по сигналу «ПОЖАР» в ШС с задержкой
- оповещение дежурного персонала о возникших событиях с помощью световых и
от 3 до 90 сек.
звуковых сообщений, а также на выносные устройства оповещения и ПЦН.
Группирование ШС ПКП и назначение реле определяется одним из 16 вложенных
- управление устройствами оповещения.
алгоритмов работы модуля. Необходимо выбрать режим работы в соответствии с рис. 1.1
Пожарные ШС двухпороговые, что позволяет различать срабатывание одного или
технического описания ПР-2. Для данного объекта выбирается алгоритм работы по табл.1
двух пожарных извещателей в шлейфе и выдавать сигналы "Внимание", "ПОЖАР", а также
приложения 1 к руководству по эксплуатации модуля ПР-2. Джамперы J 7, J8, J9, J10
распознавать срабатывание датчиков инженерных систем здания (нормально-замкнутые
должны быть установлены.
контакты), включенных в этот же шлейф.
5.4 Оборудование системы оповещения и управления эвакуацией
Двухполярные ШС позволяют повысить надежность системы и получить сигнал
Данный объект оборудуется системой оповещения о пожаре и управления эвакуацией
«ПОЖАР» от пожарных извещателей даже при неисправном шлейфе сигнализации.
людей II типа.
ПКП обеспечивает питание активных пожарных извещателей напряжением 24В при
Указанный тип требует включения в состав системы звуковых оповещателей и
общем токе потребления не более 3 мА.
световых табло «Выход».
При необходимости прибор можно защитить от несанкционированного доступа к
В качестве звуковых оповещателей используются оповещатели «Иволга» с
управлению с помощью электронных ключей доступа "Touch Memory".
напряжением питания от 6 до 15В и током потребления не более 40 мА. Звуковое давление
При работе с самотестируемыми дымовыми пожарными извещателями ИП 212-49АМ
на расстоянии 1 м от оповещателя не менее 105 дБ. В качестве световых табло
помимо основных сигналов «Внимание», «ПОЖАР» ПКП формирует сигнал «Сообщение»,
направления эвакуации используется оповещатель «Выход» марки «КОП-25». Напряжение
информирующий о неисправности или запыленности извещателя.
электропитания оповещателя от 10 до 40В. Ток потребления не более 20мА.
5.2 Самотестируемый дымовой пожарный извещатель.
ИП 212-49АМ «ОДИН ДОМА» ® дымовой пожарный извещатель с автоматическим
контролем работоспособности предназначен для раннего обнаружения возгорания в
защищаемом помещении и выдачи сигнала «Внимание», «ПОЖАР». При запыленности
5.5 Извещатель пожарный тепловой ИП 103-5/1С-А1** со светодиодом и
дымовой камеры и/или неисправности какого либо узла, извещатель выдает сигнал
НР контактами.
«Неисправность» на ПКП. На ПКП «Минитроник 24» при запыленности и неисправности
В соответствии с п.17.6.1 НПБ 76-98 все автоматические извещатели должны иметь
формируется сигнал «Сообщение» с идентификацией неисправного извещателя по
светодиод, включающийся в режиме передачи тревожного извещения.
шлейфу сигнализации и по сигналам светодиода извещателя.
Извещатель пожарный тепловой ИП 103-5/1С-А1** предназначен для обнаружения
Постоянное измерение оптической плотности среды дымовой камеры и
загорания, сопровождающегося выделением тепла с температурой срабатывания 54-65 оС
самодиагностика всех узлов извещателя позволяет увеличить надежность обнаружения
и автоматического включения сигнала
«Внимание» и
«Пожар» от одного или двух
пожара на ранней стадии, повысить достоверность определения пожара, и исключить
извещателей в ШС соответственно.
ложные срабатывания.
В извещателе предусмотрен контроль и компенсация запыленности дымовой камеры,
что позволяет увеличить срок службы извещателя и отсутствие ложных сигналов «ПОЖАР»
6. Основные проектные решения по защите и размещению
от запыленности. Предусмотрена раздельная индикация по запыленности и по
неисправности в извещателе. Замена извещателя не требует перепрограммирования
оборудования.
системы.
Защите автоматической пожарной сигнализацией подлежат все помещения, кроме
Раннее выявление неисправных самотестируемых извещателей позволяет постоянно
помещений с мокрыми процессами. Для обнаружения возгорания на ранней стадии пожара
поддерживать систему автоматического обнаружения возгорания в работоспособном
применяются самотестируемые дымовые пожарные извещатели ИП 212-49АМ «ОДИН
состоянии с гарантией о том, что система находится в работоспособном состоянии.
ДОМА» ®. Количество автоматических пожарных извещателей определяется
5.3 Модуль управления пожарный ПР-2
необходимостью раннего обнаружения загорания на контролируемой площади помещения.
Модуль управления пожарный (далее ПР-2) работает в составе ПКП «Минитроник 24»
В каждом защищаемом помещении определена установка одного извещателя, не
и предназначен для выдачи команд на управление автоматическими установками
превышая величин, указанных в таблице № 5 НПБ 88-01*, в соответствии с п. 12.17 НПБ 88-
дымоудаления, оповещения о пожаре и управления инженерным оборудованием здания.
01* об установке одного извещателя в защищаемом помещении.
Модуль поставляется в отдельном корпусе и с помощью плоского кабеля
подключается к ПКП «Минитроник 24». На модуле располагаются 6 реле с
АПС
Дошкольное образовательное учреждение
Изм.
К.уч.
Лист
№ Док.
Подп.
Дата
Стадия
Лист
Листов
Автоматическая пожарная
сигнализация
РП
4
15
Общие данные

-------------------------------------------------------------------------------------------------------------------------------------------------------------

По путям эвакуации установлены автоматические дымовые пожарные извещатели,
В дежурном режиме на ПКП "Минитроник 24" горит зеленый светодиод "Дежурный
расстояние между которыми определено по таблице № 5 в соответствии с НПБ 88-01*.
режим".
В помещении кухни устанавливаются тепловые пожарные извещатели с НР-
При срабатывании дымового пожарного извещателя или ручного пожарного
контактами и со светодиодом ИП 103-5/1С-А1**.
извещателя в любом ШС ПКП осуществляет перезапрос (производит сброс извещателя по
При визуальном обнаружении пожара дежурным или обслуживающим персоналом и
питанию и его восстановление), при повторном срабатывании извещателя, прибор
выдачи сигнала "ПОЖАР" на ПКП "Минитроник 24" предусматривается установка ручных
переходит в режим "ПОЖАР". Загорается светодиод красного цвета "ПОЖАР", загорается
пожарных извещателей ИПР-И. Установка предусмотрена по путям эвакуации, на стенах со
красным цветом светодиод, указывающий шлейф сигнализации. Включается реле "Пожар"
свободным доступом к извещателю. Высота установки от уровня чистого пола до центра
прибора и включаются реле модуля ПР-2 по заранее установленному алгоритму.
извещателя 1,5 м. Расстояние между извещателями не превышает 50 м.
При поступлении сигнала "ПОЖАР" происходит выдача команды на:
Для более точной адресации места возникновения возгорания предусмотрено
1. отключение общеобменной вентиляции (модуль ПР-2 реле № 1);
использовать многошлейфную систему автоматической пожарной сигнализации, каждый
2. ЦУС 01 от реле "Пожар" прибора;
шлейф которой защищает самостоятельный блок здания. Это облегчает поиск помещения,
3. систему оповещения II типа (модуль ПР-2 реле № 2,3);
в котором сработал извещатель и позволяет оперативно принять меры по тушению
4. систему охраны входов (команда на домофон для открытия выходов) (модуль
возгорания в начальной стадии развития пожара.
ПР-2 реле № 4).
Общее количество шлейфов пожарной сигнализации = 15. Резерв по информативной
На данном объекте применена система оповещения людей о пожаре и управления
емкости прибора составляет более 10%.
эвакуацией II-го типа. Тип системы выбран на основании табл. 2 НПБ 104-03
Подключение шлейфов пожарной сигнализации с дымовыми и ручными пожарными
«Проектирование систем оповещения людей о пожаре в зданиях и сооружениях».
извещателями к прибору ПКП "Минитроник 24" осуществляется кабелем в ПВХ оболочке и
Выбранный тип системы включает в свой состав звуковые оповещатели и световые табло
ПВХ изоляции - КСПВ 2х0,5. Прокладка кабелей осуществляется в коробе
направления эвакуации «Выход».
электротехническом ПВХ. Количество пожарных извещателей в одном шлейфе не
Согласно НПБ 104-03 звуковые оповещатели в дошкольных учреждениях
превышает допустимого токопотребления, указанного в техническом паспорте на ПКП
устанавливаются только в помещениях, где находится обслуживающий персонал.
"Минитроник 24".
Световые оповещатели «Выход» устанавливаются на путях эвакуации из здания.
Размещение и монтаж пожарных извещателей должны производиться в соответствии
При поступлении сигнала от пожарных извещателей, ПКП выдает команды на
с проектом, требованиями норм и инструкциями на оборудование.
модуль релейный ПР-2. Реле № 2 модуля ПР-2 управляет работой звуковой части системы

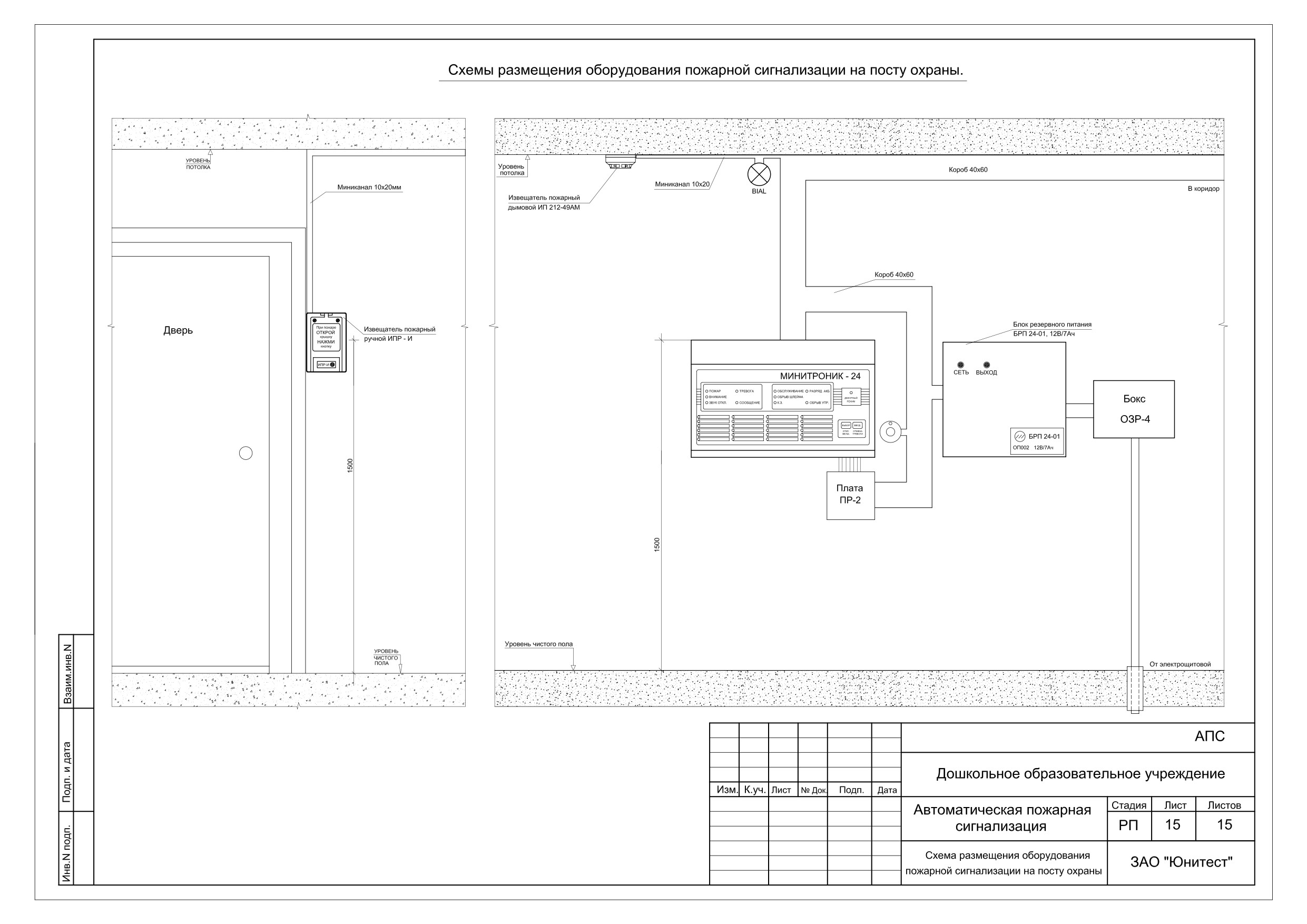

Прибор размещается на стене поста охраны в удобном для визуального контроля и
оповещения. Реле № 3 модуля управляет световой частью системы.
пользования месте, но с учетом п. 12 НПБ 88-01*. Предусмотрена защита органов
Разделение СОУЭ на звуковую и световую части повышает надежность системы.
управления от несанкционированного доступа к прибору за счет применения считывателя и
Соединение оповещателей выполнено проводом ШВВП 2х0,75.
ключей доступа "Touch Memory".
Предусмотрена выдача сигнала «Неисправность» на ЦУС 01.
Выше прибора устанавливается оповещатель BIAL/S, для привлечения внимания
обслуживающего персонала при срабатывании одного извещателя. Для питания прибора
8. Монтаж электрооборудования и проводов.
устанавливается БРП 12/3 со встроенными герметизированными аккумуляторными
батареями 7А*ч. Питание БРП 12/3 осуществляется от электрощитовой, с выделением в
Монтаж технических средств следует производить в строгом соответствии с
отдельную группу и однополосным автоматическим выключателем, установленным в Бокс
проектом. Все отступления от проектного решения должны быть согласованны с проектной
ОЗР-4. Бокс устанавливается рядом с БРП 12/3.
организацией и органами надзора в письменном виде, с обоснованным расчетом,
Ниже от прибора устанавливается модуль ПР-2 и подключается плоским проводом к
подтверждающим надежность противопожарной защиты здания по этим отступлениям от
ПКП.
проекта.
Предусмотрено формирование команд управления на:
Монтажная организация должна перед работами ознакомиться с проектом и изучить
-
отключение общеобменной вентиляции;
применяемое оборудование. Организациям, которые ранее применяли это оборудование,
-
систему оповещения II-го типа;
достаточно изучить только проект.
-
вывод сигналов о срабатывании пожарной сигнализации на ЦУС ("01")
Оборудование допускается к установке и монтажу после проведения входного
контроля с составлением акта по установленной форме.
7. Принцип работы системы автоматической пожарной
Монтаж оборудования производится после готовности и приемки здания под монтаж и
сигнализации, взаимосвязь с системами оповещения и
акта строительной готовности в соответствии с требованием с СНиП
3.01.01-85
управления эвакуацией.
"Организация строительного производства".
Пожарные шлейфы сигнализации находятся круглосуточно под охраной и не могут
быть сняты.
АПС
Дошкольное образовательное учреждение
Изм.
К.уч.
Лист
№ Док.
Подп.
Дата
Стадия
Лист
Листов
Автоматическая пожарная
сигнализация
РП
5
15
Общие данные

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Монтаж необходимо осуществлять в определенной последовательности:
Цепь питания прибора монтировать кабелем ВВГнг-LS
3х1,5 от основного
- проверка наличия закладных устройств, отверстий на сквозной проход провода;
электрощита с выделением в отдельную группу и установкой автомата. Последнее
- произвести разметку трасс;
обеспечивается Заказчиком. Техническое задание на электропитание смотри задание № 1.
- осуществить крепление коробов, кабель-каналов и труб ПВХ в указанных местах;
В качестве резервного источника питания прибора ПКП «Минитроник 24»
- произвести монтаж проводов;
предусмотрен источник бесперебойного питания БРП 12/3 с установленной в нем
- произвести установку извещателей (дымовые закрыть пакетами от запыления на
герметичной аккумуляторной батареей 12В 7А*ч. При использовании источника
время монтажных работ);
бесперебойного питания марки БРП обеспечивается непрерывная работа оборудования
- произвести установку приемно-контрольного прибора (ПКП) и источника питания;
автоматической противопожарной защиты в течение не менее 24 ч. в дежурном режиме и в
- по очереди подключать шлейфы сигнализации
(при появлении сигнала
течение не менее 3-х часов в режиме "Пожар".
«Неисправности» на ПКП по ШС устранить эти неисправности)(устранение неисправностей
и прозвон - измерение постоянным током сопротивления проводов шлейфов сигнализации
10. Заземление
производить в соответствии с руководством по эксплуатации на извещатель ИП 212-49АМ
Элементы электротехнического оборудования автоматической установки пожарной

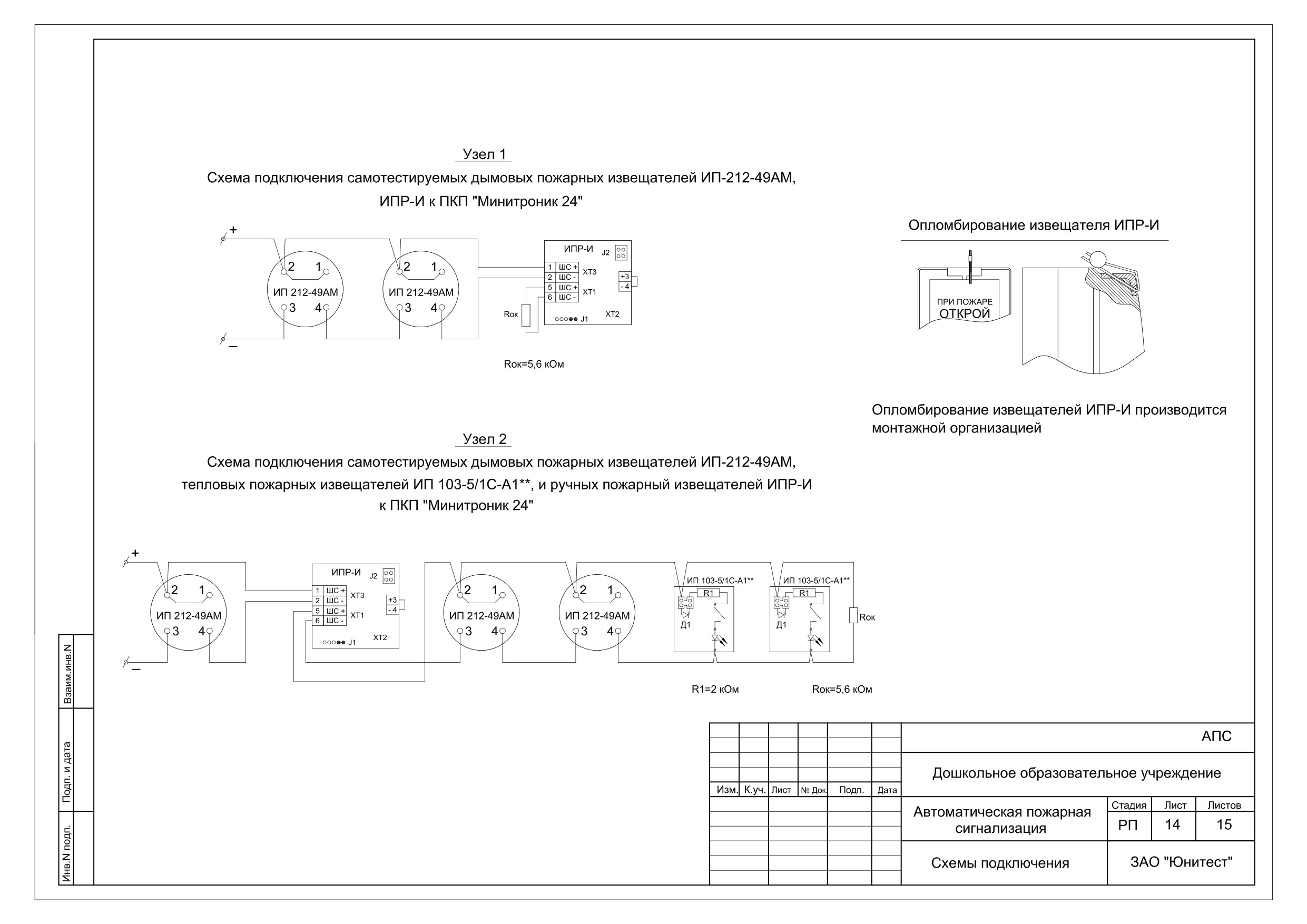

ОДИН ДОМА® см.п. 5.2: прозвон ШС по схеме узлов 1 и 2 на листе 14 данного проекта
сигнализации должны удовлетворять требованиям ГОСТ 12.2.007.0
рекомендуется производить в прямой полярности. При этом выводы
3,4 каждого
Заземлению (занулению) подлежат все металлические части электрооборудования,
извещателя окажутся закорочены установленным внутри него диодом.
нормально не находящиеся под напряжением, но которые могут оказаться под ним,
- провести индивидуальные испытания прибора, включив по очереди все извещатели
вследствие нарушения изоляции. Потенциалы должны быть уравновешены.
по ШС;
Защитное заземление
(зануление) необходимо выполнить в соответствии с
- проверить работу выходных реле.
"Правилами устройства электроустановок" (ПУЭ, издание 7, глава 1.7), СНиП 3.05.06-85
Этап комплексного опробования осуществляется после окончания всех монтажных
"Электротехнические устройства", требованиями ГОСТ
12.1.030-81 и технической
работ и индивидуальных испытаний. В очередности:
документацией заводов изготовителей комплектующих изделий.
- проверить работоспособность всех управляемых устройств;
Сопротивление заземляющего устройства должно быть не более 4 Ом.
- подключить кабели внешнего управления;
Смотри техническое задание на заземление № 2.
- вывести все установки в рабочие режимы;
Последнее обеспечивается Заказчиком.
- произвести комплексное опробование установок.
К монтажу и обслуживанию системы допускаются лица, прошедшие инструктаж по
11. Квалификационный состав лиц по монтажу, техническому
технике безопасности. Прохождение инструктажа отмечается в журнале.
обслуживанию и эксплуатации.
При производстве монтажных работ соблюдать требования СНиП III-4-80 ''Техника
безопасности в строительстве'', ''Правила эксплуатации установок потребителей'', ''Правила
Монтажные работы должны выполняться специализированной организацией
техники безопасности при эксплуатации электроустановок потребителей Госэнергонадзора
имеющей квалифицированных специалистов и необходимые лицензии на данные виды
''.
работ, при строительной готовности объекта, в строгом соответствии с действующими
При производстве строительно-монтажных работ рабочие места монтажников должны
нормами и правилами на монтаж, испытания и сдачу в эксплуатацию установок пожарной
быть оборудованы приспособлениями, обеспечивающими безопасность производства
сигнализации РД 78.145-93.
работ.
Монтажно-наладочные работы начинать после выполнения мероприятий по технике
При работе с электроустановками вывешивать предупредительные плакаты.
безопасности согласно СНиП 111-4-80 и акта входного контроля.
Электромонтажные работы в действующих установках производить только после снятия
Нормативы численности персонала учитывают выполнение работ по техническому
напряжения.
обслуживанию и плановому техническому ремонту установок противопожарной защиты
Пусконаладочные работы следует проводить в соответствии с требованиями СНиП
предприятием эксплуатирующим эти установки.
3.05.06.
Проведение указанных видов работ с целью обеспечения надёжной и безотказной
работы системы противопожарной защиты на объекте осуществляют электромонтеры связи
9. Электропитание.
5-го разряда - 2 человека.
Электропитание ПКП "Минитроник" выполнить через промежуточные блоки
бесперебойного питания типа БРП 12/3. Питание БРП выполнить в соответствии с НПБ 88-
01* и "Правилами устройства электроустановок" (ПУЭ), осуществить по первой категории
надежности электроснабжения, (после АВР) от запроектированной сети переменного тока
напряжением 220В, частотой 50Гц.
АПС
Дошкольное образовательное учреждение
Изм.
К.уч.
Лист
№ Док.
Подп.
Дата
Стадия
Лист
Листов
Автоматическая пожарная
сигнализация
РП
6
15
Общие данные

-------------------------------------------------------------------------------------------------------------------------------------------------------------

12. Мероприятия по охране труда и технике безопасности.
К обслуживанию установки допускаются лица, прошедшие инструктаж по технике
безопасности с отметкой в журнале. Электромонтеры должны быть обеспечены защитными
средствами прошедшими соответствующие лабораторные испытания.
Монтажные и ремонтные работы должны производиться при снятом напряжении, в
соответствии с РД 78.145-93, РД 25.964-90.
При работе с электроинструментом необходимо обеспечить выполнение
требований ГОСТ 12.2.013-87.
13. Техническое обслуживание и содержание систем
противопожарной защиты здания.
Основным назначением технического обслуживания установки пожарной
сигнализации является поддержание её в исправном состоянии и применение мер на
предупреждение неисправностей и преждевременного выхода из строя её составляющих.
Результатом технического обслуживания является надежная способность обнаружить
пожар на начальной стадии возгорания и управление системами оповещения, эвакуации и
противодымной защиты здания.
Структура технического обслуживания включает в себя следующие виды работ:
1.
Техническое обслуживание - к техническому обслуживанию относится
наблюдение за плановой работой установки, устранение дефектов, настройка
и апробирование.
2.
Плановый текущий ремонт - входит замена или ремонт проводов и
кабельных сооружений. Проводятся замеры и испытания оборудования.
3.
Капитальный ремонт - кроме работ по текущему ремонту входит замена
изношенных элементов установки и улучшение эксплуатационных
возможностей оборудования.
При проведении работ по ТО следует руководствоваться вышеописанными
требованиями и инструкциями.
АПС
Дошкольное образовательное учреждение
Изм.
К.уч.
Лист
№ Док.
Подп.
Дата
Стадия
Лист
Листов
Автоматическая пожарная
сигнализация
РП
7
15
Общие данные

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Организация, получающая
Задание 1
Организация, получающая
Задание 2
задание: _______________
задание: _______________
_______________________
_______________________
Заказчику проекта
Заказчику проекта
Задание
Задание
на проектирование электроснабжения
на защитное заземление (зануление)
Техническая характеристика электроприемников установок:
1. Категория установки по обеспечению электроэнергией - 1 категория;
Заказчику необходимо обеспечить подключение провода ПВ3 4,0 к шине PE
2. Количество установок: 1 комплект системы пожарной сигнализации,
электрощита при системе TN-S.
1 резервный источник питания ;
3. Род тока по рабочему вводу - переменный;
4. Частота: на вводе рабочем - 50 Гц;
5. Напряжение: на вводе рабочем - 220 В;
6. Установленная мощность: на рабочем вводе - 0,5 кВт;
7. Максимальная потребляемая мощность: на рабочем вводе - 0,5 кВт.
Предусмотреть провод электропитания (~220В) для резервного блока пита-
ния прибора (БРП 12/3). Подвод электропитания осуществить от электрощитовой
до бокса ОЗР-4. Кабели электропитания проложить по техническому подполью.
Гл. инж. проекта
Гл. инж. проекта
АПС
Дошкольное образовательное учреждение
Изм.
К.уч.
Лист
№ Док.
Подп.
Дата
Стадия
Лист
Листов
Автоматическая пожарная
сигнализация
РП
1
2
Задания.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ИНСТРУКЦИЯ
по пользованию ПКП ″Минитроник 24″
Все действия по управлению прибором возможно производить
только после предъявления ключа доступа. Перед каждым нажати-
ем кнопки на приборе коснитесь ключом доступа до считывателя.
Принятие ключа прибором подтверждается звуковым сигналом.
1. Отмена пожарной тревоги
Предъявив ключ доступа, нажать кнопку "Отключение звука".
Звук отключится. Произвести внимательный осмотр указанных на
панели помещений. При отсутствии источника задымления нажать
кнопку "Сброс тревоги". Прибор автоматически произведет сброс
тревоги автоматических пожарных извещателей путем отключения
их питания на 5 сек.
Если после отмены пожарной тревоги индикатор адреса ШС
мигает попеременно красным и зеленым цветом (сигнал "Неис-
правность"), проверить наличие в ШС дымовых или ручных извеща-
телей, находящихся в состоянии «Тревога» по свечению их индика-
торов.
Для восстановления нормальной работы дымовых пожарных
извещателей снять их с основания (розетки) на 2-3 сек и затем
вновь установить на основание.
У извещателей пожарных ручных произвести восстановление в
нормальный режим вручную.
2. При появлении задымления приступить к выполнению инструк-
ций "Действия дежурного при ПОЖАРЕ".
АПС
Дошкольное образовательное учреждение
Изм.
К.уч.
Лист
№ Док.
Подп.
Дата
Стадия
Лист
Листов
Автоматическая пожарная
сигнализация
РП
2
2
Инструкция.



















///////////////////////////////////////
