ПИК-ИНДИКАТОР ПФИ-1. ПАСПОРТ 6ПЧ.741.000 ПС
ОКП 96 1910
УТВЕРЖДАЮ
Технический директор
ОАО «Электроприбор»
________С.Б. Карышев
____________________
ПИК-ИНДИКАТОР
ПФИ-1
ПАСПОРТ
6ПЧ.741.000 ПС
СОГЛАСОВАНО
Начальник МС
Выполнил
________________А.О. Ногин
_____________В.Т. Гольдштейн
____________________ 2008 г.
____________________ 2008 г.
Начальник ОТК и УК
Проверил
___________А.Г. Преснякова
_____________С.И. Климентьев
____________________ 2008 г.
____________________ 2008 г.
Главный технолог
Заведующий ОЭИП
___________С.Д. Шилов
_________________В.А. Лазарев
____________________ 2008 г.
____________________ 2008 г.
Нормоконтролер
_______________А.Л. Федорова
____________________ 2008 г.
Литера А
2008 г.
6ПЧ.741.000 ПС
ПФИ-1 поможет Вам следить за состоянием своих органов дыхания.
ПФИ-1 - это индикатор, который определяет пиковую объемную скорость
(ПОС) Вашего дыхания, т.е. он показывает насколько быстро и сильно Вы можете
выдохнуть.
ПФИ-1 изготавливается из прочного безопасного материала и прохо-
дит контроль качества.
1 НАЗНАЧЕНИЕ
Пик-индикатор ПФИ-1 (далее - индикатор) предназначен для контроля
пиковой объемной скорости выдоха (ПОС) людей при занятиях физическими и
спортивными упражнениями и является изделием для общефизической подготов-
ки населения.
2 ТЕХНИЧЕСКИЕ ДАННЫЕ
Диапазон измерений, л/мин - от 50 до 800;
Погрешность измерений ПОС - ±10 %;
Габаритные размеры, мм, не более - 163×51×27;
Масса, кг, не более - 0,06.
3 КОМПЛЕКТНОСТЬ
В комплект поставки входят:
- пик-индикатор - 1 шт.;
- чехол - 1 шт.;
- мундштук в чехле (по требованию заказчика) - 1 шт.;
- паспорт с дневником самоконтроля - 1 шт.
2
6ПЧ.741.000 ПС
4 УСТРОЙСТВО
Индикатор представляет собой устройство в виде плоского корпуса пря-
моугольного сечения с прорезью вдоль корпуса (см. рис. 1).
На верхнюю часть корпуса надевается мундштук.
На передней части корпуса по обе стороны от прорези нанесены два ряда
рисок шкалы в единицах измерения скорости выдоха (L/min, L/sec).

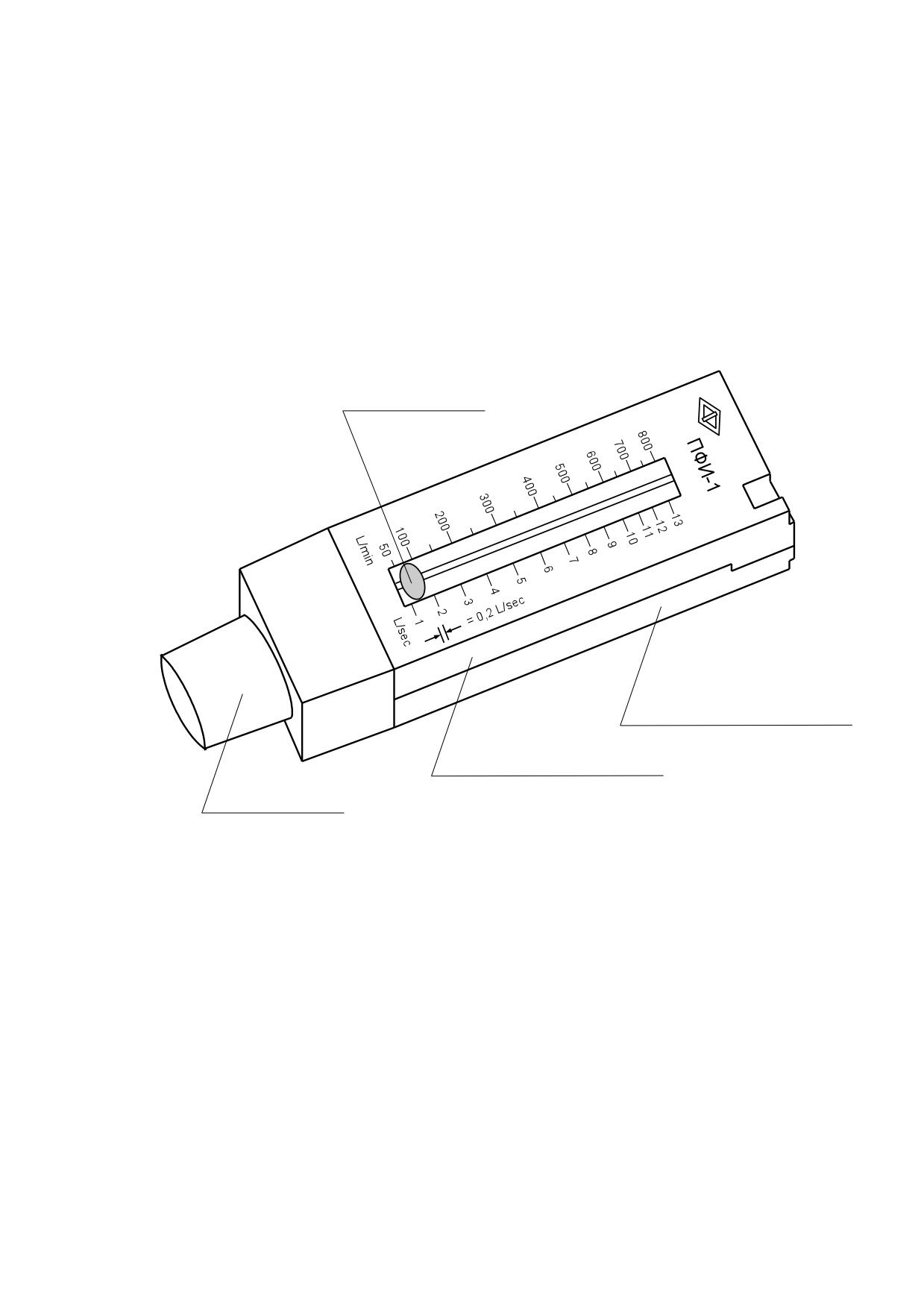

Указатель
Нижняя часть корпуса
Верхняя часть корпуса
Мундштук
Рисунок 1 - Внешний вид пик-индикатора
5 КАК ПОЛЬЗОВАТЬСЯ ПИК-ИНДИКАТОРОМ
1) Наденьте мундштук на горловину индикатора. Убедитесь, что указатель
находится на начальной отметке шкалы. Держите индикатор в горизонтальном поло-
жении так, чтобы не касаться пальцами рисок шкалы и не закрывать прорезь с указа-
телем.
2) Плотно обхватите мундштук губами, сделайте максимально глубокий вдох
и максимально быстрый выдох через мундштук.
3
6ПЧ.741.000 ПС
Запишите показание индикатора, т.е. значение шкалы, напротив которого
остановился указатель.
3) Указатель снова установите в начальное положение и повторите изме-
рения ПОС еще два раза.
Выберите из трех показателей наибольший и занесите данное значение в
дневник самоконтроля (Приложение А).
Измерение рекомендуется проводить трижды в день в одно и то же время
- утром, днем и вечером.
4) Нанесите точки в соответствующие клетки и соедините их линиями.
По полученной ломаной линии (графику) Вы можете увидеть, как Ваш пи-
ковый поток меняется изо дня в день.
6 УХОД ЗА ПИК-ИНДИКАТОРОМ
Мундштук, контактирующий с полостью рта человека, после использования
должен подвергаться обеззараживанию, предстерилизационной очистке и стерилизации
в соответствии с действующими нормативно-методическими документами Мин-
здравсоцразвития России.
Запрещается подвергать индикатор воздействию высокой температуры (выше
50 °С).
Хранить индикатор следует в чехле, чтобы предотвратить попадание на него
пыли и грязи.
Температура хранения от 5 °С до 40 °С.
7 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Наиболее часто встречающаяся неисправность - при измерении ПОС ука-
затель индикатора не двигается.
Вероятная причина - в прорезь попала грязь.
Метод устранения - индикатор промыть, прорезь очистить.
При прочих неисправностях обращаться в специализированные мастер-
ские или на завод-изготовитель.
4
6ПЧ.741.000 ПС
8 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Пик-индикатор соответствует требованиям технических условий
ТУ 25-7504.203-2008 и признан годным для эксплуатации.
Дата выпуска
Подпись или штамп ОТК
Дата продажи _____________________________
(подпись продавца или штамп магазина)
9 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Изготовитель гарантирует соответствие индикатора требованиям техни-
ческих условий ТУ 25-7504.203-2008 при соблюдении потребителем правил экс-
плуатации, транспортирования и хранения.
Гарантийный срок хранения - 6 месяцев.
Гарантийный срок эксплуатации - 12 месяцев со дня продажи, но не бо-
лее 1,5 лет со дня изготовления.
Средний срок службы - 5 лет.
Претензии следует направлять по адресу:
ОАО «Электроприбор», Россия,
428000, г. Чебоксары, пр. И.Яковлева, 3,
т. (8352) 39-99-12, 39-99-14, 39-98-22,
т/ф. (8352) 55-50-02
e-mail: rosa@chtts.ru, comm@elpr.cbx.ru,
5
6ПЧ.741.000 ПС
Приложение А
(рекомендуемое)
ДНЕВНИК САМОКОНТРОЛЯ
L/min
У П В
У П В
У П В
У П В
У П В
У П В
У П В
700
650
600
550
500
450
400
350
300
250
200
150
100
50
ДЕНЬ
ДАТА
У - утро, П - полдень, В - вечер
6
6ПЧ.741.000 ПС
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
Всего
Входящий №
Номера листов (страниц)
листов
№
сопроводитель-
Под-
Изм.
Дата
изме-
заменен-
аннулиро-
(страниц)
докум.
ного докум. и
пись
новых
ненных
ных
ванных
в докум.
дата
7
