ПРИБОРЫ ЦИФРОВЫЕ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ МАЛОГАБАРИТНЫЕ серии Щ. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 0ПЧ.140.332

Содержание

Введение

1 Описание

1.1 Назначение

1.2 Технические характеристики

1.3 Устройство и принцип работы

1.4 Маркировка

2 Средства измерения, инструмент и принадлежности

3 Использование по назначению

3.1 Меры безопасности

3.2 Подготовка к работе

3.3 Режимы работы

3.4 Порядок работы

3.5 Работа интерфейса

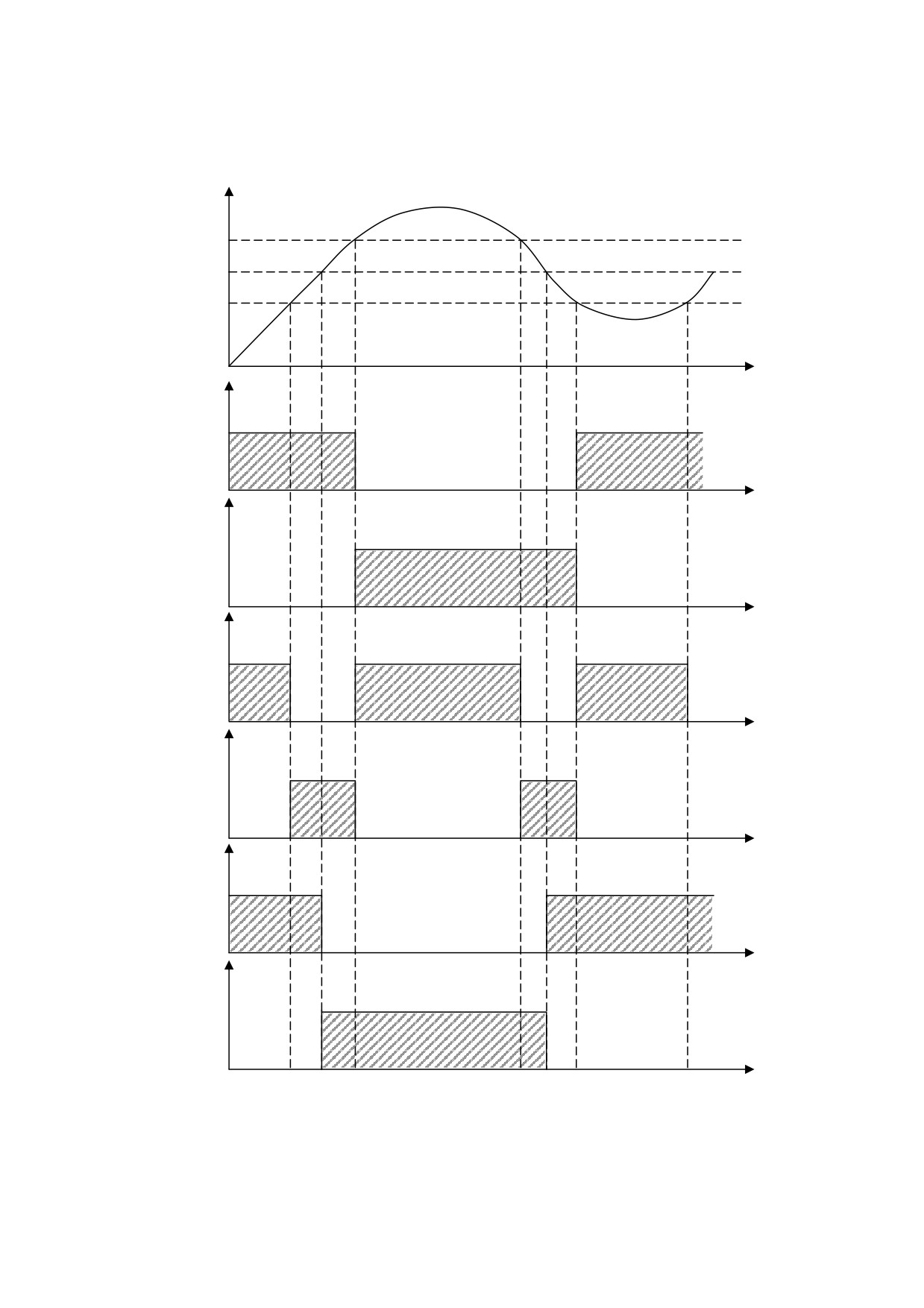

3.6 Работа дискретных выходов

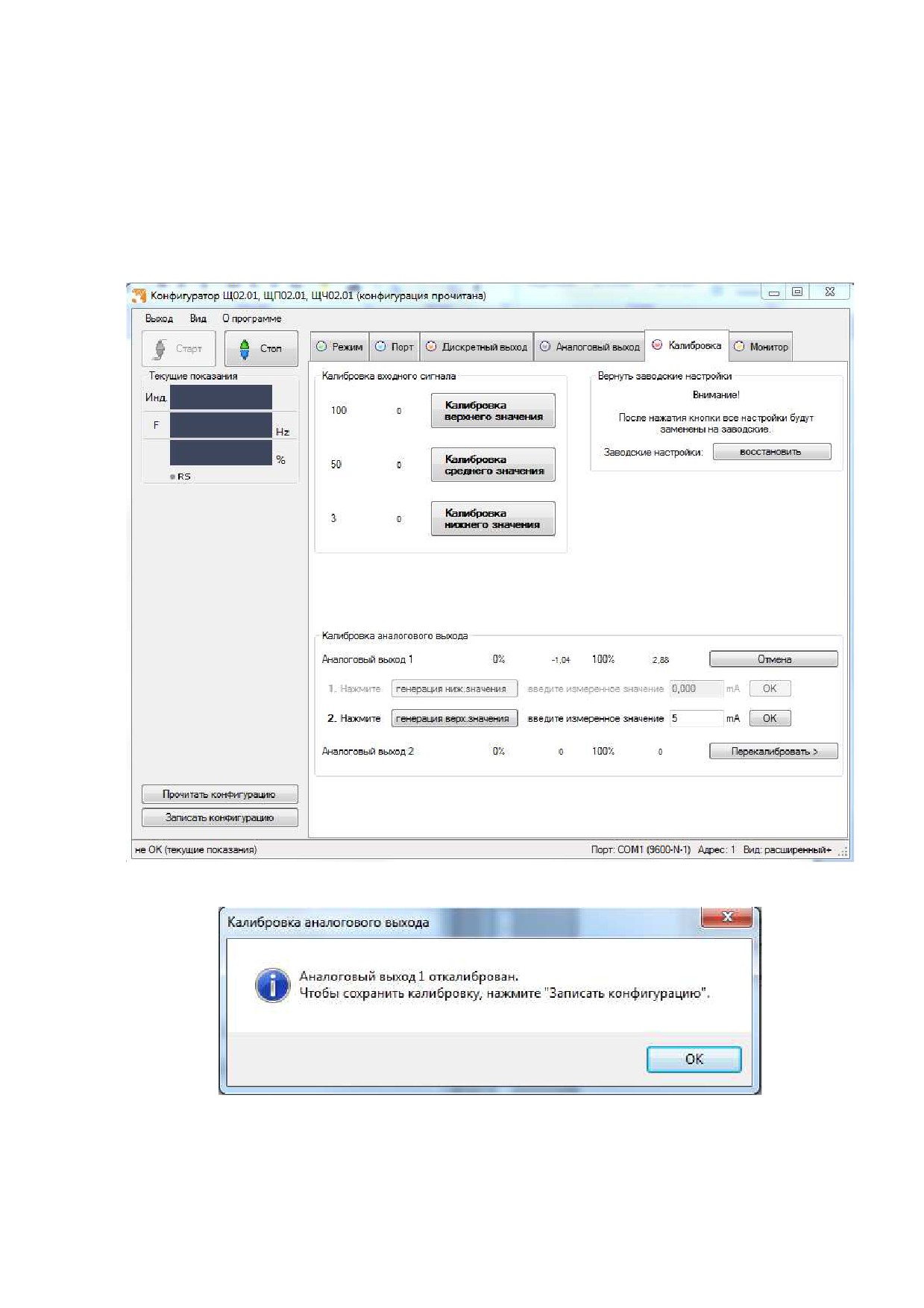

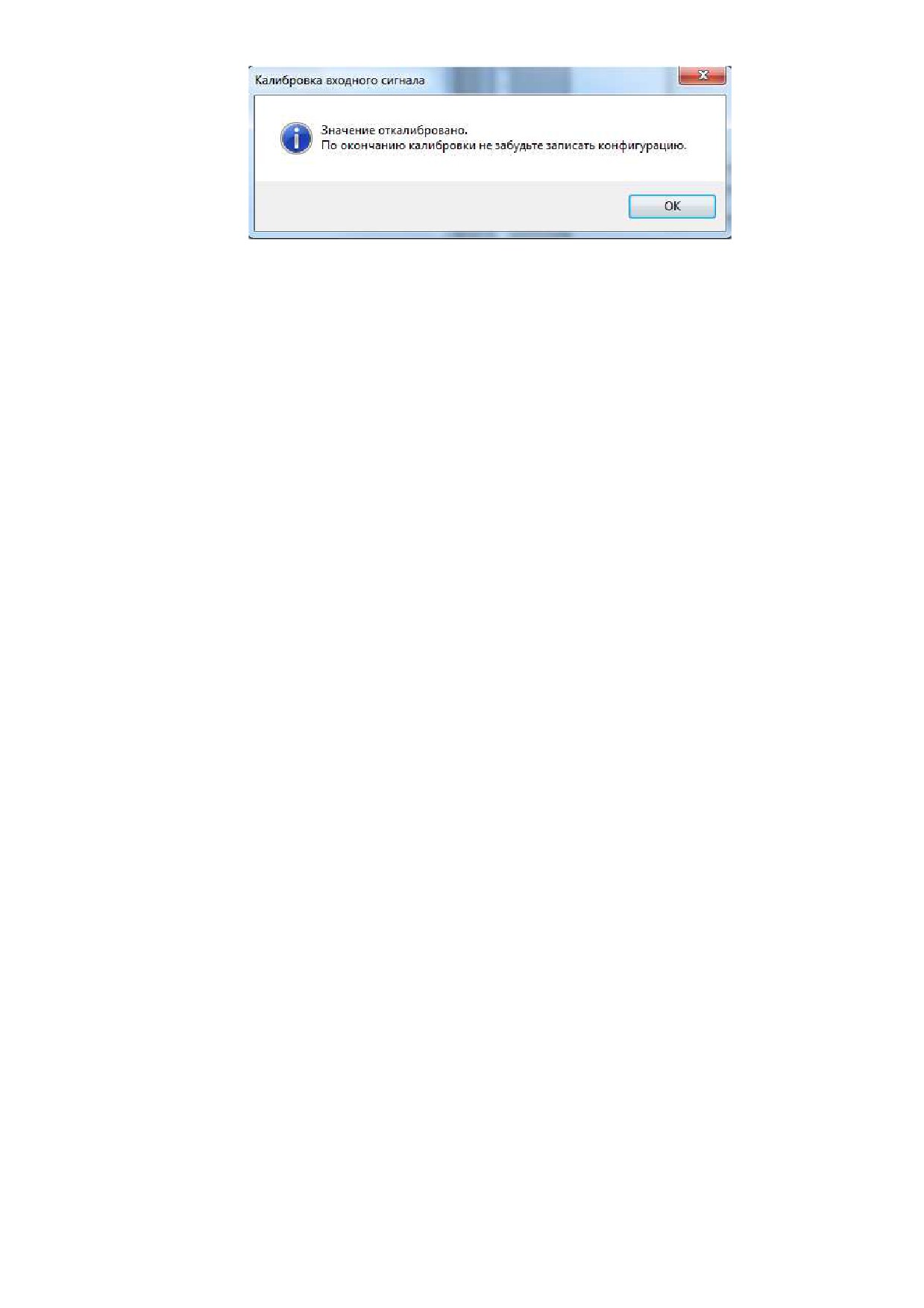

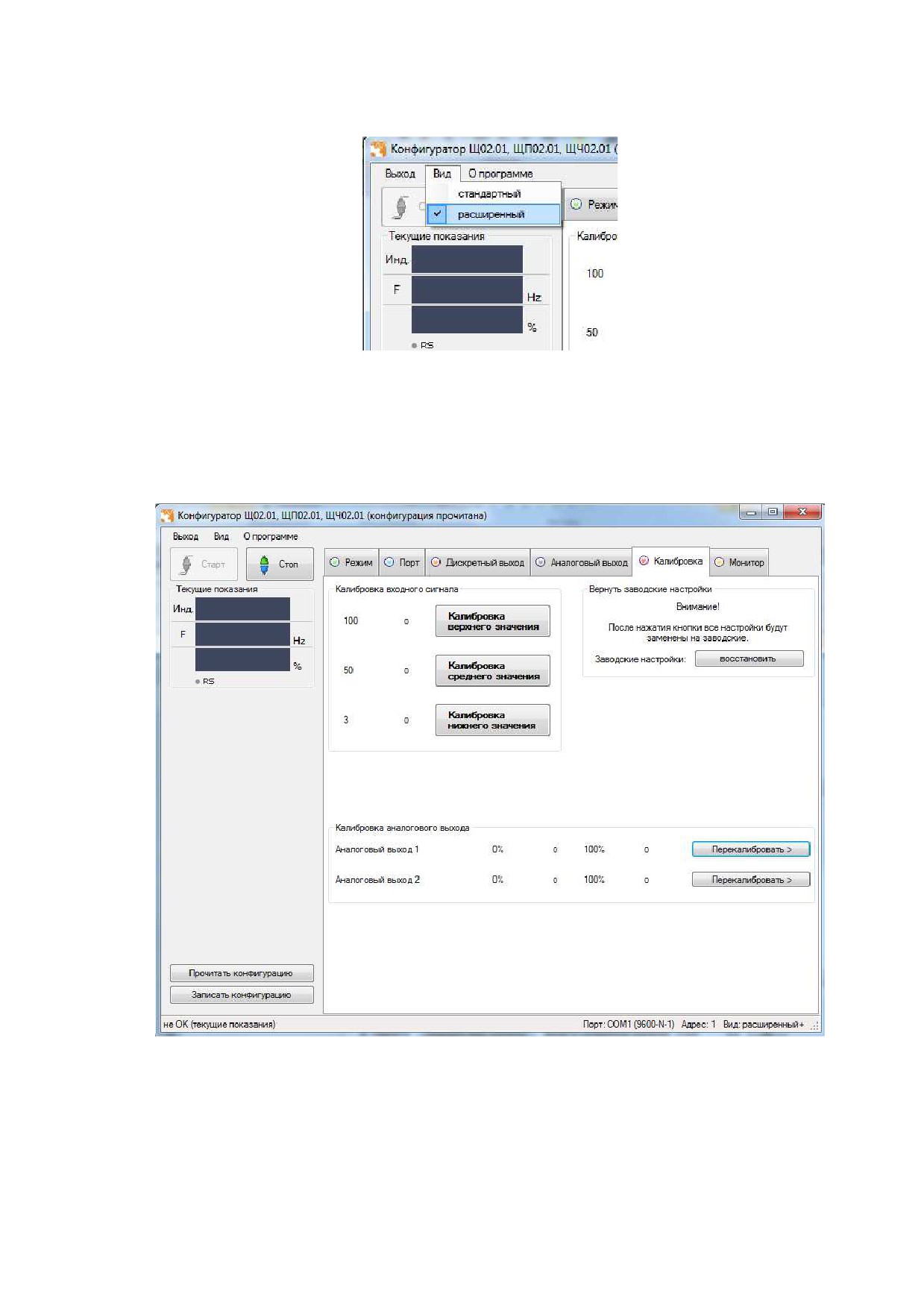

3.7 Калибровка

4 Транспортирование и правила хранения

5 Гарантии изготовителя

6 Сведения о рекламациях

7 Утилизация

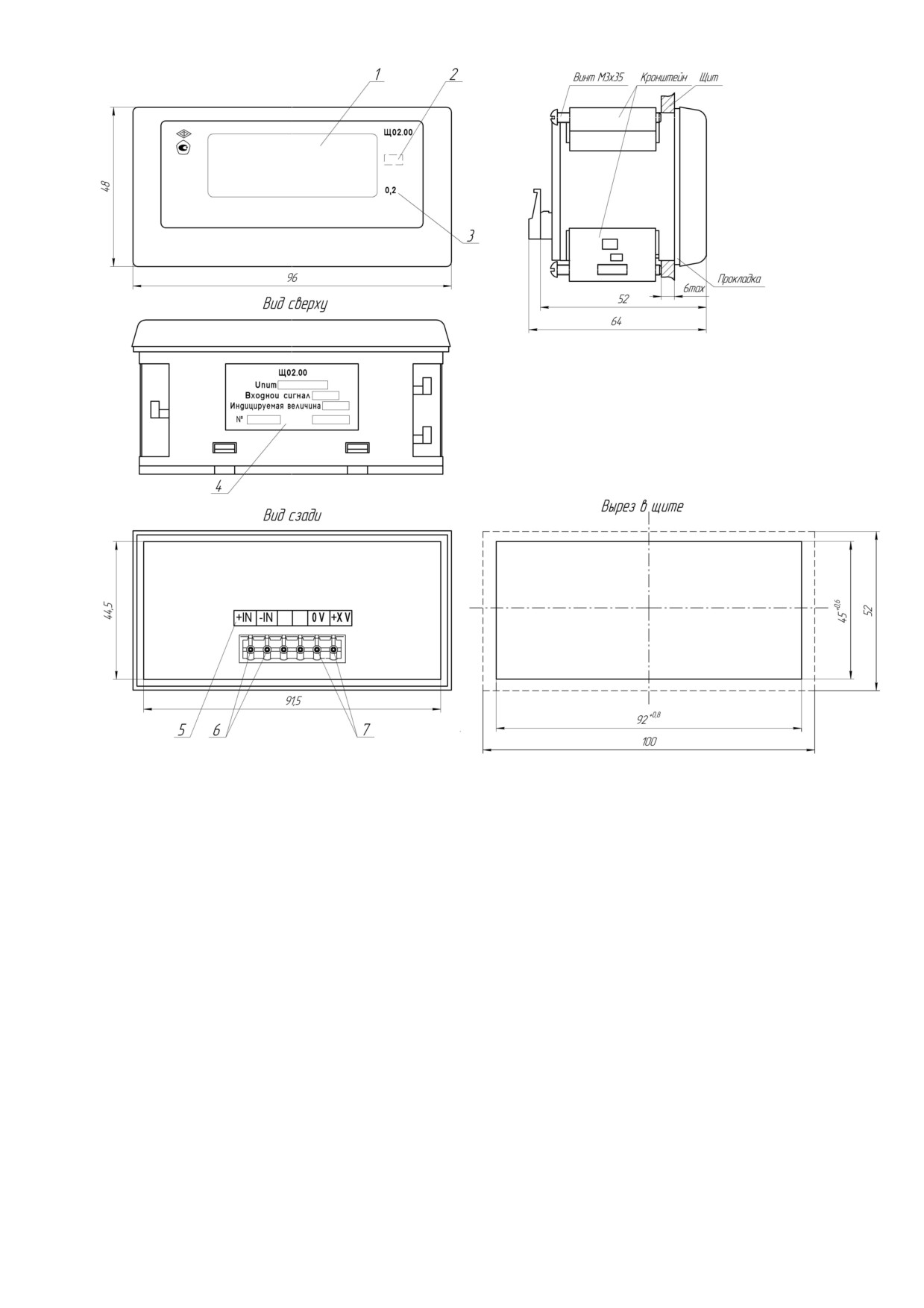

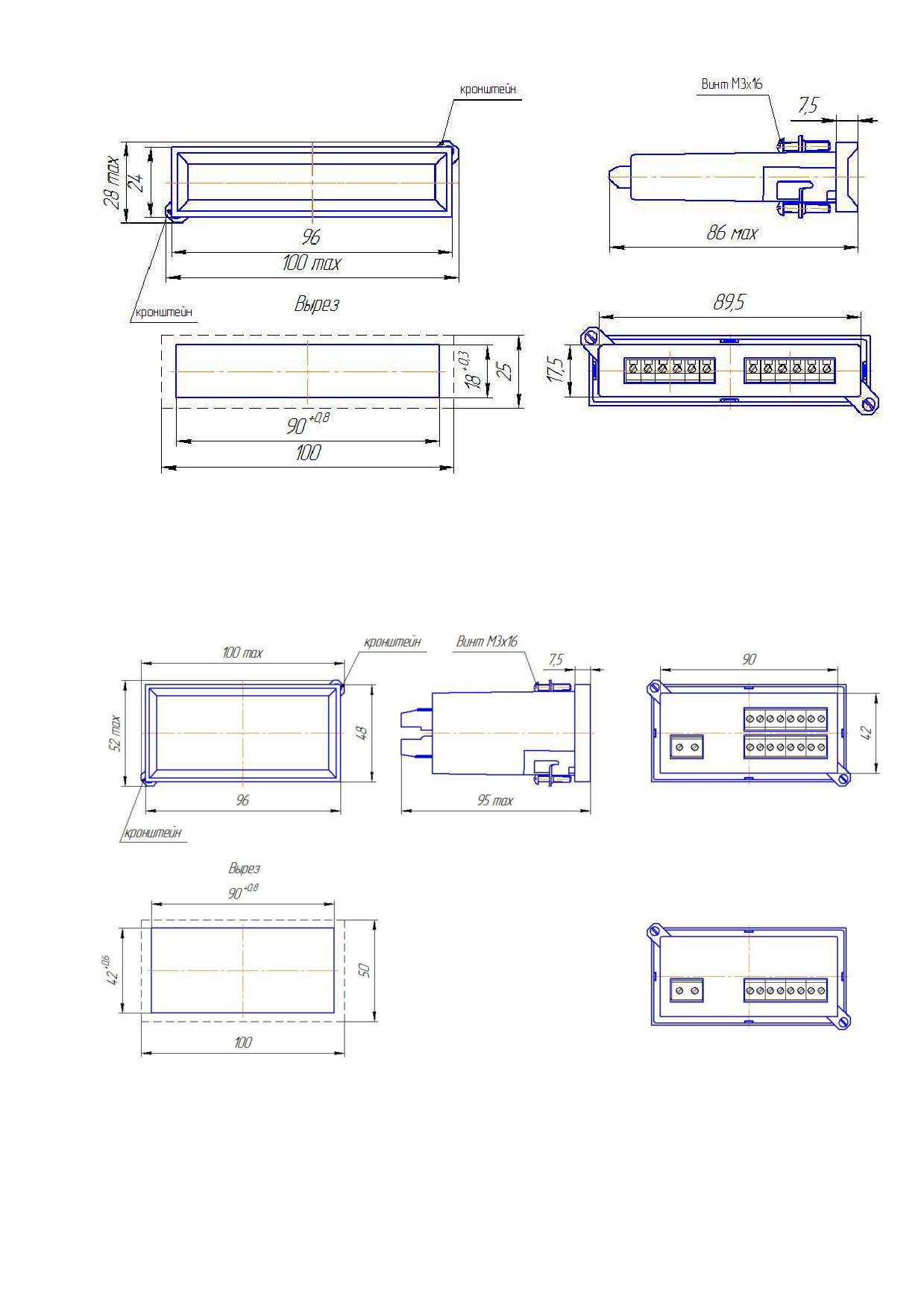

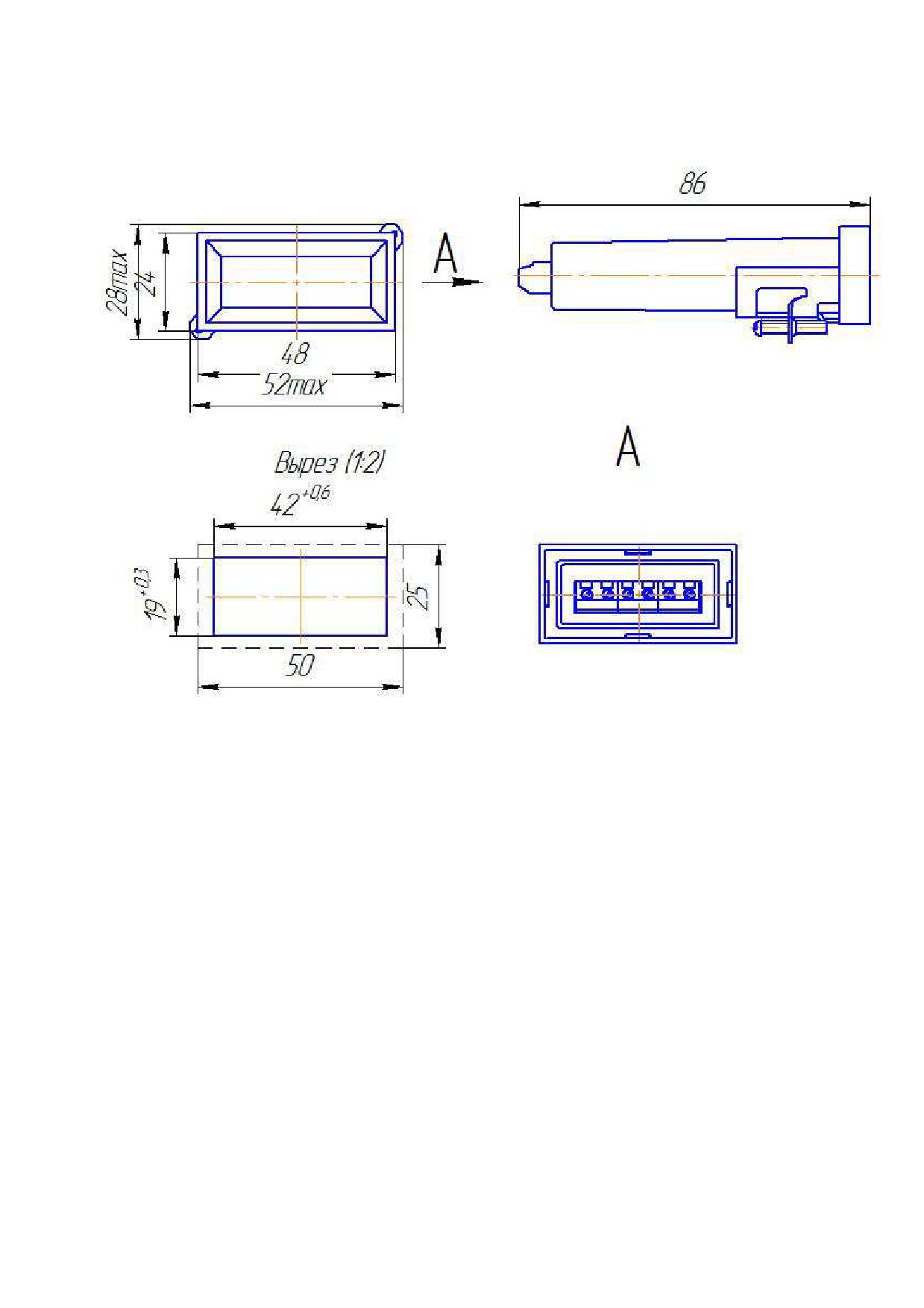

Приложение А (обязательное) Общий вид, габаритные и

установочные размеры приборов

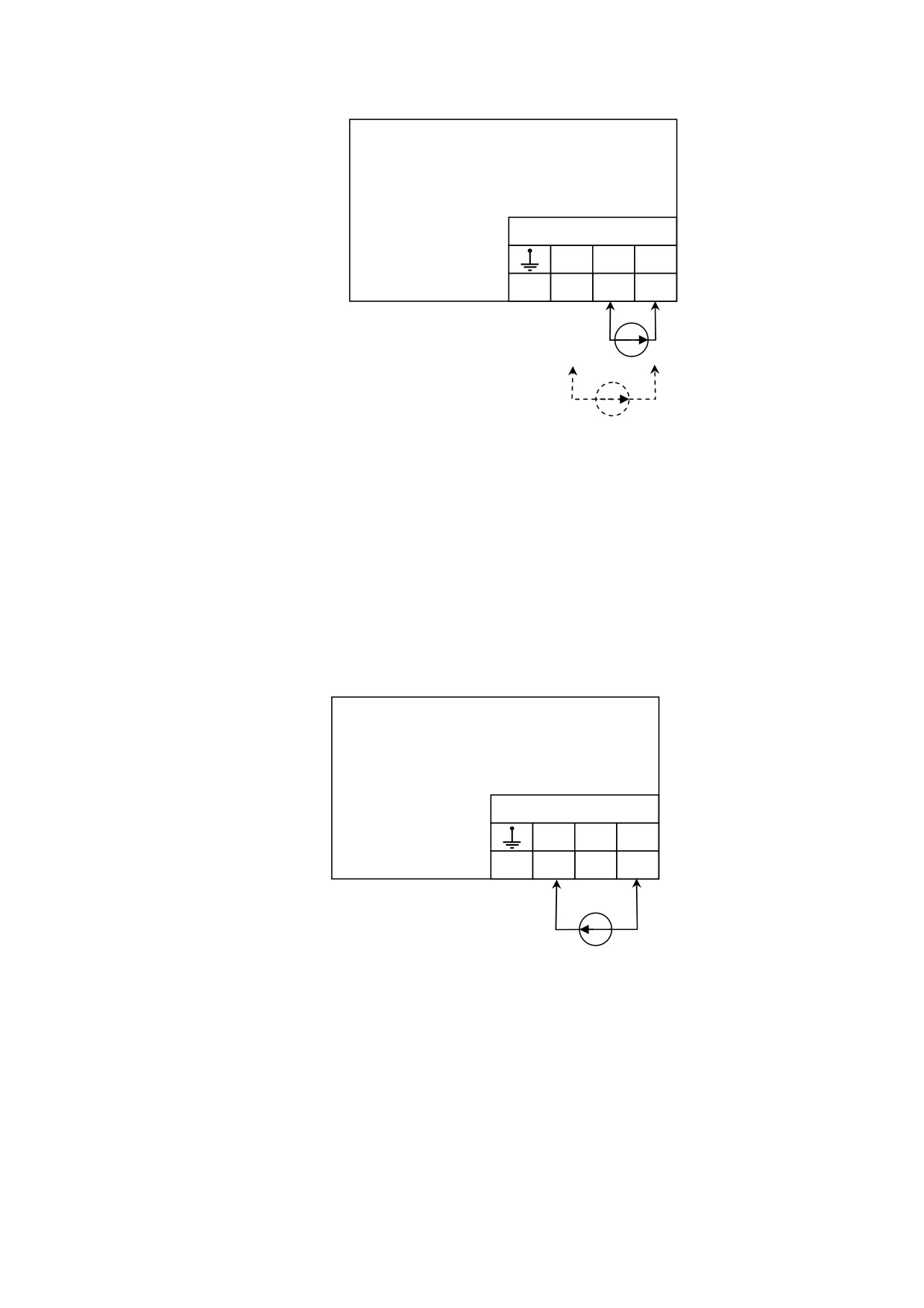

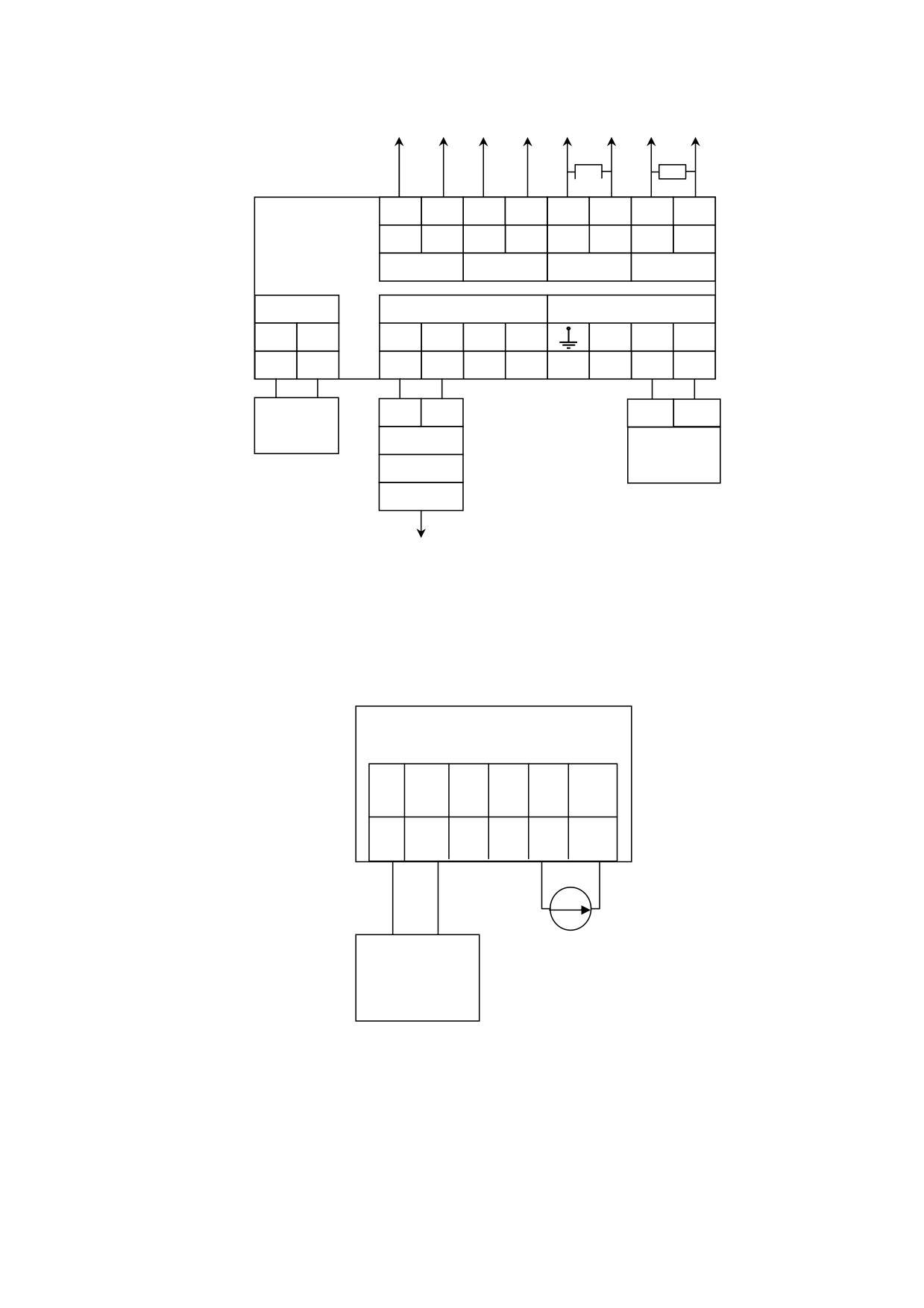

Приложение Б (обязательное) Схема внешних подключений

приборов ………………………………

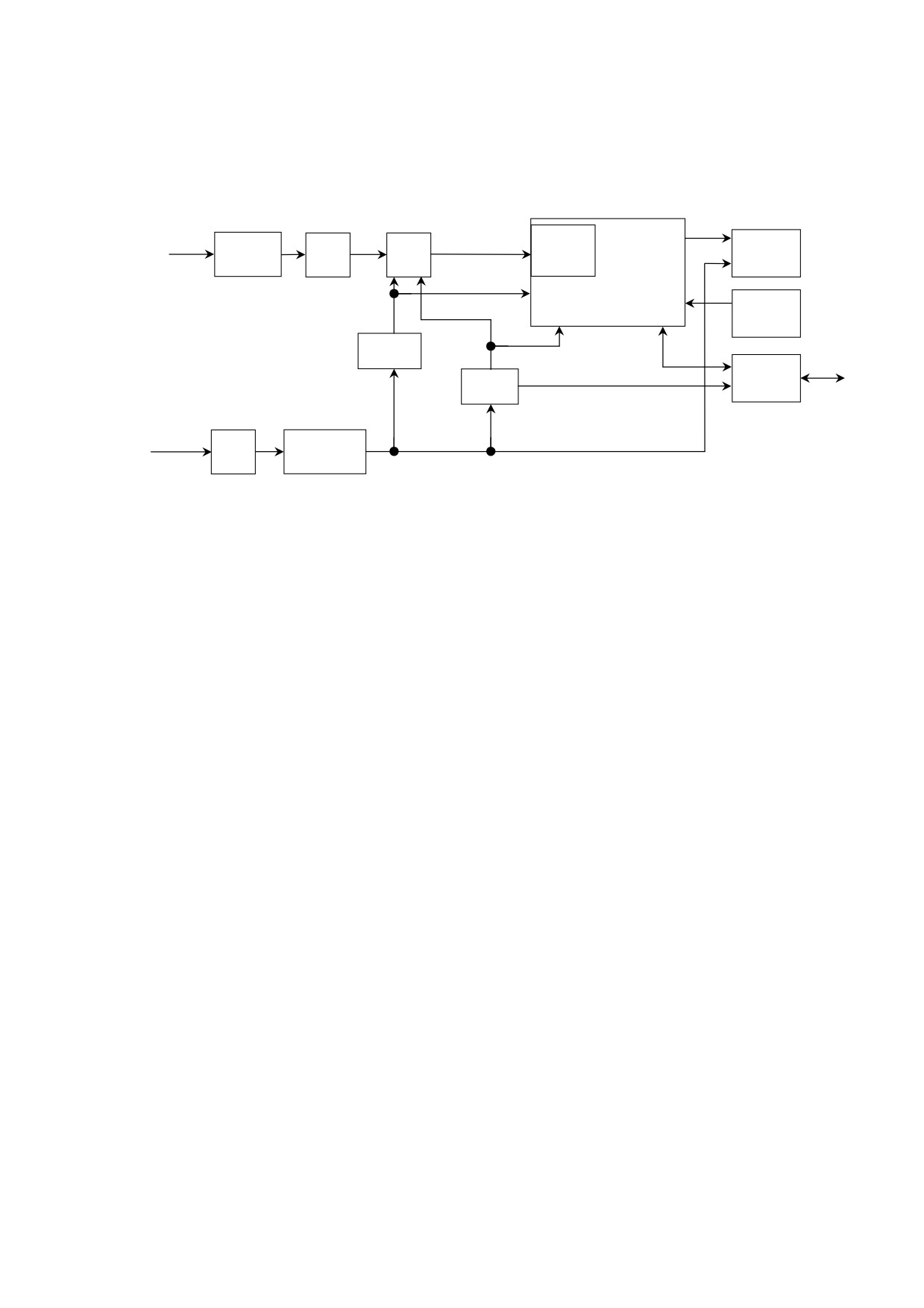

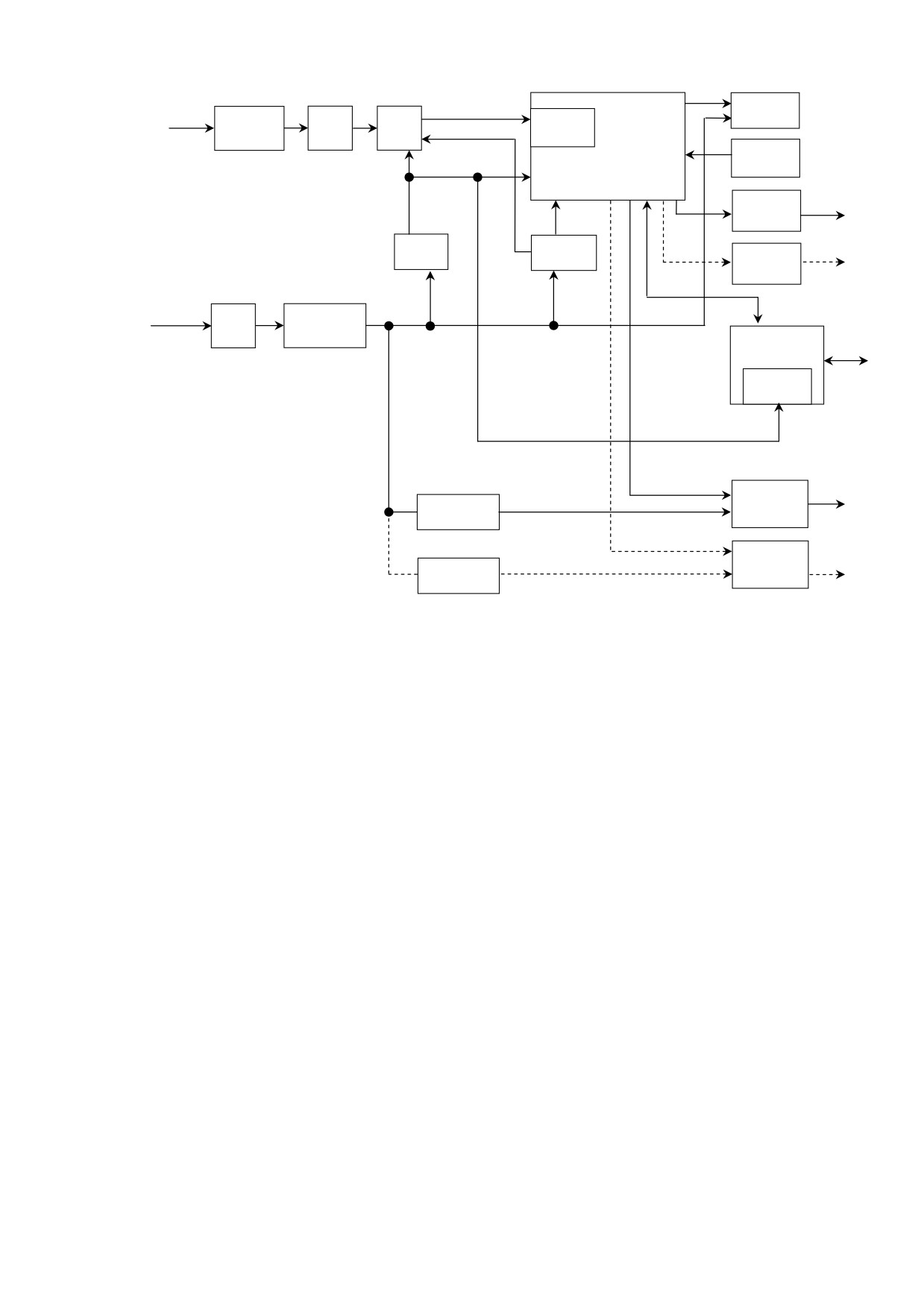

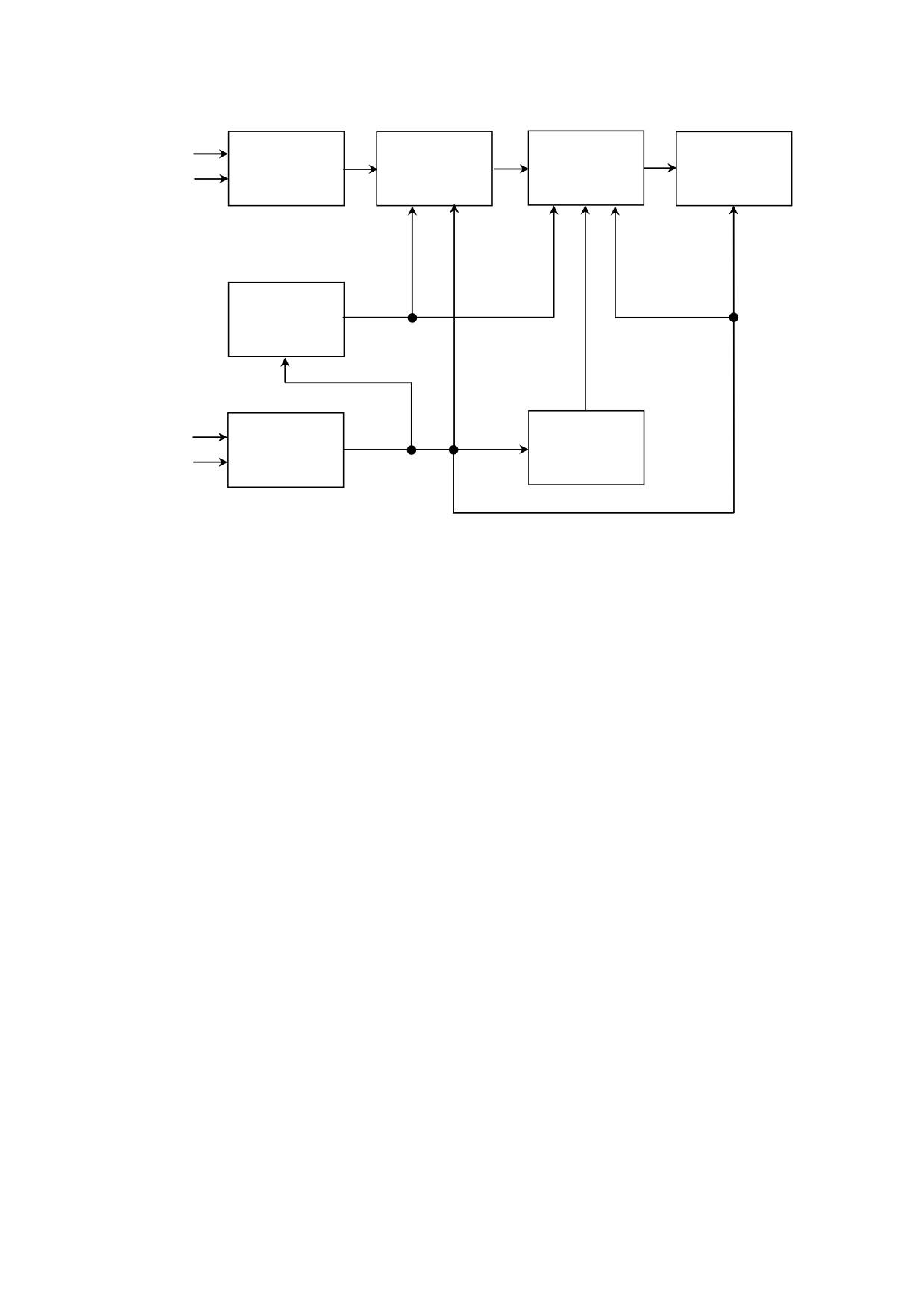

Приложение В (обязательное) Схемы структурные приборов

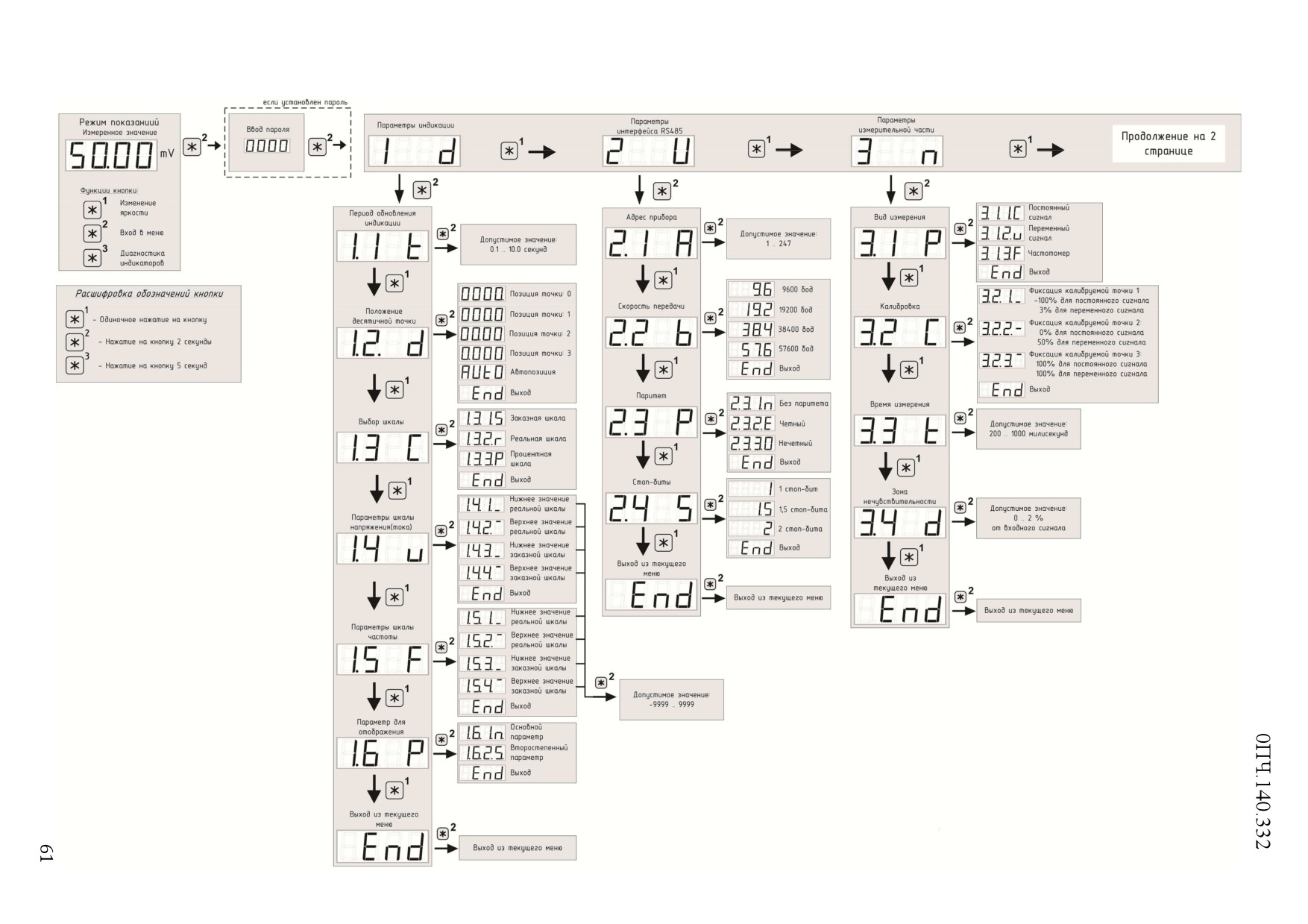

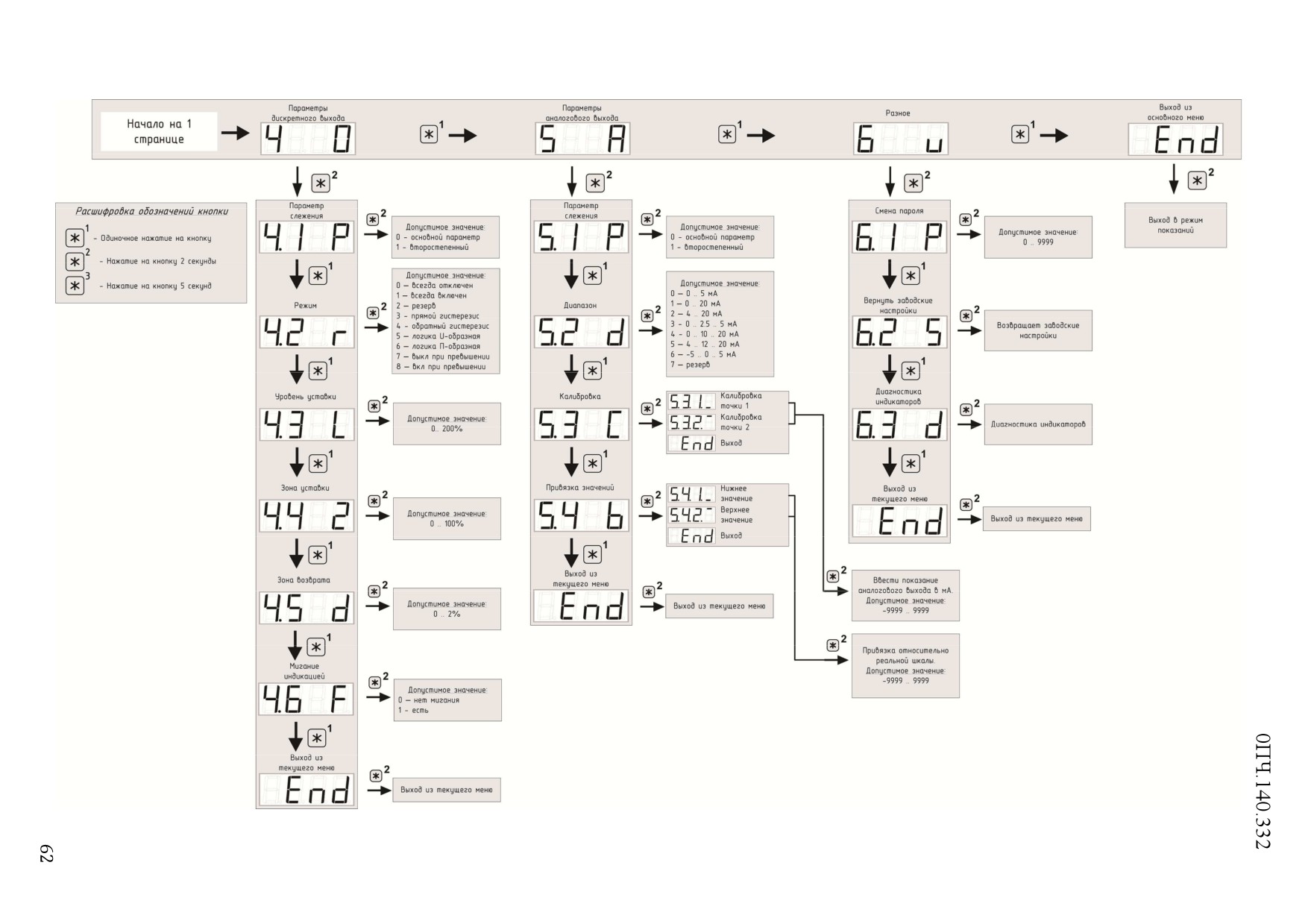

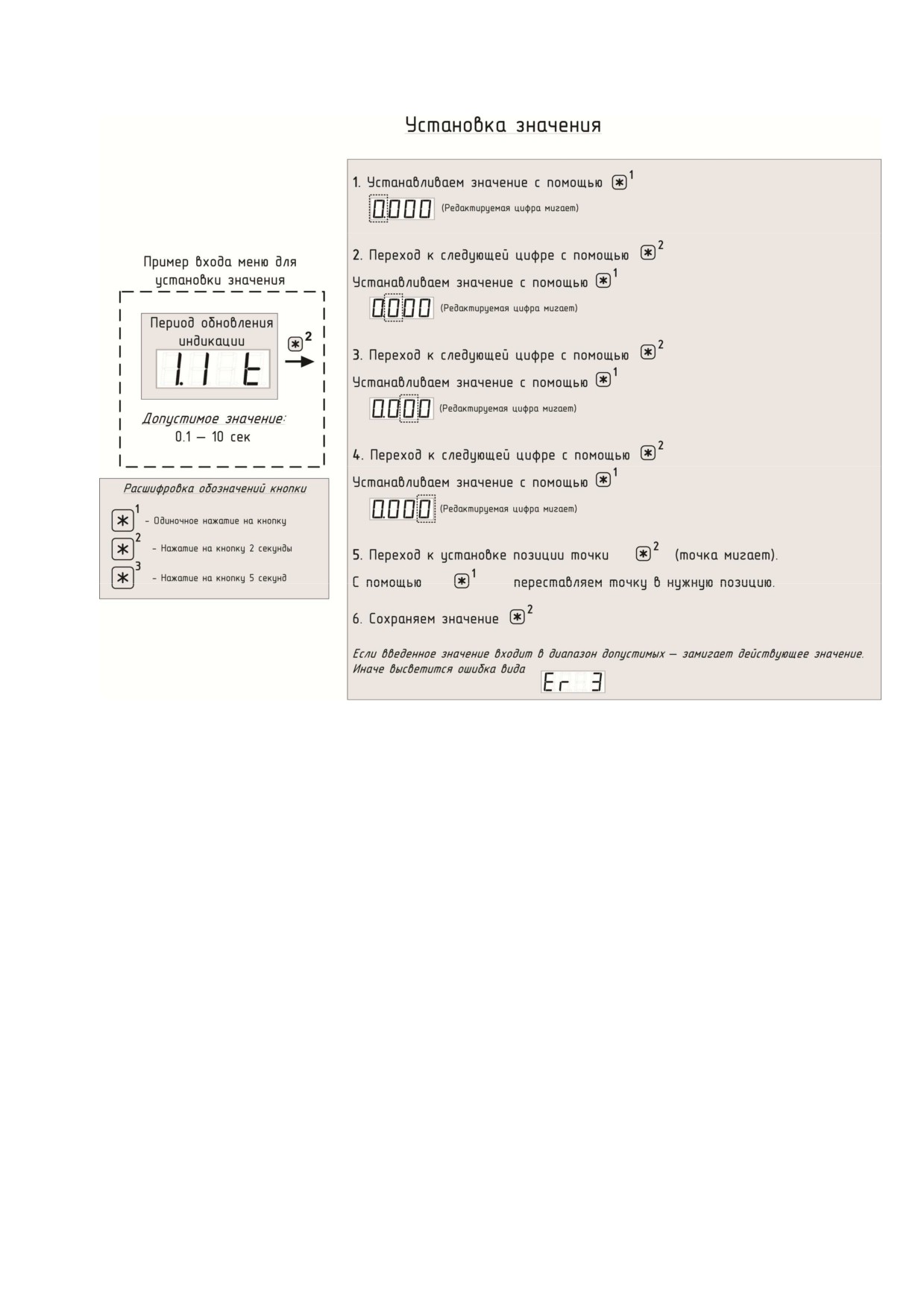

Приложение Г (обязательное) Описание меню приборов, заводские

настройки, порядок работы с кнопкой ……

Приложение Д (обязательное) Протокол обмена данными по

интерфейсу ……………………………………………..

Приложение Е (обязательное) Работа дискретных выходов …………

Приложение Ж (рекомендуемое) Значения входных сигналов,

допускаемые показания в контрольных точках при

измерении и преобразовании входных сигналов ……

Данное руководство по эксплуатации предназначено для ознакомления с

техническими характеристиками, устройством и принципом работы приборов

щитовых цифровых электроизмерительных малогабаритных серии Щ (далее -

приборы) в объеме, необходимом для эксплуатации.

1 ОПИСАНИЕ

1.1 Назначение

1.1.1 Приборы предназначены для измерения и преобразования значения

силы тока, напряжения однофазных электрических сетях и других цепях постоян-

ного тока в выходные унифицированные сигналы постоянного тока и передачи

измеренных значений через последовательный цифровой интерфейс RS485.

1.1.2 Приборы применяются в энергетике и других областях промыш-

ленности для контроля электрических параметров.

Возможность обмена информацией по интерфейсу RS485, наличие вы-

ходных аналоговых сигналов постоянного тока и дискретных выходов позволяют

использовать приборы в автоматизированных системах различного назначения.

1.1.3 Приборы имеют гальваническую развязку по цепи питания, по вы-

ходным цепям (приборы Щ00П не имеют гальванической развязки по цепи ин-

терфейса RS).

1.1.4 Приборы являются одноканальными однопредельными и имеют

исполнения по габаритным размерам, диапазонам измерений, диапазонам пока-

заний, напряжению питания, наличию интерфейса, дискретным и аналоговым

выходам, цвету индикаторов, классу точности, специсполнению.

1.1.5 Приборы имеют возможность программирования диапазона пока-

заний, уровня контролируемых значений входных сигналов (уставок), оператив-

ного изменения яркости свечения цифровых индикаторов.

1.1.6 Приборы не имеют подвижных частей и работоспособны при уста-

новке в любом положении к горизонту.

1.1.7 Приборы изготавливаются для эксплуатации в условиях умеренно-

холодного климата (климатическое исполнение УХЛ3.1 по ГОСТ 15150-69), по

устойчивости к воздействию климатических факторов относятся к группе 4 по

ГОСТ 22261-94 и предназначены для работы при температуре от минус 40 до

плюс 50 °С и относительной влажности воздуха не более 95 % при температуре

плюс 35 °С.

По устойчивости к механическим воздействиям приборы, предназна-

ченные для эксплуатации в условиях умеренно-холодного климата, относятся к

ударопрочным, группа 4 по ГОСТ 22261-94.

1.1.8 Приборы имеют корпус щитового крепления со степенью защиты

IP50 по передней панели по ГОСТ 14254-2015.

1.1.9 Информация об исполнении прибора содержится в коде полного

условного обозначения:

Ща - b - с - d - e - f - g - h, где

Ща - тип прибора (по размеру передней рамки, мм):

Щ00П - 48×24, Щ01П - 96×24,

Щ02.01П, Щ02.00 - 96×48,

b - условное обозначение диапазона измерений при непосредственном подключе-

нии или коэффициент преобразования при подключении через внешний шунт

Примечание - При отличии диапазона показаний от диапазона измере-

ний входного сигнала и от коэффициента преобразования шунта дополнительно

указать заказанный диапазон показаний в примечании к формуле заказа;

c - условное обозначение напряжения питания:

5В, 12В, 24В, 5ВН, 12ВН, 24ВН,

× - с внешним блоком стабилизированного питания 5В;

d - наличие интерфейса RS485:

1RS - один интерфейс,

× - без интерфейса;

e - условное обозначение аналоговых и дискретных выходов:

01 - один дискретный выход без аналоговых выходов,

10 - один аналоговый выход без дискретного выхода,

11 - один аналоговый и один дискретный выход,

12 - один аналоговый и два дискретных выхода,

20 - два аналоговых выхода без дискретных выходов,

22 - два аналоговых и два дискретных выхода,

× - без аналоговых и дискретных выходов

Примечание - после цифр в скобках указать условное обозначение аналогово-

го выхода: А - 0...5 мА, В - 4...20 мА, С - 0...20 мА, АР - 0…2,5…5 мА, ВР -

4…12…20 мА, СР - 0…10…20 мА, при заказе двух аналоговых выходов указать

через запятую;

f - цвет индикаторов: К - красный, З - зеленый, Ж - желтый (кроме Щ02.00);

g - класс точности: 0,1 или 0,2;

Примечание - для прибора Щ02.00 класс точности только 0,2;

h - специальное исполнение:

А - для эксплуатации на АЭС (класс безопасности 4),

- при отсутствии специального исполнения параметр не указывается.

Возможные варианты параметров кода полного условного обозначения

для каждого типа прибора приведены в таблице 1.

Таблица 1 - варианты исполнений приборов Щ

Параметр кода полного условного обозначения

Тип

прибора Ща

Щ00П

×, 5В, 12В, 24В

×, 1RS

Щ01П

5В, 12В, 24В

×, 1RS

×, 01, 10, 11

Щ02.01П

5ВН, 12ВН, 24ВН

1RS

×, 12, 20, 22

Щ02.00

5В, 12В, 24В

К,З

0,2

Примечания

Знак «+» означает наличие всех возможных вариантов параметра в формуле заказа,

Знак «×» означает отсутствие параметра в формуле заказа. Знак «-» означает отсутствие па-

раметра.

Неиспользуемый параметр h не указывают.

Для прибора Щ00П интерфейс RS485 без гальванической развязки.

Пример записи обозначения приборов при их заказе:

- прибор Щ00П, диапазон измерений от минус 10 до плюс 10 мА, с

внешним блоком стабилизированного питания 5В, без интерфейса, без аналого-

вых и дискретных выходов, красный цвет индикаторов, класс точности 0,1,

Щ00П - 10 мА - × - × - × - К - 0,1, ТУ 25-7504.228-2015;

- прибор Щ01П, коэффициент преобразования 200 А/75 мВ, напряжение

питания 12 В постоянного тока стабилизированное, один интерфейс RS485, без

аналоговых и дискретных выходов, красный цвет индикаторов, класс точности 0,1

Щ01П - 200А/75мВ - 12В - 1RS - × - К - 0,1, ТУ 25-7504.228-2015;

- прибор Щ02.01П, диапазон измерений от 2 до 10 В, напряжение пита-

ния 24 В постоянного тока нестабилизированное, один интерфейс RS485, один

аналоговый выход 4-20 мА, два дискретных выхода, красный цвет индикаторов,

1.2 Технические характеристики

1.2.1 Габаритные размеры и масса приборов приведены в таблице 2. Га-

баритные размеры соответствуют ГОСТ 5944-91.

Таблица 2

Обозначение комплек-

Габаритные

Высота

Тип прибора

Масса, кг,

та конструкторской

размеры, мм,

знака, мм,

(а*)

не более

документации

не более

не менее

Щ00П

3ПЧ.349.265

48×24×90

0,2

9,9

Щ01П

3ПЧ.349.266

96×24×90

0,2

9,9

Щ02.01П

3ПЧ.349.267

96×48×90

0,3

Щ02.00

3ПЧ.349.030

96×48×64

0,2

9,9

* Параметр кода условного обозначения: Ща - b - с - d - e - f - g - h

1.2.2 Высота знака цифровых индикаторов соответствует значениям,

приведенным в таблице 2.

Цвет индикации, в зависимости от заказа, может быть красный, желтый

или зеленый.

1.2.3 Число десятичных разрядов 4,0.

Для прибора Щ02.00 число десятичных разрядов - 3,5.

1.2.4 Класс точности приборов может быть:

- при измерении силы и напряжения постоянного тока - 0,1 или 0,2 (для

прибора Щ02.00 - только 0,2);

- при преобразовании - 0,5.

1.2.5 Приборы могут иметь диапазоны измерений:

- с номинальным значением в пределах от 60 мВ до 750 В или от 2 мА

до 2 А, диапазоны измерений 2…10 В, 4…20 мА при непосредственном подклю-

чении. Примеры диапазонов измерений при непосредственном подключении

приведены в таблице 3;

- с внешним шунтом с номинальным напряжением 60, 75, 100, 150 мВ.

Примеры возможных коэффициентов преобразования при подключении через

внешний шунт и соответствующих диапазонов показаний приведены в таблицах 4, 5.

Примечание - Диапазоны измерений напряжения или силы тока допус-

кается указывать в вольтах, киловольтах или милливольтах, амперах, килоампе-

рах или миллиамперах (например: 1000 А или 1 кА, 100 мВ или 0,100 В).

Таблица 3 - Примеры диапазонов измерений приборов при непосредственном

подключении

Условное обозначение

Измеряемая

диапазона измерений

Нормируемый диапазон измерений **

величина

( b* ), номинальное

значение входного сигнала

Напряжение

60 мВ

от минус 72 до плюс 72 мВ (120 мВ)

постоянного тока

75 мВ

от минус 90 до плюс 90 мВ (150 мВ)

100 мВ

от минус 120 до плюс 120 мВ (200 мВ)

150 мВ

от минус 180 до плюс 180 мВ (300 мВ)

200 мВ

от минус 240 до плюс 240 мВ (400 мВ)

250 мВ

от минус 300 до плюс 300 мВ (500 мВ)

500 мВ

от минус 600 до плюс 600 мВ (1000 мВ)

1000 мВ

от минус 1200 до плюс 1200 мВ (2000 мВ)

2000 мВ

от минус 2400 до плюс 2400 мВ (4000 мВ)

1 В

от минус 1,2 до плюс 1,2 В (2 В)

2 В

от минус 2,4 до плюс 2,4 В (4 В)

5 В

от минус 6 до плюс 6 В (10 В)

10 В

от минус 12 до плюс 12 В (20 В)

2…10 В

от 0,4 до 11,6 В (8 В)

20 В

от минус 24 до плюс 24 В (40 В)

50 В

от минус 60 до плюс 60 В (100 В)

100 В

от минус 120 до плюс 120 В (200 В)

150 В

от минус 180 до плюс 180 В (300 В)

200 В

от минус 240 до плюс 240 В (400 В)

250 В

от минус 300 до плюс 300 В (500 В)

300 В (кроме Щ00П)

от минус 360 до плюс 360 В (600 В)

500 В (кроме Щ00П)

от минус 600 до плюс 600 В (1000 В)

750 В (кроме Щ00П, Щ01П)

от минус 900 до плюс 900 В (1500 В)

Сила постоянного

2 мА

от минус 2,4 до плюс 2,4 мА (4 мА)

тока

5 мА

от минус 6 до плюс 6 мА (10 мА)

10 мА

от минус 12 до плюс 12 мА (20 мА)

20 мА

от минус 24 до плюс 24 мА (40 мА)

4…20 мА

от 0,8 до 23,2 мА (16 мА)

50 мА

от минус 60 до плюс 60 мА (100 мА)

100 мА

от минус 120 до плюс 120 мА (200 мА)

200 мА

от минус 240 до плюс 240 мА (400 мА)

500 мА

от минус 600 до плюс 600 мА (1000 мА)

1000 мА

от минус 1200 до плюс 1200 мА (2000 мА)

2000 мА

от минус 2400 до плюс 2400 мА (4000 мА)

1 А

от минус 1,2 до плюс 1,2 мА (2 А)

2 А

от минус 2,4 до плюс 2,4 мА (4 А)

* Параметр кода условного обозначения Ща - b - с - d - e - f - g - h.

** Нормируемый диапазон измерений напряжения или силы тока от минус 120 до 120 % номи-

нального значения входного сигнала (от -1,2·U_ном.вх до 1,2·U_ном.вх, от -1,2·I_ном.вх до 1,2·I_ном.вх), для диа-

пазонов 2…10 В, 4…20 мА от U_ниж.вх-0,2·(U_ниж.вх- U_{верх.вх}) до U_{верх.вх} +0,2·(U_ниж.вх- U_{верх.вх}).

В скобках даны нормирующие значения при определении основной приведенной погрешно-

сти (на диапазоне показаний, соответствующем диапазону измерений входного сигнала).

Примечание - Диапазон показаний может быть любым в пределах от минус 9999 до плюс 9999 для

Щ01П, Щ02.01П и от минус 1999 до плюс 9999 для Щ00П.

Таблица 4 - Примеры коэффициентов преобразования приборов при подключении

через шунт

Коэффициент

Диапазон

Номинальное напряжение

преобразования

показаний **

шунта Uш (Uном.вх), мВ

(b*)

1 А/Uш

от минус 1,2 до плюс 1,2 А (2 А)

60, 75, 100, 150 ***

2 А/Uш

от минус 2,4 до плюс 2,4 А (4 А)

5 А/Uш

от минус 6 до плюс 6 А (10 А)

10 А/Uш

от минус 12 до плюс 12 А (20 А)

20 А/Uш

от минус 1,2 до плюс 1,2 А (40 А)

50 А/Uш

от минус 60 до плюс 60 А (100 А)

100 А/Uш

от минус 120 до плюс 120 А (200 А)

200 А/Uш

от минус 240 до плюс 240 А (400 А)

500 А/Uш

от минус 600 до плюс 600 А (1000 А)

1000 А/Uш

от минус 1200 до плюс 1200 А (2000 А)

2000 А/Uш

от минус 2400 до плюс 2400 А (4000 А)

* Параметр кода условного обозначения Ща - b - с - d - e - f - g - h.

** Диапазон показаний, соответствующий нормируемому диапазону измерений. В скоб-

ках даны нормирующие значения при определении основной приведенной погрешности (на

заказанном диапазоне показаний).

*** Нормируемый диапазон измерений от минус 120 до плюс 120 % номинального на-

пряжения шунта Uном.вх.

Примечание - Диапазон показаний может быть любым в пределах от минус 9999 до плюс

9999 для Щ01П, Щ02.01П и от минус 1999 до плюс 9999 для Щ00П.

Таблица 5 - Примеры диапазонов измерений приборов Щ02.00

Предел

Способ

Измеряемая

Диапазон

индицируе-

входного

подключе-

величина

измерений

мой величины

сигнала (b *)

ния

от минус 1,999 до плюс 1,999 мА

2 мА

Непосредст-

от минус 19,99 до плюс 19,99 мА

20 мА

венно

от минус 199,9 до плюс 199,9 мА

200 мА

Сила

постоянного

от минус 1,999 до плюс 1,999 А

2 А

тока

от минус 19,99 до плюс 19,99 А

20 А

75 мВ

С наружным

шунтом

от минус 199,9 до плюс 199,9 А

200 А

75 мВ

U_ном= 75 мВ

от минус 1999 до плюс 1999 А

2000 А

75 мВ

от минус 199,9 до плюс 199,9 мВ

200 мВ

Напряжение

от минус 1,999 до плюс 1,999 В

2 В

Непосредст-

постоянного

от минус 19,99 до плюс 19,99 В

20 В

венно

тока

от минус 199,9 до плюс 199,9 В

200 В

* Параметр кода условного обозначения Ща - b - с - d - e - f - g - h.

1.2.6 Максимальный диапазон показаний приборов от минус 9999 до

плюс 9999 для Щ01П, Щ02.01П; от минус 1999 до плюс 9999 для Щ00П и от ми-

нус 1999 до плюс 1999 для приборов Щ02.00.

Примечания:

1 При превышении значения входного сигнала более чем на 125% от

номинального загораются верхние сегменты индикаторов, при занижении значе-

ния входного сигнала более чем на 125% от номинального загораются нижние

сегменты индикаторов.

2 Приборы имеют возможность программирования диапазона показаний.

1.2.7 Требования к электропитанию

1.2.7.1 Напряжение питания приборов соответствует значениям, приве-

денным в таблице 6.

Таблица 6

Условное обозначение

Напряжение питания

напряжения питания (c*)

5В

(5 ± 0,25) В постоянного тока

12В

(12 ± 0,6) В постоянного тока

24В

(24 ± 1,2) В постоянного тока

5ВН

(5 +4/-0,5) В постоянного тока

12ВН

(12 +6/-3) В постоянного тока

24ВН

(24 +12/-6) В постоянного тока

* Параметр кода условного обозначения Ща - b - с - d - e - f - g - h.

1.2.7.2 Приборы с напряжением питания 12ВН и 24ВН имеют защиту от

неправильного подключения полярности напряжения питания.

1.2.7.3 Приборы Щ02.01П обеспечивают резервирование питания для

исполнений с напряжением питания (12 +6/-3) В и (24 +12/-6) В (c = 12ВН и

c = 24ВН, где c - параметр кода условного обозначения).

1.2.8 Входное сопротивление приборов при измерении напряжения по-

стоянного тока не менее (1±0,005) МОм.

1.2.9 Напряжение нагрузки приборов при измерении силы постоянного

тока величиной, равной верхнему пределу диапазона измерений равно:

а) для приборов Щ00П, Щ01П:

- (50 ± 5) мВ для приборов с диапазонами измерений 50 мА, 500 мА;

- (100 ± 10) мВ для приборов с диапазонами измерений 5 мА, 10 мА,

100 мА, 1000 мА, 1А;

- (200 ± 20) мВ для приборов с диапазонами измерений 2 мА, 20 мА,

4…20 мА, 200 мА, 2000 мА, 2 А;

б) для приборов Щ02.01П, Щ02.00:

- (100 ± 10) мВ для приборов с диапазонами измерений 5 мА, 10 мА,

50мА, 500 мА;

- (200 ± 20) мВ для приборов с диапазонами измерений 2 мА, 20 мА,

4…20 мА, 100 мА, 200 мА, 1000 мА, 2000 мА, 1А, 2 А;

Примечание - Напряжение нагрузки для диапазонов измерений отлич-

ных от указанных, должно соответствовать напряжению нагрузки ближайшего

большего диапазона измерений.

1.2.10 Мощность, потребляемая приборами от цепи питания при номи-

нальных значениях входных сигналов, с максимальным набором аналоговых и дис-

кретных выходов соответствует значениям, приведенным в таблице 7.

Таблица 7 - Мощность, потребляемая приборами

Условное обозна-

Мощность потребления, В·А, не более

чение напряжения

питания (c*)

Щ00П

Щ01П

Щ02.01П

Щ02.00

5В, 12В

2,0

1,7

2,7

24В

2,5

5ВН, 12ВН, 24ВН

3,2

* Параметр кода условного обозначения Ща - b - с - d - e - f - g - h

1.2.11 Время установления рабочего режима не более 30 мин. Приборы

рассчитаны на непрерывную круглосуточную работу.

1.2.12 Время измерения должно быть не более 0,1 с.

1.2.13 Приборы могут иметь исполнения с дискретными выходами с

гальваническим разделением цепей друг от друга и от остальных цепей прибора,

с коммутацией постоянного напряжения до 300 В и током до 100 мА или пере-

менного напряжения до 200 В и током до 100 мА по каждому выходу в соответ-

ствии с таблицей 8.

Примечание - при внешних подключениях должны быть предусмотрены

варианты типовых решений защиты от выбросов напряжения.

1.2.14 Приборы могут иметь исполнения с аналоговыми выходами с

гальваническим разделением цепей друг от друга и от остальных цепей прибора

в соответствии с таблицей 9.

Таблица 8 - Количество аналоговых и дискретных выходов

Параметр e*

Исполнение

Тип прибора

Один дискретный выход, аналоговый выход отсутствует

Один аналоговый выход, дискретный выход отсутствует

Щ01П

Один аналоговый выход, один дискретный выход

Один аналоговый выход, два дискретных выхода

Два аналоговых выхода

Щ02.01П

Два аналоговых, два дискретных выхода

Аналоговые и дискретные выходы отсутствуют

Для всех типов

* Параметр кода условного обозначения Ща - b - с - d - e - f - g - h.

Диапазоны изменений выходного аналогового сигнала в соответствуют с

таблице 9.

Таблица 9 - Аналоговые выходы приборов

Условное обозначение диа-

Диапазон изменений

Нормирующее

Диапазон изменения

пазона изменений выходного

выходного аналогово-

значение выходного

сопротивления на-

аналогового сигнала (e*)

го сигнала **, мА

аналогового сигнала, мА

грузки, кОм

от 0 до 5

от 0 до 2,5

от 4 до 20

от 0 до 0,5

от 0 до 20

от 0 до 0,5

АР

0...2,5...5

от 0 до 2,5

ВР

4...12...20

от 0 до 0,5

СР

0...10...20

от 0 до 0,5

* В параметре e кода условного обозначения (указать в скобке после цифрового обозначения):

Ща - b - с - d - e - f - g - h

** Нормируемый диапазон изменений выходного аналогового сигнала от 0 до 120 % диапазона

изменений (от 0 до 6 мА, от 4 до 24 мА, от 0 до 24 мА).

1.2.15 Время установления выходного аналогового сигнала при скачко-

образном изменении входного напряжения и тока от нулевого значения до любо-

го в пределах диапазона измерений не более 0,5 с.

1.2.16 Пульсация выходного аналогового сигнала на максимальной на-

грузке не превышает:

- 90 мВ для устройств с диапазоном изменений выходного сигнала от 0

до 5 мА, 0…2,5…5 мА;

- 60 мВ для устройств с диапазоном изменений выходного сигнала от 4

до 20 мА, от 0 до 20 мА, 4…12…20 мА, 0…10…20 мА.

1.2.17 Приборы должны иметь исполнения с интерфейсом RS485.

В приборах должны устанавливаться сетевые адреса от 1 до 247 и ско-

рость обмена: 9600, 19200, 38400, 57600 бит в секунду.

Протокол обмена данными - MODBUS RTU.

1.2.18 Приборы имеют режимы редактирования программируемых пара-

метров, калибровки, диагностики индикации, регулировки уровня яркости свечения

индикаторов с помощью кнопки (кроме Щ02.01П) или по интерфейсу RS485.

В приборах предусмотрена возможность программирования: параметров

интерфейса, диапазона показаний, типа шкалы, коэффициента трансформации,

положения десятичной точки для отображения результатов измерения, парамет-

ра преобразования в выходной аналоговый и дискретный сигнал, уровней сраба-

тывания дискретных выходов (уставок), диапазона изменений аналоговых выхо-

дов (для всех диапазонов).

В приборах предусмотрена возможность установки необходимой ярко-

сти свечения индикаторов в режиме измерения.

1.2.19 Пределы допускаемой основной погрешности приборов в нор-

мальных условиях применения:

1) при измерении напряжения и силы тока равны величинам, указанным

в таблице 9. Нормирующее значение при определении основной погрешности

измерения напряжения или силы тока принимается равным модулю разности

верхнего и нижнего пределов диапазона показаний;

2) при преобразовании напряжения и силы тока входных сигналов в вы-

ходные аналоговые сигналы равны величинам, указанным в таблице 10. Норми-

рующее значение выходного аналогового сигнала соответствует таблице 9.

Таблица 10 - Пределы допускаемых основных погрешностей приборов

Пределы допускаемой

Измерение,

Тип

Класс

основной погрешности

преобразование

прибора

точности

приведенной,

относитель-

абсолютной,

входных сигналов

ной, %

Гц

0,1*

±0,1

Измерение напряжения и силы

Щ00П,

постоянного тока

0,2*

±0,2

Щ01П,

Щ02.01П

Преобразование напряжения и

0,5

±0,5

силы постоянного тока

Измерение напряжения и силы

Щ02.00

0,2*

±0,2

постоянного тока

* Параметр g кода условного обозначения Ща - b - с - d - e - f - g - h

1.2.20 Основная погрешность приборов при изменении напряжения пи-

тания в пределах, указанных в таблице 6, не превышает пределов допускаемой

основной погрешности, указанных в таблице 10.

1.2.21 Пределы допускаемой дополнительной погрешности преобразо-

вания входных сигналов в выходные аналоговые сигналы в нормальных услови-

ях применения, вызванной изменением сопротивления нагрузки в пределах, ука-

занных в таблице 9, не превышают 0,5 пределов допускаемой основной погреш-

ности, указанных в таблице 10.

1.2.22 Пределы допускаемой дополнительной погрешности, вызванной

влиянием внешнего однородного постоянного или переменного магнитного по-

ля, синусоидально изменяющегося во времени с частотой входного сигнала, с

магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе

магнитного поля, не превышают 0,5 пределов допускаемой основной погрешно-

сти, указанных в таблице 10.

1.2.23 Приборы являются тепло-, холодоустойчивыми. Пределы допус-

каемой дополнительной погрешности на каждые 10 °С, вызванной изменением

температуры окружающего воздуха, не превышают 0,5 пределов допускаемой

основной погрешности в интервале рабочих температур от нормальной

(20 ± 5) °С до любой в пределах от минус 40 до плюс 50 °С.

1.2.24 Приборы должны быть влагоустойчивыми. Пределы допускаемой

дополнительной погрешности при изменении относительной влажности от нор-

мальной (30-80) % до 95 % при температуре 35 °С не превышают пределов до-

пускаемой основной погрешности.

1.2.25 Приборы в течение 2 ч выдерживают перегрузку входным сигна-

лом, соответственно током и напряжением, равным 150 % от номинального зна-

чения диапазона измерений.

Выходное напряжение на контактах аналоговых выходов при перегрузке

не превышает 30 В на максимальной нагрузке.

1.2.26 Приборы выдерживают кратковременные перегрузки входным

током с кратностью от номинального значения сигнала в соответствии с табли-

цей 11.

Таблица 11 - Параметры кратковременных перегрузок

Длительность

Интервал

Кратность

Наименование

Число

каждой

между двумя

цепей приборов

перегрузок

тока

напряжения

перегрузки, с

перегрузками, с

Последовательные цепи

(тока)

1.2.27 Приборы при преобразовании входных сигналов в выходные ана-

логовые сигналы устойчивы:

- к длительному разрыву цепи нагрузки;

- к заземлению любого контакта аналогового выхода.

Величина напряжения на разомкнутых контактах аналоговых выходов

при этом не превышает 30 В.

При заземлении любого контакта аналоговых выходов основная по-

грешность приборов не превышает пределов, указанных в таблице 9.

1.2.28 Электрическая изоляция цепей прибора, не имеющих гальваниче-

ской связи, выдерживает в нормальных условиях в течение 1 мин действие испыта-

тельного напряжения переменного тока практически синусоидальной формы час-

тотой от 45 до 65 Гц с действующим значением в соответствии с таблицей 12.

Таблица 12

Испытательное напряжение, В, между цепями

Цепь

Вход

Дискретный/ана-

питания

(цепи U или цепи I)

логовый выходы

Тип

Входной

Дискрет-

прибора

сигнал*, В

Вход

ный/ана-

Интер-

ный/ана-

Интер-

(цепи U или

Интерфейс

логовый

фейс

логовый

фейс

цепи I)

выходы

Щ00П,

до 300

1500

Щ02.00**

до 300

1500

500

Щ01П

от 300 до 650

1500

2000

1500

2000

500

до 300

1500

500

Щ02.01П

от 300 до 650

1500

2000

1500

2000

500

от 650 до 1000

1500

2500

1500

2500

500

* для приборов с входным сигналом равным значению силы переменного/постоянного тока испыта-

тельное напряжение между цепями не превышает 1500 В.

** прибор Щ02.00 не имеет исполнение с интерфейсом

1.2.29 Электрическое сопротивление изоляции между цепями, указан-

ными в таблице 11, не имеющими гальванической связи, в нормальных условиях

не менее 100 МОм.

Сопротивление изоляции между электрическими цепями прибора

Щ02.00, изолированными по постоянному току, не менее 40 МОм.

1.2.30 По устойчивости к механическим воздействиям приборы являют-

ся виброустойчивыми и вибропрочными, группа N1 по ГОСТ Р 52931-2008, т.е.

приборы устойчивы и прочны к воздействию синусоидальной вибрации в диапа-

зоне частот от 10 до 55 Гц при амплитуде смещения 0,15 мм. Основная погреш-

ность приборов при воздействии вибрации не превышает пределов допускаемой

основной погрешности, указанных в таблице 10.

1.2.31 Приборы являются ударопрочными, т. е. сохраняют свои характе-

ристики после воздействия 1000 ударов с ускорением 100 м/с², частотой от 10 до

50 ударов в минуту и длительностью импульса 16 мс.

1.2.32 Приборы являются тепло-, холодо-, влагопрочными, т. е. сохраняют

свои характеристики после воздействия на них температуры от минус 50 до

плюс 55 ºС и относительной влажности воздуха не более 95 % при температуре

плюс 35 °С, соответствующих предельным условиям транспортирования.

1.2.33 Приборы в транспортной таре прочными к механико-

динамическим нагрузкам: вибрации с амплитудой ускорения 49 м/с² в диапазоне

частот от 10 до 500 Гц.

1.2.34 По защищенности от воздействия твердых тел приборы соответ-

ствуют коду IP50 по ГОСТ 14254-2015.

1.2.35 Требования по электромагнитной совместимости

1.2.35.1 Приборы удовлетворяют требованиям, предъявляемым по элек-

тромагнитной совместимости в соответствии с ГОСТ Р 51317.6.5-2006 для обо-

рудования класса А. Помехоустойчивость приборов удовлетворяет критерию ка-

чества функционирования А по ГОСТ Р 51317.6.5-2006.

1.2.35.2 Уровень индустриальных помех при работе приборов не превыша-

ет значений, установленных ГОСТ 30805.22-2013 для оборудования класса A.

1.2.35.3 Приборы устойчивы к электростатическим разрядам по степени

жесткости

3, по критерию качества функционирования А согласно

ГОСТ 30804.4.2-2013.

1.2.35.4 Приборы устойчивы к наносекундным импульсным помехам по

степени жесткости 3 для цепей интерфейса, по степени жесткости 4 для цепей

измерения, по критерию качества функционирования А согласно

ГОСТ 30804.4.4-2013.

1.2.35.5 Приборы устойчивы к микросекундным импульсным помехам

большой энергии по критерию качества функционирования А согласно

ГОСТ Р 51317.4.5-99:

- по степени жесткости 3 при воздействии помехи по цепи питания

(«провод

- провод»), по критерию качества функционирования А согласно

ГОСТ Р 51317.4.5-99;

- по степени жесткости 2 при воздействии помехи по цепи питания («про-

вод

- земля»), по критерию качества функционирования А согласно

ГОСТ Р 51317.4.5-99;

- по степени жесткости 3 при воздействии помехи по цепям интерфейса,

сигнальным цепям и дискретным входам, по критерию качества функциониро-

вания А согласно ГОСТ Р 51317.4.5-99.

1.2.35.6 Приборы устойчивы к динамическим изменениям в цепях элек-

тропитания:

- при провалах напряжения 30 % от U_ном (1 период); 60 % от U_ном (50 пе-

риодов) по критерию качества функционирования А согласно

ГОСТ 30804.4.11-2013;

- при прерывании напряжения 50 % от U_ном (1 период) по критерию ка-

чества функционирования А; 100 % от U_ном (50 периодов) по критерию качества

функционирования В согласно ГОСТ 30804.4.11-2013.

1.2.35.7 Приборы устойчивы к воздействию радиочастотного электро-

магнитного поля по степени жесткости 3, по критерию качества функционирова-

ния А согласно ГОСТ 30804.4.3-2013.

1.2.35.8 Приборы устойчивы к кондуктивным помехам наведенным ра-

диочастотными электромагнитными полями по степени жесткости 3, по критерию

качества функционирования А согласно ГОСТ Р 51317.4.6-99.

1.2.35.9 Приборы устойчивы к колебательным затухающим помехам по

степени жесткости 3, по критерию качества функционирования А согласно

ГОСТ Р 51317.4.12-99.

1.2.35.10 Приборы устойчивы к кондуктивным помехам промышленной

частоты по степени жесткости 4, по критерию качества функционирования А со-

гласно ГОСТ Р 51317.4.16-2000.

1.2.35.11 Приборы устойчивы к влиянию несинусоидальности напряже-

ния (влияние гармоник) согласно ГОСТ 32144-2013.

1.2.36 Норма средней наработки на отказ приборов не менее 200000 ч в

условиях эксплуатации.

1.2.37 Средний срок службы приборов не менее 20 лет.

1.2.38 Приборы относятся к восстанавливаемым, ремонтируемым изде-

лиям. Среднее время восстановления работоспособного состояния приборов не

более 3 ч.

1.3 Устройство и принцип работы

1.3.1 Конструкция

1.3.1.1 Конструктивно приборы выполнены в корпусе для щитового

монтажа. Общий вид, габаритные и установочные размеры приведены в прило-

жении А.

Корпус выполнен из пластмассы и состоит из основания, лицевой пане-

ли, передней рамки и задней защитной крышки (только для прибора Щ02.01П).

Все комплектующие изделия расположены на трех/четырех соединен-

ных между собой печатных платах (количество плат зависит от исполнения при-

бора). К плате измерительной пристыковываются плата индикации и платы ком-

мутации (количество плат коммутации зависит от исполнения прибора). Платы

крепятся между собой линейками штыревыми.

При наличии аналоговых и дискретных выходов добавляется плата вы-

ходов.

В углубление передней части основания корпуса устанавливается лице-

вая панель с прозрачным окном, через который видны светодиодные семисег-

ментные цифровые индикаторы, предназначенные для отображения значений

измеряемых параметров электрической сети и единичные светодиодные индика-

торы.

На лицевой панели указаны все необходимые технические данные при-

бора и назначение кнопки управления режимами работы (для приборов Щ01П,

Щ00П).

Передняя рамка крепится к основанию корпуса при помощи защелок и

фиксирует лицевую панель.

Задняя прозрачная крышка предназначена для защиты токоведущих со-

единений и крепится к основанию корпуса винтами (только для прибора Щ02.01П).

Приборы для установки на щите имеют комплект монтажных частей.

Размеры выреза в щите приведены в приложении А.

1.3.1.2 Назначение элементов передней панели

На передней панели прибора расположены:

− четырехзначный семисегментный светодиодный индикатор, предна-

значенный для отображения значений измеряемого сигнала по измерительному

каналу (напряжения или силы тока);

- единичные светодиодные индикаторы, отображающие работу интер-

фейса, состояние дискретных выходов, подсвечивающие приставку к единице

измерения;

− буквенные и графические символы;

− кнопка управления «∗» (для приборов Щ00П, Щ01П).

Кнопка «∗» служит для управления режимами работы и редактирования

функциональных параметров прибора.

1.3.1.3 Назначение элементов задней панели

На задней стенке основания расположены разъемы для подключения

прибора к измерительной цепи, к цепи питания, выходным цепям и цепям ин-

терфейсов.

При необходимости для согласования интерфейсной линии связи у при-

бора Щ02.01П, который будет устанавливаться последним в линию, к контактам

разъемов «В» и «R» интерфейса RS485 может быть подключена функциональная

перемычка. При наличии перемычки для прибора Щ02.01П подключен встроен-

ный согласующий резистор, для приборов Щ00П, Щ01П необходимо подключать

внешний согласующий резистор сопротивлением R=120 Ом.

1.3.1.4 Внешние соединения приборов

Подключение к прибору внешних устройств определяется назначением

контактов разъемов на задней панели. Схемы подключения приведены в прило-

жении Б.

Источник входного сигнала подключается к контактам «+», «-».

Контакты питания «+», «-» (0 V и +Х V, где Х = 5, 12, 24 для Щ02.00)

применяются для подключения источников питания постоянного тока. Контакт

» - контакт рабочего заземления.

К контактам «А» и «В» интерфейса RS485 подключаются соответствен-

но линия А и линия В интерфейсной линии связи.

К контактам «D OUT», «D OUT 1», «D OUT 2» подключаются цепи на-

грузки, коммутируемые контактами дискретных выходов.

К контактам «AN OUT», «AN OUT 1», «AN OUT 2» подключаются цепи

приемников измерительной информации в виде унифицированных сигналов по-

стоянного тока.

1.3.2 Принцип работы

Структурные схемы приборов приведены на рисунках В.1, В.2, В.3 при-

ложения В.

1.3.2.1 Структурные схемы приборов Щ00П. Щ01П, Щ02.01П

Фильтры Ф защищают входной сигнал и напряжение питания прибора

от кратковременных импульсных помех.

Микроконтроллер обеспечивает:

- обработку кода АЦП, формирует цифровые значения в зависимости от

вида шкалы и выводит информацию на цифровые индикаторы И;

- формирование сигналов для аналоговых выходов АВ1, АВ2 (при нали-

чии), которые являются источниками унифицированных сигналов постоянного

тока в соответствующих диапазонах изменений, пропорциональных значениям

текущих измерений входного и отображаемого на индикаторах сигнала;

- формирование сигналов для дискретных выходов ДВ1, ДВ2 (при нали-

чии) предназначенных для коммутации внешних цепей при выходе измеряемого

сигнала за пределы контролируемых значений уставок;

- прием и передачу сигналов последовательного интерфейса через узел

интерфейса УИ в соответствии с установленным сетевым адресом и скоростью

обмена данными. Узел интерфейса УИ обеспечивает гальваническое разделение

(для Щ01П, Щ02.01П) и сопряжение по уровням электрических сигналов микро-

контроллера и интерфейсной линии связи;

- установку необходимых параметров при настройке диапазона показа-

ний, уровней контролируемых значений входных сигналов (уставок), режимов

работы дискретных выходов, интерфейса, калибровке по входному сигналу, ка-

либровке выходных аналоговых сигналов.

Питание приборов, в зависимости от вида питающего напряжения, мо-

жет быть от сети постоянного тока низкого уровня (5В, 12В, 24В, 5ВН, 12ВН,

24ВН).

Преобразователь напряжения ПН обеспечивает гальваническую развязку

по питанию и преобразует входное напряжение в стабилизированное напряжение

5 В, необходимое для питания микроконтроллера (через стабилизатор напряжения

СН), индикаторов и преобразователей напряжения ПН1 - ПН4. При питании от

сети постоянного тока низкого уровня ПН1 - преобразователь (DC/DC).

Стабилизатор напряжения СН преобразует стабилизированное напряже-

ние 5 В до необходимого уровня (+3,3 В) и обеспечивает питание измерительно-

го узла.

Источник опорного напряжения ИОН формирует «искусственный ноль».

Усилитель У усиливает входной сигнал (масштабирующий усилитель).

Преобразователи напряжения ПН2 - ПН4 преобразуют стабилизирован-

ное напряжение 5 В до необходимых уровней и обеспечивают гальваническую

развязку и питание: ПН2 - узла интерфейсного канала, ПН4, ПН3 - аналоговых

выходов.

1.3.2.2 Структурная схема прибора Щ02.00

Делитель Д осуществляет преобразование входного сигнала (напряже-

ния или тока) в напряжение, соответствующее рабочему диапазону аналого-

цифрового преобразователя АЦП (от 0 до 200 мВ). В случае, когда входным сиг-

налом является падение напряжения на внешнем шунте равное 75 мВ (см. таб-

лицу 1), усилитель У производит дополнительное усиление сигнала по напряже-

нию до требуемого уровня. АЦП интегрирующего типа преобразует аналоговый

сигнал в цифровой и выводит в десятичном виде на индикатор параметра ИП с

указанием полярности измеряемого сигнала. Источник опорного напряжения

ИОН выдает необходимый уровень стабилизированного напряжения 1 В, кото-

рое используется в качестве опорного в цикле интегрирования АЦП. Инверти-

рующий преобразователь напряжения ИПН преобразует напряжение положи-

тельной полярности в напряжение отрицательной полярности для питания уси-

лителя У и АЦП.

Преобразователь напряжения ПН выполнен на основе монолитного ис-

точника питания, который преобразует входное напряжение

(5 ± 0,5) В,

(12 ± 1,2) В или

(24 ± 2,4) В

(в зависимости от исполнения) в напряжение

(5 ± 0,05) В на выходе.

1.4 Маркировка

1.4.1 На передней панели прибора нанесено обозначение типа прибора,

товарного знака завода-изготовителя, знака утверждения типа средств измере-

ний, класса точности, рода тока, испытательного напряжения изоляции, единиц

измеряемых величин, кнопки управления (при наличии).

1.4.2 На приборе имеется этикетка, расположенная на задней панели, со-

держащая следующую информацию:

1) обозначение типа прибора;

2) класс точности;

3) обозначение постоянного тока;

4) диапазоны измерений;

5) диапазон показаний;

6) диапазоны выходных унифицированных сигналов постоянного тока;

7) обозначение напряжения питания;

8) товарный знак предприятия-изготовителя;

9) порядковый номер прибора по системе нумерации предприятия-

изготовителя;

10) месяц и год изготовления;

11) знак утверждения типа средств измерений;

12) испытательное напряжение изоляции;

13) маркировка, определяющая назначение контактов для внешних со-

единений;

14) специсполнение (при наличии).

Прибор Щ02.00, предназначенный для применения с наружным шунтом,

имеет обозначение:

75 mV

1.4.3 Приборы, прошедшие приемо-сдаточные испытания и первичную

поверку предприятия-изготовителя, имеют клеймо поверителя и клеймо отдела

технического контроля.

1.4.4 При изменении диапазона показаний прибора необходимо внести

соответствующую отметку в паспорте, которая должна содержать установлен-

ный диапазон показаний, дату и подпись ответственного исполнителя. Откор-

ректировать этикетку на задней панели прибора, лицевую панель при изменении

единицы измерения, путем наклейки таблички с новым диапазоном показаний и

единицей измерения.

2 СРЕДСТВА ИЗМЕРЕНИЯ, ИНСТРУМЕНТЫ И

ПРИНАДЛЕЖНОСТИ

2.1 Для контроля, регулирования (настройки), выполнения работ по тех-

ническому обслуживанию и текущему ремонту должны применяться следующие

технические средства:

- установка универсальная пробойная УПУ-10, с погрешностью установки

напряжения ± 5 %;

- мегаомметр М4100/3, класс точности 1,0;

− калибратор универсальный с погрешностью по напряжению перемен-

ного тока от ± 0,015 % до ± 0,05 % в зависимости от диапазона; с погрешностью

по силе переменного тока от ± 0,05 % до 0,1 % в зависимости от диапазона, с по-

грешностью установки частоты не более 1 %;

− источник напряжения постоянного тока с диапазоном напряжения от

0 до 40 В, с погрешностью ± 1,25 %;

− прибор комбинированный цифровой с диапазоном измерения напря-

жения постоянного тока от 0 до 100 В, силы постоянного тока от 0 до 20 мА и

погрешностью измерения не более ± 0,1 %;

− магазин сопротивлений с диапазоном установки сопротивления от 0 до

1 МОм с классом точности не менее 0,02.

Примечания

1 Вся контрольно-измерительная аппаратура должна быть аттестована и

иметь документацию, подтверждающую ее готовность.

2 Допускается использовать другие технические средства для задания вход-

ных сигналов, если погрешность задания не превышает 1/5 предела основной по-

грешности прибора.

3 Допускается использовать технические средства с погрешностью задания

сигналов, не превышающей 1/3 предела основной погрешности прибора, с введени-

ем контрольного допуска, равного 0,8 от предела основной погрешности прибора.

4 При эксплуатации приборов выполнение работ по техническому обслу-

живанию не требуется.

3 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

3.1 Меры безопасности

3.1.1 К работам по обслуживанию и эксплуатации приборов допуска-

ются лица, ознакомленные с правилами техники безопасности, имеющие допуск

для работы с электроустановками напряжением до 1000 В и изучившие настоя-

щее руководство по эксплуатации.

3.1.2 При работе с приборами необходимо пользоваться только исправ-

ным инструментом и оборудованием.

3.1.3 Запрещается:

- эксплуатировать приборы в режимах, отличающихся от указанных в

настоящем руководстве;

- производить внешние соединения, не отключив все напряжения, пода-

ваемые на приборы.

3.1.4 При подключении питающего напряжения постоянного тока тре-

буется соблюдать полярность подводящих проводов, а контакты защитного за-

земления приборов подключать к элементу заземления.

3.2 Подготовка к работе

3.2.1 Прибор распаковать и убедиться в отсутствии механических по-

вреждений. Ознакомиться с паспортом на прибор и проверить комплектность.

3.2.2 Приступая к работе с прибором, необходимо внимательно изучить

все разделы настоящего руководства.

3.2.3 Установить прибор на щит. Крепление должно быть произведено

тщательно, без перекосов.

3.2.4 Подсоединение проводов осуществляется при помощи винтовых

клемм. Сечение проводов, подключаемых непосредственно к клеммам, не бо-

лее 2,5 мм²(для Щ02.00 - не более 1,5 мм²).

Схемы внешних подключений приборов приведены в приложении Б.

При подключении измерительных и питающих цепей необходимо соблю-

дать меры безопасности, изложенные в подразделе 3.1 настоящего руководства.

При прокладке измерительных линий следует выделять их в самостоя-

тельную трассу (или несколько трасс) и располагать отдельно от силовых и дру-

гих кабелей, создающих высокочастотные и импульсные помехи. Длина измери-

тельных линий должна быть минимальной. Измерительные линии рекомендует-

ся экранировать, экран подключать к заземлению. При заземлении необходимо

обеспечить хороший контакт экрана с элементом заземления.

Питание к приборам рекомендуется подводить проводами минимальной

длины. Напряжение питания, измеренное на контактах соединительного разъема

прибора, должно соответствовать значению, указанному в таблице 5.

Рекомендуется устанавливать фильтры сетевых помех в линиях питания

приборов, а контакты рабочего заземления приборов подключать к элементу за-

земления.

3.2.5 Порядок снятия/замены прибора

3.2.5.1 Отключить напряжение на участке цепи передачи электроэнер-

гии, к которой подключен прибор.

3.2.5.2 Отсоединить все подключенные провода от прибора.

3.2.5.3 Снять прибор со щита предварительно убрав крепление прибора.

В случае замены установить новый прибор согласно указанной выше методике.

3.2.6 Подключение приборов к линии интерфейса RS485

Подключить провода линий А и В интерфейса RS485 в соответствии с

назначением контактов.

При необходимости для согласования интерфейсной линии связи у при-

бора Щ02.01П, который будет устанавливаться последним в линию, к контактам

разъемов «В» и «R» интерфейса RS485 может быть подключена функциональная

перемычка. При наличии перемычки для прибора Щ02.01П подключен встроен-

ный согласующий резистор, для приборов Щ00П, Щ01П необходимо подклю-

чать внешний согласующий резистор сопротивлением R=120 Ом.

Необходимые параметры интерфейса (сетевой адрес и скорость обмена)

должны быть настроены до установки приборов на щит. На щите может быть про-

веден контроль установленных параметров в режиме просмотра или редактирова-

ние их с помощью программы конфигурирования в случае, когда прибор подключен

к соответствующей сети.

3.3 Режимы работы

3.3.1 Прибор может функционировать в одном из следующих режимов:

- измерения;

- настройки параметров;

- просмотра параметров;

- регулировки яркости индикации;

- калибровки;

- поверки.

3.3.2 Режим измерения является основным эксплуатационным режимом,

который установлен по умолчанию при включении питания.

В этом режиме прибор:

- измеряет текущее значение входных величин и отображает результат

измерения на цифровых индикаторах, преобразует входной сигнал в выходные

аналоговые сигналы;

- управляет внешними цепями устройств в соответствии с заданными

параметрами работы дискретных выходов;

- передает запрашиваемую информацию по интерфейсным каналам.

3.3.3 Режимы поверки, просмотра параметров и регулирования яркости

свечения индикаторов являются вспомогательными и позволяют отображать из-

меряемый входной сигнал в виде шкалы, соответствующей диапазону входного

сигнала, в виде шкалы заказанного диапазона показаний, просматривать уста-

новленный диапазон показаний (верхнее и нижнее значения), параметры интер-

фейса и управлять свечением индикаторов.

3.3.4 Режимы настройки предназначены для редактирования програм-

мируемых параметров.

В этом режиме осуществляется настройка:

− параметров индикации (пункт меню 1 d): обновление индикации, положе-

ние десятичной точки, выбор типа и параметров шкалы, параметры отображения;

− параметров интерфейса (пункт меню 2 U): адрес прибора, скорость пе-

редачи, паритет, стоп-бит;

− параметров измерительной части (пункт меню 3n): вид измерения, ка-

либровка входного сигнала, время измерения, значение зоны нечувствительности;

− параметров дискретного выхода (пункт меню 4 О): параметр слежения

дискретного выхода, режим дискретного выхода (логика, гистерезис и т.д.), уро-

вень и зона уставки, зона возврата, мигание индикации;

− параметров аналогового выхода (пункт меню 5 А): параметр слежения,

диапазон аналогового выхода, калибровка выхода, привязка значение;

− дополнительные пункции (пункт меню 4 u или 6 u в зависимости от

типа прибора): изменение пароля, возврат к заводским настройкам, диагностика

индикаторов;

− калибровка прибора (только по интерфейсу).

Обозначения пунктов, подпунктов меню и их назначение для настройки

параметров, заводские настройки по умолчанию, порядок работы с кнопками

приведены в приложении Г.

Вход в режим редактирования осуществляется из основного режима

прибора (режим измерения) нажатием на кнопку «∗» около двух секунд. При

необходимости для продолжения работ ввести пароль (по умолчанию пароль от-

сутствует).

Переход между пунктами меню осуществляется последовательными

одиночными нажатиями кнопки «∗», для перехода в выбранный пункт меню не-

обходимо удерживать кнопку «∗» около двух секунд.

Настраиваемый параметр выбирают последовательными одиночными

нажатиями кнопки «∗», при этом условное обозначение параметра должно ото-

бражаться на цифровых индикаторах. Нажатием кнопки «∗» около двух секунд

входят в режим редактирования параметра.

При входе в пункт, подпункт меню на цифровых индикаторах должно

высветиться значение, установленное предприятием-изготовителем при выпуске

или установленное ранее значение.

Новое значение выбирают последовательными одиночными нажатиями

кнопки «∗». Нажатием кнопки «∗» около двух секунд устанавливают новое

значение редактируемого параметра.

Примечание - если введенное значение входит в диапазон допустимых, то

действующее значение замигает, в противном случае высветится ошибка «Er 3».

При установке числового значения любого выбранного параметра вы-

свечивается значение параметра, активный знак мигает. Последовательными

одиночными нажатиями кнопки «∗» выбирают нужное цифровое значение ак-

тивного знака от 0 до 9 (или от 9 до 0), переход на следующий знак осуществля-

ется нажатием кнопки «∗» около двух секунд.

Переход на редактирование десятичной точки осуществляется автома-

тически, после завершения редактирования последнего знака.

При установке положения десятичной точки кнопками выбирают нужное

положение последовательными одиночными нажатиями кнопки «∗». Сохранение

установленного значения осуществляется нажатием кнопки «∗» около двух секунд.

Ввод ошибочного значения выбранного параметра не сохраняется.

Для перехода на верхний уровень из режима редактирования параметра,

текущего подпункта, пункта меню нажимают кнопку «∗» около двух секунд.

3.4 Порядок работы

3.4.1 Подать питание, на цифровых индикаторах высветится версия про-

граммного обеспечения, затем значение близкое к нулю.

3.4.2 Выдержать прибор в течение времени установления рабочего ре-

жима (30 мин).

3.4.3 Подать входной сигнал на прибор.

3.4.4 На цифровых индикаторах должно отображаться значение, соот-

ветствующее входному сигналу.

3.5 Работа интерфейса

3.5.1 Работа прибора по интерфейсу обуславливается аппаратными и

программными средствами, применяемыми потребителем.

3.5.2 Линия связи интерфейса RS485 представляет собой витую пару

проводов, которые могут находиться в общем экране. На одну линию связи мо-

жет быть подключено до 31 прибора. Приборы подсоединяются к линии связи

параллельно.

3.5.3 На каждом приборе устанавливается свой сетевой адрес (от 1 до 247)

и скорость обмена данными (9600, 19200, 38400 или 57600 бит/с). Скорость обме-

на должна быть одинаковой и соответствовать установленной в линии.

3.5.4 При обмене информацией приборы являются ведомыми устройст-

вами (SLAVE). В качестве ведущего устройства (MASTER) выступает промыш-

ленный контроллер, компьютер или аналогичное устройство, управляющее об-

меном данными в линии.

На ведущем устройстве должны быть установлены параметры линии ин-

терфейса в соответствии с таблицей 12.

Таблица 12

Параметр линии

Значение

Количество стартовых бит

Количество бит данных

Проверка на четность

нет, чет, нечет

Количество стоповых битов

1; 1,5; 2

Скорость передачи, бод

9600, 19200, 38400 или 57600

Обмен данными происходит по инициативе ведущего устройства, посы-

лающего адресный запрос на прибор, с которым предполагается установить

связь. Получив запрос, прибор сравнивает запрашиваемый адрес со своим адре-

сом и при их совпадении выдает ответ.

Протокол обмена данными приведен в приложении Д.

3.5.5 Связь с компьютером может осуществляться либо через специаль-

ную плату, установленную в свободный слот системной шины компьютера, либо

через последовательный порт RS232 с применением дополнительного устройст-

ва - преобразователя уровней напряжения сигналов последовательного порта

RS232 в уровни напряжения сигналов интерфейса RS485.

3.6 Работа дискретных выходов

3.6.1 Приборы могут иметь исполнение с одним или двумя дискретными

выходами, которые работают независимо друг от друга. Настройка параметров

возможна с помощью кнопки или через интерфейс.

Режим дискретного выхода и логика работы дискретных выходов (4.2 r),

уровень уставки (4.3 L), зона уставки (4.4 Z), зона возврата (4.5 d) задаются для

каждого дискретного выхода в режиме программирования параметров с помо-

щью кнопки на передней панели прибора (пункт меню 4 О).

3.6.2 Состояние дискретных выходов отображается включением соот-

ветствующего индикатора k (k1и k2).

Включение дискретного выхода при любой логике происходит при дос-

тижении входного сигнала (входной величиной) значения порога срабатывания в

соответствии с диаграммами приложения Е. Срабатывание дискретного выхода

сопровождается включением соответствующего единичного индикатора К1 или

К2 на лицевой панели и миганием цифровых индикаторов, если включен режим

мигания цифровых индикаторов (4.6 F).

Выключение при значении параметра t = 5, 6, 7, 8 происходит с запазды-

ванием по значению величины сигнала на величину зоны возврата b (зона воз-

врата на диаграммах приложения Е не показана).

3.6.3 В зависимости от значения параметра t может быть следующая ло-

гика работы (приложения Е):

− t = 0. Дискретный выход отключен, единичный индикатор К на лице-

вой панели выключен.

− t = 1. Дискретный выход включен, единичный индикатор К на лицевой

панели включен, цифровые индикаторы мигают при включенном режиме мига-

ния. Используется для проверки работы дискретных выходов или для того, что-

бы дискретный выход всегда был во включенном состоянии независимо от вели-

чины входного сигнала.

− t = 2 (резерв).

− t = 3 (прямой гистерезис). Выход включается, когда измеренное значе-

ние менее (L−d), выключается, когда измеренное значение более (L+d) и т. д.,

осуществляя тем самым двухпозиционное регулирование по уставке L с гистере-

зисом ±d. Используется для сигнализации о том, что текущее измеренное значе-

ние меньше уставки L.

− t = 4 (обратный гистерезис). Выход включается, когда измеренное зна-

чение более (L+d), выключается, когда измеренное значение менее (L−d) и т. д.

Используется для сигнализации о превышении текущего измеренного значения

уставки L.

− t = 5 (логика U-образная). Используется для сигнализации о выходе

контролируемой величины за заданные границы, при этом включение происхо-

дит, когда текущее значение меньше (L−d−b) или больше (L+d+b).

− t = 6 (логика П-образная). Используется для сигнализации о входе кон-

тролируемой величины в заданные границы, при этом включение происходит,

когда текущее значение больше (L−d−b) и меньше (L+d+b).

− t = 7 (выключение при превышении уставки). Используется для сигна-

лизации об уменьшении контролируемой величины ниже заданной границы, при

этом включение происходит, когда текущее значение меньше L−b.

− t = 8 (включение при превышении уставки). Используется для сигна-

лизации об увеличении контролируемой величины выше заданной границы, при

этом включение происходит, когда текущее значение больше L+b.

3.7 Калибровка

3.7.1 Калибровка приборов проводится в случае выхода погрешности

прибора за допустимые пределы или после ремонта.

Калибровка приборов должна проводиться метрологическими служ-

бами, аккредитованными на право проведения калибровочных работ.

Калибровку следует проводить при нормальных условиях:

− температура окружающего воздуха плюс (20 ± 5) °С;

− относительная влажность воздуха до 80 % при 25 °С;

− атмосферное давление от 84 до 106,7 кПа;

− частота входного сигнала (50 ± 1) Гц.

3.7.2 Перед началом калибровки провести подключения в соответствии со

схемами, приведенными в приложении Б. В качестве источника входного сигнала

использовать источник калиброванных напряжений и токов.

На прибор подать напряжение питания, выдержать приборы в течение

времени установления рабочего режима (30 мин)

3.7.3 Настройка и калибровка приборов осуществляется с помощью про-

граммы-конфигуратора.

Для запуска программы-конфигуратора необходимо выбрать настраи-

ваемый прибор (Щ00, Щ01, Щ02.01) и задать следующие параметры соединения:

- порт связи;

- скорость обмена данными;

- паритет;

- количество стоп-бит;

- адрес прибора.

После выбора параметров связи нажать «Старт». Значения сетевых пара-

метров (сетевой адрес, скорость, число стоп-бит, паритет) должны совпадать с уста-

новленными на приборе (в случае ошибки выводится сообщение об ошибке связи).

3.7.4 Калибровка прибора осуществляется во вкладке «Калибровка».

Примечание - вкладка «Калибровка» доступна только в расширенной

версии программы-конфигуратора, если программа имеет стандартный вид, то

необходимо зайти в пункт меню «Вид» и выбрать расширенную версию конфи-

гуратора (рисунок 1).

Рисунок 1 - Выбор вида программы-конфигуратора

3.7.4.1 Калибровка входного сигнала

Калибровка прибора осуществляется по трем точка: верхнее, среднее и

нижнее значение входного сигнала (рисунок 2).

Рисунок 2 - Калибровка входного сигнала

Для проведения калибровки входных сигналов необходимо:

- подать входной сигнал, соответствующий 100 % рабочего диапазона;

- нажать кнопку «Калибровка верхнего значения»;

- дождаться информационного окна об успешной калибровке сигнала

(рисунок 3).

Рисунок 3 - Информационное окно

Аналогичным образом провести калибровку среднего и нижнего значе-

ния входных сигналов подавая на прибор соответственно 50 % и

3% рабочего

диапазона прибора.

Изменения вступают в силу после нажатия кнопки «Записать конфигурацию».

3.7.4.2 Калибровка аналоговых выходов (рисунок 4)

Калибровка аналоговых выходов производится самостоятельно для каждо-

го выхода. Аналоговые выхода могут калиброваться в произвольном порядке.

Для проведения калибровки выходных аналоговых сигналов необходимо:

- провести подключение прибора по схемам, приведенным в приложении Б;

- подключить к прибору образцовый миллиамперметр в соответствии со

схемой подключения;

- подать напряжение на прибор и выдержать его во включенном состоянии

в течении 30 минут для установления рабочего режима;

- нажать кнопку «Перекалибровать»;

- нажать кнопку «Генерация нижнего значения».

- в появившемся поле ввести измеренное образцовым миллиамперметром

значение, в случае ошибочного/неверного ввода значения нажать кнопку «Отмена»;

- нажать «Ок»;

- нажать кнопку «Генерация верхнего значения»;

- в появившемся поле ввести измеренное образцовым миллиамперметром

значение, в случае ошибочного/неверного ввода значения нажать кнопку «Отмена»;

- нажать «Ок», в случае успешной калибровки появится информационное

окно «Аналоговый выход откалиброван» (рисунок 5).

- при необходимости повторить шаги для калибровки другого аналогового

выхода;

- нажать кнопку «Записать конфигурацию» для сохранения измененных

калибровочных значений в энергозависимой памяти прибора.

Калибровка выходных аналоговых сигналов завершена.

4 ТРАНСПОРТИРОВАНИЕ И ПРАВИЛА ХРАНЕНИЯ

4.1 Транспортирование приборов должно осуществляться закрытым же-

лезнодорожным или автомобильным транспортом в соответствии с

ГОСТ 22261-94.

При транспортировании самолетом приборы должны быть размещены в

отапливаемых герметизированных отсеках.

Значения климатических и механических воздействий на приборы при

транспортировании должны находиться в пределах, указанных в 1.2.32 и 1.2.33.

Во время погрузочно-разгрузочных работ и транспортирования ящики

не должны подвергаться резким ударам и воздействию атмосферных осадков.

Способ укладки ящиков на транспортирующее средство должен исклю-

чать их перемещение.

4.2 Железнодорожные вагоны, контейнеры, трюмы судов, кузова

автомобилей, используемые для перевозки приборов практически не должны

иметь следов цемента, угля, химикатов и т.п.

4.3 Транспортирование приборов должно производиться в соответствии

с действующими на данном виде транспорта правилами, утвержденными в

установленном порядке.

4.4 Отправки могут быть мелкими или малотоннажными в зависимости

от количества приборов, отгружаемых в один адрес.

4.5 Условия транспортирования приборов должны соответствовать

условиям хранения 5 (ОЖ4) по ГОСТ 15150-69. После транспортирования при

отрицательной температуре окружающего воздуха приборы выдерживают

упакованными в течение 6 часов в условиях хранения 1 ГОСТ 15150-69.

4.6 При необходимости особых условий транспортирования это должно

оговариваться в договоре на поставку.

4.7 Хранить приборы у изготовителя и потребителя следует в закрытых

складских помещениях на стеллажах в потребительской таре в соответствии с

требованиями ГОСТ 22261-94 при температуре окружающего воздуха от плюс 5

до плюс 40 ºС и относительной влажности воздуха не более 80 % при температу-

ре плюс 25 ºС.

Хранить приборы без упаковки следует при температуре окружающего

воздуха от плюс 10 до плюс 35 ºС и относительной влажности воздуха не более

80 % при температуре плюс 25 ºС.

В помещениях для хранения содержание пыли, паров кислот и щелочей,

агрессивных газов и других вредных примесей, вызывающих коррозию, не

должно превышать содержание коррозионно-активных агентов для атмосферы

типа I по ГОСТ 15150-69.

5 ГАРАНТИИ ИЗГОТОВИТЕЛЯ

5.1 Гарантийный срок эксплуатации 36 месяцев со дня ввода прибора в

эксплуатацию. Гарантийный срок хранения 12 месяцев с момента изготовления

прибора.

5.2 Изготовитель гарантирует соответствие прибора требованиям техни-

ческих условий ТУ 25-7504.228-2015 при соблюдении следующих правил:

− соответствие условий эксплуатации, хранения, транспортирования из-

ложенным в настоящем руководстве;

− обслуживание прибора должно производиться в соответствии с требо-

ваниями настоящего руководства персоналом, прошедшим специальное обуче-

ние.

5.3 Потребитель лишается права на гарантийный ремонт:

− при несоблюдении потребителем требований 6.2;

− при отсутствии/нарушении сохранности гарантийных этикеток

(пломб) предприятия-изготовителя.

6 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

6.1 При отказе в работе или неисправности прибора в период действия

гарантийного срока потребителем должен быть составлен акт о необходимости

ремонта и отправки прибора изготовителю.

6.2 Приборы, подвергавшиеся вскрытию, имеющие наружные повреж-

дения, а также применявшиеся в условиях, не соответствующих требованиям

ТУ 25-7504.228-2015, не рекламируются.

6.3 Приборы без сопроводительной документации (паспорта), не соот-

ветствующие требованию 1.4.4, не рекламируются.

6.4 Единичные отказы комплектующих изделий не являются причиной

для предъявления штрафных санкций.

7 УТИЛИЗАЦИЯ

Прибор не представляет опасности для жизни, здоровья людей и ок-

ружающей среды после окончания срока эксплуатации и подлежит утилизации

по технологии, принятой на предприятии, эксплуатирующем данное изделие.

1 - индикатор,

2 - единица измерения,

3 - класс точности,

4 - информация об исполнении прибора,

5 - маркировка контактов для подключения напряжения питания и входного сигнала,

6 - клеммы для подключения питания,

7 - клеммы для подключения входного сигнала.

Примечание - Значение Х зависит от исполнения прибора по напряжению питания и

может принимать следующие значения: 5, 12, 24.

Рисунок А.4 - Общий вид, габаритные и установочные размеры прибора Щ02.00

Приложение Б

(обязательное)

Схемы внешних подключений приборов

Щ00П

Вход

RS485

Питание

Источник

входного

сигнала

Источник

RS485

питающего

напряжения

ПИ

RS232

к ПЭВМ

Рисунок Б.1 - Схема подключения приборов

Щ00П

Щ01П

Вход

RS485

D OUT

AN OUT

Питание

GND

1.1

1.2

Источник

RН1

входного

Источник

сигнала

RS485

К приборам

питающего

ПИ

измерения

напряжения

и контроля

RS232

к ПЭВМ

Рисунок Б.2 - Схема подключения приборов

Щ01П

К приборам измерения и контроля

RН1

RН

Щ02.01П

1.1

1.2

2.1

2.2

D OUT 1

D OUT 2

AN OUT 1

AN OUT 2

Вход

RS485

Питание

GND

Источник

входного

Источник

сигнала

RS485

питающего

ПИ

напряжения

RS232

к ПЭВМ

Рисунок Б.3 - Схема подключения приборов

Щ02.01П

Щ02.00П

0 V

+ Х V

Источник

Еп

входного

сигнала

Е_п - источник питающего напряжения.

Примечание - Значение Х зависит от исполнения прибора по напряжению питания и

может принимать следующие значения: 5, 12, 24.

Рисунок Б.4 - Схема подключения прибора Щ02.00

Щ02.01П

Питание

Еп

Е_п - источник питающего напряжения постоянного тока.

Примечание - пунктиром обозначены подключения источника питания при проверке при ре-

зервном питании.

Рисунок Б.5 - Проверка защиты для приборов Щ02.01П

от неправильного подключения полярности напряжения питания

для исполнений с напряжением питания 12ВН, 24ВН

Щ02.01П

Питание

Еп

Е_п - источник питающего напряжения постоянного тока.

Рисунок Б.6 - Проверка резервирования напряжения питания

для исполнений приборов Щ02.01П с напряжением питания 12ВН, 24ВН

Приложение В

(обязательное)

Схемы структурные приборов

Входной

сигнал

Д/ТШ

АЦП

+5 В

U, I

+1,5 В

КУ

+3,3 В

ИОН

RS485

+3,3 В

УИ

СН

Питание

ПН

+5 В

RS485 - линия интерфейса;

АЦП - аналого-цифровой преобразователь;

Д - делитель;

И - индикаторы;

ИОН - источник опорного напряжения;

КУ - кнопки управления;

М - микроконтроллер;

ПН - преобразователь напряжения;

СН - стабилизатор напряжения;

ТШ - токовый шунт;

У - усилитель;

УИ - узел интерфейса;

Ф - фильтр.

Примечания:

1 Входной сигнал подается на АЦП у вольтметров через делитель и фильтр, у амперметров

через шунт и фильтр.

2 Узел интерфейса не имеет гальваническую развязку.

3 Узел питания имеет гальваническую развязку.

Рисунок В.1 - Схема структурная приборов Щ00П

Входной

сигнал

U, I

Д/ТШ

АЦП

КУ

+3,3 В

ДВ1

+1,5 В

Р1

ДВ2

CН

ИОН

Р2

+5 В

Питание

+5 В

ПН1

RS485

УИ

ПН2

+3,3 В

АВ1

УАВ1

ПН3

АВ2

УАВ2

ПН4

RS485 - линия интерфейса;

АВ - аналоговый выход.

АЦП - аналого-цифровой преобразователь;

Д - делитель;

ДВ1, ДВ2 - дискретные выхода;

И - индикаторы;

ИОН - источник опорного напряжения;

КУ - кнопка управления (только для Щ01П);

М - микроконтроллер;

ПН1 - ПН4 - преобразователи напряжения;

Р1, Р2 - оптоэлектронные реле дискретного выхода;

СН - стабилизатор напряжения;

ТШ - токовый шунт;

У - усилитель;

УАВ1, УАВ2 - узлы аналоговых выходов;

УИ - узел интерфейса;

Ф - фильтр;

Примечания:

1 Входной сигнал подается на АЦП у вольтметров через делитель и фильтр, у амперметров

через шунт и фильтр.

2 Количество дискретных и аналоговых выходов зависит от исполнения прибора (пункти-

ром показаны возможные подключения выходов).

3 Все узлы имеют гальваническую развязку (кроме входного сигнала).

Рисунок В.2 - Схема структурная приборов Щ01П, Щ02.01П

Приложение Г

(обязательное)

Описание меню приборов, заводские настройки, порядок работы с кнопкой

Описание работы с кнопкой:

Одиночное нажатие на кнопку (“нажал - отпустил”)

Нажатие на кнопку 2 секунды

Нажатие на кнопку 5 секунд

Таблица Г.1 - Порядок работы с кнопкой для приборов Щх00П

Подпункт меню

Пункт

Назначение

Порядок работы с кнопкой

меню

первый

второй

пункта (подпункта) меню

на приборе

уровень

Режим программирования параметров

0000

Ввод пароля для входа в ме-

Вход в пункт из режима измерения кнопкой

ню программирования пара-

метров

, увеличение значения на 1 кнопкой

(от 0000 до 9999),

Заводская настройка (далее

переход к следующей цифре

ЗН) - 0 (вход без пароля).

После ввода последней цифры идет проверка па-

роля: при правильно введенном пароле - пере-

ход в меню режима программирования, при не-

правильном - переход в режим измерения.

1 d

Параметры индикации.

Выбор пункта

Переключение между пунктами меню

1.1 t

Период обновления индикации.

Допустимое значение: 0.1 ..

Выбор пункта

10.0 с

Установка значения:

- увеличение значения мигающего разряда

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

1.2 d

Положение десятичной точ-

ки.

Выбор пункта

Переключение между пунктами меню

0000.

Позиция точки 0

000.0

Позиция точки 1

00.00

Позиция точки 2

Выбор пункта

0.000

Позиция точки 3

AUtO

Автопозиция точки

Переключение между пунктами меню

End

Выход из текущего меню

Продолжение таблица Г.1

Подпункт меню

Пункт

Назначение

Порядок работы с кнопками

меню

первый

второй

пункта (подпункта) меню

на приборе

уровень

Режим программирования параметров

1 d

1.3 С

Выбор шкалы

Выбор пункта

Переключение между пунктами меню

1.3.1.S

Заказная шкала

1.3.2.r

Реальная шкала

Выбор пункта

1.3.3.P

Процентная шкала

Переключение между пунктами меню

End

Выход из текущего меню

1.4 u

Параметры шкалы напряже-

ния (тока)

Выбор пункта

Переключение между пунктами меню

1.4.1._

Нижнее значение реальной

шкалы

Выбор пункта

1.4.2.¯

Верхнее значение реальной

шкалы

Переключение между пунктами меню

1.4.3._

Нижнее значение заказной

Установка значения:

шкалы

1.4.4.¯

Верхнее значение заказной

- увеличение значения мигающего разряда

шкалы

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

End

Выход из текущего меню

Выбор пункта

1.5 F

Параметры шкалы частоты

Выбор пункта

Переключение между пунктами меню

1.5.1._

Нижнее значение реальной

шкалы

Выбор пункта

1.5.2.¯

Верхнее значение реальной

Переключение между пунктами меню

шкалы

Установка значения:

1.5.3._

Нижнее значение заказной

шкалы

- увеличение значения мигающего разряда

1.5.4.¯

Верхнее значение заказной

шкалы

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

Продолжение таблица Г.1

Подпункт меню

Пункт

Назначение

Порядок работы с кнопками

меню

первый

второй

пункта (подпункта) меню

на приборе

уровень

Режим программирования параметров

1 d

1.5 F

End

Выход из текущего меню

Выбор пункта

1.6 P

Параметр для отображения

Выбор пункта

Переключение между пунктами меню

1.6.1.n

Основной параметр

Выбор пункта

1.6.2.S

Второстепенный параметр

Переключение между пунктами меню

End

Выход из текущего меню

Выбор пункта

End

Выход из текущего меню

Выбор пункта

2 U

Параметры интерфейса

RS485

Выбор пункта

Переключение между пунктами меню

2.1 A

Адрес прибора

Допустимое значение: 1 .. 247

Выбор пункта

Установка значения:

- увеличение значения мигающего разряда

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

2.2 b

Скорость передачи

9.6

Скорость передачи 9600 бод

19.2

Скорость передачи 19200 бод

Выбор пункта

38.4

Скорость передачи 38400 бод

Переключение между пунктами меню

57.6

Скорость передачи 57600 бод

End

Выход из текущего меню

Выбор пункта

2.3 P

Паритет

2.3.1.n

Без паритета

Выбор пункта

2.3.2.E

Четный

Переключение между пунктами меню

2.3.3.O

Нечетный

End

Выход из текущего меню

Выбор пункта

Продолжение таблица Г.1

Подпункт меню

Пункт

Назначение

Порядок работы с кнопками

меню

первый

второй

пункта (подпункта) меню

на приборе

уровень

Режим программирования параметров

2 U

2.4 S

Стоп-бит

1 cтоп-бит

Выбор пункта

1.5

1.5 cтоп-бита

Переключение между пунктами меню

2 cтоп-бита

End

Выход из текущего меню

Выбор пункта

End

Выход из текущего меню

Выбор пункта

3 n

Параметры измерительной

части

Выбор пункта

Переключение между пунктами меню

3.1 P

Вид измерения

3.1.1.C

Постоянный сигнал

Выбор пункта

3.1.2.u

Переменный сигнал

Переключение между пунктами меню

3.1.3.F

Частотомер

End

Выход из текущего меню

Выбор пункта

3.2 C

Калибровка входного сигнала

3.2.1._

Фиксация калибруемой точки 1:

-100% для постоянного сигнала

3% для переменного сигнала

Подать входной сигнал.

Частотомер не калибруется

3.2.2.-

Фиксация калибруемой точки 2:

Выбор пункта

0% для постоянного сигнала

50% для переменного сигнала

Переключение между пунктами меню

Частотомер не калибруется

3.2.3.¯

Фиксация калибруемой точки 1:

100% для постоянного сигнала

100% для переменного сигнала

Частотомер не калибруется

End

Выход из текущего меню

Выбор пункта

3.3 t

Время измерения.

Допустимое значение: 200 ..

Выбор пункта

1000 миллисекунд.

Установка значения:

- увеличение значения мигающего разряда

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

Продолжение таблица Г.1

Подпункт меню

Пункт

Назначение

Порядок работы с кнопками

меню

первый

второй

пункта (подпункта) меню

на приборе

уровень

Режим программирования параметров

3 n

3.4 d

Зона нечувствительности.

Допустимое значение: 0 .. 2 в

Выбор пункта

% (от входного сигнала)

Установка значения:

- увеличение значения мигающего разряда

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

End

Выход из текущего меню

Выбор пункта

4 u

Разное

Выбор пункта

Переключение между пунктами меню

4.1 P

Смена пароля.

Допустимое значение: 0 ..

Выбор пункта

9999

Установка значения:

- увеличение значения мигающего разряда

- переход к следующему разряду

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

4.2 S

Вернуть заводские настройки

Выбор пункта

Переключение между пунктами меню

4.3 d

Диагностика индикаторов

Выбор пункта

Переключение между пунктами меню

End

Выход из текущего меню

Выбор пункта

End

Выход из меню

Выбор пункта

Таблица Г.2 - Порядок работы с кнопкой для приборов Щх01П

Подпункт меню

Пункт

Назначение

Порядок работы с кнопками

первый

второй

меню

пункта (подпункта) меню

на приборе

уровень

Режим программирования параметров

Ввод пароля для входа в ме-

Вход в пункт из режима измерения кнопкой

0000

ню программирования пара-

метров

, увеличение значения на 1 кнопкой

(от 0000 до 9999),

Заводская настройка (далее

переход к следующей цифре

ЗН) - 0 (вход без пароля).

После ввода последней цифры идет проверка па-

роля: при правильно введенном пароле - пере-

ход в меню режима программирования, при не-

правильном - переход в режим измерения.

1 d

Параметры индикации.

Выбор пункта

Переключение между пунктами меню

1.1 t

Период обновления индикации.

Допустимое значение: 0.1 ..

Выбор пункта

10.0 с

Установка значения:

- увеличение значения мигающего разряда

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

1.2 d

Положение десятичной точ-

ки.

Выбор пункта

Переключение между пунктами меню

0000.

Позиция точки 0

000.0

Позиция точки 1

00.00

Позиция точки 2

Выбор пункта

0.000

Позиция точки 3

AUtO

Автопозиция точки

Переключение между пунктами меню

End

Выход из текущего меню

1.3 С

Выбор шкалы

Выбор пункта

Переключение между пунктами меню

1.3.1.S

Заказная шкала

1.3.2.r

Реальная шкала

Выбор пункта

1.3.3.P

Процентная шкала

Переключение между пунктами меню

End

Выход из текущего меню

Продолжение таблицы Г.2

Подпункт меню

Пункт

Назначение

Порядок работы с кнопками

первый

второй

меню

пункта (подпункта) меню

на приборе

уровень

Режим программирования параметров

1 d

1.4 u

Параметры шкалы напряже-

ния (тока)

Выбор пункта

Переключение между пунктами меню

1.4.1._

Нижнее значение реальной

шкалы

Выбор пункта

1.4.2.¯

Верхнее значение реальной

шкалы

Переключение между пунктами меню

1.4.3._

Нижнее значение заказной

Установка значения:

шкалы

1.4.4.¯

Верхнее значение заказной

- увеличение значения мигающего разряда

шкалы

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

End

Выход из текущего меню

Выбор пункта

1.5 F

Параметры шкалы частоты

Выбор пункта

Переключение между пунктами меню

1.5.1._

Нижнее значение реальной

шкалы

Выбор пункта

1.5.2.¯

Верхнее значение реальной

Переключение между пунктами меню

шкалы

Установка значения:

1.5.3._

Нижнее значение заказной

шкалы

- увеличение значения мигающего разряда

1.5.4.¯

Верхнее значение заказной

шкалы

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

End

Выход из текущего меню

Выбор пункта

1.6 P

Параметр для отображения

Выбор пункта

Переключение между пунктами меню

1.6.1.n

Основной параметр

Выбор пункта

1.6.2.S

Второстепенный параметр

Переключение между пунктами меню

Продолжение таблицы Г.2

Подпункт меню

Пункт

Назначение

Порядок работы с кнопками

первый

второй

меню

пункта (подпункта) меню

на приборе

уровень

Режим программирования параметров

1 d

1.6 P

End

Выход из текущего меню

Выбор пункта

End

Выход из текущего меню

Выбор пункта

2 U

Параметры интерфейса

RS485

Выбор пункта

Переключение между пунктами меню

2. 1 A

Адрес прибора

Допустимое значение: 1 .. 247

Выбор пункта

Установка значения:

- увеличение значения мигающего разряда

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

2.2 b

Скорость передачи

9.6

Скорость передачи 9600 бод

19.2

Скорость передачи 19200 бод

Выбор пункта

38.4

Скорость передачи 38400 бод

Переключение между пунктами меню

57.6

Скорость передачи 57600 бод

End

Выход из текущего меню

Выбор пункта

2.3 P

Паритет

2.3.1.n

Без паритета

Выбор пункта

2.3.2.E

Четный

Переключение между пунктами меню

2.3.3.O

Нечетный

End

Выход из текущего меню

Выбор пункта

2.4 S

Стоп-бит

1 cтоп-бит

Выбор пункта

1.5

1.5 cтоп-бита

Переключение между пунктами меню

2 cтоп-бита

End

Выход из текущего меню

Выбор пункта

End

Выход из текущего меню

Выбор пункта

Продолжение таблицы Г.2

Подпункт меню

Пункт

Назначение

Порядок работы с кнопками

первый

второй

меню

пункта (подпункта) меню

на приборе

уровень

Режим программирования параметров

3 n

Параметры измерительной

части

Выбор пункта

Переключение между пунктами меню

3.1 P

Вид измерения

3.1.1.C

Постоянный сигнал

Выбор пункта

3.1.2.u

Переменный сигнал

Переключение между пунктами меню

3.1.3.F

Частотомер

End

Выход из текущего меню

Выбор пункта

3.2 C

Калибровка входного сигнала

3.2.1._

Фиксация калибруемой точки 1:

-100% для постоянного сигнала

3% для переменного сигнала

Частотомер не калибруется

Подать входной сигнал.

3.2.2.-

Фиксация калибруемой точки 2:

0% для постоянного сигнала

Выбор пункта

50% для переменного сигнала

Частотомер не калибруется

Переключение между пунктами меню

3.2.3.¯

Фиксация калибруемой точки 1:

100% для постоянного сигнала

100% для переменного сигнала

Частотомер не калибруется

End

Выход из текущего меню

Выбор пункта

3.3 t

Время измерения.

Допустимое значение: 200 ..

Выбор пункта

1000 миллисекунд.

Установка значения:

- увеличение значения мигающего разряда

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

3.4 d

Зона нечувствительности.

Допустимое значение: 0 .. 2 в

Выбор пункта

% (от входного сигнала)

Установка значения:

- увеличение значения мигающего разряда

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

Продолжение таблицы Г.2

Подпункт меню

Пункт

Назначение

Порядок работы с кнопками

первый

второй

меню

пункта (подпункта) меню

на приборе

уровень

Режим программирования параметров

3 n

End

Выход из текущего меню

Выбор пункта

4 O

Параметры дискретного выхо-

да

Выбор пункта

Переключение между пунктами меню

4.1 P

Параметр слежения дискрет-

ного выхода.

Выбор пункта

Допустимое значение:

0 - основной параметр

Переключение между пунктами меню

1 - второстепенный параметр

Установка значения:

- увеличение значения мигающего разряда

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

4.2 r

Режим дискретного выхода.

Допустимое значение:

Выбор пункта

0 - всегда отключен

Установка значения:

1 - всегда включен

2 - резерв

- увеличение значения мигающего разряда

3 - прямой гистерезис

4 - обратный гистерезис

- переход к следующему разряду

5 - логика U-образная

- после установки последнего разряда, устанав-

6 - логика П-образная

7 - выключение при превыше-

ливается позиция точки кнопкой

нии

8 - включение при превыше-

Если введенное значение входит в допустимый

нии

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

4.3 L

Уровень уставки, задается в

процентах.

Выбор пункта

Допустимое значение: 0 ..

Установка значения:

200%

- увеличение значения мигающего разряда

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

Продолжение таблицы Г.2

Подпункт меню

Пункт

Назначение

Порядок работы с кнопками

первый

второй

меню

пункта (подпункта) меню

на приборе

уровень

Режим программирования параметров

4 O

4.4 Z

Зона уставки, задается в про-

центах.

Выбор пункта

Допустимое значение: 0 ..

Установка значения:

100%

- увеличение значения мигающего разряда

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

4.5 d

Зона возврата, задается в про-

центах.

Выбор пункта

Допустимое значение: 0 ..

Установка значения:

100%

- увеличение значения мигающего разряда

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

4.6 F

Мигание индикации.

Допустимое значение:

Выбор пункта

0 - выключить мигание

Установка значения:

1 - включить мигание при сра-

батывании дискретного выхо-

- увеличение значения мигающего разряда

да

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

End

Выход из текущего меню

Выбор пункта

5 A

Параметры аналогового выхо-

да

Выбор пункта

Переключение между пунктами меню

Продолжение таблицы Г.2

Подпункт меню

Пункт

Назначение

Порядок работы с кнопками

первый

второй

меню

пункта (подпункта) меню

на приборе

уровень

Режим программирования параметров

5 A

5.1 P

Параметр слежения аналого-

вого выхода.

Выбор пункта

Допустимое значение:

Установка значения:

0 - основной параметр

1 - второстепенный параметр

- увеличение значения мигающего разряда

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

5.2 d

Диапазон аналогового выхода.

Допустимое значение:

Выбор пункта

0 - 0 .. 5 мА (А)

Установка значения:

1 - 0 .. 20 мА (С)

2 - 4 .. 20 мА (В)

- увеличение значения мигающего разряда

3 - 0 .. 2.5 .. 5 мА (АР)

4 - 0 .. 10 .. 20 мА (СР)

- переход к следующему разряду

5 - 4 .. 12 .. 20 мА (ВР)

- после установки последнего разряда, устанав-

6 - -5 .. 0 .. 5 мА (ЕР)

7 - резерв

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

5.3 С

Калибровка аналогового вы-

хода.

Выбор пункта

Переключение между пунктами меню

5.3.1._

Калибровка точки 1 аналого-

вого выхода.

Выбор пункта

Ввести показания аналогового

Установка значения:

выхода в мА.

Допустимое значение: -9999 ..

- увеличение значения мигающего разряда

9999

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

Продолжение таблицы Г.2

Подпункт меню

Пункт

Назначение

Порядок работы с кнопками

первый

второй

меню

пункта (подпункта) меню

на приборе

уровень

Режим программирования параметров

5 A

5.3.2.¯

Калибровка точки 2 аналого-

вого выхода .

Выбор пункта

Ввести показания аналогового

Установка значения:

выхода в мА.

Допустимое значение: -9999 ..

- увеличение значения мигающего разряда

9999

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

End

Выход из текущего меню

Выбор пункта

5.4 b

Привязка значений

Выбор пункта

Переключение между пунктами меню

5.4.1._

Привязка нижнего значения

аналогового выхода к входно-

Выбор пункта

му сигналу (реальная шкала).

Установка значения:

Допустимое значение: -9999 ..

9999

- увеличение значения мигающего разряда

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

5.4.2.¯

Привязка верхнего значения

аналогового выхода к входно-

Выбор пункта

му сигналу (реальная шкала).

Установка значения:

Допустимое значение: -9999 ..

9999

- увеличение значения мигающего разряда

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

End

Выход из текущего меню

Выбор пункта

End

Выход из текущего меню

Выбор пункта

Продолжение таблицы Г.2

Подпункт меню

Пункт

Назначение

Порядок работы с кнопками

первый

второй

меню

пункта (подпункта) меню

на приборе

уровень

Режим программирования параметров

6 u

Разное

Выбор пункта

Переключение между пунктами меню

6.1 P

Смена пароля.

Допустимое значение: 0 .. 9999

Выбор пункта

Установка значения:

- увеличение значения мигающего разряда

- переход к следующему разряду

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

6.2 S

Вернуть заводские настройки

Выбор пункта

Переключение между пунктами меню

6.3 d

Диагностика индикаторов

Выбор пункта

Переключение между пунктами меню

End

Выход из текущего меню

Выбор пункта

End

Выход из меню

Выбор пункта

Приложение Д

(обязательное)

Протокол обмена данными по интерфейсу

Прибор может работать в составе полевой сети на основе последова-

тельного интерфейса RS485 с протоколом Modbus RTU в качестве ведомого

устройства.

Характеристики интерфейсного канала связи

Интерфейсный канал используется для обмена данными с прибором.

Прибор является ведомым устройством.

Интерфейсный канал имеет следующие характеристики:

- электрические характеристики сигналов соответствуют интерфейсу

RS485;

- тип канала - асинхронный;

- протокол обмена данными: Modbus RTU;

- скорость передачи данных: 9600 бит/с, 19200 бит/с, 38400 бит/с,

57600 бит/с (устанавливается пользователем);

- длина линии связи сети не более 1200 метров в зависимости от

скорости передачи данных;

- тип линий связи - витая пара (экранированная витая пара);

- число приборов в канале связи не более 31 (без дополнительных

технических средств);

- формат данных при передаче информации: 1 бит (старт-бит) + 8 бит

(данные) + 1 бит (паритет, устанавливается пользователем) + 1 бит или 2 бита

(стоп-биты, устанавливается пользователем);

- диапазон значений адреса прибора от 1 до 247.

Описание протокола Modbus RTU

Информационные и временные характеристики протокола обмена дан-

ными соответствуют характеристикам протокола Modbus RTU.

Ведущее устройство формирует и посылает команды управления ведо-

мому устройству. Код функции в запросе сообщает подчиненному устройству,

какое действие необходимо провести. Байты данных содержат информацию не-

обходимую для выполнения запрошенной функции. Например, код функции

0x03 подразумевает запрос на чтение содержимого регистров подчиненного

устройства.

Ведомое устройство отвечает ведущему устройству в случае, если ад-

рес в принятом сообщении совпал с адресом ведомого устройства. Если подчи-

ненный дает нормальный ответ, код функции в ответе повторяет код функции в

запросе. В байтах данных содержится затребованная информация. Если имеет

место ошибка, то код функции модифицируется и в байтах данных передается

причина ошибки.

Сообщение начинается с интервала тишины равного времени передачи 3.5

символов при установленной скорости передачи в сети. Вслед за последним пере-

даваемым символом также следует интервал тишины продолжительностью не ме-

нее 3,5 символов. Новое сообщение может начинаться после этого интервала.

Сообщение передается непрерывно. Если интервал тишины продолжи-

тельностью 3,5 символа возник во время передачи сообщения, принимающее

устройство заканчивает прием сообщения и следующий байт будет воспринят

как начало следующего сообщения.

Если новое сообщение начнется раньше 3,5 интервала, принимающее

устройство воспримет его как продолжение предыдущего сообщения. В этом

случае устанавливается ошибка, так как будет несовпадение контрольных сумм.

Формат сообщения в канале связи

Адрес

Функция

Данные

Циклическая

контрольная сумма (CRC)

8 бит

N*8 бит

16 бит

Адрес - сетевой адрес прибора (от 1 до 247). Адрес 0 предназначен

для широковещательных сообщений, ответ на которые прибор не формирует.

Функция - код функции в соответствии с перечнем поддерживае-

мых функций.

Данные - данные в соответствии с описанием функции.

Циклическая контрольная сумма (CRC) сообщения формируется

в соответствии с протоколом Modbus RTU.

Перечень поддерживаемых функций

Код функции

Функция

03, 04

Чтение регистров хранения / входных реги-

стров

Контрольная сумма

Контрольная сумма CRC состоит из двух байт. Контрольная сумма вы-

числяется передающим устройством и добавляется в конец сообщения. Прини-

мающее устройство вычисляет контрольную сумму в процессе приема и срав-

нивает ее с полем CRC принятого сообщения.

Счетчик контрольной суммы предварительно инициализируется чис-

лом 0xFFFF. Только восемь бит данных используются для вычисления кон-

трольной суммы CRC. Старт и стоп биты, бит паритета, если он используется,

не учитываются в контрольной сумме.

Во время генерации CRC каждый байт сообщения складывается по

ИСКЛЮЧАЮЩЕМУ ИЛИ с текущим содержимым регистра контрольной

суммы. Результат сдвигается в направлении младшего бита, с заполнением ну-

лем старшего бита.

Между тем, если младший бит равен 1, то производится ИСКЛЮ-

ЧАЮЩЕЕ ИЛИ содержимого регистра контрольной суммы и определенного

числа. Если младший бит равен 0, то ИСКЛЮЧАЮЩЕЕ ИЛИ не делается.

Процесс сдвига повторяется восемь раз. После последнего (восьмого)

сдвига, следующий байт складывается с текущей величиной регистра кон-

трольной суммы, и процесс сдвига повторяется восемь раз как описано выше.

Конечное содержание регистра и есть контрольная сумма CRC.

Алгоритм генерации CRC:

1) 16-ти битный регистр загружается числом 0xFFFF и используется

далее как регистр CRC.

2) Первый байт сообщения складывается по ИСКЛЮЧАЮЩЕМУ ИЛИ

с содержимым регистра CRC. Результат помещается в регистр CRC.

3) Если младший бит 0: регистр CRC сдвигается вправо (в направлении

младшего бита) на 1 бит, старший бит заполняется 0.

4) Если младший бит 1: регистр CRC сдвигается вправо (в направлении

младшего бита) на 1 бит, старший бит заполняется 0. Делается операция

ИСКЛЮЧАЮЩЕЕ ИЛИ регистра CRC и полиномиального числа 0xA001.

5) Шаги 3 и 4 повторяются восемь раз.

6) Повторяются шаги со 2 по 5 для следующего байта сообщения. Это

повторяется до тех пор, пока все байты сообщения не будут обработаны.

7) Финальное содержание регистра CRC и есть контрольная сумма.

Размещение CRC в сообщении:

- при передаче 16 бит контрольной суммы CRC в сообщении, сначала

передается младший байт, затем старший.

Команды чтения из устройства

Запрос

Имя поля

Содержимое

Адрес

1 байт, адрес ведомого устройства

Функция

0x03 или 0x04, 1 байт

Старшая часть начального адреса

Старший байт начального адреса области

регистров для чтения

Младшая часть начального адреса

Младший байт начального адреса области

регистров для чтения

Старшая часть числа регистров

Старший байт числа регистров для чтения

Младшая часть числа регистров

Младший байт числа регистров для чте-

ния

CRC - циклическая контрольная сумма

Ответ

Имя поля

Содержимое

Адрес

1 байт, адрес ведомого устройства

Функция

0x03 или 0x04, 1 байт

Счетчик байт

Число байт в информационной части ответа

Старшая часть первого регистра

Содержимое старшего байта первого реги-

стра для чтения

Младшая часть первого регистра

Содержимое младшего байта первого реги-

стра для чтения

…

Старшая часть последнего регистра

Содержимое старшего байта последнего

регистра для чтения

Младшая часть последнего регистра

Содержимое младшего байта последнего

регистра для чтения

CRC - циклическая контрольная сумма

Сообщение об ошибке

Имя поля

Содержимое

Адрес

1 байт, адрес ведомого устройства

Функция

Код функции в запросе с установленной

в старшем бите единицей

Код ошибки

1 байт

CRC - циклическая контрольная сум-

ма

Коды ошибок

Код

Расшифровка

Неподдерживаемая функция

Неподдерживаемый адрес данных

Адресация регистров

Регистры измерений (для чтения использовать функцию 0x03 или 0x04)

Адрес

Наименование регистра

Формат

Значения параметров

(HEX)

(DEC)

—

0x0001

Результат измерения ос-float1 F1032

float

новного параметра (зака-

занный диапазон)

0x0003

Результат измерения ос-float2 F0123

float

новного параметра (зака-

занный диапазон)

0x0005

Результат измерения ос-float3 F3210

float

новного параметра (зака-

занный диапазон)

0x0007

Результат измерения ос-float1 F1032

float

новного параметра (вход-

ной сигнал)

0x0009

Результат измерения ос-float2 F0123

float

новного параметра (вход-

ной сигнал)

0x000B

Результат измерения ос-float3 F3210

float

новного параметра (вход-

ной сигнал)

0x000D

Результат измерения ос-signed short

0 ... 10000

новного параметра

(про-

(результат

делить

на

центная шкала)

100)

0x000E

Показания индикаторов

signed short

-9999 ... 9999

в формате целого числа

0x000F

Кол-во десятичных знаков

unsigned short

0, 1, 2, 3

для целого числа

0x0010

Результат измерения час-

float1 F1032

(для приборов с пере-

тоты, Гц

менным вх.сигналом и

частотомера)

0x0012

Результат измерения час-

float2 F0123

(для приборов с пере-

тоты, Гц

менным вх.сигналом и

частотомера)

0x0014

Результат измерения час-

float3 F3210

(для приборов с пере-

тоты, Гц

менным вх.сигналом и

частотомера)

0x0016-

Единица измерения (стро-

char[20]

Символы в кодировке

0x001F

ковое значение)

ASCII

Служебные регистры (для чтения использовать функцию 0x03 или 0x04)

Адрес

Наименование

Формат

Значения параметров

(HEX)

(DEC)

регистра

0x0020

Значение АЦП 0%

float1 F1032

float

(смещение)

0x0022

Значение АЦП 100%float1 F1032

float

(номинальный сиг-

нал)

0x0024

Значение АЦП 0%

float1 F1032

float

(для частоты)

0x0026

Значение АЦП 100%

float1 F1032

float

(для частоты)

—

0x0100

256

Версия программы

char[20]

Символы в кодировке ASCII

Формат представления вещественного числа с структурой F1032

Регистр с младшим адресом

Регистр со старшим адресом

Средний байт мантис-

Младший байт

Старший байт

(по-

Старший байт

сы (байт 1)

мантиссы (байт 0)

рядок+знак) (байт 3)

Мантиссы (байт 2)

Формат представления вещественного числа с структурой F0123

Регистр с младшим адресом

Регистр со старшим адресом

Младший байт

Средний байт ман-

Старший байт

(поря-

Мантиссы (байт 0)

тиссы (байт 1)

Мантиссы (байт 2)

док+знак) (байт 3)

Формат представления вещественного числа с структурой F3210

Регистр с младшим адресом

Регистр со старшим адресом

Старший байт (поря-

Старший байт

Средний байт ман-

Младший байт

док+знак) (байт 3)

мантиссы (байт 2)

тиссы (байт 1)

мантиссы (байт 0)

Приложение Ж

(рекомендуемое)

Значения входных сигналов, допускаемые показания и

допускаемые значения выходных аналоговых сигналов в контрольных точках

Таблица Ж.1 - Проверка основной погрешности приборов Щ при измерении напряже-

ния или силы тока

Условное обозна-

Проверяемая

Эталонное

Допускаемые значения показаний

чение диапазона

отметка в %

значение вход-

прибора** в единицах измеряемой

измерений (b*),

Контроль-

от номиналь-

ного сигнала в

величины с допуском 0,8 от предела

номинальное зна-

ная точка

ного значения

единицах из-

основной погрешности (N)

чение входного

входного

меряемой ве-

класс точности 0,1***

класс точности 0,2***

сигнала (N_k)

сигнала (х)

личины (N_х)

0,00

от -0,002 до 0,002

от -0,003 до 0,003

0,20

от 0,198 до 0,202

от 0,197 до 0,203

0,40

от 0,398 до 0,402

от 0,397 до 0,403

0,50

от 0,498 до 0,502

от 0,497 до 0,503

0,60

от 0,598 до 0,602

от 0,597 до 0,603

0,80

от 0,798 до 0,802

от 0,797 до 0,803

1 В

100

1,00

от 0,998 до 1,002

от 0,997 до 1,003

1 А

120

1,20

от 1,198 до 1,202

от 1,197 до 1,203

-20

-0,20

от -0,202 до -0,198

от -0,203 до -0,197

-40

-0,40

от -0,402 до -0,398

от -0,403 до -0,397

-50

-0,50

от -0,502 до -0,498

от -0,503 до -0,497

-60

-0,60

от -0,602 до -0,598

от -0,603 до -0,597

-80

-0,80

от -0,802 до -0,798

от -0,803 до -0,797

-100

-1,00

от -1,002 до -0,998

от -1,003 до -0,997

-120

-1,20

от -1,202 до -1,198

от -1,203 до -1,197

0,00

от -0,003 до 0,003

от -0,006 до 0,006

0,40

от 0,397 до 0,403

от 0,394 до 0,406

0,80

от 0,797 до 0,803

от 0,794 до 0,806

1,00

от 0,997 до 1,003

от 0,994 до 1,006

1,20

от 1,197 до 1,203

от 1,194 до 1,206

1,60

от 1,597 до 1,603

от 1,594 до 1,606

2 В

100

2,00

от 1,997 до 2,003

от 1,994 до 2,006

2 мА

120

2,40

от 2,397 до 2,403

от 2,394 до 2,406

2 А

-20

-0,40

от -0,403 до -0,397

от -0,406 до -0,394

-40

-0,80

от -0,803 до -0,797

от -0,806 до -0,794

-50

-1,00

от -1,003 до -0,997

от -1,006 до -0,994

-60

-1,20

от -1,203 до -1,197

от -1,206 до -1,194

-80

-1,60

от -1,603 до -1,597

от -1,606 до -1,594

-100

-2,00

от -2,003 до -1,997

от -2,006 до -1,994

-120

-2,40

от -2,403 до -2,397

от -2,406 до -2,394

Продолжение таблицы Ж.1

Условное обозна-

Проверяемая

Эталонное зна-

Допускаемые значения показаний

чение диапазона

отметка в %

чение входного

прибора** в единицах измеряемой

измерений (b*),

Контроль-

от номиналь-

сигнала в еди-

величины с допуском 0,8 от предела

номинальное

ная точка

ного значения

ницах изме-

основной погрешности (N)

значение входно-

входного

ряемой вели-

класс точности 0,1***

класс точности 0,2***

го сигнала (N_k)

сигнала (х)

чины (N_х)

0,00

от -0,008 до 0,008

от -0,016 до 0,016

1,00

от 0,992 до 1,008

от 0,984 до 1,016

2,00

от 1,992 до 2,008

от 1,984 до 2,016

2,50

от 2,492 до 2,508

от 2,484 до 2,516

3,00

от 2,992 до 3,008

от 2,984 до 3,016

4,00

от 3,992 до 4,008

от 3,984 до 4,016

5 В

100

5,00

от 4,992 до 5,008

от 4,984 до 5,016

5 мА

120

6,00

от 5,992 до 6,008

от 5,984 до 6,016

-20

-1,00

от -1,008 до -0,992

от -1,016 до -0,984

-40

-2,00

от -2,008 до -1,992

от -2,016 до -1,984

-50

-2,50

от -2,508 до -2,492

от -2,516 до -2,484

-60

-3,00

от -3,008 до -2,992

от -3,016 до -2,984

-80

-4,00

от -4,008 до -3,992

от -4,016 до -3,984

-100

-5,00

от -5,008 до -4,992

от -5,016 до -4,984

-120

-6,00

от -6,008 до -5,992

от -6,016 до -5,984

0,00

от

-0,016 до 0,016

от -0,032 до 0,032

2,00

от 1,984 до 2,016

от 1,968 до 2,032

4,00

от 3,984 до 4,016

от 3,968 до 4,032

5,00

от 4,984 до 5,016

от 4,968 до 5,032

6,00

от 5,984 до 6,016

от 5,968 до 6,032

8,00

от 7,984 до 8,016

от 7,968 до 8,032

100

10,00

от 9,984 до 10,02

от 9,97 до 10,03

10 В

120

12,00

от 11,98 до 12,02

от 11,97 до 12,03

10 мА

-20

-2,00

от -2,016 до -1,984

от -2,032 до -1,968

-40

-4,00

от -4,016 до -3,984

от -4,032 до -3,968

-50

-5,00

от -5,016 до -4,984

от -5,032 до -4,968

-60

-6,00

от -6,016 до -5,984

от -6,032 до -5,968

-80

-8,00

от -8,016 до -7,984

от -8,032 до -7,968

-100

-10,00

от -10,02 до -9,984

от -10,03 до -9,968

-120

-12,00

от -12,02 до -11,98

от -12,03 до -11,97

2,00

от 1,994 до 2,006

от 1,987 до 2,013

3,60

от 3,594 до 3,606

от 3,587 до 3,613

5,20

от 5,194 до 5,206

от 5,187 до 5,213

6,00

от 5,994 до 6,006

от 5,987 до 6,013

2…10 В

6,80

от 6,794 до 6,806

от 6,787 до 6,813

8,40

от 8,394 до 8,406

от 8,387 до 8,413

100

10,00

от 9,994 до 10,006

от 9,987 до 10,01

120

11,60

от 11,59 до 11,61

-20

0,40

от 0,394 до 0,406

от 0,387 до 0,413

Продолжение таблицы Ж.1

Условное обозна-

Проверяемая

Эталонное зна-

Допускаемые значения показаний прибора** в

чение диапазона

Кон-

отметка в %

чение входного

единицах измеряемой величины с допуском

измерений (b*),

троль-

от номиналь-

сигнала в еди-

0,8 от предела основной погрешности (N)

номинальное зна-

ная

ного значения

ницах измеряе-

чение входного

точка

входного

мой величины

класс точности 0,1***

класс точности 0,2***

сигнала (N_k)

сигнала (х)

(N_х)

0,00

от -0,032 до 0,032

от -0,064 до 0,064

4,00

от 3,968 до 4,032

от 3,936 до 4,064

8,00

от 7,968 до 8,032

от 7,936 до 8,064

10,00

от 9,968 до 10,032

от 9,936 до 10,064

12,00

от 11,97 до 12,03

от 11,936 до 12,064

16,00

от 15,97 до 16,03

от 15,936 до 16,064

20 В

100

20,00

от 19,97 до 20,03

от 19,936 до 20,064

20 мА

120

24,00

от 23,97 до 24,03

от 23,936 до 24,064

-20

-4,00

от -4,032 до -3,968

от -4,064 до -3,936

-40

-8,00

от -8,032 до -7,968

от -8,064 до -7,936

-50

-10,00

от -10,03 до -9,968

от -10,064 до -9,936

-60

-12,00

от -12,03 до -11,97

от -12,06 до -11,94

-80

-16,00

от -16,03 до -15,97

от -16,06 до -15,94

-100

-20,00

от -20,03 до -19,97

от -20,06 до -19,94

-120

-24,00

от -24,03 до -23,97

от -24,06 до -23,94

4,00

от 3,987 до 4,013

от 3,974 до 4,026

7,20

от 7,19 до 7,213

от 7,174 до 7,226

10,40

от 10,39 до 10,41

от 10,37 до 10,43

12,00

от 11,99 до 12,01

от 11,97 до 12,03

4…20 мА

13,60

от 13,59 до 13,61

от 13,57 до 13,63

16,80

от 16,79 до 16,81

от 16,77 до 16,83

100

20,00

от 19,99 до 20,01

от 19,97 до 20,03

120

23,20

от 23,19 до 23,21

от 23,17 до 23,23

-20

0,80

от 0,787 до 0,813

от 0,774 до 0,826

0,00

от -0,08 до 0,08

от -0,16 до 0,16

10,00

от 9,92 до 10,08

от 9,84 до 10,16

20,00

от 19,92 до 20,08

от 19,84 до 20,16

25,00

от 24,92 до 25,08

от 24,84 до 25,16

30,00

от 29,92 до 30,08

от 29,84 до 30,16

40,00

от 39,92 до 40,08

от 39,84 до 40,16

100

50,00

от 49,92 до 50,08

от 49,84 до 50,16

50 В

120

60,00

от 59,92 до 60,08

от 59,84 до 60,16

50 мА

-20

-10,00

от -10,08 до -9,92

от -10,16 до -9,84

-40

-20,00

от -20,08 до -19,92

от -20,16 до -19,84

-50

-25,00

от -25,08 до -24,92

от -25,16 до -24,84

-60

-30,00

от -30,08 до -29,92

от -30,16 до -29,84

-80

-40,00

от -40,08 до -39,92

от -40,16 до -39,84

-100

-50,00

от -50,08 до -49,92

от -50,16 до -49,84

-120

-60,00

от -60,08 до -59,92

от -60,16 до -59,84

Продолжение таблицы Ж.1

Условное обозна-

Проверяемая

Эталонное зна-

Допускаемые значения показаний прибора** в

чение диапазона

Кон-

отметка в %

чение входного

единицах измеряемой величины с допуском

измерений (b*),

троль-

от номиналь-

сигнала в еди-

0,8 от предела основной погрешности (N)

номинальное зна-

ная

ного значения

ницах измеряе-

чение входного

точка

входного

мой величины

класс точности 0,1***

класс точности 0,2***

сигнала (N_k)

сигнала (х)

(N_х)

0,00

от -0,096 до 0,096

от -0,192 до 0,192

12,00

от 11,90 до 12,01

от 11,81 до 12,19

24,00

от 23,90 до 24,01

от 23,81 до 24,19

30,00

от 29,90 до 30,01

от 29,81 до 30,19

36,00

от 35,90 до 36,01

от 35,81 до 36,19

48,00

от 47,90 до 48,01

от 47,81 до 48,19

100

60,00

от 59,90 до 60,01

от 59,81 до 60,19

60 мВ

120

72,00

от 71,90 до 72,01

от 71,81 до 72,19

-20

-12,00

от -12,01 до -11,90

от -12,19 до -11,81

-40

-24,00

от -24,01 до -23,90

от -24,19 до -23,81

-50

-30,00

от -30,01 до -29,90

от -30,19 до -29,81

-60

-36,00

от -36,01 до -35,90

от -36,19 до -35,81

-80

-48,00

от -48,01 до -47,90

от -48,19 до -47,81

-100

-60,00

от -60,01 до -59,90

от -60,19 до -59,81

-120

-72,00

от -72,01 до -71,90

от -72,19 до -71,81

0,00

от -0,12 до 0,12

от -0,24 до 0,24

15,00

от 14,88 до 15,12

от 14,76 до 15,24

30,00

от 29,88 до 30,12

от 29,76 до 30,24

37,50

от 37,38 до 37,62

от 37,26 до 37,74

45,00

от 44,88 до 45,12

от 44,76 до 45,24

60,00

от 59,88 до 60,12

от 59,76 до 60,24

100

75,00

от 74,88 до 75,12

от 74,76 до 75,24

75 мВ

120

90,00

от 89,88 до 90,12

от 89,76 до 90,24

-20

-15,00

от -15,12 до -14,88

от -15,24 до -14,76

-40

-30,00

от -30,12 до -29,88

от -30,24 до -29,76

-50

-37,50

от -37,62 до -37,38

от -37,74 до -37,26

-60

-45,00

от -45,12 до -44,88

от -45,24 до -44,76

-80

-60,00

от -60,12 до -59,88

от -60,24 до -59,76

-100

-75,00

от -75,12 до -74,88

от -75,24 до -74,76

-120

-90,00

от -90,12 до -89,88

от -90,24 до -89,76

0,00

от -0,16 до 0,16

от -0,32 до 0,32

20,00

от 19,84 до 20,16

от 19,68 до 20,32

40,00

от 39,84 до 40,16

от 39,68 до 40,32

50,00

от 49,84 до 50,16

от 49,68 до 50,32

60,00

от 59,84 до 60,16

от 59,68 до 60,32

80,00

от 79,84 до 80,16

от 79,68 до 80,32

100 мВ

100

100,00

от 99,84 до 100,2

от 99,68 до 100,3

100 В

120

120,00

от 119,9 до 120,2

от 119,7 до 120,3

100 мА

-20

-20,00

от -20,16 до -19,84

от -20,32 до -19,68

-40

-40,00

от -40,16 до -39,84

от -40,32 до -39,68

-50

-50,00

от -50,16 до -49,84

от -50,32 до -49,68

-60

-60,00

от -60,16 до -59,84

от -60,32 до -59,68

-80

-80,00

от -80,16 до -79,84

от -80,32 до -79,68

-100

-100,00

от -100,2 до -99,84

от -100,3 до -99,68

-120

-120,00

от -120,2 до -119,8

от -120,3 до -119,7

Продолжение таблицы Ж.1

Условное обозна-

Проверяемая

Эталонное зна-

Допускаемые значения показаний прибора** в

чение диапазона

Кон-

отметка в %

чение входного

единицах измеряемой величины с допуском

измерений (b*),

троль-

от номиналь-

сигнала в еди-

0,8 от предела основной погрешности (N)

номинальное зна-

ная

ного значения

ницах измеряе-

чение входного

точка

входного

мой величины

класс точности 0,1***

класс точности 0,2***

сигнала (N_k)

сигнала (х)

(N_х)

0,00

от -0,24 до 0,24

от -0,48 до 0,48

30,00

от 29,76 до 30,24

от 29,52 до 30,48

60,00

от 59,76 до 60,24

от 59,52 до 60,48

75,00

от 74,76 до 75,24

от 74,52 до 75,48

150 мВ

90,00

от 89,76 до 90,24

от 89,52 до 90,48

120,00

от 119,8 до 120,2

от 119,5 до 120,5

100

150,00

от 149,8 до 150,2

от 149,5 до 150,5

120

180,00

от 179,8 до 180,2

от 179,5 до 180,5

-20

-30,00

от -30,24 до -29,76

от -30,48 до -29,52

-40

-60,00

от -60,24 до -59,76

от -60,48 до -59,52

-50

-75,00

от -75,24 до -74,76

от -75,48 до -74,52

-60

-90,00

от -90,24 до -89,76

от -90,48 до -89,52

-80

-120,00

от -120,2 до -119,8

от -120,5 до -119,5

-100

-150,00

от -150,2 до -149,8

от -150,5 до -149,5

-120

-180,00

от -180,2 до -179,8

от -180,5 до -179,5

0,00

от -0,32 до 0,32

от -0,64 до 0,64

40,00

от 39,68 до 40,32

от 39,36 до 40,64

80,00

от 79,68 до 80,32

от 79,36 до 80,64

100,00

от 99,68 до 100,3

от 99,36 до 100,6

120,00

от 119,7 до 120,3

от 119,4 до 120,6

160,00

от 159,7 до 160,3

от 159,4 до 160,6

200 мВ

100

200,00

от 199,7 до 200,3

от 199,4 до 200,6

200 В

120

240,00

от 239,7 до 240,3

от 239,4 до 240,6

200 мА

-20

-40,00

от -40,32 до -39,68

от -40,64 до -39,36

-40

-80,00

от -80,32 до -79,68

от -80,64 до -79,36

-50

-100,00

от -100,3 до -99,68

от -100,6 до -99,36

-60

-120,00

от -120,3 до -119,7

от -120,6 до -119,4

-80

-160,00

от -160,3 до -159,7

от -160,6 до -159,4

-100

-200,00

от -200,3 до -199,7

от -200,6 до -199,4

-120

-240,00

от -240,3 до -239,7

от -240,6 до -239,4

0,00

от -0,4 до 0,4

от -0,8 до 0,8

50,00

от 49,6 до 50,4

от 49,2 до 50,8

100,00

от 99,6 до 100,4

от 99,2 до 100,8

125,00

от 124,6 до 125,4

от 124,2 до 125,8

150,00

от 149,6 до 150,4

от 149,2 до 150,8

200,00

от 199,6 до 200,4

от 199,2 до 200,8

250 мВ

100

250,00

от 249,6 до 250,4

от 249,2 до 250,8

250 В

120

300,00

от 299,6 до 300,4

от 299,2 до 300,8

-20

-50,00

от -50,4 до -49,6

от -50,8 до -49,2

-40

-100,00

от -100,4 до -99,6

от -100,8 до -99,2

-50

-125,00

от -125,4 до -124,6

от -125,8 до -124,2

-60

-150,00

от -150,4 до -149,6

от -150,8 до -149,2

-80

-200,00

от -200,4 до -199,6

от -200,8 до -199,2

-100

-250,00

от -250,4 до -249,6

от -250,8 до -249,2

-120

-300,00

от -300,4 до -299,6

от -300,8 до -299,2

Продолжение таблицы Ж.1

Условное обозна-

Проверяемая

Эталонное зна-

Допускаемые значения показаний прибора**

чение диапазона

Кон-

отметка в %

чение входного

в единицах измеряемой величины с допуском

измерений (b*),

троль-

от номиналь-

сигнала в еди-

0,8 от предела основной погрешности (N)

номинальное зна-

ная

ного значения

ницах измеряе-

чение входного

точка

входного

мой величины

класс точности 0,1***

класс точности 0,2***

сигнала (N_k)

сигнала (х)

(N_х)

0,00

от -0,8 до 0,8

от -1,6 до 1,6

100,00

от 99,2 до 100,8

от 98,4 до 101,6

200,00

от 199,2 до 200,8

от 198,4 до 201,6

250,000

от 249,2 до 250,8

от 248,4 до 251,6

300,00

от 299,2 до 300,8

от 298,4 до 301,6

400,00

от 399,2 до 400,8

от 398,4 до 401,6

500 мВ

100

500,00

от 499,2 до 500,8

от 498,4 до 501,6

500 В

120

600,00

от 599,2 до 600,8

от 598,4 до 601,6

500 мА

-20

-100,00

от -100,8 до -99,2

от -101,6 до -98,4

-40

-200,00

от -200,8 до -199,2

от -201,6 до -198,4

-50

-250,00

от -250,8 до -249,2

от -251,6 до -248,4

-60

-300,00

от -300,8 до -299,2

от -301,6 до -298,4

-80

-400,00

от -400,8 до -399,2

от -401,6 до -398,4

-100

-500,00

от -500,8 до -499,2

от -501,6 до -498,4

-120

-600,00

от -600,8 до -599,2

от -601,6 до -598,4

0,00

от -1,2 до 1,2

от -2,4 до 2,4

150,00

от 148,8 до 151,2

от 147,6 до 152,4

300,00

от 298,8 до 301,2

от 297,6 до 302,4

375,00

от 373,8 до 376,2

от 372,6 до 377,4

450,00

от 448,8 до 451,2

от 447,6 до 452,4

600,00

от 598,8 до 601,2

от 597,6 до 602,4

100

750,00

от 748,8 до 751,2

от 747,6 до 752,4

750 В

120

900,00

от 898,8 до 901,2

от 897,6 до 902,4

-20

-150,00

от -151,2 до -148,8

от -152,4 до -147,6

-40

-300,00

от -301,2 до -298,8

от -302,4 до -297,6

-50

-375,00

от -376,2 до -373,8

от -377,4 до -372,6

-60

-450,00

от -451,2 до -448,8

от -452,4 до -447,6

-80

-600,00

от -601,2 до -598,8

от -602,4 до -597,6

-100

-750,00

от -751,2 до -748,8

от -752,4 до -747,6

-120

-900,00

от -901,2 до -898,8

от -902,4 до -897,6

0,00

от -1,6 до 1,6

от -3,2 до 3,2

200,00

от 198,4 до 201,6

от 196,8 до 203,2

400,00

от 398,4 до 401,6

от 396,8 до 403,2

500,00

от 498,4 до 501,6

от 496,8 до 503,2

600,00

от 598,4 до 601,6

от 596,8 до 603,2

800,00

от 798,4 до 801,6

от 796,8 до 803,2

1000 мВ

100

1000,00

от 998,4 до 1002

от 996,8 до 1003

1000 мА

120

1200,00

от 1198 до 1202

от 1197 до 1203

-20

-200,00

от -201,6 до -198,4

от -203,2 до -196,8

-40

-400,00

от -401,6 до -398,4

от -403,2 до -396,8

-50

-500,00

от -501,6 до -498,4

от -503,2 до -496,8

-60

-600,00

от -601,6 до -598,4

от -603,2 до -596,8

-80

-800,00

от -801,6 до -798,4

от -803,2 до -796,8

-100

-1000,00

от -1002 до -998,4

от -1003 до -996,8

-120

-1200,00

от -1202 до -1198

от -1203 до -1197

Продолжение таблицы Ж.1

Условное обозна-

Проверяемая

Эталонное зна-

Допускаемые значения показаний прибора** в

чение диапазона

Кон-

отметка в %

чение входного

единицах измеряемой величины с допуском

измерений (b*),

троль-

от номиналь-

сигнала в еди-

0,8 от предела основной погрешности (N)

номинальное зна-

ная

ного значения

ницах измеряе-

чение входного

точка

входного

мой величины

класс точности 0,1***

класс точности 0,2***

сигнала (N_k)

сигнала (х)

(N_х)

0,00

от -3,2 до 3,2

от -6,4 до 6,4

400,00

от 396,8 до 403,2

от 393,6 до 406,4

800,00

от 796,8 до 803,2

от 793,6 до 806,4

1000,00

от 996,8 до 1003

от 993,6 до 1006

1200,00

от 1197 до 1203

от 1194 до 1206

1600,00

от 1597 до 1603

от 1594 до 1606

2000 мВ

100

2000,00

от 1997 до 2003

от 1994 до 2006

2000 мА

120

2400,00

от 2397 до 2403

от 2394 до 2406

-20

-400,00

от -403,2 до -396,8

от -406,4 до -393,6

-40

-800,00

от -803,2 до -796,8

от -806,4 до -793,6

-50

-1000,00

от -1003 до -996,8

от -1006 до -993,6

-60

-1200,00

от -1203 до -1197

от -1206 до -1194

-80

-1600,00

от -1603 до -1597

от -1606 до -1594

-100

-2000,00

от -2003 до -1997

от -2006 до -1994

-120

-2400,00

от -2403 до -2397

от -2406 до -2394

* Параметр кода условного обозначения Ща - b - с - d - e - f - g - h.

** Для определения основной погрешности на диапазоне показаний, соответствующем диапазону

измерений входного сигнала.

***Значения даны с учетом округления до четырех разрядов.

Примечание - В таблице приведены расчетные значения допускаемых значений, при проверке

приборов учитывать установленное на приборе количество знаков после запятой.

Таблица Ж.2 - Проверка основной погрешности выходных аналоговых сигналов

прибора Щ при преобразовании напряжения и силы тока

Допускаемые значения выходного тока, мА,

Расчетные значения

Проверяемая

класс точности 0,5,

Кон-

выходного аналогово-

отметка в %

с допуском 0,8 от предела основной погрешности

троль-

го сигнала, мА

от номиналь-

(N)

ная

ного входного

точка

от 0 до

от 4 до

сигнала (х)

от 0 до 5 мА

от 0 до 20 мА

от 4 до 20 мА

5 мА

20 мА

от 0,00 до 0,02

от 0,00 до 0,08

от 3,92 до 4,08

7,2

от 0,98 до 1,02

от 3,92 до 4,08

от 7,12 до 7,28

10,4

от 1,98 до 2,02

от 7,92 до 8,08

от 10,32 до 10,48

2,5

от 2,48 до 2,52

от 9,92 до 10,08

от 11,92 до 12,08

13,6

от 2,98 до 3,02

от 11,92 до 12,08

от 13,52 до 13,68

16,8

от 3,98 до 4,02

от 15,92 до 16,08

от 16,72 до 16,88

100

от 4,98 до 5,02

от 19,92 до 20,08

120

23,2

от 5,98 до 6,02

от 23,92 до 24,08

от 23,12 до 23,28

Допускаемые значения напряжения на нагрузке, В,

Расчетные значения

Проверяемая

класс точности 0,5,

Кон-

напряжения на нагруз-

отметка в %

с допуском 0,8 от предела основной погрешности

троль-

ке, В

от номиналь-

(N)

ная

ного входного

точка

от 0 до

от 4 до

от 0 до 5 мА,

от 0 до 20 мА,

от 4 до 20 мА,

сигнала (х)

5 мА

20 мА

2,5 кОм

500 Ом

от 0 до 0,05

от 0,00 до 0,04

от 1,96 до 2,04

2,5

3,6

от 2,45 до 2,55

от 1,96 до 2,04

от 3,56 до 3,64

5,2

от 4,95 до 5,05

от 3,96 до 4,04

от 5,16 до 5,24

6,25

от 6,2 до 6,3

от 4,96 до 5,04

от 5,96 до 6,04

7,5

6,8

от 7,45 до 7,55

от 5,96 до 6,04

от 6,76 до 6,84

8,4

от 9,95 до 10,05

от 7,96 до 8,04

от 8,36 до 8,44

100

12,5

от 12,45 до 12,55

от 9,96 до 10,04

120

11,6

от 14,95 до 15,05

от 11,96 до 12,04

от 11,56 до 11,64

Продолжение таблицы Ж.2

Расчетные значения вы-

Допускаемые значения выходного тока, мА,

Проверяемая

Кон-

ходного аналогового

класс точности 0,5,

отметка в %

троль-

сигнала, мА

с допуском 0,8 от предела основной погрешности (N)

от номиналь-

ная

ного входного

0…2,5

0…10...

4…12...

точка

сигнала (х)

0…2,5…5 мА

0…10...20 мА

4…12...20 мА

…5 мА

20 мА

-120

2,4

от 0,00 до 0,00

от 2,32 до 2,48

-100

от 0,00 до 0,02

от 0,00 до 0,08

от 3,92 до 4,08

-80

0,5

5,6

от 0,48 до 0,52

от 1,92 до 2,08

от 5,52 до 5,68

-60

7,2

от 0,98 до 1,02

от 3,92 до 4,08

от 7,12 до 7,28

-50

1,25

от 1,23 до 1,27

от 4,92 до 5,08

от 7,92 до 8,08

-40

1,5

8,8

от 1,48 до 1,52

от 5,92 до 6,08

от 8,72 до 8,88

-20

10,4

от 1,98 до 2,02

от 7,92 до 8,08

от 10,32 до 10,48

2,5

от 2,48 до 2,52

от 9,92 до 10,08

от 11,92 до 12,08

13,6

от 2,98 до 3,02

от 11,92 до 12,08

от 13,52 до 13,68

3,5

15,2

от 3,48 до 3,52

от 13,92 до 14,08

от 15,12 до 15,28

3,75

от 3,73 до 3,77

от 14,92 до 15,08

от 15,92 до 16,08

16,8

от 3,98 до 4,02

от 15,92 до 16,08

от 16,72 до 16,88

4,5

18,4

от 4,48 до 4,52

от 17,92 до 18,08

от 18,32 до 18,48

100

от 4,98 до 5,02

от 19,92 до 20,08

120

5,5

21,6

от 5,48 до 5,52

от 21,92 до 22,08

от 21,52 до 21,68

Допускаемые значения напряжения на нагрузке, В,

Проверяемая

Расчетные значения на-

Кон-

класс точности 0,5,

отметка в %

пряжения на нагрузке, В

троль-

с допуском 0,8 от предела основной погрешности (N)

от номиналь-

ная

ного входного

0…2,5

0…10...

4…12...

0…2,5…5 мА

0…10...20 мА

4…12...20 мА

точка

сигнала (х)

…5 мА

20 мА

2,5 кОм

500 Ом

-120

1,2

от 0 до 0

от 0,00 до 0,00

от 1,16 до 1,24

-100

от 0 до 0,05

от 0,00 до 0,04

от 1,96 до 2,04

-80

1,25

2,8

от 1,2 до 1,3

от 0,96 до 1,04

от 2,76 до 2,84

-60

2,5

3,6

от 2,45 до 2,55

от 1,96 до 2,04

от 3,56 до 3,64

-50

3,125

2,5

от 3,075 до 3,175

от 2,46 до 2,54

от 3,96 до 4,04

-40

3,75

4,4

от 3,7 до 3,8

от 2,96 до 3,04

от 4,36 до 4,44

-20

5,2

от 4,95 до 5,05

от 3,96 до 4,04

от 5,16 до 5,24

6,25

от 6,2 до 6,3

от 4,96 до 5,04

от 5,96 до 6,04

7,5

6,8

от 7,45 до 7,55

от 5,96 до 6,04

от 6,76 до 6,84

8,75

7,6

от 8,7 до 8,8

от 6,96 до 7,04

от 7,56 до 7,64

9,375

7,5

от 9,325 до 9,425

от 7,46 до 7,54

от 7,96 до 8,04

8,4

от 9,95 до 10,05

от 7,96 до 8,04

от 8,36 до 8,44

11,25

9,2

от 11,2 до 11,3

от 8,96 до 9,04

от 9,16 до 9,24

100

12,5

от 12,45 до 12,55

от 9,96 до 10,04

120

13,75

10,8

от 13,7 до 13,8

от 10,96 до 11,04

от 10,76 до 10,84

Таблица Ж.3 - Проверка основной погрешности прибора Щ02.00

Верхний

Измеряемая

Проверяемые

Входной

предел

Допускаемые значения

величина

отметки

сигнал *

измерений

0 мА

от минус 0,004 до плюс 0,004 мА

0 мА

0,2 мА

от 0,196 до 0,204 мА

0,2 мА

0,4 мА

от 0,396 до 0,404 мА

0,4 мА

0,8 мА

от 0,796 до 0,804 мА

0,8 мА

1,2 мА

от 1,196 до 1,204 мА

1,2 мА

1,6 мА

от 1,596 до 1,604 мА

1,6 мА

1,999 мА

1,98 мА

от 1,976 до 1,984 мА

1,98 мА

минус 0,2 мА

от минус 0,204 до минус 0,196 мА

минус 0,2 мА

минус 0,4 мА

от минус 0,404 до минус 0,396 мА

минус 0,4 мА

минус 0,8 мА

от минус 0,804 до минус 0,796 мА

минус 0,8 мА

минус 1,2 мА

от минус 1,204 до минус 1,196 мА

минус 1,2 мА

минус 1,6 мА

от минус 1,604 до минус 1,596 мА

минус 1,6 мА

минус 1,98 мА

от минус 1,984 до минус 1,976 мА

минус 1,98 мА

0 мА

от минус 0,04 до плюс 0,04 мА

0 мА

2 мА

от 1,96 до 2,04 мА

2 мА

4 мА

от 3,96 до 4,04 мА

4 мА

8 мА

от 7,96 до 8,04 мА

8 мА

12 мА

от 11,96 до 12,04 мА

12 мА

Сила

16 мА

от 15,96 до 16,04 мА

16 мА

постоянного

19,99 мА

19,8 мА

от 19,76 до 19,84 мА

19,8 мА

тока

минус 2 мА

от минус 2,04 до минус 1,96 мА

минус 2 мА

минус 4 мА

от минус 4,04 до минус 3,96 мА

минус 4 мА

минус 8 мА

от минус 8,04 до минус 7,96 мА

минус 8 мА

минус 12 мА

от минус 12,04 до минус 11,96 мА

минус 12 мА

минус 16 мА

от минус 16,04 до минус 15,96 мА

минус 16 мА

минус 19,8 мА

от минус 19,84 до минус 19,76 мА

минус 19,8 мА

0 мА

от минус 0,4 до плюс 0,4 мА

0 мА

20 мА

от 19,6 до 20,4 мА

20 мА

40 мА

от 39,6 до 40,4 мА

40 мА

80 мА

от 79,6 до 80,4 мА

80 мА

120 мА

от 119,6 до 120,4 мА

120 мА

160 мА

от 159,6 до 160,4 мА

160 мА

199,9 мА

198 мА

от 197,6 до 198,4 мА

198 мА

минус 20 мА

от минус 20,4 до минус 19,6 мА

минус 20 мА

минус 40 мА

от минус 40,4 до минус 39,6 мА

минус 40 мА

минус 80 мА

от минус 80,4 до минус 79,6 мА

минус 80 мА

минус 120 мА

от минус 120,4 до минус 119,6 мА

минус 120 мА

минус 160 мА

от минус 160,4 до минус 159,6 мА

минус 160 мА

минус 198 мА

от минус 198,4 до минус 197,6 мА

минус 198 мА

Продолжение таблицы Ж.3

Верхний

Измеряемая

Проверяемые

Входной

предел

Допускаемые значения

величина

отметки

сигнал *

измерений

0 А

от минус 0,004 до плюс 0,004 А

0 А

0,2 А

от 0,196 до 0,204 А

0,2 А

0,4 А

от 0,396 до 0,404 А

0,4 А

0,8 А

от 0,796 до 0,804 А

0,8 А

1,2 А

от 1,196 до 1,204 А

1,2 А

1,6 А

от 1,596 до 1,604 А

1,6 А

1,999 А

1,98 А

от 1,976 до 1,984 А

1,98 А

минус 0,2 А

от минус 0,204 до минус 0,196 А

минус 0,2 А

минус 0,4 А

от минус 0,404 до минус 0,396 А

минус 0,4 А

минус 0,8 А

от минус 0,804 до минус 0,796 А

минус 0,8 А

минус 1,2 А

от минус 1,204 до минус 1,196 А

минус 1,2 А

минус 1,6 А

от минус 1,604 до минус 1,596 А

минус 1,6 А

минус 1,98 А

от минус 1,974 до минус 1,986 А

минус 1,98 А

0 А

от минус 0,04 до плюс 0,04 А

0 мВ

2 А

от 1,96 до 2,04 А

7,5 мВ

4 А

от 3,96 до 4,04 А

15 мВ

8 А

от 7,96 до 8,04 А

30 мВ

12 А

от 11,96 до 12,04 А

45 мВ

16 А

от 15,96 до 16,04 А

60 мВ

19,99 А

19,8 А

от 19,76 до 19,84 А

74,25 мВ

минус 2 А

от минус 2,04 до минус 1,96 А

минус 7,5 мВ

минус 4 А

от минус 4,04 до минус 3,96 А

минус 15 мВ

минус 8 А

от минус 8,04 до минус 7,96 А

минус 30 мВ

минус 12 А

от минус 12,04 до минус 11,96 А

минус 45 мВ

минус 16 А

от минус 16,04 до минус 15,96 А

минус 60 мВ

Сила

минус 19,8 А

от минус 19,84 до минус 19,76 А

минус 74,25 мВ

постоянного

0 А

от минус 0,4 до плюс 0,4 А

0 мВ

тока

20 А

от 19,6 до 20,4 А

7,5 мВ

40 А

от 39,6 до 40,4 А

15 мВ

80 А

от 79,6 до 80,4 А

30 мВ

120 А

от 119,6 до 120,4 А

45 мВ

160 А

от 159,6 до 160,4 А

60 мВ

199,9 А

198 А

от 197,6 до 198,4 А

74,25 мВ

минус 20 А

от минус 20,4 до минус 19,6 А

минус 7,5 мВ

минус 40 А

от минус 40,4 до минус 39,6 А

минус 15 мВ

минус 80 А

от минус 80,4 до минус 79,6 А

минус 30 мВ

минус 120 А

от минус 120,4 до минус 119,6 А

минус 45 мВ

минус 160 А

от минус 160,4 до минус 159,6 А

минус 60 мВ

минус 198 А

от минус 198,4 до минус 197,6 А

минус 74,25 мВ

0 А

от минус 4 до плюс 4 А

0 мВ

200 А

от 196 до 204 А

7,5 мВ

400 А

от 396 до 404 А

15 мВ

800 А

от 796 до 804 А

30 мВ

1200 А

от 1196 до 1204 А

45 мВ

1600 А

от 1596 до 1604 А

60 мВ

1999 А

1980 А

от 1976 до 1984 А

74,25 мВ

минус 200 А

от минус 204 до минус 196 А

минус 7,5 мВ

минус 400 А

от минус 404 до минус 396 А

минус 15 мВ

минус 800 А

от минус 804 до минус 796 А

минус 30 мВ

минус 1200 А

от минус 1204 до минус 1196 А

минус 45 мВ

минус 1600 А

от минус 1604 до минус 1596 А

минус 60 мВ

минус 1980 А

от минус 1984 до минус 1976 А

минус 74,25 мВ

Окончание таблицы Ж.3

Верхний

Измеряемая

Проверяемые

Входной

предел

Допускаемые значения

величина

отметки

сигнал *

измерений

0 мВ

от минус 0,4 до плюс 0,4 мВ

0 мВ

20 мВ

от 19,6 до 20,4 мВ

20 мВ

40 мВ

от 39,6 до 40,4 мВ

40 мВ

80 мВ

от 79,6 до 80,4 мВ

80 мВ

120 мВ

от 119,6 до 120,4 мВ

120 мВ

160 мВ

от 159,6 до 160,4 мВ

160 мВ

199,9 мВ

198 мВ

от 197,6 до 198,4 мВ

198 мВ

минус 20 мВ

от минус 20,4 до минус 19,6 мВ

минус 20 мВ

минус 40 мВ

от минус 40,4 до минус 39,6 мВ

минус 40 мВ

минус 80 мВ

от минус 80,4 до минус 79,6 мВ

минус 80 мВ

минус 120 мВ

от минус 120,4 до минус 119,6 мВ

минус 120 мВ

минус 160 мВ

от минус 160,4 до минус 159,6 мВ

минус 160 мВ

минус 198 мВ

от минус 198,4 до минус 197,6 мВ

минус 198 мВ

0 В

от минус 0,004 до плюс 0,004 В

0 В

0,2 В

от 0,196 до 0,204 В

0,2 В

0,4 В

от 0,396 до 0,404 В

0,4 В

0,8 В

от 0,796 до 0,804 В

0,8 В

Напряжение

1,2 В

от 1,196 до 1,204 В

1,2 В

постоянного

1,6 В

от 1,596 до 1,604 В

1,6 В

тока

1,999 В

1,98 В

от 1,976 до 1,984 В

1,98 В

минус 0,2 В

от минус 0,204 до минус 0,196 В

минус 0,2 В

минус 0,4 В

от минус 0,404 до минус 0,396 В

минус 0,4 В

минус 0,8 В

от минус 0,804 до минус 0,796 В

минус 0,8 В

минус 1,2 В

от минус 1,204 до минус 1,196 В

минус 1,2 В

минус 1,6 В

от минус 1,604 до минус 1,596 В

минус 1,6 В

минус 1,98 В

от минус 1,984 до минус 1,976 В

минус 1,98 В

0 В

от минус 0,04 до плюс 0,04 В

0 В

2 В

от 1,96 до 2,04 В

2 В

4 В

от 3,96 до 4,04 В

4 В

8 В

от 7,96 до 8,04 В

8 В

12 В

от 11,96 до 12,04 В

12 В

16 В

от 15,96 до 16,04 В

16 В

19,99 В

19,8 В

от 19,76 до 19,84 В

19,8 В

минус 2 В

от минус 2,04 до минус 1,96 В

минус 2 В

минус 4 В

от минус 4,04 до минус 3,96 В

минус 4 В

минус 8 В

от минус 8,04 до минус 7,96 В

минус 8 В

минус 12 В

от минус 12,04 до минус 11,96 В

минус 12 В

минус 16 В

от минус 16,04 до минус 15,96 В

минус 16 В

минус 19,8 В

от минус 19,84 до минус 19,76 В

минус 19,8 В

0 В

от минус 0,4 до плюс 0,4 В

0 В

20 В

от 19,6 до 20,4 В

20 В

40 В

от 39,6 до 40,4 В

40 В

80 В

от 79,6 до 80,4 В

80 В

120 В

от 119,6 до 120,4 В

120 В

Напряжение

160 В

от 159,6 до 160,4 В

160 В

199,9 В

постоянного

198 В

от 197,6 до 198,4 В

198 В

тока

минус 20 В

от минус 20,4 до минус 19,6 В

минус 20 В

минус 40 В

от минус 40,4 до минус 39,6 В

минус 40 В

минус 80 В

от минус 80,4 до минус 79,6 В

минус 80 В

минус 120 В

от минус 120,4 до минус 119,6 В

минус 120 В

минус 160 В

от минус 160,4 до минус 159,6 В

минус 160 В

минус 198 В

от минус 198,4 до минус 197,6 В

минус 198 В

* Сигнал, поступающий непосредственно на вход прибора
