ПРИБОРЫ ЩИТОВЫЕ ЦИФРОВЫЕ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ ЩП02, ЩП72, ЩП96, ЩП120. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 0ПЧ.140.342 РЭ

СОДЕРЖАНИЕ

Лист

Введение

1 Описание

1.1 Назначение

1.2 Технические характеристики

1.3 Дополнительные параметры и характеристики приборов, пред-

назначенных для эксплуатации на морских судах

1.4 Дополнительные параметры и характеристики приборов, пред-

назначенных для эксплуатации на АЭС ……………………………….

1.5 Устройство и принцип работы

1.6 Маркировка

2 Средства измерения, инструмент и принадлежности

3 Использование по назначению

3.1 Меры безопасности

3.2 Подготовка к работе

3.3 Режимы работы

3.4 Порядок работы

3.5 Работа интерфейса

3.6 Работа дискретных выходов

3.7 Калибровка

4 Транспортирование и правила хранения

5 Гарантии изготовителя

6 Сведения о рекламациях

7 Утилизация

Приложение А (обязательное) Описание меню приборов, заводские

настройки, порядок работы с кнопками……………..

Приложение Б (обязательное) Описание меню прибора без

интерфейса RS485, заводские настройки, порядок

работы с кнопкой……………………………………….

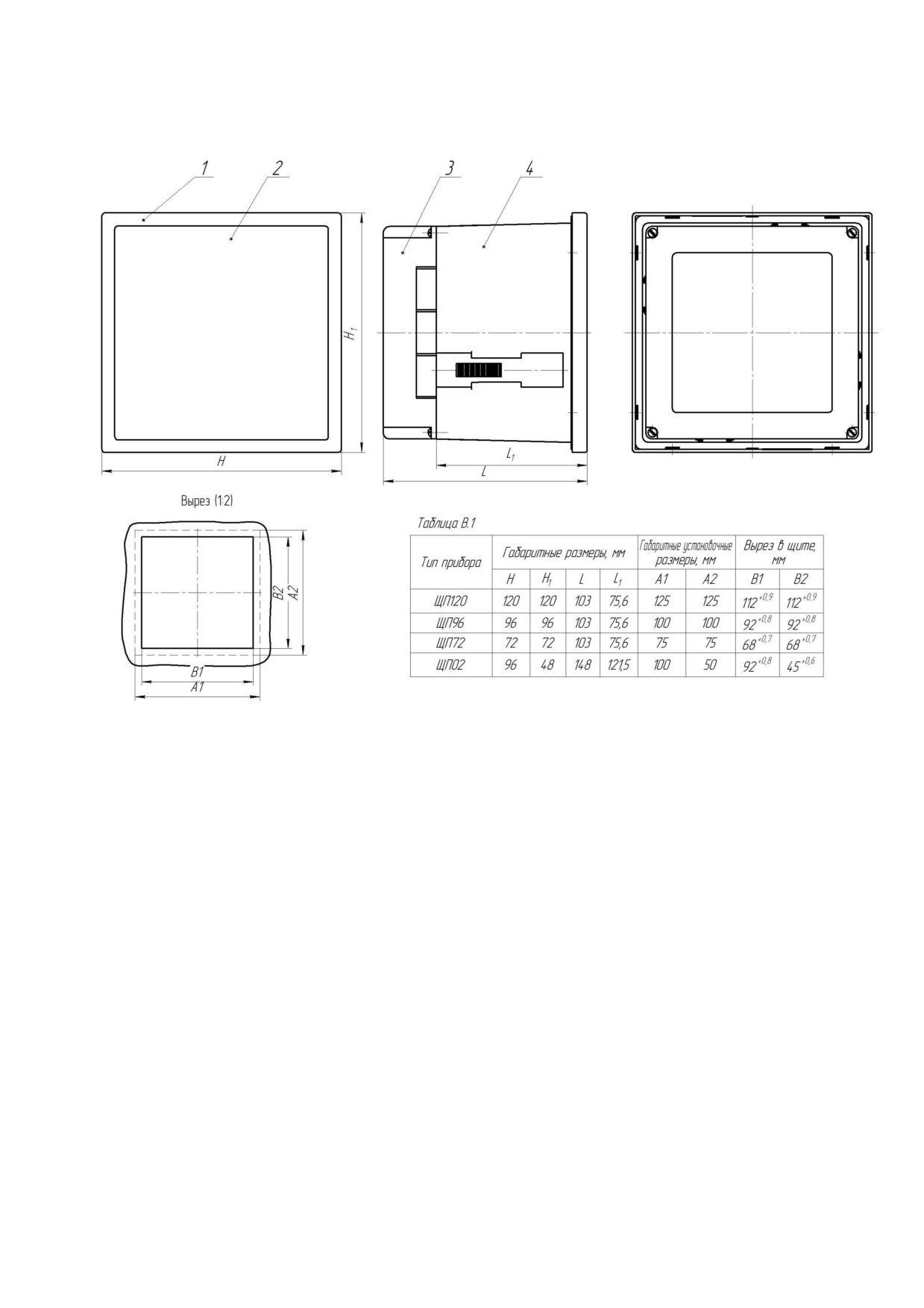

Приложение В (обязательное) Общий вид, габаритные и

установочные размеры приборов

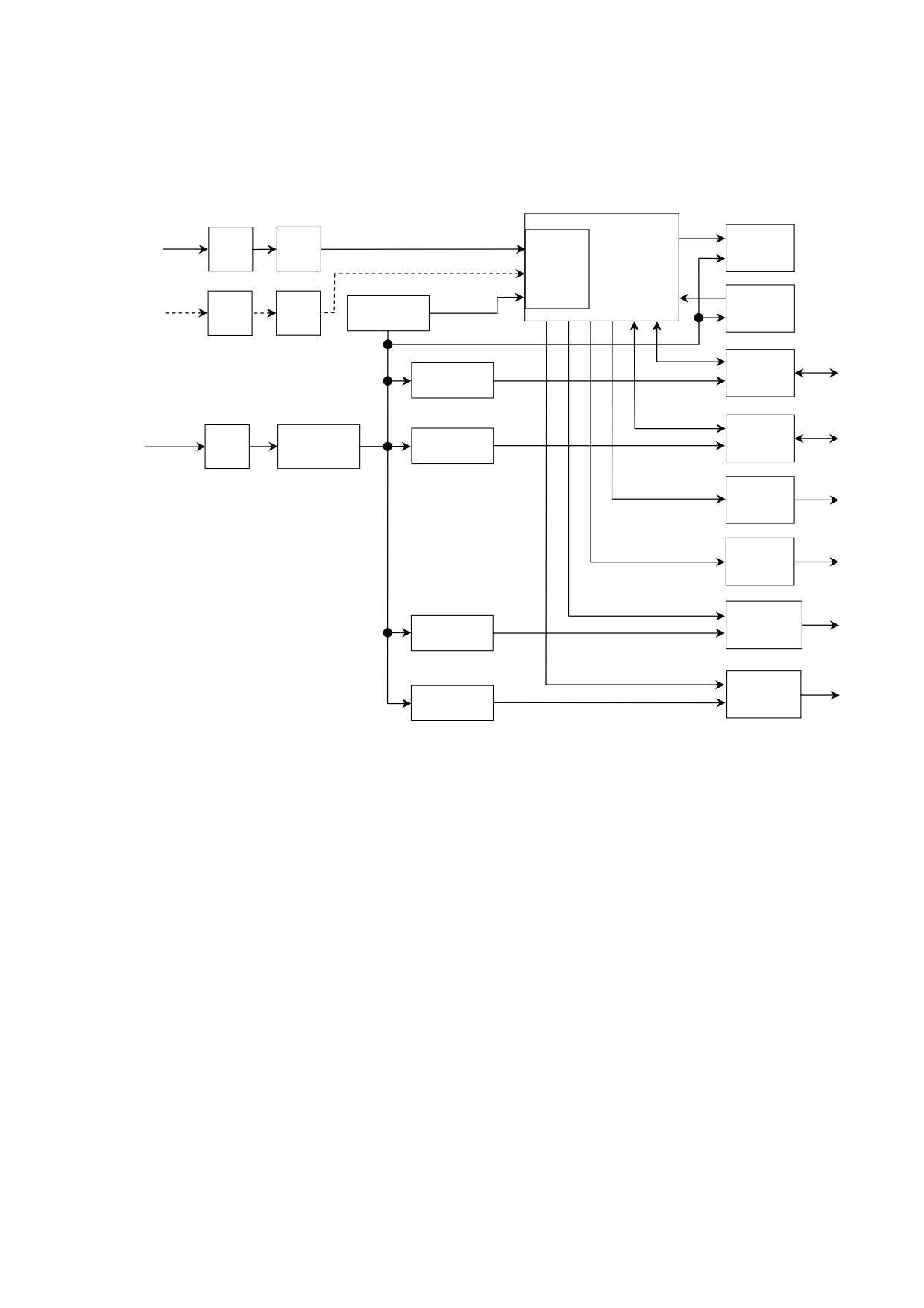

Приложение Г (обязательное) Схема структурная приборов

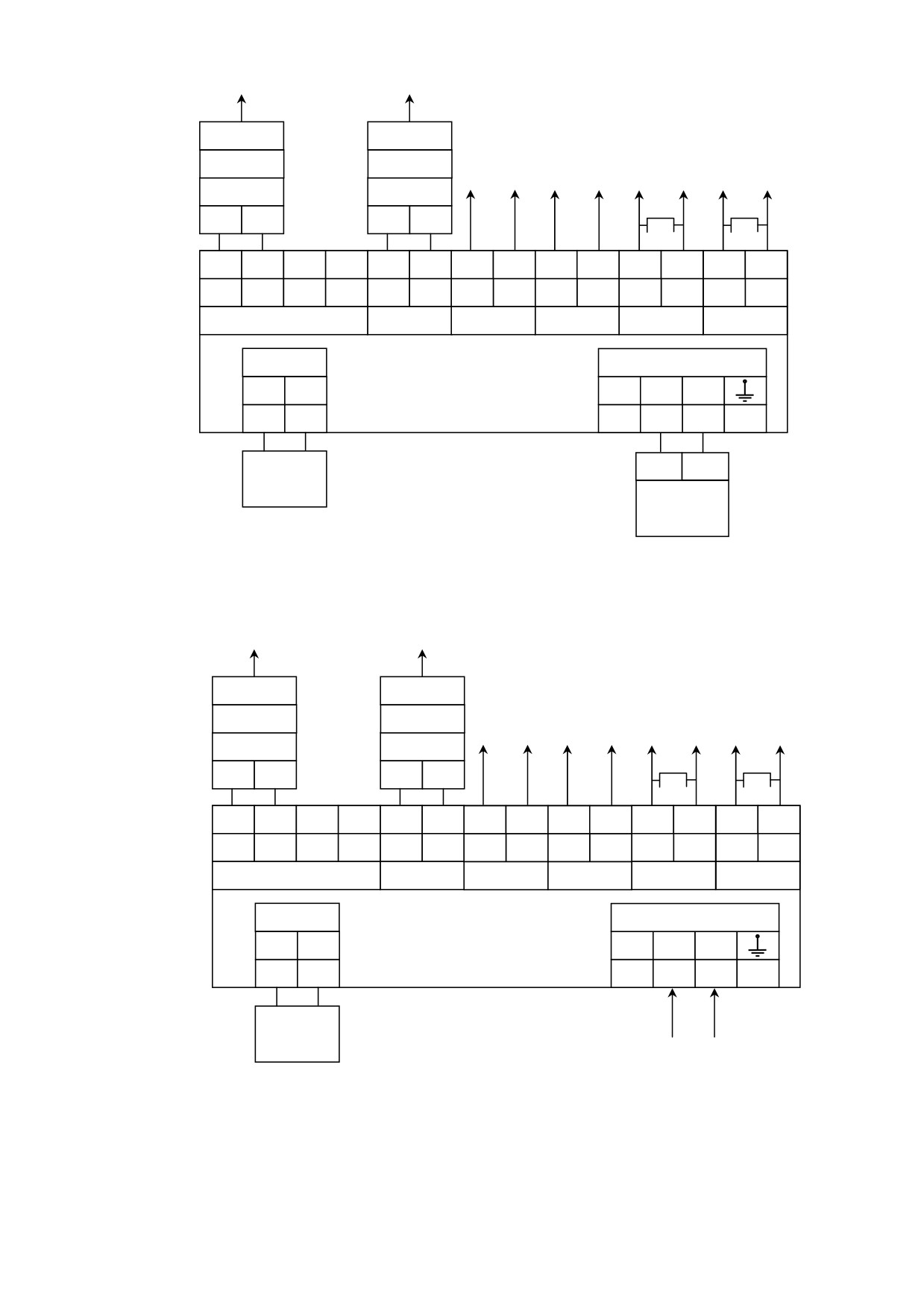

Приложение Д (обязательное) Схема внешних подключений

приборов ………………………………

Приложение Е (обязательное) Протокол обмена данными по

интерфейсу ……………………………………………..

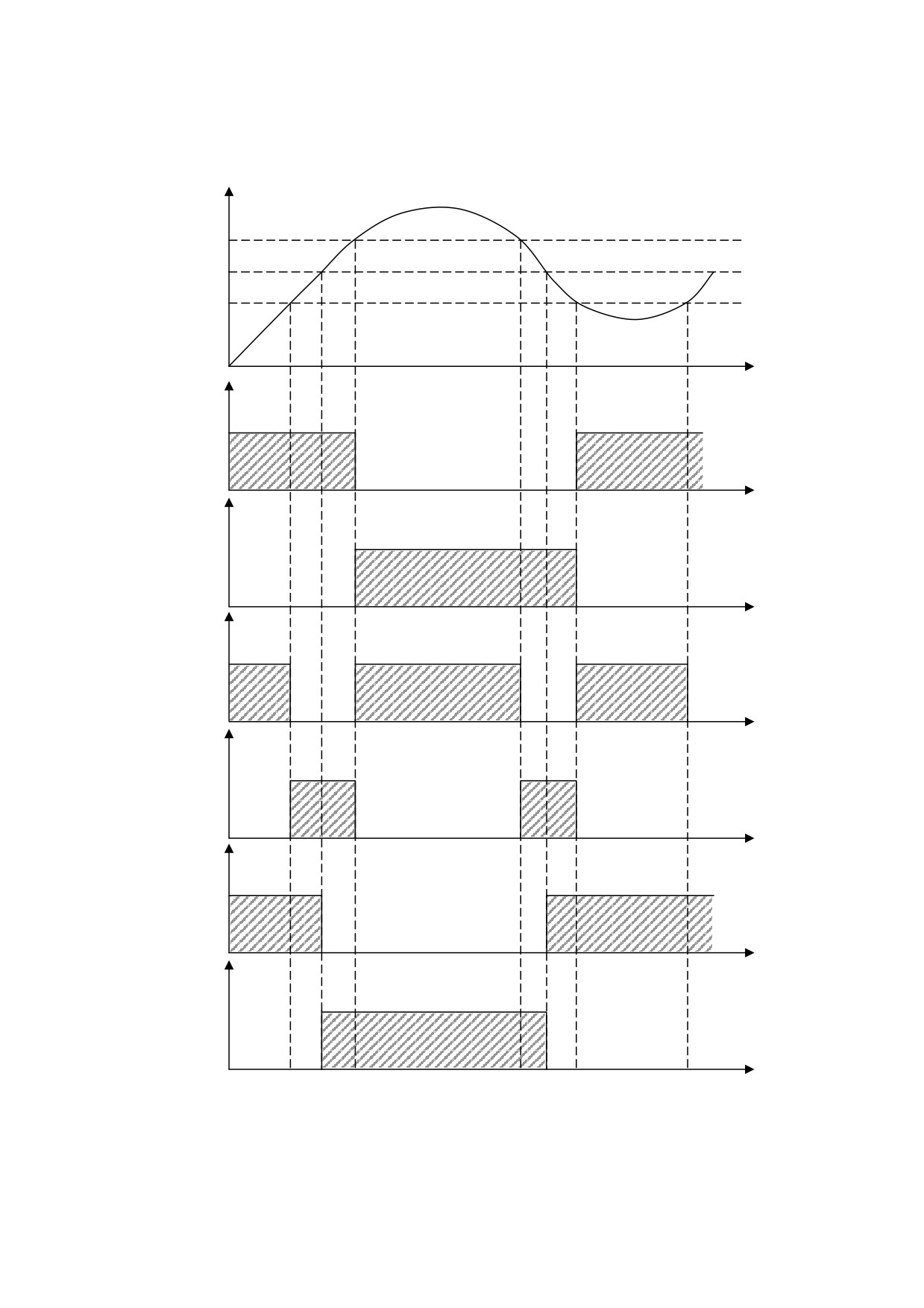

Приложение Ж (обязательное) Работа дискретных выходов …………

Данное руководство по эксплуатации предназначено для ознакомления с

техническими характеристиками, устройством и принципом работы приборов

щитовых цифровых электроизмерительных ЩП02, ЩП72, ЩП96, ЩП120 (далее

- приборы) в объеме, необходимом для эксплуатации.

1 ОПИСАНИЕ

1.1 Назначение

1.1.1 Приборы предназначены для измерения и преобразования дейст-

вующего значения силы тока, напряжения и частоты в однофазных электрических

сетях и других цепях переменного тока в выходные унифицированные сигналы

постоянного тока и передачи измеренных значений через последовательный

цифровой интерфейс RS485. Приборы могут применяться в трехфазных электри-

ческих сетях для измерения и преобразования параметров одной фазы.

Приборы могут применяться в комплекте с первичными преобразовате-

лями для измерения неэлектрических величин, если диапазоны выходного элек-

трического сигнала первичных преобразователей соответствуют диапазонам

входного сигнала приборов.

1.1.2 Приборы применяются в энергетике и других областях промыш-

ленности для контроля электрических параметров и имеют непрерывный режим

работы.

Приборы могут применяться для работы на морских судах, предназна-

ченных для неограниченного района плавания.

Приборы могут применяться для работы в составе технических

средств атомных станций (ТС АС) в соответствии с классом безопасности 4 по

НП-001-15.

Возможность обмена информацией по интерфейсу RS485, наличие вы-

ходных аналоговых сигналов постоянного тока и дискретных выходов позволя-

ют использовать приборы в автоматизированных системах различного назначе-

ния. Поддерживаемые протоколы обмена данными по RS485: Modbus RTU,

ГОСТ Р МЭК 60870-5-101-2006.

1.1.3 Приборы имеют гальваническую развязку по цепи питания и по

входной и выходным цепям.

1.1.4 Приборы являются одноканальными однопредельными и имеют ис-

полнения по габаритным размерам, диапазонам измерений, диапазонам показа-

ний, напряжению питания, наличию интерфейсов, дискретным и аналоговым вы-

ходам, цвету индикаторов, классу точности, эксплуатационному исполнению,

специсполнению.

1.1.5 Приборы имеют возможность программирования диапазона пока-

заний, уровня контролируемых значений входных сигналов (уставок), дискрет-

ных выходов, диапазона работы аналоговых выходов, оперативного изменения

яркости свечения цифровых индикаторов, запоминания максимально измеренно-

го значения.

1.1.6 Приборы не имеют подвижных частей и работоспособны при уста-

новке в любом положении к горизонту.

1.1.7 Приборы изготавливаются для эксплуатации в условиях умеренно-

холодного климата (климатическое исполнение УХЛ3.1 по ГОСТ 15150-69), по

устойчивости к воздействию климатических факторов относятся к группе 4 по

ГОСТ 22261-94 и предназначены для работы при температуре от минус 40 до

плюс 70 °С и относительной влажности воздуха не более 95 % при температуре

плюс 35 °С.

По устойчивости к механическим воздействиям приборы, предназначен-

ные для эксплуатации в условиях умеренно-холодного климата, относятся к уда-

ропрочным, группа 4 по ГОСТ 22261-94.

По воздействию атмосферного давления приборы относятся к категории

Р1, при размещении на высоте до 1000 метров над уровнем моря.

Приборы, предназначенные для эксплуатации на морских судах, относятся

к климатическому исполнению ОМ, категория размещения 2, для работы при

температуре от минус 40 до плюс 55 ºС и относительной влажности 95% при

температуре плюс 25 ºС.

1.1.8 Приборы имеют корпус щитового крепления со степенью защиты

со стороны передней панели IP54, для приборов, предназначенных для эксплуа-

тации на морских судах, степень защиты IP52 по ГОСТ 14254-2015.

1.1.9 Информация об исполнении прибора содержится в коде полного

условного обозначения:

ЩПа - b1,b2 - с - d - e - f - g - h - i, где

ЩПа - исполнение прибора в зависимости от габаритных размеров лицевой панели:

ЩП02 - 96×48 мм,

ЩП72 - 72×72 мм,

ЩП96 - 96×96 мм,

ЩП120 - 120×120 мм;

b1 - условное обозначение диапазона измерений входного сигнала основного

индикатора при непосредственном подключении, коэффициент трансформации

при подключении через внешний трансформатор тока или напряжения.

По умолчанию диапазон частоты входного сигнала 15…100 Гц для ус-

ловного обозначения частоты 50 Гц (при заказе не указывается).

При заказе прибора с диапазоном частоты входного сигнала

100…850 Гц только с основным индикатором указать в скобках в параметре b1

условное обозначение частоты - 400 Гц.

Примечание - При отличии диапазона показаний от диапазона прямого

измерения входного сигнала дополнительно указать заказанный диапазон пока-

заний в примечании к формуле заказа;

b2 - условное обозначение диапазона измерений частоты входного сигнала до-

полнительного индикатора:

50 Гц - для диапазона 15…100 Гц,

400 Гц - для диапазона 100…850 Гц,

- не указывается при отсутствии и/или при условии, если параметр d=x;

c - условное обозначение напряжения питания:

5ВН - (5+4/-0,5) В постоянного тока;

12ВН - (12+6/-3) В постоянного тока;

24ВН - (24+12/-6) В постоянного тока;

230В - напряжение питания от 85 до 264 В переменного тока частотой 50 Гц;

220ВУ - универсальное питание: напряжение питания от 85 до 264 В пе-

ременного тока частотой 50 Гц или от 100 до 370 В постоянного тока;

d - наличие интерфейсов RS485:

1RS - один интерфейс,

2RS - два интерфейса (только для ЩП96 и ЩП120);

х - при отсутствии параметра;

e - условное обозначение аналоговых и дискретных выходов:

02 - два дискретных выхода без аналоговых выходов,

11 - один аналоговый и один дискретный выход,

12 - один аналоговый и два дискретных выхода,

20 - два аналоговых выхода без дискретных выходов,

22 - два аналоговых и два дискретных выхода,

х - без аналоговых и дискретных выходов;

Примечание - после цифр в скобках указать условное обозначение ана-

логового выхода, при заказе двух аналоговых выходов указать через запятую:

А - 0...5 мА,

В - 4...20 мА,

С - 0...20 мА;

f - цвет индикаторов:

К - красный,

З - зеленый,

Ж - желтый,

Ц - цветной комбинированный (только для ЩП120);

g - класс точности:

0,2 - для всех исполнений (кроме приборов без интерфейса RS485 и/или

имеющих эксплуатационное исполнение),

0,5 - для всех исполнений приборов;

h - эксплуатационное исполнение:

ОМ2 - для эксплуатации на морских судах,

А - для эксплуатации на АЭС (класс безопасности 4),

х - в остальных случаях.

i - специальное исполнение (только ЩП120 с цветными комбинированными инди-

каторами):

1Б - одна барграфическая (дискретно-аналоговая) шкала,

2Б - две барграфических (дискретно-аналоговых) шкалы (только при вы-

боре параметра b2),

при отсутствии параметр не указывать.

Возможные варианты исполнений приведены в таблице 1.

Таблица 1

Параметр кода полного условного обозначения

Исполнение

b1,b2

прибора

аналоговые и

эксплуата-

специаль-

ЩПа

диапазон

напряжение

наличие

цвет инди-

класс

дискретные

ционное ис-

ное ис-

измерения

питания

интерфейса

каторов

точности

выхода

полнение

5ВН, 12ВН,

0,2; 0,5

24ВН,

1RS

х, 12, 20, 22

220ВУ, 230В

х, ОМ2, А

ЩП02

К,З,Ж

0,5

12ВН, 24ВН,

220ВУ, 230В

5ВН, 12ВН,

0,2; 0,5

24ВН,

1RS

х, 02, 11, 20

220ВУ, 230В

х, ОМ2, А

ЩП72

К,З,Ж

0,5

12ВН, 24ВН,

220ВУ, 230В

5ВН, 12ВН,

0,2; 0,5

24ВН,

1RS,2RS

х, 12, 20, 22

220ВУ, 230В

х, ОМ2, А

ЩП96

К,З,Ж

0,5

12ВН, 24ВН,

220ВУ, 230В

5ВН, 12ВН,

0,2; 0,5

24ВН,

1RS,2RS

х, 12, 20, 22

К,З,Ж,Ц

1Б, 2Б

220ВУ, 230В

х, ОМ2, А

ЩП120

0,5

12ВН, 24ВН,

К,З,Ж

220ВУ, 230В

Примечания

Знак «+» означает наличие всех возможных вариантов параметра в формуле заказа,

Знак «х» указывается в случае отсутствия параметра в формуле заказа.

Знак «-» означает что параметр не указывается

Примеры записи обозначения приборов при их заказе:

- прибор ЩП120, основной индикатор - диапазон измерений входного

сигнала от 0 до 500 В, дополнительный индикатор - диапазон измерений часто-

ты от 15 до 100 Гц, напряжение питания от 85 до 264 В переменного тока часто-

той 50 Гц или от 100 до 370 В постоянного тока, два интерфейса RS485, два ана-

логовых выхода 0…5 мА и 0…20 мА, два дискретных выхода, красный цвет ин-

дикаторов, класс точности 0,5, эксплуатация на морских судах

ЩП120 - 500В,50Гц - 220ВУ - 2RS - 22(А,С) - К - 0,5 - ОМ2,

ТУ 26.51.43-235-05763903-2017,

- прибор ЩП120, основной индикатор - диапазон измерений входного

сигнала от 0 до 500 В, дополнительный индикатор - диапазон измерений часто-

ты от 100 до 850 Гц, напряжение питания от 85 до 264 В переменного тока час-

тотой 50 Гц или от 100 до 370 В постоянного тока, два интерфейса RS485, два

аналоговых выхода 0…5 мА и 0…20 мА, два дискретных выхода, цветной ком-

бинированный индикатор, класс точности 0,5, эксплуатация на АЭС с двумя до-

полнительными барграфическими (дискретно-аналоговыми) шкалами.

ЩП120-500В,400Гц-220ВУ-2RS-22(А,С)-Ц-0,5-А-2Б,

ТУ 26.51.43-235-05763903-2017;

- прибор ЩП96, коэффициент трансформации 10 кВ/100 В, напряжение

питания от 85 до 264 В переменного тока частотой 50 Гц или от 100 до 370 В по-

стоянного тока, два интерфейса RS485, один аналоговый выход 4…20 мА, два

дискретных выхода, красный цвет индикаторов, класс точности 0,2,

ЩП96 - 10кВ/100В -220ВУ - 2RS - 12(В) - К - 0,2,

ТУ 26.51.43-235-05763903-2017;

- прибор ЩП02, диапазон измерений входного сигнала от 0 до 100 мА,

напряжение питания 24 В постоянного тока нестабилизированное, один интер-

фейс RS485, без аналоговых и дискретных выходов, красный цвет индикаторов,

класс точности 0,5, эксплуатация на АЭС, диапазон показаний от 0 до 50 м,

ЩП02 - 100мА - 24ВН - 1RS - х - К - 0,5 - А,

ТУ 26.51.43-235-05763903-2017

Примечание - диапазон показаний: 0…50 м;

- прибор ЩП72, коэффициент трансформации 2 кА/5 А, напряжение пи-

тания от 85 до 264 В переменного тока частотой 50 Гц или от 100 до 370 В посто-

янного тока, один интерфейс RS485, два аналоговых выхода 0…5 мА и 0…20 мА,

без дискретных выходов, зеленый цвет индикаторов, класс точности 0,2

ЩП72 - 2кА/5А - 220ВУ - 1RS - 20(А,С) - З - 0,2,

ТУ 26.51.43-235-05763903-2017;

- прибор ЩП120, диапазон измерений входного сигнала от 0 до 250 В,

диапазон измерений частоты от 100 до 850 Гц, напряжение питания от 85 до

264 В переменного тока частотой 50 Гц или от 100 до 370 В постоянного тока,

два интерфейса RS485, два аналоговых выхода 0…5 мА и 0…20 мА, два дис-

кретных выхода, красный цвет индикаторов, класс точности 0,5

ЩП120 - 250В(400Гц) - 220ВУ - 2RS - 22(А,С) - К - 0,5,

ТУ 26.51.43-235-05763903-2017;

- прибор ЩП96, основной индикатор - диапазон измерений входного

сигнала от 0 до 250 В, дополнительный индикатор - диапазон измерений частоты

от 100 до 850 Гц, напряжение питания от 85 до 264 В переменного тока частотой

50 Гц или от 100 до 370 В постоянного тока, один интерфейс RS485, без аналого-

вых и дискретных выходов, зеленый цвет индикаторов, класс точности 0,2

ЩП96 - 250В, 400Гц - 220ВУ - 1RS - х - З - 0,2,

ТУ 26.51.43-235-05763903-2017;

- прибор ЩП120 без интерфейса RS485, диапазон измерений входного

сигнала от 1 до 60 В, напряжение питания 12 В постоянного тока нестабилизи-

рованное, желтый цвет индикаторов, класс точности 0,5:

ЩП120 - 50В - 12ВН - х - х - Ж - 0,5, ТУ 26.51.43-235-05763903-2017.

1.2 Технические характеристики

1.2.1 Габаритные размеры и масса приборов приведены в таблице 2. Га-

баритные размеры соответствуют ГОСТ 5944-91.

Таблица 2

Обозначение комплекта

Габаритные

Высота

Масса, кг,

Тип прибора

конструкторской

размеры*, мм,

знака, мм,

не более

документации

не более

не менее

3ПЧ.349.336

ЩП02

96×48×148

0,4

20,2

3ПЧ.349.316-02; -03;-04

3ПЧ.349.335

ЩП72

72×72×103

0,4

14,2

3ПЧ.349.317-02; -03;-04

3ПЧ.349.334

ЩП96

96×96×103

0,5

20,2

3ПЧ.349.318-02; -03; -04

ЩП120

3ПЧ.349.333

26,0

120×120×103

0,5

ЩП120**

3ПЧ.349.337

20,2

* Габаритные размеры указаны с учетом задней крышки.

** ЩП120 с цветными комбинированными индикаторами.

1.2.2 Цвет индикаторов, в соответствии с заказом, может быть красным,

зеленым, желтым или цветным комбинированным (только для ЩП120).

1.2.3 Приборы (кроме ЩП02 и приборов без интерфейса RS485) могут

иметь исполнение с дополнительным индикатором, на котором отображается

частота входного сигнала.

1.2.4 Число десятичных разрядов - 4,0. Приборы ЩП120 с цветным

комбинированным индикатором могут иметь одну или две цветных барграфиче-

ских (дискретно-аналоговых) шкалы состоящих каждая из 31 сегмента.

Диапазон показаний дискретно-аналоговой шкалы соответствует заказу.

В случае заказа прибора с двумя барграфическими шкалами с диапазоном часто-

ты входного сигнала 50 Гц, по умолчанию диапазон показаний для второй бар-

графической шкалы устанавливается в дипазоне от 45 до 55 Гц.

1.2.5 Класс точности:

- при измерении - 0,2 или 0,5;

- при измерении в исполнении без интерфейса - 0,5;

- при преобразовании - 0,5.

Для приборов, предназначенных для эксплуатации на АЭС или на мор-

ских судах, класс точности - 0,5.

1.2.6 Приборы могут иметь диапазоны измерений входного сигнала с но-

минальным значением в пределах от 100 мВ до 750 В или от 2 мА до 20 А. Диапа-

зон измерений допускается указывать в вольтах или милливольтах, амперах или

миллиамперах (например: 1000 мА или 1 А, 75 мВ или 0,075 В). Примеры диапа-

зонов измерений при непосредственном подключении приведены в таблице 3.

1.2.7 Приборы могут работать с внешним трансформатором напряжения

с номинальным напряжением вторичной обмотки (U₂) 100 В.

Примеры возможных коэффициентов трансформации при подключении

через трансформатор напряжения и соответствующих диапазонов показаний при-

ведены в таблице 4.

Таблица 3 - Примеры диапазонов измерений при непосредственном подключении

Условное обозначение

Измеряемая

диапазона измерений (b1*, b2*),

Нормируемый

величина

номинальное значение

диапазон измерений **

входного сигнала

Напряжение

100 мВ

от 2 до 120 мВ

150 мВ

от 3 до 180 мВ

переменного тока

200 мВ

от 4 до 240 мВ

250 мВ

от 5 до 300 мВ

500 мВ

от 10 до 600 мВ

1000 мВ

от 20 до 1200 мВ

2000 мВ

от 40 до 2400 мВ

1 В

от 0,02 до 1,2 В

2 В

от 0,04 до 2,4 В

5 В

от 0,1 до 6 В

10 В

от 0,2 до 12 В

20 В

от 0,3 до 24 В

50 В

от 1 до 60 В

100 В

от 2 до 120 В

150 В

от 3 до 180 В

200 В

от 4 до 240 В

250 В

от 5 до 300 В

380 В

от 7,6 до 456 В

500 В

от 10 до 600 В

600 В

от 12 до 720 В

750 В

от 15 до 900 В

Сила переменного

2 мА

от 0,04 до 2,4 мА

5 мА

от 0,1 до 6 мА

тока

10 мА

от 0,2 до 12 мА

20 мА

от 0,4 до 24 мА

50 мА

от 1 до 60 мА

100 мА

от 2 до 120 мА

200 мА

от 4 до 240 мА

500 мА

от 10 до 600 мА

1000 мА

от 20 до 1200 мА

2000 мА

от 40 до 2400 мА

1 А

от 0,02 до 1,2 А

2 А

от 0,04 до 2,4 А

5 А

от 0,1 до 6 А

10 А

от 0,2 до 12 А

20 А

от 0,4 до 24 А

Частота напряжения

50 Гц

от 15 до 100 Гц

переменного тока

400 Гц

от 100 до 850 Гц

* Параметр кода условного обозначения ЩПа - b1,b2 - с - d - e - f - g - h - i, где

b1 - условное обозначение диапазона измерений напряжения или силы тока,

b2 - условное обозначение диапазона измерений частоты.

Номинальное значение входного сигнала является нормирующим значением при определении

основной погрешности на диапазоне показаний, соответствующем диапазону измерений входного

сигнала и соответствует значению параметра b1: Uном.вх - для напряжения переменного тока,

Iном.вх - для силы переменного тока.

** Нормируемый диапазон измерений напряжения или силы тока от 2 до 120 % номинально-

го значения входного сигнала (от 0,02·Uном.вх до 1,2·Uном.вх, от 0,02·Iном.вх до 1,2·Iном.вх).

Примечание - Диапазон показаний может быть любым в пределах от 0 до плюс 9999.

Таблица 4

Номинальное значение

Коэффициент

Диапазон

сигнала вторичной цепи

трансформации (b1*)

показаний **

трансформатора

(U₂ = Uном.вх)

380 В/ 100 В

от 0 до 456,0 В (380 В)

100 В***

660 В/ U₂

от 0 до 792,0 В (660 В)

3 кВ/ U₂

от 0 до 3,600 кВ (3 кВ)

6 кВ/ U₂

от 0 до 7,200 кВ (6 кВ)

10 кВ/ U₂

от 0 до 12,00 кВ (10 кВ)

11 кВ/ U₂

от 0 до 13,20 кВ (11 кВ)

15 кВ/ U₂

от 0 до 18,00 кВ (15 кВ)

20 кВ/ U₂

от 0 до 24,00 кВ (20 кВ)

35 кВ/ U₂

от 0 до 42,00 кВ (35 кВ)

100 кВ/ U₂

от 0 до 120,0 кВ (100 кВ)

110 кВ/ U₂

от 0 до 132,0 кВ (110 кВ)

150 кВ/ U₂

от 0 до 180,0 кВ (150 кВ)

220 кВ/ U₂

от 0 до 264,0 кВ (220 кВ)

330 кВ/ U₂

от 0 до 396,0 кВ (330 кВ)

400 кВ/ U₂

от 0 до 480,0 кВ (400 кВ)

500 кВ/ U₂

от 0 до 600,0 кВ (500 кВ)

750 кВ/ U₂

от 0 до 900,0 кВ (750 кВ)

U₂ - номинальное напряжение вторичной обмотки: 100 В.

* Параметр кода условного обозначения ЩПа - b1,b2 - с - d - e - f - g - h - i.

** Диапазон показаний от 0 до 120 % номинального значения сигнала первичной цепи

трансформатора. В скобках даны нормирующие значения при определении основной приве-

денной погрешности (на заказанном диапазоне показаний).

*** Нормируемый диапазон измерений от 2 до 120 % номинального значения сигнала

вторичной цепи трансформатора Uном.вх (от 2,0 до 120,0 В).

Примечание - Диапазон показаний может быть любым в пределах от 0 до 9999.

1.2.8 Приборы могут работать с внешним трансформатором тока с но-

минальным током вторичной обмотки (I₂) 1 А и 5 А.

Примеры возможных коэффициентов трансформации при подключении

через трансформатор тока и соответствующих диапазонов показаний приведены

в таблице 5.

1.2.9 Нормальная область измерения частоты входных сигналов тока и

напряжения от 15 до 100 Гц или от 100 до 850 Гц в зависимости от заказа.

Нормальная область преобразования частоты входных сигналов тока и

напряжения от 15 до 100 Гц или от 100 до 850 Гц в зависимости от заказа.

Таблица 5

Номинальное значение

Коэффициент

Диапазон

сигнала вторичной цепи

трансформации (b1*)

показаний **

трансформатора (Iном.вх)

10 А/I₂

от 0 до 12,00 А (10 А)

I₂ = 1 А***

15 А/I₂

от 0 до 18,00 А (15 А)

или

20 А/I₂

от 0 до 24,00 А (20 А)

I₂ = 5 А***

30 А/I₂

от 0 до 36,00 А (30 А)

40 А/I₂

от 0 до 48,00 А (40 А)

50 А/I₂

от 0 до 60,0 А (50 А)

75 А/I₂

от 0 до 90,0 А (75 А)

80 А/I₂

от 0 до 96,0 А (80 А)

100 А/I₂

от 0 до 120,0 А (100 А)

150 А/I₂

от 0 до 180,0 А (150 А)

200 А/I₂

от 0 до 240,0 А (200 А)

300 А/I₂

от 0 до 360,0 А (300 А)

400 А/I₂

от 0 до 480,0 А (400 А)

500 А/I₂

от 0 до 600,0 А (500 А)

600 А/I₂

от 0 до 720,0 А (600 А)

750 А/I₂

от 0 до 900,0 А (750 А)

800 А/I₂

от 0 до 960,0 А (800 А)

1 кА/I₂

от 0 до 1,200 кА (1 кА)

1,2 кА/I₂

от 0 до 1,440 кА (1,2 кА)

1,5 кА/I₂

от 0 до 1,800 кА (1,5 кА)

2 кА/I₂

от 0 до 2,400 кА (2 кА)

3 кА/I₂

от 0 до 3,600 кА (3 кА)

4 кА/I₂

от 0 до 4,800 кА (4 кА)

5 кА/5 А

от 0 до 6,000 кА (5 кА)

6 кА/5 А

от 0 до 7,200 кА (6 кА)

8 кА/5 А

от 0 до 9,600 кА (8 кА)

10 кА/5 А

от 0 до 12,00 кА (10 кА)

12 кА/5 А

от 0 до 14,40 кА (12 кА)

14 кА/5 А

от 0 до 16,80 кА (14 кА)

16 кА/5 А

от 0 до 19,20 кА (16 кА)

18 кА/5 А

от 0 до 21,60 кА (18 кА)

20 кА/5 А

от 0 до 24,00 кА (20 кА)

25 кА/5 А

от 0 до 30,00 кА (25 кА)

28 кА/5 А

от 0 до 33,60 кА (28 кА)

30 кА/5 А

от 0 до 36,00 кА (30 кА)

32 кА/5 А

от 0 до 38,40 кА (32 кА)

35 кА/5 А

от 0 до 42,00 кА (35 кА)

40 кА/5 А

от 0 до 48,00 кА (40 кА)

I₂

- номинальный ток вторичной обмотки: 1 А или 5 А.

* Параметр кода условного обозначения ЩПа - b1,b2 - с - d - e - f - g - h - i.

** Диапазон показаний от 0 до 120 % номинального значения сигнала первичной цепи

трансформатора. В скобках даны нормирующие значения при определении основной приве-

денной погрешности (на заказанном диапазоне показаний).

*** Нормируемый диапазон измерений от 2 до 120 % номинального значения сигнала вторичной

цепи трансформатора Iном.вх (от 0,02 до 1,2 А для Iном.вх = 1 А, от 0,1 до 6 А для Iном.вх = 5 А).

Примечание - Диапазон показаний может быть любым в пределах от 0 до 9999.

1.2.10 Диапазон показаний соответствует заказу.

Максимальный диапазон показаний при непосредственном подключе-

нии и при подключении через трансформатор тока или трансформатор напряже-

ния от 0 до 9999.

В приборах предусмотрена возможность изменения диапазона показаний

в процессе эксплуатации.

1.2.11 Напряжение питания приборов соответствует значениям, приве-

денным в таблице 6.

Таблица 6

Условное обозначение

напряжения питания

Напряжение питания

(c*)

5ВН

(5 +4/-0,5) В постоянного тока

12ВН

(12 +6/-3) В постоянного тока

24ВН

(24 +12/-6) В постоянного тока

от 85 до 264 В переменного тока частотой (50 ± 3) Гц или

220ВУ

от 100 до 370 В постоянного тока

230В

от 85 до 264 В переменного тока частотой (50 ± 3) Гц

* Параметр кода условного обозначения ЩПа - b1,b2 - с - d - e - f - g - h - i.

Приборы с напряжением питания c = 12ВН и c = 24ВН имеют защиту от

неправильного подключения полярности питания.

1.2.12 Приборы (кроме ЩП72) обеспечивают резервирование питания

для исполнений с напряжением питания (12 +6/-3) В и (24 +12/-6) В (c = 12ВН и

c = 24ВН, где c - параметр кода условного обозначения, см. таблицу 6).

1.2.13 Входное сопротивление при измерении напряжения переменного

тока не менее (1 +0,012/-0,005) МОм.

1.2.14 Напряжение нагрузки при измерении силы переменного тока ве-

личиной, равной верхнему пределу измерения:

- (200 ± 20) мВ для приборов с пределом измерения 2 мА, 20 мА, 200 мА;

- (100 ± 10) мВ для приборов с пределом измерения 5 мА, 10 мА, 50 мА,

100 мА;

- не более 30 мВ для приборов с пределом измерения 500 мА, 1000 мА,

2000 мА, 1 А, 2 А, 5 А, 10 А;

- не более 60 мВ для приборов с пределом измерения 20 А.

1.2.15 Мощность, потребляемая прибором, соответствует значениям,

приведенным в таблице 7.

Таблица 7

Условное обозначение

Мощность потребления, В·А, не более

напряжения питания

ЩП02

ЩП72

ЩП96

ЩП120

(c*)

5ВН

12ВН

2,5

3,0

24ВН

220ВУ

5 (4**)

230В

* Параметр кода условного обозначения ЩПа - b1,b2 - с - d - e - f - g - h - i.

** Для приборов без интерфейса RS485

1.2.16 Время установления рабочего режима не более 30 мин.

1.2.17 Время измерения не более 0,2 с.

1.2.18 Приборы могут иметь исполнения с одним или двумя дискретными

выходами с гальваническим разделением цепей друг от друга и от остальных це-

пей прибора, с коммутацией постоянного напряжения до 350 В и током до 200 мА

или переменного напряжения до 250 В и током до 200 мА по каждому выходу в

соответствии с таблицей 8.

Таблица 8

Параметр

Исполнение

Два дискретных выхода, аналоговые выходы отсутствуют (только для ЩП72)

Один аналоговый выход, один дискретный выход (только для ЩП72)

Один аналоговый выход, два дискретных выхода (кроме ЩП72)

Два аналоговых выхода

Два аналоговых, два дискретных выхода (кроме ЩП72)

Аналоговые и дискретные выходы отсутствуют

* Параметр кода условного обозначения ЩПа - b1,b2 - с - d - e - f - g - h - i.

Приборы могут иметь исполнения с одним или двумя аналоговыми вы-

ходами с гальваническим разделением цепей друг от друга и от остальных цепей

прибора в соответствии с таблицей 8.

Диапазоны изменений выходного аналогового сигнала в соответствии с

таблицей 9.

Таблица 9

Условные обозначения

Диапазоны изме-

Нормирующие

Диапазоны измене-

диапазонов изменений

нений выходных

значения выходных

ния сопротивления

выходных аналоговых

аналоговых сигна-

аналоговых

нагрузки, кОм

сигналов *

лов **, мА

сигналов, мА

от 0 до 5

от 0 до 2,5

от 4 до 20

от 0 до 0,5

от 0 до 20

от 0 до 0,5

* В параметре e кода условного обозначения ЩПа - b1,b2 - с - d - e - f - g - h - i,

указать в скобке после цифрового обозначения диапазоны изменений аналоговых

сигналов.

** Нормируемый диапазон изменений выходного аналогового сигнала от 0 до

120 % диапазона изменений (от 0 до 6 мА, от 4 до 24 мА, от 0 до 24 мА).

Примечания

1 Для приборов с двумя аналоговыми выходами, измеряющих напряже-

ние или силу тока входного сигнала без отображения частоты, каждый аналого-

вый выход соответствует напряжению или силе тока входного сигнала в соот-

ветствующих диапазонах изменения.

2 Для приборов с дополнительным индикатором, отображающим частоту

входного сигнала и имеющим два аналоговых выхода, при заводской настройке

первый аналоговый выход соответствует напряжению или силе тока входного

сигнала, второй аналоговый выход соответствует частоте входного сигнала.

1.2.19 Время установления выходного аналогового сигнала при скачко-

образном изменении входного напряжения и тока от нулевого значения до любо-

го в пределах диапазона измерений не более 1,0 с.

1.2.20 Пульсация выходного аналогового сигнала на максимальной на-

грузке не превышает:

- 90 мВ для устройств с диапазоном изменений выходного сигнала от 0

до 5 мА;

- 60 мВ для устройств с диапазоном изменений выходного сигнала от 4

до 20 мА, от 0 до 20 мА.

1.2.21 Приборы имеют интерфейс RS485 (d = 1RS, где d - параметр кода

условного обозначения). Приборы ЩП96, ЩП120 могут иметь исполнение с до-

полнительным интерфейсом RS485 (d = 2RS). Приборы могут иметь исполнение

без интерфейса RS485 (d = х).

В приборах устанавливаются сетевые адреса от 1 до 247 и скорость об-

мена: 4800, 9600,

19200, 38400, 57600, 115200 бит/с (57600, 115200 бит/с уста-

навливается только через программу-конфигуратор). Протоколы обмена данны-

ми - MODBUS RTU, ГОСТ Р МЭК60870-5-101-2006.

1.2.22 Приборы (кроме исполнения без цифрового интерфейса RS485)

могут работать в режиме фиксации максимального измеренного амплитудного

значения.

1.2.23 В приборах предусмотрена возможность программирования па-

раметров с помощью встроенных кнопок или по интерфейсу RS485:

− диапазона показаний (пункт меню SCL);

− уровней срабатывания дискретных выходов (уставок) (пункты меню

US1, US2);

− параметров интерфейсов (пункты меню In1, In2);

− выбор типа шкалы для отображения результатов измерения (пункт меню tS);

− калибровка (только по интерфейсу).

Приборы имеют режим просмотра установленных параметров, а также

возможность установки необходимой яркости свечения индикаторов в режиме

измерения.

Обозначения пунктов, подпунктов меню и их назначение для програм-

мирования параметров приборов приведены в приложении А. Обозначения

пунктов, подпунктов меню и их назначение для программирования параметров

приборов без интерфейса RS485 приведены в приложении Б.

1.2.24 Пределы допускаемой основной приведенной погрешности при

измерении напряжения и силы переменного тока равны величинам, указанным в

таблице 10. Нормирующее значение при определении основной погрешности

измерения напряжения или силы тока принимается равным модулю разности

верхнего и нижнего пределов диапазона показаний.

1.2.25 Пределы допускаемой абсолютной основной погрешности при

измерении частоты входного сигнала от 20 до 120 % номинального значения

входного сигнала в нормальных условиях применения равны величинам, указан-

ным в таблице 10.

1.2.26 Пределы допускаемой основной приведенной погрешности пре-

образования напряжения и силы тока входных сигналов в выходные аналоговые

сигналы в нормальных условиях применения в нормальной области частот (от 15

до 100 Гц), равны величинам, указанным в таблице 10.

Нормирующее значение выходного аналогового сигнала соответствует

таблице 9.

Таблица 10

Измерение,

Класс

Пределы допускаемой

основной погрешности

преобразование

точности

входных сигналов

(g*)

приведенной, %

абсолютной, Гц

0,2

±0,2

Измерение напряжения и

силы переменного тока

0,5

±0,5

Измерение частоты

от 15 до 100 Гц

±0,01

от 100 до 850 Гц

±0,1

Преобразование напря-

жения, силы, частоты пе-

0,5**

±0,5

ременного тока

* Параметр кода условного обозначения ЩПа - b1,b2 - с - d - e - f - g - h - i.

** Не является параметром формулы заказа.

1.2.27 Пределы допускаемой основной приведенной погрешности пре-

образования частоты входного сигнала от 15 до 100 Гц или от 100 до 850 Гц (при

уровне входного сигнала от 20 до 120 % номинального значения) в выходной

аналоговый сигнал, равны величинам, указанным в таблице 10.

Нормирующее значение выходного аналогового сигнала соответствует

таблице 9.

1.2.28 Основная погрешность прибора при изменении напряжения пита-

ния в пределах, указанных в таблице 6, не превышает пределов допускаемой ос-

новной погрешности, указанных в таблице 10.

1.2.29 Пределы допускаемой дополнительной погрешности, вызванной

отклонением частоты входного сигнала от нижнего предела нормальной области

частот на минус 10 % и от верхнего предела нормальной области частот на плюс

10 % не превышают 0,5 пределов допускаемой основной погрешности, указан-

ной в таблице 10.

1.2.30 Пределы допускаемой дополнительной погрешности преобразо-

вания входных сигналов в выходные аналоговые сигналы в нормальных услови-

ях применения, вызванной изменением сопротивления нагрузки в пределах, ука-

занных в таблице 9, не превышают 0,5 пределов допускаемой основной погреш-

ности, указанной в таблице 10.

1.2.31 Пределы допускаемой дополнительной погрешности, вызванной

влиянием внешнего однородного постоянного или переменного магнитного по-

ля, синусоидально изменяющегося во времени с частотой входного сигнала, с

магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе

магнитного поля, не превышают 0,5 пределов допускаемой основной погрешно-

сти, указанной в таблице 10.

1.2.32 Приборы являются тепло-, холодоустойчивыми. Пределы допус-

каемой дополнительной погрешности на каждые 10 °С, вызванной изменением

температуры окружающего воздуха в интервале рабочих температур от нор-

мальной (20 ± 5) °С до любой в пределах от минус 40 до плюс 70 °С, не превы-

шают 0,5 пределов допускаемой основной погрешности.

1.2.33 Приборы являются влагоустойчивыми. Пределы допускаемой до-

полнительной погрешности при изменении относительной влажности от нор-

мальной (30-80) % до 95 % при температуре 35 °С не превышают 0,5 пределов

допускаемой основной погрешности.

1.2.34 Приборы при измерении выдерживают в течение 1 мин перегрузку

по входному сигналу, равную 150 % от верхнего предела диапазона измерений.

1.2.35 При преобразовании входного сигнала в выходной аналоговый

сигнал приборы в течение 2 ч выдерживают перегрузку входным сигналом, со-

ответственно током и напряжением, равным 150 % от номинального значения

диапазона измерений.

Выходное напряжение на зажимах аналогового выходного сигнала при

перегрузке не превышает 30 В на максимальной нагрузке.

1.2.36 Приборы при преобразовании входного сигнала в выходной ана-

логовый сигнал выдерживают кратковременные перегрузки входным током и

напряжением с кратностью от номинального значения сигнала в соответствии с

таблицей 11.

Таблица 11

Длительность

Интервал

Кратность

Наименование

Число

каждой

между двумя

цепей приборов

перегрузок

тока

напряжения

перегрузки, с

перегрузками, с

Последовательные цепи

(тока)

2,5

20*

0,5

Параллельные цепи

0,5

(напряжения, частоты)

* Только для приборов с диапазоном измерений 0,5 А (500 мА), 1 А, 5 А, 10 А, 20 А.

1.2.37 Приборы при преобразовании входных сигналов в выходные ана-

логовые сигналы устойчивы:

- к длительному разрыву цепи нагрузки;

- к заземлению любого выходного зажима аналогового выхода.

Величина напряжения на разомкнутых выходных зажимах при этом не

превышает 30 В.

При заземлении выходного зажима основная погрешность приборов не

превышает пределов, указанных в таблице 10.

1.2.38 По устойчивости к механическим воздействиям приборы являют-

ся виброустойчивыми и вибропрочными, группа N1 по ГОСТ Р 52931-2008, т.е.

устойчивы и прочны к воздействию синусоидальной вибрации в диапазоне час-

тот от 10 до 55 Гц при амплитуде смещения 0,15 мм. Основная погрешность

приборов при воздействии вибрации не превышает пределов допускаемой ос-

новной погрешности, указанных в таблице 10.

1.2.39 Приборы являются ударопрочными, т. е. сохраняют свои характе-

ристики после воздействия 1000 ударов с ускорением 100 м/с², частотой от 10 до

50 ударов в минуту и длительностью импульса 16 мс.

1.2.40 Изоляция электрических цепей, не имеющих гальванической свя-

зи, выдерживает в нормальных условиях в течение 1 мин действие испытатель-

ного напряжения практически синусоидальной формы частотой от 45 до 65 Гц с

действующим значением:

1500 В - для приборов с рабочим напряжением цепей до 300 В;

2000 В - для приборов с рабочим напряжением цепей до 650 В;

3000 В - для приборов с рабочим напряжением цепей от 650 до 1000 В.

1.2.41 Электрическое сопротивление изоляции между цепями, не имею-

щими гальванической связи, в нормальных условиях не менее 40 МОм.

1.2.42 Приборы являются тепло-, холодо-, влагопрочными, т. е. сохра-

няют свои характеристики после воздействия на них температуры от минус 50 до

плюс 70 ºС и относительной влажности воздуха не более 95 % при температуре

плюс 25 °С, соответствующих предельным условиям транспортирования.

1.2.43 Приборы в транспортной таре являются прочными к механико-

динамическим нагрузкам: вибрации с амплитудой ускорения 49 м/с² в диапазоне

частот от 10 до 500 Гц.

1.2.44 По защищенности от воздействия твердых тел приборы соответ-

ствуют коду IP54 по ГОСТ 14254-2015.

1.2.45 Приборы имеют защиту (сторожевой таймер) от зависаний про-

граммного обеспечения прибора.

1.2.46 Требования по электромагнитной совместимости

1.2.46.1 Приборы удовлетворяют требованиям, предъявляемым по элек-

тромагнитной совместимости в соответствии с ГОСТ Р 51317.6.5-2006 для обо-

рудования класса А. Помехоустойчивость приборов удовлетворяет критерию ка-

чества функционирования А по ГОСТ Р 51317.6.5-2006.

1.2.46.2 Уровень индустриальных помех при работе приборов не превы-

шает значений, установленных ГОСТ 30805.22-2013 для оборудования класса A.

1.2.46.3 Приборы устойчивы к воздействию радиочастотного электро-

магнитного поля по степени жесткости 3, по критерию качества функционирова-

ния А согласно ГОСТ 30804.4.3-2013.

1.2.47 Норма средней наработки на отказ приборов не менее 200000 ч в

условиях эксплуатации.

1.2.48 Средний срок службы приборов не менее 20 лет.

1.2.49 Приборы относятся к восстанавливаемым, ремонтируемым изде-

лиям. Среднее время восстановления работоспособного состояния приборов

должно быть не более 3 ч.

1.3 Дополнительные параметры и характеристики приборов, предна-

значенных для эксплуатации на морских судах

1.3.1 Приборы устойчивы к отклонению напряжения и частоты от номи-

нальных значений параметров питания, указанных в таблице 12.

Таблица 12

Отклонение от номинальных значений

Параметр питания

кратковременное

длительное, %

время, с

Напряжение

+ 6…- 10

± 20

1,5

(переменный ток)

Частота

± 5

± 10

Напряжение

циклические отклонения

± 10

(постоянный ток)

пульсации

Основная погрешность приборов при отклонении напряжения и частоты

питания не превышает пределов допускаемой основной погрешности, указанных

в таблице 10.

Приборы, получающие питание от аккумуляторных батарей, надежно

работают при отклонениях напряжения питания от плюс 30 до минус 25 % от

номинального значения.

Трехкратное исчезновение питания в течение 5 мин продолжительно-

стью по 30 с не оказывает влияния на работоспособность приборов.

1.3.2 Приборы по климатическим воздействиям являются:

- теплоустойчивыми при температуре плюс 55 °С, холодоустойчивыми

при температуре минус 40 °С, пределы допускаемой дополнительной погрешно-

сти на каждые 10 °С, вызванной изменением температуры окружающего воздуха

в интервале рабочих температур от нормальной (20 ± 5) °С до любой в пределах

от минус 40 до плюс 55 °С, не превышают 0,5 пределов допускаемой основной

погрешности;

- работоспособными при температуре плюс 70 °С (не вызывают повре-

ждений систем автоматизации, их элементов и устройств);

- холодопрочными при температуре минус 50 °С.

1.3.3 Приборы являются влагоустойчивыми. Пределы допускаемой до-

полнительной погрешности при изменении относительной влажности от нор-

мальной (30 - 80) % при температуре (20 ± 2) °С до (80 ± 3) % при температуре

(40 ± 2) °С, а также до (95 ± 3) % при температуре (25 ± 2) °С не превышают

пределов допускаемой основной погрешности.

1.3.4 Приборы являются вибропрочными при воздействии вибрации с

частотами, указанными в таблице 13.

Таблица 13

Длительные испытания

Кратковременные испытания

Поддиапазон

частот, Гц

Амплитуда, мм

Время, ч

Амплитуда, мм

Время, ч

2 - 8

1,4

450

2,5

8 - 16

0,7

220

1,3

4,5

16 - 31,5

0,35

110

0,7

2,2

31,5 - 63

0,2

0,35

1,1

63 - 80

0,12

0,2

0,5

1.3.5 Приборы являются виброустойчивыми при воздействии вибрации с

частотами от 2 до 100 Гц, при частотах от 2 до 13,2 Гц - с амплитудой переме-

щений ± 1 мм и при частотах от 13,2 до 100 Гц - с ускорением 7 м/с² (0,7 g).

1.3.6 Приборы являются ударопрочными при воздействии ударов пооче-

редно в каждом из трех взаимно перпендикулярных направлений с ускорением

не менее 70 м/с² (7 g) и частотой от 40 до 80 ударов в минуту. Количество ударов

должно быть не менее 1000. Удары должны быть равномерно распределены ме-

жду испытаниями при различных положениях прибора.

Длительность действия ударного ускорения должна соответствовать

требованиям, указанным в таблице 14.

Таблица 14

Значение низшей резонансной

Длительность действия

частоты прибора, Гц

ударного ускорения, мс

До 60

18 ± 5

60 - 100

11 ± 4

100 - 200

6 ± 2

200 - 500

3 ± 1

Примечание - если технические характеристики оборудования не обеспечивают требуе-

мой длительности действия ударного ускорения, то допускается проведение испытаний с дли-

тельностью действия ударного ускорения, определяемой по формуле J = 3000/f, где J - дли-

тельность ударного ускорения (мс), f - низшая резонансная частота прибора, Гц.

1.3.7 Приборы являются удароустойчивыми при воздействии ударов по-

очередно в каждом из трех взаимно перпендикулярных направлений с ускорени-

ем 50 м/с² (5 g), длительностью от 10 до 15 мс, числом ударов в каждом направ-

лении - 20, частота следования от 40 до 80 ударов в минуту.

1.3.8 Приборы устойчивы к воздействию соляного (морского) тумана.

1.3.9 Приборы устойчивы к нагреванию.

1.3.10 По защищенности от воздействия твердых тел приборы соответ-

ствуют степени защиты со стороны передней панели IP52 по ГОСТ 14254-2015.

1.3.11 Уровни создаваемого электромагнитного поля радиопомех на рас-

стоянии 3 м от приборов, размещаемых в машинных и других закрытых поме-

щениях судна, не превышают следующих значений в указанных ниже диапазо-

нах частот:

- от 150 кГц до 30 МГц - от 80 до 50 дБ (мкВ/м);

- от 30 до 100 МГц - от 60 до 54 дБ (мкВ/м);

- от 100 до 2000 МГц - 54 дБ (мкВ/м), за исключением диапазона от 156

до 165 МГц, где он устанавливается равным 24 дБ (мкВ/м).

Уровни напряжения радиопомех, создаваемых в цепях питания прибо-

ров, не превышают следующих значений в указанных диапазонах частот:

- от 10 до 150 кГц - от 120 до 69 дБ (мкВ/м);

- от 150 до 500 кГц - 79 дБ (мкВ/м);

- от 500 кГц до 30 МГц - 73 дБ (мкВ/м).

1.3.12 Приборы для обеспечения электромагнитной совместимости в

части воздействия постоянного и переменного (50 Гц) магнитного поля соответ-

ствуют классу 2 оборудования в соответствии с требованиями части XI Правил

классификации и постройки морских судов (пункт 2.2.1).

1.3.13 Приборы обладают устойчивостью к электромагнитным помехам.

1.3.14 Приборы обладают плесенеустойчивостью.

1.4 Дополнительные параметры и характеристики приборов, пред-

назначенных для эксплуатации на АЭС

1.4.1 Приборы обеспечивают устойчивость к механическим воздействи-

ям в соответствии с группой М38, сейсмостойкость 8 баллов по ГОСТ 17516.1-90.

Приборы относятся к I категории сейсмостойкости в соответствии с

НП-031-01.

1.4.2 Приборы являются виброустойчивыми.

1.4.2.1 Приборы работоспособны при воздействии синусоидальной вибра-

ции с параметрами, указанными в таблице 15 (сейсмическая нагрузка).

Таблица 15

Значение параметра

для диапазона частот, Гц

Наименование параметра

от 2 до 10

от 10 до 15

от 15 до 30

от 30 до 100

Шаг по частоте, Гц

1,0

2,0

10,0

Ускорение, м/с² (g)

в горизонтальном направлении

5 (0,5)

3,5 (0,35)

1,2 (0,12)

в вертикальном направлении

3,5 (0,35)

2,5 (0,25)

1,2 (0,12)

Время выдержки на каждой частоте, с

60,0

1.4.2.2 Приборы работоспособны при воздействии по трем взаимно-

перпендикулярным осям синусоидальной вибрации в диапазоне частот от 0,5 до

100 Гц с ускорением 40 м/с² (4 g) и временем воздействия не менее 80 с по каж-

дой оси (эксплуатационная синусоидальная вибрация).

1.4.2.3 Пределы допускаемой дополнительной погрешности, вызванной

воздействием вибрации, не превышают пределов допускаемой основной приве-

денной погрешности.

1.4.3 Приборы являются вибропрочными по трем взаимно-

перпендикулярным осям при воздействии синусоидальной вибрации с парамет-

рами (эксплуатационная синусоидальная вибрация):

- диапазон частот от 0,5 до 100 Гц,

- ускорение 80 м/с² (8 g),

- время суммарного воздействия по трем осям не менее 6 ч.

1.4.4 Приборы являются ударопрочными по трем взаимно-перпендику-

лярным осям в шести направлениях при воздействии многократных ударов с па-

раметрами (многократные удары, имитирующие транспортные нагрузки в соста-

ве оборудования АЭС):

- ускорение 140 м/с² (14g),

- длительность импульса ускорения от 2 до 20 мс,

- суммарное количество ударов по шести направлениям не менее

6000 ± 10.

1.5 Устройство и принцип работы

1.5.1 Конструкция

1.5.1.1 Конструктивно приборы выполнены в корпусе для щитового

монтажа. Общий вид, габаритные и установочные размеры приведены в прило-

жении В.

Корпус выполнен из пластмассы и состоит из основания, лицевой пане-

ли, передней рамки и задней защитной крышки.

Все компоненты расположены на соединенных между собой печатных

платах, которые вставляются со стороны передней панели в пластмассовый ко-

жух по направляющим и крепятся со стороны передней панели двумя (четырьмя)

винтами.

В углубление передней части основания корпуса устанавливается лице-

вая панель с прозрачным окном, через который просматриваются светодиодные

цифровые индикаторы, предназначенные для отображения значений измеряемых

параметров электрической сети, и маленькими окошками, через которые под-

светкой единичными индикаторами отображается работа основного интерфейса,

дискретных выходов, подсвечивается приставка к единице измерения.

На лицевой панели указаны все необходимые технические данные при-

бора и назначение кнопок управления режимами работы (см. рисунок В.1 при-

ложения В).

Передняя рамка крепится к основанию корпуса при помощи защелок и

фиксирует лицевую панель.

Задняя прозрачная крышка предназначена для защиты токоведущих со-

единений и крепится к основанию корпуса винтами.

Приборы для установки на щите имеют комплект монтажных частей.

Размеры выреза в щите приведены в приложении В.

1.5.1.2 Назначение элементов передней панели

На передней панели прибора расположены:

− четырехзначный семисегментный светодиодный индикатор, предна-

значенный для отображения значений измеряемого сигнала по измерительному

каналу (напряжения или силы тока);

− четырехзначный семисегментный светодиодный индикатор, предна-

значенный для отображения значений частоты измеряемого сигнала по измери-

тельному каналу (при наличии, в соответствии с заказом);

- цветная барграфическая дискретно-аналоговая шкала (только ЩП120 в

случае заказа с цветными комбинированными индикаторами), количество шкал

зависит от заказа;

- единичные светодиодные индикаторы, отображающие работу интерфейса,

состояние дискретных выходов, подсвечивающие приставку к единице измерения;

− кнопки управления «◄», «▲», «▼», «∗» (количество и назначение

кнопок зависит от исполнения прибора).

Кнопки «◄», «▲», «▼», «∗» служат для управления режимами работы

и редактирования функциональных параметров прибора.

Функции кнопок в режиме измерения:

− кнопка «◄» предназначена для входа в режим программирования;

− кнопка «▲» предназначена для вывода на цифровые индикаторы про-

сматриваемых параметров скорости обмена по интерфейсу, бита паритета, коли-

чества стоп-бит, сетевого адреса;

− кнопка «▼» предназначена для вывода на цифровые индикаторы и

просмотра установленного диапазона показаний;

- назначение кнопки «∗» зависит от исполнения прибора и указано в

приложениях А и Б.

Функции кнопок в режиме редактирования параметров:

− кнопка «◄» предназначена для входа в режим и выхода из режима

программирования, выхода из пунктов, подпунктов меню;

− кнопки «▲», «▼» предназначены для выбора пунктов, подпунктов ме-

ню, выбора значения знакоместа, положения десятичной точки, выбора режимов;

- кнопка «∗» предназначена для входа в пункты, подпункты меню, ус-

тановки выбранного значения, режима.

1.5.1.3 Назначение элементов задней панели

На задней стенке основания расположены разъемы для подключения

прибора к измерительной цепи, к цепи питания, выходным цепям и цепям ин-

терфейсов.

При необходимости для согласования интерфейсной линии связи у при-

бора, который будет устанавливаться последним в линию, к контактам разъемов

«В» и «R» интерфейса RS485 может быть подключена функциональная перемыч-

ка. При наличии перемычки подключен встроенный согласующий резистор.

1.5.1.4 Внешние соединения приборов

Подключение к прибору внешних устройств определяется назначением

контактов разъемов на задней панели. Схемы подключения приведены в прило-

жении Д.

Источник входного сигнала подключается к контактам «L», «N».

Контакты питания «L», «N» служат для подключения напряжения пита-

ния от 85 до 264 В переменного тока или от 100 до 370 В постоянного тока, кон-

такты питания «+», «-» для подключения источников питания постоянного тока.

Контакт «

» - контакт рабочего заземления.

К контактам «А» и «В» интерфейсов RS485-1, RS485-2 подключаются

соответственно линия А и линия В интерфейсной линии связи.

К контактам «D OUT 1», «D OUT 2» подключаются цепи нагрузки, ком-

мутируемые контактами дискретных выходов.

К контактам «AN OUT 1», «AN OUT 2» подключаются цепи приемников

измерительной информации в виде унифицированных сигналов постоянного тока.

1.5.2 Принцип работы

Структурная схема приборов приведена на рисунке Г.1 приложения Г.

Фильтры Ф защищают входной сигнал и напряжение питания прибора

от кратковременных импульсных помех.

У приборов, измеряющих напряжение силы тока делитель Д преобразует

входной сигнал (напряжение) в напряжение, соответствующее рабочему диапа-

зону аналого-цифрового преобразователя АЦП (от 0 до 100 мВ).

У приборов, измеряющих силу тока трансформатор тока ТТ совместно с

образцовым сопротивлением преобразует входной сигнал (силу тока) в напряже-

ние, соответствующее рабочему диапазону аналого-цифрового преобразователя

АЦП (от 0 до 100 мВ).

Микроконтроллер обеспечивает:

- обработку кода АЦП, формирует цифровые значения в зависимости от

вида шкалы и выводит информацию на цифровые индикаторы И;

- формирование сигналов для аналоговых выходов АВ1, АВ2, которые

являются источниками унифицированных сигналов постоянного тока в соответ-

ствующих диапазонах изменений, пропорциональных значениям текущих изме-

рений входного и отображаемого на индикаторах сигнала;

- формирование сигналов для дискретных выходов ДВ1, ДВ2 предна-

значенных для коммутации внешних цепей при выходе измеряемого сигнала за

пределы контролируемых значений уставок;

- прием и передачу сигналов последовательного интерфейса через узел

интерфейса УИ в соответствии с установленным сетевым адресом и скоростью

обмена данными. Узел интерфейса УИ обеспечивает гальваническое разделение

и сопряжение по уровням электрических сигналов микроконтроллера и интер-

фейсной линии связи;

- установку необходимых параметров при настройке диапазона показа-

ний, уровней контролируемых значений входных сигналов (уставок), режимов

работы дискретных выходов, интерфейса, калибровке по входному сигналу, ка-

либровке выходных аналоговых сигналов.

Питание приборов, в зависимости от вида питающего напряжения, мо-

жет быть от сети переменного (постоянного) тока высокого уровня (220ВУ,

230В) и постоянного тока низкого уровня (5ВН, 12ВН, 24ВН).

Преобразователь напряжения ПН обеспечивает гальваническую развязку

по питанию и преобразует входное напряжение в стабилизированное напряжение

5 В, необходимое для питания микроконтроллера (через стабилизатор напряжения

СН), индикаторов и преобразователей напряжения ПН1 - ПН4. При питающем

напряжении высокого уровня ПН - универсальный преобразователь (АС/DC), ра-

ботающий как от сети переменного, так и от сети постоянного тока, при питании

от сети постоянного тока низкого уровня ПН - преобразователь (DC/DC).

Стабилизатор напряжения СН преобразует стабилизированное напряже-

ние 5 В до необходимого уровня (+3,3 В) и обеспечивает питание измерительно-

го узла.

Преобразователи напряжения ПН1 - ПН4 преобразуют стабилизирован-

ное напряжение 5 В до необходимых уровней и обеспечивают гальваническую

развязку и питание: ПН1, ПН2 - узла интерфейсного канала, ПН3, ПН4 - анало-

говых выходов.

1.6 Маркировка

1.6.1 На передней панели прибора нанесено обозначение типа прибора,

товарного знака завода-изготовителя, знака утверждения типа средств измере-

ний, класса точности, рода тока, испытательного напряжения изоляции, единиц

измеряемых величин, функций кнопок управления.

1.6.2 На приборе имеется этикетка, расположенная на задней панели, со-

держащая следующую информацию:

1) обозначение типа прибора;

2) класс точности;

3) обозначение переменного тока;

4) диапазоны измерений, частота входного сигнала;

5) диапазон показаний;

6) диапазоны выходных унифицированных сигналов постоянного тока;

7) обозначение напряжения питания;

8) товарный знак предприятия-изготовителя;

9) порядковый номер прибора по системе нумерации предприятия-

изготовителя;

10) месяц и год изготовления;

11) знак утверждения типа средств измерений;

12) испытательное напряжение изоляции;

13) маркировка, определяющая назначение контактов для внешних со-

единений;

14) экплуатационное исполнение (при наличии).

15) единый знак обращения Евразийского экономического союза.

1.6.3 Приборы, прошедшие приемо-сдаточные испытания и первичную

поверку предприятия-изготовителя, имеют клеймо поверителя и клеймо отдела

технического контроля.

1.6.4 При изменении диапазона показаний прибора необходимо внести

соответствующую отметку в паспорте, которая должна содержать установлен-

ный диапазон показаний (коэффициент трансформации), дату и подпись ответ-

2 СРЕДСТВА ИЗМЕРЕНИЯ, ИНСТРУМЕНТ И ПРИНАДЛЕЖНОСТИ

2.1 Для контроля, регулирования (настройки), выполнения работ по тех-

ническому обслуживанию и текущему ремонту должны применяться следующие

технические средства:

− установка для проверки электрической прочности изоляции с испыта-

тельным напряжением не менее 3 кВ синусоидальной формы, частотой 50 Гц,

мощностью не менее 0,25 кВ⋅А;

− мегомметр с верхним пределом измерения не менее 100 МОм, номи-

нальным напряжением 500 В;

− калибратор универсальный с диапазоном выходного напряжения пе-

ременного тока от 0 до 750 В, с диапазоном выходного переменного тока от 0 до

20 А и погрешностью по току и напряжению не более ± 0,04 % или ± 0,1 % (со-

ответственно для проверки приборов класса 0,2 или 0,5);

− источник напряжения постоянного тока с диапазоном напряжения от

0 до 40 В;

− прибор комбинированный цифровой с диапазоном измерения напря-

жения постоянного тока от 0 до 100 В, силы постоянного тока от 0 до 20 мА и

погрешностью измерения не более ± 0,1 %;

− магазин сопротивлений с диапазоном установки сопротивления от 0 до

1 МОм с классом точности не более 0,02.

Примечания

1 Испытательное оборудование должно быть аттестовано, средства из-

мерений поверены и иметь документацию, подтверждающую ее готовность

2 Допускается использовать другие средства измерений для задания

входных сигналов, если погрешность задания не превышает 1/5 предела основ-

ной погрешности прибора.

3 Допускается использовать средства измерений с погрешностью задания

сигналов, не превышающей 1/3 предела основной погрешности прибора, с введени-

ем контрольного допуска, равного 0,8 от предела основной погрешности прибора.

4 При эксплуатации приборов выполнение работ по техническому обслу-

живанию не требуется.

3 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

3.1 Меры безопасности

3.1.1 К работам по обслуживанию и эксплуатации приборов допуска-

ются специально подготовленные работники, прошедшие проверку знаний в

объеме, обязательном для данной работы, и имеющие группу по электробезо-

пасности, предусмотренную действующими правилами охраны труда при экс-

плуатации электроустановок (напряжением до 1000 В) и изучившие настоящее

руководство по эксплуатации.

3.1.2 При работе с приборами необходимо пользоваться только исправ-

ным инструментом и оборудованием.

3.1.3 Запрещается:

- эксплуатировать приборы в режимах, отличающихся от указанных в

настоящем руководстве;

- производить внешние соединения, не отключив все напряжения, пода-

ваемые на приборы.

3.1.4 При подключении питающего напряжения постоянного тока тре-

буется соблюдать полярность подводящих проводов.

3.2 Подготовка к работе

3.2.1 Прибор распаковать и убедиться в отсутствии механических по-

вреждений, выдержать в нормальных условиях не менее 4 ч. Ознакомиться с

паспортом на прибор и проверить комплектность.

3.2.2 Приступая к работе с прибором, необходимо внимательно изучить

все разделы настоящего Руководства.

3.2.3 Установить прибор на щит. Крепление должно быть произведено

тщательно, без перекосов.

3.2.4 Подключить внешние цепи в соответствии с назначением контак-

тов соединительных разъемов в клеммы «под винт», одножильными проводами

сечением до 4 мм², многожильными до 2,5 мм². При подключении напряжения

питания постоянного тока от 100 до 370 В к контактам питания «L», «N» поляр-

ность любая.

Схемы внешних подключений приборов приведены в приложении Д.

При подключении измерительных и питающих цепей необходимо соблю-

дать меры безопасности, изложенные в подразделе 3.1 настоящего Руководства.

При прокладке измерительных линий следует выделять их в самостоя-

тельную трассу (или несколько трасс) и располагать отдельно от силовых и дру-

гих кабелей, создающих высокочастотные и импульсные помехи. Длина измери-

тельных линий должна быть минимальной. Измерительные линии рекомендует-

ся экранировать, экран подключать к заземлению. При заземлении необходимо

обеспечить хороший контакт экрана с элементом заземления.

Питание к приборам рекомендуется подводить проводами минимальной

длины. При питании приборов от сети переменного тока подключение цепей пи-

тания следует производить к линии, не связанной с питанием мощного силового

оборудования. Напряжение питания, измеренное на контактах соединительного

разъема прибора, должно соответствовать значению, указанному в таблице 5.

Рекомендуется устанавливать фильтры сетевых помех в линиях питания

приборов, а контакты рабочего заземления приборов подключать к элементу за-

земления.

3.2.5 Порядок снятия/замены прибора

3.2.5.1 Отключить напряжение на участке цепи передачи электроэнер-

гии, к которой подключен прибор.

3.2.5.2 Отсоединить все подключенные провода от прибора.

3.2.5.3 Снять прибор со щита предварительно убрав крепление прибора.

В случае замены установить новый прибор согласно указанной выше методике.

3.2.6 Подключение приборов к линии интерфейса RS485

Подключить провода линий А и В интерфейса RS485 в соответствии с

назначением контактов.

Для прибора, который будет устанавливаться последним в линию, при

необходимости подключить встроенный согласующий резистор, для чего необ-

ходимо установить перемычку между контактами RS485 «B» и «R».

Необходимые параметры интерфейса (сетевой адрес и скорость обмена)

должны быть настроены до установки приборов на щит. На щите может быть

проведен контроль установленных параметров в режиме просмотра.

3.3 Режимы работы

3.3.1 Прибор может функционировать в одном из следующих режимов:

- измерения;

- фиксации максимального измеренного амплитудного значения;

- настройки параметров;

- просмотра параметров;

- регулировки яркости индикации;

- калибровки;

- поверки.

3.3.2 Режим измерения является основным эксплуатационным режимом,

который установлен по умолчанию при включении питания.

В этом режиме прибор:

- измеряет текущее значение входных величин и отображает результат

измерения на цифровых индикаторах, преобразует входной сигнал в выходные

аналоговые сигналы;

- управляет внешними цепями устройств в соответствии с заданными

параметрами работы дискретных выходов;

- передает запрашиваемую информацию по интерфейсным каналам.

3.3.3 Режим фиксации максимального измеренного амплитудного значе-

ния сигнала является вспомогательным эксплуатационным режимом.

В этом режиме прибор фиксирует на цифровых индикаторах макси-

мальное измеренное амплитудное значение поступающего на вход прибора сиг-

нала. При этом значение высвечивается до тех пор, пока не зафиксируется более

высокое значение сигнала, либо не произведется сброс оператором через меню

прибора или посредством цифрового интерфейса, а также сменой режима работы

прибора.

3.3.4 Режимы поверки, просмотра параметров и регулирования яркости

свечения индикаторов являются вспомогательными и позволяют отображать из-

меряемый входной сигнал в виде шкалы, соответствующей диапазону входного

сигнала, в виде шкалы заказанного диапазона показаний, просматривать уста-

новленный диапазон показаний (верхнее и нижнее значения), параметры интер-

фейса и управлять свечением индикаторов.

3.3.5 Режимы настройки предназначены для редактирования програм-

мируемых параметров.

В этом режиме осуществляется настройка:

− диапазона показаний (пункт меню SCL);

− установка параметров работы индикации (пункт меню dISP);

− уровней срабатывания дискретных выходов (уставок) (пункт меню

US1, US2);

− параметров интерфейсов (пункты меню In1, In2);

− выбор типа шкалы для отображения результатов измерения (пункт меню tS);

− калибровка (только по интерфейсу).

Обозначения пунктов, подпунктов меню и их назначение для настройки

параметров, заводские настройки по умолчанию, порядок работы с кнопками при-

ведены в приложении А. Для приборов без интерфейса RS485 работа с кнопкой

отличается от приведенной ниже методики и указана в приложении Б.

Для входа в режим программирования необходимо нажать кнопку «◄»,

ввести пароль с помощью кнопок «▲», «▼», нажать кнопку «∗». Для выхода из

режима программирования нажать кнопку «◄».

Кнопками «▲», «▼» выбирают пункты, подпункты меню, значения зна-

коместа, положения десятичной точки, режимы работы дискретных выходов,

интерфейсов. Кнопкой «∗» входят в выбранные пункты, подпункты меню, уста-

навливают выбранные значения и режимы работы. Для перехода на верхний

уровень из режима редактирования параметра, текущего подпункта, пункта ме-

ню нажимают кнопку «◄».

При входе в пункт, подпункт меню на цифровых индикаторах должно

высветиться значение, установленное предприятием-изготовителем при выпуске

или установленное ранее значение. Установка нового значения осуществляется

кнопками «▲», «▼». По нажатию кнопки «∗» запоминается новое (установлен-

ное) значение редактируемого параметра.

При установке числового значения любого выбранного параметра вы-

свечивается значение параметра, активный знак мигает. Кнопками «▲», «▼»

выбирают нужное числовое значение активного знака от 0 до 9 (или от 9 до 0),

устанавливают заданное значение нажатием кнопки «∗», автоматически проис-

ходит переход на следующий знак.

При установке положения десятичной точки кнопками «▲», «▼» выби-

рают нужное положение. Устанавливают заданное положение нажатием кнопки

«∗», после чего происходит автоматический возврат в подпункт меню. В режи-

ме измерения точка на крайнем справа знакоместе не светится.

При программировании диапазона показаний в пункте меню «SCL» после

ввода положения десятичной точки выбирают включение/выключение индикато-

ра подсветки приставки к единице измерения. Выбор приставки в виде степени

числа 10 (10⁰, 10^-3, 10³), 10⁰ выключает индикатор подсветки.

Ввод ошибочного значения выбранного параметра сопровождается крат-

ковременным миганием индикаторов.

Для перехода на верхний уровень из режима редактирования параметра,

текущего подпункта, пункта меню нажимают кнопку «◄».

3.4 Порядок работы

3.4.1 Подать питание, на цифровых индикаторах поочередно высветятся

версия программного обеспечения, настройки интерфейса далее значение близ-

кое к нулю.

3.4.2 Выдержать прибор в течение времени установления рабочего ре-

жима (30 мин).

3.4.3 Подать входной сигнал на прибор.

3.4.4 На цифровых индикаторах должно отображаться значение, соот-

ветствующее входному сигналу.

3.5 Работа интерфейса

3.5.1 Работа прибора по интерфейсу обуславливается аппаратными и

программными средствами, применяемыми потребителем.

3.5.2 Линия связи интерфейса RS485 представляет собой витую пару

проводов, которые могут находиться в общем экране. На одну линию связи мо-

жет быть подключено до 31 прибора. Приборы подсоединяются к линии связи

параллельно.

3.5.3 На каждом приборе устанавливается свой сетевой адрес (от 1 до 247)

и скорость обмена данными (4800, 9600, 19200, 38400, 57600, 115200 бит/с).

Скорость обмена должна быть одинаковой и соответствовать установленной в ли-

нии.

3.5.4 При обмене информацией приборы являются ведомыми устройст-

вами (SLAVE). В качестве ведущего устройства (MASTER) выступает промыш-

ленный контроллер, компьютер или аналогичное устройство, управляющее об-

меном данными в линии.

На ведущем устройстве должны быть установлены параметры линии ин-

терфейса в соответствии с таблицей 16.

Таблица 16 - Параметры линии интерфейса

Параметр линии

Значение

Количество бит данных

Контроль (проверка на четность)

чет, нечет

или нет (без проверки на четность)

Количество стоповых бит

0,5; 1; 1,5 или 2

Скорость передачи, бит/с

4800, 9600, 19200, 38400, 57600,

115200

Обмен данными происходит по инициативе ведущего устройства, посы-

лающего адресный запрос на прибор, с которым предполагается установить

связь. Получив запрос, прибор сравнивает запрашиваемый адрес со своим адре-

сом и при их совпадении выдает ответ.

Протокол обмена данными приведен в приложении Е.

3.5.5 Связь с компьютером может осуществляться либо через специаль-

ную плату, установленную в свободный слот системной шины компьютера, либо

через последовательный порт RS232 с применением дополнительного устройст-

ва - преобразователя уровней напряжения сигналов последовательного порта

RS232 в уровни напряжения сигналов интерфейса RS485.

3.6 Работа дискретных выходов

3.6.1 Приборы могут иметь исполнение с одним или двумя дискретными

выходами, которые работают независимо друг от друга. Настройка параметров

возможна с помощью кнопок или через интерфейс.

Уставки L (US1.L и US2.L), цвет индикации (US1.C b US2.C) (только

ЩП120П с цветными комбинированными индикаторами), гистерезис d (US1.d и

US2.d), зона возврата b (US1.b и US2.b), логика работы дискретных выходов t

(US1.t и US2.t) задаются для каждого дискретного выхода в режиме программи-

рования параметров с помощью кнопок на передней панели прибора (пункты

меню US1, US2).

3.6.2 Состояние дискретных выходов отображается включением соот-

ветствующего индикатора К (К1и К2).

Включение дискретного выхода при любой логике происходит при дос-

тижении входного сигнала (входной величиной) значения порога срабатывания в

соответствии с диаграммами приложения Ж. Срабатывание дискретного выхода

сопровождается включением соответствующего единичного индикатора К1 или

К2 на лицевой панели и миганием цифровых индикаторов, если включен режим

мигания цифровых индикаторов.

Выключение при значении параметра t = 5, 6, 7, 8 происходит с запазды-

ванием по значению величины сигнала на величину зоны возврата b (зона воз-

врата на диаграммах приложения Ж не показана).

3.6.3 В зависимости от значения параметра t может быть следующая ло-

гика работы (см. рисунок Ж.1 приложения Ж):

− t = 0. Дискретный выход отключен, единичный индикатор К на лице-

вой панели выключен.

− t = 1. Дискретный выход включен, единичный индикатор К на лицевой

панели включен, цифровые индикаторы мигают при включенном режиме мига-

ния. Используется для проверки работы дискретных выходов или для того, что-

бы дискретный выход всегда был во включенном состоянии независимо от вели-

чины входного сигнала.

− t = 2 (резерв).

− t = 3 (прямой гистерезис). Выход включается, когда измеренное значе-

ние менее (L−d), выключается, когда измеренное значение более (L+d) и т. д.,

осуществляя тем самым двухпозиционное регулирование по уставке L с гистере-

зисом ±d. Используется для сигнализации о том, что текущее измеренное значе-

ние меньше уставки L.

− t = 4 (обратный гистерезис). Выход включается, когда измеренное зна-

чение более (L+d), выключается, когда измеренное значение менее (L−d) и т. д.

Используется для сигнализации о превышении текущего измеренного значения

уставки L.

− t = 5 (логика U-образная). Используется для сигнализации о выходе

контролируемой величины за заданные границы, при этом включение происхо-

дит, когда текущее значение меньше (L−d−b) или больше (L+d+b).

− t = 6 (логика П-образная). Используется для сигнализации о входе кон-

тролируемой величины в заданные границы, при этом включение происходит,

когда текущее значение больше (L−d−b) и меньше (L+d+b).

− t = 7 (выключение при превышении уставки). Используется для сигна-

лизации об уменьшении контролируемой величины ниже заданной границы, при

этом включение происходит, когда текущее значение меньше L−b.

− t = 8 (включение при превышении уставки). Используется для сигна-

лизации об увеличении контролируемой величины выше заданной границы, при

этом включение происходит, когда текущее значение больше L+b.

3.7 Калибровка

3.7.1 Калибровка приборов проводится в случае выхода погрешности

прибора за допустимые пределы или после ремонта.

Калибровка приборов должна проводиться метрологическими служ-

бами, аккредитованными на право проведения калибровочных работ.

Калибровку следует проводить при нормальных условиях:

− температура окружающего воздуха плюс (20 ± 5) °С;

− относительная влажность воздуха до 80 % при 25 °С;

− атмосферное давление от 84 до 106,7 кПа;

− частота входного сигнала (50 ± 1) Гц или (400 ± 10) Гц в зависимости

от исполнения прибора.

3.7.2 Перед началом калибровки провести подключения в соответствии

со схемами, приведенными на рисунках Д.1 - Д.5 приложения Д. В качестве ис-

точника входного сигнала использовать источник калиброванных напряжений и

токов (см. 2.1).

На прибор подать напряжение питания, выдержать приборы в течение

времени установления рабочего режима (30 мин)

3.7.3 Запустить программу-конфигуратор. Выполнить следующие дейст-

вия:

1) На стартовой странице программы выбрать меню «Конфигурация» -

будет считана и показана текущая конфигурация прибора;

2) Установить верные значения во всех полях на всех вкладках и запи-

сать их в прибор, нажав кнопку «Записать в прибор»;

3) На стартовой странице программы выбрать меню «Калибровка» и

вкладку «Вход»;

4) Включить режим калибровки нажатием «Вкл.»;

5) В поле «Добавить точку» ввести параметры уже поданного на вход

прибора эталонного сигнала и нажать кнопку «ОК»;

Примечание - Окно «Калибратор» предназначено для выбора подклю-

ченного через последовательный порт калибратора для автоматической установ-

ки компьютером эталонного сигнала. При выборе «нет» в этом пункте калибра-

тором необходимо управлять вручную;

6) Добавить от двух до пяти других точек для напряжения или силы тока

(равноотстоящих в диапазоне измерений от 2 до 120 % номинального значения

частотой от 40 до 65 Гц);

7) Выбрать степень полинома 2;

8) Нажать кнопку «Применить»;

9) При наличии аналоговых выходов перейти на вкладку «Аналоговые

выходы» и выбрать номер калибруемого выхода. Последовательно ввести за-

прошенные программой значения тестовых токов с выбранного выхода и нажать

кнопку «Готово»;

10) Проверить работоспособность прибора на разных входных сигналах.

3.7.4 После калибровки необходимо провести внеочередную поверку

прибора.

3.7.5 Калибровку приборов можно проводить с помощью программы-

конфигуратора для приборов ЩП02, ЩП72, ЩП96, ЩП120, размещенной на

сайте www.elpribor.ru в соответствии с описанием программы.

3.7.6 Калибровка приборов без интерфейса RS485 производится через

меню самого прибора с помощью кнопки " * ".

4 ТРАНСПОРТИРОВАНИЕ И ПРАВИЛА ХРАНЕНИЯ

4.1 Транспортирование приборов должно производиться в соответствии

с ГОСТ 22261-94.

Значения климатических и механических воздействий на приборы при

транспортировании должны находиться в пределах, указанных в 1.2.42 и 1.2.43.

Во время погрузочно-разгрузочных работ и транспортирования ящики

не должны подвергаться резким ударам и воздействию атмосферных осадков.

Способ укладки ящиков на транспортирующее средство должен исклю-

чать их перемещение. При транспортировании самолетом приборы должны быть

размещены в отапливаемых герметизированных отсеках.

4.2 При транспортировании приборов железнодорожным транспортом

вид отправки - мелкая малотоннажная, тип подвижного состава - закрытый ва-

гон или платформа с универсальным контейнером, загруженным до полной вме-

стимости.

4.3 После транспортирования при отрицательной температуре окру-

жающего воздуха приборы выдерживают упакованными в течение 6 часов в ус-

ловиях хранения 1 ГОСТ 15150-69.

4.4 Хранить приборы у изготовителя и потребителя следует в закрытых

складских помещениях на стеллажах в потребительской таре в соответствии с

требованиями ГОСТ 22261-94 при температуре окружающего воздуха от плюс 5

до плюс 40 ºС и относительной влажности воздуха не более 80 % при температу-

ре плюс 25 ºС.

Хранить приборы без упаковки следует при температуре окружающего

воздуха от плюс 10 до плюс 35 ºС и относительной влажности воздуха не более

80 % при температуре плюс 25 ºС.

В помещениях для хранения содержание пыли, паров кислот и щелочей,

агрессивных газов и других вредных примесей, вызывающих коррозию, не

должно превышать содержание коррозионно-активных агентов для атмосферы

типа I по ГОСТ 15150-69.

5 ГАРАНТИИ ИЗГОТОВИТЕЛЯ

5.1 Гарантийный срок эксплуатации 60 месяцев со дня ввода прибора в

эксплуатацию. Гарантийный срок хранения 12 месяцев с момента изготовления

прибора.

5.2 Изготовитель гарантирует соответствие прибора требованиям техни-

ческих условий ТУ 26.51.43-235-05763903-2017 при соблюдении следующих

правил:

− соответствие условий эксплуатации, хранения, транспортирования из-

ложенным в настоящем руководстве;

− обслуживание прибора должно производиться в соответствии с требо-

ваниями настоящего руководства персоналом, прошедшим специальное обуче-

ние.

5.3 Потребитель лишается права на гарантийный ремонт:

− при несоблюдении потребителем требований 5.2;

− при нарушении сохранности гарантийных этикеток (пломб) предпри-

ятия-изготовителя.

6 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

6.1 При отказе в работе или неисправности прибора в период действия

гарантийного срока потребителем должен быть составлен акт о необходимости

ремонта и отправки прибора изготовителю.

6.2 Единичные отказы комплектующих изделий элементной базы не яв-

ляются причиной для предъявления штрафных санкций.

7 УТИЛИЗАЦИЯ

7.1 Прибор не представляет опасности для жизни, здоровья людей и ок-

ружающей среды после окончания срока эксплуатации и подлежит утилизации

по технологии, принятой на предприятии, эксплуатирующем данное изделие.

Приложение А

(обязательное)

Описание меню приборов, заводские настройки, порядок работы с кнопками

Таблица А.1

Подпункт меню

Пункт

Назначение

Порядок работы с кнопками

первый

второй

меню

пункта (подпункта) меню

на приборе

уровень

Режим программирования параметров

Ввод пароля для входа в меню про-

вход в пункт из режима измерения

0000

граммирования параметров

кнопкой «◄», вход для ввода пароля

(от 0000 до 9999),

кнопкой «∗», выход кнопкой «◄», вы-

бор значения кнопками «▲», «▼», ввод

Заводская настройка (далее ЗН) - 0

кнопкой «∗».

(вход без пароля).

При правильно введенном пароле -

переход в меню режима программиро-

вания, при неправильном - переход в

режим измерения.

Выбор типа шкалы диапазона показа-

ний

0 - установка заказанного диапазон, ЗН;

вход в подпункт кнопкой «∗», вы-

1 - установка диапазона, соответствующе-бор режима кнопками «▲», «▼»,

го диапазону входного сигнала;

отмена кнопкой «◄»

2 - установка процентной шкалы;

установка кнопкой «∗»

3 - установка шкалы максимального

разрешения (9999)

SCL

Программирование диапазона по-

вход в пункт кнопкой «∗», выбор значе-

казаний:

ния знакоместа, положения десятичной

точки, включение/ выключение индика-

- верхнего предела от 0 до 9999

тора подсветки приставки к единице изме-

(при этом нижний предел автомати-

рения* кнопками «▲», «▼», установка

чески устанавливается равным 0),

каждого параметра кнопкой «∗», отмена

- положения десятичной точки,

кнопкой «◄»

– приставки к единице измерения

* - выбор приставки в виде степени чис-

ла десять (10⁰, 10^-3, 10³). 10⁰ выключает

индикатор.

dISP

Установка параметров работы ин-

вход в пункт кнопкой «∗», выбор под-

дикации

пункта кнопками «▲», «▼», отмена

кнопкой «◄»

dI.CO

Установка цвета индикации

rEd - красный; GrEE - зеленый;

YELL - желтый.

Установка периода обновления инди-

вход в подпункт кнопкой «∗», вы-

dI.tn

бор значения знакоместа, положения

кации (от 0,1 до 25,5 с), ЗН - 1 с

десятичной точки кнопками «▲»,

dI.bn

Установка гистерезиса по основной

«▼», установка кнопкой «∗», отме-

величине (ток или напряжение) (от

на кнопкой «◄»

0,000 до 100 %), ЗН - 0 %

dI.nL

Установка зоны нечувствительности

индикации (от 0,001 до 100 %), ЗН - 2 %

dIAG

Диагностика цифровых семисег-

вход в подпункт кнопкой «∗», автома-

ментных и единичных индикаторов

тически проходит полная диагностика

всех индикаторов, после завершения

выход в подпункт, до завершения авто-

матической диагностики возможен вы-

бор: полной диагностики кнопкой «▲»,

диагностики сегментов кнопкой «▼»,

диагностика единичных индикаторов

кнопкой «∗», отмена кнопкой «◄»

Продолжение таблицы А.1

Подпункт меню

Пункт

Назначение

Порядок работы с кнопками

первый

второй

меню

пункта (подпункта) меню

на приборе

уровень

tOP

Максимальное измеренное значе-

вход в пункт кнопкой «∗», выход

ние за все время работы прибора.

кнопкой «◄»

VErS

Проверка версии программного

вход в пункт кнопкой «∗», выход

обеспечения

кнопкой «◄»

rSt

Перезагрузка прибора

вход в пункт кнопкой «∗», выход

кнопкой «◄», подтверждение «∗»

Установка параметров дискретного

вход в пункт кнопкой «∗», выбор

US1

выхода 1 (2)

подпункта кнопками «▲», «▼», от-

(US2)

мена кнопкой «◄»

US1.P

Установка контролируемого сигна-

вход в подпункт кнопкой «∗», вы-

(US2.P)

ла

бор режима кнопками «▲», «▼»,

0 - установка контроля частоты;

отмена кнопкой «◄»

1 - установка контроля напряжения

(силы тока), ЗН

установка кнопкой «∗»

US1.C

Установка цвета индикации при

(US2.C)

срабатывании уставки: rEd - крас-

ный; GrEE - зеленый; YELL - жел-

тый.

US1.t

Выбор режима работы 1-го (2-го)

(US2.t)

дискретного выхода

0 - выключение выхода К1 (К2),

ЗН;

1 - включение выхода К1 (К2);

2 - резерв;

3 - установка прямого гистерезиса;

вход в подпункт кнопкой «∗», вы-

4 - установка обратного гистерезиса;

бор режима кнопками «▲», «▼»,

5 - установка U-образного управле-

отмена кнопкой «◄»

установка кнопкой «∗»

ния, включения при выходе из

зоны уставки (d);

6 - установка П-образного управле-

ния, включения при входе в зону

уставки (d);

7 - установка L-образного управле-

ния, включения при сигнале

меньше уставки;

8 - установка Г-образного управле-

ния, включения при сигнале

больше уставки;

US1.L

Установка уровня уставки для К1

(US2.L)

(К2) (от 0 до 200 %), ЗН - 100 %

вход в подпункт кнопкой «∗», вы-

US1.d

Установка зоны уставки (d) для К1

бор значения знакоместа кнопками

(US2.d)

(К2) (от 0 до 100 %), ЗН - 0 %

«▲», «▼», установка кнопкой «∗»,

US1.b

Установка зоны возврата (устраняет

отмена кнопкой «◄»

(US2.b)

«дребезг» контактов)

(от 0 до 2,0 %), ЗН - 0 %

US1.n

Установка мигания индикации, при

вход в подпункт кнопкой «∗», вы-

(US2.n)

срабатывании условия К1 (К2)

бор режима кнопками «▲», «▼»,

Установка включения мигания

отмена кнопкой «◄»

установка кнопкой «∗»

OFF

Установка выключения мигания

Продолжение таблицы А.1

Подпункт меню

Пункт

Назначение

Порядок работы с кнопками

первый

второй

меню

пункта (подпункта) меню

на приборе

уровень

Установка параметров работы ин-

In1

вход в пункт кнопкой «∗», выбор

терфейса (In1 - порт 1 основной

(In2)

подпункта кнопками «▲», «▼», от-

интерфейс, In2 - порт 2 дополни-

мена кнопкой «◄»

тельный интерфейс)

In1.b

Установка скорости обмена

(In2.b)

4.8

Установка скорости 4800 бит/с

вход в подпункт кнопкой «∗», вы-

Установка скорости 9600 бит/с,

бор скорости кнопками «▲», «▼»,

9.6

отмена кнопкой «◄»

ЗН

установка кнопкой «∗»

19.2

Установка скорости 19200 бит/с

38.4

Установка скорости 38400 бит/с

In1.A

Установка адреса прибора

вход в подпункт кнопкой «∗», вы-

(In2.A)

(порт 1 (порт 2)) (от 1 до 247),

бор значения знакоместа кнопками

ЗН - 1

«▲», «▼», установка кнопкой «∗»,

отмена кнопкой «◄»

In1.P

Установка контроля (бита паритета)

вход в подпункт кнопкой «∗», вы-

(In2.P)

0 - установка отсутствия проверки,

бор режима кнопками «▲», «▼»,

ЗН;

отмена кнопкой «◄»

1 - установка проверки на чет;

установка кнопкой «∗»

2 - установка проверки на нечет

In1.S

Установка количества стоповых

(In2.S)

бит

0.5

Установка половины стоп-бита

вход в подпункт кнопкой «∗», вы-

бор режима кнопками «▲», «▼»,

Установка одного стоп-бита

отмена кнопкой «◄»

установка кнопкой «∗»

1.5

Установка полутора стоп-бит

Установка двух стоп-бит, ЗН

In2.r

Установка работы порта 2

–

0 - установка в режим ведомого

вход в подпункт кнопкой «∗», вы-

устройства, ЗН;

бор режима кнопками «▲», «▼»,

1 - установка передачи на табло;

отмена кнопкой «◄»

2 - установка передачи на МИ;

установка кнопкой «∗»

3 - установка циклической переда-

чи в регистр

In2.t

Установка периода циклической

вход в подпункт кнопкой «∗», вы-

передачи (порт 2) (от 0,1 до 25,5 с),

бор значения знакоместа кнопками

ЗН - 0,5 с

«▲», «▼», установка кнопкой «∗»,

отмена кнопкой «◄»

Окончание таблицы А.1

Подпункт меню

Пункт

Назначение

Порядок работы с кнопками

первый

второй

меню

пункта (подпункта) меню

на приборе

уровень

Режим просмотра параметров в режиме измерения

вход в пункт из режима измерения

Индикация нижнего значения те-

кнопкой «▼», автоматически пооче-

кущей шкалы (пример 0.000)

0.000

редно высветится нижнее и верхнее

значения текущей шкалы, установ-

Индикация верхнего значения те-

ленной в tS, далее автоматически

кущей шкалы (пример 5.000)

5.000

выход в режим измерения

Режим просмотра параметров интерфейса в режиме измерения

Проверка текущей скорости обмена

9600

(порт 1) (пример 9600)

вход в пункт из режима измерения

кнопкой «▲», автоматически пооче-

Проверка бита паритета (порт 1)

редно высветится скорость, бит па-

(пример 2)

ритета, количество стоп-бит, теку-

Проверка количества стоп-бит

щий адрес порта 1, далее автомати-

(порт 1) (пример 1)

чески выход в режим измерения.

Примечание - цифровые обозначения

Проверка текущего адреса (порт 1)

приведены в пункте меню In1.

(пример 003)

Режим изменения яркости индикации в режиме измерения

вход в пункт кнопкой «∗», выбор

яркости свечения индикаторов по-

вторным нажатием кнопки «∗», ус-

тановка выбранной яркости происхо-

дит автоматически после прекраще-

ния нажатия кнопки «∗»

Приложение Б

(обязательное)

Описание меню приборов без интерфейса RS485, заводские настройки, порядок

работы с кнопкой

Таблица Б.1 - описание работы с кнопкой:

Одиночное нажатие на кнопку ( “нажал - отпустил”)

Нажатие на кнопку 2 секунды

Нажатие на кнопку 5 секунд

Таблица Б.2 - описание меню настройки прибора

Подпункт меню

Пункт

Назначение

Порядок работы с кнопками

первый

второй

меню

пункта (подпункта) меню

на приборе

уровень

Режим программирования параметров

Ввод пароля для входа в ме-

Вход в пункт из режима измерения кноп-

0000

ню программирования пара-

метров

кой

, увеличение значения на 1 кноп-

(от 0000 до 9999),

кой

, переход к следующей цифре

Заводская настройка (далее

ЗН) - 0 (вход без пароля).

После ввода последней цифры идет про-

верка пароля: при правильно введенном

пароле - переход в меню режима про-

граммирования, при неправильном - пе-

реход в режим измерения.

1 d

Параметры индикации.

Выбор пункта

Переключение между пунктами меню

1.1 t

Период обновления индикации.

Допустимое значение: 0.1 .. 10.0 сВыбор пункта

(ЗН - 0.7)

Установка значения:

- увеличение значения мигающего разря-

да

- переход к следующему разряду

- после установки последнего разряда,

устанавливается позиция точки кнопкой

Если введенное значение входит в до-

пустимый диапазон - замигает дейст-

вующее значение. Иначе высветится

ошибка вида «Er 3».

Продолжение таблицы Б.2

Подпункт меню

Пункт

Назначение

Порядок работы с кнопками

меню

первый

второй

пункта (подпункта) меню

на приборе

уровень

1.2 d

Положение десятичной точки.

Выбор пункта

Переключение между пунктами меню

0000.

Позиция точки 0

000.0

Позиция точки 1

00.00

Позиция точки 2

Выбор пункта

0.000

Позиция точки 3

Переключение между пунктами меню

AUtO

Автопозиция точки

End

Выход из текущего меню

1.3 С

Выбор шкалы

Выбор пункта

Переключение между пунктами меню

1.3.1.S

Заказная шкала

1.3.2.r

Реальная шкала

Выбор пункта

1.3.3.P

Процентная шкала

Переключение между пунктами меню

End

Выход из текущего меню

1.4 u

Параметры шкалы напряже-

ния (тока)

Выбор пункта

Переключение между пунктами меню

1.4.1._

Нижнее значение реальной

шкалы

Выбор пункта

1.4.2.¯

Верхнее значение реальной

шкалы

Переключение между пунктами меню

Установка значения:

1.4.3._

Нижнее значение заказной

- увеличение значения мигающего разряда

шкалы

1.4.4.¯

Верхнее значение заказной

шкалы

- переход к следующему разряду

- после установки последнего разряда,

устанавливается позиция точки кнопкой

Если введенное значение входит в допус-

тимый диапазон - замигает действующее

значение. Иначе высветится ошибка вида

«Er 3».

End

Выход из текущего меню

Выбор пункта

Продолжение таблицы Б.2

Подпункт меню

Пункт

Назначение

Порядок работы с кнопками

первый

второй

меню

пункта (подпункта) меню

на приборе

уровень

1.5 F

Параметры шкалы частоты

Выбор пункта

Переключение между пунктами меню

1.5.1._

Нижнее значение реальной

шкалы

Выбор пункта

1.5.2.¯

Верхнее значение реальной

Переключение между пунктами меню

шкалы

Установка значения:

1.5.3._

Нижнее значение заказной

- увеличение значения мигающего разряда

шкалы

1.5.4.¯

Верхнее значение заказной

шкалы

- переход к следующему разряду

- после установки последнего разряда, уста-

навливается позиция точки кнопкой

Если введенное значение входит в допус-

тимый диапазон - замигает действующее

значение. Иначе высветится ошибка вида

«Er 3».

End

Выход из текущего меню

Выбор пункта

1.6 P

Параметр для отображения

Выбор пункта

Переключение между пунктами меню

1.6.1.n

Основной параметр

Выбор пункта

1.6.2.S

Второстепенный параметр

Переключение между пунктами меню

End

Выход из текущего меню

Выбор пункта

1.7 n

Приставка к единице измере-

ния.(kV, kA)

Выбор пункта

Допустимое значение:

Установка значения:

0 - светодиод выкл

- увеличение значения мигающего разряда

1 - светодиод «Кило» вкл

- переход к следующему разряду

- после установки последнего разряда, ус-

танавливается позиция точки кнопкой

Если введенное значение входит в допус-

тимый диапазон - замигает действующее

значение. Иначе высветится ошибка вида

«Er 3».

End

Выход из текущего меню

Выбор пункта

Продолжение таблицы Б.2

Подпункт меню

Пункт

Назначение

Порядок работы с кнопками

первый

второй

меню

пункта (подпункта) меню

на приборе

уровень

2 n

Параметры измерительной

части

Выбор пункта

Переключение между пунктами меню

2.1 P

Вид измерения

2.1.1.C

Постоянный сигнал

Выбор пункта

2.1.2.u

Переменный сигнал

Переключение между пунктами меню

2.1.3.F

Частотомер

End

Выход из текущего меню

Выбор пункта

2.2 C

Калибровка входного сигнала

2.2.1._

Фиксация калибруемой точки 1:

3% для переменного сигнала

Частотомер не калибруется

Подать входной сигнал.

2.2.2.-

Фиксация калибруемой точки 2:

Выбор пункта

50% для переменного сигнала

Частотомер не калибруется

Переключение между пунктами меню

2.2.3.¯

Фиксация калибруемой точки 3:

100% для переменного сигнала

Частотомер не калибруется

End

Выход из текущего меню

Выбор пункта

2.3 t

Время измерения.

Допустимое значение: 200 ..

Выбор пункта

1000 миллисекунд.

Установка значения:

- увеличение значения мигающего разряда

- переход к следующему разряду

- после установки последнего разряда, ус-

танавливается позиция точки кнопкой

Если введенное значение входит в допус-

тимый диапазон - замигает действующее

значение. Иначе высветится ошибка вида

«Er 3».

Продолжение таблицы Б.2

Подпункт меню

Пункт

Назначение

Порядок работы с кнопками

первый

второй

меню

пункта (подпункта) меню

на приборе

уровень

2.4 d

Зона нечувствительности.

Допустимое значение: 0 .. 2 в

Выбор пункта

% (от входного сигнала)

Установка значения:

- увеличение значения мигающего разряда

- переход к следующему разряду

- после установки последнего разряда, ус-

танавливается позиция точки кнопкой

Если введенное значение входит в допус-

тимый диапазон - замигает действующее

значение. Иначе высветится ошибка вида

«Er 3».

End

Выход из текущего меню

Выбор пункта

3 O

Управление уставкой

Выбор пункта

Переключение между пунктами меню

3.1 P

Параметр слежения за устав-

кой

Выбор пункта

Допустимое значение:

Переключение между пунктами меню

0 - основной параметр

Установка значения:

1 - второстепенный параметр

- увеличение значения мигающего разряда

- переход к следующему разряду

- после установки последнего разряда, ус-

танавливается позиция точки кнопкой

Если введенное значение входит в допус-

тимый диапазон - замигает действующее

значение. Иначе высветится ошибка вида

«Er 3».

3.2 r

Режим уставки.

Допустимое значение:

Выбор пункта

0 - всегда отключено

Установка значения:

1 - всегда включено

- увеличение значения мигающего разряда

2 - резерв

3 - прямой гистерезис

4 - обратный гистерезис

- переход к следующему разряду

5 - логика U-образная

- после установки последнего разряда, ус-

6 - логика П-образная

7 - выключение при превы-

танавливается позиция точки кнопкой

шении

Если введенное значение входит в допус-

8 - включение при превыше-

тимый диапазон - замигает действующее

нии

значение. Иначе высветится ошибка вида

«Er 3».

Продолжение таблицы Б.2

Подпункт меню

Пункт

Назначение

Порядок работы с кнопками

первый

второй

меню

пункта (подпункта) меню

на приборе

уровень

3.3 L

Уровень уставки, задается в

процентах.

Выбор пункта

Допустимое значение: 0 ..

Установка значения:

200%

- увеличение значения мигающего разряда

- переход к следующему разряду

- после установки последнего разряда, ус-

танавливается позиция точки кнопкой

Если введенное значение входит в допус-

тимый диапазон - замигает действующее

значение. Иначе высветится ошибка вида

«Er 3».

3.4 Z

Зона уставки, задается в про-

центах.

Выбор пункта

Допустимое значение: 0 ..

Установка значения:

100%

- увеличение значения мигающего разряда

- переход к следующему разряду

- после установки последнего разряда, ус-

танавливается позиция точки кнопкой

Если введенное значение входит в допус-

тимый диапазон - замигает действующее

значение. Иначе высветится ошибка вида

«Er 3».

3.5 d

Зона возврата, задается в про-

центах.

Выбор пункта

Допустимое значение: 0 ..

Установка значения:

100%

- увеличение значения мигающего разряда

- переход к следующему разряду

- после установки последнего разряда, ус-

танавливается позиция точки кнопкой

Если введенное значение входит в допус-

тимый диапазон - замигает действующее

значение. Иначе высветится ошибка вида

«Er 3».

Окончание таблицы Б.2

Подпункт меню

Пункт

Назначение

Порядок работы с кнопками

первый

второй

меню

пункта (подпункта) меню

на приборе

уровень

3.6 F

Мигание индикации.

Допустимое значение:

Выбор пункта

0 - выключить мигание

Установка значения:

1 - включить мигание при

- увеличение значения мигающего разряда

срабатывании уставки

- переход к следующему разряду

- после установки последнего разряда, ус-

танавливается позиция точки кнопкой

Если введенное значение входит в допус-

тимый диапазон - замигает действующее

значение. Иначе высветится ошибка вида

«Er 3».

End

Выход из текущего меню

Выбор пункта

4 u

Разное

Выбор пункта

Переключение между пунктами меню

4.1 P

Смена пароля.

Допустимое значение: 0 ..

Выбор пункта

9999

Установка значения:

- увеличение значения мигающего разряда

- переход к следующему разряду

Если введенное значение входит в допус-

тимый диапазон - замигает действующее

значение. Иначе высветится ошибка вида

«Er 3».

4.2 S

Вернуть заводские настройки

Выбор пункта

Переключение между пунктами меню

4.3 d

Диагностика индикаторов

Выбор пункта

Переключение между пунктами меню

End

Выход из текущего меню

Выбор пункта

End

Выход из меню

Выбор пункта

В режиме измерения изменяет

яркость свечения индикаторов

Переключение между уровнями яркости

(по умолчанию 100%)

Приложение Г

(обязательное)

Схема структурная приборов

Входной

сигнал

АЦП

+3,3 В

ТТ

CН

КУ

RS485-1

+5 В

УИ1

ПН1

+5 В

Питание

RS485-2

+5 В

УИ2

ПН

ПН2

ДВ1

Р1

ДВ2

Р2

АВ1

±15 В

УАВ1

ПН3

АВ2

±15 В

УАВ2

ПН4

Д - делитель;

Ф - фильтр;

ТТ - трансформатор тока;

СН - стабилизатор напряжения;

АЦП - аналого-цифровой преобразователь;

М - микроконтроллер;

ПН - преобразователь напряжения, устанавливается в зависимости от исполнения прибора;

ПН1 - ПН4 - преобразователи напряжения;

И - индикаторы;

КУ - кнопки управления;

УИ1, УИ2 - узлы интерфейсов;

Р1, Р2 - оптоэлектронные реле дискретных выходов;

УАВ1, УАВ2 - узлы аналоговых выходов;

RS485-1, RS485-2 - линии интерфейсов;

ДВ1, ДВ2 - дискретные выходы;

АВ1, АВ2 - аналоговые выходы.

Примечания

1 Входной сигнал подается на АЦП у вольтметров через делитель и фильтр, у амперметров

через трансформатор тока и фильтр.

2 Количество индикаторов, интерфейсов, дискретных и аналоговых выходов зависит от ис-

полнения прибора.

3 Все выходные узлы имеют гальваническую развязку.

Рисунок Г.1 - Схема структурная.

Приложение Д

(обязательное)

Схемы внешних подключений приборов

К приборам измерения и контроля

RН1

ЩП02

1.1

1.2

2.1

2.2

D OUT 1

D OUT 2

AN OUT 1

AN OUT 2

Вход

RS485

Питание

GND

Источник

входного

Источник

сигнала

RS485

питающего

ПИ

напряжения

RS232

к ПЭВМ

а) для исполнений с параметром с = 5ВН, 12ВН, 24ВН

К приборам измерения и контроля

RН1

ЩП02

1.1

1.2

2.1

2.2

D OUT 1

D OUT 2

AN OUT 1

AN OUT 2

Вход

RS485

Питание

GND

Источник

входного

сигнала

RS485

Uпит

ПИ

RS232

к ПЭВМ

Uпит - напряжение питания от 85 до 264 В переменного тока частотой 50 Гц или от 100 до 370 В по-

стоянного тока (220ВУ), напряжение питания от 85 до 264 В переменного тока частотой 50 Гц (230В).

б) для исполнений с параметром с = 220ВУ, 230В

Рисунок Д.1 - Схемы подключения приборов ЩП02

к ПЭВМ

RS232

К приборам измерения

ПИ

и контроля

RS485

RН1

GND

1.1

1.2

RS485

AN OUT 1

D OUT 1

Вход

Питание

ЩП72

Источник

входного

Источник

сигнала

питающего

напряжения

а) для исполнений с параметром с = 5ВН, 12ВН, 24ВН

к ПЭВМ

RS232

К приборам измерения

ПИ

и контроля

RS485

RН1

GND

1.1

1.2

RS485

AN OUT 1

D OUT 1

Вход

Питание

ЩП72

Источник

входного

сигнала

Uпит

Uпит - напряжение питания от 85 до 264 В переменного тока частотой 50 Гц или от 100 до 370 В по-

стоянного тока (220ВУ), напряжение питания от 85 до 264 В переменного тока частотой 50 Гц (230В).

б) для исполнений с параметром с = 220ВУ, 230В

Рисунок Д.2 - Схемы подключения приборов ЩП72

к ПЭВМ

RS232

ПИ

К приборам измерения и контроля

RS485

RН1

А1

В1

GND1

1.1

1.2

2.1

2.2

RS485-1

RS485-2

D OUT 1

D OUT 2

AN OUT 1

AN OUT 2

Вход

Питание

ЩП96

Источник

входного

Источник

сигнала

питающего

напряжения

а) для исполнений с параметром с = 5ВН, 12ВН, 24ВН

к ПЭВМ

RS232

ПИ

К приборам измерения и контроля

RS485

RН1

А1

В1

GND1

1.1

1.2

2.1

2.2

RS485-1

RS485-2

D OUT 1

D OUT 2

AN OUT 1

AN OUT 2

Вход

Питание

ЩП96

Источник

входного

сигнала

Uпит

Uпит - напряжение питания от 85 до 264 В переменного тока частотой 50 Гц или от 100 до 370 В посто-

янного тока (220ВУ), напряжение питания от 85 до 264 В переменного тока частотой 50 Гц (230В).

б) для исполнений с параметром с = 220ВУ, 230В

Рисунок Д.3 - Схемы подключения приборов ЩП96

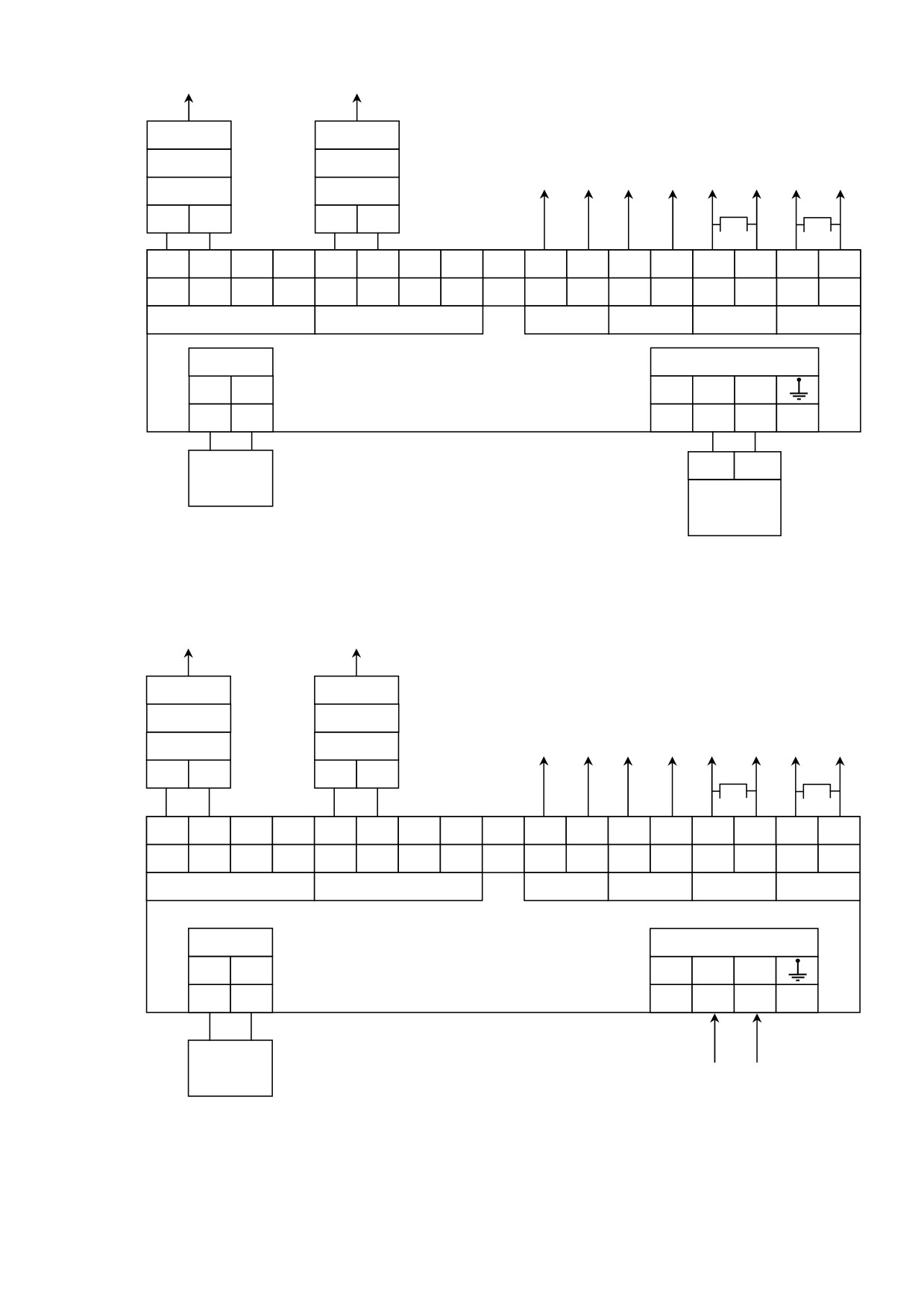

к ПЭВМ

RS232

ПИ

К приборам измерения и контроля

RS485

RН1

RН2

А1

В1

GND1

GND2

1.1

1.2

2.1

2.2

RS485-1

RS485-2

D OUT 1

D OUT 2

AN OUT 1

AN OUT 2

Вход

Питание

ЩП120

Источник

входного

Источник

сигнала

питающего

напряжения

а) для исполнений с параметром с = 5ВН, 12ВН, 24ВН

к ПЭВМ

RS232

ПИ

К приборам измерения и контроля

RS485

RН1

RН2

А1

В1

GND1

А2

GND2

1.1

1.2

2.1

2.2

RS485-1

RS485-2

D OUT 1

D OUT 2

AN OUT 1

AN OUT 2

Вход

ЩП120

Питание

Источник

входного

пит

сигнала

Uпит - напряжение питания от 85 до 264 В переменного тока частотой 50 Гц или от 100 до 370 В посто-

янного тока (220ВУ), напряжение питания от 85 до 264 В переменного тока частотой 50 Гц (230В).

б) для исполнений с параметром с = 220ВУ, 230В

Рисунок Д.4 - Схемы подключения приборов ЩП120

Приложение Е

(обязательное)

Протокол обмена данными по интерфейсу

Прибор может работать в составе полевой сети на основе последова-

тельного интерфейса RS-485 с протоколом Modbus RTU в качестве ведомого

устройства.

Описание обмена данными по последовательному интерфейсу

Для огранизации обмена данными используются три уровня модели

ISO/OSI:

• физический;

• канальный;

• прикладной.

Обмен данными на прикладном уровне может происходить по протоко-

лам, описанным следующими стандартами:

•

«MODBUS Application Protocol» (Modbus Organization, Inc.) версии 1.1b;

• ГОСТ Р МЭК 60870-5-101-2006.

Настройка на необходимый протокол передачи не требуется. Устройство

определяет его автоматически по формату входящих кадров. Возможна поочеред-

ная работа по обеим протоколам без потерь данных.

Для представления значений некоторых чисел на прикладном уровне ис-

пользуются форматы стандарта IEEE 754-2008. Упоминаемые в этом разделе фор-

маты чисел одинарной, двойной и двойной расширенной точности относятся к это-

му стандарту.

Далее в этом разделе описываются отличительные особенности прибора,

не регламентированные вышеуказанными стандартами.

Е.1 ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Десятичная точка ― разделитель целой и дробной части числа. В не-

которых культурах синонимом термина является запятая.

Среднеквадратическое значение ― если не указано иначе, подразуме-

вается более узкий смысл, чем в математике, а именно значение основной изме-

ряемой величины.

Прямой порядок машинных слов ― такой порядок, при котором за-

пись (передача, расположение и т.д.) многословной структуры начинается со

старшего слова и заканчивается младшим. В этом случае старшее слово распола-

гается в памяти по меньшему адресу. Частный случай машинного слова ― байт.

Обратный порядок машинных слов ― такой порядок, при котором

запись (передача, расположение и т.д.) многословной структуры начинается с

младшего слова и заканчивается старшим. В этом случае старшее слово распола-

гается в памяти по большему адресу.

Основная величина ― величина, которой уделяется наибольшее вни-

мание при проектировании измерительной аппаратной и программной состав-

ляющих прибора (часто определяет полное наименование прибора: для ампер-

метра - ток, для вольтметра - напряжение).

Е.2 РЕАЛИЗАЦИЯ ПРИКЛАДНОГО УРОВНЯ (Modbus)

Данные в пространстве Modbus представлены структурами, описанными

в таблице Е.1.

Таблица Е.1 - Структуры данных

Количество

Обозначение

Описание

регистров

Первый регистр содержит младшие 16 бит

F1032

числа одинарной точности, второй - старшие

Первый регистр содержит младшие 16 бит с

F0123

инверсным порядком байт числа одинарной

точности, второй - старшие

Первый регистр содержит старшие 16 бит

F3210

числа одинарной точности, второй - младшие

Доступные величины пространства Modbus представлены в таблице Е.2.

Таблица Е.2 - Карта величин в пространстве Modbus

Функция

Адрес

Структура

Описание

доступа

0x0012

F1032

Вторичный ток/напряжение

0x0014

F1032

Частота

0x0016

F1032

Первичный ток/напряжение

0x0022

F0123

Вторичный ток/напряжение

0x0024

F0123

Частота

0x0026

F0123

Первичный ток/напряжение

0x0032

F3210

Вторичный ток/напряжение

0x0034

F3210

Частота

0x0036

F3210

Первичный ток/напряжение

Е.3 РЕАЛИЗАЦИЯ ФИЗИЧЕСКОГО И КАНАЛЬНОГО УРОВНЕЙ

ГОСТ Р МЭК 60870-5-101-2006

Физический уровень. Устройство является контролируемой станцией

(вторичный Slave). Допустимы следующие конфигурации сети:

• точка-точка;

• радиальная точка-точка;

• магистральная.

В обоих направлениях (управления и контроля) используются несиммет-

ричные цепи обмена V.24/V.28 на скоростях 1200 бит/с и более.

На канальном уровне реализована небалансная передача. Адресное поле

канального уровня однобайтовое неструктурированное. Максимальная длина кад-

ра в обоих направлениях - 255. Число повторений кадров - 3.

Специальное назначение ASDU к сообщениям класса 2 используется об-

разом, описанным в таблице Е.3.

Таблица Е.3 - Специальное назначение ASDU к сообщениям класса 2

Идентификатор типа

Причина передачи

2,5

Е.4 РЕАЛИЗАЦИЯ ПРИКЛАДНОГО УРОВНЯ ГОСТ Р МЭК 60870-5-101-2006

Общий адрес ASDU настраивается: 1 или 2 байта.

Адрес объекта информации настраивается: 1, 2 или 3 байта, неструктуриро-

ванный.

Причина передачи настраивается: 1 или 2 байта.

Применяемые стандартные ASDU перечислены в таблице Е.4.

Таблица Е.4 - Стандартные ASDU и назначенные им причины передачи

Причины

Номер

Описание

Обозначение

передачи¹

Значение измеряемой величины, короткий фор-

M_ME_NC_1

2, 5

мат с плавающей запятой

102

Команда чтения

C_RD_NA_1

Реализованные основные прикладные функции:

- общий опрос станции;

- фоновое сканирование.

Доступные пользователю объекты информации представлены в таблице Е.5.

Таблица Е.5 - Карта объектов информации в пространстве ГОСТ Р МЭК 60870-5-

101-2006

Адрес

Описание

Частота

Вторичный ток/напряжение

Первичный ток/напряжение

¹Если не указано иначе, то в стандартном направлении.
