ПРИБОРЫ ЩИТОВЫЕ ЦИФРОВЫЕ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ МАЛОГАБАРИТНЫЕ серии ЩП. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 0ПЧ.140.334

Содержание

Введение

1 Описание

1.1 Назначение

1.2 Технические характеристики

1.3 Устройство и принцип работы

1.4 Маркировка

2 Средства измерения, инструмент и принадлежности

3 Использование по назначению

3.1 Меры безопасности

3.2 Подготовка к работе

3.3 Режимы работы

3.4 Порядок работы

3.5 Работа интерфейса

3.6 Работа дискретных выходов

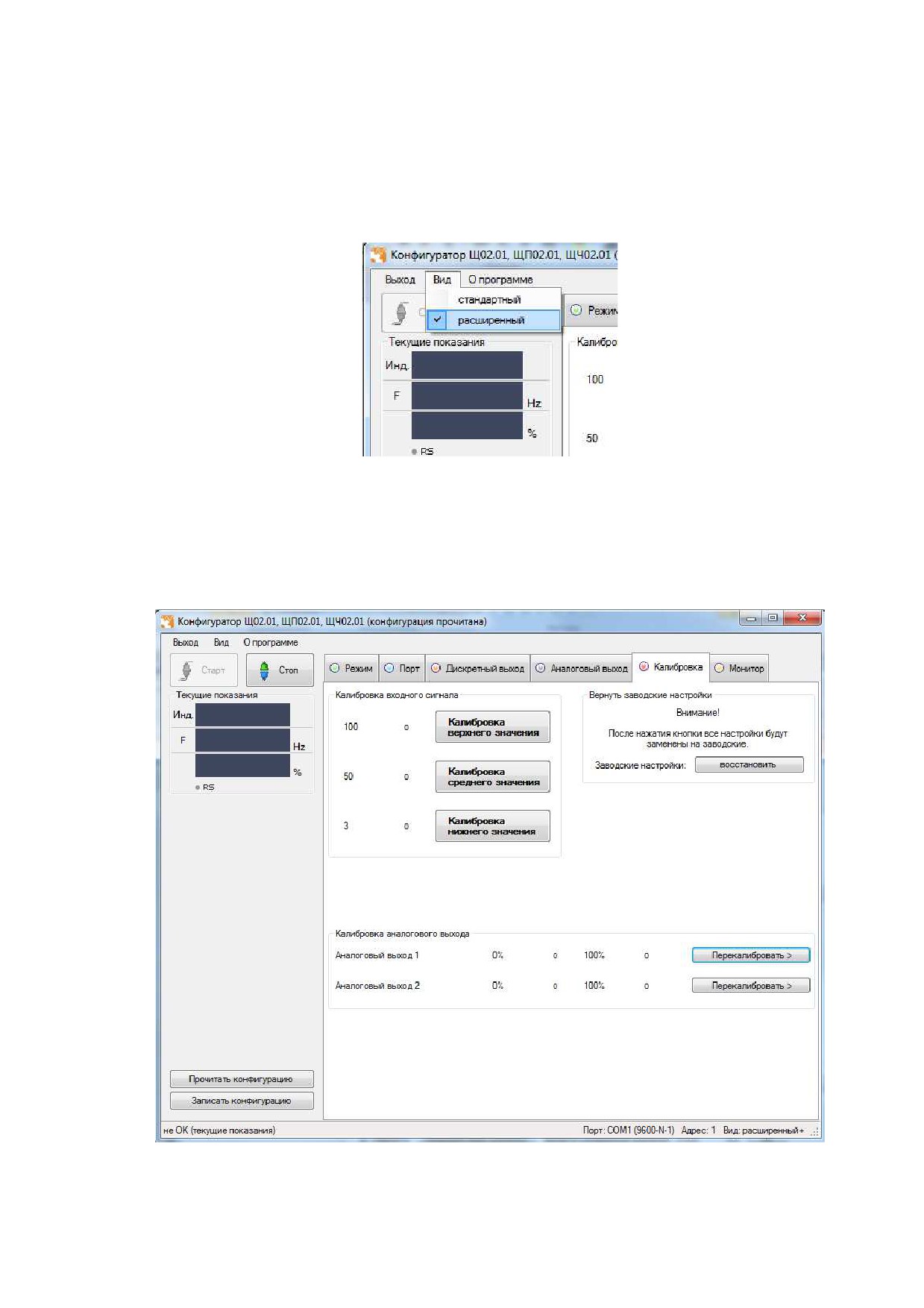

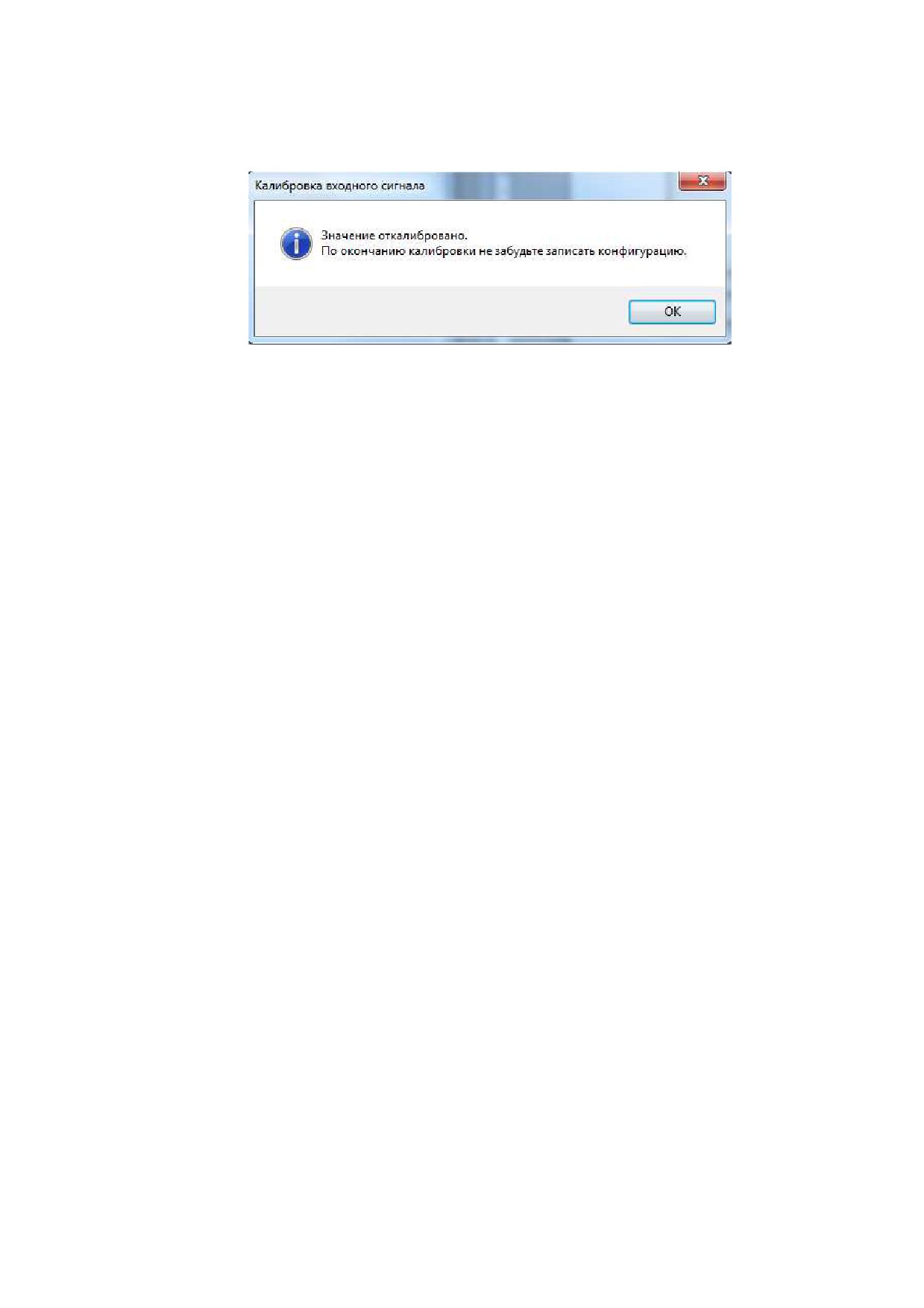

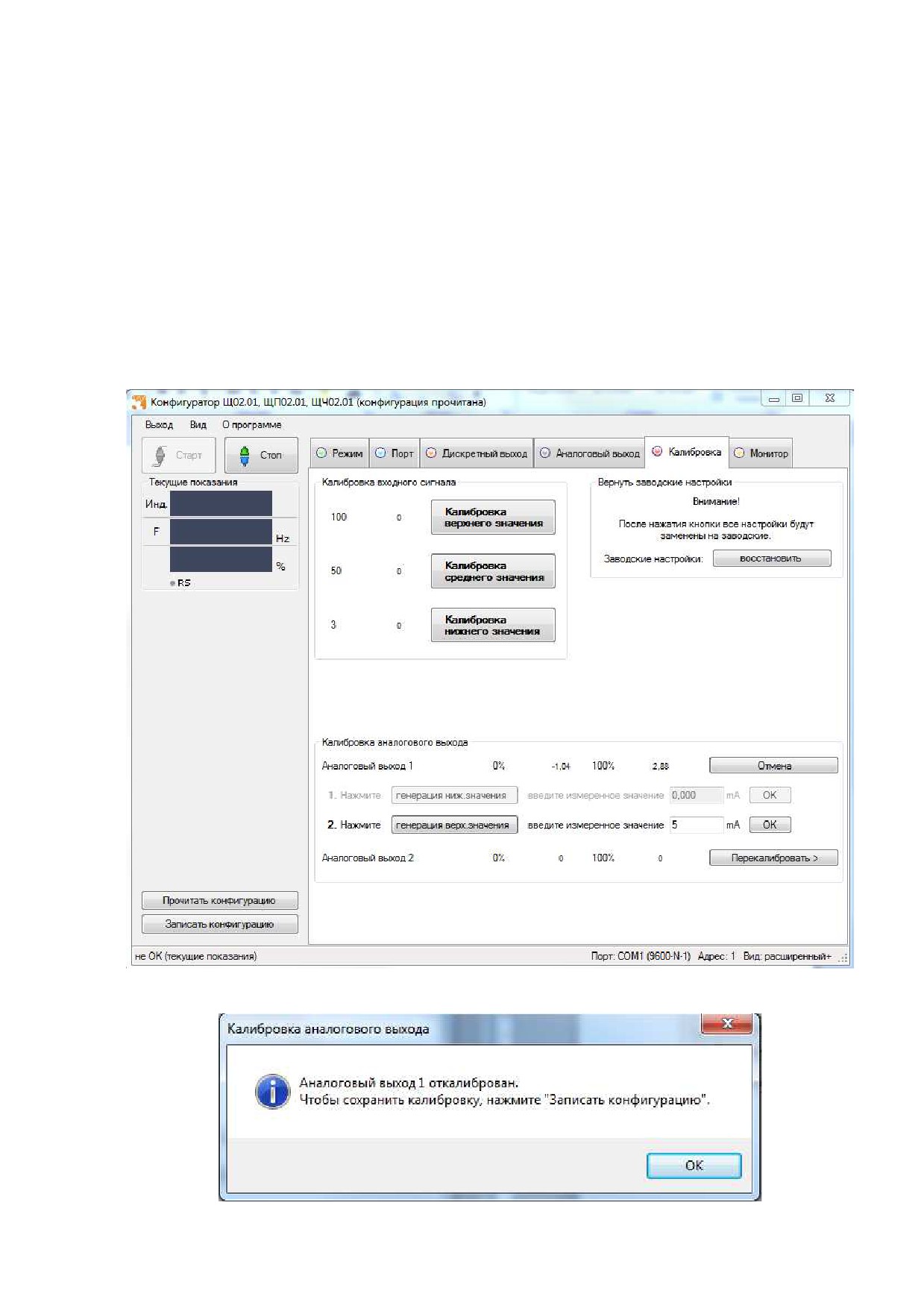

3.7 Калибровка

4 Транспортирование и правила хранения

5 Гарантии изготовителя

6 Сведения о рекламациях

7 Утилизация

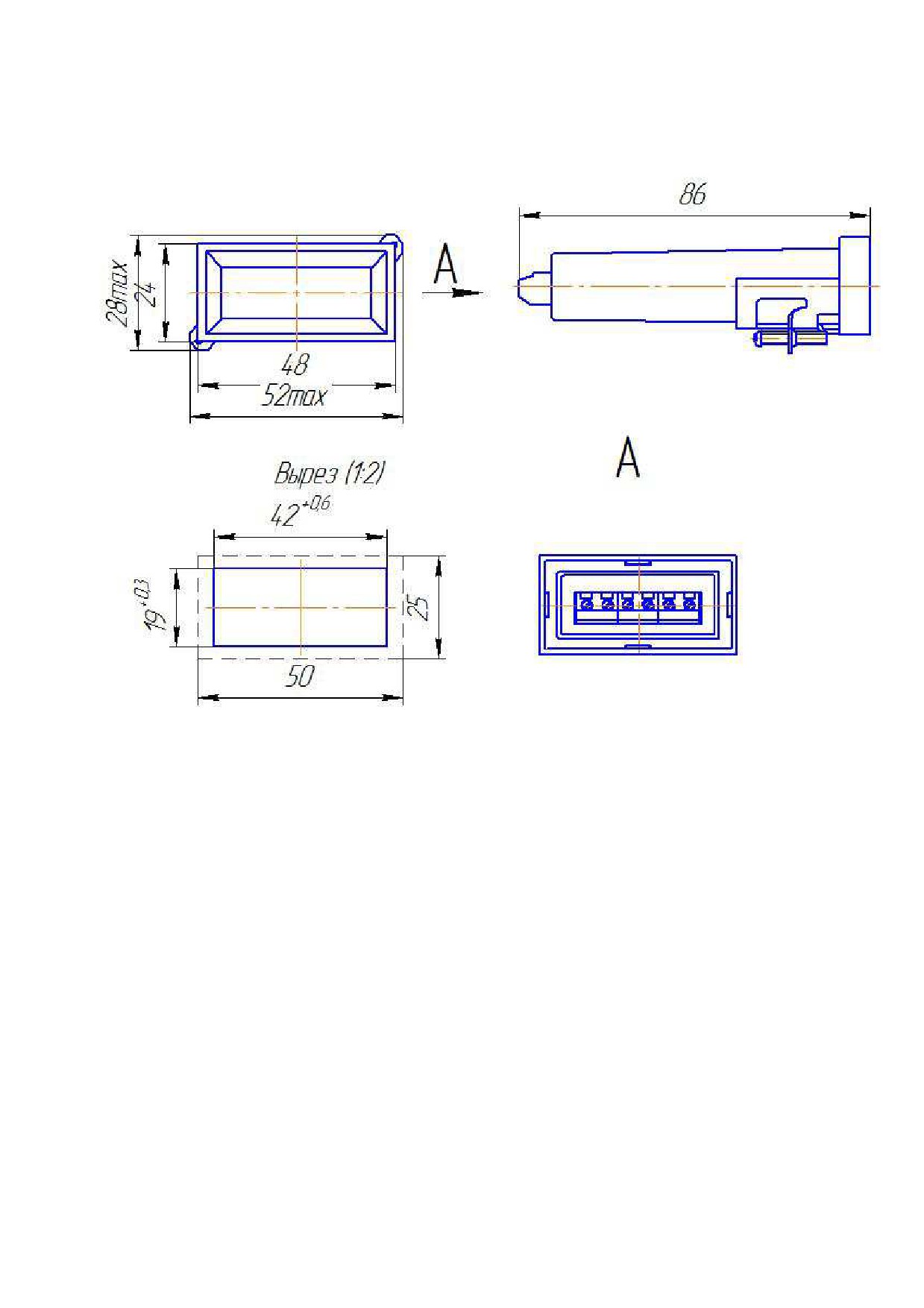

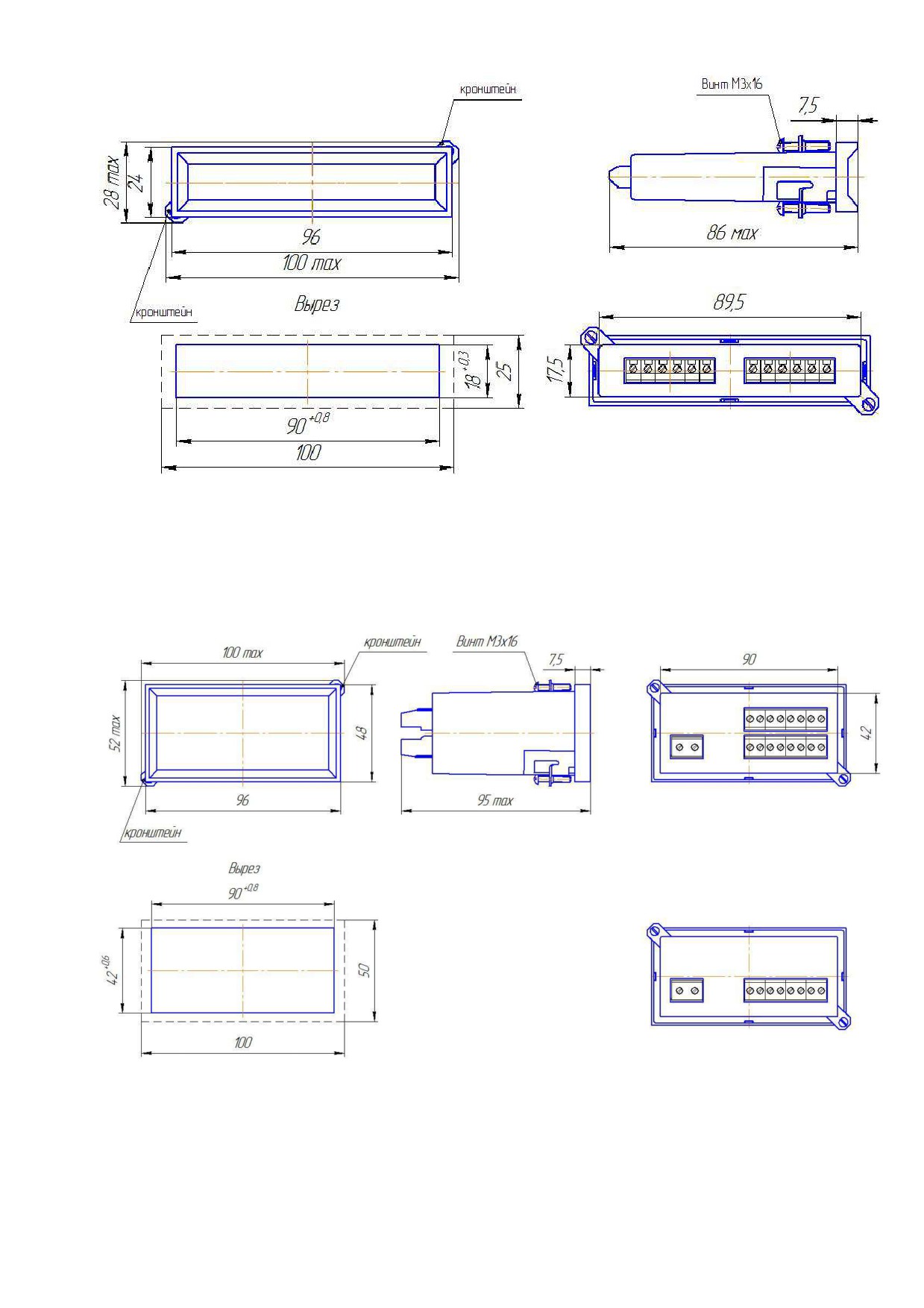

Приложение А (обязательное) Общий вид, габаритные и

установочные размеры приборов

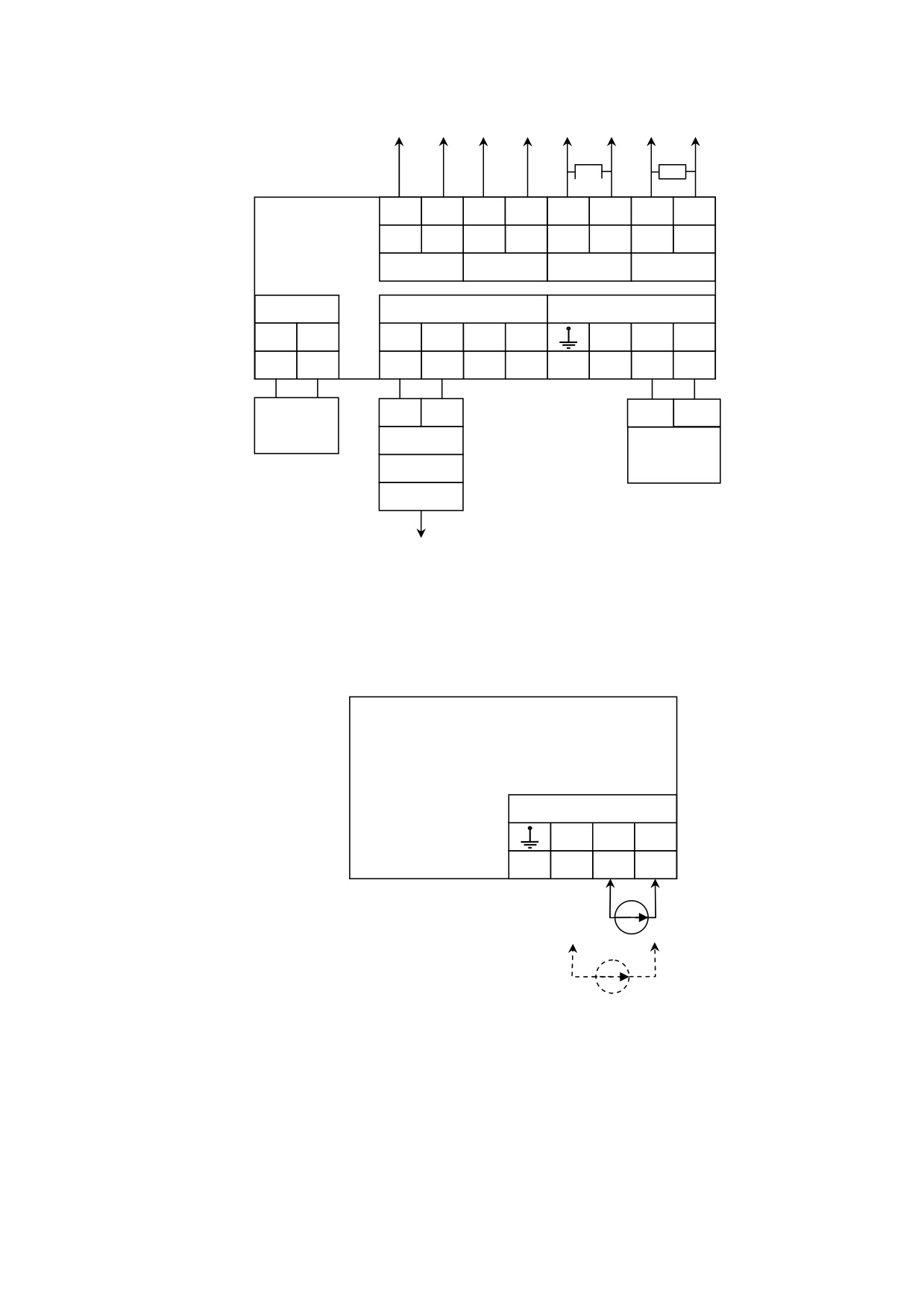

Приложение Б (обязательное) Схема внешних подключений

приборов ………………………………

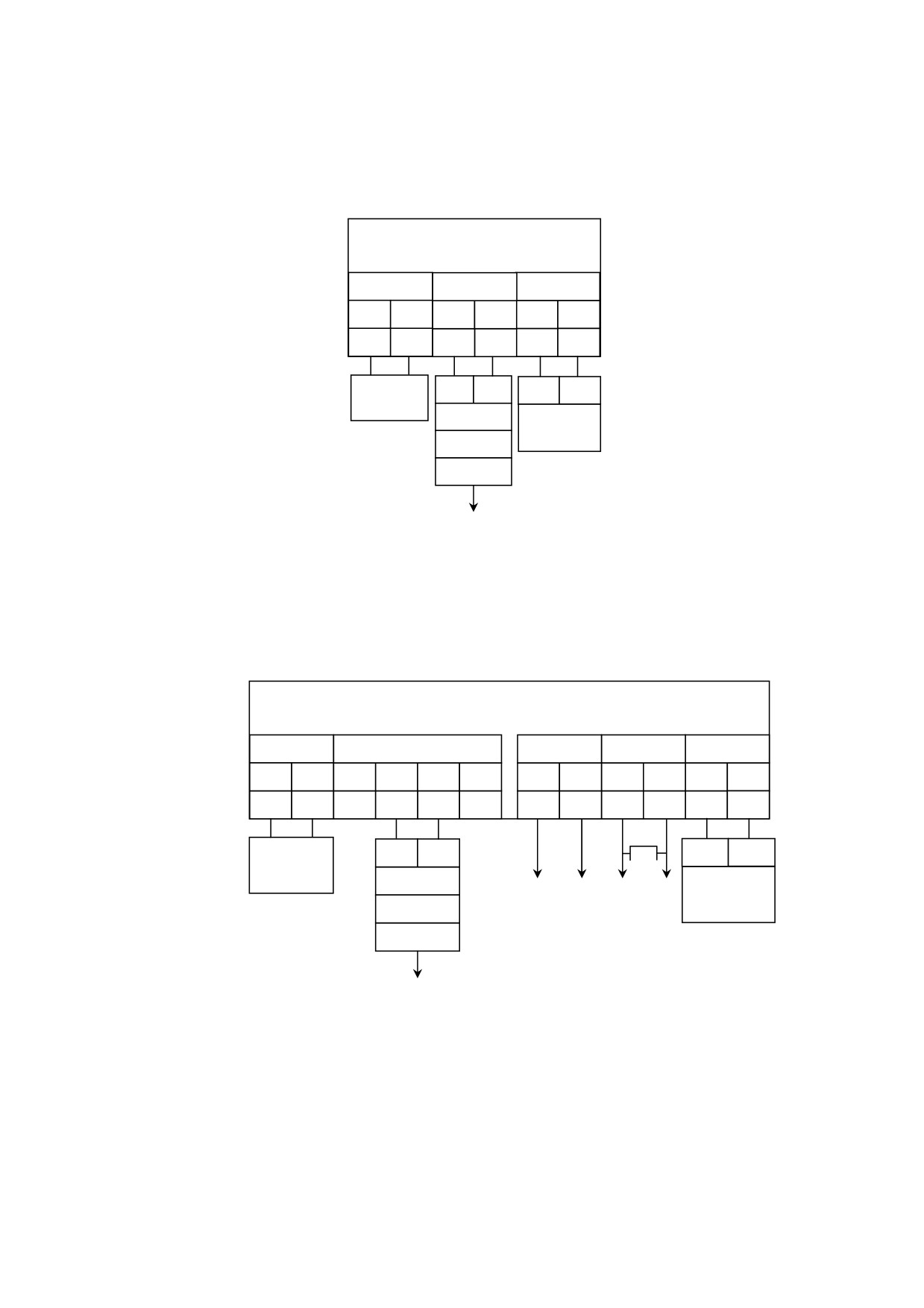

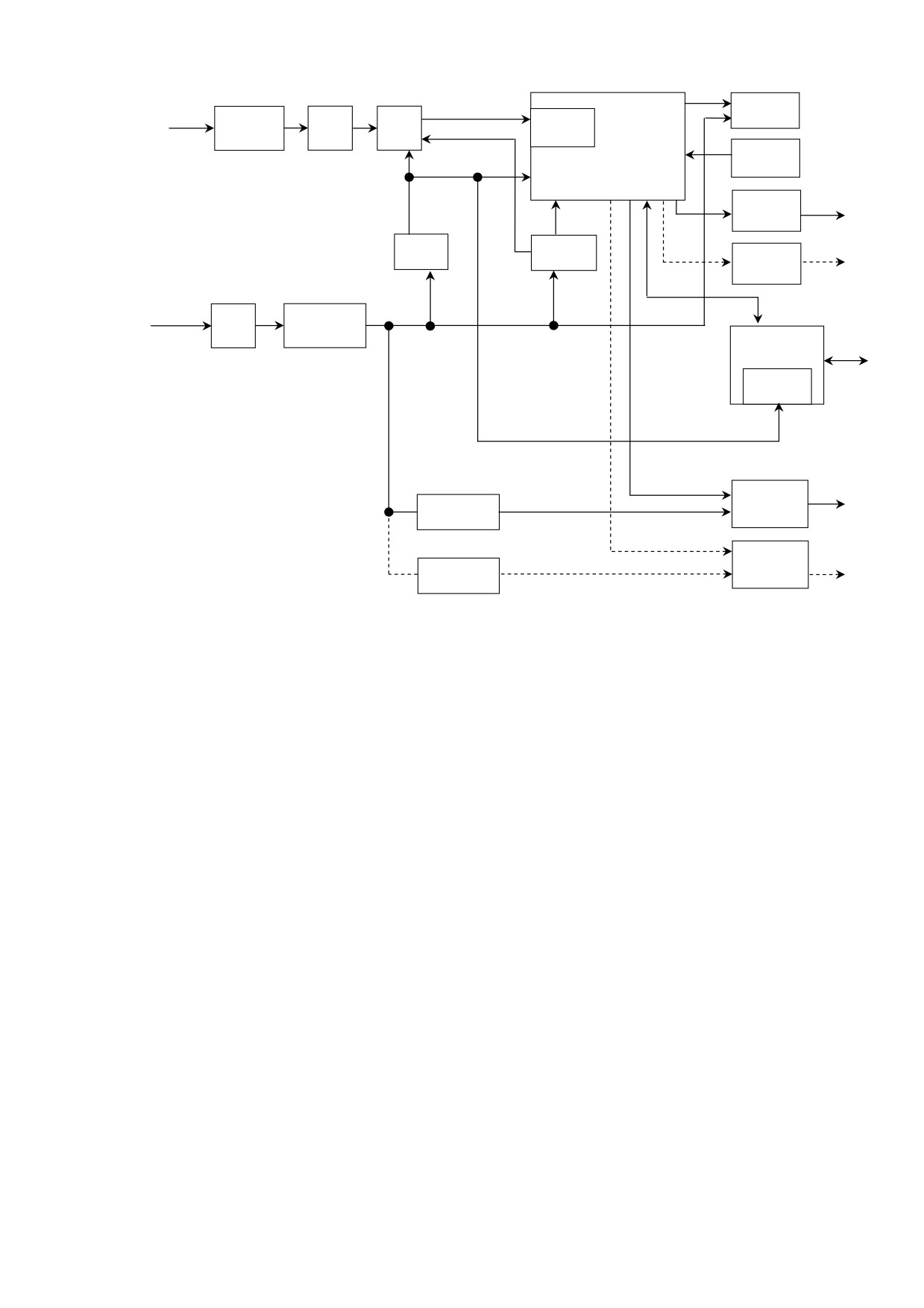

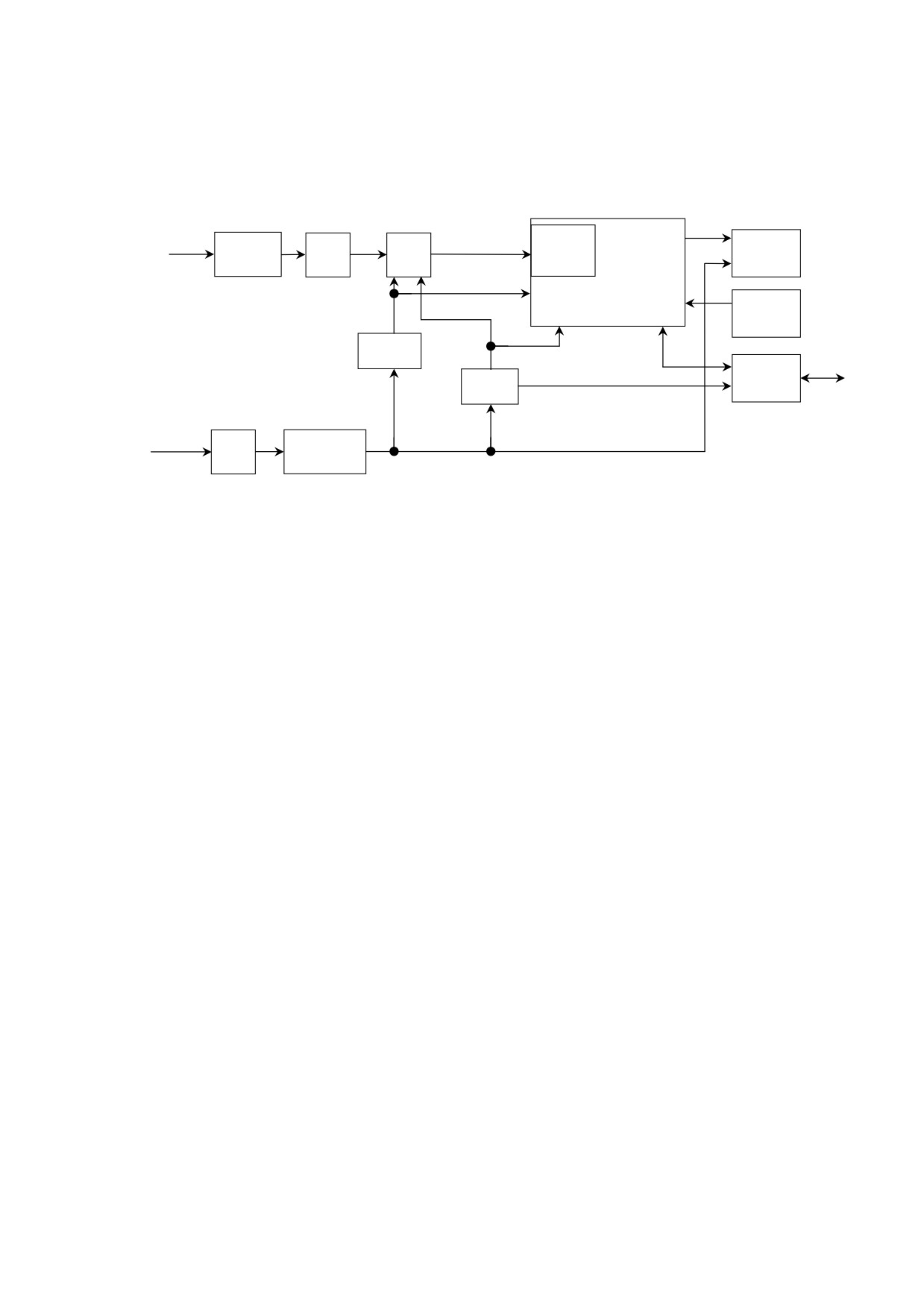

Приложение В (обязательное) Схемы структурные приборов

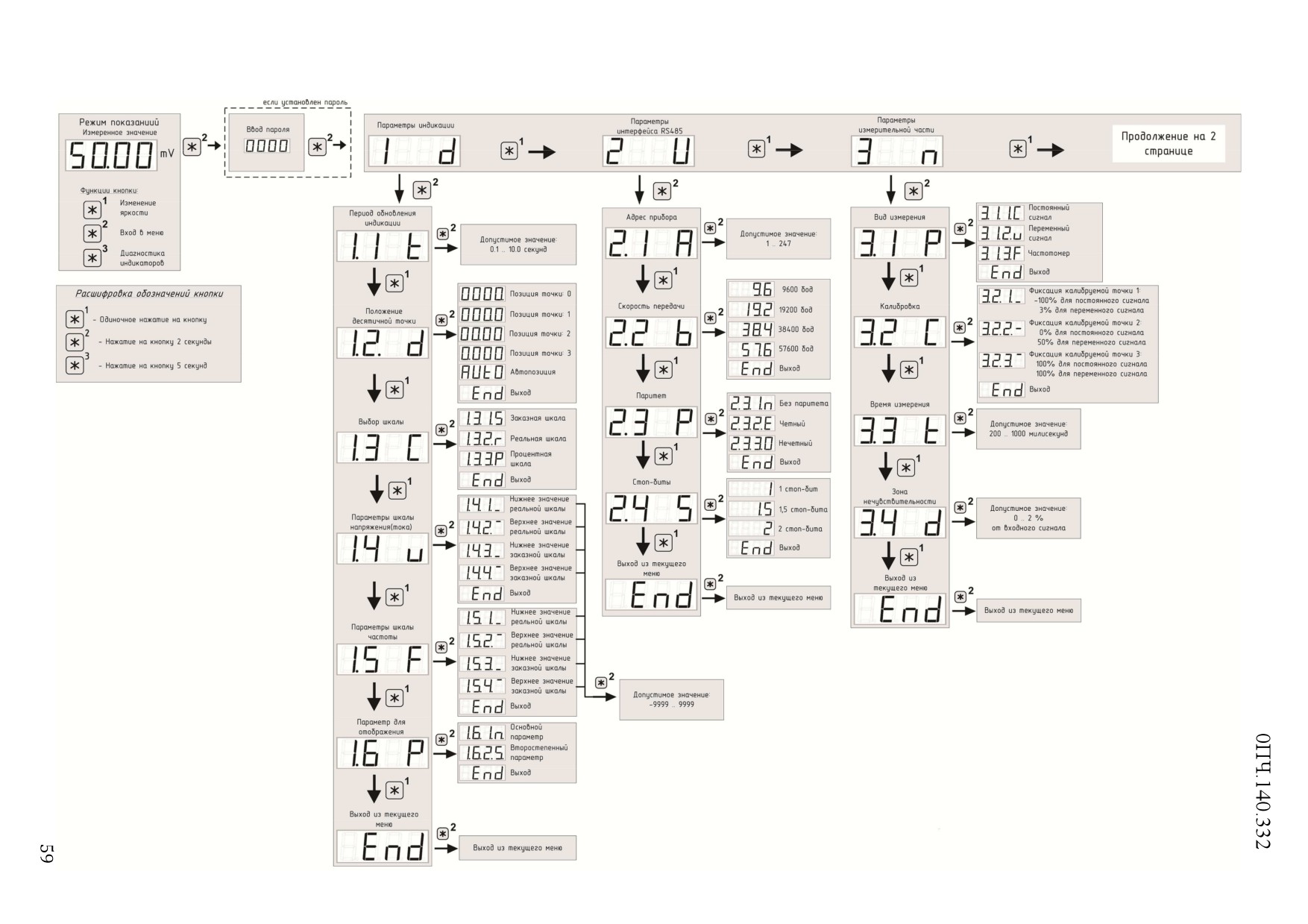

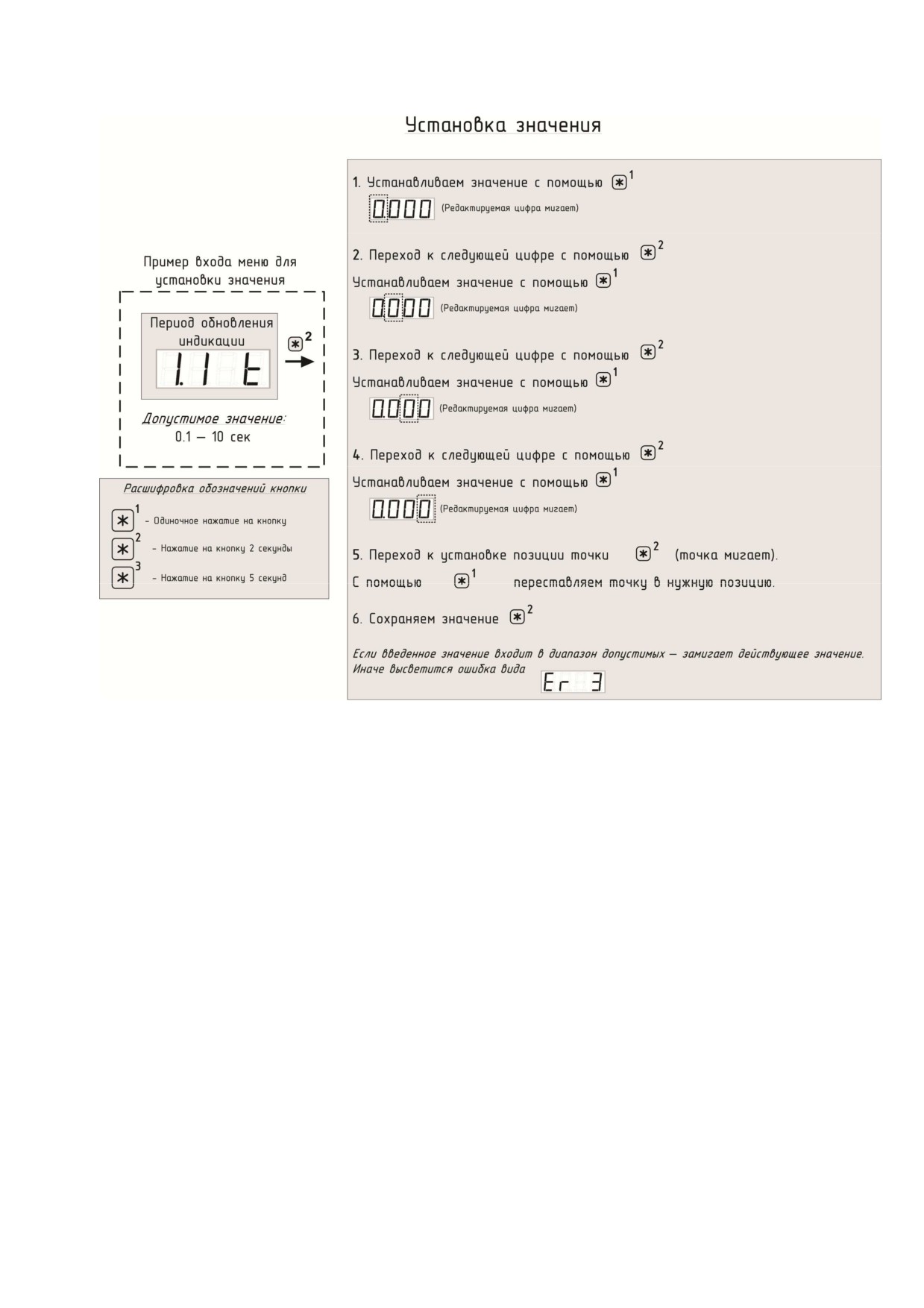

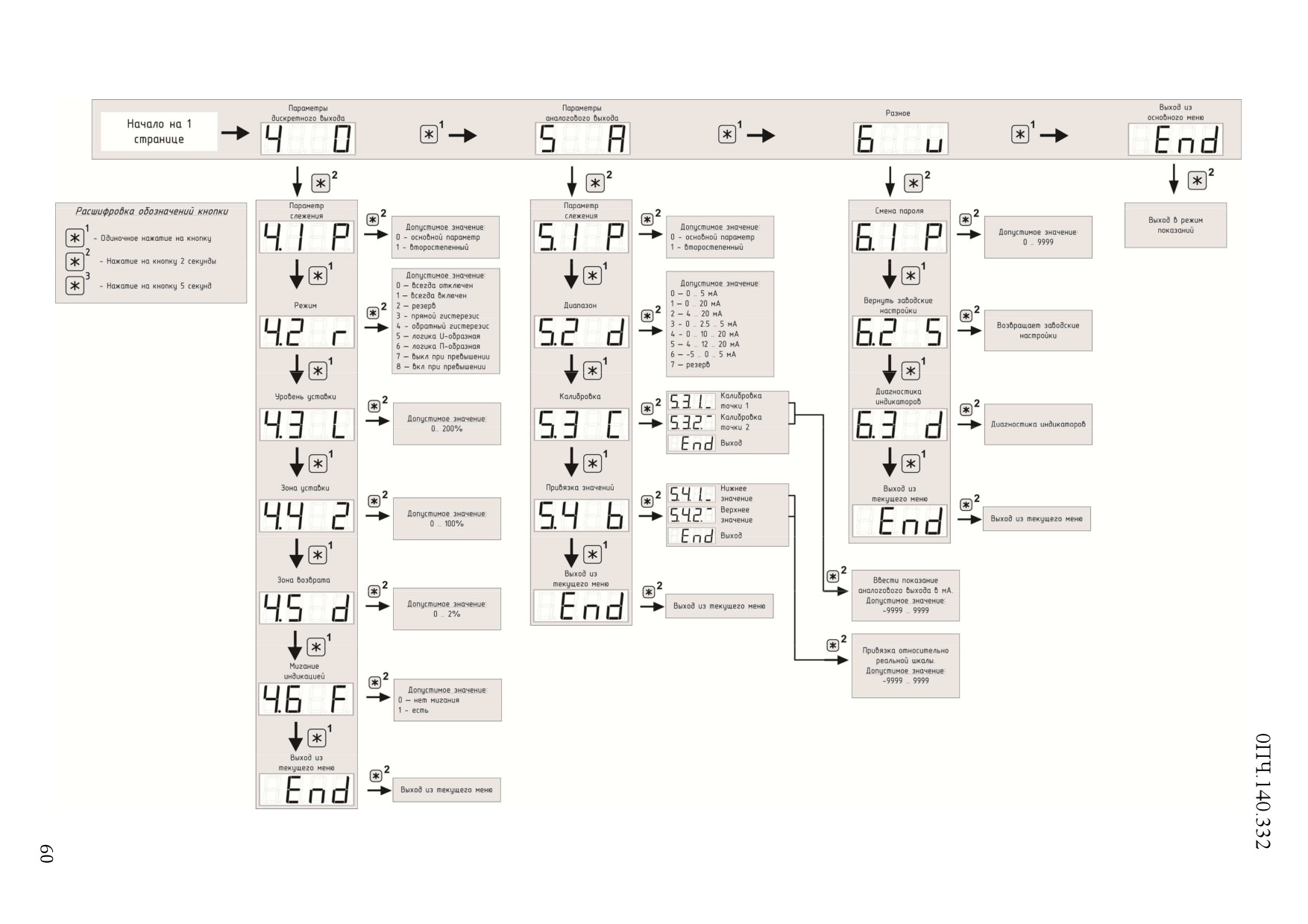

Приложение Г (обязательное) Описание меню приборов, заводские

настройки, порядок работы с кнопкой ……

Приложение Д (обязательное) Протокол обмена данными по

интерфейсу ……………………………………………..

Приложение Е (обязательное) Работа дискретных выходов …………

Приложение Ж (обязательное) Значения входных сигналов,

допускаемые показания в контрольных точках при

измерении и преобразовании входных сигналов ……

Данное руководство по эксплуатации предназначено для ознакомления с

техническими характеристиками, устройством и принципом работы приборов

щитовых цифровых электроизмерительных малогабаритных серии ЩП (далее -

приборы) в объеме, необходимом для эксплуатации.

1 ОПИСАНИЕ

1.1 Назначение

1.1.1 Приборы предназначены для измерения и преобразования дейст-

вующего значения силы тока, напряжения и частоты в однофазных электрических

сетях и других цепях переменного тока в выходные унифицированные сигналы

постоянного тока и передачи измеренных значений через последовательный

цифровой интерфейс RS485.

Однофазные приборы могут применяться в трехфазных электрических

сетях для измерения и преобразования параметров одной фазы.

Приборы могут применяться в комплекте с первичными преобразовате-

лями для измерения неэлектрических величин, если диапазоны выходного элек-

трического сигнала первичных преобразователей соответствуют диапазонам

входного сигнала приборов.

1.1.2 Приборы применяются в энергетике и других областях промыш-

ленности для контроля электрических параметров.

Возможность обмена информацией по интерфейсу RS485, наличие вы-

ходных аналоговых сигналов постоянного тока и дискретных выходов позволяют

использовать приборы в автоматизированных системах различного назначения.

1.1.3 Приборы имеют гальваническую развязку по цепи питания, по вы-

ходным цепям (приборы ЩП00П не имеют гальванической развязки по цепи ин-

терфейса RS).

1.1.4 Приборы являются одноканальными однопредельными и имеют

исполнения по габаритным размерам, диапазонам измерений, диапазонам пока-

заний, напряжению питания, наличию интерфейса, дискретным и аналоговым

выходам, цвету индикаторов, классу точности, специсполнению.

1.1.5 Приборы имеют возможность программирования диапазона пока-

заний, уровня контролируемых значений входных сигналов (уставок), оператив-

ного изменения яркости свечения цифровых индикаторов.

1.1.6 Приборы не имеют подвижных частей и работоспособны при уста-

новке в любом положении к горизонту.

1.1.7 Приборы изготавливаются для эксплуатации в условиях умеренно-

холодного климата (климатическое исполнение УХЛ3.1 по ГОСТ 15150-69), по

устойчивости к воздействию климатических факторов относятся к группе 4 по

ГОСТ 22261-94 и предназначены для работы при температуре от минус 40 до

плюс 50 °С и относительной влажности воздуха не более 95 % при температуре

плюс 35 °С.

По устойчивости к механическим воздействиям приборы, предназна-

ченные для эксплуатации в условиях умеренно-холодного климата, относятся к

ударопрочным, группа 4 по ГОСТ 22261-94.

1.1.8 Приборы имеют корпус щитового крепления со степенью защиты

IP50 по передней панели по ГОСТ 14254-2015.

1.1.9 Информация об исполнении прибора содержится в коде полного

условного обозначения:

ЩПа - b - с - d - e - f - g - h, где

ЩПа - тип прибора (по размеру передней рамки, мм):

ЩП00П - 48×24,

ЩП01П - 96×24,

ЩП02.01П - 96×48,

b - условное обозначение диапазона измерений входного сигнала при непосред-

ственном подключении, коэффициент трансформации при подключении через

внешний трансформатор тока или напряжения.

По умолчанию диапазон частоты входного сигнала 45…65 Гц (при зака-

зе не указывается).

При заказе прибора с диапазоном частоты входного сигнала

300…500 Гц указать в скобках в параметре b условное обозначение частоты -

400 Гц.

Примечание - При отличии диапазона показаний от диапазона измере-

ний входного сигнала и от коэффициента трансформации дополнительно указать

заказанный диапазон показаний в примечании к формуле заказа;

c - условное обозначение напряжения питания:

5В, 12В, 24В, 5ВН, 12ВН, 24ВН;

× - с внешним блоком стабилизированного питания 5В;

d - наличие интерфейса RS485:

1RS - один интерфейс,

× - без интерфейса;

e - условное обозначение аналоговых и дискретных выходов:

01 - один дискретный выход без аналоговых выходов,

10 - один аналоговый выход без дискретного выхода,

11 - один аналоговый и один дискретный выход,

12 - один аналоговый и два дискретных выхода,

20 - два аналоговых выхода без дискретных выходов,

22 - два аналоговых и два дискретных выхода,

× - без аналоговых и дискретных выходов

Примечание - после цифр в скобках указать условное обозначение аналогового

выхода: А - 0...5 мА, В - 4...20 мА, С - 0...20 мА, АР - 0…2,5…5 мА, ВР -

4…12…20 мА, СР - 0…10…20 мА, при заказе двух аналоговых выходов указать

через запятую;

f - цвет индикаторов:

К - красный, З - зеленый, Ж - желтый;

g - класс точности:

0,2 или 0,5;

h - специальное исполнение:

А - для эксплуатации на АЭС (класс безопасности 4),

- при отсутствии специального исполнения параметр не указывается.

Возможные варианты параметров кода полного условного обозначения

для каждого типа прибора приведены в таблице 2.

Таблица 1 - варианты исполнений приборов ЩП

Тип

Параметр кода полного условного обозначения

прибора

ЩПа

ЩП00П

×, 5В, 12В, 24В

×, 1RS

ЩП01П

5В, 12В, 24В

×, 1RS

×, 01, 10, 11

ЩП02.01П

5ВН, 12ВН, 24ВН

1RS

×, 12, 20, 22

Примечания

Знак «+» означает наличие всех возможных вариантов параметра в формуле заказа,

Знак «×» означает отсутствие параметра в формуле заказа.

Неиспользуемый параметр h не указывают.

Для прибора ЩП00П интерфейс RS485 без гальванической развязки.

Пример записи обозначения приборов при их заказе:

- прибор ЩП00П, коэффициент трансформации 10 кВ/100 В, с внешним

блоком стабилизированного питания 5В, без интерфейса, без аналоговых и дис-

кретных выходов, красный цвет индикаторов, класс точности 0,5

ЩП00П - 10кВ/100В - × - × - × - К - 0,5,

ТУ 25-7504.228-2015;

- прибор ЩП01П, диапазон измерений входного сигнала от 0 до 100 мА,

напряжение питания 24 В постоянного тока стабилизированное, один интерфейс

RS485, без аналоговых и дискретных выходов, красный цвет индикаторов, класс

точности 0,5, специсполнение А, диапазон показаний от 0 до плюс 50 м,

ЩП01П - 100мА - 24В - 1RS - × - К - 0,5 - А,

ТУ 25-7504.228-2015

Примечание - диапазон показаний: 0…50 м;

- прибор ЩП02.01П, диапазон измерений входного сигнала от 0 до

500 В, диапазон частоты входного сигнала 300…500 Гц, напряжение питания

24 В постоянного тока нестабилизированное, один интерфейс RS485, два анало-

говых выхода 0…5 мА и 0…20 мА, два дискретных выхода, красный цвет инди-

каторов, класс точности 0,5

ЩП02.01П - 500В(400Гц) - 24ВН - 1RS - 22(А,С) - К - 0,5,

ТУ 25-7504.228-2015.

1.2 Технические характеристики

1.2.1 Габаритные размеры и масса приборов приведены в таблице 2. Га-

баритные размеры соответствуют ГОСТ 5944-91.

Таблица 2

Обозначение комплек-

Габаритные

Высота

Тип прибора

Масса, кг,

та конструкторской

размеры, мм,

знака, мм,

(а*)

не более

документации

не более

не менее

ЩП00П

3ПЧ.349.265

48×24×90

0,2

9,9

ЩП01П

3ПЧ.349.266

96×24×90

0,2

9,9

ЩП02.01П

3ПЧ.349.267

96×48×90

0,3

* Параметр кода условного обозначения: ЩПа - b - с - d - e - f - g - h

1.2.2 Высота знака цифровых индикаторов соответствует значениям,

приведенным в таблице 2.

Цвет индикации, в зависимости от заказа, может быть красный, желтый

или зеленый.

1.2.3 Число десятичных разрядов 4,0.

1.2.4 Класс точности приборов может быть:

- при измерении силы и напряжения переменного тока - 0,2 или 0,5;

- при измерении частоты входного сигнала - 0,05;

- при преобразовании - 0,5.

1.2.5 Приборы могут иметь диапазоны измерений:

- с номинальным значением в пределах от 100 мВ до 750 В или от 2 мА

до 2 А. Примеры диапазонов измерений при непосредственном подключении

приведены в таблице 3. Частота входных сигналов в зависимости от заказа

должна быть от 45 до 65 Гц или от 300 до 500 Гц (нормальная область значений

частоты входного сигнала);

- с номинальным напряжением вторичной обмотки (U₂) 100 В при под-

ключении через внешний трансформатор напряжения. Примеры возможных ко-

эффициентов трансформации приведены в таблице 4.

- с номинальным током вторичной обмотки (I₂) 1 А при подключении

через внешний трансформатор тока

(примеры возможных коэффициентов

трансформации приведены в таблице 5).

Примечание - Диапазоны измерений напряжения или силы тока допус-

кается указывать в вольтах, киловольтах или милливольтах, амперах, килоампе-

рах или миллиамперах (например: 1000 А или 1 кА, 100 мВ или 0,100 В).

Таблица 3 - Примеры диапазонов измерений приборов ЩП при непосредствен-

ном подключении

Условное обозначение

Измеряемая

диапазона измерений (b*),

Нормируемый

величина

номинальное значение

диапазон измерений **

входного сигнала

Напряжение

100 мВ

от 2 до 120 мВ

переменного тока

150 мВ

от 3 до 180 мВ

200 мВ

от 4 до 240 мВ

250 мВ

от 5 до 300 мВ

500 мВ

от 10 до 600 мВ

1000 мВ

от 20 до 1200 мВ

2000 мВ

от 40 до 2400 мВ

1 В

от 0,02 до 1,2 В

2 В

от 0,04 до 2,4 В

5 В

от 0,1 до 6 В

10 В

от 0,2 до 12 В

20 В

от 0,3 до 24 В

50 В

от 1 до 60 В

100 В

от 2 до 120 В

150 В

от 3 до 180 В

200 В

от 4 до 240 В

250 В

от 5 до 300 В

380 В (кроме ЩП00П)

от 7,6 до 456 В

500 В (кроме ЩП00П)

от 10 до 600 В

750 В (кроме ЩП00П, ЩП01П)

от 15 до 900 В

Сила переменного

2 мА

от 0,04 до 2,4 мА

тока

5 мА

от 0,1 до 6 мА

10 мА

от 0,2 до 12 мА

20 мА

от 0,4 до 24 мА

50 мА

от 1 до 60 мА

100 мА

от 2 до 120 мА

200 мА

от 4 до 240 мА

500 мА

от 10 до 600 мА

1000 мА

от 20 до 1200 мА

2000 мА

от 40 до 2400 мА

1 А

от 0,02 до 1,2 А

2 А

от 0,04 до 2,4 А

* Параметр кода условного обозначения ЩПа - b - с - d - e - f - g - h.

** Нормируемый диапазон измерений напряжения или силы тока от 2 до 120 % номиналь-

ного значения входного сигнала

(от

0,02·Uном.вх до

1,2·Uном.вх, от

0,02·Iном.вх до

1,2·Iном.вх). Номинальное значение входного сигнала соответствует значению параметра b1:

Uном.вх - для напряжения переменного тока, Iном.вх - для силы переменного тока.

Примечание - Диапазон показаний может быть любым в пределах от 0 до плюс 9999.

Таблица 4 - Примеры возможных коэффициентов трансформации для приборов

ЩП при подключении через трансформатор напряжения

Номинальное значение

Коэффициент

Диапазон

сигнала вторичной цепи

трансформации (b*)

показаний **

трансформатора

(U₂ = Uном.вх)

380 В/ 100 В

от 0 до 456,0 В (380 В)

100 В***

660 В/ 100 В

от 0 до 792,0 В (660 В)

3 кВ/ 100 В

от 0 до 3,600 кВ (3 кВ)

6 кВ/ 100 В

от 0 до 7,200 кВ (6 кВ)

10 кВ/ 100 В

от 0 до 12,00 кВ (10 кВ)

11 кВ/ 100 В

от 0 до 13,20 кВ (11 кВ)

15 кВ/ 100 В

от 0 до 18,00 кВ (15 кВ)

20 кВ/ 100 В

от 0 до 24,00 кВ (20 кВ)

35 кВ/ 100 В

от 0 до 42,00 кВ (35 кВ)

100 кВ/ 100 В

от 0 до 120,0 кВ (100 кВ)

110 кВ/ 100 В

от 0 до 132,0 кВ (110 кВ)

150 кВ/ 100 В

от 0 до 180,0 кВ (150 кВ)

220 кВ/ 100 В

от 0 до 264,0 кВ (220 кВ)

330 кВ/ 100 В

от 0 до 396,0 кВ (330 кВ)

400 кВ/ 100 В

от 0 до 480,0 кВ (400 кВ)

500 кВ/ 100 В

от 0 до 600,0 кВ (500 кВ)

750 кВ/ 100 В

от 0 до 900,0 кВ (750 кВ)

U₂ - номинальное напряжение вторичной обмотки 100 В.

* Параметр кода условного обозначения ЩПа - b - с - d - e - f - g - h.

** Диапазон показаний от 0 до 120 % номинального значения сигнала первичной цепи

трансформатора. В скобках даны нормирующие значения при определении основной приве-

денной погрешности (на заказанном диапазоне показаний).

*** Нормируемый диапазон измерений от 2 до 120 % номинального значения сигнала

вторичной цепи трансформатора Uном.вх (от 2,0 до 120,0 В, от 7,6 до 456 В).

Примечание - Диапазон показаний может быть любым в пределах от 0 до 9999.

Таблица 5 - Примеры возможных коэффициентов трансформации для приборов

ЩП при подключении через трансформатор тока

Номинальное значение сиг-

Коэффициент

Диапазон

нала вторичной цепи

трансформации (b*)

показаний **

трансформатора (I₂=

Iном.вх)

10 А/I₂

от 0 до 12,00 А (10 А)

I₂ = 1 А***

15 А/I₂

от 0 до 18,00 А (15 А)

20 А/I₂

от 0 до 24,00 А (20 А)

30 А/I₂

от 0 до 36,00 А (30 А)

40 А/I₂

от 0 до 48,00 А (40 А)

50 А/I₂

от 0 до 60,0 А (50 А)

75 А/I₂

от 0 до 90,0 А (75 А)

Продолжение таблицы 5

Номинальное значение сиг-

Коэффициент

Диапазон

нала вторичной цепи

трансформации (b*)

показаний **

трансформатора (I₂=

Iном.вх)

80 А/I₂

от 0 до 96,0 А (80 А)

100 А/I₂

от 0 до 120,0 А (100 А)

150 А/I₂

от 0 до 180,0 А (150 А)

200 А/I₂

от 0 до 240,0 А (200 А)

300 А/I₂

от 0 до 360,0 А (300 А)

I₂ = 1 А***

400 А/I₂

от 0 до 480,0 А (400 А)

500 А/I₂

от 0 до 600,0 А (500 А)

600 А/I₂

от 0 до 720,0 А (600 А)

750 А/I₂

от 0 до 900,0 А (750 А)

800 А/I₂

от 0 до 960,0 А (800 А)

1 кА/I₂

от 0 до 1,200 кА (1 кА)

1,2 кА/I₂

от 0 до 1,440 кА (1,2 кА)

1,5 кА/I₂

от 0 до 1,800 кА (1,5 кА)

2 кА/I₂

от 0 до 2,400 кА (2 кА)

3 кА/I₂

от 0 до 3,600 кА (3 кА)

4 кА/I₂

от 0 до 4,800 кА (4 кА)

I₂

- номинальный ток вторичной обмотки: 1 А.

* Параметр кода условного обозначения ЩПа - b - с - d - e - f - g - h.

** Диапазон показаний от 0 до 120 % номинального значения сигнала первичной цепи

трансформатора. В скобках даны нормирующие значения при определении основной приве-

денной погрешности (на заказанном диапазоне показаний).

*** Нормируемый диапазон измерений от 2 до 120 % номинального значения сигнала вторичной

цепи трансформатора Iном.вх (от 0,02 до 1,2 А для Iном.вх = 1 А).

Примечание - Диапазон показаний может быть любым в пределах от 0 до 9999.

1.2.6 Максимальный диапазон показаний приборов от 0 до 9999.

Примечания:

1 При превышении значения входного сигнала более чем на 125% от

номинального загораются верхние сегменты индикаторов.

2 Приборы имеют возможность программирования диапазона показаний.

1.2.7 Требования к электропитанию

1.2.7.1 Напряжение питания приборов соответствует значениям, приве-

денным в таблице 6.

Таблица 6

Условное обозначение

Напряжение питания

напряжения питания (c*)

5В

(5 ± 0,25) В постоянного тока

12В

(12 ± 0,6) В постоянного тока

24В

(24 ± 1,2) В постоянного тока

5ВН

(5 +4/-0,5) В постоянного тока

12ВН

(12 +6/-3) В постоянного тока

24ВН

(24 +12/-6) В постоянного тока

* Параметр кода условного обозначения ЩПа - b - с - d - e - f - g - h.

1.2.7.2 Приборы с напряжением питания 12ВН и 24ВН имеют защиту от

неправильного подключения полярности напряжения питания.

1.2.7.3 Приборы ЩП02.01П обеспечивают резервирование питания для

исполнений с напряжением питания (12 +6/-3) В и (24 +12/-6) В (c = 12ВН и

c = 24ВН, где c - параметр кода условного обозначения).

1.2.8 Входное сопротивление приборов при измерении напряжения пе-

ременного тока не менее (1±0,005) МОм.

1.2.9 Напряжение нагрузки приборов при измерении силы переменного

тока величиной, равной верхнему пределу диапазона измерений равно:

а) для приборов ЩП00П:

- (100 ± 10) мВ для приборов с диапазонами измерений 100 мВ, 5 В,

10 В, 50 В, 100 В, 200В, 250 В, 5мА, 10 мА, 50 мА, 100 мА, 1А;

- (200 ± 20) мВ для приборов с диапазонами измерений 20 В, 2 мА,

20 мА, 200 мА, 2 А;

б) для приборов ЩП01П:

- (50 ± 5) мВ для приборов с диапазонами измерений 500 мА;

- (100 ± 10) мВ для приборов с диапазонами измерений

100 мВ,

1000 мВ, 1 В, 5 В, 10 В, 50 В, 100 В, 150 В, 200В, 250 В, 380 В, 500 В, 2 мА, 5мА,

10 мА, 50 мА, 100 мА, 1000 мА, 1А;

- (150 ± 15) мВ для приборов с диапазонами измерений 150 мВ;

- (200 ± 20) мВ для приборов с диапазонами измерений

200 мВ,

2000 мВ, 2 В, 20 В, 20 мА, 200 мА, 2000 мА, 2 А;

- (250 ± 25) мВ для приборов с диапазонами измерений 250 мВ;

- (500 ± 50) мВ для приборов с диапазонами измерений 500 мВ;

в) для приборов ЩП02.01П:

- (100 ± 10) мВ для приборов с диапазонами измерений

100 мВ,

1000 мВ, 5 В, 10 В, 50 В, 100 В, 150 В, 200 В, 250 В, 380 В, 500 В, 750 В, 5 мА,

10 мА, 20 мА, 50мА, 100 мА, 500 мА;

- (200 ± 20) мВ для приборов с диапазонами измерений

200 мВ,

2000 мВ, 2 В, 20 В, 2 мА, 200 мА, 2000 мА, 1А, 2 А;

Примечание - Напряжение нагрузки для диапазонов измерений отлич-

ных от указанных, должно соответствовать напряжению нагрузки ближайшего

большего диапазона измерений.

1.2.10 Мощность, потребляемая приборами от цепи питания при номи-

нальных значениях входных сигналов, с максимальным набором аналоговых и дис-

кретных выходов соответствует значениям, приведенным в таблице 7.

Таблица 7 - Мощность, потребляемая приборами

Условное обозначение

Мощность потребления, В·А, не более

напряжения питания (c*)

ЩП00П

ЩП01П

ЩП02.01П

5В, 12В, 24В

1,7

2,7

3,2

5ВН, 12ВН, 24ВН

* Параметр кода условного обозначения ЩПа - b - с - d - e - f - g - h.

1.2.11 Время установления рабочего режима не более 30 мин. Приборы

рассчитаны на непрерывную круглосуточную работу.

1.2.12 Время измерения должно быть не более 0,1 с.

1.2.13 Приборы могут иметь исполнения с дискретными выходами с

гальваническим разделением цепей друг от друга и от остальных цепей прибора,

с коммутацией постоянного напряжения до 300 В и током до 100 мА или пере-

менного напряжения до 200 В и током до 100 мА по каждому выходу в соответ-

ствии с таблицей 8.

Примечание - при внешних подключениях должны быть предусмотрены

варианты типовых решений защиты от выбросов напряжения.

1.2.14 Приборы могут иметь исполнения с аналоговыми выходами с

гальваническим разделением цепей друг от друга и от остальных цепей прибора

в соответствии с таблицей 8.

Диапазоны изменений выходного аналогового сигнала в соответствуют с

таблице 9.

Таблица 8 - Количество аналоговых и дискретных выходов

Параметр e*

Исполнение

Тип прибора

Один дискретный выход, аналоговый выход отсутствует

Один аналоговый выход, дискретный выход отсутствует

ЩП01П

Один аналоговый выход, один дискретный выход

Один аналоговый выход, два дискретных выхода

Два аналоговых выхода

ЩП02.01П

Два аналоговых, два дискретных выхода

Аналоговые и дискретные выходы отсутствуют

Для всех типов

* Параметр кода условного обозначения ЩПа - b - с - d - e - f - g - h.

Таблица 9 - Аналоговые выходы приборов

Условное обозначение диа-

Диапазон изменений

Нормирующее

Диапазон изменения

пазона изменений выходного

выходного аналогово-

значение выходного

сопротивления на-

аналогового сигнала (e*)

го сигнала **, мА

аналогового сигнала, мА

грузки, кОм

от 0 до 5

от 0 до 2,5

от 4 до 20

от 0 до 0,5

от 0 до 20

от 0 до 0,5

АР

0...2,5...5

от 0 до 2,5

ВР

4...12...20

от 0 до 0,5

СР

0...10...20

от 0 до 0,5

* В параметре e кода условного обозначения (указать в скобке после цифрового обозначения):

ЩПа - b - с - d - e - f - g - h

** Нормируемый диапазон изменений выходного аналогового сигнала от 0 до 120 % диапазона

изменений (от 0 до 6 мА, от 4 до 24 мА, от 0 до 24 мА).

1.2.15 Время установления выходного аналогового сигнала при скачко-

образном изменении входного напряжения и тока от нулевого значения до любо-

го в пределах диапазона измерений не более 0,5 с.

1.2.16 Пульсация выходного аналогового сигнала на максимальной на-

грузке не превышает:

- 90 мВ для устройств с диапазоном изменений выходного сигнала от 0

до 5 мА, 0…2,5…5 мА;

- 60 мВ для устройств с диапазоном изменений выходного сигнала от 4

до 20 мА, от 0 до 20 мА, 4…12…20 мА, 0…10…20 мА.

1.2.17 Приборы должны иметь исполнения с интерфейсом RS485.

В приборах должны устанавливаться сетевые адреса от 1 до 247 и ско-

рость обмена: 9600, 19200, 38400, 57600 бит в секунду.

Протокол обмена данными - MODBUS RTU.

1.2.18 Приборы имеют режимы редактирования программируемых пара-

метров, калибровки, диагностики индикации, регулировки уровня яркости свече-

ния индикаторов с помощью кнопки (кроме ЩП02.01П) или по интерфейсу RS485.

В приборах предусмотрена возможность программирования: параметров

интерфейса, диапазона показаний, типа шкалы, коэффициента трансформации,

положения десятичной точки для отображения результатов измерения, парамет-

ра преобразования в выходной аналоговый и дискретный сигнал, уровней сраба-

тывания дискретных выходов (уставок), диапазона изменений аналоговых выхо-

дов (для всех диапазонов).

В приборах предусмотрена возможность установки необходимой ярко-

сти свечения индикаторов в режиме измерения.

1.2.19 Пределы допускаемой основной погрешности приборов в нор-

мальных условиях применения:

1) при измерении напряжения и силы тока равны величинам, указанным

в таблице 9. Нормирующее значение при определении основной погрешности

измерения напряжения или силы тока принимается равным разности верхнего и

нижнего пределов диапазона показаний;

2) при измерении частоты входного сигнала должны быть равны вели-

чинам, указанным в таблице 10 (через интерфейс);

3) при преобразовании напряжения и силы тока входных сигналов в вы-

ходные аналоговые сигналы равны величинам, указанным в таблице 9. Норми-

рующее значение выходного аналогового сигнала соответствует таблице 8.

4) при преобразовании частоты входного сигнала от 45 до 55 Гц или от

300 до 500 Гц в выходной аналоговый сигнал должны быть равны величинам,

указанным в таблице 10 (для приборов ЩП). Нормирующее значение выходного

аналогового сигнала соответствует таблице 9.

Таблица 10 - Пределы допускаемых основных погрешностей приборов

Пределы допускаемой

Измерение,

Тип

Класс

основной погрешности

преобразование

прибора

точности

входных сигналов

приведенной,

относитель-

абсолютной,

ной, %

Гц

Измерение напряжения и силы

0,2*

±0,2

переменного тока

0,5*

±0,5

Измерение частоты (только че-

рез интерфейс) в диапазоне:

ЩП

от 45 до 65 Гц

±0,01

от 300 до 500 Гц

±0,1

Преобразование напряжения и

0,5

±0,5

силы переменного тока, частоты

* Параметр g кода условного обозначения ЩПа - b - с - d - e - f - g - h

1.2.20 Основная погрешность приборов при изменении напряжения пи-

тания в пределах, указанных в таблице 6, не превышает пределов допускаемой

основной погрешности, указанных в таблице 10.

1.2.21 Пределы допускаемой дополнительной погрешности преобразо-

вания входных сигналов в выходные аналоговые сигналы в нормальных услови-

ях применения, вызванной изменением сопротивления нагрузки в пределах, ука-

занных в таблице 9, не превышают 0,5 пределов допускаемой основной погреш-

ности, указанных в таблице 10.

1.2.22 Пределы допускаемой дополнительной погрешности, вызванной

влиянием внешнего однородного постоянного или переменного магнитного по-

ля, синусоидально изменяющегося во времени с частотой входного сигнала, с

магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе

магнитного поля, не превышают 0,5 пределов допускаемой основной погрешно-

сти, указанных в таблице 10.

1.2.23 Приборы являются тепло-, холодоустойчивыми. Пределы допус-

каемой дополнительной погрешности на каждые 10 °С, вызванной изменением

температуры окружающего воздуха, не превышают 0,5 пределов допускаемой

основной погрешности в интервале рабочих температур от нормальной

(20 ± 5) °С до любой в пределах от минус 40 до плюс 50 °С.

1.2.24 Приборы должны быть влагоустойчивыми. Пределы допускаемой

дополнительной погрешности при изменении относительной влажности от нор-

мальной (30-80) % до 95 % при температуре 35 °С не превышают пределов до-

пускаемой основной погрешности.

1.2.25 Приборы в течение 2 ч выдерживают перегрузку входным сигна-

лом, соответственно током и напряжением, равным 150 % от номинального зна-

чения диапазона измерений.

Выходное напряжение на контактах аналоговых выходов при перегрузке

не превышает 30 В на максимальной нагрузке.

1.2.26 Приборы выдерживают кратковременные перегрузки входным током

с кратностью от номинального значения сигнала в соответствии с таблицей 11.

Таблица 11 - Параметры кратковременных перегрузок

Длительность

Интервал

Наименование

Кратность

Число

каждой

между двумя

цепей приборов

перегрузок

тока

напряжения

перегрузки, с

перегрузками, с

Последовательные цепи

(тока)

1.2.27 Приборы при преобразовании входных сигналов в выходные ана-

логовые сигналы устойчивы:

- к длительному разрыву цепи нагрузки;

- к заземлению любого контакта аналогового выхода.

Величина напряжения на разомкнутых контактах аналоговых выходов

при этом не превышает 30 В.

При заземлении любого контакта аналоговых выходов основная по-

грешность приборов не превышает пределов, указанных в таблице 9.

1.2.28 Электрическая изоляция цепей прибора, не имеющих гальваниче-

ской связи, выдерживает в нормальных условиях в течение 1 мин действие испыта-

тельного напряжения переменного тока практически синусоидальной формы час-

тотой от 45 до 65 Гц с действующим значением в соответствии с таблицей 12.

Таблица 12

Испытательное напряжение, В, между цепями

Цепь

Вход

Дискретный/ана-

питания

(цепи U или цепи I)

логовый выходы

Тип

Входной

Дискрет-

прибора

сигнал*, В

Вход

ный/ана-

Интер-

ный/ана-

Интер-

(цепи U или

Интерфейс

логовый

фейс

логовый

фейс

цепи I)

выходы

ЩП00П

до 300

1500

до 300

1500

500

ЩП01П

от 300 до 650

1500

2000

1500

2000

500

до 300

1500

500

ЩП02.01П

от 300 до 650

1500

2000

1500

2000

500

от 650 до 1000

1500

2500

1500

2500

500

* для приборов с входным сигналом равным значению силы переменного/постоянного тока

испытательное напряжение между цепями не превышает 1500 В.

1.2.29 Электрическое сопротивление изоляции между цепями, указан-

ными в таблице 11, не имеющими гальванической связи, в нормальных условиях

не менее 100 МОм.

1.2.30 По устойчивости к механическим воздействиям приборы являют-

ся виброустойчивыми и вибропрочными, группа N1 по ГОСТ Р 52931-2008, т.е.

приборы устойчивы и прочны к воздействию синусоидальной вибрации в диапа-

зоне частот от 10 до 55 Гц при амплитуде смещения 0,15 мм. Основная погреш-

ность приборов при воздействии вибрации не превышает пределов допускаемой

основной погрешности, указанных в таблице 9.

1.2.31 Приборы являются ударопрочными, т. е. сохраняют свои характе-

ристики после воздействия 1000 ударов с ускорением 100 м/с², частотой от 10 до

50 ударов в минуту и длительностью импульса 16 мс.

1.2.32 Приборы являются тепло-, холодо-, влагопрочными, т. е. сохраняют

свои характеристики после воздействия на них температуры от минус 50 до

плюс 55 ºС и относительной влажности воздуха не более 95 % при температуре

плюс 35 °С, соответствующих предельным условиям транспортирования.

1.2.33 Приборы в транспортной таре прочными к механико-

динамическим нагрузкам: вибрации с амплитудой ускорения 49 м/с² в диапазоне

частот от 10 до 500 Гц.

1.2.34 По защищенности от воздействия твердых тел приборы соответ-

ствуют коду IP50 по ГОСТ 14254-2015.

1.2.35 Требования по электромагнитной совместимости

1.2.35.1 Приборы удовлетворяют требованиям, предъявляемым по элек-

тромагнитной совместимости в соответствии с ГОСТ Р 51317.6.5-2006 для обо-

рудования класса А. Помехоустойчивость приборов удовлетворяет критерию ка-

чества функционирования А по ГОСТ Р 51317.6.5-2006.

1.2.35.2 Уровень индустриальных помех при работе приборов не превыша-

ет значений, установленных ГОСТ 30805.22-2013 для оборудования класса A.

1.2.35.3 Приборы устойчивы к электростатическим разрядам по степени

жесткости

3, по критерию качества функционирования А согласно

ГОСТ 30804.4.2-2013.

1.2.35.4 Приборы устойчивы к наносекундным импульсным помехам по

степени жесткости 3 для цепей интерфейса, по степени жесткости 4 для цепей

измерения, по критерию качества функционирования А согласно

ГОСТ 30804.4.4-2013.

1.2.35.5 Приборы устойчивы к микросекундным импульсным помехам

большой энергии по критерию качества функционирования А согласно

ГОСТ Р 51317.4.5-99:

- по степени жесткости 3 при воздействии помехи по цепи питания

(«провод

- провод»), по критерию качества функционирования А согласно

ГОСТ Р 51317.4.5-99;

- по степени жесткости 2 при воздействии помехи по цепи питания («про-

вод

- земля»), по критерию качества функционирования А согласно

ГОСТ Р 51317.4.5-99;

- по степени жесткости 3 при воздействии помехи по цепям интерфейса,

сигнальным цепям и дискретным входам, по критерию качества функциониро-

вания А согласно ГОСТ Р 51317.4.5-99.

1.2.35.6 Приборы устойчивы к динамическим изменениям в цепях элек-

тропитания:

- при провалах напряжения 30 % от U_ном (1 период); 60 % от U_ном (50 пе-

риодов) по критерию качества функционирования А согласно

ГОСТ 30804.4.11-2013;

- при прерывании напряжения 50 % от U_ном (1 период) по критерию ка-

чества функционирования А; 100 % от U_ном (50 периодов) по критерию качества

функционирования В согласно ГОСТ 30804.4.11-2013.

1.2.35.7 Приборы устойчивы к воздействию радиочастотного электро-

магнитного поля по степени жесткости 3, по критерию качества функционирова-

ния А согласно ГОСТ 30804.4.3-2013.

1.2.35.8 Приборы устойчивы к кондуктивным помехам наведенным ра-

диочастотными электромагнитными полями по степени жесткости 3, по критерию

качества функционирования А согласно ГОСТ Р 51317.4.6-99.

1.2.35.9 Приборы устойчивы к колебательным затухающим помехам по

степени жесткости 3, по критерию качества функционирования А согласно

ГОСТ Р 51317.4.12-99.

1.2.35.10 Приборы устойчивы к кондуктивным помехам промышленной

частоты по степени жесткости 4, по критерию качества функционирования А со-

гласно ГОСТ Р 51317.4.16-2000.

1.2.35.11 Приборы устойчивы к влиянию несинусоидальности напряже-

ния (влияние гармоник) согласно ГОСТ 32144-2013.

1.2.36 Норма средней наработки на отказ приборов не менее 200000 ч в

условиях эксплуатации.

1.2.37 Средний срок службы приборов не менее 20 лет.

1.2.38 Приборы относятся к восстанавливаемым, ремонтируемым изде-

лиям. Среднее время восстановления работоспособного состояния приборов не

более 3 ч.

1.3 Устройство и принцип работы

1.3.1 Конструкция

1.3.1.1 Конструктивно приборы выполнены в корпусе для щитового

монтажа. Общий вид, габаритные и установочные размеры приведены в прило-

жении А.

Корпус выполнен из пластмассы и состоит из основания, лицевой пане-

ли, передней рамки и задней защитной крышки (только для прибора ЩП02.01П).

Все комплектующие изделия расположены на трех/четырех соединен-

ных между собой печатных платах (количество плат зависит от исполнения при-

бора). К плате измерительной пристыковываются плата индикации и платы ком-

мутации (количество плат коммутации зависит от исполнения прибора). Платы

крепятся между собой линейками штыревыми.

При наличии аналоговых и дискретных выходов добавляется плата вы-

ходов.

В углубление передней части основания корпуса устанавливается лице-

вая панель с прозрачным окном, через который видны светодиодные семисег-

ментные цифровые индикаторы, предназначенные для отображения значений

измеряемых параметров электрической сети и единичные светодиодные индика-

торы.

На лицевой панели указаны все необходимые технические данные при-

бора и назначение кнопки управления режимами работы (для приборов ЩП01П,

ЩП00П).

Передняя рамка крепится к основанию корпуса при помощи защелок и

фиксирует лицевую панель.

Задняя прозрачная крышка предназначена для защиты токоведущих со-

единений и крепится к основанию корпуса винтами

(только для прибора

ЩП02.01П).

Приборы для установки на щите имеют комплект монтажных частей.

Размеры выреза в щите приведены в приложении А.

1.3.1.2 Назначение элементов передней панели

На передней панели прибора расположены:

− четырехзначный семисегментный светодиодный индикатор, предна-

значенный для отображения значений измеряемого сигнала по измерительному

каналу (напряжения, силы тока или частоты);

- единичные светодиодные индикаторы, отображающие работу интер-

фейса, состояние дискретных выходов, подсвечивающие приставку к единице

измерения;

− буквенные и графические символы;

− кнопка управления «∗» (для приборов ЩП00П, ЩП01П).

Кнопка «∗» служит для управления режимами работы и редактирования

функциональных параметров прибора.

1.3.1.3 Назначение элементов задней панели

На задней стенке основания расположены разъемы для подключения

прибора к измерительной цепи, к цепи питания, выходным цепям и цепям ин-

терфейсов.

При необходимости для согласования интерфейсной линии связи у при-

бора ЩП02.01П, который будет устанавливаться последним в линию, к контактам

разъемов «В» и «R» интерфейса RS485 может быть подключена функциональная

перемычка. При наличии перемычки для прибора ЩП02.01П подключен встроен-

ный согласующий резистор, для приборов ЩП00П, ЩП01П необходимо подклю-

чать внешний согласующий резистор сопротивлением R=120 Ом.

1.3.1.4 Внешние соединения приборов

Подключение к прибору внешних устройств определяется назначением

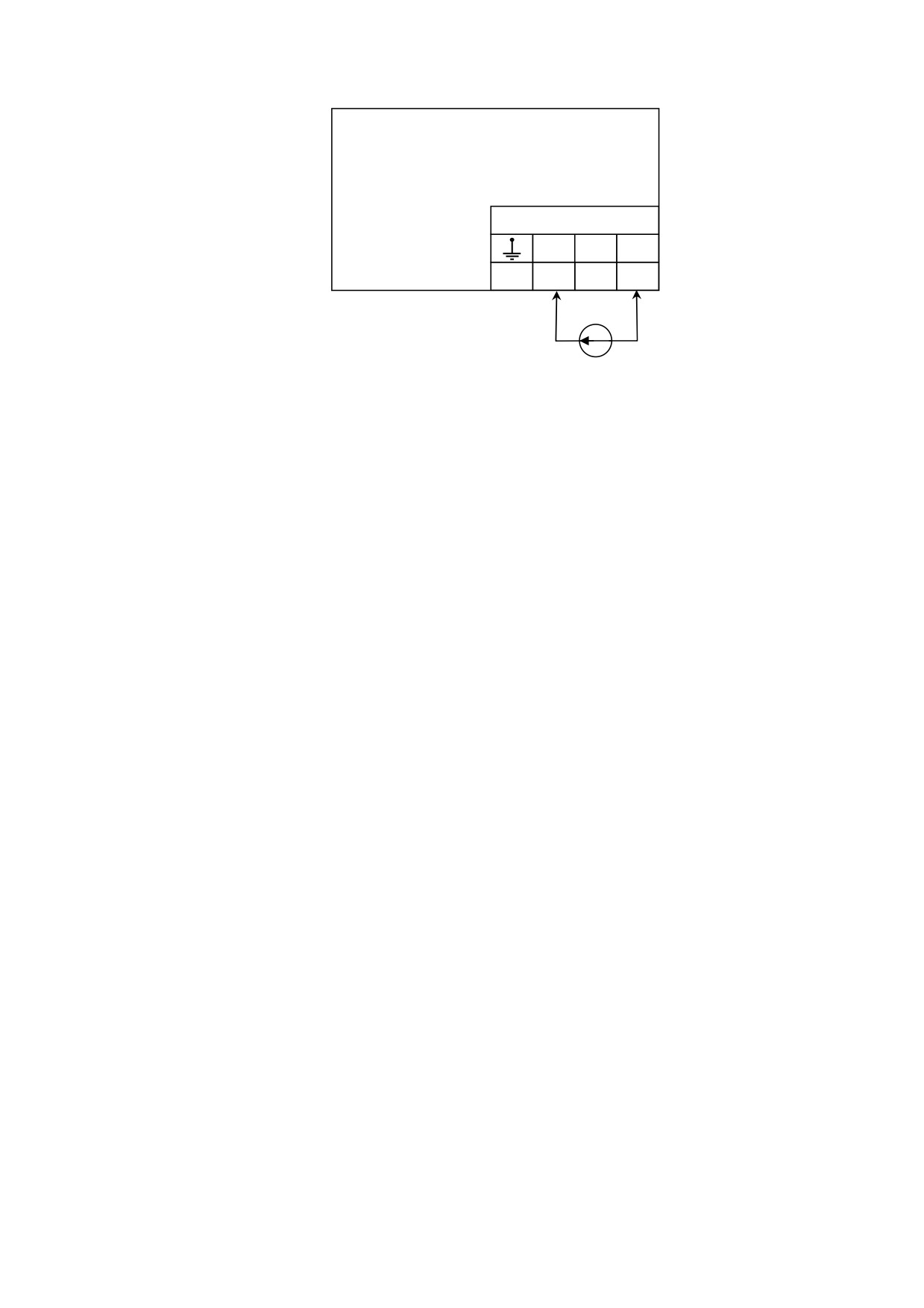

контактов разъемов на задней панели. Схемы подключения приведены в прило-

жении Б.

Источник входного сигнала подключается к контактам «L», «N».

Контакты питания «+», «-» применяются для подключения источников

питания постоянного тока. Контакт «

» - контакт рабочего заземления.

К контактам «А» и «В» интерфейса RS485 подключаются соответствен-

но линия А и линия В интерфейсной линии связи.

К контактам «D OUT», «D OUT 1», «D OUT 2» подключаются цепи на-

грузки, коммутируемые контактами дискретных выходов.

К контактам «AN OUT», «AN OUT 1», «AN OUT 2» подключаются цепи

приемников измерительной информации в виде унифицированных сигналов по-

стоянного тока.

1.3.2 Принцип работы

Структурные схемы приборов приведены на рисунках В.1, В.2 приложе-

ния В.

Фильтры Ф защищают входной сигнал и напряжение питания прибора

от кратковременных импульсных помех.

Микроконтроллер обеспечивает:

- обработку кода АЦП, формирует цифровые значения в зависимости от

вида шкалы и выводит информацию на цифровые индикаторы И;

- формирование сигналов для аналоговых выходов АВ1, АВ2 (при нали-

чии), которые являются источниками унифицированных сигналов постоянного

тока в соответствующих диапазонах изменений, пропорциональных значениям

текущих измерений входного и отображаемого на индикаторах сигнала;

- формирование сигналов для дискретных выходов ДВ1, ДВ2 (при нали-

чии) предназначенных для коммутации внешних цепей при выходе измеряемого

сигнала за пределы контролируемых значений уставок;

- прием и передачу сигналов последовательного интерфейса через узел

интерфейса УИ в соответствии с установленным сетевым адресом и скоростью

обмена данными. Узел интерфейса УИ обеспечивает гальваническое разделение

(для ЩП01П, ЩП02.01П) и сопряжение по уровням электрических сигналов

микроконтроллера и интерфейсной линии связи;

- установку необходимых параметров при настройке диапазона показа-

ний, уровней контролируемых значений входных сигналов (уставок), режимов

работы дискретных выходов, интерфейса, калибровке по входному сигналу, ка-

либровке выходных аналоговых сигналов.

Питание приборов, в зависимости от вида питающего напряжения, мо-

жет быть от сети постоянного тока низкого уровня (5В, 12В, 24В, 5ВН, 12ВН,

24ВН).

Преобразователь напряжения ПН обеспечивает гальваническую развязку

по питанию и преобразует входное напряжение в стабилизированное напряжение

5 В, необходимое для питания микроконтроллера (через стабилизатор напряжения

СН), индикаторов и преобразователей напряжения ПН1 - ПН4. При питании от

сети постоянного тока низкого уровня ПН1 - преобразователь (DC/DC).

Стабилизатор напряжения СН преобразует стабилизированное напряже-

ние 5 В до необходимого уровня (+3,3 В) и обеспечивает питание измерительно-

го узла.

Источник опорного напряжения ИОН формирует «искусственный ноль».

Усилитель У усиливает входной сигнал (масштабирующий усилитель).

Преобразователи напряжения ПН2 - ПН4 преобразуют стабилизирован-

ное напряжение 5 В до необходимых уровней и обеспечивают гальваническую

развязку и питание: ПН2 - узла интерфейсного канала, ПН4, ПН3 - аналоговых

выходов.

1.4 Маркировка

1.4.1 На передней панели прибора нанесено обозначение типа прибора,

товарного знака завода-изготовителя, знака утверждения типа средств измере-

ний, класса точности, рода тока, испытательного напряжения изоляции, единиц

измеряемых величин, кнопки управления (при наличии).

1.4.2 На приборе имеется этикетка, расположенная на задней панели, со-

держащая следующую информацию:

1) обозначение типа прибора;

2) класс точности;

3) обозначение постоянного тока;

4) диапазоны измерений;

5) диапазон показаний;

6) диапазоны выходных унифицированных сигналов постоянного тока;

7) обозначение напряжения питания;

8) товарный знак предприятия-изготовителя;

9) порядковый номер прибора по системе нумерации предприятия-

изготовителя;

10) месяц и год изготовления;

11) знак утверждения типа средств измерений;

12) испытательное напряжение изоляции;

13) маркировка, определяющая назначение контактов для внешних со-

единений;

14) специсполнение (при наличии).

1.4.3 Приборы, прошедшие приемо-сдаточные испытания и первичную

поверку предприятия-изготовителя, имеют клеймо поверителя и клеймо отдела

технического контроля.

1.4.4 При изменении диапазона показаний прибора необходимо внести

соответствующую отметку в паспорте, которая должна содержать установлен-

ный диапазон показаний, дату и подпись ответственного исполнителя. Откор-

ректировать этикетку на задней панели прибора, лицевую панель при изменении

единицы измерения, путем наклейки таблички с новым диапазоном показаний и

единицей измерения.

2 СРЕДСТВА ИЗМЕРЕНИЯ, ИНСТРУМЕНТЫ И ПРИНАДЛЕЖ-

НОСТИ

2.1 Для контроля, регулирования (настройки), выполнения работ по тех-

ническому обслуживанию и текущему ремонту должны применяться следующие

технические средства:

- установка универсальная пробойная УПУ-10, с погрешностью установки

напряжения ± 5 %;

- мегаомметр М4100/3, класс точности 1,0;

− калибратор универсальный с погрешностью по напряжению перемен-

ного тока от ± 0,015 % до ± 0,05 % в зависимости от диапазона; с погрешностью

по силе переменного тока от ± 0,05 % до 0,1 % в зависимости от диапазона, с по-

грешностью установки частоты не более 1 %;

− источник напряжения постоянного тока с диапазоном напряжения от

0 до 40 В, с погрешностью ± 1,25 %;

− прибор комбинированный цифровой с диапазоном измерения напря-

жения постоянного тока от 0 до 100 В, силы постоянного тока от 0 до 20 мА и

погрешностью измерения не более ± 0,1 %;

− магазин сопротивлений с диапазоном установки сопротивления от 0 до

1 МОм с классом точности не менее 0,02.

Примечания

1 Вся контрольно-измерительная аппаратура должна быть аттестована и

иметь документацию, подтверждающую ее готовность.

2 Допускается использовать другие технические средства для задания вход-

ных сигналов, если погрешность задания не превышает 1/5 предела основной по-

грешности прибора.

3 Допускается использовать технические средства с погрешностью задания

сигналов, не превышающей 1/3 предела основной погрешности прибора, с введени-

ем контрольного допуска, равного 0,8 от предела основной погрешности прибора.

4 При эксплуатации приборов выполнение работ по техническому обслу-

живанию не требуется.

3 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

3.1 Меры безопасности

3.1.1 К работам по обслуживанию и эксплуатации приборов допуска-

ются лица, ознакомленные с правилами техники безопасности, имеющие допуск

для работы с электроустановками напряжением до 1000 В и изучившие настоя-

щее руководство по эксплуатации.

3.1.2 При работе с приборами необходимо пользоваться только исправ-

ным инструментом и оборудованием.

3.1.3 Запрещается:

- эксплуатировать приборы в режимах, отличающихся от указанных в

настоящем руководстве;

- производить внешние соединения, не отключив все напряжения, пода-

ваемые на приборы.

3.1.4 При подключении питающего напряжения постоянного тока тре-

буется соблюдать полярность подводящих проводов, а контакты защитного за-

земления приборов подключать к элементу заземления.

3.2 Подготовка к работе

3.2.1 Прибор распаковать и убедиться в отсутствии механических по-

вреждений. Перед началом работы необходимо выдержать прибор в нормальных

условиях не менее 4 ч. Ознакомиться с паспортом на прибор и проверить ком-

плектность.

3.2.2 Приступая к работе с прибором, необходимо внимательно изучить

все разделы настоящего руководства.

3.2.3 Установить прибор на щит. Крепление должно быть произведено

тщательно, без перекосов.

3.2.4 Подсоединение проводов осуществляется при помощи винтовых

клемм. Сечение проводов, подключаемых непосредственно к клеммам, не бо-

лее 2,5 мм².

Схемы внешних подключений приборов приведены на рисунках Б.1 -

Б.3 приложения Б.

При подключении измерительных и питающих цепей необходимо соблю-

дать меры безопасности, изложенные в подразделе 3.1 настоящего руководства.

При прокладке измерительных линий следует выделять их в самостоя-

тельную трассу (или несколько трасс) и располагать отдельно от силовых и дру-

гих кабелей, создающих высокочастотные и импульсные помехи. Длина измери-

тельных линий должна быть минимальной. Измерительные линии рекомендует-

ся экранировать, экран подключать к заземлению. При заземлении необходимо

обеспечить хороший контакт экрана с элементом заземления.

Питание к приборам рекомендуется подводить проводами минимальной

длины. Напряжение питания, измеренное на контактах соединительного разъема

прибора, должно соответствовать значению, указанному в таблице 5.

Рекомендуется устанавливать фильтры сетевых помех в линиях питания

приборов, а контакты рабочего заземления приборов подключать к элементу за-

земления.

3.2.5 Порядок снятия/замены прибора

3.2.5.1 Отключить напряжение на участке цепи передачи электроэнер-

гии, к которой подключен прибор.

3.2.5.2 Отсоединить все подключенные провода от прибора.

3.2.5.3 Снять прибор со щита предварительно убрав крепление прибора.

В случае замены установить новый прибор согласно указанной выше методике.

3.2.6 Подключение приборов к линии интерфейса RS485

Подключить провода линий А и В интерфейса RS485 в соответствии с

назначением контактов.

При необходимости для согласования интерфейсной линии связи у при-

бора ЩП02.01П, который будет устанавливаться последним в линию, к контак-

там разъемов «В» и «R» интерфейса RS485 может быть подключена функцио-

нальная перемычка. При наличии перемычки для прибора ЩП02.01П подключен

встроенный согласующий резистор, для приборов ЩП00П, ЩП01П необходимо

подключать внешний согласующий резистор сопротивлением R=120 Ом.

Необходимые параметры интерфейса (сетевой адрес и скорость обмена)

должны быть настроены до установки приборов на щит. На щите может быть про-

веден контроль установленных параметров в режиме просмотра или редактирова-

ние их с помощью программы конфигурирования в случае, когда прибор подключен

к соответствующей сети.

3.3 Режимы работы

3.3.1 Прибор может функционировать в одном из следующих режимов:

- измерения;

- настройки параметров;

- просмотра параметров;

- регулировки яркости индикации;

- калибровки;

- поверки.

3.3.2 Режим измерения является основным эксплуатационным режимом,

который установлен по умолчанию при включении питания.

В этом режиме прибор:

- измеряет текущее значение входных величин и отображает результат

измерения на цифровых индикаторах, преобразует входной сигнал в выходные

аналоговые сигналы;

- управляет внешними цепями устройств в соответствии с заданными

параметрами работы дискретных выходов;

- передает запрашиваемую информацию по интерфейсным каналам.

3.3.3 Режимы поверки, просмотра параметров и регулирования яркости

свечения индикаторов являются вспомогательными и позволяют отображать из-

меряемый входной сигнал в виде шкалы, соответствующей диапазону входного

сигнала, в виде шкалы заказанного диапазона показаний, просматривать уста-

новленный диапазон показаний (верхнее и нижнее значения), параметры интер-

фейса и управлять свечением индикаторов.

3.3.4 Режимы настройки предназначены для редактирования програм-

мируемых параметров.

В этом режиме осуществляется настройка:

− параметров индикации (пункт меню 1 d): обновление индикации, положе-

ние десятичной точки, выбор типа и параметров шкалы, параметры отображения;

− параметров интерфейса (пункт меню 2 U): адрес прибора, скорость пе-

редачи, паритет, стоп-бит;

− параметров измерительной части (пункт меню 3n): вид измерения, ка-

либровка входного сигнала, время измерения, значение зоны нечувствительности;

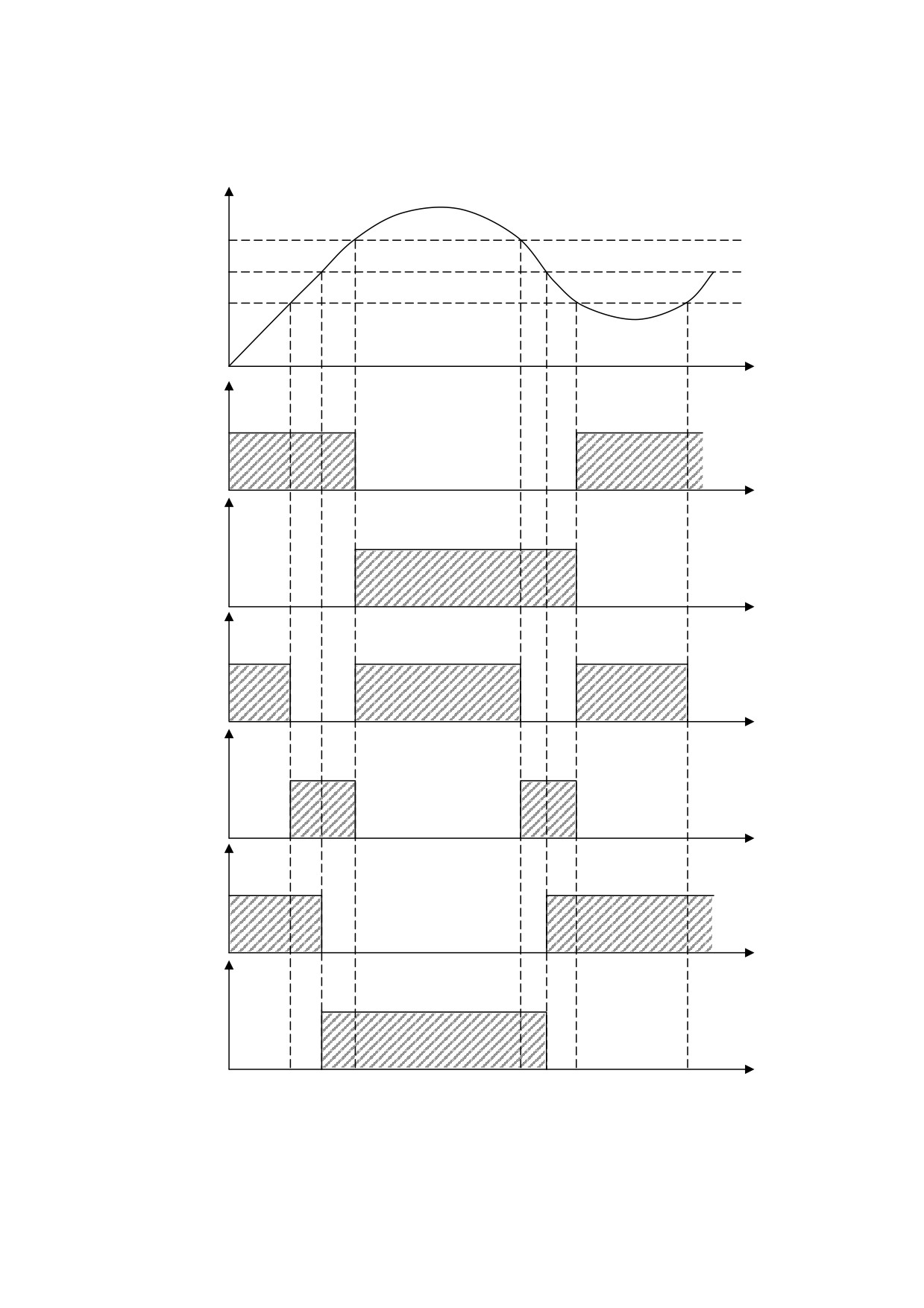

− параметров дискретного выхода (пункт меню 4 О): параметр слежения

дискретного выхода, режим дискретного выхода (логика, гистерезис и т.д.), уро-

вень и зона уставки, зона возврата, мигание индикации;

− параметров аналогового выхода (пункт меню 5 А): параметр слежения,

диапазон аналогового выхода, калибровка выхода, привязка значение;

− дополнительные функции (пункт меню 4 u или 6 u в зависимости от

типа прибора): изменение пароля, возврат к заводским настройкам, диагностика

индикаторов;

− калибровка прибора (только по интерфейсу).

Обозначения пунктов, подпунктов меню и их назначение для настройки

параметров, заводские настройки по умолчанию, порядок работы с кнопками

приведены в приложении Г.

Вход в режим редактирования осуществляется из основного режима

прибора (режим измерения) нажатием на кнопку «∗» около двух секунд. При

необходимости для продолжения работ ввести пароль (по умолчанию пароль от-

сутствует).

Переход между пунктами меню осуществляется последовательными

одиночными нажатиями кнопки «∗», для перехода в выбранный пункт меню не-

обходимо удерживать кнопку «∗» около двух секунд.

Настраиваемый параметр выбирают последовательными одиночными

нажатиями кнопки «∗», при этом условное обозначение параметра должно ото-

бражаться на цифровых индикаторах. Нажатием кнопки «∗» около двух секунд

входят в режим редактирования параметра.

При входе в пункт, подпункт меню на цифровых индикаторах должно

высветиться значение, установленное предприятием-изготовителем при выпуске

или установленное ранее значение.

Новое значение выбирают последовательными одиночными нажатиями

кнопки «∗». Нажатием кнопки «∗» около двух секунд устанавливают новое

значение редактируемого параметра.

Примечание - если введенное значение входит в диапазон допустимых, то

действующее значение замигает, в противном случае высветится ошибка «Er 3».

При установке числового значения любого выбранного параметра вы-

свечивается значение параметра, активный знак мигает. Последовательными

одиночными нажатиями кнопки «∗» выбирают нужное цифровое значение ак-

тивного знака от 0 до 9 (или от 9 до 0), переход на следующий знак осуществля-

ется нажатием кнопки «∗» около двух секунд.

Переход на редактирование десятичной точки осуществляется автома-

тически, после завершения редактирования последнего знака.

При установке положения десятичной точки кнопками выбирают нужное

положение последовательными одиночными нажатиями кнопки «∗». Сохранение

установленного значения осуществляется нажатием кнопки «∗» около двух секунд.

Ввод ошибочного значения выбранного параметра не сохраняется.

Для перехода на верхний уровень из режима редактирования параметра,

текущего подпункта, пункта меню нажимают кнопку «∗» около двух секунд.

3.4 Порядок работы

3.4.1 Подать питание, на цифровых индикаторах высветится версия про-

граммного обеспечения, затем значение близкое к нулю.

3.4.2 Выдержать прибор в течение времени установления рабочего ре-

жима (30 мин).

3.4.3 Подать входной сигнал на прибор.

3.4.4 На цифровых индикаторах должно отображаться значение, соот-

ветствующее входному сигналу.

3.5 Работа интерфейса

3.5.1 Работа прибора по интерфейсу обуславливается аппаратными и

программными средствами, применяемыми потребителем.

3.5.2 Линия связи интерфейса RS485 представляет собой витую пару

проводов, которые могут находиться в общем экране. На одну линию связи мо-

жет быть подключено до 31 прибора. Приборы подсоединяются к линии связи

параллельно.

3.5.3 На каждом приборе устанавливается свой сетевой адрес (от 1 до 247)

и скорость обмена данными (9600, 19200, 38400 или 57600 бит/с). Скорость обме-

на должна быть одинаковой и соответствовать установленной в линии.

3.5.4 При обмене информацией приборы являются ведомыми устройст-

вами (SLAVE). В качестве ведущего устройства (MASTER) выступает промыш-

ленный контроллер, компьютер или аналогичное устройство, управляющее об-

меном данными в линии.

На ведущем устройстве должны быть установлены параметры линии ин-

терфейса в соответствии с таблицей 13.

Таблица 13

Параметр линии

Значение

Количество стартовых бит

Количество бит данных

Проверка на четность

нет, чет, нечет

Количество стоповых битов

1; 1,5; 2

Скорость передачи, бод

9600, 19200, 38400 или 57600

Обмен данными происходит по инициативе ведущего устройства, посы-

лающего адресный запрос на прибор, с которым предполагается установить

связь. Получив запрос, прибор сравнивает запрашиваемый адрес со своим адре-

сом и при их совпадении выдает ответ.

Протокол обмена данными приведен в приложении Д.

3.5.5 Связь с компьютером может осуществляться либо через специаль-

ную плату, установленную в свободный слот системной шины компьютера, либо

через последовательный порт RS232 с применением дополнительного устройст-

ва - преобразователя уровней напряжения сигналов последовательного порта

RS232 в уровни напряжения сигналов интерфейса RS485.

3.6 Работа дискретных выходов

3.6.1 Приборы могут иметь исполнение с одним или двумя дискретными

выходами, которые работают независимо друг от друга. Настройка параметров

возможна с помощью кнопки (кроме ЩП02.01П) или через интерфейс.

Режим дискретного выхода и логика работы дискретных выходов (4.2 r),

уровень уставки (4.3 L), зона уставки (4.4 Z), зона возврата (4.5 d) задаются для

каждого дискретного выхода в режиме программирования параметров с помо-

щью кнопки на передней панели прибора (пункт меню 4 О).

3.6.2 Состояние дискретных выходов отображается включением соот-

ветствующего индикатора k (k1и k2).

Включение дискретного выхода при любой логике (t) происходит при

достижении входного сигнала (входной величиной) значения порога срабатыва-

ния в соответствии с диаграммами приложения Е. Срабатывание дискретного

выхода сопровождается включением соответствующего единичного индикатора

k1 или k2 на лицевой панели и миганием цифровых индикаторов, если включен

режим мигания цифровых индикаторов (4.6 F).

Выключение при значении параметра t = 5, 6, 7, 8 происходит с запазды-

ванием по значению величины сигнала на величину зоны возврата b (зона воз-

врата на диаграммах приложения Е не показана).

3.6.3 В зависимости от значения параметра t может быть следующая ло-

гика работы (приложения Е):

− t = 0. Дискретный выход отключен, единичный индикатор К на лице-

вой панели выключен.

− t = 1. Дискретный выход включен, единичный индикатор К на лицевой

панели включен, цифровые индикаторы мигают при включенном режиме мига-

ния. Используется для проверки работы дискретных выходов или для того, что-

бы дискретный выход всегда был во включенном состоянии независимо от вели-

чины входного сигнала.

− t = 2 (резерв).

− t = 3 (прямой гистерезис). Выход включается, когда измеренное значе-

ние менее (L−d), выключается, когда измеренное значение более (L+d) и т. д.,

осуществляя тем самым двухпозиционное регулирование по уставке L с гистере-

зисом ±d. Используется для сигнализации о том, что текущее измеренное значе-

ние меньше уставки L.

− t = 4 (обратный гистерезис). Выход включается, когда измеренное зна-

чение более (L+d), выключается, когда измеренное значение менее (L−d) и т. д.

Используется для сигнализации о превышении текущего измеренного значения

уставки L.

− t = 5 (логика U-образная). Используется для сигнализации о выходе

контролируемой величины за заданные границы, при этом включение происхо-

дит, когда текущее значение меньше (L−d−b) или больше (L+d+b).

− t = 6 (логика П-образная). Используется для сигнализации о входе кон-

тролируемой величины в заданные границы, при этом включение происходит,

когда текущее значение больше (L−d−b) и меньше (L+d+b).

− t = 7 (выключение при превышении уставки). Используется для сигна-

лизации об уменьшении контролируемой величины ниже заданной границы, при

этом включение происходит, когда текущее значение меньше L−b.

− t = 8 (включение при превышении уставки). Используется для сигна-

лизации об увеличении контролируемой величины выше заданной границы, при

этом включение происходит, когда текущее значение больше L+b.

3.7 Калибровка

3.7.1 Калибровка приборов проводится в случае выхода погрешности

прибора за допустимые пределы или после ремонта.

Калибровка приборов должна проводиться метрологическими служ-

бами, аккредитованными на право проведения калибровочных работ.

Калибровку следует проводить при нормальных условиях:

− температура окружающего воздуха плюс (20 ± 5) °С;

− относительная влажность воздуха до 80 % при 25 °С;

− атмосферное давление от 84 до 106,7 кПа;

− частота входного сигнала (50 ± 1) Гц.

3.7.2 Перед началом калибровки провести подключения в соответствии со

схемами, приведенными на рисунках Б.1 - Б.4 приложения Б. В качестве источни-

ка входного сигнала использовать источник калиброванных напряжений и токов.

На прибор подать напряжение питания, выдержать приборы в течение

времени установления рабочего режима (30 мин)

3.7.3 Настройка и калибровка приборов осуществляется с помощью про-

граммы-конфигуратора.

Для запуска программы-конфигуратора необходимо выбрать настраивае-

мый прибор (ЩП00, ЩП01, ЩП02.01) и задать следующие параметры соединения:

- порт связи;

- скорость обмена данными;

- паритет;

- количество стоп-бит;

- адрес прибора.

После выбора параметров связи нажать «Старт». Значения сетевых пара-

метров (сетевой адрес, скорость, число стоп-бит, паритет) должны совпадать с уста-

новленными на приборе (в случае ошибки выводится сообщение об ошибке связи).

3.7.4 Калибровка прибора осуществляется во вкладке «Калибровка».

Примечание - вкладка «Калибровка» доступна только в расширенной

версии программы-конфигуратора, если программа имеет стандартный вид, то

необходимо зайти в пункт меню «Вид» и выбрать расширенную версию конфи-

гуратора (рисунок 1).

Рисунок 1 - Выбор вида программы-конфигуратора

3.7.4.1 Калибровка входного сигнала

Калибровка прибора осуществляется по трем точка: верхнее, среднее и

нижнее значение входного сигнала (рисунок 2).

Рисунок 2 - Калибровка входного сигнала

Для проведения калибровки входных сигналов необходимо:

- подать входной сигнал, соответствующий 100 % рабочего диапазона;

- нажать кнопку «Калибровка верхнего значения»;

- дождаться информационного окна об успешной калибровке сигнала

(рисунок 3).

Рисунок 3 - Информационное окно

Аналогичным образом провести калибровку среднего и нижнего значе-

ния входных сигналов подавая на прибор соответственно 50 % и

3% рабочего

диапазона прибора.

Изменения вступают в силу после нажатия кнопки «Записать конфигурацию».

3.7.4.2 Калибровка аналоговых выходов (рисунок 4)

Калибровка аналоговых выходов производится самостоятельно для каждо-

го выхода. Аналоговые выхода могут калиброваться в произвольном порядке.

Для проведения калибровки выходных аналоговых сигналов необходимо:

- провести подключение прибора по схемам, приведенным в приложении Б;

- подключить к прибору образцовый миллиамперметр в соответствии со

схемой подключения;

- подать напряжение на прибор и выдержать его во включенном состоянии

в течении 30 минут для установления рабочего режима;

- нажать кнопку «Перекалибровать»;

- нажать кнопку «Генерация нижнего значения».

- в появившемся поле ввести измеренное образцовым миллиамперметром

значение, в случае ошибочного/неверного ввода значения нажать кнопку «Отмена»;

- нажать «Ок»;

- нажать кнопку «Генерация верхнего значения»;

- в появившемся поле ввести измеренное образцовым миллиамперметром

значение, в случае ошибочного/неверного ввода значения нажать кнопку «Отмена»;

- нажать «Ок», в случае успешной калибровки появится информационное

окно «Аналоговый выход откалиброван» (рисунок 5).

- при необходимости повторить шаги для калибровки другого аналогового

выхода;

- нажать кнопку «Записать конфигурацию» для сохранения измененных

калибровочных значений в энергозависимой памяти прибора.

Калибровка выходных аналоговых сигналов завершена.

3.7.5 После калибровки необходимо провести внеочередную поверку

прибора.

3.7.6 Калибровку приборов можно проводить при помощи кнопки, рас-

положенной на лицевой панели прибора (только для приборов ЩП00П, ЩП01П)

или с помощью программы-конфигуратора, размещенной на сайте

www.elpribor.ru в соответствии с описанием программы.

Рисунок 4 - Калибровка выходных аналоговых сигналов

Рисунок 5 - Информационное окно

4 ТРАНСПОРТИРОВАНИЕ И ПРАВИЛА ХРАНЕНИЯ

4.1 Транспортирование приборов должно осуществляться закрытым же-

лезнодорожным или автомобильным транспортом в соответствии с

ГОСТ 22261-94. При транспортировании самолетом приборы должны быть раз-

мещены в отапливаемых герметизированных отсеках.

Значения климатических и механических воздействий на приборы при

транспортировании должны находиться в пределах, указанных в 1.2.32 и 1.2.33.

Во время погрузочно-разгрузочных работ и транспортирования ящики

не должны подвергаться резким ударам и воздействию атмосферных осадков.

Способ укладки ящиков на транспортирующее средство должен исклю-

чать их перемещение.

4.2 Железнодорожные вагоны, контейнеры, трюмы судов, кузова

автомобилей, используемые для перевозки приборов практически не должны

иметь следов цемента, угля, химикатов и т.п.

4.3 Транспортирование приборов должно производиться в соответствии

с действующими на данном виде транспорта правилами, утвержденными в

установленном порядке.

4.4 Отправки могут быть мелкими или малотоннажными в зависимости

от количества приборов, отгружаемых в один адрес.

4.5 Условия транспортирования приборов должны соответствовать

условиям хранения 5 (ОЖ4) по ГОСТ 15150-69. После транспортирования при

отрицательной температуре окружающего воздуха приборы выдерживают

упакованными в течение 6 часов в условиях хранения 1 ГОСТ 15150-69.

4.6 При необходимости особых условий транспортирования это должно

оговариваться в договоре на поставку.

4.7 Хранить приборы у изготовителя и потребителя следует в закрытых

складских помещениях на стеллажах в потребительской таре в соответствии с

требованиями ГОСТ 22261-94 при температуре окружающего воздуха от плюс 5

до плюс 40 ºС и относительной влажности воздуха не более 80 % при температу-

ре плюс 25 ºС.

Хранить приборы без упаковки следует при температуре окружающего

воздуха от плюс 10 до плюс 35 ºС и относительной влажности воздуха не более

80 % при температуре плюс 25 ºС.

В помещениях для хранения содержание пыли, паров кислот и щелочей,

агрессивных газов и других вредных примесей, вызывающих коррозию, не

должно превышать содержание коррозионно-активных агентов для атмосферы

типа I по ГОСТ 15150-69.

5 ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1 Гарантийный срок эксплуатации 36 месяцев со дня ввода прибора в

эксплуатацию. Гарантийный срок хранения 12 месяцев с момента изготовления

прибора.

5.2 Изготовитель гарантирует соответствие прибора требованиям техни-

ческих условий ТУ 25-7504.228-2015 при соблюдении следующих правил:

− соответствие условий эксплуатации, хранения, транспортирования из-

ложенным в настоящем руководстве;

− обслуживание прибора должно производиться в соответствии с требо-

ваниями настоящего руководства персоналом, прошедшим специальное обучение.

5.3 Потребитель лишается права на гарантийный ремонт:

− при несоблюдении потребителем требований 6.2;

− при отсутствии/нарушении сохранности гарантийных этикеток

(пломб) предприятия-изготовителя.

6 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

6.1 При отказе в работе или неисправности прибора в период действия

гарантийного срока потребителем должен быть составлен акт о необходимости

ремонта и отправки прибора изготовителю.

6.2 Приборы, подвергавшиеся вскрытию, имеющие наружные повреж-

дения, а также применявшиеся в условиях, не соответствующих требованиям

ТУ 25-7504.228-2015, не рекламируются.

6.3 Приборы без сопроводительной документации (паспорта), не соот-

ветствующие требованию 1.4.4, не рекламируются.

6.4 Единичные отказы комплектующих изделий не являются причиной

для предъявления штрафных санкций.

7 УТИЛИЗАЦИЯ

Прибор не представляет опасности для жизни, здоровья людей и ок-

ружающей среды после окончания срока эксплуатации и подлежит утилизации

по технологии, принятой на предприятии, эксплуатирующем данное изделие.

Приложение Б

(обязательное)

Схемы внешних подключений приборов

ЩП00П

Вход

RS485

Питание

Источник

входного

сигнала

Источник

RS485

питающего

напряжения

ПИ

RS232

к ПЭВМ

Рисунок Б.1 - Схема подключения приборов

ЩП00П

ЩП01П

Вход

RS485

D OUT

AN OUT

Питание

GND

1.1

1.2

Источник

RН1

входного

Источник

сигнала

RS485

К приборам

питающего

ПИ

измерения

напряжения

и контроля

RS232

к ПЭВМ

Рисунок Б.2 - Схема подключения приборов

ЩП01П

К приборам измерения и контроля

RН1

RН

ЩП02.01П

1.1

1.2

2.1

2.2

D OUT 1

D OUT 2

AN OUT 1

AN OUT 2

Вход

RS485

Питание

GND

Источник

входного

Источник

сигнала

RS485

питающего

ПИ

напряжения

RS232

к ПЭВМ

Рисунок Б.3 - Схема подключения приборов

ЩП02.01П

Питание

Еп

Е_п - источник питающего напряжения постоянного тока.

Примечание - пунктиром обозначены подключения источника питания при проверке при ре-

зервном питании.

Рисунок Б.4 - Проверка защиты для приборов ЩП02.01П

от неправильного подключения полярности напряжения питания

для исполнений с напряжением питания 12ВН, 24ВН

Приложение В

(обязательное)

Схемы структурные приборов

Входной

сигнал

Д/ТТ

АЦП

+5 В

U, I

+1,5 В

КУ

+3,3 В

ИОН

RS485

+3,3 В

УИ

СН

Питание

ПН

+5 В

RS485 - линия интерфейса;

АЦП - аналого-цифровой преобразователь;

Д - делитель;

И - индикаторы;

ИОН - источник опорного напряжения;

КУ - кнопки управления;

М - микроконтроллер;

ПН - преобразователь напряжения;

СН - стабилизатор напряжения;

ТТ - трансформатор тока;

У - усилитель;

УИ - узел интерфейса;

Ф - фильтр.

Примечания:

1 Входной сигнал подается на АЦП у вольтметров через делитель и фильтр, у амперметров

через шунт и фильтр.

2 Узел интерфейса не имеет гальваническую развязку.

3 Узел питания имеет гальваническую развязку.

Рисунок В.1 - Схема структурная приборов ЩП00П

Входной

сигнал

U, I

Д/ТТ

АЦП

КУ

+3,3 В

ДВ1

+1,5 В

Р1

ДВ2

CН

ИОН

Р2

+5 В

Питание

+5 В

ПН1

RS485

УИ

ПН2

+3,3 В

АВ1

УАВ1

ПН3

АВ2

УАВ2

ПН4

RS485 - линия интерфейса;

АВ - аналоговый выход.

АЦП - аналого-цифровой преобразователь;

Д - делитель;

ДВ1, ДВ2 - дискретные выхода;

И - индикаторы;

ИОН - источник опорного напряжения;

КУ - кнопка управления (только для Щ01П);

М - микроконтроллер;

ПН1 - ПН4 - преобразователи напряжения;

Р1, Р2 - оптоэлектронные реле дискретного выхода;

СН - стабилизатор напряжения;

ТТ - трансформатор тока;

У - усилитель;

УАВ1, УАВ2 - узлы аналоговых выходов;

УИ - узел интерфейса;

Ф - фильтр;

Примечания:

1 Входной сигнал подается на АЦП у вольтметров через делитель и фильтр, у амперметров

через шунт и фильтр.

2 Количество дискретных и аналоговых выходов зависит от исполнения прибора (пункти-

ром показаны возможные подключения выходов).

3 Все узлы имеют гальваническую развязку (кроме входного сигнала).

Рисунок В.2 - Схема структурная приборов ЩП01П, ЩП02.01П

Приложение Г

(обязательное)

Описание меню приборов, заводские настройки, порядок работы с кнопкой

Описание работы с кнопкой:

Одиночное нажатие на кнопку (“нажал - отпустил”)

Нажатие на кнопку 2 секунды

Нажатие на кнопку 5 секунд

Таблица Г.1 - Порядок работы с кнопкой для приборов ЩП00П

Подпункт меню

Пункт

Назначение

Порядок работы с кнопкой

меню

первый

второй

пункта (подпункта) меню

на приборе

уровень

Режим программирования параметров

0000

Ввод пароля для входа в ме-

Вход в пункт из режима измерения кнопкой

ню программирования пара-

метров

, увеличение значения на 1 кнопкой

(от 0000 до 9999),

Заводская настройка (далее

переход к следующей цифре

ЗН) - 0 (вход без пароля).

После ввода последней цифры идет проверка па-

роля: при правильно введенном пароле - пере-

ход в меню режима программирования, при не-

правильном - переход в режим измерения.

1 d

Параметры индикации.

Выбор пункта

Переключение между пунктами меню

1.1 t

Период обновления индикации.

Допустимое значение: 0.1 ..

Выбор пункта

10.0 с

Установка значения:

- увеличение значения мигающего разряда

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

1.2 d

Положение десятичной точ-

ки.

Выбор пункта

Переключение между пунктами меню

0000.

Позиция точки 0

000.0

Позиция точки 1

00.00

Позиция точки 2

Выбор пункта

0.000

Позиция точки 3

AUtO

Автопозиция точки

Переключение между пунктами меню

End

Выход из текущего меню

Продолжение таблица Г.1

Подпункт меню

Пункт

Назначение

Порядок работы с кнопками

меню

первый

второй

пункта (подпункта) меню

на приборе

уровень

Режим программирования параметров

1 d

1.3 С

Выбор шкалы

Выбор пункта

Переключение между пунктами меню

1.3.1.S

Заказная шкала

1.3.2.r

Реальная шкала

Выбор пункта

1.3.3.P

Процентная шкала

Переключение между пунктами меню

End

Выход из текущего меню

1.4 u

Параметры шкалы напряже-

ния (тока)

Выбор пункта

Переключение между пунктами меню

1.4.1._

Нижнее значение реальной

шкалы

Выбор пункта

1.4.2.¯

Верхнее значение реальной

шкалы

Переключение между пунктами меню

1.4.3._

Нижнее значение заказной

Установка значения:

шкалы

1.4.4.¯

Верхнее значение заказной

- увеличение значения мигающего разряда

шкалы

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

End

Выход из текущего меню

Выбор пункта

1.5 F

Параметры шкалы частоты

Выбор пункта

Переключение между пунктами меню

1.5.1._

Нижнее значение реальной

шкалы

Выбор пункта

1.5.2.¯

Верхнее значение реальной

Переключение между пунктами меню

шкалы

Установка значения:

1.5.3._

Нижнее значение заказной

шкалы

- увеличение значения мигающего разряда

1.5.4.¯

Верхнее значение заказной

шкалы

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

Продолжение таблица Г.1

Подпункт меню

Пункт

Назначение

Порядок работы с кнопками

меню

первый

второй

пункта (подпункта) меню

на приборе

уровень

Режим программирования параметров

1 d

1.5 F

End

Выход из текущего меню

Выбор пункта

1.6 P

Параметр для отображения

Выбор пункта

Переключение между пунктами меню

1.6.1.n

Основной параметр

Выбор пункта

1.6.2.S

Второстепенный параметр

Переключение между пунктами меню

End

Выход из текущего меню

Выбор пункта

End

Выход из текущего меню

Выбор пункта

2 U

Параметры интерфейса

RS485

Выбор пункта

Переключение между пунктами меню

2.1 A

Адрес прибора

Допустимое значение: 1 .. 247

Выбор пункта

Установка значения:

- увеличение значения мигающего разряда

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

2.2 b

Скорость передачи

9.6

Скорость передачи 9600 бод

19.2

Скорость передачи 19200 бод

Выбор пункта

38.4

Скорость передачи 38400 бод

Переключение между пунктами меню

57.6

Скорость передачи 57600 бод

End

Выход из текущего меню

Выбор пункта

2.3 P

Паритет

2.3.1.n

Без паритета

Выбор пункта

2.3.2.E

Четный

Переключение между пунктами меню

2.3.3.O

Нечетный

End

Выход из текущего меню

Выбор пункта

Продолжение таблица Г.1

Подпункт меню

Пункт

Назначение

Порядок работы с кнопками

меню

первый

второй

пункта (подпункта) меню

на приборе

уровень

Режим программирования параметров

2 U

2.4 S

Стоп-бит

1 cтоп-бит

Выбор пункта

1.5

1.5 cтоп-бита

Переключение между пунктами меню

2 cтоп-бита

End

Выход из текущего меню

Выбор пункта

End

Выход из текущего меню

Выбор пункта

3 n

Параметры измерительной

части

Выбор пункта

Переключение между пунктами меню

3.1 P

Вид измерения

3.1.1.C

Постоянный сигнал

Выбор пункта

3.1.2.u

Переменный сигнал

Переключение между пунктами меню

3.1.3.F

Частотомер

End

Выход из текущего меню

Выбор пункта

3.2 C

Калибровка входного сигнала

3.2.1._

Фиксация калибруемой точки 1:

-100% для постоянного сигнала

3% для переменного сигнала

Подать входной сигнал.

Частотомер не калибруется

3.2.2.-

Фиксация калибруемой точки 2:

Выбор пункта

0% для постоянного сигнала

50% для переменного сигнала

Переключение между пунктами меню

Частотомер не калибруется

3.2.3.¯

Фиксация калибруемой точки 1:

100% для постоянного сигнала

100% для переменного сигнала

Частотомер не калибруется

End

Выход из текущего меню

Выбор пункта

3.3 t

Время измерения.

Допустимое значение: 200 ..

Выбор пункта

1000 миллисекунд.

Установка значения:

- увеличение значения мигающего разряда

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

Продолжение таблица Г.1

Подпункт меню

Пункт

Назначение

Порядок работы с кнопками

меню

первый

второй

пункта (подпункта) меню

на приборе

уровень

Режим программирования параметров

3 n

3.4 d

Зона нечувствительности.

Допустимое значение: 0 .. 2 в

Выбор пункта

% (от входного сигнала)

Установка значения:

- увеличение значения мигающего разряда

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

End

Выход из текущего меню

Выбор пункта

4 u

Разное

Выбор пункта

Переключение между пунктами меню

4.1 P

Смена пароля.

Допустимое значение: 0 ..

Выбор пункта

9999

Установка значения:

- увеличение значения мигающего разряда

- переход к следующему разряду

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

4.2 S

Вернуть заводские настройки

Выбор пункта

Переключение между пунктами меню

4.3 d

Диагностика индикаторов

Выбор пункта

Переключение между пунктами меню

End

Выход из текущего меню

Выбор пункта

End

Выход из меню

Выбор пункта

Таблица Г.2 - Порядок работы с кнопкой для приборов ЩП01П

Подпункт меню

Пункт

Назначение

Порядок работы с кнопками

первый

второй

меню

пункта (подпункта) меню

на приборе

уровень

Режим программирования параметров

Ввод пароля для входа в ме-

Вход в пункт из режима измерения кнопкой

0000

ню программирования пара-

метров

, увеличение значения на 1 кнопкой

(от 0000 до 9999),

Заводская настройка (далее

переход к следующей цифре

ЗН) - 0 (вход без пароля).

После ввода последней цифры идет проверка па-

роля: при правильно введенном пароле - пере-

ход в меню режима программирования, при не-

правильном - переход в режим измерения.

1 d

Параметры индикации.

Выбор пункта

Переключение между пунктами меню

1.1 t

Период обновления индикации.

Допустимое значение: 0.1 ..

Выбор пункта

10.0 с

Установка значения:

- увеличение значения мигающего разряда

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

1.2 d

Положение десятичной точ-

ки.

Выбор пункта

Переключение между пунктами меню

0000.

Позиция точки 0

000.0

Позиция точки 1

00.00

Позиция точки 2

Выбор пункта

0.000

Позиция точки 3

AUtO

Автопозиция точки

Переключение между пунктами меню

End

Выход из текущего меню

1.3 С

Выбор шкалы

Выбор пункта

Переключение между пунктами меню

1.3.1.S

Заказная шкала

1.3.2.r

Реальная шкала

Выбор пункта

1.3.3.P

Процентная шкала

Переключение между пунктами меню

End

Выход из текущего меню

Продолжение таблицы Г.2

Подпункт меню

Пункт

Назначение

Порядок работы с кнопками

первый

второй

меню

пункта (подпункта) меню

на приборе

уровень

Режим программирования параметров

1 d

1.4 u

Параметры шкалы напряже-

ния (тока)

Выбор пункта

Переключение между пунктами меню

1.4.1._

Нижнее значение реальной

шкалы

Выбор пункта

1.4.2.¯

Верхнее значение реальной

шкалы

Переключение между пунктами меню

1.4.3._

Нижнее значение заказной

Установка значения:

шкалы

1.4.4.¯

Верхнее значение заказной

- увеличение значения мигающего разряда

шкалы

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

End

Выход из текущего меню

Выбор пункта

1.5 F

Параметры шкалы частоты

Выбор пункта

Переключение между пунктами меню

1.5.1._

Нижнее значение реальной

шкалы

Выбор пункта

1.5.2.¯

Верхнее значение реальной

Переключение между пунктами меню

шкалы

Установка значения:

1.5.3._

Нижнее значение заказной

шкалы

- увеличение значения мигающего разряда

1.5.4.¯

Верхнее значение заказной

шкалы

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

End

Выход из текущего меню

Выбор пункта

1.6 P

Параметр для отображения

Выбор пункта

Переключение между пунктами меню

1.6.1.n

Основной параметр

Выбор пункта

1.6.2.S

Второстепенный параметр

Переключение между пунктами меню

Продолжение таблицы Г.2

Подпункт меню

Пункт

Назначение

Порядок работы с кнопками

первый

второй

меню

пункта (подпункта) меню

на приборе

уровень

Режим программирования параметров

1 d

1.6 P

End

Выход из текущего меню

Выбор пункта

End

Выход из текущего меню

Выбор пункта

2 U

Параметры интерфейса

RS485

Выбор пункта

Переключение между пунктами меню

2. 1 A

Адрес прибора

Допустимое значение: 1 .. 247

Выбор пункта

Установка значения:

- увеличение значения мигающего разряда

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

2.2 b

Скорость передачи

9.6

Скорость передачи 9600 бод

19.2

Скорость передачи 19200 бод

Выбор пункта

38.4

Скорость передачи 38400 бод

Переключение между пунктами меню

57.6

Скорость передачи 57600 бод

End

Выход из текущего меню

Выбор пункта

2.3 P

Паритет

2.3.1.n

Без паритета

Выбор пункта

2.3.2.E

Четный

Переключение между пунктами меню

2.3.3.O

Нечетный

End

Выход из текущего меню

Выбор пункта

2.4 S

Стоп-бит

1 cтоп-бит

Выбор пункта

1.5

1.5 cтоп-бита

Переключение между пунктами меню

2 cтоп-бита

End

Выход из текущего меню

Выбор пункта

End

Выход из текущего меню

Выбор пункта

Продолжение таблицы Г.2

Подпункт меню

Пункт

Назначение

Порядок работы с кнопками

первый

второй

меню

пункта (подпункта) меню

на приборе

уровень

Режим программирования параметров

3 n

Параметры измерительной

части

Выбор пункта

Переключение между пунктами меню

3.1 P

Вид измерения

3.1.1.C

Постоянный сигнал

Выбор пункта

3.1.2.u

Переменный сигнал

Переключение между пунктами меню

3.1.3.F

Частотомер

End

Выход из текущего меню

Выбор пункта

3.2 C

Калибровка входного сигнала

3.2.1._

Фиксация калибруемой точки 1:

-100% для постоянного сигнала

3% для переменного сигнала

Частотомер не калибруется

Подать входной сигнал.

3.2.2.-

Фиксация калибруемой точки 2:

0% для постоянного сигнала

Выбор пункта

50% для переменного сигнала

Частотомер не калибруется

Переключение между пунктами меню

3.2.3.¯

Фиксация калибруемой точки 1:

100% для постоянного сигнала

100% для переменного сигнала

Частотомер не калибруется

End

Выход из текущего меню

Выбор пункта

3.3 t

Время измерения.

Допустимое значение: 200 ..

Выбор пункта

1000 миллисекунд.

Установка значения:

- увеличение значения мигающего разряда

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

3.4 d

Зона нечувствительности.

Допустимое значение: 0 .. 2 в

Выбор пункта

% (от входного сигнала)

Установка значения:

- увеличение значения мигающего разряда

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

Продолжение таблицы Г.2

Подпункт меню

Пункт

Назначение

Порядок работы с кнопками

первый

второй

меню

пункта (подпункта) меню

на приборе

уровень

Режим программирования параметров

3 n

End

Выход из текущего меню

Выбор пункта

4 O

Параметры дискретного выхо-

да

Выбор пункта

Переключение между пунктами меню

4.1 P

Параметр слежения дискрет-

ного выхода.

Выбор пункта

Допустимое значение:

0 - основной параметр

Переключение между пунктами меню

1 - второстепенный параметр

Установка значения:

- увеличение значения мигающего разряда

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

4.2 r

Режим дискретного выхода.

Допустимое значение:

Выбор пункта

0 - всегда отключен

Установка значения:

1 - всегда включен

2 - резерв

- увеличение значения мигающего разряда

3 - прямой гистерезис

4 - обратный гистерезис

- переход к следующему разряду

5 - логика U-образная

- после установки последнего разряда, устанав-

6 - логика П-образная

7 - выключение при превыше-

ливается позиция точки кнопкой

нии

8 - включение при превыше-

Если введенное значение входит в допустимый

нии

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

4.3 L

Уровень уставки, задается в

процентах.

Выбор пункта

Допустимое значение: 0 ..

Установка значения:

200%

- увеличение значения мигающего разряда

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

Продолжение таблицы Г.2

Подпункт меню

Пункт

Назначение

Порядок работы с кнопками

первый

второй

меню

пункта (подпункта) меню

на приборе

уровень

Режим программирования параметров

4 O

4.4 Z

Зона уставки, задается в про-

центах.

Выбор пункта

Допустимое значение: 0 ..

Установка значения:

100%

- увеличение значения мигающего разряда

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

4.5 d

Зона возврата, задается в про-

центах.

Выбор пункта

Допустимое значение: 0 ..

Установка значения:

100%

- увеличение значения мигающего разряда

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

4.6 F

Мигание индикации.

Допустимое значение:

Выбор пункта

0 - выключить мигание

Установка значения:

1 - включить мигание при сра-

батывании дискретного выхо-

- увеличение значения мигающего разряда

да

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

End

Выход из текущего меню

Выбор пункта

5 A

Параметры аналогового выхо-

да

Выбор пункта

Переключение между пунктами меню

Продолжение таблицы Г.2

Подпункт меню

Пункт

Назначение

Порядок работы с кнопками

первый

второй

меню

пункта (подпункта) меню

на приборе

уровень

Режим программирования параметров

5 A

5.1 P

Параметр слежения аналого-

вого выхода.

Выбор пункта

Допустимое значение:

Установка значения:

0 - основной параметр

1 - второстепенный параметр

- увеличение значения мигающего разряда

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

5.2 d

Диапазон аналогового выхода.

Допустимое значение:

Выбор пункта

0 - 0 .. 5 мА (А)

Установка значения:

1 - 0 .. 20 мА (С)

2 - 4 .. 20 мА (В)

- увеличение значения мигающего разряда

3 - 0 .. 2.5 .. 5 мА (АР)

4 - 0 .. 10 .. 20 мА (СР)

- переход к следующему разряду

5 - 4 .. 12 .. 20 мА (ВР)

- после установки последнего разряда, устанав-

6 - -5 .. 0 .. 5 мА (ЕР)

7 - резерв

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

5.3 С

Калибровка аналогового вы-

хода.

Выбор пункта

Переключение между пунктами меню

5.3.1._

Калибровка точки 1 аналого-

вого выхода.

Выбор пункта

Ввести показания аналогового

Установка значения:

выхода в мА.

Допустимое значение: -9999 ..

- увеличение значения мигающего разряда

9999

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

Продолжение таблицы Г.2

Подпункт меню

Пункт

Назначение

Порядок работы с кнопками

первый

второй

меню

пункта (подпункта) меню

на приборе

уровень

Режим программирования параметров

5 A

5.3.2.¯

Калибровка точки 2 аналого-

вого выхода .

Выбор пункта

Ввести показания аналогового

Установка значения:

выхода в мА.

Допустимое значение: -9999 ..

- увеличение значения мигающего разряда

9999

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

End

Выход из текущего меню

Выбор пункта

5.4 b

Привязка значений

Выбор пункта

Переключение между пунктами меню

5.4.1._

Привязка нижнего значения

аналогового выхода к входно-

Выбор пункта

му сигналу (реальная шкала).

Установка значения:

Допустимое значение: -9999 ..

9999

- увеличение значения мигающего разряда

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

5.4.2.¯

Привязка верхнего значения

аналогового выхода к входно-

Выбор пункта

му сигналу (реальная шкала).

Установка значения:

Допустимое значение: -9999 ..

9999

- увеличение значения мигающего разряда

- переход к следующему разряду

- после установки последнего разряда, устанав-

ливается позиция точки кнопкой

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

End

Выход из текущего меню

Выбор пункта

End

Выход из текущего меню

Выбор пункта

Продолжение таблицы Г.2

Подпункт меню

Пункт

Назначение

Порядок работы с кнопками

первый

второй

меню

пункта (подпункта) меню

на приборе

уровень

Режим программирования параметров

6 u

Разное

Выбор пункта

Переключение между пунктами меню

6.1 P

Смена пароля.

Допустимое значение: 0 .. 9999

Выбор пункта

Установка значения:

- увеличение значения мигающего разряда

- переход к следующему разряду

Если введенное значение входит в допустимый

диапазон - замигает действующее значение.

Иначе высветится ошибка вида «Er 3».

6.2 S

Вернуть заводские настройки

Выбор пункта

Переключение между пунктами меню

6.3 d

Диагностика индикаторов

Выбор пункта

Переключение между пунктами меню

End

Выход из текущего меню

Выбор пункта

End

Выход из меню

Выбор пункта

0ПЧ.140.332

Приложение Д

(обязательное)

Протокол обмена данными по интерфейсу

Прибор может работать в составе полевой сети на основе последова-

тельного интерфейса RS485 с протоколом Modbus RTU в качестве ведомого

устройства.

Характеристики интерфейсного канала связи

Интерфейсный канал используется для обмена данными с прибором.

Прибор является ведомым устройством.

Интерфейсный канал имеет следующие характеристики:

- электрические характеристики сигналов соответствуют интерфейсу

RS485;

- тип канала - асинхронный;

- протокол обмена данными: Modbus RTU;

- скорость передачи данных: 9600 бит/с, 19200 бит/с, 38400 бит/с,

57600 бит/с (устанавливается пользователем);

- длина линии связи сети не более 1200 метров в зависимости от

скорости передачи данных;

- тип линий связи - витая пара (экранированная витая пара);

- число приборов в канале связи не более 31 (без дополнительных

технических средств);

- формат данных при передаче информации: 1 бит (старт-бит) + 8 бит

(данные) + 1 бит (паритет, устанавливается пользователем) + 1 бит или 2 бита

(стоп-биты, устанавливается пользователем);

- диапазон значений адреса прибора от 1 до 247.

Описание протокола Modbus RTU

Информационные и временные характеристики протокола обмена дан-

ными соответствуют характеристикам протокола Modbus RTU.

Ведущее устройство формирует и посылает команды управления ведо-

мому устройству. Код функции в запросе сообщает подчиненному устройству,

какое действие необходимо провести. Байты данных содержат информацию не-

0ПЧ.140.332

обходимую для выполнения запрошенной функции. Например, код функции

0x03 подразумевает запрос на чтение содержимого регистров подчиненного

устройства.

Ведомое устройство отвечает ведущему устройству в случае, если ад-

рес в принятом сообщении совпал с адресом ведомого устройства. Если подчи-

ненный дает нормальный ответ, код функции в ответе повторяет код функции в

запросе. В байтах данных содержится затребованная информация. Если имеет

место ошибка, то код функции модифицируется и в байтах данных передается

причина ошибки.

Сообщение начинается с интервала тишины равного времени передачи 3.5

символов при установленной скорости передачи в сети. Вслед за последним пере-

даваемым символом также следует интервал тишины продолжительностью не ме-

нее 3,5 символов. Новое сообщение может начинаться после этого интервала.

Сообщение передается непрерывно. Если интервал тишины продолжи-

тельностью 3,5 символа возник во время передачи сообщения, принимающее

устройство заканчивает прием сообщения и следующий байт будет воспринят

как начало следующего сообщения.

Если новое сообщение начнется раньше 3,5 интервала, принимающее

устройство воспримет его как продолжение предыдущего сообщения. В этом

случае устанавливается ошибка, так как будет несовпадение контрольных сумм.

Формат сообщения в канале связи

Адрес

Функция

Данные

Циклическая

контрольная сумма (CRC)

8 бит

N*8 бит

16 бит

Адрес - сетевой адрес прибора (от 1 до 247). Адрес 0 предназначен

для широковещательных сообщений, ответ на которые прибор не формирует.

Функция - код функции в соответствии с перечнем поддерживае-

мых функций.

Данные - данные в соответствии с описанием функции.

Циклическая контрольная сумма (CRC) сообщения формируется

в соответствии с протоколом Modbus RTU.

0ПЧ.140.332

Перечень поддерживаемых функций

Код функции

Функция

03, 04

Чтение регистров хранения / входных реги-

стров

Контрольная сумма

Контрольная сумма CRC состоит из двух байт. Контрольная сумма вы-

числяется передающим устройством и добавляется в конец сообщения. Прини-

мающее устройство вычисляет контрольную сумму в процессе приема и срав-

нивает ее с полем CRC принятого сообщения.

Счетчик контрольной суммы предварительно инициализируется чис-

лом 0xFFFF. Только восемь бит данных используются для вычисления кон-

трольной суммы CRC. Старт и стоп биты, бит паритета, если он используется,

не учитываются в контрольной сумме.

Во время генерации CRC каждый байт сообщения складывается по

ИСКЛЮЧАЮЩЕМУ ИЛИ с текущим содержимым регистра контрольной

суммы. Результат сдвигается в направлении младшего бита, с заполнением ну-

лем старшего бита.

Между тем, если младший бит равен 1, то производится ИСКЛЮ-

ЧАЮЩЕЕ ИЛИ содержимого регистра контрольной суммы и определенного

числа. Если младший бит равен 0, то ИСКЛЮЧАЮЩЕЕ ИЛИ не делается.

Процесс сдвига повторяется восемь раз. После последнего (восьмого)

сдвига, следующий байт складывается с текущей величиной регистра кон-

трольной суммы, и процесс сдвига повторяется восемь раз как описано выше.

Конечное содержание регистра и есть контрольная сумма CRC.

Алгоритм генерации CRC:

1) 16-ти битный регистр загружается числом 0xFFFF и используется

далее как регистр CRC.

2) Первый байт сообщения складывается по ИСКЛЮЧАЮЩЕМУ ИЛИ

с содержимым регистра CRC. Результат помещается в регистр CRC.

3) Если младший бит 0: регистр CRC сдвигается вправо (в направлении

младшего бита) на 1 бит, старший бит заполняется 0.

0ПЧ.140.332

4) Если младший бит 1: регистр CRC сдвигается вправо (в направлении

младшего бита) на 1 бит, старший бит заполняется 0. Делается операция

ИСКЛЮЧАЮЩЕЕ ИЛИ регистра CRC и полиномиального числа 0xA001.

5) Шаги 3 и 4 повторяются восемь раз.

6) Повторяются шаги со 2 по 5 для следующего байта сообщения. Это

повторяется до тех пор, пока все байты сообщения не будут обработаны.

7) Финальное содержание регистра CRC и есть контрольная сумма.

Размещение CRC в сообщении:

- при передаче 16 бит контрольной суммы CRC в сообщении, сначала

передается младший байт, затем старший.

Команды чтения из устройства

Запрос

Имя поля

Содержимое

Адрес

1 байт, адрес ведомого устройства

Функция

0x03 или 0x04, 1 байт

Старшая часть начального адреса

Старший байт начального адреса области

регистров для чтения

Младшая часть начального адреса

Младший байт начального адреса области

регистров для чтения

Старшая часть числа регистров

Старший байт числа регистров для чтения

Младшая часть числа регистров

Младший байт числа регистров для чте-

ния

CRC - циклическая контрольная сумма

Ответ

Имя поля

Содержимое

Адрес

1 байт, адрес ведомого устройства

Функция

0x03 или 0x04, 1 байт

Счетчик байт

Число байт в информационной части ответа

Старшая часть первого регистра

Содержимое старшего байта первого реги-

стра для чтения

Младшая часть первого регистра

Содержимое младшего байта первого реги-

стра для чтения

…

Старшая часть последнего регистра

Содержимое старшего байта последнего

регистра для чтения

Младшая часть последнего регистра

Содержимое младшего байта последнего

регистра для чтения

CRC - циклическая контрольная сумма

0ПЧ.140.332

Сообщение об ошибке

Имя поля

Содержимое

Адрес

1 байт, адрес ведомого устройства

Функция

Код функции в запросе с установленной

в старшем бите единицей

Код ошибки

1 байт

CRC - циклическая контрольная сум-

ма

Коды ошибок

Код

Расшифровка

Неподдерживаемая функция

Неподдерживаемый адрес данных

Адресация регистров

Регистры измерений (для чтения использовать функцию 0x03 или 0x04)

Адрес

Наименование регистра

Формат

Значения параметров

(HEX)

(DEC)

—

0x0001

Результат измерения ос-float1 F1032

float

новного параметра (зака-

занный диапазон)

0x0003

Результат измерения ос-float2 F0123

float

новного параметра (зака-

занный диапазон)

0x0005

Результат измерения ос-float3 F3210

float

новного параметра (зака-

занный диапазон)

0x0007

Результат измерения ос-float1 F1032

float

новного параметра (вход-

ной сигнал)

0x0009

Результат измерения ос-float2 F0123

float

новного параметра (вход-

ной сигнал)

0x000B

Результат измерения ос-float3 F3210

float

новного параметра (вход-

ной сигнал)

0x000D

Результат измерения ос-signed short

0 ... 10000

новного параметра

(про-

(результат

делить

на

центная шкала)

100)

0x000E

Показания индикаторов

signed short

-9999 ... 9999

в формате целого числа

0x000F

Кол-во десятичных знаков

unsigned short

0, 1, 2, 3

для целого числа

0ПЧ.140.332

0x0010

Результат измерения час-

float1 F1032

(для приборов с пере-

тоты, Гц

менным вх.сигналом и

частотомера)

0x0012

Результат измерения час-

float2 F0123

(для приборов с пере-

тоты, Гц

менным вх.сигналом и

частотомера)

0x0014

Результат измерения час-

float3 F3210

(для приборов с пере-

тоты, Гц

менным вх.сигналом и

частотомера)

0x0016-

Единица измерения (стро-

char[20]

Символы в кодировке

0x001F

ковое значение)

ASCII

Служебные регистры (для чтения использовать функцию 0x03 или 0x04)

Адрес

Наименование

Формат

Значения параметров

(HEX)

(DEC)

регистра

0x0020

Значение АЦП 0%

float1 F1032

float

(смещение)

0x0022

Значение АЦП 100%float1 F1032

float

(номинальный сиг-

нал)

0x0024

Значение АЦП 0%

float1 F1032

float

(для частоты)

0x0026

Значение АЦП 100%

float1 F1032

float

(для частоты)

—

0x0100

256

Версия программы

char[20]

Символы в кодировке ASCII

Формат представления вещественного числа с структурой F1032

Регистр с младшим адресом

Регистр со старшим адресом

Средний байт мантис-

Младший байт

Старший байт

(по-

Старший байт

сы (байт 1)

мантиссы (байт 0)

рядок+знак) (байт 3)

Мантиссы (байт 2)

Формат представления вещественного числа с структурой F0123

Регистр с младшим адресом

Регистр со старшим адресом

Младший байт

Средний байт ман-

Старший байт

(поря-

Мантиссы (байт 0)

тиссы (байт 1)

Мантиссы (байт 2)

док+знак) (байт 3)

Формат представления вещественного числа с структурой F3210

Регистр с младшим адресом

Регистр со старшим адресом

Старший байт (поря-

Старший байт

Средний байт ман-

Младший байт

док+знак) (байт 3)

мантиссы (байт 2)

тиссы (байт 1)

мантиссы (байт 0)

0ПЧ.140.332

Приложение Ж

(обязательное)

Значения входных сигналов, допускаемые показания и

допускаемые значения выходных аналоговых сигналов в контрольных точках

Таблица Ж.1 - Проверка основной погрешности приборов ЩП при измерении на-

пряжения и силы тока

Условное обозна-

Проверяемая

Эталонное зна-

Допускаемые значения показаний прибо-

чение диапазона

Кон-

отметка в %

чение входного

ра**, в единицах измеряемой величины с

измерений (b1*),

троль-

от номиналь-

сигнала в еди-

допуском 0,8 от предела основной погреш-

номинальное зна-

ная точ-

ного значения

ницах изме-

ности (N)

чение входного

ка

входного

ряемой вели-

класс точности 0,2***

класс точности 0,5***

сигнала (N_k)

сигнала (х)

чины (N_х)

0,02

от

0,018 до

0,022

от 0,016 до

0,024

0,2

от

0,198 до

0,202

от 0,196 до

0,204

1 В,

0,4

от

0,398 до

0,402

от 0,396 до

0,404

1 А

0,5

от

0,498 до

0,502

от 0,496 до

0,504

0,6

от

0,598 до

0,602

от 0,596 до

0,604

0,8

от

0,798 до

0,802

от 0,796 до

0,804

100

1,0

от

0,998 до

1,002

от 0,996 до

1,004

120

1,2

от

1,198 до

1,202

от 1,196 до

1,204

0,04

от

0,037 до

0,043

от 0,032 до

0,048

0,4

от

0,397 до

0,403

от 0,392 до

0,408

2 В,

0,8

от

0,797 до

0,803

от 0,792 до

0,808

2 мА,

1,0

от

0,997 до

1,003

от 0,992 до

1,008

2 А

1,2

от

1,197 до

1,203

от 1,192 до

1,208

1,6

от

1,597 до

1,603

от 1,592 до

1,608

100

от

1,997 до

2,003

от 1,992 до

2,008

120

2,4

от

2,397 до

2,403

от 2,392 до

2,408

0,1

от

0,092 до

0,108

от 0,080 до

0,120

от

0,992 до

1,008

от 0,980 до

1,020

5 В,

от

1,992 до

2,008

от 1,980 до

2,020

5 мА,

2,5

от

2,492 до

2,508

от 2,480 до

2,520

5 А

от

2,992 до

3,008

от 2,980 до

3,020

от

3,992 до

4,008

от 3,980 до

4,020

100

от

4,992 до

5,008

от 4,980 до

5,020

120

от

5,992 до

6,008

от 5,980 до

6,020

0,2

от

0,184 до

0,216

от 0,16 до

0,24

от

1,984 до

2,016

от 1,96 до

2,04

10 В,

от

3,984 до

4,016

от 3,96 до

4,04

10 мА

от

4,984 до

5,016

от 4,96 до

5,04

от

5,984 до

6,016

от 5,96 до

6,04

от

7,984 до

8,016

от 7,96 до

8,04

100

от

9,984 до

10,02

от 9,96 до

10,04

120

от

11,98 до

12,02

от 11,96 до

12,04

0,4

от

0,368 до

0,432

от 0,32 до

0,48

от

3,968 до

4,032

от 3,92 до

4,08

20 В,

от

7,968 до

8,032

от 7,92 до

8,08

20 мА

от

9,968 до

10,03

от 9,92 до

10,08

от

11,97 до

12,03

от 11,92 до

12,08

от

15,97 до

16,03

от 15,92 до

16,08

100

от

19,97 до

20,03

от 19,92 до

20,08

120

от

23,97 до

24,03

от 23,92 до

24,08

0ПЧ.140.332

Продолжение таблицы Ж.1

Эталонное

Допускаемые значения показаний прибо-

Условное обозна-

Проверяемая

значение

ра**, в единицах измеряемой величины с

чение диапазона

отметка в %

входного сиг-

допуском 0,8 от предела основной по-

измерений (b1*),

Контрольная

от номиналь-

нала в едини-

грешности (N)

номинальное зна-

точка

ного значения

цах измеряе-

чение входного

входного

мой величины

класс точности

сигнала (N_k)

сигнала (х)

0,2***

0,5***

(N_х)

от 0,92 до 1,08

от 0,80 до

1,20

от 9,92 до 10,08

от 9,80 до

10,20

50 В,

от 19,92 до 20,08

от 19,80 до

20,20

50 мА

от 24,92 до 25,08

от 24,80 до

25,20

от 29,92 до 30,08

от 29,80 до

30,20

от 39,92 до 40,08

от 39,80 до

40,20

100

от 49,92 до 50,08

от 49,80 до

50,20

120

от 59,92 до 60,08

от 59,80 до

60,20

от 1,84 до 2,16

от 1,6 до

2,4

от 19,84 до 20,16

от 19,6 до

20,4

100 мВ,

от 39,84 до 40,16

от 39,6 до

40,4

100 В,

от 49,84 до 50,16

от 49,6 до

50,4

100 мА

от 59,84 до 60,16

от 59,6 до

60,4

от 79,84 до 80,16

от 79,6 до

80,4

100

от 99,84 до 100,2

от 99,6 до

100,4

120

от 119,9 до 120,2

от 119,6 до

120,4

от 2,76 до

3,24

от 2,4 до

3,6

от 29,76 до

30,24

от 29,4 до

30,6

150 мВ

от 59,76 до

60,24

от 59,4 до

60,6

150 В

от 74,76 до

75,24

от 74,4 до

75,6

от 89,76 до

90,24

от 89,4 до

90,6

120

от 119,8 до

120,2

от 119,4 до

120,6

100

150

от 149,8 до

150,2

от 149,4 до

150,6

120

180

от 179,8 до

180,2

от 179,4 до

180,6

от 3,68 до

4,32

от 3,2 до

4,8

от 39,68 до

40,32

от 39,2 до

40,8

200 мВ,

от 79,68 до

80,32

от 79,2 до

80,8

200 В,

100

от 99,68 до

100,3

от 99,2 до

100,8

200 мА

120

от 119,7 до

120,3

от 119,2 до

120,8

160

от 159,7 до

160,3

от 159,2 до

160,8

100

200

от 199,7 до

200,3

от 199,2 до

200,8

120

240

от 239,7 до

240,3

от 239,2 до

240,8

от 4,6 до

5,4

от 4,0 до

6,0

от 49,6 до

50,4

от 49,0 до

51,0

250 мВ,

100

от 99,6 до

100,4

от 99,0 до

101,0

250 В

125

от 124,6 до

125,4

от 124,0 до

126,0

150

от 149,6 до

150,4

от 149,0 до

151,0

200

от 199,6 до

200,4

от 199,0 до

201,0

100

250

от 249,6 до

250,4

от 249,0 до

251,0

120

300

от 299,6 до

300,4

от 299,0 до

301,0

0ПЧ.140.332

Продолжение таблицы Ж.1

Эталонное

Допускаемые значения показаний прибо-

Условное обозна-

Проверяемая

значение

ра**, в единицах измеряемой величины с

чение диапазона

отметка в %

входного сиг-

допуском 0,8 от предела основной погреш-

измерений (b1*),

Контрольная

от номиналь-

нала в едини-

ности (N)

номинальное зна-

точка

ного значения

цах измеряе-

чение входного

входного

класс точности

мой величины

сигнала (N_k)

сигнала (х)

0,2***

0,5***

(N_х)

7,6

от 6,96 до

8,24

от 6,0 до

9,2

от 75,36 до

76,64

от 74,4 до

77,6

152

от 151,4 до

152,6

от 150,4 до

153,6

380 В

190

от 189,4 до

190,6

от 188,4 до

191,6

228

от 227,4 до

228,6

от 226,4 до

229,6

304

от 303,4 до

304,6

от 302,4 до

305,6

100

380

от 379,4 до

380,6

от 378,4 до

381,6

120

456

от 455,4 до

456,6

от 454,4 до

457,6

от 9,2 до

10,8

от 8,0 до

12,0

100

от 99,2 до

100,8

от 98,0 до

102,0

500 мВ,

200

от 199,2 до

200,8

от 198,0 до

202,0

500 В,

250

от 249,2 до

250,8

от 248,0 до

252,0

500 мА

300

от 299,2 до

300,8

от 298,0 до

302,0

400

от 399,2 до

400,8

от 398,0 до

402,0

100

500

от 499,2 до

500,8

от 498,0 до

502,0

120

600

от 599,2 до

600,8

от 598,0 до

602,0

от 13,8 до

16,2

от 12,0 до

18,0

150

от 148,8 до

151,2

от 147,0 до

153,0

300

от 298,8 до

301,2

от 297,0 до

303,0

750 В

375

от 373,8 до

376,2

от 372,0 до

378,0

450

от 448,8 до

451,2

от 447,0 до

453,0

600

от 598,8 до

601,2

от 597,0 до

603,0

100

750

от 748,8 до

751,2

от 747,0 до

753,0

120

900

от 898,8 до

901,2

от 897,0 до

903,0

от 18,4 до

21,6

от 16 до

200

от 198,4 до

201,6

от 196 до

204

1000 мВ,

400

от 398,4 до

401,6

от 396 до

404

1000 мА

500

от 498,4 до

501,6

от 496 до

504

600

от 598,4 до

601,6

от 596 до

604

800

от 798,4 до

801,6

от 796 до

804

100

1000

от 998,4 до

1001,6

от 996 до

1004

120

1200

от 1198,4 до

1201,6

от 1196 до

1204

от 36,8 до

43,2

от 32 до

400

от 396,8 до

403,2

от 392 до

408

2000 мВ,

800

от 796,8 до

803,2

от 792 до

808

2000 мА

1000

от 996,8 до

1003

от 992 до

1008

1200

от 1197 до

1203

от 1192 до

1208

1600

от 1597 до

1603

от 1592 до

1608

100

2000

от 1997 до

2003

от 1992 до

2008

120

2400

от 2397 до

2403

от 2392 до

2408

0ПЧ.140.332

Продолжение таблицы Ж.1

Условное обозна-

Эталонное зна-

Проверяемая

Допускаемые значения показаний прибора**,

чение диапазона

Кон-

чение входного

отметка в % от

в единицах измеряемой величины с допуском

измерений (b1*),

троль

сигнала в еди-

номинального

0,8 от предела основной погрешности (N)

номинальное

ная

ницах измеряе-

значения вход-

значение входно-

точка

мой величины

ного сигнала (х)

класс точности 0,2

класс точности 0,5

го сигнала (N_k)

(N_х)

100

от 92 до 108

от 80 до 120

1000

от 992 до 1008

от 980 до 1020

5000 мВ,

2000

от 1992 до 2008

от 1980 до 2020

5000 мА

2500

от 2492 до 2508

от 2480 до 2520

3000

от 2992 до 3008

от 2980 до 3020

4000

от 3992 до 4008

от 3980 до 4020

100

5000

от 4992 до 5008

от 4980 до 5020

120

6000

от 5992 до 6008

от 5980 до 6020

* Параметр кода условного обозначения ЩПа - b1,b2 - с - d - e - f - g - h.

** Для определения основной погрешности на диапазоне показаний, соответствующем диапа-

зону измерений входного сигнала.

***Значения даны с учетом округления до четырех разрядов.

Примечание - В таблице приведены расчетные значения допускаемых значений, при провер-

ке приборов учитывать установленное на приборе количество знаков после запятой.

Таблица Ж.2 - Проверка основной погрешности приборов ЩП при измерении

частоты входного сигнала

Допускаемые значения показания прибора, Гц,

Проверяемая

Диапазон

Контроль-

с допуском 0,8 от предела основной погрешности

отметка,

частот, Гц

ная точка

Гц / х,%

расчетное значение

с учетом округления

45 / 0

от 44,992 до 45,008

от 44,99 до 45,01

48 / 15

от 47,992 до 48,008

от 47,99 до 48,01

50 / 25

от 49,992 до 50,008

от 49,99 до 50,01

от 45 до 65

52 / 35

от 51,992 до 52,008

от 51,99 до 52,01

55 / 50

от 54,992 до 55,008

от 54,99 до 55,01

60 / 75

от 59,992 до 60,008

от 59,99 до 60,01

65/ 100

от 64,992 до 65,008

от 64,99 до 65,01

300 / 0

от 299,92 до 300,08

от 299,9 до 300,1

350 / 25

от 349,92 до 350,08

от 349,9 до 350,1

от 300 до 500

400 / 50

от 399,92 до 400,08

от 399,9 до 400,1

450 / 75

от 449,92 до 450,08

от 449,9 до 450,1

500 / 100

от 499,92 до 500,08

от 499,9 до 500,1

0ПЧ.140.332

Таблица Ж.3 - Проверка основной погрешности приборов ЩП при преобразова-

нии напряжений и токов

Расчетные значения вы-

Допускаемые значения выходного тока, мА,

Проверяемая

Кон-

ходного аналогового

класс точности 0,5,

отметка в %

троль-

сигнала, мА

с допуском 0,8 от предела основной погрешности (N)

от номиналь-

ная

ного входного

от 0 до

от 4 до

от 0 до 5 мА,

от 0 до 20 мА,

от 4 до 20 мА,

точка

сигнала (х)

5 мА

20 мА

0…2,5…5 мА

0…10...20 мА

4…12...20 мА

0,1

0,4

4,32

от 0,08 до 0,12

от 0,32 до 0,48

от 4,24 до 4,4

7,2

от 0,98 до 1,02

от 3,92 до 4,08

от 7,12 до 7,28

10,4

от 1,98 до 2,02

от 7,92 до 8,08

от 10,32 до 10,48

2,5

от 2,48 до 2,52

от 9,92 до 10,08

от 11,92 до 12,08

13,6

от 2,98 до 3,02

от 11,92 до 12,08

от 13,52 до 13,68

16,8

от 3,98 до 4,02

от 15,92 до 16,08

от 16,72 до 16,88

100

от 4,98 до 5,02

от 19,92 до 20,08

120

23,2

от 5,98 до 6,02

от 23,92 до 24,08

от 23,12 до 23,28

Допускаемые значения напряжения на нагрузке, В,

Расчетные значения на-

Проверяемая

класс точности 0,5,

Кон-

пряжения на нагрузке, В

отметка в %

с допуском 0,8 от предела основной погрешности (N)

троль-

от номиналь-

ная

ного входного

от 0 до 5 мА,

от 0 до 20 мА,

от 4 до 20 мА,

от 0 до

от 4 до

точка

сигнала (х)

0…2,5…5 мА

0…10...20 мА

4…12...20 мА

5 мА

20 мА

2,5 кОм

500 Ом

0,25

0,2

2,16

от 0,2 до 0,3

от 0,16 до 0,24

от 2,12 до 2,2

2,5

3,6

от 2,45 до 2,55

от 1,96 до 2,04

от 3,56 до 3,64

5,2

от 4,95 до 5,05

от 3,96 до 4,04

от 5,16 до 5,24

6,25

от 6,2 до 6,3

от 4,96 до 5,04

от 5,96 до 6,04

7,5

6,8

от 7,45 до 7,55

от 5,96 до 6,04

от 6,76 до 6,84

8,4

от 9,95 до 10,05

от 7,96 до 8,04

от 8,36 до 8,44

100

12,5

от 12,45 до 12,55

от 9,96 до 10,04

120

11,6

от 14,95 до 15,05

от 11,96 до 12,04

от 11,56 до 11,64

0ПЧ.140.332

Таблица Ж.4 - Проверка основной погрешности при преобразовании частоты

входного сигнала в выходной аналоговый сигнал

Допускаемые значения выходного тока, мА,

Расчетные значения

класс точности 0,5,

Проверяе-

выходного аналого-

Кон-

с допуском 0,8 от предела основной погрешности

Диапазон

мая отмет-

вого сигнала, мА

трольная

(N)

частот, Гц

ка,

точка

Гц / х,%

от 0 до

от 4 до

от 0 до 5 мА,

от 0 до 20 мА,

от 4 до 20 мА,

5 мА

20 мА

0…2,5…5 мА

0…10...20 мА

4…12...20 мА

45 / 0

от 0 до 0,02

от 0 до 0,08

от 3,92 до 4,08

48 / 30

1,5

8,8

от 1,48 до 1,52

от 5,92 до 6,08

от 8,72 до 8,88

от 45

50 / 50

2,5

от 2,48 до 2,52

от 9,92 до 10,08

от 11,92 до 12,08

до 55

52 / 70

3,5

15,2

от 3,48 до 3,52

от 13,92 до 14,08

от 15,12 до 15,28

55 / 100

от 4,98 до 5,02

от 19,92 до 20,08

300 / 0

от 0 до 0,02

от 0 до 0,08

от 3,92 до 4,08

350 / 25

1,25

от 1,23 до 1,27

от 4,92 до 5,08

от 7,92 до 8,08

от 300

400 / 50

2,5

от 2,48 до 2,52

от 9,92 до 10,08

от 11,92 до 12,08

до 500

450 / 75

3,75

от 3,73 до 3,77

от 14,92 до 15,08

от 15,92 до 16,08

500 / 100

от 4,98 до 5,02

от 19,92 до 20,08

Допускаемые значения напряжения на нагрузке, В,

Расчетные значения

класс точности 0,5,

напряжения на на-

Проверяе-

с допуском 0,8 от предела основной погрешности

Кон-

грузке, В

Диапазон

мая отмет-

(N)

трольная

частот, Гц

ка,

точка

от 0 до 5 мА,

от 0 до 20 мА,

от 4 до 20 мА,

Гц / х,%

от 0 до

от 4 до

0…2,5…5 мА

0…10...20 мА

4…12...20 мА

5 мА

20 мА

2,5 кОм

500 Ом

45 / 0

от 0 до 0,05

от 0 до 0,04

от 2 до 2,04

48 / 30

3,75

4,4

от 3,7 до 3,8

от 2,96 до 3,04

от 4,36 до 4,44

от 45

50 / 50

6,25

от 6,2 до 6,3

от 4,96 до 5,04

от 5,96 до 6,04

до 55

52 / 70

8,75

7,6

от 8,7 до 8,8

от 6,96 до 7,04

от 7,56 до 7,64

55 / 100

12,5

от 12,45 до 12,55

от 9,96 до 10,04

300 / 0

от 0 до 0,05

от 0 до 0,04

от 2 до 2,04

350 / 25

3,125

2,5

от 3,075 до 3,175

от 2,46 до 2,54

от 3,96 до 4,04

от 300

400 / 50

6,25

от 6,2 до 6,3

от 4,96 до 5,04

от 5,96 до 6,04

до 500

450 / 75

9,375

7,5

от 9,325 до 9,425

от 7,46 до 7,54

от 7,96 до 8,04

500 / 100

12,5

от 12,45 до 12,55

от 9,96 до 10,04

Примечания

1 Расчетное значение выходного аналогового сигнала вычисляют по формуле:

Nx = (Iкон - Iнач)⋅х:100+ Iнач,

2 Расчетное значение напряжения на нагрузке вычисляют по формуле:

Nx = ((Iкон - Iнач)⋅х:100+Iнач)⋅R,

где х - значение проверяемой отметки, %,

Iкон, Iнач - конечное и начальное значение диапазона аналогового выхода в мА,

R - сопротивление нагрузки в кОм
