ПРИБОРЫ ЩИТОВЫЕ ЦИФРОВЫЕ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ Щ20, Щ21, Щ22, Щ23. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 0ПЧ.140.311 РЭ

СОДЕРЖАНИЕ

Введение ………………………………………………………………………

1 Описание ……………………………………………………………………

1.1 Назначение ……………………………………………………………...

1.2 Технические характеристики ………………………………………….

1.3 Устройство и принцип работы ………………………………………...

1.4 Маркировка, пломбирование, упаковка ………………………………

2 Средства измерения, инструмент и принадлежности ……………………

3 Использование по назначению …………………………………………….

3.1 Меры безопасности ……………………………………………………

3.2 Подготовка к работе …………………………………………………...

3.3 Порядок работы ………………………………………………………..

3.4 Работа интерфейса ……………………………………………………

3.5 Работа дискретных выходов …………………………………………

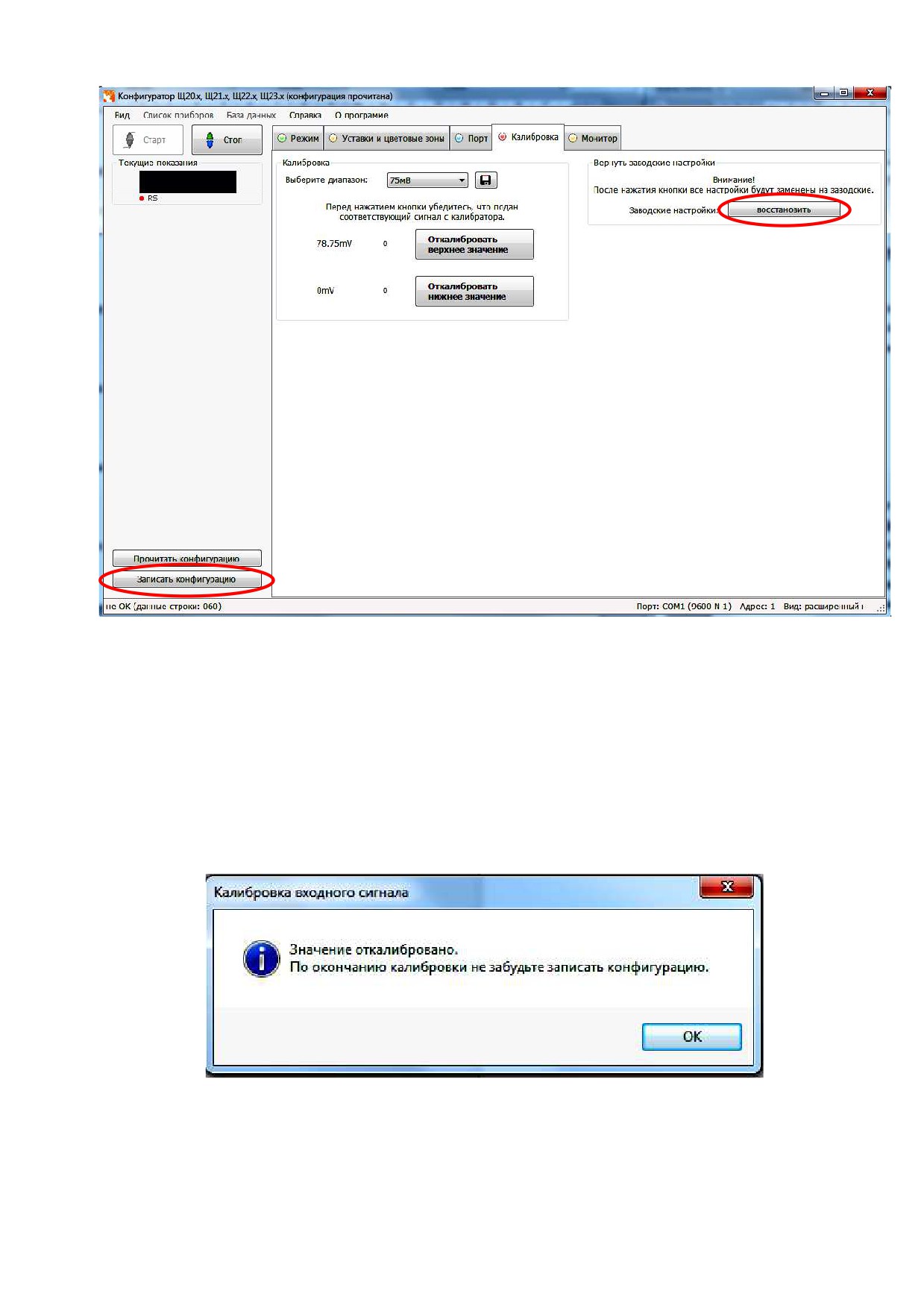

3.6 Калибровка ……………………………………………….…………...

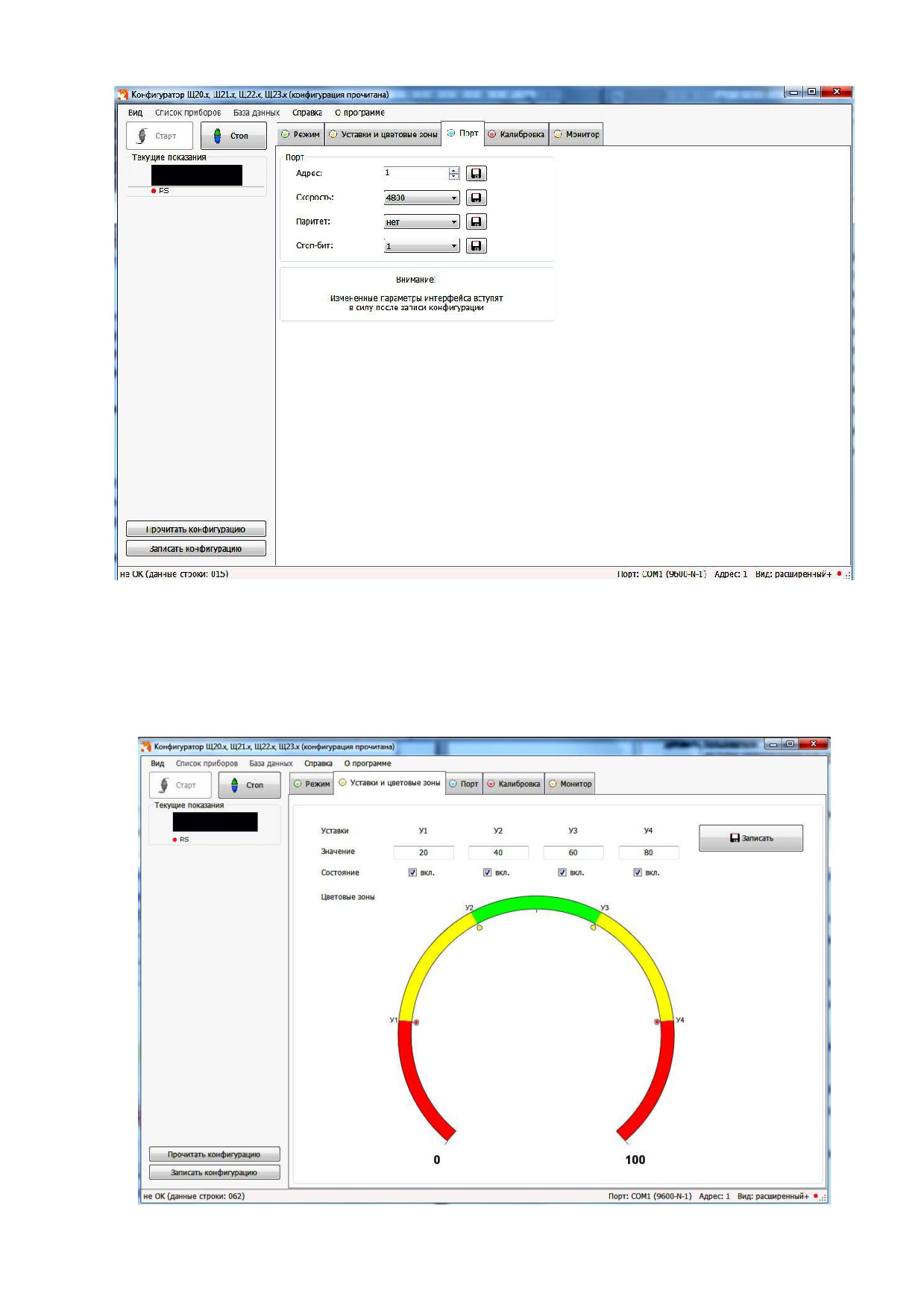

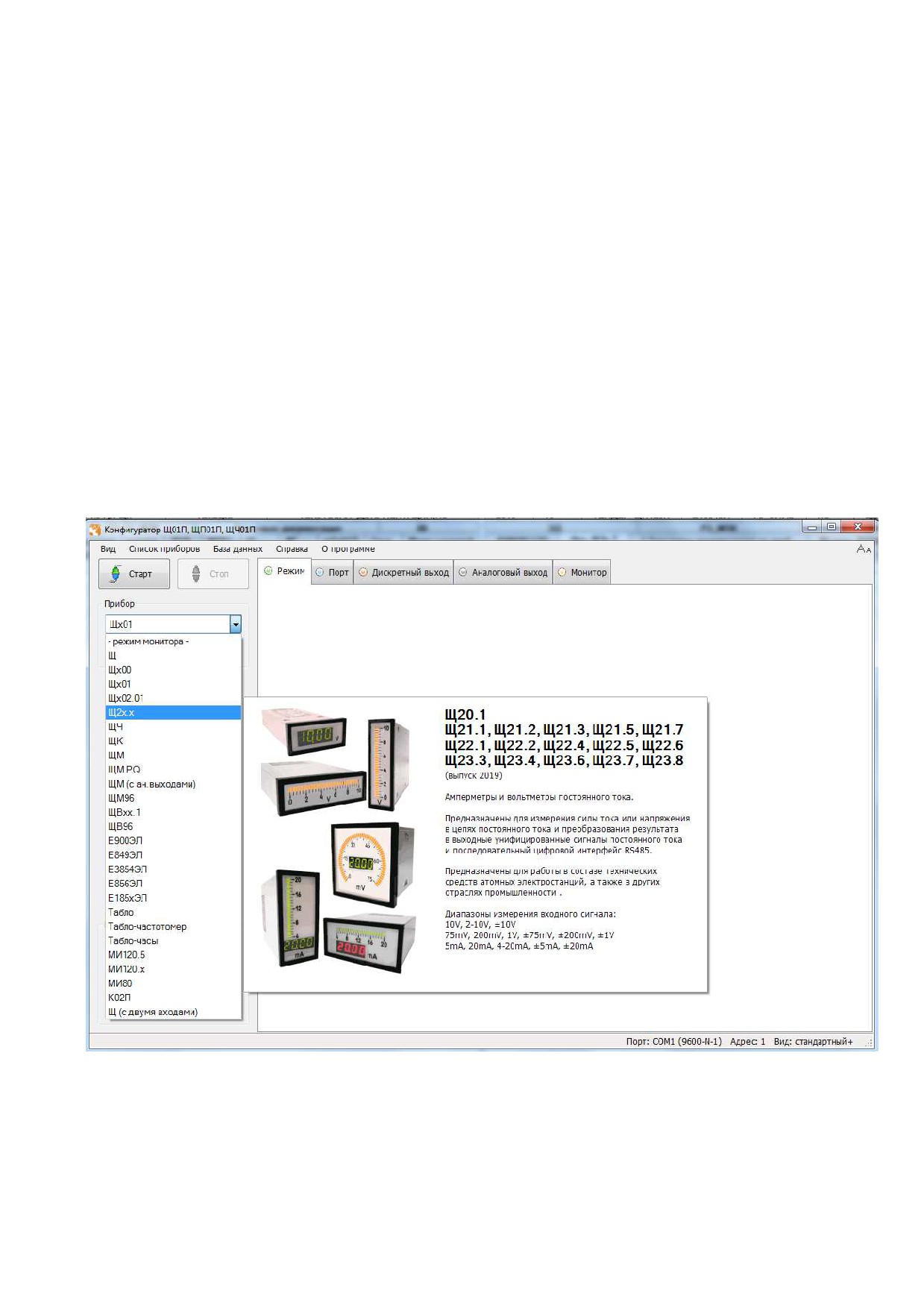

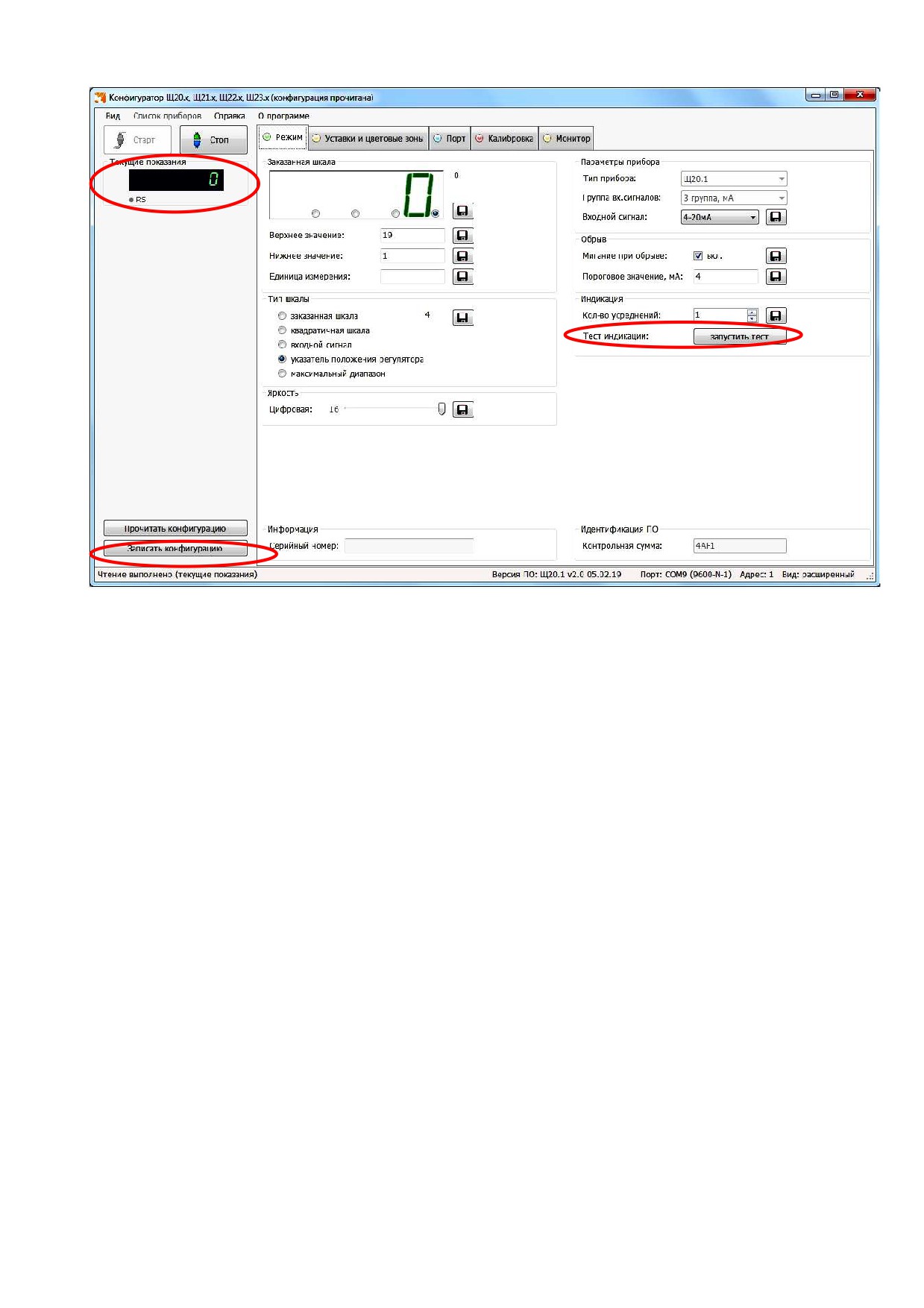

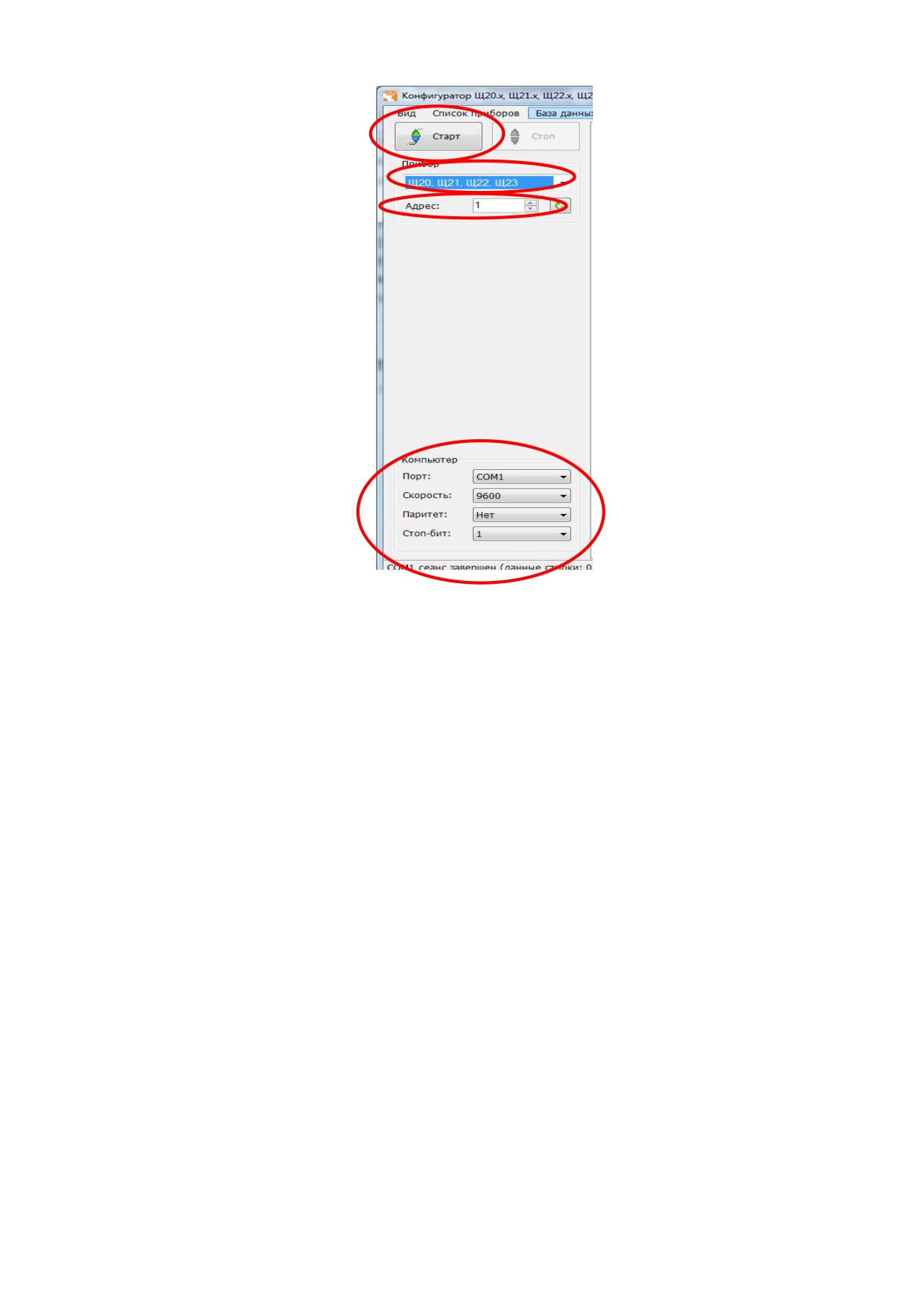

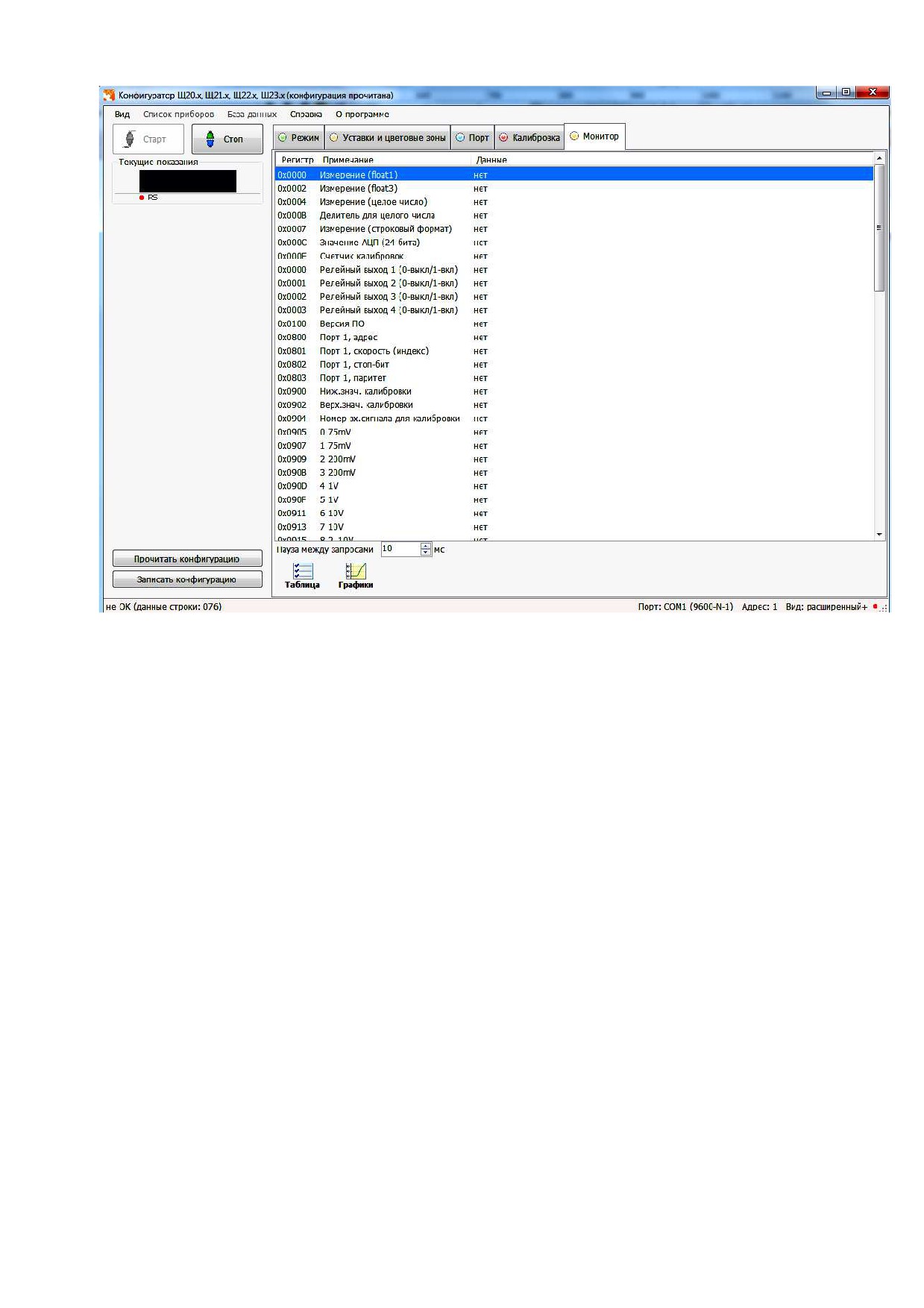

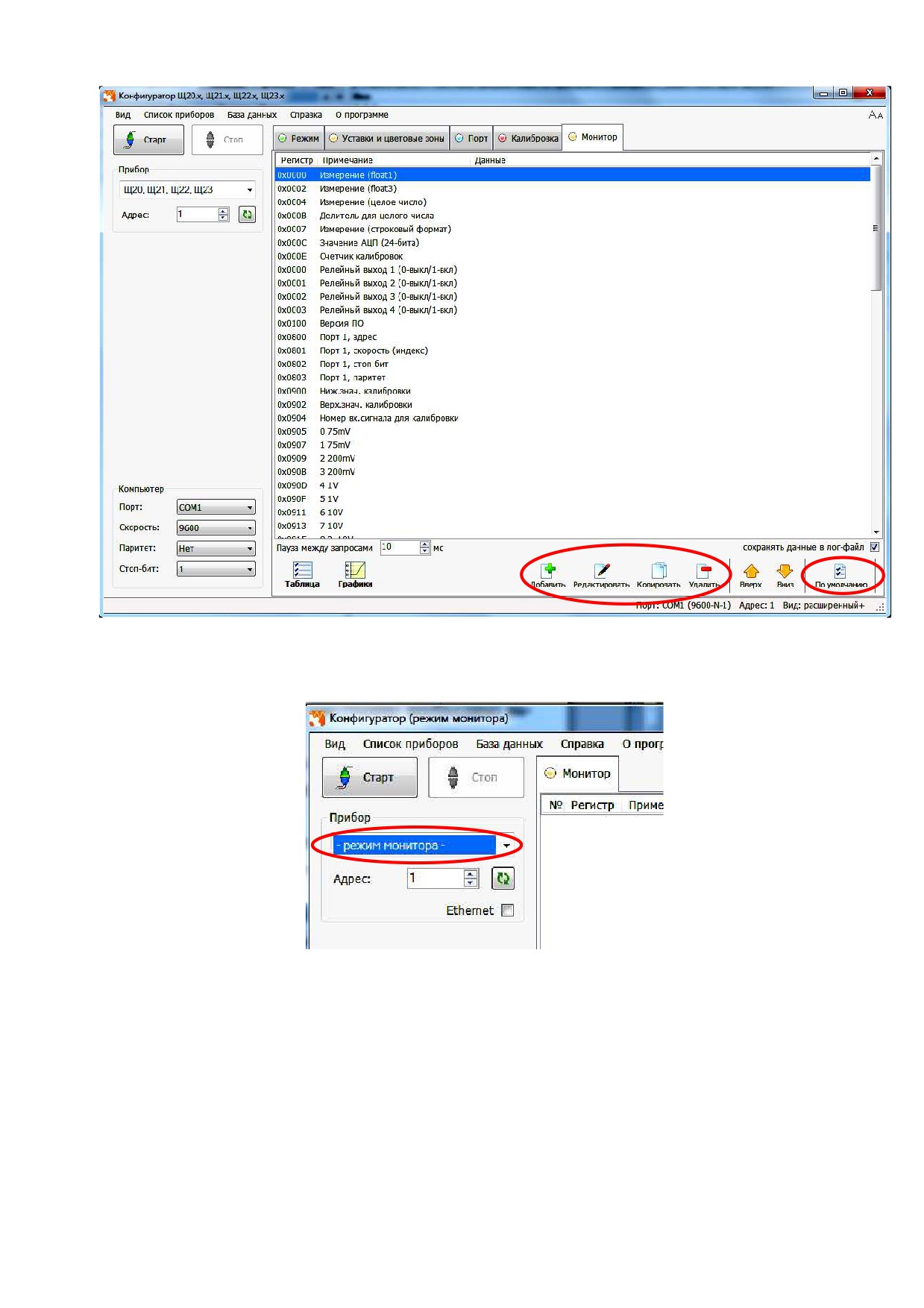

3.7 Конфигурирование прибора …………………………………………

3.8 Указания о поверке и калибровке ……………………………………

4 Техническое обслуживание и текущий ремонт …………………………..

5 Транспортирование и правила хранения ………………………………….

6 Гарантии изготовителя ……………………………………………………..

7 Сведения о рекламациях …………………………………………………...

8 Утилизация ………………………………………………………………….

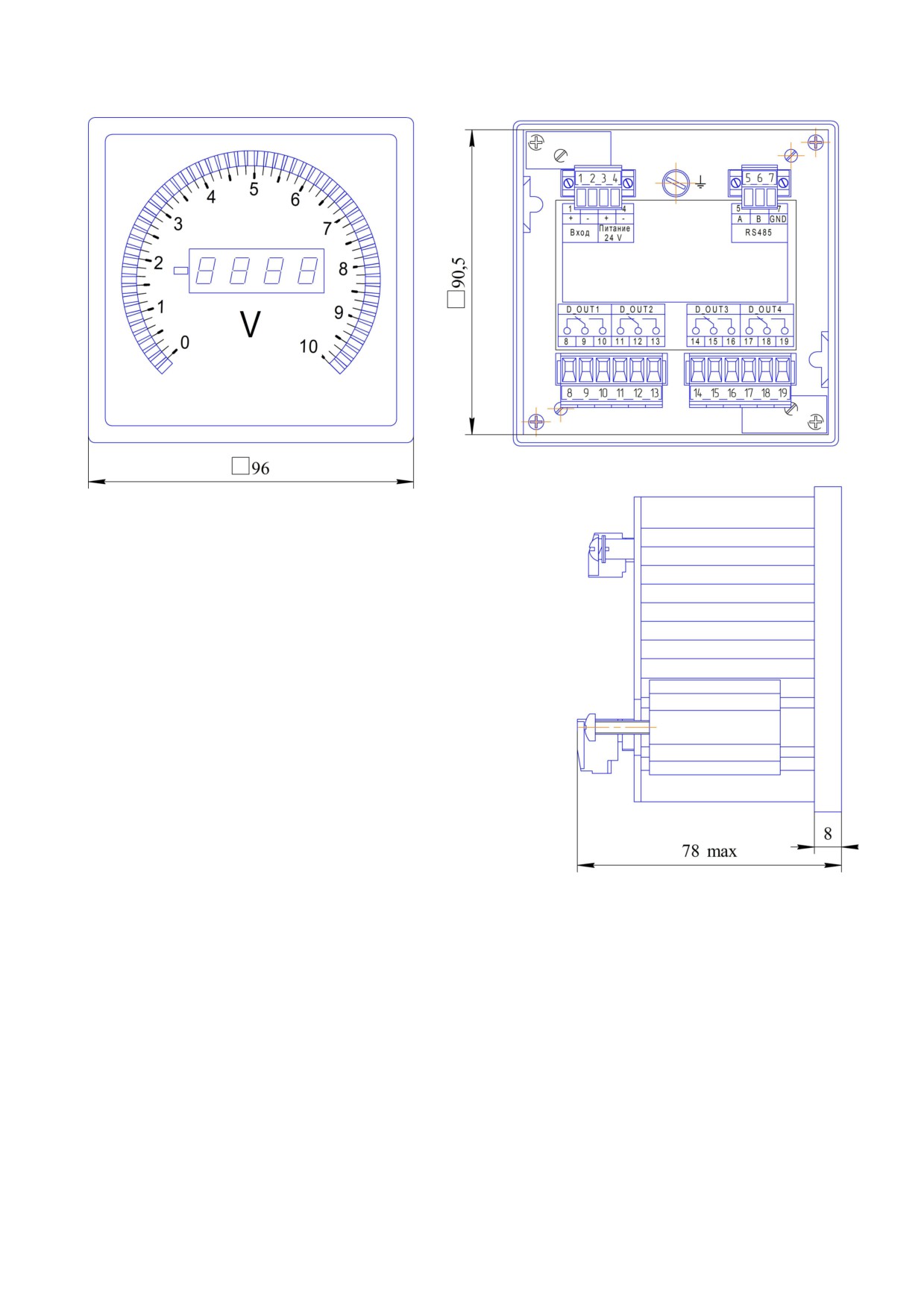

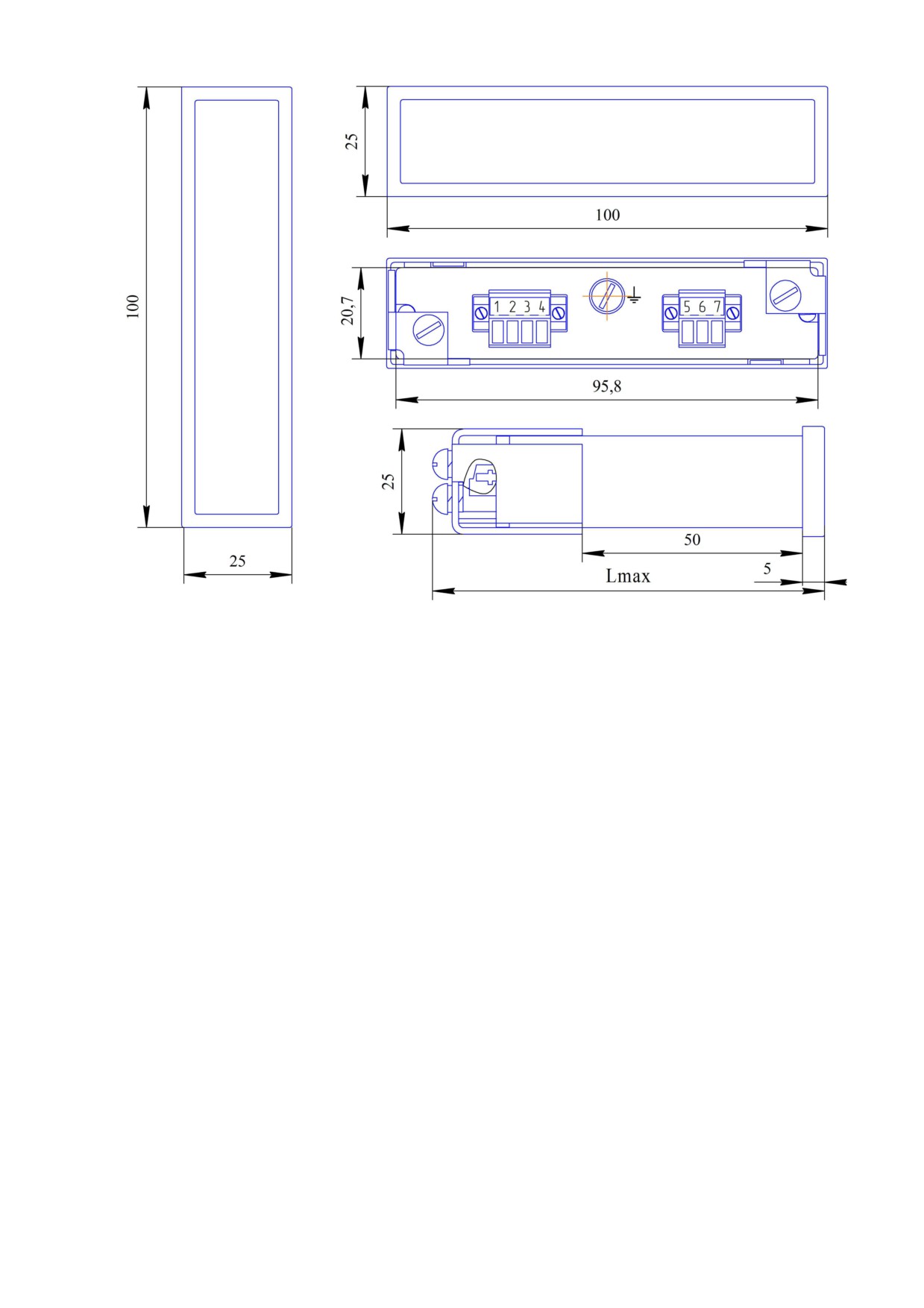

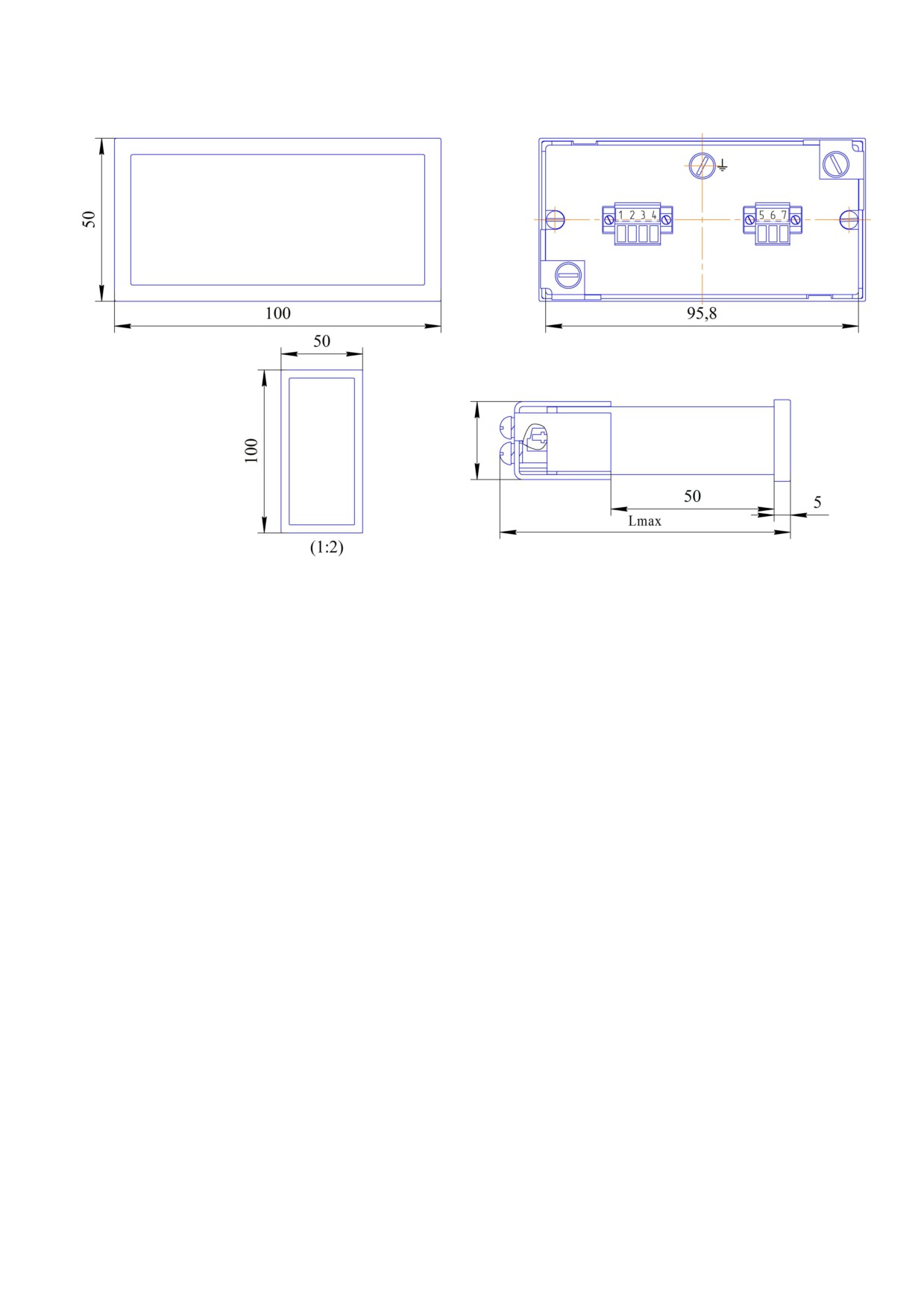

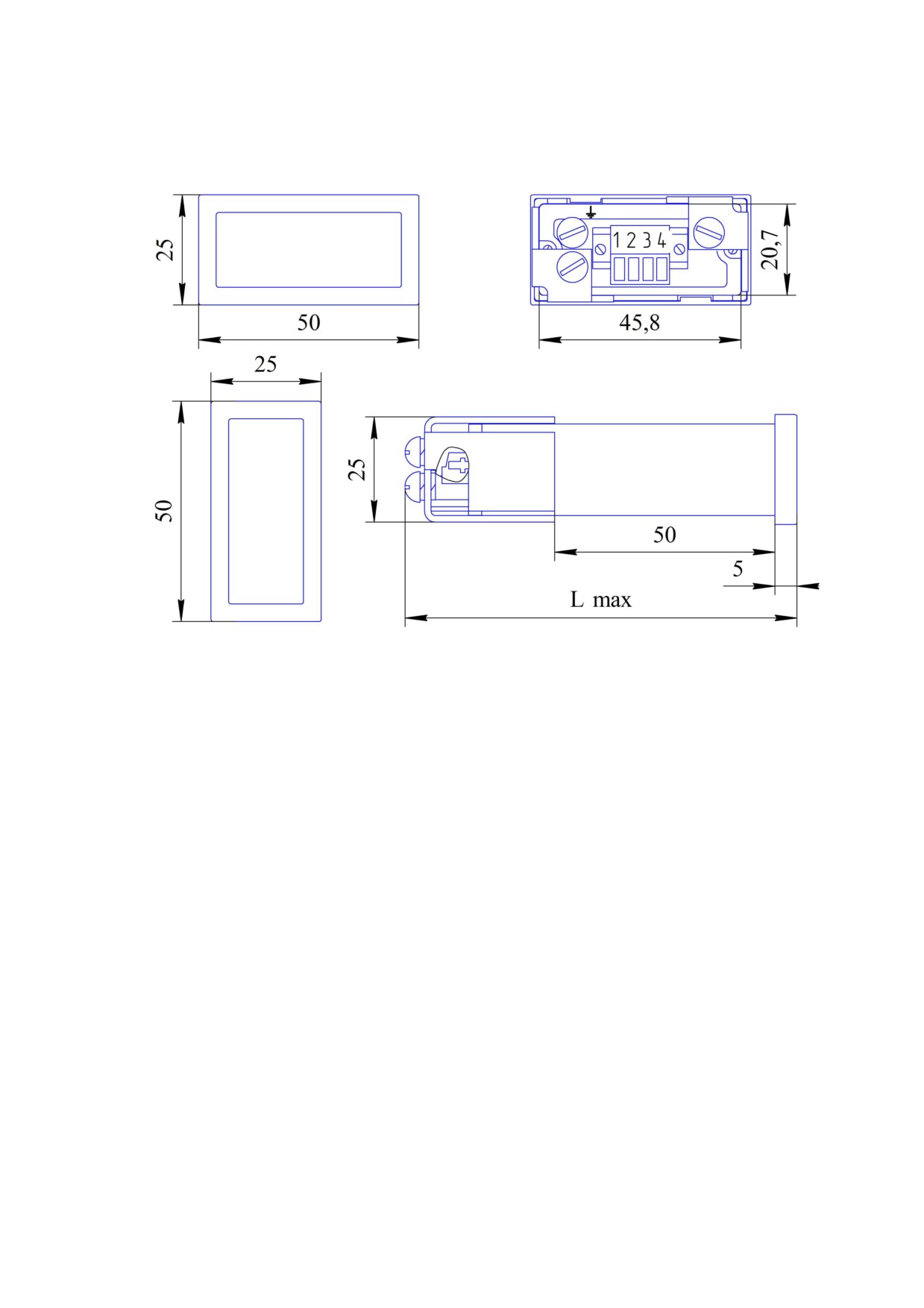

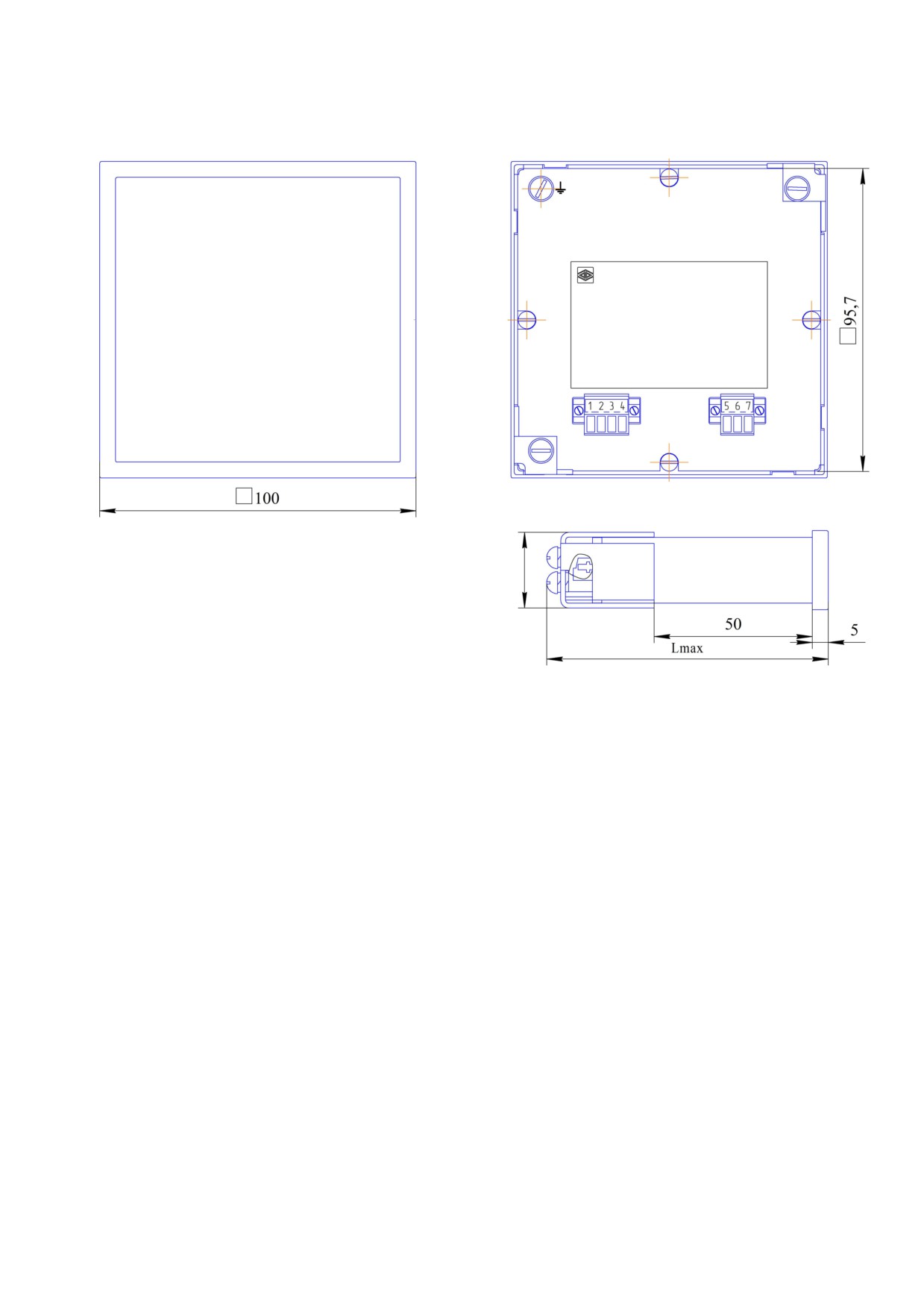

Приложение А (обязательное) Общий вид, габаритные и установочные

размеры приборов …………………………………………..

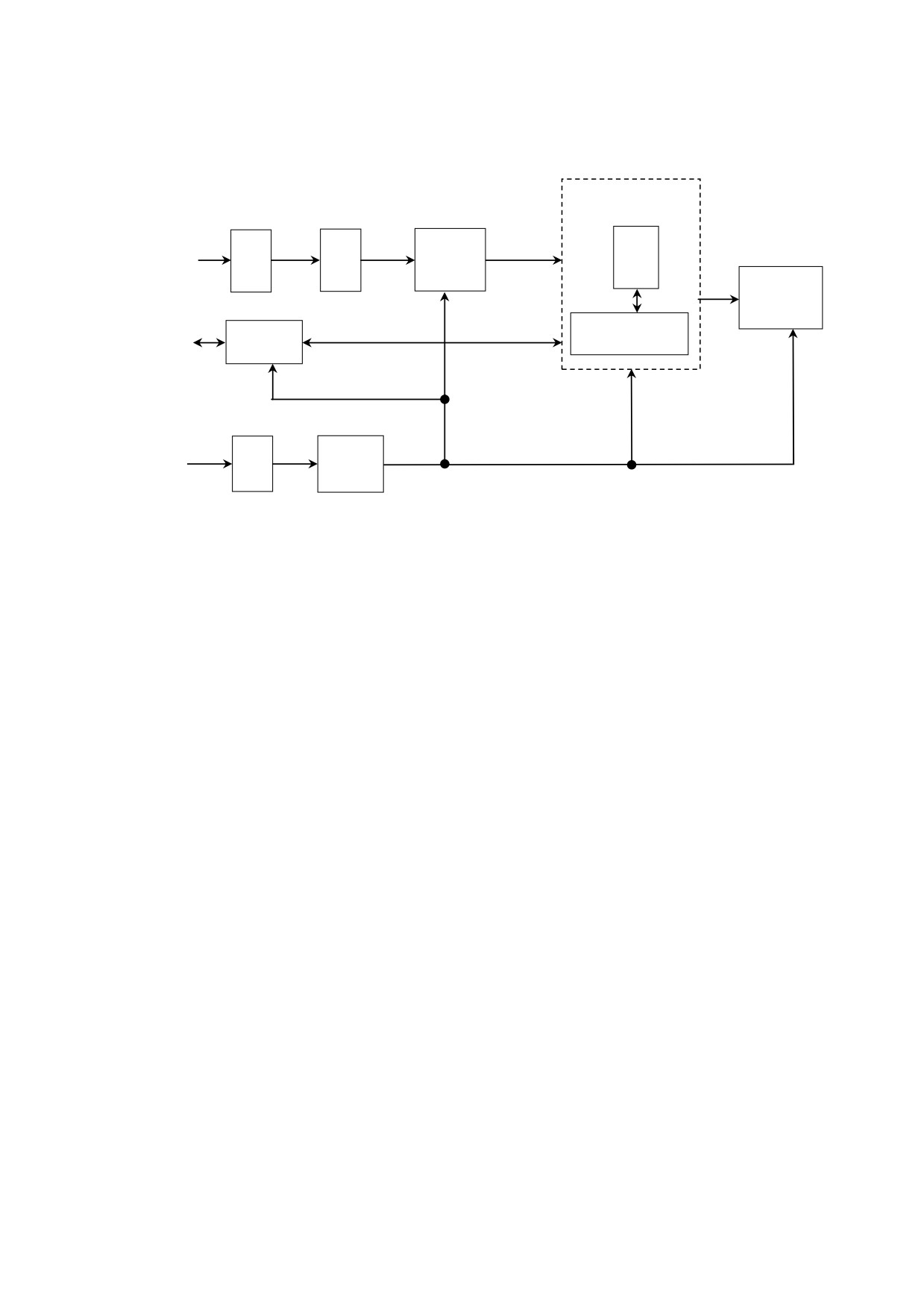

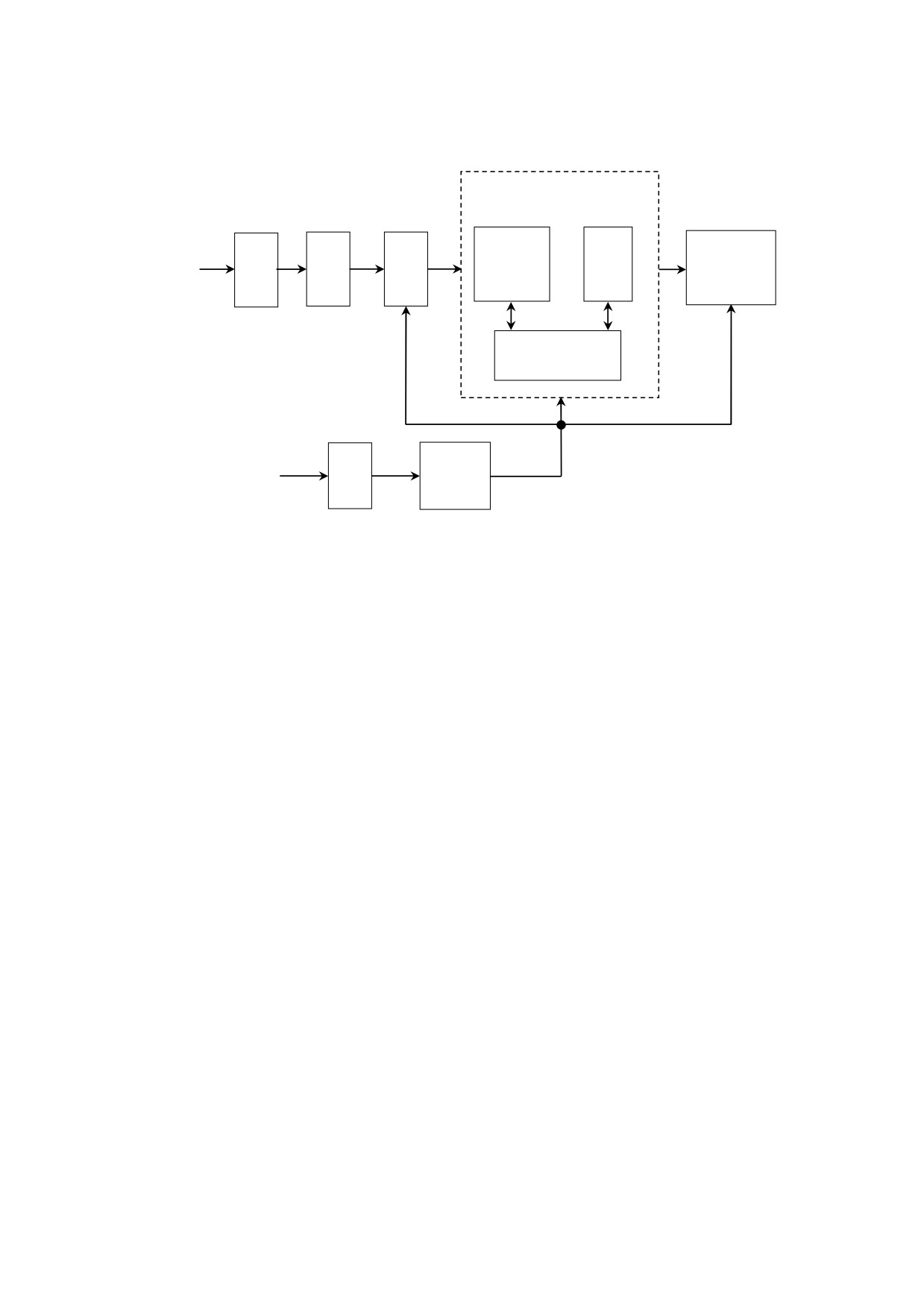

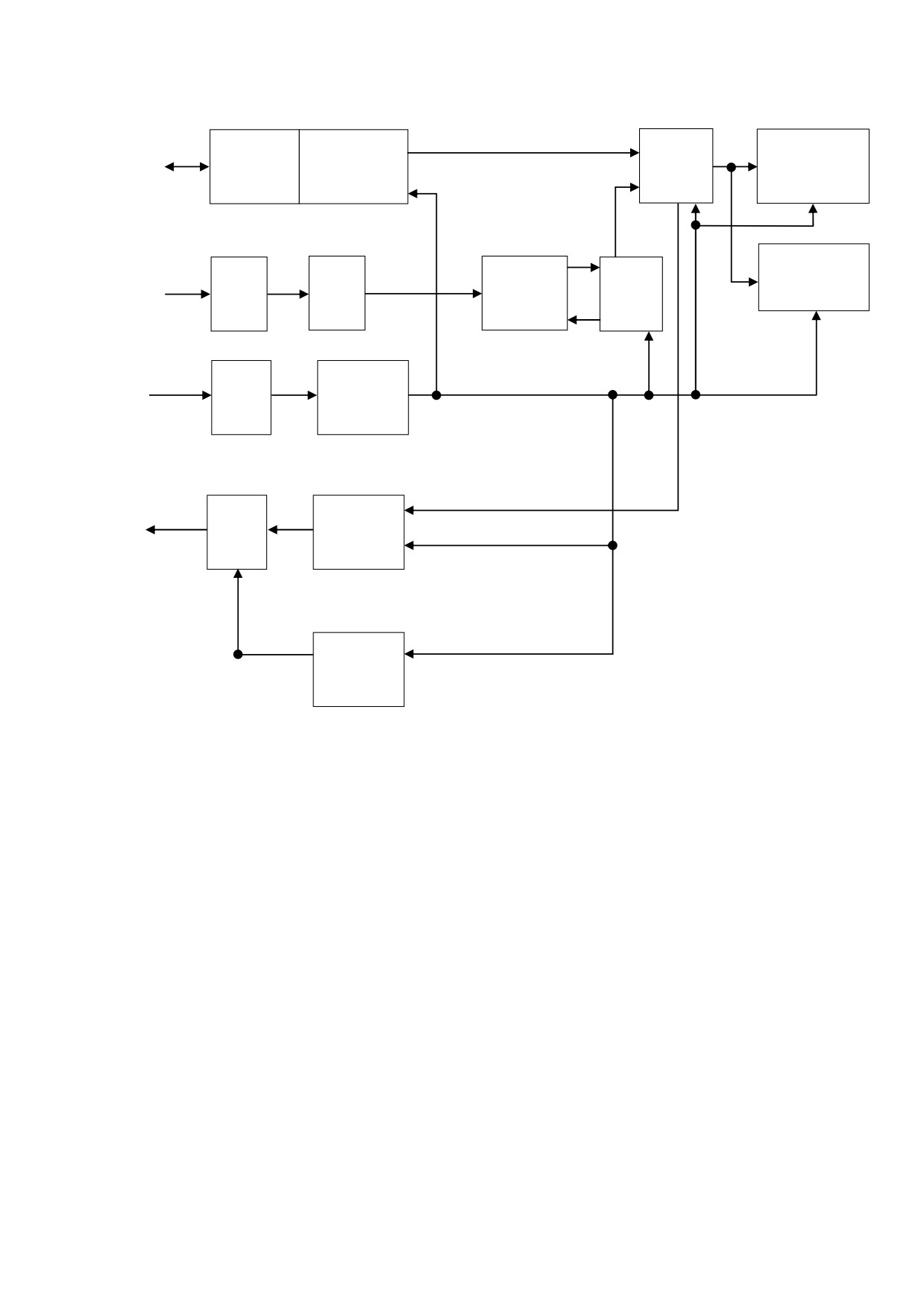

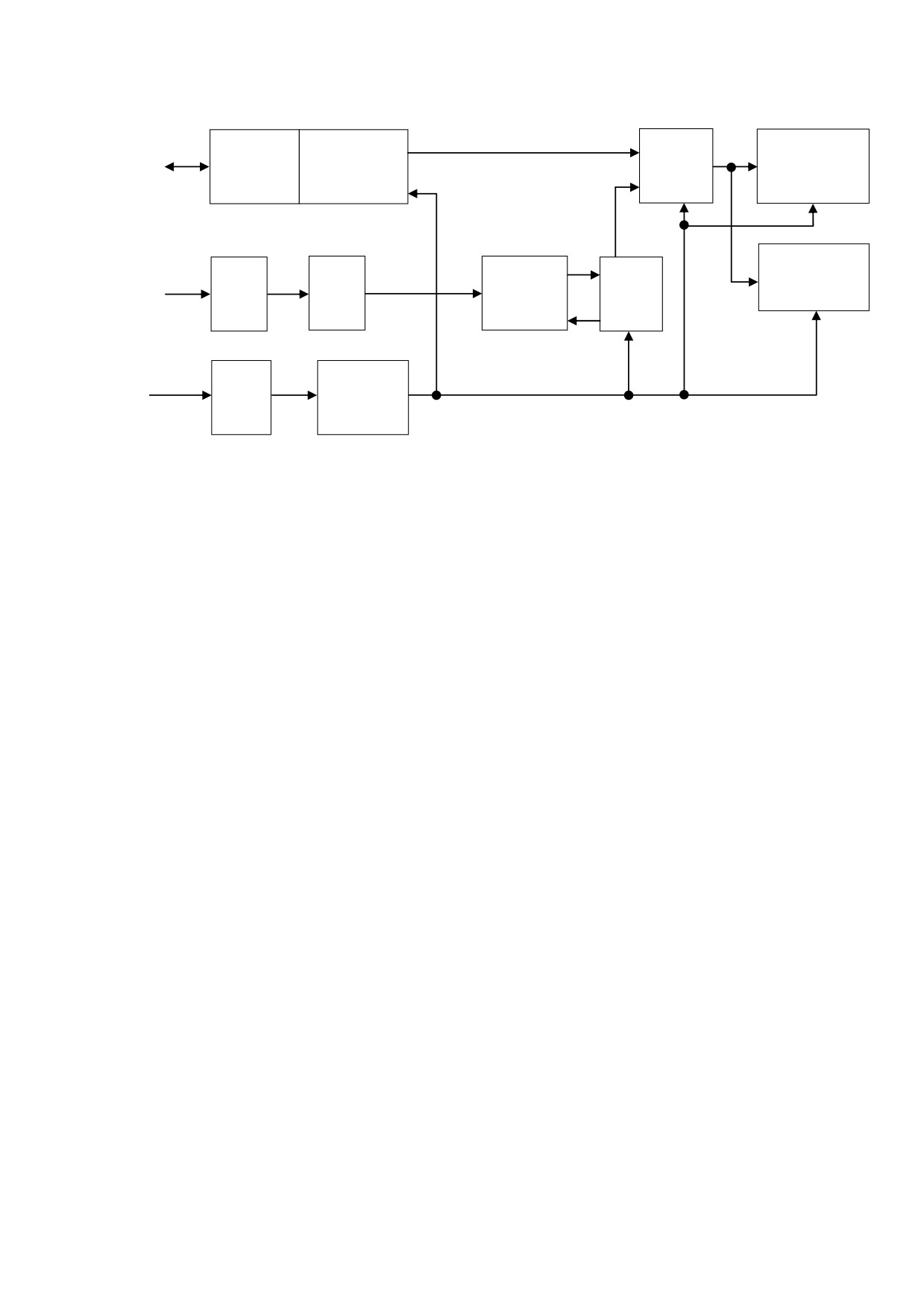

Приложение Б (обязательное) Схемы структурные приборов …………….

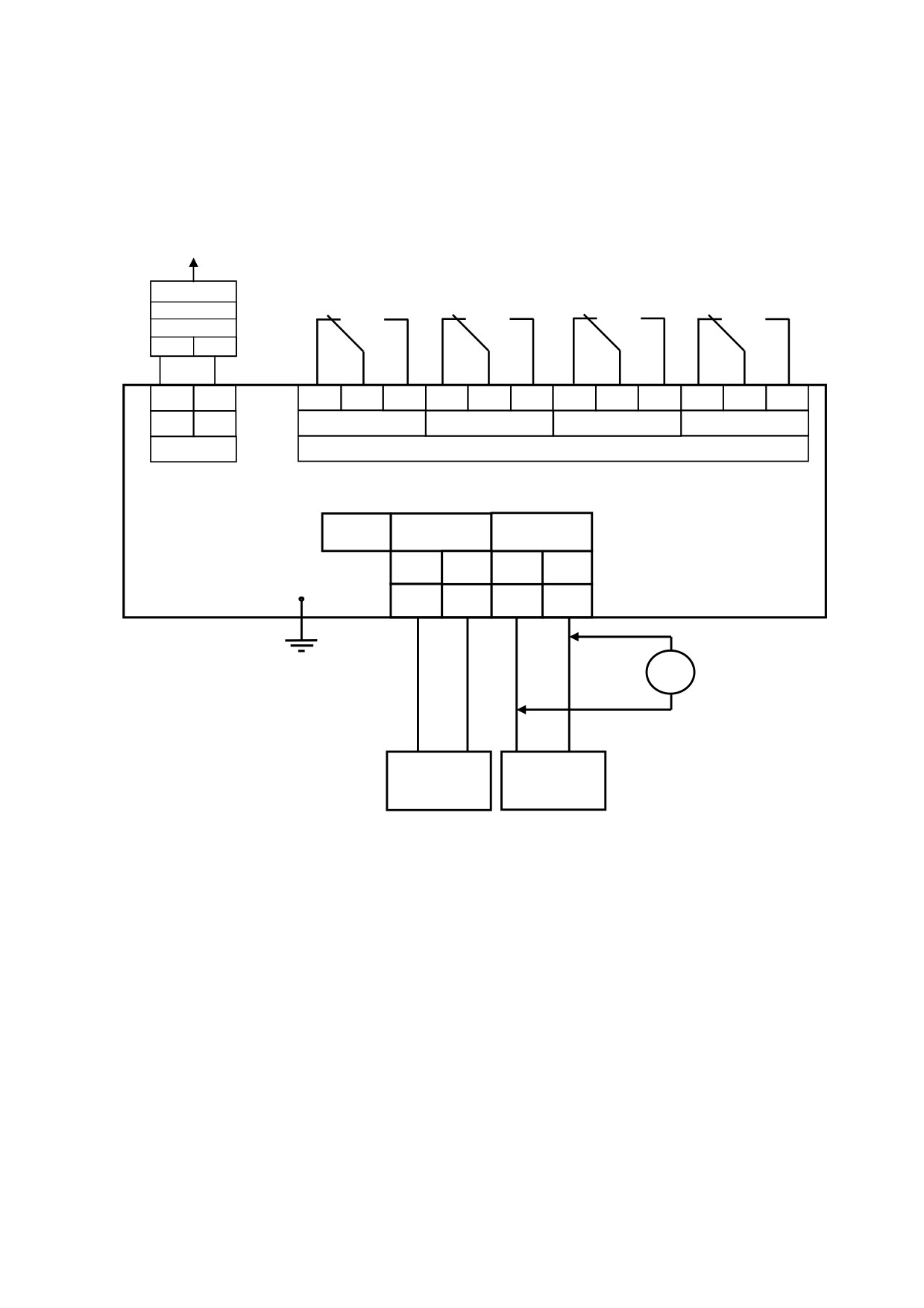

Приложение В (обязательное) Схема подключения прибора …………….

Приложение Г (обязательное) Протоколы обмена данными

по интерфейсам ……………………………….…………….

Описание протокола ModbusRTU …………………………

Описание протокола в кодировке ASCII ………………….

Приложение Д (обязательное) Работа приборов в режиме «указатель

положения регулятора» …………………………………….

Данное руководство по эксплуатации предназначено для ознакомления с

техническими характеристиками, устройством, принципом работы, монтажом и

обслуживанием приборов щитовых цифровых электроизмерительных Щ20, Щ21,

Щ22, Щ23 в объеме, необходимом для эксплуатации.

1 ОПИСАНИЕ

1.1 Назначение

1.1.1 Приборы щитовые цифровые электроизмерительные Щ20, Щ21,

Щ22, Щ23 (в дальнейшем - приборы) предназначены для измерения силы тока

или напряжения в цепях постоянного тока.

1.1.2 Приборы предназначены для работы в составе технических средств

атомных электростанций (ТС АС), а также в других отраслях промышленности.

Приборы могут применяться в комплекте с первичными преобразовате-

лями для измерения неэлектрических величин, если диапазоны выходного элек-

трического сигнала первичных преобразователей соответствуют диапазонам

входного сигнала приборов.

1.1.3 Приборы для отображения результатов измерения могут иметь сле-

дующие виды отсчетных устройств (ОУ):

- цифровое ОУ;

- дискретно-аналоговое ОУ;

- цифровое и дискретно-аналоговое ОУ.

1.1.4 В приборах предусмотрена возможность выбора диапазона измере-

ний входного сигнала.

1.1.5 В приборах предусмотрена возможность изменения диапазона пока-

заний и наименования единицы измерения.

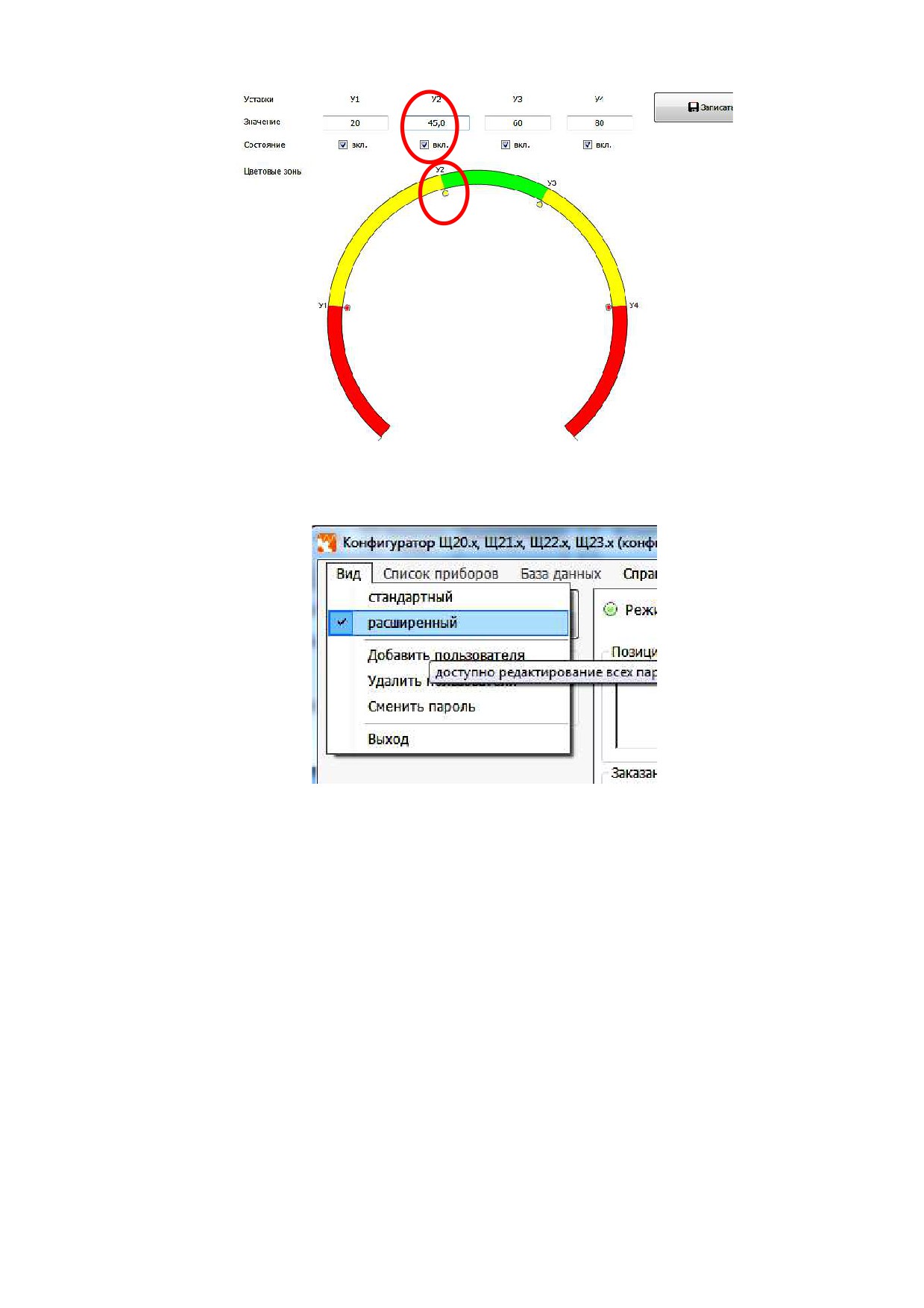

1.1.6 В приборах Щ21.3, Щ21.7, Щ22.4, Щ22.6, Щ23.3, Щ23.4, Щ23.6,

Щ23.7, Щ23.8предусмотрена возможность программирования порогов изменения

цвета индикации дискретно-аналогового ОУ.

В приборах Щ20.3 предусмотрена возможность задания зон цветовой

сигнализации дискретно-аналогового ОУ, которые формируются заданным при

заказе количеством единичных индикаторов каждого цвета.

Приборы Щ23.3, Щ23.4, Щ23.6 имеют исполнение с дискретными (релей-

ными) выходами.

1.1.7 Приборы (кроме Щ20.3) имеют возможность передачи информации

в вычислительные средства по интерфейсу RS485.

Поддерживаемые протоколы: оригинальный протокол, Modbus RTU.

1.1.8 Приборы работоспособны при установке в любом положении.

1.1.9 Приборы выполнены в металлическом корпусе щитового крепления.

Конструкция крепления рассчитана на установку в щите толщиной 50 мм. В соот-

ветствии с заказом возможна установка в щите другой толщины.

1.1.10 Приборы не имеют подвижных частей и обеспечивают устойчивость

к механическим воздействиям в соответствии с группой М40, сейсмостойкость

9 баллов при уровне установки над нулевой отметкой до 10 м, 8 баллов при уров-

не установки до 25 м по ГОСТ 17516.1-90.

1.1.11 Приборы относятся к группе 6а размещения приборов на АЭС по

ОТТ 08042462 и к группе 2.3 по условиям эксплуатации в соответствии с

СТО 1.1.1.07.001.0675-2008.

1.1.12 Приборы, предназначенные для АЭС, могут использоваться в сис-

темах безопасности и системах нормальной эксплуатации, соответствуют, в зави-

симости от заказа, классам безопасности 2, 3, 4, имеют классификационное обо-

значение 2НУ, 3НУ по НП-001-2015.

Приборы относятся к I, II категории сейсмостойкости в соответствии с

НП-031-01.

1.1.13 По климатическим условиям приборы относятся к изделиям испол-

нения ТВ4.1 (c расширением диапазона температур от минус 10 до плюс 50 °С),

предназначенным для эксплуатации в атмосфере типа III по ГОСТ 15150-69.

При этом содержание коррозионно-активных агентов в помещениях, ос-

нащенных аэрозольными фильтрами очистки воздуха, должно быть:

- сернистый газ - не более 6,0·10^-3 мг/м³;

- хлориды - не более 1,1·10^-3 мг/м³;

- сульфаты - не более 2,9·10^-2 мг/м³;

- окислы азота - не более 4,0·10^-3 мг/м³.

1.1.14 Приборы являются стойкими к воздействию атмосферного давле-

ния от 84 до 106,7 кПа (от 630 до 800 мм. рт. ст.) по требованиям ГОСТ 29075-91.

1.1.15 Рабочие условия эксплуатации:

- температура окружающего воздуха от минус 10 до плюс 50 °С;

- относительная влажность воздуха не более 98 % при плюс 35 °С;

- атмосферное давление от 84 до 106,7 кПа;

- напряжение питания (24 ± 4) В постоянного тока.

1.1.16 Информация об исполнении прибора содержится в коде полного

условного обозначения:

Щаа.b.с - d - e - f - g - h - i - j,

где Щаа - тип прибора (по размеру передней рамки, мм):

Щ20 - 50×25, Щ21 - 100×25, Щ22 - 100×50, Щ23 - 100×100;

b - исполнение прибора по виду ОУ, диапазону показаний цифрового ОУ и числу

единичных индикаторов дискретно-аналогового ОУ:

1 - цифровое ОУ с диапазоном показаний от -1999 до 9999,

2 - цифровое ОУ с диапазоном показаний ±19999,

3 - дискретно-аналоговое ОУ с числом единичных индикаторов до 61,

4 - цифровое ОУ с диапазоном показаний от -1999 до 9999 и дискретно-

аналоговое ОУ с числом единичных индикаторов до 61,

5 - цифровое ОУ с диапазоном показаний ±9999,

6 - цифровое ОУ с диапазоном показаний ±9999 и дискретно-аналоговое

ОУ с числом единичных индикаторов до 61,

7 - дискретно-аналоговое ОУ с числом единичных индикаторов более 61,

8 - цифровое ОУ с диапазоном показаний ±9999 и дискретно-аналоговое

ОУ с числом единичных индикаторов более 61.

с - исполнение прибора конструктивное:

Г - горизонтальное, В - вертикальное;

- при отсутствии параметр не указывается;

d - диапазон измерений входного сигнала;

e - диапазон показаний;

f - единица измерения физической величины;

g - цвет лицевой панели:

Исполнение 1: без подсветки шкалы (для всех исполнений приборов):

Б - белый, С - серый, Ч - черный;

Исполнение 2: подсветка шкалы (только для приборов Щ23.3, Щ23.4, Щ23.6):

Б(Б) - белая лицевая панель и белая подсветка шкалы,

Б(С) - белая лицевая панель и синяя подсветка шкалы,

Ч(Б) - черная лицевая панель и белая подсветка шкалы;

Ч(С) - черная лицевая панель и синяя подсветка шкалы;

h - цвет передней рамки:

Б - белый, С - серый, Ч - черный (всегда для Щ23.3, Щ23.4, Щ23.6);

i - цвет индикаторов цифрового ОУ:

К - красный, Ж - желтый, З - зеленый;

х - при отсутствии параметра (только для приборов Щ20.3, Щ21.3, Щ21.7,

Щ23.3, Щ23.7);

j - параметры дискретно-аналогового ОУ:

- при отсутствии параметр не заполняется;

- пороги изменения цвета и цвет индикации:

К - красный, Ж - желтый, З - зеленый: для приборов Щ21.3, Щ21.7,

Щ23.7, Щ23.8, Щ22.4, Щ22.6, Щ23.3, Щ23.4, Щ23.6 (от начала диапазона

показаний),

- количество и цвет:

К - красный, Ж - желтый, З - зеленый: единичных индикаторов каждой

зоны сигнализации для приборов Щ20.3 (от начала диапазона показаний);

Дополнительно указывают:

1) класс безопасности, классификационное обозначение по НП-001-2015

(2НУ, 3НУ или 4);

2) толщину щита для установки прибора, если она отличается от 50 мм;

3) язык, если маркировка и (или) Руководство по эксплуатации, Методика

поверки должны быть выполнены на английском языке, по умолчанию язык -

русский;

4) количество экземпляров Руководства по эксплуатации и Методики по-

верки.

Параметры кода полного условного обозначения для каждого типа при-

бора приведены в таблице 1.

Таблица 1

Тип

Параметр кода полного условного обозначения

прибора

Щаа

Щ20

Г (В)

Щ21

Г (В)

Щ22

Г (В)

Щ23

Примечания

Знак «+» означает наличие параметра в формуле заказа,

Знак «-» означает отсутствие параметра в формуле заказа.

Примечание - Диапазон показаний для приборов с цифровым ОУ при изго-

товлении устанавливается с максимально возможным числом знаков после запятой.

Примеры записи:

- для прибора (Щ22.2), имеющего следующие характеристики: размер пе-

редней рамки 100×50 мм, цифровое ОУ с максимальным значением диапазона по-

казаний 19999, диапазон измерений входного сигнала от 0 до 5 мА, диапазон по-

казаний от минус 20 до плюс 50, единица измерения - °С, цвет лицевой панели -

белый, цвет передней рамки - черный, цвет индикации - зеленый, классификаци-

онное обозначение - 2Н, толщина щита 40 мм, язык маркировки - английский,

язык Руководства по эксплуатации, Методики поверки - английский, количество

экземпляров - 15:

Щ22.2-0...5мА-минус20.00...плюс50.00-°С-Б-Ч-З,

ТУ 25-7504.210-2010, классификационное обозначение - 2Н, толщина щита -

40 мм, язык маркировки, Руководства по эксплуатации, Методики поверки - анг-

лийский, 15 экз.

- для прибора (Щ20.3), имеющего следующие характеристики: размер пе-

редней рамки 50×25 мм, дискретно-аналоговое ОУ, конструктивное исполнение

вертикальное, диапазон измерений входного сигнала от 0 до 5 мА, диапазон пока-

заний от минус 20 до плюс 50, единица измерения - °С, цвет лицевой панели -

белый, цвет передней рамки - черный, количество и цвет индикаторов дискретно-

аналогового ОУ - 15 зеленого, 10 желтого, 5 красного цвета, класс безопасности -

4, язык маркировки - английский, количество экземпляров - 2:

Щ20.3.В-0...5мА-минус20...плюс50-°С-Б-Ч-×-15(З),10(Ж),5(К),

ТУ 25-7504.210-2010, класс безопасности - 4, язык маркировки - английский, 2 экз.

- для прибора (Щ21.7), имеющего следующие характеристики: размер пе-

редней рамки 100×25 мм, дискретно-аналоговое ОУ, конструктивное исполнение

горизонтальное, диапазон измерений входного сигнала от 4 до 20 мА, диапазон

показаний от минус 20 до плюс 50, единица измерения - °С, цвет лицевой панели

- белый, цвет передней рамки - черный, цвет цифровых индикаторов - красный,

пороги изменения цвета индикации - минус 20 - красный, минус 10 - желтый, 0 -

зеленый, плюс 30 - желтый, плюс 40 - красный, класс безопасности - 4, язык

маркировки - английский, количество экземпляров - 2:

Щ21.7.Г-4...20мА-минус20...плюс50-°С-Б-Ч-К-

минус20(К),минус10(Ж),0(З), плюс30(Ж), плюс40(К),

ТУ 25-7504.210-2010,

класс безопасности - 4, язык маркировки - английский, 2 экз.

- для прибора (Щ22.4), имеющего следующие характеристики: размер пе-

редней рамки 100×50 мм, цифровое и дискретно-аналоговое ОУ, конструктивное

исполнение горизонтальное, диапазон измерений входного сигнала от минус 5 до

плюс 5 мА, диапазон показаний от минус 20 до плюс 50, единица измерения - °С,

цвет лицевой панели - белый, цвет передней рамки - черный, цвет цифровых ин-

дикаторов - красный, пороги изменения цвета индикации - минус 20 - красный,

минус 10 - желтый, 0 - зеленый, плюс 30 - желтый, плюс 40 - красный:

Щ22.4.Г-(-5…0...5мА)-минус20.0...плюс50.0-°С-Б-Ч-К-

минус20(К), минус10(Ж), 0(З), плюс30(Ж), плюс40(К), ТУ 25-7504.210-2010.

- для прибора (Щ23.6), имеющего следующие характеристики: размер пе-

редней рамки 100×100 мм, цифровое и дискретно-аналоговое ОУ, конструктивное

исполнение горизонтальное, диапазон измерений входного сигнала от 2 до 10 В,

диапазон показаний от минус 20 до плюс 50, единица измерения - °С, цвет лице-

вой панели - белый, цвет передней рамки - черный, цвет цифровых индикаторов

- красный, пороги изменения цвета индикации - минус 20 - красный, минус 10 -

желтый, 0 - зеленый, плюс 30 - желтый, плюс 40 - красный:

Щ23.6-2...10В-минус20.00...плюс50.00-°С-Б-Ч-К-

минус20(К),минус10(Ж),0(З),плюс30(Ж),плюс40(К), ТУ 25-7504.210-2010.

- для прибора (Щ20.1), имеющего следующие характеристики: размер пе-

редней рамки 50×25 мм, диапазон измерений входного сигнала от 4 до 20 мА,

диапазон показаний от 01 до 19, единица измерения - нет, цвет лицевой панели -

белый, цвет передней рамки - черный, цвет индикации - красный, класс безопас-

ности - 4, язык маркировки - английский, количество экземпляров - 1:

Щ20.1-4...20мА-С(01…19)-×-Б-Ч-К, ТУ 25-7504.210-2010, класс безо-

пасности - 4, язык маркировки - английский, 1 экз.

При заказе дополнительных лицевых панелей используется формула за-

каза:

- для приборов, имеющих только цифровое ОУ (Щ20.1, Щ21.1, Щ21.2,

Щ21.5, Щ22.1, Щ22.2, Щ22.5):

Лицевая панель Щаа.b-f-g;

- для приборов только с цифровым ОУ (Щ20.1, Щ21.1, Щ21.2, Щ21.5,

Щ22.1, Щ22.2, Щ22.5):

Лицевая панель указателя Щаа.b-f-g;

- для приборов, имеющих дискретно-аналоговое ОУ

(Щ20.3, Щ21.3,

Щ21.7, Щ22.4, Щ22.6, Щ23.3, Щ23.4, Щ23.7, Щ23.8):

Лицевая панель Щаа.b.c-е-f-g,

где e - диапазон показаний;

f - единица измерения (при отсутствии единицы измерения в формуле за-

каза ставится знак «×»);

g - цвет лицевой панели.

При заказе дополнительных лицевых панелей технологических для при-

боров имеющих дискретно-аналоговое ОУ (Щ20.3, Щ21.3, Щ21.7, Щ22.4, Щ22.6,

Щ23.3, Щ23.4, Щ23.7, Щ23.8):

Лицевая панель технологическая Щаа.b.c.

При заказе дополнительных передних рамок используется формула заказа

(кроме приборов Щ23.3, Щ23.4, Щ23.6):

Передняя рамка Щаа - h,

где h - цвет передней рамки.

1.2 Технические характеристики

1.2.1 Приборы могут иметь диапазоны измерений входного сигнала по-

стоянного тока, указанные в таблицах 2, 3.

Таблица 2 - Таблица диапазонов измерений для приборов, не имеющих исполнения с RS

Измеряемая

Диапазон измерений*

Группа диапазонов

величина

измерений входного

исполнение 1

исполнение 2

сигнала для приборов

(однополярный)

(двуполярный)

Щ20

Напряжение

от 0 до 75 мВ

-75…0…75 мВ

постоянного тока

от 0 до 200 мВ

-200…0…200 мВ

от 0 до 1 В

-1…0…1 В

от 0 до 10 В

-10…0…10 В

от 2 до 10 В

-6…2…10 В

Сила

от 0 до 5 мА

-5…0…5 мА

постоянного тока

от 0 до 20 мА

-20…0…20 мА

от 4 до 20 мА

-12…4…20 мА

* возможен выбор любого диапазона измерения

Таблица 3 - Таблица диапазонов измерений для приборов, имеющих исполнения с RS

Измеряемая

Диапазон измерений*

Группа диапазонов

величина

измерений

Однополярный (двуполярный)

входного сигнала *

Напряжение

от 0 до 75 мВ (-75…0…75 мВ)

постоянного тока

от 0 до 200 мВ (-200…0…200 мВ)

от 0 до 1 В (-1…0…1 В)

от 0 до 10 В (-10…0…10 В)

от 2 до 10 В

Сила

от 0 до 5 мА (-5…0…5 мА)

постоянного тока

от 0 до 20 мА (-20…0…20 мА)

III

от 4 до 20 мА (-12…4…20 мА)

* возможен выбор внутри группы, в которой находится заказанный диапазон измерения

Прибор Щ20.3 может иметь один из диапазонов измерений входного сиг-

нала исполнения 1, указанных в таблице 2, и возможность выбора в процессе экс-

плуатации диапазона измерений входного сигнала внутри группы для групп I

или II.

Приборы

(кроме приборов Щ20.3) имеют все диапазоны измерений

входного сигнала внутри выбранной группы, указанной в таблице 3, и возможность

выбора в процессе эксплуатации любого из диапазонов измерений входного сигнала

внутри заказанного исполнения.

Диапазон измерений входного сигнала должен соответствовать заказу.

1.2.2 Входное сопротивление при измерении напряжения постоянного то-

ка равно (1,0 ± 0,025) МОм.

1.2.3 Напряжение нагрузки при измерении силы постоянного тока величи-

ной, равной верхнему пределу измерения равно:

- (75 ± 5) мВ для приборов кроме Щ20;

- (80 ± 5) мВ для приборов Щ20.3,

- (200 ± 20) мВ с пределами измерений 0…20 мА, 4…20 мА, -20…0…20 мА,

-12…4…20 мА или (100 ± 10) мВ с пределами измерений 0…5 мА, -5…0…5 мА для

приборов Щ20.1.

1.2.4 Диапазон показаний цифрового ОУ приборов (параметр е кода услов-

ного обозначения) при поставке соответствует заказу.

Диапазон показаний цифрового ОУ в процессе эксплуатации может быть

изменен в пределах максимального диапазона, указанного в таблице 4.

Таблица 4

Количество единичных

Вид

Максимальный

Количество

Тип

индикаторов дискретно-

дискретно-

диапазон показаний

индикаторов

прибора

аналогового ОУ,

аналогового

цифрового ОУ*

цифрового ОУ

вид указателя**

ОУ

Приборы с цифровым ОУ

Щ20.1

-1999*** до 9999

Щ21.1

-1999*** до 9999

Щ21.2

-19999*⁴ до 19999

Щ21.5

-9999 до 9999

4 и знак «-»

Щ22.1

-1999*** до 9999

Щ22.2

-19999*⁴ до 19999

Щ22.5

-9999 до 9999

4 и знак «-»

Приборы с дискретно-аналоговым ОУ

Щ20.3

30, столбик

линия

Щ21.3

31, столбик (риска)

линия

Щ21.7

45, риска (столбик)

линия

Щ23.3

61, столбик (риска)

дуга

Щ23.7

91, риска (столбик)

дуга

Приборы с цифровым и дискретно-аналоговым ОУ

Щ22.4

-1999*** до 9999

25, столбик (риска)

линия

Щ22.6

-9999 до 9999

4 и знак «-»

25, столбик (риска)

линия

Щ23.4

-1999*** до 9999

61, столбик (риска)

дуга

Щ23.6

-9999 до 9999

4 и знак «-»

61, столбик (риска)

дуга

Щ23.8

-9999 до 9999

4 и знак «-»

91, риска (столбик)

дуга

* диапазон показаний может быть изменен потребителем при помощи цифрового интерфейса RS485

(кроме Щ20.3);

** заводская настройка указана без скобок

***приборы могут иметь диапазон показаний с нижним значением диапазона -999

^*4 приборы могут иметь диапазон показаний с нижним значением диапазона -9999

Разность между верхним и нижним значениями диапазона показаний не

должна превышать величину верхнего предела максимального диапазона показаний.

В приборах с цифровым ОУ предусмотрена возможность установки ре-

жима «указатель положения регулятора».

1.2.5 Диапазон показаний дискретно-аналогового ОУ приборов (параметр е

кода условного обозначения) при поставке соответствует заказу.

Диапазон показаний дискретно-аналогового ОУ может быть изменен в

процессе эксплуатации путем замены лицевой панели.

1.2.6 Наименование единицы измерения на лицевой панели приборов (па-

раметр f кода условного обозначения) при поставке соответствует заказу.

Наименование единицы измерения может быть изменено в процессе экс-

плуатации путем замены лицевой панели.

1.2.7 В приборах (кроме Щ20.3) предусмотрена возможность программи-

рования параметров при помощи цифрового интерфейса RS485.

В приборах Щ20.3 предусмотрена возможность программирования пара-

метров с помощью встроенной кнопки.

Программируемые параметры для каждого типа прибора приведены в

таблице 5.

1.2.8 Приборы Щ23.3, Щ23.4, Щ23.6 имеют исполнение с дискретными

(релейными) выходами, гальванически разделенными от остальных цепей.

Характеристики реле сигнализации:

- максимальный коммутируемый ток: 2,0 А при напряжении 250 В пере-

менного тока; 2,0 А при напряжении 30 В постоянного тока; 0,3 А при напряже-

нии 250 В постоянного тока.

- время переключения 10 мс;

- контакты реле - переключающие.

1.2.9 Питание приборов осуществляется от источника постоянного тока на-

пряжением (24 ± 4) В. Двойная амплитуда пульсаций при этом не превышает 1,2 В.

1.2.10 Мощность, потребляемая прибором, не превышает:

- 1,0 В·А для Щ20.3, Щ21.1, Щ21.2, Щ21.5, Щ22.1, Щ22.5;

- 1,5 В·А для Щ20.1, Щ21.3, Щ22.6;

- 2,0 В·А для Щ22.2;

- 4,0 В·А для Щ21.7, Щ22.4;

- 6,0 В·А для Щ23.3, Щ23.4, Щ23.6;

- 8,0 В·А для Щ23.7, Щ23.8.

Таблица 5

Программируемые параметры по интерфейсу RS485

Диапазон

Пороги изменения

Тип

Диапазон

Яркость

Вид указателя

измерений

цвета и цвет индика-

прибора

показаний

свечения

дискретно-

входного

ции дискретно-

цифрового ОУ

индикаторов

аналогового ОУ

сигнала

аналогового ОУ

Приборы с цифровым ОУ

Щ20.1

Щ21.1

Щ21.2

Щ21.5

Щ22.1

Щ22.2

Щ22.5

Приборы с дискретно-аналоговым ОУ

Щ20.3

Щ21.3

Щ21.7

Щ23.3

Щ23.7

Приборы с цифровым и дискретно-аналоговым ОУ

Щ22.4

Щ22.6

Щ23.4

Щ23.6

Щ23.8

Примечания

1 Знак «+» означает, что параметр программируемый.

2 Знак «-» означает, что параметр непрограммируемый.

1.2.11 Время установления рабочего режима приборов не более 20 мин.

1.2.12 Время установления показаний не более 0,5 с.

1.2.13 Лицевые панели (параметр g кода условного обозначения) и перед-

ние рамки (параметр h кода условного обозначения) приборов могут иметь три

цвета: белый (Б), серый (С), черный (Ч).

Цвет лицевой панели и передней рамки при поставке соответствует зака-

зу. Сочетание цветов можно изменить в процессе эксплуатации путем замены ли-

цевой панели и передней рамки.

1.2.14 Габаритные размеры и масса приборов приведены в таблице 6.

Таблица 6

Размер, мм, не более

Габаритный раз-

Тип

Исполнение

Масса, кг,

мер прибора, мм,

прибора

не более

передней рамки

корпуса

не более

50×25×5

45,8×20,8×86

50×25×91

0,15

Щ20

3.Г

50×25×5

45,8×20,8×78

50×25×83

0,15

3.В

25×50×5

20,8×45,8×78

25×50×83

0,15

100×25×5

95,8×20,8×78

100×25×83

0,20

100×25×5

95,8×20,8×78

100×25×83

0,20

3.Г

100×25×5

95,8×20,8×78

100×25×83

0,20

Щ21

3.В

25×100×5

20,8×95,8×78

25×100×83

0,20

100×25×5

95,8×20,8×78

100×25×83

0,20

7.Г

100×25×5

95,8×20,8×66

100×25×71

0,20

7.В

25×100×5

20,8×95,8×66

25×100×71

0,20

100×50×5

95,8×45,8×78

100×50×83

0,25

100×50×5

95,8×45,8×78

100×50×83

0,25

4.Г

100×50×5

95,8×45,8×78

100×50×83

0,25

Щ22

4.В

50×100×5

45,8×95,8×78

50×100×83

0,25

100×50×5

95,8×45,8×78

100×50×83

0,25

6.Г

100×50×5

95,8×45,8×78

100×50×83

0,25

6.В

50×100×5

45,8×95,8×78

50×100×83

0,25

96×96×8

91×91×78

96×96×86

0,35

96×96×8

91×91×78

96×96×86

0,35

Щ23

96×96×8

91×91×78

96×96×86

0,35

100×100×5

95,8×95,8×78

100×100×83

0,35

100×100×5

95,8×95,8×78

100×100×83

0,35

Примечание - Габаритные размеры приборов по длине даны с учетом крепящей скобы.

1.2.15 Высота цифр цифрового ОУ приборов не менее:

- 9 мм для Щ20.1, Щ22.6В;

- 10 мм для Щ21.1, Щ21.2, Щ21.5, Щ22.4Г, Щ22.4В, Щ22.6Г, Щ23.4,

Щ23.6, Щ23.8;

- 14 мм для Щ22.2;

- 20 мм для Щ22.1, Щ22.5.

Цвет индикаторов цифрового ОУ (параметр i кода условного обозначения)

может быть красным (К), желтым (Ж) или зеленым (З), в соответствии с заказом.

1.2.16 Дискретно-аналоговое ОУ состоит из единичных индикаторов. Вид

дискретно-аналогового ОУ, количество единичных индикаторов и вид указателя

соответствуют таблице 4. Цвет индикации может быть красным, желтым или зе-

леным.

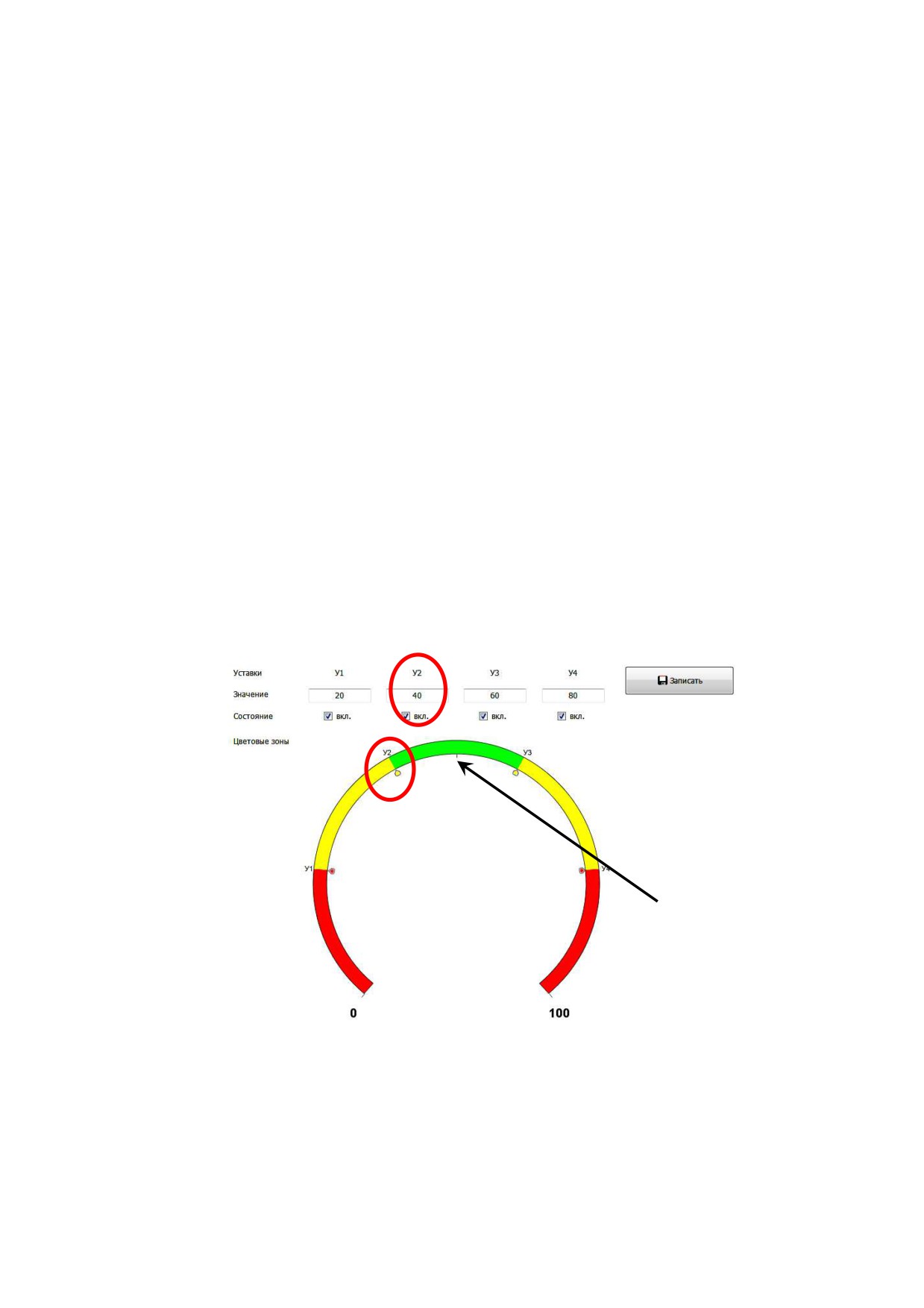

Цвет индикации дискретно-аналогового ОУ приборов Щ21.3, Щ21.7,

Щ23.7, Щ23.8, Щ22.4, Щ22.6, Щ23.3, Щ23.4, Щ23.6 изменяется при переходе

сигнала через запрограммированные пороги изменения цвета в соответствии с за-

казом (параметр j кода условного обозначения). Число порогов изменения цвета

индикации дискретно-аналогового ОУ не более 10 (для приборов без RS485), не

более 5 (для приборов с RS485).

Цвет индикации дискретно-аналогового ОУ приборов Щ20.3 определяет-

ся количеством и цветом единичных индикаторов каждой зоны сигнализации в

соответствии с заказом (параметр j кода условного обозначения).

Приборы Щ23.3, Щ23.4, Щ23.6 могут иметь возможность выбора

подсветки шкалы.

1.2.17 Пределы допускаемой основной приведенной погрешности по

цифровому ОУ равен величине, указанной в таблице 7.

Нормирующее значение при определении погрешности на максимальном

диапазоне показаний принимается равным верхнему пределу максимального диа-

пазона показаний, указанному в таблице 4.

Нормирующее значение при определении погрешности на заказанном

диапазоне показаний принимается равным разности верхнего и нижнего пределов

диапазона измерений входного сигнала.

1.2.18 Пределы допускаемой основной приведенной погрешности приборов

по дискретно-аналоговому ОУ равны величинам, указанным в таблице 7. Норми-

рующее значение при определении погрешности принимается равным разности

верхнего и нижнего пределов диапазона измерений входного сигнала.

1.2.19 Основная приведенная погрешность приборов при отклонении на-

пряжения питания в пределах, указанных в 1.2.9, не превышает пределов допус-

каемой основной приведенной погрешности, указанных в таблице 7.

1.2.20 В приборах предусмотрена сигнализация:

- при превышении на 5 % верхнего предела диапазона измерений входно-

го сигнала на цифровом ОУ горят верхние сегменты на всех индикаторах, на дис-

кретно-аналоговом ОУ мигают все единичные индикаторы;

- при обрыве входной цепи для диапазонов измерений входного сигнала от

2 до 10 В и от 4 до 20 мА на цифровом ОУ горят средние сегменты на крайних ин-

дикаторах, на дискретно-аналоговом ОУ мигает младший единичный индикатор.

Таблица 7

Предел допускаемой основной

Предел допускаемой

Тип

приведенной погрешности, %

дополнительной погрешности, %

по дискретно-

прибора

по цифровому ОУ

аналоговому ОУ

Для приборов с цифровым ОУ

Щ20.1

Щ21.1

Щ21.2

Щ21.5

±0,1

±0,05

Щ22.1

Щ22.2

Щ22.5

Для приборов с дискретно-аналоговым ОУ

Щ20.3

±2,5

Щ21.3

Щ21.7

±0,5

±1,5

Щ23.3

Щ23.7

±1,0

Для приборов с цифровым и дискретно-аналоговым ОУ

Щ22.4

±2,5

Щ22.6

Щ23.4

±0,1

±0,05

±0,5

±1,5

Щ23.6

Щ23.8

±1,0

1.2.21 Приборы выдерживают:

- увеличение напряжения питания до 36 В;

- неправильное подключение полярности напряжения питания;

- неправильное подключение полярности входного сигнала.

1.2.22 Приборы выдерживают перегрузку, равную 120 % от верхнего пре-

дела диапазона измерений входного сигнала, в течение 2 ч.

При измерении силы постоянного тока приборы выдерживают одну пере-

грузку током, превышающим в два раза верхний предел диапазона измерений

входного сигнала, продолжительностью 5 с.

При измерении напряжения постоянного тока приборы выдерживают од-

ну перегрузку напряжением, превышающим в два раза верхний предел диапазона

измерений входного сигнала, продолжительностью 5 с.

1.2.23 Приборы являются тепло-, холодо- и влагоустойчивыми.

Пределы допускаемой дополнительной погрешности на каждые 10 °С,

вызванной отклонением температуры окружающего воздуха от нормальной

(20 ± 5) °С до любой в пределах от минус 10 до плюс 50 °С, равны величинам,

указанным в таблице 7.

Приборы работоспособны в течение 6 ч при температуре окружающего

воздуха в пределах от плюс 50 до плюс 55 ºС. При этом дополнительная погреш-

ность в этом диапазоне температур не превышает 0,5 пределов основной приве-

денной погрешности.

Приборы работоспособны в течение 6 ч при относительной влажности

воздуха до 98 % при температуре 35 °С и более низких температурах без конден-

сации влаги. При этом дополнительная погрешность, вызванная изменением

влажности, не превышает 0,5 пределов основной приведенной погрешности.

1.2.24 Приборы являются тепло-, холодо-, влагопрочными.

Основная погрешность приборов после пребывания в течение 15 суток в не-

рабочем состоянии при температуре окружающего воздуха от плюс 5 до плюс 45 °С

и относительной влажности воздуха до 98 % при температуре плюс 35 °С и более

низких температурах без конденсации влаги с учетом содержания коррозионно-

активных агентов в атмосфере и выдержки приборов до включения питания в нор-

мальных климатических условиях в течение 5 часов не превышает пределов, указан-

ных в таблице 7.

1.2.25 Приборы являются виброустойчивыми.

1.2.25.1 Приборы работоспособны при воздействии по трем взаимно-

перпендикулярным осям синусоидальной вибрации в диапазоне частот от 10 до

200 Гц с ускорением 350 м/с²(35 g) и временем воздействия не менее 5 с по каж-

дой оси (ударная воздушная волна).

1.2.25.2 Приборы работоспособны при воздействии по трем взаимно-

перпендикулярным осям синусоидальной вибрации с параметрами, указанными в

таблице 8 (сейсмическая нагрузка).

Таблица 8

Значение параметра

для диапазона частот, Гц

от 1 до 9

от 9 до 35

Шаг по частоте, Гц

1,0

2,0

Время выдержки на каждой частоте, с

20,0

10,0

Ускорение, м/с² (g)

120 (12)

1.2.25.3 Приборы работоспособны при воздействии по трем взаимно-

перпендикулярным осям синусоидальной вибрации в диапазоне частот от 0,5 до

100 Гц с ускорением 40 м/с² (4 g) и временем воздействия не менее 80 с по каждой

оси (эксплуатационная синусоидальная вибрация).

1.2.25.4 Пределы допускаемой дополнительной погрешности, вызванной

воздействием вибрации, равны величинам, указанным в таблице 7.

1.2.26 Приборы являются вибропрочными по трем взаимно-перпендику-

лярным осям при воздействии синусоидальной вибрации с параметрами (эксплуа-

тационная синусоидальная вибрация):

- диапазон частот от 0,5 до 100 Гц,

- ускорение 80 м/с² (8 g),

- время суммарного воздействия по трем осям не менее 6 ч.

1.2.27 Приборы являются сейсмостойкими и обеспечивают работоспо-

собность, сохраняя свои характеристики при сейсмических воздействиях интен-

сивностью 9 баллов по шкале MSK-64 при уровне установки на высоте до 10 м

над нулевой отметкой и 8 баллов по шкале MSK-64 при уровне установки на вы-

соте до 25 м над нулевой отметкой.

1.2.28 Приборы являются ударопрочными по трем взаимно-

перпендикулярным осям в шести направлениях при воздействии многократных

ударов с параметрами (многократные удары, имитирующие транспортные нагруз-

ки в составе оборудования АЭС):

- ускорение 140 м/с² (14g),

- длительность импульса ускорения от 2 до 20 мс,

- суммарное количество ударов по шести направлениям не менее

6000 ± 10.

1.2.29 Электрическое сопротивление изоляции между корпусом и изоли-

рованными от корпуса электрическими цепями в нормальных условиях не менее

20 МОм.

1.2.30 Изоляция между корпусом и изолированными от корпуса электри-

ческими цепями выдерживает при нормальных условиях в течение 1 мин дейст-

вие испытательного напряжения практически синусоидальной формы частотой от

45 до 65 Гц с действующим значением 500 В.

ВНИМАНИЕ! Для Щ20.1 отсутствует гальваническая развязка между цепя-

ми интерфейса RS485 и входными цепями.

1.2.31 Изоляция между входными цепями, цепями интерфейса и цепями

питания выдерживает при нормальных условиях в течение 1 мин действие испы-

тательного напряжения практически синусоидальной формы частотой от 45 до

65 Гц с действующим значением 500 В.

1.2.32 Приборы в транспортной таре обладают тепло-, холодо- и влаго-

прочностью при температуре окружающего воздуха от минус 50 до плюс 60 ºС и

относительной влажности воздуха не более 95 % при температуре плюс 25 ºС и

более низких температурах без конденсации влаги.

1.2.33 Приборы в транспортной таре обладают прочностью к следующим

механико-динамическим нагрузкам.

- вибрации с амплитудой ускорения 49 м/с² в диапазоне частот от 10 до

500 Гц;

- ударам со значением пикового ускорения 98 м/с², длительностью удар-

ного импульса 16 мс, число ударов 1000±10 в направлении, обозначенном на таре;

- одиночным ударам при свободном падении с высоты 500 мм.

1.2.34 По защищенности от воздействия твердых тел приборы соответ-

ствуют коду IP20 по ГОСТ 14254-2015.

1.2.35 Приборы удовлетворяют требованиям по электромагнитной со-

вместимости в соответствии с ГОСТ 32137-2013, предъявляемым к IV группе

ТС АС (технические средства, поставляемые на атомные станции и/или радиаци-

онно-опасные объекты).

Помехоустойчивость приборов удовлетворяет критерию качества функ-

ционирования А по ГОСТ 32137-2013.

1.2.36 Уровень индустриальных помех при работе приборов не превыша-

ет значений, установленных ГОСТ 30805.22-2013 для оборудования класса Б.

1.2.37 Средняя наработка на отказ не менее 150000 ч (вероятность безот-

казной работы за время 12000 ч не менее 0,95).

1.2.38 Средний срок службы приборов не менее 15 лет.

1.2.39 Приборы относятся к восстанавливаемым, ремонтируемым издели-

ям. Среднее время восстановления работоспособного состояния не более 4 ч.

1.3 Устройство и принцип работы

1.3.1 Конструкция

Приборы выполнены в корпусе для щитового монтажа. Общий вид, габа-

ритные и установочные размеры приборов приведены на рисунках А.1 - А.8 при-

ложения А.

Прибор имеет комплект монтажных частей для установки на щит.

На передней панели располагаются индикаторы цифрового ОУ и (или)

единичные индикаторы дискретно-аналогового ОУ, отображающие значение и

состояние измеряемого сигнала. Количество и вид индикаторов соответствуют

таблице 4. Цвет индикаторов цифрового ОУ и дискретно-аналогового ОУ соот-

ветствует 1.2.16, 1.2.15.

Входной измеряемый сигнал и напряжение питания подаются на прибор

через разъем, расположенный на задней панели.

На задней панели приборов Щ23.3, Щ23.4, Щ23.6 находятся разъемы для

подключения дискретных (релейных) выходов.

Для крепления прибора к щиту на задней панели имеются две стойки, рас-

положенные по диагонали, и дополнительная стойка для заземления корпуса.

Для задания программируемых параметров приборы (кроме Щ20.3) име-

ют исполнение с цифровым интерфейсом RS485. Разъемы для подключения ин-

терфейса RS485 расположены на задней панели приборов.

Для задания программируемых параметров в приборе Щ20.3 использует-

ся встроенная кнопка, для доступа к которой необходимо выкрутить на корпусе

винт М2, заглушающий специальное отверстие. Нажатие на кнопку возможно с

помощью толкателя длиной не менее 25 мм.

1.3.2 Принцип работы

1.3.2.1 Принцип работы прибора Щ20.1

Структурная схема приведена на рисунке Б.1 приложения Б.

Фильтры Ф предназначены для защиты цепей входного сигнала и питания

от кратковременных импульсных помех. Делитель Д преобразует входной сигнал

(напряжение или силу тока) в напряжение, соответствующее рабочему входному

диапазону аналого-цифрового преобразователя АЦП.

Микроконтроллер обеспечивает:

- преобразование аналогового сигнала в двоичный код;

- калибровку и хранение коэффициента калибровки в запоминающем уст-

ройстве ЗУ;

- обработку кода АЦП и вывод результат измерения на цифровое отсчетное

устройство ЦОУ с учетом установленного диапазона показаний;

- прием и передачу сигналов последовательного интерфейса через узел

интерфейса RS485 в соответствии с установленным сетевым адресом и скоростью

обмена данными. Узел интерфейса обеспечивает гальваническое разделение и со-

пряжение по уровням электрических сигналов микроконтроллера и интерфейсной

линии связи.

Цвет индикации цифрового ОУ соответствует заказу и в процессе экс-

плуатации не изменяется.

Питание прибора осуществляется от нестабилизированного напряжения

постоянного тока 24 В, которое источник питания ИП преобразует в стабилизиро-

ванное напряжение 5 В. Источник ИП обеспечивает гальваническую развязку и

имеет узел защиты от неправильного подключения полярности напряжения пита-

ния и обеспечивает питание узлов прибора.

1.3.2.2 Принцип работы прибора Щ20.3

Структурная схема приведена на рисунке Б.2 приложения Б.

Фильтры Ф предназначены для защиты цепей входного сигнала и питания

от кратковременных импульсных помех. Делитель Д преобразует входной сигнал

(напряжение или силу тока) в напряжение, соответствующее рабочему входному

диапазону усилителя У. С выхода усилителя напряжение поступает на вход встро-

енного в микроконтроллер аналого-цифрового преобразователя АЦП. Микрокон-

троллер с помощью встроенного АЦП преобразует аналоговый сигнал в двоичный

код, обеспечивает калибровку и хранение коэффициента калибровки в запоми-

нающем устройстве ЗУ, а также управляет дискретно-аналоговым отсчетным уст-

ройством ДАОУ, на котором отображается результат измерения входного сигнала.

Цвет индикации дискретно-аналогового ОУ может быть одинаковым для

всех единичных индикаторов или индикация может быть разделена на зоны раз-

ного цвета. Границы и цвет каждой зоны индикации соответствуют заказанному

количеству и цвету единичных индикаторов и в процессе эксплуатации не изме-

няются. При изменении входного сигнала в пределах рабочего диапазона вклю-

чаются (или выключаются) единичные индикаторы соответствующего цвета.

С помощью встроенной кнопки выполняют калибровку и устанавливают

программируемые параметры прибора.

Питание прибора осуществляется от нестабилизированного напряжения

постоянного тока 24 В, которое источник питания ИП преобразует в стабилизиро-

ванное напряжение 5 В, необходимое для питания узлов прибора. Источник ИП

обеспечивает гальваническую развязку и имеет узел защиты от неправильного

подключения полярности напряжения питания.

1.3.2.3 Принцип работы приборов (кроме приборов Щ20)

Структурная схема приведена на рисунке Б.3, Б.4 приложения Б.

Фильтры Ф предназначены для защиты цепей входного сигнала и пита-

ния от кратковременных импульсных помех. Делитель Д преобразует входной

сигнал (напряжение или силу тока) в напряжение, соответствующее рабочему

диапазону аналого-цифрового преобразователя АЦП. Цифровой код с выхода

АЦП через цифровой изолятор ЦИ поступает на микроконтроллер М, который

обрабатывает код АЦП и выводит результат измерения на цифровое отсчетное

устройство ЦОУ и (или) дискретно-аналоговое отсчетное устройство ДАОУ с

учетом установленного диапазона показаний. Так же микроконтроллер обеспечи-

вает формирование сигналов для дискретных выходов ДВ, предназначенных для

коммутации внешних цепей при выходе измеряемого сигнала за пределы контро-

лируемых значений уставок.

Цвет индикации цифрового ОУ соответствует заказу и в процессе экс-

плуатации не изменяется.

Цвет индикации дискретно-аналогового ОУ программируется и изменяет-

ся, если запрограммированы пороги изменения цвета и цвет, соответствующий

заданному порогу. При переходе входного сигнала через порог, цвет индикации

дискретно-аналогового ОУ изменяется.

Цвет индикации дискретно-аналогового ОУ может быть одинаковым для

всех единичных индикаторов или индикация может быть разделена на зоны раз-

ного цвета. При изменении входного сигнала в пределах рабочего диапазона

включаются (или выключаются) единичные индикаторы соответствующего цвета.

С помощью цифрового интерфейса RS485 выполняют калибровку и уста-

навливают программируемые параметры приборов.

Питание приборов осуществляется от нестабилизированного напряжения

постоянного тока 24 В, которое источник питания ИП1 преобразует в стабилизи-

рованное напряжение 5 В, необходимое для питания цифровых узлов прибора.

Источник ИП1 обеспечивает гальваническую развязку и имеет узел защиты от

неправильного подключения полярности напряжения питания. Источник ИП2

обеспечивает гальваническую развязку и питание входных цепей прибора.

1.4 Маркировка, пломбирование, упаковка

1.4.1 На прибор нанесены (в зависимости от исполнения прибора):

- обозначение типа прибора;

- диапазон (диапазоны) измерений входного сигнала;

- диапазон показаний и наименование единицы измерения;

- пределы основной погрешности прибора;

- товарный знак предприятия-изготовителя;

- порядковый номер прибора по системе нумерации предприятия-

изготовителя;

- месяц и год изготовления;

- знак заземления;

- надпись «Made in Russia»/ «Сделано в России» - в зависимости от заказа;

- знак утверждения типа средств измерений;

- обозначение испытательного напряжения изоляции корпуса;

- маркировка, определяющая назначение клемм для внешних соединений;

- маркировка, определяющая назначение кнопки управления (при наличии).

1.4.2 Приборы, прошедшие приемо-сдаточные испытания и первичную

поверку предприятия-изготовителя, имеют клеймо поверителя и клеймо отдела

технического контроля.

1.4.3 Прибор пломбируют путем нанесения мастики на винты крепления

блока печатных плат к корпусу с клеймами ОТК, поверителя и Заказчика (при не-

обходимости), исключающих доступ к внутренним частям прибора без наруше-

ния пломб.

1.4.4 В качестве потребительской тары применяются коробки из гофри-

рованного картона и транспортная тара (транспортные ящики из листовых дре-

весных материалов или из гофрированного картона).

1.4.5 При поставке приборы подвергают консервации по ГОСТ 9.014-78

для группы III-1, вариант внутренней упаковки ВУ-5, вариант временной защиты

ВЗ-10.

Срок противокоррозионной защиты без переконсервации в климатиче-

ских условиях 1.2.32 - 3 года с момента изготовления прибора.

1.4.6 Транспортная маркировка содержит знаки: «Хрупкое. Осторожно»,

«Беречь от влаги», «Верх».

Потребительская тара приборов имеет ярлык с надписью: «АЭС».

2 СРЕДСТВА ИЗМЕРЕНИЯ, ИНСТРУМЕНТ И ПРИНАДЛЕЖНОСТИ

2.1 Для контроля, регулирования (настройки), выполнения работ по тех-

ническому обслуживанию и текущему ремонту должны применяться следующие

технические средства:

- установка для проверки электрической прочности изоляции с испыта-

тельным напряжением 500 В синусоидальной формы, частотой 50 Гц, мощностью

не менее 0,25 кВ⋅А, погрешностью испытательного напряжения не более ± 10 %;

- мегомметр с верхним пределом измерения не менее 100 МОм, номи-

нальным напряжением 500 В, основной погрешностью не более ± 10 %;

- калибратор универсальный с диапазоном выходного напряжения посто-

янного тока от 0 до 10 В, погрешностью не более ± 0,02 % и диапазоном выходно-

го постоянного тока от 0 до 20 мА, погрешностью не более ± 0,02 %;

- источник питания постоянного тока с диапазоном выходного напряже-

ния от 20 до 28 В и погрешностью не более ± 10 %;

- преобразователь интерфейса ПИ-3 RS232/RS485;

- барометр БАММ-1;

- гигрометр ВИТ-2;

- ПЭВМ с операционной системой Windows 2000/ХР/7/8.

Примечания

1 В качестве источника калиброванных напряжений и токов рекоменду-

ется применять калибратор Н4-6.

2 Допускается использовать другие средства для задания входных сигналов,

если погрешность задания не превышает 1/5 предела основной погрешности прибора.

3 Допускается использовать образцовые средства с погрешностью задания

сигналов, не превышающей 1/3 предела основной погрешности прибора, с введе-

нием контрольного допуска, равного 0,8 от предела основной погрешности прибо-

ра.

4 При эксплуатации приборов выполнение работ по техническому обслу-

живанию не требуется.

3 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

3.1 Меры безопасности

3.1.1 К работам по обслуживанию и эксплуатации приборов допускаются

специально подготовленные работники, прошедшие проверку знаний в объеме,

обязательном для данной работы, и имеющие группу по электробезопасности,

предусмотренную действующими правилами охраны труда при эксплуатации

электроустановок (напряжением до 1000 В) и изучившие настоящее руководство

по эксплуатации.

3.1.2 При работе с приборами необходимо пользоваться только исправ-

ным инструментом и оборудованием.

3.1.3 Запрещается:

- эксплуатировать приборы в режимах, отличающихся от указанных в на-

стоящем руководстве;

- производить внешние соединения, не сняв все напряжения, подаваемые

на приборы.

3.1.4 При подключении питающего напряжения требуется соблюдать по-

лярность подводящих проводов, а контакты защитного заземления приборов под-

ключать к элементу заземления.

3.2 Подготовка к работе

3.2.1 Прибор распаковать и убедиться в отсутствии механических повре-

ждений, целостности светодиодных и/или цифровых индикаторов лицевой пане-

ли, пломбы предприятия-изготовителя на приборе.

Ознакомиться с паспортом на прибор и проверить комплектность.

Перед началом работы необходимо выдержать прибор в нормальных ус-

ловиях не менее 5 ч.

3.2.2 Приступая к работе с приборами необходимо внимательно изучить

все разделы настоящего Руководства.

3.2.3 Установить приборы на щит. Крепление должно быть произведено

тщательно, без перекосов.

3.2.4 Подключить внешние измерительные и питающие цепи в соответст-

вии с назначением контактов разъема. Подключение проводов осуществляется

под винт к ответной части разъема. Сечение подключаемых проводов не бо-

лее 1,5 мм².

При подключении измерительных и питающих цепей необходимо соблю-

дать меры безопасности, изложенные в подразделе 3.1 настоящего Руководства.

После подключения измерительных цепей и цепей электропитания к со-

ответствующим клеммам выполняется подключение информационных кабелей к

разъемам цифрового интерфейса.

При прокладке измерительных линий следует выделять их в самостоя-

тельную трассу (или несколько трасс) и располагать отдельно от силовых кабе-

лей. Длина измерительных линий должна быть минимальной. При питании при-

боров от сети переменного тока подключение цепей питания следует производить

к линии, не связанной с питанием мощного силового оборудования.

Измерительные линии рекомендуется экранировать, экран подключать к

заземлению. При заземлении необходимо обеспечить хороший контакт экрана с

элементом заземления.

Рекомендуется питание к приборам подводить проводами минимальной

длины, подключать линии питания и клеммы рабочего заземления приборов к эле-

менту заземления по схеме «звезда».

Рекомендуется устанавливать фильтры сетевых помех в линиях питания

приборов.

3.2.5 Схема внешних подключений приборов приведена на рисунке В.1

приложения В.

3.2.6 Подключение приборов к линиям интерфейса

3.2.6.1 Подключение приборов к линиям интерфейса RS485

Подключить провода линий А, В интерфейса RS485 в соответствии с на-

значением контактов. При необходимости провести согласование линии связи

подключением согласующего резистора, руководствуясь рекомендациями по

применению интерфейса RS485.

Необходимые параметры интерфейса (сетевой адрес и скорость обмена)

должны быть настроены до подключения прибора. Рекомендуется проведение кон-

троля установленных параметров или редактирование их с помощью программы

конфигурирования в случае, когда прибор подключен к соответствующей сети.

Примечание - Для сигналов, полученных по интерфейсу, но не отобра-

жаемых прибором, проконтролировать значения расчетным путем.

3.2.7 Порядок снятия/замены прибора

3.2.7.1 Отключить напряжение на участке цепи передачи электроэнергии,

к которой подключен прибор.

3.2.7.2 Отсоединить все подключенные провода от прибора.

3.2.7.3 Снять прибор со щита предварительно убрав крепление прибора. В

случае замены установить новый прибор согласно 3.2.3 - 3.2.6.

3.3 Порядок работы

3.3.1 Подать питание.

3.3.2 Выдержать прибор в течение времени установления рабочего режи-

ма (20 мин).

3.3.3 Подать входной сигнал.

3.3.4 На цифровом и (или) дискретно-аналоговом ОУ должны отобра-

жаться значения, соответствующие входному сигналу.

3.3.5 Режимы работы

3.3.5.1 Приборы имеют два режима работы: режим измерения и режим

настройки параметров прибора (режим конфигурирования).

Режим измерения входного сигнала является основным эксплуатацион-

ным режимом и устанавливается при включении питания. В данном режиме при-

бор измеряет текущее значение входной величины и отображает результат изме-

рения на цифровом и (или) дискретно-аналоговом ОУ. В приборе Щ20.3 в этом

режиме нажатием на кнопку можно установить один из пяти уровней яркости

свечения индикаторов. Каждый уровень яркости отражается на индикаторах.

Режим настройки параметров прибора используется для редактирования

программируемых параметров.

3.3.5.2 Режим конфигурирования является вспомогательным и позволяет

настроить диапазоны показаний и параметры интерфейса, при необходимости,

изменить адресацию регистров измеряемых параметров и дискретных сигналов.

Режим конфигурирования инициируется программой конфигуратором на

ПЭВМ.

3.4 Работа интерфейса

3.4.1 Работа прибора по интерфейсу RS485 (порт 1) обуславливается ап-

паратными и программными средствами, применяемыми потребителем.

Протоколы обмена данными приведены в приложении Г.

3.4.2 Линия связи интерфейса RS485 представляет собой витую пару про-

водов, которые могут находиться в общем экране. На одну линию связи может

быть подключено до 31 прибора. Приборы подсоединяются к линии связи парал-

лельно.

3.4.3 Для связи по порту интерфейса на каждом приборе устанавливается

свой сетевой адрес и скорость обмена данными из ряда 4800, 9600, 19200, 38400,

57600, 115200 бит/сек. Допустимый адрес передачи находится в диапазоне от 1 до

247. Каждому подчиненному устройству присваивается адрес в пределах от 1 до

247 (адрес 0 используется для широковещательной передачи, его распознает каж-

дое устройство). Скорость обмена должна быть одинаковой и соответствовать ус-

тановленной в линии.

3.4.4 При обмене информацией приборы являются подчиненными уст-

ройствами (SLAVE). В качестве ведущего устройства (MASTER) выступает про-

мышленный контроллер, компьютер или аналогичное устройство, управляющее

обменом данными в линии.

На ведущем устройстве должны быть установлены параметры линии ин-

терфейса в соответствии с таблицей 9.

Таблица 9

Параметр линии

Значение

Количество стартовых бит

Количество бит данных

Проверка на четность

нет, чет, нечет

Количество стоповых битов

1; 2

Скорость передачи, бод

4800, 9600, 19200, 38400, 57600 или 115200

Обмен данными происходит по инициативе ведущего устройства, посы-

лающего адресный запрос на прибор, с которым предполагается установить связь.

Получив запрос, прибор сравнивает запрашиваемый адрес со своим адресом и при

их совпадении выдает ответ.

3.5 Работа дискретных выходов (для прибора Щ23.3, Щ23.4, Щ23.6) и

уставок

3.5.1 Приборы могут иметь исполнение дискретными выходами.

Настройка параметров дискретных выходов возможна через цифровой

интерфейс.

Для дискретных выходов в режиме программирования параметров задают-

ся уставки У1, У2, У3, У4 и разрешения срабатывания уставок.

Уставка У1 срабатывает, если измеренное значение входного сигнала

меньше значения заданного порога срабатывания У1. При срабатывании уставки У1,

цвет индикации дискретно-аналогового ОУ устанавливается красным.

Уставка У2 срабатывает, если измеренное значение входного сигнала

меньше значения заданного порога срабатывания У2. При срабатывании уставки У2,

цвет индикации дискретно-аналогового ОУ устанавливается желтым.

Уставка У3 срабатывает, если измеренное значение входного сигнала

больше или равно значению заданного порога срабатывания У3. При срабатывании

уставки У3, цвет индикации дискретно-аналогового ОУ устанавливается желтым.

Уставка У4 срабатывает, если измеренное значение входного сигнала

больше или равно значению заданного порога срабатывания У4. При срабатывании

уставки У4, цвет индикации дискретно-аналогового ОУ устанавливается красным.

3.5.2 Номера дискретных выходов соответствуют номерам уставок. Вклю-

чение дискретного выхода происходит при срабатывании соответствующей уставки.

Если параметр, разрешающий срабатывание уставки, отключен, то соответствую-

щий дискретный выход будет всегда выключен.

3.6 Калибровка

3.6.1 Калибровка приборов проводится при производстве или после ре-

монта приборов. Калибровка приборов должна проводиться метрологическими

службами, аккредитованными на право проведения калибровочных работ.

Калибровку следует проводить при нормальных условиях:

- температура окружающего воздуха плюс (20 ± 5) °С;

- относительная влажность воздуха до 80 % при 25 °С;

- атмосферное давление от 84 до 106,7 кПа.

3.6.2 Перед началом калибровки провести подключения в соответствии со

схемами, приведенными в приложении В.

3.6.3 Калибровку проводить следующим образом:

1) включить напряжение питания прибора и измерительного оборудования;

2) выдержать приборы в течение времени установления рабочего режима;

3) запустить программу калибровки прибора и выбрать требуемый режим;

4) активировать операцию калибровки диапазонов измерений;

5) проверить погрешность измеряемых параметров в контрольных точках

(приложение Е). При необходимости произвести перекалибровку с целью пере-

распределения погрешности нелинейности измерения.

3.6.4 После калибровки необходимо провести внеочередную поверку при-

бора.

3.6.5 Калибровка приборов Щ20.3

Для калибровки подать на вход прибора сигнал от калибратора, соответст-

вующий нижнему калибровочному значению для однополярного входного сигнала

в соответствии с таблицей 10. Выдержать 25 с, время на установление сигнала ка-

либратора, и, при включении с 14 по 17 индикаторов нажав кнопку, войти в пункт

меню CLb. На индикаторе появится подпункт меню LO (номера включенных еди-

ничных индикаторов с 3 по 12). Нажать кнопку для калибровки нижнего значения и

перехода на подпункт HI (номера включенных единичных индикаторов с 19 по 28).

Установить сигнал от калибратора, соответствующий верхнему калибровочному

значению в соответствии с таблицей 10. Выдержать 25 с, время на установление

сигнала калибратора, и нажать кнопку для калибровки верхнего значения и пере-

хода в режим измерения входного сигнала. Если, войдя в подпункт LO, в течение

50 с не нажать кнопку, прибор перейдет в режим измерения входного сигнала. В

подпункте HI прибор находится до нажатия кнопки или отключения питания.

При выборе пункта меню CLn на индикаторе прибора отображается ко-

личество выполненных калибровок, которое автоматически увеличивается на

единицу после каждой калибровки. Количество выполненных калибровок ото-

бражается трехразрядным десятичным числом. Значение каждого разряда деся-

тичного числа соответствует количеству включенных единичных индикаторов в

группе, определяющей разряд (таблица 10). Например, число 124 отображается

включением индикаторов с номерами 9 (разряд сотен), 18 и 19 (разряд десятков),

26, 27, 28 и 29 (разряд единиц). Для выхода из пункта меню CLn нажать кнопку.

Таблица 10

Диапазон измерений

Нижнее

Верхнее

входного сигнала

калибровочное значение

от 0 до 75 мВ

0,750 мВ (минус 73,5 мВ)

75,00 мВ

от 0 до 200 мВ

2,000 мВ (минус 196 мВ)

200,0 мВ

от 0 до 1 В

0,010В (минус 0,980 В)

1,000 В

от 0 до 10 В*,

0,100 В (минус 9,8 В)

10,00 В

от 2 до 10 В*

от 0 до 5 мА

0,050 мА (минус 4,900 мА)

5,000 мА

от 0 до 20 мА*,

0,200 мА (минус 19,60 мА)

20,00 мА

от 4 до 20 мА*

* - Калибровка выполняется сразу для двух диапазонов измерений на любом из них.

Примечание - в скобках указано нижнее калибровочное значение для приборов с двухполяр-

ным диапазоном входного сигнала.

3.7 Конфигурирование прибора (настройка параметров прибора)

3.7.1 Работа прибора Щ20.3 в режиме настройки параметров.

Вход в режим настройки параметров осуществляется включением питания

прибора при нажатой кнопке. Режим настройки сопровождается миганием послед-

него (тридцатого) индикатора в линейке. Если в режиме настройки прибор перейдет

в режим измерения, то нажатием кнопки прибор можно снова перевести в режим

настройки.

Работа прибора в режиме настройки параметров происходит следующим

образом. При входе в режим на индикаторе прибора последовательно включаются

группы индикаторов, условно обозначающих пункты меню. Каждый пункт меню

удерживается в течение 3 с. Последовательность включения пунктов меню цик-

лическая и, если в течение 50 с не поступает команда (не нажимается кнопка),

прибор переходит в режим измерения входного сигнала. Для установки парамет-

ров или входа в пункт меню необходимо нажать кнопку во время включения ин-

дикаторов с соответствующими номерами.

Обозначение пунктов, подпунктов меню и их назначение, приведены в

таблице 11.

При выборе пункта меню InP начальное значение диапазона измерений

входного сигнала соответствует электрическому нулю (например, от 0 до 200 мВ,

от 0 до 10 В, от 0 до 20 мА). При выборе пункта меню InS начальное значение

диапазона измерений входного сигнала смещается на 20 % (например, от 40 до

200 мВ, от 2 до 10 В, от 4 до 20 мА). После нажатия кнопки при выборе пунктов

меню InP или InS, а также в пункте меню End прибор переходит в режим изме-

рения входного сигнала.

Таблица 11

Номера

Назначение

включенных

Порядок работы

(условное обозначение пункта меню)

индикаторов

Установка входного сигнала с диапазоном

Установка и выход в режим изме-

2 - 5

измерений от нуля (InP)

рения нажатием кнопки

Установка входного сигнала со смещением

Установка и выход в режим изме-

8 - 11

начального значения диапазона измерений

рения нажатием кнопки

на 20 % (InS)

14 - 17

Калибровка (CLb)

Вход нажатием кнопки

Калибровка нижнего значения

Выполнение калибровки и переход

3 - 12

диапазона измерений (LO)

в подпункт HI нажатием кнопки

Калибровка верхнего значения

Выполнение калибровки и выход в

19 - 28

диапазона измерений (HI)

режим измерения нажатием кнопки

Проверка количества выполненных

20 - 23

Вход нажатием кнопки

калибровок (CLn)

Отображение числа (от 1 до 999)

группой включенных индикаторов:

Чтение числа,

1 - 9

сотни

выход нажатием кнопки

10 - 19

десятки

20 - 29

единицы

26 - 29

Выход из меню (End)

Выход нажатием кнопки

Примечание - при отказе от проведения калибровки в пункте меню LO выждать 50 с не на-

жимая кнопку или отключить питание, из пункта меню HI прибор перейдет в режим измерения

только после нажатия кнопки.

При необходимости выполнить калибровку прибора (см. 3.6.5).

3.7.2 Работа приборов (кроме Щ20.3) в режиме настройки параметров (ре-

жим конфигурирования)

3.7.2.1 Вход в режим настройки, редактирование параметров, выход из ре-

жима осуществляется с помощью цифрового интерфейса RS485.

Режим конфигурирования является вспомогательным и инициируется про-

граммой конфигурирования на ПЭВМ, связанной с прибором через интерфейс

RS485.

Конфигурирование приборов проводится в случае необходимости перена-

стройки параметров интерфейса, диапазонов показаний приборов, изменение яр-

кости свечения индикаторов, задания уставок, задания параметров аналого-

вых/дискретных выходов, настройки связи и индикации параметров на внешних

индикаторных панелях с помощью программы конфигуратора (рисунок 1).

Для запуска программы конфигуратора необходимо выбрать тип прибора

(Щ20, Щ21, Щ22, Щ23), адрес прибора (при первом запуске адрес по умолчанию -

1) и задать следующие параметры соединения (рисунок 2): порт связи; скорость

обмена данными; паритет; количество стоп-бит; адрес прибора.

После выбора параметров связи нажать «Старт». Значения сетевых пара-

метров (сетевой адрес, скорость, число стоп-бит, паритет) должны совпадать с ус-

тановленными на приборе (в случае ошибки выводится сообщение об ошибке свя-

зи).

Примечание - при наведении указателя мышки на любую вкладку или па-

раметр программы появляется всплывающая подсказка с краткой информацией о

выбранном пункте меню или параметре.

Рисунок 1 - Программа-конфигуратор

Рисунок 2 - Запуск программы конфигуратора

3.7.2.2 Элементы управления программы конфигуратора, связанные с кон-

фигурированием, располагаются в главном окне программы.

Основные (стандартные) настройки прибора осуществляются во вкладке

«Режим» (рисунок 3).

Конфигурирование параметров прибора осуществляется во вкладке «Ре-

жим» и заключается:

- в установке количества десятичных знаков;

- в выборе типа и вида шкалы;

- в установке единицы измерения;

- в настройке обрыва и порогового значения;

- в настройке параметров прибора (тип прибора, группа сигналов, входной

сигнал);

- в выборе параметров индикации;

- в выборе яркость индикации (устанавливается ползунком);

- задания параметров релейных (дискретных) выходов (для Щ23.3, Щ23.4,

Щ23.6).

Изменения вступают в силу после нажатия кнопки «Записать конфигурацию».

Рисунок 3 - Вкладка «Режим»

Во время настройки прибора можно убедиться в том, что данные, полу-

ченные компьютером от прибора, совпадают с показаниями цифровых индикато-

ров прибора. Данные, показываемые на цифровых индикаторах прибора, иден-

тичны значениям, отображаемым в поле

«Текущие показания» программы-

конфигуратора (рисунок 3).

Прибор может работать в режиме «Указатель положения регулятора» при

выборе соответствующей шкалы (рисунок 3). Описание работы приведено в при-

ложении Д.

3.7.2.3 Конфигурирование портов

Во вкладке «Порт» находятся элементы управления, предназначенные для:

- конфигурирования порта интерфейса RS485: смена адреса и скорости при-

бора, установка паритета и количества стоповых бит (настройки по умолчанию:

«Адрес» - 1, «Скорость» -9600 бит/с, «Паритет» - нет, «Стоп-бит» - 1) (рисунок 4).

Изменения вступают в силу после нажатия кнопки «Записать конфигурацию».

Для этого выполняют следующие действия. Устанавливают верхнее и ниж-

нее значение диапазона измерения (например: 100…0). Во вкладке «Уставки и цвето-

вые зоны» выбирают пороги изменения (уставки) (например: 20, 40, 60, 80) и ставят

отметку в поле состояние («вкл.»). Программируют пороги и соответствующий каж-

дому порогу цвет индикации: красный, желтый, зеленый (в зависимости от заказа).

При необходимости (например: визуализация порогов) возможно бегунками

изменить цветовую зону уставки (рисунки 5а, 5б).

Изменения вступают в силу после нажатия «Записать конфигурацию» или

после нажатия значка дискеты около изменяемого параметра.

3.7.7 Калибровка прибора

Вкладка «Калибровка» содержит элементы управления, позволяющие отка-

либровать параметры прибора.

Примечание - вкладка «Калибровка» доступна только в расширенной версии

программы-конфигуратора, если программа имеет стандартный вид, то необходимо

зайти в пункт меню «Вид» и выбрать расширенную версию конфигуратора (рису-

нок 6).

Отметка

середины

шкалы

Рисунок 5а - Положение бегунка У2

Рисунок 7 - Калибровка приборов

Для проведения калибровки входных сигналов необходимо:

- одновременно подать все входные сигналы, соответствующие 100% рабо-

чего диапазона;

- нажать кнопку «Откалибровать верхнее значение»;

- дождаться информационного окна об успешной калибровке сигнала (ри-

сунок 8).

Рисунок 8 - Информационное окно

После нажатия кнопки «ОК» происходит запись калибровочных коэффици-

ентов.

Аналогично провести калибровку нижних значений.

Изменения вступают в силу после нажатия кнопки «Записать конфигура-

цию».

3.7.7.2 При необходимости возможен возврат к заводским настройкам при-

бора (нажать кнопку «Восстановить») (рисунок 7).

Изменения вступают в силу после нажатия кнопки «Записать конфигура-

цию».

3.7.5 Диагностика индикации

Для проведения диагностики необходимо:

- запустить программу конфигурирования на ПЭВМ, связанной с прибором

через интерфейс RS485;

- в основном окне программы во вкладке «Режим» нажать кнопку «запус-

тить тест» (рисунок 2).

На лицевой панели прибора произойдет проверка всех сегментов цифро-

вых индикаторов:

1) поочередное отображение цифр на всех индикаторах: «0000»…«9999»;

2) поочередное отображение каждого сегмента цифровых индикаторов (цикл

повторяется для каждого индикатора отдельно): «¯ », « ^│», « _│», «_ », «_│» , «^│», «.»;

3) отображение знака «-» (при наличии);

4) индикация каждого сегмента барграфа при наличии (желтый цвет инди-

кации);

5) одновременное включение единичных светодиодных индикаторов, всех

цифровых индикаторов и десятичных точек «8.8.8.8.»;

6) выход в режим измерения.

Диагностика индикации прибора завершена.

3.7.6 Вкладка «Монитор» предназначена для опроса прибора, считывания

данных по заданным адресам регистров и сохранения данных в файл (рисунок 9).

Опрос регистров происходит последовательно.

Рисунок 9 - Вкладка «Монитор»

До нажатия кнопки «Старт» во вкладке «Монитор» доступна панель управ-

ления таблицей опроса (рисунок 10).

С помощью панели управления возможно добавлять, удалять или редактиро-

вать регистры в таблице опроса. Для заполнения таблицы опроса регистрами по

умолчанию необходимо нажать кнопку «По умолчанию» на панели управления (ри-

сунок 10).

Примечание - при выборе в поле «Прибор» пункт «режим монитора», кон-

фигуратор будет работать только в качестве монитора показаний (будет доступна

только вкладка «Монитор») (рисунок 11).

3.8 Указания по поверке и калибровке

3.8.1 Периодическая поверка приборов осуществляется в соответствии с

требованиями методики поверки, утвержденной в установленном порядке.

Согласно ТУ 25-7504.210-2010 межповерочный интервал приборов 6 лет.

3.8.2 Приборы, используемые в сферах, подлежащих государственному

метрологическому контролю и надзору, подлежат поверке органами Государст-

венной метрологической службы или аккредитованными метрологическими

службами юридических лиц в соответствии с требованиями утвержденной мето-

дики поверки.

3.8.3 Приборы, используемые в сферах, не подлежащих обязательному

государственному метрологическому контролю и надзору, с целью подтвержде-

ния действительных значений метрологических характеристик и (или) пригодно-

сти к применению могут подвергаться калибровке по методике 3.6.

Рекомендуемый интервал между калибровками - 6 лет.

4 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ТЕКУЩИЙ РЕМОНТ

4.1 Эксплуатационный надзор за работой приборов должен проводиться

службами, за которыми закреплено данное оборудование.

4.2 Приборы не должны вскрываться во время эксплуатации.

Нарушение сохранности гарантийных пломб предприятия-изготовителя

снимает с производителя гарантийные обязательства.

4.3 Рекомендуется один раз в два года проводить профилактический ос-

мотр на месте эксплуатации.

Для этого необходимо произвести следующие действия:

- снять напряжение питания с прибора;

- удалить с прибора пыль;

- проверить состояние прибора, убедиться в отсутствии механических

повреждений,

- проверить состояние креплений;

- подать напряжение питания на прибор.

4.4 Перечень возможных неисправностей приборов приведен в таблице 12.

Таблица 12

Наименование

неисправности,

Вероятная причина

Способ устранения

внешнее проявление и

дополнительные признаки

При включении питания не

Неисправность внешних цепей

Проверить внешние цепи пита-

включается индикация

питания, неправильная поляр-

ния и полярность напряжения

ность напряжения питания

питания

Цифровые индикаторы ото-

Неправильное подключение

Проверить правильность под-

бражают неверную или не

входного сигнала, обрыв линии

ключения входного сигнала, це-

соответствующую рабочему

связи в цепи входного сигнала,

лостность линии связи в цепи

диапазону входного сигнала

выход измеряемого сигнала за

входного сигнала, правильность

информацию

пределы диапазона измерения

выбора диапазона измерения

4.5 Приборы являются сложными программируемыми изделиями элек-

тронной техники. Так как замена отдельных комплектующих изделий при устра-

нении неисправностей может привести к изменению метрологических характери-

стик и программируемых параметров, ремонт приборов рекомендуется проводить

на предприятии-изготовителе.

5 ТРАНСПОРТИРОВАНИЕ И ПРАВИЛА ХРАНЕНИЯ

5.1 Транспортирование приборов должно осуществляться закрытым

железнодорожным или автомобильным транспортом по ГОСТ Р 52931-2008.

Во время погрузочно-разгрузочных работ и транспортирования тара не

должна подвергаться резким ударам и воздействию атмосферных осадков.

Способ укладки тары на транспортирующее средство должен исключать

их перемещение.

5.2 При транспортировании приборов железнодорожным транспортом

вид отправки - мелкая малотоннажная, тип подвижного состава - закрытый вагон

или платформа с универсальным контейнером, загруженным до полной вмести-

мости.

При транспортировании самолетом приборы должны быть размещены в

отапливаемых герметизированных отсеках.

5.3 Железнодорожные вагоны, контейнеры, трюмы судов, кузова

автомобилей, используемые для перевозки приборов практически не должны иметь

следов цемента, угля, химикатов и т.п.

5.4 Транспортирование приборов должно производиться в соответствии с

действующими на данном виде транспорта правилами, утвержденными в

установленном порядке.

5.5 Отправки могут быть мелкими или малотоннажными в зависимости от

количества приборов, отгружаемых в один адрес.

5.4 Условия транспортирования приборов должны соответствовать

условиям хранения 5 (ОЖ4) по ГОСТ 15150-69.

После транспортирования при отрицательной температуре окружающего

воздуха приборы выдерживают упакованными в течение 6 часов в условиях

хранения 1 ГОСТ 15150-69.

5.5 При необходимости особых условий транспортирования это должно

оговариваться в договоре на поставку.

5.3 Хранение приборов в складских помещениях изготовителя и потреби-

теля должно быть в заводской упаковке и соответствовать следующим условиям:

- температура окружающего воздуха должна быть в пределах от плюс 5

до плюс 40 °С;

- относительная влажность воздуха не более 80 % при плюс 25 °С;

- содержание коррозионно-активных агентов (сернистый газ и хлориды)

не должно превышать значений, установленных для атмосферы любого типа

по ГОСТ 15150-69;

- наличие паров кислот и щелочей не допускается.

6 ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1 Гарантийный срок эксплуатации 24 месяца со дня ввода прибора в

эксплуатацию, но не более 36 месяцев с момента поставки приборов Заказчику.

Срок ввода в эксплуатацию определяется датой Акта передачи ТС на АЭС. Гаран-

тийный срок хранения 36 месяцев с момента изготовления прибора.

6.2 Изготовитель гарантирует соответствие прибора требованиям техни-

ческих условий ТУ 25-7504.210-2010 при соблюдении следующих правил:

− соответствие условий эксплуатации, хранения, транспортирования изло-

женным в настоящем руководстве;

− обслуживание прибора должно производиться в соответствии с требова-

ниями настоящего руководства персоналом, прошедшим специальное обучение.

6.3 Потребитель лишается права на гарантийный ремонт:

− при несоблюдении потребителем требований 6.2;

− при отсутствии (нарушении сохранности) гарантийных пломб предпри-

ятия-изготовителя.

7 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

7.1 При отказе в работе или неисправности прибора в период действия

гарантийного срока потребителем должен быть составлен акт о необходимости

ремонта и отправки прибора изготовителю.

7.2 Приборы, подвергавшиеся вскрытию, имеющие наружные поврежде-

ния, а также применявшиеся в условиях, не соответствующих требованиям на-

стоящего руководства, не рекламируются.

7.3 Приборы без сопроводительной документации (паспорта) не реклами-

руются.

7.4 Единичные отказы комплектующих изделий не являются причиной

для предъявления штрафных санкций.

RS485

ИП2

RS485

Ц ОУ

МК

(ГР)

+5 В

Входной

сигнал

ДА ОУ

АЦП

ЦИ

+5 В

=24 В

ИП1

+5 В

RS485 - цифровой интерфейс;

АЦП - аналого-цифровой преобразователь;

ГР - гальваническая развязка;

Д - делитель;

ДА ОУ - дискретно-аналоговое ОУ для приборов Щ21, Щ22.4, Щ23;

ИП1, ИП2* - источники питания;

М - микроконтроллер;

Ф - фильтр электромагнитных помех;

ЦИ** - цифровой изолятор;

Ц ОУ - цифровое ОУ.

* - встроенный источник питания

** - изолятор имеет встроенный источник питания и гальваническую развязку

Рисунок Б.3 - Схема структурная приборов Щ21, Щ22, Щ23

RS485

ИП2

RS485

Ц ОУ

МК

(ГР1)

+5 В

Входной

сигнал

ДА ОУ

АЦП

ЦИ

+5 В

=24 В

ИП1

+5 В

ДВ

ГР2

+5 В

ИП3

RS485 - цифровой интерфейс;

АЦП - аналого-цифровой преобразователь;

ГР1, ГР2 - гальваническая развязка;

Д - делитель;

ДА ОУ - дискретно-аналоговое ОУ для приборов Щ21, Щ22.4, Щ23;

ДВ - дискретные выхода;

ИП1, ИП2*, ИП3 - источники питания;

М - микроконтроллер;

Ф - фильтр электромагнитных помех;

ЦИ** - цифровой изолятор;

Ц ОУ - цифровое ОУ.

* - встроенный источник питания

** - изолятор имеет встроенный источник питания и гальваническую развязку

Рисунок Б.4 - Схема структурная приборов Щ23,

имеющих исполнение с дискретными выходами

Приложение В

(обязательное)

Схема подключения прибора

к ПЭВМ

RS232

ПИ

RS485

DI 1

DI 2

DI 3

DI 4

RS485

Дискретные выхода

Прибор

Power

Net

Input signal

24 V

PV1

БП

PV1 - прибор комбинированный цифровой,

БП - блок питания,

К - калибратор.

Примечания:

1Наличие интерфейса и номера контактов подключения зависят от исполнения

прибора.

2 Наличие дискретных выходов зависит от исполнения прибора

Рисунок В.1 - Основная схема подключения прибора

Приложение Г

(обязательное)

Протоколы обмена данными по интерфейсам

Прибор может работать в составе полевой сети на основе последовательного

интерфейса RS485 с протоколом Modbus RTU в качестве ведомого устройства.

Характеристики интерфейсного канала связи

Интерфейсный канал используется для обмена данными с прибором. Прибор

является ведомым устройством.

Интерфейсный канал имеет следующие характеристики:

• электрические характеристики сигналов соответствуют интерфейсу RS-485;

• тип канала - асинхронный;

• протоколы обмена данными: Modbus RTU, символьный в кодировке ASCII;

• скорость передачи данных: 4800 бит/с, 9600 бит/с, 19200 бит/с, 38400 бит/с,

57600 бит/с, 115200 бит/с (устанавливается пользователем);

• длина линии связи сети не более 1200 метров в зависимости от скорости

передачи данных;

• тип линий связи - витая пара (экранированная витая пара);

• число приборов в канале связи не более 255;

• формат данных при передаче информации:

1 бит (старт-бит)

+ 8 бит

(данные) + 1 бит (паритет, устанавливается пользователем) + 1 бит или 2

бита (стоп-биты, устанавливается пользователем);

• диапазоны значений адреса прибора: от

1 до

247 для Modbus RTU,

от 1 до 255 для символьного протокола в кодировке ASCII

I. Описание протокола Modbus RTU

Информационные и временные характеристики протокола обмена данными

соответствуют характеристикам протокола Modbus RTU.

Ведущее устройство формирует и посылает команды управления ведомому

устройству. Код функции в запросе сообщает подчиненному устройству, какое дей-

ствие необходимо провести. Байты данных содержат информацию необходимую для

выполнения запрошенной функции. Например, код функции 0x03 подразумевает за-

прос на чтение содержимого регистров подчиненного устройства.

Ведомое устройство отвечает ведущему устройству в случае, если адрес в

принятом сообщении совпал с адресом ведомого устройства. Если подчиненный да-

ет нормальный ответ, код функции в ответе повторяет код функции в запросе. В

байтах данных содержится затребованная информация. Если имеет место ошибка, то

код функции модифицируется и в байтах данных передается причина ошибки.

Сообщение начинается с интервала тишины равного времени передачи 3.5

символов при установленной скорости передачи в сети. Вслед за последним переда-

ваемым символом также следует интервал тишины продолжительностью не менее

3.5 символов. Новое сообщение может начинаться после этого интервала.

Сообщение передается непрерывно. Если интервал тишины продолжитель-

ностью 3.5 символа возник во время передачи сообщения, принимающее устройство

заканчивает прием сообщения и следующий байт будет воспринят как начало сле-

дующего сообщения.

Если новое сообщение начнется раньше 3.5 интервала, принимающее уст-

ройство воспримет его как продолжение предыдущего сообщения. В этом случае

устанавливается ошибка, так как будет несовпадение контрольных сумм.

Формат сообщения в канале связи

Адрес

Функция

Данные

Циклическая контрольная

сумма (CRC)

8 бит

N*8 бит

16 бит

Адрес - сетевой адрес прибора от 1 до 247. Адрес 0 предназначен для ши-

роковещательных сообщений, ответ на которые прибор не формирует.

Функция - код функции в соответствии с перечнем поддерживаемых

функций.

Данные - данные в соответствии с описанием функции.

Циклическая контрольная сумма (CRC) сообщения формируется в соот-

ветствии с протоколом Modbus RTU.

Перечень поддерживаемых функций

Код функции

Функция

0x01, 0x03, 0x04

Чтение регистров

0x10

Запись регистров

0x11

Чтение идентификатора

Контрольная сумма

Контрольная сумма CRC состоит из двух байт. Контрольная сумма вычис-

ляется передающим устройством и добавляется в конец сообщения. Принимающее

устройство вычисляет контрольную сумму в процессе приема и сравнивает ее с по-

лем CRC принятого сообщения.

Счетчик контрольной суммы предварительно инициализируется числом

0xFFFF. Только восемь бит данных используются для вычисления контрольной

суммы CRC. Старт и стоп биты, бит паритета, если он используется, не учитывают-

ся в контрольной сумме.

Во время генерации CRC каждый байт сообщения складывается по ИС-

КЛЮЧАЮЩЕМУ ИЛИ с текущим содержимым регистра контрольной суммы. Ре-

зультат сдвигается в направлении младшего бита, с заполнением нулем старшего

бита.

Между тем, если младший бит равен 1, то производится ИСКЛЮЧАЮЩЕЕ

ИЛИ содержимого регистра контрольной суммы и определенного числа. Если

младший бит равен 0, то ИСКЛЮЧАЮЩЕЕ ИЛИ не делается.

Процесс сдвига повторяется восемь раз. После последнего (восьмого)

сдвига, следующий байт складывается с текущей величиной регистра контрольной

суммы, и процесс сдвига повторяется восемь раз как описано выше. Конечное со-

держание регистра и есть контрольная сумма CRC.

Алгоритм генерации CRC:

16-ти битный регистр загружается числом 0xFFFF и используется далее

как регистр CRC.

2. Первый байт сообщения складывается по ИСКЛЮЧАЮЩЕМУ ИЛИ с

содержимым регистра CRC. Результат помещается в регистр CRC.

3. Если младший бит 0: регистр CRC сдвигается вправо (в направлении

младшего бита) на 1 бит, старший бит заполняется 0.

4. Если младший бит 1: регистр CRC сдвигается вправо (в направлении

младшего бита) на

1 бит, старший бит заполняется

0. Делается операция

ИСКЛЮЧАЮЩЕЕ ИЛИ регистра CRC и полиномиального числа 0xA001.

5. Шаги 3 и 4 повторяются восемь раз.

6. Повторяются шаги со 2 по 5 для следующего байта сообщения. Это

повторяется до тех пор, пока все байты сообщения не будут обработаны.

7. Финальное содержание регистра CRC и есть контрольная сумма.

Размещение CRC в сообщении:

При передаче 16 бит контрольной суммы CRC в сообщении, сначала пере-

дается младший байт, затем старший.

Команды чтения из устройства

Запрос

Имя поля

Содержимое

Адрес

1 байт, адрес ведомого устройства

Функция

0x03или 0x04 или 0x01, 1 байт

Старшая часть начального адреса

Старший байт начального адреса области регист-

ров для чтения

Младшая часть начального адреса

Младший байт начального адреса области регист-

ров для чтения

Старшая часть числа регистров

Старший байт числа регистров для чтения

Младшая часть числа регистров

Младший байт числа регистров для чтения

CRC - циклическая контрольная сумма

Ответ

Имя поля

Содержимое

Адрес

1 байт, адрес ведомого устройства

Функция

0x03 или 0x04 или 0x01, 1 байт

Счетчик байт

Число байт в информационной части ответа

Старшая часть первого регистра

Содержимое старшего байта первого регистра

для чтения

Младшая часть первого регистра

Содержимое младшего байта первого регистра

для чтения

…

Старшая часть последнего регистра

Содержимое старшего байта последнего регистра

для чтения

Младшая часть последнего регистра

Содержимое младшего байта последнего регист-

ра для чтения

CRC - циклическая контрольная сумма

Команда записи в устройство

Запрос

Имя поля

Содержимое

Адрес

1 байт, адрес ведомого устройства

Функция

0x10, 1 байт

Старшая часть начального адреса

Старший байт начального адреса области регист-

ров для записи

Младшая часть начального адреса

Младший байт начального адреса области реги-

стров для записи

Старшая часть числа регистров

Старший байт числа регистров для записи

Младшая часть числа регистров

Младший байт числа регистров для записи

Число байт

Число регистров для записи * 2

Старшая часть первого регистра

Содержимое старшего байта первого регистра

для записи

Младшая часть первого регистра

Содержимое младшего байта первого регистра

для записи

…

Старшая часть последнего регистра

Содержимое старшего байта последнего регистра

для записи

Младшая часть последнего регистра

Содержимое младшего байта последнего регист-

ра для записи

CRC - циклическая контрольная сумма

Ответ

Имя поля

Содержимое

Адрес

1 байт, адрес ведомого устройства

Функция

0x10, 1 байт

Старшая часть начального адреса

Старший байт начального адреса области регист-

ров для записи

Младшая часть начального адреса

Младший байт начального адреса области реги-

стров для записи

Старшая часть числа регистров

Старший байт числа регистров для записи

Младшая часть числа регистров

Младший байт числа регистров для записи

CRC - циклическая контрольная сумма

Команда чтения идентификатора устройства

Запрос

Имя поля

Содержимое

Адрес

1 байт, адрес ведомого устройства

Функция

0x11

CRC - циклическая контрольная сумма

Ответ

Имя поля

Содержимое

Адрес

1 байт, адрес ведомого устройства

Функция

0x11

Счетчик байт

0x03

Код устройства

0x03

Старшая часть ID

Содержимое старшего байта регистра

Младшая часть ID

Содержимое младшего байта регистра

CRC - циклическая контрольная сумма

Содержимое байтов данных в ответе специфично для каждого типа уст-

ройств.

Сообщение об ошибке

Имя поля

Содержимое

Адрес

1 байт, адрес ведомого устройства

Функция

Код функции в запросе с установленной в стар-

шем бите единицей

Код ошибки

1 байт

CRC - циклическая контрольная сумма

Коды ошибок

Код

Расшифровка

Неподдерживаемая функция

Неподдерживаемый адрес данных

Недопустимая величина

Описание регистров

Регистры дискретных сигналов (для чтения использовать функцию 0x01)

Адрес

Назначение

Значения параметров

(HEX)

(DEC)

0x0000

Срабатывание уставки 1 (релей-

0- выключен / 1- включен

ный выход 1)

0x0001

Срабатывание уставки 2 (релей-

0- выключен / 1- включен

ный выход 2)

0x0002

Срабатывание уставки 3 (релей-

0- выключен / 1- включен

ный выход 3)

0x0003

Срабатывание уставки 4 (релей-

0- выключен / 1- включен

ный выход 4)

Регистры измерений (для чтения использовать функцию 0x03 или 0x04)

Адрес

Назначение

Формат

Диапазон

Реальные

(HEX)

(DEC)

значений

значения па-

раметров

0x0000

Результат измере-

float1 F1032

float

ния основного па-

раметра

0x0002

Результат измере-

float3 F3210

float

ния основного па-

раметра

0x0004

Результат измере-

signed short

-19999

-19999..19999

ния в формате цело-

..19999

го числа

0x0005

CRC пользователь-

unsigned short

0..65535

0 - настройки

ских настроек

отсутствуют

0x0006

CRC заводских на-

unsigned short

0..65535

0 - настройки

строек

отсутствуют

0x0007

Результат измере-

Символы в ко-

char[8]

ния в кодировке

дировке ASCII

ASCII

0x000B

Делитель для реги-

unsigned short

0..65535

10000,

стра 0x0004

1000,

100,

10,

0x000C

Значение АЦП

unsigned long int

0..2^24

0x000E

Счетчик калибровок

unsigned short

0..10000

Версия программы

0x0100

256

Версия программы

Символы в ко-

char[20]

дировке ASCII

Формат представления вещественного числа со структурой F1032

Регистр с младшим адресом

Регистр со старшим адресом

Средний байт

Младший байт

Старший байт

мантиссы

(порядок+знак)

мантиссы

(байт 1)

(байт 0)

(байт 3)

(байт 2)

Формат представления вещественного числа со структурой F3210

Регистр с младшим адресом

Регистр со старшим адресом

Старший байт

Средний байт

Младший байт

(порядок+знак)

мантиссы

(байт 3)

(байт 2)

(байт 1)

(байт 0)

II. Описание протокола в кодировке ASCII

Для обмена данными с приборами может использоваться символьный про-

токол в кодировке ASCII.

Протокол реализован по схеме

«запрос» - «ответ». Ведущее устройство

формирует и посылает команды ведомым устройствам (приборам). После получения

запроса ведомое устройство формирует ответ, в котором содержатся данные или код

ошибки. В ASCII кодировке один байт передает один символ.

Формат команды от ведущего устройства:

Разделитель

Адрес

Номер канала

Данные

Конец команды

1 байт

2 байта

1 байт

N-байт

1 байт (0x0D)

Разделитель - разделитель, определяющий тип команды: '$' - команда чте-

ния, '#' - команда записи, '%' - команда управления.

Адрес - сетевой адрес прибора от 1 до 255, символы в шестнадцатеричном

виде от '01' до 'FF'.

Номер канала - номер канала (символ '0' для всех приборов).

Данные - поле данных в соответствии с типом команды.

Конец команды - байт завершения команды (значение байта = 0x0D).

Формат ответа от ведомого устройства при правильной команде:

Разделитель

Адрес

Данные

Конец команды

1 байт

N-байт

2 байта

1 байт (0x0D)

(символ '!')

(либо отсутствует)

Разделитель - символ '!' - признак правильной команды.

Адрес - сетевой адрес прибора от 1 до 255, символы в шестнадцатеричном

виде от '01' до 'FF'.

Данные - поле данных в соответствии с типом команды.

Конец команды - байт завершения команды (значение байта = 0x0D).

Формат ответа от ведомого устройства в случае ошибки:

Разделитель

Адрес

Конец команды

1 байт

2 байта

1 байт (0x0D)

(символ '?')

Разделитель - символ '?' - признак ошибки.

Адрес - сетевой адрес прибора от 1 до 255, символы в шестнадцатеричном

виде от '01' до 'FF'.

Данные - поле данных в соответствии с типом команды.

Конец команды - байт завершения команды (значение байта = 0x0D).

Приборы поддерживают следующие команды:

Команда

Описание

Пример запроса

Команды чтения

$(AA)(N)Ir(cr)

Чтение результата измерения

Запрос: $010Ir(cr)

Ответ: !01+0100.0(cr)

$(AA)(N)Ba(cr)

Чтение уровня яркости ДАОУ

Запрос: $010Ba(cr)

Ответ: !0116(cr)

$(AA)(N)Bd(cr)

Чтение уровня яркости ЦОУ

Запрос: $010Bd(cr)

Ответ: !0116(cr)

$(AA)(N)Bl(cr)

Чтение состояния подсветки шкалы

Запрос: $010Bl(cr)

Ответ: !010(cr)

0 - подсветка выключена

1 - подсветка включена

$(AA)(N)Bb(cr)

Чтение флага индикации мигания

Запрос: $010Bb(cr)

при обрыве

Ответ: !010(cr)

0 - мигание выключено

1 - мигание включено

$(AA)(N)Ib(cr)

Чтение уровня сигнала, ниже кото-

Запрос: $010Ib(cr)

рого индицируется обрыв

Ответ: !01+2000.(cr)

Для мВ задается

от «+0000.» до «+2000.» мВ,

для мА задается

от «+00.00» до «+04.00» мА

$(AA)(N)Id(cr)

Чтение диапазона измеряемого

Запрос: $010Id(cr)

входного сигнала

Ответ: !0115(cr)

Задается от '11' до '25':

11 - 75мВ

12 - 200мВ

13 - 1В

14 - 10В

15 - 2-10В

16 - ±75мВ

17 - ±200мВ

18 - ±1В

19 - ±10В

20 -

21 - 5мА

22 - 20мА

23 - 4-20мА

24 - ±5мА

25 - ±20мА

$(AA)(N)Sp(cr)

Чтение количества знаков после за-

Запрос: $010Sp(cr)

пятой

Ответ: !012(cr)

Задается от '0' до '4':

0 - 0000

1 - 000.0

2 - 00.00

3 - 0.000

4 - 0.0000 (для Щ21.2 и Щ22.2)

$(AA)(N)Sb(cr)

Чтение значения начала шкалы

Запрос: $010Sb(cr)

Ответ: !01+00.00(cr)

$(AA)(N)Se(cr)

Чтение значения конца шкалы

Запрос: $010Se(cr)

Ответ: !01+10.00(cr)

$(AA)(N)Sv(cr)

Чтение типа шкалы

Запрос: $010Sv(cr)

Ответ: !010(cr)

0 - заказанная шкала,

1 - квадратичная шкала,

2 - входной сигнал,

3 - максимальный диапазон

$(AA)(N)Sc(cr)

Чтение флага начала шкалы с сере-

Запрос: $010Sc(cr)

дины ДАОУ

Ответ: !010(cr)

0 - выключено,

1 - начало шкалы с середины

ДАОУ

$(AA)(N)Si(cr)

Чтение количества усреднений

Запрос: $010Si(cr)

Ответ: !01001(cr)

Задается от '001' до '200'

$(AA)(N)U1d(cr)

Чтение значения уставки У1

Запрос: $010U1d(cr)

Ответ: !01+02.00(cr)

$(AA)(N)U2d(cr)

Чтение значения уставки У2

Запрос: $010U2d(cr)

Ответ: !01+04.00(cr)

$(AA)(N)U3d(cr)

Чтение значения уставки У3

Запрос: $010U3d(cr)

Ответ: !01+06.00(cr)

$(AA)(N)U4d(cr)

Чтение значения уставки У4

Запрос: $010U4d(cr)

Ответ: !01+08.00(cr)

$(AA)(N)U1v(cr)

Чтение флага разрешения уставки

Запрос: $010U1v(cr)

У1

Ответ: !011(cr)

0 - У1 запрещена

1 - У1 разрешена

$(AA)(N)U2v(cr)

Чтение флага разрешения уставки

Запрос: $010U2v(cr)

У2

Ответ: !011(cr)

0 - У2 запрещена

1 - У2 разрешена

$(AA)(N)U3v(cr)

Чтение флага разрешения уставки

Запрос: $010U3v(cr)

У3

Ответ: !011(cr)

0 - У3 запрещена

1 - У3 разрешена

$(AA)(N)U4v(cr)

Чтение флага разрешения уставки

Запрос: $010U4v(cr)

У4

Ответ: !011(cr)

0 - У4 запрещена

1 - У4 разрешена

$(AA)(N)Dc(cr)

Чтение контрольной суммы прибора

Запрос: $010Dc(cr)

Ответ: !01.0000(cr)

от '0000' до 'FFFF'

$(AA)(N)Bz(cr)

Чтение вида указателя ДАОУ

Запрос: $010Bz(cr)

Ответ: !010(cr)

0 - «столбик»

1 - «зайчик»

Команды записи

#(AA)(N)Da(Data)(cr)

Запись нового адреса прибора

Запрос: #010Da03(cr)

Ответ: !03(cr)

Прибор отвечает с новым ад-

ресом.

#(AA)(N)Dv(Data)(cr)

Запись новой скорости обмена

Запрос: #010Dv4(cr)

Ответ: !01(cr)

Прибор отвечает на старой

скорости.

Скорость задается от '1' до '6':

1 - 4800 бит/с,

2 - 9600 бит/с,

3 - 19200 бит/с,

4 - 38400 бит/с,

5 - 57600 бит/с,

6 - 115200 бит/с (кроме Щ20.1)

#(AA)(N)Ba(Data)(cr)

Запись уровня яркости ДАОУ

Запрос: #010Ba16(cr)

Ответ: !01(cr)

#(AA)(N)Bd(Data)(cr)

Запись уровня яркости ЦОУ

Запрос: #010Bd16(cr)

Ответ: !01(cr)

#(AA)(N)Bl(Data)(cr)

Запись состояния подсветки шкалы

Запрос: #010Bl0(cr)

Ответ: !01(cr)

0 - подсветка выключена

1 - подсветка включена

#(AA)(N)Bb(Data)(cr)

Запись флага индикации мигания

Запрос: #010Bb1(cr)

при обрыве

Ответ: !01(cr)

0 - мигание выключено

1 - мигание включено

#(AA)(N)Ib(Data)(cr)

Запись уровня сигнала, ниже кото-

Запрос: #010Ib(cr)

рого индицируется обрыв

Ответ: !01+2000.(cr)

Для мВ задается

от «+0000.» до «+2000.» мВ,

для мА задается

от «+00.00» до «+04.00» мА

#(AA)(N)Id(Data)(cr)

Запись диапазона измеряемого

Запрос: #010Id15(cr)

входного сигнала

Ответ: !01(cr)

Задается от '11' до '25':

11 - 75мВ

12 - 200мВ

13 - 1В

14 - 10В

15 - 2-10В

16 - ±75мВ

17 - ±200мВ

18 - ±1В

19 - ±10В

20 -

21 - 5мА

22 - 20мА

23 - 4-20мА

24 - ±5мА

25 - ±20мА

#(AA)(N)Sp(Data)(cr)

Запись количества знаков после за-

Запрос: #010Sp2(cr)

пятой

Ответ: !01(cr)

Задается от '0' до '4':

0 - 0000

1 - 000.0

2 - 00.00

3 - 0.000

4 - 0.0000 (для Щ21.2 и Щ22.2)

#(AA)(N)Sb(Data)(cr)

Запись значения начала шкалы

Запрос: #010Sb+00.00(cr)

Ответ: !01(cr)

#(AA)(N)Se(Data)(cr)

Запись значения конца шкалы

Запрос: #010Se+10.00(cr)

Ответ: !01(cr)

#(AA)(N)Sv(Data)(cr)

Запись типа шкалы

Запрос: #010Sv0(cr)

Ответ: !01(cr)

0 - заказанная шкала,

1 - квадратичная шкала,

2 - входной сигнал,

3 - максимальный диапазон

#(AA)(N)Sc(Data)(cr)

Запись флага начала шкалы от сере-

Запрос: #010Sc0(cr)

дины

Ответ: !01(cr)

0 - выключено

1 - начало шкалы с середины

ДАОУ

#(AA)(N)Si(Data)(cr)

Запись количества усреднений

Запрос: #010Si001(cr)

Ответ: !01(cr)

Задается от '001' до '200'

#(AA)(N)U1d(Data)(cr)

Запись значения уставки У1

Запрос: #010U1d+02.00(cr)

Ответ: !01(cr)

#(AA)(N)U2d(Data)(cr)

Запись значения уставки У2

Запрос: #010U2d+04.00(cr)

Ответ: !01(cr)

#(AA)(N)U3d(Data)(cr)

Запись значения уставки У3

Запрос: #010U3d+06.00(cr)

Ответ: !01(cr)

#(AA)(N)U4d(Data)(cr)

Запись значения уставки У4

Запрос: #010U4d+08.00(cr)

Ответ: !01(cr)

#(AA)(N)U1v(Data)(cr)

Запись флага разрешения уставки

Запрос: #010U1v1(cr)

У1

Ответ: !01(cr)

0 - У1 запрещена

1 - У1 разрешена

#(AA)(N)U2v(Data)(cr)

Запись флага разрешения уставки

Запрос: #010U2v1(cr)

У2

Ответ: !01(cr)

0 - У2 запрещена

1 - У2 разрешена

#(AA)(N)U3v(Data)(cr)

Запись флага разрешения уставки

Запрос: #010U3v1(cr)

У3

Ответ: !01(cr)

0 - У3 запрещена

1 - У3 разрешена

#(AA)(N)U4v(Data)(cr)

Запись флага разрешения уставки

Запрос: #010U4v1(cr)

У4

Ответ: !01(cr)

0 - У4 запрещена

1 - У4 разрешена

#(AA)(N)Bz(Data)(cr)

Запись вида указателя ДАОУ

Запрос: #010Bz0(cr)

Ответ: !01(cr)

0 - «столбик»

1 - «зайчик»

Команды записи

%(AA)(N)Rc(Data)(cr)

Разрешение/запрет калибровки

Запрос: %010Rc1(cr)

Ответ: !01(cr)

0 - калибровка запрещена,

1 - калибровка разрешена

%(AA)(N)Cb(cr)

Калибровка нижнего значения

Запрос: %010Cb(cr)

Ответ: !01(cr)

%(AA)(N)Ce(cr)

Калибровка верхнего значения

Запрос: %010Ce(cr)

Ответ: !01(cr)

Примечание:

1 (AA) - адрес прибора в шестнадцатеричном виде от '01' до 'FF'

2 (N) - номер канала, для всех приборов '0'

3 (Data) - поле данных в соответствии с типом команды

4 (cr) - байт завершения команды (0x0D)

5 В приборах предусмотрена проверка корректности передаваемых данных. В слу-

чае ввода недопустимых значений в поле данных, прибор выдаст ответ с ошибкой.

Приложение Д

(обязательное)

Работа приборов в режиме «указатель положения регулятора»

Режим «указатель положения регулятора» (пункт меню Set, подпункт

noC), имеют приборы с цифровым ОУ Щ20.1, Щ21.1, Щ21.2, Щ21.5, Щ22.1,

Щ22.2, Щ22.5. В режиме

«указатель положения регулятора» для приборов,

имеющих 4 индикатора, выключены два крайних индикатора (по одному слева и

справа), для приборов, имеющих 5 индикаторов, выключены два крайних индика-

тора слева и один крайний индикатор справа. На двух оставшихся включенными

индикаторах отображается число от 00 до 99, последовательно изменяющееся с

шагом 01 при плавном изменении входного сигнала.

Программирование диапазона показаний прибора осуществляется в сле-

дующем порядке:

1) установить нижний предел S_L и верхний предел S_H на двух

младших разрядах в соответствии с пунктом 3.3.7.2, на двух или трех старших

разрядах подтвердить нули;

2) установить десятичную точку dot на крайнем правом индикаторе (в

младшем разряде) в соответствии с пунктом 3.3.7.3;

3) установить подпункт noС в соответствии с пунктом 3.3.7.4.

При задании диапазона показаний значение входного сигнала для кон-

трольной точки рассчитать по формуле:

−

кон

нач

⋅(x −1)+

нач

−

)

кон

нач

где х = 1, 2, 3, … - номер контрольной точки;

Ax - значение входного сигнала в контрольной точке х в единицах изме-

рения входного сигнала;

Акон, Анач - конечное и начальное значения входного сигнала в единицах

измерения входного сигнала;

Nкон, Nнач - конечное и начальное значения диапазона показаний.

Переключение показаний прибора осуществляется при значении входно-

го сигнала, равном среднему между двумя соседними контрольными точками с

погрешностью не более ±0,1%.

При входном сигнале ниже начального значения на 2% включаются ниж-

ние сегменты индикаторов, а при входном сигнале выше конечного значения на

2% включаются верхние сегменты индикаторов.

В таблице Д.1 приведены примеры значений входных сигналов и показа-

ний приборов для диапазонов входных сигналов от 4 до 20 мА и от 2 до 10 В с

диапазоном показаний от 01 до 19.

Таблица Д.1

Значение входного сигнала

Область значений

Показания

Номер

в контрольной точке (Ax)

входного сигнала

в области

конт-

для диапазона измерений

значений

рольной

входного

точки (х)

от 4 до 20 мА

от 2 до 10 В

от 4 до 20 мА

от 2 до 10 В

сигнала (Nх)

4,00

2,00

3,67...4,33

1,84...2,16

4,89

2,44

4,56...5,22

2,28...2,61

5,78

2,89

5,45...6,11

2,73...3,05

6,67

3,33

6,34...7,00

3,17...3,50

7,56

3,78

7,23...7,89

3,62...3,94

8,44

4,22

8,11...8,77

4,06...4,38

9,33

4,67

9,00...9,66

4,50...4,83

10,22

5,11

9,89...10,55

4,95...5,27

11,11

5,56

11,78...11,44

5,39...5,72

12,00

6,00

11,67...12,33

5,84...6,16

12,89

6,44

12,56...13,22

6,28...6,61

13,78

6,89

13,45...14,11

6,73...7,05

14,67

7,33

14,34...15,00

7,17...7,50

15,56

7,78

15,23...15,89

7,62...7,94

16,44

8,22

16,11...16,77

8,06...8,38

17,33

8,67

17,00...17,66

8,50...8,83

18,22

9,11

17,89...18,55

8,95...9,27

19,11

9,56

18,78...19,44

9,39...9,72

20,00

10,00

19,67...20,33

9,84...10,16
