ПРИБОРЫ ЦИФРОВЫЕ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ ЩК96, ЩК120. Руководство по эксплуатации 0ПЧ.140.308





Содержание
Введение ………………………………………………………………………..
3
1 Описание ……………………………………………………………………..
3
1.1 Назначение ………………………………………………………………
3
1.2 Технические характеристики …………………………………………...
5
1.3 Устройство и принцип работы …………………………………………
15
1.4 Маркировка ………………………………………………………………
18
2 Средства измерения, инструмент и принадлежности ……………………..
20
3 Использование по назначению ……………………………………………..
22
3.1 Меры безопасности …………………………………………………….
22
3.2 Подготовка к работе ……………………………………………………
22
3.3 Режимы работы …………………………………………………………
23
3.4 Порядок работы …………………………………………………………
30
3.5 Работа интерфейса ………………………………………………………
30
3.6 Работа дискретных выходов ……………………………………………
31
3.7 Калибровка ………………………………………………………………
33
4 Методика поверки ……………………………………………………………
35
5 Транспортирование и правила хранения …………………………………...
43
6 Гарантии изготовителя ………………………………………………………
44
7 Сведения о рекламациях …………………………………………………….
44
8 Утилизация …………………………………………………………………..
44

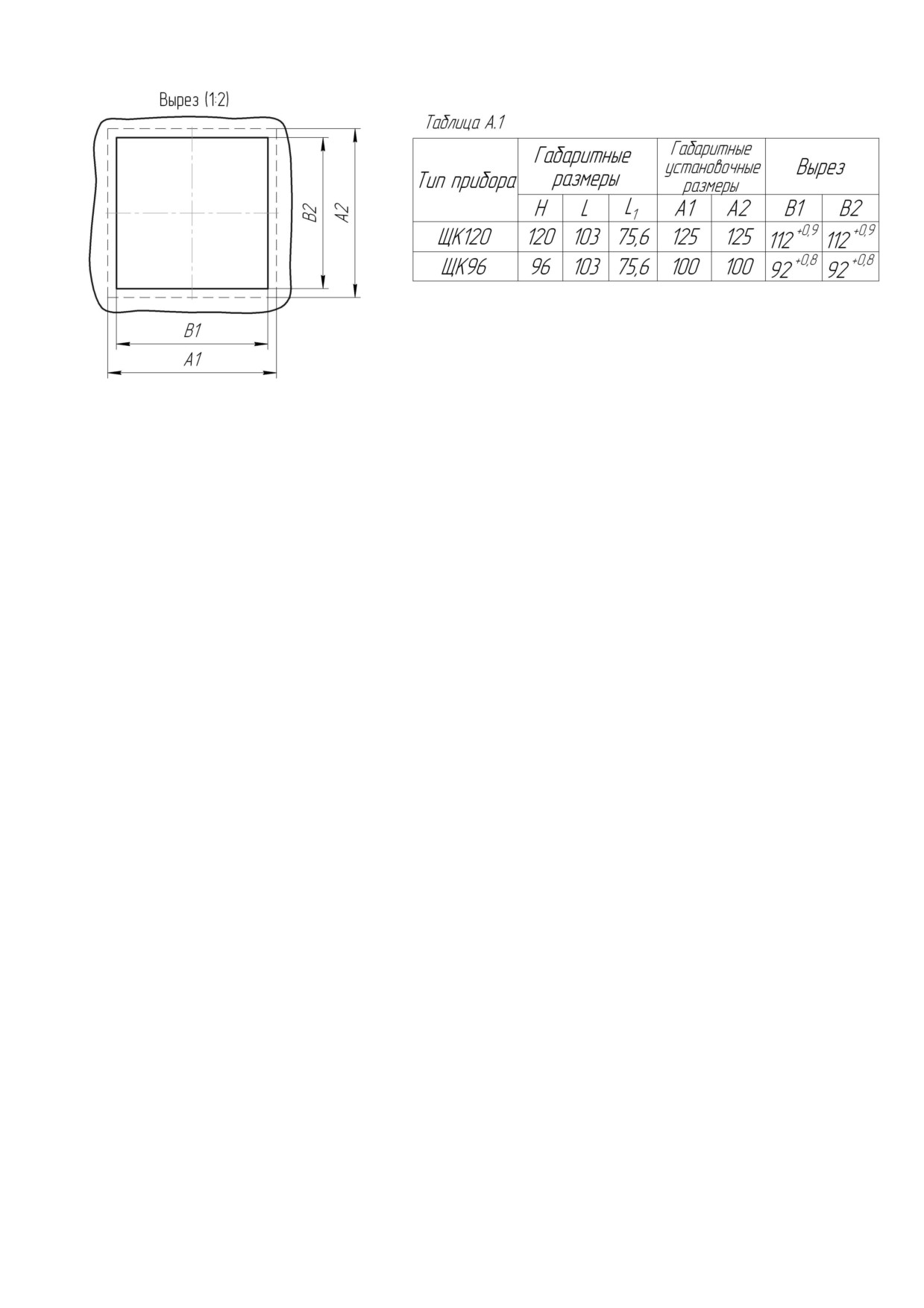

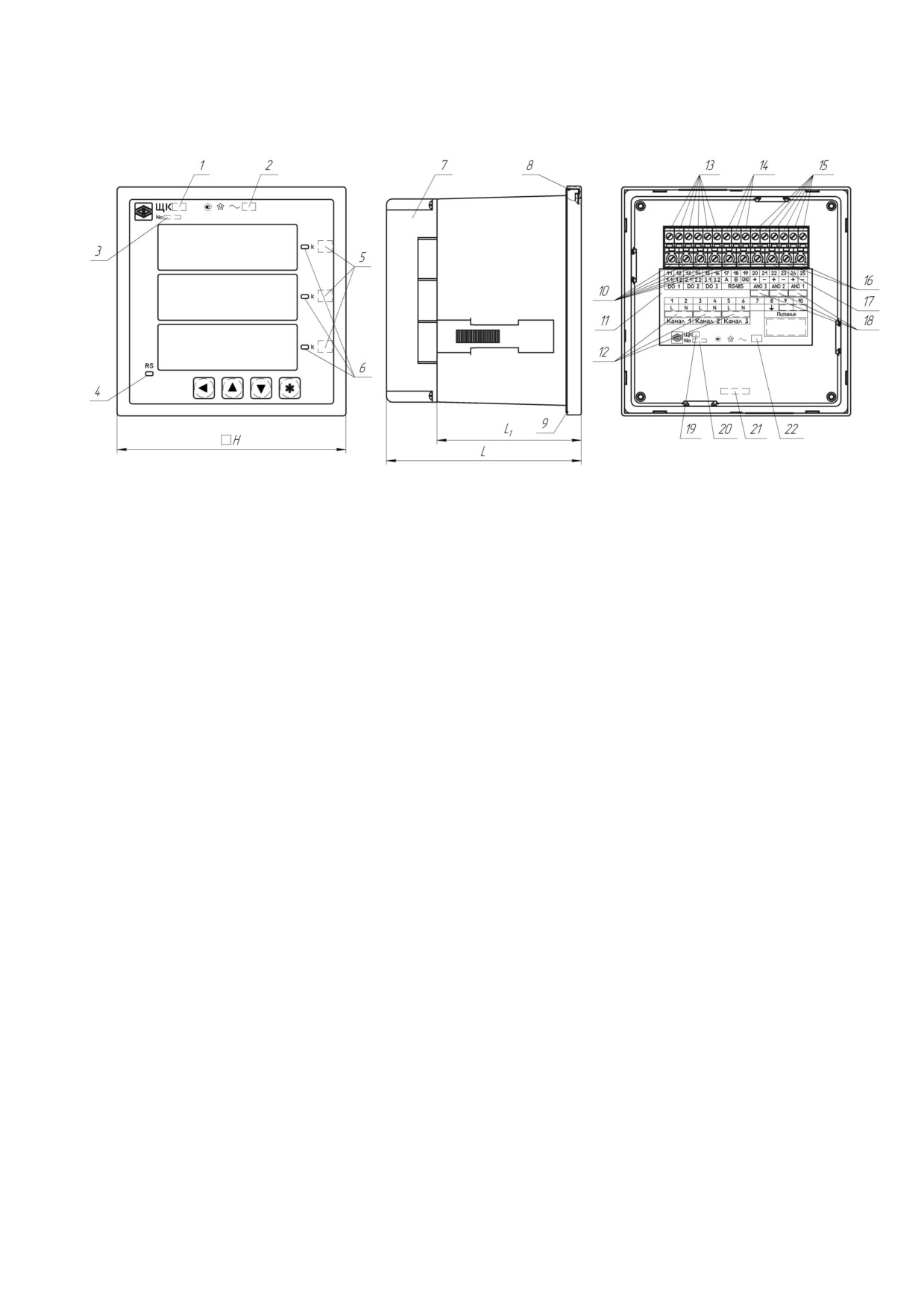

Приложение А (обязательное) Общий вид, габаритные и установочные
размеры приборов ……………………………………………
45

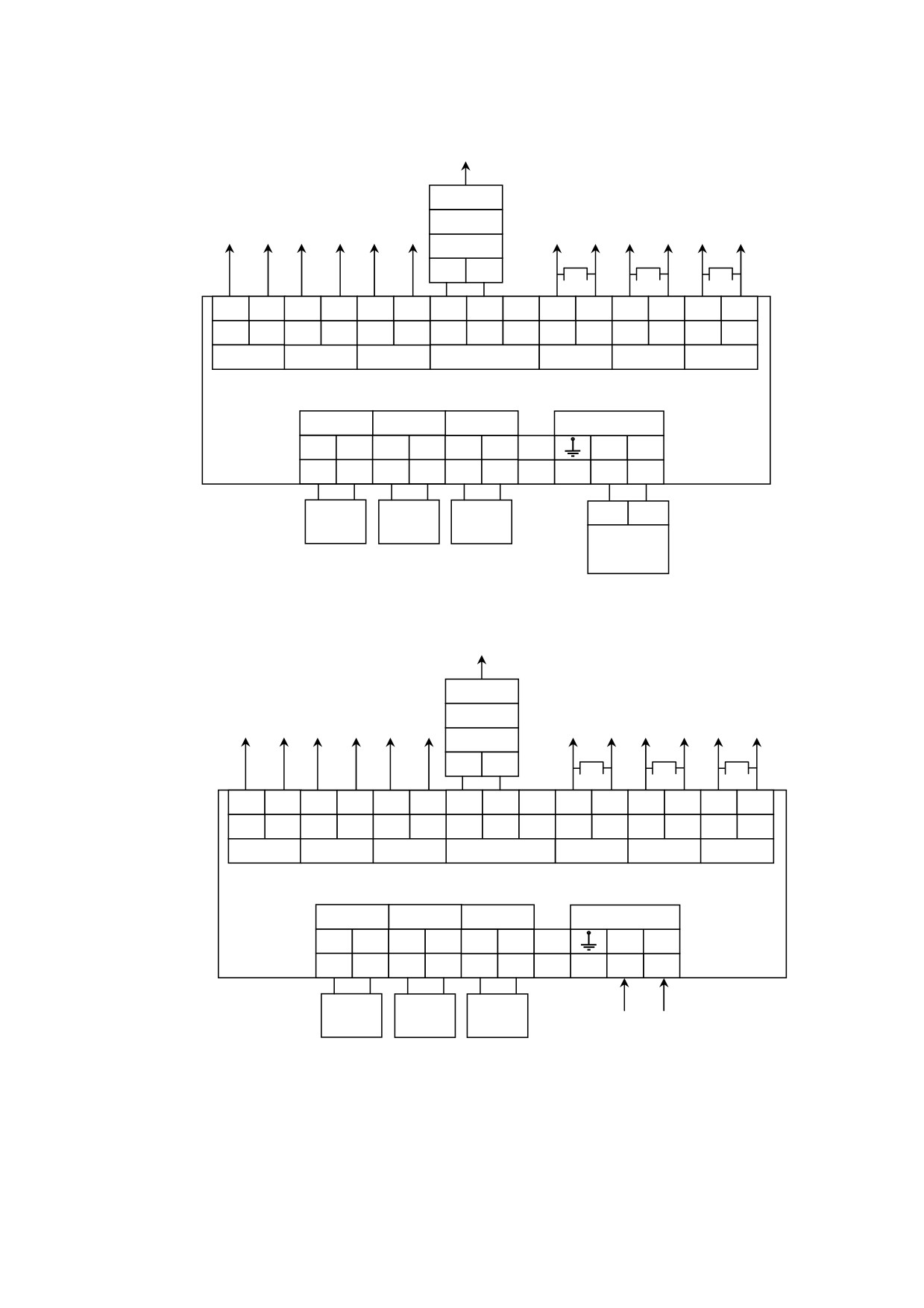

Приложение Б (обязательное) Схема внешних подключений приборов ….
47

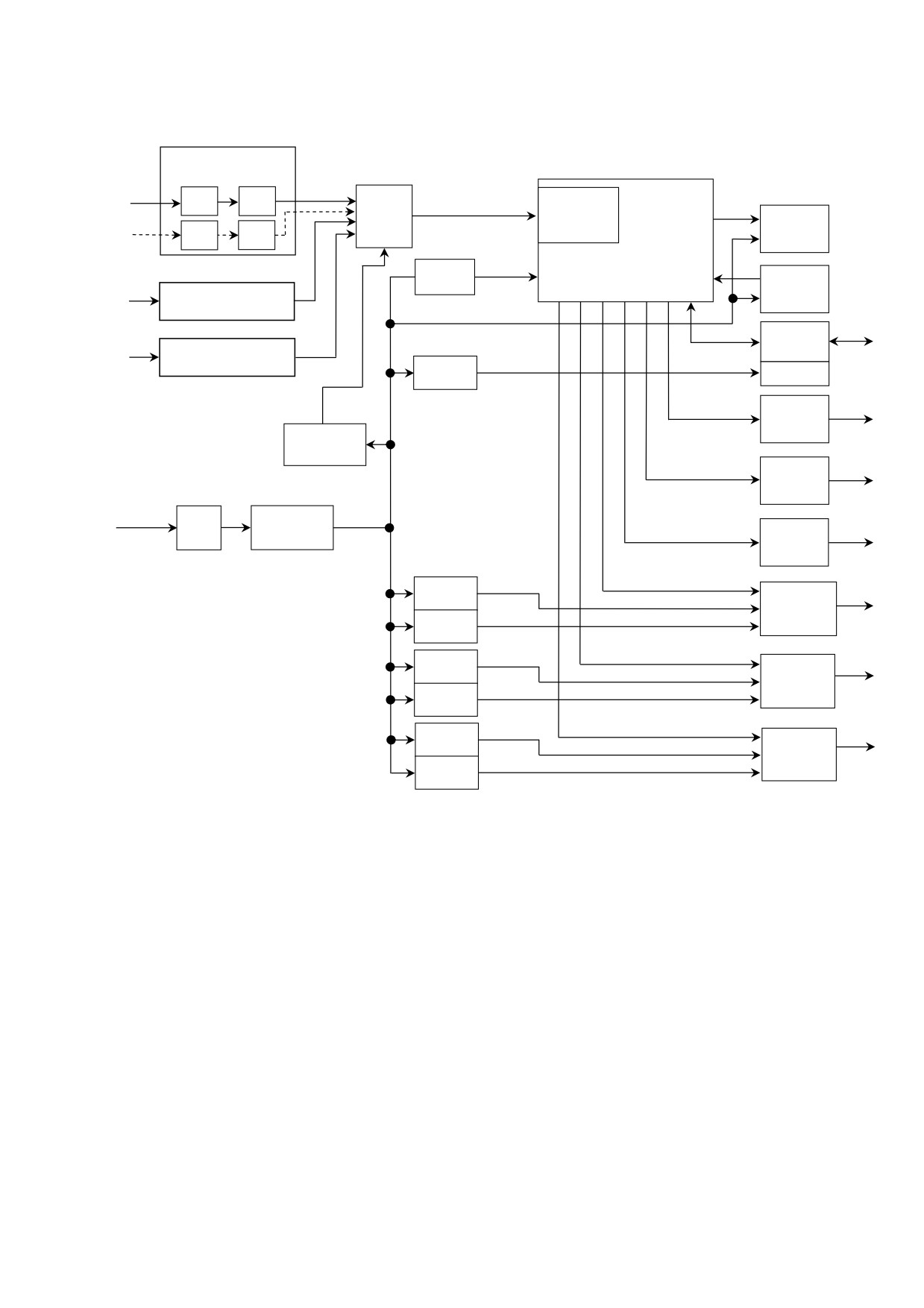

Приложение В (обязательное) Схема структурная приборов ………………
48
Приложение Г (обязательное) Протокол обмена данными по интерфейсу ..
49
Приложение Д (обязательное) Работа дискретных выходов ………………
55
Приложение Е (обязательное) Значения входных сигналов, допускаемые
показания приборов в контрольных точках при измерении
и преобразовании входных сигналов ………………………
56
2
Данное руководство по эксплуатации предназначено для ознакомления с
техническими характеристиками, устройством и принципом работы приборов
щитовых цифровых электроизмерительных ЩК96 и ЩК120 в объеме, необходи-
мом для эксплуатации.
1 ОПИСАНИЕ
1.1 Назначение
1.1.1 Приборы щитовые цифровые электроизмерительные ЩК96 и
ЩК120 (в дальнейшем - приборы), предназначены для измерения и преобразова-
ния в выходной аналоговый сигнал действующего значения силы тока, напряже-
ния и частоты в однофазных и трехфазных электрических сетях и других цепях
переменного тока.
1.1.2 Приборы применяются в энергетике и других областях промышлен-
ности для контроля электрических параметров.
Возможность обмена информацией по интерфейсу RS485 и наличие вы-
ходов унифицированных сигналов постоянного тока позволяют использовать
приборы в автоматизированных системах различного назначения.
1.1.3 Приборы имеют гальваническую развязку по напряжению питания и
по входным и выходным цепям.
1.1.4 Приборы являются многоканальными многопредельными и имеют
исполнения по входным сигналам, диапазонам измерений, количеству каналов,
напряжению питания, наличию интерфейса, дискретным и аналоговым выходам,
цвету индикаторов, классу точности и габаритным размерам. Приборы дополни-
тельно имеют возможность программирования диапазона показаний (приборы с
номинальными токами каналов 1 А, 5 А и напряжением 100 В) и уровня контро-
лируемых значений входных сигналов (уставок), оперативного изменения яркости
свечения цифровых индикаторов.
1.1.5 Приборы изготавливаются для эксплуатации в условиях умеренно-
холодного климата (климатическое исполнение УХЛ3.1 по ГОСТ 15150-69), по
устойчивости к воздействию климатических факторов относятся к группе 4 по
ГОСТ 22261-94 и предназначены для работы при температуре от минус 40 °С до
плюс 55 °С и относительной влажности воздуха не более 90 % при температуре
плюс 30 °С.
3
1.1.6 По устойчивости к механическим воздействиям приборы, изготав-
ливаемые для эксплуатации в условиях умеренно-холодного климата, относятся к
ударопрочным, группа 4 по ГОСТ 22261.
1.1.7 Приборы имеют корпус щитового крепления со степенью защиты со
стороны передней панели IP40 по ГОСТ 14254-96.
1.1.8 Информация об исполнении прибора содержится в коде полного ус-
ловного обозначения:
ЩКа - b1, b2, b3 - с - d - e - f - g - h - i,
где ЩКа - тип прибора (96 или 120 в зависимости от габаритов),
b1, b2, b3 - условное обозначение диапазонов измерения,
c - условное обозначение числа десятичных разрядов,
d - условное обозначение напряжения питания,
e - наличие интерфейса,
f - условное обозначение дискретных выходов,
g - условное обозначение аналоговых выходов,
h - цвет индикаторов,
i - класс точности.
Пример записи обозначения приборов при их заказе:
- для прибора ЩК96, имеющего следующие характеристики: диапазон
показаний от 0 до 200 А с подключением через трансформатор тока с номиналь-
ным током вторичной обмотки 5 А, напряжение питания 12 В постоянного тока, с
интерфейсом RS485, без дискретных и аналоговых выходов, красный цвет инди-
каторов, класс точности 0,5
ЩК96 - 200А/5А - 4,0 - 12ВН - RS - 00 - К - 0,5, ТУ 25-7504.206-2009;
- для прибора ЩК120, имеющего следующие характеристики: диапазон
измерения первого канала от 0 до 500 мА с непосредственным подключением,
второго канала - от 0 до 2 А с непосредственным подключением, напряжение пи-
тания 24 В постоянного тока, интерфейс RS485, дискретные выходы, аналоговые
выходы 0...5 мА, красный цвет индикаторов, класс точности 1,0
ЩК120 - 500 мА, 2А - 4,0 - 24ВН - RS - 21 - А - К - 1,0, ТУ 25-7504.206-2009;
- для прибора ЩК120, имеющего следующие характеристики: диапазон
измерения первого канала от 0 до 500 В с непосредственным подключением, диа-
пазон показаний второго канала от 0 до 100 А с подключением через трансформа-
тор тока с номинальным током вторичной обмотки 5 А, диапазон измерения час-
4
тоты напряжения первого канала от 45 до 65 Гц, напряжение питания от 85 до
242 В переменного тока частотой 50 Гц или от 100 до 265 В постоянного тока, ин-
терфейс RS485, без дискретных и аналоговых выходов, красный цвет индикато-
ров, класс точности 1,0
ЩК120 - 500В, 100А/5А, 45...65Гц - 4,0 - 220ВУ - RS - 00 - К - 1,0,
ТУ 25-7504.206-2009.
1.2 Технические характеристики
1.2.1 Количество измерительных каналов тока или напряжения с гальва-
ническим разделением друг от друга и от остальных цепей прибора, в соответст-
вии с заказом два или три.
Примеры сочетания измерительных каналов, измеряемых сигналов и ото-
бражаемых параметров приведены в таблице 1.
Таблица 1
Измеряемый
Количество ото-
Измерительный
Вид входного
(отображаемый)
бражаемых пара-
канал
сигнала*
параметр
метров
Канал 1
Напряжение
Напряжение
2
Канал 2
Напряжение
Напряжение
Канал 1
Ток
Ток
2
Канал 2
Ток
Ток
Канал 1
Напряжение
Напряжение
2
Канал 2
Ток
Ток
Напряжение
Напряжение
Канал 1
Ток
Ток
3
Канал 2
Частота **
Канал 1
Напряжение
Напряжение
Канал 2
Напряжение
Напряжение
3
Канал 3
Напряжение
Напряжение
Канал 1
Ток
Ток
Канал 2
Ток
Ток
3
Канал 3
Ток
Ток
* - сочетание видов входных сигналов может быть любым в соответствии с заказом.
** - измеряется частота напряжения первого канала.
1.2.2 Количество индикаторов в зависимости от количества каналов и из-
меряемых параметров может быть два или три, в соответствии с таблицей 1, цвет
индикации, в зависимости от заказа, может быть красный, желтый или зеленый.
1.2.3 Число десятичных разрядов - 4,0.
5
1.2.4 Класс точности: 0,5 или 1,0.
1.2.5 Максимальный диапазон показаний от 0 до 9999.
1.2.6 Приборы при непосредственном подключении могут иметь диапазо-
ны измерений (диапазоны показаний) в соответствии с таблицей 2.
Таблица 2 - Диапазоны измерений (диапазоны показаний) при непосредственном
подключении
Условное обозначение
Измеряемая
Диапазон измерений
диапазона измерения
величина
(диапазон показаний)
( b1*, b2*, b3*)
Напряжение
50 В
от 1,0 до 50,0 В
переменного тока
100 В
от 2,0 до 100,0 В
250 В
от 5,0 до 250,0 В
500 В
от 10 до 500 В
Сила переменного
500 мА
от 10 до 500 мА
тока
1 А
от 0,020 до 1,000 А
2 А
от 0,040 до 2,000 А
5 А
от 0,10 до 5,00 А
Частота напряже-
ния переменного
45...65 Гц
от 45,0 до 65,0 Гц
тока
* Параметр кода условного обозначения ЩКа - b1,b2,b3 - с - d - e - f - g - h - i
Примечание - Диапазоны измерений напряжения или силы тока допуска-
ется указывать в вольтах, киловольтах или милливольтах, амперах, килоамперах
или миллиамперах (например: 1000 А или 1 кА, 100 мВ или 0,100 В).
1.2.7 Приборы могут работать с внешним трансформатором напряжения с
номинальным напряжением вторичной обмотки 100 В. Диапазоны измерения и
диапазоны показаний соответствуют таблице 3.
1.2.8 Приборы могут работать с внешним трансформатором тока с номи-
нальным током вторичной обмотки 1 А и 5 А. Диапазоны измерения и диапазоны
показаний соответствуют таблице 4.
1.2.9 Нормальная область частот измеряемых и преобразуемых сигналов
- от 45 до 65 Гц.
6
Таблица 3 - Диапазоны измерения и диапазоны показаний при подключении через
трансформатор напряжения
Условное обозначение
Измеряемая
Диапазон
Диапазон
диапазона измерения
величина
измерения
показаний
( b1*, b2*, b3*)
Напряжение
380 В/100 В
от 2,0 до 120,0 В
от 8 до 456 В (380 В**)
переменного
660 В/100 В
от 13 до 792 В (660 В)
тока
3 кВ/100 В
от 0,06 до 3,60 кВ (3,00 кВ)
6 кВ/100 В
от 0,12 до 7,20 кВ (6,00 кВ)
10 кВ/100 В
от 0,20 до 12,00 кВ (10,00 кВ)
11 кВ/100 В
от 0,22 до 13,2 кВ 11,0 кВ)
15 кВ/100 В
от 0,30 до 18,0 кВ (15,0 кВ)
20 кВ/100 В
от 0,40 до 24,0 кВ (20,0 кВ)
35 кВ/100 В
от 0,7 до 42,0 кВ (35,0 кВ)
100 кВ/100 В
от 2,0 до 120,0 кВ (100,0 кВ)
110 кВ/100 В
от 2,2 до 132 кВ (110 кВ)
150 кВ/100 В
от 3,0 до 180 кВ (150 кВ)
220 кВ/100 В
от 4 до 264 кВ (220 кВ)
330 кВ/100 В
от 7 до 396 кВ 330 кВ)
400 кВ/100 В
от 8 до 480 кВ (400 кВ)
500 кВ/100 В
от 10 до 600 кВ (500 кВ)
750 кВ/100 В
от 15 до 900 кВ (750 кВ)
Частота напряжения
45...65 Гц
от 45,0 до 65,0 Гц
от 45,0 до 65,0 Гц
переменного тока
* Параметр кода условного обозначения ЩКа - b1,b2,b3 - с- d - e - f - g - h - i
** В скобках даны нормирующие значения при определении погрешностей для приборов,
подключаемых через трансформатор напряжения.
Примечание - 100 % номинального значения - 100 В.
Таблица 4 - Диапазоны измерения и диапазоны показаний при подключении че-
рез трансформатор тока
Условное обозначение
Измеряемая
Диапазон
Диапазон
диапазона измерения
величина
измерения
показаний
( b1*, b2*, b3*)
Сила
1 А/I2
от 0,020 до 1,000 А
от 0,020 до 1,000 А
переменного
5 А/I2
для I2 = 1 А
от 0,10 до 5,00 А
тока
10 А/I2
или
от 0,20 до 10,00 А
15 А/I2
от 0,10 до 5,00 А
от 0,30 до 15,00 А
20 А/I2
для I2 = 5 А
от 0,40 до 20,00 А
30 А/I2
от 0,6 до 30,0 А
40 А/I2
от 0,8 до 40,0 А
50 А/I2
от 1,00 до 50,0 А
75 А/I2
от 1,5 до 75,0 А
80 А/I2
от 1,6 до 80,0 А
100 А/I2
от 2,0 до 100,0 А
150 А/I2
от 3,0 до 150,0 А
200 А/I2
от 4,0 до 200,0 А
7
Продолжение таблицы 4
Условное обозначение
Измеряемая
Диапазон
Диапазон
диапазона измерения
величина
измерения
показаний
( b1*, b2*, b3*)
Сила
300 А/I2
от 0,020 до 1,000 А
от 6 до 300 А
переменного
400 А/I2
для I2 = 1 А
от 8 до 400 А
тока
500 А/I2
или
от 10 до 500 А
600 А/I2
от 0,10 до 5,00 А
от 12 до 600 А
750 А/I2
для I2 = 5 А
от 15 до 750 А
800 А/I2
от 16 до 800 А
1 кА/I2
от 0,020 до 1,000 кА
1,2 кА/I2
от 0,024 до 1,200 кА
1,5 кА/I2
от 0,030 до 1,500 кА
2 кА/I2
от 0,040 до 2,000 кА
3 кА/I2
от 0,06 до 3,00 кА
4 кА/I2
от 0,08 до 4,00 кА
Сила
5 кА/5 А
от 0,10 до 5,00 А
от 0,10 до 5,00 кА
переменного
6 кА/5 А
от 0,12 до 6,00 кА
тока
8 кА/5 А
от 0,16 до 8,00 кА
10 кА/5 А
от 0,20 до 10,00 кА
12 кА/5 А
от 0,24 до 12,00 кА
14 кА/5 А
от 0,28 до 14,00 кА
16 кА/5 А
от 0,32 до 16,00 кА
18 кА/5 А
от 0,36 до 18,00 кА
20 кА/5 А
от 0,40 до 20,00 кА
25 кА/5 А
от 0,5 до 25,0 кА
28 кА/5 А
от 0,6 до 28,0 кА
30 кА/5 А
от 0,6 до 30,0 кА
32 кА/5 А
от 0,7 до 32,0 кА
35 кА/5 А
от 0,7 до 35,0 кА
40 кА/5 А
от 0,8 до 40,00 кА
I2 - номинальный ток вторичной обмотки: 1 А или 5 А.
* Параметр кода условного обозначения ЩКа - b1,b2,b3 - с- d - e - f - g - h - i
1.2.10 Напряжение питания приборов соответствует значениям, приве-
денным в таблице 5.
Таблица 5 - Напряжение питания
Параметр d *
Напряжение питания
12ВН
(12+6/-3) В постоянного тока
24ВН
(24+12/-6) В постоянного тока
от 85 до 242 В переменного тока частотой (50 ± 0,5) Гц или
220ВУ
от 120 до 265 В постоянного тока
230В
от 85 до 242 В переменного тока частотой (50 ± 0,5) Гц
* Параметр кода условного обозначения ЩКа - b1,b2,b3 - с - d - e - f - g - h - i
8
1.2.11 Мощность, потребляемая приборами по цепи питания, не более
12 В·А.
1.2.12 Входное сопротивление при измерении напряжения переменного
тока не менее:
- 50 кОм для приборов с пределом измерения 50 В;
- 100 кОм для приборов с пределом измерения 100 В;
- 250 кОм для приборов с пределом измерения 250 В;
- 450 кОм для приборов с пределом измерения 500 В.
1.2.13 Напряжение нагрузки при измерении силы переменного тока вели-
чиной, равной верхнему пределу диапазона измерения не более:
- 20 мВ для приборов с пределом измерения 5 А;
- 50 мВ для приборов с пределом измерения 2 А;
- 100 мВ для приборов с пределом измерения 1 А;
- 200 мВ для приборов с пределом измерения 500 мА.
1.2.14 Время установления рабочего режима не более 30 мин.
1.2.15 Время измерения не более 1,0 с.
1.2.16 Приборы могут иметь дискретные выходы в соответствии с табли-
цей 6.
Таблица 6
Параметр f *
Вид и параметры дискретных выходов
00
Дискретные выходы отсутствуют
Дискретный выход на каждый канал с гальваническим разделением друг
от друга и от остальных цепей прибора, с коммутацией постоянного на-
21
пряжения до 300 В и током до 100 мА или переменного напряжения до
200 В и током до 100 мА по каждому выходу
* Параметр кода условного обозначения ЩКа - b1,b2,b3 - с- d - e - f - g - h - i
1.2.17 Приборы могут иметь аналоговые выходы на каждый канал с галь-
ваническим разделением друг от друга и от остальных цепей прибора в соответст-
вии с таблицей 7.
9
Таблица 7
Диапазон изменений
Нормирующее значение
Диапазон изменения
Параметр
выходного аналогового
выходного аналогового
сопротивления нагрузки,
g*
сигнала, мА
сигнала, мА
кОм
А
от 0 до 5
5
от 0 до 3
В
от 4 до 20
20
от 0 до 0,5
С
от 0 до 20
20
от 0 до 0,5
* Параметр кода условного обозначения ЩКа - b1,b2,b3 - с- d - e - f - g - h - i
1.2.18 Время установления выходного аналогового сигнала при скачкооб-
разном изменении входного напряжения и тока от нулевого значения до любого в
пределах диапазона измерений не более 1,0 с, частоты - не более 2,5 с.
1.2.19 Пульсация выходного аналогового сигнала на максимальной нагруз-
ке не превышает:
- 90 мВ для приборов с диапазоном изменений выходного сигнала от 0 до 5 мА;
- 60 мВ для приборов с диапазоном изменений выходного сигнала от 4 до
20 мА, от 0 до 20 мА.
1.2.20 Приборы могут иметь исполнение с интерфейсом RS485 (e = RS,
где е - параметр кода условного обозначения). В приборах с интерфейсом RS485
устанавливается сетевой адрес от 1 до 247 и скорость обмена: 9600, 19200, 38400,
57600 бит в секунду.
1.2.21 Приборы имеют режимы редактирования программируемых пара-
метров и тестирования, калибровки с помощью встроенных кнопок или по интер-
фейсу RS485. В этих режимах осуществляется:
выбор и настройка диапазона показаний (шкалы);
настройка уровней срабатывания дискретных выходов (уставок);
настройка параметров интерфейса;
калибровка каналов измерения и аналоговых выходов;
диагностика индикации.
Редактирование и тестирование осуществляется с помощью встроенных
кнопок или по интерфейсу RS485.
1.2.22 Пределы допускаемой основной приведенной погрешности равны
величинам, указанным в таблице 8.
10
Таблица 8 - Пределы допускаемой основной приведенной погрешности
Предел допускаемой
Класс точности
основной приведенной погрешности, %
0,5
±0,5
1,0
±1,0
Нормирующее значение при определении погрешности измерения на-
пряжения или тока принимается равным верхнему пределу диапазона показаний.
1.2.23 Пределы допускаемой основной приведенной погрешности преоб-
разования напряжения и тока входных сигналов в выходные аналоговые сигналы
в диапазонах преобразования от 0,02 до 1,0 верхнего предела диапазона измене-
ний (см. таблицу 7) в нормальных условиях применения в нормальной области
частот (от 45 до 65 Гц) равны величинам, указанным в таблице 8.
Нормирующее значение выходного аналогового сигнала соответствует
таблице 7.
1.2.24 Пределы допускаемой основной приведенной погрешности при из-
мерении частоты напряжения переменного тока от 20 % номинального значения
(нижнее значение входного сигнала) до 100 % номинального значения (верхнее
значение входного сигнала) в нормальных условиях применения равны величи-
нам, указанным в таблице 8.
Нормирующее значение при определении основной приведенной по-
грешности измерения частоты входного сигнала принимается равным модулю
разности пределов измерений.
1.2.25 Пределы допускаемой основной приведенной погрешности преоб-
разования частоты напряжения входного сигнала (при уровне входного сигнала от
20 до 100 % номинального значения) в выходной аналоговый сигнал равны вели-
чинам, указанным в таблице 8.
Нормирующее значение выходного аналогового сигнала соответствует
таблице 7.
1.2.26 Пределы допускаемой дополнительной погрешности преобразова-
ния входных сигналов в выходные аналоговые сигналы в нормальных условиях
применения, вызванной изменением сопротивления нагрузки в пределах, указан-
ных в таблице 7, не превышают 0,5 предела допускаемой основной погрешности,
указанной в таблице 8.
11
1.2.27 Предел допускаемой дополнительной погрешности при измерении
и преобразовании частоты напряжения входного сигнала в выходной аналоговый
сигнал, вызванной изменением напряжения входных сигналов на минус 10 % от
нижнего значения входного сигнала и на плюс 10 % от верхнего значения входно-
го сигнала, не превышает 0,5 предела допускаемой основной погрешности, ука-
занной в таблице 8.
1.2.28 Основная погрешность прибора при изменении напряжения пита-
ния в пределах, указанных в таблице 5, не превышает пределов допускаемой ос-
новной погрешности, указанных в таблице 8.
1.2.29 Пределы допускаемой дополнительной погрешности, вызванной
влиянием внешнего однородного постоянного или переменного магнитного поля,
синусоидально изменяющегося во времени с частотой входного сигнала, с маг-
нитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе маг-
нитного поля, не превышают 0,5 пределов допускаемой основной погрешности,
указанных в таблице 8.
1.2.30 Приборы являются тепло-, холодоустойчивыми. Пределы допус-
каемой дополнительной погрешности при изменении температуры окружающего
воздуха в интервале рабочих температур на каждые 10 °С не превышают 0,5 пре-
делов допускаемой основной приведенной погрешности, указанной в таблице 8.
1.2.31 Приборы являются влагоустойчивыми. Пределы допускаемой до-
полнительной погрешности при изменении относительной влажности от нор-
мальной (30-80) % до 90 % при температуре 30 °С не превышают пределов допус-
каемой основной приведенной погрешности, указанных в таблице 8.
1.2.32 Приборы являются ударопрочными, т. е. сохраняют свои характе-
ристики после воздействия 1000 ударов с ускорением 100 м/с2, частотой от 10 до
50 ударов в минуту и длительностью импульса 16 мс.
1.2.33 Приборы при измерении выдерживают в течение 1 мин перегрузку
по входному сигналу, равную 150 % от верхнего предела диапазона измерений.
1.2.34 При преобразовании тока и напряжения входного сигнала в выход-
ной аналоговый сигнал приборы в течение 2 ч выдерживают перегрузку входным
сигналом, соответственно током и напряжением, равным 120 % от номинального
значения диапазона измерения.
12
При преобразовании частоты напряжения входного сигнала в выходной
аналоговый сигнал приборы в течение 2 ч выдерживают перегрузку входным на-
пряжением, равным 120 % от номинального значения диапазона измерения.
Выходное напряжение на зажимах аналогового выходного сигнала при
перегрузке не превышает 30 В на максимальной нагрузке.
1.2.35 Приборы при преобразовании входного сигнала в выходной анало-
говый сигнал выдерживают кратковременные перегрузки входным током и на-
пряжением с кратностью от номинального значения сигнала в соответствии с таб-
лицей 9.
Таблица 9
Длительность
Интервал
Наименование
Кратность
Число
каждой
между двумя
цепей приборов
перегрузок
тока
напряжения
перегрузки, с
перегрузками, с
2
-
10
10
10
Последовательные цепи
7
-
2
15
60
(тока)
10
-
5
3
2,5
20
-
2
0,5
0,5
Параллельные цепи (на-
-
1,5
9
0,5
15
пряжения, частоты)
1.2.36 Приборы при преобразовании входных сигналов в выходные ана-
логовые сигналы устойчивы:
- к длительному разрыву цепи нагрузки;
- к заземлению любого выходного зажима аналогового выхода.
Величина напряжения на разомкнутых выходных зажимах при этом не
превышает 30 В.
При заземлении выходного зажима основная погрешность приборов не
превышает пределов, указанных в таблице 8.
1.2.37 Электрическое сопротивление изоляции между цепями, не имею-
щими гальванической связи, в нормальных условиях не менее 40 МОм.
1.2.38 Изоляция электрических цепей, не имеющих гальванической связи,
выдерживает в нормальных условиях в течение 1 мин действие испытательного
напряжения практически синусоидальной формы частотой от 45 до 65 Гц с дейст-
вующим значением 1500 В.
13
1.2.39 Приборы являются тепло-, холодо-, влагопрочными, т. е. сохраня-
ют свои характеристики после воздействия на них температуры от минус 50 °С до
плюс 55 ºС и относительной влажности воздуха не более 95 % при температуре
плюс 25 °С, соответствующих предельным условиям транспортирования.
1.2.40 Приборы в транспортной таре обладают прочностью при транспор-
тировании, т. е. выдерживают без повреждений в течение 2 часов транспортную
тряску с ускорением 30 м/с2, частотой от 80 до 120 ударов в минуту.
1.2.41 По защищенности от воздействия твердых тел приборы соответст-
вуют коду IP40 по ГОСТ 14254-96.
1.2.42 Приборы удовлетворяют требованиям, предъявляемым по электро-
магнитной совместимости в соответствии с ГОСТ Р 51522.1-2011 для оборудова-
ния класса А. Помехоустойчивость приборов удовлетворяет критерию качества
функционирования «В» по ГОСТ Р 51522.1-2011.
1.2.43 Уровень индустриальных помех при работе приборов не превыша-
ет значений, установленных ГОСТ 30805.22-2013 для оборудования класса A.
1.2.44 Габаритные размеры и масса приборов соответствуют значениям,
приведенным в таблице 10.
Таблица 10
Конструктивное исполнение
Габаритные размеры**,
Масса,
(а*)
мм, не более
кг, не более
96
96×96×76(103)
0,4
120
120×120×76(103)
0,5
* Параметр кода условного обозначения ЩКа - b1,b2,b3 - с- d - e - f - g - h - i
** В скобках указан размер с учетом задней крышки.
1.2.45 Норма средней наработки на отказ не менее 100000 ч в условиях
эксплуатации.
1.2.46 Средний срок службы приборов не менее 15 лет.
1.2.47 Приборы относятся к восстанавливаемым, ремонтируемым издели-
ям. Среднее время восстановления работоспособного состояния приборов не бо-
лее 3 ч.
14
1.3 Устройство и принцип работы
1.3.1 Конструкция
1.3.1.1 Конструктивно приборы выполнены в корпусе для щитового монта-
жа. Общий вид, габаритные и установочные размеры приведены в приложении А.
Корпус выполнен из пластмассы и состоит из основания, лицевой панели,
передней рамки и задней защитной крышки.
Все компоненты расположены на четырех соединенных между собой пе-
чатных платах, которые крепятся со стороны передней панели четырьмя винтами
и вставляются со стороны передней панели в пластмассовый кожух по направ-
ляющим. При наличии аналоговых выходов добавляется одна плата для двух ана-
логовых выходов или две платы для трех аналоговых выходов.
В углубление передней части основания корпуса устанавливается лицевая
панель с прозрачным окном, через который просматриваются светодиодные циф-
ровые индикаторы, предназначенные для отображения значений измеряемых па-
раметров электрической сети, и маленькими окошками, через которые подсветкой
единичными индикаторами отображается работа интерфейса, подсвечивается
приставка к единице измерения.
На лицевой панели указаны все необходимые технические данные прибо-
ра и обозначение кнопок управления режимами работы (см. рисунок А.1 прило-
жения А).
Передняя рамка крепится к основанию корпуса при помощи защелок и
фиксирует лицевую панель.
Задняя прозрачная крышка предназначена для защиты токоведущих со-
единений и крепится к основанию корпуса винтами.
Приборы для установки на щите имеют комплект монтажных частей.
Размеры выреза в щите приведены на рисунке А.2 приложения А.
1.3.1.2 Назначение элементов передней панели
На передней панели прибора расположены:
− четырехзначные семисегментные светодиодные индикаторы, предна-
значенные для отображения значений измеряемого сигнала по измерительным
каналам (напряжения, силы тока или частоты, в соответствии с заказом);
15
- единичные светодиодные индикаторы, отображающие работу интер-
фейса, подсвечивающие приставку к единице измерения;
− четыре кнопки управления «◄», «▲», «▼», «».
Кнопки «◄», «▲», «▼», «» служат для управления режимами работы и
редактирования функциональных параметров прибора.
Функции кнопок в режиме измерения:
− кнопка «◄»предназначена для входа в режим программирования;
- кнопка «» предназначена для выбора и установки яркости свечения
индикаторов (выбор повторным нажатием кнопки, установка выбранной яркости
происходит автоматически после прекращения нажатия кнопки).
Функции кнопок в режиме редактирования параметров:
− кнопка «◄» предназначена для входа в режим и выхода из режима про-
граммирования, выхода из пунктов, подпунктов меню;
кнопки «▲», «▼» предназначены для выбора пунктов, подпунктов ме-
ню, выбора значения знакоместа, положения десятичной точки, выбора режимов;
- кнопка «» предназначена для входа в пункты, подпункты меню, уста-
новки выбранного значения, режима.
1.3.1.3 Назначение элементов задней панели
На задней стенке основания расположены разъемы для подключения
прибора к измерительным цепям, к цепи питания, выходным цепям и цепи ин-
терфейса.
При необходимости для согласования интерфейсной линии связи у прибо-
ра, который будет устанавливаться последним в линию, к контактам разъемов «А»
и «В» интерфейса RS485 необходимо подключить согласующий резистор сопро-
тивлением 120 Ом.
1.3.1.4 Внешние соединения приборов
Подключение к прибору внешних устройств определяется назначением
контактов разъемов на задней панели. Схемы подключения приведены в прило-
жении Б.
Источники входного сигнала подключается к контактам «L», «N».
Контакты питания «L», «N» служат для подключения напряжения пита-
ния от 85 до 253 В переменного тока или от 120 до 265 В постоянного тока, кон-
16
такты питания «+», «-» для подключения источников питания постоянного тока.
Контакт «
» - контакт рабочего заземления.
К контактам «А» и «В» интерфейса RS485 подключаются соответственно
линия А и линия В интерфейсной линии связи.
К контактам «D OUT 1», «D OUT 2», «D OUT 3» подключаются цепи на-
грузки, коммутируемые контактами дискретных выходов.
К контактам «AN OUT 1», «AN OUT 2», «AN OUT 3» подключаются це-
пи приемников измерительной информации в виде унифицированных сигналов по-
стоянного тока.
1.3.2 Принцип работы
Структурная схема приборов приведена на рисунке В.1 приложения В.
Фильтры Ф защищают входной сигнал и напряжение питания прибора от
кратковременных импульсных помех.
У приборов, измеряющих напряжение силы тока, трансформатор ТН пре-
образует входной сигнал (напряжение) в напряжение, соответствующее рабочему
диапазону аналого-цифрового преобразователя АЦП (от 0 до 100 мВ).
У приборов, измеряющих силу тока трансформатор тока ТТ совместно с
образцовым сопротивлением преобразует входной сигнал (силу тока) в напряже-
ние, соответствующее рабочему диапазону аналого-цифрового преобразователя
АЦП (от 0 до 100 мВ).
Микроконтроллер обеспечивает:
- обработку кода АЦП, формирует цифровые значения в зависимости от
вида шкалы и выводит информацию на цифровые индикаторы И;
- формирование сигналов для аналоговых выходов АВ1, АВ2, АВ3, кото-
рые являются источниками унифицированных сигналов постоянного тока в соот-
ветствующих диапазонах изменений, пропорциональных значениям текущих из-
мерений входного и отображаемого на индикаторах сигнала;
- формирование сигналов для дискретных выходов ДВ1, ДВ2, ДВ3, пред-
назначенных для коммутации внешних цепей при выходе измеряемого сигнала за
пределы контролируемых значений уставок;
- прием и передачу сигналов последовательного интерфейса через узел
интерфейса УИ в соответствии с установленным сетевым адресом и скоростью
17
обмена данными. Узел интерфейса УИ обеспечивает гальваническое разделение и
сопряжение по уровням электрических сигналов микроконтроллера и интерфейс-
ной линии связи;
- установку необходимых параметров при настройке диапазона показа-
ний, уровней контролируемых значений входных сигналов (уставок), режимов
работы дискретных выходов, интерфейса, калибровке каналов измерения, калиб-
ровке аналоговых выходов.
Питание приборов, в зависимости от вида питающего напряжения, может
быть от сети переменного (постоянного) тока высокого уровня (220ВУ, 230В) и
постоянного тока низкого уровня (12ВН, 24ВН).
Преобразователь напряжения ПН обеспечивает гальваническую развязку
по питанию и преобразует входное напряжение в стабилизированное напряжение
5 В, необходимое для питания микроконтроллера (через стабилизатор напряжения
СН), индикаторов и преобразователей напряжения ПН1 - ПН7. При питающем
напряжении высокого уровня ПН - универсальный преобразователь (АС/DC), ра-
ботающий как от сети переменного, так и от сети постоянного тока, при питании
от сети постоянного тока низкого уровня ПН - преобразователь (DC/DC).
Стабилизатор напряжения СН преобразует стабилизированное напряже-
ние 5 В до необходимого уровня (+3,3 В) и обеспечивает питание измерительного
узла.
Преобразователи напряжения ПН1 - ПН7 преобразуют стабилизирован-
ное напряжение 5 В до необходимых уровней и обеспечивают гальваническую
развязку и питание: ПН1 - узла интерфейсного канала, ПН2 - ПН7 - аналоговых
выходов.
1.4 Маркировка
1.4.1 На передней панели прибора наносятся обозначения типа прибора, то-
варного знака завода-изготовителя, знака утверждения типа средств измерений,
класса точности, рода тока, испытательного напряжения изоляции, единиц измеряе-
мых величин, функций кнопок управления и климатического исполнения прибора.
1.4.2 На приборе имеются этикетки, расположенные на задней панели,
содержащие следующую информацию:
18
- порядковый номер прибора по системе нумерации предприятия-
изготовителя;
- диапазоны измерения (показаний);
- предельные значения входных сигналов;
- коэффициенты трансформации внешних измерительных трансформато-
ров тока или напряжения;
- диапазоны выходных унифицированных сигналов постоянного тока;
- обозначение напряжения питания;
- маркировка, определяющая назначение клемм для внешних соединений;
- климатическое исполнение.
1.4.3 Дата выпуска указывается на корпусе прибора.
1.4.4 Приборы, прошедшие приемо-сдаточные испытания и первичную
поверку предприятия-изготовителя, имеют клеймо поверителя и клеймо отдела
технического контроля.
1.4.5 При перекалибровке прибора разрешается изменять диапазоны по-
казаний без изменения единиц измерения путем корректировки этикетки на зад-
ней панели и соответствующих записей в паспорте прибора.
19
2 СРЕДСТВА ИЗМЕРЕНИЯ, ИНСТРУМЕНТ И ПРИНАДЛЕЖНОСТИ
2.1 Для контроля, регулирования (настройки), выполнения работ по тех-
ническому обслуживанию и текущему ремонту должны применяться следующие
технические средства:
установка для проверки электрической прочности изоляции с испытатель-
ным напряжением от 0,1 до 1,5 кВ синусоидальной формы, частотой 50 Гц, мощно-
стью не менее 0,25 кВА, погрешностью испытательного напряжения не более ± 10 %;
мегомметр с верхним пределом измерения не менее 100 МОм, номи-
нальным напряжением 500 В, основной погрешностью не более ± 10 %;
калибратор универсальный с диапазоном выходного напряжения пере-
менного тока от 0 до 500 В, с диапазоном выходного переменного тока от 0 до 5 А
и погрешностью по току и напряжению не более ± 0,1 % или ± 0,2 % (соответст-
венно для проверки приборов класса 0,5 или 1,0);
источник напряжения постоянного тока с диапазоном напряжения от
0 до 40 В и погрешностью не более ± 3 %;
прибор комбинированный цифровой с диапазоном измерения напряже-
ния постоянного тока от 0 до 100 В, постоянного тока от 0 до 20 мА и погрешно-
стью измерения не более ± 0,1 %;
магазин сопротивлений с диапазоном установки сопротивления от 0 до
1 МОм с погрешностью не более ± 0,02 %.
Примечания
1 Вся контрольно-измерительная аппаратура должна быть аттестована и
иметь документацию, подтверждающую ее готовность.
2 Допускается использовать другие средства для задания входных сиг-
налов, если погрешность задания не превышает 1/5 предела основной погрешно-
сти прибора.
3 Допускается использовать образцовые средства с погрешностью задания
сигналов, не превышающей 1/3 предела основной погрешности прибора, с введени-
ем контрольного допуска, равного 0,8 от предела основной погрешности прибора.
4 Рекомендуемые средства поверки:
20
- В качестве источника калиброванных напряжений и токов рекомендует-
ся применять калибратор Н4-6, с погрешностью по напряжению переменного тока
от ± 0,015 % до ± 0,05 % в зависимости от диапазона; с погрешностью по силе пе-
ременного тока от ± 0,05 % до 0,1 % в зависимости от диапазона, с погрешностью
установки частоты не более 1 %.
- частотомер электронно-счетный GFC-8010H, пределы допускаемой ос-
новной погрешности ± 5·10-6 %.
21
3 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
3.1 Меры безопасности
3.1.1 К работам по обслуживанию и эксплуатации приборов допускаются
лица, ознакомленные с правилами техники безопасности, имеющие допуск для
работы с электроустановками напряжением до 1000 В и изучившие настоящее ру-
ководство по эксплуатации.
3.1.2 При работе с приборами необходимо пользоваться только исправ-
ным инструментом и оборудованием.
3.1.3 Запрещается:
- эксплуатировать приборы в режимах, отличающихся от указанных в на-
стоящем руководстве;
- производить внешние соединения, не сняв все напряжения, подаваемые
на приборы.
3.1.4 При подключении питающего напряжения требуется соблюдать по-
лярность подводящих проводов.
3.2 Подготовка к работе
3.2.1 Прибор распаковать и убедиться в отсутствии механических повре-
ждений, выдержать в нормальных условиях не менее 4 ч. Ознакомиться с паспор-
том на прибор и проверить комплектность.
3.2.2 Приступая к работе с прибором, необходимо внимательно изучить
все разделы настоящего руководства.
3.2.3 Установить прибор на щит. Крепление должно быть произведено
тщательно, без перекосов.
3.2.4 Подключить внешние цепи в соответствии с назначением контактов
соединительных разъемов в клеммы «под винт», одножильными проводами сече-
нием до 4 мм2, многожильными до 2,5 мм2. При подключении напряжения пита-
ния постоянного тока от 120 до 265 В к контактам питания «L», «N» полярность
любая.
Схемы внешних подключений приборов приведены на рисунке Б.1 при-
ложения Б.
22
При подключении измерительных и питающих цепей необходимо соблю-
дать меры безопасности, изложенные в подразделе 3.1 настоящего руководства.
При прокладке измерительных линий следует выделять их в самостоя-
тельную трассу (или несколько трасс) и располагать отдельно от силовых и дру-
гих кабелей, создающих высокочастотные и импульсные помехи. Длина измери-
тельных линий должна быть минимальной. Измерительные линии рекомендуется
экранировать, экран подключать к заземлению. При заземлении необходимо
обеспечить хороший контакт экрана с элементом заземления.
Питание к приборам рекомендуется подводить проводами минимальной
длины. При питании приборов от сети переменного тока подключение цепей пи-
тания следует производить к линии, не связанной с питанием мощного силового
оборудования. Напряжение питания, измеренное на контактах соединительного
разъема прибора, должно соответствовать значению, указанному в таблице 5.
Рекомендуется устанавливать фильтры сетевых помех в линиях питания при-
боров, а контакты рабочего заземления приборов подключать к элементу заземления.
3.2.5 Подключение приборов к линии интерфейса RS485
Подключить провода линий А и В интерфейса RS485 в соответствии с на-
значением контактов.
При необходимости для согласования интерфейсной линии связи к прибо-
ру, который будет устанавливаться последним в линию, подключить к контактам
разъемов «А» и «В» интерфейса RS485 встроенный согласующий резистор сопро-
тивлением 120 Ом.
Необходимые параметры интерфейса (сетевой адрес и скорость обмена)
должны быть настроены до установки приборов в щит.
3.3 Режимы работы
3.3.1 Прибор может функционировать в одном из следующих режимов:
- измерения;
- настройки параметров;
- диагностики индикации;
регулировки яркости индикации;
- калибровки.
23
3.3.2 Режим измерения является основным эксплуатационным режимом,
который установлен по умолчанию при включении питания.
В этом режиме прибор:
- измеряет текущее значение входных величин и отображает результат
измерения на цифровых индикаторах, преобразует входной сигнал в выходные
аналоговые сигналы;
- управляет внешними цепями устройств в соответствии с заданными па-
раметрами работы дискретных выходов;
- передает запрашиваемую информацию по интерфейсному каналу.
3.3.3 Режим настройки предназначен для редактирования программируе-
мых параметров.
В этом режиме осуществляется настройка:
параметров отображения (пункт меню dISP):
уровней срабатывания дискретных выходов (уставок) (пункт меню US1,
US2, US3);
параметров интерфейса (пункты меню In);
калибровка (пункт меню Clb).
Обозначения пунктов, подпунктов меню и их назначение для настройки
параметров, заводские настройки по умолчанию, порядок работы с кнопками при-
ведены в таблице 11.
Для входа в режим программирования необходимо нажать кнопку «◄»,
ввести пароль с помощью кнопок «▲», «▼», нажать кнопку «». Для выхода из
режима программирования нажать кнопку «◄».
Кнопками «▲», «▼» выбирают пункты, подпункты меню, значения зна-
коместа, положения десятичной точки, режимы работы дискретных выходов, ин-
терфейсов. Кнопкой «» входят в выбранные пункты, подпункты меню, устанав-
ливают выбранные значения и режимы работы. Для перехода на верхний уровень
из режима редактирования параметра, текущего подпункта, пункта меню нажи-
мают кнопку «◄».
При входе в пункт, подпункт меню на цифровых индикаторах должно вы-
светиться значение, установленное предприятием-изготовителем при выпуске или
установленное ранее значение. Установка нового значения осуществляется кноп-
24
ками «▲», «▼». По нажатию кнопки «» запоминается новое (установленное)
значение редактируемого параметра.
Для перехода на верхний уровень из режима редактирования параметра,
текущего подпункта, пункта меню нажимают кнопку «◄».
При установке числового значения любого выбранного параметра высве-
чивается значение параметра, активный знак мигает. Кнопками «▲», «▼» выби-
рают нужное числовое значение активного знака от 0 до 9 (или от 9 до 0), уста-
навливают заданное значение нажатием кнопки «», автоматически происходит
переход на следующий знак.
При установке положения десятичной точки кнопками «▲», «▼» выби-
рают нужное положение. Устанавливают заданное положение нажатием кнопки
«», после чего происходит автоматический возврат в подпункт меню. В режиме
измерения точка на крайнем справа знакоместе не светится.
При программировании диапазона показаний в пункте меню «SCL» после
ввода положения десятичной точки выбирают включение/выключение индикатора
подсветки приставки к единице измерения.
Ввод ошибочного значения выбранного параметра не сохраняется.
Для выхода из режима программирования нажимают кнопку «◄».
3.3.4 Режим регулирования яркости свечения индикаторов является вспо-
могательным и позволяет управлять свечением индикаторов.
3.3.5 Режим диагностики индикации является вспомогательным и позво-
ляет визуально проверить исправность всех индикаторов. Для этого необходимо вы-
брать пункт меню «dIAG», нажатием кнопки «» запустить процесс тестирова-
ния. Далее визуально следить за индикацией. Поочередно проходит: тестирование
семисегментных индикаторов (цифр от 0 до 9, каждого сегмента, десятичных то-
чек), единичных светодиодных индикаторов, все индикаторы включаются, все
индикаторы гаснут. После завершения тестирования прибор автоматически выхо-
дит в режим измерения.
25
Таблица 11 - Программирование параметров приборов
Подпункт
Назначение пункта
Порядок работы
Пункт меню
меню
(подпункта) меню
с кнопками
Режим изменения яркости индикации в режиме измерения
выбор яркости свечения индикаторов
повторным нажатием кнопки «»,
установка выбранной яркости про-
исходит автоматически после пре-
кращения нажатия кнопки «»
Режим программирования параметров
XXXX
-
Ввод пароля для входа в меню про-
вход в пункт из режима измерения
граммирования параметров
кнопкой «◄», выход в режим измере-
(от 0000 до 9999),
ния кнопкой «◄», вход для ввода па-
Заводская настройка (далее ЗН) - 0
роля кнопкой «», выбор значения
(вход без пароля).
кнопками «▲», «▼», переход к сле-
дующему знакоместу и установка
кнопкой «».
При правильно введенном пароле -
переход в меню режима программи-
рования, при неправильном - прибор
остается в режиме ввода пароля
dISP
-
Программирование параметров ото-
вход в пункт кнопкой «», выход
бражения
кнопкой «◄», выбор подпункта
кнопками «▲», «▼»
dI.tS
Выбор типа шкалы диапазона пока-
заний:
вход в подпункт кнопкой «», выход
0 - установка заказанного диапазона,
кнопкой «◄», переход в режим ре-
ЗН;
дактирования кнопкой «», выбор
1 - установка диапазона, соответст-
режима кнопками «▲», «▼», уста-
вующего диапазону входного сиг-
новка кнопкой «»
нала (без коэффициентов транс-
формации);
2 - установка процентной шкалы.
dI.tn
Установка периода обновления ин-
вход в подпункт кнопкой «», выход
дикации (0 - 10,0 c), ЗН - 0,2 с.
кнопкой «◄», переход в режим ре-
дактирования кнопкой «», выбор
значения знакоместа кнопками «▲»,
«▼», установка и переход к следую-
щему знакоместу кнопкой «».
dI.P1(2, 3)
Установка положения десятичной
вход в подпункт кнопкой «», выход
точки канала 1(2, 3), ЗН - 000.0
кнопкой «◄», переход в режим ре-
дактирования кнопкой «», выбор
значения знакоместа, положения де-
сятичной точки кнопками «▲», «▼»,
установка и переход к следующему
знакоместу кнопкой «».
dI.O1(2, 3)
Включение, выключение индикато-
вход в подпункт кнопкой «», выход
ра подсветки приставки к единице
кнопкой «◄», переход в режим ре-
измерения канала 1(2, 3):
дактирования кнопкой «», выбор
0 - выключен;
режима кнопками «▲», «▼», уста-
1 - включен
новка кнопкой «».
26
Продолжение таблицы 11
Подпункт
Назначение пункта
Порядок работы
Пункт меню
меню
(подпункта) меню
с кнопками
dISP
dI.r1(2, 3)
Диапазон измерений канала 1(2, 3)
вход в подпункт кнопкой «», выход
(от 0,1 до 999,9), ЗН - 100.0
кнопкой «◄», переход в режим ре-
дактирования кнопкой «», выбор
dI.t1(2, 3)
Коэффициент трансформации канала
значения знакоместа кнопками «▲»,
1(2, 3)
«▼», установка и переход к следую-
(от 1 до 9999), ЗН - 1
щему знакоместу кнопкой «».
dI.I1(2, 3)
Отображаемый параметр на 1(2, 3)
индикаторе:
0 - ток или напряжение, ЗН;
1 - частота первого канала
dI.S1 (2, 3)
Параметр, преобразуемый в выход-
ной аналоговый и дискретный сигна-
вход в подпункт кнопкой «», выход
лы, 1(2, 3) выходов:
кнопкой «◄», переход в режим ре-
0 - частота 1-го канала;
дактирования кнопкой «», выбор
1 - входной сигнал 1 канала, ЗН пер-
параметра кнопками «▲», «▼», ус-
вого канала;
тановка и переход к следующему зна-
2 - входной сигнал 2 канала, ЗН вто-
коместу кнопкой «».
рого канала;
3 - входной сигнал 3 канала, ЗН третье-
го канала;
4, 5, 6 - резерв, не использовать, от-
ключает аналоговые и дискретные
выходы
In
-
Установка параметров работы ин-
вход в пункт кнопкой «», выход
терфейса
кнопкой «◄», выбор подпункта
кнопками «▲», «▼»
In1.b
Установка скорости обмена:
вход в подпункт кнопкой «», выход
9600, 19200, 38400, 57600 бит/с,
кнопкой «◄», переход в режим ре-
ЗН - 9600 бит/с
дактирования кнопкой «», выбор
скорости кнопками «▲», «▼», уста-
новка кнопкой «».
In1.A
Установка адреса прибора
вход в подпункт кнопкой «», выход
(порт 1 (порт 2)) (от 1 до 247),
кнопкой «◄», переход в режим ре-
ЗН - 1
дактирования кнопкой «», выбор
значения знакоместа кнопками «▲»,
«▼», установка и переход к следую-
щему знакоместу кнопкой «».
In1.P
Установка контроля (бита паритета):вход в подпункт кнопкой «», выход
0 - установка отсутствия проверки,
кнопкой «◄», переход в режим ре-
ЗН;
дактирования кнопкой «», выбор
1 - установка проверки на чет;
режима кнопками «▲», «▼», уста-
2 - установка проверки на нечет
новка кнопкой «».
In1.S
Установка количества стоп-бит (0,5;
1; 1,5; 2), ЗН - 1.
27
Продолжение таблицы 11
Подпункт
Назначение пункта
Порядок работы
Пункт меню
меню
(подпункта) меню
с кнопками
US1(US2,
-
Установка параметров дискретного
вход в пункт кнопкой «», выход
US3)
выхода 1 (2, 3)
кнопкой «◄», выбор подпункта кноп-
ками «▲», «▼»
US1.t
Выбор режима работы 1-го (2-го, 3-го)
(US2.t,
дискретного выхода:
US3.t)
0 - выключение дискретного выхода
К1 (К2, К3), ЗН;
1 - включение дискретного выхода
К1 (К2, К3);
2 - резерв;
3 - установка прямого гистерезиса;
4 - установка обратного гистерезиса;
вход в подпункт кнопкой «», выход
5 - установка U-образного управле-
кнопкой «◄», переход в режим ре-
ния, включения при выходе из зоны
дактирования кнопкой «», выбор
уставки (d);
режима кнопками «▲», «▼», уста-
6 - установка П-образного управле-
новка кнопкой «».
ния, включения при входе в зону ус-
тавки (d);
7 - установка L-образного управле-
ния, включения при сигнале меньше
уставки;
8 - установка Г-образного управле-
ния, включения при сигнале больше
уставки.
US1.L
Установка уровня уставки для К1
(US2.L,
(К2, К3) (от 0,0 до 200,0 %),
вход в подпункт кнопкой «», выход
US3.L)
ЗН - 0 %
кнопкой «◄», переход в режим ре-
US1.d
Установка зоны уставки (d) для К1
дактирования кнопкой «», выбор
(US2.d,
(К2, К3) (от 0,0 до 100,0 %),
значения знакоместа кнопками «▲»,
US3.d)
ЗН - 0 %
«▼», установка и переход к следую-
US1.b
Установка зоны возврата (устраняет
щему знакоместу кнопкой «».
(US2.b,
«дребезг» контактов)
US3.b)
(от 0,0 до 2,0 %), ЗН - 0 %
US1.n
Установка мигания индикации, при
вход в подпункт кнопкой «», выход
(US2.n,
срабатывании условия:
кнопкой «◄», переход в режим ре-
US3.n)
On - мигание включено.
дактирования кнопкой «», выбор
OFF - мигание выключено, ЗН.
режима кнопками «▲», «▼», уста-
новка кнопкой «».
28
Окончание таблицы 11
Подпункт
Назначение пункта
Порядок работы
Пункт меню
меню
(подпункта) меню
с кнопками
Clb
-
Калибровка каналов измерения
вход в пункт кнопкой «», выход
Калибровка аналоговых выходов
кнопкой «◄», выбор подпункта
кнопками «▲», «▼»
1.000
Калибровка канала 1 при входном
сигнале 0 % номинального значения
2.000
Калибровка канала 2 при входном
сигнале 0 % номинального значения
3.000
Калибровка канала 3 при входном
сигнале 0 % номинального значения
1.100
Калибровка канала 1 при входном
вход в подпункт кнопкой «», выход
сигнале 100 % номинального значе-
кнопкой «◄», переход в режим ка-
ния
либровки кнопкой «», при этом ми-
2.100
Калибровка канала 2 при входном
гает число (текущее значение АЦП),
сигнале 100 % номинального значе-
проведение калибровки кнопкой
ния
«».
3.100
Калибровка канала 3 при входном
сигнале 100 % номинального значе-
ния
12.10
Резерв
23.10
13.10
A1.СI
Калибровка аналогового выхода
вход в подпункт кнопкой «», выход
(A2.СI,
кнопкой «◄», переход в режим ка-
A3.CI)
либровки кнопкой «», редактирова-
ние кнопками «▲», «▼», переход к
редактированию следующего знако-
места «». Последовательно потре-
буется ввести нижнее и верхнее ка-
либровочные значения.
A1.rE
Выбор диапазона аналогового выхо-
вход в подпункт кнопкой «», выход
(A2.rE,
да. ЗН - 0…20 мА.
кнопкой «◄», переход в режим ре-
A3.rE)
дактирования кнопкой «», выбор
диапазона кнопками «▲», «▼», ус-
тановка кнопкой «».
SP
-
Сохранение отредактированных па-
сохранение настроек кнопкой «»,
раметров в ПЗУ
далее автоматически выход в меню
dft
-
Установка заводских настроек
сброс к заводским настройкам кноп-
кой «», далее автоматически выход
в меню
dIAG
Диагностика индикации
запуск кнопкой «», далее автомати-
чески выход в режим измерения.
Примечание - При невыполненном сохранении отредактированных параметров в пункте меню SP
прибор будет работать при установленных настройках только до отключения напряжения питания.
29
3.4 Порядок работы
3.4.1 Подать питание, на цифровых индикаторах поочередно высветятся вер-
сия программного обеспечения, настройки интерфейса далее значение близкое к нулю.
3.4.2 Выдержать прибор в течение времени установления рабочего режи-
ма (30 мин).
3.4.3 Подать входной сигнал на прибор.
3.4.4 На цифровых индикаторах должно отображаться значение, соответ-
ствующее входному сигналу.
ВНИМАНИЕ! ПРИ РАБОТЕ НА ПОЛНОЙ ШКАЛЕ ДОПУСКАЮТСЯ
НЕУСТОЙЧИВЫЕ ПОКАЗАНИЯ В МЛАДШЕМ РАЗРЯДЕ В НЕКОТОРЫХ ИС-
ПОЛНЕНИЯХ ПО ДИАПАЗОНУ ВХОДНОГО СИГНАЛА.
3.5 Работа интерфейса
3.5.1 Работа прибора по интерфейсу обуславливается аппаратными и про-
граммными средствами, применяемыми потребителем.
3.5.2 Линия связи интерфейса RS485 представляет собой витую пару прово-
дов, которые могут находиться в общем экране. На одну линию связи может быть
подключено до 31 прибора. Приборы подсоединяются к линии связи параллельно.
3.5.3 На каждом приборе устанавливается свой сетевой адрес (от 1 до 247)
и скорость обмена данными (9600, 19200, 38400 или 57600 бит в секунду). Ско-
рость обмена должна быть одинаковой и соответствовать установленной в линии.
3.5.4 При обмене информацией приборы являются ведомыми устройства-
ми (SLAVE). В качестве ведущего устройства (MASTER) выступает промышлен-
ный контроллер, компьютер или аналогичное устройство, управляющее обменом
данными в линии.
На ведущем устройстве должны быть установлены параметры линии ин-
терфейса в соответствии с таблицей 12.
Таблица 12 - Параметры линии интерфейса
Параметр линии
Значение
Количество бит данных
8
Контроль (проверка на четность)
чет, нечет
или нет (без проверки на четность)
Количество стоповых бит
0,5; 1; 1,5 или 2
Скорость передачи, бит/с
9600, 19200, 38400 или 57600
30
Обмен данными происходит по инициативе ведущего устройства, посы-
лающего адресный запрос на прибор, с которым предполагается установить связь.
Получив запрос, прибор сравнивает запрашиваемый адрес со своим адресом и при
их совпадении выдает ответ.
Протокол обмена данными приведен в приложении Д.
3.5.5 Связь с компьютером может осуществляться либо через специаль-
ную плату, установленную в свободный слот системной шины компьютера, либо
через последовательный порт RS232 с применением дополнительного устройства
- преобразователя уровней напряжения сигналов последовательного порта RS232
в уровни напряжения сигналов интерфейса RS485.
3.6 Работа дискретных выходов
3.6.1 Приборы могут иметь исполнение с двумя или тремя дискретными
выходами, которые работают независимо друг от друга. Настройка параметров
возможна с помощью кнопок или через интерфейс.
Для каждого дискретного выхода в режиме программирования парамет-
ров (с помощью кнопок на передней панели прибора пункты меню US1, US2,
US3) задаются уставки L (US1.L, US2.L, US3.L), гистерезис d (US1.d, US2.d,
US3.d), зона возврата b (US1.b, US2.b, US3.b), логика работы дискретных выходов
t (US1.t, US2.t, US3.t).
Уровень уставки в % от номинального значения входного сигнала для силы
тока или напряжения, для частоты в % от диапазона 45…55 Гц (45 Гц - 0 %, 55 Гц -
100 %, 50 % - 50 Гц).
Зона уставки в % от номинального значения входного сигнала для силы тока
или напряжения, для частоты в % от диапазона 45…55 Гц (например: 15 % - 1,5 Гц,
20 % - 2 Гц).
3.6.2 Включение дискретного выхода при любой логике происходит при
достижении входного сигнала (входной величиной) значения порога срабатыва-
ния в соответствии с диаграммами приложения Д. Срабатывание дискретного вы-
хода сопровождается миганием цифровых индикаторов, если включен режим ми-
гания цифровых индикаторов.
Выключение при значении параметра t = 5, 6, 7, 8 происходит с запазды-
31
ванием по значению величины сигнала на величину зоны возврата b (зона возвра-
та на диаграммах приложения Д не показана).

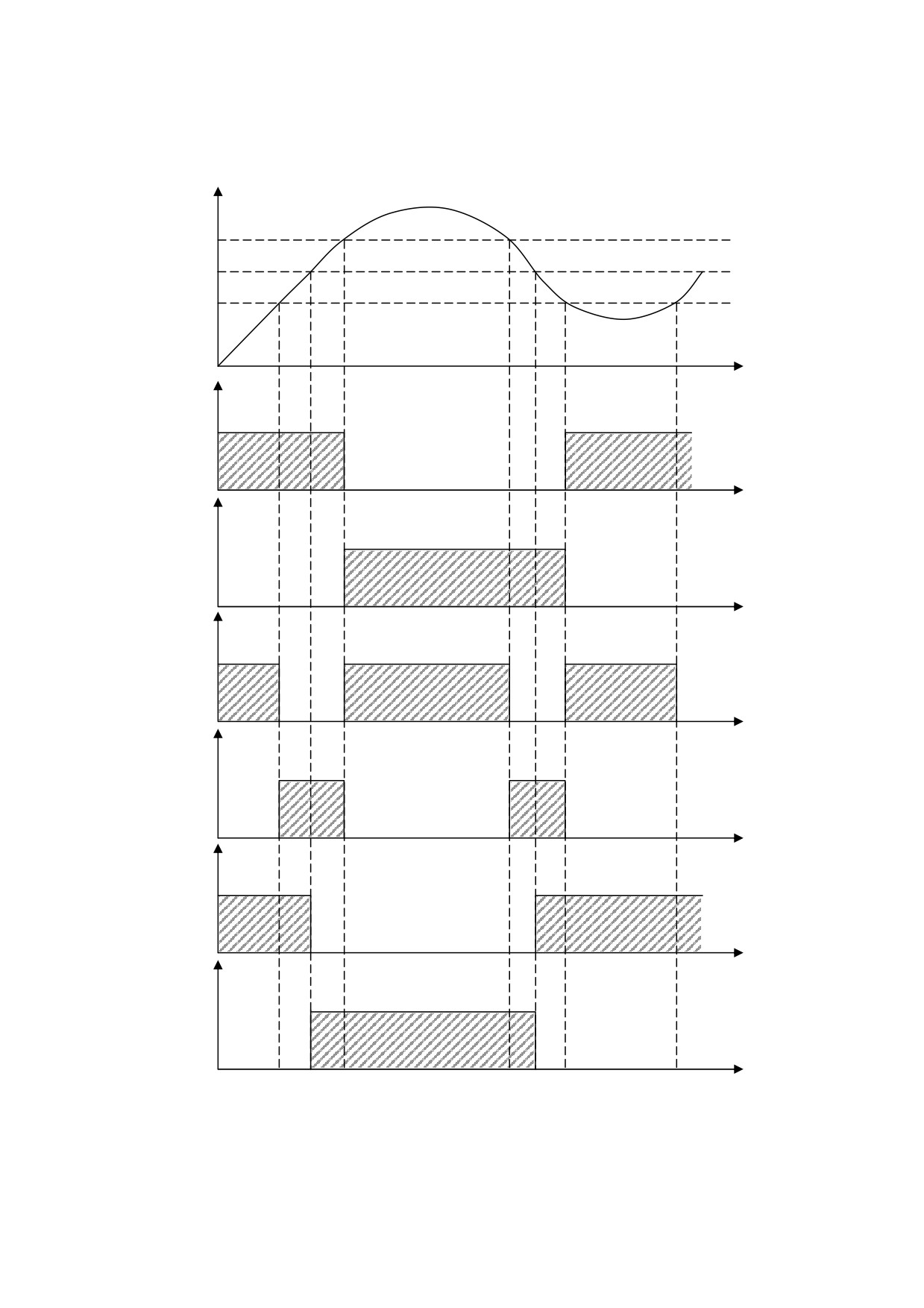

3.6.3 В зависимости от значения параметра t может быть следующая ло-
гика работы (см. рисунок Д.1 приложения Д):
t = 0. Дискретный выход отключен.
t = 1. Дискретный выход включен, цифровые индикаторы мигают при
включенном режиме мигания. Используется для проверки работы дискретных
выходов или для того, чтобы дискретный выход всегда был во включенном со-
стоянии независимо от величины входного сигнала.
t = 2 (резерв).
t = 3 (прямой гистерезис). Выход включается, когда измеренное значе-
ние менее (Ld), выключается, когда измеренное значение более (L+d) и т. д.,
осуществляя тем самым двухпозиционное регулирование по уставке L с гистере-
зисом
±d. Используется для сигнализации о том, что текущее измеренное значе-
ние меньше уставки L.
t = 4 (обратный гистерезис). Выход включается, когда измеренное зна-
чение более (L+d), выключается, когда измеренное значение менее (Ld) и т. д.
Используется для сигнализации о превышении текущего измеренного значения
уставки L.
t = 5 (логика U-образная). Используется для сигнализации о выходе
контролируемой величины за заданные границы, при этом включение происхо-
дит, когда текущее значение меньше (Ldb) или больше (L+d+b).
t = 6 (логика П-образная). Используется для сигнализации о входе кон-
тролируемой величины в заданные границы, при этом включение происходит, ко-
гда текущее значение больше (Ldb) и меньше (L+d+b).
t = 7 (выключение при превышении уставки). Используется для сигна-
лизации об уменьшении контролируемой величины ниже заданной границы, при
этом включение происходит, когда текущее значение меньше Lb.
t = 8 (включение при превышении уставки). Используется для сигнали-
зации об увеличении контролируемой величины выше заданной границы, при
этом включение происходит, когда текущее значение больше L+b.
32
3.7 Калибровка
3.7.1 Калибровка приборов проводится в случае выхода погрешности
прибора за допустимые пределы или после ремонта.
Калибровка приборов должна проводиться метрологическими службами,
аккредитованными на право проведения калибровочных работ.
Калибровку следует проводить при нормальных условиях:
температура окружающего воздуха плюс (20 ± 5) °С;
относительная влажность воздуха до 80 % при 25 °С;
атмосферное давление от 84 до 106,7 кПа;
частота входного сигнала (50 ± 1) Гц.
3.7.2 Перед началом калибровки провести подключения в соответствии со
схемами, приведенными на рисунке Б.1 приложения Б. В качестве источника
входного сигнала использовать источник калиброванных напряжений и токов
(см. 2.1).
На прибор подать напряжение питания, выдержать приборы в течение
времени установления рабочего режима (30 мин)
Запустить программу «Конфигуратор ЩК96, ЩК120», в окне «Вид» ус-
тановить режим «Расширенный».
В поле «Компьютер» и «Прибор» установить параметры связи, установ-
ленные на приборе: скорость обмена, контроль (бит паритета), количество стопо-
вых бит, сетевой адрес, нажать кнопку «Старт». В нижней строке главного окна
должно появиться сообщение «Чтение завершено».
3.7.3 Калибровка каналов измерения по входному сигналу:
1) открыть вкладку «Калибровка»;
2) подать на вход прибора для каждого канала эталонное значение сигна-
ла равное 100 % от номинального значения входного сигнала (тока или напряже-
ния), частота сигнала 50 Гц, выдержать время для стабилизации выходного сигна-
ла калибратора, в поле «Калибровка каналов измерения по входному сигналу»
нажать кнопку «Калибровка верхних значений»;
3) подать на вход прибора для каждого канала эталонное значение сигна-
ла равное 0 % от номинального значения входного сигнала (тока или напряже-
33
ния), частота сигнала 50 Гц, выдержать время для стабилизации выходного сигна-
ла калибратора, в поле «Калибровка каналов измерения по входному сигналу»
нажать кнопку «Калибровка нижних значений».
3.7.4 Калибровка аналоговых выходов:
1) во вкладке «Калибровка» в поле «Калибровка аналогового выхода»
выбрать номер аналогового выхода, нажать кнопку «Перекалибровать»;
2) при любом значении входного сигнала в пределах диапазона измере-
ний нажать кнопку «Генерация нижнего значения», выдержать время для стаби-
лизации выходного аналогового сигнала, в активном окне записать значение силы
тока выходного аналогового сигнала, нажать кнопку «ОК»;
3) нажать кнопку «Генерация верхнего значения», выдержать время для
стабилизации выходного аналогового сигнала, в активном окне записать значение
силы тока выходного аналогового сигнала, нажать кнопку «ОК»;
4) последовательно повторить процедуру, выдерживая время для стаби-
лизации выходного аналогового сигнала, и записывая значения в активных окнах
для каждого аналогового выхода.
При необходимости для отмены процедуры калибровки только до нажа-
тия кнопки «ОК» при генерации верхнего значения нажать кнопку «Отмена», при
этом введенная информация не сохраняется, прибор работает в режиме последней
завершенной калибровки соответствующего аналогового выхода.
3.7.5 После калибровки необходимо провести внеочередную поверку
прибора.
3.7.6 Калибровку приборов можно проводить с помощью программы
«Конфигуратор ЩК96, ЩК120», размещенной на сайте www.elpribor.ru в соответ-
ствии с описанием программы.
34
4 МЕТОДИКА ПОВЕРКИ
Государственная система обеспечения единства измерений
Данный раздел утверждается Федеральным Государственным Унитарным
предприятием «Всероссийский научно-исследовательский институт метрологиче-
ской службы» Федерального агентства по техническому регулированию и метро-
логии (ФГУП «ВНИИМС»).
Данный раздел предназначен для ознакомления с методикой и проведе-
нием поверки приборов с целью подтверждения соответствия установленным
требованиям к основной приведенной погрешности.
Поверка приборов производится в соответствии с требованиями
ПР 50.2.006-94.
Согласно ТУ 25-7504.206-2009 межповерочный интервал приборов,
находящихся в работе, должен быть 36 месяцев.
4.1 Операции поверки
При поверке проводить следующие операции:
1) внешний осмотр;
2) проверка электрической прочности изоляции, сопротивления изоляции;
3) опробование (проверка работоспособности);
4) определение метрологических характеристик;
5) оформление результатов поверки.
4.2 Средства поверки
При проведении поверки применять средства поверки, указанные в раз-
деле 2 данного руководства.
4.3 Требования к квалификации поверителей
Поверку должен выполнять поверитель, освоивший работу с прибором и
образцовыми средствами измерений.
Персонал для поверки должен быть аттестован в соответствии с
ПР 50.2.012-94.
Перед началом работы поверитель должен изучить инструкции по экс-
плуатации поверяемых приборов, рабочих эталонов и других технических
средств, используемых при поверке, правила техники безопасности и строго их
соблюдать.
35
4.4 Требования безопасности
Требования безопасности при проведении измерений по ГОСТ 12.2.007.0-
75 класс 0I, пункту 3.1 настоящего Руководства.
4.5 Условия поверки
Поверку следует проводить при нормальных условиях:
- температура окружающего воздуха плюс (20 ± 5) °С;
- относительная влажность воздуха до 80 % при 25 °С;
- атмосферное давление от 84 до 106,7 кПа;
- положение прибора - любое;
- для приборов с напряжением питания переменного тока: частота пи-
тающей сети (50±0,5) Гц, форма кривой переменного напряжения питающей сети
синусоидальная, с коэффициентом нелинейных искажений не более 5 %.
До проведения поверки приборы выдержать в нормальных условиях не
менее 4 часов.
4.6 Проведение поверки
4.6.1 Внешний осмотр
При внешнем осмотре проверяют:
- соответствие приборов требованиям эксплуатационной документации;
- соответствие комплектности, указанной в паспорте;
- отсутствие механических повреждений, влияющих на работу приборов.
4.6.2 Проверка электрической прочности изоляции
Электрическую прочность изоляции следует испытывать по ГОСТ 22261-94
на пробойной установке мощностью не менее 0,25 кВ·А на стороне высокого на-
пряжения при отсутствии внешних соединений.
Испытательное напряжение повышать плавно, начиная с нуля или со зна-
чения, не превышающего номинальное рабочее напряжение цепи, до испытатель-
ного со скоростью, допускающей возможность отсчета показаний вольтметра, но
не менее 100 В/с.
Изоляцию выдерживают под действием испытательного напряжения в
течение 1 мин, затем напряжение плавно снижают с такой же скоростью до нуля
или до значения, не превышающего номинальное значение.
36
Испытательное напряжение с действующим значением, указанным в
таблице 13, и частотой 50 Гц при проверке прочности изоляции прикладывать
между соединенными вместе контактами испытываемых цепей.
Таблица 13
Тип
Действующее значение
Испытываемые цепи
прибора
испытательного напряжения
питание - входы
питание - выходы
питание - интерфейс
ЩК96М
входы - выходы
1500 В
ЩК120М
входы - интерфейс
интерфейс- выходы
выход - выходы
Примечание - Испытания проводить по пунктам, соответствующим исполнению прибора.
Прибор считают выдержавшим проверку, если не произошло пробоя или
перекрытия изоляции. Появление коронного разряда или шума при проверке не
являются признаками неудовлетворительных результатов проверки.
4.6.3 Проверка сопротивления изоляции
Электрическое сопротивление изоляции цепей проверять по методике
ГОСТ 22261-94 мегомметром с номинальным напряжением 500 В с погрешно-
стью не более 30 % при отсутствии внешних соединений.
Электрическое сопротивление изоляции измерять между соединенными
вместе контактами испытываемых цепей в соответствии с таблицей 13.
Прибор считают выдержавшим проверку, если выполняется требова-
ние 1.2.37.
4.6.4 Опробование
Опробование приборов включает в себя проверку работоспособности.
Приборы подключить в соответствии со схемами, приведенными на ри-
сунке Б.1 приложения Б. В качестве источника входного сигнала использовать ис-
точник калиброванных напряжений и токов (см. 2.1).
На прибор подать питание. Должны загореться цифровые индикаторы.
На прибор подать входной сигнал в диапазоне 0 - 100 % от верхнего зна-
чения диапазона измерения и проконтролировать показания цифровых индикато-
ров. Показания цифровых индикаторов должны соответствовать значению, соот-
ветствующему установленному диапазону показаний.
37
4.6.5 Подтверждение соответствия программного обеспечения
Номер версии программного обеспечения прибора определяется при счи-
тывании в программе «Конфигуратор ЩК96, ЩК120».
Для этого необходимо:
а) подключить прибор к компьютеру по интерфейсу RS485;
б) в окне «Вид» установить режим «Расширенный».
В поле «Компьютер» установить параметры, установленные на приборе:
скорость, контроль (паритет), количество стоп-бит, в поле «Прибор» установить
адрес прибора, нажать кнопку «Старт», чтение конфигурации должно произойти
автоматически, в нижней строке главного окна должно появиться сообщение
«Чтение завершено». В случае появления сообщения «Ошибка при чтении» убе-
диться в правильной установке параметров в поле «Компьютер» программы кон-
фигуратора, в правильном подключении прибора в соответствии со схемой под-
ключения. В случае ошибки при установке параметров нажать кнопку «Стоп»,
изменить настройки и нажать кнопку «Старт».
В окне «Текущие показания» или во вкладке «Монитор» убедиться в том,
что данные, полученные компьютером от прибора, совпадают с показаниями
цифровых индикаторов прибора. Контроль вести в любых двух-трех точках рабо-
чего диапазона измерений прибора;
в) во вкладке «Режим» или «Монитор» проверить версию программного
обеспечения прибора (только для чтения).
При успешном соединении с прибором автоматически определится номер
версии программного обеспечения.
4.6.6 Определение метрологических характеристик (проверка основной
погрешности)
4.6.6.1 Определение основной погрешности следует проводить методом
прямых или косвенных измерений в контрольных точках, соответствующих таб-
лицам Е.1 - Е.7 приложения Е), по схемам, приведенным на рисунке Б.1 прило-
жения Б.
Примечание - В таблицах Е.1 - Е.7 приведены расчетные значения до-
пускаемых показаний прибора, при проверке учитывать установленное на прибо-
ре количество знаков после запятой.
38
За основную погрешность приборов принимают отношение разности ме-
жду измеренным и расчетным значениями выходного сигнала к нормирующему
значению выходного сигнала.
За выходной сигнал принимают показания приборов, а также выходной
аналоговый сигнал.
В качестве источника входного сигнала использовать источник калибро-
ванных напряжений и токов (см. 2.1).
Проверку допускается проводить с использованием процентной шкалы,
если процентная шкала позволяет получить более точное значение погрешности,
чем проверка с использованием основной шкалы.
Проверку проводить следующим образом:
1) на прибор подать питание, показания цифровых индикаторов должны
соответствовать значению входного сигнала;
2) выдержать приборы в течение времени установления рабочего режима
(30 мин);
3) затем на прибор подавать входной сигнал, соответствующий контроль-
ным точкам, и контролировать показания цифровых индикаторов.
Частота входного сигнала (50 ± 1) Гц.
Допускаемые значения в контрольных точках для проверки основной по-
грешности приведены в таблицах Е.1 - Е.7 приложения Е.
4.6.6.2 Определение основной погрешности при измерении напряжения
переменного тока и силы переменного тока
За выходной сигнал принимать показания цифровых индикаторов.
Определение основной погрешности проводить во всех контрольных точ-
ках таблиц Е.1 Е.3 приложения Е.
Расчет основной приведенной погрешности с использованием основной
шкалы вести по формуле:
N
N
х
δ
=
100
,
(1)
Nk
где Nk - нормирующее значение равное верхнему пределу диапазона по-
казаний (см. таблицы 2 - 4);
N - показания испытуемого прибора, соответствующие проверяемой точке;
39
Nx - значение проверяемой отметки в единицах измерения (см. таблицы
Е.1 Е.3 приложения Е)
4.6.6.3 Определение основной погрешности при преобразовании напря-
жения переменного тока и силы переменного тока в выходной аналоговый сигнал
Определение основной погрешности проводить методом прямых или кос-
венных измерений во всех контрольных точках таблиц Е.4, Е.5 приложения Е.
За выходной сигнал принимать выходной аналоговый сигнал.
Расчет основной приведенной погрешности вести по формуле (1), где:
Nk - нормирующее значение выходного аналогового сигнала (см. табли-
цу 7);
N - действительное значение выходного аналогового сигнала, определен-
ное по образцовому прибору, соответствующее проверяемой точке;
Nx - значение проверяемой отметки в единицах выходного сигнала (см.
таблицы Е.4, Е.5 приложения Е).
4.6.6.4 Расчет основной приведенной погрешности при измерении с ис-
пользованием процентной шкалы вести по формуле:
δ = N - Nx ,
(2)
где N - показания испытуемого прибора, %;
Nx - значение проверяемой отметки для процентной шкалы, % (см. табли-
цы Е.1 - Е.3 приложения Е).
Определение основной погрешности проводить во всех контрольных точ-
ках таблиц Е.1 Е.3 приложения Е.
4.6.6.5 Для определения основной погрешности прибора при измерении и
преобразовании частоты напряжения переменного тока с помощью генератора
или источника калиброванных напряжений и токов задавать частоту в диапазоне
измерения от 45 до 65 Гц с шагом 5 Гц, с напряжением переменного тока, равным
20 и 100 % номинального значения входного напряжения.
4.6.6.6 Определение основной погрешности при измерении частоты сле-
дует проводить во всех контрольных точках таблицы Е.6 приложения Е.
Основная приведенная погрешность рассчитывается по формуле (1), где:
Nk нормирующее значение равное модулю разности пределов измере-
ний;
40
N показания испытуемого прибора, соответствующие проверяемой точ-
ке;
Nx значение проверяемой точки, для которой определяется погрешность
(см. таблицу Е.6 приложения Е).
4.6.6.7 Определение основной приведенной погрешности при преобразо-
вании частоты входного сигнала в выходной аналоговый сигнал следует прово-
дить методом прямых или косвенных измерений во всех контрольных точках таб-
лицы Е.7 приложения Е. Основная приведенная погрешность рассчитывается по
формуле (1), где:
Nk - нормирующее значение выходного аналогового сигнала (см. табли-
цу 7);
N - действительное значение выходного аналогового сигнала, определен-
ное по образцовому прибору, соответствующее проверяемой точке;
Nx - значение проверяемой отметки в единицах выходного сигнала (см.
таблицу Е.7 приложения Е).
4.6.6.8 Расчет основной приведенной погрешности при измерении часто-
ты с использованием процентной шкалы вести по формуле (2), где:
N - показания испытуемого прибора, %;
Nx - значение проверяемой отметки для процентной шкалы, % (см. табли-
цу Е.6 приложения Е).
Определение основной погрешности проводить во всех контрольных точ-
ках таблицы Е.6 приложения Е.
4.6.6.9 Прибор считается выдержавшим испытание, если показания нахо-
дятся в указанных допускаемых пределах и его приведенная погрешность, рас-
считанная по формуле (1) или (2), не превышает предела допускаемой основной
приведенной погрешности по 1.2.22 - 1.2.25.
4.7 Оформление результатов поверки
При положительных результатах периодической поверки на корпус нано-
сят поверительное клеймо, в паспорте производят запись о годности к примене-
нию.
При отрицательных результатах поверки необходимо провести калибров-
ку и повторно выполнить проверку основной погрешности по 4.6.6.
41
При отрицательных результатах повторной поверки прибор в обращение
не допускают и на него оформляют «Извещение о непригодности» в соответствии
с ПР 50.2.006-94. При этом поверительное клеймо подлежит погашению.
42
5 ТРАНСПОРТИРОВАНИЕ И ПРАВИЛА ХРАНЕНИЯ
5.1 Транспортирование приборов должно производиться в соответствии с
ГОСТ 22261-94.
Значения климатических и механических воздействий на приборы при
транспортировании должны находиться в пределах, указанных в 1.2.39 и 1.2.40.
Во время погрузочно-разгрузочных работ и транспортирования ящики не
должны подвергаться резким ударам и воздействию атмосферных осадков.
Способ укладки ящиков на транспортирующее средство должен исклю-
чать их перемещение. При транспортировании самолетом приборы должны быть
размещены в отапливаемых герметизированных отсеках.
5.2 При транспортировании приборов железнодорожным транспортом
вид отправки - мелкая малотоннажная, тип подвижного состава - крытый вагон
или платформа с универсальным контейнером, загруженным до полной вмести-
мости.
5.3 После транспортирования при отрицательной температуре окружаю-
щего воздуха приборы выдерживают упакованными в течение 6 часов в условиях
хранения 1 ГОСТ 15150-69.
5.4 Приборы до введения в эксплуатацию следует хранить в соответствии
с требованиями ГОСТ 22261-94 при температуре окружающего воздуха от плюс 5
до плюс 40 ºС и относительной влажности воздуха не более 80 % при температуре
плюс 25 ºС.
Хранить приборы без упаковки следует при температуре окружающего
воздуха от плюс 10 до плюс 35 ºС и относительной влажности воздуха не более
80 % при температуре плюс 25 ºС. Хранение приборов у изготовителя и потреби-
теля следует производить в закрытых складских помещениях на стеллажах в по-
требительской таре.
В помещениях для хранения содержание пыли, паров кислот и щелочей,
агрессивных газов и других вредных примесей, вызывающих коррозию, не долж-
но превышать содержание коррозийно-активных агентов для атмосферы типа I по
ГОСТ 15150-69.
43
6 ГАРАНТИИ ИЗГОТОВИТЕЛЯ
6.1 Гарантийный срок эксплуатации 24 месяца со дня ввода прибора в
эксплуатацию. Гарантийный срок хранения 12 месяцев с момента изготовления
прибора.
6.2 Изготовитель гарантирует соответствие прибора требованиям техни-
ческих условий ТУ 25-7504.206-2009 при соблюдении следующих правил:
соответствие условий эксплуатации, хранения, транспортирования из-
ложенным в настоящем руководстве;
обслуживание прибора должно производиться в соответствии с требо-
ваниями настоящего руководства персоналом, прошедшим специальное обучение.
6.3 Потребитель лишается права на гарантийный ремонт:
при несоблюдении потребителем требований 6.2;
при нарушении сохранности гарантийных этикеток (пломб) предпри-
ятия-изготовителя;
при отсутствии гарантийных этикеток (пломб) потребителя, если при-
бор был вскрыт для калибровки при проведении периодической поверки во время
гарантийного срока эксплуатации.
7 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ
7.1 При отказе в работе или неисправности прибора в период действия
гарантийного срока потребителем должен быть составлен акт о необходимости
ремонта и отправки прибора изготовителю.
7.2 Единичные отказы комплектующих изделий не являются причиной
для предъявления штрафных санкций.
8 УТИЛИЗАЦИЯ
8.1 Прибор не представляет опасности для жизни, здоровья людей и ок-
ружающей среды после окончания срока эксплуатации и подлежит утилизации по
технологии, принятой на предприятии, эксплуатирующем данное изделие.
44
Приложение А
(обязательное)
Общий вид, габаритные и установочные размеры приборов
1 - тип прибора;
12 - номинальные значения входных сигна-
2 - класс точности;
лов (коэффициенты трансформации);
3 - номер прибора;
13 - контакты дискретных выходов;
4 - индикатор работы интерфейса;
14 - контакты подключения интерфейса RS485;
5 - единица измерения;
15 - контакты аналоговых выходов;
6 - индикатор приставки к единице измерения;
16 - контакты подключения питания;
7 - задняя защитная крышка;
17 - контакт заземления;
8 - клеймо ОТК;
18 - диапазоны выходных аналоговых сигна-
9 - клеймо поверителя;
лов;
10 - контакты подключения входных сигналов;
19 - тип прибора;
11 - этикетка с информацией об исполнении
20 - номер прибора;
прибора, с маркировкой контактов для под-
21 - дата выпуска;
ключения входного сигнала, напряжения пи-
22 - класс точности.
тания, интерфейсных каналов, маркировкой
контактов разъема для подключения к анало-
говым и дискретным выводам;
Примечания
1 На рисунке приведен пример с максимальным набором аналоговых и дискретных выходов.
Информация на этикетке зависит от исполнения прибора.
2 Вид сбоку приведен с задней защитной крышкой, вид сзади без защитной крышки.
3 На рисунке в зависимости от исполнения прибора может быть два индикатора, на третьем
индикаторе может быть индикация частоты.
Рисунок А.1 - Общий вид приборов
45
Рисунок А.2 - Габаритные и установочные размеры приборов
46
Приложение Б
(обязательное)
Схемы внешних подключений приборов
к ПЭВМ
RS232
К приборам измерения
К приборам измерения
ПИ
и контроля
и контроля
RS485
А
В
RН3
RН2
RН1
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
1.1
1.2
2.1
2.2
3.1
3.2
А
В
GND
+
-
+
-
+
-
D OUT 1
D OUT 2
D OUT 3
RS485
AN OUT 3
AN OUT 2
AN OUT 1
ЩК96 (ЩК120)
Канал 1
Канал 2
Канал 3
Питание
L
N
L
N
L
N
+
-
1
2
3
4
5
6
7
8
9
10
Источник
Источник
Источник
+
-
входного
входного
входного
сигнала
сигнала
сигнала
Источник
питающего
напряжения
а) для исполнений с параметром d = 12ВН, 24ВН
к ПЭВМ
RS232
К приборам измерения
К приборам измерения
ПИ
и контроля
и контроля
RS485
А
В
RН3
RН2
RН1
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
1.1
1.2
2.1
2.2
3.1
3.2
А
В
GND
+
-
+
-
+
-
D OUT 1
D OUT 2
D OUT 3
RS485
AN OUT 3
AN OUT 2
AN OUT 1
ЩК96 (ЩК120)
Канал 1
Канал 2
Канал 3
Питание
L
N
L
N
L
N
N
L
1
2
3
4
5
6
7
8
9
10
Источник
Источник
Источник
входного
входного
входного
Uпит
сигнала
сигнала
сигнала
Uпит
- напряжение питания от 85 до 253 В переменного тока частотой 50 Гц или от 120 до 265 В посто-
янного тока (220ВУ), напряжение питания от 85 до 253 В переменного тока частотой 50 Гц (230В).
б) для исполнений с параметром d = 220ВУ, 230В
Рисунок Б.1 - Схемы подключения приборов
47
Приложение В
(обязательное)
Схема структурная приборов
Входной
ВЦ1
сигнал
U
ТН
Ф
АЦП
У
М
И
I
ТТ
Ф
+3,3 В
Входной
сигнал
КУ
ВЦ2
Входной
RS485
сигнал
УИ
ВЦ3
+5 В
ПН1
ИПВ
ДВ1
Р1
ИОН
ДВ2
Р2
+5 В
ДВ3
Ф
ПН
Питание
Р3
±24 В
АВ1
ПН2
УАВ1
+5 В
ПН3
±24 В
АВ2
ПН4
УАВ2
+5 В
ПН5
±24 В
АВ3
ПН6
УАВ3
+5 В
ПН7
ВЦ1 - ВЦ3 - входные цепи;
ПН1 - ПН7 - преобразователи напряжения;
ТН - трансформатор напряжения;
И - индикаторы;
ТТ - трансформатор тока;
КУ - кнопки управления;
Ф - фильтр;
УИ - узел интерфейса;
У - усилитель;
ИПВ - источник питания встроенный 5В/3,3В;
ИОН - источник опорного напряжения;
Р1, Р2, Р3 - оптоэлектронные реле дискретных
СН - стабилизатор напряжения;
выходов;
АЦП - аналого-цифровой преобразователь;
УАВ1, УАВ2, УАВ3 - узлы аналоговых выходов;
М - микроконтроллер;
RS485 - линия интерфейса;
Ф - фильтр;
ДВ1, ДВ2, ДВ3 - дискретные выходы;
ПН - преобразователь напряжения, устанавливается
АВ1, АВ2, АВ3 - аналоговые выходы.
в зависимости от исполнения прибора;
Примечания
1 Входной сигнал подается на АЦП у вольтметров через трансформатор напряжения и фильтр, у
амперметров через трансформатор тока и фильтр.
2 Количество индикаторов, дискретных и аналоговых выходов зависит от исполнения прибора.
3 Все выходные узлы имеют гальваническую развязку.
Рисунок В.1 - Структурная схема приборов
48
Приложение Г
(обязательное)
Протокол обмена данными по интерфейсу
Прибор может работать в составе полевой сети на основе последователь-
ного интерфейса RS-485 с протоколом Modbus RTU в качестве ведомого устрой-
ства.
Характеристики интерфейсного канала связи
Интерфейсный канал используется для обмена данными с прибором.
Прибор является ведомым устройством.
Интерфейсный канал имеет следующие характеристики:
- электрические характеристики сигналов соответствуют интерфейсу RS-
485;
- тип канала - асинхронный;
- протокол обмена данными: Modbus RTU;
- скорость передачи данных, бит/с: 9600, 19200, 38400, 57600 (устанав-
ливается пользователем);
- длина линии связи сети не более 1200 метров в зависимости от
скорости передачи данных;
- тип линий связи - витая пара (экранированная витая пара);
- число приборов в канале связи не более 31 (без дополнительных
технических средств);
- формат данных при передаче информации: 1 бит (старт-бит) + 8 бит
(данные) + 1 бит (паритет, устанавливается пользователем) + 1 бит или 2 бита
(стоп-биты, устанавливается пользователем);
- диапазон значений адреса прибора от 1 до 247.
Описание протокола Modbus RTU
Информационные и временные характеристики протокола обмена дан-
ными соответствуют характеристикам протокола Modbus RTU.
Ведущее устройство формирует и посылает команды управления ведо-
мому устройству. Код функции в запросе сообщает подчиненному устройству,
49
какое действие необходимо провести. Байты данных содержат информацию необ-
ходимую для выполнения запрошенной функции. Например, код функции 0x03
подразумевает запрос на чтение содержимого регистров подчиненного устройст-
ва.
Ведомое устройство отвечает ведущему устройству в случае, если адрес в
принятом сообщении совпал с адресом ведомого устройства. Если подчиненный
дает нормальный ответ, код функции в ответе повторяет код функции в запросе. В
байтах данных содержится затребованная информация. Если имеет место ошибка,
то код функции модифицируется и в байтах данных передается причина ошибки.
Сообщение начинается с интервала тишины равного времени передачи
3.5 символов при установленной скорости передачи в сети. Вслед за последним
передаваемым символом также следует интервал тишины продолжительностью
не менее 3.5 символов. Новое сообщение может начинаться после этого интерва-
ла.
Сообщение передается непрерывно. Если интервал тишины продолжи-
тельностью 3.5 символа возник во время передачи сообщения, принимающее уст-
ройство заканчивает прием сообщения и следующий байт будет воспринят как
начало следующего сообщения.
Если новое сообщение начнется раньше 3.5 интервала, принимающее
устройство воспримет его как продолжение предыдущего сообщения. В этом слу-
чае устанавливается ошибка, так как будет несовпадение контрольных сумм.
Таблица Г.1 - Формат сообщения в канале связи
Циклическая контрольная
Адрес
Функция
Данные
сумма (CRC)
8 бит
8 бит
N*8 бит
16 бит
Адрес - сетевой адрес прибора (от 1 до 247). Адрес 0 предназначен для
широковещательных сообщений, ответ на которые прибор не формирует.
Функция - код функции в соответствии с перечнем поддерживаемых
функций.
Данные - данные в соответствии с описанием функции.
Циклическая контрольная сумма (CRC) сообщения формируется в со-
ответствии с протоколом Modbus RTU.
50
Таблица Г.2 - Перечень поддерживаемых функций
Код функции
Функция
03, 04
Чтение регистров хранения / входных регистров
Контрольная сумма
Контрольная сумма CRC состоит из двух байт. Контрольная сумма вы-
числяется передающим устройством и добавляется в конец сообщения. Прини-
мающее устройство вычисляет контрольную сумму в процессе приема и сравни-
вает ее с полем CRC принятого сообщения.
Счетчик контрольной суммы предварительно инициализируется числом
0xFFFF. Только восемь бит данных используются для вычисления контрольной
суммы CRC. Старт и стоп биты, бит паритета, если он используется, не учитыва-
ются в контрольной сумме.
Во время генерации CRC каждый байт сообщения складывается по ИС-
КЛЮЧАЮЩЕМУ ИЛИ с текущим содержимым регистра контрольной суммы.
Результат сдвигается в направлении младшего бита, с заполнением нулем старше-
го бита.
Между тем, если младший бит равен 1, то производится ИСКЛЮЧАЮ-
ЩЕЕ ИЛИ содержимого регистра контрольной суммы и определенного числа.
Если младший бит равен 0, то ИСКЛЮЧАЮЩЕЕ ИЛИ не делается.
Процесс сдвига повторяется восемь раз. После последнего (восьмого)
сдвига, следующий байт складывается с текущей величиной регистра контроль-
ной суммы, и процесс сдвига повторяется восемь раз как описано выше. Конечное
содержание регистра и есть контрольная сумма CRC.
Алгоритм генерации CRC:
16-ти битный регистр загружается числом 0xFFFF и используется далее
как регистр CRC.
Первый байт сообщения складывается по ИСКЛЮЧАЮЩЕМУ ИЛИ с
содержимым регистра CRC. Результат помещается в регистр CRC.
Если младший бит 0: регистр CRC сдвигается вправо (в направлении
младшего бита) на 1 бит, старший бит заполняется 0.
Если младший бит 1: регистр CRC сдвигается вправо (в направлении
младшего бита) на
1 бит, старший бит заполняется
0. Делается операция
51
ИСКЛЮЧАЮЩЕЕ ИЛИ регистра CRC и полиномиального числа 0xA001.
Шаги 3 и 4 повторяются восемь раз.
Повторяются шаги со 2 по 5 для следующего байта сообщения. Это
повторяется до тех пор, пока все байты сообщения не будут обработаны.
Финальное содержание регистра CRC и есть контрольная сумма.
Размещение CRC в сообщении:
При передаче 16 бит контрольной суммы CRC в сообщении, сначала пе-
редается младший байт, затем старший.
Команды чтения из устройства
Запрос
Таблица Г.3
Имя поля
Содержимое
Адрес
1 байт, адрес ведомого устройства
Функция
0x03 или 0x04, 1 байт
Старшая часть начального адреса
Старший байт начального адреса области ре-
гистров для чтения
Младшая часть начального адреса
Младший байт начального адреса области ре-
гистров для чтения
Старшая часть числа регистров
Старший байт числа регистров для чтения
Младшая часть числа регистров
Младший байт числа регистров для чтения
CRC - циклическая контрольная сумма
Ответ
Таблица Г.4
Имя поля
Содержимое
Адрес
1 байт, адрес ведомого устройства
Функция
0x03 или 0x04, 1 байт
Счетчик байт
Число байт в информационной части ответа
Старшая часть первого регистра
Содержимое старшего байта первого регистра
для чтения
Младшая часть первого регистра
Содержимое младшего байта первого регистра
для чтения
Старшая часть последнего регистра
Содержимое старшего байта последнего реги-
стра для чтения
Младшая часть последнего регистра
Содержимое младшего байта последнего реги-
стра для чтения
CRC - циклическая контрольная сумма
52
Сообщение об ошибке
Таблица Г.5
Имя поля
Содержимое
Адрес
1 байт, адрес ведомого устройства
Функция
Код функции в запросе с установленной в
старшем бите единицей
Код ошибки
1 байт
CRC - циклическая контрольная сумма
Коды ошибок
Таблица Г.6
Код
Расшифровка
1
Неподдерживаемая функция
2
Неподдерживаемый адрес данных
Адресация регистров
Таблица Г.7 - Регистры измерений (для чтения использовать функцию 0x03 или 0x04)
Адрес
Адрес
Наименование ре-
Значения параметров
Формат
(HEX)
(DEC)
гистра
(единицы измерения)
0x0001
1
Значение 1-го канала
float1 F1032
0x0003
3
Значение 2-го канала
float1 F1032
0x0005
5
Значение 3-го канала
float1 F1032
0x0007
7
Значение частоты
float1 F1032
Гц
0x0009
9
Значение 1-го канала
float2 F0123
0x000B
11
Значение 2-го канала
float2 F0123
0x000D
13
Значение 3-го канала
float2 F0123
0x000F
15
Значение частоты
float2 F0123
Гц
0x001D
29
Значение частоты
unsigned short
значение для индикаторов
0x001E
30
Кол-во десятичных
unsigned short
0, 1, 2, 3
знаков частоты
0x001F
31
Значение 1-го канала
unsigned short
значение для индикаторов
0x0020
32
Кол-во десятичных
unsigned short
0, 1, 2, 3
знаков 1-го канала
0x0021
33
Ед.изм. 1-го канала
unsigned short
0 - номинал, 1 - Кило
0x0022
34
Значение 2-го канала
unsigned short
значение для индикаторов
0x0023
35
Кол-во десятичных
unsigned short
0, 1, 2, 3
знаков 2-го канала
0x0024
36
Ед.изм. 2-го канала
unsigned short
0 - номинал, 1 - Кило
0x0025
37
Значение 3-го канала
unsigned short
значение для индикаторов
0x0026
38
Кол-во десятичных
unsigned short
0, 1, 2, 3
знаков 3-го канала
0x0027
39
Ед.изм. 3-го канала
unsigned short
0 - номинал, 1 - Кило
53
Таблица Г.8 - Служебные регистры (для чтения использовать функцию 0x03 или 0x04)
Адрес
Адрес
Наименование регистра
Формат
Значения параметров
(HEX)
(DEC)
0x0080
128
Значение АЦП 100% канала 1
float1 F1032
0x0082
130
Значение АЦП 100% канала 2
float1 F1032
0x0084
132
Значение АЦП 100% канала 3
float1 F1032
0x008C
140
Значение АЦП 0% канала 1
float1 F1032
0x008E
142
Значение АЦП 0% канала 2
float1 F1032
0x0090
144
Значение АЦП 0% канала 3
float1 F1032
0x0100
256
Версия программы
char[20]
Символы в кодировке
ASCII
Таблица Г.9 - Формат представления вещественного числа со структурой F1032
Регистр с младшим адресом
Регистр со старшим адресом
Средний байт
Младший байт
Старший байт (по-
Старший байт
мантиссы
мантиссы
рядок+знак)
мантиссы
(байт 1)
(байт 0)
(байт 3)
(байт 2)
Таблица Г.10 - Формат представления вещественного числа со структурой F0123
Регистр с младшим адресом
Регистр со старшим адресом
Младший байт
Средний байт мантис-
Старший байт
Старший байт
мантиссы
сы
мантиссы
(порядок+знак)
(байт 0)
(байт 1)
(байт 2)
(байт 3)
54
Приложение Д
(обязятельное)
Работа дискретных выходов
Хвх
L+d
L
L-d
τ, c
ДВ
Вкл
t = 3
Выкл
τ, c
ДВ
Вкл
t = 4
Выкл
τ, c
ДВ
t = 5
Вкл
Выкл
τ, c
ДВ
Вкл
t = 6
Выкл
τ, c
ДВ
Вкл
t = 7
Выкл
τ, c
ДВ
t = 8
Вкл
Выкл
τ, c
ДВ - дискретный выход,
L - уставка дискретного выхода.
Примечание - При t = 5, 6, 7, 8 выключение с учетом зоны возврата b.
Рисунок Д.1 - Логика работы дискретных выходов при t = 3, 4, 5, 6, 7, 8
55
Приложение Е
(обязательное)
Значения входных сигналов, допускаемые показания и
допускаемые значения выходных аналоговых сигналов в контрольных точках
Таблица Е.1 - Проверка основной погрешности измерения напряжения и силы тока для приборов с непосредственным подключением
Условное обо-
Допускаемые значения**
Допускаемые значения, %
Конт-
Прове-
Прове-
значение диа-
Входной
(основная шкала)
(процентная шкала)
рольные
ряемые
ряемые
пазона изме-
сигнал**
точки
класс точности 0,5
класс точности 1,0
отметки**
отметки, %
класс точности 0,5
класс точности 1,0
рения ( b*)
1
2,5
от 2,25 до 2,75
от 2,0 до 3,0
2,5
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
10,0
от 9,75 до 10,25
от 9,5 до 10,5
10,0
20,0
от 19,5 до 20,5
от 19,0 до 21,0
50 В
3
20,0
от 19,75 до 20,25
от 19,5 до 20,5
20,0
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
30,0
от 29,75 до 30,25
от 29,5 до 30,5
30,0
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
40,0
от 39,75 до 40,25
от 39,5 до 40,5
40,0
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
50,0
от 49,75 до 50,25
от 49,5 до 50,5
50,0
100,0
от 99,5 до 100,5
от 99,0 до 101,0
1
5,0
от 4,5 до 5,5
от 4,0 до 6,0
5,0
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
20,0
от 19,5 до 20,5
от 19,0 до 21,0
20,0
20,0
от 19,5 до 20,5
от 19,0 до 21,0
100 В
3
40,0
от 39,5 до 40,5
от 39,0 до 41,0
40,0
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
60,0
от 59,5 до 60,5
от 59,0 до 61,0
60,0
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
80,0
от 79,5 до 80,5
от 79,0 до 81,0
80,0
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
100,0
от 99,5 до 100,5
от 99,0 до 101,0
100,0
100,0
от 99,5 до 100,5
от 99,0 до 101,0
1
12,5
от 11,25 до 13,75
от 10,0 до 15,0
10,0
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
50,0
от 48,75 до 51,25
от 47,5 до 52,5
40,0
20,0
от 19,5 до 20,5
от 19,0 до 21,0
250 В
3
100,0
от 98,75 до 101,25
от 97,5 до 102,5
80,0
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
150,0
от 148,75 до 151,25
от 147,5 до 152,5
120,0
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
200,0
от 198,75 до 201,25
от 197,5 до 202,5
160,0
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
250,0
от 248,75 до 251,25
от 247,5 до 252,5
200,0
100,0
от 99,5 до 100,5
от 99,0 до 101,0
1
25
от 22,5 до 27,5
от 20 до 30
25
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
100
от 97,5 до 102,5
от 95 до 105
100
20,0
от 19,5 до 20,5
от 19,0 до 21,0
500 В,
3
200
от 197,5 до 202,5
от 195 до 205
200
40,0
от 39,5 до 40,5
от 39,0 до 41,0
500 мА
4
300
от 297,5 до 302,5
от 295 до 305
300
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
400
от 397,5 до 402,5
от 395 до 405
400
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
500
от 497,5 до 502,5
от 495 до 505
500
100,0
от 99,5 до 100,5
от 99,0 до 101,0
Продолжение таблицы Е.1
Условное обо-
Допускаемые значения**
Допускаемые значения, %
Конт-
Прове-
Прове-
значение диа-
Входной
(основная шкала)
(процентная шкала)
рольные
ряемые
ряемые
пазона изме-
сигнал**
точки
отметки**
отметки, %
рения ( b*)
класс точности 0,5
класс точности 1,0
класс точности 0,5
класс точности 1,0
1
0,050
от 0,045 до 0,055
от 0,040 до 0,060
0,050
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
0,200
от 0,195 до 0,205
от 0,190 до 0,210
0,200
20,0
от 19,5 до 20,5
от 19,0 до 21,0
1 А
3
0,400
от 0,395 до 0,405
от 0,390 до 0,410
0,400
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
0,600
от 0,595 до 0,605
от 0,590 до 0,610
0,600
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
0,800
от 0,795 до 0,805
от 0,790 до 0,810
0,800
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
1,000
от 0,995 до 1,005
от 0,990 до 1,010
1,000
100,0
от 99,5 до 100,5
от 99,0 до 101,0
1
0,100
от 0,090 до 0,110
от 0,080 до 0,120
0,100
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
0,400
от 0,390 до 0,410
от 0,380 до 0,420
0,400
20,0
от 19,5 до 20,5
от 19,0 до 21,0
2 А
3
0,800
от 0,790 до 0,810
от 0,780 до 0,820
0,800
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
1,200
от 1,190 до 1,210
от 1,180 до 1,220
1,200
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
1,600
от 1,590 до 1,610
от 1,580 до 1,620
1,600
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
2,000
от 1,990 до 2,010
от 1,980 до 2,020
2,000
100,0
от 99,5 до 100,5
от 99,0 до 101,0
1
0,25
от 0,225 до 0,275
от 0,20 до 0,30
0,25
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
1,00
от 0,975 до 1,025
от 0,95 до 1,05
1,00
20,0
от 19,5 до 20,5
от 19,0 до 21,0
5 А
3
2,00
от 1,975 до 2,025
от 1,95 до 2,05
2,00
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
3,00
от 2,975 до 3,025
от 2,95 до 3,05
3,00
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
4,00
от 3,975 до 4,025
от 3,95 до 4,05
4,00
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
5,00
от 4,975 до 5,025
от 4,95 до 5,05
5,00
100,0
от 99,5 до 100,5
от 99,0 до 101,0
* Параметр кода условного обозначения ЩКа - b1,b2,b3 - с- d - e - f - g - h - i
** Значения указаны в единицах измерения, соответствующих диапазону показаний.
Примечание - В таблице приведены расчетные значения допускаемых значений, при проверке приборов учитывать установленное на приборе
количество знаков после запятой.
Таблица Е.2 - Проверка основной погрешности измерения напряжения для приборов с подключением через внешний транс-
форматор напряжения
Допускаемые значения***
Допускаемые значения, %
Условное обо-
Конт-
Прове-
Прове-
(основная шкала)
(процентная шкала)
значение диа-
Входной
рольные
ряемые от-
ряемые
пазона изме-
сигнал**
точки
класс точности 0,5
класс точности 1,0
метки***
отметки, %
класс точности 0,5
класс точности 1,0
рения ( b*)
1
5,0
от 17,1 до
20,9
от 15,2 до
22,8
19
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
20,0
от 74,1 до
77,9
от 72,2 до
79,8
76
20,0
от 19,5 до 20,5
от 19,0 до 21,0
380 В/100 В
3
40,0
от 150,1 до
153,9
от 148,2 до
155,8
152
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
60,0
от 226,1 до
229,9
от 224,2 до
231,8
228
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
80,0
от 302,1 до
305,9
от 300,2 до
307,8
304
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
100,0
от 378,1 до
381,9
от 376,2 до
383,8
380
100,0
от 99,5 до 100,5
от 99,0 до 101,0
7
120,0
от 454,1 до
457,9
от 452,2 до
459,8
456
120,0
от 119,5 до 120,5
от 119,0 до 121,0
1
5,0
от 29,7 до
36,3
от 26,4 до
39,6
33
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
20,0
от 128,7 до
135,3
от 125,4 до
138,6
132
20,0
от 19,5 до 20,5
от 19,0 до 21,0
660 В/100 В
3
40,0
от 260,7 до
267,3
от 257,4 до
270,6
264
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
60,0
от 392,7 до
399,3
от 389,4 до
402,6
396
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
80,0
от 524,7 до
531,3
от 521,4 до
534,6
528
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
100,0
от 656,7 до
663,3
от 653,4 до
666,6
660
100,0
от 99,5 до 100,5
от 99,0 до 101,0
7
120,0
от 788,7 до
795,3
от 785,4 до
798,6
792
120,0
от 119,5 до 120,5
от 119,0 до 121,0
1
5,0
от 0,135 до
0,165
от 0,12 до
0,18
0,15
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
20,0
от 0,585 до
0,615
от 0,57 до
0,63
0,60
20,0
от 19,5 до 20,5
от 19,0 до 21,0
3 кВ/100 В
3
40,0
от 1,185 до
1,215
от 1,17 до
1,23
1,20
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
60,0
от 1,785 до
1,815
от 1,77 до
1,83
1,80
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
80,0
от 2,385 до
2,415
от 2,37 до
2,43
2,40
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
100,0
от 2,985 до
3,015
от 2,97 до
3,03
3,00
100,0
от 99,5 до 100,5
от 99,0 до 101,0
7
120,0
от 3,585 до
3,615
от 3,57 до
3,63
3,60
120,0
от 119,5 до 120,5
от 119,0 до 121,0
1
5,0
от 0,27 до
0,33
от 0,24 до
0,36
0,30
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
20,0
от 1,17 до
1,23
от 1,14 до
1,26
1,20
20,0
от 19,5 до 20,5
от 19,0 до 21,0
6 кВ/100 В
3
40,0
от 2,37 до
2,43
от 2,34 до
2,46
2,40
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
60,0
от 3,57 до
3,63
от 3,54 до
3,66
3,60
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
80,0
от 4,77 до
4,83
от 4,74 до
4,86
4,80
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
100,0
от 5,97 до
6,03
от 5,94 до
6,06
6,00
100,0
от 99,5 до 100,5
от 99,0 до 101,0
7
120,0
от 7,17 до
7,23
от 7,14 до
7,26
7,20
120,0
от 119,5 до 120,5
от 119,0 до 121,0
Продолжение таблицы Е.2
Допускаемые значения***
Допускаемые значения, %
Условное обо-
Конт-
Проверяе-
Прове-
значение диа-
Входной
(основная шкала)
(процентная шкала)
рольные
мые от
ряемые
пазона изме-
сигнал**
точки
класс точности 0,5
класс точности 1,0
метки***
отметки, %
класс точности 0,5
класс точности 1,0
рения ( b*)
1
5,0
от 0,45 до 0,55
от 0,40 до 0,60
0,50
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
20,0
от 1,95 до 2,05
от 1,90 до 2,10
2,00
20,0
от 19,5 до 20,5
от 19,0 до 21,0
10 кВ/100 В
3
40,0
от 3,95 до 4,05
от 3,90 до 4,10
4,00
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
60,0
от 5,95 до 6,05
от 5,90 до 6,10
6,00
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
80,0
от 7,95 до 8,05
от 7,90 до 8,10
8,00
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
100,0
от 9,95 до 10,05
от 9,90 до 10,10
10,00
100,0
от 99,5 до 100,5
от 99,0 до 101,0
7
120,0
от 11,95 до
12,05
от 11,90 до
12,10
12,00
120,0
от 119,5 до 120,5
от 119,0 до 121,0
1
5,0
от 0,50 до
0,60
от 0,44 до
0,66
0,55
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
20,0
от 2,15 до
2,25
от 2,09 до
2,31
2,20
20,0
от 19,5 до 20,5
от 19,0 до 21,0
11 кВ/100 В
3
40,0
от 4,35 до
4,45
от 4,29 до
4,51
4,40
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
60,0
от 6,55 до
6,65
от 6,49 до
6,71
6,60
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
80,0
от 8,75 до
8,85
от 8,69 до
8,91
8,80
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
100,0
от 10,95 до
11,05
от 10,89 до
11,11
11,00
100,0
от 99,5 до 100,5
от 99,0 до 101,0
7
120,0
от 13,15 до
13,25
от 13,09 до
13,31
13,20
120,0
от 119,5 до 120,5
от 119,0 до 121,0
1
5,0
от 0,675 до
0,825
от 0,60 до
0,90
0,75
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
20,0
от 2,925 до
3,075
от 2,85 до
3,15
3,00
20,0
от 19,5 до 20,5
от 19,0 до 21,0
15 кВ/100 В
3
40,0
от 5,925 до
6,075
от 5,85 до
6,15
6,00
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
60,0
от 8,925 до
9,075
от 8,85 до
9,15
9,00
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
80,0
от 11,925 до
12,075
от 11,85 до
12,15
12,00
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
100,0
от 14,925 до
15,075
от 14,85 до
15,15
15,00
100,0
от 99,5 до 100,5
от 99,0 до 101,0
7
120,0
от 17,925 до
18,075
от 17,85 до
18,15
18,00
120,0
от 119,5 до 120,5
от 119,0 до 121,0
1
5,0
от 0,90 до
1,10
от 0,80 до
1,20
1,00
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
20,0
от 3,90 до
4,10
от 3,80 до
4,20
4,00
20,0
от 19,5 до 20,5
от 19,0 до 21,0
20 кВ/100 В
3
40,0
от 7,90 до
8,10
от 7,80 до
8,20
8,00
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
60,0
от 11,90 до
12,10
от 11,80 до
12,20
12,00
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
80,0
от 15,90 до
16,10
от 15,80 до
16,20
16,00
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
100,0
от 19,90 до
20,10
от 19,80 до
20,20
20,00
100,0
от 99,5 до 100,5
от 99,0 до 101,0
7
120,0
от 23,90 до
24,10
от 23,80 до
24,20
24,00
120,0
от 119,5 до 120,5
от 119,0 до 121,0
Продолжение таблицы Е.2
Условное обо-
Допускаемые значения***
Допускаемые значения, %
Конт-
Проверяе-
Прове-
значение диа-
Входной
(основная шкала)
(процентная шкала)
рольные
мые от-
ряемые от-
пазона изме-
сигнал**
точки
класс точности 0,5
класс точности 1,0
метки***
метки, %
класс точности 0,5
класс точности 1,0
рения ( b*)
1
6,0
от 1,93 до 2,27
от 1,75 до 2,45
2,1
6,0
от 5,5 до 6,5
от 5,0 до 7,0
2
20,0
от 6,83 до 7,17
от 6,65 до 7,35
7,0
20,0
от 19,5 до 20,5
от 19,0 до 21,0
35 кВ/100 В
3
40,0
от 13,83 до 14,17
от 13,65 до 14,35
14,0
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
60,0
от 20,83 до 21,17
от 20,65 до 21,35
21,0
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
80,0
от 27,83 до 28,17
от 27,65 до 28,35
28,0
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
100,0
от 34,83 до 35,17
от 34,65 до 35,35
35,0
100,0
от 99,5 до 100,5
от 99,0 до 101,0
7
120,0
от 41,83 до 42,17
от 41,65 до 42,35
42,0
120,0
от 119,5 до 120,5
от 119,0 до 121,0
1
5,0
от 4,5 до 5,5
от 4,0 до 6,0
5,0
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
20,0
от 19,5 до 20,5
от 19,0 до 21,0
20,0
20,0
от 19,5 до 20,5
от 19,0 до 21,0
100 кВ/100 В
3
40,0
от 39,5 до 40,5
от 39,0 до 41,0
40,0
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
60,0
от 59,5 до 60,5
от 59,0 до 61,0
60,0
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
80,0
от 79,5 до 80,5
от 79,0 до 81,0
80,0
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
100,0
от 99,5 до 100,5
от 99,0 до 101,0
100,0
100,0
от 99,5 до 100,5
от 99,0 до 101,0
7
120,0
от 119,5 до 120,5
от 119,0 до 121,0
120,0
120,0
от 119,5 до 120,5
от 119,0 до 121,0
1
5,0
от 4,95 до 6,05
от 4,4 до 6,6
5,5
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
20,0
от 21,45 до 22,55
от 20,9 до 23,1
22,0
20,0
от 19,5 до 20,5
от 19,0 до 21,0
110 кВ/100 В
3
40,0
от 43,45 до 44,55
от 42,9 до 45,1
44,0
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
60,0
от 65,45 до 66,55
от 64,9 до 67,1
66,0
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
80,0
от 87,45 до 88,55
от 86,9 до 89,1
88,0
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
100,0
от 109,45 до 110,55
от 108,9 до 111,1
110,0
100,0
от 99,5 до 100,5
от 99,0 до 101,0
7
120,0
от 131,45 до 132,55
от 130,9 до 133,1
132,0
120,0
от 119,5 до 120,5
от 119,0 до 121,0
1
5,0
от 6,75 до 8,25
от 6,0 до 9,0
7,5
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
20,0
от 29,25 до 30,75
от 28,5 до 31,5
30,0
20,0
от 19,5 до 20,5
от 19,0 до 21,0
150 кВ/100 В
3
40,0
от 59,25 до 60,75
от 58,5 до 61,5
60,0
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
60,0
от 89,25 до 90,75
от 88,5 до 91,5
90,0
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
80,0
от 119,25 до 120,75
от 118,5 до 121,5
120,0
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
100,0
от 149,25 до 150,75
от 148,5 до 151,5
150,0
100,0
от 99,5 до 100,5
от 99,0 до 101,0
7
120,0
от 179,25 до 180,75
от 178,5 до 181,5
180,0
120,0
от 119,5 до 120,5
от 119,0 до 121,0
Продолжение таблицы Е.2
Условное обо-
Допускаемые значения***
Допускаемые значения, %
Конт-
Проверяе-
Прове-
значение диа-
Входной
(основная шкала)
(процентная шкала)
рольные
мые от-
ряемые от-
пазона изме-
сигнал**
точки
класс точности 0,5
класс точности 1,0
метки***
метки, %
класс точности 0,5
класс точности 1,0
рения ( b*)
1
5,0
от 9,9 до 12,1
от 8,8 до 13,2
11
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
20,0
от 42,9 до
45,1
от 41,8 до
46,2
44
20,0
от 19,5 до 20,5
от 19,0 до 21,0
220 кВ/100 В
3
40,0
от 86,9 до
89,1
от 85,8 до
90,2
88
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
60,0
от 130,9 до
133,1
от 129,8 до
134,2
132
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
80,0
от 174,9 до
177,1
от 173,8 до
178,2
176
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
100,0
от 218,9 до
221,1
от 217,8 до
222,2
220
100,0
от 99,5 до 100,5
от 99,0 до 101,0
7
120,0
от 262,9 до
265,1
от 261,8 до
266,2
264
120,0
от 119,5 до 120,5
от 119,0 до 121,0
1
5,0
от 14,85 до
18,15
от 13,2 до
19,8
16,5
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
20,0
от 64,35 до
67,65
от 62,7 до
69,3
66
20,0
от 19,5 до 20,5
от 19,0 до 21,0
330 кВ/100 В
3
40,0
от 130,35 до
133,65
от 128,7 до
135,3
132
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
60,0
от 196,35 до
199,65
от 194,7 до
201,3
198
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
80,0
от 262,35 до
265,65
от 260,7 до
267,3
264
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
100,0
от 328,35 до
331,65
от 326,7 до
333,3
330
100,0
от 99,5 до 100,5
от 99,0 до 101,0
7
120,0
от 394,35 до
397,65
от 392,7 до
399,3
396
120,0
от 119,5 до 120,5
от 119,0 до 121,0
1
5,0
от 18 до
22
от 16 до
24
20
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
20,0
от 78 до
82
от 76 до
84
80
20,0
от 19,5 до 20,5
от 19,0 до 21,0
400 кВ/100 В
3
40,0
от 158 до
162
от 156 до
164
160
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
60,0
от 238 до
242
от 236 до
244
240
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
80,0
от 318 до
322
от 316 до
324
320
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
100,0
от 398 до
402
от 396 до
404
400
100,0
от 99,5 до 100,5
от 99,0 до 101,0
7
120,0
от 478 до
482
от 476 до
484
480
120,0
от 119,5 до 120,5
от 119,0 до 121,0
1
5,0
от 22,5 до
27,5
от 20 до
30
25
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
20,0
от 97,5 до 102,5
от 95 до 105
100
20,0
от 19,5 до 20,5
от 19,0 до 21,0
500 кВ/100 В
3
40,0
от 197,5 до 202,5
от 195 до 205
200
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
60,0
от 297,5 до 302,5
от 295 до 305
300
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
80,0
от 397,5 до 402,5
от 395 до 405
400
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
100,0
от 497,5 до 502,5
от 495 до 505
500
100,0
от 99,5 до 100,5
от 99,0 до 101,0
7
120,0
от 597,5 до 602,5
от 595 до 605
600
120,0
от 119,5 до 120,5
от 119,0 до 121,0
Продолжение таблицы Е.2
Условное обо-
Допускаемые значения***
Допускаемые значения, %
Конт-
Проверяе-
Прове-
значение диа-
Входной
(основная шкала)
(процентная шкала)
рольные
мые от-
ряемые от-
пазона изме-
сигнал**
точки
класс точности 0,5
класс точности 1,0
метки***
метки, %
класс точности 0,5
класс точности 1,0
рения ( b*)
1
6,0
от 41,25 до 48,75
от 37,5 до 52,5
45
6,0
от 5,5 до 6,5
от 5,0 до 7,0
2
20,0
от 146,25 до 153,75
от 142,5 до 157,5
150
20,0
от 19,5 до 20,5
от 19,0 до 21,0
750 кВ/100 В
3
40,0
от 296,25 до 303,75
от 292,5 до 307,5
300
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
60,0
от 446,25 до 453,75
от 442,5 до 457,5
450
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
80,0
от 596,25 до 603,75
от 592,5 до 607,5
600
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
100,0
от 746,25 до 753,75
от 742,5 до 757,5
750
100,0
от 99,5 до 100,5
от 99,0 до 101,0
7
120,0
от 896,25 до 903,75
от 892,5 до 907,5
900
120,0
от 119,5 до 120,5
от 119,0 до 121,0
* Параметр кода условного обозначения ЩКа - b1,b2,b3 - с- d - e - f - g - h - i
** Значения указаны в единицах измерения, соответствующих диапазону измерения.
*** Значения указаны в единицах измерения, соответствующих диапазону показаний.
Примечание - В таблице приведены расчетные значения допускаемых значений, при проверке приборов учитывать установленное на приборе ко-
личество знаков после запятой.
Таблица Е.3 - Проверка основной погрешности измерения силы тока для приборов с подключением через внешний трансфор-
матор тока
Входной сигнал, А,
Условное
Прове-
при номинальном токе
Допускаемые значения**
Допускаемые значения, %
обозначение
Конт-
Прове-
вторичной обмотки
(основная шкала)
ряемые
(процентная шкала)
диапазона
рольные
ряемые
трансформатора I2
отметки,
измерения
точки
отметки**
%
( b*)
1 А
5 А
класс точности 0,5
класс точности 1,0
класс точности 0,5
класс точности 1,0
1
0,050
0,25
от 0,045 до 0,055
от 0,040 до 0,060
0,050
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
0,200
1,00
от 0,195 до 0,205
от 0,190 до 0,210
0,200
20,0
от 19,5 до 20,5
от 19,0 до 21,0
1 А/I2
3
0,400
2,00
от 0,395 до 0,405
от 0,390 до 0,410
0,400
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
0,600
3,00
от 0,595 до 0,605
от 0,590 до 0,610
0,600
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
0,800
4,00
от 0,795 до 0,805
от 0,790 до 0,810
0,800
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
1,000
5,00
от 0,995 до 1,005
от 0,990 до 1,010
1,000
100,0
от 99,5 до 100,5
от 99,0 до 101,0
1
0,050
0,25
от 0,225 до 0,275
от 0,20 до 0,30
0,25
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
0,200
1,00
от 0,975 до 1,025
от 0,95 до 1,05
1,00
20,0
от 19,5 до 20,5
от 19,0 до 21,0
5 А/I2
3
0,400
2,00
от 1,975 до 2,025
от 1,95 до 2,05
2,00
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
0,600
3,00
от 2,975 до 3,025
от 2,95 до 3,05
3,00
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
0,800
4,00
от 3,975 до 4,025
от 3,95 до 4,05
4,00
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
1,000
5,00
от 4,975 до 5,025
от 4,95 до 5,05
5,00
100,0
от 99,5 до 100,5
от 99,0 до 101,0
1
0,050
0,25
от 0,45 до 0,55
от 0,40 до 0,60
0,50
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
0,200
1,00
от 1,95 до 2,05
от 1,90 до 2,10
2,00
20,0
от 19,5 до 20,5
от 19,0 до 21,0
10 А/I2
3
0,400
2,00
от 3,95 до 4,05
от 3,90 до 4,10
4,00
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
0,600
3,00
от 5,95 до 6,05
от 5,90 до 6,10
6,00
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
0,800
4,00
от 7,95 до 8,05
от 7,90 до 8,10
8,00
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
1,000
5,00
от 9,95 до 10,05
от 9,90 до 10,10
10,00
100,0
от 99,5 до 100,5
от 99,0 до 101,0
1
0,050
0,25
от 0,675 до 0,825
от 0,60 до 0,90
0,75
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
0,200
1,00
от 2,925 до 3,075
от 2,85 до 3,15
3,00
20,0
от 19,5 до 20,5
от 19,0 до 21,0
15 А/I2
3
0,400
2,00
от 5,925 до 6,075
от 5,85 до 6,15
6,00
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
0,600
3,00
от 8,925 до 9,075
от 8,85 до 9,15
9,00
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
0,800
4,00
от 11,925 до 12,075
от 11,85 до 12,15
12,00
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
1,000
5,00
от 14,925 до 15,075
от 14,85 до 15,15
15,00
100,0
от 99,5 до 100,5
от 99,0 до 101,0
Продолжение таблицы Е.3
Входной сигнал, А,
Условное
при номинальном токе
Допускаемые значения**
Прове-
Допускаемые значения, %
обозначение
Конт-
Прове-
вторичной обмотки
(основная шкала)
ряемые
(процентная шкала)
диапазона
рольные
ряемые
трансформатора I2
отметки,
измерения
точки
отметки**
%
( b*)
1 А
5 А
класс точности 0,5
класс точности 1,0
класс точности 0,5
класс точности 1,0
1
0,050
0,25
от 0,90 до 1,10
от 0,80 до 1,20
1,00
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
0,200
1,00
от 3,90 до 4,10
от 3,80 до 4,20
4,00
20,0
от 19,5 до 20,5
от 19,0 до 21,0
20 А/I2
3
0,400
2,00
от 7,90 до 8,10
от 7,80 до 8,20
8,00
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
0,600
3,00
от 11,90 до 12,10
от 11,80 до 12,20
12,00
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
0,800
4,00
от 15,90 до 16,10
от 15,80 до 16,20
16,00
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
1,000
5,00
от 19,90 до 20,10
от 19,80 до 20,20
20,00
100,0
от 99,5 до 100,5
от 99,0 до 101,0
1
0,050
0,25
от 1,35 до 1,65
от 1,2 до 1,8
1,5
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
0,200
1,00
от 5,85 до 6,15
от 5,7 до 6,3
6,0
20,0
от 19,5 до 20,5
от 19,0 до 21,0
30 А/I2
3
0,400
2,00
от 11,85 до 12,15
от 11,7 до 12,3
12,0
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
0,600
3,00
от 17,85 до 18,15
от 17,7 до 18,3
18,0
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
0,800
4,00
от 23,85 до 24,15
от 23,7 до 24,3
24,0
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
1,000
5,00
от 29,85 до 30,15
от 29,7 до 30,3
30,0
100,0
от 99,5 до 100,5
от 99,0 до 101,0
1
0,050
0,25
от 1,8 до 2,2
от 1,6 до 2,4
2,0
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
0,200
1,00
от 7,8 до 8,2
от 7,6 до 8,4
8,0
20,0
от 19,5 до 20,5
от 19,0 до 21,0
40 А/I2
3
0,400
2,00
от 15,8 до 16,2
от 15,6 до 16,4
16,0
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
0,600
3,00
от 23,8 до 24,2
от 23,6 до 24,4
24,0
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
0,800
4,00
от 31,8 до 32,2
от 31,6 до 32,4
32,0
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
1,000
5,00
от 39,8 до 40,2
от 39,6 до 40,4
40,0
100,0
от 99,5 до 100,5
от 99,0 до 101,0
1
0,050
0,25
от 2,25 до 2,75
от 2,0 до 3,0
2,5
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
0,200
1,00
от 9,75 до 10,25
от 9,5 до 10,5
10,0
20,0
от 19,5 до 20,5
от 19,0 до 21,0
50 А/I2
3
0,400
2,00
от 19,75 до 20,25
от 19,5 до 20,5
20,0
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
0,600
3,00
от 29,75 до 30,25
от 29,5 до 30,5
30,0
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
0,800
4,00
от 39,75 до 40,25
от 39,5 до 40,5
40,0
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
1,000
5,00
от 49,75 до 50,25
от 49,5 до 50,5
50,0
100,0
от 99,5 до 100,5
от 99,0 до 101
Продолжение таблицы Е.3
Входной сигнал, А,
Условное
при номинальном токе
Допускаемые значения**
Прове-
Допускаемые значения, %
обозначение
Конт-
Прове-
вторичной обмотки
(основная шкала)
ряемые
(процентная шкала)
диапазона
рольные
ряемые
трансформатора I2
отметки,
измерения
точки
отметки**
%
( b*)
1 А
5 А
класс точности 0,5
класс точности 1,0
класс точности 0,5
класс точности 1,0
1
0,060
0,30
от 4,13 до 4,87
от 3,75 до 5,25
4,5
6,0
от 5,5 до 6,5
от 5,0 до 7,0
2
0,200
1,00
от 14,63 до 15,37
от 14,25 до 15,75
15,0
20,0
от 19,5 до 20,5
от 19,0 до 21,0
75 А/I2
3
0,400
2,00
от 29,63 до 30,37
от 29,25 до 30,75
30,0
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
0,600
3,00
от 44,63 до 45,37
от 44,25 до 45,75
45,0
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
0,800
4,00
от 59,63 до 60,37
от 59,25 до 60,75
60,0
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
1,000
5,00
от 74,63 до 75,37
от 74,25 до 75,75
75,0
100,0
от 99,5 до 100,5
от 99,0 до 101,0
1
0,050
0,25
от 3,6 до 4,4
от 3,2 до 4,8
4,0
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
0,200
1,00
от 15,6 до 16,4
от 15,2 до 16,8
16,0
20,0
от 19,5 до 20,5
от 19,0 до 21,0
80 А/I2
3
0,400
2,00
от 31,6 до 32,4
от 31,2 до 32,8
32,0
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
0,600
3,00
от 47,6 до 48,4
от 47,2 до 48,8
48,0
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
0,800
4,00
от 63,7 до 64,4
от 63,2 до 64,8
64,0
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
1,000
5,00
от 79,6 до 80,4
от 79,2 до 80,8
80,0
100,0
от 99,5 до 100,5
от 99,0 до 101,0
1
0,050
0,25
от 4,5 до 5,5
от 4,0 до 6,0
5,0
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
0,200
1,00
от 19,5 до 20,5
от 19,0 до 21,0
20,0
20,0
от 19,5 до 20,5
от 19,0 до 21,0
100 А/I2
3
0,400
2,00
от 39,5 до 40,5
от 39,0 до 41,0
40,0
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
0,600
3,00
от 59,5 до 60,5
от 59,0 до 61,0
60,0
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
0,800
4,00
от 79,5 до 80,5
от 79,0 до 81,0
80,0
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
1,000
5,00
от 99,5 до 100,5
от 99,0 до 101,0
100,0
100,0
от 99,5 до 100,5
от 99,0 до 101,0
1
0,050
0,25
от 6,75 до 8,25
от 6,0 до 9,0
7,5
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
0,200
1,00
от 29,25 до 30,75
от 28,5 до 31,5
30,0
20,0
от 19,5 до 20,5
от 19,0 до 21,0
150 А/I2
3
0,400
2,00
от 59,25 до 60,75
от 58,5 до 61,5
60,0
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
0,600
3,00
от 89,25 до 90,75
от 88,5 до 91,5
90,0
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
0,800
4,00
от 119,3 до 120,7
от 118,5 до 121,5
120,0
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
1,000
5,00
от 149,3 до 150,7
от 148,5 до 151,5
150,0
100,0
от 99,5 до 100,5
от 99,0 до 101,0
Продолжение таблицы Е.3
Входной сигнал, А,
Условное
при номинальном токе
Допускаемые значения**
Прове-
Допускаемые значения, %
обозначение
Конт-
Прове-
вторичной обмотки
(основная шкала)
ряемые
(процентная шкала)
диапазона
рольные
ряемые
трансформатора I2
отметки,
измерения
точки
отметки**
%
( b*)
1 А
5 А
класс точности 0,5
класс точности 1,0
класс точности 0,5
класс точности 1,0
1
0,050
0,25
от 9,0 до 11,0
от 8,0 до 12,0
10,0
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
0,200
1,00
от 39,0 до 41,0
от 38,0 до 42,0
40,0
20,0
от 19,5 до 20,5
от 19,0 до 21,0
200 А/I2
3
0,400
2,00
от 79,0 до 81,0
от 78,0 до 82,0
80,0
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
0,600
3,00
от 119,0 до 121,0
от 118,0 до 122,0
120,0
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
0,800
4,00
от 159,0 до 161,0
от 158,0 до 162,0
160,0
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
1,000
5,00
от 199,0 до 201,0
от 198,0 до 202,0
200,0
100,0
от 99,5 до 100,5
от 99,0 до 101,0
1
0,050
0,25
от 13,5 до 16,5
от 12 до 18
15
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
0,200
1,00
от 58,5 до 61,5
от 57 до 63
60
20,0
от 19,5 до 20,5
от 19,0 до 21,0
300 А/I2
3
0,400
2,00
от 118,5 до 121,5
от 117 до 123
120
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
0,600
3,00
от 178,5 до 181,5
от 177 до 183
180
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
0,800
4,00
от 238,5 до 241,5
от 237 до 243
240
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
1,000
5,00
от 298,5 до 301,5
от 297 до 303
300
100,0
от 99,5 до 100,5
от 99,0 до 101,0
1
0,050
0,25
от 18 до 22
от 16 до 24
20
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
0,200
1,00
от 78 до 82
от 76 до 84
80
20,0
от 19,5 до 20,5
от 19,0 до 21,0
400 А/I2
3
0,400
2,00
от 158 до 162
от 156 до 164
160
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
0,600
3,00
от 238 до 242
от 236 до 244
240
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
0,800
4,00
от 318 до 322
от 316 до 324
320
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
1,000
5,00
от 398 до 402
от 396 до 404
400
100,0
от 99,5 до 100,5
от 99,0 до 101,0
1
0,050
0,25
от 22,,5 до 27,5
от 20 до 30
25
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
0,200
1,00
от 97,5 до 102,5
от 95 до 105
100
20,0
от 19,5 до 20,5
от 19,0 до 21,0
500 А/I2
3
0,400
2,00
от 197,5 до 202,5
от 195 до 205
200
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
0,600
3,00
от 297,5 до 302,5
от 295 до 305
300
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
0,800
4,00
от 397,5 до 402,5
от 395 до 405
400
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
1,000
5,00
от 497,5 до 502,5
от 495 до 505
500
100,0
от 99,5 до 100,5
от 99,0 до 101,0
Продолжение таблицы Е.3
Входной сигнал, А,
Условное
при номинальном токе
Допускаемые значения**
Прове-
Допускаемые значения, %
обозначение
Конт-
Прове-
вторичной обмотки
(основная шкала)
ряемые
(процентная шкала)
диапазона
рольные
ряемые
трансформатора I2
отметки,
измерения
точки
отметки**
%
( b*)
1 А
5 А
класс точности 0,5
класс точности 1,0
класс точности 0,5
класс точности 1,0
1
0,050
0,25
от 27 до 33
от 24 до 36
30
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
0,200
1,00
от 117 до 123
от 114 до 126
120
20,0
от 19,5 до 20,5
от 19,0 до 21,0
600 А/I2
3
0,400
2,00
от 237 до 243
от 234 до 246
240
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
0,600
3,00
от 357 до 363
от 354 до 366
360
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
0,800
4,00
от 477 до 483
от 474 до 486
480
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
1,000
5,00
от 597 до 603
от 594 до 606
600
100,0
от 99,5 до 100,5
от 99,0 до 101,0
1
0,060
0,30
от 41,25 до 48,75
от 37,5 до 52,5
45
6,0
от 5,5 до 6,5
от 5,0 до 7,0
2
0,200
1,00
от 146,3 до 153,7
от 142,5 до 157,5
150
20,0
от 19,5 до 20,5
от 19,0 до 21,0
750 А/I2
3
0,400
2,00
от 296,3 до 303,7
от 292,5 до 307,5
300
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
0,600
3,00
от 446,3до 453,7
от 442,5 до 457,5
450
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
0,800
4,00
от 596,3 до 603,7
от 592,5 до 607,5
600
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
1,000
5,00
от 746,3 до 753,7
от 742,5 до 757,5
750
100,0
от 99,5 до 100,5
от 99,0 до 101,0
1
0,050
0,25
от 36 до 44
от 32 до 48
40
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
0,200
1,00
от 156 до 164
от 152 до 168
160
20,0
от 19,5 до 20,5
от 19,0 до 21,0
800 А/I2
3
0,400
2,00
от 316 до 324
от 312 до 328
320
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
0,600
3,00
от 476 до 484
от 472 до 488
480
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
0,800
4,00
от 636 до 644
от 632 до 648
640
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
1,000
5,00
от 796 до 804
от 792 до 808
800
100,0
от 99,5 до 100,5
от 99,0 до 101,0
1
0,050
0,25
от 0,045 до 0,055
от 0,040 до 0,060
0,050
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
0,200
1,00
от 0,195 до 0,205
от 0,190 до 0,210
0,200
20,0
от 19,5 до 20,5
от 19,0 до 21,0
1 кА/I2
3
0,400
2,00
от 0,395 до 0,405
от 0,390 до 0,410
0,400
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
0,600
3,00
от 0,595 до 0,605
от 0,590 до 0,610
0,600
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
0,800
4,00
от 0,795 до 0,805
от 0,790 до 0,810
0,800
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
1,000
5,00
от 0,995 до 1,005
от 0,990 до 1,010
1,000
100,0
от 99,5 до 100,5
от 99,0 до 101,0
Продолжение таблицы Е.3
Входной сигнал, А,
Условное
при номинальном токе
Допускаемые значения**
Прове-
Допускаемые значения, %
обозначение
Конт-
Прове-
вторичной обмотки
(основная шкала)
ряемые
(процентная шкала)
диапазона
рольные
ряемые
трансформатора I2
отметки,
измерения
точки
отметки**
%
( b*)
1 А
5 А
класс точности 0,5
класс точности 1,0
класс точности 0,5
класс точности 1,0
1
0,050
0,25
от 0,054 до 0,066
от 0,048 до 0,072
0,060
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
0,200
1,00
от 0,234 до 0,246
от 0,228 до 0,252
0,240
20,0
от 19,5 до 20,5
от 19,0 до 21,0
1,2 кА/I2
3
0,400
2,00
от 0,474 до 0,486
от 0,468 до 0,492
0,480
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
0,600
3,00
от 0,714 до 0,726
от 0,708 до 0,732
0,720
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
0,800
4,00
от 0,954 до 0,966
от 0,948 до 0,972
0,960
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
1,000
5,00
от 1,194 до 1,206
от 1,188 до 1,212
1,200
100,0
от 99,5 до 100,5
от 99,0 до 101,0
1
0,050
0,25
от 0,068 до 0,082
от 0,060 до 0,090
0,075
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
0,200
1,00
от 0,293 до 0,307
от 0,285 до 0,315
0,300
20,0
от 19,5 до 20,5
от 19,0 до 21,0
1,5 кА/I2
3
0,400
2,00
от 0,593 до 0,607
от 0,585 до 0,615
0,600
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
0,600
3,00
от 0,893 до 0,907
от 0,885 до 0,915
0,900
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
0,800
4,00
от 1,193 до 1,207
от 1,185 до 1,215
1,200
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
1,000
5,00
от 1,493 до 1,507
от 1,485 до 1,515
1,500
100,0
от 99,5 до 100,5
от 99,0 до 101,0
1
0,050
0,25
от 0,090 до 0,110
от 0,080 до 0,120
0,100
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
0,200
1,00
от 0,390 до 0,410
от 0,380 до 0,420
0,400
20,0
от 19,5 до 20,5
от 19,0 до 21,0
2 кА/I2
3
0,400
2,00
от 0,790 до 0,810
от 0,780 до 0,820
0,800
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
0,600
3,00
от 1,190 до 1,210
от 1,180 до 1,220
1,200
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
0,800
4,00
от 1,590 до 1,610
от 1,580 до 1,620
1,600
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
1,000
5,00
от 1,990 до 2,010
от 1,980 до 2,020
2,000
100,0
от 99,5 до 100,5
от 99,0 до 101,0
1
0,050
0,25
от 0,135 до 0,165
от 0,12 до 0,18
0,15
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
0,200
1,00
от 0,585 до 0,615
от 0,57 до 0,63
0,60
20,0
от 19,5 до 20,5
от 19,0 до 21,0
3 кА/I2
3
0,400
2,00
от 1,185 до 1,215
от 1,17 до 1,23
1,20
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
0,600
3,00
от 1,785 до 1,815
от 1,77 до 1,83
1,80
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
0,800
4,00
от 2,385 до 2,415
от 2,37 до 2,43
2,40
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
1,000
5,00
от 2,985 до 3,015
от 2,97 до 3,03
3,00
100,0
от 99,5 до 100,5
от 99,0 до 101,0
Продолжение таблицы Е.3
Входной сигнал, А,
Условное
при номинальном токе
Допускаемые значения**
Прове-
Допускаемые значения, %
обозначение
Конт-
Прове-
вторичной обмотки
(основная шкала)
ряемые
(процентная шкала)
диапазона
рольные
ряемые
трансформатора I2
отметки,
измерения
точки
отметки**
%
( b*)
1 А
5 А
класс точности 0,5
класс точности 1,0
класс точности 0,5
класс точности 1,0
1
0,050
0,25
от 0,18 до 0,22
от 0,16 до 0,24
0,20
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
0,200
1,00
от 0,78 до 0,82
от 0,76 до 0,84
0,80
20,0
от 19,5 до 20,5
от 19,0 до 21,0
4 кА/I2
3
0,400
2,00
от 1,58 до 1,62
от 1,56 до 1,64
1,60
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
0,600
3,00
от 2,38 до
2,42
от
2,36 до
2,44
2,40
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
0,800
4,00
от 3,18 до
3,22
от
3,16 до
3,24
3,20
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
1,000
5,00
от 3,98 до
4,02
от
3,96 до
4,04
4,00
100,0
от 99,5 до 100,5
от 99,0 до 101,0
1
-
0,25
от 0,225 до
0,275
от
0,20 до
0,30
0,25
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
-
1,00
от 0,975 до
1,025
от
0,95 до
1,05
1,00
20,0
от 19,5 до 20,5
от 19,0 до 21,0
5 кА/5 А
3
-
2,00
от 1,975 до
2,025
от
1,95 до
2,05
2,00
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
-
3,00
от 2,975 до
3,025
от
2,95 до
3,05
3,00
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
-
4,00
от 3,975 до
4,025
от
3,95 до
4,05
4,00
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
-
5,00
от 4,975 до
5,025
от
4,95 до
5,05
5,00
100,0
от 99,5 до 100,5
от 99,0 до 101,0
1
-
0,25
от 0,27 до
0,33
от
0,24 до
0,36
0,30
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
-
1,00
от 1,17 до
1,23
от
1,14 до
1,26
1,20
20,0
от 19,5 до 20,5
от 19,0 до 21,0
6 кА/5 А
3
-
2,00
от 2,37 до
2,43
от
2,34 до
2,46
2,40
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
-
3,00
от 3,57 до
3,63
от
3,54 до
3,66
3,60
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
-
4,00
от 4,77 до
4,83
от
4,74 до
4,86
4,80
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
-
5,00
от 5,97 до
6,03
от
5,94 до
6,06
6,00
100,0
от 99,5 до 100,5
от 99,0 до 101,0
1
-
0,25
от 0,36 до
0,44
от
0,32 до
0,48
0,40
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
-
1,00
от 1,56 до
1,64
от
1,52 до
1,68
1,60
20,0
от 19,5 до 20,5
от 19,0 до 21,0
8 кА/5 А
3
-
2,00
от 3,16 до
3,24
от
3,12 до
3,28
3,20
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
-
3,00
от 4,76 до
4,84
от
4,72 до
4,88
4,80
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
-
4,00
от 6,36 до
6,44
от
6,32 до
6,48
6,40
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
-
5,00
от 7,96 до
8,04
от
7,98 до
8,08
8,00
100,0
от 99,5 до 100,5
от 99,0 до 101,0
Продолжение таблицы Е.3
Входной сигнал, А,
Условное
при номинальном токе
Допускаемые значения**
Прове-
Допускаемые значения, %
обозначение
Конт-
Прове-
вторичной обмотки
(основная шкала)
ряемые
(процентная шкала)
диапазона
рольные
ряемые
трансформатора I2
отметки,
измерения
точки
отметки**
%
( b*)
1 А
5 А
класс точности 0,5
класс точности 1,0
класс точности 0,5
класс точности 1,0
1
-
0,25
от 0,45 до 0,55
от 0,40 до 0,60
0,50
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
-
1,00
от 1,95 до 2,05
от 1,90 до 2,10
2,00
20,0
от 19,5 до 20,5
от 19,0 до 21,0
10 кА/5 А
3
-
2,00
от 3,95 до 4,05
от 3,90 до 4,10
4,00
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
-
3,00
от 5,95 до 6,05
от 5,90 до 6,10
6,00
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
-
4,00
от 7,95 до 8,05
от 7,90 до 8,10
8,00
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
-
5,00
от 9,95 до 10,05
от 9,90 до 10,10
10,00
100,0
от 99,5 до 100,5
от 99,0 до 101,0
1
-
0,25
от 0,54 до
0,66
от 0,48 до
0,72
0,60
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
-
1,00
от 2,34 до
2,46
от 2,28 до
2,52
2,40
20,0
от 19,5 до 20,5
от 19,0 до 21,0
12 кА/5 А
3
-
2,00
от 4,74 до
4,86
от 4,68 до
4,92
4,80
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
-
3,00
от 7,14 до
7,26
от 7,08 до
7,32
7,20
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
-
4,00
от 9,54 до
9,66
от 9,48 до
9,72
9,60
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
-
5,00
от 11,94 до
12,06
от 11,88 до
12,12
12,00
100,0
от 99,5 до 100,5
от 99,0 до 101,
1
-
0,25
от 0,63 до
0,77
от 0,56 до
0,84
0,70
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
-
1,00
от 2,73 до
2,87
от 2,66 до
2,94
2,80
20,0
от 19,5 до 20,5
от 19,0 до 21,0
14 кА/5 А
3
-
2,00
от 5,53 до
5,67
от 5,46 до
5,74
5,60
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
-
3,00
от 8,33 до
8,47
от 8,26 до
8,54
8,40
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
-
4,00
от 11,13 до
11,27
от 11,06 до
11,34
11,20
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
-
5,00
от 13,93 до
14,07
от 13,86 до
14,14
14,00
100,0
от 99,5 до 100,5
от 99,0 до 101,0
1
-
0,25
от 0,72 до
0,88
от 0,64 до
0,96
0,80
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
-
1,00
от 3,12 до
3,28
от 3,04 до
3,36
3,20
20,0
от 19,5 до 20,5
от 19,0 до 21,0
16 кА/5 А
3
-
2,00
от 6,32 до
6,48
от 6,24 до
6,56
6,40
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
-
3,00
от 9,52 до
9,68
от 9,44 до
9,76
9,60
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
-
4,00
от 12,72 до
12,88
от 12,64 до
12,96
12,80
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
-
5,00
от 15,92 до
16,08
от 15,84 до
16,16
16,00
100,0
от 99,5 до 100,5
от 99,0 до 101,0
Продолжение таблицы Е.3
Входной сигнал, А,
Условное
при номинальном токе
Допускаемые значения**
Прове-
Допускаемые значения, %
обозначение
Конт-
Прове-
вторичной обмотки
(основная шкала)
ряемые
(процентная шкала)
диапазона
рольные
ряемые
трансформатора I2
отметки,
измерения
точки
отметки**
%
( b*)
1 А
5 А
класс точности 0,5
класс точности 1,0
класс точности 0,5
класс точности 1,0
1
-
0,25
от 0,81 до 0,99
от 0,72 до 1,08
0,90
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
-
1,00
от 3,51 до 3,69
от 3,42 до 3,78
3,60
20,0
от 19,5 до 20,5
от 19,0 до 21,0
18 кА/5 А
3
-
2,00
от 7,11 до 7,29
от 7,02 до 7,38
7,20
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
-
3,00
от 10,71 до 10,89
от 10,62 до 10,98
10,80
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
-
4,00
от 14,31 до 14,49
от 14,22 до 14,58
14,40
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
-
5,00
от 17,91 до 18,09
от 17,82 до 18,18
18,00
100,0
от 99,5 до 100,5
от 99,0 до 101,0
1
-
0,25
от 0,90 до 1,10
от 0,80 до 1,20
1,00
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
-
1,00
от 3,90 до 4,10
от 3,80 до 4,20
4,00
20,0
от 19,5 до 20,5
от 19,0 до 21,0
20 кА/5 А
3
-
2,00
от 7,90 до 8,10
от 7,80 до 8,20
8,00
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
-
3,00
от 11,90 до 12,10
от 11,80 до 12,20
12,00
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
-
4,00
от 15,90 до 16,10
от 15,80 до 16,20
16,00
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
-
5,00
от 19,90 до 20,10
от 19,80 до 20,20
20,00
100,0
от 99,5 до 100,5
от 99,0 до 101,0
1
-
0,30
от 1,38 до 1,62
от 1,25 до 1,75
1,5
6,0
от 5,5 до 6,5
от 5,0 до 7,0
2
-
1,00
от 4,88 до 5,12
от 4,75 до 5,25
5,0
20,0
от 19,5 до 20,5
от 19,0 до 21,0
25 кА/5 А
3
-
2,00
от 9,88 до 10,12
от 9,75 до 10,25
10,0
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
-
3,00
от 14,88 до 15,12
от 14,75 до 15,25
15,0
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
-
4,00
от 19,88 до 20,12
от 19,75 до 20,25
20,0
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
-
5,00
от 24,88 до 25,12
от 24,75 до 25,25
25,0
100,0
от 99,5 до 100,5
от 99,0 до 101,0
1
-
0,25
от 1,26 до 1,54
от 1,12 до 1,68
1,4
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
-
1,00
от 5,46 до 5,74
от 5,32 до 5,88
5,6
20,0
от 19,5 до 20,5
от 19,0 до 21,0
28 кА/5 А
3
-
2,00
от 11,06 до 11,34
от 10,92 до 11,48
11,2
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
-
3,00
от 16,66 до 16,94
от 16,52 до 17,08
16,8
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
-
4,00
от 22,26 до 22,54
от 22,12 до 22,68
22,4
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
-
5,00
от 27,86 до 28,14
от 27,72 до 28,28
28,0
100,0
от 99,5 до 100,5
от 99,0 до 101,0
Продолжение таблицы Е.3
Условное
Входной сигнал, А,
Прове-
Конт-
при номинальном токе
Допускаемые значения**
Прове-
Допускаемые значения, %
обозначение
ряемые
вторичной обмотки
(основная шкала)
(процентная шкала)
диапазона
рольные
ряемые
трансформатора I2
отметки,
измерения
точки
отметки**
%
( b*)
1 А
5 А
класс точности 0,5
класс точности 1,0
класс точности 0,5
класс точности 1,0
1
-
0,25
от 1,35 до 1,65
от 1,2 до 1,8
1,5
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
-
1,00
от 5,85 до 6,15
от 5,7 до 6,3
6,0
20,0
от 19,5 до 20,5
от 19,0 до 21,0
30 кА/5 А
3
-
2,00
от 11,85 до 12,15
от 11,7 до 12,3
12,0
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
-
3,00
от 17,85 до 18,15
от 17,7 до 18,3
18,0
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
-
4,00
от 23,85 до 24,15
от 23,7 до 24,3
24,0
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
-
5,00
от 29,85 до 30,15
от 29,7 до 30,3
30,0
100,0
от 99,5 до 100,5
от 99,0 до 101,0
1
-
0,25
от 1,44 до 1,76
от 1,28 до 1,92
1,6
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
-
1,00
от 6,24 до 6,56
от 6,08 до 6,72
6,4
20,0
от 19,5 до 20,5
от 19,0 до 21,0
32 кА/5 А
3
-
2,00
от 12,64 до 12,96
от 12,48 до 13,12
12,8
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
-
3,00
от 19,04 до 19,36
от 18,88 до 19,52
19,2
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
-
4,00
от 25,44 до 25,76
от 25,28 до 25,92
25,6
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
-
5,00
от 31,84 до 32,16
от 31,68 до 32,32
32,0
100,0
от 99,5 до 100,5
от 99,0 до 101,0
1
-
0,30
от 1,93 до 2,27
от 1,75 до 2,45
2,1
6,0
от 5,5 до 6,5
от 5,0 до 7,0
2
-
1,00
от 6,83 до 7,17
от 6,65 до 7,35
7,0
20,0
от 19,5 до 20,5
от 19,0 до 21,0
35 кА/5 А
3
-
2,00
от 13,83 до 14,17
от 13,65 до 14,35
14,0
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
-
3,00
от 20,83 до 21,17
от 20,65 до 21,35
21,0
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
-
4,00
от 27,83 до 28,17
от 27,65 до 28,35
28,0
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
-
5,00
от 34,83 до 35,17
от 34,65 до 35,35
35,0
100,0
от 99,5 до 100,5
от 99,0 до 101,0
1
-
0,25
от 1,8 до 2,2
от 1,6 до 2,4
2,0
5,0
от 4,5 до 5,5
от 4,0 до 6,0
2
-
1,00
от 7,8 до 8,2
от 7,6 до 8,4
8,0
20,0
от 19,5 до 20,5
от 19,0 до 21,0
40 кА/5 А
3
-
2,00
от 15,8 до 16,2
от 15,6 до 16,4
16,0
40,0
от 39,5 до 40,5
от 39,0 до 41,0
4
-
3,00
от 23,8 до 24,2
от 23,6 до 24,4
24,0
60,0
от 59,5 до 60,5
от 59,0 до 61,0
5
-
4,00
от 31,8 до 32,2
от 31,6 до 32,4
32,0
80,0
от 79,5 до 80,5
от 79,0 до 81,0
6
-
5,00
от 39,8 до 40,2
от 39,6 до 40,4
40,0
100,0
от 99,5 до 100,5
от 99,0 до 101,0
* Параметр кода условного обозначения ЩКа - b1,b2,b3 - с- d - e - f - g - h - i
** Значения указаны в единицах измерения, соответствующих диапазону показаний.
Примечание - В таблице приведены расчетные значения допускаемых значений, при проверке приборов учитывать установленное на приборе ко-
личество знаков после запятой.
Таблица Е.4 - Проверка основной погрешности выходных аналоговых сигналов при преобразовании напряжений и токов при
непосредственном подключении и подключении через трансформатор тока
Проверяемые
Допускаемые значения выходного тока, мА
Допускаемые значения напряжения на нагрузке, В
отметки, % от
Контрольные
номинального
точки
входного сиг-
0 - 5 мА
0 - 20 мА
4 - 20 мА
0 - 5 мА, 3 кОм
0 - 20 мА, 500 Ом
4 - 20 мА, 500 Ом
нала
Класс точности 0,5
1
5,0
от 0,225 до 0,275
от 0,90 до 1,10
от 4,70 до 4,90
от 0,675 до 0,825
от 0,45 до 0,55
от 2,35 до 2,45
1*
6,0
от 0,275 до 0,325
от 1,10 до 1,30
от 4,86 до 5,06
от 0,825 до 0,975
от 0,55 до 0,65
от 2,43 до 2,53
2
20,0
от 0,975 до 1,025
от 3,90 до 4,10
от 7,10 до 7,30
от 2,925 до 3,075
от 1,95 до 2,05
от 3,55 до 3,65
3
40,0
от 1,975 до 2,025
от 7,90 до 8,10
от 10,30 до 10,50
от 5,925 до 6,075
от 3,95 до 4,05
от 5,15 до 5,25
4
60,0
от 2,975 до 3,025
от 11,90 до 12,10
от 13,50 до 13,70
от 8,925 до 9,075
от 5,95 до 6,05
от 6,75 до 6,85
5
80,0
от 3,975 до 4,025
от 15,90 до 16,10
от 16,70 до 16,90
от 11,925 до 12,075
от 7,95 до 8,05
от 8,35 до 8,45
6
100,0
от 4,975 до 5,025
от 19,90 до 20,10
от 19,90 до 20,10
от 14,925 до 15,075
от 9,95 до 10,05
от 9,95 до 10,05
Класс точности 1,0
1
5,0
от 0,20 до 0,30
от 0,80 до 1,20
от 4,60 до 5,00
от 0,60 до 0,90
от 0,40 до 0,60
от 2,30 до 2,50
1*
6,0
от 0,25 до 0,35
от 1,00 до 1,40
от 4,76 до 5,16
от 0,75 до 1,05
от 0,50 до 0,70
от 2,38 до 2,58
2
20,0
от 0,95 до 1,05
от 3,80 до 4,20
от 7,00 до 7,40
от 2,85 до 3,15
от 1,90 до 2,10
от 3,50 до 3,70
3
40,0
от 1,95 до 2,05
от 7,80 до 8,20
от 10,20 до 10,60
от 5,85 до 6,15
от 3,90 до 4,10
от 5,10 до 5,30
4
60,0
от 2,95 до 3,05
от 11,80 до 12,20
от 13,40 до 13,80
от 8,85 до 9,15
от 5,90 до 6,10
от 6,70 до 6,90
5
80,0
от 3,95 до 4,05
от 15,80 до 16,20
от 16,60 до 17,00
от 11,85 до 12,15
от 7,90 до 8,10
от 8,30 до 8,50
6
100,0
от 4,95 до 5,05
от 19,80 до 20,20
от 19,80 до 20,20
от 14,85 до 15,15
от 9,90 до 10,10
от 9,90 до 10,10
* - первая контрольная точка для приборов с проверяемой отметкой, равной 6 % от номинального входного сигнала в таблице Е.3
Таблица Е.5 - Проверка основной погрешности выходных аналоговых сигналов при преобразовании напряжений при подклю-
чении через трансформатор напряжения
Проверяемые
Допускаемые значения выходного тока, мА
Допускаемые значения напряжения на нагрузке, В
отметки, % от
Контрольные
номинального
точки
входного сиг-
0 - 5 мА
0 - 20 мА
4 - 20 мА
0 - 5 мА, 3 кОм
0 - 20 мА, 500 Ом
4 - 20 мА, 500 Ом
нала
Класс точности 0,5
1
5,0
от 0,225 до 0,275
от 0,90 до 1,10
от 4,70 до 4,90
от 0,675 до 0,825
от 0,45 до 0,55
от 2,35 до 2,45
1*
6,0
от 0,275 до 0,325
от 1,10 до 1,30
от 4,86 до 5,06
от 0,825 до 0,975
от 0,55 до 0,65
от 2,43 до 2,53
2
20,0
от 0,975 до 1,025
от 3,90 до 4,10
от 7,10 до 7,30
от 2,925 до 3,075
от 1,95 до 2,05
от 3,55 до 3,65
3
40,0
от 1,975 до 2,025
от 7,90 до 8,10
от 10,30 до 10,50
от 5,925 до 6,075
от 3,95 до 4,05
от 5,15 до 5,25
4
60,0
от 2,975 до 3,025
от 11,90 до 12,10
от 13,50 до 13,70
от 8,925 до 9,075
от 5,95 до 6,05
от 6,75 до 6,85
5
80,0
от 3,975 до 4,025
от 15,90 до 16,10
от 16,70 до 16,90
от 11,925 до 12,075
от 7,95 до 8,05
от 8,35 до 8,45
6
100,0
от 4,975 до 5,025
от 19,90 до 20,10
от 19,90 до 20,10
от 14,925 до 15,075
от 9,95 до 10,05
от 9,95 до 10,05
7
120,0
от 5,975 до 6,025
от 23,90 до 24,10
от 23,10 до 23,30
от 17,925 до 18,075
от 11,95 до 12,05
от 11,55 до 11,65
Класс точности 1,0
1
5,0
от 0,20 до 0,30
от 0,80 до 1,20
от 4,60 до 5,00
от 0,60 до 0,90
от 0,40 до 0,60
от 2,30 до 2,50
1*
6,0
от 0,25 до 0,35
от 1,00 до 1,40
от 4,76 до 5,16
от 0,75 до 1,05
от 0,50 до 0,70
от 2,38 до 2,58
2
20,0
от 0,95 до 1,05
от 3,80 до 4,20
от 7,00 до 7,40
от 2,85 до 3,15
от 1,90 до 2,10
от 3,50 до 3,70
3
40,0
от 1,95 до 2,05
от 7,80 до 8,20
от 10,20 до 10,60
от 5,85 до 6,15
от 3,90 до 4,10
от 5,10 до 5,30
4
60,0
от 2,95 до 3,05
от 11,80 до 12,20
от 13,40 до 13,80
от 8,85 до 9,15
от 5,90 до 6,10
от 6,70 до 6,90
5
80,0
от 3,95 до 4,05
от 15,80 до 16,20
от 16,60 до 17,00
от 11,85 до 12,15
от 7,90 до 8,10
от 8,30 до 8,50
6
100,0
от 4,95 до 5,05
от 19,80 до 20,20
от 19,80 до 20,20
от 14,85 до 15,15
от 9,90 до 10,10
от 9,90 до 10,10
7
120,0
от 5,95 до 6,05
от 23,80 до 24,20
от 23,00 до 23,40
от 17,85 до 18,15
от 11,90 до 12,10
от 11,50 до 11,70
* - первая контрольная точка для приборов с проверяемой отметкой, равной 6 % от номинального входного сигнала в таблице Г.2
Таблица Е.6 - Проверка основной погрешности при измерении частоты напряжения входного сигнала
Допускаемые значения
Проверяемые отметки,
Контрольные
Частота входного
% от номинального
Класс точности 0,5
Класс точности 1,0
точки
сигнала, Гц
входного сигнала
Основная шкала
Процентная шкала
Основная шкала
Процентная шкала
1
45
0
от 44,9 до 45,1
от 0 до 0,5
от 44,8 до 45,2
от 0 до 1
2
50
25
от 49,9 до 50,1
от 24,5 до 25,5
от 49,8 до 50,2
от 24 до 26
3
55
50
от 54,9 до 55,1
от 49,5 до 50,5
от 54,8 до 55,2
от 49 до 51
4
60
75
от 59,9 до 60,1
от 74,5 до 75,5
от 59,8 до 60,2
от 59 до 61
5
65
100
от 64,9 до 65,1
от 99,5 до 100,5
от 64,8 до 65,2
от 99 до 101
Таблица Е.7 - Проверка основной погрешности преобразования частоты в выходной аналоговый сигнал
Прове-
Частота
ряемые
Допускаемые значения
Допускаемые значения
Кон-
Проверяемые отметки, мА
вход-
отметки,
выходного тока, мА
напряжения на нагрузке, В
троль
ного
% от
ные
сигнала,
номин.
0 - 5 мА,
0 - 20 мА,
4 - 20 мА,
точки
входн.
0 - 5 мА
0 - 20 мА
4 - 20 мА
0 - 5 мА
0 - 20 мА
4 - 20 мА
Гц
3 кОм
500 Ом
500 Ом
сигнала
Класс точности 0,5
1
45
0
0
0
4
от 0 до 0,025
от 0 до 0,1
от 3,9 до 4,1
от 0 до 0,075
от 0 до 0,05
от 1,95 до 2,05
2
50
25
1,25
5
8
от 1,225 до 1,275
от 4,9 до 5,1
от 7,9 до 8,1
от 3,675 до 3,825
от 2,45 до 2,55
от 3,95 до 4,05
3
55
50
2,5
10
12
от 2,475 до 2,525
от 9,9 до 10,1
от 11,9 до 12,1
от 7,425 до 7,575
от 4,95 до 5,05
от 5,95 до 6,05
4
60
75
3,75
15
16
от 3,725 до 3,775
от 14,9 до 15,1
от 15,9 до 16,1
от 11,175 до 1,325
от 7,45 до 7,55
от 7,95 до 8,05
5
65
100
5
20
20
от 4,975 до 5,025
от 19,9 до 20,1
от 19,9 до 20,1
от 14,925 до 15,075
от 9,95 до 10,05
от 9,95 до 10,05
Класс точности 1,0
1
45
0
0
0
4
от 0 до 0,05
от 0 до 0,2
от 3,8 до 4,2
от 0 до 0,15
от 0 до 0,1
от 1,9 до 2,1
2
50
25
1,25
5
8
от 1,2 до 1,3
от 4,8 до 5,2
от 7,8 до 8,2
от 3,6 до 3,9
от 2,4 до 2,6
от 3,9 до 4,1
3
55
50
2,5
10
12
от 2,45 до 2,55
от 9,8 до 10,2
от 11,8 до 12,2
от 7,35 до 7,65
от 4,9 до 5,1
от 5,9 до 6,1
4
60
75
3,75
15
16
от 3,7 до 3,8
от 14,8 до 15,2
от 15,8 до 16,2
от 11,1 до 11,4
от 7,4 до 7,6
от 7,9 до 8,1
5
65
100
5
20
20
от 4,95 до 5,05
от 19,8 до 20,2
от 19,8 до 20,2
от 14,85 до 15,15
от 9,9 до 10,1
от 9,9 до 10,1
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
Всего
Входящий №
Номера листов (страниц)
листов
сопроводитель-
Под-
Изм.
Дата
изме-
заменен-
аннули-
(страниц)
докум.
ного докум. и
пись
новых
ненных
ных
рованных
в докум.
дата
77



















///////////////////////////////////////
