СОПРОТИВЛЕНИЕ ДОБАВОЧНОЕ Р4201. Руководство по эксплуатации 3ПЧ.475.000 РЭ
1 ОПИСАНИЕ И РАБОТА
1.1 Назначение
1.1.1 Сопротивление добавочное Р4201 (в дальнейшем - ДС) предназначе-
но для расширения диапазонов измерений по напряжению электроизмерительных
приборов в цепях постоянного тока.
1.1.2 По климатическим условиям ДС предназначено для эксплуатации в
условиях умеренного и тропического климата.
Условия для умеренного и тропического климата:
- температура от минус 60 до плюс 60 С;
- относительная влажность 98 % при плюс 40 С.
1.1.3 ДС предназначено для применения на различных объектах сферы
обороны и безопасности и других сфер распространения государственного метро-
логического контроля и надзора.
1.2 Технические характеристики
1.2.1 Номинальные токи, номинальные напряжения ДС приведены в таб-
лице 1.1.
Таблица 1.1
Наименование и условное
Номинальный ток,
Номинальное
обозначение ДС
мА
напряжение, В
Сопротивление добавочное
Р4201
1 или 5
1000
Р4201
5
1500
Р4201
1
2500
Р4201
5
3000
Р4201
1
4000
3ПЧ. 475.000 РЭ
Из
Лист
№ докум.
Подп.
Дата
т
Григорьева
Разраб.
Лит.
Лист
Листов
Сопротивление добавочное
Пров.
Флегонтова
А
2
11
Р4201
Нач.ОЩЭИП
Кириллов
Руководство по эксплуатации
Даутова
Н.контр.
Утв.
1.2.2 Предел допускаемой основной погрешности ДС равен 0,5 % от но-
минального значения сопротивления при любой нагрузке, не превышающей но-
минальную, и температуре окружающего воздуха от 10 до 30 С.
1.2.3 Изоляция между корпусом и всеми изолированными от корпуса по
постоянному току электрическими цепями выдерживает в течение 1 мин. дейст-
вие испытательного напряжения практически синусоидальной формы и частоты
50 Гц.
Действующее значение этого напряжения соответствует указанному в таб-
лице 1.2.
Таблица 1.2
Испытательное напряжение, кВ
при нормальных условиях при повышенной влажно-
Номинальное
применения
сти в рабочих условиях
напряжение, В
применения
1000
3
1,8
1500
5
3,2
2500
7
5
3000
7
5
4000
9
7
1.2.4 Сопротивление изоляции rиз электрических цепей ДС относительно
корпуса в нормальных условиях применения не менее определяемого из соотно-
шения:
300
r
r
(1)
из
н
К
где К - численное значение класса точности;
rн - номинальное значение ДС, Ом.
Лист
3ПЧ.475.000 РЭ
Изм
Лист
№ докум.
Подп.
Дата
3
Сопротивление изоляции электрических цепей ДС относительно корпуса
должно быть не менее 40 МОм при номинальном напряжении на ДС до 1 кВ
плюс 20 МОм на каждые последующие полные или неполные 1000 В номиналь-
ного напряжения. Кроме того, сопротивление электрических цепей ДС относи-
тельно корпуса должно быть:
а) не менее одной третьей значения, определяемого по формуле, но не ме-
нее 2 МОм при номинальном напряжении на ДС до 1 кВ плюс 0,5 МОм на каж-
дые последующие полные и неполные 1000 В номинального напряжения, при
нормальной температуре и относительной влажности воздуха 98 %;
б) не менее 0,5 МОм при номинальном напряжении на ДС до 1 кВ плюс
0,1 МОм на каждые последующие полные и неполные 1000 В номинального на-
пряжения при температуре окружающего воздуха 40 С и относительной влажно-
сти воздуха 98 %.
1.2.5 ДС выдерживает перегрузку током, равным 120 % от номинального
значения в течение 2 с.
1.2.6 ДС выдерживает кратковременные перегрузки:
девять ударов напряжением, превышающим в два раза номинальное, дли-
тельностью 0,5 с и интервалом 60 с;
один удар напряжением, превышающим в два раза номинальное, длитель-
ностью 5 с.
1.2.7 ДС тепло - и холодоустойчивое во время пребывания в рабочих кли-
матических условиях применения.
При этом предел допускаемой дополнительной погрешности ДС, вызван-
ной изменением температуры окружающего воздуха от нормальной до любой
температуры в пределах от минус 60 до плюс 60 С, равен 0,25 % от номиналь-
ного значения сопротивления на каждые 10 С изменения температуры.
1.2.8 ДС влагоустойчивое при воздействии относительной влажности от
нормальной (50 - 80 ) % до 98 % при температуре 40 С, при этом предел допус-
каемой дополнительной погрешности равен 0,5 % от номинального значения
сопротивления.
Лист
3ПЧ.475.000 РЭ
Изм
Лист
№ докум.
Подп.
Дата
4
1.2.9 ДС влагопрочное при относительной влажности окружающего возду-
ха 98 % и температуре 40 С.
1.2.10 ДС ударопрочное при ускорении 150 м/c2 , числе ударов от 10 до 50
в минуту и длительности импульса от 5 до 10 мс. Общее число ударов равно
2000.
1.2.11 ДС вибропрочное при ускорении 30 м/с2 и частоте 10 - 120 Гц.
1.2.12 ДС виброустойчивое, т.е. работает при вибрации с максимальным
ускорением 10 м/c2 и частоте 20 Гц.
1.2.13 ДС в транспортной таре обладает прочностью при транспортирова-
нии, т.е. выдерживает без повреждений удары с максимальным ускорением
30 м/c2.
Число ударов 80 - 120 в минуту.
1.2.14 Габаритные размеры, не более:
180 90 45 мм
Масса не превышает 0,3 кг.
1.2.15 Норма средней наработки до отказа ДС не менее 99000 ч.
Средний срок службы 15 лет.
Время восстановления 2,5 ч.
1.3 Устройство и работа
1.3.1 Величина электрического сопротивления набирается из резисторов,
спаянных последовательно.
Количество резисторов зависит от диапазона измерений.
1.4 Комплектность
1.4.1 В комплект поставки входят:
- сопротивление добавочное -1 шт.;
- руководство по эксплуатации на партию ДС ( по требованию заказчика ) -
1 экз.;
- паспорт - 1 экз.
Лист
3ПЧ.475.000 РЭ
Изм
Лист
№ докум.
Подп.
Дата
5
1.5 Маркировка и пломбирование
1.5.1 На каждом ДС должны быть нанесены следующие надписи и обозначе-
ния:
- условное обозначение типа ДС;
- обозначение класса точности;
- номинальное сопротивление;
- номинальный ток;
- номинальное напряжение;
- обозначение постоянного тока;
- обозначение испытательного напряжения изоляции;
- символ электрического напряжения;
- месяц и год изготовления;
- товарный знак предприятия - изготовителя.
ДС, изготавливаемые для экспорта в страны с тропическим климатом, до-
полнительно имеют:
- обозначение нормальной температуры « Cª;
- обозначение исполнения Т2 в составе условного обозначения типа ДС.
На ДС в экспортном и тропическом исполнении надписи выполняются на
языке, указанном в заказ - наряде.
ДС, принятые техническим контролем предприятия - изготовителя, плом-
бируется поверительным клеймом.
На эксплуатационную документацию наносится изображение знака Госу-
дарственного реестра.
Лист
3ПЧ.475.000 РЭ
Изм
Лист
№ докум.
Подп.
Дата
6
2 УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
2.1 Для расширения диапазонов измерений по напряжению ДС подсоеди-
няется к прибору последовательно с помощью проводников.
2.2 Включение ДС производится при обесточенной цепи.
2.3 При выполнении измерений в схемах с приборами и ДС, обслуживаю-
щий персонал должен соблюдать требования по технической эксплуатации и
технике безопасности при эксплуатации электроизмерительных приборов.
3 РАЗМЕЩЕНИЕ И МОНТАЖ
3.1 Крепление добавочных сопротивлений к щиту осуществляется с помо-
щью крепежных деталей. Установочные размеры приведены на рисунке А1
(приложение А).
4 УКАЗАНИЕ ПО ПОВЕРКЕ
4.1 Поверка ДС производится в соответствии с требованиями
ТУ 25-7504.115-96 и ГОСТ 8.497 - 83.
4.2 Межповерочный интервал - 1 год.
5 ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ
УСТРАНЕНИЯ
5.1 Наиболее часто встречающиеся неисправности и методы их устранения
приведены в таблице 5.1.
Лист
3ПЧ.475.000 РЭ
7
Изм
Лист
№ докум.
Подп.
Дата
Таблица 5.1
Наименование неисправности,
Вероятная
Методы устранения
внешнее проявление и допол-
причина
нительные признаки
1 Величина электрического
Отказ
Проверьте омметром величину
сопротивления ДС меньше до-
резисторов.
электрического сопротивления
пустимой.
всех резисторов и замените
замкнувшие.
2 Величина электрического
Обрыв в мес-
Проверьте омметром целост-
сопротивления ДС имеет бес-
тах паек или
ность цепи, при необходимо-
конечную величину.
в резисторе.
сти, устраните обрыв в местах
пайки. Проверьте омметром
целостность цепи каждого ре-
зистора и, при необходимости,
замените его.
6 ХРАНЕНИЕ
6.1 ДС до введения в эксплуатацию хранятся в потребительской таре, в
которой они должны поставляться предприятием - изготовителем при темпера-
туре окружающего воздуха от 5 до 40 С и относительной влажности 80% при
температуре 25 С.
Хранение ДС без упаковки производится при температуре окружающего
воздуха от 10 до 35 С и относительной влажности 80 % при температуре 25 С.
В помещениях для хранения не должно быть пыли, паров, кислот и щело-
чей, агрессивных газов и других вредных примесей, вызывающих коррозию.
Лист
3ПЧ.475.000 РЭ
Изм
Лист
№ докум.
Подп.
Дата
8
7 ТРАНСПОРТИРОВАНИЕ
7.1 ДС могут транспортироваться всеми видами транспорта в крытых
транспортных средствах(в самолетах в герметизированных отсеках) при темпе-
ратуре от минус 60 до плюс 60 С и относительной влажности воздуха 98 % при
температуре 40 С.
8 ГАРАНТИИ ИЗГОТОВИТЕЛЯ
8.1 Изготовитель гарантирует соответствие ДС требованиям технических
условий при соблюдении условий эксплуатации, хранения, транспортирования.
8.2 Гарантийный срок хранения - 18 месяцев с момента изготовления. Га-
рантийный срок эксплуатации - 18 месяцев со дня ввода ДС в эксплуатацию.
8.3 Гарантийный срок эксплуатации ДС, изготовляемых для экспорта -
12 месяцев с момента проследования их через Государственную границу, при
этом предприятие изготовитель несет ответственность за скрытые дефекты ДС
независимо от срока гарантии.
8.4 ДС соответствует требованиям, обеспечивающим безопасность жизни,
здоровья потребителей и охрану окружающей среды.
9 УТИЛИЗАЦИЯ
ДС не представляет опасности для жизни, здоровья людей и окружающей
среды после окончания срока эксплуатации и подлежат утилизации по техноло-
гии, принятой на предприятии, эксплуатирующем эти приборы.
Лист
3ПЧ.475.000 РЭ
Изм
Лист
№ докум.
Подп.
Дата
9

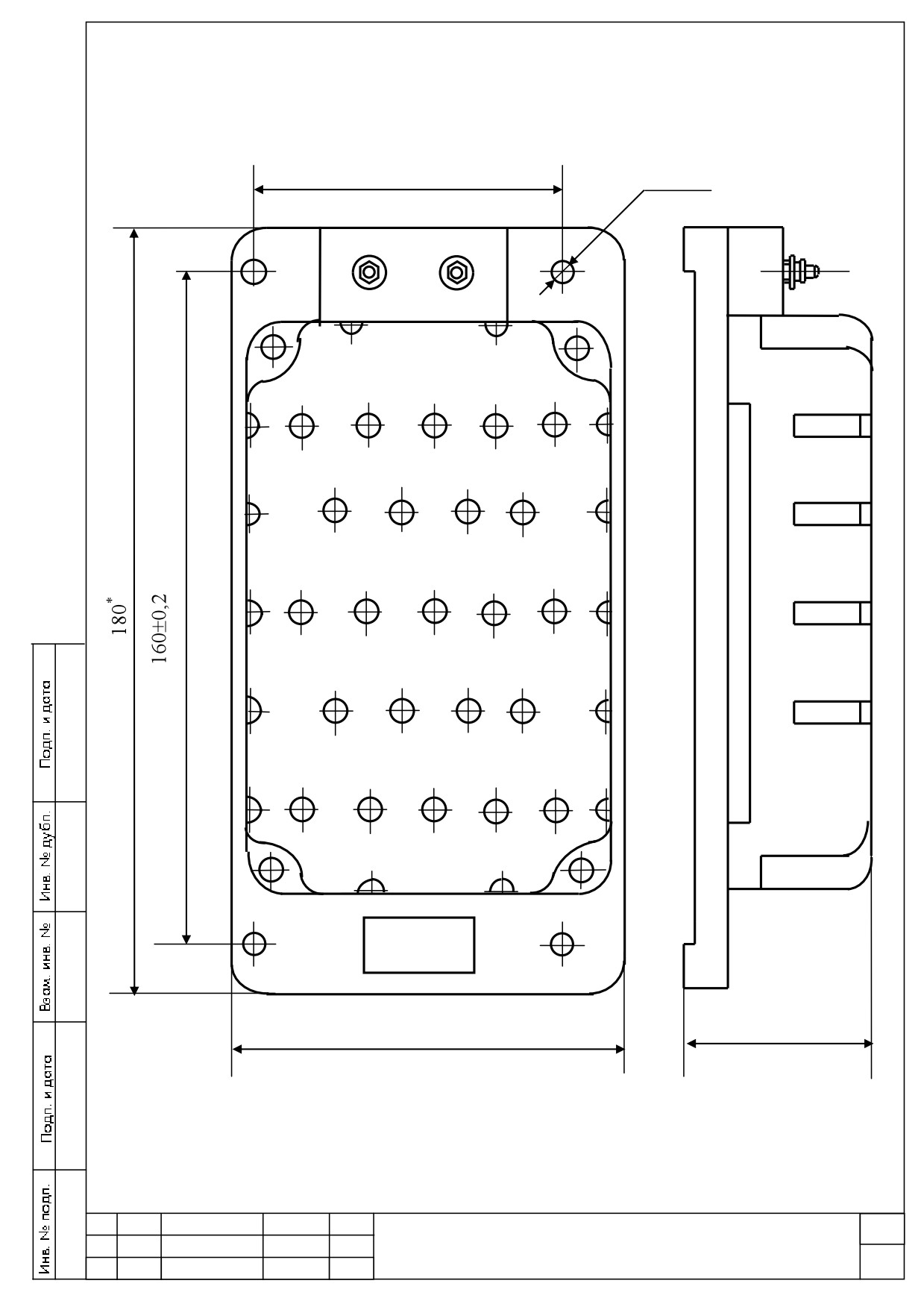

ПРИЛОЖЕНИЕ А
720,2
5+0.18
4 отв.
45*
90*
* Размеры для справок
Рисунок А.1
Лист
3ПЧ.475.000 РЭ
Изм
Лист
№ докум.
Подп.
Дата
10
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
Номера листов (страниц)
Всего лис-
Входящий
Изм
№ сопро-
изменен-
заменен-
новых
аннули-
тов (стран-
№ докум.
Под-
Дата
водитель-
иц) в до-
ных
ных
рованных
ного до-
пись
кум.
кум. и дата
1
4, 6
т.л.
-
-
-
ПЧА.21-08
