ПРИБОРЫ ЩИТОВЫЕ ЦИФРОВЫЕ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ Щ20, Щ21, Щ22, Щ23. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 0ПЧ.140.311 РЭ





СОДЕРЖАНИЕ
Лист
Введение ………………………………………………………………………
3
1 Описание ……………………………………………………………………
3
1.1 Назначение ……………………………………………………………...
3
1.2 Технические характеристики ………………………………………….
10
1.3 Устройство и принцип работы ………………………………………...
19
1.4 Маркировка, пломбирование, упаковка ………………………………
23
2 Средства измерения, инструмент и принадлежности ……………………
24
3 Использование по назначению …………………………………………….
24
3.1 Меры безопасности ……………………………………………………
24
3.2 Подготовка к работе …………………………………………………...
25
3.3 Порядок работы ………………………………………………………..
26
3.4 Указания по поверке и калибровке …………………………………...
36
4 Техническое обслуживание и текущий ремонт …………………………..
37
5 Транспортирование и правила хранения ………………………………….
38
6 Гарантии изготовителя ……………………………………………………..
38
7 Сведения о рекламациях …………………………………………………...
39
8 Утилизация ………………………………………………………………….
39

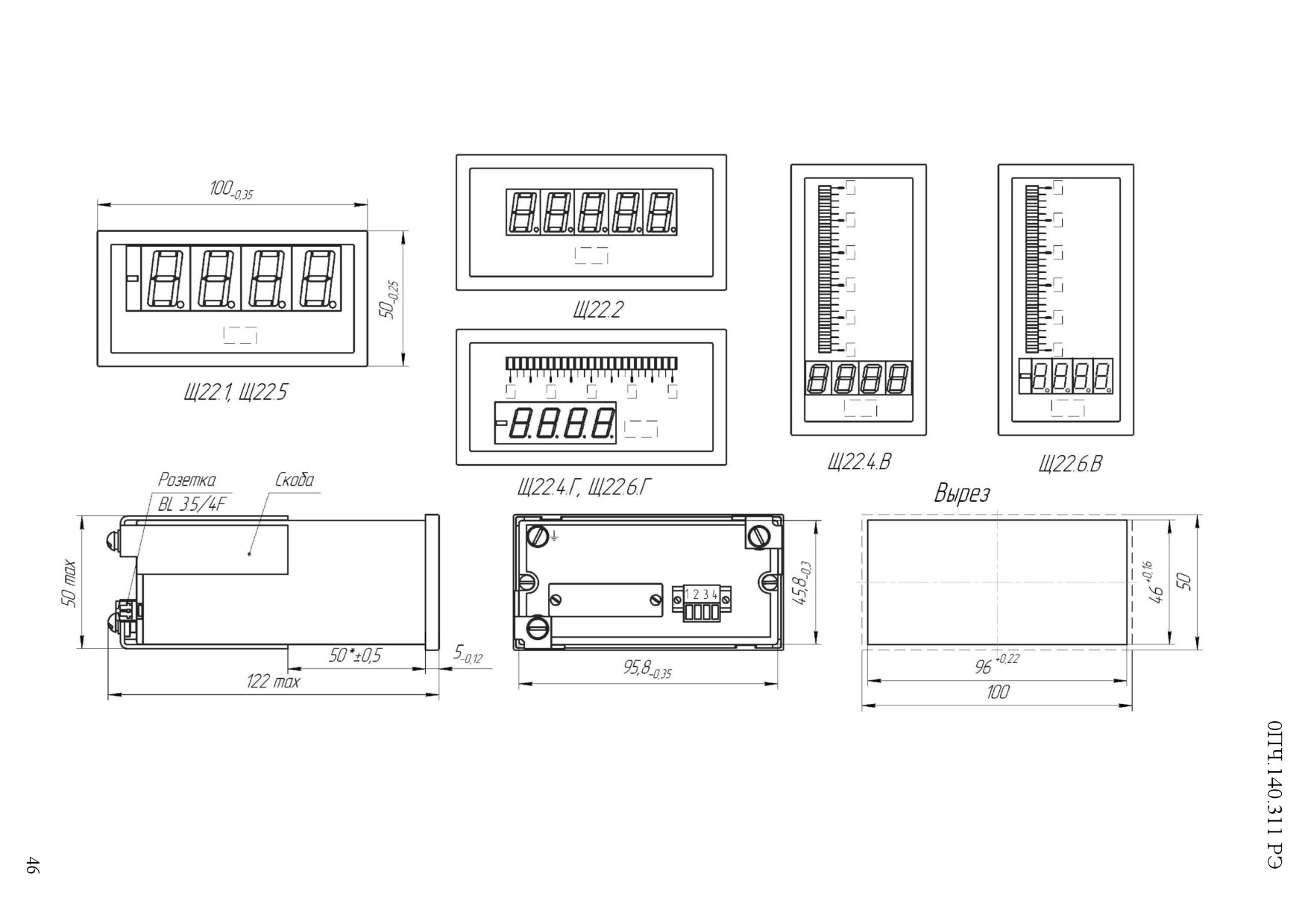

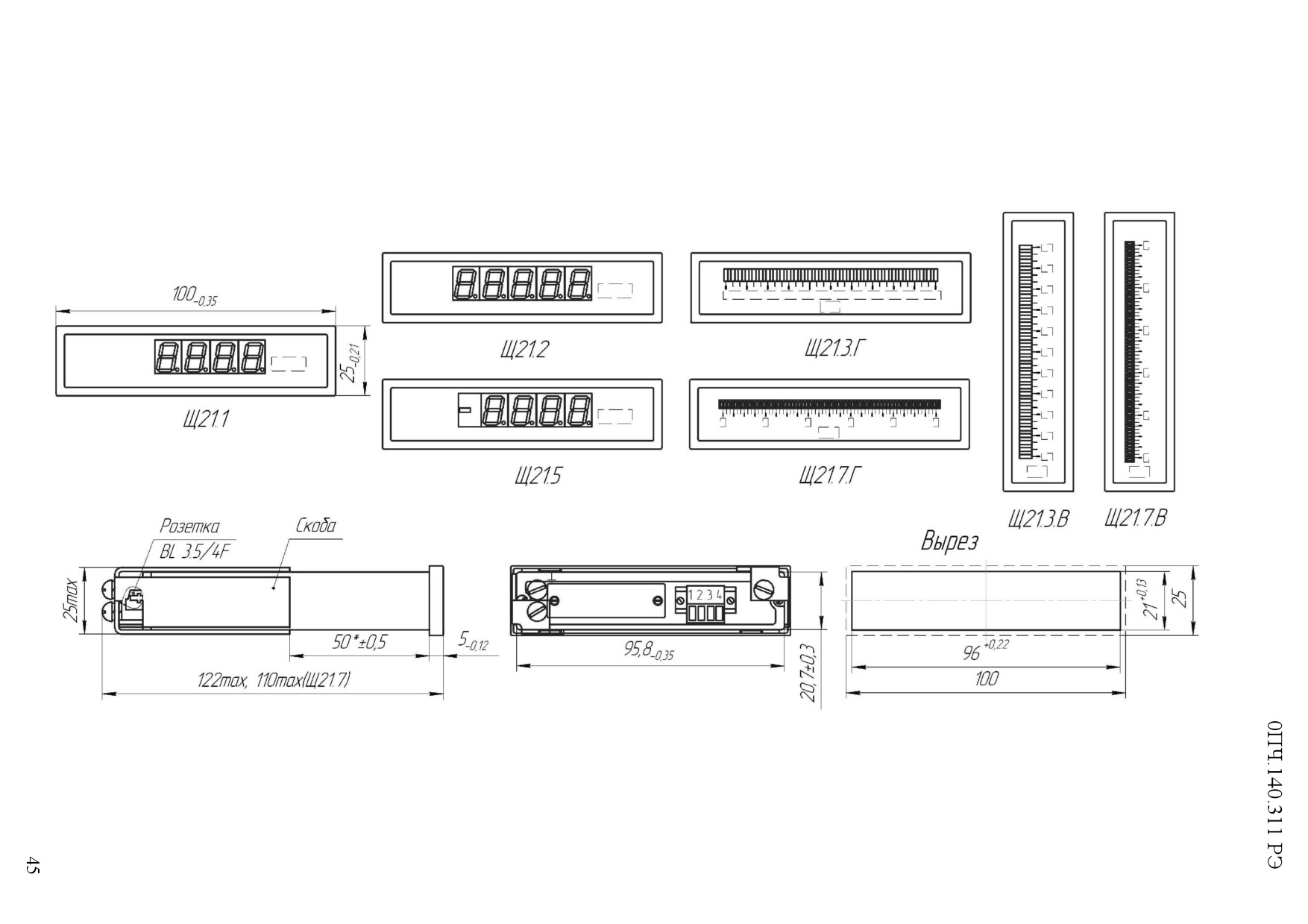

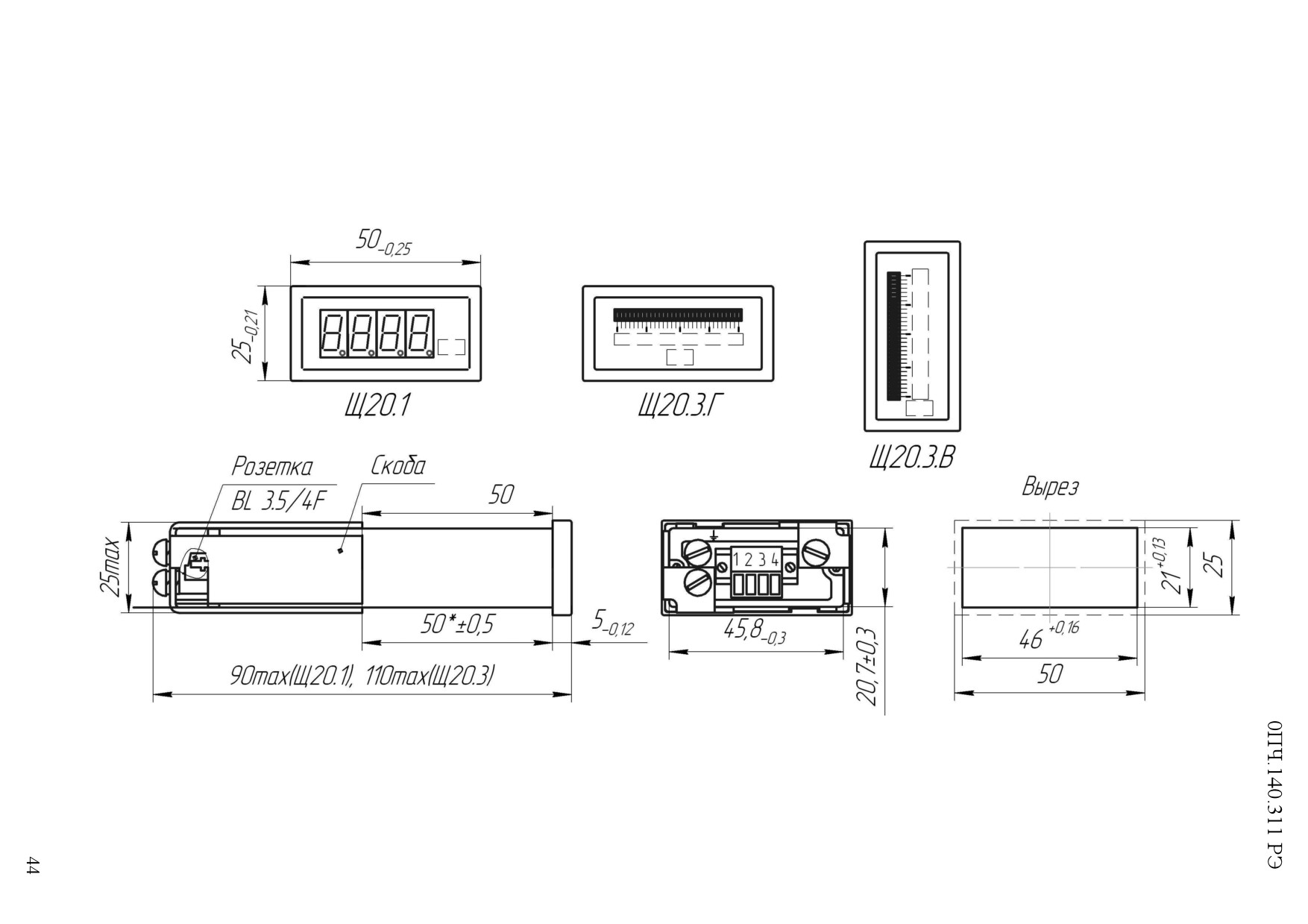

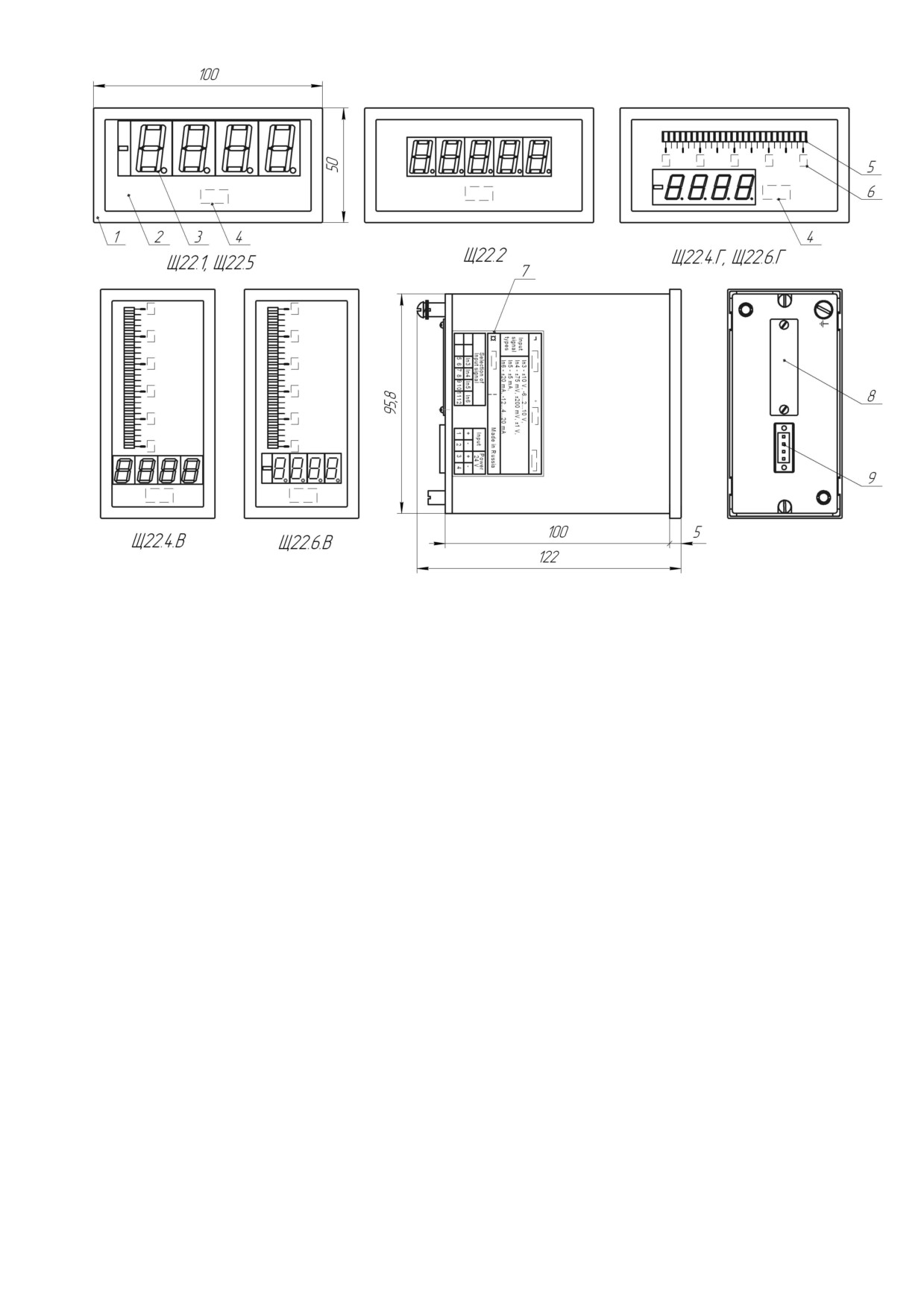

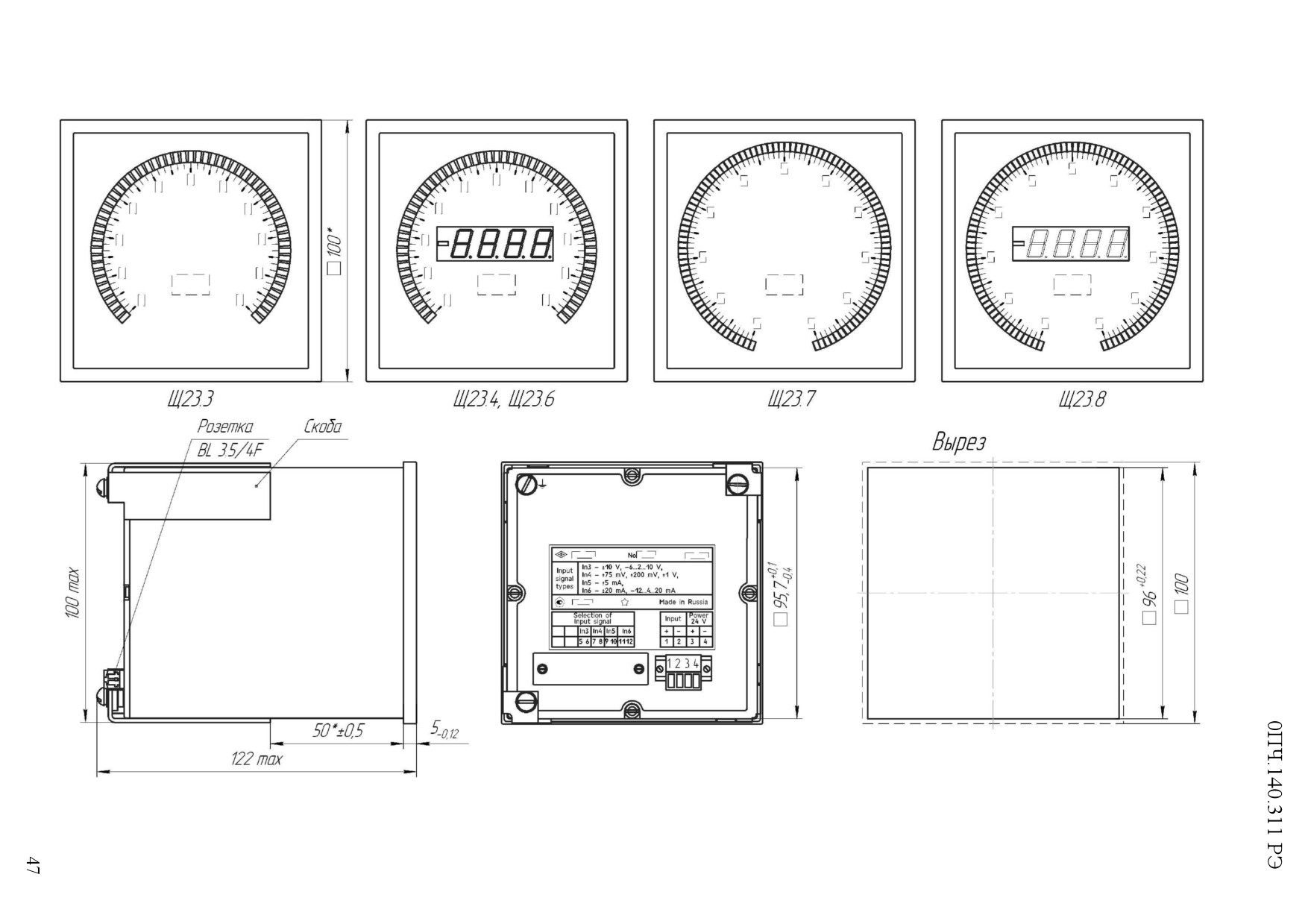

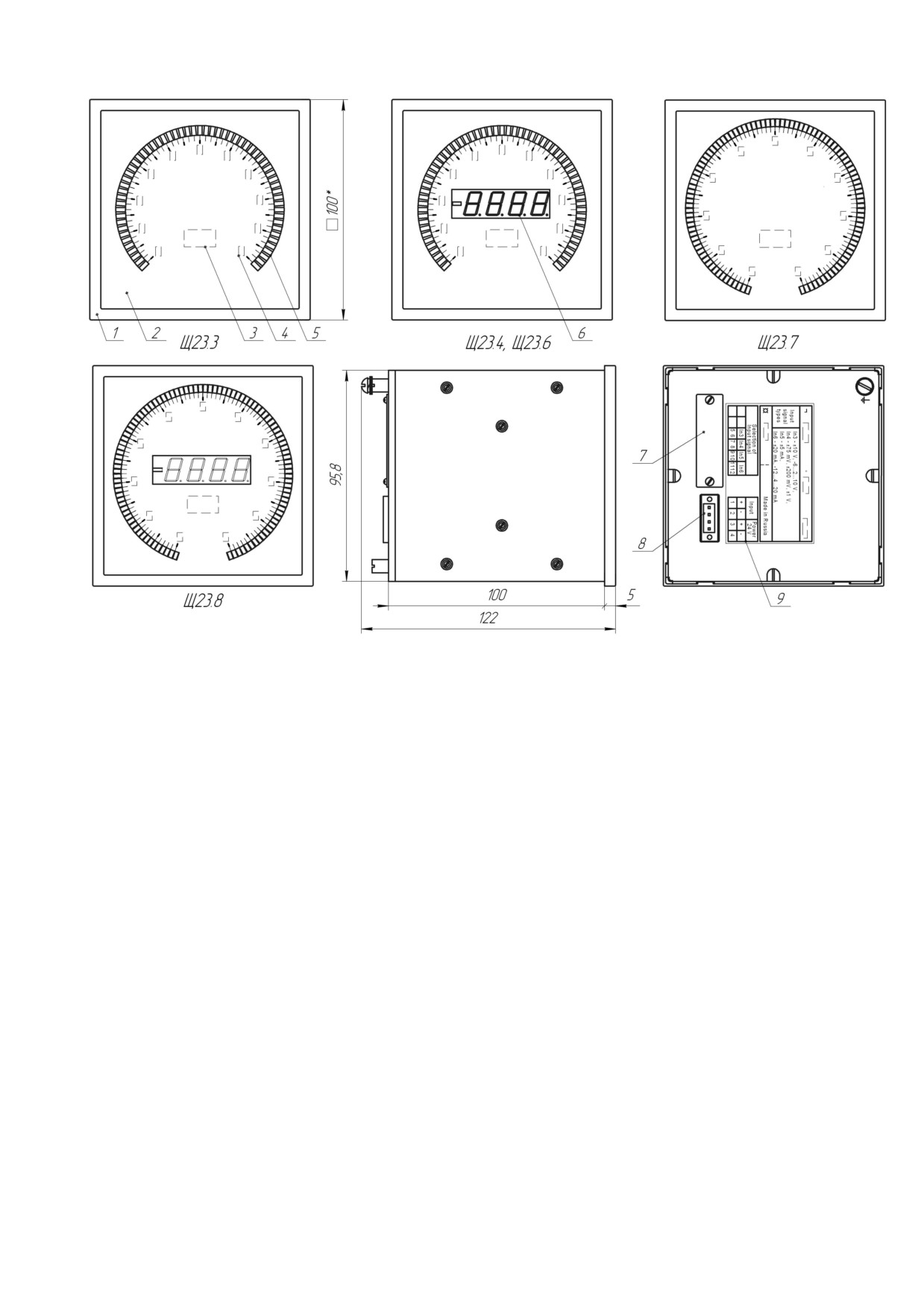

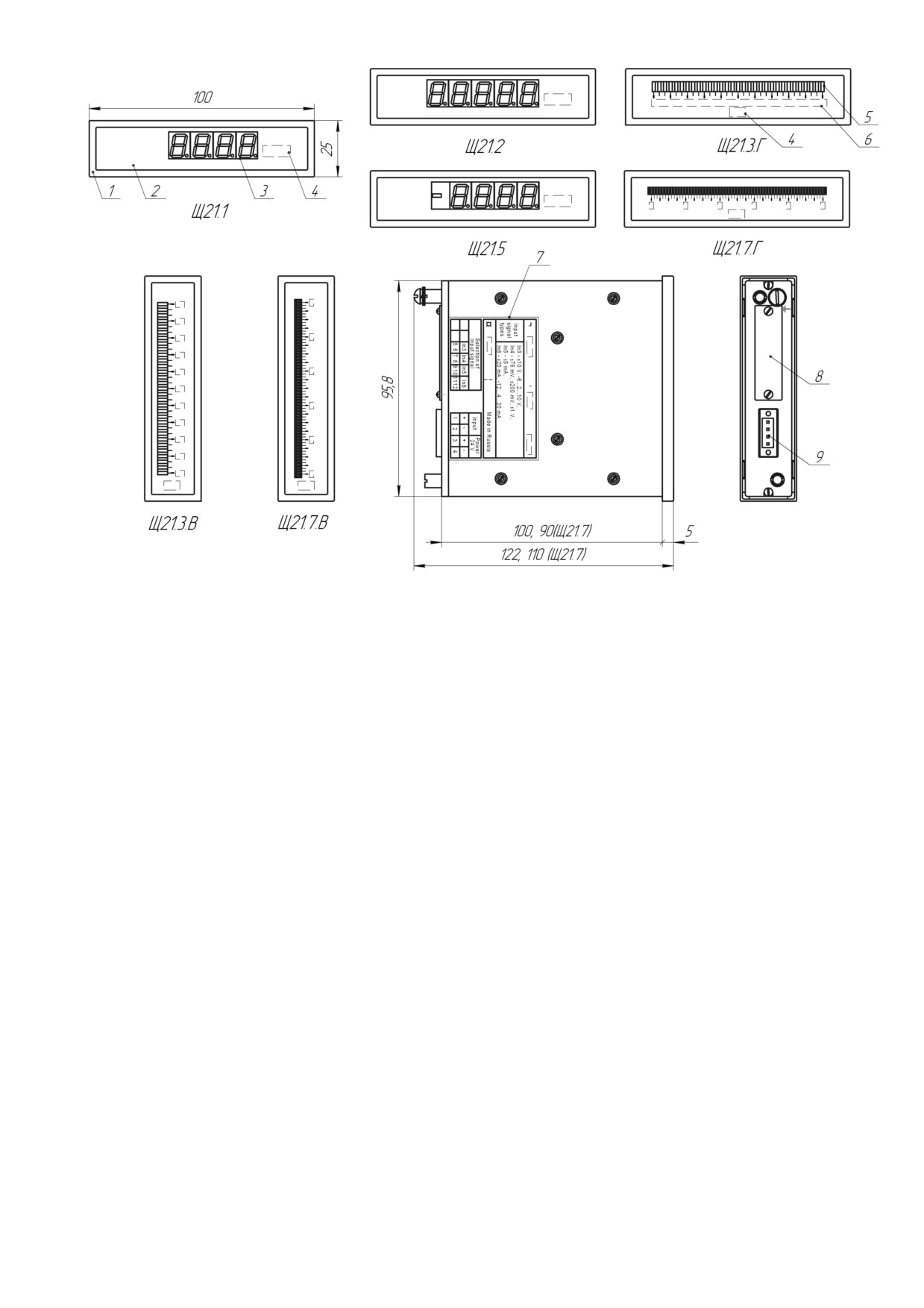

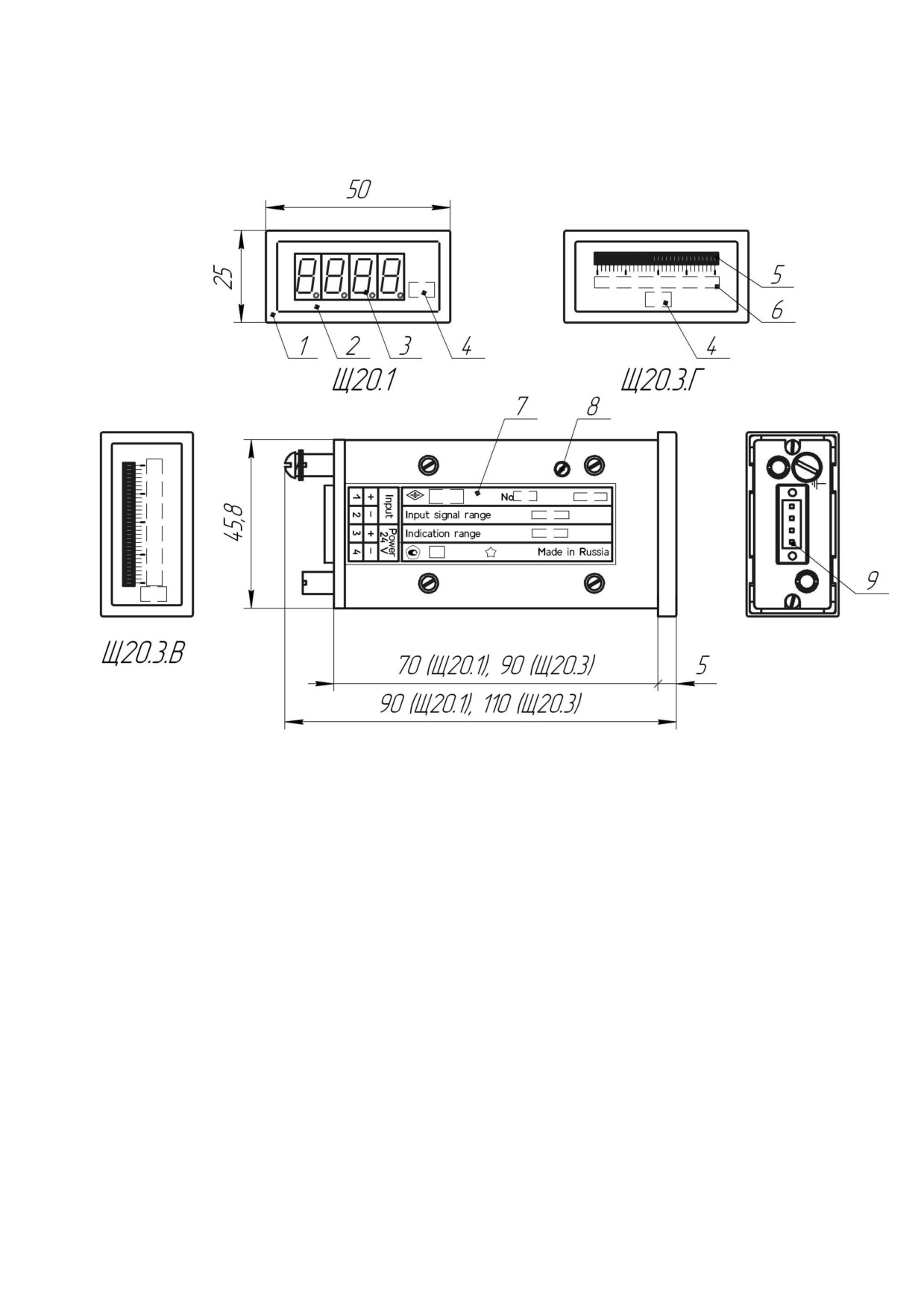

Приложение А (обязательное) Общий вид, габаритные и установочные
размеры приборов …………………………………………..
40

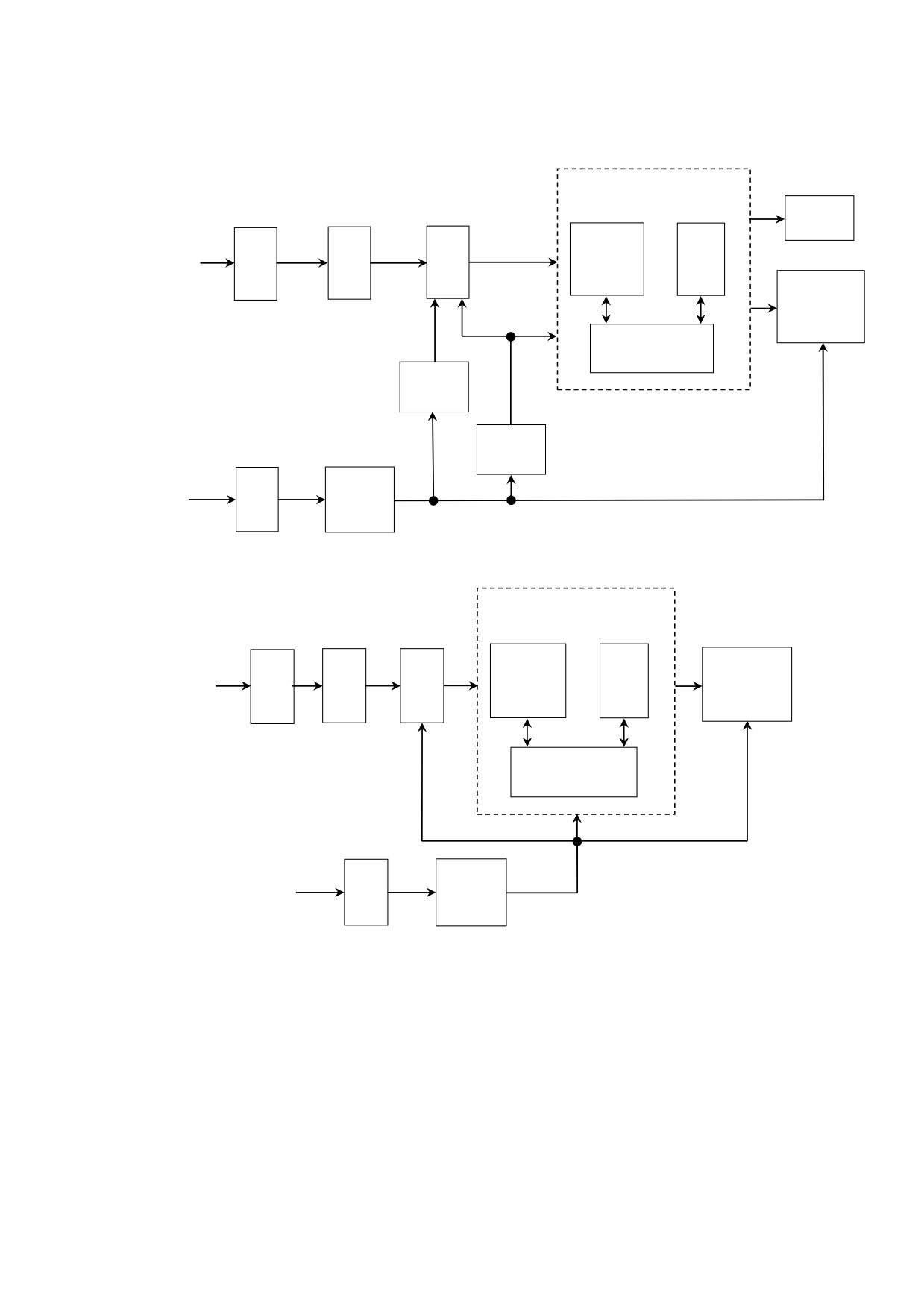

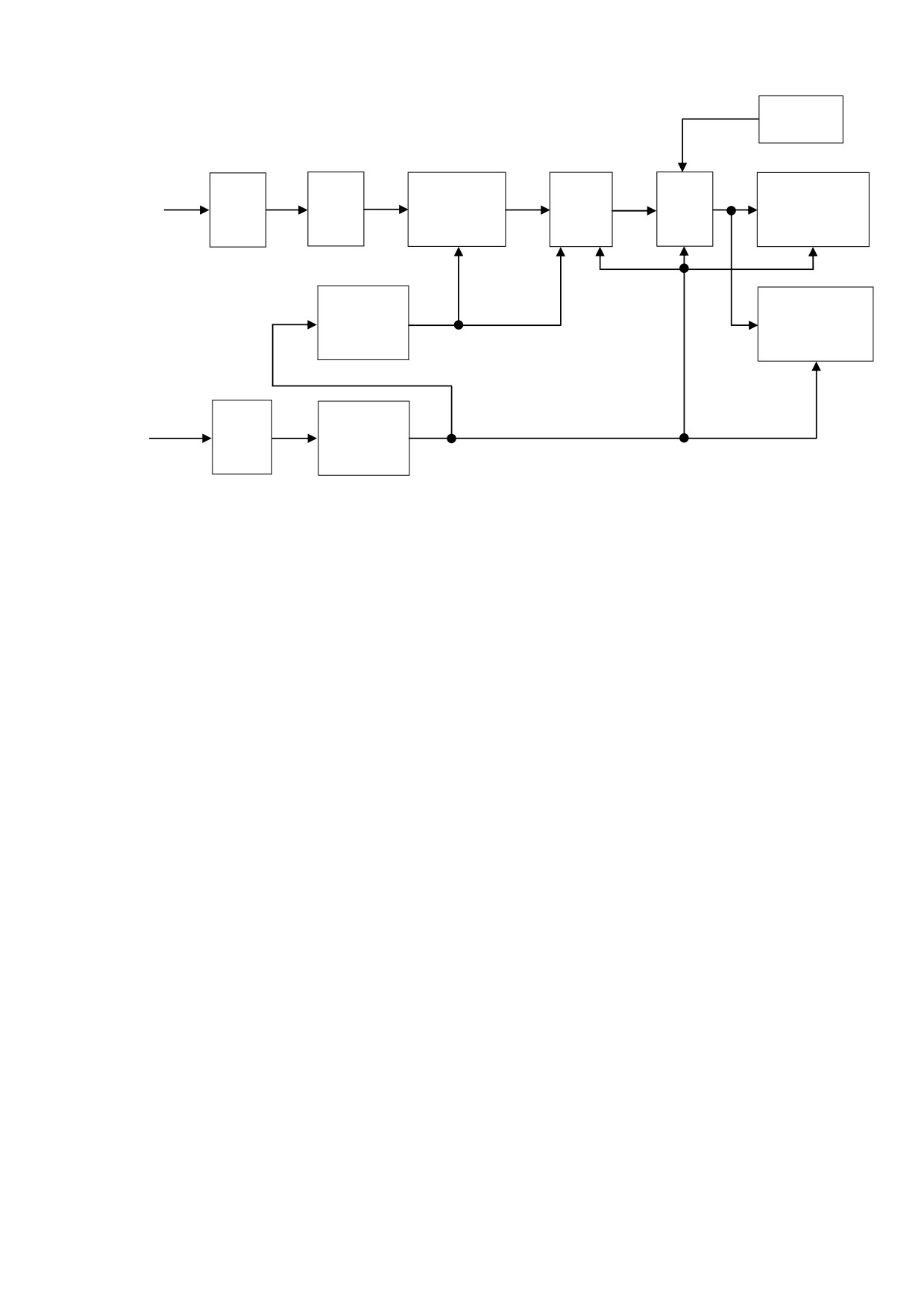

Приложение Б (обязательное) Схемы структурные приборов …………….
48

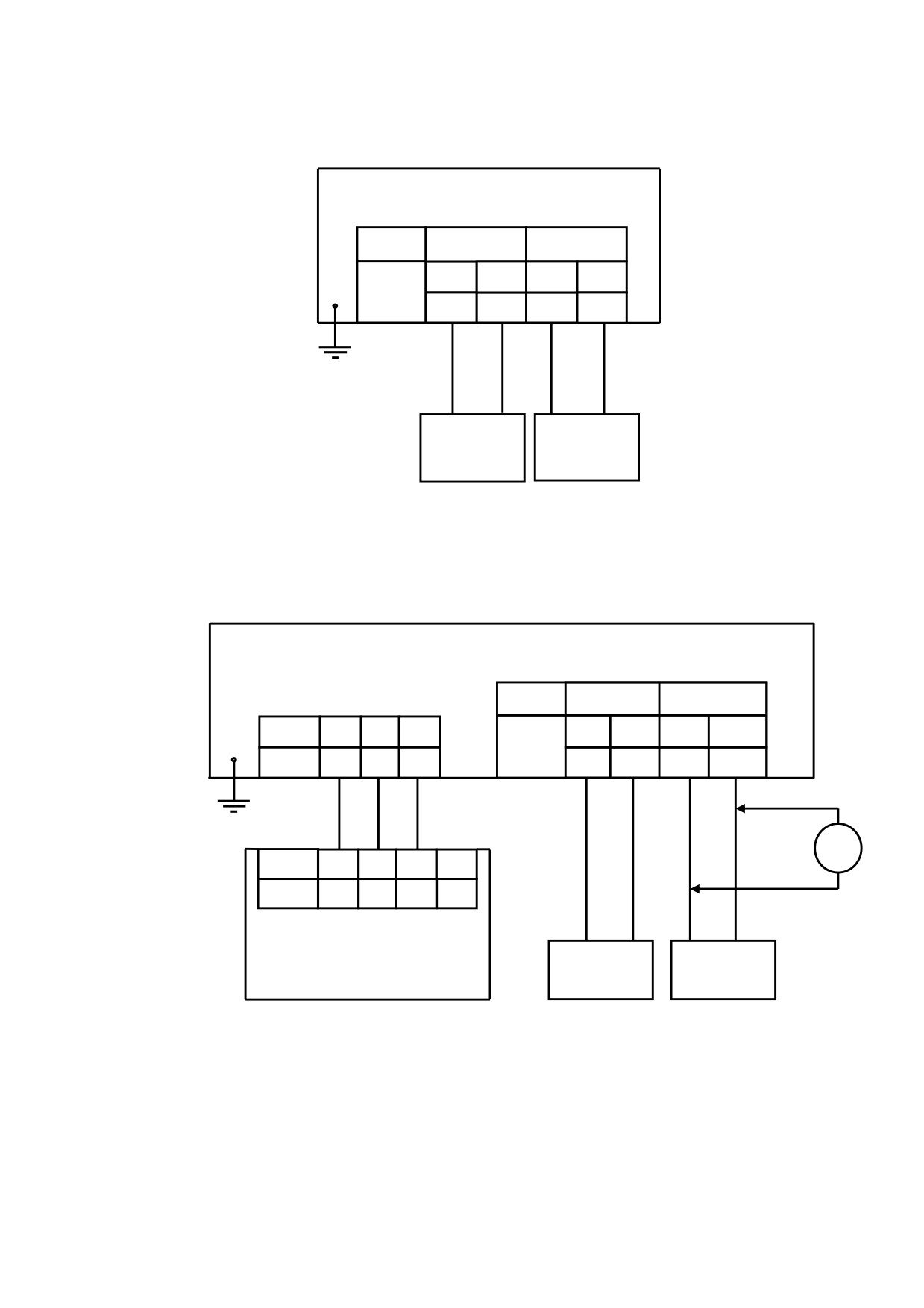

Приложение В (обязательное) Схемы внешних подключений приборов ...
50
Приложение Г (обязательное) Работа приборов в режиме «указатель
положения регулятора» …………………………………….
51
Приложение Д (справочное) Нормативные ссылки ……………………...
53
2
Данное руководство по эксплуатации предназначено для ознакомления с
техническими характеристиками, устройством, принципом работы, монтажом и
обслуживанием приборов щитовых цифровых электроизмерительных Щ20, Щ21,
Щ22, Щ23 в объеме, необходимом для эксплуатации.
1 ОПИСАНИЕ
1.1 Назначение
1.1.1 Приборы щитовые цифровые электроизмерительные Щ20, Щ21,
Щ22, Щ23 (в дальнейшем - приборы) предназначены для измерения силы тока
или напряжения в цепях постоянного тока.
1.1.2 Приборы предназначены для работы в составе технических средств
атомных электростанций (ТС АС), а также в других отраслях промышленности.
Приборы могут применяться в комплекте с первичными преобразовате-
лями для измерения неэлектрических величин, если диапазоны выходного элек-
трического сигнала первичных преобразователей соответствуют диапазонам
входного сигнала приборов.
1.1.3 Приборы для отображения результатов измерения могут иметь сле-
дующие виды отсчетных устройств (ОУ):
- цифровое ОУ;
- дискретно-аналоговое ОУ;
- цифровое и дискретно-аналоговое ОУ.
1.1.4 В приборах предусмотрена возможность выбора диапазона измере-
ний входного сигнала.
1.1.5 В приборах предусмотрена возможность изменения диапазона пока-
заний и наименования единицы измерения.
1.1.6 В приборах Щ21.3, Щ22.4, Щ22.6, Щ23.3, Щ23.4, Щ23.6 предусмот-
рена возможность программирования порогов изменения цвета индикации дискрет-
но-аналогового ОУ.
В приборах Щ20.3, Щ21.7, Щ23.7, Щ23.8 предусмотрена возможность за-
дания зон цветовой сигнализации дискретно-аналогового ОУ, которые формиру-
ются заданным при заказе количеством единичных индикаторов каждого цвета.
1.1.7 Приборы работоспособны при установке в любом положении.
3
1.1.8 Приборы выполнены в металлическом корпусе щитового крепления.
Конструкция крепления рассчитана на установку в щите толщиной 50 мм. В соот-
ветствии с заказом возможна установка в щите другой толщины.
1.1.9 Приборы не имеют подвижных частей и обеспечивают устойчивость
к механическим воздействиям в соответствии с группой М40, сейсмостойкость
9 баллов при уровне установки над нулевой отметкой до 10 м, 8 баллов при уров-
не установки до 25 м по ГОСТ 17516.1-90.
1.1.10 Приборы относятся к группе 6а размещения приборов на АЭС по
ОТТ 08042462 и к группе 2.3 по условиям эксплуатации в соответствии с
СТО 1.1.1.07.001.0675-2008.
1.1.11 Приборы, предназначенные для АЭС, могут использоваться в сис-
темах безопасности и системах нормальной эксплуатации, соответствуют, в зави-
симости от заказа, классам безопасности 2, 3, 4, имеют классификационное обо-
значение 2НУ, 3НУ по НП-001-2015.
Приборы относятся к I, II категории сейсмостойкости в соответствии с
НП-031-01.
1.1.12 По климатическим условиям приборы относятся к изделиям испол-
нения ТВ4.1 (c расширением диапазона температур от минус 10 до плюс 50 °С),
предназначенным для эксплуатации в атмосфере типа III по ГОСТ 15150-69.
1.1.13 Рабочие условия эксплуатации:
- температура окружающего воздуха от минус 10 до плюс 50 °С;
- относительная влажность воздуха не более 98 % при плюс 35 °С;
- атмосферное давление от 84 до 106,7 кПа;
- напряжение питания (24 ± 4) В постоянного тока.
1.1.14 Информация об исполнении прибора содержится в коде полного
условного обозначения:
Щаа.b.с - d - e - f - g - h - i - j,
где Щаа - тип прибора (по размеру передней рамки, мм):
Щ20 - 50×25,
Щ21 - 100×25,
Щ22 - 100×50,
Щ23 - 100×100;
4
b - исполнение прибора по виду ОУ, диапазону показаний цифрового ОУ и
числу единичных индикаторов дискретно-аналогового ОУ:
1 - цифровое ОУ с диапазоном показаний от -1999 до 9999,
2 - цифровое ОУ с диапазоном показаний ±19999,
3 - дискретно-аналоговое ОУ с числом единичных индикаторов до 61,
4 - цифровое ОУ с диапазоном показаний от -1999 до 9999 и дискрет-
но-аналоговое ОУ с числом единичных индикаторов до 61,
5 - цифровое ОУ с диапазоном показаний ±9999,
6
- цифровое ОУ с диапазоном показаний
±9999 и дискретно-
аналоговое ОУ с числом единичных индикаторов до 61,
7 - дискретно-аналоговое ОУ с числом единичных индикаторов более 61,
8
- цифровое ОУ с диапазоном показаний
±9999 и дискретно-
аналоговое ОУ с числом единичных индикаторов более 61.
с - исполнение прибора конструктивное:
Г - горизонтальное,
В - вертикальное;
d - диапазон измерений входного сигнала;
e - диапазон показаний;
f - единица измерения физической величины;
g - цвет лицевой панели (Б - белый, С - серый, Ч - черный);
h - цвет передней рамки (Б - белый, С - серый, Ч - черный);
i - цвет индикаторов цифрового ОУ (К - красный, Ж - желтый, З - зеленый);
j - параметры дискретно-аналогового ОУ:
- пороги изменения цвета и цвет индикации (К - красный, Ж - жел-
тый, З - зеленый) для приборов Щ21.3, Щ22.4, Щ22.6, Щ23.3,
Щ23.4, Щ23.6 (от начала диапазона показаний),
- количество и цвет (К - красный, Ж - желтый, З - зеленый) единич-
ных индикаторов каждой зоны сигнализации для приборов Щ20.3,
Щ21.7, Щ23.7, Щ23.8 (от начала диапазона показаний).
Неиспользуемый параметр i в формуле заказа заменяют знаком «×».
Неиспользуемые параметры с и j не указывают.
5
Дополнительно указывают:
1) класс безопасности, классификационное обозначение по ОПБ-88/97
НП-001-2015 (2НУ, 3НУ или 4);
2) толщину щита для установки прибора, если она отличается от 50 мм;
3) язык, если маркировка и (или) Руководство по эксплуатации, Методика по-
верки должны быть выполнены на английском языке, по умолчанию язык - русский;
4) количество экземпляров Руководства по эксплуатации и Методики по-
верки.
Параметры кода полного условного обозначения для каждого типа при-
бора приведены в таблице 1.
Таблица 1
Тип
Параметр кода полного условного обозначения
прибора
b
с
d
e
f
g
h
i
j
Щаа
1
-
+
+
+
+
+
+
-
Щ20
3
Г (В)
+
+
+
+
+
-
+
1
-
+
+
+
+
+
+
-
2
-
+
+
+
+
+
+
-
3
Г (В)
+
+
+
+
+
-
+
5
-
+
+
+
+
+
+
-
Щ21
7
Г (В)
+
+
+
+
+
-
+
1
-
+
+
+
+
+
+
-
2
-
+
+
+
+
+
+
-
Щ22
4
Г (В)
+
+
+
+
+
+
+
5
-
+
+
+
+
+
+
-
6
Г (В)
+
+
+
+
+
+
+
3
-
+
+
+
+
+
-
+
4
-
+
+
+
+
+
+
+
Щ23
6
-
+
+
+
+
+
+
+
7
-
+
+
+
+
+
-
+
8
-
+
+
+
+
+
+
+
Примечания
Знак «+» означает наличие параметра в формуле заказа,
Знак «-» означает отсутствие параметра в формуле заказа.
Примечание - Диапазон показаний для приборов с цифровым ОУ при изго-
товлении устанавливается с максимально возможным числом знаков после запятой.
6
Пример записи прибора (Щ22.2), имеющего следующие характеристики:
размер передней рамки 100×50 мм, цифровое ОУ с максимальным значением
диапазона показаний 19999, диапазон измерений входного сигнала от 0 до 5 мА,
диапазон показаний от минус 20 до плюс 50, единица измерения - °С, цвет лице-
вой панели - белый, цвет передней рамки - черный, цвет индикации - зеленый,
классификационное обозначение - 2Н, толщина щита 40 мм, язык маркировки -
английский, язык Руководства по эксплуатации, Методики поверки - английский,
количество экземпляров - 15:
Щ22.2-0...5мА-минус20.00...плюс50.00-°С-Б-Ч-З, ТУ 25-7504.210-2010,
классификационное обозначение - 2Н, толщина щита - 40 мм, язык маркировки,
Руководства по эксплуатации, Методики поверки - английский, 15 экз.
Пример записи прибора (Щ20.3), имеющего следующие характеристики:
размер передней рамки 50×25 мм, дискретно-аналоговое ОУ, конструктивное ис-
полнение вертикальное, диапазон измерений входного сигнала от 0 до 5 мА, диа-
пазон показаний от минус 20 до плюс 50, единица измерения - °С, цвет лицевой
панели - белый, цвет передней рамки - черный, количество и цвет индикаторов
дискретно-аналогового ОУ - 15 зеленого, 10 желтого, 5 красного цвета, класс
безопасности - 4, язык маркировки - английский, количество экземпляров - 2:
Щ20.3.В-0...5мА-минус20...плюс50-°С-Б-Ч-×-15(З),10(Ж),5(К),
ТУ 25-7504.210-2010, класс безопасности - 4, язык маркировки - английский, 2 экз.
Пример записи прибора (Щ21.7), имеющего следующие характеристики:
размер передней рамки 100×25 мм, дискретно-аналоговое ОУ, конструктивное
исполнение горизонтальное, диапазон измерений входного сигнала от 4 до 20 мА,
диапазон показаний от минус 20 до плюс 50, единица измерения - °С, цвет лице-
вой панели - белый, цвет передней рамки - черный, количество и цвет индикато-
ров дискретно-аналогового ОУ - 25 зеленого, 7 желтого, 30 красного цвета, класс
безопасности - 4, язык маркировки - английский, количество экземпляров - 2:
Щ21.7.Г-4...20мА-минус20...плюс50-°С-Б-Ч-×-25(З),7(Ж),30(К),
ТУ 25-7504.210-2010, класс безопасности - 4, язык маркировки - английский, 2 экз.
Пример записи прибора (Щ22.4), имеющего следующие характеристики:
размер передней рамки 100×50 мм, цифровое и дискретно-аналоговое ОУ, конст-
руктивное исполнение горизонтальное, диапазон измерений входного сигнала от
7
минус 5 до плюс 5 мА, диапазон показаний от минус 20 до плюс 50, единица из-
мерения - °С, цвет лицевой панели - белый, цвет передней рамки - черный, цвет
цифровых индикаторов - красный, пороги изменения цвета индикации - минус 20
- красный, минус 10 - желтый, 0 - зеленый, плюс 30 - желтый, плюс 40 - крас-
ный:
Щ22.4.Г-(-5…0...5мА)-минус20.0...плюс50.0-°С-Б-Ч-К-
минус20(К), минус10(Ж), 0(З), плюс30(Ж), плюс40(К), ТУ 25-7504.210-2010.
Пример записи прибора (Щ23.6), имеющего следующие характеристики:
размер передней рамки 100×100 мм, цифровое и дискретно-аналоговое ОУ, кон-
структивное исполнение горизонтальное, диапазон измерений входного сигнала
от 2 до 10 В, диапазон показаний от минус 20 до плюс 50, единица измерения -
°С, цвет лицевой панели - белый, цвет передней рамки - черный, цвет цифровых
индикаторов - красный, пороги изменения цвета индикации - минус 20 - крас-
ный, минус 10 - желтый, 0 - зеленый, плюс 30 - желтый, плюс 40 - красный:
Щ23.6-2...10В-минус20.00...плюс50.00-°С-Б-Ч-К-
минус20(К),минус10(Ж),0(З),плюс30(Ж),плюс40(К), ТУ 25-7504.210-2010.
Пример записи прибора (Щ20.1), имеющего следующие характеристики:
размер передней рамки 50×25 мм, диапазон измерений входного сигнала от 4 до
20 мА, режим работы - «указатель положения регулятора», диапазон показаний
от 01 до 19, единица измерения - нет, цвет лицевой панели - белый, цвет перед-
ней рамки - черный, цвет индикации - красный, класс безопасности - 4, язык
маркировки - английский, количество экземпляров - 1:
Щ20.1-4...20мА-С(01…19)-×-Б-Ч-К, ТУ 25-7504.210-2010, класс безо-
пасности - 4, язык маркировки - английский, 1 экз.
При заказе дополнительных лицевых панелей используется формула заказа:
- для приборов, имеющих только цифровое ОУ (Щ20.1, Щ21.1, Щ21.2,
Щ21.5, Щ22.1, Щ22.2, Щ22.5):
Лицевая панель Щаа.b-f-g;
- для приборов только с цифровым ОУ (Щ20.1, Щ21.1, Щ21.2, Щ21.5,
Щ22.1, Щ22.2, Щ22.5), работающих в режиме «указатель положения регулятора»:
Лицевая панель указателя Щаа.b-f-g;
8
- для приборов, имеющих дискретно-аналоговое ОУ
(Щ20.3, Щ21.3,
Щ21.7, Щ22.4, Щ22.6, Щ23.3, Щ23.4, Щ23.7, Щ23.8):
Лицевая панель Щаа.b.c-е-f-g,
где e - диапазон показаний;
f - единица измерения (при отсутствии единицы измерения в формуле за-
каза ставится знак «×»);
g - цвет лицевой панели.
При заказе дополнительных лицевых панелей технологических для при-
боров имеющих дискретно-аналоговое ОУ (Щ20.3, Щ21.3, Щ21.7, Щ22.4, Щ22.6,
Щ23.3, Щ23.4, Щ23.7, Щ23.8):
Лицевая панель технологическая Щаа.b.c.
При заказе дополнительных передних рамок используется формула заказа:
Передняя рамка Щаа - h,
где h - цвет передней рамки.
Для задания программируемых параметров приборов используется пульт
настройки ПН-2 (в дальнейшем - пульт). Пульт поставляется по отдельному заказу.
9
1.2 Технические характеристики
1.2.1 Приборы могут иметь диапазоны измерений входного сигнала по-
стоянного тока, указанные в таблице 2.
Таблица 2
Диапазон измерений входного сигнала
Группа диапазонов
Измеряемая
исполнение 1
исполнение 2
измерений входного сиг-
величина
(однополярный)
(двухполярный)
нала для приборов Щ20
Напряжение
от 0 до 75 мВ
-75…0…75 мВ
-
постоянного тока
от 0 до 200 мВ
-200…0…200 мВ
-
от 0 до 1 В
-1…0…1 В
-
от 0 до 10 В
-10…0…10 В
I
от 2 до 10 В
-6…2…10 В
Сила
от 0 до 5 мА
-5…0…5 мА
-
постоянного тока
от 0 до 20 мА
-20…0…20 мА
II
от 4 до 20 мА
-12…4…20 мА
Приборы (кроме приборов Щ20) могут иметь все диапазоны измерений
входного сигнала исполнения 1 или исполнения 2, указанные в таблице 2, и воз-
можность выбора в процессе эксплуатации любого из диапазонов измерений вход-
ного сигнала внутри заказанного исполнения.
Прибор Щ20.1 может иметь один из диапазонов измерений входного сигна-
ла исполнения 1 или исполнения 2, указанных в таблице 2, и возможность выбора в
процессе эксплуатации диапазона измерений входного сигнала внутри группы I или
II заказанного исполнения.
Прибор Щ20.3 может иметь один из диапазонов измерений входного сигнала
исполнения 1, указанных в таблице 2, и возможность выбора в процессе эксплуатации
диапазона измерений входного сигнала внутри группы для групп I или II.
Диапазон измерений входного сигнала должен соответствовать заказу.
1.2.2 Входное сопротивление при измерении напряжения постоянного то-
ка равно (1,0 ± 0,025) МОм.
1.2.3 Напряжение нагрузки при измерении силы постоянного тока величи-
ной, равной верхнему пределу измерения равно:
- (75 ± 5) мВ для приборов кроме Щ20;
- (80 ± 5) мВ для приборов Щ20.3,
- (200 ± 20) мВ с пределами измерений 0…20 мА, 4…20 мА, -20…0…20 мА,
-12…4…20 мА или (100 ± 10) мВ с пределами измерений 0…5 мА, -5…0…5 мА для
приборов Щ20.1.
1.2.4 Диапазон показаний цифрового ОУ приборов (параметр е кода услов-
ного обозначения) при поставке соответствует заказу.
Диапазон показаний цифрового ОУ в процессе эксплуатации может быть
10
изменен в пределах максимального диапазона, указанного в таблице 3.
Разность между верхним и нижним значениями диапазона показаний не
должна превышать величину верхнего предела максимального диапазона показаний.
Таблица 3
Количество единичных
Вид
Максимальный
Количество
Тип
индикаторов дискретно-
дискретно-
диапазон показаний
индикаторов
прибора
аналогового ОУ,
аналогового
цифрового ОУ*
цифрового ОУ
вид указателя**
ОУ
Приборы с цифровым ОУ
Щ20.1
-1999 до 9999
4
-
-
Щ21.1
-1999 до 9999
4
-
-
Щ21.2
-19999 до 19999
5
-
-
Щ21.5
-9999 до 9999
4 и знак «-»
-
-
Щ22.1
-1999 до 9999
4
-
-
Щ22.2
-19999 до 19999
5
-
-
Щ22.5
-9999 до 9999
4 и знак «-»
-
-
Приборы с дискретно-аналоговым ОУ
Щ20.3
-
-
30, столбик
линия
Щ21.3
-
-
31, столбик (риска)
линия
Щ21.7
-
-
62, риска (столбик)
линия
Щ23.3
-
-
61, столбик (риска)
дуга
Щ23.7
-
-
102, риска (столбик)
дуга
Приборы с цифровым и дискретно-аналоговым ОУ
Щ22.4
-1999 до 9999
4
25, столбик (риска)
линия
Щ22.6
-9999 до 9999
4 и знак «-»
25, столбик (риска)
линия
Щ23.4
-1999 до 9999
4
61, столбик (риска)
дуга
Щ23.6
-9999 до 9999
4 и знак «-»
61, столбик (риска)
дуга
Щ23.8
-9999 до 9999
4 и знак «-»
102, риска (столбик)
дуга
* - диапазон показаний может быть изменен потребителем с помощью пульта настройки;
** - заводская настройка указана без скобок
В приборах с цифровым ОУ предусмотрена возможность установки ре-
жима «указатель положения регулятора».
1.2.5 Диапазон показаний дискретно-аналогового ОУ приборов (параметр е
кода условного обозначения) при поставке соответствует заказу.
Диапазон показаний дискретно-аналогового ОУ может быть изменен в
процессе эксплуатации путем замены лицевой панели.
1.2.6 Наименование единицы измерения на лицевой панели приборов (па-
раметр f кода условного обозначения) при поставке соответствует заказу.
11
Наименование единицы измерения может быть изменено в процессе экс-
плуатации путем замены лицевой панели.
1.2.7 В приборах (кроме Щ20.3) предусмотрена возможность программи-
рования параметров с помощью пульта настройки.
В приборах Щ20.3 предусмотрена возможность программирования пара-
метров с помощью встроенной кнопки.
Программируемые параметры для каждого типа прибора приведены
в
таблице 4.
Таблица 4
Программируемые параметры
Тип
Диапазон
Пороги изменения
Диапазон
Яркость
Вид указателя
измерений
цвета и цвет индика-
прибора
показаний
свечения
дискретно-
входного
ции дискретно-
цифрового ОУ
индикаторов
аналогового ОУ
сигнала
аналогового ОУ
Приборы с цифровым ОУ
Щ20.1
+
+
+
-
-
Щ21.1
+
+
+
-
-
Щ21.2
+
+
+
-
-
Щ21.5
+
+
+
-
-
Щ22.1
+
+
+
-
-
Щ22.2
+
+
+
-
-
Щ22.5
+
+
+
-
-
Приборы с дискретно-аналоговым ОУ
Щ20.3
+
-
+
-
-
Щ21.3
+
-
+
+
+
Щ21.7
+
-
+
-
+
Щ23.3
+
-
+
+
+
Щ23.7
+
-
+
-
+
Приборы с цифровым и дискретно-аналоговым ОУ
Щ22.4
+
+
+
+
+
Щ22.6
+
+
+
+
+
Щ23.4
+
+
+
+
+
Щ23.6
+
+
+
+
+
Щ23.8
+
+
+
-
+
Примечания
1 Знак «+» означает, что параметр программируемый.
2 Знак «-» означает, что параметр непрограммируемый.
1.2.8 Питание приборов осуществляется от источника постоянного тока
напряжением (24 ± 4) В. Двойная амплитуда пульсаций при этом не должна пре-
вышать 1,2 В.
12
1.2.9 Мощность, потребляемая прибором, не превышает:
- 1,0 В·А для Щ20.3, Щ21.1, Щ21.2, Щ21.5, Щ22.1, Щ22.2, Щ22.5;
- 1,5 В·А для Щ20.1, Щ21.3, Щ21.7, Щ22.4, Щ22.6, Щ23.3, Щ23.4, Щ23.6,
Щ23.7, Щ23.8.
1.2.10 Время установления рабочего режима приборов не более 20 мин.
1.2.11 Время установления показаний не более 0,5 с.
1.2.12 Лицевые панели (параметр g кода условного обозначения) и перед-
ние рамки (параметр h кода условного обозначения) приборов могут иметь три
цвета: белый (Б), серый (С), черный (Ч).
Цвет лицевой панели и передней рамки при поставке соответствует зака-
зу. Сочетание цветов можно изменить в процессе эксплуатации путем замены ли-
цевой панели и передней рамки.
1.2.13 Габаритные размеры и масса приборов приведены в таблице 5.
Таблица 5
Размер, мм, не более
Габаритный раз-
Тип
Исполнение
Масса, кг,
мер прибора, мм,
прибора
прибора
не более
передней рамки
корпуса
не более
1
50×25×5
45,8×20,8×70
50×25×90
0,2
Щ20
3.Г
50×25×5
45,8×20,8×90
50×25×110
0,2
3.В
25×50×5
20,8×45,8×90
25×50×110
0,2
1
100×25×5
95,8×20,8×100
100×25×122
0,3
2
100×25×5
95,8×20,8×100
100×25×122
0,3
3.Г
100×25×5
95,8×20,8×100
100×25×122
0,3
Щ21
3.В
25×100×5
20,8×95,8×100
25×100×122
0,3
5
100×25×5
95,8×20,8×100
100×25×122
0,3
7.Г
100×25×5
95,8×20,8×90
100×25×110
0,3
7.В
25×100×5
20,8×95,8×90
25×100×110
0,3
1
100×50×5
95,8×45,8×100
100×50×122
0,4
2
100×50×5
95,8×45,8×100
100×50×122
0,4
4.Г
100×50×5
95,8×45,8×100
100×50×122
0,4
Щ22
4.В
50×100×5
45,8×95,8×100
50×100×122
0,4
5
100×50×5
95,8×45,8×100
100×50×122
0,4
6.Г
100×50×5
95,8×45,8×100
100×50×122
0,4
6.В
50×100×5
45,8×95,8×100
50×100×122
0,4
13
Продолжение таблицы 5
Размер, мм, не более
Габаритный раз-
Тип
Исполнение
Масса, кг,
мер прибора, мм,
прибора
прибора
не более
передней рамки
передней рамки
не более
3
100×100×5
95,8×95,8×100
100×100×122
0,5
4
100×100×5
95,8×95,8×100
100×100×122
0,5
Щ23
6
100×100×5
95,8×95,8×100
100×100×122
0,5
7
100×100×5
95,8×95,8×100
100×100×122
0,5
8
100×100×5
95,8×95,8×100
100×100×122
0,5
Примечание - Габаритные размеры приборов по длине даны с учетом крепящей скобы.
1.2.14 Высота цифр цифрового ОУ приборов не менее:
- 9 мм для Щ20.1, Щ22.6;
- 10 мм для Щ22.1, Щ22.2, Щ21.5, Щ22.4, Щ23.4, Щ23.6, Щ23.8;
- 14 мм для Щ22.2;
- 20 мм для Щ22.1, Щ22.5.
Цвет индикаторов цифрового ОУ (параметр i кода условного обозначения)
может быть красным (К), желтым (Ж) или зеленым (З), в соответствии с заказом.
1.2.15 Дискретно-аналоговое ОУ состоит из единичных индикаторов. Вид
дискретно-аналогового ОУ, количество единичных индикаторов и вид указателя
соответствуют таблице 3. Цвет индикации может быть красным, желтым или зе-
леным.
Цвет индикации дискретно-аналогового ОУ приборов Щ21.3, Щ22.4,
Щ22.6, Щ23.3, Щ23.4, Щ23.6 изменяется при переходе сигнала через запрограм-
мированные пороги изменения цвета (1.2.7) в соответствии с заказом (параметр j
кода условного обозначения). Число порогов изменения цвета индикации дис-
кретно-аналогового ОУ не более 10.
Цвет индикации дискретно-аналогового ОУ приборов Щ20.3, Щ21.7,
Щ23.7, Щ23.8 определяется количеством и цветом единичных индикаторов каж-
дой зоны сигнализации в соответствии с заказом (параметр j кода условного обо-
значения).
1.2.16 Пределы допускаемой основной приведенной погрешности по
цифровому ОУ равен величине, указанной в таблице 6.
14
Таблица 6
Предел допускаемой основной
Предел допускаемой
Тип
приведенной погрешности, %
дополнительной погрешности, %
по дискретно-
по дискретно-
прибора
по цифровому ОУ
по цифровому ОУ
аналоговому ОУ
аналоговому ОУ
Для приборов с цифровым ОУ
Щ20.1
Щ21.1
Щ21.2
Щ21.5
±0,1
-
±0,1
-
Щ22.1
Щ22.2
Щ22.5
Для приборов с дискретно-аналоговым ОУ
Щ20.3
±2,5
Щ21.3
Щ21.7
-
-
±0,5
±1,5
Щ23.3
Щ23.7
±1,0
Для приборов с цифровым и дискретно-аналоговым ОУ
Щ22.4
±2,5
Щ22.6
Щ23.4
±0,1
±0,1
±0,5
±1,5
Щ23.6
Щ23.8
±1,0
Нормирующее значение при определении погрешности на максимальном
диапазоне показаний принимается равным верхнему пределу максимального диа-
пазона показаний, указанному в таблице 3.
Нормирующее значение при определении погрешности на заказанном
диапазоне показаний принимается равным разности верхнего и нижнего пределов
диапазона измерений входного сигнала.
1.2.17 Пределы допускаемой основной приведенной погрешности приборов
по дискретно-аналоговому ОУ равны величинам, указанным в таблице 6. Норми-
рующее значение при определении погрешности принимается равным разности
верхнего и нижнего пределов диапазона измерений входного сигнала.
1.2.18 Основная приведенная погрешность приборов при отклонении на-
пряжения питания в пределах, указанных в 1.2.8, не превышает пределов допус-
каемой основной приведенной погрешности, указанных в таблице 6.
15
1.2.19 В приборах предусмотрена сигнализация:
- при превышении на 5 % верхнего предела диапазона измерений входно-
го сигнала на цифровом ОУ горят верхние сегменты на всех индикаторах, на дис-
кретно-аналоговом ОУ мигают все единичные индикаторы;
- при обрыве входной цепи для диапазонов измерений входного сигнала от
2 до 10 В и от 4 до 20 мА на цифровом ОУ горят средние сегменты на крайних ин-
дикаторах, на дискретно-аналоговом ОУ мигает младший единичный индикатор.
1.2.20 Приборы выдерживают:
- увеличение напряжения питания до 36 В;
- неправильное подключение полярности напряжения питания;
- неправильное подключение полярности входного сигнала.
1.2.21 Приборы выдерживают перегрузку, равную 120 % от верхнего пре-
дела диапазона измерений входного сигнала, в течение 2 ч.
При измерении силы постоянного тока приборы выдерживают одну пере-
грузку током, превышающим в два раза верхний предел диапазона измерений
входного сигнала, продолжительностью 5 с.
При измерении напряжения постоянного тока приборы выдерживают од-
ну перегрузку напряжением, превышающим в два раза верхний предел диапазона
измерений входного сигнала, продолжительностью 5 с.
1.2.22 Приборы являются тепло-, холодо- и влагоустойчивыми. Пределы
допускаемой дополнительной погрешности на каждые 10 °С, вызванной отклоне-
нием температуры окружающего воздуха от нормальной (20 ± 5) °С до любой в
пределах от минус 10 до плюс 50 °С, равны величинам, указанным в таблице 6.
Приборы работоспособны в течение 6 ч при температуре окружающего
воздуха в пределах от плюс 50 до плюс 55 ºС. При этом дополнительная погреш-
ность в этом диапазоне температур не превышает пределов основной приведен-
ной погрешности.
Приборы работоспособны в течение 6 ч при относительной влажности
воздуха до 98 % при температуре 35 °С и более низких температурах без конден-
сации влаги. При этом дополнительная погрешность, вызванная изменением
влажности, не превышает пределов основной приведенной погрешности.
16
1.2.23 Приборы являются тепло-, холодо-, влагопрочными. Основная по-
грешность приборов после пребывания в течение 15 суток в нерабочем состоянии
при температуре окружающего воздуха от плюс 5 до плюс 45 °С и относительной
влажности воздуха до 98 % при температуре плюс 35 °С и более низких температу-
рах без конденсации влаги с учетом содержания коррозионно-активных агентов в
атмосфере и выдержки приборов до включения питания в нормальных климатиче-
ских условиях в течение 5 часов не превышает пределов, указанных в таблице 6.
1.2.24 Приборы являются виброустойчивыми.
1.2.24.1 Приборы работоспособны при воздействии по трем взаимно-
перпендикулярным осям синусоидальной вибрации в диапазоне частот от 10 до
200 Гц с ускорением 350 м/с2 (35 g) и временем воздействия не менее 5 с по каж-
дой оси (ударная воздушная волна).
1.2.24.2 Приборы работоспособны при воздействии по трем взаимно-
перпендикулярным осям синусоидальной вибрации с параметрами, указанными в
таблице 7 (сейсмическая нагрузка).
Таблица 7
Значение параметра
для диапазона частот, Гц
Наименование параметра
от 1 до 9
от 9 до 35
Шаг по частоте, Гц
1,0
2,0
Время выдержки на каждой частоте, с
20,0
10,0
Ускорение, м/с2 (g)
120 (12)
120 (12)
1.2.24.3 Приборы работоспособны при воздействии по трем взаимно-
перпендикулярным осям синусоидальной вибрации в диапазоне частот от 0,5 до
100 Гц с ускорением 40 м/с2 (4 g) и временем воздействия не менее 80 с по каждой
оси (эксплуатационная синусоидальная вибрация).
1.2.24.4 Пределы допускаемой дополнительной погрешности, вызванной
воздействием вибрации, равны величинам, указанным в таблице 6.
1.2.25 Приборы являются вибропрочными по трем взаимно-перпендику-
лярным осям при воздействии синусоидальной вибрации с параметрами (эксплуа-
тационная синусоидальная вибрация):
- диапазон частот от 0,5 до 100 Гц,
- ускорение 80 м/с2 (8 g),
- время суммарного воздействия по трем осям не менее 6 ч.
17
1.2.26 Приборы являются сейсмостойкими и обеспечивают работоспо-
собность, сохраняя свои характеристики при сейсмических воздействиях интен-
сивностью 9 баллов по шкале MSK-64 при уровне установки на высоте до 10 м
над нулевой отметкой и 8 баллов по шкале MSK-64 при уровне установки на вы-
соте до 25 м над нулевой отметкой.
1.2.27 Приборы являются ударопрочными по трем взаимно-перпенди-
кулярным осям в шести направлениях при воздействии многократных ударов с
параметрами (многократные удары, имитирующие транспортные нагрузки в со-
ставе оборудования АЭС):
- ускорение 140 м/с2 (14g),
- длительность импульса ускорения от 2 до 20 мс,
- суммарное количество ударов по шести направлениям не менее 6000 ± 10.
1.2.28 Электрическое сопротивление изоляции между корпусом и изоли-
рованными от корпуса электрическими цепями в нормальных условиях не менее 20 МОм.
1.2.29 Изоляция между корпусом и изолированными от корпуса электри-
ческими цепями выдерживает при нормальных условиях в течение 1 мин дейст-
вие испытательного напряжения практически синусоидальной формы частотой от
45 до 65 Гц с действующим значением 500 В.
1.2.30 Изоляция между входными цепями и цепями питания выдерживает
при нормальных условиях в течение 1 мин действие испытательного напряжения
практически синусоидальной формы частотой от 45 до 65 Гц с действующим зна-
чением 500 В.
1.2.31 Приборы в транспортной таре обладают тепло-, холодо- и влаго-
прочностью при температуре окружающего воздуха от минус 50 до плюс 60 ºС и
относительной влажности воздуха не более 95 % при температуре плюс 25 ºС и
более низких температурах без конденсации влаги.
1.2.32 Приборы в транспортной таре обладают прочностью к следующим
механико-динамическим нагрузкам.
- вибрации с амплитудой ускорения 49 м/с2 в диапазоне частот от 10 до 500 Гц;
- ударам со значением пикового ускорения 98 м/с2, длительностью удар-
ного импульса 16 мс, число ударов 1000±10 в направлении, обозначенном на таре;
- одиночным ударам при свободном падении с высоты 500 мм.
18
1.2.33 По защищенности от воздействия твердых тел приборы соответ-
ствуют коду IP 20 по ГОСТ 14254-2015.
1.2.34 Приборы удовлетворяют требованиям по электромагнитной со-
вместимости в соответствии с ГОСТ 32137-2013, предъявляемым к IV группе
ТС АС (технические средства, поставляемые на атомные станции и/или радиаци-
онно-опасные объекты).
Помехоустойчивость приборов удовлетворяет критерию качества функ-
ционирования А по ГОСТ 32137-2013.
1.2.35 Уровень индустриальных помех при работе приборов не превыша-
ет значений, установленных ГОСТ 30805.22-2013 для оборудования класса Б.
1.2.36 Средняя наработка на отказ не менее 150000 ч (вероятность безот-
казной работы за время 12000 ч не менее 0,95).
1.2.37 Средний срок службы приборов не менее 15 лет.
1.2.38 Приборы относятся к восстанавливаемым, ремонтируемым издели-
ям. Среднее время восстановления работоспособного состояния не более 4 ч.
1.3 Устройство и принцип работы
1.3.1 Конструкция
Приборы выполнены в корпусе для щитового монтажа. Общий вид, габа-
ритные и установочные размеры приборов приведены на рисунках А.1 - А.8 при-
ложения А.
Прибор имеет комплект монтажных частей для установки на щит.
На передней панели располагаются индикаторы цифрового ОУ и (или)
единичные индикаторы дискретно-аналогового ОУ, отображающие значение и
состояние измеряемого сигнала. Количество и вид индикаторов соответствуют
таблице 3. Цвет индикаторов цифрового ОУ и дискретно-аналогового ОУ соот-
ветствует 1.2.14, 1.2.15.
Входной измеряемый сигнал и напряжение питания подаются на прибор
через разъем, расположенный на задней панели. На задней панели приборов, кроме
приборов Щ20.1, Щ20.3, под защитной крышкой располагается штыревая линейка,
которая служит для задания диапазона измерений входного сигнала с помощью
двух перемычек. Перемычки для требуемого диапазона измерений входного сигна-
ла устанавливаются в соответствии с таблицей 8.
19
Таблица 8
Диапазон измерений
Условное обозначение
Номера позиций
входного сигнала
диапазона измерений
установки перемычек
от 0 до 10 В, от 2 до 10 В;
In3
5, 6
-10…0…10 В, -6…2…10 В
от 0 до 75 мВ, от 0 до 200 мВ, от 0 до 1 В;
In4
7, 8
-75…0…75 мВ, -200…0…200 мВ, -1…0…1 В
от 0 до 5 мА;
In5
9, 10
-5…0…5 мА
от 0 до 20 мА, от 4 до 20 мА;
In6
11, 12
-20…0…20 мА, -12…4…20 мА
Информация о соответствии позиций перемычек диапазону измерений
входного сигнала приведена на этикетке, расположенной на корпусе прибора.
Для крепления прибора к щиту на задней панели имеются две стойки, рас-
положенные по диагонали, и дополнительная стойка для заземления корпуса.
Для задания программируемых параметров приборов (кроме Щ20.3) использу-
ется пульт. Пульт подключается к прибору со стороны передней панели с помощью
разъема. Для доступа к разъему необходимо снять переднюю рамку и лицевую панель.
Для задания программируемых параметров в приборе Щ20.3 использует-
ся встроенная кнопка, для доступа к которой необходимо выкрутить на корпусе
винт М2, заглушающий специальное отверстие. Нажатие на кнопку возможно с
помощью толкателя длиной не менее 25 мм.
1.3.2 Принцип работы
1.3.2.1 Принцип работы прибора Щ20.1
Структурная схема приведена на рисунке Б.1 приложения Б.
Фильтры Ф предназначены для защиты цепей входного сигнала и питания
от кратковременных импульсных помех. Делитель Д преобразует входной сигнал
(напряжение или силу тока) в напряжение, соответствующее рабочему входному
диапазону усилителя У. С выхода усилителя напряжение поступает на вход встроен-
ного в микроконтроллер аналого-цифрового преобразователя АЦП. Микроконтрол-
лер с помощью встроенного АЦП преобразует аналоговый сигнал в двоичный код,
обеспечивает калибровку и хранение коэффициента калибровки в запоминающем
устройстве ЗУ, а также обрабатывает код АЦП и выводит результат измерения на
цифровое отсчетное устройство ЦОУ с учетом установленного диапазона показаний.
Цвет индикации цифрового ОУ соответствует заказу и в процессе экс-
плуатации не изменяется.
С помощью пульта выполняют калибровку и устанавливают программи-
руемые параметры прибора.
20
Питание прибора осуществляется от нестабилизированного напряжения
постоянного тока 24 В, которое источник питания ИП1 преобразует в стабилизи-
рованное напряжение 5 В. Источник ИП1 обеспечивает гальваническую развязку
и имеет узел защиты от неправильного подключения полярности напряжения пи-
тания. Источник опорного напряжения ИОН преобразует стабилизированное на-
пряжение 5 В до необходимых уровней и обеспечивает гальваническую развязку
и питание усилителя. Источник ИП2 преобразует стабилизированное напряжение
5 В до необходимого уровня (+3,3 В) и обеспечивает питание узлов прибора.
1.3.2.2 Принцип работы прибора Щ20.3
Структурная схема приведена на рисунке Б.1 приложения Б.
Фильтры Ф предназначены для защиты цепей входного сигнала и питания
от кратковременных импульсных помех. Делитель Д преобразует входной сигнал
(напряжение или силу тока) в напряжение, соответствующее рабочему входному
диапазону усилителя У. С выхода усилителя напряжение поступает на вход встро-
енного в микроконтроллер аналого-цифрового преобразователя АЦП. Микрокон-
троллер с помощью встроенного АЦП преобразует аналоговый сигнал в двоичный
код, обеспечивает калибровку и хранение коэффициента калибровки в запоми-
нающем устройстве ЗУ, а также управляет дискретно-аналоговым отсчетным уст-
ройством ДАОУ, на котором отображается результат измерения входного сигнала.
Цвет индикации дискретно-аналогового ОУ может быть одинаковым для
всех единичных индикаторов или индикация может быть разделена на зоны раз-
ного цвета. Границы и цвет каждой зоны индикации соответствуют заказанному
количеству и цвету единичных индикаторов и в процессе эксплуатации не изме-
няются. При изменении входного сигнала в пределах рабочего диапазона вклю-
чаются (или выключаются) единичные индикаторы соответствующего цвета.
С помощью встроенной кнопки выполняют калибровку и устанавливают
программируемые параметры прибора.
Питание прибора осуществляется от нестабилизированного напряжения
постоянного тока 24 В, которое источник питания ИП преобразует в стабилизиро-
ванное напряжение 5 В, необходимое для питания узлов прибора. Источник ИП
обеспечивает гальваническую развязку и имеет узел защиты от неправильного
подключения полярности напряжения питания.
1.3.2.3 Принцип работы приборов (кроме приборов Щ20).
Структурная схема приведена на рисунке Б.2 приложения Б.
Фильтры Ф предназначены для защиты цепей входного сигнала и пита-
ния от кратковременных импульсных помех. Делитель Д преобразует входной
21
сигнал (напряжение или силу тока) в напряжение, соответствующее рабочему
диапазону аналого-цифрового преобразователя АЦП. Цифровой код с выхода
АЦП через оптоэлектронное устройство гальванической развязки ГР поступает на
микроконтроллер М, который обрабатывает код АЦП и выводит результат изме-
рения на цифровое отсчетное устройство ЦОУ и (или) дискретно-аналоговое от-
счетное устройство ДАОУ с учетом установленного диапазона показаний.
Цвет индикации цифрового ОУ соответствует заказу и в процессе экс-
плуатации не изменяется.
Цвет индикации дискретно-аналогового ОУ для приборов Щ21.3, Щ22.4,
Щ22.6, Щ23.3, Щ23.4, Щ23.6 программируется и изменяется, если запрограмми-
рованы пороги изменения цвета и цвет, соответствующий заданному порогу. При
переходе входного сигнала через порог, цвет индикации дискретно-аналогового
ОУ изменяется и соответствует запрограммированному.
Цвет индикации дискретно-аналогового ОУ для приборов Щ21.7, Щ23.7,
Щ23.8 может быть одинаковым для всех единичных индикаторов или индикация может
быть разделена на зоны разного цвета. Границы и цвет каждой зоны индикации соответ-
ствуют заказанному количеству и цвету единичных индикаторов и в процессе эксплуа-
тации не изменяются. При изменении входного сигнала в пределах рабочего диапазона
включаются (или выключаются) единичные индикаторы соответствующего цвета.
С помощью пульта выполняют калибровку и устанавливают программи-
руемые параметры приборов.
Питание приборов осуществляется от нестабилизированного напряжения
постоянного тока 24 В, которое источник питания ИП1 преобразует в стабилизи-
рованное напряжение 5 В, необходимое для питания цифровых узлов прибора.
Источник ИП1 обеспечивает гальваническую развязку и имеет узел защиты от
неправильного подключения полярности напряжения питания. Источник ИП2
обеспечивает гальваническую развязку и питание входных цепей прибора.
1.3.2.4 Диагностика памяти программ
В приборах предусмотрена сигнализация нарушения памяти программ
микроконтроллера.
При включении питания прибора производится контроль целостности
памяти программ методом подсчета контрольной суммы. Несовпадение подсчи-
танной контрольной суммы с заданным числом сигнализируется миганием еди-
ничных индикаторов дискретно-аналогового ОУ с номерами (в зависимости от
типа прибора) 1-5, 11-15, 21-25, 31-35, 41-45, 51-55 и (или) миганием десятич-
ных точек цифрового ОУ.
22
1.4 Маркировка, пломбирование, упаковка
1.4.1 На прибор нанесены:
1) обозначение прибора;
2) диапазон измерений входного сигнала (для приборов Щ20) или диапазо-
ны измерений входного сигнала (для приборов Щ21, Щ22, Щ23 всех исполнений);
3) диапазон показаний и наименование единицы измерения;
4) информация о положении перемычек, определяющих диапазон изме-
рений входного сигнала (для приборов Щ21, Щ22, Щ23 всех исполнений);
5) пределы основной погрешности прибора;
6) товарный знак предприятия-изготовителя;
7) порядковый номер прибора по системе нумерации предприятия-изготовителя;
8) месяц и год изготовления;
9) знак заземления;
10) надпись «Made in Russia»;
11) знак утверждения типа средств измерений;
12) испытательное напряжение изоляции.
1.4.2 На корпусе прибора и на ответной части разъема для подключения
входного сигнала и напряжения питания нанесена маркировка контактов.
1.4.3 Приборы, прошедшие приемо-сдаточные испытания и первичную
поверку предприятия-изготовителя, имеют клеймо поверителя и клеймо ОТК.
1.4.4 Прибор пломбируют путем нанесения мастики на винты крепления бло-
ка печатных плат к корпусу с клеймами ОТК, поверителя и Заказчика (при необходи-
мости), исключающих доступ к внутренним частям прибора без нарушения пломб.
1.4.5 В качестве потребительской тары должны применяться коробки из
гофрированного картона и транспортная тара (транспортные ящики из листовых
древесных материалов или из гофрированного картона).
1.4.6 При поставке приборы подвергнуты консервации по ГОСТ 9.014-78 для
группы III-1, вариант внутренней упаковки ВУ-5, вариант временной защиты ВЗ-10.
Срок противокоррозионной защиты без переконсервации в климатиче-
ских условиях 1.2.31 - 3 года с момента изготовления прибора.
1.4.7 Транспортная маркировка содержит знаки: «Хрупкое. Осторожно»,
«Беречь от влаги», «Верх».
Потребительская тара приборов имеет ярлык с надписью: «АЭС».
23
2 СРЕДСТВА ИЗМЕРЕНИЯ, ИНСТРУМЕНТ И ПРИНАДЛЕЖНОСТИ
2.1 Для контроля, регулирования (настройки), выполнения работ по тех-
ническому обслуживанию и текущему ремонту должны применяться следующие
технические средства:
- установка для проверки электрической прочности изоляции с испыта-
тельным напряжением 500 В синусоидальной формы, частотой 50 Гц, мощностью
не менее 0,25 кВА, погрешностью испытательного напряжения не более ± 10 %;
- мегомметр с верхним пределом измерения не менее 100 МОм, номи-
нальным напряжением 500 В, основной погрешностью не более ± 10 %;
- калибратор универсальный с диапазоном выходного напряжения посто-
янного тока от 0 до 10 В, погрешностью не более ± 0,02 % и диапазоном выходно-
го постоянного тока от 0 до 20 мА, погрешностью не более ± 0,02 %;
- источник питания постоянного тока с диапазоном выходного напряже-
ния от 20 до 28 В и погрешностью не более ± 10 %.
Примечания
1 В качестве источника калиброванных напряжений и токов рекоменду-
ется применять калибратор Н4-6.
2 Допускается использовать другие средства для задания входных сигналов,
если погрешность задания не превышает 1/5 предела основной погрешности прибора.
3 Допускается использовать образцовые средства с погрешностью задания
сигналов, не превышающей 1/3 предела основной погрешности прибора, с введе-
нием контрольного допуска, равного 0,8 от предела основной погрешности прибо-
ра.
3 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
3.1 Меры безопасности
3.1.1 К работам по обслуживанию и эксплуатации приборов допускаются
лица, ознакомленные с правилами техники безопасности, имеющие допуск для
работы с электроустановками напряжением до 1000 В и изучившие настоящее ру-
ководство по эксплуатации.
3.1.2 При работе с приборами необходимо пользоваться только исправ-
ным инструментом и оборудованием.
24
3.1.3 Запрещается:
- эксплуатировать приборы в режимах, отличающихся от указанных в на-
стоящем руководстве;
- производить внешние соединения, не сняв все напряжения, подаваемые
на приборы.
3.1.4 При подключении входного сигнала и напряжения питания необхо-
димо соблюдать полярность.
3.2 Подготовка к работе
3.2.1 Приборы распаковать, убедиться в отсутствии механических повре-
ждений, выдержать в нормальных условиях не менее 5 ч.
3.2.2 Приступая к работе с приборами необходимо внимательно изучить
все разделы настоящего Руководства.
3.2.3 Установить приборы на щит. Крепление должно быть произведено
тщательно, без перекосов.
3.2.4 Подключить внешние измерительные и питающие цепи в соответст-
вии с назначением контактов разъема. Подключение проводов осуществляется
под винт к ответной части разъема. Сечение подключаемых проводов не бо-
лее 1,5 мм2.
При подключении измерительных и питающих цепей необходимо соблю-
дать меры безопасности, изложенные в подразделе 3.1 настоящего Руководства.
При прокладке измерительных линий следует выделять их в самостоя-
тельную трассу (или несколько трасс) и располагать отдельно от силовых кабе-
лей. Длина измерительных линий должна быть минимальной. Измерительные ли-
нии рекомендуется экранировать, экран подключать к заземлению. При заземле-
нии необходимо обеспечить хороший контакт экрана с элементом заземления.
Рекомендуется питание к приборам подводить проводами минимальной
длины, подключать линии питания и клеммы рабочего заземления приборов к эле-
менту заземления по схеме «звезда».
3.2.5 Схема внешних подключений приборов приведена на рисунке В.1
приложения В.
25
3.3 Порядок работы
3.3.1 Подать питание.
3.3.2 Выдержать прибор в течение времени установления рабочего режи-
ма (20 мин).
3.3.3 Подать входной сигнал.
3.3.4 На цифровом и (или) дискретно-аналоговом ОУ должны отобра-
жаться значения, соответствующие входному сигналу.
3.3.5 Режимы работы
Приборы имеют два режима работы: режим измерения входного сигнала
и режим настройки параметров прибора.
Режим измерения входного сигнала является основным эксплуатацион-
ным режимом и устанавливается при включении питания. В этом режиме прибор
измеряет текущее значение входной величины и отображает результат измерения
на цифровом и (или) дискретно-аналоговом ОУ. В приборе Щ20.3 в этом режиме
нажатием на кнопку можно установить один из пяти уровней яркости свечения
индикаторов. Каждый уровень яркости отражается на индикаторах.
Режим настройки параметров прибора используется для редактирования
программируемых параметров.
3.3.6 Работа прибора Щ20.3 в режиме настройки параметров.
Вход в режим настройки параметров осуществляется включением питания
прибора при нажатой кнопке. Режим настройки сопровождается миганием послед-
него (тридцатого) индикатора в линейке. Если в режиме настройки прибор перейдет
в режим измерения, то нажатием кнопки прибор можно снова перевести в режим
настройки.
Работа прибора в режиме настройки параметров происходит следующим
образом. При входе в режим на индикаторе прибора последовательно включаются
группы индикаторов, условно обозначающих пункты меню. Каждый пункт меню
удерживается в течение 3 с. Последовательность включения пунктов меню цик-
лическая и, если в течение 50 с не поступает команда (не нажимается кнопка),
прибор переходит в режим измерения входного сигнала. Для установки парамет-
ров или входа в пункт меню необходимо нажать кнопку во время включения ин-
дикаторов с соответствующими номерами.
26
Обозначение пунктов, подпунктов меню и их назначение, приведены в
таблице 9.
Таблица 9
Номера
Назначение
включенных
Порядок работы
(условное обозначение пункта меню)
индикаторов
Установка входного сигнала с диапазо-
Установка и выход в режим изме-
2 - 5
ном измерений от нуля (InP)
рения нажатием кнопки
Установка входного сигнала со смеще-
Установка и выход в режим изме-
8 - 11
нием начального значения диапазона
рения нажатием кнопки
измерений на 20 % (InS)
14 - 17
Калибровка (CLb)
Вход нажатием кнопки
Калибровка нижнего значения
Выполнение калибровки и переход
3 - 12
диапазона измерений (LO)
в подпункт HI нажатием кнопки
Калибровка верхнего значения
Выполнение калибровки и выход в
19 - 28
диапазона измерений (HI)
режим измерения нажатием кнопки
Проверка количества выполненных
20 - 23
Вход нажатием кнопки
калибровок (CLn)
Отображение числа (от 1 до 999)
группой включенных индикаторов:
Чтение числа,
1 - 9
сотни
выход нажатием кнопки
10 - 19
десятки
20 - 29
единицы
26 - 29
Выход из меню (End)
Выход нажатием кнопки
Примечание - при отказе от проведения калибровки в пункте меню LO выждать 50 с не
нажимая кнопку или отключить питание, из пункта меню HI прибор перейдет в режим из-
мерения только после нажатия кнопки.
При выборе пункта меню InP начальное значение диапазона измерений
входного сигнала соответствует электрическому нулю (например, от 0 до 200 мВ, от 0
до 10 В, от 0 до 20 мА). При выборе пункта меню InS начальное значение диапазона
измерений входного сигнала смещается на 20 % (например, от 40 до 200 мВ, от 2 до
10 В, от 4 до 20 мА). После нажатия кнопки при выборе пунктов меню InP или InS, а
также в пункте меню End прибор переходит в режим измерения входного сигнала.
При необходимости выполнить калибровку прибора (см. 3.3.8.2).
3.3.7 Работа приборов (кроме Щ20.3) в режиме настройки параметров.
Вход в режим настройки, редактирование параметров, выход из режима
осуществляется с помощью пульта настройки ПН-2. Режим настройки параметров
сопровождается миганием десятичной точки в младшем разряде цифрового ОУ.
Если прибор находится в режиме настройки параметров и в течение 20-
25 секунд не поступает никаких команд от пульта (или пульт отключен), прибор
автоматически перейдет в режим измерения входного сигнала.
В приборах Щ21.3, Щ21.7, Щ23.3, Щ23.7 с дискретно-аналоговым ОУ за
27
лицевой панелью имеются цифровые индикаторы, которые используются в режиме
настройки параметров. Цифровые индикаторы включаются только при нажатии на
пульте кнопки «◄». После выхода из режима настройки цифровые индикаторы ра-
ботают в режиме измерения и выключаются после отключения питания прибора.
3.3.7.1 Пульт используется для следующих операций с прибором:
- программирование диапазона показаний цифрового ОУ;
- установка положения десятичной точки;
- выбор диапазона показаний цифрового ОУ;
- включение/выключение знакоместа цифрового ОУ;
- установка режима «указатель положения регулятора»;
- выбор диапазона измерений входного сигнала;
- программирование порогов изменения цвета индикации дискретно-
аналогового ОУ: уровня (в единицах диапазона показаний) и цвета, соответст-
вующего заданному порогу;
- программирование вида указателя;
- выбор уровня яркости свечения индикаторов;
- калибровка;
- установка числа измерений для усреднения.
Пульт подключается к разъему, расположенному на плате индикации
прибора. Для подключения пульта к разъему необходимо снять переднюю рамку
и лицевую панель.
Схема подключения пульта приведена на рисунке В.2 приложения В.
Пульт имеет три кнопки: «◄», «▲», «▼».
Кнопкой «◄» производится вход в меню, вход в пункты и подпункты
первого и второго уровней, переход к следующему знакоместу, установка новых
значений параметров. Ввод нового значения параметра после нажатия кнопки
«◄» подтверждается кратковременным миганием индикаторов. Если мигания
нет, то значение параметра не изменилось. Кнопками «▲», «▼» осуществляется
выбор пунктов меню, подпунктов меню первого или второго уровня, выбор зна-
чения каждого знакоместа.
Обозначения пунктов, подпунктов меню и их назначение для редактиро-
вания параметров с помощью пульта, приведены в таблице 10.
28
Таблица 10
Подпункт меню
Пункт
Назначение
Порядок работы с пультом
меню
первый
второй
пункта (подпункта) меню
уровень
уровень
Программирование диапазона пока-
вход в пункт кнопкой «◄»; выбор
SCL
-
-
заний цифрового ОУ (п. 1.2.4)
подпункта кнопками «▲», «▼»
S_L
-
Редактирование нижнего предела
вход в подпункт и смена знакоместа
кнопкой «◄»; выбор значения
S_H
-
Редактирование верхнего предела
знакоместа кнопками «▲», «▼»;
Включение/выключение знакоместа
установка и выход кнопкой «◄»
onF
-
цифрового ОУ (число от 00 до 31)
End
-
Выход из подпункта
выход из подпункта кнопкой «◄»
вход в пункт кнопкой «◄»; выбор
dot
-
-
Выбор положения десятичной точки
подпункта кнопками «▲», «▼»
0.0000
-
Установка точки в 5 знаке
0.000
-
Установка точки в 4 знаке
выбор положения десятичной точки
00.00
-
Установка точки в 3 знаке
кнопками «▲», «▼»;
установка и выход кнопкой «◄»
000.0
-
Установка точки во 2 знаке
0000
-
Установка отсутствия точки
End
-
Выход из подпункта
выход из подпункта кнопкой «◄»
Выбор диапазона показаний
вход в пункт кнопкой «◄»; выбор
SEt
-
-
цифрового ОУ
подпункта кнопками «▲», «▼»
Установка запрограммированного
nor
-
диапазона
выбор кнопками «▲», «▼»;
100
-
Установка максимального диапазона
установка и выход кнопкой «◄»
Установка режима «указатель поло-
noC
-
жения регулятора»
End
-
Выход из подпункта
выход из подпункта кнопкой «◄»
Выбор диапазона измерений входно-
вход в пункт кнопкой «◄»; выбор
InP
-
-
го сигнала
подпункта кнопками «▲», «▼»
(bIP)
Установка диапазона от 0 до 75 мВ
0. 7 5
-
(от минус 75 до плюс 75 мВ)
Установка диапазона от 0 до 200 мВ
2 0 0
-
(от минус 200 до плюс 200 мВ)
Установка диапазона от 0 до 1 В
0. 1
-
(от минус 1 до плюс 1 В)
Установка диапазона от 0 до 10 В
0. 1 0
-
выбор диапазона измерений кнопка-
(от минус 10 до плюс 10 В)
ми «▲», «▼»;
Установка диапазона от 2 до 10 В
2. 1 0
-
установка и выход кнопкой «◄»
(от минус 6 до плюс 10 В)
Установка диапазона от 0 до 5 мА
0. 5
-
(от минус 5 до плюс 5 мА)
Установка диапазона от 0 до 20 мА
0. 2 0
-
(от минус 20 до плюс 20 мА)
Установка диапазона от 4 до 20 мА
4. 2 0
-
(от минус 12 до плюс 20 мА)
End
-
Выход из подпункта
выход из подпункта кнопкой «◄»
29
Продолжение таблицы 10
Подпункт меню
Пункт
Назначение
первый
второй
Порядок работы с пультом
меню
пункта (подпункта) меню
уровень
уровень
Программирование порогов измене-
вход в пункт кнопкой «◄»; выбор
-
-
ния цвета индикации и вида указате-
подпункта кнопками «▲», «▼»
bin
ля дискретно-аналогового ОУ
Выбор и установка количества поро-
выбор кнопками «▲», «▼»;
SEC
-
гов (от 0 до 9)
установка и выход кнопкой «◄»
Выбор и установка номера редакти-
выбор кнопками «▲», «▼»;
SEn*
-
руемого порога х
установка и выход кнопкой «◄»
Выбор и установка уровня редакти-
выбор значения знакоместа кнопками
LE.х
-
руемого порога х (в единицах диапа-
«▲», «▼»; смена знакоместа, уста-
зона показаний)
новка и выход кнопкой «◄»
Выбор и установка цвета индикации
вход в подпункт кнопкой «◄»; выбор
Co.х
-
для редактируемого порога х
подпункта кнопками «▲», «▼»
rEd
Установка красного цвета
выбор цвета кнопками «▲», «▼»;
YEL
Установка желтого цвета
установка и выход кнопкой «◄»
GrE
Установка зеленого цвета
End
Выход из подпункта
выход из подпункта кнопкой «◄»
Выбор и установка вида указателя
выбор кнопками «▲», «▼»;
riS
-
(0 - столбик, 1 - одинарная риска,
установка и выход кнопкой «◄»
2 - сдвоенная риска)
End
-
Выход из подпункта
выход из подпункта кнопкой «◄»
Выбор уровня яркости свечения ин-
вход в пункт кнопкой «◄»; выбор
Ind
-
-
дикаторов
подпункта кнопками «▲», «▼»
100
-
Установка уровня яркости 100
80
-
Установка уровня яркости 80
выбор уровня яркости кнопками
60
-
Установка уровня яркости 60
«▲», «▼»;
установка и выход кнопкой «◄»
40
-
Установка уровня яркости 40
20
-
Установка уровня яркости 20
End
-
Выход из подпункта
выход из подпункта кнопкой «◄»
вход в пункт кнопкой «◄»; выбор
CLb
-
-
Калибровка
подпункта кнопками «▲», «▼»
Калибровка нижнего значения диапа-
выполнение калибровки и переход в
LO
-
зона измерений
подпункт HI кнопкой «◄»
Калибровка верхнего значения диа-
выполнение калибровки и выход в
HI
пазона измерений
режим измерения кнопкой «◄»
Количество выполненных калибро-
CLn
-
выход из подпункта кнопкой «◄»
вок
End
-
Выход из подпункта
выход из подпункта кнопкой «◄»
вход в пункт кнопкой «◄»; выбор
Число измерений для усреднения
FL
-
-
значения кнопками «▲», «▼»;
(от 1 до 8)
установка и выход кнопкой «◄»
End
-
-
Выход из меню
выход кнопкой «◄»
* - редактировать можно пороги с 0-го по 9-ый, но количество рабочих порогов (начиная с 0-го)
будет определяться числом, установленным в подпункте SEC.
30
3.3.7.2 Программирование диапазона показаний цифрового ОУ.
Войти в меню нажатием кнопки «◄». Выбрать пункт SCL, войти сначала в
него, затем в подпункт S_L, нажимая кнопку «◄». Установить нижний предел диа-
пазона показаний. Для этого последовательно слева направо на мигающем знакоме-
сте выбрать необходимое значение кнопками «▲», «▼», нажатием кнопки «◄» за-
фиксировать это значение и перейти к следующему знакоместу. После установки
значения на крайнем правом знакоместе на индикаторах появляется подпункт меню
S_L. Перейти на подпункт S_H. В той же последовательности установить верхний
предел диапазона показаний. Перейти на подпункт End и, нажав кнопку «◄», вый-
ти на пункт SCL или выйти из меню, выбрав пункт End и нажав кнопку «◄».
Примечание - Диапазон показаний для приборов с цифровым ОУ реко-
мендуется устанавливать с максимально возможным числом знаков после запя-
той, определяющих точность показания прибора.
Для включения/выключения знакоместа цифрового ОУ выбрать подпункт
onF и войти в него, нажав кнопку «◄». Кнопками «▲», «▼» и «◄» выбрать зна-
чения двух младших знакомест так, чтобы получилось число от 00 до 31 (для при-
боров Щ21.2, Щ22.2, заводская настройка 31) или от 00 до 15 (для остальных при-
боров с цифровым ОУ, заводская настройка 15). Нажав кнопку «◄», установить
его и выйти на подпункт onF. Если число больше 15 или 31, устанавливается мак-
симальное значение (15 или 31). Перейти на другой подпункт или выйти на под-
пункт End и, нажав кнопку «◄», выйти на пункт меню SCL. Перейти на другой
пункт меню или выйти на пункт End и, нажав кнопку «◄», выйти из меню. Уста-
новленное число в двоичной системе счисления определяет состояние знакоместа.
Разряд двоичного числа, значение которого «1», означает включенное знакоместо.
Разряд двоичного числа, значение которого «0», означает выключенное знакоме-
сто. Например, если установлено число 6 (его значение в двоичной системе
00110), то включенными будут два знакоместа: второе и третье справа.
3.3.7.3 Установка положения десятичной точки.
Войти в меню нажатием кнопки «◄». Выбрать пункт меню dot, войти в
него, нажав кнопку «◄». Выбрать положение десятичной точки кнопками «▲»
или «▼», затем нажатием кнопки «◄» зафиксировать это положение и выйти на
пункт dot (если внутри пункта dot кнопками «▲» или «▼» выбрать подпункт End
31
и нажать кнопку «◄», установится пункт меню dot, а положение десятичной точ-
ки не изменится). Перейти на другой пункт меню или выйти на пункт End и, на-
жав кнопку «◄», выйти из меню.
3.3.7.4 Выбор диапазона показаний цифрового ОУ, режима «указатель
положения регулятора».
Войти в меню нажатием кнопки «◄». Выбрать пункт меню SEt, войти в
него, нажав кнопку «◄». Выбрать кнопками «▲» или «▼» требуемый диапазон
показаний (подпункт nor или подпункт 100) или режим «указатель положения ре-
гулятора» (подпункт noC, порядок работы приведен в приложении Г). Нажатием
кнопки «◄» установить его и выйти на пункт меню SEt. Перейти на другой пункт
меню или выйти на пункт End и, нажав кнопку «◄», выйти из меню.
3.3.7.5 Выбор диапазона измерений входного сигнала
Войти в меню нажатием кнопки «◄». Выбрать пункт меню InP (в прибо-
рах с однополярным диапазоном измерений) или bIP (в приборах с двухполярным
диапазоном измерений), войти в него, нажав кнопку «◄». Выбрать кнопками
«▲» или «▼» требуемый диапазон измерений входного сигнала в соответствии с
таблицей 10, нажатием кнопки «◄» установить его и выйти на пункт меню InP
(bIP). Перейти на другой пункт меню или, выбрав пункт End и нажав кнопку «◄»,
выйти из меню.
Приборы Щ20.1 имеют возможность выбора диапазона измерений вход-
ного сигнала только внутри группы, в которой находится заказанный диапазон
измерений.
В Н И М А Н И Е ! При выборе диапазона измерений входного сигнала
приборов Щ21, Щ22, Щ23 всех исполнений убедиться в том, что перемычки уста-
новлены в соответствии с выбранным диапазоном (1.3.1).
3.3.7.6 Программирование порогов изменения цвета индикации (кроме
приборов Щ21.7, Щ23.7, Щ23.8) и вида указателя дискретно-аналогового ОУ
Войти в меню нажатием кнопки «◄». Выбрать пункт bin и войти в него,
нажимая кнопку «◄».
Для программирования порогов изменения цвета индикации войти в под-
пункт SEC, нажимая кнопку «◄». Выбрать требуемое количество порогов изме-
нения цвета кнопками «▲», «▼». Нажатием кнопки «◄» зафиксировать это зна-
32
чение и выйти на подпункт SEC. Если установлено количество порогов n (от 0 до
9), то редактировать можно пороги от 0-го до 9-го, но рабочими будут только пер-
вые n порогов. Перейти на подпункт SEn. Нажатием кнопки «◄» войти в него и
кнопками «▲», «▼» выбрать номер порога для редактирования, равный 0. Нажа-
тием кнопки «◄» зафиксировать это значение и выйти на подпункт SEn. Перейти
на подпункт LE.0 и войти в него. Установить уровень порога с номером 0 (по
умолчанию уровень равен 0), который должен соответствовать нижнему пределу
диапазона показаний (уровень устанавливается в единицах диапазона показаний).
Перейти на подпункт Co.0 и войти в него. Установить цвет индикации ДАОУ от
порога с номером 0 до порога с номером 1. Далее, устанавливая в подпункте SEn
номер порога, последовательно устанавливать уровень и цвет в подпунктах LE.х
и Co.х (х - номер установленного в подпункте SEn порога). Выполнив указанные
действия для всех требуемых порогов, перейти на подпункт End и, нажав кнопку
«◄», выйти на подпункт меню Co.х.
Для выбора вида указателя перейти на подпункт riS и нажатием кнопки
«◄» войти в него. Установить кнопками «▲», «▼» значение 0 (столбик), 1 (оди-
нарная риска) или 2 (сдвоенная риска). Нажатием кнопки «◄» зафиксировать ус-
тановленное значение и выйти на подпункт riS.
Перейти на подпункт End и, нажав кнопку «◄», выйти на пункт меню
bin. Перейти на другой пункт меню или выйти на пункт End и, нажав кнопку
«◄», выйти из меню.
Примечание - В приборах с двухполярным входным сигналом и видом
указателя ДАОУ «столбик» при отсутствии входного сигнала включены индика-
торы, пропорциональные отрицательной части входного сигнала, при виде указа-
теля «риска» включены индикатор(ы), соответствующие нулевому входному сиг-
налу.
3.3.7.7 Выбор уровня яркости свечения индикаторов.
Войти в меню нажатием кнопки «◄». Выбрать пункт меню Ind, войти в
него, нажав кнопку «◄». Выбрать кнопками «▲» или «▼» требуемый уровень
яркости в соответствии с таблицей 10. Нажав кнопку «◄», установить его и вый-
ти на пункт меню Ind. Перейти на другой пункт меню или выйти на пункт End и,
нажав кнопку «◄», выйти из меню.
33
3.3.7.8 Число измерений для усреднения
Войти в меню нажатием кнопки «◄». Выбрать пункт меню FL, войти в
него, нажав кнопку «◄». Выбрать кнопками «▲» или «▼» требуемое число изме-
рений от 1 до 8 (заводская настройка 1). Нажав кнопку «◄», установить его и
выйти на пункт меню FL. Перейти на другой пункт меню или выйти на пункт End
и, нажав кнопку «◄», выйти из меню. При установке числа, отличающегося от 1,
прибор будет показывать скользящее среднее значение установленного числа из-
мерений (обновление значения на ОУ происходит после каждого измерения).
3.3.8 Калибровка
Приборы откалиброваны на всех диапазонах измерений входного сигна-
ла. Калибровку прибора выполняют при необходимости.
3.3.8.1 Калибровка приборов (кроме Щ20.3)
Для калибровки приборов выполнить следующие действия:
1) Установить диапазон измерений в соответствии с 3.3.7.5.
2) Войти в меню нажатием кнопки «◄». Выбрать пункт меню CLb, войти
в него, нажав кнопку «◄». На индикаторе появится подпункт меню LO (калиб-
ровка нижнего значения).
3) На вход прибора подать сигнал от калибратора, соответствующий
нижнему калибровочному значению в соответствии с таблицей 11. Выдержать
25 с, время на установление сигнала калибратора, и нажать кнопку «◄» для ка-
либровки нижнего значения диапазона измерений и перехода на подпункт HI (ка-
либровка верхнего значения).
Таблица 11
Диапазон измерений
Нижнее
Верхнее
входного сигнала
калибровочное значение
калибровочное значение
от 0 до 75 мВ
0,750 мВ (минус 73,5 мВ)
75,00 мВ
от 0 до 200 мВ
2,000 мВ (минус 196 мВ)
200,0 мВ
от 0 до 1 В
0,010В (минус 0,980 В)
1,000 В
от 0 до 10 В*,
0,100 В (минус 9,8 В)
10,00 В
от 2 до 10 В*
от 0 до 5 мА
0,050 мА (минус 4,900 мА)
5,000 мА
от 0 до 20 мА*,
0,200 мА (минус 19,60 мА)
20,00 мА
от 4 до 20 мА*
* - Калибровка выполняется сразу для двух диапазонов измерений на любом из них.
Примечание - в скобках указано нижнее калибровочное значение для приборов с двухполяр-
ным диапазоном входного сигнала.
4) Подать на вход прибора сигнал от калибратора, соответствующий
34
верхнему калибровочному значению в соответствии с таблицей 11. Выдержать
25 с, время на установление сигнала калибратора, и нажать кнопку «◄» для ка-
либровки верхнего значения диапазона измерений и перехода в режим измерения
входного сигнала.
В подпункте CLn пункта меню CLb на цифровых индикаторах отобража-
ется количество проведенных калибровок, которое автоматически увеличивается
на единицу после каждой проведенной калибровки. Для выхода из подпункта
CLn нажать кнопку «◄», далее кнопками «▲» или «▼» перейти на подпункт
End. Нажав кнопку «◄», выйти на пункт меню CLb. Затем перейти на другой
пункт меню или выйти на пункт End и, нажав кнопку «◄», выйти из меню.
3.3.8.2 Калибровка приборов Щ20.3
Для калибровки подать на вход прибора сигнал от калибратора, соответст-
вующий нижнему калибровочному значению для однополярного входного сигнала
в соответствии с таблицей 11. Выдержать 25 с, время на установление сигнала ка-
либратора, и, при включении с 14 по 17 индикаторов нажав кнопку, войти в пункт
меню CLb. На индикаторе появится подпункт меню LO (номера включенных еди-
ничных индикаторов с 3 по 12). Нажать кнопку для калибровки нижнего значения и
перехода на подпункт HI (номера включенных единичных индикаторов с 19 по 28).
Установить сигнал от калибратора, соответствующий верхнему калибровочному
значению в соответствии с таблицей 11. Выдержать 25 с, время на установление
сигнала калибратора, и нажать кнопку для калибровки верхнего значения и пере-
хода в режим измерения входного сигнала. Если, войдя в подпункт LO, в течение
50 с не нажать кнопку, прибор перейдет в режим измерения входного сигнала. В
подпункте HI прибор находится до нажатия кнопки или отключения питания.
При выборе пункта меню CLn на индикаторе прибора отображается ко-
личество выполненных калибровок, которое автоматически увеличивается на
единицу после каждой калибровки. Количество выполненных калибровок ото-
бражается трехразрядным десятичным числом. Значение каждого разряда деся-
тичного числа соответствует количеству включенных единичных индикаторов в
группе, определяющей разряд (таблица 9). Например, число 124 отображается
включением индикаторов с номерами 9 (разряд сотен), 18 и 19 (разряд десятков),
26, 27, 28 и 29 (разряд единиц). Для выхода из пункта меню CLn нажать кнопку.
35
3.4 Указания по поверке и калибровке
3.4.1 Периодическая поверка приборов осуществляется в соответствии с
0ПЧ.140.311 МП
«Приборы щитовые цифровые электроизмерительные Щ20,
Щ21, Щ22, Щ23. Методика поверки», утвержденной ГЦИ СИ ФГУП ВНИИМС.
Согласно ТУ 25-7504.210-2010 межповерочный интервал приборов 6 лет.
3.4.2 Приборы, используемые в сферах,
подлежащих государственному метроло-
гическому контролю и надзору, подле-
жат поверке органами Государственной
метрологической службы или аккреди-
тованными метрологическими службами
юридических лиц в соответствии с
0ПЧ.140.311 МП «Приборы щитовые цифровые электроизмерительные Щ20,
Щ21, Щ22, Щ23. Методика поверки».
3.4.3 Приборы, используемые в сферах, не подлежащих обязательному
государственному метрологическому контролю и надзору, с целью подтвержде-
ния действительных значений метрологических характеристик и (или) пригодно-
сти к применению могут подвергаться калибровке по методике 3.3.8. Рекомен-
дуемый интервал между калибровками - 6 лет.
36
4 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ТЕКУЩИЙ РЕМОНТ
4.1 Эксплуатационный надзор за работой приборов должен проводиться
службами, за которыми закреплено данное оборудование.
4.2 Приборы не должны вскрываться во время эксплуатации. Нарушение
сохранности гарантийных пломб предприятия-изготовителя снимает с производи-
теля гарантийные обязательства.
4.3 Рекомендуется один раз в два года проводить профилактический ос-
мотр на месте эксплуатации. Для этого:
- снять напряжение питания с прибора;
- удалить с прибора пыль;
- проверить состояние прибора, убедиться в отсутствии механических
повреждений,
- проверить состояние креплений;
- подать напряжение питания на прибор.
4.4 Перечень возможных неисправностей приборов приведен в таблице 12.
Таблица 12
Наименование неисправно-
сти, внешнее проявление и
Вероятная причина
Способ устранения
дополнительные признаки
При включении питания не
Неисправность внешних цепей
Проверить внешние цепи пита-
включается индикация
питания, неправильная поляр-
ния и полярность напряжения
ность напряжения питания
питания
Цифровые индикаторы ото-
Неправильное подключение
Проверить правильность под-
бражают неверную или не
входного сигнала, обрыв линии
ключения входного сигнала, це-
соответствующую рабочему
связи в цепи входного сигнала,
лостность линии связи в цепи
диапазону входного сигнала
выход измеряемого сигнала за
входного сигнала, правильность
информацию
пределы диапазона измерения
выбора диапазона измерения
При подключении пульта
Неправильное подключение
Проверить правильность под-
невозможно войти в меню
пульта, неисправность кнопки
ключения пульта, работоспо-
пульта
собность кнопки
4.5 Приборы являются сложными программируемыми изделиями элек-
тронной техники. Так как замена отдельных комплектующих изделий при устра-
нении неисправностей может привести к изменению метрологических характери-
стик и программируемых параметров, ремонт приборов рекомендуется проводить
на предприятии-изготовителе.
37
5 ТРАНСПОРТИРОВАНИЕ И ПРАВИЛА ХРАНЕНИЯ
5.1 Транспортирование приборов - по ГОСТ 22261-94.
Значения климатических и механических воздействий на приборы при
транспортировании должны находиться в пределах, указанных в 1.2.25 и 1.2.26.
Во время погрузочно-разгрузочных работ и транспортирования тара не
должна подвергаться резким ударам и воздействию атмосферных осадков.
Способ укладки тары на транспортирующее средство должен исключать
их перемещение. При транспортировании самолетом приборы должны быть раз-
мещены в отапливаемых герметизированных отсеках.
5.2 При транспортировании приборов железнодорожным транспортом вид
отправки - мелкая малотоннажная, тип подвижного состава - закрытый вагон или
платформа с универсальным контейнером, загруженным до полной вместимости.
5.3 Хранение приборов в складских помещениях изготовителя и потреби-
теля должно быть в заводской упаковке и соответствовать следующим условиям:
- температура окружающего воздуха должна быть в пределах от плюс 5
до плюс 40 °С;
- относительная влажность воздуха не более 80 % при плюс 25 °С;
- содержание коррозионно-активных агентов (сернистый газ и хлориды)
не должно превышать значений, установленных для атмосферы любого типа
по ГОСТ 15150-69;
- наличие паров кислот и щелочей не допускается.
6 ГАРАНТИИ ИЗГОТОВИТЕЛЯ
6.1 Гарантийный срок эксплуатации 24 месяца со дня ввода прибора в
эксплуатацию, но не более 36 месяцев с момента поставки приборов Заказчику.
Срок ввода в эксплуатацию определяется датой Акта передачи ТС на АЭС. Гаран-
тийный срок хранения 3 года с момента изготовления прибора.
6.2 Изготовитель гарантирует соответствие прибора требованиям техни-
ческих условий ТУ 25-7504.210-2010 при соблюдении следующих правил:
соответствие условий эксплуатации, хранения, транспортирования изло-
женным в настоящем руководстве;
обслуживание прибора должно проводиться персоналом, прошедшим
38
специальное обучение.
6.3 Потребитель лишается права на гарантийный ремонт:
при несоблюдении потребителем требований 6.2;
при нарушении сохранности гарантийных пломб предприятия-изготовителя.
7 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ
7.1 При отказе в работе или неисправности прибора в период действия
гарантийного срока потребителем должен быть составлен акт о необходимости
ремонта и отправки прибора изготовителю.
7.2 Единичные отказы комплектующих изделий не являются причиной
для предъявления штрафных санкций.
8 УТИЛИЗАЦИЯ
8.1 Прибор не представляет опасности для жизни, здоровья людей и ок-
ружающей среды после окончания срока эксплуатации и подлежит утилизации по
технологии, принятой на предприятии, эксплуатирующем данное изделие.
39
Приложение А
(обязательное)
Общий вид, габаритные и установочные размеры
1 - передняя рамка,
2 - лицевая панель,
3 - индикаторы цифрового ОУ,
4 - единица измерения,
5 - индикаторы дискретно-аналогового ОУ,
6 - шкала дискретно-аналогового ОУ,
7 - этикетка с информацией об исполнении прибора, маркировкой контактов для подключения
входного сигнала и напряжения питания,
8 - винт М2 для доступа к встроенной кнопке при программировании прибора Щ20.3,
9 - разъем для подключения входного сигнала и напряжения питания.
Рисунок А.1 - Общий вид приборов Щ20
40
1 - передняя рамка,
2 - лицевая панель,
3 - индикаторы цифрового ОУ,
4 - единица измерения,
5 - индикаторы дискретно-аналогового ОУ,
6 - шкала дискретно-аналогового ОУ,
7 - этикетка с информацией об исполнении прибора, маркировкой контактов для подключения
входного сигнала и напряжения питания,
8 - крышка, за которой находится штыревая линейка для установки перемычек;
9 - разъем для подключения входного сигнала и напряжения питания.
Рисунок А.2 - Общий вид приборов Щ21
41
1 - передняя рамка,
2 - лицевая панель,
3 - индикаторы цифрового ОУ,
4 - единица измерения,
5 - индикаторы дискретно-аналогового ОУ,
6 - шкала дискретно-аналогового ОУ,
7 - этикетка с информацией об исполнении прибора, маркировкой контактов для подключения
входного сигнала и напряжения питания,
8 - крышка, за которой находится штыревая линейка для установки перемычек;
9 - разъем для подключения входного сигнала и напряжения питания.
Рисунок А.3 - Общий вид приборов Щ22
42
1 - передняя рамка,
2 - лицевая панель,
3 - единица измерения,
4 - шкала дискретно-аналогового ОУ,
5 - индикаторы дискретно-аналогового ОУ,
6 - индикаторы цифрового ОУ,
7 - крышка, за которой находится штыревая линейка для установки перемычек;
8 - разъем для подключения входного сигнала и напряжения питания;
9 - этикетка с информацией об исполнении прибора, маркировкой контактов для подключения
входного сигнала и напряжения питания.
Рисунок А.4 - Общий вид приборов Щ23
43
* - размер может меняться в зависимости от толщины щита
Рисунок А.5 - Габаритный чертеж приборов Щ20
* - размер может меняться в зависимости от толщины щита
Рисунок А.6 - Габаритный чертеж приборов Щ21
* - размер может меняться в зависимости от толщины щита
Рисунок А.7 - Габаритный чертеж приборов Щ22
* - размер может меняться в зависимости от толщины щита
Рисунок А.8 - Габаритный чертеж приборов Щ23
Приложение Б
(обязательное)
Схемы структурные приборов
М
Входной
ПН-2
сигнал
Ф
Д
У
АЦП
ЗУ
Ц ОУ
+1,5 В*;
+0,3 В*
МП
ИОН
+3,3 В
ИП2
=24 В
Ф
ИП1
+5 В
а) Щ20.1
М
Входной
сигнал
АЦП
ЗУ
Ф
Д
У
ДА ОУ
МП
=24 В
+5 В
Ф
ИП
б) Щ20.3
Ф - фильтр электромагнитных помех;
Д - делитель;
У - усилитель;
М - микроконтроллер;
АЦП - аналого-цифровой преобразователь;
ЗУ - запоминающее устройство;
МП - микропроцессор;
ПН-2 - пульт настройки ПН-2;
Ц ОУ - цифровое отсчетное устройство;
ДА ОУ - дискретно-аналоговое отсчетное устройство;
ИП, ИП1, ИП2 - источники питания.
* - +1,5 В для двухполярных сигналов, +0,3 В для однополярных.
Рисунок Б.1 - Схема структурная приборов Щ20
48
ПН-2
Входной
сигнал
Ф
Д
АЦП
ГР
М
Ц ОУ
ИП2
ДА ОУ
=24 В
+5 В
Ф
ИП1
Ф - фильтр электромагнитных помех;
Д - делитель;
АЦП - аналого-цифровой преобразователь;
ГР - гальваническая развязка;
М - микроконтроллер;
Ц ОУ - цифровое ОУ;
ДА ОУ - дискретно-аналоговое ОУ для приборов Щ21, Щ22.4, Щ23;
ИП1, ИП2 - источники питания;
ПН-2 - пульт настройки ПН-2
Рисунок Б.2 - Схема структурная приборов Щ21, Щ22, Щ23
49
Приложение В
(обязательное)
Схемы внешних подключений приборов
Прибор
Power
Net
Input signal
24 V
+
-
+
-
Contact
1
2
3
4
+
-
+
-
Источник
Блок
входного
питания
сигнала
Рисунок В.1 - Основная схема подключения прибора
при измерении входного сигнала
Прибор
Power
Net
Input signal
24 V
Net
К0
К1
К2
+
-
+
-
Contact
Contact
1
2
3
1
2
3
4
PV1
Contact
1
2
3
Net
К0
К1
К2
+
-
+
-
Пульт настройки
ПН-2
К
БП
К - калибратор, БП - блок питания,
PV1 - прибор комбинированный цифровой.
Рисунок В.2 - Схема подключения прибора при проверке, калибровке,
программировании параметров (кроме прибора Щ20.3)
50
Приложение Г
(обязательное)
Работа приборов в режиме «указатель положения регулятора»
Режим «указатель положения регулятора» (пункт меню Set, подпункт
noC), имеют приборы с цифровым ОУ Щ20.1, Щ21.1, Щ21.2, Щ21.5, Щ22.1,
Щ22.2, Щ22.5. В режиме
«указатель положения регулятора» для приборов,
имеющих 4 индикатора, выключены два крайних индикатора (по одному слева и
справа), для приборов, имеющих 5 индикаторов, выключены два крайних индика-
тора слева и один крайний индикатор справа. На двух оставшихся включенными
индикаторах отображается число от 00 до 99, последовательно изменяющееся с
шагом 01 при плавном изменении входного сигнала.
Программирование диапазона показаний прибора осуществляется в сле-
дующем порядке:
1) установить нижний предел S_L и верхний предел S_H на двух
младших разрядах в соответствии с пунктом 3.3.7.2, на двух или трех старших
разрядах подтвердить нули;
2) установить десятичную точку dot на крайнем правом индикаторе (в
младшем разряде) в соответствии с пунктом 3.3.7.3;
3) установить подпункт noС в соответствии с пунктом 3.3.7.4.
При задании диапазона показаний значение входного сигнала для кон-
трольной точки рассчитать по формуле:
A
А
кон
нач
A
=
(x 1)+
А
,
x
нач
(N
N
)
кон
нач
где х = 1, 2, 3, … - номер контрольной точки;
Ax - значение входного сигнала в контрольной точке х в единицах изме-
рения входного сигнала;
Акон, Анач - конечное и начальное значения входного сигнала в единицах
измерения входного сигнала;
Nкон, Nнач - конечное и начальное значения диапазона показаний.
Переключение показаний прибора осуществляется при значении входно-
го сигнала, равном среднему между двумя соседними контрольными точками с
погрешностью не более ±0,1%.
При входном сигнале ниже начального значения на 2% включаются ниж-
ние сегменты индикаторов, а при входном сигнале выше конечного значения на
2% включаются верхние сегменты индикаторов.
В таблице Г.1 приведены примеры значений входных сигналов и показа-
ний приборов для диапазонов входных сигналов от 4 до 20 мА и от 2 до 10 В с
диапазоном показаний от 01 до 19.
51
Таблица Г.1
Значение входного сигнала
Область значений
Показания
Номер
в контрольной точке (Ax)
входного сигнала
в области
конт-
для диапазона измерений
для диапазона измерений
значений
рольной
входного
точки (х)
от 4 до 20 мА
от 2 до 10 В
от 4 до 20 мА
от 2 до 10 В
сигнала (Nх)
1
4,00
2,00
3,67...4,33
1,84...2,16
01
2
4,89
2,44
4,56...5,22
2,28...2,61
02
3
5,78
2,89
5,45...6,11
2,73...3,05
03
4
6,67
3,33
6,34...7,00
3,17...3,50
04
5
7,56
3,78
7,23...7,89
3,62...3,94
05
6
8,44
4,22
8,11...8,77
4,06...4,38
06
7
9,33
4,67
9,00...9,66
4,50...4,83
07
8
10,22
5,11
9,89...10,55
4,95...5,27
08
9
11,11
5,56
11,78...11,44
5,39...5,72
09
10
12,00
6,00
11,67...12,33
5,84...6,16
10
11
12,89
6,44
12,56...13,22
6,28...6,61
11
12
13,78
6,89
13,45...14,11
6,73...7,05
12
13
14,67
7,33
14,34...15,00
7,17...7,50
13
14
15,56
7,78
15,23...15,89
7,62...7,94
14
15
16,44
8,22
16,11...16,77
8,06...8,38
15
16
17,33
8,67
17,00...17,66
8,50...8,83
16
17
18,22
9,11
17,89...18,55
8,95...9,27
17
18
19,11
9,56
18,78...19,44
9,39...9,72
18
19
20,00
10,00
19,67...20,33
9,84...10,16
19
52
Приложение Д
(справочное)
Нормативные ссылки
Таблица Д.1
Обозначение
Наименование
ГОСТ 9.014-78
ЕСЗКС. Временная противокоррозионная защита изделий. Общие
требования
ГОСТ 12.1.004-91
CCБТ. Пожарная безопасность. Общие требования
ГОСТ 12.2.007.0-75
ССБТ. Изделия электротехнические. Общие требования безопасно-
сти
ГОСТ 20.57.406-81
Изделия электронной техники, квантовой электроники и электро-
технические. Методы испытаний.
ГОСТ 26.020-80
Шифры для средств измерений и автоматизации. Начертания и ос-
новные размеры
ГОСТ 5959-80
Ящики из листовых древесных материалов неразборные для грузов
массой до 200 кг. Общие технические условия
ГОСТ 9181-74
Приборы электроизмерительные. Упаковка, маркировка, транспор-
тирование и хранение
ГОСТ 14014-91
Приборы и преобразователи измерительные цифровые напряжения,
тока, сопротивления. Общие технические требования и методы ис-
пытаний
ГОСТ 14192-96
Маркировка грузов
ГОСТ 14254-96
Степени защиты, обеспечиваемые оболочками
(Код IP)
ГОСТ 15150-69
Машины, приборы и другие технические изделия. Исполнения для
различных климатических районов. Категории, условия эксплуата-
ции, хранения и транспортирования в части воздействия климатиче-
ских факторов внешней среды
ГОСТ 16962.2-90
Изделия электротехнические. Методы испытаний на стойкость к
механическим внешним воздействующим факторам
ГОСТ 17516.1-90
Изделия электротехнические. Общие требования в части стойкости
к механическим внешним воздействующим факторам
ГОСТ 22261-94
Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ 25804.1-83 -
Аппаратура, приборы, устройства и оборудование систем управле-
ГОСТ 25804.8-83
ния технологическими процессами атомных электростанций.
ГОСТ 29075-91
Системы ядерного приборостроения для атомных станций. Общие
требования
53
Продолжение таблицы Д.1
Обозначение
Наименование
ГОСТ 32137-2013
Совместимость технических средств электромагнитная. Техниче-
ские средства для атомных станций. Требования и методы испыта-
ний
ГОСТ 30805.22-2013
Совместимость технических средств электромагнитная. Радиопоме-
хи индустриальные от оборудования информационных технологий.
Нормы и методы испытаний
ГОСТ Р 52901-2007
Картон гофрированный для упаковки продукции. Технические ус-
ловия
ГОСТ Р 52931-2008
Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ Р 27.403-2009
Надежность в технике. Планы испытаний для контроля вероятности
безотказной работы
НП-001-2015
Общие положения обеспечения безопасности атомных станций
ОТТ 08042462
Приборы и средства автоматизации для атомных станций. Общие
технические требования
НП-071-06
Правила оценки соответствия оборудования, комплектующих,
материалов и полуфабрикатов, поставляемых на объекты
использования атомной энергии
НП-031-01
Нормы проектирования сейсмостойких атомных станций
СТО 1.1.1.07.001.0675-2008
Аппаратура, приборы, средства систем контроля и управления.
Общие технические требования
РД-03-36-2002
Условия поставки импортного оборудования, изделий, материалов и
комплектующих для ядерных установок, радиационных источников
и пунктов хранения Российской Федерации
ПР 50.2.104-2009
Порядок проведения испытаний стандартных образцов или средств
измерений в целях утверждения типа.
ТУ 5471-002-47376014-06
Ящики из гофрированного картона для упаковывания, транспортирова-
ния и хранения почтовых отправлений
ТУ 2245-006-18425183-01
Пленка полиэтиленовая воздушно-пузырчатая. Технические условия
54
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
Номера листов (страниц)
Всего
Входящий №
листов
Под-
Изм.
сопроводитель-
Дата
изменен-
заменен-
аннулиро-
(страниц)
докум.
пись
ного докум. и дата
новых
ных
ных
ванных
в докум.
55



















///////////////////////////////////////
