Измеритель коэффициента мощности Ц42305. Руководство по эксплуатации 0ПЧ.140.281 РЭ





ИЗМЕРИТЕЛЬ КОЭФФИЦИЕНТА МОЩНОСТИ Ц42305

Руководство по эксплуатации ОПЧ.140.281



Настоящее руководство по эксплуатации содержит краткое описание конструктивного исполнения, сведения по основным техническим параметрам, необходимым для правильной эксплуатации измерителя коэффициента мощности Ц42305 (в дальнейшем - прибора).

ОПИСАНИЕ

1.1 Назначение

1.1.1 Прибор предназначен для измерения коэффициента мощности в трехфазных трехпроводных цепях переменного тока частотой 50 Гц с симметрией линейных напряжений и симметричной нагрузкой фаз на различных объектах промышленности.

1.1.2 Прибор по климатическим условиям предназначен для эксплуатации в условиях умеренного и тропического климата при температуре от минус 40 до плюс 50 °С и относительной влажности 95 % при температуре 35 °С.

1.1.3 Прибор предназначен для работы в вертикальном положении.

1.2 Технические характеристики

1.2.1 Класс точности прибора -2,5.

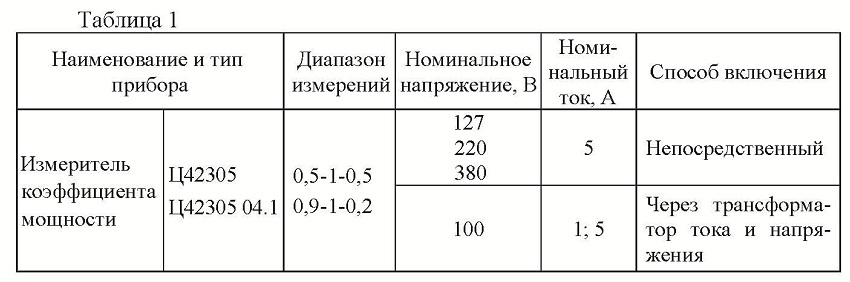

1.2.2 Наименование и тип прибора, номинальные напряжения и токи, способ включения в электрическую цепь приведены в таблице 1.



1.2.3 Время установления рабочего режима прибора не более 15 мин.

1.2.4 Предел допускаемого значения основной приведенной погрешности прибора равен ± 2,5 % при изменении тока в последовательных цепях от 40 до 100 % от номинального, без учета погрешности измерительного трансформатора тока и напряжения.

Нормирующее значение при установлении приведенной погрешности принимается равным арифметической сумме конечных значений диапазона измерений.

1.2.5 Предел допускаемого значения вариации показаний равен полуторакратному пределу допускаемого значения основной погрешности.

1.2.6 Отклонение указателя прибора от отметки механического нуля при плавном подводе указателя к этой отметке от наиболее удаленной от нее отметки шкалы не превышает 1,20 мм.

1.2.7 Изменение показаний прибора, вызванное:

- изменением положения от нормального положения в любом направлении на 5 °, не превышает ± 1,25 %;

- отклонением номинального напряжения на ± 15 %, не превышает ± 2,5 %;

- отклонением частоты от нормальной на ± 10 %, не превышает ± 2,5 %;

- влиянием внешнего однородного магнитного поля напряженностью 0,4 кА/м, синусоидально изменяющегося во времени с частотой, одинаковой с частотой тока, протекающего по измерительным цепям испытуемого прибора, при самых неблагоприятных направлениях и фазе магнитного поля, не превышает ±1,5 %;

- влиянием искажения формы кривой переменного тока и напряжения с коэффициентом искажения 20 %, не должно превышать ± 2,5 %.

- отклонением температуры окружающего воздуха от (20 ± 5)°С до 50 °С (или минус 40 °С), на каждые 10 °С изменения температуры, не превышает ±2,0 %;

- отклонением относительной влажности от нормальной (30 - 80) % до 95 % пои температуре (20 ± 5) °С не превышает ± 2.5 %.

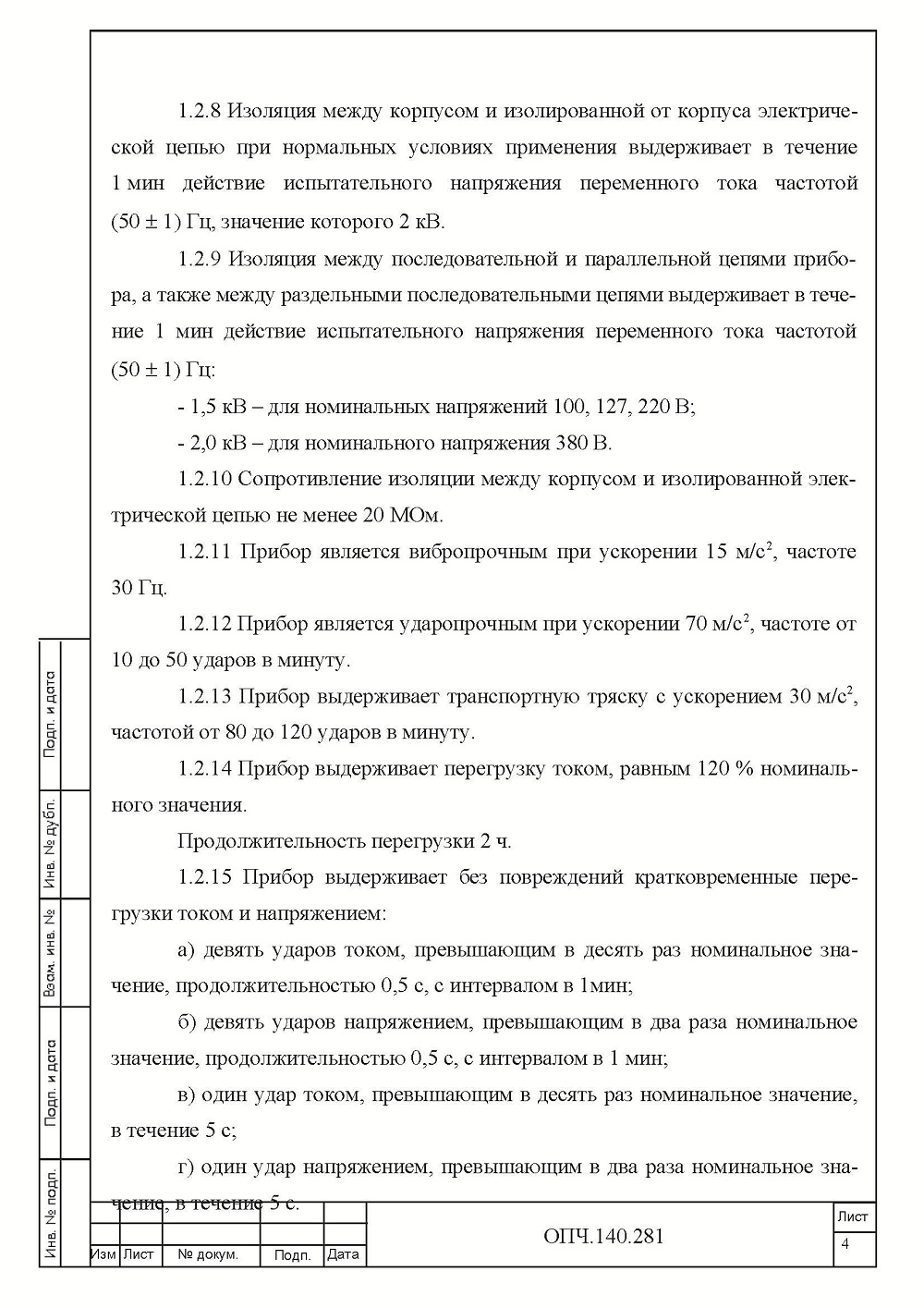

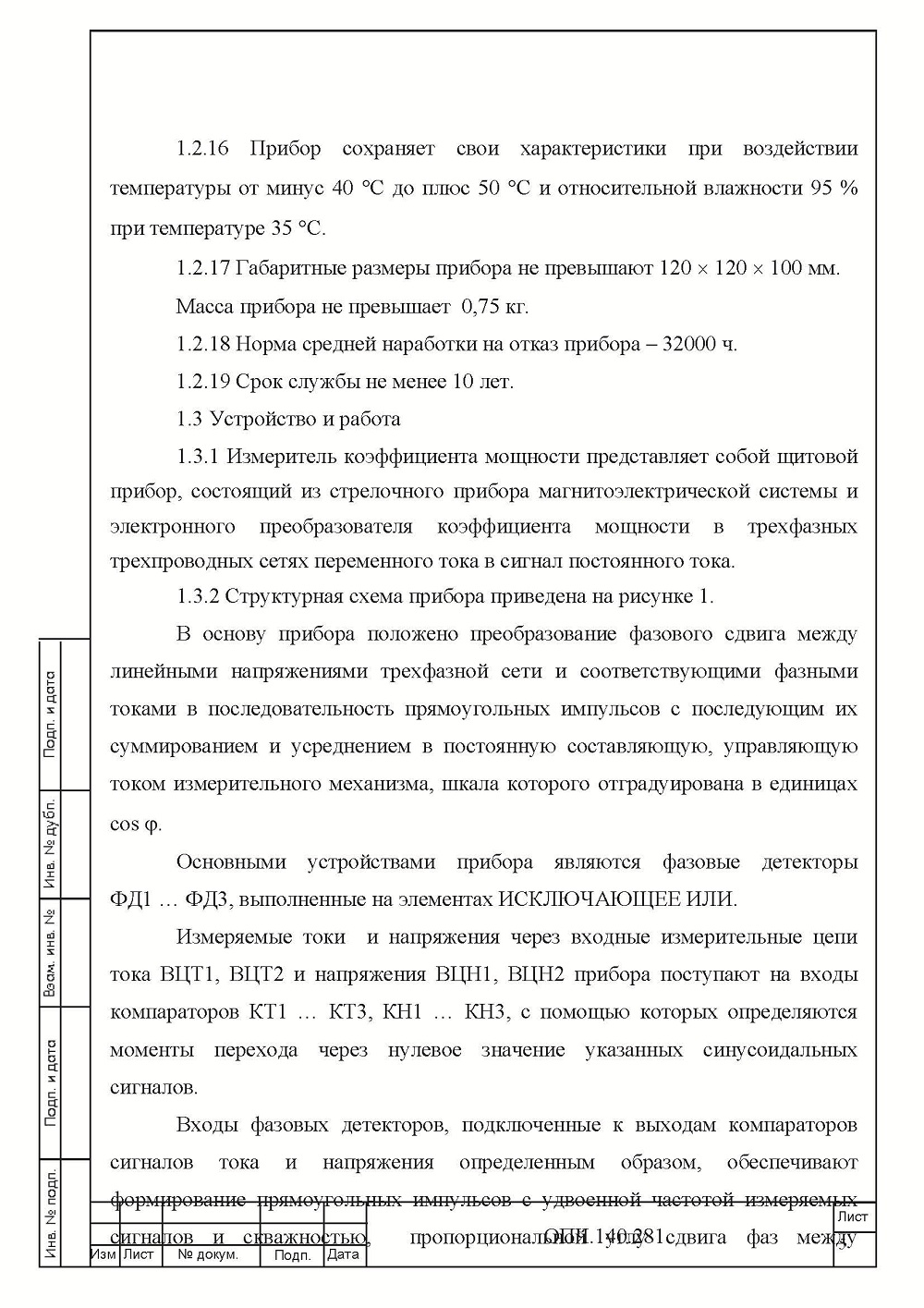

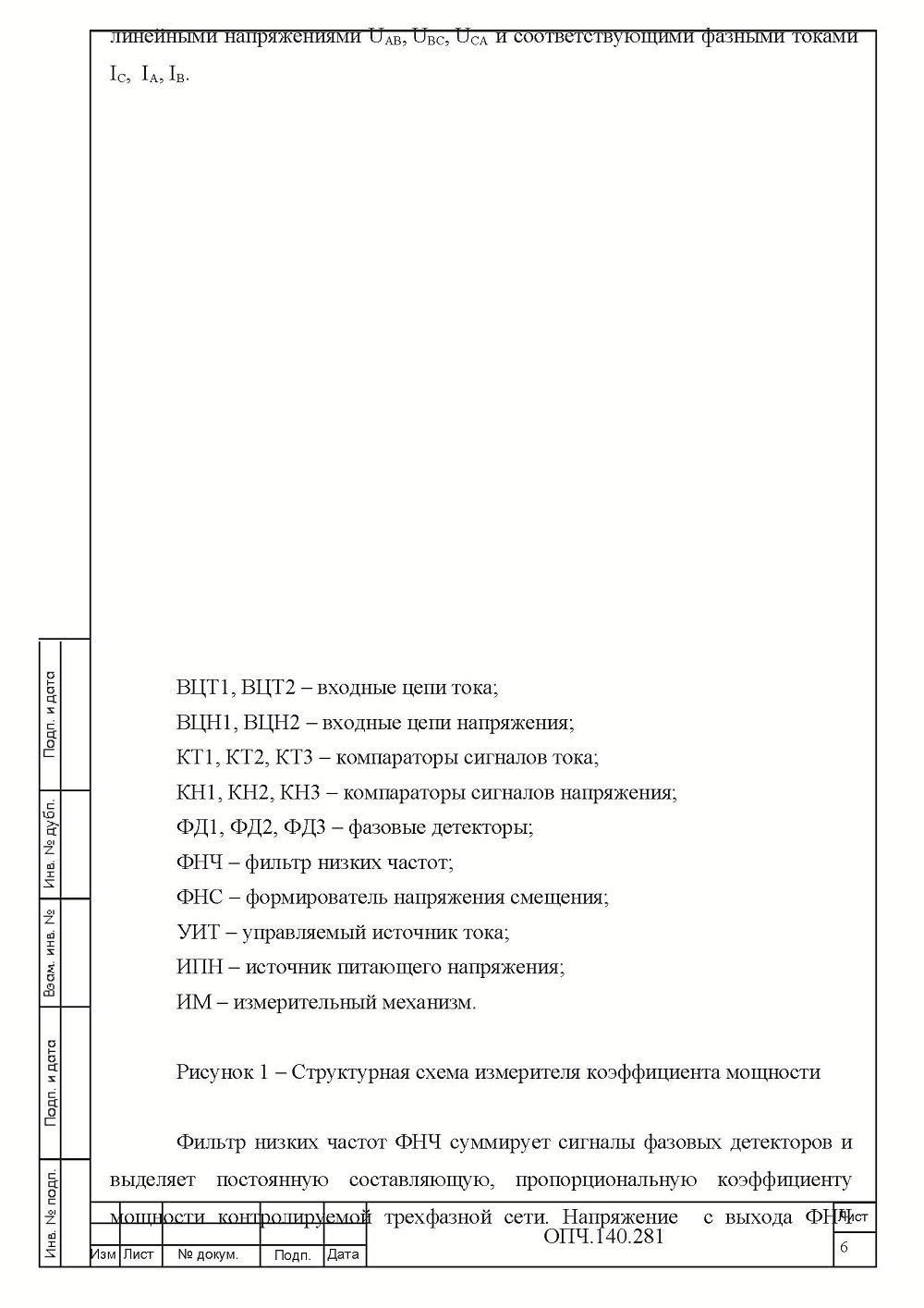

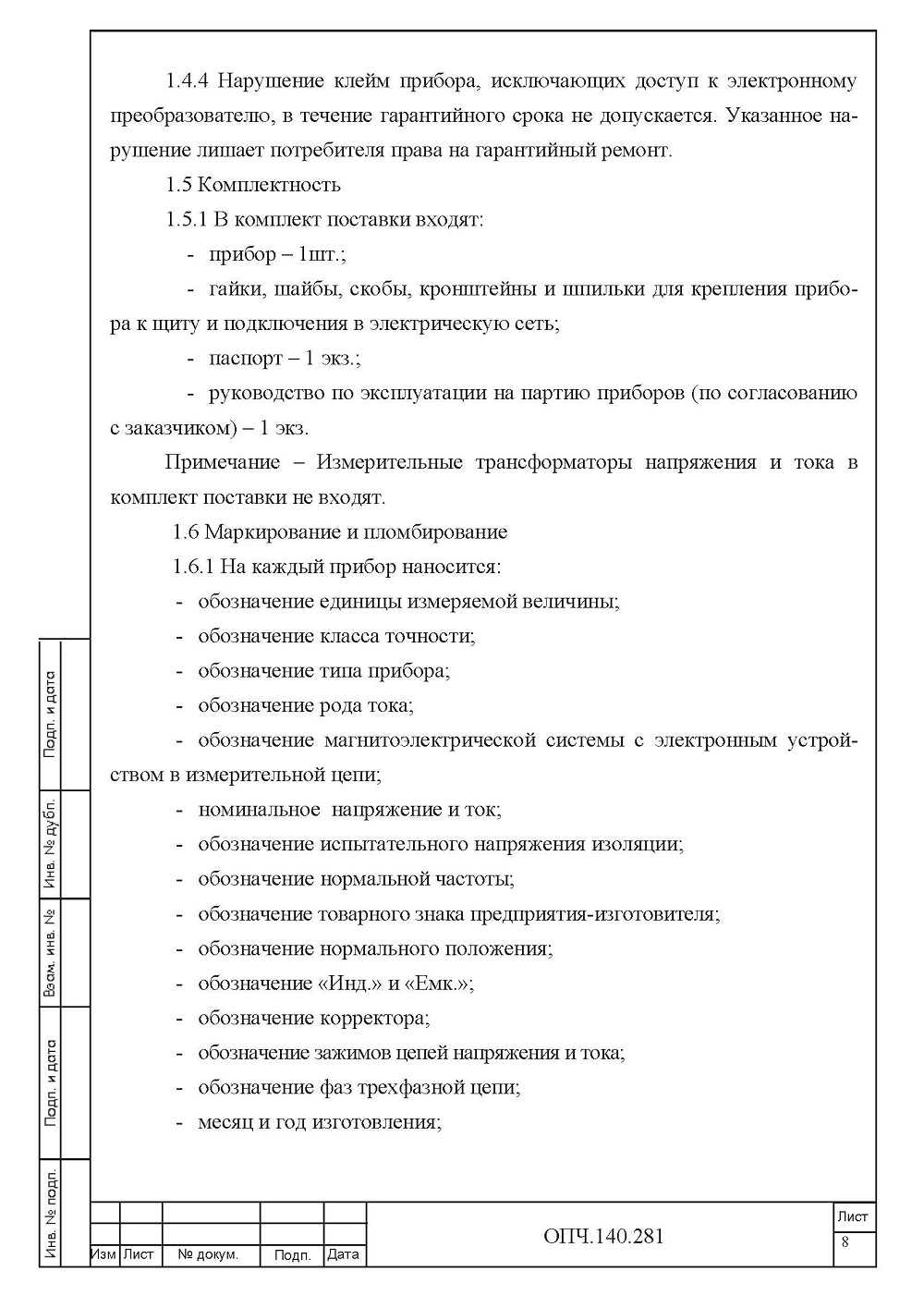

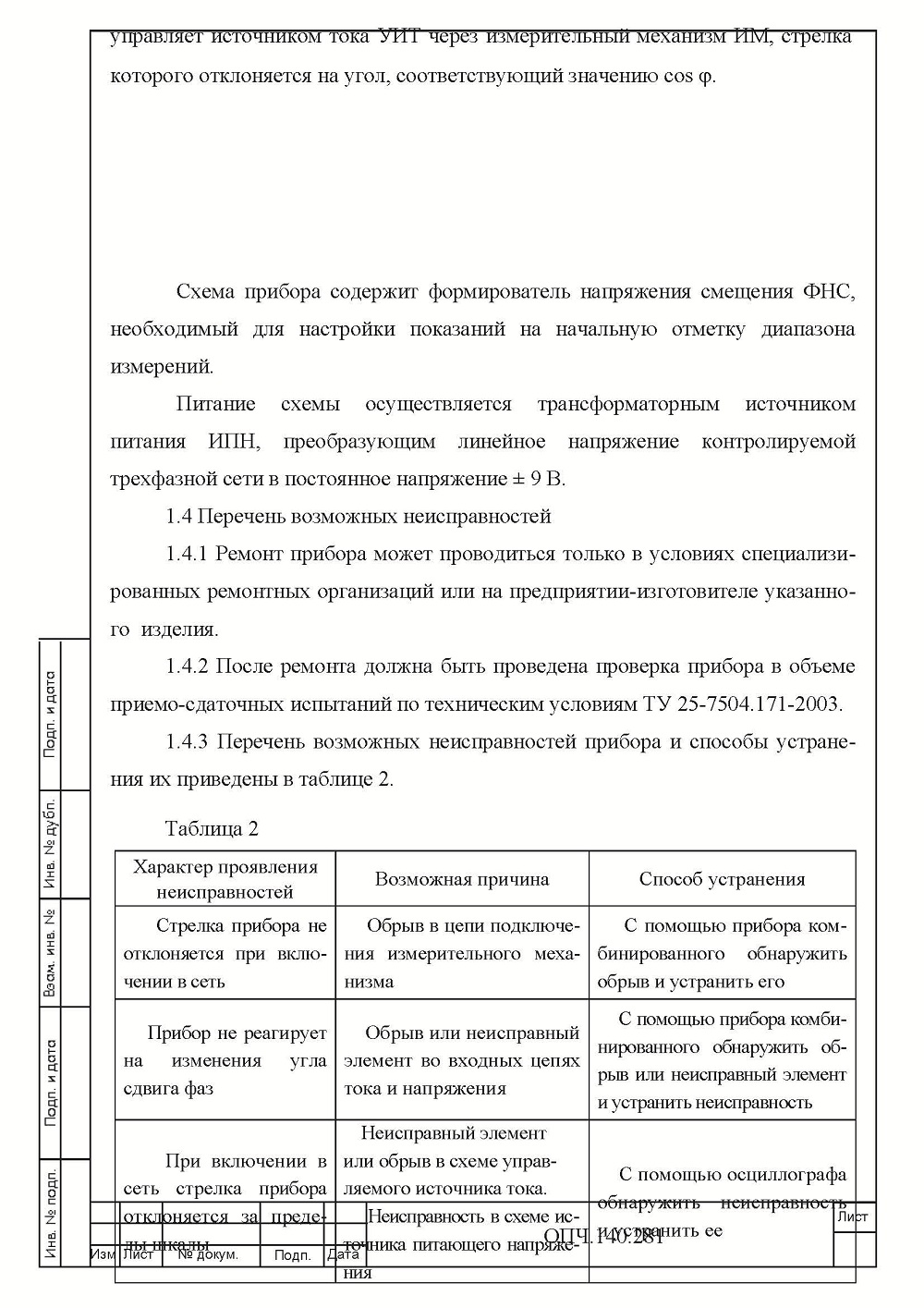

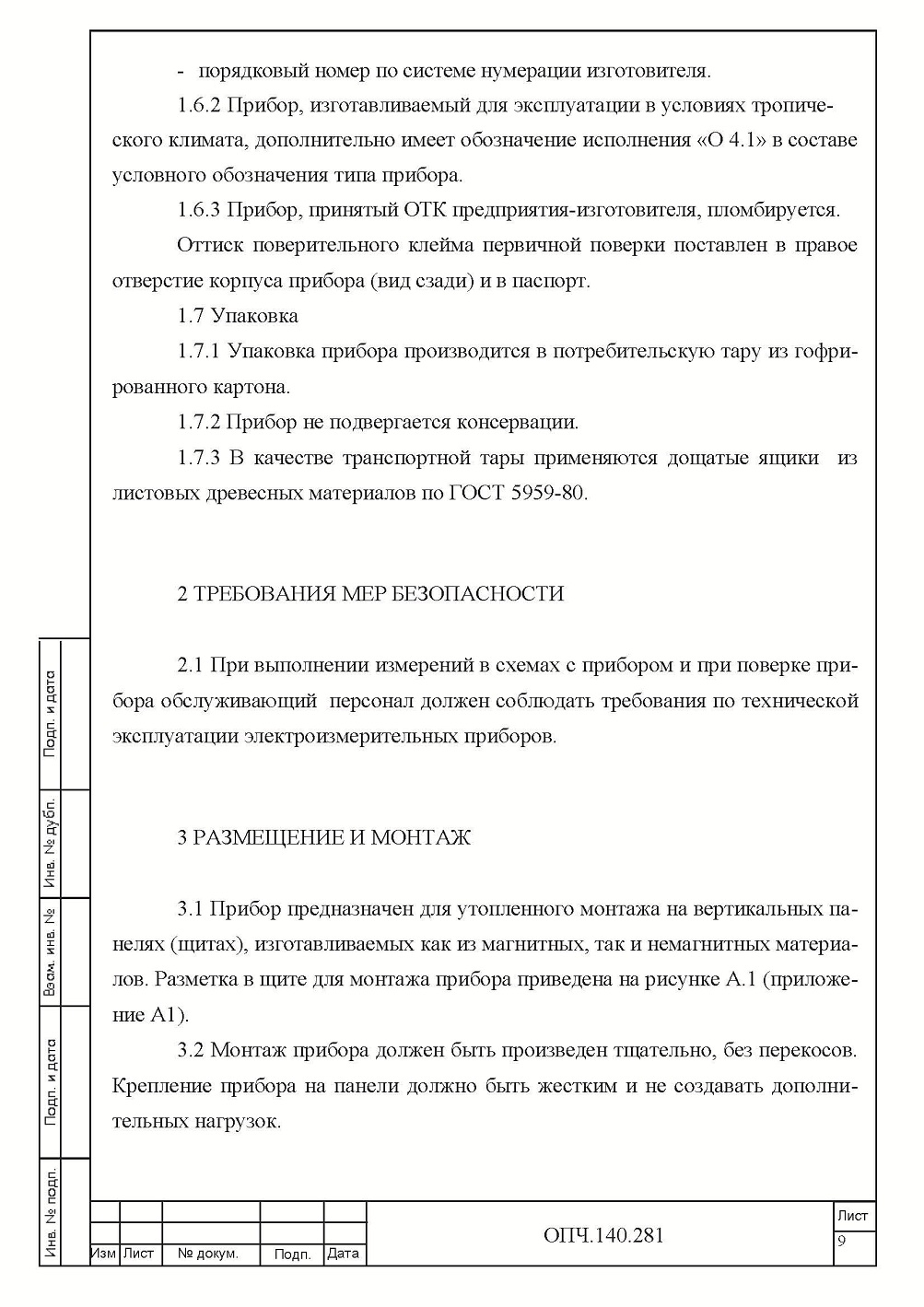

3.3 Перед установкой на щит прибор должен быть поверен.

Подключение прибора в измеряемую цепь должно производиться в соответствии со схемами, приведенными на рисунках Б. 1, Б. 2 (приложение Б).

4 ПОВЕРКА ПРИБОРА

4.1 Поверка прибора производится в соответствии с МИ 2009-89 и технических условий ТУ 25-7504.171-2003.

4.2 Периодичность поверки при 8 часовой среднесуточной наработке -24 месяца, при 16 часовой наработке - 12 месяцев, при 24 часовой наработке -б месяцев.

5 ХРАНЕНИЕ

5.1 Приборы должны храниться в потребительской таре, в которой они поставляются предприятием-изготовителем. На стеллажах в сухих и чистых помещениях.

В помещениях для хранения приборов содержание пыли, паров кислот, агрессивных газов и других вредных примесей, вызывающих коррозию, не должно превышать содержание коррозионно-активных агентов для атмосфер типа 1 по ГОСТ 15150-69.

5.2 Хранение приборов до введения в эксплуатацию следует производить на складах в упаковке предприятия-изготовителя при температуре от 5 до 40 °С и относительной влажности 80 % при температуре 25 °С.

Без упаковки приборы могут храниться при температуре окружающего воздуха от 10 до 35 °С и относительной влажности 80 % при температуре 25 °С.



6 ТРАНСПОРТИРОВАНИЕ
6.1 Приборы могут транспортироваться всеми видами транспорта в крытых транспортных средствах. При транспортировании самолетом приборы должны быть размещены в отапливаемых герметизированных отсеках.

Приборы могут транспортироваться в диапазоне температур от минус 50 до плюс 50 °С и относительной влажности 95 % при температуре 35 °С.

Значения механических воздействий на приборы при транспортировании не должны превышать указанных в 1.2.13.

7 ГАРАНТИИ ИЗГОТОВИТЕЛЯ

7.1 Изготовитель гарантирует соответствие прибора требованиям технических условий при соблюдении потребителем условий эксплуатации, хранения, транспортирования и монтажа.

7.2 Гарантийный срок хранения - б месяцев с момента изготовления прибора. Гарантийный срок эксплуатации - 18 месяцев со дня ввода прибора эксплуатацию.

8 УТИЛИЗАЦИЯ

Прибор не представляет опасности для жизни, здоровья людей и окружающей среды после окончания срока эксплуатации и подлежит утилизации по технологии, принятой на предприятии, эксплуатирующем этот прибор.





























///////////////////////////////////////
