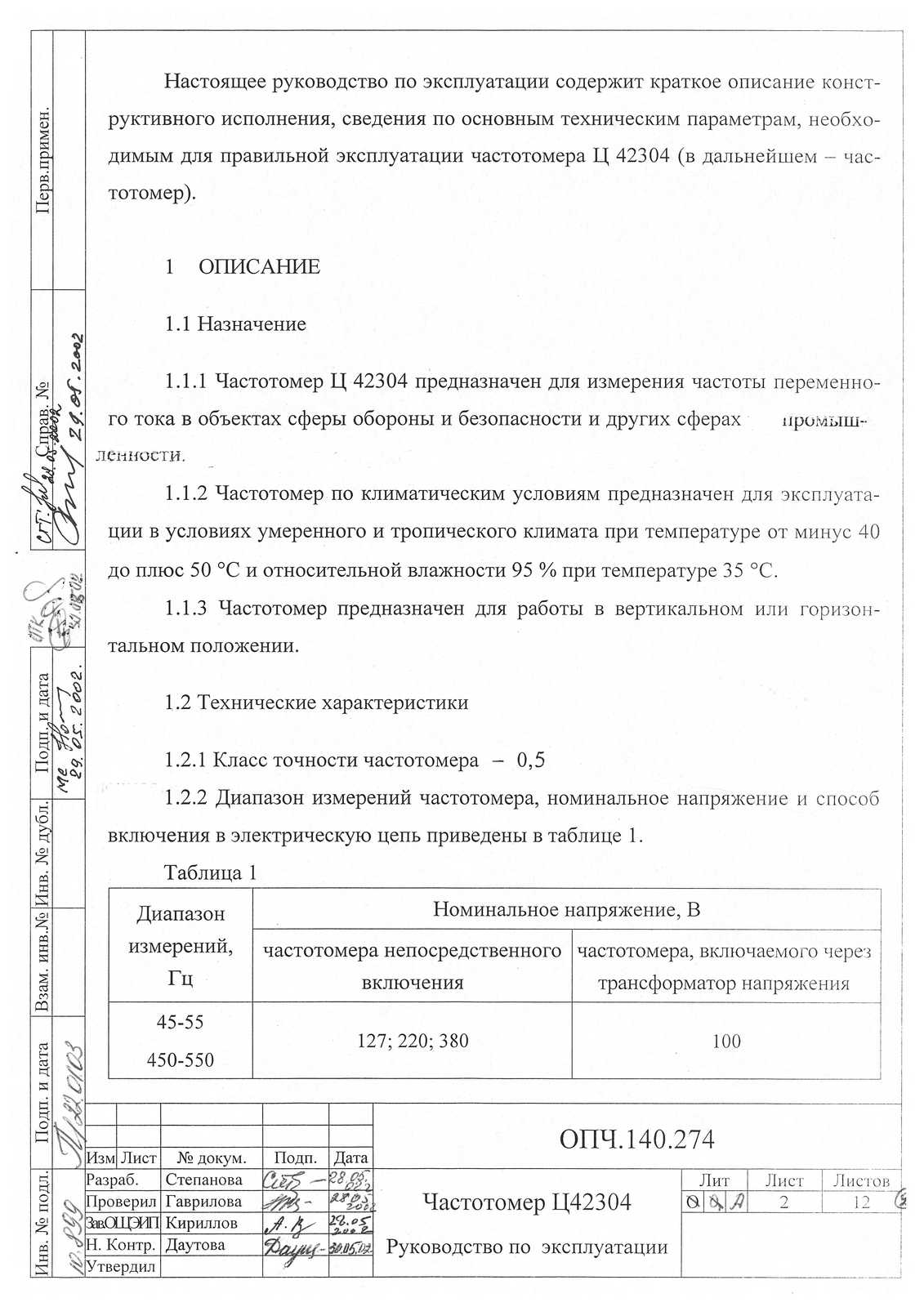

Частотомер Ц42304. Руководство по эксплуатации 0ПЧ.140.274 РЭ
Основные характеристики Ц42304
Такие измерители мощности, как ваттметры и варметры Ц42303, Ц42308
предназначены для измерения активной или реактивной мощности в
трехфазных электрических цепях переменного тока частотой 50-60 Hz при
равномерной или неравномерной нагрузке фаз.
Измерители мощности типа ваттметров Ц42303/1 и Ц42308/1 предназначены
для измерения активной мощности в однофазных сетях переменного тока
частотой 50, 60, 500, 1000 Hz.
Измерители мощности типа частотомеры Ц42304, Ц42306, Ц42307
предназначены для измерения частоты переменного тока.
Измерители коэффициента мощности Ц42305 и Ц42309 предназначены для
измерения коэффициента мощности в трехфазных трехпроводных цепях
переменного тока частотой 50 Hz с симметрией линейных напряжений и
симметричной нагрузкой фаз.
Измерители мощности выполнены на основе электронного преобразователя
входного сигнала в сигнал постоянного тока и магнитоэлектрического
прибора с внутрирамочным магнитом и подвижной частью на кернах,
размещенных в одном корпусе.
