ИЗВЕЩАТЕЛЬ ОХРАННЫЙ ПОВЕРХНОСТНЫЙ СОВМЕЩЕННЫЙ ИО315-8 "Сова-5". Руководство по эксплуатации СПНК.425148.011 РЭ (Ред.1.0)

CОДЕРЖАНИЕ

1 Описание и работа извещателя

1.1 Назначение извещателя

1.2 Технические характеристики

1.3 Комплектность

1.4 Устройство и работа

1.4.1 Конструкция извещателя

1.4.2 Принцип действия извещателя

2 Подготовка извещателя к использованию

2.1 Меры безопасности при подготовке извещателя

2.2 Порядок установки извещателя

2.2.1 Тактические особенности эксплуатации извещателя

2.2.2 Выбор места для установки извещателя

2.2.3 Подготовка к установке извещателя

2.2.4 Установка извещателя

2.2.5 Проверка установки извещателя

3 Использование извещателя

3.1 Порядок работы

3.2 Возможные неисправности и способы их устранения

4 Техническое обслуживание извещателя

4.1 Общие указания

4.2 Методика проведения регламента № 1

4.3 Методика проведения регламента № 2

4.4 Проверка работоспособности извещателя

5 Хранение

6 Транспортирование

Приложение А Состояние индикаторов и контактов сигнальных реле

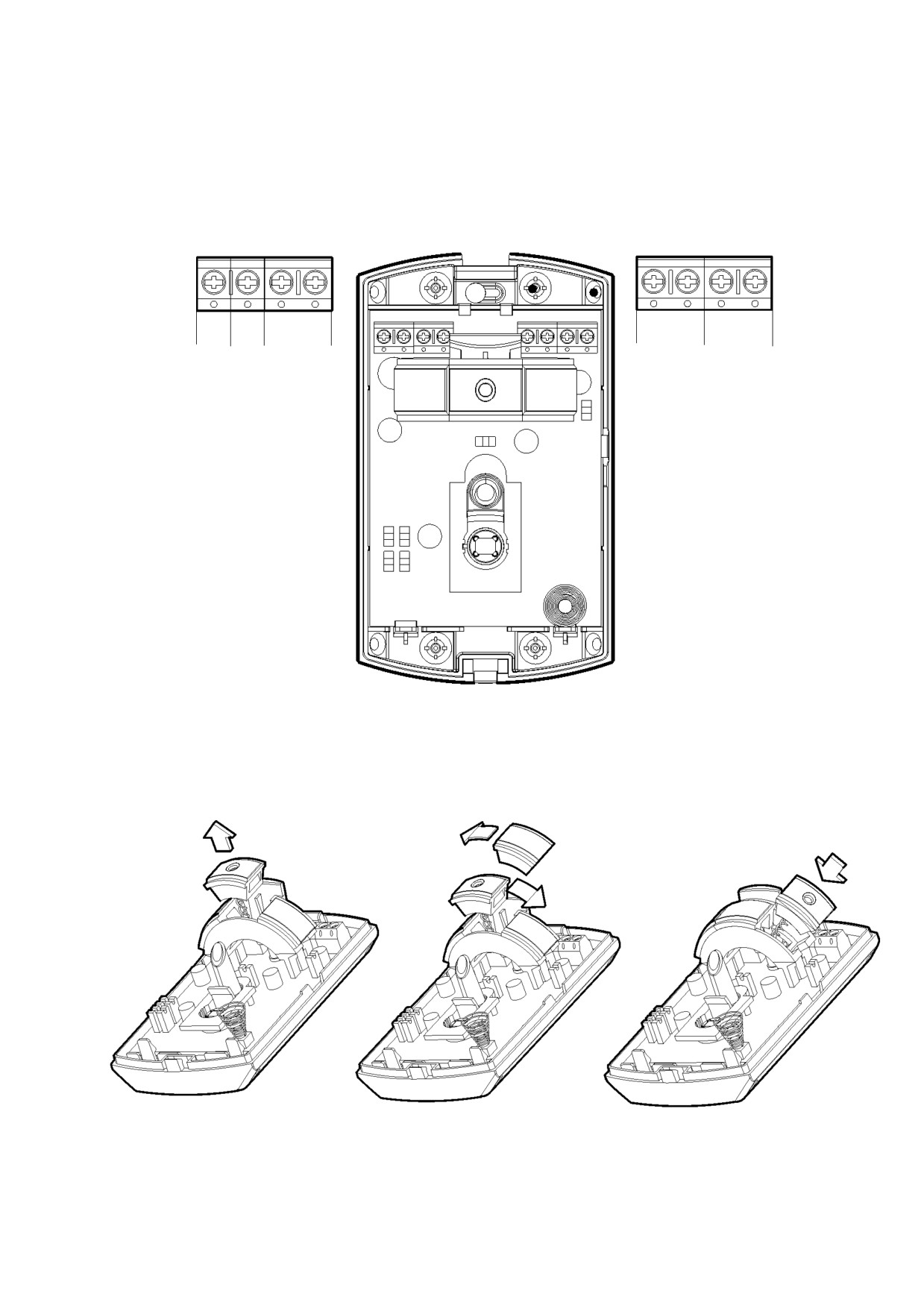

Приложение Б Внешний вид извещателя (крышка снята)

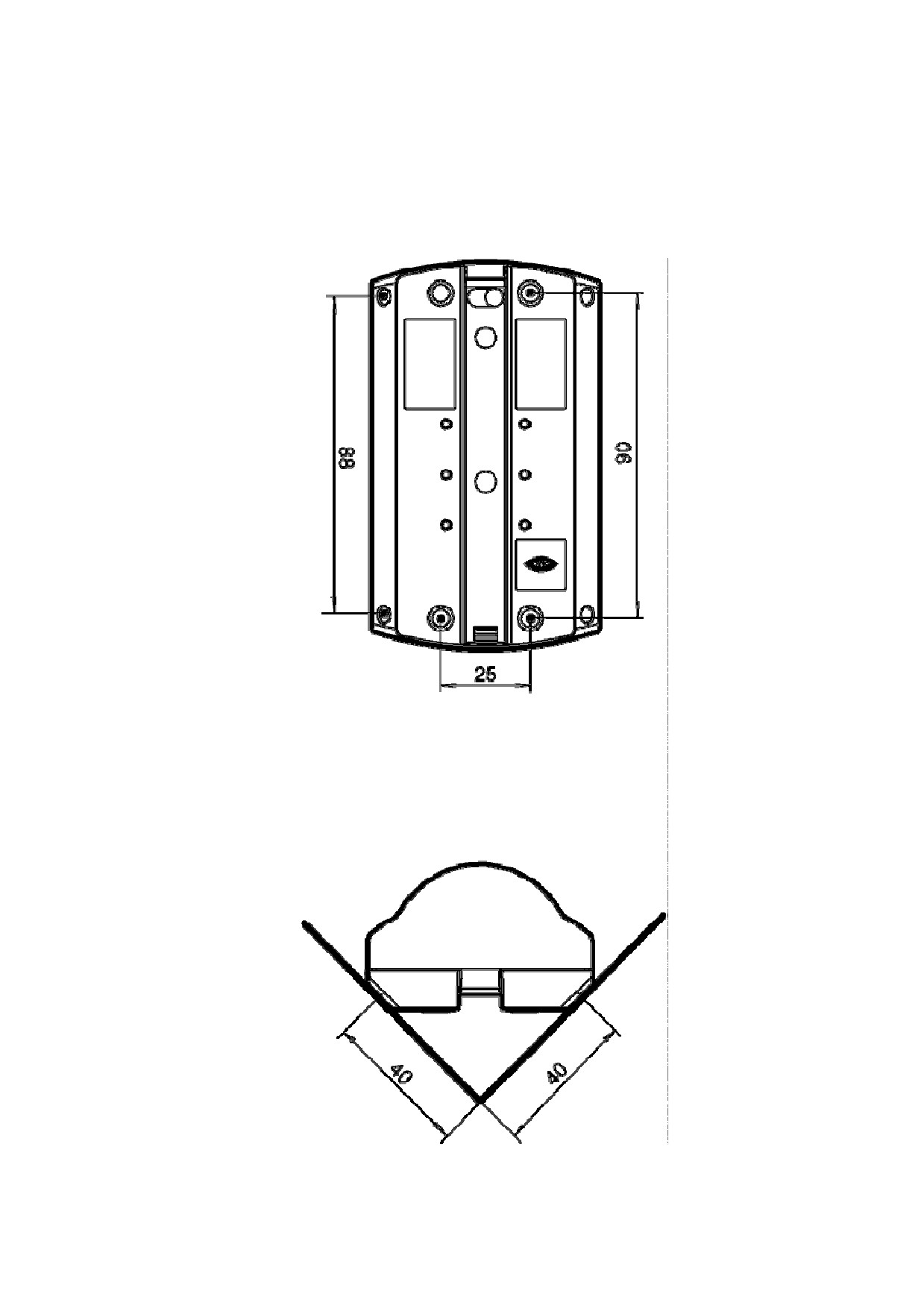

Приложение В Разметка для крепления извещателя

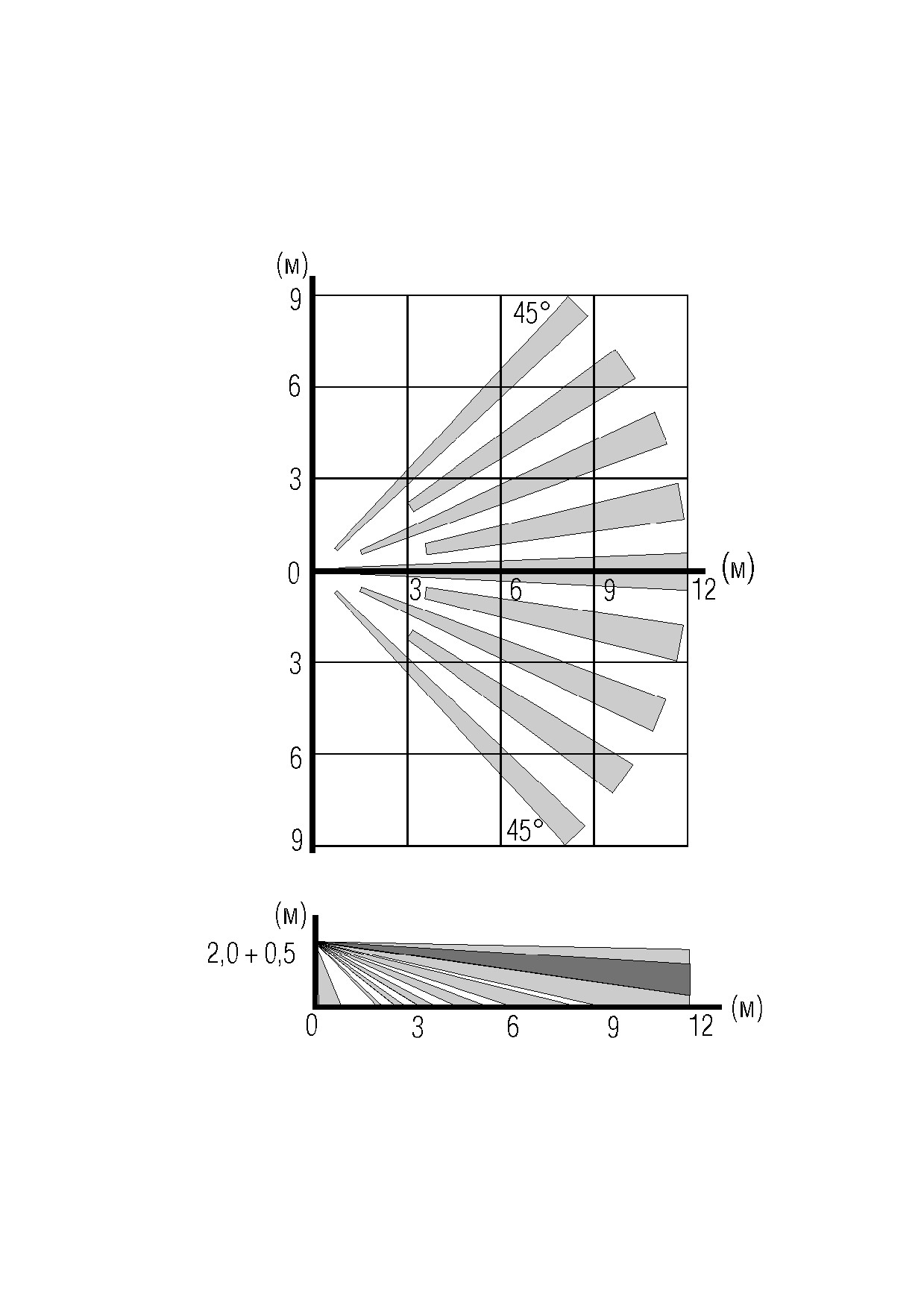

Приложение Г Сечение зоны обнаружения ИК канала извещателя в

горизонтальной и вертикальной плоскостях

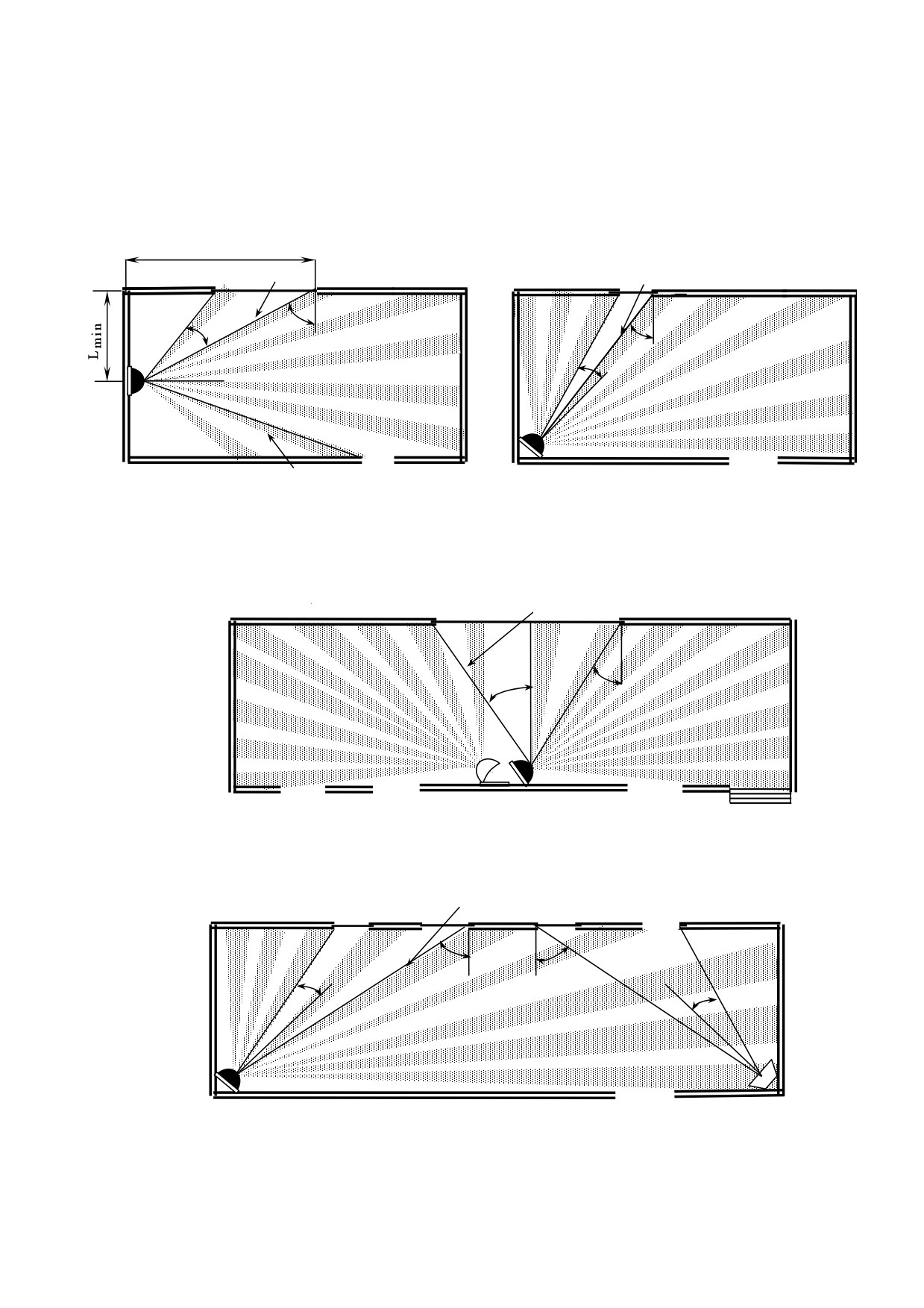

Приложение Д Примеры установки извещателя

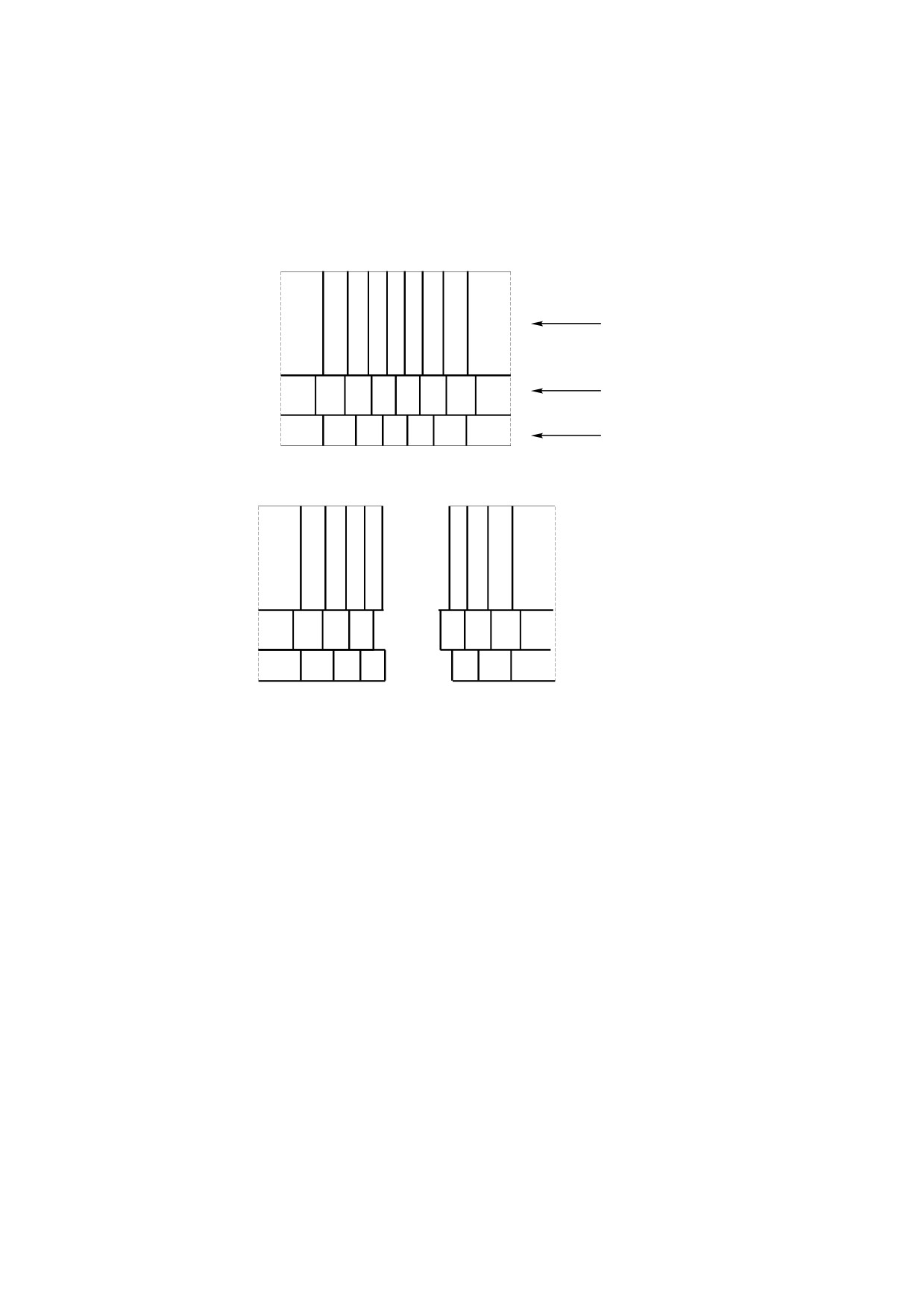

Приложение Е Методика исключения зон (лучей) ИК канала

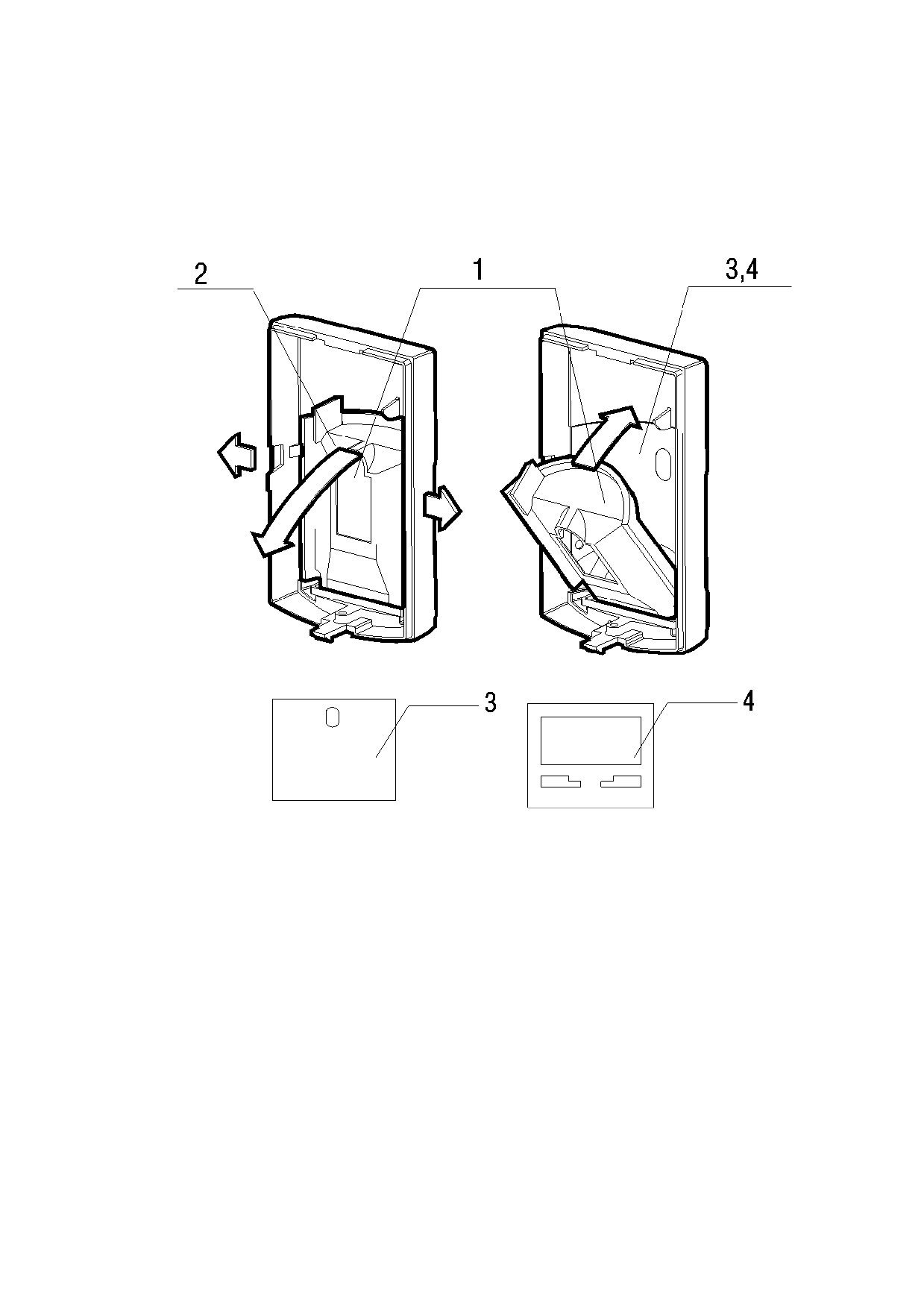

Приложение Ж Методика изъятия дополнительного светофильтра оптической

системы

Приложение И Перечень контрольно-измерительной аппаратуры

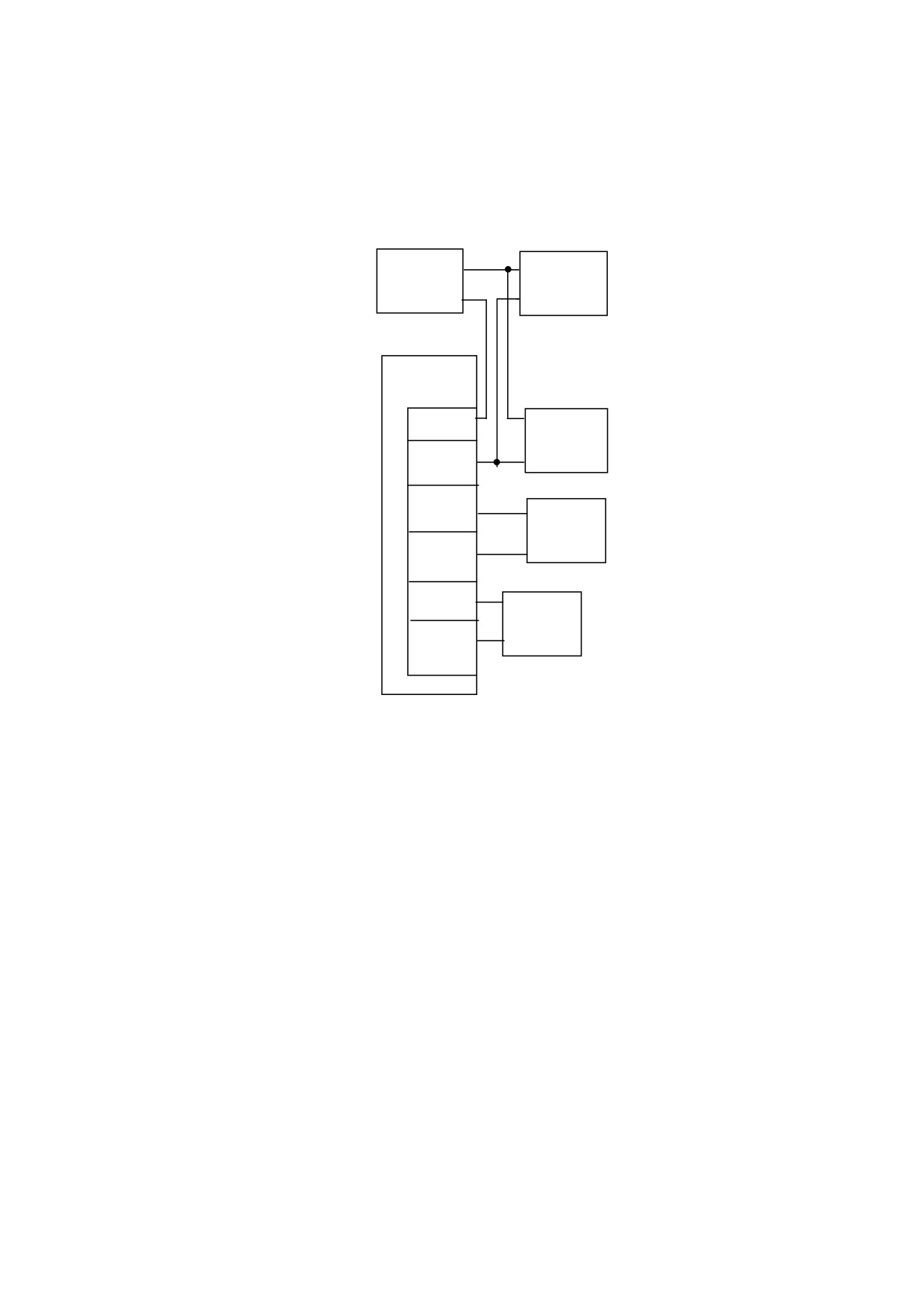

Приложение К Схема соединений для проверки извещателя

Настоящее руководство по эксплуатации распространяется на извещатель

охранный поверхностный совмещенный ИО315-8 "Сова-5" (в дальнейшем - из-

вещатель) и предназначается для ознакомления обслуживающего персонала с

устройством извещателя, принципом его действия, техническими характери-

стиками, способами применения, монтажа, наладки, эксплуатации и обслужи-

вания.

К эксплуатации извещателя допускаются лица, изучившие настоящее ру-

ководство и прошедшие инструктаж по технике безопасности.

1 Описание и работа извещателя

1.1 Назначение извещателя

1.1.1 Извещатель предназначен для использования в составе систем ох-

ранной сигнализации.

1.1.2 По количеству зон обнаружения извещатель относится к двухзон-

ным извещателям и совмещает в себе два независимых канала обнаружения:

- пассивный звуковой канал (акустический, в дальнейшем - АК канал);

- пассивный оптико-электронный инфракрасный канал (в дальнейшем -

ИК канал).

1.1.3 АК канал предназначен для обнаружения разрушения строительных

конструкций, в том числе стеклопакетов (однокамерных и двухкамерных по

ГОСТ 24866-99), выполненных с использованием листовых стекол, (обычного

марок М4−М8 по ГОСТ 111-90 толщиной от 2,5 до 8 мм; закаленного по

ГОСТ 5727-88 толщиной от 3 до 6 мм; армированного по ГОСТ 7481-78 тол-

щиной 5,5 и 6 мм; узорчатого по ГОСТ 5533-86 толщиной от 3,5 до 7 мм; трех-

слойного защитного по классу А1-А3 по ГОСТ Р 51136-98 толщиной от 4 до

11 мм; покрытого защитной полимерной пленкой, обеспечивающей класс за-

щиты А1−А3 по ГОСТ Р 51136-98), и формирования извещения о тревоге раз-

мыканием цепи шлейфа сигнализации (ШС) прибора приемно-контрольного

(ППК), системы передачи извещений (СПИ) или пульта централизованного на-

блюдения (ПЦН) контактами исполнительного реле АК канала.

1.1.4 ИК канал предназначен для обнаружения проникновения нарушите-

ля в охраняемое помещение (перемещения в охраняемой зоне) и формирования

извещения о тревоге размыканием цепи ШС ППК, СПИ или ПЦН контактами

исполнительного реле ИК канала.

1.1.5 Извещатель обеспечивает устойчивость к движению домашних жи-

вотных в зоне обнаружения. Устойчивость обеспечивается в диапазоне рабочих

температур.

1.1.6 Извещатель содержит два независимых исполнительных реле, соот-

ветствующих каждому из каналов обнаружения.

1.1.7 При снятии крышки корпуса извещатель формирует извещение о

вскрытии.

1.1.8 Электропитание извещателя осуществляется от источника постоян-

ного тока номинальным напряжением 12 В и амплитудой пульсаций не более

0,1 В.

Рекомендуется

использовать

блок

питания

"МБП-12"

СПНК.436531.001 ТУ или любой другой с характеристиками не хуже указан-

ных, входящих в "Перечень технических средств вневедомственной охраны,

разрешенных к применению".

1.1.9 В извещателе предусмотрены:

− автоматический контроль работоспособности после включения питания

и выдачу извещения о тревоге при обнаружении неисправности;

− возможность дискретной регулировки чувствительности АК канала и

числа импульсов, регистрируемых ИК каналом;

− трехпозиционный держатель микрофона АК канала, обеспечивающий

три положения направления оси микрофона (-45, 0, +45°) относительно центра

зоны обнаружения инфракрасного канала.

− световая индикация состояния каналов обнаружения;

− возможность проведения тестирования каналов обнаружения на объек-

те;

− возможность фиксирования индикации извещения о тревоге, сформи-

рованного АК каналом;

− возможность отключения индикации для обеспечения режима маски-

рования.

1.1.10 По устойчивости к климатическим воздействиям окружающей сре-

ды исполнение извещателя соответствует ОХЛ4 по ОСТ 25 1099-83, но в диапа-

зоне рабочих температур от минус 20 до плюс 50 °С.

1.1.11 Извещатель рассчитан для непрерывной круглосуточной работы.

1.1.12 Извещатель относится к изделиям конкретного назначения, вида I,

непрерывного длительного применения, восстанавливаемым, стареющим, не-

ремонтируемым, обслуживаемым, контролируемым перед применением по

ГОСТ 27.003-90.

1.2 Технические характеристики

1.2.1 Максимальная рабочая дальность действия извещателя не менее:

а) 6 м - для АК канала при регистрации разрушающего воздействия на

стеклянный лист, установленный в раму;

б) 12 м - для ИК канала, при этом угол обзора зоны обнаружения в гори-

зонтальной плоскости не менее 90°.

1.2.2 АК канал извещателя имеет две рабочие частоты и четыре уровня

чувствительности.

1.2.3 Чувствительность ИК канала - не более 3 м при перемещении чело-

века в пределах зоны обнаружения поперечно ее боковой границе в диапазоне

скоростей от 0,3 до 3 м/с.

1.2.4 Время технической готовности извещателя к работе после включе-

ние электропитания и время восстановления дежурного режима после форми-

рования извещения о тревоге указаны в таблице 1.1.

Таблица 1.1

Значение параметра

Наименование параметра

АК канала

ИК канала

Время технической готовности к работе,

не более, с

Время восстановления дежурного режи-

ма (нормального состояния), не более, с

1.2.5 Ток потребления извещателя в дежурном режиме не более 16 мА.

1.2.6 Информативность извещателей - не менее восьми, а именно:

− извещение "Включение";

− извещение "Норма" по АК каналу;

− извещение "Норма" по ИК каналу;

− извещение "Тревога" по АК каналу;

− извещение "Тревога" по ИК каналу;

− извещение "Неисправность"

− извещение "Вскрытие",

− индикация тестовых режимов.

1.2.6.1 Извещение "Включение" выдается извещателем при включении

напряжения электропитания разомкнутыми контактами исполнительных реле в

течение времени технической готовности и непрерывным свечением индикато-

ров: верхнего - в течение 10 с, нижнего - в течение времени технической готов-

ности.

1.2.6.2 Извещение "Норма" по АК каналу выдается извещателем в течение

всего времени охраны замкнутыми контактами исполнительного реле данного

канала и выключенным состоянием верхнего индикатора при отсутствии воз-

действий.

1.2.6.3 Извещение "Норма" по ИК каналу выдается извещателем в течение

всего времени охраны замкнутыми контактами исполнительного реле данного

канала и выключенным состоянием нижнего индикатора при отсутствии воз-

действий.

1.2.6.4 Извещение "Тревога" по АК каналу выдается извещателем разомк-

нутыми контактами исполнительного реле данного канала в течение (4±1) с и

непрерывным свечением верхнего индикатора на время выдачи извещения или

до выключения напряжения питания извещателя (в режиме "Память о тревоге")

при обнаружении воздействий.

1.2.6.5 Извещение "Тревога" по ИК каналу выдается извещателем разомк-

нутыми контактами исполнительного реле данного канала и непрерывным све-

чением нижнего индикатора в течение (4±1) с при обнаружении воздействий.

1.2.6.6 Извещение "Неисправность" выдается извещателем разомкнутыми

контактами исполнительных реле обоих каналов и:

− попеременным свечением индикаторов при снижении напряжения элек-

тропитания до (8,5±0,5) В;

− кратковременными включениями индикаторов после извещения "Вклю-

чение" в случае определения в процессе самоконтроля неисправности в каком-

либо из каналов извещателя.

1.2.6.7 Извещение "Вскрытие" выдается извещателем размыканием кон-

тактов микропереключателя при попытке несанкционированного доступа к ор-

ганам управления извещателя, клеммам подключения внешних электрических

цепей и элементам фиксации путем вскрытия (снятия крышки) корпуса извеща-

теля.

1.2.6.8 Формирование извещений и индикации в режимах тестирования

каналов обнаружения извещателя осуществляется в соответствии с приложени-

ем А.

1.2.7 Извещатель обладает помехозащищенностью (не выдает извещение

"Тревога") при:

а) неразрушающем механическом ударе по стеклянному листу резиновым

шаром массой

(0,39±0,01) кг, твердостью

(60±5) в единицах IRHD по

ГОСТ 20403-75, с энергией удара (1,9±0,1) Дж;

б) воздействии синусоидальных звуковых сигналов, создающих в месте

его расположения уровень звукового давления:

- не более 80 дБ в диапазоне частот 20-1000 Гц,

- не более 90 дБ в диапазоне частот 1000-20000 Гц;

в) воздействии акустического сигнала со спектральной характеристикой

белого шума, создающего в месте расположения извещателя уровень звукового

давления не более 85 дБ;

г) перемещении мелких предметов диаметром до 30 мм и длиной до 150

мм (мелких животных);

д) перемещении домашних животных в зоне обнаружения на уровне не

менее 2 м от извещателя:

- массой до 20 кг при температурном контрасте до 8,0 °С (кошки и глад-

кошерстные небольшие собаки);

- массой до 40 кг при температурном контрасте до 6,0 °С (длинношерст-

ные собаки);

е) перепадах фоновой освещенности в поле зрения извещателя величиной

до 6500 лк, создаваемых осветительными приборам;

ж) воздействии конвективных воздушных потоков, создаваемых отопи-

тельными приборами мощностью до 1000 Вт, расположенными на расстоянии

не менее 1 м от извещателя;

з) изменении температуры фона в пределах от плюс 25 до плюс 40 °С со

скоростью не более 1 °С в минуту.

и) воздействии электромагнитных помех по ГОСТ Р 50009-2000 в соот-

ветствии с нормами: УК2 (степень жесткости 2), УЭ1 (степень жесткости 2),

УИ1 (степень жесткости 3).

1.2.8 Вероятность обнаружения извещателем разрушения стеклянного лис-

та - не менее 0,9.

1.2.9 Конструкция извещателя обеспечивает степень защиты оболочки

IP30 по ГОСТ 14254-96.

1.2.10 Габаритные размеры извещателя -108×64×42 мм.

1.2.11 Масса извещателя - не более 0,1 кг.

1.2.12 Средняя наработка извещателя до отказа в режиме выдачи извеще-

ния "Норма" - не менее 60000 ч.

1.2.13 Вероятность возникновения отказа, приводящего к ложному сраба-

тыванию извещателя, при нахождении его в режиме выдачи извещения "Нор-

ма" - не более 0,01 за 1000 ч, что соответствует вероятности отсутствия указан-

ного отказа не менее 0,99 за 1000 ч.

1.2.14 Извещатель устойчив (не выдает извещение "Тревога") к следую-

щим внешним воздействиям:

а) воздействиям по ГОСТ Р 50009-2000 при питании извещателей от бло-

ка питания "МБП-12", в соответствии с нормами: УК2 - кондуктивные помехи

(степень жесткости 3), УЭ1 - электростатический разряд (степень жесткости 3),

УИ1 - электромагнитные поля (степень жесткости 3);

б) воздействию электромагнитного поля, создаваемого работой служеб-

ной радиостанции УКВ диапазона 150−175 МГц мощностью излучения до

40 Вт на расстоянии не менее 3 м от антенны радиостанции до извещателя.

1.2.15 Извещатель сохраняет работоспособность:

а) в диапазоне питающих напряжений от 9,0 до 16 В;

б) при температуре окружающего воздуха от минус 20 до плюс 50 °С;

в) при относительной влажности окружающего воздуха до 90 % при тем-

пературе плюс 25 °С.

1.2.16 Извещатель сохраняет работоспособность:

а) после воздействия на него синусоидальной вибрации с ускорением

0,981 м/с² (0,1 g) в диапазоне частот 10-55 Гц;

б) после нанесения ударов молотком из алюминиевого сплава

(AlCu4SiMg) со скоростью (1,500±0,125) м/с, с энергией удара (1,9±0,1) Дж.

1.2.17 Извещатель в упаковке выдерживает при транспортировании:

а) транспортную тряску с ускорением 30 м/с² при частоте ударов от 10 до

120 в минуту или 15000 ударов;

б) температуру окружающего воздуха от минус 50 до плюс 50 °С;

в) относительную влажность воздуха (95±3) % при температуре плюс

35 °С.

1.3 Комплектность

1.3.1 Комплект поставки извещателя указан в таблице 1.2.

Таблица 1.2

Обозначение

Наименование

Кол.

СПНК.425148.011

Извещатель охранный поверхностный

со-

1 шт.

вмещенный ИО315-8 "Сова-5"

Комплект принадлежностей:

шуруп универсальный 3,5×35

2 шт.

джампер

4 шт.

памятка по применению

1 экз.

СПНК.754221.318

ограничитель зоны

1 шт.

Кронштейн

1 шт.*

Руководство по эксплуатации

1 экз. **

СПНК.425148.011 ПС

Паспорт

1 экз.

____________________

* Поставляется по отдельному заказу потребителя

** 1 экз. на отгрузочную партию

1.4 Устройство и работа

1.4.1 Конструкция извещателя

1.4.1.1 Извещатель выполнен в виде одного блока в пластмассовом кор-

пусе и состоит из печатной платы, основания и крышки.

1.4.1.2 На печатной плате размещены: пироприемник с зеркалом, трехпо-

зиционный держатель микрофона, микропроцессор, соединительная колодка,

два светодиодных индикатора, шесть групп контактов для установки перемы-

чек и другие элементы электрической схемы извещателя.

Светодиодные индикаторы дают информацию о режимах работы и со-

стояниях извещателя.

Перемычки служат для управления режимами работы извещателя:

− перемычка "Т": - из режима "Норма" в момент установки включает

тестовый режим АК канала - "Тест-АК ";

- из режима "Тест-АК" в момент снятия включает ре-

жим для тестирования высокочастотной (ВЧ) части АК канала "Тест-Звук";

− перемычка "Т" - в момент снятия из режима "Норма" включает тесто-

вый режим ИК канала;

− перемычка "П" установлена - режим "Память о тревоге АК канала" вы-

ключен;

− перемычка "П" снята - режим "Память о тревоге АК канала" включен;

− перемычка "И" установлена - световая индикация включена;

− перемычка "И" снята - световая индикация выключена;

− перемычка "ЧАК" снята - режим номинальной чувствительности АК

канала;

− перемычка "ЧАК" установлена - режим повышенной чувствительности

АК канала для контроля стекол площадью менее 0,5

;

− перемычка "ДАК" снята - дальность действия АК канала не менее 6 м;

− перемычка "ДАК" установлена - дальность действия АК канала не ме-

нее 3 м;

− перемычка "ЧИК" снята - число импульсов, регистрируемых ИК кана-

лом до выдачи извещения "Тревога ИК канала ", равно двум;

перемычка "ЧИК" установлена - число импульсов, регистрируемых ИК

каналом до выдачи извещения "Тревога ИК канала", равно одному.

Внешний вид извещателя со снятой крышкой приведен в приложении Б.

1.4.1.3 На передней крышке корпуса закреплена линза Френеля со свето-

фильтром.

1.4.1.4 К задней крышке корпуса может быть присоединен универсальный

кронштейн для установки извещателя на стене помещения. Размеры для раз-

метки крепежных отверстий приведены в приложении В на рисунках В.1, В.2,

В.3.

1.4.2 Принцип действия извещателя

1.4.2.1 Чувствительный элемент АК канала извещателя представляет со-

бой конденсаторный электретный микрофон со встроенным предусилителем на

полевом транзисторе. Микрофон преобразует звуковые колебания воздушной

среды в электрические сигналы. Электрический сигнал с микрофона поступает

на полосовые усилители и далее на микроконтроллер.

1.4.2.2 Чувствительный элемент ИК канала извещателя представляет со-

бой пироприемник, который состоит из четырёх пироэлементов. Тепловое из-

лучение фокусируется на площадки пироприемника линзой Френеля и зеркаль-

ным отражателем. Пироприемник преобразует тепловое излучение из чувстви-

тельной зоны (приложение Г) в электрические сигналы. Электрический сигнал

с пироприемника поступает на полосовой усилитель и далее на микроконтрол-

лер.

1.4.2.3 Микроконтроллер в соответствии с заданным алгоритмом работы

производит контроль электрических сигналов каждого из каналов, контроль ра-

ботоспособности электронной схемы извещателя, контроль напряжения пита-

ния и формирование соответствующих извещений путем размыкания контактов

соответствующего сигнального реле и включением светодиодных индикаторов.

1.4.2.4 Извещатель имеет следующие режимы работы.

Режим "Включение"

В течение 10 с после подачи напряжения питания производится самокон-

троль электронной схемы АК канала и величины питающего напряжения. В те-

чение этого времени контакты сигнального реле АК канала разомкнуты, верх-

ний индикатор непрерывно светится. Если неисправность не обнаружена, то

контакты реле АК канала замыкаются, верхний индикатор выключается и АК

канал извещателя переходит в режим "Норма". При обнаружении неисправно-

сти или при пониженном напряжении питания контакты реле АК канала оста-

ются разомкнутыми, а состояние индикаторов указывает на вид неисправности

(см. раздел 3);

В течение не более 30 с после подачи напряжения питания производится

самоконтроль электронной схемы ИК канала. В течение этого времени контак-

ты сигнального реле ИК канала разомкнуты, нижний индикатор непрерывно

светится. Если неисправность не обнаружена, то контакты реле ИК канала за-

мыкаются, нижний индикатор выключается и ИК канал извещателя переходит в

режим "Норма". При обнаружении неисправности контакты реле ИК канала ос-

таются разомкнутыми, а состояние индикаторов указывает на вид неисправно-

сти (см. раздел 3).

Режим "Норма"

При отсутствии звуковых сигналов, характерных для разрушения стекла,

контакты сигнального реле АК канала замкнуты, верхний индикатор выклю-

чен.

При отсутствии тепловых излучений, характерных для движения человека

в охраняемой зоне, контакты сигнального реле ИК канала замкнуты, нижний

индикатор выключен.

Режим "Тревога"

При определенной форме и последовательности регистрации микрофоном

низкочастотного и высокочастотного звуковых сигналов, возникающих при

разрушении стеклянной поверхности, прибор формирует извещение "Тревога"

по АК каналу размыканием контактов сигнального реле АК канала и включе-

нием верхнего индикатора на 4 с. После этого при отсутствии новых сигналов о

разрушении стекла извещатель переходит в режим "Норма" - контакты реле АК

канала замыкаются, верхний индикатор выключается.

При возникновении теплового контраста на площадках пироприемника,

возникающих при движении человека в охраняемой зоне, прибор формирует

извещение "Тревога" по ИК каналу размыканием контактов сигнального реле

ИК канала и включением нижнего индикатора на 4 с . После этого при отсутст-

вии новых тепловых сигналов извещатель переходит в режим "Норма" - кон-

такты реле ИК канала замыкаются, нижний индикатор выключается.

Режим "Память о Тревоге АК канала" (действует при снятой перемыч-

ке "П") - то же, что и режим "Тревога" по АК каналу, но верхний индикатор ос-

тается во включенном состоянии до снятия напряжения питания, сохраняя ин-

формацию о выдававшемся извещателем тревожном извещении. При этом кон-

такты сигнального реле после окончания формирования извещения "Тревога"

замыкаются, выдавая извещение "Норма".

Тестовые режимы

Предназначены для контроля правильности установки извещателя на объ-

екте (см. пункт 2.2.4.2. Перевод извещателей в режимы тестирования каналов

обнаружения осуществляется при помощи перемычки "Т" в соответствии с

данными таблицы 1.3. Возврат извещателей из режимов тестирования в нор-

мальное состояние осуществляется либо посредством выключения электропи-

тания извещателей, либо автоматически по истечении (5,0±0,1) мин. Переклю-

чение в тестовые режимы возможно только после окончания режима "Включе-

ние", когда оба канала извещателя исправны.

Таблица 1.3

Положение перемычки "Т"

Тестируемый канал

в режиме "Включение"

в нормальном состоянии

Установлена

Снята

АК

Установлена, потом снята

Установлена

Снята

ИК

Для тестирования АК канала извещателя предусмотрено два режима -

"Тест-АК" и "Тест-Звук". Оба режима позволяют тестировать извещатель на

объекте, используя имитатор акустический разрушения стекла "АРС" (произ-

водства ЗАО "Аргус-Спектр").

В режиме "Тест-АК" используется менее помехозащищенный алгоритм

обработки звуковых сигналов, в режиме "Тест-Звук" происходит тестирование

только ВЧ части АК канала извещателя. Во время тестирования АК канала ИК

канал отключен, а контакты реле ИК канала - замкнуты.

Режим "Тест-АК" включается из дежурного режима после установки пе-

ремычки "Т" (предварительно, в течение режима "Включение" или до подачи

питания, перемычка "Т" должна быть снята).

В режиме "Тест-АК" при отсутствии звуковых помех (акустического шу-

ма) извещатель формирует сигнал "Тест-Норма АК": контакты сигнальных реле

замкнуты, светодиодные индикаторы включены. При регистрации сигнала низ-

кой звуковой частоты нижний индикатор выключается примерно на 1 с. При

появлении высокочастотного звукового сигнала верхний индикатор выключа-

ется на 1 с.

При совпадении этих сигналов по времени извещатель переходит на 10 с

в режим "Тест-Тревога АК": выходные контакты реле АК канала разомкнуты,

верхний индикатор не светится.

Режим "Тест-Звук" включается из режима "Тест-АК" при снятии (не ранее

чем через 1 с после установки) перемычки "Т".

В режиме "Тест-Звук" нижний светодиодный индикатор включен преры-

висто (1 с - включен, 1 с - выключен). При отсутствии высокочастотного зву-

кового сигнала извещатель формирует сигнал "Тест-Норма Звук": контакты

сигнальных реле замкнуты, верхний светодиодный индикатор выключен.

При появлении высокочастотной составляющей звукового сигнала раз-

рушения стекла (или от имитатора "АРС") извещатель переходит в режим

"Тест-Тревога Звук": выходные контакты реле АК канала разомкнуты, верхний

индикатор включен.

Выход из режимов тестирования АК канала происходит автоматически

через 5 мин, либо после выключения напряжения питания.

Режим "Тест ИК" - включается на время 5 мин после снятия перемычки

"Т" (предварительно, в течение режима "Включение" или до подачи питания,

перемычка "Т" должна быть установлена). АК канал в этом режиме отключен, а

контакты реле АК канала для исполнения "А" - замкнуты. При отсутствии теп-

ловых сигналов извещатель формирует сигнал "Тест-Норма ИК": контакты сиг-

нальных реле замкнуты, светодиодные индикаторы выключены. При регистра-

ции сигнала, соответствующего пересечению тепловым объектом каждой чув-

ствительной зоны, формируемой линзой Френеля, верхний индикатор включа-

ется примерно на 200 мс. Нижний индикатор и сигнальное реле ИК канала

формируют извещение "Тест-Тревога ИК" таким же образом, как и в не тесто-

вом режиме. Выход из режима "Тест ИК" происходит автоматически через

5 мин, либо после выключения напряжения питания.

В приложении А приведены состояния светодиодных индикаторов и кон-

тактов сигнальных реле в описанных режимах работы извещателя.

1.4.2.5 В извещателе предусмотрено включение режима повышенной чув-

ствительности АК канала при установленной перемычке "ЧАК", рекомендуемо-

го при охране стекол площадью менее 0,5

В извещателе предусмотрено включение режима пониженной дальности

АК канала при установленной перемычке "ДАК", допустимого при максималь-

ной дальности до охраняемого стекла не более 3 м.

1.4.2.6 В извещателе предусмотрено уменьшение числа импульсов, реги-

стрируемых ИК каналом до выдачи извещения "Тревога ИК", с двух (перемыч-

ка "ЧИК" снята) до одного (перемычка "ЧИК" установлена).

1.4.2.7 В извещателе предусмотрено отключение световой индикации при

снятии перемычки "И".

2 Подготовка извещателя к использованию

2.1 Меры безопасности при подготовке извещателя

2.1.1 При монтаже извещателя следует пользоваться следующей доку-

ментацией:

а) "Руководящий документ. Инженерно-техническая укрепленность. Тех-

нические средства охраны. Требования и нормы проектирования по защите

объектов от преступных посягательств" РД 78.36.003-2002.

б) "Руководящий документ. Системы и комплексы охранной, пожарной и

охранно-пожарной сигнализации. Правила производства и приемки работ" РД

78.145-93."

2.2 Порядок установки извещателя

Установку извещателя и монтаж проводов шлейфов сигнализации на объ-

екте производить в соответствии с "Типовыми проектными решениями по

внутри объектовым системам охранной сигнализации" ВПСН-29-75 и "Руково-

дящим документом. Системы и комплексы охранной, пожарной и охранно-

пожарной сигнализации. Правила производства и приемки работ" РД 78.145-93.

2.2.1 Тактические особенности эксплуатации извещателя

2.2.1.1 Правильное размещение извещателя на объекте является основным

фактором его надежной работы, поэтому установка извещателя должна удовле-

творять выбранной тактике охраны объекта и исключать воздействие на него

факторов, не предусмотренных условиями эксплуатации. Для каждого объекта

один и тот же извещатель может быть установлен в разных местах. При изме-

нении обстановки и местоположения предметов обнаруживающая способность

и помехоустойчивость извещателя меняется.

2.2.1.2 Извещатель допускает установку :

− на стене: боковой, противоположной (относительно остекленной по-

верхности) или в углу;

− в оконном проеме (витрине): на торце.

Для оптимизации зон обнаружения каждого из каналов обнаружения

применяется трехпозиционный держатель микрофона. Позиции микрофона и

порядок действий при их изменении приведен в приложении Б на рисунке Б.2.

2.2.1.3 Извещатель следует устанавливать на капитальных стенах, не под-

верженных постоянным вибрациям. Извещатель должен быть подключен к ис-

точнику постоянного тока "МБП-12" или аналогичному по техническим харак-

теристикам, который, в свою очередь, кроме сети переменного тока напряжени-

ем (220+33/-22) В, должен быть соединен с источником резервного питания по-

стоянного тока напряжением (14±1,0) В.

2.2.1.4 Для охраны объектов, площадь которых превышает площадь зоны

обнаружения одного извещателя, необходимо использовать два и более изве-

щателей и в сочетании с извещателями других типов.

Примеры установки извещателя на объекте приведены в приложении Д.

2.2.1.5 В помещении в период охраны должны быть выключены вентиля-

ционные установки, плотно закрыты окна, двери, форточки, должны отсутство-

вать животные и птицы.

2.2.1.6 Извещатель не рекомендуется использовать на объектах, где от-

сутствует резервный источник питания постоянного тока, а напряжение сети

переменного тока 220 В подвержено прерываниям.

2.2.2 Выбор места для установки извещателя

При выборе места установки извещателя на охраняемом объекте необхо-

димо учесть следующие требования:

2.2.2.1 Требования по АК каналу

а) расстояние от извещателя до самой удаленной точки охраняемой стек-

лянной поверхности не должно превышать 6 м;

б) при установке извещателя рекомендуется, чтобы все участки охраняе-

мого стекла находились в пределах его прямой видимости, не рекомендуется

маскировка извещателя декоративными шторами или жалюзи, которые могут

снижать чувствительность извещателя;

в) в случае настенной установки:

- максимальный угол α между осью микрофона и направлением на край

охраняемого стекла не должен превышать 60°;

- угол β между нормалью к поверхности охраняемого стекла и направле-

нием на извещатель не должен превышать 60° (рисунки Д.1, Д.2, Д.3 приложе-

ния Д), что примерно соответствует условию на рисунке Д.1: L_min>0,5 L_o.

Для удовлетворения этих требований целесообразно использовать:

- для крепления извещателя - отверстия на боковой поверхности корпуса

или универсальный кронштейн;

- для оптимизации зон - возможности трехпозиционного держателя мик-

рофона (смотри рисунок Б.2 приложения Б);

г) при невозможности выполнить рекомендации пунктов б) и в) отклоне-

ния допускаются только после более тщательного контроля правильности уста-

новки извещателя по методике пункта 2.2.4.2 а);

д) в случае установки извещателя непосредственно в оконном проеме

(витрине) расстояния от извещателя до примыкающих торцов проема L не

должно превышать 2 м (см. 2.2.3.2 в) и рисунок Д.5 в приложении Д);

е) не допускается использование извещателя в помещении с уровнем зву-

ковых шумов относительно стандартного нулевого уровня 2⋅10^-5 Па:

- более

70 дБ в режиме повышенной чувствительности при режиме

большой дальности;

- более 80 дБ в режиме номинальной чувствительности при режиме ма-

лой дальности;

ж) в помещении на период охраны должны быть закрыты двери, форточ-

ки, отключены вентиляторы, трансляционные громкоговорители и другие воз-

можные источники звуковых помех.

2.2.2.2 Требования по ИК каналу

а) извещатель должен быть установлен в помещении на капитальных вер-

тикальных стенах, не подверженных постоянным вибрациям на расстоянии от

пола 2^+0,5м;

б) не рекомендуется устанавливать извещатель в непосредственной бли-

зости от вентиляционных отверстий, окон и дверей, у которых создаются воз-

душные потоки, а также радиаторов центрального отопления, других отопи-

тельных приборов и источников тепловых помех;

в) нежелательно прямое попадание на входное окно извещателя светового

излучения от ламп накаливания, автомобильных фар, солнца. Так, в случае ус-

тановки извещателя непосредственно в оконном проеме (витрине) (рисунок Д.5

приложения Д), рекомендуется заклеить ориентированную на стекло часть лин-

зы Френеля. Для этого используется ограничитель зоны

(табличка

СПНК.754221.318 на самоклеющейся основе). Методику исключения зон смот-

ри в приложении Е.

2.2.2.3 При выборе места установки необходимо учесть:

а) что максимальный размер зоны обнаружения ИК канала (без использо-

вания кронштейна) достигается при высоте установки (2^+0,5) м;

б) в зоне обнаружения (особенно на расстоянии 6 м) не должно быть

предметов, на которые могло бы взобраться животное,

- если его масса меньше 10кг. то высота предметов не больше 0.5м.

- если его масса больше 10кг. то высота предметов не больше 0.0м.

в) извещатель должен быть установлен так, чтобы исключить возмож-

ность его случайного повреждения при производстве каких-либо работ.

г) конкретные примеры установки извещателя приведены в приложе-

нии Д.

2.2.3 Подготовка к установке извещателя

2.2.3.1 Для обеспечения заявленной устойчивости к домашним животным

(кошки, собаки) в оптическую систему извещателя встроено два светофильтра -

основной (сплошной) и дополнительный.

С двумя светофильтрами извещатель обеспечивает заявленную устойчи-

вость при установке в строго вертикальном положении на высоте 2,0 ^+0,5м. При

этом не требуется подготовительных работ.

2.2.3.2 Если на объекте не требуется обеспечение устойчивости к домаш-

ним животным или высота установки превышает 2,5 м рекомендуется для по-

вышения обнаруживающей способности человека изъять дополнительный све-

тофильтр. Методика изъятия светофильтра указана в приложении Ж.

2.2.3.3 Установка извещателя на высоте более 2,5 м (до 3,0 м) допускается

только на кронштейне, и в следующих случаях:

- если невозможно гарантировать отсутствия животных выше уровня пола (сто-

лы, тумбочки и т.п.);

- если извещатель можно установить только на потолке;

- если при установке на высоте 2,0 ^+0,5м существуют «мертвые» зоны обнару-

жения.

2.2.4 Установка извещателя

2.2.4.1 Установка извещателя на стене или в углу помещения:

а) определить место установки извещателя на объекте в соответствии с

2.2.1, 2.2.2.

б) снять переднюю крышку корпуса извещателя. Установить микрофон в

одно из трех возможных положений держателя (рисунок Б.2 приложения Б),

так, чтобы ось микрофона была направлена на охраняемую стеклянную по-

верхность.

ВНИМАНИЕ! НЕ ДОПУСТИМО КАСАНИЕ РУКАМИ ВХОДНОГО

ОКНА ПИРОПРИЕМНИКА

в) прорезать два намеченных отверстия в задней крышке корпуса для кре-

пления извещателя. Ввести провода от блока питания и шлейфа сигнализации

через отверстие в основании.

г) закрепить основание корпуса на стене помещения с помощью шурупов,

входящих в комплект поставки.

д) подключить провода от блока питания к клеммам "+" и "-" на печатной

плате извещателя, соблюдая полярность.

Подключить провода шлейфа сигнализации к клеммам "RELAY 1" (кон-

такты реле ИК канала), " RELAY 2" (контакты реле АК канала).

При использовании защиты от несанкционированного вскрытия вне пе-

риода охраны, подключить отдельный шлейф сигнализации к клеммам

"TAMP". В противном случае контакты клеммы "TAMP" могут использоваться

для подключения оконечного элемента.

е) установить на место крышку корпуса извещателя.

2.2.4.2 Установка извещателя на стене помещения при помощи универ-

сального кронштейна:

а) выполнить действия по 2.2.3.1 а), 2.2.3.1 б);

б) закрепить основание кронштейна на стене;

в) закрепить ответную часть кронштейна на стойки в основании корпуса

извещателя;

г) выбрать угол поворота и скрепить детали кронштейна;

д) ввести провода от блока питания и шлейфа сигнализации через отвер-

стие в основании;

е) выполнить действия по 2.2.3.1 д), 2.2.3.1 е).

2.2.5 Проверка установки извещателя

2.2.5.1 Для проверки установки извещателя:

− снять переднюю крышку корпуса извещателя;

− при подключенном шлейфе сигнализации защиты от несанкциониро-

ванного вскрытия проконтролировать по телефону прохождение извещения о

несанкционированном вскрытии на пульте централизованного наблюдения

(ПЦН) после снятия передней крышки корпуса;

− проверить правильность монтажа извещателя. Закрыть двери, форточ-

ки, фрамуги. Подать на извещатель напряжение питания. При этом должны

включиться светодиодные индикаторы извещателя, выдавая извещение "Вклю-

чение". Выключение индикаторов свидетельствует о выдаче извещения "Нор-

ма". Включить ПКП или СПИ. Проконтролировать регистрацию ПКП или СПИ

извещения "Норма";

2.2.5.2 Проконтролировать правильность установки извещателя на объек-

те следующим образом. Для этого перевести извещатель в тестовые режимы:

а) тестирование АК канала:

1) установить перемычку "Т", если ранее она была снята, - извещатель

перейдет в режим "Тест АК".

Индикаторы должны включиться и светиться непрерывно (состояние

"Тест-Норма АК").

Извещатель находится в тестовом режиме в течение примерно 5 мин до

автоматического перехода в рабочий режим или до выключения напряжения

питания.

Если расстояние от извещателя до самой удаленной точки охраняемой

стеклянной поверхности не превышает 3 м, то допускается перевести извеща-

тель в режим пониженной дальности. Для этого установить перемычку на кон-

такты "ДАК".

Если площадь минимального фрагмента охраняемой стеклянной поверх-

ности менее 0,5 м² (или длина одной из сторон менее 0,4 м), а так же при охра-

не закаленных и армированных стекол любых размеров, необходимо перевести

извещатель в режим повышенной чувствительности. Для этого установить пе-

ремычку на контакты "ЧАК";

2) установить крышку корпуса извещателя;

3) наблюдать за состоянием индикаторов. Выключение на время пример-

но 1 с нижнего индикатора свидетельствует о регистрации извещателем низко-

частотной звуковой составляющей, выключение верхнего индикатора - о реги-

страции высокочастотной составляющей. При одновременной регистрации

низкочастотной и высокочастотной составляющих в тестовом режиме извеща-

тель на 10 с переходит в состояние "Тест-Тревога АК ": контакты сигнального

реле разомкнуты, верхний индикатор выключен.

Кратковременные выключения индикаторов свидетельствуют о повы-

шенном уровне шума в помещении. При этом необходимо принять меры по его

снижению;

4) провести проверку "НЧ" канала извещателя, нанеся рукой неразру-

шающий удар по поверхности наиболее удаленной части охраняемого стекла.

Извещатель должен перейти в состояние "Помеха-НЧ" (нижний индикатор

должен выключиться на 1 с) (приложение А);

5) провести проверку "ВЧ" канала извещателя с помощью имитатора аку-

стического разрушения стекла "АРС" (производство "Аргус-Спектр").

Для этого:

− перевести извещатель в режим "Тест-Звук": в режиме "Тест-АК" (не

ранее чем через 1 с после установки) снять перемычку "Т";

− поднести имитатор к наиболее удалённому участку охраняемого стек-

ла, направить ось излучения динамика имитатора на извещатель и два раза на-

жать кнопку соответствующего типа стекла, приведя тем самым в действие

имитатор. Извещатель должен перейти в состояние "Тест - Звук - Тревога"

(верхний индикатор должен включиться на 4 с) (приложение А).

6) произвести аналогичную имитацию разрушения других частей охра-

няемой стеклянной поверхности. При каждой имитации извещатель должен пе-

реходить в состояние "Тест - Звук - Тревога". В противном случае необходимо

установить извещатель в другое место или увеличить количество извещателей.

ВНИМАНИЕ:

1) ТЕСТИРОВАНИЕ ПРОИЗВОДИТЬ ТОЛЬКО ПРИ ЗАКРЫТОЙ НА

ЗАЩЕЛКУ КРЫШКЕ ИЗВЕЩАТЕЛЯ;

2) ТЕСТИРОВАНИЕ ПОСРЕДСТВОМ ДРУГИХ НЕРАЗРУШАЮЩИХ

ВОЗДЕЙСТВИЙ НЕ МОЖЕТ ОБЕСПЕЧИТЬ ПРАВИЛЬНОСТЬ РЕЗУЛЬТА-

ТОВ ПРОВЕРКИ

б) тестирование ИК канала:

1) снять перемычку с контактов "Т", если ранее она была установлена, -

извещатель перейдет в режим "Тест ИК канала";

2) установить крышку корпуса извещателя.

3) определить границу зоны обнаружения ИК канала по включениям

верхнего и нижнего индикаторов, двигаясь перпендикулярно чувствительным

зонам со скоростью 0,5 - 1 м/с.

ВНИМАНИЕ! ОПРЕДЕЛЕНИЕ ГРАНИЦЫ ЗОНЫ ОБНАРУЖЕНИЯ

ПРОИЗВОДИТЬ ТОЛЬКО ПРИ ЗАКРЫТОЙ НА ЗАЩЕЛКУ КРЫШКЕ ИЗ-

ВЕЩАТЕЛЯ.

Если чувствительность ИК канала не удовлетворительна, необходимо

убедиться что корпус извещателя закреплён на высоте 2+0,5м строго верти-

кально, если всё нормально то, для ее увеличения чувствительности рекоменду-

ется уменьшить число импульсов, регистрируемых ИК каналом до выдачи тре-

вожного извещения. Для этого необходимо установить перемычку на контакты

"ЧИК".

В случае, когда невозможно гарантировать отсутствия животных на уров-

не пола, допускается (см. п. 2.2.3.2, 2.2.3.3) устанавливать извещатель выше ре-

комендованной высоты установки (2^+0,5м ) только на кронштейне.

При этом, необходимо небольшим наклоном относительно вертикали

обеспечить дальность действия 12м.

ВНИМАНИЕ! Дальнейшее увеличение наклона не только уменьшит

дальность действия (менее 12м), но и приведет к потере заданной устойчивости

к движению животных (кошки, собаки).

После повторного определения положение границы зоны обнаружения

ИК канала, необходимо снова протестировать АК канал извещателя.

При необходимости исключения отдельных зон

(лучей линзы Френеля),

например, при установке извещателя на торце оконного проема, воспользовать-

ся ограничителем зоны (приложение Е).

2.2.5.3 Выйти из зоны обнаружения и убедиться через 60 с после включе-

ния блока питания, что световые индикаторы извещателя выключены. Если же

наблюдается наличие помех принять меры к их устранению.

Если чувствительность или помехозащищенность не удовлетворительны,

следует изменить место установки извещателя и повторить действия по 2.2.4.2.

2.2.5.4 Проконтролировать по телефону прохождение извещения о трево-

ге на ПЦН.

2.2.5.5 Снять перемычку "П", если требуется использование режима "Па-

мять о тревоге АК канала".

2.2.5.6 Снять перемычку "И", если требуется использование извещателя

без световой индикации.

3 Использование извещателя

3.1 Порядок работы

3.1.1 Порядок работы при взятии объекта под охрану и снятии с охраны:

а) перед выходом из помещения закрыть двери, форточки, отключить вен-

тиляторы, трансляционные громкоговорители и другие возможные источники

звуковых и тепловых помех;

б) включить блок питания не менее чем за минуту до сдачи объекта под

охрану;

в) сдать объект под охрану;

г) при снятии объекта с охраны сообщить на ПЦН об этом и выключить

ППК;

д) сдачу и снятие объекта с охраны производить в соответствии с дейст-

вующей инструкцией для данного объекта.

3.2 Возможные неисправности и способы их устранения

3.2.1 Перечень возможных неисправностей и способов их устранения

приведен в таблице 3.1.

Таблица 3.1

Наименование неисправности,

Вероятная

Способ

внешнее проявление и

причина

устранения

дополнительные признаки

1 При включении извещателя объ-

1 Неисправен ШС

Найти обрыв или

ект (рубеж) не берется под охра-

КЗ в ШС и устра-

ну, индикаторы выключены

нить неисправность

2 Неисправен из-

Заменить извеща-

вещатель

тель

2 После выдачи извещения "Вклю-

1 Занижено

на-

Проверить величи-

чение" выдается извещение

пряжение блока

ну

напряжения

"Снижено питание"

(контакты

питания

блока

питания и

реле разомкнуты, с периодом 2 с

заменить неисправ-

попеременно включаются и вы-

ный блок

ключается индикаторы)

2 Отсутствует се-

Проверить напря-

тевое напряжение

жение питания и

220 В, занижено

заменить резерв-

напряжение

ре-

ный аккумулятор

зервного аккуму-

лятора

Продолжение таблицы 3.1

Наименование неисправности,

Вероятная

Способ

внешнее проявление и

причина

устранения

дополнительные признаки

3 После выдачи извещения "Вклю-

Неисправен изве-

Заменить извеща-

чение" выдается извещение "Не-

щатель

тель

исправность" (контакты реле ра-

зомкнуты,

кратковременно

включаются один или другой

индикатор)

4 При переходе в режим тестиро-

Неисправен изве-

Заменить извеща-

вания работа какой-либо индика-

щатель

тель

тора не соответствует приложе-

нию А

5 При имитации разрушения стек-

1 Неправильно ус-

Установить изве-

ла или тестовом проходе извеща-

тановлен извеща-

щатель в соответ-

тель не выдает сигнал "Тревога"

тель

ствии с рекоменда-

циями раздела 2

2 Неисправен из-

Заменить извеща-

вещатель

тель

3.2.2 Неисправные извещатели

в течение гарантийного срока должны

подвергаться замене предприятием-изготовителем

(извещатель ремонту не

подлежит).

3.2.3 При определениях неисправностей извещателя на объектах исполь-

зовать ампервольтомметр типа Ц4341 или аналогичный по измеряемым вели-

чинам и классу точности

4 Техническое обслуживание извещателя

4.1 Общие указания

4.1.1 Техническое обслуживание извещателя проводится в соответствии с

приказом МВД России № 890 от 11 ноября 2005 г. и приложением к нему "Ин-

струкция по организации эксплуатации технических средств охраны на объек-

тах, охраняемых вневедомственной охраной при органах внутренних дел Рос-

сийской Федерации".

4.1.2 К работам по монтажу, настройке и обслуживанию извещателя до-

пускаются лица, имеющие квалификацию не ниже пятого разряда электромон-

тера охранно-пожарной сигнализации (ОПС) и обученные правилам техники

безопасности.

4.1.3 Техническое обслуживание извещателя проводится по планово-

предупредительной системе, которой предусматривается проведение регла-

ментных работ, объем и периодичность которых приведены в таблице 4.1.

4.2 Методика проведения регламента № 1

4.2.1 Осмотр извещателя и электропроводки проводить при выключенном

ППК путем внешнего визуального осмотра целостности корпуса, наличия

пломб, качества проводки. При осмотре произвести удаление пыли с корпуса с

помощью влажной ветоши.

4.2.2 При обнаружении повреждений, не влияющих на работоспособность

извещателя, устранить имеющиеся недостатки с целью предотвращения нару-

шения работоспособности извещателя.

4.2.3 При обнаружении повреждений, вызывающих выдачу извещения

"Тревога", устранить неисправность и осуществить проверку работоспособно-

сти извещателя.

4.2.4 Проверку крепления извещателя производить при выключенном из-

вещателе путем попытки повернуть извещатель вокруг своей оси по часовой

стрелке. Если извещатель повернулся, то необходимо проверить правильность

его крепления.

4.2.5 Проверку работоспособности извещателя проводить по методике

4.4.2.

4.3 Методика проведения регламента № 2

4.3.1 Проверку надежности контактных соединений проводов, подходя-

щих к извещателю, проводить при выключенном ППК путем легкого подерги-

вания каждого провода ШС с последующей затяжкой винтов на колодке в слу-

чае необходимости.

Проверку работоспособности извещателя проводить по методике 2.2.4.2.

Таблица 4.1

Вид техниче-

Вид

Наименование

Периодич-

ского обслу-

Объем работ

работы

работ

ность

живания

Регламенти-

Регламент

1 Внешний ос-

1 Осмотр и чист-

Один раз в

рованное

№ 1

мотр

ка извещателя

месяц

от загрязнения

2 Проверка креп-

ления извеща-

теля

2 Проверка

1 Проверка рабо-

функциони-

тоспособности

рования

извещателя

Неплановое

Регламент

1 Проверка

1 Проверка на-

При поступ-

№2

техническо-

дежности кон-

лении с объ-

го состояния

тактных

со-

екта двух и

единений про-

более лож-

водов, подхо-

ных изве-

дящих к изве-

щений Тре-

щателю

вога" в те-

2 Проверка рабо-

чение

тоспособности

30 дней

извещателя

4.4 Проверка работоспособности извещателя

4.4.1 Проверка технического состояния извещателя проводится с целью

выявления дефектов и оценки технического состояния при его поступлении с

предприятия-изготовителя в подразделения вневедомственной охраны.

Проверка осуществляется инженерно-техническим персоналом, обслужи-

вающим средства охранно-пожарной сигнализации (ТС ОПС) и осуществляю-

щим входной контроль.

4.4.2 Проверка технического состояния должна проводиться при нор-

мальных климатических условиях по ГОСТ 28198-89. При проверке уровень

шума в помещении не должен быть более 70 дБ в диапазоне частот от 31,5 до

1600 Гц. Технические требования и перечень проверок технического состояния

приведены в таблице 4.2. Перечень контрольно-измерительной аппаратуры

приведен в приложении Ж.

Несоответствие извещателя хотя бы одному из технических требований

таблицы 4.2 является основанием для отбраковки, предъявления претензий.

4.4.3 После хранения извещателя при температуре ниже 0 °С в транс-

портной или потребительской таре перед его включением выдержать при тем-

пературе плюс (22±3) °С распакованным в течение времени не менее 2 ч, а при

хранении при температуре ниже минус 10 °С - в течение 4 ч.

4.4.4 При хранении извещателя свыше одного года с момента выпуска, до

проведения входного контроля провести технологический прогон в течение

24 ч.

4.4.5 Методика проверки технического состояния извещателя.

4.4.5.1 Проверку комплектности извещателя производить путем сличения

ее с данными таблицы 1.2.

4.4.5.2 Проверку внешнего вида производить следующим образом:

а) осмотреть внешний вид извещателя и убедиться в отсутствии механи-

ческих повреждений;

б) путем встряхивания извещателя убедиться в отсутствии внутри сво-

бодно перемещающихся предметов;

в) убедиться в наличии и целостности пломб предприятия - изготовителя.

4.4.5.3 Проверку тока потребления при выдаче извещения "Норма" про-

изводить следующим образом:

а) собрать схему соединений для проверки извещателя, приведенную в

приложении И;

б) включить источник питания, выставив на его выходе напряжение

(12±2) В, при этом индикаторы извещателя должны светиться, а омметры PR1 и

PR2 показывать разомкнутое состояние контактов RELAY 1 и RELAY 2;

в) примерно через 10 с верхний индикатор извещателя должен выклю-

читься, а омметр PR2 показать замкнутое состояние контактов RELAY 2; через

время, не превышающее 30 с нижний индикатор извещателя должен выклю-

читься, а омметр PR1 показать замкнутое состояние контактов RELAY 1, что

указывает на переход извещателя в дежурный режим "Норма"; измерить ам-

перметром РА1 ток потребления извещателя, который должен быть не более

15 мА.

4.4.5.4 Проверку выдачи извещения "Тревога" при снижении напряжения

питания проводить следующим образом:

а) плавно уменьшать выходное напряжение источника U1;

б) при напряжении (8,5±0,5) В наблюдать прерывистое свечение индика-

торов и разомкнутое состояние контактов RELAY 1 , RELAY 2;

в) плавно увеличивать выходное напряжение источника U1;

г) при напряжении не выше 9,0 В наблюдать прекращение прерывистого

свечения индикатора "2" и переход на индикацию соответствующую режимам,

описанным в 4.4.5.3 б) и 4.4.5.3 в).

4.4.5.5 Проверку работы извещателя в тестовых режимах проводить сле-

дующим образом:

а) включить извещатель в режимы тестирования АК канала, выполнив

действия, указанные в 2.2.4.2 а);

б) произвести имитационное воздействия имитатором по методике 2.2.4.2

а) и проконтролировать выдачу тревожного извещения ;

в) не выключая напряжение питания через (5,0±0,5) мин после включения

тестовых режимов наблюдать автоматический переход в дежурный режим с со-

хранением извещения "Норма";

г) включить извещатель в режим тестирования ИК канала, выполнив дей-

ствия, указанные в 2.2.4.2 б);

д) произвести движение рукой перед лицевой поверхностью извещателя

со скоростью не превышающей 10 см/с и проконтролировать выдачу тревожно-

го извещения;

е) не выключая напряжение питания через (5,0±0,5) мин после включения

тестового режима наблюдать автоматический переход в дежурный режим с со-

хранением извещения "Норма".

Таблица 4.2

Время

Что проверяется и методика

Технические требования

проверки,

проверки

мин

Проверка

комплектности.

Соответствие требованиям таб-

Проверку производить по ме-

лицы 1.2

тодике 4.4.5.1

Проверка внешнего вида.

Отсутствие механических по-

Проверку производить по ме-

вреждений, свободно переме-

тодике 4.4.5.2

щающихся предметов, целост-

ности пломб предприятия-

изготовителя

Проверка тока потребления

Ток потребления

- не более

при выдаче извещения "Нор-

15 мА

ма". Проверку производить

по методике 4.4.5.3

Проверка выдачи извещений

и работы световой индикации

а) при подаче питающего на-

Индикаторы должны светиться,

пряжения на извещатель;

контакты RELAY - разомкнуты

проверку производить по ме-

тодике 4.4.5.3

б) при снижении питающего

Индикаторы должны светиться

напряжения на извещатель

прерывисто, контакты RELAY -

ниже

(9,0±0,5) В; проверку

разомкнуты

производить по методике

4.4.5.4

Продолжение таблицы 4.2

Время

Что проверяется и методика

Технические требования

проверки,

проверки

мин

в) при переходе в режимы

Контакты RELAY - замкнуты,

тестирования АК канала;

длительность тестового режи-

проверку производить по ме-

ма - (5,0±0,5) мин.

тодике 4.4.5.5

В режиме "Тест АК" индикато-

ры включены. В режиме "Тест-

Звук" верхний выключен, ниж-

ний включен прерывисто (1 с -

включен, 1с - выключен)

г) при имитационном воздей-

В режиме "Тест АК" нижний

ствии на АК; проверку произ-

индикатор должен выключиться

водить по методике 4.4.5.5

на 1 с, верхний индикатор вы-

ключиться, а контакты RELAY 1

разомкнуться на 10 с.

В режиме "Тест-Звук" нижний

индикатор включен прерывисто,

верхний должен включиться, а

контакты RELAY 1 разомкнуть-

ся на 4 с.

д) при переходе в режим тес-

Индикаторы должны быть вы-

тирования ИК канала; про-

ключены, контакты RELAY 1 -

верку производить по мето-

замкнуты, длительность тесто-

дике 4.4.5.5

вого режима - (5,0±0,5) мин.

е) при имитационном воздей-

верхний индикатор должен

Суммар-

ствии на ИК канал; проверку

кратковременно

включиться,

ное время

производить по методике

нижний индикатор должен

проверки -

4.4.5.5

включиться, а контакты RELAY

28 мин.

2 разомкнуться на 4 с.

5 Хранение

5.1 Условия хранения извещателя в транспортной таре должны соответст-

вовать условиям 1 по ГОСТ 15150-69.

5.2 В помещении для хранения не должно быть токопроводящей пыли,

паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих

изоляцию.

5.3 Извещатели в транспортной таре должны храниться не более 3 меся-

цев, при этом транспортная тара должна быть без подтеков и загрязнений.

5.4 При хранении более 3 месяцев извещатели должны освобождаться от

транспортной тары.

6 Транспортирование

6.1 Извещатели в транспортной таре должны транспортироваться любым

видом транспорта в крытых транспортных средствах (в железнодорожных ва-

гонах, закрытых автомашинах, герметизированных отапливаемых отсеках са-

молетов, трюмах и т.д.) на любые расстояния.

При транспортировании извещателя необходимо руководствоваться пра-

вилами и нормативными документами, действующими на различных видах

транспорта.

6.2 Условия транспортирования извещателя должны соответствовать ус-

ловиям хранения 5 по ГОСТ 15150-69.

Приложение А

Состояние индикаторов и контактов сигнальных реле

в различных режимах работы извещателя

Таблица А.1

Включение

Индикатор

Реле ИК

Режимы

режима

нижний

верхний

Relay1

Relay2

подать напряже-

ВКЛЮЧЕНИЕ

+/60 с

+/10 с

-/60 с

-/10 с

ние питания

НОРМА

перемычка "П"

ТРЕВОГА ПО АК

+/4 с

-/4 с

установлена

ПАМЯТЬ О ТРЕ-

перемычка "П"

+/до снятия

-/4 с

ВОГЕ ПО АК

снята

U_пит

ТЕСТ АК:

включается в мо-

НОРМА

мент установки

+/5 мин

ПОМЕХА НЧ

перемычки "Т" в

-/1 с

ПОМЕХА ВЧ

дежурном режиме

-/1 с

ТРЕВОГА

-/1 с

-/10 с

ТЕСТ-ЗВУК

включается в мо-

+/1 с Т=2 с

мент снятия пе-

5 мин

НОРМА

ремычки "Т" в

режиме ТЕСТ АК

ТРЕВОГА

+/1 с Т=2 с

+/4 с

-/4 с

5 мин

ТРЕВОГА ПО ИК

+/4 с

-/4 с

ТЕСТ ИК:

включается в мо-

НОРМА

мент снятия пе-

-/5 мин

ПОМЕХА

ремычки "Т" в

-(+)

+/0,1 с

+(-)

ТРЕВОГА

дежурном режиме

+/4с

+/0,1 с

-/4 с

ПОНИЖЕННОЕ

при включении

+/1с Т=2 с

НАПРЯЖЕНИЕ

извещателя

ПИТАНИЯ

U_ПИТ<(8,5±0,5) В

НЕИСПРАВ-

выявляется авто-

НОСТЬ:

матически после

подачи напряже-

ИК-КАНАЛА

+/0,1 с Т=1 с

ния питания

АК-КАНАЛА

+/0,1 с Т=2 с

НАСТРОЙКИ

+/0,25с

+/0,5с Т=1 с

Т=0,5 с

Примечания:

"+" - индикатор светится или выходные контакты реле замкнуты;

"-" - индикатор не светится или выходные контакты реле разомкнуты;

"+/t" ("-/t") - время t свечения или замыкания (гашения или размыкания);

"Т" - период прерывистого свечения;

"Тест-Звук" - режим для тестирования высокочастотной (ВЧ) части АК канала с помо-

щью имитатора разрушения стекла "АРС".

Приложение Д

Примеры установки извещателя

L_o

не более 6 м

окно

окно не более 6 м

α β

дверь

не более 12 м

Рисунок Д.1 - Установка на боковой

Рисунок Д.2 - Установка в углу

стене (держатель микрофона 45°)

(держатель микрофона 0°)

не более 6 м

окно

дверь

ИО

дверь

"Икар-2" "Беркут"

лестница

Рисунок Д.3 - Использование ИО "Сова-5" (держатель микрофона 45°) в

сочетании с ИО "Икар-2/1"

окно

не более 6 м

ИО "Беркут"

дверь

ИО "Арфа"

Рисунок Д.4 - Использование ИО "Сова-5" в сочетании с ИО "Арфа" для уве-

личения контролируемой площади стеклянных конструкций на разрушение

Приложение Е

Методика исключения зон (лучей) ИК канала

Дальний сектор (Д)

Средний сектор (С)

Ближний сектор (Б)

Пример

Часть А

Часть Б

1.Снять переднюю крышку с извещателя, разместить ее на горизонтальной поверхно-

сти, лицевой поверхностью вверх.

2. Вырезать ножницами из таблички (ограничителя зоны) часть, соответствующую лу-

чам, которые требуется исключить (часть А).

ВНИМАНИЕ! ВНЕШНИЙ КОНТУР КРАЙНИХ ЛУЧЕЙ (1, 9, 8, 7) РЕЗАТЬ ПО

ПУНКТИРНОЙ ЛИНИИ. РЕЗАТЬ ТОЧНО ПО ОТМЕЧЕННЫМ КОНТУРАМ.

3. Снять за уголок (например, ножом) клеящуюся поверхность части А.

Если часть А содержит хотя бы один из угловых лучей таблички (1Д, 9Д, 1Б, 7Б), на-

клеить ее на лицевую поверхность линзы Френеля, точно выровняв по угловому лучу.

Если часть А не содержит угловых лучей таблички, наложить на линзу оставшуюся

часть Б (не оголяя клеящуюся поверхность) и, удерживая ее, подстыковать к ней наклеивае-

мую часть А.

ВНИМАНИЕ! ИСКЛЮЧИТЬ МЕХАНИЧЕСКИЕ ПОВРЕЖДЕНИЯ ЛИНЗЫ.

Приложение И

Перечень контрольно-измерительной аппаратуры

Таблица Ж.1

Реко-

Технические характери-

Примеча-

Наименование

мендуе-

стики

ние

мый тип

Источник напряже-

Б5-7

Выходное напряжение, ре-

(прило-

ния постоянного тока

гулируемое, от 0 до 30 В.

жение И)

Ток нагрузки - не менее

3 А.

Пульсация выходного на-

пряжения - не более 10 мВ

Вольтметр цифровой

В7-40

Диапазон измерений:

PV1, PA1

от 1 мВ до 30 В (пост. и

(приложе-

перем. ток);

ние И)

от 1 до 500 мА (пост. ток)

Погрешность измерений -

±1 %

Прибор комбиниро-

Ц4313

Диапазон измерений от

PR1 прило-

ванный

0 Ом до 1 кОм

жение И)

Секундомер механи-

СОПпр-

Предел измерения 60 с

ческий

3а-3-121

Цена деления 0,2 с

Примечание - Допускается использовать другие типы оборудования, приборов и

средств измерений, обеспечивающих необходимую точность измерения.
