Самостоятельная работа по проверке знаний по работе в программе FreeCad

Самостоятельная работа по проверке знаний по работе в программе FreeCad.

Первое задание - сделать самостоятельно деталь (готовая деталь на предпоследнем

рисунке).

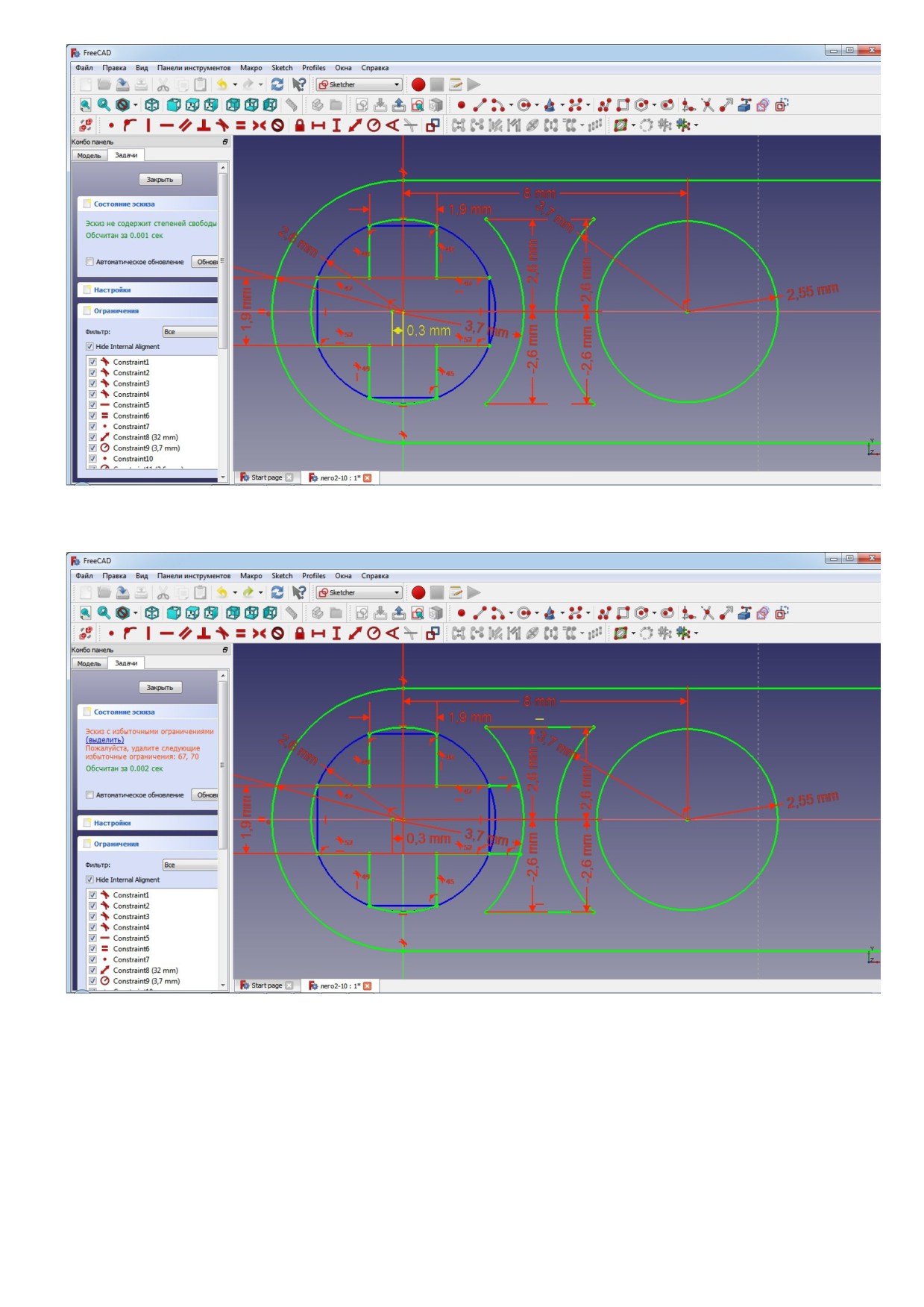

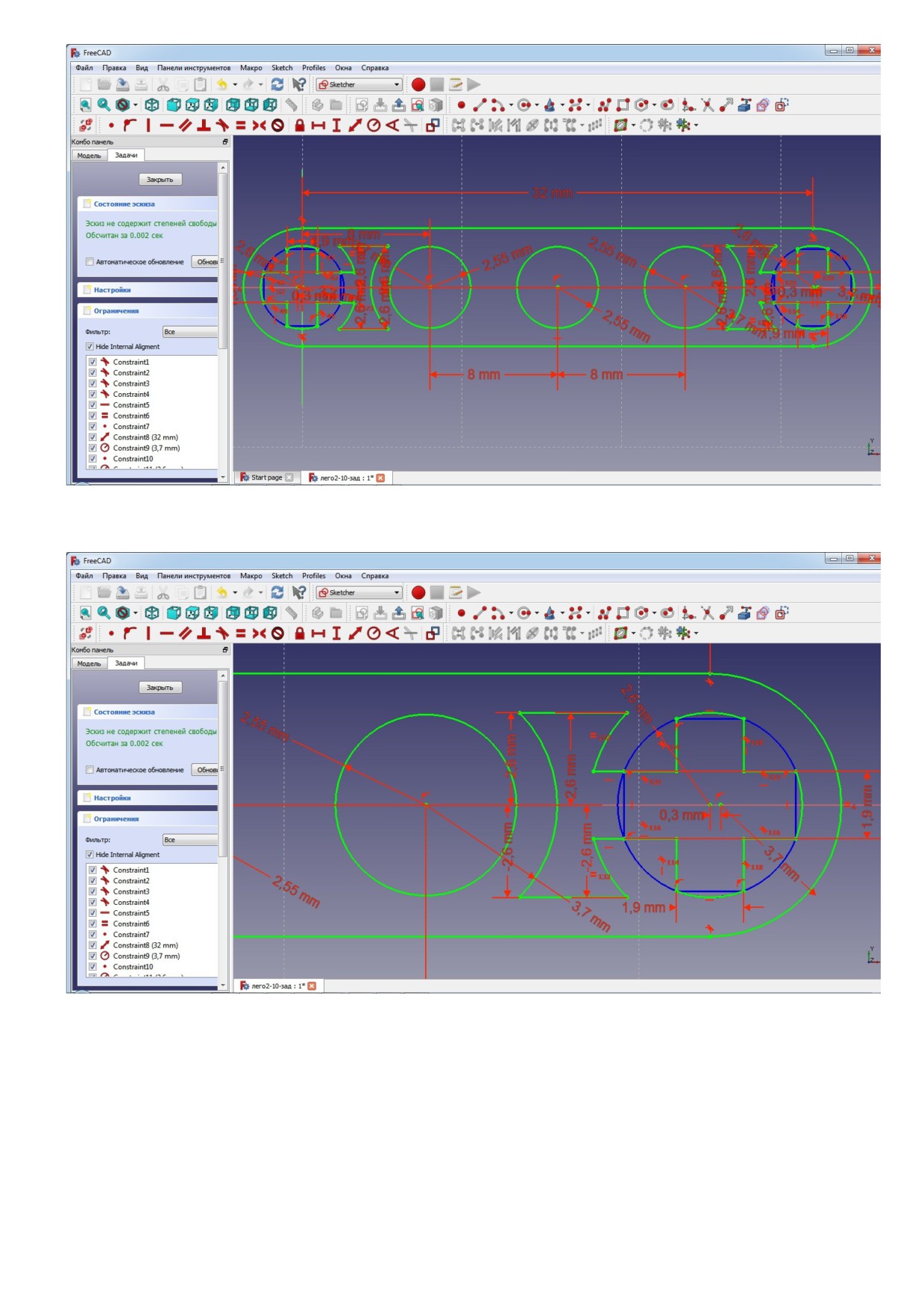

Дана инструкция со всеми размерами. Вначале создается эскиз, который затем

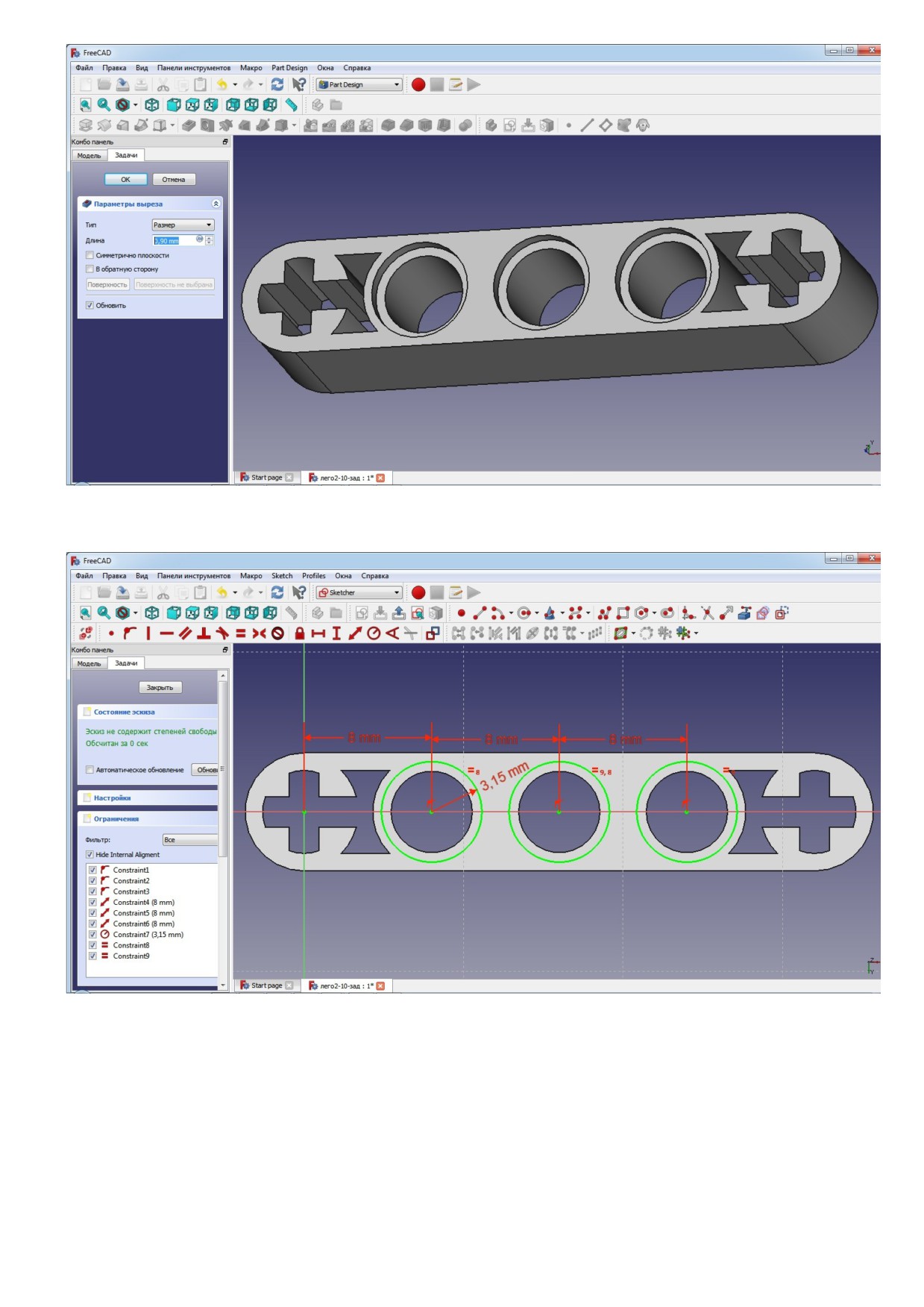

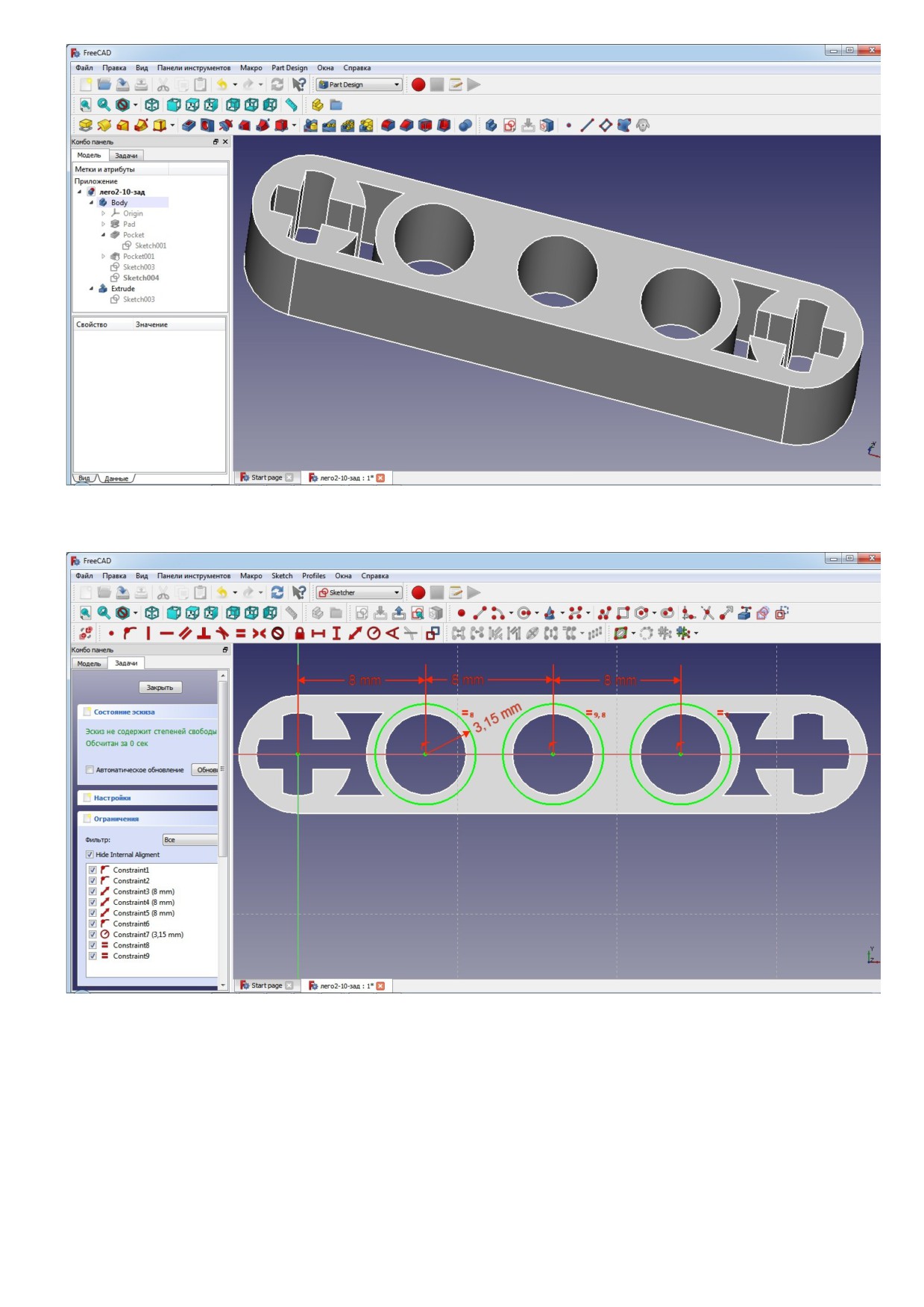

выдавливается в деталь на 7,8 мм. Затем на грани создаются эскиз выреза и создается

вырез на 0,9 мм. Так же и с другой стороны.

Задача научится самостоятельно делать все операции. Все это мы не раз проходили на

занятиях, так что для тех, кто посещал занятия, это не должно быть сложно.

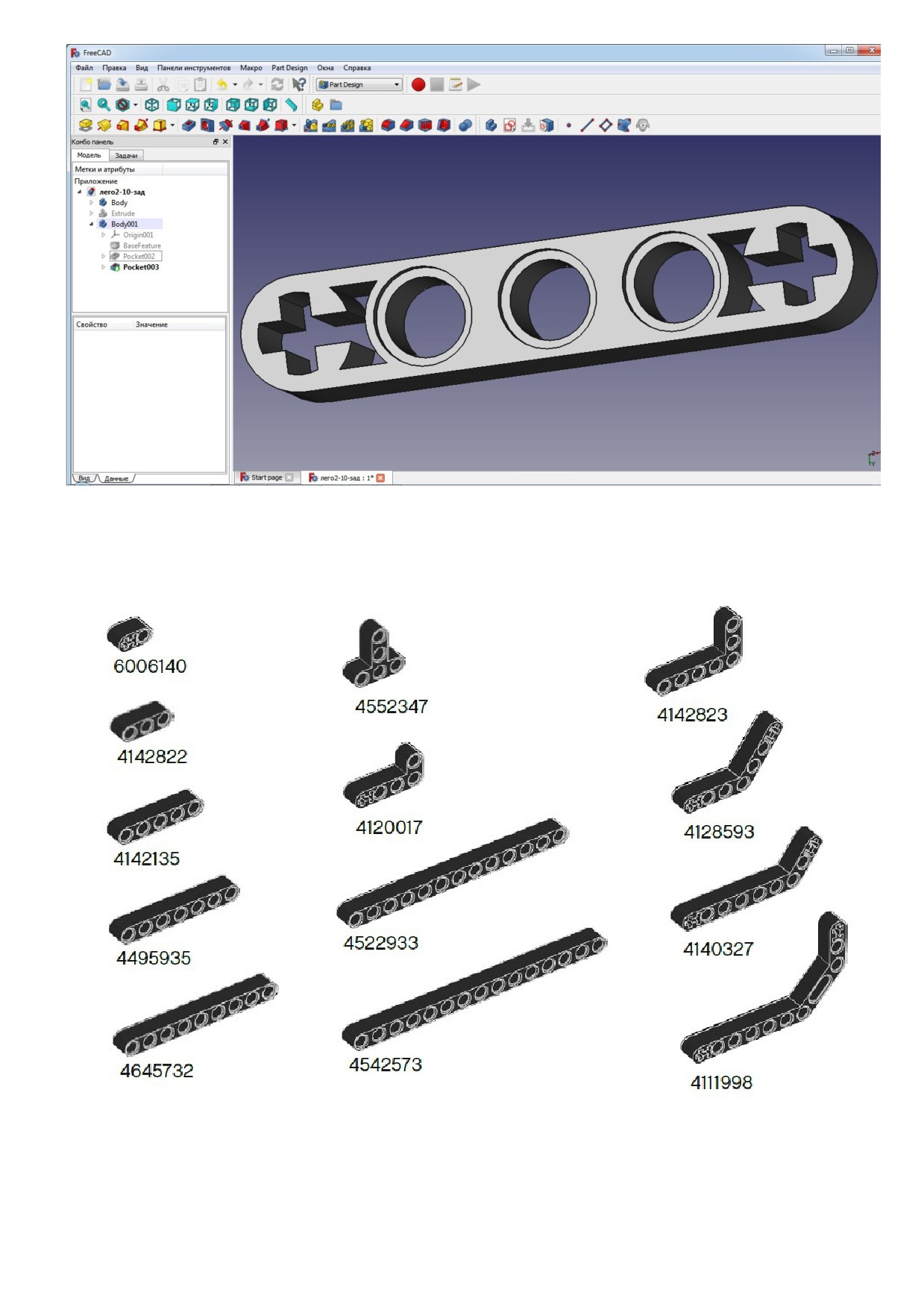

Второе задание

- на последнем рисунке есть детали, которые необходимы для

конструирования робота.

Создаются они аналогичным образом и имеют аналогичные размеры.

Основное расстояние между отверстиями - 8 мм.

Так же там присутствуют детали посложнее, с загибами. Будем считать это задание

творческим.

В деталях, где присутствуют загибы, угол загиба

135 градусов

(90

45).

Для задания угла используется, как не странно, инструмент "угол" (правее радиуса).

Для создания центральной оси на участке загиба нужно сделать вспомогательную ось

под углом 45 градусов.

Так же под этим углом рисуются все линии для креста (крепление квадратной оси).
