РУКОВОДСТВО ПО РЕГУЛИРОВАНИЮ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ МАЗУТНЫХ ГОРЕЛОК RP-130H, RP-140H, RP-150H, RP-130H, RP-150T

Содержание

1.

Предупреждения, применяемые в тексте

1

2.

Общее

2

3.

Технические данные горелки

4

4.

Монтаж горелки

5

4.1. Крепление горелки

5

4.2. Поворот горелки

5

4.3. Электрические соединения

5

4.4. Соединение горелки к топливному трубопроводу

5

4.5. Технологическая схема, пример

6

5.

Работа горелки

7

5.1. Описание работы горелки

7

5.1.1. Двухступенчатые горелки (горелки с индексом «Н»)

7

5.1.2. Трехступенчатые горелки (горелки с индексом «Т»)

8

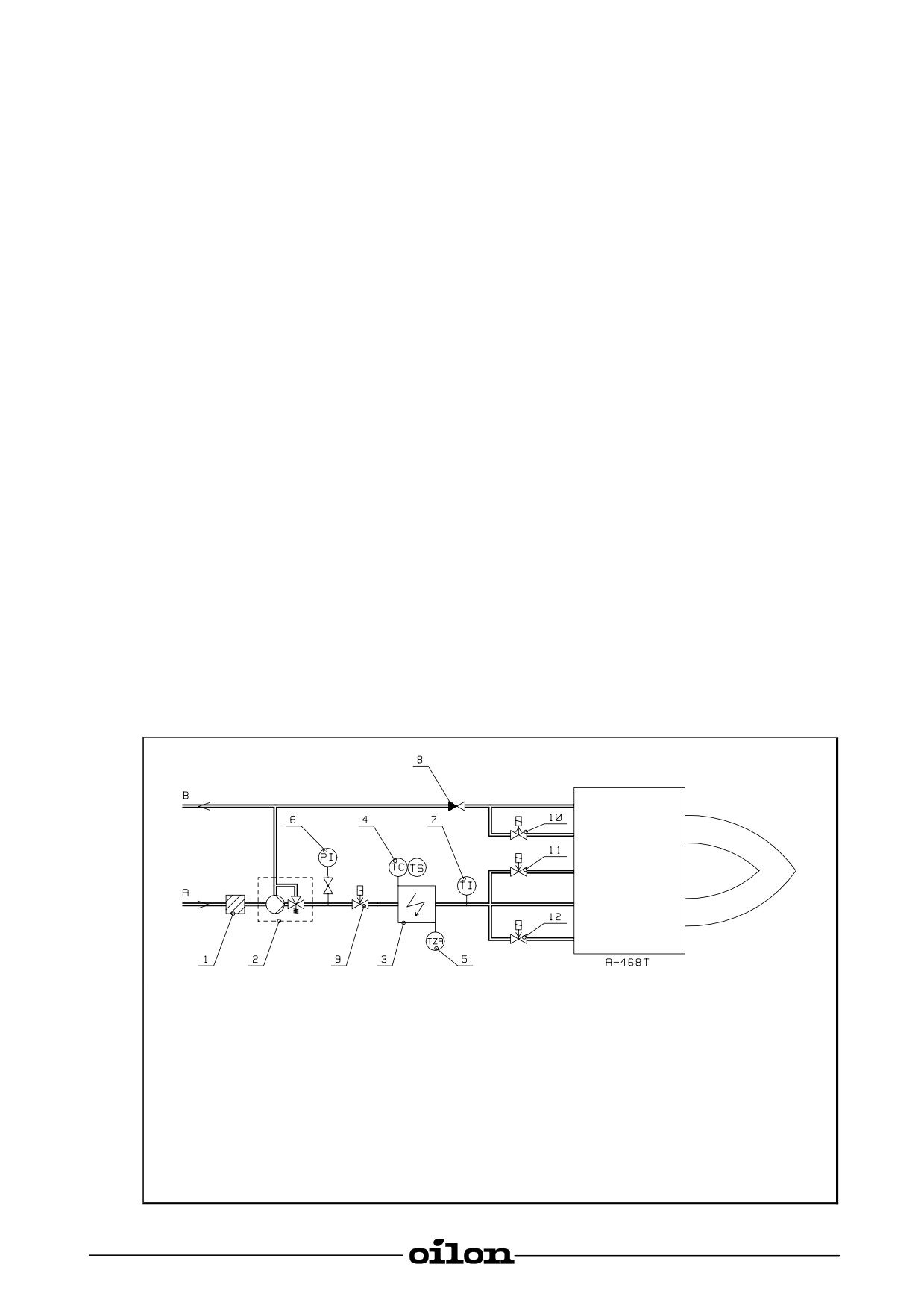

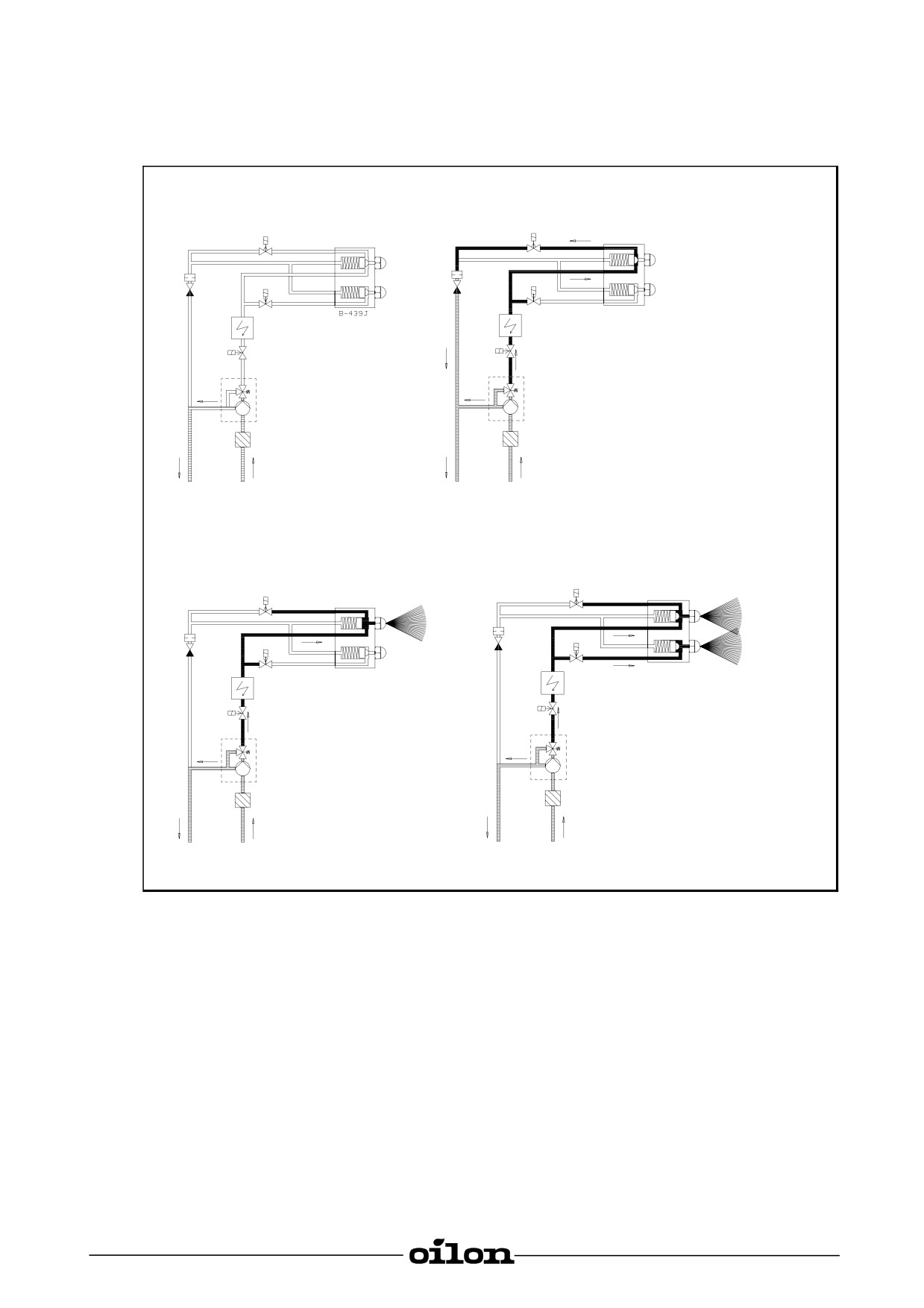

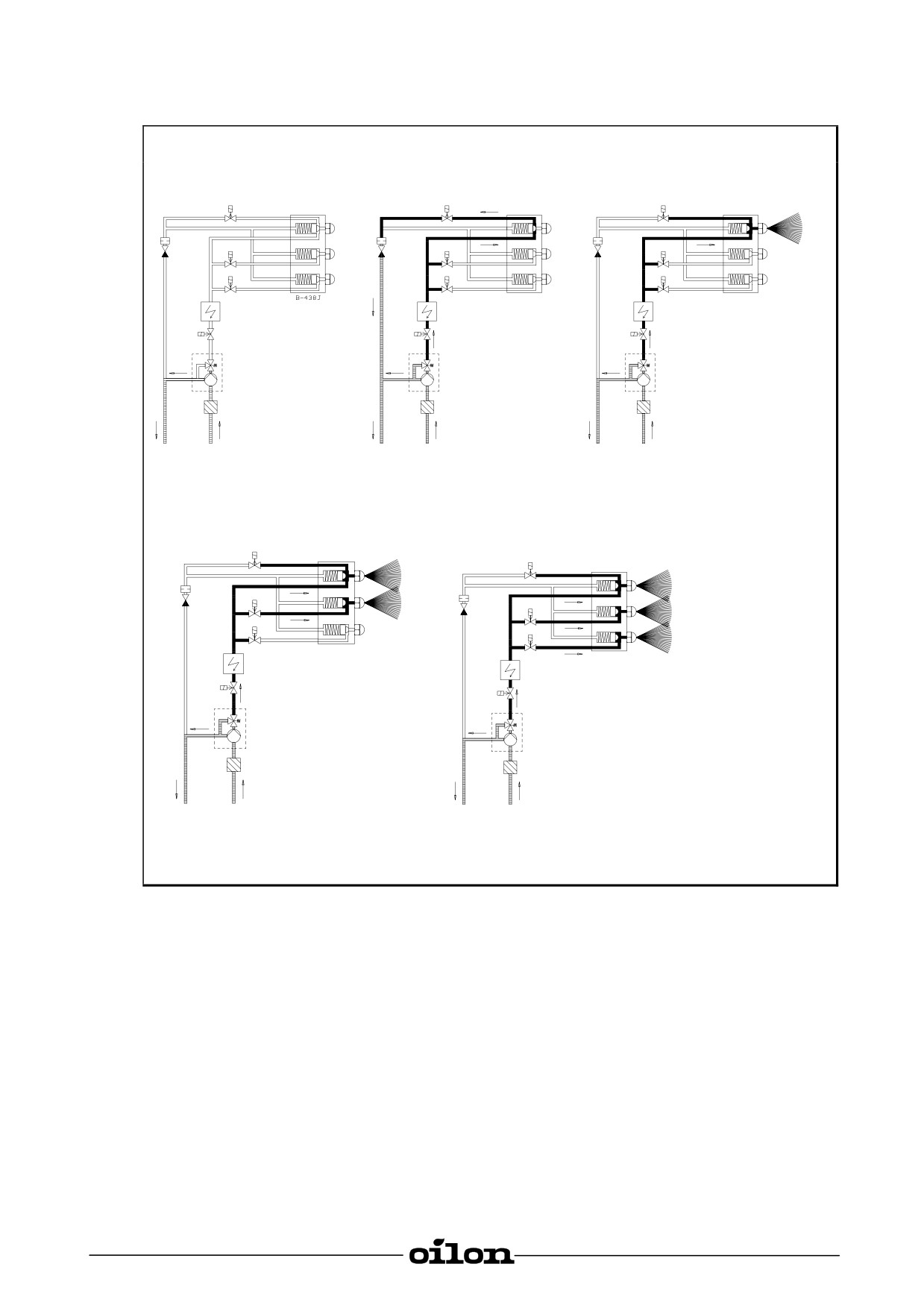

5.2. Циркуляция топлива в горелке

9

5.2.1. Двухступенчатые горелки (горелки с индексом «H»)

9

5.2.2. Трехступенчатые горелки (горелки с индексом «Т»)

10

6.

Автоматика горелки

11

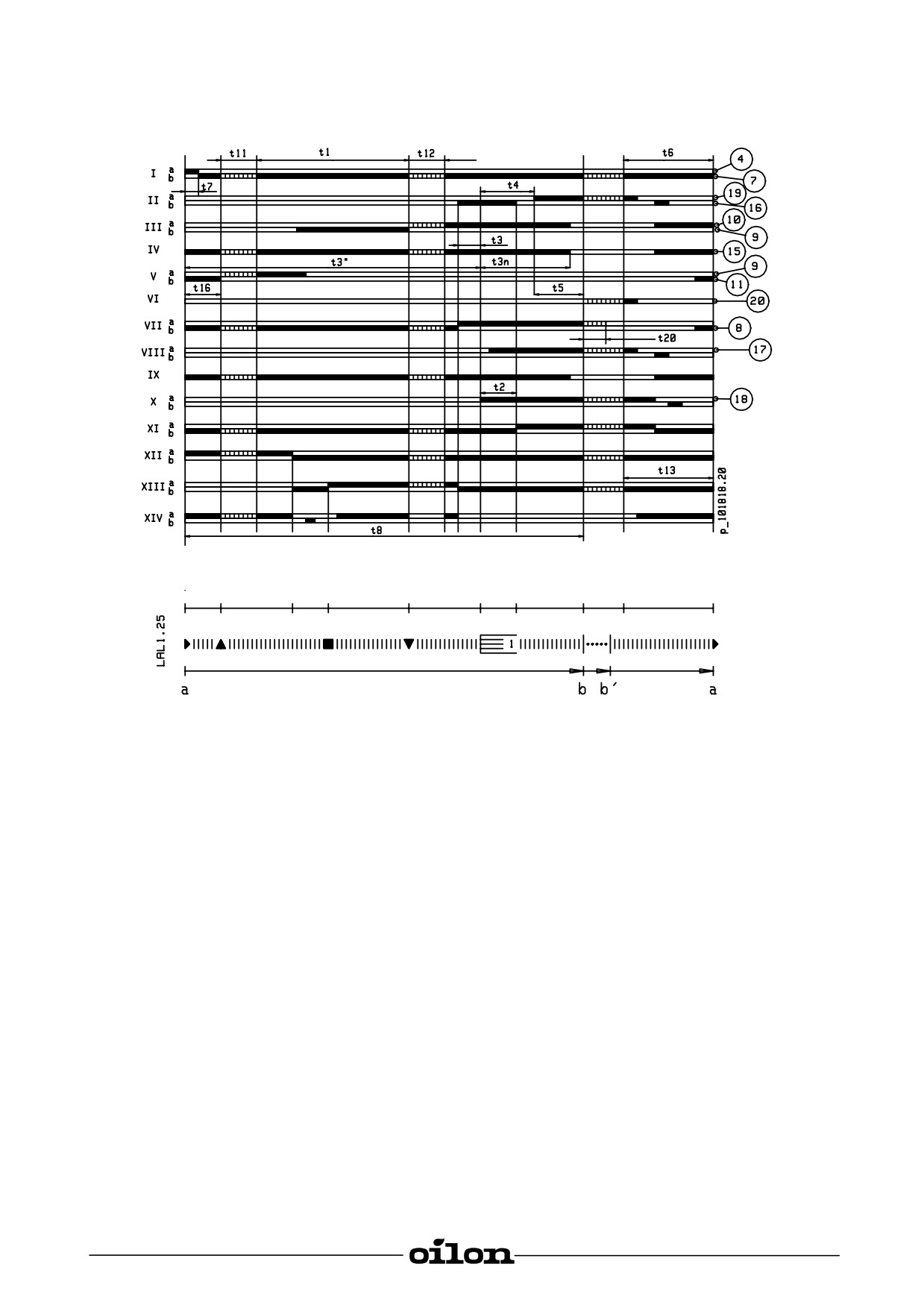

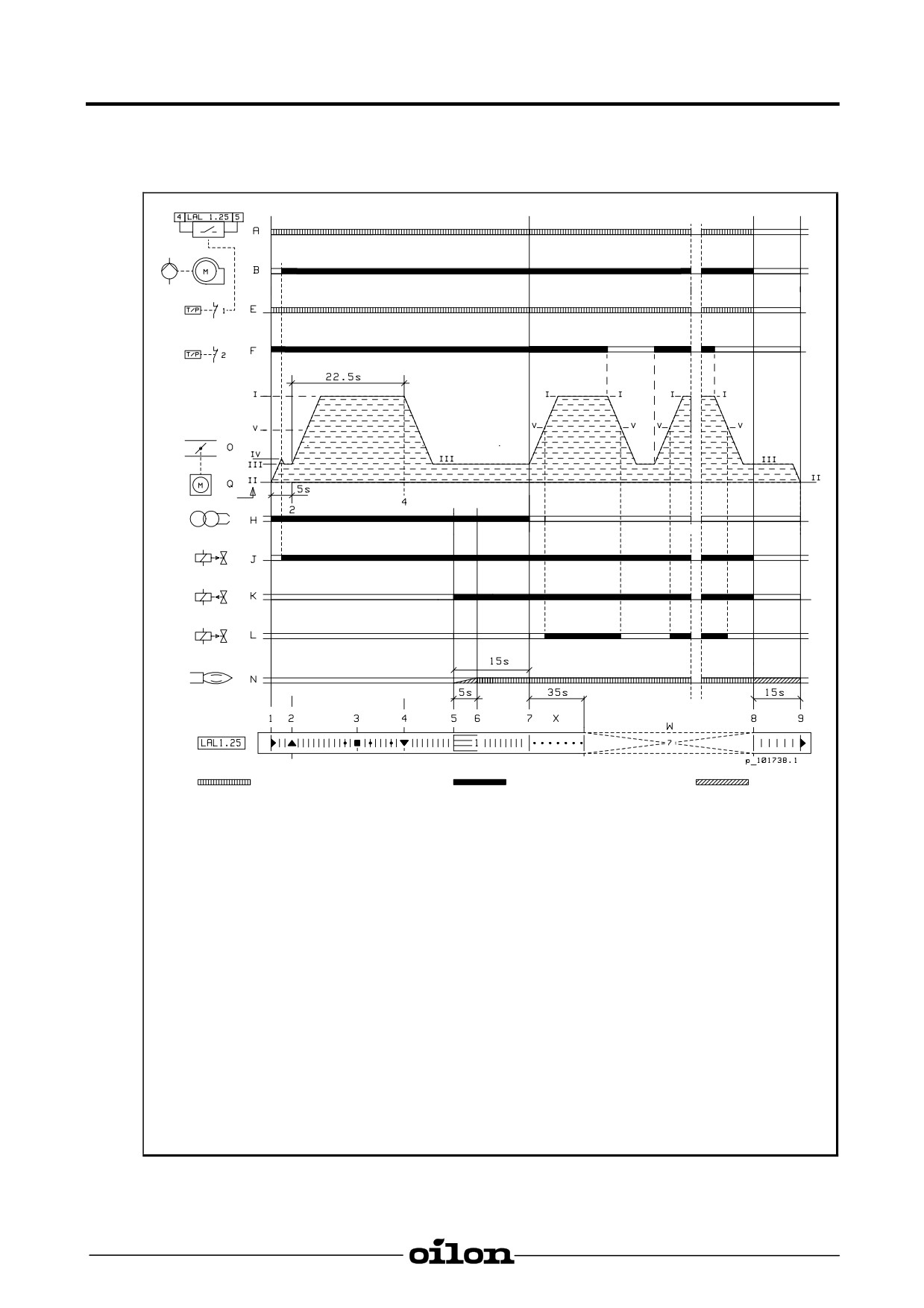

6.1. Схема циклов работы, горелки с индексом «H»

11

6.2. Описание работы

12

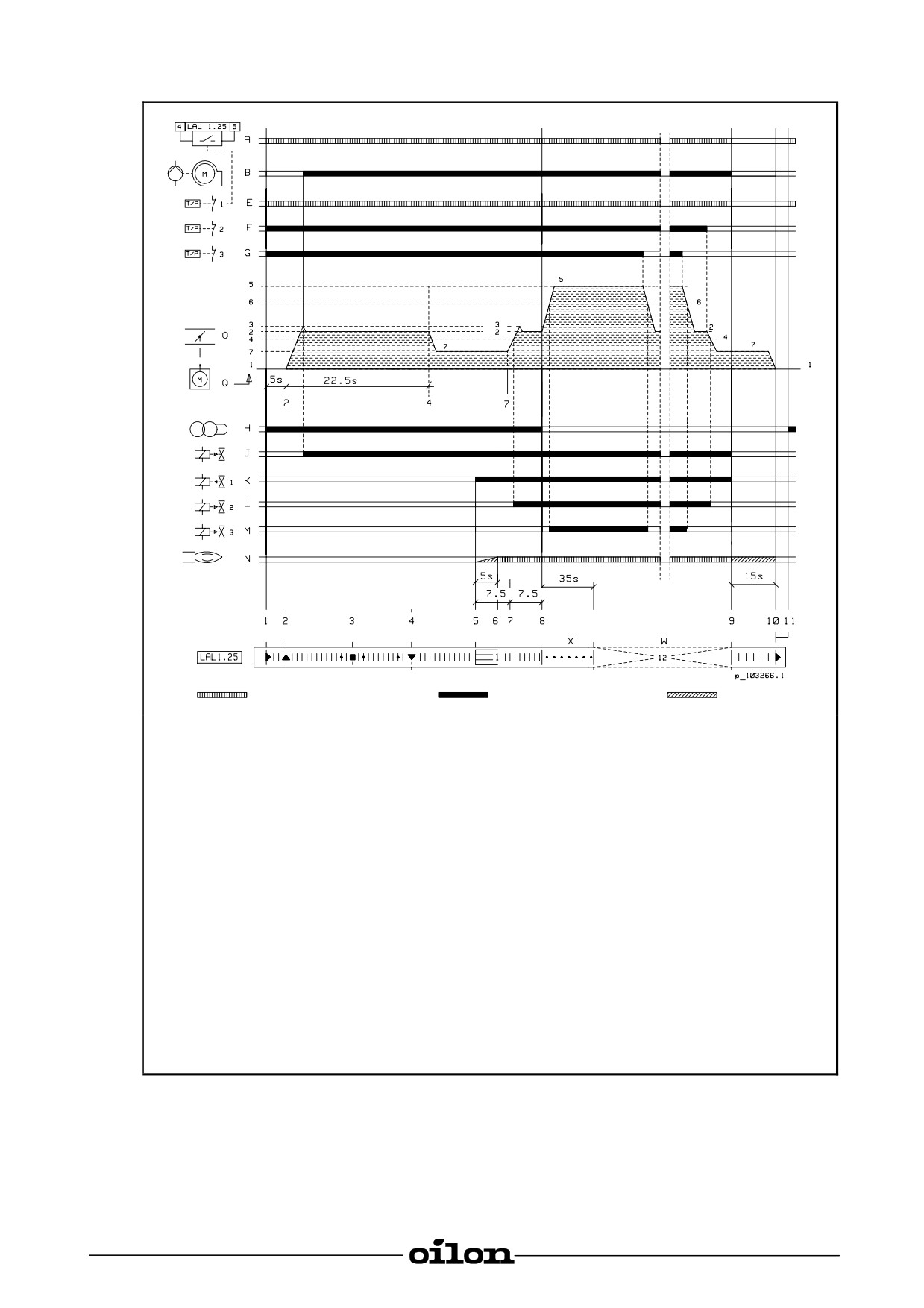

6.3. Схема циклов работы, горелки с индексом «T»

14

6.4. Описание работы

15

7.

Регулировка горелки

17

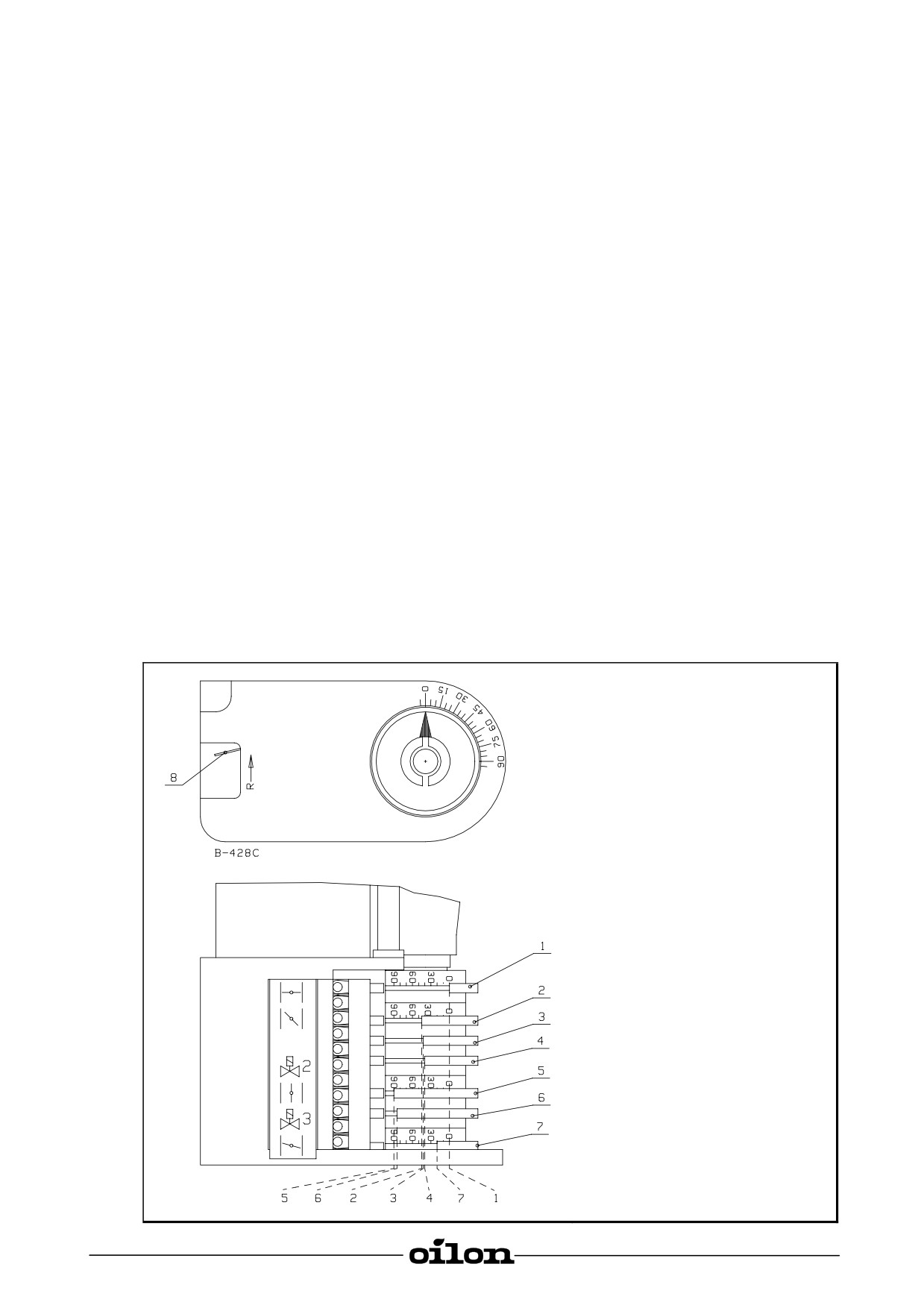

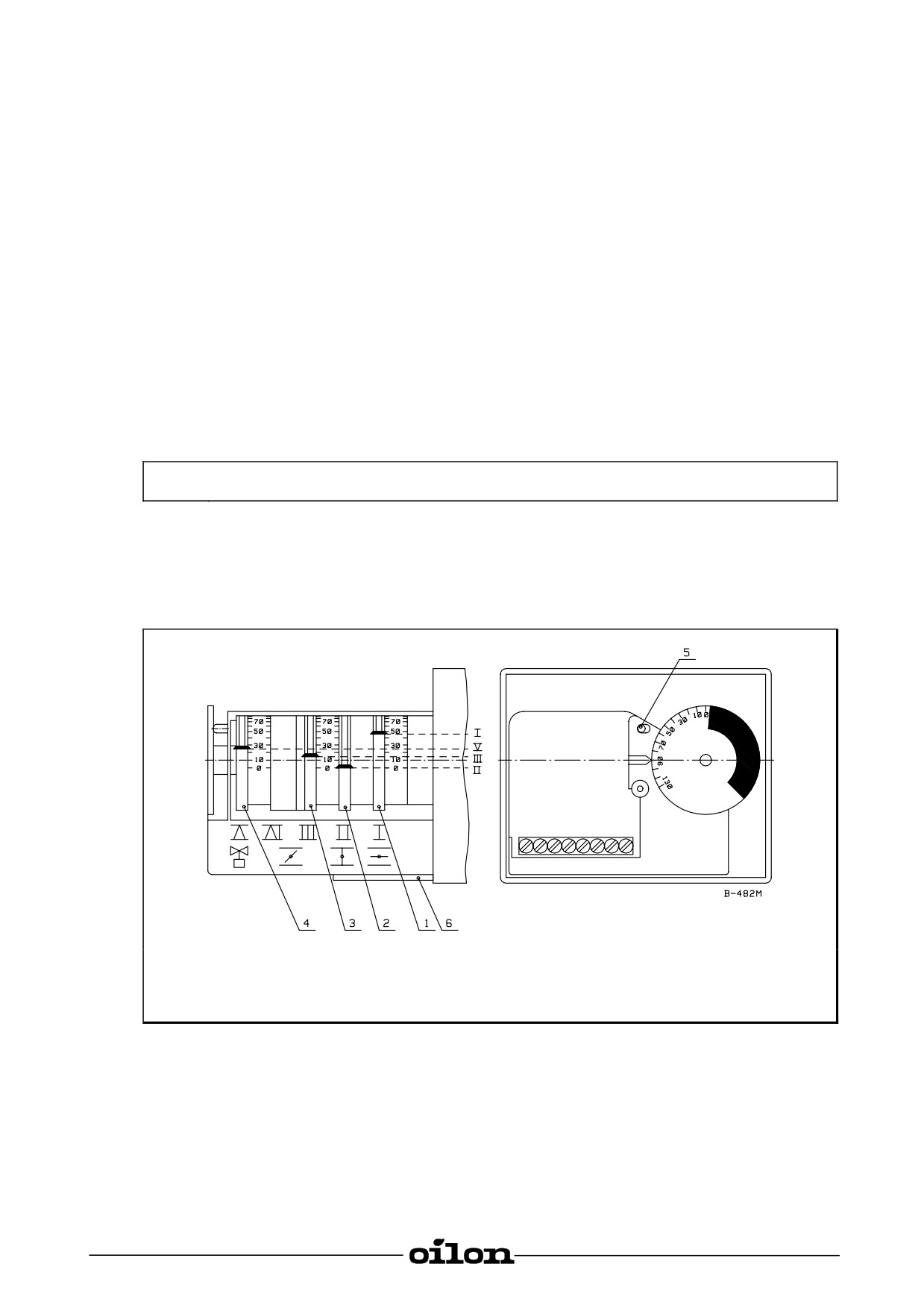

7.1. Регулировка мощности

17

7.2. Регулировка воздуха для горения

18

7.2.1. Двухступенчатые горелки (горелки с индексом «Н»)

18

7.2.2. Трехступенчатые горелки (горелки с индексом «T»)

19

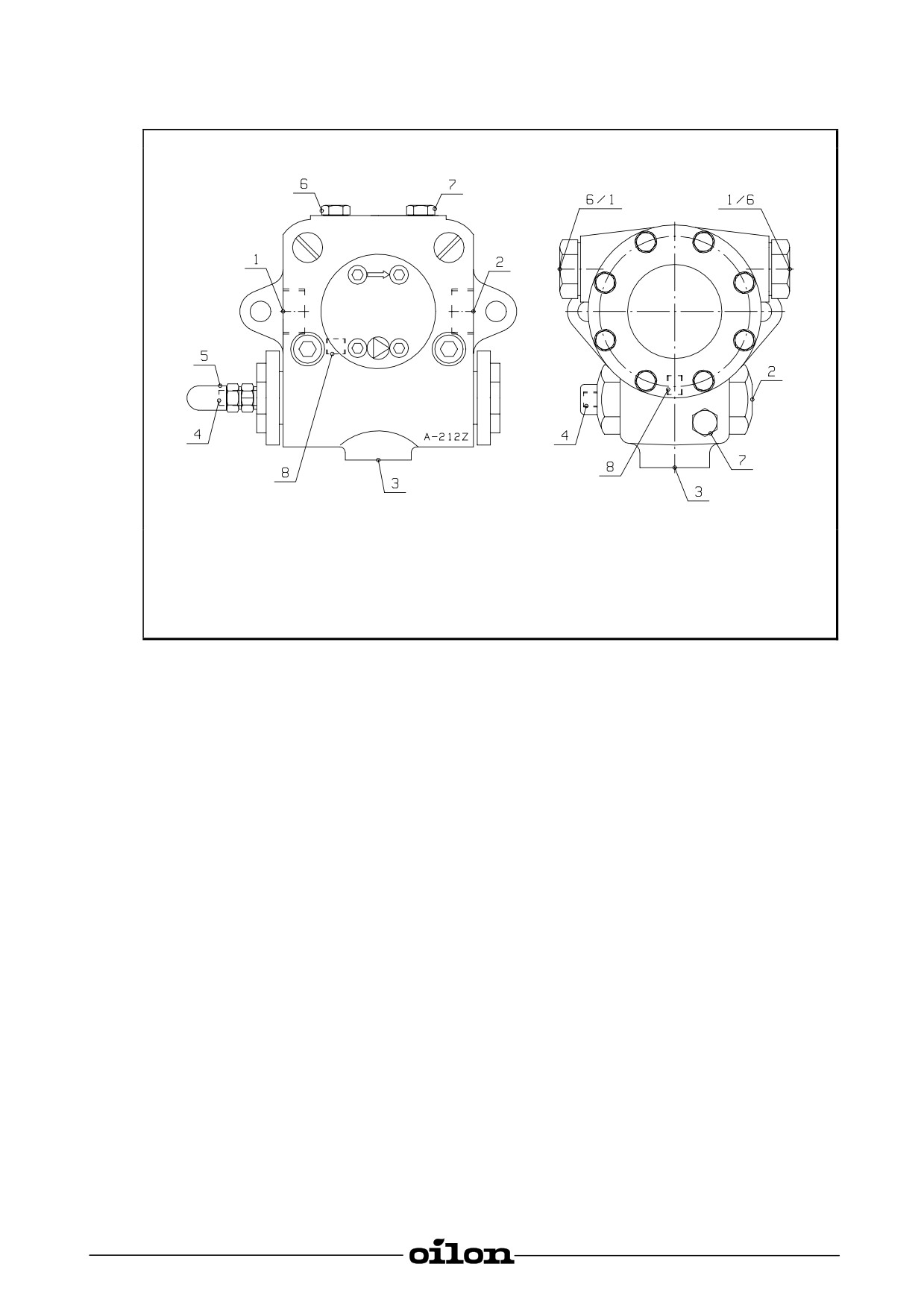

7.3. Топливный насос

20

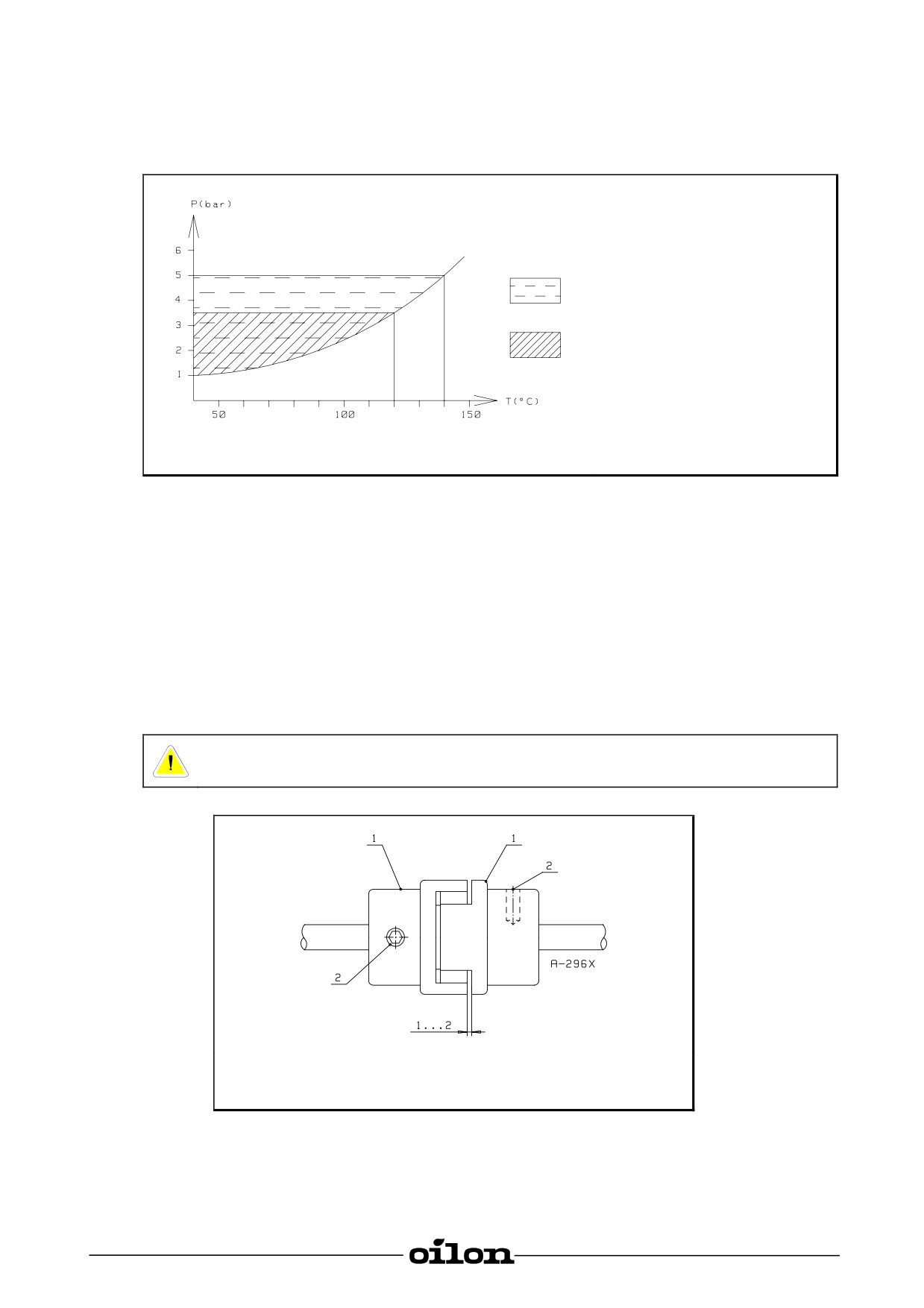

7.4. Давление топлива на входе в насос

21

7.5. Муфта топливного насоса

21

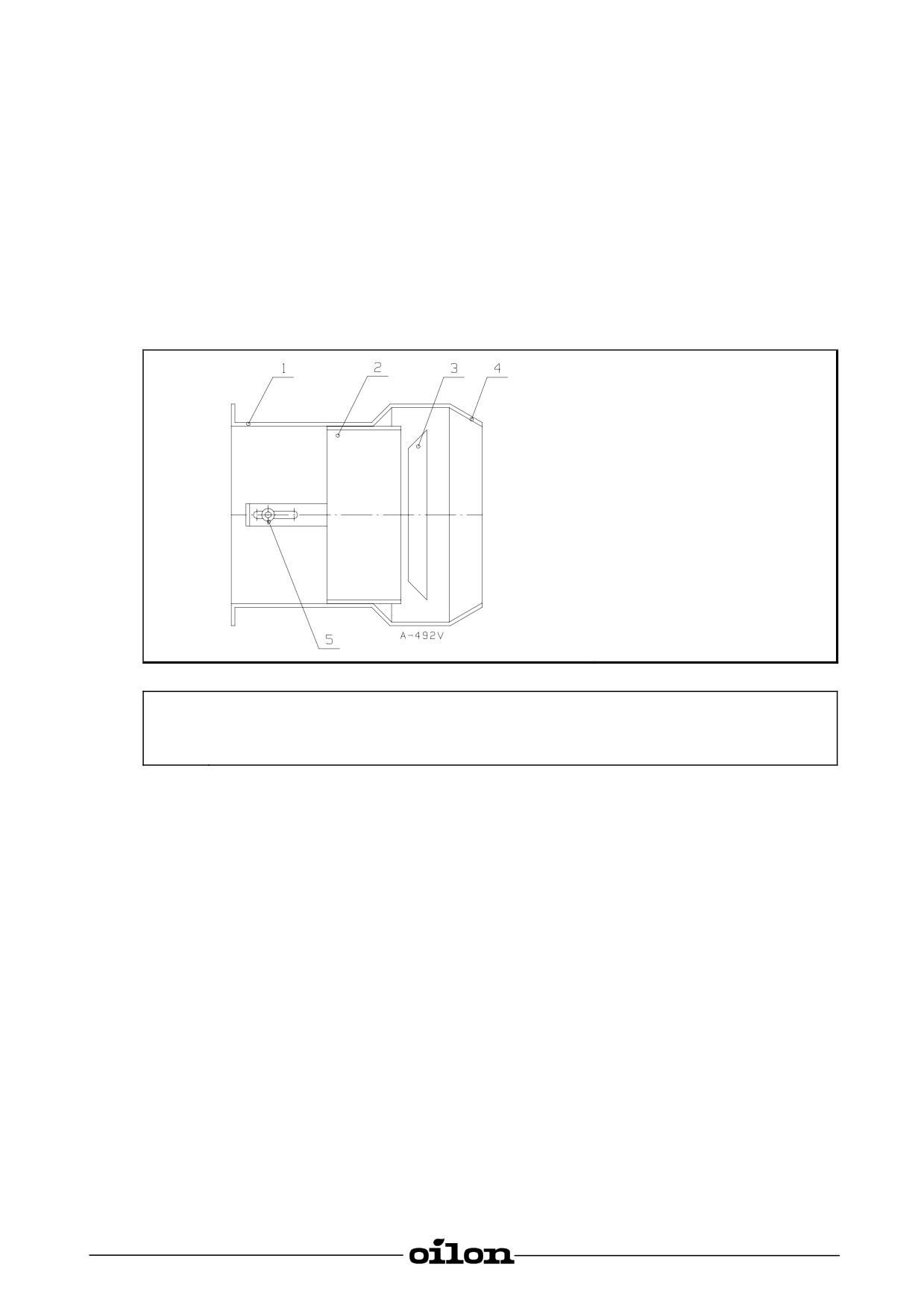

7.6. Регулировка горелочной головки

22

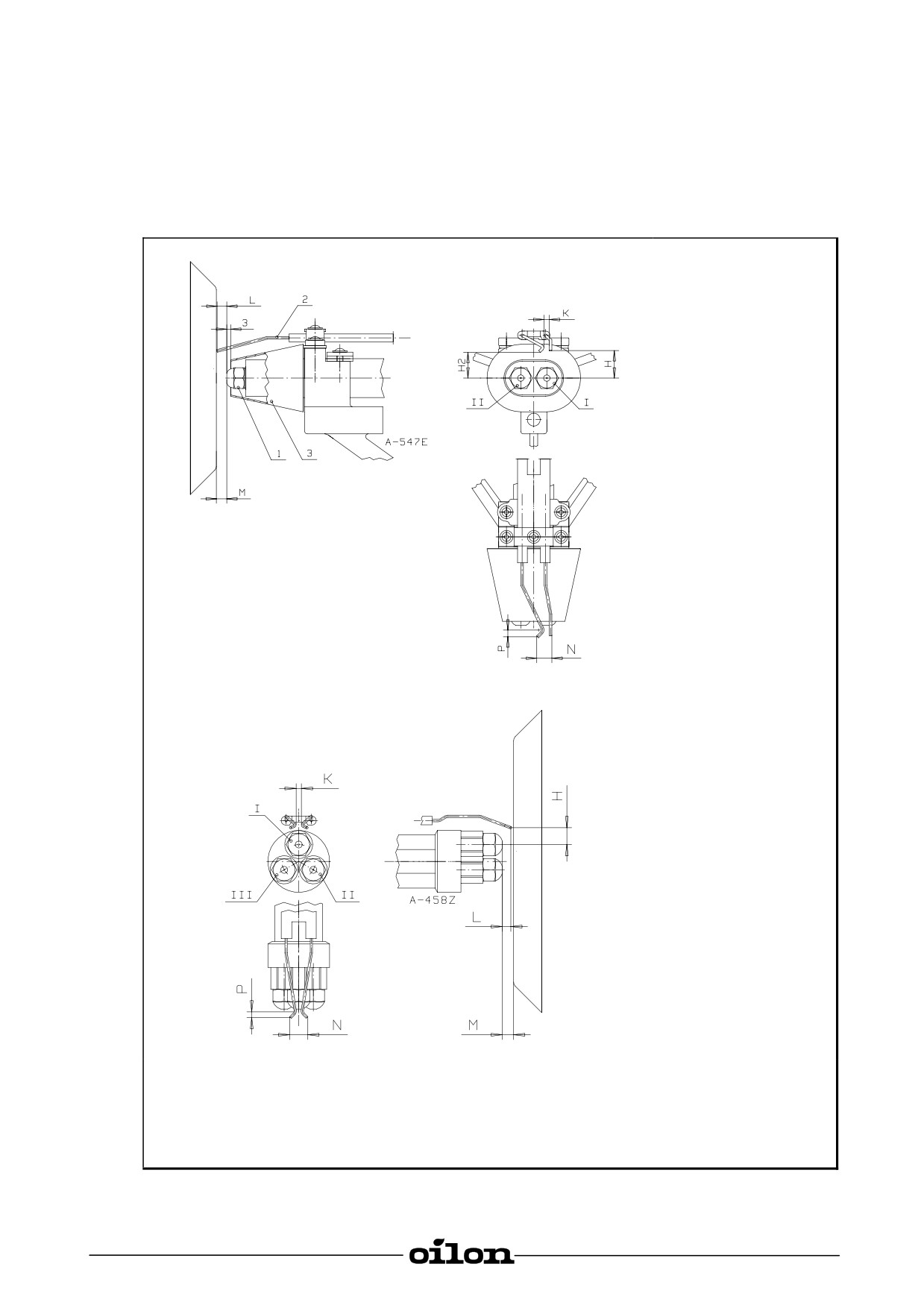

7.6.1. Расстояние сопла от электродов зажигания и настройка

электродов

зажигания

22

7.6.2. Регулировка скорости прохода воздуха в горелочной головке

23

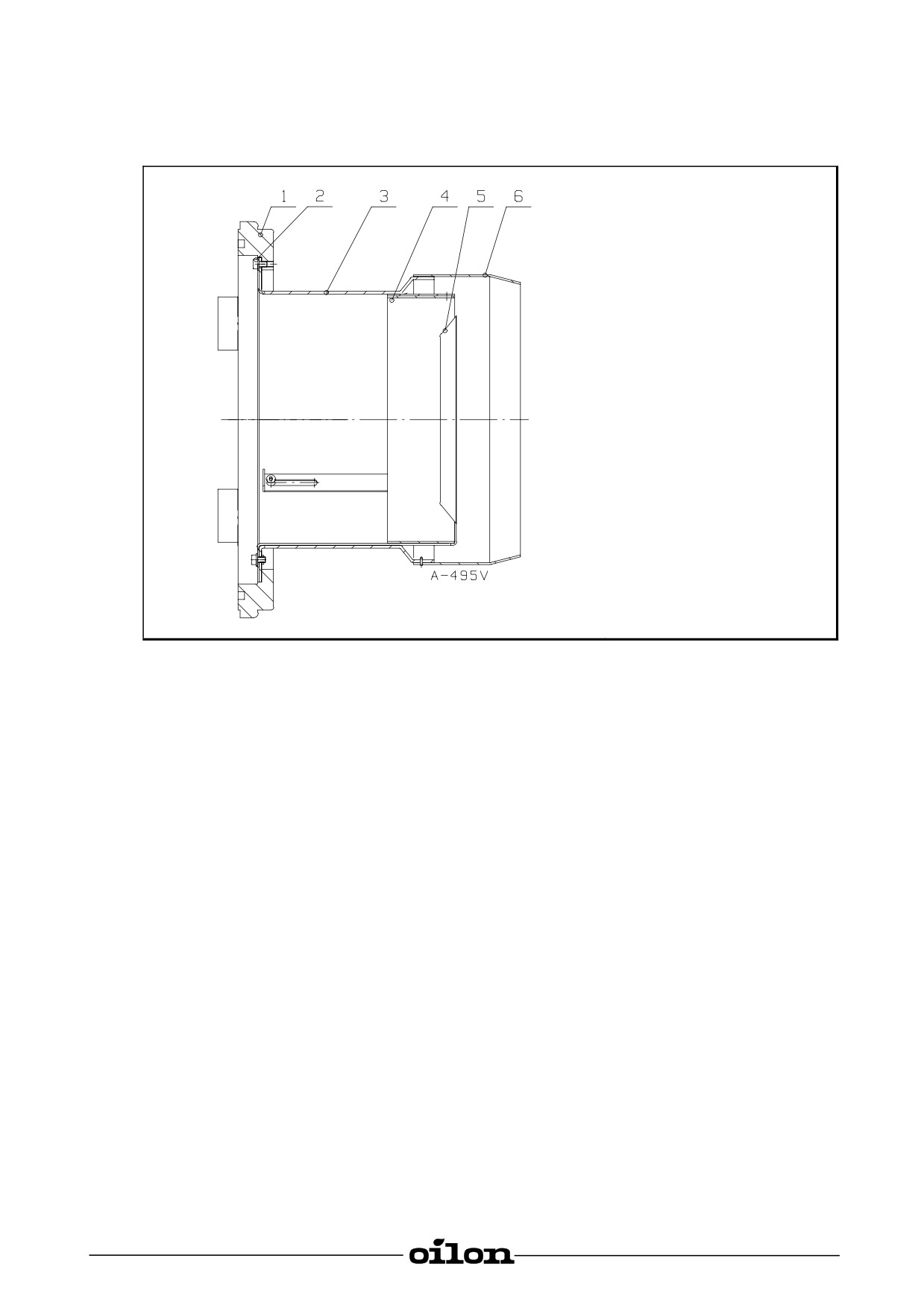

7.7. Инструкция для снятия горелочной головки

24

7.7.1. RP-130 H и RP-140 H

24

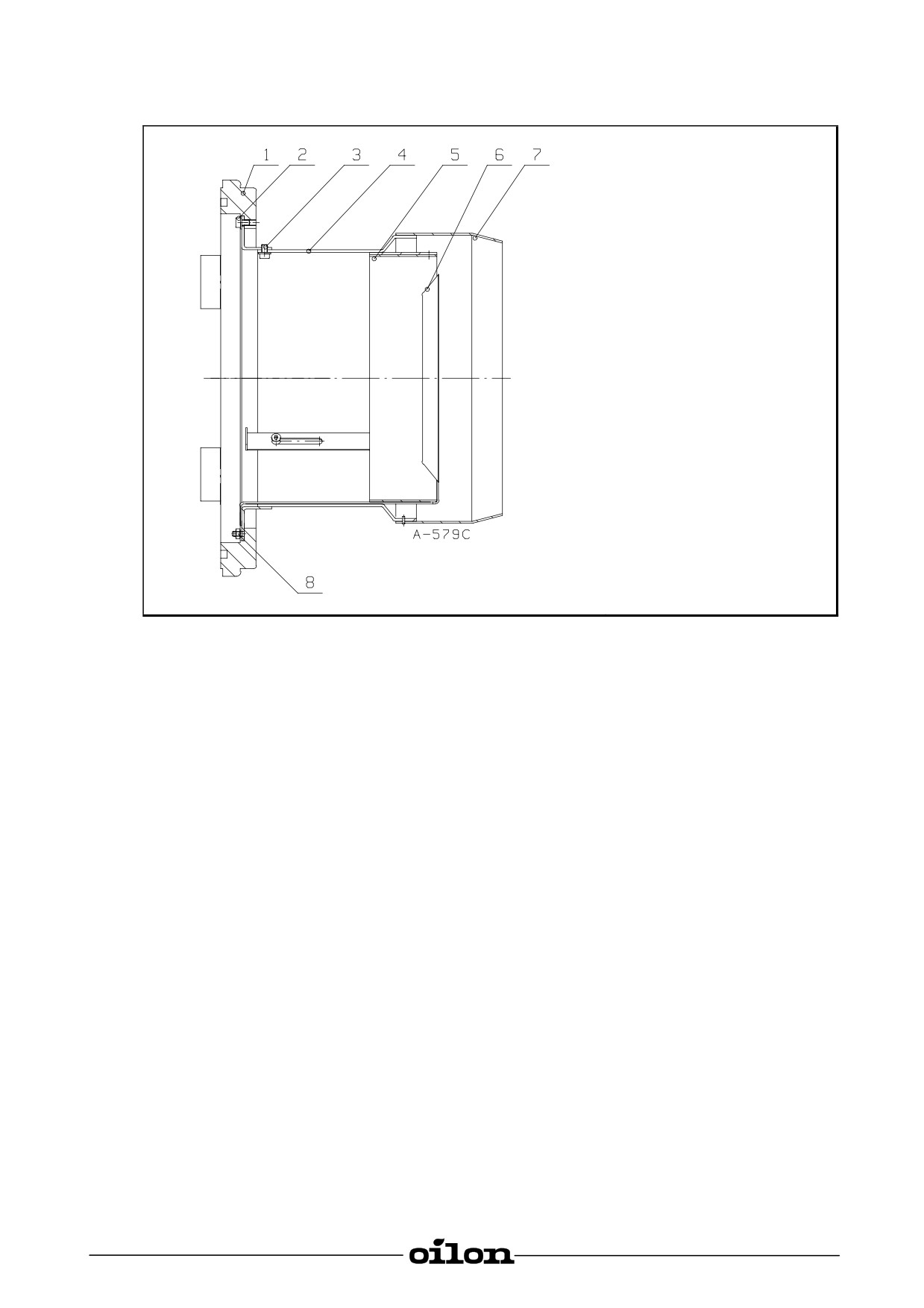

7.7.2. RP-150 H/T

25

7.8. Инструкции по замене двигателя горелки

26

7.9. Настройка управляющих приборов

27

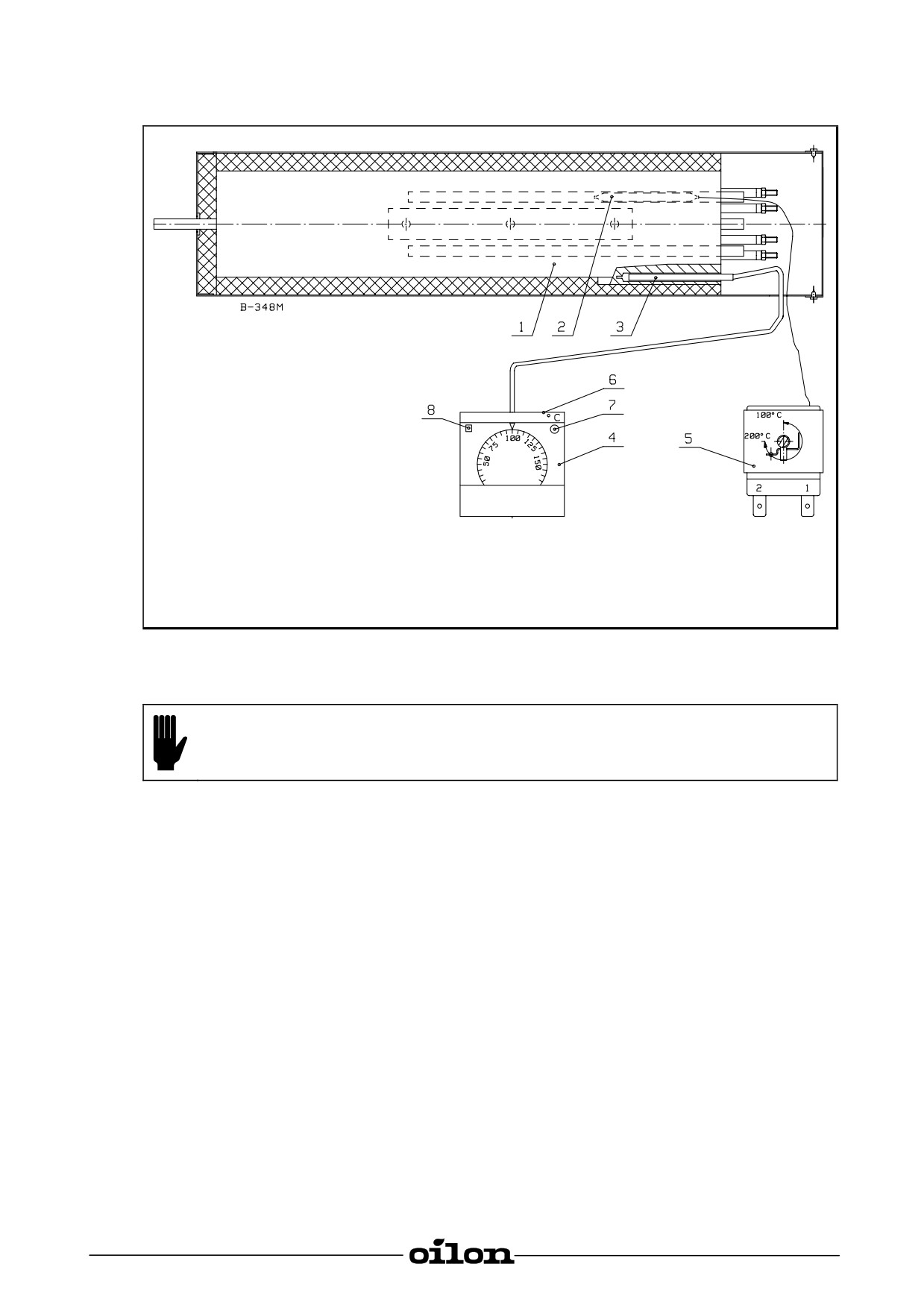

7.10. Подогреватель топлива

28

7.10.1. Регулировка температуры

28

7.10.2. Настройка ограничительного термостата

28

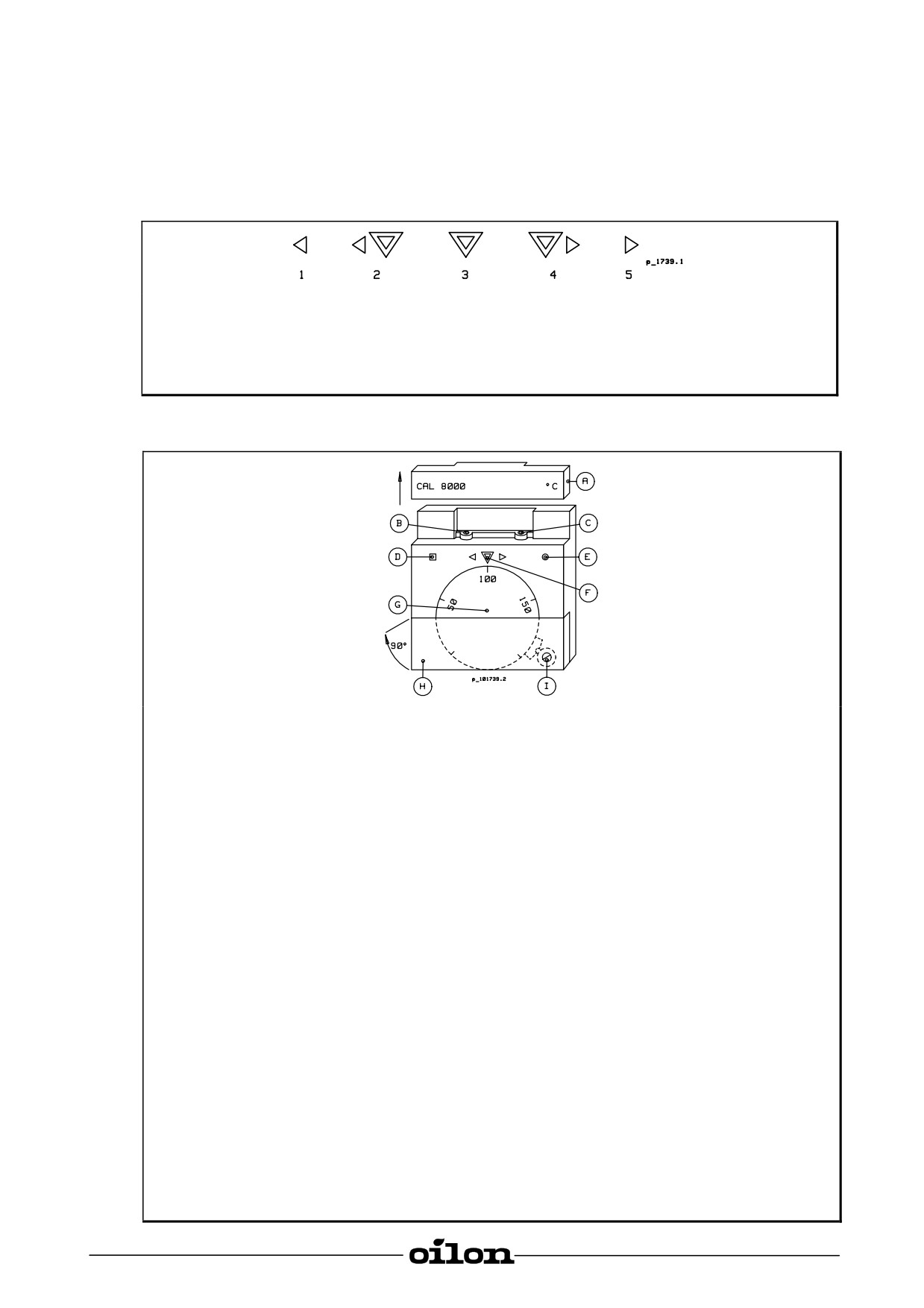

7.11. Регулятор температуры подогревателя

29

8.

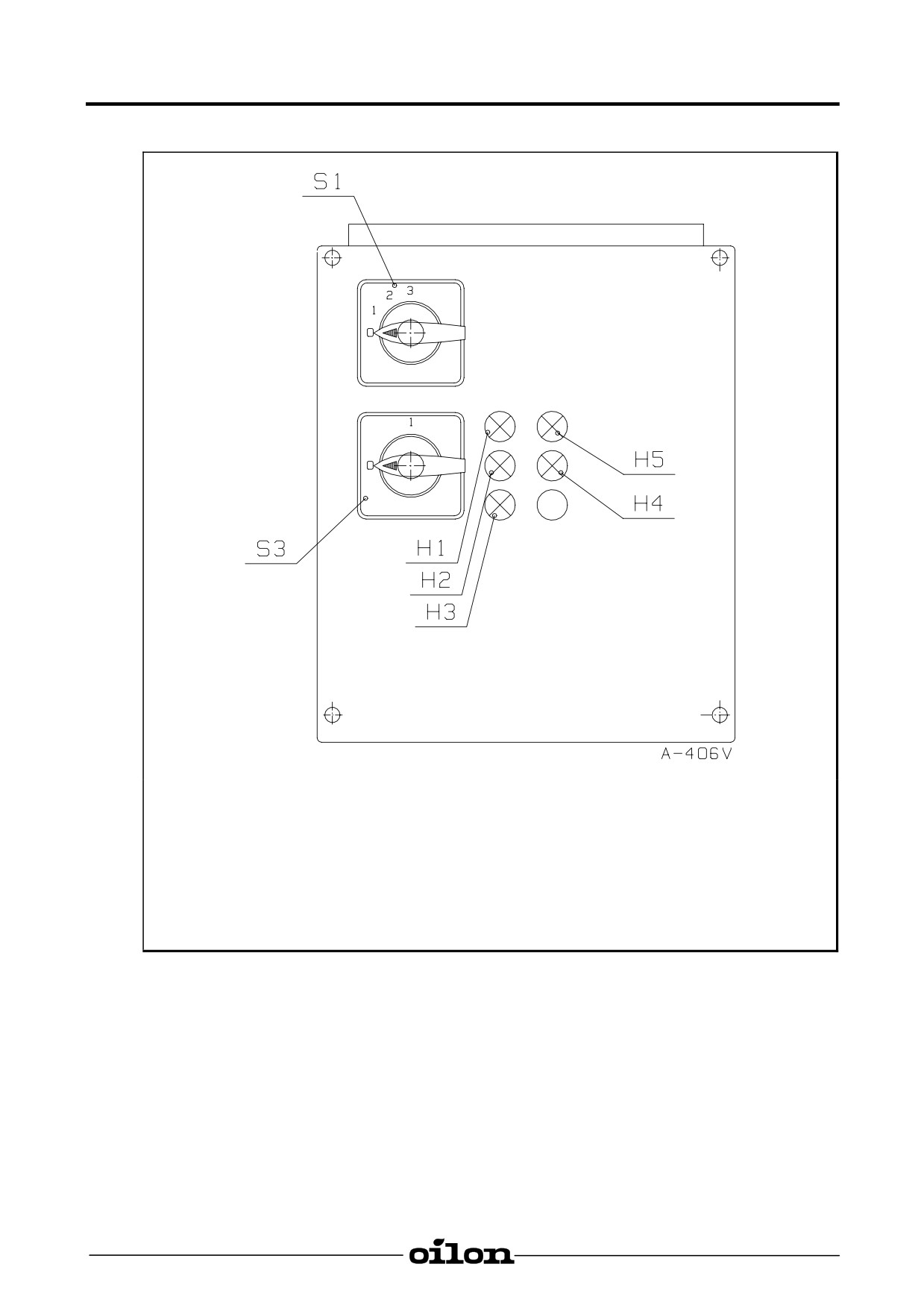

Панель переключателей

30

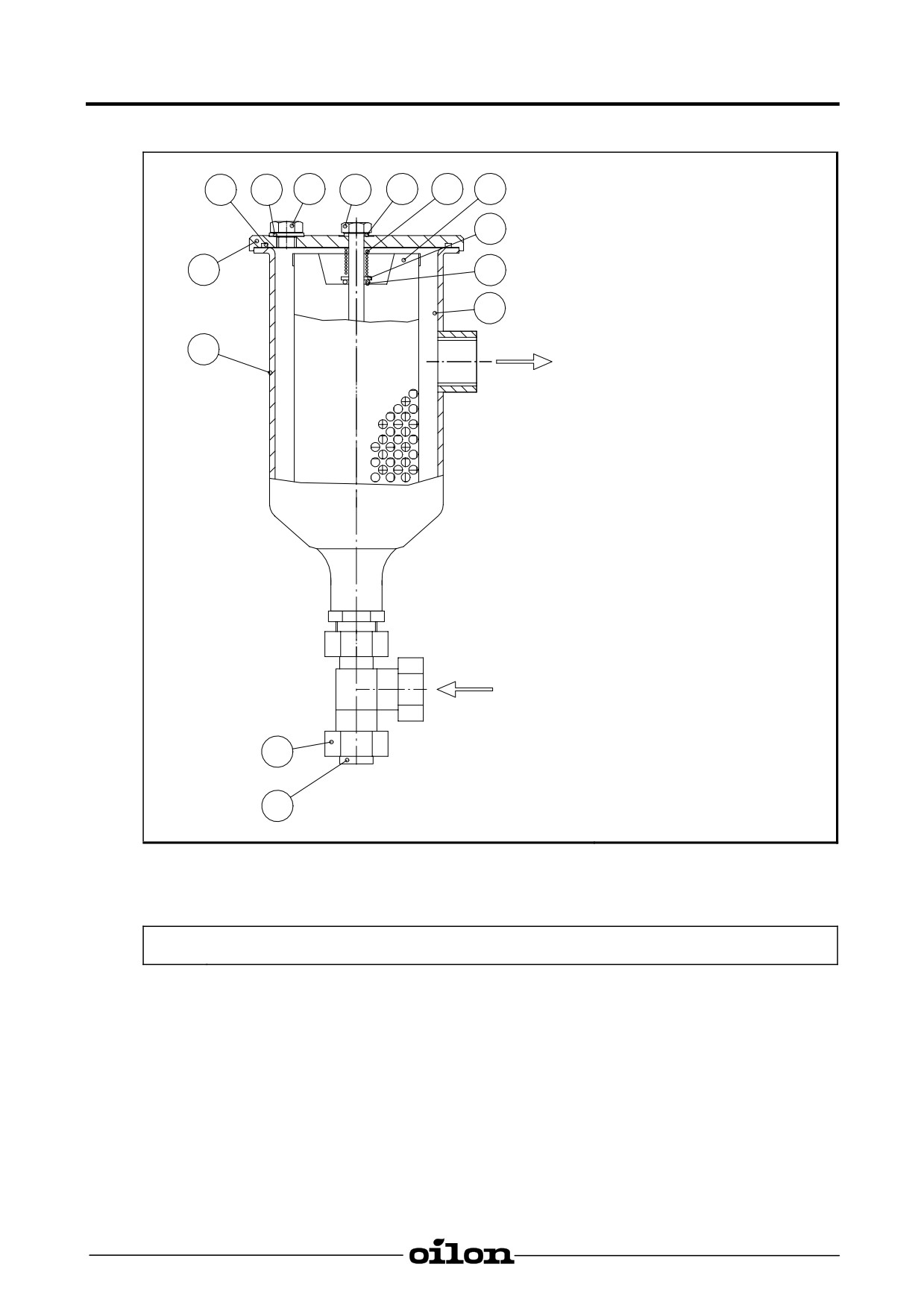

9.

Фильтр топлива

31

10.

Программное LAL1.25

32

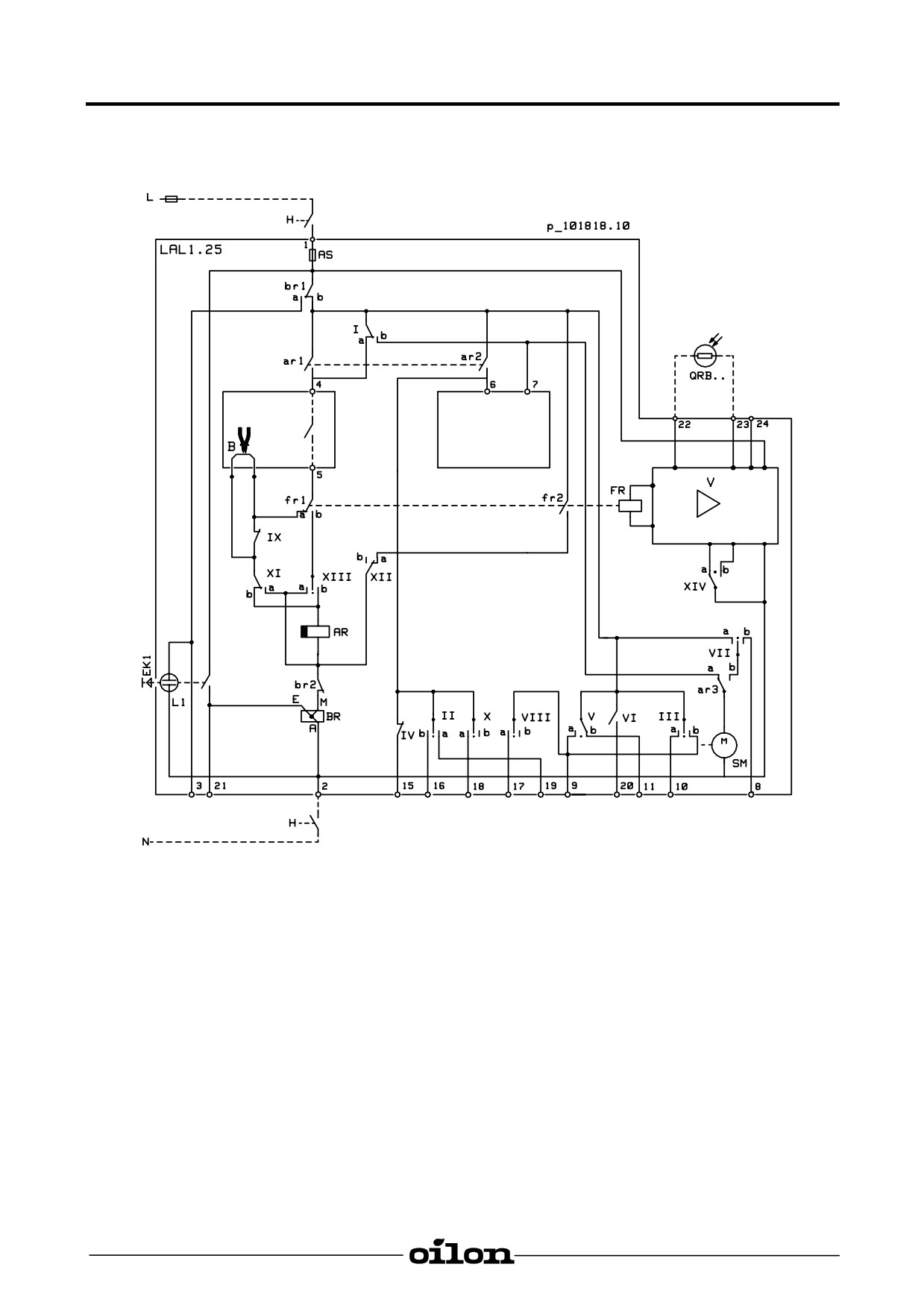

10.1. Внутренняя схема

32

10.2. Программа управления программного переключателя

33

10.3. Индикация помех и программы управления

34

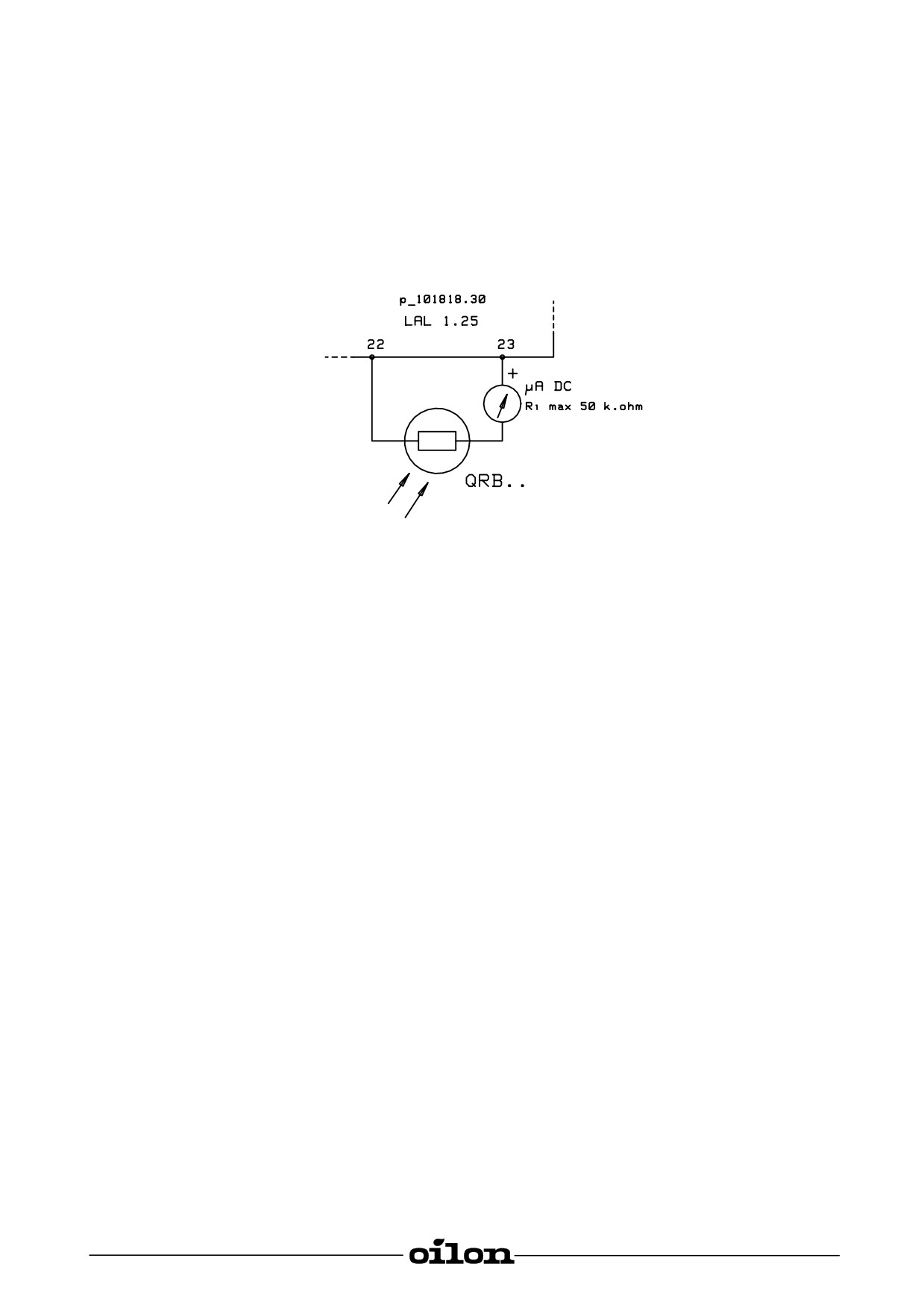

10.4. LAL1.25 с детектором пламени QRB…

35

10.5. Технические данные программного реле

35

11.

Техобслуживание

36

12.

Неисправности и их устранение

37

13.

Сводный лист

41

1

1.

Предупреждения, применяемые в тексте

Тщательно ознакомьтесь с настоящим руководством до начала работ по

монтажу, регулировки и техобслуживания горелки. Соблюдайте инструкции

настоящего Руководства.

В этом Руководстве встречаются три типа предупредительных текстов с

символами. Обратите особое внимание на них. Применяются

предупредительные тексты следующего типа:

ОСТОРОЖНО! Будьте осторожным! Данное предостережение указывает, что

несоблюдение инструкций может оказаться опасным и травмировать вас.

ПРЕДУПРЕЖДЕНИЕ! Будьте аккуратным! Данное предупреждение указывает,

что несоблюдение инструкций при работе с горелкой может повреждать узлы и

горелку, или внести ущерб в технологический процесс или окружающую среду.

Прочитайте настоящее примечание аккуратно! Оно содержит важную

Вним!

информацию.

ХРАНИТЕ НАСТОЯЩЕЕ РУКОВОДСТВО С ЭЛЕКТРОСХЕМАМИ

ПОД РУКОЙ НЕДАЛЕКО ОТ ГОРЕЛКИ!

2

2.

Общее

Горелки Oilon RP-130 H...RP-150 T представляют собой полностью автоматические

горелки для сжигания мазута и, кратковременно, легкого дизельного топлива.

Эти горелки могут применяться в большинстве отопительных систем, например, в

водогрейных и паровых котлах и воздушных обогревателях.

Воздух для горения подается вентилятором, расположенным в одном корпусе с горелкой.

Вентилятор рассчитан для подачи воздуха под достаточным, стабильным давлением, при

чем получается безупречный розжиг и хорошее качество горения в современных топках.

Горелка пригодна для сжигания мазута с вязкостью не выше

250 мм²/с

(сСт) при

температуре +50 °C. Для горелок со спутниковым подогревателем допускается вязкость

не выше 650 мм²/с (сСт) при температуре +50 °C.

Топливо, поступающее к горелке, должно быть профильтрирована перед топливным

насосом. Степень фильтрации допускается до 125 µм.

Вязкость топлива, поступающее к горелке, допускается от 4 до 70 мм²/с (сСт). Давление

топлива на входе в горелку указано в разделе «Давление топлива на входе в насос»

настоящего руководства.

Температура распыления топлива должно быть установлена так, что вязкость топлива на

сопле не превышает 16 мм²/с (сСт).

Топливо подогревается до температуры распыления при помощи подогревателя горелки.

Температура регулируется электронным регулятором.

Распыление топлива производится давлением развиваемое насосом горелки. Каждое

сопло управлено отдельно магнитными клапанами. Двухступенчатые горелки (горелки с

индексом «Н») оснащены двумя соплом, а трехступенчатые горелки (горелки с индексом

«Т») тремя соплом.

Кратковременно допускается также сжигание легкого жидкого

(дизельного) топлива с

вязкостью от 4 до 12 мм²/с (сСт) при температуре +20 °C.

Максимальный диапазон регулировки горелки:

- горелки с индексом «H» 100 % - 50 %

- горелки с индексом «Т» 100 % - 40 %

Макс. потребность воздуха для горения: на каждые сжигаемые кило топлива требуется

15 м³ воздуха.

Автоматика горелки управляет и контролирует работу горелки.

Мощность горелки управляется термостатами или прессостатами отопительного котла.

Сервомотор управляет правильным соотношением воздуха с топливом в зависимости от

требуемой производительности.

Класс защиты горелки: IP20

Напряжение управления:

230 В (-15 %...+10 %), 50 Гц, 1-фазного тока

Напряжение питающей сети: 380...420 В (-15 %...+10 %), 50 Гц, 3-фазного тока

(440 В, 60 Гц, 3-фаз по спецзаказу)

Температура окружающей среды при работе горелки должна быть 0...+40 °C.

При первом пуске горелки необходимо проверить:

•

правильность подключений (правильное направление вращения двигателя)

•

правильность настройки регуляторов и управляющих устройств котла,

•

что котел с оборудованием готов к эксплуатации,

•

что в системе отопления достаточно вода,

•

что на горелку поступает достаточно воздуха для горения,

•

что клапаны и краны трубопровода открыты,

•

наличие топлива в баке,

•

подходящую температуру топлива (вязкость),

•

соблюдение инструкций изготовителей котла и горелки.

3

ПРЕДУПРЕЖДЕНИЕ! Установите горелку таким образом, чтобы она не

вибрировала. Вибрация может повредить горелку и ее узлы.

ПРЕДУПРЕЖДЕНИЕ! До первого пуска выпустите воздух из топливного насоса и

убедитесь в том, чтобы насос не работал вхолостую. См. раздел «Топливный

насос».

ПРЕДУПРЕЖДЕНИЕ! До работы на дизельном топливе, необходимо отключить

подогреватель топлива.

ОСТОРОЖНО!

В случае пожара или пр. опасности:

- отключите ток с горелки

- перекройте главный отсечной кран топлива, находящийся вне

здания

- примите необходимые меры

- свяжитесь с дежурным.

ОСТОРОЖНО! Не используйте открытого огня при проверке горелки или котла.

Не храните огнеопасные вещества в котельном помещении.

ОСТОРОЖНО! Проверьте, что люки котла закрыты во время пуска и работы.

ОСТОРОЖНО! Не прикасайтесь к топливному трубопроводу во время работы

горелки. Трубы горячи.

ОСТОРОЖНО! При повышенном шуме в котельном помещении необходимо

носить защитные наушники.

Вним! Программное реле горелки предназначено для прерывистого действия. По

причинам безопасности нужно производить один подконтрольный останов

каждые 24 часа.

Монтаж горелки и регулировка в соответствии с инструкциями и регулярный сервис

гарантируют бесперебойную работу горелки.

Вним! Монтаж и техобслуживание настоящей горелки, работающей на мазуте, могут

быть выполнены только квалифицированным специалистом с учетом

требований к компетентности специалистов нефтегазового оборудования.

Горелку следует установить так, чтобы вал двигателя находился в горизонтальном

положении; однако, при этом, горелка не должна быть расположена вверх дном.

Используйте только оригинальные запасные части. При заказе запчастей необходимо

указать тип и заводской номер горелки (см. на табличку горелки).

4

3.

Технические данные горелки

Горелка

RP-130 H

RP-140 H

RP-150 H

RP-150 T

Мощность,кг/ч

44 - 121

60 - 180

86 - 210

60 - 240

кВт

500 - 1370

680 - 2040

975 - 2400

680 - 2700

Двигатель горелки

3∼, 400 В, 50 Гц

Мощность, кВт

3,0

4,0

5,5

5,5

Ток, A

6,2

8,7

11,1

11,1

Число оборотов,

2880

2900

2910

2910

об/мин

Программное реле

LAL1.25

LAL1.25

LAL1.25

LAL1.25

Соедин. топл. шланга

- отсос

R ½"

R ½"

R ½"

R ½"

- возврат

R ½"

R ½"

R ½"

R ½"

Топливный насос

E7

E7

TA2

TA2

Подогреватель

3∼, 400 В, 50 Гц

Мощность, кВт

6

6

12

12

Мазут 1 кг ≅ 11,33 кВт

Дизельное топливо 1 кг ≅ 11,86 кВт

5

4.

Монтаж горелки

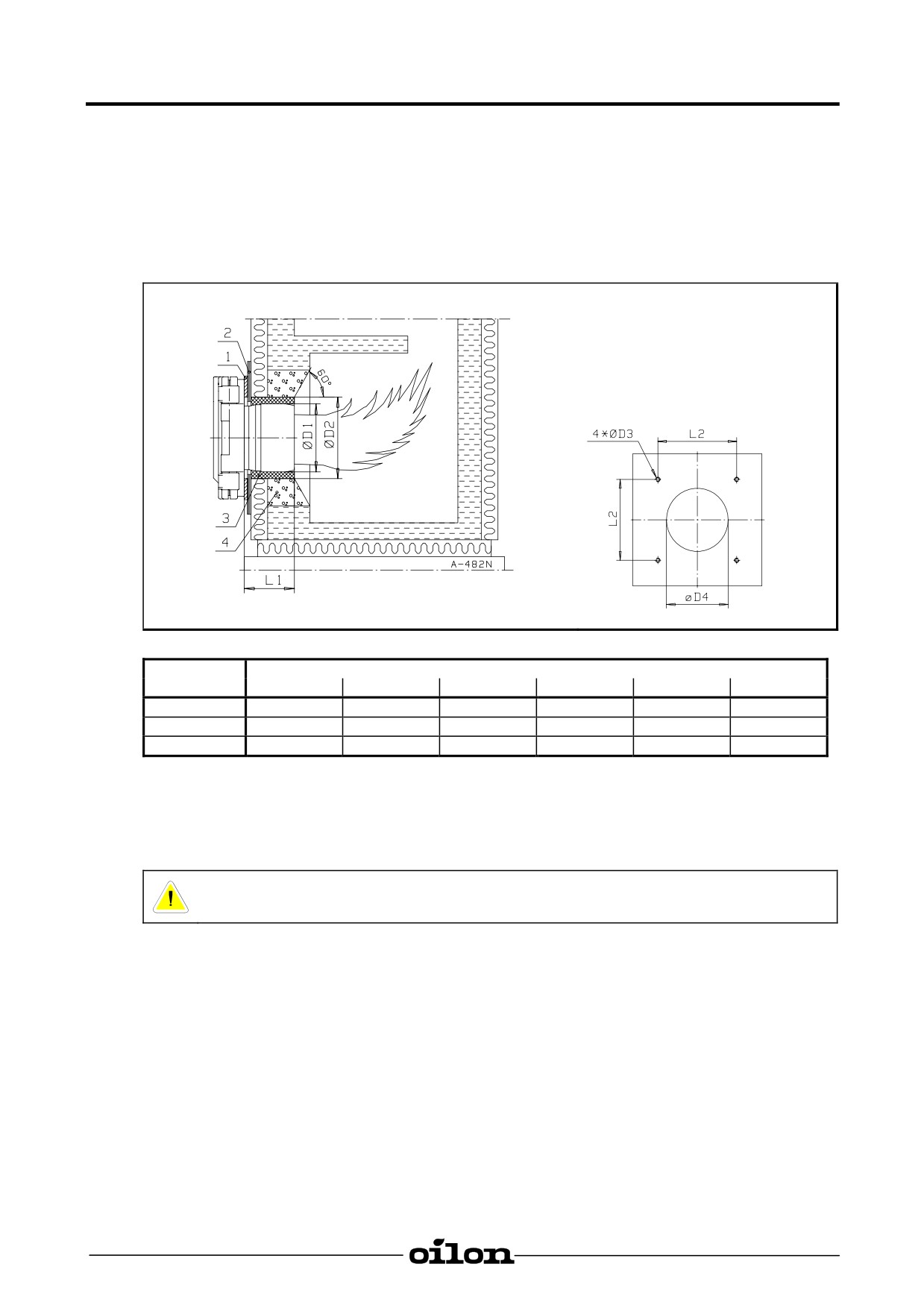

4.1. Крепление горелки

Изготовьте переходный фланец для крепления горелки к котлу согласно размерам,

указанным в таблице. Смажьте резьбы крепежных винтов графитной смазкой до

завинчивания.

Опору можно удалить после того как горелка будет установлена на котел.

1 Прокладка

2 Монтажная плита

3 Керамическая вата или соотв.

4 Обмуровка

Тип горелки

Размеры в мм

ø D1

ø D2

ø D3

ø D4

L1

L2

RP-130 H

200

240

M16

215

200

275

RP-140 H

240

280

M16

255

220

275

RP-150 H/T

270

310

M16

285

230

275

4.2. Поворот горелки

В стандартном исполнении горелка открывается налево. Горелка может открываться либо

налево либо направо просто изменив место шарнирных

пальцев.

ПРЕДУПРЕЖДЕНИЕ! Перед открыванием горелки выключите напряжение.

4.3. Электрические соединения

Вместе с горелкой поставляются электросхемы, согласно которыми горелка

подключается. Подключение горелки к электросети необходимо осуществить с учетом

общих и местных указаний, а также требований к электрическим подключениям,

вызванных самыми подключаемыми электроприборами.

4.4. Соединение горелки к топливному трубопроводу

При поставке горелка оснащена для работы в двухтрубной топливной системе. В

двухтрубной системе имеется и всасывающая и возвратная трубы.

6

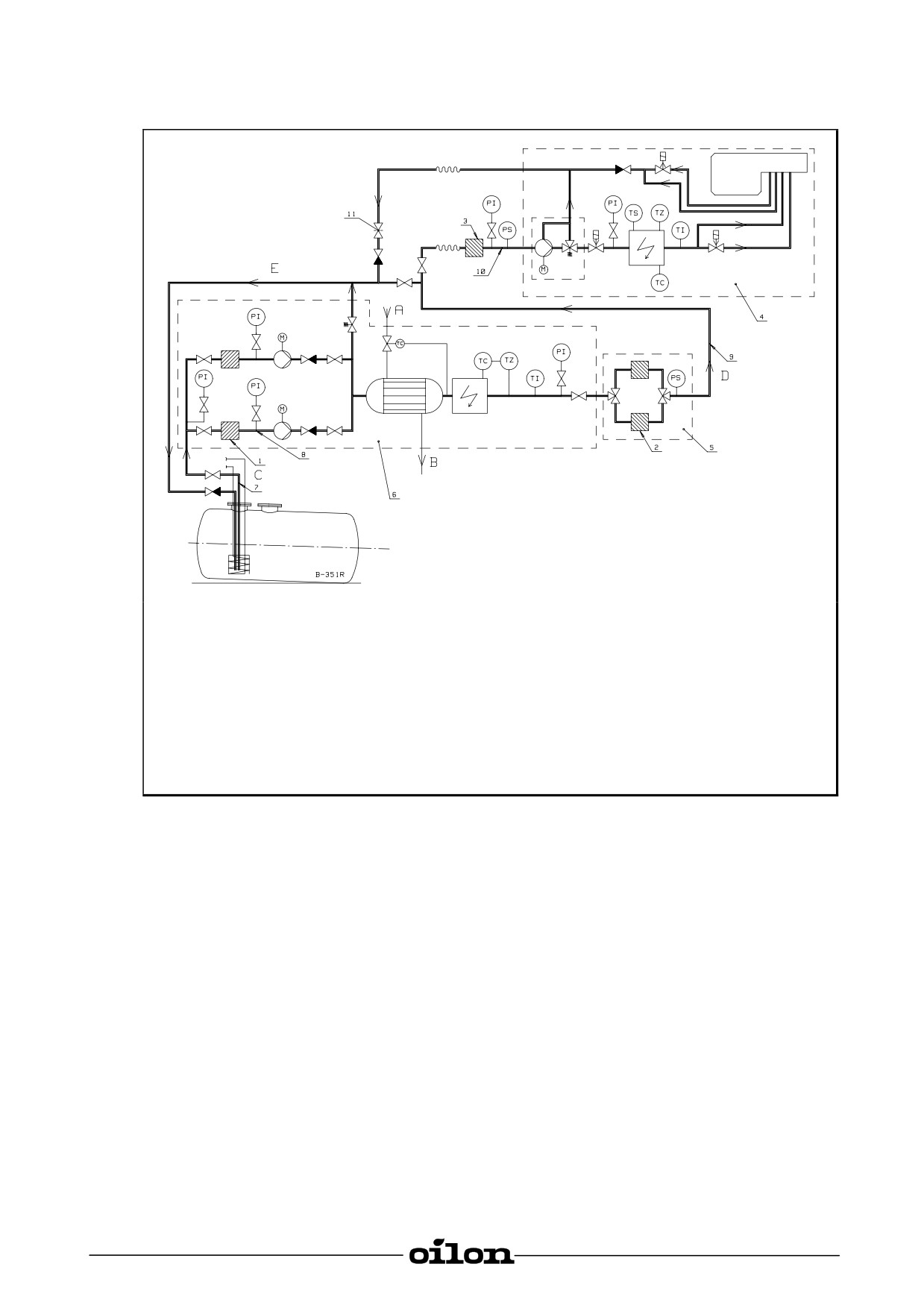

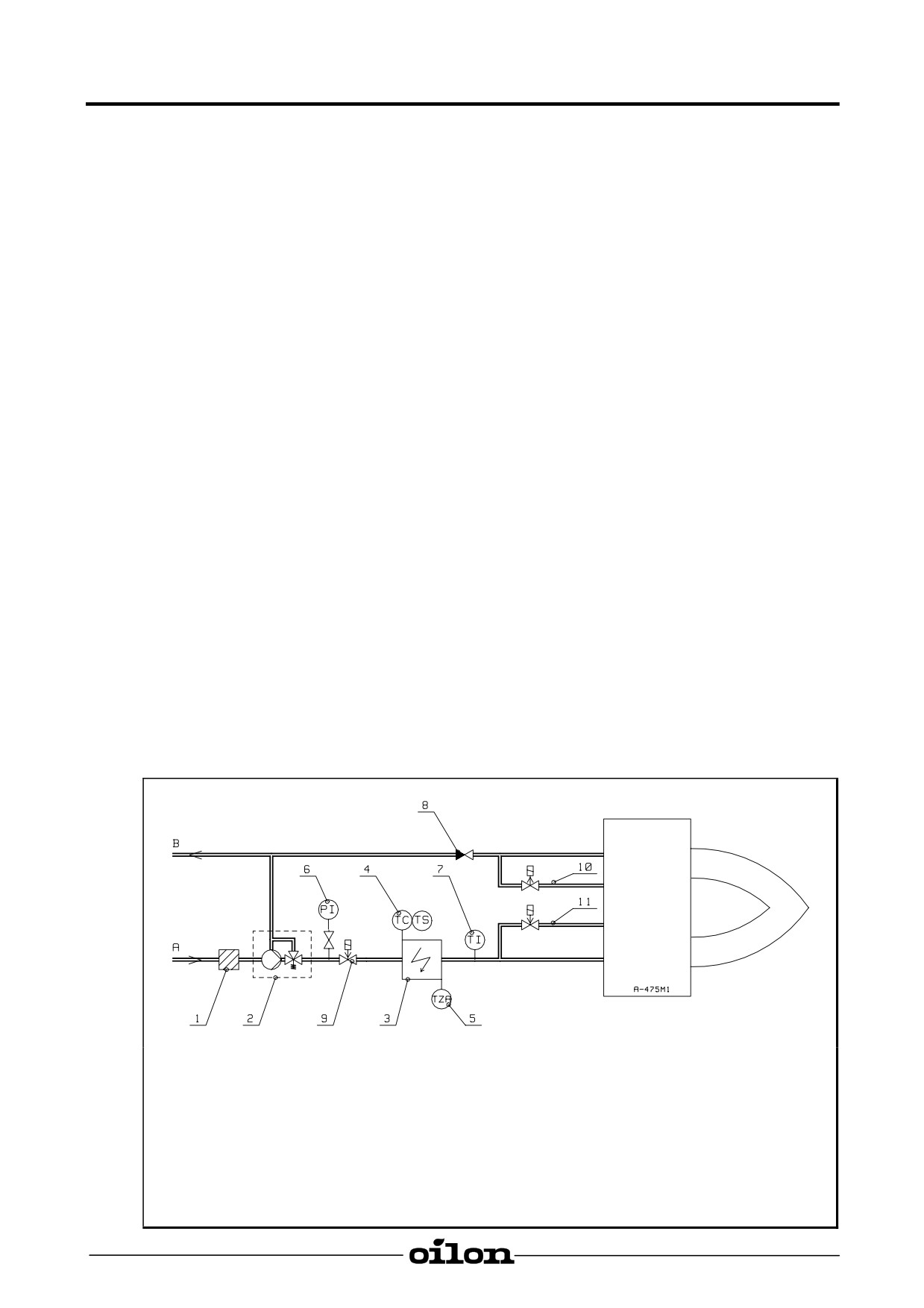

4.5. Технологическая схема, пример

1 Фильтр 400 µм

10 Давление топлива 1 - 5 бар

2 Фильтр 250 µм

11 Ограничительный клапан

3 Фильтр 125 µм

4 Горелка

A Горячая вода к нагн. центру

5 Блок фильтров

B Горячая вода от нагн. центры

6 Нагнетательный центр

C Топливо к нагн. центру

7 Вязкость топлива ≤ 400 мм²/сек (сСт)

D Топливо к горелке

8 Макс. давление топлива -0,3 бар

E Топливо от горелки

9 Вязкость топлива ≤ 70 мм²/сек (сСт)

Производительность нагнетательного центра должна быть минимум 1,2 x (сжигаемое

количество топлива кг/ч + 150 кг/ч).

7

5.

Работа горелки

5.1.

Описание работы горелки

5.1.1.

Двухступенчатые горелки (горелки с индексом «Н»)

Горелки с индексом «H» снабжены переключателем управления 0-1-2 (выбор ступени

мощности). В положении 0 горелка остановлена, и напряжение управления не подается к

программному реле. В положении 1 горелка работает под управлением управляющего

прибора 1-ой ступени мощности и под контролем программного реле. В положении 2

переключателя горелка работает под управлением управляющих приборов 1-ой и 2-ой

ступеней и под контролем программного реле.

Предварительная продувка производится с объемом воздуха 2-ой ступени. При этом

главный магнитный клапан и магнитный клапан (NO) открыты а магнитный клапан (NC)

закрыт.

После окончания цикла продувки воздушные заслонки поворачивают в положение

1-ой ступени мощности. Магнитный клапан

(NO) закрывается. Сопловой клапан

открывается. Топливо поступает на сопло

1-ой ступени и зажигается. Цикл розжига

кончается после истечения времени, определенного программным реле. Горелка

работает на 1-ой ступени мощности.

Когда температура или давление котла во время цикла работы поднимается выше

установленного значения управляющего прибора

2-ой ступени мощности, горелка

остается работать на 1-ой ступени.

Когда температура или давление котла находятся ниже установленного значения

управляющего прибора

2-ой ступени мощности, подача воздуха увеличивается и

магнитный клапан

(NC) открывается. Топливо поступает на сопло

2-ой ступени.

Воздушные заслонки поворачивают в положение

2-ой ступени мощности. Горелка

работает на 2-ой ступени мощности.

Когда температура или давление котла поднимается выше установленного значения

управляющего прибора 2-ой ступени, горелка переключается на режим 1-ой ступени.

Когда температура или давление котла поднимается выше установленного значения

управляющего прибора

1-ой ступени, горелка останавливается

(воздушные заслонки

закрываются).

См. также раздел «Автоматика горелки: Описание работы».

1 Топливный фильтр

9 Главный магнитный клапан,

2 Топливный насос без пробки

нормально закрытый, NC

3 Подогреватель

10 Магнитный клапан,

4 Рег. температуры + нижний предел

нормально открытый, NO

5 Ограничительный термостат

11 Магнитный клапан,

6 Манометр

нормально закрытый, NC

7 Термометр

8 Невозвратный клапан

A Топливо, отсос

+ дроссельная пробка Ø 1,2

B Топливо, возврат

8

5.1.2.

Трехступенчатые горелки (горелки с индексом «Т»)

Горелки с индексом «Т» снабжены переключателем управления 0-1-2-3 (выбор ступени

мощности). В положении 0 горелка остановлена, и напряжение управления не подается к

программному реле. В положении 1 горелка работает под управлением управляющего

прибора 1-ой ступени мощности и под контролем программного реле. В положении 2

переключателя горелка работает под управлением управляющих приборов 1-ой и 2-ой

ступеней и под контролем программного реле. В положении 3 переключателя горелка

работает под управлением управляющих приборов 1-ой, 2- ой и 3-ей ступеней.

Предварительная продувка производится с объемом воздуха 3-ей ступени. При этом

главный клапан и магнитные клапаны 1-ой, 2-ой и 3-ей ступеней закрыты.

После окончания цикла продувки воздушные заслонки поворачивают в положение

1-ой ступени мощности. Магнитный клапан (1-ая ступень) закрывается. Сопловой клапан

открывается. Топливо поступает на сопло

1-ой ступени и зажигается. Цикл розжига

кончается после истечения времени, определенного программным реле. Горелка

работает на 1-ой ступени мощности.

Когда температура или давление котла поднимается выше установленного значения

управляющего прибора 2-ой ступени, горелка остается работать на 1-ой ступени.

Когда температура или давление котла находятся ниже установленного значения

управляющего прибора

2-ой ступени мощности, подача воздуха увеличивается и

магнитный клапан (2-ая ступень) открывается. Топливо поступает на сопло 2-ой ступени.

Воздушные заслонки поворачивают в положение

2-ой ступени мощности. Горелка

работает на 2-ой ступени мощности.

Когда температура или давление котла находятся ниже установленного значения

управляющего прибора

3-ей ступени мощности, подача воздуха увеличивается и

магнитный клапан

(3-ья ступень) открывается. Воздушные заслонки поворачивают в

положение 3-ей ступени мощности. Топливо поступает на сопло 3-ей ступени мощности.

Горелка работает на 3-ей ступени.

Когда температура или давление котла поднимается выше уставки управляющего

прибора 3-ей ступени, горелка переключается на режим 1-ой и 2-ой ступеней.

Когда температура или давление котла поднимается выше управляющих приборов 1-ой

или 2-ой ступеней, горелка останавливается (воздушные заслонки закрываются).

См. также раздел «Автоматика горелки: Описание работы».

1 Топливный фильтр

10 Магнитный клапан, 1-ая ступень,

2 Топливный насос без пробки

нормально открытый, NO

3 Подогреватель

11 Магнитный клапан, 2-ая ступень,

4 Рег. температуры + нижний предел

нормально закрытый, NC

5 Ограничительный термостат

12 Магнитный клапан, 3-ья,

6 Манометр

нормально закрытый, NC

7 Термометр

8 Невозвратный клапан

A Топливо, отсос

+ дроссельная пробка Ø 1,2

B Топливо, возврат

9 Главный магнитный клапан,

нормально закрытый, NC

9

5.2. Циркуляция топлива в горелке

5.2.1. Двухступенчатые горелки (горелки с индексом «H»)

ОСТАНОВКА

ПРОМЫВКА

1-АЯ СТУПЕНЬ МОЩНОСТИ

2-АЯ СТУПЕНЬ МОЩНОСТИ

10

5.2.2. Трехступенчатые горелки (горелки с индексом «Т»)

ОСТАНОВКА

ПРОМЫВКА

1-АЯ СТУПЕНЬ МОЩНОСТИ

2-АЯ СТУПЕНЬ МОЩНОСТИ

3-ЬЯ СТУПЕНЬ МОЩНОСТИ

11

6.

Автоматика горелки

6.1. Схема циклов работы, горелки с индексом «H»

Требуемые входные сигналы прогр. реле

Сигналы управления Допускаемые входные сигналы прогр. реле

A Контур работы

O Воздушные заслонки

B Двиг. горелки (вентилятор/топл. насос)

Q Сервомотор

E Термостат/прессостат, 1-ая ступень

W Программный переключатель

F Термостат/прессостат, 2-ая ступень

выключен

H Трансформатор зажигания

X Холостые шаги до самоостановки,

J Главный магнитный клапан

программного переключателя

K Магнитный клапан, NO, 1-ая ступень

*

Требуемый пусковой сигнал к

L Магнитный клапан, NC, 2-ая ступень

зажиму 8 программного реле

N Сигнал пламени

Устанавливаемые точки включения на кулачковых дисках сервомотора

I

= точка включения 2-ой ступени

II

= точка включения положения «закрыт» сервомотора после подконтрольного

останова

III = точка включения режима розжига и 1-ой ступени

IV = жестко связано с III, разница +6°

V = точка включения магнитного клапана 2-ой ступени мощности

12

6.2.

Описание работы

1

Условия для пуска

• помехи и блокировки квитированы

• переключатель управления мощности в положении 1 или 2

• концевой выключатель люка горелки замкнут

• программное реле в исходном положении (указатель реле у символа

)

• переключатель управления подогревателя в положении 1 (подогрев включен)

• температура топлива > миним. или регулятор температуры (миним.) байпасирован

в положении 0 переключателя подогревателя (диз.топливо)

• контакт C/NC термостата или прессостата 1-ой ступени замкнут

• внешние контакты контура управления замкнуты.

1.1

Пуск (указатель программного реле совпадает с символом

)

• контур работы замыкается

• пусковая программа программного реле запускается

• предварительное зажигание начинается

• сервомотор переходит через точки включения IV до точки включения III

(управление от зажима 6/8 прогр. реле)

• двигатель горелки (вентилятор/топливный насос) запускается и главный топливный

клапан открывается под управлением концевого выключателя IV сервомотора

• циркуляционная промывка соплового клапана теплым топливом начинается.

2

Указатель программного реле совпадает с символом

• сервомотор переходит до точки включения I (открытые воздушных заслонок)

на время предварительной продувки ок. 22 сек. (управление от зажима 9

программного реле).

3

Указатель программного реле совпадает с символом „

• проверка контура контроля наличия пламени

• отключение в случае помехи в контуре контроля наличия пламени.

4

Указатель программного реле совпадает с символом

• продувка выполнена (управление от зажима 9 программного реле выключается)

• сервомотор переходит до точки включения III (мощность зажигания/1-ая ступень).

5

Защитное время (5 сек.) начинается

• магнитный клапан (NO) 1-ой ступени закрывается (управление от зажима 18

программного реле)

• сопловой клапан открывается и топливо поступает на сопло 1-ой ступени

• топливный туман протекающий из сопла зажигается от искры.

6

Указатель программного реле совпадает с символом 1

• защитное время окончается

• до этого момента пламя должно быть зажато. В другом случае вызывается

отключение программного реле при отсутствии сигнала наличия пламени.

• сигнал наличия пламени должен иметься у программного реле с момента

окончания защитного времени до подконтрольной остановки горелки (см. пункт 7

и перемычка «В»)

• горелка остается работать на 1-ой ступени.

13

7

Указатель программного реле совпадает с символом |

(работа)

• цикл розжига окончается

• программный переключатель программного реле останавливается на период

работы после холостых шагов

• сигнал управления от зажима 20 программного реле на время работы

• если переключатель управления находится в положении 2 и контакт C/NC

термостата или прессостата 2-ой ступени замкнут, сервомотор переходит до точки

включения I (2-ая ступень/ воздушные заслонки открыты)

• магнитный клапан 2-ой ступени открывается под управлением концевого

выключателя V

• горелка остается работать на 2-ой или 1-ой ступенях под контролем программного

реле и под управлением термостата или прессостата 2-ой ступени

• когда температура или давление поднимается выше уставки термостата или

прессостата 2-ой ступени, горелка переключается на режим 1-ой ступени

• когда температура или давление поднимается выше уставки термостата или

прессостата 1-ой ступени, горелка останавливается

• при выключении ограничительного термостата подогревателя (температура

топлива высокая) горелка останавливается (блокировка регулирующим

термостатом)

• остановка и повторный пуск (перемычка «В» убрана от штекера программного

реле) если сигнал наличия пламени потеряется во время работы

• отключение (перемычка «В» имеется в штекере прогр. реле) при потере сигнала

пламени во время работы (защитное время < 1 сек.).

Перемычка «В» убрана на заводе.

8

Подконтрольный останов (контур работы размыкается)

• главный магнитный клапан закрывается

• магнитный клапан (NC) 2-ой ступени закрывается

• магнитный клапан (NO) 1-ой ступени открываются и сопловой клапан закрывается

• двигатель горелки (вентилятор и топливный насос) останавливается

• программный переключатель запускается и управляет допустимым

временем последующего сгорания (15 сек.)

• с сигналом управления от зажимы 11 программного реле сервомотор переходит до

точки включения II (воздушные заслонки закрыты).

9

Указатель программного реле совпадает с символом

• программный переключатель останавливается

• допустимое время последующего сгорания (15 cек.) оканчивается

• начинается тестирование с имитацией пламени. Отключение по сигналу пламени

напр. в следующих случаях:

- пламя не погасло по причине протекающих топливных клапанов

- ложный сигнал пламени по причине дефекта в контуре контроля наличия

пламени или соотв.

Повторный пуск возможен при выполнении условий пуска (см. пункт 1).

В случае дефекта, подача топлива немедленно прекращается. Программный

переключатель одновременно с указателем отключения останавливается. Символ у

указателя программного переключателя указывает тип дефекта. В случае отключения,

управление может быть сразу возвращено. После возврата (а также после дефекта,

вызвавшего подконтрольный останов или после любой помехи питающей сети)

программный переключатель возвращается до начальной точки, при чем только зажимы

7,

9,

10 и 11 программного реле получают напряжение в соответствии с программой

управления. Только при этом программное реле допускает повторный пуск горелки.

Вним! Не нажимайте кнопку возврата программного реле выше 10 сек.

14

6.3. Схема циклов работы, горелки с индексом «T»

Требуемые входные сигналы прогр. реле

Сигналы управления

Допускаемые входные сигналы прогр. реле

A Контур работы

M Магнитный клапан 3, 3-ья ступень, NC

B Двиг. горелки (вентилятор/топл. насос)

N Сигнал пламени

E Термостат/прессостат, 1-ая ступень

O Воздушные заслонки

F Термостат/прессостат, 2-ая ступень

Q Сервомотор

G Термостат/прессостат, 3-ья ступень

W Программный переключатель

H Трансформатор зажигания

выключен

J Главный магнитный клапан, NC

X Холостые шаги до самоостановки

K Магнитный клапан 1, 1-ая ступень, NO

программного переключателя

L Магнитный клапан 2, 2-ая ступень, NC

Устанавливаемые точки включения на кулачковых дисках сервомотора

5

= точка включения 3-ей ступени

1

= точка включения положения «закрыт» воздушных заслонок

7

= точка включения режима розжига и 1-ой ступени

2

= точка включения 2-ой ступени

3

= точка включения 2-ой ступени +2...4°

4

= точка включения магнитного клапана 2-ой ступени мощности

6

= точка включения магнитного клапана 3-ей ступени

15

6.4.

Описание работы

1

Условия для пуска

• помехи и блокировки квитированы

• концевой выключатель люка горелки замкнут

• переключатель управления подогревателя в положении 1 (подогрев включен)

• переключатель управления (выбор ступени мощности) в положении 1, 2 или 3

• программное реле в исходном положении (указатель реле у символа

)

• температура топлива > миним. или регулятор температуры (миним.) байпасирован

в положении 0 переключателя подогревателя (диз.топливо)

• контакт C/NC термостата или прессостата 1-ой ступени замкнут

• внешние контакты контура управления замкнуты.

1.1

Пуск (указатель программного реле совпадает с символом

)

• контур работы замыкается

• пусковая программа программного реле запускается

• предварительное зажигание начинается.

2

Указатель программного реле совпадает с символом

• сервомотор переходит до точки включения 2 (воздушные заслонки в положении

2-ой ступени) на время работы предварительной продувки (ок. 22,5 сек.)

(управление от зажима 9 программного реле)

• концевой выключатель 3 сервомотора запускает двигатель горелки

(вентилятор/топливный насос), и открывает главный магнитный клапан

• циркуляционная промывка соплового клапана теплым топливом начинается.

3

Указатель программного реле совпадает с символом „

• проверка контура контроля наличия пламени

• отключение в случае помехи в контуре контроля наличия пламени.

4

Указатель программного реле совпадает с символом

• предварительная продувка выполнена (управление от зажима 9 прогр. реле

выключается)

• сервомотор переходит до точки 7 (мощность зажигания/1-ая ступень).

5

Защитное время (5 сек.) начинается

• магнитный клапан 1-ой ступени закрывается (управление от зажима 18

программного реле)

• сопловой клапан открывается и топливо поступает на сопло 1-ой ступени

• топливный туман протекающий из сопла зажигается от искры.

6

Указатель программного реле совпадает с символом 1

• защитное время окончается

• до этого момента пламя должно быть зажато. В другом случае вызывается

отключение программного реле при отсутствии сигнала наличия пламени.

• сигнал наличия пламени должен иметься у прогр. реле с момента окончания

защитного времени до подконтрольной остановки горелки.

7

Сигнал управления от зажима 19 программного реле

• если переключатель управления находится в положении 2 или 3 и контакт C/NC

термостата или прессостата 2-ой ступени замкнут, сервомотор переходит через

точки включения 3 до точки включения 2 (2-ая ступень)

• магнитный клапан 2-ой ступени открывается под управлением концевого

выключателя точки включения 4

• горелка остается работать на 2-ой ступени.

16

8

Указатель программного реле совпадает с символом |

(работа)

• цикл розжига окончается

• программный переключатель останавливается на время работы после холостых

шагов

• сигнал управления от зажима 20 программного реле на время работы

• если переключатель управления находится в положении 3 и контакт C/NC

термостата или прессостата 3-ей ступени замкнут, сервомотор переходит до точки

включения 5 (3-ья ступень)

• магнитный клапан 3-ей ступени открывается под управлением концевого

выключателя точки включения 6

• горелка остается работать под контролем программного реле и под управлением

термостатов или прессостатов на 3-ей, 2-ой или 1-ой ступеней

• когда температура или давление поднимается выше уставки термостата или

прессостата 3-ей ступени, горелка переключается на режим 2-ой ступени

• когда температура или давление поднимается выше уставки термостата или

прессостата 2-ой ступени, горелка переключается на режим 1-ой ступени

• когда температура или давление поднимается выше уставки термостата или

прессостата 1-ой ступени, горелка останавливается

• при выключении ограничительного термостата подогревателя (температура

топлива высокая) горелка останавливается (блокировка регулирующим

термостатом)

• остановка и повторный пуск (перемычка «В» убрана от штекера программного

реле) если сигнал наличия пламени потеряется во время работы

• отключение (перемычка «В» имеется в штекере прогр. реле) если сигнал наличия

пламени потеряется во время работы (защитное время < 1 сек.).

Перемычка «В» убрана на заводе.

9

Подконтрольный останов (контур работы размыкается)

• программный переключатель запускается и управляет допустимым временем

последующего сгорания (15 сек.)

• магнитный клапан 1-ой ступени открывается и сопловой клапан закрывается

• двигатель горелки (вентилятор и топливный насос) останавливается

• главный магнитный клапан закрывается

• пламя гаснет

• сервомотор переходит или остается у точки включения 7, пока сигнал управления

от зажима 11 программного реле не передвигает сервомотор до точки включения 1

(воздушные заслонки в положение «закрыто»).

10 Указатель программного реле совпадает с символом

• программный переключатель останавливается

• допустимое время последующего сгорания (15 cек.) оканчивается

• начинается тестирование с имитацией пламени. Отключение по сигналу пламени

напр. в следующих случаях:

- пламя не погасло по причине протекающих топливных клапанов

- ложный сигнал пламени по причине дефекта в контуре контроля наличия

пламени или соотв.

Повторный пуск возможен при выполнении условий пуска (см. пункт 1).

В случае дефекта, подача топлива немедленно прекращается. Программный

переключатель одновременно с указателем отключения останавливается. Символ у

указателя программного переключателя указывает тип дефекта. В случае отключения,

управление может быть сразу возвращено. После возврата (а также после дефекта,

вызвавшего подконтрольный останов или после любой помехи питающей сети)

программный переключатель возвращается до начальной точки, при чем только зажимы

7,

9,

10 и 11 программного реле получают напряжение в соответствии с программой

управления. Только при этом программное реле допускает повторный пуск горелки.

Вним! Не нажимайте кнопку возврата программного реле выше 10 сек.

17

7.

Регулировка горелки

7.1.

Регулировка мощности

Мощность горелки регулируется путем изменения размера сопла и давления распыления

топливного насоса. В двухступенчатых горелках (горелки с индексом «H») минимальная

мощность должна быть 50 - 60 % от общей производительности сопел. В трехступенчатых

горелках

(горелки с индексом «T») мощности сопел от общей мощности следующие:

сопло 1 - 40 %, сопло 2 - 30 % и сопло 3 - 30 %. Двухступенчатую горелку нельзя

запускать на мощности превышающей больше чем на 50% макс. мощность, указанную на

табличке горелки.

Вним! После замена сопла необходимо проверить количество воздуха горения и

положение регулировочного кольца горелочной головки.

Размер сопла выбирается по мощности котла.

Выбор сопла по норме CEN

Маркировка по норме CEN, кг/ч действительна при давлении распыления 10 бар, вязкости

3,4 мм²/с (сСт) и плотность 840 кг/м³. В этом случае в сопле имеется обозначение EN.

P

кг/ч=

P

= мощность котла кВт

Ha

×η

×kp

H_U

= нижняя калорийность топлива кВтч/кг

Коэффициент давления получается

η

=

0,80 - 0,95 (КПД котла 80 - 95 %)

также по формуле:

kp

=

коэффициент давления

P1

=

10 бар (по норме CEN)

P2

P2

=

используемое давление

kp =

P1

Пример, горелки с индексом «H»:

Выбор сопла для котла 1000 кВт с КПД 0,9 и рабочим давлением 25 бар.

1000

сопло кг/ч

=

=

62,5 кг/ч

⇒

37,5 кг/ч сопло 1

11,22

×

0,9

×

1,58

25 кг/ч

сопло 2

Выбор сопла по АмГал/ч

Маркировка по АмГал/ч действительна при давлении распыления 7 бар, вязкости

3,4 мм²/с (сСт) и плотность 820 кг/м³.

P

m

= ок. 3,2 кг легкого топлива

АмГал/ч =

ок. 3,6 кг мазута

Hu x η xm x kp

P1

=

7 бар (соотв. АмГал/ч)

Пример, горелки с индексом «H»:

Выбор сопла для котла 1000 кВт с КПД 0,9 и рабочим давлением 25 бар.

1000

сопло АмГал/ч

=

≈

15 АмГал/ч

⇒

9 АмГал/ч

1- ое сопло

11,22

×

0,9

×

3,6

×

1,88

6 АмГал/ч

2 - ое сопло

Для пересчета кг/ч на л/ч необходимо делить кг/ч на плотность топлива (0,833 г/см³).

Рекомендуемые типы сопел:

1-ое сопло B60°/B80°

2-ое и 3-ье сопло B60°

Вним! Форма топки котла влияет на выбор типа сопла, т.е. в некоторых случаях сопло

может отличаться от выше указанного.

18

7.2. Регулировка воздуха для горения

7.2.1. Двухступенчатые горелки (горелки с индексом «Н»)

Функции дисков сервомотора SQN

Точки включения кулачковых дисков устанавливаются, поворачивая ручным усилием или

при помощи специального ключа.

II:

Закрытое положение воздушных заслонок, угол (°). Установлено на заводе.

III:

Положение воздушных заслонок на 1-ой ступени, угол (°)

V:

Точка включения магнитного клапана 2-ой ступени

I:

Положение воздушных заслонок на 2-ой ступени, угол (°)

Уставка диска V должна быть максимально большой, но не до такой степени, чтобы пламя

оторвалась при переходе со 2-ой ступени на 1-ую. (Уставка диска V должна быть между

значениями дисков III и I).

Сервомотор воздушных заслонок снабжен сцеплением для освобождения вращения

дисков. При нажатии сцепления до упора воздушные заслонки передвигаются.

Вним! Разница между значениями III - I должна быть не менее 10° по шкалу диска.

Точные положения воздушных заслонок (т.е. правильный объем воздуха для горения)

определяется по анализу дымовых газов.

Принципиальные положения кулачковых дисков

1 Регулировка воздуха 2-ой ступ.

4 Перекл. магн. клапана 2-ой ступени

2 Закрытые возд. заслонок

5 Деблокиратор

3 Регулировка воздуха 1-ой ступ.

6 Ключ для регулировки

19

7.2.2.

Трехступенчатые горелки (горелки с индексом «T»)

Функции дисков сервомотора Conectron LKS 160-09

Точки включения кулачковых дисков устанавливаются при помощи отвертки.

1

синий

Воздушные заслонки в положении 1-ой ступени/град (заводская

настройка 0°).

2

оранжевый Воздушные заслонки в положений 2-ой ступени. При регулировке этого

кулачкового диска, регулируются также кулачковые диски 3 и 4

(заводская настройка 45°).

3

оранжевый Точка корректирующего движения 2-ой ступени, которая регулируется

согласно кулачкового диска 2.

Этот диск не регулировать!

4

оранжевый Точка включения магнитного клапана 2-ой ступени. Тот кулачковый

диск регулируется совместно кулачковым диском 2.

Установка кулачкового диска между 7 и 2 (заводская настройка 40°).

5

красный

Воздушные заслонки в положении 3-ей ступени /град. При

регулировке этого кулачкового диска, регулируется также кулачковый

диск 6 (заводская настройка 90°).

6

красный

Точка включения магнитного клапана 3-ей ступени. Тот кулачковый диск

регулируется совместно кулачковым диском 5.

Установка кулачкового диска между 2 и 5 (заводская настройка 85°).

7

черный

Воздушные заслонки в положении закрыты/град (заводская настройка

20°).

Вним! Деблокиратор не используется.

Принципиальные положения кулачковых дисков

1 Закрытые возд. заслонок

2 Регулировка воздуха

2-ой ступени

3 Точка включения

корректирующего

движения 2-ой мощности

4 Точка включения

магнитного клапана 2-ой

ступени

5 Регулировка воздуха

3-ей ступени

6 Управление магнитного

клапана 3-ей ступени

7 Закрывание воздушных

заслонок

8 Деблокиратор (не

используется)

20

7.3. Топливный насос

Насос TA

Насос E

1 Подключение линии всасывания

6 Давление на входе / точка измерения

2 Выход топлива к соплу

7 Штуцер для измер. давления топлива

3 Подключение линии возврата

(к соплу)/удаление воздуха

4 Регулировки давления

8 Перепускная пробка

5 Защитная пробка

Вним! В насосе типа Е имеется фильтр

Максимальное давление и температура мазута на входе в насос:

насос TA

5 бар +140 °C

насос E

3,5 бар +120 °C

Вязкость топлива: 4 - 70 мм²/сек (сСт)

Рабочее давление насоса (= давл. распыления) для мазута: 20 - 30 бар (x 100 кПа)

Рабочее давление насоса с дизельном топливом: 10 - 20 бар (x 100 кПа)

Регулировка давления насоса

Давление регулируется винтом регулировки давления. Поворачивая по часовой стрелке,

давление увеличивается, а против часовой стрелки - уменьшается.

Удаление воздуха из топливного насоса

Выпустите воздух из насоса ослабляя штуцер для измерения давления топлива, после

чего горелка может работать на короткое время до тех пор, пока воздушные пузырьки не

выходят из отверстия. После этого затяните пробку. (Не удаляйте пробку полностью из

отверстия.)

Вним! Насос является самовсасывающим. Насос предназначен для работы в

двухтрубной топливной системе (= с циркуляцией). При проектировании и

расчетах топливного трубопровода необходимо учитывать инструкции

изготовителя насоса.

21

7.4. Давление топлива на входе в насос

При необходимости давление топлива на входе в насос может быть определено по

следующей схеме.

Диапазон работы насоса TA

Диапазон работы насоса E

Температура распыления

A-357C

Давление на входе насоса проверяется манометром, подключаемым к крышке фильтра.

7.5. Муфта топливного насоса

Горелки снабжены комбинированным топливным насосом и двигателем, в котором зазор

между головками соединительной муфты должен быть 1 - 2 мм. Перед регулировкой зазор

муфты, отсоедините воздушные заслонки. Для этого отверните 4 крепежного винта и

снимите заслонки из корпуса горелки.

ПРЕДУПРЕЖДЕНИЕ! Не оставьте заслонки висеть за электропровода!

1

Головка муфты

2

Стопорный винт

22

7.6. Регулировка горелочной головки

7.6.1. Расстояние сопла от электродов зажигания и настройка электродов зажигания

Проверить и по надобности откорректировать в соответствии с рисунком расстояние

электродов от сопла, а также зазор между ними. Кроме этого в двухступенчатых горелках

положение направляющей потока воздуха должно быть проверенно и при надобности

откорректировано в центральное положение относительно соплам, как показано на

рисунке.

Двухступенчатые

горелки (горелки с

индексом «Н»)

I Сопло 1

II Сопло 2

Трехступенчатые

горелки (горелки с

индексом «T»)

I Сопло 1

II Сопло 2

III Сопло 3

1

Сопло

ГОРЕЛКА H

H2 K L N P M

2 Электроды зажигания

RP-130 H

18

15

4

8

12

4

4

3 Направляющая потока воздуха

RP-140 H

20

18,5

4

9

12

4

8

(RP-140 H, RP-150 H)

RP-150 H

22

20,5

4

9

12

4

8

RP-150 T

12

6

8

12

4

8

23

7.6.2. Регулировка скорости прохода воздуха в горелочной головке

Скорость прохода воздуха через горелочную головку регулируют ослаблением стопорных

винтов регулировочного кольца. При этом регулировочное кольцо перемещается по

направлению цилиндра и зазор между регулировочным кольцом и диффузором

изменяется. При работе на низких мощностях, кольцо находится в переднем положении, а

на больших мощностях - в заднем. Если регулировочное кольцо при отрегулированной

полной мощности находится в слишком переднем положении, скорость воздуха на головке

высока, что затрудняет зажигание, или же воздуха не будет достаточно для качественного

горения

(большое содержание угара, CO). Если регулировочное кольцо находится в

слишком заднем положении относительно требуемой мощности, скорость воздуха

слишком низка, что ухудшает качество горения

(содержание O₂ слишком высоко).

Проверьте качество горения при помощи анализатора дымовых газов. Содержание сажи

(число Бахара) должно быть < 1.

1 Цилиндр

2 Регулировочное кольцо

3 Диффузор

4 Удлинение

горелочной головки

5 Фиксация регулировочного

кольца

Вним! Если место кольца относительно диффузора меняется, также скорость и расход

воздуха меняются. Проверьте результат сжигания анализом дымовых газов и

подрегулируйте подачу воздуха.

24

7.7. Инструкция для снятия горелочной головки

7.7.1. RP-130 H и RP-140 H

1 Корпус горелки

2 Стопорный винт

горелочного головки

3 Направляющая

горелочной головки

4 Регулировочное

кольцо

5 Диффузор

6 Удлинение

горелочной головки

Снятие горелочной головки

-

Отверните крепежные винты горелочной головки и вытяните головку из корпуса.

Удлинение горелочной головки прикреплено заклепками к направляющим головки.

-

Сборка производится в обратной последовательности.

25

7.7.2. RP-150 H/T

1 Корпус горелки

2 Стопорный винт

горелочного головки

3 Стопорный винт

направляющей

горелочной головки

4 Направляющая

горелочной головки

5 Регулировочное

кольцо

6 Диффузор

7 Удлинение

горелочной головки

8 Крепежная гайка

диффузора

Снятие горелочной головки

-

Отсоедините горелку с котла или откройте поворотный люк котла.

-

Ослабьте крепежные винты направляющей горелочной головки.

-

Ослабьте стопорные винты регулировочного кольца.

-

Вытяните регулировочное кольцо из головки.

-

Ослабьте крепежные гайки диффузора.

-

Вытяните диффузор из головки.

-

Вытяните направляющую горелочной головки с удлинением со своего места в сторону

топки. Удлинение горелочной головки закреплено пружинными шплинтами к

направляющей головки.

-

Сборка производится в обратной последовательности.

26

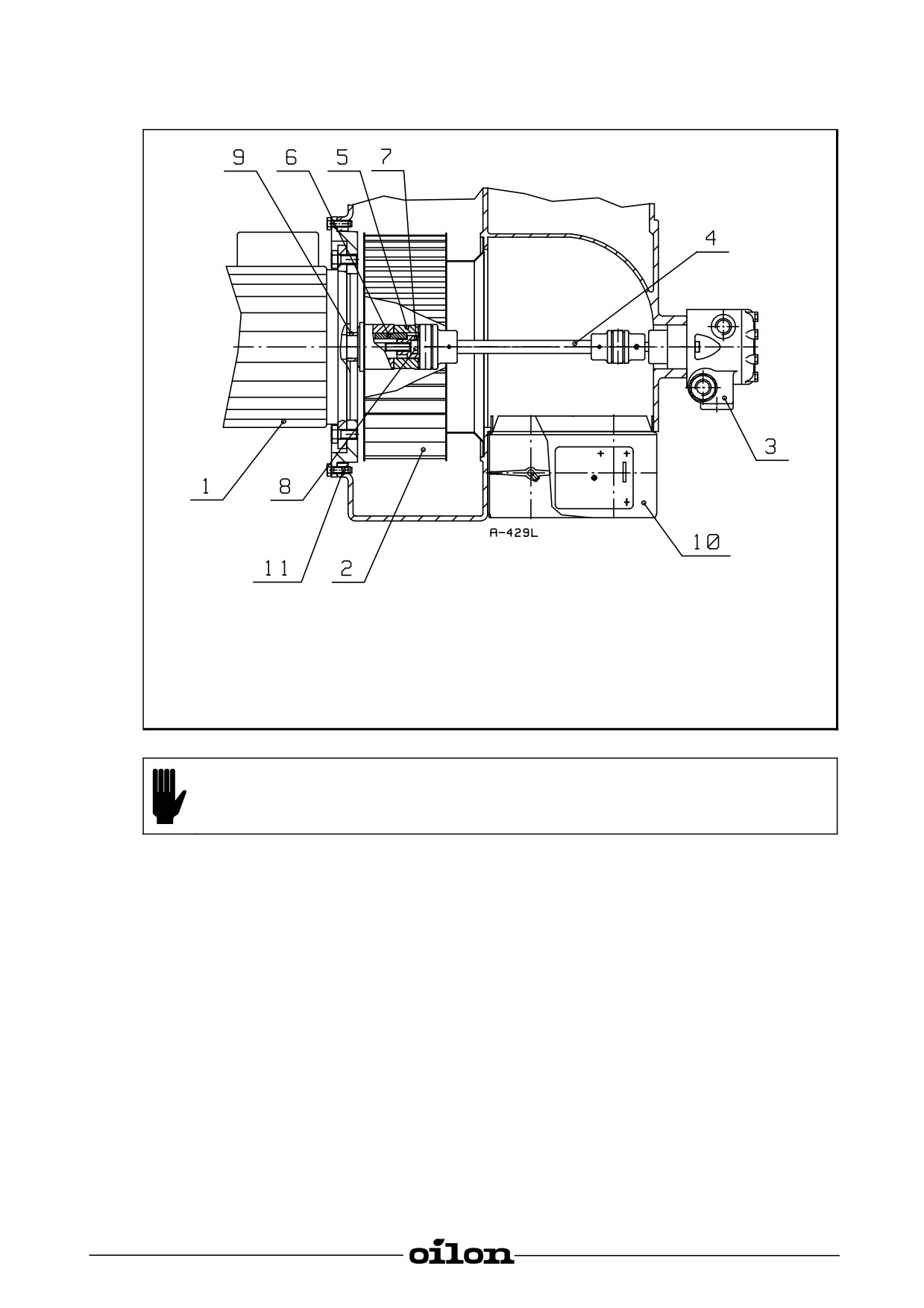

7.8. Инструкции по замене двигателя горелки

1 Двигатель

7 Промежуточная втулка

2 Крыльчатка

8 Крепежный винт крыльчатки

3 Топливный насос

9 Нижняя втулка

4 Промежуточный вал

10 Воздушные заслонки

5 Головка муфты

11 Крепежный винт крепежного фланца

6 Шпонка

ОСТОРОЖНО! Выключите электропитание горелки и отсоедините предох-

ранители двигателя.

28

7.10. Подогреватель топлива

1 Элемент подогрева

5 Ограничительный термостат

2 Датчик температуры для огран. термостата 6 Регулировка точки нижн. предела

3 Датчик регулятора

7 Сигн. лампа низкой температуры

4 Регулятор

8 Сигнальная лампа управления

Датчик регулятора должен быть смонтирован как показано на рисунке.

ОСТОРОЖНО! Зажимы в центре управления находятся под напряжением.

Открытие защитной крышки допускается только квалифицированному

ремонтнику-специалисту.

7.10.1. Регулировка температуры

Температуру распыления топлива задают регулятором, расположенным в отсеке

соединений под крышкой.

Температуру распыления проверяют по термометру горелки.

Пример.

- топливо 100 мм²/с (cСт), температура распыления ок. 100 °C

- топливо 180 мм²/с (cСт), температура распыления ок. 115 °C

- топливо 380 мм²/с (cСт), температура распыления ок. 125 °C

- топливо 650 мм²/с (cСт), температура распыления ок. 140 °C.

7.10.2. Настройка ограничительного термостата

Ограничительный термостат урегулирован на заводе и запечатан краской (настройка

+180 °C, шкала регулировки часть № 8). На термостате расположена кнопка для сброса

блокировки.

Вним! При сломанной печати гарантия не является действительной.

Горелки -130 H и 140 H снабжены одним подогревателем (6 кВт), подогревателем с

датчиком регулятора и датчиком ограничительного термостата.

Горелки -150 H и 150 T снабжены двумя подогревателями (12 кВт) с одним общим

датчиком регулятора и отдельными датчиками ограничительного термостата.

29

7.11. Регулятор температуры подогревателя

Индикация отклонения

Отклонение фактического значения от уставки указывается тремя световыми диодами,

работающими в пяти ступенях, каждый из которых означает 2 % (4 ºC) от полного

диапазона (0...200 °C).

1

6 °C или больше ниже уставки

2

6 ºC…2 ºC ниже уставки

3

-2 ºC...+2 ºC от уставки

4

2 ºC...6 ºC выше уставки

5

6 ºC или больше выше уставки

Индикации режимов и настройка регулятора

A

Съемная крышка регулировочных потенциометров (ручного возврата и нижнего

предела). Снимите крышку вытягивая по направлению панели индикаций.

B

Потенциометр ручного возврата для поправки отклонения. С помощью

регулировки меняется положение зоны Р относительно уставки. Подрегулируйте

против часовой стрелки, если средняя температура топлива стабилизируется

выше уставки при работе горелки. Подрегулируйте по часовой стрелке, если

средняя температура топлива стабилизируется ниже уставки при работе горелки.

C

Уставка нижнего предела температуры топлива. С помощью потенциометра точка

нижнего предела устанавливается на 20...30 °C ниже уставки. Крутите шкалу (G),

пока лампочка (F) не зажигается. Поверните шкалу (G) на 20...30 °C выше уставки

работы. После этого крутите потенциометр (C) сначала против часовой стрелки

до упора и после этого по часовой стрелке, пока сигнальная лампочка (E) чуть не

зажигается. Поверните шкалу уставок обратно до правильного значения уставки

(температура распыления).

D

Сигнальная лампа (D) горит, когда выход регулировочного канала включен

(подогрев).

E

Сигнальная лампочка (E) горит, когда реле канала сигнализации сработало

(низкая температура топлива).

F

Индикация уставки, и вместе с двумя соседними лампочками индикация

отклонения.

G

Шкала уставок

H

Откидная крышка стопора шкалы.

I

Стопор шкалы. Поверните против или по часовой стрелке для освобождения

шкалы. После регулировки и фиксации, проверьте еще индикацию уставки.

30

8.

Панель переключателей

Рабочие переключатели/Сигнальные лампы

S1 Переключатель управления (выбор мощн.)

S3 Переключатель управления (подогреватель)

H1

1-ая ступень

H2

2-ая ступень

H3

3-ья ступень

H4

Низкая температура топлива

H5

Высокая температура топлива

31

9.

Фильтр топлива

3

4

5

6

7

8

9

1 Чашка

2 Крышка

10

3 O-обр. кольцо

4 Прокладка

2

11

5 Заглушка с шетигр.

головкой

1

6 Винт с шестигр.

головкой

B

7 Прокладка типа Usit

12

8 Пружина

9 Патрон фильтра

A-439S

10 Шайба

11 O-обр. кольцо

12 Заводская табличка

13 Пробка

14 Гайка

A Топливо к фильтру

B Топливо к горелке

A

14

13

Инструкции для очистки

Вним! До начала очистки, проверьте, что топливо не подается к фильтру.

-

Снимите пробку открывая гайку.

-

Ослабьте винт с шестигранной головкой, откройте крышку фильтра и снимите патрон.

Фильтрующий патрон может быть очищен подходящим растворителем и мягкой щеткой,

не повреждающей ячеек.

-

Если внутри фильтра имеется грязь, удалите его напр. пылесосом. В этой связи

проверьте также состояние О-образных уплотнительных колец и шайбы.

-

Зафиксируйте пробку с помощью гайки.

-

Установите патрон в фильтр и крышку на свое место.

-

Затяните винт с шестигранной головкой крышки на усилие 25 - 30 Нм.

32

10. Программное LAL1.25

10.1. Внутренняя схема

Обозначения схемы

AR

Главное реле (реле нагрузки) с контактами «ar»

AS

Предохранитель программного реле

В

Перемычка (в штекере программного реле) *)

BR

Реле выключения с контактами «br»

EK

Кнопка квитирования выключения

FR

Реле пламени с контактами «fr»

H

Главный выключатель

L

Сигнальная лампа выключения

QRВ...

Детектор пламени (фоторезистор)

SM

Двигатель программного переключателя

V

Усилитель сигнала пламени

*)

Перемычка «В» убрана на заводе-изготовителе. Таким путем позволяется автомати-

ческий повторный пуск в случае погашения пламени во время работы горелки. Если

перемычка «В» имеется, вызывается отключение при погашении пламени во время

работы.

33

10.2. Программа управления программного переключателя

Сигналы от

зажимов

Точки

указания выключения

a - b

= Программа пуска

b - b'

= Холостые шаги (работа)

b(b') - a

= Программа последующей продувки (возврат прогр. реле)

Времена включения программного переключателя (сек.)

t1 Время предварительной продувки с открытыми воздушными заслонками

22,5

t2 Защитное время

5

t3 Короткий розжиг (трансформатор подключен к зажиму 16)

2,5

t3" Длинный розжиг (трансформатор подключен к зажиму 15)

с момента пуска

t3n Последующий розжиг (трансформатор подключен к зажиму 15)

15

t4 Время с начала t2 до освобождения клапана от зажима 19

7,5

t5 Время с конца t4 до освобождения регулятора нагрузки от зажима 20

7,5

t6 Время последующей продувки

15

t7 Время с команда пуска до освобождения напряжения от зажима 7

2,5

t8 Продолжительность пусковой программы (без времен t11 и t12)

47,5

t11 Время перехода возд. заслонок до полож. «открыто» (контроль положения)

по требов.

t12 Время перехода возд. заслонок до полож. «розжиг» (контроль положения)

по требов.

t13 Допустимое время последующего сгорания

15

t16 Время от пуска до команды «открыть» воздушных заслонок

5

t20 Время до самоостановления программного переключателя (холост. шаги)

35

Выдержки программного переключателя горелки действительны при частоте 50 Гц.

Если частота 60 Гц, времена сокращаются прибл. на 20 %.

34

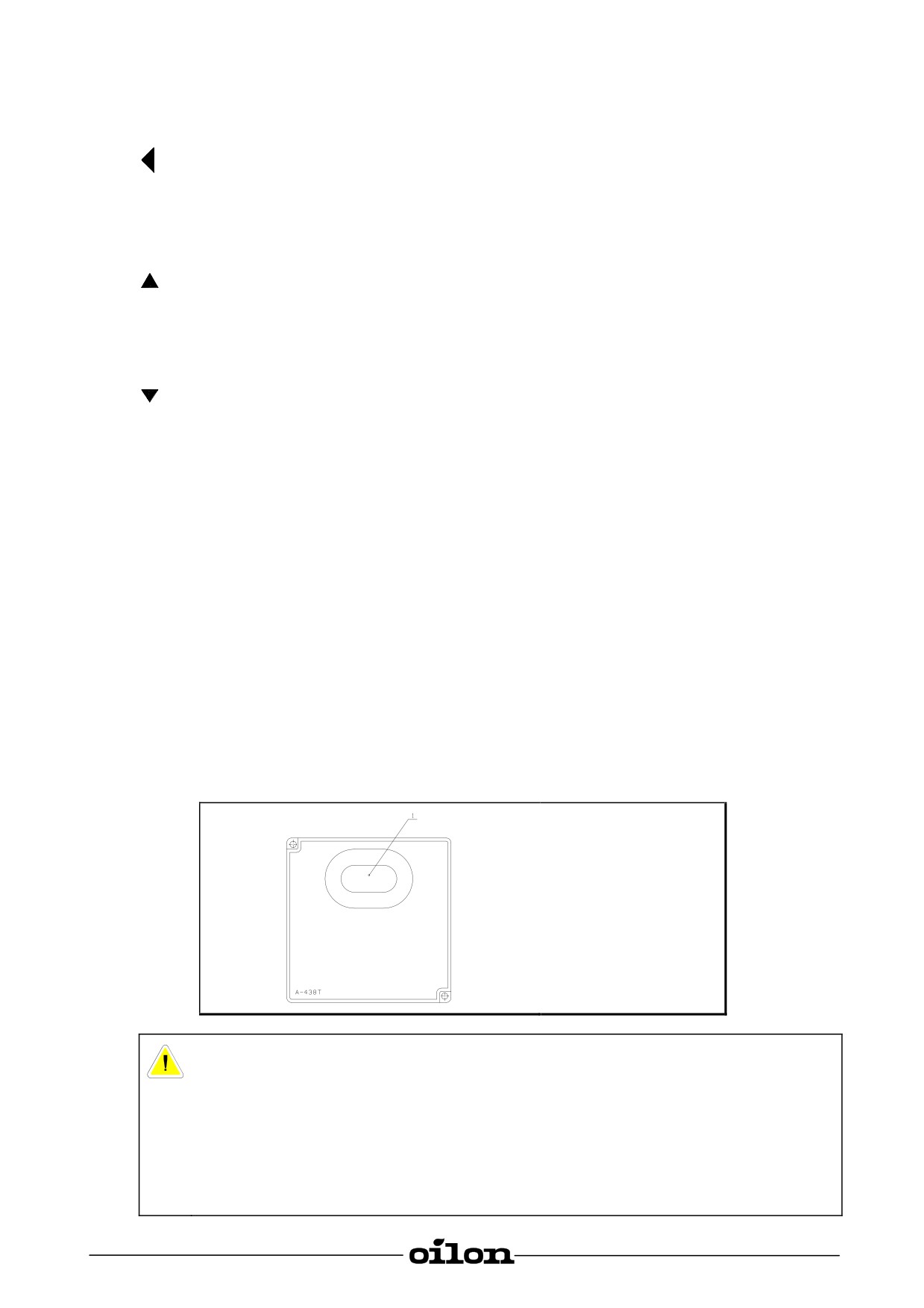

10.3.

Индикация помех и программы управления

При помехах и неисправностях программный переключатель и указатель выключения

останавливаются. Символ, совпадающий с указателем, сообщает тип помехи.

Нет пуска, потому что сигнал ЗАКРЫТО не поступил до зажима 8 от сервомотора

воздушных заслонок

(горелки с индексом

«T»/контроль положение воздушных

заслонок) или потому что контакт между зажимами 4 и 5 не замкнут. Отключение

вызывается во время выполнения или после окончания программы из-за

постороннего света (напр. пламя не погасло, топливные клапаны протекают, контур

детектора пламени дефектный или т.п.).

Воздушные заслонки открываются на время предварительной продувки.

Прекращение программы пуска (горелки с индексом «T»), потому что сигнал

ОТКРЫТО не поступил до зажима 8 от сервомотора воздушных заслонок. Зажимы

6, 7 и 15 остаются под напряжением, пока дефект не исправлен!

■ Отключение по причине помехи в контуре контроля наличия пламени.

Воздушные заслонки закрываются в положение зажигания.

Прекращение программы пуска (горелки с индексом «T»), потому что сигнал о

достижении положения запального пламени не поступил до зажима 8 от

сервомотора воздушных заслонок. Зажимы 6, 7 и 15 остаются под напряжением,

пока дефект не исправлен!

1

Отключение по причине не получения сигнала наличия пламени в течение

защитного времени.

Любой сбой сигнала пламени после окончания защитного времени вызывает

отключение программного реле.

│

Отключение по причине потери сигнала наличия пламени во время работы

горелки. (Если перемычка «В» убрана от штекера программного реле, вызывается

автоматический повторный пуск).

Цикл управления горелки может быть повторно включен непосредственно после

отключение программного реле. После возврата (а также после устранения дефекта,

вызвавшего подконтрольную остановку, и после каждого обрыва электропитания)

программный переключатель вращается до начального положения, при чем только

зажимы 7, 9, 10 и 11 находятся под напряжением согласно программе управления. Только

после этого программное реле начинает новый цикл пуска горелки.

Вним! Не нажимайте кнопку квитирования помехи более 10 сек.

1 Кнопка

квитирования

ПРЕДУПРЕЖДЕНИЕ!

- Программное реле является защитным устройством. Поэтому нельзя открыть

его или внести в него какие нибудь подстройки или изменения.

- Программное реле должно быть отсоединено от сетевого напряжения до

проведения каких нибудь работ с ним.

- Все защитные функции должны быть проверены при пуске устройства и каждый

раз после замены предохранителя.

- Вода или конденсат не должен попадать на программное реле во время работы

или при проведении техобслуживания.

35

10.4. LAL1.25 с детектором пламени QRB…

Требуемый минимальный ток детектора

при напряжении 230 В пер.т.

95 µA

Максимальный возможный ток детектора

160 µA

Полюс + детектора подключается под зажим

23

Длина провода датчика

- в одном кабеле с проводами управления

макс. 30 м

- отдельный кабель в лотке

макс. 1000 м

10.5. Технические данные программного реле

Напряжение питания

230 В пер.т. -15/+10 %

Частота

50 - 60 Гц, ±6 %

Потребляемая мощность

3,5 ВA

Предохранитель, встроенный

T6,3H250V, IEC 127

Внешний сетевой предохранитель

макс. 10 A

Электромагнитная совместимость ЭМС

89/336

Допуст. входной ток на зажиме 1

5 A постоянный, пик до 20 А

Допуст. нагрузка на зажимах управл.

4 A постоянный, пик до 20 А; всего макс. 5 А

Ток переключения между

1 A

зажимами 4 и 5

Класс защиты

IP40

Допуст. температура окружающей среды

- работа

-20...+60 °C

36

11. Техобслуживание

ОСТОРОЖНО! Перед обслуживанием горелки выключите напряжение и

закройте ручные топливные клапаны. При проверке горелки достаточно

выключить ток.

Техобслуживание горелки

Для обеспечения надежной работы, проверьте положение электроды зажигания.

Проверьте положение, состояние и чистоту детектора пламени.

При необходимости, прочистите фильтры (не реже, чем раз в год).

Замените сопло жидкого топлива, если оно изношено или повреждено.

Удалите пыль и влагу и держите горелку в чистом состоянии.

Проверяйте качество сжигания при помощи анализа дымовых газов периодически

(каждый раз после заполнения топливного бака, но не реже, чем раз в год).

Рекомендуется выполнение профилактического сервиса горелки раз в год.

Надзор за отопительной установкой

Котельное помещение должно быть чистой и его дверь закрыта.

Убедитесь в том, что в отопительной системе всегда достаточно воды (давления).

Котел и дымовая труба должны быть регулярно прочищены (не реже, чем раз в год).

Регулярно проверяйте, что задвижка регулировки тяги (если имеется) в котле правильно

настроена.

Защитите горелку от брызг воды.

Следите за тем, что топливный бак будет очищен при надобности, но не реже чем через

каждые 4 - 5 лет.

Убедитесь в том, что забор свежего воздуха в котельную открыт.

Убедитесь в том, что предохранительные устройства котельной и горелки проверяются по

указаниям наблюдательных органов.

Следите за тем, что котел с оборудованием всегда в рабочем состоянии.

37

12.

Неисправности и их устранение

В случае помехи или неисправности необходимо во-первых проверить следующие

основные предпосылки работы:

1. Наличие напряжения питания и управления в горелке.

2. Правильность заданных параметров регулировочных и управляющих устройств.

3. Состояние нормальной работы предохранительных и защитных устройств.

4. Подачу топлива к горелке, открытие топливных клапанов, количество топлива в баке.

5. В системе отопления достаточно воды.

Если помеха не вызвана по выше указанным причинам, необходимо проверить функции

разных узлов горелки. Если программное реле блокировано (сигнальный свет горит),

необходимо квитировать блокировку нажатием кнопки. Горелка запускается после

возвращения диска программного реле до исходного положения, и когда другие

предпосылки работы существуют (см. раздел «Автоматика горелки: Описание работы»).

Следите за работой горелки. Знак, у которого диск программного реле блокируется,

указывает возможную причину помехи (см. «Индикация помех и программы управления»).

Пользуйтесь измерительными приборами при поиске неисправностей.

НЕИСПРАВНОСТЬ

ВОЗМОЖНАЯ ПРИЧИНА

УСТРАНЕНИЕ

1.

Помеха при пуске

Контур работы замкнут,

Обрыв цепи управления

Выясните причину обрыва

горелка или пусковой цикл

между зажимами 6 и 8 прогр.

программного реле не

реле

запускаются. Указатель

программного реле

Дефектное программное реле

Замените

останавливается у

Требуемый сигнал пуска не

символа

поступает от сервомотора

(концевой выключатель II) до

зажима 8 прогр. реле

(горелки с индексом «T»):

Выясните причину обрыва

- обрыв в цепи управления

Замените

- дефектный сервомотор

Замените

- дефектное прогр. реле

Проверьте и исправьте

- воз. заслонки заедались

Двигатель горелки

Сервомотор не достигнет

запускается, программа

положения 3-ей ступени

останавливается во время

воздушных заслонок:

цикла предварительной

- дефектный сервомотор

Замените

продувки (

)

- дефектный концевой

Замените

(горелки с индексом «T»).

выключатель сервомотора

- дефектное прогр. реле

Замените

- воз. заслонки заедались

Проверьте и исправьте

Двигатель горелки

Сервомотор не достигнет

запускается, программа

положения 1-ой ступени

останавливается во время

воздушных заслонок:

цикла предварительной

- дефектный сервомотор

Замените

продувки (

)

- дефектный концевой

Замените

(горелки с индексом «T»).

выключатель сервомотора

- дефектное прогр. реле

Замените

- воз. заслонки заедались

Проверьте и исправьте

38

НЕИСПРАВНОСТЬ

ВОЗМОЖНАЯ ПРИЧИНА

УСТРАНЕНИЕ

2.

Двигатель

Двигатель горелки не

Обрыв главной цепи

Выясните причину обрыва

запускается.

Будет отключение

Автомат двигателя сработал

Проверьте настройку,

(символ 1).

или дефектный

квитируйте или замените

Предохранитель сработал

Восстановите или замените

Дефектный контактор двиг.

Замените

Дефектный двигатель

Замените

Обрыв в цепи управления

Выясните причину обрыва (см.

двигателя:

схему цепей)

- дефектное прогр. реле

Замените реле

- неправильная настройка

Исправьте

кулачкового диска серво-

мотора (горелки с индексом

«H»)

- дефектный сервомотор

Замените

3.

Помеха розжига

Двигатель горелки

Грязные или изношенные

Очистите или замените

запускается, напряжение

электроды зажигания,

управления от прогр. реле

поврежденная изоляция

к трансформатору

зажигания включено, нет

Слишком большой зазор

Подрегулируйте согласно

пуска, через короткое

между электродами

инструкциям

время будет отключение

(символ 1).

Поврежденный кабель

Замените

электродов

Дефектный трансформатор

Замените

зажигания

Двигатель горелки

Дефектное программное реле

Замените

запускается, напряжение

управления от прогр. реле

Штекер кабеля питания

Соедините или замените

к трансформатору

трансформатора зажигания

зажигания не включено,

отсоединился или

нет пуска, через короткое

повреждался

время будет отключение

(символ 1).

4.

Факел не образуется

Двигатель горелки

Магнитный клапан не

Отремонтируйте или замените

запускается, розжиг идет

работает или сопловой

дефектную часть

нормально, через

клапан не открывается:

короткое время будет

- дефектный магн. клапан или

отключение (символ 1).

катушка

- провод поврежден

- дефектное прогр. реле

- поршень соплового клапана

заедался

- забитая дроссельная

пробка

Топливо не подается

Сопло забито или изношено

Замените

Недостаточное давление

См. раздел «Топливный насос»

распыления топлива

Неправильное направление

Исправьте порядок фаз

вращения двигателя горелки

39

НЕИСПРАВНОСТЬ

ВОЗМОЖНАЯ ПРИЧИНА

УСТРАНЕНИЕ

5.

Топливный насос

Топливо не подается или

Грязный фильтр

Прочистите или замените

давление распыления

низко

Протечка во всасывающем

Исправьте

трубопроводе перекачного

насоса

Производительность насоса

падает:

- дефектный или изношенный

Замените

насос

Громкий механический

Насос всасывает воздуха

шум

- слишком низкое давление

Затяните соединения

на входе на насос

Проверьте и подрегулируйте

давление

Прочистите фильтр

6.

После образования пламени будет обрыв

Пламя зажигается. При

Неправильная настройка

Исправьте

переключении горелки на

горелки

2-ую или 3-ю ступень,

будет отключение и

Грязные фильтры

Прочистите или замените

повторный пуск

(перемычка «В» убрана от

Забитое сопло

Замените

штекера программного

реле).

Дефектный магн. клапан или

Замените дефектную часть

катушка или поврежденный

провод

Пламя зажигается. Будет

Температура топлива низка:

Исправьте или замените

отключение и повторный

- подогреватель не работает

Убедитесь, что в обратной

пуск.

или его мощность нехватает

линии установлен

дроссельный клапан.

- неправильная настройка

Проверьте и регулируйте

нижнего предела

температуру входящего

температуры топлива

топлива

7.

Топливо стекает в топку

Во время простоя топливо

Сопловой клапан и главный

Прочистите, исправьте или

стекает в топку

магнитный клапан, или

замените

сопловой клапан и обратный

клапан не закрываются

Дефектные магнитные

Замените

клапаны

8.

Факел возникает преждевременно

Двигатель горелки

Дефектный магнитный клапан

Очистите или замените

запускается, потом будет

или утечки в клапане сопла

отключение (длинное

предварительное

зажигание).

40

НЕИСПРАВНОСТЬ

ВОЗМОЖНАЯ ПРИЧИНА

УСТРАНЕНИЕ

9.

Сбой по причине детектора пламени (=отключение)

Двигатель горелки

Неправильное положение

Исправьте

запускается, пламя

детектора пламени

зажигается, потом будет

выключение.

Грязный детектор пламени

Очистите

Слабый цвет пламени

Проверьте настройку горелки

Дефектный или устаревший

Замените

детектор пламени

Дефектное программное реле

Замените

Ложный сигнал пламени из-за

Недопустите постороннего

постороннего цвета

цвета

Отключение во время

Дефектный детектор пламени

Замените

продувки

Дефектное программное реле

Замените

Ложный сигнал пламени из-за

Не допустите постороннего

постороннего цвета

цвета

Отключение в стадии

Дефектный или устаревший

Замените

детектор пламени

остановления (символ

)

Дефектное программное реле

Замените

Ложный сигнал пламени из-за

Недопустите постороннего

постороннего цвета

цвета

Топливо или нагар горит в

См. раздел «Горелочная

головке

головка»

Сопловой клапан и главный

Прочистите, исправьте или

магнитный клапан, или

замените

сопловой клапан и обратный

клапан не закрываются

10.

Горелочная головка

Диффузор прогорел

При необходимости замените

диффузор

Топливо или нагар внутри

Неправильное расстояние

Подрегулируйте

головки

сопла от диффузора

Неправильная настройка

Настроите

воздуха для горения

Недостаточная вентиляция

Добавьте приток воздуха

котельного помещения

Неправильный размер или

Замените подходящее

тип сопла

Изношенное сопло

Замените

Слишком высокая мощность

Добавьте мощность

1-ой ступени

41

13. Сводный лист

Тип котла

__________________________________________________________

__________________________________________________________

Тип горелки

__________________________________________________________

__________________________________________________________

Заводск. № горелки

Дата монтажа

__________________________________________________________

Монтажник

__________________________________________________________

__________________________________________________________

Прочее

__________________________________________________________

__________________________________________________________

__________________________________________________________

__________________________________________________________

__________________________________________________________

__________________________________________________________

///////////////////////////////////////
