Цифровая камера слежения c двойным фокусом SG860U-HD. Руководство пользователя
ОТВЕТЫ НА ВОЗМОЖНЫЕ ВОПРОСЫ 16
ПРИЛОЖЕНИЕ I: ЗОНА ОБНАРУЖЕНИЯ ИК ДАТЧИКА КАМЕРЫ 17
ПРИЛОЖЕНИЕ II: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 19
Перед Вами цифровая камера слежения с слабовидимой подсветкой и системой двойного фокуса. Камера срабатывает при обнаружении движения человека или животного, которое отслеживается высокочувствительным инфракрасным датчиком движения. При срабатывании происходит автоматическая фотосъемка с качеством изображения до 8 Мегапикселей или видеосъемка.
Камера также обладает функцией автоматической съемки через определенные интервалы времени вне зависимости от того, происходит движение в зоне мониторинга или нет
Камера оснащена встроенной слабовидимой инфракрасной светодиодной подсветкой и ультразвуковой системой фокусировки, что позволяет делать четкие монохромные снимки и видео ночью и цветные – днем при достаточном освещении.
Камера потребляет очень мало энергии в режиме ожидания (на уровне микроампера). В устройстве используются 8 аккумуляторов типа AA, что позволяет устройству работать автономно в течение 6 месяцев.
Устройство устойчиво к воздействию воды и снега. Небольшие габариты позволяют использовать ее как переносную цифровую камеру. Пользователь может снимать фото и видео вручную, нажав кнопку на операционной панели.
Эта камера может использоваться как устройство автоматического слежения в охранных целях, для записи несанкционированных вторжений на территорию домов, школ, складов, офисов, такси, рабочих мест и т д. Также камера может использоваться в качестве фотоловушки для слежения за дикими животными. Ее можно оставлять без обслуживания на несколько недель или месяцев, и она будет автоматически создавать записи в цифровом формате.
Камера оснащена ЖК-дисплеем диагональю 2 дюйма, операционной панелью. Устройство имеет следующие разъемы: USB-выход, слот для карты памяти, TV-выход и вход для внешнего питания.
На рис.1 изображен фронтальный вид камеры и функциональные части, на рис.2
– операционная панель и дисплей, на рис.3 – вид снизу и разъемы.
Пожалуйста, ознакомьтесь с устройством и управлением камерой перед использованием. Возможно, вы найдете полезным отметить этот раздел закладкой, чтобы возвращаться к нему в ходе дальнейшего чтения руководства пользователя.

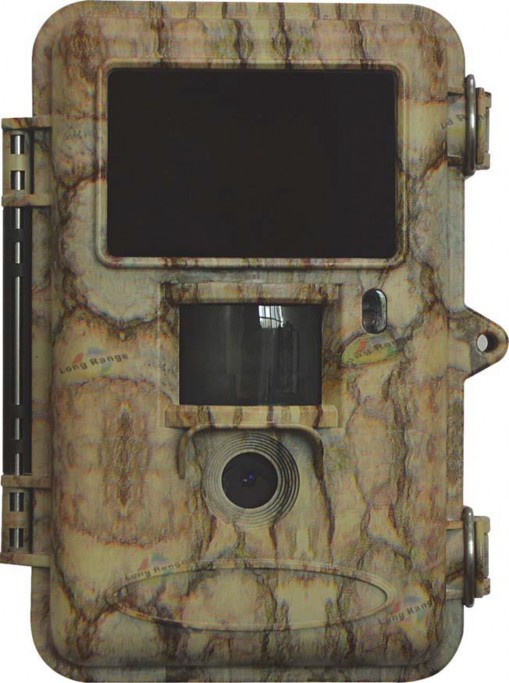

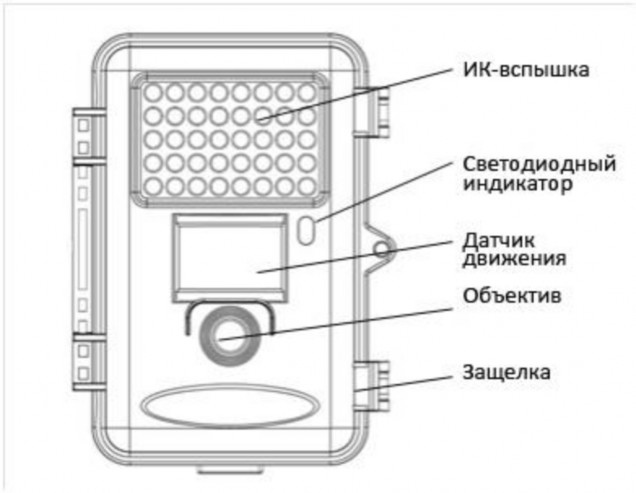

Рис.1 Вид спереди

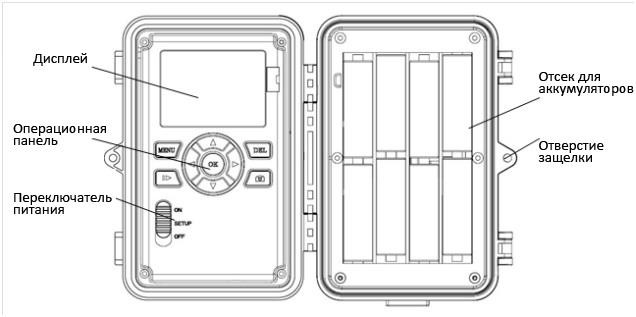

Рис.2 – Операционная панель

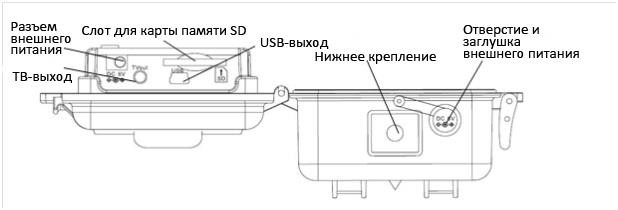

Рис.3 – Вид снизу
“MENU”: вход в меню из предыдущего режима;
“▲”“▼”“◄”“►”: настройка параметров согласно описанию в руководстве пользователя;
“OK”: сохранение настроек и просмотр видео;
просмотра;
“ ”: переключение между режимами просмотра и предварительного
“DEL”: удаление изображения;
“ ”: ручная съемка фото или видео.
Камера использует стандартную карту памяти формата SD или SDHC для сохранения фотографий (в формате .jpg) и видео (в формате .avi). Поддерживаются карты памяти форматов объемом до 32 гигабайт. Перед установкой карты памяти убедитесь, что с нее снята блокировка.
Рабочее напряжение камеры составляет 6V. Камера питается от адаптера питания или от 4 или 8 аккумуляторов типа AA.
Убедитесь, что аккумуляторы вставлены в соответствии с полярностью.
Устанавливайте SD-карту памяти до включения камеры. Камера не имеет встроенной памяти для хранения фото- и видеоизображений. Камера не будет работать, если не установлена карта памяти.
Перед установкой карты памяти убедитесь, что вы сняли блокировку записи новых данных, передвинув переключатель в соответствующее положение.
Не вставляйте и не вытаскивайте карту памяти, когда переключатель питания находится в положении ВКЛ (ON).
Мы рекомендует отформатировать карту памяти перед первым использованием. Многие карты памяти, отформатированные прежде другими устройствами, могут быть несовместимы современными камерами слежения. Поэтому лучше отформатировать карту памяти с помощью этой камеры, либо на компьютере.
В режиме настройки (Setup mode), камера автоматически выключается через 3 минуты, если не выполняются никакие операции. Включите питание снова, если Вы хотите продолжить изменение настроек.
Основные операции |
|||||||
Установка аккумуляторов Используйте 8 или 4 аккумуляторов напряжением 6 В. |
типа |
AA |
или |
источник |
внешнего |
питания |

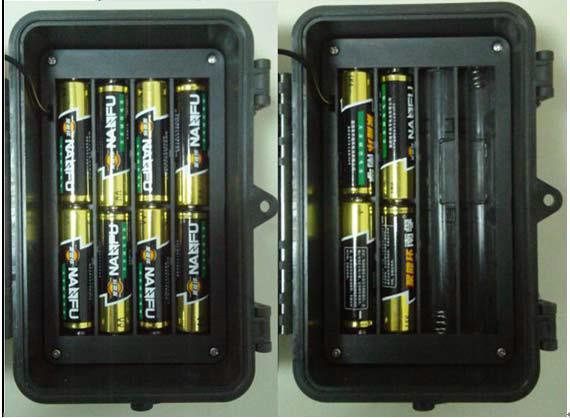

Рис. 5: Расположение 8 или 4 аккумуляторов.
Устройство может использовать следующие типы аккумуляторов с выходным напряжением:
Высокоэффективные алкалиновые аккумуляторы высокой плотности (рекомендуется)
Перезаряжаемые алкалиновые аккумуляторы
Перезаряжаемые никель-металл-гидридные батареи.
Камера не имеет внутренней памяти для сохранения фото или видео. Если карта памяти отсутствует или заблокирована для записи, камера автоматически выключится.
Камера имеет три основных режима:
OFF – камера выключена
Setup – изменение настроек и просмотр фото и видео на дисплее или ТВ
ON – камера включена и работает в режиме слежения
После включения камеры светодиодный индикатор мигает красным на протяжении 10 секунд. Используйте это время для подготовки камеры к режиму слежения: закройте камеру, установите ее на дереве или опоре и выйдите из зоны мониторинга. После включения камеры в режиме ON изменение настроек невозможно – камера будет производить фото- и видеосъемку при обнаружении движения в соответствии с установленными ранее настройками.
Для выключения камеры, переместите переключатель питания в положение OFF (Выкл). Обратите внимание, что даже в выключенном состоянии камера потребляет некоторое количество энергии, поэтому если Вы не планируете использовать камеру на протяжении долгого времени, мы рекомендуем извлечь аккумуляторы.
Из предыдущей главы нам известны основные операции, теперь рассмотрим настройку камеры подробнее.
В режиме настройки устройство имеет 3 состояния: предварительный просмотр (чтобы увидеть, что сейчас находится в кадре), изменение настроек и просмотр фото и видео на дисплее.

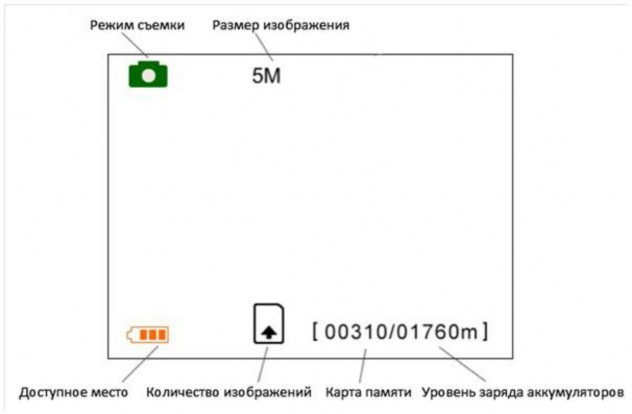

После включения камеры в режиме настройки предварительный просмотр включается автоматически. Используйте кнопку для переключения между режимами предварительного просмотра и просмотра файлов.
4.1.1 Настройки пользователя
Нажмите кнопку MENU, чтобы войти в меню настроек, которое отобразится на встроенном дисплее или на подключенном внешнем ТВ-мониторе. Более подробно изменение настроек описано далее в текущей главе.
Нажмите кнопку , чтобы снять фото или видео вручную. Нажмите кнопку снова, чтобы остановить ручную запись видео.
Нажмите кнопку для просмотра изображений, по умолчанию на дисплее отображается последний сделанный снимок или видео. Используйте кнопки
▲и ▼для переключения между изображениями.
4.1.2 Удаление фото и видео
Нажмите кнопку DEL для удаления фото или видео. Кнопка DEL работает только в режиме просмотра файлов. Поэтому, если вы находитесь в режиме предварительного просмотра, нажмите кнопку для переключения в режим просмотра файлов.
Камера имеет 3 режима срабатывания: срабатывание по датчику движения, срабатывание по таймеру и совмещенное срабатывание (по датчику движения и по таймеру).
Срабатывание по датчику движения (PIR triggering).
Это вариант работы камеры по умолчанию. Камера снимает фото или видео при срабатывании датчика движения. Если датчик движения выключен (значение настройки PIR Off), камера не производит съемку.
Срабатывание по таймеру. (Time lapse).
Значение настройки таймера по умолчанию – Off, что означает, что таймер выключен. Если Вы измените значение настройки таймера на любое число, отличное от нуля, камера будет производить съемку через заданный интервал времени. Если Вы хотите, чтобы камера работала исключительно по таймеру и не реагировала на движение, отключите датчик движения.
Совместное срабатывание и по датчику движения, и по таймеру. Если Вы хотите, чтобы камера производила съемку и через заданный интервал времени, и реагировала движение в зоне мониторинга, Вам необходимо установить настройки таймера (Time Lapse) и выбрать подходящую чувствительность датчика движения (PIR trigger).
Для входа в меню настроек нажмите кнопку MENU в режиме настроек (переключатель питания находится в положении SETUP).
Используйте кнопки “▲” и “▼” для выбора подменю и кнопки “►” и “◄” для выбора доступных опций. Затем нажмите кнопку “OK” для сохранения настроек. После сохранения выделение пункта меню автоматически исчезнет.

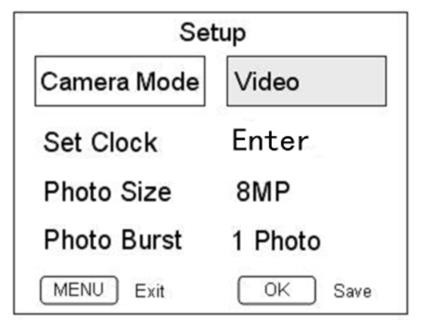

Рис.6 – Меню настроек на ЖК-дисплее
Настройки |
Описание |
Camera Mode Режим съемки |
Есть 2 режима съемки: Photo (фото) и Video (видео). Режим съемки можно изменить либо в режиме настройки, либо с помощью быстрых клавиш. Для изменения режима съемки с помощью горячих клавиш нажмите “▲” для выбора видео и “▼” для выбора фото в тестовом режиме. |
Set Clock Настройка часов |
Производите настройку времени каждый раз, когда это необходимо, например, после смены батарей. Формат даты: месяц/день/год, формат времени: часы:минуты:секунды. Нажмите “►” для выбора пункта настроек, нажмите “▲” или “▼” для изменений значения. Значение года может варьироваться от 2009 до 2050. |
Photo Size Размер фото |
Выберите размер фото: 3 мегапикселя или 6 мегапикселей. |
Photo Burst Мультиснимок |
Данный параметр определяет количество снимков, сделанных за одно срабатывание камеры в режиме фотосъемки. Доступны значения от 1 до 3. |
Object Distance Расстояние до объекта |
«Far» (Далеко) означает расстояние от 1,5м до бесконечности. При выборе данной опции объектив фокусируется на дальнем объекте днем и на ближнем объекте ночью (это обусловлено дальностью ИК-вспышки). В этом режиме фокусировки Вы можете получить четкие фотографии объектов на расстоянии более чем полтора метра от камеры. «Near» (Близко) означает расстояние от 0,5 до 8м. При выборе этой опции объектив фокусируется на ближних объектах и днем, и ночью. Таким образом, Вы можете получить четкие снимки объектов на расстоянии менее метра от камеры. |
Video Size Размер видео |
Доступны два размера видео: 720p HD (1280x720), VGA (640x480). |
Video Length Длина видео |
Выберите длину видео. |
Time Lapse Съемка по таймеру |
Этот параметр позволяет производить съемку через определенные интервалы времени вне зависимости от наличия движения в зоне мониторинга. Значение по умолчанию – off (Выкл). Это означает, что таймер отключен. Если Вы измените значение настройки таймера на любое число, отличное от нуля, камера будет производить съемку через заданный интервал времени. Обратите внимание, что если датчик движения отключен, таймер не может быть выключен. |
PIR Trigger Чувствительность датчика |
Выберите чувствительность датчика движения. Чем выше чувствительность, чем чаще будет срабатывать камера. В |
движения |
большинстве ситуация мы рекомендуем использовать среднюю чувствительность (Normal). Чувствительность датчика движения связана с температурой: чем выше температура, тем ниже чувствительность. Обратите внимание, что если датчик движения отключен, таймер не может быть выключен. |
PIR Interval Интервал реакции датчика движения |
Данный параметр определяет, как долго ИК датчик движения будет отключен после каждого срабатывания камеры в режиме ON (ВКЛ). В течение этого времени ИК датчик не будет регистрировать движение в зоне обнаружения. Минимальный интервал между срабатываниями камеры - 0 секунд. Это означает, что ИК датчик работает без перерыва. Максимально возможное значение интервала – 1 час, то есть после каждого срабатывания ИК датчик будет нечувствителен к движению в течение 1 часа. Обратите внимание, что даже если установлено значение 0 секунд, устройству требуется некоторое время на обработку каждого снятого изображения. |
Format SD Форматирование карты памяти |
Форматирование карты памяти удаляет все файлы. |
Default Set Настройки по умолчанию |
Возвращает настройки к значениям по умолчанию. |
Параметр |
Значение по умолчанию |
Другие значения |
Режим съемки (Camera Mode) |
Фото (Photo) |
Видео (Video) |
Форматирование (Format) |
Ввод (Enter) |
|
Размер фото (Photo Size) |
8мп |
5мп |
Размер видео (Video Size) |
1280x720 |
640x480 |
Расстояние до объекта (Object Distance) |
Далеко (Far) |
Близко (Near) |
Настройка часов (Set clock) |
Ввод (Enter) |
|
Мультиснимок (Photo Burst) |
1 снимок (1 photo) |
2 снимка, 3 снимка |
Длина видеозаписи (Video Length) |
10c |
5-60c |
Интервал бездействия датчика движения (PIR |
1 мин |
0-59c, 1-60 мин |
Interval) |
||
Таймер (Time Lapse) |
Выкл (Off) |
0-55c, 1-5мин, 10-60 мин |
Чувствительность (PIR Trigger) |
Средняя (Normal) |
Высокая (High), низкая (Low), OFF (Выкл) |
Отображение даты и времени (Time Stamp) |
Вкл (On) |
Выкл (Off) |
Настройки по умолчанию (Default Set) |
Ввод (Enter) |
Данное устройство поддерживает опцию замены встроенных программ. Замена встроенных программ доступна в том случае, если доступно обновленное программное обеспечение.
При использовании на открытом воздухе, например, для охоты или для наблюдения за жизнью и повадками диких животных необходимо правильно установить устройство в определенном месте. Рекомендуется устанавливать камеру на дереве с диаметром примерно 15см. Для получения снимков оптимального качества рекомендуемое расстояние до объекта съемки составляет 5 метров от дерева – 1,5-2 метра. Не забудьте правильно установить угол наклона камеры.
Есть 2 способа установки камеры:

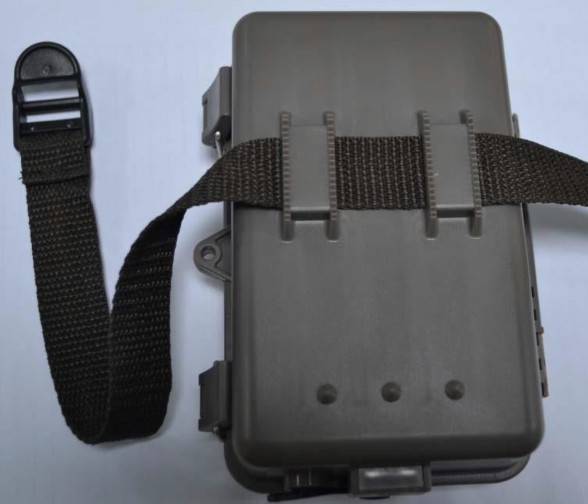

С использованием троса. Установка камеры с использованием крепежного троса изображена на рис.7. Проденьте трос через отверстия на задней панели камеры, используйте трос для присоединения камеры к дереву.
С использованием крепления на дне камеры.
Рис.7
1 Что-то находится перед стеклом объектива. Камера сломалась?
Рис. 7
Ответ: Камера не сломалась. Это ИК-фильтр. Когда камера включится, ИК-фильтр покроет стекло объектива. Когда камера выключена, он занимает случайное положение.
Не работает управление камерой.
Ответ: Скорее всего, Вы не вставили SD-карту перед включением. Убедитесь, что Вы вставили рабочую карту памяти перед включением камеры.
Экран вдруг погас.
Ответ: Чтобы снизить потребление энергии, камера автоматически отключается через 3 минуты бездействия. Включите камеру снова, если Вы хотите продолжить настройку устройства.

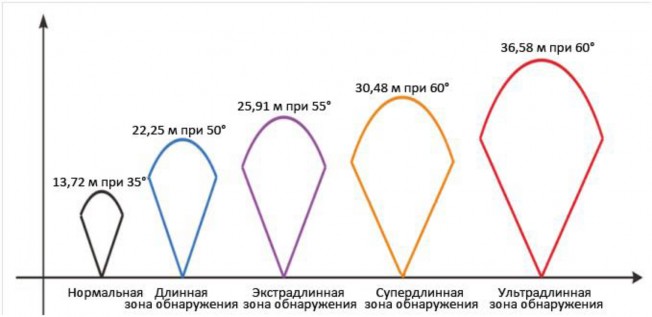

На рис.8 изображены четыре типа дальности обнаружения камер Bolymedia. Данная модель камеры имеет супердлинную зону обнаружения при угле обзора 60 градусов.
Рис. 8: Зона обнаружения ИК датчика камеры
Угол зоны обнаружения ИК датчика (α) немного больше угла зоны обзора камеры (β). Это позволяет избежать пустых снимков максимально использовать потенциал камеры.

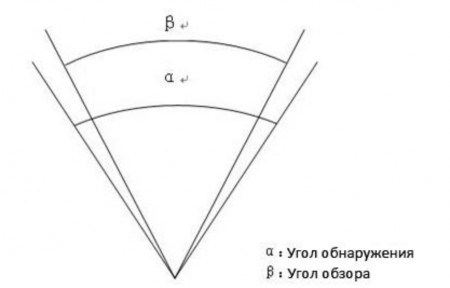

Рис.9 Угол обнаружения и угол обзора
Эта модель камеры использует новую, запатентованную модель ИК датчика движения. Он обладает исключительной дальностью обнаружения (до 25 метров в соответствующих условиях). На рис. 7 Вы видите сравнительную таблицу значений дальности обнаружения стандартного и нового ИК датчиков.

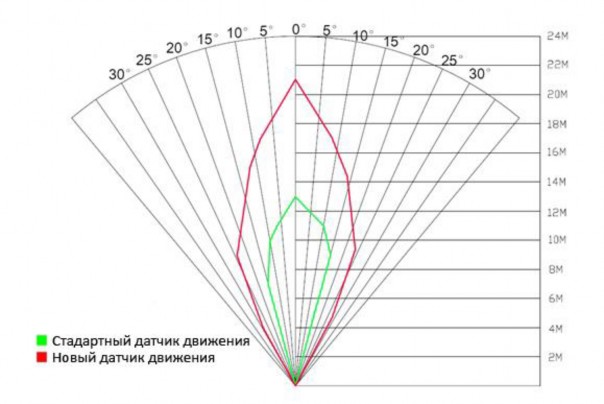

Рис. 10 Сравнение стандартного и нового датчиков движения
Светочувствительна матрица |
5 мп цветная КМОП, интерполяция 8 мп |
Объектив |
F/NO=3.0 FOV (угол обзора)=55°, двойной фокус |
Вспышка |
26м, (невидимая инфракрасная светодиодная, 940нм) |
Дальность обнаружения |
30 м |
Дисплей |
2.0” TFT |
Карта памяти |
до 32 GB |
Разрешение изображения |
8MP =3264 ×2448 5MP =2560×1920 |
Разрешение видео |
1280×720 (25fps) 640×480 (20fps) |
ИК-датчик движения |
Многозональный |
Чувствительность ИК датчика движения |
Регулируется (Высокая/Нормальная/Низкая) |
Время срабатывания датчика движения |
1,2 сек |
Вес* |
0.26 кг |
Температура работы/хранения |
-20 - +60°C / -30 - +70°C |
Интервал |
1 сек – 60мин |
Количество снимков после срабатывания датчика движения |
1–3 |
Длина видео |
1-60 сек |
Источник питания |
8×AA (рекомендуется) 4×AA (в чрезвычайных обстоятельствах)_ |
Ток в режиме хранения |
< 0.3 мА (<7мАч / сут) |
Экран для просмотра изображений |
ЖК-дисплей |
Монтажные приспособления |
Трос/ремень/регулируемый замок-трос |
Размеры |
140x 80x 50 мм |
Допустимая влажность |
5 % - 90 % |
Стандарты безопасности |
FCC, CE, RoHS |
*без учета веса аккумуляторов
Наименование |
Количество |
Цифровая камера |
1 |
Кабель USB |
1 |
Трос |
1 |
Руководство пользователя |
1 |
Гарантийный талон |
1 |
Руководство пользователя фотоловушки BolyMedia защищено авторским правом, июль 2013 г. Иные товарные знаки и зарегистрированные товарные знаки, упомянутые в данном руководстве:
BolyGuard™, является товарными знаками BolyMedia™
Secure Digital® (SD SDHC) – зарегистрированные товарные знаки SD Association
Все остальные упомянутые в данном руководстве ТМ являются собственностью своих владельцев.
////////////////////////////
