Насосные станции DENZEL. Инструкция по эксплуатации

Насосная станция

АВТОМАТИЧЕСКИЕ НАСОСНЫЕ СТАНЦИИ ВОДОСНАБЖЕНИЯ

Данное руководство по монтажу и эксплуатации относится к автоматическим насосным

станциям водоснабжения. Перед тем как приступить к монтажу и эксплуатации, следует

внимательно изучить данное руководство. Соблюдение всех приведенных в нем указа-

ний гарантирует долгий срок эксплуатации оборудования без поломок и убережет Вас

от дальнейших затрат на ремонт.

Внимание: Насосы не должны использоваться для перекачивания огнеопасных

жидкостей, топлива, масел, а также воды, содержащей механические примеси в

виде песка, камешков, длинноволокнистых включений и т. п.

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Поверхностные самовсасывающие электронасосы центробежного типа предназначе-

ны для перекачивания воды, не содержащей абразивных частиц и длинноволокнистых

включений.

Насосы данных серий идеально подходят для бытового водоснабжения дач, коттеджей,

фермерских хозяйств из колодцев, скважин и других источников с глубины не более 8

метров. Также используются в составе автоматических насосных станций водоснабже-

ния и служат для обеспечения бесперебойной подачи воды в автоматическом режиме

(включаясь и выключаясь по мере расходования воды потребителем), а также для по-

вышения давления в магистральном водопроводе.

Любое использование насоса, не соответствующее области применения, считает-

ся не соответствующим его целевому назначению. Все претензии по возмещению

ущерба, возникшего в результате такого применения, отклоняются.

УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ

Автоматическая насосная станция (рис.1) состоит из поверхностного центробежного

самовсасывающего электронасоса, гидроаккумулятора (емкостью 24 л в стандартной

комплектации), датчика давления, манометра и соединительной арматуры. Электрона-

сос состоит из насосной части и электродвигателя, которые крепятся на переходном

фланце.

• Насосная часть - это корпус из нержавеющей стали, рабочее колесо, выполненное из

многокомпонентного пластика, и встроенный эжектор.

• Электродвигатель - асинхронный, закрытого типа с наружной вентиляцией. На элек-

тродвигателе установлена коробка выводов, в которой находятся конденсатор и клемм-

ные колодки для соединения электродвигателя с кабелем электропитания.

• Гидроаккумулятор предназначен для аккумулирования воды под давлением. Состоит

из резервуара со сменной мембраной из пищевой резины и имеет пневмоклапан для

закачки воздуха.

• Реле давления служит для автоматического включения и выключения насоса в зависи-

мости от давления воды в системе.

• Манометр предназначен для визуального контроля давления в системе.

Насосная станция

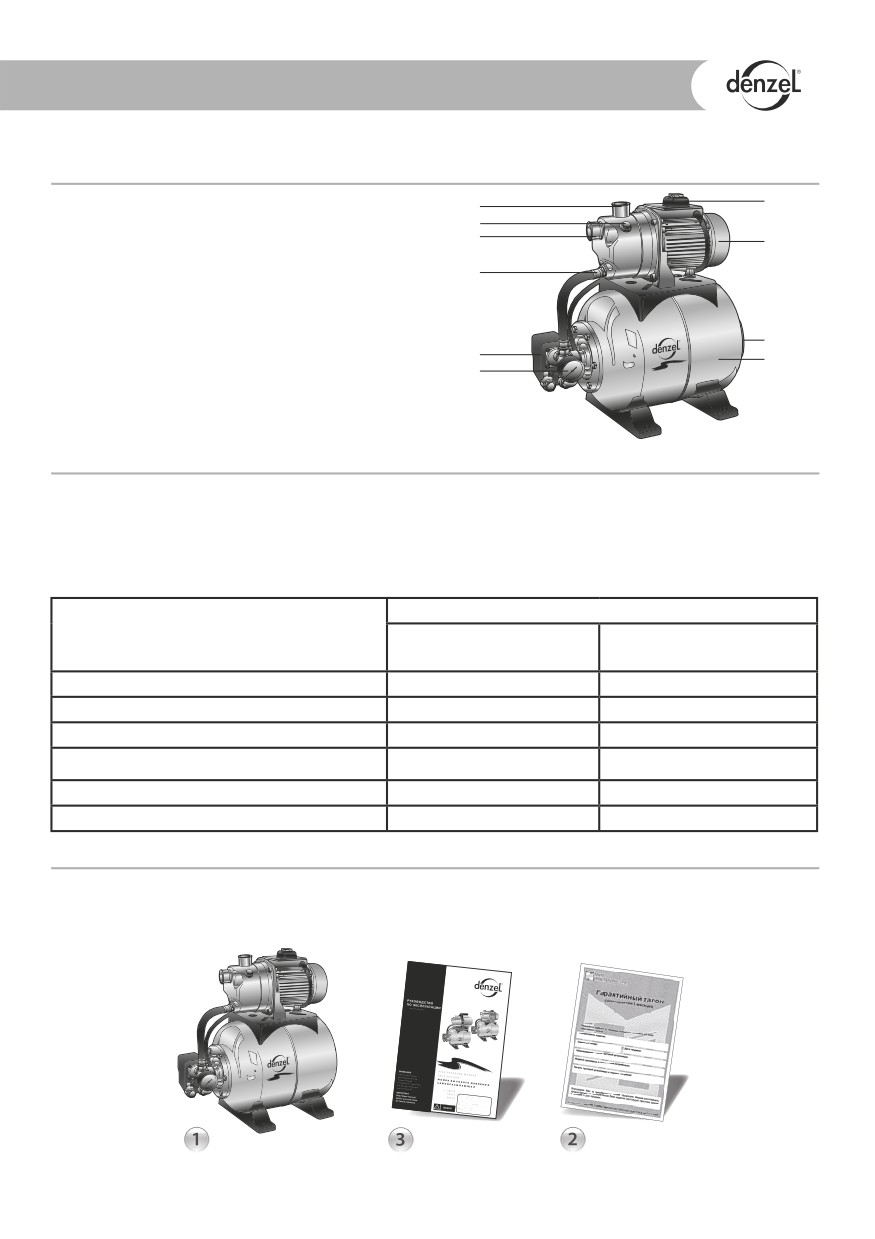

ОБЩИЙ ВИД НАСОСНОЙ СТАНЦИИ

1. Электронасос

2. Входное отверстие

3. Выходное отверстие

4. Пробка заливной горловины

5. Пробка сливной горловины

6. Манометр

7. Реле давления

8. Гидроаккумулятор

9. Выключатель

10. Пневмоклапан

Рис. 1

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические характеристики насосов представлены в таблице.

* При эксплуатации насоса следует иметь в виду, что с увеличением глубины всасыва-

ния и (или) протяженности всасывающего трубопровода, показатели расхода и напора

будут уменьшаться до нуля при максимальной глубине всасывания.

Модель

Наименование

PS800X

PS1000X

97210

97211

Мощность, Вт

800

1000

Напряжение, В/Гц

220/50

Производительность, л/ч

3200

3500

Макс. высота всасывания, м

Макс. высота подъема, м

Макс. давление, бар

1,5-3

КОМПЛЕКТНОСТЬ ПОСТАВКИ

1. Насосная станция - 1шт.

3. Гарантийный талон - 1шт.

2. Руководство - 1 шт.

Насосная станция

УСЛОВИЯ ЭКСПЛУАТАЦИИ

1. Напряжение питающей электросети 220 В, частота сети 50 Гц. Допустимые отклоне-

ния напряжения: +6%/ -10%.

2. Рекомендуемое число пусков насоса не более 30-35 в час через приблизительно рав-

ные интервалы.

3. Температура воздуха окружающей среды должна быть не ниже +1 °С и не выше +50 °С,

влажность воздуха не более 70%.

4. Температура перекачиваемой воды не выше 40 °С.

5. Не допускается работа насоса без воды.

6. Не допускается попадание воздуха во всасывающую магистраль.

7. Избегайте попадания воды в двигатель и образования водяного конденсата.

8. Категорически запрещается перекачивание грязной воды, содержащей абразивные

вещества или длинноволокнистые включения.

МОНТАЖ И ВВОД В ЭКСПЛУАТАЦИЮ

Перед монтажом автоматической насосной станции необходимо правильно выбрать

место установки. Рекомендуется производить установку электронасоса либо в поме-

щении, либо на улице, на горизонтальной площадке, в проветриваемом и защищенном

от непогоды месте.

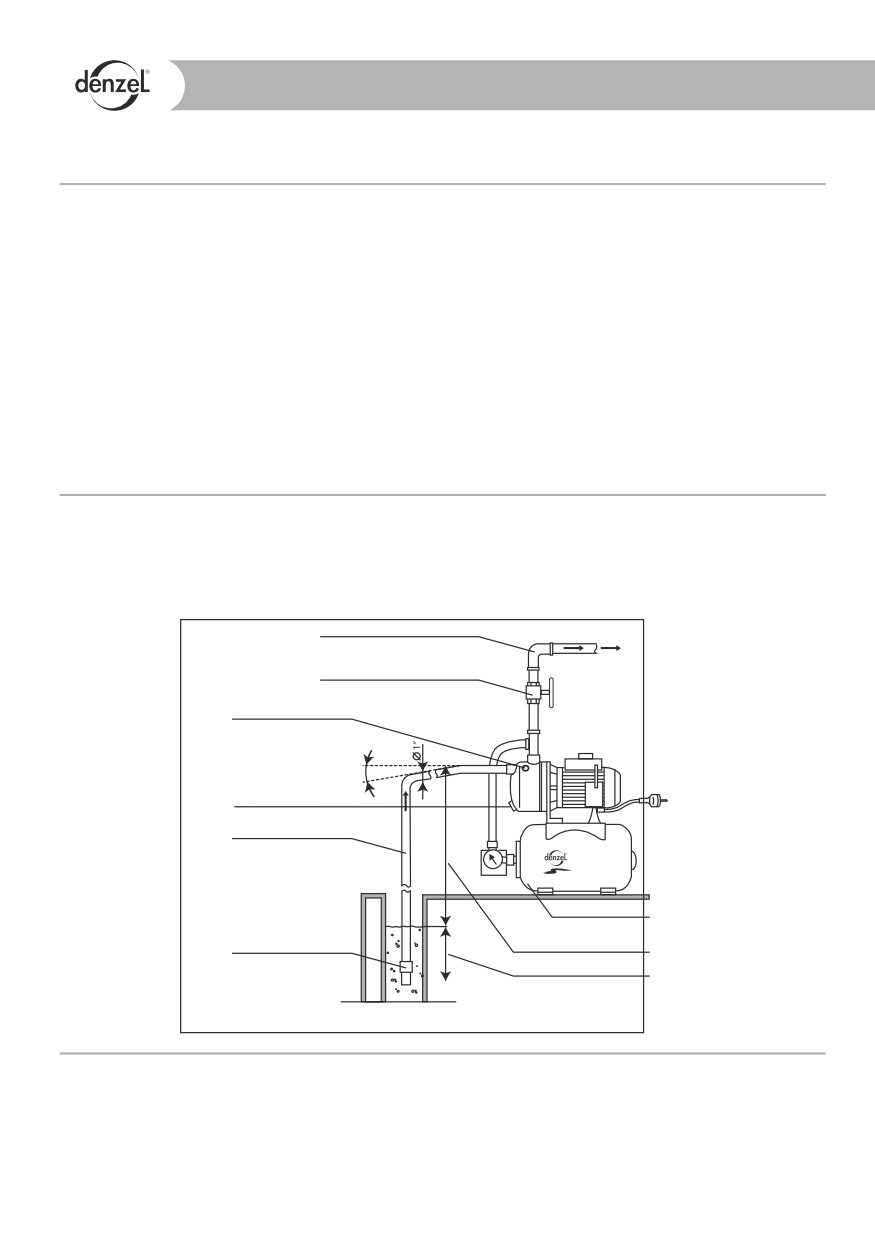

Напорный трубопровод

Вентиль

Заливная горловина

не менее 1°

Сливная горловина

Всасывающий трубопровод

Гидроаккумулятор

Обратный клапан

с сетчатым фильтром

Высота всасывания

не менее 0.5 м

ТРУБОПРОВОДЫ

Чтобы избежать протечек и потери давления, соединения трубопроводов должны быть

абсолютно герметичными. Соединение насоса с трубопроводами должны осущест-

вляться без напряжения и перекосов, чтобы внутренние усилия в трубопроводе не мог-

ли создать препятствия для нормальной работы насоса.

Насосная станция

Всасывающая труба

• должна быть без сужений и резких изгибов;

• должна иметь тот же диаметр, что и входное отверстие насоса;

Внимание!

Для всасывающих магистралей протяженностью свыше 10 метров или при высо-

те всасывания свыше 4 метров рекомендуется выбирать диаметр всасывающего

трубопровода на один типоразмер трубы больше.

• должна иметь непрерывный уклон от насоса к источнику водозабора не менее 1 гра-

дуса для исключения скопления пузырьков воздуха и образования воздушных пробок.

Внимание!

Чтобы заполнить насос и всасывающую магистраль водой перед пуском и защи-

тить насос от абразивных частиц, необходимо установить на всасывающей трубе

обратный клапан с сетчатым фильтром. В случае установки насосной станции в

магистральный трубопровод для повышения давления также необходима уста-

новка обратного клапана на всасывающей магистрали.

Чтобы исключить включение водяного насоса без воды, рекомендуется установить

устройства защиты от сухого хода, поплавковые выключатели или другие устройства.

ПОДКЛЮЧЕНИЕ ЭЛЕКТРООБОРУДОВАНИЯ

Убедитесь, что напряжение и частота электросети соответствуют требованиям, указан-

ным на табличке водяного насоса.

Сеть, к которой осуществляется подключение насоса, должна быть заземлена.

Если электросеть и розетка, к которой будет подключаться водяной насос, имеет дей-

ствующее заземляющее устройство, то заземление насоса будет осуществляться через

контакты, расположенные на вилке шнура насоса и в розетке. В случае отсутствия за-

земления в сети электропитания, необходимо заземлить корпус насоса автономно.

ВВОД В ЭКСПЛУАТАЦИЮ

Перед вводом в эксплуатацию насос и всасывающий трубопровод обязательно должен

быть заполнен водой. Для этого следует:

• выкрутить пробку заливной горловины;

• залить в насос воду до тех пор, пока вода не польется через край;

• закрутить пробку.

Внимание!

Категорически запрещена эксплуатация насоса без воды, так как в результате это-

го возможно повреждение уплотнения вала двигателя. Также не допускается дли-

тельная (более 15 мин.) работа насоса при отсутствии водозабора.

Для насосной станции перед вводом в эксплуатацию необходимо проверить давление

сжатого воздуха в гидроаккумуляторе, которое должно равняться приблизительно 1,5

атм. Контролировать уровень давления в гидроаккумуляторе можно с помощью обыч-

Насосная станция

ного шинного манометра. Если давление недостаточно, его необходимо поднять до тре-

буемого уровня при помощи воздушного насоса.

После пуска насосной станции проверить работоспособность автоматики. Исправно

функционирующий датчик должен отключить насос, когда давление в системе достиг-

нет верхнего уровня настройки, и включить насос, когда давление опускается ниже ниж-

него уровня настройки. При необходимости можно осуществить настройку реле давле-

ния на необходимое давление включения и выключения насоса.

Внимание!

Верхнее значение давления при выключении насоса не должно превышать дав-

ление, которое насос реально может развить в данных конкретных условиях экс-

плуатации.

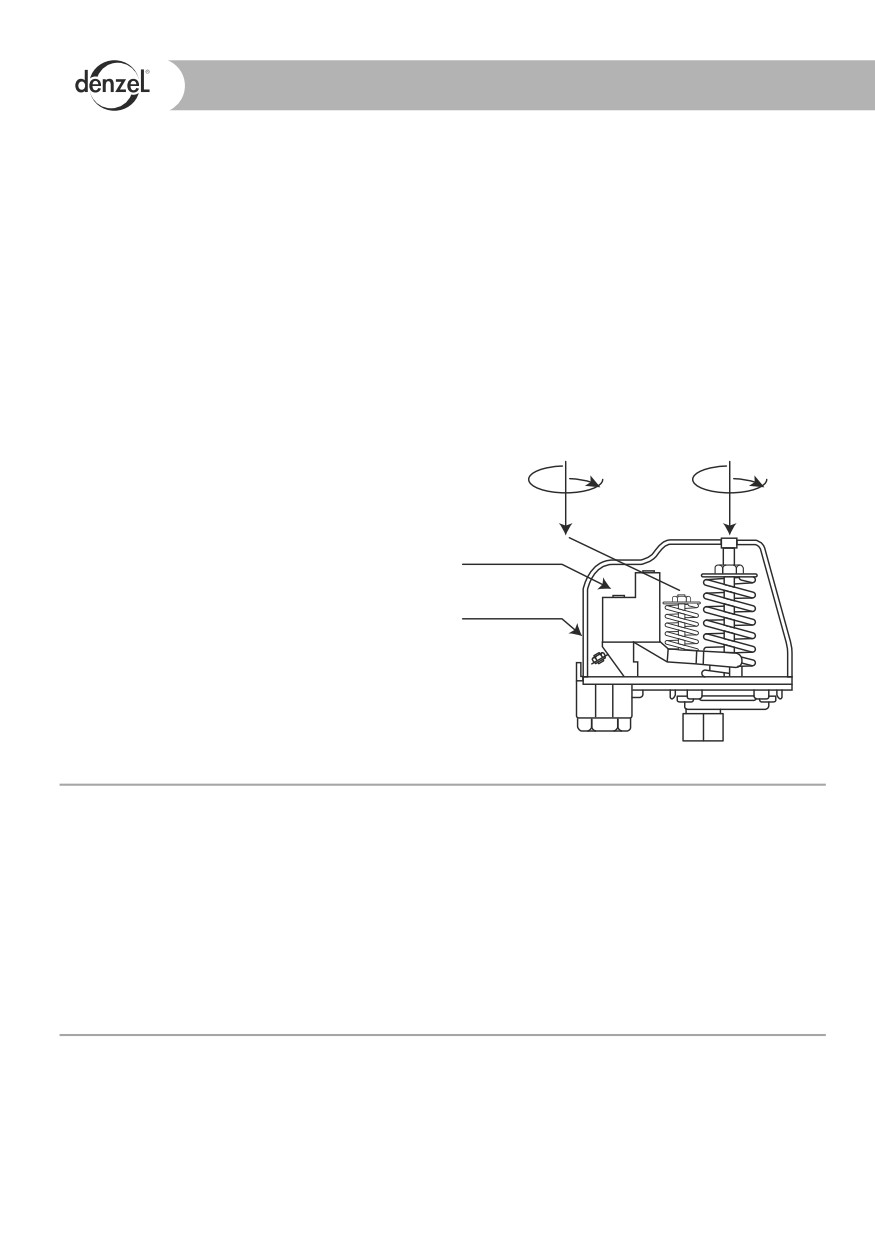

Прижимная гайка

Регулировка осуществляется в действую-

большой пружины

меньшой пружины

щей системе под давлением.

Для регулировки реле:

• снимите крышку;

• полностью ослабьте прижимную гайку

Клеммная

меньшей пружины;

коробка

• прижимной гайкой большой пружины

настройте необходимое минимальное дав-

ление в системе (давление, при котором

Крышка

происходит включение насоса);

• затяните гайку меньшей пружины до необ-

ходимого максимального давления в систе-

ме (давление выключения насоса).

Рис. 2

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

При правильном монтаже и соблюдении условий эксплуатации насосной станции прак-

тически не требуют обслуживания. Для станции рекомендуется один раз в месяц, а так-

же после длительного простоя перед пуском проверять давление воздуха в гидроакку-

муляторе.

Внимание!

Перед каждым пуском насоса необходимо проверять, заполнен ли насос и вса-

сывающий трубопровод водой. При отсутствии воды или при недостаточном за-

полнении следует залить воду.

ПРАВИЛА ХРАНЕНИЯ

• Слейте воду из насоса через сливную горловину.

• Отсоедините насос от всасывающего и напорного трубопроводов.

• Тщательно промойте и просушите автоматическую насосную станцию.

• Хранить станцию следует в сухом отапливаемом помещении.

Насосная станция

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Неисправность

Возможные причины

Метод устранения

Отсутствие напряжения в

Проверить напряжение в электросети.

электросети.

Нет контакта в электрических

Проверить надежность соединений и

соединениях или

правильность подключения.

неправильное подключение.

Отключить питание, попробовать

Насос не работает.

провернуть вал двигателя за

Рабочее колесо

крыльчатку охлаждения, устранить

заблокировано.

причину блокирования или обраться в

сервисный центр.

Вышел из строя пусковой

Заменить пусковой конденсатор в

конденсатор.

сервисном центре.

Проверить уровень воды в источнике

водозабора.

Проверить герметичность соединений

трубопроводов.

Воздух во всасывающей

Насос работает, но не

Убедиться, что обратный клапан не

магистрали и в корпусе

качает воду.

заблокирован.

насоса.

Отключить насос, выкрутить пробку

из заливного отверстия и обеспечить

выход воздуха. Долить воду в насос и

произвести запуск насоса.

Воздух во всасывающей

См. выше.

магистрали.

Насос или трубопроводы

Очистить насос и трубопроводы от

Насос не создает

забиты грязью.

грязи.

необходимую подачу/

Слишком низкое напряжение

Установить стабилизатор

давление.

сети.

напряжения.

Выставлено слишком низкое

Отрегулировать, подняв уровень.

давление.

Мембрана гидроаккумулятора

Заменить мембрану.

повреждена.

Насос включается и

Низкое давление воздуха в

Закачать воздух в гидроаккумулятор

отключается слишком

гидроаккумуляторе

до давления 1,5 атм.

часто.

Открыт обратный клапан

Демонтировать всасывающую трубу и

на конце всасывающей

разблокировать клапан.

магистрали.

Выставлено слишком

Отрегулировать, уменьшив уровень.

высокое давление пуска.

Насос не выключается.

Попадание воздуха во

Удалить воздух (см. выше).

всасывающую магистраль

Насосная станция

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

1. Изготовитель гарантирует работоспособность изделия в течение 1 года или 1000 мо-

точасов с момента продажи через розничную сеть при условии соблюдения потребите-

лем требований по эксплуатации, изложенных в настоящем руководстве. Все дефекты,

возникшие по вине изготовителя, в течение указанного гарантийного срока устраняются

бесплатно. Замена деталей во время гарантийного периода не продлевает установлен-

ный срок гарантии.

2. Гарантийные обязательства не распространяются на следующие случаи:

- несоблюдение пользователем предписаний инструкции по эксплуатации и использова-

ние инструмента не по назначению, а также при повреждениях, возникших в результате

неправильного хранения;

- при наличии механических повреждений корпуса, электрошнура, трещин, сколов и по-

вреждений, вызванных воздействием агрессивных сред и высоких температур, а также

при попадании инородных тел внутрь инструмента;

- естественный износ инструмента (полная выработка ресурса, сильное внутреннее или

внешнее загрязнение);

- при неисправностях, возникших вследствие перегрузки, повлекшей выход из строя ро-

тора и статора или других узлов и деталей, а также вследствие несоответствия параме-

тров электросети номинальному напряжению;

- на быстроизнашивающиеся части (резиновые уплотнения, сальники);

- при попытках самостоятельного ремонта в гарантийный период;

- на профилактическое обслуживание электроинструмента, например, чистку, промыв-

ку, смазку.

- попадания нефтепродуктов, посторонних предметов внутрь изделия.

3. Без предъявления гарантийного талона ремонт не производится. При не полностью

заполненном талоне он изымается гарантийной мастерской, а претензии по качеству

товара не принимаются. Техническое освидетельствование инструмента (дефектация)

на предмет установления гарантийного случая производится только в авторизованной

мастерской.

///////////////////////////////////////
