ЭКСКАВАТОР-ПОГРУЗЧИК АМКОДОР 703М (РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 703М.00.00.000 РЭ)

2013г.

2

Содержание

1. Описание и работа экскаватора-погрузчика 4

   1. Назначение изделия 4

   2. Основные технические данные 4

   3. Состав, устройство и работа экскаватора-погрузчика 6

   4. Средства измерения, инструмент и принадлежности 7

   5. Маркировка и пломбирование 7

   6. Упаковка 8

2. Описание и работа составных частей 9

   1. Контрольно-измерительные приборы и органы управления 9

   2. Устройство и работа составных частей изделия 9

3. Использование по назначению 18

   1. Эксплуатационные ограничения 18

   2. Общие меры безопасности 18

   3. Использование изделия 20

   4. Порядок работы 25

   5. Указание мер безопасности 26

   6. Действия в экстремальных ситуациях 28

4. Техническое обслуживание 29

   1. Общие указания 29

   2. Порядок технического обслуживания изделия 29

   3. Рекомендации о составе обслуживающего персонала 29

   4. Подготовка к техническому обслуживанию 30

   5. Перечень работ по техническому обслуживанию 30

   6. Указания по смазыванию. Рабочие жидкости, их замена 33

5. Текущий ремонт 36

   1. Периодичность выполнения, перечень работ 36

   2. Последовательность разборки, сборки и испытаний 36

   3. Указания по использованию комплектов ЗИП 38

6. Хранение 39

   1. Правила длительного хранения экскаватора-погрузчика 39

   2. Расконсервация 39

7. Транспортирование 40

   1. Способы транспортирования 40

   2. Перемещение своим ходом 40

   3. Буксировка экскаватора-погрузчика 40

   4. Транспортирование машины железнодорожным и автомобильным транспортом.41

   5. Техника безопасности при погрузке и разгрузке машин 41

8. Утилизация 42

Лист регистрации изменений

 3

Экскаватор-погрузчик АМКОДОР 703М изготавливается на базе трактора МТЗ-92П. В руководстве по эксплуатации приведены данные об устройстве экскаватора-погрузчика и его составных частей, правила монтажа сменного рабочего оборудования, экс-

плуатации и технического обслуживания, а также краткие указания по ремонту.

Сведения о тракторе приводятся в дополнительно прилагаемых эксплуатационных документах.

Прежде чем приступить к работе на экскаваторе-погрузчике, необходимо изучить техническое описание и инструкцию по эксплуатации трактора и руководство по эксплуата-ции экскаватора-погрузчика.

В связи с постоянной работой по усовершенствованию экскаватора-погрузчика, по-вышающей его надежность и улучшающей условия эксплуатации, в конструкцию могут быть внесены незначительные изменения не отраженные в настоящем издании.

Это Руководство по эксплуатации должно постоянно находиться в доступном для водителя и обслуживающего персонала месте.

Правильное обслуживание и содержание машины способствует её долговечности и безопасности.

ВНИМАНИЕ: МАШИНА ДОЛЖНА ОБСЛУЖИВАТЬСЯ ВОДИТЕЛЕМ НЕ НИЖЕ 4-ГО РАЗРЯДА, ПРОШЕДШИМ СПЕЦИАЛЬНОЕ ОБУЧЕНИЕ И ИМЕЮЩИМ УДОСТОВЕРЕНИЕ ТРАКТОРИСТА-МАШИНИСТА.

Вниманию потребителя!

Область применения экскаватора-погрузчика расширяется при комплектовании его дополнительными сменными рабочими органами на навесное экскаваторное и погрузочное оборудование.

К сменному погрузочному оборудованию относятся:

• отвал бульдозерный (поворотный и неповоротный);

• ковш двухчелюстной;

• бульдозерный отвал

• ковш для снега;

• ковш для корнеплодов;

• вилы грузовые;

• вилы сельскохозяйственные;

• вилы с захватом;

• крюк монтажный (поворотный и неповоротный);

• захват рулонов;

• захват челюстной (для леса);

• захват (для длинноволокнистых материалов)

• захват бордюрного камня




  Дополнительные сменные рабочие органы экскаваторного оборудования:

• ковш (узкий);

• ковш грейферный (для сыпучих материалов);

• захват грейферный (сельскохозяйственный);

• гидромолот;

Сменные рабочие органы поставляются по требованию потребителя, указанному в договоре, за отдельную плату.

1. Описание и работа экскаватора-погрузчика




   1. Назначение изделия






      Экскаватор-погрузчик АМКОДОР 703М предназначен для механизации погрузочно-разгрузочных и землеройно-транспортных работ на грунтах I...IV категорий в стесненных условиях и может использоваться в промышленном, гражданском и дорожном строительст-ве, коммунальном и сельском хозяйстве, в морских и речных портах (для зачистки трюмов судов, очистки территорий портов от снега и мусора и т. п.), на железнодорожном транс-порте и других работах. Работа экскаватора-погрузчика в мерзлых грунтах и грунтах выше IV категории возможна после предварительного разрыхления грунта.

      Экскаватор-погрузчик может эксплуатироваться в различных климатических условиях при температуре от минус 40 до плюс 40 С.

      Конструкция экскаватора-погрузчика предусматривает возможность работы со смен-ными видами рабочего оборудования.

      Экскаваторным оборудованием можно выполнять следующие работы:

      • ковшом узким -рыть узкие траншеи для прокладки кабеля, производить легкие за-чистные работы и погрузку материалов;

      • ковшом грейферным грузить сыпучие материалы;

      • Погрузочным оборудованием можно засыпать траншеи, сгребать строительный му-сор, очищать дороги от снега, захватом челюстным производить погрузку бревен и других штучных материалов, ковшами и вилами производить погрузку различных материалов.




   2. Основные технические данные




      1. Основные технические данные должны соответствовать значениям, указанным в таблице 1.1.




         Таблица 1.1 – Основные технические данные

         Наименование показателя	Значение
         ОБЩИЕ ДАННЫЕ
         Тип базовой машины	Трактор «Беларусь» МТЗ-92П
         Номинальное тяговое усилие трактора, кН, не менее	14
         Эксплуатационная мощность дизеля, кВт	62+4
         Мощность насосов, кВт, (нижнее предельное отклонение не ограни-чивается):	До 14,7 До 24,5
         Максимальная транспортная скорость передвижения, км/ч:	18
         Преодолеваемый уклон твердого сухого пути, , не менее	13
         Давление в гидросистеме, ограничиваемое предохранительными	200,5
         клапанами распределителей, МПа:
         -трактора
         -экскаватора-погрузчика	21-1
         Размер шин, дюйм:	360/74R24
         -передних колес
         -задних колес	16.9R 38
         Давление воздуха в шинах, МПа	0.24
         -передних колес
         -задних колес	0.18

         • трактора

         • экскаватора-погрузчика




         Продолжение таблицы 1.1

          5

         Наименование показателя	Значение
         Колея, мм	175080 180080
         Дорожный просвет, мм, не менее	190
         Габаритные размеры экскаватора-погрузчика:	6300100
         в транспортном положении, мм:
         -длина
         -ширина, не более	2500
         -высота	3800
         С рабочими органами на опорной поверхности, мм:
         -длина	11400100
         -ширина, не более	2500
         -высота (по кабине)	285050
         Масса, кг	6800100
         -конструктивная
         -эксплуатационная	7100100
         Распределение эксплуатационной массы экскаватора-погрузчика в	1600
         транспортном положении, кг:
         -на переднюю ось трактора, не менее
         -на заднюю ось трактора	5500100
         Наличие устройства для пуска двигателя при отрицательных темпе-ратурах:	Электрофакельный подогреватель (имеет-ся) Подогреватель ПЖБ-200Г (устанавливается потребителем)
         Обслуживающий персонал, чел.	1
         ЭКСКАВАТОРНОЕ ОБОРУДОВАНИЕ
         Вид оборудования	Обратная лопата
         Вместимость ковша, м3, не менее:	0,25
         -геометрическая
         -номинальная	0,28
         Наибольшая кинематическая глубина копания, мм, не менее	5000
         Наибольший радиус копания на уровне стоянки, мм, не менее	6230
         Наибольшая высота разгрузки, мм, не менее	4160
         Угол поворота экскаваторного оборудования в плане, , не менее	170
         Смещение оси копания в плане относительно продольной оси трак-тора, мм, не менее	600
         Продолжительность рабочего цикла при наибольшей глубине копа-ния, с, не более	18
         Масса навесного экскаваторного оборудования, кг, не более	1950
         ПОГРУЗОЧНОЕ ОБОРУДОВАНИЕ
         Грузоподъемность номинальная, кг	1000
         Вместимость номинальная, м3	0,54
         Высота выгрузки с опрокидыванием ковша, мм, не менее	2500±100
         Вылет кромки ковша при наибольшей высоте разгрузки, не менее	700

         • передних колес

         • задних колес

         • до минус 20 С

         • до минус 40 С

         6

         Окончание таблицы 1.1



         Наименование показателя	Значение
         Угол разгрузки ковша при максимальной высоте подъема, град	45
         Высота выгрузки без опрокидывания ковша(челюстью), мм, не менее	3400
         Масса навесного погрузочного оборудования, кг, не более	850
         ЭРГОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ
         Уровень звука (эквивалентный уровень звука) на рабочем месте, дБА,	80
         Среднеквадратичное значение виброускорений, м/с Xср Yср Zср	0,65 < 0,5 > 0,5
         ПОКАЗАТЕЛИ НАДЕЖНОСТИ
         80% ресурс до первого капитального ремонта**	8000
         Наработка на отказ***, моточас, не более	250
         Удельная суммарная оперативная трудоемкость плановых техниче-ских обслуживаний, чел.ч/моточас, не более	0,07
         *** Критерием отказа при определении наработки на отказ экскаватора-погрузчика является нарушение ра-ботоспособности, требующее для его устранения оперативной трудоемкости более 1,0 чел.ч или устраняемое оператором при удельной суммарной оперативной трудоемкости устранения свыше 0,05 чел. ч/моточас. Нарушение работоспособного состояния, устраняемое при проведении плановых технических обслужива-ний, отказами не считают.




   3. Состав, устройство и работа экскаватора-погрузчика




      1. Состав и устройство экскаватора-погрузчика




         Экскаватор-погрузчик состоит из следующих основных частей:

         • базового трактора «Беларусь» МТЗ-92П;

         • погрузочного оборудования;

         • экскаваторного оборудования (рисунок 1.1).

           Привод всех рабочих движений, а также управление исполнительными органами экскаватора-погрузчика – гидравлические.









           1 – погрузочное оборудование; 2 – базовая машина; 3 – экскаваторное оборудование

           Рисунок 1.1 – Общий вид экскаватора-погрузчика




      2. Работа экскаватора-погрузчика

          7




         Принцип работы экскаватора-погрузчика погрузочным оборудованием заключается в том, что при движении на рабочем диапазоне с опущенной стрелой и повернутым на необ-ходимый угол ковшом погрузчик за счет напорного усилия внедряется в штабель материала и набирает его в ковш. После набора ковш поворачивается «на себя», поднимается стрела и материал транспортируется к месту выгрузки. Выгрузка происходит при подъеме стрелы на необходимую высоту за счет поворота ковша.

         Принцип работы экскаваторным рабочим оборудованием заключается в том, что при повороте ковша, перемещении стрелы и рукояти производится набор материала в обрат-ную лопату. После набора ковш обратной лопаты поворачивается «на себя», происходит подъем стрелы и рукояти и поворот колонки. Таким образом, материал транспортируется к месту выгрузки и при повороте ковша происходит его разгрузка.

         Во время работы обратной лопатой экскаватор опирается на опорные башмаки и фронтальный погрузочный ковш.

         Смещение каретки осуществляется при помощи механизма перемещения. Перед смещением необходимо растормозить гидроцилиндры прижима каретки.

         ВНИМАНИЕ: при работе с экскавационным оборудованием на машине должен быть вклю-чен ручной тормоз.

         На экскаваторе-погрузчике предусмотрена звуковая сигнализация оповещающая о движении машины задним ходом, которая включается при положении рычага реверса для движения задним ходом.

         Для оповещения водителя об опущенных башмаках при движении сигнализирует в кабине реле-сигнализатор. Для отключения реле-сигнализатора при работе с опущенными башмаками необходимо включить ручной тормоз.




   4. Средства измерения, инструмент и принадлежности




      К средствам измерения относятся приборы, установленные на пульте в кабине.

      Для проведения технического обслуживания, регулирования и проверки состояния механизмов экскаватора-погрузчика и базового трактора в процессе эксплуатации и хране-ния, а также для замены быстроизнашивающихся деталей с каждой машиной поставляется комплект запасных частей, инструмента и принадлежностей.

      Состав запасных частей, инструмента и принадлежностей приведен в "Ведомости

      ЗИП".




   5. Маркировка и пломбирование




      1. Маркировка




         Каждая машина имеет пластинку потребительской маркировки. Табличка содержит:

         • товарный знак;

         • изготовитель и его адрес;

         • наименование и индекс изделия;

         • эксплуатационную мощность двигателя;

         • эксплуатационную массу машины;

         • идентификационный номер изделия;

         • дату изготовления;

         • обозначение технических условий;

         • надпись «Сделано в Беларуси».

           При поставке экскаватора-погрузчика за пределы Республики Беларусь, все надписи на табличках должны быть выполнены на языке, указанном в договоре на поставку.

           8

      2. Пломбирование






         Во избежание возможных разногласий между заводом и покупателями некоторые составные части экскаватора-погрузчика пломбируются. Пломбы установлены на пакетах с ЗИПом.

         Пломбы на пакетах с ЗИПом относятся к транспортным. Потребитель может снять их сразу после получения машины.

         Остальные пломбы относятся к конструктивным и снятию не подлежат, иначе по-требитель теряет право на гарантию. Конструктивные пломбы снимаются лишь в присутст-вии представителя завода-изготовителя с целью проверки соответствия регулировок требо-ваниям технической документации.

         После проверок сборочные единицы пломбируются вновь, о чем составляется соот-ветствующий акт, который подписывается заинтересованными представителями.




   6. Упаковка




      При поставке на внутренний рынок машину отправляют потребителю без упаковки и консервации, за исключением штоков гидроцилиндров. Срок без переконсервации запасных частей, сборочных единиц и инструмента 1 год. Запасные части и инструмент уложены в специальный водонепроницаемый пакет. Эксплуатационная документация упакована в во-донепроницаемый пакет и уложена в инструментальный ящик в кабине.

       9




2. Описание и работа составных частей




   1. Контрольно-измерительные приборы и органы управления




      1. Контрольно-измерительные приборы




         Контрольно-измерительные приборы установлены на панели приборов в кабине. Наименование и назначение приборов контроля и аппаратов управления приведены в «Тех-ническом описании и инструкции по эксплуатации трактора МТЗ».




      2. Органы управления




         Управление погрузчиком-экскаватором осуществляется с двух пультов. На одном расположены рычаги управления трактором и погрузочным оборудованием, на втором -ры-чаги управления экскаваторным оборудованием.

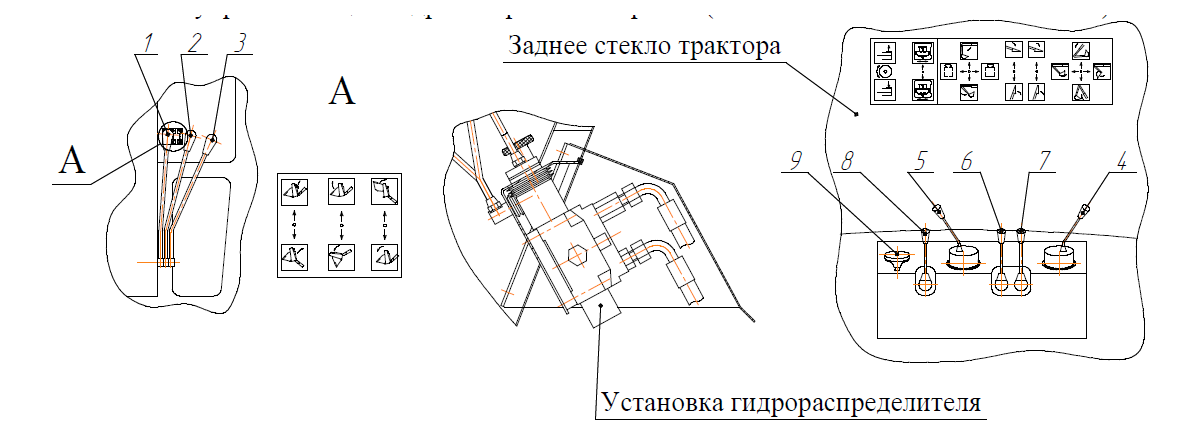

         Рычаги управления (рисунок 2.1) имеют следующее назначение: 1 -управление стрелой погрузочного оборудования;

         1. -управление ковшом погрузочного оборудования;

         2. -управление челюстью ковша погрузочного оборудования;

         3. -управление цилиндрами ковша и стрелы экскаваторного оборудования; 5 -управление цилиндрами поворотной колонки и рукояти;

         6 -управление цилиндрами левой опоры; 7 -управление цилиндрами правой опоры;

         1. -управление цилиндром перемещения каретки;

         2. -маховик управления цилиндрами прижима каретки (возможна клавиша выключателя).

         А










         Рисунок 2.1 – Расположение рычагов и педалей управления




   2. Устройство и работа составных частей изделия




      1. Рама экскаваторного оборудования




         Рама экскаваторного оборудования сварной конструкции и предназначена для раз-грузки остова трактора и навески экскаваторного оборудования. Рама крепится к рукавам задних полуосей трактора болтами, а спереди с помощью болтов к порталам погрузочного оборудования.

         10

      2. Экскаваторное оборудование






         Экскаваторное оборудование состоит из рамы, каретки, колонки, рукояти, стрелы, ковша обратной лопаты, рычагов и гидросистемы.

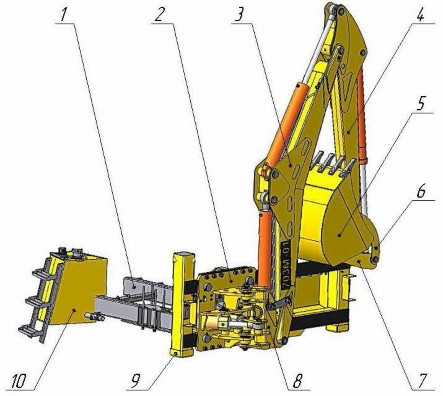

         1 – рама; 2 – подвижная каретка; 3 – стрела; 4 – рукоять;

         5-ковш; 6-рычаги; 7-рычаг; 8-колонка;9-опоры; 10-гидробак

         Рисунок 2.2 – Экскаваторное оборудование




      3. Погрузочное оборудование




         Погрузочное оборудование состоит из порталов, двух рычагов, двух тяг, двухчелю-стного ковша, упоров для транспортного положения, гидроцилиндров ковша и стрелы, стре-лы, гидросистемы, установки крыльев, переустановки фар.









         1-2 – порталы; 4-5 – рычаги; 6 – тяги; 8 – ковш; 9-10-упоры; 11-стопор;12-13-гидроцилиндры
         15-стрела; 17-гидросистема; 18-установка крыльев; 19-переустановка фар; 21-гидроцилиндры
         Рисунок 2.3 – Погрузочное оборудование











      4. Гидросистема

          11




         Гидросистема предназначена для осуществления привода и управления рабочим оборудованием: фронтальным и экскаваторным.

         Она включает гидросистему трактора, а также дополнительно установленное гидро-оборудование.

         Органы управления работой гидроцилиндров погрузочного оборудования осущест-вляется посредствам рукояток распределителя гидросистемы трактора.

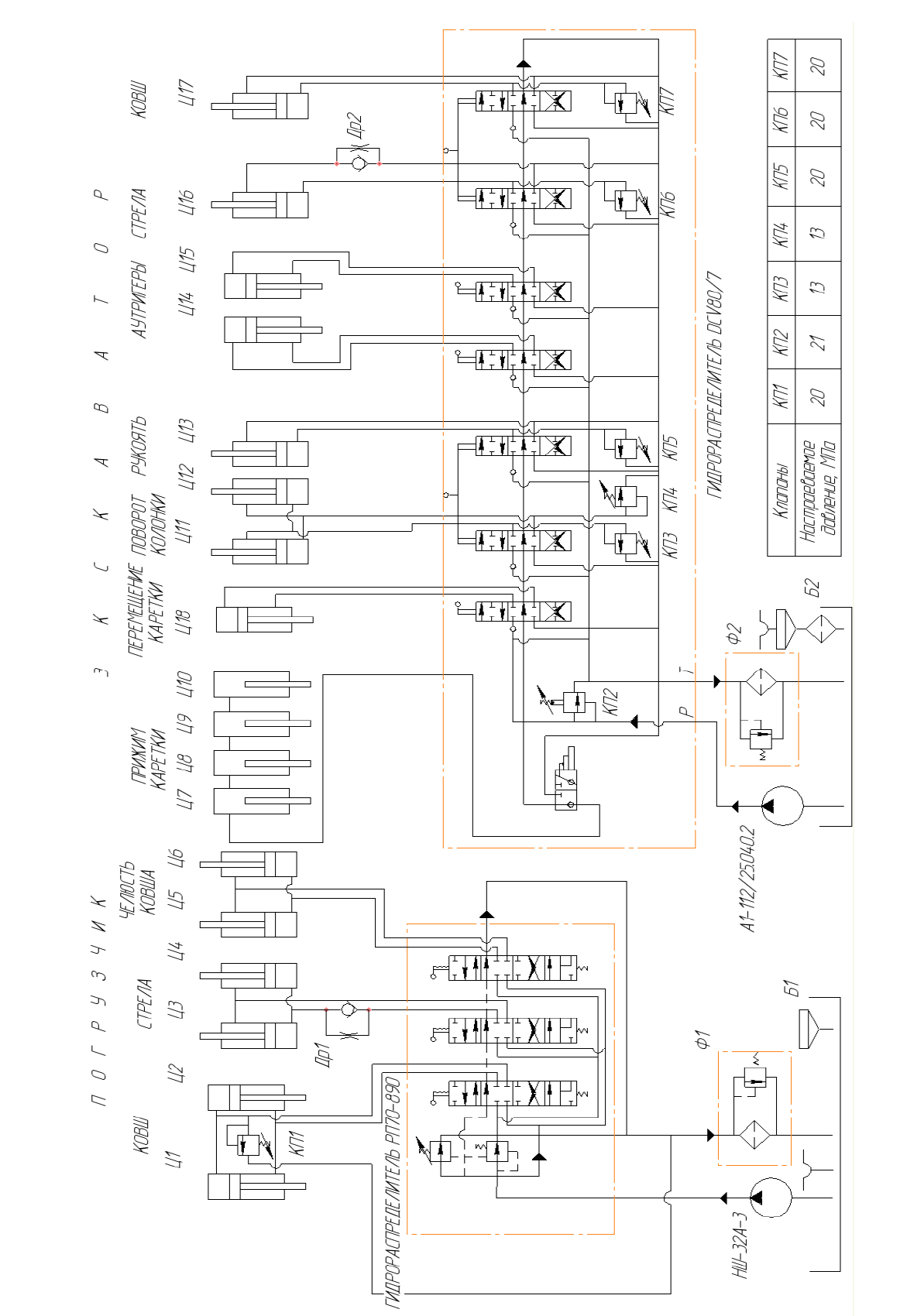

         Схема гидравлическая представлена на рисунке 2.6. В гидросистеме экскаватора-погрузчика используются насос: НШ32А от гидросистемы базового трактора и А1-112/25-

         040.2 «Хорда» г. Гомель (возможна установка насоса 310.4.112.04.06 «Пневмостроймашина» г. Екатеринбург), установленный на заднем ВОМ базового трактора. Гидросистема насоса НШ32 включает гидрораспределитель РП70-890, а также гидроцилиндры и аппаратуру и

          предназначена для управления погрузочным фронтальным оборудованием. Примечание: обозначение гидроагрегатов МТЗ может отличаться от указанных, в зависимости от ком-плектации базового шасси.

         Гидросистема насоса А1-112/25-040.2 включает гидрораспределитель DCV80/7 “Brevini” (возможна комплектация гидрораспределителем HC-D6/7 “Hydrocontrol” ) , гидро-аппаратуру и гидроцилиндры управления рабочими органами экскаваторного оборудования.

         Гидрораспределитель DCV80/7 установлен сзади трактора, а рукоятки управления введены в кабину. Два цилиндра поворота колонки соединены между собой таким образом, что рабочая жидкость поступает одновременно к поршневой полости одного и к штоковой полости второго гидроцилиндра. Противоположные полости при этом соединены со сливом. Возникающее при работе усилие, действующее на штоки гидроцилиндров, вращает поворот-ную колонку с рабочим оборудованием. В распределителе, на секциях поворота установлены разгрузочные клапаны предохраняющие гидроцилиндры и металлоконструкцию от перегру-зок.

         Для остановки поворота экскаваторного оборудования золотник распределителя ус-танавливается в нейтральное положение, полости гидроцилиндров запираются, однако пере-мещение штоков продолжается за счет инерции массы рабочего оборудования, при этом ра-бочая жидкость из двух соединенных параллельно плоскостей вытесняется через перепуск-ной клапан в две противоположные полости.

         В гидросистеме используются два гидробака: -от гидросистемы базового трактора; и установленный сбоку трактора обеспечивающий рабочей жидкостью гидросистему насоса А1-112/25-040.2, а также обеспечивающий рабочий температурный диапазон за счет площади ох-лаждения и фильтрацию рабочей жидкости, поступающей в бак с рабочего контура.

         Корпус гидробака поз.1 (рис.2.4) имеет сварную конструкцию. В бак встроен фильтр с фильтрующим элементом поз.2 (тонкость фильтрации 25 мкм).

         В гидробаке имеется фильтр – сапун поз3, который является заливной горловиной, масломерное стекло (по которым определяется наименьший и наибольший допустимые уровни рабочей жидкости в баке). Сбоку гидробака имеется пробка поз.6 для слива рабочей жидкости.








         Рис.2.4-Гидробак




      5. Механизм перемещения каретки






         Механизм перемещения каретки предназначен для перемещения каретки с рабочим экс-каваторным оборудованием по направляющим рамы, что значительно расширяет эксплуата-ционные возможности экскаватора-погрузчика.

         Механизм перемещения каретки состоит из гидроцилиндра и механизма перемещения, установленных на каретке экскаваторного оборудования (рис. 2.5).






         5

         1. Толкатель.

         2. Корпус.

         3. Кулачок





         4. Направляющая рамы.

         5. Гидроцилиндр




         Рис.2.5 Механизм перемещения каретки




         2.2.5.1 Порядок работы с механизмом гидравлического перемещения каретки




         1.Перемещение каретки вправао (Каретка со стрелой находятся в транспортном положении): 1.1.Установить экскаватор-погрузчик на опоры.

         1. .Повернуть колонку в среднее положение.

             13

         2. .Маховик 9 (Рис. 2.1) повернуть по часовой стрелке до упора, при этом напорные полости гидроцилиндров прижима каретки соединяются со сливом в гидробак.

         3. .Рукояткой 8 (Рис. 2.1) полностью задвинуть шток гидроцилиндра 5 (рис. 2.5) перемеще-ния каретки в гильзу. При этом, механизм перемещения каретки, закрепленный на штоке гидроцилиндра, упираясь в упор расположенный на, раме переключается для движения вправо.

         4. .Рукояткой 8 (Рис. 2.1) полностью выдвинуть шток гидроцилиндра перемещения каретки. При этом, механизм перемещения каретки входит в зацепление с упорами расположенными на верхней направляющей рамы.

         5. .Рукояткой 8 (Рис. 2.1) задвигать шток гидроцилиндра перемещения каретки, при этом ка-ретка перемещается вправо. Максимальное перемещение каретки за один полный ход гидро-цилиндра равно 185 мм.

         6. .При необходимости перемещения каретки на расстояние более 185 мм. необходимо вновь повторять пункты 1.5 и 1.6 данной инструкции до тех пор пока каретка не будет установлена в требуемое положение.

         7. .Маховик 9 (Рис. 2.1) повернуть против часовой стрелки до упора, при этом напорные по-лости гидроцилиндров прижима каретки соединяются с напорной полостью распределителя 1.9.Рукоятку 4 (Рис.2.1) потянуть на себя и удерживать в течение 5...7 сек. При этом, рабочая жидкость подаётся в штоковую полость гидроцилиндра стрелы, поднимая стрелу, и в напор-ные полости гидроцилиндров прижима каретки, фиксируя её.

         Экскаватор погрузчик готов к работе.




         2.Перемещение каретки влево (Переход в транспортное положение)




         1. .Для перемещения каретки влево необходимо поднять стрелу в транспортное положение и повернуть колонку в среднее положение.

         2. .Выполнить пункт 1.1 данной инструкции, и последовательно выполняя пункты 1.5 и 1.6

            передвинуть каретку в крайнее правое положение.

         3. .Рукояткой 8 (Рис. 2.1) полностью выдвинуть шток гидроцилиндра 5 (рис. 2.5) перемеще-ния каретки. При этом, механизм перемещения каретки, закрепленный на штоке гидроци-линдра, упираясь в упор расположенный на стойке рамы, переключается для движения вле-во, и незначительно сдвигает каретку, устанавливая её в положение из которого может быть начато движение влево.

         4. .Рукояткой 8 (Рис. 2.1) полностью задвинуть шток гидроцилиндра перемещения каретки. При этом, механизм перемещения каретки входит в зацепление с упорами расположенными на верхней направляющей рамы.

         5. .Рукояткой 8 (Рис. 2.1) выдвигать шток гидроцилиндра перемещения каретки, при этом каретка перемещается влево. Максимальное перемещение каретки за один полный ход гид-роцилиндра равно 185 мм.

         6. .При необходимости перемещения каретки на расстояние более 185 мм. необходимо вновь повторять пункты 2.4 и 2.5 данной инструкции до тех пор пока каретка не будет установлена в требуемое положение.

         7. .Последовательно выполнить пункты 1.8 и 1.9 данной инструкции.

         Экскаватор погрузчик готов к работе.




         3.Действия при отказе механизма перемещения каретки (Толкатель 1(Рис.2.5) находится в среднем положении).




         1. .При частом многократном перемещении каретки возможен отказ механизма перемеще-ния каретки в этом случае необходимо установить корпус 2 (Рис.2.5) механизма таким обра-зом, чтобы кулачок 3 (Рис.2.5) находился между зубьями направляющей 4 (Рис. 2.5) не каса-ясь их.

         2. .Вручную передвинуть толкатель 1 (Рис. 2.5) в крайнее положение, и продолжить работу.















         ""d

         (J




         Таблица 2.1 – Перечень элементов.

          15




         Обозна-чение	Наименование	Кол-во	Примечание
         Б1	Гидробак (корпус 50-46080010)*	1	V=18 дм.куб.
         Б2	Гидробак 702ЕА.02.12.500	1	V=100дм.куб.
         Ф1	Фильтр сливной 50-4608012-А* Элемент фильтрующий 54.57.020-А*	1 18	МТЗ
         Ф2	Фильтр сливной RFM30CD1ВВ532S Элемент фильтрующий CRE30CD-1	1 1	«SOFIMA»Италия
         ДР1	Дроссель односторонний 702ЕА.46.01.000-01	1
         ДР2	Дроссель односторонний 702ЕА.02.12.890	1
         КП1	Клапан предохранительный У462.805.1	1
         КП2-КП7	Клапаны распределителя, основной и реактивные	6	Комплект распределителя
         Ц1, Ц2	Гидроцилиндры выворота погрузочного ковша 73/63х40-560-1405**	2
         Ц3, Ц4	Гидроцилиндры подъема стрелы 90/80х56-560-925**	2
         Ц5, Ц6	Гидроцилиндры челюсти ковша 90/80х50-200-445**	2
         Ц7-Ц10	Гидроцилиндры прижима каретки 702ЕМ.02.12.900	4
         Ц11, Ц12	Гидроцилиндры поворота колонки 125/110х56-225-132**	2
         Ц13	Гидроцилиндр рукояти 125/110х63-900-1300**	1
         Ц14. Ц15	Гидроцилиндры аутригеров 125/110х56-280-680**	2
         Ц16	Гидроцилиндр стрелы 125/110х56-900-1300**	1
         Ц17	Гидроцилиндр экскаваторного ковша 90/80х56-900-1250**	1
         Ц18	Гидроцилиндр перемещения каретки 60/50х32-200-392**	1




         *Примечание: обозначение гидроагрегатов МТЗ может отличаться от указанных, в зависи-мости от комплектации базового шасси.

         **Примечание: обозначение гидроцилиндра указано его размерностью. Наименование про-изводителя гидроцилиндра промаркировано на наружной поверхности гильзы цилиндра.









         Электросистема

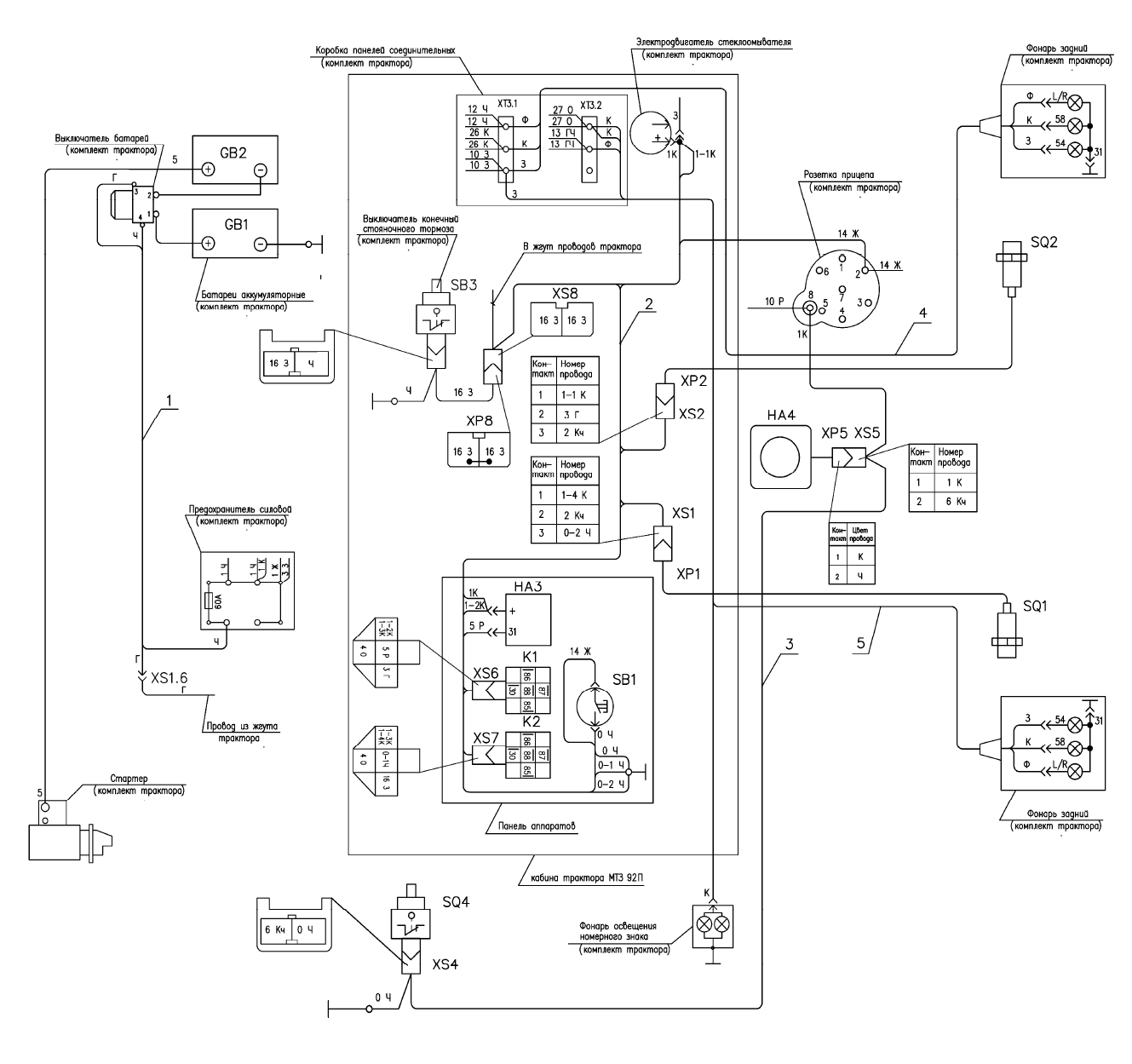

Рис. 2.7 – Схема электрическая принципиальная

1. Использование по назначению




   1. Эксплуатационные ограничения






      Важнейшим параметром (несоблюдение которого не допустимо по условиям безо-пасности) является давление рабочей жидкости в гидросистеме, которое не должно превы-шать 20,0 МПа для погрузочного и 21 МПа для экскаваторного оборудования.

      Запрещается при работе экскаваторным оборудованием производить выгрузку ковша в сторону смещения каретки.

      Длительную эксплуатацию экскаватора-погрузчика обеспечивает правильный выбор ковшей, позволяющих не превышать грузоподъемность машины указанной в технической характеристике.

      Разработку котлованов и траншей в грунтах естественной влажности с нарушенной структурой (при отсутствии грунтовых вод и расположения поблизости подземных сооруже-ний) осуществляется с вертикальными стенками без крепления на глубину не более:

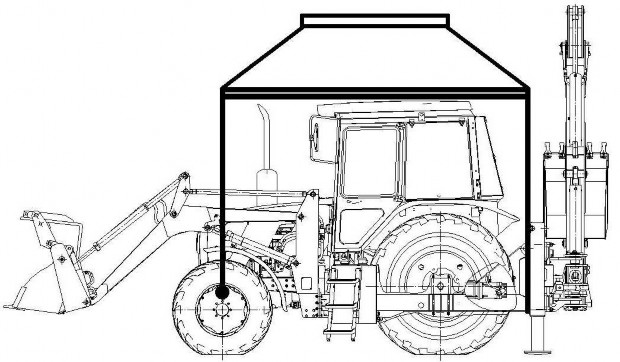

      • 1м -в песчаных (в т.ч. гравелистых грунтах);

      • 1,25 м -супесках;

      • 1,5 м -в глинах и суглинках;

      • 2м -особо плотных грунтах.

      Разработку котлованов и траншей без крепления на глубину до 5м в грунтах естест-венной влажности вести с откосами 45 .




   2. Общие меры безопасности




      Кроме мер безопасности, указанных ниже, выполнять указания, изложенные в «Тех-ническом описании и инструкции по эксплуатации трактора МТЗ», «Инструкции по эксплуа-тации дизелей Д-245.5» .

      К работе на экскаваторе-погрузчике допускаются лица, прошедшие специальную подготовку, изучившие настоящее «Руководство по эксплуатации», прошедшие инструктаж по технике безопасности и имеющие удостоверение на право управления экскаватором-погрузчиком.




      1. Меры безопасности при подготовке изделия




         При подготовке экскаватора-погрузчика к работе тщательно осмотреть экскаватор-погрузчик, убедиться в его полной исправности:

         • прочитать все предупредительные знаки и таблички на машине;

         • проверить наличие масла в гидробаке, наличие охлаждающей жидкости в системе охлаждения и горючего в топливных баках;

         • проверить исправность освещения и звукового сигнала;

         • убедиться, что ступеньки, рычаги управления не замаслены, не обледенели;

         • все операции, связанные с подготовкой экскаватора-погрузчика к работе, выпол-нять при опущенных рабочих органах и неработающем двигателе;

         • держать в чистоте ступеньки, поручни и рабочее место водителя;

         • при подъеме и спуске с машины необходимо повернуться к ней лицом и держать-ся обеими руками за поручни;

         • никогда не спрыгивать с машины;

         • не подниматься на машину с инструментом и другими принадлежностями в ру-

           ках;




           • входить в кабину только через левую дверь.

              19




      2. Правила заправки изделия горюче-смазочными материалами




         • перед заправкой экскаватора-погрузчика ГСМ необходимо заглушить двига-тель, затормозить экскаватор-погрузчик;

         • во время заправки ГСМ ЗАПРЕЩАЕТСЯ курить;

         • заливные горловины должны быть очищены от грязи и подтеков;

         • заправлять машину топливом только механизированным способом;

         • заправку ГСМ производить до уровней контрольных пробок, окошек, мерных

         трубок;




         • после заправки заправочные места должны быть закрыты, а остатки и подтеки

           ГСМ удалены;

           • уметь пользоваться огнетушителем (техническое обслуживание огнетушителя надо производить в соответствии с указанием на прикрепленной к нему табличке).




      3. Последовательность внешнего осмотра экскаватора-погрузчика




         Проводя осмотр машины необходимо обратить внимание на:

         • надежность крепления болтовых соединений;

         • отсутствие трещин в металлоконструкции;

         • отсутствие трещин, разрывов и вздутий рукавов гидравлических;

         • подтекание жидкостей в узлах и трубопроводах систем экскаватора-погрузчика;

         • состояние шин.

      4. Правила и порядок осмотра рабочего места







         т.д.;

         При подготовке рабочего места требуется убедиться, что:

         • уклон рабочей площадки не превышает 5 ;

         • площадка не захламлена железными обрезками, прутьями, досками, проволокой и




         • под площадкой нет кабеля действующей линии электропередач любого напряже-

           ния или газопровода;

           -нет ли охранной зоны электропередач, а если есть то убедиться, что расстояние от любой части машины или поднимаемого груза в любых положениях, в т.ч. и при наиболь-шем подъеме или вылете ковша, до ближайшего провода, находящегося под напряжением, должно быть:

           при напряжении линий до 1 кВ 1,5 м;

           при напряжении линий 1-20 кВ 2 м;

           при напряжении линий 35-110 кВ 4 м;

           при напряжении линий 150-220 кВ 5 м;

           при напряжении линий 300 кВ 6 м;

           при напряжении линий 500-750 кВ 9 м; при напряжении линий 800 кВ (постоянного тока) 9м;

           При необходимости производить работы в данной зоне машинисту необходимо вы-дать наряд-допуск, определяющий условия производства работ и подписанный главным ин-женером (энергетиком) организации, выполняющей работы, и назначается ответственный инженерно-технический работник, (фамилия его указывается в наряде-допуске) под руково-дством которого должна производиться работа;

           • расстояние от любой выемки до ближайшего колеса при выполнении работ на площадке должно быть не менее:

             при глубине выемки 1м -1.5 м; при глубине выемки 2 м -3 м;

             20

             при глубине выемки З м -4 м; при глубине выемки 4 м -5 м; при глубине выемки 5 м -6 м.



             Если невозможно выдержать указанные расстояния, откосы выемок необходимо на-дежно укрепить.

           • если нужно работать ночью или при сниженной видимости, то рабочая площадка должна быть освещена местным освещением.




      5. Правила и порядок осмотра и проверки готовности экскаватора-погрузчика к использованию.




         Перед пуском нового или долго не работающего экскаватора-погрузчика необходи-мо разместить его на горизонтальной площадке и провести внешний осмотр в соответствии с п.2.2.3 и проверить:

         • наличие топлива в топливном баке;

         • давление в шинах;

         • уровень масла в картере дизеля трактора (см. инструкцию трактора);

         • уровень масла в гидробаке, который должен находиться в пределах нижнего и верхнего смотровых окон.




   3. Использование изделия




      1. Порядок действия обслуживающего персонала при эксплуатации экскаватора-погрузчика.




         Эксплуатация экскаватора-погрузчика включает:

         • приемку экскаватора-погрузчика;

         • обкатку экскаватора-погрузчика;

         • эксплуатационные указания;

         • работу с экскаваторным и погрузочным оборудованием.




      2. Приемка экскаватора-погрузчика




         При получении нового экскаватора-погрузчика необходимо:

         • распломбировать двери кабины;

         • проверить комплектность согласно упаковочного листа, который находится в кабине экскаватора-погрузчика;

         • проверить наличие и целостность всех сборочных единиц;

         • проверить наличие эксплуатационных документов

         • проверить наличие запасных частей, инструмента и принадлежностей согласно упаковочного листа;

         • снять консервационную смазку со штоков гидравлических цилиндров и других элементов экскаватора-погрузчика.

         При осмотре экскаватора-погрузчика обратить внимание на следующее:

         • надежность крепления составных частей, затяжку резьбовых соединений, шплин-товку гаек, стопорение осей и пальцев;

         • состояние соединений и креплений трубопроводов гидравлических и пневматиче-ских систем и проводов электрического оборудования;

         • надежность установки и фиксации рычагов и ручек органов управления;

         • давление в шинах.




      3. Обкатка экскаватора-погрузчика

          21




         Обкатка экскаватора-погрузчика является обязательной подготовительной операци-ей перед пуском его в эксплуатацию. Недостаточная или некачественная обкатка приводит к значительному сокращению срока службы деталей и узлов экскаватора-погрузчика.

         В период обкатки экскаватора-погрузчика необходимо строго соблюдать правила эксплуатации, тщательно проводить техническое обслуживание.

         Обкатка производится согласно инструкции по эксплуатации базового трактора.

         Дополнительно необходимо провести обкатку гидросистемы экскаватора-погрузчика в течение 30 минут, а также обкатать экскаватор-погрузчик под нагрузкой в течение 8 часов на средних оборотах двигателя.

         Выявленные в процессе обкатки неисправности должны быть устранены.




      4. Эксплуатационные указания




         Правильная эксплуатация экскаватора-погрузчика, зависящая от знания машинистом и техническим персоналом устройства, правил эксплуатации, технического обслуживания и хранения, значительно увеличивает срок службы машины. Нормальная и надежная работа составных частей экскаватора-погрузчика обеспечивается при условии использования топ-лива, смазки и других эксплуатационных материалов, указанных в настоящем "Руководстве эксплуатации", а также в прилагаемом к машине "Техническом описании к инструкции по эксплуатации тракторов "Беларусь".

         Выполнение технического обслуживания в установленные сроки является обяза-тельным независимо от технического состояния, времени года и размещения экскаватора-погрузчика. При эксплуатации экскаватора-погрузчика необходимо следить за показаниями приборов, наличием характерных для изделия шумов, вибрации. Чаще всего отклонения от номинальных параметров систем и узлов можно устранить путем регулировки

         Внимание!!! При складывании экскаваторного оборудования в транспортное положение первым слаживается ковш и после слаживается рукоять, во избежание уда-ров ковша о металлоконструкцию стрелы. При переводе из транспортного положения в рабочее первой поворачивается рукоять, затем ковш.




      5. Эксплуатация базового трактора




         Для обеспечения длительной и надежной эксплуатации базового трактора необхо-димо соблюдать правила, изложенные в "Техническом описании и инструкции по эксплуата-ции тракторов "Беларусь".




      6. Эксплуатация гидравлической системы




         Рабочая жидкость гидравлических систем, заправляемая в баки, должна быть чистой с тонкостью фильтрации не более чем 25 мкм. Класс чистоты рабочей жидкости 12 по ГОСТ 17216-71. Уровень рабочей жидкости в баках должен быть максимальным. При каж-дой новой перезаправке баков, после их предварительного заполнения проработать всеми со-ставными частями гидравлических систем (для заполнения их рабочей жидкостью), а затем долить ее в баки при втянутых штоках гидроцилиндров. Не допускать работу гидравличе-ских систем с уровнем рабочей жидкости в баках ниже минимального. Это ухудшает темпе-ратурный режим работы систем и создает предпосылки для вспенивания и старения рабочей жидкости. В результате уменьшается срок службы составных частей гидравлических систем. Чтобы не нарушать устойчивую работу гидравлических систем необходимо предо-хранять их от попадания воздуха. Своевременно подтягивать все соединительные элементы и заменять фильтроэлементы в линейных фильтрах. Применять рабочие жидкости и их заме-

         нители, указанные в настоящем руководстве.

         22

      7. Работа с экскаваторным оборудованием






         Работа с экскаваторным оборудованием заключается в наборе материала в ковш и выгрузке его в транспортное средство или в отвал.




      8. Работа с погрузочным оборудованием




         Работа с погрузочным оборудованием заключается в наборе материала в ковш, вы-грузке его в транспортное средство или в отвал, планировании рабочих площадок и др.




      9. Порядок контроля работоспособности




         Контроль за работоспособностью заключается в регулировании узлов изделия и его параметров.




      10. Возможные неисправности и способы их устранения







          стей

          Таблица 2.1 -Перечень наиболее часто встречающихся или возможных неисправно-




          Наименование неисправ-ности, внешнее проявле-ние и дополнительные признаки	Вероятная причина	Метод устранения	При-меча-ние
          БАЗОВЫЙ ТРАКТОР Возможные отказы трактора и его составных частей изложены в «Техническом описании и инструкции по эксплуатации трактора «Беларусь»
          Осевой люфт поворотной колонки и стук в ней.	Износ втулок, пальцев	Заменить
          Самопроизвольный пово-рот рабочего оборудова-ния.	Износилось манжетное уп-лотнение гидроцилиндра	Заменить манжетное уплотнение.
          Самопроизвольное движе-ние штока гидроцилиндра.	Износилось манжетное уп-лотнение поршня цилиндра. Износился золотник гидро-распределителя.	Отремонтировать или заменить гидрорас-пределитель
          Самопроизвольное вклю-чение насоса трактора.	Ослабла пружина шариково-го фиксатора	Заменить пружину
          Резкое уменьшение скоро-сти движения штоков гид-роцилиндров	Неисправен насос	Отремонтировать на-сос или заменить но-вым
          Затруднительная регули-ровка предохранительного клапана	Засорилась рабочая поверх-ность клапана	Промыть клапан
          	Нарушилась характеристика пружины	Заменить пружину
          	Износился клапан и седло клапана	Заменить клапан и седло клапана
          Разрыв рукавов высокого давления	Чрезмерное давление в гид-росистеме	Отрегулировать дав-ление в гидросистеме. Устранить трение, скручивание и за-

           23




          Наименование неисправ-ности, внешнее проявле-ние и дополнительные признаки	Вероятная причина	Метод устранения	При-меча-ние
          		щемление рукавов
          Стуки или скрипы в местах сочленения подвижных уз-лов	Износ втулок или пальцев	Заменить втулки или пальцы
          Резкое падение уровня жидкости в баке	Пробито уплотнение насоса	Заменить уплотнение
          Экскаватор-погрузчик раз-вивает недостаточное уси-лие	Разрегулировался предохра-нительный клапан распреде-лителя	Отрегулировать пре-дохранительный кла-пан
          	Износился или заедает пере-ливной клапан	Промыть клапан
          Чрезмерный нагрев рабо-чей жидкости	Засорился фильтр	Промыть фильтрую-щие элементы
          Резкое падение подачи гидронасоса	Разрыв уплотнительных ко-лец	Снять крышку насоса и заменить уплотни-тельные кольца
          При работе рукоятью тра-вит шток гидроцилиндра стрелы	Нарушена герметизация раз-грузочного клапана или по-ломана пружина	Заменить разгрузоч-ный клапан или пру-жину
          Утечка масла через золот-ник, заглушки, штуцера и крышки	Износились резиновые уп-лотнения или манжеты	Заменить уплотнения, прокладки или ман-жеты
          Золотники не возвращают-ся в нейтральное положе-ние	Произошла поломка пружи-ны или стопорного кольца золотника	Заменить пружину или стопорное кольцо
          	Заклинивание золотника	Промыть гидрорас-пределитель
          Самопроизвольное вклю-чение золотников	Засорились дренажные от-верстия	Промыть гидрорас-пределитель
          Не поступает рабочая жид-кость от распределителя к гидроцилиндрам	Произошла поломка или на-рушилась характеристика пружины переливного кла-пана гидрораспределителя, не герметичен канал управ-ления	Заменить пружину
          Быстрый износ манжет уп-лотнений гидроцилиндров	Наличие задиров на штоке или гильзе гидроцилиндра	Заменить шток. Прохонинговать тру-бу или заменить крышку цилиндра
          Чрезмерное вспенивание рабочей жидкости	Подсос воздуха на всасы-вающей магистрали	Подтянуть крепление всасывающих трубо-проводов. Заменить поврежден-ный трубопровод или уплотнения насоса
          	Недостаточный уровень ра-бочей жидкости	Долить рабочую жид-кость до уровня

          24

      11. Перечень режимов работы экскаватора-погрузчика.






          Основными режимами работы экскаватора-погрузчика являются рабочий и транс-портный.

          Рабочий режим используется при погрузочно-разгрузочных операциях, а также при разработке грунтов, при рытье траншей и т.д.

          При передвижении на дальние расстояния используется транспортный режим, во время которого, следует стрелы экскаваторного и погрузочного оборудования застопорить.




      12. Правила заправки




          При заправке необходимо:

          • руководствоваться инструкцией по эксплуатации и техническому обслуживанию трактора;

          • при необходимости долить масло в картер двигателя, воздухоочиститель, корпус топливного насоса, регулятор, корпус коробки передач и заднего моста, корпус рулевого управления, бак рабочей жидкости трактора, а также смазать механизмы и узлы трактора в соответствии с таблицей смазки;

          • при необходимости дозаправить бак экскаватора-погрузчика рабочей жидкостью;

          • смазать механизмы экскаватора-погрузчика в соответствии с таблицей смазки.

            Масло, предназначенное для заливки, должно находиться в опломбированной таре и иметь сертификат, свидетельствующий о соответствии стандарту. При отсутствии масла в специальной опломбированной таре разрешается заливать в систему масло из общей тары с предварительной проверкой его на соответствие стандарту и последующим отстоем и фильт-рацией.

            ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ МАСЛО БЫВШЕЕ В УПОТРЕБЛЕНИИ, С СОДЕРЖАНИЕМ МЕХАНИЧЕСКИХ ПРИМЕСЕЙ ИЛИ ВЛАГИ, А ТАКЖЕ СМЕСЬ РАЗНЫХ СОРТОВ МАСЕЛ

            Бак заправлять рабочей жидкостью через горловину до верхнего уровня, при втяну-тых штоках гидроцилиндров, указанного на масломерной линейке, непосредственно из тары, которая снаружи должна быть промыта бензином и насухо вытерта тканью, не оставляющей волокон.




      13. Проверка технического состояния




          В процессе эксплуатации и после ремонтов необходимо проверять давление в гидро-системе и техническое состояние экскаватора-погрузчика.

          Проверка технического состояния включает проверку комплектности, окраски, со-стояния трубопроводов и металлоконструкций, рабочей жидкости и фильтров, внутренних и наружных утечек рабочей жидкости, работы механизмов, исправности электрооборудования. Наружные утечки рабочей жидкости не допускаются за исключением выноса масля-

          ной пленки штоками гидроцилиндров до 0,2 см3/ч (приблизительно 6 капель в час при рабо-те).

          Внутренние утечки в распределителях проверяют на стендах. В эксплуатационных условиях величина утечки может быть ориентировочно установлена по величине перемеще-ния штоков цилиндров под действием силы тяжести.

          Допустимая величина перемещения штоков в течение часа:

          для цилиндров стрелы и рукояти -75 мм; для цилиндров ковша обратной лопаты, опорных башмаков -100 мм

           25

          Величину перемещения проверяют при максимальных вылетах рабочих органов, без груза в ковше.

          Во избежание простоев тщательно осматривайте механизмы экскаватора-погрузчика, внимательно и своевременно устраняйте замеченные недостатки. Следите за со-стоянием креплений.




   4. Порядок работы




      Перед пуском двигателя выполнить все операции, предусмотренные ежедневным техническим обслуживанием.

      Подготовку к пуску и пуск выполнять в соответствии с инструкцией по эксплуата-ции базового трактора.

      В течение 5-10 мин работы двигателя вхолостую машинист должен убедиться в его полной исправности, затем включить насосы.

      После включения насосов проверить в течение 5-6 мин работу экскаватора-погрузчика на холостом ходу. В зимнее время экскаватор-погрузчик должен работать вхоло-стую до тех пор, пока рабочая жидкость прогреется до 15...20 С.

      При работе экскаваторным оборудованием опорные башмаки должны быть опуще-

      ны.




      Ковш обратной лопаты установить так, чтобы не было трения задней стенки о грунт

      и в то же время обеспечить минимальный угол копания. Следует избегать работы одним зу-бом ковша и не допускать включения механизма поворота в процессе копания.

      При работе погрузочным оборудованием экскаваторное оборудование и башмаки опорные должны быть в транспортном положении.

      В зависимости от условий работы надо выбрать рациональную схему разработки за-боя. Копание должно производиться равномерно. Следует избегать работы цилиндрами до положения упора и включения предохранительных клапанов.

      При работе с липкими грунтами не допускать сильного загрязнения ковша и вовремя его очищать.

      При проведении работ в зимних условиях необходимо снять замерзший слой грунта подрывом или удалить его после прогрева, подрывать замерзший слой зубьями ковша за-прещается. При ночных работах должно быть обеспечено достаточное освещение рабочей площадки и механизмов.

      Нужно следить, чтобы не было ударов по штокам.

      Использовать экскаватор-погрузчик следует только по его прямому назначению.




      1. Работа экскаваторным оборудованием




         Установить ковш на опорную поверхность и для лучшего его наполнения и отрыва взятого груза от основной массы материала ковш при помощи цилиндра развернуть кверху. Поднять стрелу и рукоять на высоту, обеспечивающую проход ковша над кузовом транс-портного средства с учетом поворота при выгрузке, повернуть и разгрузить ковш.




      2. Работа погрузочным оборудованием




         Полный цикл работы экскаватора-погрузчика при погрузке из штабеля или массива состоит из опускания ковша в исходное положение, набора материала в ковш, запрокидыва-ния ковша, отъезда от штабеля или массива, подъезда к месту разгрузки, подъема ковша, раз-грузки ковша, подъезда к штабелю или массиву.

         26

         Врезание ковша в материал осуществляется ходом экскаватора-погрузчика вперед.

         Это рекомендуется производить на малой скорости. При подъезде к штабелю или массиву выставить ковш в положение копания.

         Начав врезание в погружаемый материал одновременно (при уменьшении скорости машины) включить ручку распределителя поворота ковша на запрокидывание. После набора полного ковша приподнять стрелу, отъехать назад или развернуться, подъехать к месту раз-грузки или транспортному средству, поднять стрелу и разгрузить ковш.

         После разгрузки осуществляется подъезд к штабелю. Одновременно с этим необхо-димо включить опускание стрелы.

         При работе необходимо для повышения производительности совмещать движение базового трактора с работой погрузочного оборудования.

         В зависимости от конкретных условий, типов применяемых транспортных средств, размеров рабочей площадки, требуемой интенсивности работ и других факторов возможны схемы производства работ.

         При работе на экскаваторе-погрузчике ЗАПРЕЩАЕТСЯ:

         • работать на целиковом твердом грунте и грунте выше II категории без предвари-тельного рыхления;

         • разрыхлять твердый грунт, разгоняя экскаватор-погрузчик.

         При движении экскаватора-погрузчика с загруженным ковшом на дальние расстоя-ния ковш должен находиться в транспортном положении. Скорость движения поддерживает-ся максимально возможной в зависимости от дорожных условий.

         При подъезде к транспортному средству поднять ковш на такую высоту, чтобы он не задевал кузова, снизить скорость и медленно свалить груз, равномерно распределяя его по кузову.

         Для выброса прилипшего материала следует встряхнуть ковш.




   5. Указание мер безопасности




      1. Общие указания




         Кроме мер безопасности, указанных ниже, выполнять указания, изложенные в "Тех-

         ническом описании и инструкции по эксплуатации трактора "Беларусь".




      2. Меры безопасности при производстве работ




         К работе на экскаваторе-погрузчике допускаются только лица, проведшие специаль-ную подготовку, изучившие "Руководство по эксплуатации", прошедшие инструктаж по тех-нике безопасности и имеющие удостоверение на право управления экскаватором-погрузчиком.

         Перед началом работы осмотреть экскаваторное и погрузочное оборудование, креп-ление сборочных единиц. Убедившись в их полной исправности, приступить к работе. Перед пуском проверить, чтобы рычаги управления находились в выключенном (нейтральном) по-ложении.

         ЗАПРЕЩАЕТСЯ:

         • поручать запуск и работу на экскаваторе-погрузчике посторонним лицам;

         • работать на неисправном экскаваторе-погрузчике;

         • поднимать груз над людьми, находиться под поднятой стрелой или ковшом, а также впереди движущейся машины во время ее работы;

         • находиться на штабеле материала, разрабатываемого экскаватором-погрузчиком;




         стике;

          27

         • выполнять работы, не соответствующие назначению машины;

         • поднимать груз, масса которого превышает указанный в технической характери-




         • перевозить на экскаваторе-погрузчике людей;

         • покидать кабину экскаватора-погрузчика при движении;

         • делать резкие рывки при работе, особенно с полным ковшом, во избежание поте-

         ри устойчивости и возможности опрокидывания;

         • по окончании работы оставлять рабочие органы поднятыми;

         • без согласования с изготовителем переоборудовать экскаватор-погрузчик для ра-бот с другими навесками не отраженных в настоящем руководстве.

         Все операции, связанные с любыми работами, а также подготовкой экскаватора-погрузчика к пуску, необходимо выполнять только при остановленном двигателе.

         Перед пуском двигателя, а также во время выполнения погрузочных работ необхо-димо убедиться в отсутствии людей вблизи экскаватора-погрузчика и на расстоянии до 5 м и дать предупредительный сигнал. Не работать на экскаваторе-погрузчике при неисправных рулевом управлении, тормозах, электрическом освещении и сигнализации.

         При передаче экскаватора-погрузчика сменщику или механику необходимо преду-предить их обо всех неисправностях.




      3. Меры безопасности при транспортных перегонах.




         Перед троганием с места дать предупредительный сигнал. Убедитесь, что нет ника-ких препятствий для начала движения. Во время движения экскаватора-погрузчика соблю-дать правила дорожного движения.

         Переезжать через бугры, канавы и другие препятствия под прямым углом, на малой скорости. Проявлять осторожность на мягких и влажных грунтах.

         При переездах по дорогам с низким коэффициентом сцепления (заснеженным, влаж-ным), а также на уклонах, косогорах и в других сложных условиях соблюдать особую осто-рожность, не допуская резких поворотов и торможений. Допустимая скорость – не более 20 км/ч.

         Перед поворотами выбирать такую скорость передвижения, которая обеспечивала бы нормальный поворот экскаватора-погрузчика (без заносов, потери устойчивости и т.п.).

         На стоянке необходимо затормозить машину. При длительной остановке необходи-мо опустить рабочий орган на землю.




      4. Меры безопасности при пользовании инструментом




         Инструмент должен быть в исправном состоянии. Гаечные ключи подбирать по раз-мерам гаек. Их рабочие поверхности не должны иметь сбитых скосов, а рукоятки -заусен-цев.

         ЗАПРЕЩАЕТСЯ отворачивать и заворачивать гайки гаечным ключом больших разме-ров с подкладкой металлических пластинок между гранями гайки и ключа, а также удлинять гаечные ключи присоединением другого ключа или трубы (кроме специальных монтажных ключей).

         Во время работы с зубилами и другими ручными инструментами для рубки металла и других материалов необходимо надевать предохранительные очки с небьющимися стекла-ми. Рабочие места, расположенные близко друг к другу, должны быть разделены экранами.

         28

      5. Меры пожарной безопасности






         Не хранить на экскаваторе-погрузчике промасленные или смоченные топливом об-тирочные материалы. Не работать в промасленной одежде.

         Не подносить к топливному баку и баку с рабочей жидкостью открытый огонь, не курить при их заправке. После заправки вытереть насухо все подтеки. Не допускать течи в баках и трубопроводах. При их обнаружении устранить, а подтеки насухо вытереть.

         Не подогревать составные части экскаватора-погрузчика открытым пламенем. Следить за состоянием контактов, изоляции и надежностью крепления электриче-

         ских проводов. Искрение в местах повреждения изоляции или при ослаблении крепления в местах подсоединения проводов может вызвать пожар, особенно в летнее время года.

         В случае воспламенения топлива или смазки пламя засыпать песком, землей или за-крыть брезентом. Ни в коем случае не заливать горящую смазку или топливо водой.




   6. Действия в экстремальных ситуациях




      При аварии, когда невозможно открыть дверь, необходимо разбить стекло кабины молотком (молоток находится в ящике для инструментов, сзади слева от водителя).

      В случае возникновения пожара на машине следует использовать огнетушитель (не допускается работать без огнетушителя, место установки его предусмотрено в кабине). Пра-вила пользования огнетушителем указаны на прикрепленной к нему табличке.

      ВНИМАНИЕ! КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ БУКСИРОВАНИЕ ЭКСКАВА-ТОРА-ПОГРУЗЧИКА СО СКОРОСТЬЮ БОЛЕЕ 14 КМ/Ч.

       29




2. Техническое обслуживание




   1. Общие указания




      Техническое обслуживание состоит из комплекса операций, проводимых ежесменно и периодически. Они обеспечивают поддержание машины в исправном состоянии и преду-преждают причины, ведущие к преждевременному износу и выходу из строя деталей, узлов и механизмов.




   2. Порядок технического обслуживания изделия







      смены;

      Техническое обслуживание экскаватора-погрузчика включает:

      ежесменное техническое обслуживание (ЕТО) -выполняемое в течение рабочей




      первое техническое обслуживание (ТО-1) -через 125 моточасов; второе техническое обслуживание (ТО-2) -через 500 моточасов; третье техническое обслуживание (ТО-3) -через 1000 моточасов;

      сезонное техническое обслуживание (СТО) -при переходе к осенне-зимнему или

      весенне-летнему периоду эксплуатации.

      Техническое обслуживание трактора производите в соответствии с инструкцией к трактору. Работы по техническому обслуживанию экскаватора-погрузчика и трактора вы-полняйте одновременно.

      Ежегодно весной и осенью готовят экскаватор-погрузчик к сезону эксплуатации.




   3. Рекомендации о составе обслуживающего персонала




      Для проведения периодического технического обслуживания (ТО-1, TО-2, ТО-3) должны быть созданы эксплуатационные базы механизации (по типовым проектам), осна-щенные автомобилями "Техпомощь", агрегатами технического ухода, специальным инвента-рем и транспортными средствами.

      Работы на базах механизации выполняют специализированные бригады из 3-4 чело-век (с участием машиниста экскаватора-погрузчика).

      Машинист обязан:

      • знать конструктивные и эксплуатационные особенности трактора и навесного оборудования экскаватора-погрузчика;

      • содержать экскаватор-погрузчик в чистоте и выполнять ежесменное техническое обслуживание;

      • постоянно следить за состоянием экскаватора-погрузчика;

      • вести отчетность о работе экскаватора-погрузчика и передаче его сменщику.

        При эксплуатации и техническом обслуживании экскаватора-погрузчика машинист должен руководствоваться указаниями механика, ответственного за эксплуатацию и техни-ческое обслуживание парка экскаваторов-погрузчиков.

        Механик (инженерно-технический работник) обязан:

      • инструктировать машиниста по устройству, правилам эксплуатации, техническо-му обслуживанию экскаватора-погрузчика и по технике безопасности ведения работы на нем;

        30

        • организовывать проведение технического обслуживания и ремонта экскаватора-

          погрузчика, вести учет и следить за своевременным и качественным выполнением работ;

        • следить за отчетностью о работе экскаватора-погрузчика и за передачей смен.




   4. Подготовка к техническому обслуживанию







      и моют.

      Перед каждым техническим обслуживанием экскаватор-погрузчик очищают от грязи




      Площадь помещения для технического обслуживания одного экскаватора-

      погрузчика должна быть не менее 30 м, а высота -не менее 4 м. В помещении оборудуют смотровую яму, стеллажи для инструмента.

      Выполнение технического обслуживания машинистом непосредственно на месте ра-боты экскаватора-погрузчика допускается (при температуре окружающей среды не ниже 5 С) при отсутствии базы механизации, либо из-за значительной удаленности экскаватора-погрузчика от базы.

      Машинист и подсобный рабочий должны быть обеспечены необходимым инстру-ментом и приспособлениями из ЗИПа экскаватора-погрузчика и трактора.




   5. Перечень работ по техническому обслуживанию







      це 2.2.

      Требования по проведению работ по техническому обслуживанию указаны в табли-




      Таблица 2.2 -Перечень работ для различных видов технического обслуживания

      Содержание работ и методика их про-ведения	Технические требования	Приборы, инстру-мент, приспособле-ния и материалы, необходимые для выполнения работ
      ЕЖЕСМЕННОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ (ЕТО)
      Выполнить работы ЕО трактора МТЗ
      Произвести внешний осмотр	Механические повреждения устранить
      Смазать шарнирные соединения	Согласно схеме смазки
      Проверить уровень рабочей жидкости в баке гидросистемы, отсутствие течи. До-лить при необходимости	Уровень жидкости должен быть не ниже допустимого	Маслоуказатель, воронка
      Проверить на холостом ходу и под на-грузкой работу гидроцилиндров экскава-тора-погрузчика, осмотреть соединения трубопроводов	Гидроцилиндры должны ра-ботать плавно, без рывков. Течь рабочей жидкости не допускается	Набор гаечных ключей
      ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ №1 (ТО-1)
      Вымыть навесное оборудование и одно-временно трактор		Моечная машина
      Выполнять работы ежесменного техниче-ского обслуживания, перечень которых приведен выше
      Выполнить ТО-1 трактора
      Смазать шарнирные соединения	Согласно таблице и схеме смазки
      Проверить наружные крепежные соеди-нения, при необходимости подтянуть	Болтовые соединения долж-ны быть полностью затяну-	Набор гаечных ключей, отвертка,

       31




      Содержание работ и методика их про-ведения	Технические требования	Приборы, инстру-мент, приспособле-ния и материалы, необходимые для выполнения работ
      	ты, шарнирные соединения зашплинтованы	молоток
      Проверить состояние штоков гидроци-линдров	Поверхность штоков не должна иметь задиры и за-боины
      Первая промывка фильтров рабочей жид-кости (затем промывку производить только при ТО-2)	На фильтрующих элемен-тах, маслоуказателе и дру-гих деталях фильтров не должно быть частиц и ос-татков	Набор гаечных ключей
      ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ №2 (ТО-2)
      Выполнить ТО-1
      Выполнить ТО-2 трактора
      Поднять стрелу с загруженным ковшом и проверить перетекание рабочей жидкости из одной полости цилиндра в другую. При наличии заметного опускания стрелы под действием собственного веса и груза цилиндры подъема разобрать и заменить уплотнения на поршнях	Допустима величина пере-мещения штока в течение часа не более 55 мм	Набор гаечных ключей и манжеты из ЗИПа машины
      	Допустимый вынос масля-ной пленки штоками цилин-дров до 0,2 см3/ч (примерно 6 капель в час)
      Выполнить смазочные работы	Согласно таблице и схеме смазки
      Промыть фильтры рабочей жидкости и фильтры заливной горловины	На фильтрах не должно быть частиц и остатков пы-ли	Набор ключей	гаечных
      Проверить и, при необходимости, отрегу-лировать давление предохранительных клапанов распределителей	Отклонение давления от номинального 20 МПа не должно превышать 2 МПа	Набор ключей	гаечных
      Проверить состояние окраски на экскава-торе-погрузчике и, при необходимости, подкрасить	Не должно быть значитель-ных царапин, сколов и дру-гих повреждений
      ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ №3 (ТО-3)
      Выполнить ТО-2
      Выполнить ТО-3 трактора
      Выполнить смазочные работы	Согласно таблице и схеме смазки
      Проверить состояние металлоконструк-ций навесного оборудования и в случае необходимости произвести ремонт	Трещины и деформация в металлоконструкциях недо-пустимы	Сварочное и куз-нечное оборудова-ние
      Проверить состояние грязесъемников на всех цилиндрах, при необходимости за-менить	Грязесъемники не должны иметь перекосы, выпучива-ния и трещины	Набор гаечных ключей, отвертка
      	Манжеты не должны иметь повреждений рабочих кро-мок
      	Уплотнительные кольца должны сохранять эластич-ность и первоначальную форму

      32




      Содержание работ и методика их про-ведения	Технические требования	Приборы, инстру-мент, приспособле-ния и материалы, необходимые для выполнения работ
      	Втулки не должны иметь за-диры и значительного изно-са
      При необходимости снять с экскаватора-погрузчика, разобрать и промыть распре-делители, предохранительные и разгру-зочные клапаны. Заменить поврежденные уплотнения новыми	Манжеты не должны иметь поврежденных внутренних кромок, уплотнительные кольца круглого сечения должны сохранять эластич-ность и первоначальную форму, на промываемых по-верхностях не должно оста-ваться смолисто-асфальтовых образований, особенно в демпферных от-верстиях распределителей	Набор гаечных ключей
      СЕЗОННОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ (СТО)
      Выполнить ТО-3
      Выполнить работы сезонного техниче-ского обслуживания трактора
      Выполнить смазочные работы	Согласно таблице и схеме смазки
      Проверить состояние навесного оборудо-вания и устранить все неисправности
      Произвести необходимый ремонт, под-краску оборудования, а при необходимо-сти и трактора*
      * Перечень работ по техническому обслуживанию базового трактора производить со-гласно "Техническому описанию и инструкции по эксплуатации тракторов МТЗ".




      Гидросистему экскаватора-погрузчика заправляют соответствующей сезону рабочей жидкостью. Для обеспечения бесперебойной работы экскаватора-погрузчика в зимних усло-виях, оборудуют для ночной стоянки утепленный гараж и перед пуском подогревают возду-хом насосы, бак, распределители, клапаны и трубопроводы.

      Сведения по вместимости баков, картеров и систем, заправляемых ГСМ, приведены в таблице 2.3




      Таблица 2.3 – Заправочные емкости

      Наименование	Объем дм3	Марки топлива, масел и рабо-чих жидкостей	Примечание
      Корпус гидроагрега-тов МТЗ, включая трубопроводы и гид-роцилиндры (поворо-та и выносной опо-ры) тракторной гид-росистемы экскава-тора-погрузчика	35,0*	Моторные масла по ГОСТ – 8581-78 М10В2, М8В2 Заменитель – масло моторное М8А ГОСТ 10541-78	От + 5 С до + 50 С От – 40 С до + 5 С От + 5 С до + 50 С

       33




      Гидросистема экска-ваторного оборудо-вания	100	Моторные масла по ГОСТ – 8581-78 М10В2, М8В2 Заменитель – масло моторное М8А ГОСТ 10541-78	От + 5 С до + 50 С От – 40 С до + 5 С От + 5 С до + 50 С
      Шарнирные соеди-нения, подшипники, пальцы, втулки	1,0	Солидол «С» ГОСТ 4366-76 Заменители: Солидол «Ж» ГОСТ 1033-79 Литол 24 ГОСТ 21150-75
      * Емкость корпуса гидроагрегатов трак-тора – 20,5 л




      После плавного включения насосов экскаватор-погрузчик должен работать вхоло-стую на малых оборотах двигателя, пока рабочая жидкость прогревается до 15... 20 С.

      При работе экскаватора-погрузчика в условиях высоких температур резко снижается объемный КПД за счет перетечек жидкости. Поэтому летом следует применять более вязкие жидкости. При интенсивной работе после каждого часа выключать насосы на 10-15 мин для охлаждения жидкости, если ее температура достигает 80 С.

      В случае работы в условиях запыленности особо тщательно следят за отсутстви-ем течи соединений гидросистемы. Фильтры гидросистемы и сапуны бака промывают при выполнении каждого ТО-1.




   6. Указания по смазыванию. Рабочие жидкости, их замена




      Надежность и долговечность экскаватора-погрузчика в значительной степени зави-сят от своевременного и качественного смазывания ее сборочных единиц.

      Перед смазыванием необходимо протереть все масленки и пробки маслозаливных отверстий, очистить их от грязи, а после смазки -удалить всю выступающую наружу смазку. При смазке соединений, которые смазываются путем разборки, промывкой удалить старую смазку, протереть поверхности и нанести свежий слой смазки.

      Масло в гидросистеме экскаватора-погрузчика меняют: первый раз после 240 ч. ра-боты, в дальнейшем -каждые 960 ч.

      Внеочередную замену масла необходимо производить при попадании в него воды или механических примесей. Работы выполняют в чистом помещении.

      Для слива масла из бака отвернуть сливную пробку.

      При сливе масла из трубопроводов нужно разъединить линии нагнетания и слива по штуцерам в наиболее низких точках системы. Для более полного слива перемещать рычаги гидроуправления последовательно в обе стороны относительно нейтрального положения. Разъединение маслопроводов каждой линии рекомендуется производить в одной точке.

      Масло нужно сливать непосредственно после работы экскаватора-погрузчика, когда механические примеси еще не осели. Для ускорения процесса слива снять воздухофильтр в верхней части бака. Масло сливают в тару с биркой, указывающей, что оно отработанное.

      После промывки элементов гидросистемы и спускной пробки, бак заправляют рабо-чей жидкостью. Не допускается протирка внутренних поверхностей фильтра, пробки и бака ветошью (во избежание засорения волокнами).

      Отверстия промытых трубопроводов, гидроцилиндров, гидрораспределителей, насо-сов, клапанов и баков закрыть чистыми заранее приготовленными пробками или заглушка-ми.

      34

      Необходимо помнить, что применение для заправки гидросистемы масел, не пре-

      дусмотренных настоящим руководством, приведет к повышенному износу элементов гид-росистемы, нарушению работы гидроагрегатов.

      Топливо, смазочные масла и гидравлические жидкости, не рекомендованные инст-рукцией по эксплуатации, могут применяться только после официального подтверждения их пригодности изготовителем.

      После заправки гидробака жидкостью необходимо включить насосы, чтобы запол-нить жидкостью всю гидросистему, и долить масло в бак до верхнего уровня (при втянутых штоках гидроцилиндров).


















      Рисунок 4.1 -Схема смазки






3. Текущий ремонт




   1. Периодичность выполнения, перечень работ






      Для обеспечения бесперебойной эксплуатации экскаватора-погрузчика текущий ре-монт нужно проводить в плановом порядке через 1000 моточасов работы двигателя.

      Сроки проведения текущего ремонта планируются на календарный год.

      В планах должна быть указана продолжительность текущего ремонта (в календар-ных сутках). Для ориентации средняя трудоемкость текущего ремонта составляет 900 часов. Сокращение объема работ по текущему ремонту не рекомендуется.

      Не рекомендуется эксплуатация экскаваторов-погрузчиков, не прошедших текущий ремонт в установленные сроки.

      Перечень ремонтных работ:

      • мойка;

      • разборка на сборочные единицы и детали;

      • составление дефектной ведомости.

      Дефектная ведомость является основанием для замены отдельных видов работ по текущему ремонту (например, выполнить замену ковша в целом и т.д.). Дефектную ведо-мость составляют при участии машиниста, работающего на экскаваторе-погрузчике, и меха-ника (инженерно-технического работника), ответственного за техническое состояние экска-ватора-погрузчика при эксплуатации;

      При замене изношенных сборочных единиц и деталей новыми или их ремонте необ-

      ходимо:




      • заменить все уплотнения (в насосах, гидрораспределителях, гидроцилиндрах,

        фильтрах, клапанах, баке рабочей жидкости и трубопроводах);

        • заменить рукава высокого и низкого давления;

        • тщательно осмотреть металлоконструкции экскаватора-погрузчика, при обнару-жении дефектов устранить их;

        • провести сборку отремонтированных и замененных составных частей с восста-новлением посадок и сопряжений;

        • провести стендовые испытания составных частей с регулировкой;

        • провести сборку экскаватора-погрузчика, промывку гидросистемы;

        • провести холостые испытания и испытания под нагрузкой;

        • провести окраску экскаватора-погрузчика.




   2. Последовательность разборки, сборки и испытаний




      1. Разборка экскаватора-погрузчика




         Разборку экскаватора-погрузчика на сборочные единицы производят при наличии крана грузоподъемностью не менее 6 т в такой последовательности:

         • слить рабочую жидкость из бака и масло из картера двигателя и других емко-

           стей;




           -поставить экскаватор-погрузчик на подставки, снять задние колеса трактора, де-

           монтировать трубопроводы, рукава высокого и низкого давления, фильтры и клапаны, отвер-

           стия закрыть пробками или заглушками;

            37

           • снять бак рабочей жидкости с кронштейна, а кронштейн с обвязочной рамы;

           • отсоединить рабочее оборудование от поворотной колонки, отсоединить цилин-дры стрелы, рукояти от ковша, ковш от рукояти и рукоять от стрелы;

           • отсоединить раму экскаватора-погрузчика от трактора и снять ее;

           • отсоединить гидроцилиндры поворота от колонки и колонку от каретки;

           • отсоединить гидроцилиндры поворота от каретки;

           • снять с трактора установку насоса;

           • снять рычаги управления и гидрораспределители.

           • установку гидросистемы производить без упругих монтажных деформаций труб. Допускается подгонка трубы только тогда, когда она снята и не соединена с каким-либо аг-регатом. Не допускается перекручивание рукавов и их защемление. Установка деформиро-ванных рукавов и труб с механическими повреждениями запрещается;

           • детали, подлежащие сборке должны быть чистыми;

           • в корпусе установки насоса и других корпусах не допускать сверления отверстий, нарезки резьбы и снятия заусенцев после сборки (во избежание попадания стружки на тру-щиеся детали);

           • картонные прокладки должны быть пропитаны минеральным маслом непосредст-венно перед сборкой;

           • закрепление металлических трубопроводов, кожухов и других металлических частей должно исключать их вибрацию во время работы экскаватора-погрузчика.




      2. Испытания




         Испытания включают: стендовые испытания гидравлических устройств, испытания на холостом ходу и под нагрузкой.

         Промытые отремонтированные насосы, гидроцилиндры, гидрораспределители и клапаны должны быть испытаны на герметичность в течение 3 минут при давлении, равном 1,5 рабочего на технологических стендах.

         Наружные утечки при испытаниях под нагрузкой не допускаются.

         Каждый золотник распределителя на наличие утечки проверяют на стенде при ней-тральном положении золотников и температуре рабочей жидкости 40...60 С. Утечки, пре-вышающие 80 см3 в минуту, не допускаются.

         На стендах должны быть отрегулированы клапаны гидросистемы.

         Регулировку производить при расходе рабочей жидкости 835 см3/с (50 дм3/мин) и температуре 40...60 С.

         Окончательное регулирование предохранительных клапанов производится при ис-пытаниях экскаватора-погрузчика.

         Собранную на экскаваторе-погрузчике гидросистему необходимо промыть рабочей жидкостью. Для промывки поочередно включить гидроцилиндры экскаватора-погрузчика так, чтобы, каждый из них сделал не менее 10 двойных ходов. По окончании промывки фильтры бака рабочей жидкости очищают от загрязнений и промывают.

         На холостом ходу экскаватор-погрузчик испытывают 15 минут, а под нагрузкой в течение часа. Температура рабочей жидкости в баке не должна превышать 80 ºС.

         Испытания экскаватора-погрузчика под нагрузкой можно проводить в специальном карьере с насыпным материалом (щебнем), с нагрузочным устройством, имитирующим экс-плуатационные нагрузки, либо на работах с грунтами II и III категорий.

         Выявленные в процессе испытаний недостатки должны быть устранены. Прошед-ший испытания экскаватор-погрузчик окрашивают.

         38

      3. Рекомендации по составу бригады






         Текущий ремонт, как периодическое обслуживание, выполняют специализирован-ные бригады в составе сварщика, слесарей, токаря и подсобных рабочих при непосредствен-ном участии машиниста экскаватора-погрузчика.




   3. Указания по использованию комплектов ЗИП




      Инструмент и приспособления, прилагаемые к экскаватору-погрузчику и трактору, обеспечивают возможность проведения технического обслуживания и устранения неисправ-ностей, возникающих в процессе эксплуатации.

      Запасные части к трактору и экскаватору-погрузчику представляют собой быстроиз-нашиваемые детали, которые могут выйти из строя в период действия гарантийного срока. Замена дефектных деталей новыми (из числа запасных частей) должна быть приурочена, за исключением аварийных случаев к периоду выполнения технического обслуживания или те-кущего ремонта

      Комплект ЗИПа хранится на складе. При экскаваторе-погрузчике постоянно нахо-дятся только инструмент и приспособления, необходимые для ежедневного технического об-служивания. Следует вести регулярный учет расхода ЗИПа.

      Запасные части, хранимые на складе, должны быть в законсервированном состоя-нии. Нужно помнить, что резинотехнические изделия (манжеты, уплотнительные кольца, грязесъемники и др.) в процессе хранения подвержены старению и приходят в негодность после 2-х лет.

      Ремонтный комплект ЗИПа состоит из запасных частей, необходимых для проведе-ния текущего ремонта. Организации, эксплуатирующие экскаватор-погрузчик, должны ис-пользовать ремонтные комплекты запасных частей для ведения ремонта агрегатно-узловым методом, обеспечивающим значительное сокращение срока пребывания экскаваторов-погрузчиков в текущем ремонте.

       39




4. Хранение




   При хранении и консервации экскаватора-погрузчика следует придерживаться пра-вил хранения, изложенных в техническом описании и инструкции по эксплуатации трактора.

   Кроме того, необходимо соблюдать следующие правила.

   Экскаваторы-погрузчики должны храниться в закрытых помещениях или под наве-сом. Допускается хранение экскаваторов-погрузчиков на открытых оборудованных пло-щадках при обязательном выполнении работ по консервации.

   Экскаваторы-погрузчики можно ставить на кратковременное или длительное хране-ние. При кратковременном хранении продолжительность нерабочего периода экскаватора-погрузчика от 10 дней до двух месяцев, при длительном хранении -более двух месяцев.

   Допустимый срок хранения в отапливаемом помещении -2 года, в не отапливаемом

   -1 год, под навесом -9 месяцев и на открытой площадке -6 месяцев. При хранении в усло-виях пониженных (минус 25...40 С) или повышенных (плюс 25... 40 С) температур, а также при повышенной влажности срок хранения должен быть не более 4 месяцев.

   Перед хранением экскаватор-погрузчик должен пройти очередное техническое об-служивание. Все детали и сборочные единицы тщательно очистить от пыли и грязи, смазать согласно схеме смазки.

   Поврежденную окраску нужно восстановить путем нанесения лакокрасочного по-крытия, неокрашенные металлические части покрывают антикоррозионной смазкой соли-дол С или солидол Ж по ГОСТ 4366-76. Для увеличения срока хранения резинотехнических изделий (за исключением рукавов высокого давления) их упаковывают в чехлы из полиэти-леновой пленки ГОСТ 10354-73. Приборы электрооборудования и лампочки изолируют пе-регородкой от металлических изделий ЗИПа.

   Гидросистему экскаватора-погрузчика заполняют рабочей жидкостью с ингибирую-щей присадкой АКОР-1 по ГОСТ 15171-78.

   При длительных сроках хранения, кроме указанного выше, необходимо заливные горловины и сапуны закрыть полиэтиленовой пленкой.

   Инструмент и приспособления, прилагаемые к экскаватору-погрузчику необходи-мо сдать на склад.




   1. Правила длительного хранения экскаватора-погрузчика







      ниями.

      Подготовку и хранение проводить в соответствии с приведенными выше требова-




      Складские помещения должны соответствовать действующим нормам пожарной

      безопасности.

      При хранении в закрытом помещении каждые 2 месяца необходимо осматривать экскаватор-погрузчик. При обнаружении поврежденных коррозией деталей производить по-вторную консервацию с заменой масел. При хранении на открытых площадках и под наве-сом проверку проводить ежесменно.




   2. Расконсервация




      При расконсервации с наружных поверхностей экскаватора-погрузчика удаляют грязь, пыль и смазку. При необходимости (в зависимости от срока хранения и времени года) меняют масло. Расконсервацию запасных частей производят непосредственно перед уста-новкой на экскаватор-погрузчик. Полностью сливают консервационное масло из внутренних полостей гидроузлов, удаляют с наружных поверхностей остатки консервационной смазки.

      После расконсервации проводят техническое обслуживание Т0-2 и осуществляют пуск экскаватора-погрузчика.

      40




5. Транспортирование




   1. Способы транспортирования






      Транспортирование экскаватора-погрузчика производится различными способами в зависимости от состояния дорог:

      • своим ходом;

      • буксировкой;

      • автомобильным и железнодорожным транспортом;

      Транспортирование своим ходом производится на короткие расстояния к месту ра-

      боты.




      Буксировка осуществляется в случае неисправности экскаватора-погрузчика и не-

      возможности перемещения своим ходом.

      На большие расстояния транспортирование производится железнодорожным или ав-томобильным транспортом.




   2. Перемещение своим ходом




      Транспортирование экскаватора-погрузчика на небольшие расстояния (с одного объ-екта на другой) осуществляется своим ходом по правилам дорожного движения.

      Для перевода экскаватора-погрузчика в транспортное положение (для перемещения своим ходом) закрепляют стрелу -тягой, а механизм поворота рабочего оборудования -пальцем, опущенным в гнездо головки обвязочной рамы.

      Во избежание несчастных случаев фиксация механизма поворота должна произво-диться при самых незначительных переездах.

      Скорость передвижения экскаватора-погрузчика своим ходом не должна превышать

      18 км/ч.




      Обслуживание машины после движения своим ходом заключается в очистке ее от

      пыли, грязи, снега, контрольном осмотре основных сборочных единиц и устранении заме-ченных неисправностей.




   3. Буксировка экскаватора-погрузчика




      Перед буксировкой экскаватора-погрузчика рычаг переключения передач установить в нейтральное положение.

      При буксировке экскаватора-погрузчика в кабине должен сидеть машинист.

      Буксировку осуществлять на жесткой сцепке в связи с тем, что двигатель заглушен и тормоза бездействуют.

      Скорость буксировки с целью безопасности движения должна быть не более – 10-12 км/ч.

       41

   4. Транспортирование машины железнодорожным и автомобильным транспортом.




      Для перевозки по железной дороге экскаватор-погрузчик грузится на железнодо-рожную платформу. Погрузка и крепление экскаватора-погрузчика на железнодорожный транспорт производится в соответствии с техническими условиями МПС, а также в соответ-ствии с «Правилами перевозки грузов» и «Техническими условиями перевозки и крепления грузов».

      Погрузка и разгрузка с открытого подвижного транспорта могут осуществляться подъемными средствами грузоподъемностью не менее 8 т с применением спецзахвата, а также буксировкой или своим ходом.

      Схема строповки экскаватора-погрузчика показана на рисунке 7.1.









      Рис.7.1-Схема строповки




   5. Техника безопасности при погрузке и разгрузке машин




      Необходимо:

      • применять только исправные переходные мостики;

      • во избежание порчи покрышек машин подходы к эстакаде очистить от острых предметов, а эстакаду и пол платформы от снега и мусора;

      • проволока для крепления груза должна применяться мягкая, термически обрабо-танная (отожженная) согласно ГОСТ 3282-74;

      • на наружной поверхности проволок не должно быть перекручин, трещин, заусе-ниц, расслоений и других пороков;

      • боковые и торцовые борта поднять и запереть на клиновые запоры;

      • требования безопасности при проведении погрузочно-разгрузочных работ по ГОСТ 12.3.009-78.

      42




6. Утилизация

При разборке машины необходимо соблюдать требования инструкции по технике безопасно-сти при работе на ремонтном оборудовании.

Списанная машина подлежит утилизации, которая проводится в следующей последователь-ности:

• Полностью разгрузить гидросистему от давления;

• Слить ГСМ из систем и редукторов;

• Разобрать машину по узлам;

• Произвести разборку узлов по деталям;

• Отсортировать детали по группам: черный металл, цветной металл, резинотехниче-ские изделия, изделия из пластмасс;

• Произвести дефектовку деталей;

• Годные детали использовать для технологическо-ремонтных нужд, изношенные на металлолом.

По техническому состоянию составных частей на момент утилизации, решение об их даль-нейшем использовании принимается комиссией и оформляется актом.

Если срок службы истек, то изделие списывается.

Лист регистрации изменений

 43

//////////////
