ООО НПП «ТЕПЛОВОДОХРАНª
ТЕПЛОСЧЕТЧИК «ПУЛЬСАРª (модификации У, УД)
Руководство по эксплуатации (паспорт) ЮТЛИ.408843.000 РЭ
Государственный реестр № 65782-16
ОКП 42 1894
Настоящее руководство по эксплуатации представляет собой эксплуатационный документ, объединённый с
паспортом.
1
НАЗНАЧЕНИЕ
Теплосчетчики «Пульсарª модификаций У, УД (далее - теплосчетчики) предназначены для измерений:
количества тепловой энергии, энергии охлаждения, тепловой мощности, объемного расхода
(объема),
температуры, разницы температур, избыточного давления теплоносителя
(воды) в системах тепло- и
водоснабжения. Теплосчетчики могут использоваться для измерения тепла в тупиковой системе горячего
водоснабжения, как счетчик горячей воды, определяющий объем воды, температура которой выше заданного
значения, а также в качестве счетчика объема холодной и горячей воды.
Конструктивно теплосчетчики представляют собой единый теплосчетчик и состоят из:
- одного или двух ультразвуковых расходомеров;
- комплекта термопреобразователей сопротивления;
- одного или двух датчиков избыточного давления (модификации УД);
- вычислителя.
Принцип действия теплосчетчика состоит в обработке вычислителем измерительных сигналов,
поступающих от расходомера(ов), датчиков температуры, датчика (датчиков) избыточного давления, вычисления и
отображения на индикаторном устройстве вычислителя (далее - индикаторное устройство) результатов измерений:
- количества тепловой энергии, Гкал;
- количества энергии охлаждения, Гкал;
- тепловой мощности, Гкал/ч;
- объемного расхода теплоносителя в подающем и обратном трубопроводах, м3/ч;
- объема теплоносителя в подающем и обратном трубопроводах, м3;
- температуры теплоносителя в подающем и обратном трубопроводах, ºС;
- разности температур теплоносителя в подающем и обратном трубопроводах, ºС;
- избыточного давления теплоносителя в подающем и обратном трубопроводах, МПа;
- даты и времени;
- времени наработки, ч.
Теплосчетчик имеет энергонезависимую память, в которой регистрируются значения тепловой энергии и
параметры теплопотребления (средние температуры за интервал времени, объем теплоносителя за интервал
времени). Глубина архива 60 месяцев, 184 суток и 1488 часов. По протоколу M-Bus возможно считывание
месячного архива глубиной 24 записи. В энергонезависимой памяти сохраняется журнал событий, содержащий
информацию об ошибках, возникающих в процессе работы и изменении настроечных параметров.
Расчет тепла производится по одному из уравнений:
1) Q=M1(h1-h2) - для теплосчетчиков с одним расходомером;
2) Q=M1(h1-h2)+(М1-М2)(h2-hх) - для теплосчетчиков с двумя расходомерами;
3) Q1=M1(h1-h2)
Q2=(M1-M2) (h2-hx)/
В модификации теплосчетчика с одним расходомером преобразователь расхода устанавливается в прямом
или обратном трубопроводе, место установки оговаривается при заказе. В модификациях теплосчетчиков с двумя
расходомерами, преобразователь, совмещенный с вычислителем, устанавливается в подающий трубопровод.
Теплосчетчики поставляются как без интерфейсов, так и с интерфейсами: RS485, M-Bus, импульсный выход,
радиоканал. Выбор интерфейса осуществляется при заказе прибора.
Теплосчетчики соответствует требованиям ТР ТС 020/2011. Декларация о соответствии: ТС № RU Д-
RU.МЛ66.В.00639 от 12.09.16г.
2
ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
Наименование параметра
Значение параметра
Диаметр условного прохода, Ду, мм
15
20
25
32
40
50
65
Минимальный объемный расход, qi, м3/ч
0,006
0,015
0,050
0,025
0,035
0,060
0,060
0,100
0,150
0,350
0,250
Максимальный объемный расход*, qp,
м3/ч
0,6
1,5
2,5
2,5
3,5
6
6
10
15
35
25
Предельный объемный расход**, qs, м3/ч
1,2
3,5
5
6
7
12
15
20
30
70
130
Порог чувствительности, м3/ч
0,002
0,003
0,015
0,005
0,020
0,012
0,012
0,020
0,030
0,07
0,050
Масса, г, не более
600
700
900
1200
1600
2000
2400
*Gmax
- в соответствии с Приказом Минстроя России от
17.03.2014
№ 99/ «Об утверждении Методики осуществления
коммерческого учета тепловой энергии, теплоносителяª.
**Значение объемного расхода, при котором теплосчетчик функционирует в течение коротких промежутков времени (не более 1
ч в день и не более 200 ч в год).
Таблица 2
Наименование параметра
Значение параметра
Пределы допускаемой относительной погрешности измерений количества энергии (тепловой
мощности), %
(3+4·Δtmin/Δt+0,02·qp/q)
Пределы допускаемой относительной погрешности измерений объемного расхода (объема)
теплоносителя, %
(2+0,02·qp/q), но не более 5
Диапазон измерений температуры, ºС
от 1 до 105 (от 1 до 130)
Пределы допускаемой абсолютной погрешности измерений температуры, °С
(0,6+0,004·t)
Диапазон измерений разности температур, Δt, ºС
от 3 до 104 (от 3 до 129)
Пределы допускаемой относительной погрешности комплекта датчиков температуры, %
(0,5+3·Δtmin/Δt)
Пределы допускаемой относительной погрешности вычислителя, %
(0,5+Δtmin/Δt)
Пределы допускаемой относительной погрешности измерений текущего времени, %
0,05
Максимальное рабочее давление, МПа
1,6
Рабочие условия эксплуатации:
- диапазон температуры окружающего воздуха, °С, при:
а) эксплуатации
от +5 до +50
б) хранении
от -40 до +55
- диапазон относительной влажности воздуха, %
от 20 до 95
- диапазон атмосферного давление, кПа
от 61 до 106,7
3
СОСТАВ ИЗДЕЛИЯ
Комплект поставки теплосчетчика определяется при заказе из состава, указанного в таблице:
Наименование
Количество
Теплосчетчик «Пульсарª модификации У (УД)
1
Руководство по эксплуатации
1
Комплект присоединителей
Согласно заказа
Шаровой кран для монтажа термопреобразователя
Согласно заказа
Переходник М10->G1/2 для монтажа термопреобразователя
Согласно заказа
4

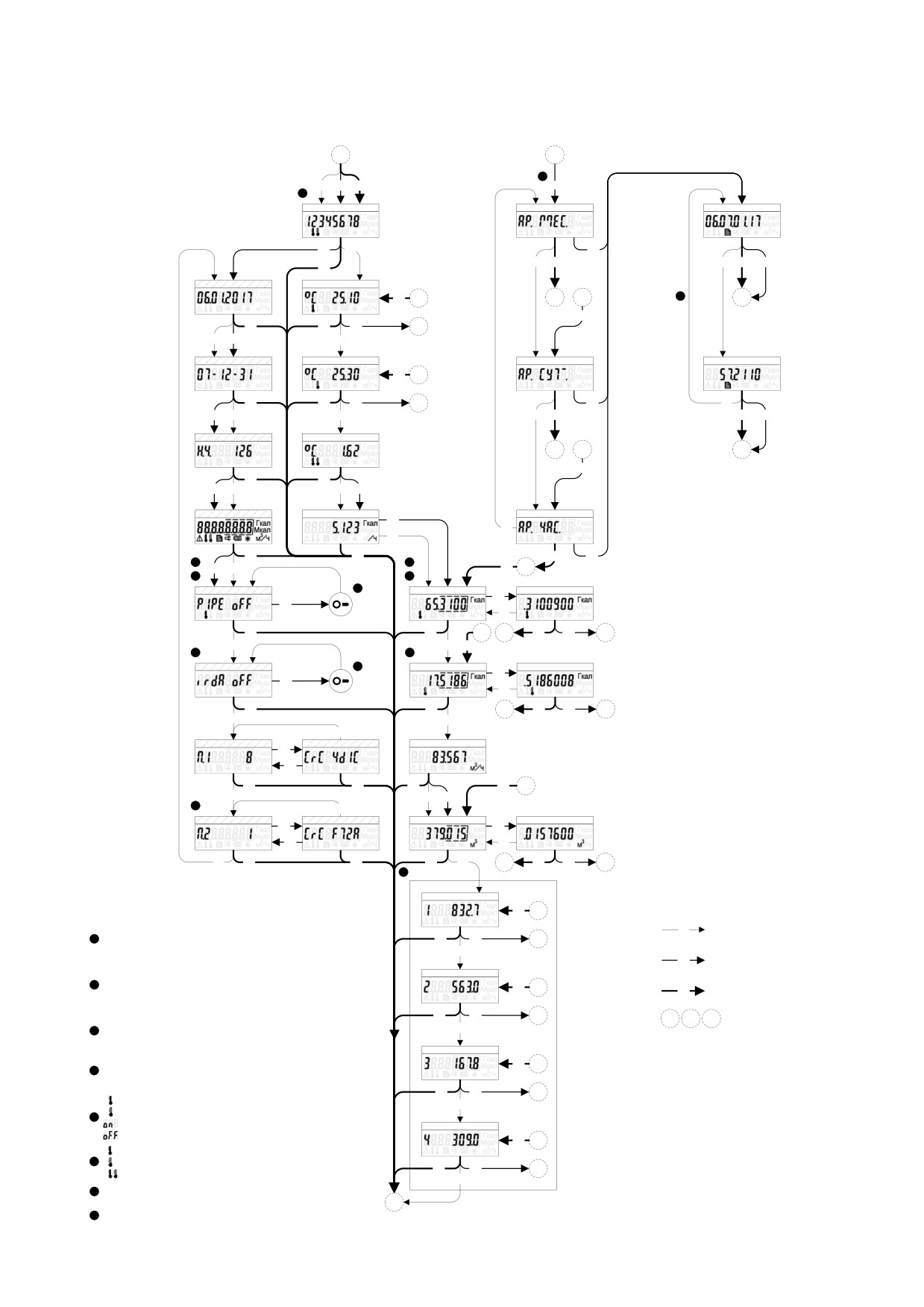

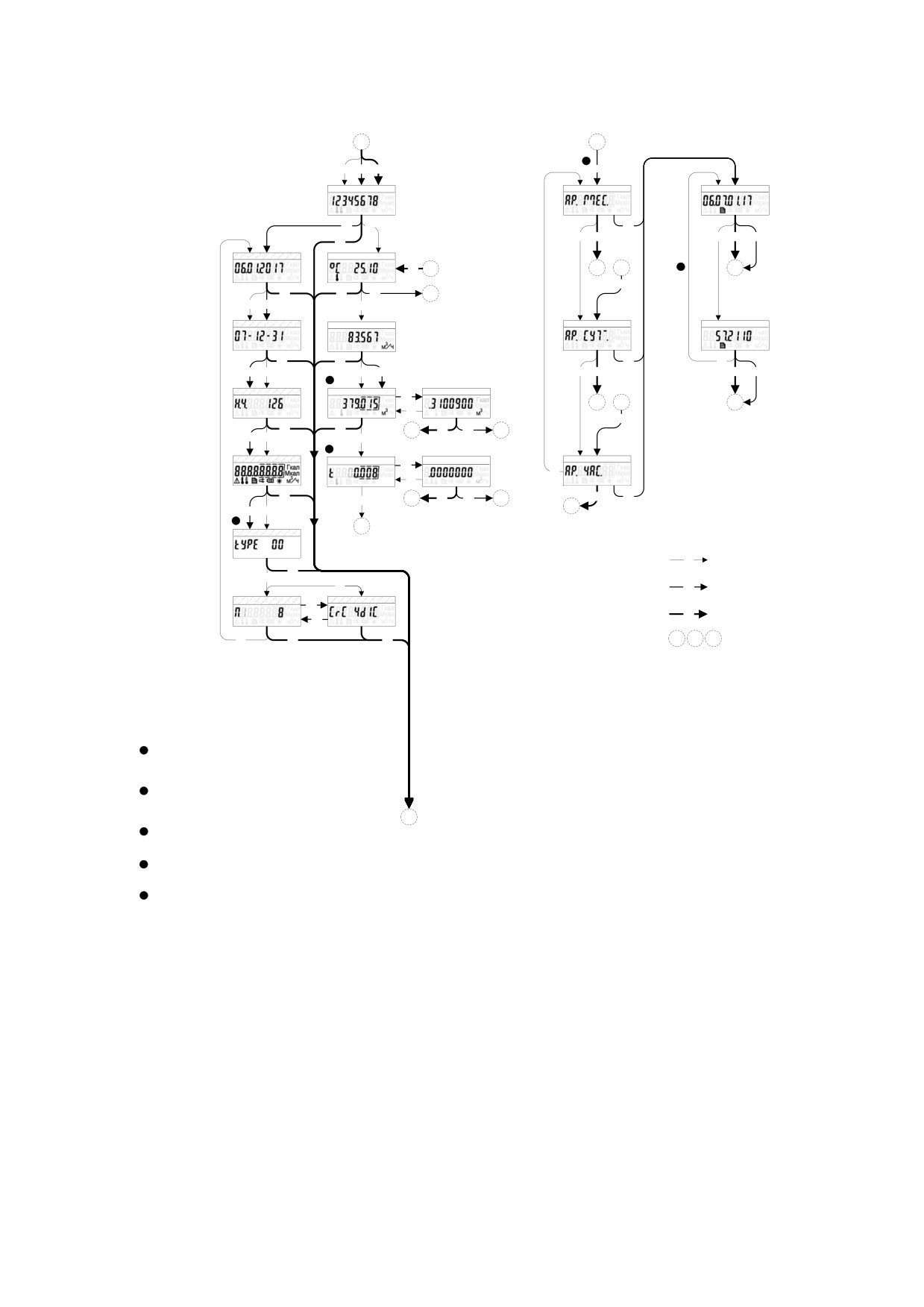

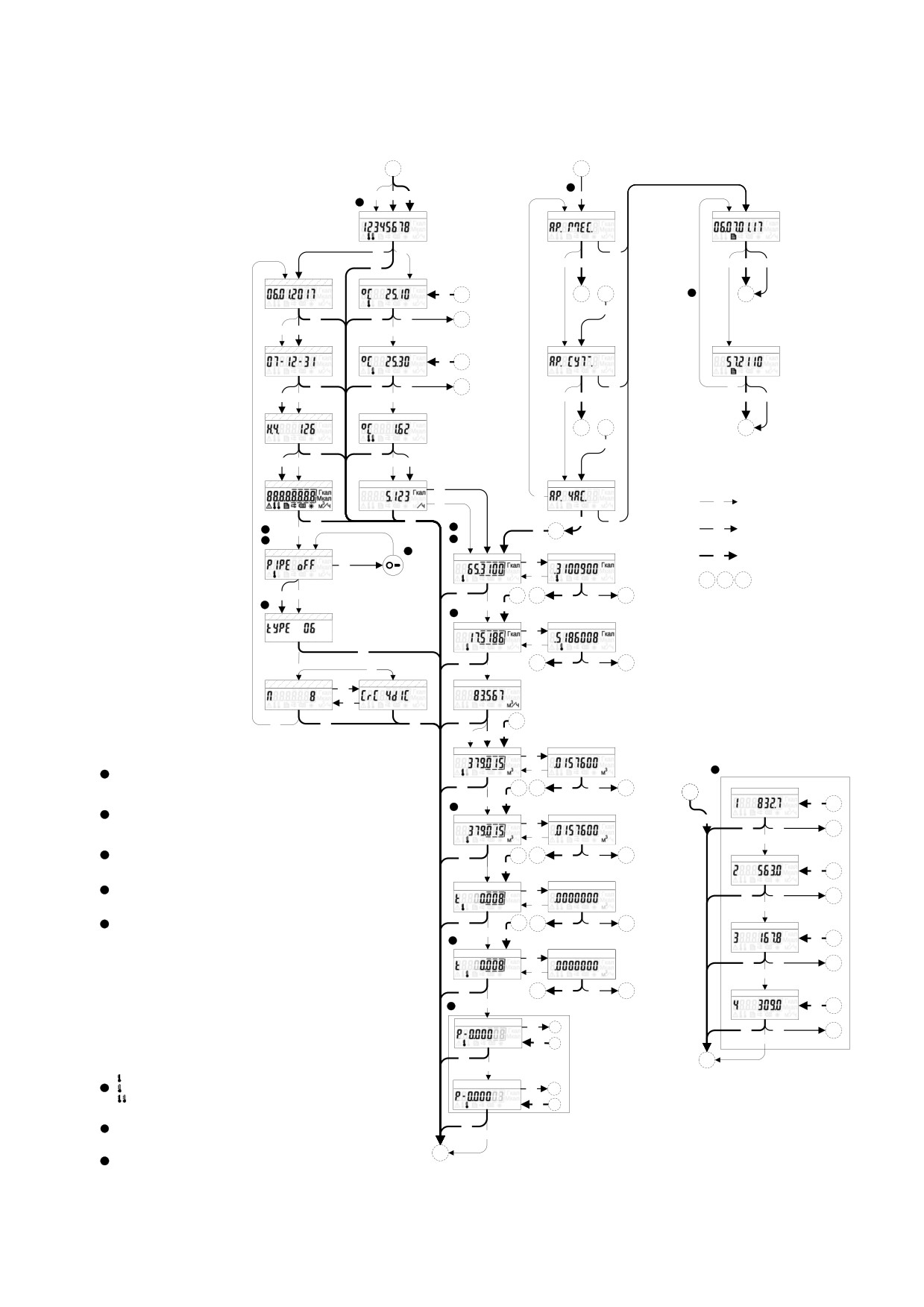

ОПИСАНИЕ ИНТЕРФЕЙСА ПОЛЬЗОВАТЕЛЯ
Описание меню приведено в приложении-вкладыше.
При нажатии на кнопку, расположенную на передней панели, происходит циклическое переключение между
режимами индикации.
Знак означает, что счетчик регистрирует расход теплоносителя.
На индикаторе могут отображаться следующие виды ошибок (об ошибке сигнализирует значок
):
- разряжена батарея (мигает значок батареи
);
- разница температур подающего и обратного термопреобразователей имеет отрицательное значение
(мигают значки обоих термопреобразователей);
- ошибка энергонезависимой памяти (мигает значок
);
- короткое замыкание термопреобразователя (вместо температуры выводится значение - 999,00);
- обрыв термопреобразователя (вместо температуры выводится значение 999,00);
- неисправность АЦП (вместо температуры выводится значение - 888,00).
5
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
По степени защиты от поражения электрическим током теплосчетчик относится к классу III по ГОСТ 12.2.007.0.
ПРЕДУПРЕЖДЕНИЕ
o При ненадлежащем обращении с литиевой батареей возникает опасность взрыва.
o Батареи запрещается: заряжать; вскрывать; замыкать накоротко на время более 1 сек.; перепутывать
полюса; нагревать свыше 100 °С; подвергать воздействию прямых солнечных лучей.
o На батареях не должна конденсироваться влага.
o При необходимости транспортировки следует соблюдать предписания по обращению с опасными грузами
для соответствующего вида транспорта (обязательная маркировка).
o Использованные литиевые батареи относятся к специальному виду отходов.
6

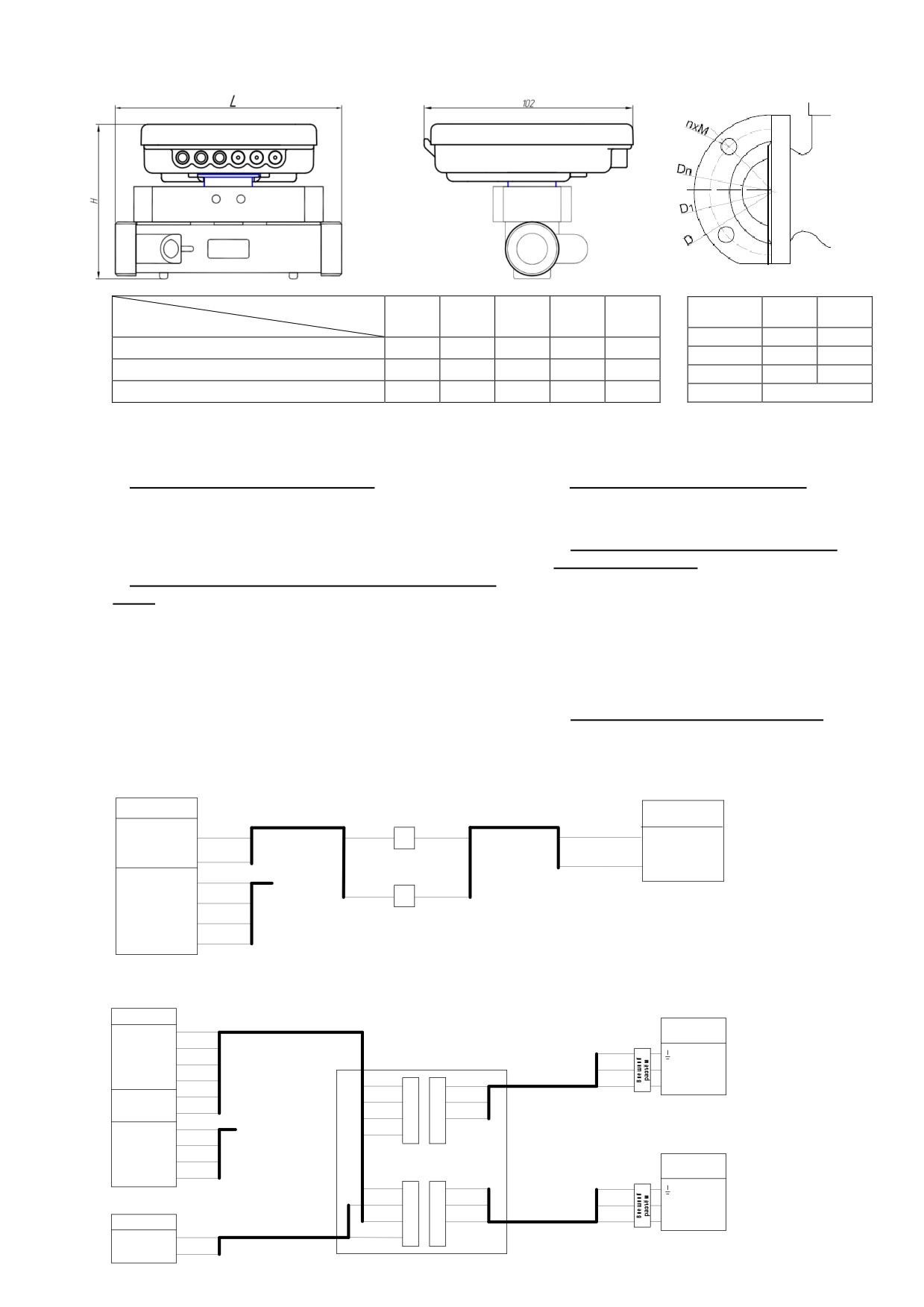

ПОДГОТОВКА К ИСПОЛЬЗОВАНИЮ, РАЗМЕЩЕНИЕ, МОНТАЖ
6.1
Подготовка изделия к установке на месте эксплуатации
Перед установкой теплосчётчика проверьте его комплектность в соответствии с паспортом. Выполните
внешний осмотр с целью выявления механических повреждений корпуса прибора. Если прибор находился в
условиях, отличных от условий эксплуатации, то перед вводом в эксплуатацию необходимо выдержать его в
указанных условиях не менее 2 ч.
6.2
Размещение
При выборе места для установки следует руководствоваться следующими критериями: не следует устанавливать
теплосчетчик в местах, где возможно присутствие пыли или агрессивных газов, располагать вблизи мощных
источников электромагнитных и тепловых излучений или в местах, подверженных тряске, вибрации или воздействию
воды.
При монтаже теплосчетчиков с одним расходомером необходимо учитывать, что теплосчетчик
сконфигурирован для работы в прямом или обратном трубопроводе (тип счетчика можно выяснить на индикаторе
в соответствии с разделом 4 настоящего руководства). Возможно однократное переконфигурирование прибора до
начала эксплуатации с подающего на обратный или наоборот.
Перед установкой расходомера трубопровод необходимо промыть, чтобы удалить из него окалину, песок и
другие твердые частицы.
Прямые участки трубопровода обеспечиваются использованием комплекта присоединителей. Для
фланцевых теплосчетчиков Ду50 и Ду65 прямые участки трубопровода должны быть не менее 5 Ду до и 3 Ду
после расходомера.
6.3
Монтаж
При монтаже расходомеров необходимо соблюдать следующие условия:
- направление стрелки на корпусе счетчика должно совпадать с направлением потока воды в трубопроводе;
- присоединительные штуцеры соединить с трубопроводом, установить прокладки между расходомером и
штуцерами, затянуть накидные гайки с моментом не более 40 Н·м (4 кгс·м) (для контроля момента затяжки гайки
применять динамометрический ключ по ГОСТ Р 5125499);
- установить расходомер в трубопроводе без натягов, сжатий и перекосов;
- установить расходомер так, чтобы он был всегда заполнен водой;
- расходомер может устанавливаться на горизонтальном, наклонном и вертикальном трубопроводе.
! После установки расходомера проведение сварочных работ на трубопроводе не допускается.
Перед вводом расходомера в эксплуатацию проводят следующие операции:
- после монтажа расходомера воду подавать в магистраль медленно при открытых в ней воздушных
клапанах для предотвращения разрушения расходомера под действием захваченного водой воздуха;
- проверить герметичность выполненных соединений;
- соединения должны выдерживать давление 1,6 МПа.
! Во вновь вводимую отопительную систему (дом-новостройка), после капитального ремонта или замены
некоторой части труб расходомер можно устанавливать только после пуска системы в эксплуатацию и тщательной
ее промывки (2-3 недели). На период ремонта отопительной сети расходомеры рекомендуется демонтировать и
временно заменить соответствующей проставкой.
7
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Техническое обслуживание должно проводиться лицами, изучившими настоящее руководство по эксплуатации.
Техническое обслуживание состоит из:
1) периодического технического обслуживания в процессе эксплуатации;
2) технического обслуживания перед проведением поверки.
Периодическое обслуживание заключается в осмотре внешнего вида теплосчетчика, в снятии и сверке
измерительной информации, подводке внутренних часов, в устранении причин, вызывающих ошибки в работе.
Осмотр рекомендуется проводить не реже 1 раза в 6 месяцев, при этом проверяется надежность крепления
прибора на месте эксплуатации, состояние кабельных линий и сохранность пломб.
Снятие информации следует проводить с использованием персонального компьютера через интерфейс.
Обслуживание перед поверкой заключается в замене литиевой батареи.
8
ПОВЕРКА
Теплосчетчик подлежит поверке, согласно ЮТЛИ.408843.000 МП «Методика поверки теплосчетчиков
«Пульсарª. Периодическая поверка проводится один раз в шесть лет.
9
ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ
Теплосчетчик в упаковке предприятия-изготовителя следует транспортировать любым видом транспорта в
крытых транспортных средствах на любые расстояния. Во время транспортирования и погрузочно-разгрузочных работ
транспортная тара не должна подвергаться резким ударам и прямому воздействию атмосферных осадков и пыли.
Предельные условия хранения и транспортирования:
1) температура окружающего воздуха от минус 25 до плюс 55 °С
2) относительная влажность воздуха не более 95%;
3) атмосферное давление не менее 61,33 кПа (460 мм рт. ст.)
Хранение приборов в упаковке на складах изготовителя и потребителя должно соответствовать условиям
хранения "5" по ГОСТ 15150.
10
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
10.1
Изготовитель гарантирует соответствие изделия требованиям ТУ 4213-041-44883489-2016 при
соблюдении потребителем условий эксплуатации, хранения, транспортирования и монтажа.
10.2
Гарантийный срок на ультразвуковую часть прибора составляет 60 месяцев.
10.3
Гарантийный срок на электронную часть прибора равен сроку службы прибора.
10.4
Гарантийный срок на литиевую батарею равен сроку службы батареи.
10.5
Изготовитель не принимает рекламации, если теплосчетчики вышли из строя по вине потребителя
из-за неправильной эксплуатации или при несоблюдении указаний, приведенных в настоящем «Руководствеª.
10.6
В гарантийный ремонт принимаются теплосчетчики полностью укомплектованные и с настоящим
руководством.
По всем вопросам, связанным с качеством продукции, следует обращаться на предприятие-изготовитель:
Россия, 390027, г. Рязань, ул. Новая, 51в Т./ф. (4912) 24-02-70
11
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Теплосчетчик «Пульсарª модификации У заводской № _____________, Ду________ qp=_________м3/ч,
qi=___________м3/ч
___________________________________________________________________, соответствует
требованиям технических условий ТУ 4213-041-44883489-2016 и признан годным к эксплуатации.
ОТК
Дата выпуска
12
СВИДЕТЕЛЬСТВО О ПОВЕРКЕ
Теплосчетчик «Пульсарª модификации У прошёл поверку в соответствии с таблицей:
Результат
Клеймо
Дата
Дата
Наименование
Подпись
поверки
поверительного
очередной
поверки
поверки
поверителя
(годен/не годен)
органа
поверки
Первичная до
ввода в
Годен
эксплуатацию
Приложение А
ГАБАРИТНЫЙ ЧЕРТЕЖ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
Номинальный диаметр
Dn (Ду)
50
65
15
20
25
32
40
Размер
L, мм
220
260
Присоединительная резьба D, мм
G3/4
G1
G1-1/4
G1-1/2
G2
D, мм
165
185
Монтажная длина L, мм не более
110
130
160
180
200
D1, мм
125
145
Высота H, мм не более
80
90
100
110
120
nxM
4хМ16
Приложение Б
ТАБЛИЦА ЭЛЕКТРИЧЕСКИХ ПОДКЛЮЧЕНИЙ ДЛЯ ТЕПЛОСЧЕТЧИКОВ С ОДНИМ РАСХОДОМЕРОМ
1) Исполнение с интерфейсом RS485:
3) Исполнение с интерфейсом M-Bus:
Белый
- минус питания
Белый
- M-Bus
Коричневый
- плюс питания
Коричневый
- M-Bus
Желтый
- RS485 A
4) Исполнение с импульсными входами и
Зеленый
- RS485 B
интерфейсом M-Bus:
2) Исполнение с импульсными входами и интерфейсом
Серый
- плюс вход 1
RS485:
Розовый
- плюс вход 2
Серый
- плюс вход 1
Синий
- плюс вход 3
Розовый
- плюс вход 2
Красный
- плюс вход 4
Синий
- плюс вход 3
Белый
- минус входов
Красный
- плюс вход 4
Желтый
- M-Bus
Белый
- минус питания
Зеленый
- M-Bus
Коричневый
- плюс питания
5) Исполнение с импульсным выходом:
Желтый
- RS485 A
Коричневый
- плюс
Зеленый
- RS485 B
Белый
- минус
СХЕМА ПОДКЛЮЧЕНИЯ ТЕПЛОСЧЕТЧИКА С ДВУМЯ РАСХОДОМЕРАМИ
Расходомер 1
(вычислитель)
Расходомер 2
коричневый
коричневый
коричневый
коричневый
IN Pulse1
OUT Pulse
белый
- GND
белый
GND
белый
GND
белый
белый
коричневый
+U пит
желтый
RS485 A
зеленый
RS485 B
СХЕМА ПОДКЛЮЧЕНИЯ ТЕПЛОСЧЕТЧИКА С ДВУМЯ РАСХОДОМЕРАМИ
Расходомер 1
(вычислитель)
Датчик давления
белый
в подающий
- GND
коричневый
трубопровод
+ VCC
белый
Коммутационная коробка
GND
желтый
P1 Sens1
коричневый
зеленый
1
VCC
P2 Sens2
белый
белый
желтый
-
-
3
OUT
розовый
IN Pulse1
коричневый
коричневый
+
+
серый
- GND
желтый
желтый
P1
P1
белый
GND
зеленый
P2
коричневый
+U пит
желтый
Датчик давления
RS485 A
в обратный
зеленый
трубопровод
RS485 B
серый
белый
белый
-
-
GND
белый
коричневый
коричневый
-
+
1
VCC
розовый
желтый
желтый
Расходомер 2
V1
P2
3
OUT
коричневый
коричневый
OUT Pulse
V2
белый
GND
Приложение В

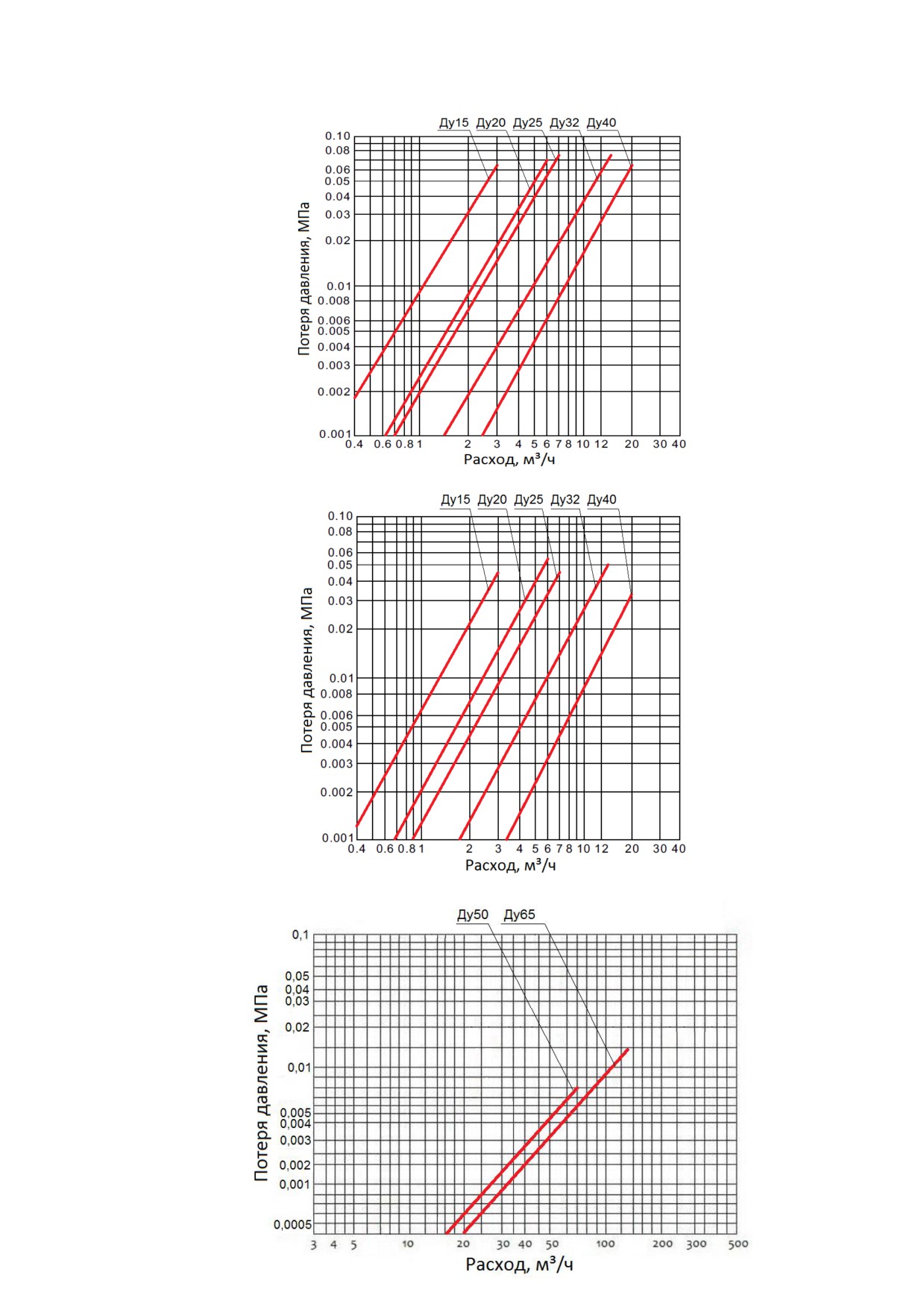

ДИАГРАММЫ ПОТЕРИ ДАВЛЕНИЯ
Для теплосчетчиков до 105 °С
Для теплосчетчиков до 130 °С
Приложение Г
СТРУКТУРА МЕНЮ ТЕПЛОСЧЕТЧИКОВ «ПУЛЬСАРª
СТРУКТУРА МЕНЮ ДЛЯ ТЕПЛОСЧЕТЧИКОВ С ОДНИМ РАСХОДОМЕРОМ
А
Б
2
КН СН ДН
СН
6
Серийный номер
Выбор месячного архива
Дата и время показания
СН
КН
СН
КН
ДН
КН
ДН
СН
ДН
Дата
Температура 1
ДН
В
В Б
3
В
СН
ДН
ДН
СН
Б
КН
СН
КН
Время
Температура 2
Выбор суточного архива
Значение показания
ДН
В
ДН
ДН
СН
Б
СН
КН
СН
КН
КН
КН
ДН
ДН
СН
Время наработки в часах
Перепад температур
В Б
В
СН
ДН
ДН
СН
КН
КН
СН
Тест дисплея
Мощность
Выбор часового архива
СН
КН
КН
ДН
ДН
ДН
СН
5
1
СН
КН
ДН
В
!
!
Трубопровод [прям. / обр.]
7
Энергия тепла
Энергия тепла [дробь]
СН
СН
КН
ДН
ДН
В
А
ДН
СН
Б
КН
КН
ДН
!
!
Инфракр. порт [выкл. / вкл.]
7
Энергия холода
Энергия холода [дробь]
СН
СН
КН
ДН
ДН
А
ДН
СН
Б
КН
КН
КН
Версия ПО [основная]
Контрольная сумма 1
Расход
СН
СН
ДН
ДН
ДН
ДН
В
КН
КН
СН
!
КН
Версия ПО [детектор]
Контрольная сумма 2
Объём
Объём [дробная часть]
СН
СН
СН
КН
КН
ДН
ДН
ДН
КН
А
ДН
СН
Б
4
Импульсный вход 1
ДН
В
при бездействии кнопки в течении 60 сек
короткое нажатие на кнопку
КН
1
происходит автоматический переход к пункту
ДН
СН
Б
длительностью не более 0,7 сек
энергии
КН
среднее нажатие на кнопку
СН
при каждом вхождении в цикл выбора типа
длительностью от 0.7 до 2,5 сек
Импульсный вход 2
архива происходит сброс указателя даты/времени
2
ДН
В
длинное нажатие на кнопку
просматриваемого показания в текущюю дату/
ДН
длительностью более 2.5 сек
время прибора
присходит перевод указателя даты/времени
ДН
СН
Б
А
Б
В разрывы соединений
3
просматриваемого показания на дату/время
КН
предыдущей архивной записи
Импульсный вход 3
штрихом выделены пункты объемов по
ДН
В
4
импульсным входам, присутствуют только в
модификациях с 4 импульсными входами
ДН
СН
Б
- установка в подающий трубопровод
КН
- установка в обратный трубопровод
5
- есть возможность переключения подающий/обратный
Импульсный вход 4
- нет возможности переключения подающий/обратный
ДН
В
- счетчик тепла
6
- счетчик холода
ДН
СН
Б
- комбинированный счетчик тепла/холода
КН
7
переключение подающий/обратный
А
может отсутствовать в зависимости от
!
модификации прибора
СТРУКТУРА МЕНЮ ДЛЯ ТЕПЛОСЧЕТЧИКОВ С ДВУМЯ РАСХОДОМЕРАМИ
Теплосчетчик «Пульсарª (расходомер-вычислитель)
А
Б
2
КН СН ДН
СН
6
Серийный номер
Выбор месячного архива
Дата и время показания
СН
КН
СН
КН ДН
КН ДН
СН
ДН
Дата
Температура 1
ДН
В
В Б
3
В
СН
ДН
ДН
СН
Б
КН
СН
КН
Время
Температура 2
Выбор суточного архива
Значение показания
ДН
В
ДН
ДН
СН
Б
СН
КН
СН
КН
КН
КН ДН
ДН
СН
Время наработки в часах
Перепад температур
В Б
В
СН
ДН
ДН
СН
КН
КН
СН
Тест дисплея
Мощность
Выбор часового архива
СН
КН
короткое нажатие на кнопку
КН
КН
длительностью не более 0,7 сек
ДН
ДН
ДН
СН
среднее нажатие на кнопку
7
1
СН
КН
ДН
В
длительностью от 0.7 до 2,5 сек
!
!
Трубопровод [прям. / обр.]
7
длинное нажатие на кнопку
Энергия тепла
Энергия тепла [дробь]
ДН
СН
длительностью более 2.5 сек
СН
КН
А
Б
В разрывы соединений
СН
КН
ДН
В
А
ДН
СН
Б
5
КН
ДН
!
Тип прибора
Энергия холода
Энергия холода [дробь]
СН
КН
ДН
ДН
А
ДН
СН
Б
КН
КН
КН
Версия ПО
Контрольная сумма 1
Расход
СН
СН
КН
ДН
ДН
ДН
В
ДН
КН
СН
Объём подача
Объём [дробь]
СН
при бездействии кнопки в течении 60 сек происходит автоматический переход
КН
4
1
к пункту энергии
ДН
В
А
ДН
СН
Б
Импульсный вход 1
А
КН
ДН
ДН
В
при каждом вхождении в цикл выбора типа архива происходит сброс
!
2
указателя даты/времени просматриваемого показания в текущюю дату/время
Объём обратка
Объём [дробь]
ДН
прибора
СН
ДН
СН
Б
КН
КН
происходит перевод указателя даты/времени просматриваемого показания на
3
ДН
В
А
ДН
СН
Б
Импульсный вход 2
дату/время предыдущей архивной записи
ДН
КН
ДН
В
штрихом выделены пункты объемов по импульсным входам, присутствуют
Масса подача Т
ОбъМасса [дробь]асть]
4
СН
только в модификациях с 4 импульсными входами
ДН
СН
Б
КН
КН
5
01 - счетчик холода. Расчетная формула E=M1(h1-h2)
ДН
В
А
ДН
СН
Б
Импульсный вход 3
02 - счетчик тепла. Расчетная формула E=M1(h1-h2)
КН
ДН
03 - счетчик тепла и холода универсальный. Расчетная формула E=M1(h1-h2)
!
ДН
В
05 - счетчик тепла с расчетом массы, объем и масса второй трубы не
Масса обратка Т
ОбъМасса [дробь]асть]
участвуют в расчете энергии, но сохраняют в архивах.
СН
ДН
СН
Б
Расчетная формула E=M1(h1-h2)
КН
КН
06 - счетчик тепла с расчетом массы, объем и масса второй трубы участвуют
в расчете энергии. В архивах сохраняются два объема и две массы.
ДН
А
ДН
СН
Б
Импульсный вход 4
Расчетная формула E=M1(h1-h2)+(M1-M2)(h2-hx)
!
КН
ДН
В
07 - счетчик тепла с расчетом массы, объем и масса второй трубы участвуют
в расчете энергии. В архивах сохраняются два объема и две массы.
Давление на входе
СН
Б
ДН
СН
Б
Рассчитываются две энергии E1 - Энергия отопления, Е2 - энергия
отобранной/утерянной воды.
ДН
В
КН
Расчетная формула E1=M1(h1-h2), Е2=(M1-M2)(h2-hx)
ДН
А
КН
-счетчик тепла
Давление на выходе
6
-счетчик холода
СН
Б
-комбинированный счетчик тепла/холода
ДН
В
7
переключение подающий/обратный (при вводе в
ДН
эксплуатацию)
КН
может отсутствовать в зависимости от
А
!
модификации прибора
Теплосчетчик «Пульсарª (расходомер)
А
Б
2
КН СН ДН
СН
Серийный номер
Выбор месячного архива
Дата и время показания
СН
КН
СН
КН ДН
КН ДН
СН
ДН
Дата
Температура 1
ДН
В
В Б
3
В
СН
ДН
ДН
СН
Б
КН
СН
КН
Время
Расход
Выбор суточного архива
Значение показания
ДН
ДН
СН
КН
СН
КН
КН
СН
КН ДН
ДН
СН
1
Время наработки в часах
Объём подача
Объём [Дробная часть]
СН
В Б
В
КН
СН
ДН
ДН
А
ДН
СН
Б
СН
КН
КН
!
Тест дисплея
Масса подача Т
Масса [дробная часть]
Выбор часового архива
СН
КН
КН
ДН
КН
А
ДН
СН
Б
ДН
СН
В
СН
КН
4
А
Тип прибора
короткое нажатие на кнопку
КН
длительностью не более 0,7 сек
ДН
КН
КН
СН
среднее нажатие на кнопку
длительностью от 0.7 до 2,5 сек
Версия ПО [основная]
Контрольная сумма 1
СН
длинное нажатие на кнопку
ДН
СН
длительностью более 2.5 сек
КН
ДН
ДН
А
Б
В разрывы соединений
при бездействии кнопки в течении 60 сек
1
происходит автоматический переход к пункту
энергии
при каждом вхождении в цикл выбора типа
архива происходит сброс указателя даты/времени
2
просматриваемого показания в текущюю дату/
время прибора
А
происходит перевод указателя даты/времени
3
просматриваемого показания на дату/время
предыдущей архивной записи
00 - счетчик воды.
4
04 - счетчик воды с расчетом массы.
может отсутствовать в зависимости от
!
модификации прибора
