АСКОН. Корпоративный справочник. Стандартные изделия. Руководство пользователя



















Октябрь 2005 г.

СОДЕРЖАНИЕ

1     Введение.. 3

1.1      Назначение комплекса «Стандартные изделия». 3

1.2      О структуре комплекса «Стандартные изделия». 3

1.3      Запуск модуля «Стандартные изделия, клиент» из инструмента. 3

1.4      Как получить справку во время работы.. 4

2     Интерфейс программы «Стандартные изделия, клиент». 4

2.1      Панель меню.. 4

2.2      Кнопки панели инструментов. 4

2.3      Окно Навигатор. 5

2.4      Окно Свойства объекта. 5

3     Работа с программой «Стандартные изделия, клиент». 6

3.1      Применение фильтров. 6

3.2      Поиск в Справочнике. 6

3.3      Избранное. 7

3.4      Применение изделий в инструментах. 8

4     Глоссарий.. 8




1         Введение

1.1       Назначение комплекса «Стандартные изделия»

Комплекс «Корпоративный справочник Стандартные изделия» (далее Справочник) основан на международном стандарте ISO 13584 (PartLib), определяющим порядок электронного описания типовых компонентов. Комплекс предназначен для создания единой информационной среды при разработке, производстве и эксплуатации изделия, что позволяет:

·            снизить затраты ресурсов, необходимых для сопровождения жизненного цикла изделия;

·            ускорить подготовку производства изделий;

·            облегчить доступ к справочной информации, необходимой различным подразделениям предприятий, а также ее оперативное обновление;

·            повысить качество изготавливаемой продукции.

Эти преимущества достигаются за счет интеграции данных и снижения затрат на передачу данных между задачами, относящимися к смежным областям.

Комплекс как библиотека типовых компонентов, может использоваться для решения следующих задач:

·            информационная поддержка процесса конструкторской и технологической подготовки производства;

·            ведение учета запасных частей изделия на этапе эксплуатации;

·            предоставление информации о товарах и услугах предприятия на этапе маркетинга.

1.2       О структуре комплекса «Стандартные изделия»

Справочник состоит из следующих модулей:

·            «ЛОЦМАН:Дизайнер» предназначен для наполнения и редактирования библиотек стандартных изделий. Библиотеки представляют собой базы данных с объектно-ориентированным описанием семейств стандартных изделий и файлы методов и иллюстраций.

·            «Стандартные изделия, клиент» - пользовательская часть системы, в которой выбираются конкретные изделия для применения. Программа запускается из инструмента и отображает информацию, применимую в нем.

·            «Стандартные изделия, сервер» обеспечивает для клиентских мест доступ к базам данных, получение данных на выбранный экземпляр изделия и передачу необходимых файлов с сервера.

1.3       Запуск модуля «Стандартные изделия, клиент» из инструмента

Возможность работы с тем или иным инструментом определяется наличием специальных библиотек (плагинов) в поставке модуля с расширением *.dll. В зависимости от инструмента для запуска модуля нужно сделать следующее:

·            В КОМПАС-3D подключение библиотеки производится автоматически при установке модуля. Команда запуска модуля находится в меню Библиотеки.

Замечание.  Начиная с 7-ой версии Компас-3D подключением Справочника нельзя управлять из Менеджера библиотек.

·            В SolidWorks перед запуском нужно подключить библиотеку. Для этого нужно запустить команду Инструменты — Добавления и в одноименном диалоге поставить галочку у строки с названием Справочника. Для запуска модуля нужно запустить команду Ascon PartLib — New Part.

·            В Unigraphics перед запуском нужно добавить в файл \UGII\menus\custom_dirs.dat строку с путем к папке с библиотекой ASCONPARTLIB, которая создается автоматически при установке модуля. Например: С:\Program Files\UGS\NX 3.0\ASCONPARTLIB. Команда запуска модуля  находится в меню Инструменты.



1.4       Как получить справку во время работы

Для получения справки в процессе работы необходимо нажать клавишу <F1>. Справка откроется на разделе, соответствующем активному элементу интерфейса.

2         Интерфейс программы «Стандартные изделия, клиент»

«Стандартные изделия, клиент» — стандартное приложение Windows. После запуска программы на экране появляется главное окно (рис. 2–1), которое включает в себя следующие элементы:

·            Строку заголовка, в которой отображается путь текущего элемента и его имя.

·            Панель меню.

·            Панель инструментов.

·            В левой части рабочего окна — окно Навигатор,

·            В правой части — окно Свойства объекта.

2.1       Панель меню

Панель меню включает следующие разделы с командами:

·            Файл

·            Закрыть — завершает работу Справочника.

·            Сервис

·            Применить — запускает применение изделия с выбранными параметрами.

·            Обновить — обновляет информацию из базы данных.

·            Поиск — запускает одноименный диалог для поиска объектов (раздел 3.2).

·            Фильтр — запускает диалог фильтрации объектов  (раздел 3.1).

·            Избранное

·            Добавить в избранное — открывает одноименный диалог.

·            Упорядочить избранное — открывает диалог Избранное.

2.2       Кнопки панели инструментов

Панель инструментов содержит следующие кнопки:

 Кнопка Применить — осуществляет применение объекта в инструменте при выбранных параметрах.

 Кнопка Закрыть — осуществляет закрытие программы.

 Кнопка Обновить — обновляет информацию из базы данных.

 Кнопка Поиск — запускает одноименный диалог для поиска объектов (раздел 3.2).

 Кнопка Фильтр — запускает диалог фильтрации объектов (раздел 3.1).

 Кнопка Упорядочить избранное — открывает одноименный диалог Избранное.

 Кнопка Добавить в избранное — открывает одноименный диалог.

2.3       Окно Навигатор

В окне Навигатор (рис. 2–1) представлено содержимое базы данных в виде дерева. Объекты распределены по пакетам с различными уровнями вложенности.

Пакеты имеют специальную пиктограмму, объекты — пиктограмму со своим изображением.

 Пиктограмма пакета

Выделение объекта в дереве производится двойным щелчком мышью. При этом в правой части появляется окно Свойства объекта, в котором выбираются значения параметров.

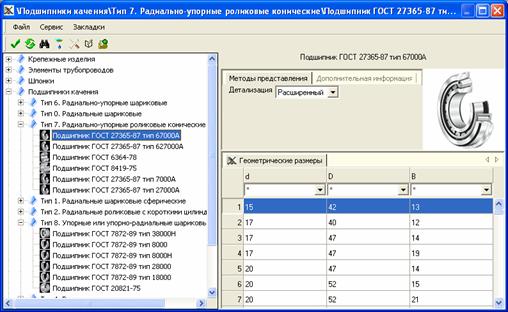

Рис. 2–1. Главное окно программы



2.4       Окно Свойства объекта

Окно Свойства объекта расположено в правой части главного окна (рис. 2–1) и предназначено для отображения свойств выбранного объекта и выбора численных значений параметров. Окно появляется при выборе объекта в окне Навигатор.

Окно содержит следующие элементы:

·            Наименование объекта — имя текущего объекта (в верхней части окна).

·            Методы представления — параметры, зависящие от контекста применения объекта, т.е. приложения и документа из которого производится обращение к модулю «Стандартные изделия, клиент». Например, при вызове из документа «Чертеж» системы КОМПАС-3D такими параметрами могут быть проекция (главный вид, вид слева и т.д.) и детализация (упрощенное, стандартное или расширенное изображение).

·            Опубликованные атрибуты — вычисляемые атрибуты. В отличие от параметров объекта, выбор которых однозначно определяет экземпляр изделия, являются зависимыми и приводятся для справки.

·            Изображение объекта — графическое представление объекта.

·            Параметры объекта — таблица.

В таблице представлены параметры объекта. При этом параметры, не зависящие друг от друга, отображаются на разных вкладках. Выбор значения параметра на одной вкладке не влияет на выбор значений на другой вкладке.

На одной вкладке представлены взаимосвязанные параметры. Они объединены в группу, имя которой соответствует названию вкладки. Если выбрать в списке, в верхней части таблицы, значение одного параметра, в таблице останутся записи, содержащие только те значения остальных параметров, которые совместимы с выбранным. Для снятия ограничения необходимо выбрать в списке звездочку.

Для выбора параметров необходимо выделить мышью строки с нужными сочетаниями значений параметров на каждой вкладке.

Запуск применения объекта происходит при двойном щелчке по выбранной строчке на любой вкладке или нажатием кнопки применить.

 Кнопка Применить

3         Работа с программой «Стандартные изделия, клиент»

3.1       Применение фильтров

Фильтры обеспечивают динамическую классификацию объектов, т.е. отбор из массы объектов в пакете или нескольких пакетах группы объектов по наличию одного или нескольких признаков.

Для наложения фильтров нужно выделить пакет и запустить команду Сервис — Фильтр или нажать одноименную кнопку. Если для выделенного пакета предусмотрена динамическая классификация, в диалоге Фильтр (рис. 3–1) присутствуют соответствующие аспекты классификации.

 Кнопка Фильтр

В состав аспекта классификации входят категории. Для того чтобы отображать в окне Навигатор только объекты, принадлежащие к одной из категорий, необходимо рядом с названием категории поставить галочку. Чтобы отобразить все объекты, нужно убрать галочки у всех категорий. Наложение и снятие фильтра происходит после нажатия кнопки Применить. Для закрытия окна нужно нажать кнопку Закрыть, при этом текущая фильтрация продолжает действовать.

Фильтры могут быть вложенными, т.е. внутри категории иметь аспекты с подкатегориями.

Рис. 3–1. Диалог Фильтр

3.2       Поиск в Справочнике

Для поиска нужного объекта в справочнике нужно запустить команду Сервис — Поиск или нажать одноименную кнопку. Откроется одноименный диалог (рис. 3–2).

 Кнопка Поиск

Диалог имеет следующие элементы:

·            Группа переключателей Искать:

·            В текущей папке. Опция включена по умолчанию, если в окне Навигатор выделен пакет. В нем и будет производиться поиск.

·            Во всех папках. При этой опции поиск осуществляется во всех пакетах.

·            Поле Шаблон поиска. В поле вводится название объекта. В названии группа символов может быть заменена символом «*».

·            Кнопка Найти — запускает процесс поиска.

·            Кнопка Закрыть — закрывает диалог.

·            Таблица в нижней части окна. В ней отображаются все объекты, имена которых удовлетворяют шаблону поиска. Для перехода к искомому объекту нужно дважды  щелкнуть мышью по соответствующей строке.



Рис. 3–2. Окно Поиск

3.3       Избранное

Для упрощения поиска часто используемых изделий их можно поместить в избранное. Для добавления в избранное нужно:

1.           Запустить команду Избранное — Добавить в избранное или нажать одноименную кнопку.

 Кнопка Добавить в избранное

2.           В открывшемся диалоге (рис. 3–3) в поле Имя по умолчанию записано имя текущего элемента. При необходимости дать закладке другое имя, отредактировать содержимое поля.

3.           Выбрать папку, куда будет помещена закладка. При необходимости можно создать новую папку, нажав кнопку Новая папка…

4.           Нажать кнопку ОК.

Рис. 3–3. Диалог Добавить в избранное

Для работы с избранными элементами предназначен диалог Избранное. Он вызывается командой Избранное — Упорядочить избранное или одноименной кнопкой.

 Кнопка Упорядочить избранное

Диалог имеет следующие опции:

 Кнопка Перейти — осуществляет переход к текущему элементу. Переход может быть также осуществлен двойным щелчком на его имени.

 Кнопка Добавить папку — добавляет новую папку в текущую.

 Кнопка Переименовать — позволяет изменить имя текущей папки.

 Кнопка Удалить — удаляет выделенный элемент.

Избранные элементы можно перетаскивать из папки в папку.

Рис. 3–4. Диалог Избранное

3.4       Применение изделий в инструментах

Для применения изделия необходимо:

1.           Запустить программу «Стандартные изделия, клиент» из инструмента.

2.           В окне Навигатор раскрыть пакет, содержащий интересующий объект. Для поиска объекта можно использовать фильтрацию, поиск или закладки.

3.           Выбрать объект двойным щелчком мыши.

4.           В открывшемся окне Свойства объекта выбрать значения параметров и характеристик представления и нажать кнопку Применить.

5.           После применения объекта фокус переходит в окно вызывающей программы-инструмента. Дальнейшие действия производятся в соответствии с правилами работы по вставке внешних объектов в этой программе.

4         Глоссарий

Аспект классификации — критерий отбора в динамической классификации. В результате отбора изделие относится к одной из категорий классификации.

Динамическая классификация — фильтрация изделий по различным критериям. Возможность динамической классификации предполагает наличие у семейства изделий системы классификации. Система классификации включает аспекты классификации, которые являются критериями фильтрации. Аспекты классификации содержат категории классификации. Это группы, к которым может относиться изделие в соответствующем аспекте классификации.

Инструмент — программный продукт, способный принимать метод и интерпретировать его содержимое, с целью представления этого содержимого конечному пользователю (КОМПАС-3D, SolidWorks и т.д.)

Категория классификации — одна из групп, к которым может быть отнесено изделие в пределах аспекта классификации.

Метод — специальным образом оформленный документ, содержащий описание представления изделия в инструменте (например, параметрическая модель формата *.m3d для КОМПАС-3D).

Представление — представление изделия в конкретном инструменте. Представление может иметь характеристики, например проекция, детализация и т.п.

Система классификации — набор аспектов классификации для семейства изделий.

Характеристики представления — свойства представления изделия в инструменте. Для применения изделия в инструменте должны быть указаны их значения. Например, для вставки изображения изделия в чертеж нужно указать проекцию.









////////////////////////////
