Боевое применение самолёта МиГ-29. Методическое пособие лётчику



( Издание второе, исправленное и дополненное)


1. КРАТКАЯ ХАРАКТЕРИСТИКА БОЕВЫХ ВОЗМОЖНОСТЕЙ САМОЛЁТА



1.1  Назначение и состав комплекса вооружения



Комплекс вооружения истребителя МиГ-29 предназначен для решения задач боевого применения авиационных средств поражения по воздушным и наземных целям.

При действиях по воздушным  целям комплекс вооружения обеспечивает:

·        уничтожение целей управляемыми ракетами с РГС в любых метеорологических условиях днём и ночью;

·        уничтожение целей управляемыми ракетами с ТГС и огнём из пушки днём и ночью в условиях оптической видимости цели.



В состав комплекса вооружения (рис.1) входят:

·        система управления вооружением (СУВ);

·        авиационные средства поражения;

·        устройства подвески средств поражения.

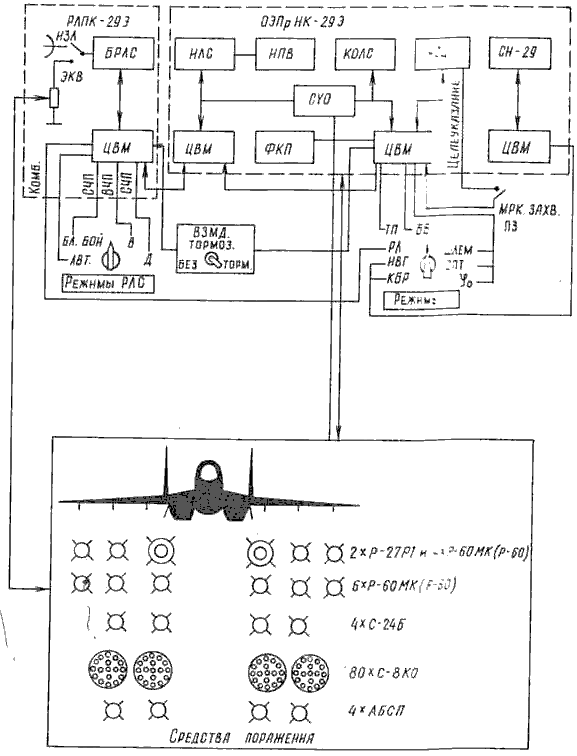

Рис. 1.  Состав комплекса вооружения истребителя МиГ- 29



Система управления вооружением предназначена для решения задач прицеливания, выработки и индикация лётчику сигналов и команд, обеспечивающих применение вооружения с максимальной эффективностью.

В состав СУВ входят:

o       радиолокационный прицельный комплекс РЛПК-293 (далее по тексту – РЛПК);

o       оптико-электронный прицельно-навигационный комплекс ОЭПрНК-293 (далее по тексту – ОЭПрНК-293).



Для поражения воздушных целей в вариантах вооружения самолёта (см. рис.1) используются управляемые ракеты класса «земля-воздух» Р-27PI, управляемые ракеты манёвренного воздушного боя Р-60МК или, а также авиационная пушка ГШ-301 (9А-4071к) калибра 30мм с боекомплектом 150 патронов.

Управляемые ракеты на шести крыльевых точках подвески. Авиационная пушка встроена в корпус самолёта с левой стороны кабины.




1.2. Боевые возможности комплекса РЛПК-2



Радиолокационный прицельный комплекс РЛПК-293 обеспечивает обнаружение воздушных целей, определение совместно с системой опознавания их государственной принадлежности, захват и автосопровождение выбранной для атаки цели, формирование необходимых команд для применения управляемых ракет средней и малой дальности при атаке цели на встречно- и попутно-пересекающихся курсах днём и ночью, а также в условиях применения противников пассивных и активных помех.

Прицел позволяет обнаруживать и одновременно сопровождать на проходе до 10 целей автоматическим захватом наиболее опасной цели на дальности, близкой и разрешенной дальности пуска управляемой ракеты.

Комплекс РЛПК-293 состоит из радиолокационной станции БРЛС и цифровой вычислительной машины Ц-100-02-06.

По принципу построения РЛС является импульсно-доплеровской станцией с высокой частотой повторения излучаемых сигналов.

Обнаружение воздушных целей основано на селекции движущихся  целей по доплеровской частоте на фоне пассивных помех (радиоконтрастной облачности) и отражений от земли. Применение высокой частоты повторения излучаемых сигналов обеспечивает высококачественную селекцию целей в ППС и ЗПС в БРЛС предусмотрено изменение частоты повторения по определённому закону.

Доплеровский метод определения координат движущихся целей не обеспечивает  всеракурсное обнаружение и сопровождение воздушных целей, поэтому дальности действия БРЛС неодинаковые при сближении с целью под различными ракурсами.

Максимальные дальности обнаружения и захвата реализуются при атаке цели на встречно-пересекающихся курсах до ракурсов 1/4

С увеличением ракурса цели до значений, близких к 4/4, обнаружение цели во всех режимах работы комплекса РЛПК-293 становиться невозможным (рис. 2.), т.к.

Vц. Cos q < Vц мин. радиальный.



Рис. 2





При атаке на попутно-пересекающихся курсах для обнаружения цели необходимо выдерживать скорость сближения истребителя с целью не менее 50 км/ч на дальности менее 15 км и не менее 150 км/ч на дальности более 15 км.

Дальности обнаружения и захвата комплексом РЛПК-293 целей, летящих на фоне земной поверхности и свободного пространства, практически одинаковы и зависят от ракурса атаки, высоты полёта истребителя и типа цели.

При визуальной видимости цели (на дальностях менее 10 км) комплекс РЛПК-293 обеспечивает полуавтоматический захват и устойчивое сопровождение не маневрирующих и маневрирующих воздушных целей без ограничений по ракурсу атаки в диапазоне скоростей сближения истребителя с целью от +300 м/с до –500 м/с (в том числе и на уравнённых скоростях полёта.

В различных условиях воздушной обстановки предусмотрены четыре основных режима работы: «Д» («Догон»), «В» («Встреча»), «Авт.» («Автомат»), и «бл. Бой» («ближний бой»). Выбор необходимого режима осуществляет лётчик с помощью переключателя РЕЖИМЫ РЛС, расположенного на пульте управления комплекса РЛПК-29Э.



1.2.1. Возможности комплекса РЛПК-29Э при атаке цели на встречно-пересекающихся курсах.



При наведении истребителя на одиночную цель в переднюю полусферу основным режимом работы РЛПК является режим «В», в котором реализуются максимальные дальности обнаружения и захвата цели. Взаимодействие с ОЭПрНК в этом случае должно быть отключено (переключатель ВЗМД. ТОРМОЗ–БЕЗ ТОРМ. установить в положение БЕЗ ТОРМ.).



Основные тактико-технические характеристики комплекса РЛПК-29Э в режиме «В»:

  • Диапазон высот полёта атакуемых целей- 30…23000 м.
  • Диапазон скоростей полёта атакуемой цели- 230…2500 м.
  • Максимальные значения принижения (превышения) истребителя относительно атакуемой цели – от +10 до –6 км.
  • Условия и параметры полёта цели, при которых возможны её обнаружения и захват, показаны на рис. 3.

Рис. 3

  • Дальности обнаружения и захвата цели с s= 3м2 приведены в табл. 1.
  • Угловые размеры зон обзора зависят от способа наведения истребителя на цель и дальности до цели. При приборном наведении зона обзора формируются за счёт сканирования луча шириной 3,50 по шести строкам. Величина зоны обзора по азимуту и углу места в зависимости от дальности до цели приведена в табл. 2.





Управления положением зоны обзора в горизонтальной и вертикальной плоскостях осуществляется автоматически с земли таким образом, чтобы центр зоны всегда был направлен на атакуемую цель.

При глазомерном наведении зона обзора формируется за счёт сканирования луча шириной 3,5о по четвертям строкам. Ширина зоны обзора по азимуту не зависят от дальности до цели и составляет 50о. По углу места изменения размера зоны в зависимости от дальности показано в табл. 3.

Таблица 1

Ракурс

Высота полёта истребителя, м

Д0, км

Д3, км

0/4- ¼

Более 3000

50…70

40…60

Менее 3000

40…70

30…60



Таблица 2

Дальность до цели, км

Величина зоны обзора, градус

По азимуту

По углу места

Менее 30

40

18,5

30≤Д≤55

30

15,5

Более 55

20

13,5



Таблица 3

Дальность до цели, км

Величина зоны обзора, градус

Менее 50

50

11

Более 50

50

9,5



Управление положением зоны обзора по азимуту и углу места осуществляет лётчик. По азимуту зона смещается дискретно в крайнее левое или правое положение переключателем ЗОНА на пульте управления РЛПК, обеспечивая просмотр пространства в пределах ±65о относительно продольной оси истребителя (рис.4.). По углу места зона обзора смещается плавно в пределах +560 (вверх) и -360 (вниз) (рис.5.).

Изменение угла наклона лётчик осуществляет с помощью переключателя ∆Н и кнюппеля управления стробом захвата по дальности (рис. 6).

Угол наклона центра зоны изменяется по закону: ∆Н/Д.57.3, где a - угол наклона центра зоны обзора относительно горизонта, градус; ∆Н – числовое значение, соответствующее положение переключателя ∆Н; Д – текущая дальность до цели, задаваемая от кнюппеля КУ-31.



Рис. 4. Смещение зоны обзора по азимуту относительно продольной оси самолёта при изменении положения переключателя «зона» (отображение азимутального размера зоны на экране ИЛС)



Рис. 5. Пределы смещение зоны обзора относительно продольной оси антенны по наклону



Рис. 6. Измерение угла наклона центра зоны обзора в ручном режиме управления антенной РЛПК



(BTNC: пропущено…)



середине зоны обзора необходимо, чтобы положение переключателя Н соответствовало заданному КП превышению (принижению) истребителя относительно цели, а центр строба захвата устанавливался летчиком на дальность наведения.

  • Антенна в обзоре  сохраняет стабилизированное положение в пространстве при изменение параметров полета истребителя в пределах +120 градусов по крену, +30 градусов по тангажу.
  • Угловые размеры зоны автосопровождения составляют по азимут  +65 градусов, по наклону  от  +56 градусов до -36 градусов (рис. 7).
  • Минимальная дальность сопровождения цели - 350м.



Рис. 7. Угловые размеры зоны автосопровождения



1.2.2. Возможности комплекса РЛПК-293 при атаке цели на попутно-пересекающихся курсах.



При наведении истребителя в заднюю полусферу цели используется режим "Д". Взаимодействие с ОЭПрНК при этом должно быть включено (переключатель ВЗМД. ТОРМОЗ - БЕЗ ТОРМ. -  в положении ВЗМД. ТОРМОЗ ).

Основные тактико-технические характеристики  комплекса РЛПК-293 в режиме "Д" такие же, как и в режиме "В", за исключением:

·        Диапазон  скоростей полета атакуемых целей составляет 210......2200км/ч. Условия и параметры полета цели, при которых возможны ее  обнаружения и захват, показаны на рис. 8.

·        Дальность обнаружения и захвата цели с  s= 3м2 значительно меньше и приведены в табл.4.

·        Размеры зоны  обзора при приборном наведении уменьшаются с увеличением дальности до цели  в зависимости, показанной на рис. 9 и 10. При глазомерном наведение размер зоны обзора по азимуту и углу  места  постоянен на всех дальностях (рис. 11).

·        Минимальная дальность автосопровождения воздушной цели - 300 ...250 м.



Таблица 4.

Ракурс

Высота полёта истребителя, м

Д0, км

Д3, км

0/4- 1/4





Более 3000

25…35

20…35

Менее 3000

20…35

18…25

500…1000

(Нц= 30…500 м)

15…30

13…25



Рис. 8. Диапазоны высот и скоростей полёта цели для обнаружения и захвата РЛПК на попутно-пересекающихся курсах



Рис. 9. Зона обзора РЛПК в режиме «Д» (д ≤ 20 км)



















Рис. 10. Зона обзора РЛПК в режиме «Д» (д > 20 км)



(BTNC: пропущено…)



дополнительный режим «СНП» («Сопровождение на проходе»), в котором обеспечивается одновременное сопровождение нескольких целей (до десяти) с сохранением режима обзора РЛС. По принятой в БЦВМ логике цель, время сближения истребителя с которой наименьшее (Д/Д=min), принимается за наиболее опасную, при этом её отметка на экране ИЛС автоматически обрамляется стробом и в дальнейшем сопровождается им до перехода РЛПК в режиме захвата.



Рис. 11. Угловые размеры зоны РЛПК при глазомерном наведении







В БЦВМ вычисляются зоны разрешённых пусков управляемых ракет для условий атаки опасной цели. При подходе метки текущей дальности к метке максимальной разрешённой дальности пуска комплекс РЛПК- 29Э автоматически переходит в режим захвата.

Сближение с целью в режиме обзора до дальности применения оружия повышает скрытность атаки выбранной цели.

Режим  «СНП» наиболее целесообразно использовать при отсутствии управления истребителем с земли; в этом случае комплекс РЛПК-29Э автоматически решает задачу по опреде-



(BTNC: пропущено…)



При отсутствии информации КП о направлении полёта цели используется режим «Авт.», в котором обеспечивается обнаружение целей, летящих как на встречных, так и на попутных курсах с истребителем.



1.2.3. Возможности комплекса РЛПК-29Э при атаке визуально видимой воздушной цели



При атаке визуально видимой цели используется режим «Бл. Бой» («ближний бой»). РЛПК в режиме «Бл. Бой» (В дальнейшем по тексту под режимом «РЛ ББ» следует понимать режим «Бл. бой» с применением РЛПК) позволяет произвести полуавтоматический захват воздушной цели, находящейся в зоне обзора РЛС, и устойчивое её сопровождение в диапазоне скоростей сближения от +300 м/с до –500 м/с, в том числе и на уравнённых скоростях полёта, при визуальной видимости цели на дальностях от 450 до 10000 м.

Зона обзора формируется за счёт вертикального сканирования луча в плоскости симметрии самолёта по двум строкам и жестко привязана к продольной оси самолёта.

Угловые размеры зоны обзора в режиме «РЛ ББ» показаны на рис. 12.

Рис. 12. Угловые размеры зоны обзора в режиме «РЛ ББ»

Границы зоны обзора обозначены на ИЛС двумя вертикальными линиями, между которыми должна находиться цель перед захватом. После захвата РЛПК имеет такие же возможности, как и в режиме «Д» на дальностях до цели менее 10 км.

      В режиме «РЛ ББ» отпадает необходимость в стробировании цели с помощью кнюппеля КУ-31, что упрощает действия лётчика по захвату цели, особенно в случае срыва сопровождения в процессе атаки.

      Для захвата цели необходимо манёвром самолёта изменить положение зоны обзора таким образом, чтобы визуально видимая цель наблюдалась между вертикальными линиями на ИЛС, и после этого нажать кнопку МРК. ЗАХВ. ПЗ. При атаке неманеврирующей цели с принижением (на фоне свободного пространства) время от момента нажатия кнопки МРК. ЗАХВ. ПЗ. до перехода РЛПК в режим сопровождения цели составляет 2… 2,5с, однако в случае атаки цели на манёвре с перегрузкой более 5 ед., особенно на нисходящих фигурах, время захвата возрастает.

      Кроме того, при выполнении целью манёвра вниз возможен переход РЛПК на сопровождение отражённого сигнала от земли с последующим сбросом режима автосопровождения.

      Во избежания срыва захвата лётчику необходимо при манёврирование контролировать положение цели в зоне автосопровождения РЛПК. Контроль углового положения цели относительно истребителя только по информации ИЛС в ближнем бою неудобен, и, кроме того, такой способ пилотирования может привести к потере визуального контакта с целью, поэтому лётчик для уверенного применения комплекса РЛПК-29Э в ближнем бою без срыва захвата должен в процессе маневрирования не допускать выхода визуально видимой цели за пределы металлической окантовки козырька фонаря (рис. 13), в противном случае при дальнейшем увеличении угла визирования произойдёт срыв захвата.



Рис.13. Область допустимых положений визуально видимой цели относительно элементов конструкции кабины без срыва автосопровождения: 1- визуально видимая цель (Д= 3 км); 2- металлическая окантовка фонаря; 3- положение цели перед срывом захвата; 4, 6- виды экранов ИЛС при максимальных допустимых углах визирования цели; 5- зеркало заднего вида.








1.3. Боевые возможности комплекса ОЭПрНК-29Э



1.3.1. Назначение и основные тактико-технические данные комплекса



Оптико-электронный прицельно-навигационный комплекс ОЭПрНК-29Э предназначен для обнаружения и автосопровождения в условиях оптической видимости теплоконтрасной  воздушной цели, решения задач прицеливания при применении управляемых ракет с ТГС и пушки по воздушным целям, а так же формирования и индикации на СЕИ команд и сигналов, необходимых для управления самолётом на различных этапах полёта.



Прицеливание по воздушным целям может осуществляется как в автономном режиме работы ОЭПрНК (режимы «ТП», «ББ»,"Шлем", "Опт."), так и во взаимодействии с РЛПК (при установки переключателя ВЗМД. ТОРМОЗ - ТОРМ. в положении ВЗМД. ТОРМОЗ).

В автономном режиме работы ОЭПрНК обеспечивает:

   1. Обнаружение в режиме "ТП" воздушной цели Типа истребителя (режим работы двигателя максимальный) днём в ЗПС на высотах более 5 км на дальностях:

   в свободном пространстве под ракурсом 0/4...1/4 - 12...18 км при работе с регулятором УСИЛ. ТП ЯРК. ШЛ.;

 - на фоне облаков, подсвеченных солнцем, - 4...9 км;

 - на фоне земли - 6...10 км.

   Дальности захвата практически соответствуют дальностям обнаружения с учётом времени, потребное лётчику на уверенное распознавание цели и выполнение операций по ее захвату;

 2. Захват и автосопровождение визуально видимой воздушной цели в ЗПС;

 3. Целеуказание от нашлемной системы целеуказания или книппеля ТГС ракет, КОЛС и РЛПК при атаке визуально видимой воздушной цели;

 4. Измерение дальности до цели лазерным дальномером в диапазоне от 200 м до 3...6,5 км с ошибкой, не превышающей 3 м;

 5. Решение задачи прицеливания при применении управляемых ракет и пушки по цели, взятой на автосопровождение в диапазоне дальностей;

  при пуске управляемых ракет Р-60МК -10...0,2 км;

  при стрельбе из пушки:

  а) в режиме "Несинхронная стрельба" - 1200...200 м;

  б) в режиме "Прогноз-дорожка" - 800...200 м.

Зоны обзора, целеуказания и автосопровождения цели в различных режимах работы ОЭПрНК приведены на рисунке. 14...16



Рис. 14. Зоны обзора и автосопровождения КОЛС

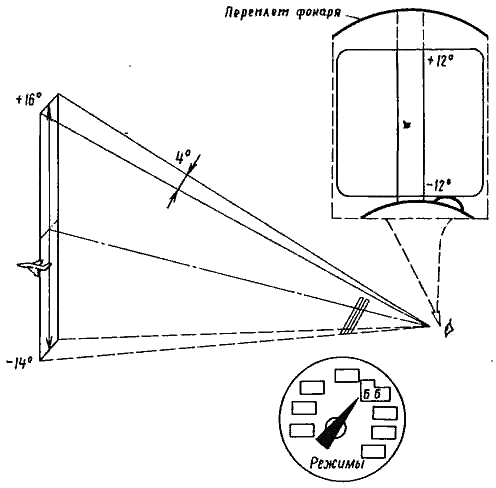

Рис. 15. Зона захвата КОЛС в режиме «ББ» и индикация её на ИЛС

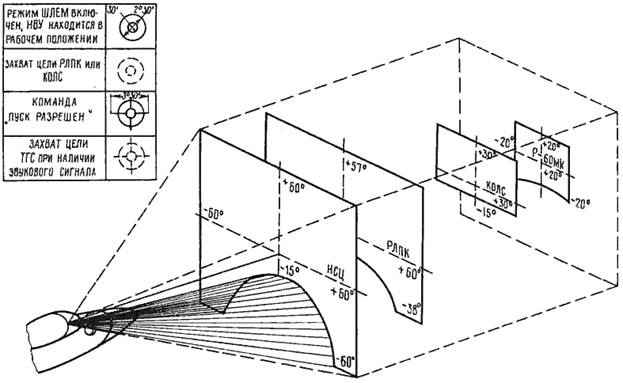

Рис. 16. Зоны целеуказания от нашлемной системы целеуказания



Устойчивое автосопровождение КОЛС маневрирующей воздушной цели обеспечивается до её выхода на встречно-пересекающиеся курсы или в створ солнца (при угле визирования на солнце менее 15 градусов)

Предельная угловая скорость автосопровождения воздушной цели КОЛС составляет 30о/с, что соответствует перемещению прицельного кольца за 1с на половину экрана. При больших угловых скоростях визирной линии происходит сброс захвата.

Комплекс имеет удовлетворительную помехозащищенность при применении противником мерцающих помех, имеющих излучающую способность ниже атакуемой цели. Действие мерцающих помех, имеющих излучающую способность ниже интенсивности, приводит к расползанию цели на ИЛС и невозможности её распознавания среди ложных отметок.




1.4. Боевые возможности средств поражения



1.4.1. Управляемая ракета Р-27РI



Авиационная управляемая ракета  Р-27PI с полуактивной радиолокационной головкой самонаведения (РГС) предназначена для поражения воздушных целей днём и ночью в простых и сложных метеорологических условиях (в облаках) при атаке под различными ракурсами.



Основные тактико-технические данные ракеты:

  • Диапазон высот полёта поражаемых целей, км 0,02..25
  • Максимальные дальности пуска:

при атаке в ППС, км ……………….. 50…60

при атаке в ЗПС, км ………………... 16…18

  • Минимальные дальности пуска:

при атаке в ППС, км …………………...1,2

при атаке в ЗПС, км…………………….0,5

  • Максимальная перегрузка цели, ед.…………..8
  • Максимальная скорость цели, с………………3500
  • Время управляемого полёта, с ……………….60
  • Стартовая масса ракеты, кг …………………..253



Система управления ракетой обеспечивает поражение цели, летящей как на одной высоте с истребителем. Максимально возможные превышения и принижения цели равны ±10 км.

Максимальные дальности пуска ракеты зависят от ракурса, скорости и высоты полёта истребителя и цели.

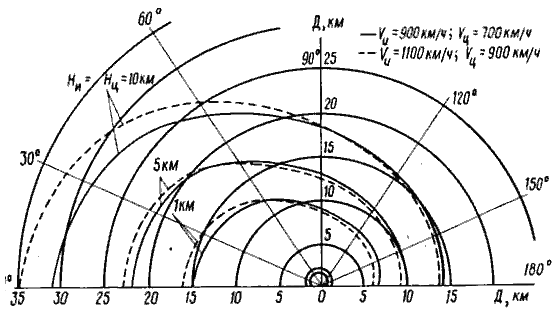

Рис. 17



На рис. 17 показаны зоны возможных пусков ракеты Р-27РI при атаке неманеврирующей цели с нулевыми ошибками прицеливания. Ошибки прицеливания, а также манёвр цели требует дополнительного расхода кинетической энергии ракеты и вызывают изменение конфигурации зоны возможных пусков за счёт изменения скорости сближения истребителя и цели. Увеличение скорости сближения при постоянной скорости истребителя и цели приводит к увеличению, а уменьшение её к уменьшению максимальной разрешенной дальности; в результате этого вся зона возможных пусков по маневрирующей цели как бы поворачивается вместе с целью относительно зоны возможных пусков по неманеврирующей цели.

Прицеливание при пуске ракет осуществляется по РЛПК. Пуск ракеты производится лётчиком при наличии команды «ПР». В зависимости от варианта применения пуски могут выполняться одиночно или серией по две.

После схода ракета выполняет манёвр безопасности - уход от носителя в течение 0,4с. По истечении указанного времени включается система управления, и ракета наводится на цель в режиме инерциального наведения с радиокоррекцией или без неё при самонаведение после захвата цели РГС.

Режим радиокоррекции, обеспечивающий наведение ракеты по сигналам РЛПК до захвата цели ГСН, предназначен для увеличения максимальной дальности пуска ракеты по целям, имеющим малую отражающую поверхность.




1.4.2. Управляемая ракета Р-60МК



Авиационная управляемая ракета Р-60МК с пассивной тепловой головкой самонаведения (ТГС) предназначена для поражения воздушных целей днем и ночью в условиях визуальной видимости при атаке под различными ракурсами (атаку цели в ППС, летящей только на форсаже, выполнять при ре-курсах более1/4). Кроме того, ракета Р-60МК может применяться для поражения небронированных тепло контрастных наземных целей (применяется без отключения неконтактного взрывателя).



Основные тактико-технические данные ракеты:

Диапазон высот полета поражаемых целей:

-при атаке в ППС, км .................. 0,03...8

-при атаке в ЗПС, км .................. 0,03...20

Максимальные дальности пуска:

-при атаке в ППС, км .................. 2,5...12

-при атаке в ЗПС, км .................. 1,5...9

Минимальные дальности пуска:

-при атаке в ППС, км .................. 0,6

-при атаке в ЗПС, км .................. 0,3

Превышение (принижения) цели, км.....± (1,0±0, 15Нц)£ 3

Максимальная перегрузка цели, ед....8

Мгновенное поле зрения ТГС, градус..... ± 2,5

Время управляемого полета, с ..... 23

Стартовая масса ракеты, кг...... 45

На рис.18 показаны зоны возможных пусков ракеты Р-6ОМК при атаке неманеврирующей цели без учёта дальности захвата ТГС.





Рис. 18. Зоны возможных пусков ракет Р-60МК

1.4.3. Пушка ГШ-301

Одноствольная авиационная пушка с боекомплектом 150 патронов предназначена для поражения воздушных и наземных целей.

Пушка установлена в отсеке корпусе самолета, с левой стороны от кабины.



Основные тактико-технические данные пушки:

 калибр, мм ................30

 масса пушки, кг ...........50

 темп стрельба, выстр./мин.....1500....1800

 масса патрона, кг.......0,388

 начальная скорость снаряда, м/с ......860+_15

 живучесть пушки, выстр..............2000



Для пушки применяются штатные патроны калибра 30 мм с  электрокапсюльной втулкой.

Управление стрельбой из пушки осуществляется с помощью переключателя КОМПЛ.- ОДИН. 0,5 КОМПЛ. (положения КОМПЛ. соответствует режиму "автомат", положения один. 0,5 КОМПЛ.- режиму "отсечка") и гашетки НО, которая имеет три положения:

1.      Исходное - гашетка закрыта;

2.      Предварительное - гашетка откинута (выдается признак НО в СУВ для решения задач прицеливания при стрельбе из пушки);

3.      Гашетка нажата - стрельба.



СУО в режиме "АВТОМАТ" обеспечивает стрельбу за одно нажатие гашетки НО до из расходования 3/4 боекомплекта. Для возобновления стрельбы необходимо отпустить и повторно нажать гашетку НО. Стрельба в режиме "отсечка" ведется очередями длительность 1,6 с (38....40 патронов) при каждом нажатие на гашетку НО.

Расход снарядов в процессе стрельбы индицируется на СЕИ цифрами 4…1 (в четвертях) в такой последовательности:

-         до стрельбы высвечивается цифра 4 (150 снарядов);

-         после из расходования 38…40 снарядов (остаток 112…110 снарядов) высвечивается цифра 3;

-         после из расходования 76…80 снарядов (остаток 74…70 снарядов) высвечивается цифра 2;

-         после из расходования 114…120 снарядов (остаток 36…30 снарядов) высвечивается цифра 1;

-         при полном из расходовании боекомплекта высвечивается цифра 0. Такая же последовательность индикации сохраняется и при любой неполной зарядке пушечной установки.

При несрабатывании патрона от электрокапсюльной втулки через 0,15  с при нажатой гашетке НО подаётся напряжение на дополнительный запал, который пробивает гильзу «осечного» патрона и поджигает пороховой заряд.




1.5. Фоторегистрирующее устройство



Фотоконтрольный прибор ФКП-ЕУ предназначен для контроля и документирования правильности прицеливания и результатов стрельбы по воздушным и наземным целям. Он обеспечивает одновременную и совмещённую фото регистрацию закабинного пространства (цели) и параметров, индицируемых на ИЛС.

Прибор ФКП-ЕУ состоит из камеры с рабочей кассетой и электронного блока. Камера имеет два канала:

 1-й – оптический (внешний) для фотографирования закабинного пространство;

 2-й – волоконно-оптический (внутренний) для фотографирования параметров, индицируемых на ИЛС.

Изменение диафрагмы в первом канале осуществляется автоматически в зависимости от освещённости внешнего пространства. Диафрагма второго канала устанавливается вручную в зависимости от яркости  индикации на ИЛС. Если яркость слабая, то переключатель ОТКР.-СР. ПОЛОЖ.- ЗАКР. необходимо установить в положение ОТКР.; если яркость индикации ИЛС предельная, то переключатель устанавливается в положение ЗАКР. В остальных случаях положение переключателя СР. ПОЛОЖ.

Логика управления прибором ФКП-ЕУ реализована в соответствии с логикой работы комплексов ОЭПрНК-29Э и РЛПК-29Э и обеспечивает выполнение анализа действие лётчика при прицеливании по воздушным и земным целям, а так же оценку работоспособности СУВ.



Основные технические характеристики устройства:

Фокусное расстояние объектива 1-го канала, мм ……… 76,1

Фокусное расстояние объектива 2-го  канала, мм ….….. 27,8

Размер кадра, мм …………………………. 25х25

Поле зрения:

по сторонам кадра ………………………. 18о50¢

по диагонали …………………………….. 26°20¢

Ширина плёнки, мм ………………………… 35

Запас плёнки, м ……………………………… 20

Максимальная дальность съемки, км ……… 3

Выдержка при съёмке, с ……………………. 1/20

Максимальная скорость съёмки (при нажатии БК),

      кадр/с …………………………… 8…10

Режимы съёмки…… покадровый и кинорежим (при нажатии БК)



Прибор ФКП-ЕУ работает в автоматическом режиме при установке переключателя РЕЖИМЫ в любое положение, однако регистрируемая ФКП информация различается в разных режимах работы СУВ.



Режимы РЛС: «В», «Д», «Авт.»



Прибор ФКП-ЕУ начинает работать при включении излучения РЛПК (на СЕИ появляется индекс РЛ), при этом производится съёмка информации с экрана ИЛС (внешний канал не работает) с частотой 1 кадр примерно за 1,75 с. После захвата цели РЛПК ФКП снимает информацию с ИЛС с частотой 1 кадр/с.



Режимы «ТП ББ», «Шлем», «Опт.»



В данных режимах прибор ФКП-ЕУ начинает работать только в момент нажатия кнопки МРК. ЗАХВ. РЗ. При этом снимается информация с ИЛС и закабинного пространства с частотой 1 кадр/с. После захвата цели ФКП снимает только информацию с ИЛС с той же частотой. При отпускании кнопки МРК. ЗАХВЮ ПЗ и отсутствии захвата цели прибор ФКП-ЕУ прекращает работу.



Режим «НО»



При переводе гашетки НО в предварительное положение ФКП производит съёмку информации с ИЛС и закабинного пространства с частотой 1 кадр/с независимо от положения переключателя РЕЖИМЫ.



Режимы «кабр.», «Опт.» (боевое применение по наземным целям)



Прибор ФКП-ЕУ работает и производит съёмку закабинного пространства и информации с ИЛС с частотой 1 кадр/с только в момент нажатия кнопки МРК. ЗАХВ. ПЗ. Работа прибора ФКП-ЕУ при нажатии боевой кнопки.

При нажатии на гашетку РС. СС. Б (НО) независимо от режима работы СУВ съёмка осуществляется внешним и внутренним каналами с частотой 9 кадр/с. После отпускания  БК ФКП продолжает работать в кинотеатре в течение 2 с, за исключением режима применения пушечного вооружения по воздушным целям. Признак кино режима- наличие двух точек на перфорации справа от каждого кадра плёнки, а признак нажатия кнопки МРК. ЗАХВ. ПЗ. – наличие одной точки.



Масштабы экрана СЕИ

Масштаб шкалы дальности в обзоре:

      150 – режим «В»

      100 – режим «Авт.»

      50 – режим «Д»



На рис. 19…25 показаны масштабы экрана СЕИ для различных прицельных отметок.

Рис. 19. Масштабы экрана для отметки цели: По дальности – в масштабе шкалы дальностей; по азимуту - ±25°



Рис. 20. Захват РЛПК. Масштабы экрана по азимуту и углу места: для ромба а±70°; для прицельного кольца а±45°

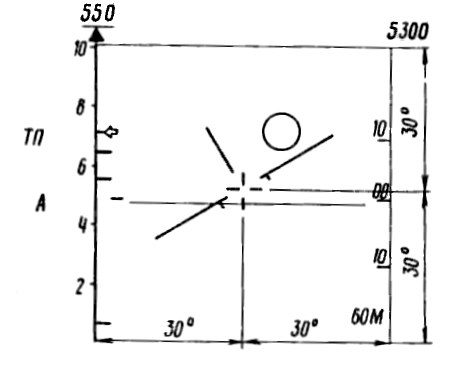

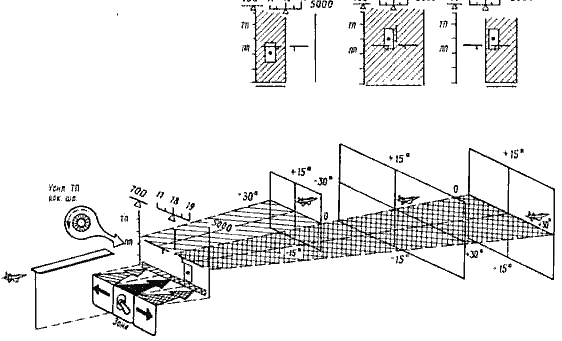

Рис. 21. Обзор  ТП. Масштабы экрана для отметки цели: По азимуту  ±30°; по углу места ±15°

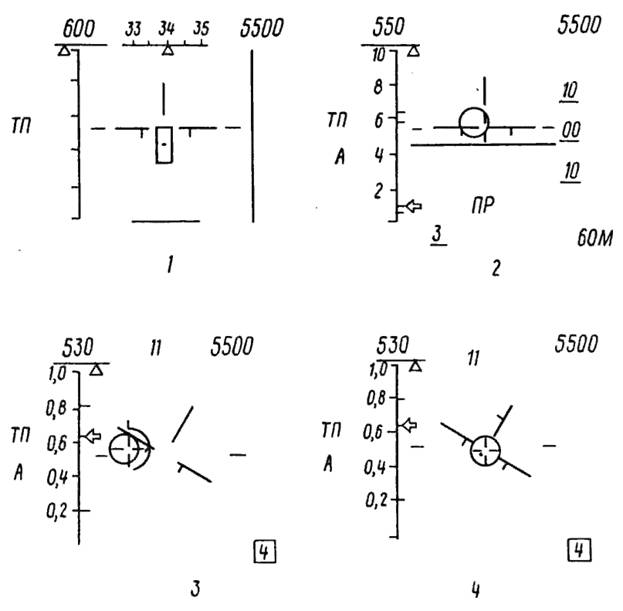

Рис. 22. Захват ТП. Масштабы экрана для прицельного кольца: По азимуту и углу места - ±30°



Рис. 23. Режим «ОПТ» Масштабы экрана для прицельного кольца: по азимуту и углу места - ±3,36°



Рис. 24. Режим «НО». Визуально невидимая цель. Масштабы экрана:

Для метки точного прицеливания по азимуту и углу места - ±3.36°;

Для кольца грубого прицеливания по азимуту и углу места - ±6,72°

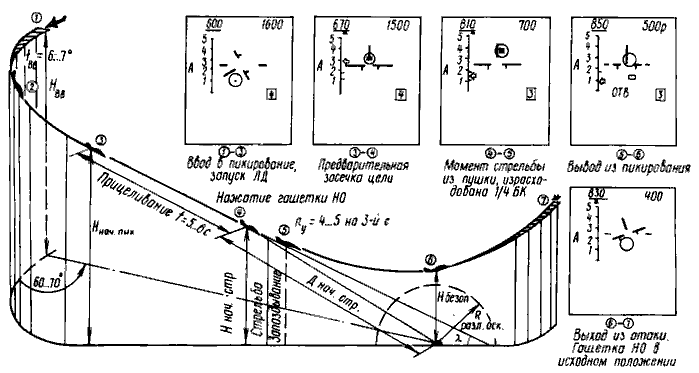

Рис. 25. Режим «НО». Метод несинхронной стрельбы по визуально видимой цели. Масштабы экрана для подвижного перекрестия и прицельного кольца: по азимуту и углу места - ±3,36°






2. УПРАВЛЕНИЕ ИСТРЕБИТЕЛЕМ ПРИ НАВЕДЕНИИ НА ВОЗДУШНЫЕ ЦЕЛИ



2. 1. Профили и режимы полёта. Рубежи уничтожения.



Одним из критериев боевой эффективности авиационного комплекса по уничтожению воздушных целей является максимально возможное удаление рубежа уничтожения.

Удаление рубежей уничтожения зависит от ряда факторов:

-         параметров полёта цели (скорости, высоты, курса);

-         удаление аэродрома вылета истребителя от линии фронта;

-         дальности обнаружения цели средствами ПВО (как наземными, так и воздушными);

-         времени, затрачиваемого лётчиком на получение задания и подготовку к вылету (пассивное время);

-         профиля и режима полёта истребителя;

-         дальности обнаружения цели бортовыми прицельными системами и боевых возможностей вооружения;

-         ракурса наведения истребителя на цели;

-         запаса топлива на истребителе.

При расчёте рубежей уничтожения принимаются следующие исходные данные:

-         вырабатываемый запас топлива во внутренних баках (при централизованной заправке) при r=0,785 кг/л – 3300 кг;

-         запуск, опробование двигателей, руление – 150 кг;

-         круг перед посадкой в течение 4 мин и посадка – 195 кг;

-         7%-ный гарантийный запас – 250 кг;

-         вооружение – две управляемые ракеты P-27PI.

Вылет истребителя выполняется с аэродрома, удалённого от линии фронта на 100 км, из положения дежурства на  аэродроме (готовность №1). Радиолокационный пост расположен на удалении 10…15 км от линии фронта и обеспечивает радиолокационный контроль за своими самолётами и самолётами противника на дальности до 250 км за линией фронта на высотах более 10 км и 20…40 км на малых и предельно малых высотах.

Боевые действия  самолёт ведёт над своей территорией и над территорией противника на глубину до 100 км за линией фронта. Наведение осуществляется с пунктов управления.

Цели, выполняющие полёт на высотах 20…23 км со скоростью до 2000 км/ч и на высотах менее 20 км со скоростью до 2500 км/ч, уничтожаются до прохода их к линии фронта при вылете истребителя из готовности №1.

Цели, летящие на высотах 20…23 км со скоростью 2500 км/ч, уничтожаются до линии фронта только из зоны дежурства в воздухе, удалённой от аэродрома вылета на 40…50 км в сторону линии фронта.

 При использовании вторичной информации о воздушном противнике самолёт МиГ-29 способен уничтожить скоростные стартовые цели на удалении 240…250 км* от аэродрома вылета при полёте по комбинированной программе набора высоты и скорости и 170…180 км (при остатке топлива после посадки 600 кг.) при полёте по форсажной программе. На рис. 26 показаны рубежи обнаружения и уничтожения высотных скоростей целей с учётом посадки истребителя на аэродром вылета.



Рис. 26. Рубежи обнаружения (1) и уничтожения (2) высотных скоростей воздушных целей:

-- -- -- -- -- -- -- при полёте комбинированной программе

------------------- при полёте по форсажной программе

ц=20…23 км, Vц=2500 км/ч, Ни=16ю…17 км, Ми=1,6…1,7 км)



При этом цели, летящие на высотах 20…23 со скоростью 2500 км/ч, должны быть обнаружены на удалении 1000…1050 км при использовании комбинированной программы и 750…800 км при использовании форсажной программы. Ширина полосы, в которой возможно уничтожение указанных целей, идущих в направлении аэродрома вылета, составляет 200 и 340км при полёте по форсажной и комбинированной программам соответственно. При ограниченных дальностях обнаружения противника (на 100…150 км меньше указанных) требуются отвод истребителя в противоположную сторону на 90…100 км, что необходимо для обеспечения пути, потребного для набора заданной высоты и скорости. В этом случае уничтожение целей осуществляется на удалении до 50 км от аэродрома вылета. Пассивное время принято равным 8 мин.

Атака производится в переднюю полусферу с выходом истребителя на высоту 16…17 км для атаки стратосферных целей, летящих на высотах 20…23 км. При атаке целей, летящих на малых и предельно малых высотах, при использовании вторичной информации о целях до команды с КП на снижении до высоты атаки с установкой переключателя ΔН в заданное положение истребителя идёт на высоте 12…12,5 км. После обнаружения и захвата цели прицеливание выполнять по кольцу.

В зависимости от назначенного рубежа уничтожения рассчитывается и выбирается профиль полёта истребителя до точки встречи с противником. Программы набора высоты и разгона самолёта показаны на рис. 27.

При перехвате высотной скоростной воздушной цели в минимальное время выдерживать профиль и режим полёта (программа II):

-         взлёт на форсажном режиме работы двигателей;

-         набор высоты 1000 м с разгоном самолёта до числа М=0,85;

-         набор высоты 12…12,5 км на постоянном числе М=0,85;

-         разгон самолёта до числа М=1,6…1,7 на постоянной высоте или со снижением до 500 м;

-         обнаружение цели, захват, прицеливание и пуск управляемых ракет;

-         набор высоты 16…17 км на числе М=1,6…1,7.

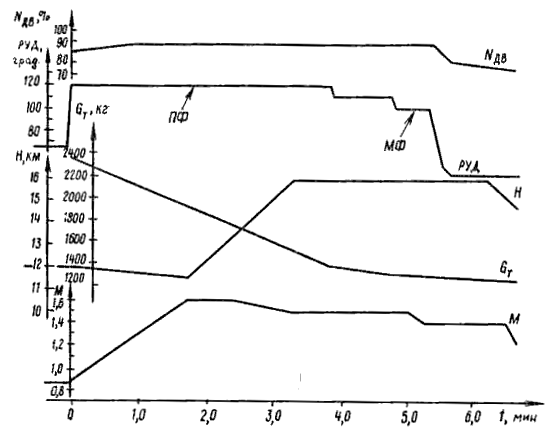

Рис. 27. Программы набора высоты и разгона самолёта:

---------------------- «Полный форсаж»

-- -- -- -- -- -- -- «Максимал» (Vист= 900 км/ч)



-         выключение форсажа, «подсвет» цели до подрыва ракеты и возвращение на аэродром посадки.



При полёте на уничтожение цели по комбинированной программе (на максимально удалённом рубеже) выдерживать профиль и режим полёта (программа I):

o       взлёт на максимально режиме работы двигателей;

o       набор высоты 1000 м с разгоном до Vист=900 км/ч;

o       набор Н=12…12,5 км на постоянной Vист=900 км/ч;

o       полёт к цели на высоте 12…12,5 км и скорости Vист=900 км/ч (М=0,85);

o       по команде с пункта наведения включения форсажа и разгон до М=1,6…1,7 на постоянной высоте или со снижением до 500 метров.

Дальнейший полёт выполнять по программе, аналогичный форсажной.

Возвращение на аэродром посадки осуществлять на высоте 12 км на числе М=0,8…0,85. Снижение с высоты 12 км до высоты полёта по кругу осуществлять на приборной скорости 500…550 км/ч при работе двигателей на режиме малого газа.

Время дальности и расход топлива при полёте по указанным программам, а так же характеристики разгона и планирования показаны на рис. 28…33 (по расчёту).

Минутные расходы топлива на различных режимах работы двигателей в зависимости от высоты и скорости полёта показаны на рис. 34…36.

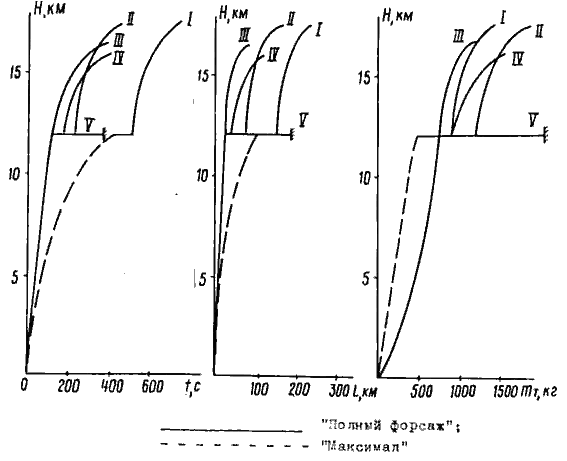

Рис. 28. Характеристики набора высоты и разгона самолёта (с 2ХР-60 + 2ХР27)



Рис. 29. Время разгона самолёта на режиме полного форсажа(2хР-60 +2хАПУ-470; m=13000 кг):

1 – для высоты 1 км; 2 – для высоты 5 км; 3 – для высоты 8 км.



Рис. 30. Расход топлива и дальность при разгоне самолёта на режиме полного форсажа (2хР-60 + 2хАПУ-470; m=13000 кг):

1–расход топлива; 2–дальность; 3–для высоты 1 км; 4–для высоты 5 км; 5–для высоты 8 км.



Рис. 31. Время разгона самолёта на режиме полного форсажа (2хР-60 + 2хАПУ-470; m=13000 кг):1 – для высоты 11 км; 2 – для высоты 12 км; 3 – для высоты 13 км



Рис. 32. Расход топлива и дальность при разгоне самолёта на режиме полного форсажа (2хР-60 + 2хАПУ-470; m=13000 кг):

1–для высоты 11км; 2–для высоты 12 км; 3–для высоты 13 км; 4–расход топлива; 5–дальность.

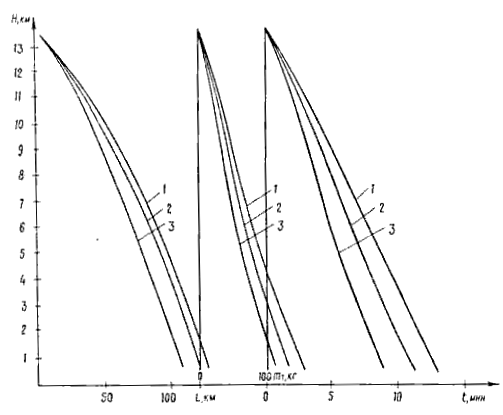

Рис. 33. Путь, раход топлива и время при планировании на режиме работы двигателей «малый газ» для всех ПЛС: 1 - Vпр   =400 км/ч; 2 - Vпр=450 км/ч; 3 - Vпр =500 км/ч



Рис. 34. Минутные расходы топлива на режиме полного форсажа



Рис. 35. Минутные расходы топлива на режиме минимального форсажа.



Рис. 36. Минутные расходы топлива на максимальном режиме



В целях более полного использования боевых возможностей СУВ для уничтожения воздушных целей во всём диапазоне высот при завязке воздушных боёв применяется вывод истребителя в переднюю полусферу. В случае срыва первой атаки КП в соответствии с планом боя подаёт команды своевременное и правильное противоракетное маневрирование и занятие исходного положения для повторной атаки. При этом необходимо учитывать, что при ракурсах цели более ¾ дальность обнаружения воздушных целей бортовыми средствами – не более 10 км. Поэтому необходимо выводить истребителя на дальность визуальной видимости (3…4 км) в положения, обеспечивающие применение управляемых ракет типа Р-60.

Опорной высотой полёта самолёта МиГ-29 при уничтожении целей, летящих в диапазоне малых высот, является высота 3500…4000 м, обеспечивающая более устойчивую работу РЛПК и при необходимости выполнение вертикальных манёвров.

При уничтожении  маневрирующих целей возможности КП по распознаванию начала манёвра  ограничены. Практически манёвр цели по курсу на ИКО можно определить только через 2…3 оборота антенны РЛС после его начала, а по высоте – с ошибкой 200…300 м. Наиболее сложным является распознавание на ИКО манёвра цели по скорости и определение прироста или уменьшение её величины, особенно если штурман выполняет несколько наведений одновременно.

Поэтому при наведении в ППС на этапе поиска цели лётчиком КП следует уделять повышенное внимание контролю за высотой полёта цели и по докладу оператора об её изменении немедленно сообщать об этом лётчику для своевременной установки им соответствующего ΔН или для изменения опорной высоты атаки.

Манёвр по направлению противник будет применять для срыва автосопровождения или для ухода от пущенной по нему ракеты. В первом случае КП своевременной подачей команд обеспечивает лётчику применение УР большой (средней) дальности, а во втором вводит истребителя в ближний бой. После вывода в ЗПС цели КП контролируют скорость сближения и при необходимости задаёт лётчику скорость полёта с учётом ограничений для данных условий.

Для уничтожения высотных скоростных целей наведение истребителя осуществляется в переднюю полусферу цели при ракурсе не более ¼.

Наведение в ППС обеспечивает:

-         возможность уничтожения целей на более удалённых рубежах;

-         возможность уничтожения цели, выполняющей полёт на скорости, большей скорости истребителя.

-         Вместе с тем наведение в ППС уменьшает время выполнения атаки ввиду её скоротечности, а также ограничивает, а иногда исключает возможность исправления ошибок наведения.

При наведении в ППС на максимально удаленных рубежах уничтожения высотных целей расчёт КП (ПН) использует вторичную информацию о цели от удалённых РЛС, что увеличивает ошибку в выполнении предварительных и непосредственных штурманских расчётов (ошибка в курсе порядка 50  при наведении в переднюю полусферу приводит к увеличению курсового угла цели  к моменту пуска до 20…300, что снижает вероятность успешной атаки). На заключительном этапе наведения расчёт КП (ПН) использует первичную информацию от местных РЛС.

     Продолжительность нахождения цели в радиолокационном поле наземных РЛС, расположенных на удалении 15…20 км от линии фронта, до выхода её на рубеж уничтожения зависит от программы полёта истребителя и от курсового параметра пролёта целью РЛС наведения. Так, при комбинированной программе полёта истребителя и нулевом курсовом параметре пролёта РЛС наведения она составляет 1,5 мин, а при максимальном курсовом параметре, равном 170 км в момент пролёта траверза РЛС наведения, - 3мин. При полёте истребителя по форсажной программе это время соответственно равно 2,5 и 4,5 мин (максимальный курсовой параметр в этом случае составляет 100 км).

Для уничтожения высотных скоростных целей на максимально удалённых рубежах необходимо соблюдение следующих параметров:

а) при полёте истребителя по комбинированной программе (для Нц³20 км и Vц³2500 км/ч):

-         удаление рубежа подъёма истребителя от аэродрома взлёта – 1050 км;

-         пассивное время – 8 мин;

-         дистанция включения форсажа – 340 км (разгон самолёт до М=1,65);

-         дистанция подачи команды «горка» - 220 км (Мнач. горки =1,65; Ннач. горки=12…13 км; Мкон=1,65; Нкон=17,5 км);

б) при полёте истребителя на полном форсаже (для Нц³20 км и Vц³2500 км/ч):

-         удаление рубежа подъёма истребителя от аэродрома взлёта – 780 км;

-         пассивное время – 8 мин.

Профиль полёта истребителя после выхода на высоту разгона 12…13 км аналогичен вышеизложенного.

В момент выхода на высоту атаки (17…17,5 км) расстояние между истребителем и целью составляет 100…80 км.

КП подаёт команду лётчику на включение «высокого» и постоянно информирует лётчика о дальности до цели, её относительном положении по направлению и превышению вплоть до захвата бортовой РЛС. В процессе наведения КП периодически запросами контролирует остаток топлива у истребителя.

По докладу лётчика о пуске ракет КП даёт ему команду на включение форсажа и выводит его на аэродром посадки. Однако команду на включение форсажа можно подать и после захвата, если цель продолжает прямолинейный полёт на встречных курсах.

В борьбе с помехами работе БРЛС наряду с грамотным использованием лётчиком всего комплекса СУВ важное значение имеют тактические приёмы выводы истребителя на цель.

Такими приёмами являются:

-         вывод истребителя для атаки цели с передней полусферы;

-         вывод истребит6еля для атаки под ракурсом до ¾ и со значительным принижением (превышением);

-         включение БРЛС на излучение на минимальных дальностях до цели, обеспечивающих лётчику выполнение атаки.

В условиях помех БРЛС штурман непрерывно и чётко информирует лётчика о положении цели и дальности до неё. После получения доклада от лётчика о захвате её БРЛС контролирует процесс сближения, а в случае срыва первой атаки выполняет повторное наведение истребителя на дальности визуального обнаружения цели для применения оружия ближнего боя.




2. 3. Приборное наведение



Командная радиолиния управления (КРУ) «Бирюза», входящая в состав бортового радиоэлектронного оборудования самолёта МиГ-29, обеспечивает работу с наземной автоматизированной системой управление (НАСУ).

Для выполнения приборного наведения штурману необходимо установить связь с лётчиком, передать «старты» («Волна», «Шифр», «Разнос») и проверить в соответствии с действующей методикой прохождения команд на борт самолёта. Лётчику полученные «старты» установить на пульте управление КРУ, нажать кнопку РУЧН. И проконтролировать правильность прохождения команд.

Выполнив взлёт, лётчик устанавливает связь с КП и, получив команду «Выполняйте старты», пилотирует по командам наведения в ручном режиме управления самолётом.

Включение излучения БРЛС происходит при наличии разовых команд «ППС» или «ЗПС» и «Дальность 100 (60)» или «дальность 36» соответственно или вручную по команде КП.

Для смены «стартов» в процессе наведения штурман устанавливает новые значения волны, шифра, разноса и включает на дистанционном пульте управления ЛАУ-23М тумблер ВЗАИМОДЕЙСТВИЕ.

При загорании сигнальных ламп взаимодействия на пульте управления КРУ лётчик нажимает кнопку АВТ. и выполняет команды наведения на новых радио-данных.




3. УНИЧТОЖЕНИЕ ВИЗУАЛЬНО НЕВИДИМЫХ ВОЗДУШНЫХ ЦЕЛЕЙ



3.1. Полёт на атаку воздушной цели с применением комплекса РЛПК-29Э



Выход в район цели выполнять по командам, передаваемым на борт истребителя автоматически по системе НАСУ (приборное наведение) или штурманом (глазомерное наведение).

При приборном наведении на борт истребителя поступают: значение заданной истинной скорости истребителя, высота полёта цели и разовое команды на изменение условий полёта. Принимаемые команд наведения отображаются на экране ИЛС и ИПВ (рис. 37).

Управление истребителем в горизонтальной плоскости осуществлять вручную по кольцу наведения, отклонение которого от центра электронного перекрестия соответствует разности заданного и текущего курсов полёта. При совпадении заданного и текущего курсов на ПНП кольцо наведения должно быть совмещено с электронным перекрестием на ИЛС.

Управление истребителем в вертикальной плоскости производить по базовой (заданной КП) программе набора высоты.

При поступлении команд наведения установить режим работы РЛПК в соответствии и индицируемой на экране ИЛС полусферой атаки: ППС – режим «В», ЗПС – режим «Д». По имеющейся информации уточнить условия встречи с целью (превышение, принижение, скорость и характер полёта цели), проконтролировать положение органов управления СУВ в соответствии с этими условиями. Установить тип цели (Б, С или М).

При атаке  в ЗПС включить режим «Взаимодействие», установив переключатель ВЗМД. ТОРМОЗ.

До выхода на дальности обнаружения цели РЛПК вести радио ориентировку и осмотрительность. Дальность до цели контролировать по метке текущей дальности 100 (60) км при наведении в ППС или 36 км при наведении в ЗПС. Признак включения излучения – высвечивания индекса РС слева от шкалы дальности.

При не прохождении команды «РЛ» на указанных дальностях включить излучение вручную, установив переключатель ИЗЛ.- ЭКВ.- ВЫКЛ. В положение ИЗЛ.

С включением режима обзора антенны РЛПК отрабатывает команды целеуказания,, поступающие с наземного пункта наведения. Положение зоны обзора по азимуту индицируется на экране ИЛС (см. рис. 37, поз. 14), а по наклону на экране ИПВ (см. рис. 37, поз.15). в первой части ИПВ внизу высвечивается, кроме того, номер строки (1, 2, 3, 4, 5, 6), на которой  в данный момент происходит обо пространства ( см. рис. 37, поз 16). Поиск отметки цели на экране ИЛС вести на нулевом азимуте на уровне метки текущей дальности.

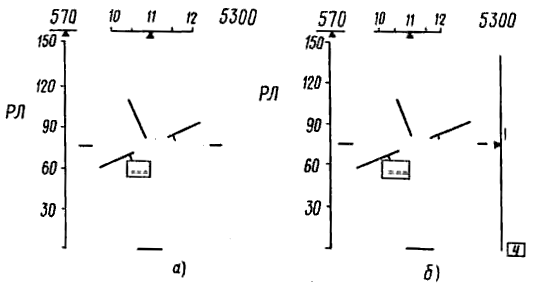

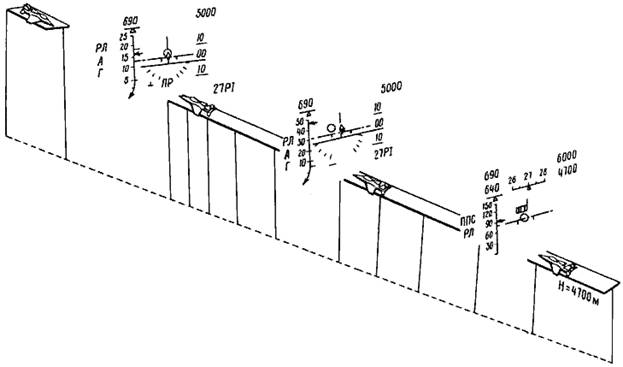

Рис. 37. Виды экранов ИЛС и ИПВ на экране обнаружения цели (приборное наведение):

1 – признак включения излучения БРЛС; 2 – ракурс атаки (ППС – передняя полусфере, ЗПС – задняя полусфера); 3 – текущее значение истинной скорости полёта истребителя; 5 – текущая дальность до цели; 6 – шкала и индекс текущего курса; 7 – высоты полёта цели; 10 – метка опознавания; 11 – отметка цели»; 12 – отметка ложных целей; 13 – кольцо управления истребителем в горизонтальной плоскости; 14 – положение зоны обзора по азимуту; 15 – угломестное положение зоны обзора относительно горизонта; 16 – номер строки зоны обзора



В зависимости от условий воздушной обстановки, режима работы РЛПК, высоты полёта истребителя, характера подстилающей поверхности на экране ИЛС могут наблюдаться ложные отметки различной интенсивности, затрудняющие действия лётчика по обнаружению и захвата цели. По внешнему виду ложные отметки аналогичны отметке цели, поэтому без информации КП о местоположении цели распознавание её среди помех практически невозможно.

Следует учитывать особенности индикации ИЛС при Смещённой зоне обзора РЛПК влево или вправо.

Ввиду того, что зона обзора РЛПК независимо от смещения её влево или вправо отображения в пределах всей площади экрана ИЛС (см. рис. 4), определение азимутального положения цели в режиме обзора по её радиолокационной отметке необходимо производить с учётом положения зоны обзора по азимуту относительно продольной оси истребителя.

К чему может привести невыполнение этого требования, показано на рис. 38.

При несмещённой зоне (поз. 1) продольная ось истребителя совпадает с серединой зоны, поэтому положение метки цели (поз. 2) относительно центра экрана соответствует в масштабе ИЛС местоположению цели относительно истребителя.

При смещении зоны вправо (поз. 3.) левая её граница располагается под углом 15° правее продольной оси истребителя, отметка смесителя влево от центра экрана и, если не учесть смещение зоны, можно по отметке цели ошибочно принять, что она находиться левее истребителя.

Аналогичная ошибка в определении направления на цель может произойти и при смещении зоны обзора влево.

При глазомерном наведении на борт истребителя поступают команды целеуказания, передаваемые штурманом по каналу радиосвязи. По информации о дальности до цели и высоте её полёта установить строб захвата на текущую дальность до цели, а переключатель Н – в положение, соответствующее превышению (принижению) истребителя относительно цели к моменту её обнаружения.

По команде КП установить переключатель ИЗЛ. – ЭКВ. – ВЫКЛ. В положение ИЗЛ.



Рис. 38. Индикация отметки обнаруженной цели на экране ИЛС при несмещённом и смещённом положении зоны обзора: 1 – положение несмещённой зоны относительно продольной оси самолёта; 2,4 – отметки цели в стробе; 3 – зона обзора смещена вправо; 5 – атакуемая цель.



Виды экранов ИЛС и ИПВ при глазомерном наведении показаны на рис. 39.

Положение самолёта в пространстве по крену и тангажу контролировать по линии авиагоризонта на ИЛС в сочетании с показаниями КПП, выдергивание высоты – по экрану ИЛС, показаниям высотомера и прибора ДА-200.

После обнаружения цели нажать кнопку ЗАПРОС на 8…18 с, проконтролировать наличие метки опознавания и доложить КП. Получив разрешение на атаку, установить выключатель ГЛАВН.-ОТКЛ. в положение ГЛАВН., манёврам самолёта в горизонтальной плоскости переместить отметку цели на нулевой азимут и выполнить захват цели, для чего книппелем совместить строб с отметкой цели и нажать кнопку МРК. ЗАХВ ПЗ на 1,5…2 с. после захвата на экране ИЛС высвечивается индекс А, обзорная информация сменяется на прицельную. Масштаб шкалы дальности переключается на 100 км при дальности до цели более 50 км, на 50 км при дальности до цели более 25 км или 25 км при дальности до цели менее 25 км. Справа от шкалы дальности появляется метка текущей дальности и зона разрешённых дальностей пуска ракет, а также прицельное кольцо, «ромб» (метка положения антенны РЛПК), метка вектора скорости цели и неподвижное перекрестие. Вид экрана ИЛС после захвата цели показан на рис. 40.

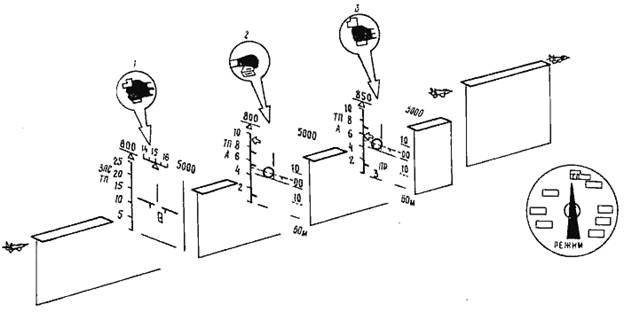

Рис. 39. Виды экранов ИЛС (а) и ИПВ (б) на этапе обнаружения цели при глазомерном наведении в режиме «В»



После захвата доложить КП. Манёвром самолёта совместить прицельное кольцо с электронным перекрестием и выполнить сближение. Дальность до цели в процессе сближения определять по метке текущей дальности, а ракурс атаки – по положению вектора скорости цели. Скорость сближения с целью определять по характеру перемещения метки текущей дальности, обеспечивая сближение при атаке в ЗПС и разностью скоростей не менее 150 км/ч на дальностях более 15 км



(BTNC: пропущено…)



ГЛАВН.-ОТКЛ. в положение ГЛАВН., маневром самолета в горизонтальной плоскости переместить отметку на нулевой азимут и выполнить захват цели, для чего кнюппелем  совместить строб с отметкой цели и нажать кнопку “МРК.ЗАХВ.ПЗ” на 1,5...2 с. После захвата на экране  ИЛС высвечивается индекс А, обзорная информация сменяется на прицельную.

Масштаб шкалы дальности переключается на 100 км. при дальности до цели более 50 км., на 50 км. при  дальности до цели более 25 км. или на 25 км. при дальности до цели менее 25 км. Справа от шкалы дальности появляется метка текущей дальности и зона разрешенных дальностей пуска ракет, а также прицельное кольцо, "ромб" (метка положения  антенны РЛПК), метка вектора скорости цели и неподвижное перекрестие. Вид экрана ИЛС после  захвата цели показан на рис. 40.

После захвата доложить КП, маневром самолета совместить прицельное кольцо с электронным перекрестием и выполнить сближение. Дальность до цели в процессе сближения определять по метке текущей дальности, а в ракурс атаки - по положению вектора скорости цели. Скорость сближения с целью определять по характеру перемещения метки текущей дальности, обеспечивая  сближение при атаке в ЭПС и разностью скоростей не менее 150 км/ч на дальностях не более 15 км  и не менее 50 км/ч на дальностях менее 15 км, в противном случае возможны срывы автосопровождения.

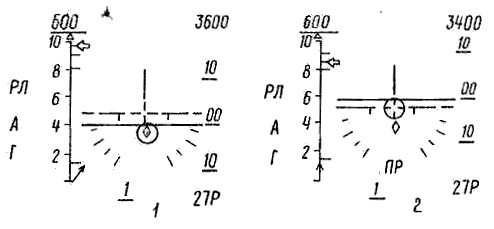

Рис. 40. Виды экрана ИЛС после захвата цели (а – до команды «Горка», б – после прохождения команды «Горка»):

1 – наличие управляемых ракет на выбранных подвесках; 2 – вектор скорости цели (ракурс); 3, 4, 5 – отметки Др мин, Др макс2, Др макс1; 6 – признак режима автосопровождения; 7 – отметка цели; 8 – метка текущей дальности до цели; 9 – прицельное кольцо; 10 – тип ракет на выбранных подвесках; 11 – готовность ракеты к пуску; 12 – команда «Горка»; 13 – индекс ПР (пуск разрешён)



До команды  "Горка" при совмещении прицельного кольца с перекрестием обеспечивает полет истребителя в горизонтальной плоскости по кривой погони, в вертикальной - с выдерживанием заданного превышения (принижения) прицельное кольцо будет смещено вверх или вниз относительно перекрестия (рис. 41).

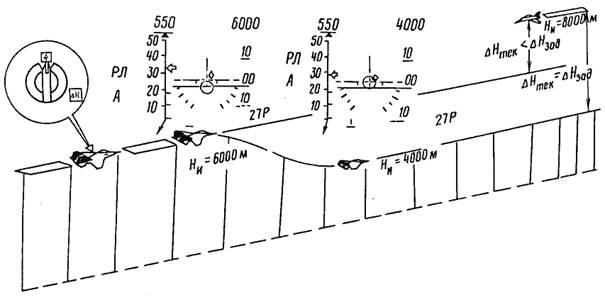

Рис. 41.



На рис.41 показано, что летчик на этапе поиска цели не выдерживает заданную высоту полета, вследствие чего после захвата прицельное кольцо по вертикали отклонилось вниз. Подобная ошибка, кроме уменьшения дальности обнаружения, может привести и к срыву атаки в случае принудительного  сброса захвата цели летчиком из-за неуверенности в захвате прицелом атакуемой цели (цель находится выше истребителя, а кольцо отклонилось вниз). Для исключения таких случаев необходимо  на этапе поиска следить за соответствием текущего значения превышения (принижения) цели относительно истребителя значению, заданному переключателем DH.

На этапе  сближения с целью, сохраняя заданное превышение (принижение) и выдерживая скорость полета, соответствующую  числу М=0,6, определить порядок применения  управляемых ракет, для чего установить переключатель КОМПЛ.-ОДИН. 0,5 КОМПЛ. и ВНУТР.-ВНЕШ. в соответствующие положение. Если заданием не предусмотрен пуск ракет средней дальности с выдерживанием заданного превышения (принижения), то в момент выдачи команды "Горка" (кольцо скачком перемещается  вверх или вниз) перевести самолет в набор высоты или на снижение, совмещая прицельное кольцо с перекрестием (при пуске с заданным принижением (превышением) установить ошибку прицеливания только по азимуту). При высвечивание на экране ИЛС индекса ПР уточнить прицеливание, нажать гашетку РС.СС.Б и доложить КП. Если при входе метки текущей дальности в зону разрешенных дальностей пуска отсутствует индекс ГГ или неустойчив (мигает) индекс ПР, установить переключатель ПОДГОТ.РУЧН.-АВТ. в положение  ПОДГОТ.РУЧН. Вид экрана ИЛС в момент пуска управляемой ракеты Р-27РI показан на рис. 40,б.

После пуска ракеты с радиолокационной головкой самонаведения для обеспечения "подсвета" цели не допускать выхода "ромба" за пределы экрана ИЛС до поражения цели (определять по поведению вектора скорости цели второй ракеты Р-27РI на дальность, равной Др макс2.

После схода ракеты на экране ИЛС гаснут индексы готовности и наличия ракеты на подвеске, с которой сошла ракета.

Смена индекса выбранных для пуска ракет средней дальности происходит автоматически после пуска  второй ракеты. В случае необходимости применения ракеты малой дальности при наличие ракеты средней дальности установить переключатель ВНУТР.-ВНЕШ. в положение ВНЕШ., при этом на экране ИЛC высвечивается индексы типа и наличия ракет на внешних подвесках.

При атаке цели ППС в случае неуничтожения её ракетами средней дальности по информации КП и экрана ИЛС занять исходное положение  для построения маневра по выходу в ЗПС цели на дальность 2…3 км. При отсутствии условий для визуального обнаружения цели маневр начинать на дальности 7...8 км и интервале 3,5...4,5 км ("ромб" находится в средней части левой (правой) половины экрана  ИЛС).

Маневр выполнять с набором высоты (цель выше истребителя) или со снижением (цель ниже истребителя). В случае срыва захвата выход ЗПС цели осуществить по командам КП.

Если после выхода в ЗПС цель наблюдается визуально, атаку с пуском управляемых ракет малой дальности и стрельбой из пушки выполнять в одном режиме КОЛС.

При атаке визуально невидимой цели (в облаках) использовать РЛПК.

Для  сохранения  режима захвата в процессе маневрирования визуально видимую цель удерживать в пределах лобового стекла (см. рис. 13)

После  сближение  до дальности применения ракет ближнего боя совместить прицельное кольцо с электронным перекрестием (прицельную марку с целью), проконтролировать готовность к пуску ракет по загоранию цифровых символов на экране  ИЛС и прослушиванию звукового сигнала и по команде ПР на разрешенной дальности пуска нажать гашетку РС.СС.Б. Вид экрана ИЛС в момент пуска ракет ближнего боя с использованием РЛПК показан на рис. 42.



Рис. 42.



После схода ракеты (на экране ИЛС гаснут индексы готовности и наличия ракеты на подвеске, с которой сошла ракета) выполнить отворот в сторону создавшегося при сходе ракеты крена, а затем занять исходное положение для атаки цели со стрельбой из пушки.

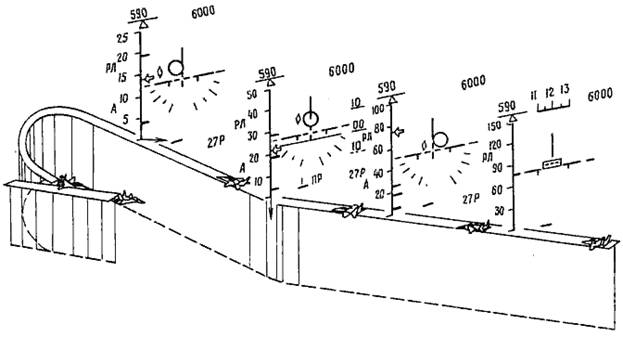

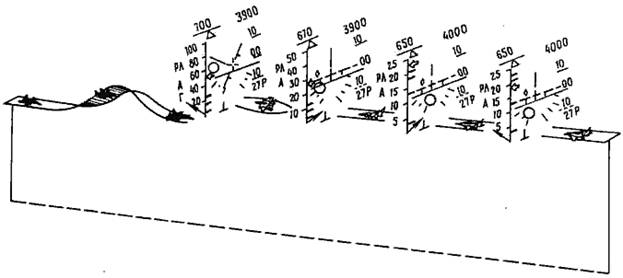

На рис. 43, 44 показаны типовые атаки воздушной цели на встречных курсах при приборном и глазомерном наведениях.



Рис. 43.



Рис. 44.




3.2. Особенности атаки маневрирующей цели



При выполнении целью пространственного маневра по срыву захвата на дальности менее 25-30 км прицельное кольцо скачкообразно перемещается по экрану ИЛС, значительно усложняя действия летчика по прицеливанию.

Особенностью сопровождения РЛПК маневрирующей цели является возможность срыва автосопровождения цели при проходе ею  ракурса 4/4 на фоне земли. Поэтому при неустойчивом поведении кольца необходимо доложить КП и внимательно следить за меткой текущей дальности до цели, сравнивая дальность по экрану ИЛС с дальностью до цели, сравнивая дальность по экрану ИЛС с дальностью до цели, поступающей с КП. По возможности определять направление на цель по положению "ромба". Признаками ложного захвата, как правило, являются несоответствие темпа перемещения метки дальности с реальной скоростью сближения, остановка метки текущей дальности с последующим ее перемещением в обратную сторону, вращение вектора скорости цели. Как правило, в таких случаях атака заканчивается сбросом захвата. При срыве захвата  выполнить повторный захват цели. Если захват невозможен, по командам КП сблизиться с целью до дальности ее визуального обнаружения и произвести атаку цели с применением оружия ближнего боя.

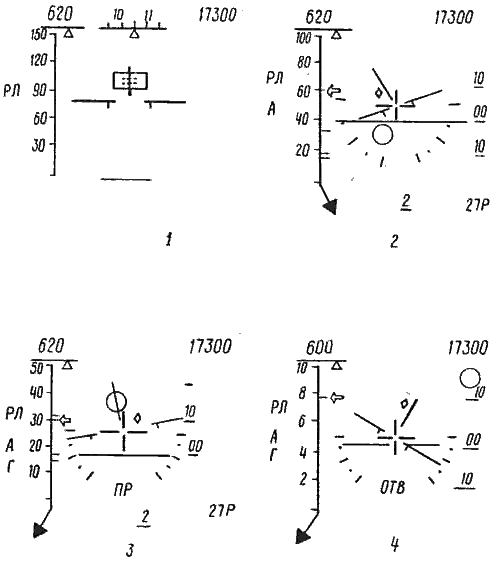

Виды экранов ИЛС при атаке цели, выполняющей пространственный маневр , показан на рис. 45.



Рис. 45.






3.3 Атака высотной скоростной цели.



Атаки сверхзвуковых  воздушных целей, выполняющих полет на высотах более практического потолка истребителя МиГ-29, возможны только при обнаружении их радиолокационными средствами на удалении не менее 800...1000 км от точки пуска ракеты при своевременной подаче команды на подъем истребителя.

Приборное или глазомерное наведение на высотную скоростную воздушную цель на первоначальном этапе необходимо осуществлять в переднюю полусферу по вторичной информации с ошибкой не более 15 градусов.

Из условий гарантированного остатка топлива для возвращения на аэродром маршрут полета истребителя при увеличении скорости и наборе высоты необходимо выбирать с таким расчетом, чтобы удаление истребителя от аэродрома вылета в момент пуска ракеты не превышало 150 км. В качестве примера на рис.46 приведены параметры полета истребителя при перехвате воздушной цели, летящей на высоте 22000 м и скорости 2500 км/ч.

Рис. 46.



Перехват высотной скоростной цели выполняется в режиме работы СУВ РЛС ("Встреча")  при выключенных СНП ППС (ЗПС) и "Взаимодействие" с подвеской одной, двух управляемых ракет Р-27РI.

После взлета по командам КП (глазомерное наведение) или информации ИЛС (приборное наведение) выдерживать режим полета в соответствии с программой (см. рис.27).

С выходом на опорную высоту установить фактическое превышение цели. Поиск цели после включения излучения производить в пределах дальностей, передаваемых командным пунктом (при глазомерном наведение устанавливать строб в соответствии с информацией КП о дальности до цели).

Ввиду больших скоростей сближения (1000 м/с и более) летчик, после захвата цели, имеет дефицит времени на устранение ошибок прицеливания, поэтому на этапе наземного наведения необходимо четко и своевременно выполнять передаваемые на борт команды.

Обнаружив цель, выполнить ее захват. При невыдерживании заданной высоты после захвата прицельное кольцо отклонится от перекрестия вверх или вниз при принижении истребителя соответственно более или менее заданного. После прохождения команды "Горка" прицельное кольцо скачком переместится вверх.

На этапе бортового наведения летчику необходимо свести к минимуму ошибки прицеливания в горизонтальной и вертикальной плоскостях. На максимальной разрешенной дальности пуска выполнить пуск ракеты.

В учебных полетах  для уменьшения расхода топлива после  пуска ракеты  на максимальной дальности выключить форсажный режим  работы двигателей. Контролировать приборную скорость, не допуская ее падения менее эволютивной. При наличии условий в середине диапазона разрешенных дальностей  произвести пуск второй ракеты. После выполнения атак установить режим наибольшей дальности и следовать на аэродром. Виды прицельной информации на ИЛС показаны на рис. 47.



Рис. 47.




3.4. Атака воздушной цели с применением СОЛС в режиме "ТП"



Выход в район цели выполнять по командам, передаваемым  на борт истребителя автоматически по системе НАСУ (приборное наведение), или по командам штурмана (глазомерное наведение).

При приборном наведении на борт истребителя в режиме "ТП" поступают значения заданной истинной скорости истребителя, барометрической высоты истребителя, заданного курса полета истребителя, высоты полета цели и разовые      команды на изменение условий полета. Принимаемые команды наведения  индицируются на ИЛС и ИПВ.

ПРИМЕЧАНИЕ. Наведение самолета на цель с помощью НАСУ может осуществляться в режимах "НВГ", "Шлем" и "Опт.", с последующим включением летчиком на заданной дальности режима "ТП" или визуальным обнаружением цели.



Управление истребителем в горизонтальной плоскости осуществлять вручную по кольцу наведения, отклонение которого от центра электронного перекрестия соответствует разности заданного текущего курсов самолета.

Управление истребителем в вертикальной плоскости производить по заданной КП программе набора высоты.

По имеющейся информации уточнить условия встречи с целью (превышение, принижение, скорость и  характер полета цели). Проконтролировать положение органов управления СУВ в соответствие с этими условиями, включить режим "Взаимодействие", установив переключатель ВЗМД.ТОРМОЗ-БЕЗ ТОРМ. в положение ВЗМД.ТОРМОЗ.

Дальность до цели контролировать по метке текущей дальности на ИЛС. При входе в ЗПС на дальность возможного обнаружения КОЛС (12...18 км) цели приступить к поиску ее отметки на ИЛС или ИПВ. Если цель летит с превышением, поиск отметки цели осуществлять в верхней части, с принижением - в нижней части ИЛС (ИПВ). Отметка цели легче обнаруживается, если ее поиск вести при совмещенном положении кольца наведения с перекрестием. В этом случае отметка цели  индицируется в створе центра ИЛС сверху или снизу в зависимости от взаимного положения истребителя и цели. При этом для определения положения цели по углу места используются высота полета цели и текущая высота полета истребителя.

В зависимости от условий воздушной обстановки (высота полета истребителя, наличия облаков, характера подстилающей поверхности) на ИЛС могут наблюдаться ложные отметки различной интенсивности, затрудняющие действия летчика по обнаружению и захвату цели. По внешнему виду ложные отметки аналогичны отметкам цели, поэтому без информации КП о местонахождении цели  распознание её отметки среди помех затруднено.

Если отметки целей индицируются на фоне помех, затрудняющих обнаружение цели, то для подавления помех  с малой интенсивностью ИК излучения необходимо повернуть ручку УСИЛ.ТП, ЯРК.ШЛ. против хода часовой стрелки. Если помехи индицируются в одной части ИЛС и мешают летчику, то он может ограничить зону обзора по азимуту до ±15 градусов и сместить центр ее вправо или влево на 15 градусов переключателем ЗОНА (рис.48).

Рис. 48.



При этом период обзора зоны, а следовательно, и время  обновления информации уменьшаются вдвое. Границы зоны обзора летчик может определить по линиям границ обзора КОЛС, индицируемые на ИЛС.

При глазомерном наведении на борт истребителя поступают команды целеуказания, передаваемые штурманом по каналу радиосвязи. Управление истребителем для выхода в район цели и поиск ее летчик осуществляет в соответствии с информацией КП.

После обнаружения цели доложить КП ее относительные координаты. Положение цели относительно истребителя в момент обнаружения её отметки на ИЛС определять, исходя из масштаба ИЛС для КОЛС в режиме обзора.

Виды экрана ИЛС в режиме "ТП" при атаке воздушной цели с применением управляемых ракет показаны на рис.49.

Рис. 49.



Получив разрешение на атаку, установить выключатель ГЛАВН.-ОТКЛ. в положение ГЛАВН., кнюппелем совместить строб захвата с отметкой цели и нажать кнопку МРК.ЗАХВ.ПЗ, удерживая ее в нажатом положении до момента захвата цели КОЛС. После захвата цели на ИЛС обзорная информация сменяется на прицельную (рис. 50).

Рис. 50.



О захвате цели доложить КП, сообщив дальность до нее, и пилотировать самолет, совмещая прицельное кольцо с перекрестием. При этом вычисляются ошибки управления истребителем  в горизонтальной плоскости, которые индицируют на ИЛС в виде отклонения прицельного кольца от перекрестия. При совмещении прицельного кольца с перекрестием истребитель выполняет полет по кривой погони. Определить порядок применения ракет и установить переключатели  КОМПЛ.-ОДИН. 0,5 компл.и ВНУТР.-ВНЕШ. в соответствующие положения.

При захвате цели ТГС на ИЛС (ИПВ) высвечиваются индексы готовности ракет в виде цифр, указывающих номер подвески, на которой ТГС захватила цель, и прослушивается звуковой сигнал.

После входа стрелки текущей дальности в зону разрешенных дальностей пуска на ИЛС (ИПВ) высвечивается индекс ПР и прослушивается речевая команда "Пуск разрешен". По этой команде летчику, проконтролировав скорость полета (должна быть не менее разрешенной для выбранной к применению ракеты), откинуть и нажать ташетке РС.СС.Б и удерживать ее в нажатом положении до схода ракеты.

ПРИМЕЧАНИЯ:

1. Дальность пуска Др макс1 ракеты Р-60МК рассчитывается из условия, что цель после пуска ракеты не выполняет маневр.

2. Пуск ракет Р-60МК (Р-60) разрешается производить при удалении      центра прицельного кольца от центра электронного перекрестия не более чем  на диаметр кольца (Р-60) или не более чем на два диаметра            (Р-60МК).

3. Если стрелка текущей дальности находится в зоне разрешенных пусков и высвечивается индекс готовности ракет к пуску, индекс ПР на ИЛС мигает (сигнализирует о недопустимой ошибке прицеливания), маневром самолета  совместить кольцо с перекрестием и добиться прекращения мигания индекса ПР (уменьшить угловую скорость линии визирования ТГС ракеты), после чего произвести пуск ракеты.

4. Если ТГС захватила цель, но нет метки текущей дальности, а индекс ПР высвечивается в мигающем режиме (сигнализирует о неполном приборном обеспечении, то есть об отсутствии измерения дальности до            цели), пуск ракеты производить в зоне разрешенных дальностей, определяемой глазомерно или по информации с КП.



После схода ракеты (на ИЛС гаснут индексы готовности и наличия ракеты на соответствующей подвеске) отпустить гашетку РС.СС.Б, проверить работу силовой установки, доложить о пуске ракеты и выйти из атаки. Выход из атаки производить сразу после схода ракеты или при наличии команды ОТВ. (отворот) в сторону отклонения прицельного кольца, а при ее отсутствии - в сторону, указанную КП, предварительно осмотрев воздушное пространство в стороне разворота.



3.5. Атака визуально невидимой воздушной цели со стрельбой из пушки



Атаки визуально невидимой воздушной цели возможны днем или ночью при устойчивой работе лазерного дальномера или при измерении дальности до цели радиолокационной станцией.

После захвата цели (в зависимости от натренированности летчика) прицеливание можно выполнять в несинхронном режиме по визуально видимой воздушной цели ("НСВВ") или в несинхронном режиме по визуально невидимой цели ("НСНВ").

Режим "НСВВ" включается при откидывание гашетки НО в предварительное положение, "НСНВ" - при последующем нажатии кнюппеля КУ-31.



3.5.1. Атака с прицеливанием в режиме "НСВВ"

После захвата цели теплопеленгатором на дальности более 1200 м прицельное кольцо указывает текущие углы визирования цели в сжатом масштабе (±45 градусов в рабочем поле ИЛС).

Направление и характер маневра цели в процессе сближения атакующий летчик может определить по отклонению прицельного кольца, изменению скорости сближения и необходимости постоянного маневрирования для удержания прицельного кольца на перекрестии.

Если цель выполняет прямолинейный полет, скорость сближения остается практически постоянной; пилотирование самолета при удерживании прицельного кольца в районе перекрестия осуществляется с тенденцией уменьшения крена до нуля. При маневре цели выполнение условий прицеливания в процессе  сближения сопровождается увеличением или периодическим изменением крена, причем по мере увеличения крена существенно возрастает скорость сближения истребителя с целью.

Во избежание попадания в спутный след сближение с неманеврирующей целью осуществлять, удерживая прицельное кольцо в стороне от перекрестия на расстоянии, равном 1...1,5 диаметра кольца. При попадании  в спутный  след выйти из него, запомнив положение прицельного кольца относительно перекрестия в момент входа, и дальнейшее сближение осуществлять, не создавая аналогичного положения истребителя относительно цели.

При соблюдении указанных условий истребитель, сближаясь по траектории, близкой к кривой погони, к моменту начала открытия огня выйдет в заднюю полусферу цели под ракурсом, близким к нулевому.

Решение задачи прицеливания для заданного режима работы в СУВ осуществляется на дальности до цели менее 1200 м. После откидывания гашетки         НО в предварительное положение изменяется вид индикации на ИЛС (рис. 51). При этом прицельное кольцо показывает положение цели по азимуту и углу места в  нормальном масштабе (при исправной СУВ визуально обнаруженная цель должна находиться в районе прицельного кольца). Подвижное перекрестие со шкалой дальности является прицельной маркой, при совмещении которой с прицельным кольцом траектория снарядов проходит через упрежденную точку встречи с целью. Шкала дальности до цели индицируется в виде дуги, расположенной вокруг перекрестия. Длина дуги угла 90 градусов соответствует 300 м.

Рис. 51.



3.5.2. Атака с прицеливанием в режиме "НСНВ"



Сближение до максимальной дальности эффективной стрельбы из пушки (800...1000 м) осуществлять по методике, изложенной в п. 3.6.1. Для включения режима "НСНВ" после откидывания гашетки НО в предварительное положение следует нажать на кнюппель КУ-31. Индикация на ИЛС из режима "НСВВ"  переключится на индикацию, представленную на рис.51. Отклонение прицельного кольца (метки грубого прицеливания) от неподвижного перекрестия будет соответствовать ошибке летчика в выдерживании поправки точного прицеливания на ИЛС индицируется точка, соответствующая положению центра кольца, но в более крупном масштабе ИЛС для точки и кольца они совмещаются только при наличии нулевых ошибок прицеливания.

На "киле" самолета индицируется дальность до цели в диапазоне 800...200м.

Для выполнения прицеливания после перехода в режим "НСНВ" летчику необходимо создать крен 15...20 градусов в сторону прицельного кольца и плавным движением РУС добиться его перемещения в направлении перекрестия. Продолжая сближение с целью, изменением крена и тангажа совместить прицельное кольцо с перекрестием с таким расчетом, чтобы скорость его перемещения на ИЛС в районе перекрестия была минимальной. Маневрируя самолетом, добиться плавного движения точки через центр. Боевую кнопку нажать при смещении точки с центром перекрестия в зоне эффективной дальности стрельбы. Прицельное кольцо при этом должно обрамлять перекрестие.

Используя указанный метод прицеливания, можно вести сопроводительно-заградительную стрельбу (на дальности 400...500 м). Прицеливание в этом случае следует выполнять с плавным "пропусканием" точки через центр перекрестия. Огонь открывать при подходе точки к перекрестию на величину радиуса прицельного кольца (луча перекрестия) и прекращать при удалении точки от перекрестия на такую же величину. Продолжительность очереди при сопроводительно-заградительной стрельбе составляет 0,8...1 с.


4. УНИЧТОЖЕНИЕ ВИЗУАЛЬНО ВИДИМЫХ ВОЗДУШНЫХ ЦЕЛЕЙ



4.1. Атака  с применением управляемых ракет



Система управления вооружением обеспечивает прицеливание, подготовку и применение по визуально обнаруженным воздушным целям любой управляемой ракеты из штатных вариантов вооружения самолета (Р-27Р1 только при работе с РЛПК-29Э).

При включении взаимодействия захвата цели на автосопровождение РЛС или ТП по желанию летчика может быть выполнен в одном из следующих режимов СУВ: "РЛС бл.бой", "ТП ББ", "шлем" или "Опт.". При отказе системы целеуказания прицеливание осуществлять в режиме "Фо" совмещением  продольной оси координат  ТГС с целью.

Режимы работы СУВ "РЛС бл.бой", "ТП ББ" обеспечивают захват на автосопровождение визуально видимой воздушной цели соответствующим прицелом (радиолокационным или теплопеленгатором). Прицеливание в этих режимах осуществляется  одинаково: маневром самолета визуально видимая цель "загоняется" в зону захвата, ограниченную стробами, и нажимается кнопка МРК.ЗАХВ.ПЗ. После захвата цели дальнейшее прицеливание производится по методике, изложенной в подразделе 3.5.



4.1.1. Прицеливание в режиме "Шлем"



Использование нашлемной  системы целеуказания позволяет летчику осуществлять пуск ракет Р-60МК (Р-60) с выполнением прицеливания "навскидку" при жестком дефиците времени. Целеуказание при этом выдается координаторам ТГС, радиолокационному прицелу и теплопеленгатору.

В целях обеспечения надежной работы системы целеуказания необходимо перед вылетом летчику совместно со специалистом по высотному снаряжению и врачом выполнить индивидуальную подгонку защитного шлема с НВУ.

Пуск ракет с ТГС с прицеливанием только по НСЦ осуществляется с глазомерным (или по информации КП) определением дальности до цели. Атаку  можно выполнять под любым ракурсом (с учетом ограничений для ракеты          Р-60МК) во всем эксплуатационном диапазоне высот, скоростей и перегрузок истребителя. При этом основное преимущество системы НСЦ на этапе прицеливания заключается в том, что у летчика отсутствует необходимость выполнения маневров преследования противника для совмещения продольной оси оружия с направлением  на цель, в связи с чем прицеливание осуществляется при полете истребителя с перегрузками, значительно меньшими, чем перегрузка маневрирующей цели  (истребитель находится с внешней стороны её маневра).

Для выполнения прицеливания с пуском управляемых ракет с ТГС летчику необходимо при включенном оружии нажать на РУД кнопку МРК.ЗАХВ.ПЭ и поворотом головы в пределах углов целеуказания совместить малое прицельное кольцо коллиматорного визира НВУ с целью (рис.52). При нахождении цели под большим углом визирования необходимо выполнить  доворот на цель для его уменьшения. Для уменьшения начальных ошибок пуск и исключения возможности выхода цели за время  прицеливания на углы  визирования, превышающие предельные углы целеуказания, необходимо одновременно с поворотом головы выполнять маневр в сторону цели.

Рис. 52.



При захвате цели только ГСН в телефонах прослушивается звуковой сигнал, на ИЛС высвечивается мигающий индекс ПР и на прицельных кольцах НВУ дополнительно появляется перекрестие. После захвата цели ТГС летчику, не отпуская кнопку МРК.ЗАХВ.ПЗ, оценить дальность до цели и произвести пуск.

В случае необходимости перенацеливания на другую цель совместить малое кольцо НВУ с новой целью и произвести ее атаку в такой же последовательности.

Если выбраны к применению управляемые ракеты Р-27РI, то целеуказание в режиме "Шлем" выдается РЛПК и после захвата цели  радиолокационным прицелом дальнейшее прицеливание необходимо осуществлять по информации ИЛС. О захвате цели радиолокационной станцией или теплопеленгатором свидетельствует мигание прицельных колец на НВУ.



4.1.2. Прицеливание в режиме "ОПТ."



В режиме "Опт." осуществляется целеуказание  ТГС ракет, РЛПК и КОЛС кнюппелем КУ-31 в телеском угле +/- 12 градусов от продольной оси оружия (в поле зрения объектива ИЛС). Методика прицеливания в режиме "Опт." заключается в следующем. Обнаружив цель визуально, выполнить маневр для ввода ее в поле зрения ИЛС, сместив кнюппелем прицельное кольцо к линии визирования цели (рис. 53). При совмещении прицельного кольца с целью нажать кнопку МРК.ЗАХВ.ПЗ и удерживать ее нажатой до захвата цели РЛПК, КОЛС или ТГС ракеты. При захвате цели только головкой самонаведения на ИЛС высвечивается индекс ПР в мигающем режиме. Если истребитель находится в зоне разрешенных дальностей, определяемой глазомерно, выполнить пуск ракеты, удерживая кнопку МРК.ЗАХВ.ПЗ до схода ракеты.

Рис. 53.



При захвате цели РЛПК или КОЛС без первоначального захвата ТГС на ИЛС высвечивается символ А и появляется прицельная информация, соответствующая, радиолокационному прицелу или теплопеленгатору. Дальнейшее прицеливание осуществлять при отпущенной кнопке МРК.ЗАХВ.ПЗ по методике,  рассмотренной в подразделах 3.1, 3.4.

При углах целеуказания, превышающих поле зрения ИЛС, прицельное кольцо пропадает из поля зрения. Летчику в этом случае необходимо движением кнюппеля в обратную сторону ввести кольцо в поле зрения и дальнейшее совмещение его с целью выполнять маневром самолета.



4.1.3.  Прицеливание в режиме "Ф0"

Режим "Ф0" предназначен для прицеливания при отказе остальных режимов СУВ. На ИЛС в этом режиме высвечивается служебная индикация, в том числе наличие подвесок. При включении режима координаторы ТГС заарреторованы, и прицеливание осуществляется совмещением продольной оси ТГС ракеты (перекрестия) с целью. Дополнительно производится включение режима "Сетка".

При прицеливание в режиме "Ф0" истребитель движется по кривой погони. Дальность до цели летчик определяет глазомерно  или по информации КП.



4.1.4. Прицеливание в режиме "ТП ВВ"

Маневром самолета ввести визуально видимую цель в зону захвата КОЛС (см. рис. 15) и нажать кнопку МРК.ЗАХВ.ПЗ; удерживая ее в нажатом положение до момента захвата. Признаком перехода КОЛС в режим захвата и сопровождения цели является смена индикации на ИЛС (ИПВ) на прицельную. О захвате цели доложить КП, сообщив дальность до нее. В дальнейшем действия летчика аналогичны действиям при прицеливании в режиме "ТП" по визуально невидимым воздушным целям.

При перенацеливании на другую цель необходимо нажатием на кнопку СБРОС произвести сброс захвата цели КОЛС, наложить зону захвата на вновь  выбранную цель и нажатием на кнопку МРК.ЗАХВ.ПЗ выполнить захват цели.






4.2. Атака визуально видимой воздушной цели со стрельбой из пушки



Прицеливание при стрельбе из пушки по визуально видимым воздушным целям может производиться в одном из следующих режимов:

- "Несинхронная стрельба" ("НСВВ");

- "Прогноз-дорожка".

Перечисленные режимы включается в любом положении переключателя РЕЖИМЫ, кроме КАБР., НВГ., при условии установки переключателя ВОЗДУХ - ЗЕМЛЯ в положение ВОЗДУХ, гашетки НО предварительно положение (в ОЭПрНК выдается признак нарезного оружия) при дальности до цели менее 1200 м. На дальностях более 1200 м в ОЭПрНК решается задача прицеливания по методу "кривая погони".

Режим "НСВВ" включается при условии захвата цели КОЛС или РЛПК и наличии дальности.

Режим "Прогноз-дорожка" включается автоматически при отсутствии измерения дальности до цели от КОЛС или РЛПК.  В этом режиме ОЭПрНК рассчитывает трассу полета снарядов в диапазоне дальностей 700...200 м и индицирует на ИЛС геометрическое место концов крыльев цели в виде "дорожки", размеры которой зависят от установленной летчиком базы цели. Условная средняя линия дорожки является трассой полета снарядов.



4.2.1. Прицеливание в режиме "НСВВ"

Для выполнения прицеливания в режиме "НСВВ" летчику после визуального обнаружения цели  необходимо выполнить ее захват КОЛС, установить скорость сближения с целью 100...50 км/ч и откинуть гашетку НО в предварительное положение. На дальности более 1200 м до цели величина отклонения прицельного кольца относительно электронного перекрестия указывает ошибки отклонения траектории полета самолета от расчетной для "кривой погони". Маневром самолета совместить прицельное кольцо с перекрестием, избегая при этом попадания самолета в спутный след цели.

В процессе сближения удерживать прицельное кольцо на электронном перекрестие.

На дальности до цели менее 1200 м информация на ИЛС сменится на индикацию режима "НСВВ" (рис. 55). Отличительным признаком включения этого режима является появление подвижного перекрестия с круговой шкалой дальности 1200 м  (цена деления шкалы 300 метров) и визирного кольца, которое должно находиться в районе цели.

Рис. 55.



Для выполнения прицеливания летчику необходимо маневром самолета совместить подвижное перекрестие с визирным кольцом. Совмещая перекрестие с кольцом, выйти на дальность эффективной стрельбы (800...200м). При достижении дальности 800 м выполнить стрельбу очередью продолжительностью 0,5 ... 1 с.

В режиме "НСВВ" возможно ведение сопроводительно-заградительной стрельбы. При этом стрельбу необходимо начинать при касании отметки цели(кольца) перекрестия заканчивать при выходе перекрестия за пределы кольца. Точность  стрельбы  также ухудшается с увеличением дальности более 800 м , особенно по самолетам, имеющим малые размеры.

В случае отсутствия визуальной видимости цели в процессе прицеливания летчику кратковременным нажатием на кнюппель КУ-31 включить режим "НСНВ" и выполнить атаку по методике, изложенной в п. 3.5.2.



4.2.2. Прицеливание в режиме "Прогноз-дорожка"

Для выполнения прицеливания в режиме "Прогноз-дорожка" летчику необходимо сблизиться с целью на дальность менее 700 м, маневром самолета в плоскость маневра цели и наложить "дорожку" на цель таким образом, чтобы концы ее крыльев были обрамлены внутренними линиями кривых "дорожки" (в этом случае трасса снарядов пройдет через центр цели). После обрамления цели удерживать ее в этом положении 0,5 ... 1 с, затем нажатием на гашетку НО выполнить стрельбу.

После окончания стрельбы увеличением крена и перегрузки выйти из атаки, предварительно осмотрев воздушное пространство в стороне разворота и доложив о выходе из атаки. После выхода из атаки проконтролировать остаток боекомплекта.



4.3. Атака нескоростной низколетящей воздушной цели (вертолета)



Наиболее сложным элементом при атаке вертолета является его обнаружение. Средняя дальность обнаружения вертолета, летящего со скоростью более 180 км/ч, в ЗПС - 23 км, в ППС - 17 км при поиске с постоянным целеуказанием КП. Использование теплопеленгатора в режиме "ТП" для обнаружения вертолета возможно только при выполнении пикирования с углом 10...15° в район его местонахождения, однако поиск цели значительно затруднен ввиду большого количества помех от наземных объектов.

Дальность визуального обнаружения вертолета, не имеющего камуфлированной окраски, при полете над пересеченной местностью зависит от метеорологических условий, положения солнца, опыта летчика и составляет в среднем 4... 5 км.

Так, при нахождении солнца на высоте не более 20...30° над горизонтом (утренние и вечерние часы) видимость в его сторону значительно снижается, поэтому поиск вертолета необходимо вести от солнца. В дневное время поиск вертолета целесообразно вести в сторону солнца, так как в этом случае для обнаружения можно успешно использовать перемещающуюся на фоне земной поверхности тень, которая нередко обнаруживается летчиком быстрее, чем сама цель. Кроме того, возможные отблески от вращающихся винтов и остекления кабины способствуют более раннему обнаружению.



4.3.1. Атака с прицеливанием по радиолокационному прицелу.

По командам КП выйти в район полета цели на высоте 3,5...4 км и скорости полета 500...600 км/ч. Режим работы СУВ определяется установкой переключателей в положения: ВЗМД. ТОРМОЗ, Д, РЛС.

По информации КП установить фактическое принижение, выполнить доворот на нулевой угол визирования цели и установить строб на 4...5 км менее дальности, выдаваемой командным пунктом. Ожидать первого появления отметки цели на дальности менее 17 км. Обнаружив цель, совместить с ней центр строба и выполнить захват. Но сигналу "Пуск разрешен" произвести пуск ракеты с РГС, и, не выпуская "ромб" за пределы экрана, перейти на визуальное обнаружение цели, используя информацию ИЛС и КП. Для облегчения условий визуального обнаружения после захвата целесообразно выполнять снижение до высоты 1000...1500 м.

Вид информации ИЛС при атаке вертолета с прицеливанием по радиолокационному прицелу показан на рис.56

Рис. 56. Виды экрана ИЛС при атаке вертолета: 1 - захват; 2 – пуск





4.3.2. Атака с прицеливанием в режиме "Шлем"

При визуальном обнаружении вертолета атаку с пуском управляемых ракет с ТГС рекомендуется выполнять с целеуказанием ГСН с помощью нашлемной системы целеуказания. Наиболее благоприятные условия для захвата цели ТГС создаются при атаке в заднюю полусферу под ракурсом 2/4 - 3/4.

В целях надежного обнаружения цели при выполнении повторных атак необходимо после визуального обнаружения вертолета запомнить его местоположение относительно характерных наземных ориентиров. Атаки вертолета выполнять в соответствии со схемой, приведенной на рис. 57.

Маневр для атаки строить на высоте 1000... 1200 м (при полете вертолета на предельно малых высотах), скорости 500 км/ч (оборотах двигателей около 85 %). Обнаружив вертолет, выйти на попутно-пересекающийся курс. На дальности до цели 3500...4000 м установить обороты двигателей и зафиксировать РУД от перемещения. Подготовить СУВ к работе (включить ГЛАВНЫЙ, "Шлем"), ввести само лет в пикирование с углом 10...15° и запомнить курс атаки. Продолжая сближение с вертолетом, совместить малое кольцо коллиматорного визира НВУ с цель» и нажать кнопку МРК. ЗАХВ. ПЗ.

Рис. 57. Модель атаки вертолета с прицеливанием в режиме "ШЛЕМ"



После захвата цели ТГС произвести пуск управляемой ракеты. Выход из атаки выполнять на дальности до цели 1000...1500 м с перегрузкой 4 ед. Скорость истребителя в момент начала вывода составляет 650...720. км/ч соответственно при углах пикирования 10...15°.

После перевода самолета в набор высоты (угол тангажа 10...12°) и расхождения с вертолетом выполнить разворот на обратный курс с креном 70...75°. В процессе выполнения маневра (при развороте на угол 30...40°) цель вновь обнаруживается визуально по развороту сзади и сохраняется в поле зрения летчика в течение дальнейшего маневра. В развороте, не меняя крена, установить курсозадатчик на курс атаки (курс полета вертолета ±(10...15))°. На высоте 800...850 м, не изменяя  оборотов, перевести самолет в горизонтальный полет. Скорость полета выдерживать в пределах 500...550 км/ч. На курсе, обратном боевому, не теряя вертолет из виду, на 2...3с. убрать крен, после чего выполнить разворот на боевой курс с креном 70...75°.

При угле визирования на вертолет 100...110° ввести само лет в пикирование с углом 10...15° и выполнить атаку. Подготовленным летчикам прицеливание и пуск ракет можно осуществлять в процессе разворота, при входе вертолета в зону целеуказания. При незахвате цели ТГС вследствие малого ракурса атаки в повторном заходе разворот на цель необходимо начинать несколько раньше (на траверзе цели) и выполнять с большим креном (до 80°). В дальнейшем маневр для атаки строить по методике, изложенной выше.



4.3.3. Атака с прицеливанием в режиме "Опт. "

Выход на попутно-пересекающиеся курсы с вертолетом и построение маневра для атаки выполнить по методике, изложенной для режима "Шлем".

Целеуказание тепловым головкам самонаведения ракет осуществлять кнюппелем КУ-31 в пределах поля целеуказания. Дальнейшие действия летчика после захвата цели РЛПК, КОЛС или ТГС УР аналогичны действиям в режиме "Шлем".



4.3.4. Атака со стрельбой из пушки

После визуального обнаружения вертолета построить маневр для атаки в заднюю полусферу под ракурсом, близким к 0/4.

ПРИМЕЧАНИЕ. Выполнение атак в переднюю полусферу и под большими ракурсами не рекомендуется ввиду необходимости постоянного увеличения угла пикирования и создания значительного крена в процессе прицеливания.

С выходом в заднюю полусферу занять высоту 1000...1200 м, установить скорость 520...530 км/ч и ввести самолет в пикирование с углом 10...15. Захват вертолета на автосопровождение КОЛС выполнить в одном из режимов, изложенных выше ("Шлем", "Опт. "), или в режиме "ББ". После захвата и смены прицельной индикации выполнить прицеливание на максимальной эффективной дальности произвести стрельбу. Выход из атаки начинать на дальности 800...1000 м выводом из пикирования с перегрузкой 4 ед. Маневр для повторной атаки строить по методике, изложенной для режима "Шлем".

При отказе автоматических режимов прицеливание по вертолету выполнять по неподвижной сетке со средней поправкой стрельбы 50 тыс. Для увеличения вероятности поражения необходимо начинать стрельбу при поправке, равной 45 тыс., и заканчивать в процессе вывода из пикирования при достижении 55 тыс.




5. ОСОБЕННОСТИ РАБОТЫ КОМПЛЕКСА ОЭПрНК-29Э ПРИ БОЕВОМ ПРИМЕНЕНИИ САМОЛЕТА ПО НАЗЕМНЫМ (МОРСКИМ) ОБЪЕКТАМ



5.1. Режимы работы комплекса оэпрнк-29Э при боевом применении по наземным (морским) объектам



При боевой применении самолета по наземным (морским) объектам комплекс ОЭПрНК-29Э обеспечивает выполнение прицеливания в следующих режимах:

-        "Опт." без предварительной засечки цели ("Опт." без ПЗ);

-        "Опт." с предварительной засечкой цели ("Опт." с ПЗ);

-        "Кабр." (с кабрирования).

В случае отказа комплекса прицеливание может выполняться по неподвижной сетке (НС).

Режим "Опт. " без ПЗ используется при бомбометании с горизонтального полета и с пикирования, стрельбе НАР и из пушки с пикирования.

Режим "Опт. " с ПЗ используется только при бомбомета­нии, стрельбе НАР и из пушки с пикирования.

Режим "Кабр. " используется при бомбометании с кабрирования с углами 110... 130°.

Для решения задачи прицеливания в ОЭПрНК используется дальность до цели (земной поверхности), измеряемая лазерным дальномером, или алгоритмическая дальность, вычисляемая угломестным способом.

Лазерный дальномер (ЛД) запускается автоматически по достижении угла пикирования \ ≥10 и текущего значения дальности, превышающего на 500 м максимально разрешенную дальность для применяемого типа средства поражения:

Дтек ≤ Др.макс + 500 м (при стрельбе НАР и из пушки) или Дтек ≤ 3500 м (при бомбометании с пикирования). Запуск ЛД сигнализируется высвечиванием на ИЛС индекса А.

Если ЛД автоматически не запустился, летчик может запустить его принудительно нажатием кнюппеля КУ-31 на ручке управления самолетом.

При бомбометании с горизонтального полета и кабрирования ЛД запускается только принудительно.

ЛД отключается автоматически через 30 с непрерывной работы, а также нажатием кнопки СБРОС или при увеличении дальности до земной поверхности до 5000 м и более. Повторное включение ЛД возможно не ранее чем через 32 с после его отключения. Максимальное время работы ЛД за полет - не более 3 мин.

При атаках наземных целей в ОЭПрНК непрерывно вычисляется угломестным способом дальность до земной поверхности, которая используется для решения задачи прицеливания, если не поступает дальность от ЛД.



5.1.1. Режим "Опт. " без предварительной засечки цели

Режим "Опт. " без предварительной засечки цели включается в ОЭПрНК автоматически при наличии на подвесках самолета средств поражения  (АБСП, НАР) или вводе признака НО и установке переключателей РЕЖИМЫ, ВОЗДУХ - ЗЕМЛЯ соответственно в положения ОПТ. и ЗЕМЛЯ. При этом в ОЭПрНК в зависимости от типа подвешенного средства поражения и условий полета вычисляется угловая поправка стрельбы (бомбометания), которая индицируется на ИЛС в виде отклонения центральной точки прицельного кольца от центра ИЛС.

Максимально возможный угол отклонения прицельного кольца на ИЛС составляет 12° (210 мрад).

Угловая поправка стрельбы (бомбометания) в режиме "Опт. " без ПЗ вычисляется в ОЭПрНК без учета поправок на скорость ветра и движения цели. В этом случае летчику необходимо указанные поправки определять и учитывать по возможности глазомерно.

Кроме угловой поправки стрельбы (бомбометания), вычисляется зона разрешенной дальности стрельбы НАР и из пушки (максимальная и минимальная разрешенные дальности стрельбы) и минимальная дальность бомбометания, которые индицируются на шкале дальности ИЛС (рис. 58).

Максимальные и минимальные дальности стрельбы из пушки и НАР рассчитываются в ОЭПрНК для текущих параметров боевого применения и индицируются на ИЛС в виде отметок максимальной и минимальной дальностей стрельбы.

Минимальная высота бомбометания рассчитывается для текущих условий бомбометания и индицируется на ИЛС в виде отметки минимальной дальности бомбометания. Однако на углах пикирования менее 30° и скорости бомбометания по прибору менее 8ОО км/ч минимальная высота, рассчитываемая в ОЭПрНК, больше минимально допустимой (по безопасности) высоты бомбометания.

На шкале дальности также индицируется и текущая дальность до цели (земной поверхности), измеряемая ЛД или рассчитываемая в ОЭПрНК угломестным способом.

Прицельное кольцо имеет прогнозируемую линию разрывов боеприпасов ("шпагу"), которая условно указывает распределение точек падения серии АБСП на местности и помогает боковой наводке.

Для  выполнения прицельной стрельбы (бомбометания) летчик, пилотируя самолет, должен добиваться такого положения, чтобы цель (точка прицеливания, выбранная на местности с учетом ветра и движения цели), перемещаясь по "шпаге", совместилась с центральной точкой прицельного кольца, и по достижении разрешенной дальности стрельбы (на заданной высоте бомбометания) нажать соответствующую гашетку.

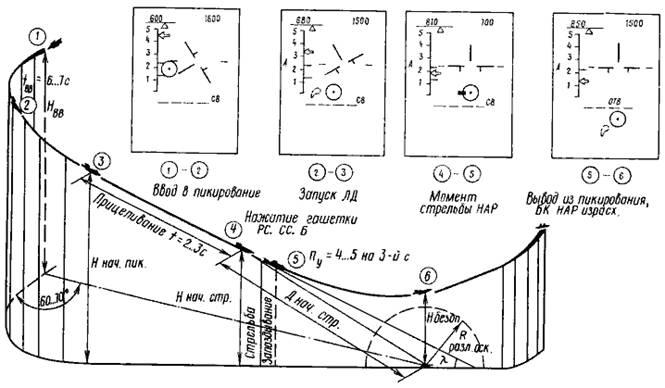

Рис. 58. Прицельная информация на ИЛС в режиме "ОПТ." без предварительной засечки цели (стрельба из пушки): 1 - разовая  команда "Атака", сигнализирующая о запуске лазерного дальномера; 2 - отметка минимальной разрешенной дальности стрельбы; 3 - отметка максимальной разрешенной дальности стрельбы; 4 -стрелка, указывающая текущую дальность до земной поверхности, измеренную лазерным дальномером или вычисленную угломестным способом; 5 - шкала дальности; 6 - приборная скорость самолета в км/ч; 7 -индекс изменения приборной скорости: слева скорость уменьшается, в центре - постоянная, справа - растет; 8 - приборная высота самолета в м; 9 - прицельное кольцо; 10 - силуэт самолета; 11 - остаток боекомплекта пушки в  четвертях в виде набора цифр от 4 до 0



Сбрасывание АБСП при бомбометании с  горизонтального полета и пикирования может осуществляться как в видимой, так и невидимой зоне. Если по условиям полета угловая поправка бомбометания не превосходит максимального значения угла отклонения прицельного кольца (12°), то сброс АБСП произойдет сразу после нажатия гашетки РС. СС. Б, то есть в видимой зоне (при отделении АБСП цель летчику видна). Если же по условиям полета угловая поправка бомбометания больше максимального значения угла отклонения прицельного кольца, то сбрасывание АБСП при нажатой гашетке РС, СС. Б произойдет по истечении некоторого расчетного времени, то есть в невидимой зоне (при отделении АБСП цель будет закрыта носовой частью фюзеляжа самолета). В этом случае в момент нажатия гашетки РС. СС. Б в ОЭПрНК вычисляются координаты самолета относительно точки прицеливания и время, оставшееся до сброса АБСП, которое индицируется на ИЛС на шкале времени (при бомбометании в невидимой зоне в момент нажатия гашетки РС. СС. Б вместо шкалы дальности с запаздыванием в 0, 2...0, 3 с индицируется шкала времени, стрелка при этом указывает время, оставшееся до сброса АБСП).

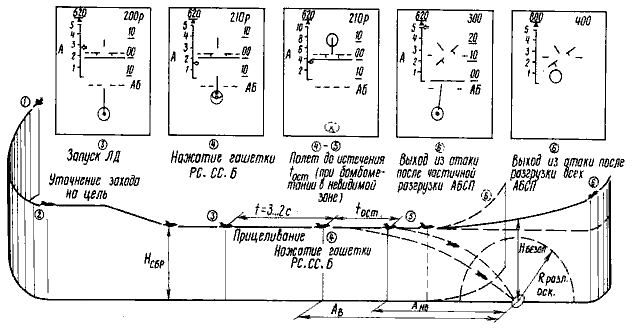

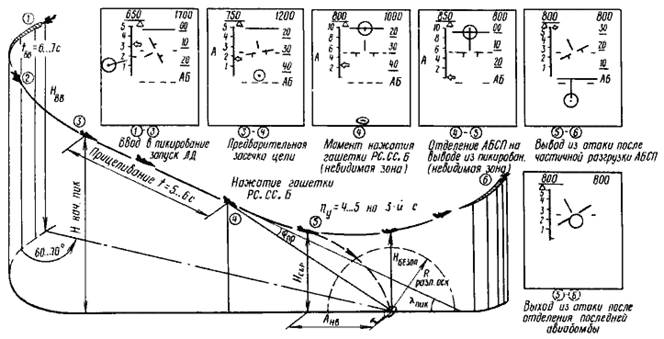

Рис. 59. Прицельная информация на ИЛС при бомбометании АБСП в невидимой зоне: 1 - разовая команда "Атака", сигнализирующая о запуске лазерного дальномера; 2 - стрелка, указывающая время, оставшееся до сброса АБСП; 3 - шкала времени; 4 - приборная скорость самолета в км/ч; 5 - индекс изменения приборной скорости: слева скорость уменьшается, в центре - постоянная, справа - растет; 6 - линия горизонта; 7 - директорное кольцо заданной перегрузки; 8 - вектор текущей перегрузки; 9 - истинная высота самолета в м (р - измеряется радиовысотомером); 10 - силуэт самолета; 11 - шкала тангажа; 12 - индекс авиабомб; 13 - индекс наличия АБСП на точках подвески



Если бомбометание выполняется с пикирования в невидимой зоне, то в ОЭПрНК рассчитывается заданная перегрузка вывода самолета из пикирования ny = 4...5 ед., обеспечивающая безопасный вывод самолета из пикирования. Заданная перегрузка индицируется на ИЛС в виде отклонения директорного кольца от центра ИЛС. Кроме того, на ИЛС в виде вектора индицируется текущая перегрузка самолета (рис. 59). В этом случае летчик, удерживая гашетку РС. СС. Б в нажатом положении, должен начать выводить самолет из пикирования, совмещая конец вектора текущей перегрузки с центром директорного кольца заданной. В момент обнуления времени, оставшегося до сброса АБСП (текущие значения координат самолета относительно точки прицеливания равны составляющим баллистического относа АБСП), ОЭПрНК выдает команду на сброс АБСП, по которой происходит автоматическое их отделение на выводе из пикирования.

При бомбометании с горизонтального полета в невидимой зоне директорное кольцо отстраивает на ИЛС заданную перегрузку, равную единице. Летчик, удерживая гашетку РС. СС. Б в нажатом положении, должен продолжать горизонтальный полет с заданными параметрами до отделения АБСП, которое произойдет автоматически после обнуления времени, оставшегося до сброса авиабомб.

За 2...3 с до сброса АБСП (при бомбометании в невидимой зоне) в шлемофоне летчика прослушивается звуковой сигнал, прекращающийся в момент отделения АБСП.

При стрельбе НАР и из пушки звуковой сигнал выдается при условии нахождения индекса текущей дальности до цели (земной поверхности) в зоне разрешенной стрельбы.

В случае входа истребителя в опасную зону (текущая дальность до цели меньше минимальной разрешенной дальности стрельбы или бомбометания) на ИЛС индицируется коман­да "Отворот" в виде мигающего индекса ОТВ. Кроме того, команда "Отворот" выдается при прохождении команды на сброс АБСП в случае, если гашетка РС. СС. Б не нажата.



5.1.2. Режим "Опт. " с предварительной засечкой цели

Режим "Опт. " с предварительной засечкой цели включается летчиком вручную нажатием на кнопку МРК. ЗАХВ. ПЗ при наличии на подвесках самолета средств поражения (АБСП, НАР) или вводе признака НО и установке переключателей РЕЖИМЫ, ВОЗДУХ - ЗЕМЛЯ соответственно в положения ОПТ. и ЗЕМЛЯ. При этом на ИЛС прицельное кольцо со "шпагой" исчезает и появляется кольцо меньших размеров, так называемое кольцо предварительной засечки (рис. 60). Положение кольца предварительной засечки зависит от типа применяемых средств поражения и составляет приблизительно для НАР (пушки) 1/5 (О) угловой поправки стрельбы, для АБСП -1/2 угловой поправки бомбометания, вычисленной и индицируемой на ИЛС отклонением прицельного кольца перед нажатием кнопки МРК. ЗАХВ. ПЗ. Летчику пилотированием самолета следует совместить кольцо предварительной засечки с целью, а затем отпустить кнопку МРК. ЗАХВ. ПЗ. В момент отпускания кнопки в ОЭПрНК осуществляется привязка к цели (вычисляются координаты самолета относительно цели). На ИЛС вместо кольца предварительной засечки появляется прицельное кольцо, которое плавно (примерно за 2 с) отрабатывает угловую поправку стрельбы (бомбометания), вычисляемую в ОЭПрНК в зависимости от конкретных условий боевого применения с учетом поправок на ветер и движение цели.

Для выполнения прицельной стрельбы или бомбометания летчик, пилотируя самолет, должен совместить центральную точку прицельного кольца с целью и на разрешенной дальности стрельбы (на заданной высоте бомбометания) нажать соответствующую гашетку.

Минимальное время между предварительной засечкой цели (отпусканием кнопки МРК. ЗАХВ. ПЗ) и нажатием гашетки РС. СС. Б или НО должно быть не менее 2  с, максимальное -не более 8...10 с. Наибольшая точность отработки угловых поправок стрельбы (бомбометания) прицельным кольцом достигается при временном интервале 2, 5... 4 с между предварительной засечкой и нажатием гашетки.

В случае необходимости ОЭПрНК обеспечивает перезасечку цели после отпускания кнопки МРК. ЗАХВ. ПЗ (повторную засечку цели).

Индикация на ИЛС, кроме наличия кольца предварительной засечки и прицельного кольца без "шпаги", а также сигнализация в шлемофоне аналогичны индикации и сигнализации при стрельбе НАР и из пушки, бомбометании в видимой и невидимой зонах в режиме "Опт. " без ПЗ.

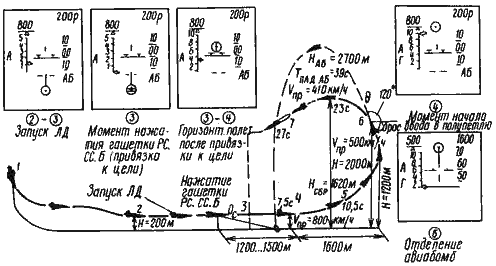

5.1.3. Режим "Кабр. " (бомбометание с кабрирования)

Режим "Кабр. " включается в ОЭПрНК автоматически при наличии АБСП на подвесках и установке переключателей РЕЖИМЫ, ВОЗДУХ - ЗЕМЛЯ соответственно в положения КАБР, и ЗЕМЛЯ. При этом в ОЭПрНК до нажатия на гашетку РС. СС. Б в зависимости от типа применяемого АБСП и условий полета вычисляется угловая поправка бомбометания с горизонтального полета и на ИЛС индицируется информация, аналогичная режиму "Опт. " без ПЗ (си. рис. 58).

Для выполнения прицеливания летчику на снижении или при выдерживании заданного режима горизонтального полета необходимо при подходе цели к "шпаге" нажатием на кнюппель К7-31 запустить ЛД, а затем в момент совмещения центральной точки прицельного кольца с целью (точкой прицеливания, выбранной на местности с учетом поправки на ветер) нажать гашетку РС. СС. Б. В момент нажатия гашетки в ОЭПрНК вычисляются и запоминаются координаты самолета относительно точки прицеливания и в зависимости от их значений вычисляется момент ввода самолета в кабрирование. На ИЛС шкала дальности заменяется на шкалу времени с индексом текущего времени, оставшегося до момента начала ввода самолета в кабрирование, вместо прицельного кольца со "шпагой" появляется директорное кольцо и вектор текущей перегрузки (см. рис. 59).

За 1, 5...3 с до начала ввода в кабрирование в шлемофоне летчика прослушивается звуковой сигнал, прекращающийся в момент обнуления времени, оставшегося до ввода в маневр. При обнулении времени на ИЛС высвечивается индекс Г ("Горка"), директорное кольцо заданной перегрузки скачком перемещается вверх, указывая перегрузку ввода самолета в кабрирование (в пределах 4...5 ед. ), а индекс времени устанавливается на отметке времени, оставшегося до сбро­са АБСП (рис. 61).

По  команде Т"("Горка") летчику следует ввести самолет в полу-петлю (при нажатой гашетке РС. СС. Б) и в процессе ее выполнения пилотированием самолета совмещать конец вектора текущей перегрузки с центром кольца заданной. ОЭПрНК при этом рассчитывает текущие координаты самолета относительно точки прицеливания и сравнивает их с баллистическими составляющими относа АБСП.

За 2...3 с до обнуления времени, оставшегося до сброса АБСП, в шлемофоне прослушивается звуковой сигнал, прекращающийся в момент обнуления времени, оставшегося до сброса АБСП. Когда значения текущих координат самолета будут равны

составляющим баллистического относа АБСП (на ИЛС индекс времени, оставшегося до сброса АБСП, находится на нулевой отметке шкалы, времени, прекратился  звуковой сигнал), ОЭПрНК выдает в СУО команду на сброс АБСП, по которой происходит их автоматическое отделение. Угол тангажа самолета при отделении АБСП составляет 110…130°.

Если в момент прохождения команды на сброс АБСП гашетка РС. СС. Б не нажата, то на ИЛС высвечивается мигающий индекс ОТВ. При нажатии гашетки РС. СС. Б после высвечивания индекса ОТВ. возможен сброс АБСП.






Рис. 61. Прицельная информация на илс при вводе самолёта в кабрирование: 1-разовая команда "Горка", сигнализирующая о начале ввода самолета в кабрирование; 2-разовая команда "Атака", сигнализирующая о запуске лазерного дальномера; 3-шкала времени; 4-стрелка, указывающая время, оставшееся до сброса АБСП; 5-приборная скорость самолета в км/ч; 6-индекс изме­нения приборной скорости: слева скорость уменьшается, в центре - постоянная, справа - растет; 7 -директорное кольцо заданной перегрузки; 8-вектор текущей перегрузки; 9-приборная высота самолета в м; 1О-силуэт самолета; 11-шкала тангажа; 12-линия горизонта; 13-индекс авиабомб; 14-индекс наличия АБСП на точках подвески






6. БОЕВОЕ ПРИМЕНЕНИЕ ПО НАЗЕМНЫМ (МОРСКИМ) ОБЪЕКТАМ



6.1. Условия боевого применения авиационных средств поражения по наземным (морским) объектам



Для уничтожения (вывода из строя, подавления) наземных (морских) объектов истребители МиГ-29 могут применять:

-      авиационные бомбы и зажигательные боеприпасы (АБСП) различных типов и номенклатур калибром до 500 кг включительно;

-      контейнеры мелких грузов КМГУ-2 с различными типами авиабомб малого калибра;

-      неуправляемые авиационные ракеты (НАР) типа С-8КО и  С-24Б;

-      встроенную пушечную установку с 30-мм пушкой ГШ-301 (9А-4071К).

Система управления вооружением самолета обеспечивает:

-      выполнение бомбометания с горизонтального полета, пикирования, на  выводе из пикирования и кабрирования;

-      стрельбу НАР и из  пушки с пикирования.

Атаки наземных объектов могут осуществляться как после выполнения предварительных маневров, так и с ходу.

Варианты подвески, возможная  боевая зарядка, ограничения по высотам, скорости, числу М полета и перегрузке при применении различных авиационных средств поражения (АСП) изложены в Руководстве по летной эксплуатации самолета МиГ-29, а также в Руководстве по боевому применению авиационных средств поражения наземных (морских) объектов.

В общем случае условия боевого применения вооружения по наземным (морским) объектам определяются:

-       задачами, поставленными при выполнении учебно-боевого полета;

-       тактической обстановкой в районе нанесения удара (наличием, типом, степенью противодействия средств ПВО противника, возможностью их преодоления и т. д. );

-       характером объекта удара и заданной степенью его поражения;

-       возможностями по визуальному обнаружению объекта удара, зависящими от метеорологических условий (высоты нижней границы облачности, полетной видимости), особенностей характера и рельефа местности в районе боевых действий;

-       типом АСП, выбранных для нанесения удара, и конкретными возможностями их применения.

Исходя из вышеизложенного, при подготовке к полету выбираются параметры полета и условия боевого применения тех или иных авиационных средств поражения, вид предварительного маневра и маневра для захода на объект удара (с горизонтального полета, пикирования, кабрирования), способ прицеливания, оптимальные углы пикирования (кабрирования), высоты, скорости бомбометания и стрельбы.



6.1.1. Условия применения авиационных бомбардировочных средств поражения

На самолете МиГ-29 возможно выполнение прицельного бомбометания с горизонтального полета с высот до 2000 м, пикирования с углами до 4О° и на выводе из пикирования с высот до 2000 v при условии визуальной видимости цели. Допустимые скорости бомбометания АБСП и ограничения по перегрузке приведены в соответствующих таблицах Руководства по летной эксплуатации самолета МиГ-29.

Самолет с четырьмя АБСП калибра 250...500 кг в диапазоне чисел Ш ≈ 0, 95...1, 1 в горизонтальном полете не балансируется, то есть при полностью отданной ручке управления от себя самолет переходит в набор высоты. Поэтому при сбрасывании четырех АБСП калибра 250...500 кг в режиме

"Компл. " или "0, 5 компл. " на скоростях полета, соответствующих числам М~0, 85..1, 1, возникает пикирующий момент (Ny=-2 ед. ), приводящий к потере высоты 100...200м за короткий промежуток времени. В связи с этим в полетах на учебно-боевую подготовку с АБСП калибра 250...500 кг введено ограничение по скорости, соответствующее числу М = 0, 8.

При невозможности сброса подвесок возможна посадка самолета с односторонней подвеской АБСП на точках подвески 1, 2, 3, 4 двух АБСП калибра 500 кг только при отсутствии ветра со стороны, противоположной подвеске.

При разгонах с АБСП калибра 250...500 кг на малых и средних высотах в диапазоне чисел М = 0, 5... 0, 8 самолет по скорости нейтрален или незначительно неустойчив.

При отделении АБСП калибра 500 кг с тупой носовой частью наблюдаются боковые колебания по курсу, не затрудняющие пилотирование.

Во взлетно-посадочной конфигурации самолет с шестью АБСП калибра 500 кг на углах атаки более 15° по указателю УАЛ-б неустойчив по перегрузке, поэтому угол атаки во взлетно-посадочной конфигурации самолета не должен превышать 15°.

При бомбометании с горизонтального полета в процессе учебно-боевой подготовки наиболее оптимальными условиями следует считать: скорость сбрасывания АБСП по прибору 600...750 км/ч, высоту 200...500 м при применении свободно падающих авиабомб и 100...200 м при бомбометании авиабомбами с тормозными устройствами (АБСП с ТУ).

При этих параметрах обеспечиваются приемлемые условия построения маневра для захода на объект удара, высокая точность бомбометания, надежное взведение взрывателей, а также возможность ухода на безопасную высоту при выполнении противоосколочного маневра.

Заданные точностные характеристики обеспечиваются при бомбометании свободно падающими АБСП и АБСП с тормозными устройствами (при наличии ветра не более 5 м/с) с высот до 1000 м.

Бомбометание свободно падающими АБСП с высот менее 200 м по условиям безопасности необходимо выполнять АБСП, снаряженными взрывателями с штурмовым замедлением. Это требование объясняется тем, что при бомбометании в указанных условиях возможен значительный (до 2500 м) рикошет авиабомб. Рикошетирующая авиабомба мотет взлететь на  высоту до 200 м, а продолжительность ее полета после отделения от земли (в процессе рикошета) может составлять 15с.

Для исключения возможности столкновения с осколками рикошетирующей авиабомбы при бомбометании на скорости 500 км/ч и более необходимо устанавливать время штурмового замедления взрывателей свободно падающих авиабомб не менее 12с.

Прицеливание по наземным (морским) объектам (целям) при бомбометании с горизонтального полета осуществляется при работе ОЭПрНК в режиме. "Опт." без предварительной засечки цели.

В случае отказа ОЭПрНК прицеливание можно выполнять по неподвижной сетке (НС) ИЛС.

Условия бомбометания и прицеливания по НС с горизонтального полета свободно падающими АБСП приведены в табл. 5.

При прицеливании с использованием НС летчику необходимо точно выдерживать рекомендуемые условия полета при сбрасывании АБСП, в противном случае могут иметь место значительные отклонения АБСП от цели.

При бомбометании с пикирования свободно падающими авиабомбами в процессе учебно-боевой подготовки наиболее целесообразными условиями следует считать: угол пикирования 20...30°, высоту сбрасывания 900...1200 м, скорость по прибору 650...850 км/ч, время для прицеливания по цели 5…6 с (в режиме "Опт. " с ПЗ цели) или 2...3 с (в режиме "Опт. " без ПЗ цели), среднюю перегрузку на выводе из пикирования 4...5 ед. на 3-й секунде.

При этих параметрах обеспечиваются приемлемые условия построения маневра для захода на объект удара и ввода в пикирование, высокая точность бомбометания, надежное взведение взрывателей, оптимальные условия работы летчика на этапе прицеливания, а также возможность ухода на безопасную высоту при выполнении противоосколочного маневра.













Таблица   5. Условия бомбометания АБСП с горизонтального полета с прицеливанием по неподвижной сетке.



Н сбр, м

V сбр, км/ч

приц для АБСП с 8, мрад

T выд для АБСП с 8, с

ист.

приб.

20,0

20,5

21,0

21,5

22,0

20, 0

20, 5

21, 0

21, 5

22, 0

200

800

780

100

100

100

100

100

1, 99

2, 20

2, 41

2, 59

2, 75

500

800

770

100

100

100

100

100

10, 76

11, 26

11, 79

12, 18

12, 57



ПРИМЕЧАНИЯ:

1. Значения приборной скорости полета рассчитаны для стандартной атмосферы.

2. Условия сбрасывания АБСП рассчитаны для  самолета массой  14500 кг.

3. При выполнении бомбометания АБСП с характеристическим временем, отличающимся от приведенных в таблице, использовать  вариант  условий, наиболее  близкий по  своим параметрам к одному из указанных  в данной таблице.

4. В таблице  приведены расчетные  значения времени  выдержки (Т выд)  без умета скорости отталкивания АБСП  (скорость отталкивания на значения Т выд оказывает незначительное  влияние).  При бомбометании отсчет Т выд вести по округленным значениям.

Прицеливание по наземный (морским) объектам (целям) при бомбометании с пикирования может осуществляться при работе ОЭПрНК в режиме "Опт."   с предварительной или без предварительной   засечки цели. Режим "Опт." с ПЗ цели рекомендуется использовать при бомбометании по движущимся целям, а также по неподвижным целям при силе ветра в приземном слое более 5 м/с. Режим "Опт." без ПЗ цели рекомендуется использовать при бомбометании с пикирования по неподвижным целям при наличии ветра в приземном слое менее 5 м/с. В этом случае поправку на ветер учитывать нецелесообразно, так как ее величина незначительна. Кроме того, для осуществления операций по предварительной засечке цели на этапе прицеливания летчику требуется времени на 3...4 с больше, чем при прицеливании в режиме "Опт." без ПЗ цели. Следовательно, в режиме "Опт." с ПЗ цели можно прицеливаться только при наличии такого резерва времени для атаки цели с пикирования. В случае отказа ОЭПрНК прицеливание можно выполнять по неподвижной сетке ИЛС. Условия бомбометания с пикирования при прицеливании в автоматических режимах работы ОЭПрНК приведены в таблице 6. Условия бомбометания и прицеливания по НС приведены в табл.7. Так как НС из-за малых угловых размеров не позволяет летчику точно отсчитывать угол прицеливания, то в этом случае целесообразно выполнять бомбометание с прицеливанием по носу самолета. Условия бомбометания с прицеливанием по носу самолета приведены в таблице 8. При бомбометании с кабрирования в процессе учебно-боевой подготовки наиболее целесообразными условиями следует считать: скорость ввода самолета в маневр 700...900 км/ч по прибору, высоту ввода 200 м, режим работы двигателей - максимальный. Высоты в верхней точке маневра в этом случае соответственно составляют 1600...2500 м, а приборные скорости - 400...550 км/ч. При этих параметрах обеспечиваются приемлемые условия построения маневра для захода на цель, оптимальные  условия  работы  летчика  на  этапе  прицеливания, а  также  оптимальные  скорости  в  верхней  точке  полупетли, позволяющие  летчику  вывести  самолет  в  горизонтальный  полет  и  выполнить  маневр  ухода  от  падающих  АБСП.

Прицеливание  по  неземным  (морским)  объектам  (целям) при  бомбометании  с  кабрирования  может  осуществляться только  при  работе  ОЭПрНК  в  режиме  "Кабр.". Прицельный сброс  АБСП  возможен  только  на  углах  тангажа  110...130. В  случае  отказа  ОЭПрНК  прицеливание  можно  выполнять  по неподвижной  сетке  ИЛС  и  КПП, однако  точность  бомбометания  в  этом  случае  будет  низкой.



Таблица  6. Условия  бомбометания АБСП  с  пикирования с  прицеливанием  в  режиме  "Опт."

Ввод  в  пикирование

метание



Диапазон высот  ввода, м

Скорость ввода (приборная), км/ч

Угол

пикирования, градус

Диапазон высот

сбрасывания АБСП, м

Скорость сбрасывания АБСП (приборная), км/ч

800... 1000

550... 750

10

500... 600

650... 850

1300... 1800

500... 700

20

800... 1000

650... 850

1900... 2500

450... 600

30

1200... 1400

650... 850

2900... 3700

500... 550

40

1600... 1800

700 -- 800



ПРИМЕЧАНИЯ:

1. Значения  приборной  скорости  полета рассчитаны  для  стандартной  атмосферы.

2. Ввод  в  пикирование  выполнять  с  кремом  110... 120 (при \пик > 15°)  или  60°  (при  \пик  <  15°). При  вводе в  пикирование, на  пикировании  и  во  время  бомбометания  обороты  двигателей  установившиеся (при  Ч пик  *  30°, n1, 2 = 80... 83 %; при  \пик  =  40°, n1, 2 = МГ).

3. Время  полета  на  прямолинейном  участке  пикирования  -  5... 6  с, время  бомбометания  -  расчетное.

4. Вывод  из  пикирования  выполнять  с  перегрузкой 4... 5  ед. на  3-й  секунде.



Таблица 7. Условия бомбометания АБСП с пикирования с прицеливанием по неподвижной сетке.





























Ввод в пикирование

Бомбометание

Нвв, м

Vвв, км/ч

∆Нвв, м

пик, радиус

Нсбр, м

Vсбр, км/ч

приц для АБСП с 8, мрад

Расстояние до передней вынесенной точки прицеливания для АБСП с 8, м

ист.

приб.







20,0

20,5

21,0

21,5

22,0

20,0

20,5

21,0

21,5

22,

1800

770

700

250

20

1000

900

850

100

100

100

100

100

100

150

200

250

300

2500

680

600

450

30

1300

900

840

100

100

100

100

100

0

50

100

150

200



ПРИМЕЧАНИЯ:

1. Значения приборной скорости полета рассчитаны для стандартной атмосферы.

2. Условия сбрасывания АБСП рассчитаны для самолета массой 14-500 кг.

3. При выполнении бомбометания АБСП с характеристическим временем, отличающимся от приведенного в таблице, использовать вариант условий, наиболее близкий по своим параметрам к одному из указанных в данной таблице.

4. Ввод в пикирование выполнять с креном 110...120. При вводе в пикирование, на пикировании и во время бомбометания установившиеся обороты двигателей - n1,2 = 80...83 %.

5. Время полета на прямолинейном участке пикирования – 3…5 с, время 1 бомбометания 1 с.

6. Вывод из пикирования выполнять с перегрузкой 4...5 ед. на 3-й секунде.







Таблица 8. Условия  бомбометания  АБСП с  пикирования  с  прицеливанием  по  носу самолета.













еАБСП, с

Ввод  в пикирование

Бомбометание

Нвв, м

Vвв, км/ч

∆Нвв, м

Хпик, градус

Нсбр, м

Vсбр, км/ч

ист.

приб.

ист.

приб.

20,0

1900

550

500

150

20

1400

700

650

20,5

1800

550

500

150

20

1300

700

650

21,0

1700

545

500

150

20

1200

700

650

21,5

1600

540

500

150

20

1100

700

650

22,0

1500

540

500

150

20

1000

700

650



ПРИМЕЧАНИЯ:

1. Значения приборной  скорости полета рассчитаны для стандартной атмосферы.

2. Условия сбрасывания АБСП рассчитаны для самолета массой 14500 кг.

3. При  выполнении бомбометания АБСП с характеристическим временем, отличающимся от приведенного в таблице, использовать вариант условий, наиболее близкий по своим параметрам к одному из  указанных в данной таблице.

4. Ввод в пикирование выполнять с креном 110...120. При вводе в пицирование, на пикировании и во время бомбометания обороты двигателей установившиеся - n1, 2 = 80...83 %.

5. Время полета на прямолинейном участке пикирования - 3...5 с, время бомбометания -1 с.

6. Вывод из пикирования  выполнять с перегрузкой 4...5 ед. на 3-й секунде.



6.1.2. Условия стрельбы неуправляемыми авиационными ракетами и из пушки.

Система управления вооружением самолета обеспечивает выполнение прицельной стрельбы по наземным (морским) объектам (целям) из пушки, а также НАР типа С-8КО, С—24—Б с углами пикирования до 40° при условии визуальной видимости объекта удара (цели) на скоростях полета самолета 550...1100 км/ч. При этом максимальная высота стрельбы НАР не должна превышать 5000 м.

В процессе учебно-боевой подготовки наиболее целесообразными условиями стрельбы НАР и из пушки с пикирования по наземным (морским) объектам (целям) следует считать: угол пикирования 20°, скорость стрельбы 650…800 км/ч, время прицеливания по  цели 5...6 с (в режиме "Опт. " с ПЗ) или 2... 5 с (в режиме "Опт. " без ПЗ).

Диапазоны дальностей стрельбы из пушки и НАР вычисляются ОЭПрНК и индицируются на шкале дальности ИЛС.

Приведенные выше осредненные условия стрельбы обеспечивают возможность построения маневра для  захода на цель с приемлемыми параметрами, необходимую точность стрельбы, а также оптимальные условия работы летчика на этапе прицеливания.

Прицеливание по наземным (морским) объектам (целям) при стрельбе из пушки и НАР выполняется при работе ОЭПрНК в режиме "Опт. " с предварительной или без предварительной засечки цели.

Режим "Опт. " с ПЗ  цели рекомендуется использовать при стрельбе НАР к из пушки по движущимся целям с пикирования с углами более 10°, а также по неподвижным целям при ветре в приземном слоем более 7...8 м/с.

Режим "Опт. " без ПЗ цели рекомендуется использовать при стрельбе по неподвижным целям при наличии ветра в приземном слое менее 7...8 м/с, в этом случае поправку на ветер учитывать нецелесообразно, так как ее величина незначительна.

Кроме того, для осуществления операций по предварительной засечки цели на этапе прицеливания летчику требуется времени на 3... 4 с больше, чем при прицеливании в режиме "Опт." без ПЗ цели. Следовательно, в режиме "Опт." с ПЗ цели можно прицеливаться только при наличии такого резерва времени для атаки цели с пикирования.

При атаке подвижных наземных объектов следует иметь в виду то обстоятельство, что прицеливание в режиме "Опт." с ПЗ  цели, движущейся на встречных или встречнопересекающихся направлениях со скоростью более 40... 50 км/ч, затруднено, а при скоростях полета самолета более 750 км/ч практически невозможно. Поэтому маневр для атаки цели необходимо строить таким образом, чтобы цель двигалась в попутном или попутно-пересекающемся направлении.

Условия стрельбы НАР и из пушки при прицеливании в автоматическом режимах приведены в табл. 9.

При отказе ОЭПрНК прицеливание можно выполнять по неподвижной сетке.

Условия стрельбы и прицеливания по НС приведены в табл. 10.



6. 2. Осмотр самолета и действия летчика с арматурой в кабине перед вылетом на применение вооружения по наземным (морским) объектам



Перед вылетом летчику необходимо:

-принять доклад авиационного техника о готовности самолета к вылету, боевой зарядке (типе и количестве боеприпасов, точках подвески, зарядке пушки), вводе баллистических характеристик в ОЭПрНК, включении выключателя УЧЕБНЫЙ РЕЖИМ РАБОТЫ, наличии пленки в ФКП;

-убедиться в том, что выключатели систем вооружения и блокиратор оружия выключены;

-проверить наличие предохранительных чек на БД, АПУ;

-осмотреть самолет, проверить соответствие типа и количества боеприпасов заданию на полет, правильность их подвески;

- убедиться  в отсутствии  внешних  повреждений, люфтов подвесок, закрытии замков, эксплуатационных люков, передних и задних обтекателей АПУ и БД;

- проверить правильность снаряжения  авиабомб и ракет С-24Б взрывателями, установку времени замедления взрывателей, подсоединение шариковых вилок шнуров взрывателей авиабомб к МПИ держателей или карабинов тросов механизмов расчековки пусковых устройств к чекам блокировки взрывателей ракет С-24-Б, а также однотипность взрывателей;

- проверить запись данных боеприпасов (тип, количество, партия, год  выпуска, № завода) в журнал подготовки самолета.

Перед посадкой в кабину проверить включение АЗК систем вооружения в энергоузле постоянного тока в кабине.

После посадки в кабину убедиться в том, что гашетки боевых кнопок РС. СС. Б и НО установлены в предохранительные положения, колпачок кнопки АВАР. СБРОС закрыт и законтрен, выключатель ГЛАВН. - ОТКЛ. установлен в положение ОТКЛ., переключатель ВЗРЫВ - НЕВЗРЫВ - в положение НЕВЗРЫВ.

На пульте ПК-31 при вводе баллистических характеристик кодовым методом проверить установку переключателей ЭТАП и ОПЕР, в положения, соответствующие коду подвешенных АБСП (НАР), а при вводе информационным способом - соответственно в положения С-31 и ПВК. Переключатель ВСК - ИНДИК. должен быть установлен в положение ИНДИК.

Проверить установку кассеты ФКП-ЕУ и переключателя объектива второго канала ЗАКР. - СР. ПОЛОЖ. - ОТКР. в положение СР. ПОЛОЖ. или ОТКР. в зависимости от освещенности.

Включить питание самолетных систем и установить органы управления системами вооружения в соответствующие положения в зависимости от типа применяемых боеприпасов и режимов работы СУВ согласно Руководству по летной эксплуатации самолета МиГ-29.

Проверить соответствие индикации на СЕИ типу и варианту подвешенных боеприпасов (при несоответствии  индикации фактической подвеске боеприпасов вылет не производить, доложить руководителю полетов, технику самолета).

После запуска двигателей и проверки самолетных систем ВСК подать команду на снятие предохранительных чек из АПУ и БД.



Таблица 9. Условия стрельбы НАР и из пушки  с прицеливанием  в режиме  "Опт. "

Ввод в пикирование

Стрельба

Тип применяемого АСП

Диапазон высот ввода, м

Скорость ввода  (приборная), км/ч

Угол  пикирования, градус

Скорость стрельбы (приборная), км/ч

Диапазон высот начала стрельбы, м

Диапазон дальностей начала стрельбы, и

Диапазон дальностей окончания стрельбы, м

Пушка





500... 700

530... 780

10

680... 870

320... 400

1400... 1700

1000... 1200





1050... 1350

500... 700

20

670... 850

570... 700

1450... 1750

1050... 1200





1500... 2050

450... 600

30

660... 850

800... 1030

1450... 1850

1100... 1300

С-8КО





600... 800

570... 780

10

680... 870

330... 420

1600... 1950

1300... 1600





1100... 1500

500... 700

20

670... 850

620... 750

1600... 2000

1350... 1600





1600... 2200

450... 650

30

660... 840

890... 1090

1650... 2050

1400... 1700

С-24Б





700... 900

550... 750

10

650... 850

450... 550

2000... 2400

1600... 1900





1300... 1700

500... 700

20

650... 850

800... 1000

2050... 2500

1650... 2000





1900... 2400

450... 600

30

650... 850

1150... 1350

2050... 2500

1700... 2000



ПРИМЕЧАНИЯ:

1. Значения приборной скорости полета рассчитаны для стандартной атмосферы.

2. Ввод в пикирование выполнять с креном 110... 120 (при λпик ≥ 15°) или 60° (при λпик < 15°). При вводе в пикирование, на пикировании и  во  время стрельбы обороты двигателей установившиеся  (при λпик ≤ 30° n1. 2 = 80... 83 %).

3. Время полета на прямолинейном участке пикирования 5... 6 с, время стрельбы - рас четное.

4. Вывод из пикирования выполнять с перегрузкой 4... 5 ед. на 3-й секунде.




Таблица 10. Условия стрельбы НАР и из пушки с прицеливанием по неподвижной сетке.

Тип применяемого АСП



Ввода пикирование

Стрельба

Нвв, м

Vвв, км/ч



\пик, градус

∆Нвв, м

Vстр, км/ч

Днач. стр, м

Янач. стр, м

фприц



ист.

приб.







ИСТ.

приб.







градус

мрад

Пушка



1050

540

500



150

700

670

1400

550

0, 91

-16

1200

650

600

20

200

800

770

1500

600

0, 8

-14

1400

750

700



250

900

850

1600

700

0, 68

-12

С-8КО



1100

540

500



150

700

670

1600

600

2, 9

50

1300

650

600

20

200

800

760

1700

650

2, 6

45

1500

750

700



200

900

850

1900

750

2, 4

42

С-24Б



1300

540

500



150

700

670

1900

800

4, 3

75

1500

650

600

20

200

800

750

2000

850

3, 8

67

1700

750

700



250

900

850

2200

1000

3, 7

65



ПРИМЕЧАНИЯ:

1. Значения приборной скорости полета рассчитаны для стандартной атмосферы.

2. Условия стрельбы рассчитаны для самолета массой 14500 кг.

3. При стрельбе из пушки угол прицеливания отсчитывать вверх от перекрестия неподвижной сетки.

4. Ввод в пикирование выполнять с креном 110... 120. При вводе в пикирование, на пикировании и во время стрельбы обороты двигателя установившиеся - n1, 2 = 80...83 %.

5. Время полета на прямолинейном участке - 3... 5 с, время стрельбы - 1 с.

6. Вывод из пикирования выполнять с  перегрузкой 4... 5 ед. на 3-й секунде.






6. 3. ДЕЙСТВИЯ ЛЕТЧИКА НА ЭТАПЕ ПРИЦЕЛИВАНИЯ



6.3.1. Прицеливание при бомбометании с горизонтального полета

Перед атакой цели (в месте, предусмотренном Инструкцией по эксплуатации огневого полигона) проверить установку переключателя РЕЖИМЫ в положение ОПТ. Проконтролировать включенное положение АВТ. выключателя ПОДГОТ. Переключатель КОМПЛ. - ОДИН. 0, 5 КОМПЛ. установить в положение, соответствующее заданию на полет, включить выключатель ГЛАВН.

После выхода на боевой курс, обнаружив и опознав цель, довернуть самолет на нее, доложить руководителю полетов: "..., на боевом, цель вижу", - и установить заданные высоту и скорость сбрасывания авиабомб.

Для создания  благоприятных условий обнаружения цели при бомбометании с горизонтального полета с высот менее 500 м маневр для выхода на боевой курс целесообразно выполнять на высоте 600... 500 м с последующим снижением во второй половине разворота и на боевом курсе до заданной высоты бомбометания.

В тех случаях, когда бомбометание осуществляется с высот более 600 м, маневр для захода на цель с боевым курсом следует выполнять на высоте бомбометания (в учебной обстановке).

Снижение во второй половине разворота и на боевом курсе до заданной высоты бомбометания должно осуществляться с вертикальной скоростью не более 10 м/с.

Исходя из вышеизложенного, удаление точки выхода на боевой курс от цели (при скорости полета 600... 800 км/ч) составляет:

- при бомбометании с высот 200... 300 м - 2... 5 км;

- при бомбометании с высоты 100 м. – 4…8 км.



Для точного выхода на боевой курс при выполнении повторных заходов скорость полета  и крены на первом и втором разворотах должны быть одинаковыми (при выполнении  разворотов на высотах более 500 м. выдерживать крен не более 600, на  высотах менее 500 м. – не более 450)

Для обеспечения безопасных условий полета задатчик  опасной высоты радиовысотомера устанавливать на 20…50 м. (в зависимости от рельефа местности) ниже заданной высоты бомбометания.

Модель полета и действия летчика на этапе прицеливания приведены на рис. 62.



Рис. 62. Модель полёта и действия лётчика на этапе прицеливания при бомбометании с горизонтального полёта



На снижении или в горизонтальном полете на высотах более 500…600 м. подобрать курс полета таким образом, чтобы цель (точка прицеливания, выбранная глазомерно с учетом ветра и движения цели)  перемещалась к верхнему концу «шпаги» прицельного кольца. При подходе  цели (точки прицеливания) к верхнему концу «шпаги» нажатием  кнюппеля КУ-31 на РУС запустить лазерный дальномер. Запуск ЛД проконтролировать по высвечиванию на ИЛС сигнала А, при  этом на шкале дальности стрелкой индицируется наклонная дальность до земной поверхности и метка Др. мин (на нулевой отметке шкалы).

После снижения на высоту  бомбометания уточнить скорость полета, откинуть гашетку РС.СС.Б в предварительное положение  и продолжать горизонтальный полет  на заданной высоте таким образом, чтобы цель (точка прицеливания) перемещалась по «шпаге» к прицеленному кольцу с точкой.

В момент совмещения центральной точки прицельного кольца с целью (точкой прицеливания) нажать гашетку РС.СС.Б и удерживать ее нажатой до отделения АБСП.

В зависимости от  значения текущих параметров полета и условий бомбометания отделение АБСП после нажатия гашетки РС.СС.Б может произойти в видимой или невидимой зоне.

При бомбометании в видимой зоне сбрасывание АБСП произойдет сразу же  по нажатии гашетки РС.С.Б.

При бомбометании в невидимой зоне  в момент нажатия гашетки РС.СС.Б. авиабомбы не сбрасываются (при правильных действиях летчика с органами управления СУВ), на ИЛС происходит смена индикации: прицельное кольцо с точкой и «шпагой» исчезает, выше символа самолета появляются кольцо заданной и вектор текущей перегрузок, через 0,2…0,3 с. шкала дальности заменяется шкалой времени, оставшегося до отделения АБСП (диапазон шкалы 0…20 с.), текущее значение оставшегося времени индицируется стрелкой.

В этом случае летчику, удерживая гашетку РС.СС.Б нажатой, продолжать горизонтальный полет с прежними параметрами таким образом, чтобы  вектор текущей перегрузки проходил через центр кольца заданной перегрузки. При соблюдении условий прицеливания вектор текущей перегрузки совпадает с килем символа самолета, и летчик его практически не наблюдает, поэтому ему необходимо пилотировать самолет таким образом, чтобы киль символа самолета проходил через центр кольца заданной перегрузки.

За 2…3 с. до обнуления оставшегося времени в шлемофоне  летчика  прослушивается звуковой сигнал, а по истечении оставшегося времени  происходит автоматическое отделение АБСП.

Отделение АБСП определяется по ощущению толчка от пиромеханизма отталкивания авиабомб и по погасанию соответствующих индексов наличия подвесок на ИЛС.

Убедившись в отделении АБСП, отпустить гашетку РС.СС.Б, доложить руководителю полетов: «…, сброс», - и выполнить  маневр безопасности с перегрузкой 4…5 ед. на 3-й секунде для прохода над местом разрыва АБСП на высоте не менее безопасной.

Следует учитывать, что при бомбометании с больших высот  расчетное время, оставшееся до сброса АБСП, превышает реализованный масштаб шкалы времени (10 с.). В этом случае



(BTNC: пропущено…)



…перегрузки совпадал с центром кольца заданной перегрузки. В процессе вывода из пикирования контролировать высоту полета.

За 2…3 с. до обнуления оставшегося времени в шлемофоне летчика прослушивается звуковой сигнал, а по истечении оставшегося времени (стрелка устанавливается на нулевое положение, звуковой сигнал пропадает) происходит автоматическое отделение АБСП.

Отделение АБСП определяется по ощущению толчка от пиромеханизма отталкивания авиабомб (при принудительном отталкивании) и по согласованию соответствующих индексов наличия подвесок на ИЛС.

Убедившись в отделении АБСП, отпустить гашетку РС.СС.Б, доложить руководителю полетов: «…, сброс», - и, создав перегрузку 4…5 ед. на 3-й секунде (без крена), начать вывод самолета из пикировки с таким расчетом, чтобы обеспечить проход над местом разрыва боеприпасов на высоте не менее безопасной. По достижению высоты 800…1200 м. ввести самолет в 1-й разворот и, если это предусмотрено заданием, выполнить повторный заход.



ПРИМЕЧАНИЕ. Если при бомбометании с пикирования в видимой зоне текущая дальность до цели по каким-либо причинам оказалось меньше минимальной дальности бомбометания, на ИЛС индицируется мигающий сигнал ОТВ. («Отворот»).

Если сигнал высвечивается при бомбометании с углами пикирования 200 и более, летчику необходимо, не нажимая гашетку РС.СС.Б, начать вывод самолета из пикирования.

В случае высвечивания сигнала ОТВ. При бомбометании с меньшими углами пикирования летчику продолжать выполнение атаки, не допуская выхода на высоту полета менее безопасной по условиям бомбометания.



В случае не сброса АБСП (при правильных действиях с органами управления СУВ  и соблюдении условий  и порядка прицеливания) продолжать вывод самолета из пикирования и в горизонтальном  полете (не позднее прохода над целью) отпустить гашетку РС.СС.Б. При наборе высоты доложить руководителю полетов и на высоте  не менее 800 м. проверить положение органов управления СУВ.

Если полетным заданием предусматривалось выполнение повторных заходов и в первом (очередном) заходе сброшены не все АБСП, то при бомбометании в невидимой зоне после отпускания гашетки РС.СС.Б на ИЛС с некоторым запаздыванием (до 10 с.) вновь высвечивается индикация, соответствующая бомбометанию в видимой зоне.

ЛД отключается автоматически по истечении не более 30 с. после его запуска.

После сбрасывания всех АБСП на ИЛС исчезают индексы наличия подвесок, вектор текущей перегрузки, «шпага» и шкала тангажа; шкала времени (при бомбометании в невидимой зоне) переключается на шкалу дальности (без индекса дальности), индекс минимальной разрешенной дальности перемещается к нулевой отметки шкалы, кольцо заданной перегрузки занимает произвольное положение.



Прицеливание в режиме «Опт.» без предварительной засечки цели.



Во второй половине ввода в пикирование, когда нос самолета опустится ниже горизонта (угол тангажа более 10…150), по высвечивании символа А на ИЛС убедиться в автоматическом запуске лазерного дальномера (ЛД). При отсутствии символа А запустить ЛД вручную нажатием на кнюппель КУ-31 (если и после нажатия кнюппеля КУ-31 сигнал А не высветился, летчику продолжать выполнение атаки цели, так как при отказе ЛД дальность до цели в ОЭПрНК вычисляется угломестным способом).

Модель полета и действия летчика на этапе прицеливания без предварительной засечки приведены на рисунке 64.



Рис. 64. Модель полёта и действия лётчика на этапе прицеливания в режиме «Опт.» без предварительной засечки цели при бомбометании с пикирования



При прицеливании в режиме «Опт.» без ПЗ летчику необходимо учитывать, что, в этом случае кнопка МРК.ЗАХВ.ПЗ, демпфирующая кольцо предварительной засечки, не нажимается, прицельное кольцо в процессе ввода в пикирование может совершать колебательные движения  в сторону, противоположную создаваемому крену, вплоть до выхода самолета на прямолинейный участок пикирования.

Ввод в пикирование закончить таким образом, чтобы при заданном значении угла пикирования цель проецировалась  несколько выше прицельного кольца и уточнение прицеливания впоследствии осуществлялось незначительным уменьшением угла пикирования (но не увеличением его).

После ввода самолета в пикирование устранить скольжение и откинуть гашетку РС.СС.Б  в предварительное положение.

Летчику необходимо учитывать, что в процессе пикирования самолет имеет кабрирующий момент, за счет которого прицельное кольцо движется к цели. Кроме того, когда расчетный угол прицеливания становится меньше 120, прицельное кольцо начинает интенсивно двигаться к центру ИЛС, а следовательно, и к цели, если она  находилась выше прицельного кольца.



(BTNC: попущено…)



 …9. Раннее отпускание гашетки РС.СС.Б при бомбометании в "невидимой зоне", особенно с горизонтального полета с высот 500...2000 м. (когда время, оставшееся до сброса АБСП, больше нуля ).В этом случае сброс АБСП не произойдет.

10. Превышение максимально допустимой эксплуатационной перегрузки на выводе из пикирования при бомбометании АБСП калибра 250...500 кг.

11. Неточная привязка к цели при бомбометании с кабрирования. Преждевременное (позднее) нажатие гашетки РС.СС.Б для привязки к цели приводит к недолету (перелету)АБСП на величину линейного отклонения точки привязки от центра цели.

12. Запаздывание с вводом самолета  в полупетлю для бомбометания с кабрирования после выдачи команды "Горка". Ошибка приводит к увеличению прямолинейного участка полета от привязки до момента начала ввода в маневр и, как следствие, к перелету АБСП по направлению захода на цель. Во избежание запаздывания с вводом в маневр начинать его необходимо  за 0,3...0,5 с. до прекращения звукового сигнала.

13. Раннее увеличение оборотов двигателей до максимальных  перед вводом в полупетлю. Поскольку самолет МиГ-29 обладает весьма высокими разгонными характеристиками, преждевременное увеличение оборотов двигателей для выполнения маневра приводит к значительному увеличению скорости полета относительно заданного её значения и, как следствие, к перелету авиабомб по направлению захода на цель.

14. Выполнение полупетли с креном ведёт к значительным отклонениям точек падения АБСП от цели по направлению.

К аналогичным последствиям приводят попытки отслеживать колебания директорного кольца заданной перегрузки. В результате таких действий амплитуда колебаний кольца, как правило увеличивается, и лётчик к моменту автоматического отделения АБСП не успевает устранить имеющийся крен самолёта.



6.4.2. Характерные  ошибки при стрельбе НАР и из пушки



1. Неточное наложение кольца предварительной засечки на цель при прицеливании с предварительной засечкой. Ошибка приводит к неправильному вычислению ОЭПрНК угловых поправок на ветер и движение цели и, как следствие, к значительным отклонениям точек падения снарядов (HAP) от точки прицеливания.

2. Совмещение центральной точки прицельного кольца с целью сразу после отпускания кнопки МРК.ЗАХВ.ПЗ. Летчик при этом не учитывает, что прицельное кольцо отрабатывает суммарный угол прицеливания не менее чем через 2 с. после отпускания кнопки МРК.ЗАХВ.ПЗ. Естественно, при таком прицеливании прицельное кольцо находится все время в движении, и летчик не может точно прицелиться или выполняет стрельбу при значительных ошибках в прицеливании.

3. Позднее отпускание кнопки МРК.ЗАХВ.ПЗ. после наложения кольца предварительной засечки на цель. Ошибка приводит к тому, что летчик за оставшееся до нажатия гашетки время не успевает точно совместить центральную точку прицельного кольца с целью и выполняет стрельбу со значительными ошибками или, добиваясь точного прицеливания, нарушает условия безопасности полета и может попасть в зону разлета осколков снаряда (НАР).

4. Ошибки наводки в процессе прицеливания и стрельбы, особенно в прицеливании с предварительной засечкой (неточное совмещение центральной точки прицельного кольца с целью). Такие отклонения могут иметь место вследствие неграмотного пилотирования, резких, несоразмерных движений ручкой управления самолетом или при стремлении  летчика исправить ошибки наводки с помощью педалей, что приводит к возникновению скольжения, разбалтыванию самолета и, как следствие, к колебаниям прицельного кольца. Ошибка наводки на величину одного диаметра центральной точки прицельного кольца приводит к отклонению НАР С-8КО от точки прицеливания до 16 м. (при угле пикирования 200 и дальности стрельбы 1800 м.).

5. Позднее открытие огня или неправильное определение момента окончания стрельбы. Неучёт этого положения лётчиком может привести к выводу самолёта из пикирования на высоте менее безопасной или пролёту его через зону рикошетирования и разлёта осколков разорвавшихся НАР (снарядов).

6. Невыполнение после вывода самолёта из пикирования маневра безопасности (горки с углом 200 с последующим отворотом на угол 30…350 с креном 30…450). Эта ошибка может привести к попаданию самолёта в зону рикошетирующих снарядов.




7. НЕКОТОРЫЕ ПСИХОФИЗИООГИЧЕСКИЕ ОСОБЕННОСТИ ДЕЯТЕЛЬНОСТИ ЛЕТЧИКА ПРИ АТАКАХ ВОЗДУШНОЙ ЦЕЛИ



Основными психофизиологическими особенностями данных полетов являются:

-     оптимальное распределение и переключение внимания в полете и ведение осмотрительности;

-     деятельность летчиков в условиях высокого нервноэмоциональннного напряжения и малого резерва времени;

-     строгое выдерживание своего места в строю при полете парой;

-     необходимость четкого взаимодействия летчиков пары в выполнении элементов воздушного боя;

-     необходимость высокой общей и специальной физической подготовленности летчиков к воздействию больших величин перегрузок.



7.1. Психофизиологические особенности деятельности летчиков при выдерживании параметров боевых порядков.



Важным элементом деятельности летчика по в выдерживанию своего места в строю является глазомерная оценка параметров боевого порядка. Эта оценка включает сравнение воспринимаемых угловых размеров самолета и элементов конструкции планера с хранящейся в памяти летчика информацией об их должных значениях при различных дальностях, углах визирования и превышениях (или принижениях).

Глазомерная оценка параметров строя осуществляется на дальностях от 50 м по деталям, от 50 до 100 м - по частям, от 100 до 200 м - по самолету ведущего в целом.

На дальностях более 200 м параметр строя оцениваются по соотношению проекции самолета ведущего с элементами конструкции фонаря, а с 600 м - по положению впереди летящего самолета относительно линии естественного горизонта.

Выдерживание параметров строя представляет собой колебательный процесс, амплитуда которого возрастает по мере увеличения расстояния между самолетами. Этот процесс обусловлен возможностями функционирования зрительного анализатора летчика, воспринимающего информацию об изменениях в положении объекта по достижении их пороговой величины.

При контроле изменения дальности до самолета ведущего центральным зрением этот порог составляет 10 % от занимаемой дальности, однако при переходе на контроль дальности до ведущего периферическим зрением этот порог восприятия увеличивается и при отклонении проекции самолета ведущего на сетчатке глаза ведомого порядка 30 от ее центра достигает 40 %.

Это обусловливает особенности распределения и переключения внимания ведомого летчика, уделяющего контролю местоположения ведущего более 80 % времени.

Однако следует учитывать то, что ведомый летчик находится физиологически в более оптимальных условиях для визуального поиска воздушной цели по сравнению с ведущим.

При поиске цели на фоне безоблачного неба ведущий летчик находится в условиях, аналогичных стратосферному полету (безориентирное поле), которые снижают остроту зрения вдаль. Цель на фоне облаков обладает лучшей контрастностью по сравнению с безоблачным небом, но и в этих условиях у ведущего летчика имеет место снижение остроты зрения, так как облака не являются достаточным стимулом для аккомодации глаз. Ведомый же летчик имеет ориентир в виде самолета ведущего, что сохраняет ему высокую остроту зрения и обусловливает возможность более раннего обнаружения воздушной цели.

В связи с этим ведущий летчик для улучшения условий ведения осмотрительности ведомым летчиком и повышения тем самым вероятности более раннего визуального обнаружения цели должен заботиться о создании ведомому резерва времени в выдерживании параметров строя. Особое внимание следует уделять организации четкого взаимодействия летчиков, развитию глазомера.

Навыки по глазомерному определению дальности можно выработать путем целенаправленной психофизиологической тренировки на расставленных на стоянках самолетах, решения задач по определению дальности на фотомакетах, отработки полученных навыков в полетах на учебно-боевых и боевых самолетах. В полетах следует особое внимание обращать на умение коротким фиксированием взгляда на самолете ведущего определять параметры боевых порядков и грамотно исправлять допущенные отклонения, правильно распределять внимание при сборе вне- и внутрикабинной информации, на умение пилотировать с учетом эволюций самолета ведущего. В процессе наземных тренировок полезно каждому летчику индивидуально, с учетом остроты своего зрения запомнить отличительные признаки деталей конструкции самолета на различной дальности.

Кроме того, ведомый летчик должен быть как психологически, так и профессионально готов первым атаковать воздушную цель при более раннем ее обнаружении по команде ведущего.

Правильная организация подготовки летного состава с учетом психофизиологических закономерностей деятельности летчиков дает возможность повысить безопасность и эффективность полетов при атаке воздушной цели.



7.2. Психофизиологические особенности полетов на больших высотах



Полеты в стратосфере выполняются в основном для уничтожения высотных воздушных целей.

Основные психофизиологические особенности деятельности летчика на больших высотах обусловлены:

пониженным барометрическим давлением воздуха во внешней среде и соответственно парциальным давлением кислорода;

изменением условий сбора внутри- и внекабинной информации;

снижением маневренных возможностей в условиях разреженной атмосферы.

При полетах в условиях пониженного барометрического давления воздуха важное значение приобретают такие факторы, как возможность возникновения кислородного голодания и некоторых декомпрессионных расстройств. Средством профилактики этих факторов является обязательное использование специального защитного снаряжения и дыхание чистым кислородом на земле и в течение всего полета, что обеспечивает как достаточное поступление кислорода, так и удаление азота из тканей организма летчика.

В случае разгерметизации кабины самолета на высотах 12000 м и более для обеспечения организма кислородом необходима его подача под избыточным давлением. Для предупреждения баротравмы легких у летчика и облегчения дыхания в этих условиях необходимы тщательная, правильная подгонка высотно-компенсирующего костюма и тренировка дыхания под избыточным давлением.

Кроме того, для повышения переносимости высотных факторов полета необходимо контролировать предполетное питание летного состава, исключить из рациона продукты, вызывающие усиленное газообразование в желудке и кишечнике (бобовые, квас, чеснок и др.).

В полетах на больших высотах вследствие возрастания прозрачности атмосферы повышается освещенность и контрастность участков кабины и приборов. Кроме того, при полетах над облаками, на глаза летчика дополнительно воздействуют отраженные солнечные лучи. Все это обусловливает необходимость использования специальных светофильтров.

Летчику следует помнить, что сбор внекабинной информации на больших высотах затруднен из-за нарушения аккомодации глаз в безориентирном пространстве. Это явление («миопия пустого поля») наблюдается как в одиночных полетах, так и у ведущего летчика при полете в строю «пеленг» пары. У ведомого летчика, имеющего перед глазами самолет ведущего, такого явления не наблюдается.

В связи с этим на больших высотах предпочтительнее производить полеты в боевых порядках с параметрами, близкими к «фронту», позволяющими ведущему летчику визуально контролировать положение ведомого, перестраивая тем самым глаза на зрение вдаль.

Изменение маневренных характеристик самолета и особенности функционирования органа зрения на этих высотах снижают возможности летчиков по выдерживанию места в сомкнутых боевых порядках. В связи с этим разомкнутые боевые порядки в полетах на больших высотах будут более оптимальны с учетом безопасности полетов.

Знание летчиками психофизиологических особенностей полетов на больших высотах и выполнение мероприятий по предупреждению воздействия высотных факторов способствуют повышению безопасности полетов и качества боевого применения.



(BTNC: из-за пропусков в тексте картинки 63, 65-68 не были вставлены)



Рис. 63





Рис. 65



Рис. 66



Рис. 67



Рис. 68













////////////////////////////
