FORD TRANSIT фургон
2.2 TDCi. Спецификация и моменты затяжки
FORD TRANSIT фургн 2.2 TDCi
спецификация
Моторное масло с фильтром
Новая заправка
6,72 литра(ов)
переменное количество
6,14 литра(ов)
Спецификация моторного масла
WSS-M2C913-A
SAE 5W-30
Масло коробки переключения передач
с механической КПП, 6 передача VMT6 2,10 литра(ов)
Спецификация масла ступенчатой коробки передач
с механической КПП, 6 передача VMT6 WSS-M2C200-D2
Масло распределительной передачи
6 передача MT82, с раздаточной
3,85 литра(ов)
коробкой
Спецификация раздаточной коробки
6 передача MT82, с раздаточной
WSD-M2C200-C
коробкой
Спецификация масла гидроусилителя руля
до 2009/09
WSA-M2C195-A
от 2009/10
WSS-M2C204-A2
Охлаждающая жидкость
10,00 литра(ов)
с дополн. отоплением
12,80 литра(ов)
с дополнительным подогревателем
11,50 литра(ов)
с дополн. отоплением, с
13,00 литра(ов)
дополнительным подогревателем
Спецификация охлаждающей жидкости
WSS-M97B44-D
Тормозная жидкость при замене
1,25 литра(ов)
Спецификация тормозной жидкости
ESD-M6C57-A|WSS-M6C57-A2
Альтернатива:
Super DOT 4
Хладагент для кондиционера
730 - 770 Грамм
с системой кондиционирования задней
1366 - 1434 Грамм
части салона
Спецификация хладагента
R134a
Масло кондиционер
280 cm³
с системой кондиционирования задней
640 cm³
части салона
Спецификация масла кондиционерa
WSH-M1C231-B
Периодичность замены
Интервал замены ремня агрегата
каждые 250.000 km/ 10 года/лет
от 2009/09, без противосажевого
каждые 300.000 km/ 10 года/лет
фильтра
Интервал замены воздушного фильтра
до 2007/10
каждые 75.000 km/ 3 года/лет
Интервал замегы топливного фильтра
в соответствии с индикацией
технического обслуживания
Интервал замены тормозной жидкости
каждые 2 года/лет
Интервал замены охлаждающей жидкости двигателя
каждые 10 года/лет
Проверить кузов и днище кузова.
один раз в год
Режим контроля кондиционера
каждые 4 года/лет
Замена ремней. Без кондиционера.
Необходимые специальные инструменты входят в объём поставки комплект
запасных частей OE агрегатного ремня.
Агрегатный ремень после демонтажа нельзя использовать повторно.
демонтаж:
Снять правое переднее колесо.
Удалить брызговик агрегатного ремня.
Демонтировать облицовку передней правой колёсной
ниши.
Рассечь ножом и удалить агрегатный ремень.
установка
агрегатный ремень - генератора
Надеть агрегатные ремни. (1)
Вставить направляющий инструмент. (2)
Установить монтажный инструмент агрегатного ремня. (3)
Поворачивать коленчатый вал до тех пор, пока
монтажный инструмент не встанет в позицию 8 часов.
Повернуть коленчатый вал подходящим инструментом в
направлении вращения.
Вести рукой агрегатный ремень при поворачивании. (1)
Поворачивать коленчатый вал до тех пор, пока монтажный инструмент не встанет в позицию 3
часов.
Удалить монтажный инструмент агрегатного ремня. (3)
Удалить направляющий инструмент. (2)
Повернуть двигатель поворачивать на один оборот в направлении вращения двигателя.
Проконтролировать положение агрегатного ремня. (1)
При неправильном положении агрегатного ремня прокрутить двигатель ещё раз. (1)

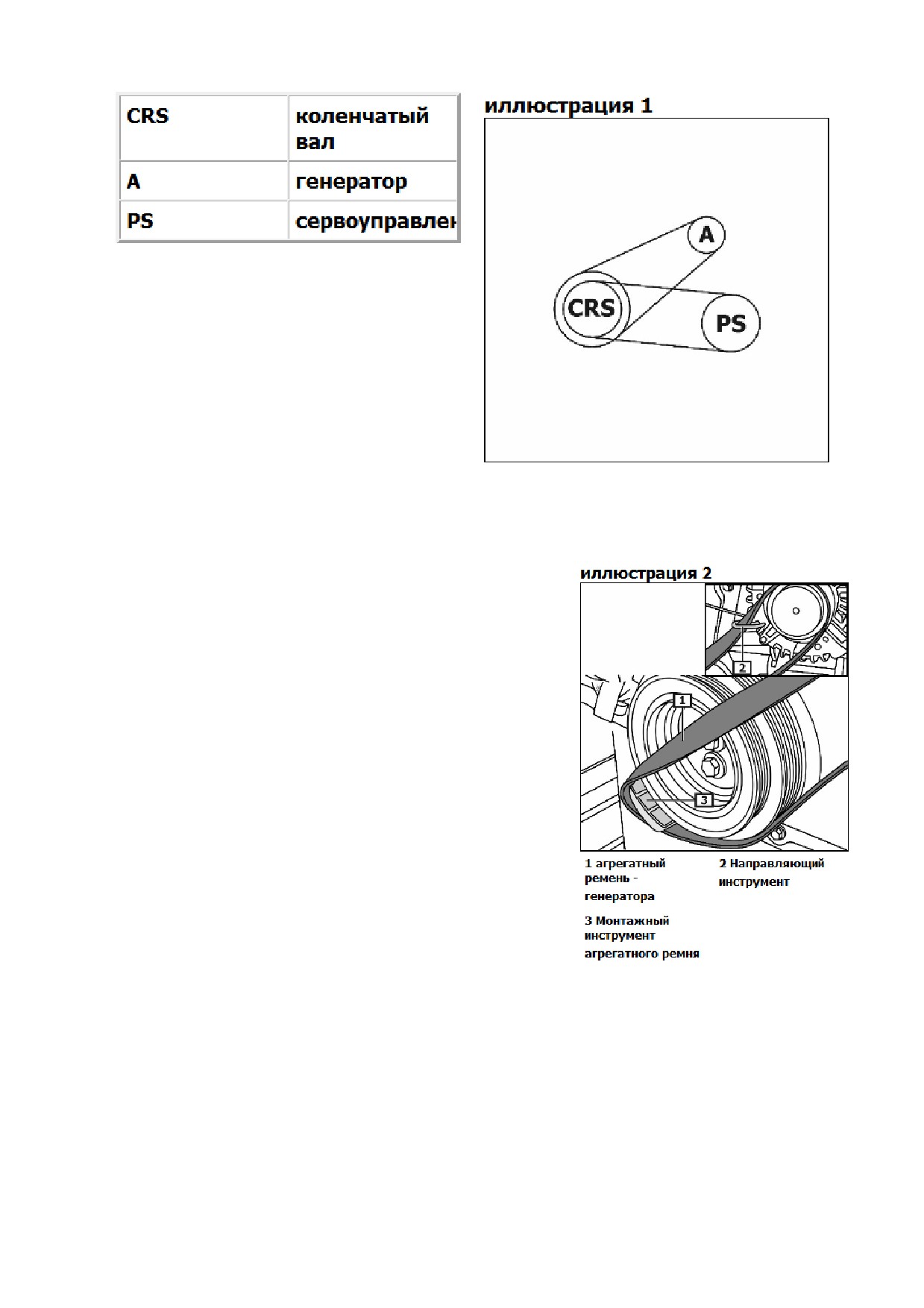

(см. иллюстрацию2)
агрегатный ремень - сервоуправления
Надеть агрегатный ремень - на сервоуправление. (1)
Вставить направляющий инструмент. (2)
Установить монтажный инструмент агрегатного ремня.
Монтажный инструмент должен находиться в позиции 7
часов. (3)
Повернуть коленчатый вал подходящим инструментом в
направлении вращения.
Вести рукой агрегатный ремень при поворачивании. (1)
Поворачивать коленчатый вал до тех пор, пока
монтажный инструмент не встанет в позицию 3 часов.
Удалить монтажный инструмент агрегатного ремня. (3)
Удалить направляющий инструмент. (2)
Повернуть двигатель поворачивать на один оборот в
направлении вращения двигателя.
Проконтролировать положение агрегатного ремня. (1)
При неправильном положении агрегатного ремня
прокрутить двигатель ещё раз. (1)

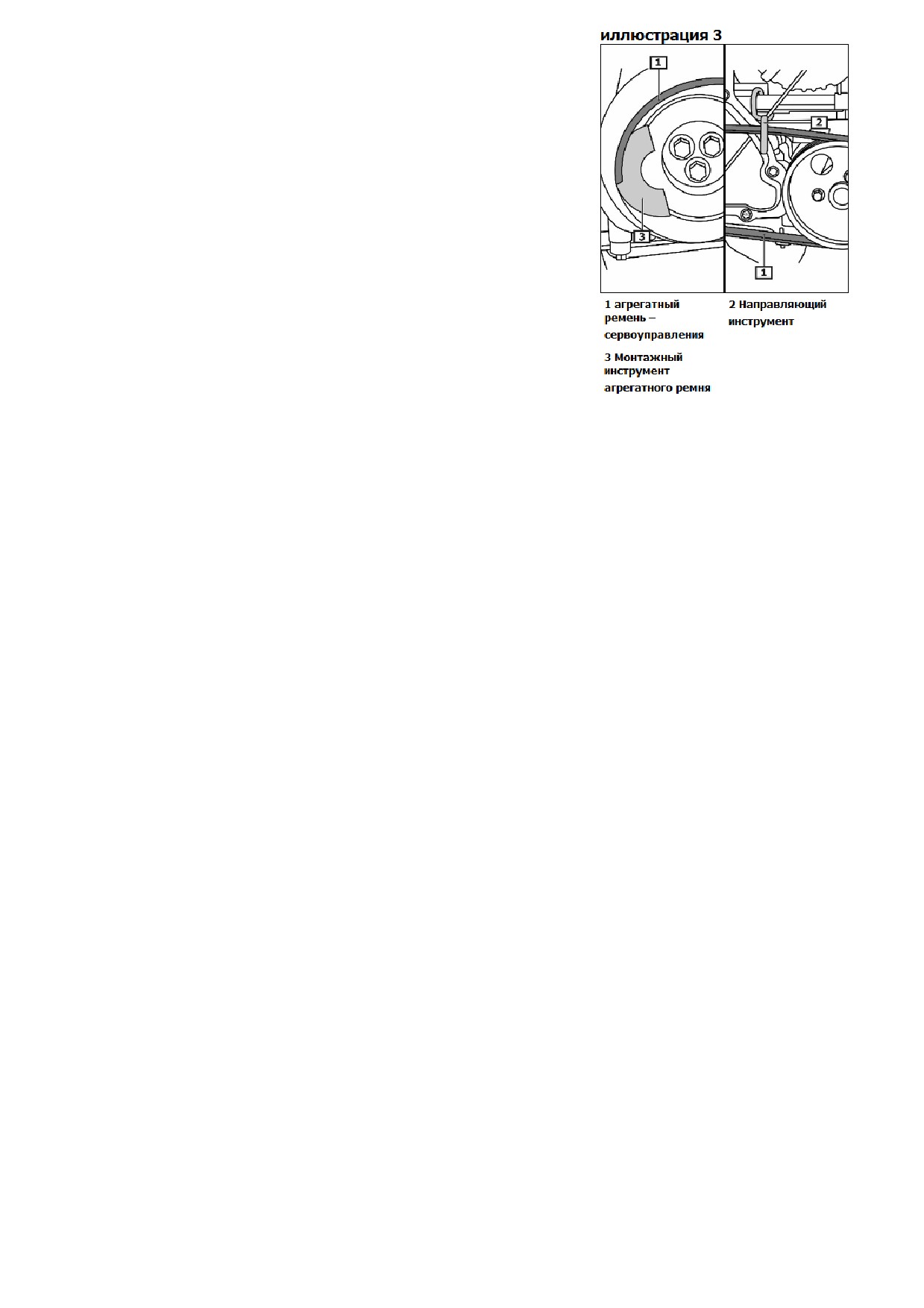

(см. иллюстрацию3)
Дальнейшая сборка должна проходить в обратном порядке разборки.

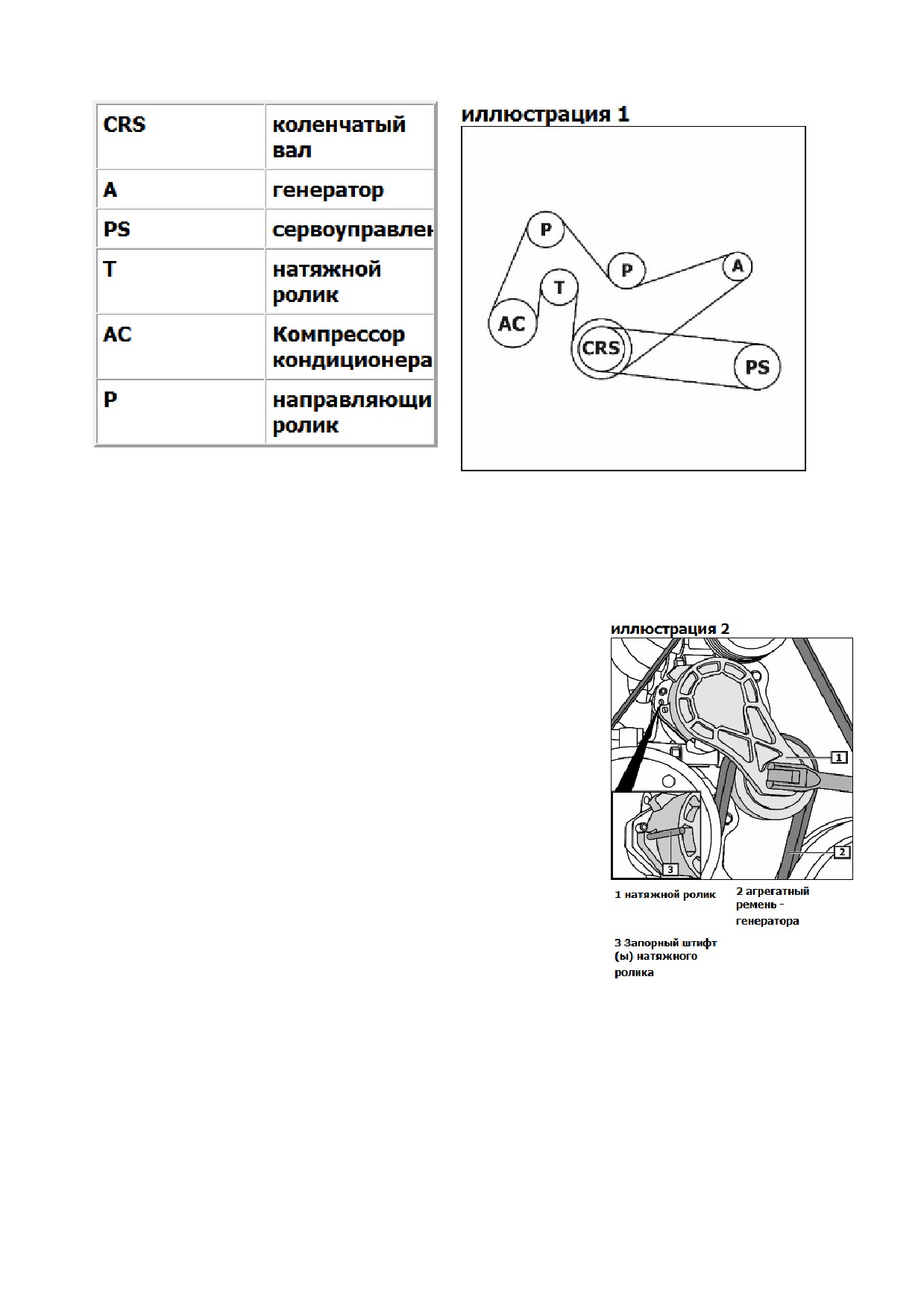

Замена ремней. С кондиционером.
указание(я)
Необходимые специальные инструменты входят в объём поставки комплект
запасных частей OE агрегатного ремня.
Агрегатный ремень после демонтажа нельзя использовать повторно.
демонтаж:
Снять правое переднее колесо.
Удалить брызговик агрегатного ремня.
Демонтировать облицовку передней правой колёсной ниши.
Рассечь ножом и удалить агрегатный ремень. (
сервоуправление )
Ослабить натяжной ролик при помощи подходящего
инструмента по часовой стрелке. (1)
Установить запорный штифт(ы) натяжного ролика. (3)
Снять агрегатный ремень - с генератора. (2)
(см. иллюстрацию2)
установка
агрегатный ремень - генератора
Надеть агрегатный ремень на - генератор. (2)
Натянуть подходящим инструментом натяжной ролик. (1)
(см. иллюстрацию2)
агрегатный ремень - сервоуправления
Надеть агрегатный ремень - на сервоуправление. (1)
Вставить направляющий инструмент. (2)
Установить монтажный инструмент агрегатного ремня.
Монтажный инструмент должен находиться в позиции 7
часов. (3)
Повернуть коленчатый вал подходящим инструментом в
направлении вращения.
Вести рукой агрегатный ремень при поворачивании. (1)
Поворачивать коленчатый вал до тех пор, пока монтажный
инструмент не встанет в позицию 3 часов.
Удалить монтажный инструмент агрегатного ремня. (3)
Удалить направляющий инструмент. (2)
Повернуть двигатель поворачивать на один оборот в
направлении вращения двигателя.
Проконтролировать положение агрегатного ремня. (1)
При неправильном положении агрегатного ремня
прокрутить двигатель ещё раз. (1)

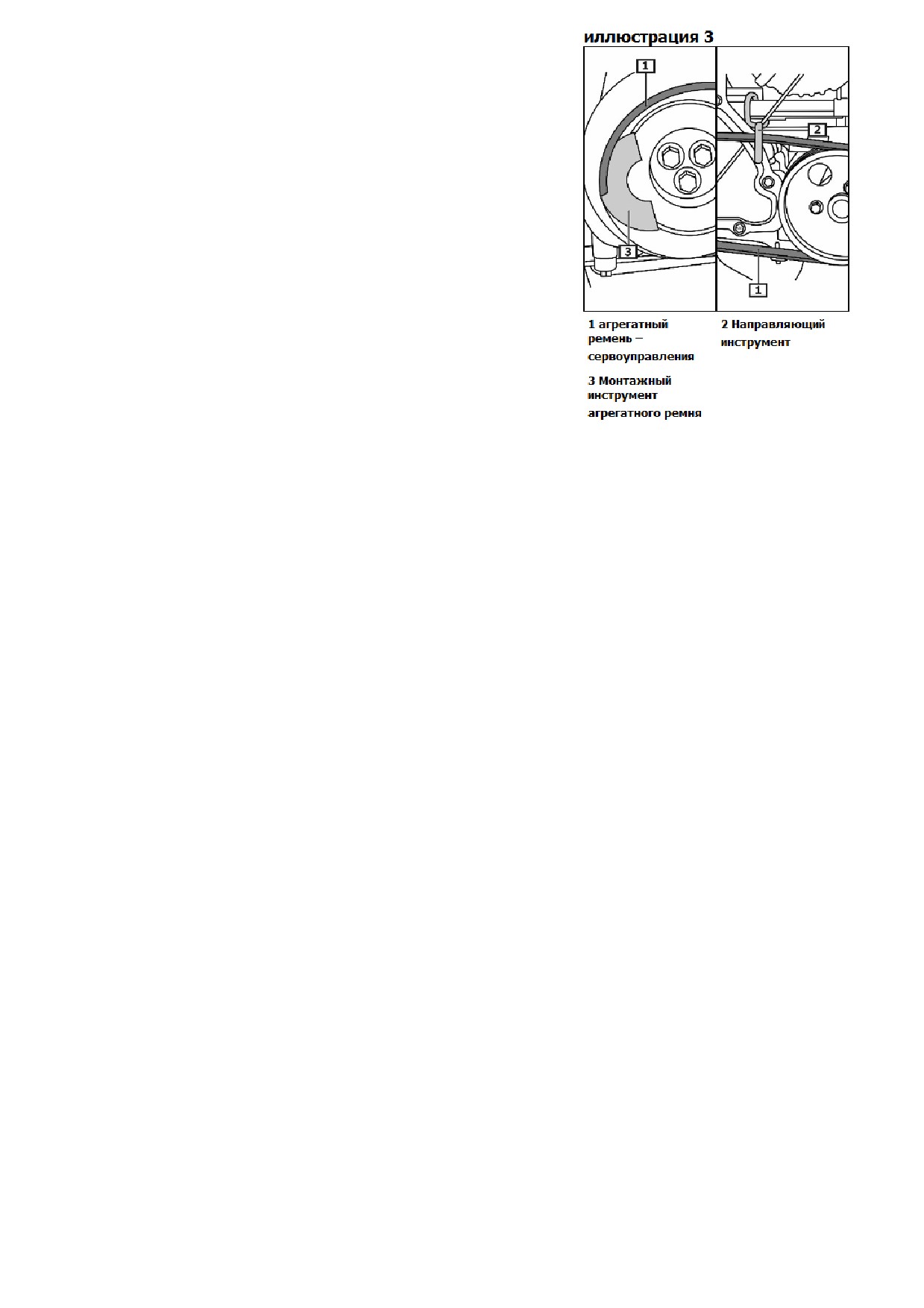

(см. иллюстрацию3)
Дальнейшая сборка должна проходить в обратном
порядке разборки.
Сброс сервисного интервала
Включить зажигание в положение "2"
Нажать до упора педаль акселератора и педаль тормоза примерно на 15 секунд(-ы).
Индикатор периодичности сервисного обслуживания начинает мигать. (нормальное
исполнение)
Автомобили с информационной системой водителя:
На дисплее появляется завершённый сброс периодичности сервисного обслуживания.
Отпустить педаль акселератора и педаль тормоза.
Индикатор периодичности сервисного обслуживания погас. (нормальное исполнение)
Автомобили с информационной системой водителя:
Сообщение о сервисном обслуживании исчезает с дисплея.
Повернуть ключ зажигания в положение 0. Удерживать ключ зажигания не менее 2
минут в этом положении.
Включить зажигание в положение "2" Индикация периодичности сервисного обслуживания
больше не должна отображаться.
Выключить зажигание.
Теперь периодичность технического обслуживания сброшена.
Общие основные параметры
Способ управления двигателем
Приводная цепь
Число оборотов при максимальной мощности
3500 1/min
Число оборотов при максимальном крутящем моменте
1500 - 2200 1/min
Максимальный крутящий момент
285 Nm
Ход
94,60 mm
Внутренний диаметр цилиндра
86,00 mm
Клапанов на цилиндр
4
Регулирование зазора в клапанах
Гидравлический толкатель
Количество необходимых свечей зажигания/накаливания
4
Порядок зажигания
1-3-4-2
Степень сжатия
17,50 :1
Минимальное давление моторного масла при холостом ходе
1,25 bar
Максимальный перекос головки цилиндра
0,100 mm
Система охлаждения
Давление в системе охлаждения (давление открытия клапана пробки радиатора)
1,35 - 1,55 bar
Термостат открывается при температуре
88°
Топливная система в общем
Вид горючего
Дизель
Приготовление горючей смеси - обозначение
С общей топливной магистралью
Общие показатели, влияющие на токсичность ОГ
Положение штепселя диагностики
Диагностический разъём находится на
панели приборов на стороне
водителя, под крышкой.
Число оборотов на холостом ходу со ступенчатой коробкой передач
750 1/min
Показатели состава ОГ дизельного двигателя
Минимальная температура охлаждающей жидкости для AU
80 °C
Число оборотов, ограничиваемое регулятором
4800 - 5000 1/min
Режим измерения
B
Измерительный зонд
1
Время измерения
2,0 с
Максимальное значение K
1,50 1/m
Размеры ходовой части
Колёсная база
короткая колёсная база
2933 mm
средняя колёсная база
3300 mm
длинная колёсная база
3750 mm
Регулируемые параметры ходовой части
Заданные условия проверки установки колёс
Собственная масса и ходовая масса.
Схождение передних колес (общая ширина)
0°21'+0°15'-0°15'
Развал передних колёс
-0°01'+0°30'-0°30'
Продольный наклон шкворня назад передних колёс
3°34'+0°30'-0°30'
Схождение задних колёс
0°06'+0°03'-0°03'
Развал задних колёс
-1°00'+0°09'-0°09'
Размеры тормозного механизма
Толщина тормозного диска передних колёс
28,00 mm
Толщина тормозного диска передних колёс при предельном износе
24,00 mm
Максимальное боковое биение тормозного диска передних колёс
0,10 mm
Толщина тормозного диска задних колёс
с тарельчатым тормозом
16,00 mm
Толщина тормозного диска задних колёс при предельном износе
с тарельчатым тормозом
13,00 mm
Максимальное боковое биение тормозного диска задних колёс
с тарельчатым тормозом
0,10 mm
Диаметр тормозного барабана задних колёс
с барабанным тормозом
254,00 mm
Диаметр тормозного барабана задних колёс при предельном износе
с барабанным тормозом
256,00 mm
Диаметр тормозного диска передних колёс
300,00 mm
Полезная нагрузка 1000 kg
280,00 mm
Диаметр тормозного диска задних колёс
280,00 mm
Моменты затяжки двигателя
Крышка клапана (комплект)
10 Nm
Использовать новую(ые) гайку(и).
Подшипник распределительного вала
Затянуть болт(-ы) равномерно в несколько
M8, винт(ы)
23 Nm
приёмов от центра к краю.
M6, винт(ы)
10 Nm
Опора коромысла
10 Nm + 30°
Приводная шестерня впускного распредвала
33 Nm
Приводная шестерня выпускного распредвала
33 Nm
Устройство натяжения цепи привода распредвала
15 Nm
Направляющая цепи привода распредвала
15 Nm
Натяжная планка цепи привода распредвала
15 Nm
Крышка привода ГРМ
11 Nm
Натяжное приспособление агрегатного ремня компрессора системы кондиционирования
43 Nm
Направляющий ролик - агрегатного ремня
с системой кондиционирования
23 Nm
на кронштейне двигателя, с системой
43 Nm
кондиционирования
Болты крепления головки блока цилиндров
Винт(ы) 1 - 10, Ступень 01
10 Nm
Использовать новый винт(ы).
Винт(ы) 11 - 18, Ступень 02
5 Nm
Винт(ы) 1 - 10, Ступень 03
20 Nm
Винт(ы) 11 - 18, Ступень 04
10 Nm
Винт(ы) 1 - 10, Ступень 05
40 Nm
Винт(ы) 11 - 18, Ступень 06
20 Nm
Винт(ы) 1 - 10, Ступень 07
180°
Винт(ы) 11 - 18, Ступень 08
180°
Впускной коллектор
25 Nm
Выпускной коллектор
Использовать новый(ые) винт(ы) и
40 Nm
новую(ые) гайку(и).
Свечи накаливания
13 Nm
Форсунки
6 Nm + 180°
Использовать новый винт(ы).
Топливопроводы высокого давления
Ступень 01
5 Nm
Ступень 02
35 Nm
Топливный насос
высоконапорный насос
23 Nm
Труба распределителя топлива
23 Nm
Датчик положения коленвала
7 Nm
Насос подачи охлаждающих средств
23 Nm
Ременный шкив коленчатого вала
45 Nm + 120°
Использовать винты повторно только 3 раз.
Ведущий диск сцепления
29 Nm
Маховик
Ступень 01
15 Nm
Использовать новый винт(ы).
Ступень 02
30 Nm
Ступень 03
75 Nm
Ступень 04
45°
Винт(ы) спуска масла
23 Nm
Масляный поддон
Верхняя часть масляного поддона
23 Nm
по спирали от центра к краю
Нижняя часть масляного поддона,
7 Nm
Ступень 01
Нижняя часть масляного поддона,
14 Nm
Ступень 02
Масляный насос
10 Nm
Шатунный подшипник
Ступень 01
25 Nm
Ступень 02
37 Nm
Ступень 03
90°
Коренной подшипник
Ступень 01
15 Nm
Ступень 02
20 Nm
Ступень 03
35 Nm
Ступень 04
80 Nm
Ступень 05
90°
Держатель двигателя
M10
50 Nm + 45°
M12
120 Nm + 45°
Подшипник двигателя
на раме
70 Nm
на кронштейне двигателя
133 Nm
Стопор против проворачивания
на подрамнике
23 Nm
на коробке передач
103 Nm
Агрегатный кронштейн
на раме, спереди
175 Nm
на раме, сзади
300 Nm
Кислородный датчик
42 Nm
Генератор
40 Nm
Стартёр
35 Nm
Компрессор кондиционера
25 Nm
Напорная магистраль компрессора кондиционера
20 Nm
Насос усилителя рулевого управления
23 Nm
Моменты затяжки на передней ходовой части
Амортизационная стойка
на кузове
30 Nm
Использовать новый(ые) винт(ы) и
на поворотном кулаке
100 Nm + 180°
новую(ые) гайку(и).
Шток поршня амортизатора
70 Nm
Рулевая передача
115 Nm
Карданный шарнир рулевого механизма
23 Nm
Напорная магистраль на рулевом механизме
24 Nm
Поперечный рычаг подвески переднего моста
на подрамнике, спереди
200 Nm
на раме, сзади
300 Nm
Крепление колеса
200 Nm
Ступица/подшипник ступицы переднего колеса
на поворотном кулаке, Блок
53 Nm
подшипника ступицы колеса
Повернуть ступицу колеса на 5
Центральная гайка, Ступень 01
Использовать новую(ые) гайку(и).
оборота(-ов).
Центральная гайка, Ступень 02
250 Nm
Повернуть ступицу колеса на 5
Центральная гайка, Ступень 03
оборота(-ов).
Центральная гайка, Ступень 04
500 Nm
Повернуть ступицу колеса на 5
Центральная гайка, Ступень 05
Заменить предохранительный(е) шплинт(ы).
оборота(-ов).
Поперечная рулевая тяга на рулевом механизме
120 Nm
Головка поперечной рулевой тяги на поворотном кулаке
80 Nm
Наконечник поперечной рулевой тяги на поперечной рулевой тяге
80 Nm
Подшипник стабилизатора переднего моста на подрамнике
30 Nm
Стойка стабилизатора переднего моста на направляющем устройстве подвески
55 Nm
Стойка стабилизатора переднего моста на поворотном кулаке
55 Nm
Стойка стабилизатора переднего моста на амортизационной стойке
55 Nm
Стойка стабилизатора переднего моста на стабилизаторе
55 Nm
Стабилизатор переднего моста на оси
30 Nm
Шарнир независимой подвески переднего моста на поворотном кулаке
предохранительный(е) винт(ы)
63 Nm
Шарнир независимой подвески переднего моста на поперечном рычаге подвески
M20
250 Nm
Использовать новую(ые) гайку(и).
M16
150 Nm
Использовать новую(ые) гайку(и).
Моменты затяжки тормоза
Суппорт дискового тормоза передних колёс
60 Nm
Суппорт дискового тормоза задних колёс
с тарельчатым тормозом
31 Nm
Кронштейн суппорта дискового тормоза задних колёс
с тарельчатым тормозом
115 Nm
Кронштейн суппорта дискового тормоза передних колёс
175 Nm
Тормозной диск задних колёс
с тарельчатым тормозом
70 Nm
Тормозной диск передних колёс
M10, винт(ы)
80 Nm
M12, винт(ы)
131 Nm
Щит тормоза задних колёс
50 Nm
Колёсный тормозной цилиндр задних колёс
с барабанным тормозом
16 Nm
Датчик - числа оборотов колеса
11 Nm
Тормозная магистраль
с барабанным тормозом
14 Nm
Тормозной шланг
17 Nm
Щит барабанного тормозного механизма
с барабанным тормозом
133 Nm
Моменты затяжки для коробки передач
Главный цилиндр сцепления
9 Nm
Выжимной цилиндр
11 Nm
Фланцевое соединение коробки передач с двигателем
40 Nm
Держатель коробки перемены передач
на коробке передач
95 Nm
Подшипник коробки перемены передач
на раме
70 Nm
на кронштейне КПП, сверху
133 Nm
на кронштейне КПП, снизу
115 Nm
Приводной вал
Повернуть ступицу колеса на 5
Центральная гайка, Ступень 01
Использовать новую(ые) гайку(и).
оборота(-ов).
Центральная гайка, Ступень 02
250 Nm
Повернуть ступицу колеса на 5
Центральная гайка, Ступень 03
оборота(-ов).
Центральная гайка, Ступень 04
500 Nm
Повернуть ступицу колеса на 5
Центральная гайка, Ступень 05
Заменить предохранительный(е) шплинт(ы).
оборота(-ов).
Промежуточный подшипник ведущего вала
поддерживающая скоба
25 Nm
Резьбовая пробка маслоналивного отверстия коробки передач
с механической КПП, 6 передача VMT6 35 Nm
винт(ы) контроля масла
Резьбовая пробка маслоналивного отверстия раздаточной коробки
6 передача MT82, с раздаточной
35 Nm
коробкой
Резьбовая пробка маслосливного отверстия коробки передач
с механической КПП, 6 передача VMT6 35 Nm
Резьбовая пробка маслосливного отверстия раздаточной коробки
6 передача MT82, с раздаточной
50 Nm
(2 шт.)
коробкой
Моменты затяжки на задней ходовой части
Цапфа(-ы) заднего моста.
133 Nm
Подвеска заднего моста
Листовая рессора, спереди
225 Nm
Использовать новую(ые) гайку(и).
Листовая рессора, сзади
115 Nm
Использовать новую(ые) гайку(и).
Стремянка рессоры, Ступень 01
25 Nm
Использовать новый винт(ы).
Стремянка рессоры, Ступень 02
50 Nm
Стремянка рессоры, Ступень 03
75 Nm
Стремянка рессоры, Ступень 04
100 Nm
Стремянка рессоры, Ступень 05
125 Nm
Стремянка рессоры, Ступень 06
150 Nm
Стремянка рессоры, Ступень 07
175 Nm
Подшипниковая опора стабилизатора заднего моста
на заднем мосту
40 Nm
Крепление колеса
200 Nm
Ступица/подшипник ступицы заднего колеса
Диаметр фланца 44 mm, Центральная
300 Nm
Использовать новую(ые) гайку(и).
гайка
Диаметр фланца 51 mm, Центральная
450 Nm
Использовать новую(ые) гайку(и).
гайка
Стойка стабилизатора заднего моста на раме
103 Nm
Использовать новую(ые) гайку(и).
Стойка стабилизатора заднего моста на стабилизаторе
103 Nm
Использовать новую(ые) гайку(и).
Амортизатор заднего моста
на заднем мосту
80 Nm
Амортизатор 1. заднего моста на мосту
80 Nm
Освещение.
Передняя(-ие) лампа(-ы)
Ближний свет
H4 12V 60/55W P43t
Дальний свет
H4 12V 60/55W P43t
Стояночный фонарь
W5W 12V 5W W2,1x9,5d Longlife
Противотуманная фара
H11 12V 55W PGJ19-2
Передний фонарь указателя поворота
PY21W 12V 21W BAU15s yellow
Боковой фонарь указателя поворота
WY5W 12V 5W W2,1x9,5d yellow
Задняя(-ие) лампа(-ы)
Задний фонарь указателя поворота
PY21W 12V 21W BAU15s yellow
Задний фонарь
Задний габаритный огонь и стоп-
P21/5W 12V 21/5W BAY15d
сигнал
Фонарь стоп-сигнала
Задний габаритный огонь и стоп-
P21/5W 12V 21/5W BAY15d
сигнал
Фара заднего хода
P21W 12V 21W BA15s
Задняя противотуманная фара
P21W 12V 21W BA15s
Фонарь освещения номерного знака
R10W 12V 10W BA15s
Третий фонарь сигнала торможения
W5W 12V 5W W2,1x9,5d
