Audi A4. Моменты затяжки болтов крепления коробки передач


 Указание


Моменты затяжки действительны только для слегка

 смазанных, покрытых маслом, фосфатированных или вороненых гаек и болтов.


Допускается применение дополнительных смазочных средств, таких как моторное или трансмиссионное

масло, кроме графитсодержащих смазочных средств.


Не использовать обезжиренные детали. Допуск по моментам затяжки ± 15 %.



Узел, компонент

Нм

Болты и гайки

M6 9

М7 15

M8 20

M10 40

M12 65

Двухмассовый маховик к ведомому диску 60

l 1) Болты подлежат замене.

1)

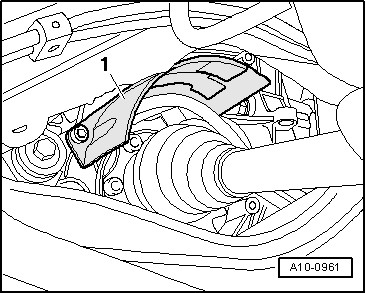

Теплоизоляционный щиток шарнирного вала - момент затяжки


Затянуть болты термозащитного

– экрана -1- правого шарнирного вала с моментом 23 Нм.

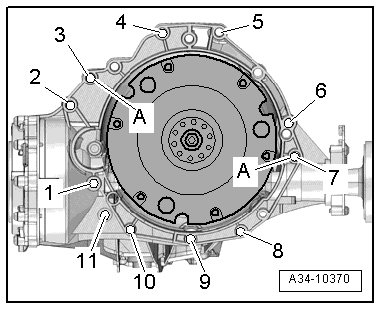

Крепление коробки передач к двигателю 1,8 л; 2,0 л TFSI


Поз.

Болт

Нм

1 1)

M10x50 2)

65

2 3), 7

M12x100 4)5)

30 + 90°

3, 6

M12x75 4)5)

30 + 90°

4, 5

M12x120 4)5)

30 + 90°

8, 9, 10

M10x75 4)5)

15 + 90°

11

M12x50 4)5)

30 + 90°


A

Центрирующие втулки

l 1) дополнительно крепит стартер


l 2) Прочность болтов 10.9. Стальной болт можно использовать многократно.


3) дополнительно крепит стартер; оснащен дополнительной распорной втулкой между

l

стартером и КП


4) Audi A4 до идентификационного номера 8K-9A-066499, Audi A5 до идентификационного

l

номера 8T-9A-007999: заменить алюминиевые болты.


5) Audi A4 с идентификационного номера 8K-9A-066500, Audi A5 с идентификационного номера

l

8T-9A-008000: алюминиевые болты можно использовать 2 раза .



Audi A4 с идентификационного номера 8K-9A-066500, Audi A5 с идентификационного номера 8T- 9A-008000: алюминиевые болты -

2 … 11- можно использовать 2 раза. Поэтому после первого использования пометить такие болты двумя насечками „X“- стрелка-.


Для того чтобы при нанесении насечек не повредить болты, не следует зажимать их в тисках.

Вставить болт, как показано на



рисунке, в торцевую головку на

14 с помощью 1/2”-привода, которую затем можно закрепить в тисках.


Помеченные „X“ болты повторно



не использовать.


Крепление коробки передач к двигателю 3,2 л FSI


Поз.

Болт

Нм

1 1)

M10x50 2)

65

2 3) … 6

M12x100 4)5)

30 + 90°

7

M12x125 4)5)

30 + 90°

8, 11

M10x60 4)5)

15 + 90°

9, 10

M10x95 4)5)

15 + 90°

A

Центрирующие втулки

l 1) дополнительно крепит стартер


l 2) Прочность болтов 10.9. Стальной болт можно использовать многократно. l 3) дополнительно крепит стартер.

4) Audi A4 до идентификационного номера 8K-9A-066499, Audi A5 до идентификационного

l

номера 8T-9A-007999: заменить алюминиевые болты.


5) Audi A4 с идентификационного номера 8K-9A-066500, Audi A5 с идентификационного номера

l

8T-9A-008000: алюминиевые болты можно использовать 2 раза .


Audi A4 с идентификационного номера 8K-9A-066500, Audi A5 с идентификационного номера 8T- 9A-008000: алюминиевые болты -

2 … 11- можно использовать 2 раза. Поэтому после первого использования пометить такие болты двумя насечками „X“- стрелка-.


Для того чтобы при нанесении насечек не повредить болты, не следует зажимать их в тисках.

Вставить болт, как показано на



рисунке, в торцевую головку на

14 с помощью 1/2”-привода, которую затем можно закрепить в тисках.


Помеченные „X“ болты повторно



не использовать.



Закрепление 2,0 л двигателя TDI на коробке передач


Поз.

Болт

Нм

1 1)

M10x50 2)

65

2 3)

M12x100 4)5)

30 + 90°

3 6), 6

M12x75 4)5)

30 + 90°


4, 5 6)

M12x120 4)5)

30 + 90°

7 … 9

M10x75 4)5)

15 + 90°

10

M12x50 4)5)

30 + 90°

A

Центрирующие втулки

l 1) дополнительно крепит стартер.


l 2) Прочность болтов 10.9. Стальной болт можно использовать многократно.


3) дополнительно крепит стартер; оснащен дополнительной распорной втулкой между

l

стартером и КП


4) Audi A4 до идентификационного номера 8K-9A-066499, Audi A5 до идентификационного

l

номера 8T-9A-007999: заменить алюминиевые болты.


5) Audi A4 с идентификационного номера 8K-9A-066500, Audi A5 с идентификационного номера

l

8T-9A-008000: алюминиевые болты можно использовать 2 раза .


l 6) Дополнительно крепит кронштейн проводки.



Audi A4 с идентификационного номера 8K-9A-066500, Audi A5 с идентификационного номера 8T- 9A-008000: алюминиевые болты -

2 … 10- можно использовать 2 раза. Поэтому после первого использования пометить такие болты двумя насечками „X“- стрелка-.


Для того чтобы при нанесении насечек не повредить болты, не следует зажимать их в тисках.

Вставить болт, как показано на



рисунке, в торцевую головку на

14 с помощью 1/2”-привода, которую затем можно закрепить в тисках.


Помеченные „X“ болты повторно



не использовать.


Закрепление 2,7 л/3,0 л двигателя TDI на коробке передач


Поз.

Болт

Нм

1 1)

M10x50 2)

65

2 3) … 6

M12x100 4)5)

30 + 90°

7

M12x125 4)5)

30 + 90°

8, 11

M10x60 4)5)

15 + 90°

9, 10

M10x95 4)5)

15 + 90°

A

Центрирующие втулки

l 1) дополнительно крепит стартер


l 2) Прочность болтов 10.9. Стальной болт можно использовать многократно. l 3) дополнительно крепит стартер.

4) Audi A4 до идентификационного номера 8K-9A-066499, Audi A5 до идентификационного

l

номера 8T-9A-007999: заменить алюминиевые болты.


5) Audi A4 с идентификационного номера 8K-9A-066500, Audi A5 с идентификационного номера

l

8T-9A-008000: алюминиевые болты можно использовать 2 раза .


Audi A4 с идентификационного номера 8K-9A-066500, Audi A5 с идентификационного номера 8T- 9A-008000: алюминиевые болты -

2 … 11- можно использовать 2 раза. Поэтому после первого использования пометить такие болты двумя насечками „X“- стрелка-.


Для того чтобы при нанесении насечек не повредить болты, не следует зажимать их в тисках.

Вставить болт, как показано на



рисунке, в торцевую головку на

14 с помощью 1/2”-привода, которую затем можно закрепить в тисках.


Помеченные „X“ болты повторно



не использовать.





////////////////////////////
