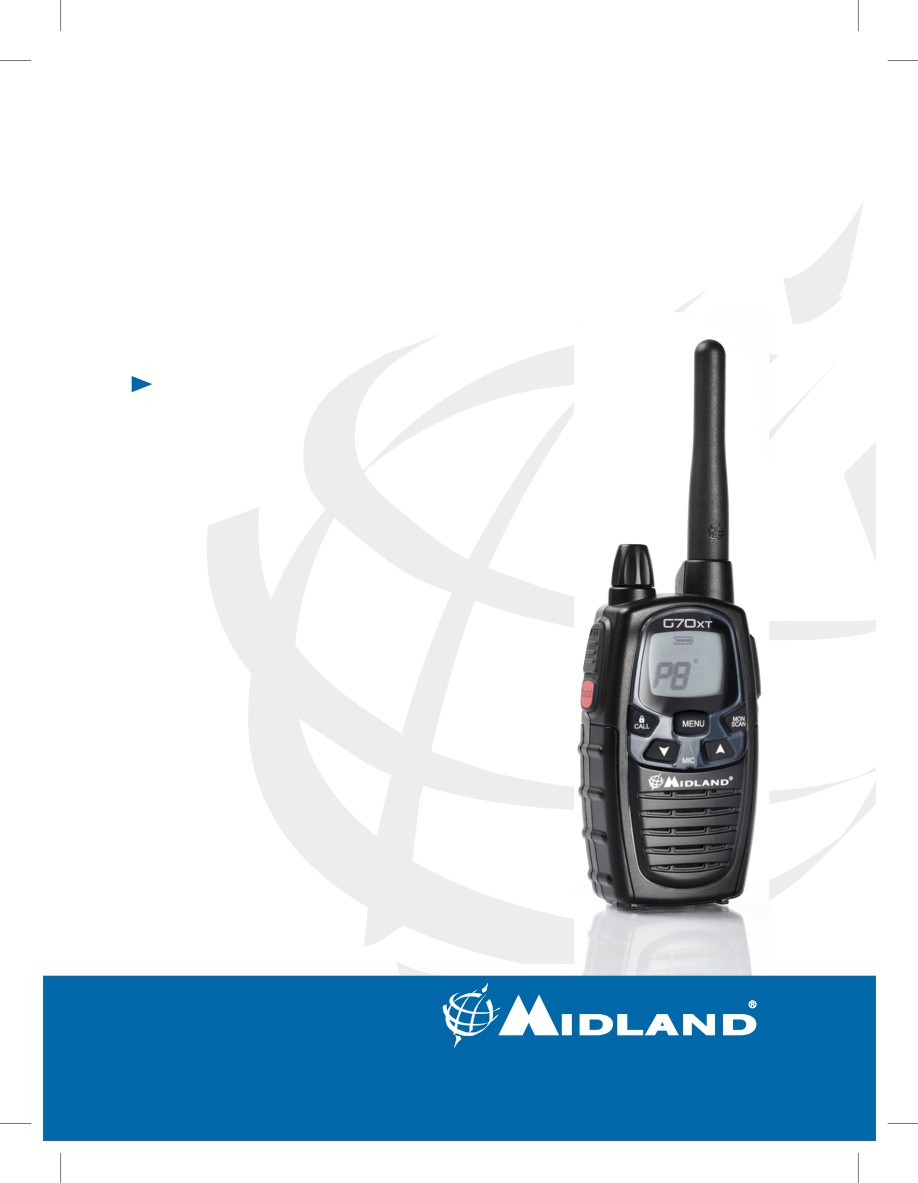

Радиостанция Midland G70XT. Руководство по эксплуатации

Содержание

Радиостанция Midland G70XT

Комплектация

Зона покрытия (для PMR радиостанции)

Основные характеристики

БЕЗОПАСНОСТЬ, ПРЕЖДЕ ВСЕГО!

Предупреждения

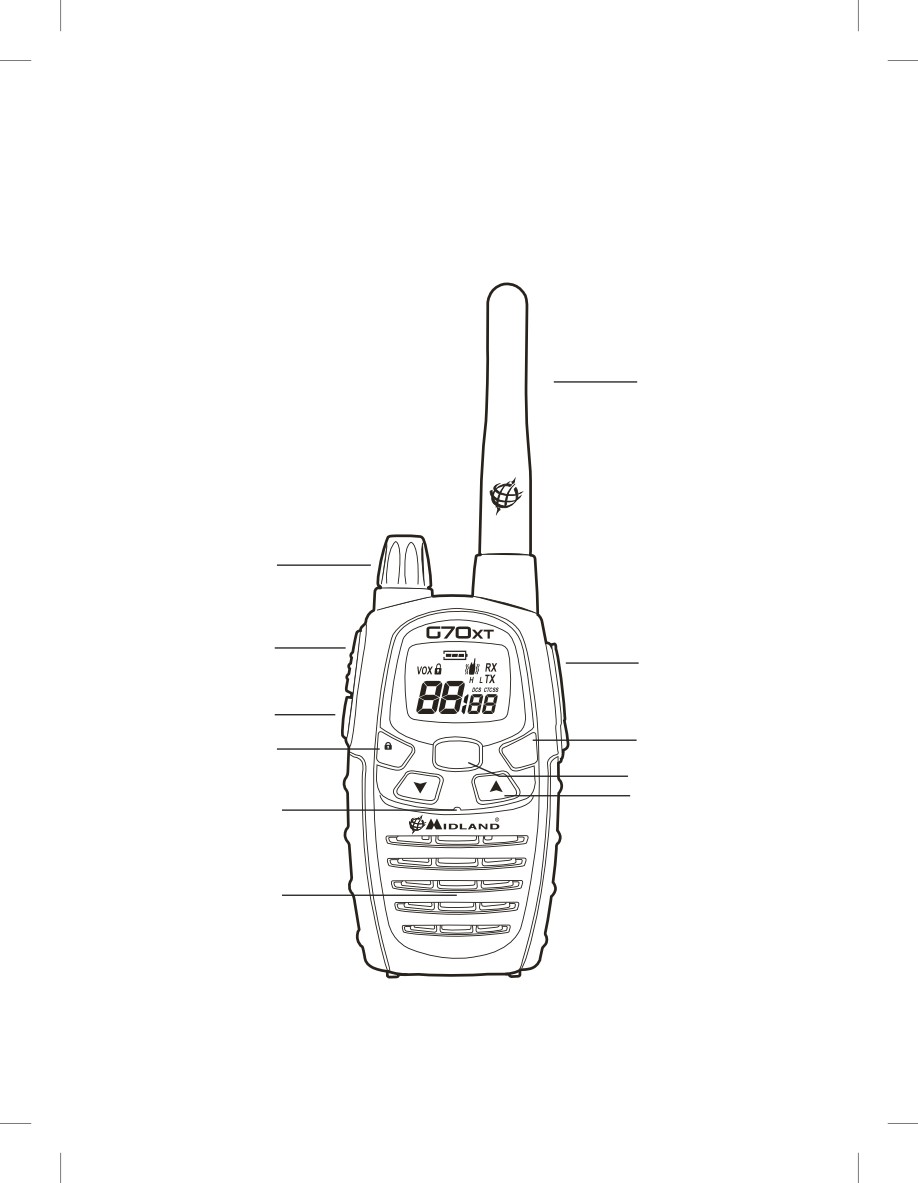

Элементы управления и части радиостанции

LCDдисплей

Корпус радиостанции

Подготовка к использованию

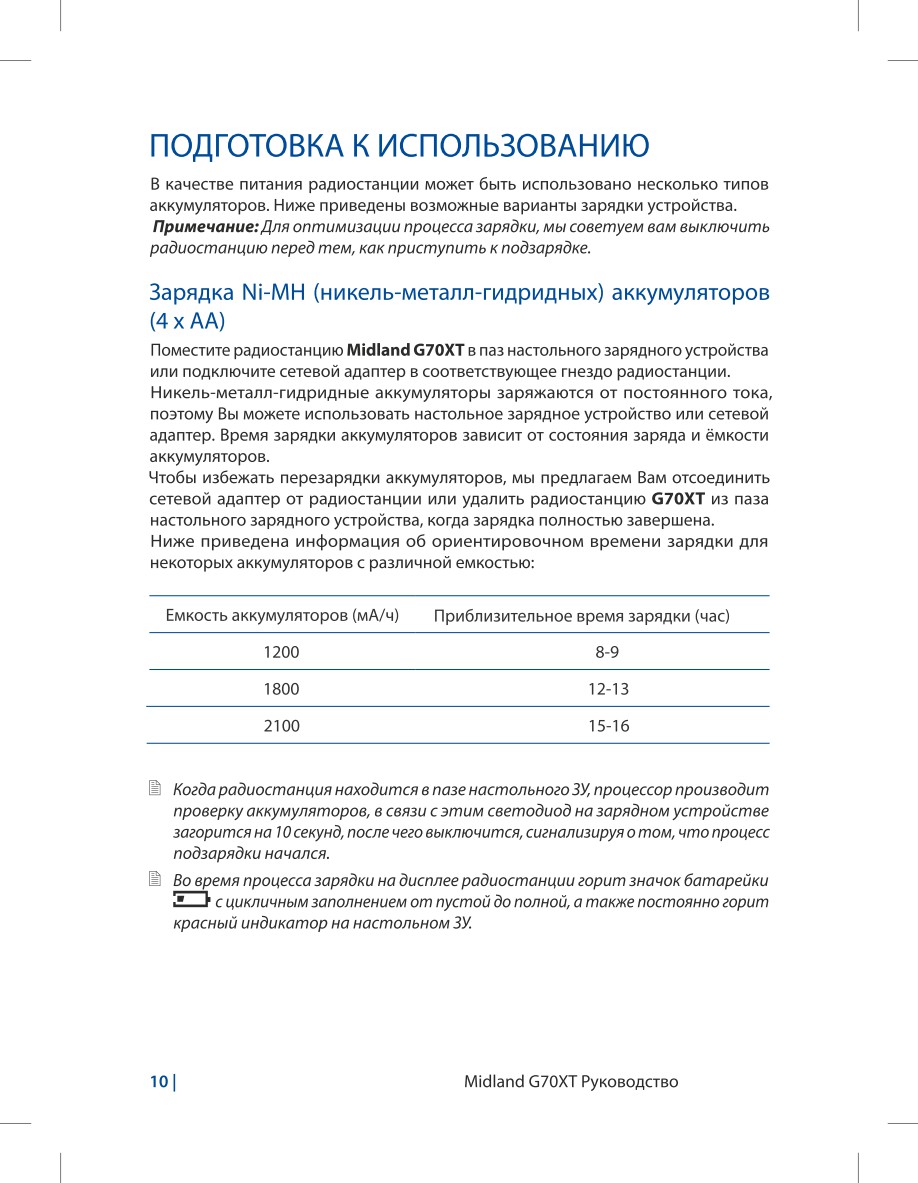

Зарядка никель-металлгидридных аккумуляторов(4 х АА)

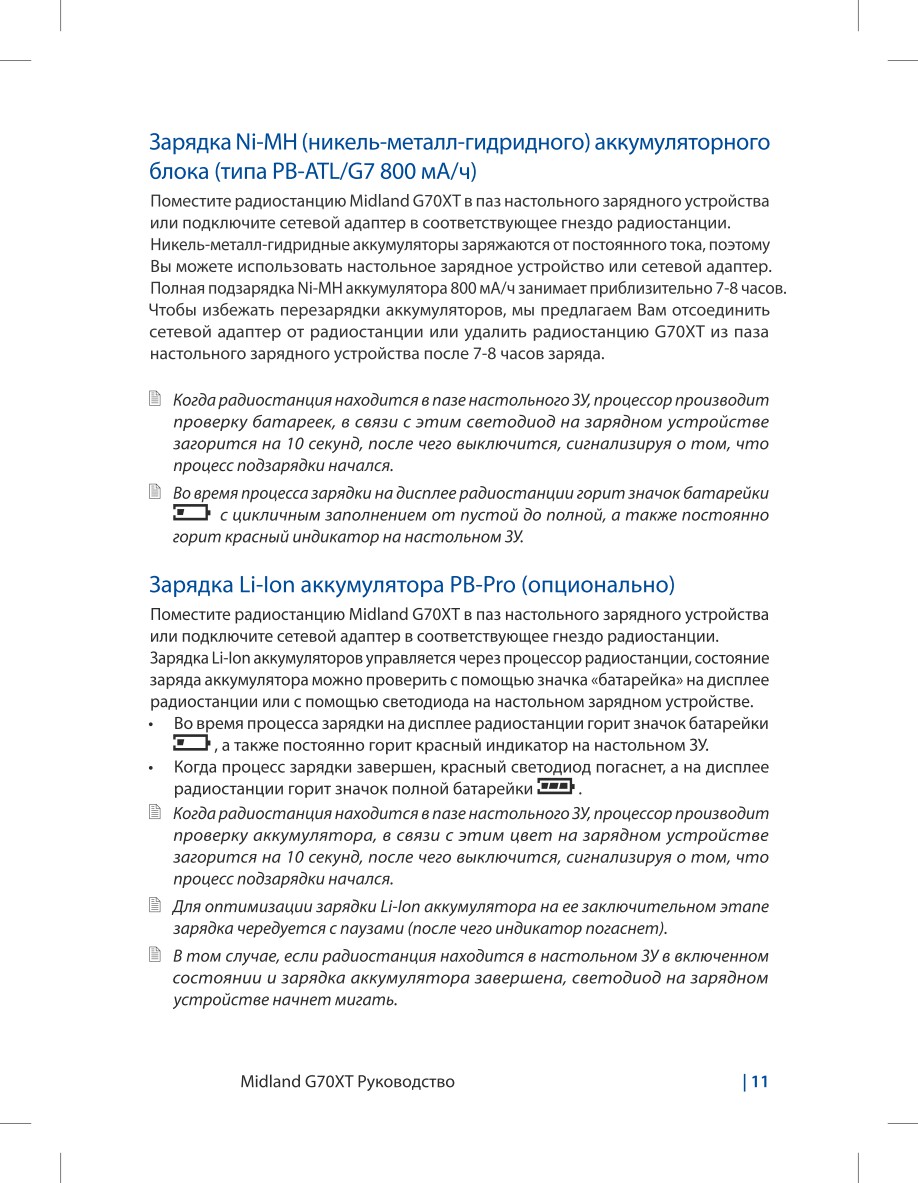

Зарядка никель-металлгидридного аккумуляторного блока 800 мА/ч

Зарядка Li-Ion аккумулятора

«Эффект памяти» перезаряжаемых аккумуляторов

Установка/удаление клипсы

Установка/удаление аккумулятора

Удаление

Установка

ОСНОВНЫЕ ОПЕРАЦИИ

Включение/выключение

Регулировка громкости

Прием/передача сигнала

Кнопка MON (мониторинг)

B |

Сканирование всех каналов

Подсветка дисплея

Блокировка клавиатуры

Энергосбережение

МЕНЮ (имеющиеся настройки)

Выбор каналов

Выбор CTCSS/DCS кодов

Выбор уровня мощности (в диапазоне PMR)

Функция голосового управления VOX

Функция вибровызова

ROGER BEEP (сигнал окончания передачи)

Вызывной сигнал

Функция Dual Watch (сканирование по двум каналам)

Звуковые сигналы клавиатуры

Возможные неисправности и сброс

Сброс (Reset)

Технические характеристики

| C

Комплектация:

В зависимости от версии в комплект поставки может входить:

Midland G70XT:

•

1 радиостанция,

•

1 клипса для ношения радиостанции на поясе

•

Сетевой адаптер

•

4 перезаряжаемые аккумулятора 1800 мА/ч, размером АА

•

Руководство пользователя

•

Гарантийный талон

Midland G70XT (2 шт):

•

2 радиостанции,

•

2 клипсы для ношения радиостанции на поясе

•

Сетевой адаптер

•

Настольное зарядное устройство на 2 радиостанции

•

2 аккумуляторных блока ёмкостью 800 мА/ч

•

Руководство пользователя

•

Гарантийный талон

При необходимости, Вы можете приобрести дополнительный Li-Ion аккумуляторный

блок (1200 мА/ч).

Если что-либо из выше перечисленного отсутствует или неисправно,

незамедлительно свяжитесь с Вашим продавцом.

2 |

Зона покрытия (Дальность связи)

Максимальный радиус действия для радиостанций PMR диапазона в основном

определяется частотным диапазоном и физическими особенностями местности, и

достигается при использовании радиостанции на открытом пространстве. Однако

имеются факторы окружающей среды, ограничивающие максимально возможный

радиус действия, такие как наличие деревьев, зданий, холмов или других преград.

Внутри автомобиля или другой металлической конструкции радиус действия

радиостанции существенно уменьшается. Обычно радиус действия в городе

с деревьями, плотно застроенными высокими зданиями и иными преградами

может составлять от 500 м до 2 км. На местности с преградами в виде редких

деревьев, домов.. максимально возможный радиус действия может составлять

порядка 3 - 5 км. На открытом пространстве радиус действия может достигать

6 - 7 км, а например, в горах радиус действия может быть и более 10 - 12 км.

| 3

Основные функции:

• Midland G70XT: два диапазона LPD/PMR

•

2 кнопки PTT для оперативного выбора уровня мощности: High/Low

•

Вибровызов

•

LCD-дисплей с подсветкой

•

Индикатор низкого заряда аккумулятора

•

Автоматическое включение режима энергосбережения

•

38 CTCSS тона и 104 DCS кода в режимах приема и передачи

•

Кнопка вызова CALL, 5 вариантов вызывных сигналов

•

Автоматическое подавление фоновых шумов (Squelch)

•

Кнопки для выбора каналов

•

Функция сканирования (SCAN)

•

Блокировка клавиатуры

•

Выбор высокого/низкого уровня мощности (для диапазона PMR)

•

“Roger Beep” - сигнал окончания передачи

•

VOX (голосовое управление) для общения в режиме “hands-free”

•

Функция “Dual Watch” - сканирование двух каналов

•

Разъём 2 Pin для внешнего микрофона/ динамика

Производитель оставляет за собой право вносить изменения в технические

характеристики, конструкцию и дизайн оборудования без предварительного

уведомления.

4 |

БЕЗОПАСНОСТЬ, ПРЕЖДЕ ВСЕГО!

Предупреждения!

Не вскрывайте радиостанцию! Вмешиваться в точное устройство прибора

может только опытный профессионал со специализированным оборудованием.

По этой же причине не следует менять заводские настройки, так как они уже

оптимизированы для наиболее эффективной эксплуатации радиостанции.

Несанкционированное вскрытие прибора лишает вас права на гарантийное

обслуживание.

Не используйте растворители, спиртосодержащие, абразивные и моющие

средства для чистки прибора. Протирайте радиостанцию чистым, мягким

кусочком ткани. При сильном загрязнении слегка смочите ткань в смеси

воды и нейтрального мыла

АККУМУЛЯТОРЫ.

Не пытайтесь заряжать щелочные батарейки! Убедитесь, что во время

процесса зарядки в зарядном устройстве находятся только перезаряжаемые

аккумуляторы Ni-MH! Попытка заряжать другие типы батарей

(например, щелочные или марганцевые) - может быть опасна. Батареи,

не предназначенные для зарядки, могут протечь, взорваться или даже

загореться, повредив прибор и создав опасность для Вашего здоровья!

Используйте только штатное зарядное устройство, специально

предназначенное для зарядки этой радиостанции. Применение другого

зарядного устройства может повредить Вашу радиостанцию, вызвать

взрыв и повлечь опасность для Вашего здоровья.

Не бросайте аккумуляторы в огонь и берегите их от воздействия высоких

температур, т.к. это может привести к взрыву и представлять опасность

для Вашего здоровья. Утилизируйте отслужившие аккумуляторы согласно

правилам, установленным в Вашем регионе.

Не используйте одновременно старые и новые аккумуляторы или

аккумуляторы разных типов.

| 5

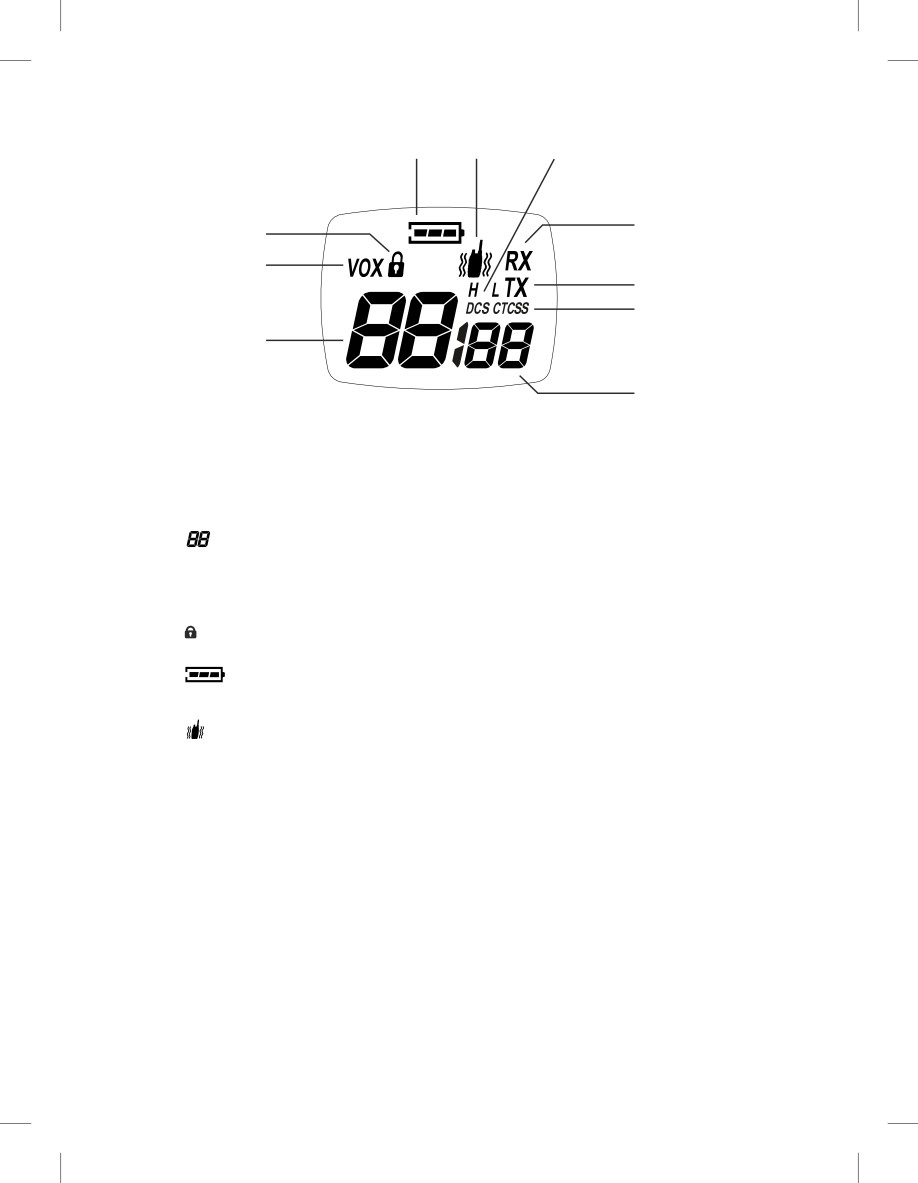

На дисплее отображается:

- 2

большие цифры обозначают выбранный канал (P1~P8 PMR, 1~69 LPD)

VOX - функция голосового управления VOX активирована

- блокировка клавиатуры

- индикатор заряда аккумулятора/батареи

- включена функция вибровызова

H (высокий)/L (низкий)-обозначает выбранный уровень мощности

(для диапазона PMR)

RX - режим приема (или канал занят): значок появляется на дисплее, когда

радиостанция принимает сигнал

TX - режим передачи сообщения (кнопка PTT нажата)

DCS/CTCSS - тип выбранного кодирования

10. Выбранный DCS код или CTCSS тон (CTCSS: 1-38; DCS: 1-104)

| 7

11.

Антенна

12.

Ручка регулировки уровня громкости - включение/выключение устройства

и регулировка громкости приёма

13.

Кнопка передачи (PTT) - нажмите эту кнопку, чтобы начать передачу сигнала

14.

Кнопка BOOST - нажмите эту кнопку для передачи сигнала высокой мощности

15.

Кнопка CALL/

- для посылки сигнала на выбранном канале. Удержание

кнопки в течение 3 секунд активирует функцию блокировки клавиатуры

16.

Встроенный МИКРОФОН

17.

Встроенный ДИНАМИК

18.

Кнопки прокрутки ▲▼ - используйте эти кнопки для изменения настроек

в МЕНЮ

19.

Кнопка МЕНЮ (MENU) - нажмите эту кнопку для отображения меню устройства

20.

Кнопка Мониторинг/Сканирование (MONITOR/SCAN) - нажмите кнопку 1 раз

для активации функции SCAN (функция сканирования каналов). Удерживайте

кнопку в течение 2 секунд для активации функции мониторинга. Данная

функция временно отключает подавитель фоновых шумов

21.

Разъём SPK/MIC/CHG (под защитной крышкой) - для подсоединения внешних

аудиоустройств (наушников, микрофона, зарядное устройство и т. д.).

| 9

«Эффект памяти» аккумуляторов

Ni-MH (никель-металл-гидридные) аккумуляторы подвержены так называемому

«эффекту памяти». Это явление влечёт за собой снижение ёмкости батареек и

соответственно резкое сокращение срока службы аккумуляторов и происходит

вследствие регулярной подзарядки не полностью разряженных аккумуляторов

и/или неполной их зарядки.

Чтобы предотвратить возникновение «эффекта памяти»:

•

По возможности старайтесь заряжать аккумулятор только после полной их

разрядки (то есть когда радиостанция сама отключится в ходе работы).

•

Не отсоединяйте зарядное устройство до истечения времени, установленного

для полного заряда аккумулятора.

Не следует путать «эффект памяти» с нормальным сроком службы

аккумулятора, который составляет в среднем 300 - 400 циклов зарядки-

разрядки. Когда срок службы аккумулятора подходит к концу, снижение ёмкости

- совершенно закономерное явление; в этот момент Вам нужно будет заменить

аккумулятор.

Установка/удаление клипсы

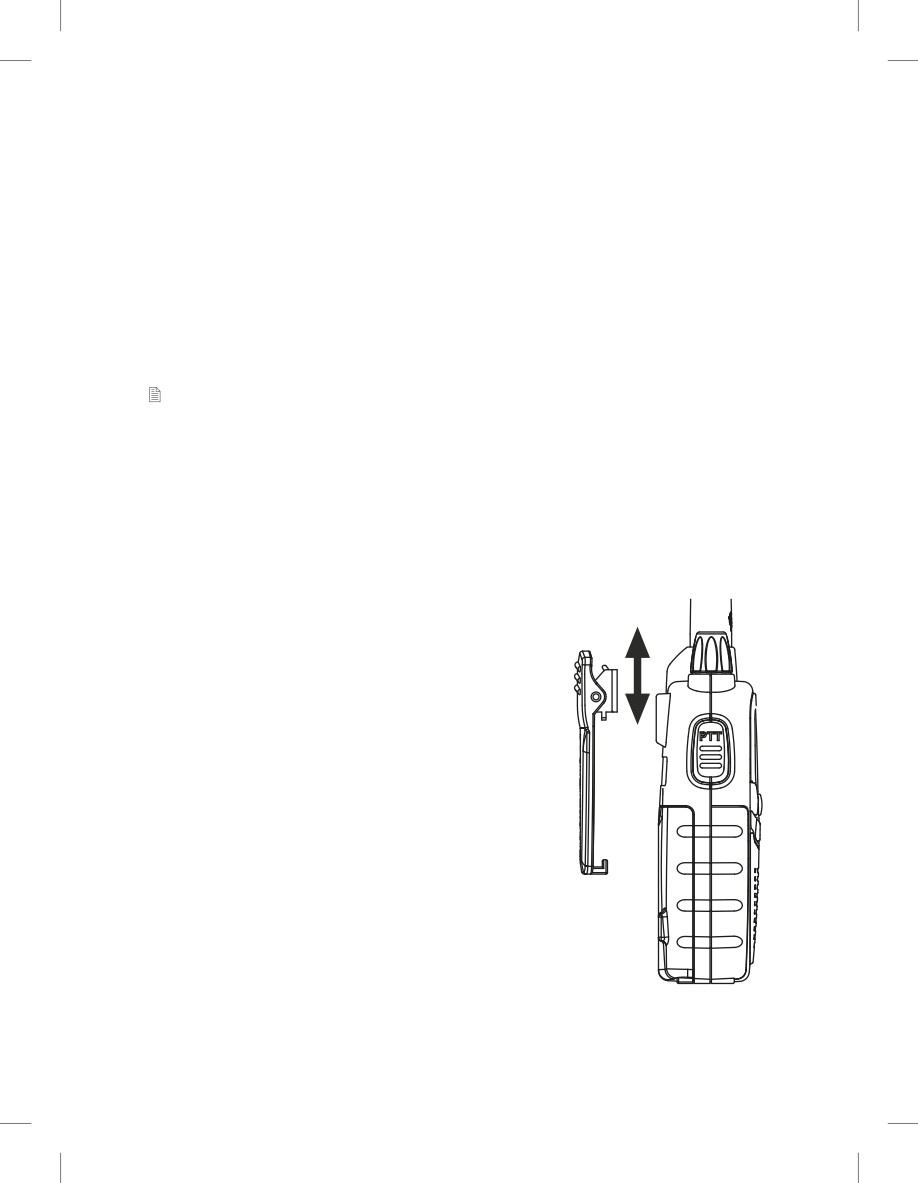

С помощью клипсы Вы можете легко закреплять

рацию на поясе. Клипсу следует снимать в случае,

когда нужно установить или заменить батарейки/

аккумуляторы. Для того чтобы снять клипсу,

следуйте указаниям на рис. 1.

Чтобы установить клипсу на устройство, вставьте

её в пазы на задней панели прибора и сдвиньте

вниз до щелчка.

Рисунок 1

12 |

Установка/удаление аккумуляторов

Удаление

Отсоедините клипсу как указано в пункте «Установка/удаление клипсы»

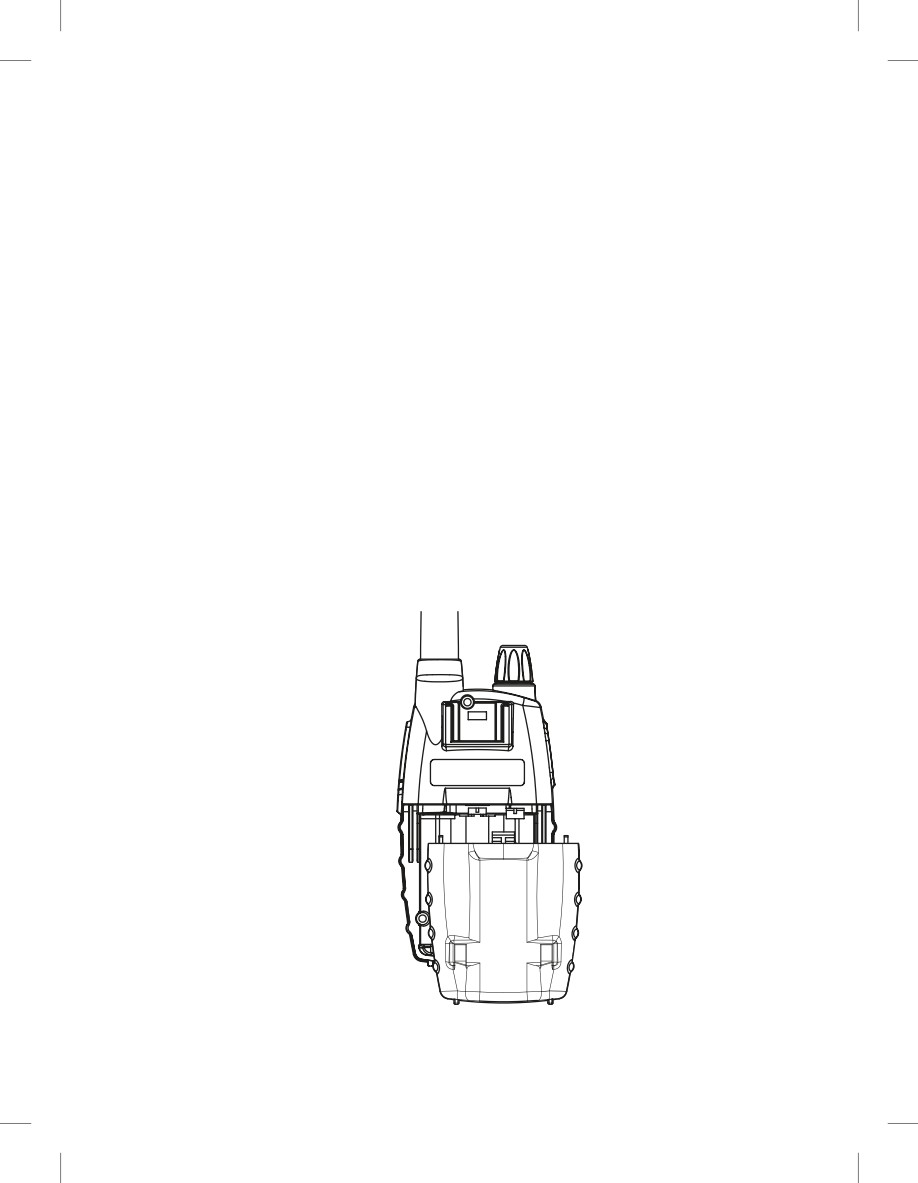

Откройте отсек аккумуляторов как показано на рисунке 2;

Удалите аккумуляторы;

Закройте крышку отсека и установите клипсу.

Установка

Отсоедините клипсу как указано в пункте «Установка/удаление клипсы»

Откройте отсек и установите аккумуляторы в отсек (смотри схему установки

внутри отсека)

Закройте крышку отсека и установите клипсу.

Рисунок 2

| 13

ОСНОВНЫЕ ОПЕРАЦИИ

Включение/выключение

Для того чтобы включить радиостанцию, поверните ручку регулировки громкости

VOLUME [12] по часовой стрелке до щелчка, на дисплее отобразятся все иконки,

затем Вы услышите 2 сигнала различных тонов.

Чтобы выключить устройство, поверните ручку против часовой стрелки до щелчка.

Регулировка громкости

Поверните ручку регулировки громкости VOLUME [12] наполовину и, как только

Вы получите сигнал, установите комфортный для Вас уровень громкости. Если Вы

не принимаете сигнал, можете использовать кнопку (Мониторинг/Сканирование)

MON/SCAN [20], описанную в пункте «Кнопка MON (мониторинг)».

Прием и передача сигнала

Прием и передача сигнала осуществляются с помощью кнопки PTT. Кнопка PTT

состоит из двух частей [13, 14], и имеет двойную функцию:

1) Большая кнопка PTT [13]. При нажатии на эту кнопку радиостанция передает

сигнал с мощностью, уровень которой выбран в соответствующем пункте MENU.

H/L («высокий/низкий уровень»).

2) Маленькая, красная кнопка BOOST [14] расположенна под большой кнопкой

PTT [13]. При нажатии на эту кнопку уровень передачи сигнала всегда H

(«высокий уровень»).

Для передачи сигнала:

Убедитесь, что на выбранном канале в данный момент не осуществляется

передача другим пользователем;

Нажмите и удерживайте кнопку передачи PTT [13/14]: на дисплее появится

значок TX [8];

Подождите секунду и говорите в микрофон, не повышая голоса; держите

устройство на расстоянии около 5 см от рта;

Закончив передачу, отпустите кнопку передачи PTT: с дисплея исчезнет значок

TX [8] и радиостанция перейдет в режим «ожидания»;

В режиме приёма (кнопки передачи PTT не нажаты), Вы принимаете сигналы

на выбранном канале (отображается значок RX [7]).

Во время приёма и передачи сигнала, старайтесь, насколько это, возможно,

держать радиостанцию в вертикальном положении и находиться в таком

месте, где внешние факторы не создавали помех.

14 |

Кнопка MON (мониторинг)

Кнопка MON временно отключает подавитель фоновых шумов (squelch), чтобы

вы могли слышать все сигналы на выбранном канале, в том числе очень слабые.

Чтобы активировать функцию на выбранном канале, нажмите кнопку MON/SCAN

[20] и удерживайте её в течение 2 секунд. Для того чтобы отключить данную

функцию, проделайте эту операцию ещё раз.

Сканирование всех каналов

Midland G70XT может осуществлять автоматический поиск сигналов в диапазоне

PMR/LPD, выполняя сканирование каналов. При обнаружении сигнала на канале

сканирование останавливается, и Вы можете начать передачу на этом канале, нажав

кнопку передачи PTT. Если нажать кнопку передачи PTT во время сканирования,

радиостанция вернется на канал, с которого началось сканирование. С помощью

кнопок прокрутки

[18] можно изменять направление сканирования (с низких

каналов на более высокие и наоборот) и, таким образом, пропускать те каналы,

на которых Вы не хотите останавливаться.

Нажмите на кнопку MON/SCAN [20] для того, чтобы запустить функцию

сканирования.

Если Вы хотите остановить его, снова нажмите кнопку MON/SCAN [20]. Ваша

радиостанция перейдёт на канал, с которого началось сканирование.

Подсветка дисплея

При необходимости Вы можете нажать кнопку MENU [19], чтобы включить

подсветку дисплея на 5 секунд.

ВНИМАНИЕ! Включение подсветки дисплея увеличивает расход заряда

аккумулятора, поэтому старайтесь пользоваться данной функцией умеренно.

Блокировка клавиатуры

Нажмите и удерживайте кнопку CALL/

[15] в течение 5 секунд. На дисплее

появится значок

[3]. Активными остаются только кнопки PTT [13] и CALL/

[15].

Чтобы отключить данную функцию, снова нажмите и удерживайте 5 секунд кнопку

CALL/

[15].

| 15

МЕНЮ (имеющиеся настройки)

Выбор каналов

Нажмите кнопку МЕНЮ [19]. На дисплее начнёт мигать номер канала [1].

Используйте кнопки прокрутки

[18] для того, чтобы выбрать нужный Вам канал

PMR или LPD диапазона. Нажмите кнопку передачи PTT [13], чтобы подтвердить

выбор канала, или подождите 10 секунд.

См. таблицу частот в конце инструкции.

Выбор CTCSS/DCS кодов

Midland G70XT может осуществлять приём и передачу сигнала в двух режимах:

а) Открытая связь: Вы слышите все сигналы, передаваемые на выбранном

канале; а ваши сигналы принимают те радиостанции, которые не используют

CTCSS/DCS коды.

б) Связь по группам CTCSS/DCS: CTCSS/DCS коды - это коды доступа, которые

позволяют Вам передавать и получать сообщения только в тех группах, которые

используют тот же канал и код. Звук в динамике появится только, тогда когда

радиостанция получит нужный CTCSSтон/DCS код.

Чтобы активировать 1 из 38 различных CTCSS/104 DCS кодов в режимах RX и TX:

Включите радиостанцию.

Выберите нужный канал.

Дважды нажмите на кнопку МЕНЮ [19], на дисплее рядом с номером канала

замигает надпись «OF».

Затем нажимая кнопки прокрутки

[18], выберите нужный тип кодов

CTCSS(CT)/DCS (DC), которые начнут мигать. Нажмите кнопку МЕНЮ [19]

для подтверждения кода. С помощью клавиш прокрутки

[18] выберите

желаемый код.

Чтобы подтвердить настройку, нажмите кнопку передачи PTT [13] или

подождите 10 секунд.

| 17

Выбор уровня мощности (в диапазоне PMR)

В режиме «Передачи» сигнала аккумуляторы разряжаются быстрее. С целью

увеличения времени работы радиостанции от одной зарядки, Вы можете выбрать

низкий уровень мощности во время передачи сигнала на короткие расстояния.

Для этого:

Нажмите клавишу МЕНЮ [19] 3 раза, и на дисплее отразится символ Pr H.

Выберите L («низкий уровень») используя клавиши прокрутки

[18].

Нажмите кнопку передачи PTT [13], чтобы подтвердить выбор низкого уровня

мощности, или подождите 10 секунд.

Если Вы хотите передать сигнал на дальнее расстояние, повторите вышеописанные

действия и выберите высокий уровень мощности. На шаге 2 выберите режим H

(«высокий уровень»). Когда аккумуляторы находятся в хорошем состоянии, то

высокий уровень мощности будет 500 МВт, а низкий уровень мощности будет 10 мВт.

Низкий уровень заряда аккумуляторов во время осуществления передачи

сигнала снижает эффективность работы Вашего устройства.

Функция голосового управления VOX

Midland G70XT позволяет осуществлять разговоры в режиме «hands-free»

благодаря функции VOX. Функция VOX активируется как с использованием

дополнительных аксессуаров, так и без них. Радиостанция Midland G70XT имеет

три варианта работы VOX на выбор:

• VOX стандарт (значок Uo отображается на дисплее)

• VOX бэби ситтер (значок Ub отображается на дисплее)

• VOX мото (значок Uc отображается на дисплее).

В каждом варианте VOX возможно настроить на 2 различных уровня

чувствительности микрофона:

Чтобы активировать функцию VOX, нажмите кнопку МЕНЮ [19] 4 раза (на

PMR частоте), и на дисплее появится мигающий значок VOX [2].

С помощью клавиш прокрутки

[18] Вы можете выбрать следующие опции:

OF: Выключено;

Uo1/ Uo2 - Ub1/Ub2 - Uc1/Uc2, где цифра 1 означает («низкая чувствительность»);

цифра 2 («высокая чувствительность»);

Нажмите кнопку передачи PTT [13], чтобы подтвердить настройку или

подождите 10 секунд.

Чтобы отключить функцию VOX, выберите опцию «oF» («Выкл»).

18 |

Функция вибровызова

Радиостанция Midland G70XT снабжена функцией вибровызова, которая

обеспечивает бесшумное предупреждение о «вызывном сигнале».

Чтобы активировать её, выполните следующие шаги:

Нажмите кнопку МЕНЮ [19] 5 раз, пока на дисплее не отобразится значок

[5];

Используйте клавиши прокрутки

[18], чтобы отключить или активировать

эту функцию («on» - «Вкл», «oF» - «Выкл»);

Нажмите кнопку передачи PTT [13] для подтверждения настройки или

подождите 10 секунд.

Теперь при получении «Вызывного сигнала» радиостанция будет только

вибрировать.

ВНИМАНИЕ! При включённой функции вибровызова «вызывного сигнала»

не слышно.

ROGER BEEP (сигнал окончания передачи)

Каждый раз, когда Вы заканчиваете передачу (отпускаете кнопку передачи PTT

[13]), устройство издаёт сигнал, который сообщает Вашему собеседнику, что он

может начать передавать своё сообщение. Эта функция отключена по умолчанию.

Для её активации:

Нажмите кнопку МЕНЮ [19] 6 раз, пока на дисплее не отразятся символы

«rb oF»;

Выберите режим «on» с помощью клавиш прокрутки

[18], и на дисплее

появится значок «rb on»;

Нажмите кнопку передачи PTT [13] для подтверждения настройки или

подождите 10 секунд.

Вызывной сигнал

Устройство Midland G70XT может передавать вызывной сигнал 5 вариантов

мелодий. Чтобы послать вызывной сигнал другим пользователям, нажмите кнопку

CALL/

[15].

Чтобы выбрать вариант мелодии вызывного сигнала:

Нажмите клавишу МЕНЮ [19] 7 раз, пока на дисплее не появится «СА 1».

С помощью клавиш прокрутки

[18] Вы можете прослушать и выбрать

5 предлагаемых мелодий.

Подтвердите настройки, нажав кнопку передачи PTT [13], или подождав

10 секунд.

| 19

Когда вы будете посылать вызывной сигнал другим абонентам, то и ваша

радиостанция продублирует его, если только в вашей радиостанции включена

функция «Звуковое сопровождение нажатия кнопок».

ВНИМАНИЕ! Если на радиостанции включена функция вибровызова (см. раздел),

то радиостанция, принимаемая «вызывной сигнал», не будет воспроизводить

мелодию «вызывного сигнала», а выполнит только вибрацию.

Функция Dual Watch (сканирование по двум каналам)

Данная функция позволяет сканировать только 2 канала на Ваш выбор.

Чтобы активировать данную функцию:

Установите на радиостанции один из двух каналов, которые Вы хотите

контролировать.

Нажмите клавишу МЕНЮ [19] 9 раз, пока на дисплее не отразится «OF RX».

С помощью клавиш прокрутки

[18] выберите второй канал, который Вы

хотите контролировать.

Нажмите кнопку передачи PTT [13] или подождите 10 секунд для

подтверждения настроек. Радиостанция начнёт поочередно сканировать

два канала.

Для того чтобы отключить данную функцию, нажмите клавишу MON/SCAN [20].

Звуковые сигналы клавиатуры

Чтобы отключить звуковые сигналы, которые сопровождают нажатие кнопок

клавиатуры:

Нажмите клавишу МЕНЮ [19] 8 раз (для диапазона PMR), пока на дисплее не

отобразятся символы «bP on».

С помощью клавиш прокрутки

[18] выберите опцию «bP of».

Подтвердите настройки, нажав на кнопку передачи PTT [13], или подождите

10 секунд.

Теперь нажатие кнопок не будет сопровождаться звуковыми сигналом.

20 |

ПРОБЛЕМЫ И НЕПОЛАДКИ

Ваша радиостанция Midland G70XT рассчитана на долгие годы безупречной работы.

Если по какой-либо причине возникла проблема, ознакомьтесь со следующим

разделом перед тем, как обращаться в сервисный центр.

Сброс (Reset)

Если во время работы радиостанции произошла логическая ошибка (неверный

символ на дисплее, не работают какие-либо функции, и т.д.), примите во внимание,

что это может быть вызвано не поломкой устройства, а внешними факторами.

Например, настройки могут сбиться из-за скачков напряжения в электросети

во время зарядки. В таком случае Вы можете осуществить сброс параметров, и

вернуться к заводским установкам:

Выключите радиостанцию

Удерживайте в нажатом состоянии кнопку и одновременно включите

радиостанцию.

ВНИМАНИЕ! Перед тем как приступать к сбросу параметров, мы рекомендуем

Вам запомнить установленные настройки, т. к. при сбросе они будут удалены.

| 21

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Каналы

1~8 PMR, 1~69 LPD

Диапазон частот

446.00625 ÷ 446.09375МГц (PMR)

433.075 ÷ 434.775 МГц (LPD)

Шаг сетки частот

12.5 кГц (PMR); 25 кГц (LPD)

Питание

4,8В/6 В/7,4 В (см. комплектацию) +/-10 % DC

Рабочие температуры

от -15° до +55°C

Размеры (без аккумуляторов)

58 (L) x 122 (H) x 34 (D) мм

Вес (без аккумуляторов)

123 г

Рабочий цикл

TX 5 %, RX 5 %, ждущий режим 90 %

Передатчик

Выходная мощность

10 или 500 мВт (PMR)

Модуляция

Подавление побочных излучений

соответствует европейским нормам

Приемник

Чувствительность для 12dB Sinad

< 0,35 мкВ

Избирательность по соседнему каналу

соответствует европейским нормам

Аудио мощность

300 мВ @ 10 % THD

(с нелинейными искажениями 10 %)

Разъем для внешнего микрофона

стерео 2,5 мм

Разъем для внешнего динамика

моно 3,5 мм

Производитель оставляет за собой право изменять отдельные технические

характеристики без предварительного уведомления.

22 |

Таблица частот PMR446 (МГц)

№ канала

частота

№ канала

частота

446.006250

446.05625

446.01875

446.06875

446.03125

446.08125

446.04375

446.09375

Таблица частот LPD (МГц)

№ канала

частота

№ канала

частота

№ канала

частота

433.075

433.650

434.225

433.100

433.675

434.250

433.125

433.700

434.275

433.150

433.725

434.300

433.175

433.750

434.325

433.200

433.775

434.350

433.225

433.800

434.375

433.250

433.825

434.400

433.275

433.850

434.425

433.300

433.875

434.450

433.325

433.900

434.475

433.350

433.925

434.500

433.375

433.950

434.525

433.400

433.975

434.550

433.425

434.000

434.575

433.450

434.025

434.600

433.475

434.050

434.625

433.500

434.075

434.650

433.525

434.100

434.675

433.550

434.125

434.700

433.575

434.150

434.725

433.600

434.175

434.750

433.625

434.200

434.775

Таблица частот тонов CTCSS (Гц): 38 тонов

№

частота

№

частота

№

частота

№

частота

67.0

97.4

136.5

192.8

71.9

100.0

141.3

203.5

74.4

103.5

146.2

210.7

77.0

107.2

151.4

218.1

| 23

№

частота

№

частота

№

частота

№

частота

79.7

110.9

156.7

225.7

82.5

114.8

162.2

233.6

85.4

118.8

167.9

241.8

88.5

123.0

173.8

250.3

91.5

127.3

179.9

94.8

131.8

186.2

Таблица частот тонов CTCSS (Гц): 50 тонов

№

частота

№

частота

№

частота

№

частота

67.0

103.5

159.8

199.5

69.3

107.2

162.2

203.5

71.9

110.9

165.5

206.5

74.4

114.8

167.9

210.7

77.0

118.8

171.3

218.1

79.7

123.0

173.8

225.7

82.5

127.3

177.3

229.1

85.4

131.8

179.9

233.6

88.5

136.5

183.5

241.8

91.5

141.3

186.2

250.3

94.8

146.2

189.9

254.1

97.4

151.4

192.8

100.0

156.7

196.6

Таблица кодов DCS: 83 кода

№

код

№

код

№

код

№

код

023

143

315

532

025

152

331

546

026

155

343

565

031

156

346

606

032

162

351

612

043

165

364

624

047

172

365

627

051

174

371

631

054

205

411

632

065

223

412

654

071

226

413

662

072

243

423

664

073

244

431

703

24 |

№

код

№

код

№

код

№

код

074

245

432

712

114

251

445

723

115

261

464

731

116

263

465

732

125

265

466

734

131

271

503

743

132

306

506

754

134

311

516

Таблица кодов DCS: 104 кода

№

код

№

код

№

код

№

код

023

152

311

466

025

155

315

503

026

156

325

506

031

162

331

516

032

165

332

523

036

172

343

526

043

174

346

532

047

205

351

546

051

212

356

565

053

223

364

606

054

225

365

612

065

226

371

624

071

243

411

627

072

244

412

631

073

245

413

632

074

246

423

654

114

251

431

662

115

252

432

664

116

255

445

703

122

261

446

712

125

263

452

723

131

265

454

100

731

132

266

455

101

732

134

271

462

102

734

143

274

464

103

743

145

306

465

104

754

| 25
