Профессиональный FM трансивер Quansheng TG-UV2. Инструкция пользователя

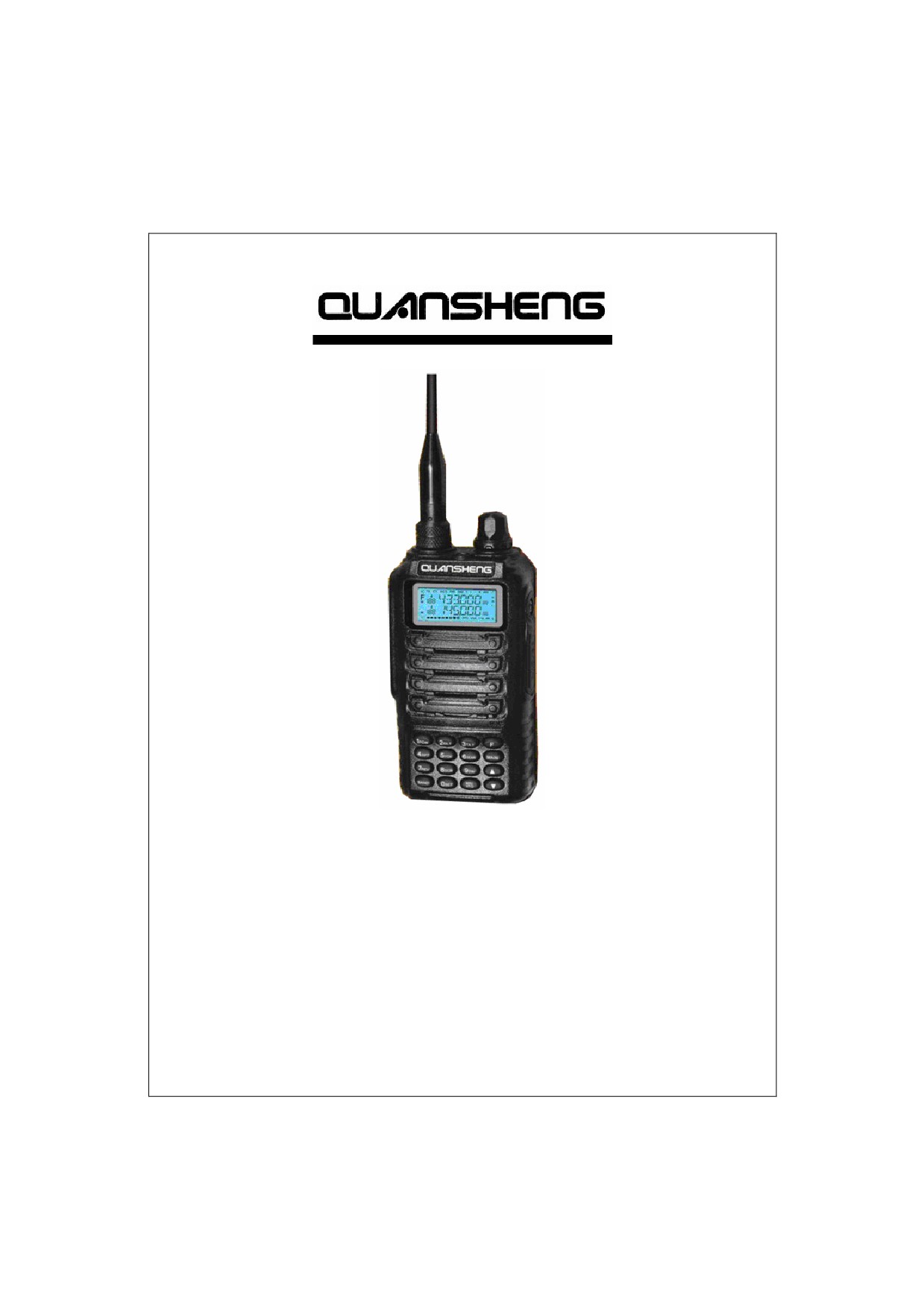

Профессиональный FM трансивер
Quansheng
TG-UV2
Инструкция пользователя
RN3AMM - 2010
--
1 --
Содержание
Содержание
……………………………………………………………..
2
Возможности / особенности
…………………………………………...
4
Предварительные замечания перед использованием
………………..
5
Комплект поставки
……………………………………………………..
6
Примечания по заряду батарей
………………………………………..
6
Последовательность зарядки батареи
…………………………………
7
Подключение батареи
………………………………………………….
7
Извлечение батареи
…………………………………………………….
8
Крепление поясного зажима
…………………………………………...
8
Подключение внешнего динамика/микрофона
……………………….
9
Органы управления
……………………………………………………..
10
LCD индикатор
…………………………………………………………
11
Основные операции
…………………………………………………….
12
Краткая справка по пунктам меню
……………………………………
13
Инструкция по функциям управления
………………………………...
23
Выбор уровня мощности передачи (H/M/L) --- Menu 1
……………...
23
Настройка принимаемого значения CTCSS/DCS (RC) --- Menu 2
…..
24
Настройка передаваемого значения CTCSS/DCS (TX) --- Menu 3
….
24
Настройка направления отклонения частоты (+/-) --- Menu 4
……….
25
Функция VOX --- Menu 5
………………………………………………
25
Поиск CTCSS/DCS кодов (RC) --- Menu 6
……………………………
26
Реверс частот (REV) --- Menu 7
………………………………………..
27
Голосовой скремблер (маскиратор) (SCR) --- Menu 8
………………..
27

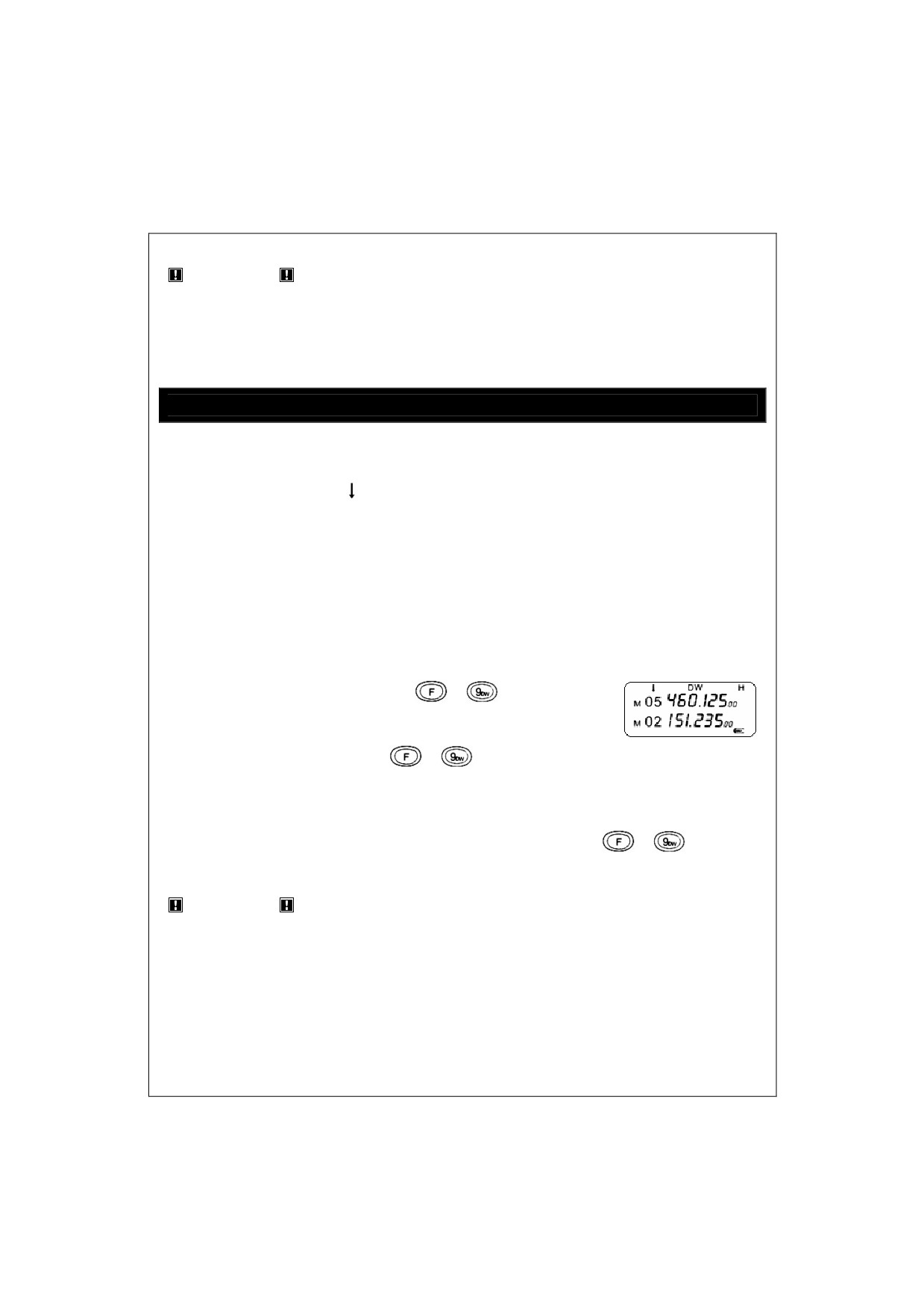

Режим двойного приема (Dual Watch) (DW) --- Menu 9
……………..
28
Установка канального шага (STP) --- Menu 10
……………………….
29
Установка смещения частоты --- Menu 11
……………………………
29
Блокировка занятого канала (BCL) --- Menu 12
……………………...
29
Ограничение времени непрерывной передачи (TOT) --- Menu 13
….
30
Режим индикации дисплея (DSP) --- Menu 14
………………………..
30
Приоритетное сканирование (PCH) --- Menu 15
……………………...
31
Установка ширины полосы частот (Wide/Narrow) (W/N) --- Menu 16 .
32
Удаление канала (DEL) --- Menu 17
…………………………………...
32
Сброс установок (RESET) --- Menu 18
………………………………..
33

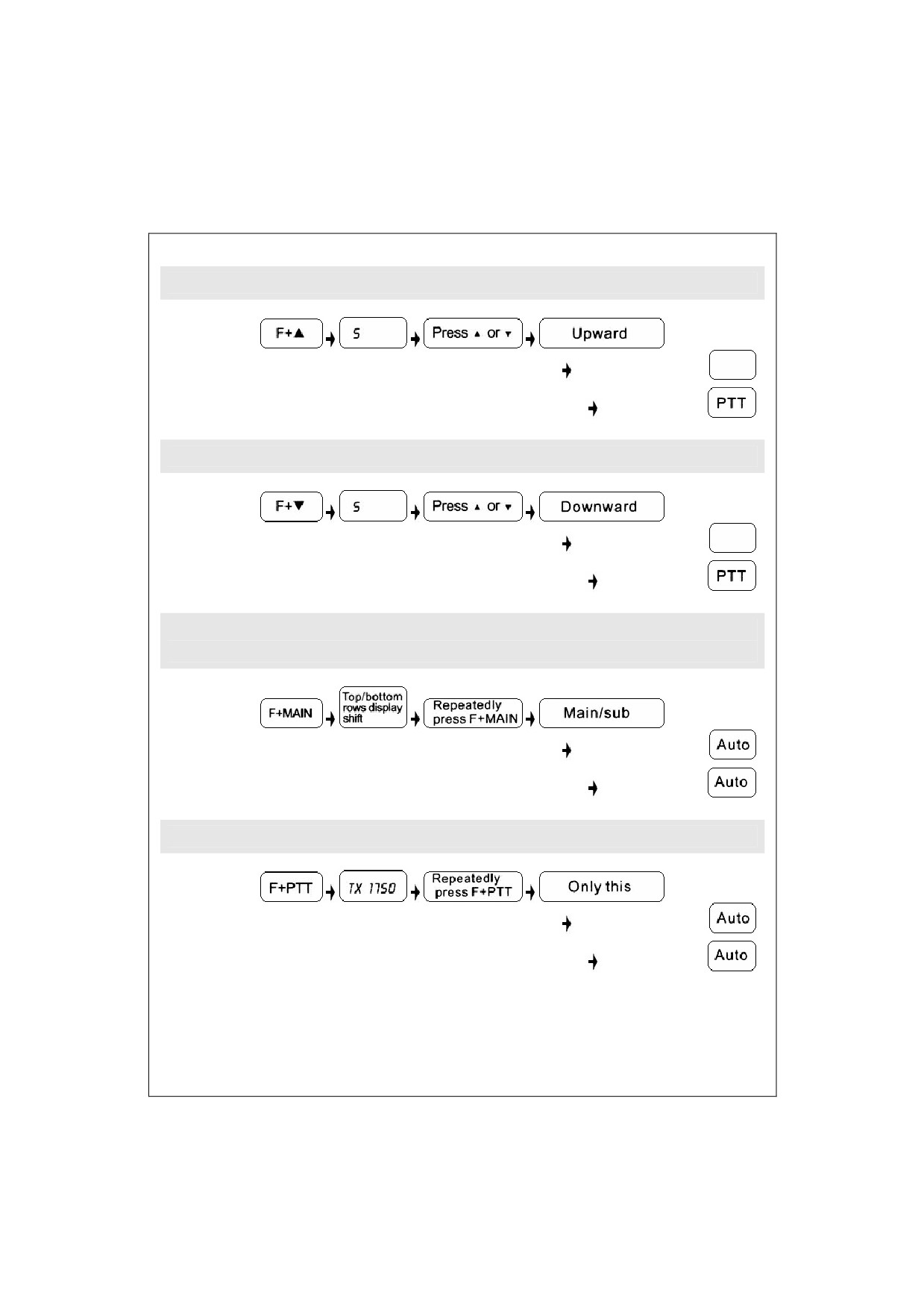

Сканирование вверх (Upward) и вниз (Downward) --- Menu 19 & 20 ...
33
Переключение между основным и суб каналами --- Menu 21
……….
33
Передача вызывного тона 1750 Гц --- Menu 22
………………………
34
--
2 --
Содержание
Переключение частот приема/передачи при работе на разнесенных
частотах (Cross-Band) --- Menu 23
……………………………………..
34
Установка уровня шумоподавления (Squelch Level) --- Menu 24
…...
35
Редактирование названия канала --- Menu 25
………………………...
35

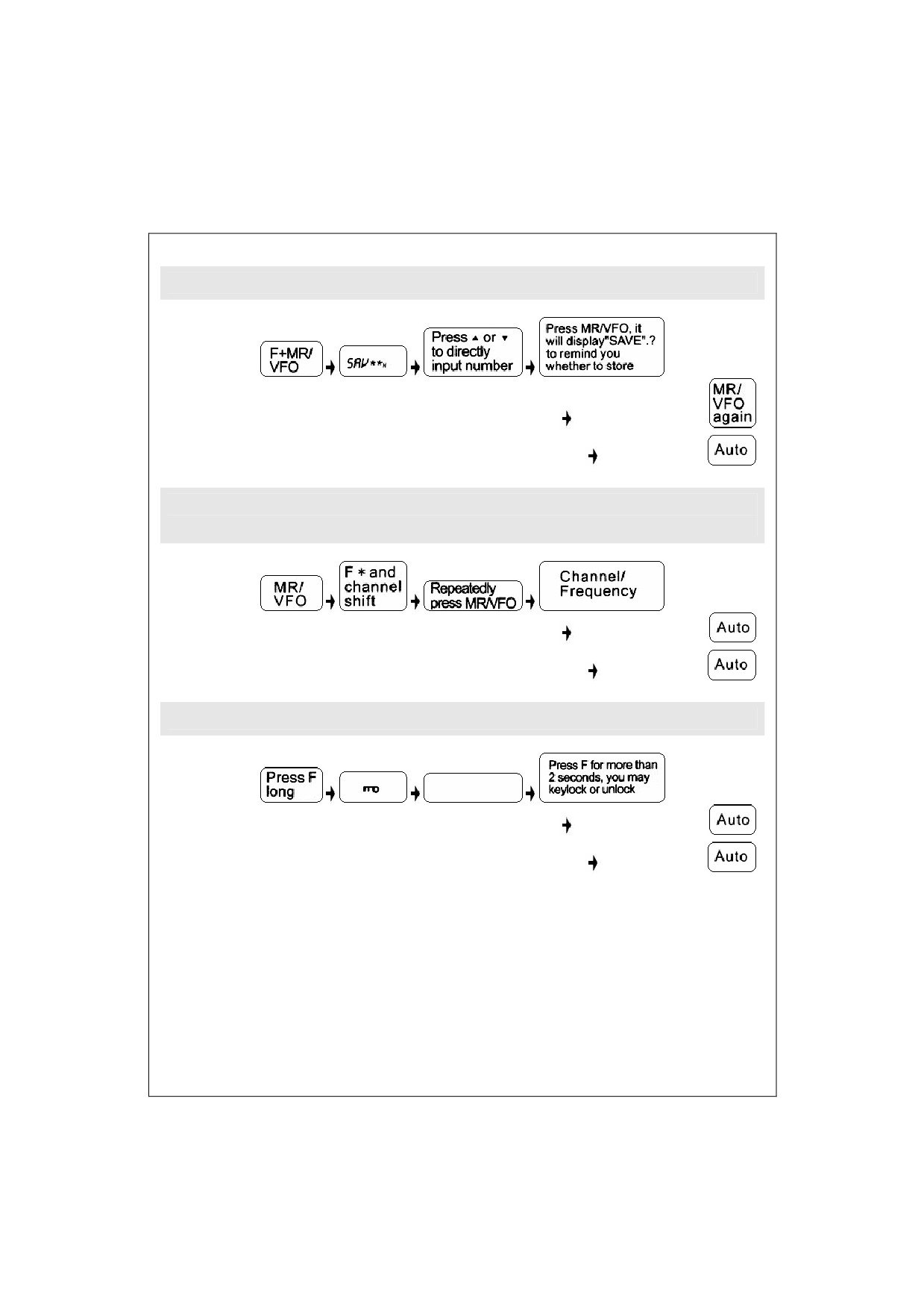

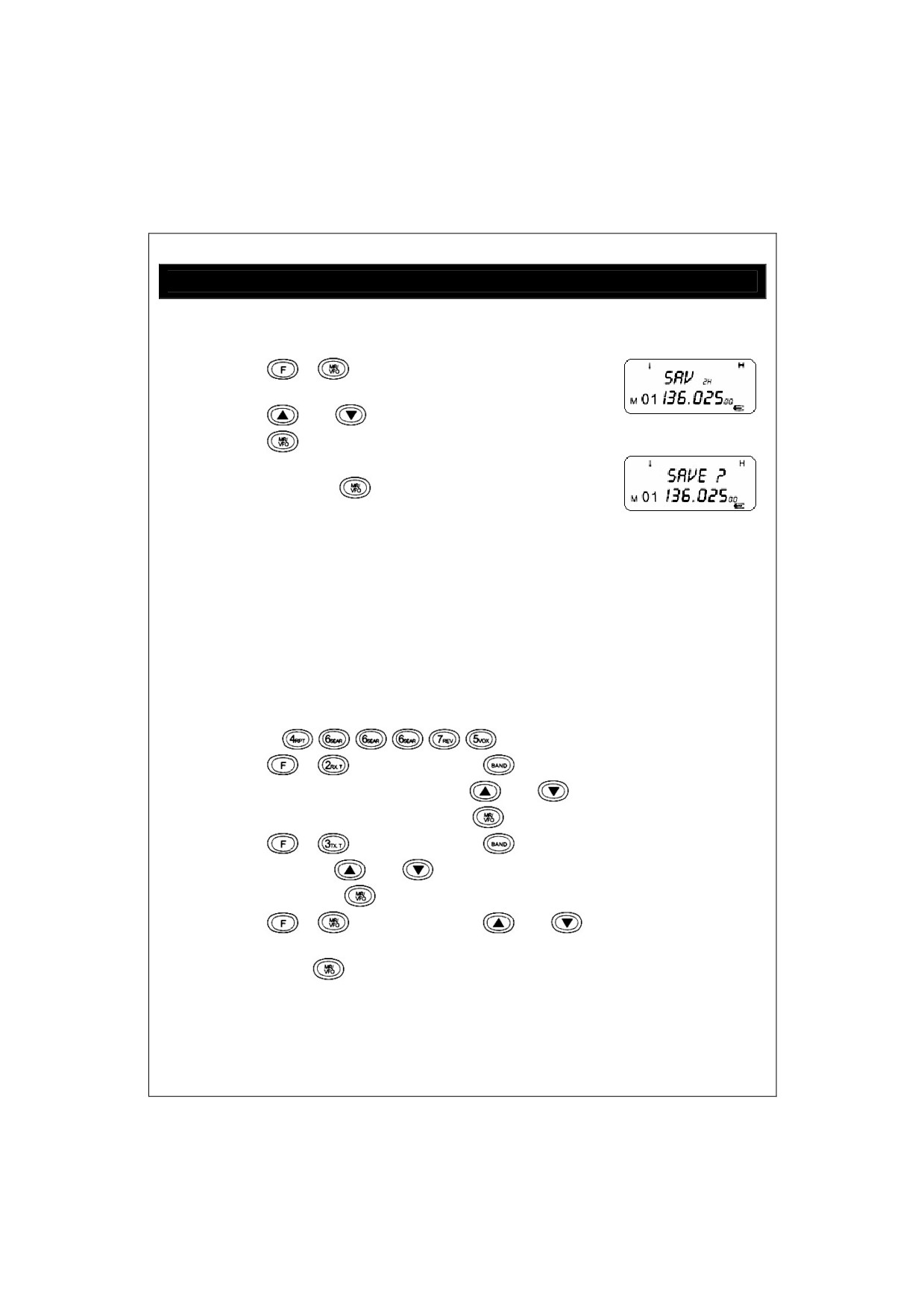

Запоминание канала в памяти --- Menu 26
……………………………
36
Переключение между частотным и канальным режимами --- Menu 27
37
Блокировка клавиатуры --- Menu 28
…………………………………..
38
Переключение символа " " --- Menu 29
……………………………...
38
Переключение частотных диапазонов --- Menu 30
…………………..
38
Список для сканирования (Scan list) --- Menu 31
…………………….
38
Фонарик --- Menu 32
……………………………………………………
39
FM радиоприемник --- Menu 33
……………………………………….
39
Программирование с PC
……………………………………………….
39
Случаи блокировки передачи сигнала
………………………………..
40
Приложение 1: Список CTCSS кодов (Гц)
……………………………
40
Приложение 2: Список DCS кодов
……………………………………
41
Приложение 3: Спецификация
………………………………………...
43
Приложение 4: Список частот LPD каналов
………………………….
44
Приложение 5: Список частот PMR каналов
…………………………
44
Приложение 6: Список частот FRS & GMRS каналов
……………….
45
Заметки пользователя
…………………………………………………..
46
Благодарим Вас за покупку этого QS трансивера. Мы считаем, что этот
простой в использовании трансивер обеспечит Вам качественную и надежную
связь. “QS Radio incorporates” использует последние передовые технологии. В
результате, мы знаем, что вы будете довольны качеством и особенностями
данного продукта.
--
3 --
Возможности / особенности
1.
VHF: 136-173.995 МГц
16. Приоритетное сканирование
UHF: 350-389.995 МГц
17. Широкая/узкая полоса
UHF: 400-469.995 МГц
пропускания
UHF: 470-519.995 МГц
(Wide/narrow bandwidth)
2.
Выбор уровня выходной
18. Удаление каналов
мощности H (High) , M (Medium) ,
19. Сброс установок (Reset)
L (Low)
20. Функция сканирования вверх/вниз
3.
Двух частотный, двух канальный
21. Переключение между
LCD индикатор
основным/суб каналами
4.
Встроенная VOX функция
22.
1750 Гц вызывной тон
5.
Режим двойного приема
23. Работа на разнесенных частотах
6.
Использование
приема/передачи (Cross-Band)
принимаемых/передаваемых
24. Регулируемый уровень
CTCSS/DCS кодов
шумоподавления
7.
Установка направления
25. Редактирование имени канала
репитерного сдвига
26. Запоминание канала в память
8.
Автоматический поиск кодов
27. Переключение между частотным и
9.
Функция реверса частоты
канальным режимами работы
10. Голосовой скремблер (маскиратор)
28. Блокировка клавиатуры
11. Многоканальный шаг
29. Индикация переключения
12. Установка величины сдвига частот
основного/суб каналов
приема/передачи
30. Список каналов сканирования
13. Блокировка занятого (Busy) канала
31.
200 каналов памяти
14. Ограничитель времени
32. Программирование с PC
непрерывной передачи
33. Li-ion батарея большой емкости
(Time-out-Timer TOT)
34. Интеллектуальное зарядное
15. Индикация канала, канала-частоты
устройство
или имени канала
35. FM радиоприемник (88-108 МГц)
--
4 --
Предварительные замечания перед использованием
· Прочтите Инструкцию пользователя перед работой. В ней содержится
важная информация об управлении портативным трансивером.
· Храните трансивер и его аксессуары в недоступном для детей месте.
· Ремонт осуществляется только профессиональным техническим
персоналом.
· Используйте стандартные батареи и зарядное устройство из комплекта
поставки для исключения поломки трансивера.
· Используйте стандартную антенну из комплекта поставки для исключения
сокращения дальности работы.
· Не оставляйте трансивер на солнце в течении длительного времени, рядом с
огнем, не используйте его в условиях с повышенной температурой.
· Не включайте трансивер при большой влажности или во взрывоопасных
условиях.
· Храните трансивер в сухом месте. (Дождь или влага могут вывести из строя
электронные компоненты).
· Не включайте трансивер на передачу без подключенной антенны.
· Если Вы обнаружили дым или запах гари немедленно выключите
трансивер. Извлеките батарею из трансивера, затем свяжитесь
представителем QS.
--
5 --

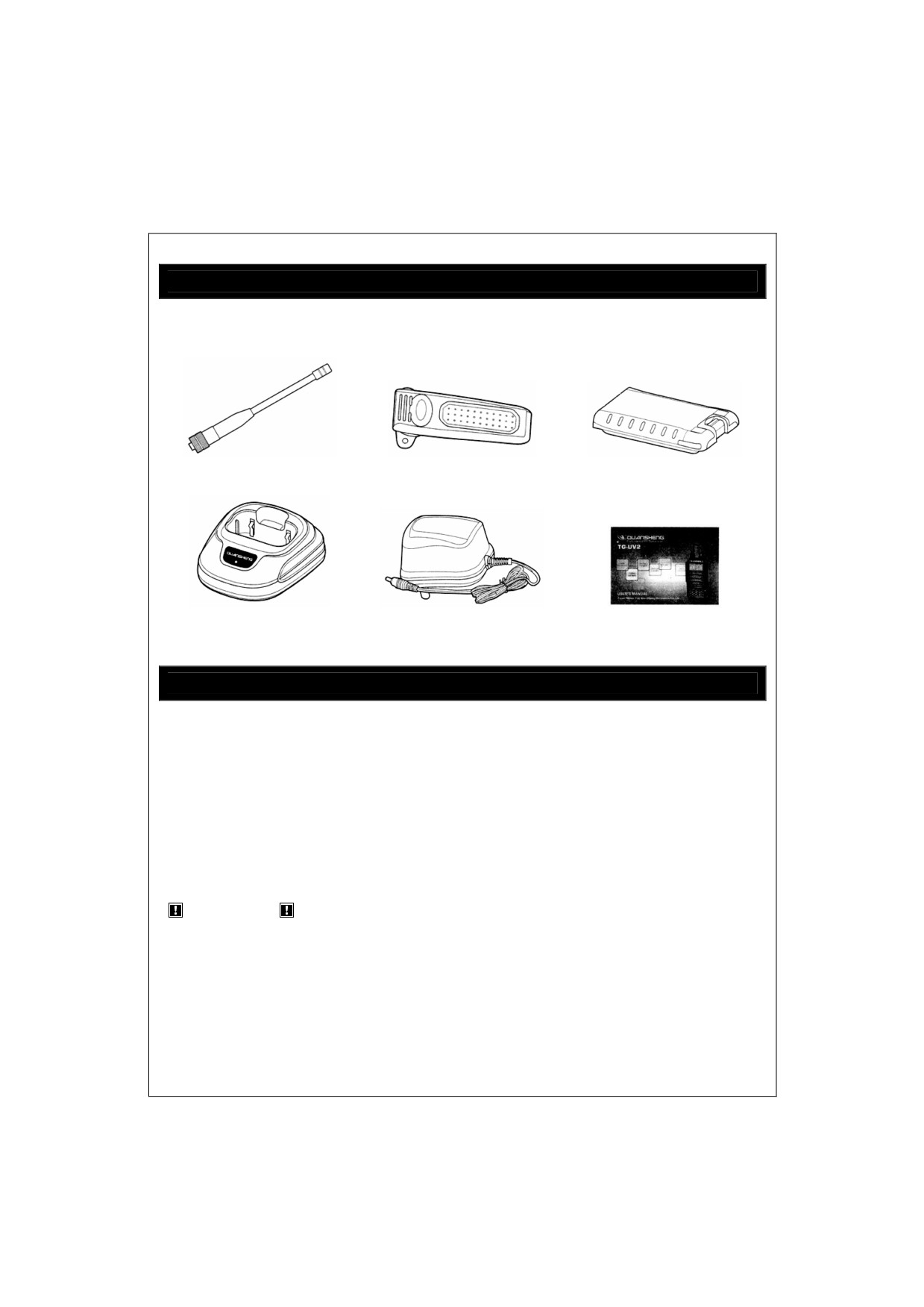

Комплект поставки
Распакуйте портативный трансивер. Проверьте содержимое перед тем, как
выбрасывать упаковочные материалы.
Антенна
Поясной зажим
Li-ion батарея (7. 2V)
(1 шт.)
(1 шт.)
(1 шт.)
Зарядное устройство
Адаптер
Руководство
(1 шт.)
(1 шт.)
пользователя (1 шт.)
Примечания по заряду батарей
Зарядка батареи:
· Батарея при поставке и пересылке не заряжена. Зарядите ее перед
использованием.
· Первоначальная зарядка батареи после покупки или длительного хранения
(более 2 месяцев) не заряжает аккумулятор до его полной емкости, которая
может быть получена только после двух - трех кратного цикла заряд-
разряд.
· Среднее время использования аккумулятора составляет около 10 часов.
Внимание
· После того как аккумулятор заряжен до максимального потенциала его
можно использовать в трансивере. Если индикатор трансивера все еще
показывает низкий уровень батареи, пожалуйста, смените батарейный блок
на новый.
· Не замыкайте между собой выводы батарейного блока и не бросайте его в
огонь.
--
6 --
· Никогда не разбирайте батарейный блок и не вытаскивайте из него
элементы питания.

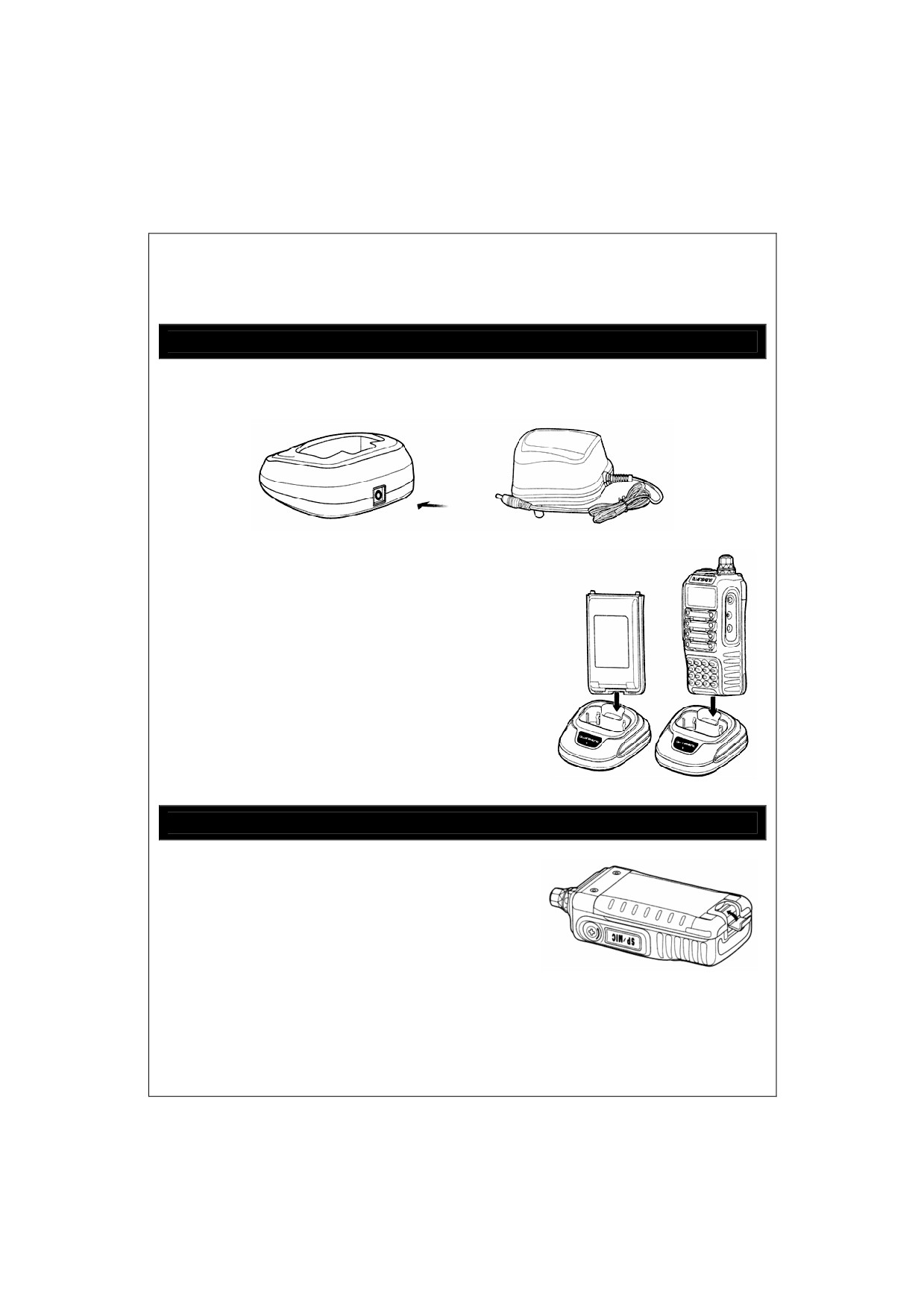

Последовательность зарядки батареи
· Подключите адаптер к зарядному устройству, затем подключите кабель
питания в сеть 220V.
· Вставьте Li-ion батарею или трансивер с Li-
ion батареей в зарядное устройство.
ƒ Удостоверьтесь в том, что батарея
правильно подключается к контактам
зарядного устройства.
ƒ Процесс заряда индицируется свечением
красного светодиода.
Когда батарея зарядится до ее
максимальной емкости загорится зеленый
светодиод.
После загорания зеленого светодиода выньте
батарею или трансивер из зарядного устройства.
Подключение батареи
· Вставьте батарею с задней стороны
трансивера по направлению стрелки, затем
зафиксируйте ее при помощи замка-скобы.
Двигайте батарею до момента звукового
щелчка замка-скобы.
--
7 --

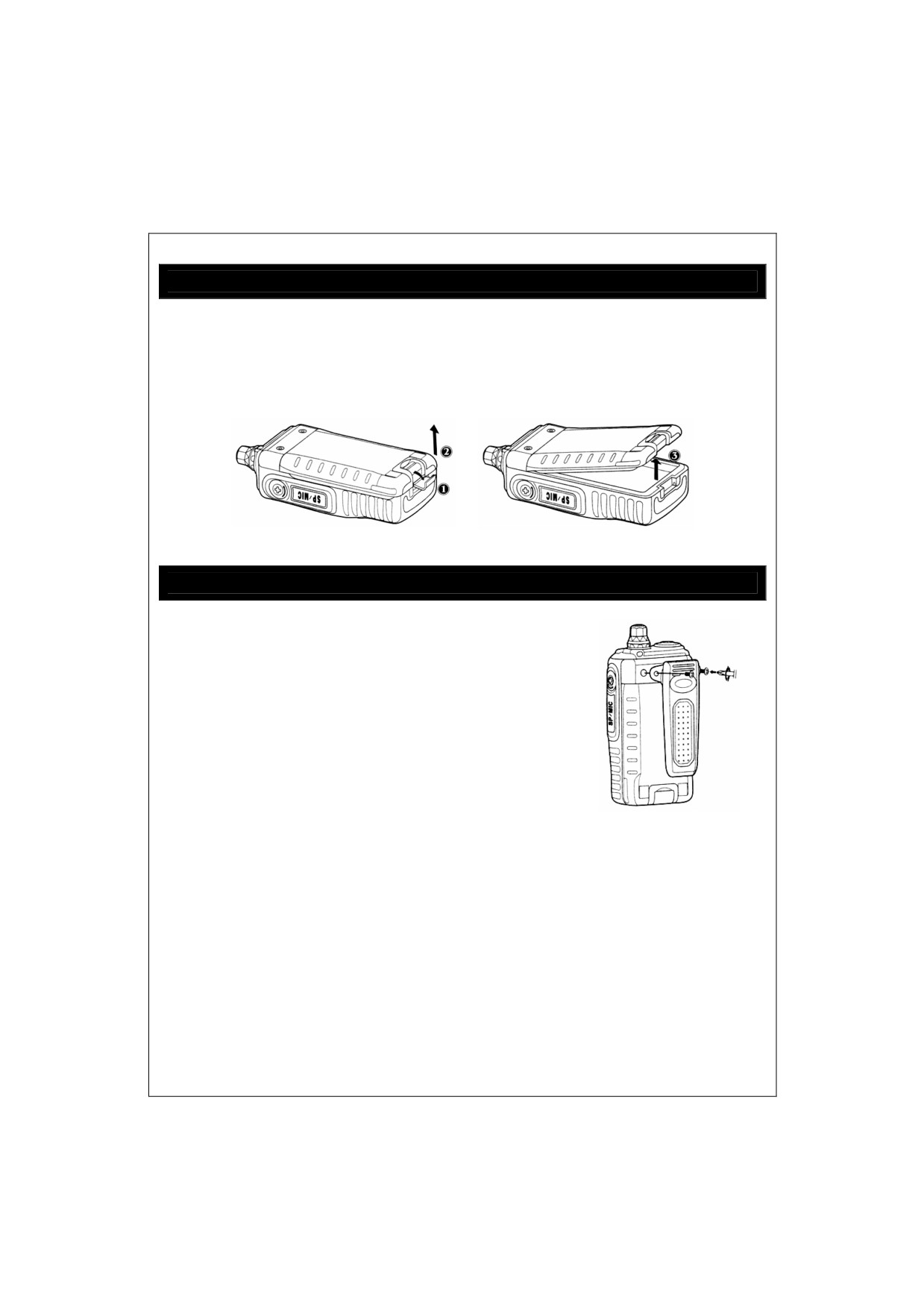

Извлечение батареи
· Выключите питание трансивера перед открытием батарейного замка-скобы
и извлечением батареи.
1. Нажмите батарейный замок-скобу по направлению стрелки (1) как
показано ниже.
2. После этого извлеките батарею.
Батарейный замок-скоба
Крепление поясного зажима
· Для крепления поясного зажима необходимо
привинтить его к трансиверу при помощи двух
винтов используя “Phillips” отвертку.
Крепление поясного
зажима
--
8 --

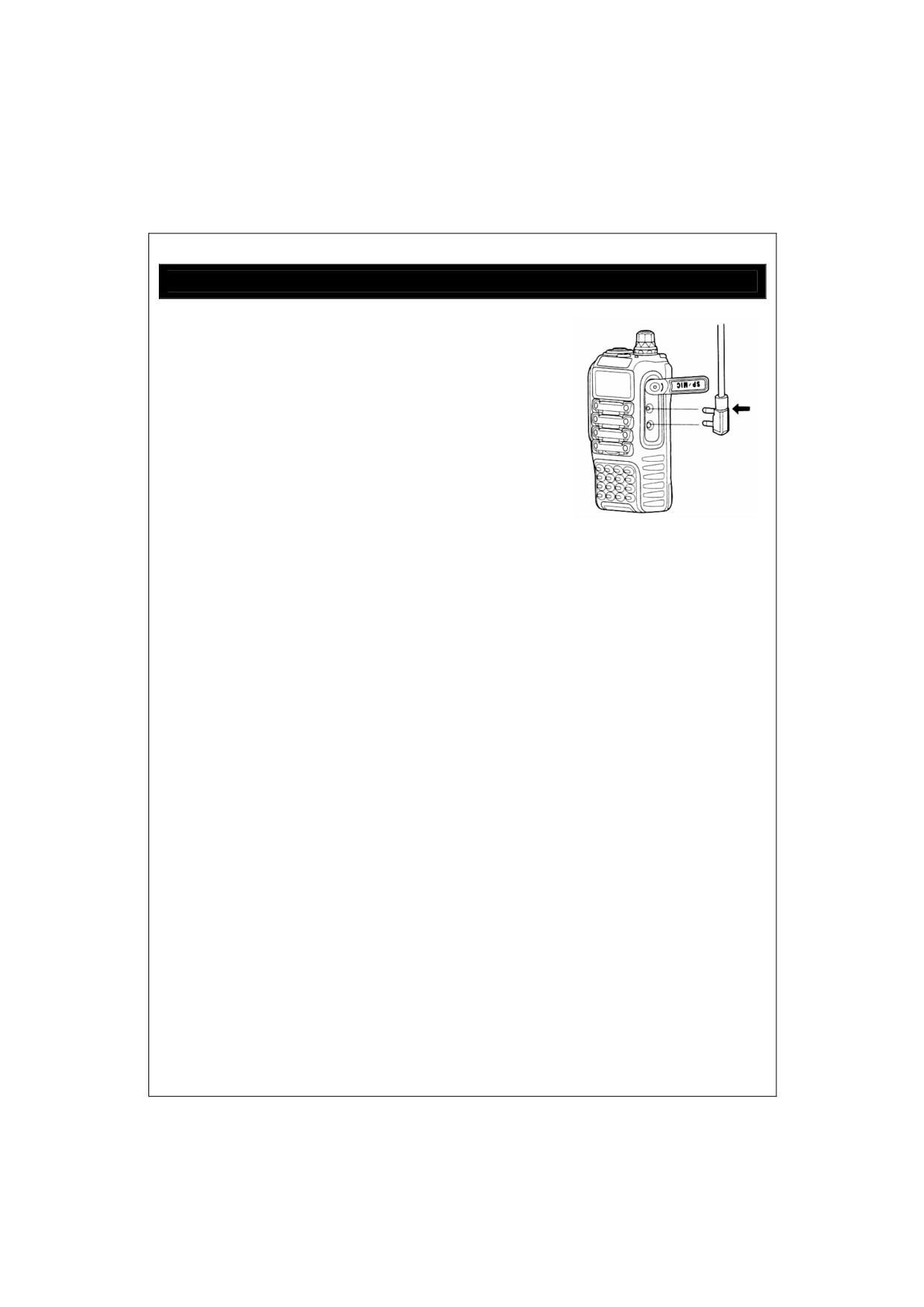

Подключение внешнего динамика/микрофона
· Вставьте вилку внешнего динамика/микрофона
в гнезда разъема динамика/микрофона
трансивера.
P.S. : Трансивер не в полной мере устойчив к
дождю при использовании внешнего динамика и
микрофона..
--
9 --

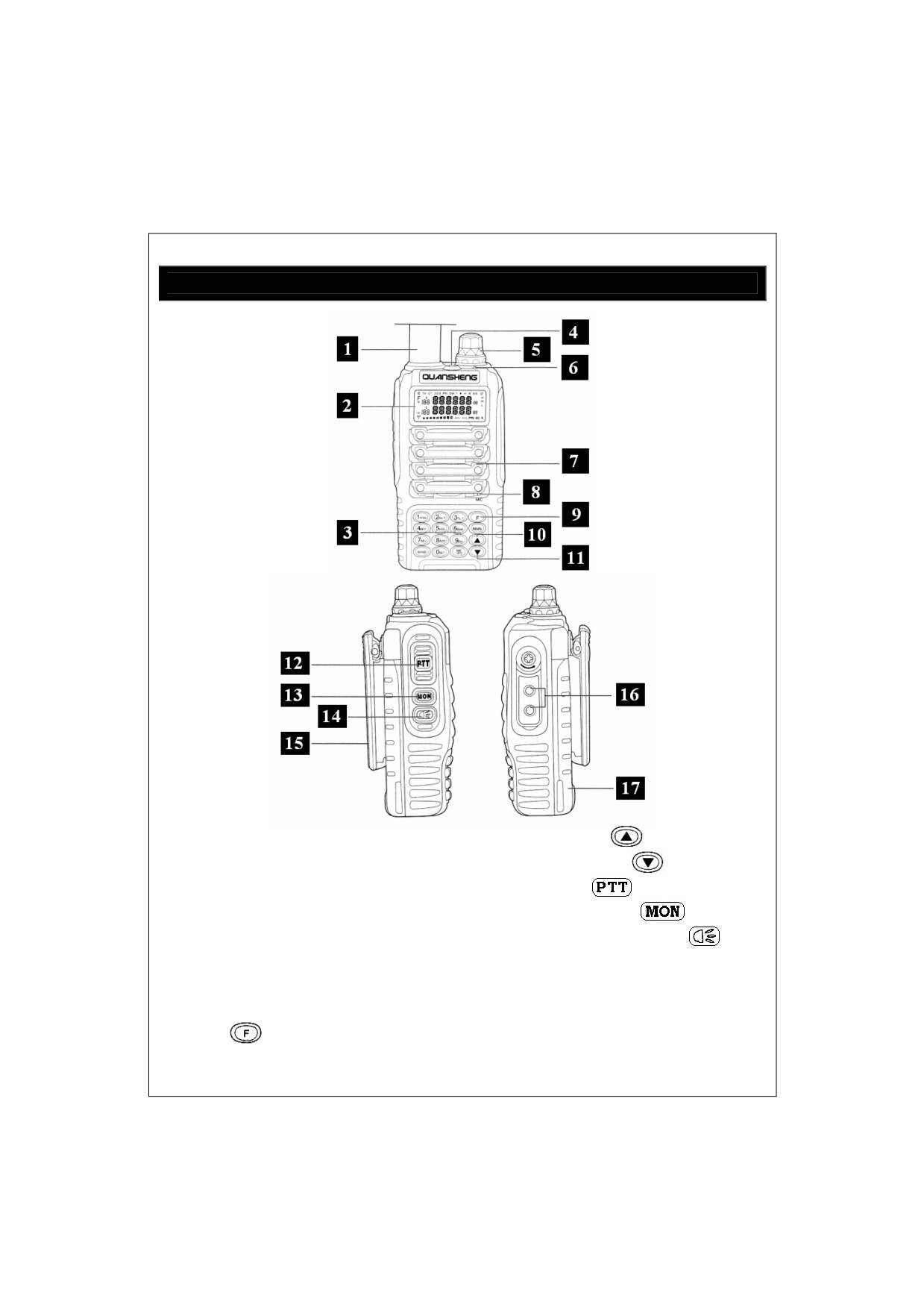

Органы управления
1. Антенна
10. “Up” клавиша
2. LCD дисплей
11. “Down” клавиша
3. Клавиатура
4. Фонарик
12. PTT кнопка
5. Регулятор громкости /
13. Кнопка монитора
выключатель питания
14. Выключатель фонарика
6. Индикатор приема/передачи
15. Поясной зажим
7. Динамик
16. Гнезда внешнего
8. Микрофон
динамика/микрофона
9. Функциональная клавиша
17. Батарейный блок
“F”
--
10 --

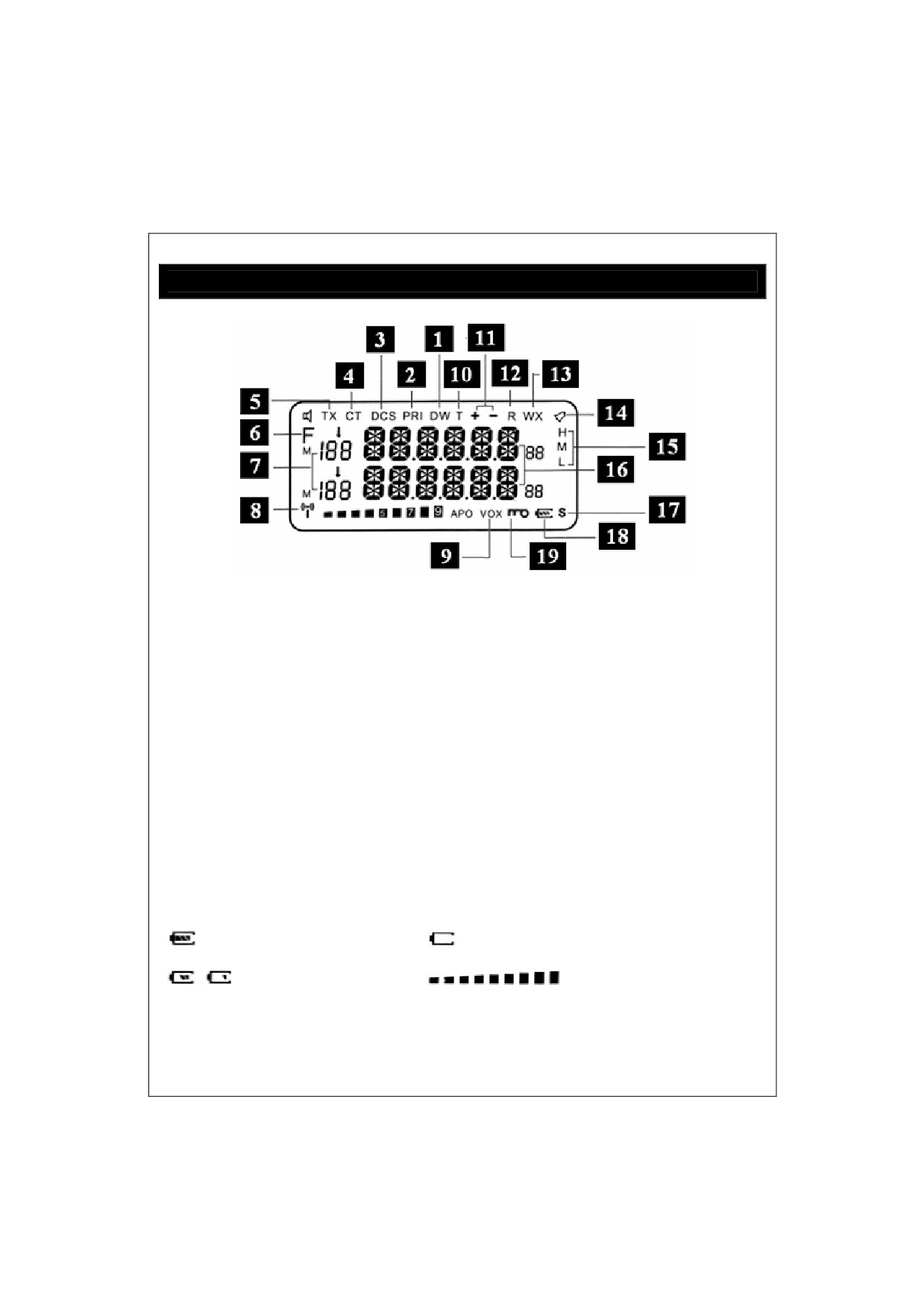

LCD индикатор
1. Режим двойного приема
12. Функция реверса частот
2. Приоритетное сканирование
13. переключение частот
3. DCS кодирование
приема/передачи при работе в
4. CTCSS кодирование
Cross-Band
5. Индикатор передачи
14. “Отзвучка” клавиатуры
6. Индикатор функциональной
15. Индикатор уровня мощности
клавиши “F”
(H/M/L)
7. Сигнал (Signal)
16. Индикатор частоты
8. Индикатор сигнала TX/RC
17. Функция сканирования
9. Функция VOX
18. Индикатор емкости батареи
10. Канал приоритетного
19. Индикатор блокировки
сканирования
клавиатуры
11. Направление репитерного
сдвига
Примечание:
Индикация полностью
Батарея полностью разряжена, смените
заряженной батареи
ее на новую или зарядите
Индикация частично
Индикатор уровня
разряженной батареи
принимаемого сигнала
--
11 --

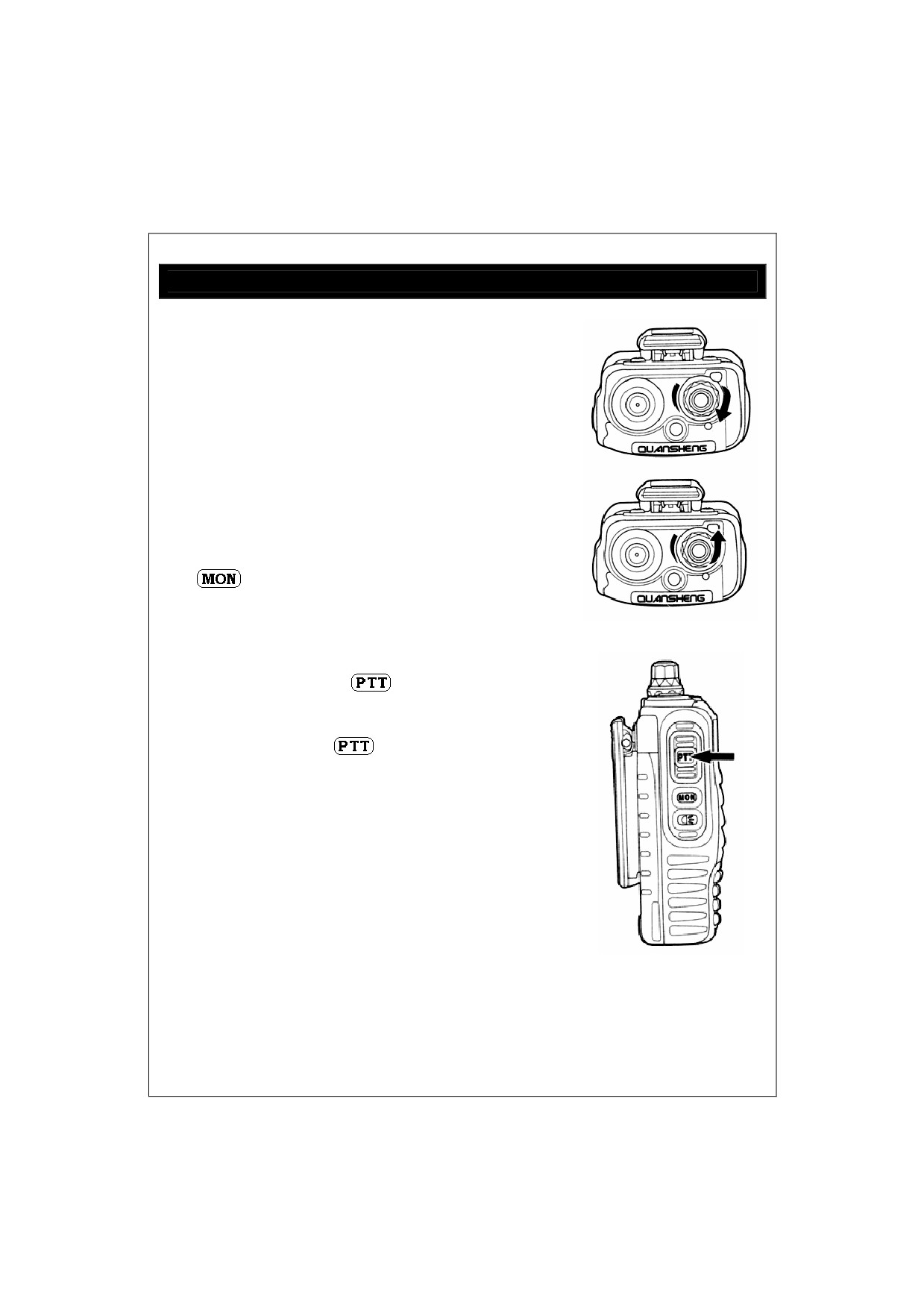

Основные операции
· Поверните ручку Выключателя/Регулятора
громкости по часовой стрелке для включения
трансивера. При включении трансивера он издаст
звуковой сигнал и отобразит канал на LCD
дисплее.
· Поверните ручку Выключателя/Регулятора
громкости против часовой стрелки для
выключения трансивера.
Примечание: Нажмите и удерживайте кнопку
когда вращаете ручку
Выключателя/Регулятора громкости для
увеличения или уменьшения уровня громкости.
· Для передачи голосового сообщения нажмите и
удерживайте кнопку
, затем говорите в
микрофон нормальным тоном. Удерживайте
микрофон на расстоянии в 3-4 см от лица.
· Отпустите кнопку
для приема сигналов.
--
12 --
Краткая справка по пунктам меню

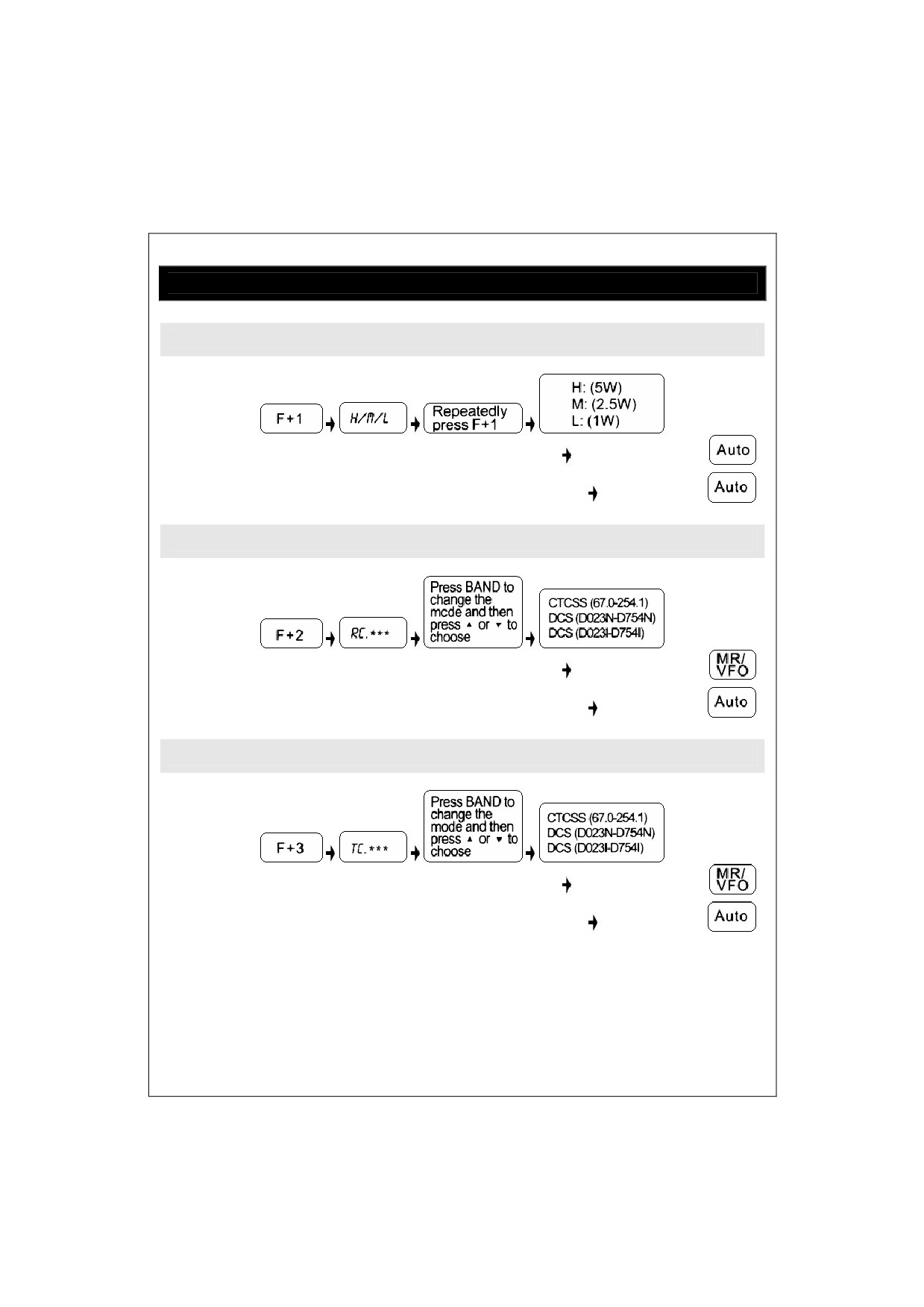

1. Выбор уровня мощности передачи (H/M/L) --- Menu 1 (стр. 23)
Подтверждение -
Режим VFO -

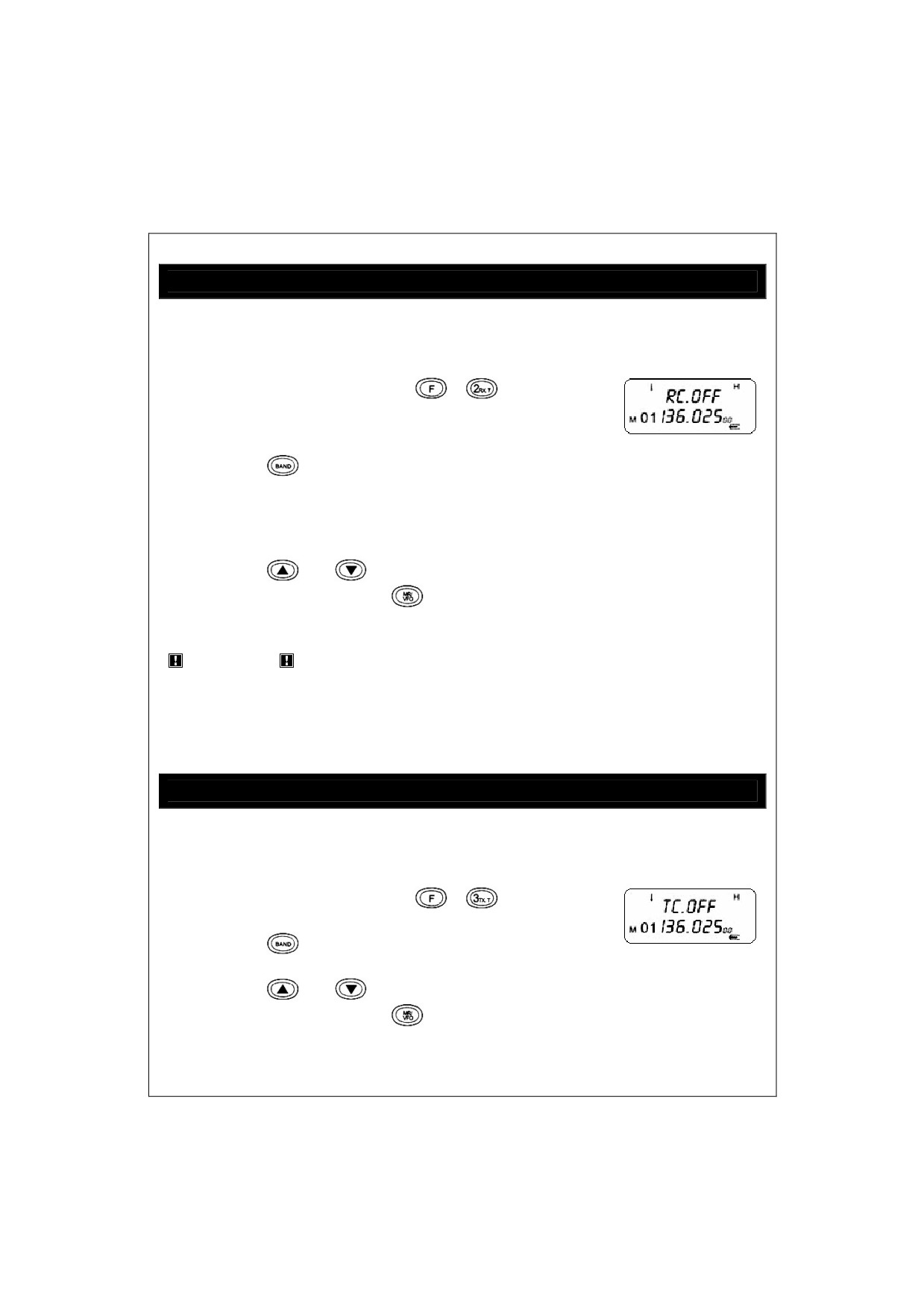

2. Настройка принимаемого значения CTCSS/DCS (RC) --- Menu 2 (стр. 24)
Подтверждение -
Режим VFO -
3. Настройка передаваемого значения CTCSS/DCS (TX) --- Menu 3 (стр. 24)
Подтверждение -
Режим VFO -
--
13 --

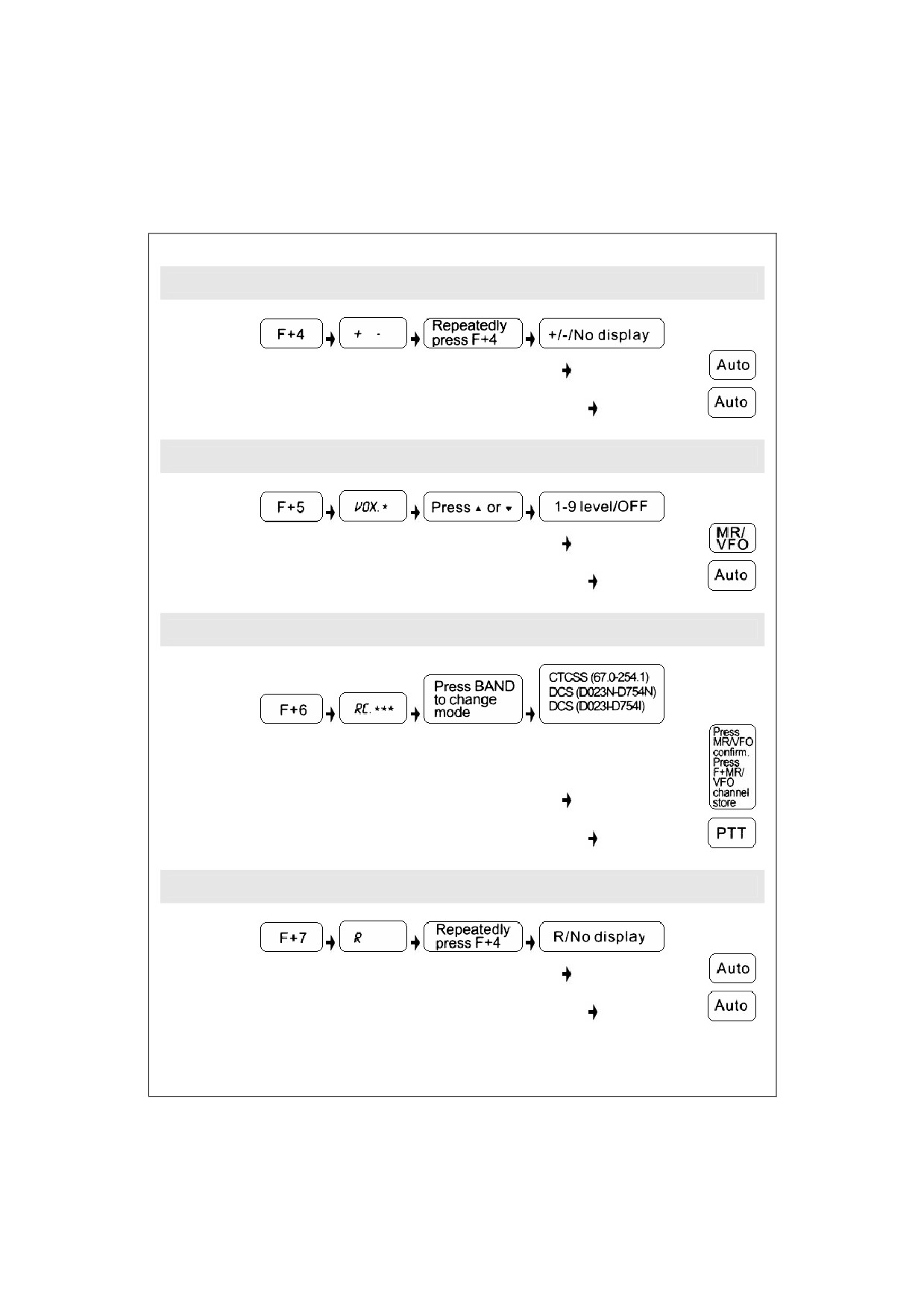

4. Настройка направления отклонения частоты (+/-) --- Menu 4 (стр. 25)
Подтверждение -
Режим VFO -

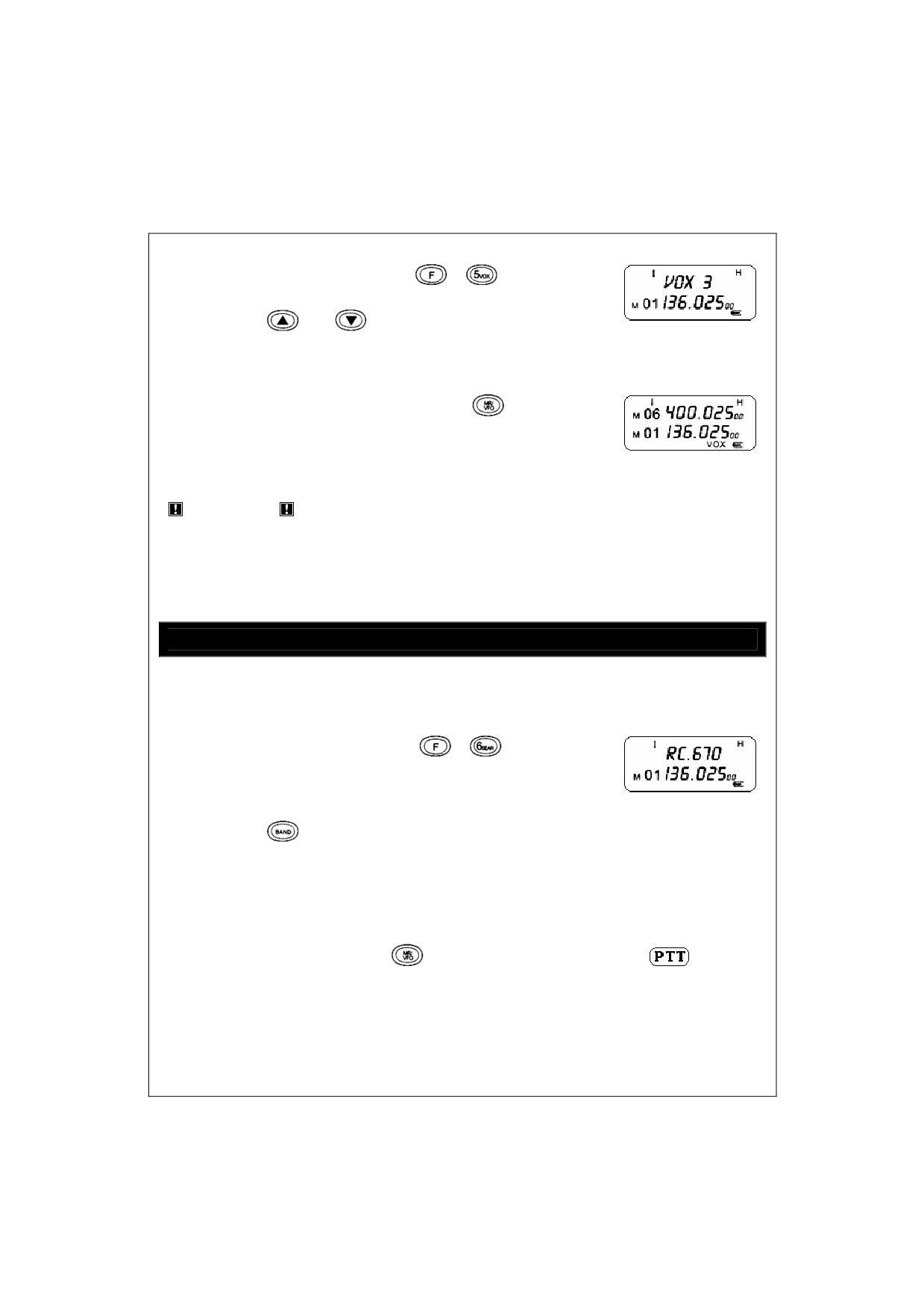

5. Функция VOX --- Menu 5 (стр. 25)
Подтверждение -
Режим VFO -
6. Поиск CTCSS/DCS кодов (RC) --- Menu 6 (стр. 26)
Подтверждение -
Режим VFO -
7. Реверс частот (REV) --- Menu 7 (стр. 27)
Подтверждение -
Режим VFO -
--
14 --

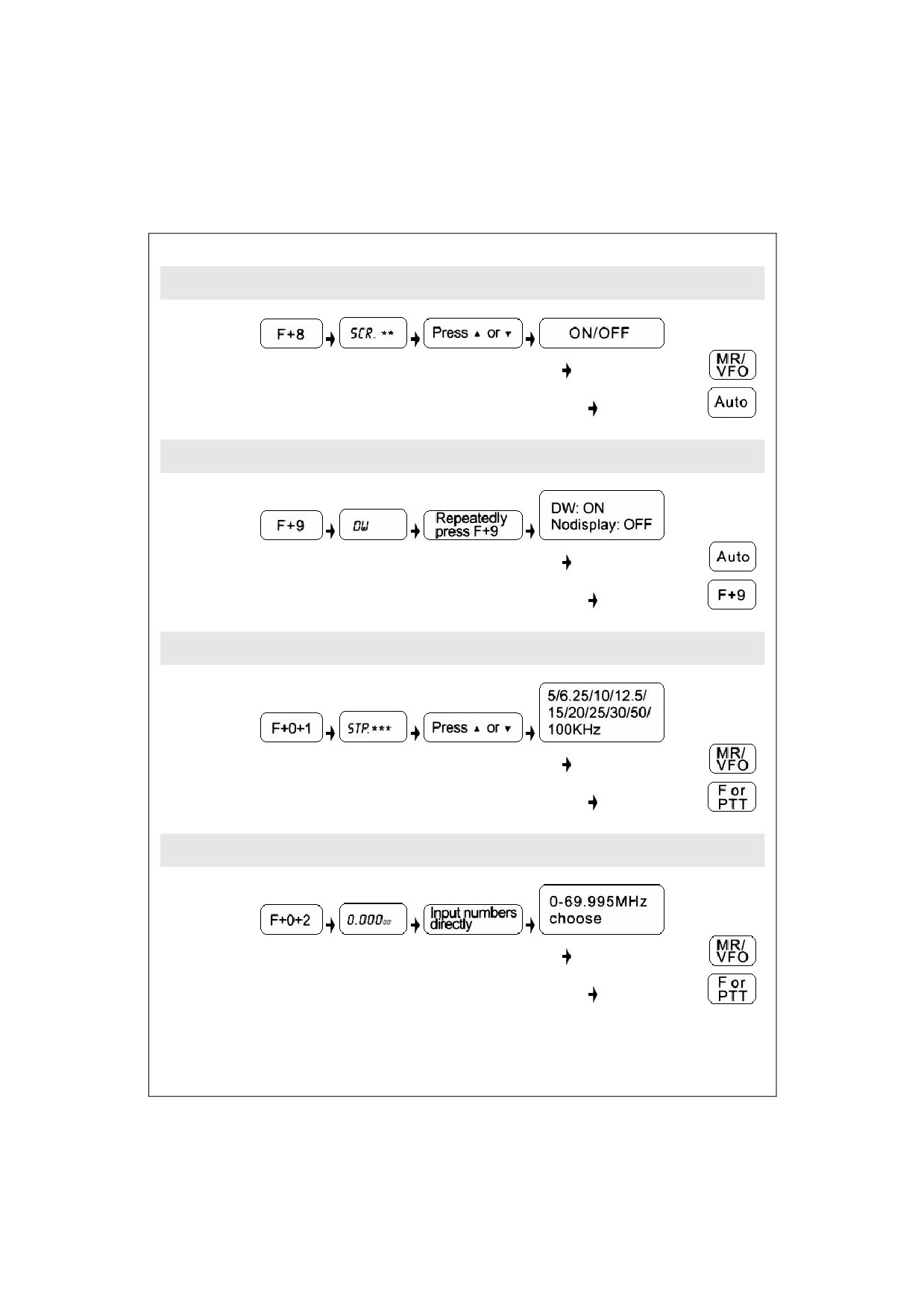

8. Голосовой скремблер (маскиратор) (SCR) --- Menu 8 (стр. 27)
Подтверждение -
Режим VFO -
9. Режим двойного приема (Dual Watch) (DW) --- Menu 9 (стр. 28)
Подтверждение -
Режим VFO -
10. Установка канального шага (STP) --- Menu 10 (стр. 29)
Подтверждение -
Режим VFO -
11. Установка смещения частоты --- Menu 11 (стр. 29)
Подтверждение -
Режим VFO -
--
15 --

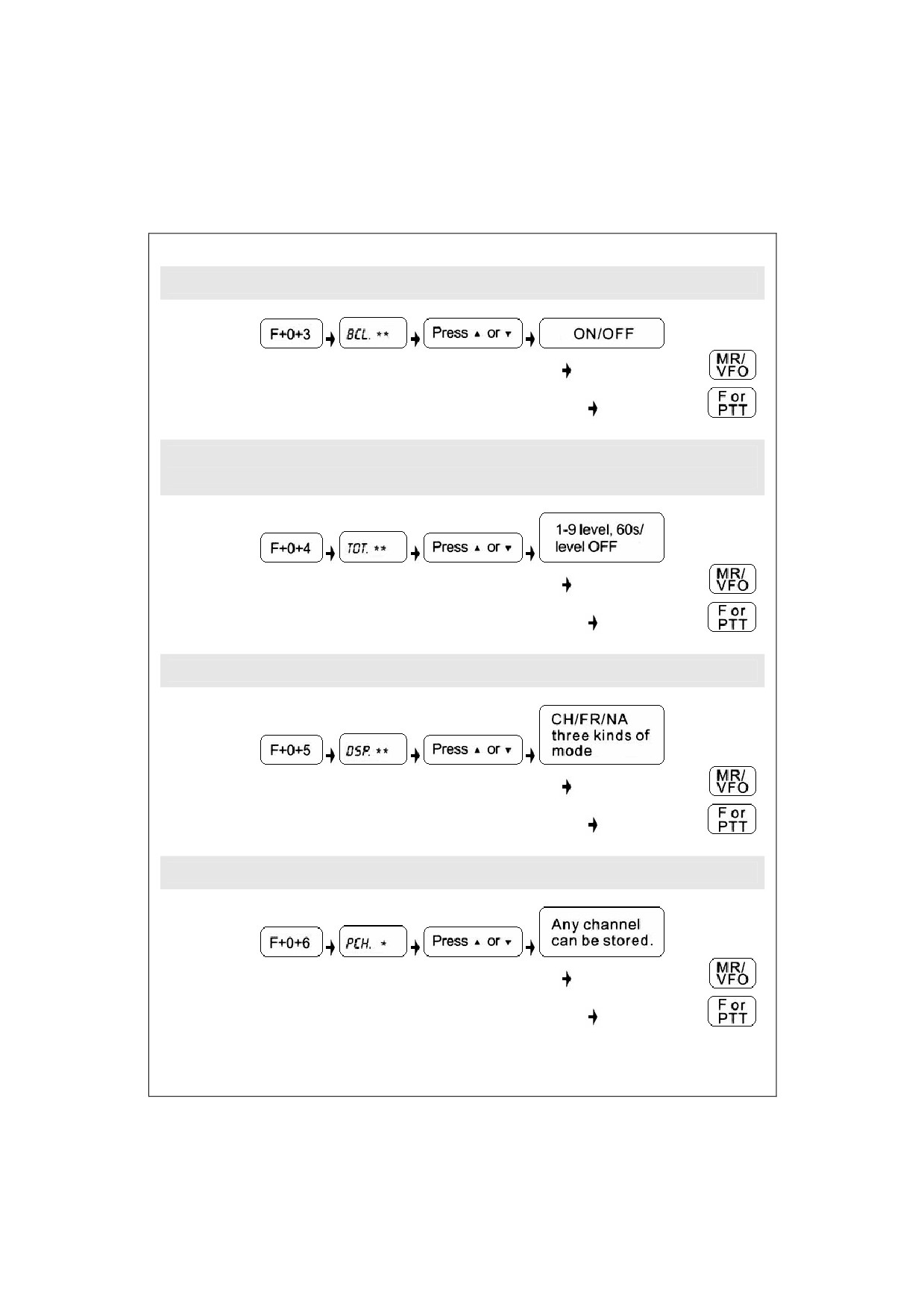

12. Блокировка занятого канала (BCL) --- Menu 12 (стр. 29)
Подтверждение -
Режим VFO -
13. Ограничение времени непрерывной передачи (TOT) --- Menu 13
(стр. 30)
Подтверждение -
Режим VFO -
14. Режим индикации дисплея (DSP) --- Menu 14 (стр. 30)
Подтверждение -
Режим VFO -
15. Приоритетное сканирование (PCH) --- Menu 15 (стр. 31)
Подтверждение -
Режим VFO -
--
16 --

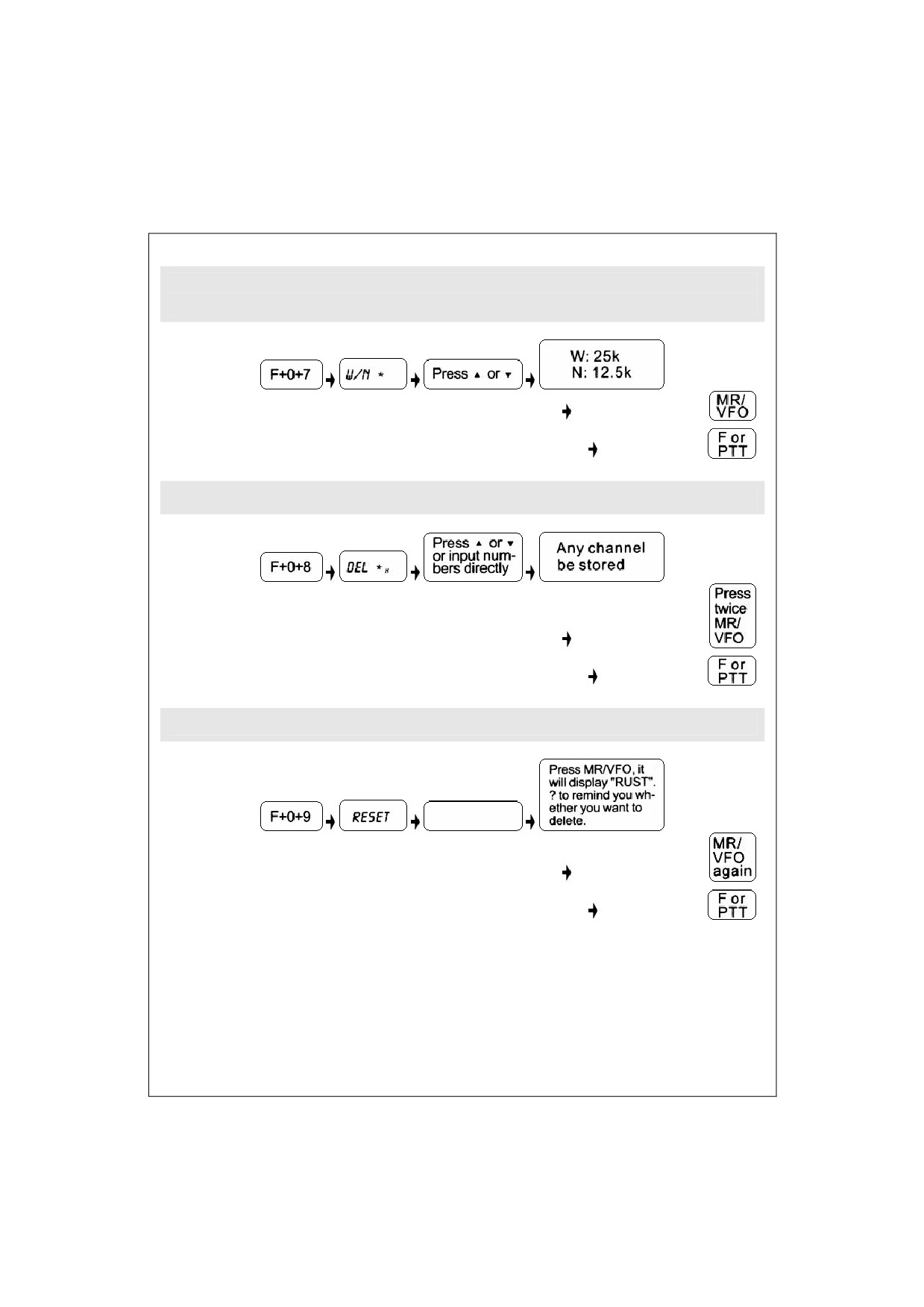

16. Установка ширины полосы частот
(Wide/Narrow) (W/N) --- Menu 16 (стр. 32)
Подтверждение -
Режим VFO -
17. Удаление канала (DEL) --- Menu 17 (стр. 32)
Подтверждение -
Режим VFO -

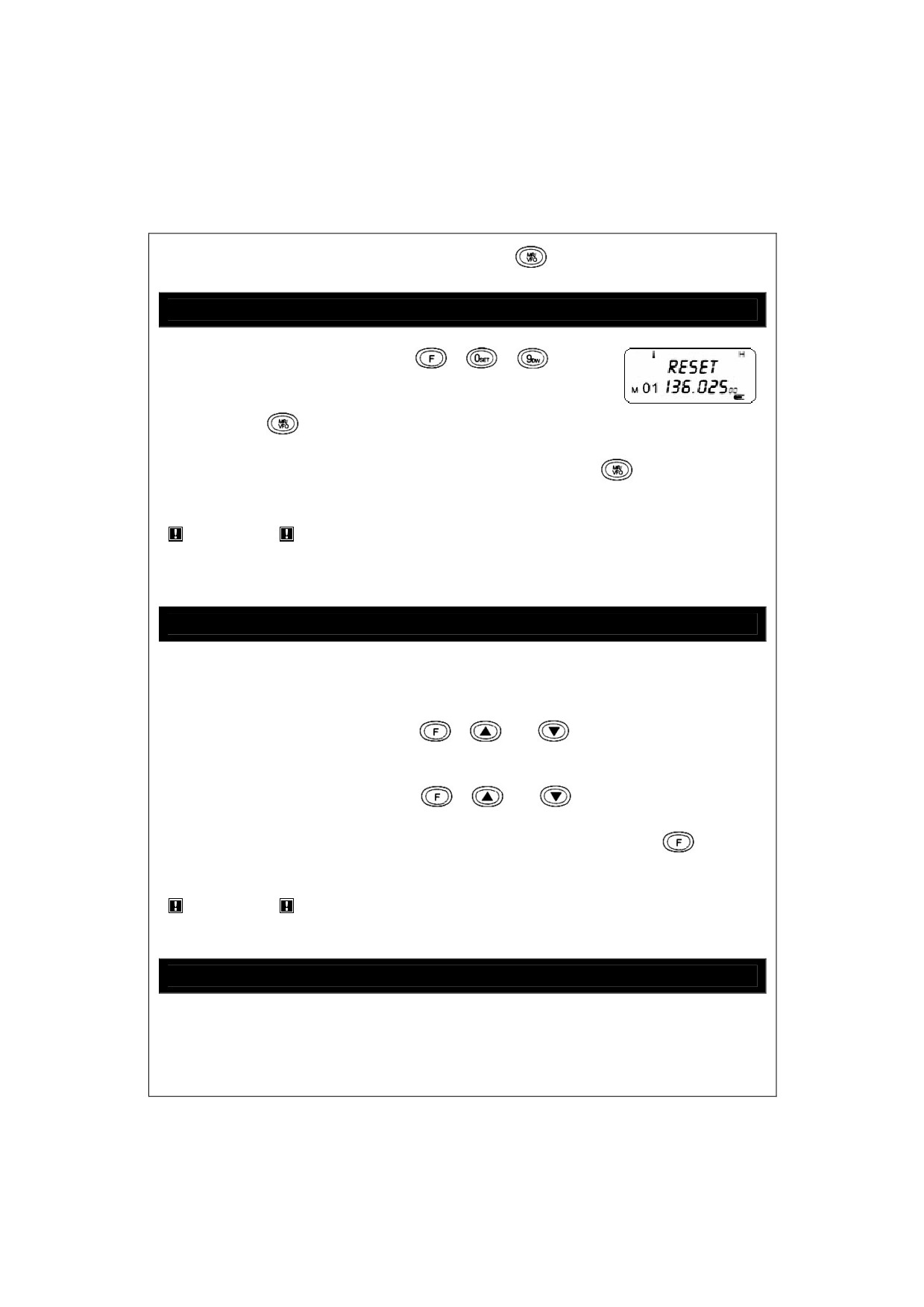

18. Сброс установок (RESET) --- Menu 18 (стр. 33)
Подтверждение -
Режим VFO -
--
17 --
19. Сканирование вверх (Upward) --- Menu 19 (стр. 33)
Подтверждение -
Режим VFO -
20. Сканирование вниз (Downward) --- Menu 20 (стр. 33)
Подтверждение -
Режим VFO -
21. Переключение между основным и суб каналами --- Menu 21
(стр. 33)
Подтверждение -
Режим VFO -
22. Передача вызывного тона 1750 Гц --- Menu 22 (стр. 34)
Подтверждение -
Режим VFO -
--
18 --
23. Переключение частот приема/передачи при работе на
разнесенных частотах (Cross-Band) --- Menu 23 (стр. 34)
Подтверждение -
Режим VFO -

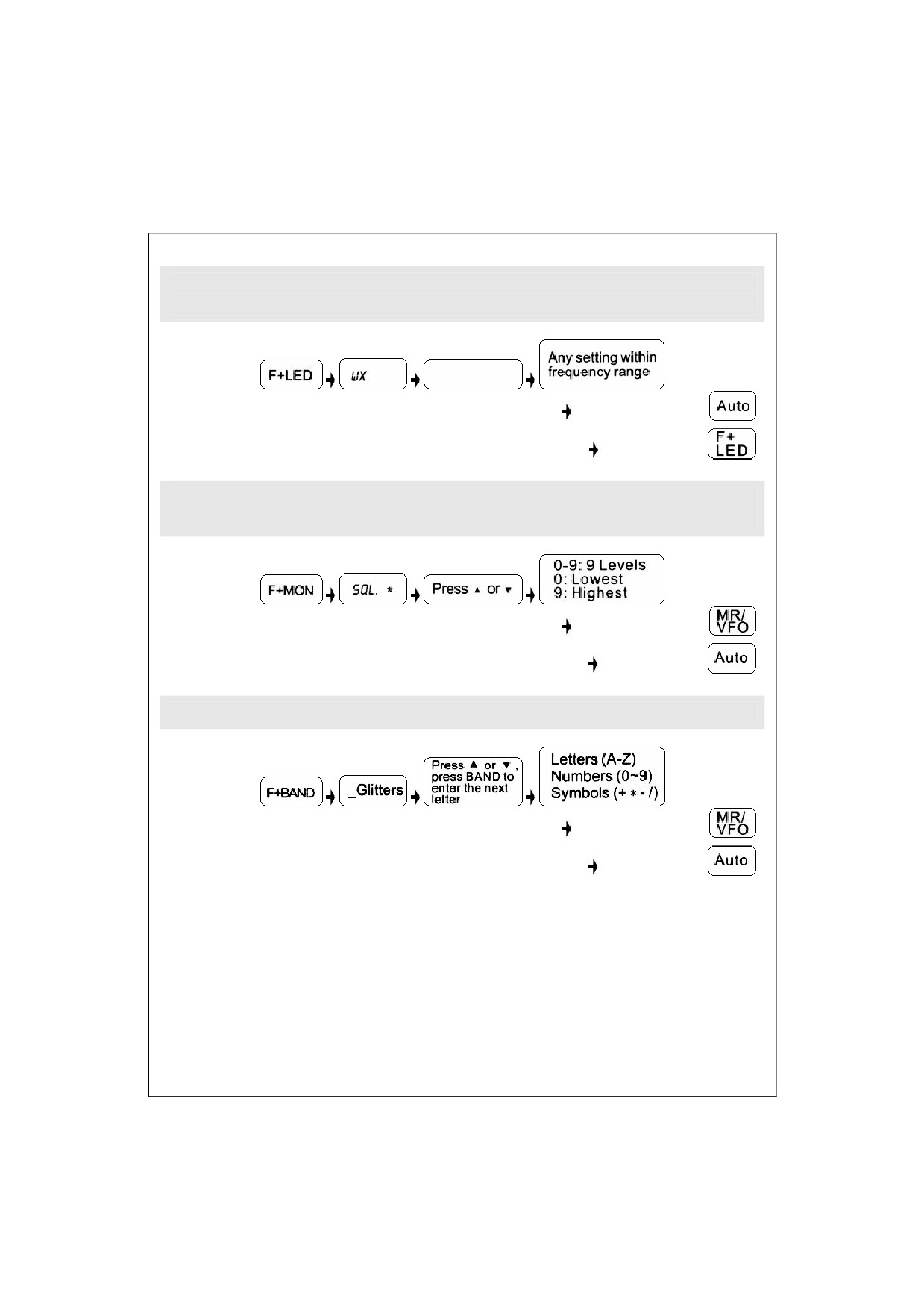

24. Установка уровня шумоподавления (Squelch Level) --- Menu 24
(стр. 35)
Подтверждение -
Режим VFO -
25. Редактирование названия канала --- Menu 25 (стр. 35)
Подтверждение -
Режим VFO -
--
19 --
26. Запоминание канала в памяти --- Menu 26 (стр. 36)
Подтверждение -
Режим VFO -
27. Переключение между частотным и канальным режимами ---
Menu 27 (стр. 37)
Подтверждение -
Режим VFO -
28. Блокировка клавиатуры --- Menu 28 (стр. 38)
Подтверждение -
Режим VFO -
--
20 --

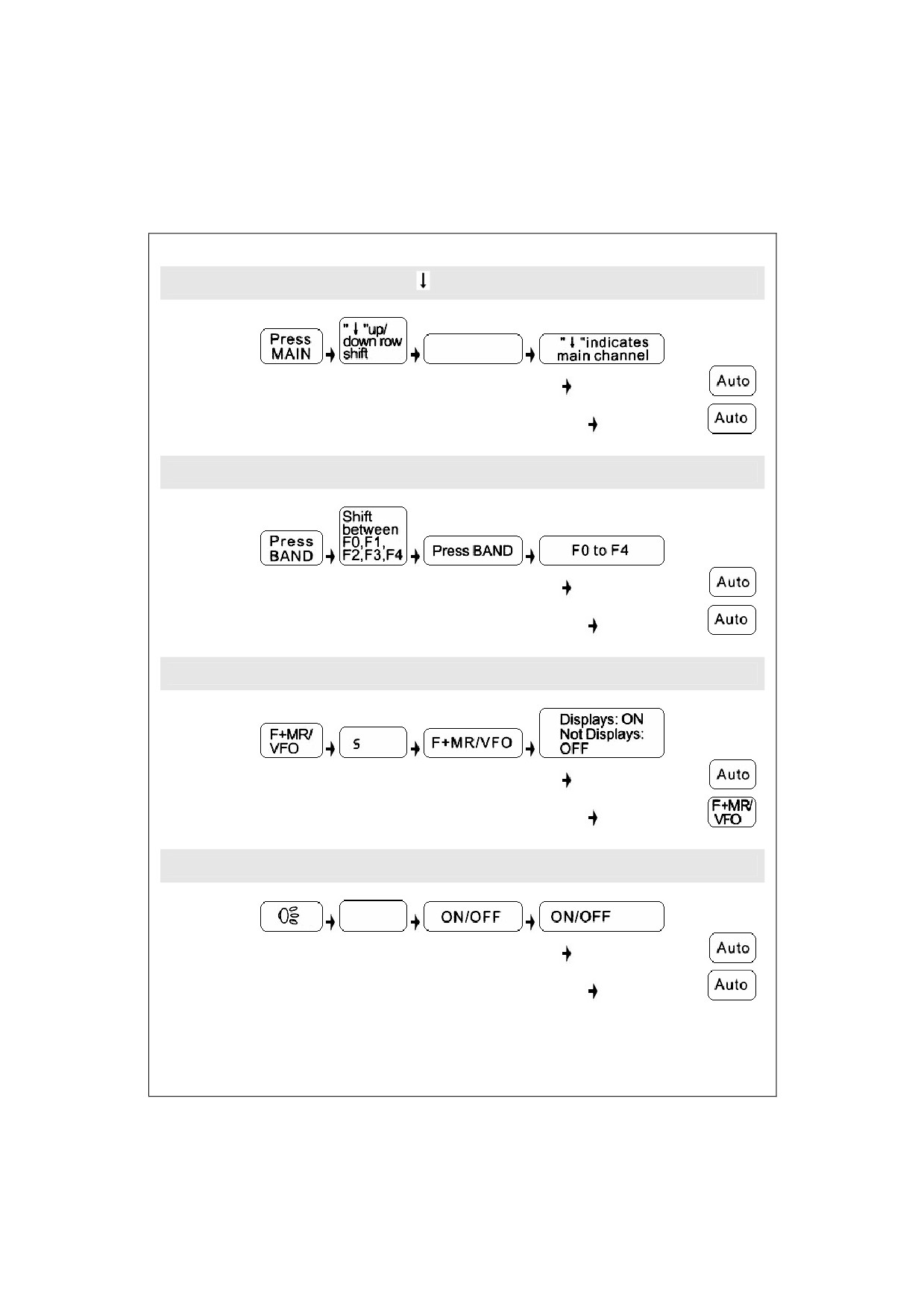

29. Переключение символа " " --- Menu 29 (стр. 38)
Подтверждение -
Режим VFO -
30. Переключение частотных диапазонов --- Menu 30 (стр. 38)
Подтверждение -
Режим VFO -
31. Список для сканирования (Scan list) --- Menu 31 (стр. 38)
Подтверждение -
Режим VFO -
32. Фонарик --- Menu 32 (стр. 39)
Подтверждение -
Режим VFO -
--
21 --

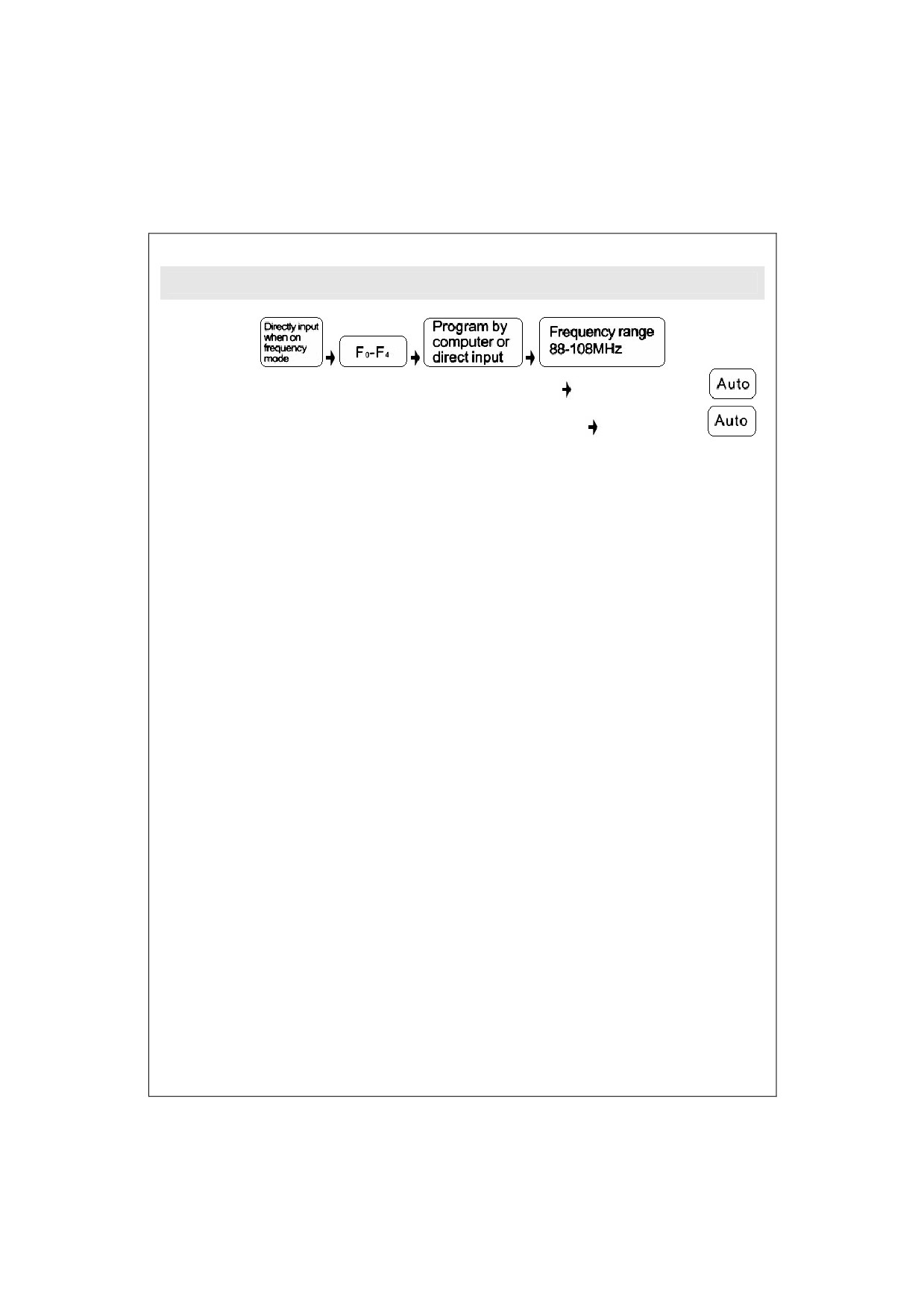

33. FM радиоприемник --- Menu 33 (стр. 39)
Подтверждение -
Режим VFO -
--
22 --

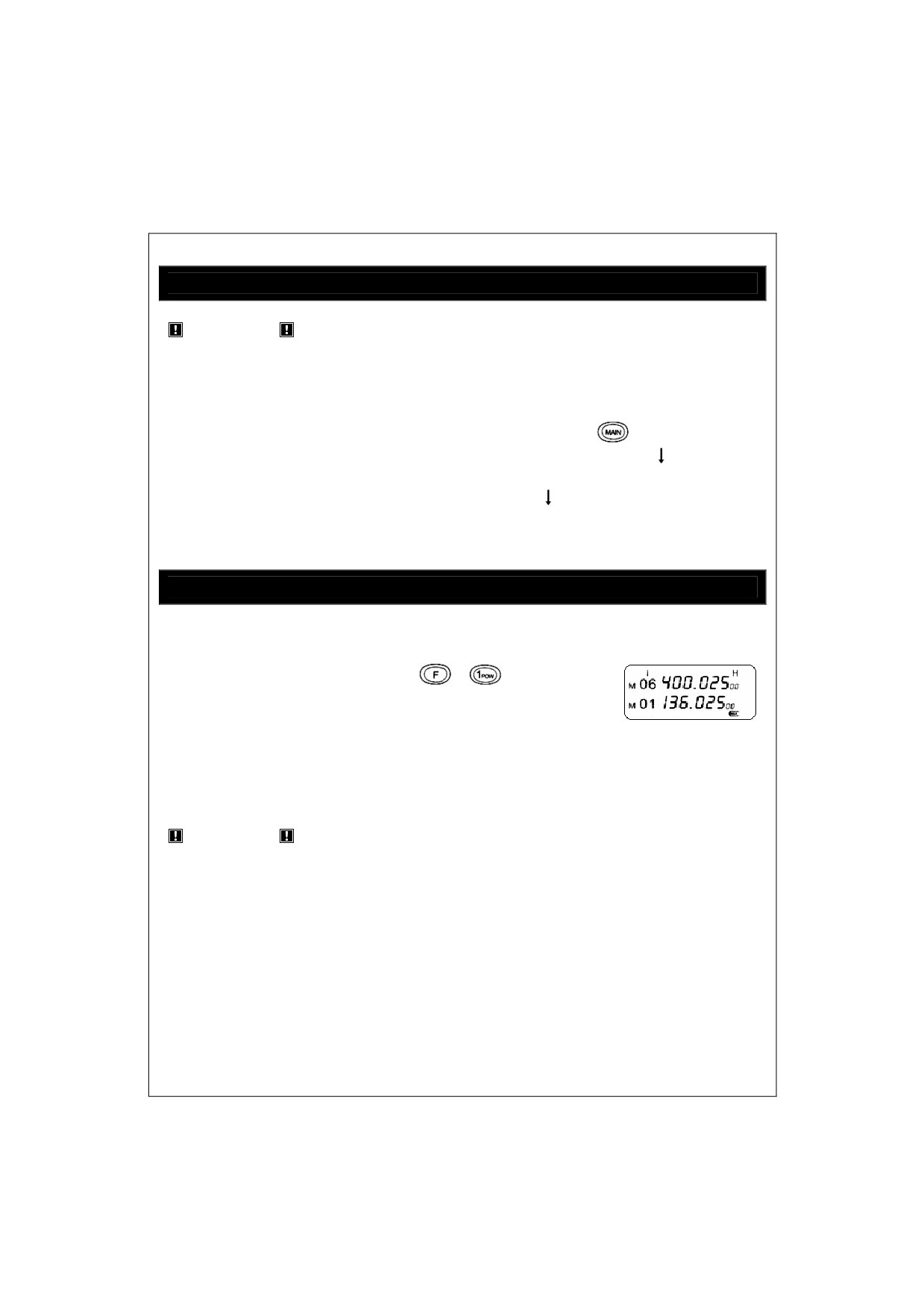

Инструкция по функциям управления
Внимание
· Эта модель имеет двухчастотный функциональный дисплей. В частотном
режиме он может показывать две различные частоты приема и передачи
одновременно; в канальном режиме он может показывать одновременно два
различных канала и связанные с ними параметры.
· В частотном или канальном режиме нажатие клавиши
осуществляет
переключение между основным каналом и суб каналом. Если " " стоит
напротив основного канала то все операции обрабатываются с основным
частотным каналом или каналом памяти; если " " стоит напротив суб
канала то все операции обрабатываются с частотным суб каналом или
каналом памяти.
Выбор уровня мощности передачи (H/M/L) --- Menu 1
Используя эту функцию можно выбрать выходную мощность передатчика
трансивера.
1. В частотном режиме нажмите
и
, на LCD
дисплее отобразится текущий уровень мощности как на
Рис. 1.
Рис. 1
2. Его можно неоднократно переключать между тремя
значениями: (H) 5 Вт, (M) 2.5 Вт, (L) 1 Вт.
3. После завершения настройки трансивер автоматически перейдет в режим
ожидания.
Внимание
· В канальном режиме выходную мощность можно изменить напрямую, но
смена канала или выключение питания приведет к возврату старых
установок, как до их изменения.
· Выбор большой мощности может улучшить качество связи; малой
мощности может привести к снижению излучения и увеличению времени
использования аккумулятора.
--
23 --
Настройка принимаемого значения CTCSS/DCS (RC) --- Menu 2
С помощью этой функции можно задать прием только определенной группы
станций игнорировать все остальные сигналы на рабочей частоте с помощью
CTCSS/DCS.
1. В режиме ожидания нажмите
+
, на LCD
дисплее отобразится "RC.***" (как на Рис. 2)
Рис. 2
2. Нажмите
для изменения кодов CTCSS/DCS, выберите OFF для
отключения кодов.
CTCSS: 67.0-254.1 Гц
DCS: N023-N754 (Normal DCS)
DCS: I023-I754 (Inverse DCS)
3. Нажмите
или
для выбора кода.
4. После установки нажмите
для подтверждения, после чего трансивер
автоматически вернется в режим ожидания.
Внимание
· Имеется группа из 50 CTCSS кодов и группа из 208 Normal/Inverse DCS
кодов. См. приложение.
· В каждом канале возможно совместное использование и установка
CTCSS/DCS кодов.
Настройка передаваемого значения CTCSS/DCS (TX) --- Menu 3
С помощью этой функции можно задать передачу CTCSS/DCS. При приеме
этих сообщение на определенной группе станций будут игнорироваться все
остальные сигналы на рабочей частоте с помощью CTCSS/DCS.
1. В режиме ожидания нажмите
+
, на LCD
дисплее отобразится "TC.***" (как на Рис. 3).
2. Нажмите
для выбора CTCSS/DCS кодов (см. Menu
Рис. 3
2).
3. Нажмите
или
для выбора кода.
4. После установки нажмите
для подтверждения, после чего трансивер
автоматически вернется в режим ожидания.
--
24 --
Внимание
· Имеется группа из 50 CTCSS кодов и группа из 208 Normal/Inverse DCS
кодов. См. приложение.
· В каждом канале возможно совместное использование и установка
CTCSS/DCS кодов.

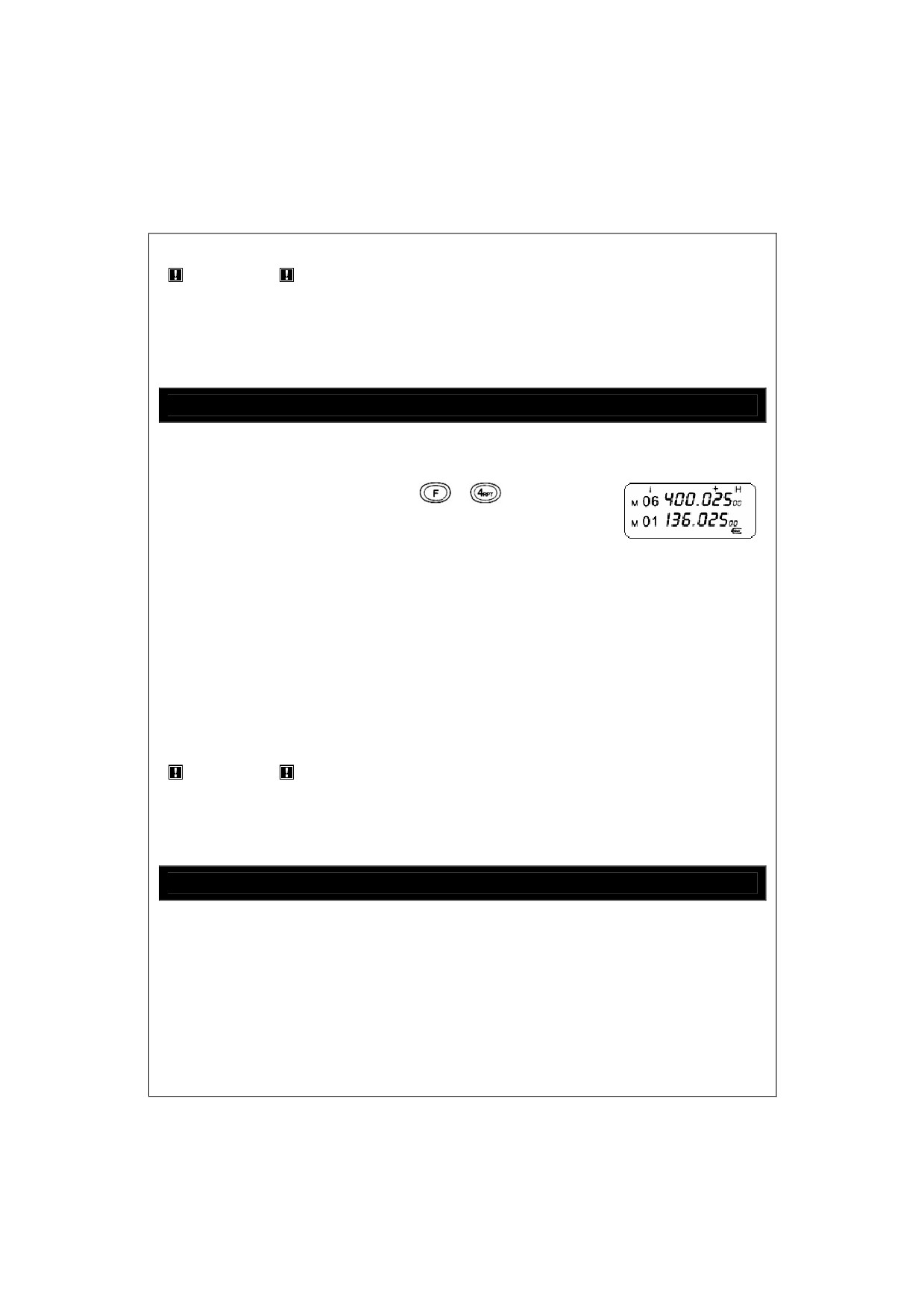

Настройка направления отклонения частоты (+/-) --- Menu 4
Эта функция может быть использована при настройке трансивера для работы
через репитеры или с другими рабочими станциями.
1. В частотном режиме нажмите
+
, на LCD
дисплее отразится направление отклонения частоты как
на Рис. 4.
Рис. 4
2. Во время настройки вы можете неоднократно выбирать
направление отклонения частоты между (+) (-).
Направление отклонения частоты:
a. Если частота передачи выше чем частота приема то это нормальное
направление (+).
b. Если частота передачи ниже чем частота приема то это инверсное
направление (-).
c. Сигнал без (+) (-) означает, что направление отклонения не установлено.
3. После установки, система автоматически подтвердит выбор и вернется в
режим ожидания.
Внимание
· Выбирайте правильное направление отклонения частоты в зависимости от
настроек станции, с которой вы работаете.
· Эта функция настройки недоступна в режиме работы с каналами.
Функция VOX --- Menu 5
Когда эта функция включена система контролирует вашу речь в микрофон и
автоматически переключается в режим передачи без ручного управления. Эта
функция является более удобной для пользователей гарнитуры.
--
25 --
1. В режиме ожидания нажмите
+
для входа, на
LCD дисплее отобразится “VOX *” как на Рис. 5.
2. Нажмите
или
для выбора голосового уровня
Рис. 5
открытия VOX, который может иметь значения (1~9,
OFF). Уровень 1 является самым низким, уровень 9
самым высоким.
3. После окончания установки нажмите
для
подтверждения после чего система автоматически
вернется в режим ожидания. (состояние LCD дисплея
Рис. 6
как на Рис. 6).
Внимание
· Более высокий уровень VOX соответствует более высокой
чувствительности микрофона.
· При сканировании, FM радиоприеме или двухчастотном режиме эта
функция не работает.
Поиск CTCSS/DCS кодов (RC) --- Menu 6
Используя эту функцию можно производить поиск и запоминание CTCSS/DCS
кодов, передаваемых другими станциями, когда они работают на той же
частоте, но с другими CTCSS/DCS кодами.
1. В частотном режиме нажмите
+
для входа в
меню, на LCD дисплее отобразится "RC.***". (как на
Рис. 7).
Рис. 7
2. Начнется сканирование кодов.
3. Нажмите
для изменения режимов кодов, после поиска кода,
сканирование будет автоматически остановлено.
Режимы кодов:
CTCSS: 67.0-254.1 (CTCSS)
DCS: N023-N754 (Normal DCS)
DCS: I023-I754 (Inverse DCS)
4. После установки нажмите
для подтверждения. Нажмите
для
возврата в режим ожидания.
--
26 --
Внимание
· Если в одном из режимов кодов не удалось найти код, нажмите
для
изменения режима кодов и снова повторите поиск.
· Если вы хотите сохранить в канальном режиме, нажмите
+
(см.
Menu 26).

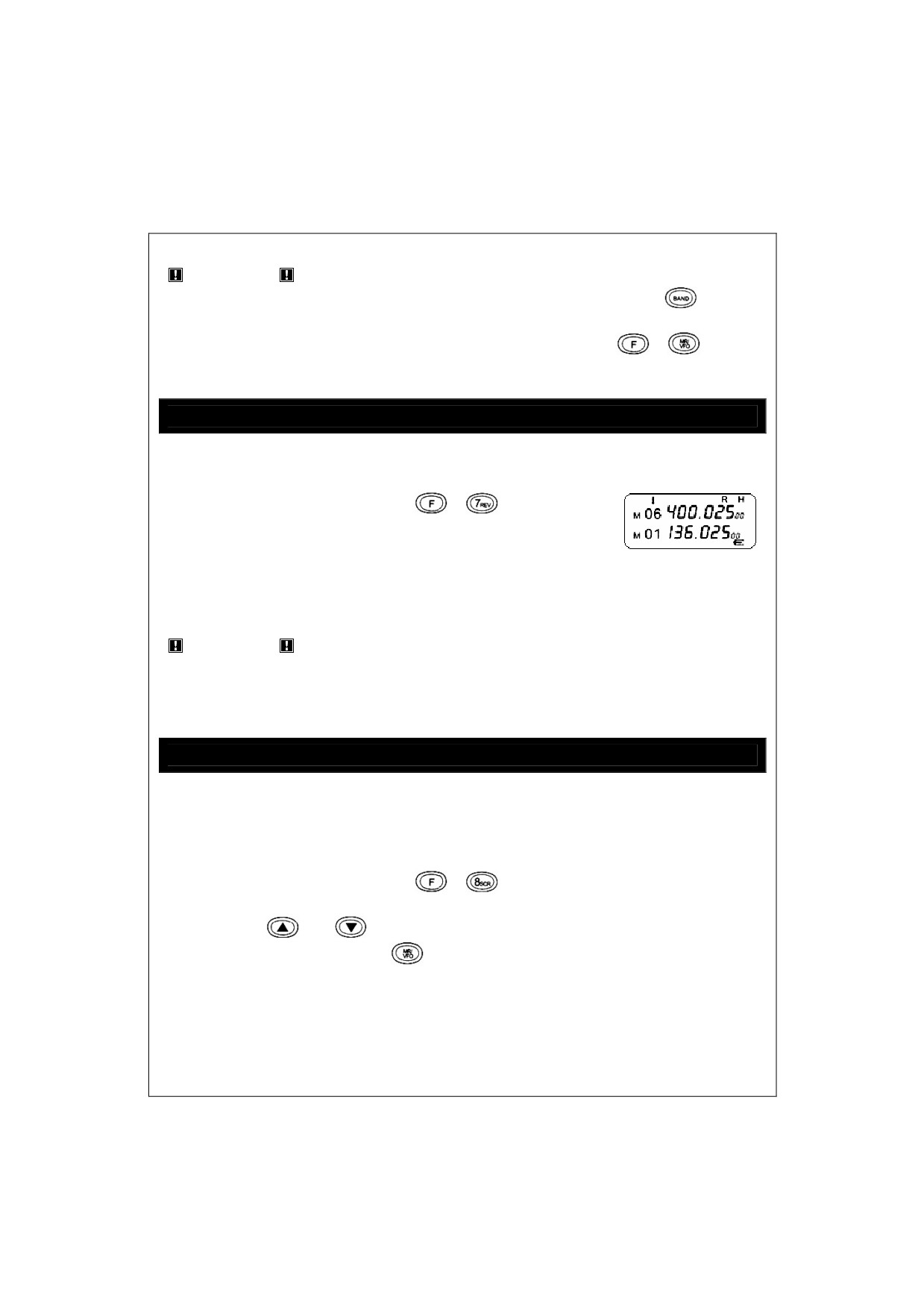

Реверс частот (REV) --- Menu 7
При использовании этой функции частоты приема и передачи меняются
местами вместе с установками их CTCSS/DCS кодов.
1. В режиме ожидания нажмите
+
для входа в
меню, на LCD дисплее отразится "R". (как на Рис. 8)
2. При настройке возможен периодический перебор
Рис. 8
значений ON или OFF.
3. После установки система автоматически сделает
подтверждение выбора и вернется в режим ожидания.
Внимание
· Функция REV доступна только в случае разных частот приема и передачи.
Эта функция не применима к работе на одной и той же частоте приема и
передачи.
Голосовой скремблер (маскиратор) (SCR) --- Menu 8
Эта функция гарантирует скрытость ваших переговоров т.к. при передаче
голоса через скремблер другие станции без голосового скремблера смогут
принимать ваш сигнал, но будет невозможно разобрать содержание вашей
передачи.
1. В режиме ожидания нажмите
+
для входа в меню, на LCD дисплее
отобразится "SCR.OFF".
2. Нажмите
или
для выбора "ON" или "OFF".
3. После установки нажмите
для подтверждения выбора и трансивер
автоматически вернется в режим ожидания.
--
27 --
Внимание
· Связь возможна только в случае одновременной работы на двух станциях
голосового скремблера.
· Перед использованием функции голосового скремблера необходимо
установить в систему его плату.
Режим двойного приема (Dual Watch) (DW) --- Menu 9
Когда эта функция включена вы можете принимать сигнал на основном и суб
каналах или частотах. Когда на каком либо канале или частоте будет прием
сигнала, начнет мигать " " напротив этого канала или частоты. Это относится и
к каналам FM радиоприемника. Если во время прослушивания на FM
радиоприемнике радиопрограммы основной канал примет сигнал, то канал FM
радиоприемника автоматически выключится до окончания разговора в
основном канале. В случае отсутствия переговоров в течении 5 секунд
трансивер возвратится в режим двойного приема.
Пример: Частота основного канала 460.125 МГц, частота суб канала 151.235
МГц. Для установки двойного приема необходимо выполнить следующие
операции:
1. В режиме ожидания нажмите
+
для входа в
меню, на LCD дисплее отобразится “DW” (как на Рис.
9).
Рис. 9
2. Периодически нажимайте
+
, для выбора
"ON" или "OFF".
3. После установки система автоматически подтвердит ваш выбор. Основной
и суб каналы установлены в режим двойного приема.
4. Если вы хотите вернуться в режим ожидания, нажмите
+
, на LCD
дисплее пропадет индикация "DW".
Внимание
· Если на каком либо канале или частоте принят сигнал, вы должны ответить
в течении 7 секунд. В противном случае трансивер вернется в режим
двойного приема.
· Если на суб канале нет приема сигнала, то передача возможна только на
основном канале.
· Вы должны выйти из этого режима перед изменением данных и
информации, о других частотах и каналах.
--
28 --
Установка канального шага (STP) --- Menu 10
Используя эту функцию можно выбрать шаг, с которым происходит установка
частоты в трансивере.
1. В режиме ожидания нажмите
+
+
для входа в меню, на LCD
дисплее отобразится "STP.**".
2. Нажмите
или
для выбора канального шага. Выбор возможен из
следующих значений 5 / 6.25 / 10 / 12.5 / 15 / 20 / 25 / 30 / 50 / 100 кГц.
3. После установки нажмите
для подтверждения. Нажмите
или
для возврата в режим ожидания.
Внимание
· Эта функция в канальном режиме является недействительной.
Установка смещения частоты --- Menu 11
Используя эту функцию можно установить смещение между частотами приема
и передачи. В основном это используется при работе с репитерами. Смещение
частоты для данного трансивера может составлять 0-69.995 МГц .
1. В режиме ожидания нажмите
+
+
для входа в меню, на LCD
дисплее отобразится "0.000 00".
2. Нажимайте цифровые клавиши для ввода величины желаемого смещения
частоты между приемом и передачей. Если вы хотите ввести 5 МГц, введите
,
,
,
,
3. После установки нажмите
. Нажмите
или
для возврата в
режим ожидания.
Внимание
· Для установки направления частотного смещения см. Menu 4.
Блокировка занятого канала (BCL) --- Menu 12
Когда эта функция включена, вы можете предотвратить передачу на частоте
других радиостанций, которые говорят. Если выбран канал, используемый
другими радиостанциями, то нажатие
приведет к звуковому сигналу,
--
29 --
издаваемому вашим трансивером и на LCD дисплее отобразится "BUSY". При
отпускании
сообщение "BUSY" исчезнет и трансивер возвратится в
режим приема.
1. В режиме ожидания нажмите
+
+
для входа в меню, на LCD
дисплее отобразится "BCL.***".
2. Нажмите
или
для выбора "ON" или "OFF".
3. После установки нажмите
для подтверждения, нажмите
или
для возврата в режим ожидания.
Внимание
· Включение этой функции может повлиять на ваш нормальный радиообмен.

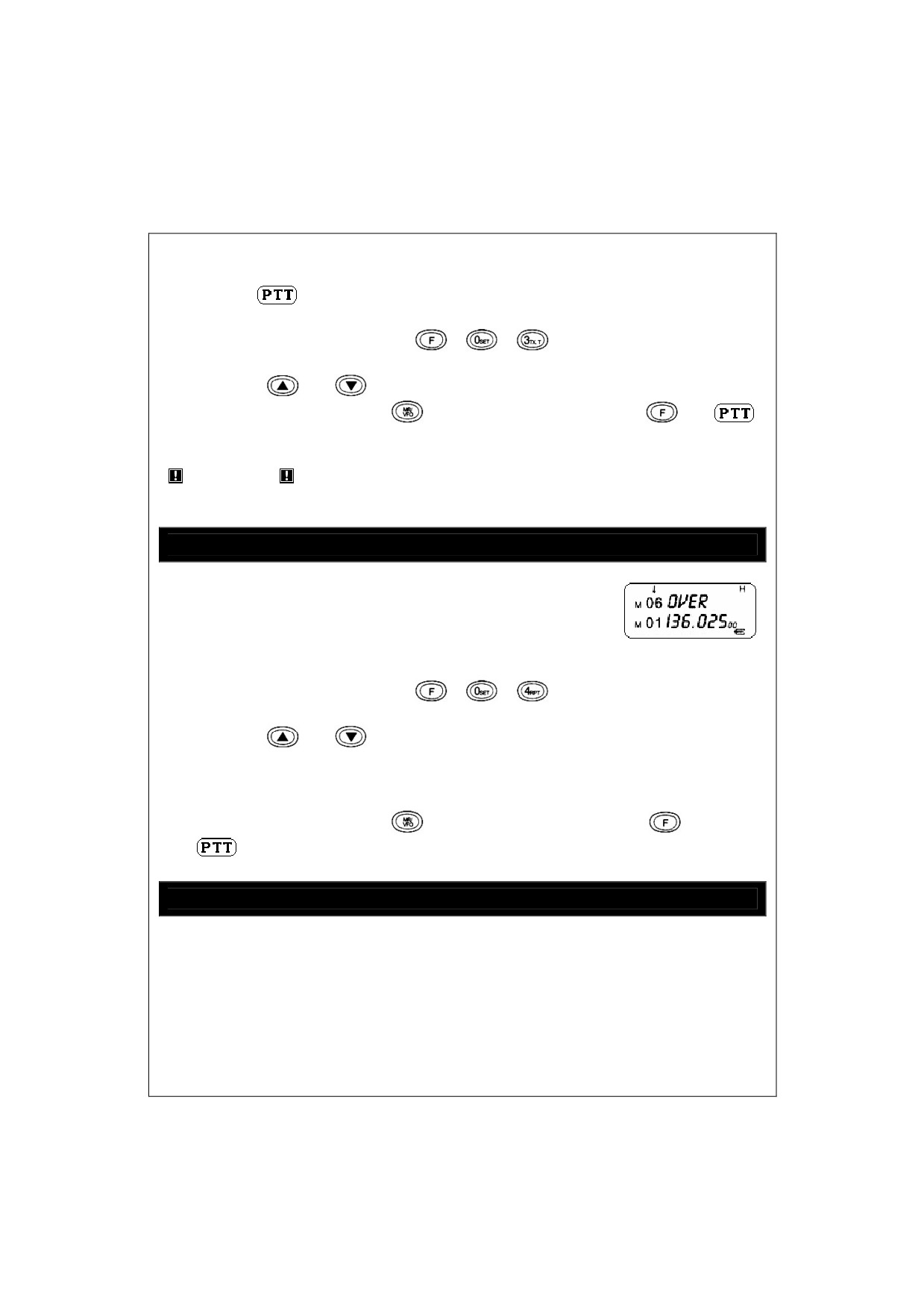

Ограничение времени непрерывной передачи (TOT) --- Menu 13
Эта функция ограничивает длительность непрерывной
передачи. Когда продолжительность вашей передачи
превысит установленное вами время, передача
остановится, вы услышите звуковой сигнал и на LCD
Рис. 10
дисплее отобразится "OVER" (как на Рис. 10).
1. В режиме ожидания нажмите
+
+
для входа в меню, на LCD
дисплее отобразится "TOT.***".
2. Нажмите
или
для выбора уровня времени ограничения. TOT на
этом трансивере может быть установлен в пределах 60-540 секунд и имеет
градации 1-9, уровень 1 соответствует 60 секундам, уровень 2 соответствует
120 секундам и т.д. OFF - нет ограничения по времени.
3. После установки нажмите
для подтверждения. Нажмите
или
для возврата в режим ожидания.
Режим индикации дисплея (DSP) --- Menu 14
Эта функция позволяет выбрать отображение на LCD дисплее по вашему
предпочтению.
--
30 --
1. В канальном режиме нажмите
+
+
для
входа в меню, на LCD дисплее отобразится "DSP.**"
2. Нажмите
или
для выбора одного из 3-х

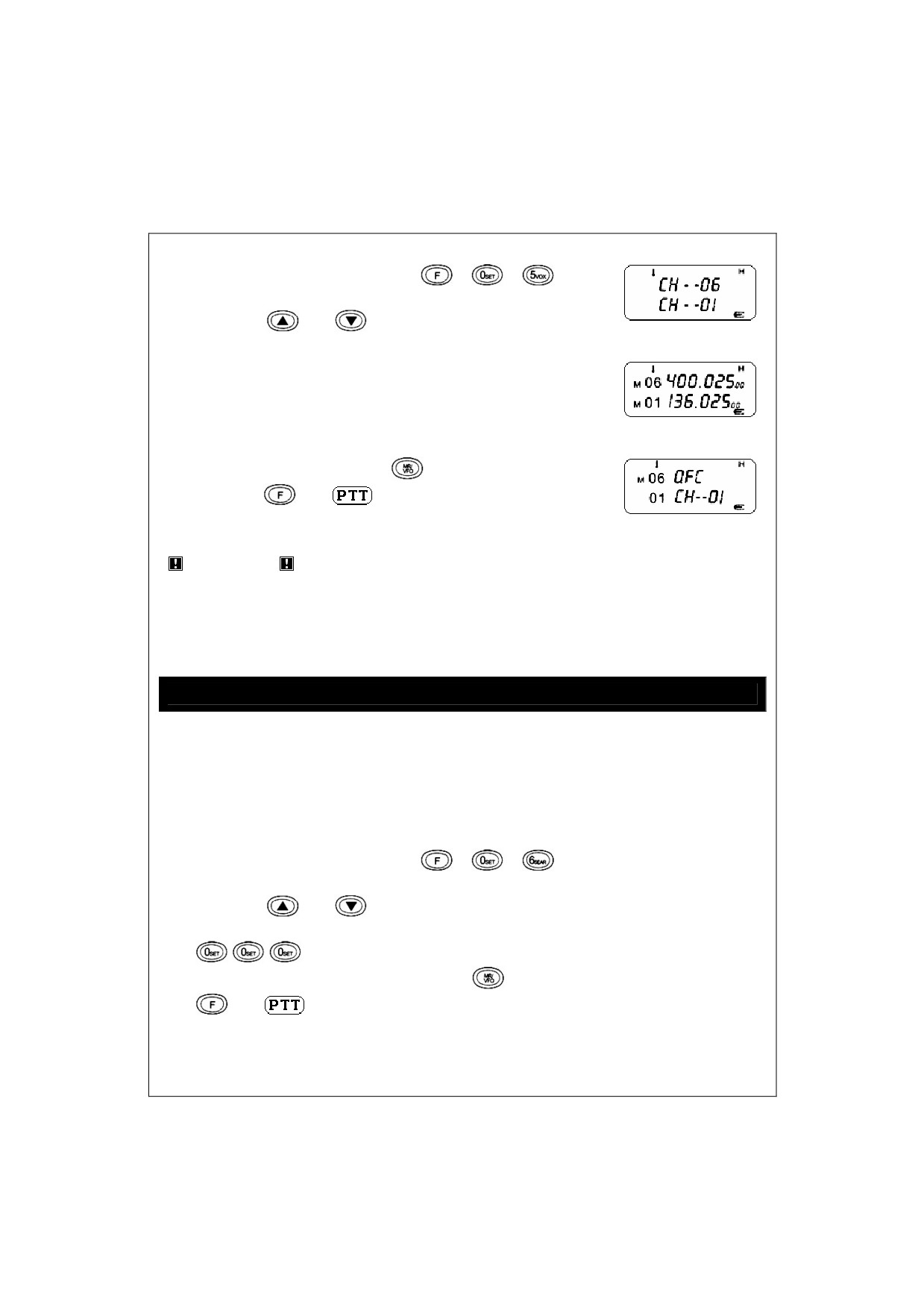

Рис. 11
вариантов индикации на дисплее.
· CH: индикация номера канала (как на Рис. 11).
· FR: индикация частоты канала + индикация номера
канала (как на Рис. 12).
· NA: индикация имени канала + индикация номера
Рис. 12
канала (как на Рис. 13).
3. После установки нажмите
для подтверждения,
нажмите
или
для возврата в режим
ожидания.
Рис. 13
Внимание
· Эта функция не работает в частотном режиме.
· Отображение имени канала не может быть показано до окончания
редактирования имени канала, в противном случае он будет отображаться
как номер канала. Для шагов по редактированию имени канала см. Menu 25.
Приоритетное сканирование (PCH) --- Menu 15
Используя эту функцию трансивера возможно контролировать канал или
частоту, используемую другими радиостанциями и проверять активность на
приоритетном канале / частоте.
Пример: В трансивере установлено 5 каналов и вы желаете установить CH-00 в
качестве приоритетного канала.
1. В канальном режиме нажмите
+
+
для входа в меню, на LCD
дисплее отобразится "PCH.**".
2. Нажмите
или
для выбора канала "0" , на LCD дисплее он
отображается как "PCH.0" или введите его номер напрямую, нажимая
,
,
3. После окончания установки нажмите
для подтверждения. Нажмите
или
для возврата в режим ожидания.
--
31 --
4. Если вы хотите осуществить приоритетное сканирование вверх, нажмите
+
+
. LCD дисплей отобразит "PRI.T". На LCD дисплее каналы
отображаются в следующей последовательности: 00->01->00->02->00->03
Если вы хотите осуществить приоритетное сканирование вниз, нажмите
+
+
. LCD дисплей отобразит "PRI.T". На LCD дисплее
каналы отображаются в следующей последовательности: 00->05->00->04-
>03->02
Внимание
· Эта функция недоступна в частотном режиме
· Порядок настройки сканирования описан в Menu (19), (20).
Установка ширины полосы частот (Wide/Narrow) (W/N) --- Menu 16
Эта функция используется для установки рабочей ширины полосы частот в
трансивере.
1. В режиме ожидания нажмите
+
+
для входа в меню, на LCD
дисплее отобразится "W/N.*".
2. Нажмите
или
для выбора W (wide 25 kHz) или N ( narrow 12.5
kHz). После установки нажмите
для подтверждения. Нажмите
или
для возврата в режим ожидания.
Внимание
· Трансивер, как правило, использует широкую полосу частот.
Удаление канала (DEL) --- Menu 17
Эта функция используется для удаления каналов из трансивера.
1. В канальном режиме нажмите
+
+
для входа в меню, на LCD
отобразится "DEL.0H".
2. Нажмите
или
для выбора канала, который необходимо удалить
или введите его номер напрямую с клавиатуры.
Пример: Если необходимо удалить CH-01, то введите
,
,
3. После установки нажмите
для подтверждения выбора. Напоминая вам
желаете ли вы провести удаление, на LCD дисплее отобразится "DEL?".
--
32 --
4. Если вы хотите его удалить снова нажмите
для подтверждения.
Сброс установок (RESET) --- Menu 18
1. В режиме ожидания нажмите
+
+
для
входа в меню, на LCD дисплее отобразится "RESET"
(как на Рис. 14).
Рис. 14
2. Нажмите
для подтверждения, на LCD дисплее
отобразится напоминание о сбросе установок "SURE?"
3. Если вы хотите осуществить сброс установок нажмите
для
подтверждения.
Внимание
· После перезапуска все каналы и информация, сохраненная в трансивере
будет удалена и произойдет возврат в режим VFO.
Сканирование вверх (Upward) и вниз (Downward) --- Menu 19 & 20
Используя эту функцию вы можете контролировать частоты других
радиостанций, а также проверять деятельность на определенных частотных
каналах.
1. В частотном режиме нажмите
+
или
для начала
сканирования. В соответствии с установленным шагом частоты, вы можете
сканировать вверх или вниз.
2. В канальном режиме нажмите
+
или
для начала
сканирования. В соответствии с установленными каналами, вы сможете
сканировать вверх или вниз по их номерам. Повторно нажмите
для
перехода к приоритетному сканированию.
Внимание
· По режиму приоритетного сканирования см. Menu 15.

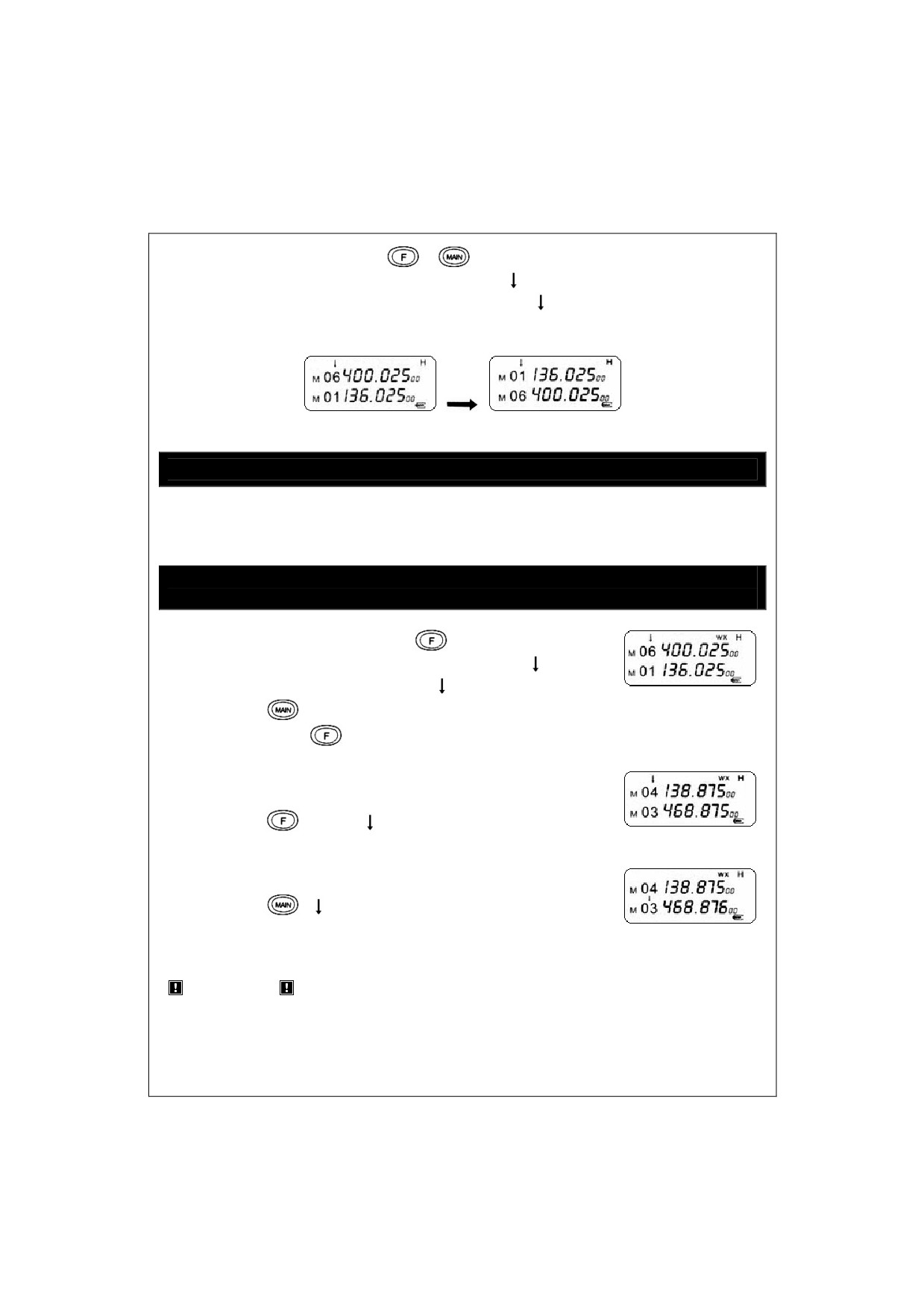

Переключение между основным и суб каналами --- Menu 21
Используя эту функцию вы можете переключаться между основным и суб
каналами при работе как в частотном, так и в канальном режимах.
--
33 --
В режиме ожидания нажмите
+
, частота или канал перейдет в
верхнюю или нижнюю строку на дисплее, но " " в верхнем ряду основного
канала останется на старом месте без изменения. " " по прежнему указывает на
частоту / канал, который является основным рабочим каналом, (как на Рис. 15)
Рис. 15
Передача вызывного тона 1750 Гц --- Menu 22
Эта функция используется европейскими пользователями для включения
передачи сигнала с тоном 1750 Гц.
Переключение частот приема/передачи при работе на разнесенных
частотах (Cross-Band) --- Menu 23
1. В режиме ожидания нажмите
+ LED, на LCD
дисплее отобразится "WX" (как на Рис. 16). " "
показывает частоту приема, без " " частоту передачи.
Рис. 16
2. Нажмите
для переключения.
3. Затем нажмите
+ LED для выхода из меню установки этой функции.
Пример: Частота основного канала 138.875 МГц, частота
суб канала 468.875 МГц.
a. Нажмите
+ LED, " " указывает на основной канал
Рис. 17
138.875 МГц (как на Рис. 17). Теперь 138.875 МГц
является частотой приема в то время как 468.875 МГц
является частотой передачи.
b. Нажмите
, " " укажет на суб канал 468.847 МГц
(как на Рис. 18). Теперь 468.875 МГц будет приемной
Рис. 18
частотой, а 138.875 МГц частотой передачи.
Внимание
· FM радиоприемник: возможна работа только на прием, более подробно по
частотам FM радиоприемника см. Menu 33.
--
34 --
· Когда эта функция включена другие функции являются недействительными
до тех пор, пока вы не отключите ее, и не услышите звуковой сигнал "beep".

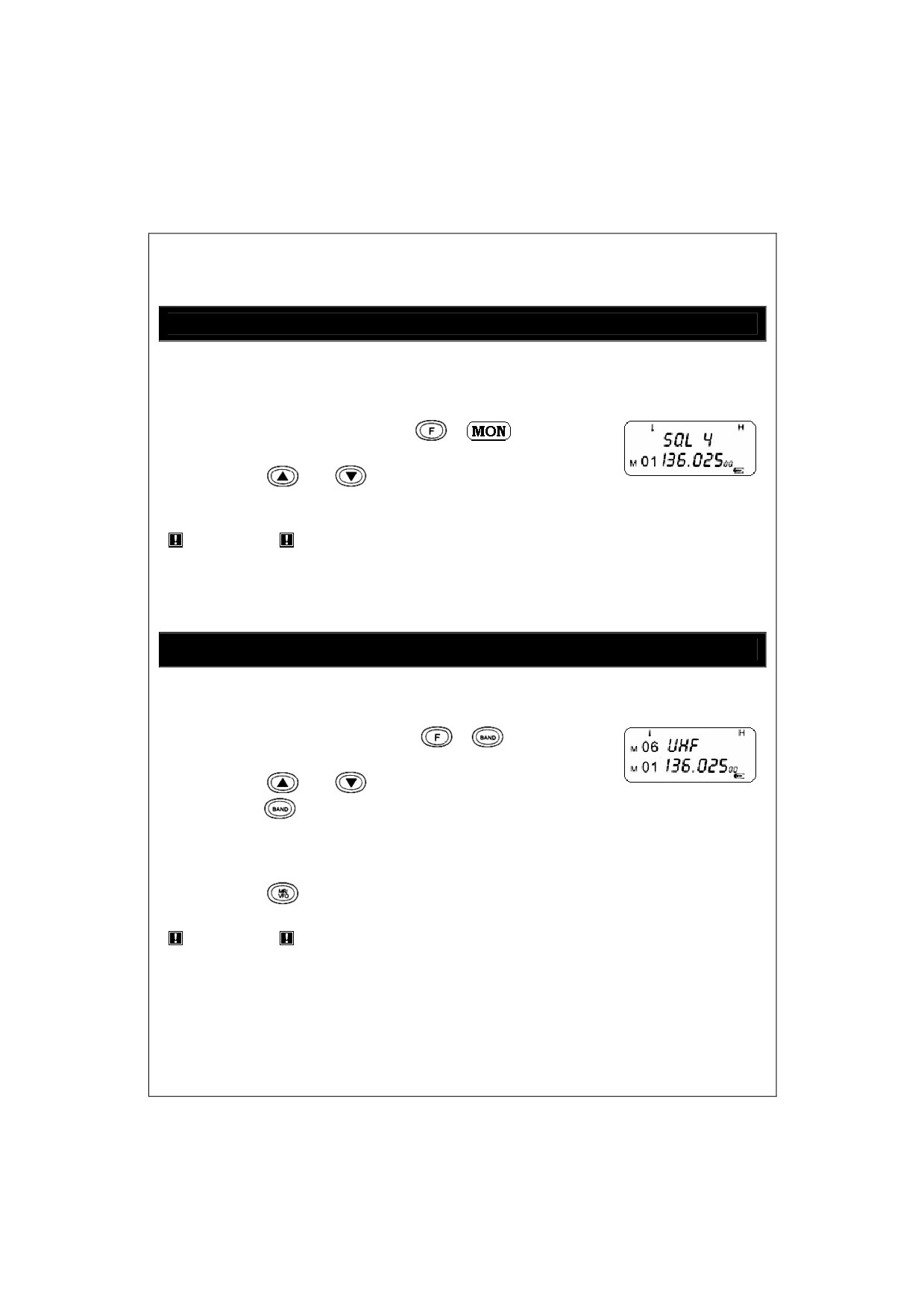

Установка уровня шумоподавления (Squelch Level) --- Menu 24
Эта функция позволяет устанавливать уровень на шумоподавителе для
включения "ON" или выключения "OFF" приема в зависимости от уровня
принимаемого сигнала.
1. В режиме ожидания нажмите
+
, на LCD
отобразится "SQL *" (как на Рис. 19).
2. Нажмите
или
для выбора уровня
Рис. 19
шумоподавления из значений 0-9.
Внимание
· Установка высокого уровня шумоподавления делает провалы при приеме
слабых сигналов, с другой стороны излишне низкий уровень
шумоподавления пропускает шумы при приеме сильных сигналов.
Редактирование названия канала --- Menu 25
Эта функция позволяет Вам редактировать названия каналов хранящихся в
памяти, что удобно для идентификации других пользователей.
1. В канальном режиме нажмите
+
. (как на Рис.
20).
Нажмите
или
для выбора символа, а затем
Рис. 20
нажмите
для перехода к установке следующего
символа. Название канала может состоять из
следующих символов: 26 букв: A-Z, 10 цифр: 0-9, 4
символа: ( - ) ( + ) ( * ) ( / )
2. Нажмите
для подтверждения и возврата в режим ожидания.
Внимание
· Название канала может состоять не больше, чем из 6 символов. Допустимо
любое название канала, состоящее из 1-6 символов.
· Выбор символа (-) означает, что этот символ пуст.
· Для отображения имени канала на дисплее см. Menu 14.
--
35 --
Запоминание канала в памяти --- Menu 26
Когда трансивер находится в режиме ожидания на рабочей частоте, введите
нужную частоту и параметры.
1. Нажмите
+
, на LCD дисплее отобразится
"SAV"H", (как на Рис. 21).
2. Нажмите
или
для выбора номера канала.
Рис. 21
3. Нажмите
на дисплее отобразится "SAVE?". (как
на Рис. 22).
4. Повторно нажмите
для сохранения.
Рис. 22
Пример:
Канал 3 (прием и передача на одной частоте).
Частота приема: 466.675 МГц CTCSS: 71.9 кГц
Частота передачи: 466.675 МГц CTCSS: 71.9 кГц
Канал 5 (прием и передача на разных частотах)
Частота приема: 465.575 МГц
Частота передачи: 460.575 МГц CTCSS: 88.5 кГц
Первым сохраним канал 3.
a. Во время работы в частотном режиме последовательно введите на
клавиатуре
,
,
,
,
,
b. Нажмите
+
, а затем нажмите
для входа в режим установки
CTCSS кодов (см. Menu 2). Нажмите
или
для выбора при приема
CTCSS кода 71.9 кГц, затем нажмите
для подтверждения выбора.
c. Нажмите
+
, а затем нажмите
для ввода CTCSS кода (см.
Menu 3). Нажмите
или
для выбора при передаче CTCSS кода 71.9
кГц, затем нажмите
для подтверждения выбора.
d. Нажмите
+
, а затем нажмите
или
для выбора номера
канала "SAV.3H".
e. Снова нажмите
для подтверждения. Если вы не установите CTCSS код,
управление групповым шагом не будет работать.
--
36 --
Теперь сохраним канал 5:
a. Во время работы в частотном режиме последовательно введите на
клавиатуре
,
,
,
,
,

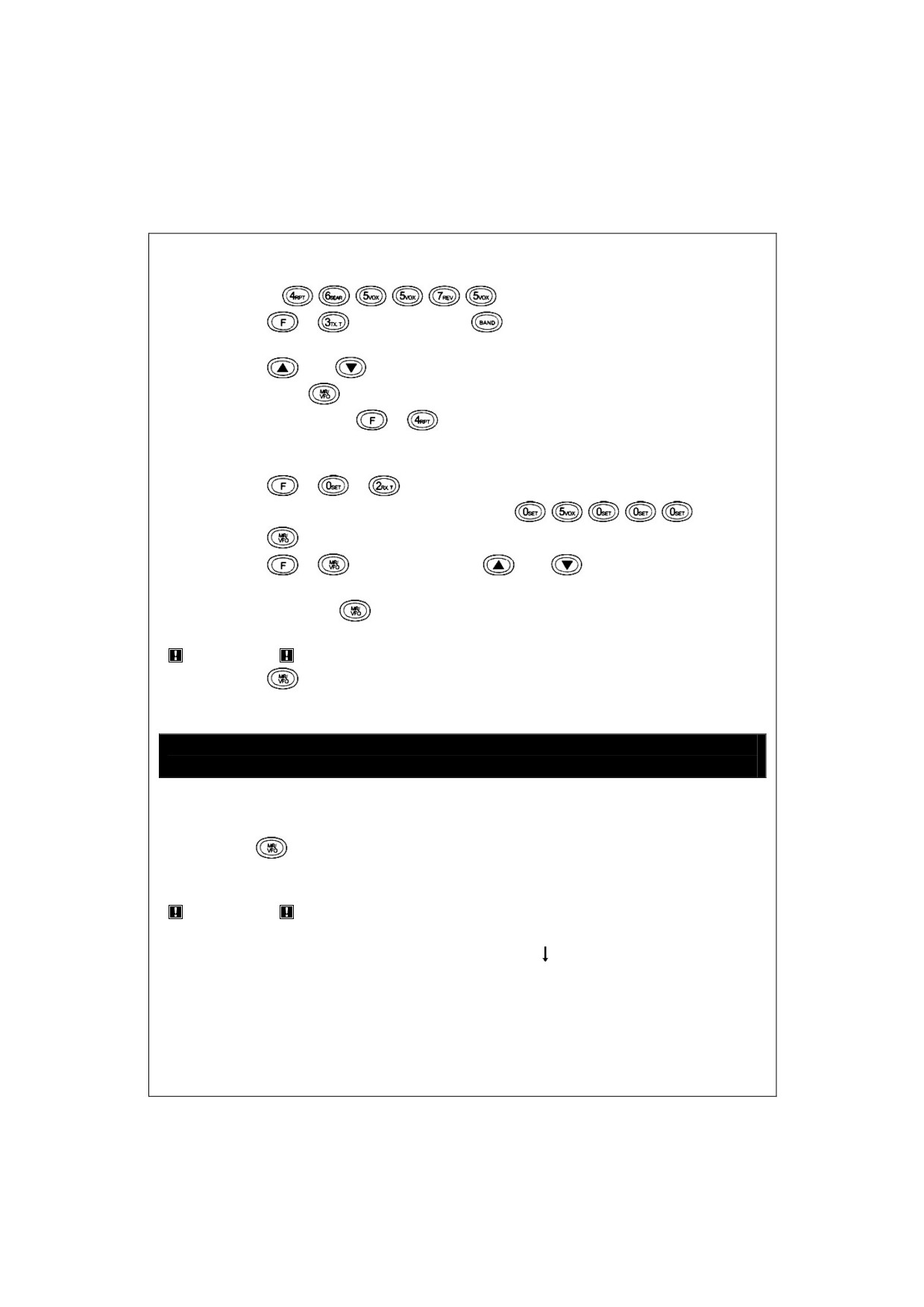

b. Нажмите
+
, затем нажмите
для входа в режим установки
CTCSS кодов.
c. Нажмите
или
для выбора при передаче CTCSS кода 88.5 кГц,
затем нажмите
для подтверждения выбора.
d. Повторно нажимайте
+
до тех пор, пока направление сдвига
частот приема и передачи (направление репитерного сдвига) не будет
установлено на (-). (см. Menu 11).
e. Нажмите
+
+
, затем последовательно введите с клавиатуры
величину сдвига частот приема и передачи
,
,
,
,
f.
Нажмите
для подтверждения выбора.
g. Нажмите
+
, а затем нажмите
или
для выбора номера
канала "SAV.5H".
h. Повторно нажмите
для подтверждения.
Внимание
· Нажмите
для переключения трансивера между частотным режимом и
канальным режимом после сделанных установок, (см. Menu 27).

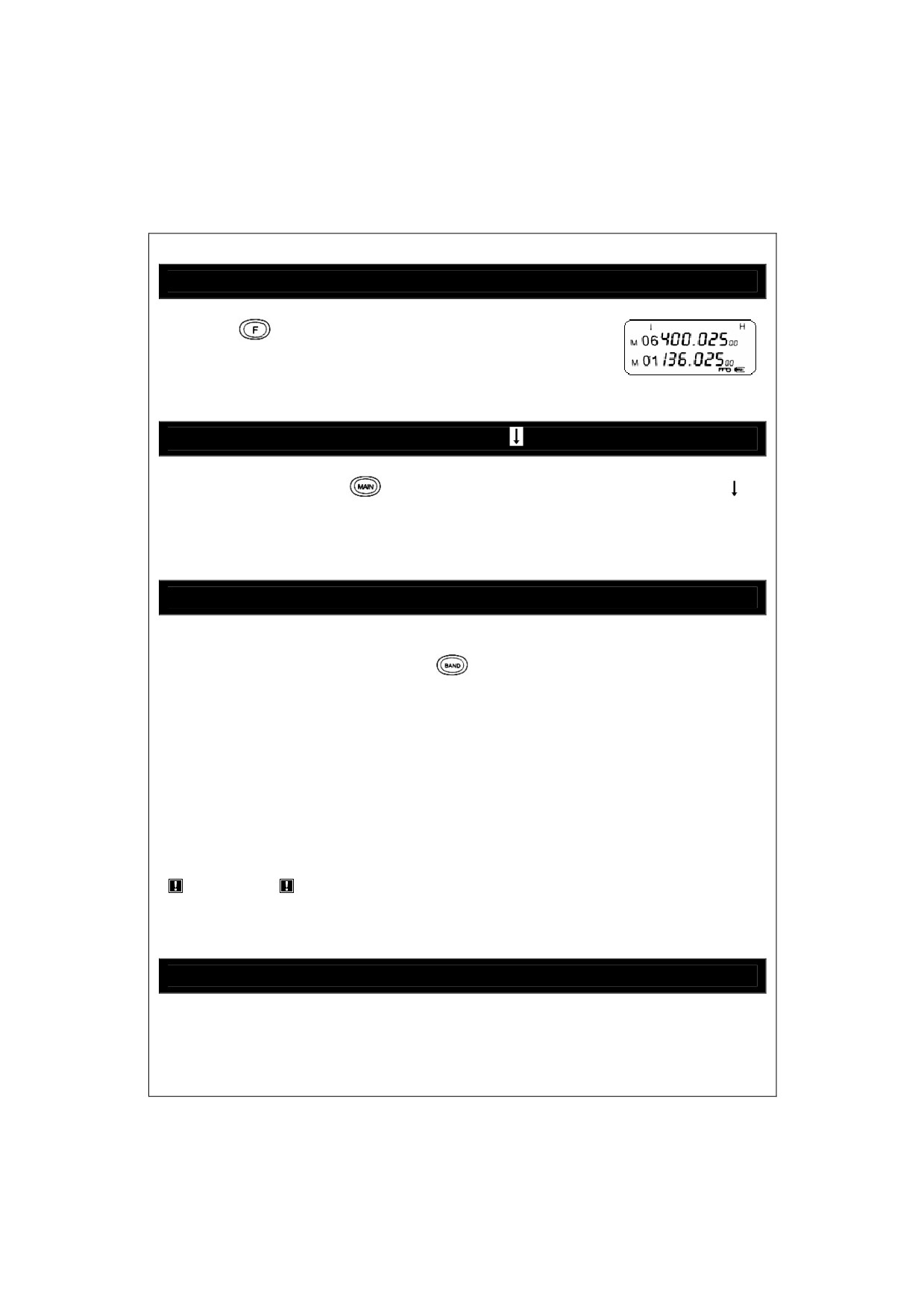

Переключение между частотным и канальным режимами --- Menu
27
Данная функция позволяет переключать трансивер между частотным режимом
работы и канальным режимом работы.
Нажимайте
каждый раз, когда надо переключить режим между частотным
и канальным.
Внимание
· Переключение между частотным и канальным режимами возможно только
тогда, когда LCD дисплей показывает символ " ".
--
37 --
Блокировка клавиатуры --- Menu 28
Нажмите
более чем на 2 секунды для блокировки
клавиатуры; повторное нажатие приводит к снятию
блокировки клавиатуры, (как на Рис. 23).
Рис. 23
Переключение символа " " --- Menu 29
Каждое нажатие кнопки
производит переключение символа-указателя " "
между основной частотой/каналом и суб частотой/каналом. Далее вы можете
изменять частоту или данные, такие как частота, номер канала, мощность,
CTCSS / DCS код и так далее.
Переключение частотных диапазонов --- Menu 30
Эта функция удобна для выбора частотного диапазона работы трансивера.
1. В частотном режиме нажимайте
для выбора частотного диапазона. На
LCD дисплее отобразится "F*".
2. Отображение частотного диапазона происходит в следующей
последовательности: F0->F1->F2->F3->F4->F0
Диапазоны частот имеют частотные границы, указанные ниже:
F0: 88-108 МГц
F1: 136-173.995 МГц
F2: 350-389.995 МГц
F3: 400-469.995 МГц
F4: 470-519.995 МГц
Внимание
· Выбирайте точный диапазон частот, если вы превысите диапазон частот, то
трансивер вернется к первоначальному диапазону.
Список для сканирования (Scan list) --- Menu 31
С помощью этой функции можно выбрать каналы, которые вы выбираете для
сканирования или исключаете из процесса сканирования.
--
38 --
1. В канальном режиме нажмите
+
, на LCD дисплее отобразится
"S", что означает, что канал принят к сканированию.
2. Снова нажмите
+
, на LCD дисплее не будет "S", что означает, что
канал, который вы выбираете, исключен из процесса сканирования.
Внимание
· О функциях сканирования см. Menu 15, 19, 20.

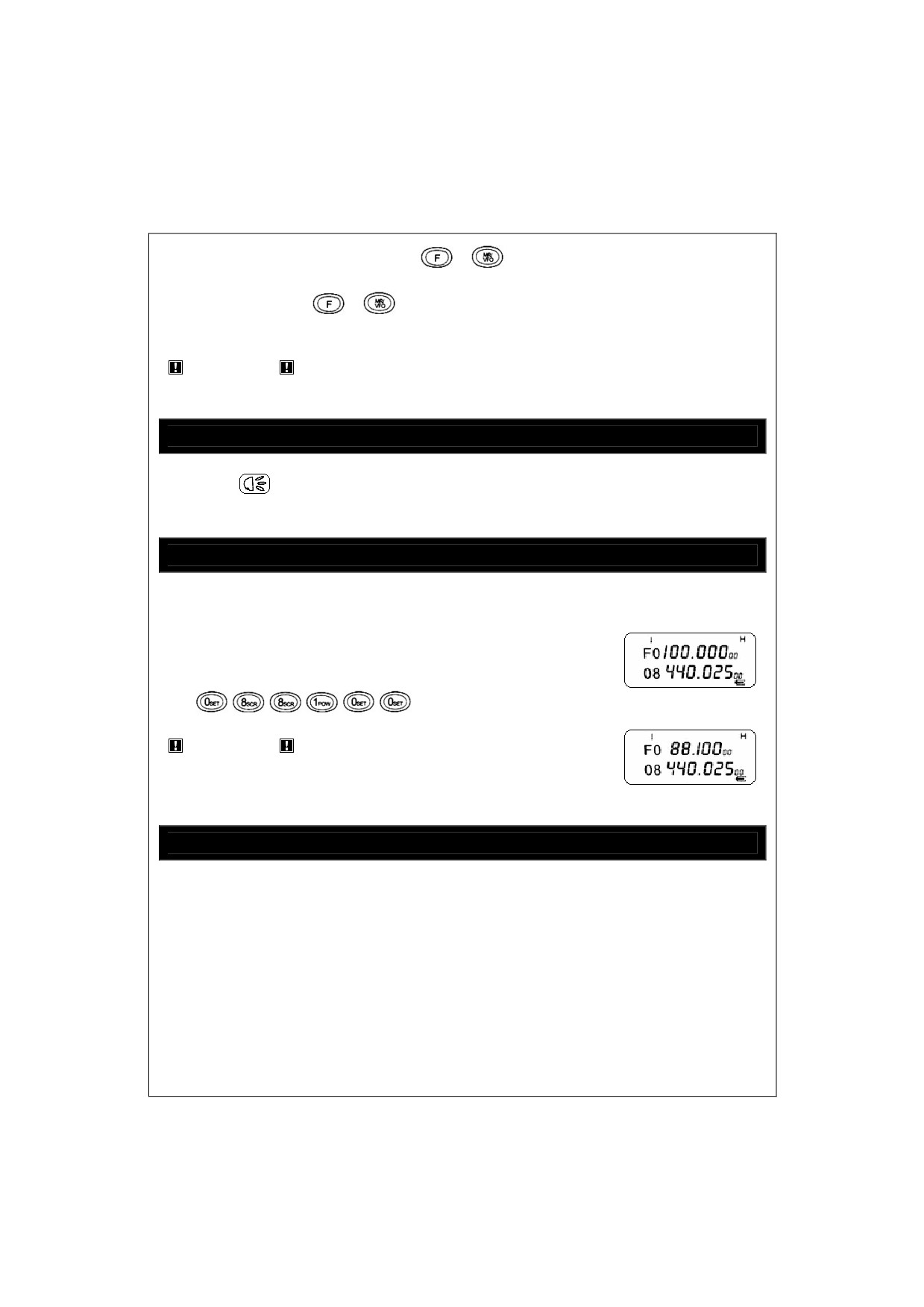

Фонарик --- Menu 32
Нажмите
, фонарик включится; повторное нажатие приведет к его
выключению.
FM радиоприемник --- Menu 33
В частотном режиме введите частоту для FM радиоприема, границы диапазона
частот FM радиоприема: 88-108 МГц.
Пример: FM частота: 88.1 МГц
1. В частотном режиме (F0-F4), (как на Рис. 24).
2. Введите на клавиатуре значение частоты
Рис. 24
,
,
,
,
,
(как на Рис. 25).
Внимание
· Частота FM радиоприема также может быть запомнена
в памяти в виде канала.
Рис. 25
Программирование с PC
Трансивер может быть запрограммирован с компьютера. Подробно о процессе
программирования см. В описании программного обеспечения “QS PC
software”.
--
39 --
Случаи блокировки передачи сигнала
1. При блокировке занятого канала. На LCD дисплее отображается "BUSY".
2. При раскрытии PLL. на LCD дисплее отображается "LOST".
3. В случае снижения напряжения батареи ниже нормального уровня. На LCD
отображается "LOW".
4. В случае превышения времени непрерывной передачи свыше
установленного в TOT. На LCD дисплее отображается "OVER".
5. В случае работы на частотном диапазоне 470-519.995 МГц. На LCD дисплее
отображается "DIS".
Приложение 1: Список CTCSS кодов (Гц)
CTCSS
1
67.0
12
97.4
23
141.3
34
179.9
45
225.7
2
69.3
13
100.0
24
146.2
35
183.5
46
229.1
3
71.9
14
103.5
25
151.4
36
186.2
47
233.6
4
74.4
15
107.2
26
156.7
37
189.9
48
241.8
5
77.0
16
110.9
27
159.8
38
192.8
49
250.3
6
79.7
17
114.8
28
162.2
39
196.6
50
254.1
7
82.5
18
118.8
29
165.5
40
199.5
8
85.4
19
123.0
30
167.9
41
203.5
9
88.5
20
127.3
31
171.3
42
206.5
10
91.5
21
131.8
32
173.8
43
210.7
11
94.8
22
136.5
33
177.3
44
218.1
--
40 --
Приложение 2: Список DCS кодов
DCS
1
D023N
55
D325N
82
D516N
109
D032I
136
D172I
163
D346I
2
D025N
56
D331N
83
D523N
110
D036I
137
D174I
164
D351I
3
D026N
57
D332N
84
D526N
111
D043I
138
D205I
165
D356I
4
D031N
58
D343N
85
D532N
112
D047I
139
D212I
166
D364I
5
D032N
59
D346N
86
D546N
113
D051I
140
D223I
167
D365I
6
D036N
60
D351N
87
D565N
114
D053I
141
D225I
168
D371I
7
D043N
61
D356N
88
D606N
115
D054I
142
D226I
169
D411I
8
D047N
62
D364N
89
D612N
116
D065I
143
D243I
170
D412I
9
D051N
63
D365N
90
D624N
117
D071I
144
D244I
171
D413I
10
D053N
64
D371N
91
D627N
118
D072I
145
D245I
172
D423I
11
D054N
65
D411N
92
D631N
119
D073I
146
D246I
173
D431I
12
D065N
66
D412N
93
D632N
120
D074I
147
D251I
174
D432I
13
D071N
67
D413N
94
D664N
121
D114I
148
D252I
175
D445I
14
D072N
68
D423N
95
D662N
122
D115I
149
D255I
176
D446I
15
D073N
69
D431N
96
D664N
123
D116I
150
D261I
177
D452I
16
D074N
70
D432N
97
D703N
124
D122I
151
D263I
178
D454I
17
D114N
71
D445N
98
D712N
125
D125I
152
D265I
179
D455I
18
D115N
72
D446N
99
D723N
126
D131I
153
D266I
180
D462I
19
D116N
73
D452N
100
D731N
127
D132I
154
D271I
181
D464I
20
D122N
74
D454N
101
D732N
128
D134I
155
D274I
182
D465I
21
D125N
75
D455N
102
D734N
129
D143I
156
D306I
183
D466I
22
D131N
76
D462N
103
D743N
130
D145I
157
D311I
184
D503I
23
D132N
77
D464N
104
D754N
131
D152I
158
D315I
185
D506I
24
D134N
78
D465N
105
D023I
132
D155I
159
D325I
186
D516I
25
D143N
79
D466N
106
D025I
133
D156I
160
D331I
187
D523I
26
D145N
80
D503N
107
D026I
134
D162I
161
D332I
188
D526I
27
D152N
81
D506N
108
D031I
135
D165I
162
D343I
189
D532I
28
D155N
82
D516N
109
D032I
136
D172I
163
D346I
190
D546I
29
D156N
83
D523N
110
D036I
137
D174I
164
D351I
191
D565I
30
D162N
84
D526N
111
D043I
138
D205I
165
D356I
192
D606I
31
D165N
85
D532N
112
D047I
139
D212I
166
D364I
193
D612I
32
D172N
86
D546N
113
D051I
140
D223I
167
D365I
194
D624I
33
D174N
87
D565N
114
D053I
141
D225I
168
D371I
195
D627I
34
D205N
88
D606N
115
D054I
142
D226I
169
D411I
196
D631I
--
41 --
35
D212N
89
D612N
116
D065I
143
D243I
170
D412I
197
D632I
36
D223N
90
D624N
117
D071I
144
D244I
171
D413I
198
D654I
37
D22bN
91
D627N
118
D072I
145
D245I
172
D423I
199
D662I
38
D226N
92
D631N
119
D073I
146
D246I
173
D431I
200
D664I
39
D243N
93
D632N
120
D074I
147
D251I
174
D432I
201
D703I
40
D244N
94
D664N
121
D114I
148
D252I
175
D445I
202
D712I
41
D245N
95
D662N
122
D115I
149
D255I
176
D446I
203
D723I
42
D246N
96
D664N
123
D116I
150
D261I
177
D452I
204
D731I
43
D251N
97
D703N
124
D122I
151
D263I
178
D454I
205
D732I
44
D252N
98
D712N
125
D125I
152
D265I
179
D455I
206
D734I
45
D255N
99
D723N
126
D131I
153
D266I
180
D462I
207
D743I
46
D261N
100
D731N
127
D132I
154
D271I
181
D464I
208
D754I
47
D263N
101
D732N
128
D134I
155
D274I
182
D465I
48
D265N
102
D734N
129
D143I
156
D306I
183
D466I
49
D266N
103
D743N
130
D145I
157
D311I
184
D503I
50
D271N
104
D754N
131
D152I
158
D315I
18b
D506I
51
D274N
105
D023I
132
D155I
159
D325I
186
D516I
52
D306N
106
D025I
133
D156I
160
D331I
187
D523I
53
D311N
107
D026I
134
D162I
161
D332I
188
D526I
54
D315N
108
D031I
135
D165I
162
D343I
189
D532I
--
42 --
Приложение 3: Спецификация
Общие характеристики
Частотный диапазон
Прием
Передача
FM (F0)
88-108 МГц
OFF
VHF (F1)
136-173.995 МГц
136-173.995 МГц
UHF1 (F2)
350-389.995 МГц
350-389.995 МГц
UHF2 (F3)
400-469.995 МГц
400-469.995 МГц
UHF3 (F4)
470-519.995 МГц
OFF
Частотная стабильность
5 PPM
Источник питания
7.2 В постоянного тока
(перезаряжаемая Li-ion батарея)
Каналы памяти
200 каналов
Расположение антенны
Индуктивно нагруженная антенна
Импеданс антенны
50 Ом
Размеры
110 мм х 56 мм х 37 мм
Передатчик
Выходная мощность
H>5Вт M>2.5Вт L>1Вт
Режим модуляции (wide/narrow)
F3E / F3E
Максимальная девиация частоты
<5 кГц / <2.5 кГц
(wide/narrow)
Паразитные излучения
<7 мкВт
Ток потребления
<1.5 А (5Вт)
CTCSS/DCS девиация (wide/narrow)
0.75 кГц ±50 Гц, 0.37 кГц ±30 Гц
Искажение модуляции
<5%
Приемник
Чувствительность
-122dB (12dB с/ш)
Мощность аудио сигнала
0.5 Вт
Аудио искажения
<10%
Блокировка
>85dB
Интермодуляционные искажения (wide/narrow)
>60dB
>55dB
Избирательность по соседнему каналу (wide/narrow)
>65dB
>60dB
· Заявленные технические характеристики могут быть изменены без
предварительного уведомления.
--
43 --
Приложение 4: Список частот LPD каналов
Метка
Канал
МГц
Метка
Канал
МГц
Метка
Канал
МГц
LPD-01
01
433,075
LPD-24
24
433,650
LPD-47
47
434,225
LPD-02
02
433,100
LPD-25
25
433,675
LPD-48
48
434,250
LPD-03
03
433,125
LPD-26
26
433,700
LPD-49
48
434,275
LPD-04
04
433,150
LPD-27
27
433,725
LPD-50
50
434,300
LPD-05
05
433,175
LPD-28
28
433,750
LPD-51
51
434,325
LPD-06
06
433,200
LPD-29
29
433,775
LPD-52
52
434,350
LPD-07
07
433,225
LPD-30
30
433,800
LPD-53
53
434,375
LPD-08
08
433,250
LPD-31
31
433,825
LPD-54
54
434,400
LPD-09
09
433,275
LPD-32
32
433,850
LPD-55
55
434,425
LPD-10
10
433,300
LPD-33
33
433,875
LPD-56
56
434,450
LPD-11
11
433,325
LPD-34
34
433,900
LPD-57
57
434,475
LPD-12
12
433,350
LPD-35
35
433,925
LPD-58
58
434,500
LPD-13
13
433,375
LPD-36
36
433,950
LPD-59
59
434,525
LPD-14
14
433,400
LPD-37
37
433,975
LPD-60
60
434,550
LPD-15
15
433,425
LPD-38
38
434,000
LPD-61
61
434,575
LPD-16
16
433,450
LPD-39
39
434,025
LPD-62
62
434,600
LPD-17
17
433,475
LPD-40
40
434,050
LPD-63
63
434,625
LPD-18
18
433,500
LPD-41
41
434,075
LPD-64
64
434,650
LPD-19
19
433,525
LPD-42
42
434,100
LPD-65
65
434,675
LPD-20
20
433,550
LPD-43
43
434,125
LPD-66
66
434,700
LPD-21
21
433,575
LPD-44
44
434,150
LPD-67
67
434,725
LPD-22
22
433,600
LPD-45
45
434,175
LPD-68
68
434,750
LPD-23
23
433,625
LPD-46
46
434,200
LPD-69
69
434,775
Приложение 5: Список частот PMR каналов
Метка
Канал
МГц
Метка
Канал
МГц
PMR-01
01
446.00625
PMR-05
05
446.05625
PMR-02
02
446.01875
PMR-06
06
446.06875
PMR-03
03
446.03125
PMR-07
07
446.08125
PMR-04
04
446.04375
PMR-08
08
446.09375
--
44 --
Приложение 6: Список частот FRS & GMRS каналов
Метка
Канал
МГц
Метка
Канал
МГц
FRS-01
FRS-1k
462.5625
FRS-12
FRS-12k
467.6625
FRS-02
FRS-2k
462.5875
FRS-13
FRS-13k
467.6875
FRS-03
FRS-3k
462.6125
FRS-14
FRS-14k
467.7125
FRS-04
FRS-4k
462.6375
FRS-15
GMRS-15к
462.550
FRS-05
FRS-5k
462.6625
FRS-16
GMRS-16к
462.575
FRS-06
FRS-6k
462.6875
FRS-17
GMRS-17к
462.600
FRS-07
FRS-7k
462.7125
FRS-18
GMRS-18к
462.625
FRS-08
FRS-8k
467.5625
FRS-19
GMRS-19к
462.650
FRS-09
FRS-9k
467.5875
FRS-20
GMRS-20к
462.675
FRS-10
FRS-10k
467.6125
FRS-21
GMRS-21к
462.700
FRS-11
FRS-11k
467.6375
FRS-22
GMRS-22к
462.725
--
45 --



















///////////////////////////////////////
