Швейная машина Janome MV523, MV527s, MV530s. Инструкция по эксплуатации
ВАЖНАЯ ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ
Настоящее изделие не подлежит использованию лицами (включая детей) с ограниченными физическими
или психическими возможностями и пониженной психомоторикой, а также лицам, не имеющим опыта обращения
или необходимых знаний без надлежащего присмотра или инструктажа со стороны лиц, отвечающих
за их безопасность. Необходимо присматривать за детьми, чтобы они не использовали изделия как игрушку.
При использовании электротехнических изделий необходимо соблюдать базовые правила техники безопасности,
включая:
Настоящая швейная машина предназначена исключительно для бытового применения.
Перед началом использования швейной машины внимательно ознакомьтесь со всеми инструкциями по
эксплуатации.
ОПАСНОСТЬ —
Для снижения риска поражения электрическим током:
Запрещается оставлять настоящее изделие без присмотра, если оно подключено к электрической сети.
После использования и перед чисткой в обязательном порядке отключайте изделие от электрической сети.
ПРЕДУПРЕЖДЕНИЕ —
Для снижения риска ожогов, возгорания, поражения
электрическим током или травмирования:
1. Не позволяйте использовать изделие в качестве игрушки. Если изделие используется детьми или вблизи
от них, должен быть обеспечен тщательный присмотр.
2. Данное изделие должно использоваться исключительно по своему прямому назначению, описанному
в руководстве для владельца.
Используйте только принадлежности, рекомендованные производителем и описанные в настоящем
руководстве.
3. Запрещается эксплуатировать данную швейную машину при наличии повреждений провода питания
или штепсельной розетки, если она повреждена или падала, в том числе и в воду.
Обращайтесь с данной швейной машиной к ближайшему официальному дилеру или в сервисный центр
для проверки, ремонта и регулировки электрических или механических компонентов.
4. Запрещается эксплуатировать настоящее изделие, если какое-либо вентиляционное отверстие закрыто.
Очищайте вентиляционные отверстия швейной машины и педали от скопившихся ниток, пыли и остатков
материи.
5. Не допускайте попадания посторонних предметов в вентиляционные отверстия.
6. Не используйте вне помещений.
7. Не эксплуатируйте в местах распыления аэрозолей или местах, где используется кислород.
8. Чтобы отключить питание, переведите все органы управления в выключенное положение ("O"),
затем извлеките вилку из розетки.
9. Извлекая вилку розетки, не тяните за провод. Беритесь за саму вилку, а не за провод.
10. Держите пальцы на безопасном расстоянии от движущихся частей. Особую осторожность следует проявлять
при обращении с иглой или вблизи нее.
11. Использовать только соответствующую операцию. Использование несоответствующей игольной пластины
может вызвать поломку иглы.
12. Не используйте гнутые иглы.
13. Не тяните и не толкайте ткань по время шитья. Это может вызвать отклонение и последующую поломку иглы.
14. Выключайте машину ("O") при выполнении работ в зоне иглы, таких как вдевание нити в иглу, замена иглы,
наматывание нитки на бобину, замена прижимной лапки и т.д.
15. Всегда отключайте машину из электрической розетки при проведении профилактических работ, смазки,
снятии панелей и других процедур, описанных в этой инструкции.
СОХРАНЯЙТЕ ЭТИ ИНСТРУКЦИИ
Примечание: Включая первый раз швейную машину, подложите ненужный кусок ткани под прижимную лапку.
Без заправки нитей запустите машину на несколько минут. Вытрите масло, которое может выступить.
СОДЕРЖАНИЕ
РАЗДЕЛ l
РАЗДЕЛ lV
ОСНОВНЫЕ ДЕТАЛИ И УЗЛЫ
ДОПОЛНИТЕЛЬНЫЕ ШВЕЙНЫЕ ТЕХНИКИ
Наименование частей
56
Обработка края
21
Множественный зигзаг
21
РАЗДЕЛ ll
Краеобметочный стежок
22
ПОДГОТОВКА К ШИТЬЮ
Тройной усиленный стежок
22
Съёмный рукав
7
Пришивание пуговиц
23
Стандартные аксессуары
7
Изготовление петли
24
Подключение питания к машине
8
Автоматическая петля
25-26
Ножная педаль
8
Зажгутованная петля
27
Подсветка
9
Пришивание молнии
28
Как снять и пристегнуть прижимную лапку
9
Потайная строчка
29
Смена игл
10
Роликовый шов
30
Соотношения игл и ниток
10
Установка катушечных стержней
11
РАЗДЕЛ V
Установка и снятие шпульного колпачка
11
ДЕКОРАТИВНЫЕ СТРОЧКИ
Намотка шпульки
12
Шов ракушка
31
Заправка шпульного колпачка
13
Образцы стежков стреч
31
Заправка нити в машину
14
Буфы
32
Вытягивание нижней нити
15
Образцы атласных стежков
32
Регулировка натяжения верхней нити
16
Декоративная строчка
33
Выбор образцов строчек
17
Регулировка длины стежка
17
РАЗДЕЛ Vl
Регулировка ширины стежка
17
УХОД ЗА МАШИНОЙ
Кнопка реверса
18
Как разобрать и собрать челночный механизм 33
Отключение тканенаправителей
18
Чистка тканенаправителей
34
Смазка машины
34
РАЗДЕЛ lll
Возможные неисправности
35
ОСНОВНЫЕ ШВЕЙНЫЕ ТЕХНИКИ
Прямая строчка
19
Смена направления шитья
19
Направительные линии на игольной пластине..20
Поворотные углы
20
Зигзаг
20
3
4
РАЗДЕЛ l
ОСНОВНЫЕ ДЕТАЛИ И УЗЛЫ

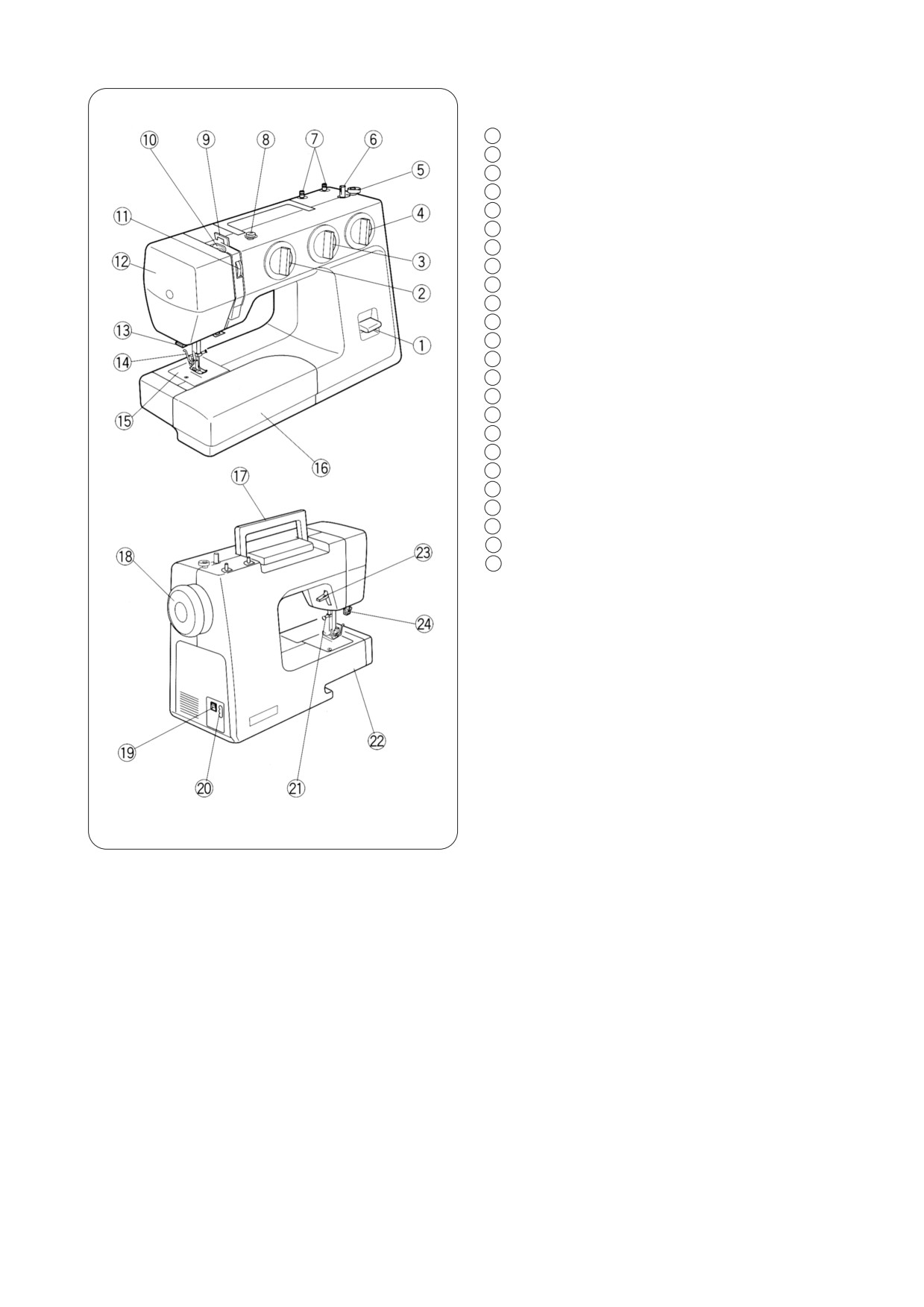

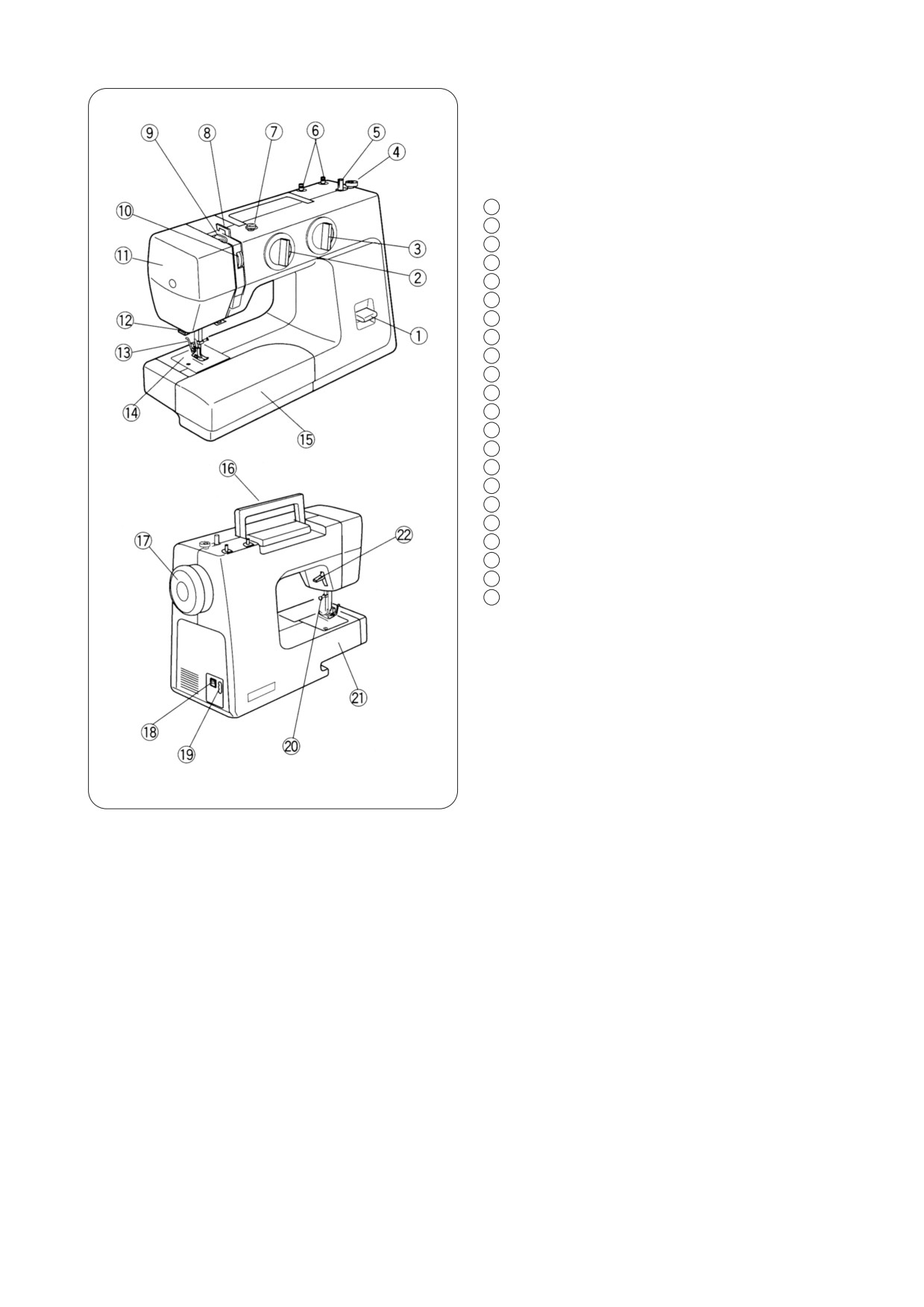

Наименования частей (MV523)
1
Кнопка реверса
2
Ручка выбора строчек
3
Ручка выбора длины стежка
4
Стопор намотки шпульки
5
Шпиндель намотки шпульки
6
Катушечные стержни
7
Направитель намотки шпульки
8
Нитенаправитель
9
Нитеводитель
10
Реле натяжения нити
11
Передняя панель
12
Нитеобрезатель
13
Держатель прижимной лапки
14
Игольная пластина
15
Дополнительный столик
16
Ручка для переноса
17
Маховое колесо
18
Выключатель питания
19
Разъём машины
20
Винт игольного стержня
21
Свободный рукав
22
Рычаг подъёма лапки
5
Наименования частей (MV527s/MV530s)
1
Кнопка реверса
2
Ручка выбора строчек
3
Ручка выбора длины стежка
4
Ручка выбора ширины стежка
5
Стопор намотки шпульки
6
Шпиндель намотки шпульки
7
Катушечные стержни
8
Направитель намотки шпульки
9
Нитенаправитель
10
Нитеводитель
11
Реле натяжения нити
12
Передняя панель
13
Нитеобрезатель
14
Держатель прижимной лапки
15
Игольная пластина
16
Дополнительный столик
17
Ручка для переноса
18
Маховое колесо
19
Выключатель питания
20
Разъём машины
21
Винт игольного стержня
22
Свободный рукав
23
Рычаг подъёма лапки
24
Рычаг петли
6
РАЗДЕЛ ll
ПОДГОТОВКА К ШИТЬЮ
Съёмный рукав
Съёмный столик увеличивает рабочую поверхность
и легко снимается для кругового шитья.
Как снять столик:
Потяните в сторону за столик как показано на
рисунке.
Как установить столик:
Установите столик в пазы и пристегните к машине.
Преимущества работы со съемным столиком:
• ткань не собирается вокруг иглы
при обработке карманов, усилении разрезов
и линий пояса.
• легко шить рукава, пояса, брюки и любые
другие круговые изделия.
• удобно штопать носки, накладывать заплатки
на области локтей, колен, детскую одежду.

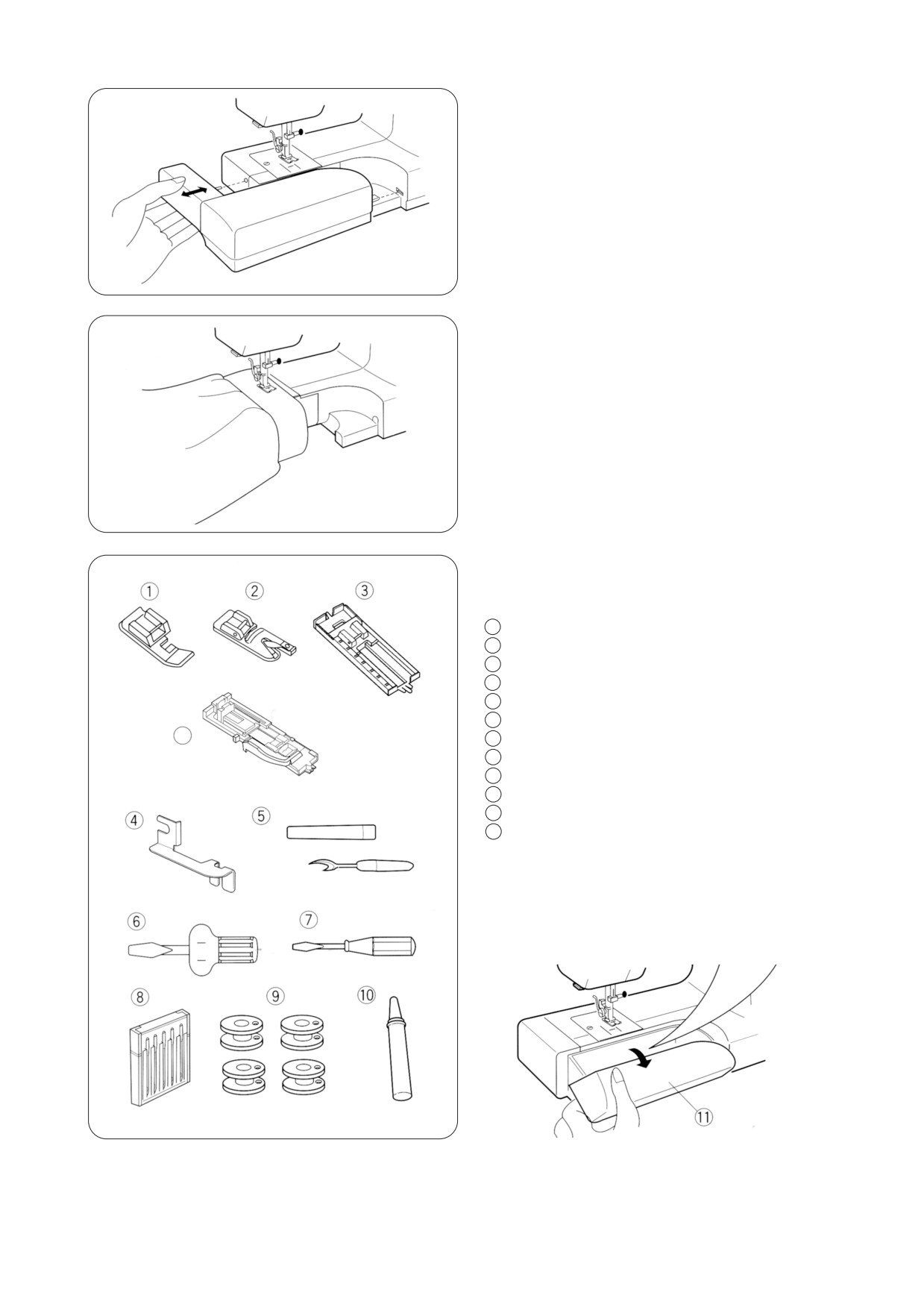

Набор стандартных аксессуаров
и их расположение
1
Лапка для пришивания молнии
2
Лапка подрубатель
3
Рамка для петли (MV523);
R
Лапка для автоматической петли (MV527s/MV530s)
4
Направитель шва
5
Вспарыватель швов
R
6
Большая отвёртка
7
Малая отвёртка
8
Набор игл
9
Шпульки
10
Масло
11
Дополнительный столик
7

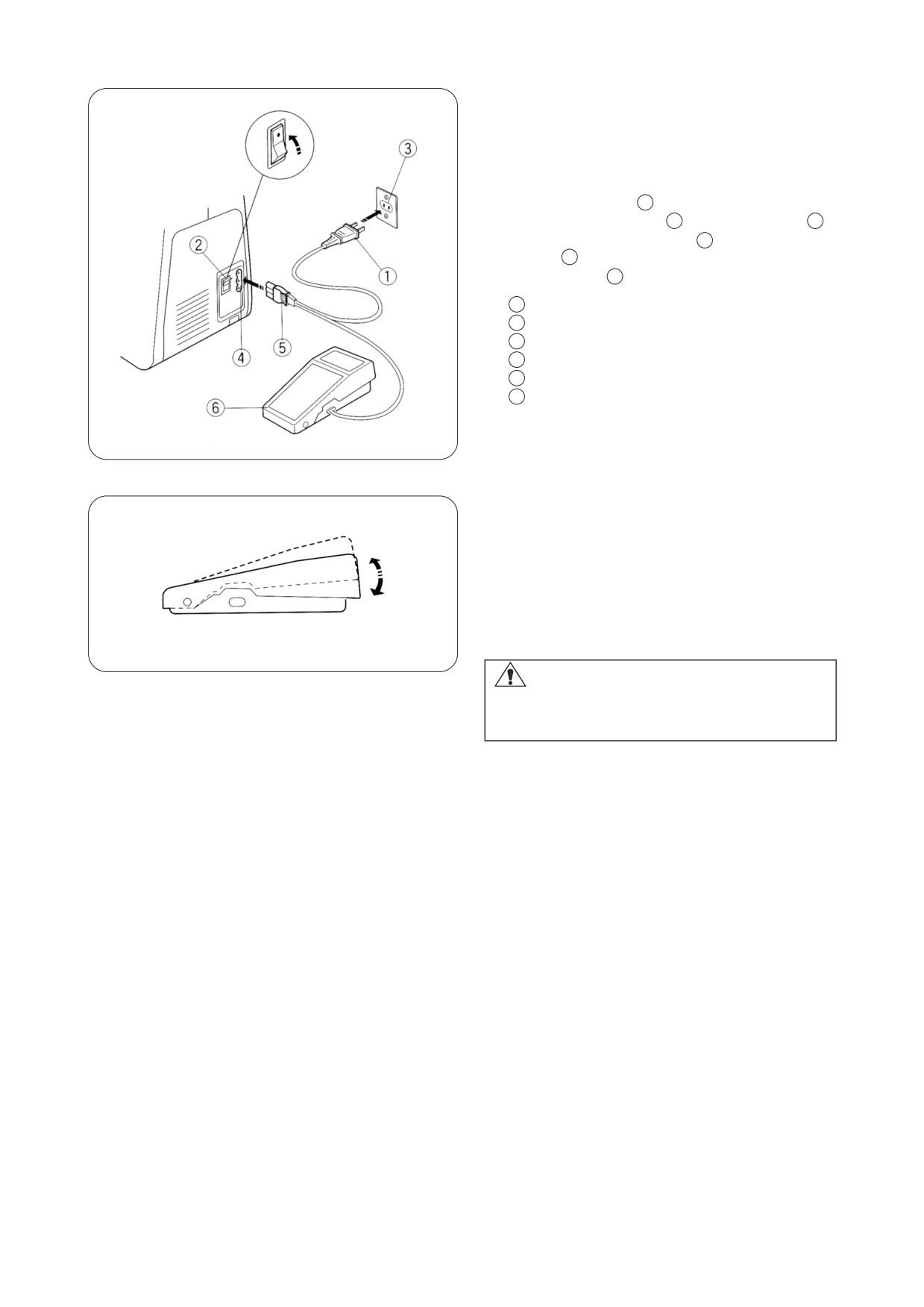

Подключение питания к машине
Перед подключением шнура, убедитесь,
что напряжение и частота в Вашей сети соответствуют
напряжению и частоте, указанным на машине.
1. Отключите питание
2
2. Вставьте вилку машины 5 в разъём машины
4
3. Вставьте вилку подключения 1 в электрическую
розетку
3
4. Выключателем 2 включите питание и свет.
1
Вилка подключения
2
Выключатель питания
3
Электрическая розетка
4
Разъём машины
5
Вилка машины
6
Педаль
Контроль скорости шитья
Скорость шитья регулируется ножной педалью.
Чем сильнее нажимать на педаль, тем быстрее
работает машина.
ВНИМАНИЕ:
Символ «О» на выключателе машины означает,
что питание отключено.
8

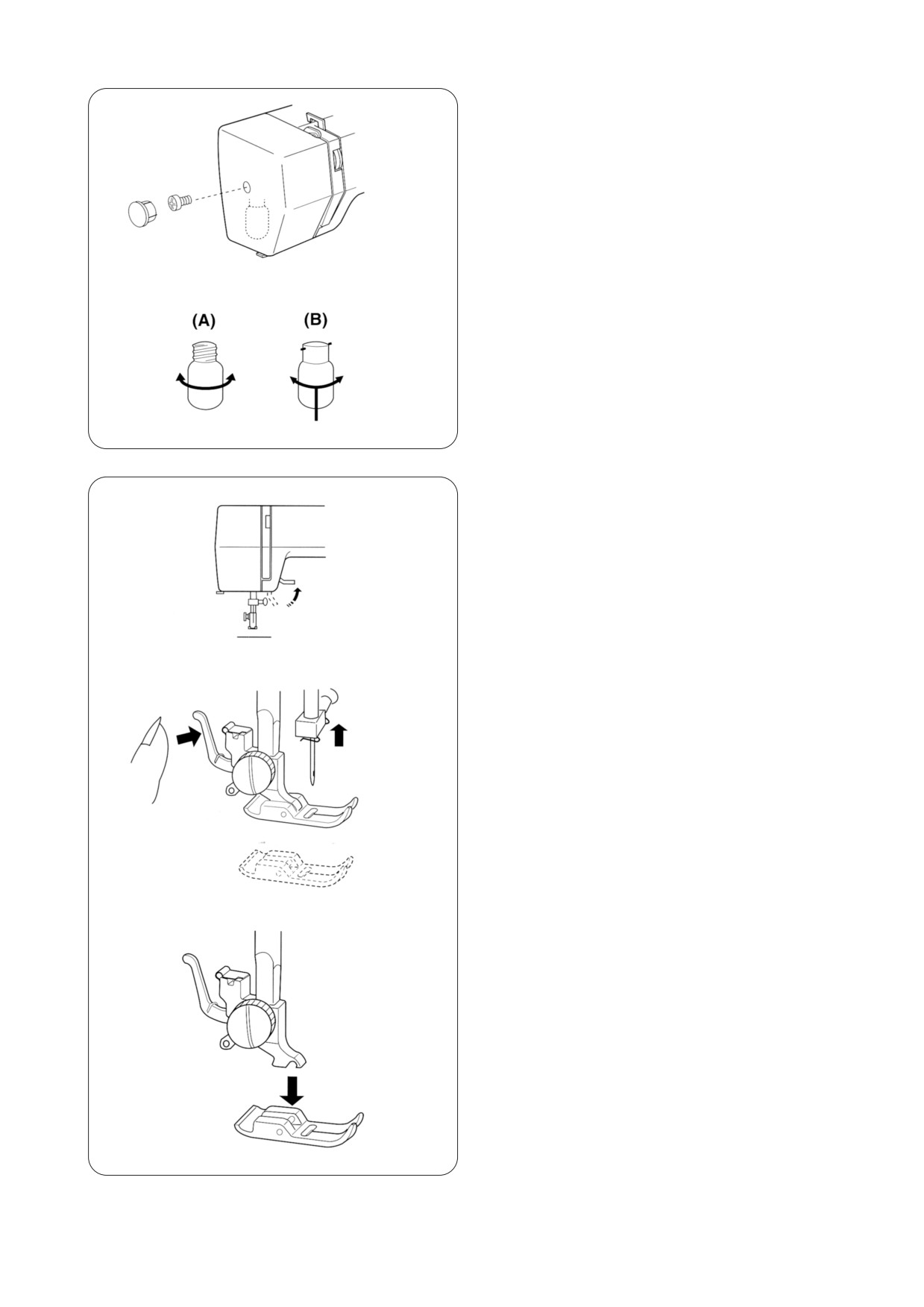

Подсветка
Лампочка расположена за передней панелью.
Чтобы сменить лампочку, отверните установочный
винт и снимите переднюю панель.
* Перед заменой лампочки отключите питание.
(А) • Чтобы снять лампочку, выкручивайте влево.
• Чтобы установить новую, вкручивайте вправо.
(В)• Чтобы снять лампочку, надавите и поверните
влево.
• Чтобы установить новую, вставьте и поверните
вправо.
Как снять и пристегнуть прижимную лапку
Как снять прижимную лапку
Поверните на себя маховое колесо и поднимите
иглу в верхнее положение.
Поднимите прижимную лапку.
Нажмите на рычаг позади держателя прижимной
лапки.
Лапка отскочит.
Как пристегнуть прижимную лапку
Расположите лапку так, чтобы канавка на лапке
находилась прямо под желобком держателя лапки.
Опустите держатель вниз и пристегните лапку.
9
Смена игл
Отключите питание.

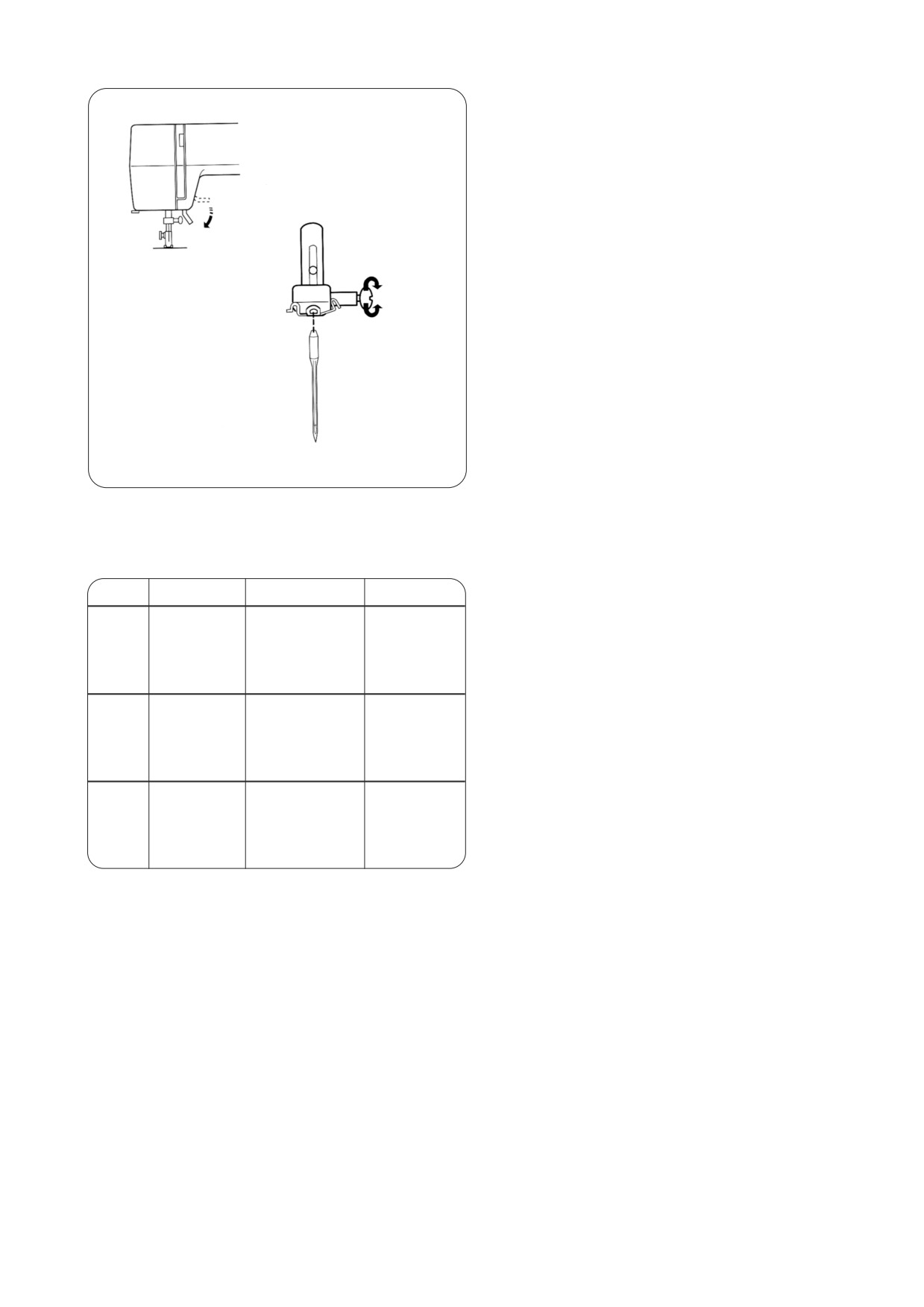

Поверните на себя маховое колесо, поднимите иглу
и опустите прижимную лапку.
Ослабьте игольный винт, поворачивая его против
часовой стрелки.
Выньте иглу из зажима.
Вставьте новую иглу плоской стороной от себя.
Вставляя новую иглу, подтолкните ее вверх
и отверткой затяните игольный винт.
• Периодически проверяйте качество иглы
на наличие заусенцев или повреждений.
Некачественные и поврежденные иглы могут
порвать или испортить трикотаж, шелк и тонкие
ткани.
Таблица соотношений игл и нитей
• Общие правила: тонкие нити и иглы
Ткань
Нитки
Размер иглы
используются при работе с тонкими тканями,
Батист
Шёлк №80-100
№9/65-11/75
толстые нити и иглы при работе с толстыми
Жоржет
Хлопок №80-100
Лёгкие
тканями. Перед началом работы всегда пробуйте
Трико
Синтетическая
ткани
совместимость иглы и нити на отдельном кусочке
Шерсть
нить №80-100
Полиэстер
ткани, соответствующем ткани для изделия.
• Верхняя и нижняя нити должны быть
Шёлк №50
№11/75-№14/90
Хлопок
одинаковыми.
Хлопок №60-80
Средние
Полиэстер
• При работе с очень тонкими, синтетическими
ткани
Тонкий трикотаж
Синтетика №50-80
№14/90
и растягивающимися тканями используйте
Шерсть
Хлопок №50
иглы с голубым наконечником. Игла с голубым
Джинса
Шёлк №50
№14/90-16/100
наконечником предотвращает пропуски
Джерси
Хлопок №40-50
стежков.
Тяжелые
Пальтовая
Синтетика №40-50
• При работе с очень тонкими тканями
ткани
Драпировочная
Шёлк №30
прокладывайте кусочек бумаги
Хлопок №50
№16/100
для предотвращения разрывов волокон.
10
Установка катушечных стержней
Катушечные стержни держат катушку, с которой
плавно отматывается нить.
Для работы поднимите катушечные стержни вверх.
Утопите вниз по окончании работы.
1
Верхняя нить
2
Отверстие
3
Запутанная нить
ПРИМЕЧАНИЕ:
При использовании нити, склонной запутываться
вокруг катушечного стержня, пропустите ее сквозь
отверстие катушечного стержня как показано
на рисунке.
Отверстие должно находиться напротив катушки.

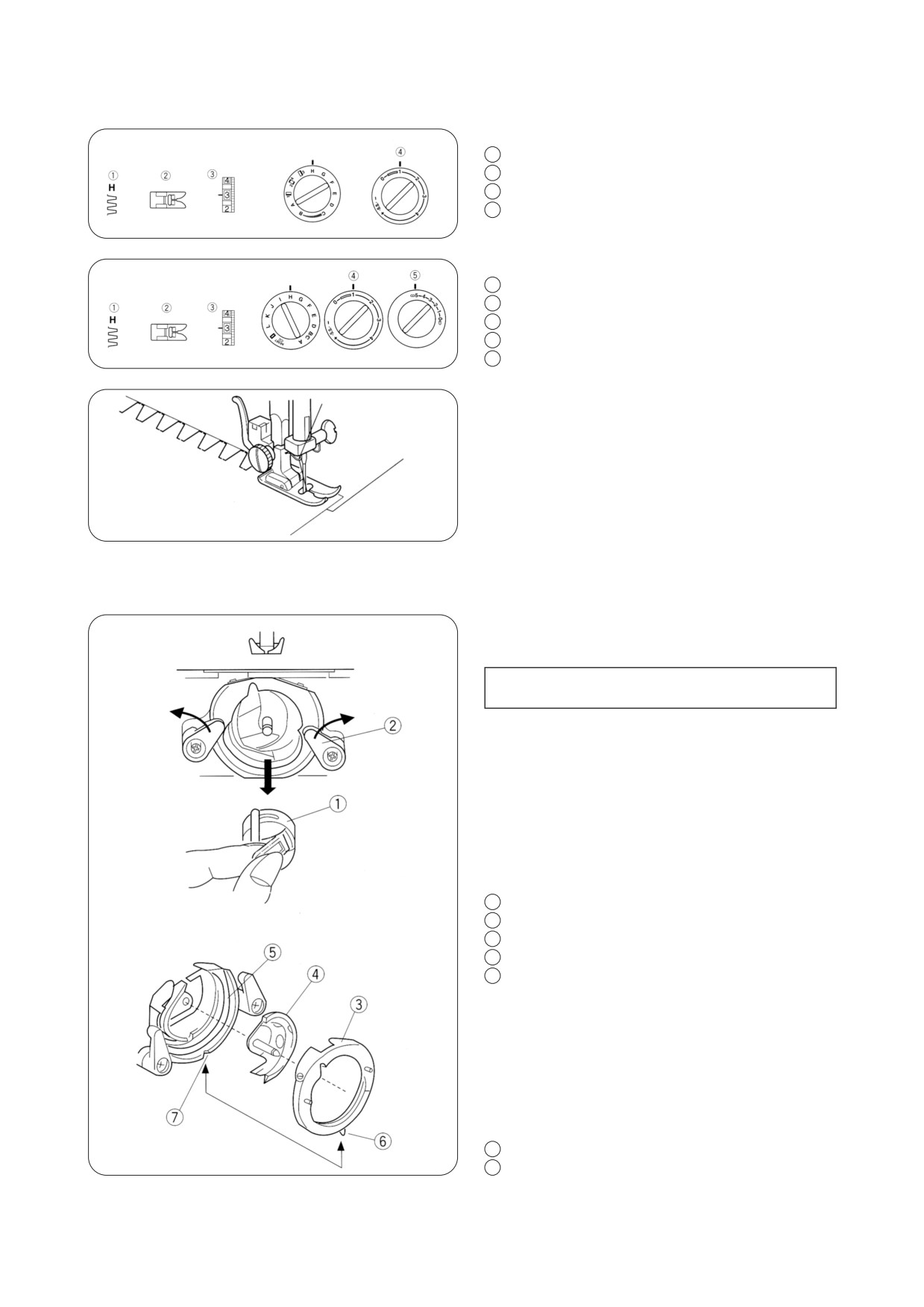

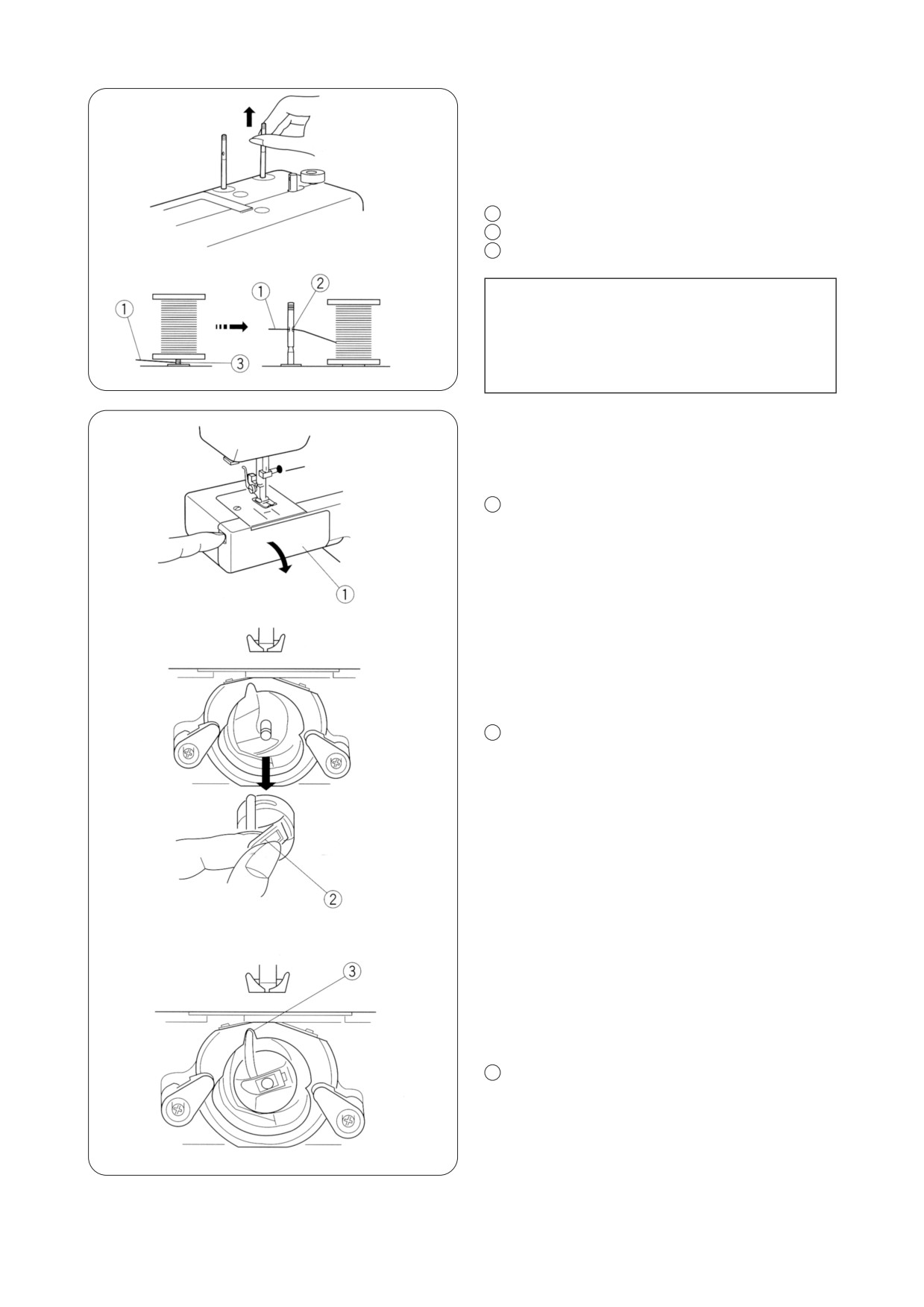

Установка и снятие шпульного колпачка
Откройте крышку шпульного отсека.
Крышка шпульного отсека
1
Поверните на себя маховое колесо и поднимите
иглу. Вытащите шпульный колпачок, удерживая его
за язычок.
2
Язычок
При установке шпульного колпачка на место
расположите выступ колпачка в углублении
шпульного отсека.
3
Выступ
11

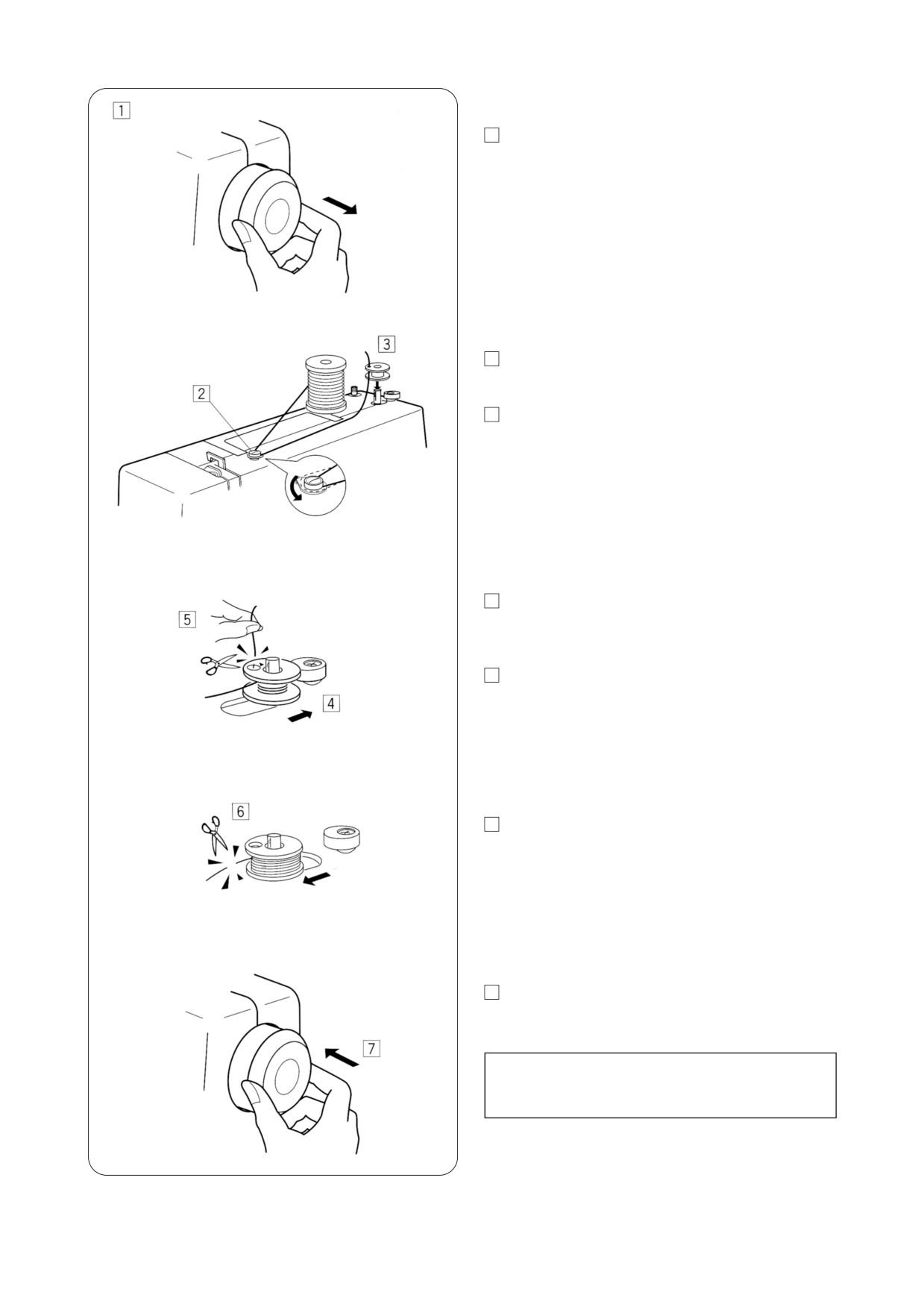

Намотка шпульки
Отключите маховое колесо.
1
2
Отмотайте нить с катушки.
Проведите её вокруг нитенаправителя.
3

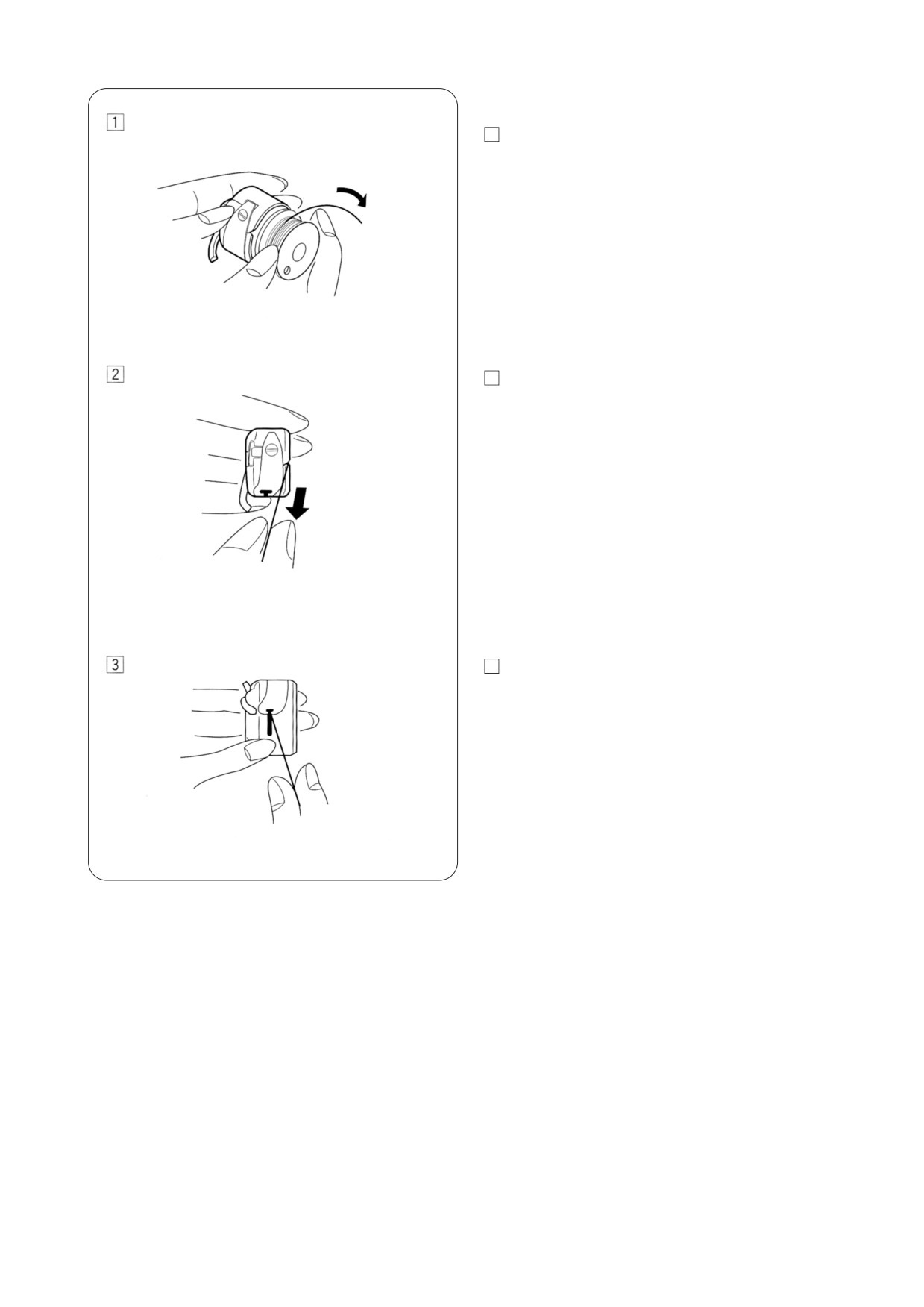

Вденьте нить в отверстие шпульки изнутри
наружу.
Наденьте шпульку на шпиндель намотки.
Подтолкните шпульку вправо.
4
Удерживая рукой свободный конец нити,
нажмите на педаль.
Когда машина сделает несколько оборотов,
5
остановите её и обрежьте нить близко
к отверстию.
Снова нажмите на педаль.
Остановите машину, когда шпулька будет
полностью намотана.
6
Верните стержень намотки в первоначальное
положение, передвинув его влево, и обрежьте
нить.
Подключите маховое колесо (поставьте его
7
в первоначальное положение).
ПРИМЕЧАНИЕ:
Верните стержень намотки в первоначальное
положение, когда машина остановится.
12
Заправка шпульного колпачка
1
Поместите шпульку в шпульный колпачок.
Убедитесь, что нить разматывается
в направлении, показанном на рисунке.
Вытяните нить сквозь щель шпульного колпачка.
2
Протяните нить под пружиной натяжения
3
и выведите в отверстие колпачка.
* Оставьте около 10 см свободной нити.
13

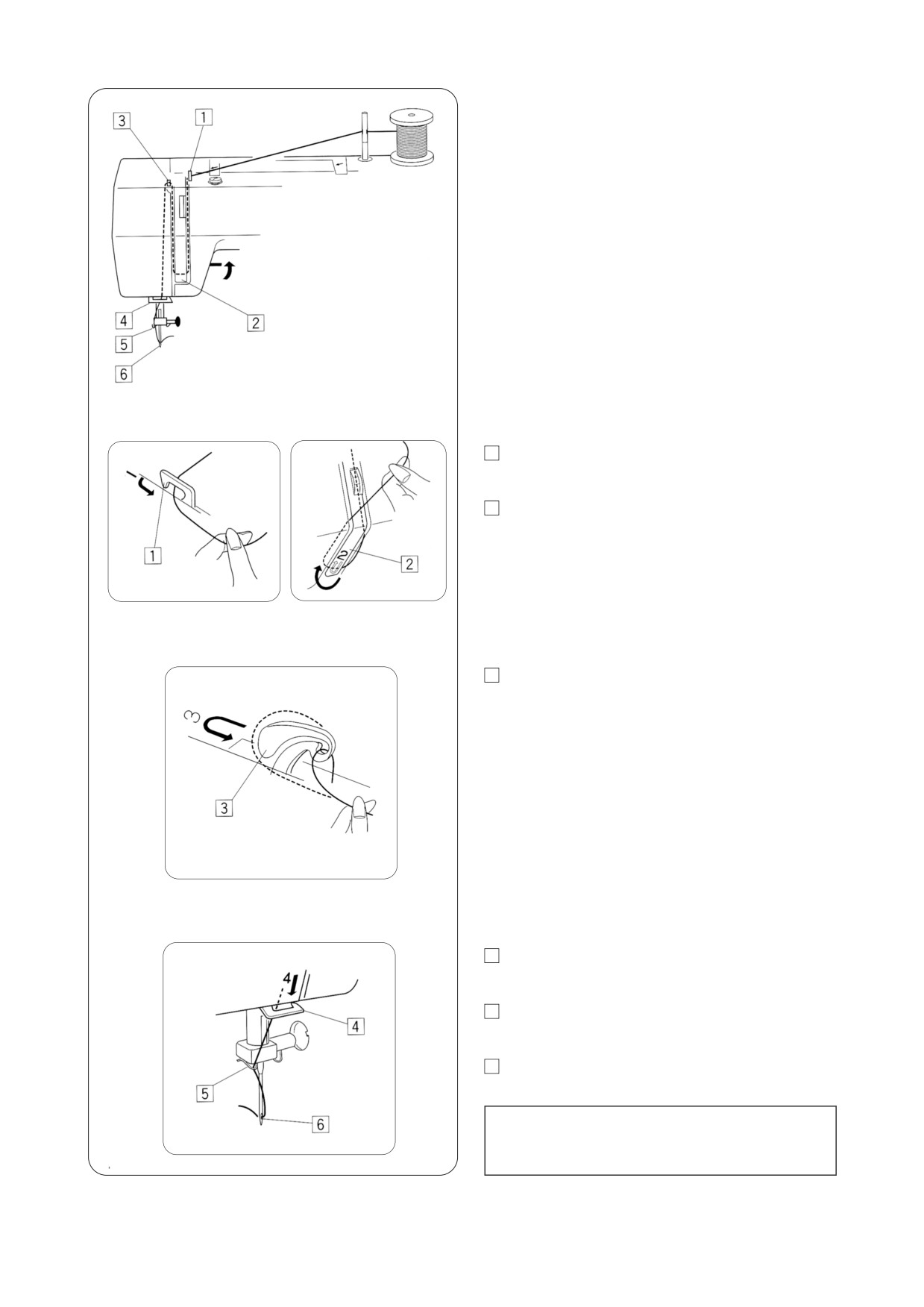

Заправка нити в машину
Поднимите нитенаправительный рычаг в высшее
положение, повернув на себя маховое колесо.
Поднимите прижимную лапку.
Установите катушку на катушечный стержень как
показано на рисунке. Отматывайте нить с дальней
стороны катушки.
1
Двумя руками пропустите нить через
нитенаправитель.
Удерживая нить около катушки, проведите её
2
в область натяжения, а затем вокруг держателя
контрольной пружины.
Пропустите нить вверх и через рычаг
3
нитенаправителя справа налево.
4
Затем пропустите нить вниз в нижний
нитенаправитель.
5
Ведите нить далее вниз, проденьте
в игловодитель.
6
Вденьте нить в иглу спереди назад.
ПРИМЕЧАНИЕ:
Вы можете обрезать нить острыми ножницами,
чтобы легко заправить её в иглу.
14

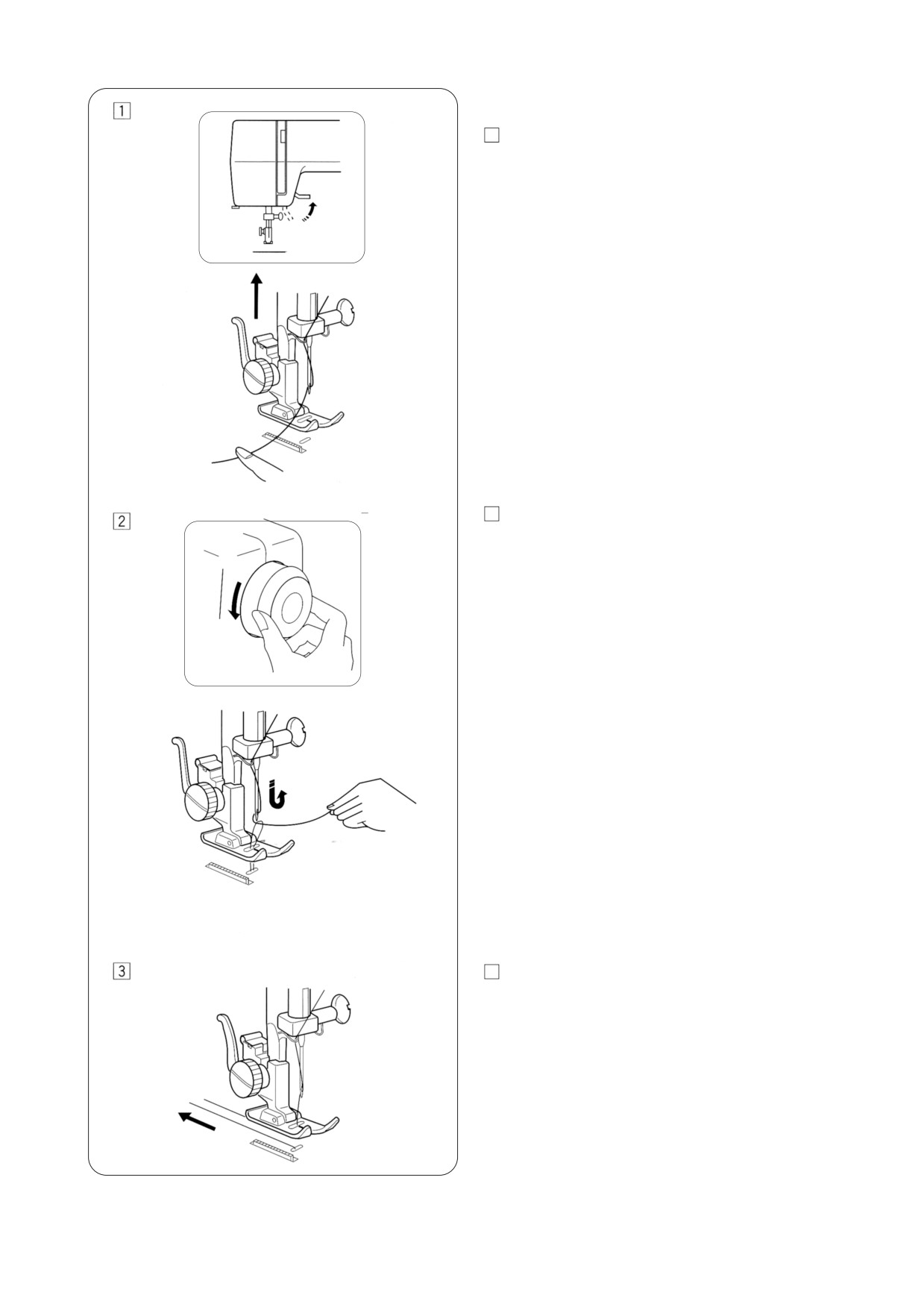

Вытягивание нижней нити
1
Поднимите прижимную лапку, левой рукой слегка
удерживайте игольную нить.
Правой рукой поверните на себя маховое колесо
2
и поднимите иглу и игловодитель в наивысшее
положение.
Слегка вверх потяните игольную нить,
сформируйте петлю из нижней нити.
Вытяните по 15 см каждой нити и отведите их
3
назад под прижимную лапку.
15

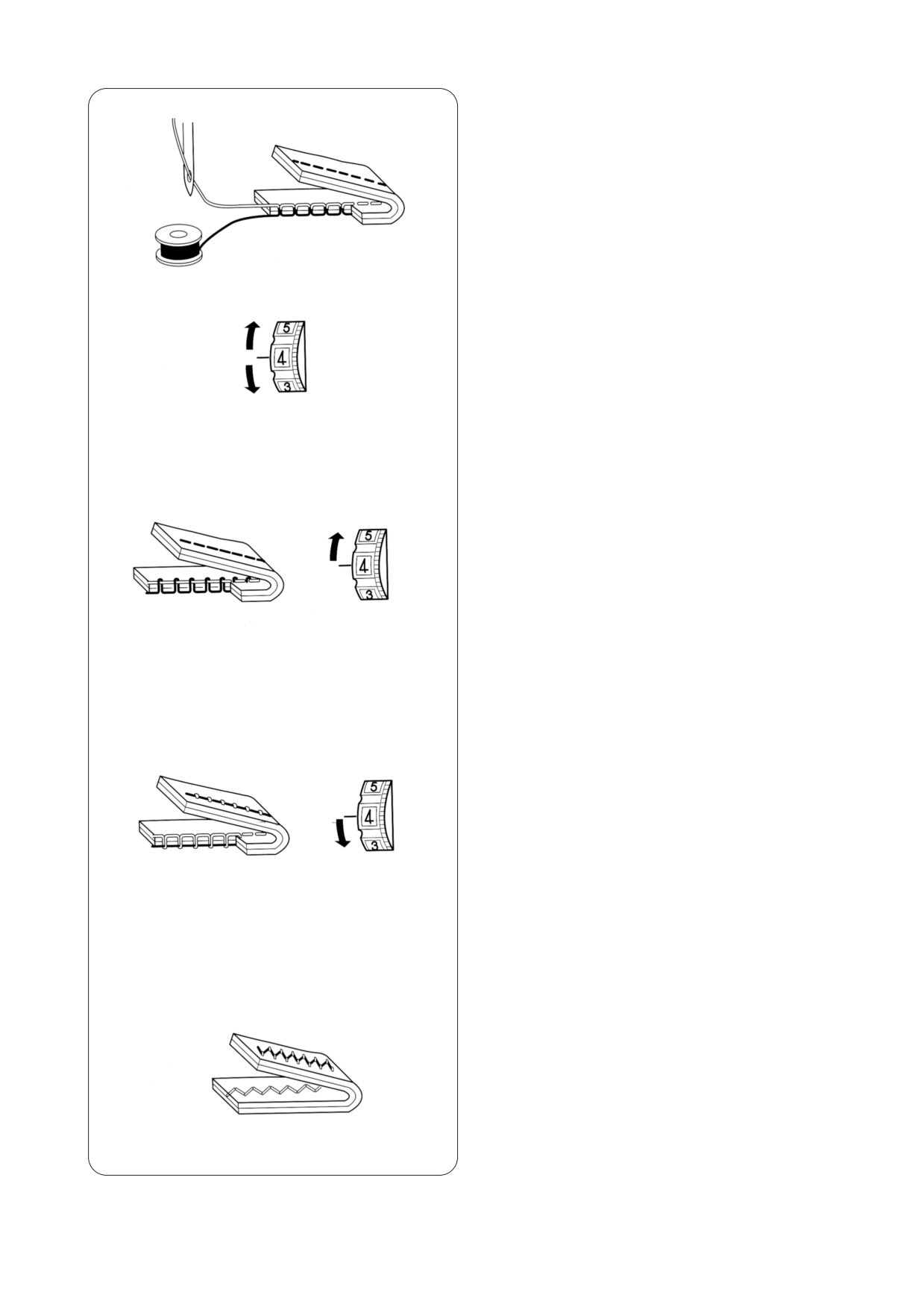

Регулировка натяжения верхней нити
При шитье прямой строчкой верхняя и нижняя нити
должны пересекаться по середине двух слоев ткани.
Установите цифру необходимого натяжения
на отметке.
Сопоставьте цифру на реле натяжения верхней нити
с установочной отметкой.
Чтобы ослабить натяжение верхней нити.
Устанавливайте меньшую цифру.
Чтобы ослабить натяжение верхней нити.
Устанавливайте большую цифру.
Натяжение нити при шитье зигзагом
Для достижения наилучшего результата натяжение
верхней нити должно быть немного слабее,
чем при шитье прямой строчкой.
Верхняя нить должна проявляться на обратной
стороне ткани.
16

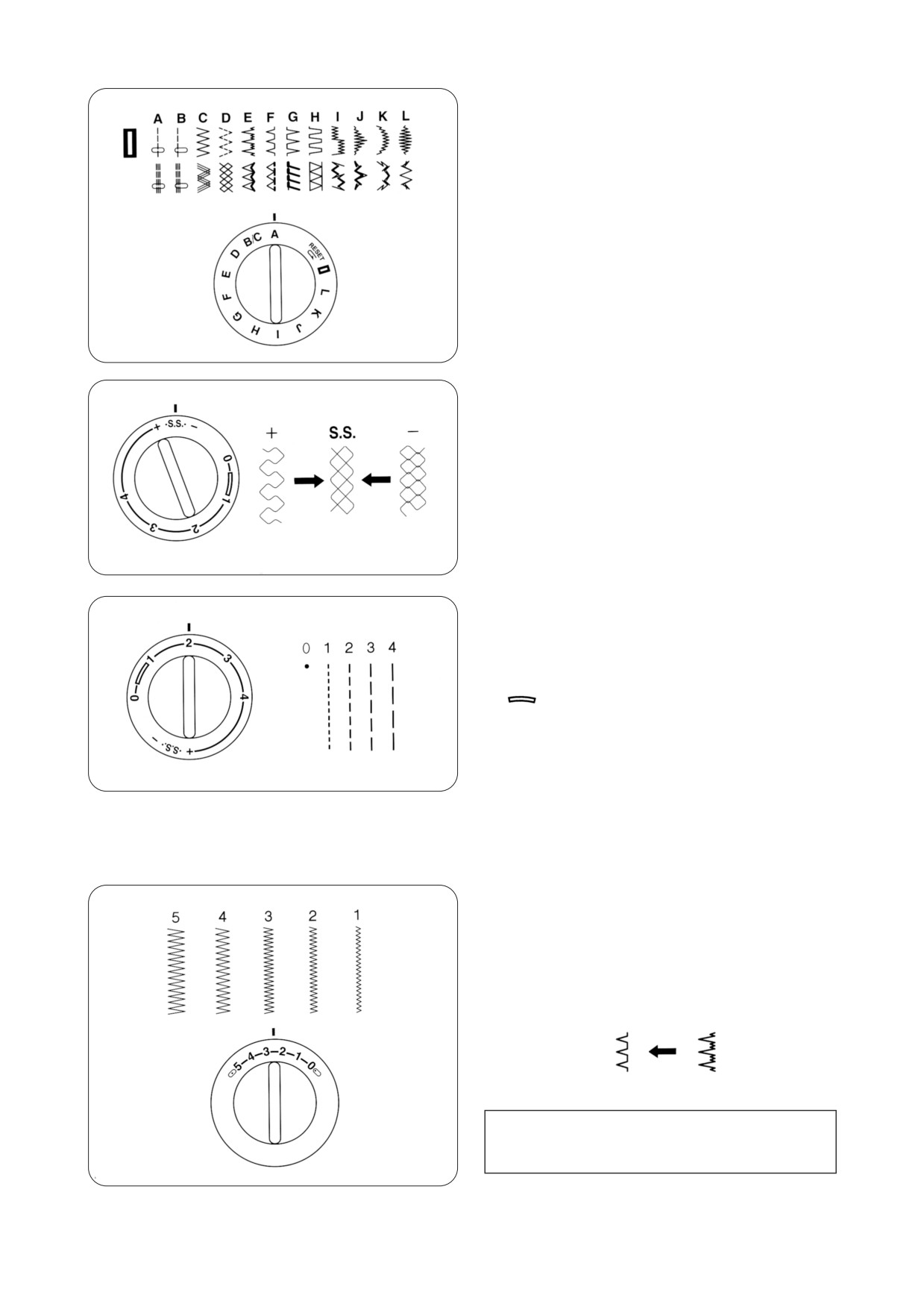

Выбор образцов строчек
Поднимите иглу над тканью и совместите букву
нужной строчки с отметкой на панели, повернув
ручку выбора строчек.
Выбор стежков стреч
При шитье стежков стреч (растягивающихся стежков)
установите ручку длины стежка на "S.S".
Если подача ткани будет несбалансированной
из за типа ткани, отрегулируйте баланс:
• если строчка слишком плотная, поворачивайте
ручку по направлению к «+»
• если строчка растянутая, поворачивайте
в сторону «-».
Регулировка длины стежка
• Повернув ручку длины стежка, установите
нужную цифру у контрольной отметки на панели.
• Чем выше номер, тем длиннее стежок.
— установка для создания петли.
• При шитье зигзагом устанавливайте ручку
в промежутке от 0.3 до 4.
• Чтобы правильно создать стежки стреч,
чётко совмещайте "S.S" с отметкой.
• Как сделать стежки стреч привлекательнее.
Если стежки получаются некрасивыми,
поверните ручку длины стежка к «-»,
чтобы сжать их, и к «+», чтобы их растянуть.
Регулировка ширины стежка
• Повернув ручку ширины стежка, установите
необходимую цифру на отметке индикатора
в окошке. Чем больше цифра, тем шире стежок.
• Если ширина стежка меньше, то правая сторона
образца срезается.
(Пример)
Номер [3]
Номер [5]
Примечание:
При изменении ширины стежка поднимайте иглу
над тканью.
17

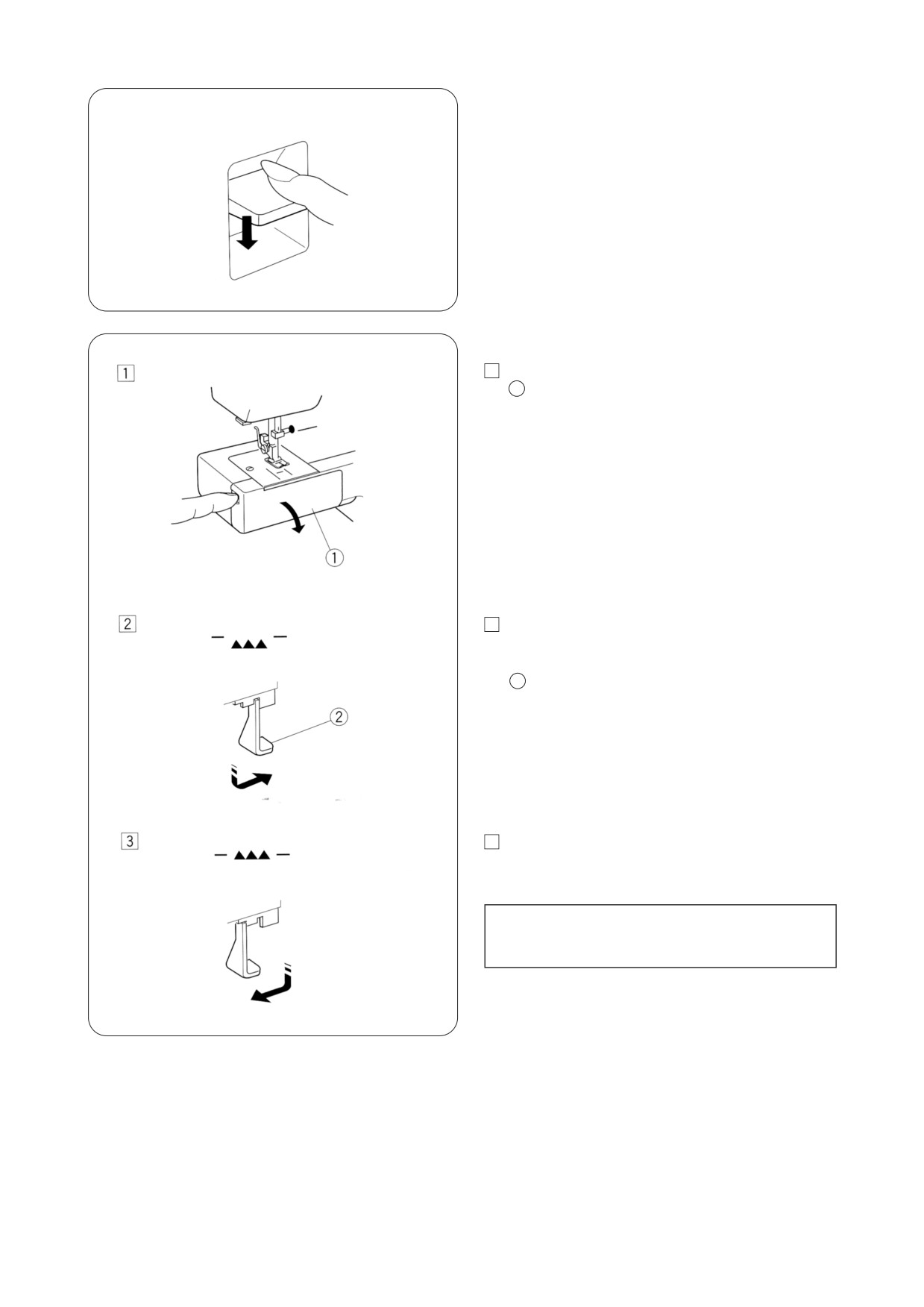

Кнопка реверса
Пока вы удерживаете эту кнопку, машина шьёт назад.
Отключение тканенаправителей
1
Откройте челночную пластину.
1
Челночная пластина
2
Чтобы отключить рейки нижнего транспортёра,
опустите рычаг и передвиньте его в направлении,
показанном стрелкой.
2
Рычаг
Чтобы включить рейки нижнего транспортёра,
3
опустите рычаг и передвиньте его в направлении,
показанном стрелкой.
ПРИМЕЧАНИЕ:
Для обычного шитья нижний транспортёр должен
быть включён.
18
РАЗДЕЛ lll
ОСНОВНЫЕ ШВЕЙНЫЕ ТЕХНИКИ

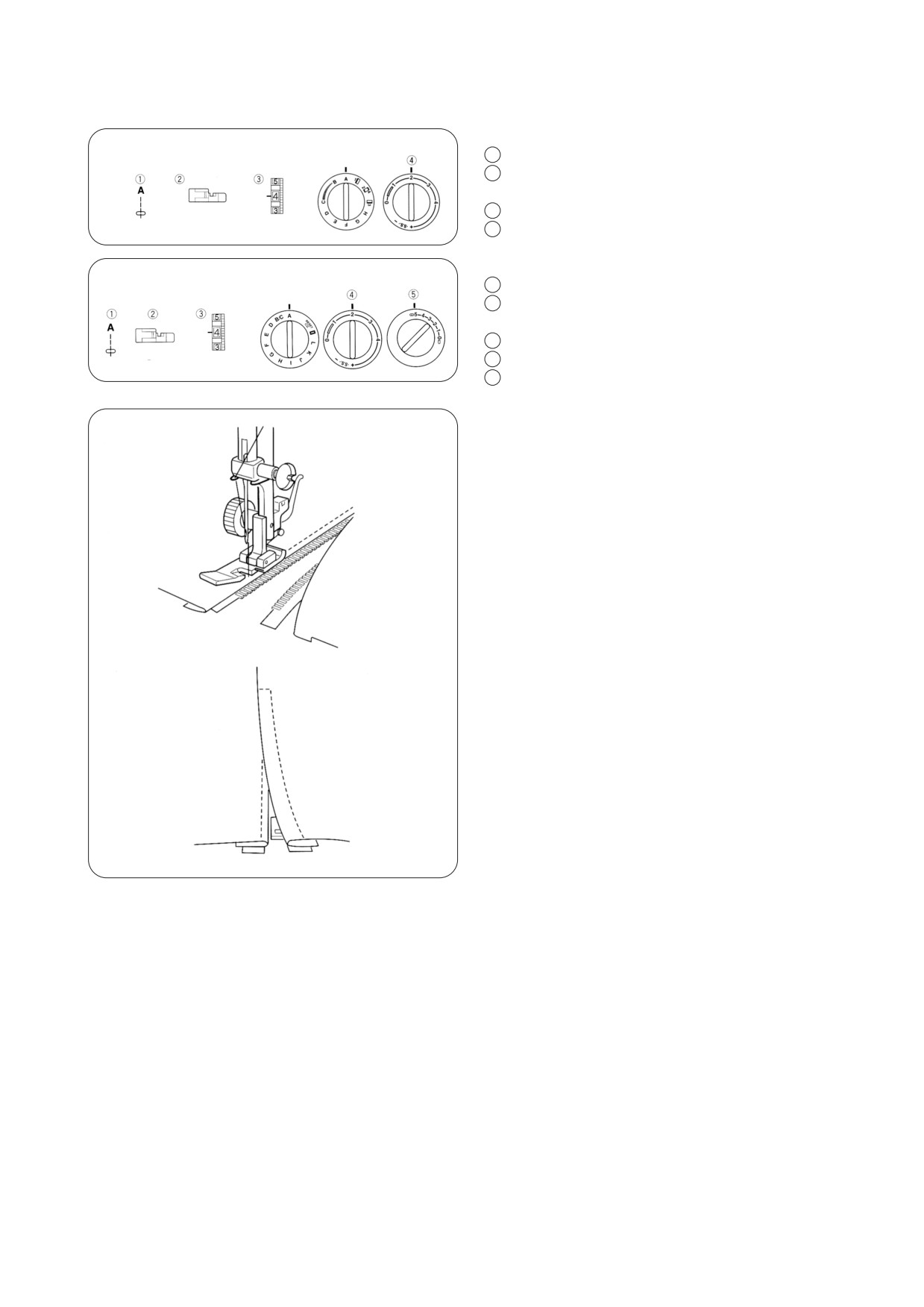

Прямая строчка
Модель MV523
MV523

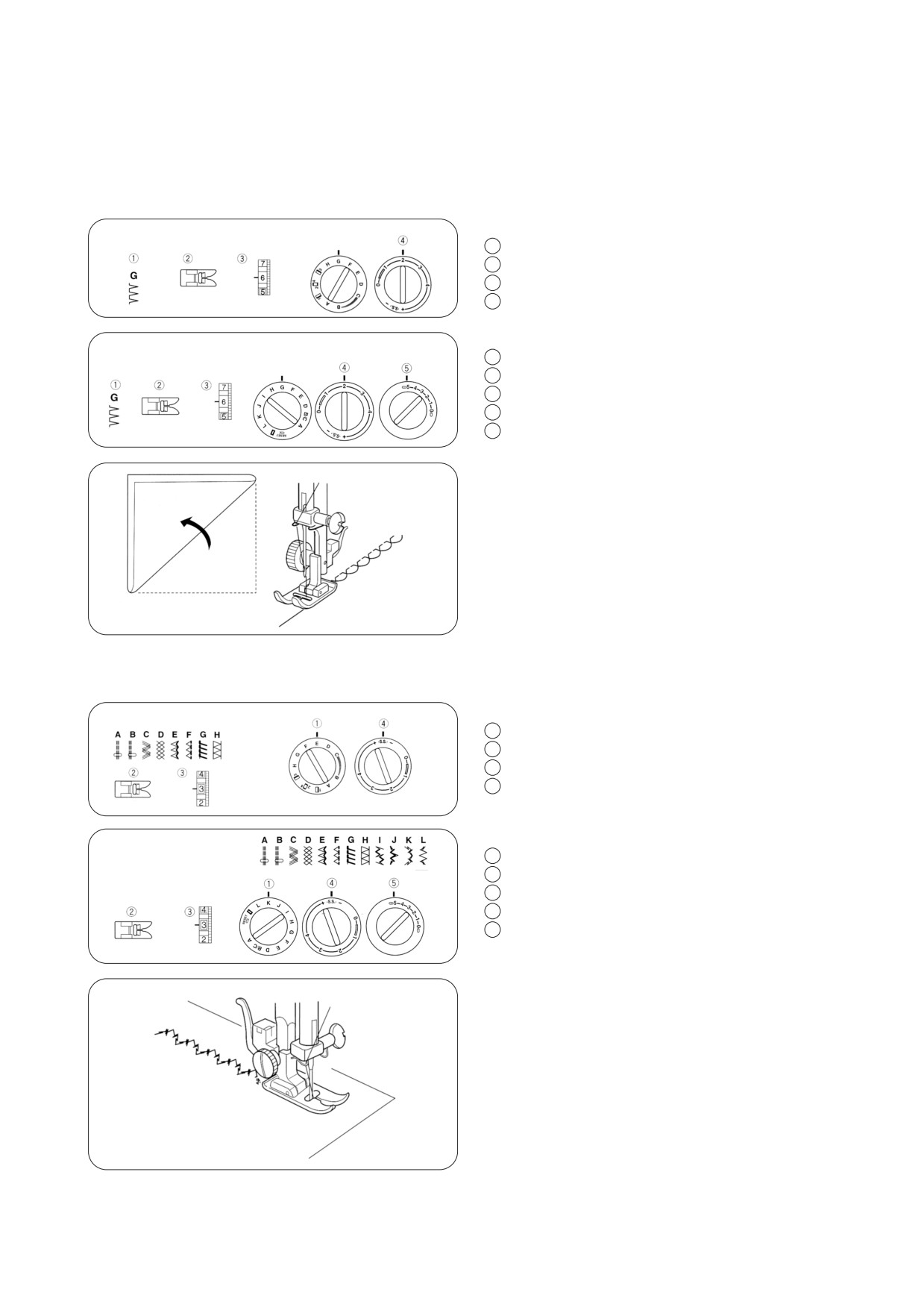

1
Выбор строчки:
A или B
2
Прижимная лапка:
для зигзага
3
Натяжение нити:
2 - 6
4
Длина стежка:
1.5 - 4
Модели MV527s / MV530s
MV527s / MV530s
1
Выбор строчки:
A или B
2
Прижимная лапка:
для зигзага
3
Натяжение нити:
2 - 6
4
Длина стежка:
1.5 - 4
5
Ширина стежка:
5 или 0

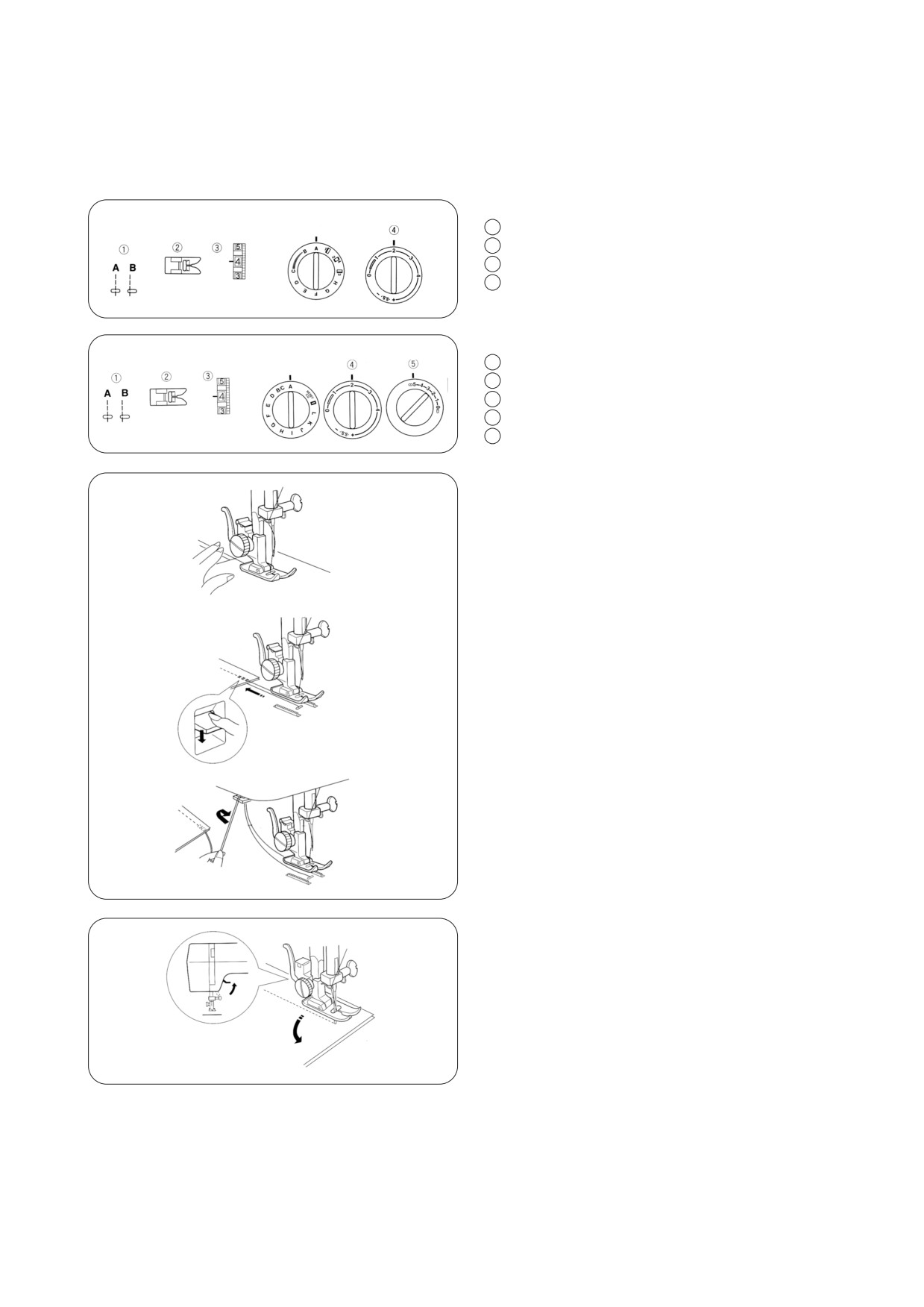

Поднимите прижимную лапку и расположите ткань
в соответствии с направительными линиями
на игольной пластине.
Опустите иглу в ткань.
Опустите прижимную лапку и отведите нити назад.
Нажмите на ножную педаль.
Слегка только направляйте ткань вдоль линий
на игольной пластине, ткань должна сама проходить
под лапку.
Для закрепления конца шва нажмите на кнопку
реверса и прошейте несколько обратных стежков.
Поднимите прижимную лапку и снимите ткань,
отведя нити назад.
Обрезайте нити на достаточной длине для начала
нового шва.
Смена направления шитья
Остановите машину, поверните на себя маховое
колесо и опустите иглу в ткань.
Поднимите прижимную лапку.
Поверните ткань вокруг иглы и смените по желанию
направление шитья. Опустите прижимную лапку
и продолжайте шить.
19

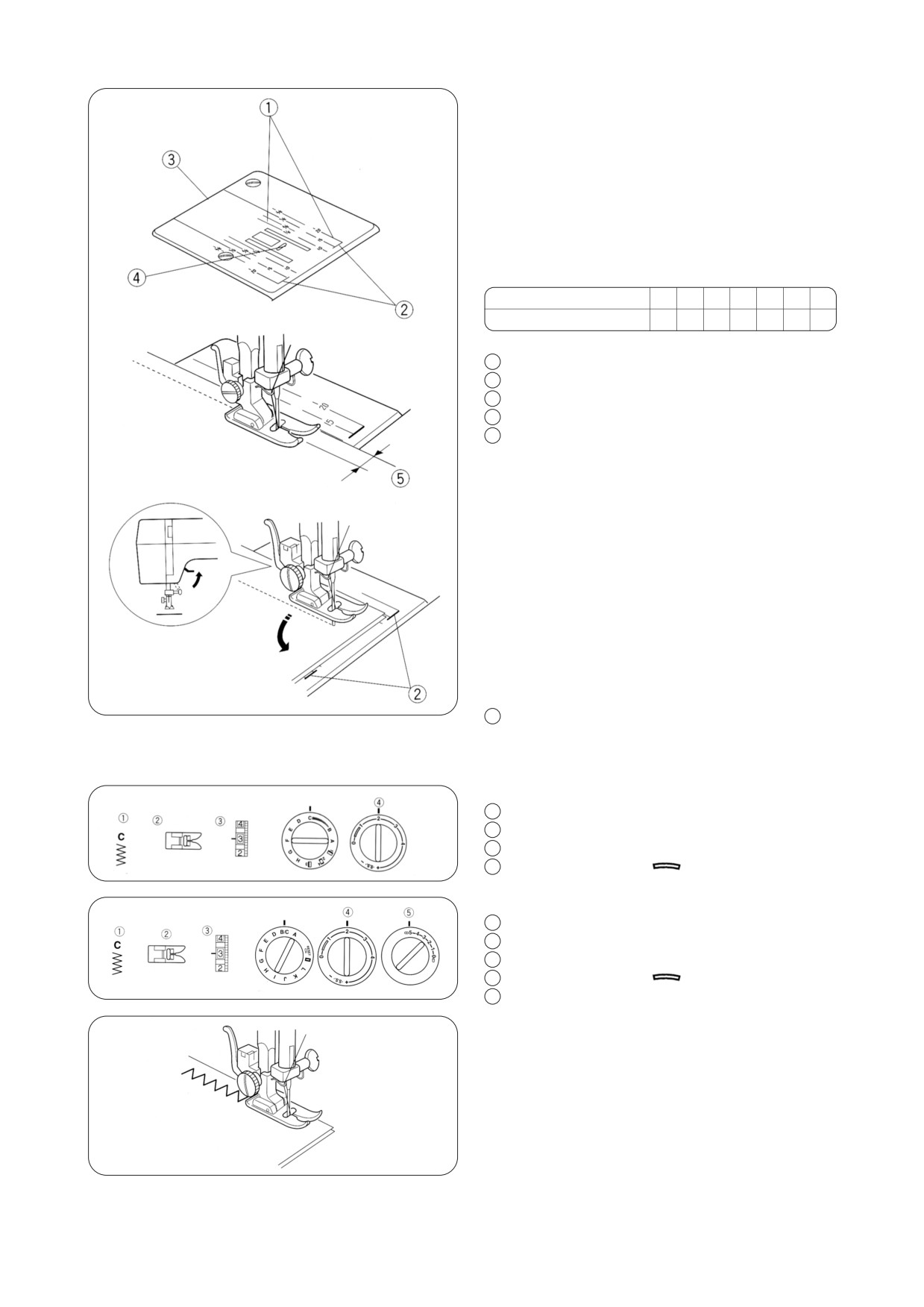

Направительные линии на игольной
пластине
Направительные линии на игольной пластине
и челночной пластине помогают отмерять ширину
швов.
• Цифры указывают расстояние от центральной
позиции иглы до направительной линии.
Цифры на игольной пластине
10
15
20
3/8"
4/8"
5/8"
6/8"
Расстояние в см
1.0
1.5
2.0
1.0
1.3
1.6
1.9
1
Направительные линии
2
Линии углов
3
Игольная пластина
4
Отверстие игольной пластины
5
Ширина шва от центральной позиции иглы
Поворотные углы
Как сделать прямой угол на 1,6 см (5/8") от края
ткани.
Когда край ткани находится перед Вами на линии
угла как показано на рисунке, остановите машину
и опустите иглу, повернув на себя маховое колесо.
Поднимите прижимную лапку и поверните ткань
в соответствии с направительной линией 1,6 см.
Опустите прижимную лапку и начинайте шить
в новом направлении.
2
Угловой направитель

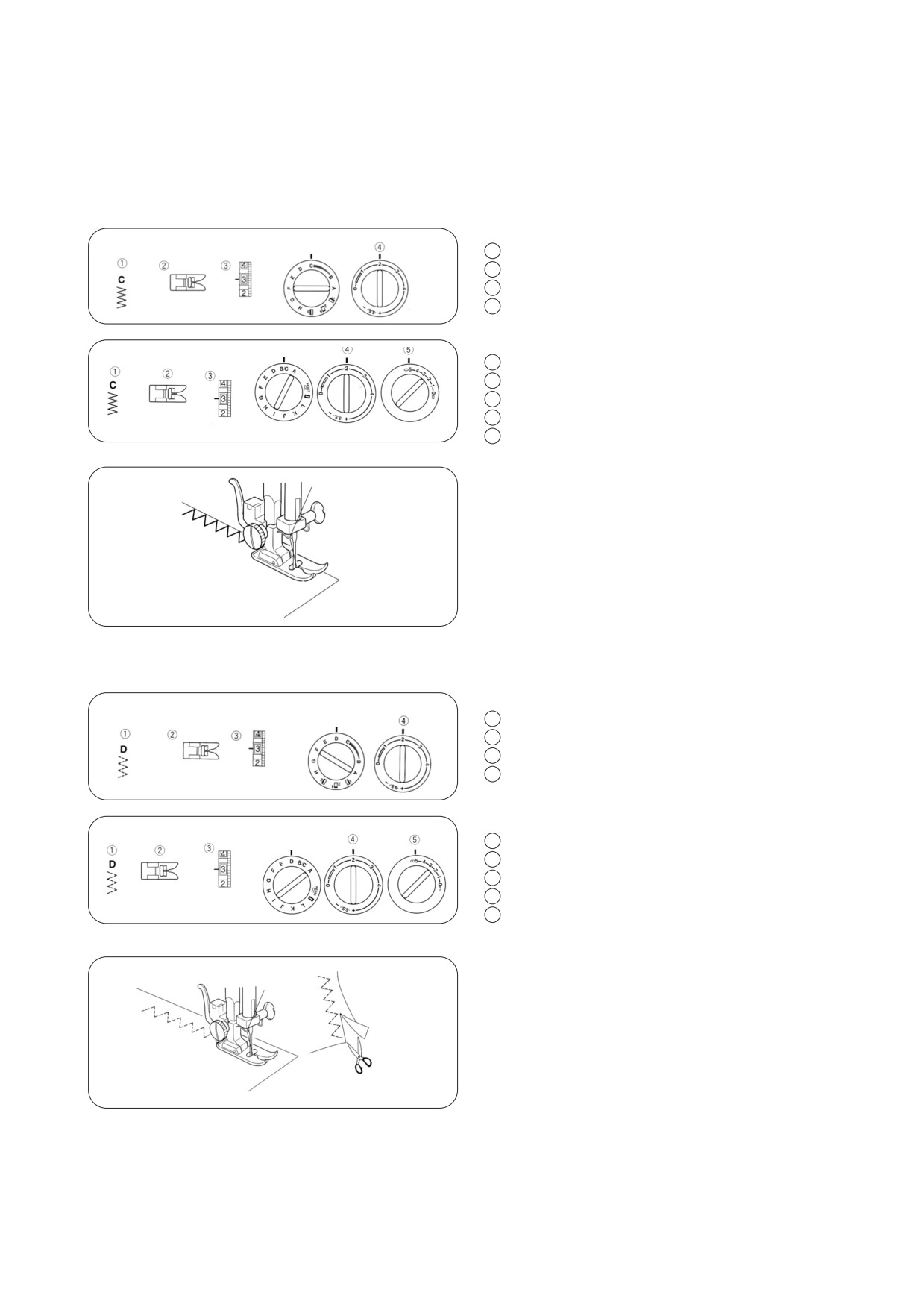

Зигзаг
Модель MV523
MV523
1
Выбор строчки:
С
2
Прижимная лапка:
для зигзага
3
Натяжение нити:
2 - 5
4
Длина стежка:
- 4
Модели MV527s / MV530s
MV527s / MV530s
1
Выбор строчки:
С
2
Прижимная лапка:
для зигзага
3
Натяжение нити:
2 - 5
4
Длина стежка:
- 4
5
Ширина стежка:
5
Простой зигзаг широко используется для отделки
краёв, пришивания пуговиц и т. д.
20
РАЗДЕЛ IV.
ДОПОЛНИТЕЛЬНЫЕ ШВЕЙНЫЕ
ТЕХНИКИ
Обработка края
Модель MV523
MV523
1
Выбор строчки:
С
2
Прижимная лапка:
для зигзага
3
Натяжение нити:
1 - 4
4
Длина стежка:
1 - 2
Модели MV527s / MV530s
MV527s / MV530s
1
Выбор строчки:
С
2
Прижимная лапка:
для зигзага
3
Натяжение нити:
1 - 4
4
Длина стежка:
1 - 4
5
Ширина стежка:
5
Этот тип стежка используется для обработки края
и предотвращения обсыпания ткани.

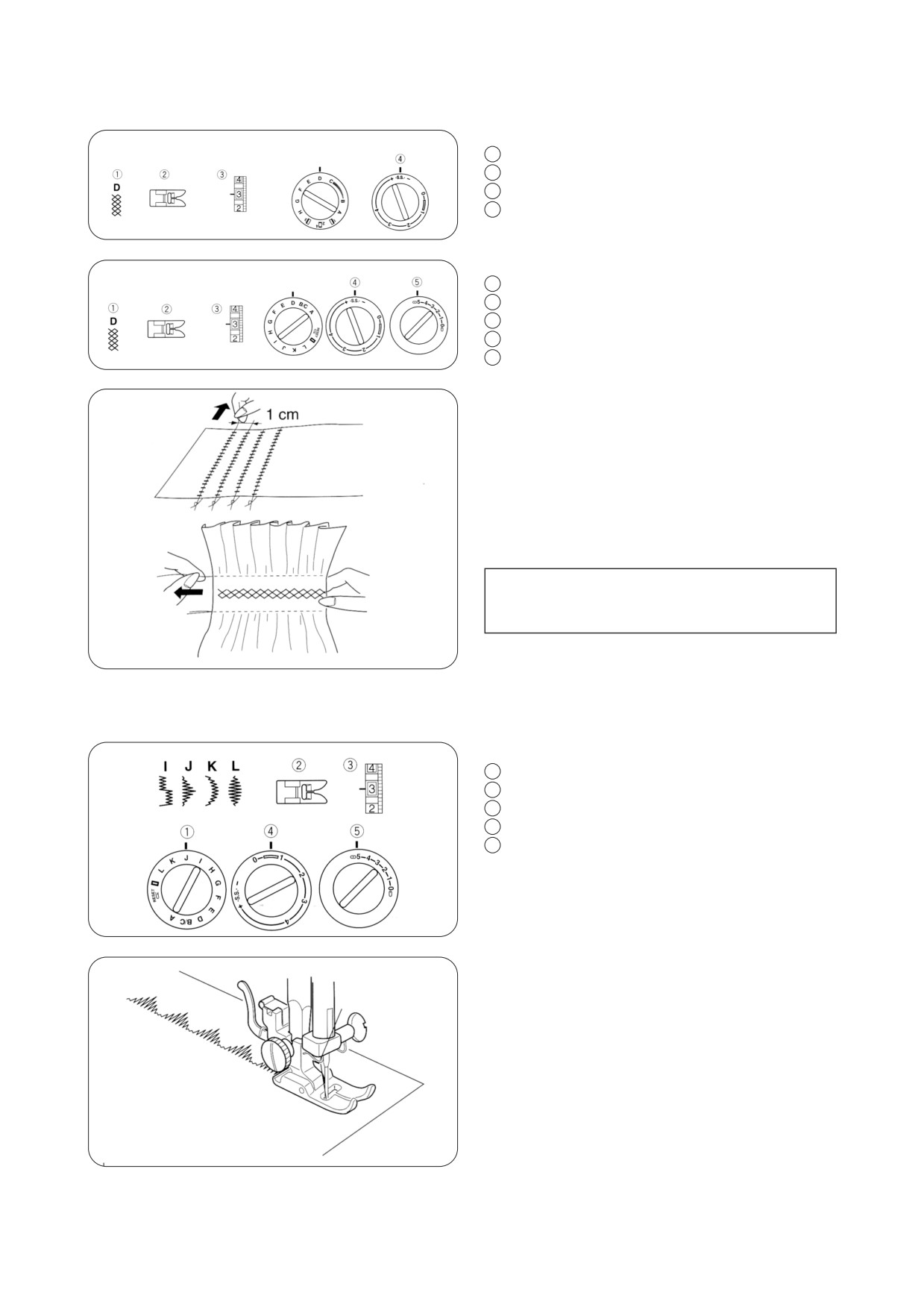

Множественный зигзаг
Модель MV523
MV523
1
Выбор строчки:
D
2
Прижимная лапка:
для зигзага
3
Натяжение нити:
1 - 4
4
Длина стежка:
0.5
- 1.5
Модели MV527s / MV530s
MV527s / MV530s
1
Выбор строчки:
D
2
Прижимная лапка:
для зигзага
3
Натяжение нити:
1 - 4
4
Длина стежка:
0.5
- 1.5
5
Ширина стежка:
5
Этот стежок используется для обработки края
на синтетических и других волнистых тканях.
Его также применяют для штопки и пришивания
заплат.
Расположите ткань для создания шва в 1,5 см.
По окончании шитья отрежьте припуск.
21

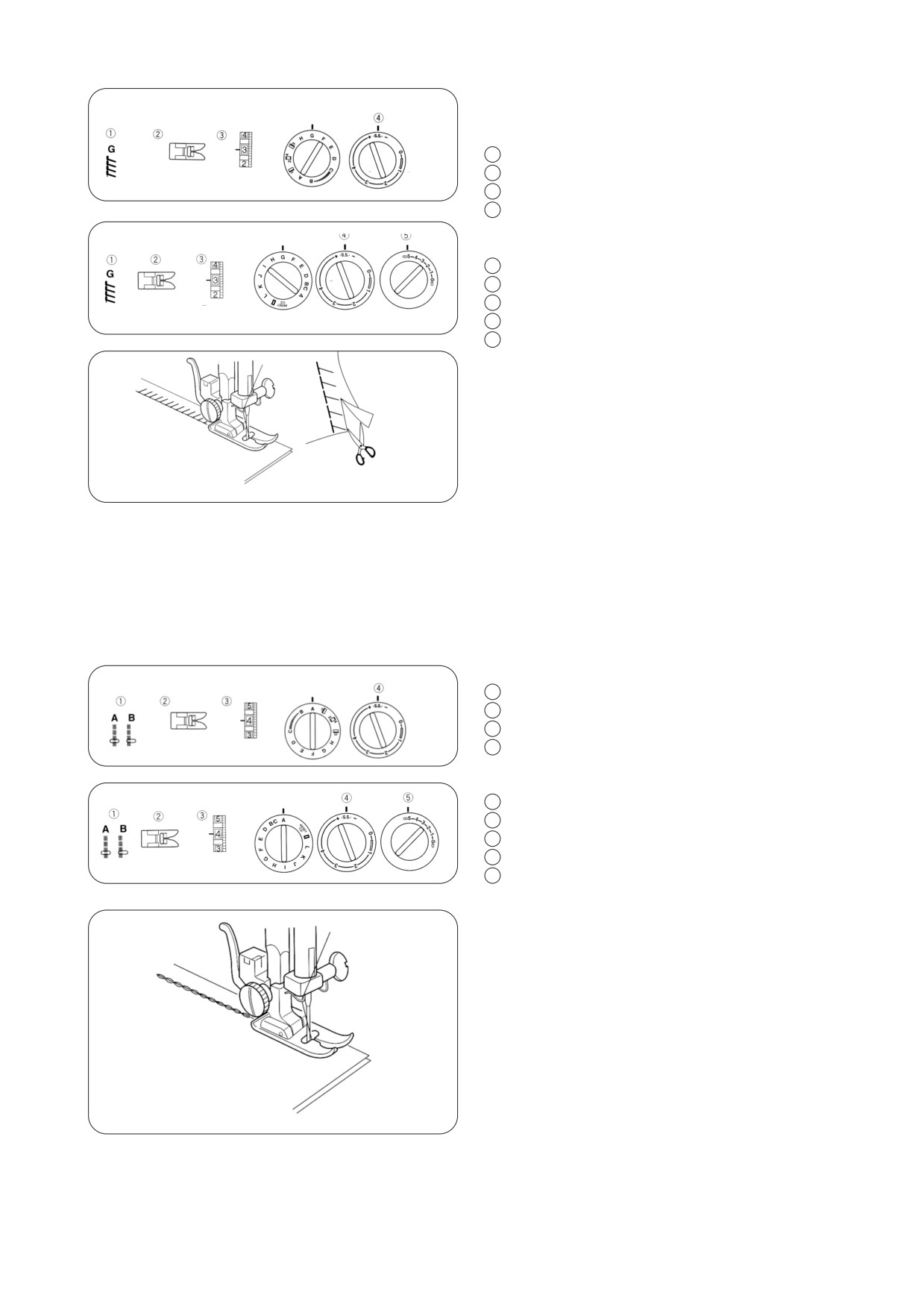

Краеобмёточный стежок
MV523
Модель MV523
1
Выбор строчки:
G
2
Прижимная лапка:
для зигзага
3
Натяжение нити:
1 - 4
4
Длина стежка:
S.S.
MV527s / MV530s
Модели MV527s / MV530s
1
Выбор строчки:
G
2
Прижимная лапка:
для зигзага
3
Натяжение нити:
1 - 4
4
Длина стежка:
S.S.
5
Ширина стежка:
5
Этот стежок рекомендуется для шитья купальных
костюмов, а также стреч велюра для усиления
и придания большей эластичности.
Тройной усиленный стежок
Модель JMV523
MV523
1
Выбор строчки:
А или В
2
Прижимная лапка:
для зигзага
3
Натяжение нити:
2 - 6
4
Длина стежка:
S.S
Модели MV527s / MV530s
MV527s / MV530s
1
Выбор строчки:
А или В
2
Прижимная лапка:
для зигзага
3
Натяжение нити:
2 - 6
4
Длина стежка:
S.S
5
Ширина стежка:
5 или 0
Эта строчка, которую непросто разорвать,
образуется двумя стежками вперед и одним назад.
Перед созданием шва изделие следует сначала
наметать.
22

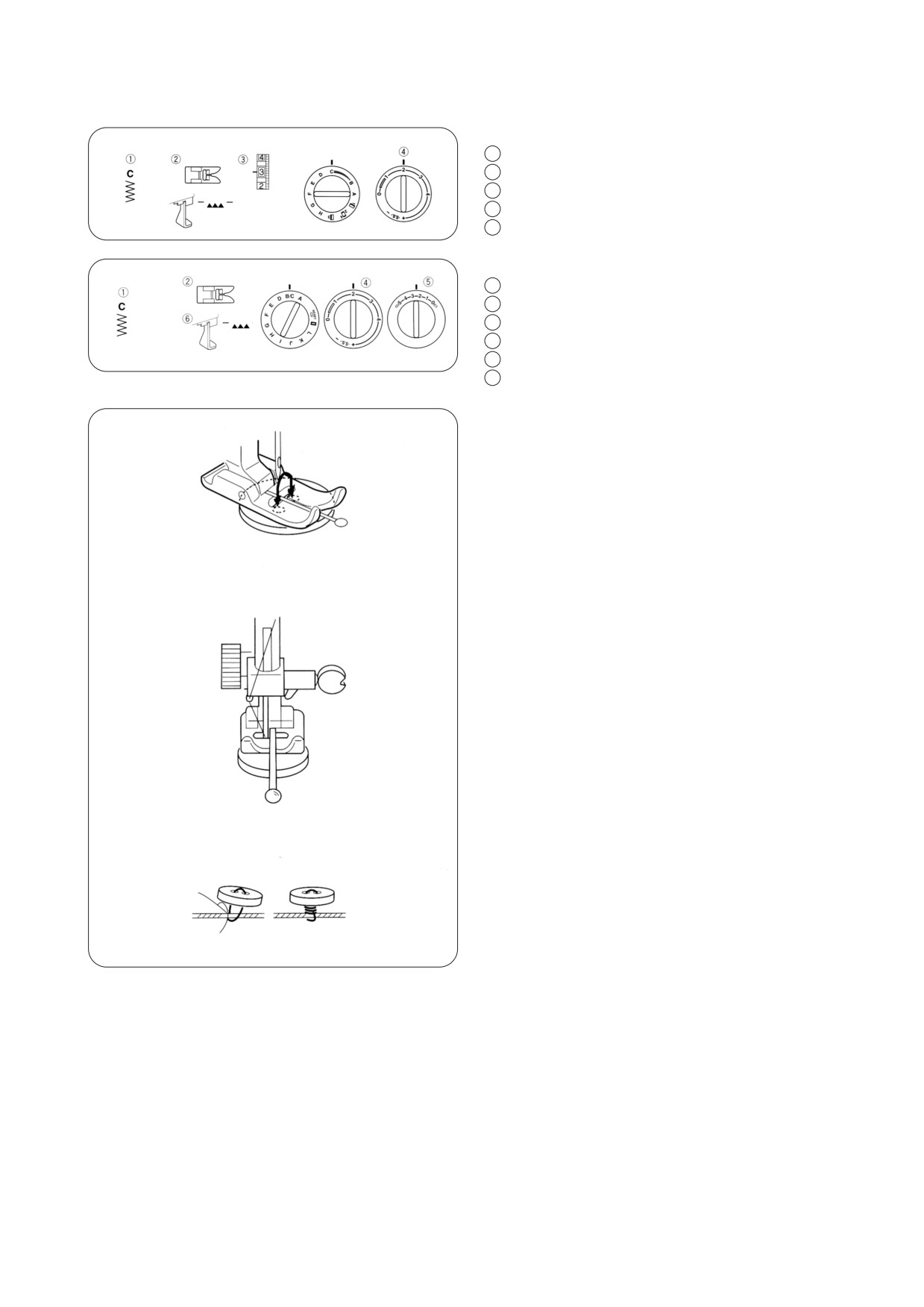

Пришивание пуговиц
Модели MV523
MV523
1
Выбор строчки:
С
2
Прижимная лапка:
для зигзага
3
Натяжение нити:
1 - 3
4
Длина стежка:
любое значение
5
Транспортёр ткани:
отключён (см. стр. 18)
Модели MV527s / MV530s
MV527s / MV530s
1
Выбор строчки:
С
2
Прижимная лапка:
для зигзага
3
Натяжение нити:
1 - 3
4
Длина стежка:
любое значение
5
Ширина стежка:
по необходимости
6
Транспортёр ткани:
отключён (см. стр. 18)
Разместите пуговицу над отметкой на ткани.
Для формирования ножки положите булавку
на лапку.
Установите ручку выбора строчек на C.
Совместите отверстия на пуговице с прорезью
на лапке и расположите левое отверстие пуговицы
прямо под иглой.
Опустите лапку и поворачивайте ручку выбора
строчек до тех пор, пока игла не окажется
над правым отверстием пуговицы.
Прошейте пять стежков и поднимите иглу.
Чтобы укрепить ножку, обрежьте нити, оставив
на 20 см.
Выведите игольную нить вниз через отверстие
в пуговице и обмотайте вокруг ножки.
Проденьте нить на изнаночную сторону и завяжите.
23

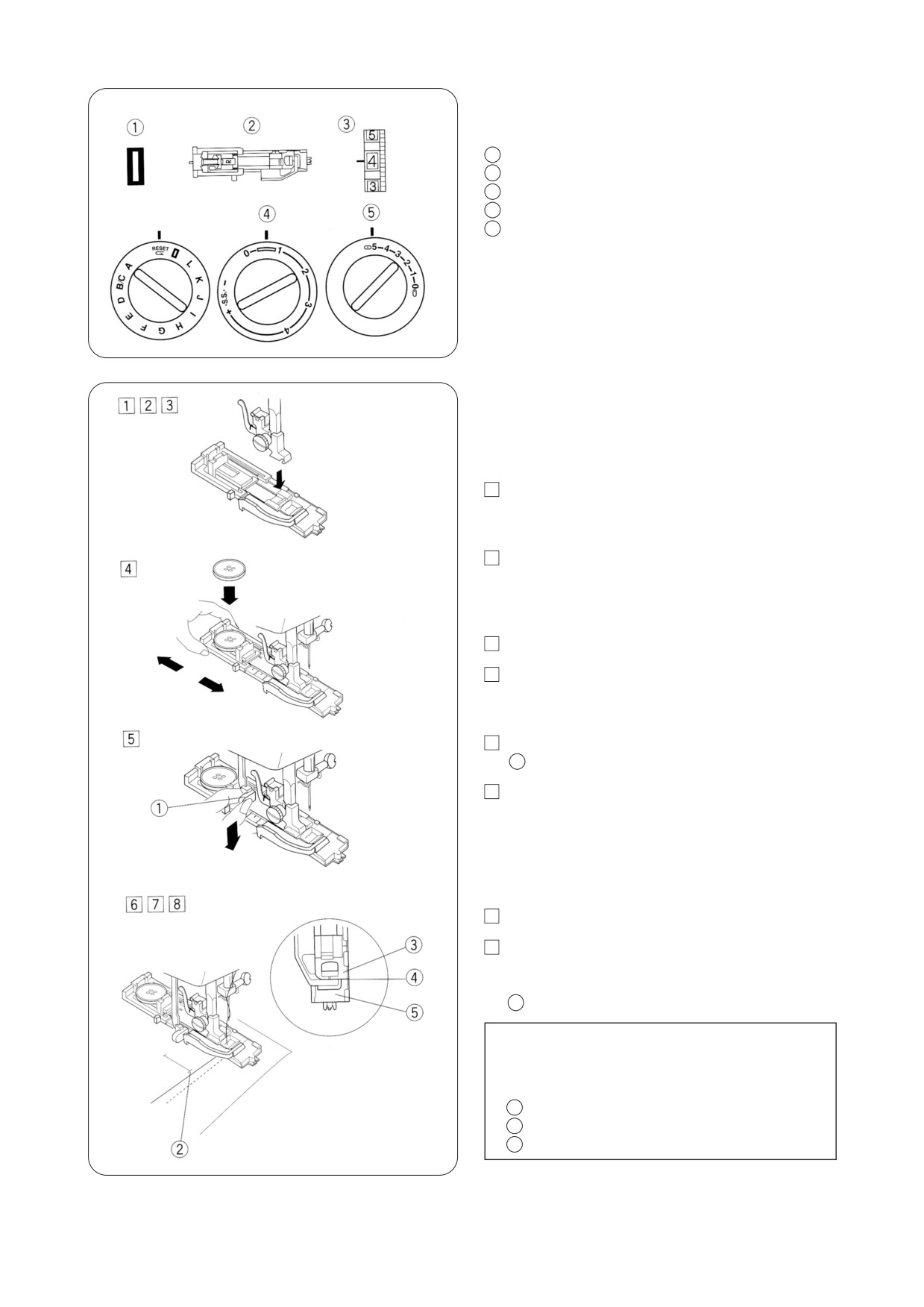

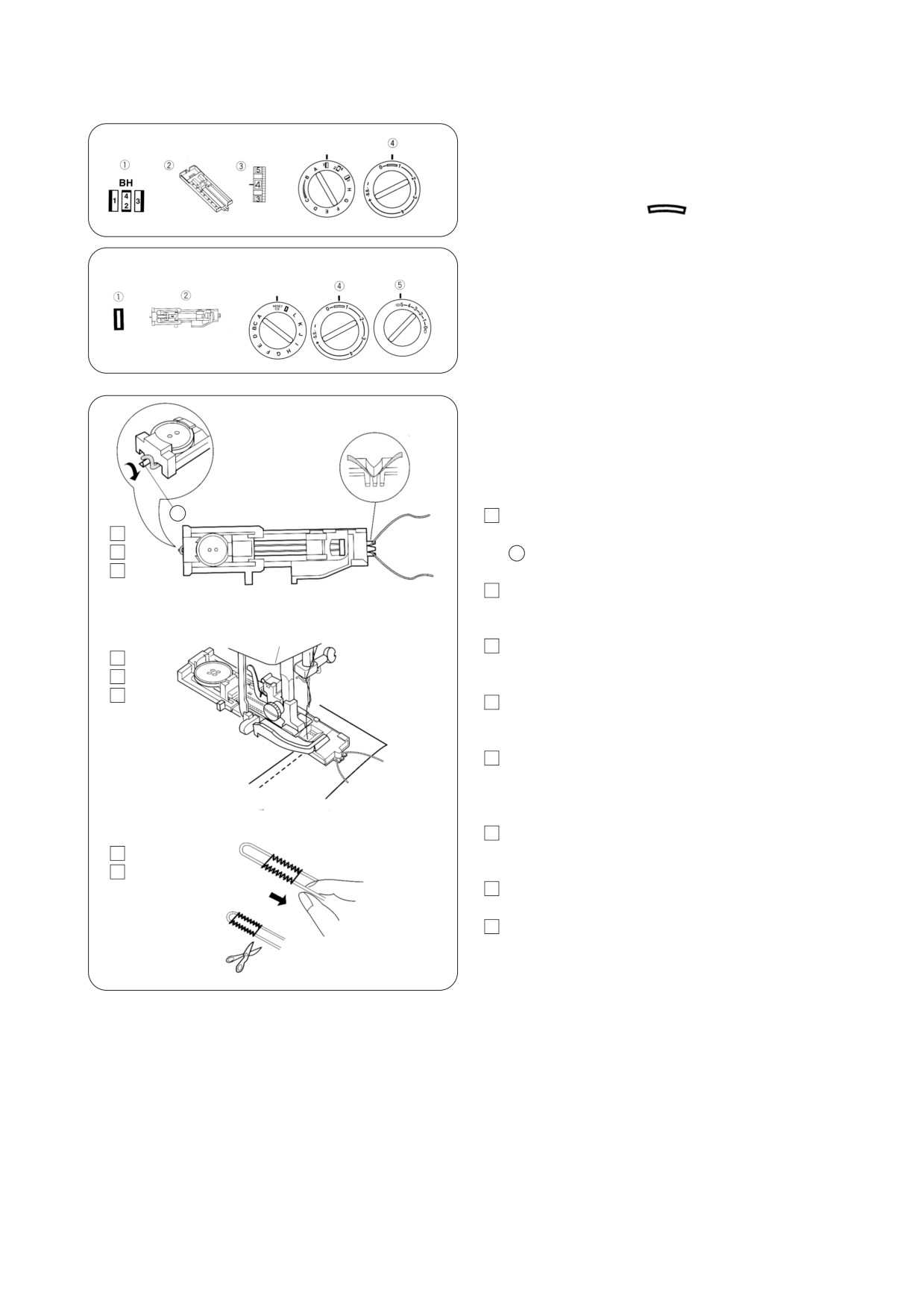

Изготовление петли
Модель MV523
MV523
1
Выбор строчки:
ВН
2
Прижимная лапка:
рамка для изготовления петли
3
Натяжение нити:
1 - 5
4
Длина стежка:
(0.5 - 1)
В зависимости от желания Вы можете изменить
плотность стежков в пределах зоны регулятора
длины стежка.
• Для большей плотности поверните ручку контроля
длины стежка по направлению к «0».
Тонкие стежки для лёгких тканей.
1
• Чтобы уменьшить плотность, поверните ручку
контроля длины стежка к «1».
2
Грубые стежки для тяжёлых тканей.
ПРИМЕЧАНИЕ:
Всегда делайте пробную петлю на кусочке ткани,
чтобы убедиться в правильности установок.

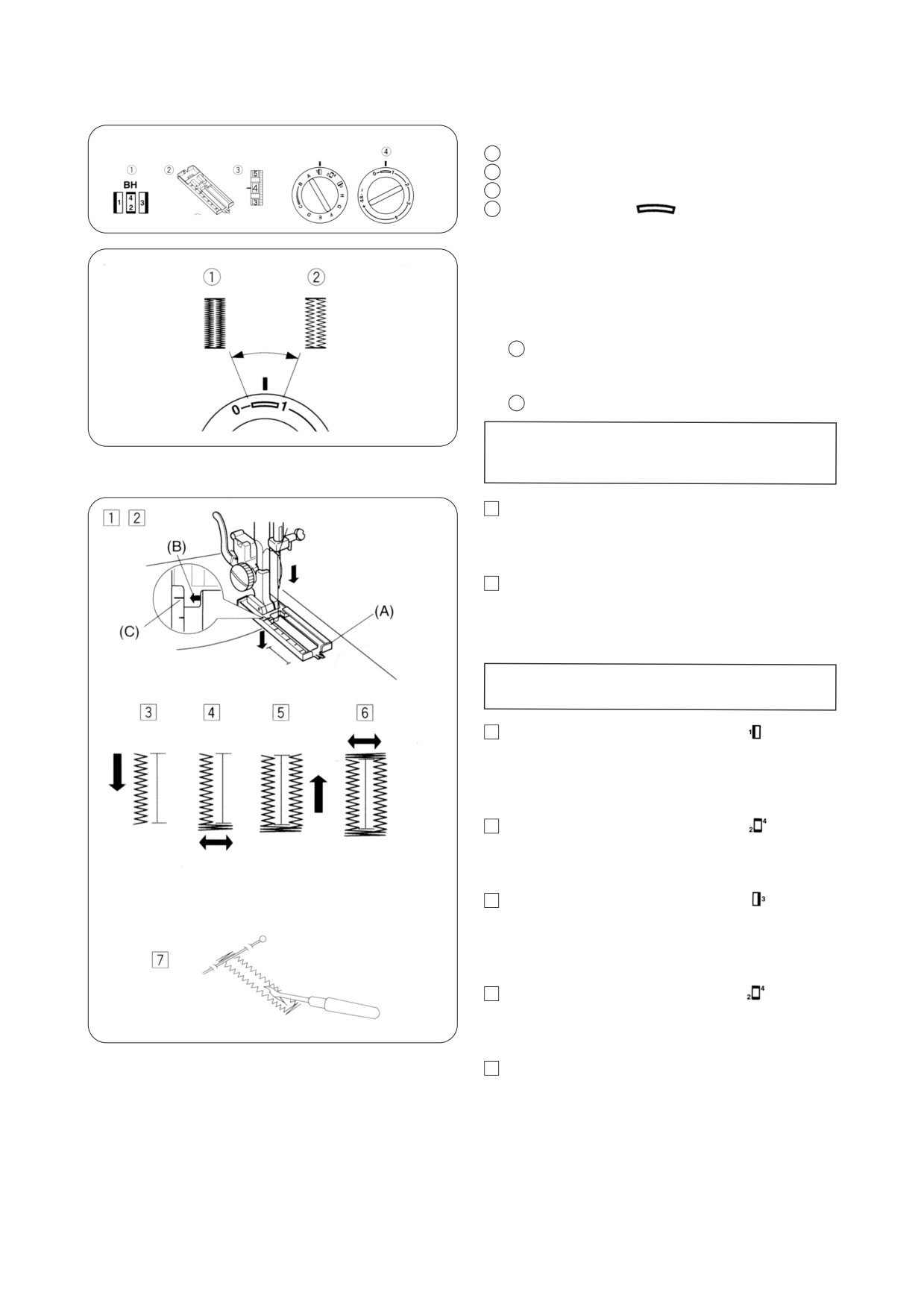

Аккуратно отметьте длину петли на ткани.
1
Расположите ткань под лапкой, чтобы отметка
петли находилась напротив Вас.
Передвиньте ползунок (А) на себя, чтобы верхняя
2
отметка ползунка (С) совпадала с точкой начала
(В). Совместите отметки на лапке с верхней
отметкой на ткани. Опустите прижимную лапку.
ПРИМЕЧАНИЕ:
Отметки на ползунке даны в см.
Установите ручку выбора строчки на .
3
Шейте вперед, пока не достигнете передней
отметки петли. Остановите машину на левом
стежке.
Установите ручку выбора строчки на
4
Прошейте от 4 до 6 стежков. Остановите машину
на правом стежке.
Установите ручку выбора строчки на
5
Шейте до тех пор, пока не достигнете задней
отметки петли. Остановите машину на правом
стежке.
Установите ручку выбора строчки на .
6
Прошейте от 4 до 6 стежков. Остановите машину
на левом стежке.
7
Снимите ткань и прорежьте петлю при помощи
вспарывателя.
24
Автоматическая петля
MV527s / MV530s
Модели MV527s / MV530s
1
Выбор строчки:
ВН
2
Прижимная лапка:
R: для автоматической петли
3
Натяжение нити:
1 - 5
4
Длина стежка:
0.5 - 1
5
Ширина стежка:
5
•
Размер петли автоматически устанавливается
по размеру пуговицы в лапке (R).
•
Держатель пуговицы в лапке вмещает пуговицу
до 2.5 см в диаметре.
•
Сделайте пробную петлю на кусочке ткани
с подкладкой и швами, аналогичными
создаваемому изделию.
•
Расположите пуговицу на образце ткани, отметьте
верх и низ для определения положения петли.
Используйте прокладочный материал при работе
с растягивающимися тканями.
1
Поверните на себя маховое колесо и поднимите
иглу в верхнее положение.
Поднимите рычаг прижимной лапки.
2
Поворачивая ручку выбора строчек, установите её
на образце «ВН».
Если ВН уже установлен, преведите ручку ещё раз
в соответствии с процедурой в п.12 (на стр. 46).
3
Пристегните лапку для автоматической петли (R).
4
Оттяните держатель пуговицы назад, поместите
пуговицу в лапку. Подтолкните держатель
пуговицы на себя до конца.
5
Оттяните вниз рычаг петли.
1
Рычаг петли.
6
Расположите ткань под лапкой.
Медленно правой рукой поворачивайте
маховое колесо на себя, пока игла
не опустится, и продолжайте поворачивать,
пока нитенаправительный рычаг не достигнет
верхнего положения.
7
Уберите ткань влево и вытяните обе нити.
8
Расположите под лапкой изделие и опустите иглу
в точку начала шитья.
Затем опустите лапку для автоматической петли.
2
Точка начала шитья
ПРИМЕЧАНИЕ:
Между ползунком и пружинным держателем
лапки не должно быть зазора как показано
на рисунке.
3
Ползунок
4
Не должно быть зазора
5
Пружинный держатель
25

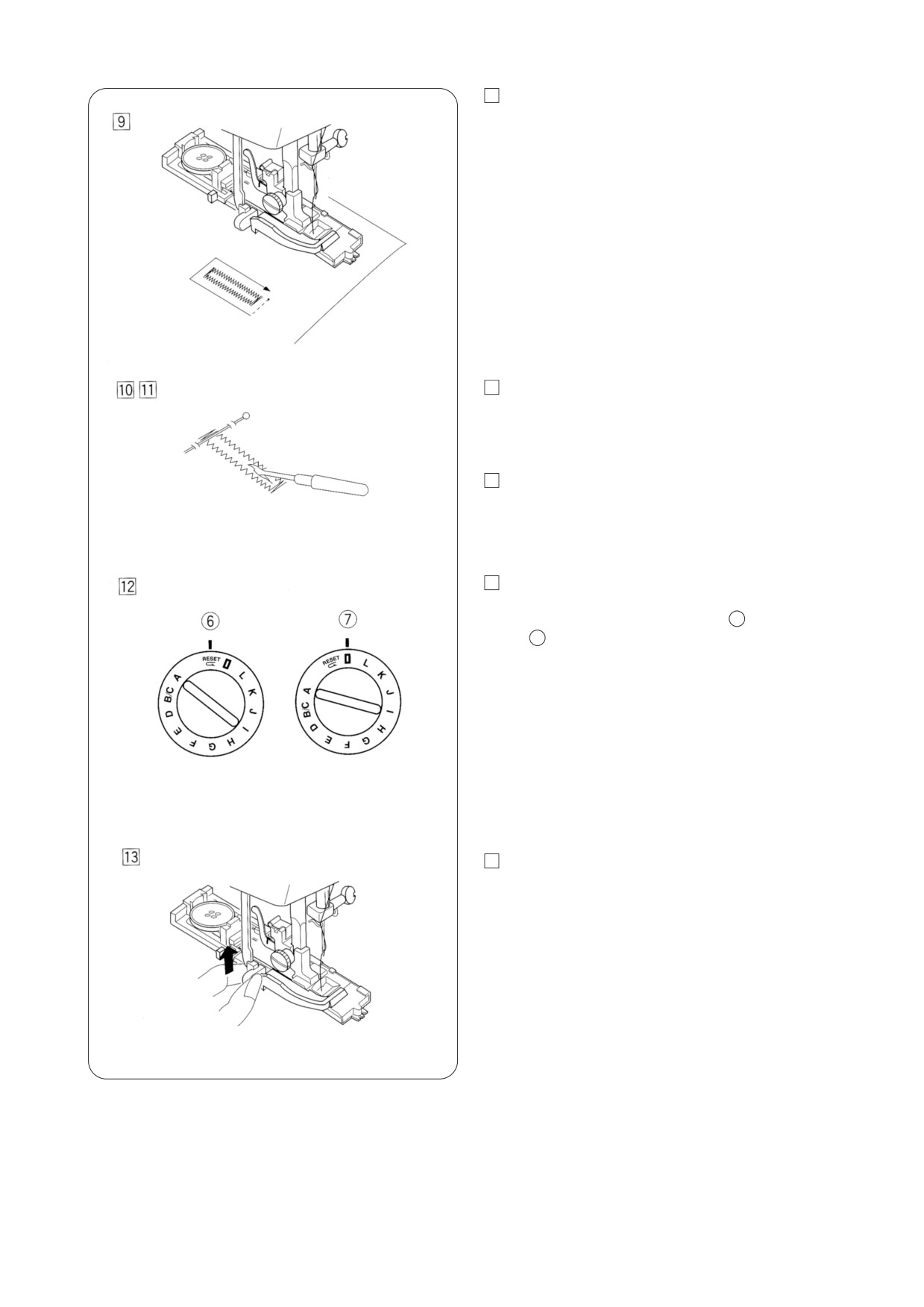

9
Шейте, не спеша, и остановите машину в точке
начала, когда петля будет полностью выполнена.
Сначала создается передняя закрепка и левый
ряд, затем задняя закрепка и правый ряд.
Обрежьте обе нити, оставив концы по 10 см.
10
Потяните за шпульную нить и выведите игольную
нить на изнанку.
Затем завяжите их.
Вставьте булавку внутри закрепок.
11
Затем разрежьте петлю вспарывателем.
Будьте внимательны, не разрежьте стежки петли.
12
Для создания следующей петли.
Чтобы создать другую петлю такого же размера,
верните ручку выбора строчки на
6
, затем снова
на
7
как показано на рисунке.
Теперь просто нажмите на педаль и шейте
идентичную петлю.
По окончании создания петель оттяните рычаг
13
петли вверх насколько возможно.
26
Зажгутованная петля
Модель MV523
MV523
Выбор строчки:
ВН
Прижимная лапка:
рамка для петли
Натяжение нити:
1 - 5
Длина стежка:
(0.5 - 1)
Модели MV527s / MV530s
MV527s / MV530s
Выбор строчки:
ВН
Прижимная лапка:
R: лапка для петли
Натяжение нити:
1 - 5
Длина стежка:
0.5 - 1
Ширина стежка:
5
Для моделей MV527s / MV530s
•
Установите ширину стежка в соответствии
с толщиной используемого шнура.
•
Как разрезать петлю и начать создавать новую
см. инструкции на стр. 26 - 27.
1
1
Поднимите петельную лапку, набросьте шнур
1
на крючок сзади лапки.
2
1
Крючок
3
2
Переведите концы шнура вперед, заправив
под лапку.
3
Зацепите шнур в вилке впереди петельной лапки,
4
чтобы натянуть его.
5
6
Опустите иглу в ткань в точке начала петли
4
и опустите прижимную лапку.
5
Слегка нажмите на педаль и прошейте петлю.
Каждая сторона петли и закрепки будут прошиты
поверх шнура.
6
Снимите ткань с машины и обрежьте швейные
7
нити.
8
Потяните за левый конец шнура и затяните его.
7
Вденьте концы шнура в штопательную иглу,
8
выведите их на изнанку и обрежьте.
27
Пришивание молнии
Модель MV523
MV523
1
Выбор строчки:
А
2
Прижимная лапка:
лапка для пришивания
молнии
3
Натяжение нити:
3 - 6
4
Длина стежка:
1.5 - 4
Модели MV527s / MV530s
MV527s / MV530s
1
Выбор строчки:
А
2
Прижимная лапка:
лапка для пришивания
молнии
3
Натяжение нити:
3 - 6
4
Длина стежка:
1.5 - 4
5
Ширина стежка:
5
Приметайте ленту молнии к ткани и расположите
под лапкой.
Отведите нити назад и опустите лапку.
Чтобы пришить левую сторону молнии, направляйте
край молнии вдоль зубов молнии и пришивайте
ленту к ткани.
Поверните ткань и аналогично прошейте другую
сторону молнии.
28

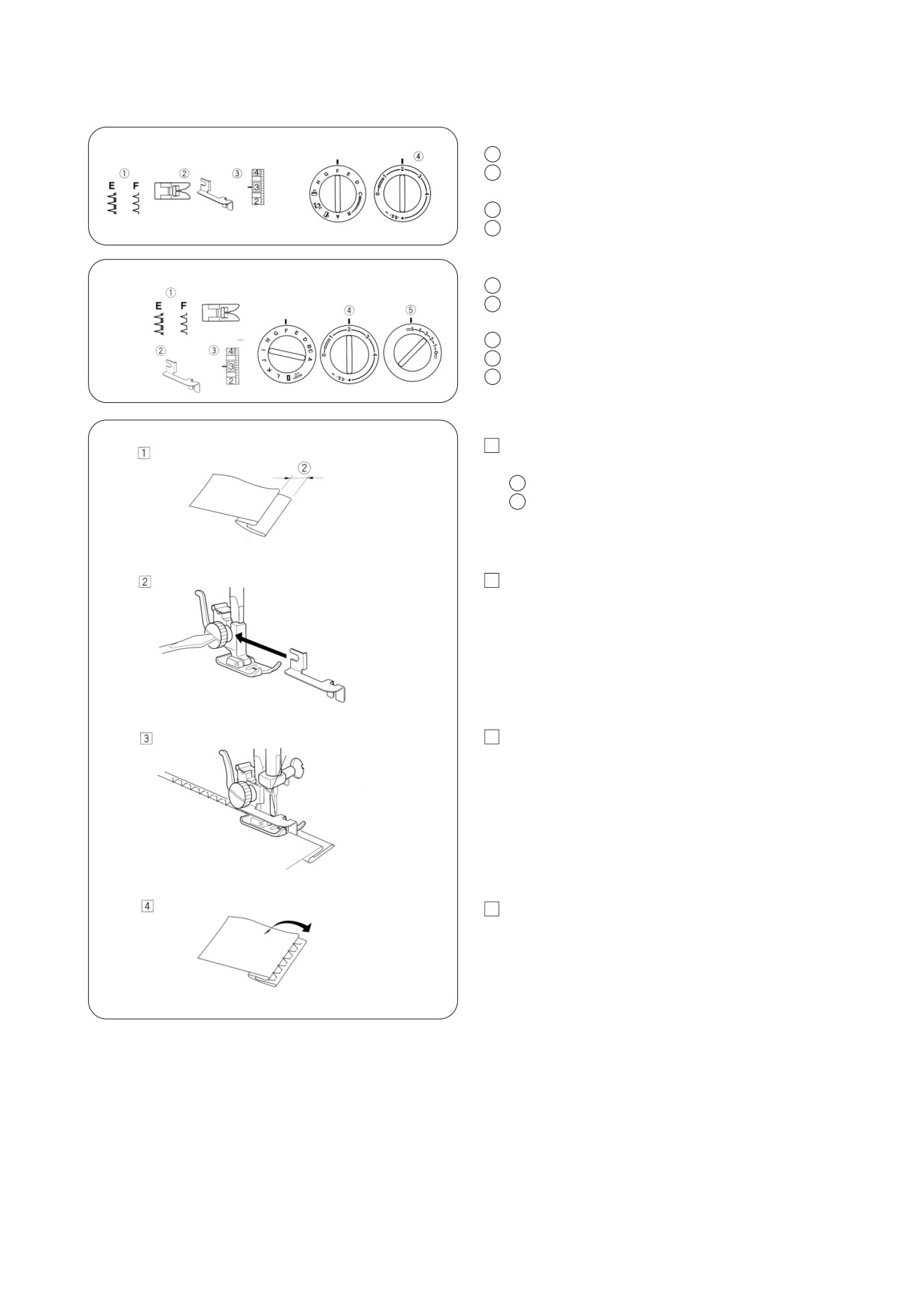

Потайная строчка
Модель MV523
MV523
1
Выбор строчки:
E или F
2
Прижимная лапка:
лапка для пришивания
молнии, подрубатель
3
Натяжение нити:
2 - 4
4
Длина стежка:
0.5 - 1
Модели MV527s / MV530s
MV527s / MV530s
1
Выбор строчки:
E или F
2
Прижимная лапка:
лапка для пришивания
молнии, подрубатель
3
Натяжение нити:
2 - 4
4
Длина стежка:
0.5 - 1
5
Ширина стежка:
5
1
Как сложить ткань.
1
Изнаночная сторона
2
0.4 - 0.7 см
Опустите прижимную лапку, затем ослабьте винт
2
держателя лапки для того, чтобы разместить
подрубатель между винтом и стержнем
держателя.
Затяните винт, проверьте, чтобы подрубатель
находился по середине двух пальцев прижимной
лапки.
Поднимите прижимную лапку и подложите ткань
3
так, чтобы мягкая складка шла непосредственно
по краю подрубателя.
Опустите лапку. Начните медленно шить,
убеждаясь, что стежки зигзага попадают
на припуск и захватывают мягкую складку.
Во время шитья проверяйте, что складка проходит
по краю подрубателя.
Расправьте ткань лицевой стороной вверх.
4
29
Роликовый шов
Модель MV523
MV523
1
Выбор строчки:
А
2
Прижимная лапка:
лапка для роликового шва
3
Натяжение нити:
2 - 6
4
Длина стежка:
1.5 - 4
Модели MV527s / MV530s
MV527s / MV530s
1
Выбор строчки:
А
2
Прижимная лапка:
лапка для роликового шва
3
Натяжение нити:
2 - 6
4
Длина стежка:
1.5 - 4
5
Ширина стежка:
5

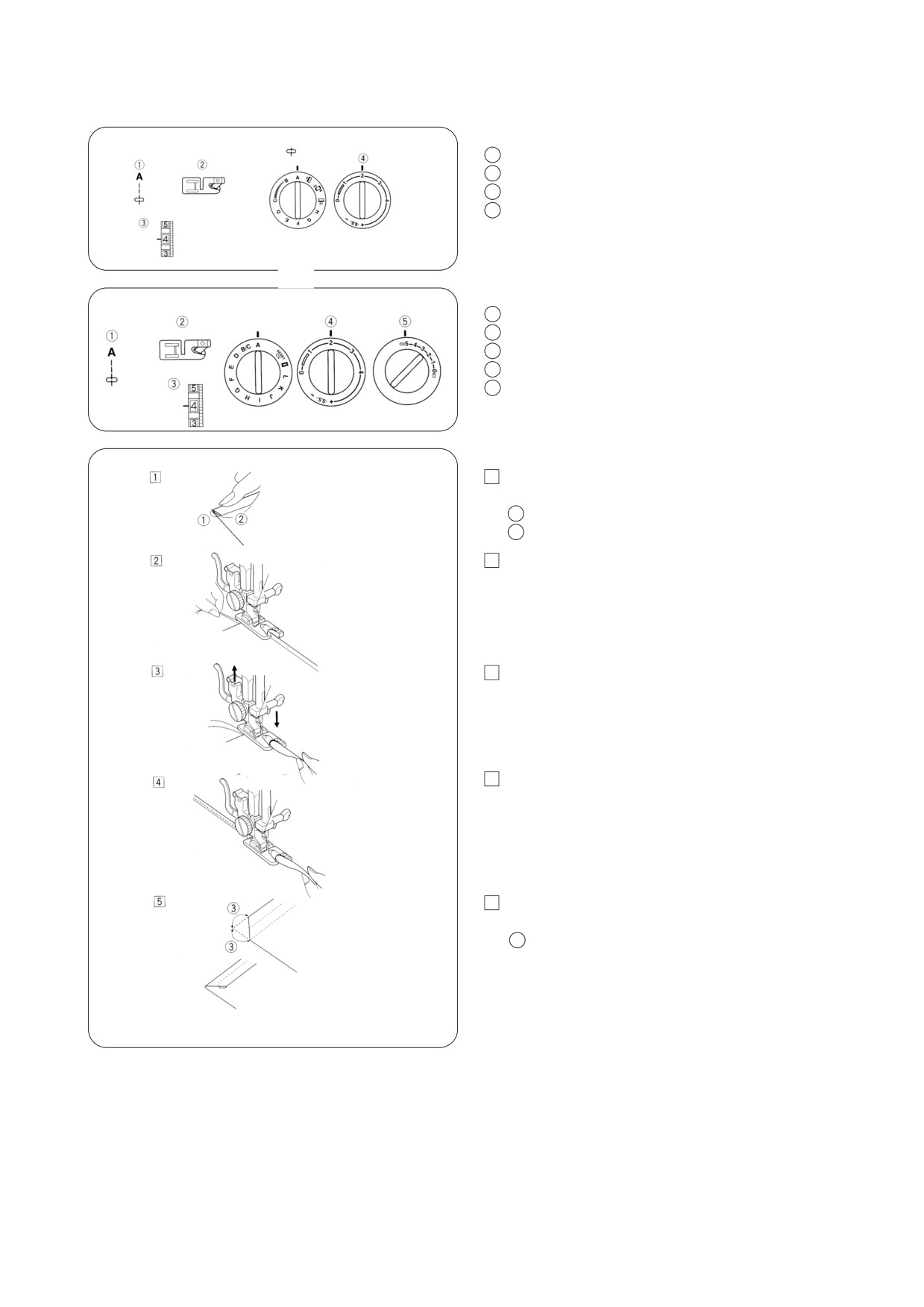

1
Сделайте двойную складку приблизительно
на 8 см в длину.
1
0,25 см
2
8 см
2
Опустите иглу в ткань в точку начала шитья,
затем опустите лапку для роликового шва.
Прошейте 3 или 4 стежка, удерживая игольную
и шпульную нити.
Опустите иглу в ткань и поднимите лапку.
3
Вставьте сложенную часть ткани в завиток лапки.
Опустите лапку, начинайте шить, приподнимая
4
край ткани и подавая его плавно и равномерно.
Во избежание складок отрежьте ткань на 0,7 см
5
с углов как показано на рисунке.
3
0,7 см
30
РАЗДЕЛ V
ДЕКОРАТИВНЫЕ СТРОЧКИ
(Модели MV523 / MV527s / MV530s)
Шов ракушка
Модель MV523
MV523
1
Выбор строчки:
G
2
Прижимная лапка:
лапка для зигзага
3
Натяжение нити:
6 - 8
4
Длина стежка:
2 - 3
Модели MV527s / MV530s
MV527s / MV530s
1
Выбор строчки:
G
2
Прижимная лапка:
лапка для зигзага
3
Натяжение нити:
6 - 8
4
Длина стежка:
2 - 3
5
Ширина стежка:
5
Сложите ткань по кромке изнаночной стороной
внутрь.
Расположите сложенный край вдоль отверстия
в лапке.
Игла должна соскальзывать с края ткани направо,
образовывая шов ракушку.
Раскройте складку и прогладьте шов в одну сторону.
Образцы стежков стреч
Модель MV523
MV523
1
Выбор строчки:
А - Н
2
Прижимная лапка:
лапка для зигзага
3
Натяжение нити:
1 - 4
4
Длина стежка:
S.S.
Модели MV527s / MV530s
MV527s / MV530s
1
Выбор строчки:
А - L
2
Прижимная лапка:
лапка для зигзага
3
Натяжение нити:
1 - 4
4
Длина стежка:
S.S.
5
Ширина стежка:
5
Если подача ткани вперёд и назад оказалась
несбалансированной из за типа ткани, отрегулируйте
баланс при помощи длины стежка:
Если стежки сжаты,
поверните ручку в направлении «+».
Если стежки растянуты,
поверните ручку в сторону «-».
(См. стр. 17)
31
Буфы
Модель JMV523
MV523
1
Выбор строчки:
D
2
Прижимная лапка:
лапка для зигзага
3
Натяжение нити:
1 - 4
4
Длина стежка:
S.S.
Модели MV527s / MV530s
MV527s / MV530s
1
Выбор строчки:
D
2
Прижимная лапка:
лапка для зигзага
3
Натяжение нити:
1 - 4
4
Длина стежка:
S.S.
5
Ширина стежка:
5
Прошейте прямые линии на расстоянии 1 см друг
от друга по всей области создания буф с длиной
стежка на «4».
С одного края завяжите нити. Потяните за шпульную
нить и равномерно распределите складки.
Закрепите нити с другой стороны.
Прошейте декоративным стежком между сборок.
Затем вытяните присбаривающие нити.
ПРИМЕЧАНИЕ:
Ослабьте натяжение верхней нити, чтобы легко
создавать складки.
Образцы атласных стежков
MV527s / MV530s
Модели MV527s / MV530s
1
Выбор строчки:
I - L
2
Прижимная лапка:
лапка для зигзага
3
Натяжение нити:
1 - 4
4
Длина стежка:
0.5 - 1
5
Ширина стежка:
5
Прошейте ряд стежков и отрегулируйте натяжение
так, чтобы верхняя нить показывалась на изнаночной
стороне изделия.
Для достижения наилучших результатов сделайте
пробную строчку на кусочке ткани.
32
Декоративная строчка
Модель MV523
MV523
1
Выбор строчки:
Н
2
Прижимная лапка:
лапка для зигзага
3
Натяжение нити:
1 - 4
4
Длина стежка:
0.5 - 2
Модели MV527s / MV530s
MV527s / MV530s
1
Выбор строчки:
Н
2
Прижимная лапка:
лапка для зигзага
3
Натяжение нити:
1 - 4
4
Длина стежка:
0.5 - 2
5
Ширина стежка:
5
Используйте эту строчку для сшивания тяжёлых
тканей.
Накладывайте два необработанных края изделия
и сразу сшивайте их вместе.
РАЗДЕЛ Vl
УХОД ЗА МАШИНОЙ

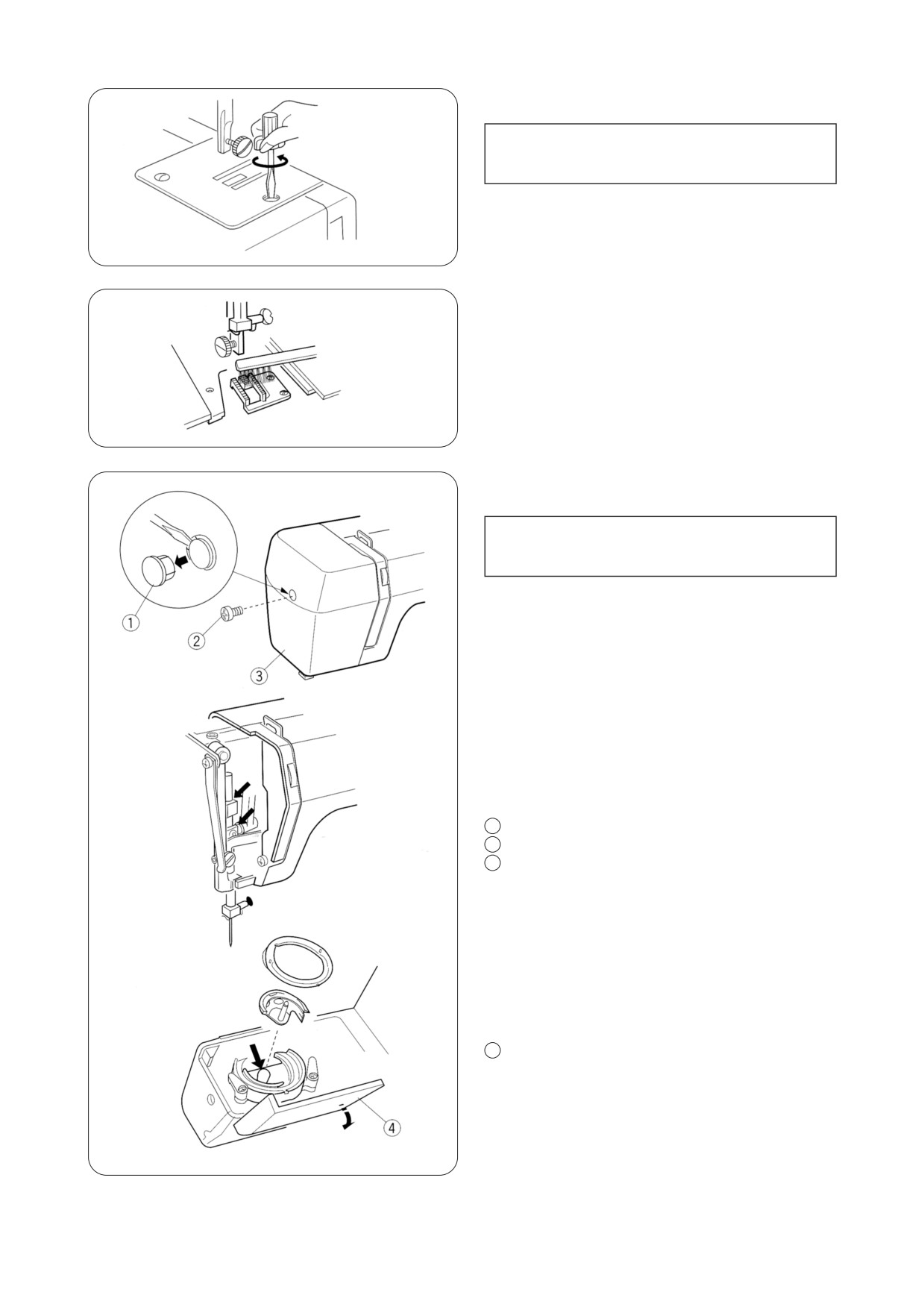

Как разобрать и собрать челночный
механизм
ПРИМЕЧАНИЕ:
Отключите питание или выньте вилку из розетки.
Как разобрать челночный механизм:
Поднимите иглу в верхнее положение и откройте
челночную пластину.
Поднимите язычок шпульного колпачка и выньте
его из машины.
Откройте держатели челночного механизма
и достаньте удерживаемое кольцо.
Вытащите челнок. Щёточкой и мягкой салфеткой
очистите челночный механизм.
1
Шпульный колпачок
2
Держатели челночного механизма
3
Кольцо
4
Челнок
5
Челночный механизм
Как собрать челночный механизм:
Удерживая стержень, осторожно наденьте его
на основу челночного механизма, образуя чёткий
круг с направителем. Наденьте кольцо.
Проверьте, чтобы выступ зашел в паз.
Закрепите кольцо, вернув держатели челночного
механизма в первоначальное положение.
Вставьте шпульный колпачок.
6
Выступ
7
Паз
33
Чистка транспортёра ткани
ПРИМЕЧАНИЕ:
Перед началом чистки выключите питание
машины или выньте вилку из розетки.
Снимите иглу и прижимную лапку.
Уберите винт игольной пластины и снимите саму
пластину.
Щёточкой удалите пыль и остатки ткани
с тканенаправителей.
Установите игольную пластину.
Смазка машины
ПРИМЕЧАНИЕ:
Перед началом чистки выключите питание
машины или выньте вилку из розетки.
Смазывайте машину, по крайней мере, один раз
в год. Используйте масло для швейных машин
хорошего качества.
Достаточно одной или двух капель масла.
Вытрите остатки масла, иначе оно может испортить
материал. Если машина не использовалась в течение
долгого времени, перед началом работы смажьте её.
Смазывание области передней панели
Снимите колпачок, винт и переднюю панель.
Смажьте участки, показанные на рисунке.
1
Колпачок
2
Винт
3
Передняя панель
Смазывание челнока
Откройте челночную пластину, потянув за крышку
с левой стороны.
Смажьте участки, показанные на рисунке.
4
Челночная пластина
34
Устранение неисправностей
Неисправность
Вероятная причина
Примечание
Рвётся верхняя нить
1.
Верхняя нить была неверно заправлена.
См. стр. 14
2.
Верхняя нить слишком сильно натянута.
См. стр. 16
3.
Погнута или затуплена игла
См. стр. 10
4.
Неверно установлена игла
См. стр. 10
5.
Ткань не была отведена назад по окончании шитья.
См. стр. 19
6.
Номер нити и иглы не соответствуют друг другу или
данному типу ткани.
См. стр. 10
Рвётся нижняя нить
1.
Нижняя нить неверно заправлена.
См. стр. 13
2.
Засорился шпульный колпачок.
Почистите шпульный
3.
Повреждена шпулька, затруднено её вращение.
колпачок
Смените шпульку
Ломается игла
1.
Неверно установлена игла.
См. стр. 10
2.
Погнута или затуплена игла.
См. стр. 10
3.
Игла недостаточно закреплена.
См. стр. 10
4.
Верхняя нить слишком сильно натянута.
См. стр. 16
5.
После окончания шитья ткань не была пропущена в режиме
реверса.
См. стр. 19
6.
Номер иглы не соответствует обрабатываемой ткани.
См. стр. 10
7.
Был переключен регулятор типа строчки в то время, когда игла
была в ткани.
См. стр. 19
Пропускаются
1.
Неверно установлена игла.
См. стр. 10
стежки
2.
Погнута или затуплена игла.
См. стр. 10
3.
Номер иглы и/или нити не подходят
для обрабатываемой ткани.
См. стр. 10
4.
Для работы с синтетическими и тонкими материалами не была
использована игла с голубым наконечником.
См. стр. 10
5.
Неверно заправлена верхняя нить.
См. стр. 14
Волнистая строчка
1.
Верхняя нить слишком сильно натянута.
См. стр. 16
2.
Неверно заправлены верхняя и (или) нижняя нити.
См. стр. 14
3.
Слишком толстая игла для обрабатываемой ткани.
См. стр. 10
4.
Слишком длинные стежки для данного типа ткани.
Сделайте стежки короче
•
При работе с очень лёгкими материалами подкладывайте под
ткань бумагу.
Под тканью
1.
Слабое натяжение верхней нити.
См. стр. 16
образуются
2.
Номера нити и иглы не соответствуют друг другу или данному
петельки ниток
типу ткани.
См. стр. 10
Ткань подаётся
1.
Засорение зубчатых реек механизма подачи материала.
См. стр. 36
неравномерно
2.
Слишком короткие стежки.
Сделайте стежки короче
Машина
1.
В челночный механизм попала нить.
См. стр. 35
работает шумно
2.
В тканенаправителе наакопилась грязь.
См. стр. 36
Машина
1.
Не подключено питание.
См. стр. 8
не работает
2.
В шпульном отсеке накопилась грязь.
См. стр. 35
3.
Маховое колесо находится в нерабочем положении.
См. стр. 12
35
