FHO5000 Оптический рефлектометр (OTDR). Руководство пользователя



  Главная      Учебники - Разные



поиск по сайту            правообладателям

























FHO5000 Оптический рефлектометр (OTDR). Руководство пользователя





Предисловие
Благодарим Вас за приобретение оптического рефлектометра серии FHO5000. Это руководство содержит
необходимую информацию о функциях прибора, режимах его работы и мерах предосторожности при работе
с FHO5000. Для правильной эксплуатации, ознакомьтесь, пожалуйста, с данным руководством. После
прочтения сохраните руководство по эксплуатации для быстрого поиска ответа при возникающих вопросах во
время работы с прибором.
Замечания
Содержание этого руководства может меняться без предварительного уведомления в процессе усовершенств
ования режимов работы и функций прибора. Внешний вид меню и области отображения данных на экране ваш
его прибора может отличаться от рисунков, приведенных в данном руководстве.
Мы приложили все усилия для подготовки этого руководства. Однако, при обнаружении каких-либо опечаток
и неточностей, в случае возникновения вопросов по данному руководству, пожалуйста, свяжитесь с ближайши
м представителем компании GRANDWAY.
Запрещается копирование или тиражирование всего руководства или какой-либо его части без согласия
компании GRANDWAY.
Торговые марки
Microsoft, Windows, and Windows XP являются зарегистрированными торговыми марками компании Microsoft в США и
других странах.
Adobe and Acrobat являются зарегистрированными торговыми марками компании Adobe Systems Incorporated.
Зарегистрированные торговые марки соответствующими знаками TM and ®
в данном руководстве не обозначены.
Версия
E1100
Стандартная комплектация
В следующей таблице показана стандартная комплектация рефлектометра:
Номер
Описание
Количество
1
Адаптер питания(220В/ 50Гц)
1
2
Шнур питания
1
3
Кабель для передачи данных
1
4
CD-диск
1
5
Кейс для переноски
1
6
Наплечный ремень
1
7
Руководство пользователя
1
Дополнительная комплектация
В следующей таблице показана дополнительная комплектация рефлектометра:
Номер
Наименование
1
Модуль рефлектометра
В комплекте
2
Модуль детектора повреждений (VFL)
В комплекте
3
Модуль измерителя оптической мощности
Опция
4
Функция защиты от влаги
Опция
5
Сенсорный монитор
Опция
* Изменения в стандартной и дополнительной комплектации делаются производителем без
предварительного уведомления.
Меры предосторожности
Для безопасной и эффективной работы с прибором соблюдайте меры предосторожности, приведенные в данно
м руководстве. Несоблюдение мер предосторожности может привести к травмам или смертельному случаю.
Перед тестированием с помощью модуля рефлекто
метра убедитесь в отсутствии активного сигнала в
оптической линии.
!
Активный сигнал с мощностью больше 0 дБм может
повредить оборудование и этот случай не
подпадает под гарантийные обязательства!
Внимание!
Проверяйте номинальное значение питающего напряжения
Перед подсоединением шнура питания убедитесь в том, что питающее напряжение соответствует допусти
мому диапазону напряжений сетевого адаптера и не превышает максимального значения для данного сете
вого шнура.
Используйте сетевой шнур из комплекта поставки прибора
Используйте только тот сетевой шнур, который поставляется вместе с прибором. Не используйте сетевой ш
нур прибора для питания других устройств.
Используйте сетевой адаптер из комплекта поставки прибора.
Используйте только тот сетевой адаптер, который поставляется вместе с прибором. Не используйте сетево
й адаптер для питания других устройств.
Используйте батарею из комплекта поставки прибора.
Используйте только ту батарею, которая поставляется вместе с прибором. Не используйте батарею для пи
тания других устройств.
Не смотрите на источник лазерного излучения.
Не смотрите на источник лазерного излучения, на отраженное или рассеянное излучение без специальных
очков. Воздействие лазерного излучения может привести к повреждению глаз или слепоте.
Не работайте с прибором во взрывоопасной атмосфере.
Не используйте нагревающиеся элементы в местах, где присутствуют взрывоопасные или легковоспламеня
ющиеся пары или газы. Работа в подобных условиях опасна для жизни.
Не разбирайте прибор.
Разбирать прибор может только квалифицированный персонал в сервисном центре. Разборка прибора опа
сна, так как некоторые внутренние элементы находятся под высоким напряжением.
Переноска прибора.
Перед переноской прибора отсоедините все шнуры питания и кабели, подсоединенные к нему. Перенося п
рибор, возьмите его надежно за ремень. Также перед переноской следует извлечь из прибора устройство х
ранения информации. Никогда не переносите прибор с вставленным устройством хранения. Устройство хр
анения информации может быть повреждено.
Символы
Значки на приборе или в руководстве пользователя
Внимание: Обращаться осторожно. Обратиться к руководству пользователя. Этот символ
!
!расположен рядом с частями прибора, которые требуют внимательного и аккуратного обращ
ения. Соответствующие инструкции в руководстве обозначены таким же символом.
Постоянный ток
Резервная мощность
Возможна вторичная переработка
Ni-MH
Опасно! Лазерное излучение
Соответствует директиве
(2002/96/EC) (Утилизация Электронного и Электрического
Оборудования)
Содержание
0.0 Названия и функциональное назначение элементов
1
0.1 Лицевая панель
1
0.2 Верхняя панель
2
0.3 Задняя панель
2
0.4 Боковая панель
3
0.5 Вид главного меню
3
0.6 Экран режима рефлектометра (OTDR)
4
0.7 Экран режима визуального локатора дефектов (VFL)
4
0.8 Экран режима измерителя оптической мощности (OPM)
5
1.0 Подготовка к измерениям
5
1.1 Крепление ремня
5
1.2 Подсоединение источника питания
6
1.3 Включение прибора
7
1.4 Подсоединение волокна
8
2.0 Введение в теорию рефлектометрических измерений (OTDR)
9
2.1 Цель измерений
9
2.2 Содержание измерений
9
2.3 Анализ полученной кривой
9
2.4 Основы устройства рефлектометра (OTDR)
13
2.5 Типы событий
15
3.0 Настройка параметров измерений
16
3.1 Установки Авто режима
17
3.2 Установки Ручного режима
18
4.0 Проведение измерений
20
4.1 Измерение с усреднением по времени
20
4.2 Режим измерения в реальном времени
21
4.2.1 Установка длины волны измерения
22
4.2.2 Установка диапазона расстояний и длительности импульса
22

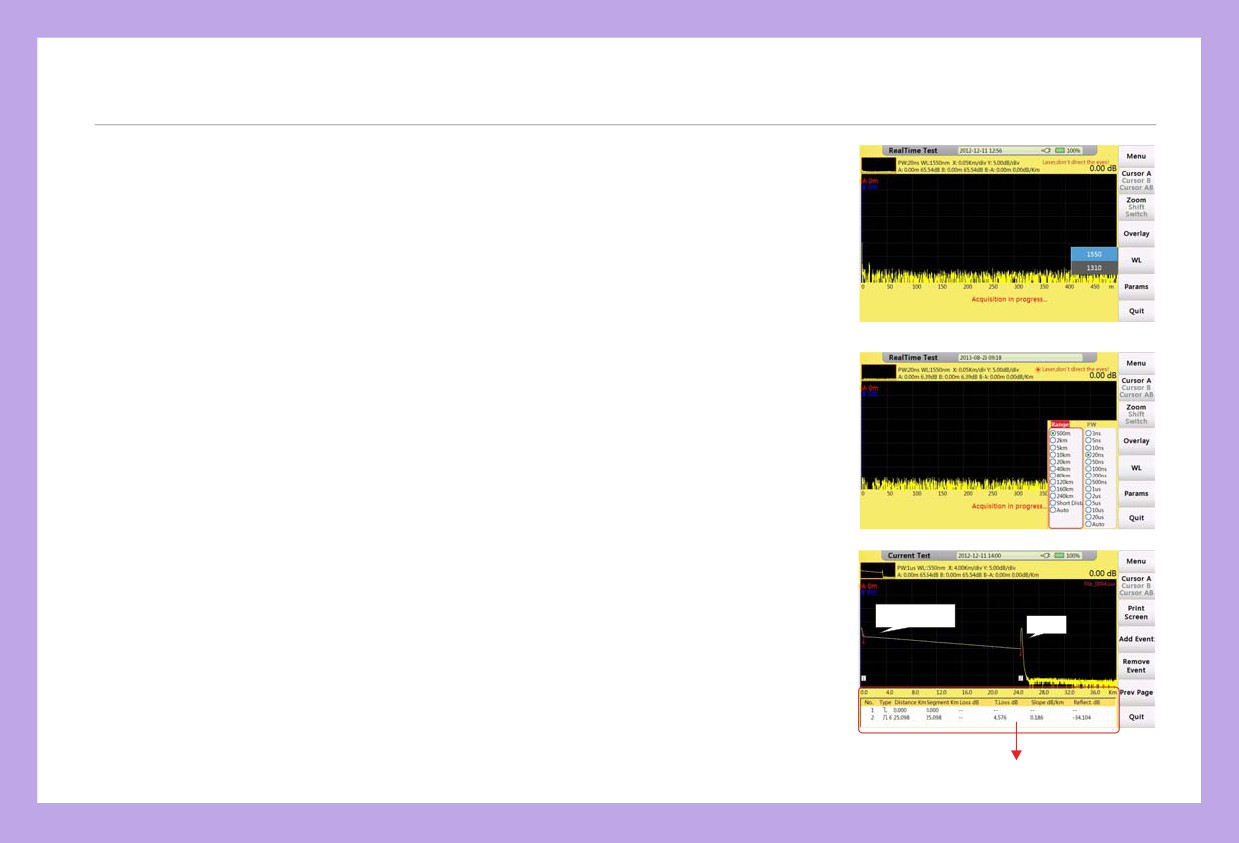

4.3 Список событий
22
4.4 Измерение расстояния
23
4.5 Оптимизация измерений OTDR
24
4.6Установка корректных параметров
25
5.0Увеличение размера области отображения данных
27
5.1Переключение между графиком и списком событий
27
5.2Операции с курсорами
28
5.2.1Активация курсора
28
5.2.2Перемещение курсора
29
5.3Операции с кривыми на графике
29
5.3.1 Горизонтальное масштабирование
29
5.3.2 Вертикальное масштабирование
30
5.3.3 Горизонтальный сдвиг
30
5.3.4 Вертикальный сдвиг
31
5.4 Деталировка события
31
5.5Переключение между кривыми на графике
32
5.5.1Удаление кривой(-ых)
32
5.6Удаление события
33
5.7 Добавление события
34
6.0 Работа с файлами
35
6.1 Сохранение кривой
35
6.2 Загрузка кривой(-ых)
36
6.3 Удаление кривой(-ых)
36
6.4 Копирование/Перемещение кривой(-ых)
36
6.5 Настройки файлов
37
6.6 Скриншот
38
7.0 Ввод символов
39
7.1Переименование файла
39
7.2 Создание папки
39
8.0 Режим VFL(Визуальный локатор дефектов).
40
9.0 Режим измерителя оптической мощности OPM (Опция)
41
10.0 1310нм/1550нм Источник излучения(Опция)
41
11.0 OTDR2 Модуль (Опция)
41
12.0 Влагозащищенный корпус (Опция)
42
13.0 Сенсорный монитор (Опция)
42
14.0Обновление программного обеспечения
43
15.0Базовая информация для измерений
44
15.1Рефлектограмма и типы неоднородностей
44
15.2Терминология
45
16.0Обслуживание
46
16.1 Примечание
46
16.2 Инструменты для очистки
47
16.3 Очистка оптического порта
47
16.4 Калибровка
47
17.0Устранение неполадок
48
17.1Часто задаваемые вопросы (FAQ)
48
17.2Справочная информация
49
18.0Спецификация
49
18.1Общие параметры
49
18.2Tехнические характеристики
50
18.3Габариты
51
19.0Гаранти
52
19.1Гарантийные термины
52
19.2Исключения из гарантии
52
19.3Транспортировка
52
19.4Сервис и поддержка пользователя
53
0.0 Название и функциональное назначение элементов
X
XI

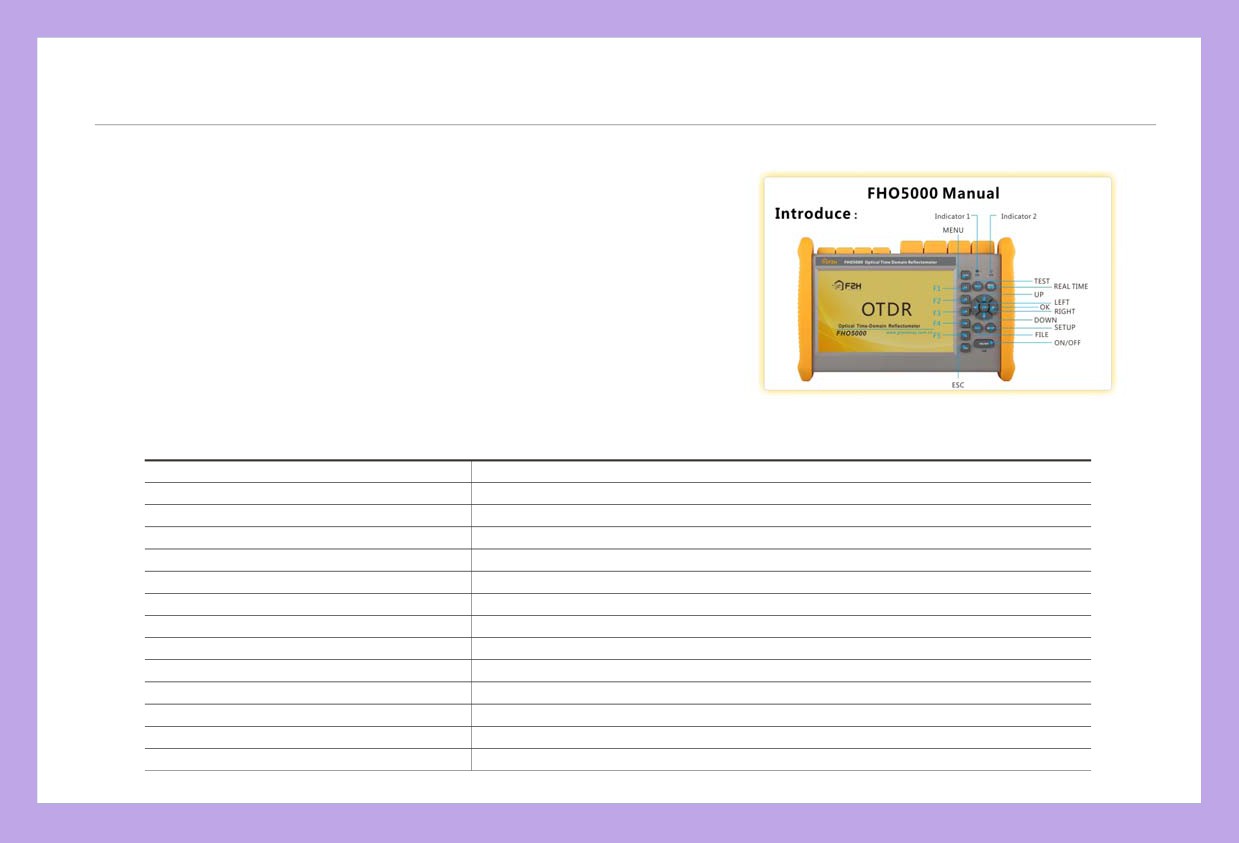

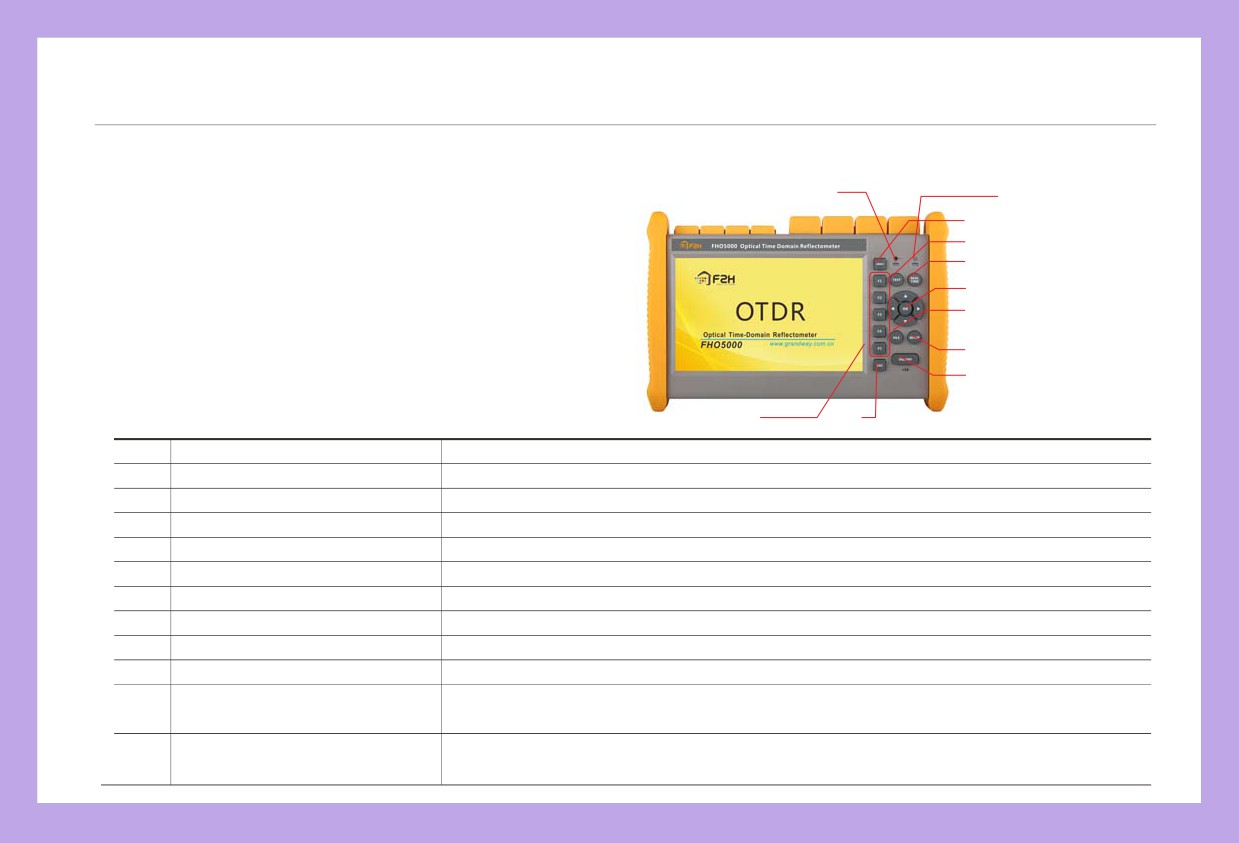

0.1 Лицевая панель
VII
IX
VIII
II
III
IV
V
I
VI
Num.
Название
Функциональное назначение
I
Функциональные кнопки(F1-F5)
Каждой кнопке соответствует экранная кнопка меню
II
Кнопки перемещения и OK
Перемещение курсора и подтверждение действий
III
Кнопка FILE
Открытие базы данных
IV
Кнопка SETUP
Перейти к настройкам
V
Кнопка ON/OFF
Вкл/Выкл прибора
VI
Кнопка ESC
Возврат в предыдущее меню или отмена операции
VII
Кнопка MENU
Возврат в основное меню
VIII
Кнопка REAL TIME
Запуск/остановка режима измерений в реальном времени
IX
Кнопка TEST
Запуск/остановка режима измерений с усреднением по времени
X
Индицирует режим измерений (Красный-усреднение по времени, Зеленый - в реально
Индикатор режима измерений
м времени)
XI
Индицирует режим работы и зарядки (Зеленый - рабочее состояние или батарея полн
Индикатор работы прибора
остью заряжена, Красный - зарядка батареи)
1

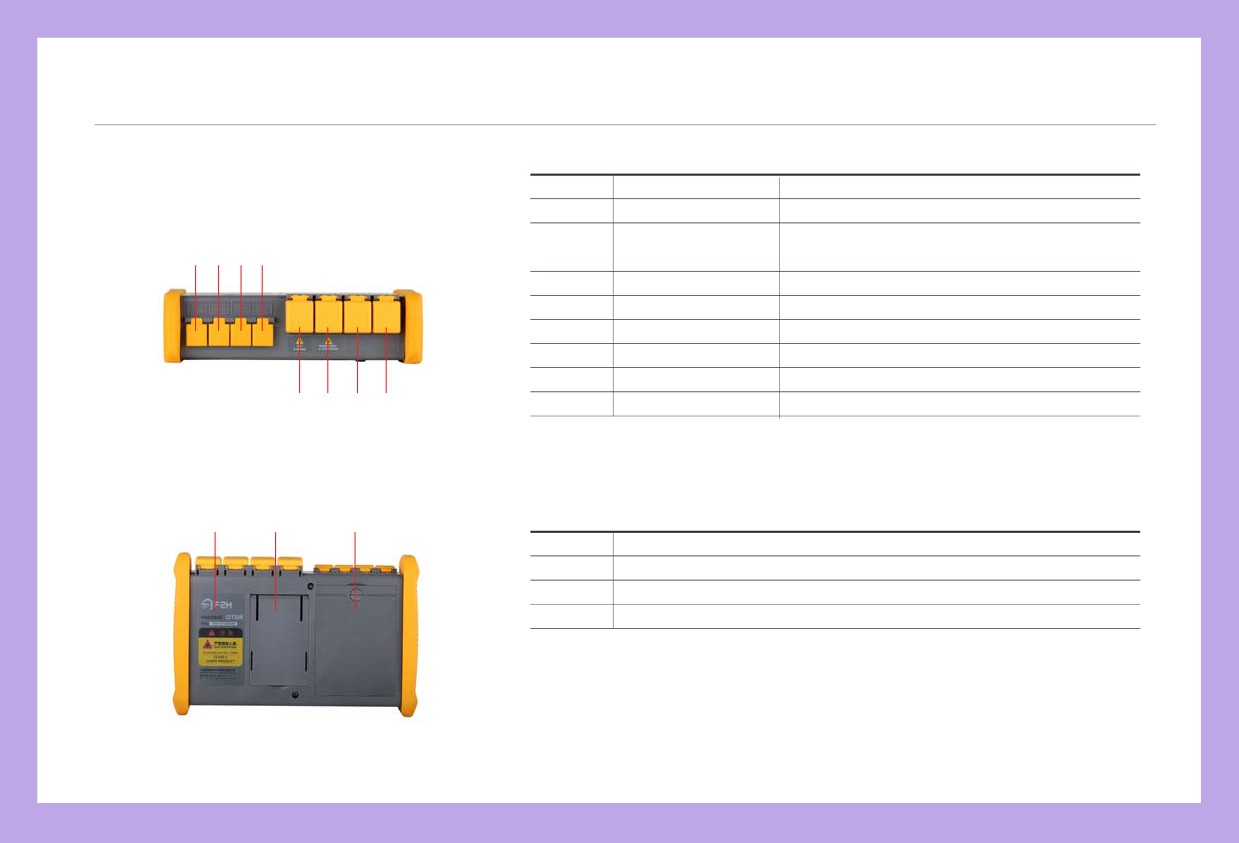

0.2 Верхняя панель
Номер
Название
Описание
I
AC-DC порт
Подключение сетевого адаптера
II
USB (2 порта)
Подключение USB-флэш-памяти, USB
I
II III IV
клавиатуры или мыши
III
Ethernet порт
Подключение к сети Ethernet
IV
Sub USB( мини USB)
Дистанционное управление через ПК
V
VFL порт
Порт локатора повреждений
VI
OTDR порт
Оптический порт 1310нм/1550нм
VII
OTDR2 порт
Оптический порт 1625нм
V VI VII VIII
VIII
OPM порт
Порт модуля измерителя мощности
0.3 Задняя панель
I
III
II
Номер
Название
I
Наклейка с предупреждениями
II
Отсек батареи
III
Задняя подставка
2
0.4 Боковая панель
Номер
Описание
I
Скобы бокового ремня
II
Прорезиненная защита
I
II

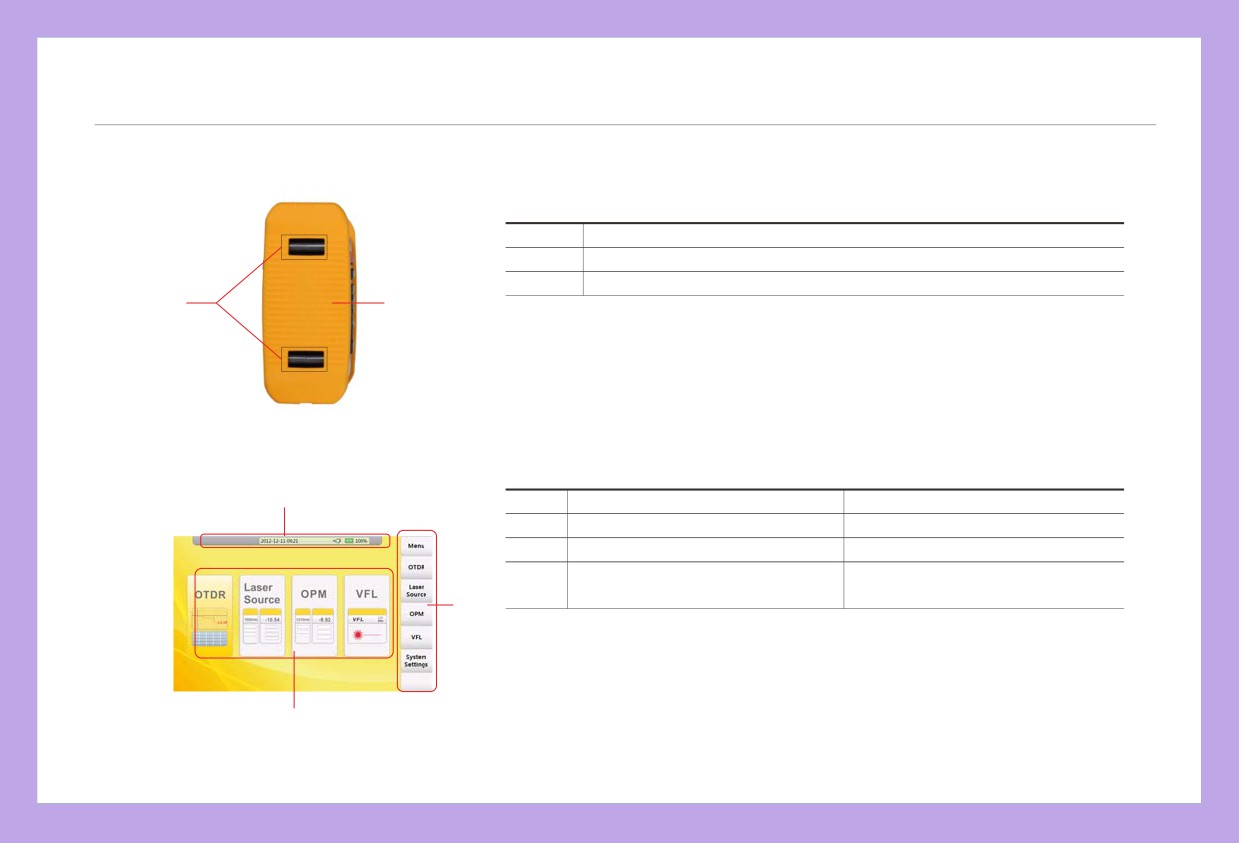

0.5 Вид главного меню
III
Номер
Функция
Описание
I
Область функциональных кнопок
Выбор соответствующей функции
II
Область выбора модуля
Выбор соответствующего модуля
III
Область основной информации
Информация о дате, времени,
заряде батареи
I
II
3

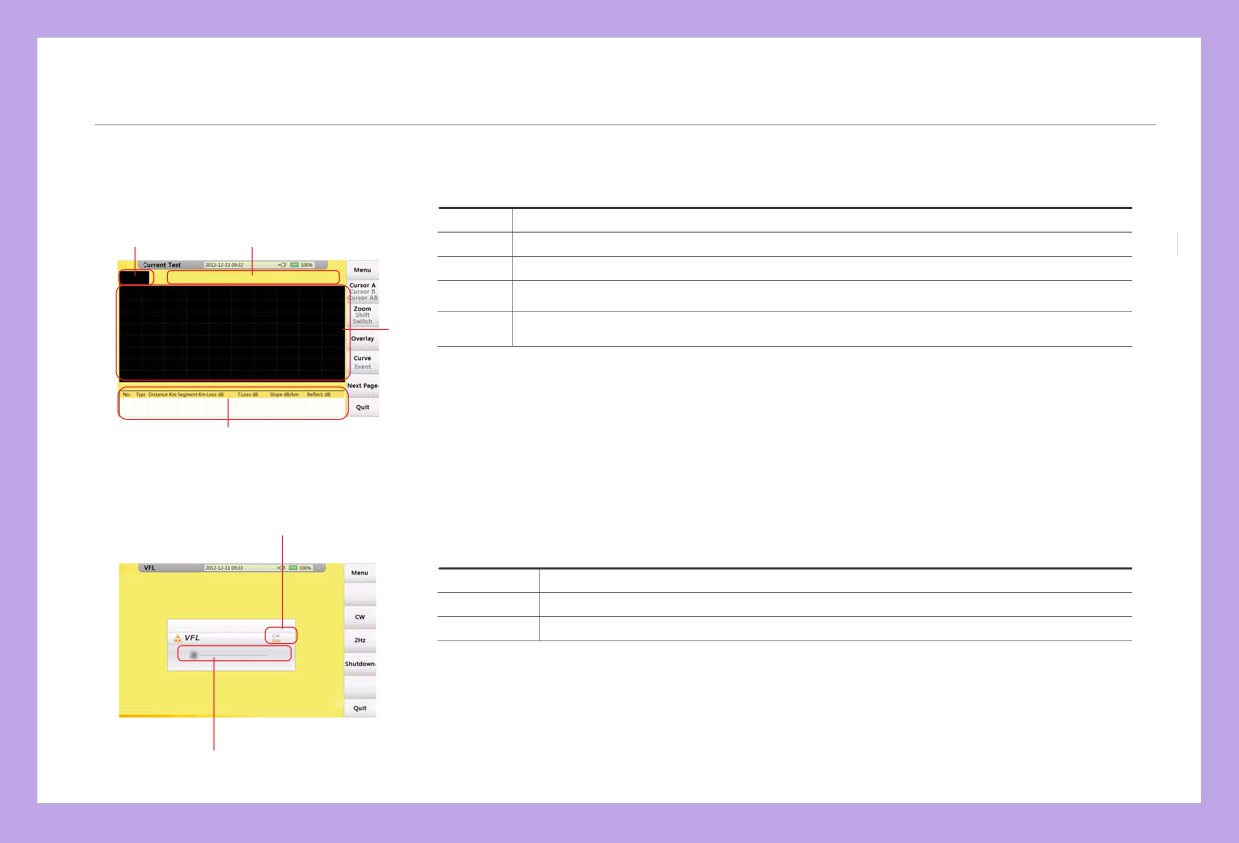

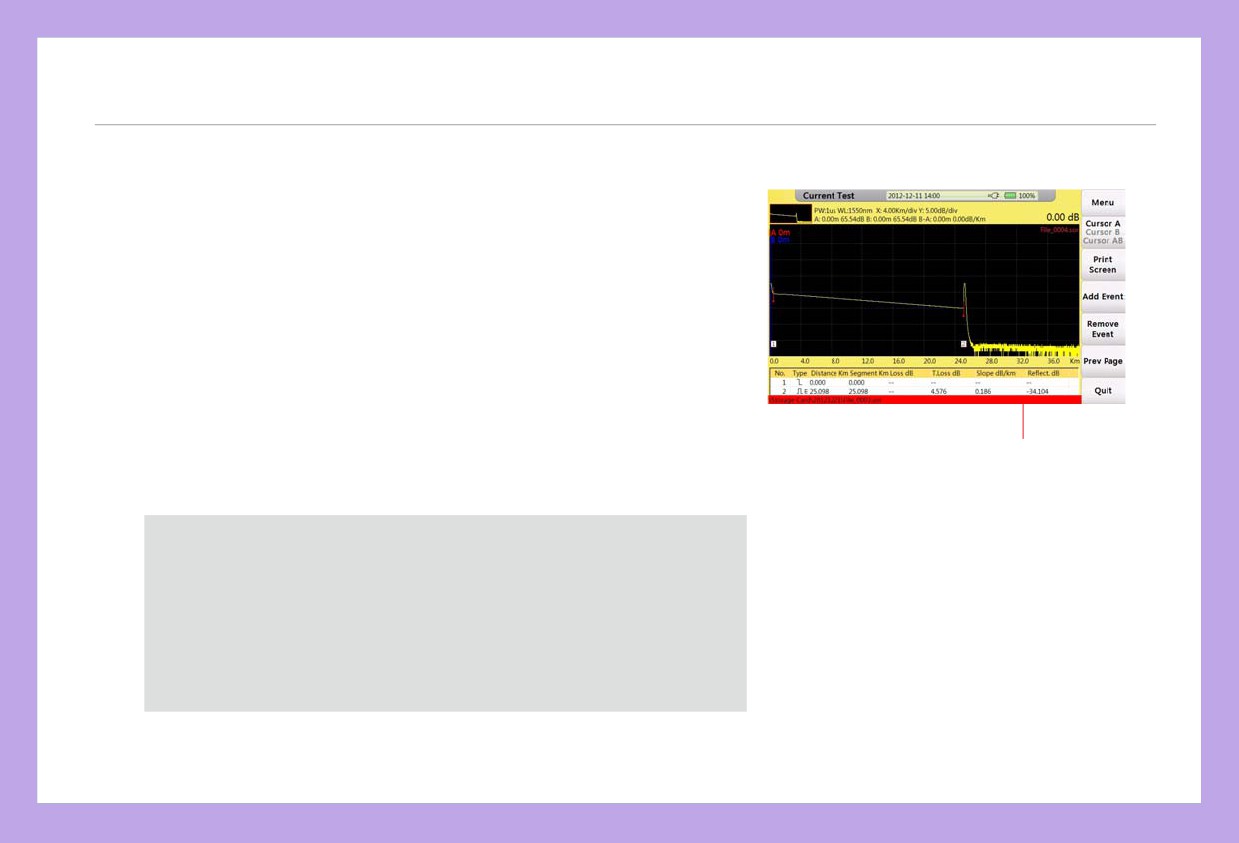

0.6 Экран режима рефлектометра (OTDR)
Функция
Номер
I
IV
I
Уменьшенное изображение кривой
II
Область отображения кривой
III
Область списка событий
IV
Область главной информации
II
III

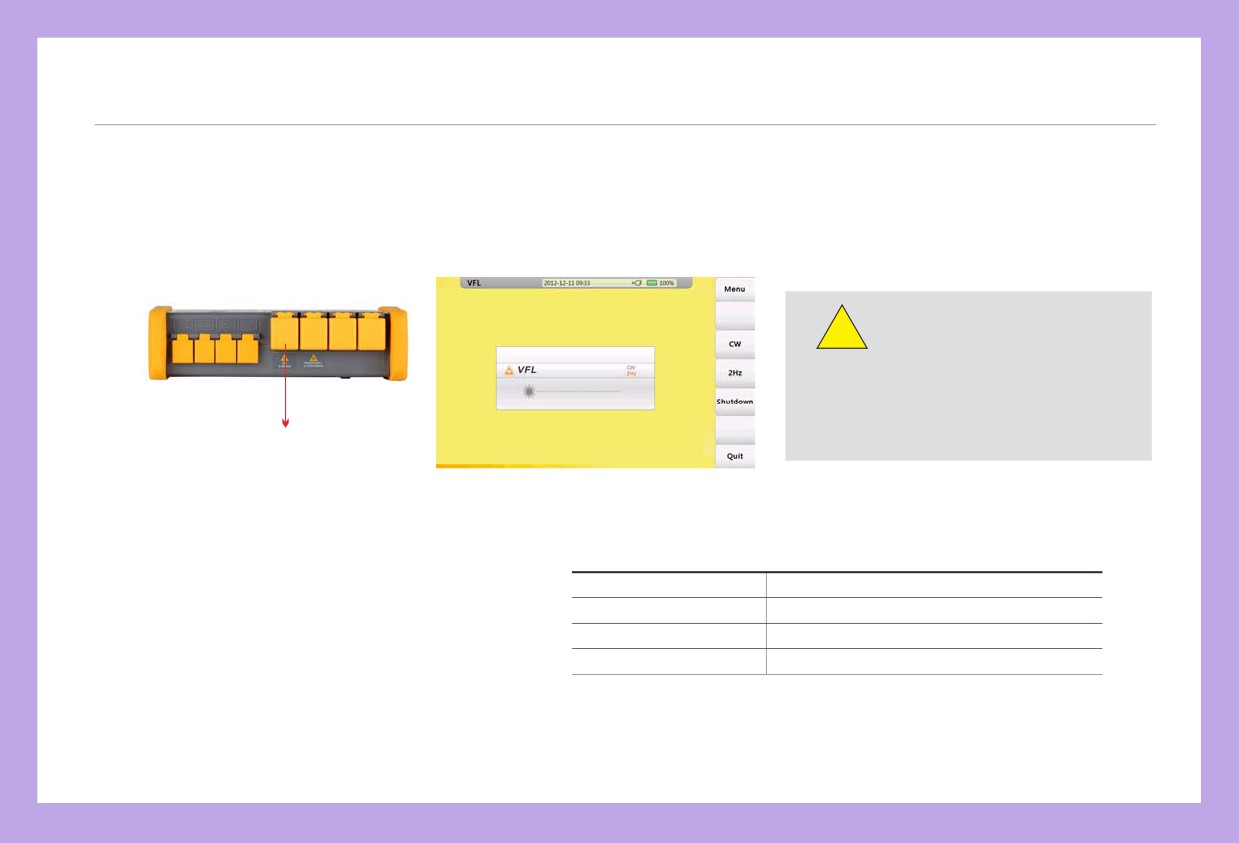

0.7 Экран режима VFL
I
Номер
Функция
I
Индикатор режима визуального локатора дефектов (VFL)
II
Запуск индикатора состояния
II
4

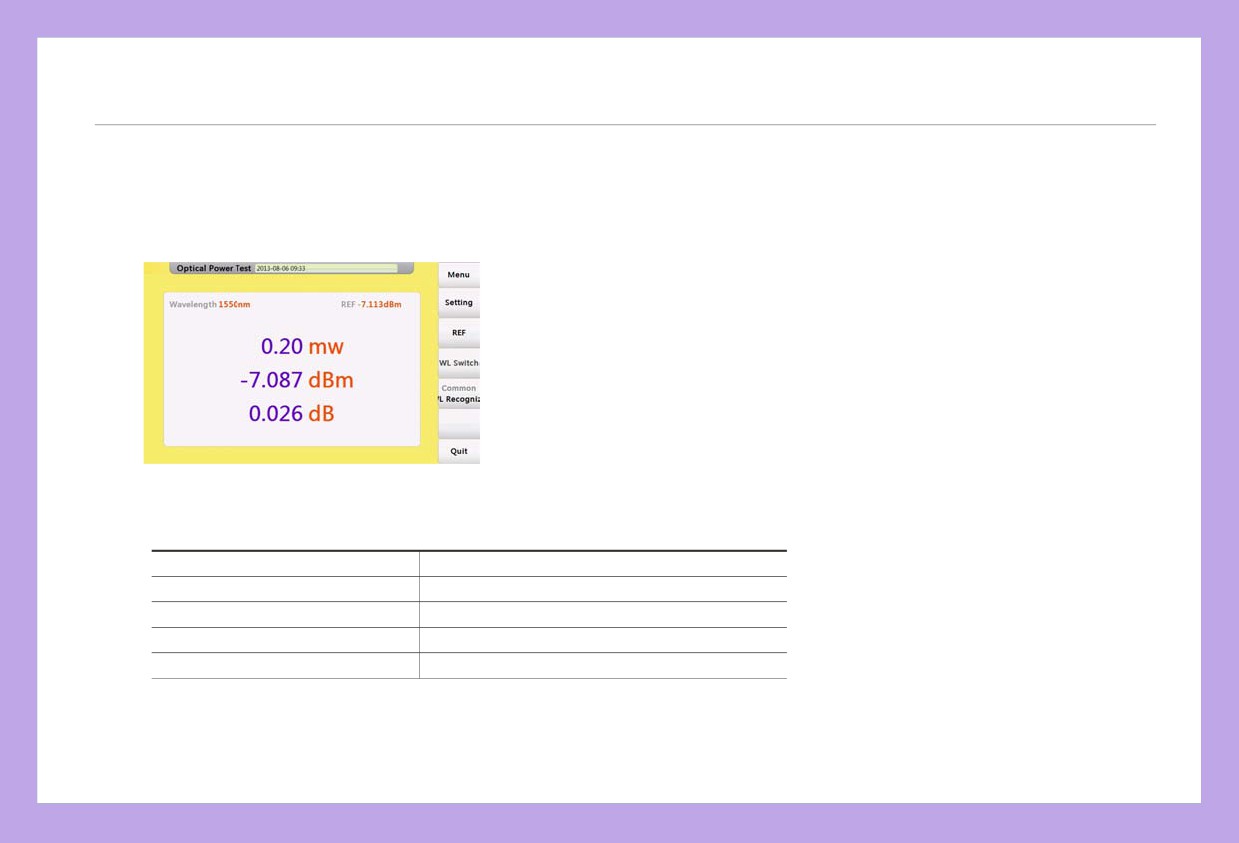

0.8 Экран измерителя мощности (OPM)
II
III
Номер
Функция
I
Отображение значения мощности
II
Отображение длины волны
III
Отображение опорной мощности
I
1.0 Подготовка к измерениям
1.1 Крепление ремня
Порядок крепления:
1. Пропустите ремень через нижнюю скобу.
2. Пропустите ремень через вставку.
3. Пропустите ремень через верхнюю скобу.
4. Зафиксируйте ремень.
5
1.2 Подсоединение источника питания
AC адаптер
Использование AC адаптера
Подсоедините
Шнур питания
после выключения
При подсоединении AC адаптер, индикатор работы прибора загорится красным (если батарея заряжена не
полностью). Адаптер начнет заряжать батарею, после окончания зарядки индикатор загорится зеленым
светом.
Установка батареи
Осторожно!
1. Вращайте винт против часовой стрелки,
откройте крышку.
Температура при зарядке батар
еи:
-10~50℃, более в
2. Установите батарею.
ысокая температура сокращает ресурс батареи.
3. Закройте крышку, вращайте винт по часовой
Время зарядки около
5 часов при включенном
стрелке.
приборе, около 3 часов при выключенном приборе.
Не заряжайте батарею больше 8 часов.
6
1.3 Включение прибора
Нажмите на кнопку POWER (>2с) для включения OTDR, индикатор работы прибора загорится зеленым. Когда
уровень заряда будет недостаточным, на экране появится предупреждающая информация.
Индикатор работы прибора
Индикатор режима измерений
Зеленый свет: рабочее состояние или заряжен
Красный свет: с усреднением
Красный свет: идет процесс зарядки
Зеленый свет: в реальном времени.
Индикатор заряда
Батарея полностью заряжена
80% заряда
60% заряда
40% заряда
20% заряда
Меньше, чем 20% заряда
Осторожно!
реждение и после этого FHO5000 выключится автоматически.
В случае, если рефлектометр не использовался длительное время, FHO5000 выключится сразу после
включения для защиты внутренней батареи. Пожалуйста, подсоедините AC адаптер.
7
1.4 Подсоединение волокна
Перед подключением волокна к FHO5000, очистите торцевую поверхность оптического разъема. Грязь на
торце разъема может повредить входной оптический порт прибора или ухудшить качество измерений.
Порядок действий:
1.Прижмите оптический разъем к чистящей ленте очистителя.
2.Покрутите разъем вокруг своей оси, прижимая к ленте очистителя.
3.Протрите оптический разъем, удаляя загрязнения.
4.Повторите шаги с 1 по 3.
5.Откройте защитную крышку оптического порта.
Очиститель
6. Осторожно вставьте оптический разъем трассы в оптический порт.
Осторожно!
Подсоединяйте оптический разъем
очень осторожно, неправи
льное действие может повредить оптический порт.
Внимание!
Перед подсоединением к моду
лю OTDR убедитесь, что в!
!
подсоединяемой трассе нет оптического сигнала.
8
2.0 Введение в теорию рефлектометрических измерений (OTDR)
2.1 Цель измерений
Рефлектометр (OTDR) показывает зависимость обратно рассеянного сигнала от расстояния. С помощью этой
информации OTDR может измерить такие важные параметры волокна, как потери в трассе, длину трассы и др.
2.2 Содержание измерений
Нахождение событий - слом волокна или конец трассы.
Коэффициент затухания сигнала в волокне.
Потери на событии, таком, как коннектор или макроизгиб или полные потери в трассе.
2.3 Анализ полученной кривой
OTDR также может проводить анализ полученной кривой:
Определение значения коэффициента отражения от коннектора или механического сплайсера.
Выявление неотражающих событий (обычно это место сварки или макроизгиб).
Определение конца трассы: первая точка, где потери превышают порог.
Список событий: тип события, потери, отражение и расстояние от начала трассы.
9
Нормальная рефлектограмма
Нормальная рефлектограмма показана на рисунке. A обозначает
начальный всплеск, B обозначает отражение от конца трассы. График
трассы
- это наклонная линия, общие потери становятся больше с
увеличением длины трассы. Общие потери (дБ) есть произведение
длины трассы на средние потери (дБ/км) в волокне.
Рефлектограмма с оптическими коннекторами
Если на графике появляется дополнительный пик, это может быть вызва
но стыковкой коннекторов или другими причинами. В любом случае, п
оявление пика по отражению показывает, что стыкуемые поверхности
ровные. Чем лучше качество полировки поверхностей, тем выше пик по
отражению.
В качестве примера, если тестируется поврежденная линия, на графике
OTDR будет показана точка повреждения. После ремонта этой линии,
если снова провести тест, мы сможем увидеть пик по отражению в
месте повреждения на рефлектограмме OTDR, что показывает
произведенный ремонт.
10
Рефлектограмма обрыва Если тестируемая трасса похожа на изображенную слева, это может быть вызвано
несколькими причинами: плохой стыковкой между коннекторами выходного пор
та и трассы-
оптическое излучение не попадает в волокно или сломом волокна в начале трасс
ы, рядом
с первым соединением а также большим установленным диап. расстояний и длит.
импульса.
Для устранения этой проблемы рекомендуется:
1. Проверьте правильность стыковки с коннектором выходного порта
рефлектометра.
2. Измените параметры измерения, уменьшив диап. расстояний и длит. импульса.
Если проблема осталась, это может быть вызвано следующими причинами:
1. Коннектор тестируемой трассы сломан или сильно загрязнен.
2. Выходной коннектор рефлектометра сломан или сильно загрязнен.
3. Расстояние от точки слома на трассе до места начальной стыковки слишком
маленькое.
Рефлектограмма неотражающего события
При этом явлении на рефлектограмме тестируемой трассы наблюдается ступеньк
а. Часто это вызвано изгибом волокна, узлом, нагрузкой на данную точку или свар
кой волокон. Ступенька означает увеличение потерь в волокне, это точка события.
Если наклон отрицательный - это неотраж. событие. Если наклон положительный -
это отражающ. событие.
Иногда значение потерь может иметь отрицательную величину, это не значит, что
потерь нет. Это эффект псевдоусиления, возникающий, когда коэффициент расс
еяния дальнего волокна больше, чем ближнего. Также разница коэффициентов пр
еломления может давать такой эффект. Для устранения этого эффекта измерения н
ужно проводить с двух сторон трассы.
11

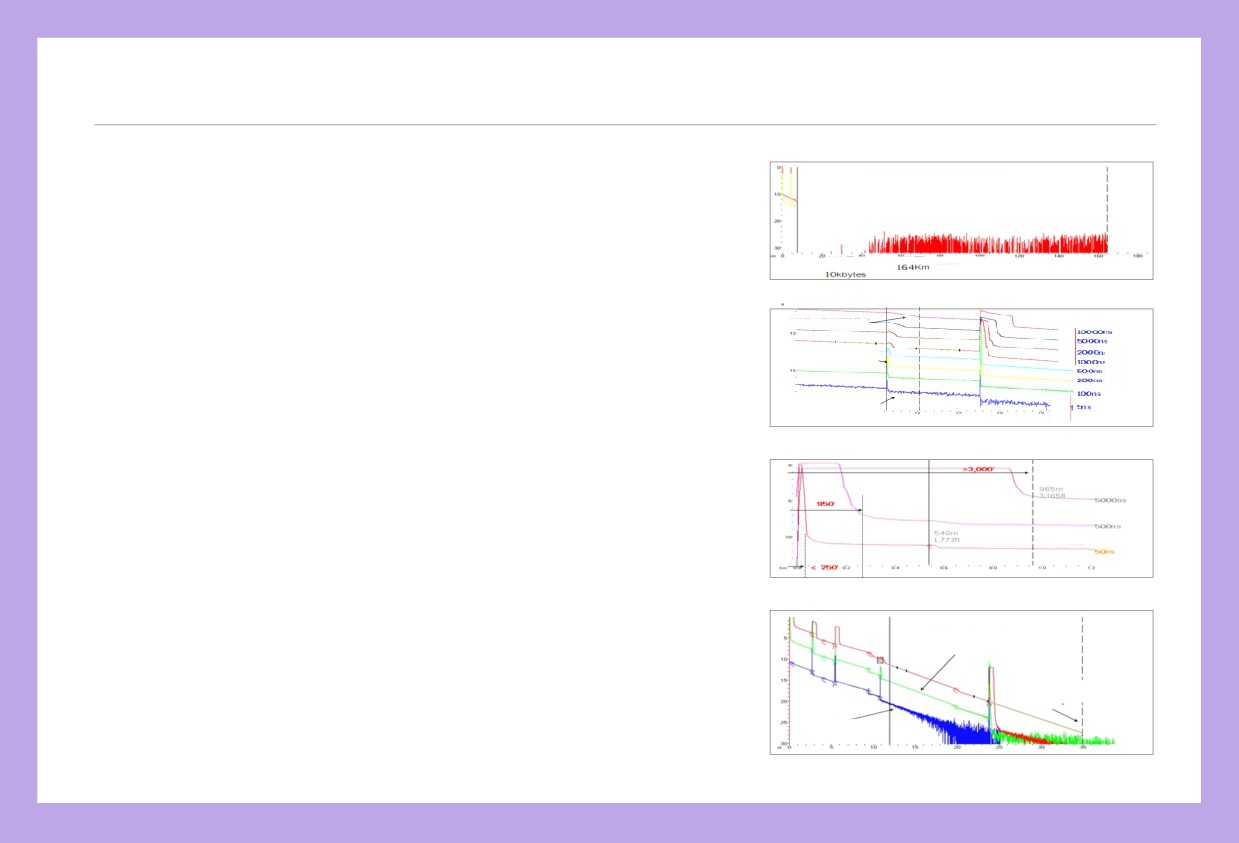

Неправильные условия измерений
Слева показана трасса, на рефлектограмме которой нет пика отражения от конца т
рассы. Если длина трассы известна и длина, измеренная рефлектометром, не совпа
дает с этим значением, это говорит о том, что волокно может быть сломано или из
огнуто с радиусом изгиба, превышающим предел.
Расстояние, показанное на OTDR - это расстояние до точки повреждения.
Этот эффект часто используется при обслуживании линий. Если волокно
неизвестно, мы можем изогнуть волокно так, чтобы радиус изгиба превысил
предел и затем, работая в режиме реального времени, можем обнаружить
волокно.
Трасса слишком длинная
Эта ситуация появляется при тестировании слишком длинной трассы, при недоста
т о ч н о м д и н а м и ч е с к о м д и а п а з о н е OTDR. Мощности излучающего лазера
недостаточно для передачи на такую длинную трассу или неправильно
установлены диапазон расстояний или длительность импульса. Для устранения
проблемы увеличьте эти параметры, а также время выборки.
12
2.4 Основы устройства рефлектометра (OTDR)
Рефлектометр (OTDR-Optical Time Domain Reflectometer) это высокоточный измерительный прибор, принцип
работы которого основан на теории рассеяния Релея и отражения Френеля. Рефлектометр широко
используется при обслуживании, прокладке и мониторинге оптических сетей. Рефлектометром можно
измерить такие параметры как: длина трассы, потери, потери на соединениях, места обрыва, изгиба и т.д.
Когда свет передается по волокну, он рассеивается во всех направлениях, что вызвано неоднородностями
волокна. Этот эффект называется рассеянием Релея. Рассеянное излучение, распространяющееся навстречу
входному излучению, называется обратным релеевским рассеянием. Это позволяет измерить длину волокна.
Данные о длине волокна могут быть вычислены из временных параметров (отсюда происходит название
прибора: TD в OTDR - Временная задержка (Time Domain)).
Этот обратно рассеянный сигнал показывает уровень потерь в оптическом волокне и с помощью этой
информации OTDR создает наклонную кривую, которая отображает важные характеристики волокна. Когда
свет, распространяясь по волокну, попадает в среду с другим показателем преломления, часть света
отражается. Это отражение называется френелевским. Есть много причин для изменения показателя
преломления в среде, например трещина в месте сварки, слом волокна и т. д. Этот эффект используется для
нахождения точки разрыва трассы. Уровень френелевского отражения значительно больше уровня
релеевского рассеяния. Мощность отражения Френеля в десятки тысяч раз больше обратного рассеяния.
Уровень отражения зависит от разницы в коэффициентах преломления.
13
Формула вычисления расстояния: Расстояние = (c/n)*(t/2).
Где: c - скорость света в вакууме (2.998*108м/с).
T- это время задержки пришедшего импульса.
n - групповой показатель преломления (указывается производителем волокна).
При отображении всей трассы, каждая точка на трассе есть усредненная величина
нескольких
точек
выборки. При
помощи функции увеличения может быть измерена каждая точка выборки.
Рефлектометр
Имп. света
Оптическое волокно
Лазер и генератор имп.
Обратно отраженный свет
LИзлучение
Место сварки
Процессор
1
Место обрыва
Фотоприемник
2
Экран
Отражение Френеля
Потери на сварке
2
1
Расстояние(x)

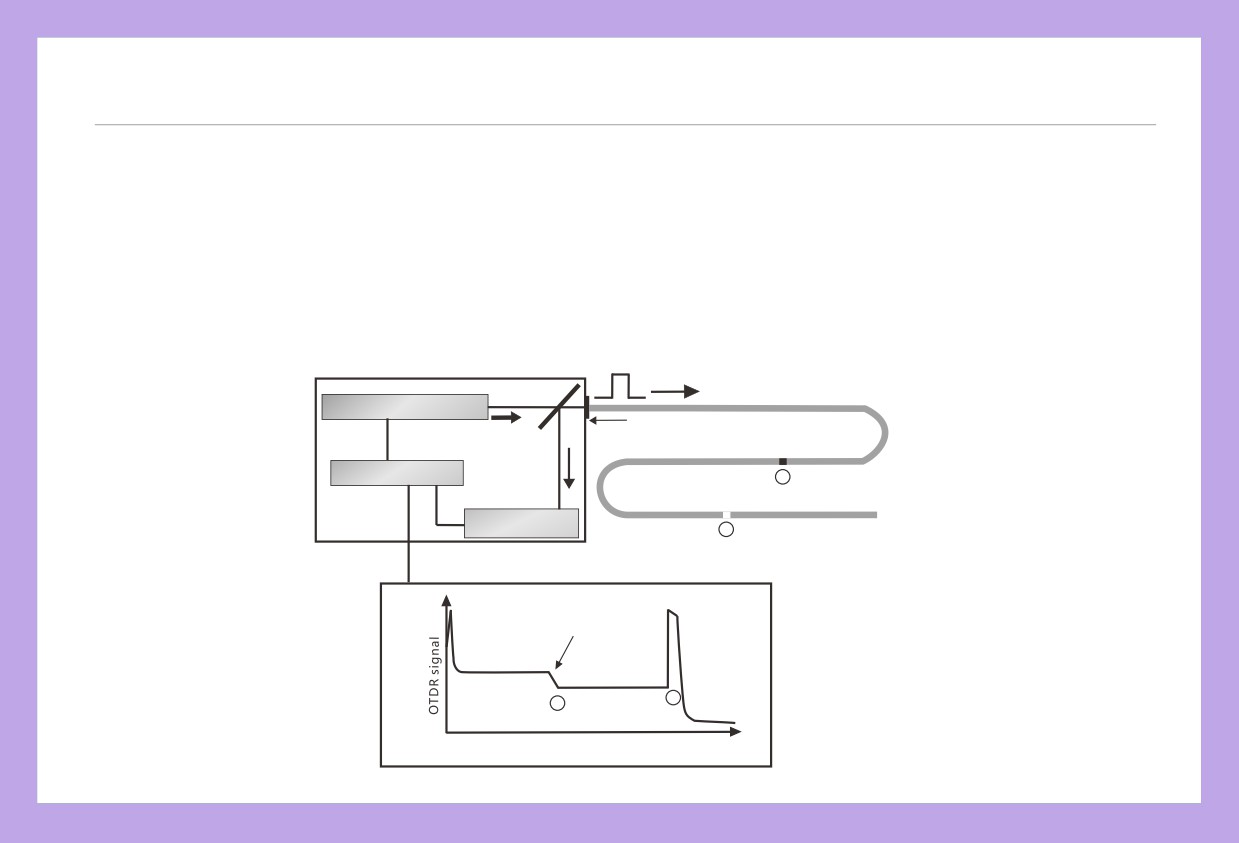

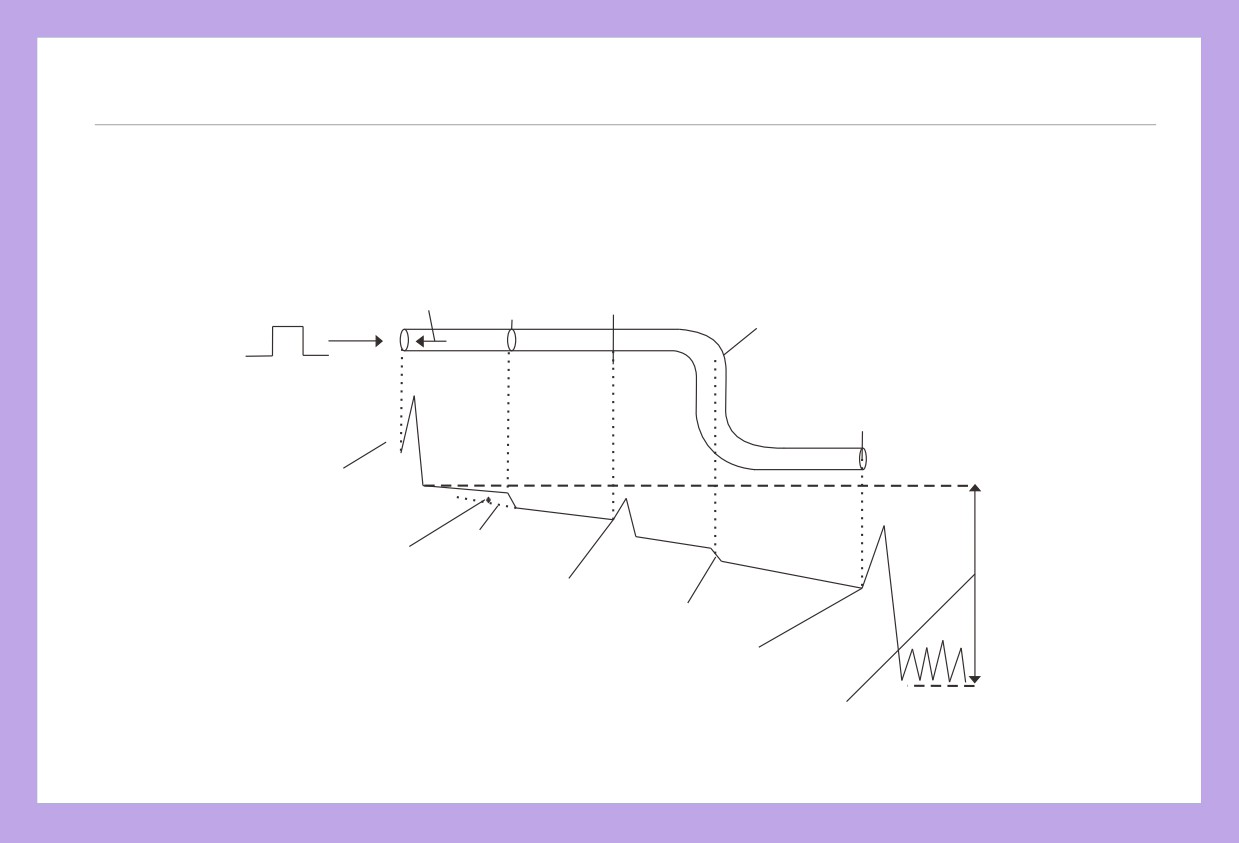

Принцип работы рефлектометра
14
2.5 Тип событий
Начальное событие или
Отражающее событие
Конечное событие
неотражающее событие
Событиями на трассе называются все точки, где потери мощности изменяются нетипично. Обычно это различные типы стыковок ил
и изгибы волокна, трещины, сломы и т.д. События отмечаются на трассе специальными отметками, означающими отклонение от н
ормальной трассы.
События разделяются на отражающие и неотражающие.
Начальное событие
Начальное событие на трассе OTDR -это начальная точка волоконной трассы. По умолчанию, начальное событие - это первое
событие на трассе (обычно это точка стыковки между выходным коннектором рефлектометра и первым коннектором трассы). Это
отражающее событие.
Конечное событие
Конечное событие на трассе OTDR - это конечная точка волоконной трассы. По умолчанию конечное событие-это последнее
событие на трассе (обычно это конечная точка трассы или точка слома волокна). Как правило, это отражающее событие.
Отражающее событие
Отражающим событием называется эффект на рефлектограмме, когда некоторое количество мощности из излученного
оптического импульса отражается назад. Отражающее событие на кривой рефлектограммы отображается пиком.
Неотражающее событие
Неотражающим событием называется эффект появления дополнительных потерь на рефлектограмме оптической линии, причем
эти потери не содержат пика по отражению. Неотражающее событие на кривой рефлектограммы отображается ступенькой.
Определение событий
OTDR излучает последовательность оптических импульсов в тестируемое волокно, получает отраженный оптический сигнал и
начинает вычислять расстояние до события. Чем больше расстояние до события, тем больше время задержки пришедшего
импульса. В соответствии с этим временем может быть вычислено расстояние до события. При определении трассы с помощью
полученного оптического сигнала могут быть определены все элементы трассы: соединение коннекторы, адаптеры и сварные
соединения.
15
3.0 Настройка параметров измерений

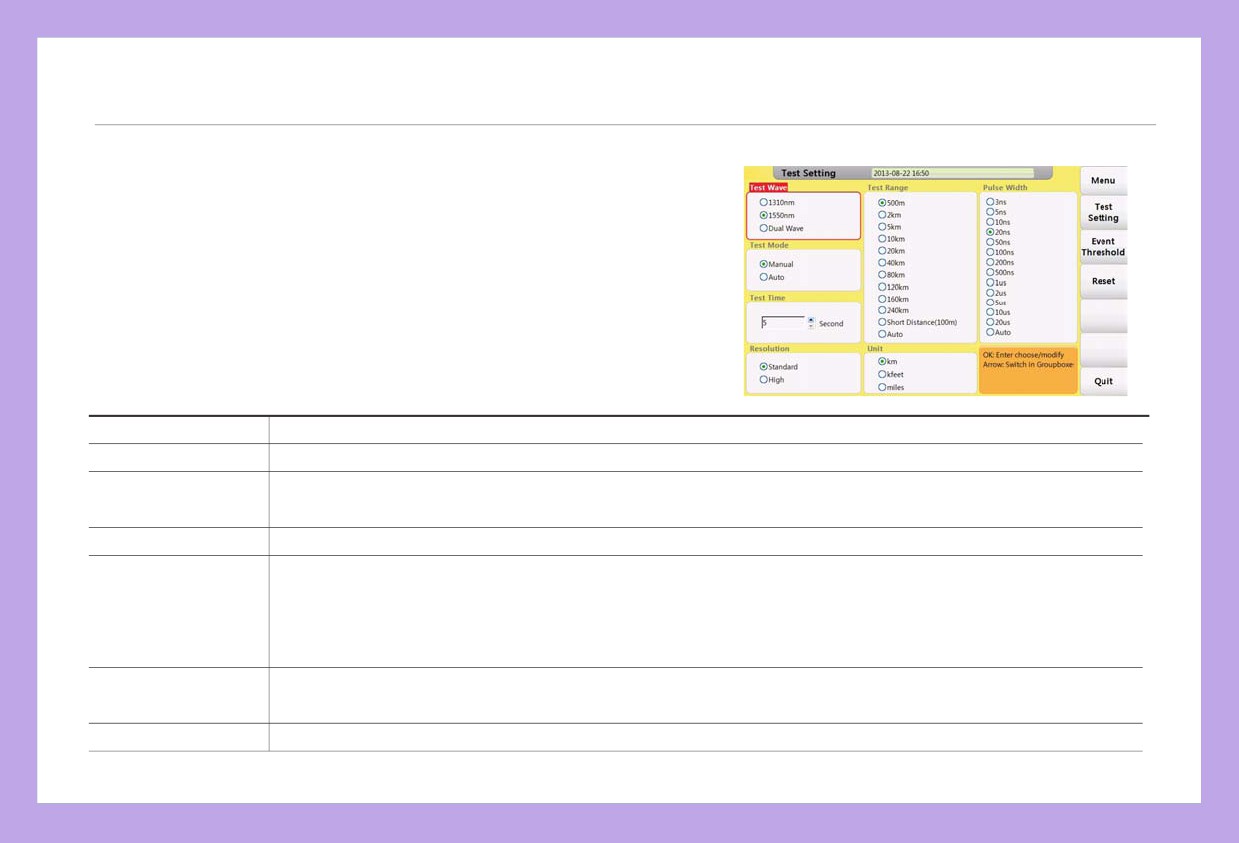

Нажмите кнопку SETUP на панели для входа в меню установок.
Значение параметров отражено в следующей таблице:
Длина волны
Длина волны измерений OTDR: 1310нм,1550нм или 1310нм&1550нм. 3 типа тестовой длины волны.
Режим измерений
Режим Авто: FHO5000 сам установит параметры для измерений. Ручной режим: устан-ка пар-ров вручную.
Время тестир-ния
В режиме усреднения по времени (TEST), большее время тестирования дает лучшее
отношение Сигнал/Шум, но измерение занимает больше времени.
Диап. расстояний
Диап. расстояний. Настраивается только в ручном режиме, в режиме Авто параметр устанавл-тся "Авто".
Длит. импульса
Большой импульс имеет сильное отражение, диапазон расстояний OTDR больше, но большой импульс
является причиной насыщения детектора, делая больше мертвую зону. То есть выбор длит. импульса
тесно связан с длиной измеряемой трассы. Длинная трасса имеет большую длит. импульса.
Длит. импульса может изменяться только в Ручном режиме.
Разрешение
Разрешение выборки. Высокое разрешение имеет больше точек и большую точность, но требует
больший объем памяти.
Единицы измер-ий
Единицы измерений, включая км/кфуты/мили.
16

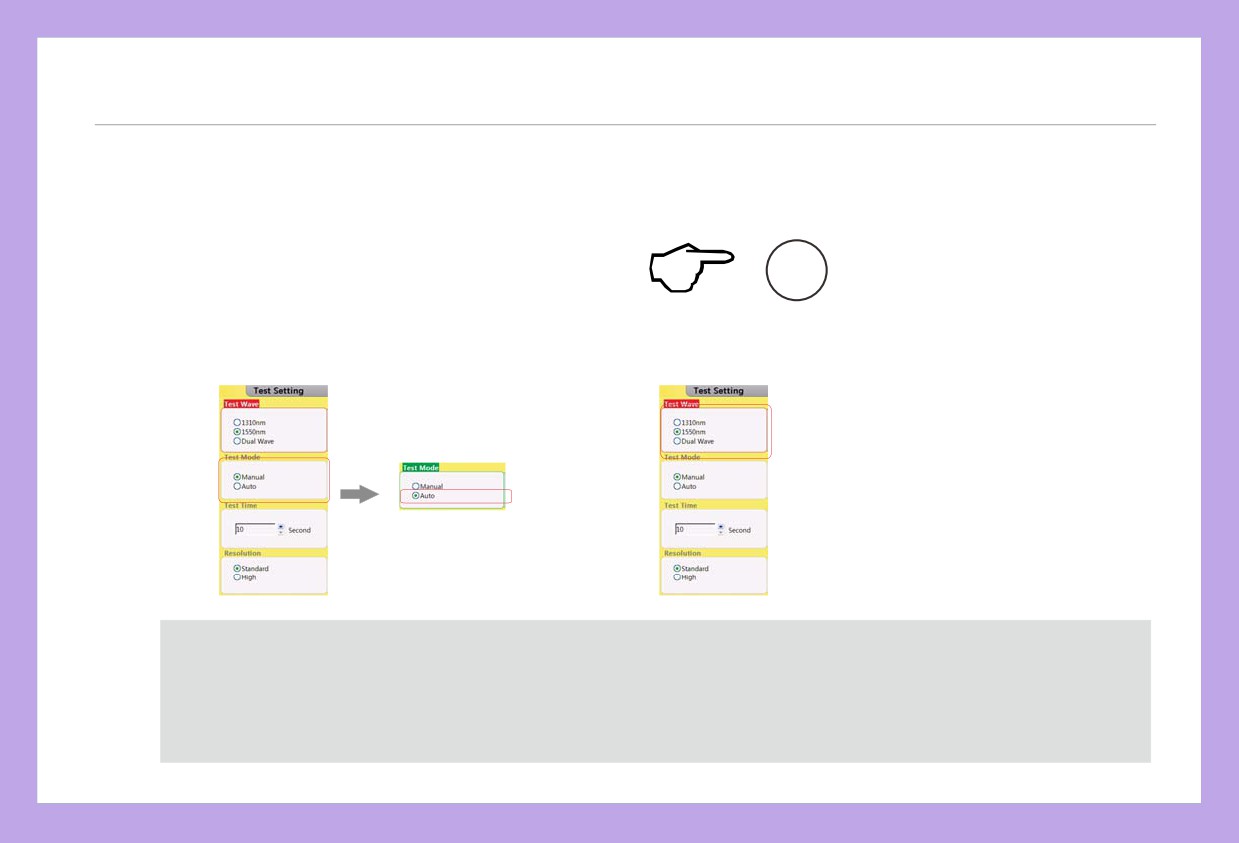

3.1 Установки Авто режима
В режиме Авто Вы может выбрать только длину волны измерений.
Порядок действий:
SETUP
1.Нажмите кнопкуSETUPдля входа в меню установок.
2. Установите режим "Авто".
3.Установите длину волны измерения.
Осторожно!
Режим Авто не подходит для тестирования мертв
ой зоны, пользователю следует выбрать ручн
ой режим для проведения тестирования мертвой зоны «Тест мертвой зоны».
17

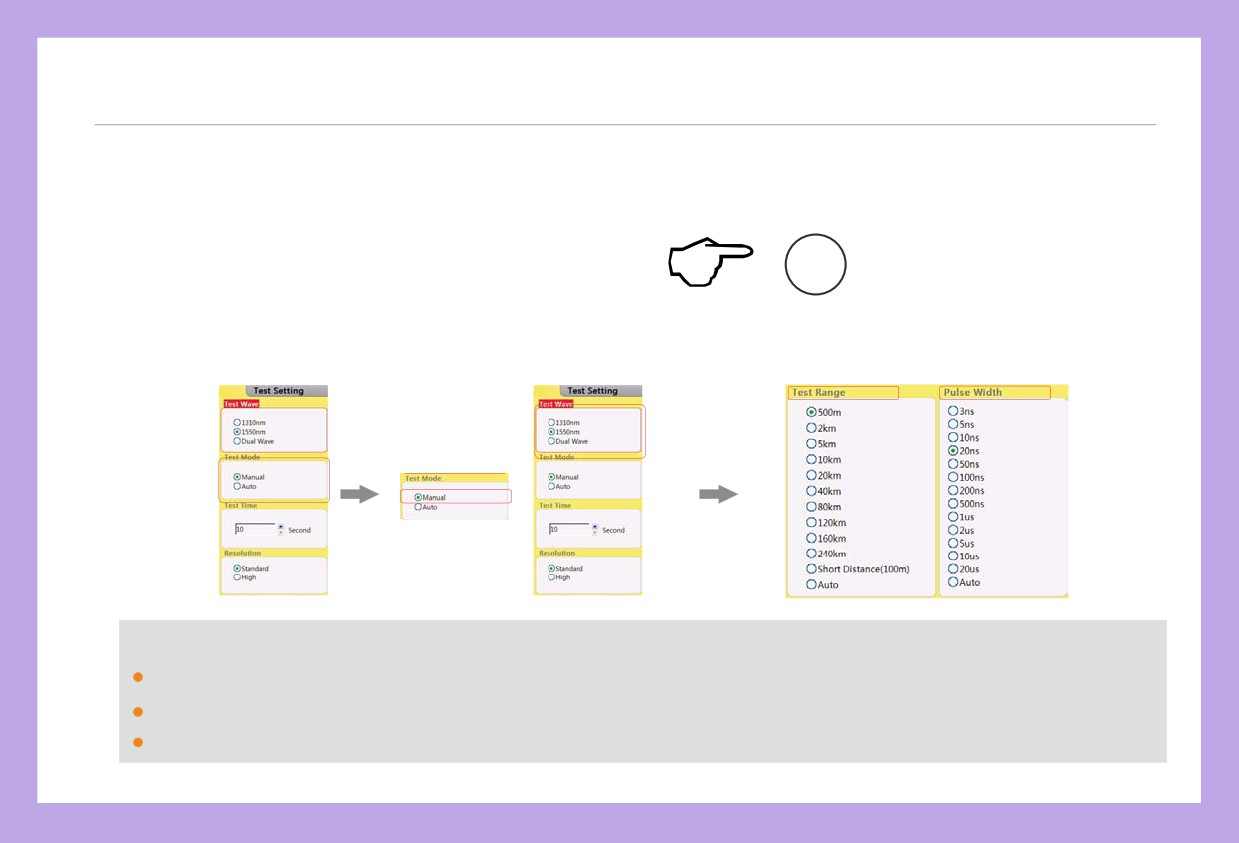

3.2 Установки Ручного режима
В ручном режиме пользователь должен установить расстояние и длительность импульса вручную.
Порядок действий:
SETUP
1.Нажмите кнопку SETUPдля входа в меню установок.
2. Установите "Ручной режим".
3.Установите длину волны измерения.
4.Установите диап. расст. и длит. импульса.
Осторожно!
Когда длительность импульса установлена в "Авто", прибо
р выбирает нужную длительность автоматически.
Когда диапазон расстояний установлен "Авто", прибор выберет расстояние автоматически.
Если Вы выбрали диап. расст. и длит импульса "Авто", Вы также можете установить их вручную.
18
Примерное соотношение между длиной трассы (MR) и длительностью импульса (PW). (Справочная информация
для пользователя):
MR
100m
500m
2km
5km
10km
20km
40km
80km
120km
160km
240km
PW
3ns
5ns
10ns
20ns
50ns
100ns
200ns
500ns
1us
2uns
5us
10us
20us
19
4.0 Проведение измерений
FHO5000 имеет два режима измерений: режим с усреднением по времени и режим измерения в реальном
времени.

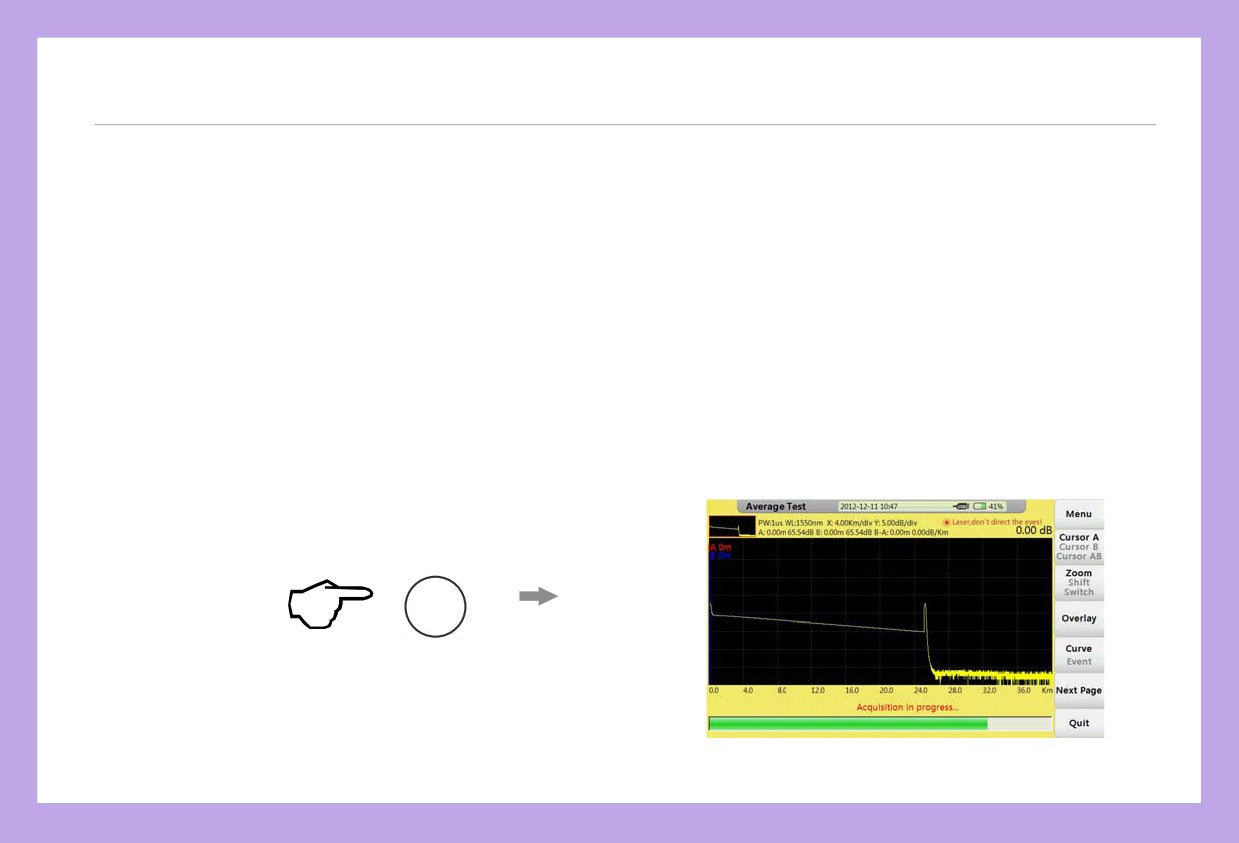

4.1 Измерение с усреднением по времени
В режиме усреднения по времени данные за выбранное время усредняются и представляются итоговой кривой,
время усреднения выбирается в меню Установка времени в меню Установок.
Нажмите кнопку TESTна передней панели, индикатор режима загорится красным, войдя в режим усреднения.
TEST
Вид в режиме усреднения по времени
20

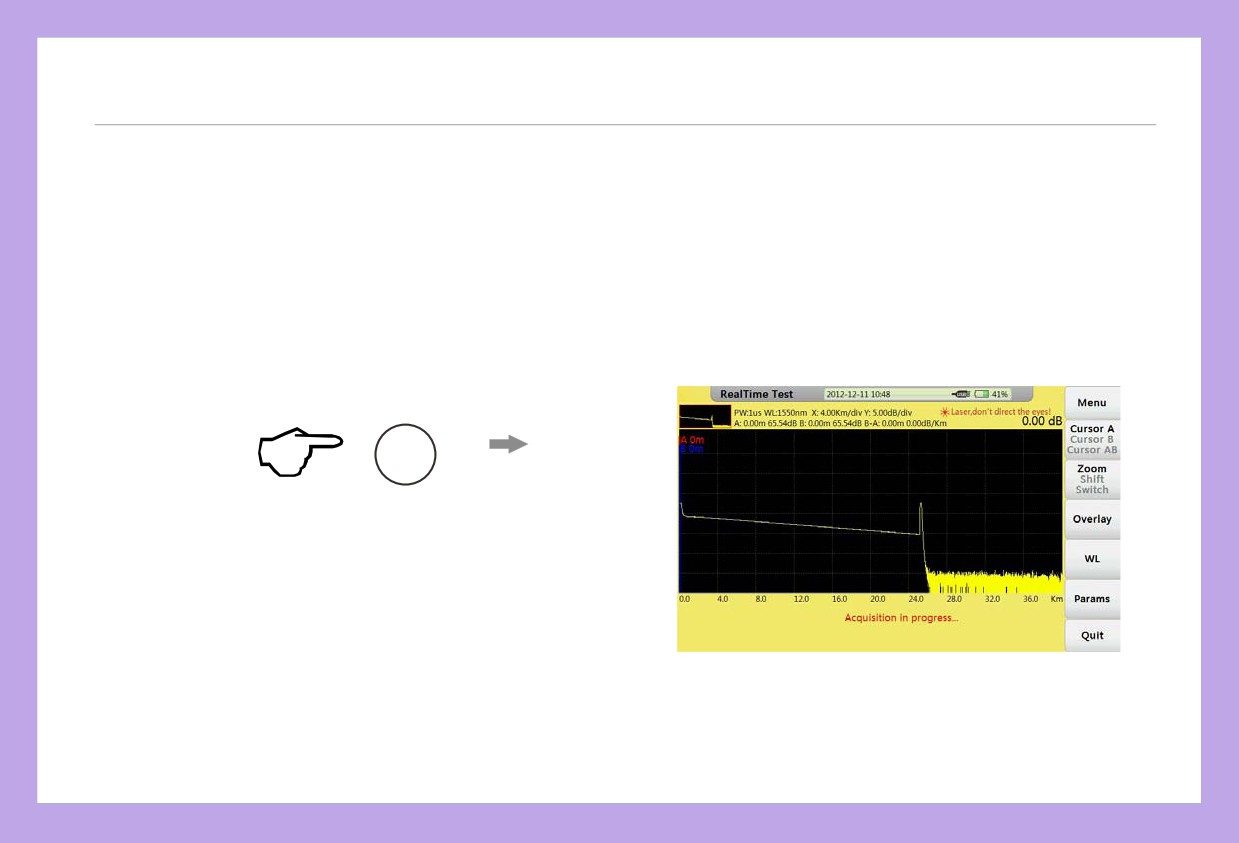

4.2 Режим измерения в реальном времени
В режиме реального времени можно проверить трассу, настраивая диап. расстояний и длит. импульса в реал. в
ремени.
Нажмите кнопкуREALTIME на передней панели, индикатор режима загорится зеленым, войдя в режим реал
ьного вр-ни.
REAL
TIME
Вид в режиме измерения в реальном времени
21
4.2.1 Установка длины волны измерения
Порядок действий:
1.Нажмите кнопку длина волны (WL) и установите (1310нм или 1550нм).
2.Подтвердите выбор, нажав на кнопку OK.
4.2.2 Установка диап. расст. и длит. импульса
Порядок действий:
1.Нажмите кнопку "Параметры" и уст. диап. расст.(MR) и длит. имп-са (PW) .
2.Подтвердите выбор, нажав на кнопкуOK.
4.3 Список событий
После окончания измерения внизу появляется список событий, и по
Event 1
Reference point
Event 2
льзователь может получить детальную информацию о каждом соб
ытии.
Список событий
22
Описание названий колонок дано в следующей таблице:
Название
Описание
I
Тип
Тип события (неотражающие события,
отражающие события или конец трассы)
II
Расстояние
Расстояние от начальной точки до события
III
Участок
Расстояние от данного до посл. события.
IV
Потери
Потери на данном событии (дБ)
V
Общ. потери
Общие потери от начала трассы до точки(дБ)
VI
Наклон, дБ/км
Отношение величины потерь (дБ)
Начальн.
точка
(от этого до след события) к расстоянию
(км) (расст. от этого до след события)
Потери между курсором
А
И курсором B
VII
Отражение, дБ
Возвратные потери от неоднородности (дБ)

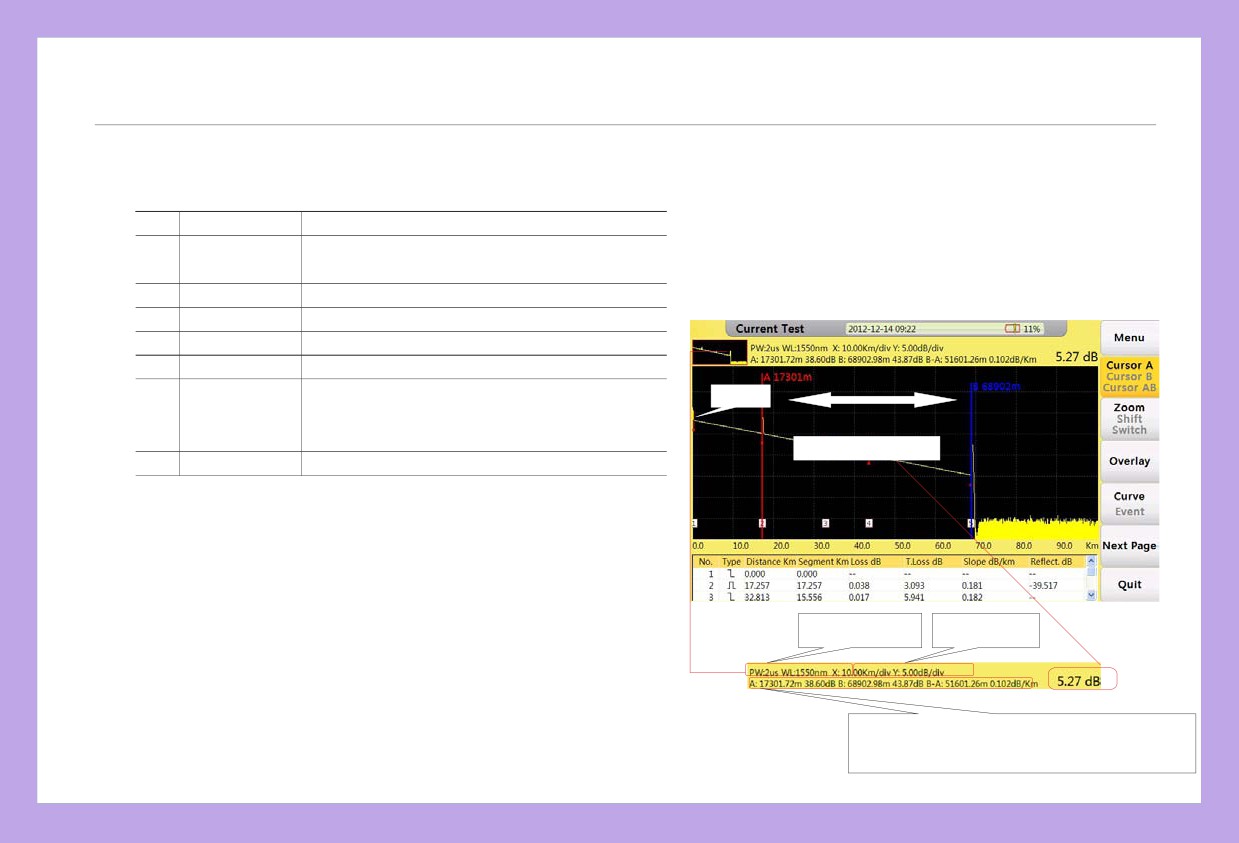

4.4 Измерение расстояния
Измерение расстояния между двумя точками.
Текущий диап. расст.
Разрешение X
Порядок действий:
и длина волны
оси и Y оси
1.Нажмите кнопкуF1 для активации функции
курсора.
2.Нажимайте /для перемещ. A или B курсора.
Индицируются расстояние от курсора A и курсора B до
начальной точки (нач. события), расстояние между
: влево
: вправо.
курсорами (км) и потери(дБ) между курсором A и
курсором B.
Значение расстояния находится внизу монитора:
23
4.5 Оптимизация измерений OTDR
Норм. катушка.
2
Подсоединенный коннектор
1
Отражающее событие
1.Нормализующая (компенсационная) катушка
Для оценки состояния первого коннектора измеряемой линии используйте нормализующую катушку. С ее
помощью мы отодвигаем первый коннектор от мертвой зоны. Такой же способ используется для оценки
последнего коннектора линии.
2. О нормализующей (компенсационной) катушке
Длина волокна нормализующей катушки 100~1000м, и зависит от мертвой зоны OTDR. Теоретически, длина
волокна нормализующей катушки должна быть в
2 раза больше мертвой зоны по затуханию, но обычно ее
делают длиннее.
24
4.6 Установка корректных параметров
164km test range is too long to the fiber of 7.6km
Если пользователь не обладает достаточным опытом и выбирает параметры,
не соответствующие реальным условиям, результат измерений будет
некорректным. Пользователь должен правильно установить диап. расст., длит.
Рисунок 1
имп. и дл. волны.
Установка правильного диапазона расстояний
Smooth curve but large blind area
Диапазон расстояний - это дистанция, на которой проводятся измерения. Это
Good compromise between
blind area and noise
расстояние должно быть больше длины трассы примерно на 20%. Обратите
Short blind area but big noise
внимание, что диапазон расстояний не должен сильно отличаться от длины
трассы, иначе это будет влиять на эффективное разрешение, а также будет
Рисунок 2
увеличиваться время измерений (см. Рисунок 1).
Установка правильной длительности импульса
Длит. импульса, мертвая зона и динам. диапазон напрямую зависят от макс.
длины. На рис. справа выбрано 10 длит. имп. для тестирования одного волокна.
Самая маленькая длит. имп. соотв. самой мал. мертвой зоне и большим шумам.
Самая больш. длит. имп. соотв. плавной кривой и мертвой зоне
1 км (см.
Рисунок 3
Рисунок 2).
500ns
Как иллюстрация влияния длит. импульса, на след. рис. мы не
можем
обнаружить первую точку стыковки на 540 м при большой длит. импульса (см.
5000ns
Рисунок 3).
50ns
Динамич. диап. зависит от длит. импульса, большая длит. импульса требует
больше мощности, но позволяет измерить большее расстояние (см. Рисунок 4).
Рисунок 4
25
Установка правильной длины волны измерений.

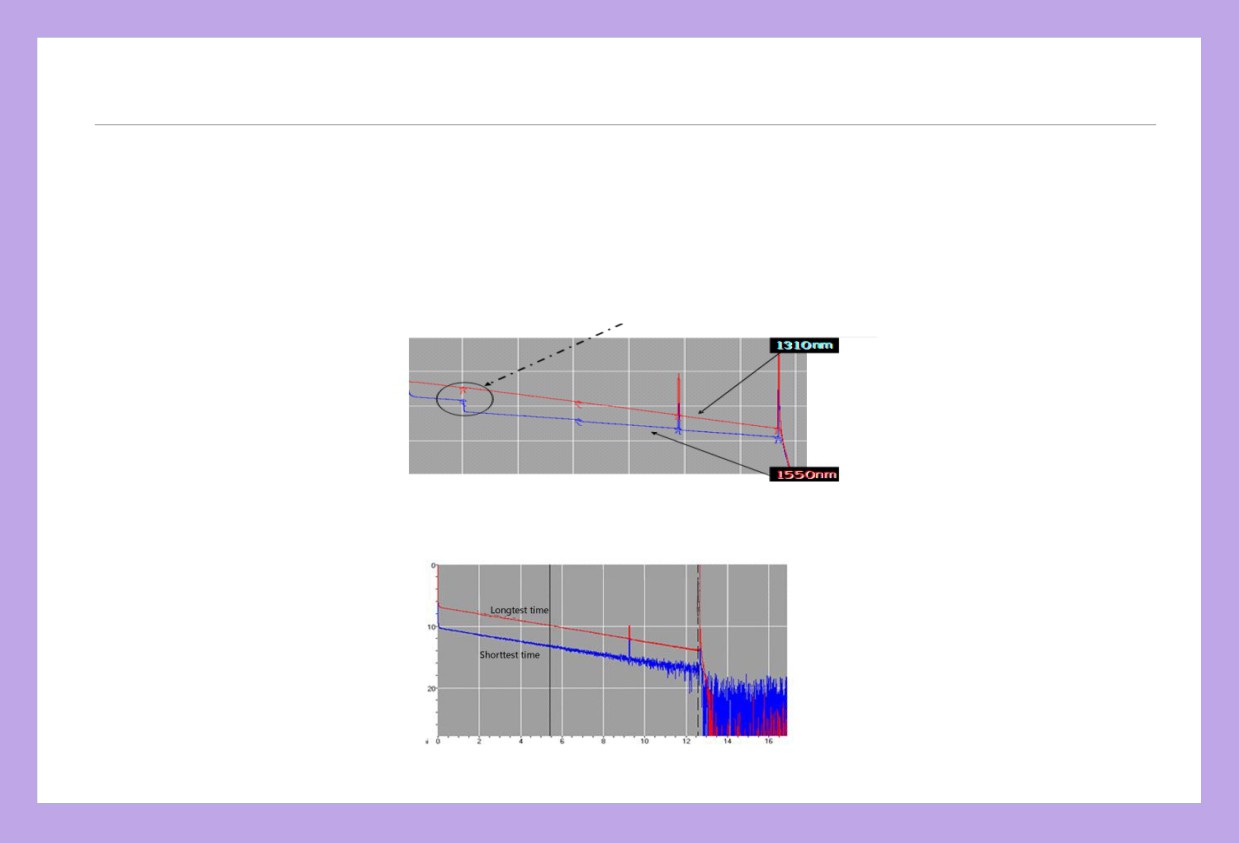

Тестируя волокно на разных длинах волн, мы получим разные результаты. Большая длина волны более чувств
ительна к изгибам. На рис.5 первая точка вызвана перегибом волокна, потери на 1550 нм больше, чем на 1310
нм. Другая точка одинакова на 1310нм и 1550нм. Это говорит о том, что в первой точке волокно было просто
изогнуто. Если возможно, всегда старайтесь тестировать трассу на 1310нм и 1550нм для нахождения точек
перегиба или давления на волокно (см. Рисунок 5).
Рисунок 5
Установка правильного времени усреднения
В режиме измерения с усреднением, большое время усреднения уменьшает шумы на графике и делает график
более точным (см. Рисунок 6).
Рисунок 6
26
5.0 Увеличение размера
области отображения данных
5.1 Переключение между графиком и
списком событий
Обычное окно событий

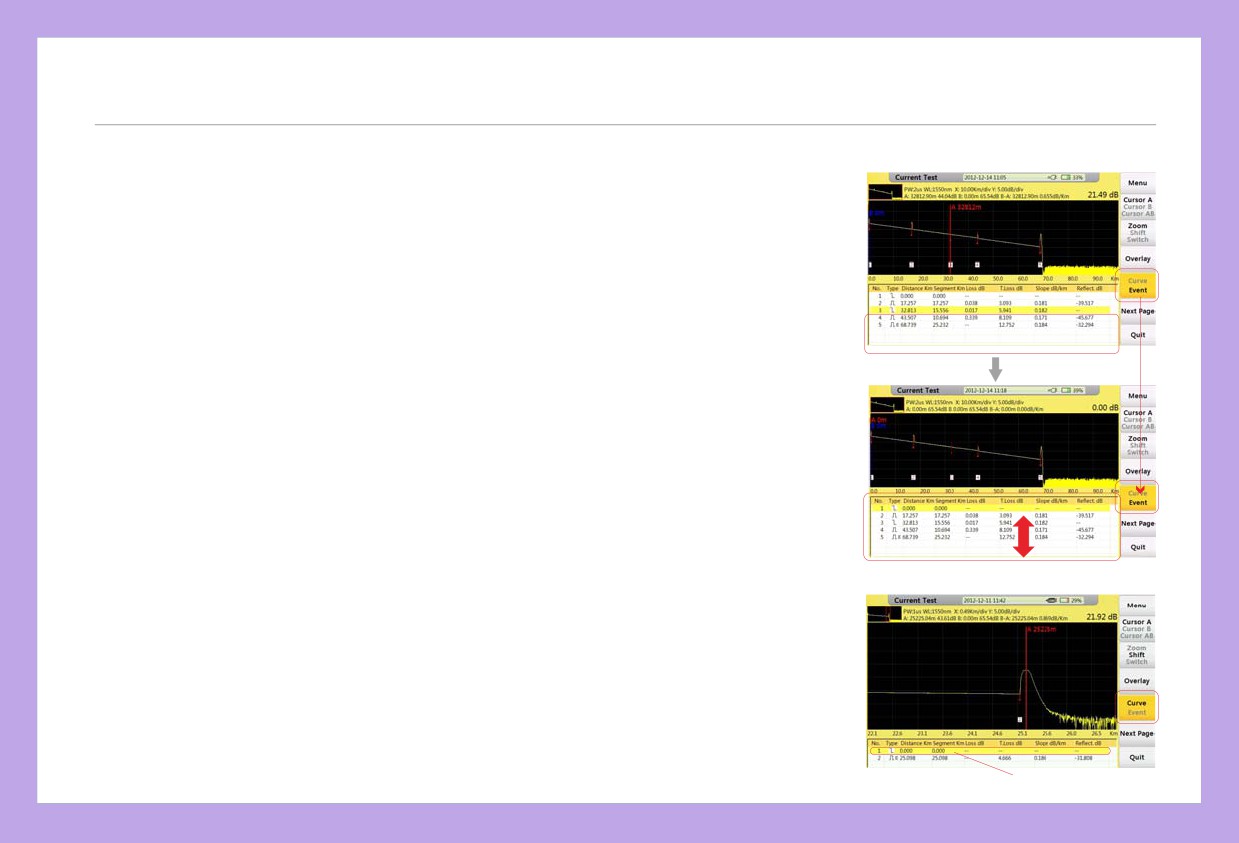

В окне «Текущий тест» нажмите кнопкуF4для переключения между
Г р а ф и к о м "Curve" и Событием "Event", растягивая каждую область
после переключения. Также это переключение между графиком и
строкой выбора.
Порядок действий:
Увеличений окна событий
В режиме теста
1.Нажмите кнопкуF4для переключения между графиком и окном с
обытий.
2.Используя/или/для движения строки выбора.
Перекл. на "Событие ", двигайте строку выбора.
27
При перемещении по списку событий, курсор одновременно двига
ется по графику, отображая событие. Пользователь может использо
вать
функции "Масштаб","Сдвиг","Переключение", чтобы настроить гра
фик. Для более полной информации смотрите следующий раздел.
Перекл. на «Событие», двигайте строку выбора
5.2 Операции с курсорами

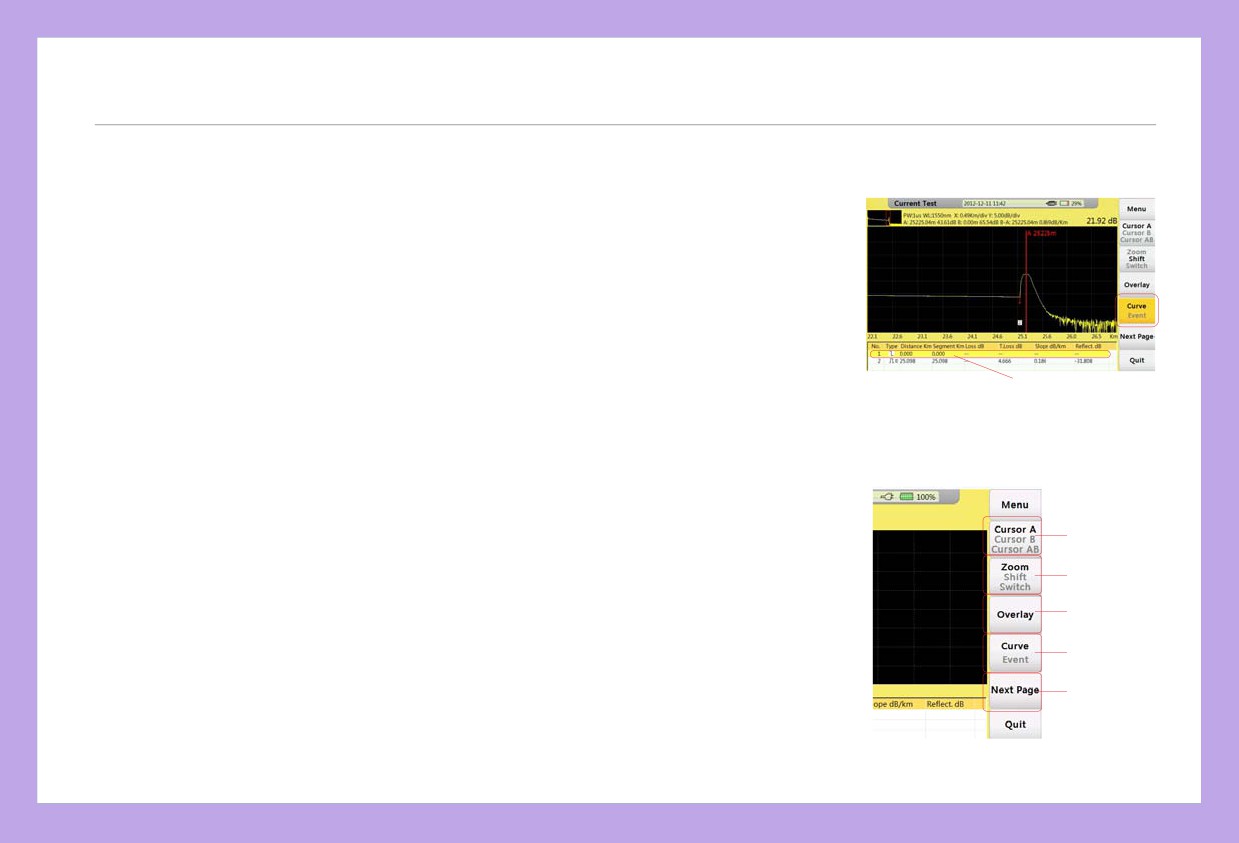

5.2.1 Активация курсора
F1
В окне «Текущий тест» нажмите кнопку F1, кнопка "Курсор" стан
F2
ет желтой, означая, что функция активирована.
F3
F4
F5
28
5.2.2 Перемещение курсора
Курсор B
Установив нужный курсор, нажимайте кнопки /для пер
емещения курсора.
Длительное нажатие на кнопку двигает курсор быстрее.
Курсор A
Курсор AB
Последовательность перекл. курсоров
5.3 Операции с графиком
5.3.1 Горизонтальное масштабирование
Порядок действий:
В окне «Текущий тест»
1. Нажмите кнопку F2для активации функции «Масштаб».
До масштабирования
До масштабирования
2. Кнопками / увеличивайте или уменьшайте масштаб.
: Увеличение масштаба
: Уменьшение масштаба
После масштабирования
29
5.3.2 Вертикальное масштабирование
Порядок действий:
В окне «Текущий тест»
1.Нажмите кнопкуF2для активации функции «Масштаб».
2.Кнопками / увеличивайте или уменьшайте масштаб.
До масшт-я
: Увеличение масштаба
: Уменьшение масштаба
3. Нажмите кнопкуOKдля возврата к исходному размеру.

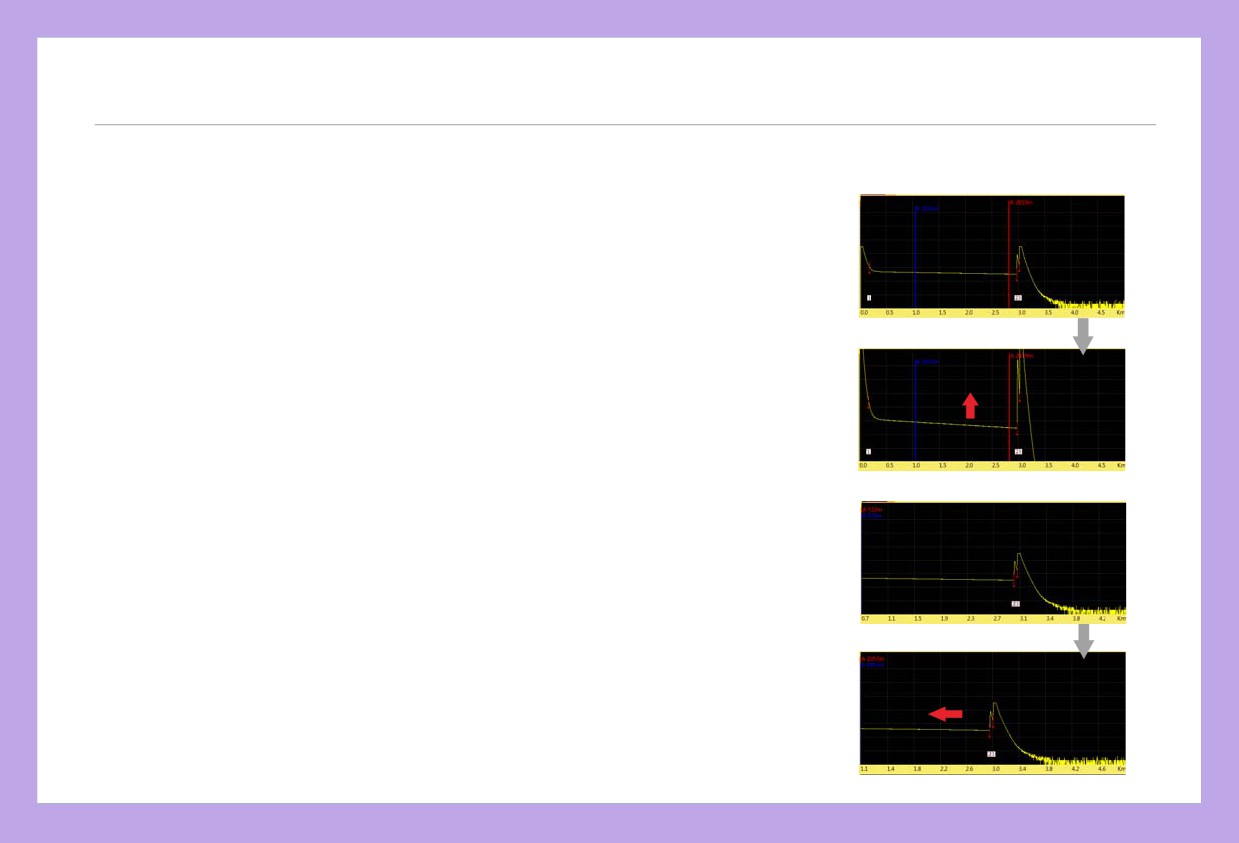

5.3.3 Горизонтальный сдвиг
После масшт-я
Порядок действий:
В окне «Текущий тест»
1.Нажмите кнопкуF3и активируйте функцию "Сдвиг".
2.Кнопками / перемещайте вправо или влево.
До сдвига
: Движение направо
: Движение влево
3. Нажмите кнопкуOKдля возврата к исходному графику.
После сдвига
30
5.3.4 Вертикальный сдвиг
Порядок действий:
В окне "Текущий тест"
1.Нажмите кнопкуF3и активируйте функцию "Сдвиг".
До сдвига
2.Кнопками/перемещайте вверх и вниз.
: Перемещение вверх
: Перемещение вниз.
3.Нажмите кнопкуOKдля возврата к исходному графику.

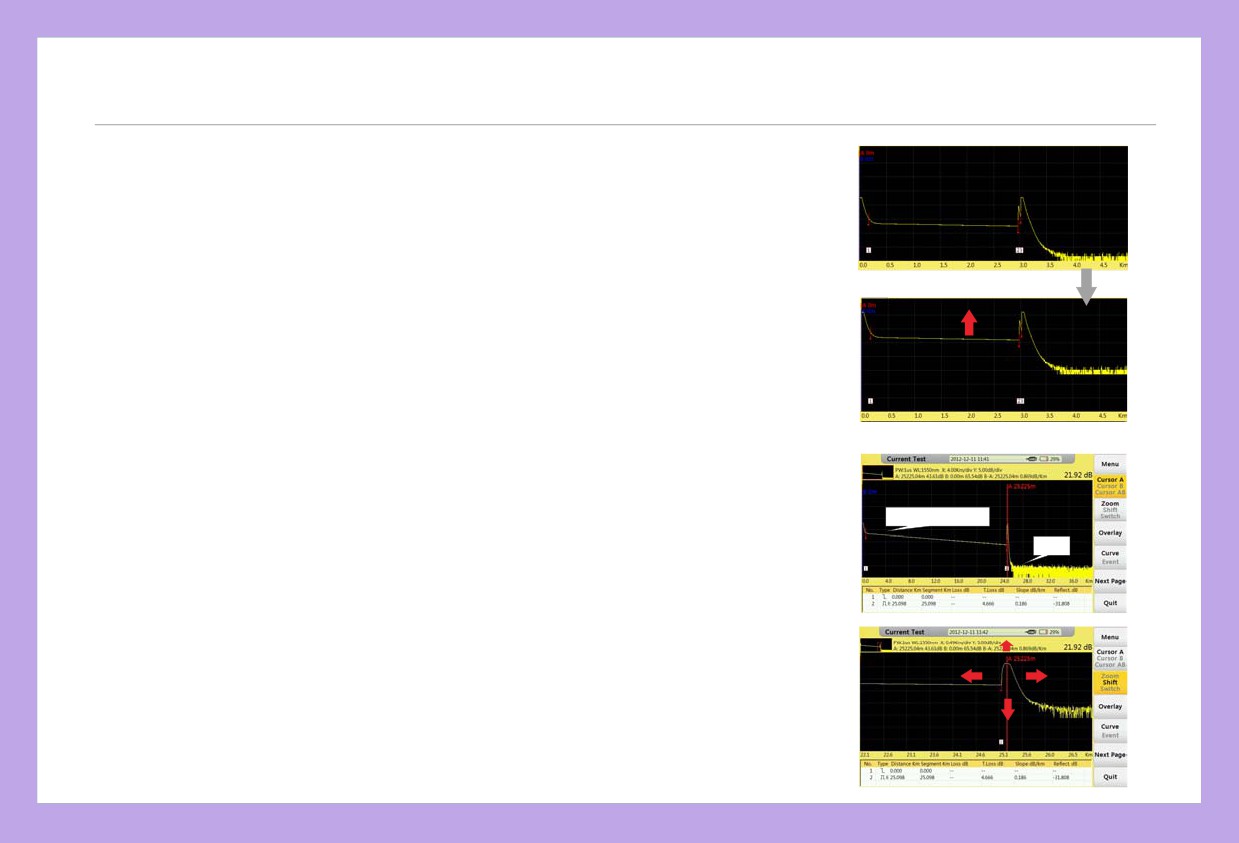

5.4 Деталировка события
В этом разделе мы покажем, как более детально рассмотреть событ
После сдвига
ие на графике на примере События 2 на рисунке справа.
Порядок действий:
В окне "Текущий тест”
Reference point Event 1
1.Нажмите кнопкуF1для активации функции курсора.
Event 2
2.Нажимайте/ для движ. курсора (A или B) влево или
вправо.
3.Подвиньте курсор к Событию 2.
4.Нажмите кнопкуF2для активации функции «Масштаб».
5.Кнопкой увеличьте масштаб события (курсор в центре).
6.Нажмите кнопкуF2и активируйте функцию "Сдвиг".
7.Кнопками
// / настройте нужное
положение.
31

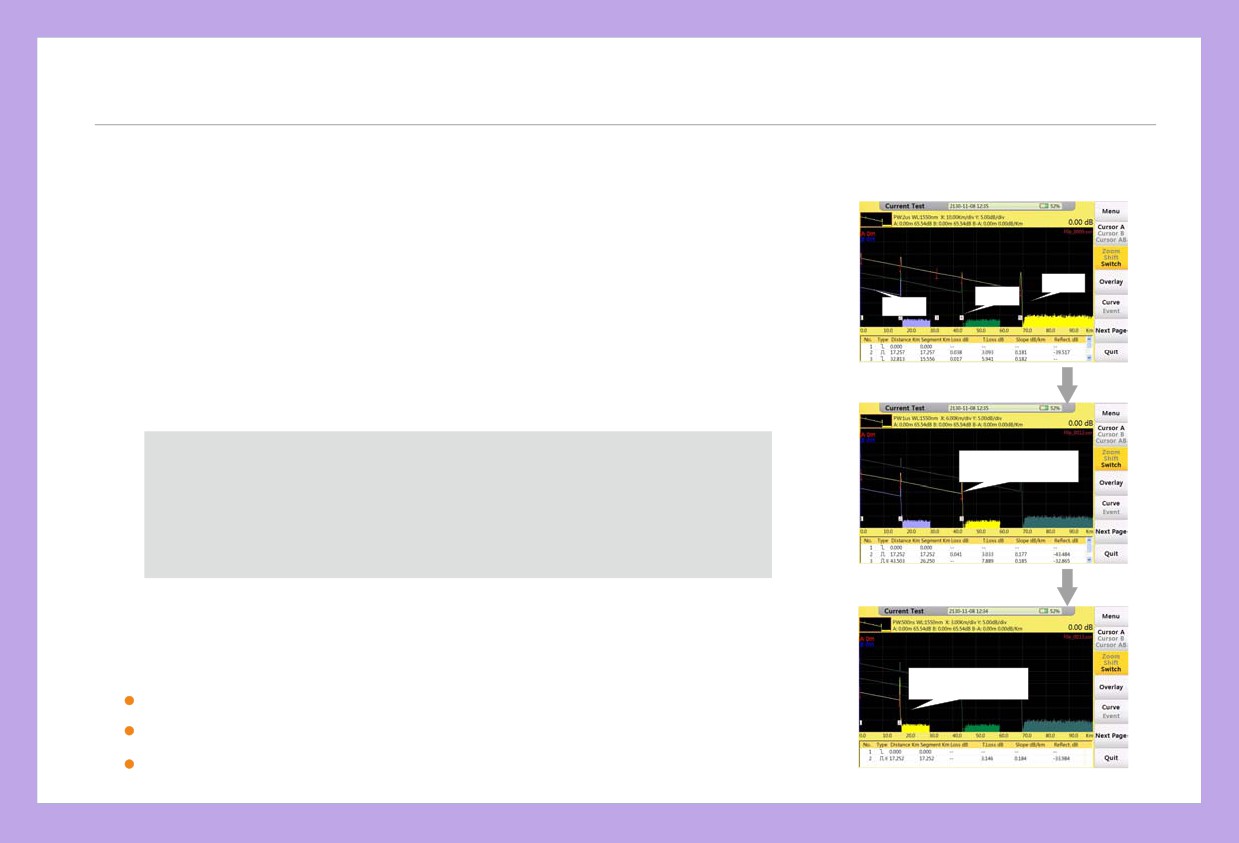

5.5 Переключение между кривыми на графике

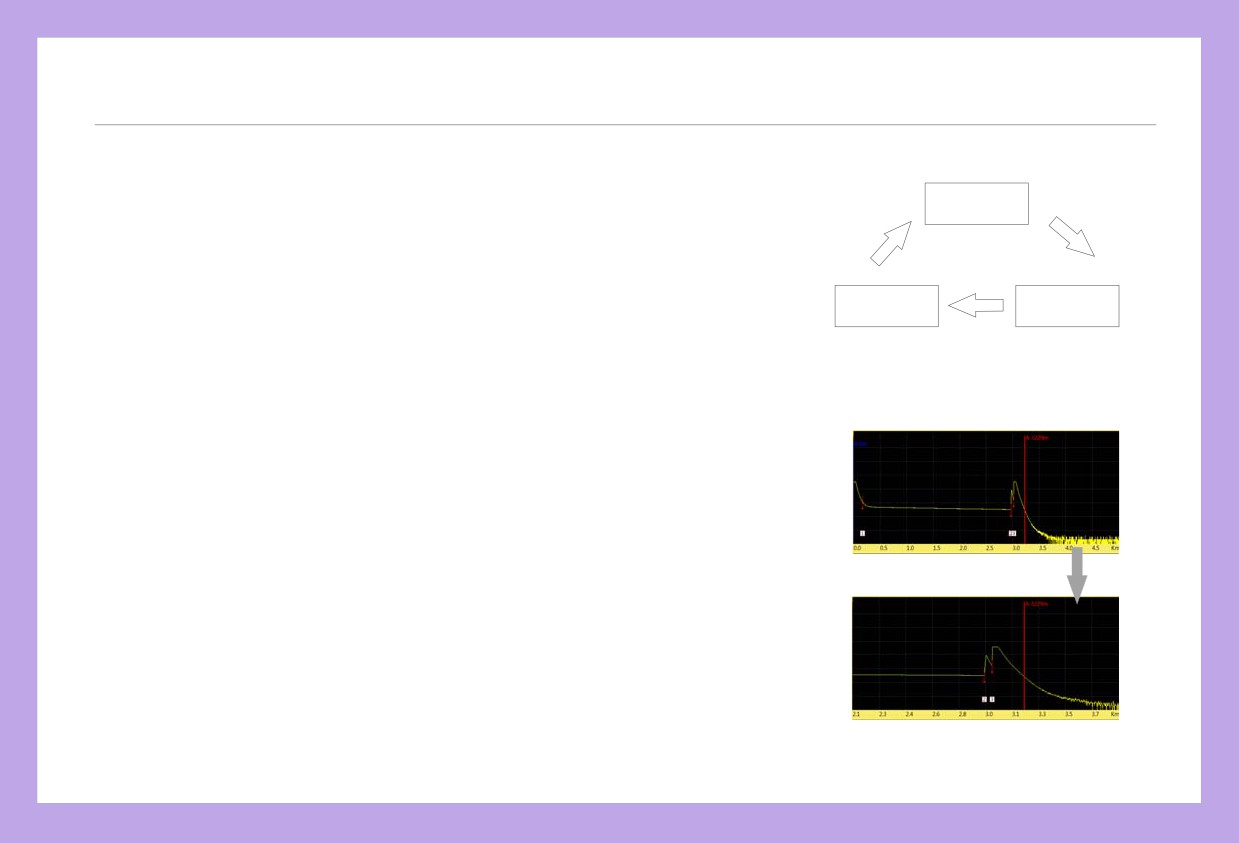

Эта функция поможет переключаться между несколькими кривыми,
выбранная кривая обозначена желтым цветом.
Порядок действий:
Кривая A
В окне "Текущий тест"
Кривая B
Кривая С
1.Нажмите кнопкуF2и активируйте функцию "Сдвиг".
2.Кнопками/переключайтесь между кривыми.
: Перемещение вверх, : Перемещение вниз по кривым
3. Нажмите кнопкуOKдля возврата к исходному графику
Осторожно!
Переключение с
кривой A на кривую B
На дисплее отображаются максим
ум 8 кривых одновременно,
если загрузить больше 8 кривых, последняя кривая запишется на
место первой. Обратитесь к пункту
6.2 "Загрузка кривых" для
обучения загрузке кривых.
5.5.1 Удаление кривой(-ых)
Пользователь может удалить одну или несколько кривых на графике.
Нажмите кнопку F3и войдите в меню "Рисунок":
Переключение с
кривой B на кривую C
Удалить выбранную трассу - Удаление выбранной кривой.
Удалить другую трассу - Удаление кривой(-ых), которые не были выбраны.
Удалить все - Удаление всех кривых.
32
5.6 Удаление события
Порядок действий:
TНужное событие
TНужное событие
В окне "Текущий тест”
1. Нажмите кнопкуF1для акт. строки выбора, двигайте на нужн
ое событие.
Появл. при нажатии кнопки "След. стр-ца"
3. НажмитеF4"Удалить событие" для удал. события(-ий).
2. Нажм.F5кнопку "След.стр-ца".
После операции событие
исчезает из листа событий
После операции курсор
перех. к след событию
33

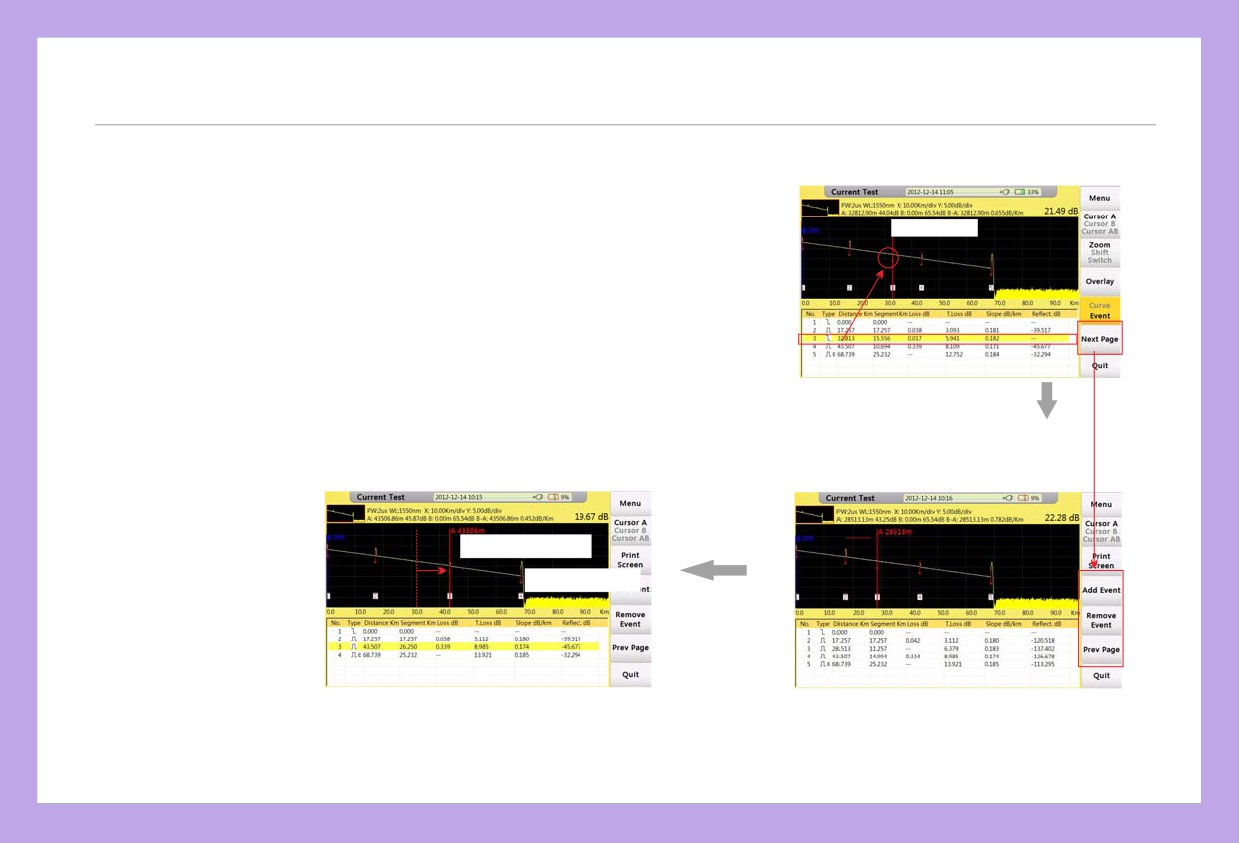

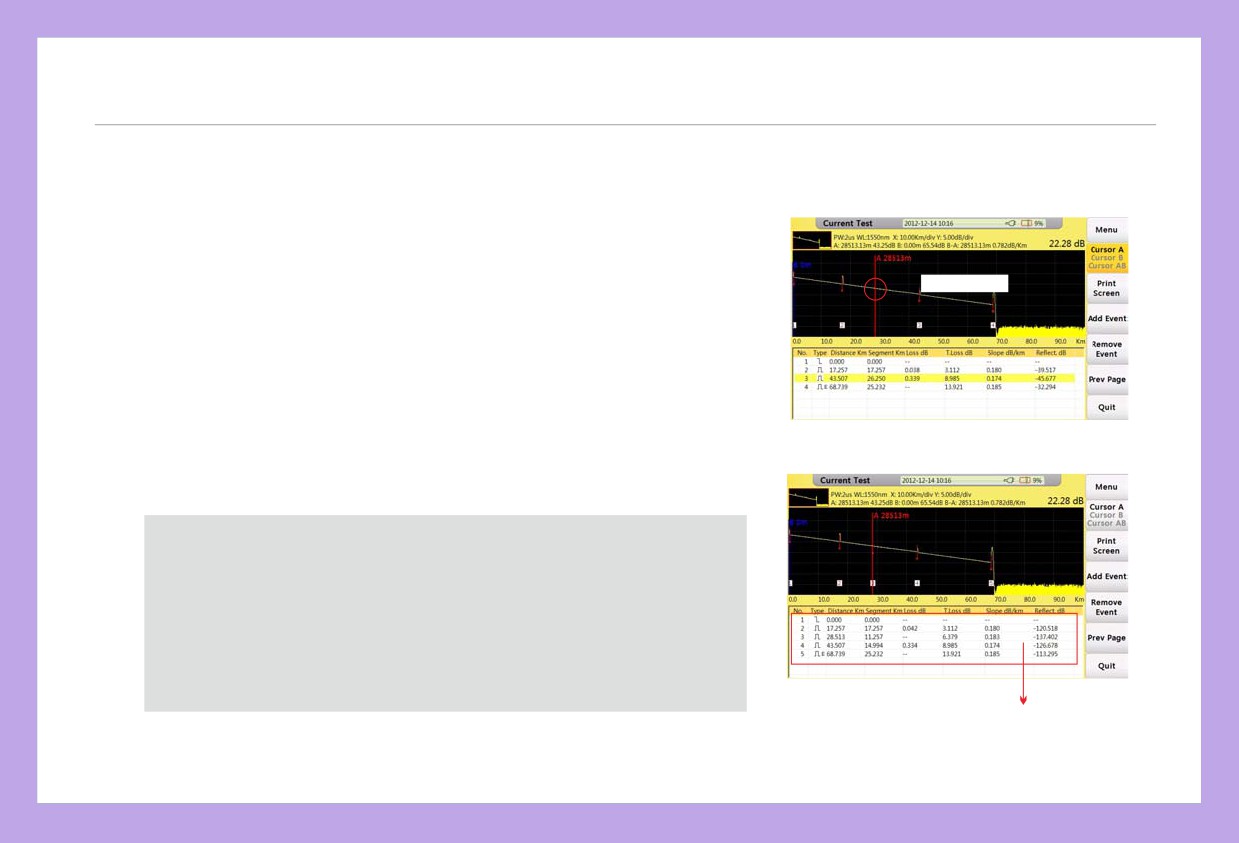

5.7 Добавление события
Порядок действий:
В окне "Текущий тест",
1.
НажмитеF1для акт. строки выбора, двигайте на нужное
Нужное событие
событие
2. Нажмите кнопкуF5 "След. стр-ца" (Смотрите предыдущий
раздел 5.6
"Удаление события ").
3. Нажмите кнопку F3 для добавления события.
Осторожно!
жет пройти неудачно, если события
находятся очень близко друг к другу, пользователь может н
емного подвинуть курсор от события и повторить попытку.
После операции событие появится в
обновленном листе событий.
34
6.0 Работа с файлами

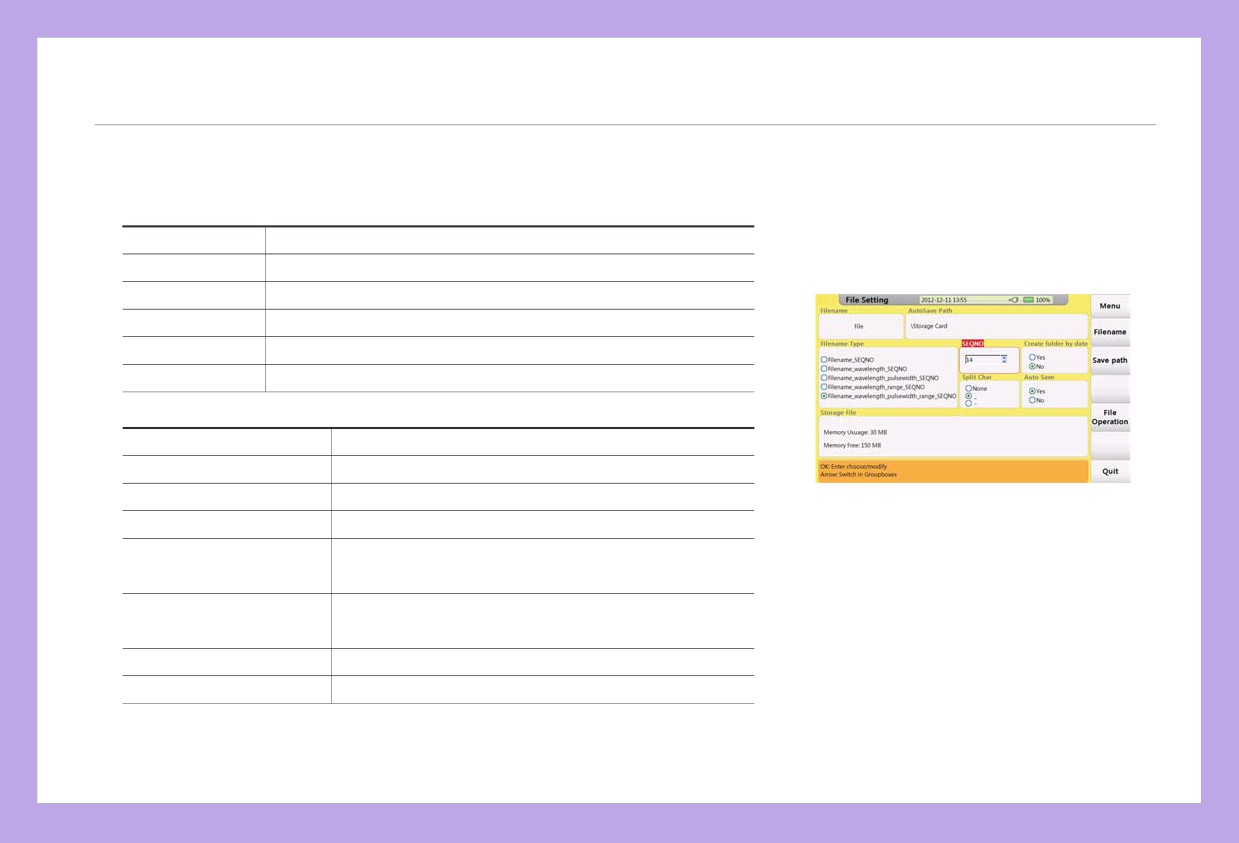

Для сохранения текущей рефлектограммы в окне “Текущий тест”, нажмите кнопку FILEна панели, отк
ройте окно “Работа с файлами”, изображенное ниже:
FILE
Наст-ки файлов F5
"File Operation"interface
6.1 "Работа с файлами"
Порядок действий:
В окне "Таблица устройства"
1.Нажмите / для выбора файла или субфайла и нажмитеOK.
2.Нажмите кнопкуF5 для входа в окно "Работа с файлами". Пользователь может изменить место
сохранения файла, имя файла и проверить состояние памяти.
3.НажмитеF2 "Сохранить" для сохр. кривой с именем по умолчанию (уст. "Тип имени файла" в окне
"Работа с файлами").

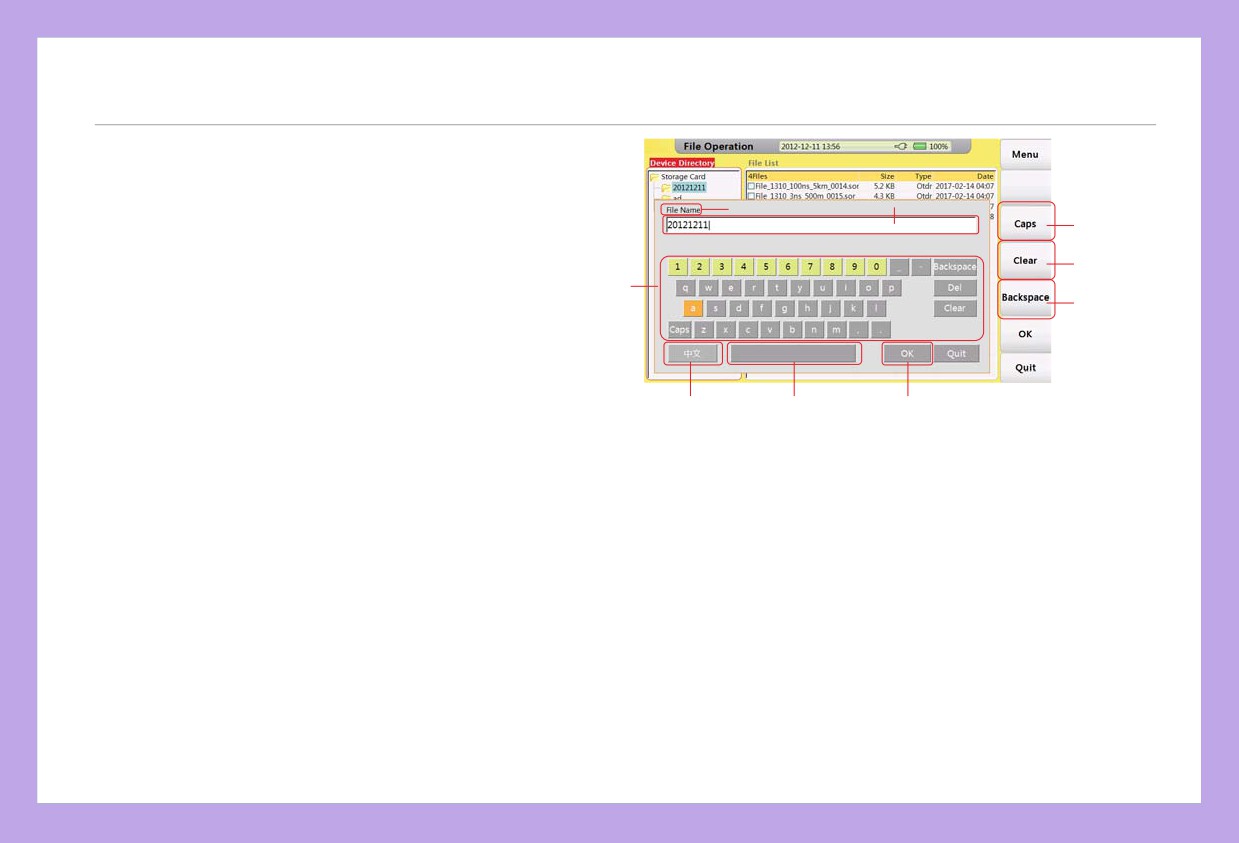

4. Если пользователь хочет изм. имя файла до сохр., нажмите F3"Сохр. как" для ввода своего имени
(См. раздел "Ввод
символов" для обучения ввода символов) и подтвердить нажатием кнопкиOK.
35

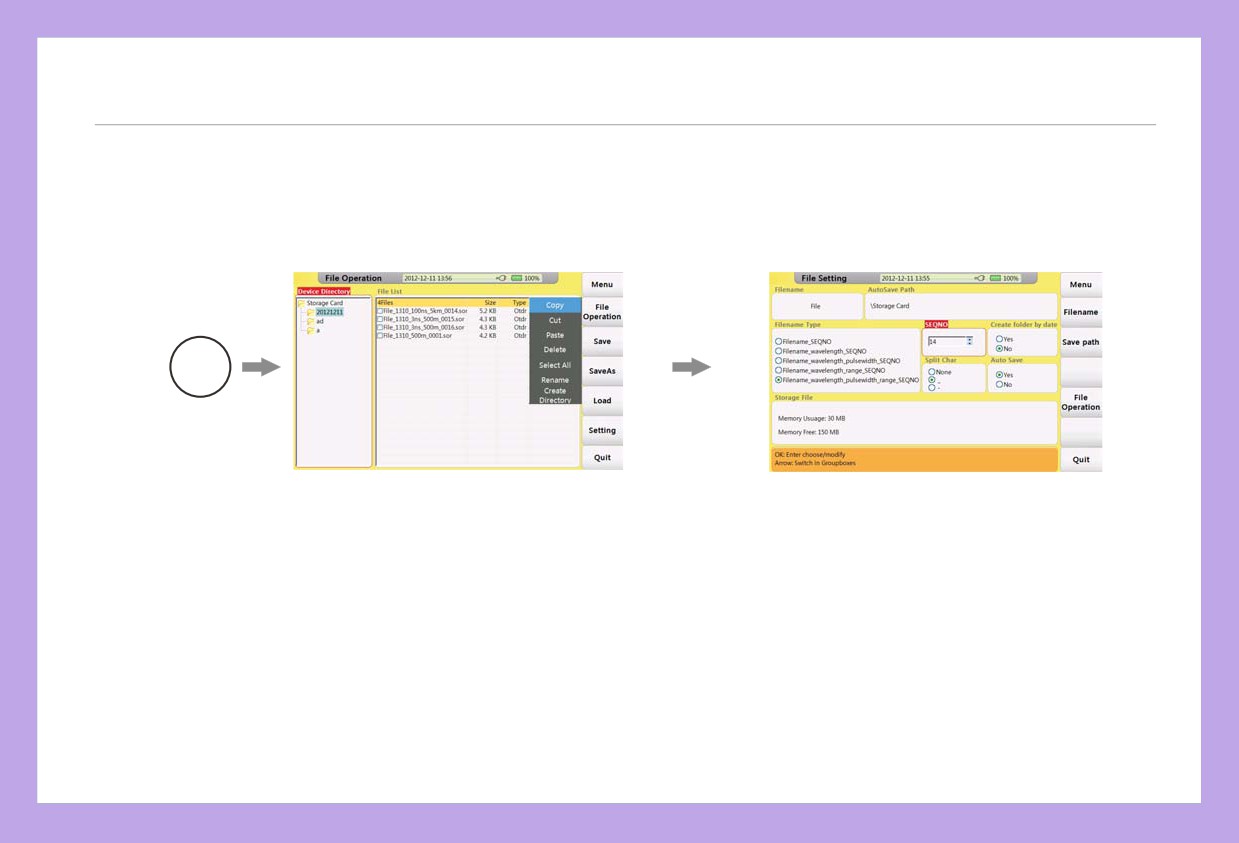

6.2 Загрузка кривой(-ых)
Порядок действий:
В окне "Таблица устройства"
1.Нажмите/для выбора соответствующего файла и нажмите OK.
2.Нажмите для входа в "Список файлов".
3.Нажмите / для выбора нужного файла(-ов), нажмите кнопку OKдля выбора нужного
файла (-ов).
4.Нажмите кнопкуF4"Загрузить" для загрузки кривой(-ых) .
6.3 Удаление кривой(-ых)
Порядок действий:
В окне "Работа с файлами"
1.Выберите кривую (кривые), которые вы хотите удалить.
2.Нажмите кнопкуF1 "Работа с файлами" выбрав подменю "Удалить" для удаления кривой(-ых).
6.4 Копирование/Перемещение кривой(-ых)
Порядок действий:
В окне "Работа с файлами",
1.Выберите файл кривой, который вы хотите переместить.
2.Нажмите F1"Работа с файлами", выбрав "Вырезать" или "Копировать" для перемещ. или копирования
файла
3.Выберите папку для копирования или перемещения, нажмитеF1 "Работа с файлами".
4.Нажмите кнопку "Вставить" для окончания операции.
36
6.5 Настройки файлов
Кнопки:
Название
Описание
Меню
Возврат в главное меню
Имя файла
Изменение префикса имени файла
Сохр. путь
Изменение пути сохранения файла
Раб. с файл.
Bозврат в окно "Работа с файлами"
Выход
Выход из текущего окна
Параметры:
Название
Описание
Имя файла
Префикс имени файла, изм. в меню "Имя фай
Путь автосох-яя
Сохранение пути записи при автосохранени
Окно "Настр-ки файлов"
Тип им. файла
Тип имени файла при автосохранении
SEQNO
Посл. номера след. теста, и авто увелич.
после каждого теста
Созд. папки по дате
Создание папки с текущей датой и сохр. файл
по датам
Разделитель
Установить тип разделителя
Автосохр-е
Установка автосохранения
37
6.6 Скриншот
FHO5000 может делать скриншот экрана в формате ".BMP".
Порядок действий:
1.Нажмите кнопку "Следующая страница" под окном теста.
2.Нажмите кнопку F1для скриншота экрана.
Пользователь может проверить сохраненное изображение в окне
"Работа с файлами", нажав кнопкуFILE.
Путь сохранения
Осторожно!
Пользователь может изменить путь сохр. в "Настр. файлов"
(см. 6.5).

38
7.0 Ввод символов
Storage Path
Text Editing
Вы можете ввести имя файла и комментарии из
Заг. буквы
экрана ввода символов, показанного справа, при
сохранении результатов измерений.
Стереть
Вирт-я
клавиатура
Стереть
один символ
Тип ввода
Пробел
Сохр. и выйти
7.1 Переименование файла
Ниже приведен порядок действий для смены имени файла.
Порядок действий:
В окне "Работа с файлами"
1.Выберите нужный Вам файл.
2.НажмитеF1”работа с файлами", выберите "Переименовать".
3.Введите новое имя.
4.Подтвердите нажатием кнопки "OK".
7.2 Создание папки
Перед созданием папки нужно будет ввести ее имя.
Порядок действий:
В окне "Работа с файлами"
1.Выберите нужный файл или корневой каталог.
2.НажмитеF1”Работа с файлами", выберите "Создать папку".
3.Введите имя и подтвердите "OK" на виртуальной клавиатуре.
39
8.0 Режим VFL(Визуальный локатор дефектов)
VFL излучает видимый свет для нахождения дефектов SM ил MM волокна. Это дополнительная функция при
тестировании мертвой зоны и инструмент для контроля и ремонта LAN , ATM сетей.
!
Внимание!

Не допускать попадания света в глаза!
Порт излучения VFL
Экран VFL
VFL режим имеет 2 моды:
Спецификация
CW
Излучение в непрер. режиме (650нм)
Длина волны
650нм
2Гц
Мощность
10mw
Излучение с модуляцией 2Гц (650нм)
Модуляция
CW/2Гц
Нажм. "Выход" для вых. из VFL
Адаптер
FC
40
9.0 Режим измерителя оптической мощности OPM (Опция)
Пользователь может измерить оптическую мощность в сети и потери с помощью источника оптической
мощности.
Настройки
Установка величины компенсации и точности отображения
Относительная мощность
Нажмите “Отн. мощность” для установки текущей мощности
как относит.
Переключение длины волны
Нажмите “WL перекл ” для перекл. длины волны
Переключение режимов
Нажмите ”Нормальный /WL распознав.” для переключ. между
обычным режимом и режимом с распознаванием длины
Экран OPM
волны.
Спецификация
Тип фотодиода
nGaAs
Диапазон длин волн
800-1700нм
Калиброванные длины волн
850/1300/1310/1490/1550/1625 нм
Диапазон измерения
-70~+10 дБм
Разрешение
0.01 дБ
10.0 1310нм/1550нм Источник излучения (Опция)
11.0 OTDR2 Модуль (Опция)
41
12.0 Влагозащищенный корпус (Опция)
При заказе данной опции FHO5000 может соответствовать уровню защиты IPX5. Это делает FHO5000
устойчивым к суровым условиям эксплуатации. Тест на соответствие IPX5 подразумевает возможность
отвода воды через специальные отверстия. Вода отводится с помощью специальных форсунок.
13.0 Сенсорный монитор (Опция)
После выбора этой опции, FHO5000 оснащен резистивным сенсорным монитором. Пользователь может
выбирать разделы или вводить слова, касаясь экрана. Стилус прилагается.
Калибровка
!
Внимание!
Если вы не можете нажать на определенную точку экрана, необходимо
Нажимайте на экран акк
уратно, удар и
провести калибровку сенсорного монитора.
Следуйте инструкции, изложенной ниже:
ли падение может повредить экран.
1.
Откройте окно "Сист. настройки" и выберите
2. Следуя подсказкам, нажимайте знак "+" на мониторе
"Калибровка сенсорного монитора ", войдите в экран
до оконч. калибр.
калибровки.
Старт калибровки монитора
42
14.0 Обновление программного обеспечения
FHO5000 позволяет произвести обновление ПО с помощью USB диска (с сохранением в корневой каталог).
Порядок действий:
1. Загрузите программу из ПК и сохраните на USB диск (сохр. в корневой каталог!).
2. Вставьте USB диск в USB порт.
3. Включите FHO5000, нажмитеF5для входа в системные настройки, нажмитеF2 для продолжения
обновления ПО.

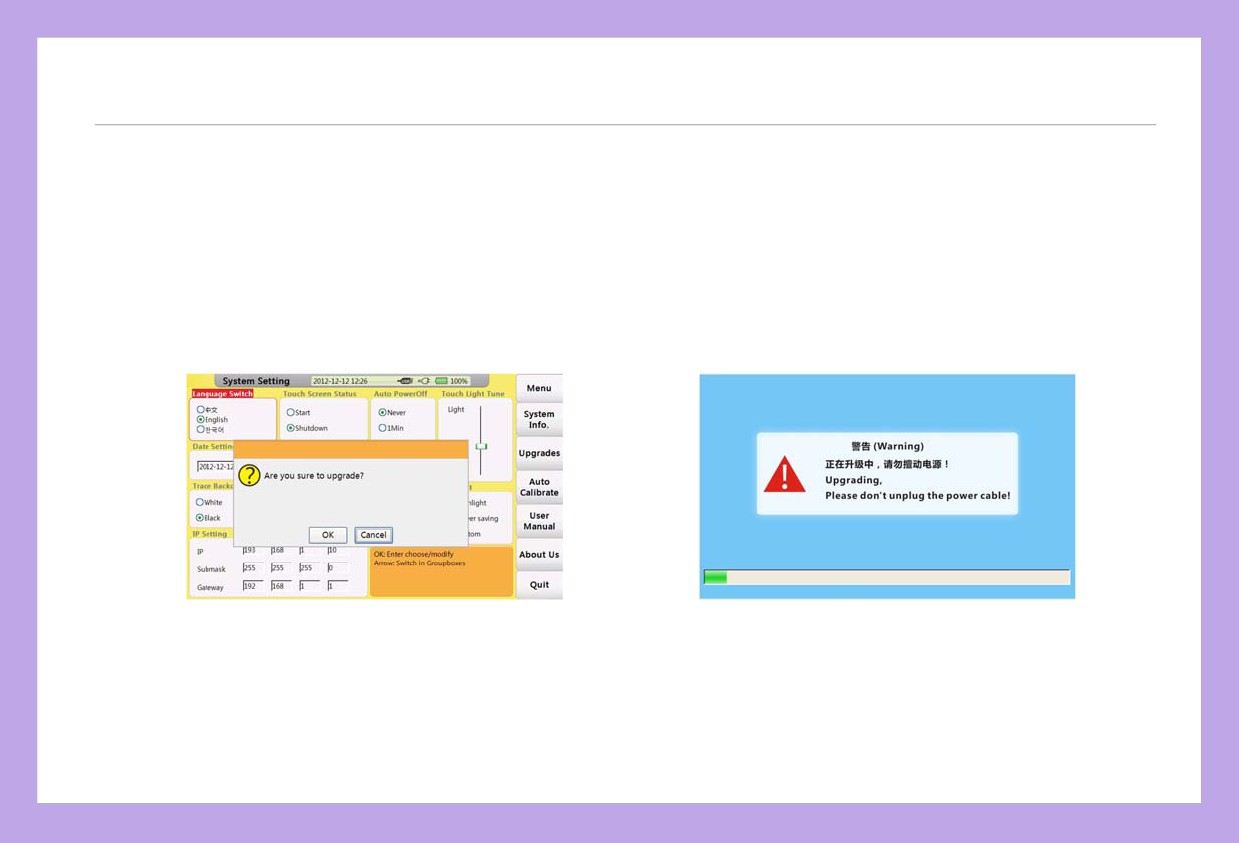

Окно обновления ПО №1
Окно обновления ПО №2
43
15.0 Базовая информация для измерений
15.1 Рефлектограмма и типы неоднородностей
Рассеянное назад
Место стыковки
Импульс
излучение
Место сварки коннекторов
Изгиб волокна
Обрыв волокна
Отраж. от вх.
коннектора
Линия аппроксимации
Вносимые потери на сварном соединении
Обратноe отражение
от разъема
носимые потери на изгибе
Отражение от конца волокна
(Френелевское отражение)
*См. следующую страницу для определения терминов
Динамический диапазон (С/Ш=1)
44
15.2 Терминология
Отражение от ближнего конца трассы
Отражение, появляющееся в точке стыковки выходного коннектора FHO5000 и коннектором трассы. Потери и
отражение не могут быть измерены на этом участке рефлектограммы. Этот участок называется мертвой зоной.
Обратное рассеяние
При распространении излучения по волокну на неоднородностях с размерами меньшими, чем длина волны
распространяющегося излучения, наблюдается рассеяние Релея. Рассеянное излучение, распространяющееся
навстречу входному излучению, называется обратным рассеянием.
Потери на сварном соединении
Потери на сварном соединении появляются из-за несоответствия сердцевин или угла наклона волокон.
Отражение при стыковке коннекторов
В отличие от сварного соединения, при стыковке коннекторов появляется небольшой воздушный зазор. В этом
зазоре показатель преломления стекло-воздух-стекло меняется скачком, и на нем возникает обратное
отражение.
Френелевское отражение от конца трассы
Френелевское отражение возникает на границе раздела сред с различными показателями преломления, т.е. в
местах обрыва оптического волокна (на границе раздела воздух-стекло). При перпендикулярном оси волокна
угле скола уровень обратного отражения составит 3.4 % (-14.7 дБ) от падающей мощности излучения.
Динамический диапазон
Динам. диапазон рефлектометра это разность между уровнем расс. на ближнем конце волокна и уровнем шумов
(С/Ш = 1).
Мертвая зона
Участки рефектограммы, где невозможно провести измерения из-за Френелевского отражения, стыковки
коннект. и т.д.
45
16.0 Обслуживание
16.1 Примечание
FHO5000 OTDR использует заряжаемые Li-ion аккумуляторы.
Обратите внимание на следующие условия:
Храните OTDR в сухом и теплом помещении при температуре(15℃~30℃).
Заряжайте батарею ежемесячно, если Вы не используете прибор долгое время.
Сохраняйте опт. порт чистым, протирая его ватным тампоном со спиртом и закрывая после использования.
Периодически очищайте оптический порт и коннектор.
Следуйте следующим правилам перед очисткой:
Выключите прибор перед очисткой.
Действия, не описанные в инструкции, могут вызвать поражение лазерным излучением.
Выключите лазерное излучение перед проведением очистки.
Когда прибор включен, избегайте попадания света в глаза. Даже если лазерное излучение невидимо, оно м
ожет вызвать серьезное повреждение глаз.
Опасайтесь удара электрическим током и убедитесь, что зар. устр-во откл. от прибора перед проведением
очистки. Всегда исп. сухую или влажную мягкую ткань для очистки внешних поверхностей прибора. Не очи
щайте прибор внутри!
Не производите никаких модификаций прибора.
Обслуживание прибора должен осуществлять квалифицированный специалист.
46
16.2 Инструменты для очистки
Очиститель оптических коннекторов (для очистки феруллов)
Палочки для очистки адаптеров
Ткань для очистки оптического волокна (для очистки опт. пов-тей)
Изопропиловый спирт
Ватные палочки
Бумажные безворсовые салфетки
Чистящая кисточка
Сжатый воздух
Устройство оптич. порта
16.3 Очистка оптического порта
Порядок действий:
1.Открутите адаптер.
2.Вытяните керамическую втулку .
3.Осторожно очистите порт.
4.Вставьте керамическую втулку.
Осторожно!
5.Закрутите адаптер.
Будьте осторожны, не используйте
16.4 Калибровка
инструмент (например, пассатижи).
Мы предлагаем калибровать FHO5000 дважды в год. Для
Это может повредить оптический порт
более полной информации свяжитесь с представителем
GRANDWAY
(см. раздел
17.4 "Сервис и поддержка
пользователя").
47
17.0 Устранение неполадок
17.1 Часто задаваемые вопросы (FAQ)
Неисправность
Причина
Решение
Прибор не включается
1.Малое время нажатия на кнопку включения
1.Длинное нажатие на кнопку ON/OFF.
(>2секунд).
2.Подс. источник питания/Замените батарею.
2.Недостаток заряда / батарея повреждена.
3.Установите батарею.
3.Нет батареи.
4.Перейдите в более теплое помещение.
4.Слишком холодно в помещении.
Экран ничего не показывает
1.Необходимо настроить яркость.
1.Настройте яркость.
после включения
2.Контакт между монитором и материнской
2.Необходимо восстановить контакт.
платой отсутствует.
Батарея работает неправильно
1.Температура слишком высокая.
1.Постарайтесь снизить температуру.
2.Подсоединение батареи неправильное.
2.Подсоедините батарею заново.
3.Батарея исчерпала ресурс.
3.Замените батарею на новую.
Уровень зарядки батареи
Батарея неисправна.
Замените батарею на новую.
горит желтым цветом
На измеряемой трассе видно
1.Коннектор сломан, загрязнен, поврежден
1.Очистите коннектор и заново подсоедините.
только отр. от ближ. конца
или не совпадает по типу.
2.Замените адаптер.
2.Сломан фиксирующий разъем адаптера.
Нет результата измерений
Проведите измерения заново
Фантомное отражение
1. Часто появляется при большой длит. импульса,
1.Используйте правильную длит. импульса и диап.
большой длине трассы и малом диап. расст.
расстояний.
2.Обычно фантомные отражения возникают
2.Переподкл. в точке возникновения отражающ.
при отражении от коннектора.
события, уменьшив пик отражения.
48
17.2 Справочная информация
FHO5000 имеет встроенное руководство со справочно
информацией.
Порядок действий:
Включите прибор
1.Нажмите F5для входа в настр-ки, нажм.F4для чтени
рук-ва
Используйте кнопки/для листания страниц.
2.Нажмите Esc для выхода.
18.0 Спецификация
18.1 Общие параметры
Экран
7дюймовTFT-LCD (сенсорный экран опционально)
Рабочая температура
-10~+50°C
Температура хранения
-20~+75°C
Влажность
<95%

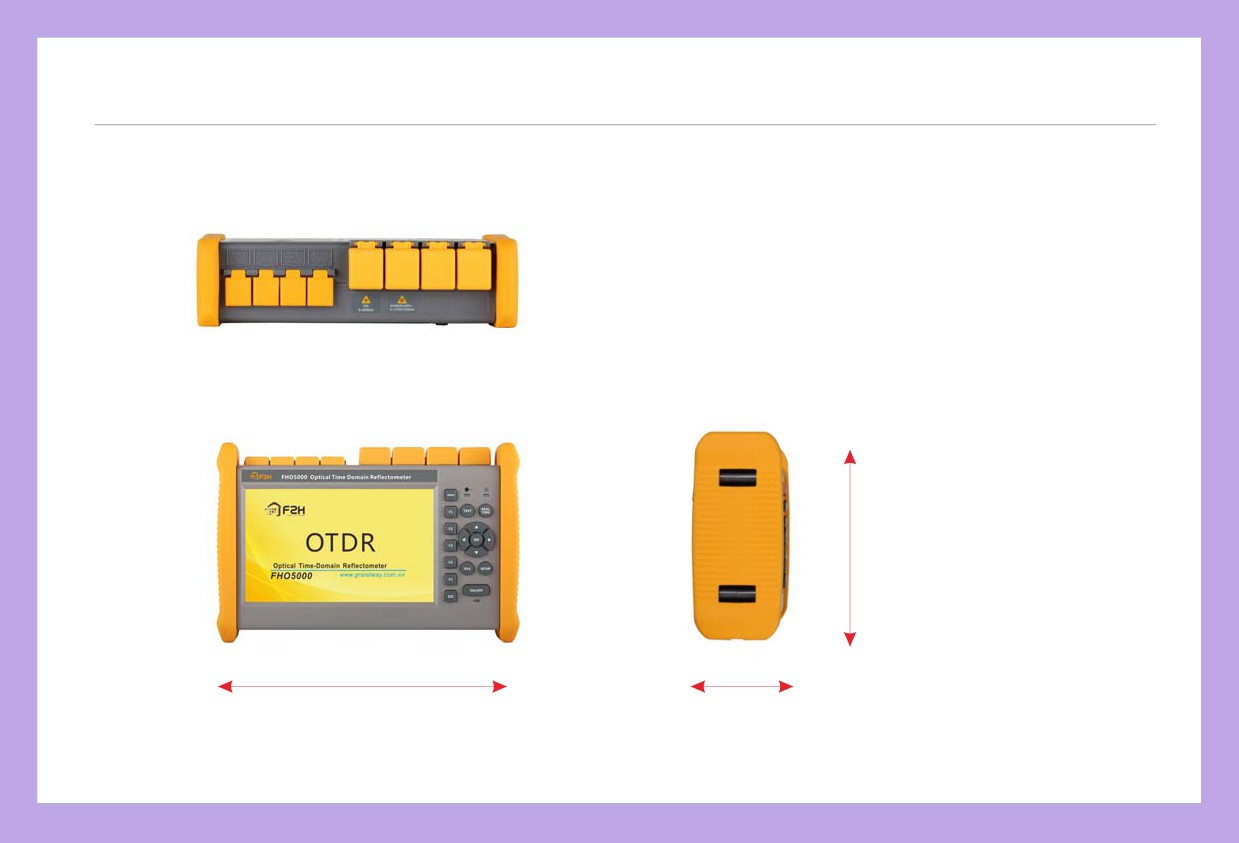

Размеры
253X168X73.6мм
Вес
1.5кг(с батареей)
Батарея
7.4В/4.4 Ач. Литиевая батарея
Рабочая температура батареи
-10~+50°C
Температура хранения батареи
-20~+70°C
Время работы от батареи
6 часов (Условия: Полн. заряжена,70% ярк., изм. в реальном вр.)
Количество циклов зарядки
>500 раз
Источник
DC 9~12В 4A
Время зарядки
4-5 часов
Ударопрочность
Падение с высоты 1.2 м
49
18.2 Технические характеристики
Тип
Длины волн
Динамич. диап.
Мертвая зона по событию/зат.
FHO5000-D35
1310/1550нм
35/33дБ
0.8/4м
FHO5000-D40
1310/1550нм
40/38дБ
1/4м
FHO5000-D43
1310/1550нм
43/41дБ
1/5м
FHO5000-T40/T40F
1310/1550/1625нм (“F” с фильтром)
40/38/38дБ
1/4м
FHO5000-T43/T43F
1310/1550/1625нм (“F” с фильтром)
43/41/41дБ
1/5м
OTDR
Режим измерений
Авто режим или Ручной режим
Длительн. импульса
3нс,5нс,10нс,20нс,50нс,100нс,200нс,500нс,1мкс,2мкс,5мкс,10мкс,20мкс
Диапазон расст-ий
100м(тест мертвой зоны),500м,2км,5км,10км,20км,40км,80км,120км,160км,240км
Кол-во точек выборки
128000
Разрешение
>25см
Точность изм. расст
±(1+разрешение выборки+расстояние*0.003%)
Разреш. по потерям
0.001дБ
OPM (Опция)
VFL
Длина волны
650нм
Тип фотодиода
InGaAs
Мощность
10mW
Диапазон длин волн
800~1700нм
Калиброванные длины волн
850/1300/1310/1490/1550/1625нм
Модуляция
CW/2Гц
Адаптер
FC
Диапазон измерений
-70~+10дБм
Разрешение
0.01дБ
Точность измерения
±0.35дБ±1нВт
Адаптер
FC
50
18.3 Габариты
Единицы: миллиметры
Исключая указанные места, отклонение от размеров:±3%
(если размер<10мм, отклонение:±0.3мм)
Вид сверху
168
253
73.60
Длина
Ширина
51
19.0 Гарантия
19.1 Гарантийные обязательства
Г а р а н т и я GRANDWAY распространяется на приборы с дефектами, возникшими по вине изготовителя.
Любой продукт, в котором будет обнаружен брак в течение гарантийного периода, будет
отремонтирован или заменен GRANDWAY бесплатно в том случае, если сумма ремонта не превышает
первоначальную стоимость продукта.
19.2 Исключения из гарантии
Гарантия на прибор не распространяется на следующие случаи:
Самостоятельный ремонт или модификация прибора
Неправильное использование, небрежное обращение, авария.
GRANDWAY оставляет за собой право вносить изменения в любой из своих продуктов без замены или
изменения ранее приобретенного товара
19.3 Транспортировка
Для возврата прибора для периодической калибровки или по другим причинам, пожалуйста, свяжитесь с
нашим представителем для получения дополнительной информации и получения кода RMA (Return
Materials Authorization number). Для предоставления более эффективного сервиса вложите в прибор
краткое описание причин возврата.
52
При возвращении прибора для ремонта, калибровки или обслуживания, обратите внимание на следующее:
Для защиты от повреждений запакуйте прибор в мягкий упругий материал, например полиэтилен.
Используйте оригинальную коробку для транспортировки. Если Вы используете другую тару, обеспечьте за
зор между прибором и тарой не меньше 3 см, который будет заполнен мягким упругим материалом.
Правильно заполните и отправьте гарантийный талон, который должен содержать следующую
информацию: название компании, почтовый адрес, контакт, телефонный номер, адрес e-mail и описание
проблемы.
Заклейте тару скотчем.
Отправьте прибор Вашему дистрибьютору или агенту GRANDWAY
19.4 Сервис и поддержка пользователя
Shanghai Grandway TelecomTech. Co., Ltd.
Address: 6F, Xin'an Building, No.99 Tian Zhou Road,
Caohejing Hi-Tech Park, Shanghai ,200233, China
Tele: +86-21-54451260/61/62
Fax: +86-21-54451266
Email: overseas@grandway.com.cn
53



















///////////////////////////////////////
