Многоканальный Цифровой Видеорегистратор BestDVR-800/1600. Руководство пользователя





Многоканальный
Цифровой Видеорегистратор
BestDVR-800/1600
Руководство пользователя
Версия 93050423
Данное руководство предназначено для помощи в управлении многоканальным цифровым
видеорегистратором
(BestDVR). В нем содержится описание функций, руководство по
установке и подсоединению к периферии, а также графический интерфейс пользователя (GUI).
Ознакомьтесь, пожалуйста, с данным руководством, прежде чем приступать к управлению
BestDVR. Прежде чем производить ремонт или установку HDD, проконсультируйтесь со
специалистом. При наличии любых вопросов, обращайтесь к Вашему дилеру.
При получении системы BestDVR, прежде чем начинать процедуру установки, убедитесь, что все
оборудование поставлено полностью.
Внимание! Некоторые разъемы на задней панели BestDVR являются закрепляемыми и требуют,
чтобы перед подключением к порту было произведено выравнивание. Небрежность при
выравнивании вилки может привести к повреждению разъема.
0.1. Предупреждения
Знак молнии в равностороннем треугольнике предназначен для предупреждения пользователя о
наличии внутри корпуса устройства опасного неизолированного напряжения, которое может
оказаться достаточным, чтобы вызвать риск поражения электрическим током.
Восклицательный знак в равностороннем треугольнике информирует пользователя о наличие в
прилагаемых к устройству документах важных инструкций по управлению и обслуживанию.
ПРЕДУПРЕЖДЕНИЕ! Во избежание риска возникновения пожара или поражения электрическим
током, не подвергайте данное устройство воздействию дождя или влаги. Внутри корпуса имеется
опасное высокое напряжение. Не открывайте прибор самостоятельно, обратитесь к
квалифицированному персоналу.
Уведомление FCC: Данное оборудование было протестировано на соответствие ограничениям для
цифровых устройств класса A, соответствующим части 15 правил FCC. Данные ограничения были
разработаны с целью обеспечения достаточного уровня защиты от недопустимых помех.
Данное оборудование производит, использует и может излучать высокочастотную энергию, и если его
установка и эксплуатация будут производиться не в соответствии с данным руководством, оно может
вызвать недопустимые помехи в системах радиосвязи. Эксплуатация данного оборудования в жилых
районах может вызвать недопустимые помехи, и в этом случае от пользователя может потребоваться
снизить уровень помех.
ПРЕДУПРЕЖДЕНИЕ! Ваши полномочия управлять данным устройством, проверенным на
соответствие правилам FCC, могут быть аннулированы, если Вами будут произведены изменения
или модификации устройства, которые не санкционированы стороной, отвечающей за соответствие
оборудования части 15 правил FCC.
Данное цифровое оборудование отвечает Канадскому стандарту ICES-003.
ВНИМАНИЕ! При неправильной замене аккумуляторов существует опасность взрыва. Заменяйте
только на аккумуляторы того же или рекомендованного производителем типа. Удаляйте
использованные аккумуляторы в соответствии с рекомендациями производителя.
Запишите в приведенной ниже таблице модель и серийный номер, указанные на задней панели
Вашего BestDVR.
No. модели______________________
Серийный No.______________________________________
Дата покупки: __________ Адрес/Телефон продавца: ___________________________________
Сохраните данную информацию для дальнейшего использования.
3
ПРЕДОСТЕРЕЖЕНИЕ
ПРЕДУПРЕЖДЕНИЕ
Во избежании возгорания или поражения электрическим током не использовать этот
прибор в условиях высокой влажности. Не вскрывать корпус прибора при включенном
питании. Ремонт и обслуживание прибора осуществлять только подготовленным
персоналом.
Этот знак предупреждает о наличии высокого напряжения, опасного для
жизни человека.
Этот знак предупреждает об опасности порчи прибора при
неквалифицированном вмешательстве.
Оглавление
0.1. Предупреждения--------------------------------------------------------------------------------------------- 2
ГЛАВА 1. КРАТКИЙ ОБЗОР ОБОРУДОВАНИЯ ----------------------------- 100

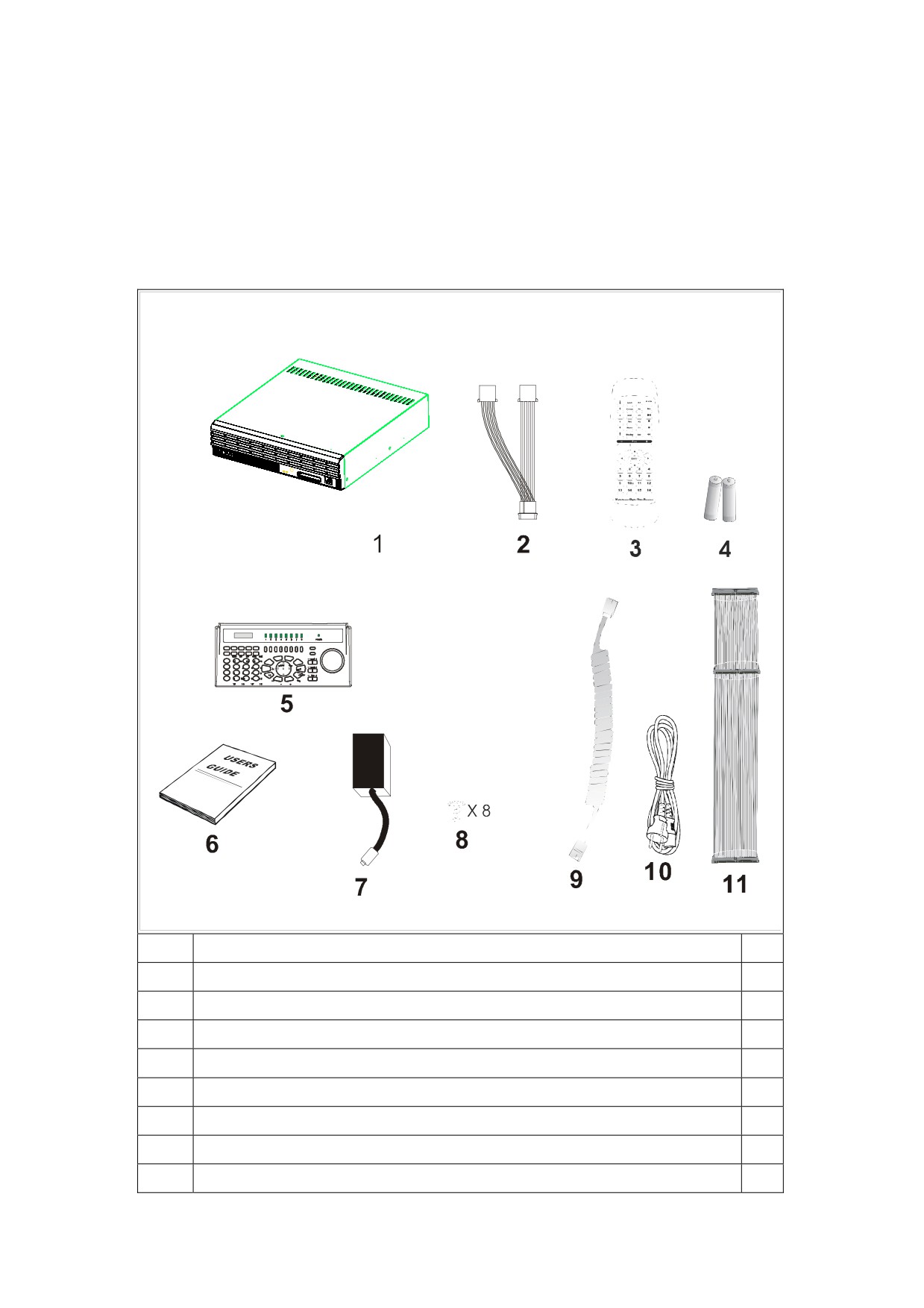

1.1 Распаковка-------------------------------------------------------------------------------------------------- 100
1.2 Краткий обзор DVR ---------------------------------------------------------------------------------------111
1.2.1 Функции DVR и Особенности ----------------------------------------------------------------------111

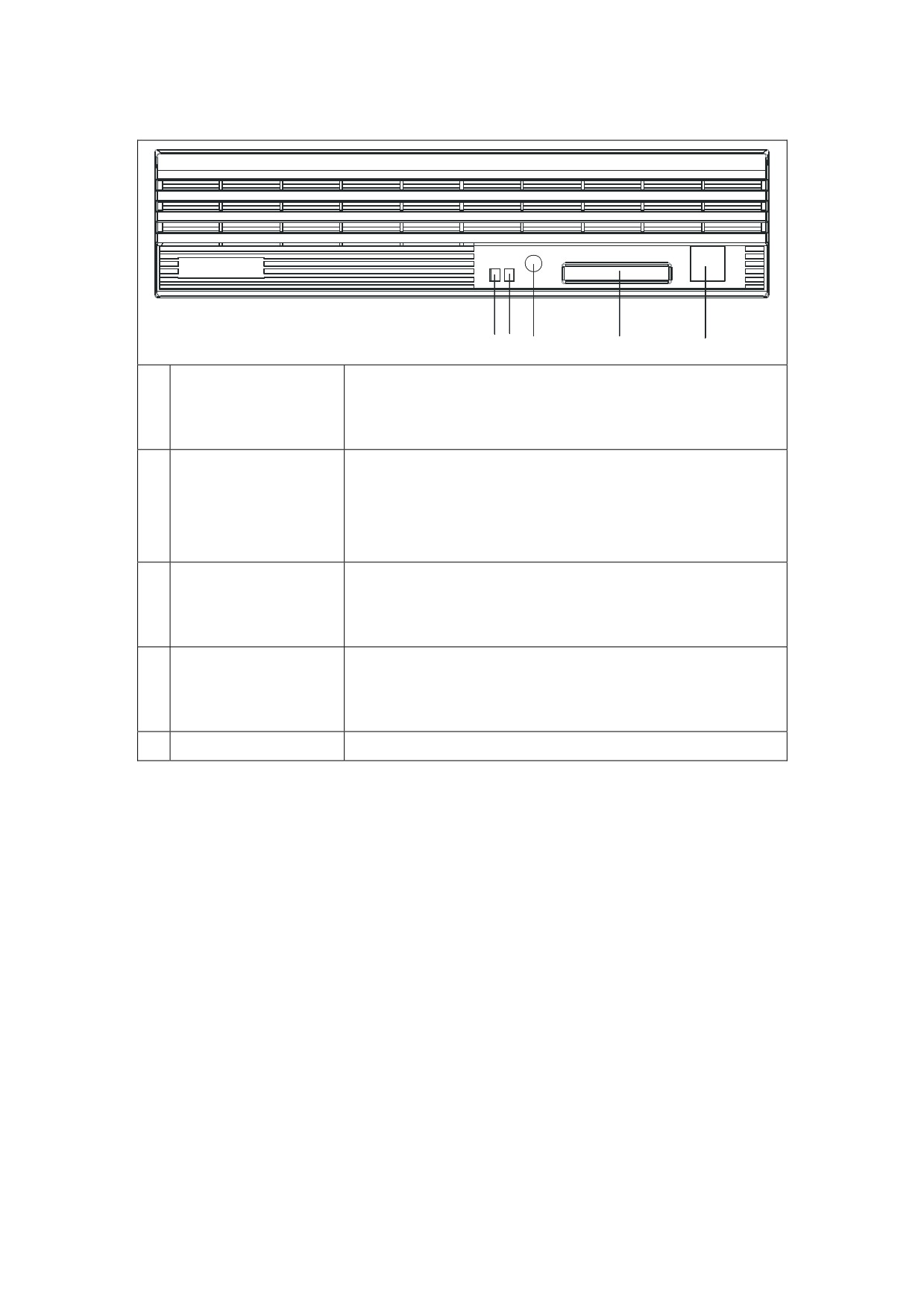

1.2.2 DVR Передняя панель ---------------------------------------------------------------------------------12

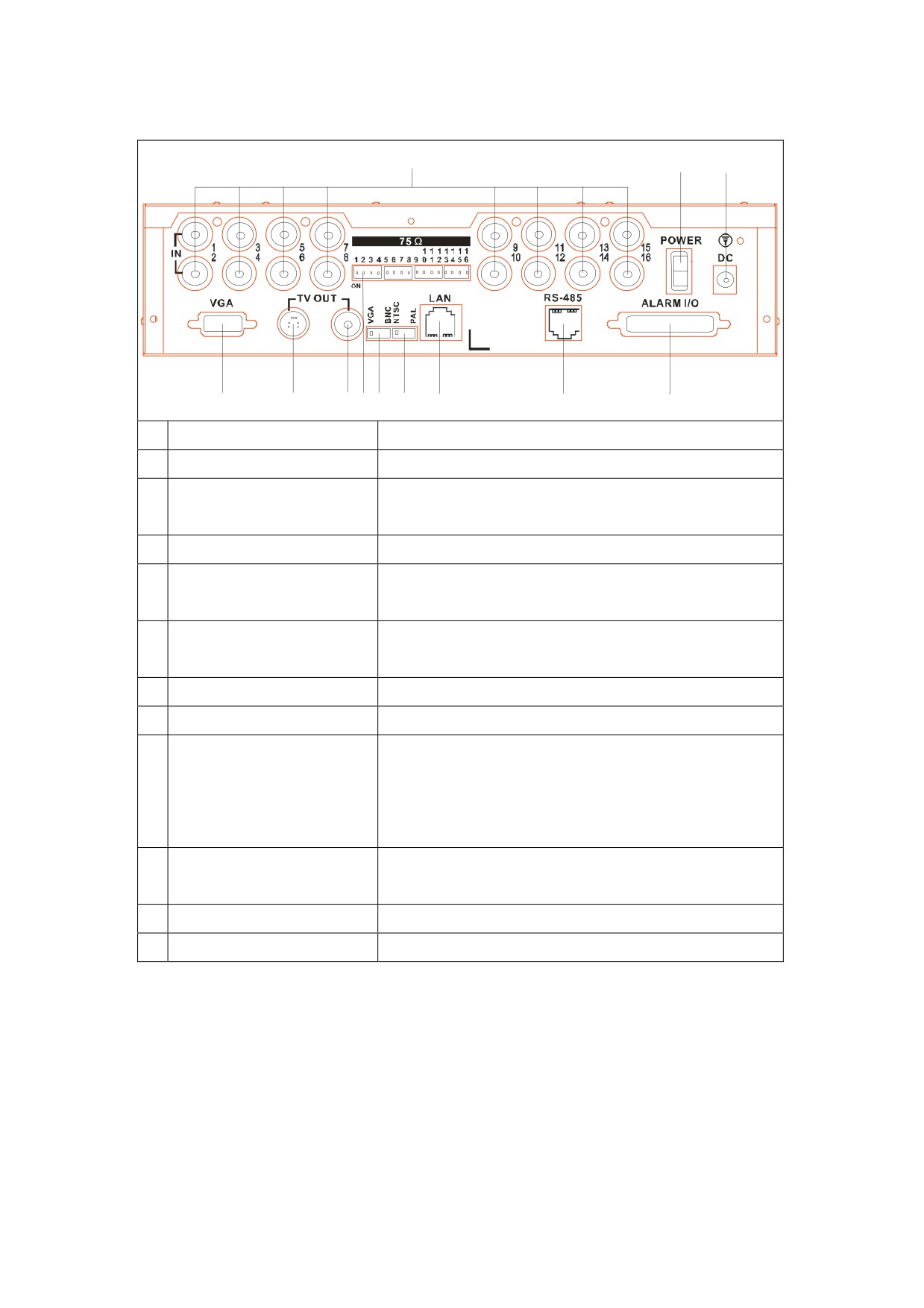

1.2.3 DVR задняя панель-------------------------------------------------------------------------------------13
1.3 Краткий обзор мультикоммутационной панели ---------------------------------------------------14

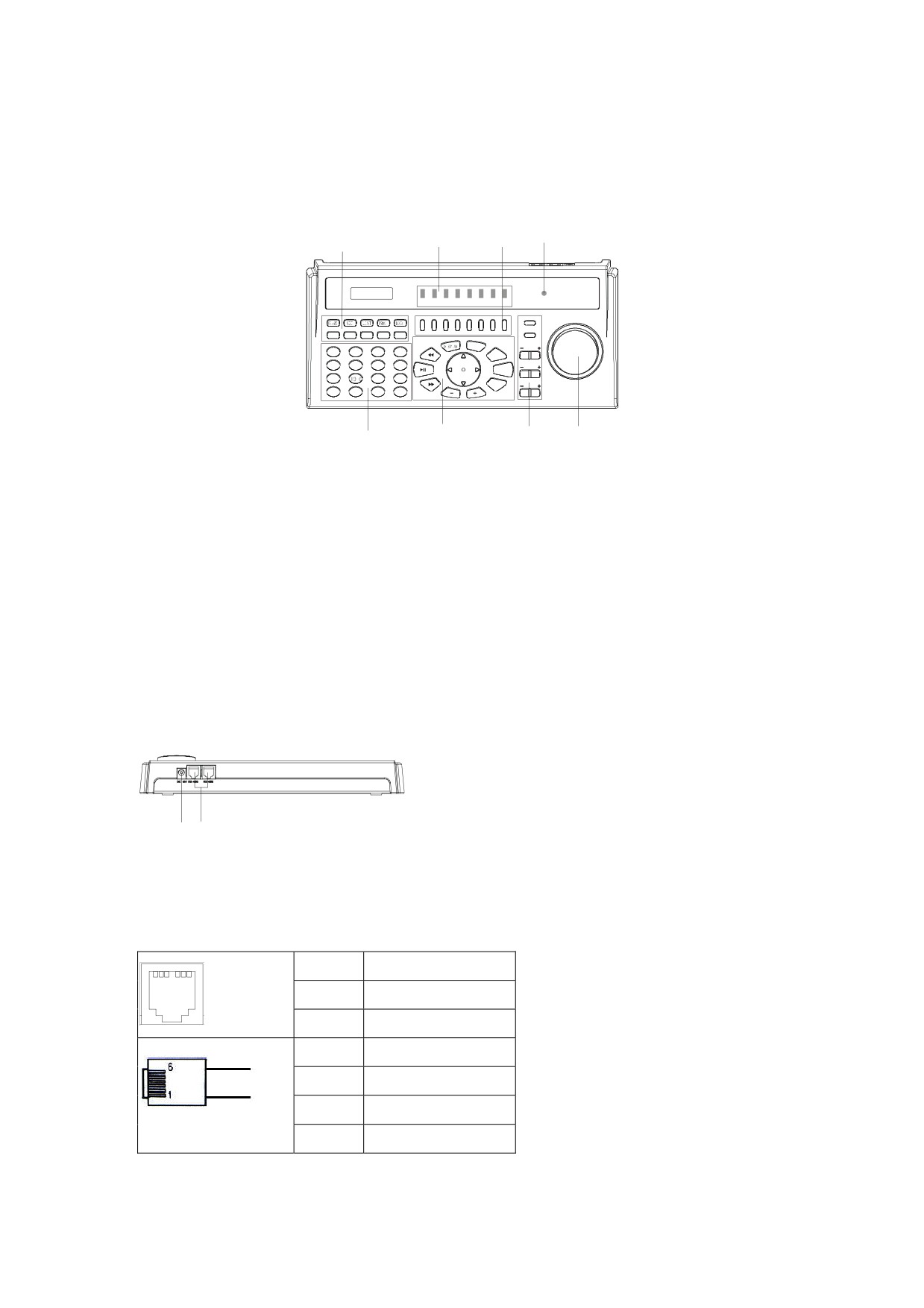

1.3.1 Клавиатура, передняя панель ------------------------------------------------------------------------14
1.3.2 Клавиатура, задняя панель----------------------------------------------------------------------------14

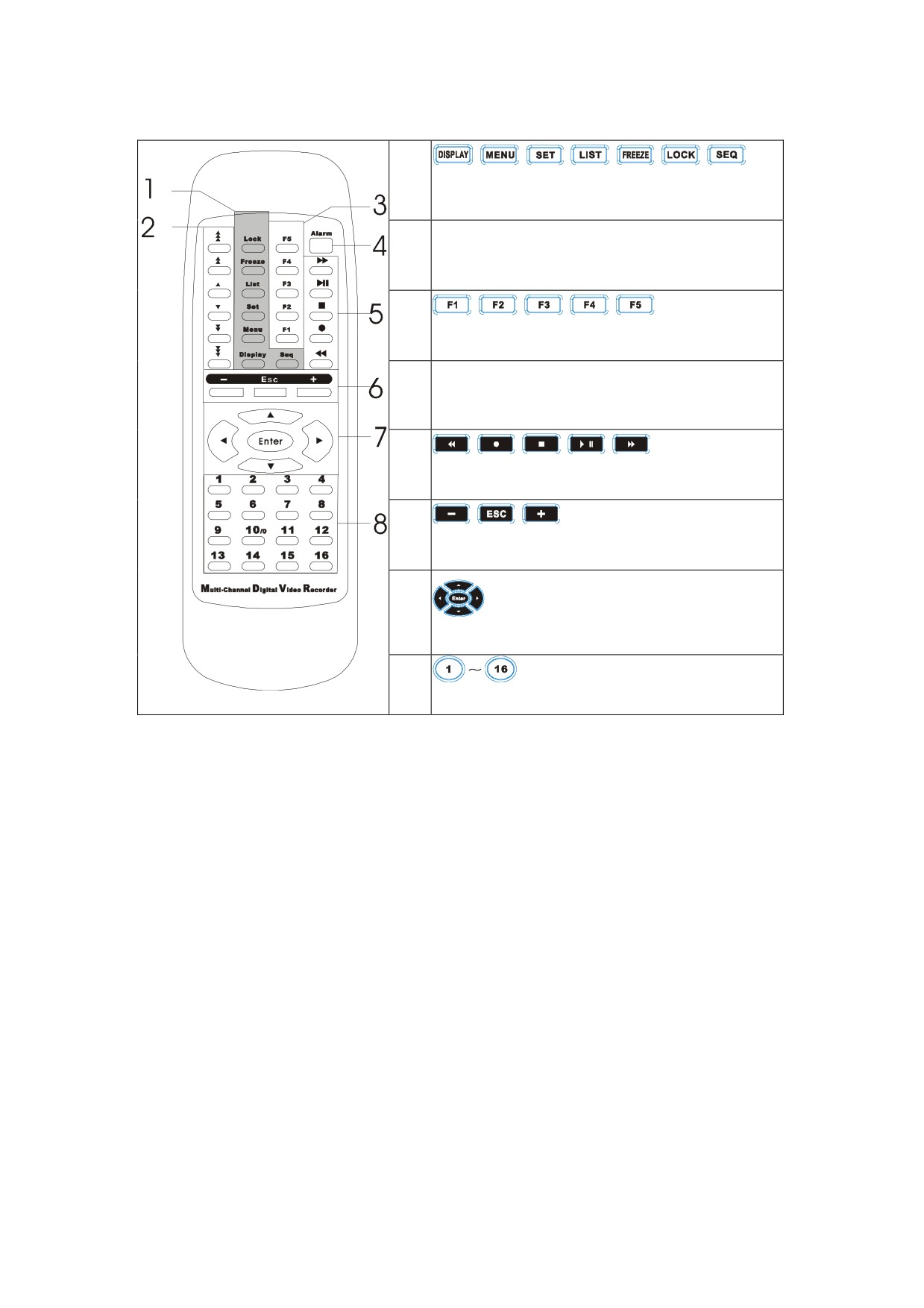

1.4 Пульт дистанционного управления--------------------------------------------------------------------15

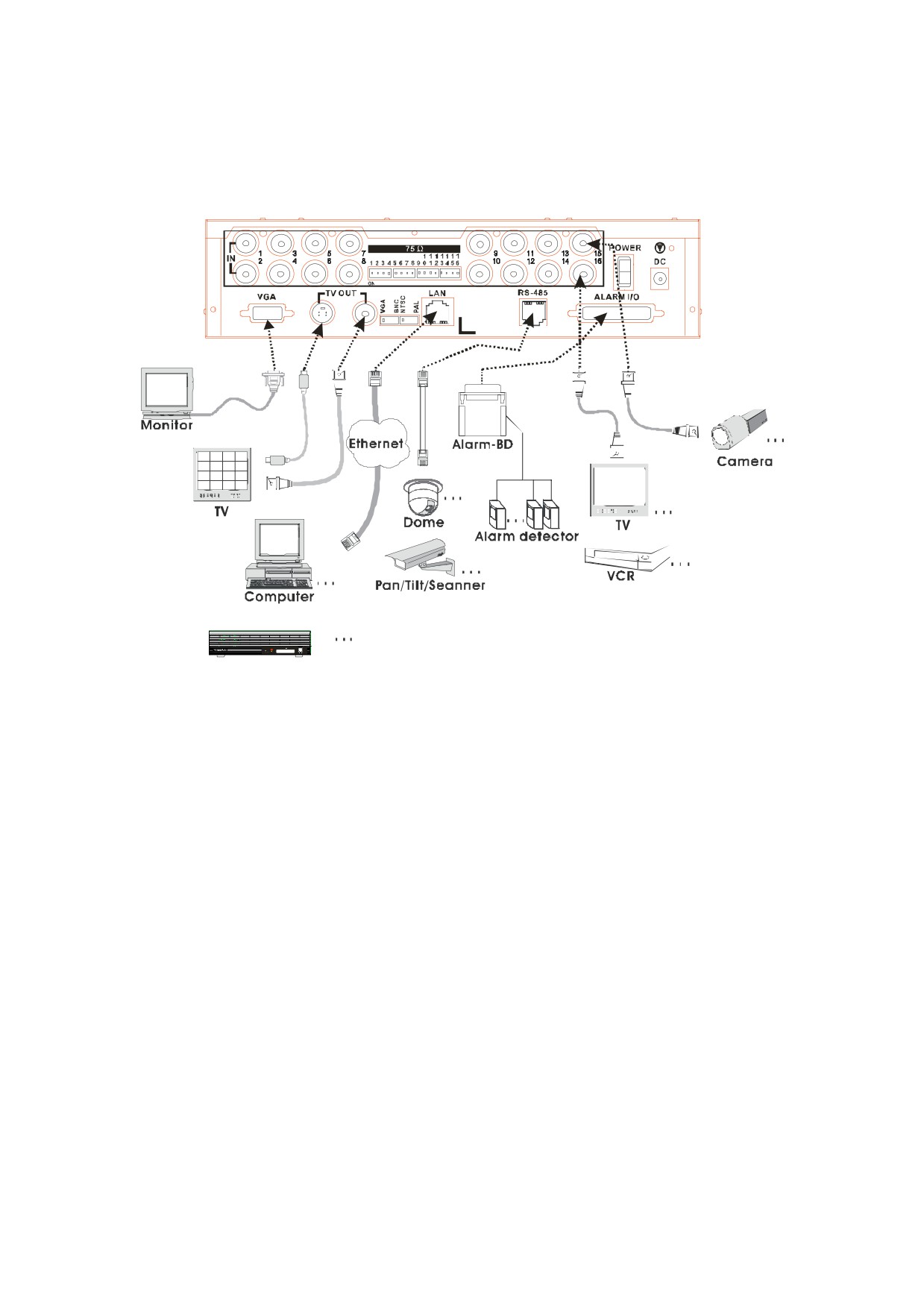

ГЛАВА 2. ОБОРУДОВАНИЕ, ПОДКЛЮЧАЕМОЕ К DVR --------------------- 16
2.1 Предостережения -------------------------------------------------------------------------------------------17
2.2 Установка HDD----------------------------------------------------------------------------------------------18

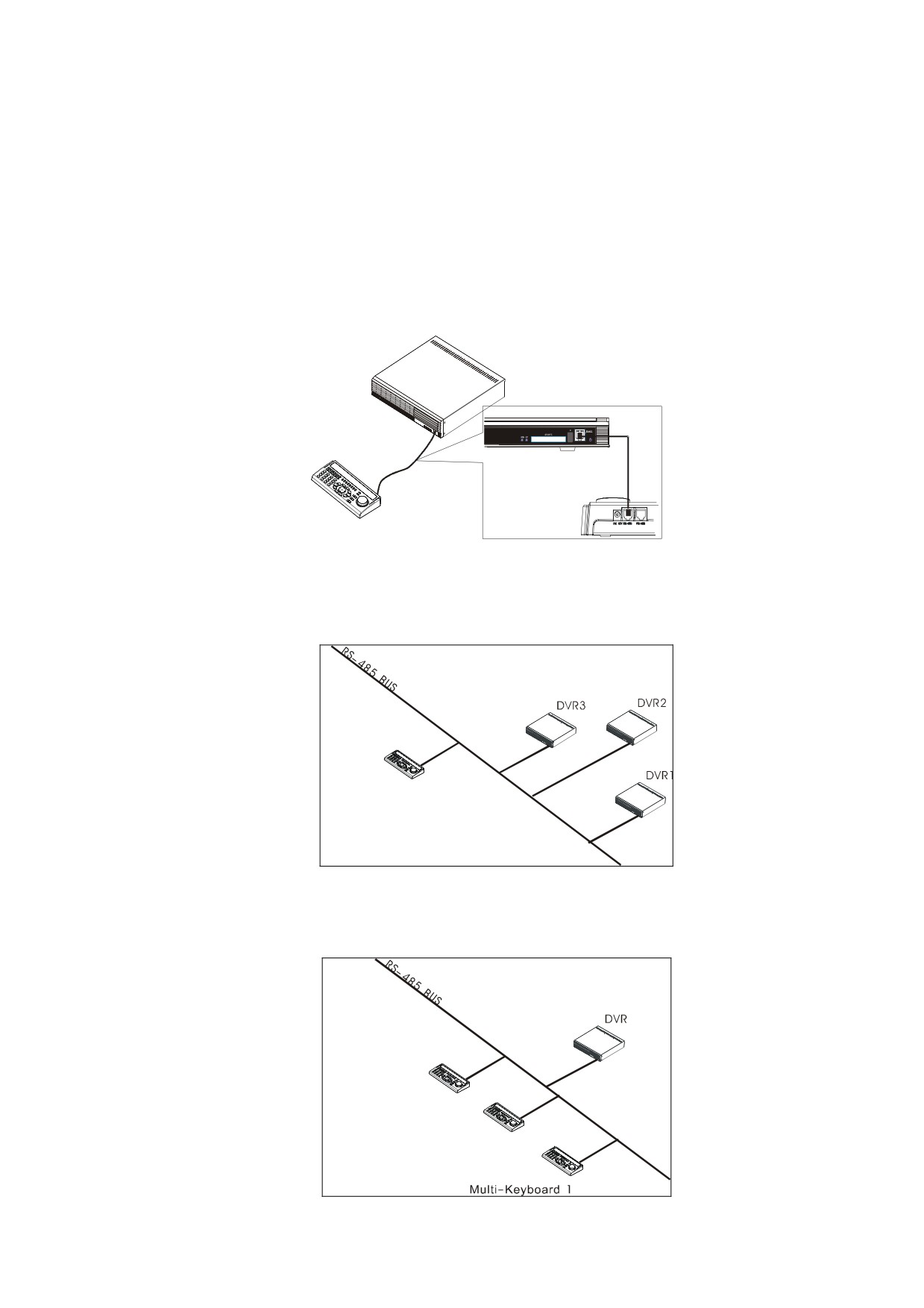

2.3 Мультиклавиатура и соединение с DVR--------------------------------------------------------------19
2.3.1. Одна мультиклавиатура с одним DVR-------------------------------------------------------------19
2.3.2. Одна мультиклавиатура с несколькими DVR ----------------------------------------------------19
2.3.3. Несколько мультиклавиатур с одним DVR -------------------------------------------------------19
2.3.4. Несколько мультиклавиатур и несколько DVR(ов)----------------------------------------------20
2.3.5 LED Дисплей мультиклавиатуры--------------------------------------------------------------------20

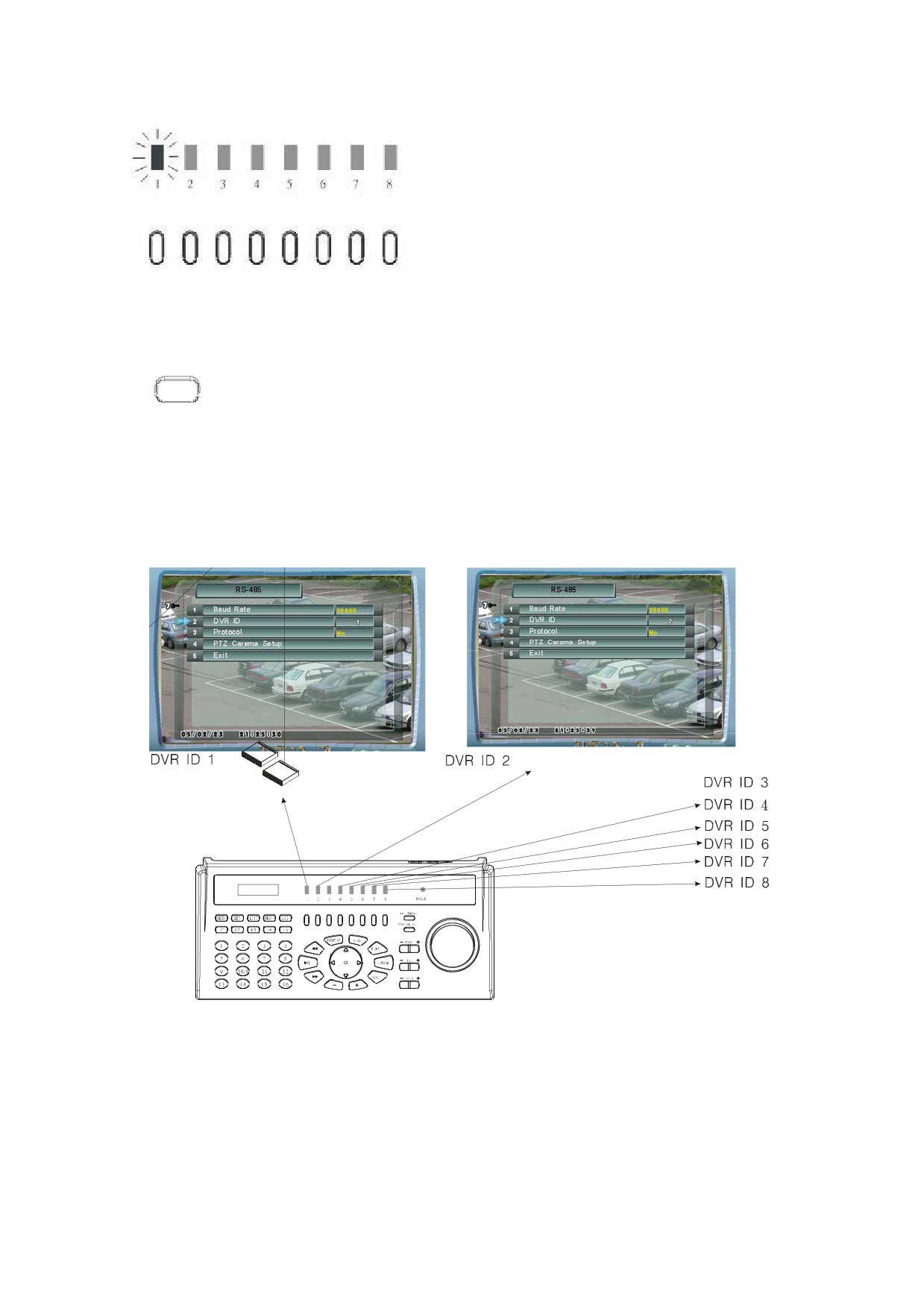

2.3.6 RS485 установка номера DVR на мультиклавиатуре --------------------------------------------21
2.4 Разъемы видеовыхода -------------------------------------------------------------------------------------23
2.4.1 Подключение аналогового монитора ---------------------------------------------------------------23
2.4.2 Подключение к телевизору ---------------------------------------------------------------------------23
2.4.3 Подключение к VGA монитору ----------------------------------------------------------------------23
2.5 Инсталляция Сети------------------------------------------------------------------------------------------24
2.5.1 Соединение с DVR -------------------------------------------------------------------------------------24
2.6 Инсталляция камер ----------------------------------------------------------------------------------------24
2.6.1 Соединение с камерами -------------------------------------------------------------------------------24
5
2.6.2 Установки RS-485 в Главном меню для управления камерами--------------------------------25
2.6.3 Установка ID номера камеры и подключение PTZ камеры в Главном меню ---------------25
2.6.4 Управление PTZ камерой -----------------------------------------------------------------------------26
2.6.5 Настройка предустановок для PTZ камер ---------------------------------------------------------26
2.6.6 Режим предустановки ---------------------------------------------------------------------------------27
2.7 Настройка тревог -------------------------------------------------------------------------------------------28
2.7.1 Подключение охранных устройств -----------------------------------------------------------------28
2.7.2 Подключение к DVR -----------------------------------------------------------------------------------29

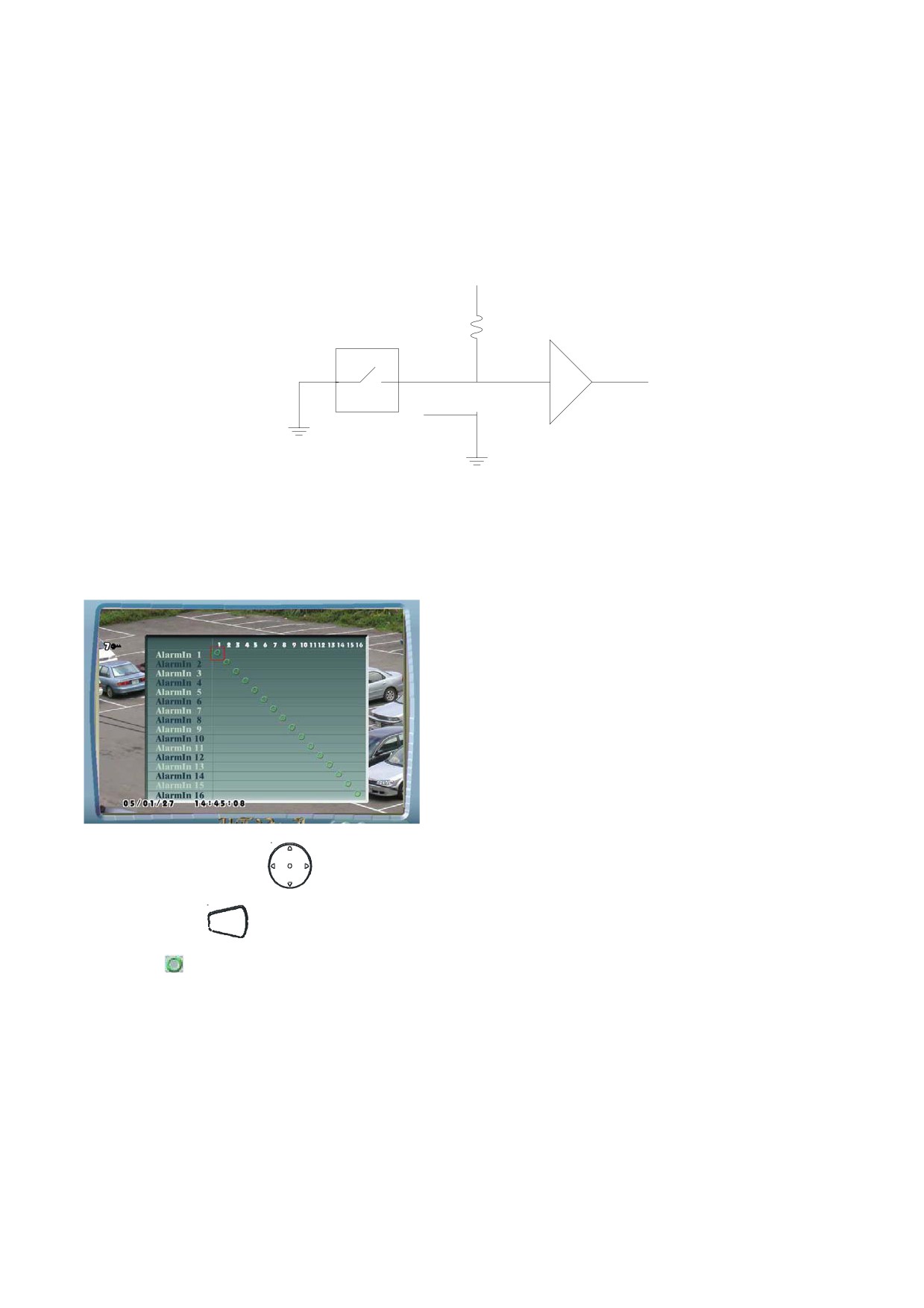

2.7.3 Установка тревожных входов ------------------------------------------------------------------------29
2.7.4 Тревожный выход доступен в Главном меню-----------------------------------------------------30
ГЛАВА 3 ОСНОВНЫЕ ОПЕРАЦИИ ------------------------------------------------- 33

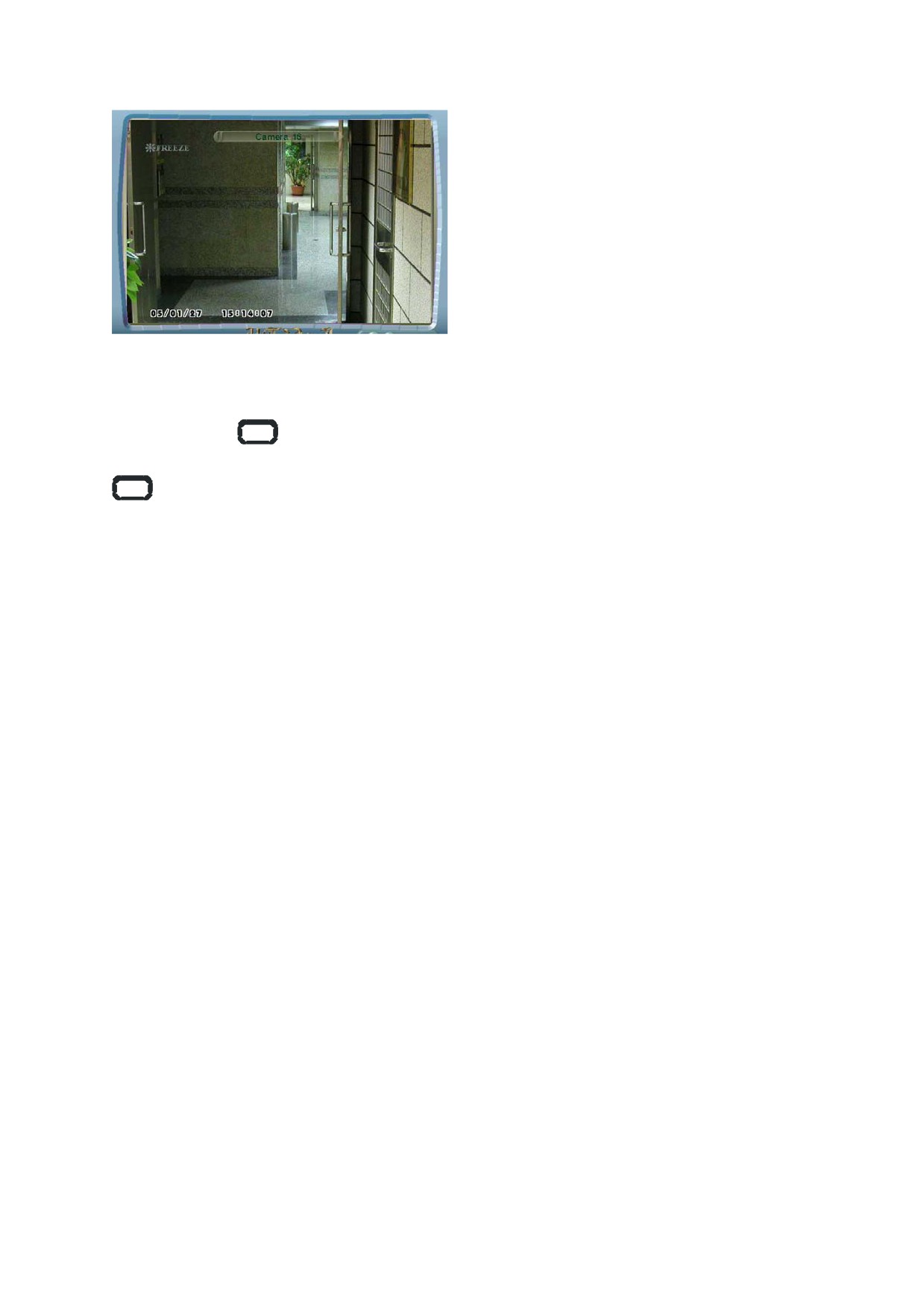

3.1 Моноэкран ----------------------------------------------------------------------------------------------------33
3.2 Моноэкран с увеличением--------------------------------------------------------------------------------33
3.3 Экран-----------------------------------------------------------------------------------------------------------34
3.4 Переключение экранов------------------------------------------------------------------------------------36

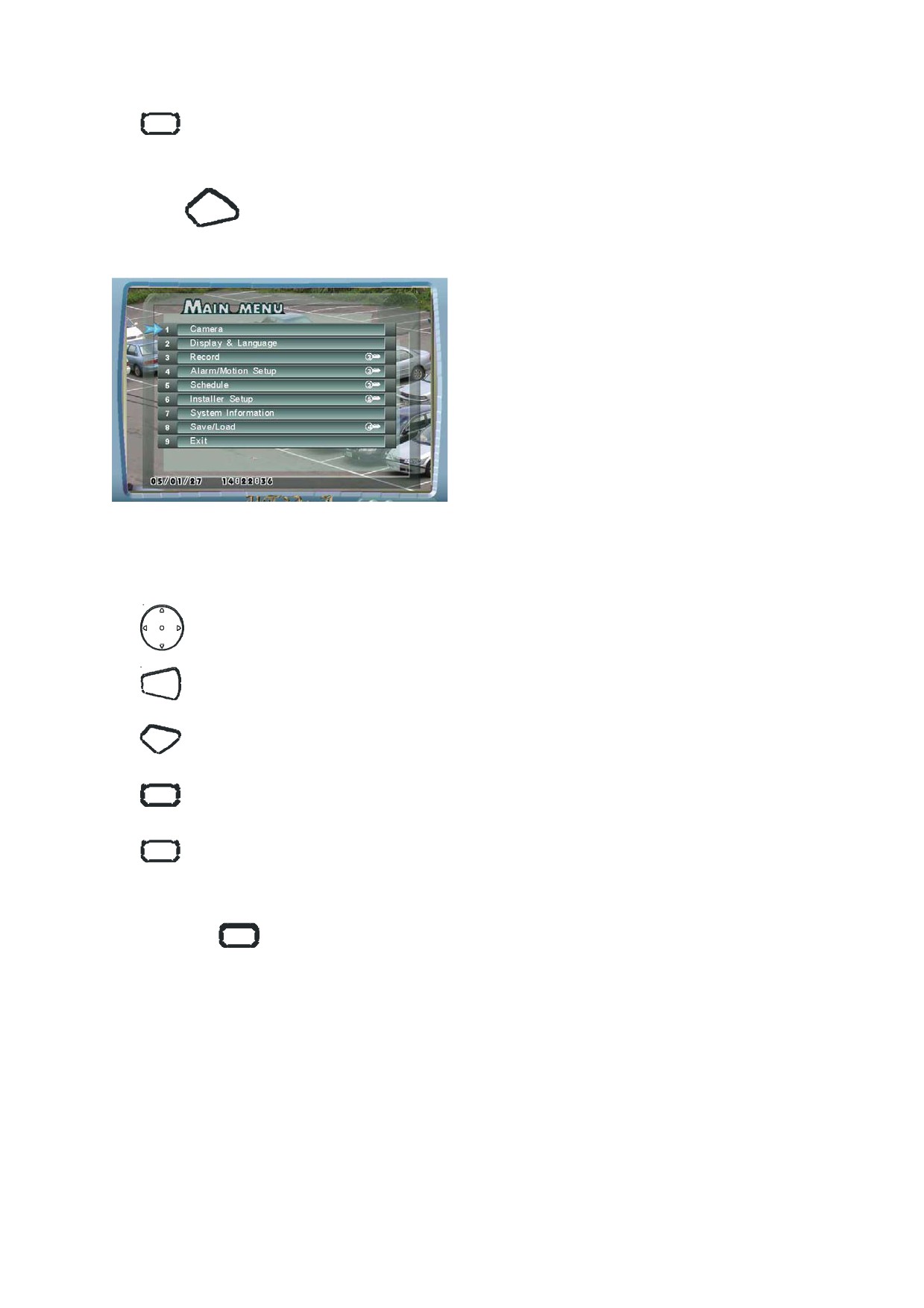

3.5 Главное меню ------------------------------------------------------------------------------------------------37

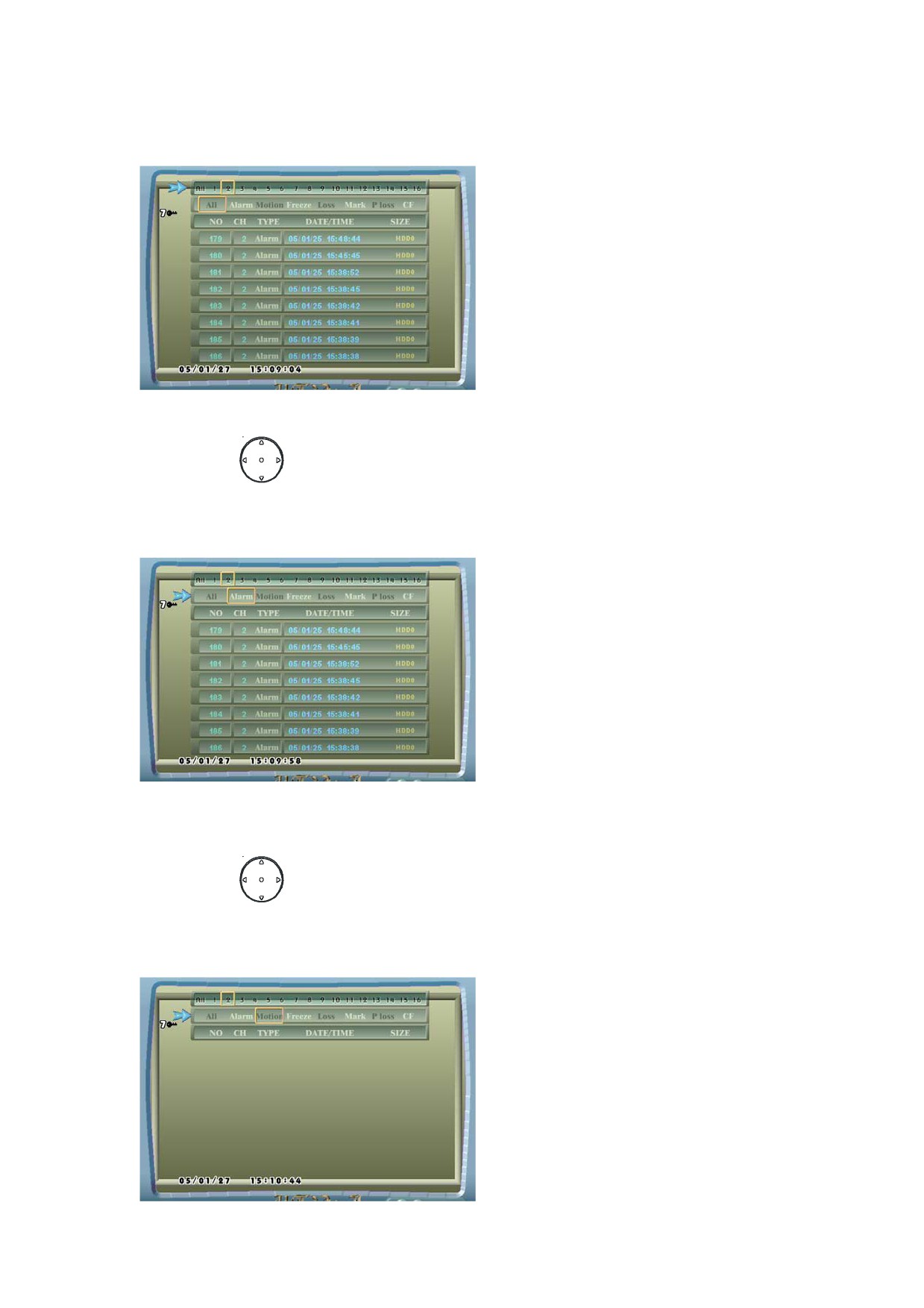

3.6 Экран списка тревог ---------------------------------------------------------------------------------------37

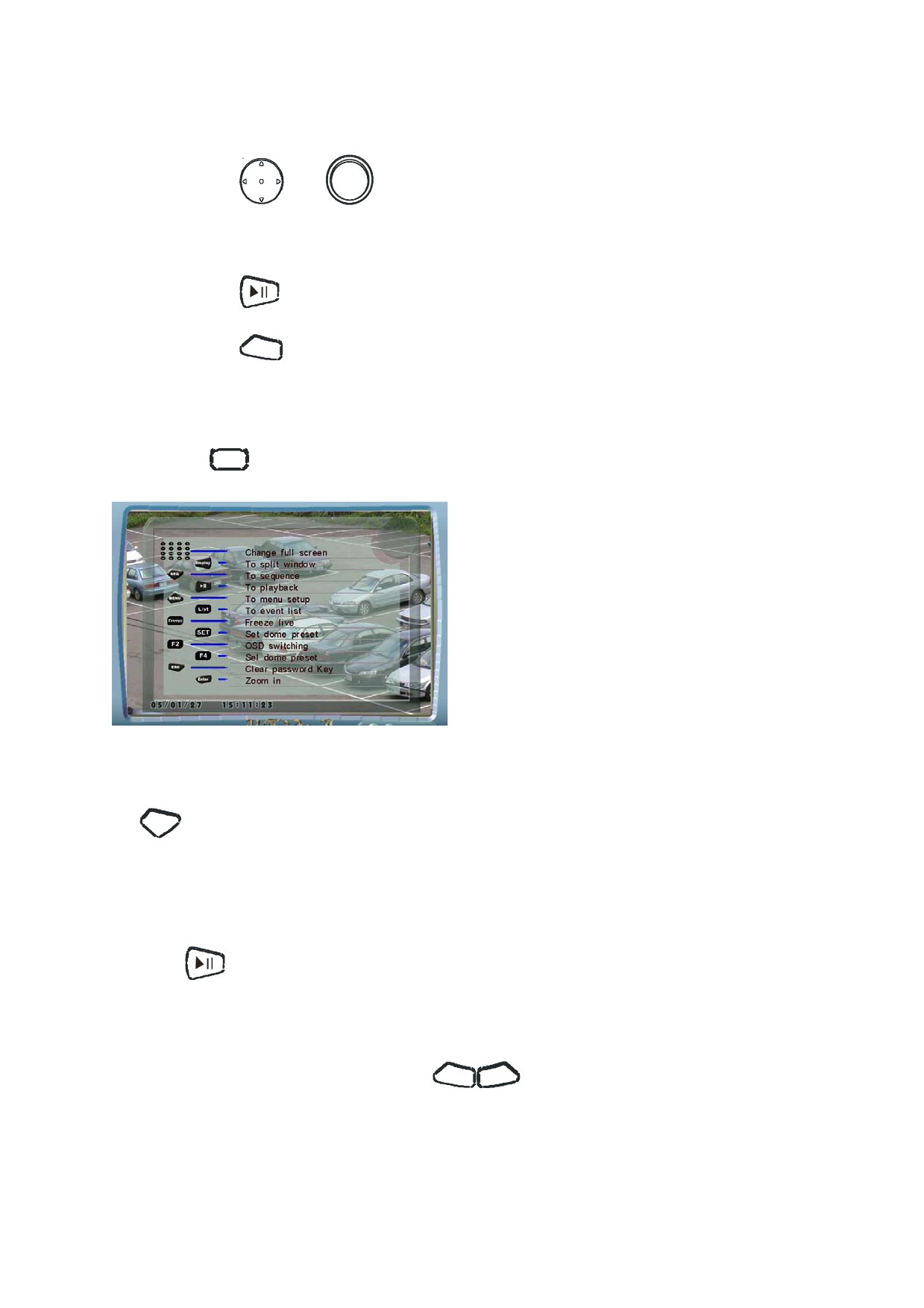

3.7 Экран справки-----------------------------------------------------------------------------------------------40
3.8 Воспроизведение записи ----------------------------------------------------------------------------------40
3.9 Freeze (стоп-кадр) -------------------------------------------------------------------------------------------41
3.10 Блокировка клавиатуры --------------------------------------------------------------------------------42
ГЛАВА 4 МЕНЮ НАСТРОЙКИ-------------------------------------------------------- 43

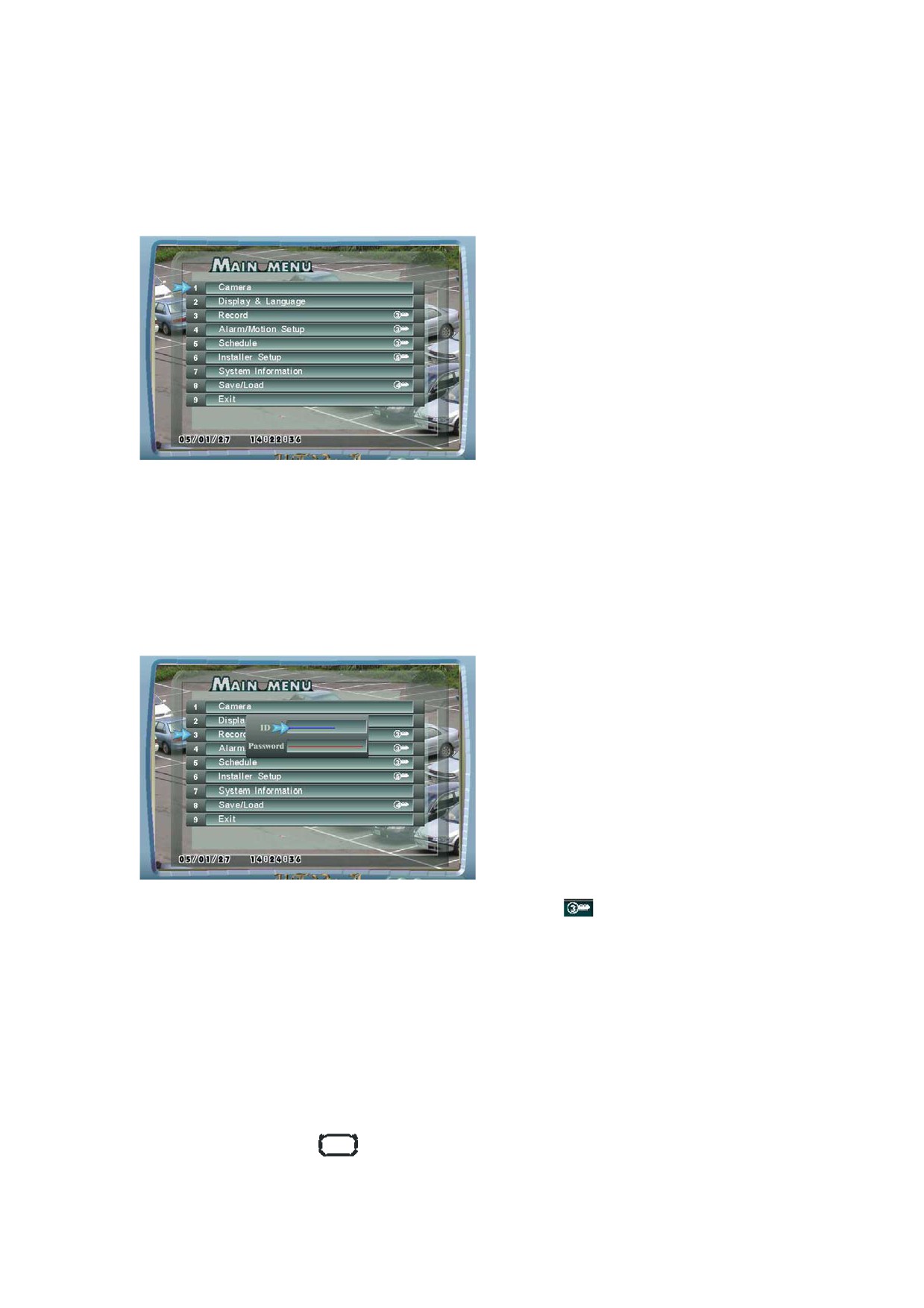

4.1 Краткий обзор Главного меню --------------------------------------------------------------------------43
3.1.1
Дерево меню-----------------------------------------------------------------------------------------44

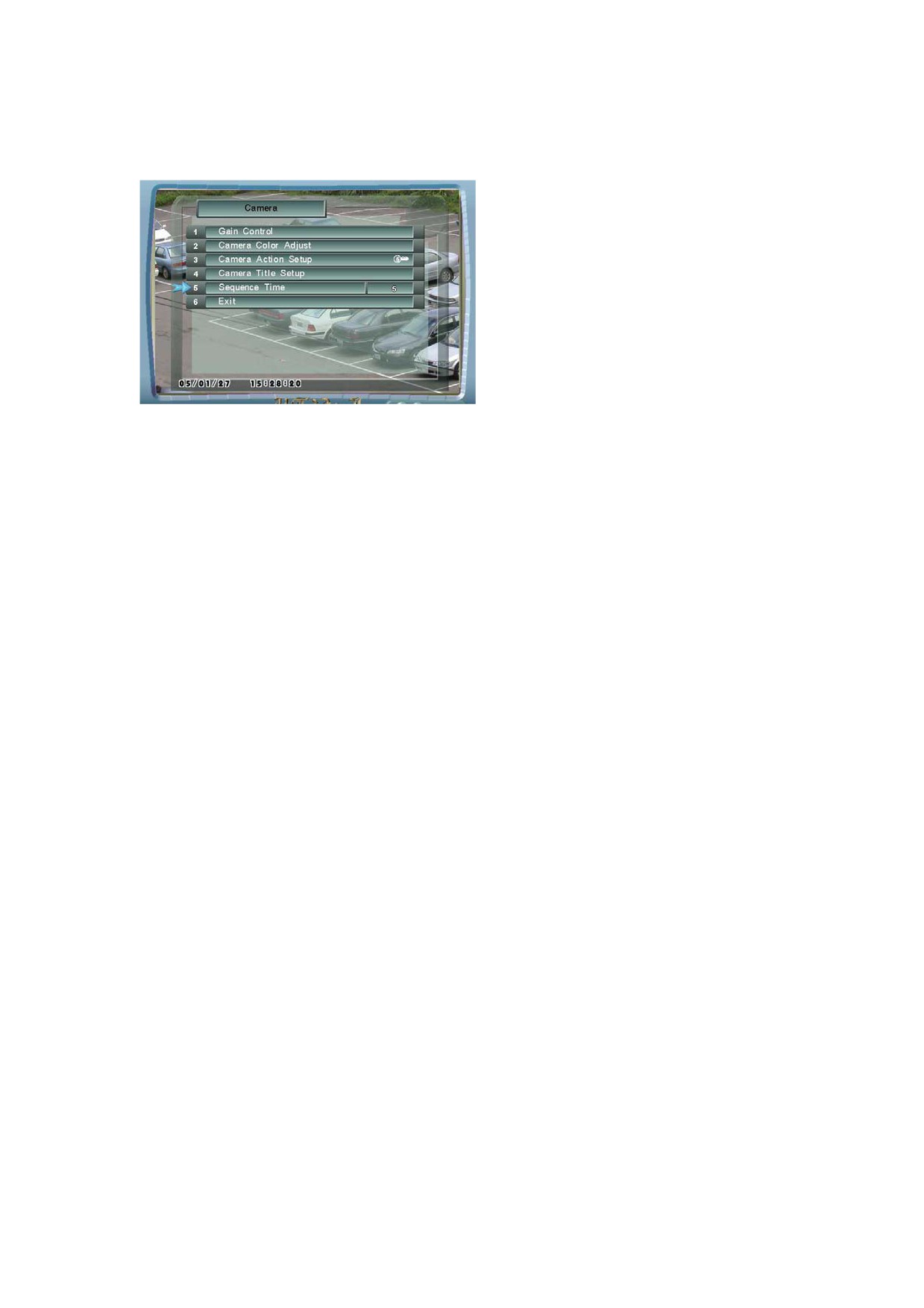

4.2 Установка Камеры------------------------------------------------------------------------------------------47
4.2.1 Настройка камеры --------------------------------------------------------------------------------------47

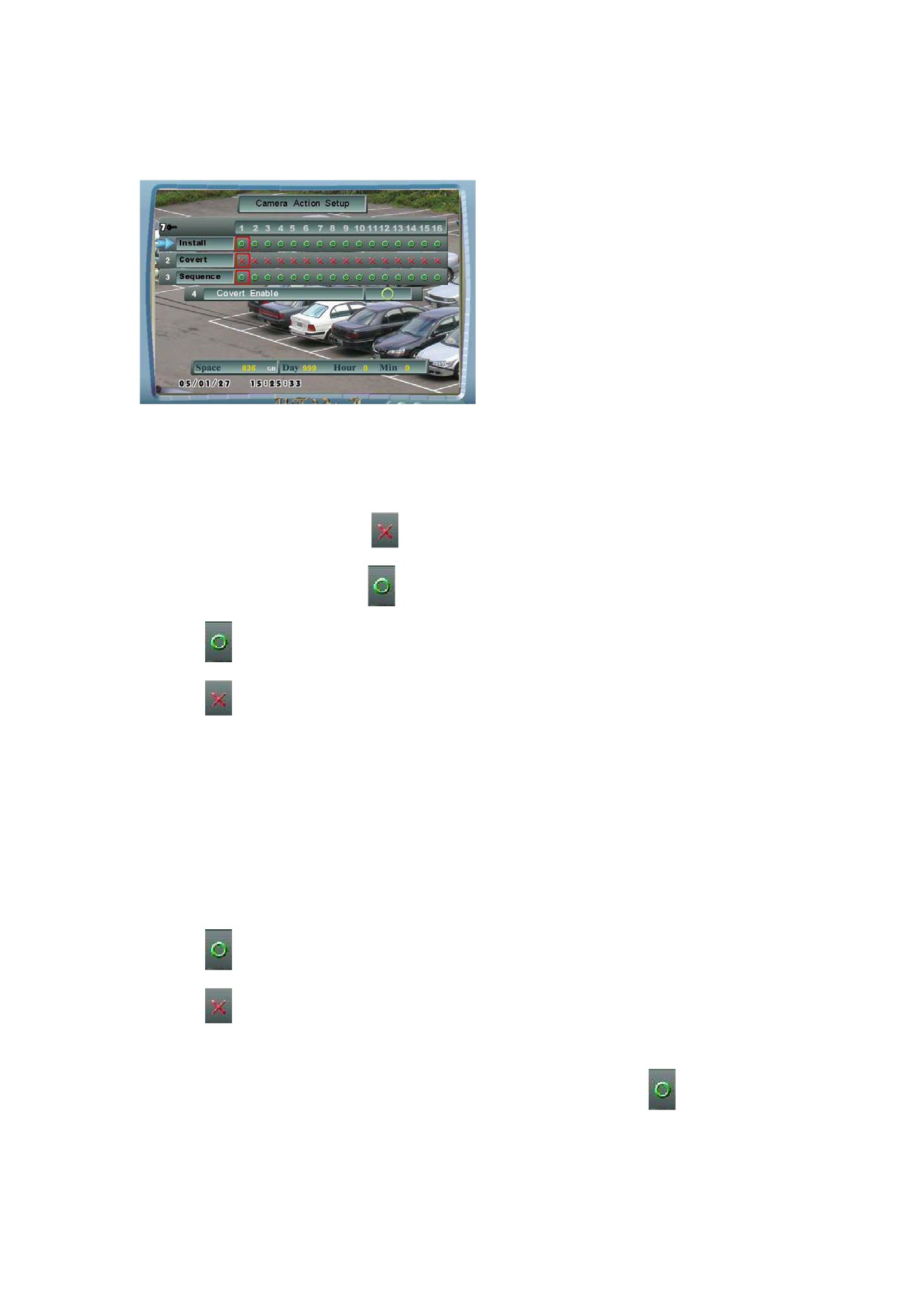

4.2.2 Действие с камерами-----------------------------------------------------------------------------------48
4.2.3 Установка титров ---------------------------------------------------------------------------------------49
4.2.4 Время переключения-----------------------------------------------------------------------------------50
6

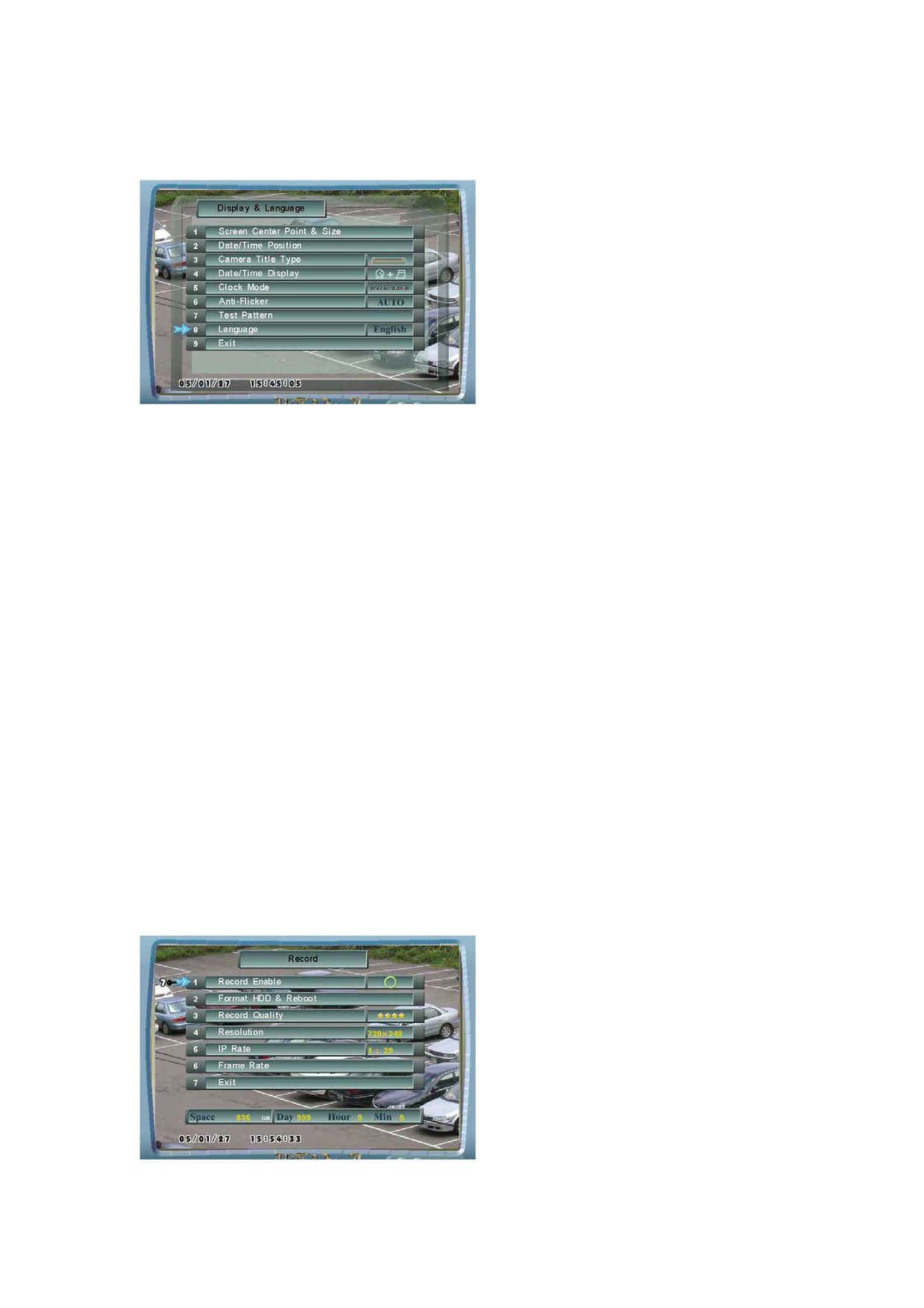

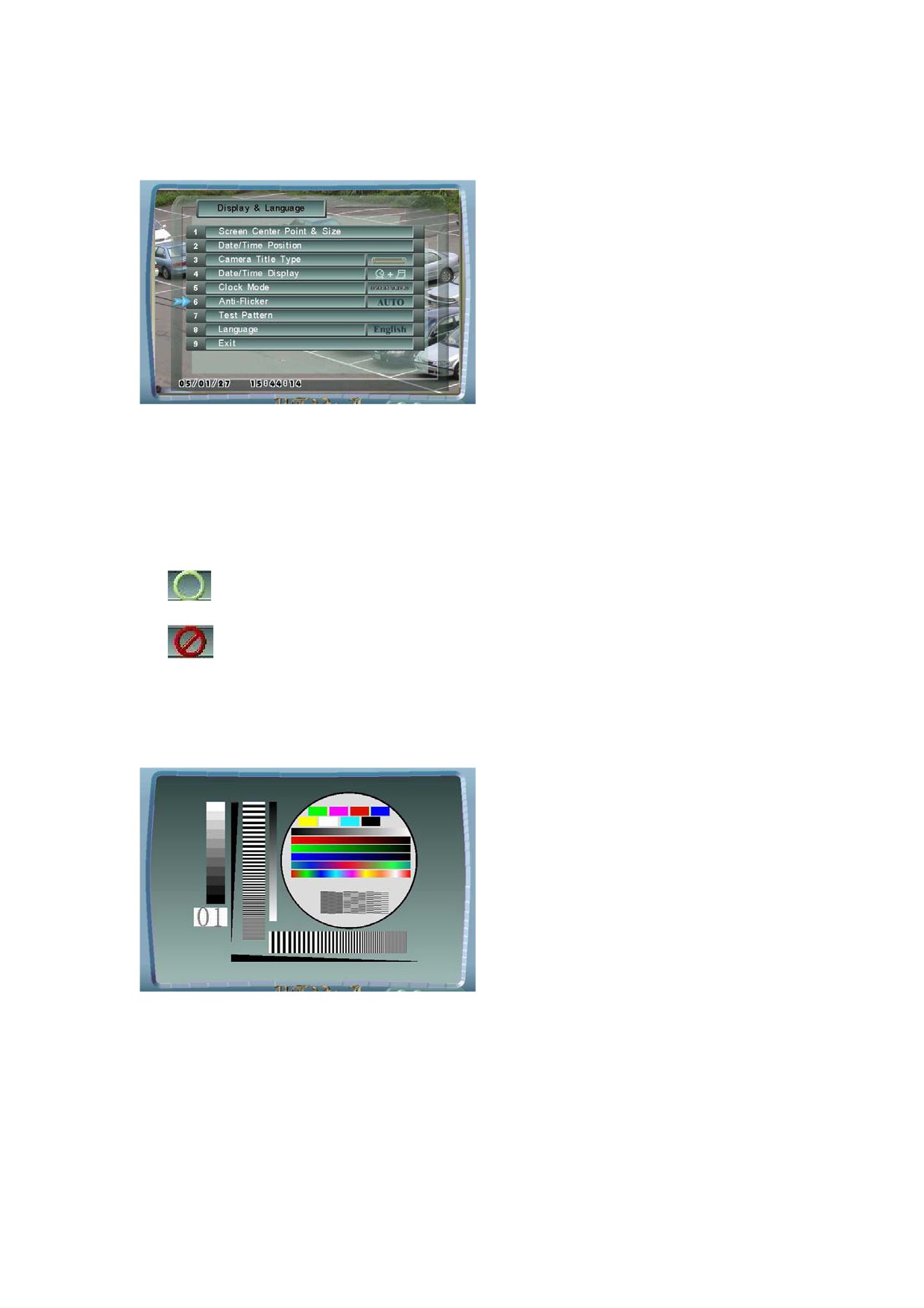

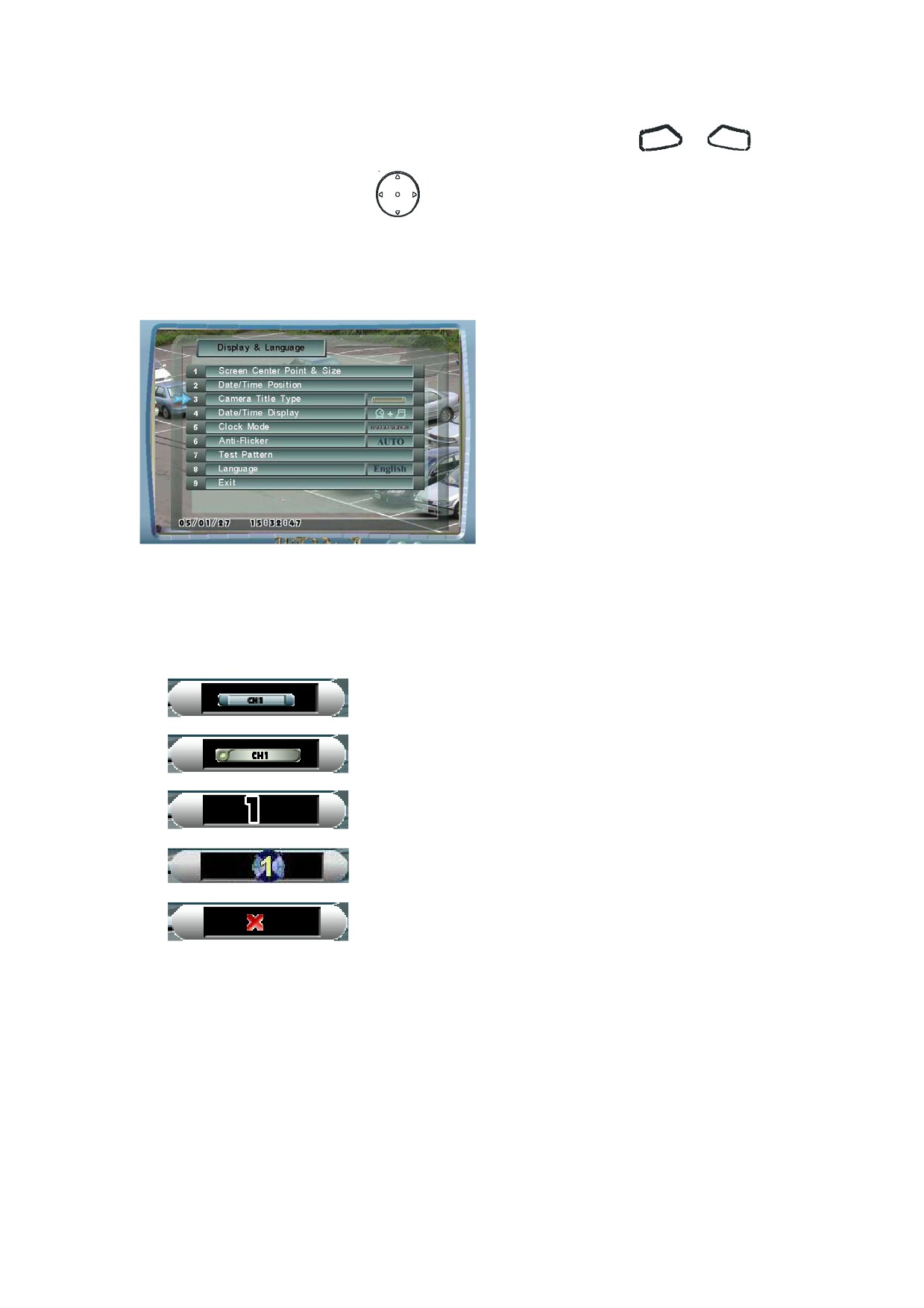

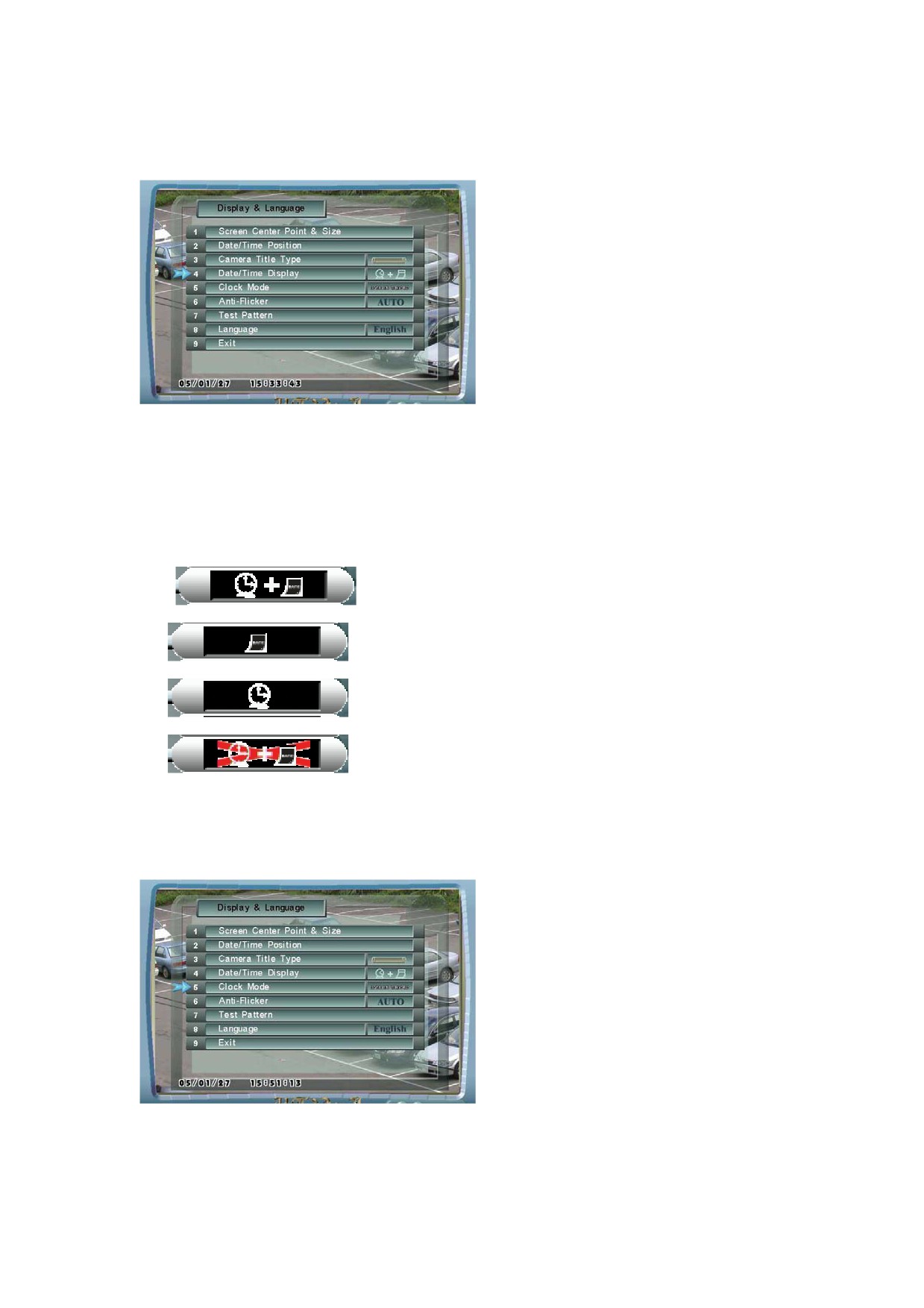

4.3 Дисплей & Language ---------------------------------------------------------------------------------------51
4.3.1 Центр /размер экрана ----------------------------------------------------------------------------------51
Главное меню --> Дисплей & Language --> Центр /размер экрана ----------------------------------51
4.3.2 Положение Дата/Время--------------------------------------------------------------------------------51
Главное меню --> Дисплей & Language --> Положение Дата/Время--------------------------------51
4.3.3 Тип титров камеры -------------------------------------------------------------------------------------52
4.3.4 Отображение Дата/Время -----------------------------------------------------------------------------53
4.3.5 Режим Часов ---------------------------------------------------------------------------------------------53
4.3.6 Анти-Фликер --------------------------------------------------------------------------------------------55
4.3.7 Тест--------------------------------------------------------------------------------------------------------55
4.3.8 Language--------------------------------------------------------------------------------------------------56

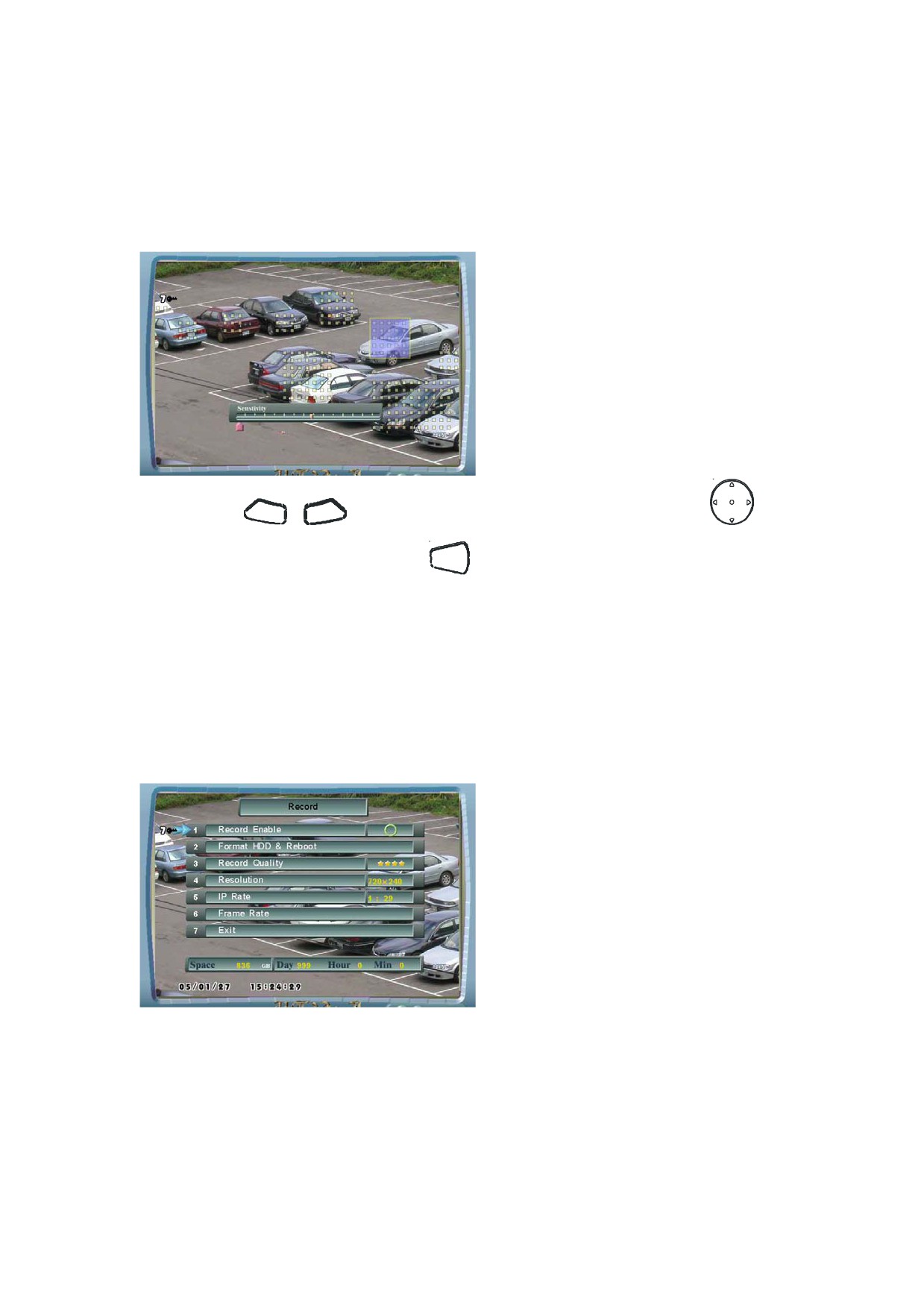

4.4 Запись ----------------------------------------------------------------------------------------------------------56
4.4.1 Установка записи ---------------------------------------------------------------------------------------56
4.4.2 IP Rate-----------------------------------------------------------------------------------------------------58
4.4.3 Количество полей/сек----------------------------------------------------------------------------------59
4.5 Установка Тревог/Детектора ----------------------------------------------------------------------------61
4.5.1 Тревожное событие (не поддерживается некоторыми моделями) ----------------------------61

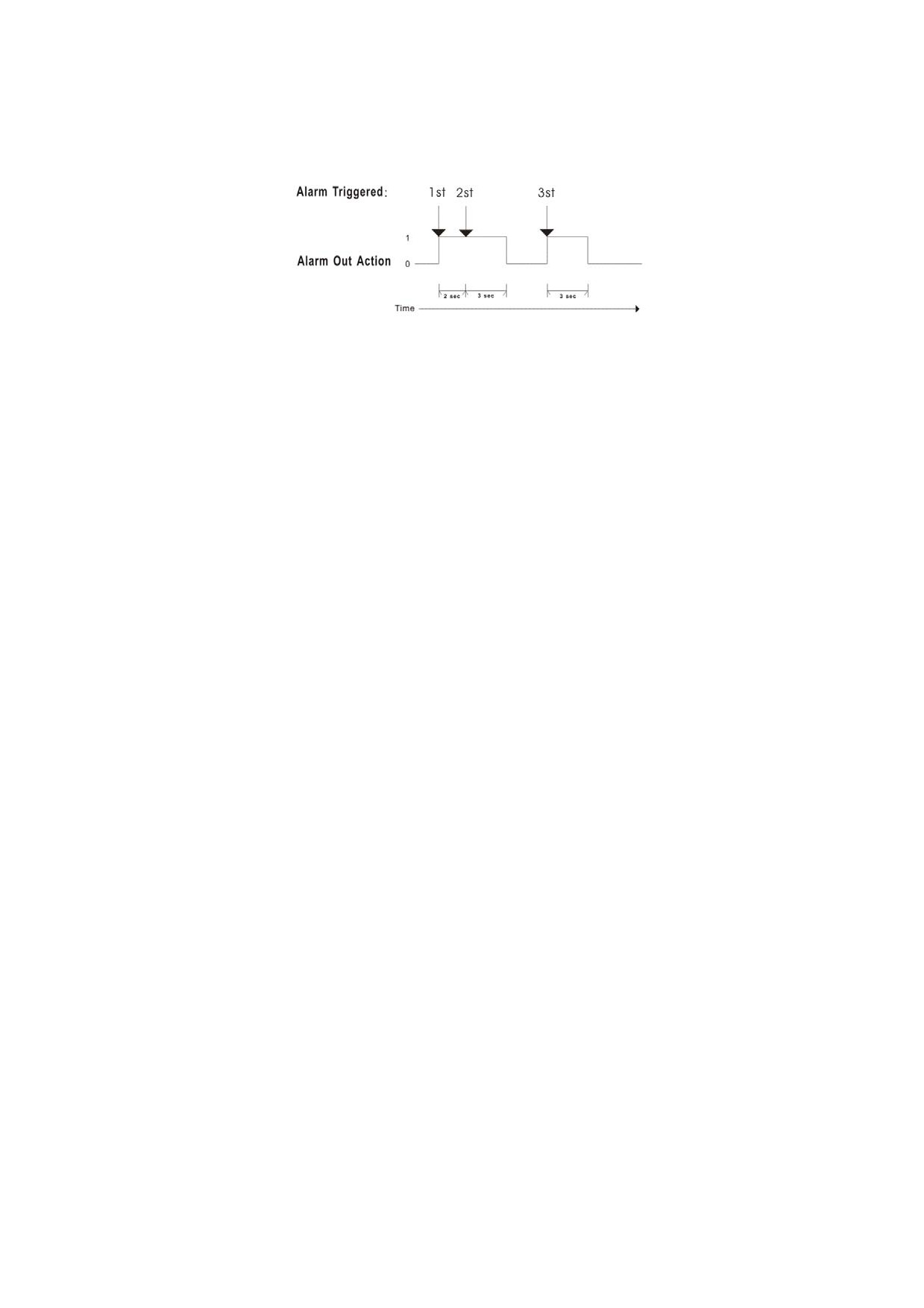

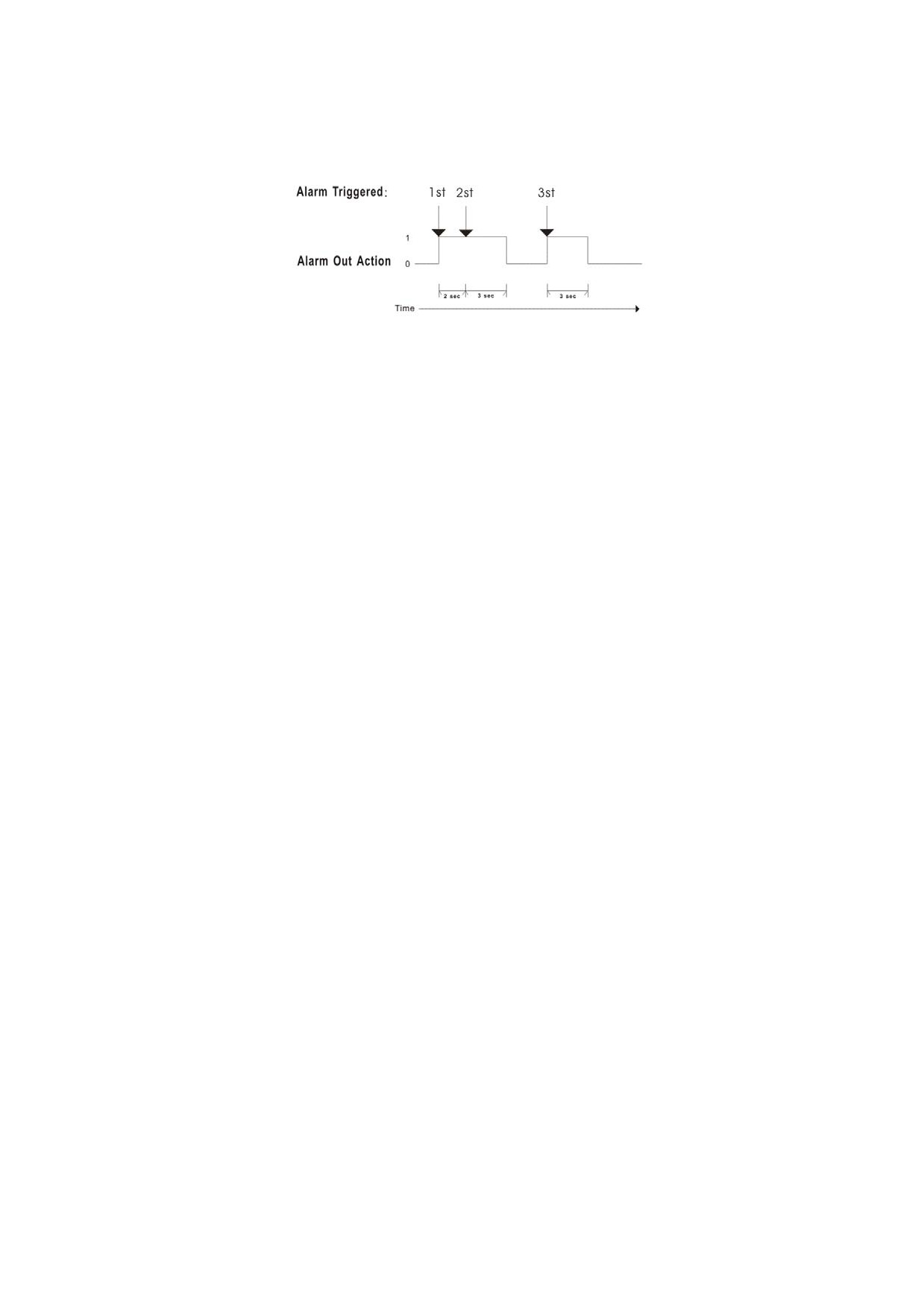

4.5.2 Тревожный выход доступен --------------------------------------------------------------------------62
4.5.3 Тип тревожного входа ---------------------------------------------------------------------------------63

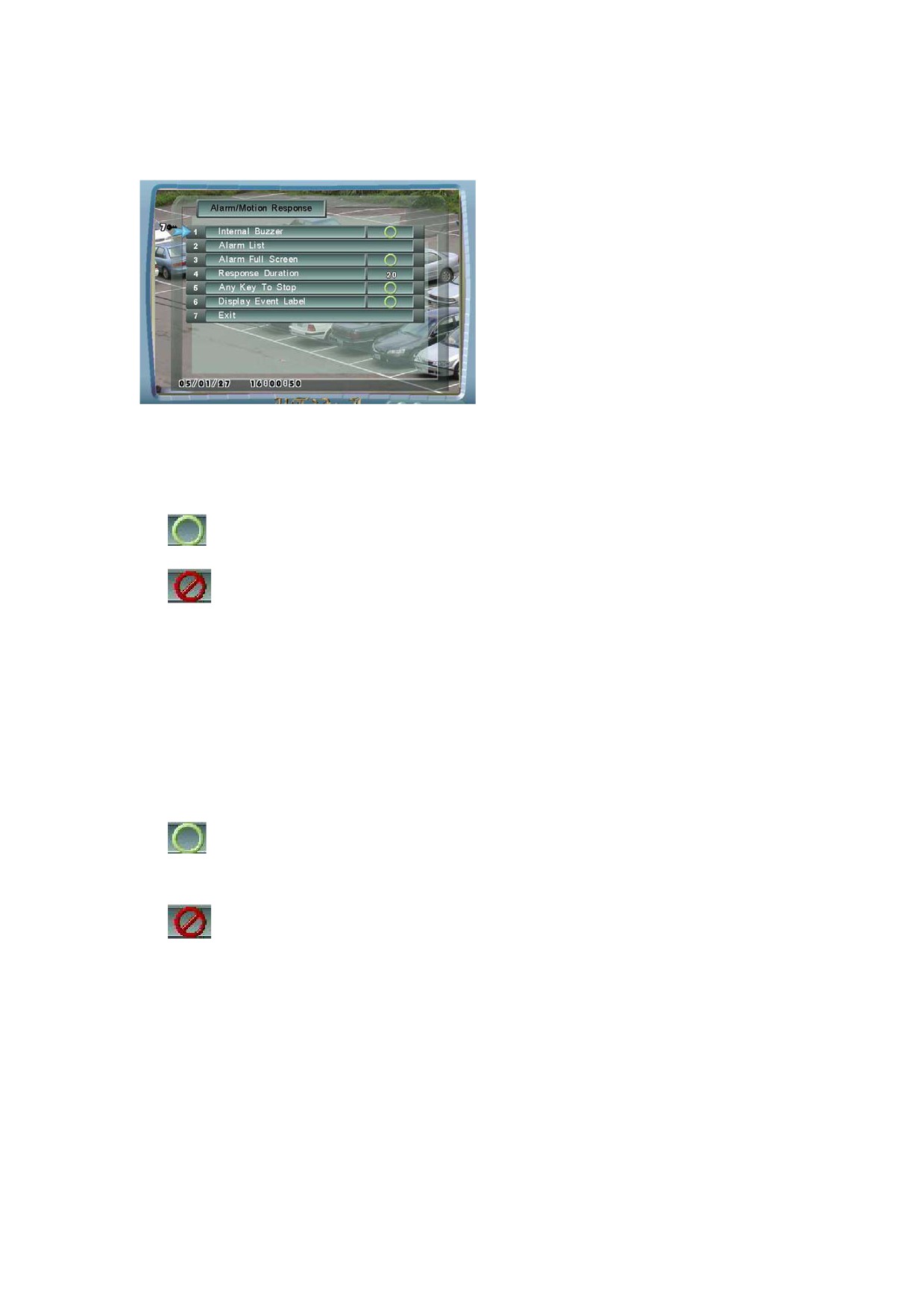

4.5.4 Реакция на тревоги -------------------------------------------------------------------------------------64

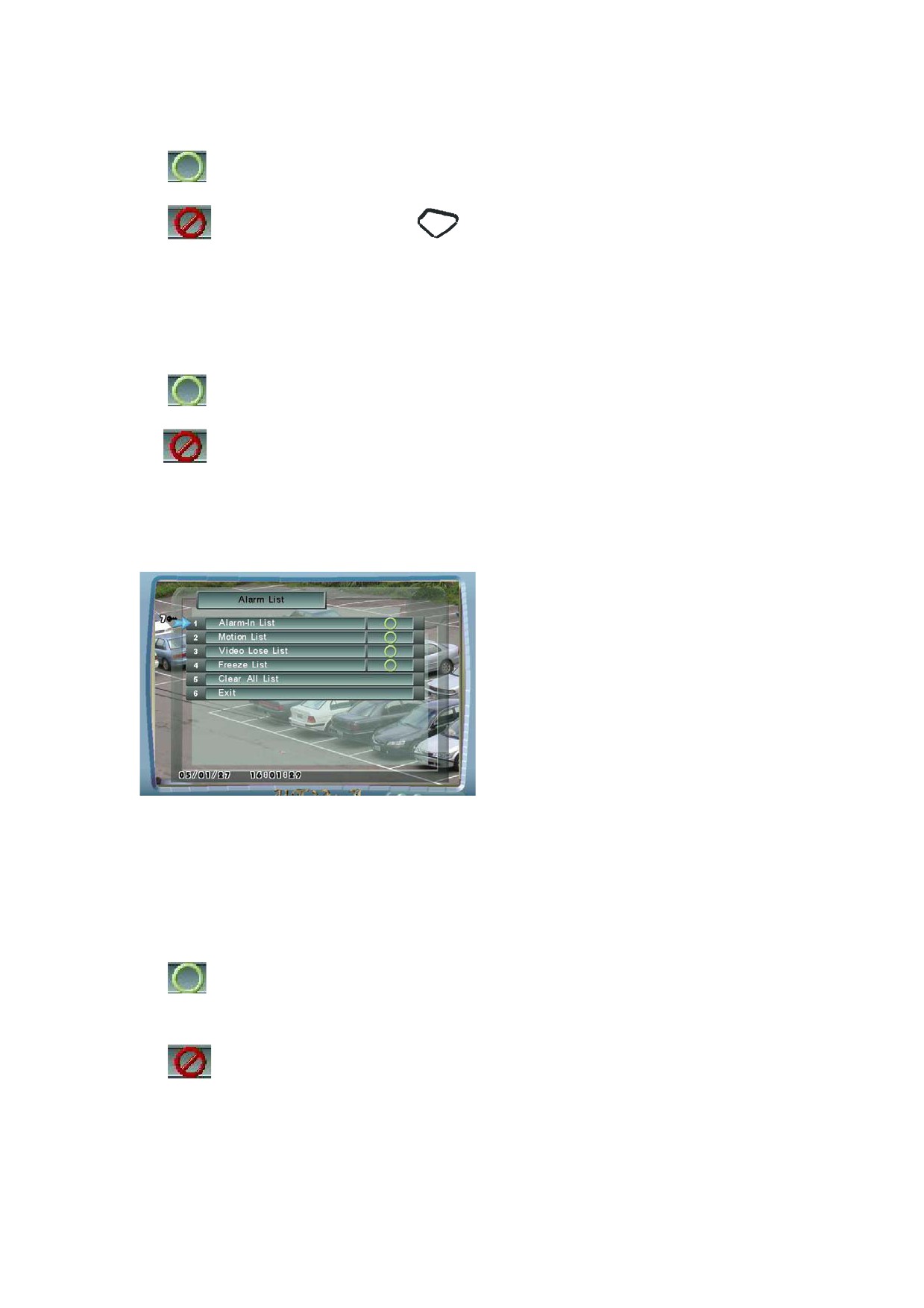

4.5.5 Список тревог -------------------------------------------------------------------------------------------65

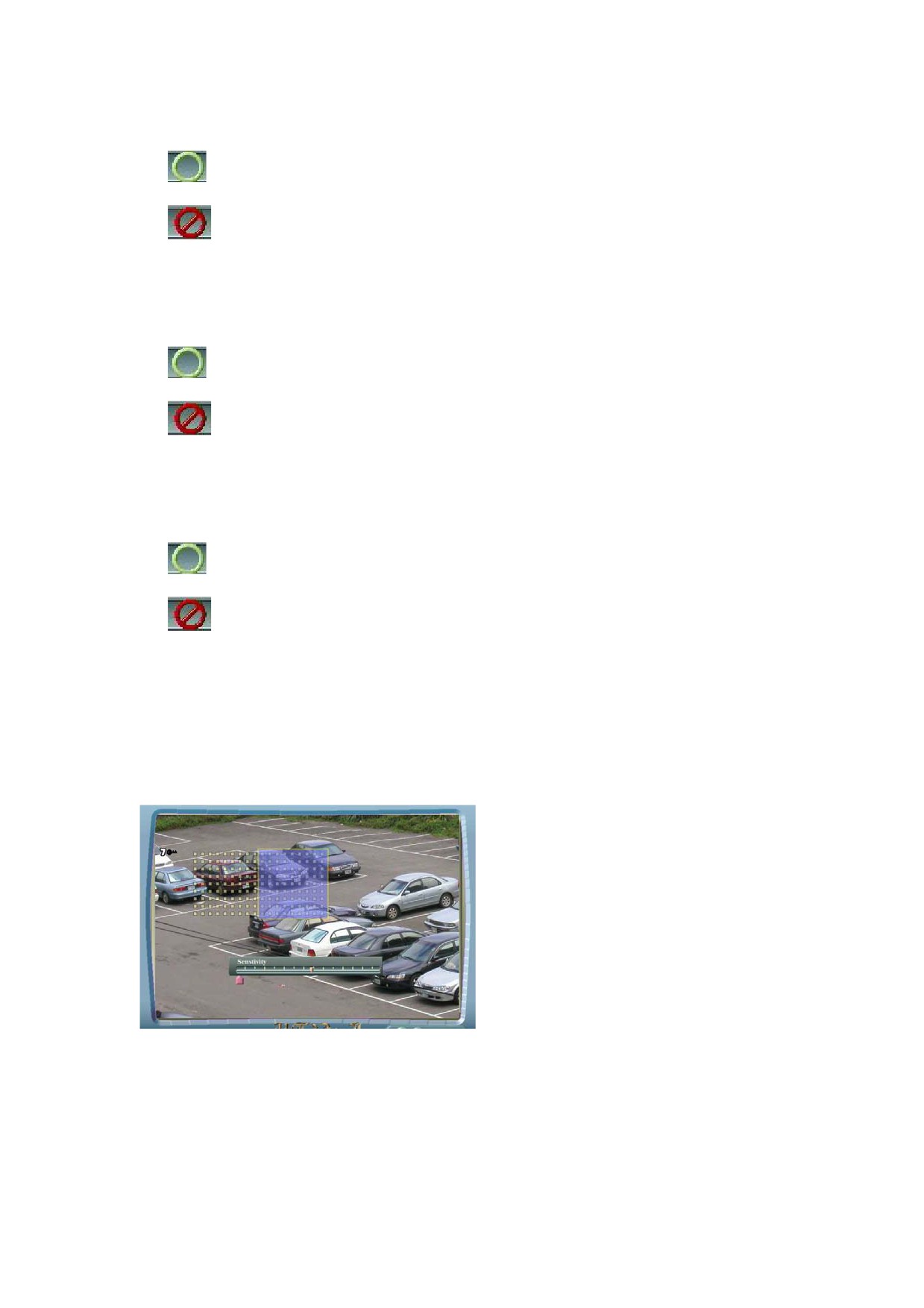

4.5.6 Движение-------------------------------------------------------------------------------------------------66

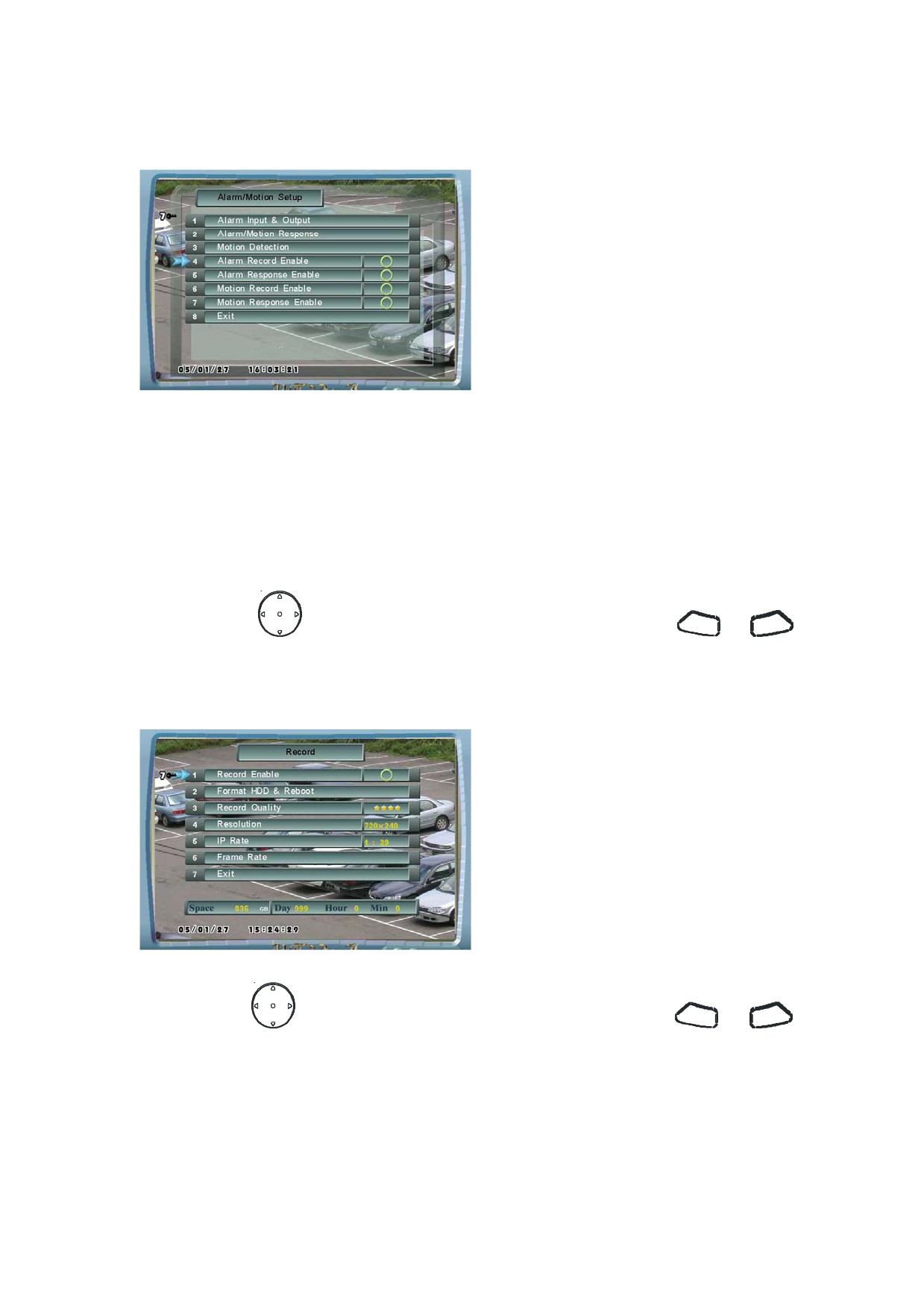

4.5.7 Разрешение работы по Тревоге/Движению--------------------------------------------------------67

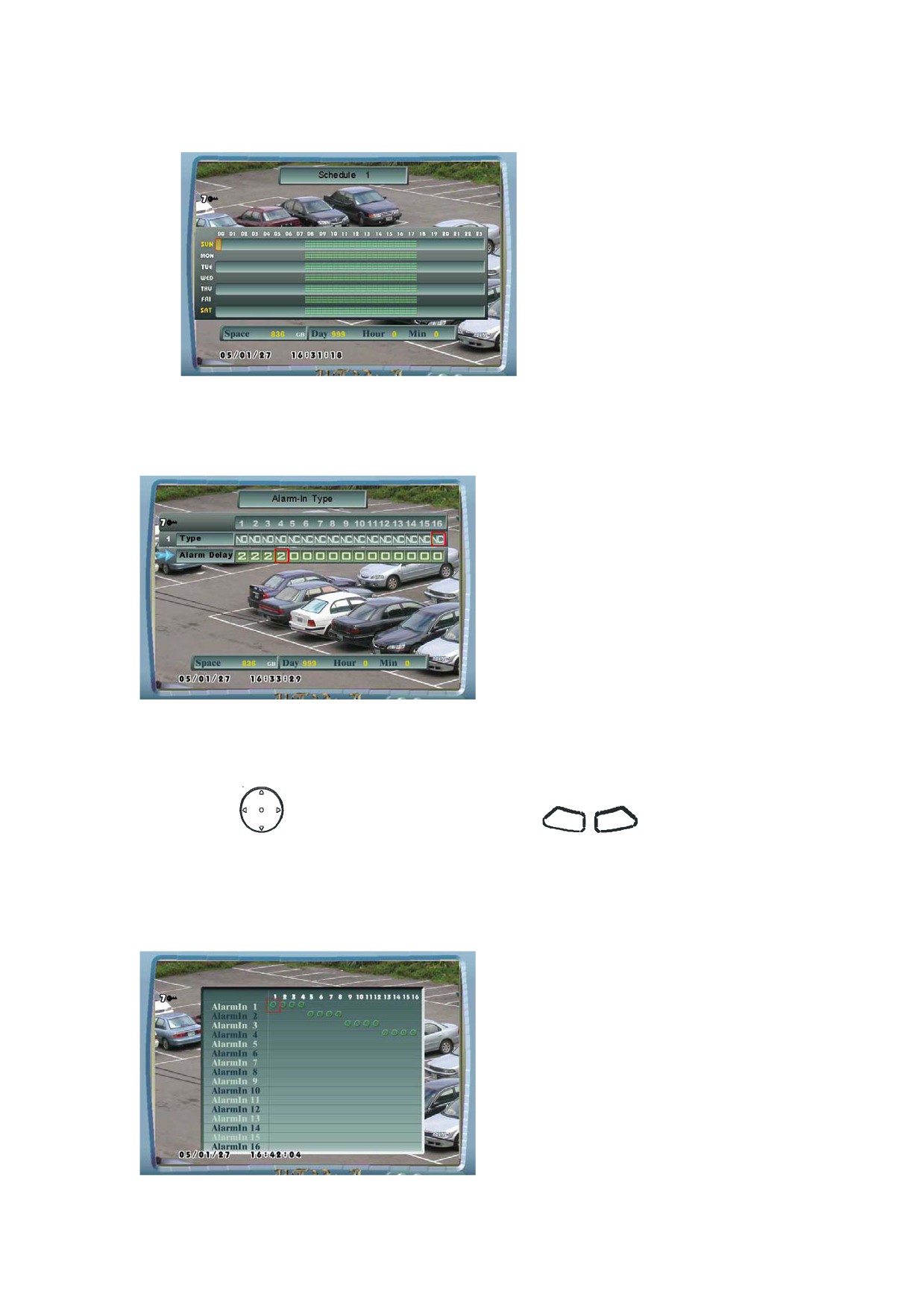

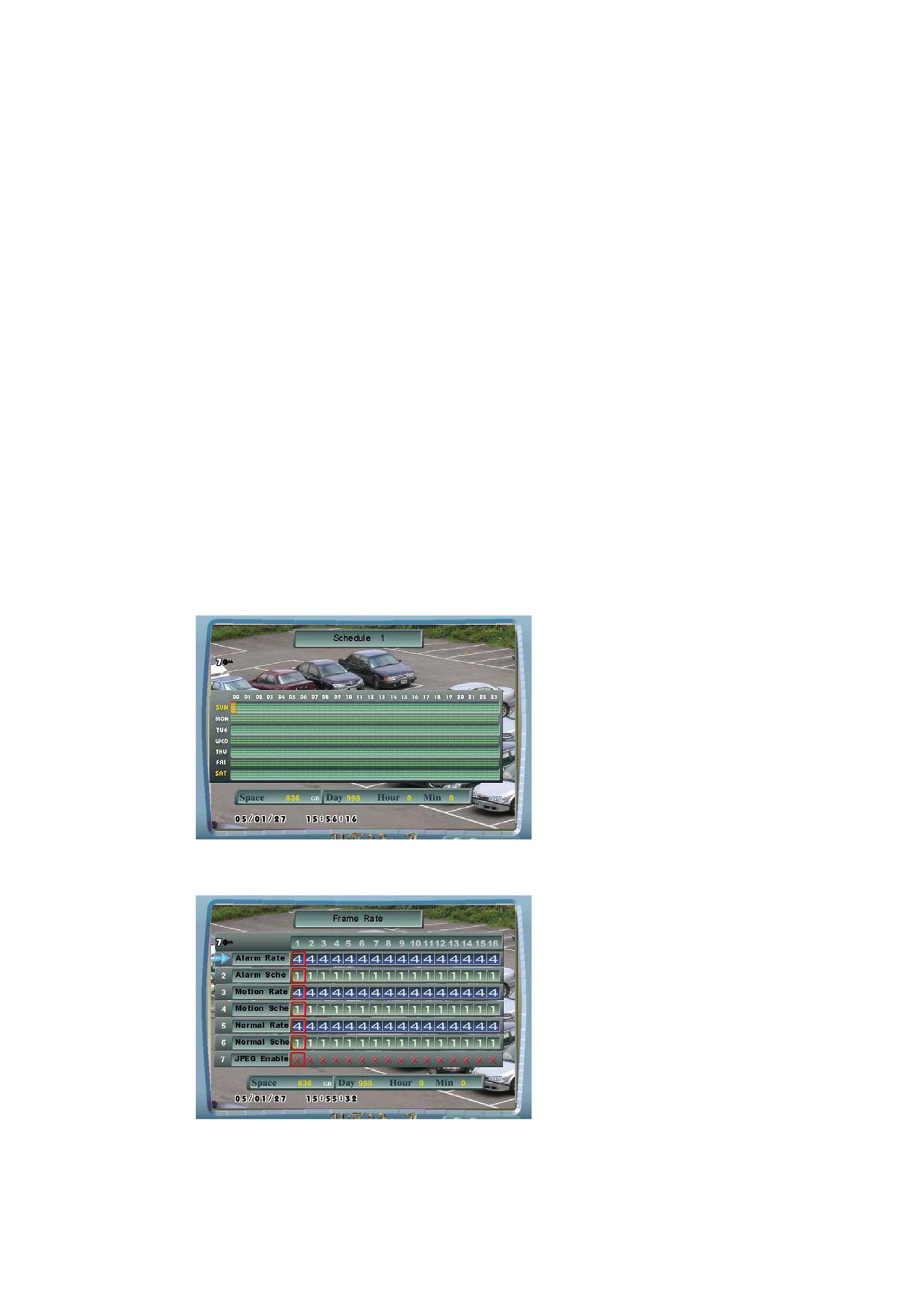

4.6 Расписание----------------------------------------------------------------------------------------------------68

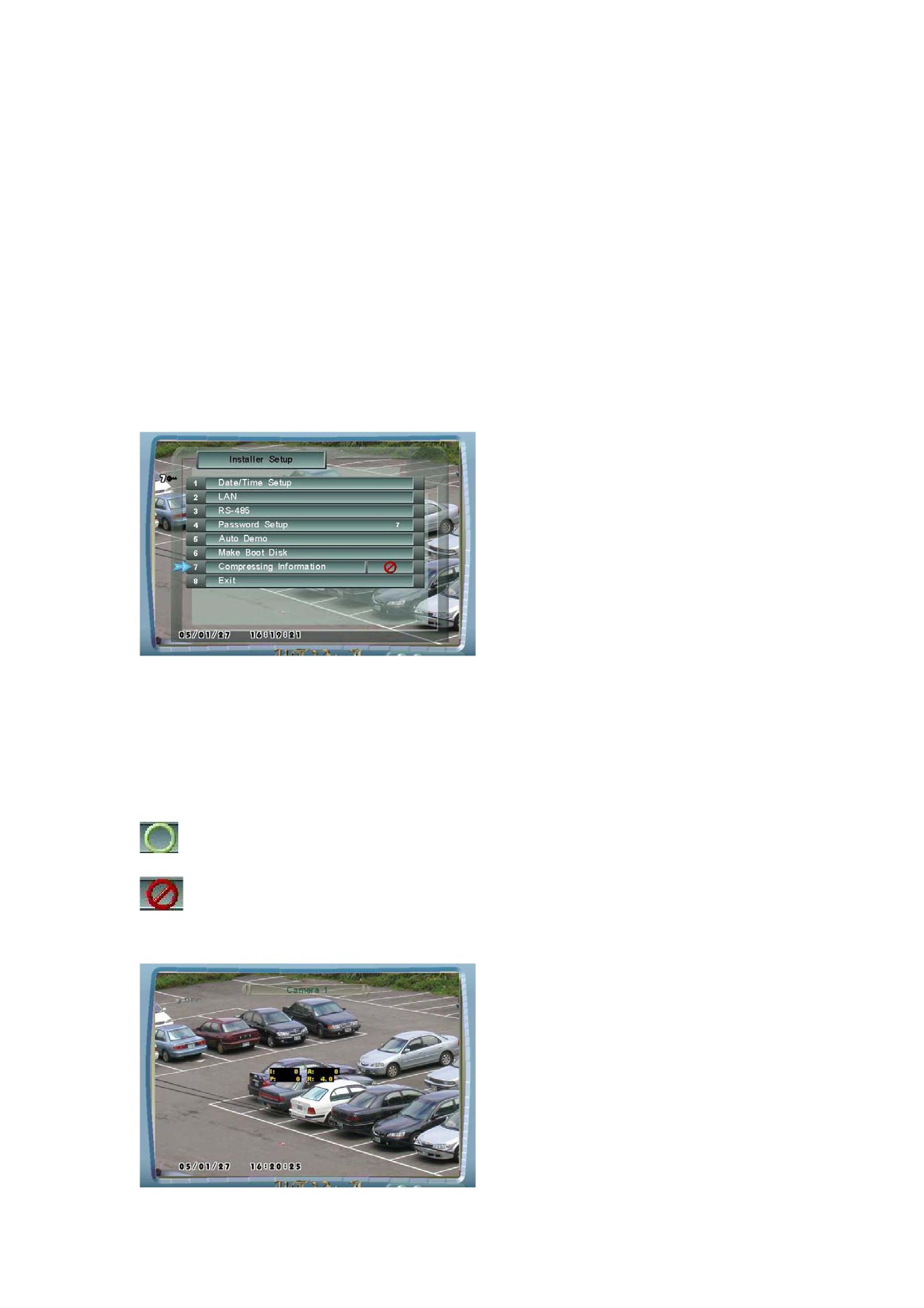

4.7 Настройки инсталлятора ---------------------------------------------------------------------------------69
4.7.1 Установка Дата/Время ---------------------------------------------------------------------------------69
4.7.2 LAN (Установки сети) ---------------------------------------------------------------------------------70

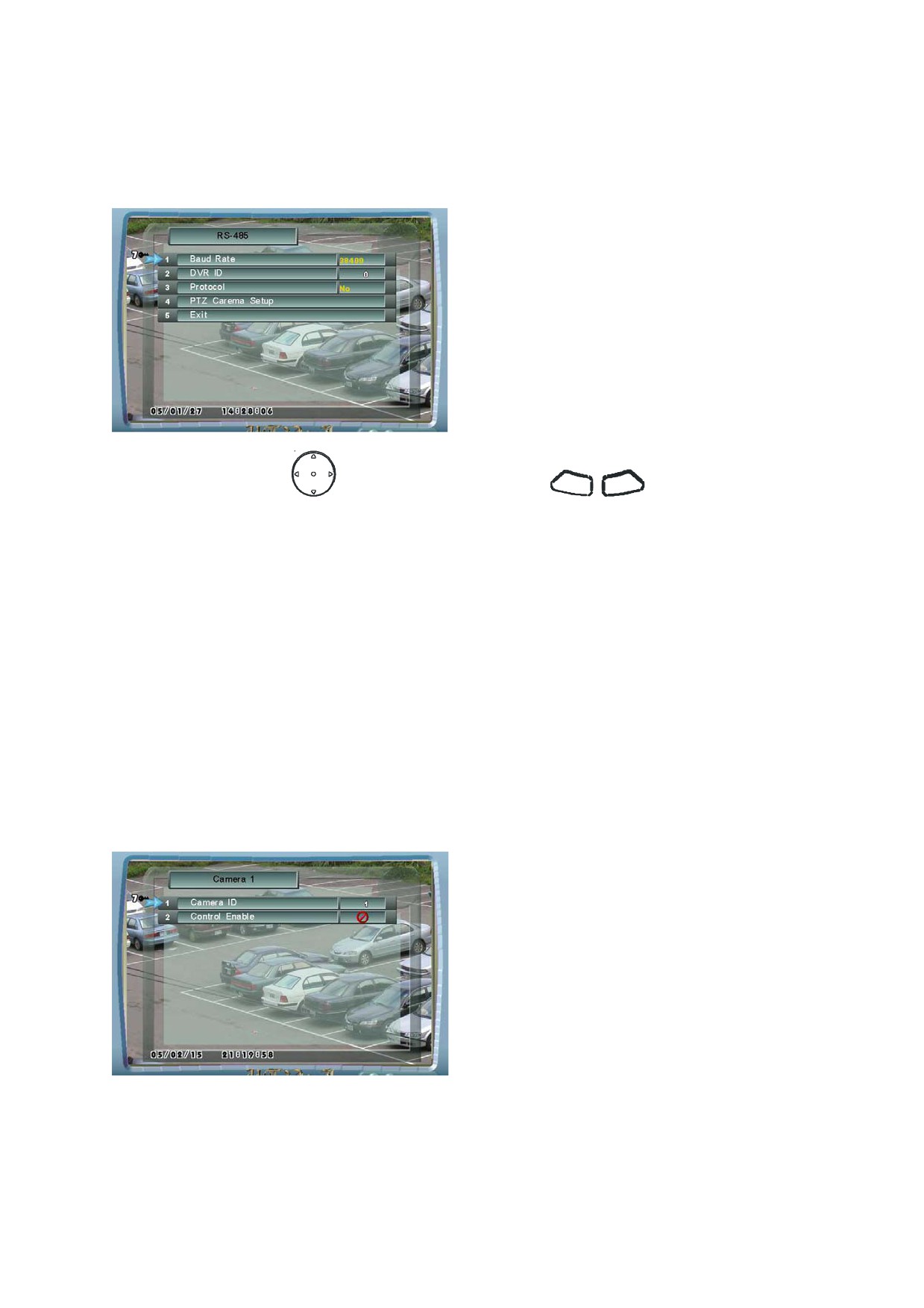

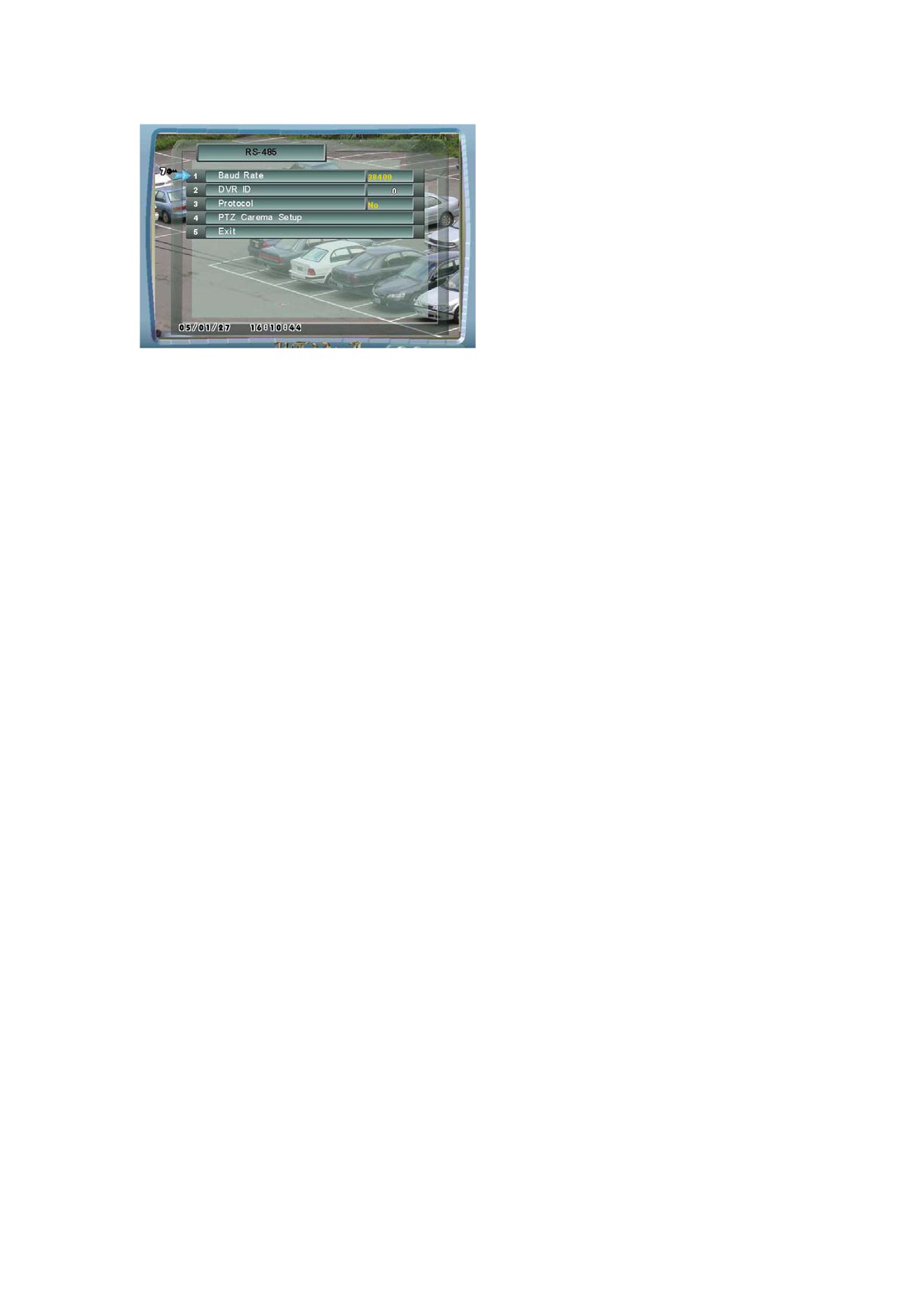

4.7.3 RS-485 ----------------------------------------------------------------------------------------------------70

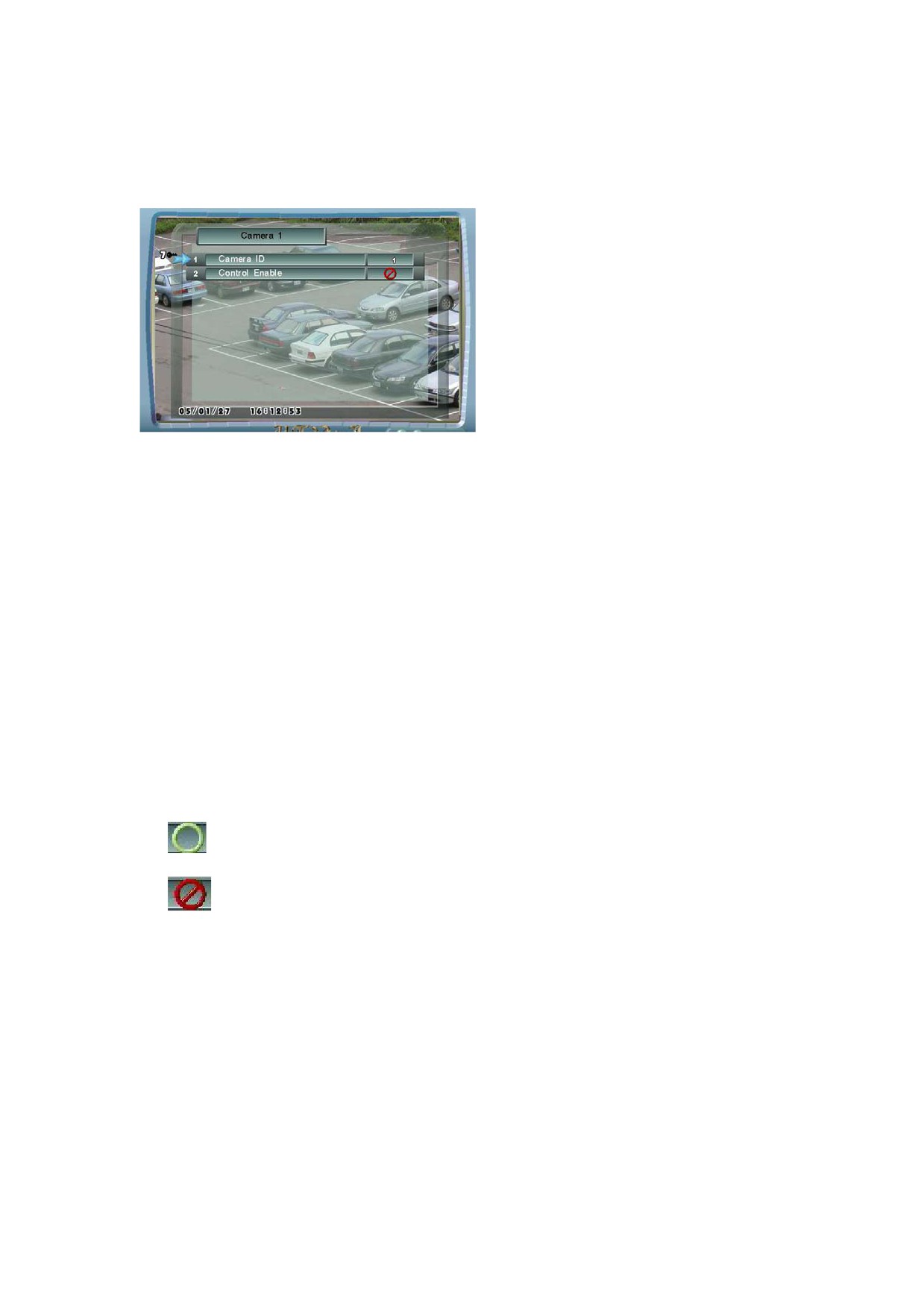

4.7.4 Установка идентификатора камер -------------------------------------------------------------------72

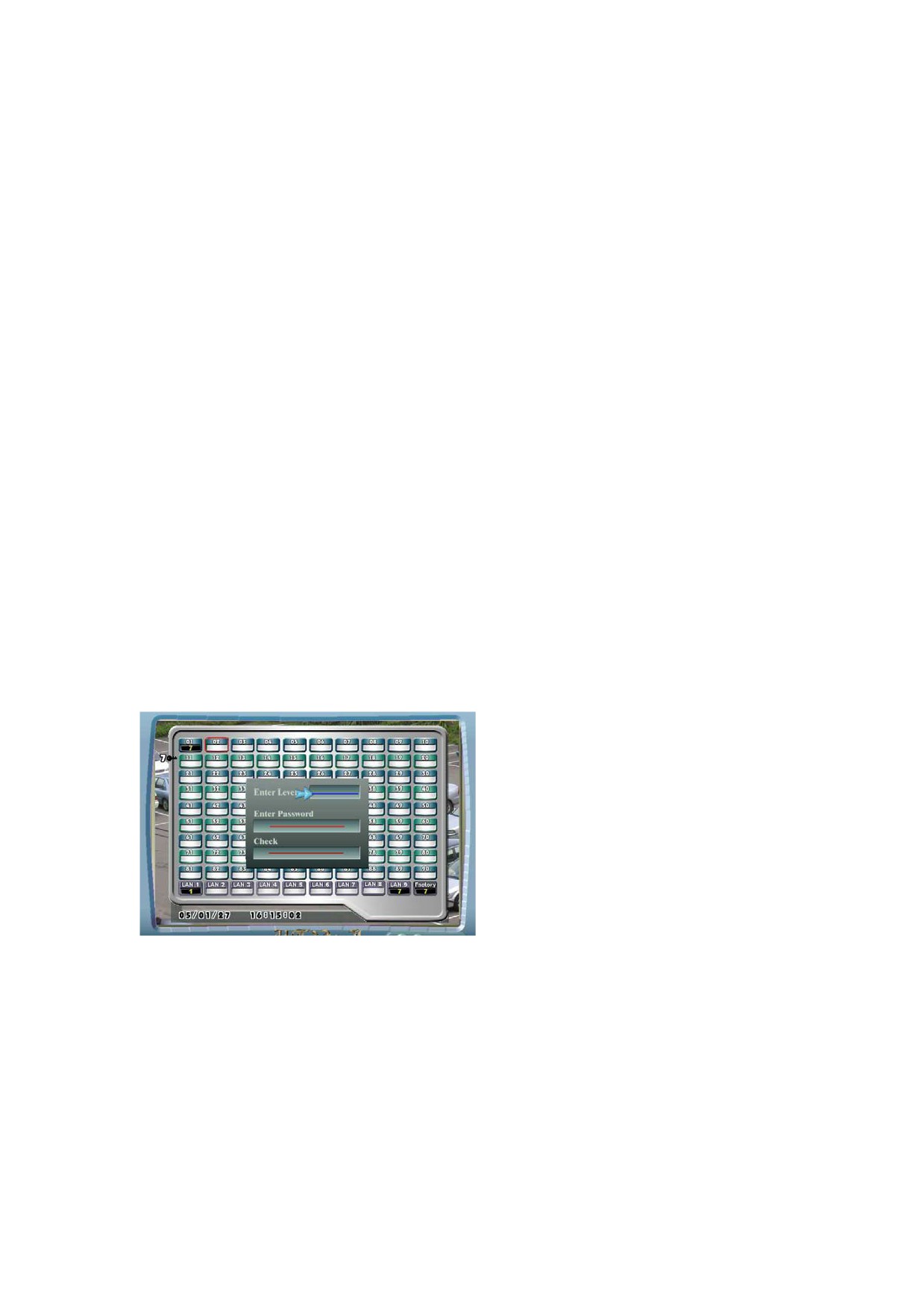

4.7.5 Уровень пароля------------------------------------------------------------------------------------------73
4.7.6 Пароль ----------------------------------------------------------------------------------------------------73

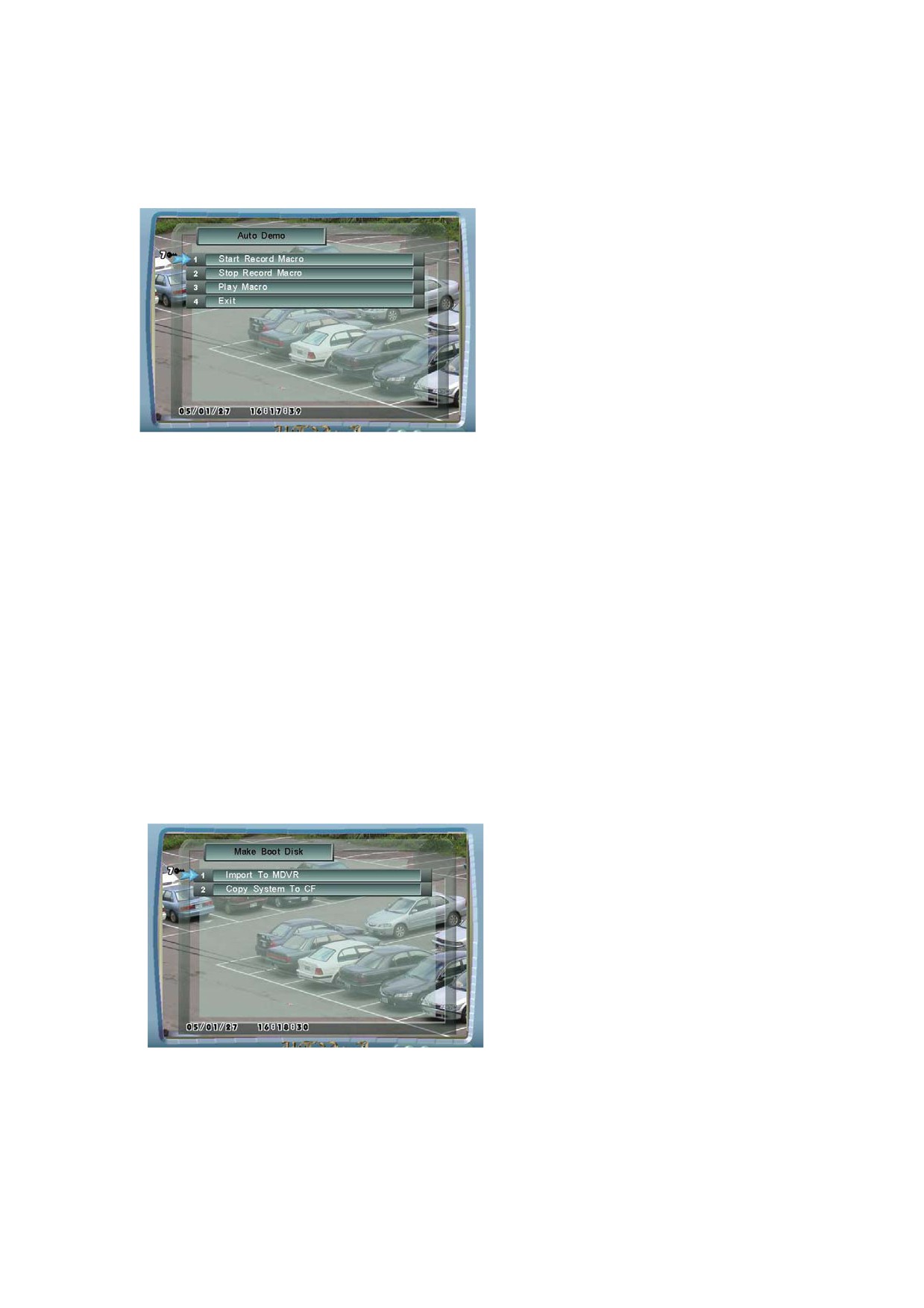

4.7.7 Авто Демо------------------------------------------------------------------------------------------------75
4.7.8 Создание загрузочного диска (имеется не во всех модификациях)---------------------------75
4.7.9 Информация о компрессии ---------------------------------------------------------------------------76
4.8 Информация о системе ------------------------------------------------------------------------------------77

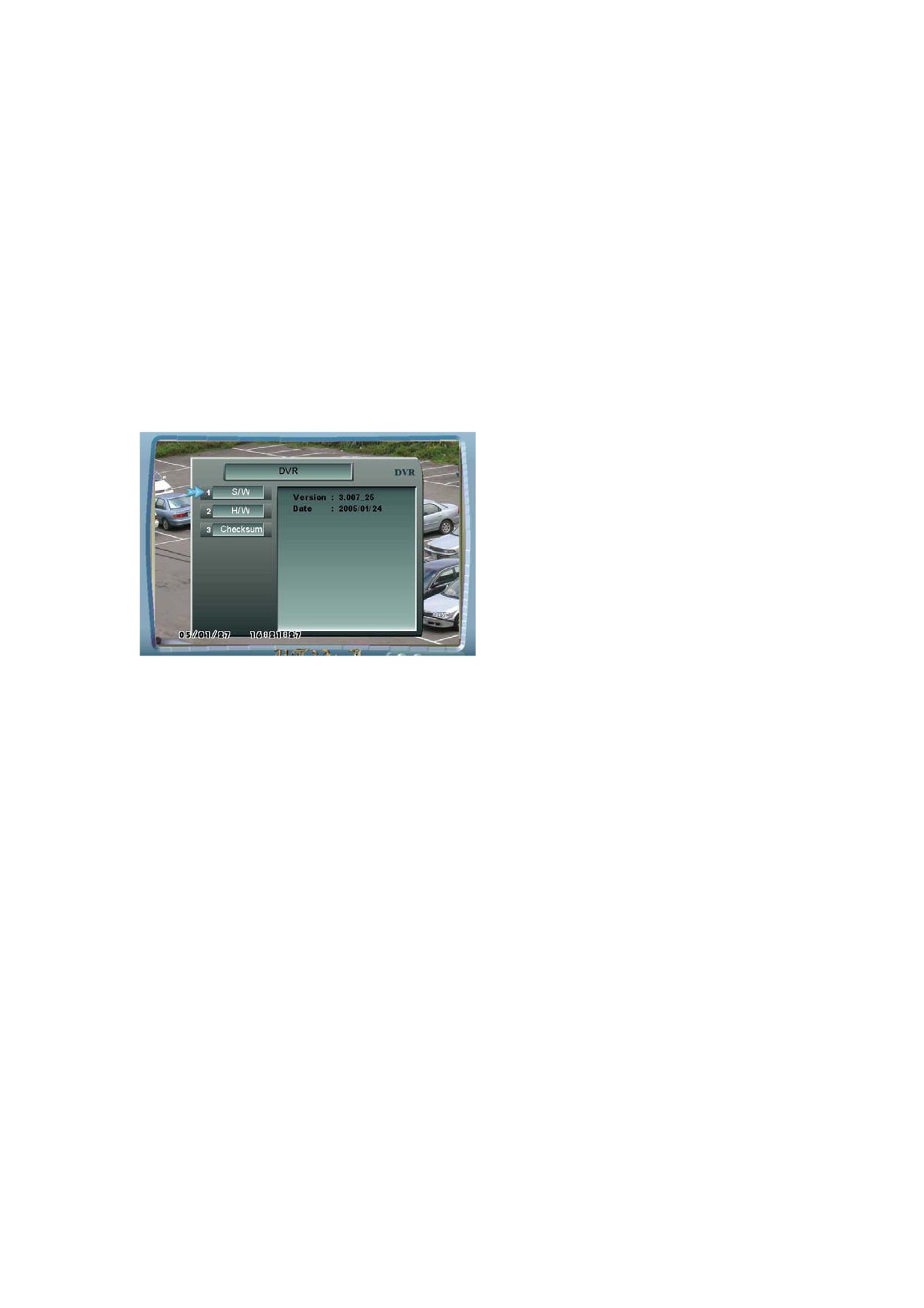

4.8.1 DVR -------------------------------------------------------------------------------------------------------77
4.8.2 Диск -------------------------------------------------------------------------------------------------------78
7

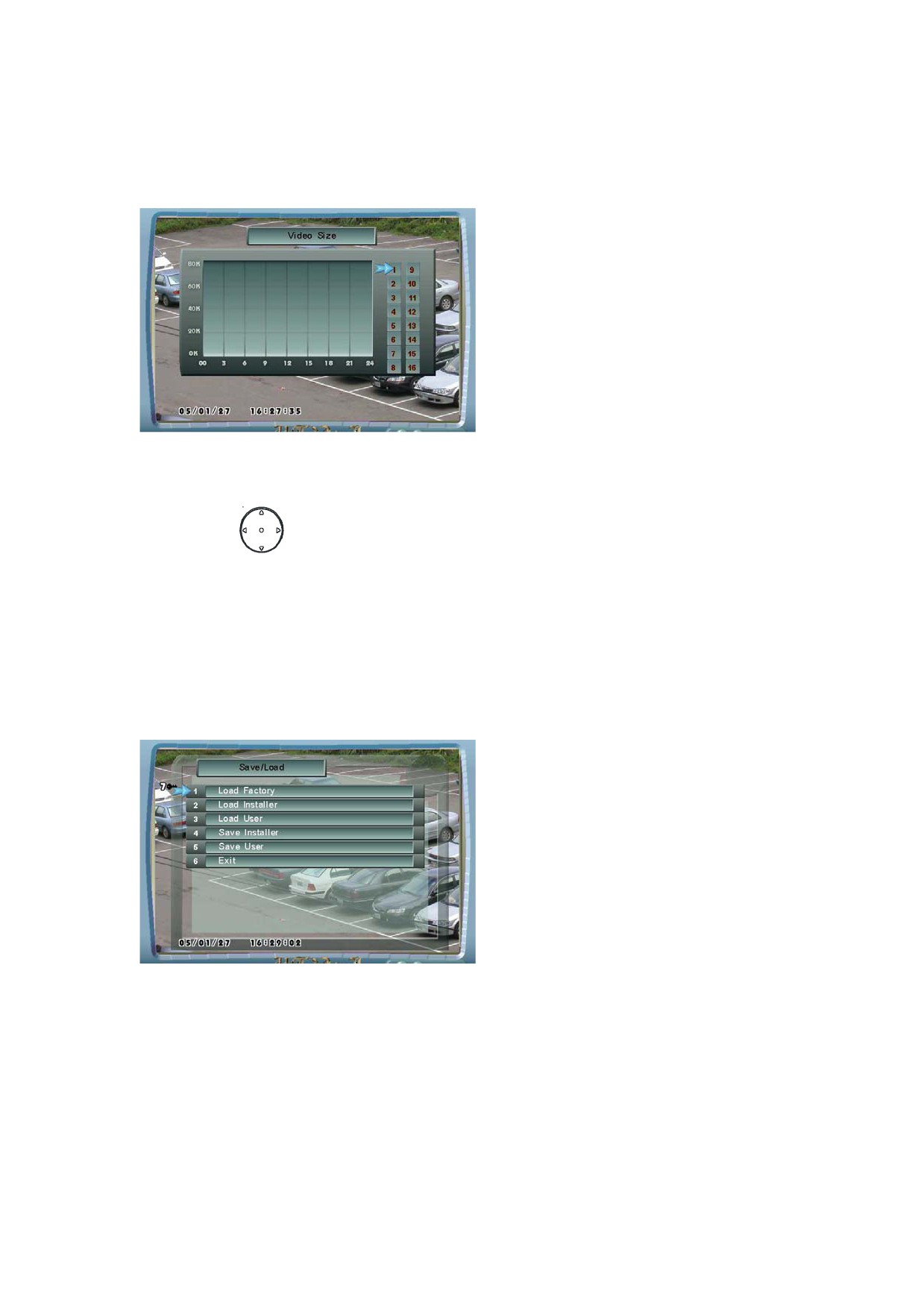

4.8.3 Размер Видео --------------------------------------------------------------------------------------------79
4.9 Сохранение/Загрузка настроек--------------------------------------------------------------------------79
4.9.1 Сохранить/Загрузить -----------------------------------------------------------------------------------79
ГЛАВА 5 УПРАВЛЕНИЕ СИСТЕМОЙ----------------------------------------------- 81
5.1 Как Установить запись ------------------------------------------------------------------------------------81
5.1.1 Типовая Системная Конфигурации -----------------------------------------------------------------81
5.1.2 Установки расписания ---------------------------------------------------------------------------------82
5.1.3 Установки тревожных входов и выходов.----------------------------------------------------------83
5.1.4 Установки детектора движения. ---------------------------------------------------------------------86
5.1.5 Установки частоты кадров, качества и скорости записи. ---------------------------------------86
5.1.6 Разрешение записи -------------------------------------------------------------------------------------88
5.1.7 Проверка записи ----------------------------------------------------------------------------------------88
5.2 Как оценить время регистрации -----------------------------------------------------------------------89
5.3
Система резервного копирования изображения ---------------------------------------------90
5.3.1
Система резервного копирования на Compact Flash -----------------------------------------90
ГЛАВА 6 ПРОГРАММА УДАЛЕННОГО ДОСТУПА ----------------------------- 92

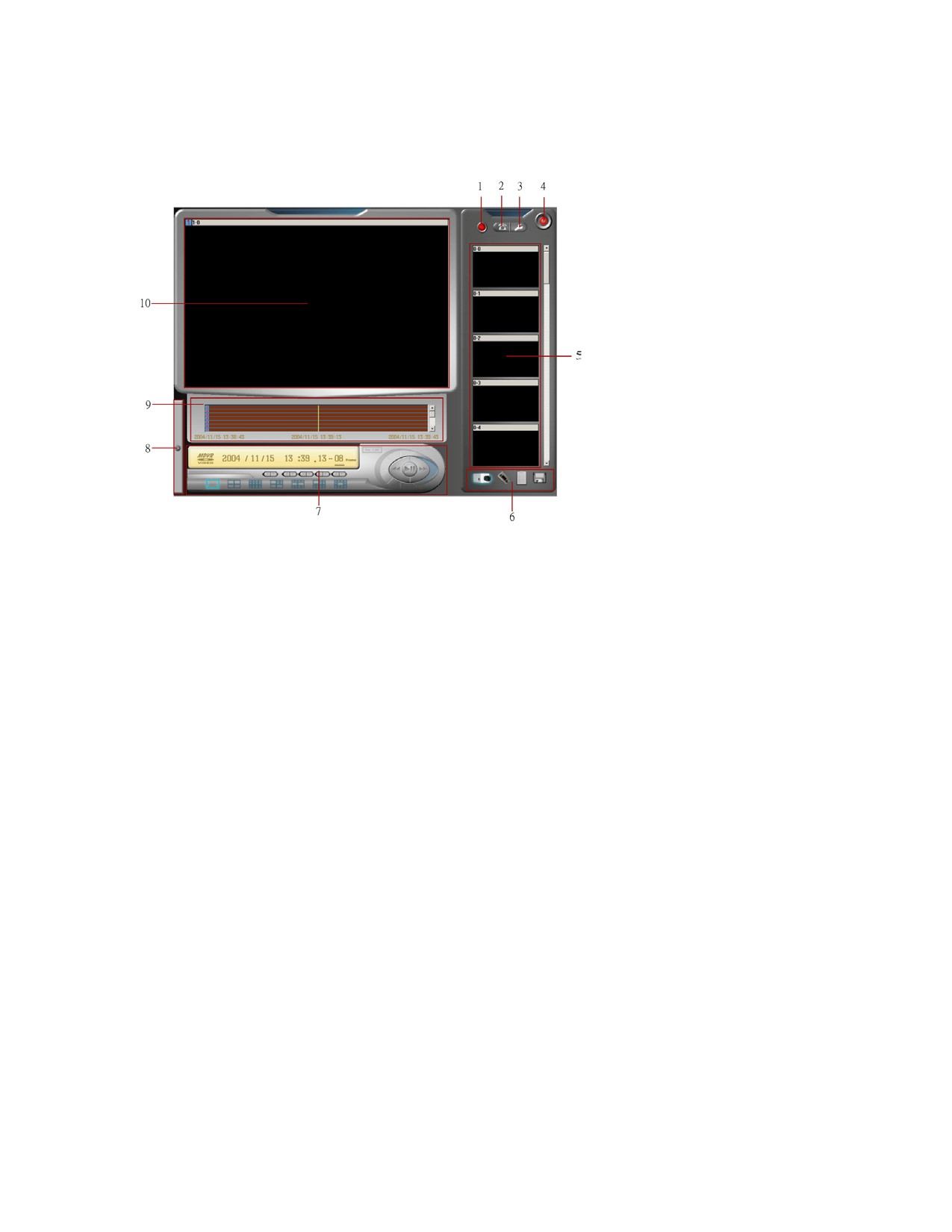

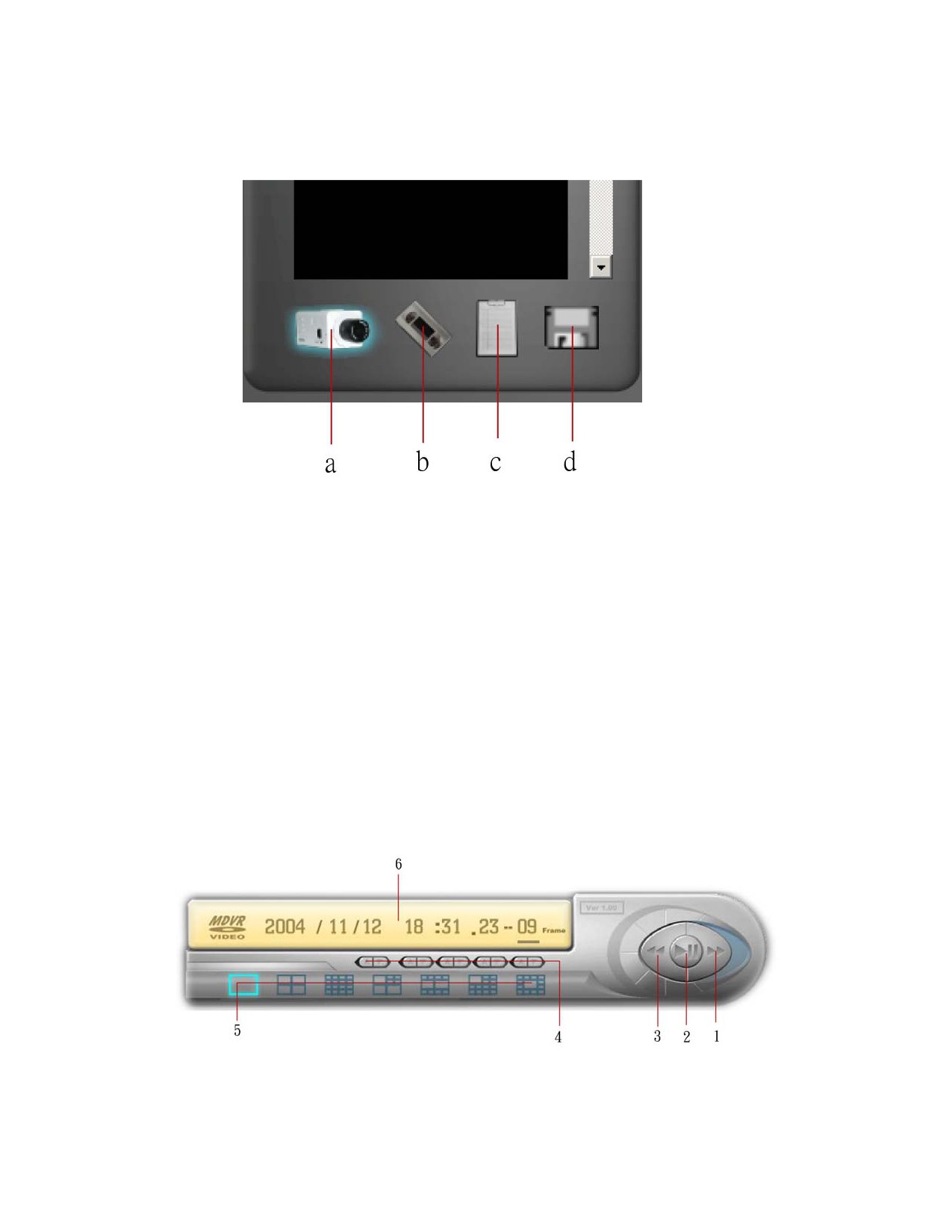

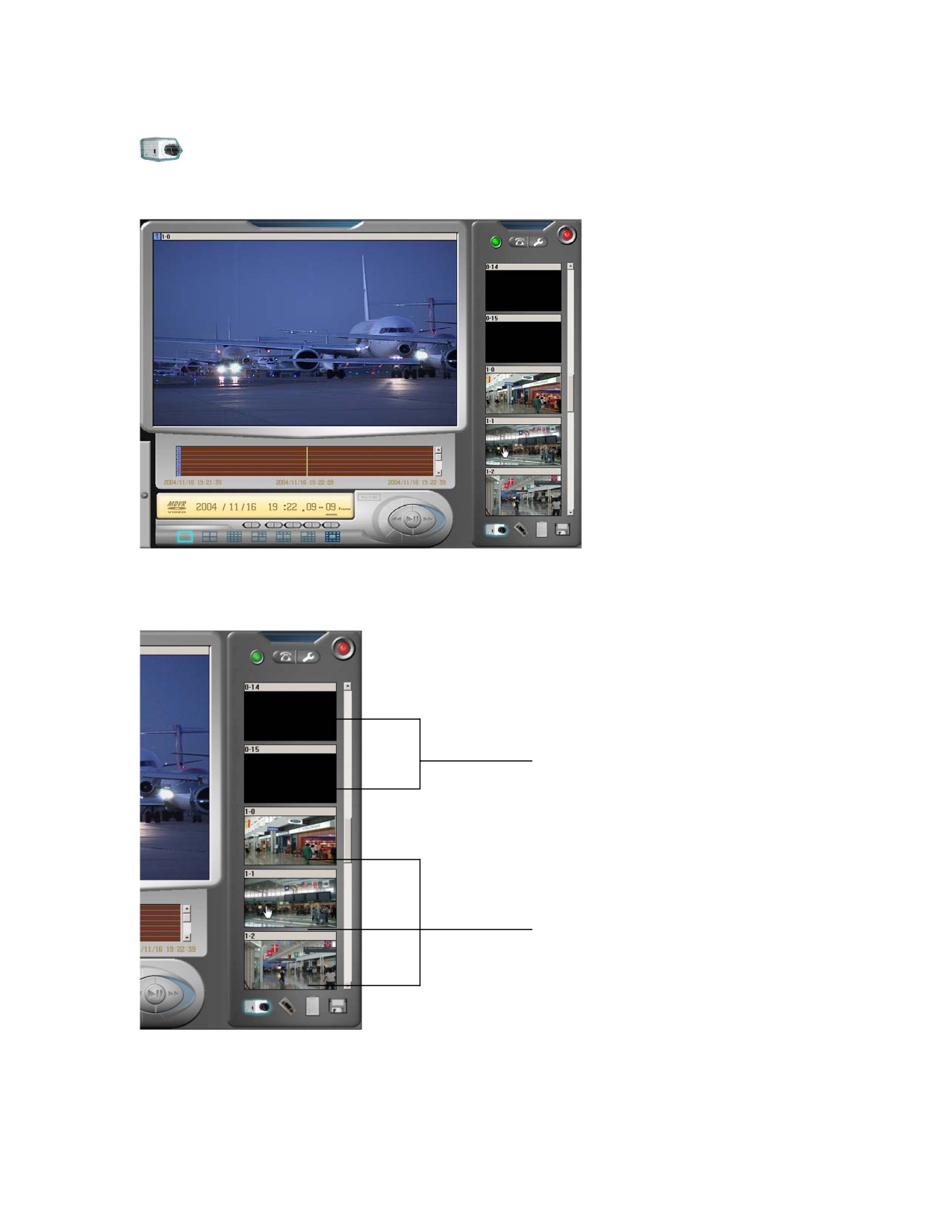

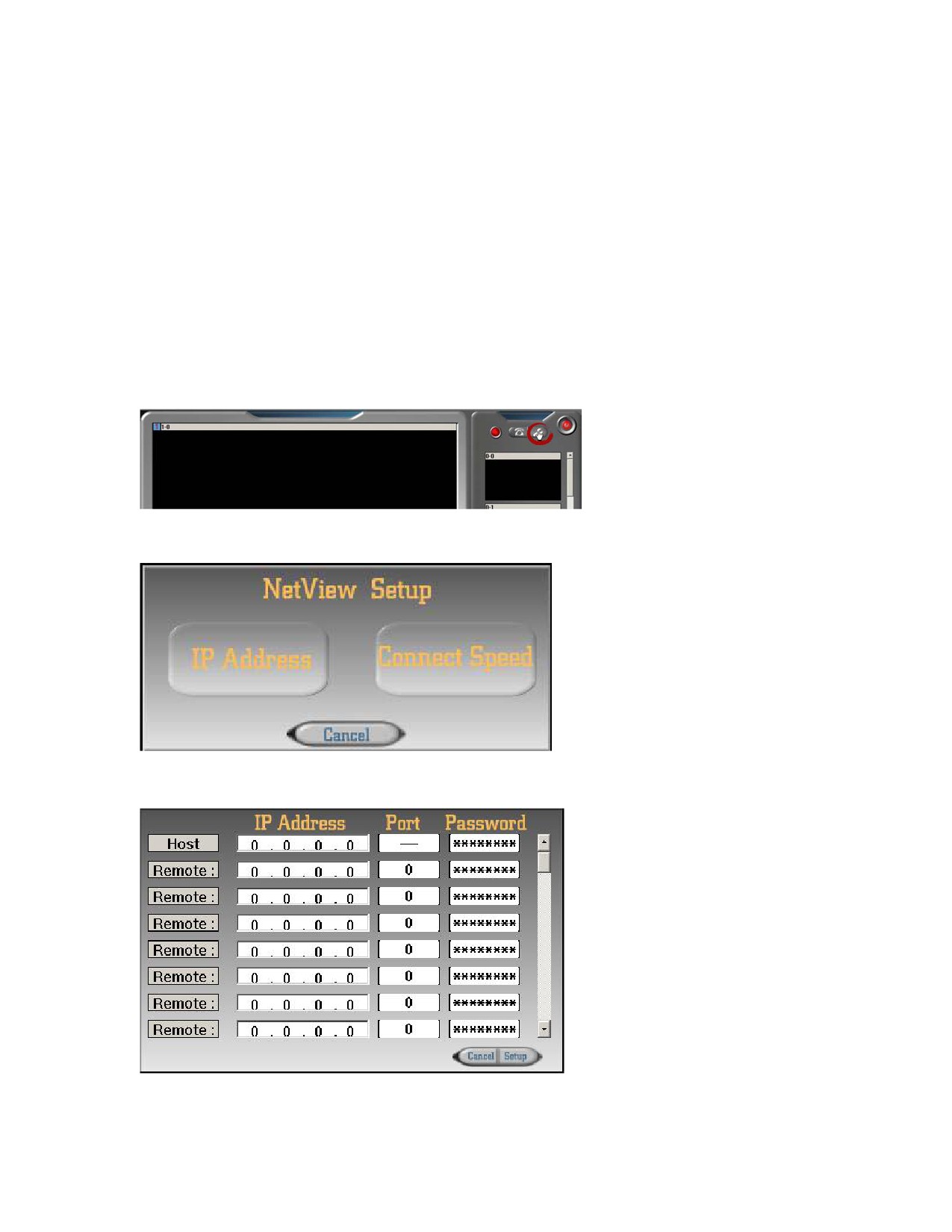

6.1 ПРОГРАММА NETVIEW ПРОГРАММА NETVIEW ВВЕДЕНИЕ ------------ 92
6.1.1
Системные требования ----------------------------------------------------------------------------92
6.1.2
Инсталляция Шаг за шагом ----------------------------------------------------------------------92
6.2
Начало работы ----------------------------------------------------------------------------------------93
6.2.1
Краткий обзор Продукта --------------------------------------------------------------------------93
6.3
Установки сети ----------------------------------------------------------------------------------------94
6.4
Основные операции----------------------------------------------------------------------------------97
6.4.1
Главные Функции ----------------------------------------------------------------------------------97
6.4.2
Панель управления ---------------------------------------------------------------------------------97
6.5
Удаленный просмотр живых камер -------------------------------------------------------------99
6.6
Просмотр удаленного архива-------------------------------------------------------------------- 100
6.7
Сохранение удаленного архива ----------------------------------------------------------------- 101
6.8

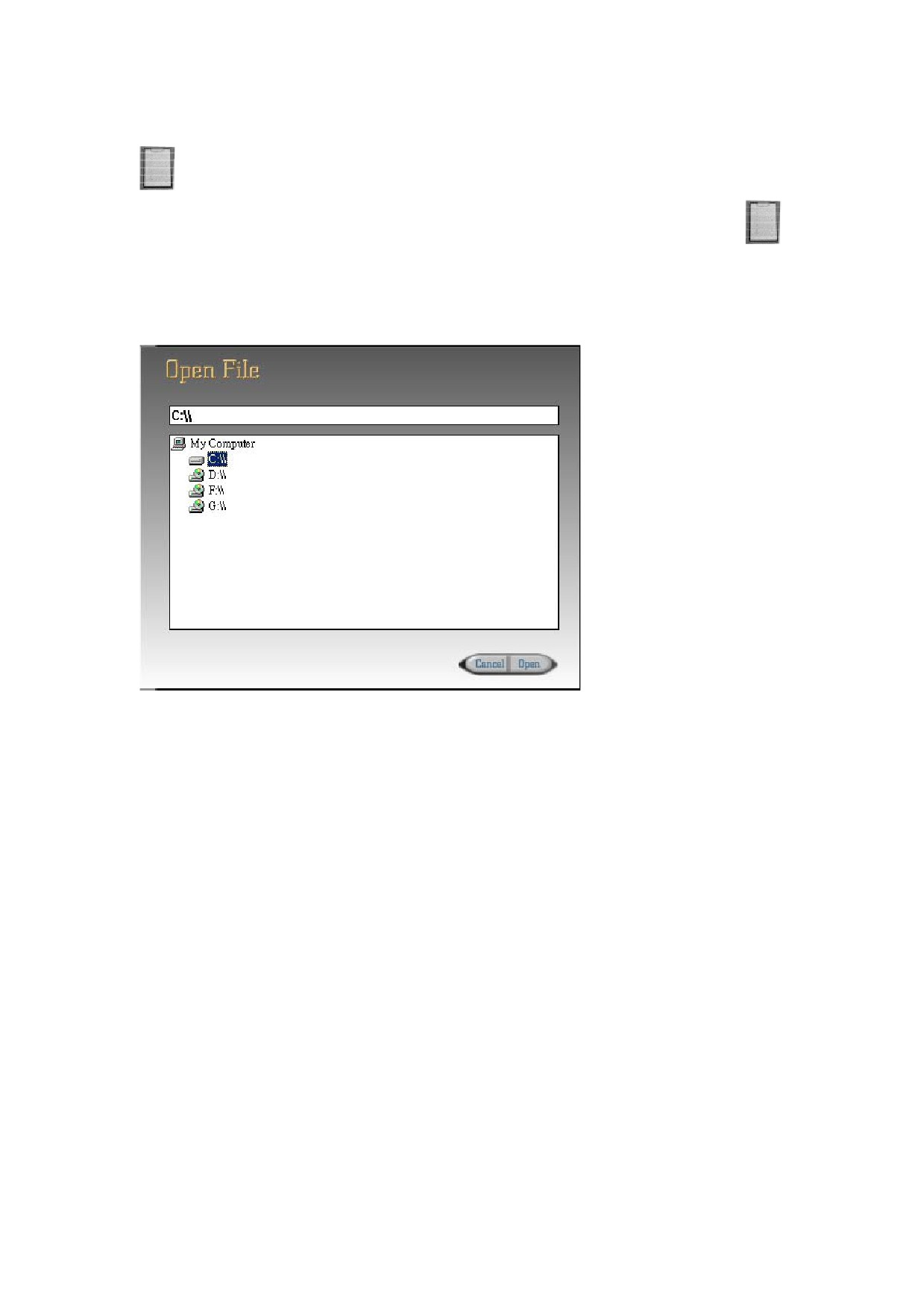

Открытие сохраненного файла ----------------------------------------------------------------- 103
8
6.9
Поиск по архиву ------------------------------------------------------------------------------------ 103
ГЛАВА 7. НЕКОТОРЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ
УСТРАНЕНИЯ---------------------------------------------------------------------------- 105
7.1 ИНСТАЛЛЯЦИЯ-------------------------------------------------------------------- 105
7.1.1 Устройство цифровой видеозаписи не включается -------------------------------------------- 105
7.1.2 Питание включно, но DVR не работает ---------------------------------------------------------- 105
7.1.3 На мониторе нет изображения --------------------------------------------------------------------- 105
7.1.4 Плохое качество изображения на мониторе----------------------------------------------------- 105
7.2 Запись -------------------------------------------------------------------------------------------------------- 106
7.2.1 DVR не записывает----------------------------------------------------------------------------------- 106
7.2.2 DVR не записывает по сигналу тревоги --------------------------------------------------------- 106
7.3 Воспроизведение ------------------------------------------------------------------------------------------ 106
7.3.1 DVR не воспроизводит запись --------------------------------------------------------------------- 106
7.4 Разное -------------------------------------------------------------------------------------------------------- 106
7.4.1 DVR не определяет монитор ----------------------------------------------------------------------- 106
ПРИЛОЖЕНИЕ A: СПЕЦИФИКАЦИИ -------------------------------------------- 107
ПРИЛОЖЕНИЕ C: ГЛОССАРИЙ --------------------------------------------------- 114
9

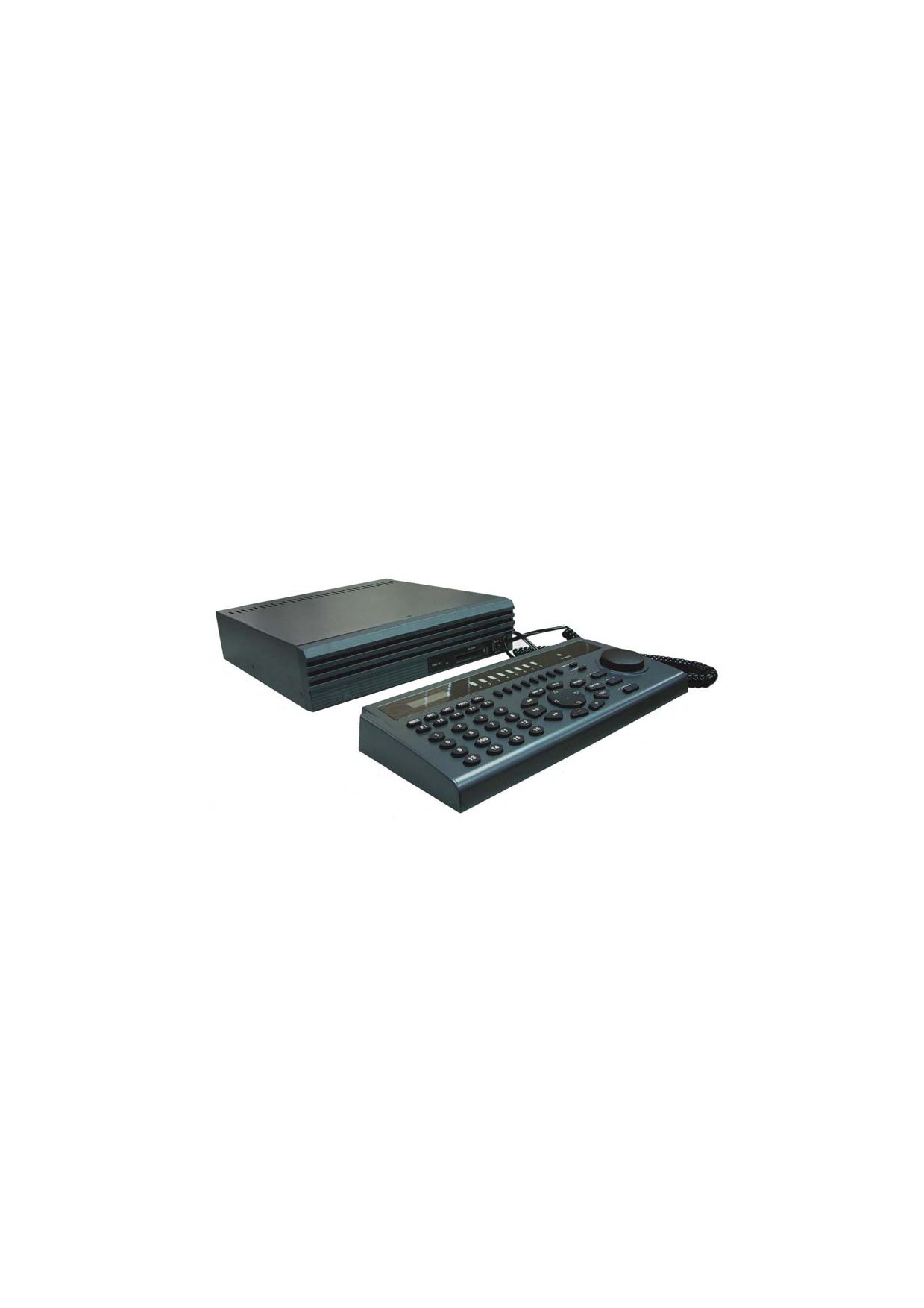

Глава 1. Краткий обзор Оборудования
1.1 Распаковка
Распакуйте BestDVR и убедитесь в наличии всех комплектующих указанных в списке.
Пункт
Название и Описание
шт
1
Базовый блок
*1
2
HDD 4PIN кабель
3
ИК пульт управления
*1
4
AAA Номер 4 Батареи: для ИК пульта
*1
5
Multi-клавиатура
*2
6
Руководство Пользователя
*1
7
Сетевой адаптер
*1
8
M4x10, Установочные винты
*8
10
9
Кабель RS 485 для соединения базового блока и мультикоммутационной
*1
панели
10
Сетевой шнур
*1
11
Кабель IDE накопителя на жестких дисках
1
Внимание: Если что либо отсутствует или неисправно, пожалуйста обратитесь к вашему
поставщику .
1.2 Краткий обзор DVR
1.2.1 Функции DVR и Особенности
z Надежная Автономная система
z Гибкая архитектура построения систем на 4/8/16 входов
z Триплексный режим работы. Мониторинг и управление по компьютерной сети
LAN/WAN/INTERNET
z Усовершенствованный алгоритм MPEG-2 и JPEG
z
16 тревожных входа, 4 тревожных выхода и 1 релейный выход
z Программируемые время и скорость записи
z Скоростной поиск записи по времени или событию
z Управление PTZ камерами
z Возможность резервного копирования
z
8/16-каналов
z Режим дистанционного воспроизведения записи
4/8/16-каналов
11
1.2.2 DVR Передняя панель
CF CARD
POWER
CF
MDVR
IR
RS- 485
5
4
3
1
2
1
RS-485 Разъем
Этот разъем используется для подключения
мультикоммутационной панели. С помощью нее
управляется DVR.
2
Разъем для
Это разъем для подключения Compact Flash (CF) , которая
подключения Compact
используется для резервного копирования из HDD.
Flash (CF)
Внимание: Пожалуйста не вынимайте Compact Flash (CF)
карту не выключив питания DVR.
3
ИК приемник
Это окно ИК приемника дистанционного управления
Внимание: не подносите к окну ИК приемника устройства,
которые могут нарушить его работу
4
Индикатор состояния
Этот индикатор показывает статус Compact Flash (CF)
Compact Flash (CF)
карты .
карты
5
Индикатор сети
Этот индикатор включения DVR.
12
1.2.3 DVR задняя панель
3
2
1
12
11
1098 7
6
5
4
1
Разъем питания
Для подключения кабеля питания
2
Кнопка питания
Для включения и выключения питания DVR
3
Видеовходы
BNC разъемы для подключения видеокамер или для
вывода видеосигналов на другие DVR
4
Тревожные входы
Принимает/обрабатывает тревожные I/O сигналы.
5
Разъем RS-485 порта
Обеспечивает управление внешними PTZ камерами по
RS-485 порту
6
Разъем для подключения
Обеспечивает работу стандартной 10/100 Mbps
компъютерной (LAN)сети
Ethernet сети.
7
Переключатель NTSC/PAL
Переключает в NTSC или PAL режим
8
Переключатель VGA/BNC
Подключает VGA или BNC выход .
9
Микропереключатель
Этот переключатель устанавливает выходные
сопротивление видеовыходов
Note: Установите вкл. Если используете сквозные
видеовыходы
10
Выходной BNC разъем
Обеспечивает вывод композитного видеосигнала на
монитор.
11
Выходной S-Video разъем
Обеспечивает вывод S-Video сигнала на монитор.
12
Выходной VGA разъем
Обеспечивает вывод VGA сигнала на монитор .
**Внимание: В 8-канальной модели также используется 16 BNC разъемов, но второй ряд
применяется для сквозных выходов.
13
1.3 Краткий обзор мультикоммутационной панели
Мультикоммутационная панель разработана для повышении удобства управления DVR/
1.3.1 Клавиатура, передняя панель
1
3
2
4
1
2
3
4
5
6
7
8
POWER
SET PRESET
GOTO PRESET
F1
F2
F3
F4
F5
SEQ
ZOOM
1
2
3
4
MENU
5
6
7
8
ENTER
I RI S
9
11
12
ESC
FOCUS
13
14
15
16
6
8
5
7
1. Индикатор питания
2. Кнопки выбора DVR
3. Индикатор номера DVR
4. Функциональные клавиши
5. Кнопки выбора каналов
6. Кнопки управления воспроизведением записи
7. Кнопки управления PTZ камерами
8. Шифратор
1.3.2 Клавиатура, задняя панель
1
2
1. Разъем питания
2. RJ11 Connector (для RS485)
Baud Rate: 38400 bps
Pin no
Pin define
123 456
1
No Connected
2
DC +12V
3
GND
4
DATA A (+)
5
DATA B (-)
6
No Connected
14
1.4 Пульт дистанционного управления
1
Обеспечивает основные функции
2
Заменяет кнопку шифратора.
3
Функциональные клавиши.
4
Тревожная кнопка. Нажмите эту кнопку чтобы
включить режим тревоги на DVR
5
Кнопки управления воспроизведением.
6
Навигационные кнопки управления меню
7
Навигационные кнопки управления меню
8
Кнопки прямого выбора каналов
15
Глава 2. Оборудование, подключаемое к DVR
MDVR
16

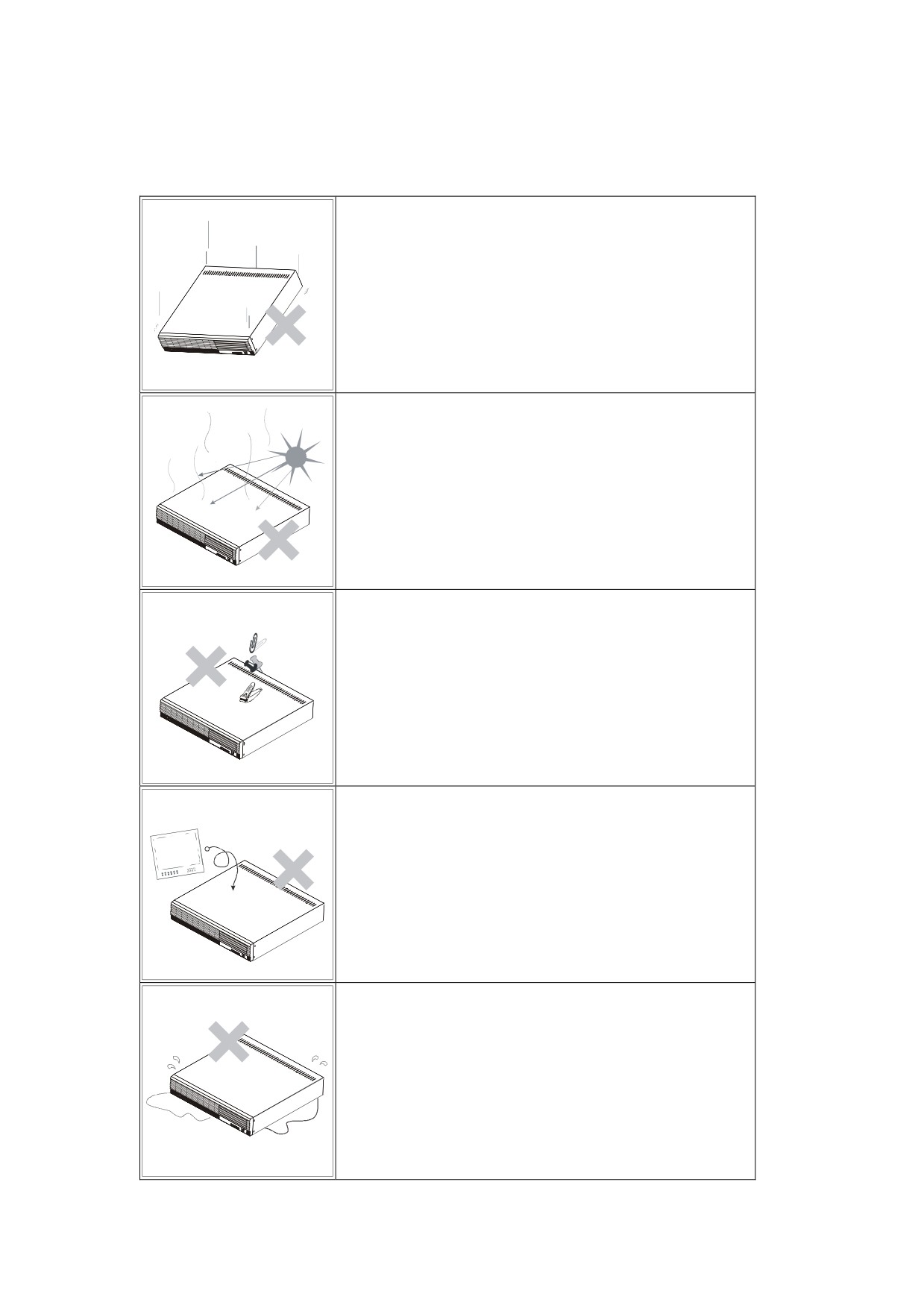

2.1 Предостережения
Серьезное силовое воздействие или колебания могут
вызвать нарушение работоспособности.
Избегайте попадания прямого солнечного света, и
перегрева оборудования. Держите вдали от
нагревательных приборов.
Не допускайте попадания токопроводящих предметов в
вентиляционные отверстия
Избегите мест с сильным магнитным или электрическим
полем, или места около радиоприемника или
телевизора.
Своевременно очищайте от пыли и грязи DVR и место
его установки.
17

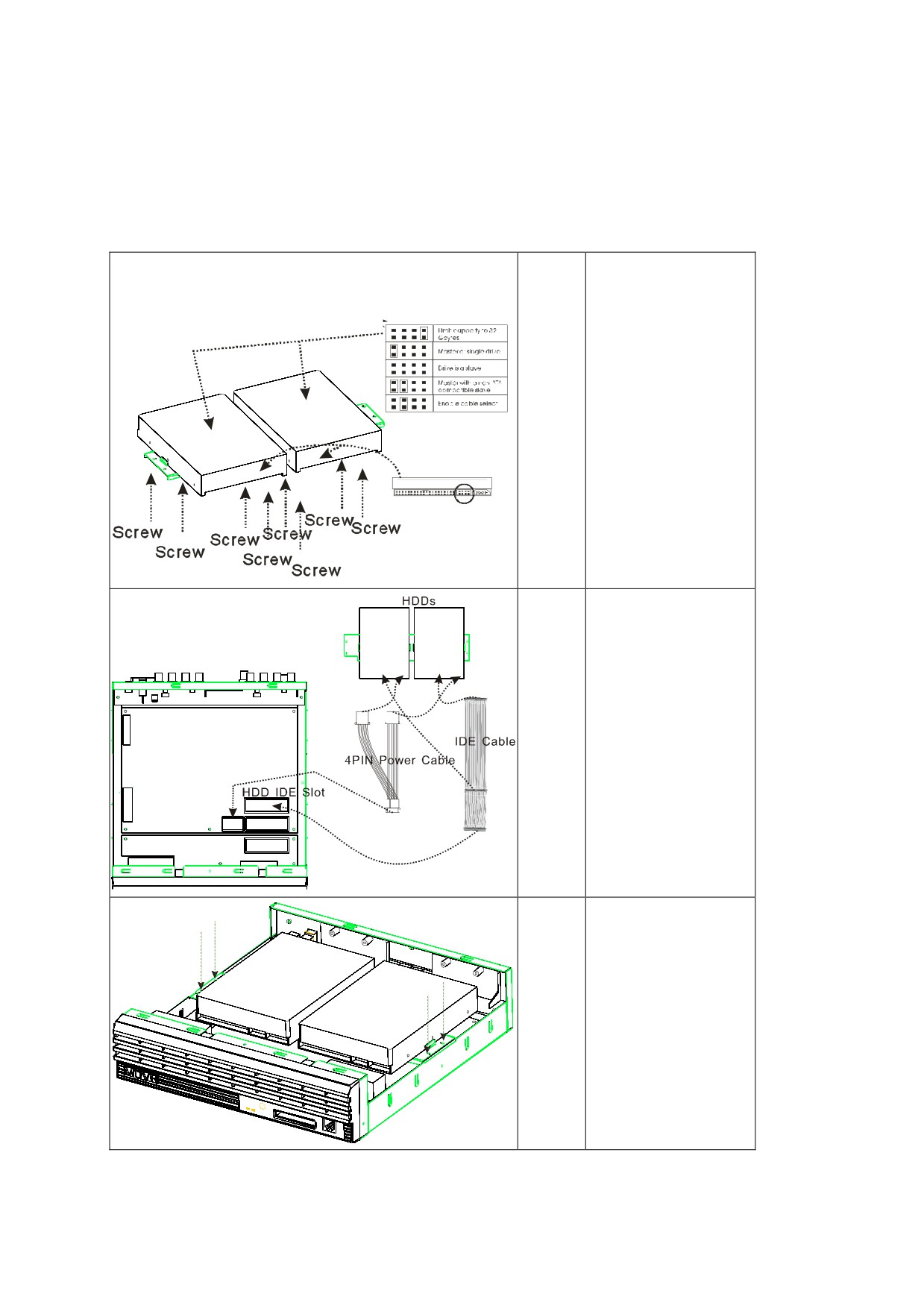

2.2 Установка HDD
Перед установкой HDD убедитесь, что DVR выключен и шнур питания вынут из разъема на задней
панели устройства. Затем используя соответствующую отвертку, снимите верхнюю крышку и далее
следуйте инструкциям описанным ниже.
Закрепите HDD на
специальную планку.
Поставьте перемычки
на HDD так, чтобы
ШАГ 1
один из дисков был
Master, а другой Slave
(См. инструкцию к
HDD).
Соедините HDD при
помощи IDE шлейфа с
ШАГ 2
DVR и подключите с
4-х контактный разъем
питания.
Screw
Screw
Screw
Screw
Установите крепление
ШАГ 3
с двумя HDD в DVR.
18
2.3 Мультиклавиатура и соединение с DVR
Соедините порт RS-485 на мультиклавиатуре, с разъемом порта RS-485 на передней панели DVR.
Существует 4 варианта соединения DVR (ов) и мультиклавиатуры :
2.3.1. Одна мультиклавиатура с одним DVR
123 456
2.3.2. Одна мультиклавиатура с несколькими DVR
DVR8
Multi- Keyboard
2.3.3. Несколько мультиклавиатур с одним DVR
Multi- Keyboard 8
Multi- Keyboard 3
Multi- Keyboard 2
19
2.3.4. Несколько мультиклавиатур и несколько DVR(ов)
DVR8
Multi- Keyboard 8
Multi- Keyboard 3
Multi- Keyboard 2

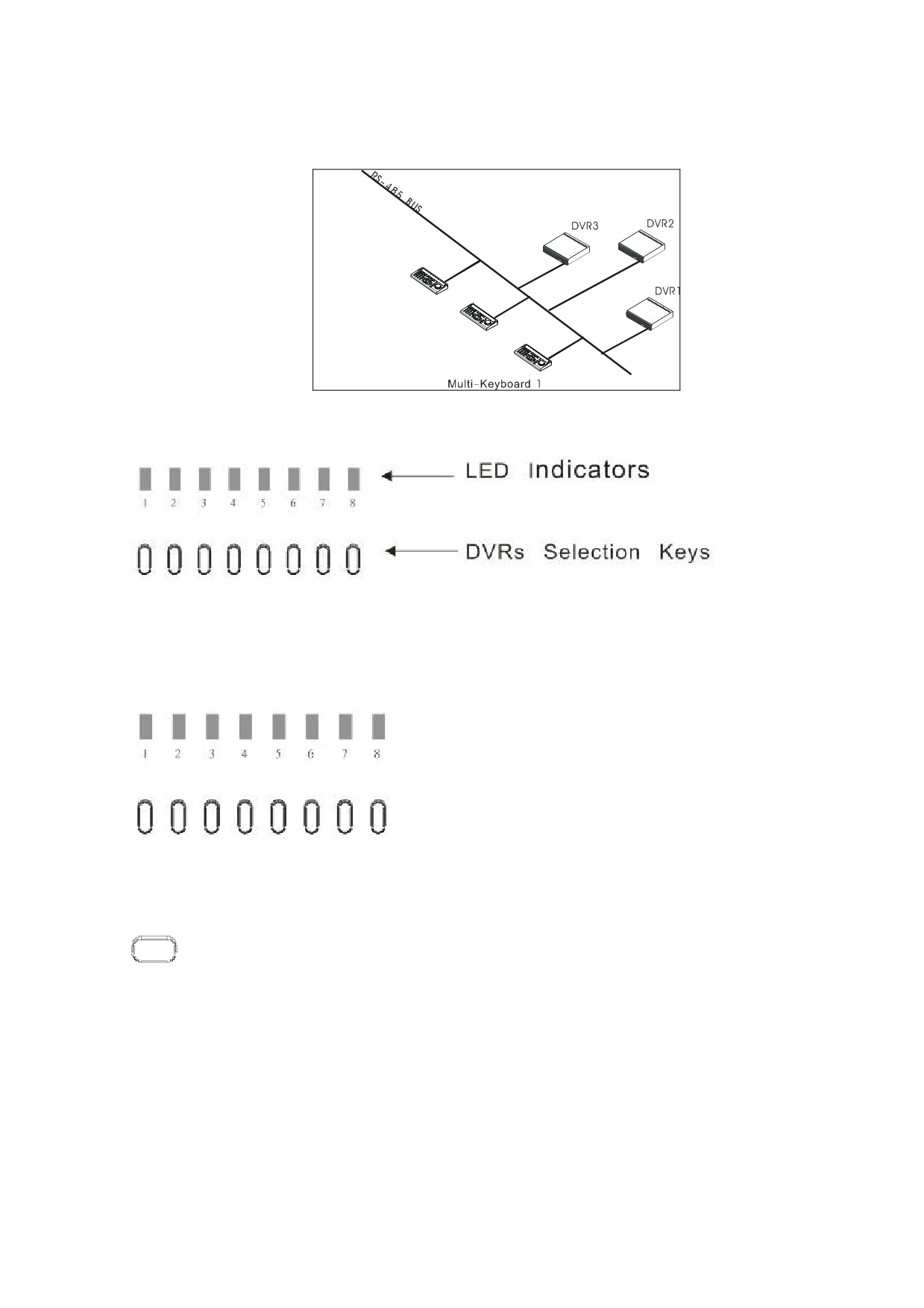

2.3.5 LED Дисплей мультиклавиатуры
1. Режим управления передачей (Все индикаторы выключены):
В то время как индикаторы всех LED выключены, Мультиклавиатура управляет всеми связанными
устройствами цифровой видеозаписи. Пользователь может использовать этот режим, в то время как
мультиклавиатура связана с устройством цифровой видеозаписи.
Figure 2.3.5.1: Все индикаторы выключены
Задействованные кнопки:
PROG : Нажмите и удерживайте, чтобы перейти в Режим управления передачей или в
Специальный режим управления.
2. Специальный режим управления (Горит только один из восьми индикаторов):
Когда один из восьми индикаторов светится , мультиклавиатура управляет определенным DVR.
20
Figure 2.3.5.2: Мультиклавиатура управляет DVR №1.
Задействованные кнопки:
PROG : Нажмите и удерживайте несколько секунд, чтобы перейти в Режим управления передачей
или в Специальный режим управления.
DVRы выбираются кнопками (кнопки под LED индикаторами):
Для управления DVR нажмите кнопки с номером соответствующие нужному DVR
Figure 2.3.5.3: 8 Кнопки выбора DVR
2.3.6 RS485 установка номера DVR на мультиклавиатуре
Для управления одним DVR c помощью мультиклавиатуры при любом из типов соединения следуйте
указаниям ниже.
Шаг 1: Проверьте, чтобы 8 LED индикаторов были выключены, убедитесь что включен Режим
21
управления передачей. Если один из индикаторов горит, нажмите и удерживайте, PROG пока
индикатор не погаснет.
Шаг 2: Перейдите в Главное меню DVR часть: Главное меню ˘ Настройка установки ˘ RS-485 ˘ DVR ID.

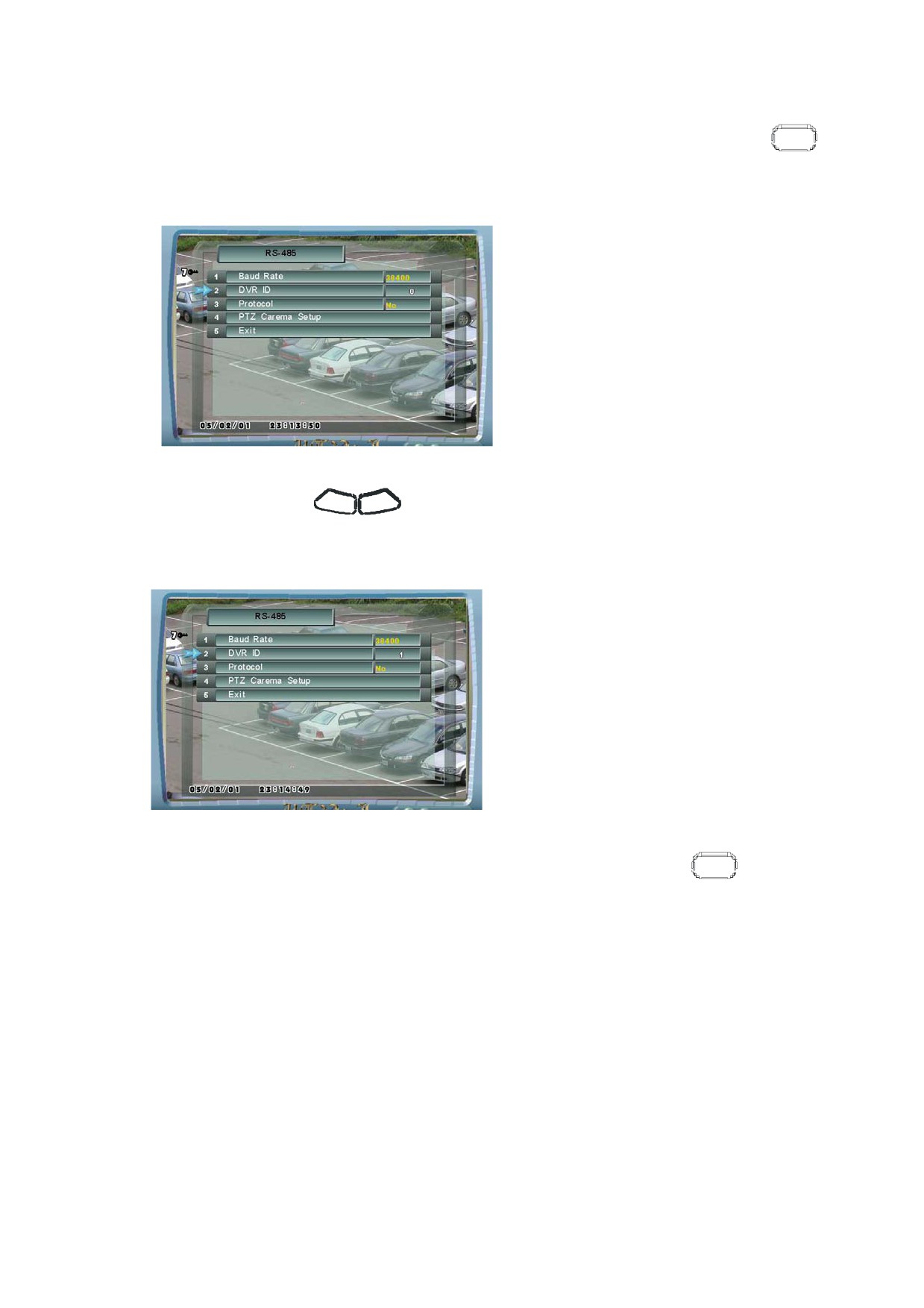

Figure 2.3.6.1: Установка DVR ID
-
+
Шаг 3: Используйте кнопки
для выбора номера DVR ID он должен быть в пределах от 1 до 8
(Если пользователь будет управлять всеми связанными DVR отдельно, то каждый из них должен
иметь свой номер, отличный от другого.)
Figure 2.3.6.2: Установка номера DVR - 1
Шаг 4: После того, как номер DVR ID был установлен, нажмите и удерживайте PROG на
мультиклавиатуре пока любой из 8 индикаторов не загорится (переключить в Специальный режим
управления .)
Шаг 5: Нажмите “Кнопки выбора DVR” на мультиклавиатуре соответствующие номеру нужного
устройства (Например, если номер DVR был установлен 2, нажмите кнопку 2 на мультиклавиатуре),
затем перейдите в Главное меню, раздел: Save/Load ˘ Save User ˘ Yes.
22
2.4 Разъемы видеовыхода
Видеовыходы находятся на задней панели DVR.
2.4.1 Подключение аналогового монитора
Используйте BNC разъем “ TV Out” на задней панели DVR
2
1
1. Видео
2. Общий
2.4.2 Подключение к телевизору
Используйте разъем S-Video
2
3
1
4
1. C Общий
2. C (Цвет)
3. Y Яркость + Синхронизация
4. Y Общий
2.4.3 Подключение к VGA монитору
Используйте VGA разъем
(на DVR)
(На мониторном кабеле)
z
15 PIN HIGHDENSITY D-SUB розетка на DVR.
z
15 PIN HIGHDENSITY D-SUB вилка на мониторном кабеле.

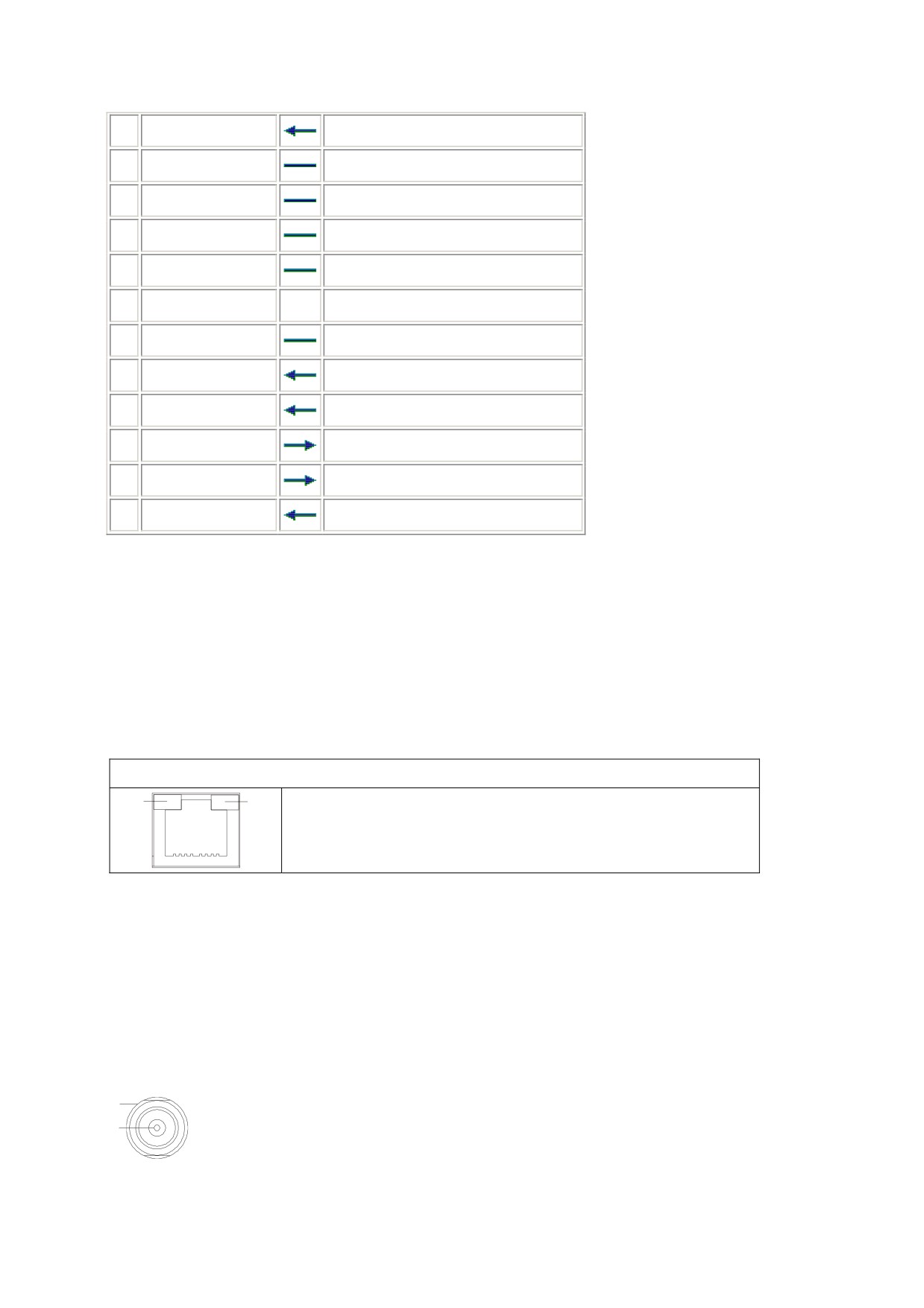

Pin
Name
Dir
Description
1
RED
Red Video (75 ohm, 0.7 V p-p)
2
GREEN
Green Video (75 ohm, 0.7 V p-p)
3
BLUE
Blue Video (75 ohm, 0.7 V p-p)
23
4
ID2
Monitor ID Bit 2
5
GND
Ground
6
RGND
Red Ground
7
GGND
Green Ground
8
BGND
Blue Ground
9
KEY
-
Key (No pin)
10
SGND
Sync Ground
11
ID0
Monitor ID Bit 0
12
ID1 or SDA
Monitor ID Bit 1
13
HSYNC or CSYNC
Horizontal Sync (or Composite Sync)
14
VSYNC
Vertical Sync
15
ID3 or SCL
Monitor ID Bit 3
2.5 Инсталляция Сети
2.5.1 Соединение с DVR
Используйте разъем RJ-45 на задней панели DVR для подключения к сети. При работе по сети с
помощью программы NetView, установленной на вашем компьютере, можно вести дистанционное
управление и наблюдение.
LAN Connector
LED1
LED2
The pin-out of the RJ-45 jack стандарта Ethernet UDP jack.
LED1: Желтый свет индицирует передачу сообщений.
1234 5678
LED2: Зеленый свет - линия подключена.
Внимание: Чтобы установить конфигурацию сети на DVR обратитесь к разделу To set up
2.6 Инсталляция камер
2.6.1 Соединение с камерами
Используйте разъем BNC
“In” на задней панели DVR
2
1. Видео
1
2. Общий
24
2.6.2 Установки RS-485 в Главном меню для управления камерами
1. Откройте Главное меню -->Установки администратора
--> RS-485
Figure 2.6.2: RS-485
-
+
2. Используйте кнопку
для выбора опции и кнопки
для изменения величины.
3. Скорость в бодах: DVR поддерживает протоколы управления камерами 7 изготовителей PTZ. В
случае если вашей камеры нет в списке, пользователь должен обратиться к изготовителям камеры PTZ,
чтобы определить рекомендуемую скорость в бодах.
4. DVR ID: Когда пользователь подключает несколько DVR с мультиклавиатурой, каждый DVR, должен
иметь идентификационный номер, зная который, пользователь может управлять определенным DVR.
(Пожалуйста, обратитесь к 2.3.6 RS485 DVR ID Setup for Multi-keyboard Control.)
4. Протокол: выберите марку камеры PTZ.
2.6.3 Установка ID номера камеры и подключение PTZ камеры в Главном меню
Перейти к части: Главное меню --> Установка Администратора-> RS485-> Установка Камеры PTZ->
Камера #-> Управление разрешено

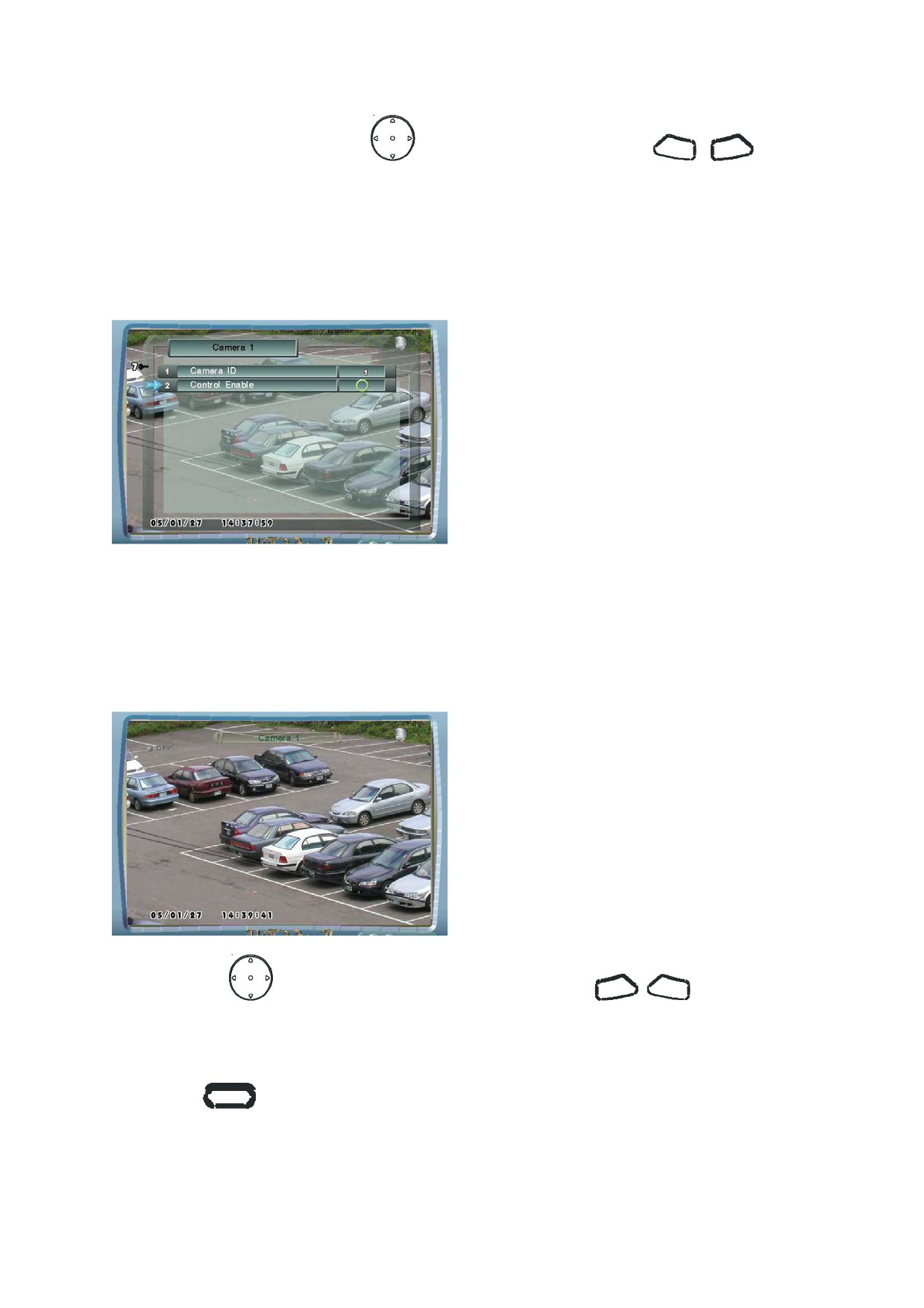

Figure 2.6.3.1:Установка идентификатора камеры
25
-
+
1. Используйте кнопку
для выбора опции и кнопки
для изменения
величины
2. Установите ID номер камеры такой же как и на камере.
3. Установите «Управление включено» (Control Enable) для разрешения управления PTZ
камерой. Значок камеры будет видно в правом верхнем углу экрана.
Figure 2.6.3.1: Установка включения управления камерой
2.6.4 Управление PTZ камерой
1. Когда режим управления камерой (Control Enable) разрешен, то Значок камеры будет видно
в правом верхнем углу экрана.

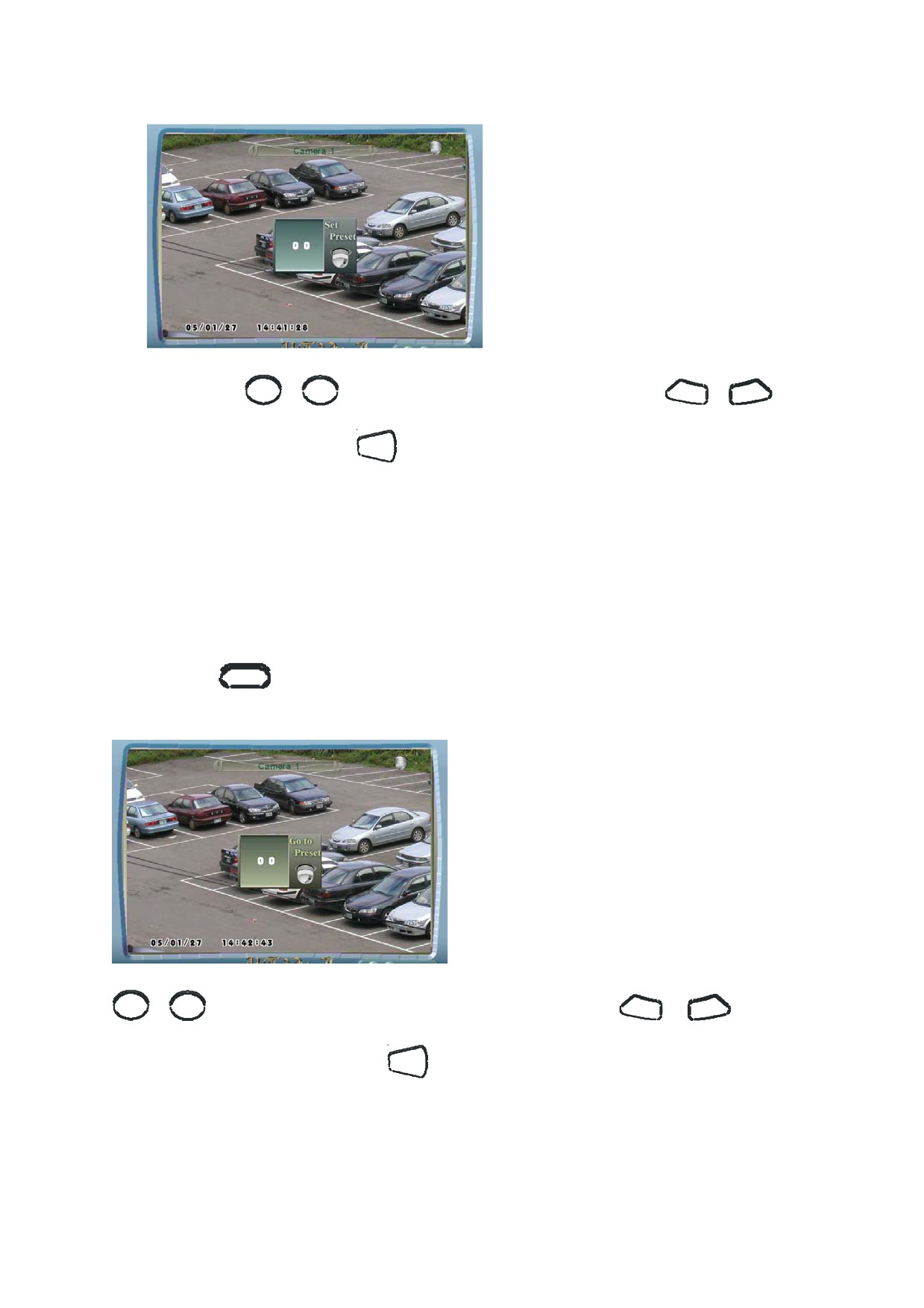

Figure 2.6.4: Управление PTZ камерой
+
-
2. Используйте
для управления поворотами. Используйте
для управления ZOOM.
2.6.5 Настройка предустановок для PTZ камер
SET PRESET
1. Нажмите
чтобы ввести предустановки.
26
Figure 2.6.5: Настройка предустановок для PTZ камер
1
16
-
+
~
2. Используйте
для предустановок. Или используйте
для выбора
предустановок, а затем нажмите ENTER .
Внимание: Для Lilin, Используйте следующую процедуру для определения точек переустановки.
Процедура: Вызвать Goto Preset, установить купол на специальные позиции и затем определить
предустановки.
2.6.6 Режим предустановки
GOTO PRESET
1. Нажмите,
чтобы войти в Режим предустановки.
Figure 2.6.6: Режим предустановки Используйте
1
~
16
-
+
для перехода в точки предустановок. Или используйте
и
чтобы выбрать
точку предустановки, потом нажмите ENTER .
Внимание: Для получения более подробной информации по этому вопросу, обратитесь к пункту 4.2
Установки камер.
27
2.7 Настройка тревог
2.7.1 Подключение охранных устройств

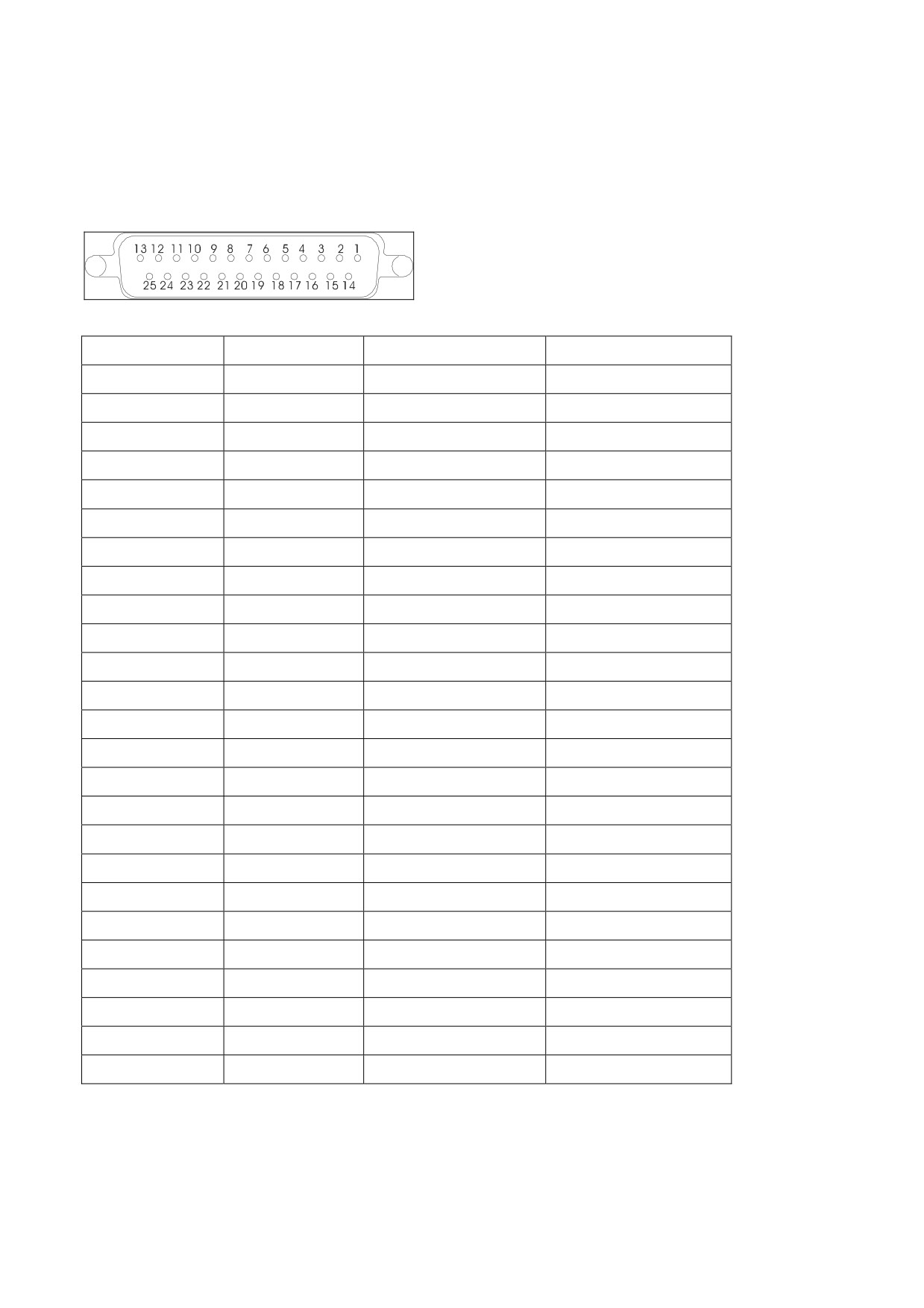

Для подключения охранных датчиков используется 25-pin D-SUB разъем на задней панели DVR.
DB 25 PIN NO
Name
FUNCTION
SPECIFICATION
1
ALM_IN1
SENSOR INPUT
SENSOR SINGAL 1
2
ALM_IN3
SENSOR INPUT
SENSOR SINGAL 3
3
ALM_IN5
SENSOR INPUT
SENSOR SINGAL 5
4
ALM_IN7
SENSOR INPUT
SENSOR SINGAL 7
5
ALM_IN9
SENSOR INPUT
SENSOR SINGAL 9
6
ALM_IN11
SENSOR INPUT
SENSOR SINGAL 11
7
ALM_IN13
SENSOR INPUT
SENSOR SINGAL 13
8
ALM_IN15
SENSOR INPUT
SENSOR SINGAL 15
9
GND_EARTH
SENSOR COMMON
GND EARTH pin
10
ALM_OUT1
ALM OUTPUT
ALM OUTPUT 1
11
ALM_OUT3
ALM OUTPUT
ALM OUTPUT 3
12
ALMNC1
Relay
Relay NC pin
13
ALMNO1
Relay
Relay NO pin
14
ALM_IN2
SENSOR INPUT
SENSOR SINGAL 2
15
ALM_IN4
SENSOR INPUT
SENSOR SINGAL 4
16
ALM_IN6
SENSOR INPUT
SENSOR SINGAL 6
17
ALM_IN8
SENSOR INPUT
SENSOR SINGAL 8
18
ALM_IN10
SENSOR INPUT
SENSOR SINGAL 10
19
ALM_IN12
SENSOR INPUT
SENSOR SINGAL 12
20
ALM_IN14
SENSOR INPUT
SENSOR SINGAL 14
21
ALM_IN16
SENSOR INPUT
SENSOR SINGAL 16
22
GND_EARTH
SENSOR COMMON
GND EARTH pin
23
ALM_OUT2
ALM OUTPUT
ALM OUTPUT 2
24
ALM_OUT4
ALM OUTPUT
ALM OUTPUT 4
25
ALMCOM1
Relay
Relay common pin
28
2.7.2 Подключение к DVR
Подключение к DVR охранных датчиков производится через 25-пин D-SUB разъем
1. Схема подключения
2. 3 sec wave figure
5V
4K7
Sensor
T
Alarm In
COM
2.7.3 Установка тревожных входов
1. Перейти к части : Главное меню --> Установка Тревог/Детектора --> Входы тревог/Выходы тревог -->
Установка тревожных входов.

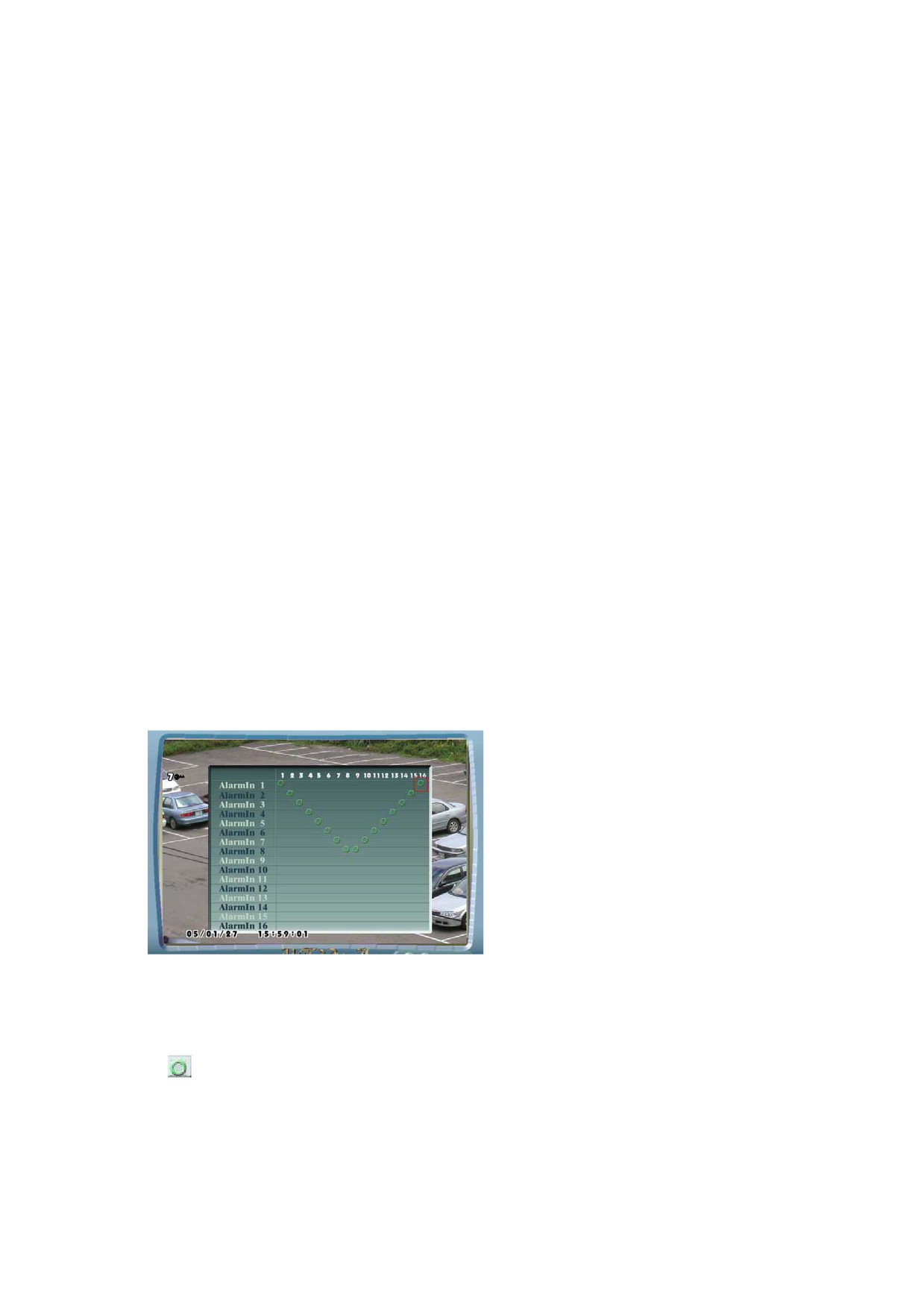

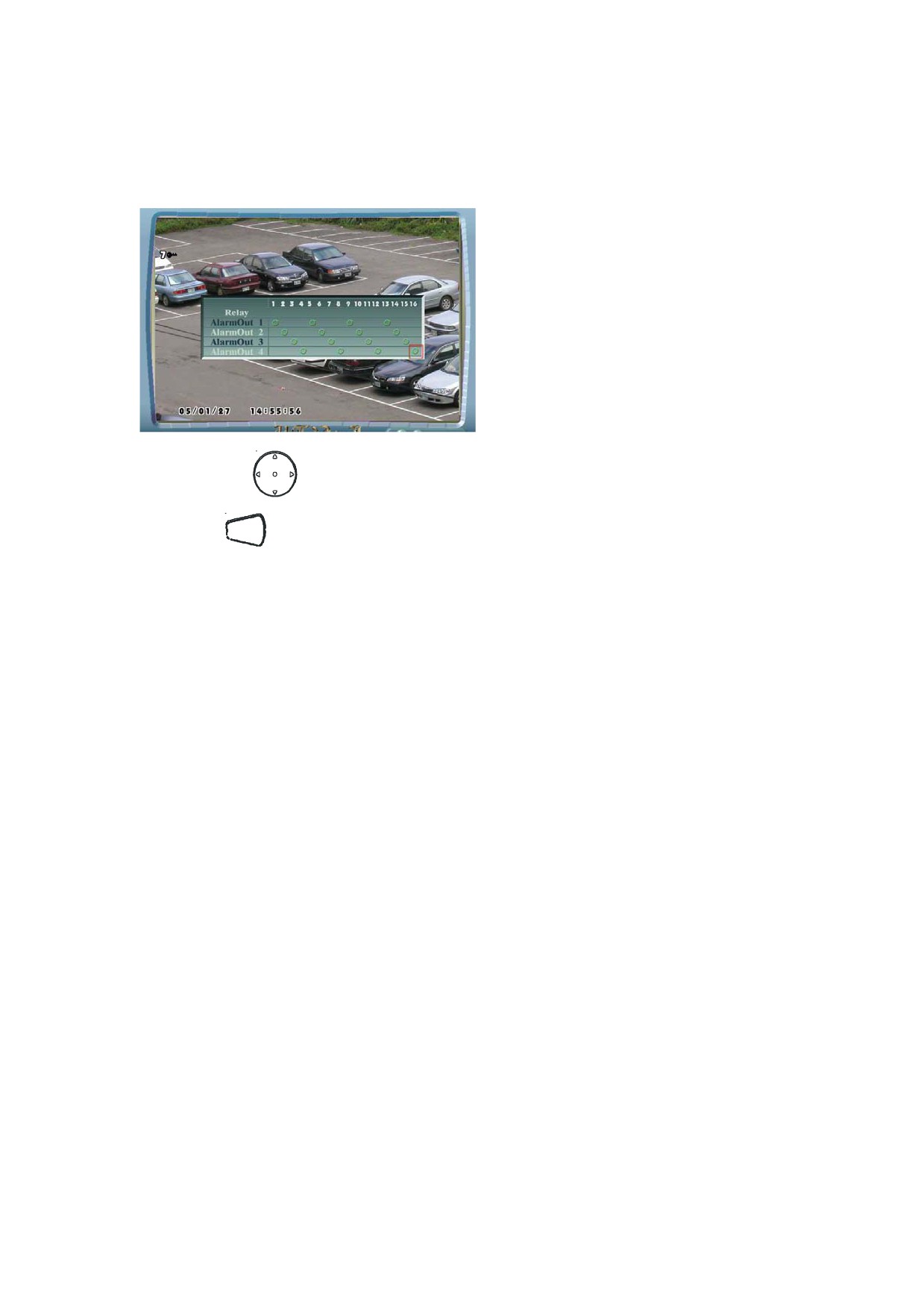

Figure 2.7.3: Установка тревожных входов
2. Используйте клавиши
для выбора номера тревожного входа и номер канала, затем нажмите
кнопку ENTERENTER .
3. Символ
указывает, что камера связана с тревожным входом.
Например, 2.7.3:
(1) Когда будет получен сигнал со входа 01, включится камера № 1.
(2) Когда будет получен сигнал со входа 02, включится камера № 2.
(3) Когда будет получен сигнал со входа 03, включится камера № 3.
2.7.4 Тревожный выход доступен в Главном меню
29
Перейти к части: Главное меню --> Установка Тревог/Детектора --> Входы тревог/Выходы тревог -->
Установка тревожных выходов.

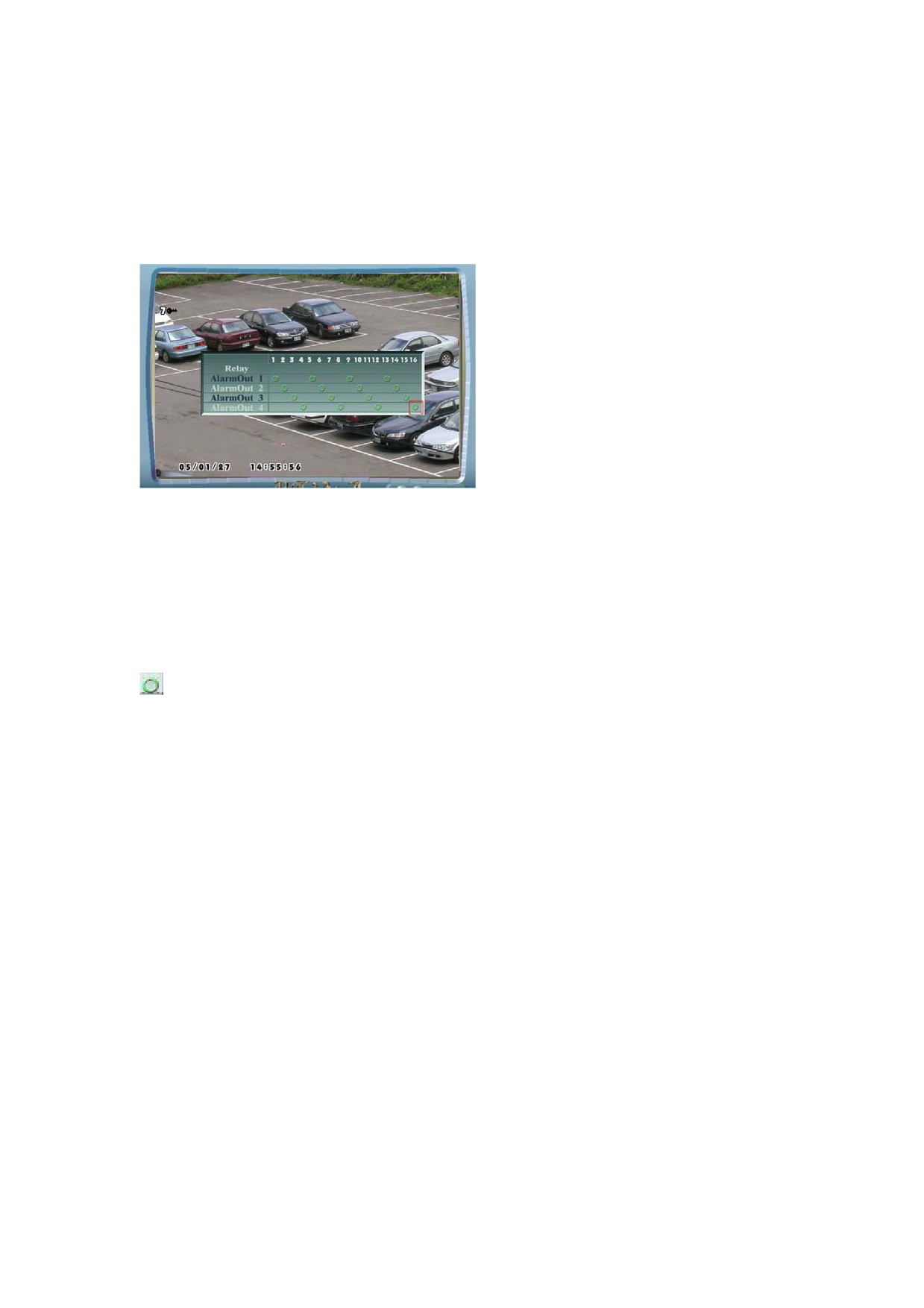

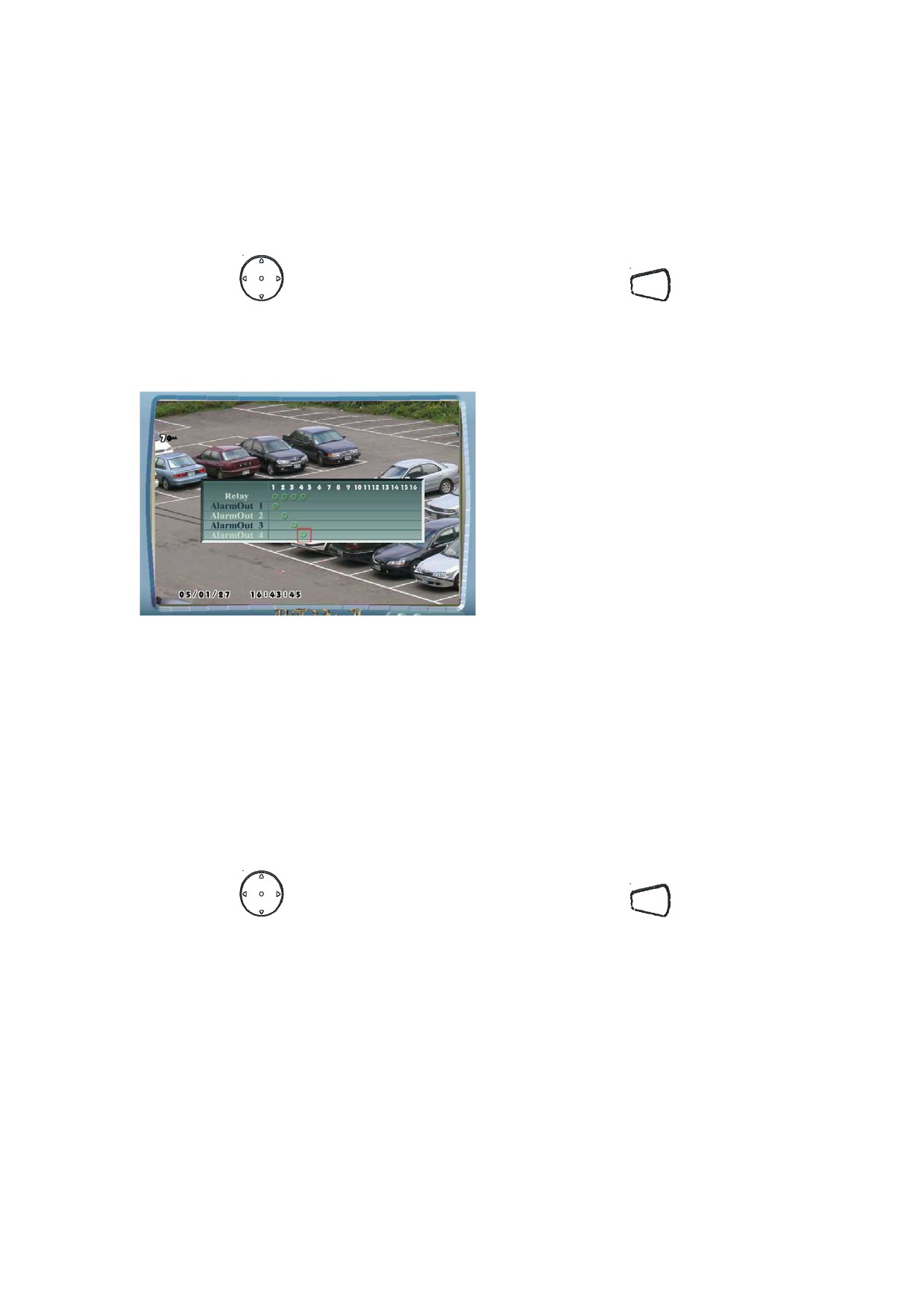

Figure 2.7.4: Установка тревожных выходов
2. Используйте кнопки
для выбора номера тревожного выхода реле и номера канала, затем
нажмите кнопку ENTER для подтверждения.
3. Пример на Figure 7.2.3:
(1) При обнаружении движения по камере 1 или сигнал на тревожном входе, срабатывает реле 1 .
(2) При обнаружении движения по камере 2 или сигнал на тревожном входе, срабатывает реле 2 .
(3) При обнаружении движения по камере 3 или сигнал на тревожном входе, срабатывает реле 3 .
(4) При обнаружении движения по камере 4 или сигнал на тревожном входе, срабатывает реле 4
1. Перейти к части: Главное меню --> Установка Тревоги/Детектора --> Входы тревог/Выходы тревог -->
Тип тревожного входа
30

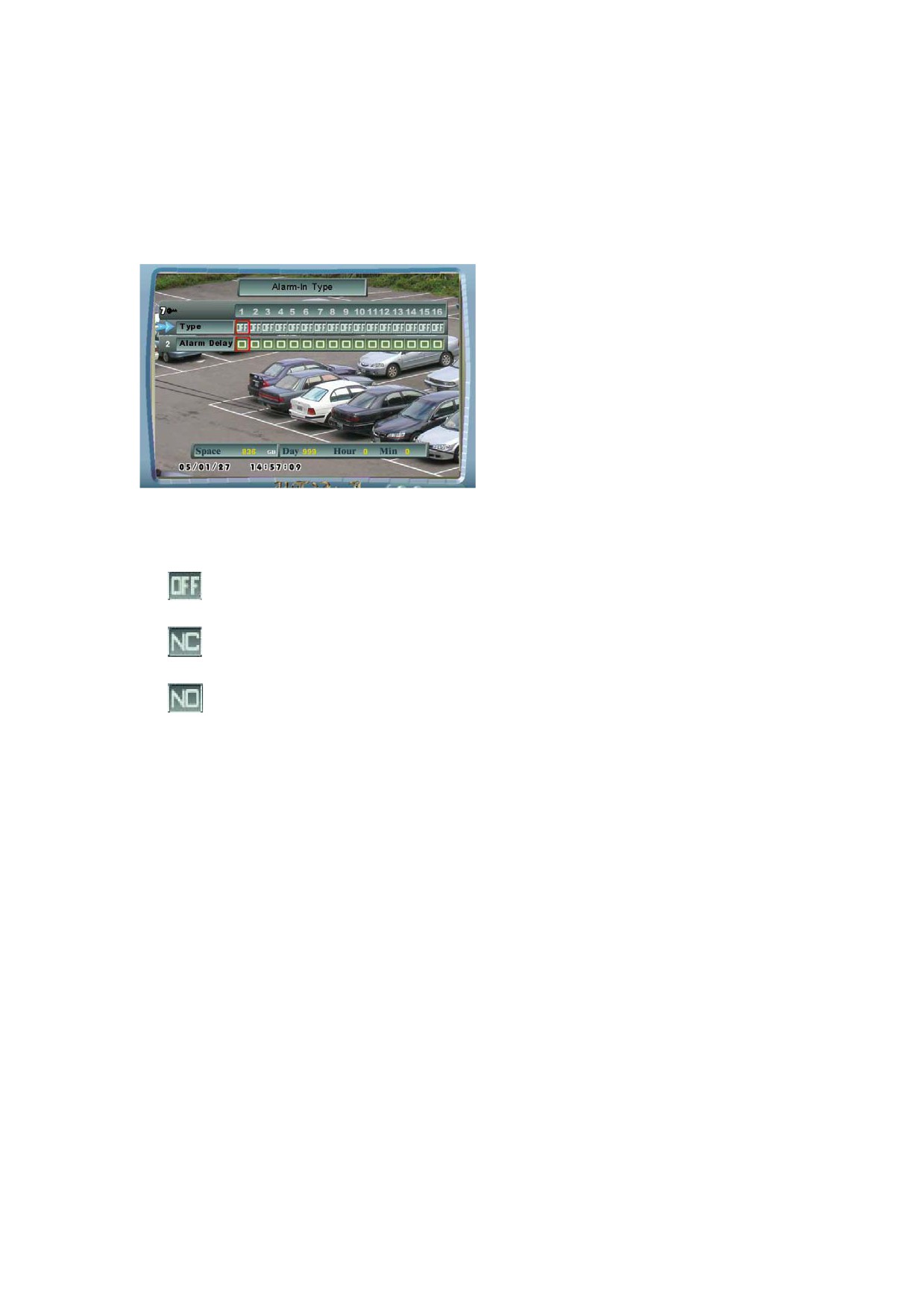

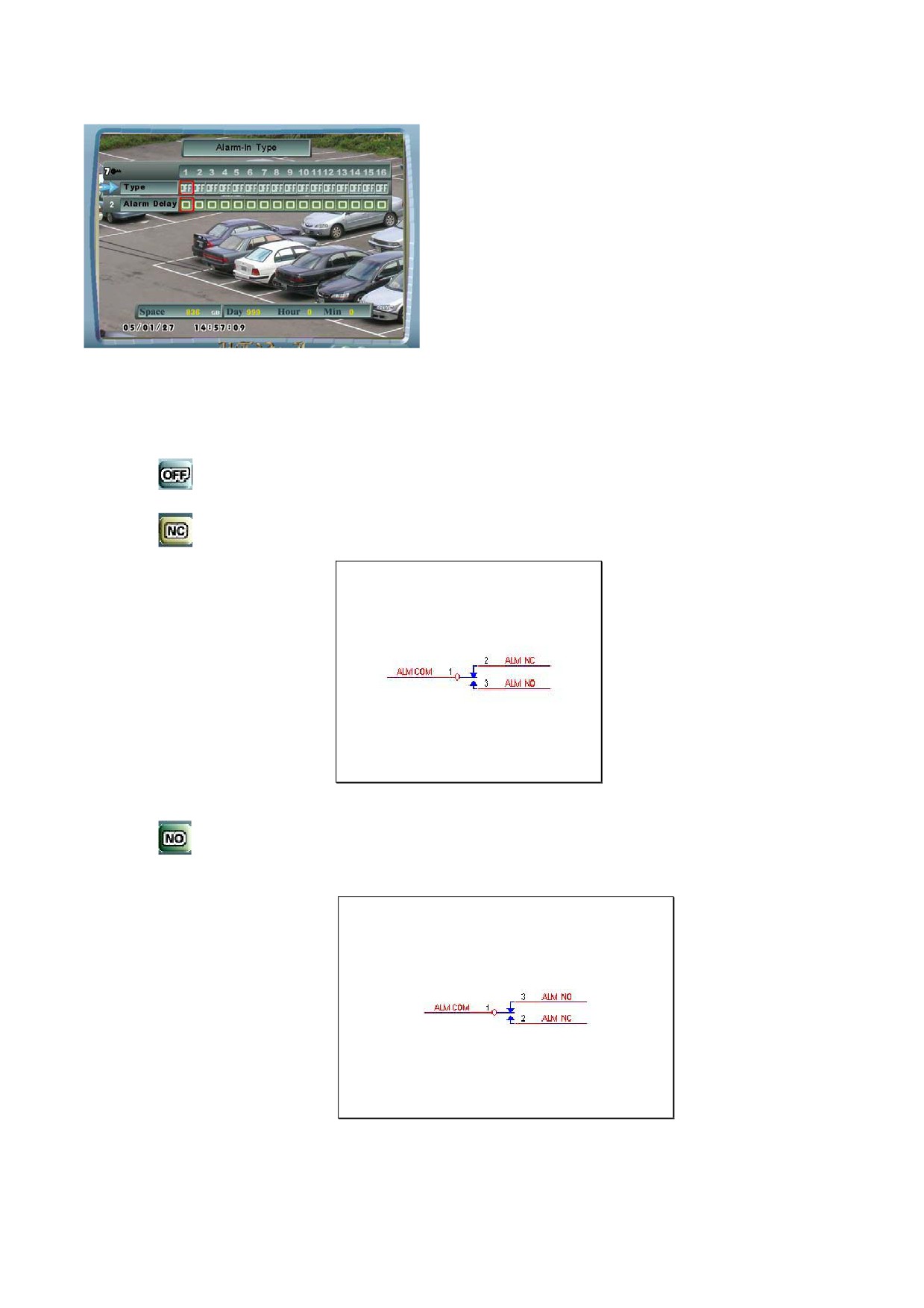

Figure 2.7.5: Тип тревожного входа
1. Для установки типа тревожного входа:
(1) Alarm In Type определяет тип тревожного входа.
: Выключено
: Нормально замкнутый
Выход нормально замкнутого реле
: Нормально разомкнутый
Выход нормально разомкнутого реле
(2) Alarm Delay определяет время задержки срабатывания реле.
31
Внимание1: Если сигнализация сработала, DVR будет посылать сигнал тревоги в течении 3 сек. Отсчет
времени всегда будет начинаться по последнему срабатыванию.
Внимание
2: Для установки других параметров релейных выходов см.
4.5 Установка
Тревог/Детектора
32
Глава 3 Основные операции
3.1 Моноэкран
DVR показывает изображение от одной камеры на полный экран

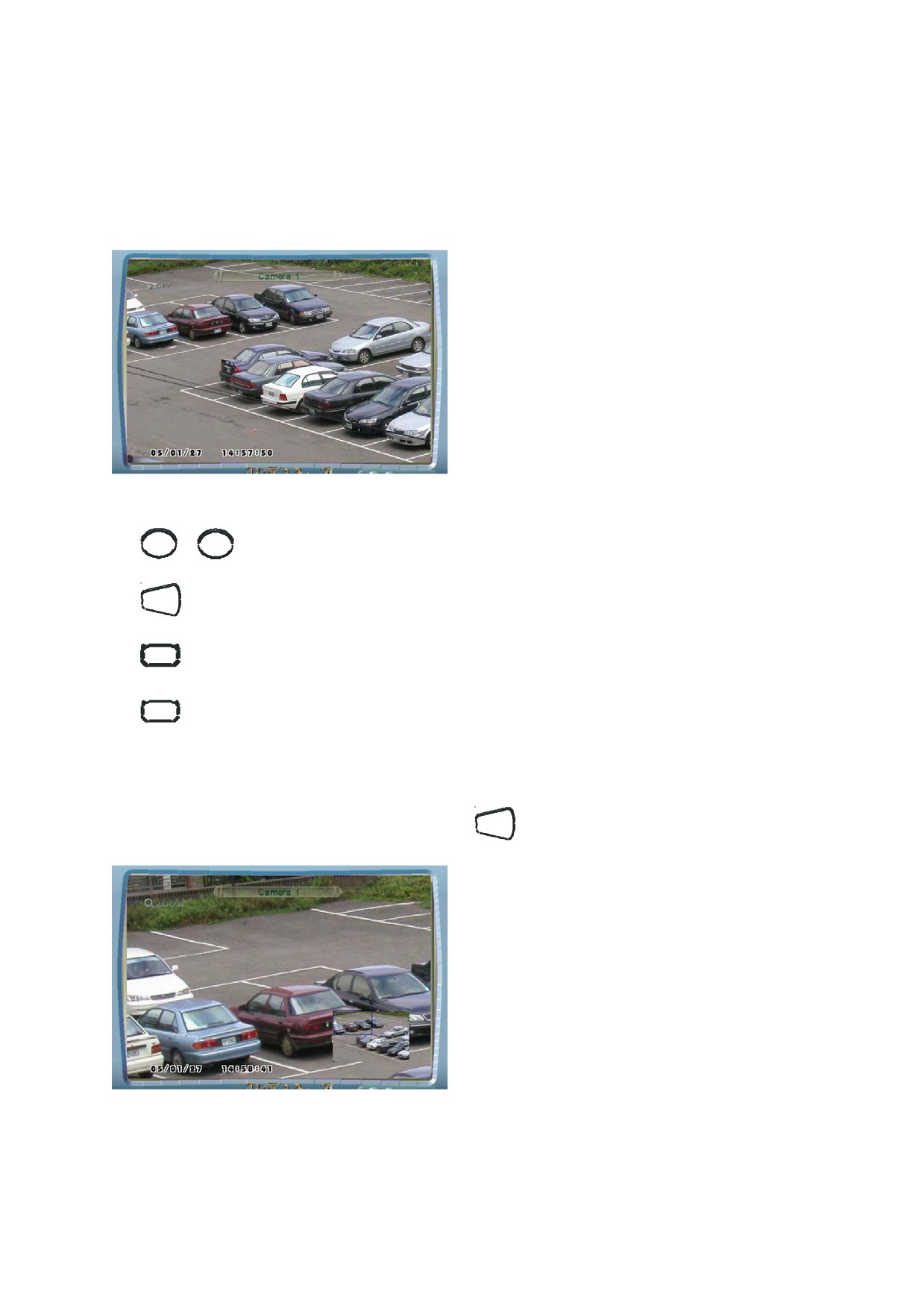

Figure 3.1: Моноэкран
Функциональные клавиши:
1
~
16
: Выбор камер.
ENTER
: Увеличение 2x2.
F2
: Скрыть OSD
F1
: Помощь
3.2 Моноэкран с увеличением
Для увеличения, в режиме моноэкрана, нажмите ENTER .
Figure 3.2: Моноэкран с увеличением
33
Функциональные клавиши:
: Навигация по экрану.
ESC
: Escape.
F2
: Скрыть OSD
F1
: Помощь
3.3 Экран
1. Установка режима экрана:
Дважды нажмите DISPLAY чтобы перейти к меню выбора режима экрана. DVR поддерживает 10
вариантов разбиения экрана.

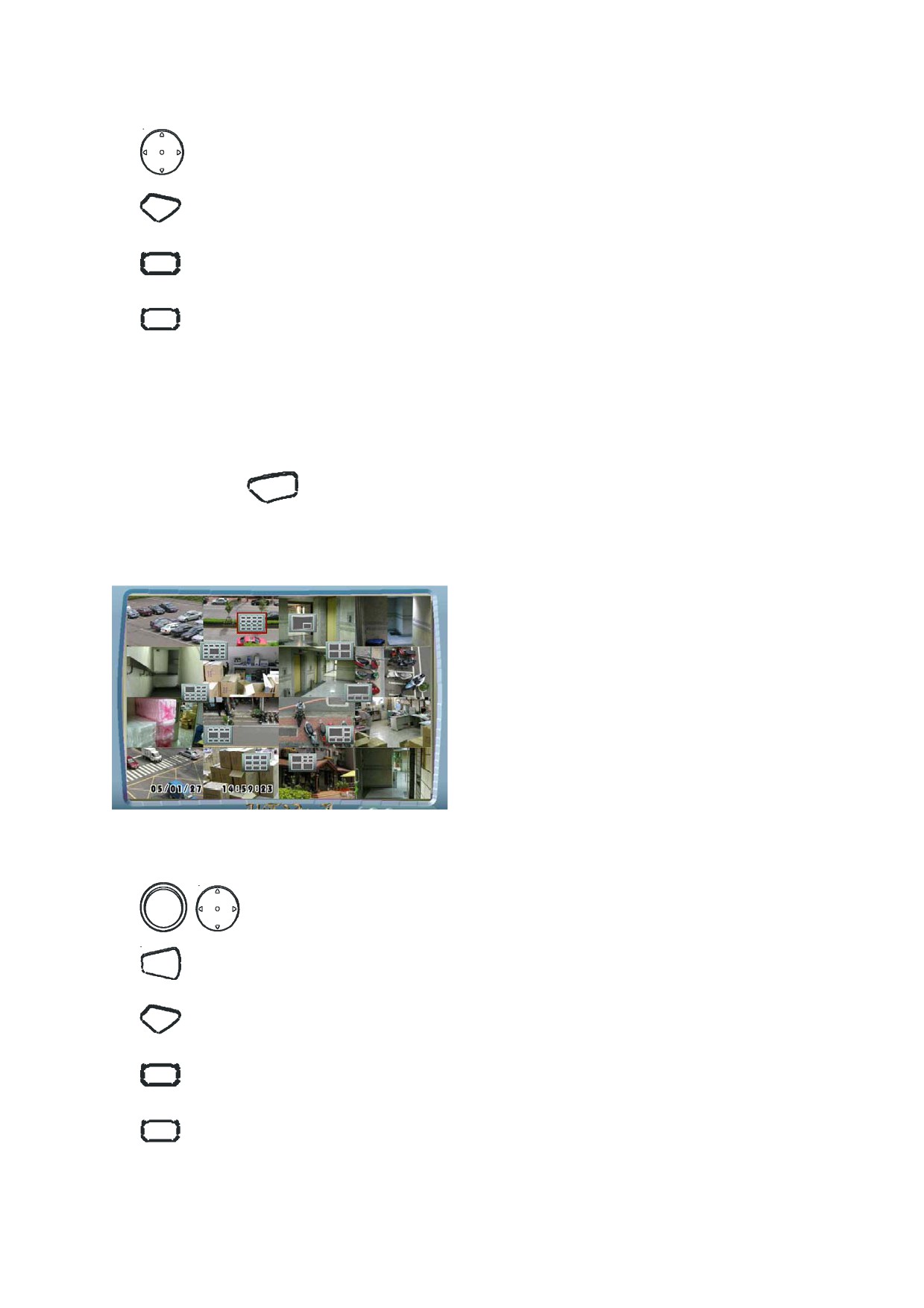

Figure 3.3.1: 10 вариантов разбиения экрана
Функциональные клавиши:
: Выбор варианта разбиения экрана.
ENTER
: Установить выбранный вариант
ESC
: Выход.
F2
: Скрыть OSD
F1
: Помощь
34

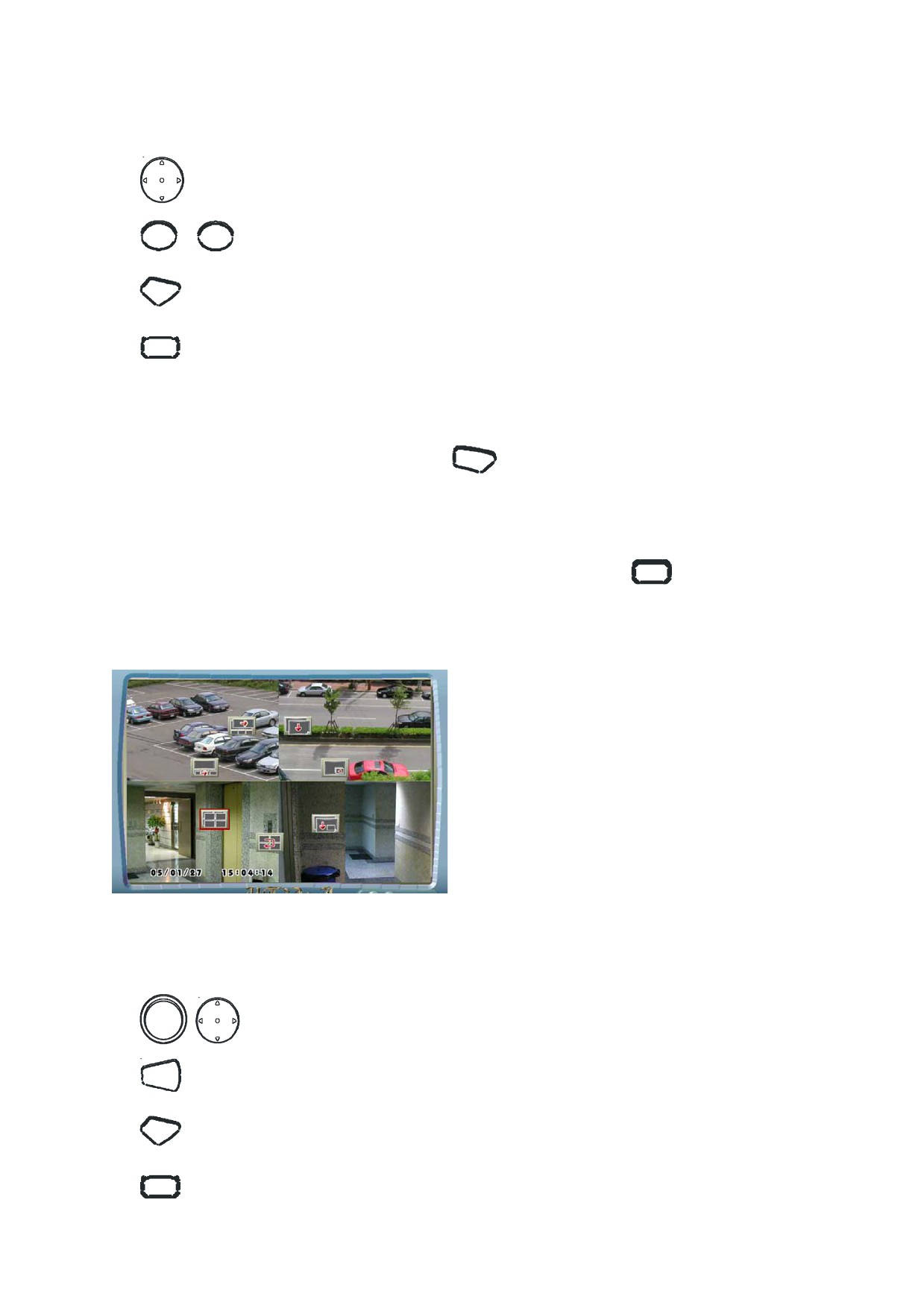

2. Быстрый поиск в мультиэкране:
В режиме мультиэкрана, нажмите ENTER для быстрого поиска.

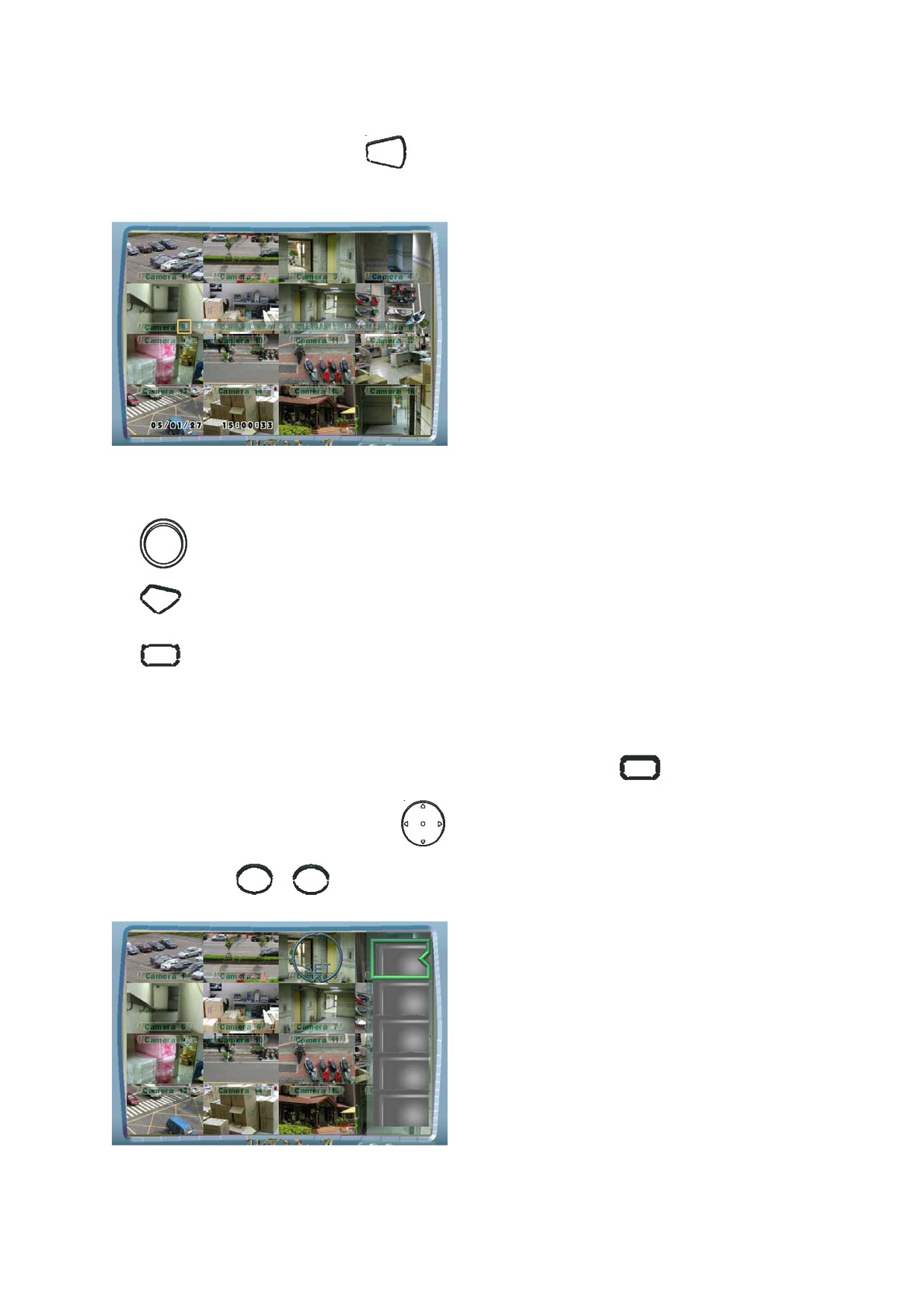

Figure 3.3.2: Быстрый поиск в мультиэкране
Функциональные клавиши:
: Быстрый поиск.
ESC
: Escape.
F1
: Помощь
1. Размещение камер на мультиэкране
SET
Для размещения отдельных камер на мультиэкране , нажмите
. При включении этого
режима появляется курсор. Нажимая
, пользователь может управлять окнами разбиения.
1
~
16
Затем кнопками
выберите камеру, которую вы хотите разместить в данном окне.
Figure3.3.3 Размещение камер на мультиэкране
35
Функциональные клавиши:
: Выбор окна.
1
~
16
: Установка камеры
ESC
: Выход.
F1
: Помощь
3.4 Переключение экранов
SEQ
В режиме моноэкрана, дважды нажмите
включится режим переключения экранов.
Переключение экранов имеет
7 режимов. Красный флажок отображает тот экран, который
переключается. Время отображения экрана вы можете выставит в главном меню (раздел 5.2.4). Вы
SET
также можете видеть изображение с отдельной камеры нажав
находясь в режиме
переключения.

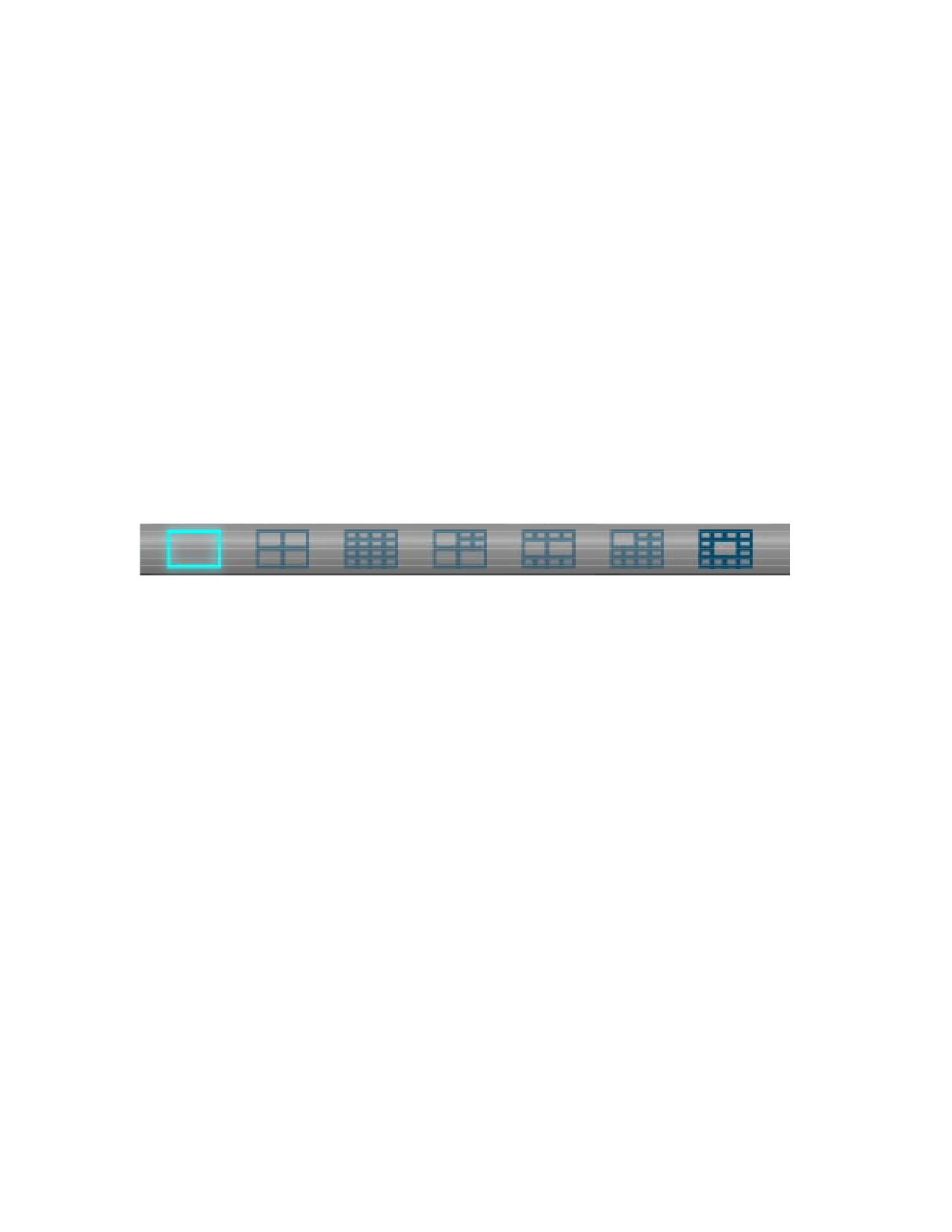

Figure 3.4: Переключение экранов
Функциональные клавиши:
:Выбор режима переключения.
ENTER
: Установка режима
ESC
: Exit.
F2
: Скрыть OSD
36
F1
: Помощь
3.5 Главное меню
Нажмите MENU чтобы войти в главное меню. Более подробно в главе 5 .
Figure 3.5: Главное меню
Функциональные клавиши:
: Выбор пункта.
ENTER
: Ввод.
ESC
: Выход.
F2
: Скрыть OSD
F1
: Помощь

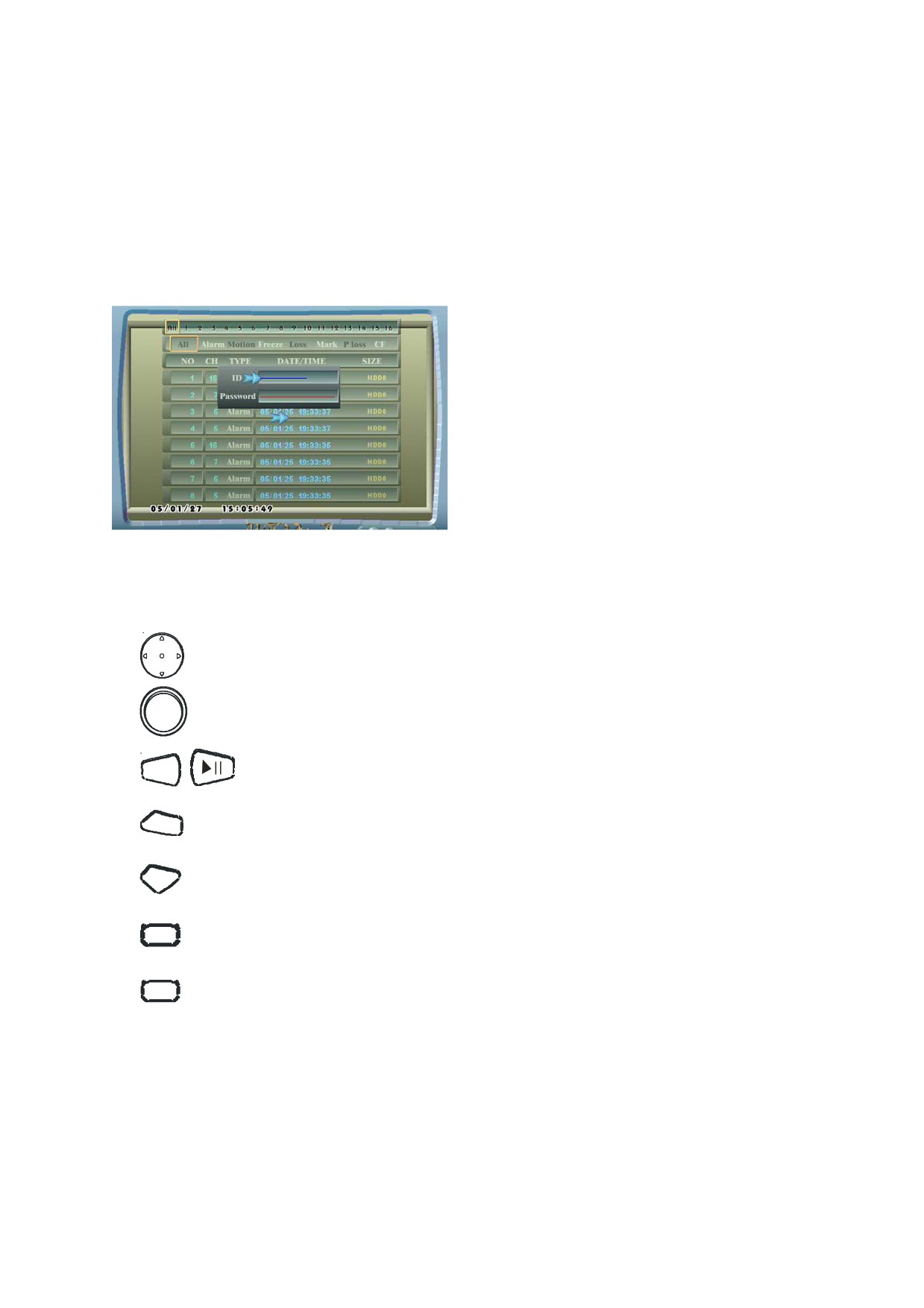

3.6 Экран списка тревог
LIST
Нажмите
для просмотра списка тревог. В появившемся окне введите пароль.
Пользователь должен быть авторизован и допущен к просмотру списка тревог. Режим списка
тревог позволяет быстро найти запись для проигрывания. Список записей может содержать до
1023 событий. Пользователь может установить фильтр (канал и тип события), чтобы найти
определенную запись. Имеется 102 типа фильтров для поиска записей. Также имеется 8
фильтров событий, таких как ВСЕ тревоги, по тревожным входам, по движению, замирание
изображения, пропадание изображения, отметки, вкл/выкл питания, и Compact flash .
ALL: Показывает все записи.
Alarms: Записи по срабатыванию тревожных датчиков
37
Motion: Запись по детектору движения
Freeze: Запись по остановке движения
Loss: Запись по пропаданию видеосигнала
Mark: Запись по отметке. ( в режиме просмотра нажмите Freeze, а затем Freeze)
P Loss: Запись по вкл/выкл питания
CF: Compact flash.
Figure 3.6.1: Экран списка тревог
Function Keys:
: Установка фильтра.
: Перемещение по списку записей.
ENTER
: Воспроизведение.
-
: Удалить список.
ESC
: Выход.
F2
: Скрыть OSD
F1
: Помощь
38
Например:
1. Выбор камеры
Figure 3.6.2: Выбор камеры
Используйте
для выбора камеры.
2. Выбор фильтра события
Figure: 3.6.3: Выбор фильтра события
Используйте
для выбора фильтра событий.
3. Выбор списка событий
Figure 3.6.4: Выбор списка событий
39
Используйте
или
для выбора списка событий.
4. Воспроизведение/ удаление записи по событию
Используйте
для воспроизведения записи по событию.
-
Используйте
для удаления записи по событию.
3.7 Экран справки
Нажмите F1 ( F1 ) для вывода справки .
Figure 3.7: Экран справки
Функциональные клавиши:
ESC
: Escape.
Нажмите любую кнопку для выхода из справочного экрана.

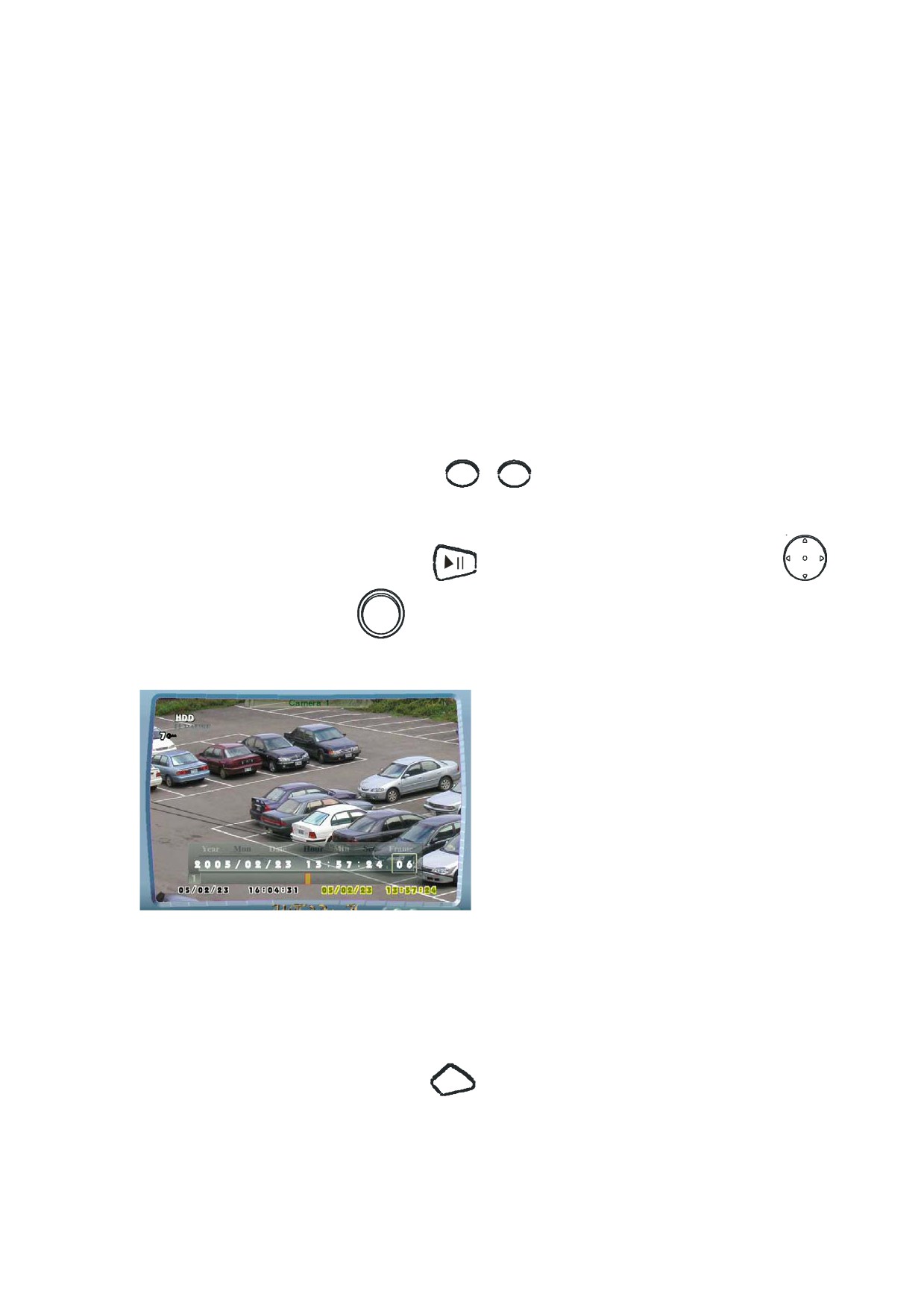

3.8 Воспроизведение записи
Нажмите
для входа в режим воспроизведения. Пользователь должен выбрать время начала
интересующей записи. Когда время начала записи будет выбрано, DVR начнет воспроизведение.
Минимальная скорость воспроизведения - по-кадрово . DVR будет работать в режиме покадрового
-
+
воспроизведения при использовании кнопок
40

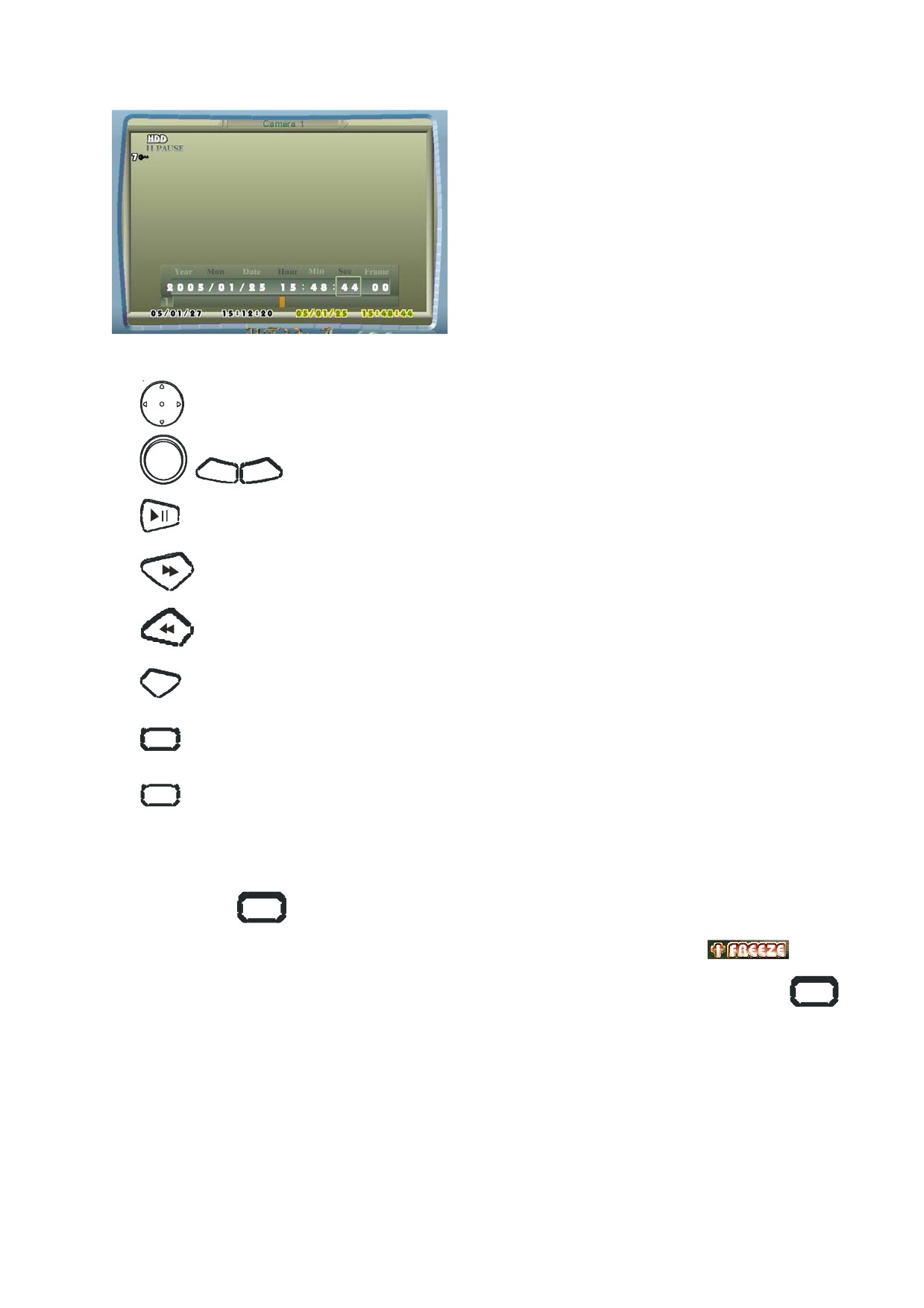

Figure 3.8: Воспроизведение записи
Функциональные клавиши:
: Выбор шкалы времени.
-
+
: Установка времени воспроизведения.
: Воспроизведение/Пауза.
: Перемотать вперед.
: Перемотать назад.
ESC
:Выход.
F2
: Скрыть OSD
F1
: Помощь
3.9 Freeze (стоп-кадр)
Нажмите кнопку FREEZE для создания стоп-кадра. Если доступен лист событий, то факт заморозки
изображения будет добавлен туда. Когда изображение заморожено, кнопка
будет
отображаться в верхнем левом углу экрана. Для выхода из режима заморозки нажмите FREEZE
снова.
41
Figure 3.9: Freeze (стоп-кадр)
3.10 Блокировка клавиатуры
Нажмите кнопку LOCK на 3 секунды для блокировки клавиатуры. Для выхода из режима, нажмите
LOCK
на 3 секунды.
42
Глава 4 Меню настройки
4.1 Краткий обзор Главного меню
Figure 4.1.1: Главное меню
Главное меню содержит большинство программируемых опций для устройства
цифровой видеозаписи. Каждый элемент в основном меню описан в этой главе.
Элементы главного меню описываются в том же порядке, как они располагаются в
меню.
Figure 4.1.2: Введение пароля
Когда напротив пункта меню отображается значок
(
), пользователь должен
авторизироваться и ввести пароль. Когда пользователь нажимает “Enter”, выбирая
элемент меню отмеченного иконкой с ключом, на экран выводится запроса пароля.
Пользователь должен ввести логин и пароль, чтобы разблокировать выбранные пункты
Устройство цифровой видеозаписи делит все учетные записи на 7 уровней. Только
самый высокий уровень (уровень 7) может разрешить разблокировать все элементы.
Если уровень учетной записи будет не достаточно высок, то блокировка не будет снята.
Пожалуйста, обратитесь к разделу 4.7.5 Password Setup. Кроме того, пользователь
может также нажать F1 ( F1
) открыть подсказку ПОМОЩЬ для текущей операции.
43
Внимание 1: Логин по умолчанию: 1, пароль: 1234.
Внимание
2: Все изменения конфигурации должны быть сохранены перед
выключением питания. Пожалуйста обратитесь к разделу
4.9,
Сохранить/Загрузить.
3.1.1 Дерево меню
Дерево меню обеспечивает пользователю краткий обзор главного меню. Это дерево
меню - также справочник для Главного меню.
1. Камера
1. Настройка камер
Камера #
1. Яркость
2. Контраст
3. Цвет
4. Насыщенность
2. Действие с камерами
1. Установка
2. Скрытие
3. Sequence
4. Отключение сокрытия
3. Установка титров
Camera#
4. Время переключения
5. Выход
2. Дисплей & Language
1. Центр/размер экрана
2. Положение дата/время
3. Тип титров камеры
4. Отображение дата/время
5. Режим часов
6. Анти-Фликер
7. Тест
8. Language
9. Выход
3. Запись
1. Запись возможна
2. Формат HDD
3. Качество записи
4. IP Rate
5. Кколичество полей/сек
6. Выход

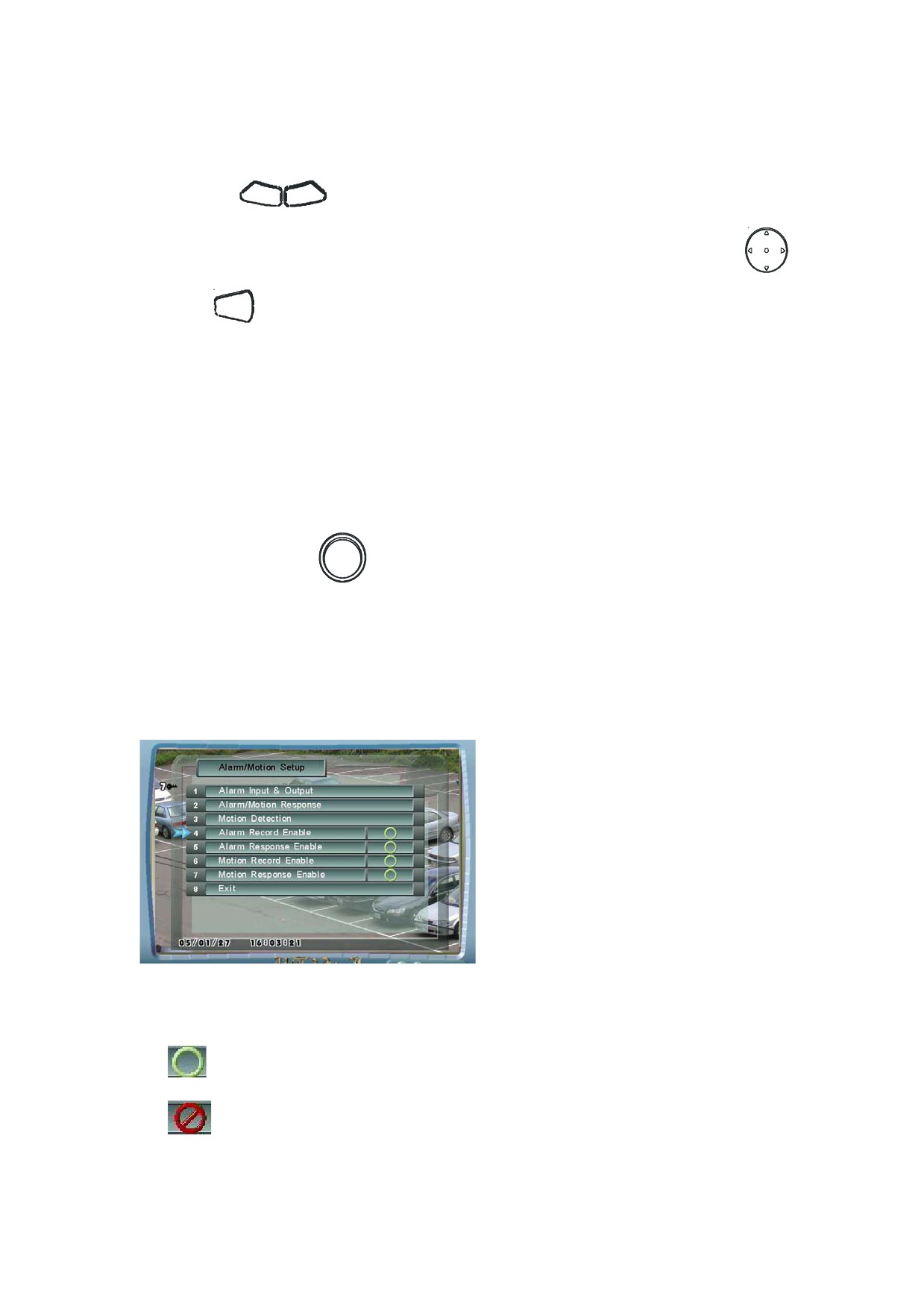

4. Установка тревог/детектора
1. Входы тревог/выходы
1. Тревожное событие
тревог
44
2. Тревожный выход
доступен
3. Тип тревожного входа
4. Выход

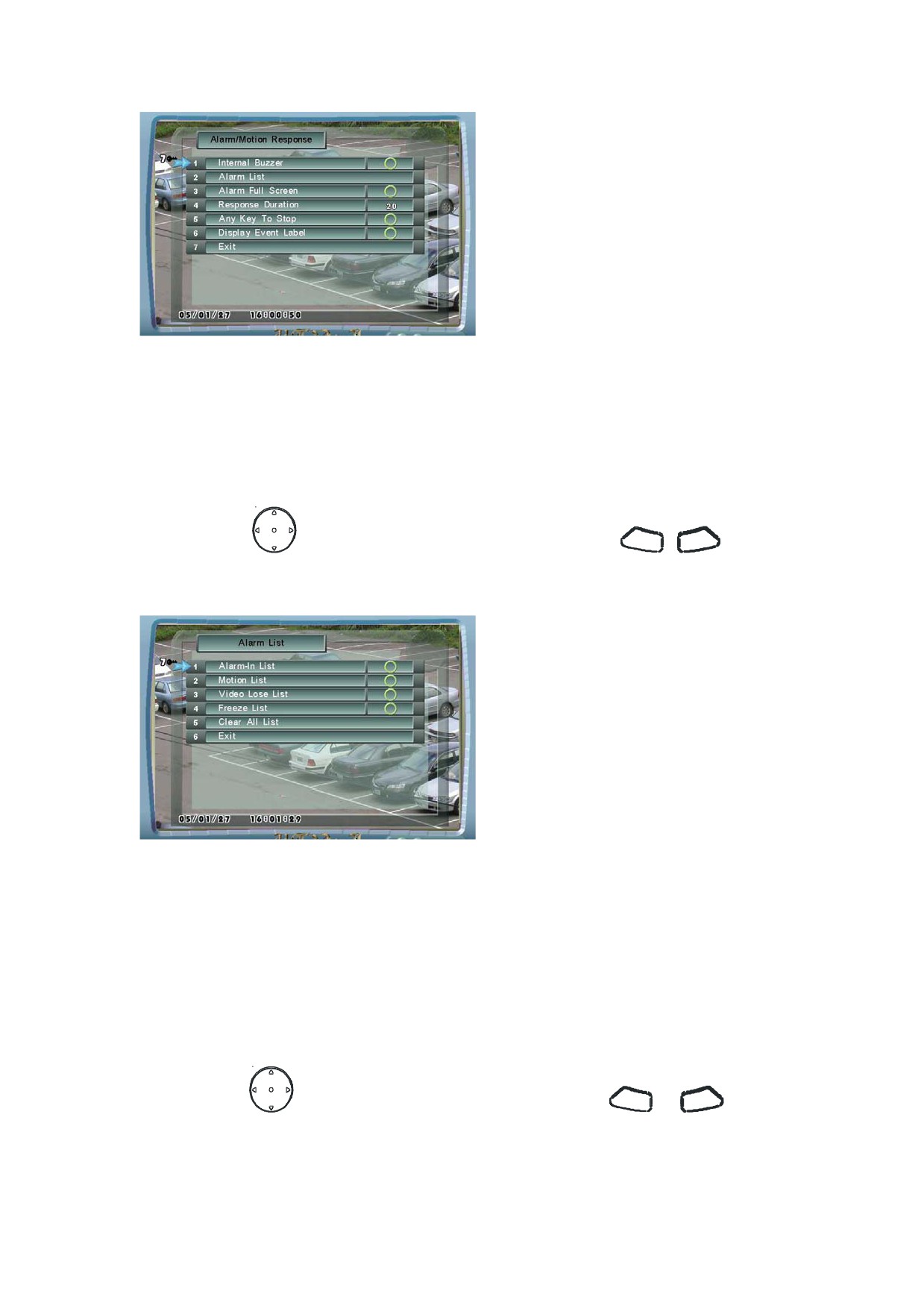

2. Реакция на тревоги
1. Встроенный зуммер
2. Список тревог
1. Список вх.тревог
2. Лист тревог на дет. движ.
3. Лист тревог на пропадание
видео
4. Стоп-кадры
5. Очистить весь список
6. Выход
3. Трев. Полный экран
4. Длительность реакции
5. Стоп любая клавиша
6. Display Event Label
7. Выход

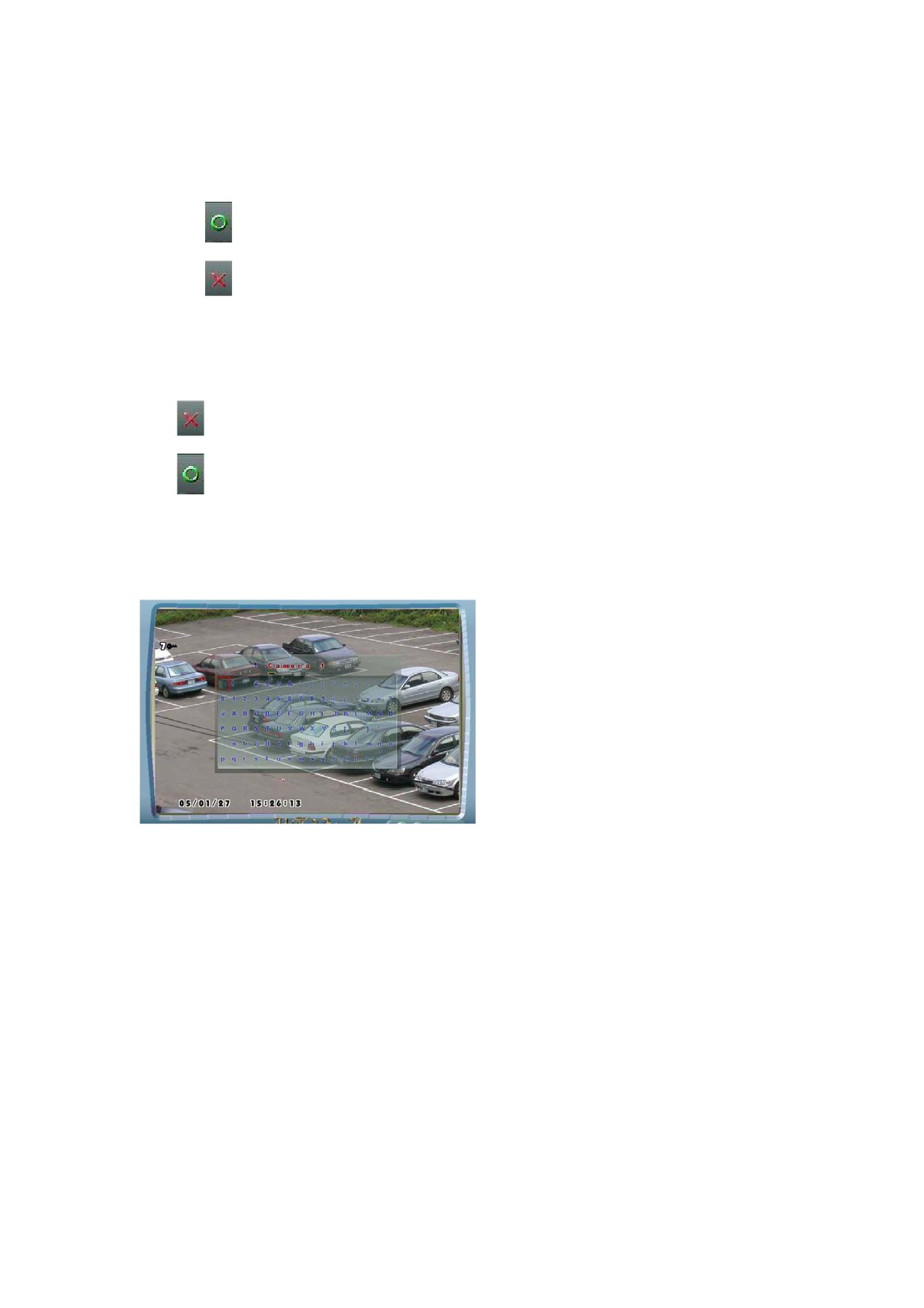

3. Движение
Канал №
4. Вх.тревог ЗАПИСЬ
5. Вх. тревог активен
6. Детектор ЗАПИСЬ
7. Детектор активен
8. Выход
5. Расписание
Расписание #
6. Установки администратора
1. Установка Дата/Время
2. LAN
3. RS-485
1. Скорость обмена
2. DVR ID
3. Протокол
4.Установка RS-485 для
Камера #
камер
4. Уровень пароля
1. Уровень пароля
2. Уровень пароля
скрытого просмотра
3. Пароль
4. Выход
5. Авто Демо
1. Старт записи по
шаблону
45
2. Stop Record Macro
3. Воспроизведение по
шаблону
4. Выход
6. Make Boot Disk
1. Import To BestDVR
2. Copy System To CF
7. Информация о
компрессии
8. Выход
7. Информация о системе
1. DVR
1. S/W
2. H/W
3. Драйвер

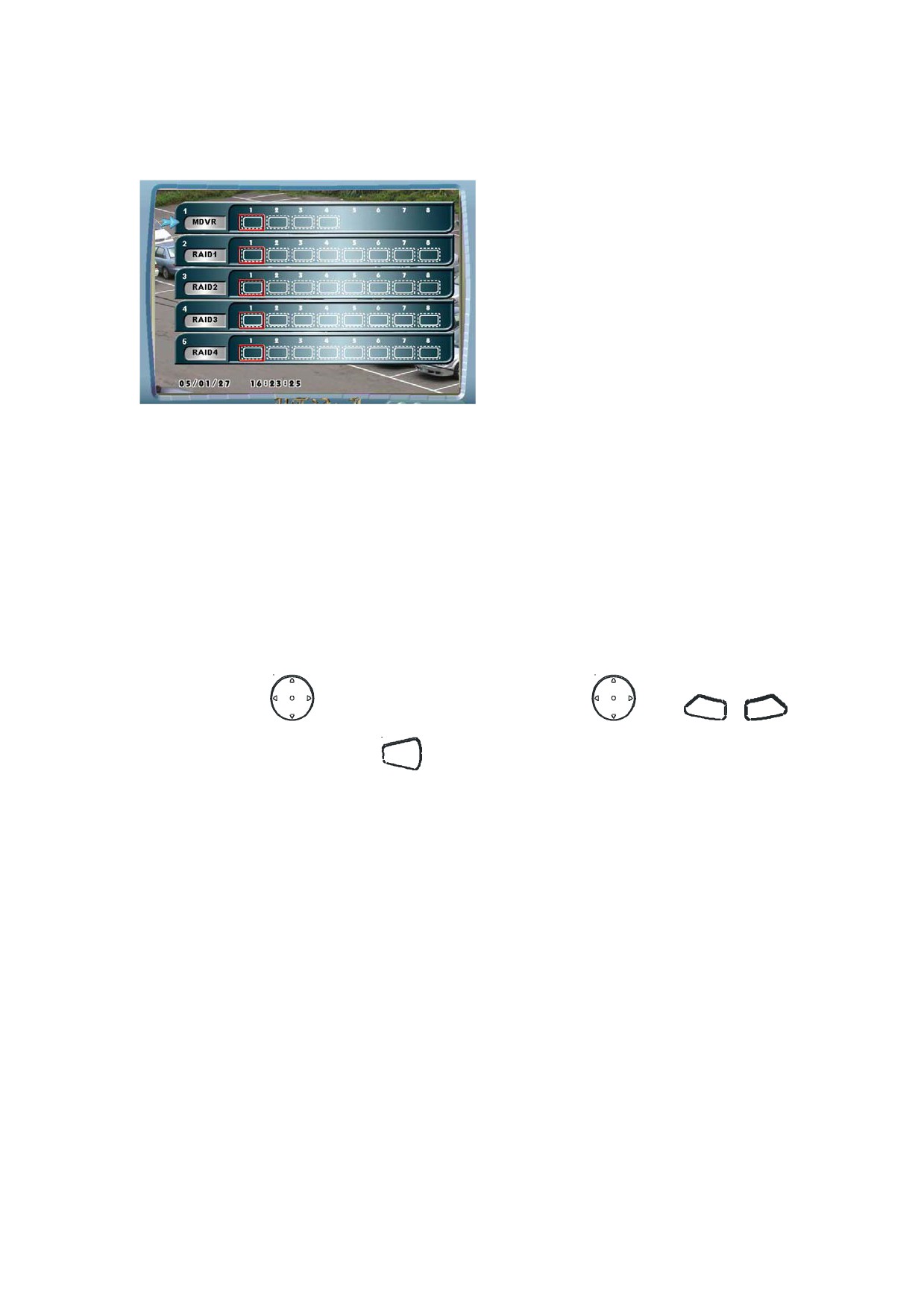

2. Диск
1. BestDVR
2. RAID 1
3. RAID 2
4. RAID 3
5. RAID 4
3. Размер видео
8. Сохранить/загрузить
1. Заводские установки
2. Загрузка установок
админ.
3. Загрузка установок
пользователя
4. Сохранить админ.
5. Сохранить пользователя
6. Выход
9. Выход
46
4.2 Установка Камеры
4.2.1 Настройка камеры
Главное меню --> Камера --> Настройка камер --> Канал N
Figure 4.2.1: Настройка камер
1. Яркость
Используйте этот элемент, для корректировки яркость камеры.
2. Контраст
Используйте этот элемент, для корректировки контрастности камеры.
3. Цвет
Используйте этот элемент, для корректировки цветового оттенка камеры.
4. Насыщенность
Используйте этот элемент, для корректировки насыщенности цвета камеры.
47
4.2.2 Действие с камерами
Главное меню --> Камера --> Действие с камерами
Figure 4.2.2: Действие с камерами
1).
Установка
Используйте этот элемент, чтобы определить, инсталлирована ли камера или нет.
Если стоит отметка выкл. (
), камера не инсталлирована.
Если стоит отметка вкл. (
), камера инсталлирована.
: камера инсталлирована.
: камера не инсталлирована.
2).
Скрытие
Этот элемент позволяет скрыть картинку с камеры при просмотре живой картинки,
но при этом продолжая ее записывать в архив. Пользователи не знают, что камера
ведет запись. Для просмотра записи со скрытых камер у пользователя должен быть
соответствующий уровень допуска.
Используйте этот пункт для создания скрытых камер.
: Камера скрыта.
: Камера не скрыта.
Внимание: Скрытие разрешено (пункт 4) если стоит значок (
).
48
3).
Sequence
Используйте этот элемент, чтобы определить, в какой последовательности должны
отображаться камеры в режиме переключения.
: Камера включена в режим переключения.
: Камера не включена в режим переключения.
4).
Отключение скрытия
Используйте этот элемент, чтобы отключить/допустить режим скрытия камеры
(элемент 2).
: режим скрытия камеры (элемент 2) запрещен.
: режим скрытия камеры (элемент 2) разрешен.
4.2.3 Установка титров
Главное меню --> Камера --> Установка титров --> Камера #
Figure 4.2.3: Установка титров
Установка титров: Используйте этот элемент, чтобы редактировать заголовок каждой
камеры.
49
4.2.4 Время переключения
Главное меню --> Камера --> Время переключения
Figure 4.2.4: Время переключения
Время переключения (1~255 сек):
Время переключения это тот промежуток времени, в течение, которого камера будет
отображаться на экране до перехода к следующей камере.
50
4.3 Дисплей & Language
4.3.1 Центр /размер экрана
Главное меню --> Дисплей & Language --> Центр /размер экрана
Figure 4.3.1: Центр /размер экрана
Центр /размер экрана:
Этот элемент позволяет Вам изменяться, позицию центра экрана и корректировать
размер экрана. Используйте
для изменения позиции центра экрана. Используйте
-
+
и
для изменения размера экрана.
4.3.2 Положение Дата/Время
Главное меню --> Дисплей & Language --> Положение Дата/Время
Figure 4.3.2: Положение Дата/Время
Положение Дата/Время:
Этот элемент позволяет Вам изменять позицию оперативной даты, оперативного
времени, даты воспроизведения, времени воспроизведения и состояния. Оперативная
дата, оперативное время, дата воспроизведения, время воспроизведения и состояние
51
+
-
могут быть помещены в любую позицию на экране. Используйте
и
для
выбора элемента. Используйте
для изменения позиции выбранного элемента.
4.3.3 Тип титров камеры
Главное меню --> Дисплей & Language --> Тип титров камеры
Figure 4.3.3: Тип титров камеры
Тип титров камеры:
Этот элемент позволяет Вам изменять Тип титров камеры на экране.
: Тип 1
: Tип 2
: Tип 3
Tип 4
: Tип 5
52
4.3.4 Отображение Дата/Время
Главное меню-> Дисплей & Language-> Отображение Дата/Время
Figure 4.3.4 Отображение Дата/Время
Отображение Дата/Время:
Этот элемент позволяет вам решить, в как будут отображаться дата/время на экране.
Этот модуль обеспечивает только 24 часовой формат времени, пользователь не может
изменить формат времени.
: Дата и время.
: Дата.
: Время.
: Не отображать.
4.3.5 Режим Часов
Главное меню-> Дисплей & Language-> Режим Часов
Figure 4.3.5: Режим Часов
53
Режим Часов:
Этот элемент позволяет вам изменять тип часов на экране.
: Tип 1.
: Tип 2.
54
4.3.6 Анти-Фликер
Главное меню-> Дисплей & Language --> Анти-Фликер
Figure 4.3.6: Анти-Фликер
Анти-Фликер:
Этот элемент позволяет вам разрешить/отключать Анти-Фликер. Если изображение
мерцает, пользователь может разрешить Анти-Фликер.
Auto
: Автоматически.
: Анти-Фликер включен.
: Анти-Фликер выключен.
4.3.7 Тест
Главное меню-> Дисплей & Language-> Тест
Figure 4.3.7: Тест
Тест: Обеспечивает пользователю возможность проверки цветного монитора и сравнить
качество.
55
4.3.8 Language
Главное меню-> Дисплей & Language-> Language
Figure 4.3.8: Language
Language:
Многоязычные поддержки DVR. Изготовитель предоставляет английский язык и один
национальный язык.
English: Английская версия.
中文(): Традиционная китайская версия.
Espanol: Испанская версия.
Russian: Российская версия
Italiano: Итальянская версия
中文(): Упрощенная китайская версия
日本語: Японская версия
Deutsch: Немецкая версия
French: Французская версия
4.4 Запись
4.4.1 Установка записи
Главное меню-> Запись

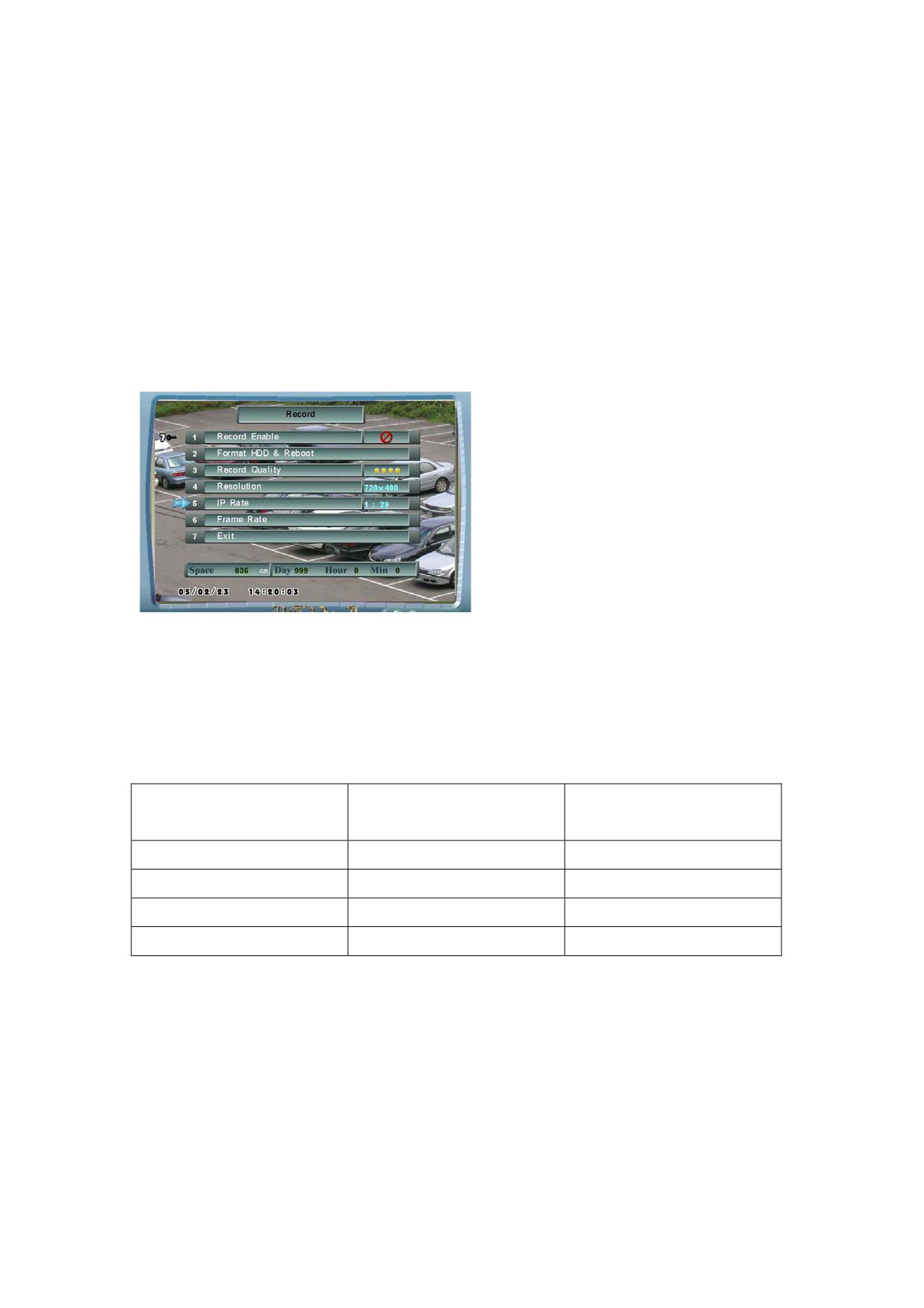

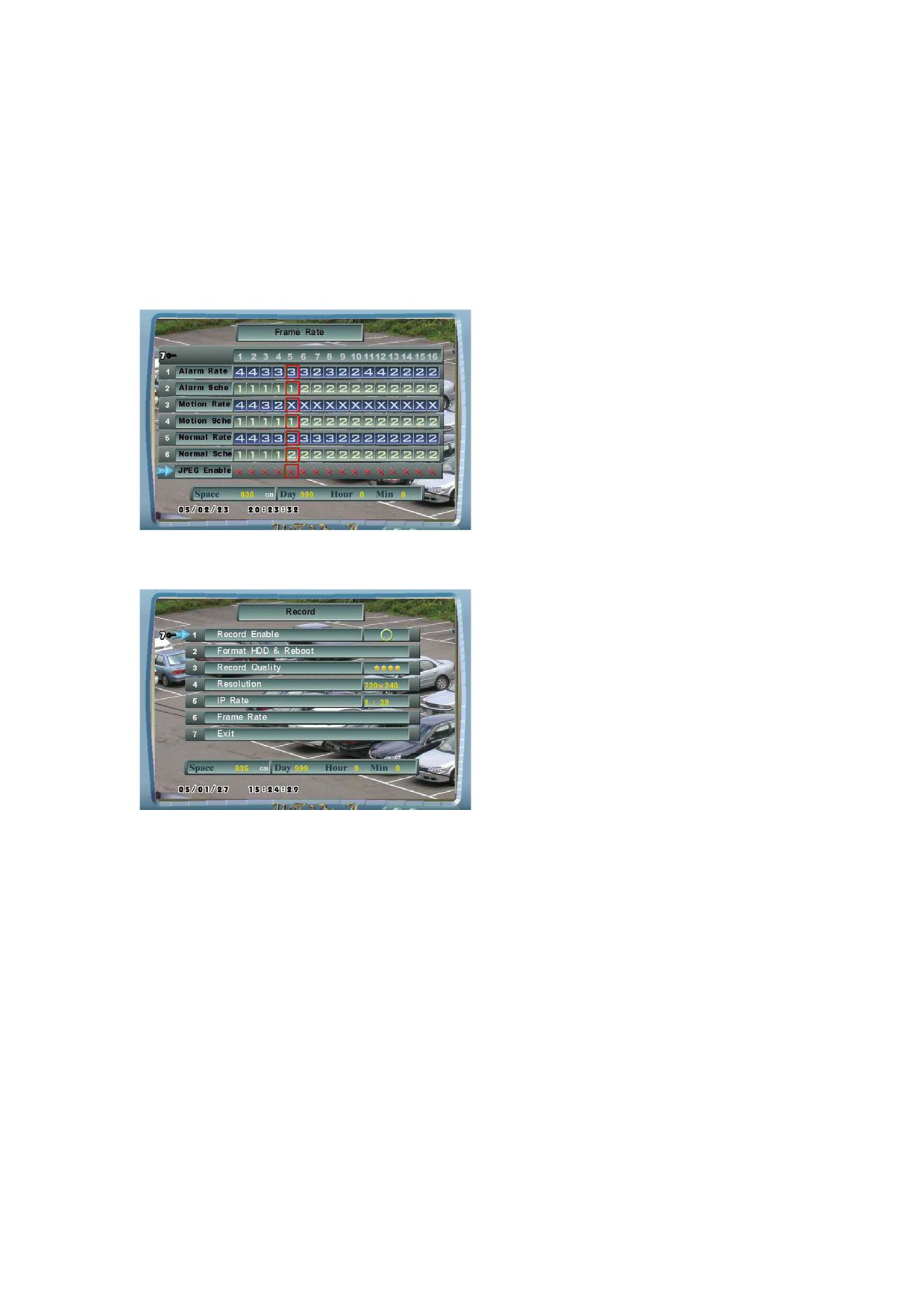

Figure 4.4.1: Параметры записи
56
1. Запись возможна:
Используйте этот элемент, для разрешения/запрета регистрации. Когда этот элемент не
установлен, регистрация - отключена.
: Нет записи.
: Запись.
2. Формат HDD:
Используйте этот элемент, чтобы форматировать жесткий диск.
ВНИМАНИЕ: Форматирование жесткого диска приведет к потере всех записанных
данных.
3. Clear HDD Defect (в некоторых моделях этот пункт не доступен):
Используйте этот элемент, чтобы многократно использовать дефектные кластеры HDD.
ВНИМАНИЕ: Использование этой опции может привести к потере качества
изображения или потере отдельных кадров
4. Качество записи:
Используйте этот элемент, чтобы определить качество изображения.
: Высшее качество, меньше времени регистрации.
: Хорошее качество, меньше времени регистрации.
: Стандартное качество, стандартное время регистрации.
: Среднее качество, среднее время регистрация времени.
: Низкое качество, долгое время записи.
5. Разрешение
Используйте этот элемент, чтобы определить разрешающую способность изображения.
NTSC:
720x240: 720x240 screen.
640x224: 640x224 screen.
512x192: 512x192 screen.
352x240: 352x240 screen.
57
PAL:
720x288: 720x288 screen.
656x256: 656x256 screen.
512x224: 512x224 screen.
352x288: 352x288 screen.
4.4.2 IP Rate
Главное меню-> Запись --> IP Rate
Figure 4.4.2 IP Rate
IP Rate: Функция Rate IP используется, чтобы установить метод алгоритма сжатия
изображения DVR, это затрагивает воспроизведение DVR и отражается на качестве и
размере сохраняющихся данных изображения. Есть диапазон установки Rate IP и
определение ниже:
Размер сохраненной
IP Rate
Качество записи
записи
1:14
Высокое
Большой
1:29
Среднее
Среднее
1:59
Среднее
Среднее
1:119
Низкое
Маленький
Качество записи напрямую зависит от скорости и уровня компрессии. Высокая скорость
записи и низкая компрессия дадут при воспроизведении большую детализацию изображения
на экране. Однако, высокое качество записи вызовет большой расход дискового
пространства HDD.
58

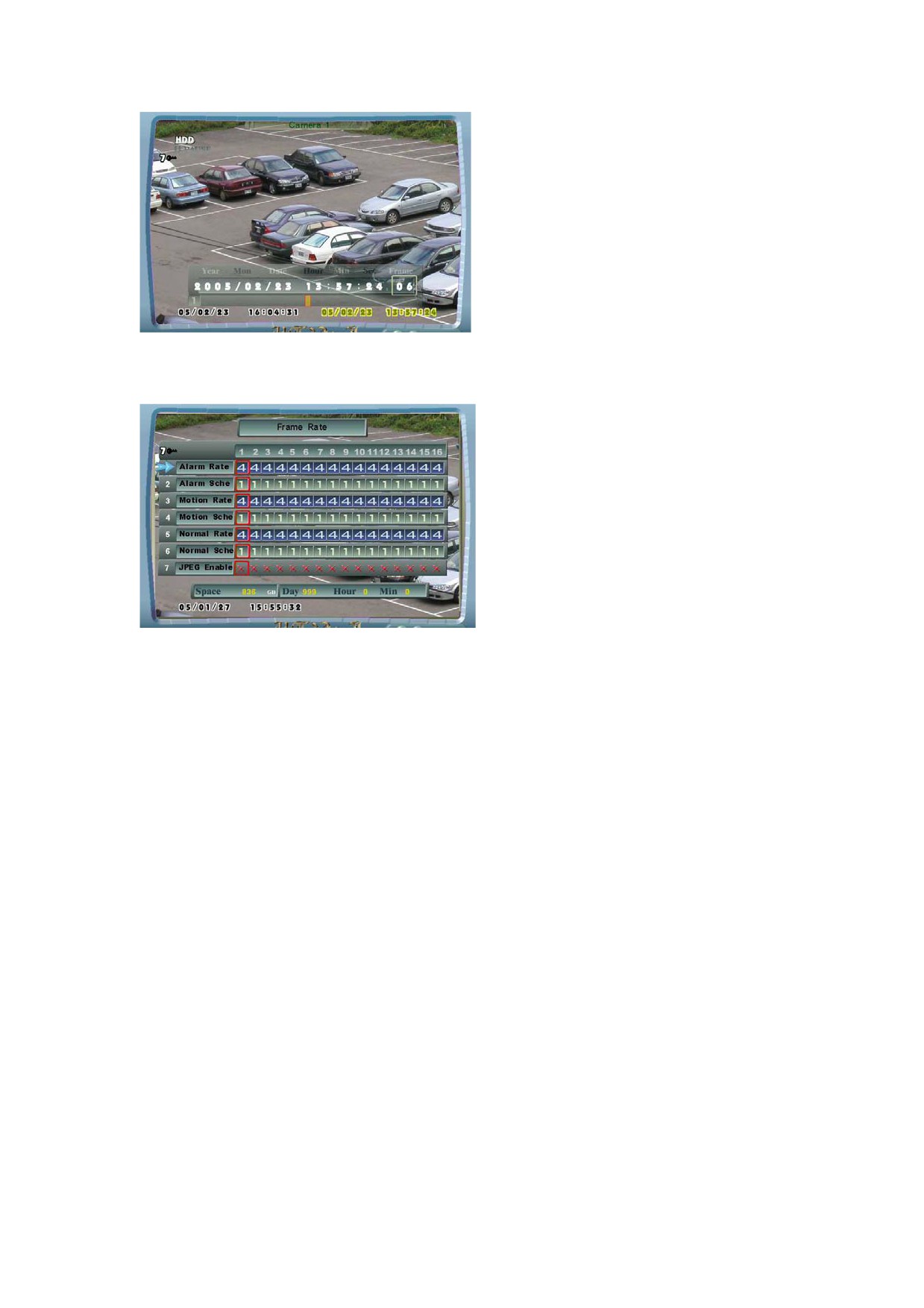

Figure 4.4.2.1 Покадровый поиск
4.4.3 Количество полей/сек
Главное меню-> Запись --> Количество полей/сек

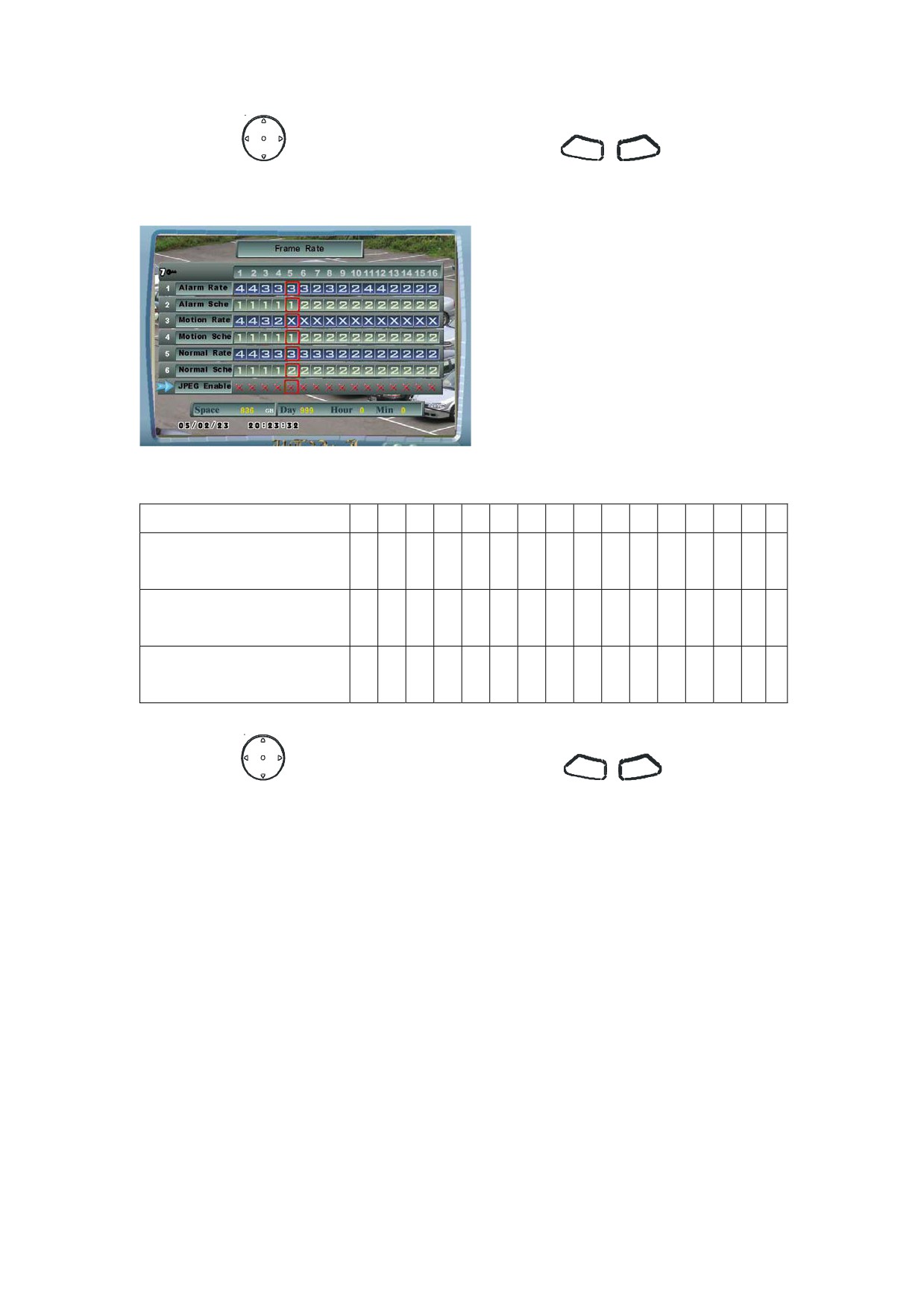

Figure 4.4.3: Количество полей/сек
Скорость передачи кадров:
Используя эту таблицу мы можем устанавливать различную скорость записи и расписание.
Необходимо установить для каждой камеры частоту кадров при тревоге (Alarm Rate),
расписание по тревоге (Alarm Schedule), частоту кадров при детекции движения (Motion Rate),
расписание при детекции движения (Motion Schedule), нормальную частоту кадров записи
(Normal Rate), нормальное расписание (Normal Schedule)
„ Запись по тревоге: Расписание тревог активировано и есть сигнал тревоги на
тревожном входе.
„ Запись по детектору движения : Активировано расписание для детектора
движения и обнаружено движение.
(1) Скорость записи по тревоге: устанавливает скорость записи при записи по тревоге.
(2) Скорость записи по расписанию тревог: одно из 16 совместных расписаний записи для
записи при поступлении тревоги.
(3)Скорость записи по детектору движения: устанавливает скорость записи при записи по
детектору движения
(4) Скорость записи по расписанию детектора движения: одно из 16 совместных
расписаний записи для записи при детекции движения.
(5) Нормальная скорость записи: скорость для первой нормальной записи.
(6) Нормальное расписание: одно из 16 совместных расписаний записи для первой
нормальной записи.
59
(7) Разрешить JPEG: включает режим компрессии JPEG для улучшения качества картинки
для подключаемых PTZ камер и в других случаях, когда это необходимо.
Note: JPEG позволяет улучшить качество изображения, а также уменьшить и потребляемое
дисковое пространство. Только включите “JPEG, Enable” и запись с PTZ камер улучшит
свое качество.
Для каждой камеры:
z Если активна запись по тревоге, скорость записи - Сигнальная Норма.
z Если активна запись по движению, а запись по тревоге не активным, скорость
записи - Норма Движения.
z Если нет никаких тревожных событий, и активирована расписание Schedule A, то
частота кадров записи будет Normal Rate.
Внимание: Высший приоритет — у Alarm Schedule, затем Motion Schedule, затем Normal
Schedule. Частота кадров при записи — скорость кадров активной записи с максимальным
приоритетом.
Например:
Расписание 1: Непрерывная запись каждый день
Пояснение: Камера 1
60
Скорость записи по тревоге i 4.
Расписание по тревоге - совместное расписание 1.
Скорость по детектору движения 4.
Расписание по тревоге - совместное расписание 1.
Нормальная скорость 4.
Нормальное расписание - совместное расписание 1.
Камера 1 использует расписание 1 как тревожно-управляемое расписание, , and
normal schedule.
00:00~24:00: Если нет событий, скорость передачи кадров регистрации
-
4
(Нормальная Норма).
Если есть сигнал на тревожном входе, скорость передачи кадров регистрации - 4
(Сигнальная Норма).
Если обнаружено движение, скорость передачи кадров регистрации - 4 (Норма
Движения).
Если тревога и движение обнаружены вместе, скорость передачи кадров
регистрации - 4 (Сигнальная Норма).
4.5 Установка Тревог/Детектора
4.5.1 Тревожное событие (не поддерживается некоторыми моделями)
Главное меню-> Установка Тревог/Детектора-> Входы тревог/Выходы тревог-> Тревожное
событие
Figure 4.5.1: Установка тревожного входа
Тревожное событие
Данная таблица определяет, какие камеры будут задействованы при поступлении
определенного сигнала тревоги.
: реакция на тревогу.
Пробел: нет реакции.
Пример (Fig 4.5.1):
(1) Когда тревога на тревожном входе 1, будут задействованы камеры 2, 3, 4, 6, 7, 8 .
61
(2) Когда тревога на тревожных входах 1, 2, 3, 4, будет задействована камера 8.
4.5.2 Тревожный выход доступен
Главное меню-> Установка Тревог/Детектора-> Входы тревог/Выходы тревог-> Тревожный
выход доступен
Figure 4.5.2: Тревожный выход доступен
Тревожный выход доступен
Данная таблица определяет, какой выход тревоги или реле должен быть активирован. Когда
на канале обнаруживается движение/поступает, сигнал, и на выход подаётся сигнал
тревоги.
:выход активирован Пробел: выход не активирован.
Пример (Fig 4.5.2):
Когда на канале 1 обнаружено движение/поступил сигнал тревоги, активируется реле и
выход тревоги 1.
(1)Когда на канале 2 обнаружено движение/поступил сигнал тревоги, активируется реле и
выход тревоги 2.
(2)Когда на канале 3 обнаружено движение/поступил сигнал тревоги, активируется реле и
выход тревоги 3.
(3)Когда на канале 4 обнаружено движение/поступил сигнал тревоги, активируется реле и
выход тревоги 4.
62
4.5.3 Тип тревожного входа
Главное меню-> Установка Тревог/Детектора-> Входы тревог/Выходы тревог->Тип тревожного
входа
Figure 4.5.3: Тип тревожного входа
1. Тип тревожного входа
Таблица используется для определения типа тревожного входа.
: Выключен.
: Нормально замкнутый.
: Нормально разомкнутый.
2. Время задержки
Используйте эту таблицу для определения времени задержки. Время задержкаи
определяет время задержки тревоги - после получения сигнала .
63
4.5.4 Реакция на тревоги
Главное меню-> Установка Тревог/Детектора-> Реакция на тревоги
Figure 4.5.4: Реакция на тревоги
1.
Встроенный зуммер
Позволяет активировать/деактивировать встроенный зуммер.
: Активировано. Зуммер просигналит при получении сигнала тревоги.
: Не активирован. По тревоге тревоги встроенный зуммер не будет задействован.
2.
Список тревог
См. раздел 4.5.5.
3.
Тревога - полный экран
Этот элемент позволяет вам определять оперативный полноэкранный дисплей, когда
получен сигнал тревоги. Время отображения камеры в полноэкранном режиме после
пропадания сигнала тревоги зависит от установок в меню (пункт 4 меню Длительность
задержки ).
: Активировано.Камера переходит в полноэкранный режим при получении сигнала
тревоги
: Не активировано. Режим дисплея не изменяется при получении сигнала тревоги.
4.
Длительность реакции (1~255 сек)
Этот пункт определяет длительность отклика при появлении сигнала тревоги. DVR после
получения сигнала тревоги или обнаружения движения будет производить запись столько
времени, сколько будет указано в этом пункте меню.
5. Стоп - любая клавиша
Этот элемент позволяет вам разрешить/запретить нажатием любой клавиши остановить
64
действия по сигналу тревоги.
: Активировано. Нажмите любую клавишу для возврата в исходный режим.
: Не активировано. НажмитеESC для остановки реакции на тревогу.
6. Display Event Label (Метка события)
Этот элемент позволяет Вам разрешить/отключить метку события на дисплее, при его
возникновении.
: Активировано. Метка события отображается
: Не активировано. Метка события не отображается.
4.5.5 Список тревог
Главное меню-> Установка Тревог/Детектора-> Список тревог-> Список вх. тревог
Figure 4.5.5: Список тревог
Используйте это меню, чтобы определить, должно ли событие быть добавлено в списки
тревог (Пожалуйста, обратитесь к разделу 3.6 Экран Списка).
1. Список вх. тревог
: Активировано. Добавлять запись в список тревог при получении сигналов с
тревожных входов.
: Не активировано. Не добавлять запись в список тревог при получении сигналов с
тревожных входов.
65
2. Лист тревог по детектору движения
: Активировано. Добавлять запись в список тревог при обнаружении движения.
: Не активировано. Не добавлять запись в список тревог при обнаружении
движения.
3. Лист тревог по пропаданию видеосигнала
: Активировано. Добавлять запись в список тревог при пропадании видеосигнала.
:Не активировано.Не добавлять запись в список тревог при пропадании
видеосигнала.
4. Список тревог по стоп-кадру (Freeze)
: Активировано. Добавлять запись в список тревог при создании стоп-кадра.
: Не нективировано. Не добавлять запись в список тревог при создании стоп-кадра
5. Стереть весь список
Этот пункт позволяет вам стирать списки всех тревог .
4.5.6 Движение
Главное меню-> Установка Тревог/Детектора-> Движение-> Канал #
Figure 4.5.6: Детектор движения
Детектор движения:
Используйте этот экран, чтобы разрешить/запретить работу детектора движения. Есть 1350
зон детектирования движения для каждой камеры, пользователь может разрешить или
66
запретить работу детектора в каждой зоне индивидуально. Если есть активность или
движение в выделенных зонах, устройство цифровой видеозаписи начинает запись.
-
+
Используйте
для изменения размера синего поля зоны детектирования
движения. Управлять участком синего поля зоны детектирования можно кнопками
Нажмите ENTER для разрешения/запрета выбранных зон детектирования. Области с
желтыми точками разрешают детектирование движения. Области без желтых точек
запрещают обнаружение движения. Пользователь может нажать кнопку "F4", чтобы
разрешить детектирование движения на всем экране или нажать кнопку "F5" чтобы
отключить эту опцию.
Можно регулировать чувствительность детектора движения. Чувствительность отображается
на шкале в нижней части экрана. Красная метка указывает чувствительность детектора
движения. Используйте
для установки чувствительности, она может изменяться в
пределах (0~100). Желтый курсор индицирует активность в зонах движения. Если уровень
активности превысил порог чувствительности, DVR начинает запись.
4.5.7 Разрешение работы по Тревоге/Движению
Главное меню-> Установка Тревог/Детектора
Figure 4.5.7: Установка Тревог/Детектора
1. Вх. Тревог ЗАПИСЬ
2.
: Активировано. Активировать запись по сигналу на тревожном входе
: Не активно. Не активировать запись по сигналу на тревожном входе
3. Вх. Тревог активен
67
: Активировано. Разрешены все реакции по сигналам на тревожном входе кроме
записи.
: Не активировано.Запрещены все реакции по сигналам на тревожном входе.
3. Детектор запись
: Активировано. Разрешить запись по детектору движения.
: Не активно.Запретить запись по детектору движения .
4. Детектор активен
: Активировано. Разрешены все реакции по детектору движения кроме записи.
: Не активно. Запрещены все реакции по детектору движения.
4.6 Расписание
Главное меню-> Расписание-> Расписание #

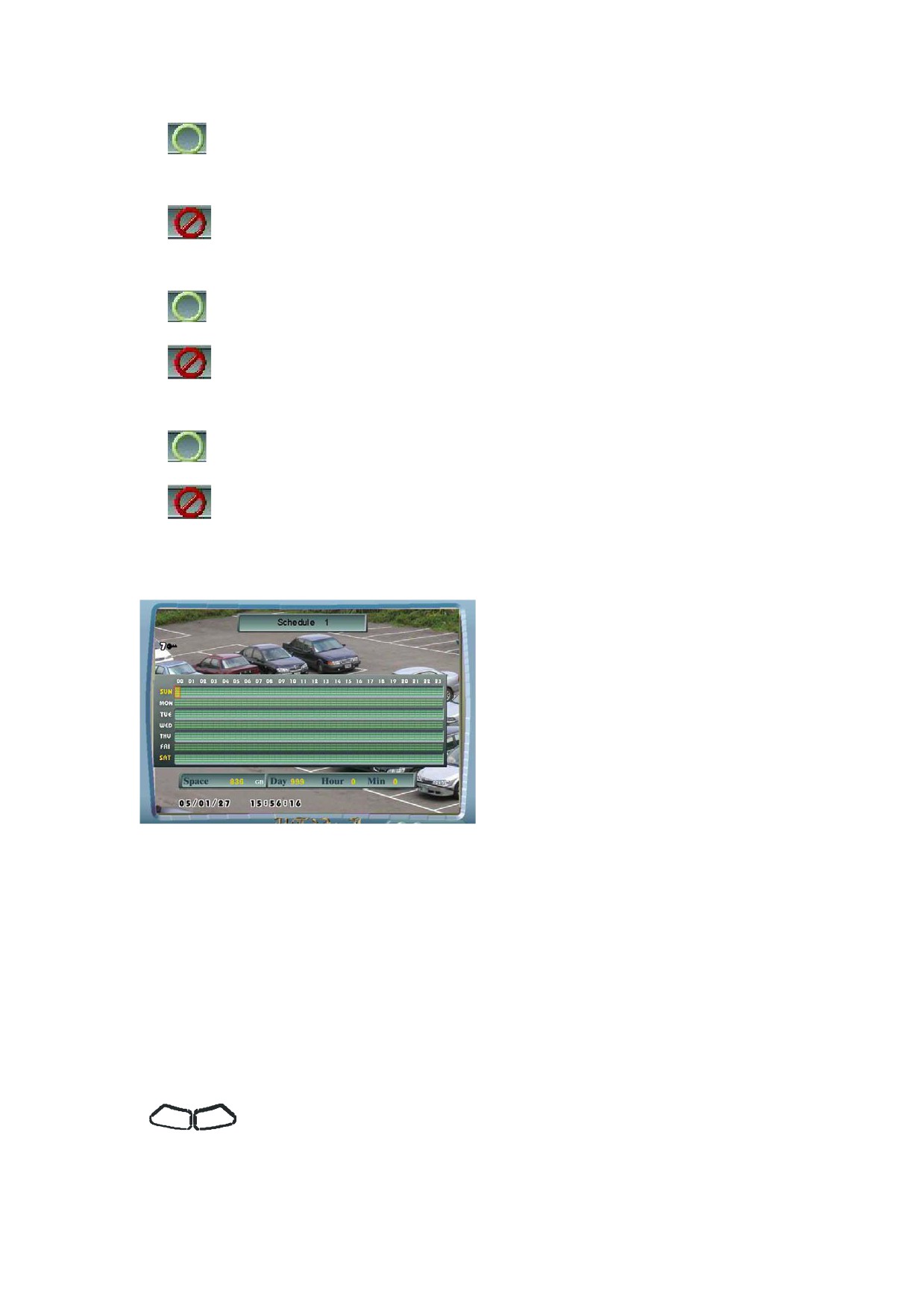

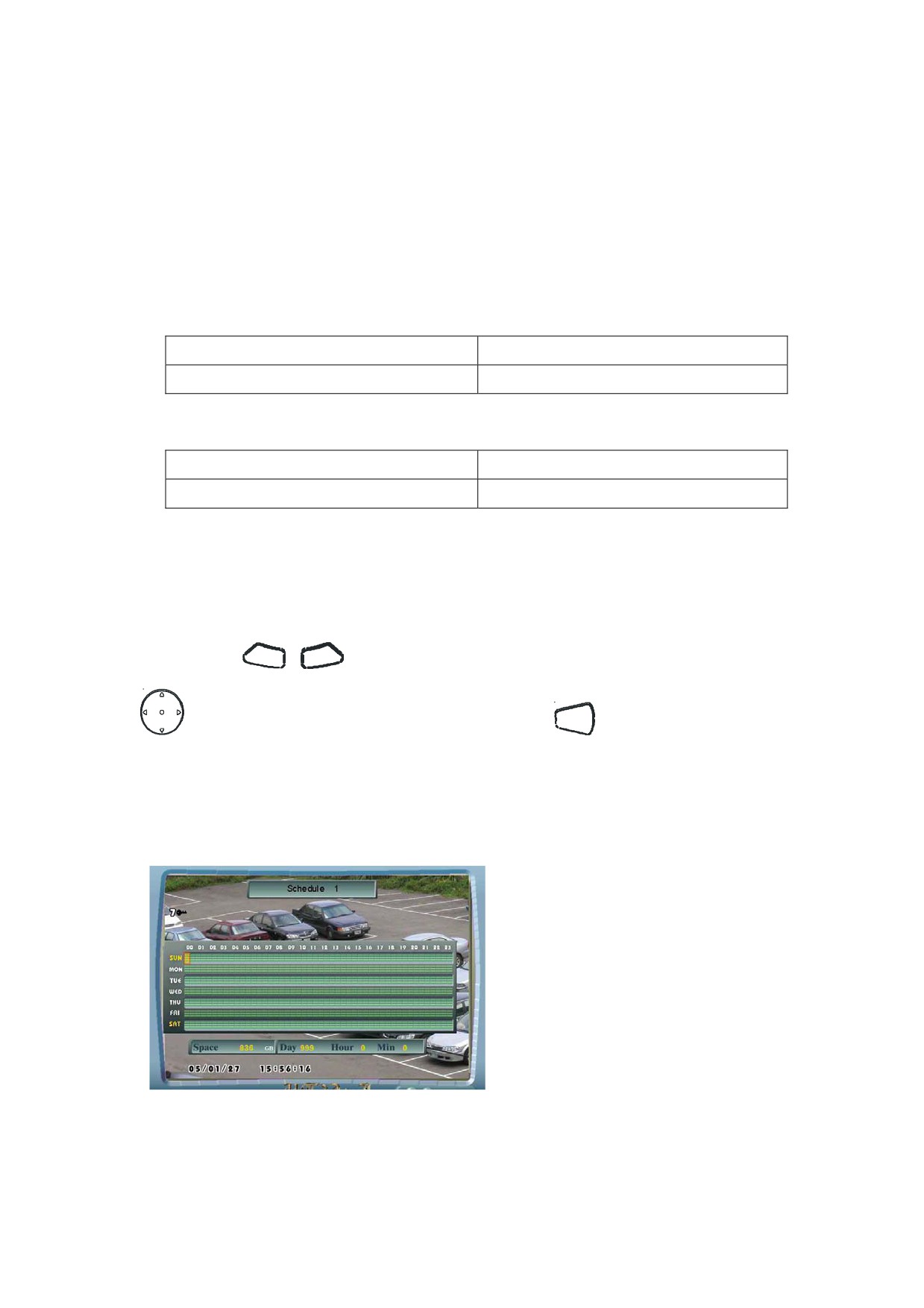

Figure 4.6: Расписание
Расписание записи:
DVR обеспечивает 16 программируемых расписаний регистрации. Пользователи могут
определить 16 видов списков. Эти расписания с обеспечением совместного доступа, не
принадлежат определенной камере. Каждая камера может использовать одно из этих
расписаний как для нормальной записи, записи по сигналу на тревожном входе, так и для
записи по детектору движенияe.
Расписание составляется на неделю. Наименьший интервал
30 минут. Используйте
-
+
для изменения типа курсора. Большой курсор позволит вам выделить большую
область, малый маленькую область. Переместите позицию курсора к определенным
68
областям
, и затем нажмите ENTER , чтобы разрешить/запретить запись. Области с
красной меткой - запись разрешена. Области без красной метки - запись запрещена.
Например:

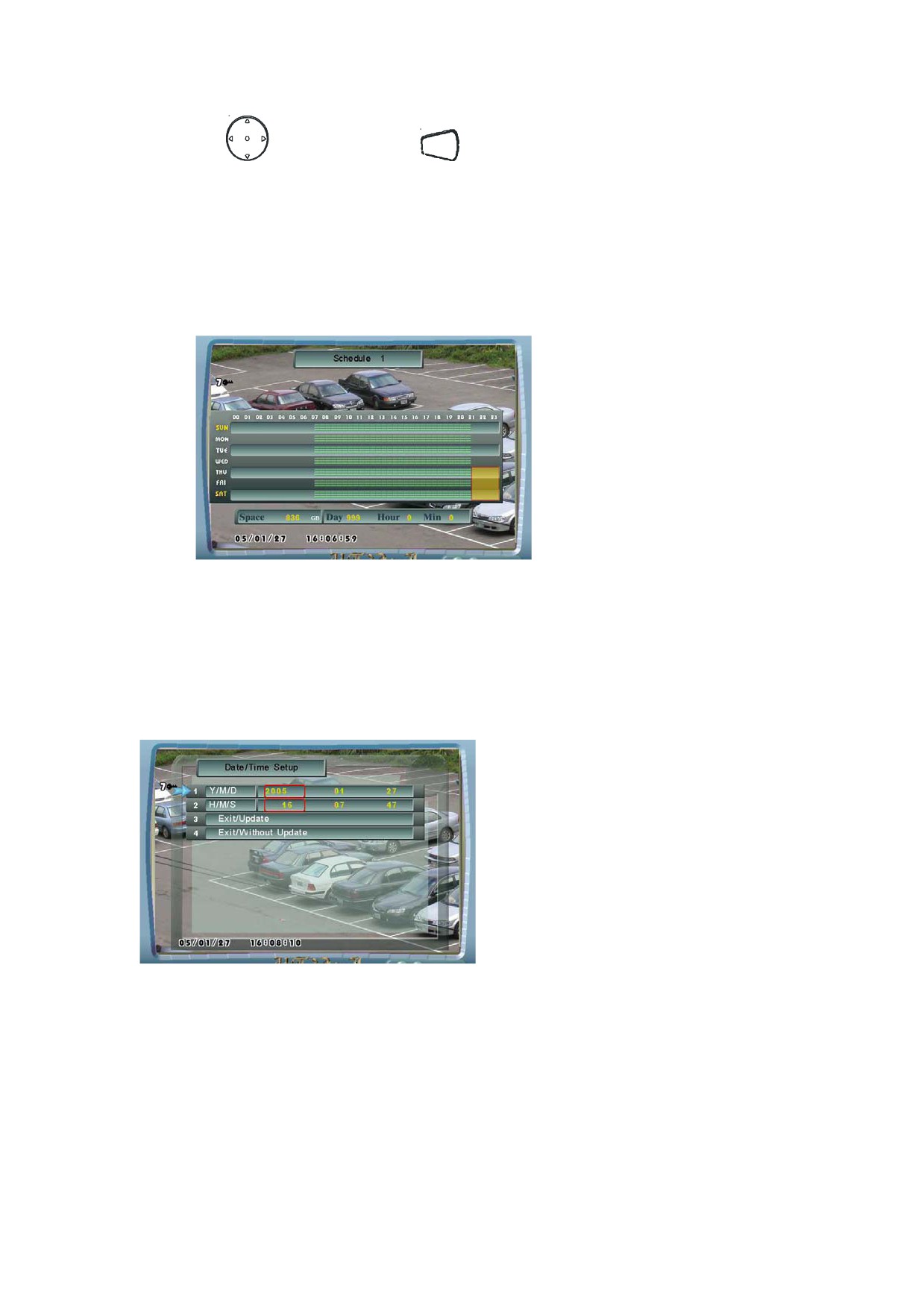

Запись: с 7:30 до 09:30, ежедневно.
4.7. Установки администратора
4.7.1 Установка Дата/Время
Главное меню-> Установки администратора-> Установка Дата/Время
Figure 4.7.1: Установка таймера
1. Г/M/Д
Используйте этот элемент, чтобы установить год, месяц, и дату.
2. ЧЧ/ММ/СС
Используйте этот элемент, чтобы установить час, минуту, и секунду.
3. Выйти/Обновить
Сохранить конфигурацию, и выйти.
69
4. Выход без из сохранения
Выход без сохранения конфигурации.
4.7.2 LAN (Установки сети)
Главное меню-> Установки администратора-> LAN
Figure 4.7.2: LAN
Используйте это меню, чтобы определить IP, IP Маску, и Шлюз.
Пожалуйста свяжитесь с вашим Администратором сети для настройки параметров сети.
1. IP
0~255: IP
2. IP Mask
0~255: IP Маска
3. Gateway
0~255: Шлюз
ВНИМАНИЕ: После установки конфигураций локальной сети, пожалуйста,
перезапустите DVR.
4.7.3 RS-485
Главное меню-> Установки Администратора-> RS-485
70
Figure 4.7.3: RS-485
NOTE: Эти установки для RS-485, расположенного на задней панели DVR.
1. Скорость обмена (в бодах):
Используйте этот элемент, чтобы определить скорость передачи данных. Скорость в
бодах должна соответствовать протоколу (элемент 3). 2400, 4800, 9600, 19200, 38400:
Скорость в бодах.
2. ID (0-255):
Используйте этот элемент, чтобы определить индетификатор RS485 DVR.
Дополнительная внешняя панель управления проверяет соответствие идентификатора,
чтобы управлять данным DVR.
3. Протокол:
Используйте этот элемент, чтобы определить протокол управления купольной камерой.
Поддерживаемые протоколы: Dynacolor, Pelco_P, Honeywell, System AV,
Eastel, Lilin, Pelco_D.
71
4.7.4 Установка идентификатора камер
Главное меню->Установка Администратора->RS485-> Установка RS485 для камер->Kамера #
Figure 4.7.4: Установка RS485 для камер
1. Идентификатор камеры (0~255):
Используйте этот элемент, чтобы определить идентификатор (ID) RS485 для каждой
камеры. Идентификатор (номер) каждой камеры должен соответствовать идентификатору
(номеру) выставленному на самой камере перемычками. Если номер выставленный на
самой камере не будет соответствовать номеру выставленному в DVR управление
купольными камерами будет невозможно.
2. Камера 485 Разрешить:
Используйте этот элемент, чтобы определить RS485 (ID) идентификатор для каждой
камеры. Идентификатор (номер) каждой камеры должен соответствовать идентификатору
(номеру) выставленному на самой камере перемычками. Если номер выставленный на
самой камере не будет соответствовать номеру выставленному в DVR управление
купольными камерами будет невозможно.
: Разрешить управление купольной камерой.
: Запретить управление купольной камерой.
NOTE: Пожалуйста обратитесь к разделу 2.6.3 Установка RS485 для камер в Главном
меню DVR .
72

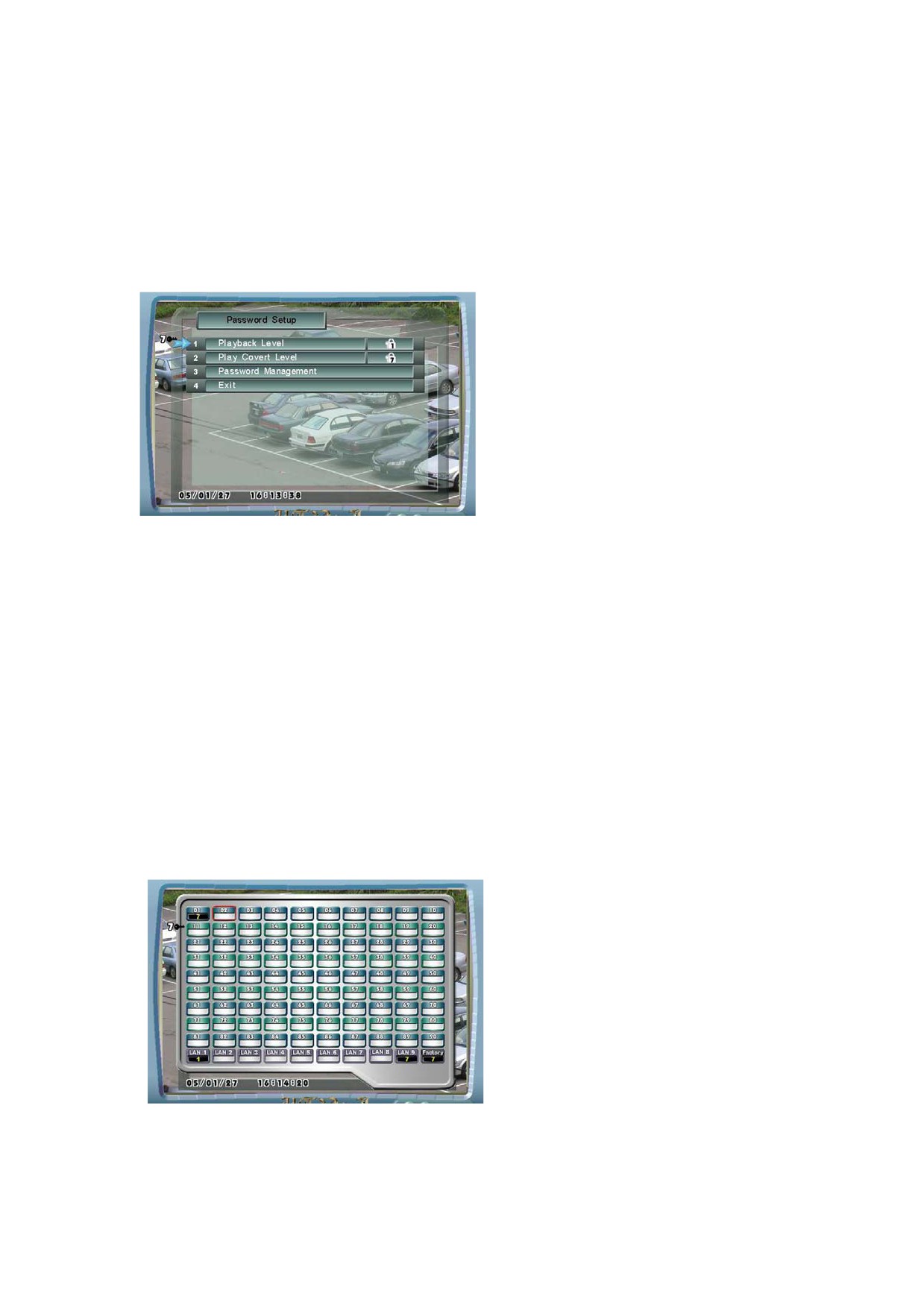

4.7.5 Уровень пароля
Главное меню-> Установка администратора-> Уровень пароля
Figure 4.7.5: Уровень пароля
1. Уровень пароля
Этот элемент определяет минимальный уровень допуска при котором разрешен просмотр
архива. Пользовательский пароль должен быть по уровню выше чем уровень
разрешающий просмотр архива. Уровень 7 - самый высокий.
2. Уровень скрытого просмотра
Этот элемент определяет минимальный уровень допуска при котором разрешен просмотр
скрытых камер. Пользовательский пароль должен быть по уровню выше чем уровень,
разрешающий просмотр скрытых камер. Уровень 7 - самый высокий.
4.7.6 Пароль
Главное меню-> Установки администратора-> Уровень пароля-> Пароль
Figure 4.7.6.1 Пароль
73
1. Управление паролем
DVR обеспечивает 99 идентификационных записей. Администратор может установить
уровень и пароль для каждого ID. DVR уровень допуска на 7 степеней. Максимальный
приоритет имеет уровень 7. Уровень администратора - 7.
2. Пароль должен иметь от 1 до 16 символов. Символ должен быть цифрами как 0, 1, 2, 3,
4, 5, 6, 7, 8, и 9. Только администратор может сменить пароль любого пользователя .
3. Локальная сеть 1, локальная сеть 2... и локальная сеть 9: пароли этих элементов
используются, чтобы общаться с отдаленной программой PC, NetView. Для того чтобы
соединить PC, с удаленным DVR с помощи программы NetView, и пароль
указанный в NetView и пароль локальной сети DVR должны быть одинаковыми.
4.
Пароль устанавливаемый по умолчанию:
01: Индентификатор (ID) “1”, Пароль “1234”.
(Внимание: Для большей безопасности рекомендуем изменить этот пароль.)
LAN1: Уровень “1”, Пароль “12345678”.
(Внимание: Для большей безопасности рекомендуем изменить этот пароль.)
LAN 9: Уровень “7”, Пароль “1308853”.
(Внимание: Для большей безопасности рекомендуем изменить этот пароль.)
Factory: Этот пароль зарезервирован для фабричного восстановления;
пожалуйста оставьте его без изменений.
Пример Установки Пароля:
Figure 4.7.6.2 Диалог Пароля
Администратор устанавливает для ID2: Уровень 2. (Пример)
Пароль: 111111111111. (Пример)
74
4.7.7 Авто Демо
Главное меню-> Установка Администратора-> Авто Демо
Figure 4.7.7: Aвто демо
1. Старт записи по шаблону:
После ввода “ Старт записи по шаблону ”, DVR начинает делать запись всех действий
пользователя, пока пользователь не вводит
Stop Record Macro
”. Записанная
макрокоманда может использоваться как демонстрационная версия.
2. Остановить запись шаблона:
Введите этот элемент, чтобы прекратит делать запись макрокоманд.
3. Воспроизведение шаблона:
Вы можете проиграть записанную макрокоманду, если вы хотите перейти к
демонстрационной версии DVR.
4.7.8 Создание загрузочного диска (имеется не во всех модификациях)
Главное меню-> Установка Администратора-> Создание загрузочного диска
Figure 4.7.8:Создание загрузочного диска
75
1. Импорт в BestDVR
Используйте эту функцию для копирования программного обеспечения из Compact Flash
карты в Compact Flash находящуюся внутри DVR. Эта функция позволяет обновлять
программное обеспечение в DVR.
2. Копирование программного обеспечения в Compact Flash
Этот элемент должен скопировать текущую систему в Compact Flash.
4.7.9 Информация о компрессии
Главное меню-> Установки администратора -> Информация о компрессии
Figure 4.7.9.1 Информация о компрессии
Информация о компрессии
Если эта функция будет разрешена, то DVR покажет текущую информацию о компрессии
сигнала для каждой камеры.
: Разрешить эту функцию.
: Запретить эту функцию.
Figure 4.7.9.2: Информации о камере 1
76
I:
Размер I фрейма.
P: Размер P фрейма.
A: Средний размер (A = (15*P + I)/16)
R: Текущая скорость передачи кадров для этой камеры
На figure 5.7.9.2, I фрейм - 40.96Kбайт, P фрейм - 0.123Kбайт, Средняя величина - 0.387Kбайт,
текущая скорость передачи кадров - 15.
4.8 Информация о системе
4.8.1 DVR
Главное меню-> Информация о системе-> DVR
Figure 4.8.:1 DVR
1. Программное обеспечение
Этот элемент отображает информацию о версии и дате программы.
2. Аппаратные средства
Этот элемент отображает информацию об аппаратных средствах, включая серийный
номер и системный режим.
3. Драйвер
Этот элемент обеспечивает информацию о драйверах.
77
4.8.2 Диск
Главное меню-> Информация о системе-> Диск
Figure 4.8.2: Диск
1. BestDVR
Этот элемент обеспечивает текущую информацию о НЖМД, включая информацию о
свободном пространстве, логической адресации блоков, о сбойных секторах, бед блоках,
время начала и конца записи.
2. RAID0/ RAID1/ RAID2/ RAID3
Этот элемент обеспечивает текущую информацию о каждом НЖМД из состава RAID
включая информацию о свободном пространстве, логической адресации блоков, о
сбойных секторах, бед блоках, время начала и конца записи.
-
+
Используйте
для выбора пункта. Используйте
или
l
для
выбора HDD затем нажмите ENTER для получения нужной информации.
78
4.8.3 Размер Видео
Главное меню-> Информация о системе-> Размер Видео
Figure 4.8.3: Размер Видео
Размер видео показывает вам средний размер изображения за прошедшие 24 часа.
Используйте
для выбора камеры. Пользователь может делать обзор размера
видео, чтобы узнать, какая из камера больше всех потребляет дисковое пространство.
4.9 Сохранение/Загрузка настроек
4.9.1 Сохранить/Загрузить
Главное меню-> Сохранить/Загрузить
Figure 4.9.1: Сохранить/Загрузить
1. Заводские установки
Используйте этот элемент для загрузки заводских настроек конфигурации по
умолчанию. Пользователь должен сохранить изменения перед тем как выключить
питание.
2. Загрузка установок администратора
Используйте этот элемент, чтобы загрузить настройки конфигурации
79
администратора. Необходимо сохранить изменения перед тем, как выключить
питание.
3. Загрузка установок пользователя
Используйте этот элемент, чтобы загрузить настройки конфигурации пользователя
Пользователь должен сохранить изменения перед тем как выключить питание.
4. Сохранить администратора
Используйте этот элемент, чтобы сохранить специальные конфигурации
инсталлятора. Уровень идентификации должен быть не ниже 6 чтобы выполнить
этот пункт.
5. Сохранить пользователя
Используйте этот элемент, чтобы сохранить специальные конфигурации
пользователя.При следующем включении питания DVR загрузит конфигурацию
пользователя.
NOTE: Все конфигурации должны быть сохранены до выключения питания.
80
Глава 5 Управление системой
Пожалуйста, отметьте, что системная конфигурация и установка описанные в этой главе
пример из множества возможных системных конфигураций и приложений. В этой главе
предполагается, что читатель изучил DVR и знаком с основной операцией.
5.1 Как Установить запись
5.1.1 Типовая Системная Конфигурации
1.
16 камер
2. Конфигурирование скорости записи
Камера
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Нормальная скорость (fps)
4
4
3
3
3
3
3
3
2
2
2
2
2
2
2
2
Скорость по дет.движ. (fps)
4
4
3
2
X
X
X
X
X
X
X
X
X
X
X
X
Скорость по тревоге (fps)
4
4
3
3
3
3
2
3
2
2
4
4
2
2
2
2
X: Движение не детектировалось
Качество записи: две звезды
Разрешение: 720x240 (NTSC)
3. Конфигурации тревожных входов и выходов
Система контролирует 4 тревожных входа, 1 релейный выход и 4 тревожных выхода.
Все тревожные входы нормально разомкнуты.
При тревоге на входе 1 будут включены камеры 1, 2, 3, 4.
При тревоге на входе 2 будут включены камеры 5, 6, 7, 8.
При тревоге на входе 3 будут включены камеры 9, 10, 11, 12.
При тревоге на входе 4 будут включены камеры 13, 14, 15, 16.
Обнаружено движение по камере 1 будут включены релейный выход и тревожный
выход 1.
Обнаружено движение по камере 2 будут включены релейный выход и тревожный
выход 2.
Обнаружено движение по камере 3 будут включены релейный выход и тревожный
выход 3.
Обнаружено движение по камере 4 будут включены релейный выход и тревожный
выход 4.
81
4. Конфигурация детектора движения
Камеры
1,2,3 и
4 используются для обнаружения движения, остальные не
используются.
5. Расписание и конфигурирование записи по времени
Камеры 1, 2, 3 и 4
Расписание
00:00~24:00, ежедневно
Продолжительность записи
30 сек
Камеры 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 и 16
Расписание
08:00~18:00, ежедневно
Продолжительность записи
30 сек
5.1.2 Установки расписания
Пользователь должен создать два расписания, один ежедневный на полный
рабочий день , и другой ежедневный с 08:00 до 18:00.
-
+
Используйте
для изменения размера желтого сектора. Используйте
для перемещения по расписанию. Используйте ENTER для разрешения/запрета
выбранной временной зоны.
Пример расписания:
1. Главное меню-> Расписание-> Расписание 1
Расписание 1 на полный рабочий день
82
2. Главное меню-> Расписание-> Расписание 2
Расписание 2 с 08:00 до 18:00
5.1.3 Установки тревожных входов и выходов.
1. Главное меню-> Установка Тревог/Детектора-> Входы тревог/Выходы тревог-> Тип
Тревожного входа
Установлены 1, 2, 3, and 4 как нормально разомкнутые.
Установлена задержка для 1,2,3,4 - 2 секунды.
-
+
Используйте
для выбора канала. Используйте
для изменения типа
тревог.
2. Главное меню-> Установка Тревог/Детектора-> Входы тревог/Выходы тревог->
Установка Тревожного входа
83
При тревоге на входе 1 будут включены камеры 1, 2, 3, 4.
При тревоге на входе 2 будут включены камеры 5, 6, 7, 8.
При тревоге на входе 3 будут включены камеры 9, 10, 11, 12.
При тревоге на входе 4 будут включены камеры 13, 14, 15, 16.
Используйте
для перемещения по таблице. Используйте ENTER для установки
выбранного.
3. Главное меню-> Установка Тревог/Детектора-> Входы тревог/Выходы тревог->
Сигнальная Установка
Обнаружено движение по камере 1 будут включены релейный выход и тревожный
выход 1.
Обнаружено движение по камере 2 будут включены релейный выход и тревожный
выход 2.
Обнаружено движение по камере 3 будут включены релейный выход и тревожный
выход 3.
Обнаружено движение по камере 4 будут включены релейный выход и тревожный
выход 4.
Используйте
для перемещения по таблице. Используйте ENTER для установки
выбранного.
4. Главное меню-> Установка Тревог/Детектора-> Ответ Тревоги/Движения
84
установлено разрешение на работу внутреннего зуммера.
установлено разрешение на спот режим.
установлена задержка 20 секунд.
установлено разрешение на остановку любой клавишей.
установлено разрешение на показ экранной метки события.
-
+
Используйте
для выбора пункта. Используйте,
чтобы
разрешить/запретить.
5. Главное меню-> Установка Тревог/Детектора-> Сигнальный Ответ-> Список тревог
Разрешить делать запись в список тревог по сигналу с тревожного входа. Запись будет
внесена в тревожный лист.
Разрешить делать запись в список тревог при обнаружении движения. Запись будет
внесена в тревожный лист.
Разрешить делать запись в список тревог по пропаданию видео сигнала. Запись будет
внесена в тревожный лист.
Разрешить делать запись в список тревог по стоп-кадру. Запись будет внесена в
тревожный лист.
-
+
Используйте
для выпора пункта. Используйте,
чтобы
разрешить/запретить.
85
6.1.4 Установки детектора движения.
Главное меню-> Установка Тревога/Движение-> Движение-> Канал 1
Главное меню-> Установка Тревога/Движение-> Движение-> Канал 2
Главное меню-> Установка Тревога/Движение-> Движение-> Канал 3
Главное меню-> Установка Тревога/Движение-> Движение-> Канал 4
-
+
Используйте
для изменения типа курсора. Используйте
для
перемещения по экрану. Используйте, ENTER для того чтобы разрешить/запретить зону
детекции.
5.1.5 Установки частоты кадров, качества и скорости записи.
1. Главное меню-> Запись
Установить Запись возможна - разрешено.
Установить Качество записи - четыре звезды.
Установить Разрешение 720x240 (NTSC)
86
-
+
Используйте
для выбора пункта. Используйте
для изменения
величины.
2. Главное меню --> Запись --> Скорость записи
Используйте эту таблицу для установки скорости записи для каждой камеры.
Камера
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Скорость при нормальной
4
4
3
3
3
3
3
3
2
2
2
2
2
2
2
2
записи
(fps)
Скорость при записи по
4
4
3
2
X
X
X
X
X
X
X
X
X
X
X
X
детектору движения (fps)
Скорость при записи по
4
4
3
3
3
3
2
3
2
2
4
4
2
2
2
2
тревоге
(fps)
-
+
Используйте
для выбора камеры. Используйте
для изменения
значения.
87
5.1.6 Разрешение записи
1. Главное меню-> Установка Тревог/Детектора
Установлено Вх. Тревог ЗАПИСЬ -разрешено. Если получен сигнал тревоги начнется запись.
Установлено Вх. Тревог активировано -разрешено. Если получен сигнал тревоги сработает
выходное реле DVR.
Установлено Детектор ЗАПИСЬ - запрещено. Если обнаружено движение запись не начнется.
Установлено Детектор активировано - запрещено. Если обнаружено движение выходное реле
DVR не сработает
-
+
Используйте
для выбора пункта меню. Используйте
для
разрешения/запрета.
2. Главное меню --> Запись
Установить Запись возможна - разрешено.
-
+
Используйте
для выбора пункта меню. Используйте
для
разрешения/запрета.
5.1.7 Проверка записи
1. Отображается ли статус HDD на клавиатуре?
2. Сигнал на тревожном входе.
88
3. Обнаружено движение.
4. Проверка списка событий.
5. Воспроизведение.
5.2 Как оценить время регистрации
1. Главное меню-> Запись-> Количество полей/сек
2. Главное меню --> Запись
Когда вы изменяете скорость записи, качество или разрешение, DVR покажет вам, возможное
время записи. Например, на рисунке, DVR имеет 240 Gb свободного пространства на диске и
может записывать на него 8 дней, 8 часов и 28 минут. Пользователь может использовать эту
функцию для оценки необходимого дискового пространства.
89
5.3 Система резервного копирования изображения
Этот раздел объясняет, как сделать резервную копию на HDD.
5.3.1 Система резервного копирования на Compact Flash
Перед копированием на Compact Flash
1) Драйвер DVR поддерживает Compact Flash карты емкостью 64MB, 128MB и 256MB.
2) Убедитесь в наличии достаточного количества свободного места на карте.
Для резервного копирования изображения с HDD на Compact Flash необходимо
выполнить несколько шагов:
Шаг 1: Откройте раздел меню Меню резервного копирования
1
~
16
(1)
Нажмите
на клавиатуре для выбора номера
камеры для резервного копирования.
(2) Нажмите
на клавиатуре и используя клавиши
и
выберете промежуток времени записи, который вы бы
хотели скопировать.
Figure: 5.3.1.1: Модель Воспроизведения
Внимание: Перед резервным копированием, пожалуйста, убедитесь, что вы не
указали промежуток времени без записи или с перерывами записи. Это может
вызвать ошибку при записи в Compact Flash.
(3) Нажмите MENU для входа в Меню резервного копирования.
Шаг 2: Форматирование Compact Flash карты
(1) Если Compact Flash карта не отформатирована, выберите пункт “Форматирование CF
карты” и затем нажмите “Enter.”
90
Внимание: Compact Flash карта для резервного копирования может быть
отформатирована только на DVR. Использование CF карты, которая была
отформатирована на компьютере, может привести к ошибке записи. Если карта
уже была отформатирована на DVR, пропустите этот шаг.
(2)
После выбора пункта “Форматирование CF карты”, система выведет запрос ДА/НЕТ?
Выберите “Да” для формата и “Нет” для отмены.
: Для выбора ответа
ENTER
: Для ввода
Шаг 3: Выберете “Время начала” и “Время окончания” записи для резервирования
: Для выбора раздела
: Для выбора значения
Шаг 4: Выберать “Сохранить в CF карте”.
: Для выбора раздела
ENTER
: Для ввода
Внимание:
(1)
Запись на CF карте может быть прочитана на компьютере с помощью
программы “Net View”, поставляемой на CD с DVR. Для получения большей
информации обратитесь к описанию программы “Net View”.
(2)
Самая поздняя запись на CF карте будет последней в списке файлов.
91
Глава 6 Программа удаленного доступа
Программа NetView введение
NetView
- компьютерная программа для работы с удаленным DVR по
LAN/WAN/INTERNET. Это руководство иллюстрирует особенности NetView, порядок
инсталляции, и основные операции. Please familiarize yourself with the contents in
this manual before using this program. Пожалуйста ознакомьтесь с содержанием
этого руководства перед использованием программы. Соединяясь с сетью,
посоветуйтесь со специалистом.
6.2.1
Системные требования
a. Операционная система: Windows 2000 или более поздняя версия
b. Процессор: Pentium III 800 или Совместимый
c. Оперативная память: 128 МБ или больше
d. Сеть: LAN, WAN, Internet or Intranet
e. Дисплей: с разрешением 1024x768, 1280x1024, 1600x1200 и 1920x1200
(с глубиной цвета (32bit)).
Внимание: Программа NetView должна быть соединена с сетью, чтобы работать
с удаленными DVR. Эта программа может работать только с одним DVR.
Для установки сети, пожалуйста, свяжитесь с вашим местным
провайдером ISP или системным администратором сети компании.
6.2.2
Инсталляция Шаг за шагом
Шаг 1: Поместите компакт-диск NetView в CD ROM PC.
Шаг 2: Введите папку CD ROM, и введите NetView_VXXXXX (VXXXXX - версия
NetView, exp: NetView_V10003) папка.
Шаг 3: Дважды щелкните по файлу Setup.exe и следуйте командам установки.
Шаг 4: Как только инсталляция NetView закончится, дважды щелкните NNV.exe,
чтобы запустить программу NetView.
92
6.1 Начало работы
6.3.1 Краткий обзор Продукта
1. Индикатор Подключения
Индикатор подключения показывает состоянию подключения. Индикатор станет зеленым,
когда программа NetView соединится с удаленным DVR.
2. Кнопка Подключения
Нажмите, чтобы соединиться с удаленным DVR.
3. Кнопка Установок Подключения
Эта Кнопка должна установить сетевое подключение PC к удаленному DVR.
4. Кнопка Выхода Программы NetView
Нажмите, чтобы выйти из программы NetView.
5. Простая панель изображения
Этот раздел отображает изображение из локально-сохраненного файла, живые
изображения и изображения воспроизведенные на удаленных DVR.
6. Основные функции
Функциональные клавиши обеспечивают пользователю удаленный просмотр живых
камер, воспроизведние и открытие локально- сохраненных файлов.
7. Панель управления
Панель управления включает функции управления воспроизведения, режимы дисплея и
поиск по времени.
8. Резервная панель для расширения функции
Эта панель зарезервирована под будущие расширения функций.

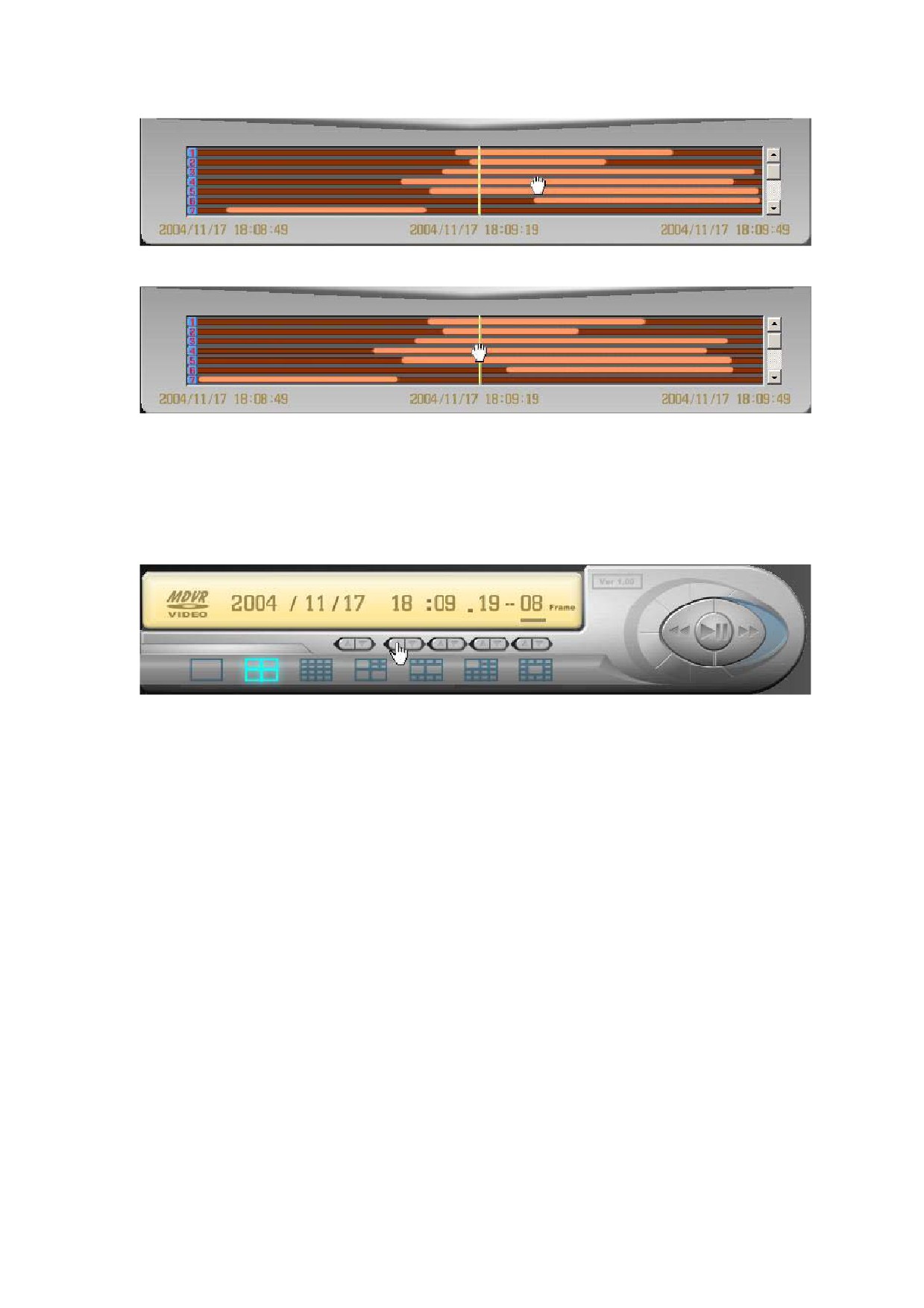

9. Панель поиска
На панели поиска запись отображается виде полосы пропорциональной длительности
записи и позволяет легко найти нужную запись.

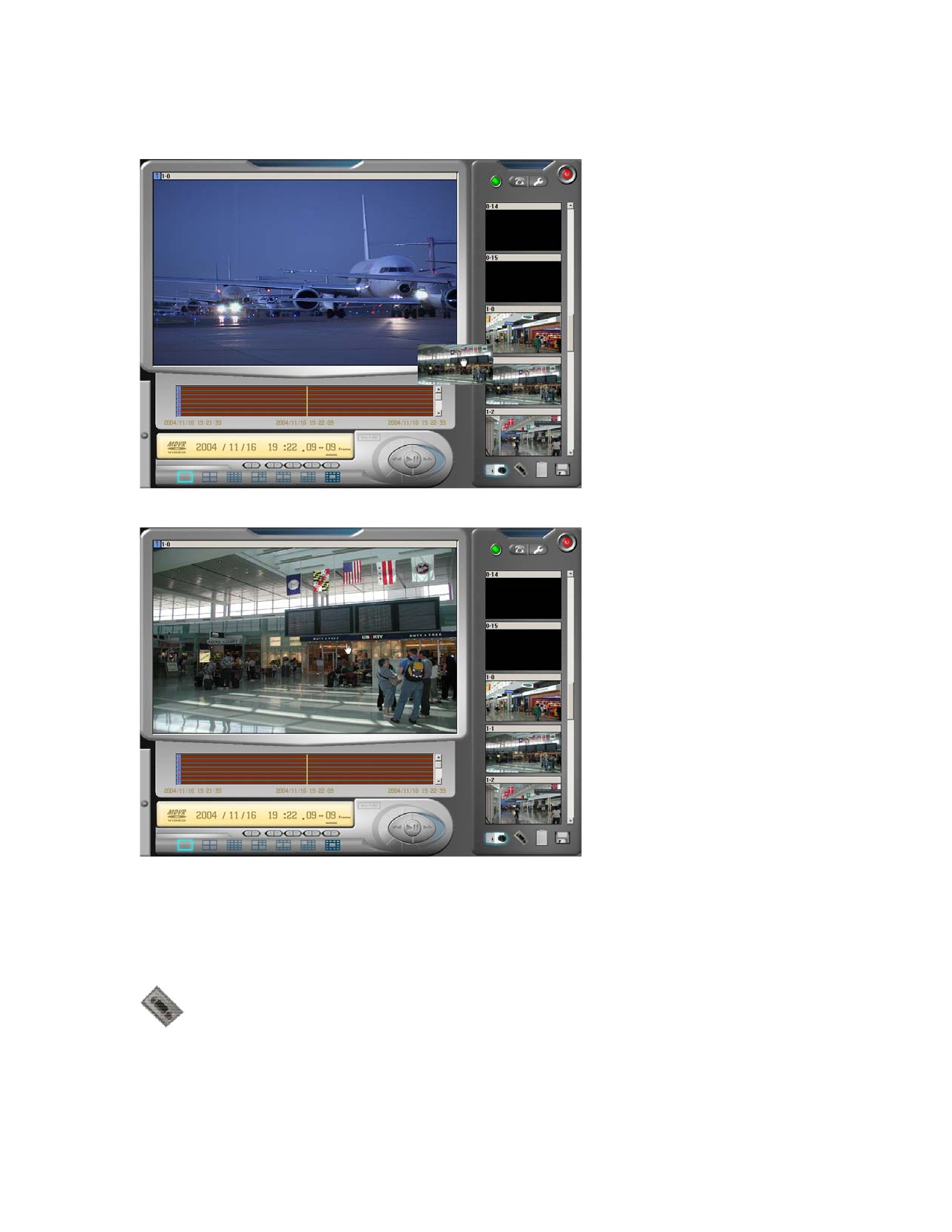

10 Экран Дисплея
Программа NetView обеспечивает динамические режимы дисплея. В зависимости от
разрешающей способности монитора PC, будут изменены режимы экрана.
93
6.2 Установки сети
В установках сети должны быть определены IP адреса, порты и пароли для удаленных
подключаемых DVR. (ПРИМЕЧАНИЕ: Для согласование этих параметров пользователи
должны связаться со своими сетевыми администраторами),

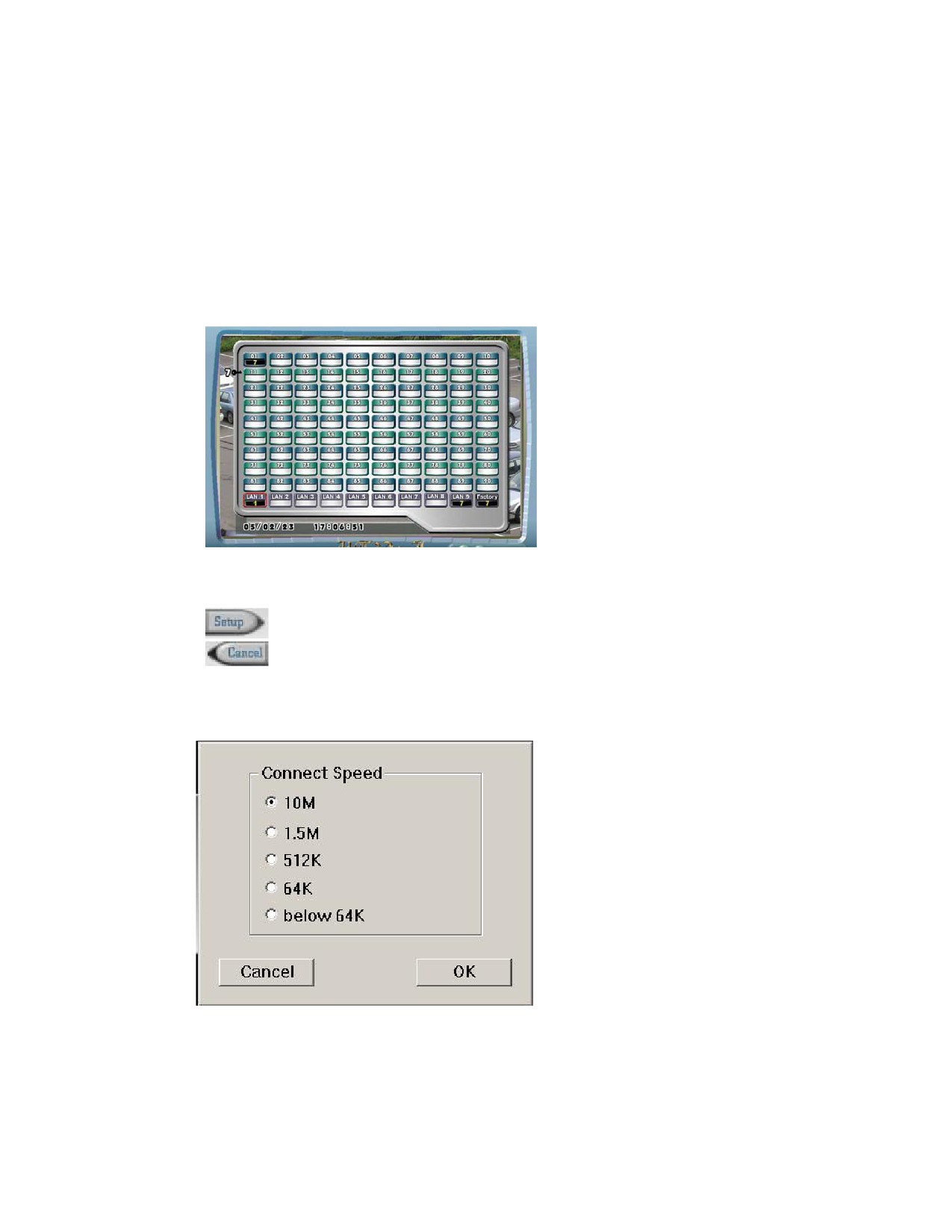

Программа позволяет подключить 64 DVR. Если NetView подключит 64 удаленных DVRа, и к
каждому DVRу подключено 16 камер, то “Простая Полоса Изображения” отобразит 1024
изображения от камер, начинающиеся от 1-0 до 16-15. Камеры от 0-0 до 0-15 отображают
изображения локального файла (изображение, сохраняющееся в файл на жестком диске
PC).
Чтобы запустить установку сети, пожалуйста следуйте следующим шагам:

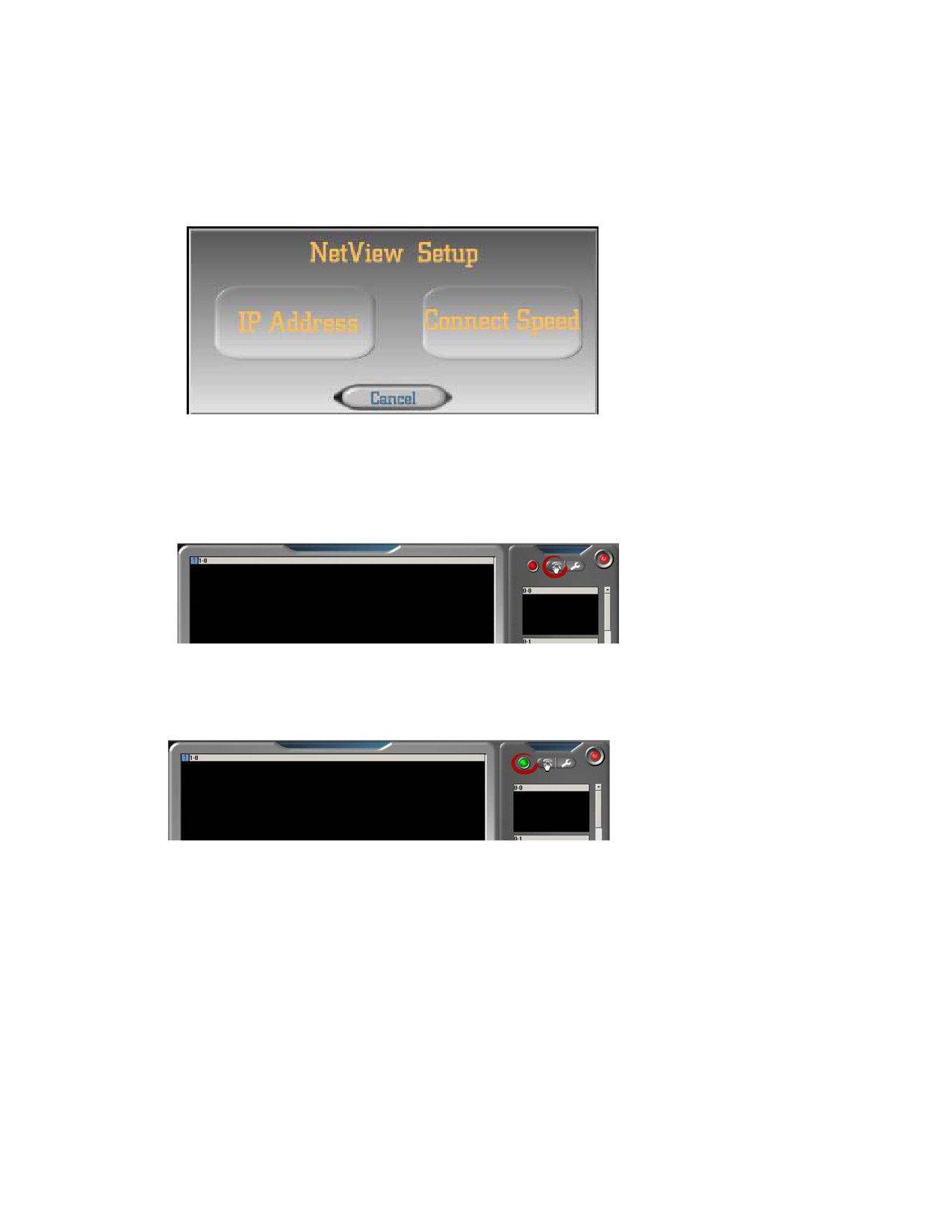

Шаг 1: Щелкните по маленькому значку гаечного ключа в верхнем правом углу экрана
программы NetView.
Figure 6.4.1: Кнопка подключения сети.
Step 2: Щелкните по иконке “IP address”.
Figure 6.4.2 Установка NetView
Шаг 3: Заполните форму ниже
Figure 6.4.3: Форма подключения NetView.
94
1).
Host IP Address: IP адрес PC пользователя.
2).
Host Port: Пожалуйста, оставьте это, как настройка по умолчанию.
3).
Host Password: Пожалуйста, оставьте это, как настройка по умолчанию.
4).
Remote IP Address: Пожалуйста, напечатайте IP адрес удаленного DVR.
5).
Remote Port: Настройка по умолчанию порта сетевого подключения DVR - 1024.
(ПРИМЕЧАНИЕ: Этот порт обычно используется в сетевом ресурсе IP или в
системе сервера. Однако, пользователи должны связаться с сетевыми
администраторами для уточнения этого параметра.)
6).
Remote Password:
Пользователь должен напечатать пароль, который содержался в разделе паролей
LAN, Уровень пароля DVR. (Пожалуйста, обратитесь к разделу 4.6.7.)
Figure 6.4.4 Установка DVR LAN
пароля
7).
Relay Buttons:
: Сохранить установки.
: Выйти из установок.
Step4: Щелкните по иконке “Connect Speed” в панели Установки сети. Вы выйдите в панель
«Connect Speed», как показано на Figure 6.4.5.
Figure
6.4.5 Установка скорости
соединения
Выберите сетевую скорость подключения PC и нажмите кнопку "OK" .
95
Шаг 5: После того, как пользователь ввел IP адрес и определил параметры настройки
скорости, система снова высветит окно Установок NetView, просто нажмите клавишу
“Enter” клавиатуры или нажмет кнопку "Cancel", чтобы закончить Установку NetView.
Figure
6.4.6:
После
окончания заполнения формы подключения, щелкните кнопкой “Cancel” на панели
«NetView Setup».
Шаг 6: Удостоверьтесь, что PC соединяется с сетью и щелкните кнопкой подключения рядом
с сетевой кнопкой установки.
Figure 6.4.7: Кнопка
подключения
Если PC соединился с удаленным DVR успешно, то индикатор подключения изменит цвет
на зленый.
Figure 6.4.8: Индикатор
подключения
96
6.3 Основные операции
6.5.1 Главные Функции
a.
Кнопка удаленного просмотр живых камер.
b.
Кнопка удаленного просмотра архива
c.
Кнопка открытия локального архива
d.
Кнопка сохранения файла
Кнопка удаленного просмотр живых камер
Щелкните для просмотра живых камер
Кнопка удаленного просмотра архива
Щелкните для просмотра архива с удаленного DVR.
Кнопка открытия локального архива
Щелкните для просмотра локального архива.
Кнопка сохранения файла
Щелкните для сохранения изображения главного экрана.
6.5.2 Панель управления
1. Быстро-вперед
97
2. Воспроизведение/Пауза
3. Перемотка
4. Кнопки поиска по времени
5. Режимы дисплея
6. Полоса таймера
Быстро-Вперед / Кнопка Перемотки:
NetView обеспечивает 3 скорости режима быстро-вперед/перемотка : 5x, 20x и 60x.
Воспроизведение/Пауза
Нажмите, чтобы запустить воспроизведение видео. Нажмите эту кнопку снова, и
воспроизведение станет на паузу.
Кнопки поиска по времени
Используйте эту клавишу для поиска нужных фрагментов записи по времени.
Режимы дисплея
NetView в зависимости от разрешающей способности монитора, предлагает различные
режимы дисплея типов, По умолчанию имеется семь различных режимов дисплея.
Чтобы рассматривать изображение в различном режиме дисплея, просто щелкните мышью,
на выбранном режиме дисплея.
Figure 6.5.2: В зависимости от разрешающей способности, будет изменен тип режимов
дисплея.
98
6.4 Удаленный просмотр живых камер
Если сетевая установка была произведена правильно, NetView отобразит изображения с
удаленных каналов в полосе изображения.
Figure 6.6.1: Удаленный просмотр живых камер
Типовая полоса изображения покажет картинки с удаленного DVR, с номерами окон 1-0.
Окна с
0-0 до
0-15 отображают
локальные изображения.
Окна с 1-0 до 16-15 отображают
изображения с удаленных DVR.
Figure 6.6.2: Типовая Полоса Изображения
99
Чтобы отобразить изображение канала в полном экране, просто переместите курсор в изображение
типовой полосы изображения и нажав кнопку мыши перетащите образец изображения на экран
дисплея.
Figure 6.6.3: Перетащите образец изображения с типовой полосы изображения.
Figure 6.6.4: Отпустите кнопку мыши, чтобы рассмотреть полноэкранное изображение.
6.5 Просмотр удаленного архива
Для просмотра архива с удаленного DVR, просто щелкните мышкой по иконке удаленного просмотра
архива в нижнем правом углу экрана программы NetView .
Если сетевое соединение установлено правильно, NetView покажет записанный материал на экране.
100
Иконка просмотра удаленного архива

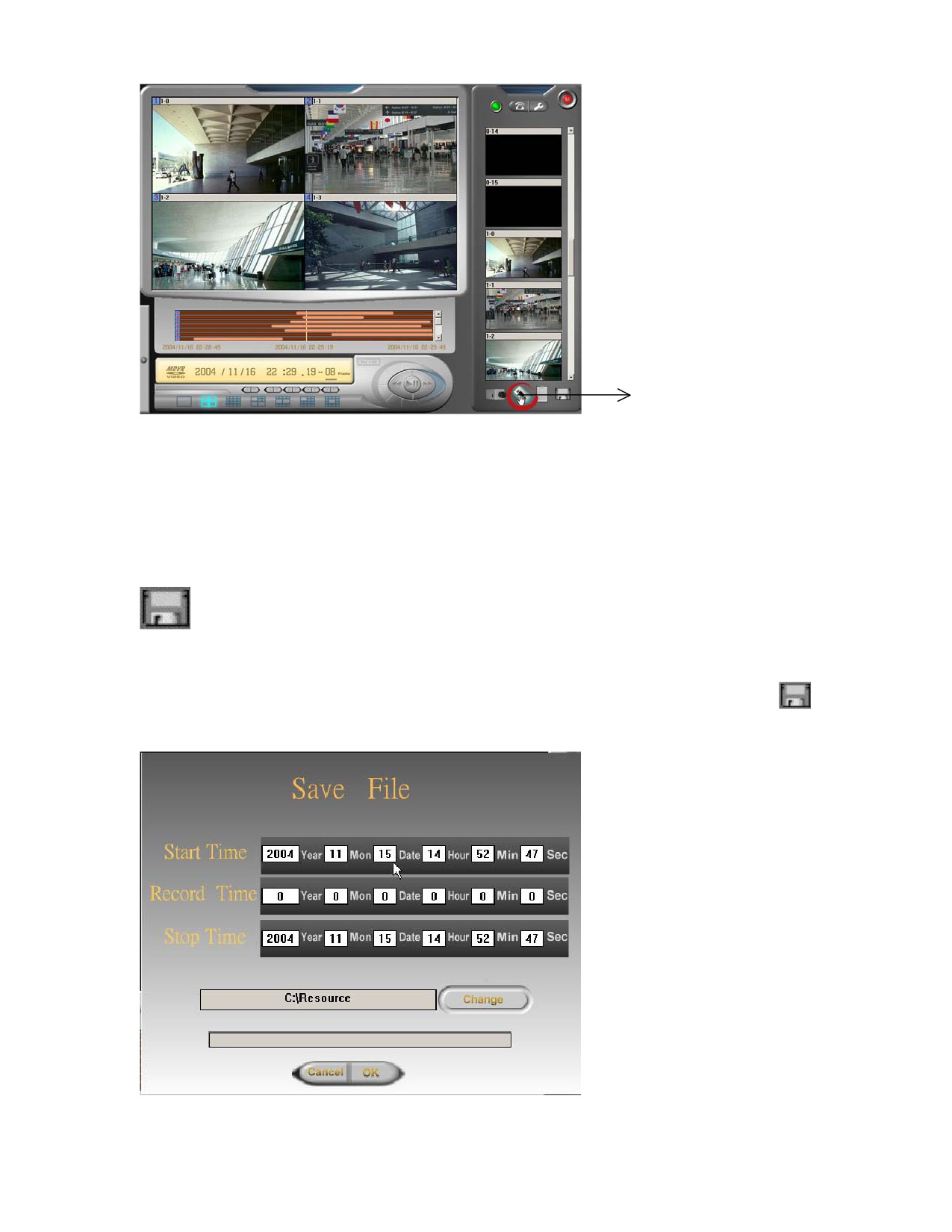

Figure 6.7: Удаленный просмотр архива.
To see other remote channels’ images, simply move the cursor on an image of the sample image bar and
hold the mouse left button to drag the image sample to the display screen.
6.6 Сохранение удаленного архива
NetView позволяет сохранять изображения на жесткий диск РС, как с живых камер, так и при
просмотре удаленного архива.
Для сохранения изображения, выберите необходимый режим экрана, а затем, с типовой полосы
изображения перетащите мышкой нужные и щелкните по кнопке сохранения файла
, в левом
нижнем углу экрана программы. NetView перейдет в окно сохранение файла, как показано ниже.
Figure 6.8: Диалоговое окно экрана сохранения файла
101
Определите время начала и конца записи и, используя клавишу “Change”, выберете окно для
изменения. После установок нажмите клавишу “OK”.
Примечание: NetView позволяет сохранить максимум 16 каналов одновременно, если пользователь
выбирает 32 канальный режим экрана, NetView сохранит только первые 16 из 32 каналов.
102
6.7 Открытие сохраненного файла
Для проигрывания сохраненного на РС файла, щелкните по клавише «Open File»,
,
в нижнем правом углу экрана программы NetView. NetView откроет далоговое окно
«Open File», как отображено ниже.
Figure 6.9: Кнопка «Open File»
Просто выберите папку содержащую сохраненный файл и выбирите сохраненный файл
изображения, затем нажмите кнопку “Open”, чтобы начать воспроизведение.
6.8 Поиск по архиву
Когда пользователь смотрит удаленный архив или сохраненные на РС файлы, можно
легко найти определенную запись, используя строку поиска или кнопки поиска по
времени на панели управления.
Чтобы использовать полосу поиска, переместите туда курсор, и удерживая нажатой
кнопку мыши, переместите отметку изображения под линию визира, пока данные даты и
времени внизу экрана не примут необходимые вам значения.
103
Figure 6.10.1 Удерживайте и перетаскивайте линии данных изображения
Figure 6.10.2 Переместите данные изображения, придерживаясь линии визира
Чтобы искать запись кнопками поиска таймера, просто щелкните кнопкой мышки и
откорректируйте день, час, минуту, кнопками Second и Frame.
Figure 6.10.3 Пример корректировки времени кнопкой «Minute»
104
Глава 7. Некоторые неисправности и методы их устранения
7.1 Инсталляция
7.1.1 Устройство цифровой видеозаписи не включается
1) Пожалуйста, проверьте, чтобы шнур питания был надежно подключен к устройству.
2) Если DVR нормально подключен к сети, проверьте - включен ли тумблер питания.
7.1.2 Питание включно, но DVR не работает
1) Пожалуйста, проверьте чтобы кабель RS-485 был должным образом присоединен к DVR и
мультиклавиатуре.
2) Проверьте, чтобы 8 индикаторов на клавиатуре светились, что означает, что функция
“LOCK” клавиатуры активна. Пожалуйста нажмите "LOCK" на 3 секунд на мультиклавиатуре
чтобы включит режим " LOCK ".
7.1.3 На мониторе нет изображения
1) Проверьте правильность подключения монитора и камер.
2) Проверьте чтобы положение переключателя BNC/VGA. Значение должно
соответствовать используемому монитору.
7.1.4 Плохое качество изображения на мониторе
1) Проверьте правильность соединений.
2) Проверьте чтобы переключатель NTSC/PAL находился в нужном положении.
3) Проверьте фокусировку и настройку камер.
105
7.2 Запись
7.2.1 DVR не записывает
1) Пожалуйста, проверьте, есть ли свободное пространство на диске.
2) Пожалуйста, проверьте, активно ли расписание регистрации.
3) Пожалуйста, проверьте, установлено ли расписание регистрации правильно.
4) Пожалуйста, проверьте, правильно ли установлен жесткий диск.
7.2.2 DVR не записывает по сигналу тревоги
1) Пожалуйста, проверьте, находится ли модуль в режиме ожидания.
2) Пожалуйста, проверьте, правильно ли подсоединены периферийные устройства датчики,
и т.д.,.
3) Пожалуйста, проверьте, правильно ли установлен событие по тревожному входу.
7.3 Воспроизведение
7.3.1 DVR не воспроизводит запись
Пожалуйста, проверьте, горит ли контрольная лампа «LOCK».
7.4 Разное
7.4.1 DVR не определяет монитор
1) Пожалуйста, проверьте, чтобы Зоны детектирования движения (MOTION DETECTION
ZONES) были бы включены Меню детектора движения.
2) Пожалуйста проверьте, устанавливает ли ЧУВСТВИТЕЛЬНОСТЬ ДВИЖЕНИЯ слишком
большой, чтобы вызвать случай движения.
106
Приложение A: Спецификации
Функция
No. камер
8/16
Формат дисплея
1, 4, 6, 7, 9, 10, 13, 16, PIP1, PIP2
Вывод изображения
Динамический видео дисплей
Мультиплексный режим
Quadruplex (Live/Record/Playback/Ethernet)
Разрешение дисплея
720x480 (NTSC), 720x576 (PAL)
Отображение
NTSC:240/480fps
,
PAL:200/400fps
Цвет
16M colors (Y:8, U:8, V:8) 4:2:2
Основной вывод монитора
BNC, S_Video, or VGA
Размер заголовка камеры
16 символов на камеру
Стоп-кадр
Да
Функция блокировки
Да
Режим увеличения (2x2)
Да
Английский, русский, японский, немецкий,
Многоязыковый интерфейс
французский, испанский, итальянский,
традиционный китайский
Сопротивление выхода
75 Ohm
Сквозные каналы
(выбирается переключателем) (только для
8-ми канальных DVRов)
Автопереключение экранов
7 режимов последовательности
Вид разбиения экрана
10 видов
Защита информации
Да
Пароль
100 установок
Watch dog
Yes
Запись
NTSC: 720x480, 656x448, 512x384,
720x240, 656x224, 512x192, 352x240
Разрешение
PAL: 720x576, 656x528, 512x448, 720x288,
656x256, 512x224, 352x288
Скорость записи
PAL:100fps (720х288) / 50fps (720x576)
Качество записи
5 уровней
JPEG
Да
MPEG2 расширенный
Да
Предзапись
3 сек ~ 5 сек
Послезапись
1 сек ~ 255 сек (программируется)
107
Поиск файла, Поиск по событию, Поиск по
Режимы поиска
времени
Скорость поиска
Пауза, кадр, сек, мин, час, дата
Во
ие
Скорость воспроизведения
Пауза, x1, x16
Полный экран, PIP(картинка в картинке),
Многоканальное воспр.
16-CH
Видеовходы BNC
4,8,16
Видеовыход BNC
1
Видеовыход S-Video
1
Видеовыход VGA
1
Входы/выходы
Ethernet
RJ45 (10/100M) x1
Подключение клавиатуры
RJ11x1
RS-485
RJ11x1
DSUB25
Alarm-in x16, alarm-out x4, relay-out x1
Тревога/Движение
Разрешение детектора
45x30 зон на камеру
движения
Чувствительность
детектора
100 уровней
движения
Индикатор пропадания
Да
видеосигнала
Число тревожных выходов
4
Число тревожных входов
16
Запись по тревоге в
Да
реальном времени
Удержание тревоги
0, 1, 5, 10, 15, 20, 30, 45, 60, 75, 100 сек
События
Размер журнала событий
1024 событий на диск
Тревога, движение, потеря видео,
События
включает, пропадание питания, стоп-кадр
Ethernet
Удаленное управление
Да
Рзрешение при удаленном
просмотре
1920x1200,1600x1200,1280x1024,1024x768
Удаленный просмотр
Max. 80 окон
Удаленный просмотр
архива
Max. 80 окон
Синхронизация по времени
Да
Одновременный доступ к
5
DVR (число клиентов)
108
HDD
Суммарная емкость HDD
Max. 500 GB
Число устанавливаемых
60GB ~ 250GB (Max 2HDD)
дисков
Резервное
Удаленное резервное
Netviewer,
копирование
копирование
Компакт флеш (CF)
Да
RS-485
PTZ камера
Да
ИК управление
Пульт управления
1
Максимальная дальность
9M
Выносная
Питание
DC 12V
клавиатура
Максимальная длина
1000M
соединительного кабеля
Спецификация
Функция мультиклавиатуры
Yes
Диапазон напряжения
DC 19V
Средняя потребляемая
15W (TBD)
мощность
Максимальная
60W
потребляемая мощность
Рабочая температура
5 ~ 40 ℃
Относительная влажность
10 ~ 75 %
Вес нетто
2.4(Kg)
Вес брутто
4.6(Kg)
Габариты
432(L) x 433 (W) x 86 (H) mm
109
Приложение B: Время записи и объем HDD
NTSC Время записи (Часы)
16-CH
250 GB
Средний уровень
Качество
Скорость
сжатия (Кбайт)
720*480
656*448
512*384
720*240
656*224
512*192
352*240
30
37.63926528
45.83791713
65.7617845
80.0973984
85.64506
118.1028
123.1284
15
75.27853056
91.67583425
131.523569
160.194797
171.2901
236.2056
246.2569
10
112.9177958
137.5137514
197.285354
240.292195
256.9352
354.3084
369.3853
8
141.1472448
171.8921892
246.606692
300.365244
321.169
442.8855
461.7317
62.42557716
*****
6
188.1963264
229.1895856
328.808923
400.486992
428.2253
590.514
615.6422
3
376.3926528
458.3791713
657.617845
800.973984
856.4506
1181.028
1231.284
2
564.5889792
687.5687569
986.426768
1201.46098
1284.676
1771.542
1846.927
30
41.85921907
50.43169531
67.4873124
82.9682729
90.77705
127.1876
127.8903
15
83.71843815
100.8633906
134.974625
165.936546
181.5541
254.3753
255.7806
10
125.5776572
151.2950859
202.461937
248.904819
272.3312
381.5629
383.671
8
156.9720715
189.1188574
253.077421
311.131023
340.4139
476.9536
479.5887
66.4015402
****
6
209.2960954
252.1584766
337.436562
414.841365
453.8853
635.9381
639.4516
3
418.5921907
504.3169531
674.873124
829.682729
907.7705
1271.876
1278.903
2
627.8882861
756.4754297
1012.30969
1244.52409
1361.656
1907.814
1918.355
30
42.31836956
51.55489565
76.9041467
89.7215045
93.79314
128.6008
133.8043
15
84.63673912
103.1097913
153.808293
179.443009
187.5863
257.2016
267.6086
10
126.9551087
154.664687
230.71244
269.164513
281.3794
385.8025
401.413
8
158.6938858
193.3308587
288.39055
336.455642
351.7243
482.2531
501.7662
69.10439795
***
6
211.5918478
257.7744783
384.520733
448.607522
468.9657
643.0041
669.0216
3
423.1836956
515.5489565
769.041467
897.215045
937.9314
1286.008
1338.043
2
634.7755434
773.3234348
1153.5622
1345.82257
1406.897
1929.012
2007.065
110
30
53.58367627
57.15592135
85.1034858
92.9644504
98.92371
142.0132
155.3567
15
107.1673525
114.3118427
170.206972
185.928901
197.8474
284.0264
310.7134
10
160.7510288
171.4677641
255.310458
278.893351
296.7711
426.0395
466.0701
8
200.938786
214.3347051
319.138072
348.616689
370.9639
532.5494
582.5876
75.87003447
**
6
267.9183813
285.7796068
425.517429
464.822252
494.6186
710.0659
776.7835
3
535.8367627
571.5592135
851.034858
929.644504
989.2371
1420.132
1553.567
2
803.755144
857.3388203
1276.55229
1394.46676
1483.856
2130.198
2330.35
30
63.07397316
69.0989497
102.880658
126.492613
142.0132
178.0627
196.1707
15
126.1479463
138.1978994
205.761317
252.985226
284.0264
356.1254
392.3415
10
189.2219195
207.2968491
308.641975
379.477838
426.0395
534.188
588.5122
8
236.5273993
259.1210614
385.802469
474.347298
532.5494
667.735
735.6403
96.49384939
*
6
315.3698658
345.4947485
514.403292
632.463064
710.0659
890.3134
980.8537
3
630.7397316
690.989497
1028.80658
1264.92613
1420.132
1780.627
1961.707
2
946.1095973
1036.484245
1543.20988
1897.38919
2130.198
2670.94
2942.561
111
PAL Время записи (Часы)
16-CH
250 GB
Средний
Качество
Скорость
уровень сжатия
720*576
656*528
512*448
720*288
656*256
512*224
352*288
(KB)
25
30.65979887
32.64133699
43.4027778
72.1500722
79.13897
113.8434
122.3691
12
63.87458098
68.00278539
90.4224537
150.31265
164.8729
237.1736
254.9356
8
95.81187147
102.0041781
135.633681
225.468975
247.3093
355.7605
382.4033
6
127.749162
136.0055708
180.844907
300.625301
329.7457
474.3473
509.8711
45.97322185
*****
3
255.4983239
272.0111416
361.689815
601.250601
659.4914
948.6946
1019.742
2
383.2474859
408.0167124
542.534722
901.875902
989.2371
1423.042
1529.613
1.6
479.0593574
510.0208905
678.168403
1127.34488
1236.546
1778.802
1912.017
25
31.89182294
33.46720214
43.7445319
75.2785306
83.45685
121.3003
125.6913
12
66.44129778
69.7233378
91.1344415
156.830272
173.8684
252.709
261.8569
8
99.66194668
104.5850067
136.701662
235.245408
260.8027
379.0636
392.7853
6
132.8825956
139.4466756
182.268883
313.660544
347.7369
505.4181
523.7138
47.86852041
****
3
265.7651911
278.8933512
364.537766
627.321088
695.4737
1010.836
1047.428
2
398.6477867
408.0167124
542.534722
901.875902
989.2371
1423.042
1529.613
1.6
498.3097334
522.9250335
683.508311
1176.22704
1304.013
1895.318
1963.927
25
33.54804079
35.02872355
45.3144825
77.1604938
87.3515
131.6482
132.2751
12
69.89175166
72.9765074
94.4051719
160.751029
181.9823
274.2672
275.5732
8
104.8376275
109.4647611
141.607758
241.126543
272.9734
411.4007
413.3598
6
139.7835033
145.9530148
188.810344
321.502058
363.9646
548.5343
551.1464
50.35500654
***
3
279.5670066
291.9060296
377.620688
643.004115
727.9292
1097.069
1102.293
2
419.3505099
437.8590444
566.431031
964.506173
1091.894
1645.603
1653.439
1.6
524.1881374
547.3238055
708.038789
1205.63272
1364.867
2057.004
2066.799
112
25
41.7710944
40.49238743
55.3342187
80.0512328
91.37427
134.1922
144.6759
12
87.02311334
84.35914048
115.279622
166.773402
190.3631
279.567
301.4082
8
130.53467
126.5387107
172.919433
250.160102
285.5446
419.3505
452.1123
6
174.0462267
168.718281
230.559245
333.546803
380.7261
559.134
602.8164
53.94402606
**
3
348.0924534
337.4365619
461.118489
667.093607
761.4522
1118.268
1205.633
2
522.13868
506.1548429
691.677734
1000.64041
1142.178
1677.402
1808.449
1.6
652.67335
632.6935536
864.597167
1250.80051
1427.723
2096.753
2260.561
25
48.99078973
50.87505088
69.9692135
103.648425
124.564
173.6111
181.5541
12
102.0641453
105.9896893
145.769195
215.934218
259.5084
361.6898
378.2377
8
153.0962179
158.984534
218.653792
323.901327
389.2626
542.5347
567.3566
6
204.1282905
211.9793786
291.53839
431.868436
519.0168
723.3796
756.4754
68.83562673
*
3
408.2565811
423.9587573
583.07678
863.736871
1038.034
1446.759
1512.951
2
612.3848716
635.9381359
874.615169
1295.60531
1557.05
2170.139
2269.426
1.6
765.4810896
794.9226699
1093.26896
1619.50663
1946.313
2712.674
2836.783
113
Приложение C: Глоссарий
B
BNC
BNC, Bayonet Neill Concelman ( или British Naval Connector) (или Bayonet Nut Connector),
является соединителем типа вилка и запорным поворотным устройством, используется
с коаксиальным кабелем.
C
CF Card
CF (Compact Flash) - тип карты флэш-памяти.
D
Dome
Dome - является типом PTZ камеры.
F
FCC
FCC, Федеральная Комиссия Связи, правительственное агентство Соединенных
Штатов, была создана в 1934 законом о Связи. Федеральная Комиссия по связи
контролирует взаимодействие между США и международными стандартам связи.
Frame Rate
Frame Rate - число кадров в секунду.
I
IDE
IDE (Integrated Drive Electronics), является стандартом интерфейса дисковода,
основанный на интегрированной архитектуре систем ПК IBM-PC, 16-разрядная
шина.
J
JPEG
JPEG кодек сжатия, разработанный Совместной экспертной группой по
фотографии.
114
M
MPEG
MPEG (Moving Picture Experts Group) рабочая группа ISO/IEC отвечающая за
развитие международных эталонов для компрессии, декомпрессии и обработки
изображений, аудио и их комбинаций.
N
NTSC
NTSC (National Television System Committee), устанавливает телевизионные и
видео стандарты в Соединенных Штатах. Стандарт NTSC для телевидения
определяет сложный видео сигнал со скоростью развертки 60 полукадров в секунду.
Каждый кадр содержит 525 линий и может содержать 16 миллионов различных
цветов.
P
PAL
PAL (Phase Alternating Line) является доминирующим телевизионным стандартом
для Европы, 625 линий и 50 полукадров в секунду.
Protocol
Protocol является правилом передачи данных поперек сети.
PTZ Camera
Pan-Tilt-Zoom -управляемая камера
R
RJ-11
RJ-11 Зарегистрированный Джек 11, обычно более известен, как телефонное
гнездо. RJ-11
- четыре или шесть проводных подключений, прежде всего
используемых для телефонов и компьютерных модемных соединителей в
Соединенных Штатах.
RJ-45
RJ-45 Зарегистрированный Джек 45, является подключением, используемым для
сетевых адаптеров Ethernet.
115
RS-485
RS-485 стандарт Электронной промышленной ассоциации (Electronic Industry Association)
для многопортовых соединений. RS-485 поддерживает такие соединители как DB-9 и
DB-37.
S
Stand-Alone System
Stand-Alone System - автономная независимая система.
V
VGA
VGA (Video Graphics Array) является системой графического дисплея для PC,
разработанной IBM. VGA использует аналоговые сигналы сигналы. В текстовом
режиме, системы VGA обеспечивают разрешающую способность 720х400 пикселей.
В графическом режиме, разрешающая способность может быть любой 640х480 (с
16 цветами) или 320х200 (с 256 цветами). Полная палитра - 262144 цветов.
116



















///////////////////////////////////////
