Отчет НКОС Отчет о проведении мониторинга проекта «Сахалин-2»

Перечень сокращений

Technology, независимый консультант по охране окружающей

среды

«БЭТСª

«БЭТС БиВиª (СП «Бехтел-Энкаª и ОАО «Техностройэкспортª) —

подрядчики по строительству ОБТК

УКЗ

Узел крановой задвижки

ГУКС

Группа по управлению действиями в кризисных ситуациях

ГКДЧС

Группа координации действий по ликвидации последствий ЧС

ОВК

Оптико-волоконный кабель

ГТТ

«Газпром трансгаз Томскª

ПД по ОТОСБ и СЗ

План действий по охране труда, окружающей среды, безопасности и

социальной защиты

НКОС

Независимый консультант по охране окружающей среды

СПГ

Сжиженный природный газ

МОВ

Меморандум о взаимопонимании

ОБТК

Объединенный береговой технологический комплекс

ЛАРН

Ликвидация аварийных разливов нефти

ПЛАРН

План ликвидации аварийных разливов нефти

РФ

Российская Федерация

ПЗ

Полоса землеотвода

«Сахалин Энерджиª

«Сахалин Энерджи Инвестмент Компани Лтд.ª

СЗЗ

Санитарно-защитная зона

ВПУ

Выносное причальное устройство

ЦРДЖ

Центр реабилитации диких животных

iii

Краткий обзор

Компания Technology () является независимым консультантом по охране окружающей

среды (НКОС), действующим по поручению Основных кредиторов Второго этапа проекта

«Сахалин-2ª. Согласно условиям технического задания компания и представители

кредиторов проводят периодические посещения объектов Проекта с целью мониторинга.

Два крупных визита с целью проведения экологического мониторинга были организованы

компанией по поручению кредиторов в период апреля-июня 2010 года. В ходе первого

(апрель 2010 года) были проверены три основных наземных объекта, а также полигоны для

захоронения отходов. В ходе второго посещения, со 2 по 10 июня 2010 года, были проверены

намеченные объекты вдоль полосы землеотвода трубопровода, включая переходы через реки

и склоны, идентифицированные по результатам предыдущих посещений кредиторов, объекты,

где недавно проводились масштабные инженерно-технические мероприятия, а также объекты,

находящиеся в фокусе внимания кредиторов на данный период времени. Это посещение было

предпринято ближе к середине года, с тем чтобы дождаться завершения таяния снега на

острове Сахалин. Тем не менее, представителям компании не удалось попасть на ряд объектов

в связи с высоким подъемом воды в реках по причине весеннеговесеннего таяние снегов .

В настоящем отчете представлены результаты второго посещения в целях экологического

мониторинга полосы землеотвода трубопровода. Подробный перечень объектов в зоне полосы

землеотвода, посещенных в июне 2010 года, а также подробные комментарии и описания

приведены в Приложении 1. В настоящем отчете представлены также резолюции по решенным

вопросам, обзор достигнутых результатов, если таковые имеются, по открытым вопросам, а

также новые проблемы, выявленные в ходе данного мониторинга. Эти новые данные войдут в

Журнал результатов проверки, представленный в отчете о проведении мониторинге в апреле

2010 года.

Таким образом, компания пришла к выводу, что работы по техническому восстановлению

полосы землеотвода осуществляются в целом результативно и хорошо контролируются

«Сахалин Энерджиª, включая эффективное устранение последствий прохождения тайфунов

2009 г., текущее инспектирование объектов и коррективные инженерно-технические

мероприятия. Однако результаты биологического восстановления серьезно ухудшились на

некоторых участках за последние 2 года, и компании «Сахалин Энерджиª рекомендуется

принять более активную и надежную систему наземного технического обслуживания полосы

землеотвода. Новыми и не решенными пока проблемами, выявленными в ходе проверки,

являются ликвидация временных дорог/строительного мусора на водно-болотном участке в

Долинске, биологическая рекультивация полосы землеотвода, ликвидация временных мостов и

(или) модернизация капитальных мостов, вывод из эксплуатации (и демонтаж) строительного

поселка, разработка программ экологического мониторинга / отбора проб в реках и на

заболоченных территориях и использование маслосборников расходного резервуара для

хранения дизельного топлива на узлах крановых задвижек. Ход решения этих вопросов будет

включен в будущие отчеты НКОС о проведении мониторинга.

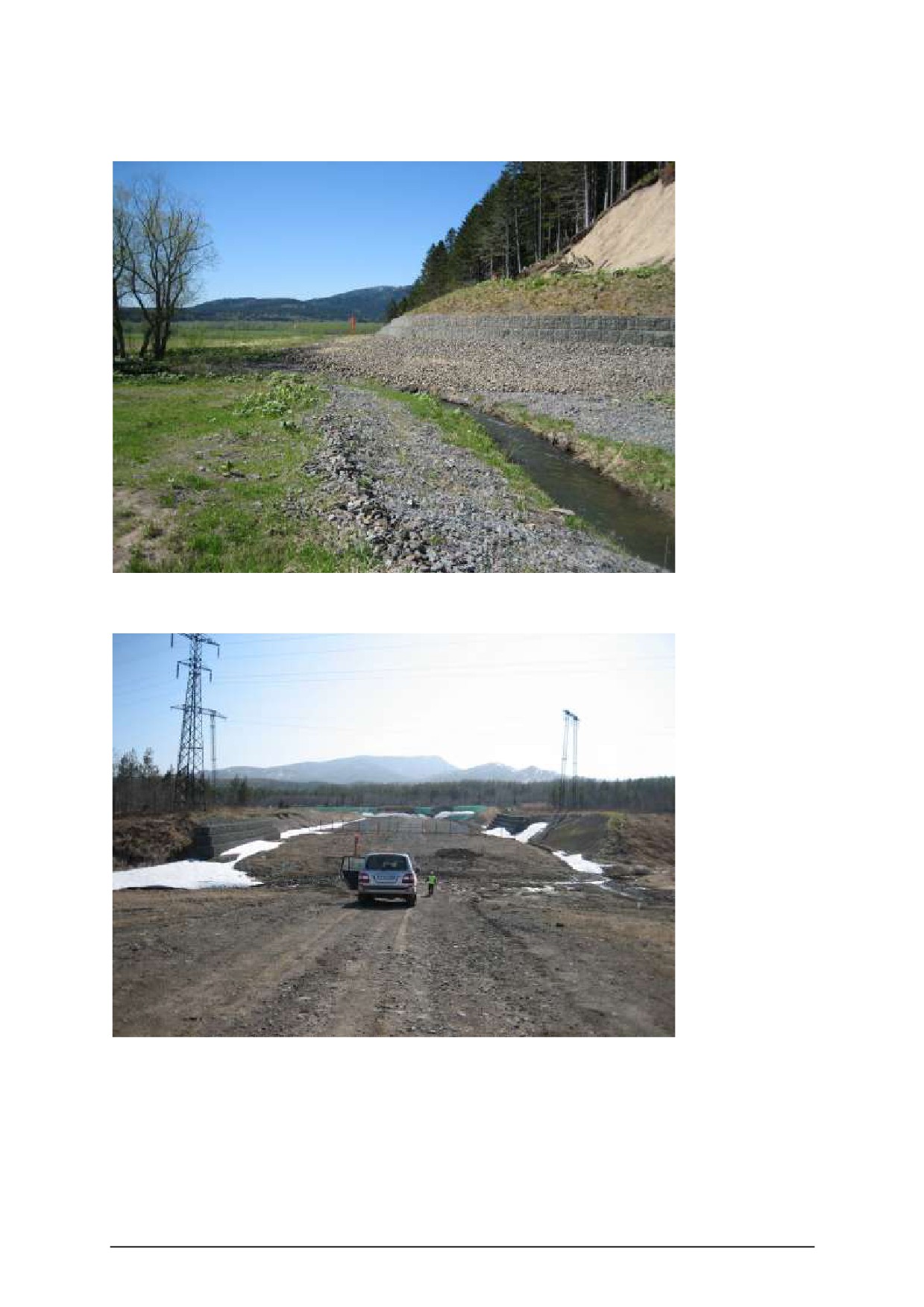

Масштабные инженерно-технические работы

Тайфуны, прошедшие в 2009 г., нанесли серьезный ущерб системе берегозащитных

сооружений на ряде рек с высоким энергетическим потенциалом. Во второй половине 2009-

начале 2010 годов компания «Сахалин Энерджиª мобилизовала ряд групп для выполнения

экстренных ремонтных работ на 14 реках, имеющих название (10 из которых входят в Группу 3

— наиболее высокий уровень экологической уязвимости), и на нескольких безымянных ручьях.

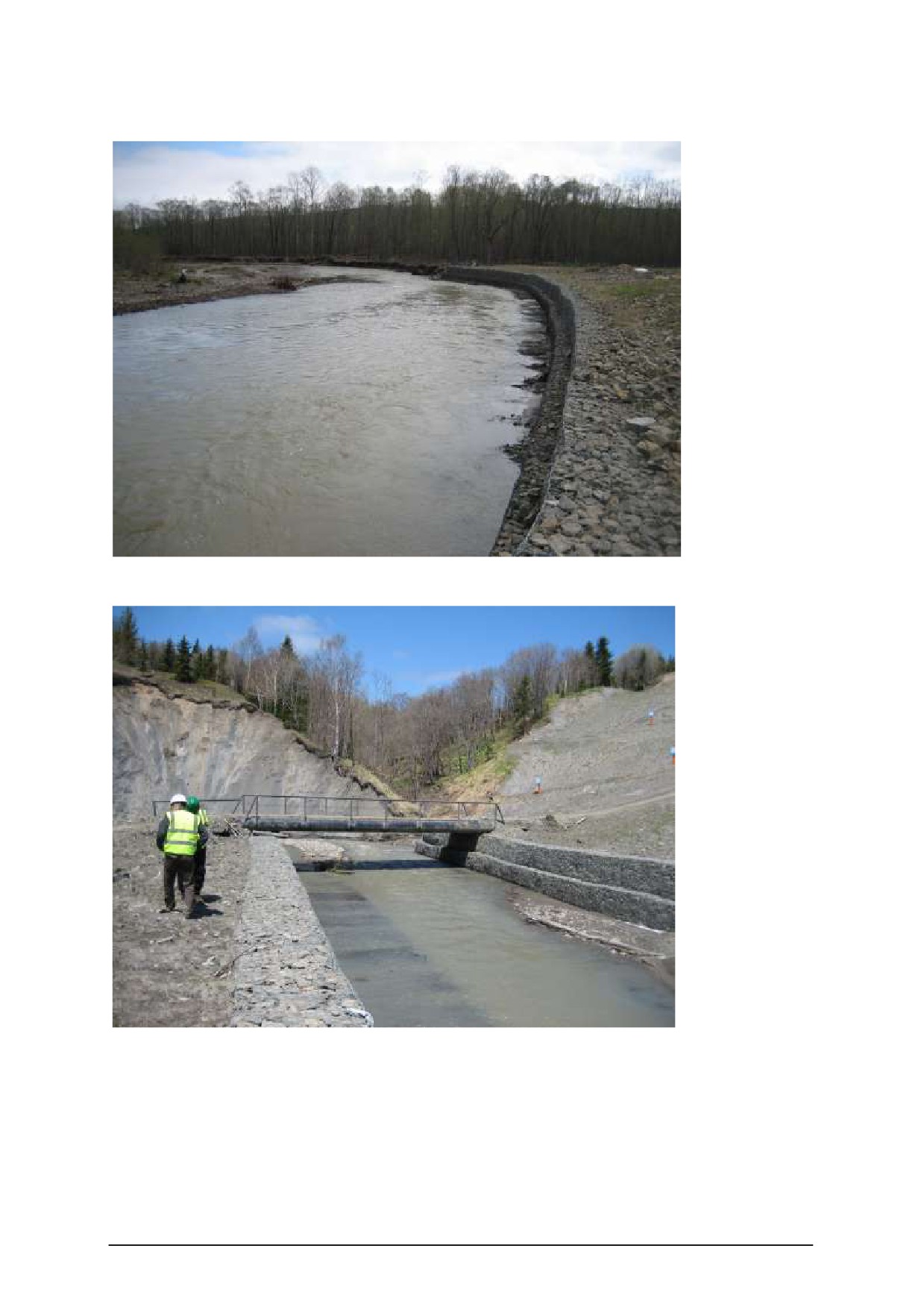

Компании удалось посетить восемь объектов, где были проведены крупные инженерно-

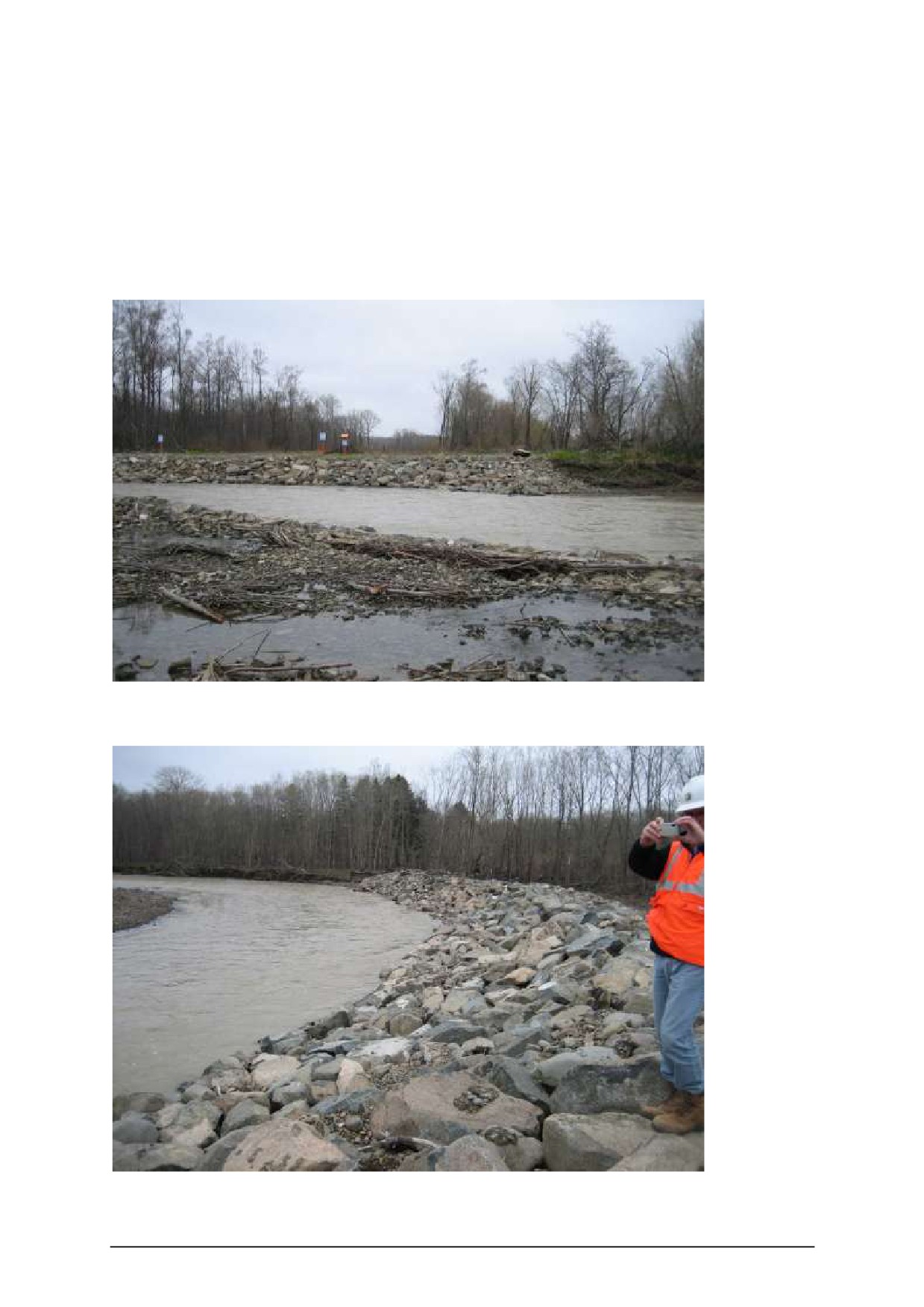

технические и ремонтно-восстановительные мероприятия. Очень обширные укрепления из

каменной наброски, матрацы Рено и габионы на нескольких участках были отмечены как

способствующие укреплению берегов рек в местах речных переходов и выше по течению, а

также крутых боковых откосов. Были посещены также те участки, которые не пострадали от

тайфунов и на которых не проводились повторные ремонтные работы, и здесь все инженерные

сооружения были в исправности. Мы осведомлены о том, что в настоящее время компания

«Сахалин Энерджиª разрабатывает дальнейшую программу работ по ремонту и

техобслуживанию на остаток года и привлекает к работе сторонних квалифицированных

консультантов по проектированию с целью модификации систем защиты переходов через реки

на некоторых участках.

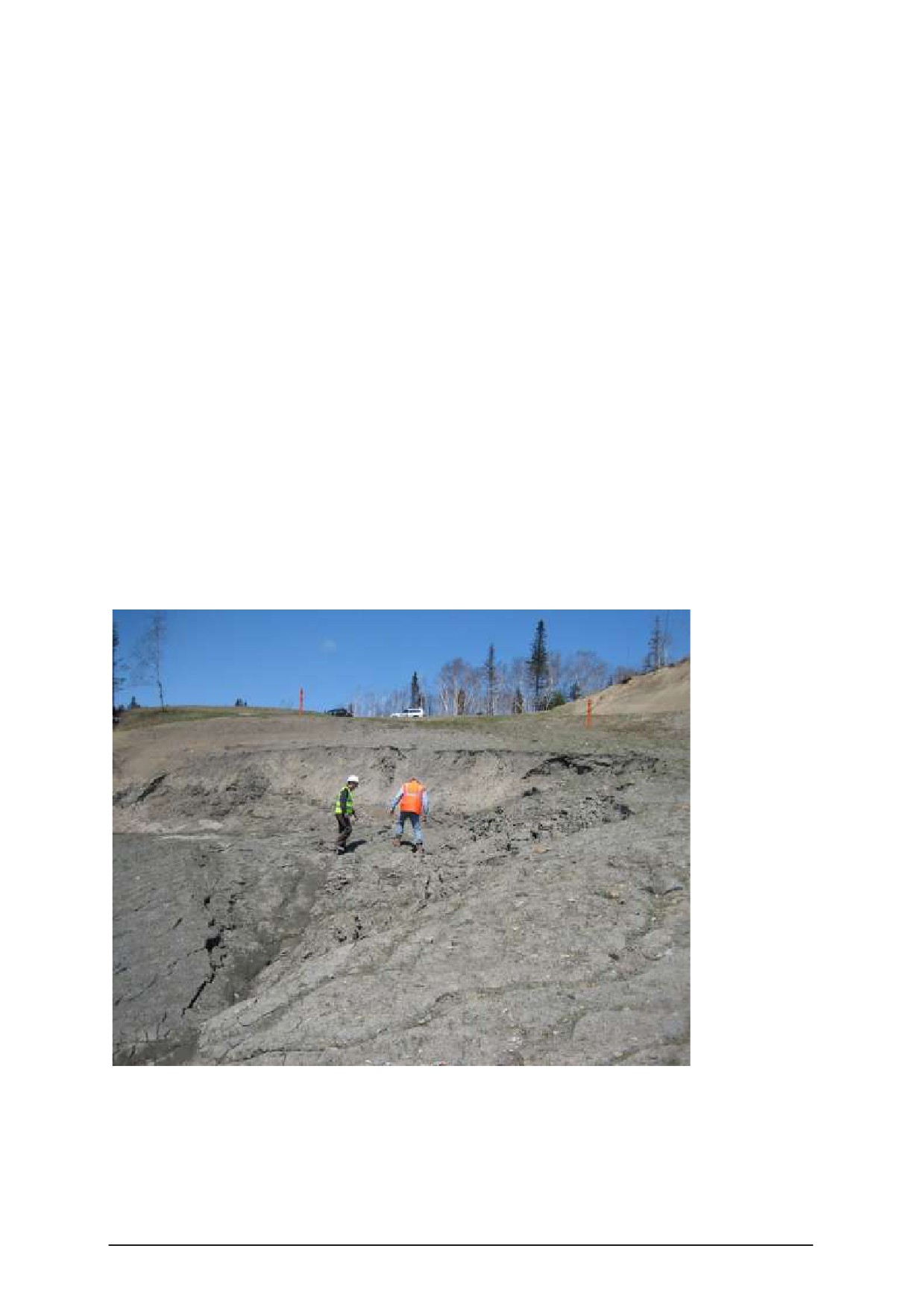

Борьба с эрозией и дренаж

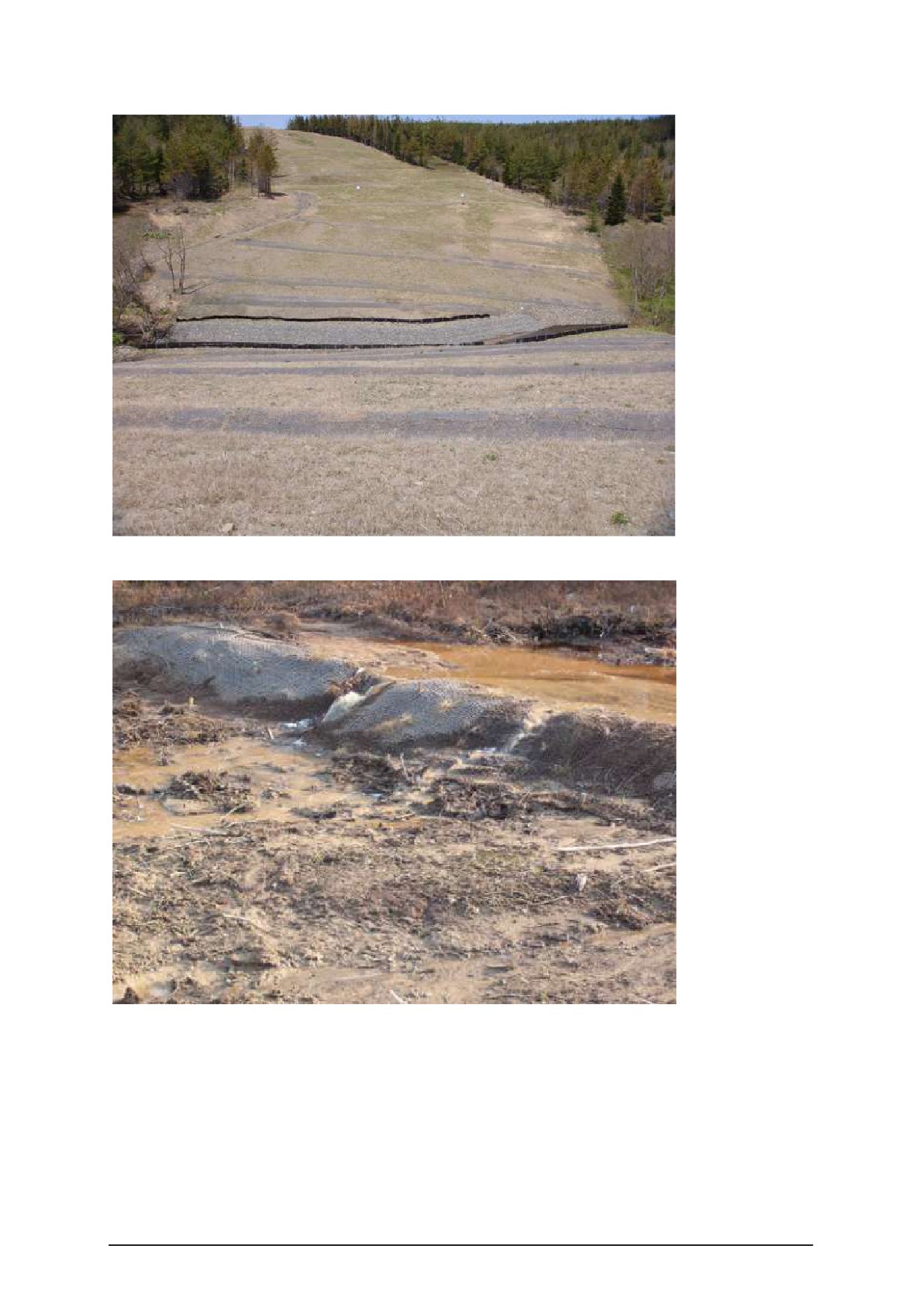

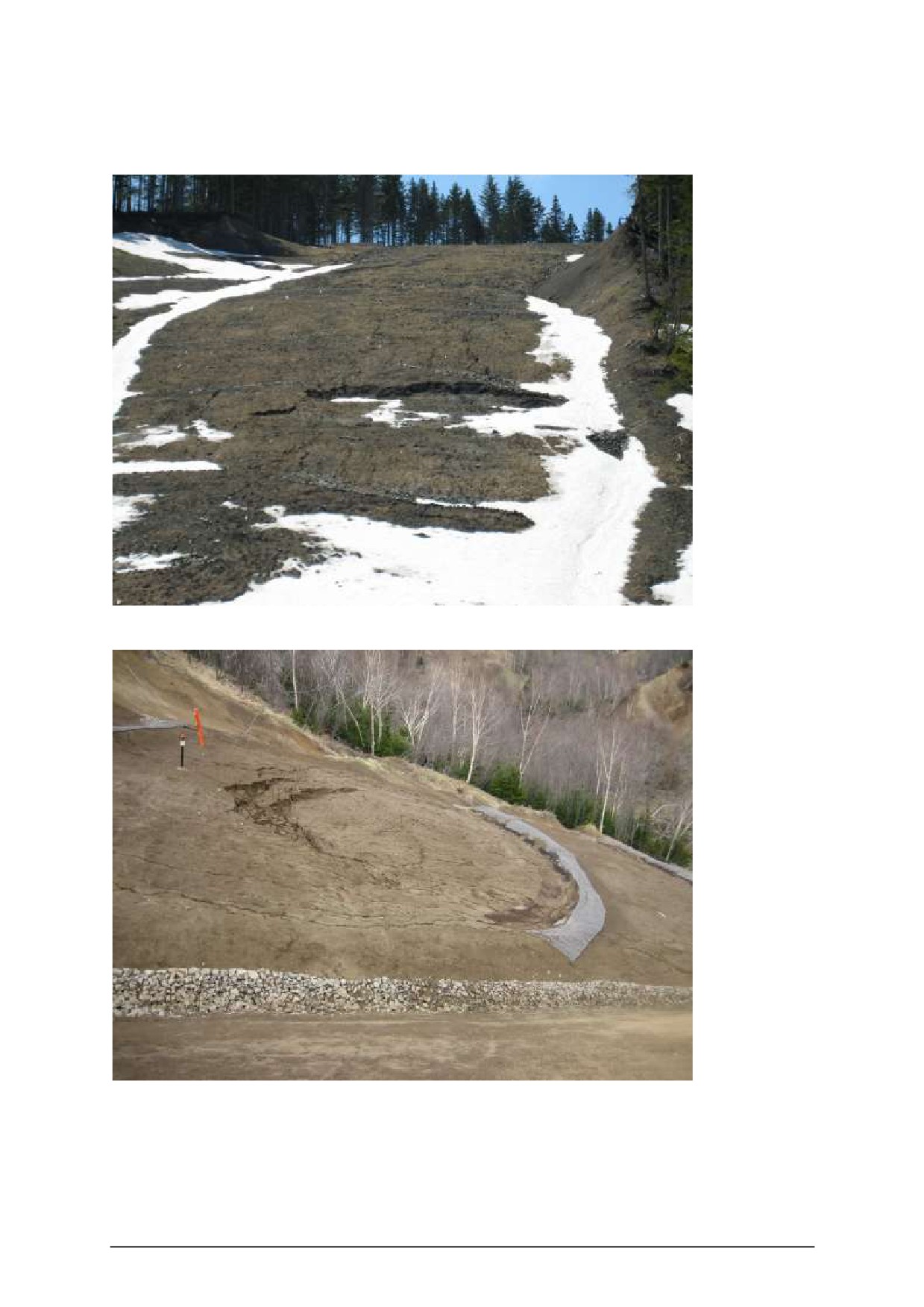

На многих склонах, осмотренных в ходе посещения, были установлены защитные рассекатели,

которые хорошо выполняли свои функции на большинстве участков. Тем не менее, в ряде

случаев рассекатели склонов были установлены под слишком крутым углом, что приводило к

формированию эрозионных канав, либо имели непоследовательный угол наклона, что

вызывало переливание осадков через верх этих защитных сооружений, а иногда их

разрушение. В ряде случаев было зафиксировано недостаточное количество рассекателей

склонов для конкретных условий, что приводило к эрозии почвы. В ходе последующих

ремонтных работ и других мероприятий по техобслуживанию на склонах рекомендуется

уделять больше внимания надлежащей установке рассекателей склонов на проблемных

участках.

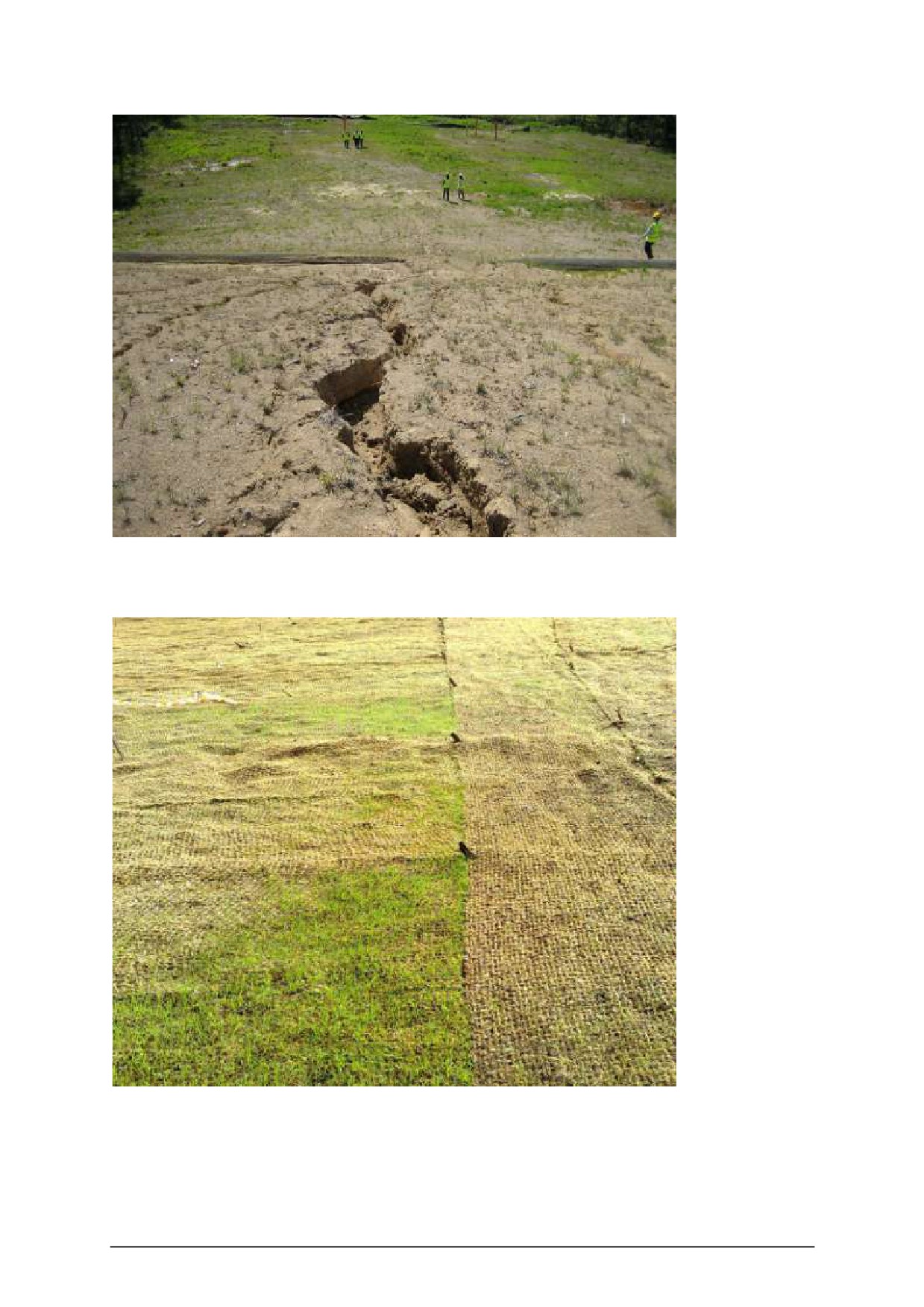

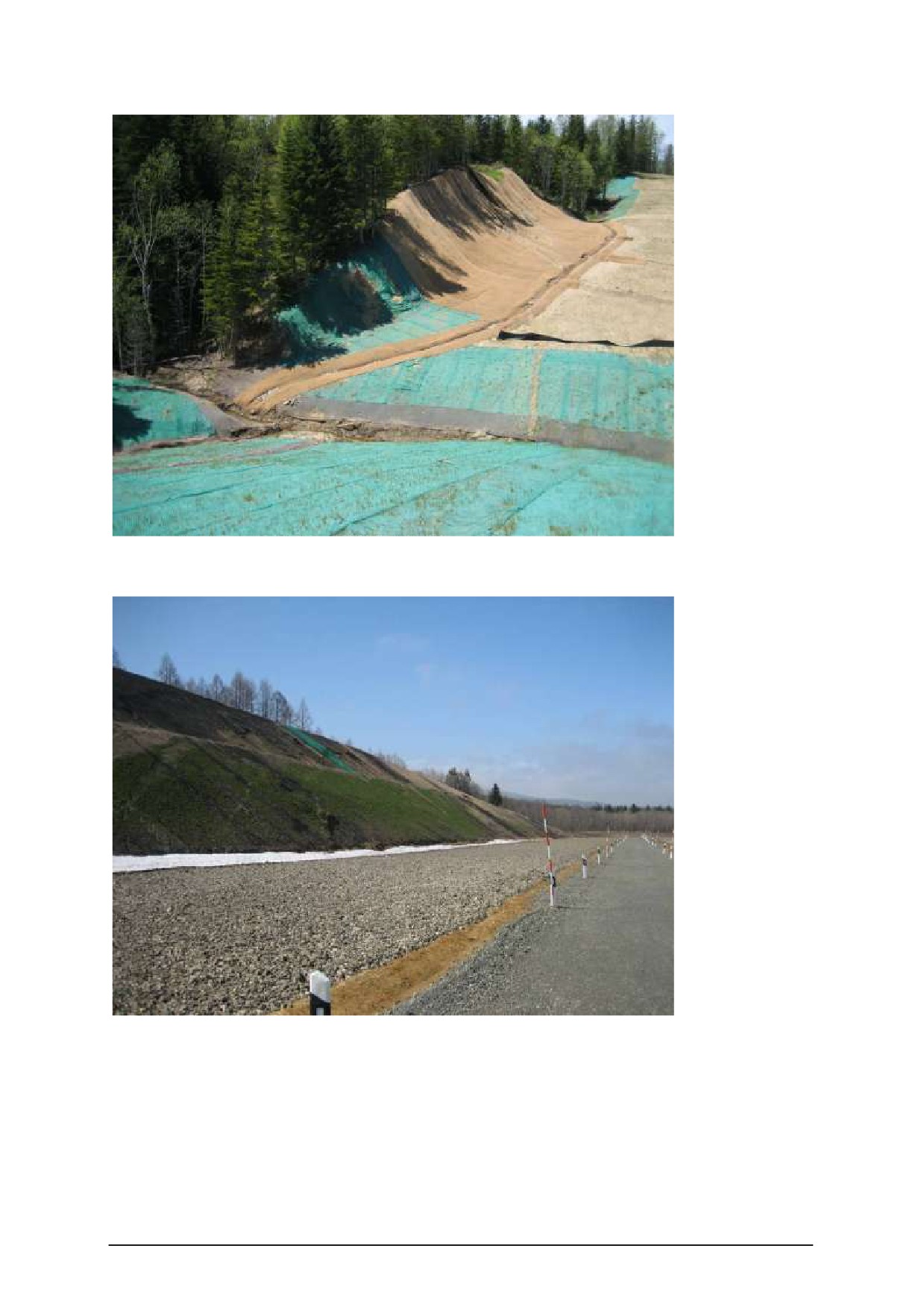

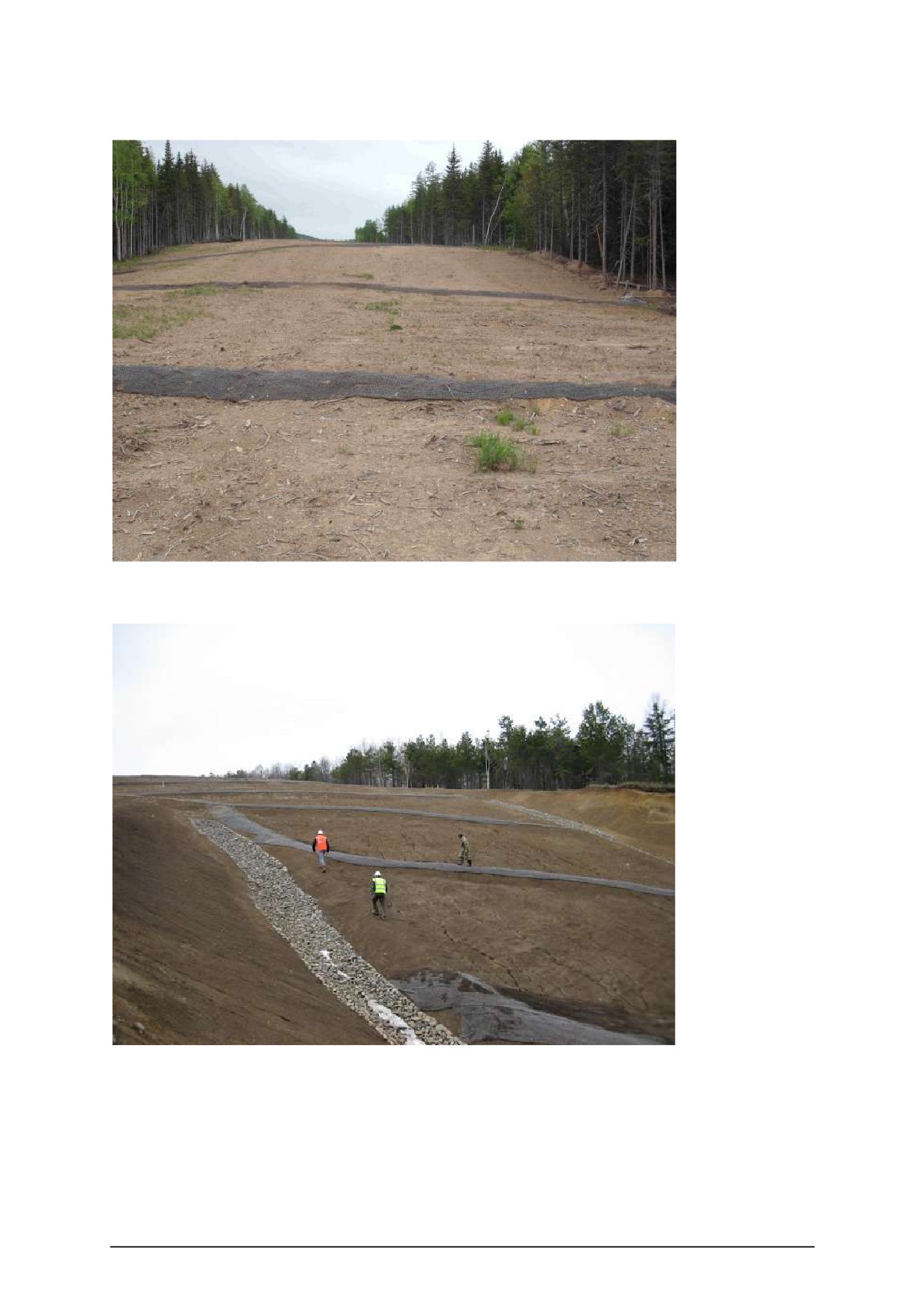

В ходе строительства компания «Сахалин Энерджиª широко использовала геоджут и кокосовые

маты на крутых склонах с рыхлой почвой, а также для укрепления рассекателей склонов.

Применение этих материалов во многом помогло успешно снизить эрозию и обеспечить лучшие

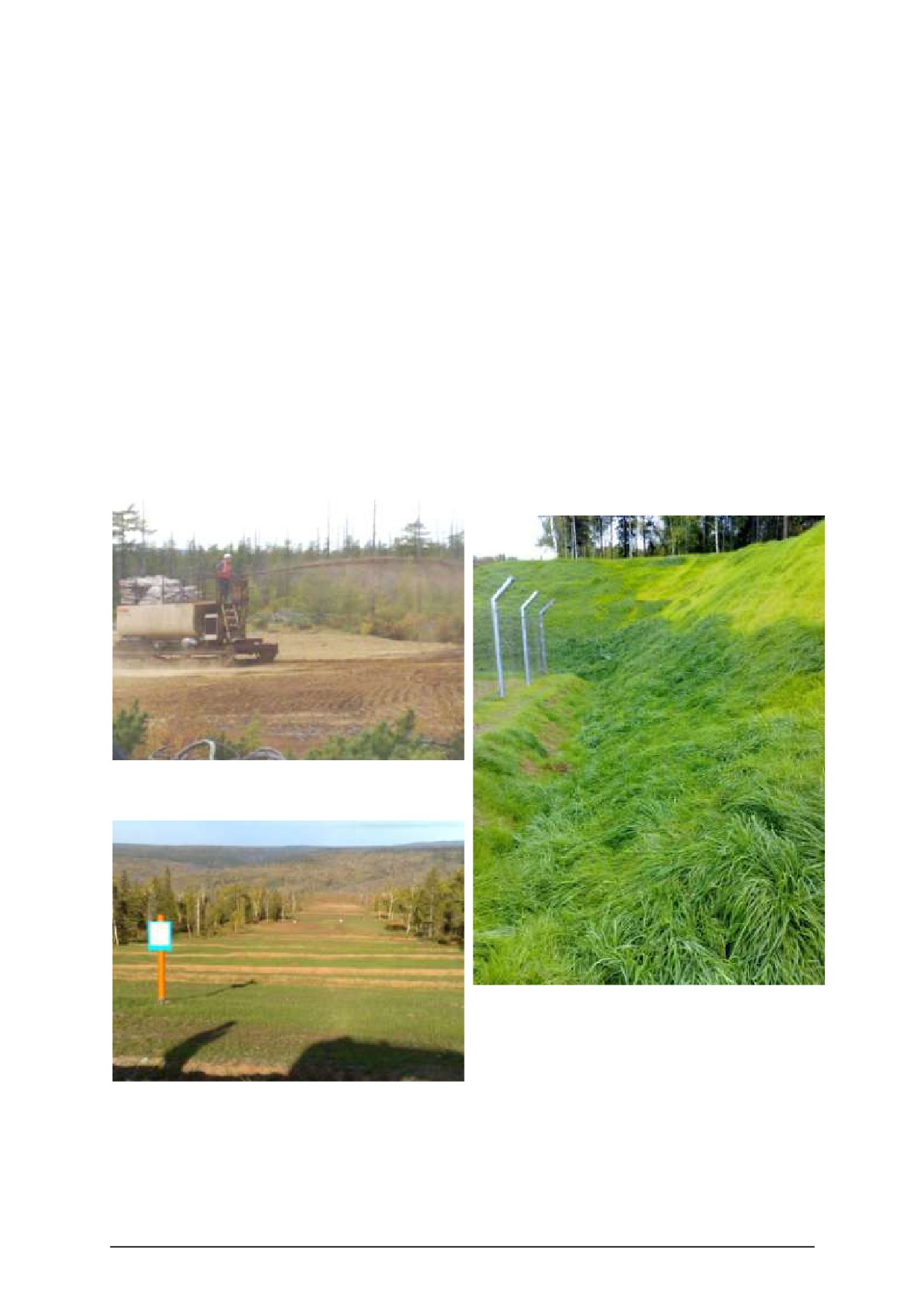

условия для прорастания семян. В ряде мест геотекстильные маты успешно применяются в

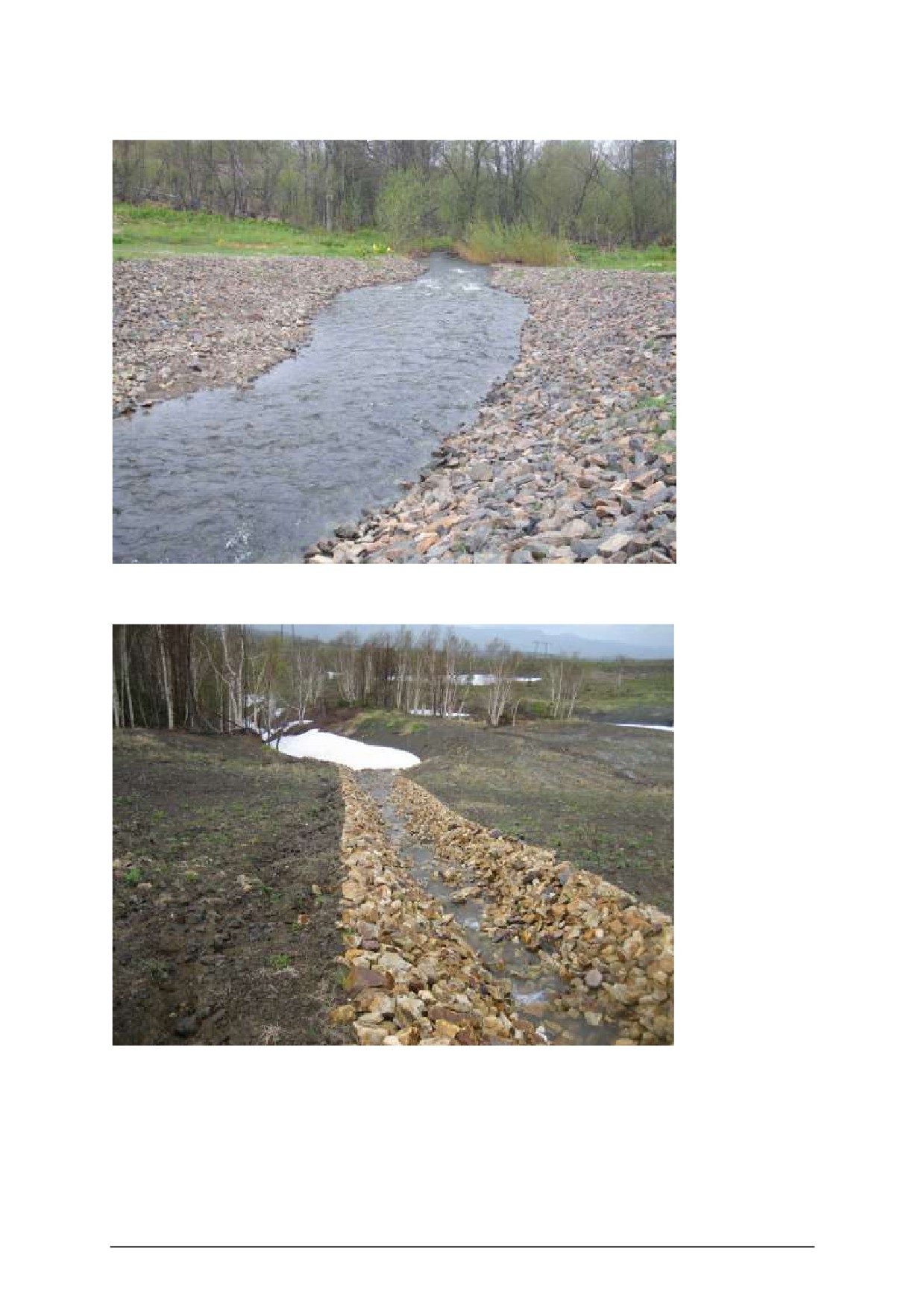

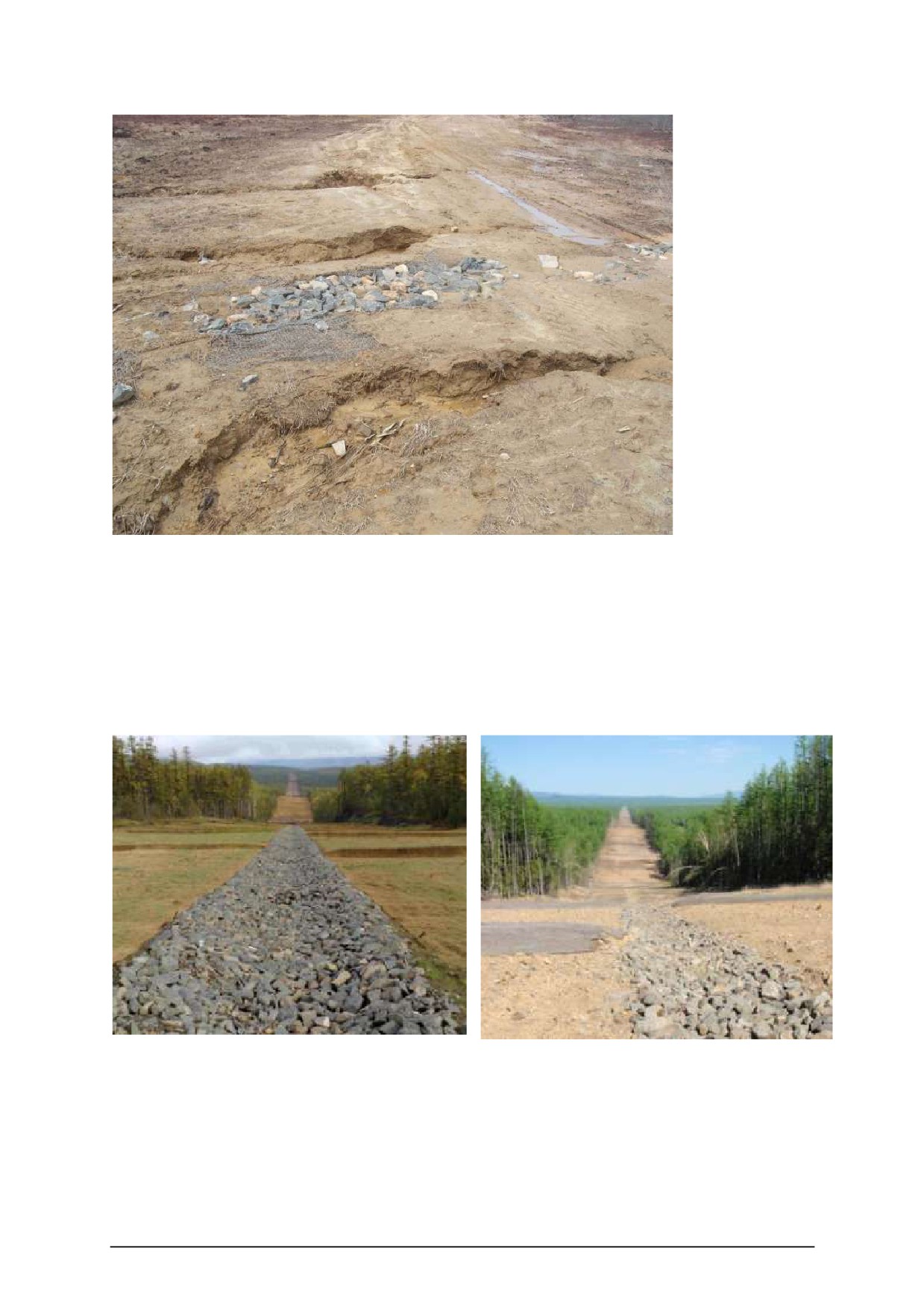

сочетании с гидропосевом. Дренажные каналы с выстилкой из каменной наброски были в

хорошем состоянии, и во многих местах исходная каменная наброска, уложенная во время

строительных работ, по-прежнему оставалась на месте и через нее пробивалась

растительность.

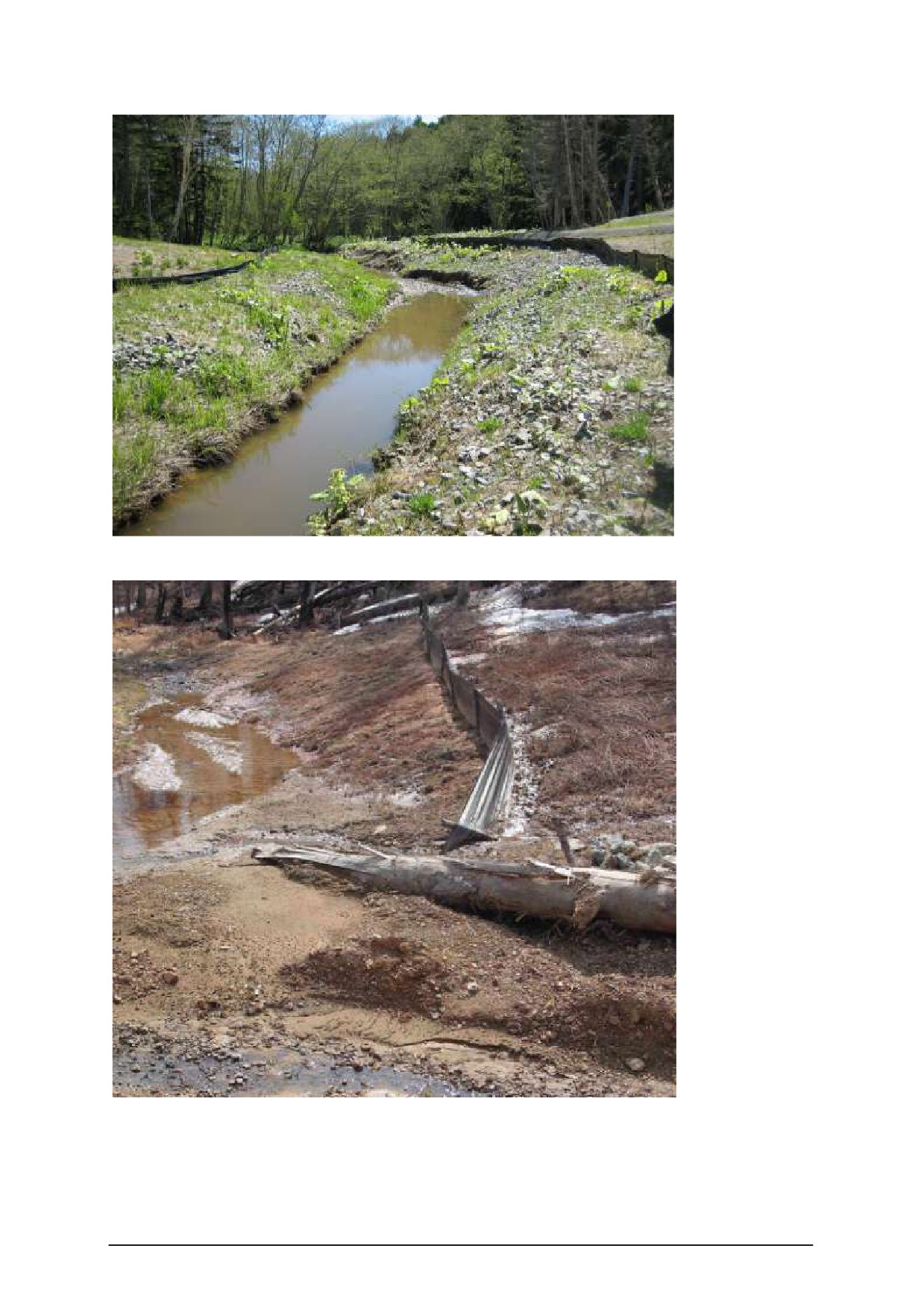

Компания «Сахалин Энерджиª также широко и эффективно применяла противоиловые

заграждения с целью контроля объема осадочного материала в ходе строительных работ. В

некоторых местах противоиловые заграждения установлены до сих пор и исправно выполняют

свои защитные функции. В других местах противоиловые заграждения повреждены в

результате штормов и периодического воровства ткани. Компания рекомендует «Сахалин

Энерджиª проводить оценку необходимости повторной установки и (или) замены

противоиловых заграждений применительно к каждому конкретному участку. Очевидно, что на

некоторых участках противоиловые заграждения больше не требуются.

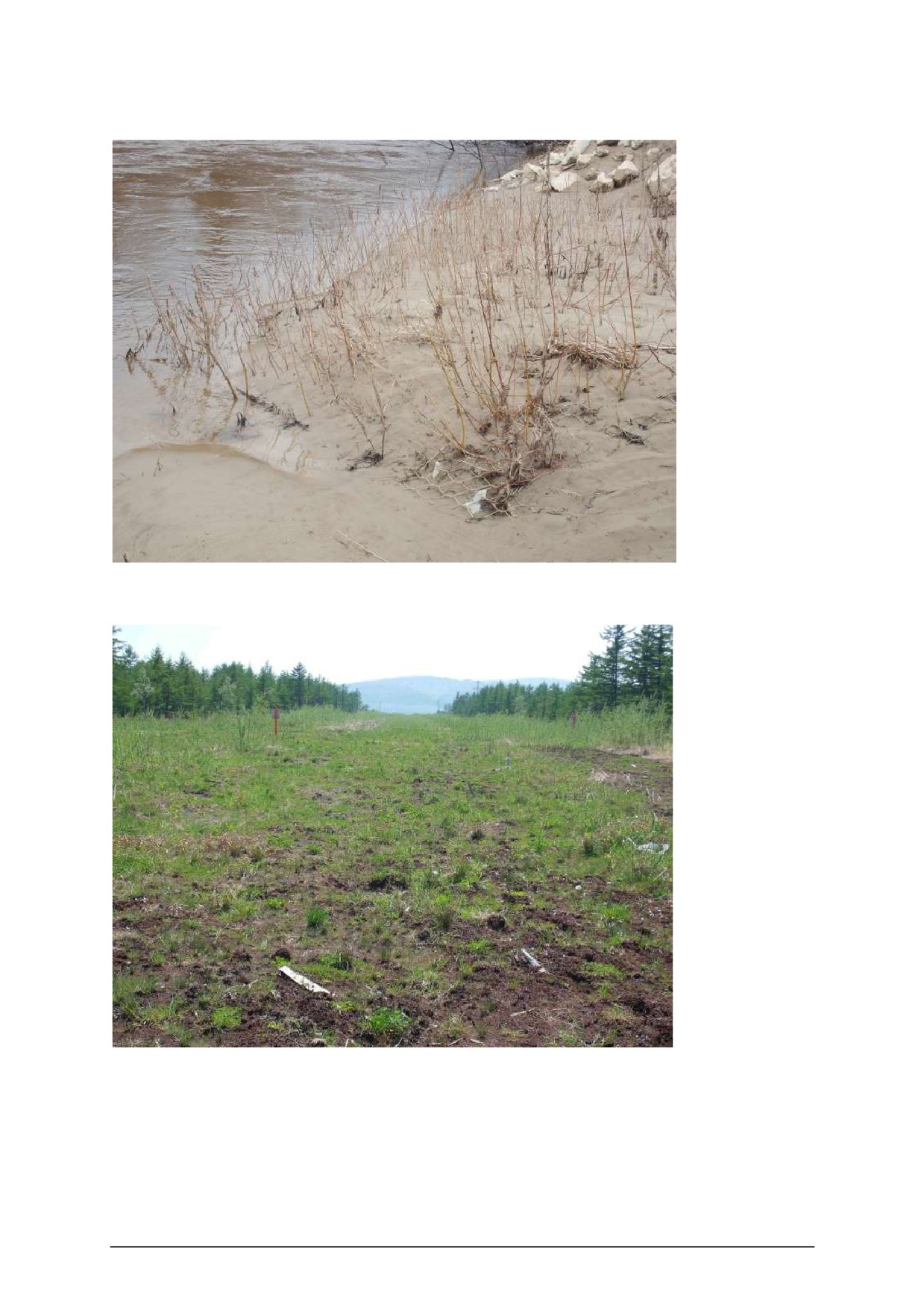

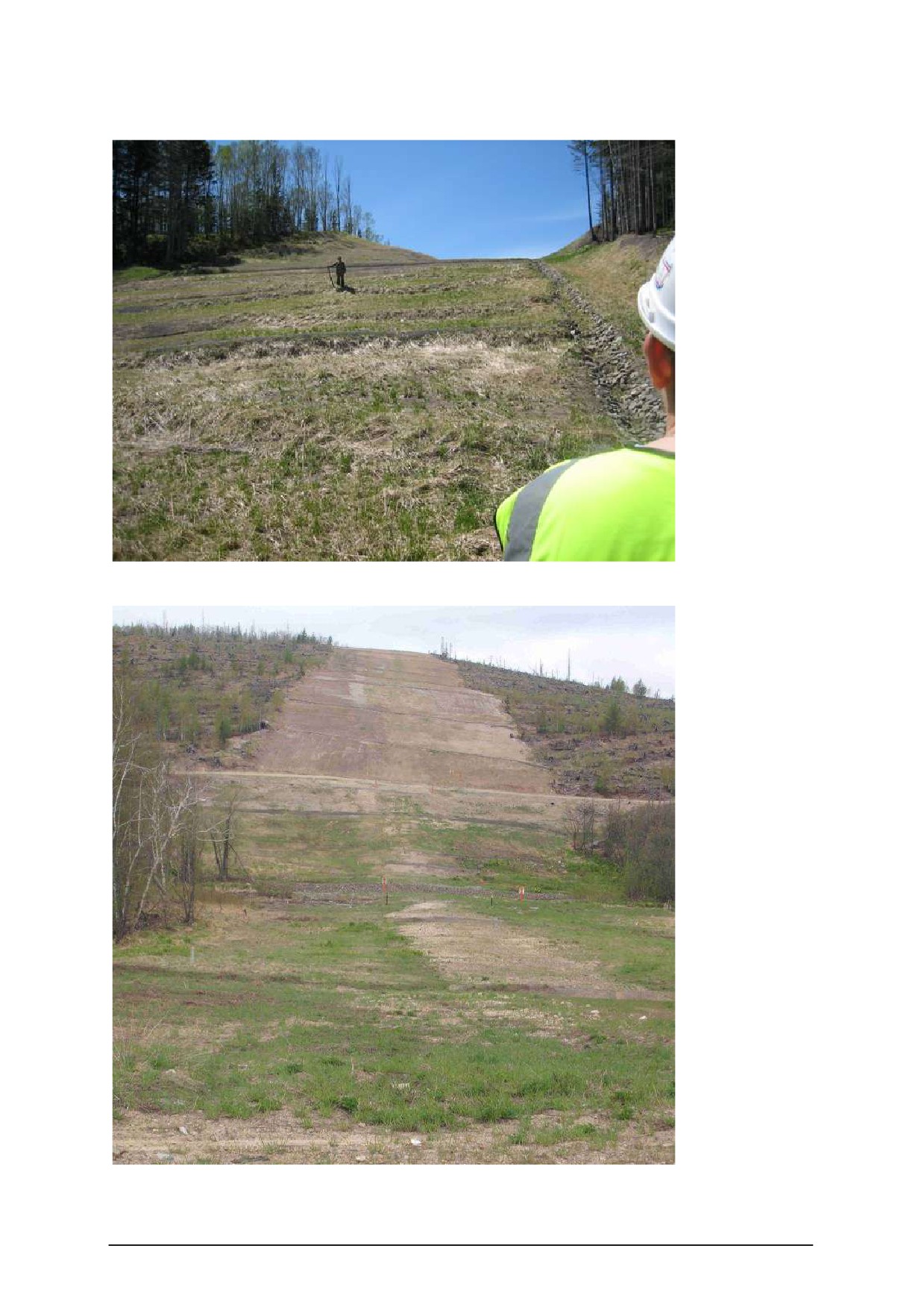

Биологическая рекультивация

Посещение полосы землеотвода состоялось после окончания продолжительной зимы, при этом

основное снеготаяние завершилось всего за неделю до этого и некоторое количество снега все

еще присутствовало на северных возвышенностях. Таким образом, основной рост травы на

полосе землеотвода еще не начался, и оценку пришлось проводить на основе наблюдений

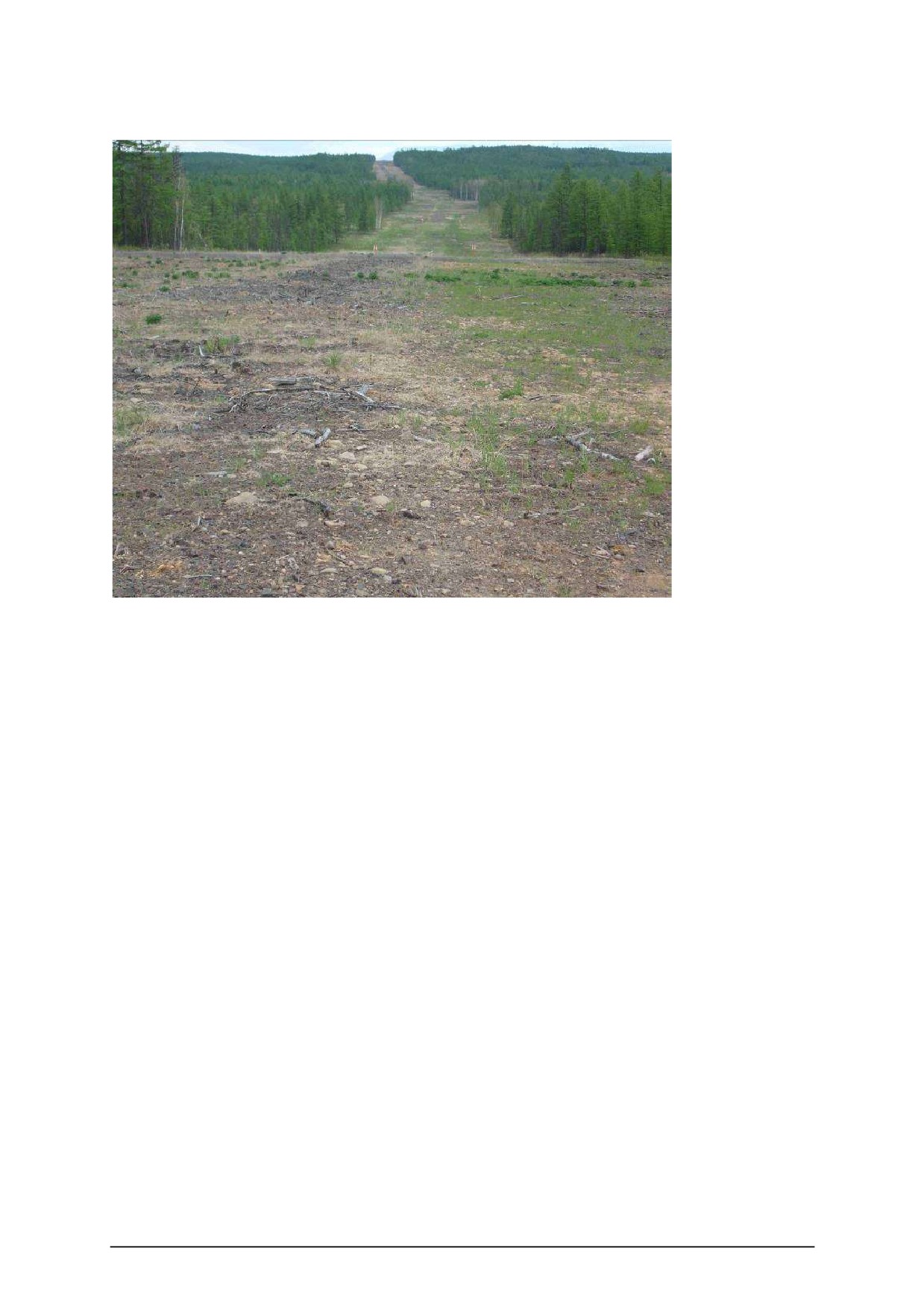

новых всходов и участков, где всходы не появились совсем. Однако было очевидно, что на

ряде участков биологическое восстановление за последние два года ухудшилось, отчасти из-за

ликвидации верхнего слоя почвы в начале строительных работ, а отчасти из-за отсутствия

периода реабилитации после проведения исходных посевных мероприятий. Компании

«Сахалин Энерджиª рекомендуется принять более активную и надежную систему наземного

технического обслуживания в рамках имеющейся программы инженерно-технического

обслуживания полосы землеотвода. Данная система должна включать такие пункты, как

повторный посев семян в местах, где рост растительности носит фрагментарный характер,

постоянное внесение удобрений на участках с плохими условиями роста растений,

рассмотрение альтернативных вариантов посевного материала для введения коренных или

более жизнестойких видов растений, например, клевера там, где травяной покров, очевидно, не

оправдывает себя.

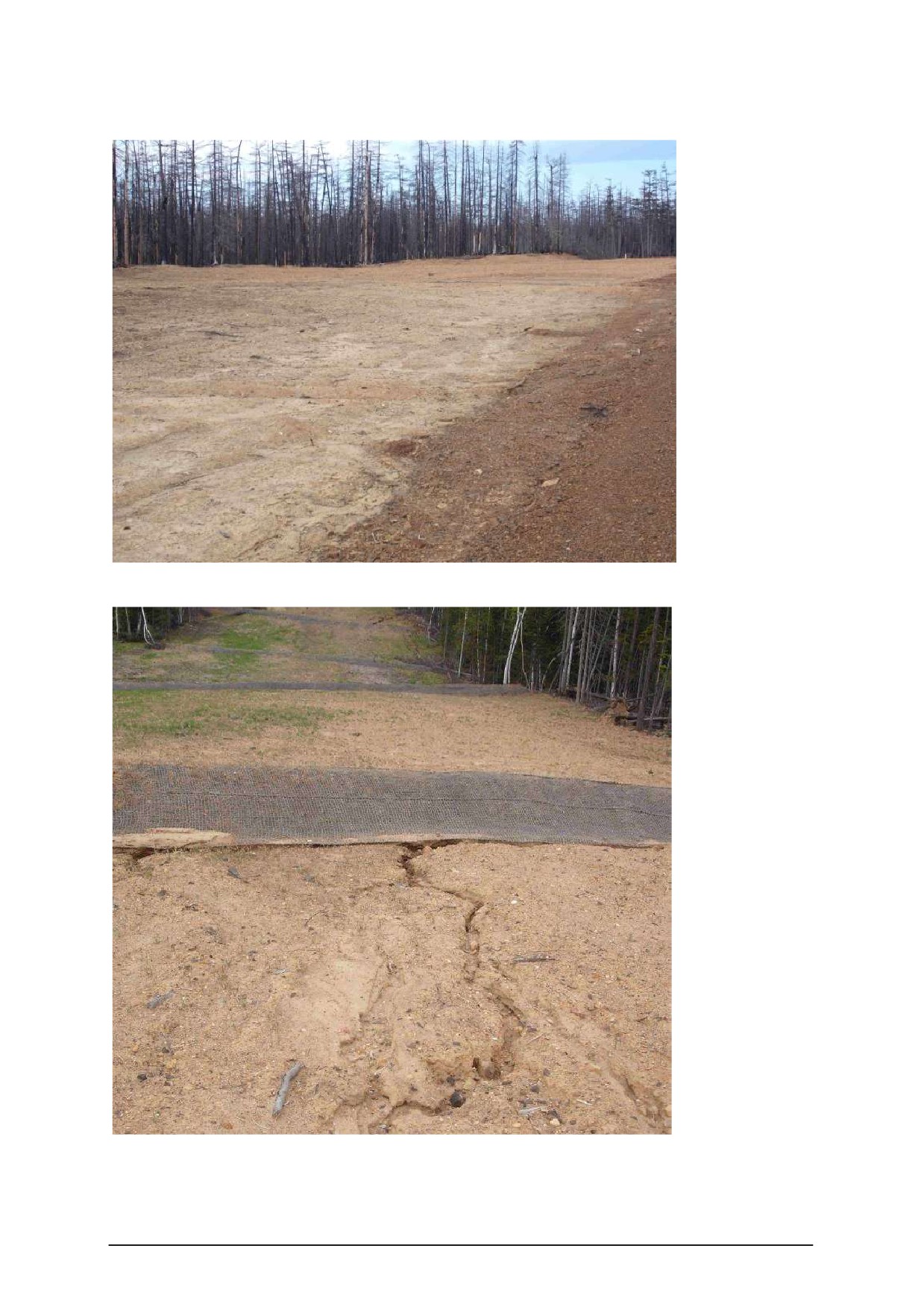

На песчаных территориях с большим количеством оголенных участков полосы землеотвода

необходимо рассмотреть альтернативные варианты повторного стимулирования активного

роста растений, поскольку гидропосев в изолированном виде не обеспечил долгосрочного

эффекта. Вероятно, потребуется несколько лет работы и осмотры склонов каждый сезон

вегетации, прежде чем данные участки превратятся в самоподдерживающиеся системы.

Мониторинг повторных инженерно-технических работ

Компания «Сахалин Энерджиª предоставила новые данные о своей системе

классификации работ по техобслуживанию с текущим распределением сфер ответственности

за различные категории работ по техническому обслуживанию трубопровода. Обрушения

склонов, отмеченные представителями в ходе посещения, по имеющимся данным, будут

включены в график технического обслуживания.

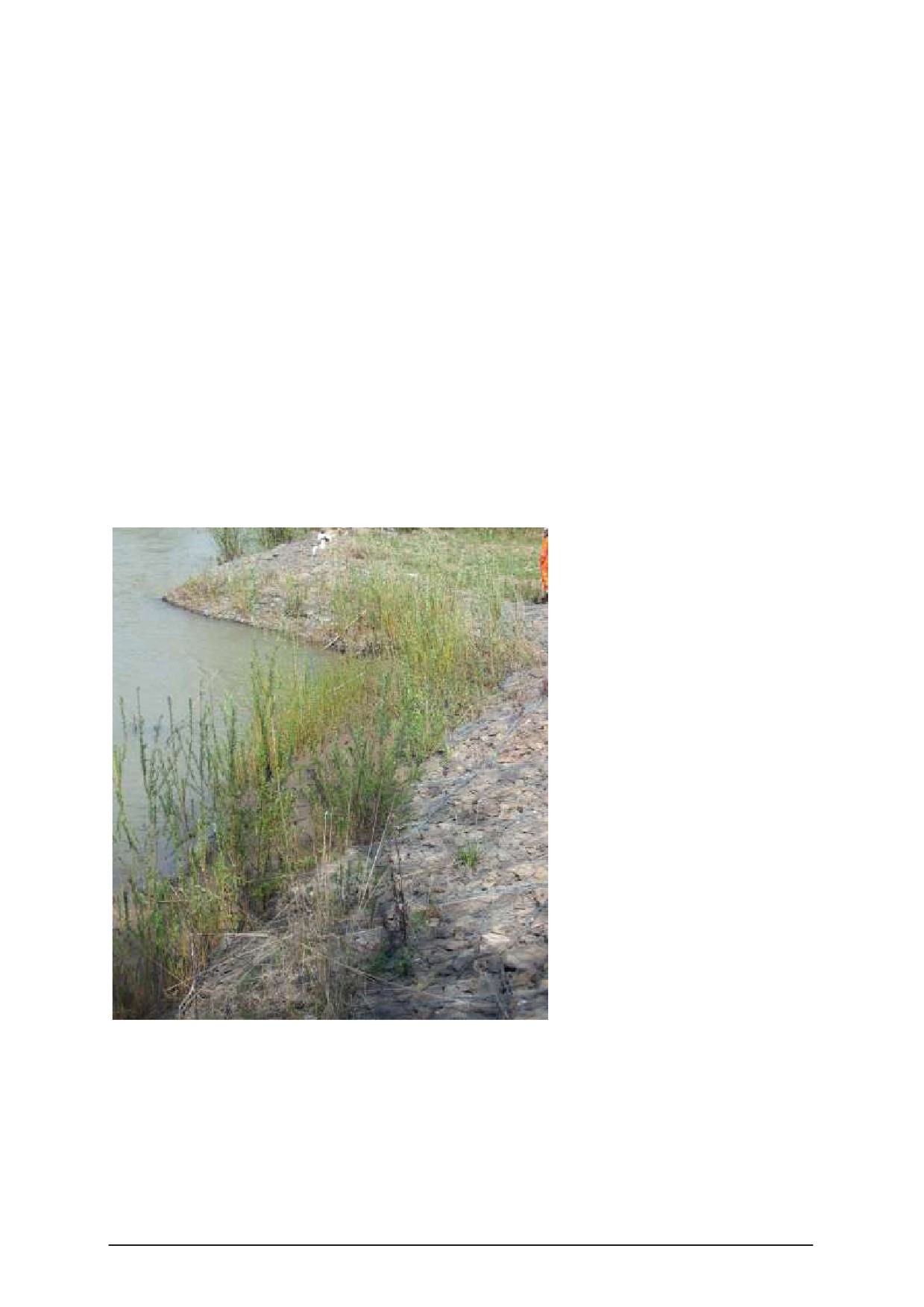

Берега рек также оцениваются в соответствии с графиком работ по мониторингу и

техническому обслуживанию. Компания «Сахалин Энерджиª уже проделала значительный

объем работ по укреплению берегов рек выше по течению полосы землеотвода (по имеющимся

сведениям, в рамках лицензий) на нескольких реках в ходе экстренных ремонтных работ в

конце 2009-начале 2010 годов. Сейчас Компания проводит оценку каждой из рек с высоким

уровнем риска и разрабатывает план максимально эффективной защиты речных русел.

Привлеченные к работе квалифицированные консультанты по проектированию оказывают

содействие в решении геотехнических вопросов, включая обеспечение устойчивости берегов

рек и склонов. Компания обращает внимание на то, что, с экологической точки зрения,

сроки проведения работ (учет периодов нереста и гнездования) и использование

противоиловых заграждений, особенно на участках со слабо развитой растительностью,

необходимо обдумывать при планировании и непосредственном проведении этих работ.

Компания также рекомендует проведение отбора проб на всех реках, где проводились

значимые инженерно-технические работы, в течение должного периода времени для

обеспечения восстановления реки. Мы понимаем, что мониторинг реки следует проводить

после завершения инженерно-технических работ в русле реки, как определено врешении на

пользование водным объектом, однако мы рекомендуем продолжать мониторинговые работы и

в дальнейшем, например, если будет зафиксирован повышенный уровень взвешенных наносов.

Видеосъемка полосы землеотвода трубопровода

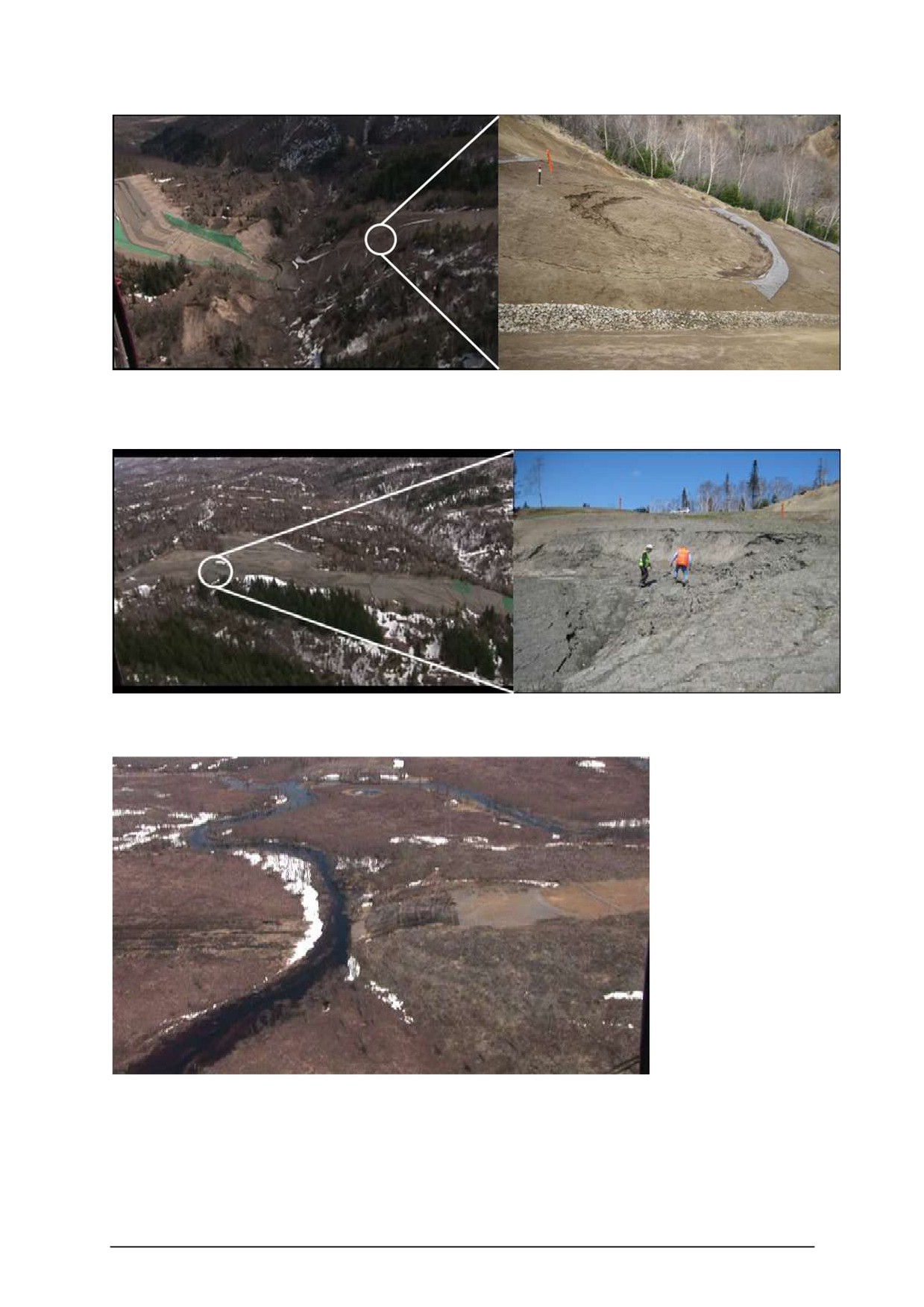

В ходе посещения представители компании кратко изучили материал видеосъемки полосы

землеотвода, проведенной с вертолета 31 мая 2010 года. В целом, качество видеоматериала

было признано не вполне удовлетворительным для детального изучения полосы землеотвода

(на видео не видны сравнительно крупные разрушения откосов, зафиксированные с земли).

Тем не менее, видеоматериал дал неплохое представление о биологическом состоянии

поверхности (рост растительности в одних местах, голые участки на других и т.п., учитывая, что

в июне вегетационный период только начинается). В будущем компании «Сахалин Энерджиª

следует принимать во внимание положение вертолета в полете и сезонные сроки проведения

видеосъемки, в зависимости от целей, которые компания желает достичь.

Общее

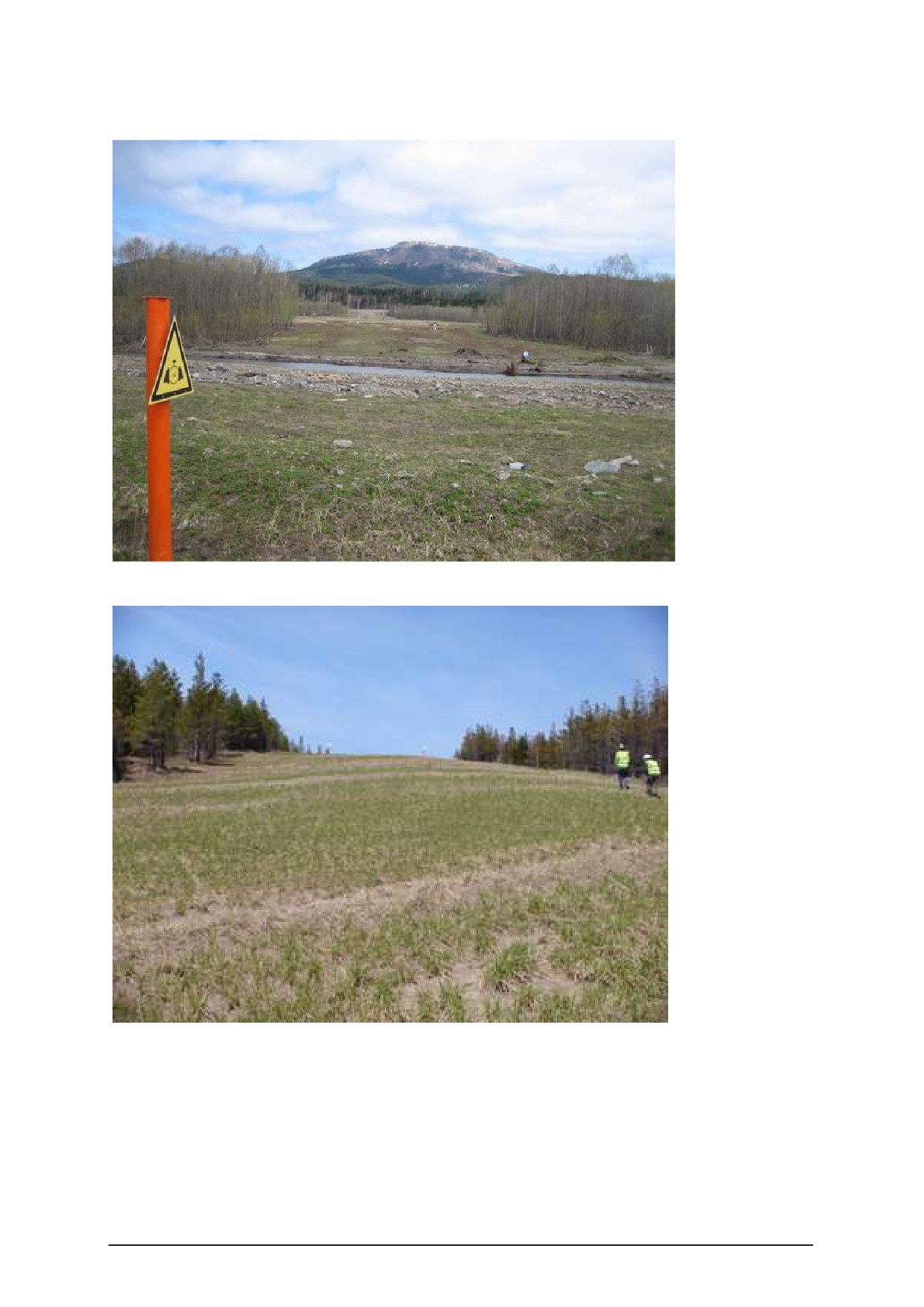

Поддержание чистоты в полосе землеотвода требует определенного внимания — необходимо

удалять старые противоиловые заграждения, а также неиспользуемые строительные

материалы и мусор по завершении работ. Следует отметить также отсутствие большого

количества предупредительных знаков вдоль полосы землеотвода, особенно в районах

федеральных дорог / дорог общего пользования. Поскольку на предупредительных знаках

содержится контактная информация экстренных служб, компания настоятельно

рекомендует «Сахалин Энерджиª восстановить недостающие знаки, более надежно прикрепив

их к столбам и, возможно, изменить форму знаков с тем, чтобы их нельзя было использовать в

качестве лопат для расчистки снега, либо указывать контактную информацию экстренных

служб на самих столбах.

Содержание

Введение

Масштабные инженерно-технические работы

2.1

Обширные укрепления из каменной наброски

2.2

Матрацы Рено и габионы

Борьба с эрозией и дренаж

3.1

Рассекатели склонов

3.2

Геоджутовые и кокосовые маты

3.3

Геотекстильный материал

3.4

Каменная наброска

3.5

Противоиловые заграждения

3.6

Внутренний дренаж

Биологическая рекультивация

4.1

Берега рек

4.2

Низменные водно-болотные участки

4.3

Низменные равнинные участки

4.4

Песчаные участки

4.5

Пологие склоны

4.6

Крутые склоны и вершины холмов

4.7

Выводы и рекомендации

Мониторинг повторных инженерно-технических работ

5.1

Проектирование

5.2

Окружающая среда

Видеосъемка полосы землеотвода

Общее техническое обслуживание полосы землеотвода

7.1

Поддержание чистоты

7.2

Предупредительные знаки вдоль полосы землеотвода

Заключение и выводы

Журнал результатов проверки

Приложения

Приложение 1 Отдельные описания полосы землеотвода

vii

Введение

Компания Technology () является независимым консультантом по охране окружающей

среды (НКОС), действующим по поручению Основных кредиторов Второго этапа проекта

«Сахалин-2ª (Проект). Согласно условиям технического задания компания и

представители кредиторов проводят периодические посещения объектов Проекта с целью

мониторинга. С 2003 года компания проводит обширный полевой мониторинг на острове

Сахалин, причем два последних посещения с целью мониторинга в мае и сентябре 2009 года

были сосредоточены на полосе землеотвода. Отчеты о проведении мониторинга, начиная с

2007 года, доступны на веб-сайте компании «Сахалин Энерджиª¹.

Два крупных визита с целью проведения экологического мониторинга были организованы

компанией по поручению кредиторов в период апреля-июня 2010 года. В ходе первого

(апрель 2010 года) были проверены три основных наземных объекта Проекта (объединенный

береговой технологический комплекс, насосно-компрессорная станция №2 и завод СПГ), а

также полигоны для захоронения отходов в Ногликах, Смирных, Макарове и Корсакове. Отчет²

о работе на этих объектах и полигонах уже составлен. В ходе второго посещения (2-10 июня

2010 года) были проверены намеченные объекты вдоль полосы землеотвода трубопровода, где

это оказалось возможным. Эти объекты включали переходы трубопроводов через реки и

склоны, идентифицированные по результатам предыдущих посещений кредиторов, объекты,

где недавно проводились масштабные инженерно-технические мероприятия, а также объекты,

находящиеся в фокусе внимания кредиторов в настоящий момент. Это посещение было

предпринято ближе к середине года, с тем чтобы дождаться завершения таяния снега во всех

районах острова Сахалин. Тем не менее, представителям компании не удалось попасть на ряд

объектов в связи с высоким подъемом воды в реках по причине весеннего снеготаяния.

В настоящем отчете представлены результаты второго посещения в целях экологического

мониторинга полосы землеотвода трубопровода. Подробный перечень объектов в зоне полосы

землеотвода, посещенных в июне 2010 года, а также подробные комментарии и описания

приведены в Приложении 1. В настоящем отчете представлены также резолюции по решенным

вопросам, обзор достигнутых результатов, если таковые имеются, по открытым вопросам, а

также новые проблемы, выявленные в ходе данного мониторинга. Эти новые данные войдут в

Журнал результатов проверки, представленный в отчете о проведении мониторинге в апреле

2010 года.

¹ http://www.sakhalinenergy.com/en/library.asp?p=lib_3rdparty_shelf&l=lib_3rdparty_lendersreport

² Независимый консультант по охране окружающей среды Кредиторов. Отчет о проведении мониторинга, апрель 2010 г. Номер отчета

T/ENV/R/3042 (на рассмотрении в момент составления).

Масштабные инженерно-технические

работы

Тайфуны, прошедшие во второй половине 2009 года, нанесли серьезный ущерб системе

берегозащитных сооружений на ряде рек с высоким энергетическим потенциалом. Компания

«Сахалин Энерджиª мобилизовала несколько групп для выполнения экстренных ремонтных

работ на данных водотоках, как только это стало возможным. За исключением реки Горной, на

которой экстренные ремонтные работы были проведены незамедлительно (июль 2009 г.) в

целях сохранения целостности трубопровода и нерестилищ, к восстановительным

мероприятиям приступили в начале ноября 2009 года и завершили их в апреле 2010 года.

Согласно отчетным данным, проведение экстренных ремонтных работ потребовалось на 14

реках, имеющих название, 10 из которых входят в Группу рек 3, две — в Группу рек 2 и две — в

Группу рек 1. Кроме того, еще 12 ручьев имели повреждения, которые также потребовали

проведения экстренных ремонтных работ. В нижеприведенной таблице 1 «Экстренные

ремонтные работы — ноябрь 2009-апрель 2010 гг.ª перечислены местоположения и группы

рек.

Таблица 1 Экстренные ремонтные работы — ноябрь 2009-апрель 2010 гг.

Экстренные ремонтные работы

Классифика

Приоритет

Название

Состояние

КП

ция реки

ность

Сроки работ

реки

работ

(Группа)

работ

243,0

Середка

Завершены

20 ноября-7 декабря 2009 г.

8 декабря 2009 - 15 января

272,0

Замысловатая

III

Завершены

2010

274,6

Леонидовка

III

1 - 2

Завершены

16 января-15 апреля 2010 г.

21 февраля-20 марта 2010

297,2

Гастелловка

III

Завершены

г.

20 февраля-15 марта 2010

322,5

Чулымка

Завершены

г.

327,0

Нитуй

III

Завершены

25 января-15 апреля 2010 г.

335,7

Марковка

III

Завершены

1-28 февраля 2010 г.

16 декабря 2009-31 января

344,2

Горная

III

Завершены

2010 гг.

15 января-19 февраля 2010

348,8

Гарь

Завершены

г.

353,9

Ручей

Завершены

5-14 января 2010 г.

26 декабря 2009-4 января

354,2

Ручей

Завершены

2010 гг.

354,9

Ручей

Завершены

16-25 декабря 2009 г.

13 ноября-15 декабря 2009

361,5

Солянка

Завершены

г.

362,4

Ручей

Завершены

1-8 декабря 2009 г.

362,7

Ручей

Завершены

9-15 декабря 2009 г.

373,1

Мадера

III

Завершены

1-31 марта 2010 г.

376,1

Железняк

III

Завершены

5-31 марта 2010 г.

392,8

Ручей

Завершены

11-22 января 2010 г.

23 января-3 февраля 2010

393,0

Ручей

Завершены

г.

395,1

Ручей

Завершены

4-15 февраля 2010 г.

398,0

Ручей

Завершены

5-28 февраля 2010 г.

³ Информация предоставлена компанией «Сахалин Энерджиª за исключением классификации рек (по группам)

421,5

Пугачевка

III

Завершены

1-31 марта 2010 г.

433,4

Ручей

Завершены

3-15 декабря 2009 г.

433,7

Ручей

Завершены

7 ноября-2 декабря 2009 г.

16 декабря 2009-10 января

435,0

Травяная

III

Завершены

2010 гг.

532-538

Ручьи

Неизвестно

2 февраля-4 марта 2010 г.

В ходе посещения представители компании проверили восемь из вышеперечисленных

объектов, где во второй половине 2009 и в начале 2010 годов были проведены крупные

инженерно-технические и ремонтно-восстановительные мероприятия. Ремонтные работы

включали:



засыпку размывов;



повторное профилирование берегов рек;



укрепление берегов рек посредством строительства очень обширных укреплений из

каменной наброски;



при необходимости, укрепление излучин реки выше по течению переходов трубопроводов

с целью предотвращения размыва полосы землеотвода и сохранения прежнего русла реки.

В настоящее время компания «Сахалин Энерджиª разрабатывает дальнейшую программу

ремонтных работ и технического обслуживания на остаток года с учетом рабочих ограничений в

период нереста рыбы и сезона гнездования птиц, в соответствующих случаях. Компания

«Сахалин Энерджиª признает также, что имеющиеся защитные конструкции на ряде переходов

(например, на реках Нитуй и Гастелловка) нуждаются в модификации. Компания «Сахалин

Энерджиª заключила договор на предоставление услуг квалифицированных консультантов по

проектированию, которые прибыли на остров в середине июня 2010 года. Мы понимаем, что

особое внимание будет уделено крупным разветвленным рекам, таким как Нитуй, Гастелловка

и Леонидовка.

В следующих разделах описаны крупномасштабные инженерно-технические работы,

наблюдаемые на посещенных участках. Подробные описания и наблюдения на каждом объекте

представлены в Приложении 1 к настоящему отчету.

2.1 Обширные укрепления из каменной наброски

На нескольких объектах, включая реки Пугачевка, Нитуй и Горная, отмечено применение

обширных укреплений из каменной наброски для защиты речных берегов в местах пересечения

трубопровода и выше них по течению. Обширные укрепления из каменной наброски

применялись с целью стабилизации частично размытых или иным образом поврежденных

берегов. В некоторых случаях промоины были настолько большими, что оголился оптико-

волоконный кабель ( ВОЛС) или даже сам трубопровод. Обширные укрепления из каменной

наброски используются в целях противодействия разрушительным силам рек с паводковым

стоком / высокой скоростью течения во время штормов, например тайфунов, или во время

быстрого весеннего снеготаяния. Примеры подобного использования каменной наброски

зафиксированы на реке Нитуй (фото 1) и реке Горная (фото 2).

Примечание. Применение каменной наброски стандартного размера описано в разделе 3

«Борьба с эрозией и дренажª

2.2 Матрацы Рено и габионы

Установка матрацев Рено и габионов очень эффективна при стабилизации берегов рек,

характеризующихся сезонным высоким подъемом воды и быстрым течением. Компания

«Сахалин Энерджиª успешно применяет эти сооружения на многих пересечениях рек,

например, на реках Мадера (фото 3) и Лазовая 2 (фото 4).

Кроме того, габионы используются для стабилизации отвесных боковых выемок путем

возведения контрфорсов, состоящих из многоступенчатой габионовой стены и утрамбованной

Борьба с эрозией и дренаж

В ходе строительства компания «Сахалин Энерджиª осуществляла ряд мер по борьбе с

эрозией и проводила работы по обеспечению дренажа в зоне полосы землеотвода. С целью

минимизации воздействия дождевых осадков и талых вод на крутые склоны применялись

рассекатели склонов. Для стабилизации голых склонов с рыхлой почвой или склонов с

избыточным увлажнением применяются геоджутовые маты, геотекстильный материал и

система внутреннего дренажа. Каменная наброска применяется для стабилизации берегов рек

после завершения строительства переходов трубопровода, а противоиловые заграждения

применяются для минимизации стока осадков в реки и ручьи и препятствуют их заилению.

Меры биологического контроля включают работы по биологическому восстановлению, такие как

посев и гидропосев семян; данные мероприятия описаны в разделе 4.

Каждое из этих мероприятий более подробно рассмотрено ниже.

3.1 Рассекатели склонов

Рассекатели склонов являются важным элементом в системе управления дренажными и

противоэрозионными мероприятиями на склонах. На большинстве склонов, осмотренных во

время посещения, были установлены защитные рассекатели. Осмотренные рассекатели

склонов в большинстве случаев хорошо выполняли свои функции (фото 7). Тем не менее, в

ряде случаев рассекатели склонов были установлены под слишком крутым углом, что

приводило к формированию эрозионных канавок, либо имели непоследовательный угол

наклона, что вызывало переливание осадков через верх этих защитных сооружений, а иногда

их разрушение (фото 8). Еще одним важным аспектом исправной работы рассекателей склонов

является их количество на склоне. По мере увеличения градиента склона и (или) уменьшения

силы сцепления почвы требуется больше рассекателей склонов.

В ходе проверки зафиксирован ряд случаев, когда было установлено слишком мало

рассекателей склонов в конкретных условиях, что приводило к эрозии почвы (фото 9).

Рекомендуется во время последующих ремонтных работ и других мероприятий по

техобслуживанию на склонах уделять больше внимания должной установке рассекателей

склонов.

3.2 Геоджутовые и кокосовые маты

Геоджутовые маты (сделанные из джутового волокна) и кокосовые маты (сделанные из волокна

кокоса) являются недорогим и вместе с тем эффективным средством борьбы с почвенной

эрозией. При правильной установке эти материалы способствуют закреплению лишенной

растительности почвы и обеспечивают лучшие условия для прорастания семян и

формирования растительного покрова. Эти материалы являются также биологически

разлагаемыми. Компания «Сахалин Энерджиª широко применяет геоджутовые и кокосовые

маты на крутых склонах и склонах с очень рыхлой почвой (фото 10 и геотекстильный материал

на фото 11). Кроме того, данный материал использовался для укрепления рассекателей

склонов. Применение этих материалов в целом помогло успешно снизить эрозию и обеспечить

лучшие условия для прорастания семян.

3.3 Геотекстильный материал

Геотекстильные маты (сделанные из синтетического волокна) являются очень эффективным

средством борьбы с почвенной эрозией на голых крутых склонах и склонах со слабо

закрепленной почвой. Компания «Сахалин Энерджиª широко применяет данный материал для

укрепления боковых выемок на большинстве переходов через разломы земной коры (фото 12)

и склонов с высоким риском развития эрозии (фото 11). В ряде мест данный материал успешно

применялся в сочетании с гидропосевом.

3.4 Каменная наброска

Каменная наброска — это заполнитель из камня/горных пород, используемый для укрепления

берегов рек и дренажных каналов. Размер используемых камней зависит от энергии потока

реки или канала. Компания «Сахалин Энерджиª применяла каменную наброску как средство

временной защиты берегов рек с целью их укрепления после завершения строительства

речных переходов. Каменная наброска применялась также как средство борьбы с эрозией для

выстилки дренажных каналов на крутых склонах, а также для гашения энергии в точках

прерывания дренажных каналов и системах внутреннего дренажа. В ходе визита каменная

наброска была отмечена в дренажных каналах и в качестве гасителя энергии во многих местах

(фото 13 и фото 14). Кроме того, отмечено, что на некоторых ручьях и реках со слабым

течением первоначально установленная каменная наброска еще сохранилась, а в ряде мест

растительность активно пробивается сквозь слой каменной наброски.

3.5 Противоиловые заграждения

Установка противоиловых заграждений является эффективным методом защиты рек и ручьев

от наноса осадков со склонов берегов, а также методом снижения заиления рек, которое

происходит в ходе строительства временных дорог и мостов. Противоиловое заграждение

представляет собой низкий (высотой примерно 50 см) барьер, сделанный из специального

синтетического волокна. Работает как иловый/песчаный водный фильтр, пропуская воду и

задерживая осадки, и не является конструкционным экраном, препятствующим перемещению

осадков. Противоиловое заграждение является временным средством защиты реки от

заиления и стоит до тех пор, пока вышерасположенные береговые склоны лишены

растительности. В большинстве случаев потребность в противоиловых заграждениях отпадает,

как только на берегах восстанавливается растительный покров.

Компания «Сахалин Энерджиª широко и эффективно применяла противоиловые заграждения

во время строительства. В некоторых местах противоиловые заграждения до сих пор

установлены и исправно выполняют свои защитные функции (фото 15). В других местах

противоиловые заграждения повреждены в результате штормов и периодических случаев

воровства ткани (фото 16). Компания рекомендует «Сахалин Энерджиª проводить оценку

необходимости повторной установки и (или) замены противоиловых заграждений

применительно к каждому конкретному участку. Очевидно, что на некоторых участках защита в

виде противоиловых заграждений больше не требуется.

3.6 Внутренний дренаж

Внутренний дренаж (или внутренний слив) является системой подземных дренажных каналов,

состоящих из перфорированных труб и гравия. Внутренний слив необходим в ситуациях, когда

осадки склона насыщены влагой из-за присутствия на площадке какого-либо естественного

источника воды, например родника, который нельзя устранить. Система внутреннего дренажа

используется также для безопасного отвода воды из полосы землеотвода и осушения

осадочных пород на склоне с целью укрепления склона. Примеры успешной работы системы

внутреннего дренажа отмечены в ходе проверки на северном склоне реки Кринка и хребте

Советское.

Фото 7. Правильно установленные рассекатели склонов на берегах реки Вулканка.

Биологическая рекультивация

Крупномасштабное биологическое восстановление полосы землеотвода началось в 2007 году и

продолжалось в вегетационный сезон 2008 года, после проведения небольших пробных

испытаний в 2005 и 2006 годах на отдельных переходах через реки.

В сентябре 2008 года был проведен аудит НКОС исполнения программы биологического

восстановления, который показал успешное продвижение посевных работ, включающих

гидропосев (фото 17) и посев вручную в более удаленных участках полосы землеотвода. В

ходе данного аудита наблюдался пышный рост травяной растительности (фото 18 и фото 19) в

основном благодаря добавлению удобрения в гидропосевную смесь. Дискуссии между

представителями компании и строительной группой по рекультивации в ходе визита в

сентябре 2008 г. выявили необходимость в проведении дальнейшей работы, посевных

мероприятий и внесения удобрений в последующие периоды вегетации с целью формирования

новой богатой органикой и самоподдерживающейся среды и развития верхнего слоя почвы.

Фото 17. Гидропосевные работы, 2008 год

Фото 18. Буйный рост травы на узле крановых

задвижек, 2008 год

Фото 19. Рост травы на полосе землеотвода,

2008 год

Посещение полосы землеотвода состоялось в июне 2010 года после окончания

продолжительной зимы, при этом основное снеготаяние завершилось всего за неделю до этого

и некоторое количество снега все еще присутствовало на северных возвышенностях. Это

означало, что основной рост травы на полосе землеотвода еще не начался, и оценку пришлось

проводить на основе наблюдений новых всходов и участков, где всходы не появились совсем.

С точки зрения эффективности биологической рекультивации, полоса землеотвода в целом

подразделяется на следующие территории:



берега рек;



низменные водно-болотные участки;



низменные равнинные участки;



песчаные участки;



пологие склоны;



крутые склоны и вершины холмов.

4.1 Берега рек

На многих переходах через реки завершены инженерно-технические работы, уложен различный

материал — каменная наброска, матрацы Рено или габионы. Подъем воды в реках,

обусловленный снеготаянием, привел к отложению различного количества ила и песка вдоль

укрепленных берегов рек. Это создает благоприятную среду для роста растений, и во многих

местах вновь появилась естественная растительность, которая, в свою очередь, способствует

укреплению берегов (фото 20 и 21). В целом, берега рек демонстрируют хорошие признаки

восстановления.

4.2 Низменные водно-болотные участки

На водно-болотных участках и в поймах рек естественное увлажнение поддерживается за счет

местных гидрологических процессов, и сохраняется относительно высокое содержание

органического вещества. В результате обеспечивается как рост посевных трав в рамках

программы рекультивации, так и восстановление естественных сообществ коренных видов

растений (фото 22 и 23) На водно-болотных участках особенно хорошо заметны признаки

восстановления растительности и повторное укоренение многих коренных видов растений.

Компания «Сахалин Энерджиª осведомлена о том, что на водно-болотном участке в Долинске

по-прежнему находится материал от колейных дорог, и в настоящий момент готовит меры по

его удалению. В связи с высокой степенью уязвимости данных территорий, все работы ведутся

вручную с целью минимизации ущерба полосе землеотвода.

4.3 Низменные равнинные участки

Многие участки полосы землеотвода лежат вдали от рек, но проходят по низменным равнинам,

которые характеризуются большей сухостью и вариабельностью типов почв по сравнению с

водно-болотными территориями. В результате на таких территориях зафиксированы

неоднородные участки с хорошо развитым восстановленным растительным покровом (фото 24)

и совершенно голые пятна земли (фото 25). В последующие несколько сезонов вегетации

потребуется проведение ряда работ для улучшения растительного покрова. Там, где

растительный покров уже более или менее сформировался, потребуется лишь внести

подходящие удобрения для стимулирования дальнейшего роста и формирования корневой

массы. Там, где семена трав проросли плохо, потребуется проведение повторного засева с

внесением удобрений и разработка долгосрочной программы вспомогательных полевых работ.

Возможность проведения гидропосева может быть рассмотрена в местах, где почвенный

покров минимален, а исходное корневое размножение растений требует небольшой

стимуляции. Кроме того, следует внимательно рассмотреть вопрос о выборе семенного фонда

определенных видов растений, поскольку очевидно, что травянистые растения не являются

наилучшим посевным вариантом для некоторых участков полосы землеотвода, особенно на

севере острова. Следует изучить возможность посадки коренных видов растений или клевера.

4.4 Песчаные участки

Многие километры полосы землеотвода проходят по песчаным территориям,

характеризующимся слаборазвитым верхним слоем почвы, либо его полным отсутствием.

Песчаные почвы наиболее широко распространены к северу от п. Ноглики и на бывшей

строительной площадке Участка 2 вокруг КП 125. Существуют и другие места в пределах

полосы землеотвода, где подстилающие породы формируют на поверхности главным образом

песчаные почвы. В большинстве случаев на таких участках растительность либо совсем

отсутствует, либо представлена в минимальном количестве в связи с непригодностью почв для

прорастания семян (фото 26 и 27). Это приводит к смыву песка и ила с полосы землеотвода и

формированию элементов эрозии (фото 28), оказывая воздействие на жизнеспособность этих

территорий в долгосрочном плане.

В ходе строительства была проделана огромная работа по укреплению песчаных территорий и

стимулированию роста растительности: укладка кокосовых матов, интенсивное дренирование,

гидропосев — все это было направлено на достижение исходного положительного эффекта

(фото 29). Однако стало очевидным, что некоторые виды работ в рамках долгосрочной

программы технического обслуживания участков, такие как непрерывное внесение удобрений и

чистка уловителей ила, не проводились в строго установленные сроки. Результатом этого стало

скудное развитие или отсутствие растительности на некоторых участках, в связи с чем не

удалось достичь эффекта закрепления почвы корневой системой растений (фото 30). На таких

территориях требуется проведение полной реконструкции: установка новой дренажной

системы, противоиловых заграждений и уловителей ила в целях кратковременного

предотвращения поверхностного стока. Потребуется повторная укладка кокосовых матов на

уязвимых участках и посев (вероятно, гидропосев для содействия ранней всхожести семян), а

также долговременное внесение удобрений в течение нескольких сезонов вегетации для

стимулирования развития корневой массы. Как указано выше, необходимо рассмотреть

возможность использования альтернативных семенных фондов растений с целью повышения

успешности посевных работ на данных территориях.

4.5 Пологие склоны

На пологих склонах холмов вдоль полосы землеотвода, особенно на склонах с южной

экспозицией, в целом отмечается возобновление хорошего роста растительности, возможно,

из-за стока влаги по склонам и сопутствующего увеличения притока питательных веществ

(фото 31). Местами на таких склонах все же необходима дополнительная подкормка растений с

целью стимулирования их дальнейшего роста (фото 32), а на некоторых участках потребуется

проведение повторных посевных работ. Однако в целом пологие склоны находятся в хорошем

состоянии и требуют минимального, хотя и продолжительного, технического обслуживания.

4.6 Крутые склоны и вершины холмов

На многих участках полосы землеотвода видно, что восстановление растительности на

вершинах холмов было не столь успешным, как на нижележащих склонах. Подобное

замедление роста растительности показано на фото 32. В результате компании «Сахалин

Энерджиª приходится проводить работы по поддержанию в исправном состоянии инженерно-

технических сооружений, рассекателей склонов, дренажных систем и т.п., что позволяет в

целом сохранять стабильное состояние основных склонов (фото 33 и 34), хотя незначительные

отказы инженерно-технических сооружений и сток осадков иногда все же имеют место. Для

стимулирования роста растительности на таких склонах требуется дальнейшая работа,

включая масштабное проведение повторных посевных работ и внесение удобрений. На

некоторых склонах полезно сначала провести гидропосев, а затем в течение нескольких лет

вносить удобрения в начале сезона вегетации, до тех пор, пока не сформируется корневой

слой растений.

4.7 Выводы и рекомендации

На ряде участков биологическое восстановление за последние два года ухудшилось, отчасти

из-за ликвидации верхнего слоя почвы в начале строительных работ, а отчасти из-за

отсутствия периода реабилитации после проведения исходных посевных мероприятий.

Компании «Сахалин Энерджиª рекомендуется принять более активную и надежную систему

наземного технического обслуживания в рамках имеющейся программы инженерно-

технического обслуживания полосы землеотвода. Данная система должна включать такие

пункты, как повторный посев семян в местах, где рост растительности носит фрагментарный

характер, постоянное внесение удобрений на участках с плохими условиями роста растений,

рассмотрение альтернативных вариантов посевного материала для введения коренных или

более жизнестойких видов растений, например, клевера там, где травяной покров, очевидно, не

оправдывает себя.

На песчаных территориях с большим количеством оголенных участков полосы землеотвода

необходимо рассмотреть альтернативные варианты повторного стимулирования активного

роста растений, поскольку гидропосев в изолированном виде не обеспечил долгосрочного

эффекта. Вероятно, потребуется несколько лет работы и осмотры склонов каждый сезон

вегетации, прежде чем данные участки превратятся в самоподдерживающиеся системы.

Фото 20. Отложение ила и восстановление растительности на реке Онор, 2010 год.

Мониторинг повторных инженерно-

технических работ

5.1 Проектирование

5.1.1 Система дифференцированной работы — категории 1, 2 и 3

Помимо проверки исполнения работ на различных реках компания «Сахалин Энерджиª также

ведет документацию и классификацию всех работ по техобслуживанию полосы землеотвода в

целом по трем категориям. Документация составляется на основе инспекций полосы

землеотвода подрядчиком, выполняющим эксплуатацию трубопровода, «Газпром трансгаз

Томскª (ГТТ), и выборочных проверок персоналом компании «Сахалин Энерджиª. По

имеющимся данным, инспекции ГТТ проводятся путем пеших обходов и периодических

вертолетных осмотров (раз в две недели), во время которых персонал трубопровода ведет

прямые наблюдения с воздуха.

Результаты проверок (выявленные неисправности) делятся на категории: 1, 2 и 3. Обычная

работа по техническому обслуживанию относится к категории 1, за которую полностью отвечает

подрядчик ГТТ. Неисправности категории 2 требуют более серьезного ремонта и в данный

момент контролируются «Сахалин Энерджиª, но со временем контроль планируется передать

ГТТ. Неисправности категории 3 включают наиболее серьезные проблемы, и данная работа в

настоящее время остается под контролем компании «Сахалин Энерджиª.

5.1.2 Экстренные ремонтные работы

По имеющимся данным, ГТТ обладает большим опытом работ по ремонту трубопроводов в

Сибири. Ремонтные бригады ГТТ базируются в Томске и Хабаровске в материковой части

России, а цех организован на базе АВП в п. Гастелло. На материковых базах ГТТ располагает

специалистами-ремонтниками трубопроводов любого профиля. Такие ремонтные бригады

могут быть мобилизованы в очень короткий срок, и персонал способен прибыть на Сахалин в

течение 16 часов. По сообщению Компании, это не задержит ремонтные работы, поскольку

потребуется время для мобилизации тяжелого оборудования на участок и подготовки площадки

к выполнению работ. В планах компании проведение учений для проверки готовности данной

системы экстренного реагирования.

5.1.3 Устойчивость склонов

Большинство склонов, обследованных в ходе настоящего посещения, выглядят вполне

устойчивыми, лишь в нескольких местах была зафиксирована некоторая степень обрушения

склонов. Полное обрушение наблюдалось на боковом откосе полосы землеотвода со стороны

газопровода (фото 35) — этот участок (КП 387) был отмечен персоналом «Сахалин Энерджиª и

внесен в перечень вопросов категории 3. Среди других подобных участков — южный склон на 3

переходе через реку Лесная (КП 380,6) (фото 36) и южный склон на переходе через реку

Кормовая (КП 351) (фото 37). Эти три участка, а также другие места описаны отдельно в

Приложении 1 к настоящему отчету.

В обоих примерах хорошо просматривался наметившийся контур обрушения, но порода еще не

отвалилась полностью к подножию склона. Эти ситуации отмечены персоналом «Сахалин

Энерджиª и внесены в список участков, требующих проведения ремонтных работ. В целом

почва просела неглубоко, но имеется потенциал более глубокого проседания в случае, если

ситуация не будет исправлена на ранней стадии.

Важным нетехническим аспектом устойчивости склонов является наличие на них растительного

покрова. Голые склоны подвержены гораздо большему риску эрозии и обрушения, чем

имеющие растительный покров. Эта тема подробно обсуждается в разделе 4 настоящего

отчета.

5.1.4 Устойчивость берегов рек

Берега рек постоянно проверяются персоналом «Сахалин Энерджиª в соответствии с графиком

мониторинга полосы землеотвода. Тем не менее, на некоторых реках требуется более

детальный мониторинг, и в данный момент «Сахалин Энерджиª разрабатывает

мониторинговую программу, где особое внимание будет уделяться метеосводкам, данным об

уровне дождевых осадков и стоке воды в реках, с одной целью — попытаться прогнозировать

потенциальные места размыва горных пород. После прохождения тайфунов в 2009 году стало

очевидным, что состояние берегов рек в местах переходов трубопроводов и риски, связанные с

высоким подъемом воды, в значительной мере определяются условиями вышележащего

речного русла. Компания «Сахалин Энерджиª уже проделала значительный объем работ по

укреплению берегов рек выше по течению полосы землеотвода (по имеющимся сведениям, в

рамках лицензий) на нескольких реках в ходе экстренных ремонтных работ в конце 2009-

начале 2010 годов. Сейчас Компания проводит оценку каждой из рек с высоким уровнем риска и

разрабатывает план максимально эффективной защиты речных русел. План предусматривает

анализ всех возможных причин изменения речного русла во время наводнений и может

потребовать проведения земельных работ в местах выше переходов через реки в рамках

соответствующих лицензий. В ходе данного анализа будут рассмотрены все возможные

ремонтные и превентивные мероприятия.

5.1.5 Привлечение квалифицированных консультантов по

проектированию на отдельные участки

Компания «Сахалин Энерджиª привлекает квалифицированных консультантов по

проектированию к работе над геотехническими вопросами, которые включают проблемы

сохранения устойчивости склонов и берегов рек, рассмотренные выше. Компания «Сахалин

Энерджиª имеет корпоративную программу Geomatics, в которой проводит геотехнические

расчеты, а также пользуется услугами английской компании «Роял Хасконинг Инк.ª. По

имеющимся сведениям, представители «Роял Хасконингª посещали Сахалин в середине июня.

5.2 Окружающая среда

5.2.1 Сроки проведения работ — сезоны нереста и гнездования

Запланированные на этот год ремонтные работы ограничены по времени с учетом сезонов

нереста лосося и гнездования белоплечих орланов, а также других птиц, гнездящихся на земле.

Рабочий график будет выполняться в соответствии со специальными лицензионными

ограничениями работы на каждом конкретном участке.

5.2.2 Борьба с заилением

Основным методом борьбы с заилением, который применяет компания «Сахалин Энерджиª,

является установка противоиловых заграждений. В конечном итоге, наилучшими регуляторами

заиления являются покрытые растительностью склоны и берега рек. На некоторых участках

растительность хорошо укоренилась, что исключает применение противоиловых заграждений в

будущем. В других местах установленные противоиловые заграждения играют важную роль в

снижении уровня иловых наносов в реках. Компании «Сахалин Энерджиª рекомендуется на

каждом участке принимать индивидуальные решения в отношении того, продолжать ли ремонт

и техобслуживание заграждений, либо прекратить их использование. В местах проведения

новых ремонтных работ на берегах рек и склонах рекомендуется по их завершению

устанавливать противоиловые заграждения.

Установка противоиловых заграждений также будет полезна на участках с песчаными

склонами, где наблюдается ощутимый сток осадков с полосы землеотвода. В таких местах

противоиловые заграждения придется использовать в сочетании с уловителями ила, которые

требуют регулярных проверок и очистки до формирования достаточного растительного

покрова, препятствующего движению тонкодисперсной почвы.

5.2.3

Мониторинг рек (отбор проб)

Компания «Сахалин Энерджиª проводит мониторинг (отбор проб) уязвимых рек в соответствии

с положениями Программы экологического мониторинга (ПЭМ, Т.3, раздел 3.12.1 «Мониторинг

поверхностных природных вод и донных наносовª). Мониторинг отдельных водотоков

осуществляется дважды в год в соответствии с комплексной программой мониторинга 1 или

сокращенной программой мониторинга 2 (таблица 3.12.1). Выбор программы зависит от

площади нерестилищ ниже перехода трубопровода и от потенциала развития эрозии.

Под эту мониторинговую программу попадают только пять рек, на которых в конце 2009-начале

2010 годов проводились экстренные ремонтные работы: Замысловатая, Леонидовка,

Гастелловка, Нитуй и Горная. Однако компания рекомендует, чтобы все уязвимые реки, на

которых недавно проводились экстренные ремонтные работы, были добавлены в эту (или

аналогичную) программу мониторинга. Компания понимает и признает тот факт, что

мониторинг реки следует проводить в соответствии с решением на пользование водным

объектом после завершения инженерно-технических работ в русле реки, однако мы

рекомендуем продолжать выполнение мониторинговых работ и далее, в зависимости от

результатов текущего мониторинга, например, если будет зафиксирован повышенный уровень

взвешенных наносов.

Мы также рекомендуем, чтобы на всех уязвимых реках, берега/русла которых были затронуты

работами, в обязательном порядке проводился мониторинг в рамках аналогичной программы

мониторинга в течение надлежащего периода времени.

Фото 35.Обрушение северной части склона, ведущего к реке Седлец, КП 387.

Видеосъемка полосы землеотвода

В ходе посещения представители компании кратко изучили материал видеосъемки полосы

землеотвода, проведенной с вертолета 31 мая 2010 года. Видеосъемка осуществлялась под

косым углом к одной из сторон полосы землеотвода с высоты примерно 200 метров. Данная

видеозапись не позволяет сделать замечаний по конкретным вопросам в рамках настоящего

отчета, однако дает возможность отметить следующее.

Недостаточное качество изображения видеоматериалов, отснятых в 2010 году, не

позволяет детально изучить полосу землеотвода, хотя и дает общее наглядное

представление о ней. Отмечено, что некоторые элементы, зафиксированные с земли в

ходе посещения участка, нечетко видны на видео. Например, сравнительно крупные

обрушения склонов на реках Седлец и Кормовая, зафиксированные на участках, не могли

быть выявлены на видео (фото 38 и 39).

Видеоматериал оказался полезным для получения представления о биологическом

восстановлении территории, поскольку наглядно запечатлел как области полосы

землеотвода с хорошим ростом растительности, так и совершенно голые участки (фото

40).

Если компания «Сахалин Энерджиª желает продолжать проводить видеосъемку с воздуха,

ей необходимо определить основные цели, которые она стремится достичь.

a. Если облеты совершаются с целью идентификации мест, требующих биологической

рекультивации, выбранная в 2010 году высота облета полосы землеотвода является

приемлемой, но следует обдумать сроки облета, которые в идеале должны

приходиться на пик вегетационного периода, т.е. на август-сентябрь.

b. Если целью облетов является оценка физического состояния полосы землеотвода и

проверка необходимости в проведении дополнительных инженерно-технических

работ, то оптимальным будет период, максимально приближенный к таянию снега.

Однако высоту полета над полосой землеотвода в этом случае необходимо серьезно

снизить, угол камеры разместить вертикально для исключения косого угла и

улучшить качество записываемого изображения, используя, по возможности,

высокое цифровое разрешение. Оригинальный видеоматериал, отснятый в 2008

году, когда строительные группы проводили оценку объема работ, необходимого для

восстановления некоторых участков, является хорошим примером детального

обследования территории и мог бы принести больше пользы при оценке физического

состояния полосы землеотвода.

Фото 38. Видеокадр и фото участка обрушения склона на реке Кормовая.

Общее техническое обслуживание

полосы землеотвода

7.1 Поддержание чистоты

В нескольких местах, особенно на севере острова Сахалин (напр., на реке Плелярна),

представители компании отметили оставленные на краю землеотвода противоиловые

заграждения, в которых, по-видимому, уже отпала необходимость. Для поддержания должной

чистоты и порядка подобный строительный мусор должен убираться с участков и

соответствующим образом уничтожаться, а деревянные планки и текстильная ткань, по

возможности, вторично перерабатываться.

Неиспользованный строительный материал также остается на участках, где недавно

проводились инженерно-технические работы. Например, куски обширного укрепления из

каменной наброски были отмечены у ручья рядом с рекой Леонидовка. Компания «Сахалин

Энерджиª признает необходимость в удалении подобного материала, и рекомендует

проведение уборки до прихода этой зимы.

7.2 Предупредительные знаки вдоль полосы

землеотвода

Полосу землеотвода пересекает ряд федеральных трасс и дорог общего пользования, и во

многих местах очевидно несанкционированное использование полосы землеотвода. В

результате значительная доля предупредительных знаков у полосы землеотвода и

маркировочных постов КП были украдены местным населением предположительно для личного

использования в качестве лопат для расчистки снега и подобных нужд.

Хотя мы признаем, что воровство предупредительных знаков в какой-то степени является

неизбежным, на этих знаках отображены телефонные номера экстренных служб, связанных с

эксплуатацией трубопровода. По этой причине компания настоятельно рекомендует

«Сахалин Энерджиª восстановить недостающие знаки, более надежно прикрепив их к столбам

(возможно, путем приваривания, а не прикручивания), и изменить форму знаков с тем, чтобы их

нельзя было использовать в качестве лопат для расчистки снега, либо указывать контактную

информацию экстренных служб на самих столбах.

Заключение и выводы

Таким образом, компания пришла к выводу, что работы по техническому восстановлению

полосы землеотвода осуществляются в целом результативно и хорошо контролируются

«Сахалин Энерджиª, включая эффективное устранение последствий прохождения тайфунов

2009 г., текущее инспектирование объектов и коррективные инженерно-технические

мероприятия. Однако результаты биологического восстановления серьезно ухудшились на

некоторых участках за последние 2 года, и компании «Сахалин Энерджиª рекомендуется

принять более активную и надежную систему наземного технического обслуживания полосы

землеотвода. Наши основные замечания и рекомендации изложены ниже.

Масштабные инженерно-технические работы

Тайфуны, прошедшие в 2009 г., нанесли серьезный ущерб системе берегозащитных

сооружений на ряде рек с высоким энергетическим потенциалом. Экстренные ремонтные

работы проводились в конце 2009-начале 2010 годов на 14 реках, имеющих название (включая

10 рек Группы 3), и на ряде безымянных ручьев. Очень обширные укрепления из каменной

наброски, матрацы Рено и габионы на нескольких участках были отмечены как способствующие

укреплению берегов рек в местах речных переходов и выше по течению, а также крутых

боковых откосов. Были посещены также те участки, которые не пострадали от тайфунов и на

которых не проводились повторные ремонтные работы, и здесь все инженерные сооружения

были в исправности. Мы осведомлены о том, что в настоящее время компания «Сахалин

Энерджиª разрабатывает дальнейшую программу работ по ремонту и техобслуживанию на

остаток года и привлекает к работе сторонних квалифицированных консультантов по

проектированию с целью модификации систем защиты переходов через реки на некоторых

участках.

Борьба с эрозией и дренаж

На многих склонах, осмотренных в ходе посещения, были установлены защитные рассекатели,

которые хорошо выполняли свои функции на большинстве участков. Тем не менее, в ряде

случаев рассекатели склонов были установлены под слишком крутым углом, что приводило к

формированию эрозионных канавок, либо имели непоследовательный угол наклона, что

вызывало переливание осадков через верх этих защитных сооружений, а иногда их

разрушение. В ряде случаев было зафиксировано недостаточное количество рассекателей

склонов для конкретных условий, что приводило к эрозии почвы. В ходе последующих

ремонтных работ и других мероприятий по техобслуживанию на склонах рекомендуется

уделять больше внимания надлежащей установке рассекателей склонов на проблемных

участках.

Применение геоджутовых и кокосовых матов во многом помогло эффективно снизить эрозию и

обеспечить лучшие условия для прорастания семян. В ряде мест геотекстильные маты

успешно применяются в сочетании с гидропосевом. Дренажные каналы с выстилкой из

каменной наброски были в хорошем состоянии, и во многих местах исходная каменная

наброска, уложенная во время строительных работ, по-прежнему оставалась на месте и через

нее пробивалась растительность. В некоторых местах противоиловые заграждения

установлены до сих пор и исправно выполняют свои защитные функции. В других местах

противоиловые заграждения повреждены в результате штормов и периодического воровства

ткани. Установка дополнительных противоиловых заграждений (в сочетании с уловителями

ила) была бы также полезна на участках с песчаными склонами, где плохо развита

растительность и наблюдается ощутимый сток осадков с полосы землеотвода. Компания

рекомендует «Сахалин Энерджиª проводить оценку необходимости повторной установки и

(или) замены противоиловых заграждений применительно к каждому конкретному участку, так

как очевидно, что на некоторых участках противоиловые заграждения больше не требуются.
