ВСН 012-88. Формы документации и правила ее оформления в процессе сдачи-приемки (часть 2)





ВСН 012-88
________________
Миннефтегазстрой
ВЕДОМСТВЕННЫЕ СТРОИТЕЛЬНЫЕ НОРМЫ
СТРОИТЕЛЬСТВО МАГИСТРАЛЬНЫХ И ПРОМЫСЛОВЫХ
ТРУБОПРОВОДОВ
Контроль качества и приемка работ
Часть II
Формы документации и правила ее оформления
в процессе сдачи - приемки
Дата введения 1989-07-01
РАЗРАБОТАНЫ Всесоюзным научно-исследовательским институтом по строительству магистральных
трубопроводов (ВНИИСТ): В.Д. Шапиро; М.В. Машков
Главным управлением государственного газового надзора в СССР (Главгосгазнадзор СССР): В.Л. Немчин;
Р.Г. Торопова
Трестом "Оргэнергонефть" (Миннефтепром СССР): В.П.Покровский
В разработке документа приняли участие:
Л.А. Палей; В.С. Керницкий, И.Г. Дорошенко, В.П. Троценко (трест "Севертрубопроводстрой"); С.П.
Вельчев, К.Н. Денисюк, В.Т. Румянцев (ССО "Запсибтрубопроводстрой"); Б.С. Ланге (Миннефтегазстрой);
В.Ф. Чабуркин, Р.Д. Габелая, В.И. Орехов, В.Д. Лебедь, З.Д. Харлова, Л.А. Соловьева, Л.И. Аникина, Н.П.
Тихонова
(ВНИИСТ); Ф.Э. Ксензов
(ССО "Обьтрубопроводстрой)"; А.П. Чигиринов
(трест
"Мосгазтрубопроводстрой"); А.Д. Столяров
(трест "Нефтепроводмонтаж"); А.С. Смолянников
(трест
"Комсомольсктрубопроводстрой"); Х.Х. Хафизов
(трест "Казымтрубопроводстрой"); В.И. Рогатин, Н.Г.
Молдаванова
(ССО "Подводтрубопроводстрой"); Е.А. Никитенко
(Центральная станция технологической
связи Мингазпрома); В.П. Жуков (Главтюменнефтегаз); Б.В. Былинин, А.Я. Капустин, В.Г. Решетников, Е.А.
Гофман, Л.С. Чарный (ПО Союзоргэнергогаз); А.Г. Острогляд, А.А. Стародубов (Главгосгазнадзор СССР).
ВНЕСЕНЫ ВНИИСТом
ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ:
Главным научно-техническим управлением Миннефтегазстроя Б.С. Ланге (заместитель начальника ГНТУ);
Главным управлением государственного газового надзора в СССР В.И. Эристов (заместитель начальника
Главгосгазнадзора СССР);
Главным управлением проектирования и капитального строительства Миннефтепрома СССР
- В.Р.
Аванесов (заместитель начальника ГУКС).
УТВЕРЖДЕНЫ приказом Миннефтегазстроя от 27.12.88 г. № 375; приказом Мингазпрома от 19.05.89 г. №
93-ОРГ; приказом Миннефтепрома от 16.05.89 г. № 239
Разработаны впервые
С введением в действие Ведомственных строительных норм "Строительство магистральных и промысловых
трубопроводов. Контроль качества и приемка работ. Часть II. Формы документации и правила ее оформления
в процессе сдачи-приемки" утрачивают силу "Формы исполнительной документации на скрытые работы при
сооружении магистральных трубопроводов", утвержденные Государственной газовой инспекцией
Мингазпрома 3 ноября 1975 г., согласованные Миннефтепромом и Миннефтегазстроем.
СОГЛАСОВАНЫ:
Госстрой СССР (письмо № АЧ-625-8 от 22.02.89)
Главгосгазнадзор СССР (письмо № 11-5-2/341 от 09.12.88)
ГУПИКС Мингазпрома СССР (письмо № 03-02-4/205 от 13.02.89)
ССО "Запсибтрубопроводстрой" (письмо № 01-176 от 31.03.89)
Главтранснефть (письмо № 9-4/319 от 20.02.89)
Главтюменнефтегаз (письмо № 23/5-15 от 24.02.89)
Производственное объединение "Башнефть" (письмо № 04-35/312 от 23.03.89)
Производственное объединение "Нижневартовскнефтегаз" (письмо № 30-89 от 20.03.89)
Производственное объединение "Сургутнефтегаз" (телетайп 235561/253 от 19.04.89)
Производственное объединение "Куйбышевнефть" (телетайп 214319/1004, 10225/4 от 25.04.89)
ВНЕСЕНО Изменение № 1, утвержденное приказом Министерства строительства предприятий нефтяной и
газовой промышленности от 11.03.90 № 48, введенное в действие с 01.04.90.
Разделы, пункты, таблицы в которые внесены изменения, отмечены в настоящем документе (К).
1. Общие положения
ВСН 012-88
1.1. Часть II
разработана на основе СНиП 3.01.01-85 "Организация строительного
миннефтегазстрой
производства", СНиП 3.01.04-87 "Приемка в эксплуатацию законченных строительством объектов. Основные
положения", СНиП III-42-80 "Правила производства и приемки работ. Магистральные трубопроводы".
1.2. Настоящие ведомственные строительные нормы являются обязательными для всех организаций
независимо от ведомственной принадлежности, осуществляющих строительство и реконструкцию стальных
магистральных и промысловых трубопроводов, сооружаемых в соответствии с действующими нормами и
правилами.
Оформление документации и приемка в эксплуатацию зданий и сооружений, в том числе инженерных
коммуникаций, расположенных на площадках КС, НПС, ГРС, СПХГ, ДКС и других наземных объектах,
производится на основании соответствующих нормативных документов, утвержденных Госстроем СССР.
1.3. Порядок назначения Государственных приемочных и рабочих комиссий, их права и обязанности,
порядок работы и ответственность сторон, участвующих в сооружении и приемке законченных
строительством объектов, а также форма актов рабочей комиссии и Государственной приемочной комиссии
указаны в СНиП 3.01.04-87.
1.4. Документация, оформляемая в процессе строительства, подразделяется на:
приемо-сдаточную, представляемую по п.2.1 генподрядчиком рабочей комиссии, а затем представляемую
заказчиком по п.2.2 Государственной приемочной комиссии;
текущую, т.е. внутреннюю документацию, оформляемую исполнителем работ для нужд производства.
Приемо-сдаточная документация в процессе строительства оформляется основным исполнителем работ при
участии представителей: дирекции строящегося объекта, технического надзора заказчика, других
заинтересованных организаций. Состав организаций и лиц, участвующих в оформлении приемо-сдаточной
документации, конкретизирован:
в п.2.1 и в п.2.2 (в части составления документов);
в формах документов п.2.3 (в части подписания документов).
Приемо-сдаточная документация на специальные объекты линейного строительства
(переходы через
крупные водоемы, транспортные магистрали, электрохимическую защиту, кабельные линии связи, линии
электропередачи), оформляемая субподрядными организациями как основным исполнителем работ,
представляется ими генподрядчику для предъявления рабочей комиссии.
1.5. В процессе сдачи объекта генеральный подрядчик представляет рабочим комиссиям следующую
приемо-сдаточную документацию:
различные списки, перечни, ведомости, справки, паспорта, сертификаты и т.д. (п.3.5 "а" и "в" СНиП 3.01.04-
87);
исполнительную документацию.
Исполнительная документация подразделяется на:
исполнительную проектную документацию (п.3.5 "б" СНиП 3.01.04-87);
исполнительную производственную документацию (по п.3.5 "г", "д", "е", "ж", "з", "к" СНиП 3.01.04-87).
После окончания работы рабочей комиссии приемо-сдаточная документация передается заказчику
(дирекции строящегося объекта).
1.6. Текущая документация подразделяется на:
обязательную;
рекомендуемую.
Текущая документация также является исполнительной производственной, но не представляется рабочим
комиссиям и Государственной приемочной комиссии, не является приемо-сдаточной и предъявляется
заказчику и инспектирующим организациям по их требованию.
1.7. Исполнительная производственная документация - это совокупность документов (актов, журналов,
заключений и др.), оформляемых в процессе сооружения объекта участниками строительства и
заинтересованными организациями в целях юридического подтверждения:
факта выполнения конкретных работ;
требуемого уровня их качества, соответствия проекту и нормативной документации;
участия конкретных исполнителей (организаций, подразделений или лиц);
возможности производства последующих работ.
1.8. Выполнение скрытых работ оформляется актами на скрытые работы, являющимися составной частью
исполнительной производственной документации. Освидетельствование скрытых работ и составление актов в
случаях, когда последующие работы должны начинаться после перерыва, следует производить
непосредственно перед началом производства последующих работ.
1.9. Число заполняемых в процессе сдачи-приемки работ экземпляров акта должно соответствовать числу
сдающих и принимающих организаций.
1.10. Исполнительная производственная документация должна оформляться непосредственно по ходу работ,
без отставания. На завершающих этапах строительства документация должна быть оформлена:
до начала продувок и промывок трубопровода
- на все огневые и предшествующие им работы на
продуваемом (промываемом) участке;
до начала испытаний - на все работы, включая монтаж, планировку и ограждение крановых узлов;
Примечание. В районах Крайнего Севера и Западной Сибири вопросы окончательной засыпки и ограждения
решаются на месте в каждом конкретном случае по согласованию с заказчиком. Безопасность проведения всех
работ по испытанию трубопроводов должна быть обеспечена во всех случаях.
до начала работы рабочей комиссии - на все работы. Допускается по согласованию с заказчиком на
указанный момент иметь невыполненными работы, не препятствующие нормальной эксплуатации, что
отражается в "Перечне недоделок", составленном рабочей комиссией.
1.11. До начала работы Государственной комиссии должны быть закончены все работы, включая
отмеченные рабочей комиссией недоделки.
1.12. Типовые перечни исполнительной производственной документации на специальные объекты
линейного строительства
(подводные переходы, переходы через транспортные магистрали,
электрохимическую защиту) формируются на основе настоящего документа (с сохранением закрепленных в
нем номеров форм) и приводятся в ведомственных нормативных документах на строительство
соответствующих объектов.
2. Приемо-сдаточная документация
2.1. Состав документации, представляемой генеральным
подрядчиком рабочим комиссиям:
2.1.1. перечень организаций и ответственных лиц, участвующих в строительстве; составляет ПТО (ОПО)
управления (потока); (форма № 1.1);
2.1.2. реестр исполнительной документации; составляет ПТО (ОПО) управления (потока); (форма № 1.2);
2.1.3. комплект проектной исполнительной документации (комплект рабочих чертежей с надписями о
соответствии выполненных в натуре работ или внесенными изменениями (по п.3.5 "б" СНиП 3.01.04-87);
комплектует ПТО (ОПО) управления (потока);
2.1.4. комплект исполнительной производственной документации, включая:
формы исполнительной производственной документации;
акты промежуточной приемки отдельных ответственных конструкций и узлов; (согласно приложению);
комплектует ПТО (ОПО) управления (потока);
2.1.5. ведомость установленной арматуры и оборудования; составляет ПТО (ОПО) управления (потока);
(форма № 1.3);
2.1.6. ведомость изменений проекта; составляет ПТО (ОПО) управления (потока); (форма № 1.4);
2.1.7. паспорта и сертификаты на материалы и изделия (их заверенные копии), либо другие документы,
удостоверяющие тип и качество материалов, конструкций и деталей, примененных при производстве
строительно-монтажных работ; комплектует ПТО (ОПО) управления (потока);
2.1.8. журнал замечаний и предложений по ведению строительно-монтажных работ; ведет прораб участка;
(форма № 1.5);
2.1.9. материалы обследования и проверок, проводимых в процессе строительства инспектирующими
организациями и органами государственного и другого надзора
(предписания, акты комиссионного
обследования качества строительства и др.); комплектует ПТО (ОПО) управления (потока);
2.1.10. справка об очистке представленных к сдаче участков трубопроводов от строительных материалов,
конструкций и техники; составляет ПТО
(ОПО) управления
(потока); подписывают представитель
эксплуатирующей организации (ЛПУ, ЛПУМГ) и руководитель генподрядной организации;
2.1.11. справка о проведении рекультивации на участке трубопровода; составляет ПТО (ОПО) управления
(потока); (форма № 1.6);
2.1.12. ведомость недоделок; составляет производственная служба заказчика (дирекции); (форма № 1.7);
2.1.13. документация согласно п.3.5 "д", "е", "ж", "з" СНиП 3.01.04-87.
2.2. Состав документации, представляемой заказчиком
Государственной приемочной комиссии:
2.2.1. справка об устранении недоделок, выявленных рабочей комиссией; составляет производственная
служба заказчика (дирекции); (форма № 1.8);
2.2.2. справка о сметной и фактической стоимости строительства; составляет производственная служба
заказчика (дирекции); (форма № 1.9);
2.2.3. утвержденная проектно-сметная документация;
2.2.4. сводные материалы рабочих комиссий (акты рабочих комиссий по СНиП 3.01.04-87 и формы по
п.2.1); комплектует производственная служба заказчика (дирекции);
2.2.5. паспорта на оборудование; комплектует производственная служба заказчика (дирекции);
2.2.6. документы об отводе земельных участков; составляет производственная служба заказчика (дирекции);
2.2.7. документ на специальное водопользование; составляет производственная служба заказчика
(дирекции);
2.2.8. справка об обеспечении принимаемого объекта эксплуатационными кадрами и предназначенными для
их обслуживания санитарно-бытовыми помещениями, пунктами питания, жилыми и общественными
зданиями; составляет производственная служба эксплуатирующей организации
(ЛПУ, ЛПУМГ),
подписывается ее представителем;
2.2.9. справка об обеспечении средствами связи; составляет производственная служба эксплуатирующей
организации (ЛПУ, ЛПУМГ), подписывается ее представителем;
2.2.10. документы на геодезическую разбивочную основу для строительства, а также на геодезические
работы в процессе строительства, выполняемые заказчиком; комплектует производственная служба заказчика
(дирекции);
2.2.11. справки: об основных технико-экономических показателях объекта, принимаемого в эксплуатацию, о
соответствии вводимых в действие мощностей (для начального периода освоения проектной мощности)
мощностям, предусмотренным проектом, а также перечни проектных, научно-исследовательских и
изыскательских организаций, участвовавших в проектировании объекта, сдаваемого в эксплуатацию, входят
непосредственно в текст акта государственной приемочной комиссии (по СНиП 3.01.04-87).
Примечание. Документы, перечисленные в п.4.17 СНиП
3.01.04-87, представляются заказчиком
одновременно с актом Государственной комиссии (приложение 9 СНиП 3.01.04-87). Состав собственно
приложений к тексту акта Государственной комиссии см. п.2.4.6.
Министерство _____________________
Форма № 1.1
Объединение, трест _________________
Основание: ВСН 012-88 (Часть II)
_________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП ________________
Строительство ___________________
Участок __________________________
_______________________________
Объект __________________________
ПЕРЕЧЕНЬ
организаций и ответственных лиц, участвующих
в строительстве
Наименование
Виды
Ф.И.О., должность
Образец
Примечание
п/п
организации и ее
выполняемых
ответственного
подписи
ведомственная
работ (в том числе
лица
подчиненность
контроль)
1
2
3
4
5
6
М.П.
Начальник генподрядного
управления (потока)
_____________________
___________
____________
(фамилия, инициалы)
(подпись)
(дата)
Начальники субподрядных
организаций
_____________________
___________
____________
(должность,
(подпись)
(дата)
фамилия, инициалы)
_____________________
___________
____________
(должность,
(подпись)
(дата)
фамилия, инициалы)
Форма № 1.2
Основание: ВСН 012-88 (Часть II)
ООО “Связьстройсервис”
Миннефтегазстрой
Строительство ____________________
Участок __________________________
________________________________
Объект __________________________
РЕЕСТР
исполнительной документации
№ п/
Наименование
№ чертежа, акта,
Организация,
Количество
Страница по списку
п
документа
разрешения,
составившая
листов
журнала и др.
документ
1
2
3
4
5
6
Сдал:
Начальник ПТО (ОПО)
управления (потока)
_____________________
___________
____________
(фамилия, инициалы)
(подпись)
(дата)
Принял:
Представитель
заказчика (дирекции)
_____________________
___________
____________
(должность,
(подпись)
(дата)
фамилия, инициалы)
Министерство _____________________
Форма № 1.3
Объединение, трест _________________
Основание: ВСН 012-88 (Часть II)
_________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП ________________
Строительство ____________________
Участок __________________________
________________________________
Объект __________________________
ВЕДОМОСТЬ
установленной арматуры и оборудования
№ п/
Наименование оборудования,
Изготовитель
Ед. изм.
К-во
ПК, км или место
п
основная характеристика,
(страна,
расположения установки
марка, номер ТУ
предприятие)
1
2
3
4
5
6
Начальник ПТО (ОПО)
управления (потока)
_____________________
___________
____________
(фамилия, инициалы)
(подпись)
(дата)
Начальник
производственного
(линейного) отдела
заказчика (дирекции)
_____________________
___________
___________
(организация,
(подпись)
(дата)
фамилия, инициалы)
Представитель ЛПУ
(ЛПУМГ)
_____________________
___________
___________
(должность, организация,
(подпись)
(дата)
фамилия, инициалы)
Форма № 1.4
Основание: ВСН 012-88 (Часть II)
_____ООО «Связьстройстройсервис»____
Миннефтегазстрой
Строительство ____________________
Участок ___________№ 3_______________
________________________________
Объект __________________________
ВЕДОМОСТЬ
изменений проекта
№ п/
Участок, пикетаж
Предусмотрено по
Выполнено
Документы,
Примечание
п
или привязка
проекту (номер
фактически
разрешающие
рабочего чертежа)
изменения (дата, №)
1
2
3
4
5
6
М.П.
Начальник управления
(потока)
_____________________
___________
____________
(фамилия, инициалы)
(подпись)
(дата)
Руководитель
технадзора заказчика
_____________________
___________
____________
(организация,
(подпись)
(дата)
фамилия, инициалы)
Министерство _____________________
Форма № 1.5
Объединение, трест _________________
Основание: ВСН 012-88 (Часть II)
_________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП ________________
Строительство ____________________
Участок __________________________
________________________________
Объект __________________________
ЖУРНАЛ
замечаний и предложений по ведению
строительно-монтажных работ
Начало работ ____________ 19___ г.
Окончание работ _________ 19___ г.
М.П.
Начальник управления
(потока)
_____________________
___________
____________
(фамилия, инициалы)
(подпись)
(дата)
Содержание замечаний и
Дата
Запись
С записью
Сведения
Фамилия,
п/п
предложений (выявленные
записи
произвел
ознакомлен:
об
инициалы,
отступления от проектно-
(должность,
дата, подпись
устранении
должность и
сметной документации,
организация,
ответственно
замечаний
подпись ответст-
нарушения требований
фамилия,
го за ведение
венного лица,
строительных норм и
инициалы
журнала
проверяющего
правил по производству
контролирую
журнал
строительно-монтажных
щего лица)
работ и т.д.)
1
2
3
4
5
6
7
Министерство _____________________
Форма № 1.6
Объединение, трест _________________
Основание: ВСН 012-88 (Часть II)
_________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП ________________
Строительство ____________________
Участок __________________________
________________________________
Объект __________________________
СПРАВКА
о проведении рекультивации на участке
трубопровода _____________________
от км/ПК ________________ до км/ПК
Составлена настоящая справка в том, что рекультивация на
участке трубопровода _______________________________________________
от км/ПК _________________________ до км/ПК ________________________
проведена в соответствии с проектом ___________________________________,
разработанным _____________________________________________________
(наименование проектной организации, дата)
и действующими нормативными документами ____________________________
__________________________________________________________________
М.П.
Руководитель генподрядной
организации
_____________________
___________
___________
(должность, организация,
(подпись)
(дата)
фамилия, инициалы)
Ответственный представитель
землепользователя
_____________________
___________
___________
(должность, организация,
(подпись)
(дата)
фамилия, инициалы)
Министерство _____________________
Форма № 1.8
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП ________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
ВЕДОМОСТЬ НЕДОДЕЛОК
на " " ___________ 19____ г.
№ п/
Наименование недоделок,
ПК, км
Срок
Исполнитель
п
номер чертежа
исполнения
1
2
3
4
5
М.П.
Председатель
рабочей комиссии
_____________________
___________
___________
(должность, организация,
(подпись)
(дата)
фамилия, инициалы)
Начальник генподрядной
организации
_____________________
___________
___________
(управления, потока)
(должность, организация,
(подпись)
(дата)
фамилия, инициалы)
Министерство _____________________
Форма № 1.8
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП ________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
СПРАВКА об устранении недоделок,
выявленных рабочей комиссией
" " ___________ 19___ г.
Составлена в том, что недоделки, выявленные рабочей комиссией по приемке законченной строительством
____________________________________________________________________
(линейной части трубопровода,
__________________________________________________________________________________
км, электрохимической защиты, других объектов)
_________________________________________________________________________________,
поименованные в "Ведомости недоделок", устранены в полном объеме и в предусмотренные указанной
"Ведомостью" сроки.
М.П.
Председатель
рабочей комиссии
_____________________
___________
___________
(должность, организация,
(подпись)
(дата)
фамилия, инициалы)
Начальник генподрядной
организации
_____________________
___________
___________
(управления, потока)
(должность, организация,
(подпись)
(дата)
фамилия, инициалы)
Министерство _____________________
Форма № 1.9
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП ________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
СПРАВКА
о сметной и фактической стоимости строительства
____________________________________________________
(название трубопровода, привязка участка)
" " ____________ 19___ г.
Сметная стоимость пускового комплекса,
Фактическая стоимость, тыс. руб.
тыс. руб.
Всего
СМР
Оборудование
Всего
СМР
Оборудование
Прочие
1
2
3
4
5
6
7
М.П.
Руководитель заказчика
(дирекции)
_____________________
___________
____________
(фамилия, инициалы)
(подпись)
(дата)
Главный бухгалтер
_____________________
___________
____________
(фамилия, инициалы)
(подпись)
(дата)
2.3.2. Исполнительная производственная документация и акты промежуточной приемки
Министерство _____________________
Форма № 2.1
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП ________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
АКТ №
на закрепление трассы (площадки)
от " " __________ 19___ г.
Составлен представителями: проектного института ___________________________________
_________________________________________________________________________________,
(наименование института)
(должность, фамилия, инициалы)
заказчика _________________________________________________________________________,
(должность, организация, фамилия, инициалы)
генподрядчика ____________________________________________________________________,
(должность, организация, фамилия, инициалы)
субподрядной организации инженерной подготовки строительства _________________________
_________________________________________________________________________________,
(должность, организация, фамилия, инициалы)
геодезиста ________________________________________________________________________
(должность, организация, фамилия, инициалы)
в том, что закрепление трассы ________________________________________________ провода,
площадки _______________________ на участке от км _____________________________ ПК до
км ___________________________ ПК произведено согласно "Инструкции о порядке закреплений и сдачи
заказчиком трасс магистральных трубопроводов, площадок жилищного строительства и внеплощадочных
коммуникаций", рабочим чертежам и СНиП 3.01.03-84.
По трассе (площадке) установлено ______________________________________ постоянных
и _______________________________ временных реперов. Вся трасса закреплена ___________
_________________________________________________________________________________
(железобетонными, металлическими, деревянными и др.)
столбиками с указанием пикетажа.
Сдал:
Представитель
_____________________
___________
____________
проектного института
(фамилия, инициалы)
(подпись)
(дата)
Принял-сдал:
Представитель заказчика
_____________________
___________
____________
(фамилия, инициалы)
(подпись)
(дата)
Принял-сдал:
Представитель
_____________________
___________
____________
генподрядной организации
(фамилия, инициалы)
(подпись)
(дата)
Принял:
Представитель
_____________________
___________
____________
субподрядной организации
(фамилия, инициалы)
(подпись)
(дата)
Министерство _____________________
Форма № 2.2
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП ________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
РАЗРЕШЕНИЕ
на право производства работ
от " " ____________ 19___ г.
Разрешается произвести работы по _________________________________________________
(указать вид работ)
на трассе _______________________ провода, площадке __________________________________
на участке: от км/ПК _____________________ до км/ПК __________________________________
или наименование линии по схеме ____________________________________________________
общей протяженностью __________________________________ м.
Регламентированные проектом подготовительные работы ______________________________
_________________________________________________________________________________,
(перечислить выполненные работы)
завершение которых технологически необходимо для начала указанных выше основных работ в пределах
полосы отвода трубопровода (площадки), в том числе и геодезическая разбивка трассы в горизонтальной и
вертикальной плоскостях, выполнены в полном объеме, в соответствии с проектом, чертеж №
_______________, действующими нормами и правилами
__________________________________________________________________________________
и приняты по акту № ________________________ журналу № ______________________________
от ____________________________
(дата)
М.П.
Руководитель заказчика
_____________________
___________
____________
(дирекции)
(организация,
(подпись)
(дата)
фамилия, инициалы)
Начальник генподрядного
_____________________
___________
____________
управления (потока)
(организация,
(подпись)
(дата)
фамилия, инициалы)
Министерство _____________________
Форма № 2.3
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП ________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
СПИСОК СВАРЩИКОВ
от " " _____________ 19___ г.
№ п/
Фамилия,
Присвое
Разряд
Допуск
п
имя,
удостове
нный
отчество
рения,
шифр, ¹
когда и
приказа,
кем
дата
выдано,
вид
работ
Вид
Где
Дата
(РЭД,
получен
получ
протокола
п/а и
ения
аттестацион
т.д.)
ной
комиссии
1
2
3
4
5
6
7
8
9
М.П.
Начальник
_____________________
___________
____________
управления (потока)
(фамилия, инициалы)
(подпись)
(дата)
Главный сварщик
_____________________
___________
____________
(организация,
(подпись)
(дата)
фамилия, инициалы)
Министерство _____________________
Форма № 2.4
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП ________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
ЖУРНАЛ
производства земляных работ
от км ___________ ПК __________ и до км ________ ПК ___________
Производитель работ__________________________________________________
(должность, организация, фамилия, инициалы)
Начало работ _______________ 19___ г.
Окончание работ ____________ 19___ г.
Дата
Конструктивные
Границы
Выполнение
Выполнение
Замечания
Отметка
Сдача-приемка работ
Примечания
элементы линейной
участка от км,
противопучинных и
нивелировки
контролирую
ответствен
части трубопровода
ПК до км, ПК;
других присыпок
дна траншеи,
щих лиц
ного лица
(переходы через
привязка
дна траншеи
котлована
(технадзора
об
преграды и
площадки
(котлована) от км,
(подпись
заказчика и
устранении
инженерные
ПК до км, ПК
геодезиста)
службы
замечаний
коммуникации,
контроля
насыпи и др.)
качества)
подпись
подпись
руководит
технадзора
еля работ
заказчика
1
2
3
4
5
6
7
8
9
10
11
Министерство _____________________
Форма № 2.5
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП ________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
ЖУРНАЛ
ЗАБИВКИ СВАЙ
(с №_________ по №_________)
Начало ___________________
Окончание __________________
1. Система копра
2. Тип молота
3. Масса ударной части молота
кг
4. Давление (воздуха, пара)
МПа
5. Тип и масса наголовника
кг
Свая № ______________________ (по плану свайного поля)
1. Дата забивки
2. Марка, тип сваи
3. Абсолютная отметка поверхности грунта и сваи
4. Абсолютная отметка острия сваи
5. Проектный отказ, см
6. Фактический отказ от залога в 10 ударов
Высота
Число ударов в
Глубина
Отказ от
Примечание
зал
подъема
залоге
погружения
одного удара,
ога
ударной
сваи от
см
части
залога, см
молота, см
1
2
3
4
5
6
Производитель работ
_____________________
___________
____________
(должность,
(подпись)
(дата)
фамилия, инициалы)
Министерство _____________________
Форма № 2.5
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП ________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
СВОДНАЯ ВЕДОМОСТЬ ЗАБИТЫХ СВАЙ
(с № _________ по № __________)
Начало _________________
Окончание ________________
№ свай по плану
Тип
Дата,
Глубина забивки, см
Тип молота
Общее
Отказ от 1 удара, см
Примечания
свайного поля
сваи
смена
количество
ударов
по проекту
фактически
при забивке
при добивке
1
2
3
4
5
6
7
8
9
10
11
Производитель работ
_____________________
___________
____________
(должность,
(подпись)
(дата)
фамилия, инициалы)
Министерство _____________________
Форма № 2.6 (2.6a)
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП ________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
ЖУРНАЛ
сварки труб _________________________________________
(на трассе, трубосварочной базе, площадке)
на участке от км/ПК ____________ до км/ПК ___________
стыки с № _________________ по № ____________________
Производитель работ
__________________________________________________
(должность, организация, фамилия,
__________________________________________________
инициалы)
Начало работ _______________ 19___ г.
Окончание работ ____________ 19___ г.
Сквозной
Дата сварки,
Диаметр и
ГОСТ или ТУ,
Температура
Наименование
порядковый
температура
толщина
марка стали,
подогрева
и №
номер
воздуха, °С
стенки
завод-
(просушки
свариваемых
трубы, мм
поставщик труб
стыка), °С
элементов
трубопровода
1
2
3
4
5
6
Продолжение формы № 2.6
Заводские
Привязка стыка (для
Способ сварки и
Марка
номера труб
неповоротной сварки)
положение при
сварочных
сварке
материалов
километр
пикет
7
8
9
10
11
Продолжение формы № 2.6
Фамилия,
Номер шифра
Соблюдение
Приемка стыка
инициалы
бригады или
технологии
по внешнему
по результатам
бригадира
сварщика
(подпись
осмотру подпись
контроля физическими
(звеньевого) и
бригадира)
прораба
методами или
номер схемы
(мастера)
механическим
расположения
испытаниям
сварщиков
(заключение о
годности стыка,
номер, дата
заключения)
12
13
14
15
16
Продолжение формы № 2.6
Сведения о проведении ремонта или
Приемка стыка после ремонта
Примечание
удалении стыка
отремонтирован,
подпись прораба
по внешнему
по результатам
удален, дата
(мастера)
осмотру,
контроля
подпись
физическими
прораба,
методами (заключение
мастера
о годности, номер и
дата заключения)
17
18
19
20
21
Продолжение формы № 2.6а
Сквозной
Дата
Диаметр и
ГОСТ или
Температура
Наименование и
порядковый
сварки,
толщина
ТУ, марка
подогрева
№ свариваемых
номер
температур
стенки трубы,
стали, завод-
(просушки
элементов
а воздуха,
мм
поставщик
стыка), °С
трубопровода
°С
труб
1
2
3
4
5
6
Продолжение формы № 2.6а
Заводские
Привязка стыка (для
Способ
Марка
Фамилия,
номера труб
неповоротной сварки)
сварки и
сварочных
инициалы
километр
пикет
положение
материалов
бригадира
при сварке
(звеньевого) и
номер схемы
расположения
сварщиков
7
8
9
10
11
12
Продолжение формы № 2.6а
Номер шифра
Соблюдение
Приемка стыка
бригады или
технологии
сварщика
(подпись
по внешнему
по результатам контроля
осмотру (подпись
физическими методами
прораба, мастера)
или механическим
испытаниям (заключение
о годности стыка, номер,
дата заключения)
13
14
15
16
Продолжение формы № 2.6а
Сведения о проведении ремонта или
Приемка стыка после ремонта
удалении стыка
отремонтирован,
подпись прораба
по внешнему
по результатам контроля
удален, дата
(мастера)
осмотру (подпись
физическими методами
прораба, мастера)
(заключение о готовности, номер
и дата заключения)
17
18
19
20
Продолжение формы № 2.6а
Дата
Фамилия, шифр
Марка прибора для
Результаты замера
термообработки
оператора-термиста
измерения
основного
ЭТВ
твердости
металла
21
22
23
24
25
Продолжение формы № 2.6а
твердости, НВ
Оценка качества
Подпись, фамилия, имя, отчество
Примечания
по результатам
и должность лиц, проводивших
измерений
контроль твердости после
твердости
термообработки
сварного соединения
26
27
28
29
Министерство _____________________
Форма № 2.7
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП ________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
АКТ №
на сварку гарантийного стыка
от " " ___________ 19___ г.
Мы, нижеподписавшиеся: представитель технадзора заказчика
__________________________
______________________________, производитель работ _______________________________
(должность, фамилия, инициалы)
(должность,
______________________ и представитель службы контроля качества _____________________
фамилия, инициалы)
________________________________________________ составили настоящий акт в том, что в
(должность, фамилия, инициалы)
нашем присутствии произведена сварка гарантийного стыка на ПК _______________
км __________________ провода.
Сборка и сварка стыка произведены в полном соответствии с требованиями нормативных
документов ______________________________________, о чем произведены записи в журнале
сварочных работ.
Стык проконтролирован ________________________________________________________
(указать метод контроля и дату)
и согласно заключению № ___________________ от __________________ признан годным.
Стык занесен в журнал сварочных работ под номером __________________________________
(указать номер)
Представитель
_____________________
___________
____________
технадзора заказчика
(организация,
(подпись)
(дата)
фамилия, инициалы)
Производитель работ
_____________________
___________
____________
(фамилия, инициалы)
(подпись)
(дата)
Представитель службы
_____________________
___________
____________
контроля качества
(организация,
(подпись)
(дата)
фамилия, инициалы)
Министерство _____________________
Форма № 2.8
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП ________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
АКТ № ______
на заварку технологических отверстий
" " _____________ 19__ г.
Мы, нижеподписавшиеся, производитель работ ______________________________________
______________________________________________________________________________,
(должность, организация, фамилия, инициалы)
представитель технадзора заказчика _________________________________________________,
(должность, организация, фамилия,
________________, представитель службы контроля качества ____________________________
инициалы)
(должность,
______________________________________________, составили настоящий акт в том,
организация, фамилия, инициалы)
что на ПК ___________________ км трубопровода _________________________________
(наименование)
произведена заварка технологических отверстий путем вварки патрубка (заплаты). Патрубок
(заплата) изготовлен (а) из трубы _______________ сталь ________________ с заглушкой
________________ сталь ________________. Вварка патрубка (заплаты) произведена
электродами ______________________, электросварщиком ____________________________,
шифр _______________.
Сварной шов проконтролирован _________________________________________________
физическим методом ______________________ и признан годным.
Заключение № _______________ от " " ______________ 19___ г.
Производитель работ
_____________________
___________
____________
(фамилия, инициалы)
(подпись)
(дата)
Представитель
_____________________
___________
____________
технадзора заказчика
(фамилия, инициалы)
(подпись)
(дата)
Представитель службы
_____________________
___________
____________
контроля качества
(фамилия, инициалы)
(подпись)
(дата)
Министерство _____________________
Форма № 2.9
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП ________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
% контроля по проекту
ЗАКЛЮЧЕНИЕ №
от ______________ 19____ г.
по проверке качества сварных соединений
физическими методами контроля
Метод контроля _______________________
(Р, Г, М)
№ стыка
Диаметр,
Шифр
Номер
Чувствите
Выявле
Заключение:
Примеча
п/п
по
толщина
бригады
снимка,
льность
нные
годен,
ния
журналу
стенки
или
координаты
снимка (в
дефекты
исправить,
сварки
трубы,
сварщиков
мерного
мм или %)
вырезать
мм
пояса
1
2
3
4
5
6
7
8
9
Стык принял по внешнему виду
дефектоскопист:
_____________________
___________
____________
(фамилия, инициалы)
(подпись)
(дата)
Контроль произвел
дефектоскопист:
_____________________
___________
____________
(фамилия, инициалы)
(подпись)
(дата)
Заключение дал
дефектоскопист:
_____________________
___________
____________
(фамилия, инициалы)
(подпись)
(дата)
Производитель сварочно-монтажных
работ с результатами контроля
ознакомлен и заключение получил:
_____________________
___________
____________
(должность,
(подпись)
(дата)
фамилия, инициалы)

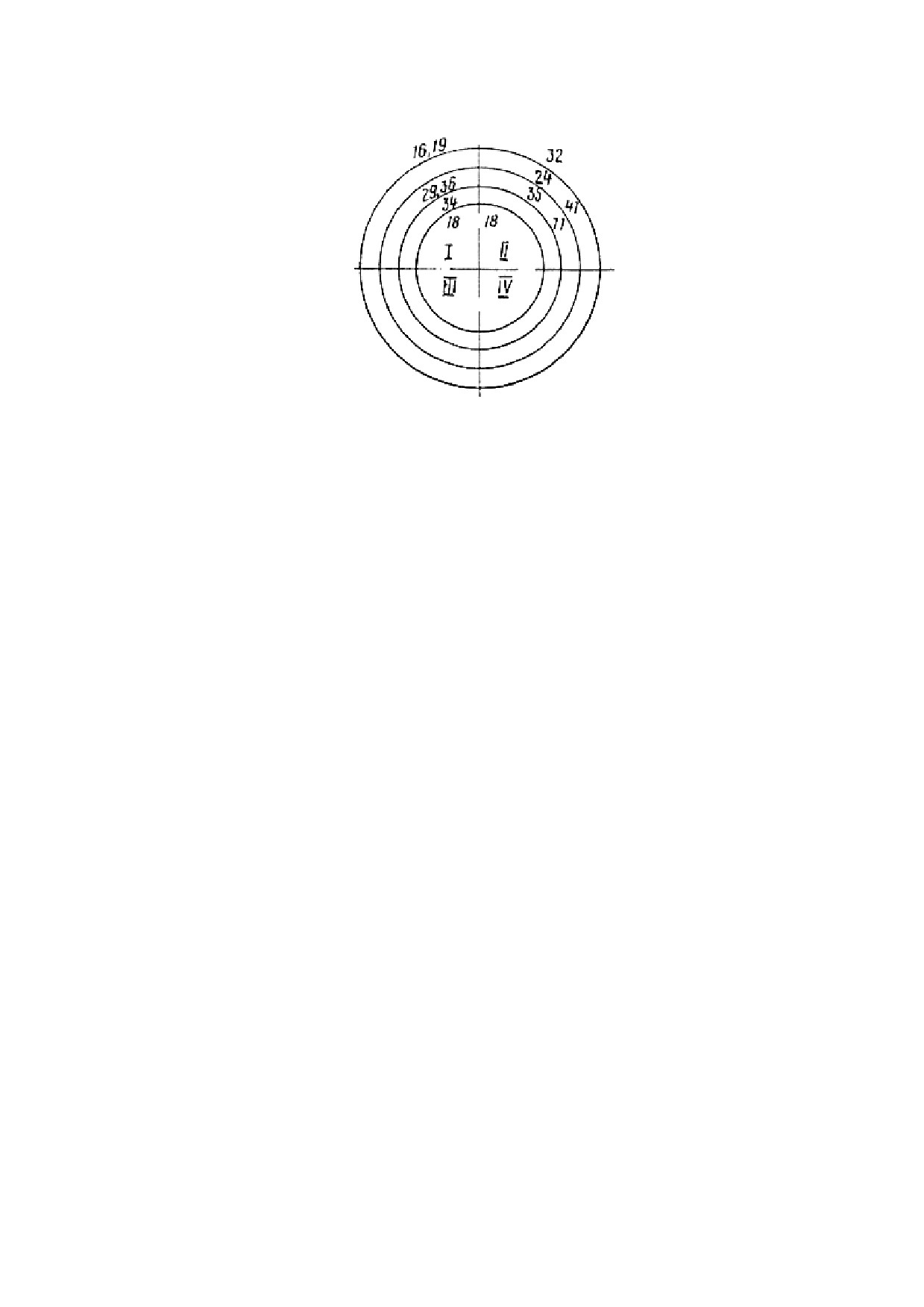

Расположение снимков при просвечивании стыков:
Стык № ______________ Стык № __________________
Клеймо № ____________ Клеймо № ________________
Диаметр _____________ Диаметр _________________
Министерство _____________________
Форма № 2.10
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП ________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
ЗАКЛЮЧЕНИЕ № _______
от _______________ 19___ г.
по ультразвуковому контролю качества сварных соединений
Контроль качества сварных стыков ________________________________________________
(объект, наименование
_______________________________________________________________________________
трубопровода или узла, цеха, участка, блока)
выполняется ультразвуковым дефектоскопом типа ______________________________________
________________________, рабочая частота _________________________________ МГц.
Оператор __________________________
(фамилия, инициалы)
Удостоверение № ___________________
РЕЗУЛЬТАТЫ КОНТРОЛЯ
№ стыка
Диаметр,
Фами
Шифр
Угол
Услов
Описание
Закл
Приме
п/п
по
толщина
лия
сварщ
ввода
ная
обнаруже
ючен
чание
журналу
стенки
свар
ика
луча,
чувст
нных
ие:
сварки
трубы, мм
щика
градус
вител
дефектов
годен
ы
ьност
,
ь, мм
испра
вить,
вырез
ать
1
2
3
4
5
6
7
8
9
10
Дефектоскопист УЗК
__________________________
___________
__________
(фамилия, инициалы)
(подпись)
(дата)
Министерство _____________________
Форма № 2.11
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП ________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
ЗАКЛЮЧЕНИЕ № _____
от " " ___________ 19___ г.
по качеству сварных соединений,
сваренных электроконтактной сваркой
№ п/
Привязка
Трубы
№ стыка
%
Сварщик,
Марка
Нарушен
Оценка
Проверка формы стыка (результаты внешнего осмотра,
При
п
по
контроля
фамилия,
диаграммы
прибора
ия
качества
обмера)
меча
км
ПК
Диам
Марка,
журналу
стыков
инициалы,
записи
режима
шва
Отметка о
Описание дефектов
Отметка о
ние
етр,
тип
сварки
шифр
режимов
сварки
наличии
годности
толщ
стали
сварки
дефектов
стыка по
ина
формы стыка,
форме
стенк
виды дефектов
и, мм
(недопустимая
величина
Номе
Максимал
Длина
смещения
ра
ьная
участка с
усиления)
секто
величина
недопусти
ров
дефектов,
мой
по
мм
величиной
схеме
дефекта,
мм
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Замеры произвел работник службы
контроля качества
______________________
____________
_________
(должность,
(подпись)
(дата)
фамилия, инициалы)
Заключение выдал работник службы
контроля качества
______________________
____________
_________
(должность,
(подпись)
(дата)
фамилия, инициалы)
Министерство _____________________
Форма № 2.12
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП ________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
ЗАКЛЮЧЕНИЕ № _______
от ______________ 19___ г.
о результатах механических испытаний
контрольных и допускных сварных соединений
Обоснова
Номер
Сварщик (и)
Дата
Сварка
ние
контроль
механиче
ного
ских
стыка по
испытани
журналу
й
сварки
сварного
или
соединен
номер
ия
катушки
Фамил
Присвоенн
Сварки
Механи
Способ
Положение
ия,
ый шифр
ческих
инициа
испытан
лы
ий
1
2
3
4
5
6
7
8
Продолжение формы № 2.12
Труба
ГОСТ или ТУ,
Марка
Марка
Номер и дата
завод-поставщик
стали,
сварочных
заключения по
труб (дробью)
предел
материалов
проверке
прочности
качества сварных
по ТУ,
соединений
кгс/мм2
физическими
(дробью)
методами
контроля
Диаметр,
Толщина
мм
стенки, мм
9
10
11
12
13
14
Продолжение формы № 2.12
Образцы
Результаты испытаний
Тип по
Площадь
на растяжение
Величина угла загиба в С
ГОСТ,
поперечного
расположением корня шва:
ВСН
сечения, мм2
разрывное
предел прочности,
наружу
внутрь
на ребро
усилие,
кгс/мм2
кгс
15
16
17
18
19
20
21
Продолжение формы № 2.12
Место разрушения и
Заключение по
Механические
Подпись ответственного
обнаруженные
результатам
испытания
представителя
дефекты
механических
произвел
производственной
испытаний (указать
(должность,
службы контроля
соответствие ТУ или
фамилия,
качества
необходимость
инициалы,
повторных испытаний)
подпись)
22
23
24
25
Министерство _____________________
Форма № 2.13
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП ________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
РАЗРЕШЕНИЕ № _________
на право производства изоляции трубопровода
(подводного перехода)
" " _____________ 19___ г.
Мы, нижеподписавшиеся: представитель технадзора заказчика
______________________________________________________________________________,
(должность, фамилия, инициалы)
производитель работ ______________________________________________________________
(должность, фамилия, инициалы)
и представитель службы контроля качества ____________________________________________
(должность, фамилия,
_______________________________________________________________________________
инициалы)
установили, что участок трубопровода _______________________________________________
(наименование)
(подводный переход через _________________________________________________________)
(наименование)
от км
ПК
до км
ПК
от км
ПК
до км
ПК
от км
ПК
до км
ПК
общей протяженностью _________________________________________________________ м
сварен и испытан (для подводного перехода) в соответствии с требованиями проекта, рабочие
чертежи №
На участке выполнены предусмотренные технологические разрывы. Трубопровод осмотрен,
не имеет механических повреждений, вмятин, царапин.
Сварные стыки проконтролированы физическими методами в объеме проекта и признаны
годными, о чем сделаны записи в журнале сварочных работ.
На основании изложенного разрешается выполнять очистку, праймирование, изоляцию
____________________ провода на указанных участках
(подводного перехода через
__________________________).
Представитель
_____________________
___________
____________
технадзора заказчика
(организация,
(подпись)
(дата)
фамилия, инициалы)
Производитель работ
_____________________
___________
____________
(фамилия, инициалы)
(подпись)
(дата)
Представитель службы
_____________________
___________
____________
контроля качества
(организация
(подпись)
(дата)
фамилия, инициалы)
Министерство _____________________
Форма № 2.14а
Объединение, трест ________________
Основание: Изменение № к
ВСН 012-88 (Часть II)
Миннефтегазстрой
СМУ, СУ, ПМК, КТП и дп. __________
Строительство ____________________
Участок ___________________________
Объект __________________________
ЖУРНАЛ
ИЗОЛЯЦИОННО-УКЛАДОЧНЫХ РАБОТ И РЕМОНТА ИЗОЛЯЦИИ
от км _____________ ПК ______________
до км _____________ ПК ______________
Начало работ _____________ 19____
Окончание работ ___________ 19____
Продолжение формы № 2.14а
Дата
Границы
Температура
Изоляция
Качество изоляции соответствует проекту и
участка,
воздуха
техническим требованиям
км, пк
°С
вид (п.бр. и
Марка клея
Марка
Сведения о производственном
Ф.,И., О.,
Ф.,И.,О.,
Ф.,И.,О., подпись
т.д.) т и п
(Праймера) и
оберточного
контроле качества
подпись
подпись
представителя
(У, Н)
марка
материала, к-во
выполняемых работ
ответственного
ответственного
технадзора заказчика
конструкция
изоляционной
слоев
исполнителя
представителя
(1
1, 1 2,
ленты, к-во
метод
Ф.,И.,О., подпись
службы контроля
22 и т.п.)
слоев
контроля
лица,
качества
ответственного за
выполнение
операционного
контроля
1
2
3
4
5
6
7
8
9
10
11
Продолжение формы № 2.14а
Укладка и балластировка
Выполненные работы по укладке и
Приме
балластировке соответствуют
чания
техническим требованиям и проекту
Сведения о производственном контроле
Ремонт изоляции после укладки
Границы
Тип, вес
Шаг
Ф.,и.,о.
Ф.,и.,о.
Ф.,и.,о.
укладки трубопровода на проектные
выполнен
участка
балластиров
пригрузки
подпись
подпись
подпись
отметки
очных
проектные
фактические
проверку
Ф.,И.,О.,
Ф.,И.,О.,
балластир
устройств,
ответстве
ответственн
представи
отметки
отметки
выполнил,
подпись
подпись
овки от км
удерживаю
нного
ого
теля
верха
верха трубы
Ф.,И.,О.,
ответственного
представителя
(пк) до км
щая
исполните
представите
технадзор
трубы
после
подпись
исполнителя
технадзора
(пк)
способность
ля
ля службы
а
после
укладки
геодезиста
анкерных
контроля
заказчика
укладки
устройств
качества
12
13
14
15
16
17
18
19
20
21
22
23
Министерство _____________________
Форма № 2.15
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП ________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
АКТ №
на приемку уложенного и забалластированного трубопровода
от " " _____________ 19___ г.
Мы, нижеподписавшиеся: представитель технадзора заказчика
______________________________________________________________________________,
(должность, фамилия, инициалы)
производитель изоляционно-укладочных работ _________________________________________
(должность,
______________________________________________________________________________,
фамилия, инициалы)
производитель работ по балластировке _______________________________________________
(должность,
______________________________________________________________________________,
фамилия, инициалы)
производитель теплоизоляционных работ _____________________________________________
(должность,
_______________________________________________________________________________
фамилия, инициалы)
производитель работ по монтажу КИП _______________________________________________
(должность,
______________________________________________________________________________,
фамилия, инициалы)
и представитель службы контроля качества ____________________________________________
(должность,
______________________________________________________________________________,
фамилия, инициалы)
составили настоящий акт в том, что на участке _________________________________________
провода
от км _____________ ПК до км ____________ ПК _____________
от км _____________ ПК до км ____________ ПК _____________
от км _____________ ПК до км ____________ ПК _____________
общей протяженностью _________________________ м выполнен комплекс работ по изоляции,
укладке, балластировке (закреплению на проектных отметках) и монтажу соединительных
проводов КИП.
Изоляционное покрытие представляет собой ________________________________________
_________________________ типа изоляции толщиной _____________________________ мм с
оберткой ____________________________, нанесенной в __________________________ слоя.
(указать вид обертки)
Изоляционное покрытие выполнено в соответствии с требованиями проекта, рабочие
чертежи № _________________. Проверка качества очистки и праймирования производилась
____________________________________,
(визуально, прибором)
адгезия изоляционного покрытия проверена ___________________________________________
(указать чем: метод надреза
_______________________________________________________________________________
треугольника, адгезиметром)
и соответствует требованиям ГОСТ 25812-83.
Проверка сплошности изоляционного покрытия производилась искровым дефектоскопом в
местах, вызывавших сомнение.
Изолированный участок ______________ провода уложен в подготовленную траншею на
проектные отметки, что подтверждено геодезической съемкой, нанесенной на рабочие чертежи
№ ___________________. Укладка произведена без провисов и недопустимых отклонений от
оси.
Имевшиеся в процессе работы замечания по качеству работ занесены в журнал
производства изоляционно-укладочных работ и устранены.
После укладки ____________________ провода
от км _____________ ПК до км ____________ ПК ___________________
от км _____________ ПК до км ____________ ПК ___________________
установлено ________________________ утяжелителей марки ____________
___________ от км _______________ ПК _____________ до км ___________
ПК _____________ с шагом _____________ м,
___________ от км _______________ ПК _____________ до км ___________
ПК _____________ с шагом _____________ м,
___________ от км _______________ ПК _____________ до км ___________
ПК _____________ с шагом _____________ м, установлено ______________
анкерных устройств типа ________________ с шагом ______________ м.
На участке общей протяженностью ________________ м
от км _____________ ПК до км ____________ ПК __________________
от км _____________ ПК до км ____________ ПК __________________
произведена балластировка нетканым синтетическим материалом типа _________________ с
засыпкой ______________ грунтом. Полотнища НСМ сварены между собой.
Для предохранения изоляционного покрытия от повреждений в соответствии с проектом
под ______________________________________________________
(утяжелители, анкера)
установлены ________________________________________________________
(защитные коврики, деревянные маты и др.)
размером _____________ в _____________ слоя.
Повреждения изоляционного покрытия после установки средств балластировки
ликвидированы, о чем сделаны записи в журнале производства работ.
Соединительные провода контрольно-измерительных пунктов выполнены из провода
сечением ____________________ и присоединены к _________________ проводу на ПК
______________________________________________________ способом ________________
______________________________________________________________________________.
Места присоединения КИП к ___________ проводу изолированы. На участке проведено
контрольное выдергивание анкерных устройств в объеме ________ устройств, что
соответствует требованиям проекта, рабочие чертежи № ____________________________.
Критическая нагрузка замерялась динамометром марки _________________________,
поверенным ________________ и составила _____________ т,
(дата поверки)
что ____________________________ проектную, составляющую _________ т.
(соответствует, превышает)
На участке от ПК __________________ до ПК _____________________ протяженностью
______________ м _______________ провода выполнена футеровка рейкой размером
______________мм, обеспечивающая защиту изоляционного покрытия от повреждений.
Футеровка выполнена в соответствии с требованиями проекта и рабочих чертежей №
__________.
На участке от ПК _________________ до ПК ______________________ выполнена
теплоизоляция ___________________________________________________________________
(указать конструкцию)
______________________________________________________________________________.
Работы выполнены в соответствии с требованиями нормативных документов и проекта,
рабочие чертежи № __________________________.
На основании изложенного указанные в акте работы считаются принятыми, разрешается
засыпка участков
от км _____________ ПК до км ____________ ПК __________________
от км _____________ ПК до км ____________ ПК __________________
общей протяженностью ______________________ м.
Представитель технадзора
_________________
_____________
_____________
заказчика
(организация,
(подпись)
(дата)
фамилия, инициалы)
Производитель
_________________
_____________
_____________
изоляционно-укладочных
(организация,
(подпись)
(дата)
работ
фамилия, инициалы)
Производитель работ
_________________
_____________
_____________
по балластировке
(организация,
(подпись)
(дата)
фамилия, инициалы)
Производитель
_________________
_____________
_____________
теплоизоляционных работ
(организация,
(подпись)
(дата)
фамилия, инициалы)
Производитель работ
_________________
_____________
_____________
по монтажу КИП
(организация,
(подпись)
(дата)
фамилия, инициалы)
Представитель службы
_________________
_____________
_____________
контроля качества
(организация,
(подпись)
(дата)
фамилия, инициалы)
Министерство _____________________
Форма № 2.16
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП ________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
АКТ №
о контроле сплошности изоляционного
покрытия засыпанного трубопровода
от " " ____________ 19___ г.
Мы, нижеподписавшиеся, представитель технадзора заказчика
______________________________________________________________________________,
(должность, фамилия, инициалы)
производитель работ _____________________________________________________________,
(должность, фамилия, инициалы)
и представитель службы контроля качества ____________________________________________
(должность, фамилия,
_____________________________________________________ составили настоящий акт в том,
инициалы)
что на участке трубопровода протяженностью __________________________ м от км
_____________ ПК ___________ до км ____________ ПК _________ искателем повреждений
______________________________________________
(указать марку прибора)
проверено качество изоляционного ________________________________________
(указать конструкцию покрытия)
покрытия ____________________ типа толщиной ______________ мм с оберткой
__________________ в ________________ слоев.
(тип)
В результате проверки по данным прибора обнаружены повреждения изоляционного
покрытия в ____________________ местах на ПК ______________________________________
_______________________________________________________________________________
(перечислить пикеты)
общей протяженностью _______________________ м.
При шурфовке мест предполагаемых повреждений изоляционного покрытия фактические
повреждения обнаружены на _______________________________________________________
_______________________________________________________________________________
общей протяженностью ____________________ м.
Все повреждения изоляционного покрытия исправлены, проверены искровым
дефектоскопом, о чем сделаны записи в журнале изоляционно-укладочных работ.
Представитель технадзора
___________________
_____________
_____________
заказчика
(организация,
(подпись)
(дата)
фамилия, инициалы)
Производитель
___________________
_____________
_____________
работ
(организация,
(подпись)
(дата)
фамилия, инициалы)
Представитель службы
___________________
_____________
_____________
контроля качества
(фамилия,
(подпись)
(дата)
инициалы)
Министерство _____________________
Форма № 2.18
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП ________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
АКТ №
приемки кранового узла, узла приемки и пуска очистных устройств
и других монтажных узлов под наладку и засыпку
от " " ____________ 19___ г.
Мы, нижеподписавшиеся, представитель заказчика ___________________________________
______________________________________________________________________________,
(должность, фамилия, инициалы)
производитель общестроительных работ ______________________________________________,
(должность, фамилия, инициалы)
производитель монтажных работ ____________________________________________________,
(должность, фамилия, инициалы)
производитель изоляционных работ _________________________________________________,
(должность, фамилия, инициалы)
представитель службы контроля качества _____________________________________________
(должность, фамилия, инициалы)
составили настоящий акт в том, что на участке км _______ ПК ________ выполнен комплекс
работ по сооружению фундаментов и монтажу ________________________________________
_______________________________________________________________________________
(узла подключения, кранового узла, узла приема с прилегающими
_______________________________________________________________________________
участками трубопровода длиной _______________ м, узла запуска
______________________________________________________________________________.
очистного поршня и др.)
Фундаменты выполнены на _____________________________________________________
(песчаном основании, на песчаной или
______________________________________________________________________________.
земляной подушке, свайном основании)
Свайные основания выполнены на ___________________ сваях.
(тип свай)
Установленные на основании фундаменты представляют собой
____________________________________________.
(указать конструкцию)
Конструктивное выполнение, привязка, изоляция фундаментов, размеры, фактические
отметки соответствуют проекту, рабочие чертежи № __________________, что подтверждается
прилагаемым журналом свайных работ и исполнительной схемой фундаментов.
На фундаменты установлены ____________________________________________________
(перечислить краны, задвижки и другое
______________________________________________________________________________.
оборудование с указанием диаметров)
Сварочно-монтажные работы выполнены в соответствии с требованиями нормативных
документов и приняты актом-разрешением на изоляцию № _______________ от "
"
______________.
Изоляция узла выполнена ручным способом ________________________________________
(полимерными лентами,
___________________________.
битумной изоляцией)
Записи о проведенных изоляционных работах приведены в журнале изоляционных работ.
Все работы по монтажу, сварки и изоляции __________________ узла_______________
выполнены в соответствии с действующими нормами и правилами, требованиями проекта,
рабочие чертежи № _____________.
Проверка сплошности изоляционного покрытия искровым дефектоскопом показала
отсутствие дефектов. Разрешается наладка технологического оборудования и засыпка
___________________ узла __________________________.
Представитель
_________________
_____________
_____________
заказчика
(организация,
(подпись)
(дата)
фамилия, инициалы)
Представитель генподрядной
организации (производитель
_________________
_____________
_____________
общестроительных работ)
(организация,
(подпись)
(дата)
фамилия, инициалы)
Производитель монтажных
_________________
_____________
_____________
работ
(организация,
(подпись)
(дата)
фамилия, инициалы)
Производитель
__________________
_____________
_____________
изоляционных работ
(организация,
(подпись)
(дата)
фамилия, инициалы)
Представитель службы
__________________
_____________
_____________
контроля качества
(организация,
(подпись)
(дата)
фамилия, инициалы)
Министерство _____________________
Форма № 2.19
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП ________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
РАЗРЕШЕНИЕ №
на очистку полости и испытание уложенного участка трубопровода
от " " ___________ 19___ г.
Разрешается приступить к _______________________________________________________
(указать вид работ: очистка (промывка),
_______________________________________________________________________________
испытание на прочность или герметичность, вытеснение используемого
____________________________ давлением ___________________ МПа (кгс/см2)
для испытания агента)
_______________________________________________________________________________
(указать название агента, используемого для испытания, очистки,
_______________________________________________________________________________
промывки и др.)
с пропуском ____________________________________________________________________
(заполняется при производстве очистки: указать
____________________________________ на участке от км/ПК ______________
количество, тип очистных устройств)
до км/ПК _________________ общей протяженностью __________________ м в соответствии с
требованиями действующих норм и правил, специальной инструкции № ___________ от " "
_____________ 19___ г., согласованной и утвержденной в установленном порядке.
Работы на указанном участке выполнены в требуемом ВСН _____________ объеме и в
соответствии с проектом. Зона в пределах минимальных расстояний по СНиП
_____________________ и другим действующим нормам и правилам
_______________________________________________________________________________
(освобождена от жилых домов,
______________________________________________________________________________.
строений, строительной техники и материалов)
Исполнительная документация проверена и имеется в требуемом объеме.
Представитель ЛПУ
____________________
______________
___________
(ЛПУМГ)
(должность, организация,
(подпись)
(дата)
фамилия, инициалы)
Представитель технадзора
____________________
______________
___________
заказчика
(должность, организация,
(подпись)
(дата)
фамилия, инициалы)
Представитель
____________________
______________
___________
генподрядчика
(должность, организация,
(подпись)
(дата)
фамилия, инициалы)
Министерство _____________________
Форма № 2.20
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП ________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
АКТ №
на очистку полости трубопровода
от " " ______________ 19___ г.
Составлен комиссией, назначенной приказом _______________________________________
_______________________________________________________________________________
(наименование организации)
от " " ____________ 19___ г. в составе:
Председатель комиссии: ________________________________________________________
(должность, организация, фамилия, инициалы)
Члены комиссии: ______________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
в том, что произведена ______________ кратная очистка полости _______________________
трубопровода, диаметром _______________________ мм на участке от км/ПК
____________________ до км/ПК __________________ общей протяженностью
__________________ м.
Очистка выполнена в соответствии с требованиями СНиП _________________________,
проекта, специальной инструкции, согласованной и утвержденной " " _____________ 19___
г. в установленном порядке способом
___________________________________________________
(продувки, промывки, протягивания,
_______________________________________________________________________________
вытеснения загрязнения в потоке жидкости, вид рабочей среды
_______________________________________________________________________________
- газ, воздух, вода и т.п.)
с пропуском _______________________________________ в количестве _________________
(указать тип очистного устройства)
_____________________ шт.
Очистка внутренней полости трубопровода производилась до выхода всех запасованных
поршней и чистого ______________________________________________________________.
(воздуха, газа, воды и т.д.)
Заключение комиссии: _________________________________________________________
(указать результаты приемки очистки
_______________________________________________________________________________
полости трубопровода, какие последующие работы разрешается
_______________________________________________________________________________
производить)
______________________________________________________________________________.
М.П.
Председатель комиссии
__________________
_____________
______________
(фамилия, инициалы)
(подпись)
(дата)
Члены комиссии:
__________________
_____________
______________
(фамилия, инициалы)
(подпись)
(дата)
__________________
_____________
______________
(фамилия, инициалы)
(подпись)
(дата)
__________________
_____________
______________
(фамилия, инициалы)
(подпись)
(дата)
__________________
_____________
______________
(фамилия, инициалы)
(подпись)
(дата)
Министерство _____________________
Форма № 2.21
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП ________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
АКТ №
от " " _____________ 19___ г.
_______________________________________________________________________________
(гидравлического, пневматического, комбинированного)
испытания на прочность, проверки на герметичность и удаления ______________ после
(воды и др.)
испытания трубопровода или смонтированного в объеме пускового комплекса оборудования
КС, НПС, СПХГ, ГРС, УЗРГ и др.
Составлен комиссией, назначенной приказом ________________________________________
(наименование
____________________ от " " ___________ 19___ г. в составе:
организации)
Председатель __________________________________________________
(должность, организация, фамилия, инициалы)
Члены комиссии: _______________________________________________
_______________________________________________
_______________________________________________
_______________________________________________
в том, что " " ____________ 19___ г. проведено _______________________________________
(пневмо, гидро)
испытание на прочность _____________________________________________________________
(трубопровода, узла, блока и др.)
на _______________________________________________________________________________
(участке от км _______________ ПК ____________________
_______________________________________________________________________________
до км ___________ ПК ____________ общей протяженностью __________ м,
________________, в соответствии с требованиями СНиП
(площадке)
_____________________________, проекта ____________________________, специальной
инструкции, согласованной и утвержденной " " _________ 19___ г. в установленном порядке.
Испытание на прочность выполнено при давлении в нижней точке ______________ МПа
(кгс/см2), в верхней точке __________________ МПа (кгс/см2).
Время выдержки под испытательным давлением составило _________________ ч.
В течение испытания давление измерялось техническими манометрами №№ ____________
или дистанционными приборами №№ _______________, самопишущими манометрами №№
_______________, опломбированными, имеющими паспорта, класс точности приборов
______________________ со шкалой давления __________________________
(не ниже I)
(не менее 4/3 от
__________________, проверенными госповерителем ____________________
испытательного)
(дата)
Заключение комиссии: __________________________________________
(указать результат испытания)
____________________________________________________________________
____________________________________________________________________
После завершения испытания на прочность произведена проверка на герметичность
давлением Рраб.макс. _________________ МПа (кгс/см2) в течение _____________ ч на
_______________________________________________________________________________
(участке от км ________ ПК ________________________________________________________
_______________________________________________________________________________
до км ____________ ПК ___________ общей протяженностью ___________ м
________________________________ в соответствии с требованиями СНиП
площадке ____________________)
________________________________, проекта _________________________,
специальной инструкции, согласованной и утвержденной " " _____________19___ г. в
установленном порядке.
В течение проверки на герметичность давление измерялось техническими манометрами №
№ _____________________ или дистанционными приборами №№ _____________,
самопишущими манометрами №№ _____________, опломбированными, имеющими паспорта,
класс точности приборов __________________ со шкалой деления ______________________
(не ниже 1-го)
(не менее 4/3 от
_______________, проверенными госповерителем ______________________
испытательного)
(дата)
Заключение комиссии: __________________________________________
(указать результат
___________________________________________________________________.
проверки на герметичность)
Удаление _______________ после испытания ______________________
(воды и др.)
(трубопровода, узла,
__________________________ на ______________________________________
блока и др.)
(участке км/ПК _________ до км/ПК ___
________________________________________________________________________
____________ общей протяженностью _____________ м, площадке _______)
проведено в соответствии с требованиями СНиП ______________________, проекта
_______________, специальной инструкции, согласованной и утвержденной " "
______________ 19___ г. в установленном порядке путем
_______________________________________________________________________________
(пропуска поршня-разделителя, продувки воздухом, газом,
________________________. При этом были применены поршни-разделители слива самотеком
и т.д.)
_____________________ в количестве ___________ шт.
(указать тип поршня)
Удаление ______________ проводилось до ________________________
(воды и др.)
(выхода чистого воздуха,
______________________________________________________________________________.
газа, прекращения выхода воды)
Заключение комиссии: _________________________________________
(указать результат удаления воды и др.
__________________________________________________________________________________
после испытания, какие последующие работы разрешается производить)
___________________________________________________________________
Председатель комиссии
___________________
_____________
______________
(фамилия, инициалы)
(подпись)
(дата)
Члены комиссии:
____________________
_____________
______________
(фамилия, инициалы)
(подпись)
(дата)
____________________
_____________
______________
(фамилия, инициалы)
(подпись)
(дата)
____________________
_____________
______________
(фамилия, инициалы)
(подпись)
(дата)
Министерство _____________________
Форма № 2.22
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП ________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
РАЗРЕШЕНИЕ №
на право производства предварительного (поэтапного)
испытания трубопроводов и участков категории В, I
от " " ___________ 19___ г.
Разрешается приступить к поэтапному ___________________________
(пневмо, гидро)
испытанию на прочность и герметичность трубопроводов _______________
____________________________________ общей протяженностью ________ м
(наименование испытываемого участка)
в соответствии с требованиями действующих норм и правил, специальной инструкции,
согласованной и утвержденной " " ____________ 19 ___г. в установленном порядке.
Испытание на прочность разрешается провести в _________________
(количество)
этапа при следующих значениях давления и продолжительности на каждом этапе:
I этап ________________________________________________________
(указать стадию строительства)
давление ______________ МПа (кгс/см2), продолжительность ________ ч;
II этап _______________________________________________________
(указать стадию строительства)
давление ________________ Па (кгс/см2), продолжительность _______ ч.
Испытание на герметичность разрешается провести _______________
______________________ давлением ___________ МПа (кгс/см2) в течение
(испытательная среда)
_______________________ ч.
Объект готов к испытанию, требования действующих норм и правил соблюдены, очистка
внутренней полости труб, монтажных узлов от земли, грязи, окалины и др. произведена
способом _________________________________________________________________________
__________________________________________________________________________________
и принята по акту № _________ от " " ________ 19___ г., исполнительная документация на
выполненные работы проверена и прилагается в полном объеме.
Представитель ЛПУ
______________________
______________
___________
(ЛПУМГ)
(фамилия, инициалы)
(подпись)
(дата)
Представитель
______________________
______________
___________
технадзора заказчика
(должность, организация,
(подпись)
(дата)
фамилия, инициалы)
Представитель
______________________
______________
___________
генподрядчика
(должность, организация,
(подпись)
(дата)
фамилия, инициалы)
Министерство _____________________
Форма № 2.23
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП ________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
АКТ №
на предварительное (поэтапное) испытание
трубопроводов и участков категорий В и I
от " " ___________ 19___ г.
Составлен представителями: субподрядчика-производителя работ
________________________________________________________________________________,
(должность, организация, фамилия, инициалы)
генподрядчика ___________________________________________________________________,
(должность, организация, фамилия, инициалы)
технадзора заказчика ______________________________________________________________
(должность, организация, фамилия, инициалы)
в том, что предварительное испытание на прочность и герметичность трубопроводов
________________________________________________________________________________
(наименование испытываемого участка)
на участке км/ПК ___________ общей протяженностью ________________ м
в ______________ этапа проведено в соответствии с требованиями
(кол-во)
действующих норм и правил, проекта, специальной инструкции, согласованной и
утвержденной " " ______________ 19___ г. в установленном порядке.
Испытание на прочность I этапа _______________________________________
(указать, на какой стадии
_________________________________________________________ проведено
строительства: после сварки, до или после укладки и т.д.)
______________________ давлением _________ МПа (кгс/см2) в течение
(испытательная среда)
______________ ч; II этапа ______________________ проведено ________
(стадия строительства)
______________________ давлением _________________ МПа (кгс/см2) в
(испытательная среда)
течение __________________ ч.
В течение испытательного периода давление замерялось техническими манометрами №№
______________ или дистанционными приборами №№ _______________, опломбированными,
имеющими паспорта, класс точности приборов
___________________________ с шкалой деления
(не ниже I)
_______________________________, проверенными госповерителем __________.
(не менее 4/3 от испытательного)
(дата)
Заключение о приемке испытания __________________________________
(указать результат приемки)
_______________________________________________________________________________
_______________________________________________________________________________
Представитель
___________________
______________
___________
субподрядной организации
(фамилия, инициалы)
(подпись)
(дата)
Представитель
___________________
______________
___________
генподрядной организации
(фамилия, инициалы)
(подпись)
(дата)
Представитель
___________________
______________
___________
технадзора заказчика
(фамилия, инициалы)
(подпись)
(дата)
Министерство _____________________
Форма № 2.24
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП ________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
АКТ №
промежуточной приемки участков подключения КС, НПС, узлов приема
и пуска очистных устройств, узлов замера расхода и редуцирования газа
от " " ___________ 19___ г.
Составлен руководителями: монтажной организации
__________________________________
_________________________________________________________________________________,
(должность, организация, фамилия, инициалы)
генподрядчика ____________________________________________________________________,
(должность, организация, фамилия, инициалы)
службы контроля качества___________________________________________________________
(должность, организация, фамилия, инициалы)
и технадзора заказчика _____________________________________________________________
(должность, организация, фамилия, инициалы)
в том, что работы по сооружению ____________________________________________________
(наименование монтажного узла)
на участке от км/ПК _____________ до км/ПК _________________________ выполнены вместе
с прилегающими участками в полном объеме, в том числе и работы по благоустройству
(планировка, отмостка площадок, устройство подъездов, пешеходных дорожек, ограждений и
т.д.), в соответствии с действующими нормами и правилами ______________________________
_______________________________________________________________________________
_______________________________________________________________________________
проектом по чертежам №№ ___________________ и имеющихся согласований
_______________________________________________________________________________
(указать все имевшие место отступления, от какого документа,
_______________________________________________________________________________
по какой причине они произошли,
_______________________________________________________________________________
кем и когда санкционированы)
_______________________________________________________________________________
_______________________________________________________________________________
Исполнительная документация проверена и прилагается в полном объеме, в том числе
паспорта на соединительные детали и трубопроводную арматуру. Законченный строительством
объект принят.
М.П.
Руководитель монтажной
___________________
______________
___________
организации
(фамилия, инициалы)
(подпись)
(дата)
Начальник генподрядного
___________________
______________
___________
управления (потока)
(фамилия, инициалы)
(подпись)
(дата)
Начальник службы
___________________
______________
___________
контроля качества
(фамилия, инициалы)
(подпись)
(дата)
Руководитель технадзора
__________________
______________
___________
заказчика
(фамилия, инициалы)
(подпись)
(дата )
Министерство _____________________
Форма № 2.25
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП ________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
АКТ №
на укладку защитного футляра на переходе
трубопровода через ____________________________ дорогу
(автомобильную, железную)
от " " ____________ 19___ г.
Составлен представителями: генподрядчика ______________________
(должность,
___________________________________, службы контроля качества ________
организация, фамилия, инициалы)
_____________________________________________, технадзора заказчика
(должность, организация, фамилия, инициалы)
__________________________________________________________________________________
(должность, организация, фамилия, инициалы)
в том, что на участке км/ПК ____________________ трубопровода перехода через
______________________ в соответствии с проектом по
(наименование дороги)
рабочему чертежу № ____________ уложен защитный футляр из стальных труб диаметром
_______________ мм, протяженностью ______________ м, покрытый противокоррозионной
изоляцией _____________________________
(указать тип покрытия)
и защищенный установкой _________________ шт. протекторов марки
_____________________. Защитный потенциал соответствует проектному значению.
Футляр готов под укладку перехода трубопровода через дорогу.
Представитель
___________________
______________
___________
генподрядной организации
(фамилия, инициалы)
(подпись)
(дата)
Представитель службы
___________________
______________
___________
контроля качества
(фамилия, инициалы)
(подпись)
(дата)
Представитель технадзора
___________________
______________
___________
заказчика
(фамилия, инициалы)
(подпись)
(дата)
Министерство _____________________
Форма № 2.26
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП ________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
АКТ №
промежуточной приемки перехода трубопровода
через ______________________________ дорогу
(автомобильную, железную)
от " " __________ 19___ г.
Составлен руководителями: монтажной организации
__________________________________
_______________________________________________________________________________
(должность, организация, фамилия, инициалы)
генподрядчика _____________________________________________________________________
(должность, организация, фамилия, инициалы)
службы качества контроля __________________________________________________________,
(должность, организация, фамилия, инициалы)
технадзора заказчика
________________________________________________________________
(должность, организация, фамилия, инициалы)
в том, что работы по сооружению перехода диаметром ____________ мм толщиной стенки
__________________ мм через _______________________________________________________
(наименование железной
____________________ на участке от км/ПК ________ до км/ПК __________
или автодороги)
выполнены в полном объеме и в соответствии с действующими нормами, правилами и
проектом по чертежу № ______________.
Все работы по строительству перехода проконтролированы, приняты актами на скрытые
работы. Результаты контроля отражены в журналах производства работ.
Переход предварительно испытан давлением _________ кгс/см2 и уложен в защитный
футляр, принятый актом от _____________ 19___г.
Переход, уложенный в защитный футляр, испытан совместно с прилегающими участками
(акт от ___________ 19___ г.) и на концах его установлены диэлектрические сальниковые
уплотнения из ___________________________________. Электрический контакт между
(указать уплотняющий материал)
футляром и трубой отсутствует.
Вытяжная свеча выполнена из труб диаметром _____________ мм, толщиной стенки
_________ мм, общей протяженностью _____________ м.
После завершения строительства восстановлено полотно дороги, откосы, кюветы;
выполнены съезды с дороги.
Исполнительная документация на переход проверена и прилагается в полном объеме.
Законченный строительством переход через _____________________________________
принят.
(авто-, железную дорогу)
Руководитель монтажной
__________________
______________
___________
организации
(фамилия, инициалы)
(подпись)
(дата)
Начальник генподрядного
__________________
______________
___________
управления (потока)
(фамилия, инициалы)
(подпись)
(дата)
Начальника службы
__________________
______________
___________
контроля качества
(фамилия, инициалы)
(подпись)
(дата)
Руководитель технадзора
__________________
______________
___________
заказчика
(фамилия, инициалы)
(подпись)
(дата)
Министерство _____________________
Форма № 2.27
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СУПТР ___________________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
Начало работ __________ 19____ г.
Общая протяженность ___________ км
Окончание работ _______ 19____ г.
от ПК _____________ до ПК ________
ЖУРНАЛ
поэтапной приемки подводного перехода
под укладку
Плеть
Изоляционные работы
Футеровочные работы
Балластировочные работы
Примечания
п/п
№,
Тип
Дата
Проконтролир
Повреждений
Дата
Работы
Тип
Шаг
Работы
Наличие
протяжен
изоляционного
проведения
овано
изоляции на
проведе
выполнены и
утяжелителей
балласта.
выполнены и
согласований
ность
материала.
работ
участке не
ния
приняты.
Общая
приняты.
на замену
плети, м
Конструкция
Метод
Резуль
обнаружено.
работ
Подписи:
масса
Подписи:
(указать
покрытия
контро
тат
Подписи:
производитель
производитель
замену,
ля
контро
производитель
работ и
работ и
документ, его
ля
работ и
представитель
представитель
№, дату).
представитель
заказчика, дата
заказчика, дата
Подтверждаю:
заказчика, дата
подпись
представителя
заказчика
1
2
3
4
5
6
7
8
9
10
11
12
13
Министерство _____________________
Форма № 2.28
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СУПТР ___________________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
РАЗРЕШЕНИЕ №
на укладку трубопровода через водную преграду
протаскиванием на км/ПК _______________________
от " " ___________ 19___ г.
Разрешается произвести протаскивание __________________ нитки перехода через
_______________________________________________________________________________
(наименование водной преграды)
от км/ПК _________________ до км/ПК _________________ общей протяженностью ______________ м,
зафутерованного и забалластированного согласно проекту по чертежу № __________.
Повреждений изоляции не обнаружено. Сварочно-монтажные, изоляционные, земляные работы по разработке
траншеи выполнены в полном объеме и в соответствии с проектом, действующими нормами и правилами,
проконтролированы, о чем сделаны соответствующие записи в журналах работ и поэтапной приемки, и приняты.
Ведомость промеров на момент подписания разрешения прилагается. Исполнительная документация
проверена и прилагается в полном объеме.
Представитель
______________________
______________
___________
генподрядчика
(должность, организация,
(подпись)
(дата)
фамилия, инициалы)
Представитель СРН УПТР
______________________
______________
___________
(должность, организация,
(подпись)
(дата)
фамилия, инициалы)
Представитель технадзора
______________________
______________
___________
заказчика
(должность, организация,
(подпись)
(дата)
фамилия, инициалы)
Приложение I к формам
№ 2.28 и № 3.7
ВЕДОМОСТЬ
проектных и фактических отметок дна траншеи
по оси_______________________________________
нитки перехода через _________________________
трубопроводы _______________________________
от км/ПК ____________________________________
(начало промеров)
до км/ПК ____________________________________
(конец промеров)
Отметки горизонта воды, м:
а) на начало промеров ___________________________
б) на конец промеров ____________________________
Дата промеров ________________________________________
ПК
Расстояние до
Глубина воды
Проектные
Фактические
Примечание
п/п
предыдущей
до проектных
отметки дна
отметки дна
промерной точки,
черных отметок
траншеи по
траншеи, м
м
по оси нитки
чертежу
перехода, м
№_______, м
1
2
3
4
5
6
7
Представитель
______________________
______________
___________
субподрядчика-
(должность, организация,
(подпись)
(дата)
исполнитель ПТР
фамилия, инициалы)
Представитель
______________________
______________
___________
генподрядчика
(должность, организация,
(подпись)
(дата)
фамилия, инициалы)
Представитель СРН УПТР
______________________
_____________
____________
(должность, организация,
(подпись)
(дата)
фамилия, инициалы)
Представитель технадзора
______________________
______________
___________
заказчика
(должность, организация,
(подпись)
(дата)
фамилия, инициалы)
Министерство _____________________
Форма № 2.29
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СУПТР ___________________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
АКТ №
на проверку укладки трубопровода в створе перехода через водную преграду
от " " ___________ 19___ г.
Составлен представителями: субподрядчика-исполнителя ПТР
__________________________________________________________________________________
(должность, организация, фамилия, инициалы)
генподрядчика ____________________________________________________________________,
(должность, организация, фамилия, инициалы)
СРН УПТР _______________________________________________________________________,
(должность, организация, фамилия, инициалы)
технадзора заказчика _______________________________________________________________
(должность, организация, фамилия, инициалы)
__________________________________________________________________________________
в том, что проведенными контрольными линейными, угловыми измерениями и промерами уложенного
подводного трубопровода _____________________ нитки перехода через
__________________________________________________________________________________
(наименование водной преграды)
на участие от км/ПК ___________ до км/ПК ___________ общей протяженностью __________________________
м установлено, что укладка произведена согласно проекту по чертежу № __________________________ и
имеющихся согласований
__________________________________________________________________________________
(указать существо согласований, дату, лицо,
__________________________________________________________________________________
организацию)
__________________________________________________________________________________
в полном соответствии с действующими нормами и правилами
__________________________________________________________________________________
(указать шифр и полное название норм, правил)
и принята.
Ведомость отметок трубопровода, уложенного в створе перехода, прилагается.
Представитель субподрядчика-
исполнителя ПТР
__________________
______________
___________
(фамилия, инициалы)
(подпись)
(дата)
Представитель
__________________
______________
__________
генподрядчика
(фамилия, инициалы)
(подпись)
(дата)
Представитель
__________________
______________
___________
СРН УПТР
(фамилия, инициалы)
(подпись)
(дата)
Представитель технадзора
__________________
______________
___________
заказчика
(фамилия, инициалы)
(подпись)
(дата)
Приложение
к форме № 2.29
ВЕДОМОСТЬ
отметок заложения трубопровода диаметром ________________ мм
по _____________ нитке перехода через _________________________
от км/ПК ____________________________________________________
(начало промеров)
до км/ПК ____________________________________________________
(конец промеров)
Отметки горизонта воды, м:
а) на начало промеров ________________
б) на конец промеров _________________
Дата промеров ________________________
№ п/
Номера
Расстояние
Фактическая
Отметка
Проектные
Примечание
п
пикетов и
между
глубина
верхней
отметки по
плюсовых
точками
заложения
образующей
верхней
точек участка
промеров, м
трубы в
трубы, м
образующей
траншею (по
трубы, м
верхней
образующей
трубы), м
1
2
3
4
5
6
7
Представитель субподрядчика-
_____________________
______________
___________
исполнителя ПТР
(должность, организация,
(подпись)
(дата)
фамилия, инициалы)
Представитель
_____________________
______________
__________
генподрядчика
(должность, организация,
(подпись)
(дата)
фамилия, инициалы)
Представитель СРН УПТР,
______________________
______________
___________
производящий промеры
(должность, организация,
(подпись)
(дата)
фамилия, инициалы)
Представитель технадзора
______________________
______________
___________
заказчика
(должность, организация,
(подпись)
(дата)
фамилия, инициалы)
Министерство _____________________
Форма № 2.30
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СУПТР ___________________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
АКТ №
на берегоукрепительные и дноукрепительные работы
от " " ____________ 19___ г.
Составлен представителями: субподрядной организации, выполняющей ПТР
_________________________________________________________________________________,
(должность, организация, фамилия, инициалы)
генподрядчика ____________________________________________________________________,
(должность, организация, фамилия, инициалы)
геодезической службы генподрядчика _________________________________________________,
(должность, организация, фамилия, инициалы)
СРН УПТР _______________________________________________________________________,
(должность, организация, фамилия, инициалы)
технадзора заказчика ________________________________________________________________
(должность, организация, фамилия, инициалы)
в том, что проведенной проверкой берегоукрепительных и дноукрепительных работ установлено:
1. На левом берегу _______________________________________________________________
(указывается конструкция укрепления в
__________________________________________________________________________________
надводном и подводном участке перехода)
2. На правом берегу ______________________________________________________________
__________________________________________________________________________________
3. По дну _______________________________________________________________________
Берегоукрепительные и дноукрепительные работы выполнены в соответствии с проектом по чертежу №
_________________ и приняты.
Представитель субподрядчика -
__________________
______________
___________
исполнителя ПТР
(фамилия, инициалы)
(подпись)
(дата)
Представитель
__________________
______________
___________
генподрядчика
(фамилия, инициалы)
(подпись)
(дата)
Представитель
__________________
______________
___________
СРН УПТР
(фамилия, инициалы)
(подпись)
(дата)
Представитель технадзора
__________________
______________
___________
заказчика
(фамилия, инициалы)
(подпись)
(дата)
Министерство _____________________
Форма № 2.31
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП _________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
АКТ №
промежуточной приемки ____________ нитки
перехода трубопровода через водную преграду
от " " ____________ 19___ г.
Составлен комиссией, назначенной приказом _____________________
(наименование
____________________ от "___" __________ 19____ г. № _______________
организации)
в составе:
Председатель комиссии _________________________________________
(должность, организация, фамилия, инициалы)
Члены комиссии ________________________________________________
(должность, организация, фамилия, инициалы)
________________________________________________
________________________________________________
________________________________________________,
в том, что работы по сооружению перехода через _____________________
(наименование водной
____________ на участке от км/ПК ____________ до км/ПК ________________(преграды)
_____________________ общей протяженностью _______________ м выполнены вместе с прилегающими
участками в полном объеме и в соответствии с действующими нормами и правилами
________________________________________________________________________
проектом по чертежу № ____________________ с учетом имеющихся согласований
_______________________________________________________________________________
(указать все имевшие место отступления, от какого
_______________________________________________________________________________
документа, по какой причине они произошли, кем и когда
_______________________________________________________________________________
санкционированы)
_______________________________________________________________________________
_______________________________________________________________________________
После укладки трубопровода на дно траншеи в русловой и пойменной части комиссией выполнены
контрольные линейные и угловые измерения в натуре на соответствие проектного его заложения. После
завершения строительства выполнены дно- и берегоукрепительные работы и приняты по акту № _________ от "
" _________ 19___ г.
Исполнительная документация проверена и прилагается в полном объеме, в том числе приложения к формам
2.28 и 2.29 (ведомости промеров глубин и заложения трубопровода, исполнительный профиль) и форма № 2.27.
Законченный строительством переход принят.
М.П.
Председатель комиссии
___________________
___________
____________
(фамилия, инициалы)
(подпись)
(дата)
Члены комиссии:
___________________
___________
____________
(фамилия, инициалы)
(подпись)
(дата)
___________________
___________
____________
(фамилия, инициалы)
(подпись)
(дата)
___________________
___________
____________
(фамилия, инициалы)
(подпись)
(дата)
___________________
___________
____________
(фамилия, инициалы)
(подпись)
(дата)
Министерство _____________________
Форма № 2.32
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
Управление _____________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
АКТ №
на скрытые работы при сооружении заземления
(рабочего, защитного, линейно-защитного)
от " " __________ 19___ г.
Составлен представителями: заказчика ____________________________
(должность, организация,
_____________________, эксплуатирующей организации ___________________
фамилия, инициалы)
(должность,
________________________________, монтажной организации ______________
организация, фамилия, инициалы)
(должность,
________________________________ в том, что _________________________
организация, фамилия, инициалы)
(тип заземления,
заземление _________________________________________________________
наименование сооружения ЭХЗ)
на участке км/ПК ___________________________________________________
провода выполнено в соответствии с проектом, чертеж № _____________,
разработанным ______________________________________________________
(наименование проектной организации)
" " ____________ 19___ г., все соединения выполнены способом
_________________________________ и заизолированы _________________.
Отступления от проекта ________________________________________
____________________________________________________________________
согласованы с ______________________________________________________
(должность лица, согласовавшего отступление,
____________________________________________________________________
организация, фамилия, инициалы)
" " _________ 19___ г.
Заключение по результатам проверки:
Выполненные заземления могут быть закрыты _____________________
____________________________________________________________________
К акту прилагаются план-схема расположения заземления и результаты измерений сопротивления растеканию
тока заземления.
Представитель
___________________
___________
____________
заказчика
(фамилия, инициалы)
(подпись)
(дата)
Представитель
___________________
___________
____________
эксплуатирующей организации
(фамилия, инициалы)
(подпись)
(дата)
Представитель
___________________
___________
____________
монтажной организации
(фамилия, инициалы)
(подпись)
(дата)
Приложение к акту № _____
от " " ___________19___ г.
Характеристика заземлителей
№ п/
Участк
Параметры заземления
п
и
заземле
ния
стержневого
протяжного
Матери
Профи
Разм
Количе
Глубина
Матер
Проф
Размер
Количе
Глубина
ал
ль
ер,
ство,
заложения,
иал
иль
, мм
ство,
заложения,
мм
шт.
м
шт.
м
Работник монтажной
______________________
_____________
_________
организации
(должность, организация,
(подпись)
(дата)
фамилия, инициалы)
Министерство _____________________
Форма № 2.33
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
Управление _____________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
АКТ №
на скрытые работы при сооружении анодного заземления
от " " _________ 19___ г.
Составлен представителями: заказчика __________________________
(должность, организация,
____________________, эксплуатационной организации ___________________
фамилия, инициалы)
(должность,
___________________________________________________________________,
организация, фамилия, инициалы)
монтажной организации ______________________________________________
(должность, организация, фамилия, инициалы)
в том, что анодное заземление ______________________________________
(наименование сооружения ЭХЗ)
на участке км/ПК _______________________________ провода выполнено в соответствии с проектом, чертеж №
__________________, разработанного ______________________________________ " " _____________ 19___ г.,
(наименование проектной организации)
все соединения выполнены способом ______________________ и заизолированы _______________.
Отступления от проекта ________________________________________
____________________________________________________________________
согласованы с ______________________________________________________
(должность лица, согласовавшего отступление,
____________________________________________________________________
организация, фамилия, инициалы)
" " _________ 19___ г.
Характеристика анодного заземления:
Сопротивление растеканию тока анодного заземления составляет ____________________ Ом при удельном
электрическом сопротивлении грунта _____________ Ом.
Параметры анодного заземления приведены в приложении к настоящему акту.
Заключение по результатам проверки: ___________________________
____________________________________________________________________
____________________________________________________________________
К акту прилагаются план-схема расположения анодного заземления и результаты измерений сопротивления
растеканию тока заземления.
Представитель
___________________
___________
____________
заказчика
(фамилия, инициалы)
(подпись)
(дата)
Представитель эксплуатационной
___________________
___________
____________
организации
(фамилия, инициалы)
(подпись)
(дата)
Представитель монтажной
___________________
___________
____________
организации
(фамилия, инициалы)
(подпись)
(дата)
Приложение к акту № _____
от " " __________19___ г.
ПАРАМЕТРЫ
анодного заземления
Вид заземления
Марка
Количество
Глубина
Тип и длина
(глубинное,
заземлителей и их
заземлителей,
заложения, м
соединительного
поверхностное,
взаимное
шт.; расстояние
кабеля, стальной
вертикальное,
расположение (В
между ними, м
полосы
горизонтальное)
1, 2 ряда, звездой)
1
2
3
4
5
Работник монтажной
______________________
_____________
________
организации
(должность, организация,
(подпись)
(дата)
фамилия, инициалы)
Министерство _____________________
Форма № 2.34
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
Управление _____________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
АКТ №
на скрытые работы при сооружении протекторной установки
от " " ___________ 19___ г.
Составлен представителями: монтажной организации ______________
___________________________________________________________________,
(должность, организация, фамилия, инициалы)
эксплуатирующей организации ________________________________________
(должность, организация, фамилия,
________________, заказчика ________________________________________
инициалы)
(должность, организация, фамилия,
________________ в том, что протекторная установка выполнена на
(инициалы)
участке км/ПК ___________________ провода в соответствии с проектом электрооборудования по чертежу №
_____________, разработанным
______________________________________ " " __________ 19___ г., все
(наименование проектной организации)
соединения выполнены способом ___________________________ и заизолированы ___________________.
Отступления от проекта ________________________________________
____________________________________________________________________
согласованы с ______________________________________________________
(должность лица, согласовавшего отступление,
____________________________________________________________________
организация, фамилия, инициалы)
" " ____________ 19___ г.
Характеристика протекторной установки
№ п/п
Тип (марка)
Количество
Глубина укладки
Дата подключения
протекторов
протекторов в
протекторов
протекторной
установке
установки
1
2
3
4
5
Заключение по результатам проверки: ________________________________
____________________________________________________________________
____________________________________________________________________
К акту прилагаются план-схема расположения протекторной установки и результаты измерений
сопротивления цепи протектор-трубопровод, удельного сопротивления грунта, токоотдачи
и разности
потенциалов труба-земля.
Представитель
___________________
___________
____________
монтажной организации
(фамилия, инициалы)
(подпись)
(дата)
Представитель
___________________
___________
____________
эксплуатирующей организации
(фамилия, инициалы)
(подпись)
(дата)
Представитель заказчика
___________________
___________
____________
(фамилия, инициалы)
(подпись)
(дата)
Форма № 2.35
ВСН 012-88 (Часть II)
Основание:
Участок
Миннефтегазстрой
Строительство
Объект
АКТ №
на скрытые работы при прокладке кабеля
от "
"
2004
г.
Составлен представителями: монтажной организации
(должность, организация, фамилия, инициалы)
службы контроля качества
(должность, организация, фамилия, инициалы)
заказчика
(должность, организация, фамилия, инициалы
в том, что укладка кабеля, предназначенного для
,выполнена в соответствии с проектом по
чертежам №№
, разработанным
(наименование проектной организации)
от "
"
2004
г., все соединения к
(трубопроводу,
анодному заземлению)
выполнены способом
и заизолированы
Отступления от проекта
согласованы с
(должность лица, согласовавшего отступление,
организация, фамилия, инициалы)
"
"
2004
г.
Характеристика кабеля
Марка
Сечение, мм2
Длина, м
Глубина,
Примечание
п/п
укладки, м
1
2
3
4
5
6
Представитель
монтажной организации
(фамилия, инициалы)
(подпись)
(дата)
Представитель службы
(фамилия, инициалы)
(подпись)
(дата)
контроля качества
Представитель
(фамилия, инициалы)
(подпись)
(дата)
заказчика
Составлен представителями: монтажной организации ______________
___________________________________________________________________,
(должность, организация, фамилия, инициалы)
эксплуатирующей организации ________________________________________
(должность, организация, фамилия,
_________________, заказчика _______________________________________
инициалы)
(должность, организация, фамилия,
_________________ в том, что укладка кабеля, предназначенного для
инициалы)
________________________________________
" " _____________ 19___ г.
Заключение по результатам проверки: ___________________________
____________________________________________________________________
____________________________________________________________________
К акту прилагаются план-схема прокладки кабеля и чертежи узлов подключения.
Представитель
____________________
___________
____________
монтажной организации
(фамилия, инициалы)
(подпись)
(дата)
Представитель
____________________
___________
____________
эксплуатирующей организации
(фамилия, инициалы)
(подпись)
(дата)
Представитель
____________________
___________
____________
заказчика
(фамилия, инициалы)
(подпись)
(дата)
Министерство _____________________
Форма № 2.36
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
Управление _____________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
АКТ №
на скрытые работы при сооружении
контрольно-измерительных пунктов
от " " ____________ 19___ г.
Составлен представителями: монтажной организации _____________
___________________________________________________________________,
(должность, организация, фамилия, инициалы)
эксплуатирующей организации ________________________________________
(должность, организация, фамилия,
____________, заказчика ____________________________________________
инициалы)
(должность, организация, фамилия, инициалы)
в том, что КИП выполнен в соответствии с проектом электрооборудования по чертежу № ______________,
разработанным
___________________________________________, " " __________ 19___ г., все
(наименование проектной организации)
соединения выполнены способом _____________________________________,
заизолированы ________________________ и имеют маркировку.
Отступления от проекта ________________________________________
____________________________________________________________________
согласованы с ______________________________________________________
(должность лица, согласовавшего отступление,
____________________________________________________________________
организация, фамилия, инициалы)
" " ___________ 19 ___ г.
Характеристика контрольно-измерительного пункта
Место установки
Стойка
Контрольные выводы
Глубина
Примечан
п/п
прокладки,
ие
м
км
опора
пикет
тип
материа
марка
сечение, мм2
длина,
количество,
л
мм
шт.
1
2
3
4
5
6
7
8
9
10
11
12
Заключение по результатам проверки: ___________________________
____________________________________________________________________
____________________________________________________________________
К акту прилагается план-схема расположения контрольно-измерительных пунктов.
Представитель
___________________
___________
____________
монтажной организации
(фамилия, инициалы)
(подпись)
(дата)
Представитель
___________________
___________
____________
эксплуатирующей организации
(фамилия, инициалы)
(подпись)
(дата)
Представитель
___________________
___________
____________
заказчика
(фамилия, инициалы)
(подпись)
(дата)
Министерство _____________________
Форма № 2.37
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
Управление _____________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
АКТ №
на электромонтажные работы при сооружении устройств
электрохимической защиты
от " " ___________ 19___ г.
Составлен представителями: монтажной организации _____________
___________________________________________________________________,
(должность, организация, фамилия, инициалы)
эксплуатирующей организации ________________________________________
(должность, организация, фамилия,
_____________, заказчика ____________________________________________
инициалы)
(должность, организация, фамилия, инициалы)
в том, что работы по монтажу оборудования ______________________
(перечень
____________________________________________________________________
и основная техническая характеристика
____________________________________________________________________
оборудования)
выполнены в соответствии с проектом, разработанным _________________
(наименование
_______________________ по чертежу № ____ " " ________ 19___ г.
проектной организации)
Предъявленная техническая документация составлена в соответствии с требованиями действующих норм и
правил и прилагается в полном объеме.
Заключение по результатам проверки: ___________________________
(оценить степень
____________________________________________________________________
готовности объекта для предъявления рабочей комиссии)
____________________________________________________________________
Приложения:
1. Ведомость изменений проекта
(составляется по
форме
№ 1.4 и подписывается
представителем монтажной организации).
2. Ведомость технических документов.
3. Ведомость смонтированного оборудования
(составляется по форме № 1.3 и подписывается
представителем монтажной организации и представителем заказчика).
4. Исполнительная документация.
Представитель
____________________
___________
____________
монтажной организации
(фамилия, инициалы)
(подпись)
(дата)
Представитель
____________________
___________
____________
эксплуатирующей организации
(фамилия, инициалы)
(подпись)
(дата)
Представитель
____________________
___________
____________
заказчика
(фамилия, инициалы)
(подпись)
(дата)
Приложение к форме № 2.37
ВЕДОМОСТЬ
технических документов
" " __________ 19___ г.
№ п/
№ документа
№ листа
Краткое содержание
Примечание
п
документов
1
2
3
4
5
Представитель монтажной
организации
______________________
____________
________
(должность, организация,
(подпись)
(дата)
фамилия, инициалы)
2.4. Пояснения к оформлению приемо-сдаточной документации
2.4.1. Пояснения к оформлению приемо-сдаточной документации приводятся только к тем формам
документов, по которым требуется уточнение порядка их заполнения.
2.4.2. Форма № 1.1. В список заносятся лица, ответственные за производство каждого вида выполняемых
работ (мастера, прорабы и другие ответственные лица до начальника управления), а также лица, осуществляющие
контроль за производством работ (работники служб контроля качества, геодезисты и другие).
В список обязательно должны быть включены все лица, чьи подписи имеются в журналах производства работ
и актах.
2.4.3. Форма № 1.2. В реестр заносится вся приемо-сдаточная документация, в том числе исполнительная
производственная и исполнительная проектная.
В комплект исполнительной проектной документации входят все рабочие чертежи, в том числе планы и
профили участков строительства с нанесенным на них фактическим положением трубопровода и его элементов.
Каждый чертеж должен иметь штамп "В производство работ" и быть подписан руководителем строительной
организации. Это означает, что данный чертеж является исполнительным. После выполнения работ согласно
данному чертежу, на нем делается подпись "выполнено по проекту" и ставится подпись руководителя
строительной организации, заверяемая в установленном порядке. При наличии отступлений от проекта на
рабочий чертеж наносится фактическое положение трубопровода и другие необходимые изменения. Все
изменения должны быть согласованы заказчиком и проектным институтом, о чем на соответствующих рабочих
чертежах должны быть получены подписи, согласующие изменения проектных решений. Все подписи должны
быть заверены в установленном порядке.
2.4.4. Форма № 1.3. При заполнении этой формы арматура для крепления проводов, изоляторов, кабелей,
тросов и т.д. - не вписывается.
2.4.5. Форма № 1.5. Журнал замечаний и предложений по ведению строительно-монтажных работ совмещает
функции журнала авторского надзора и общего журнала производства работ и ведется как на линейных участках,
так и на трубосварочных базах.
В журнал заносятся результаты проверок, замечания и предложения заказчика, органов надзора,
инспектирующих организаций, контрольных служб и руководства строительных организаций.
Записи в журнале должны проверяться руководителями строительного управления (потока) не реже одного
раза в декаду с внесением отметки о результатах проверки.
2.4.6. Форма № 1.7.Ведомость недоделок составляется рабочей комиссией в процессе работы.
2.4.7.Форма № 1.8. Справки об устранении недоделок, о сметной и фактической стоимости строительства, о
проведении рекультивации, об обеспечении объекта кадрами, жильем и объектами соцкультбыта, обеспеченности
связью, а также документы: об отводе земельных участков, на специальное водопользование, на геодезическую
разбивочную основу для строительства - являются обязательными приложениями к тексту акта Государственной
комиссии, причем документы по пп. 2.2.6-2.2.9 составляются по произвольной форме.
Подписание акта Государственной комиссии производится только после оформления полного комплекта актов
рабочих комиссий с соответствующими приложениями по работам, входящим в объем пускового комплекса.
2.4.8. Форма
№ 2.2. Разрешение на право производства работ выдается заказчиком (дирекцией) после
выполнения подготовительных работ в пределах полосы отвода трубопровода (площадки), завершение которых
технологически необходимо для производства последующих основных (земляных, сварочных) работ. В данном
"разрешении" следует указать
(перечислить) разрешенные виды работ. Разрешение на право производства
изоляции оформляется по особой форме (форма № 2.13).
2.4.9. Форма № 2.3. Список сварщиков составляется в процессе выполнения строительно-монтажных работ и
находится на участках строительства.
Перед сдачей объекта в эксплуатацию составляется сводный список сварщиков по той же форме.
2.4.10. Форма
№ 2.4. Журнал производства земляных работ заполняется ответственным инженерно-
техническим работником (начальником участка, прорабом, мастером) по ходу выполнения земляных работ.
В случае несоответствия отметок дна проектным в графе 6 делается замечание "не соответствует проекту", а в
случае соответствия отметок геодезист подписывается в графе без каких-либо замечаний.
Одновременно геодезист наносит исполнительный профиль по данным нивелировки дна траншеи на рабочие
чертежи. В графе "11" заказчиком делаются отметки о разрешении укладки отдельных участков трубопровода с
указанием пикетов.
Приемка работ по рытью траншеи (графы 9 и 10) должна производиться только непосредственно перед
производством изоляционно-укладочных работ.
2.4.11. Форма
№ 2.6. Журналы сварки труб ведут на поворотной и потолочной сварке. Юридически
ответственным лицом за ведение журнала сварки является мастер (прораб) сварочно-монтажного участка.
2.4.11.1. Журнал поворотной сварки. Журнал поворотной сварки заполняется ежедневно в процессе
строительства мастером (прорабом) сварочно-монтажного участка.
При переносе информации в журнал неповоротной сварки подпись бригадира (звеньевого) и мастера (прораба)
из журнала поворотной сварки не переносится; переносится только его фамилия и инициалы. При этом на 1-й
странице журнала неповоротной сварки делается запись, что журнал поворотной сварки находится на
ответственном хранении у подрядчика до сдачи объекта Государственной приемочной комиссии.
В графу "1" заносятся сквозные порядковые номера сваренных поворотных стыков (от первого до последнего
в журнале).
В графу "4" заносятся данные о свариваемых трубах. В случае импортных труб в графу заносится тип стали
(Х-60, Х-65 и др.) и номер технических условий поставки.
В графу "6" заносятся присвоенный секции номер и номера стыков в каждой секции.
Номера секций и номера стыков наносятся на каждую сваренную секцию несмываемой краской, причем
номера секций наносятся снаружи и внутри трубы.
В графу "7" заносятся заводские номера свариваемых труб.
Для труб малого диаметра (до диаметра 114 мм) на давление до 100 кгс/см2 и труб, не имеющих заводской
маркировки, в графу "7" заносятся номера сертификатов на применяемые трубы.
В графу "13" заносятся присвоенные сварщиком шифры, причем после шифров сварщиков, выполнивших
облицовочный и заполняющие слои, ставится знак "З", после шифров сварщиков, выполнивших подварочный
слой, ставится знак "П".
В графе "14" ставится подпись бригадира (звеньевого) о соблюдении технологии сварки стыков.
Графа "16" заполняется работниками службы контроля качества. В графе "16" делаются отметки о
проведенном контроле физическими методами с указанием номера заключения, даты, результатов контроля -
"годен", "ремонт", "брак" и обозначения вида проведенного контроля:
" " - гамма/контроль;
"R" - рентгеновский контроль;
"У" - ультразвуковой контроль;
"Э" - расшифровка диаграмм (для установок электроконтактной сварки);
"М" - магнитографический контроль.
В графе "17" прорабом (мастером) делается отметка о проведении ремонта или вырезки стыка.
Данные о проведенном ремонте (виде ремонта, исполнителях, повторном контроле и др.) заносятся в журнал
ремонта, который заполняется на последних 3-4 листах журнала сварочных работ.
В графу "21" (или "29" в форме № 2.6а) заносятся замечания заказчика и контролирующих организаций,
причем в журнал заносятся конкретные замечания по внешнему виду, нарушениям технологии при сварке стыков.
Замечания подписываются контролирующим лицом с указанием фамилии и должности проверяющего. Замечания
общего характера - маркировка секций и снимков, допуск электросварщиков, подготовка сварочных материалов,
необходимость дополнительного контроля и др. не заносятся в журнал сварки и оформляются отдельными
предписаниями. В этой же графе делается отметка об устранении замечаний с датой и подписью начальника
участка (прораба).
2.4.11.2. Журнал потолочной сварки.
Журнал потолочной сварки заполняется ежедневно в процессе строительства мастером (прорабом) сварочно-
монтажного участка.
В процессе производства работ на участке потолочной сварки силами технического надзора заказчика
осуществляется выборочный контроль качества свариваемых труб и сварных соединений внешним осмотром по
методу случайных чисел, регламентированному "Положением о статистическом выборочном методе контроля
сварочно-монтажных работ", утвержденным в 1988 году Мингазпромом СССР и Миннефтегазстроем СССР.
Графа "1" заполняется после заполнения всего журнала. В ней проставляются все порядковые номера стыков
от первого и до последнего по ходу продукта, причем некоторые номера в случае необходимости выносятся в
журнал дополнительных работ, а общая нумерация остается.
Например, если после сварки 26-го стыка стыки 27, 28 и 29 вынесены в журнал дополнительных работ, то в
общем журнале сварки после стыка номер 26 следует стык номер 30.
В графу "4" заносятся данные о трубах, а также заводские номера свариваемых труб и других конструктивных
элементов.
Заводские номера труб, сваренных в секции, не вносятся в графу, так как информация о них имеется в
журнале поворотной сварки.
Перенос информации о сварке поворотных стыков в журнал потолочной сварки должен производиться один
раз в месяц или по окончании сварочных работ на данном участке.
В графу "6" заносятся наименования свариваемых элементов ("тройник", катушка" и др.), записываются
дробью номера стыкуемых секций с указанием номеров поворотных стыков. В эту графу также заносятся
однотрубки, катушки, кривые искусственного гнуться с указанием длин в метрах, номеров кривых и углов изгиба.
Наименования элементов типа "секция", "труба" - не пишутся.
В случае монтажа горизонтальных углов поворота в графе "6" ставится знак "пр", или "лев", указывающий
направление горизонтального угла.
В графу "9" через каждые 100 м заносятся пикеты. Кроме того, точная привязка пикетов производится на
следующих участках:
в начале и конце переходов через естественные преграды;
в границах изменения толщин стенок труб;
в начале и конце пересечений с инженерными коммуникациями, авто- и железными дорогами;
в местах монтажа крановых узлов и перемычек;
в начале и конце участков категории I и "В";
на стыках при монтаже вертикальных кривых и захлесточных стыков.
В графе "12" пишется фамилия и инициалы бригадира (звеньевого).
При сварке с присвоением бригадного шифра в графу заносится номер схемы расположения сварщиков при
варке стыка.
Схемы расположения сварщиков при сварке стыка приводятся на первой странице журнала или на внутренней
стороне обложки журнала.
Пример схемы расположения сварщиков по ходу продукта:
Из приведенной схемы следует, что сварщики с шифрами "34", "29, "36, "18" участвовали в сварке I сектора,
причем сварщик с шифром "34" варил корневой слой, сварщики с шифрами "29", "36" варили заполняющие слои,
сварщик с шифром "18" - подварочный слой, с шифрами "16, "19" - облицовочный слой.
Аналогично в сварке сектора II участвовали сварщики с шифром "35", "11" - корневой слой, с шифрами "24",
"41" - заполняющие слои, с шифром "18" - подварочный слой, с шифром "32" - облицовочный.
В связи с тем, что схемы расстановки сварщиков меняются, приводятся несколько рисунков, каждому из них
присваивается номер, а номера схем заносятся в графу "11" сварочного журнала. Схемы подписываются
мастером (прорабом), несущим ответственность за правильность заполнения схем.
В графе "13 пишутся шифры сварщиков (в случае отсутствия бригадного шифра), причем устанавливается
единый порядок, регистрирующий расположение сварщиков при сварке стыка. Шифры сварщиков записываются
в журнале сварки по часовой стреле циферблата по ходу продукта, начиная с зенита, причем, после шифра
сварщиков, выполнявших корневой слой, ставится знак "К", после шифров сварщиков, сваривших заполняющие
слои, - знак "ЗП", после шифров сварщиков, участвующих в сварке облицовочного слоя, - знак "ОБ", после
шифров сварщиков, выполнивших подварочный слой, - знак "П".
Такой порядок оформления допускается и в случае присвоения бригадных шифров.
В графе "14" заносится подпись бригадира (звеньевого) о соблюдении требований технологии при сборке и
сварке стыков. Бригадир подтверждает своей подписью соответствие примененных сварочных материалов,
подготовку их к сварке, температуру предварительного подогрева кромок, соблюдение требований технологии
при сборке и сварке стыков.
Бригадир (звеньевой) несет ответственность за соблюдение требований технологии сварочных работ.
В графу "15" заносятся данные о приемке сваренных стыков мастером (прорабом). При приемке стыка
мастером
(прорабом) проверяется помимо самого сварного соединения состояние смонтированных труб,
отсутствие недопустимых брызг наплавленного металла в зоне сварки, отсутствие недопустимых смещений труб
в стыке, соответствие записей о толщине стыкуемых труб, номера стыков труб, секций и другие сведения.
Прораб (мастер) несет ответственность за приемку сваренного стыка и состояние труб.
В графу "16" заносятся данные о приемочном контроле сварных соединений.
Графы "17", "18" заполняются производителем работ.
Стыки, подлежащие ремонту или вырезке по данным контроля или по результатам приемки по внешнему
виду, подвергаются ремонту или вырезке.
Данные о проведении работ по ремонту и сварке новых стыков приводятся в журнале ремонтных работ,
который оформляется на последних 3-4 листах каждого сварочного журнала.
После выполнения работ по ремонту стыков в графах "19" и "20" делаются отметки о состоянии стыков после
ремонта.
В графе "21" (или "29" в форме № 2.6а) делаются записи о вынесении данных по сварным стыкам в журнал
дополнительных работ, отметки о сварке гарантийных и захлесточных стыков и другая информация.
Журнал дополнительных сварочных работ имеет такую же форму, как и журнал основных сварочных работ.
В него вносятся, например, данные о вырезке контрольных стыков, записи в случаях, когда в процессе
сварочных работ на участке возникает необходимость в монтаже дополнительных стыков
(например, при
механическом повреждении поверхности трубопровода и связанной с этим необходимостью врезки "катушки" и
т.д.).
Журналы сварочных работ ведутся отдельно на линейную часть, узлы подключения КС и НПС, узлы приема и
запуска очистных устройств, шлейфы насосных и компрессорных станций, трубопроводы, сооружаемые на
площадках КС, НПС, УКПГ, ГРС, АГРС, УЗРГ и др.
К журналам сварочных работ на отдельные узлы составляются исполнительные схемы с указанием номеров
стыков по схеме, номеров монтируемых единиц технологического оборудования, номеров фасонных изделий и
др.
Журнал сварочных работ должен быть прошит и скреплен печатью, листы должны быть пронумерованы.
В конце журнала делается запись: "Всего сварено и внесено в журнал
_________________ стыков,
отремонтировано ____________ стыков, вырезано и заварено вновь ___________ стыков".
Журнал должен вестись аккуратно, без помарок, однако, в исключительных случаях допускаются исправления
с надписью "исправленному на ________ верить". Исправления должны быть подписаны ответственным лицом.
В случае проведения по технологии термической обработки сварных соединений журнал сварки заполняется
по форме № 2.6.а.
2.4.12. Форма № 2.9. Заключение по проверке качества сварных соединений физическими методами контроля
оформляется работниками службы контроля качества.
В графе "2" записываются дробью номера соединяемых секций или других конструктивных элементов, а на
поворотной сварке - номера секций и стыков в секции.
В заключениях по результатам радиографического контроля можно одной строкой записывать данные
расшифровки по снимкам одинаковой чувствительности и не имеющих изображения дефектов с использованием
аббревиатуры "дно" (дефектов не обнаружено).
Сваренный стык перед контролем осматривается и принимается по внешнему виду дефектоскопистом.
Приемка стыка оформляется подписью в заключении.
2.4.13. Форма № 2.11. Обозначение секторов по схеме сварного соединения приведено в описании журнала
сварки, п.2.4.11.2. В случаях, если машины контактной сварки (типа К-584М) поставляются без регистрирующих
приборов, допускается визуальный контроль за процессом сварки по щитовым приборам машины.
2.4.14. Форма
№ 2.12. Заключения по результатам механических испытаний контрольных и допускных
сварных соединений могут также оформляться в виде журнала по форме № 3.5.
2.4.15. Форма № 2.13. Разрешение дает право на производство только изоляционных работ. Право на укладку
трубопровода дает приемка земляных работ по форме № 2.4 (п.2.4.8). В оформлении разрешения по форме № 2.13
принимает участие производитель сварочных работ.
2.4.16. Форма № 2.14. Журнал изоляционно-укладочных работ и ремонта изоляции.
Журнал является основным документом, отражающим производство работ конвейерного цикла строительства
трубопроводов.
Журнал ведется производителем работ - начальником участка или прорабом. Записи о результатах контроля
производятся в нем работниками службы контроля качества.
Журнал заполняется в день производства работ.
В графу "4" заносятся следующие данные: конструкция изоляции (битумная, полимерными лентами, заводская
и др.); в этой же графе отмечается, каким способом нанесена изоляция - ручным или машинным, отмечается тип
изоляции - нормальная или усиленная, марки применяемых материалов (лента, мастика, праймер, армирующий
материал).
В графе "5 отмечается температура подогрева трубы перед нанесением изоляции. Температура определяется
прибором ТП-1 или другими подручными средствами. Необходимость подогрева и его температура определяются
технологией производства работ и температурой окружающего воздуха.
В графу "7" лаборантом службы контроля качества заносятся данные о проверке адгезии (прилипаемости)
адгезиметром или методом вырезанного треугольника. При положительном результате в графе делается отметка
"СТТ".
В этой же графе лаборантом отмечаются результаты проверки толщины изоляционного покрытия.
Проверки проводятся с помощью толщиномеров изоляционного покрытия или методом выреза треугольника.
В случае положительного результата в графе делается отметка "СТТ". Периодичность контроля - не реже
одного раза в день.
В этой же графе отражаются результаты контроля сплошности изоляции искровыми дефектоскопами.
Периодичность контроля - не реже одного раза в смену. При положительном результате в графе делается
отметка "СТТ".
В графу "7" заносятся также результаты проверки температуры размягчения битумного покрытия.
В графе "8" отмечается тип и конструкция теплоизоляционного покрытия - (скорлупы, сплошное покрытие и
др.), марки теплоизоляционных материалов.
В графу "10" заносятся данные о результатах проведенной геодезической съемки уложенного трубопровода.
В случае соответствия отметок верха уложенного трубопровода проектным отметкам в графе делается отметка
"по проекту".
В графе "11" геодезист подрядного управления удостоверяет своей подписью соответствие результатов
проведенных проверок проектного положения трубы, а также исправление всех дефектов, обнаруженных при
проведенных проверках, и исправление всех дефектов, указанных в замечаниях заказчика и контролирующих
организаций.
Геодезист несет ответственность за достоверность проведенного контроля уложенного в траншею
трубопровода. Положение уложенного трубопровода наносится геодезистом на рабочие чертежи.
В графу "12" заносятся замечания технадзора заказчика и инспектирующих организаций с занесением
должности, фамилии, инициалов и подписи.
В графу "13" заносятся отметки о проведенном ремонте изоляции. Данные о ремонте изоляции вносятся в
журнал ремонта изоляции, форма которого соответствует форме журнала изоляции и который располагается на 3-
4 последних листах журнала изоляции и укладки.
Отремонтированные участки в обязательном порядке проверяются дефектоскопом на сплошность.
В графу "16" заносится руководителем работ отметка о ремонте изоляции в случаях обнаружения дефектов
поле засыпки и проверки искателями повреждений и (или) методом катодной поляризации.
В графу "17" вносится подпись представителя службы контроля качества за результаты проведенных
проверок.
Он несет ответственность за достоверность проведенных проверок, отмеченных в графе "6".
В графе "18" подпись производителя работ удостоверяет правильность записей о применяемых материалах,
условиях производства, а также свидетельствует о выполнении изоляционно-укладочных работ в соответствии с
технологией.
В графе "19" подписью заказчика удостоверяется приемка всех выполненных изоляционно-укладочных работ
на данном участке после устранения всех замечаний, внесенных им в журнал производства работ.
2.4.17. Форма № 2.15. Акт составляется прорабом генподрядного управления в процессе работ по изоляции,
укладке, балластировке, теплоизоляции трубопровода и присоединения проводов КИП.
После ликвидации всех замечаний инспектирующих организаций и заказчика, записанных в журнале
изоляционно-укладочных работ, изолированный, уложенный и забалластированный участок трубопровода
принимается данным актом.
2.4.18. Форма
№ 2.16 и форма № 2.17. Проверка сплошности изоляционного покрытия засыпанного
трубопровода методом катодной поляризации не производится в районах Крайнего Севера, а также в других
случаях, установленных нормативными документами.
012 88
2.4.19. Форма № 2.22 (и форма № 2.23). В соответствии с
участки подводных переходов,
Миннефтегазпром
укладываемые с помощью подводно-технических средств, подлежат испытанию по I этапу сразу после сварки
труб в плети; по II этапу - после укладки трубопровода. На эти этапы оформляется Разрешение по форме № 2.22 и
акт по форме № 2.23. При этом возможно оформление документов на каждый этап отдельно с прочерком текста
по другим этапам. III этап испытания подводного перехода проводится одновременно со всем трубопроводом и
оформляется актом по форме № 2.21.
2.4.20. Форма № 2.24. Перед оформлением акта проводится проверка всей приемо-сдаточной документации по
данном узлу. Документация должна быть скомпонована отдельно по каждому узлу.
2.4.21. Форма № 2.27. Журнал поэтапной приемки под укладку на этапе строительства подводного перехода
заполняется во время проведения и сдачи-приемки изоляционных, футеровочных и балластировочных работ. В
журнале отмечается только факт выполнения работ в соответствии с нормативными и проектными требованиями.
О согласованных изменениях в применении материалов делаются дополнительно особые пометки в графе "13"
"Примечания". Наличие согласованных с заказчиком изменений проектных решений подтверждается подписью
представителя заказчика одновременно с подписью на приемку соответствующих работ на этой плети
(расшифровка подписи и должности обязательна). Сами работы вписываются в эту же строку по
соответствующим графам.
3. Текущая документация
3.1. Состав текущей документации
3.1.1. Акт на геодезическую подготовку трассы (площадки), (форма (№ 3.1);
3.1.2. Допускной лист сварщика (форма № 3.2, рекомендуемая);
3.1.3. Акт о результатах проверки изделий на соответствие техдокументации (форма № 3.3, рекомендуемая);
3.1.4. Журнал проверки сварных соединений физическими методами контроля (форма B 3.4, рекомендуемая);
3.1.5. Журнал регистрации результатов механических испытаний допускных и контрольных сварных
соединений (форма № 3.5, рекомендуемая);
3.1.6. Акт на засыпку (обваловку) уложенного трубопровода (форма № 3.6);
3.1.7. Акт на приемку готовой траншеи для укладки основной или резервной нитки подводного перехода
(форма № 3.7.);
3.1.8. Акт приемки электрооборудования под монтаж форма № 3.8);
3.1.9. Разрешение на вывозку секций (звеньев) труб на трассу (форма № 3.9, рекомендуемая).
3.2. Формы текущей документации
Министерство _____________________
Форма № 3.1
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП __________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
АКТ №
на геодезическую подготовку трассы, площадки
от " " ___________ 19___ г.
Составлен представителями: генподрядной организации - геодезист
___________________________________________________________________,
(должность, организация, фамилия, инициалы)
субподрядной организации - геодезисты, производители работ, ________
____________________________________________________________________
(должность, организация, фамилия, инициалы)
заказчика __________________________________________________________
(должность, организация, фамилия, инициалы)
в том, что проведен контроль геодезической разбивочной основы согласно СНиП 3.01.03-84 и выполнены
следующие работы:
1. Линейные измерения от ПК ____________ до ПК _______________.
2. Угловые измерения углов поворота на ПК ____________________.
3. Нивелирование между реперами ______________________________.
(указать номера реперов)
4. Установлены дополнительные знаки (вехи, столбы и пр.) на оси трассы и по границам строительной полосы.
5. Вынесены в натуре горизонтальные и вертикальные кривые естественного (упругого) изгиба на ПК
______________________________ и искусственного изгиба на ПК _________________________.
6. Произведена разбивка пикетажа на участке от ПК _____________ до ПК ____________________ по всей
трассе, в местах пересечения переходов через естественные и искусственные препятствия и подземные
коммуникации на ПК _____________.
7. Установлены дополнительные реперы на ПК ____________________
(указать
____________________________________________________________________
высотные отметки установленных реперов)
8. Створы точек геодезической основы на ПК ____________________
(вынесены за зону
____________________________________________________________________
строительно-монтажных работ)
9. Выполнены ограждения вокруг реперов __________________________
(указать номера реперов)
и установлены предупреждающие надписи.
Представитель
___________________
___________
____________
генподрядчика
(фамилия, инициалы)
(подпись)
(дата)
Представитель
___________________
___________
____________
субподрядной организации
(фамилия, инициалы)
(подпись)
(дата)
___________________
___________
____________
(фамилия, инициалы)
(подпись)
(дата)
Представитель
___________________
___________
____________
заказчика
(фамилия, инициалы)
(подпись)
(дата)
Министерство _____________________
Форма № 3.2 (рекомендуемая)
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП __________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
ДОПУСКНОЙ ЛИСТ СВАРЩИКА
от " " ___________ 19___ г.
____________________________________________________________________
(фамилия, инициалы сварщика)
____________________________________________________________________
(удостоверение, №, выдано когда, кем; действительно до)
____________________________________________________________________
(разряд)
(шифр, клеймо)
Стаж работы по сварке стыков труб _____________________________
(лет)
Теоретическая подготовка ______________________________________
(отлично, хорошо, удовлетворительно)
Допущен к _________________ сварке __________________ сло(ев)я
(вид сварки)
стыка труб _____________________ мм, в _____________________________
(группа по диаметру)
(пространственное
____________________________________________________________________
положение (я)
(сварочные материалы, марка, тип)
Допускной стык сварен _____________________________-_______.
(дата)
Заключение по контролю качества допускного стыка
радиографированием № _________ от "___"_______ 19___ г..
механическим испытанием № ____ от "___"_______ 19___ г..
Практическая подготовка _______________________________________
(отлично, хорошо, удовлетворительно)
На право выполнения специальных сварных соединений ____________
____________________________ радиографированием № __________________
(аттестован, не аттестован)
от "___" ___________ 19___ г.; механическим испытаниям № ___________ от "___" ___________ 19___ г.
Допускной лист выдан на основании протокола аттестационной комиссии __________________ от
"___"_________ 19___ г.
Дата последнего выполнения сварочных работ ____________________
(заполняется
____________________________________________________________________
непосредственно с момента перерыва: отпуск, болезнь и т.д.)
Руководитель
______________________
____________
________
сварочно-монтажного
(должность, организация,
(подпись)
(дата)
подразделения
фамилия, инициалы)
Руководитель
______________________
____________
________
службы контроля
(должность, организация,
(подпись)
(дата)
качества
фамилия, инициалы)
Министерство _____________________
Форма № 3.3 (рекомендуемая)
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП __________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
АКТ №
о результатах проверки изделий _______________________________
(вид изделий: трубы, детали
______________________________________________________________
синтетические силовые пояса для балластирующих устройств, ...)
на соответствие техдокументации
от "___"___________ 19___ г.
Составлен представителями: строительной организации ___________
___________________________________________________________________.
(должность, организация, фамилия, инициалы)
службы контроля качества __________________________________________
(должность, организация, фамилия,
_______________, заказчика ________________________________________
инициалы)
(должность, организация,
_______________________ в том, что произведен __________________________
фамилия, инициалы)
(сплошной, выборочный
_________________________ осмотр ___________________________________,
с выборкой ___________)
(наименование изделий)
предназначенных проектом ___________________________________________
(номер проекта, чертежа, дата)
для строительства на участке трубопровода __________________________
(привязка,
_______________________________.
км/ПК)
1. Осмотром геометрических размеров и маркировки _______________
(труб, деталей,
__________________________ совместно с проектом и сопроводительной
силовых поясов и т.д.)
документацией ______________________________ на изделия установлено,
(сертификатами, паспортами)
что ________________________________________________________________
(трубы, детали, силовые пояса и т.д.)
по своим геометрическим размерам ____________________________________
(для труб указать диаметр, толщину
____________________________________________________________________
стенки, мм, для отводов - угол изгиба, град. и т.д.)
и номеру технических условий, указанному на изделии, _________________
(соответствуют,
___________________ проекту, рабочие чертежи № _____________________.
не соответствуют)
2.Сопроводительная документация _______________________________
(паспорта, сертификаты)
имеется в полном комплекте.
3. Характеристики механических свойств ________________________
(по данным
______________________________________________________________________________
сопроводительной документации, при необходимости - результатам
_____________ соответствуют требованиям проекта __________________,
испытаний)
технических условий ____________________.
Представитель
___________________
___________
____________
строительной организации
(фамилия, инициалы)
(подпись)
(дата)
Представитель службы
___________________
___________
____________
контроля качества
(фамилия, инициалы)
(подпись)
(дата)
Представитель
___________________
____________
____________
заказчика
(фамилия, инициалы)
(подпись)
(дата)
Министерство _____________________
Форма № 3.4 (рекомендуемая)
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП __________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
ЖУРНАЛ
проверки сварных соединений физическими
методами контроля
Начало работ
" " _________ 19___ г.
Окончание работ " " _________ 19___ г.
Начальник службы
______________________
___________
_________
контроля качества
(должность, организация,
(подпись)
(дата)
фамилия, инициалы)
Продолжение формы № 3.4
№ п/
№ стыка по
Шифр
Дата и
Заключение о качестве проконтролированного
Замечания контролирующих
Дата и подпись ответственного
п
журналу или
сварщика
способ
сварного соединения
лиц по качеству
лица об устранении нарушений
сварочной схеме,
или бригады,
контроля (Р,
№ и
Заключение о
Подписи
выполняемого контроля
№ журнала или
фамилия,
Г, М, У)
дата
годности
радиографа
начальника
физическими методами
схемы
инициалы
выдачи
(годен,
или
сварных соединений с
исправить,
инженера
указанием фамилии,
вырезать,
службы
должности и даты записи
повторный
контроля
контроль)
качества
1
2
3
4
5
6
7
8
9
10
Министерство _____________________
Форма № 3.5 (рекомендуемая)
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП __________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
ЖУРНАЛ
регистрации результатов механических испытаний допускных
и контрольных сварных соединений
Начало работ
" " __________ 19___ г.
Окончание работ " " __________ 19___ г.
Начальник службы
___________________________________________
контроля качества
(должность, организация, фамилия, инициалы)
__________________
______________
(подпись)
(дата)
Обоснование
Номер
Сварщик
Дата
Сварка
механического
контрольного
Фамилия,
Присвоенный
Сварки
Механичес
Спосо
Полож
испытания
стыка по
инициалы
шифр
кие
б
ение
сварного
журналу
испытания
соединения
сварки или
номер катушки
1
2
3
4
5
6
7
8
Продолжение формы № 3.5
Труба
ГОСТ или
Марка стали,
Марка
Номер и дата
ТУ, завод-
предел
сварочных
заключения
поставщик
прочности по
материалов
по проверке
труб
ТУ, кгс/мм2
качества
(дробью)
(дробью)
сварных
соединений
физическими
методами
контроля
Диаметр, мм
Толщина
стенки, мм
9
10
11
12
13
14
Продолжение формы № 3.5
Образцы
Результаты испытаний
Тип по
Площадь
на растяжение
Величина угла загиба в С
ГОСТ,
поперечного
расположением корня шва
ВСН
сечения, мм
Разрывное
Предел
наружу
внутрь
на ребро
усилие, кг
прочности,
кгс/мм2
15
16
17
18
19
20
21
Продолжение формы № 3.5
Место разрушения и
Заключение по
Механические
Подпись
обнаруженные
результатам
испытания произвел
ответственного
дефекты
механических испытаний
(должность,
представителя
(указать соответствие
фамилия, инициалы,
производственной
ТУ или необходимость
подпись)
службы контроля
повторных испытаний)
качества
22
23
24
25
Министерство _____________________
Форма № 3.6
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП __________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
АКТ №
на засыпку (обваловку) уложенного трубопровода
от " " __________ 19___ г.
Мы, нижеподписавшиеся: представитель заказчика ________________
(должность,
__________________________________ и производитель работ _____________
организация, фамилия, инициалы)
(должность,
____________________________________________________________________
организация, фамилия, инициалы)
составили настоящий акт в том, что на участке ______________________ провода общей
протяженностью ______________________ м
от км ___________ ПК до км ____________ ПК
от км ___________ ПК до км ____________ ПК
от км ___________ ПК до км ____________ ПК
произведена засыпка ____________________ провода в соответствии с требованиями проекта и
рабочих чертежей №№ _______________________.
На участках общей протяженностью ____________________________ м
от км ___________ ПК до км ____________ ПК
от км ___________ ПК до км ____________ ПК
засыпка произведена грунтом с гранулометрическими размерами, не превышающими
требований СниП _________________.
На участках общей протяженностью ____________________________ м
от км ___________ ПК до км ____________ ПК
от км ___________ ПК до км ____________ ПК
выполнена присыпка уложенного __________________________ провода для защиты от
повреждений измельченным грунтом толщиной слоя ___________ см, после чего выполнена
засыпка грунтом с фракциями, превышающими требования строительных норм и правил.
На основании изложенного засыпка __________ провода на указанных участках считается
принятой.
Представитель заказчика
____________________
_________________
_____________
(фамилия, инициалы)
(подпись)
(дата)
Производитель работ
____________________
_________________
_____________
(фамилия, инициалы)
(подпись)
(дата)
Министерство _____________________
Форма № 3.7
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СУПТР __________________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
АКТ №
на приемку готовой траншеи для укладки
_____________________________________
(основной, резервной)
нитки подводного перехода
от " " ___________ 19___ г.
Составлен представителями: субподрядчика - исполнителя работ
___________________________________________________________________,
(должность, организация, фамилия, инициалы)
(ген) подрядчика ___________________________________________________,
(должность, организация, фамилия, инициалы)
СРН УПТР _________________________________________________________,
(должность, организация, фамилия, инициалы)
технадзора заказчика _______________________________________________
(должность, организация, фамилия, инициалы)
в том, что проведенными промерами подводной траншеи установлено:
траншея на участке от км/ПК ___________ до км/ПК __________________ выполнена в
соответствии с проектом, чертеж № ______________, принята __________________ и считается
готовой для укладки __________________ нитки перехода.
Ведомость проектных и фактических отметок дна траншеи по оси нитки перехода
прилагается.
Представитель субподрядчика
____________________
___________
____________
исполнителя работ
(фамилия, инициалы)
(подпись)
(дата)
Представитель
____________________
___________
____________
(ген) подрядчика
(фамилия, инициалы)
(подпись)
(дата)
Представитель
____________________
___________
____________
СРН УПТР
(фамилия, инициалы)
(подпись)
(дата)
Представитель
____________________
___________
____________
технадзора заказчика
(фамилия, инициалы)
(подпись)
(дата)
Министерство _____________________
Форма № 3.8
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
Управление _________________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
АКТ №
приемки электрооборудования под монтаж
от " " ______________ 19___ г.
Мы, нижеподписавшиеся: представитель заказчика ________________
___________________________________________________________________,
(должность, организация, фамилия, инициалы)
представитель монтажной организации ________________________________
(должность, организация, фамилия,
__________, осуществили сдачу-приемку ______________________________
инициалы)
(в монтажной зоне,
____________________________________________________________________
в приобъектном складе монтажной организации)
электрооборудования, предназначенного для монтажа __________________
____________________________________________________________________
(наименование объекта)
Опись сданного-принятого оборудования с указанием места установки
приведена в
приложении к настоящему акту.
Результаты сдачи-приемки:
1. Оборудование по поз. _______________________________________
____________________________________________________________________
как комплектное и не имеющее дефектов, принято под монтаж.
2. Оборудование по поз. ______________________________________,
имеющее дефекты, должно быть отремонтировано _______________________
(указать кем)
___________________ к _____________________________________________.
(дата, сроки)
Представитель
______________________________________________
заказчика
(фамилия, инициалы)
___________________
_____________
(подпись)
(дата)
Представитель
______________________________________________
монтажной организации
(фамилия, инициалы)
___________________ _____________
(подпись)
(дата)
Приложение к акту № ____________
от " " ________ 19___ г.
ОПИСЬ
сданного-принятого оборудования
№ позиции
Оборудование
Тип и
Количество
Место установки
техническая
характеристика
Министерство _____________________
Форма № 3. 9 (рекомендуемая)
Объединение, трест _______________
Основание: ВСН 012-88 (Часть II)
__________________________________
Миннефтегазстрой
СМУ, СУ, ПМК, КТП ________________
Строительство ___________________
Участок __________________________
_________________________________
Объект __________________________
РАЗРЕШЕНИЕ №
на вывозку секций (звеньев) труб на трассу
от " " ___________ 19___ г.
Разрешается вывозка секций (звеньев) труб _____________________
____________________________________________________________________
(номера секций (звеньев) труб)
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
на трассу __________________________________________________________
(наименование объекта, пункта назначения,
__________________________________________________________________
местонахождение участка трубопровода)
Перечисленные секции (звенья) сварены из труб, соответствующих проекту на данный
участок, проконтролированы и приняты в соответствии с требованиями проекта и действующих
норм и правил, не имеют на момент отправки механических повреждений, дефектов и
повреждений изоляции (в случае отправки секций изолированных труб).
Представитель
______________________________________________
технадзора заказчика
(должность, организация, фамилия, инициалы)
__________________
_______________
(подпись)
(дата)
3.3. Пояснения к оформлению текущей документации
3.3.1. Форма № 3.1. Акт составляется только в случаях, когда земляные работы проводятся
субподрядной организацией. При работе комплексными технологическими потоками акт по
форме № 3.1 не составляется.
При приемке геодезической подготовки на участках подводно-технических работ по
требованию организаций Миннефтегазстроя пункт 7 акта дополняется указанием о наличии в
приложении абриса реперов с указанием характерных точек на местности, а в пункте 9
дополнительно указываются номера реперов и тип ограждения.
Соответственно, для подводно-технических работ в приложении к акту оформляется "Схема
фактического расположения реперов (временных и постоянных) - минимум по 2 репера на
каждом берегу - с абрисом характерных точек на местности, а также с абрисом створных и
других геодезических знаков.
3.3.2. Форма № 3.6. В акте на засыпку уложенного трубопровода предусмотрено разделение
участков, засыпанных мелким грунтом, и участков, засыпанных грунтом крупных фракций с
предварительной присыпкой.
Приложение
(Обязательное)
ПЕРЕЧЕНЬ*
форм исполнительной производственной документации
и актов промежуточной приемки
______________
* Настоящий перечень включает в себя совокупность документов, необходимых для
формирования комплектов исполнительной документации на основные и специальные объекты
линейного трубопроводного строительства.
Форма № 2.1. Акт на закрепление трассы (площадки); составляет ПТО (ОПО) управления
(потока).
Форма № 2.2. Разрешение на право производства работ; составляет ПТО (ОПО); управления
(потока).
Форма № 2.3. Список сварщиков; составляет служба главного сварщика.
Форма № 2.4. Журнал производства земляных работ; ведет производитель работ.
Форма № 2.5. Журнал забивки свай; ведет производитель работ.
Приложение к форме № 2.5. Сводная ведомость забитых свай.
Форма № 2.6. (2.6.а). Журнал сварки труб; ведет производитель работ.
Форма № 2.7. Акт на сварку гарантийного стыка; составляет производитель работ.
Форма № 2.8. Акт на заварку технологических отверстий; составляет производитель работ.
Форма
№ 2.9. Заключение по проверке качества сварных соединений физическими
методами контроля (Р, Г, М); составляет служба контроля качества.
Форма № 2.10. Заключение по ультразвуковому контролю качества сварных соединений;
составляет служба контроля качества.
Форма № 2.11. Заключение по качеству сварных соединений, сваренных электроконтактной
сваркой; составляет служба контроля качества.
Форма
№ 2.12. Заключение о результатах механических испытаний контрольных и
допускных сварных соединений; составляет служба контроля качества.
Форма № 2.13. Разрешение на право производства изоляции трубопровода (подводного
перехода); составляет производитель работ.
Форма
№ 2.14. Журнал изоляционно-укладочных работ и ремонта изоляции; ведет
производитель работ.
Форма
№ 2.15. Акт на приемку уложенного и забалластированного трубопровода;
составляет производитель работ генподрядной организации.
Форма
№ 2.16. Акт о контроле сплошности изоляционного покрытия засыпанного
трубопровода; составляет служба контроля качества.
Форма № 2.17. Акт оценки качества изоляции законченных строительством подземных
участков трубопровода методом катодной поляризации; составляет служба контроля качества.
Форма № 2.18. Акт приемки кранового узла, узла приема и пуска очистных устройств и
других монтажных узлов под наладку и засыпку; составляет ПТО (ОПО) управления (потока).
Форма
№ 2.19. Разрешение на очистку полости и испытание уложенного участка
трубопровода; составляет ПТО (ОПО) управления (потока).
Форма № 2.20. Акт на очистку полости трубопровода; составляет ПТО (ОПО) управления
(потока).
Форма № 2.21. Акт испытания на прочность, проверки на герметичность и удаления (воды и
др.) после испытания трубопровода или смонтированного в объеме пускового комплекса
оборудования КС, НПС, СПХГ, ГРС, УЗРГ и др.; составляет ПТО (ОПО) управления (потока).
Форма
№ 2.22. Разрешение на право производства предварительного
(поэтапного)
испытания трубопроводов и участков категории В, I; составляет ПТО (ОПО) управления
(потока).
Форма № 2.23. Акт на предварительное (поэтапное) испытание трубопроводов и участков
категорий В, I; составляет ПТО (ОПО) управления (потока).
Форма № 2.24. Акт промежуточной приемки участков подключения КС, НПС, узлов приема
и пуска очистных устройств, узлов замера расхода и редуцирования газа; составляет ПТО
(ОПО) управления (потока).
Форма № 2.25. Акт на укладку защитного футляра на переходе трубопровода через
автомобильную или железную дорогу; составляет производитель работ.
Форма № 2.26. Акт промежуточной приемки перехода трубопровода через автомобильную
или железную дорогу; составляет ПТО (ОПО) управления (потока).
Форма № 2.27. Журнал поэтапной приемки подводного перехода под укладку; ведет
производитель работ.
Форма
№ 2.28. Разрешение на укладку трубопровода через водную преграду
протаскиванием; составляет производитель работ.
Приложение к форме № 2.28. Ведомость проектных и фактических отметок дна траншеи по
оси нитки перехода трубопровода через водную преграду перед протаскиванием.
Форма № 2.29. Акт на проверку укладки трубопровода в створе перехода через водную
преграду; составляет производитель работ.
Приложение к форме № 2.29. Ведомость отметок заложения трубопровода на переходе
через водную преграду.
Форма № 2.30. Акт на берегоукрепительные и дноукрепительные работы; составляет
производитель работ.
Форма
№ 2.31. Акт промежуточной приемки перехода трубопровода через водную
преграду; составляет производитель работ.
Форма № 2.32. Акт на скрытые работы при сооружении заземления (рабочего, защитного,
линейно-защитного); составляет производитель работ.
Форма № 2.33. Акт на скрытые работы при сооружении анодного заземления; составляет
производитель работ.
Форма № 2.34. Акт на скрытые работы при сооружении протекторной установки; составляет
производитель работ.
Форма № 2.35. Акт на скрытые работы при прокладке кабеля; составляет производитель
работ.
Форма № 2.36. Акт на скрытые работы при сооружении контрольно-измерительных
пунктов; составляет производитель работ.
Форма
№ 2.37. Акт на электромонтажные работы при сооружении устройств
электрохимической защиты; составляет производитель работ.



















///////////////////////////////////////
