Объект
Отдельно-стоящая блочно-модульная котельная с 3-мя
котлами Buderus Logano S825L (теплопроизводительностью
5,2 МВт каждый), для теплоснабжения жилой застройки по
адресу: г. Москва, п. Филимонковское, ОАО «Марьинская
птицефабрика», уч. XV-I.
Стадия Проектная документация.
Том 6.1
Проект организации строительства
Архив :
П-2014/17-ПОС 1
г. Москва
Состав проектной документации
Номер
Обозначение
Наименование
Примечание
тома
ООО
"НЕФТЕГАЗПРОЕКТ
1
П-2014/17- ПЗ
Раздел 1. «Общая пояснительная записка»
СТРОЙ"
ООО
Раздел 2. «Схема планировочной организации
2
П-2014/17 - ПЗУ
"НЕФТЕГАЗПРОЕКТ
земельного участка»
СТРОЙ"
ООО
3
П-2014/17- АР
Раздел 3. «Архитектурные решения»
"НЕФТЕГАЗПРОЕКТ
СТРОЙ"
Раздел 4. «Конструктивные и объемно-
планировочные решения»
ООО
Подраздел 1. Ограждение территории
4.1
П-2014/17-КР
"НЕФТЕГАЗПРОЕКТ
котельной.
СТРОЙ"
ООО
Подраздел 2. Фундаменты котельной.
4.2
П-2014/17-КЖ
"НЕФТЕГАЗПРОЕКТ
(Конструкции железобетонные)
СТРОЙ"
ООО
Подраздел 3. Дымовые трубы.
П-2014/17- КМ
"НЕФТЕГАЗПРОЕКТ
4.3.
(Конструкции металлические)
СТРОЙ"
Раздел 5. «Сведения об инженерном
оборудовании, о сетях инженерно-
технического обеспечения, перечень
инженерно-технических мероприятий,
содержание технологических решений»
ООО
Подраздел 1. «Система электроснабжения».
5.1
П-2014/17- ИОС 1
"НЕФТЕГАЗПРОЕКТ
«Внешнее электроснабжение»
СТРОЙ"
ООО
5.2
П-2014/17- ИОС 2
Подраздел 2. «Система водоснабжения»
"НЕФТЕГАЗПРОЕКТ
СТРОЙ"
ООО
5.3
П-2014/17- ИОС 3
Подраздел 3. «Система водоотведения»
"НЕФТЕГАЗПРОЕКТ
СТРОЙ"
ООО
5.4
П-2014/17- ИОС 4
Подраздел 4. «Тепловые сети»
"НЕФТЕГАЗПРОЕКТ
СТРОЙ"»
ООО
5.5
П-2014/17- ИОС 5
Подраздел 5. «Сети связи»
"НЕФТЕГАЗПРОЕКТ
СТРОЙ"»
ООО
Подраздел 6. «Система газоснабжения»
5.6
П-2014/17- ИОС 6
"НЕФТЕГАЗПРОЕКТ
«Газораспределительная сеть»
СТРОЙ"
Подраздел 7. «Наружное топливное
ООО
5.7
П-2014/17- ИОС 7
"ГАЗЭНЕРГОПРОМ"
хозяйство»
Подраздел 8. «Технологические решения»
ООО
5.8.1
П-2014/17- ИОС 8.1
Подраздел 8.1. «Паспорт котельной»
"ГАЗЭНЕРГОПРОМ"
Раздел 6.1. «Проект организации
ООО «ППР
6.1
П-2014/17- ПОС 1
строительства»
ЭКСПЕРТ»
Раздел 6.2. «Проект организации
ООО «ППР
6.2
П-2014/17- ПОС 2
строительства наружных инженерных сетей»
ЭКСПЕРТ»
П-2014/17 - ПОС 1
Изм
Кол
Лист
№док
Подп
Дата
ГИП
Пастухова
Стадия
Лист
Листов
Вед.инж.
Волков
П
1
2
Состав проектной
ООО
документации.
Н.контр.
Пастухов
“НЕФТЕГАЗПРОЕКТСТРОЙ”
г. Москва
Раздел 8. «Перечень мероприятий по охране
ООО «Прима
7
П-2014/17- ООС
окружающей среды»
Сервис»
Раздел 9. «Мероприятия по обеспечению
ООО «Прима
8
П-2014/17- ПБ
пожарной безопасности»
Сервис»
Раздел 10. «Требования к обеспечению
ООО
9
П-2014/17- ТБЭО
безопасной эксплуатации объектов
"НЕФТЕГАЗПРОЕКТ
СТРОЙ"
капитального строительства»
Раздел 11. «Перечень мероприятий по
гражданской обороне, мероприятий по
ООО «Прима
10
П-2014/17- ГОЧС
предупреждению чрезвычайных ситуаций
Сервис»
природного и техногенного характера»
П-2014/17 - ПОС 1
Изм
Кол
Лист
№док
Подп
Дата
ГИП
Пастухова
Стадия
Лист
Листов
Вед.инж.
Волков
П
2
2
Состав проектной
ООО
документации.
Н.контр.
Пастухов
“НЕФТЕГАЗПРОЕКТСТРОЙ”
г. Москва
ООО «ППР ЭКСПЕРТª
Объект: Отдельно-стоящая блочно-модульная котельная с 3-мя
котлами Buderus Logano S825L (теплопроизводительностью 5,2
МВт каждый), для теплоснабжения жилой застройки по адресу:
г. Москва, п. Филимонковское, ОАО «Марьинская
птицефабрикаª, уч. № XV-I
ПРОЕКТ ОРГАНИЗАЦИИ СТРОИТЕЛЬСТВА
Раздел 6.1
Проект организации строительства
П-2014/17-ПОС 1
№ договора:
06-2/02 ПОС-15
Заказчик: ООО «Нефтегазпроектстройтª
Проектировщик: ООО «ППР Экспертª
Генеральный директор
С.Ю. Логвинов
Главный инженер проекта
Д.А. Уткин
Разработчик
А.С. Лукашов
Москва 2015 г.
Содержание проекта
Стр.
Наименование раздела
п.п.
(№ черт.)
1
Титульный лист.
1
2
Содержание проекта.
2
Пояснительная записка
1
Общая часть.
7
Характеристика земельного участка, предоставленного для строительства,
обоснование необходимости использования для строительства земельных участков вне
2
9
земельного участка, предоставленного для строительства объекта капитального
строительства .
3
Оценка развитости транспортной инфраструктуры.
9
Сведения о возможности использования местной рабочей силы при осуществлении
4
9
строительства.
Перечень мероприятий по привлечению для осуществления строительства
5
квалифицированных специалистов, в том числе для выполнения работ вахтовым
9
методом.
6
Инженерно-геологические условия и гидрогеологические условия.
10
7
Конструктивные и объёмо-планировочные решения.
11
Организационно-технологическая схема последовательности возведения зданий и
8
12
сооружений
Наиболее ответственные строительно-монтажные работы (конструкции) подлежащие
9
освидетельствованию с составлением актов приемки.
12
10
Организационно-технологические схемы
14
Указания о методах осуществления инструментального контроля над производством
11
28
работ и качеством строительства.
Описание особенностей проведения работ в условиях стесненной городской застройки
12
и, в местах расположения подземных коммуникаций, линий электропередачи и связи
33
непроизводственного назначения
Система мониторинга.
13
34
14
Шумозащитные мероприятия при строительстве зданий.
34
15
Обоснование продолжительности строительства.
35
16
Обоснование потребности в строительных кадрах.
36
17
Обоснование потребности во временных зданиях и сооружениях.
37
Обоснование потребности в основных строительных машинах и транспортных
18
39
средствах.
Обоснование потребности строительства в электрической энергии, воде и прочих
19
42
ресурсах.
Основные указания по технике безопасности и противопожарные мероприятия. Общие
20
45
указания по производству работ в зимнее время
21
Условия охраны окружающей среды и утилизация строительных отходов.
49
22
Предложения организации службы геодезического и лабораторного контроля.
50
23
Перечень требований к рабочей документации
52
Описание проектных решений и мероприятий по охране объекта в период
24
54
строительства
25
Технико-экономические показатели
54
П-2014/17-ПОС 1
Изм
Кол
Лист
№ док
Подп.
Дата
Ген. дир.
Логвинов С.Ю.
Стадия
Лист
Листов
ПРОЕКТ ОРГАНИЗАЦИИ СТРОИТЕЛЬСТВА
ГИП
Уткин Д.А.
Отдельно-стоящая блочно-модульная котельная с 3-мя котлами
П
4
Buderus Logano S825L (теплопроизводительностью 5,2 МВт
Разработал
Лукашов А.С..
каждый), для теплоснабжения жилой застройки по адресу:
г. Москва, п. Филимонковское, ОАО «Марьинская птицефабрикаª,
ООО «ППР ЭКСПЕРТª
уч. № XV-I
Содержание проекта
Стр.
Наименование раздела
п.п.
(№ черт.)
Графическая часть
1

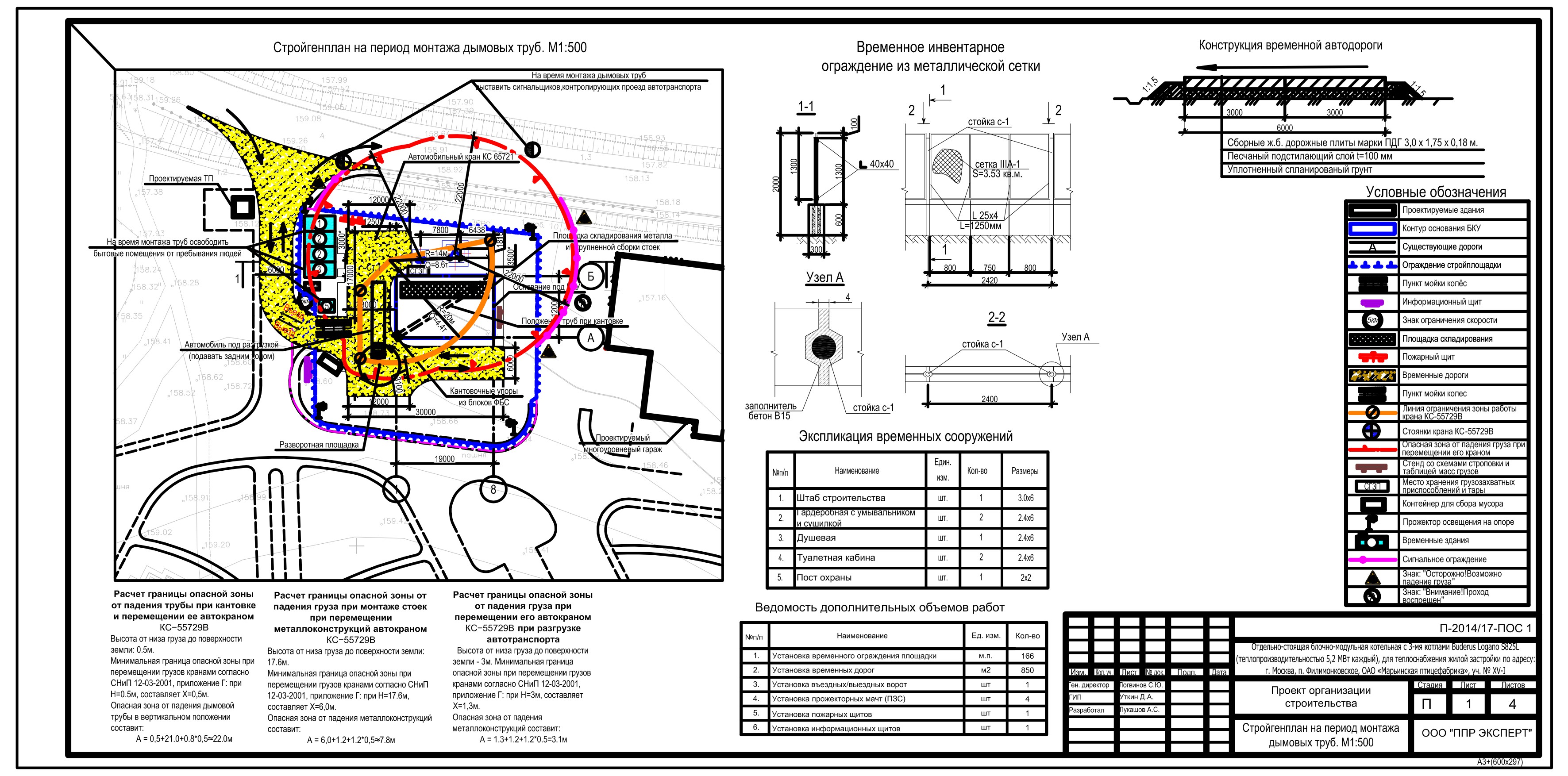

Стройгенплан на период монтажа дымовых труб. М1:500
Лист 1
2

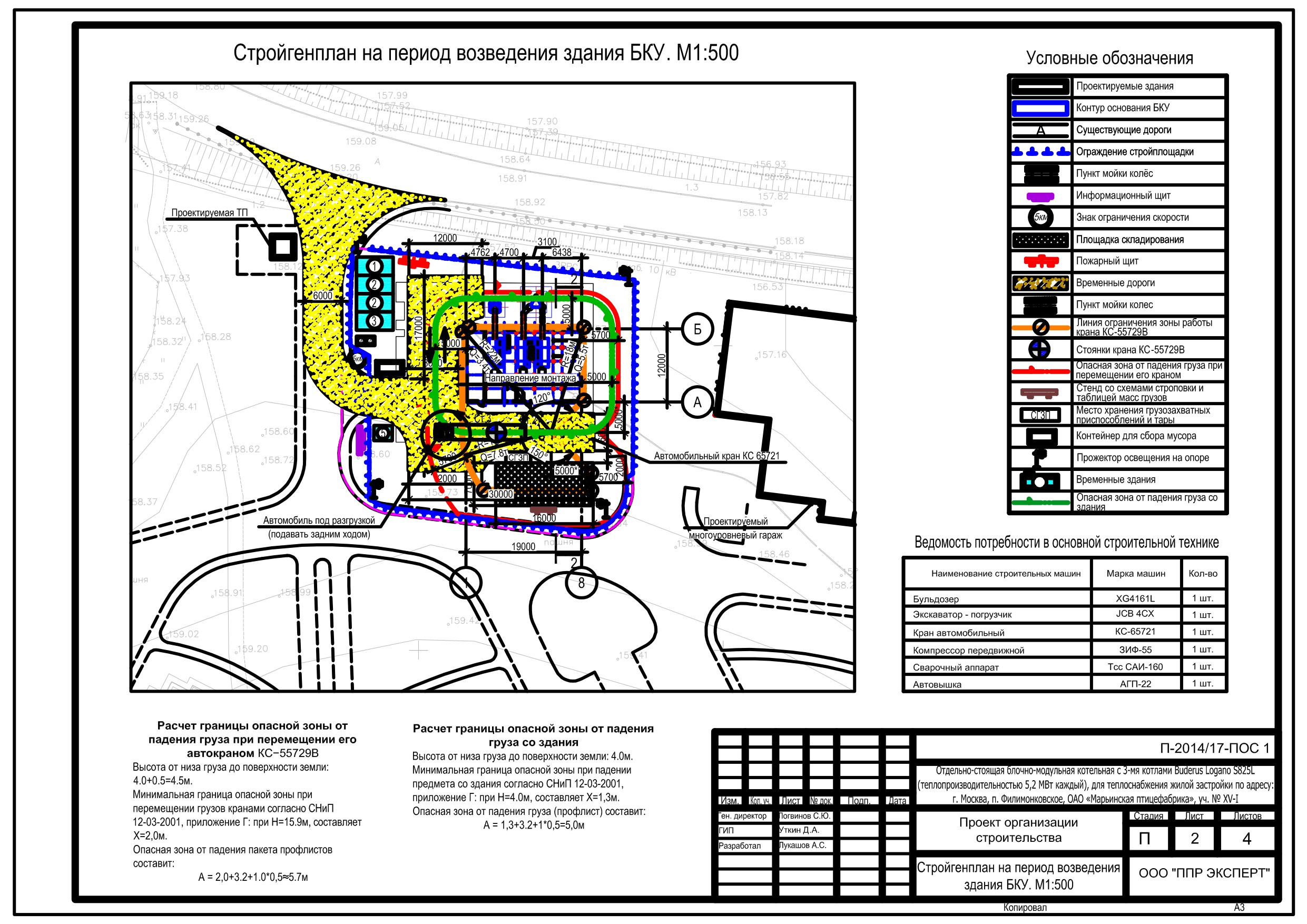

Стройгенплан на период возведения здания БКУ. М1:500
Лист 2
3
Разрез 1-1, Разрез 2-2. М1:200
Лист 3

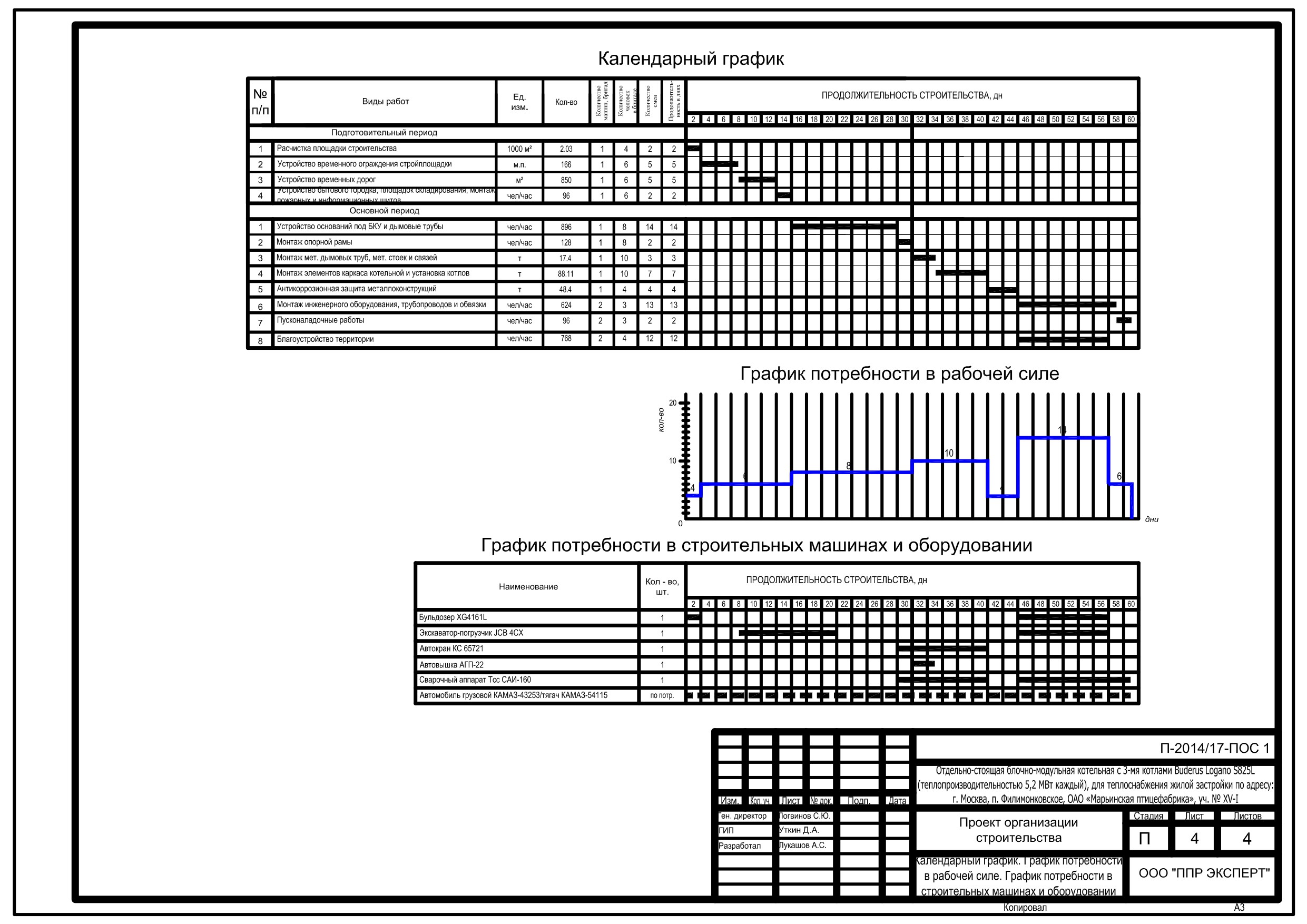

Календарный график строительства. График потребности в рабочих кадрах. График
4
Лист 4
потребности рабочей силы.
П-2014/17-ПОС 1
Изм
Кол
Лист
№ док
Подп.
Дата
Ген. дир.
Логвинов С.Ю.
Стадия
Лист
Листов
ПРОЕКТ ОРГАНИЗАЦИИ СТРОИТЕЛЬСТВА
ГИП
Уткин Д.А.
Отдельно-стоящая блочно-модульная котельная с 3-мя котлами
П
5
Buderus Logano S825L (теплопроизводительностью 5,2 МВт
Разработал
Лукашов А.С..
каждый), для теплоснабжения жилой застройки по адресу:
г. Москва, п. Филимонковское, ОАО «Марьинская птицефабрикаª,
ООО «ППР ЭКСПЕРТª
уч. № XV-I
Раздел «Проект организации строительстваª разработан в соответствии с законами,
нормами, правилами, инструкциями по строительному проектированию и государственными
стандартами, действующими на территории Российской Федерации, исходными данными,
техническими условиями, требованиями, выданными органами государственного надзора
(контроля) и заинтересованными организациями при согласовании исходно-разрешительной
документации, предусматривает мероприятия в части организации строительства, обеспечи-
вающие соблюдение экологических, санитарно - гигиенических норм, пожарную и взрывную
безопасность, а также безопасные условия труда работающих, защиту населения и устойчи-
вость объекта в чрезвычайных ситуациях при производстве строительно-монтажных работ.
Главный инженер
Уткин Д. А.
_________________
стр
П-2014/17-ПОС 1
6
1. ОБЩАЯ ЧАСТЬ
1.1. Исходные материалы для разработки проекта организации строительства
— проект БКУ и дымовых труб;
— СПОЗУ.
— задание на проектирование;
1.2. Основные нормативы и указания, используемые для разработки проекта организации
строительства
Приказ Федеральной службы по экологическому, технологическому и атомному надзору №
317 от 10 мая 2007г.
СНиП 1.04.03-85* «Нормы продолжительности строительства и задела в строительстве
предприятий, зданий и сооруженийª.
Пособие по определению продолжительности строительства предприятий, зданий и соору-
жений (к СНиП 1.04.03-85* ч.ч. I;II).
СНиП 12-03-2001 «Безопасность труда в строительствеª, ч.1.
СНиП 12-04-2002 «Безопасность труда в строительствеª, ч.2.
Правила устройства и безопасной эксплуатации грузоподъемных машин (Госгортехнадзор
России) ПБ 10-382-00 Росгортехнадзор РФ.
Методические рекомендации о порядке разработки проектов производства работ грузоподъ-
емными машинами и технологических карт погрузочно-разгрузочных работ. РД-11-06-2007.
СНиП 3.01.04-87 «Приемка в эксплуатацию законченных строительством объектов. Основ-
ные положенияª.
СП 126.13330.2012. «Геодезические работы в строительстве. Актуализированная редакция
СНиП 3.01.03-84ª.
СП 45.13330.2012 «Земляные сооружения, основания и фундаменты. Актуализированная ре-
дакция СНиП 3.02.01-87ª.
СНиП 3.03.01-87 «Несущие и ограждающие конструкцииª.
Постановление правительства РФ от 16 февраля 2008г. N 87 «О составе разделов проектной
документации и требованиях к их содержаниюª.
Постановление правительства РФ от 25 апреля 2012г. N 390 «Правила противопожарного ре-
жима в Российской Федерацииª.
СП 48.13330.2011 «Организация строительства. Актуализированная редакция СНиП 12-01-
2004ª.
лист
П-2014/17-ПОС 1
7
1.3. Решения по организации строительства
круглогодичное производство строительно-монтажных работ подрядным способом;
для производства специальных монтажных работ привлекаются специализированные ор-
ганизации согласно договорам;
принята комплексная механизация строительно-монтажных работ с использованием ме-
ханизмов в 1 смену и с применением средств малой механизации, обеспечивающих возведение
здания в оптимальные сроки;
снабжение строящегося объекта материалами, деталями, полуфабрикатами и прочими из-
делиями обеспечиваются с предприятий и складов Заказчика с централизованной поставкой ав-
тотранспортом в 1 смену;
обеспечение строительства водой, теплом, электроэнергией осуществлять от действую-
щих сетей, расположенных в непосредственной близости от стройплощадки, а в случае их не-
хватки или отсутствия — от мобильных источников;
обеспечение строительства сжатым воздухом, паром, ацетиленом, кислородом осуществ-
лять от временных систем и установок;
для обеспечения строительства административно-бытовыми помещениями предусматри-
вается монтаж бытового городка.
лист
П-2014/17-ПОС 1
8
2. ХАРАКТЕРИСТИКА ЗЕМЕЛЬНОГО УЧАСТКА, ПРЕДОСТАВЛЕННОГО
ДЛЯ СТРОИТЕЛЬТСВА.
Участок строительства расположен на земельном участке с кадастровым номером:
50:21:0150111:15 находящийся в собственности ООО «МарьиноСтройª и граничит:
-с севера - автодорога регионального значения «М3 «Украинаª-Деснаª, далее земли
ЗАО «Стройсиндикатª предусмотренные для строительства комплексной малоэтажной жи-
лой застройки с развитой социальной инфраструктурой;
-с северо-запада - комплексная застройка индивидуальными жилыми домами дер.
Марьино;
-с запада и юга - открытое русло р. Незнайка, далее в юго-западном направлении-
комплексная застройка- комплексная застройка среднеэтажными жилыми домами пос. Марь-
ино;
- с востока - территории Валуевского лесопарка Экспериментального Москворецкого
спецлесхоза.
Рельеф на участке относительно ровный. Участок свободен от застройки.
3. ОЦЕНКА РАЗВИТОСТИ ТРАНСПОРТНОЙ ИНФРАСТРУКТУРЫ.
Транспортная инфраструктура данного участка строительства развитая.
Основной подъезд автотранспорта осуществляется по автомобильной дороге региональ-
ного значения «М3 «Украинаª-Деснаª с северной части участка.
4. СВЕДЕНИЯ О ВОЗМОЖНОСТИ ИСПОЛЬЗОВАНИЯ МЕСТНОЙ РАБОЧЕЙ СИ-
ЛЫ ПРИ ОСУЩЕСТВЛЕНИИ СТРОИТЕЛЬСТВА.
На период строительства не предвидится проблем с трудовыми ресурсами. Эта задача реша-
ется подрядной организацией с привлечением собственного персонала и местного, обеспеченного
жильем или обеспечивает привлеченных работников жильем самостоятельно.
5. ПЕРЕЧЕНЬ МЕРОПРИЯТИЙ ПО ПРИВЛЕЧЕНИЮ ДЛЯ ОСУЩЕСТВЛЕНИЯ
СТРОИТЕЛЬСТВА КВАЛИФИЦИРОВАННЫХ СПЕЦИАЛИСТОВ.
Подрядная строительная организация должна быть обеспечена необходимыми квалифика-
ционными кадрами.
лист
П-2014/17-ПОС 1
9
6. ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКИЕ УСЛОВИЯ И ГИДРОГЕОЛОГИЧЕСКИЕ
УСЛОВИЯ.
В геоморфологическом отношении район приурочен к Угорско-Шернинской остаточно-
холмистой равнине. Климат района умеренно-континентальный и согласно СНиП 23-01-99, ха-
рактеризуется следующими основными показателями:
- средняя годовая температура воздуха +4,1° С;
- абсолютный минимум -42°С;
- абсолютный максимум +37°С;
- количество осадков за год 644мм.
Преобладающее направление ветра:
- зимой (январь) - юго-западное;
- весной (апрель) - южное;
- летом (июль) - северо-западное;
- осенью (октябрь) - юго-западное.
Нормативная глубина сезонного промерзания по СНиП 23-01-99 и «Пособию по проектиро-
ванию оснований зданий и сооружений составляет для:
- суглинков и глин -132см.;
- супесей и песков мелких и пылеватых -161см;
- песков средней крупности, крупных и гравелистых - 172см.
Геологические условия
До глубины бурения (14,0м) принимают участие верхнечетвертичные покровные отложения
(prQIII), представленные глинами тугопластичныеми, среднечетвертичные нерасчлененные водно-
ледниковые отложения (f,lgQII), предсавленные песками пылеватами, средней крупности и круп-
ными, суглинками тугопластичными и мягкопластичными, с включением до 15% древесины и
щебня, верхнеюрские отложения (J3), представлены глинами полутвердыми. Сверху отложения
перекрыты почвенно-растительным слоем (eQIV) и насыпными грунтами (tQIV).
Гидрогеологические условия участка.
Подземные воды вскрыты с глубин 7,0-13,6 м. В период продолжительных дождей и интен-
сивного снеготаяния, а также в результате нарушения поверхностного стока возможен подъем
уровня подземных вод водоносного горизонта на 0,5-1,5м от зафиксированного на момент изыс-
каний и образование верховодки в глинистых грунтах, в интервале глубин 0,0-3,0м.
По степени потенциальной подтопляемости территории относится к потенциально непод-
топляемой.
По степени агрессивного воздействия на металлические конструкции подземные воды
обладают средней степенью агрессивности.
лист
П-2014/17-ПОС 1
10
7. КОНСТРУКТИВНЫЕ И ОБЪЕМНО-ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ.
БМК представляет собой отдельно-стоящее здание модульной конструкции, общей площа-
дью S=228,0 м2 и средней высотой - 4,5м. Строительный объем БМК - 1026,0 м3.
Каркас здания БМК - стальной. Стойки и балки каркаса - профиль квадратного сечения
120х3, 100х3, 80х3 ГОСТ 30245-2003, вспомогательные балки каркаса квадратного сечения 60х3
ГОСТ 30245-2003.
Стальные конструкции покрытия состоят из подстропильных балок и плоских двухскат-
ных ферм - профиль квадратного сечения 60х3 ГОСТ ГОСТ 30245-2003.
Все соединения элементов сварные.
Здание котельной блочного типа находится на жесткой металлической раме ( днище ).
Пространственная устойчивость каркаса здания обеспечена жесткостью сопряжения с
днищем, системой вертикальных связей каркаса стен и горизонтальных связей покрытия.
В качестве ограждающего элемента стен - профилированные листы типа С-10 ( "Проф-
настил" ) ТУ 5285-001-78334080-2006.
В качестве несущего и ограждающего элемента кровли - профилированные листы типа
RAN-20 ( "Профнастил" ) ТУ 5285-001-78334080-2006.
Пол котельной - рифленая сталь по металлическим - балкам согласно требованиям ГОСТ
22853-86* принят в пределах конструктивной схеме здания блочного типа и отвечает противопо-
жарным и санитарным нормам: беспыльность, исключает скольжение при ходьбе, стойкость к
воздействию высоких температур.
Утеплитель плиточный - "ISOROC" ТУ 5762-005-53792403-2010 укладывается между эле-
ментами каркаса и прижимается листами обшивки.
В качестве легкосбрасываемых конструкций в котельном зале используются 25-ть окон с
суммарной площадью остекления Sост=35,17 м2, что превышает требуемые 3% от объема поме-
щения котельной. Толщина стекол - 3мм. Расчетная нагрузка, которую должно держать остекле-
ние, должна составлять не более 0,7 кПа (70 кгс/м2).
Здание котельной установить на железобетонную монолитную плиту, уровень верха фун-
даментной плиты должен быть выше уровня земли не менее 150мм.
За условную отметку 0,000 проектируемого здания, принята отметка чистого пола котель-
ной, соответствующая абсолютной отметке 159,10.
Степень огнестойкости БМК - III;
Класс конструктивной пожарной опасности здания - С0.
лист
П-2014/17-ПОС 1
11
8. ОРГАНИЗАЦИОННО-ТЕХНОЛОГИЧЕСКАЯ СХЕМА ПОСЛЕДОВАТЕЛЬНОСТИ
ВОЗВЕДЕНИЯ ЗДАНИЙ И СООРУЖЕНИЙ
Для обеспечения своевременной подготовки и соблюдения технологической последователь-
ности ремонта проектом предусмотрена следующая последовательность производства работ
-работы подготовительного периода;
-выемка грунта под основание;
-устройство монолитного основания под БКУ и трубы;
-монтаж дымовых труб;
-монтаж опорной рамы;
-монтаж укрупненных элементов каркаса котельной с установкой котлов;
-антикоррозионная защита металлоконструкций;
-монтаж инженерного оборудования, трубопроводов и обвязки
- благоустройство территории.
Принятая технологическая схема вытекает из принятых конструктивных и архитектурных
решений и обеспечивает своевременное выполнение сроков установленных в календарном плане
производства работ (см. графическую часть лист №4).
9. НАИБОЛЕЕ ОТВЕТСТВЕННЫЕ СТРОИТЕЛЬНО-МОНТАЖНЫЕ РАБОТЫ
(КОНСТРУКЦИИ) ПОДЛЕЖАЩИЕ ОСВИДЕТЕЛЬСТВОВАНИЮ С СОСТАВЛЕНИЕМ
АКТОВ ПРИЕМКИ.
Примерный перечень работ, конструктивных элементов, ответственных кон-
струкций, скрываемых последующими работами или требующих промежуточной при-
емки, на которые обязательно составление актов на скрытые работы (форма 11/86) и
промежуточной приемки ответственных конструкций (форма 14/86), выполнения спе-
циальных работ и испытания инженерного оборудования (форма 16, 17, 21, 22а, 24, 26,
30, 30а, 31, 32, 44/86 и др.)
I. Скрытые работы (акты по форме 11/86)
1.
Устройство оснований под фундамент.
2.
Гидроизоляция фундаментов.
3.
Армирование монолитных железобетонных конструкций.
4.
Газо-паро-тепло- и гидроизоляция стен и покрытия.
5.
Крепление, изоляция и конопатка перегородок, оконных и дверных коробок.
6.
Крепление, изоляция вентиляционных коробов.
лист
П-2014/17-ПОС 1
12
7.
Антикоррозийная защита металлоконструкций, закладных деталей и сварных со-
единений.
8.
Герметизация стыков наружных ограждающих конструкций.
9.
Устройство заземления оборудования.
10. Антикоррозийное покрытие и теплоизоляция трубопроводов, вентиляционных ко-
робов и др. оборудования.
11. Устройство скрытой прокладки сантехнических, электротехнических, слаботочных
и др. систем.
II. Промежуточная приемка конструктивных элементов работ и ответственных конструкций
(акты по форме 14/86).
1.
Устройство фундаментов.
2.
Монтаж укрупненных блоков БКУ.
3.
Монтаж котлов
III. Специальные работы и инженерное оборудование (акты по форме 16, 17, 21, 22а, 24,
26, 30, 30а, 31, 32, 44/86).
1.
Монтаж и испытание внутренних систем противопожарного, хозяйственного и го-
рячего водоснабжения, отопления, водостока, канализации, газопровода и дымоуда-
ления.
2.
Устройство и опробование систем противопожарной защиты.
3.
Устройство очагов заземления и молниезащиты.
4.
Наружные инженерные сети.
лист
П-2014/17-ПОС 1
13
10. ОРГАНИЗАЦИОННО-ТЕХНОЛОГИЧЕСКИЕ СХЕМЫ
10.1. Подготовительный период
В подготовительный период выполняются следующие работы:
- расчистить территорию строительной площадки;
- получить разрешение на производство работ от организаций, эксплуатирующих подземные
коммуникации и воздушные сети в данном районе;
- выполнить ограждение объекта, исключающее доступ посторонних лиц на территорию и ме-
сто производства работ путем устройства временного ограждения;
- организовать круглосуточную охрану объекта на период производства работ с целью исключе-
ния присутствия посторонних лиц в зоне производства работ;
- организовать въезд и выезд автотранспорта, установить ворота и калитки; вывесить предупре-
ждающие и запрещающие знаки и надписи («Осторожно! опасная зонаª, «Проход запрещенª и
др.), информирующие трафареты и указатели, видимые как в светлое, так и в темное время су-
ток;
- разместить бытовой городок для строителей;
- произвести освещение площадки согласно ГОСТ 12.1.046-85. Эл. освещение выполняется по
отдельному проекту,
- выполнить устройство временной дороги;
- установить на выезде с территории строительной площадки пункт мойки и очистки колес авто-
транспорта;
- произвести размещение временных зданий и сооружений;
- произвести прокладку временных сетей энергоснабжения, водопровода, канализации, водосто-
ка от точек присоединения согласно ТУ, представленным Заказчиком;
- произвести обеспечение средствами пожаротушения - от пожарных гидрантов на существую-
щей и временной водопроводной сети, а также разместить пожарный щит на площадке;
- произвести устройство площадок для складирования.
11.1.1 Устройство временного ограждения
Временное ограждение строительной площадки представляет собой бетонное основание,
состоящее из блоков ФБС 24-3-6т (2380х300х580, вес 1000кг) с закрепленными между ними
стойками из металлических труб. К стойкам крепится сетка типа рабица в сварном каркасе из
мет. уголка. Для предотвращения падения мелкого мусора за пределы стройплощадки — на вре-
менное ограждение крепится фасадная сетка. Укладка блоков осуществляется автомобилем,
лист
П-2014/17-ПОС 1
14
оснащенным краном-манипулятором, «с колёсª. Монтаж каркаса и крепление к нему сетки ра-
бицы производится вручную. Протяженность временного ограждения 166 м.
Потребность в материалах
Таблица №1
Материал
Ед. изм.
Количество
Блоки ФБС
шт.
70
Трубы стальные, диаметром 80мм
п.м.
146
Сетчатая панель
м2
216
10.1.2 Устройство временных дорог
Вдоль существующего детского сада располагается существующая автомобильная доро-
га. Для подъезда к строящемуся зданию монтируются временные дороги.
Для устройства временных дорог применяются плиты марки ПДП-3.0х1.75. Перед
укладкой плит выполняется вертикальная планировка бульдозером XG4161L, по проектным от-
меткам с уплотнением грунта. Под плиты выполняется подстилающий слой из песка толщиной
10см. Укладка плит ведётся «с колёсª, автомобильным стреловым краном КС-65721 . Площадь
временных дорог — 850м2.
Потребность в материалах
Таблица №2
Материал
Ед. изм.
Количество
Плиты ПДП
шт.
162
Песок
м3
85
На выездах со стройплощадки предусмотреть устройство пункта мойки колес автотранс-
порта, а в зимнее время пункт очистки от грязи. В зимнее время при температуре ниже - 5°С мо-
ечные посты оборудуются компрессорами для сухой очистки колёс сжатым воздухом.
После окончания эксплуатации все временные дороги должны быть демонтированы.
10.1.3 Устройство бытового городка
Проектом предусмотрено устройство бытового городка из блок-контейнеров 3,0х6 м.
В качестве опорных подкладок под контейнеры использовать деревянный брус сечением
150х150мм, установленные с шагом 1,0м. Высота установки контейнера от поверхности земли
должна быть не менее 150мм. (вентилируемое пространство).
Установка блок-контейнеров ведется «с колесª автомобильным краном КС-65721.
Перемещение грузов при разгрузке и монтаже производить параллельно границе опасной
зоны с удержанием от случайного разворота с помощью гибких оттяжек.
лист
П-2014/17-ПОС 1
15
В зону производства работ закрыть доступ для посторонних лиц, непосредственно не
связанных с производством работ, для чего перед началом работы крана по границе опасной зо-
ны выставить сигнальное ограждение.
Мероприятия по безопасной работе кранов разработать в ППР.
Потребность в материалах
Таблица №3
Материал
Ед. изм.
Количество
Контейнер
шт.
4
Брус деревянный 150х150
м3
0,24
10.1.4 Устройство временных инженерных коммуникаций
Устройство временных инженерных сетей осуществляется от точек согласно времен-
ным ТУ, предоставленным Заказчиком. Трубы временного водопровода, укладываются под-
земно. Временные электросети ведутся по столбам.
10.1.5 Геодезическая разбивка местности
Для возведения проектируемого здания Заказчик обязан создать геодезическую разби-
вочную основу для строительства и не менее чем за 10 дней до начала строительства передать на
нее генподрядчику техническую документацию. Геодезическая разбивочная основа, согласно СП
126.13330.2012. «Геодезические работы в строительстве. Актуализированная редакция СНиП
3.01.03-84ª, должна создаваться на строительной площадке в виде сети закрепленных знаками
пунктов, определяющих положение строящихся сооружений на местности. Для закладки репе-
ров и знаков, закрепляющих оси здания, подготовить свободные места, а для измерения отрез-
ков, углов, линий расчистить полосы шириной не менее 1м.
10.2. Основной период
Общие положения условий строительства
Все рабочие места в рабочее время должны быть освещены по установленным нор-
мам. На строительных площадках, где расположены действующее оборудование и механиз-
мы, в зоне производства работ, опасных местах, следует вывешивать предупредительные
знаки, надписи, плакаты.
При обнаружении несоответствия геологических и гидрогеологических условия с
данными проекта, а также опасности нарушения сохранности подземных коммуникаций,
необходимо произвести дополнительную геологическую разведку.
Разработку грунта производить с применением экскаватора JCB 4CX.
Зачистку дна котлована производить вручную.
Обратную засыпку вести с послойным трамбованием пневматическими трамбовками.
лист
П-2014/17-ПОС 1
16
Дымовые трубы и основные несущие конструкции БКУ монтировать при помощи ав-
томобильного крана КС 65721.
Мероприятия по безопасному производству работ кранами разработать в ППРк.
Бетонирование плиты основания ведется при помощи автобетононасоса Putzmeister М
38-4. Уплотнение бетона осуществлять глубинными вибраторами типа ЭПК 1300, заглажи-
вание поверхности бетона - виброрейкой ЭВ270А.
Бетонные смеси следует укладывать в бетонируемые конструкции горизонтальными
слоями одинаковой толщины без разрывов, с последовательным направлением укладки в од-
ну сторону во всех слоях. Бетонирование осуществлять на всю толщину плиты с одновре-
менным уплотнением бетонной смеси глубинными вибраторами с последующим выравнива-
нием виброрейкой.
Готовые бетонные смеси должны доставляться на стройплощадку автобетоносмесите-
лями или другими специализированными видами транспорта, предназначенными для достав-
ки бетонных смесей и обеспечивающими сохранение заданных свойств бетонной смеси. За-
прещается добавлять воду на месте укладки бетонной смеси для увеличения ее подвижности.
Каждая партия бетонной смеси должна иметь документ о качестве.
Организация строительной площадки, участков работ и рабочих мест должна произ-
водится в точном соответствии со следующими документами:
- СНиП 12-03-2001 "Безопасность труда в строительстве". Часть 1. Общие требования;
- СНиП 12-03-2002 "Безопасность труда в строительстве. Часть 2. Строительное про-
изводство";
- СП 48.13330.2011 «Актуализированная редакция СНиП 12-01-2004. Организация
строительстваª.
Все работы на объекте производить в соответствии с:
- СНиП 12-03-2001 «Безопасность труда в строительствеª, часть 1;
- СНиП 12-04-2002 «Безопасность труда в строительствеª, часть 2;
- СП 45.13330.2012 «Земляные сооружения, основания и фундаменты. Актуализиро-
ванная редакция СНиП 3.02.01-87ª;
- СП 70.13330.2012. «Актуализированная редакция СНиП 3.03.01-87*ª.
10.2.1. Земляные работы
Выемка грунта под основание БКУ ведется экскаватором-погрузчиком JCB 4CXс ков-
шом объемом 0,4м3. Экскаватор работает с вылетом 5м и опасной зоной 5м. Зачистку дна кот-
лована производить вручную.
лист
П-2014/17-ПОС 1
17
Земляные работы производить в соответствии со СП 45.13330.2012 «Земляные соору-
жения, основания и фундаменты. Актуализированная редакция СНиП 3.02.01-87ª. Места
разгрузки автотранспорта должны определяться регулировщиком.
Часть грунта, предназначенного для обратной засыпки пазух котлована складировать
на территории строительной площадки. Места хранения грунта определить по месту.
После разработки котлована грунт основания должен быть обследован геологом и
представителем авторского надзора. В случае обнаружения любых подземных коммуника-
ций или сооружений, не указанных в проектной документации, работы следует приостано-
вить. На место работ следует вызвать автора проекта и представителей организаций, эксплу-
атирующих смежные коммуникации.
Ведение земляных работ в зимний период
Перед началом земляных работ в зимний период производить предварительно рыхление
грунта экскаватором (со сменным рабочим оборудованием - рыхлитель) или бульдозером. При
механическом ударном рыхлении грунта не допускается нахождение работников на расстоянии
ближе 5м от мест рыхления.
Для сокращения продолжительности оттаивания мерзлого грунта и с целью максимально-
го использования парка землеройных машин в период установления положительных темпера-
тур, удалять снег с участка производства земляных работ.
Выемки, разработанные в зимнее время, при наступлении оттепели должны быть осмот-
рены, а по результатам осмотра должны быть приняты меры к обеспечению устойчивости отко-
сов и креплений.
10.2.2. Монолитные работы
Проектом предусмотрено возведение монолитной железобетонной плиты в качестве ос-
нования под БКУ. Подача арматуры и опалубки ведется вручную, разгрузка материалов из ав-
тотранспорта производится при помощи крана-манипулятора. Подача бетонной смеси в опа-
лубку ведется автобетононасосом Putzmeister М38-4.
Защитный слой бетона обеспечивается инвентарными, цементными или другими фиксато-
рами, защитный слой верхней арматуры обеспечивается пространственными арматурными эле-
ментами, устанавливаемыми с шагом, устанавливаемым рабочим проектом.
Арматурные изделия, поступающие на стройплощадку должны пройти входной контроль.
В процессе проведения входного контроля производится наружный осмотр поступающих изде-
лий, а так же проверяется:
лист
П-2014/17-ПОС 1
18
— соответствие изделий требованиям проекта ГОСТ 10922-90 и СНиП З.03.01-87 «Несущие и
ограждающие конструкцииª;
— наличие и правильность оформления сопроводительных документов;
— правильность маркировки, комплектность;
— наружному осмотру подлежат 100% арматурных изделий и закладных деталей.
Арматурные изделия перед бетонированием должны быть очищены от пыли, грязи и ржав-
чины. Все арматурные изделия и арматурные работы перед бетонированием должны быть предъ-
явлены авторскому надзору и технадзору заказчика с составлением акта на скрытые работы. Про-
должительность перерыва между укладкой смежных слоев бетонной смеси без образования рабо-
чего шва устанавливается строительной лабораторией.
Бетонирование монолитных конструкций ведется бетононасосом Putzmeister М 38-4 или ме-
тодом «кран-бадьяª. Согласно СНиП 3.03.01-87 «Несущие и ограждающие конструкцииª, табл.
№2, высота свободного сбрасывания бетонной смеси в опалубку плиты составляет не более 1м;
В ходе работ необходимо осуществлять мероприятия по уходу за бетоном: укрытие плиты
пленкой (брезентом) и периодическое увлажнение поверхности бетона для обеспечения режима
влажностного твердения бетона (в летнее время).
При производстве работ строго соблюдать требования СП 70.13330.2012. «Актуализирован-
ная редакция СНиП 3.03.01-87 «Несущие и ограждающие конструкцииª, СНиП 12-04-2002 «Без-
опасность труда в строительстве. Часть 2. Строительное производствоª, СНиП 12-03-2001 «Без-
опасность труда в строительстве. Часть 1. Общие требованияª.
Уход за бетоном в летнее время
Свежеотформованные конструкции требуют ухода для того, чтобы бетон в них получил
назначенные проектной организацией промежуточные уровни прочности в требуемые сроки.
Уход за бетоном в летнее время заключается в поддержании его во влажном состоянии, предо-
хранении от сотрясений, повреждений, ударов, неразрешенного загружения, а также от резких
изменений температуры.
Благоприятные температурно-влажностные условия для твердения бетона создаются предо-
хранением его от вредного воздействия ветра и прямых солнечных лучей путем систематического
увлажнения влагоемкого покрытия или поливом под пленкой.
Открытые поверхности отформованных конструкций не позднее чем через 3-4 часа после
окончания бетонирования следует укрыть брезентом, мешковиной или полиэтиленовой пленкой.
Частота поливки влагоемкого покрытия (брезента, мешковины) должна быть такой, чтобы по-
верхность бетона в период ухода все время была во влажном состоянии до достижения бетоном
прочности 70% в перекрытии и фундаментной плите от класса бетона.
лист
П-2014/17-ПОС 1
19
При укрытии бетонных поверхностей полиэтиленовой пленкой следует обеспечить надежное
крепление краев полотна от возможных смещений устройством пригрузов. Полотна пленки укла-
дываются с обязательным перехлестом 15-20см.
Несоблюдение правил производства работ приводит к образованию дефектов на поверхности
бетона, которые должны быть устранены.
Открытые поверхности конструкций с мелкими раковинами (не имеющими общего недо-
уплотнения) расчищают стальными щетками или пескоструйным аппаратом, промывают водой,
набрасывают кельмами рабочий раствор на основе ПВА и немедленно затирают поверхность.
Если на поверхности обнаружены крупные раковины или скопление щебня или гравия, не за-
полненного раствором, то их расчищают на всю глубину, удаляя слабые слои. Расчищенные места
продувают сжатым воздухом и промывают струёй воды под напором, после чего заполняют бето-
ном того же класса по прочности, но с крупностью зерен заполнителя не более 10мм. Уложенную
смесь уплотняют и обеспечивают влажностный уход.
Уход за бетоном в зимнее время
(прогрева бетона проводом типа ПНСВ)
Готовые греющие элементы размещают и монтируют после укладки арматуры, закладных де-
талей и завершения электросварки арматуры. Греющие элементы необходимо навивать без натяже-
ния на арматурные каркасы или прокладывают между каркасами по мере их укладки, а при отсут-
ствии арматуры применять инвентарные шаблоны. Греющие элементы не должны касаться опа-
лубки и не выступать из бетона, не соприкасаться с деревянными закладными деталями, при необ-
ходимости привязывать к арматуре веревкой. Выводы греющих элементов из бетона должны быть
увеличены в сечении провода в 2-3 раза или подсоединением кусков изолированных аллюминевых
проводов с изоляцией места подсоединения в пластмассовой трубке! Подключение выводов грею-
щих элементов к инвентарным соединениям питающей сети производить после проверки их ме-
гомметром. Необходимо обеспечить равномерную загрузку фаз низкой стороны подстанции.
Электрообогрев можно начинать только после завершения укладки бетона и размещения всех
греющих элементов и нижней части выводов в бетоне, выполнения указаний техники безопасности.
В конструкциях сделать скважины для замера температур. С помощью токоизмерительных клещей
измерить пусковую силу тока во всех греющих элементах, при показаниях превышающих допу-
стимые при пуске необходимо понизить напряжение в сети. Измерение температуры и силы тока
производить через 1 час в первые три часа и затем 1 раз в смену с занесением в журнал бетонных
работ. Конструкции по возможности укрепить. Продолжительность электрообогрева должна обес-
печивать набор прочности бетона не менее 50% от марки уложенного бетона.
лист
П-2014/17-ПОС 1
20
Во избежание перегрева бетона и при невозможности выдержать необходимое расстояние
между электродами и арматурой необходимо участки электродов, ближайшие к арматуре, изолиро-
вать (надеть на электрод эбонитовые трубки или обернуть его двумя слоями толя).
Для обеспечения равномерного прогрева необходимо соблюдать осторожность во время вы-
грузки и укладки бетонной смеси, чтобы не сместить электроды с первоначального положения и не
допустить соприкосновения их с арматурой.
10.2.3 Работа автобетононасоса
Для бетонирования монолитных конструкций вести при помощи автобетононасоса
Putzmeister М 38-4. Автобетононасос допускается к работе только после установки выносных
опор. При перерывах в работе более 30 мин (отсоединение звеньев, перерыв на обед и т.д.) бетоно-
вод от бетонной смеси освободить.
Перекачка бетонной смеси автобетононасосом без предварительной прокачки «пусковойª
смесью запрещена.
Прием бетонной смеси ведется в следующей последовательности:
— бетонщик дает команду водителю автобетоновоза подъехать к бункеру автобетононасоса;
— бетонщик заводит направляющий лоток в бункер автобетононасоса и дает команду водите-
лю автобетоновоза начать выгрузку смеси;
— машинист автобетононасоса начинает перекачку бетонной смеси в ручном режиме. Убедив-
шись, что процесс перекачки идет нормально, и получив сигнал от бетонщиков о поступле-
нии первой порции бетонной смеси, машинист переводит работу насоса в автоматический
режим с интенсивностью, соответствующей темпу бетонирования конструкции. Бетонщик
следит, чтобы поступающая бетонная смесь заполняла бункер на 5-10см выше лопастей сме-
сителя и при необходимости удаляет гребком крупный заполнитель с решетки бункера;
— прием и укладка бетонной смеси. Бетонщики направляют распределительный рукав в кон-
струкцию и дают команду машинисту автобетононасоса начать подачу бетонной смеси.
Бетонщики равномерно распределяет смесь по объему, перемещая рукав с помощью спе-
циального приспособления. При необходимости бетонщик дает команду машинисту изме-
нить интенсивность подачи смеси;
— смена автобетоносмесителей. До окончания выгрузки бетонной смеси к автобетононасосу
подать следующий автобетоносмеситель с готовой смесью. По окончании выгрузки маши-
нист автобетононасоса прекращает откачку, оставляя в бункере бетонную смесь в рабочем
уровне. Бетонщик убирает направляющий лоток разгруженного автобетоносмесителя и да-
ет команду водителям на смену автобетоносмесителей. Бетонщик заводит в бункер автобе-
лист
П-2014/17-ПОС 1
21
тононасоса направляющий лоток вновь установленного автобетоносмесителя и подает ко-
манду водителю выгрузить бетонную смесь.
10.2.4 Монтаж конструкций БКУ и дымовых труб
Доставка блоков котельной к месту монтажа проводится автомобильным транспортом на
трейлере. Размещение и крепление котельной на прицепе производится в соответствии с требова-
ниями технических условий погрузки и крепления грузов, а также согласно инструкции производи-
теля. Для подъема и строповки блоки котельной имеют специальные устройства.

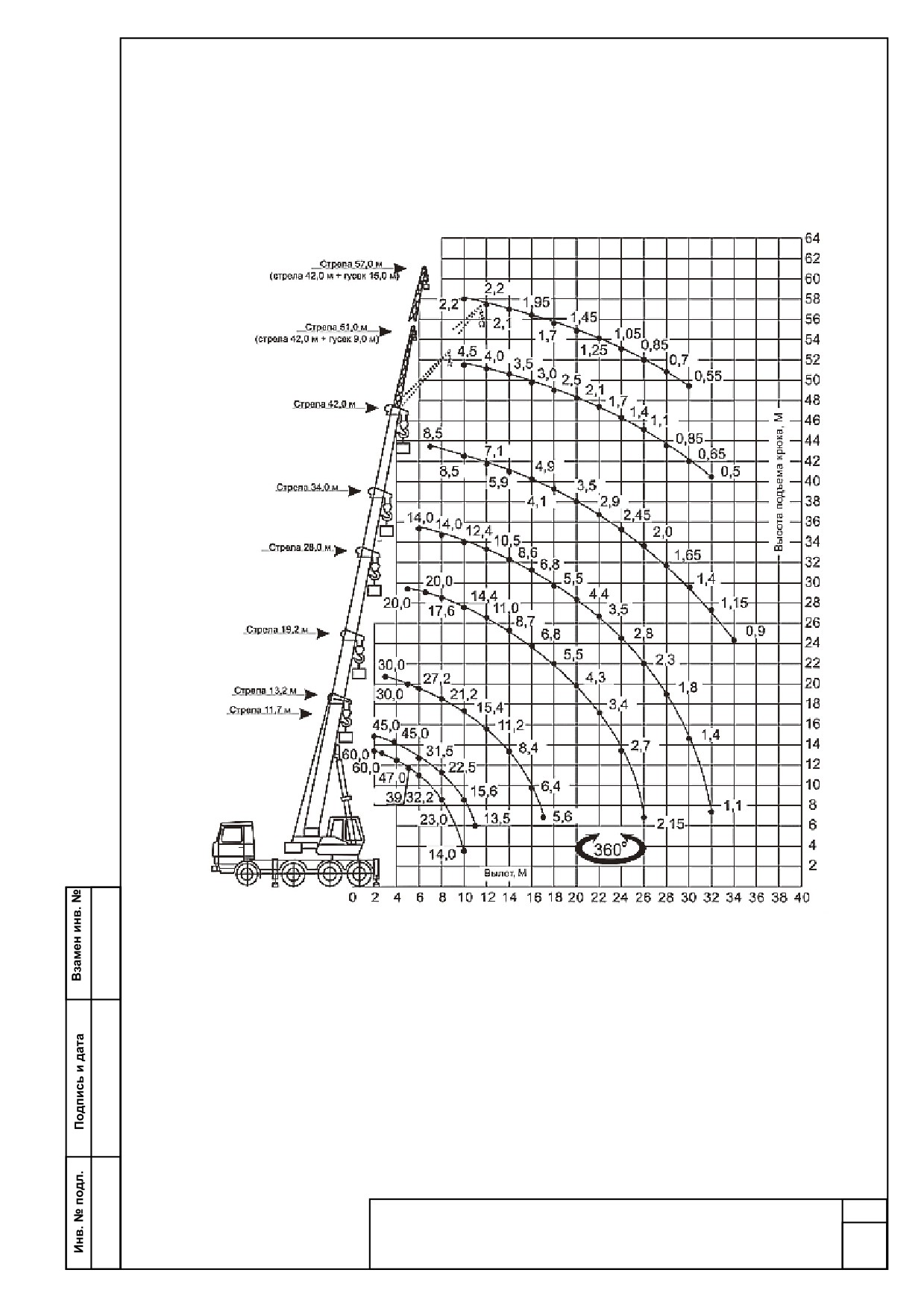

Монтаж дымовых труб производится автомобильным краном КС 65721 со стоянки №1 (см.
лист 1 графической части). Технологическая последовательность работ по монтажу дымовой тру-
бы:
Расположить отправные марки на площадке складирования и сборки на деревян-
ных подкладках или стендах.
Осуществить укрупненную сборку трубы.
Выполнить строповку трубы.
Приподнять дымовую трубу над уровнем земли на 300мм, убедиться в
надежности закрепления строп.
Выполнить кантовку трубы путем подъема с одновременным поворотом стрелы
(или изменением вылета) к упору так, чтобы сохранялось вертикальное
положение грузовых канатов крана.
Подать трубу к месту установки. Трубу подавать к месту монтажа на высоте
выше 500мм от встречающихся на пути препятствий.
При установке трубы на фундамент, очистить резьбу анкерных болтов от
ржавчины и остатков бетона стальными щётками, прогнать лерками с
соответствующим диаметром и шагом резьбы, проверить наличие осевых
рисок.
Установить трубу на временные монтажные подкладки, обеспечить временное
закрепление и выверку элемента на анкерных болтах парными гайками,
фиксирующими положение опорной плиты.
Осуществить проектное закрепление трубы к фундаменту. Раскрепить элемент в
двух взаимно-перпендикулярных направлениях при помощи расчалок с талре-
пами (при раскреплении колонн в уровне фундамента использовать в качестве
якоря блоки ФБС).
После монтажа выполнить расстроповку трубы.
лист
П-2014/17-ПОС 1
22
Расчалки дымовой трубы убрать после монтажа стоек и закрепления элемента к
стойкам.
Монтаж БКУ производится этим же краном со стоянок 2-3 с направлением монтажа блоков от
оси «8ª в сторону оси «1ª. По мере монтажа объемных блоков каркаса БКУ упреждающим образом
устанавливаются котлы «Buderus Logano S825Lª. Технологическая последовательность работ по
монтажу объемного блока БКУ:
Монтажникам выполнить строповку блока.
Приподнять блок над уровнем земли на 300мм, убедиться в надежности закрепления
строп.
Подать блок к месту установки на опорную раму на высоте 500мм от встречающихся на
пути препятствий.
монтажнику подойти к месту присоединения блока к опоре и к соседнему блоку и вы-
полнить их проектное закрепление. По завершению работ по закреплению блока стро-
пальщик выполняет расстроповку элемента.
10.2.5 Монтаж инженерного оборудования, трубопроводов и обвязки
Сборку узлов производят в следующей последовательности:
- подбирают оборудование, арматуру, а также предварительно изготовленные узлы трубопро-
водов и металлоконструкций, входящих в состав блока;
- размечают и сверлят отверстия в опорных металлоконструкциях для закрепления оборудо-
вания и трубопроводов;
- устанавливают и закрепляют оборудование;
- устанавливают, соединяют, сваривают и закрепляют трубопроводы;
- врезают бобышки для установки приборов КИП и автоматики; производят гидравлическое
испытание;
- выполняют теплоизоляционные и другие работы.
При сборке блоков следят за жестким соединением элементов в пределах блока, надежностью
закрепления трубопроводов. Блоки маркируют светлой несмываемой краской в соответствии со
схемой деления установки на блоки.
10.2.6. Работа крана
В качестве основного механизма при возведении здания принят автомобильный кран КС
65721.
лист
П-2014/17-ПОС 1
23
Кран работает с трех стоянок с максимальным вылетом 22м, опасной зоной 5,7м при монтаже
БКУ, опасной зоной 22м при монтаже дымовых труб.
До начала монтажа дымовых труб установить сигнальное ограждение по контуру опасной зо-
ны в пределах ее участка вне строительной площадки. Также на время монтажа обеспечить отсут-
ствие людей в опасной зоне, в том числе внутри бытовых помещений.
Перемещение длинномерных грузов производить параллельно границе опасной зоны с удер-
жанием от случайного разворота с помощью гибких оттяжек.
Монтаж и перемещение конструкций дымовых труб вести в присутствии и под руководством
лица, ответственного за безопасное производства работ кранами. При перемещении груз успокоить
от колебаний и подавать на минимальной скорости с удержанием его оттяжками.
В ППР разработать мероприятия по безопасным методам ведения работ краном.
10.2.6 Пусконаладочные работы
В период подготовки котлоагрегата к пуску проводятся следующие работы:
- техническое освидетельствование;
- опробование вращающихся механизмов газовоздушного тракта и топки;
- испытание на герметичность газовоздуховодов; сушка обмуровки котла;
- химическая очистка котла;
- испытание котла на герметичность и регулировка предохранительных клапанов;
- проверка зазоров тепловых расширений котла.
Техническое освидетельствование котлоагрегатов состоит из внутреннего осмотра и испыта-
ния его гидростатическим методом. Для котлов II...V групп оно должно производиться инспекто-
ром Госгортехнадзора в присутствии лица, ответственного за безопасную работу котла. Освиде-
тельствование пароперегревателей и экономайзеров, составляющих с котлом один агрегат, произ-
водят одновременно с котлом.
До начала испытания гидростатическим методом закрывают все лючки и лазы котла с уста-
новкой постоянных прокладок, запорную арматуру, отключающую котельный агрегат от других
установок и трубопроводов и заклинивают рычаги предохранительных клапанов, так как вес груза
клапанов недостаточен для пробного давления. Котел заполняют водой с температурой (не свыше
333 °К (60 °С)), превышающей температуру наружного воздуха (чтобы трубы не потели). Воздух
при заполнении котла водой удаляют через предохранительный клапан или воздушный кран, уста-
навливаемый на самой верхней точке котла.
Давление необходимо повышать постепенно и плавно. При достижении 10% пробного дав-
ления производят первую проверку котлоагрегата на герметичность. При наличии небольшой утеч-
лист
П-2014/17-ПОС 1
24
ки испытание гидростатическим методом не прекращают, а повышают давление до рабочего. После
выявления всех неплотностей давление снижают до нуля и устраняют дефекты.
Проведение испытания гидростатическим методом отдельных блоков элементов не освобож-
дает от проведения испытания гидростатическим методом собранного оборудования в целом.
Для определения и устранения неплотностей газовоздушного тракта котельного агрегата про-
изводят опробование дымососов и вентиляторов и испытание газовоздухопроводов на герметич-
ность. Места утечек воздуха выявляют опрессовкой воздухопроводов воздухом, нагнетаемым дуть-
евым вентилятором при закрытых шиберах. Затем во всасывающий патрубок вентилятора забрасы-
вают одно-два ведра сухого порошкообразного мела, который, выходя через имеющиеся неплотно-
сти, покажет места утечки воздуха.
Для испытания на герметичность топки и газоходов котла закрывают шибер перед дымососом
и с помощью вентилятора создают небольшое избыточное давление. Одновременно в топке котла
поджигают дымовую шашку. Места выхода дыма в неплотностях отмечают мелом.
Выявленные неплотности устраняют и дутьевым вентилятором создают в топке давление,
равное 0,0005 МПа. В течение 10 мин падение давления в топке не должно превышать 0,00025
МПа.
Для очистки внутренних поверхностей котла от маслянистых и прочих загрязнений, образо-
вавшихся при изготовлении, транспортировании, хранении и монтаже, а также для создания защит-
ной пленки на поверхности металла, препятствующей коррозии, применяют химический способ
(щелочение).
Для экономии топлива и сокращения предпускового периода целесообразно щелочение сов-
мещать с последующей стадией процесса сушки котла. Перед вводом реагентов котел заполняют
водой до низшего уровня водомерного стекла, который поддерживается в течение всего процесса
щелочения. Не допускается перепитка котла и попадание щелочного раствора в пароперегреватель.
После ввода реагентов в котел начинают огневой прогрев и постепенно поднимают давление. Пер-
воначальные небольшие продувки производят через 12...20 ч после начала щелочения, а наиболее
интенсивные - к концу щелочения для удаления наибольшего количества грязи. Обычно процесс
щелочения котла продолжается 48...86 ч.
Очищенный и промытый котел заполняют питательной водой для испытания на паровую
герметичность (для паровых котлов) с целью определения дефектов и деформаций, которые могут
возникнуть в результате тепловых расширений. В процессе испытания также контролируют верти-
кальные и горизонтальные тепловые перемещения элементов котла и трубопроводов, обращая осо-
бое внимание на состояние катковых и скользящих опор барабанов и камер. Замеренные тепловые
удлинения заносят в формуляр и сравнивают с размерами, указанными в чертежах и формуляре.
лист
П-2014/17-ПОС 1
25
После прогрева котла и при давлении пара в барабане котла не выше 0,3 МПа затягивают все
болтовые соединения, проверяют правильность работы опор, подвесок и компенсаторов, а также
исправность фланцевых и сальниковых соединений. После этого поднимают давление до рабочего
и приступают к регулировке предохранительных клапанов по нормам, приведенным в заводской
документации. Регулируют предохранительные клапаны перемещением груза на рычаге клапана
или изменением натяжения пружины предохранительного клапана.
Все перечисленные работы по подготовке котлоагрегата к пуску фиксируют актами. Акт о
проведении испытания котла на паровую герметичность одновременно является актом на оконча-
ние работ по монтажу котла и готовность его к комплексному опробованию под нагрузкой.
Комплексное опробование начинают с растопки котла, пусковой наладки и включения его в
работу. Затем проводят испытание при нормальной и непрерывной работе агрегата в течение 72 ч с
нормальной нагрузкой по проектным параметрам. При невозможности достижения полной нагруз-
ки по условиям работы котлоагрегата предельную нагрузку для испытаний устанавливает приемоч-
ная комиссия. Окончание комплексного опробования фиксируют актом, который одновременно яв-
ляется актом сдачи котельного агрегата в эксплуатацию.
10.2.7 Благоустройство территории
Благоустройство территории котельной предусматривает устройство ограждение территории
котельной секционным забором высотой 2,5м.
Для подъезда к котельной предусмотрено твердое покрытия из асфальтобетона, рассчитанно-
го на нагрузку от пожарных автомобилей не менее 16т на ось. Устройство въезда на территорию и
внутренняя территория котельной предусматривается из мелкозернистого асфальта с устройством
борта на бетонном основании
Прилегающую территорию к котельной организовано устройство газонов с посевом трав
многолетних сортов и посадка деревьев, кустарников.
Растительную землю равномерно распределяют по площади захватки, пересыпают удобрени-
ями в соответствии с определенными, заданными дозами, установленными почвенным анализом
грунта, и всю смесь тщательно перемешивают и разравнивают экска-ватором-погрузчиком. Плани-
ровку поверхности слоя производят вручную, граблями по рейкам в соответствии с заданными про-
ектом высотными отметками, продольного и поперечного профилей газона.
Подготовленная поверхность газона содержится во влажном состоянии 5-7 дней до появления
массовых всходов сорняков.
Предпосевная обработка сорняков производится путем обработки поверхности газона меха-
ническим фрезерованием или боронованием граблями на глубину 5-7 см. Такой агротехнический
лист
П-2014/17-ПОС 1
26
прием позволяет провести борьбу с сорняками в первоначальный период их развития с одновре-
менной подготовкой семенного ложа (плотная поверхность прикрытая тонким слоем рыхлой поч-
вы) под засев семян газонных трав.
В ямы, цветники и газоны добавлять растительную землю в объеме для газонов - слоем 15 см.
По окончании посева, семена тщательно, с помощью ручных грабель заделываются в почву
на глубину 3-5 см и поверхность газона слегка укатывается катком массой до 50 кг.
После высыхания засеянной поверхности газона, засеянные участки покрывают тонким слоем
(0,5-1,0 см) перегноя или торфа. На тяжелых глинистых почвах целесообразно добавлять песок.
При сухой, устойчивой погоде, необходимо содержать почву газона во влаж-ном состоянии в тече-
ние 10 дней, производя полив в раннее утреннее или позднее вечернее время, способом дождевания
из расчета 10 литров на 1 м2, в дальнейшем в зависимости от климатических условий.
Готовый газон предъявляют Заказчику для освидетельствования и подписания Акта промежу-
точной приемки ответственных конструкций.
лист
П-2014/17-ПОС 1
27
11. УКАЗАНИЯ О МЕТОДАХ ОСУЩЕСТВЛЕНИЯ
ИНСТРУМЕНТАЛЬНОГО КОНТРОЛЯ НАД ПРОИЗВОДСТВОМ РАБОТ И КАЧЕ-
СТВОМ СТРОИТЕЛЬСТВА
11.1 Бетонные работы
Перед бетонированием оснований поверхности должны быть очищены от мусора, грязи,
масел, снега и льда и др. Непосредственно перед укладкой бетонной смеси очищенные поверх-
ности должны быть промыты водой и просушены струей воздуха.
Прочность, морозостойкость, плотность, водонепроницаемость, деформативность, а так-
же другие показатели, установленные проектом, следует определять согласно требованиям дей-
ствующих государственных стандартов.
Таблица контроля качества
Таблица №5
Контролиру-
Методы,
Ответствен-
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К КА-
Примечания
п/
емые произ-
время и
ный за кон-
ЧЕСТВУ.
п
водственные
объем кон-
троль каче-
Что проверяется, схемы.
операции
троля, вид
ства и прием-
регистра-
ку работ, ис-
ции
пользуемый
инструмент и
привлекае-
мые службы
1
2
3
4
5
6
1.
Арматурные
Выбороч-
Прораб, ма-
ВХОДНОЙ КОНТРОЛЬ КАЧЕСТВА
СНиП 3.03.01-
сетки и кар-
ный, во
стер
Арматурная сталь должна соответство-
87 п.2.15
касы
время при-
вать проекту и требованиям существу-
ГОСТ 5781-
емки
ющих стандартов.
82* п.2.8.
На поверхности профиля не должно
быть раскатных пузырей, трешин, про-
катных плен и закатов.
Допускаются отдельные местные повре-
ждения ребер и выступов в количестве
не более 3-х на 1 м длины, а также не-
значительная ржавчина, отпечатки,
наплывы, отдельные раскатанные за-
грязнения, рябизна, чешуйчатость.
2.
Бетон
Сплошной,
Прораб, ма-
Соответствие марки и класса бетона тре-
СНиП 3.03.01-
во время
стер, лабора-
бованиям проекта.
87
приемки
тория, метр
Запрещается добавлять воду на месте
П.2.2.3.
укладки бетонной смеси для компенса-
СНиП 3.03.01-
ции её подвижности.
87 табл.1
Наибольшая крупность заполнителей
должна быть не более 2/3 наименьшего
расстояния между стержнями арматуры,
а при перекачивании бетононасосом не
более 0,33 внутреннего диаметра трубо-
провода.
3.
Песок
Сплошной,
Прораб, ма-
Качество песка. Коэффициент фильтра-
Сертификат
во время
стер, лабора-
ции должен быть больше 3м/сутки.
соответствия
приемки, 1
тория
проба на
100 м3
лист
П-2014/17-ПОС 1
28
4.
Цементно-
Сплошной,
Прораб, ма-
Соответствие марки раствора проектной
Сертификат
песчаный
во время
стер
соответствия
раствор
приемки
5.
Опалубка
Сплошной,
Прораб, ма-
Соответствие марки опалубки проекту,
Сертификат
во время
стер
комплектность, исправность всех эле-
соответствия
приемки,
ментов опалубки
перед мон-
тажом
6.
Установка
Сплошной,
Прораб, ма-
Отклонение в расстоянии между отдель-
СНиП 3.03.01-
арматурных
в процессе
стер, метр
но установленными стержнями не более
87 табл.8
каркасов
и по окон-
20 мм
чании ра-
Отклонение от проектной толщины за-
бот, журнал
щитного слоя бетона на должно превы-
работ
шать в сторону увеличения 15 мм, в сто-
рону уменьшения 5 мм.
7.
Установка
Сплошной,
Прораб, ма-
Установка и приемка опалубки, распа-
Проект, ППР,
опалубки
во время
стер, метр,
лубливание монолитных конструкций,
СНиП 3.03.01-
установки,
отвес
очистка и смазка производятся по проек-
87 табл. 10
журнал ра-
ту производства работ.
бот
Отклонение плоскостей и линий их пе-
ресечения от вертикали на всю высоту
не более 20 мм.
Отклонение в размерах поперечного се-
чения не боле 6 мм в сторону увеличе-
ния и не более 3 мм в сторону уменьше-
ния.
8.
Бетонирова-
Перед
Прораб, ма-
Перед бетонированием поверхности ра-
СНиП 3.03.01-
ние
началом
стер
бочих швов должны быть очищены от
87
работ
___ «___
мусора , грязи, масел, снега и льда, це-
П.2.31
2-х метровая
ментной пленки. Непосредственно перед
После бе-
рейка
укладкой бетонной смеси очищенные
тонирова-
поверхности должны быть промыты во-
СНиП 3.03.01-
ния, 5 из-
дой и просушены струей воздуха.
87
мерений на
Прораб, ма-
Отклонение горизонтальных поверхно-
Табл. 10
каждые 50
стер, при
стей на всю плоскость выверяемого
м
необходимо-
участка не более 20 мм.
сти инстру-
Местные отклонения поверхности бето-
Каждый
ментально
на от проектной при проверке 2-х метро-
стык
вой рейкой, кроме опорных поверхно-
стей, не более 5 мм.
Разница отметок по высоте на стыке
двух смежных поверхностей не более 3
мм.
11.2 Монтажные работы
Этапы
Контролируемые операции
Контроль
Документация
работ
(метод, объем)
Подгото-
Проверить:
Паспорта
вительные
- наличие документа о качестве;
Визуальный
(сертификаты),
работы
- качество поверхности, точность
Измеритель-
общий журнал
геометрических параметров, внеш-
ный, каждый
работ
ний вид блоков;
элемент
- очистку опорных поверхностей
ранее смонтированных и поднимае-
Визуальный
мых блоков от мусора, грязи, снега и
наледи;
- наличие ориентирных рисок на ра-
То же
лист
П-2014/17-ПОС 1
29
нее смонтированных блоках, опре-
деляющих проектное положение
монтируемого блока.
Монтаж
Контролировать:
Общий
объемных
- установка блоков в проектное по-
Измерительный
журнал работ,
блоков
ложение;
журнал свароч-
Визуальный;
ных работ.
- качество выполнения сварочных
измерительный
работ.
Приемка
Проверить:
Геодезическая
выполнен-
- фактическое положение смонтиро-
Измерительный
исполнительная
ных работ
ванных объемных блоков;
Визуальный,
схема,
- качество сварочных соединений.
измерительный
акт приемки
выполненных
работ
Контрольно-измерительный инструмент: отвес, рулетка, нивелир.
Операционный контроль осуществляют: мастер (прораб), инженер (лаборант) - в процессе
работ.
Приемочный контроль осуществляют: работники службы качества, мастер (прораб),
представители технадзора заказчика.
11.3 Сварочные работы
Внешний осмотр
Контроль внешним осмотром и измерениями является обязательной операцией при вы-
полнении сварочных работ и должен проводиться независимо от других неразрушающих мето-
дов контроля и всегда предшествовать им.
На сварное соединение, подлежащее контролю, должно быть поставлено клеймо сварщи-
ка. Внешний осмотр сварных соединений проводится по всей их длине для выявления несоот-
ветствия формы шва требованиям нормативно-технической документации и рабочих чертежей,
трещин, наплывов, прожогов, незаверенных кратеров, свищей, пор и подрезов, пятен коротких
замыканий электрода на основном металле и других дефектов.
Измерения сварных соединений следует проводить, применяя увеличительные приборы и
измерительные инструменты: лупы складные карманные, лупы измерительные, штангенцирку-
ли, линейки измерительные металлические, рулетки измерительные металлические и наборы
шаблонов для контроля геометрии и размеров швов.
При измерении сварных соединений проверяются: ширина и высота усиления сварного
шва, катеты швов угловых, тавровых и нахлесточных соединений, длина и шаг прерывистых
швов, высота чешуйчатости, величина нахлестки, размеры поверхностных дефектов сварных со-
лист
П-2014/17-ПОС 1
30
единений и величина смещения кромок. Все измерения должны выполняться после контроля
внешним осмотром либо параллельно с ним.
На сварные соединения, принятые по результатам контроля внешним осмотром и изме-
рениями, должно быть поставлено клеймо ОТК, удостоверяющее их соответствие требованиям
нормативно-технической документации и рабочих чертежей.
Результаты контроля заносятся в специальный журнал регистрации выполнения контроля
сварных соединений внешним осмотром и измерениями.
В случае обнаружения недопустимых отклонений от требований нормативно-
технической документации или рабочих чертежей при контроле внешним осмотром и измерени-
ями сварные соединения после устранения дефектов должны быть вновь подвергнуты контролю.
Заключение о качестве сварных соединений, проконтролированных дефектоскопистом,
утверждается руководителем организации, производящей этот контроль, или другим ответствен-
ным работником, уполномоченным на проверку и подпись заключения.
Ультразвуковой контроль
Ультразвуковой метод контроля предназначен для выявления в швах стыковых, угловых,
тавровых и нахлесточных сварных соединений непроваров, трещин, несплавлений, пор и шлако-
вых включений, размеры которых находятся в пределах чувствительности метода.
Ультразвуковой метод контроля осуществляется в соответствии с требованиями ГОСТ
14782-76, ГОСТ 20415-82 и с учетом действующих отраслевых стандартов на ультразвуковой
контроль.
Ультразвуковой контроль проводят после исправления дефектов, обнаруженных при
внешнем осмотре и измерении соединения, а также после термической обработки. Необходи-
мость контроля после термической обработки оговаривается в технической документации на
контроль.
При контроле в условиях монтажа и ремонта металлоконструкций:
— леса и подмостки должны обеспечивать удобное взаимное расположение дефектоскописта,
аппаратуры и контролируемого участка соединения, защиту их от осадков; при температуре воз-
духа ниже 5°С должны быть оборудованы соответствующие тепляки;
— не должно быть ярких источников света (постов электросварки, резки и т.п.);
— не должны проводиться работы, загрязняющие воздух и вызывающие вибрацию контроли-
руемого соединения;
— должны быть приняты меры к защите экрана дефектоскопа при работе в дневное время
или при основном искусственном освещении от попадания прямого света.
лист
П-2014/17-ПОС 1
31
Соединения, представляемые на контроль:
— должны быть очищены от брызг металла, отслаивающейся окалины, грязи и пыли в зонах
шириной по 200мм от шва по всей длине контролируемых участков;
—не должны иметь недопустимых подрезов и превышений ширины валика (размеров кате-
тов) над установленными соответствующим стандартом;
— не должны иметь наплывов и резких перепадов, создающих отражения ультразвуковых ко-
лебаний и не позволяющих выявить дефекты.
Шероховатость поверхности при механической обработке зон должна быть не более
Rа=6,3 по ГОСТ 2789-73.
Контроль сварных швов должен проводиться звеном из двух дефектоскопистов. Допуска-
ется выполнение контроля одним дефектоскопистом, если при этом гарантируется безопасность
работы и достоверность результатов контроля.
Швы, проверенные каждым звеном (дефектоскопистом) за смену, должны подвергаться
выборочному инспекционному ультразвуковому контролю в объеме не менее 5 %. Инспекцион-
ный контроль выполняется дефектоскопистом более высокого разряда или уровня квалифика-
ции. В случае обнаружения при инспекционном контроле неправильной оценки качества шва
сварные швы, проверенные данным звеном (дефектоскопистом), должны быть подвергнуты этим
звеном повторному контролю с выдачей новых заключений. Представитель заказчика или ОТК
предприятия (организации) имеет право потребовать повторного контроля отдельных участков
ответственных сварных соединений.
лист
П-2014/17-ПОС 1
32
12. ОПИСАНИЕ ОСОБЕННОСТЕЙ ПРОВЕДЕНИЯ РАБОТ В УСЛОВИЯХ
СТЕСНЕННОЙ ГОРОДСКОЙ ЗАСТРОЙКИ, В МЕСТАХ РАСПОЛОЖЕНИЯ ПОД-
ЗЕМНЫХ КОММУНИКАЦИЙ, ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ И СВЯЗИ НЕПРО-
ИЗВОДСТВЕННОГО ЗНАЧЕНИЯ.
Стесненными условиями строительства называются условия, ограничивающие рабочую зо-
ну используемых машин и механизмов или обусловливающие непроизводительные действия и
маневры; создающие неудобства транспортирования, хранения и подачи строительных материа-
лов и конструкций; приводящие к снижению производительности труда и работ и др.
Участок, на котором расположен объект, не находится в таких условиях.
Снятый почвенный слой, излишки грунта при вертикальной планировке — все это своевре-
менно, после окончания соответствующих работ, должно быть вывезено за пределы территории в
места, указанные в ППР.
Закрепление осей геодезической разбивочной основы делают красками в виде рисок на сте-
нах вблизи стоящих зданий или сооружений, реперы выносят на фундаменты или цоколь. После
закрепления красных линий строительную площадку ограждают инвентарными ограждениями с
устройством защитных козырьков, перил и т.д. в соответствии с «Положением о порядке устрой-
ства ограждений фасадов зданий и сооружений и ограждений строительных площадок на период
строительства, реконструкции, реставрации и капитального ремонтаª. В местах прохода пешехо-
дов вдоль ограждений должны быть сделаны деревянные мостки с козырьками безопасности над
ними.
Территория застройки должна быть спланирована с уклонами к водосточным канавам, ве-
дущим к дождеприемным колодцам ливневой канализации.
Временные подъездные автомобильные дороги на строительных площадках в стесненных
условиях выполняют по сквозной или тупиковой схемам с двусторонним движением. При про-
хождении дорог вдоль строящихся объектов делают уширения проезжей части для стоянок
транспорта. В конце тупиковых дорог устраивают разворотные площадки.
Временные инженерные коммуникации в целях максимально возможного уменьшения за-
нимаемой ими территории прокладывают в траншеях либо поднимают на опорах на высоту,
обеспечивающую беспрепятственный проезд под ними транспортных, разгрузочных средств и
монтажных кранов.
Количество временных зданий и сооружений сокращаются путем использования для нужд
стройки постоянных объектов.
лист
П-2014/17-ПОС 1
33
Подготовка площадки производится без устройства дополнительного складирования с вы-
возом строительного мусора в установленные места. Сжигание отходов на месте не допускается.
В целях обеспечения сохранности существующих зданий и сооружений, расположенных в
зоне предполагаемого проведения земляных и строительных работ, заказчик (застройщик) обес-
печивает обследование конструкций существующих строений для фиксирования их состояния до
начала строительства и определения степени возможного влияния процесса проведения строи-
тельно-монтажных работ.
13. СИСТЕМА МОНИТОРИНГА
Наблюдения за состоянием коммуникаций проводит специализированная организация,
имеющая необходимое разрешение.
Организация, ведущая работы по мониторингу, должна отчитываться перёд заказчиком и
генпроектировщиком.
Состав мониторинга, его объемы и методику устанавливают в соответствии с СП
22.13330.2012 «Основания зданий и сооружений. Актуализированная редакция СНиП 2.02.01-
83*ª, раздел 12.
14. ШУМОЗАЩИТНЫЕ МЕРОПРИЯТИЯ ПРИ СТРОИТЕЛЬСТВЕ ЗДАНИЙ.
Работы, связанные с применением строительных механизмов (экскаваторы, бульдозеры,
краны, сваебойные агрегаты, автокомпрессоры, автогудронаторы и прочие) вести с 8 до 21 часов.
Работающие автокомпрессоры следует ограждать шумозащитными экранами, высотой 2,5 м
из деревянных щитов, обитых минераловатными плитами (ТУ МГИ 1-368-67).
При производстве работ (строительно-монтажных) стремиться по мере возможности при-
менять механизмы бесшумного действия (с электроприводом).
Обеспечивать глушение двигателя автотранспорта в период нахождения на площадке.
Исключить работу оборудования, имеющего уровни шума, превышающие допустимые
нормы, и исключить производство прочих работ, сопровождаемых шумами с превышением допу-
стимой нормы.
Исключить громкоговорящую связь.
Выполнить шумозащитные сооружения в случае, если не удается достичь требуемого сни-
жения шума на жилой территории после выполнения вышеперечисленных мероприятий.
При производстве СМР на стройплощадке руководствоваться СП 51.13330.2011 «Актуали-
зированная редакция СНиП 23-03-2003 «Защита от шумаª.
лист
П-2014/17-ПОС 1
34
15. ОБОСНОВАНИЕ ПРОДОЛЖИТЕЛЬНОСТИ СТРОИТЕЛЬСТВА
Продолжительность строительства объекта определяется по СНиП 1.04.03-85* «Нормы
продолжительности строительства и задела в строительстве предприятий, зданий и сооруже-
ний. Часть 2ª.
За основу для расчета продолжительности строительства принимается продолжитель-
ность строительства отопительной котельной с 4-мя котлами производительностью 0,8Гкал/ч
на газе и жидком топливе (Раздел 3 «непроизводственное строительствоª, подраздел 2 «ком-
мунальное хозяйство, пункт «теплоснабжениеª, подпункт 30) с продолжительностью строи-
тельства 4 мес.
Учитывая тот факт, что строящаяся котельная предусматривается в блочно-модульном
исполнении с элементами полной заводской готовности, принимаем продолжительность
строительства равной 2,0мес, в том числе подготовительный период - 0,5 мес. (см. графиче-
скую часть лист №4).
лист
П-2014/17-ПОС 1
35
16. ОБОСНОВАНИЕ ПОТРЕБНОСТИ В СТРОИТЕЛЬНЫХ КАДРАХ.
Число работающих кадров и ИТР составляет:
А=СМР/W*Т*n, где
СМР - общая стоимость строительно-монтажных работ (согласно Сводного сметного рас-
чета);
W - средняя выработка в месяц на 1 работающего;
Т - продолжительность работ в месяцах;
n - количество смен;
А = 24 человек.
Рабочих (84,5%):
А1 = А х 0,845 = 24 х 0,845 = 20 чел.
ИТР (11%):
А2 = А х 0,11 = 24 х 0,11 = 2 чел.
Служащие (3,2%):
А3 = А х 0,032 = 24 х 0,032 = 1 чел.
МОП и охрана(1,3%):
А4 = А х 0,013 = 24х 0,013 = 1 чел.
Рабочие в наиболее многочисленную смену составляют 70 % от наибольшего числа рабо-
чих на стройплощадке:
А5 = А1 х0,70 = 20 х 0,70 = 14 чел.
ИТР, служащие и МОП в наиболее многочисленную смену составляют 80 % от наиболь-
шего количества ИТР, служащих и МОП на стройплощадке:
А6 = (А2 + А3 + А4) х 0,80 = (2+1+1) х 0,80 = 3 чел.
Общее количество работающих в наиболее многочисленную смену составит:
А7 = А5 + А6 = 14+3=17 чел.
Потребность строительства в кадрах
Таблица 5
Год стр-
Годовая вы-
Общая чис-
В том числе
ва
Стоимость
работка на 1 ра-
ленность ра-
Рабочие
ИТР
Служащие
МОП и
СМР, тыс.руб.
ботающего,
ботающих, чел.
охрана
тыс.руб.
1
-
-
24
20
2
1
1
Численность работающих, занятых на автотранспорте, в обслуживающих предприятиях и
вспомогательных производствах в расчет не включены, ввиду централизованной поставки мате-
риалов на участок производства строительно-монтажных работ.
лист
П-2014/17-ПОС 1
36
17. ОБОСНОВАНИЕ ПОТРЕБНОСТИ
ВО ВРЕМЕННЫХ ЗДАНИЯХ И СООРУЖЕНИЯХ
17.1. Бытовые помещения
Расчет потребности во временных зданиях и сооружениях производится согласно
МДС 12-46.2008 п.4.14.3 по формуле:
Sтр =N·Sп,
где:
Sтр - требуемая площадь инвентарных зданий, м2
Sп - нормативный показатель площади, м2/чел.
N - Общая численность работающих (рабочих) или численность работающих (рабо-
чих) в наиболее многочисленную смену, чел.
Здания санитарно-бытового назначения.
Гардеробная - при норме 0,7 м2 на одного рабочего в день, N=17 чел - общее кол-во
рабочих:
Sтр=0,7·17=11,9 м2
Душевые - при норме 0,54м2 на одного рабочего в наиболее многочисленную смену,
пользующихся душевой (80%) N=0,8х14=11 чел:
Sтр=0,54·11=6,0 м2
Умывальные - при норме 0,2м2 на одного работающего в наиболее многочисленную
смену N=14 чел.:
Sтр=0,2·14=2,8 м2
Помещение для сушки спецодежды и обуви - при норме 0,2м2 на одного рабочего в
наиболее многочисленную смену N=14 чел:
Sтр=0,2·14=2,8 м2
Помещение для обогрева рабочих - при норме 0,1м2 на одного рабочего в наиболее
многочисленной смене N=14 чел:
Sтр=0,1·14=1,4 м2
Туалет:
Sтр=(0,7·N·0,1) ·0,7+(1,4·N·0,1)·0,3=(0,7·20·0,1) 0,7+(1,4·20·0,1)·0,3= 1,8 м2, где:
N=20 чел.
Sтр - требуемая площадь;
0,7 и 1,4 - нормативные показатели площади для мужчин и женщин соответственно;
0,7 и 0,3 - коэффициенты, учитывающие соотношение, для мужчин и женщин соот-
ветственно.
Здания административного назначения
Sтр =N·Sп, где:
Sтр - требуемая площадь инвентарных зданий.
Sп=4 - нормативный показатель площади.
N - Общая численность ИТР, служащих, МОП и охраны в наиболее многочисленную
смену - 3чел.
Sтр =3·4=12 м2.
лист
П-2014/17-ПОС 1
37
Потребность во временных инвентарных зданиях
Таблица 5
Назначение инвентарного здания
Требуемая площадь, м2
Полезная площадь ин-
Число инвентар-
вентарного здания, м2
ных зданий
Здания санитарно-бытового назначения
Гардеробная с умывальней и су-
11,9+2,8+2,8+1,4=21
(проект № 1129-021
18,9/15,5=1,22≈2
шилкой
«Универсалª; 6х3м). по-
лезная площадь 15,5м2
Душевая
6,0
(проект № 1129-047
6,0/15,5=0,39≈1
«Универсалª; 6х3м) по-
лезная площадь 15,5м2
Туалет
1,8
ТУАЛЕТНАЯ КАБИНА
1,8/1,3=1,38≈2
«Стандартª, полезная
площадь 1,3 м2
Здания административного назначения
Административное здание
12
(проект № 1129-022
12/15,5=0,77≈1
«Универсалª; 6х3м). по-
лезная площадь 15,5м2
Sсум = 62м2
Для обеспечения персонала бытовыми условиями, на территории стройплощадки возво-
дится временный бытовой городок из блоков-модулей с габаритными размерами 6х3м. Бытовой
городок возводится по отдельному проекту, с обязательным устройством противопожарной си-
стемы.
Запрещено проживание во временных инвентарных зданиях.
17.2. Устройство площадок складирования
При монтаже труб в качестве площадки для складирования и укрупненной сборки от-
правных элементов, а также в качестве площадки для кантовки дымовых труб и опорных стоек
использовать поверхность монолитной плиты основания БКУ размерами 12х19м.
Каркас БКУ поступает под монтаж в виде укрупненных блоков, которые монтируются
преимущественно «с колесª. В случае необходимости для предварительного складирования под-
готовить площадку размерами 7х16м (расположение см. лист графической части №2).
лист
П-2014/17-ПОС 1
38
18. ОБОСНОВАНИЕ ПОТРЕБНОСТИ В ОСНОВНЫХ СТРОИТЕЛЬНЫХ МАШИНАХ,
МЕХАНИЗМАХ И ТРАНСПОРТНЫХ СРЕДСТВАХ
Обеспечение строительства машинами, механизмами и транспортными средствами про-
изведено исходя из наличия парка машин и механизмов в подрядных организациях.
Типы и мощность машин могут быть уточнены на более поздних стадиях разработки
ПСД и при разработке ППР.
18.1. Выбор основного монтажного механизма.
Для выполнения основного вида строительно-монтажных работ принят автомобильный
кран КС 65721.
Подбор крана осуществляется по основным техническим параметрам:
а) грузоподъемность:
Qq q q
,
г
гп
т
где qг — максимальная масса поднимаемой конструкции;
qгп
— масса грузозахватного приспособления.
б) высота подъема крюка:
H h h h h
,
кр
о
б
к
с
где hо — высота опоры, на которую устанавливается конструкция от уровня стоянки
крана;
hб — запас по высоте, принимаемый по технике безопасности;
hк — длина по высоте предметного груза;
hc — расчетная высота строповки;
1) Расчетные параметры грузовысотной характеристики крана при монтаже дымовых
труб:
Q 3,370.13
3,
5
т;
Нкр =0,1+0,5+21,0+2=23,6 м;
2) Расчетные параметры грузовысотной характеристики крана при монтаже объемных
блоков БКУ:
Q1
, т
(макс. масса блока на подъем по проекту БКУ);
Нкр =0,4+2,3+4,5+4=11,2 м.
лист
П-2014/17-ПОС 1
39
Автомобильный кран КС 65721 отвечает указанным параметрам при работе со стоянок,
предусмотренных проектом (макс. вылет при монтаже дымовых труб - 20м, при монтаже блоков
БКУ - 11м)
Грузовысотная характеристика автокрана КС 65721
лист
П-2014/17-ПОС 1
40
18.2 Ведомость потребности в основной строительной технике и инструменте
Обеспечение строительства машинами, механизмами и транспортными средствами произ-
ведено исходя из наличия парка машин и механизмов в генподрядной и субподрядной организа-
циях. Типы и мощность машин могут быть уточнены на стадии разработки ППР.
Таблица 10.
Ед.
Кол-
Наименование
Марка
Область применения
изм.
во
Бульдозер
XG4161L
шт.
1
Благоустройство территории
Экскаватор
JCB 4CX
шт.
1
Разработка котлована, погрузка грунта в
автосамосвалы
Автокран
КС 64721
шт.
1
Возведение основных несущих конструк-
ций здания
Автовышка
АГП-22
шт.
1
Обеспечение доступа монтажников к ого-
ловку труб при монтаже
Автобетононасос
Putzmeister М38-4
шт.
1
Бетонирование плиты основания
Вибратор глубинный
ИВ-102А
шт.
1
Вибрирование бетона
Вибратор поверхностный
ИВ-91А
шт.
1
Вибрирование бетона
Автобетоносмесители
СБ-92
шт.
По
Доставка бетона
потр
Передвижная компрессорная
ЗИФ-55
шт.
1
Подача сжатого воздуха
установка
Электросварочный
транс-
СТН-500
шт.
1
Сварочные работы
форматор
Сварочный аппарат
Тcc САИ-160
шт.
1
Сварочные работы
Установка для мойки колес
Мойдодыр К-1
шт.
1
Мойка колес
автотранспорта
Автобетоносмесители
СБ-92
шт.
По
Доставка бетона
потр
Автомобиль грузовой бор-
КаМАЗ-43253
шт.
По
Доставка материалов
товой
потр.
Седельный тягач с полу-
КамАЗ-54115
шт.
По
Доставка материалов и арматуры
прицепом
потр.
лист
П-2014/17-ПОС 1
41
19. ОБОСНОВАНИЕ ПОТРЕБНОСТИ СТРОИТЕЛЬСТВА
В ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, ВОДЕ И ПРОЧИХ РЕСУРСАХ
19.1. Расчет потребности в воде на строительной площадке
Временное водоснабжение на строительной площадке предназначено для обеспечения
производственных, хозяйственно-бытовых нужд и пожаротушения. Потребный расход воды, л/с,
определяется по формуле:
Q=Qпр + Qхоз
где Qпр, Qхоз, — расход воды соответственно на производственные, хозяйственные нужды, и
на пожаротушение, л/с.
Расход воды на производственные нужды определяется по формуле:
Qпрн∙(qп Пр Кч)/(3600∙t)=1,2∙(300∙2∙1,5)/(3600∙8)=0,038 л/с., где
qп =300 л - расход воды на производственного потребителя (поливка бетона, заправка
и мытье машин и т.д.);
Пп - число производственных потребителей в наиболее загруженную смену;
Кч = 1,5 - коэффициент часовой неравномерности водопотребления;
t = 8 ч - число часов в смене;
Кн = 1,2 - коэффициент на неучтенный расход воды.
Расход воды на хозяйственно-бытовые нужды определяется по формуле:
Qхоз=(qх Пр Кч)/(3600∙t)+(qд Пд)/(60∙t1)=(15∙14∙2)/(3600∙8)+(30∙11)/(60∙18)=0,32 л/с.
где qx - 15 л - удельный расход воды на хозяйственно-питьевые потребности работаю-
щего;
Пр - численность работающих в наиболее загруженную смену;
Кч = 2 - коэффициент часовой неравномерности потребления воды;
qд = 30 л - расход воды на прием душа одним работающим;
Пд - численность пользующихся душем (до 80 % Пр);
t1 = 45 мин - продолжительность использования душевой установки;
t = 8 ч - число часов в смене.
Расход воды для пожаротушения на период строительства Qпож = 5 л/с.
Q=Qпр + Qхоз=0,038+0,32=0,36 л/с
лист
П-2014/17-ПОС 1
42
19.2. Расчет потребности в электроэнергии на строительной площадке
Силовые и осветительные установки при работе по временной схеме электроснабжения
должны иметь напряжение 380/220 вольт.
Освещение строительной площадки в вечернее и ночное время осуществлять в соответ-
ствии с «ССБТ Строительство. Нормы освещения строительных площадокª. На стройплощадке
должно быть предусмотрено охранное и аварийное освещение.
Для освещения площадок и дорог рекомендуется установка прожекторов на временных
столбах (опорах) и на переносных прожекторных вышках. Для освещения рабочих мест реко-
мендуется использовать легкие переносные светильники.
Общая потребность электроэнергии рассчитывается на период максимального расхода и в
часы наибольшего ее потребления.
Мощности потребителей
таблица №12
Наименование потребителей
Ед.
Кол.
Удельная
Суммарная
изм.
мощность, кВт
мощность, кВт
Мощность электродвигателей машин, механизмов, установок
Насосы пункта мойки колёс
шт
1
3
3
Вибраторы
шт
2
2
4
Электроинструмент
шт
6
1
6
Осветительные приборы и устройства для внутреннего освещения
Внутреннее освещения быт. помещений
м2
62
0.015
0,93
Осветительные приборы и устройства для наружного освещения объектов и территории
Освещение проходов и проездов
м2
500
0.001
0,5
Освещение зоны производства работ
м2
250
0.005
1,25
Сварочные трансформаторы
Сварочный аппарат
шт
1
17
17
Потребность в электроэнергии:
P
L
K
P
К
Р
K
Р
K
Р
тр
x
1
М
3
о.в
4
о.н
5
св
1,05 *0,513 0,8 0.93 0,91,75 0,617
20кВт
где, Lx=1,05 — коэффициент потери мощности в сети;
Рм — сумма номинальных мощностей работающих электромоторов (бетоноломы, трам-
бовки, вибраторы и т.д.);
Ро.в. — суммарная мощность внутренних осветительных приборов;
Ро.н. — то же, для наружного освещения объектов и территории;
Рсв — то же, для сварочных трансформаторов;
К1=0,5 — коэффициент одновременности работы электромоторов;
К3=0,8 — то же, для внутреннего освещения;
К4=0,9 — то же, для наружного освещения;
К5=0,6 — то же, для сварочных трансформаторов.
лист
П-2014/17-ПОС 1
43
19.3. Расчет потребности в сжатом воздухе.
Расчет потребности в сжатом воздухе производится из условий работы минимального
количества аппаратов, подсоединенных к одному компрессору.
Мощность потребной компрессорной установки рассчитывается по формуле:
Q 1.3K
1.3 0.8 4.8 5.0м3/мин, где
q
1,3 — коэффициент учитывающий потери в сети;
∑q — суммарный расход воздуха, м3/мин;
К — коэффициент одновременности работы аппаратов, принимаемый при работе 4 - 6
аппаратов — 0,8.
Расход воздуха приборами
таблица №11
Наименование инструмента
Ед.
Количество
Расход воздуха на
Расход воз-
изм.
ед. изм., м3/мин.
духа на
весь объем,
м3/мин.
Отбойный молоток
шт.
2
1.0
2
Наружный пневматический вибратор
шт.
2
0.9
1.8
Установка для очистки от пыли
шт.
1
1.0
1
Итого:
4.8
лист
П-2014/17-ПОС 1
44
20. ОСНОВНЫЕ УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ И ПРОТИВОПОЖАР-
НЫЕ МЕРОПРИЯТИЯ. ОБЩИЕ УКАЗАНИЯ ПО ПРОИЗВОДСТВУ РАБОТ В ЗИМНЕЕ
ВРЕМЯ
При производстве строительно-монтажных работ необходимо руководствоваться требо-
ваниями СНиП 12-03-2001 и СНиП 12-04-2002 «Безопасность труда в строительствеª и «Правил
устройства и безопасной эксплуатации грузоподъемных крановª Госгортехнадзора РФ.
Приказом по предприятию назначить:
— лицо, ответственное за безопасное производство работ с краном;
— стропальщиков.
Все работы производить под руководством лица, ответственного за безопасное производ-
ство работ с краном.
При разгрузке и погрузке автотранспорта запрещается нахождение людей, включая води-
теля, в кабине автомашины (СНиП 12-03-01 п.п 8.2.16).
В зоне работы кранов запрещается нахождение людей, не связанных с работой данных
грузоподъемных механизмов. Присутствие людей и передвижение транспортных средств в зонах
возможного обрушения и падения грузов запрещаются (СНиП 12-03-01 п.п 8.2.6).
Не допускается строповка груза, находящегося в неустойчивом положении, исправление
положения элементов строповочных устройств на приподнятом грузе, оттяжка груза при косом
расположении грузовых канатов.
В местах производства работ должен быть установлен стенд со схемами строповки, таб-
лицей масс грузов и съемными грузозахватными приспособлениями.
По границе опасной зоны установить предупредительные знаки (знак №3) ГОСТ Р
12.4.026-2001, предупреждающие о работе кранов, с подсветкой их в темное время суток.
Рабочие всех специальностей должны быть обеспечены защитными касками и спецодеж-
дой.
Рабочие должны иметь удостоверения на право производства конкретного вида работ, а
также должны пройти инструктаж по технике безопасности в соответствии с требованиями
ГОСТ 12.0.004-90, «ССБТ. Организация обучения работающих безопасности трудаª.
Временные бытовые помещения должны быть оборудованы автоматической пожарной
сигнализацией с выводом на пункт охраны с круглосуточным дежурством.
Хранение горючесмазочных материалов и газовых баллонов на стройплощадке не преду-
смотрено. Завозить по мере надобности в соответствии с технологической потребностью.
Электробезопасность на строительной площадке и местах производства работ должна
обеспечиваться в соответствии с требованиями ГОСТ 12.1.030-81*.
лист
П-2014/17-ПОС 1
45
Запрещается выполнять монтажные работы на высоте в открытых местах при скорости
ветра 15м/с и более, при гололеде, грозе или тумане, исключающих видимость в пределах фрон-
та работ. Работы по перемещению и установке конструкций с большой парусностью необходимо
прекращать при скорости ветра 10м/с и более.
В соответствии со СНиП 12-03-2001 и СНиП 12-04-2002 «Безопасность труда в строи-
тельствеª должен своевременно проводиться инструктаж, изучение и проверка знаний рабочих и
технического персонала в области техники безопасности с обязательным документальным
оформлением.
Вновь поступившие на строительство рабочие могут быть допущены к работе после про-
хождения вводного инструктажа по технике безопасности и инструктажа непосредственно на
рабочем месте. Кроме того, в течение не более 3 месяцев со дня поступления на работу они
должны пройти обучение безопасным методам работы по утвержденной программе. Инструктаж
по технике безопасности необходимо проводить при переводе на новую работу, а также при из-
менении условий труда. К работе на особо опасных и вредных производствах (монтаж конструк-
ций на высоте, огнеупорные, кислотоупорные и изоляционные работы, процессы с применением
радиоактивных веществ и т. д.) рабочие допускаются лишь после соответствующего обучения и
сдачи ими экзамена.
Необходимо обеспечить высокое качество применяемых материалов, изделий, конструк-
ций, строительных машин и механизмов, эффективную звуковую или световую сигнализацию.
Используемая строительная техника и устройства, а так же монтажная оснастка должны отвечать
всем требованиям техника безопасности и быть аттестована соответствующими органами кон-
троля.
Освещение нерабочих мест в нерабочее время, за исключением дежурного освещения,
должно быть выключено и электропроводка обесточена.
Необходимо организовать систематический и строгий контроль за соблюдениям правил
техники безопасности.
Ежедневный контроль. Проводится бригадиром, мастером и общественным инспекто-
ром по охране труда. В начале смены проверяется обеспеченность безопасного ведения строи-
тельно-монтажных работ и соблюдение санитарно-гигиенического обслуживания рабочих. Осо-
бое внимание уделяется организации работ с повышенной опасностью. Если обнаружено откло-
нение от принятых норм, мастер обязан принять срочные меры.
Еженедельный контроль. Проводится начальником участка и председателем комиссии
по охране труда, механика и электромонтера. Проверяется:
состояние техники безопасности и производственной санитарии;
лист
П-2014/17-ПОС 1
46
работу первой ступени;
выполнение проекта производства работ;
исправность и безопасность используемых машин, механизмов, энергетических устано-
вок и транспортных средств;
своевременность выдачи спецодежды и защитных приспособлений;
выполнение обязательств по охране труда, предложений и замечаний, записанных в жур-
нал проверок на первой ступени. Все выявленные нарушения и отступления регистрируются в
журнале.
Ежемесячный контроль. Проводится главным инженером, главным механиком, главным
энергетиком и инженером по технике безопасности. Проверяется:
выполнение запланированных мероприятий, постановлений и приказов по обеспечению
безопасных условий труда и быта;
правильность регистрации и отчетности по несчастным случаям;
соблюдение установленных сроков и организацию проведения испытаний индивидуаль-
ных средств защиты, приспособлений и других устройств, подлежащих периодическим испыта-
ниям; работы первой и второй ступени.
Результаты проверки обсуждаются на совещании. Принятые решения оформляются в виде
приказа.
Противопожарные мероприятия
Пожарная безопасность на строительной площадке и местах производства работ должна
обеспечиваться в соответствии с требованиями «Постановлением правительства РФ от
25.04.2012 №390 «О противопожарном режимеª и «Правил пожарной безопасности при произ-
водстве сварочных и других огневых работ на объектахª.
На строительной площадке необходимо: обеспечить правильное складирование материа-
лов и изделий с тем, чтобы предотвратить загорание легковоспламеняющихся и горючих матери-
алов, ограждать места производства сварочных работ, своевременно убирать строительный му-
сор, разрешать курение только в строго отведенных местах, содержать в постоянной готовности
все средства пожаротушения (линии водопровода с гидрантами, огнетушители, сигнализацион-
ные устройства, пожарный инвентарь).
Хранение масляных красок, смол, масел и смазочных материалов совместно с другими
горючими материалами не допускается.
Баллоны с газом хранить под навесом, защищающим от прямых солнечных лучей. Хра-
нение в одном помещении баллонов с кислородом и горючими газами не допускается.
лист
П-2014/17-ПОС 1
47
Разведение костров на территории строительства запрещается. Все работы, связанные с
применением открытого пламени допускается вести с разрешения лица, ответственного за по-
жарную безопасность. При производстве этих работ должны приниматься меры пожарной без-
опасности: уборка горючих материалов, выставление пожарных постов, обеспечение средствами
пожаротушения и т.д.
Общие указания по производству работ в зимнее время
Строительно-монтажные работы при среднесуточной температуре ниже +5С и мини-
мальной суточной температуре ниже 0С, а также при оттепелях производить в соответствии с
«Указаниями по производству работ в зимних условияхª, разработанными в представленных в
составе ППР технологических схемах на выполнение отдельных видов работ.
При производстве работ в зимних условиях могут быть применены следующие методы
выдерживания бетона: метод термоса, применение химических добавок-ускорителей или искус-
ственный прогрев бетона.
Товарный бетон следует заказывать в количестве, необходимом для работы в течение 2.5
часов или другого гарантийного срока, указанного в паспорте.
При складировании конструкций во избежание образования на них наледи следует при-
менять высокие подкладки и другие меры, защищающие от намокания сверху и исключающие
обледенение стыкуемых поверхностей изделий.
Сварку малоуглеродистых сталей (ст.З) допускается производить при температуре не ни-
же -30С°. При температуре ниже -20С° и ветре место сварки и сварщика необходимо защищать
временным укрытием.
лист
П-2014/17-ПОС 1
48
21. УСЛОВИЯ ОХРАНЫ ОКРУЖАЮЩЕЙ СРЕДЫ И УТИЛИЗАЦИИ СТРОИТЕЛЬ-
НЫХ ОТХОДОВ
При организации строительного производства необходимо осуществлять мероприятия и
работы по охране окружающей среды.
При выполнении работ по вертикальной планировке, растительный грунт, пригодный для
дальнейшего использования, должен срезаться, складироваться в специально отведенных местах.
При эксплуатации двигателей внутреннего сгорания нельзя орошать почвенный слой маслами и
горючим.
Отходы и строительный мусор должны своевременно вывозиться для дальнейшей утили-
зации. Захоронение бракованных изделий и конструкция запрещается. Сжигание горючих отхо-
дов и строительного мусора на участке строительства запрещается.
Запрещается сведение древесно-кустарниковой растительности не предусмотренной про-
ектной документацией.
Для предотвращения загрязнения поверхностных и надземных вод необходимо улавли-
вать загрязненную воду. Все производственные и бытовые стоки должны быть очищены.
Не допускается выпуск воды со строительной площадки непосредственно на склоны без
надлежащей защиты от размыва.
При подготовке объекта к сдаче необходимо выполнить полный комплекс работ по верти-
кальной планировке, благоустройству территории и восстановлению внеплощадочных участков
дорог, используемых в период строительства.
Так же должны соблюдаться требования по охране окружающей среды содержатся в
ГОСТ 17.1.3.13-86 «Охрана природы. Гидросфера. Общие требования к охране поверхностных
вод загрязненияª, ГОСТ 17.4.3.02-85 «Охрана природы. Почва. Требования к охране плодород-
ного слоя почвы при производстве земляных работª, ГОСТ 17.5.3.04-83 «Охрана природы. Зем-
ли. Общие требования к рекультивации земель ª, ГОСТ Р 41.96-2011 «Единообразные предписа-
ния, касающиеся двигателей с воспламенением от сжатия, предназначенных для установки на
сельскохозяйственных и лесных тракторах и внедорожной технике, в отношении выброса вред-
ных веществ этими двигателямиª и СП 48.13330.2011. Организация строительства. Актуализи-
рованная редакция СНиП 12-01-2004.
лист
П-2014/17-ПОС 1
49
22. ПРЕДЛОЖЕНИЯ ПО ОРГАНИЗАЦИИ СЛУЖБЫ ГЕОДЕЗИЧЕСКОГО И
ЛАБОРАТОРНОГО КОНТРОЛЯ.
Геодезический контроль точности геометрических параметров зданий (сооружений), в
том числе исполнительные съемки являются составной частью производственного контроля
качества. Геодезический контроль включает определение действительного планового и вы-
сотного положения и положения относительно вертикали элементов, конструкций и частей
зданий (сооружений) как на стадии временного закрепления (операционный контроль), так и
после окончательного их закрепления (приемочный контроль).
Методы геодезического контроля точности геометрических параметров зданий (со-
оружений) должны предусматриваться на разных стадиях производственного контроля каче-
ства строительно-монтажных работ, т.е. при входном, операционном и приемочном контро-
лях.
В привлекаемой к строительству подрядной строительной организации должна быть
организована служба геодезического и лабораторного контроля. В комплекс основных геоде-
зических работ, выполняемых строительно-монтажными организациями, входят:
а) приемка от заказчика геодезической разбивочной основы для строительства с
осмотром закрепленных на местности знаков, в том числе главных (основных) осей зданий и
сооружений, трасс инженерных коммуникаций, с соответствующей технической документа-
цией;
б) проверка геометрических размеров, координат и высотных отметок в рабочих чер-
тежах и согласование в установленном порядке вопросов по устранению обнаруженных в
них неувязок;
в) составление проектов производства геодезических работ (ППГР) или геодезической
части проектов производства работ (ППР) и согласование проектов организации строитель-
ства (ПОС) в части создания геодезической разбивочной основы и ведения геодезических
работ в процессе строительства;
г) осуществление разбивочных работ в процессе строительства, с передачей необхо-
димых материалов линейному персоналу;
д) контроль за сохранностью знаков геодезической разбивочной основы и организа-
ция восстановления их в случае утраты;
е) проведение выборочного инструментального контроля за соблюдением геометри-
ческих параметров зданий, сооружений, конструкций и их элементов в процессе строитель-
но-монтажных работ, а также контроля за перемещениями и деформациями конструкций и
лист
П-2014/17-ПОС 1
50
элементов зданий и сооружений в процессе производства строительно-монтажных работ в
случаях, предусмотренных ППР;
ж) осуществление исполнительных съемок, составление исполнительной геодезиче-
ской документации по законченным строительством зданий, сооружений и их отдельных ча-
стей, а также подземных инженерных коммуникаций (в открытых траншеях).
На лабораторию подрядной строительной организации на период строительства воз-
лагаются функции:
а) контроля качества строительно-монтажных работ в порядке, установленном схема-
ми операционного контроля;
б) проверки соответствия стандартам, техническим условиям, техническим паспортам
и сертификатам, поступающим на строительство строительных материалов, конструкций и
изделий;
в) определения физико-химических характеристик местных строительных материа-
лов;
г) подготовки актов о некачественности строительных материалов, конструкций и из-
делий, поступающих на строительство;
д) подбора составов бетонов, растворов, мастик, антикоррозионных и других строи-
тельных составов и выдача разрешений на их применение; контроль за дозировкой и приго-
товлением бетонов, растворов, мастик и составов;
е) контроля за соблюдением правил транспортировки, разгрузки и хранения строи-
тельных материалов, конструкций и изделий;
ж) контроля за соблюдением технологических режимов при производстве строитель-
но-монтажных работ;
з) отбора проб грунта, бетонных и растворных смесей, изготовление образцов и их
испытание; контроль и испытание сварных соединений; определение прочности бетона в
конструкциях и изделиях неразрушающими методами; контроль за состоянием грунта в ос-
нованиях (промерзание, оттаивание);
и) участие в решении вопросов по распалубливанию бетона и нагрузке изготовленных
из него конструкций и изделий;
к) участие в оценке качества строительно-монтажных работ при приемке их от испол-
нителей (бригад, звеньев).
Строительная лаборатория обязана вести журналы регистрации осуществленного кон-
троля и испытаний, в том числе отбора проб, испытаний строительных материалов и изде-
лий, подбора различных составов, растворов и смесей, контроля качества строительно-
лист
П-2014/17-ПОС 1
51
монтажных работ, контроля за соблюдением технологических режимов при производстве
работ и т.п., а также регистрировать температуру наружного воздуха.
Строительная лаборатория дает по вопросам, входящим в её компетенцию, указания,
обязательные для производственного линейного персонала. Эти указания вносятся в журнал
работ и выполнение их контролируется строительными лабораториями.
23. ПЕРЕЧЕНЬ ТРЕБОВАНИЙ К РАБОЧЕЙ ДОКУМЕНТАЦИИ.
При производстве строительно-монтажных работ необходимо наличие следующий рабо-
чей документации:
1. Журналы (в соответствии с требованиеми проектов производства работ по контролю за
качеством и конструктивными особенностями объекта строительства: общий, авторского надзо-
ра, сварочных работ, антикоррозионной защиты, замоноличивания стыков, болтовых соедине-
ний, бетонных работ, входного контроля, испытаний и т.д.).
2. Акты освидетельствования геодезической разбивочной основы объекта строительства.
3. Акты освидетельствования разбивки осей объекта строительства.
4. Акты о соответствии выполненных работ требованиям технических регламентов (норм
и правил) и проекту.
5. Акты (промежуточного) освидетельствования конструкций.
6. Акты (промежуточного) освидетельствования участка сетей инженерно-технического
обеспечения (коммуникаций, трубопроводов, систем, оборудования, специальных устройств и
другие. Акты промежуточного освидетельствования оформляются при необходимости использо-
вания участка сети до приведения ее в соответствие с проектом, например, при освидетельство-
вании участками).
7. Акты освидетельствования скрытых работ (оформляются на работы, скрываемые по-
следующими: устройство грунтов оснований, котлованов, армирования, сварных соединений, по
заполнению (инъецированию) погружению, гидроизоляции, теплоизоляции, звукоизоляции, ан-
тикоррозионной защиты, антисептирования, огнезащиты, заземления конструкций и другие ви-
ды работ).
8. Документы мониторинга включающие геодезические и визуальные наблюдения за де-
формациями окружающих зданий и сооружений, строящегося сооружения, грунтового массива,
за состоянием окружающей среды; за гидрогеологическим режимом.
9. Документы испытаний (протоколы, заключения на гидравлические, статические, дина-
мические испытания, контроль воздухопроницаемости; тепловизионного, радиационного кон-
троля, протоколы растекания тока и другие).
лист
П-2014/17-ПОС 1
52
10. Документы о качестве (паспорта и сертификаты на оборудование, строительные ма-
териалы, изделия и конструкции. Паспорта и сертификаты являются документами, подтвержда-
ющими соответствие применяемого оборудования, строительных материалов, изделий и кон-
струкций обязательным требованиям технических регламентов (норм и правил), обеспечиваю-
щим биологическую, механическую, пожарную, промышленную, химическую, электрическую,
ядерную и радиационную безопасность. Параметры паспортов и сертификатов записываются в
раздел "Строительный контроль" общего и (или) специальных журналов работ и в акты освиде-
тельствования выполненных работ, конструкций, участков сетей инженерно-технического обес-
печения).
11. Акты о соответствии выполненных работ построенного объекта капитального строи-
тельства требованиям технических регламентов и проекта (прилагаются).
При разработке необходимо руководствоваться следующими нормативными документами:
- СНиП 12-03-2001 «Безопасность труда в строительствеª, ч.1.
СНиП 12-04-2002 «Безопасность труда в строительствеª, ч.2.
Методические рекомендации о порядке разработки проектов производства работ грузоподъ-
емными машинами и технологических карт погрузочно-разгрузочных работ. РД-11-06-2007.
Постановление правительства РФ от 16 февраля 2008г. N 87 «О составе разделов
проектной документации и требованиях к их содержаниюª.
ПОТ РМ-007-98 «Правилами по охране труда при погрузочно-разгрузочных работах и
размещении грузовª
СП 12-136-2002 «Безопасность труда в строительстве. Решения по охране труда и
промышленной безопасности в ПОС и ППРª
СП 48.13330.2011 «Организация строительства. Актуализированная редакция СНиП 12-
01-2004ª.
МДС 12-46.2008 «Методические рекомендации по разработке и оформлению проекта ор-
ганизации строительства, проекта организации работ по сносу (демонтажу), проекта производ-
ства работ.
лист
П-2014/17-ПОС 1
53
24. ОПИСАНИЕ ПРОЕКТНЫХ РЕШЕНИЙ И МЕРОПРИЯТИЙ ПО ОХРАНЕ
ОБЪЕКТА В ПЕРИОД СТРОИТЕЛЬСТВА.
Территория объекта ограждена (настоящим ПОС предусмотрено возведение времен-
ного ограждения строительной площадки). Для реализации комплекса мероприятий по
охране объекта в период строительства необходимо оборудовать контрольно-пропускной
пункт (КПП) на территорию объекта согласно СП 132.13330.2011 «Обеспечение антитерро-
ристической защищенности зданий и сооружений. Общие требования проектированияª.
Для охраны объекта в период строительства привлечь ЧОП по договору подряда.
25. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ
Наименование
Ед. изм.
Кол-во
Площадь застройки
м²
228.0
Строительный объем здания,
м³
1026.0
Площадь участка
м²
2062.0
Продолжительность строительства
мес.
2,0
Максимальная численность работающих
чел.
17
лист
П-2014/17-ПОС 1
54



















///////////////////////////////////////
