Подключение и установка автосигнализации StarLine В94 на автомобиль Changan SC35 2014 м.г.
StarLine B94
Changan CS35 2014 м.г.
Подключение и установка автосигнализации StarLine B94,
модуля обхода штатного иммобилайзера ВР-03
на автомобиль Changan CS35 2014 м.г.
Устанавливаемое оборудование:
•
Автосигнализация StarLine B94
•
Модуль обхода штатного иммобилайзера ВР-03
Необходимый инструмент и материалы для работы:
Наименование инструмента (материала)
Количество
Отвертка крестовая PH2
1
Бокорезы
1
Изолента
1
Саморезы
2
Пластиковые хомуты
10
Кондуктор для протягивания проводов
1
Трубка гофрированная 10 мм
3 м
Паяльник 25-40 Вт
1
Припой ПОС-60
1
Резистор 1,2 кОм
1
Необходимое время для установки — 4,5 часа
Внимание!!!
Карта монтажа носит рекомендательный характер и расчитана на установку
квалифицированными специалистами. Цвета проводов, а также схемотехника
могут меняться в зависимости от года выпуска и комплектации автомобиля.
Все подключения необходимо проверять перед установкой автосигнализации.
НПО «СтарЛайн» не несет ответственности за причиненный ущерб автомобилю в случае
некорректной установки или невыполнении приведенных выше требований к установке.
Авторские права защищены
тел.: 8 (800) 333-80-30 (звонок по России бесплатный)
2
StarLine B94
Changan CS35 2014 м.г.

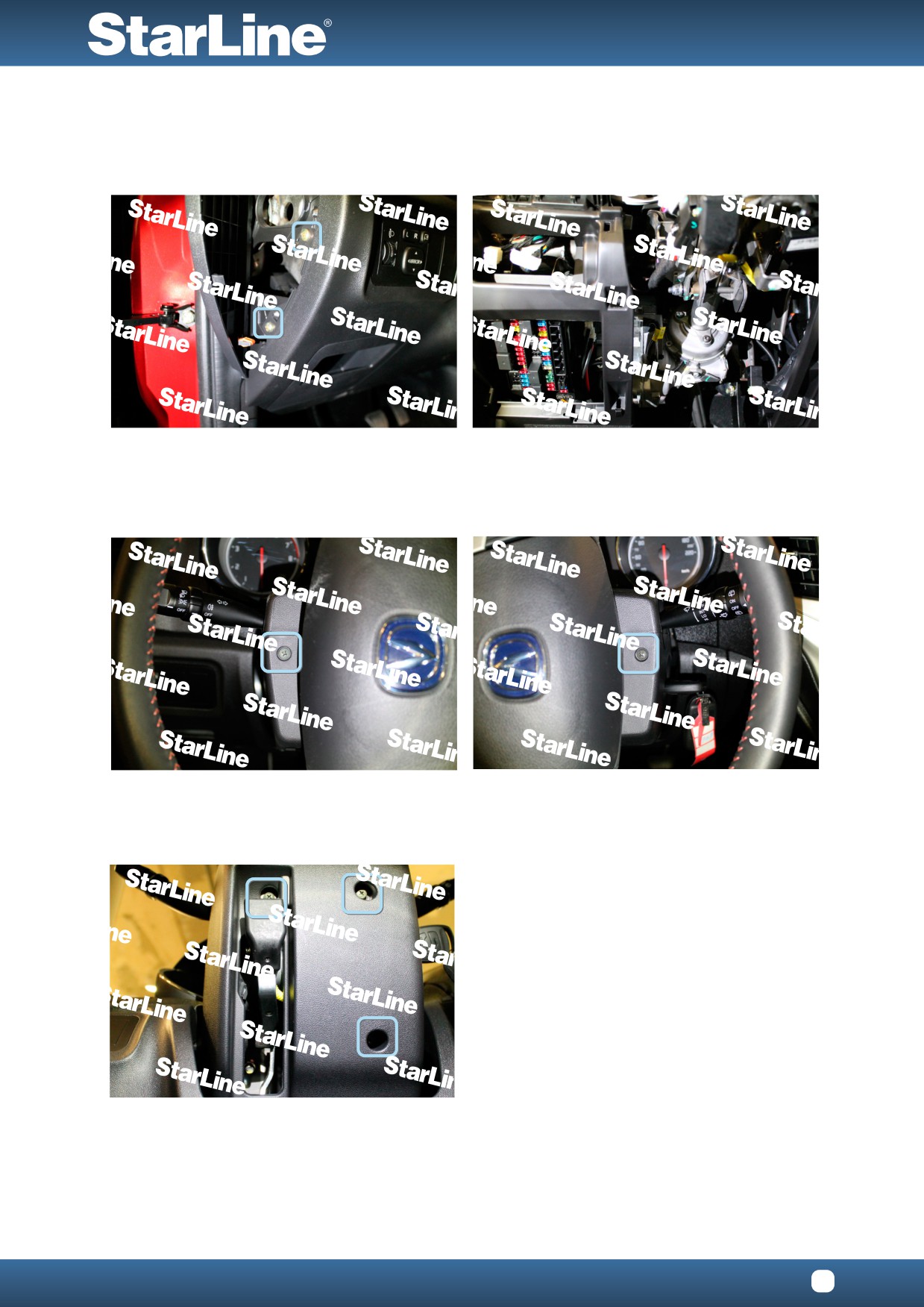

1. Для доступа к блоку ВСМ снимаем накладку подторпедника (крепление на защелках и 2х
саморезах).
Фото 1.1. Саморезы крепления подторпедника
Фото 1.2. Подторпедник снят, общий вид
2. Разбираем облицовку рулевого вала (крепление на пяти саморезах).
Фото 2.1. Саморез крепления облицовки рулевого
Фото 2.2. Саморез крепления облицовки рулевого
вала
вала
Фото 2.3. Саморезы крепления рулевого вала
Авторские права защищены
тел.: 8 (800) 333-80-30 (звонок по России бесплатный)
3
StarLine B94
Changan CS35 2014 м.г.
3. Снимаем панель приборов. Для этого демонтируем верхнюю облицовку панели (крепление
на защелках) и, открутив 5 саморезов крепления панели, снимаем ее.
Фото 3.1. Саморезы крепления панели приборов
Фото 3.2. Саморезы крепления панели приборов
Фото 3.3. Панель приборов снята
4. Устанавливаем светодиод в левую стойку лобового стекла, сервисную кнопку в любое
удобное место, антенну со встроенным датчиком удара и наклона на лобовое стекло.
Фото 4.1. Светодиод
Фото 4.2. Место установки антенны на лобовом
стекле
Авторские права защищены
тел.: 8 (800) 333-80-30 (звонок по России бесплатный)
4
StarLine B94
Changan CS35 2014 м.г.

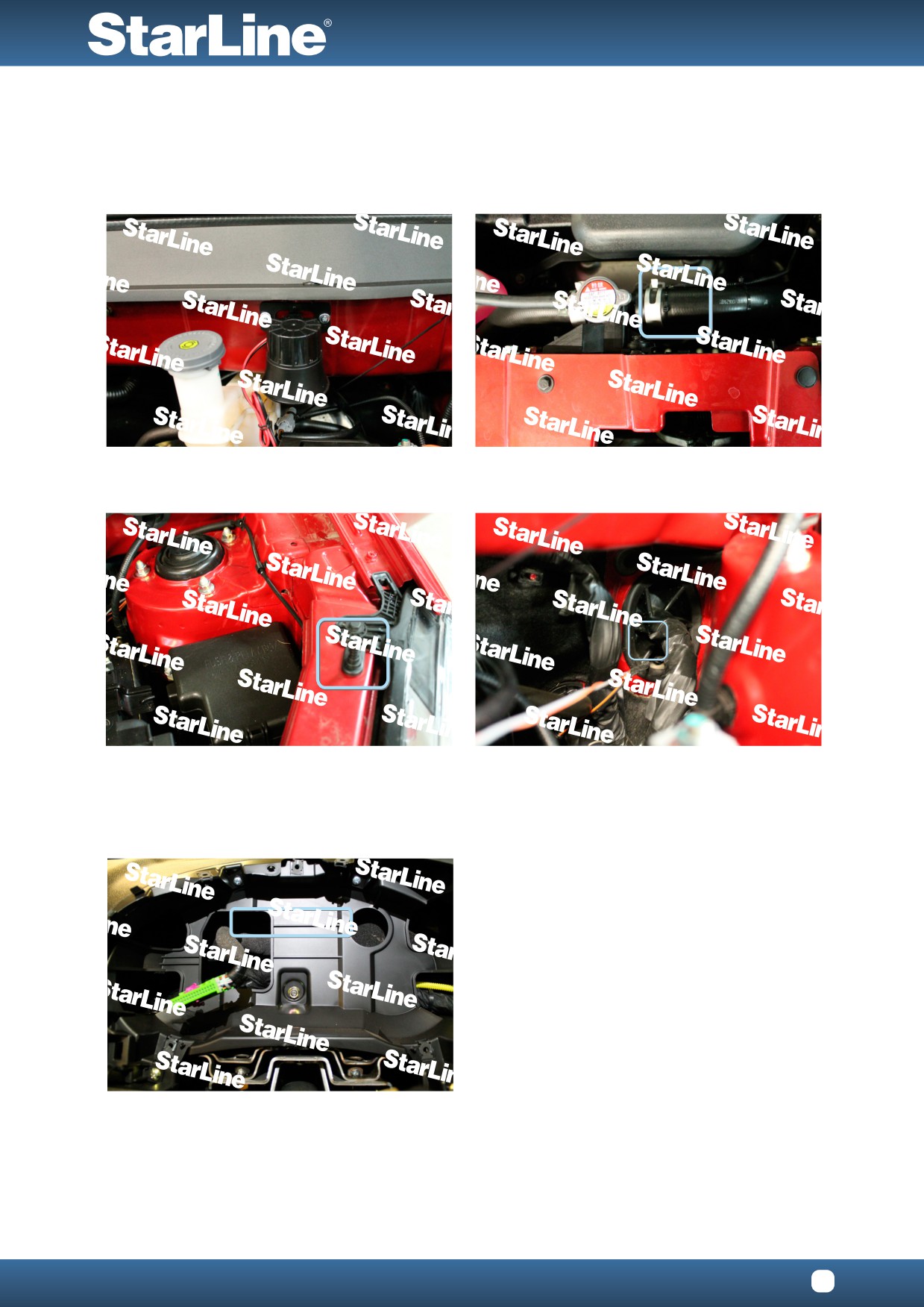

5. Устанавливаем под капотом сирену, датчик температуры двигателя и концевик капота.
Провода прокладываем через штатный уплотнитель с левой стороны моторного щита.
Фото 5.1. Сирена (крепление на 2х саморезах)
Фото 5.2. Датчик температуры
Фото 5.3. Концевик капота
Фото 5.4. Штатный уплотнитель
6. Блок сигнализации устанавливаем за панель приборов.
Фото 6. Место установки блока сигнализации
Авторские права защищены
тел.: 8 (800) 333-80-30 (звонок по России бесплатный)
5
StarLine B94
Changan CS35 2014 м.г.

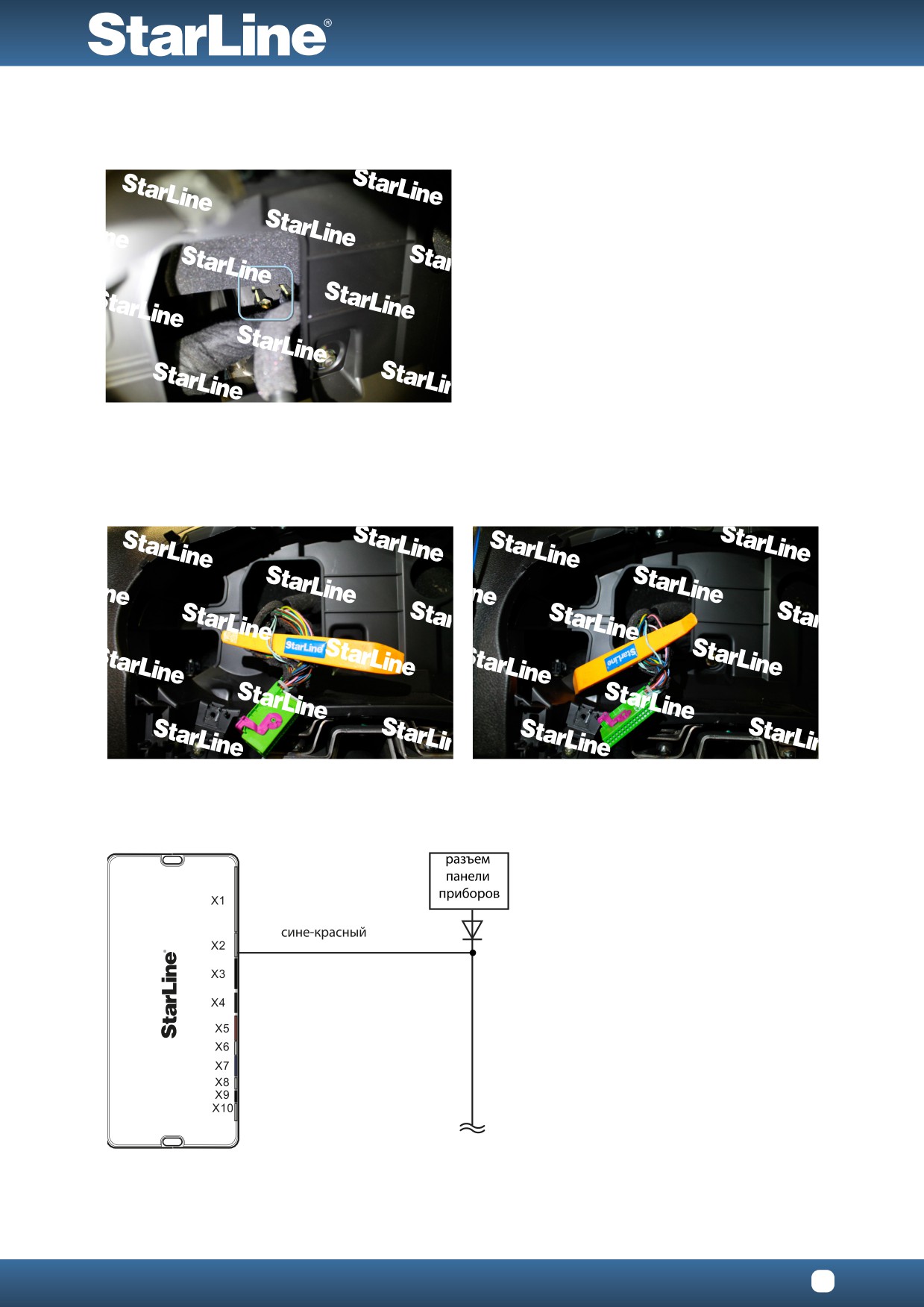

7. Подключаем «массу» сигнализации за щитком приборов.
Фото 7. Масса
8. В разъеме щитка приборов подключаем шину CAN и в случае если на авто МКПП,
контроль ручного тормоза, согласно схеме 1.
Фото 8.1. CAN-шина автомобиля (салатово-
Фото 8.2. Ручной тормоз (салатовый)
черный- CAN-H, салатовый CAN-L)
Схема 1. Подключение ручного тормоза
Авторские права защищены
тел.: 8 (800) 333-80-30 (звонок по России бесплатный)
6
StarLine B94
Changan CS35 2014 м.г.

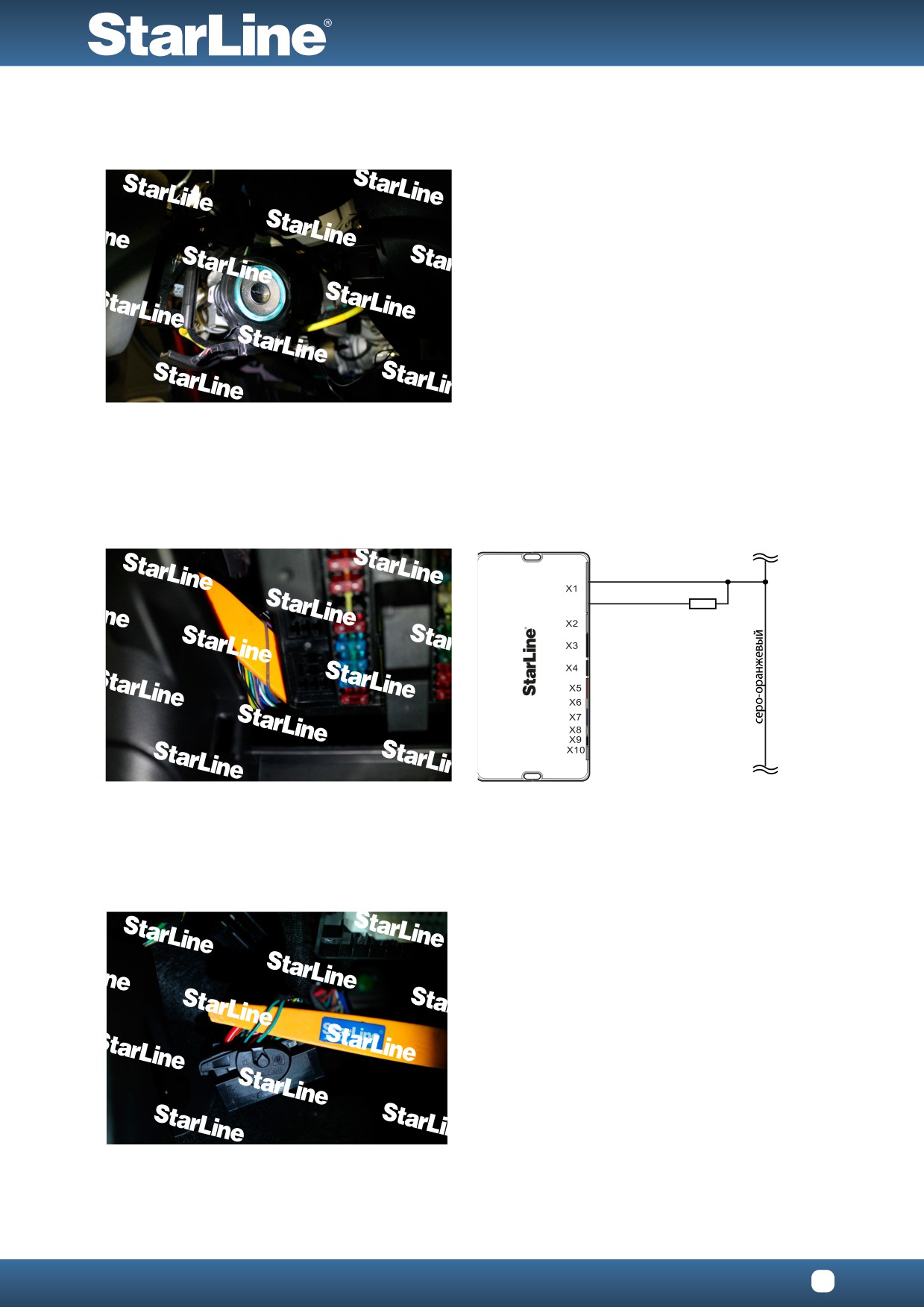

9. Для обхода штатного иммобилайзера надеваем рамку модуля обхода на замок зажигания.
Фото 9. Рамка модуля обхода штатного
иммобилайзера
10. В жгуте идущем из двери подключаем управление центральным замком согласно схеме 2
(серо-оранжевый).
-
-
1,2
Фото 10. Управление центральным замком (серо-
Схема 2. Управление центральным замком
оранжевый)
11. В разъеме над левой кик панелью подключаем управление сигналами поворотов (зеленый,
зелено-черный).
Фото 11. Управление сигналами поворотов
(зеленый, зелено-черный)
Авторские права защищены
тел.: 8 (800) 333-80-30 (звонок по России бесплатный)
7
StarLine B94
Changan CS35 2014 м.г.

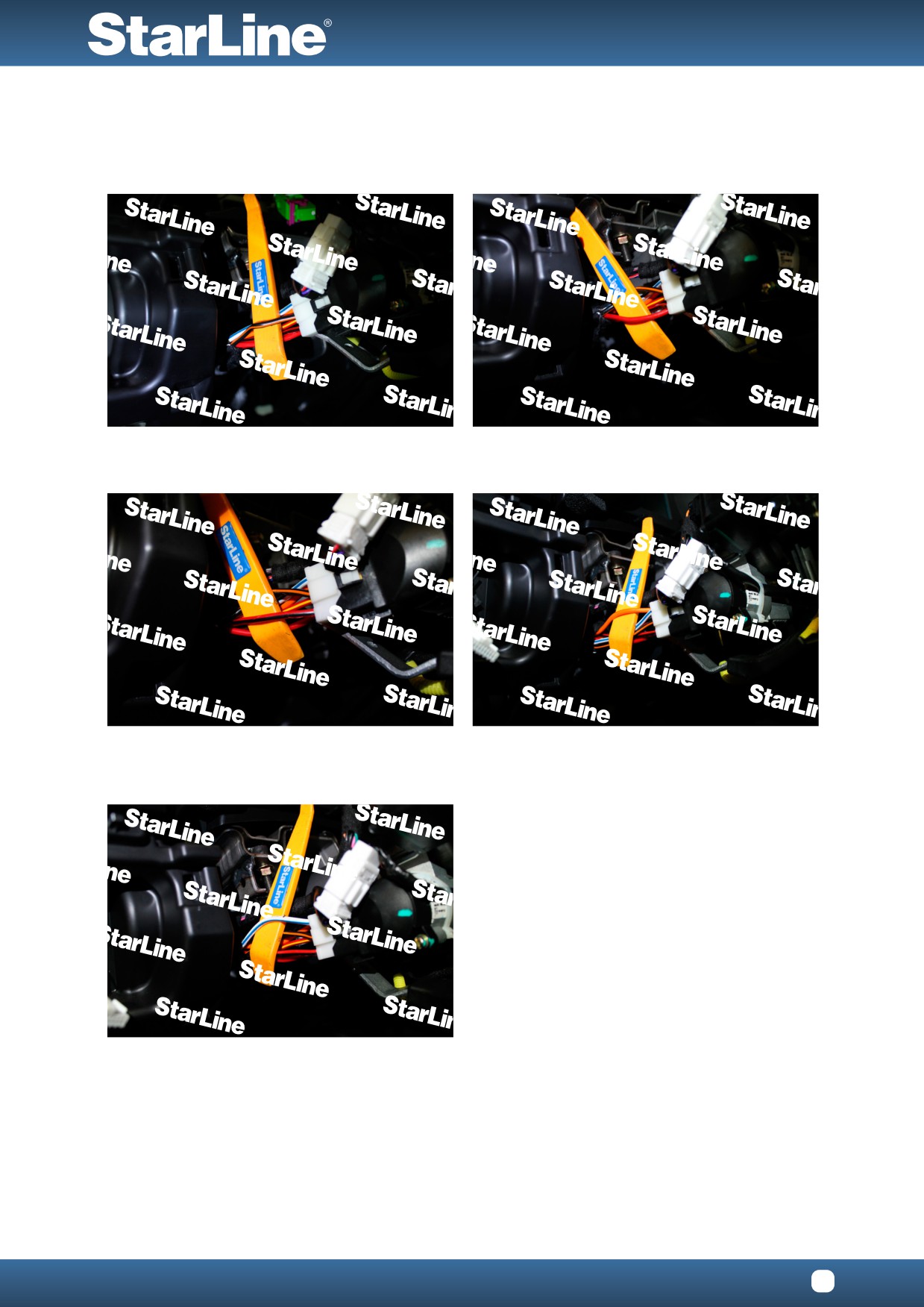

12. В разъеме замка зажигания подключаем питание сигнализации (+12 В) и цепи запуска
двигателя.
Фото 12.1. Питание +12 В (черно-оранжевый)
Фото 12.2. Зажигание (красный)
Фото 12.3. Зажигание 2 (красно-черный)
Фото 12.4. Аксессуары (оранжевый)
Фото 12.5. Стартер (бело-синий)
Авторские права защищены
тел.: 8 (800) 333-80-30 (звонок по России бесплатный)
8
StarLine B94
Changan CS35 2014 м.г.
Провод силового модуля сигнализации
Разъем замка зажигания
Красный
Черно-оранжевый (+12 В)
Желтый
Красный ( IGN1 )
Синий
Красно-черный ( IGN2 )
Зеленый
Оранжевый (АСС)
Черно-желтый
Бело-синий ( ST )
13. Программируем CAN-модуль. При нажатой сервисной кнопке подаем питание на
систему, дожидаемся 5 коротких сигналов сирены, отпускаем кнопку, затем нажимаем
один раз для входа в режим выбора автомобиля. Вводим код 6611 согласно инструкции по
установке.
14. Программируем охранные и сервисные функции (Таблица 1 инструкции по установке):
Значение
Программируемая функция
функции
№ 12 -алгоритм работы доп. канала №4 (желто-синий провод)
Закрыть ЦЗ
№ 19 -алгоритм работы доп. канала №5 (черно-белый провод)
Открыть ЦЗ
15. Программируем параметры автозапуска (Таблица 2 инструкции по установке):
Значение
Программируемая функция
функции
Дублирование
№ 08 -алгоритм работы выхода силового модуля (синий провод)
зажигания
№ 09 -длительность прокрутки стартера
6,0 сек
15. Настраиваем датчик удара и наклона. Проверяем работу сигнализации. Сборку салона
производим в обратной последовательности.
Авторские права защищены
тел.: 8 (800) 333-80-30 (звонок по России бесплатный)
9
StarLine B94
Changan CS35 2014 м.г.
Полярность
Место расположения и
сигнала
Взято
Необходимые цепи для
подключения штатного
Цвет штатного
с CAN-
работы системы
провода
провода
модуля
плюс
минус
(Фото)
Устанавливаем дополнительно
Капот
(5.3)
Концевые
выключатели
Багажник
Двери
Открытие
Жгут из двери (10)
Серо-оранжевый
Замки
Закрытие
Жгут из двери (10)
Серо-оранжевый
Контроль
за работой
Генератор “+”
двигателя
Стояночный
Разъем панели приборов (8.2)
Салатовый
тормоз
Стоп
Черный разъем над левой кик
Световые
Зелено-черный
панелью (11)
сигналы
Повороты
Черный разъем над левой кик
Зеленый
панелью (11)
Масса
Болт за панелью приборов (7)
Цепи питания
Оранжево-
+12В
Разъем замка зажигания (12.1)
черный
Зажигание
Разъем замка зажигания (12.2)
Красный
Зажигание 2
Разъем замка зажигания (12.3)
Красно-черный
Цепи запуска
Аксессуары
Разъем замка зажигания (12.4)
Оранжевый
Стартер
Разъем замка зажигания (12.5)
Бело-синий
CAN-L
Коричневый
Салатовый
CAN-шина
Разъем панели приборов (8.1)
CAN-H
Коричнево-красный
Салатово-черный
