СПЕЦИАЛЬНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «МУРОМ». Руководство оператора RU.СТАЕ.50522-02 34 01

УТВЕРЖДЕНО

RU.СТАЕ.50522-02 34 01-ЛУ

СПЕЦИАЛЬНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «МУРОМ». Руководство оператора RU.СТАЕ.50522-02 34 01

2015

В данном программном документе приведено руководство оператора по применению и эксплуатации специального программного обеспечения «Муром».

В данном программном документе, в разделе «Назначение программы» указаны сведения о назначении программы и информация, достаточная для понимания функций программы и ее эксплуатации.

В разделе «Условия выполнения программы» указаны условия, необходимые для выполнения программы (минимальный состав аппаратных и программных средств и т.п.).

В разделе «Выполнение программы» указана последовательность действий оператора, обеспечивающих загрузку, запуск, выполнение и завершение программы, приведено описание функций, формата и возможных вариантов команд, с помощью которых оператор осуществляет загрузку и управляет выполнением программы, а также ответы программы на эти команды.

В разделе «Сообщения оператору» приведены тексты сообщений, выдаваемых в ходе выполнения программы, описание их содержания и соответствующие действия оператора (действия оператора в случае сбоя, возможности повторного запуска программы и т.п.).

Оформление программного документа «Руководство оператора» произведено по требованиям ЕСПД (ГОСТ 19.101-77 1), ГОСТ 19.103-77 2), ГОСТ 19.104-78 3),

ГОСТ 19.105-78 4), ГОСТ 19.106-78 5), ГОСТ 19.505-79 6), ГОСТ 19.604-78 7)).

1) ГОСТ 19.101-77 ЕСПД. Виды программ и программных документов

2) ГОСТ 19.103-77 ЕСПД. Обозначение программ и программных документов

3) ГОСТ 19.104-78 ЕСПД. Основные надписи

4) ГОСТ 19.105-78 ЕСПД. Общие требования к программным документам

5) ГОСТ 19.106-78 ЕСПД. Общие требования к программным документам, выполненным печатным способом

6) ГОСТ 19.505-79 ЕСПД. Руководство оператора. Требования к содержанию и оформлению

7) ГОСТ 19.604-78 ЕСПД. Правила внесения изменений в программные документы, выполненные печатным способом

НАЗНАЧЕНИЕ ПРОГРАММЫ 4
УСЛОВИЯ ВЫПОЛНЕНИЯ ПРОГРАММЫ 5
ВЫПОЛНЕНИЕ ПРОГРАММЫ 6

Работа с видеоархивами 17
Протокол событий 23
Диагностика 27
Завершение работы программы 28

ПЕРЕЧЕНЬ ТЕРМИНОВ И СОКРАЩЕНИЙ 30

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ 31

Функциональное назначение программы ‌

Специальное программное обеспечение «Муром» входит в состав автономного мобильного комплекса видео-тепловизионного наблюдения «Муром» (АМКВТН «Муром»). АМКВТН «Муром» предназначен для видео- и тепловизионного наблюдения и охраны периметров, подступов и путей передвижения к важным объектам, удаленным от станционных частей на значительное расстояние. Отличительными особенностями комплекса являются возможность его быстрого развертывания и длительная работа в автономном режиме.

Специальное программное обеспечение «Муром» (СПО «Муром») используется для управления и мониторинга оборудования, входящего в данный комплекс и обеспечивает двухстороннее взаимодействие оператора автономного мобильного комплекса «Муром» с устройствами комплекса, а так же устанавливает логические схемы работы комплекса.
Эксплуатационное назначение программы

Специальное программное обеспечение должно эксплуатироваться на объектах организующих охрану и видеонаблюдение открытых пространств местности.

Конечными пользователями программы должны являться сотрудники профильных подразделений.
Состав функций
1. Двухстороннее взаимодействие АРМ с устройствами АМКВТН.
2. Организация видео- и тепловизионного наблюдения.
3. Организация видеорегистрации (запись видеоданных на носители информации).
4. Организация управления поворотным устройством на АРМ.
5. Сканирование прилегающей территории с использованием устройств видеозахвата на предмет потенциальной угрозы.
6. Отображение положения предустановленных позиций поворотного устройства и ориентации поворотного устройства на графическом плане и в окне видеоканала поверх видеоизображения.
7. Управление поворотным устройством посредством «радара», расположенным на окне видеоканала и на графическом плане.
8. Регистрация тревожных событий охранных извещателей и реакция на эти события от устройств видеозахвата.
9. Управление электропитанием устройств АМКВТН.
10. Организация работы с АМКВТН посредством графических планов местности на АРМ.
11. Контроль наличия связи с устройствами.
12. Протоколирование различных событий системы.
13. Обеспечение разграничения прав пользователей системы.
14. Работа с «профилями».
15. Обеспечение возможности работы в «режиме без ОС».
16. Обеспечение возможности экспорта архивных видеоданных в AVI-файл.

УСЛОВИЯ ВЫПОЛНЕНИЯ ПРОГРАММЫ
Конечный пользователь программы (оператор) должен обладать практическими навыками работы с графическим пользовательским интерфейсом операционной системы, должен быть аттестован минимум на II квалификационную группу по электробезопасности, иметь квалификацию «Пользователь ЭВМ».
ВЫПОЛНЕНИЕ ПРОГРАММЫ

Загрузка и запуск программы

Запустить специальное программное обеспечение «Муром», откроется окно рис.3.1.

Рисунок 3.1

В открывшемся окне введите имя и пароль «Оператора». Для входа в программу нажмите «ОК».

В том случае если настроен автовход в систему под пользователем «Оператор» (рис.3.2), по окончанию отчѐта вход в систему произойдѐт автоматический.

Рисунок 3.2
Выполнение программы

Главное окно программы (рис.3.3) состоит из рабочего стола, заголовка, панели инструментов и панели задач.

Рабочий стол

Заголовок

Панель инструментов

Панель задач

Рисунок 3.3

В заголовке программы (рис.3.4) указывается имя компьютера, на котором установлено специальное программное обеспечение, имя авторизовавшегося пользователя, кнопки создания и вызова профилей рабочего стола, системное время и дата.

Рисунок 3.4

При запуске СПО на экране откроется первый, предварительно сохраненный профиль рабочего стола программы.

На первом профиле рабочего стола программы размещены окна открытых каналов видеокамеры дальнего обзора SDP-8081, тепловизора SDP-8815М и графический план местности. На графическом плане местности отображается месторасположение АМКВТН «Муром» с указанием радиуса действия комплекса и предустановленных позиций поворотного устройства.

Для перехода на второй пользовательский профиль необходимо нажать на кнопку расположенную в заголовке окна программы. На втором пользовательском профиле размещен видеоканал видеокамеры дальнего обзора SDP-8081.

На третьем пользовательском профиле размещен видеоканал тепловизора SDP-8815М.

На четвертом пользовательском профиле размещены видеоканалы видеокамеры дальнего обзора SDP-8081 и тепловизора SDP-8815М.

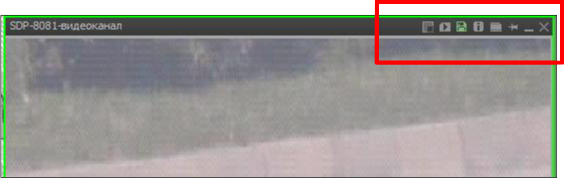

При открытии видеоканала, в заголовке расположены следующие командные кнопки (рис.3.5):

Рисунок 3.5
- «Основной канал. Переключиться на альтернативный»;
- «Альтернативный канал. Переключиться на основной»;
- «Показать архив»;

  - «Режим записи» - отключено (серая), непрерывная запись (зеленая), запись по детектору (красная);

  - «Информация о канале» (рис.3.6) - кнопка «Перезапуск» позволяет перезапустить устройство, при этом время перезапуска зависит от устройства и может составлять до 180 секунд;

  Рисунок 3.6
- «Сохранить текущий кадр в файл»;
- «Закрепить»;
- «Закрыть».
Для визуального отображения текущего состояния видеоканала используются различные цветовые обозначения рамки его окна:
- зеленая рамка – осуществляется запись видеоканала;
- серая рамка – запись видеоканала отключена;
- красная рамка – детекция события;
- мигающая синяя рамка – попытка открытия уже отображаемого видеоканала.

  Панель инструментов располагается в левой части окна программы и служит для работы с функционалом, настройки и конфигурирования программного комплекса. Кнопки панели инструментов имеют следующие функции:

  - «Полноэкранный режим». При нажатии данной кнопки система переходит в полноэкранный режим, т.е. рабочий стол раскрывается на весь экран монитора, а заголовок, панель инструментов и панель задач скрываются. Чтобы вернуть обычный режим экрана, необходимо навести курсор манипулятора «мышь» на верхний левый край экрана и в открывшемся меню повторно нажать на данную кнопку.

  - «Показать/скрыть заголовки окон». В том случае, если на рабочем столе открыты какие-либо окна, то при нажатии данной кнопки заголовки окон скрываются. Повторное нажатие на данную кнопку отобразит заголовки окон.

  - «Выстроить окна по сетке». При нажатии данной кнопки открытые окна автоматически равномерно распределяются по экрану монитора.
  - «Закрыть все окна». Закрывает все открытые окна.
  - «Каналы». Данная кнопка открывает окно со списком каналов.
  - «Архив». Открывает список архивных каналов.

    - «Экспорт AVI». Данная кнопка открывает окно настроек экспорта видеоархива в файл формата «AVI».
  - «Отчеты». Выводит перечень доступных отчетов системы.
  - «Протокол событий». Отображает протокол событий системы.
  - «Настройки». Кнопка, открывающая окно настроек программы.

  На панели задач располагаются кнопки управления устройствами и модулями программы (рис.3.7):

  Рисунок 3.7
- «Модуль мониторинга» - управление состоянием объекта;
- «Обогрев стекла» - включение/выключение обогрева стекла камеры SDP-8081;
- «Питание Тепловизора» - включение/выключение питания тепловизора SDP-8815М;
- «Питание ПУ» - включение/выключение питания поворотного устройства SDP-881.

  Для управления устройствами и модулями программы используйте контекстное меню (рис.3.8).

  Рисунок 3.8

Работа с поворотным устройством видеозахвата

При открытии видеоканала видеокамеры дальнего обзора SDP-8081 или тепловизора SDP-8815М на изображении видеоканала отображаются кнопки, необходимые для управления устройствами вручную, а также кнопки активации меню устройства и кнопки меню PTZ (рис.3.9):

Рисунок 3.9

(< >)	- поворачивают видеокамеру вправо, влево;
- поворачивают видеокамеру вверх, вниз;
	- активизирует/отключает обход по пресет-позициям;
	- активизирует меню камеры;
	- активизирует/отключает автосопровождение цели;
	- активизирует/отключает ручной выбор цели;
- активизирует панель управления поворотным устройством видеокамеры;
(F+ F-)	- фокусировка объектов.
Нажмите кнопку -«PTZ» для открытия панели управления поворотны

м устройством видеокамеры.

В открывшейся панели (рис.3.10), в верхней еѐ области изображены кнопки в виде стрелок. При нажатии левой кнопкой манипулятора «мышь» на стрелки устройство будет вращаться в нужном направлении. Левее изображѐн индикатор скорости поворота. В индикаторе три позиции:

одна полоса – видеокамера вращается с минимальной скоростью;
две полосы – средняя скорость вращения;
три полосы – максимальная скорость вращения.

Рисунок 3.10

Справа от кнопок в виде стрелок расположены две пары кнопок, где верхняя пара - предназначена для управления оптическим трансфокатором (ZOOM),

нижняя - для фокусировки (FOСUS).

На вкладке «Позиции» справа расположены кнопки редактирования предустановленных позиций (пресет-позиций) поворотной видеокамеры. Для того, чтобы добавить пресет-позицию, наведите видеокамеру на интересующий участок

(объект), регулируя ZOOM и FOСUS, после чего нажмите на кнопку -

«Добавить», чтобы в списке окна добавилась пресет-позиция (Позиция 1) (рис.3.11).

Рисунок 3.11

Добавьте по аналогии необходимое число пресет-позиций. Для удаления пресет-позиции выделите еѐ в списке и нажмите кнопку - «Удалить».

Выделите «Позиция 1» и нажмите на кнопку - «Редактировать», при этом откроется окно редактирования пресет-позиции (рис.3.12).

Рисунок 3.12

В открывшемся окне измените наименование пресет-позиции и, в случае необходимости, укажите дополнительные параметры настройки. Нажмите кнопку

«ОК» для сохранения настроек и закрытия окна.

Для перемещения между созданными пресет-позициями выделите необходимую пресет-позицию в списке окна и нажмите на кнопку - «Активировать». Переместиться между пресет-позициями можно двойным

щелчком левой кнопки манипулятора «мышь» на названии пресет-позиции в списке окна.

Для настройки обхода предустановленных позиций поворотного устройства видеозахвата перейдите на закладку «Обходы» панели управления поворотным устройством видеокамеры (рис.3.13).

Рисунок 3.13

Для создания обхода нажмите на кнопку - «Добавить». В списке окна появится строка «Обход 1». Выделите появившуюся строку «Обход 1» и нажмите кнопку -«Редактировать» (рис.3.14).

Рисунок 3.14

В открывшемся окне осуществляется настройка обхода (добавление в обход пресет-позиций). В левой части окна расположен список пресет-позиций. Для того, чтобы добавить пресет-позицию для обхода, выделите еѐ из списка пресет-позиций и нажмите кнопку «Добавить». В правой части окна появилась добавленная

«Позиция 1». Можно изменить имя пресет-позиции, для этого нажмите на строку в столбце «Имя пресет-позиции» и назначьте новое имя.

Для каждой пресет-позиции можно настроить:
- «Длительность наведения» – время в сек., в течение которого видеокамера наводится на пресет-позицию;
- «Время наблюдения» – промежуток времени, в течение которого видеокамера будет находиться на данной пресет-позиции;
- «Скорость» - в %, скорость перехода от одной прессет-позиции к другой. Максимально допустимое значение (100%) установлено по умолчанию. Для замедления скорости перехода между пресет-позициями установите значение меньшее 100, например, 50 – скорость перемещения в два раза меньше обычной.

  Добавьте необходимое количество пресет-позиций для обхода, причѐм пресет- позиции могут повторяться. Расположить пресет-позиции в любой последовательности можно используя кнопки «Вверх», «Вниз». Для удаления позиции из обхода, выделите пресет-позицию и нажмите кнопку «Удалить».

  Если настроено два и более обхода, то необходимо зафиксировать тот обход, с которого начнѐтся работа системы. Для этого установить опцию «Использовать по умолчанию» в настройках необходимого обхода. Нажмите на кнопку «Закрыть» для закрытия окна редактирования обхода.

  Для активации обхода выделите необходимый обход и нажмите на кнопку

  - «Активировать» Для того, чтобы остановить обход нажмите кнопку  - «Остановить».

  Активация функции «Обход по пресет-позициям» доступна и из окна видеоканала. Для активации обхода нажмите кнопку  - «Обход», расположенную в нижней области окна видеоканала.

  Для приостановления обхода повторно нажмите на кнопку  -«Обход». Обход остановится, а на данной кнопке отобразятся песочные часы . Для продолжения обхода повторно нажмите на кнопку  - «Обход».

Использование «радара»

Для использования «радара» в окне видеоканала необходимо активизировать панель управления поворотным устройством в окне видеоканала нажатием на кнопку , расположенную в правом нижнем углу окна (рис.3.15).

Рисунок 3.15

В	открывшейся	панели	управления поворотным	устройством	нажмите	на
кнопку	(рис.3.16).

Рисунок 3.16

В центре видеоканала отобразился радар (рис.3.17).

Рисунок 3.17

Луч-вектор, исходящий из середины радара, указывает направление видеокамеры относительно центра поворотного устройства. Длина вектора соответствует величине приближения данного видеоканала.

При нажатии два раза манипулятором «мышь» в любую область радара, поворотное устройство развернѐтся в нужном направлении, а величина приближения установится согласно указанной области на радаре. В верхнем левом углу окна видеоканала отобразится примерное расстояние до объекта и угол направления видеокамеры.

Маркеры, расположенные в области радара обозначают пресет-позиции. Белый цвет маркера указывает на то, что пресет-позиция не активна, синий цвет маркера - пресет-позиция активна.

Для использования «радара» в окне видеоканала тепловизора необходимо выполнить аналогичные действия на панели управления поворотным устройством в окне видеоканала тепловизора (рис.3.18).

Рисунок 3.18

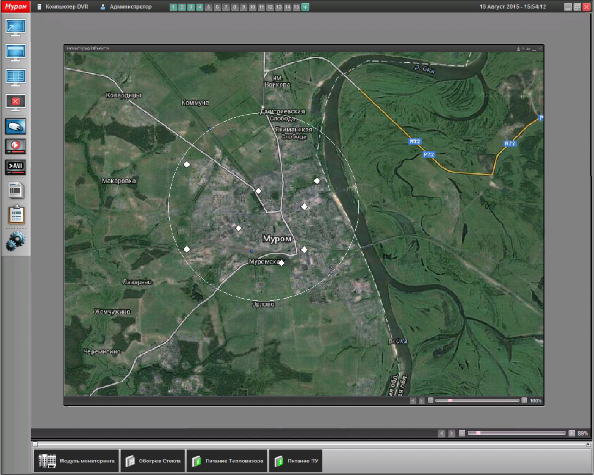

Управление поворотным устройством посредством «радара» так же доступно и на графическом плане (рис.3.19).

Рисунок 3.19

АМКВТН «Муром» на графическом плане изображѐн в виде модуля поворотного устройства SDP -881, с указанием радиуса действия комплекса. При необходимости просмотра местности в определѐнной области карты, достаточно нажать два раза манипулятором «мышь» на нужную область «радара» на графическом плане - поворотное устройство развернѐтся в нужном направлении.

Работа с видеоархивами

Настройка АМКВТН «Муром» включает в себя обязательную запись видеоархивов всех видеоканалов.

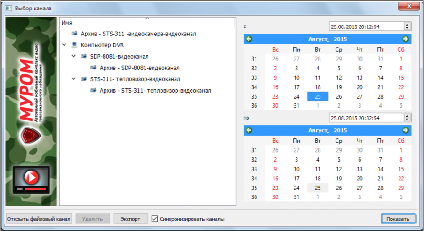

Для открытия видеоархива на панели инструментов нажмите на кнопку - «Архивы». В открывшемся окне (рис.3.20) укажите необходимый видеоканал (несколько видеоканалов).

Рисунок 3.20

В полях «С» и «ПО» укажите даты и время начала и окончания периода просмотра выбранного видеоканала.

Опция «Синхронизировать каналы» позволяет просматривать архивные данные с нескольких файловых и архивных каналов в синхронном режиме, т.е. время текущего видеокадра на всех просматриваемых файловых и архивных каналах будет одинаковое. Таким образом можно наблюдать за местом происшествия в одно и то же время с нескольких видеокамер, при этом изменение времени просмотра на одном файловом или архивном канале повлечѐт изменение времени просмотра на всех остальных просматриваемых файловых и архивных каналах.

Для открытия указанного видеоархива нажмите кнопку «Показать». Откроется архивный видеоканал (рис.3.21).

Рисунок 3.21

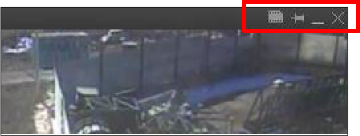

В заголовке окна видеоархива также располагаются командные кнопки

«Сохранить текущий кадр в файл», «Закрепить» и «Закрыть» (рис.3.22):

Рисунок 3.22

В левом нижнем углу окна видеоархива расположено меню управления воспроизведением архива (в виде пиктограмм), где:
- воспроизведение назад/вперѐд;
- поставить воспроизведение на паузу;
- остановить воспроизведение;
- увеличение скорости воспроизведения назад;
- увеличение скорости воспроизведения вперѐд.
При каждом увеличении скорости воспроизведения, нажатием на , индикатор будет увеличивать своѐ значение в 2 раза, т.е. 1х, 2х, 4х, 8х, 16х, соответственно, при нажатии на  скорость проигрывания будет уменьшаться в 2 раза.

В данной навигационной панели в центре изображена полоса воспроизведения, отражающая наличие архивных данных за указанный промежуток времени (рис.3.23).

Рисунок 3.23

Пиктограммы, расположенные с левой и правой стороны полосы воспроизведения (см.рис.3.23), предназначены:

(с левой стороны) – увеличение длительности воспроизведения на 10% (ранее действующего времени начала архива), в начале выборки;

(с левой стороны) - уменьшение длительности воспроизведения на 10% (ранее действующего времени начала архива), в начале выборки;

(с правой стороны) – уменьшение длительности воспроизведения на 10% (ранее действующего времени конца архива), в конце выборки;

(с правой стороны) – увеличение длительности воспроизведения на 10% (ранее действующего времени конца архива), в конце выборки.

Щелкните левой кнопкой манипулятора «мышь» на любую область полосы воспроизведения, воспроизведение продолжится с указанного места. Время и дата воспроизведения отображается в правом нижнем углу.

При нажатии на кнопку , расположенную в правом нижнем углу (рис.3.24), откроется контекстное меню, в котором выберите пункт «Создать происшествие».

Рисунок 3.24

В открывшемся окне (рис. 3.25) укажите путь для сохранения файла. Для этого в поле «Сохранить в» введите путь места сохранения или нажмите на кнопку , расположенную в конце поля, откроется окно, в котором выберите место сохранения. В поле «Описание» введите текст, описывающий происшествие.

При установке опции «Удалить по истечении срока хранения» система автоматически удалит сохранѐнный файл по истечении срока, указанного в поле

«Срок хранения (дней)». Нажмите «ОК» для сохранения файла.

Рисунок 3.25

Если после нажатия на кнопку , расположенную в правом нижнем углу (см.рис.3.24), в контекстном меню выбрать пункт «Экспорт», то откроется окно (рис.3.26).

Рисунок 3.26

Если устройство видеозахвата имеет микрофон, то в поле «Аудио канал» нажатием на кнопку  можно выбрать соответствующий аудиоканал, и тогда конечный видеоролик будет экспортирован со звуком.

В поле «Сохранить в» укажите путь для сохранения файла, для этого введите путь или нажмите на кнопку , расположенную в конце поля и выберите место сохранения в открывшемся окне.

В поле «Максимальный размер файла» укажите размер файла, что позволит рзделять экспотируемые видеоролики по заданному объему.

Если необходимо, чтобы в конечном видеоролике отображались титры, то поставьте опцию в поле «Выводить титры». При установке флага «Выводить титры» на изображение видеоканала будет нанесѐн текст, содержащий: имя видеоканала, время и дату текущего видеокадра

При установке опции «Без конвертирования» экспорт видеофайла будет осуществляться без конвертирования, при этом кодек не меняется и остается таким, какой был установлен на видеоисточнике. В этом случае титры отображаться не будут (даже если опция в поле «Выводить титры» будет установлена).

ВНИМАНИЕ: УСТАНАВЛИВАТЬ ОПЦИЮ В ПОЛЕ «Без конвертирования» РЕКОМЕНДУЕТСЯ, ЕСЛИ НЕ НУЖНЫ ТИТРЫ.

В раскрывающемся списке «Кодек» выберите необходимый формат сжатия видеоизображения, поддерживаемый проигрывателем.

Для параметра «Качество» выберите необходимое значение. Параметр

«Качество» влияет на качество экспортируемого видеофайла и его размер (рис.3.27).

По окончании всех настроек нажмите кнопку «ОК». В левой нижней части окна, под навигационной панелью появился индикатор процесса экспорта в AVI-файл (рис. 3.27).

Рисунок 3.27

После окончания экспорта индикатор изменит цвет на зелѐный (рис.3.28).

Рисунок 3.28

Для завершения или прерывания экспорта видеоданных нажмите на кнопку закрытия индикатора . В случае прерывания экспорта, частично сформированный видеофайл может быть воспроизведѐн любым видеопроигрывателем.

ВНИМАНИЕ: ДЛЯ ВОСПРОИЗВЕДЕНИЯ ВИДЕОФАЙЛА НЕОБХОДИМО НАЛИЧИЕ СООТВЕТСТВУЮЩИХ КОДЕКОВ (НАПРИМЕР, FFMPEG, k-lite

codec и т. п.).

Экспорт AVI можно произвести и другим способом, на панели инструментов нажмите на кнопку  - «Экспорт AVI». Откроется окно (рис.3.29).

Рисунок 3.29

В поле «Видео канал» укажите необходимый видеоканал, нажав на кнопку , расположенную в конце поля. В открывшемся окне выберите видеоканал и нажмите кнопку «ОК».

В поле «Аудио канал», если устройство видеозахвата имеет микрофон, укажите необходимый аудиоканал, нажав на кнопку , расположенную в конце поля. В открывшемся окне выберите аудиоканал и нажмите кнопку «ОК», тогда конечный видеоролик будет экспортирован со звуком.

Имя выбранного видеоканала автоматически заносится в графу «Сохранить в», с указанием пути. Для изменения места сохранения нажмите на кнопку , расположенную в конце поля, и в открывшемся окне выберите путь для сохранения файла, нажмите кнопку «ОК».

Выберите «Кодек» (рекомендуется MPEG4) и установите «Качество». А также при необходимости установите опцию «Выводить титры».

ВНИМАНИЕ: УСТАНАВЛИВАТЬ ОПЦИЮ В ПОЛЕ «Без конвертирования» НЕ РЕКОМЕНДУЕТСЯ.

При установке флага «Выводить титры» на изображение видеоканала будет нанесѐн текст, содержащий имя видеоканала, время и дату текущего видеокадра.

Укажите интервал времени, за который необходимо экспортировать видеоданные. Для этого в поле «Дата и время начала» и «Дата и время конца» введите необходимые временные значения.

По окончании настроек нажмите кнопку «ОК», после чего начнѐтся процесс экспорта.
Протокол событий

Протокол событий – это список со всеми событиями, произошедшими в системе, с возможностью фильтрации этого списка по некоторым критериям.

Для просмотра протокола событий системы на панели инструментов нажмите на кнопку - «Протокол событий». В открывшемся окне (рис.3.30), для событий каждого события системы отображается следующая информация:
- «Дата» - дата и время возникновения события;
- «Система» - имя сервера, который сформировал событие;
- «Устройство» - устройство, вызвавшее возникновение события;
- «Источник» - источник возникновения события;
- «Пользователь» - пользователь, который явился причиной возникновения события;
- «Сообщения» - текст события.
Рисунок 3.30

Различные типы событий системы имеют различное цветовое выделение (рис.3.29):
- красный – ошибка, тревога;
- жѐлтый – предупреждение о неполадках работы элемента;
- белый – информация о состоянии элемента;
- зелѐный – работа элемента в порядке.
В верхней части окна отображены параметры фильтра протокола событий (рис.3.31).

Рисунок 3.31

В области «Общие» панели параметров фильтра можно настроить общие параметры фильтрации. Для выбора промежутка времени раскройте список

«Диапазон» и выберите необходимый временной промежуток. Для того, чтобы указать количество последних сообщений, в раскрывающемся списке «Количество» выберите необходимое количество сообщений.

Для более детальной фильтрации предусмотрены параметры «Период» и

«Категория». Установите опции в данных параметрах для их активации. В параметре «Категория» укажите тип и/или источник сообщения. В параметре

«Период» можно указать точный интервал времени, за который необходимо отобразить события. Для этого введите в поля «С» и «По» временной интервал.

После установки значений нажмите кнопку «Применить» для применения фильтрации к списку событий. Кнопка «Сброс» позволяет сбросить настройки фильтров.

В протоколе событий существует возможность сохранять настройки фильтров в профилях. Выставите необходимые параметры фильтрации и в области «Общие» нажмите на кнопку , при этом появится окно, в котором задайте имя профиля, нажмите кнопку «ОК». Для удаления выбранного профиля нажмите кнопку . Для выбора необходимого профиля раскройте список «Профиль» и выберите необходимый.

Для удобства просмотра событий в нижнем правом углу протокола событий есть постраничная навигация – кнопки «Вверх» и «Вниз», посредством которых можно переходить от страницы к странице.

Для просмотра видеоархива по событию выберите правой кнопкой манипулятора «мышь» событие в протоколе и выберите пункт «Показать архив» (рис.3.32), при этом откроется окно – рис.3.33.

Рисунок 3.32

Рисунок 3.33

В открывшемся окне выберите необходимый архивный канал и интервал записи архива (по умолчанию система автоматически выставляет 1 минуту до события и 2 минуты после события), нажмите кнопку «Показать» для просмотра архива.

При необходимости печати отчета протокола событий на панели параметров фильтра выберите пункт «Отчеты» или вызовите контекстное меню необходимого события и выберите пункт «Отчеты» (рис.3.34).

Рисунок 3.34

В открывшемся окне (рис.3.35) выберите необходимый вид отчета.

Рисунок 3.35

Для выбранного вида отчета задайте необходимые параметры (рис.3.36): укажите период формирования отчета, установите опцию «Экспорт в файл», для сохранения отчета в текстовом формате в электронном виде. Нажмите на кнопку

«Создать».

Рисунок 3.36

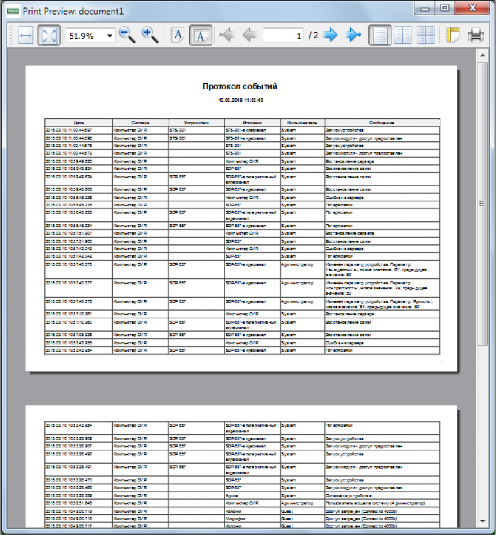

Сформированный отчет будет выведен для просмотра (рис.3.37).

Рисунок 3.37
Диагностика

В случае сбоя в работе какого-либо устройства, следует провести диагностику данного оборудования. Для этого на графическом плане нажмите на устройстве правой кнопкой манипулятора «мышь» (рис.3.38).

Рисунок 3.38

В открывшемся меню выберите пункт «Диагностика» (рис.3.39).

Рисунок 3.39

В левом верхнем углу окна отображается информация об устройстве, где:
- «Модуль» – это имя устройства;
- «Состояние» – состояние модуля на данный момент;
- «Режим» - режим работы элемента на данный момент.

  В области «Статистика» отображаются численные параметры данного устройства. Данная информация обновляется каждые 5 сек.

  В области «Протокол событий» отображается список событий данного устройства.
Завершение работы программы

Для завершения работы программы используются стандартные средства рабочего окна операционной системы, расположенные в правой части заголовка программы (рис.3.40).

Рисунок 3.40

В открывшемся окне нажмите на кнопку «Закрыть» (рис.3.41).

Рисунок 3.41

ПЕРЕЧЕНЬ ТЕРМИНОВ И СОКРАЩЕНИЙ

АМКВТН – автономный мобильный комплекс видео-тепловизионного наблюдения.

АРМ – автоматизированное рабочее место, ноутбук с установленным СПО

«Муром».

Обход – упорядоченная группа предустановленных позиций поворотного устройства, используемая для циклического перехода по этим позициям, с заданным временем наблюдения (простоя) на текущей предустановленной позиции.

ОС – операционная система.

Профиль – предустановленное расположение и размер окон видеоканалов, графических планов и содержание «панели задач» в основном окне специального программного обеспечения «Муром».

Радар – графическое представление положения предустановленных позиций поворотного устройства, ориентации поворотного устройства на графическом плане и в окне видеоканала поверх видеоизображения.

Режим без ОС – режим работы программного обеспечения, в котором запрещен доступ к запуску любого программного обеспечения на уровне интерфейса ОС, перезагрузке и выключению компьютера посредством стандартного интерфейса ОС, просмотру содержимого файловой системы и рабочего стола.

Сертификат – запись в реестре операционной системы, хранящая информацию о количестве доступных для запуска модулей программного обеспечения.

СПО – специальное программное обеспечение.

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
Номера листов (страниц)					Всего листов (страниц) в докум	№ документа	Входящий № сопрово дительного документа и дата	Подп.	Дата
Изм	изменен ных	заме ненных	новых	аннулиро ванных	Всего листов (страниц) в докум	№ документа	Входящий № сопрово дительного документа и дата	Подп.	Дата

////////////////////////////

УТВЕРЖДЕНО
