ДИЗЕЛЬ Д-243 и его модификации. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (243

243 - 0000100 РЭ

Оглавление

1 ОПИСАНИЕ И РАБОТА

1.1 Описание и работа дизеля

1.1.1 Назначение дизеля

1.1.2 Технические характеристики

1.1.3 Состав дизеля

1.1.4 Устройство и работа

1.1.5 Маркировка дизеля

1.1.6 Упаковка

1.2 Описание и работа составных частей дизеля, его механизмов, систем и устройств.... 14

1.3 Маркировка и пломбирование составных частей дизеля

2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

2.1 Эксплуатационные ограничения

2.2 Подготовка дизеля к использованию

2.2.1 Меры безопасности при подготовке дизеля

2.2.2 Расконсервация дизеля, сборочных единиц и деталей

2.2.3 Доукомплектация дизеля

2.2.4 Заправка системы охлаждения

2.2.5 Заправка топливом, маслом

2.3 Использование дизеля

2.3.1 Действия персонала перед пуском дизеля

2.3.2 Пуск дизеля

2.3.3 Остановка дизеля

2.3.4 Эксплуатационная обкатка

2.3.5 Эксплуатация и обслуживание дизеля в зимних условиях

2.3.6 Возможные неисправности и методы их устранения

2.3.7 Требования безопасности

2.4 Действия в экстремальных условиях

3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

3.1 Техническое обслуживание дизеля

3.1.1 Общие указания

3.1.2 Меры безопасности

3.1.3 Порядок технического обслуживания дизеля

3.1.4 Проверка работоспособности дизеля

3.1.5 Консервация при постановке на хранение

3.1.6 Подготовка дизеля к вводу в эксплуатацию при снятии его с хранения

3.2. Техническое обслуживание составных частей дизеля

3.2.1 Проверка уровня масла в картере дизеля

3.2.2 Проверка уровня охлаждающей жидкости

3.2.3 Слив отстоя из фильтра грубой очистки топлива

3.2.4 Проверка натяжения ремня вентилятора

3.2.5 Проверка засоренности воздухоочистителя

3.2.6 Проверка уровня и состояния масла в поддоне воздухоочистителя

3.2.7 Очистка центробежного масляного фильтра

3.2.8 Замена масляного фильтра

3.2.9 Замена масла в картере дизеля

3.2.10 Обслуживание системы смазки

3.2.11 Слив отстоя из фильтра тонкой очистки топлива

3.2.12 Обслуживание воздухоочистителя

3.2.13 Проверка герметичности соединений воздухоочистителя и впускного тракта

243 - 0000100 РЭ

3.2.14 Проверка зазора между клапанами и коромыслами

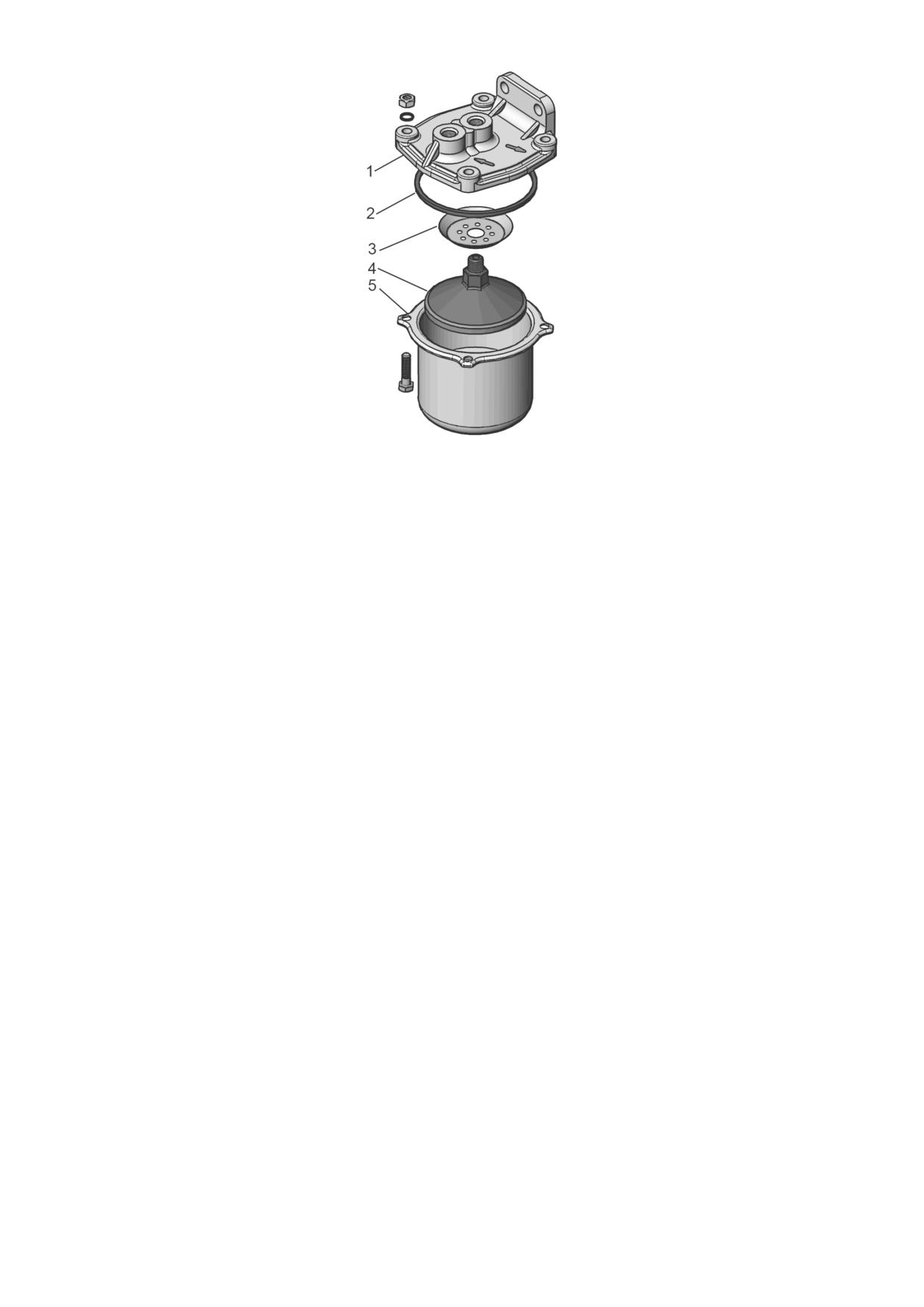

3.2.15 Замена фильтра тонкой очистки топлива

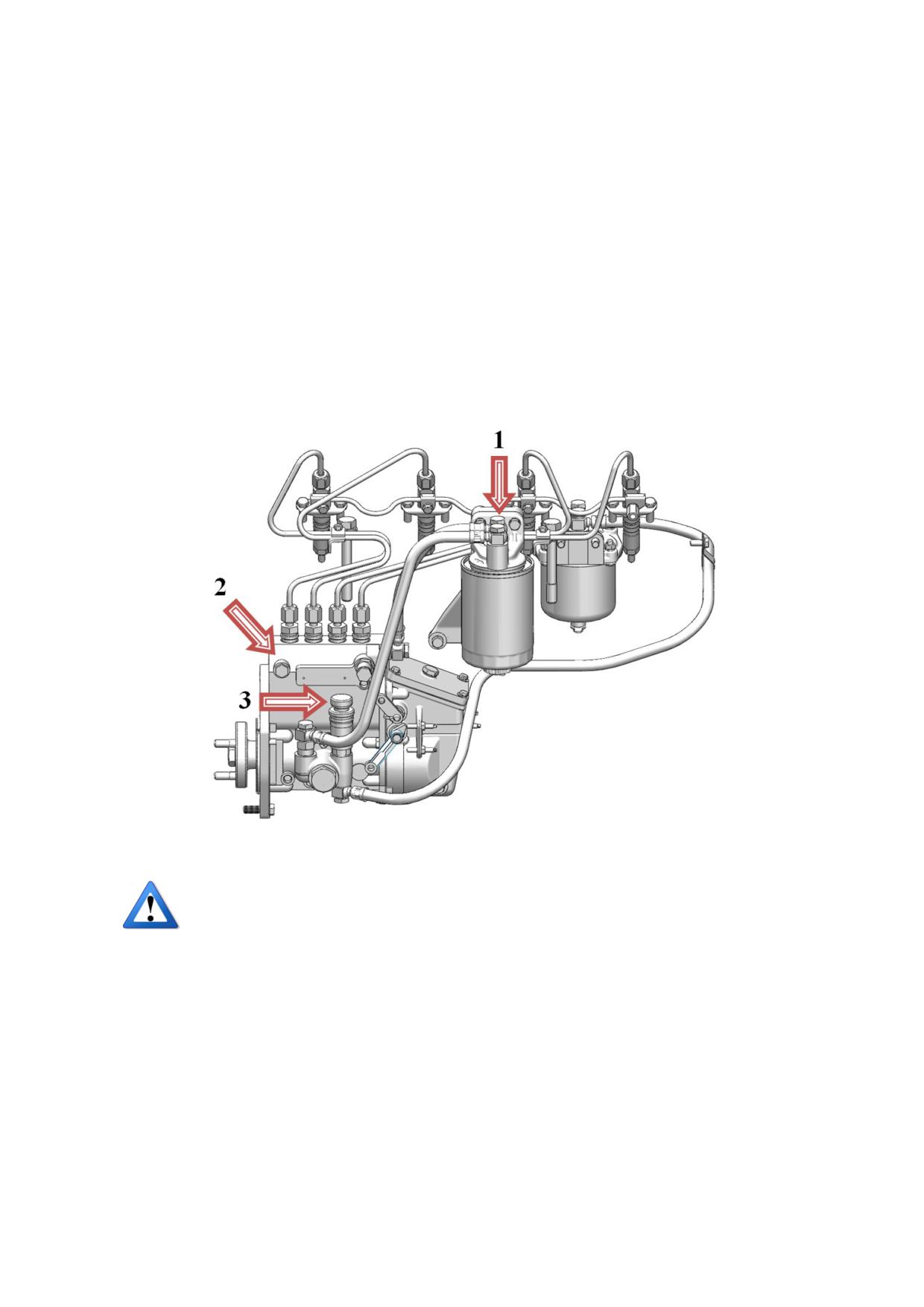

3.2.16 Удаление воздуха из топливной системы

3.2.17 Промывка фильтра грубой очистки топлива

3.2.18 Замена фильтрующих элементов воздухоочистителя

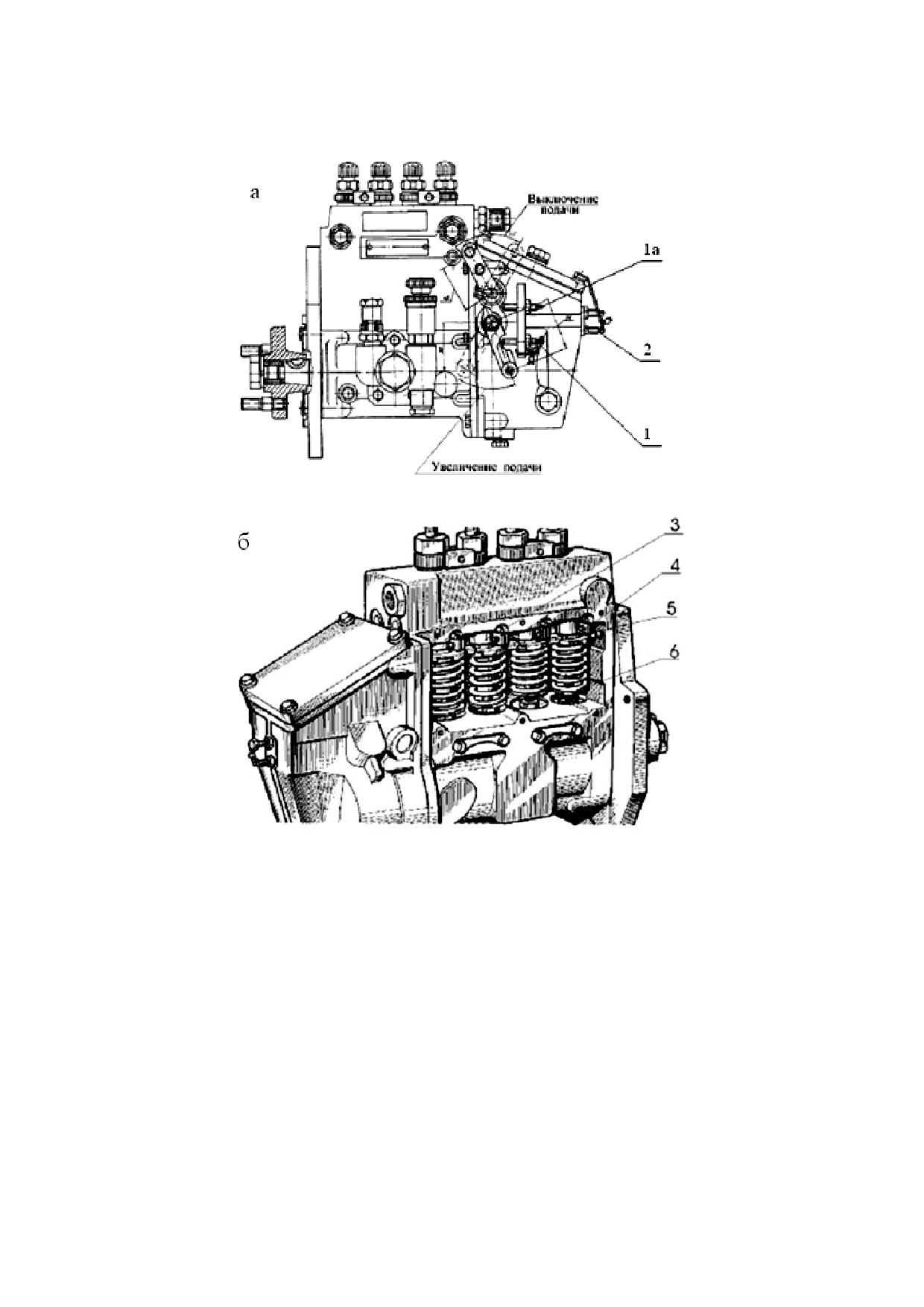

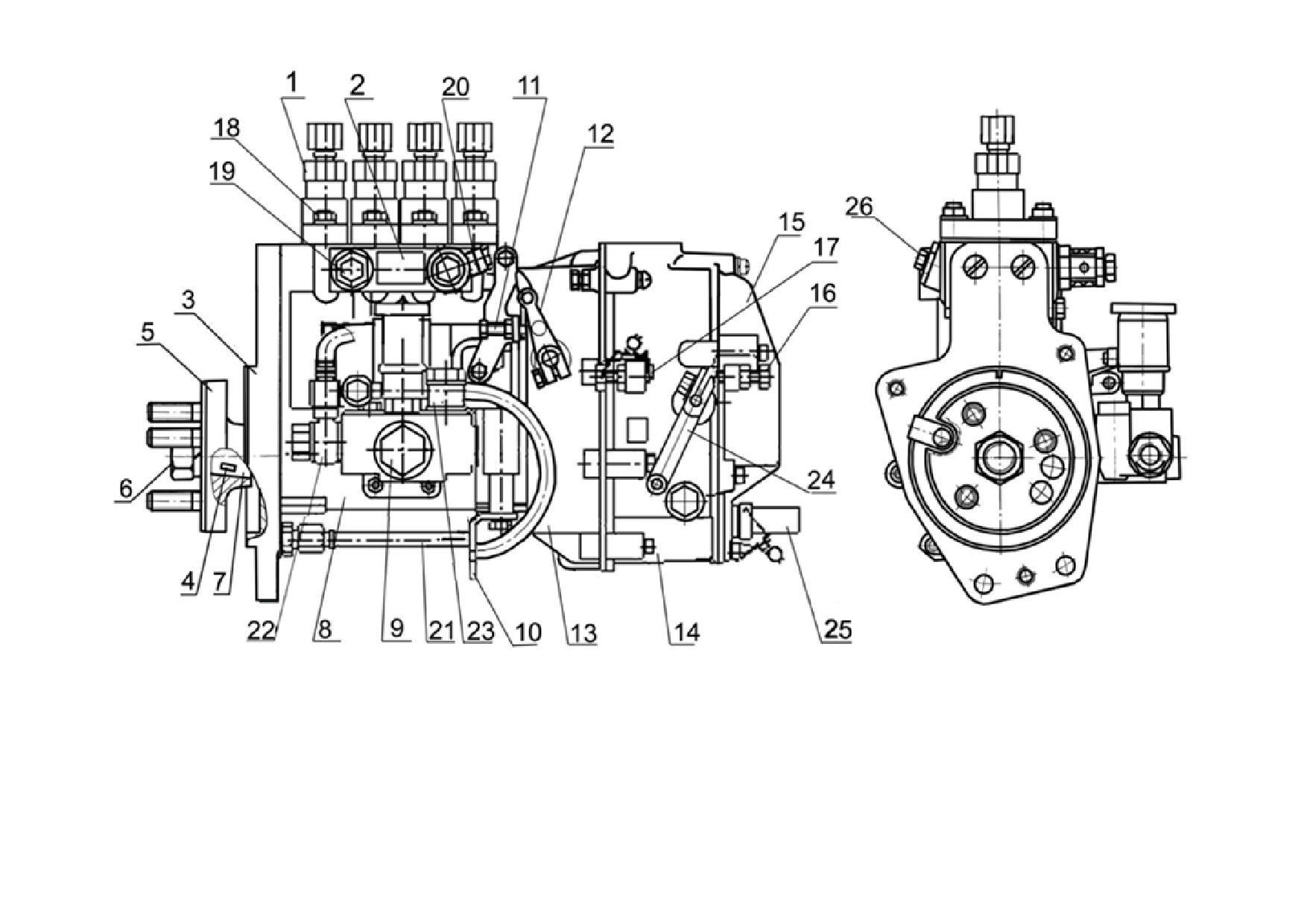

3.2.19 Проверка топливного насоса 4УТНИ на стенде

3.2.20 Проверка и регулировка установочного угла опережения впрыска топлива

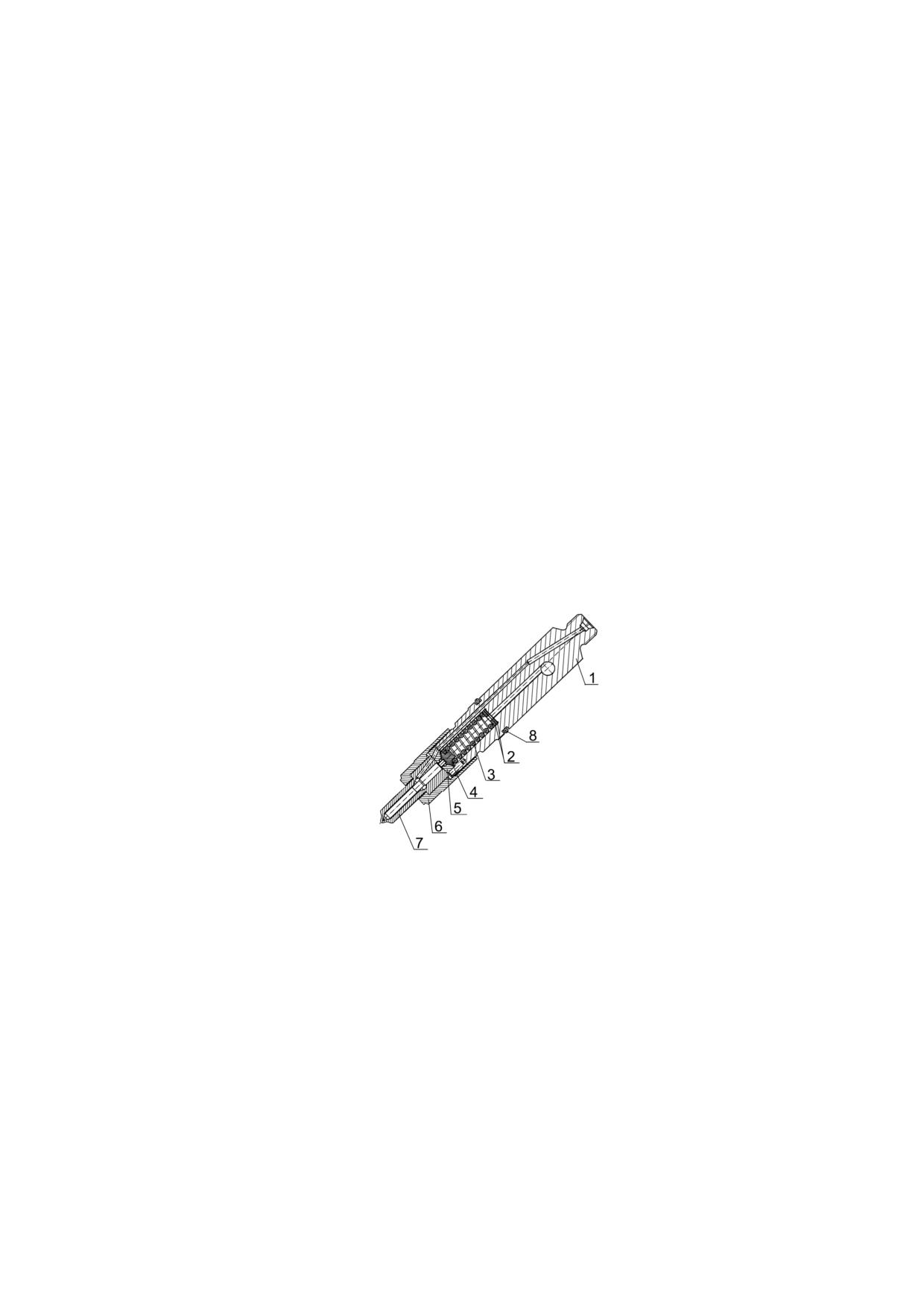

3.2.21 Проверка форсунок

3.2.22 Проверка состояния стартера дизеля

3.2.23 Обслуживание генератора

3.2.24 Обслуживание компрессора

4 ТЕКУЩИЙ РЕМОНТ

4.1 Основные указания

4.2 Текущий ремонт составных частей

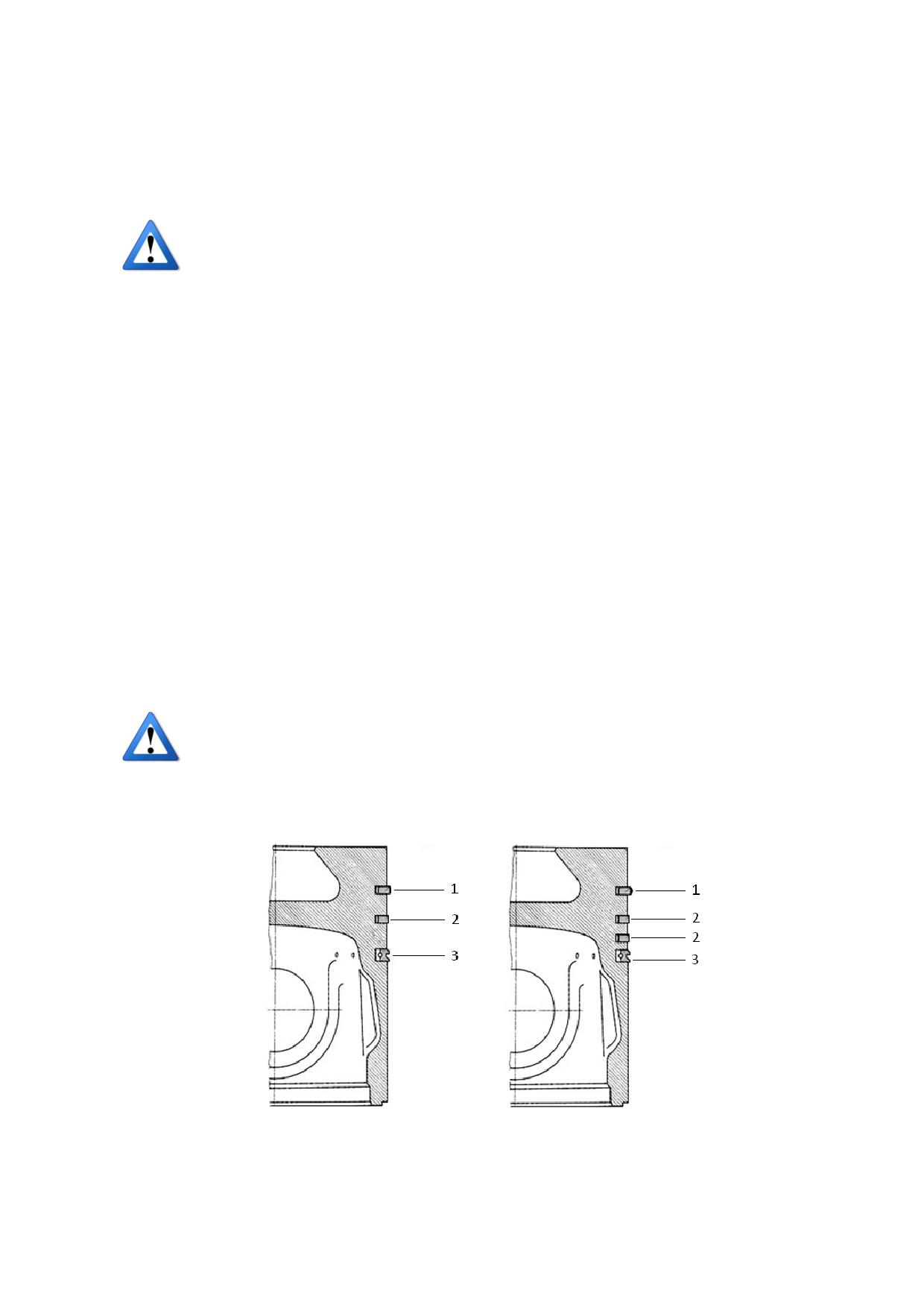

4.2.1 Основные указания по замене поршневых колец

4.2.2 Основные указания по притирке клапанов

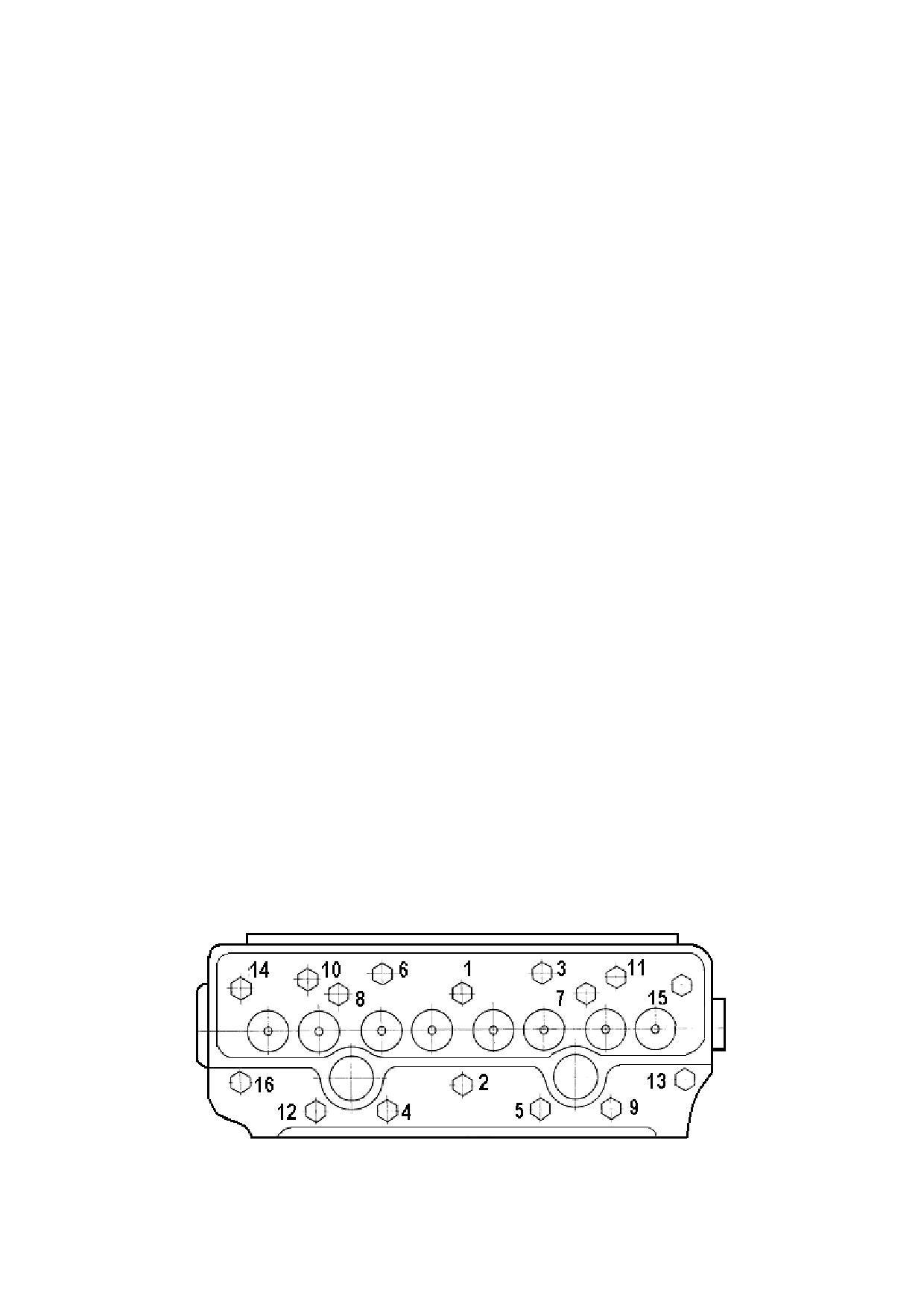

4.2.3 Затяжки болтов крепления головки цилиндров

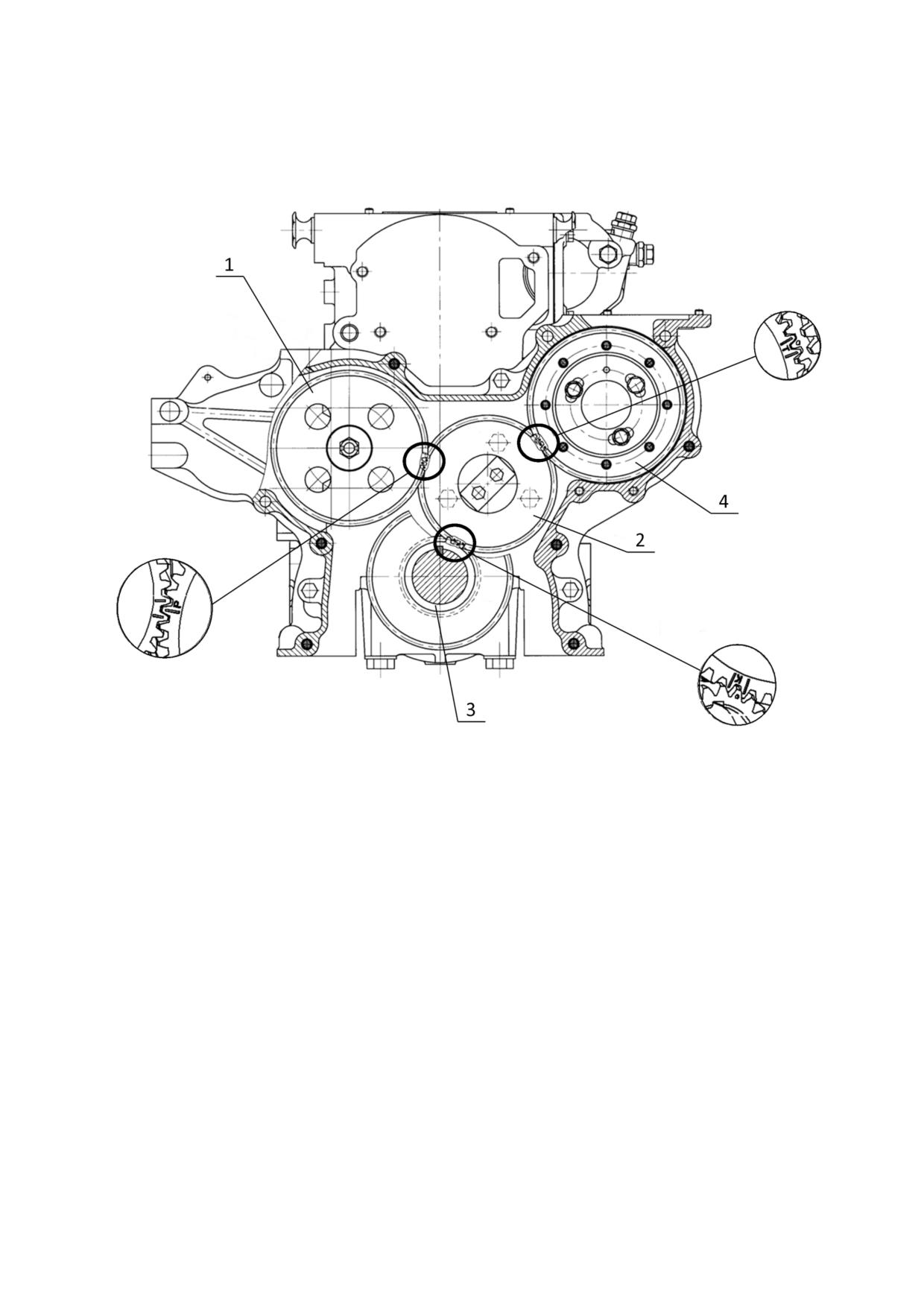

4.2.4 Установка шестерен распределения

5 ХРАНЕНИЕ

6 ТРАНСПОРТИРОВАНИЕ

7 УТИЛИЗАЦИЯ

Приложение А. (справочное)

Химмотологическая карта

Приложение Б. (справочное)

Ведомость ЗИП

Приложение В. (справочное)

Размерные группы гильз, цилиндров и поршней

Номинальные размеры коренных и шатунных шеек коленчатого вала

Приложение Г. (справочное)

Регулировочные параметры дизеля

Приложение Д. (справочное)

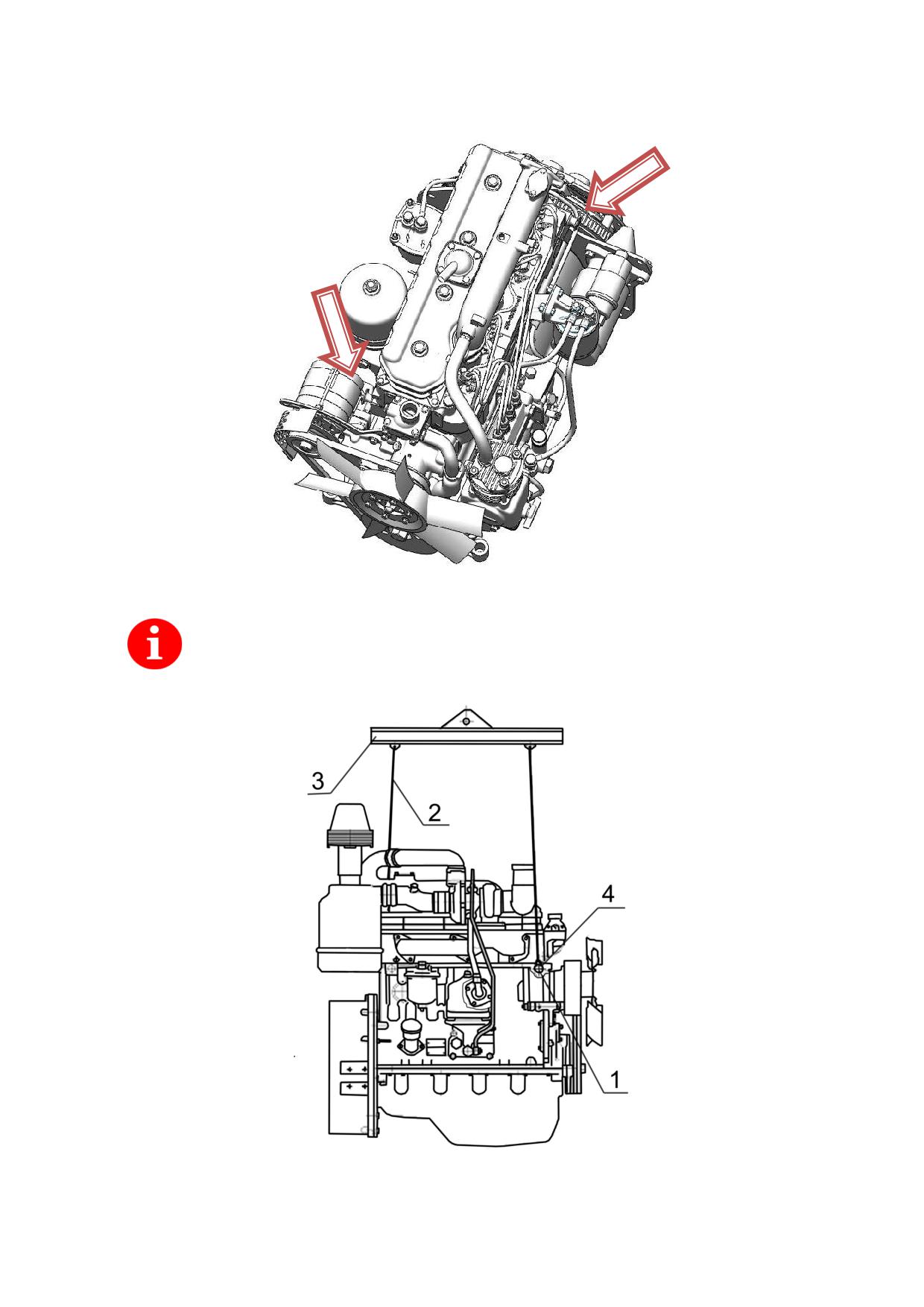

Строповка дизеля

Приложение Е. (справочное)

Регулировочные параметры топливного насоса 4УТНИ

Приложение Ж. (справочное)………………………………………………………………90

243 - 0000100 РЭ

Настоящее руководство по эксплуатации предназначено для операто-

ров, водителей и мотористов машин и агрегатов, на которых устанавлива-

ются дизели Д-241, Д-242, Д-242С, Д-242S2, Д-243, Д-243.1, Д-243С,

Д-243S2, Д-244, Д-244С, Д-244S2, а также персонала технических центров

и ремонтных мастерских, в компетенцию которых входит техническое об-

служивание и ремонт указанных дизелей.

Руководство по эксплуатации содержит краткое техническое описа-

ние, правила эксплуатации и технического обслуживания дизелей.

К эксплуатации и обслуживанию дизелей допускаются лица, прошед-

шие специальную подготовку и ознакомившиеся с настоящим руководством

по эксплуатации.

Операции по текущему ремонту дизелей и их узлов могут выполнять

слесари, знающие устройство, принцип действия дизелей, имеющие обще-

техническую подготовку по программе обучения слесарей 3-4-го разрядов.

Конструкция дизелей рассчитана на длительную работу без капиталь-

ного ремонта при условии соблюдения правил эксплуатации, хранения и

своевременного технического обслуживания, изложенных в настоящем ру-

ководстве.

В тексте настоящего Руководства по эксплуатации используются сле-

дующие графические обозначения:

ВНИМАНИЕ! Несоблюдение указаний может привести к травмам

либо выходу из строя узлов, систем, деталей или самого дизеля.

ВАЖНО! Важная информация, на которую необходимо обратить

внимание.

Настоящее руководство по эксплуатации соответствует заводской техниче-

ской документации по состоянию на 2022 г.

Все замечания по конструкции и работе дизеля, а также пожелания и

предложения по содержанию настоящего Руководства просим направлять

по адресу: 220070, г. Минск, ул. Ваупшасова 4, ОАО «УКХ «ММЗ», Управ-

ление главного конструктора.

Все права зарезервированы. Копировать, тиражировать целиком или ча-

стично без письменного разрешения ОАО «УКХ «ММЗ» запрещено.

моторный завод» 2022

243 - 0000100 РЭ

Информация, указанная в настоящем руководстве по эксплуа-

тации, распространяется на все модификации дизеля Д-243.

В связи с постоянным совершенствованием дизелей в кон-

струкции отдельных сборочных единиц и деталей, а также

химмотологическую карту могут быть внесены изменения, не

отраженные в настоящем руководстве по эксплуатации.

КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО

Несанкционированное вмешательство в конструкцию дизеля,

нарушение заводских регулировок и периодичности техниче-

ского обслуживания

ГАРАНТИИ НА ДИЗЕЛЬ НЕ СОХРАНЯЮТСЯ:

- при несоблюдении потребителем правил и условий эксплуатации,

технического обслуживания, транспортирования и хранения, изложенных в

настоящем руководстве по эксплуатации;

- при нарушении сохранности заводских пломб;

- при внесении изменений в конструкцию дизеля;

- в случае использования при техническом обслуживании и текущем

ремонте расходных материалов (горюче-смазочных материалов, деталей и

сборочных единиц) от производителей, не предусмотренных к использова-

нию конструкторской документацией ОАО «Управляющая компания хол-

динга «МИНСКИЙ МОТОРНЫЙ ЗАВОД»;

- в случае неприменения оригинальных фильтров очистки масла, топ-

лива, воздуха, изготовленных под торговой маркой ОАО «Управляющая

компания холдинга «МИНСКИЙ МОТОРНЫЙ ЗАВОД».

В случае проведения ремонтно-восстановительных работ Вла-

дельцем или третьим лицом при выходе из строя в гарантий-

ный период дизеля и его составных частей без привлечения к

работам специалистов завода или уполномоченного дилерско-

го центра,- гарантия на дизель и его составные части не со-

храняется.

Указания по охране окружающей среды:

Завод-изготовитель ОАО «Управляющая компания холдинга «МИН-

СКИЙ МОТОРНЫЙ ЗАВОД» всецело привержен идеи комплексного под-

хода к охране окружающей среды. Поэтому одной из главных идей при про-

ектировании дизеля является снижение влияния отработавших газов на

окружающую среду и здоровье человека.

В связи с этим, в обязательном порядке используйте только рекомен-

дуемые настоящим Руководством по эксплуатации, топлива, масла, охла-

ждающую жидкость и иные горюче-смазочные материалы. Своевременно

производите техническое обслуживание. Не допускайте вмешательства в

конструкцию и заводские регулировки дизеля.

243 - 0000100 РЭ

1.1.2 Технические характеристики

Таблица 1.2 - Основные параметры и характеристики дизелей

Единица

Значения

Наименование параметров

измерения

Д-241

Д-242

Д-242С

Д-242S2

Д-243

Д-243.1

Д-243C

Д-243S2

Д-244

Д-244C

Д-244S2

1 Тип дизеля

Четырехтактный дизель, без турбонаддува

2 Способ смесеобразования

Непосредственный впрыск топлива

3 Порядок работы цилиндров

1 - 3 - 4 - 2

4 Число цилиндров

5 Диаметр цилиндра

мм

110

6 Ход поршня

мм

125

7 Рабочий объем цилиндров

4,75

* 8 Мощность - номинальная *

52,9+3,7

45,6+3,7

47,5±2

59,6+3,7

61,0+3,7

60,0±1

41,9+3,7

43,5±2

кВт

- эксплуатационная

50,5

44,1

46,0

57,4

58,1

57,8

40,4

42,2

−

9 Номинальная частота вращения *

ми

2100+

1800+

2200+

1700+

10 Максимальная частота вращения

ми

−

2275

1950

2380

1850

холостого хода, не более

11 Минимальная устойчивая частота

−

800±50

ми

вращения холостого хода, не более

12 Направление вращения коленча-

Правое (по часовой стрелке)

того вала дизеля по ГОСТ 22836-77

* 13 Максимальный крутящий мо-

мент в комплектации определения

Н·м

277

278

287

298

305

298

271

278

по номинальной мощности

14 Частота вращения при макси-

−

мальном значении крутящего мо-

ми

1600

1400

1600

1400

1600

1400

мента, не менее

15 Масса дизеля, не заправленного

горюче-смазочными материалами и

охлаждающей жидкостью (ком-

413

кг

плектация по ГОСТ18509 - 88 для

определения номинальной мощно-

сти)

16 Удельный расход масла на угар,

г/(кВт·ч)

0,9+0,4

243 - 0000100 РЭ

не более

Продолжение таблицы 1.2

Единица

Значения

Наименование параметров

измерения

Д-241

Д-242

Д-242С

Д-242S2

Д-243

Д-243.1

Д-243C

Д-243S2

Д-244

Д-244C

Д-244S2

* 17 Удельный расход топлива на

226+3%

230+5%

226+3%

235+5%

режиме

г/(кВт·ч)

– номинальной мощности

278±5%

287±5%

298±5

305±5%

298±5%

271±5%

278±5%

– эксплуатационной мощности

18 Давление масла в главной маги-

страли системы смазки дизеля при

температуре 85-95 °С:

- при номинальной частоте враще-

МПа

0,25-0,35

ния

- при минимальной частоте враще-

0,1

ния холостого хода, не менее

Примечания:

1. * Параметры, для дизелей Д-241, Д-242, Д-243.1, Д-244, указанные в таблице 3, обеспечиваются при

температуре топлива на входе в фильтр грубой очистки топлива, стандартных атмосферных условиях по

ГОСТ 18509-88;

2. * Параметры, для дизелей Д-242С, Д-242S2, Д-243С, Д-243S2, Д-244С, Д-244S2, указанные в таблице

3, обеспечиваются при температуре топлива на входе в топливный насос высокого давления от 38°С до

43°С (от 311К до 316К), стандартных атмосферных условиях по Правилам ЕЭК ООН №24(03).

243 - 0000100 РЭ

1.1.3 Состав дизеля

Дизель состоит из деталей, сборочных единиц и комплектов.

Таблица 1.3 - Состав основных сборочных единиц и комплектов дизеля

Наименование узлов и деталей, состав-

Структура дизеля

ляющих механизмы, системы и устрой-

ства

Корпус

Блок цилиндров и подвеска

Головка цилиндров. Клапаны и толка-

тели клапанов

Газораспределения

Крышка головки цилиндров, выпускной

тракт

Распределительный механизм

Поршни и шатуны. Коленчатый вал и

Кривошипно-шатунный

маховик

Сапун

Масляный картер

Приемник масляного насоса и масляный

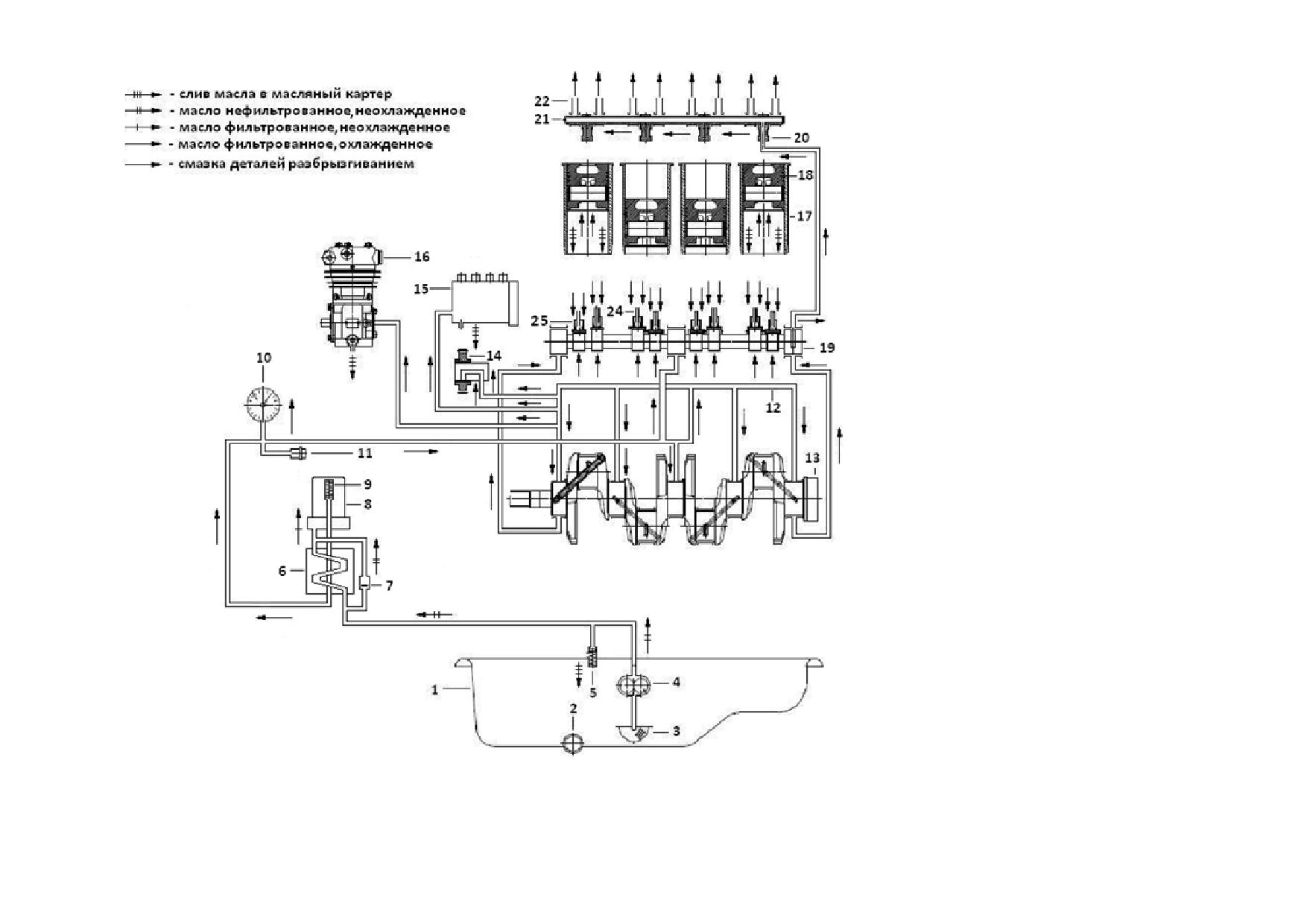

Смазки

насос

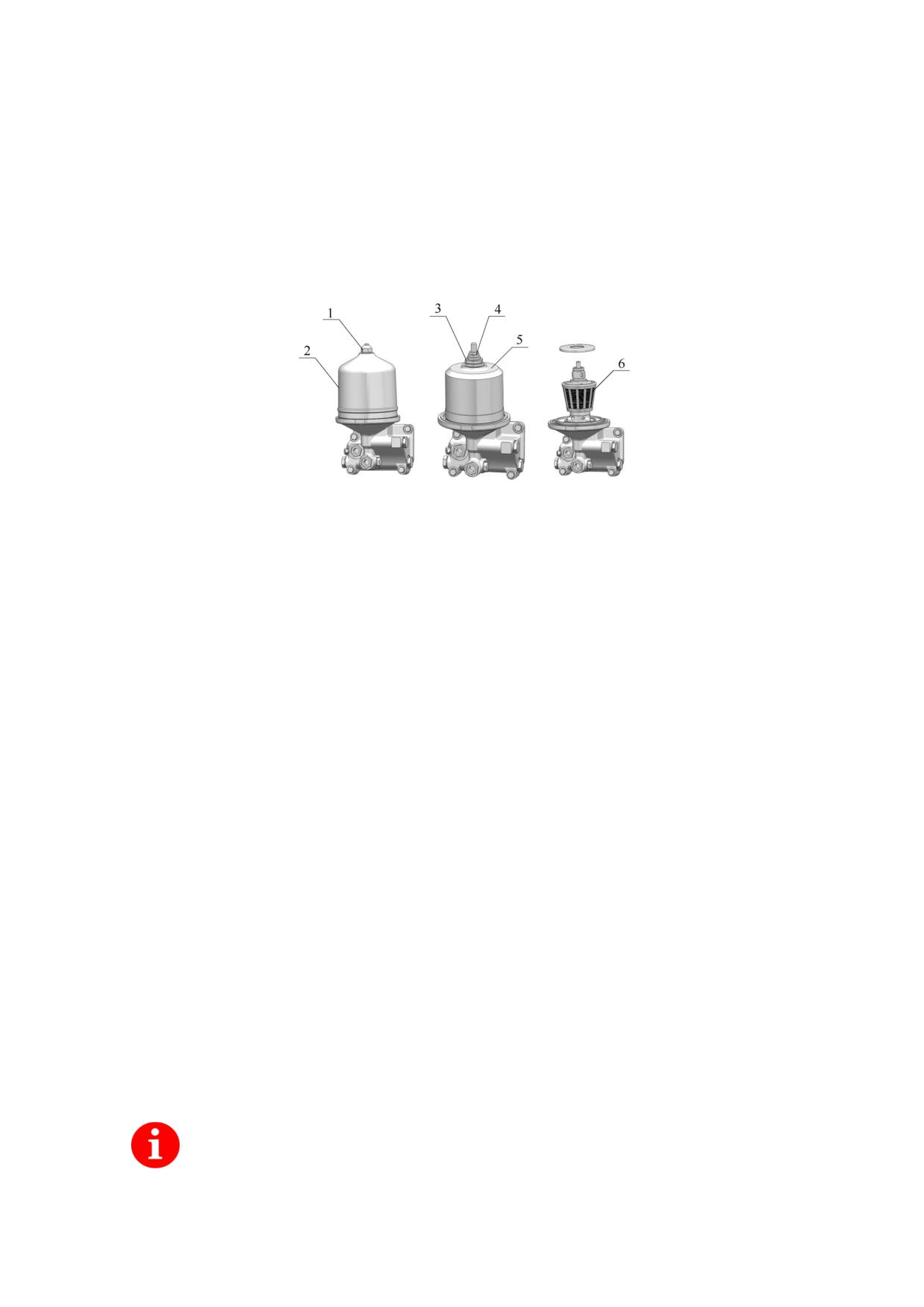

*Центробежный масляный фильтр

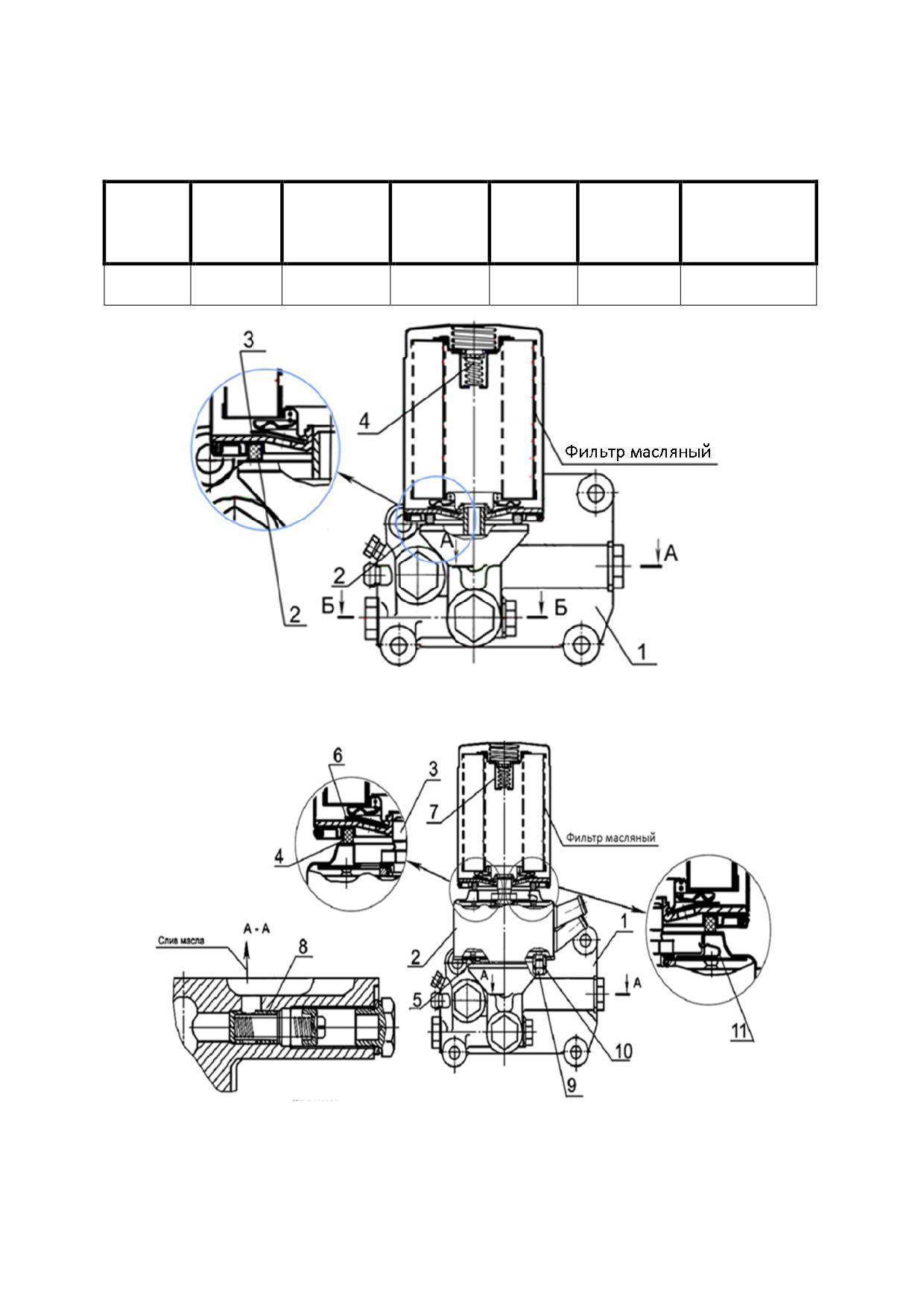

*Фильтр масляный с жидкостно-

масляным теплообменником и без него

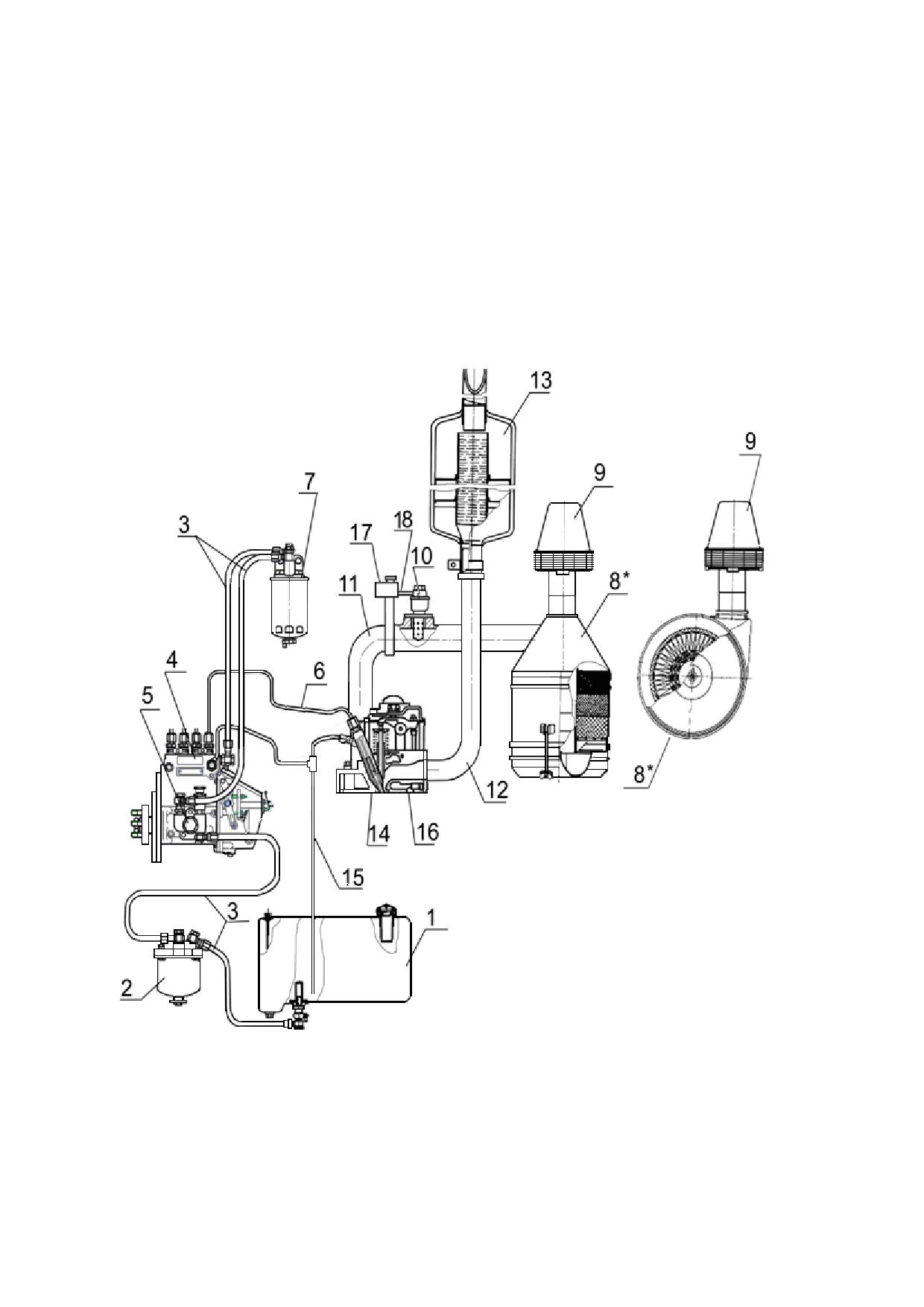

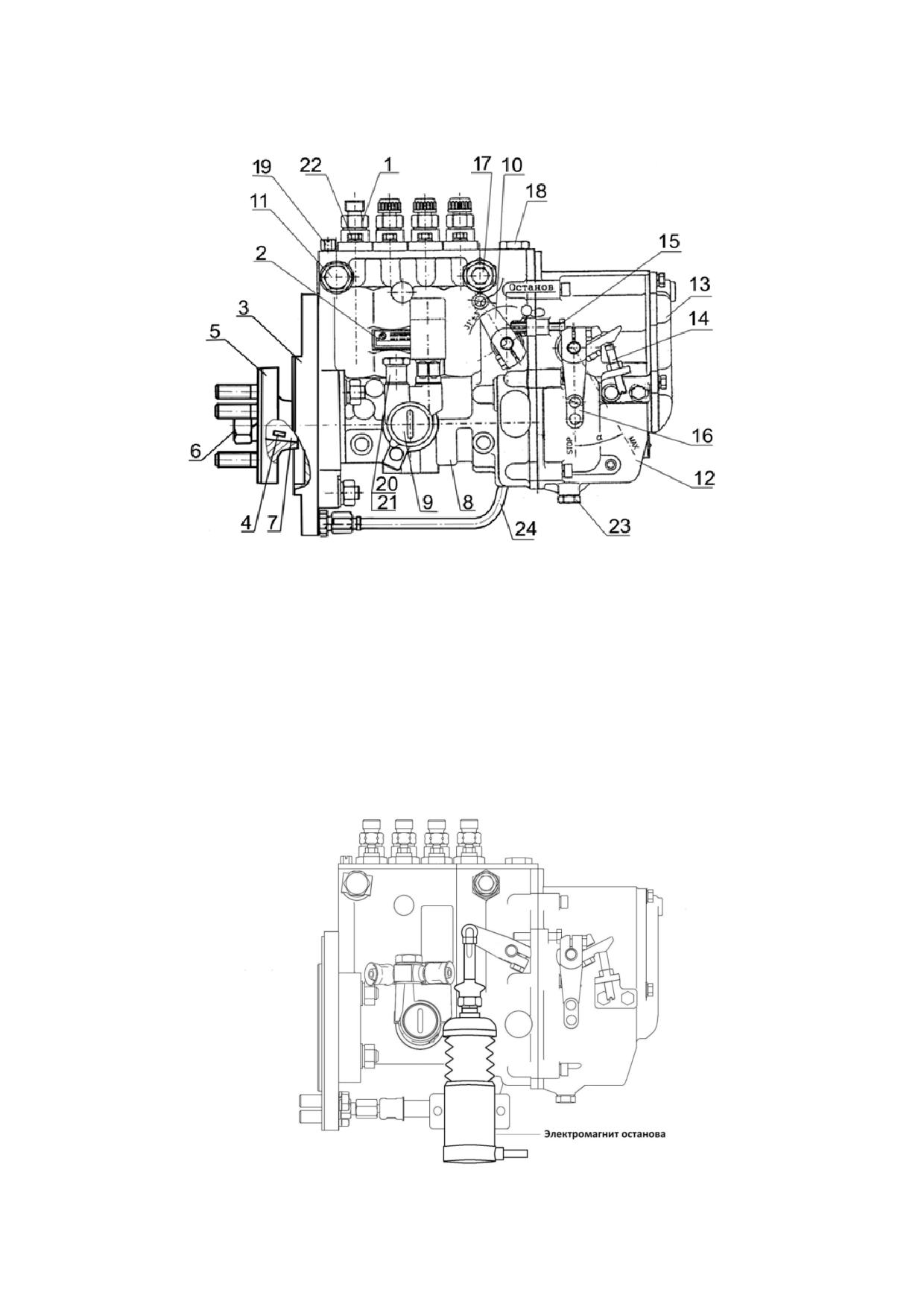

Топливные трубопроводы и топливная

аппаратура

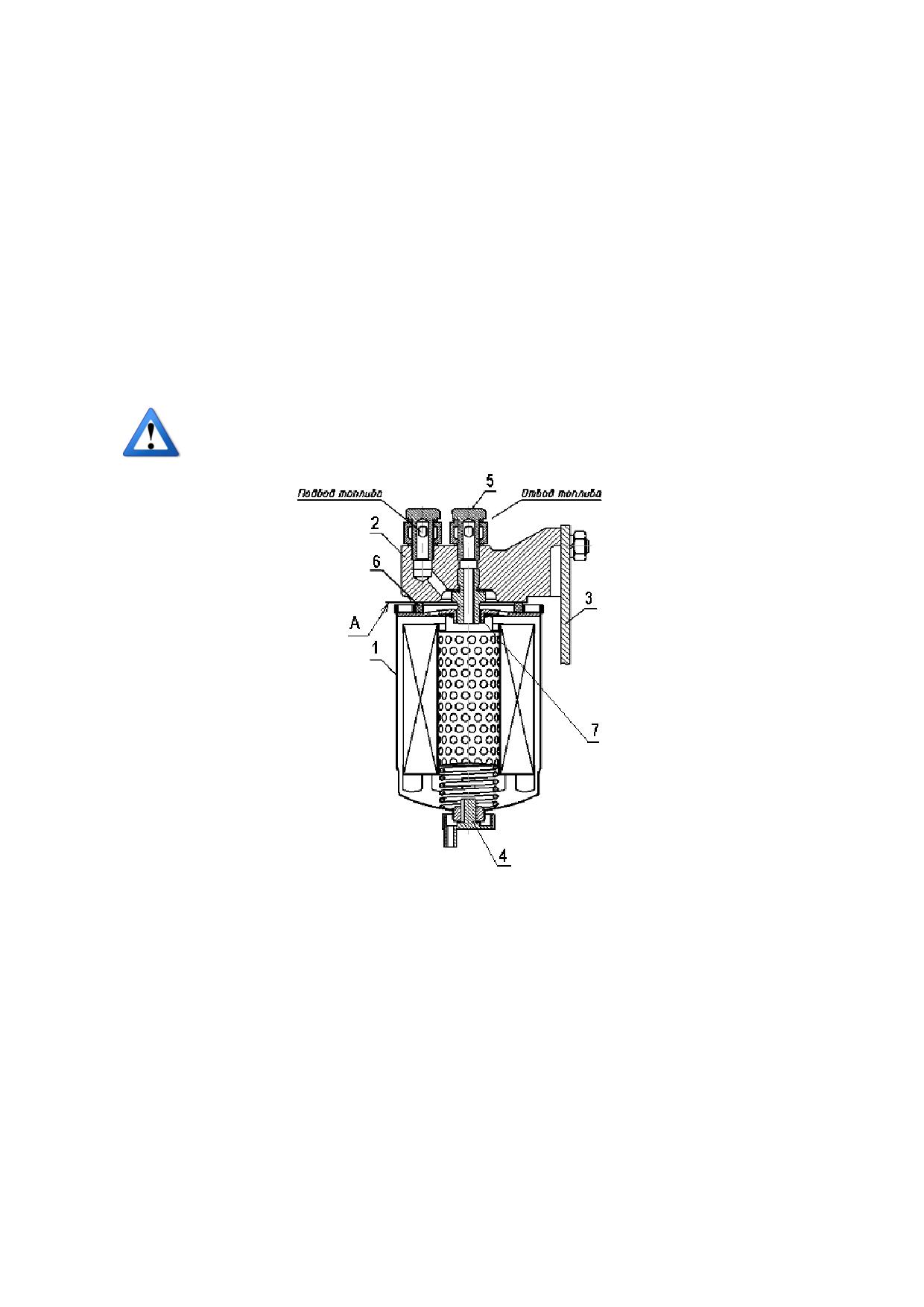

Фильтр топливный грубой очистки

Питания

Фильтр топливный тонкой очистки

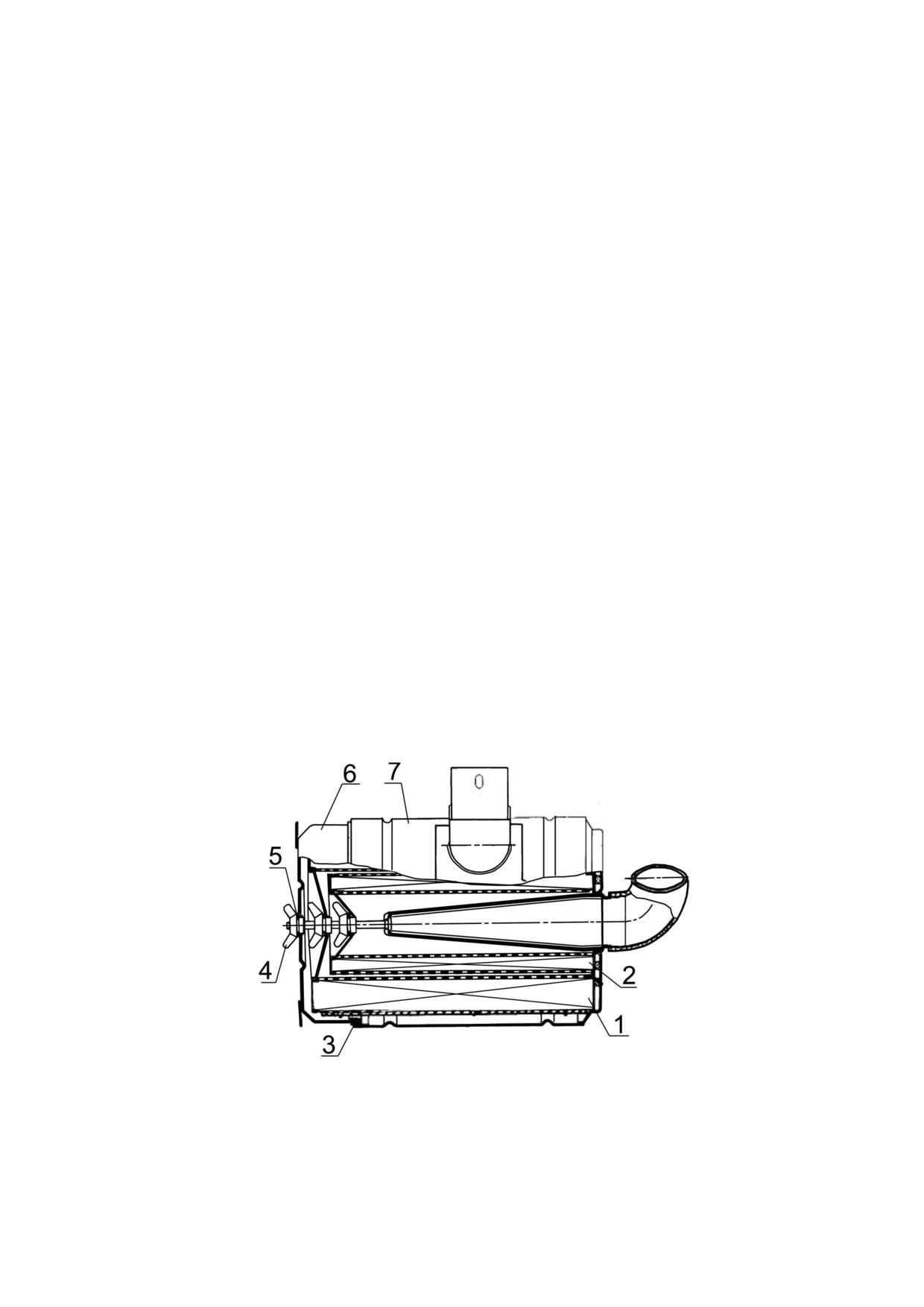

Воздухоочиститель и воздухоподводя-

щий тракт

Насос водяной

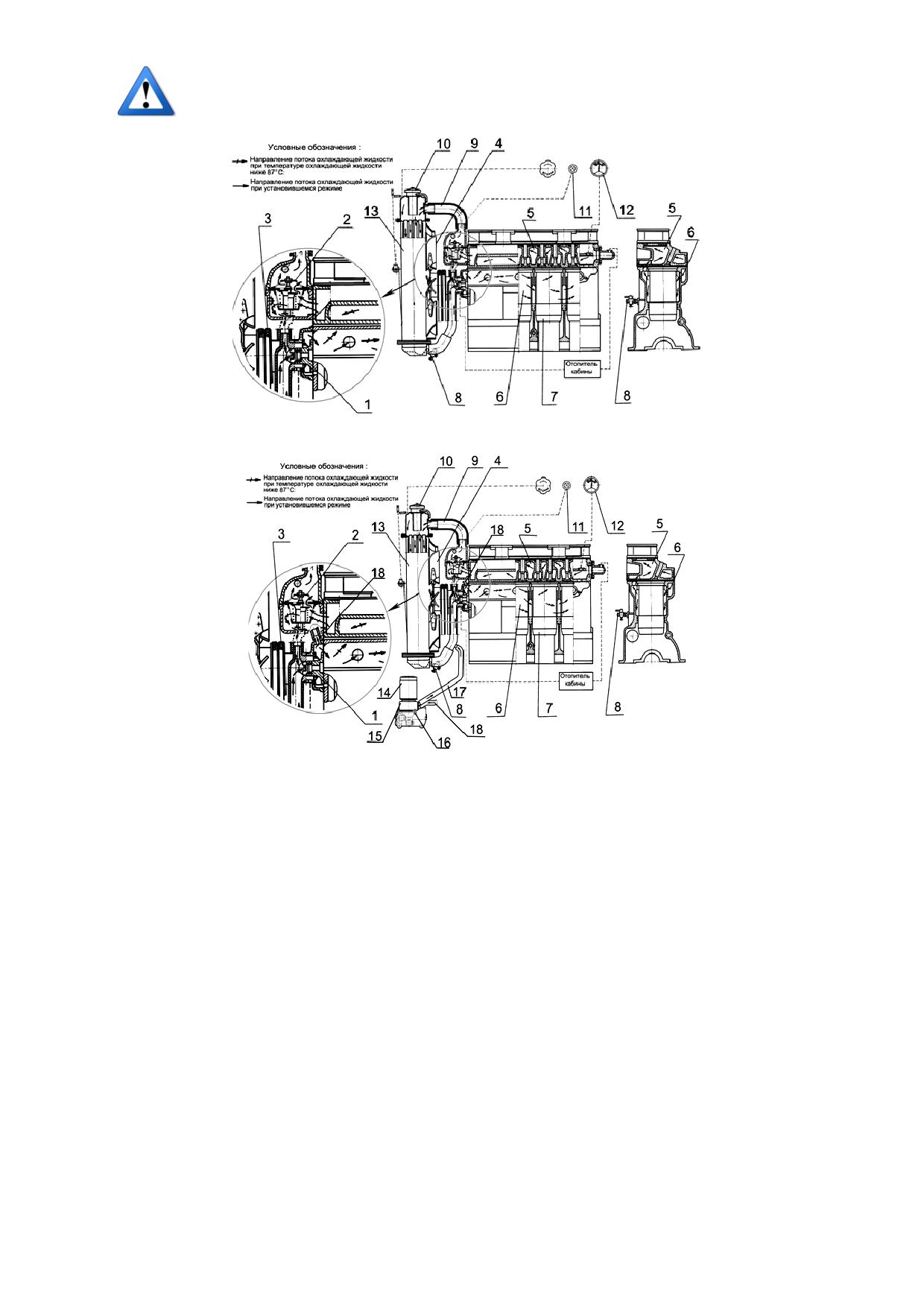

Охлаждения

Термостат

Вентилятор

Пуска

Стартер

*Свечи накаливания

*Электрофакельный подогреватель

*Электрофакельное устройство

Электрооборудования

Генератор

*Компрессор

Агрегатов

*Шестеренный насос

Муфта сцепления

Примечание:

* - устанавливается в зависимости от исполнения дизеля. На не-

которых исполнениях дизелей данные сборочные единицы и ком-

плекты могут отсутствовать.

243 - 0000100 РЭ

Таблица 1.4 - Особенности комплектации дизелей

Дизель

Наименование узлов

Д-241

Д-242

Д-242С

Д-242S2

Д-243

Д-243.1

Д-243C

Д-243S2

Д-244

Д-244C

Д-244S2

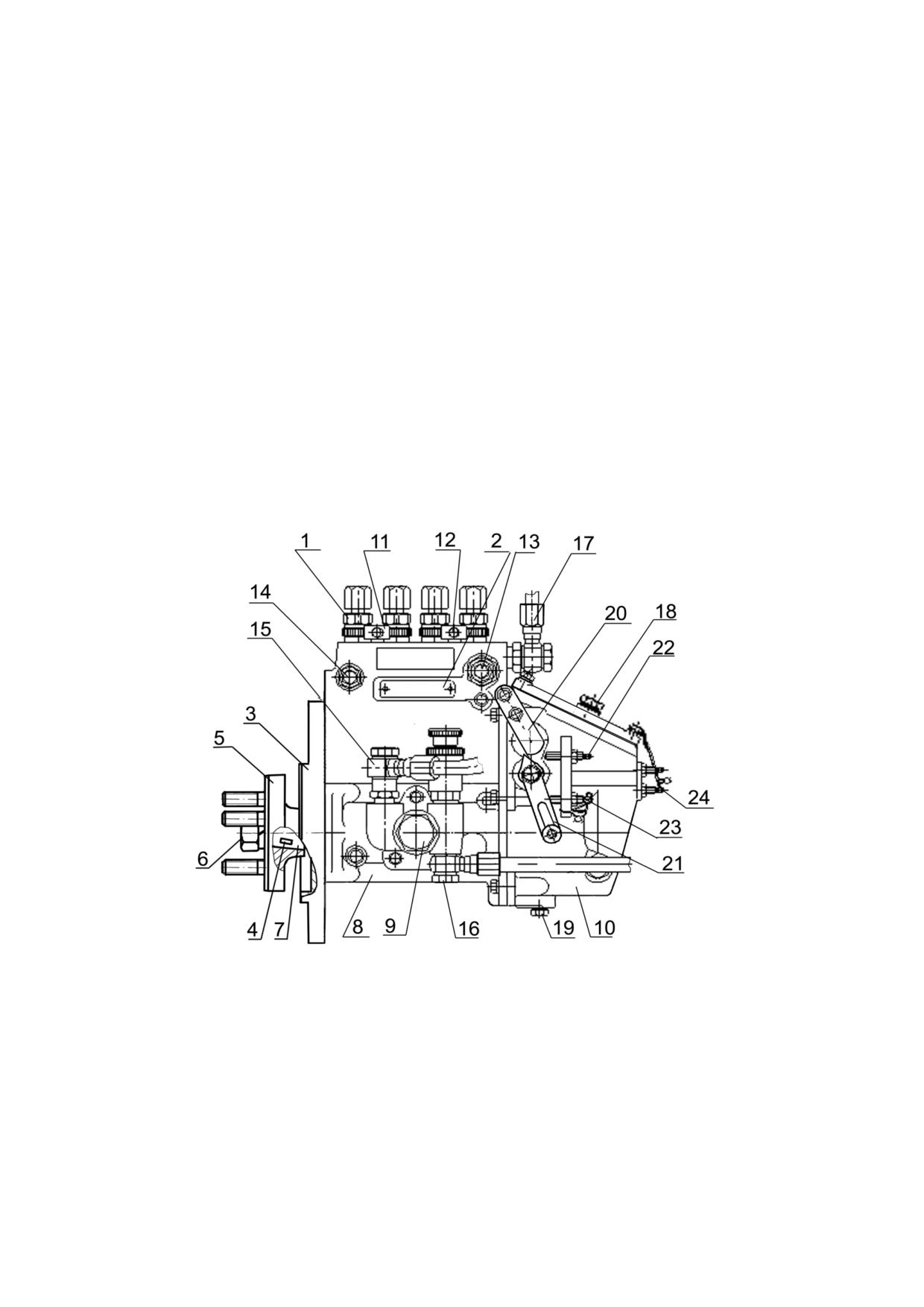

Топливный насос

4УТНИ (АО «НЗТА», РФ) или

высокого давления

PP4M10P1f («MOTORPAL», Чехия) или

772.1111005 (ОАО «ЯЗДА», РФ) или

4 PL 318Q (Китай).

Фильтр очистки топлива

245-1117030

Форсунка

174.1112010 (ЗАО «АЗПИ», РФ) или

172.1112010 (ЗАО «АЗПИ», РФ) или

VA70P360 («MOTORPAL», Чехия)

Насос шестеренный:

НШ 10, НШ 14, НШ 16, НШ 32 или отсутствует

Воздушный фильтр

Элемент фильтрующий очистки воздуха 245-1109300 (основной), 245-1109300-01 (контрольный)

Фильтр очистки масла

245-1017070

Вентилятор и его привод

Тянущего или толкающего типа, с ременным приводом от коленчатого вала

Компрессор

Отключаемый или неотключаемый или отсутствует

Генератор

Переменного тока номинальной напряжением 14 В или 28 В

Пусковое устройство

Стартер номинальным напряжением 24 В или 12В

Средства

Свечи накаливания штифтовые номинальным напряжением 23 В или 11 В или электрофакель-

облегчение пуска

ный подогреватель напряжением 12 В или электрофакельное устройство напряжением 24 В и

места для подвода и отвода теплоносителей при подключении предпускового подогревателя

Охлаждение масла

Масляный радиатор или жидкостно-масляный теплообменник

Муфта сцепления

Фрикционная однодисковая или двухдисковая постоянно замкнутая или отсутствует

Примечание:

В зависимости от заявки потребителя и региона поставки комплектация дизеля может отличаться от дан-

ных указанных в таблице 1.4.

243 - 0000100 РЭ

1.1.4 Устройство и работа

Общие сведения

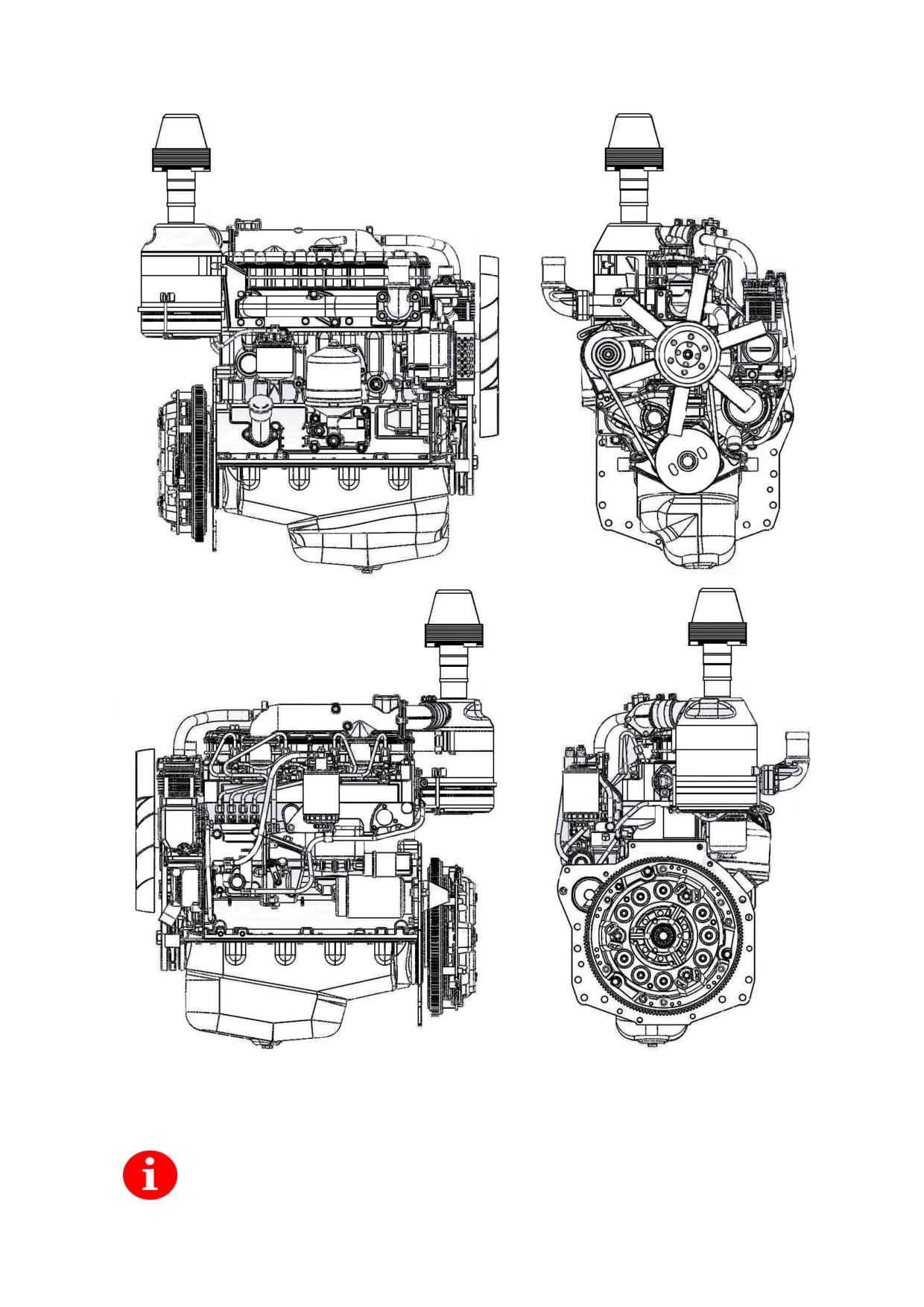

Дизель Д-243 и его модификации представляют собой четырехтакт-

ный поршневой четырехцилиндровый дизель внутреннего сгорания с ряд-

ным вертикальным расположением цилиндров, непосредственным впрыс-

ком дизельного топлива и воспламенением от сжатия.

Основными сборочными единицами дизеля являются: блок цилин-

дров, головка цилиндров, поршни, шатуны, коленчатый вал и маховик.

Все имеющиеся исполнения дизеля Д-243 и его модификаций можно

разделить на две принципиально различные комплектации, отличающиеся

способом смесеобразования, который определяются совместным примене-

нием головки цилиндров с определенным видом впускных каналов, порш-

ней с определенной камерой сгорания и комплекта форсунок с определен-

ным распылителем. В пределах одной комплектации указанные детали мо-

гут использоваться только совместно.

Принцип действия дизеля и взаимодействие составных частей

Принципом действия дизеля, как и любого двигателя внутреннего

сгорания, является преобразование тепловой энергии топлива, сгорающего в

рабочем цилиндре, в механическую энергию.

При ходе поршня вниз на такте всасывания через открытый впускной

клапан в цилиндр поступает заряд воздуха. После закрытия впускного кла-

пана и при движении поршня вверх происходит сжатие воздуха. При этом

температура воздуха резко возрастает. В конце такта сжатия в цилиндр че-

рез форсунку под большим давлением впрыскивается топливо. При впрыс-

кивании топливо мелко распыляется, перемешивается с горячим воздухом в

цилиндре и испаряется, образуя топливовоздушную смесь.

Воспламенение смеси при работе дизеля осуществляется в результате

сжатия воздуха до температуры самовоспламенения смеси. Сгорание топли-

вовоздушной смеси происходит в тот момент, когда поршень находится в

положении, близком к ВМТ.

После сгорания топливовоздушной смеси следует процесс расшире-

ния и очистка цилиндра от продуктов сгорания через выпускной клапан.

Согласованным открытием и закрытием впускных и выпускных кла-

панов управляет механизм газораспределения.

Пуск дизеля производится путем придания вращения коленчатому ва-

лу стартером через маховик, установленный на фланце коленчатого вала.

Привод водяного насоса системы охлаждения дизеля осуществляется

посредством ременной передачи от шкива, установленного на носке колен-

чатого вала, к шкиву, установленному на валике водяного насоса.

Привод насоса шестеренного осуществляется зубчатой передачей

распределительного механизма.

243 - 0000100 РЭ

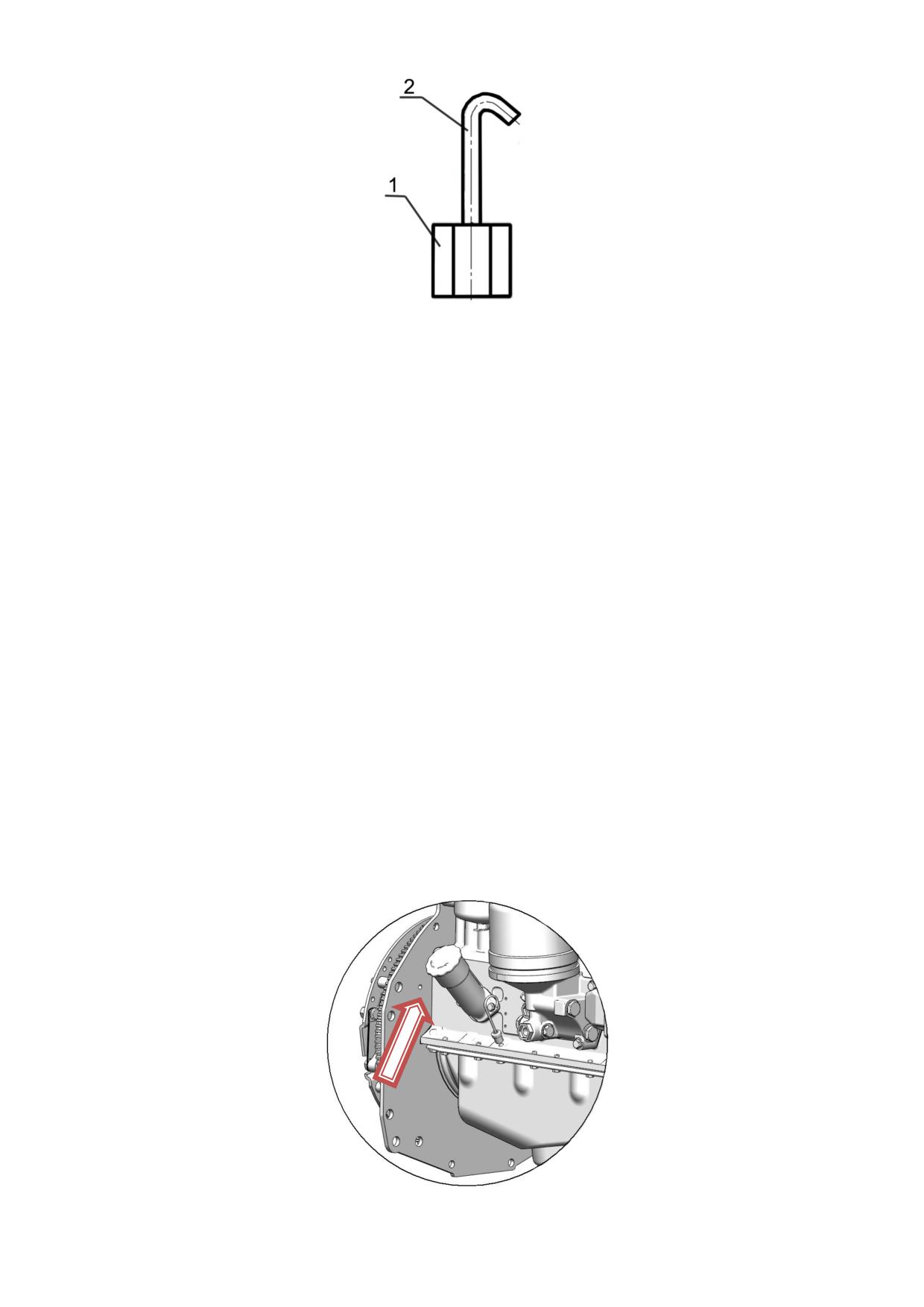

Инструмент и принадлежности

Для обеспечения регламентных работ по проверке и регулировке за-

зора между бойком коромысла и торцом клапана, выполняемых при техни-

ческом обслуживании и ремонте, в ЗИП дизеля прикладывается необходи-

мый инструмент.

1.1.5 Маркировка дизеля

На фирменной табличке каждого дизеля, закрепленной на блоке ци-

линдров, указаны:

- наименование предприятия-изготовителя и его товарный знак;

- модель (модификация) дизеля;

- порядковый производственный номер дизеля;

- надпись «Сделано в Беларуси».

Дизели, на которые выданы национальные сертификаты соответствия

РБ или стран СНГ, имеют табличку сертификационную, которая располо-

жена рядом с фирменной табличкой.

На табличке сертификационной нанесены соответствующие сертифи-

кационные знаки.

Транспортная маркировка дизеля выполняется в соответствии с ГОСТ

14192-96.

Способ маркировки обеспечивает ее сохранность на период транспор-

тирования, хранения и эксплуатации дизелей.

1.1.6 Упаковка

При транспортировании дизелей в закрытых вагонах, контейнерах или

автомашинах дизели устанавливаются на подставки по чертежам завода - из-

готовителя дизелей. При транспортировании дизелей в открытом транспор-

те (автомобильном, железнодорожном) они упаковываются в мешки из по-

лиэтиленовой пленки по ГОСТ 10354-82 и устанавливаются на подставки.

Дизели, поставляемые в районы с тропическим климатом в железно-

дорожных вагонах, упаковываются в мешки из полиэтиленовой пленки и

деревянные ящики по документации изготовителя; при транспортировании

в контейнерах - в мешки из полиэтиленовой пленки.

243 - 0000100 РЭ

1.2 Описание и работа составных частей дизеля, его механизмов,

систем и устройств

Блок цилиндров

Блок цилиндров является основной корпусной деталью дизеля и пред-

ставляет собой жесткую чугунную отливку. В вертикальных расточках бло-

ка установлены четыре съемные гильзы, изготовленные из специального чу-

гуна.

Гильза устанавливается в блок цилиндров по двум центрирующим по-

ясам: верхнему и нижнему. В верхнем поясе гильза фиксируется буртом, в

нижнем - уплотняется двумя резиновыми кольцами, размещенными в ка-

навках блока цилиндров.

Гильзы по внутреннему диаметру сортируются на три размерные

группы: большая (Б), средняя (С) и малая (М). Маркировка группы наносит-

ся на заходном конусе гильзы. Размеры гильз приведены в Приложении В.

На дизеле устанавливаются гильзы одной размерной группы.

Между стенками блока цилиндров и гильзами циркулирует охлажда-

ющая жидкость.

Торцовые стенки и поперечные перегородки блока цилиндров имеют

приливы, предназначенные для образования опор коленчатого вала. На эти

приливы установлены крышки. Приливы вместе с крышками образуют по-

стели для коренных подшипников. Постели под вкладыши коренных под-

шипников расточены с одной установки в сборе с крышками коренных

подшипников. Менять крышки местами не допускается.

Блок цилиндров имеет продольный канал, от которого по поперечным

каналам масло поступает к коренным подшипникам коленчатого вала и

подшипникам распределительного вала.

В верхней части второй и четвертой верхних опорах коленчатого вала

имеет форсунки, которые служат для охлаждения поршней струей масла.

На наружных поверхностях блока цилиндров имеются обработанные

привалочные плоскости для крепления полнопоточного центробежного или

полнопоточного масляного фильтра неразборного типа, водяного насоса,

фильтров грубой и тонкой очистки топлива, маслозаливной горловины.

Головка цилиндров

В зависимости от исполнения дизеля Д-243 и его модификаций, на

него могут устанавливаться головка цилиндров с винтовыми впускными ка-

налами (отличительная особенность литера “Б1” в обозначении детали на

отливке и наличие отверстий для установки свечей накаливания или головка

цилиндров с тангенциальными впускными каналами (отличительная осо-

бенность литера “A” в обозначении детали на отливке).

Головка цилиндров представляет собой чугунную отливку, во внут-

ренних полостях которой имеются впускные и выпускные каналы, закрыва-

емые клапанами. Для обеспечения отвода тепла головка цилиндров имеет

внутренние полости, в которых циркулирует охлаждающая жидкость.

Головка цилиндров дизеля Д-243 и его модификаций имеет седла

клапанов, выполненные в теле самой головки. На головке цилиндров сверху

243 - 0000100 РЭ

устанавливаются стойки, ось коромысел с коромыслами, крышка головки,

впускной коллектор и колпак крышки, закрывающий клапанный механизм.

Со стороны топливного насоса в головке установлены четыре форсунки, а

со стороны генератора к головке крепится выпускной коллектор. Для

уплотнения разъема между головкой и блоком цилиндров установлена про-

кладка из армированного перфорированным стальным листом безасбестово-

го полотна. Отверстия для гильз цилиндров и масляного канала окантованы

стальными обечайками. При сборке дизеля на заводе цилиндровые отвер-

стия прокладки дополнительно окантовываются фторопластовыми разрез-

ными кольцами.

В головку цилиндров с винтовыми впускными каналами установлены

четыре свечи накаливания напряжением 11В или 23В

Кривошипно-шатунный механизм

Основными деталями кривошипно-шатунного механизма являются:

коленчатый вал, поршни с поршневыми кольцами и пальцами, шатуны, ко-

ренные и шатунные подшипники, маховик.

Коленчатый вал - стальной, имеет пять коренных и четыре шатунных

шейки.

От осевого перемещения коленчатый вал фиксируют четыре биметал-

лические сталеалюминевые полукольца, установленные в расточках блока

цилиндров и крышке четвертого коренного подшипника. Для уменьшения

нагрузок на подшипники от сил инерции на первой, четвертой, пятой и

восьмой щеках коленчатого вала дизеля Д-243 устанавливаются противове-

сы, на дизелях Д-242, Д-244 устанавливаются коленчатые валы без проти-

вововесов. Задний фланец и носок коленчатого вала уплотняется манжета-

ми. На передний носок вала устанавливаются шестерня привода газораспре-

деления (шестерня коленчатого вала), шестерня привода масляного насоса,

шкив привода водяного насоса и генератора. На задний фланец вала крепит-

ся маховик.

Коленчатый вал может изготавливаться и устанавливаться на дизель

двух производственных размеров. Коленчатый вал, шатунные и коренные

шейки которого изготовлены по размеру второго номинала, имеет на первой

щеке дополнительную маркировку. Размеры коренных, шатунных шеек и

соответствующая маркировка коленчатого вала приведены в Приложении В.

Поршень изготавливается из алюминиевого сплава. В днище поршня

выполнена камера сгорания, которая может быть двух типов А и Б.

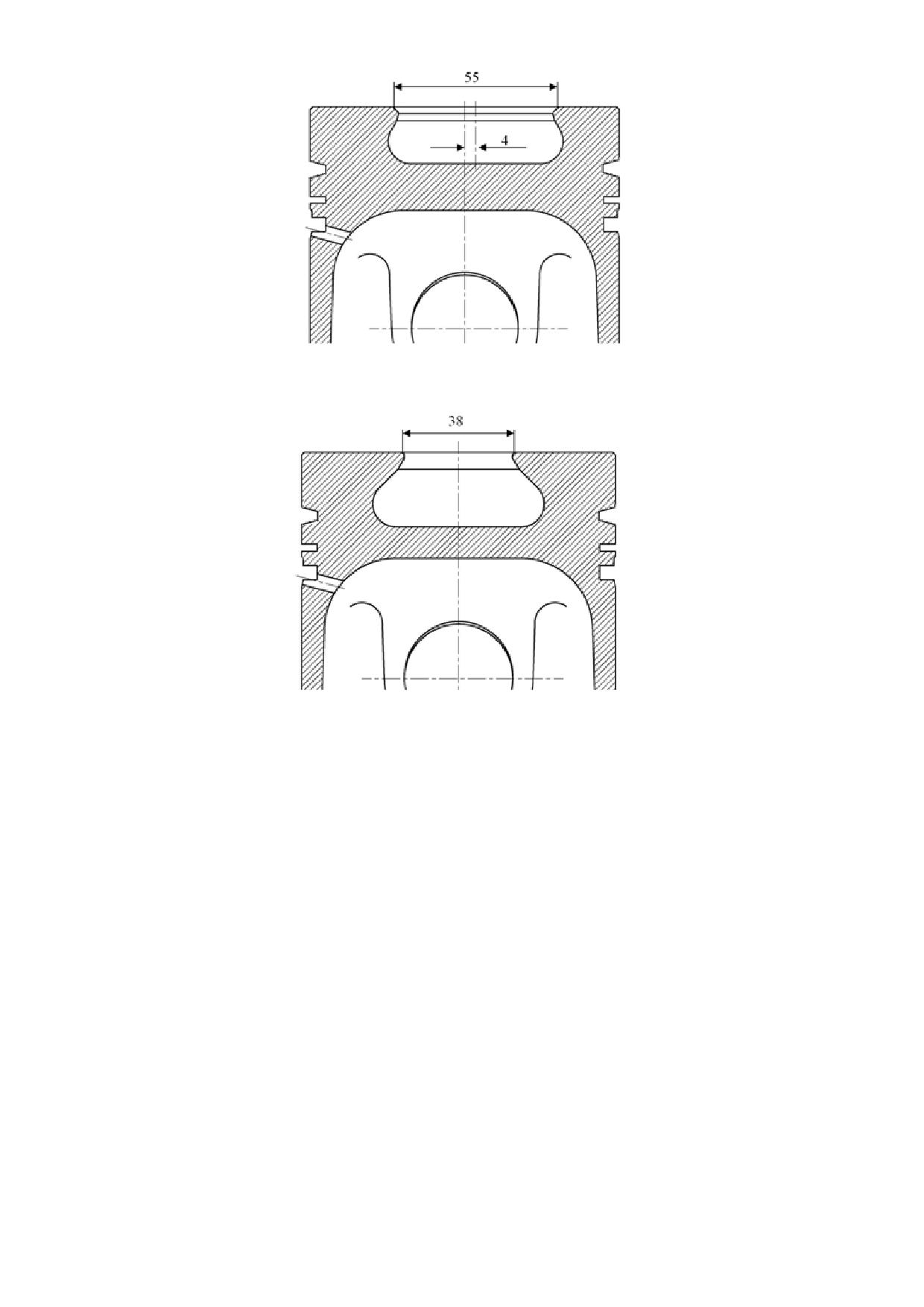

Поршни с камерой сгорания А (рисунок 1.2) применяются на испол-

нениях дизеля Д-243 и его модификаций со свечами накаливания, совмест-

но с головкой цилиндров с винтовыми впускными каналами. В этом случае

диаметр горловины составляет 55 мм, а ось камеры сгорания смещена на 4

мм относительно оси поршня. Поэтому поршни должны быть установлены

таким образов, чтобы камера сгорания была смещена в сторону форсунок.

Поршни с камерой сгорания Б (рисунок 1.3) применяются на дизелях

без свечей накаливания и устанавливаются совместно с головкой цилиндров

с тангенциальными впускными каналами. Диаметр горловины камеры сго-

рания 38 мм.

243 - 0000100 РЭ

Рисунок 1.2 - Поршень с камерой сгорания типа А.

Рисунок 1.3 - Поршень с камерой сгорания типа Б.

В верхней части поршень имеет три канавки - в первые две устанав-

ливаются компрессионные кольца, в третью - маслосъемное кольцо. В бо-

бышках поршня расточены отверстия под поршневой палец.

Существуют исполнения дизелей с применением 4-х канавочного

поршня - в первые три установлены компрессионные кольца, в четвертую -

маслосъемное кольцо.

Поршни по наружному диаметру юбки сортируются на три размерные

группы (Б, С, М). Маркировка группы наносится на днище поршня. Размеры

поршней приведены в Приложении В.

Поршневые кольца изготовлены из чугуна. Верхнее компрессионное

кольцо хромированное, в сечении прямоугольное, без маркировки, устанав-

ливается в канавке произвольно. Второе компрессионное кольцо конусное,

на торцовой поверхности у замка имеют маркировку "верх "(«ТОР»). При

наличии третьего компрессионного кольца, оно также имеет на торцовой

поверхности у замка маркировку "верх "(«ТОР»). Маслосъемное кольцо ко-

робчатого типа со спиральным стальным расширителем.

Схемы установки поршневых колец указана на рисунке 4.1.

243 - 0000100 РЭ

Поршневой палец - полый, изготовлен из легированной стали. Осевое

перемещение пальца в бобышках поршня ограничивается стопорными

кольцами.

Шатун - стальной, двутаврового сечения. В верхнюю головку его за-

прессована втулка. Для смазки поршневого пальца в верхней головке шату-

на и втулке имеются отверстия.

Расточка постели в нижней головке шатуна под вкладыши произво-

дится в сборе с крышкой. Поэтому менять крышки шатуна не допускается.

Шатун и крышка имеют одинаковые номера, набитые на их поверхностях.

Кроме того, шатуны имеют весовые группы по массе верхней и нижней го-

ловок. Обозначение группы по массе наносится на торцовой поверхности

верхней головки шатуна. На дизеле должны быть установлены шатуны од-

ной группы.

Вкладыши коренных и шатунных подшипников коленчатого вала - из

биметаллической полосы. На дизелях используются вкладыши коренных и

шатунных подшипников двух размеров в соответствии с номиналом шеек

коленчатого вала. Для ремонта дизеля предусмотрены четыре ремонтных

размера вкладышей.

Маховик изготовлен из чугуна, крепится к фланцу коленчатого вала

болтами. На маховик напрессован стальной зубчатый венец.

Механизм газораспределения

Механизм газораспределения состоит из распределительного вала,

впускных и выпускных клапанов, а также деталей их установки и привода:

толкателей, штанг, коромысел, регулировочных винтов с гайками, тарелок с

сухарями, пружин, стоек и оси коромысел.

Распределительный вал - трехопорный, приводится в действие от ко-

ленчатого вала через шестерню распределения. Подшипниками распредели-

тельного вала служат три втулки, запрессованные в расточки блока. Перед-

няя втулка (со стороны вентилятора) из алюминиевого сплава, имеет упор-

ный бурт, удерживающий распределительный вал от осевого перемещения,

остальные втулки чугунные.

Толкатели

- стальные. Рабочая поверхность тарелки толкателя

наплавлена отбеленным чугуном и имеет сферическую поверхность боль-

шого радиуса (750 мм). В результате того, что кулачки распределительного

вала изготовлены с небольшим конусом, толкатели в работе совершают

вращательное движение.

Штанги толкателей изготовлены из стального прутка. Сферическая

часть, входящая внутрь толкателя, и чашка штанги закалены.

Коромысла клапанов - стальные, качаются на оси, установленной на

четырех стойках. Крайние стойки - повышенной жесткости. Ось коромысел

полая, имеет восемь радиальных отверстий для смазки коромысел. Переме-

щение коромысел вдоль оси ограничивается распорными пружинами.

Впускные и выпускные клапаны изготовлены из стали, причем вы-

пускные из жаропрочной. Они перемещаются в направляющих втулках, за-

прессованных в головку цилиндров. Каждый клапан закрывается под дей-

243 - 0000100 РЭ

ствием одной пружины, которая воздействует на клапан через тарелку и су-

харики.

Уплотнительные манжеты, установленные на направляющие втулки

клапанов, исключают попадание масла в цилиндры дизеля и выпускной

коллектор через зазоры между стержнями клапанов и направляющими

втулками.

Система питания

Система питания дизеля, состоит из топливного насоса, форсунок,

топливопроводов низкого и высокого давления, воздухоочистителя, впуск-

ного и выпускного коллекторов, топливных фильтров грубой и тонкой

очистки, топливного бака, устанавливаемого на тракторе.

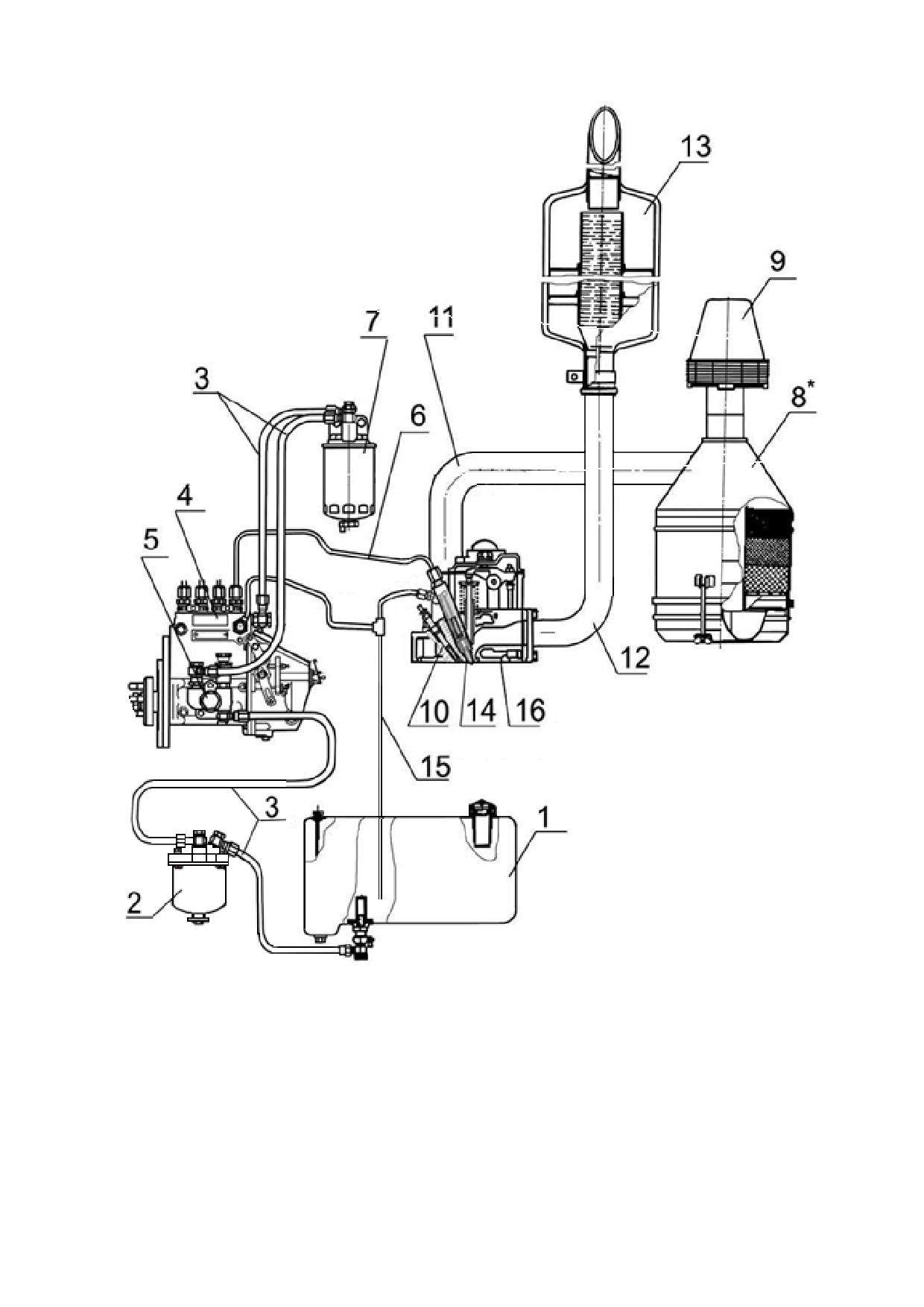

1- топливный бак; 2 - фильтр грубой очистки топлива; 3- топливопроводы низкого дав-

ления; 4 - топливный насос высокого давления; 5 - топливоподкачивающий насос;

6 - топливопроводы высокого давления; 7 - фильтр тонкой очистки топлива; 8 - возду-

хоочиститель; 9 - моноциклон; 10 - электрофакельный подогреватель; 11 - впускной

коллектор; 12 - выпускной коллектор; 13 - глушитель; 14 - форсунка; 15 - трубка отвода

топлива в бак; 16 - головка цилиндров; 17 - бачек с кронштейном; 18 - трубопровод.

*- тип воздухоочистителя определяет потребитель

Рисунок 1.4 - Схема системы питания с электрофакельным подогревателем.

243 - 0000100 РЭ

Исполнение дизелей с электрофакельным устройством

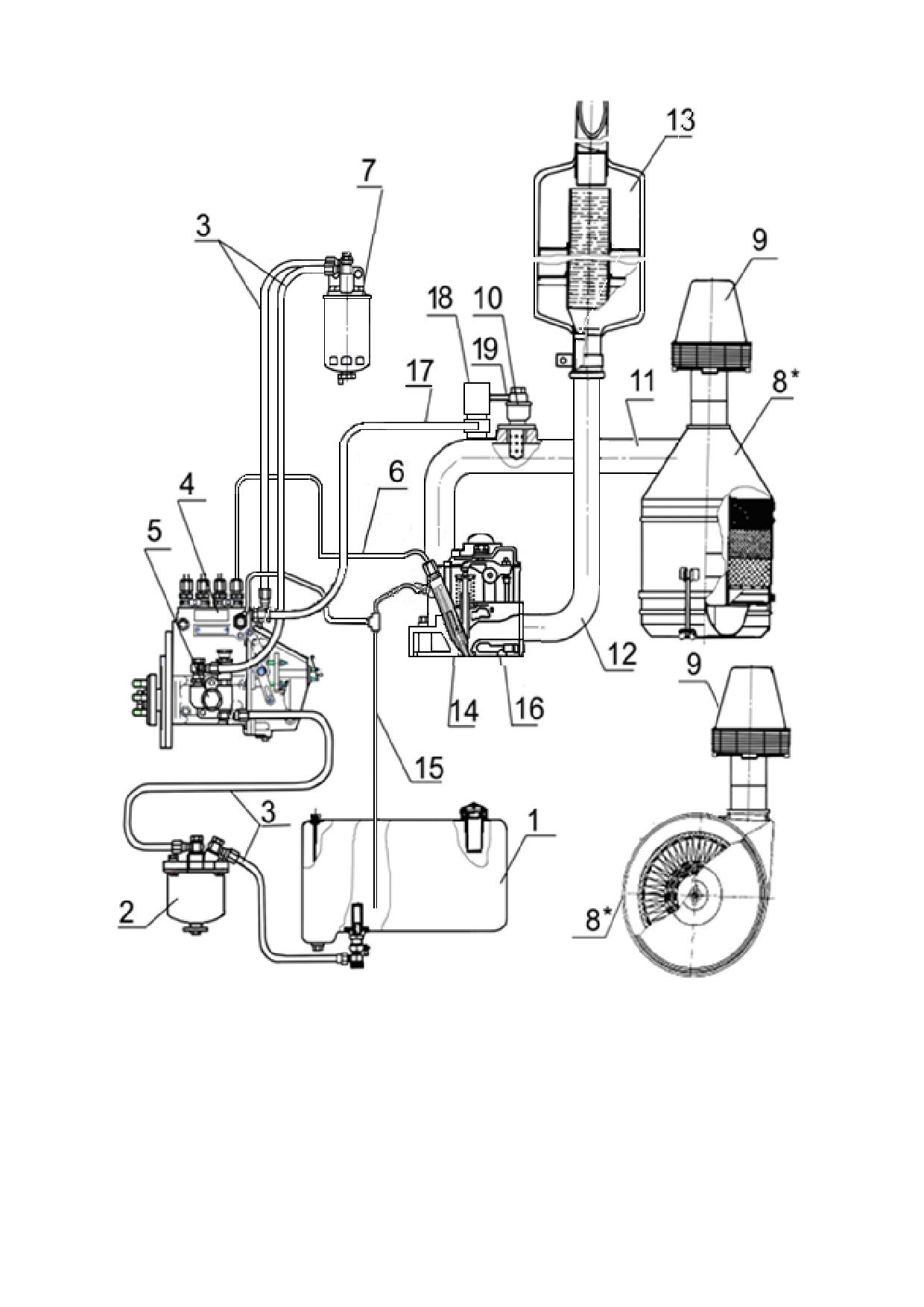

1 - топливный бак; 2 - фильтр грубой очистки топлива; 3 - топливопроводы низкого дав-

ления; 4 - топливный насос высокого давления; 5 - топливоподкачивающий насос;

6 - топливопровод высокого давления; 7 - фильтр тонкой очистки топлива; 8 - воздухо-

очиститель; 9 - моноциклон; 10 - свеча факельная штифтовая; 11 - впускной коллектор;

12 - выпускной коллектор; 13 - глушитель; 14 - форсунка; 15 - трубка отвода топлива в

бак; 16 - головка цилиндров; 17 - трубопровод подвода и отвода топлива к электромаг-

нитному клапану; 18 - электромагнитный клапан; 19 - трубопровод подвода топлива к

ЭФУ.

Рисунок 1.6 - Схема системы питания с электрофакельным устройством.

243 - 0000100 РЭ

Топливный насос

На дизель Д-243 и его модификации устанавливается топливный

насос высокого давления 4УНТИ (ОАО «НЗТА», РФ) или 772 (АО «ЯЗДА»,

РФ)

Все модели насосов приводятся от коленчатого вала дизеля через рас-

пределительные шестерни. Топливные насосы имеют всережимный регуля-

тор и подкачивающий насос поршневого типа, два рычага управления.

В регуляторе насоса размещаются корректор подачи топлива, автома-

тический обогатитель топливоподачи (на пусковых оборотах).

Подкачивающий насос установлен на корпусе насоса высокого давле-

ния и приводится эксцентриком кулачкового вала.

Рабочие детали топливных насосов смазываются проточным маслом,

поступающим из системы смазки дизеля в корпус насоса через специальное

отверстие во фланце. Слив масла из корпуса насоса в картер дизеля осу-

ществляется по специальному сверлению во фланце.

При установке на дизель нового или отремонтированного насоса

необходимо залить в него 200...250 см³ масла, применяемого для смазки ди-

зеля, через маслозаливное отверстие на крышке регулятора.

1 - секция топливного насоса; 2 - табличка; 3 - фланец; 4 - шпонка; 5 - полумуфта при-

вода; 6 - гайка крепления полумуфты; 7 - кулачковый вал; 8 - корпус топливного насо-

са; 9 - топливоподкачивающий насос; 10 - корпус регулятора; 11 - планка фиксации

насосных секций; 12 - болт стяжной, шайба; 13 - клапан перепускной, болт крепления

штуцера топливопровода, отводящего отсеченное топливо в бак; 14 - пробка для выпус-

ка воздуха; 15 - штуцер топ7ливопровода, отводящего топливо от топливоподкачиваю-

щего насоса к фильтру тонкой очистки топлива; 16 - штуцер подвода топлива от фильтра

грубой очистки топлива; 17 - штуцер подвода топлива от фильтра тонкой очистки;

18 - пробка для залива масла; 19 - пробка для слива масла; 20 - рычаг останова;

- рычаг управления;

- болт регулировки максимальной частоты вращения;

23 - болт регулировки минимальной частоты вращения; 24 - болт регулировки номи-

нальной подачи топлива.

Рисунок 1.7 - Топливный насос высокого давления 4УТНИ (ОАО «НЗТА»).

243 - 0000100 РЭ

1 - секция топливного насоса; 2 - табличка; 3 - фланец; 4 - шпонка; 5 - полумуфта привода; 6 - гайка крепления полумуфты; 7 - кулач-

ковый вал;8 - корпус топливного насоса; 9 - топливоподкачивающий насос; 10 - поддерживающий кронштейн; 11 - болт регулировки

пусковой подачи; 12 - рычаг останова; 13 - корпус регулятора; 14 - крышка регулятора; 15 - крышка смотрового люка; 16 - болт регу-

лировки минимальной частоты вращения; 17 - болт регулировки максимальной частоты вращения; 18 - гайка крепления секций топлив-

ного насоса; 19 - перепускной клапан; 20 - штуцер подвода топлива; 21 - маслопровод; 22 - штуцер отвода топлива от подкачивающего

насоса к фильтру тонкой очистки топлива; 23 - болт крепления штуцера подвода топлива к подкачивающему насосу; 24 - рычаг управ-

ления; 25 - пробка винта регулировки номинальной подачи топлива; 26 - пробка спуска воздуха.

Рисунок 1.8 - Топливный насос высокого давления мод.772 . (АО «ЯЗДА», РФ).

243 - 0000100 РЭ

Также на дизели Д-243 и его модификации могут устанавливаться

топливные насосы PP4M10P1f с электромагнитом останова, производства

фирмы АО «Моторпал» (Чехия).

1 - секция топливного насоса; 2 - табличка; 3 - фланец; 4 - шпонка; 5 - полумуфта при-

вода; 6 - гайка крепления полумуфты; 7 - кулачковый вал; 8 - корпус топливного насо-

са; 9 - топливоподкачивающий насос; 10 - рычаг останова; 11 - болт штуцера подвода

топлива; 12 - корпус регулятора; 13 - крышка регулятора; 14 - болт регулировки мини-

мальной частоты вращения; 15- болт регулировки максимальной частоты вращения; 16 -

рычаг управления;

- перепускной клапан;

- пробка залива масла;

19 - пробка спуска воздуха; 20 - болт штуцера подвода топлива к подкачивающему

насосу; 21 - болт штуцера отвода топлива от подкачивающего насоса; 22 - болт крепле-

ния секций топливного насоса; 23 - пробка слива масла; 24 - маслопровод.

Рисунок 1.9 - Топливный насос высокого давления PP4M10P1f

(фирмы «Моторпал», Чехия).

Рисунок 1.10 - Топливный насос высокого давления PP4M10P1f с электро-

магнитом останова (фирмы «Моторпал», Чехия).

243 - 0000100 РЭ

Электромагнит останова

На неработающем дизеле, укомплектованном топливным насосом вы-

сокого давления с электромагнитом останова, рычаг подачи топлива (рычаг

останова) находится в положении «подача топлива отключена». Электро-

магнит останова при этом отключён.

При подаче питания на стартер дизеля одновременно подаётся пита-

ние на втягивающую обмотку электромагнита останова. Сердечник элек-

тромагнита останова втягивается и переводит рычаг подачи топлива (рычаг

останова) в положение «подача топлива». Далее втягивающая обмотка от-

ключается, и включается удерживающая обмотка, которая удерживает ры-

чаг в положении «подача топлива» во время работы дизеля.

Рисунок 1.11 - Схема коммутации отключающего электромагнита.

243 - 0000100 РЭ

Форсунка

Форсунка предназначена для впрыскивания топлива в цилиндр дизе-

ля. Она обеспечивает необходимый распыл топлива и ограничивает начало

и конец подачи. На дизелях применяются форсунки с пятидырчатым распы-

лителем закрытого типа согласно таблице 1.5.

Форсунки и распылители маркируются надписями на корпусе.

Основными отличительными особенностями форсунок является дав-

ление впрыска, эффективное проходное сечение, угловое расположение

сопловых отверстий распылителя.

Таблица 1.5 - Применяемые форсунки и их характеристики

Наименование

Обозначение

Давление

Эффективное

подъёма иглы,

проходное

МПа

сечение, мм²

172.1112010-11.01

172-11.01

23,5-24,7

0,23- 0,25

172.1112010-11.02

172- 11.02

23,5-24,7

0,29- 0,31

174.1112010- 01

174.01

22-23,2

0,24-0,26

174.1112010- 02

174.02

22-23,2

0,28- 0,30

VA70P360- 2994

25,4-26,2

0,24- 0,26

VA70P360- 2995

25,4-26,2

0,28- 0,30

VA70P360- 2997

22,4-23,2

0,33

Форсунки с индексом «172»,а также форсунки VA70P360- 2994, -

2995, устанавливаются на исполнениях дизеля Д-243 и его модификациях

совместно с головкой цилиндров с винтовыми впускными каналами. Фор-

сунки VA70P360- 2997 и форсунки с индексом «174» устанавливаются сов-

местно с головкой цилиндров с тангенциально впускными каналами.

Фильтр грубой очистки топлива

Фильтр грубой очистки служит для предварительной очистки топлива

от механических примесей и воды.

Фильтр грубой очистки состоит из корпуса, отражателя с сеткой, рас-

сеивателя, стакана с успокоителем.

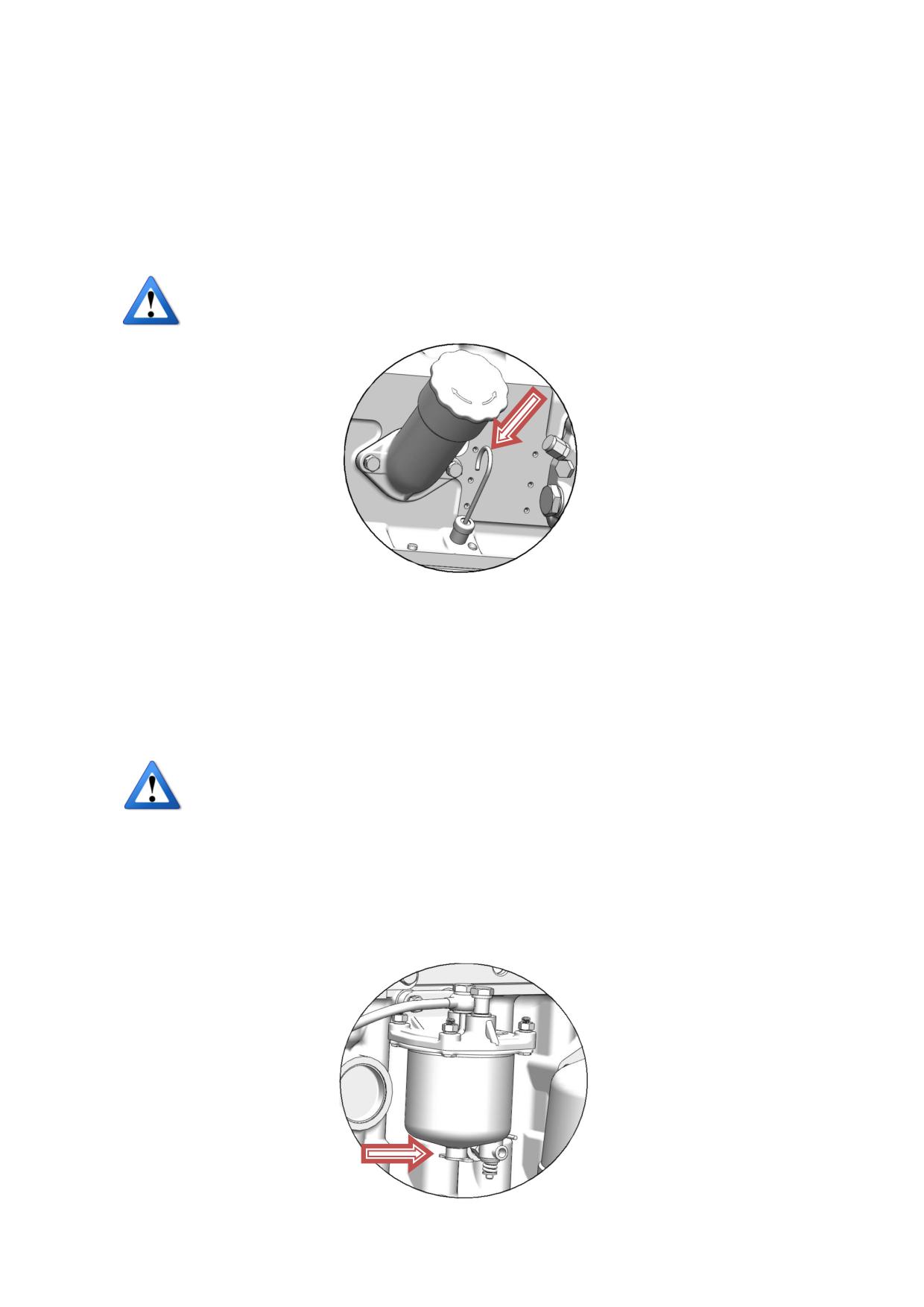

Слив отстоя из фильтра производится через отверстие в нижней части

стакана, закрываемое пробкой.

Фильтр тонкой очистки топлива

Фильтр тонкой очистки служит для окончательной очистки топлива.

Фильтр тонкой очистки имеет сменный бумажный элемент.

Топливо, проходя сквозь шторы бумажного фильтрующего элемента,

очищается от механических примесей. В нижней части корпуса фильтра

находится отверстие с пробкой для слива отстоя.

Для удаления воздуха из системы питания на крышке корпуса филь-

тра расположена специальная пробка.

243 - 0000100 РЭ

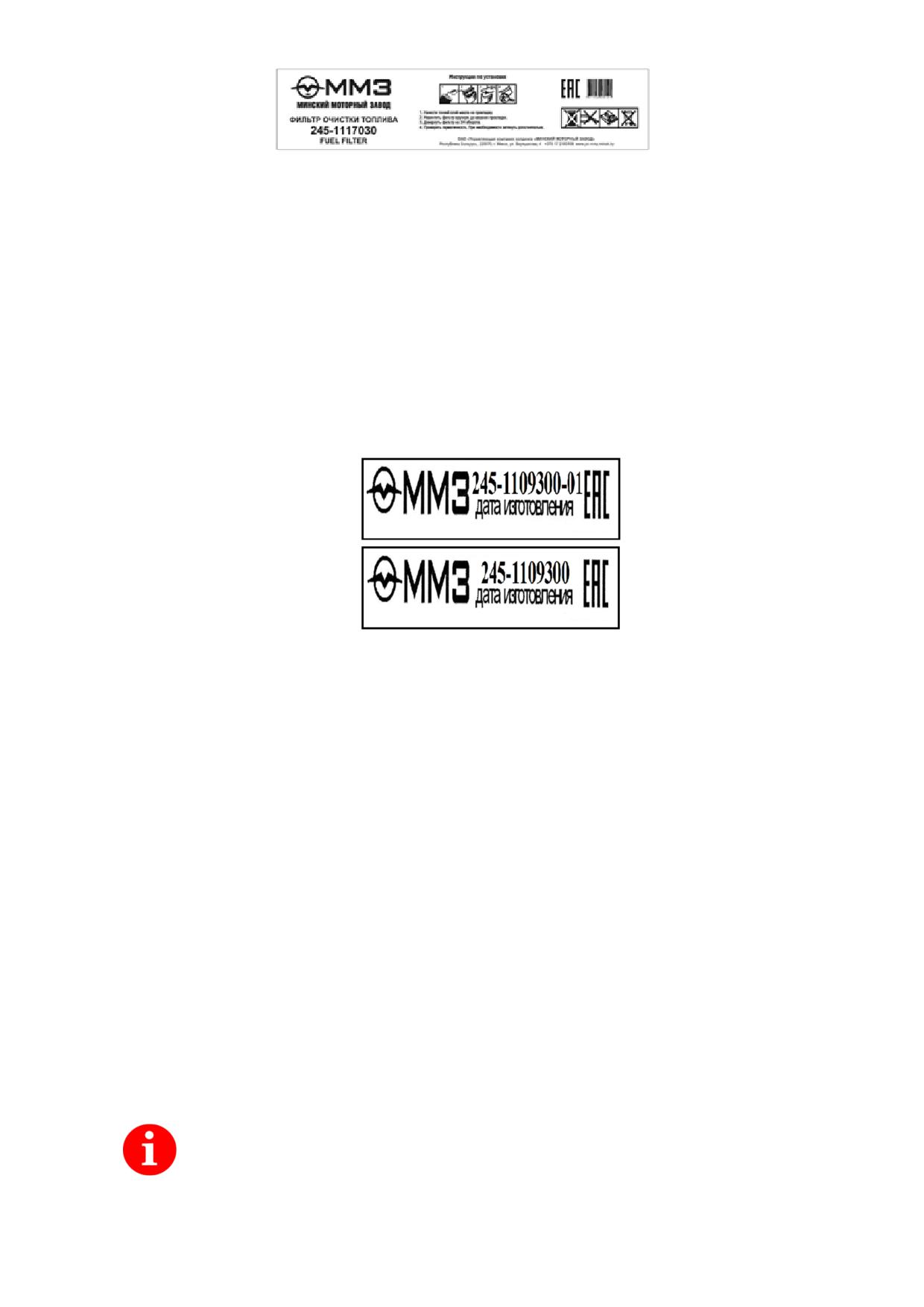

Рис. 1.12 - Этикетка оригинального фильтра очистки топлива

Воздухоочиститель и впускной тракт

Воздухоочиститель служит для очистки всасываемого в цилиндры

воздуха.

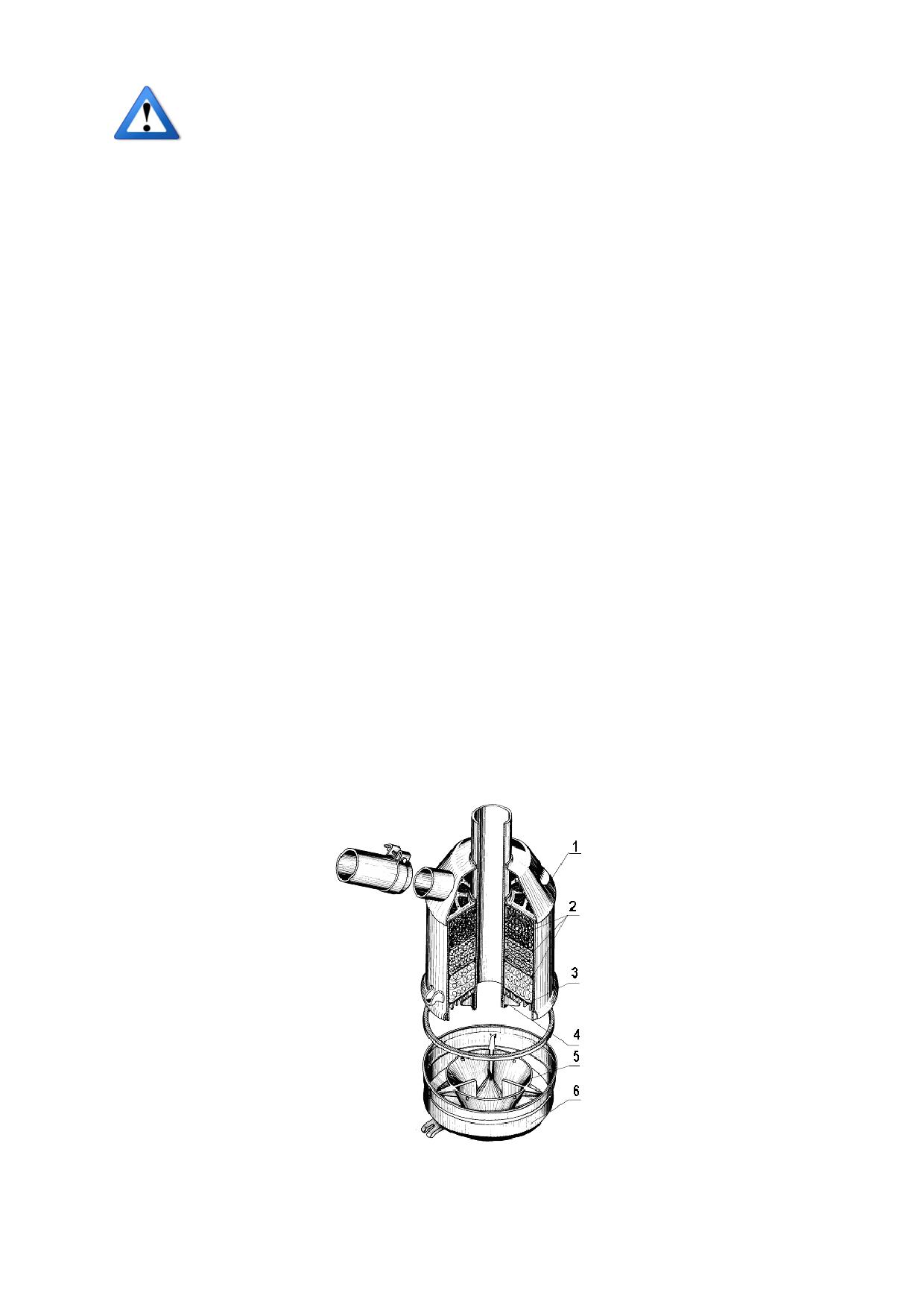

Воздухоочиститель дизеля комбинированный: сухая центробежная

очистка и масляный пылеуловитель с мокрым капроновым фильтром. В

корпусе воздухоочистителя установлены три фильтрующих элемента из ка-

проновой щетины разного диаметра.

На дизеле Д-243 и его модификациях предусмотрено также примене-

ние воздухоочистителя, устанавливаемого потребителем, состоящего из ос-

новного и контрольного бумажных фильтр-патронов.

Рис. 1.13 - Этикетки оригинальных фильтров очистки воздуха (контроль-

ный, основной)

Система охлаждения

Охлаждение дизеля, в соответствии с рисунком 1.14 и 1.15 жидкост-

ное с принудительной циркуляцией охлаждающей жидкости от центробеж-

ного насоса. Температуру охлаждающей жидкости в системе контролируют

по дистанционному термометру, датчик которого установлен в головке ци-

линдров.

Температура охлаждающей жидкости в системе охлаждения должна

поддерживаться в пределах 85-105°С.

Для ускорения прогрева дизеля после пуска и автоматического регу-

лирования температурного режима при различных нагрузках и температу-

рах окружающего воздуха служит термостат с твердым наполнителем.

Водяной насос, вентилятор и генератор приводятся во вращение от

шкива коленчатого вала дизеля при помощи клинового ремня.

Смазка «Литол-24» в подшипниковую полость насоса заложена при

сборке.

Смазывание подшипников насоса не требуется в течение всего пе-

риода эксплуатации дизеля.

243 - 0000100 РЭ

Запрещается эксплуатация дизеля при загорании лампы пере-

грева охлаждающей жидкости.

Рисунок 1.14 - Схема системы охлаждения дизеля (без ЖМТ).

Рисунок 1.15 - Схема системы охлаждения дизеля с жидкостно- масляным

теплообменником.

1 - водяной насос; 2 - термостат; 3 - ремень привода водяного насоса; 4 - вентилятор;

5 - рубашка охлаждения головки цилиндров; 6 - рубашка охлаждения блока цилиндров;

- гильза блока цилиндров;

- краники для слива охлаждающей жидкости;

9 - патрубок; 10 - пробка заливной горловины; 11 - световой сигнализатор аварийной

температуры охлаждающей жидкости; 12 - указатель температуры охлаждающей жид-

кости; 13 - радиатор; 14 - фильтр масляный с БФЭ; 15 - жидкостно- масляный теплооб-

менник; 16 - пробка для слива охлаждающей жидкости; 17 - патрубок отвода охлажда-

ющей жидкости от ЖМТ; 18 - патрубок подвода охлаждающей жидкости к ЖМТ.

Система смазки

Система смазки дизеля, в соответствии с рисунками 1.16, 1.17, 1.18

комбинированная: часть деталей смазывается под давлением, часть - раз-

брызгиванием.

Подшипники коленчатого и распределительного валов, втулка про-

межуточной шестерни, шатунный подшипник коленчатого вала компрессо-

ра, механизм привода клапанов (коромыслы) смазываются под давлением от

масляного насоса. Гильзы, поршни, поршневые пальцы, штанги, толкатели,

243 - 0000100 РЭ

кулачки распределительного вала и привод топливного насоса смазываются

разбрызгиванием.

Для очистки от посторонних примесей, продуктов износа и от продук-

тов разложения масла вследствие нагрева и окисления, в зависимости от

комплектации дизеля, применяется центробежный масляный фильтр (ЦМФ)

или неразборный масляный фильтр с бумажным фильтрующим элементом

(БФЭ).

Охлаждение масла осуществляется либо потоком воздуха, создавае-

мого от вращения вентилятора, в масляном радиаторе, установленном вне

дизеля, либо охлаждающей жидкостью системы охлаждения дизеля, пода-

ваемой в жидкостно-масляный теплообменник, уставленный на дизеле

между корпусом масляного фильтра и неразборным масляным фильтром с

БФЭ.

Система смазки с центробежным масляным фильтром (ЦМФ) и мас-

ляным радиатором

Схема системы смазки с ЦМФ и масляным радиатором - рисунок

1.16.

Масляный насос 4 - шестеренного типа, односекционный, крепится

болтами к крышке первого коренного подшипника. Насос подает масло по

патрубку и каналам блока цилиндров в центробежный фильтр 6, в котором

оно очищается.

Из центробежного фильтра очищенное масло поступает в радиатор

для охлаждения. Из масляного радиатора масло поступает в магистраль ди-

зеля.

Из главной магистрали дизеля по каналам в блоке цилиндров масло

поступает ко всем коренным подшипникам коленчатого и шейкам распре-

делительного валов. От коренных подшипников по каналам в коленчатом

вале масло поступает ко всем шатунным подшипникам. От первого корен-

ного подшипника масло по специальным каналам поступает к втулкам про-

межуточной шестерни и шестерни привода топливного насоса, а также к

топливному насосу.

Детали клапанного механизма смазываются маслом, поступающим от

заднего подшипника распределительного вала по каналам в блоке, головке

цилиндров, сверлению в IV стойке коромысел во внутреннюю полость оси

коромысел и через отверстие к втулке коромысла, от которой по каналу

идет на регулировочный винт и штангу.

К компрессору масло поступает из главной магистрали по сверлениям

в блоке цилиндров и специальному маслопроводу. Из компрессора масло

сливается в картер дизеля.

Поршневой палец, толкатели, нижняя сферическая поверхность штан-

ги смазываются разбрызгиванием масла.

В корпусе центробежного масляного фильтра имеются редукционный

8, сливной 7, предохранительный 5 клапаны.

При пуске дизеля непрогретое масло вследствие большого сопротив-

ления радиатора через редукционный (радиаторный) клапан поступает

непосредственно в магистраль дизеля, минуя радиатор.

243 - 0000100 РЭ

Предохранительный клапан (клапан центробежного фильтра) служит

для поддержания давления масла перед ротором фильтра 0,8 МПа. При по-

вышении давления выше указанного часть неочищенного масла сливается

через клапан в картер дизеля.

Редукционный и предохранительный клапаны нерегулируемые.

На работающем дизеле категорически запрещается отворачи-

вать пробки редукционного и предохранительного клапанов.

Сливной клапан отрегулирован на давление 0,25...0,35 МПа и служит

для поддержания необходимого давления масла в главной магистрали дизе-

ля. Избыточное масло сливается через клапан в картер дизеля.

Система смазки со сменным масляным фильтром с бумажным филь-

трующим элементом (БФЭ) и масляным радиатором

Схема системы смазки со сменным масляным фильтром с бумажным

фильтрующим элементом (БФЭ) и масляным радиатором - рисунок 1.15.

Масляный насос 4 - шестеренного типа, односекционный, крепится

болтами к крышке первого коренного подшипника. Насос подает масло по

патрубку и каналам блока цилиндров в масляный фильтр с БФЭ 6, в кото-

ром оно очищается.

Из фильтра очищенное масло поступает в радиатор для охлаждения.

Из масляного радиатора масло поступает в магистраль дизеля и далее на

смазку деталей по аналогии с рисунком 1.14.

В корпусе масляного фильтра имеются редукционный и предохрани-

тельный клапаны.

При пуске дизеля непрогретое масло вследствие большого сопротив-

ления радиатора через редукционный (радиаторный) клапан поступает

непосредственно в магистраль дизеля, минуя радиатор. Редукционный кла-

пан нерегулируемый.

Сливной клапан отрегулирован на давление 0,25...0,35 МПа и служит

для поддержания необходимого давления масла в главной магистрали дизе-

ля. Избыточное масло сливается через клапан в картер дизеля.

В масляном фильтре имеется перепускной клапан. При запуске дизеля

на холодном масле, либо в случае чрезмерного засорения фильтрованной

бумаги, когда сопротивление фильтра становится 0,13…0,17 МПа, пере-

пускной клапан открывается и масло, минуя фильтр, поступает в масляную

магистраль. Перепускной клапан нерегулируемый.

Система смазки со сменным масляным фильтром с бумажным филь-

трующим элементом и жидкостно - масляным теплообменником (ЖМТ)

Схема системы смазки со сменным масляным фильтром с бумажным

фильтрующим элементом и жидкостно - масляным теплообменником - ри-

сунок 1.16.

Масляный насос 4 через маслоприемник 3 забирает масло из масляно-

го картера 1 и по каналам в блоке цилиндров и каналам корпуса масляного

фильтра подает в жидкостно-масляный теплообменник 6 для охлаждения, а

затем в полнопоточный масляный фильтр, для очистки. Из масляного филь-

243 - 0000100 РЭ

тра 8 очищенное масло поступает в масляную магистраль дизеля и далее на

смазку деталей по аналогии с рисунком 1.14.

Перепускные клапаны установлены:

- в корпусе жидкостно-масляного теплообменника - 7 (значение дав-

ления срабатывания - 0,15^+0,05 МПа);

- в масляном фильтре - 9 (давления срабатывания - 0,15^±0,02 МПа);

При запуске дизеля на холодном масле, когда сопротивление прохож-

дению масла превышает значение 0,15…0,2 МПа в жидкостно-масляном

теплообменнике и 0,13…0,17 МПа в масляном фильтре, перепускные кла-

паны ЖМТ и фильтра открываются и масло, минуя теплообменник и масля-

ный фильтр поступает в масляную магистраль.

Перепускной клапан масляного фильтра также открывается в случае

чрезмерного засорения фильтрованной бумаги, когда сопротивление филь-

тра становится выше 0,13…0,17 МПа.

Перепускные клапаны ЖМТ и фильтра - нерегулируемые.

243 - 0000100 РЭ

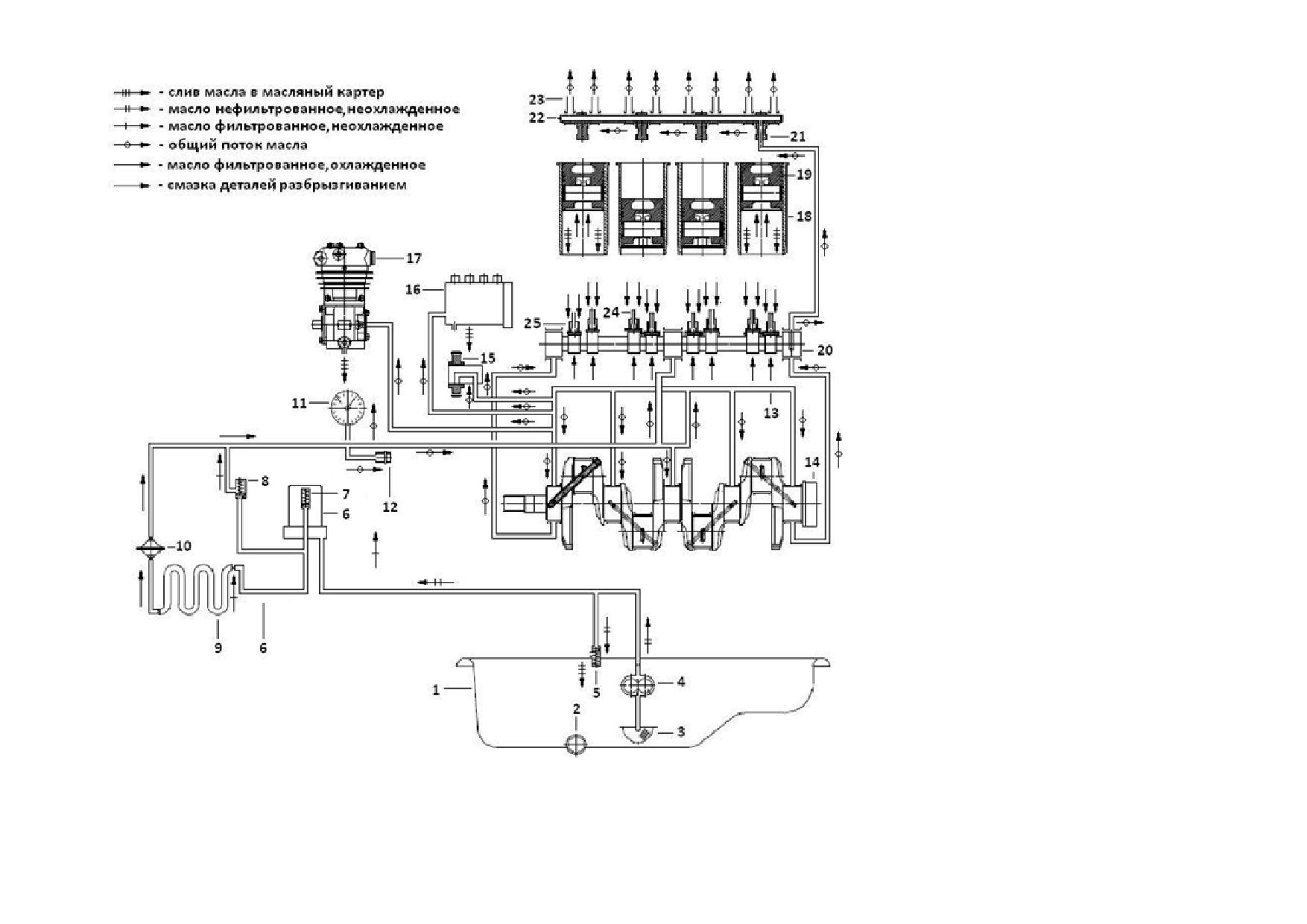

1 - Картер масляный,

2 - Пробка сливная;

3 - Маслоприемник;

4 - Насос масляный;

5 - Клапан предохранительный;

6 - Фильтр масляный центро-

бежный;

7 - Клапан сливной;

8 - Клапан редукционный;

9 - Радиатор масляный;

10 - Фильтр масляного радиа-

тора;

11 - Датчик давления масла;

12 - Датчик аварийного давле-

ния масла;

13 - Главная масляная маги-

страль;

14 - Вал коленчатый;

15 - Шестерня промежуточная;

16 - Топливный насос высокого

давления;

17 - Компрессор;

18 - Гильза цилиндров;

19 - Поршень;

20 - Вал распределительный

3-х опорный;

21 - Стойка оси коромысел;

22 - Ось коромысел;

23 - Канал коромысла клапана

подвода масла к регулировоч-

ному винту и штанге;

24 - Штанга;

25 - Толкатель клапана.

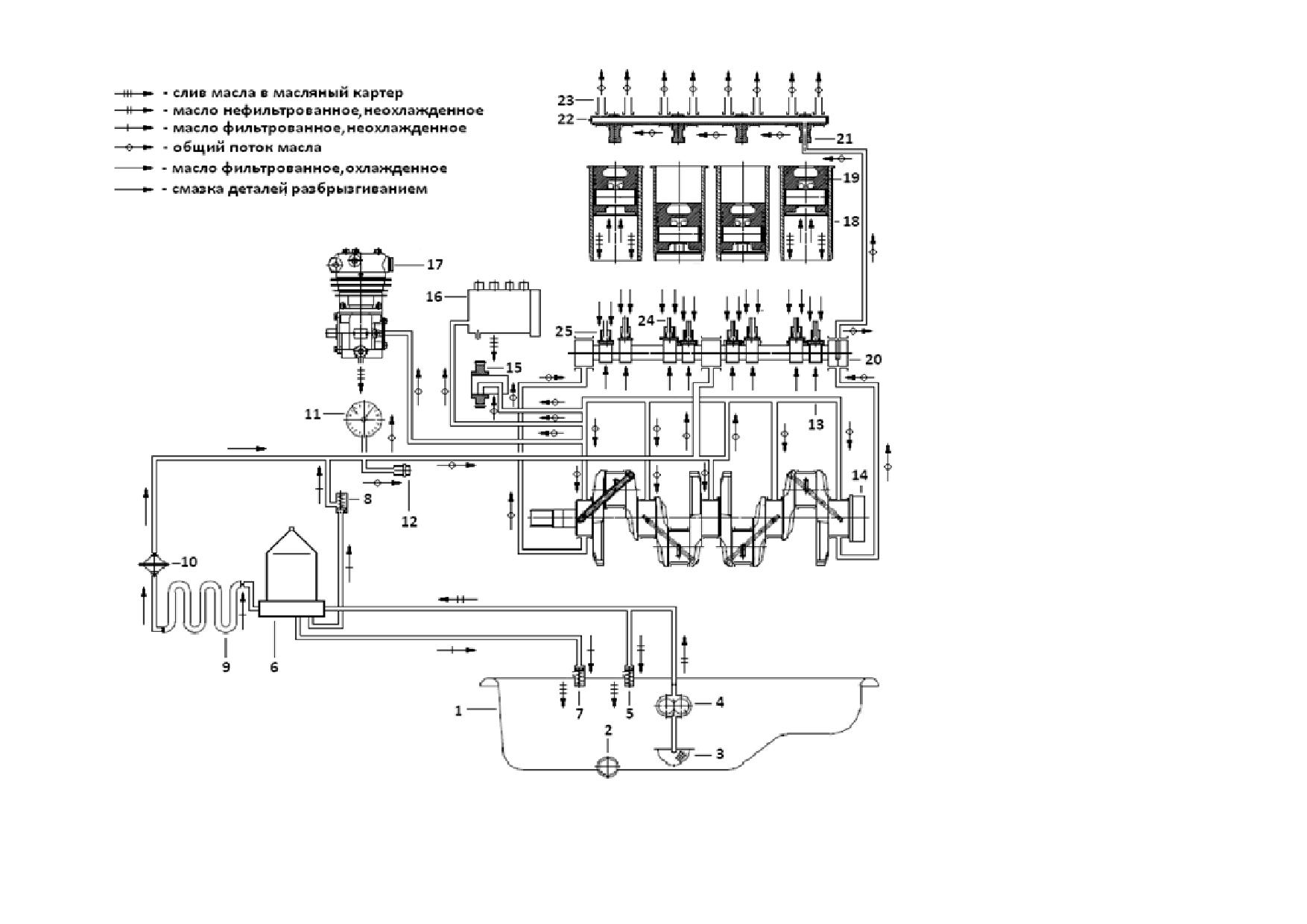

Рисунок 1.16 - Система смазки с центробежным масляным фильтром (ЦМФ) и масляным радиатором.

243 - 0000100 РЭ

1 - Картер масляный,

2 - Пробка сливная;

3 - Маслоприемник;

4 - Насос масляный;

5 - Клапан сливной;

6 - Фильтр масляный c БФЭ;

7 - Клапан перепускной;

8 - Клапан редукционный;

9 - Радиатор масляный;

10 - Фильтр масляного радиатора;

11 - Датчик давления масла;

12 - Датчик аварийного давления масла;

13 - Главная масляная магистраль;

14 - Вал коленчатый;

15 - Шестерня промежуточная;

16 - Топливный насос высокого

давления;

17 - Компрессор;

18 - Гильза цилиндров;

19 - Поршень;

20 - Вал распределительный

3-х опорный;

21 - Стойка оси коромысел;

22 - Ось коромысел;

23 - Канал коромысла клапана подвода

масла к регулировочному винту и штан-

ге;

24 - Штанга;

25 - Толкатель клапана.

Рисунок 1.17 - Схема системы смазки с масляным радиатором и масляным фильтром

243 - 0000100 РЭ

1 - Картер масляный,

2 - Пробка сливная;

3 - Маслоприемник;

4 - Насос масляный;

5 - Клапан сливной;

6 - Теплообменник жидкостно-

масляный;

7 - Клапан перепускной ЖМТ;

8 - Фильтр масляный c БФЭ;

9 - Клапан перепускной;

10 - Датчик давления масла;

11 - Датчик аварийного давления

масла;

12 - Главная масляная магистраль;

13 - Вал коленчатый;

14 - Шестерня промежуточная;

15 - Топливный насос высокого

давления;

16 - Компрессор;

17 - Гильза цилиндров;

18- Поршень;

19- Вал распределительный 3-х

опорный;

20 - Стойка оси коромысел;

21 - Ось коромысел;

22 - Канал коромысла клапана под-

вода масла к регулировочному вин-

ту и штанге;

23 - Штанга;

24 - Толкатель клапана.

Рисунок 1.18 - Схема системы смазки со сменным масляным фильтром с бумажным фильтрующим элементом

и жидкостно - масляным теплообменником (ЖМТ)

243 - 0000100 РЭ

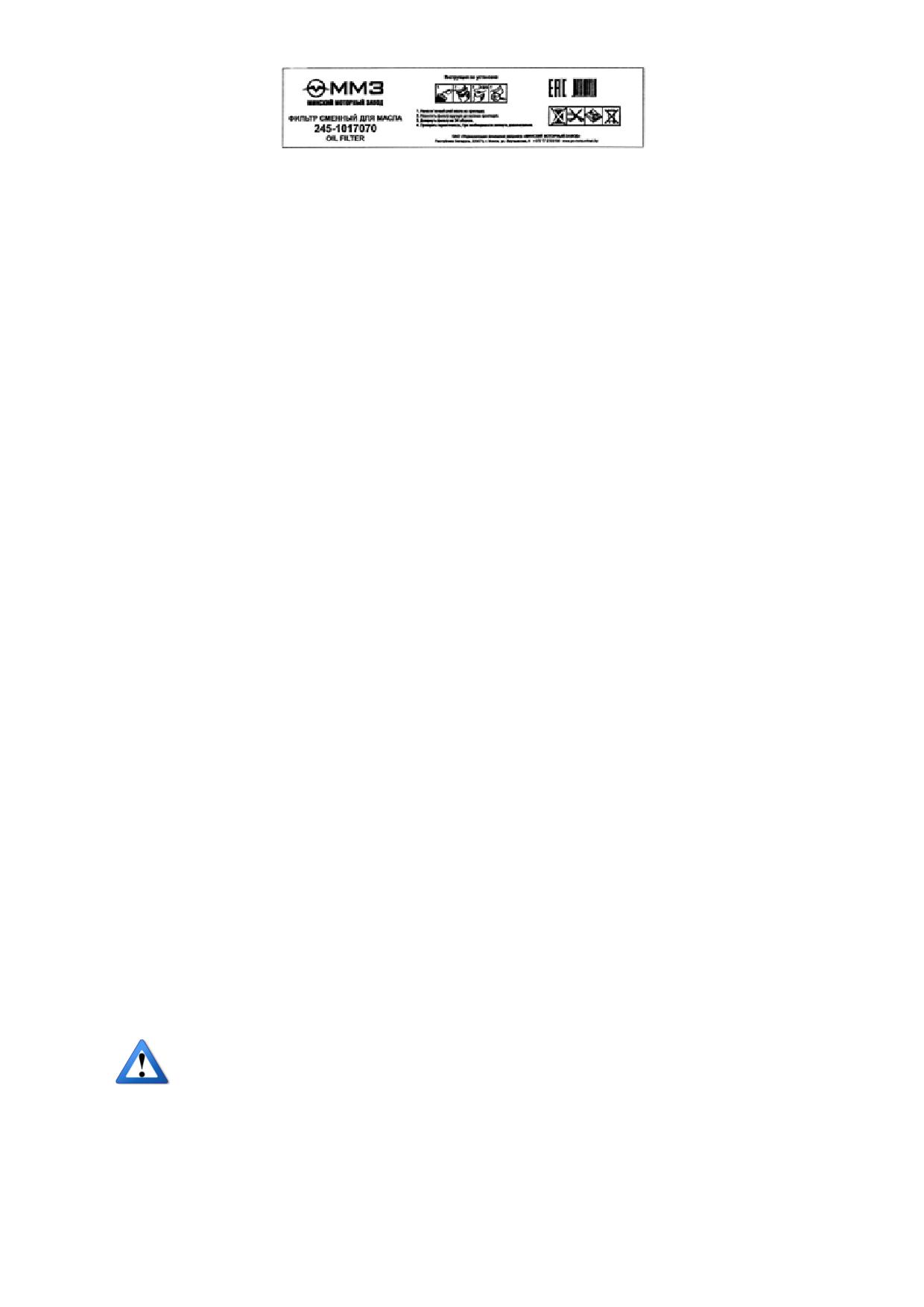

Рис. 1.19 - Этикетка оригинального фильтра очистки масла

Устройство пуска

Устройство пуска дизелей состоит из электрического стартера номи-

нальным напряжением 24 В или 12 В.Стартер представляет собой электро-

двигатель постоянного тока со смешанным возбуждением с электромагнит-

ным реле и механизмом привода.

Для обеспечения пуска при низких температурах окружающего воз-

духа дизели могут быть укомплектованы свечами накаливания, электрофа-

кельным подогревателем или электрофакельным устройством и имеют ме-

ста для подвода и отвода теплоносителя от системы предпусковой тепловой

подготовки, устанавливаемой потребителем на транспортном средстве.

В схеме электрооборудования должна быть осуществлена блокировка

стартера после пуска дизеля - автоматическое отключение стартера при ча-

стоте вращения коленчатого вала от 900 мин−1 до 1000 мин−1 и невозмож-

ность его включения при работающем дизеле и повторного включения стар-

тера менее чем через 6…8 секунд после неудавшейся попытки пуска.

Генератор и его привод

На дизелях устанавливаются генераторы, предназначенные для рабо-

ты в качестве источника электроэнергии в схемах электрооборудования.

Генераторы имеют выводы для подключения к цепям: «+» («В») -

нагрузки и аккумуляторной батарее; «Д» («D») - реле блокировки стартера;

«~» («W») - тахометра.

Генератор служит для подзарядки аккумуляторной батареи, а также

для питания постоянным током потребителей электроэнергии, установлен-

ных на тракторе, с/х машине.

Привод генератора осуществляется клиновым ремнем от шкива ко-

ленчатого вала.

Компрессор и его привод

Компрессор предназначен для нагнетания сжатого воздуха в пневма-

тическую систему привода тормозов прицепов и накачки шин.

При работе дизеля на сельскохозяйственных работах, не требующих

энергии сжатого воздуха, компрессор должен быть отключен.

Включение и отключение компрессора при работающем дизе-

ле запрещается.

Компрессор - поршневого типа, одноцилиндровый, воздушного охла-

ждения. Привод компрессора осуществляется от шестерни привода топлив-

ного насоса. Воздух в цилиндр компрессора поступает из впускного патруб-

ка дизеля через пластинчатый клапан.

243 - 0000100 РЭ

Запрещается использовать компрессор без применения в

нагнетательной магистрали устройства ограничивающее мак-

симальное давление (1 МПа для компрессора А 29.05).

Насос шестеренный и его привод

Для обеспечения систем гидрофицированного управления трактором на ди-

зеле устанавливается шестеренный насос НШ.

Насос приводится во вращение через привод от распределительных шесте-

рен дизеля.

Муфта сцепления

Муфта сцепления предназначена для передачи крутящего момента от ко-

ленчатого вала дизеля на трансмиссию, а также для кратковременного разъедине-

ния дизеля с трансмиссией при работающем дизеле, для обеспечения безударного

переключения передач и плавного трогания с места.

На дизелях устанавливается фрикционная однодисковая или двухдисковая

постоянно-замкнутая муфта сцепления.

Органы управления и приборы

Управление дизелем дистанционное, с места оператора. Монтаж приборов

и органов управления дизелем производится потребителем при установке его на

трактор, с/х машину.

Частота вращения коленчатого вала изменяется с помощью рычага управ-

ления регулятором топливного насоса. При перемещении рычага в крайнее поло-

жение назад (к маховику) дизель развивает максимальную частоту вращения, при

крайнем переднем положении рычага (к вентилятору) - минимальную.

Включение средств облегчения пуска и стартера при запуске дизеля осу-

ществляется замком зажигания с места оператора

Приборы для контроля за работой дизелей располагаются на тракторе.

Датчик указателя давления масла и датчик сигнализации аварийного давле-

ния масла на дизелях Д-243 и его модификациях устанавливаются в корпусе мас-

ляного фильтра (резьбы КГ 1/4" и КГ 1/8" соответственно).

Датчик указателя температуры охлаждающей жидкости и датчик аварийной

температуры охлаждающей жидкости устанавливаются соответственно в головке

цилиндров и крышке термостата (резьба КГ 3/8").

Датчик-сигнализатор засоренности воздухоочистителя устанавливается во

впускном тракте дизеля (резьба М14×1,5).

Управление компрессором осуществляется рукояткой, расположенной на

его корпусе. Для включения или выключения компрессора необходимо перевести

рукоятку в требуемое положение.

1.3 Маркировка и пломбирование составных частей дизеля

Маркировка составных частей дизеля, изготавливаемых на «ММЗ» и

получаемых по кооперации, производится на основании и в соответствии с

действующей конструкторской документацией завода.

Маркировка покупных изделий, являющихся составными частями ди-

зеля, проводится в соответствии с конструкторской документацией пред-

приятий-поставщиков.

243 - 0000100 РЭ

2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

2.1 Эксплуатационные ограничения

Для обеспечения длительной и безотказной работы дизеля придерживай-

тесь следующих основных положений:

- до включения нового дизеля в работу под нагрузкой произведите его

обкатку, руководствуясь разделом 2.3.4;

- периодически проверяйте состояние крепления сборочных единиц, при

необходимости производите подтяжку креплений;

- перед пуском дизеля проверяйте уровень масла в картере дизеля и

охлаждающей жидкости в радиаторе;

- заполните топливом и прокачайте систему топливоподачи с целью

удаления из нее воздуха;

- после пуска, до включения нагрузки, дайте дизелю поработать 2-3 мин

сначала на минимальной частоте вращения холостого хода с постепенным по-

вышением ее до максимальной;

Работа дизеля на холостом ходу более 15 мин запрещается

- нагружайте дизель только после того, как температура охлаждающей

жидкости в системе охлаждения поднимется до плюс 50 °С;

- не допускайте перегрузки дизеля, во время работы следите за показа-

ниями контрольных приборов;

- проводите своевременно техническое обслуживание дизеля, руковод-

ствуясь разделом 3, настоящего руководства по эксплуатации;

- применяйте топливо и масло только тех марок, которые указаны в

Приложении А, настоящего руководства;

- В гарантийный период эксплуатации для сохранения гарантийных обя-

зательств необходимо применять оригинальные фильтры очистки масла, филь-

тры очистки топлива, фильтры очистки воздуха, изготовленные под торговой

маркой ОАО «Управляющая компания холдинга «МИНСКИЙ МОТОРНЫЙ

ЗАВОД» (см. приложение Ж);

- дизель работает при продольных/поперечных наклонах не более 20°.

- работа дизеля при давлении масла в главной масляной магистрали на

минимальной частоте вращения холостого хода ниже 0,1 МПа запрещена;

При мойке дизеля не допускается попадание прямых струй воды

на узлы электрооборудования. Запрещается использование ще-

лочных растворов и агрессивных моющих составов.

Во избежание нарушений рабочего процесса дизеля на высоте более

1500 м над уровнем моря произведите регулировку топливного насоса, в соот-

ветствии с 3.2.18 с целью уменьшения его производительности.

Таблица 2.1 - Зависимость уменьшения производительности насоса от

высоты уровня моря и барометрического давления.

Барометрическое

Уменьшение производительности

Высота над уровнем моря, м

давление, кПа

насоса, %

1500 - 2000

84,0 - 80,0

2000 - 2500

80,0 - 74,7

2500 - 3000

74,7 - 70,0

243 - 0000100 РЭ

Работа дизеля на высоте более 3000 м над уровнем моря не ре-

комендуется.

2.2 Подготовка дизеля к использованию

2.2.1 Меры безопасности при подготовке дизеля

К подготовке дизелей допускаются операторы, водители и мотористы

тракторов и с/х машин, прошедшие специальное обучение и имеющие удо-

стоверение о присвоении квалификации, прошедшие инструктаж по технике

безопасности и пожарной безопасности.

При проведении погрузочно-разгрузочных работ зачаливание строп

производите только рым болты, имеющиеся на дизеле (Приложению Д).

При расконсервации дизеля соблюдайте требования пожарной без-

опасности и гигиены при обращении с химреактивами, использованной ве-

тошью и промасленной бумагой.

Инструмент и приспособления при подготовке дизеля должны быть

исправными, соответствовать назначению и обеспечивать безопасное вы-

полнение работ.

Рабочее место подготовки дизеля должно быть оборудовано сред-

ствами пожаротушения.

2.2.2 Расконсервация дизеля, сборочных единиц и деталей

Дизели, поступающие потребителю, законсервированы на срок хране-

ния 6 месяцев или на 1 год. Конкретный срок консервации указывается в

паспорте на дизель.

Таблица 2.2 - Перечень операций по расконсервации

Срок

№

Перечень операций

консервации

п/п

1 год

6 мес.

Расконсервация дизеля

Расчехлить дизель.

Удалить при помощи дизельного топлива консер-

вационное масло с наружных неокрашенных закон-

сервированных поверхностей дизеля.

Снять заглушки или полиэтиленовую пленку, за-

крывающие наружные отверстия выхлопного кол-

лектора, всасывающего коллектора, корпуса термо-

стата, патрубка водяного насоса, и сапуна. Извлечь

заглушки из штуцера подвода топлива от фильтра

предварительной очистки и из штуцера отводящего

излишки топлива. Перед установкой трубопроводов

удалить заглушки из отверстий гидронасоса типа

НШ (при его наличии).

Подготовить дизель к пуску. Заправить картер ди-

зеля чистым маслом.

243 - 0000100 РЭ

Продолжение таблицы 2.2

Срок

№

Перечень операций

консервации

п/п

1 год

6 мес.

Слить через сливное отверстие картера дизеля

остатки консервационного масла.

Прокачать систему топливоподачи насосом ручной

подкачки, удалив воздух из топливной системы

Расконсервация сборочных единиц и деталей

Расконсервацию прикладываемых к дизелю сбо-

рочных единиц производить протиранием ветошью,

смоченной уайт-спиритом (ГОСТ3134-78), с по-

следующим протиранием насухо.

Расконсервацию прикладываемых деталей произ-

водить в моющем растворе струйным методом или

методом окунания с последующей горячей сушкой:

- температура моющего раствора от 60 °С до 80 °С;

– температура сушки от 70 °С до 80 °С.

2.2.3 Доукомплектация дизеля

При установке на трактор, с/х машину дизель должен быть доуком-

плектован подводящим и сливными топливопроводами, топливным баком,

расширительным бачком, радиатором охлаждающей жидкости, приборами

контроля и электрооборудования (панель контроля и диагностики), индика-

тором засоренности воздухоочистителя, воздухоочистителем.

2.2.4 Заправка системы охлаждения

Заправьте емкости системы охлаждения путем залива в радиатор или

расширительный бачок охлаждающей жидкости (марка жидкости и объем

заправки указаны в таблице Приложения А).

Пуск и работа дизеля с незаполненной системой охлаждения

не допускается. Во избежание образования накипи не допуска-

ется применять воду в системе охлаждения.

2.2.5 Заправка топливом, маслом

Заправьте топливный бак дизельным топливом, масляный картер мо-

торным маслом. При эксплуатации дизеля топлива и масла применяйте в

соответствии с диапазоном температур окружающего воздуха.

В соответствии с СТБ 1658-2015 к сортам, классам дизельного топлива

и климатическим условиям их применения предъявляются требования:

Таблица 2.3 - Применение топлива в условиях умеренного климат

Наименование показателя

Значение для сорта

Сорт A

Сорт B

Сорт C

Сорт D

Сорт E

Сорт F

Предельная температура

фильтруемости, ^оС не

-5

-10

-15

-20

выше

243 - 0000100 РЭ

Таблица 2.4 - Применение топлива в условиях арктического и холодного

зимнего климата

Наименование

Предельные значения

показателя

Класс 0

Класс 1

Класс 3

Класс 4

Класс 5

Предельная темпе-

-20

-26

-32

-38

-44

ратура фильтруе-

мости, ^оС не выше

Рекомендуемые топлива и масла указаны в Таблице А.1 Приложения А.

Применение топлив и масел, не указанных в таблице А.1

Приложения А, может привести к преждевременному выходу

из строя дизеля, невыполнению дизелем экологических пока-

зателей, а также к затруднительному пуску в холодное время.

Перед заправкой маслом трактор или комбайн должен быть установ-

лен на горизонтальной площадке.

Масло залить в дизель до верхней метки по масляному щупу. Запу-

стить дизель и дать ему поработать в течение 5 минут. Остановить дизель,

дать стечь маслу в течение 10 минут.

Долить масло до уровня верхней метки масляного щупа.

Заправка маслом воздухоочистителя с масляным пылеуловителем и мок-

рым капроновым трехсекционным фильтрующим элементом

Перед пуском дизеля необходимо проверить наличие масла в поддоне

воздухоочистителя. В случае его отсутствия необходимо провести залив

масла в поддон.

Проверка уровня и состояния масла в поддоне воздухоочистителя

- п. 3.2.6 Порядок обслуживания воздухоочистителя - п. 3.2.12.

Наименование и обозначение масла, необходимый объем, и перио-

дичность замены масла указаны в таблице А.1 Приложения А.

2.3 Использование дизеля

2.3.1 Действия персонала перед пуском дизеля

Перед пуском нового или долго не работавшего дизеля выполните

следующие операции:

- проверьте уровень масла в картере дизеля;

- проверьте уровень охлаждающей жидкости в системе охлаждения;

- проверьте, открыт ли кран топливного бака;

- проверить крепление агрегатов и проводов электрооборудования;

- убедиться в отсутствии течи в трубопроводах и местах подсоедине-

ния систем - масляной, топливной и охлаждения.

2.3.2 Пуск дизеля

При пуске дизеля установите органы управления включением сило-

вых приводов (рычаг переключения коробки передач) трактора, с/х машины

в нейтральное положение.

Прокачайте систему топливоподачи ручным подкачивающим насосом.

243 - 0000100 РЭ

Включите включатель аккумуляторных батарей.

Переведите рычаг останова топливного насоса в крайнее левое поло-

жение, соответствующее включению подачи топлива.

Установите рычаг управления подачей топлива в положение, соответ-

ствующее наибольшей подаче.

Пуск дизеля со свечами накаливания

Включите блок управления свечами накаливания поворотом ключа

замка зажигания в положение I, при этом свечи накаливания включаются на

прогрев.

Время прогрева выдерживается в зависимости от температуры дизеля,

либо может быть фиксированным в зависимости от используемого типа

блока управления свечами накаливания. При включении загорается лампоч-

ка на щитке приборов, сигнализирующая о прогреве свечей накаливания.

Лампочка гаснет по команде блока управления после полного накала све-

чей.

После погасания лампочки отключите муфту сцепления, включите

стартер переводом ключа замка зажигания в положение II и осуществите

пуск дизеля. Свечи в режиме пуска остаются включенными.

После пуска дизеля переведите ключ замка зажигания из положения II

в положение I. При этом стартер отключится. После отключения стартера

при работающем дизеле свечи остаются включенными в течение 180-240

секунд.

Пуск дизеля с электрофакельным подогревателем

Включите электрофакельный подогреватель поворотом ключа замка

зажигания в положение I, при этом спираль ЭФП с добавочным сопротив-

лением и контрольным элементом включается на прогрев.

Через 30-40 секунд, когда контрольный элемент электрофакельного

подогревателя накалится, отключите муфту сцепления, включите стартер и

топливный клапан подогревателя переводом ключа замка зажигания в по-

ложение II и осуществите пуск дизеля.

После пуска дизеля переведите ключ замка зажигания из положения II

в положение I. При этом стартер отключится.

Пуск дизеля с электрофакельным устройством

Включите электрофакельное устройство поворотом ключа замка за-

жигания в положение I, при этом штифтовая свеча с добавочным резисто-

ром включается на прогрев.

Через 50-70 секунд, при загорании контрольной лампочки, сигнали-

зирующей о накале штифтовой свечи, отключите муфту сцепления, вклю-

чите стартер и клапан топливный электромагнитный поворотом ключа зам-

ка зажигания в положение II и запустите дизель.

После пуска дизеля переведите ключ замка зажигания из положения II

в положение I. При этом стартер отключится.

243 - 0000100 РЭ

Действия после пуска дизеля

После пуска дизеля плавно включите муфту сцепления;

Прогрейте дизель на холостом ходу (на режиме 800-1000 мин^-1 с по-

степенным переходом до 1500-1600 мин^-1 не более) до температуры охла-

ждающей жидкости 50 °С не менее.

Продолжительность непрерывной работы стартера не должна превы-

шать 20 с. Если дизель не запустился, повторный запуск производите через

30-40 с. Если после трех попыток дизель не запустился, найдите неисправ-

ность и устраните ее.

При прогретом дизеле, а также в летний период дизель можно пускать

без предварительного включения средств облегчения пуска поворотом клю-

ча замка зажигания непосредственно в положение II, не задерживая в поло-

жении I.

Приём нагрузки дизелем разрешается только после прогрева

его до указанной выше температуры.

Не производите пуск дизеля буксировкой трактора.

2.3.3 Остановка дизеля

Перед остановкой дизеля после работы с большой нагрузкой дайте

ему поработать в течение 3-5 мин сначала на средней, а затем на минималь-

ной частоте холостого хода.

Остановите дизель перемещением рычага останова топливного насоса

по часовой стрелке в крайнее положение, соответствующее отключению

подачи топлива. После остановки дизеля выключите включатель аккумуля-

торных батарей.

В комплектации дизеля топливным насосом с электромагнитом оста-

нова, при остановке дизеля подача питания на электромагнит прекращается,

электромагнит отключается, пружина переводит рычаг в положение «пода-

ча топлива отключена», дизель останавливается.

2.3.4 Эксплуатационная обкатка

Для приработки трущихся деталей дизель перед началом эксплуата-

ции должен быть обкатан. Только после обкатки поверхности трения могли

воспринимать и передавать нормальные эксплуатационные нагрузки.

Обкатку проводит эксплуатирующая организация.

Рекомендуется придерживаться следующей очередности работ: под-

готовка дизеля к обкатке, обкатка дизеля на холостом ходу и под нагрузкой

в течение 50 ч, подготовка дизеля к эксплуатации.

При подготовке дизеля к эксплуатационной обкатке руководствуйтесь

разделом 2.2 «Подготовка дизеля к использованию».

Запустите дизель и, убедившись в исправной его работе, приступайте

к обкатке. Обкатку дизеля на холостом ходу проводите в течение 5 мин с

постепенным увеличением частоты вращения до максимальной.

243 - 0000100 РЭ

Обкатку дизеля, установленного на тракторе, под нагрузкой проводи-

те на легких транспортных (прицеп с грузом 2-3 т) и полевых (боронование,

культивация, сев и др.) работах, постепенно увеличивая нагрузку на различ-

ных передачах. Перегрузка дизеля не допускается.

После обкатки дизеля, при подготовке его ввода в эксплуатацию, вы-

полните следующие операции:

- слейте отстой из фильтров грубой и тонкой очистки топлива;

- проверьте натяжение ремня вентилятора;

- проверьте наружные резьбовые соединения.

Отработавшие газы на выходе имеют температуру 550…700 ℃,

поэтому повреждение лакокрасочного покрытия выпускного

коллектора после первых часов работы дизеля не является

признаком нарушений в рабочем процессе дизеля.

2.3.5 Эксплуатация и обслуживание дизеля в зимних условиях

При низкой температуре окружающего воздуха эксплуатация дизеля

усложняется. Чтобы обеспечить бесперебойную и надежную работу его в

зимний период, который начинается при понижении температуры окружа-

ющего воздуха до плюс 5 °С и ниже, заблаговременно подготовьте дизель к

переходу на режим зимней эксплуатации, для чего проведите очередное его

техническое обслуживание, дополнив операциями сезонного технического

обслуживания. При необходимости, оборудуйте дизель жидкостным пред-

пусковым подогревателем, заполните систему охлаждения жидкостью, не

замерзающей при низкой температуре в соответствии с химмотологической

картой.

При переходе на режим зимней эксплуатации применяйте только зим-

ние сорта масла и топлива. Масляный картер дизеля заправляйте моторным

маслом в соответствии с Приложение А.

При температуре окружающего воздуха ниже минус 20 °С перед за-

пуском дизель необходимо разогревать предпусковым подогревателем.

Для облегчения пуска дизеля, установленного на тракторе, при низкой

температуре окружающего воздуха выполняйте следующее:

- выключите насос гидросистемы трактора;

- при включении стартера выключите муфту сцепления и включите ее

плавно после запуска дизеля.

Штатные средства облегчения пуска используются во всех случаях

пуска дизеля при низкой температуре.

При установке трактора на открытой площадке в конце смены, после

остановки дизеля установите рычаг управления топливным насосом в поло-

жение, соответствующее наибольшей подаче, для облегчения последующего

пуска.

Не подогревайте всасываемый воздух перед воздухоочистите-

лем открытым пламенем

243 - 0000100 РЭ

2.3.6 Возможные неисправности и методы их устранения

Таблица 2.5 - Перечень возможных неисправностей дизеля в процессе экс-

плуатации и рекомендации по действиям при их возникновении

Неисправность, внешнее проявление

Методы устранения

1 Дизель не запускается

1.1

Воздух в топливной системе

Прокачайте систему насосом ручной под-

качки топлива. Устраните подсос воздуха

в топливной системе

1.2

Неисправен топливный насос

Снимите топливный насос с дизеля и от-

правьте в мастерскую для ремонта

2 Дизель не развивает мощности

2.1

Рычаг управления топливным насо-

Отрегулируйте тяги управления топлив-

сом не доходит до упора

ным насосом

2.2

Засорился фильтрующий элемент

Замените фильтрующий элемент фильтра

фильтра тонкой очистки топлива

тонкой очистки топлива

2.3

Неисправны форсунки

Выявите неисправные форсунки, промой-

те распылители и прочистите их сопловые

отверстия, при необходимости замените

распылители

2.4

Неправильно установлен угол опе-

Установите рекомендуемый угол опере-

режения впрыска топлива

жения впрыска топлива

2.5

Засорен воздухоочиститель дизеля

Проведите техническое обслуживание

воздухоочистителя

2.6

Неисправен топливный насос

Снимите топливный насос с дизеля и от-

правьте в мастерскую для ремонта

3 Дизель неустойчиво работает на холостом ходу

3.1

Попадание воздуха в топливную систему

3.1.1

После стоянки, дизель легко запус-

Прокачайте систему насосом ручной под-

кается, но дальнейшая работа дизеля

качки топлива. Устраните подсос воздуха

не стабильна

в топливной системе.

3.1.2

Дизель троит и трясет после запуска

3.1.3

Реакция при нажатии педали газа

становится замедлительной

3.1.4

При прогрессировании неисправно-

сти, не возможен запуск дизеля от

стартера

3.2

Не отрегулирована пружина холо-

Отрегулируйте пружину холостого хода

стого хода в топливном насосе

4 Дизель дымит на всех режимах работы

4.1

Из выпускной трубы идет черный дым

4.1.1

Засорен воздухоочиститель дизеля

Проведите техническое обслуживание

воздухоочистителя

4.1.2

Зависла игла распылителя форсунки

Выявите неисправную форсунку, промой-

те или замените распылитель, отрегули-

руйте форсунку

4.1.3

Неисправен топливный насос

Снимите топливный насос с дизеля и от-

правьте в мастерскую для ремонта

4.2

Из выпускной трубы идет белый дым

4.2.1

Дизель работает с переохлаждением

Прогрейте дизель, во время работы под-

держивайте температуру охлаждающей

жидкости в пределах 85-105 °С

243 - 0000100 РЭ

Продолжение таблицы 2.5

Неисправность, внешнее проявление

Методы устранения

4.2.2

Попадание воды в топливо

Замените топливо

4.2.3

Не отрегулированы зазоры между

Отрегулируйте зазоры между клапанами

клапанами и коромыслами

и коромыслами

4.2.4

Неправильно установлен угол опе-

Установите рекомендуемый угол опере-

режения впрыска топлива

жения впрыска топлива

4.3

Из выпускной трубы идет синий дым

4.3.1

Попадание масла в камеру сгорания

Замените изношенные детали гильзо-

в результате износа деталей гильзо-

поршневой группы

4.3.2

Избыток масла в картере дизеля

Слейте избыток масла, установив уровень

по верхней метке стержня масломера

5 Дизель перегревается

5.1

Охлаждающая жидкость в радиаторе

Очистите радиатор от пыли и грязи. Отре-

кипит

гулируйте натяжение ремня вентилятора

6 Давление масла на прогретом дизеле ниже допустимого

6.1

Неисправен датчик или указатель

Замените датчик или указатель давления

давления

(при необходимости) после проверки

давления масла контрольным комплек-

том приборов

6.2

Нарушена герметичность соедине-

Выявите место нарушения герметично-

ний маслопроводов

сти и восстановите ее

6.3

Неисправен масляный насос

Выявите неисправность и устраните

6.4

Уровень масла в картере дизеля ни-

Долейте масло до верхней метки стержня

же допустимого

масломера

6.5

Заедание сливного клапана в корпу-

Промойте клапан и отрегулируйте давле-

се масляного фильтра

ние в системе смазки.

6.6

Предельный износ сопряжений

Перешлифуйте шейки коленчатого вала и

шейки

коленчатого

вала-

поставьте вкладыши подшипников ре-

подшипники

монтного размера

7 Стартер

7.1

При включении стартера не проворачивается коленчатый вал дизеля или вра-

щается очень медленно.

7.1.1

Слабая затяжка клемм аккумулятора

Зачистите контакты и затяните клеммы.

или их окисление.

7.1.2

Разряжена или неисправна аккуму-

Зарядите или замените батарею.

ляторная батарея.

7.1.3

Неисправность в электрической цепи

Проверьте электрическую цепь управле-

для управления реле стартера.

ния и устраните неисправность.

7.1.4

Обрыв обмоток реле.

Замените реле.

7.1.5

Вышел из строя привод.

Замените привод.

Подгорание коллектора и щеток. Из-

Зачистите коллектор, устраните зависание

7.1.6

нос или зависание щеток.

щеток или замените их. (Ремонт в специа-

лизированной мастерской).

В реле стартера подгорели поверх-

Зачистите контакты реле стартера или

ности контактных болтов и контакт-

установите контактные болты в гнездах

ной пластины.

крышки, повернув вокруг оси на 180°, а

7.1.7

контактную пластину установите обрат-

ной стороной. (Ремонт в специализиро-

ванной мастерской).

243 - 0000100 РЭ

Продолжение таблицы 2.5

Неисправность, внешнее проявление

Методы устранения

В реле стартера подгорели поверх-

Зачистите контакты реле стартера или

ности контактных болтов и контакт-

установите контактные болты в гнездах

ной пластины.

крышки, повернув вокруг оси на 180°, а

7.1.7

контактную пластину установите обрат-

ной стороной. (Ремонт в специализиро-

ванной мастерской).

7.2

После пуска дизеля стартер остается во включенном состоянии.

Приварились контакты в реле цепи

Выполните работы по п. 7.1.3 или заме-

управления стартера или привари-

ните реле в цепи управления стартера.

7.2.1

лась контактная пластина к болтам

(Ремонт в специализированной мастер-

контактным реле стартера.

ской).

Якорь стартера вращается с большой частотой, не проворачивая коленчатый вал

7.3

дизеля

7.3.1

Излом зубьев венца маховика.

Замените венец маховика.

7.3.2

Вышел из строя привод стартера.

Замените привод стартера.

Шестерня привода систематически не входит в зацепление с венцом маховика

7.4

при нормальной работе реле.

Торцовый износ затылованной части

Затылуйте зубья или замените венец махо-

7.4.1

зубьев венца маховика или привода.

вика и привод.

Заедание шестерни привода на валу

Очистите привод и вал от старой смазки,

7.4.2

якоря из-за отсутствия или некаче-

нанесите смазку ЦИАТИМ-201/203/221.

ственной смазки.

8 Генератор

8.1

Амперметр (вольтметр) не показывает зарядку (не отдает полной мощности)

после пуска дизеля и далее в течение всего времени работы

8.1.2

Замыкание на корпус или обрыв об-

Снимите генератор с дизеля и отремон-

моток статора, катушки возбужде-

тируйте в специализированной мастер-

ния, фазных обмоток, обрыв или за-

ской.

мыкание цепи или пробой диодов

силового выпрямителя. Неисправен

регулятор напряжения

8.2.

Аккумуляторная батарея систематически перезаряжается

8.2.1

Неисправность регулятора напряже-

Замените регулятор напряжения на заве-

ния.

домо годный. (Ремонт в специализиро-

ванной мастерской).

8.3.

Шум генератора

8.3.1

Проскальзывание приводного ремня.

Натяните или замените ремень.

8.3.2

Износ подшипников.

Замените подшипники.

2.3.7 Требования безопасности

Для обеспечения безопасной работы и предупреждения несчастных

случаев во время эксплуатации и технического обслуживания дизеля вы-

полняйте следующие правила:

- приступайте к работе только после изучения устройства и правил

эксплуатации дизеля;

- не запускайте дизель в закрытом помещении с плохой вентиляцией;

243 - 0000100 РЭ

- техническое обслуживание и устранение неисправностей произво-

дите при неработающем дизеле;

- во избежание ожогов пробку горловины радиатора на горячем дизе-

ле открывайте, пользуясь рукавицей или тряпкой;

- в случае аварии - остановите дизель, отключив подачу топлива;

- монтаж и демонтаж дизеля производите при помощи троса, зачален-

ного за рым-болты, имеющиеся на дизеле;

- не пользуйтесь открытым огнем для прогрева топливопроводов и

масляного картера дизеля в холодное время года;

- следите, чтобы во время работы дизеля вблизи выпускного коллек-

тора и глушителя не было легковоспламеняющихся материалов;

- заправку горючесмазочными материалами производите механизиро-

ванным способом с соблюдением правил пожарной безопасности;

- в случае воспламенения топлива пламя засыпьте песком или

накройте брезентом, используйте углекислотный огнетушитель, не заливай-

те горящее топливо водой;

- при остановке дизеля выключите включатель «массы».

2.4 Действия в экстремальных условиях

В случае аварии немедленно остановите дизель выключением подачи

топлива замком зажигания или кнопкой аварийного останова при ее нали-

чии.

В чрезвычайной ситуации при возникновении на дизеле очага пламе-

ни, засыпьте его песком, накройте брезентом, мешковиной или другой

плотной тканью. Используйте углекислотный огнетушитель.

Не заливайте горящее топливо водой

В случае возникновения аварийной ситуации: - самопроизвольного

ускорения трактора, с/х машины при включенной передаче, самопроизволь-

ного разгона дизеля - необходимо заглушить дизель с помощью замка за-

жигания или кнопки экстренной остановки дизеля при ее наличии.

Трактор, с/х машину следует отбуксировать к месту устранения неис-

правностей с применением жесткой сцепки без пуска дизеля.

Все действия по прекращению неуправляемого режима работы дизеля

должны выполняться оперативно для предотвращения выхода из строя ди-

зеля.

243 - 0000100 РЭ

3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

3.1 Техническое обслуживание дизеля

3.1.1 Общие указания

Техническое обслуживание проводится с целью поддержания дизеля в

исправном состоянии в процессе эксплуатации.

Несоблюдение установленной периодичности и низкое качество тех-

нического обслуживания дизеля значительно уменьшают его ресурс, приво-

дят к увеличению отказов, снижению мощности, росту затрат на его эксплу-

атацию.

Эксплуатация дизеля без проведения очередного технического

обслуживания не допускается.

В зависимости от условий работы дизеля допускается отклонение

от установленной периодичности проведения технических обслу-

живаний в пределах ±10%.

Таблица 3.1 - Виды и периодичность технического обслуживания

Вид технического обслуживания

Периодичность обслуживания, ч

Техническое обслуживание при подготов-

Перед началом эксплуатации

ке к эксплуатационной обкатке

нового дизеля или прошедше-

го капитальный ремонт.

Проводится в соответствии с

указаниями п. 2.2.2 - 2.2.5

Техническое обслуживание по окончании

Проводится в соответствии с

эксплуатационной обкатки

указаниями п. 2.3.4

Ежесменное техническое обслуживание

8-10

(ЕТО)

Первое техническое обслуживание (ТО-1)

125

Второе техническое обслуживание (ТО-2)

500

Третье техническое обслуживание (ТО-3)

1000

Техническое обслуживание при раскон-

Проводится в соответствии с

сервации дизеля

указаниями п. 2.2.2

Техническое обслуживание по консерва-

Проводится в соответствии с

ции

указаниями п. 3.1.5

Техническое обслуживание при подготов-

Проводится в соответствии с

ке дизеля к хранению

указаниями раздела 5

Техническое обслуживание по вводу ди-

Проводится в соответствии с

зеля в эксплуатацию

указаниями п. 3.1.6

Сезонное техническое обслуживание при

При подготовке дизеля к осен-

переходе к осенне-зимнему и весенне-

не-зимнему

весенне-

летнему периодам эксплуатации СТО

летнему периоду эксплуата-

ции, одновременно с очеред-

ным ТО-1, ТО-2, ТО-3

243 - 0000100 РЭ

Цикл технического обслуживания (без учета ЕТО, СТО):

ТО-1»2ТО-1»ТО-1»ТО-2»ТО-1»2ТО-1»ТО-1»ТО-3»ТО-1»2ТО-

1»ТО-1»ТО-2»ТО-1»2ТО-1»2ТО-3

Отметки о проведении очередного планового технического обслужи-

вания (за исключением ЕТО) должны быть занесены в формуляр трактора.

Все неисправности, обнаруженные при проведении технического об-

служивания, должны быть устранены. Операции технического обслужива-

ния, связанные с разборкой его сборочных единиц, проводятся в закрытом

помещении для предохранения от попадания пыли и грязи во внутренние

полости сборочных единиц дизеля.

Требование к составу и квалификации обслуживающего персонала

Таблица 3.2 - Состав и квалификация обслуживающего персонала

Вид технического

Состав и квалификация обслуживающего персонала

обслуживания

ЕТО

Оператор, водитель или моторист трактора, комбайна

или машины, на которых установлен дизель

ТО-1; 2ТО-1;

Слесарь 3 - 4 разряда, имеющий общетехническую

ТО-2; СТО

подготовку по программе обучения слесарей, знаю-

щий устройство и принцип действия дизеля; оператор,

водитель или моторист трактора, комбайна или маши-

ны, на которых установлены дизели

ТО-3; 2ТО-3

Моторист 4 - 5 разряда или мастер-наладчик и сле-

сарь 3 - 4 разряда, имеющие общетехническую подго-

товку по программе обучения слесарей, знающие

устройство и принцип действия дизелей Д-243 и его

модификаций или оператор, водитель трактора, на ко-

тором установлен дизель

Требование к дизелю, направляемому на техническое обслуживание

Дизель, подлежащий техническому обслуживанию, должен быть под-

вергнут техническому осмотру с целью выявления мест протечки топлива и

масла, которые после мойки определить трудно.

После технического осмотра дизель в составе трактора, на которой он

установлен, подвергается очистке и мойке.

При мойке дизеля не допускается попадание прямых струй

воды на узлы электрооборудования

Качество моечных работ в значительной степени влияет на безотказ-

ность и долговечность узлов дизеля. Неполная очистка деталей может со-

кратить ресурс дизеля.

Для выполнения определенного вида регулировочных работ, прово-

димых при техническом обслуживании, дизель необходимо прогреть до не-

обходимого температурного режима в соответствии с указаниями настояще-

го руководства.

243 - 0000100 РЭ

После окончания технического обслуживания дизель в составе трак-

тора, с/х машины направляется на площадку хранения, или на заправку топ-

ливом для продолжения проводимых работ.

Перечень основных и дублирующих ГСМ - Приложение А.

3.1.2 Меры безопасности

Для обеспечения безопасной работы и предупреждения несчастных

случаев во время технического обслуживания дизеля соблюдайте следую-

щие правила:

- выполнение моечных работ допускается только после прохождения

теоретического и практического инструктажей;

- не допускается работа с незаземленным моечным оборудованием и

имеющем не зануленный электродвигатель насоса;

- не допускается мойка вне оборудованных для мойки мест, обеспе-

чивающих экологическую безопасность;

- не пускайте дизель в закрытом помещении с плохой вентиляцией;

- техническое обслуживание и устранение неисправностей произво-

дите на неработающем дизеле при температуре охлаждающей жидкости в

системе охлаждения не выше 60 °С;

- во избежание ожогов лица и рук пробку горловины радиатора на го-

рячем дизеле открывайте, пользуясь рукавицей или тряпкой;

- рабочий инструмент должен быть исправным и соответствующего

размера;

- для осмотра использовать переносные светильники напряжением не

выше 24 В;

- слив масла производить только в емкости;

- не допускайте пролива ГСМ на рабочем месте;

- рабочее место при проведении технического обслуживания должно

быть оборудовано средствами пожаротушения.

243 - 0000100 РЭ

3.1.3 Порядок технического обслуживания дизеля

Таблица 3.3 - Наименования работ и виды технического обслуживания

Вид технического обслуживания

Наименование работ

ЕТО

ТО-1

2ТО-1

ТО-2

ТО-3

2ТО-3

СТО

Проверка уровня масла в

картере дизеля

Проверка уровня

охлаждающей жидкости

Слив отстоя из фильтра

грубой очистки топлива

Проверка натяжения ремня

вентилятора

* Проверка засоренности

воздухоочистителя

* Проверка уровня и состоя-

ния масла в поддоне воздухо-

очистителя

* Очистка центробежного

масляного фильтра

* Замена масляного фильтра

Замена масла в картере

дизеля

Слив отстоя из фильтра

тонкой очистки топлива

* Обслуживание

воздухоочистителя

Проверка герметичности со-

единений воздухоочистителя

Проверка

зазора

между

клапанами и коромыслами

Замена

фильтра

тонкой

очистки топлива

Удаление воздуха из

топливной системы

Промывка фильтр грубой

очистки топлива

* Замена фильтрующих

элементов воздухоочистителя

* Замена гидрокомпенсаторов

Проверка топливного насоса

Проверка и регулировка

Техническое обслуживание топливной

установочного угла опереже-

аппаратуры рекомендуется проводить:

ния впрыска топлива

- при очередном техническом обслуживании;

Проверка форсунок на

- при проявлении неисправностей указанных в

давление начала впрыска и

п. 2.3.6 или других неисправностей топливной аппа-

качество распыла топлива

ратуры выявленных в ходе эксплуатации.

Заправка зимних сортов топл.

* - обслуживание в зависимости от комплектации дизеля.

243 - 0000100 РЭ

3.1.4 Проверка работоспособности дизеля

Работоспособность дизеля проверяется путем проведения техническо-

го диагностирования.

Диагностирование дизеля проводится перед текущим или капиталь-

ным ремонтом, после плановой межремонтной наработки и при проверке

качества проведения ремонта.

Предприятия, выполняющие диагностирование, а также ремонтные

предприятия должны иметь оборудование для ресурсного технического ди-

агностирования дизеля.

Перед выполнением операций диагностирования дизеля необходимо

выполнить следующие подготовительные работы: осмотреть дизель, очи-

стить его от грязи, произвести мойку.

При наличии информации о признаках предельного износа узлов или

деталей (разрушение подшипников коленчатого вала, определяемое стуками

при работе; повреждения или серьезные дефекты блока цилиндров), дизель

направляют в капитальный ремонт.

Диагностирование ряда узлов, агрегатов и систем ведется по обоб-

щенным показателям технического состояния (мощность, давление масла,

температура охлаждающей жидкости, удельный расход топлива, прорыв

картерных газов, через сапун), по которым может оцениваться состояние

поршней, поршневых колец, гильз цилиндров, кривошипно-шатунного ме-

ханизма.

Перед тестированием дизеля необходимо проверить крепление узлов,

провести обслуживание (очистить) воздухоочиститель, заменить фильтр

тонкой очистки топлива, проверить турбокомпрессор, проверить и отрегу-

лировать натяжение приводных ремней, клапаны механизма газораспреде-

ления, проверить и при необходимости восстановить уровень масла в карте-

ре дизеля, охлаждающей жидкости в радиаторе, проверить наличие топлива

в баке.

После проведения указанных работ и устранения замеченных неис-

правностей приступить к диагностированию.

При необходимости, для определения технического состояния узлов и

деталей (подшипниковые узлы, ременные передачи, валы), не имеющих

обобщенных показателей, техническое состояние определяют измерением

размерных параметров (зазоров, разбега, люфтов) или осмотром.

Все неисправности, обнаруженные при проведении технического диа-

гностирования, должны быть устранены проведением текущего или капи-

тального ремонта.

243 - 0000100 РЭ

3.1.5 Консервация при постановке на хранение

При необходимости, вместо постановки на хранение дизель может

быть законсервирован сроком на 1 год в соответствии с ГОСТ 9.014-78:

применяемая группа изделия - II-1; вариант защиты В3-1.

Процедуры, проводимые при консервации дизеля

Охлаждающую жидкость из системы охлаждения не сливать.

Если дизель не установлен на трактор (машину) - снимите шестерен-

ный насос, посадочное место на дизеле закройте пленкой полиэтиленовой

ГОСТ 10354-82 и завяжите шпагатом ШЛ 4,0 (0,25) Н1 «б» ГОСТ 17308-88.

Если дизель установлен на трактор (машину) - шестеренный насос не сни-

мать.

Запустите дизель и дайте ему поработать 15 минут. Затем слейте мо-

торное масло из масляного картера в подходящую емкость, при этом масля-

ный фильтр не утилизировать. Установите и заверните в поддон масляного

картера маслосливную пробку.

Залейте в масляный картер до соответствующего уровня промывочно-

консервационное масло Белакор АН-Т ТУ РБ 03535026.291-97 или мотор-

ное масло в соответствии с Химмотологической картой, с 15-25% присадки

АКОР-1 ГОСТ 15171-78, либо иные консервационно-промывочные масла,

имеющиеся в продаже. Присадку АКОР-1 добавить при интенсивном пере-

мешивании в несколько приемов.

В случае применения масла Белакор АН-Т, его необходимо тщатель-

но перемешать. Подогревание масла Белакор АН-Т не производится. В

зимнее время, при загустевании масла, допускается его подогрев до 80 °С.

Произвести процедуры по консервации топливной системы

Слить топливо из фильтра грубой очистки. Отвернуть болт штуцера

продувки воздуха и сливную пробку на фильтре тонкой очистки топлива и

слить топливо из фильтра тонкой очистки. Отвернуть болт штуцера продув-

ки воздуха на топливном насосе. Отвернуть рукоятку насоса ручной про-

качки топлива и прокачать топливную систему. Завернуть сливную пробку.

Заполнить фильтр тонкой очистки топлива достаточным количеством

чистого дизельного топлива, соответствующего техническим требованиям

СТБ-1658-2012 класса К5 зимнего сорта до появления топлива из-под бол-

та штуцера без воздушных пузырей. Завернуть болт штуцера продувки воз-

духа. Продолжить прокачку топливной системы до появления топлива без

воздушных пузырей из штуцера продувки воздуха топливного насоса. За-

вернуть болт штуцера топливного насоса и рукоятку насоса ручной прокач-

ки топлива.

Залить масло Белакор АН-Т в полость регулятора топливного насоса

- не менее 150 граммов (при наличии пробки для залива масла).

Запустите дизель и дайте ему поработать в течение 15 минут, по устойчивой

работе убедитесь, что система полностью заполнена топливом.

243 - 0000100 РЭ

Процедуры, проводимые после консервации топливной системы

Отсоединить воздухоподводящую трубу компрессора и залить в ци-

линдр компрессора от 4 до 6 граммов консервационного масла. Установить

воздухоподводящую трубу. Включить компрессор (касается отключаемых

компрессоров). Прокрутить дизель без подачи топлива путем трехразового

включения стартера с интервалом между включениями 1 - 2 минуты. Про-

должительность каждого включения 5 секунд.

Остановите дизель и дайте ему остыть.

Снимите, обслужите и храните аккумуляторную батарею, руковод-

ствуясь указаниями Руководства по эксплуатации трактора, машины.

3.1.6 Подготовка дизеля к вводу в эксплуатацию

при снятии его с хранения

Снимите защитные уплотнения с впускных и выпускных патрубков и

сапунов дизеля.

Удалите при помощи дизельного топлива консервационное масло с

наружных законсервированных поверхностей дизеля.

Наполните масляный картер моторным маслом в соответствии с Хим-

мотологической картой (Приложение А) до соответствующего уровня.

Наполните маслом поддон воздухоочистителя с масляным пылеуло-

вителем и мокрым капроновым трехсекционным фильтрующим элементом.

Наполните топливный бак рекомендуемым типом топлива (Приложе-

ние А). Заполните топливную систему топливом.

Установите и подсоедините аккумуляторную батарею. Подзарядите

батарею при необходимости.

Произведите пуск дизеля.

243 - 0000100 РЭ

3.2. Техническое обслуживание составных частей дизеля

3.2.1 Проверка уровня масла в картере дизеля

Проверку уровня масла в картере дизеля осуществляйте ежесменно с

помощью масломера, расположенного на блоке цилиндров дизеля. Уровень

масла должен быть между нижней и верхней метками масломера. Проверку

производите не ранее чем через 3-5 мин после остановки дизеля, когда мас-

ло полностью стечет в картер.

Не допускается работа дизеля с уровнем масла в картере ниже

нижней и выше верхней метки на масломере.

Рисунок 3.1 - Проверка уровня масла в картере дизеля.

3.2.2 Проверка уровня охлаждающей жидкости

Проверку уровня охлаждающей жидкости проводить ежесменно пе-

ред пуском дизеля.

Для обеспечения нормального температурного режима рабо-

ты дизеля, должна быть обеспечена гарантированная напол-

няемость системы охлаждения (минимальный уровень - 10 -

20 мм выше уровня сот радиатора, максимальный - обеспечи-

вающий объем для расширения ОЖ при нагреве).

3.2.3 Слив отстоя из фильтра грубой очистки топлива

Слив отстоя производите 125 часов работы дизеля.

Отверните пробку в нижней части фильтра тонкой очистки топлива и

слейте отстой до появления чистого топлива. Заверните пробку.

Рисунок 3.2 - Слив отстоя из фильтра тонкой очистки топлива.

243 - 0000100 РЭ

3.2.4 Проверка натяжения ремня вентилятора

Проверку производите через 125 часов работы дизеля.

Натяжение ремня вентилятора считается нормальным, если прогиб его

на ветви шкив коленчатого вала - шкив генератора, находится в пределах

15-22 мм, при нажатии на него с усилием 40 Н. При комплектации дизеля

двумя ремнями - прогиб должен быть в пределах 12-17 мм.

Для регулировки натяжения ремня ослабьте крепление генератора.

Поворотом корпуса генератора отрегулируйте натяжение ремня. Затяните

болт крепления планки и гайки болтов крепления генератора.

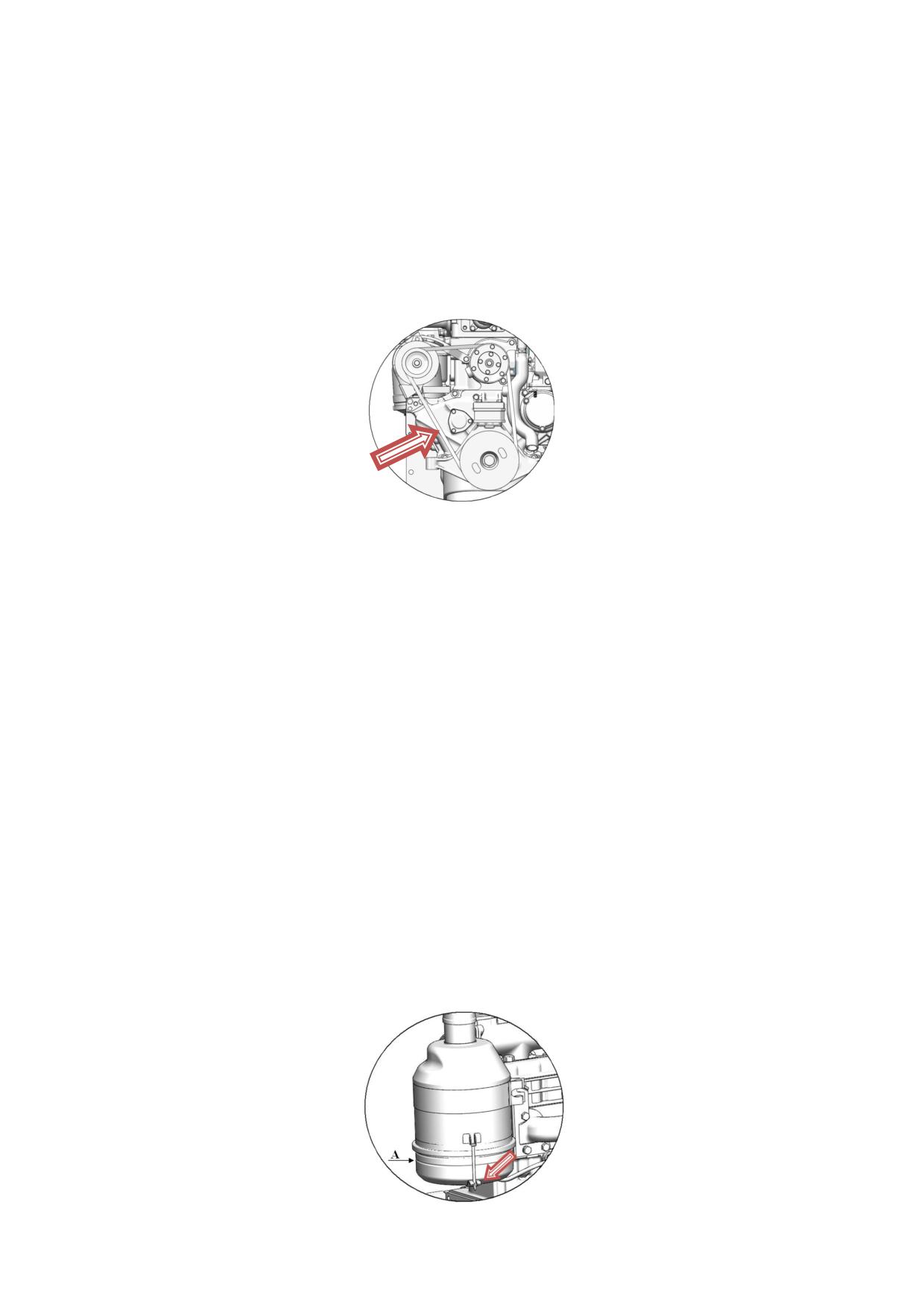

Рисунок 3.3 - Проверка натяжения ремня вентилятора.

3.2.5 Проверка засоренности воздухоочистителя

Срабатывание сигнальной лампы датчика засоренности воздушного

фильтра указывает на засоренность фильтрующих элементов, но не сигна-

лизирует об их повреждении или неплотной установки.

Проверку состояния фильтрующих элементов воздухоочистителя

проводите каждые 125 часов работы дизеля в нормальных условиях или че-

рез 20 часов работы дизеля в условиях повышенной запыленности.

При выявлении загрязнений или повреждений фильтрующих элемен-

тов проведите их очистку или замену.

3.2.6 Проверка уровня и состояния масла в поддоне воздухоочистителя

Проверку проводите через 125 часов работы дизеля в нормальных

условиях и через 20 часов в условиях сильной запыленности воздуха.

Снимите поддон воздухоочистителя отвернув на несколько оборотов

гайки болтов крепления поддона. Проверьте уровень и состояние масла. В

случае загрязнения масла слейте его, промойте поддон и залейте предвари-

тельно профильтрованное обработанное моторное масло до уровня кольце-

вой канавки А.

Рисунок 3.4 - Проверка уровня масла в поддоне воздухоочистителя.

243 - 0000100 РЭ

3.2.7 Очистка центробежного масляного фильтра

Очистку ротора центробежного масляного фильтра проводите одно-

временно с заменой масла.

Отверните гайку 1 крепления колпака 2 центробежного масляного

фильтра и снимите его. Застопорите ротор 3 от проворачивания, для чего

вставьте между корпусом фильтра и днищем ротора отвертку или стержень

и, вращая ключом гайку 4 крепления стакана ротора, стяните стакан ротора 5.

Проверьте состояние защитной сетки ротора 6, при необходимости

очистите и промойте ее.

Рисунок 3.5 - Очистка ротора центробежного масляного фильтра.

С помощью скребка удалите слой отложений с внутренних стенок

стакана ротора.

Перед сборкой стакана с корпусом ротора резиновое уплотнительное

кольцо смажьте моторным маслом. Совместите балансировочные риски на

стакане и корпусе ротора. Гайку крепления стакана заворачивайте с не-

большим усилием до полной посадки стакана на ротор.

После сборки ротор должен легко вращаться без заеданий от толчка

рукой.

Установите на место колпак 2 центробежного масляного фильтра и

заверните гайку 1 колпака моментом 35...50 Н∙м.

3.2.8 Замена масляного фильтра

Замену масляного фильтра проводите одновременно с заменой масла

в картере дизеля в следующей последовательности:

- отверните фильтр со штуцера, используя специальный ключ или

другие подручные средства;

- наверните на штуцер новый фильтр;

- при установке фильтра на штуцер смажьте прокладку 4 моторным

маслом. После касания прокладкой опорной поверхности корпуса фильтра 1

доверните фильтр еще на 1...1,5 оборота.

Установку фильтра на корпус проводите только усилием рук.

При замене используйте следующие масляные фильтры:

- Фильтр очистки масла 245-1017070;

В гарантийный период эксплуатации для сохранения гарантийных

обязательств необходимо применять оригинальные фильтры

очистки масла, фильтры очистки топлива, фильтры очистки воз-

духа, изготовленные под торговой маркой ОАО «Управляющая

компания холдинга «МИНСКИЙ МОТОРНЫЙ ЗАВОД»;

243 - 0000100 РЭ

Допускается установка фильтра с основными габаритными размерами

и техническими характеристиками согласно таблице 3.4. Фильтр должен

иметь в конструкции противодренажный и перепускной клапаны.

Таблица 3.4 - Размерные и технические характеристики фильтра

Диаметр

Высота

Резьба

Тонкость

Полнота

Давление

Давление, не

очистки

отсева

начала

вызывающие

открытия

разрушение

клапана

фильтра

95…105

140…160

15…25

не менее

0,13-0,17

не менее 2

¾"-16UNF

мм

мкм

40%;

МПа;

МПа.

1 - корпус фильтра; 2 - прокладка; 3 - клапан противодренажный; 4 - клапан перепускной;

Рисунок 3.6 - Фильтр масляный без ЖМТ.

1 - корпус фильтра; 2 - жидкостно-масляный теплообменник (ЖМТ); 3 - штуцер;

4 - прокладка фильтра; 5 - прокладка ЖМТ; 6 - клапан противодренажный; 7 - клапан

перепускной; 8 - клапан сливной; 9 - пробка для слива охлаждающей жидкости;

10 - кольцо уплотнительное; 11 - перепускной клапан ЖМТ.

Рисунок 3.7 - Фильтр масляный с ЖМТ.

243 - 0000100 РЭ

3.2.9 Замена масла в картере дизеля

Отработанное масло из картера сливайте с прогретого дизеля. Для сли-

ва масла отверните пробку масляного картера (А). После того, как все масло

вытечет из картера, заверните пробку на место. Масло в дизель заливайте

через маслозаливной патрубок (Б) до уровня верхней метки на масломере

(В). Заливайте в масляный картер только рекомендованное настоящим ру-

ководством по эксплуатации масло (см. Приложение А), соответствующее

периоду эксплуатации.

Если периодичность технического обслуживания по замене

моторного масла и масляного фильтра (в часах работы) не до-

стигается в течение одного календарного года, то моторное

масло и масляный фильтр подлежат смене один раз в год.

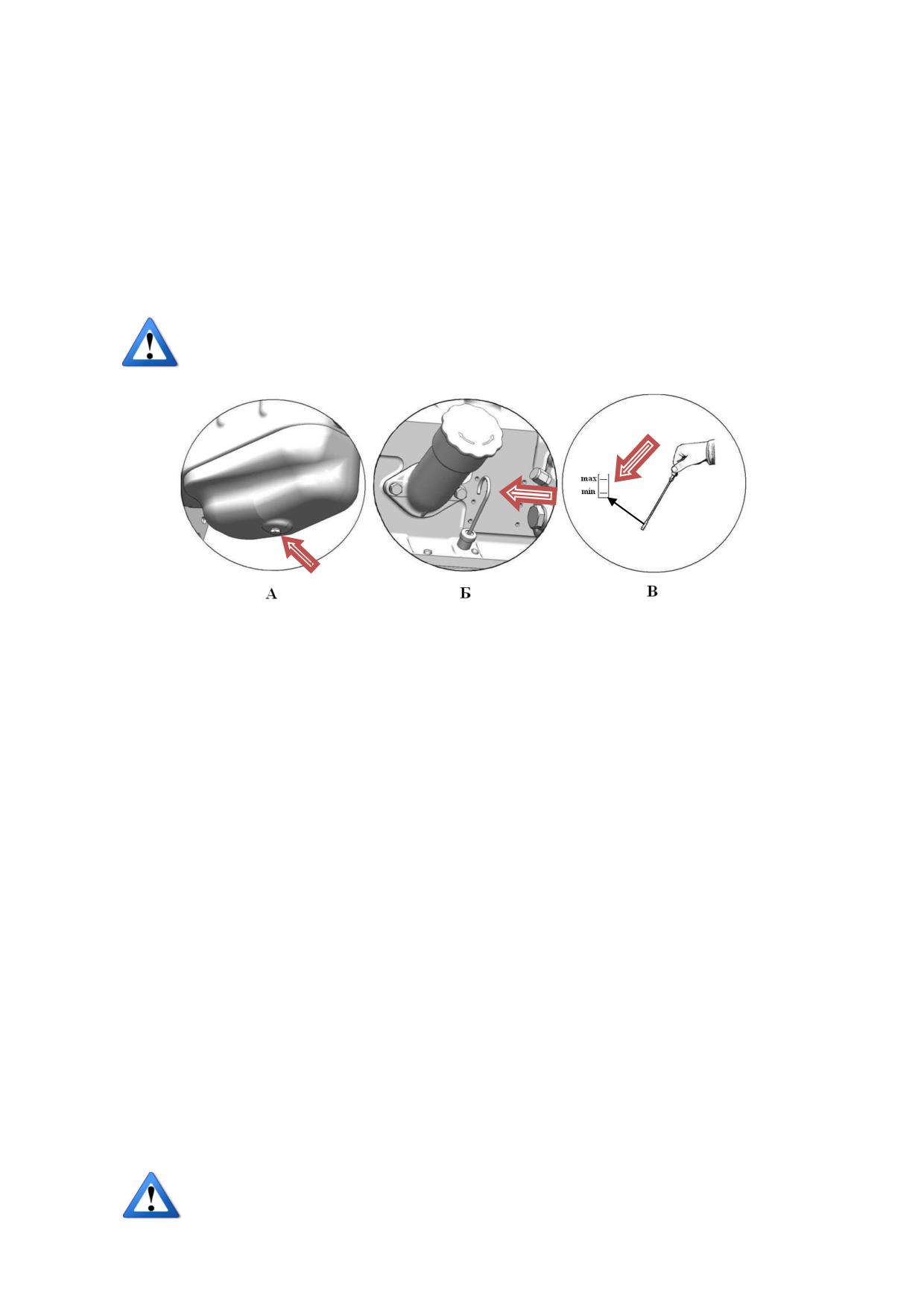

Рисунок 3.8 - Порядок замены масла в картере дизеля.

3.2.10 Обслуживание системы смазки

Для обеспечения нормальной работы дизеля соблюдайте следующие

требования по обслуживанию системы смазки:

- заливайте в масляный картер только масло, рекомендованное к при-

менению настоящим руководством (Приложение А, «Химмотологическая

карта»);

- своевременно проводите замену масла и масляного фильтра;

- постоянно следите за значением давления масла по указателю дав-

ления, расположенному на панели приборов (при работе дизеля с номи-

нальной частотой вращения и температурой охлаждающей жидкости

85...105 ºС, давление масла должно находиться на уровне 0,25...0,35 МПа,

допускается значение давления на непрогретом двигателе до 0,8 МПа);

- регулировку значения давления проводите в соответствии с рисун-

ками 3.9 - 3.10 следующим образом:

- отверните пробку 3, снимите прокладку 4;

- в канале корпуса масляного фильтра 2 отверткой 6 поверните регу-

лировочную проку 5 на один оборот в сторону увеличения или уменьшения

значения давления (в зависимости от фактического давления);

- установите прокладку 4 и заверните пробку 3;

- при необходимости повторите указанные действия по регулировке.

Запрещается проводить регулировку при работе дизеле.

243 - 0000100 РЭ

Во избежание повреждения резиновых уплотнительных про-

кладок масляного фильтра и ЖМТ, а также ротора ЦМФ за-

прещается полностью заворачивать регулировочную пробку.

Максимально допускаемый размер от торца бобышки корпу-

са фильтра до регулировочной пробки должен быть не более

25 мм.

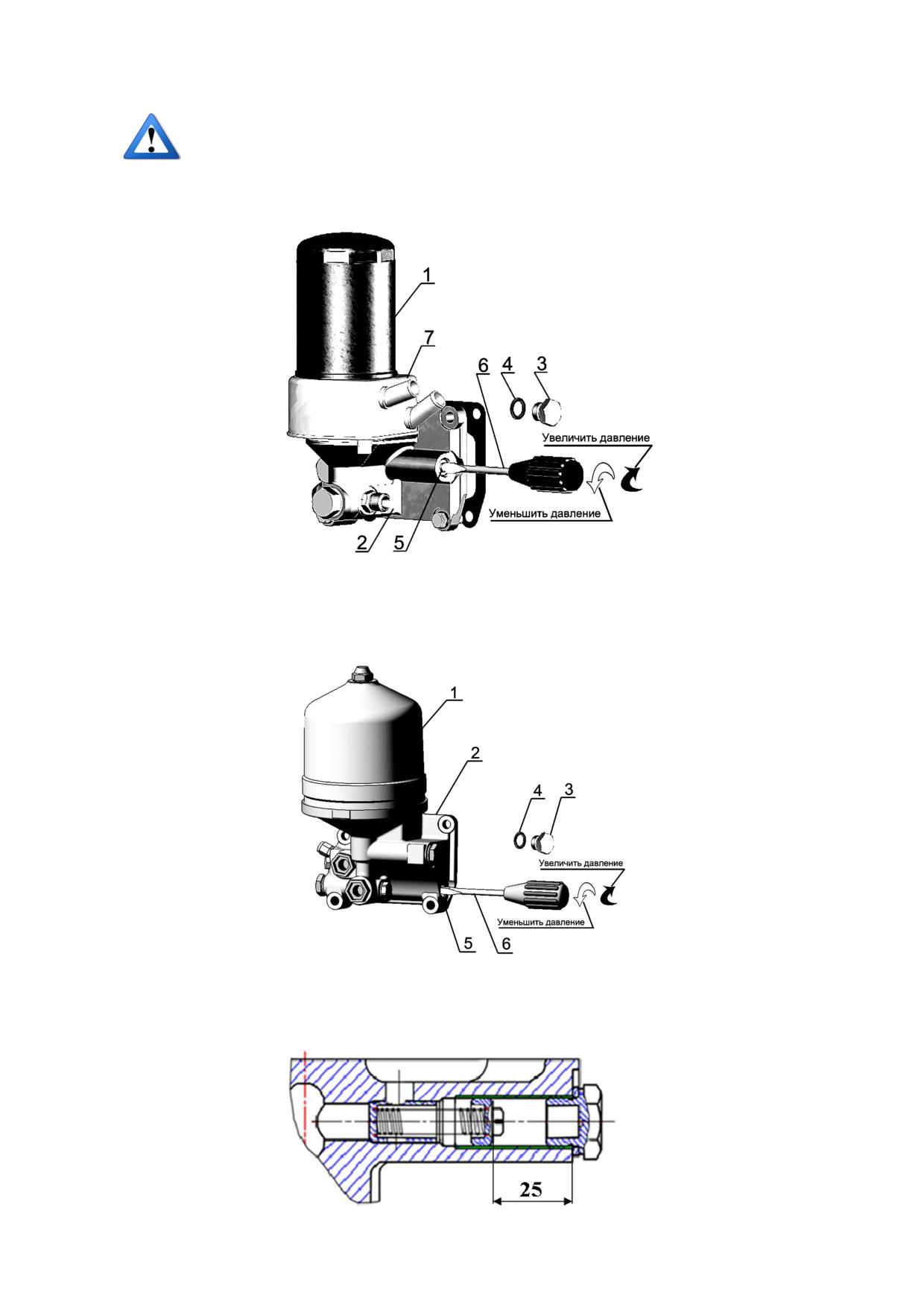

1 - фильтр масляный; 2 - корпус масляного фильтра; 3 - пробка клапана; 4 - прокладка

пробки; 5 - пробка регулировочная; 6 - отвертка; 7 - мидкостно-масляный теплообмен-

ник.

Рисунок 3.9 - Регулировка давления масла.

1 - фильтр масляный центробежный; 2 - корпус фильтра; 3 - пробка клапана; 4 - про-

кладка пробки; 5 - пробка регулировочная; 6 - отвертка.

Рисунок 3.10 - Регулировка давления масла.

Рисунок 3.11 - Максимально допускаемый размер.

243 - 0000100 РЭ

3.2.11 Слив отстоя из фильтра тонкой очистки топлива

Слив отстоя проводится при наличии пробки в нижней части корпуса

фильтра тонкой очистки топлива. Периодичность процедуры через каждые

250 часов работы дизеля.

Для слива отстоя отверните пробку 4 в нижней части фильтра на 2…3

оборота и сливайте отстой до появления чистого топлива.

Заверните пробку.

3.2.12 Обслуживание воздухоочистителя

Обслуживание воздухоочистителя с бумажными фильтрующими элемен-

тами из специального высокопористого картона

Обслуживание воздухоочистителя проводите через каждые 500 часов

работы дизеля, или, при необходимости, по показаниям сигнальной лампы

сигнализатора засоренности.

Обслуживание воздухоочистителя заключается в продувке основного

фильтрующего элемента, который задерживает пыль, поступающую в воз-

духоочиститель. Загрязнение контрольного фильтрующего элемента указы-

вает на повреждение основного фильтрующего элемента (прорыв бумажной

шторы, отклеивание донышек). В этом случае основной и контрольный

фильтрующий элемент необходимо заменить.

Обслуживание воздухоочистителя выполняйте следующей последова-

тельности:

- снимите моноциклон, очистите сетку, завихритель и щели моноцик-

лона от пыли и грязи;

- снимите поддон 6;

- снимите основной фильтрующий элемент 1. Вынимать из корпуса

контрольный фильтрующий элемент 2 не рекомендуется.

1 - элемент фильтрующий основной; 2 - элемент фильтрующий контрольный; 3 - про-

кладка; 4 - гайка; 5 - кольцо; 6 - поддон; 7 - корпус.

Рисунок 3.12 - Воздухоочиститель.

Обдуйте основной фильтрующий элемент сжатым воздухом сначала

изнутри, а затем снаружи до полного удаления пыли. Во избежание прорыва

бумажной шторы давление воздуха должно быть не более 0,2-0,3 МПа.

243 - 0000100 РЭ

Допускается продувать основной фильтрующий элемент не

более 3-х раз. После 3-х процедур по продувке основного

фильтрующего элемента оба фильтрующих элемента подле-

жат замене.

Струю воздуха следует направлять под углом к поверхности филь-

трующего элемента. Во время обслуживания необходимо оберегать филь-

трующий элемент от механических повреждений и замасливания.

Запрещается продувать фильтрующий элемент выпускными газами

или промывать в дизельном топливе.

Очистите подводящую трубу, внутренние поверхности корпуса и под-

дона воздухоочистителя от пыли и грязи.

Перед сборкой воздухоочистителя проверьте состояние уплотнитель-

ных колец. При сборке убедитесь в правильности установки фильтрующего

элемента в корпусе и надежно затяните гайку от руки.

Обслуживание воздухоочистителя с масляным пылеуловителем и мокрым

капроновым трехсекционным фильтрующим элементом

Обслуживание проводите через каждые 1000 часов работы дизеля ли-

бо по показаниям датчика сигнализатора засоренности.

Обслуживание заключается в промывке фильтрующих элементов воз-

духоочистителя.

Для этого снимите поддон 6, стопор обоймы 4, обойму 3 и фильтрую-

щие элементы 2 из капроновой щетины. Промойте фильтрующие элементы,

корпус и центральную трубу воздухоочистителя в дизельном топливе. Дай-

те топливу стечь из фильтрующих элементов и затем установите их на ме-

сто.

Первым устанавливайте элемент из нити диаметром 0,22 мм (массой

220 г); вторым - элемент из нити диаметром 0,24 мм (массой 140 г); третьим

- элемент из нити диаметром 0,4 мм (массой 100 г).

1 - корпус воздухоочистителя; 2 - элементы фильтрующие; 3 - обойма; 4 - стопор обой-

мы; 5 - ванна масляная; 6 - поддон.

Рисунок 3.13 - Воздухоочиститель.

243 - 0000100 РЭ

3.2.13 Проверка герметичности соединений

воздухоочистителя и впускного тракта

Проверку производите через 500 часов работы дизеля.

Для проверки герметичности используйте устройство КИ-4870 ГОС-

НИТИ.

При отсутствии устройства герметичность соединений проверьте ви-

зуально.

Визуальную проверку герметичности проводите до мойки дизеля.

Выявленные неплотности устраните.

3.2.14 Проверка зазора между клапанами и коромыслами

Зазоры между клапанами и коромыслами проверяйте и, при необхо-

димости, регулируйте через каждые 500 часов работы, а также после снятия

головки цилиндров и при появлении стука клапанов.

Зазор между бойком коромысла и торцом стержня клапана при про-

верке на непрогретом дизеле (температура воды и масла должна быть не бо-

лее 70 ºС) должен быть:

- впускные и выпускные клапаны 0,25_±0,10 мм;

При регулировке зазор между торцом стержня клапана и бойком ко-

ромысла на непрогретом дизеле устанавливайте:

- впускные и выпускные клапаны - 0,25^+0,05 мм;

Регулировку производите в следующей последовательности:

- снимите колпак крышки головки цилиндров (А) и проверьте креп-

ление стоек оси коромысел;

- проверните коленчатый вал до момента перекрытия клапанов в пер-

вом цилиндре (впускной клапан первого цилиндра начинает открываться, а

выпускной заканчивает закрываться) и отрегулируйте зазоры в четвертом,

шестом, седьмом и восьмом клапанах (считая от вентилятора), затем повер-

ните коленчатый вал на один оборот, установив перекрытие в четвертом

цилиндре, и отрегулируйте зазоры в первом, втором, третьем и пятом кла-

панах.

Для регулировки зазора отпустите контргайку винта на коромысле ре-

гулируемого клапана (Б) и, поворачивая винт, установите необходимый за-

зор по щупу между бойком коромысла и торцом стержня клапана. После

установки зазора затяните контргайку. По окончании регулировки зазора в

клапанах поставьте на место колпак крышки головки цилиндров.

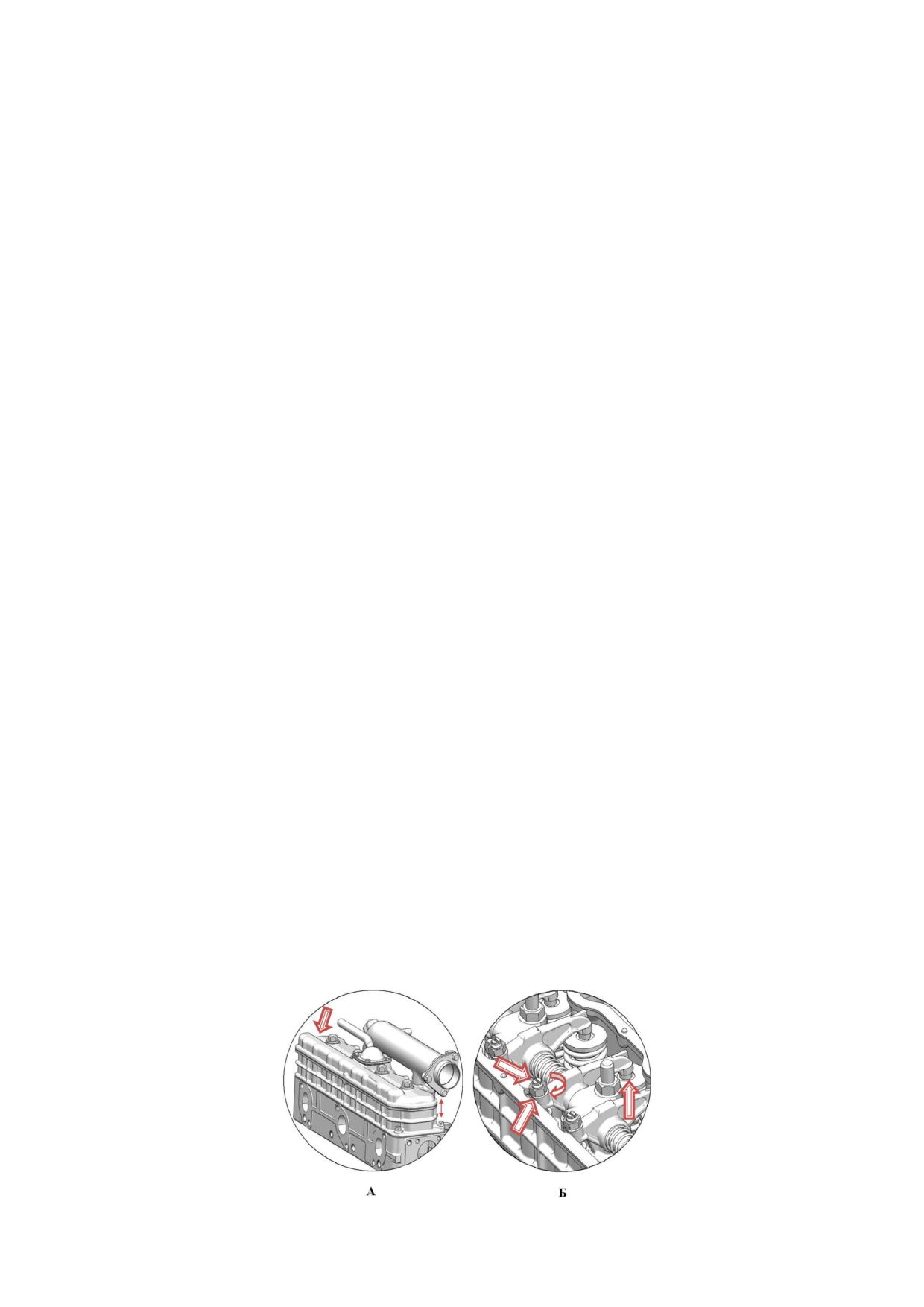

Рисунок 3.14 - Регулировка зазора в клапанах.

243 - 0000100 РЭ

3.2.15 Замена фильтра тонкой очистки топлива

Срок службы фильтра тонкой очистки топлива зависит от чистоты

применяемого топлива.

Замену фильтра проводите через 1000 часов работы дизеля, для чего:

- слейте топливо из фильтра, отвернув пробку 4 в нижней части кор-

пуса;

- отверните фильтр 1 со штуцера 5 в корпусе 2 и установите вместо

него новый фильтр, поставляемый в сборе с прокладкой 6, которую предва-

рительно смажьте моторным маслом;

- после касания прокладки 6 установочной площадки А на корпусе 2

доверните фильтр еще на ¾ оборота. При этом, доворачивание фильтра

производите только усилием рук;

- откройте краник топливного бака и заполните систему топливом.

Не допускайте пролива топлива на дизель, слив топлива про-

изводите только в емкость.

1 - фильтр топливный; 2 - корпус; 3 - кронштейн; 4 - пробка (для слива отстоя);

5 - болт поворотного угольника; 6 - прокладка; 7 - штуцер.

Рисунок 3.15 - Устройство фильтра тонкой очистки топлива.

Допускается установка топливных фильтров неразборного типа с ос-

новными техническими характеристиками и размерами:

- полноте отсева не менее 90%;

- условной пропускной способности при перепаде давления 0,01 МПа

не менее 150 л/час;

- диаметру - 95…105 мм;

- высоте - 140…160 мм;

- присоединительной резьбе - М16x1,5;

- наружному диаметру уплотнительной прокладки - 70…75 мм.

243 - 0000100 РЭ

3.2.16 Удаление воздуха из топливной системы

При замене топливного фильтра тонкой очистки топлива или в случае

попадания воздуха (завоздушиванием) в топливную магистраль, необходи-

мо произвести прокачку топливной системы дизеля.

Для заполнения топливной системы необходимо:

- отвернуть болт поворотного угольника 1 на 2...3 оборота;

- подложить ветошь к месту крепления болта поворотного угольника

и прокачать систему с помощью ручного подкачивающего насоса 3, завора-

чивая болт поворотного угольника при появлении топлива без пузырьков

воздуха;

- отвернуть пробку 2 на корпусе топливного насоса;

- прокачать систему с помощью ручного подкачивающего насоса 3 до

появления топлива без пузырьков воздуха, заворачивая при этом пробку 2.

Рисунок 3.16 - Схема прокачки топливной системы.

Проворачивание дизеля стартером при незаполненной топли-

вом системе питания запрещено. Топливный насос высокого

давления выйдет из строя.

3.2.17 Промывка фильтра грубой очистки топлива

Промывку фильтра грубой очистки топлива производите через каждые

1000 часов работы дизеля в следующей последовательности:

- закройте кран топливного бака;

- отверните гайки болтов крепления стакана;

- снимите стакан 5;

- выверните ключом отражатель с сеткой 4;

- снимите рассеиватель 3;

- промойте отражатель с сеткой, рассеиватель и стакан фильтра в ди-

зельном топливе и установите их на место.

243 - 0000100 РЭ

1 - корпус фильтра; 2 - кольцо; 3 - рассеиватель; 4 - отражатель с сеткой; 5 - стакан.

Рисунок 3.17 - Промывка фильтра грубой очистки топлива.

3.2.18 Замена фильтрующих элементов воздухоочистителя

Замена основного и контрольно фильтрующего элемента осуществля-

ется совместно, через каждые 2000 часов работы дизеля или после трех

процедур по продувке основного фильтрующего элемента.

Последовательность действий по замене фильтрующих элементов со-

гласно п. 3.2.12 « Обслуживание воздухоочистителя».

3.2.19 Проверка топливного насоса 4УТНИ на стенде

Снимите топливный насос с дизеля и проверьте его на стенде на соот-

ветствие регулировочных параметров, приведенных в Приложении Е.

Регулировку скоростного режима проводите регулировочным винтом,

ввернутым в прилив корпуса регулятора в соответствии с рисунком 3.18 (а).

Винт ограничивает перемещение рычага управления подачей топлива. Регу-

лировочный винт фиксируется контргайкой и пломбируется.

Для увеличения скоростного режима выверните винт регулировочный

1 для уменьшения - вверните его.

Часовую производительность насоса регулируют болтом номинала 2,

ввернутым в заднюю стенку регулятора. При вворачивании болта произво-

дительность насоса увеличивается, при выворачивании - уменьшается.

Для регулировки частоты вращения минимального холостого хода ис-

пользуйте винт регулировочный 1а. При вворачивании винта частота вра-

щения минимального холостого хода увеличивается.

Равномерность подачи топлива и производительность каждой секции

насоса регулируйте перемещением поворотной втулки, а, следовательно, и

плунжера относительно венца зубчатого 3, при ослабленном винте стяжном

4. При повороте втулки поворотной 5 влево подача топлива секцией увели-

чивается, при повороте втулки вправо - уменьшается.

243 - 0000100 РЭ

3.2.20 Проверка и регулировка

установочного угла опережения впрыска топлива

При затрудненном пуске дизеля, дымном выпуске, при замене топ-

ливного насоса или его установки, после проверки на стенде или ремонте

дизеля необходимо проверить установочный угол опережения впрыска топ-

лива на дизеле.

Таблица 3.5 - Значения установочного угла опережения впрыска топлива

Дизель

Топливный насос

высокого давления

Установочный угол опережения впрыска топлива,

градусов поворота коленчатого вала

4УТНИ-1111007

20^О±1^О

PP4M10P1f

17^О±1^О

PP4M10P1f

14^О±1^О

772.1111005

14^О±1^О

4УТНИ-1111007

14^О±1^О

4УТНИ-1111007

9^О±1^О

4УТНИ-1111007

20^О±1^О

PP4M10P1f

20^О±1^О

4УТНИ-1111007

20^О±1^О

PP4M10P1f

20^О±1^О

PP4M10P1f

16^О±1^О

4УТНИ-1111007

18^О±1^О

4УТНИ-1111007

11^О±1^О

РР4М10Р1f

14^О±1^О

4 PL 318Q

11^О±1^О

РР4М10Р1f

20^О±1^О

4УТНИ-1111007

20^О±1^О

772.1111005

14^О±1^О

4УТНИ-1111007

14^О±1^О

4УТНИ-1111007

9^О±1^О

В эксплуатации проверка угла опережения впрыска топлива проводит-

ся по ниже приведенным методикам.

Проверка установочного угла опережения впрыска топлива с топлив-

ными насосами 772 (ОАО «ЯЗДА»)

- установите поршень первого цилиндра на такте сжатия за 40-50° до

ВМТ;

- установите рычаг управления регулятором в положение, соответ-

ствующее максимальной подаче топлива;

- отсоедините трубку высокого давления от штуцера первой секции

насоса и вместо неё подсоедините контрольное приспособление, представ-

ляющее собой отрезок трубки высокого давления длиной 100...120 мм с

нажимной гайкой на одном конце и вторым концом, отогнутым в сторону на

150…170° в соответствии с рисунком 3.19;

243 - 0000100 РЭ

1-нажимная гайка; 2-трубка высокого давления.

Рисунок 3.19 - Эскиз контрольного приспособления.

- заполните топливный насос топливом, удалите воздух из системы

низкого давления и создайте избыточное давление насосом ручной прокач-

ки до появления сплошной струи топлива из трубки контрольного приспо-

собления;

- медленно вращая коленчатый вал дизеля по часовой стрелке и под-

держивая избыточное давление в головке насоса (подкачивающим насосом),

следите за истечением топлива из контрольного приспособления. В момент

прекращения истечения топлива (допускается каплепадение до 1 капли за 10

секунд) вращение коленчатого вала прекратить;

- выверните фиксатор (место установки рисунок 3.20) из резьбового

отверстия заднего листа и вставьте его обратной стороной в то же отверстие

до упора в маховик, при этом фиксатор должен совпадать с отверстием в

маховике (это значит, что поршень первого цилиндра установлен в положе-

ние, соответствующее установочному углу опережения впрыска топлива).

При несовпадении фиксатора с отверстием в маховике произведите

регулировку, для чего проделайте следующее:

- снимите в соответствии крышку люка;

- совместите фиксатор с отверстием в маховике, поворачивая в ту или

другую сторону коленчатый вал;

- отпустите на 1...1,5 оборота гайки крепления шестерни привода топ-

ливного насоса;

Рисунок 3.20 - Место установки фиксатора.

243 - 0000100 РЭ

- при помощи ключа поверните за гайку валик топливного насоса

против часовой стрелки до упора шпилек в край паза шестерни привода

топливного насоса;

- создайте избыточное давление в головке топливного насоса до по-

явления сплошной струи топлива из трубки контрольного приспособления;

- поворачивая вал насоса по часовой стрелке и поддерживая избыточ-

ное давление, следите за истечением топлива из контрольного приспособле-

ния;

- в момент прекращения истечения топлива прекратите вращение вала

и зафиксируйте его, зажав гайки крепления полумуфты привода к шестерне

привода.

Произведите повторную проверку момента начала подачи топлива.

Отсоедините контрольное приспособление и установите на место

трубку высокого давления и крышку люка. Заверните в отверстие заднего

листа фиксатор.

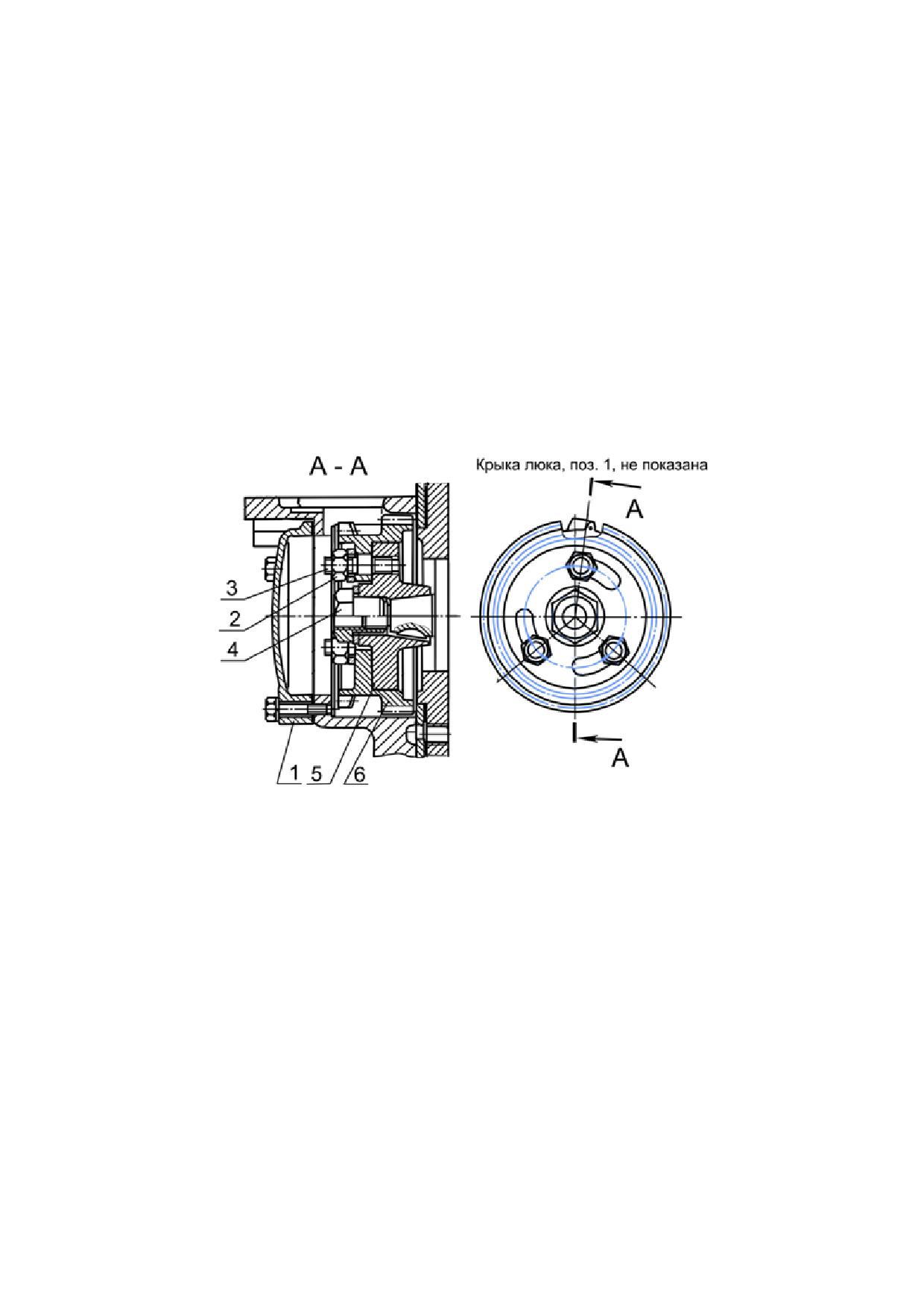

1 - крышка люка; 2 - гайка; 3 - шпилька; 4 - гайка специальная; 5 - полумуфта привода;

6 - шестерня привода топливного насоса.

Рисунок 3.21 - Привод топливного насоса.

Проверку установочного угла опережения впрыска топлива с топлив-

ными насосами 4УТНИ, (ОАО «НЗТА», РФ), РР4М10Р1f, («Моторпал»,

Чехия), производите в следующей последовательности:

- установите рычаг управления регулятором в положение, соответ-

ствующее максимальной подаче топлива;

- отсоедините трубку высокого давления от штуцера первой секции

насоса и вместо нее подсоедините моментоскоп (накидная гайка с короткой

трубкой, к которой с помощью резиновой трубки подсоединена стеклянная

трубка с внутренним диаметром от 1 до 2 мм);

- проверните коленчатый вал дизеля ключом по часовой стрелке до

появления из стеклянной трубки моментоскопа топлива без пузырьков воз-

духа;

- удалите часть топлива из стеклянной трубки, встряхнув ее;

243 - 0000100 РЭ

- поверните коленчатый вал в обратную сторону (против часовой

стрелки) на 30°-40°;

- медленно вращая коленчатый вал дизеля по часовой стрелке, следи-

те за уровнем топлива в трубке, в момент начала подъема топлива прекрати-

те вращение коленчатого вала;

- выверните фиксатор из резьбового отверстия заднего листа и

вставьте его обратной стороной в то же отверстие до упора в маховик, при

этом фиксатор должен совпадать с отверстием в маховике (это значит, что

поршень первого цилиндра установлен в положение, соответствующее

установочному углу опережения впрыска топлива.

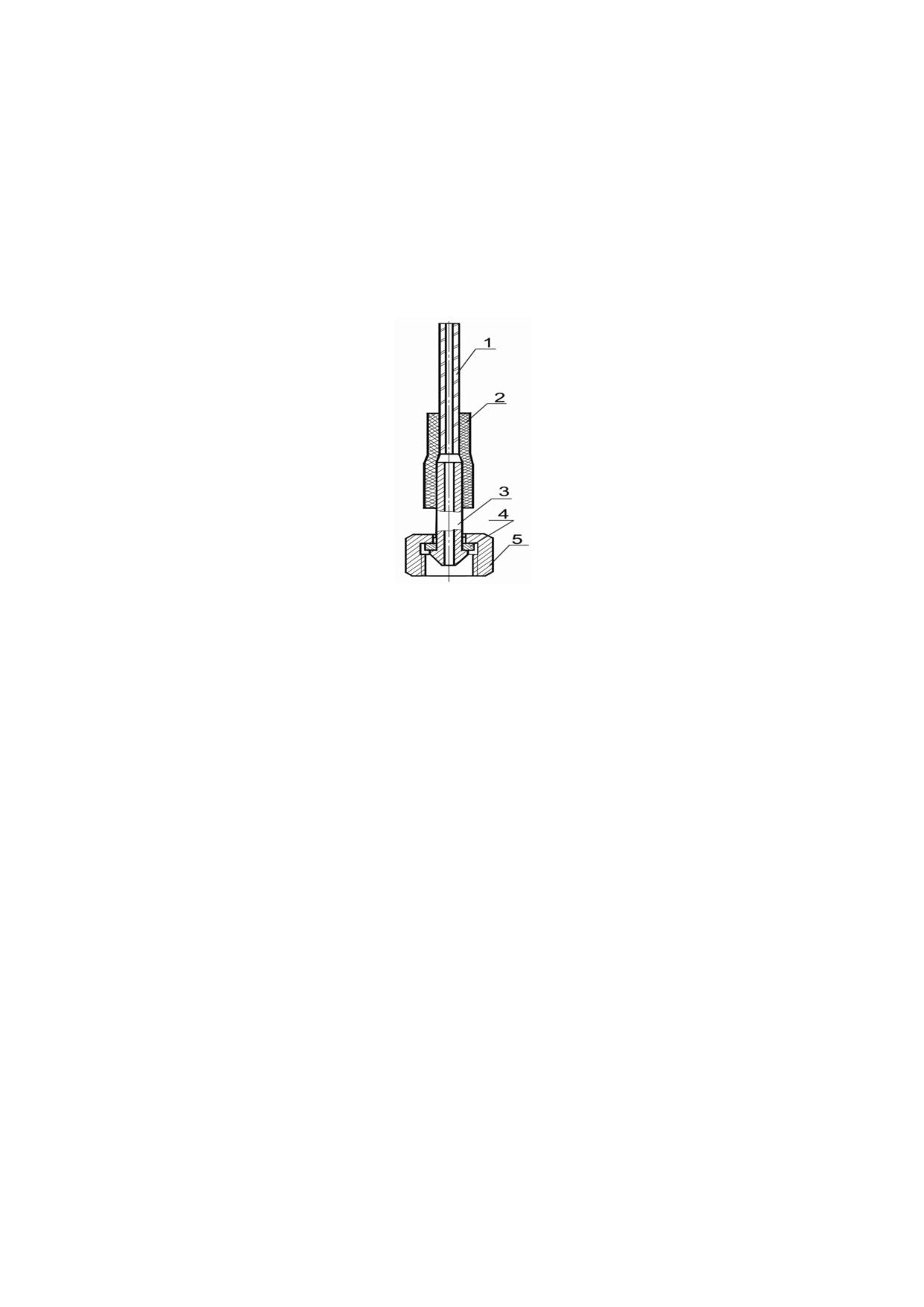

1 - стеклянная трубка; 2 - резиновая переходная трубка; 3 - отрезок трубки высокого

давления; 4 - шайба; 5 - гайка.

Рисунок 3.22 - Моментоскоп.

При несовпадении фиксатора с отверстием в маховике произведите ре-

гулировку, для чего проделайте следующее:

- снимите крышку люка;

- совместите фиксатор с отверстием в маховике, поворачивая в ту или

другую сторону коленчатый вал;

- отпустите на 1...1,5 оборота гайки крепления шестерни привода топ-

ливного насоса;

- удалите часть топлива из стеклянной трубки моментоскопа, если оно

в ней имеется;

- при помощи ключа поверните за гайку специальную валик топливно-

го насоса в одну и другую стороны в пределах пазов, расположенных на

торцевой поверхности шестерни привода топливного насоса до заполнения

топливом стеклянной трубки моментоскопа;

- установите валик топливного насоса в крайнее (против часовой

стрелки) в пределах пазов положение;

- удалите часть топлива из стеклянной трубки;

- медленно поверните валик топливного насоса по часовой стрелке до

момента начала подъема топлива в стеклянной трубке;

- в момент начала подъема топлива в стеклянной трубке прекратите

вращение валика и затяните гайки крепления шестерни;

- произведите повторную проверку момента начала подачи топлива;

243 - 0000100 РЭ

- отсоедините моментоскоп и установите на место трубку высокого

давления и крышку люка;

- заверните в отверстие заднего листа фиксатор.

3.2.21 Проверка форсунок

Снимите форсунки с дизеля и проверьте их на стенде.

Форсунка считается исправной, если она распыливает топливо в виде

тумана из всех пяти отверстий распылителя, без отдельно вылетающих ка-

пель, сплошных струй и сгущений. Начало и конец впрыска должны быть

четкими, появление капель на носке распылителя не допускается.

Качество распыла проверяйте при частоте 60-80 впрысков в минуту.

При необходимости отрегулируйте форсунки изменением общей тол-

щины регулировочных шайб 2: увеличение общей толщины регулировоч-

ных шайб (увеличение сжатия пружины) повышает давление, уменьшение -

понижает. Изменение толщины шайб на 0,1 мм приводит к изменению дав-

ления начала подъема иглы форсунки на 1,3... 1,5 МПа.

Давление впрыска, эффективное проходное сечение форсунок смотри в

пункте «1.2 Описание и работа составных частей дизеля, его механизмов,

систем и устройств. Форсунка».

Установите форсунки на дизель. Болты скобы крепления форсунок за-

тягивайте равномерно в 2-3 приема. Окончательный момент затяжки 20...25

Н·м.

1 - корпус форсунки; 2 - шайба регулировочная; 3 - пружина; 4 - штанга форсунки;

5 - проставка; 5 - гайка распылителя; 7 - распылитель; 8 - кольцо уплотнительное.

Рисунок 3.23 - Форсунка.

3.2.22 Проверка состояния стартера дизеля

Для обеспечения надежной и безотказной работы стартера в условиях

эксплуатации, необходимо содержать стартер в чистоте и выполнять прави-

ла обслуживания.

Во время эксплуатации периодически проверяйте:

- затяжку крепежных болтов и наконечников проводов, при необходи-

мости подтяните их;

- при необходимости зачистите наконечники проводов к клеммам стар-

тера и аккумуляторной батарее.

При проявлении признаков возможных неисправностей, выполните ра-

боты согласно раздела 2.3.6, п.7 настоящего руководства.

243 - 0000100 РЭ

3.2.23 Обслуживание генератора

Дизели комплектуются генераторами с автоматической посезонной ре-

гулировкой напряжения. Во время эксплуатации следите за надежностью

крепления генератора и проводов, а также за чистотой наружной поверхно-

сти и клемм.

Ежедневно перед началом работы для обеспечения надежного охла-

ждения необходимо производить очистку вентиляционных отверстий зад-

ней крышки генератора при ее засоренности более чем на 50%. Очистку

производите щеткой при неработающем дизеле.

Исправность генератора проверяйте по вольтметру или по контрольной

лампе и амперметру, установленным на щитке приборов трактора (маши-

ны).

Если генератор исправный, контрольная лампа загорается при включе-

нии включателя аккумуляторных батарей перед пуском дизеля.

После пуска дизеля и при работе его на средней частоте вращения кон-

трольная лампа гаснет, стрелка вольтметра должна находиться в зеленой

зоне, а амперметр должен показывать некоторый зарядный ток, величина

которого падает по мере восстановления зарядки батареи.

При проявлении признаков возможных неисправностей, выполните ра-

боты согласно раздела 2.3.6, п.8 настоящего руководства.

3.2.24 Обслуживание компрессора

В процессе эксплуатации обслуживания компрессора не требуется.

При возникновении неисправности компрессор следует направить в

мастерскую, где квалифицированные специалисты определят причину не-

исправности и устранят ее.

243 - 0000100 РЭ

4 ТЕКУЩИЙ РЕМОНТ

4.1 Основные указания

Текущий ремонт выполняется при возникновении отказов и повре-

ждений (неисправностей) дизеля, которые не могут быть устранены регули-

ровками при техническом обслуживании.

Признаками необходимости текущего ремонта дизеля являются: по-

вышенный расход топлива, увеличенный угар масла, пониженное давление

смазки, ухудшение пусковых качеств.

Текущий ремонт необходимо проводить, используя необезличенный

метод, при котором сохраняется принадлежность восстанавливаемых со-

ставных частей к определенному дизелю. При этом методе остаточный ре-

сурс деталей и сборочных единиц сохраняется при ремонте более полно в

связи с тем, что не требуется увеличение длительности приработки и не

происходит при этом повышенного износа годных без восстановления дета-

лей и сопряжений.

Для предварительной диагностики технического состояния в процессе

эксплуатации используются датчики: указателя давления масла в системе

смазки и сигнализатора аварийного давления; указателя температуры охла-

ждающей жидкости и аварийной температуры охлаждающей жидкости.

Степень засоренности воздухоочистителя контролируется с помощью

датчика сигнализатора засоренности воздушного фильтра, предназначенно-

го для включения сигнальной лампы при засоренности воздушного фильтра

выше допустимого.

Контрольные приборы, отображающие информацию датчиков, распо-

лагаются на щитке приборов трактора, с/х машины.

Таблица 4.1 - Перечень возможных отказов и повреждений

Отказы и повреждения, устраняемые текущим ремонтом в

Составная часть

условиях:

дизеля

специализированных ремонт-

мастерских хозяйства

ных участков, предприятий

Насос топливный

все отказы и повреждения

Головка цилиндров

нарушение герметичности

износ внутренних поверхно-

клапанов

стей направляющих втулок

клапанов; предельный износ

седел клапанов; коробление

плоскости прилегания голов-

ки к блоку; трещины.

Гильза - поршень

снижение

уплотняющей

способности сопряжения

Насос водяной

все отказы и повреждения

Насос масляный

снижение производительности

Насос

снижение производительности

шестеренный

Муфта сцепления

все отказы и повреждения

243 - 0000100 РЭ

4.2 Текущий ремонт составных частей

Описание последствий отказов, их возможных причин, а также указа-

ния по устранению последствий отказов приведены в таблице 4.2.

Таблица 4.2 - Описание последствий отказов

Указания по уста-

Указания по

Описание послед-

новлению послед-

устранению

Возможные

ствий отказов и

последствий

причины

повреждений

повреждений сбо-

отказов и по-

рочной единицы

вреждений

Дизель

1 Из выпускной

1.1 Масло в ка-

1.1; 2.1 Контроли-

1.1 Замените

трубы идет синий

мере сгорания

руйте расход масла

поршневые

дым

по причне изно-

на угар путем уче-

кольца

са поршневых

та долива масла

(п. 4.2.1)

колец

при ЕТО; обратите

внимание на ин-

тенсивность изме-

нения цвета масла

2 Затруднен пуск

2.1 Масло в ка-

2.2

Снимите

за период наработ-

дизеля. Снижена

мере сгорания

головки ци-

ки, установленный

динамика набора

по причине от-

линдров с ди-

для замены масла.

оборотов

при

сутствия герме-

зеля и выпол-

увеличении пода-

тичности в ка-

ните притирку

чи топлива. Из

мере сгорания

клапанов, (п.

выпускной трубы

при посадке та-

4.2.2)

идет синий дым

релок клапанов в

седла клапанов

3. Шум шестерен

3.1

Высокий

3.2

Устано-

распределитель-

уровень шума

вить

новые

ного механизма

свидетельствует

шестерни

об износе ше-

(п. 4.2.4)

стерен

Попадание

4.1 Подтекание

4.1 Заменить

охлаждающей

по резиновым

неисправные

жидкости в си-

кольцам гильз

уплотни-

стему смазки

цилиндров

тельные

4.2 Слабая за-

кольца

тяжка болтов

4.2 Подтя-

крепления го-

нуть болты

ловки цилин-

крепления

дров

головки ци-

линдров

(п 4.2.3)

243 - 0000100 РЭ

4.2.1 Основные указания по замене поршневых колец

Снимите с дизеля головку цилиндров и масляный поддон. Опустите

поршень в нижнюю мертвую точку, поворачивая вручную маховик дизеля.

Очистите верхний пояс гильзы от нагара, исключив при этом попадание в

цилиндр частиц нагара.

Не допускается использовать при очистке стальной скребок с

целью исключения повреждений «зеркала» гильзы.

Отверните гайки крепления крышки шатуна, снимите крышку шатуна

и извлеките из цилиндра поршень в сборе с шатуном. Поршень с шатуном

извлекайте вверх - в сторону установки головки.

На каждый поршень дизеля, в соответствии с рисунком 4.1, устанав-

ливаются верхнее компрессионное кольцо, покрытое по наружной поверх-

ности хромом, одно или два компрессионных кольца и одно маслосъемное

кольцо с пружинным расширителем. Компрессионные кольца на торцевой

поверхности у замка имеют маркировку «верх» или «ТОР», которая при

установке колец должна быть обращена к днищу поршня. Стык расширите-

ля маслосъемного кольца не должен совпадать с замком кольца.

Замки поршневых колец располагайте на равном расстоянии по

окружности.

Вставьте поршень с шатуном в цилиндр, установите крышку шатуна.

В дизелях со свечами накаливания камера сгорания смещена относи-

тельно центра поршня на 4 мм. Поэтому поршни должны быть установлены

таким образов, чтобы камера сгорания была смещена в сторону форсунок.

Неправильная установка поршней приведет к ухудшению то-

ливно-экономических показателей дизеля и росту дымности

отработавших газов.

Для исключения поломок поршневых колец при установке поршня с

шатуном в цилиндр, используйте оправку для обжима колец.

- верхнее компрессионное кольцо;

- компрессионное конусное кольцо;

3 - маслосъемное кольцо

Рисунок 4.1 - Схема установки поршневых колец.

243 - 0000100 РЭ

4.2.2 Основные указания по притирке клапанов

Отверните гайки крепления стоек оси коромысел и демонтируйте ось

коромысел с пружинами и коромыслами.

Отверните болты крепления головки в порядке указанном на рисунке

4.2, снимите головку. Рассухарьте клапан, снимите тарелку пружин клапана,

пружины клапана.

Для притирки на фаску клапана наносят тонкий слой притирочной

пасты, представляющей собой смесь абразивного порошка с маслом и, при-

жимая клапан к гнезду, поворачивают его на некоторый угол в обе стороны,

немного отводя от гнезда (приподнимая) при перемене направления движе-

ния.

Притирку продолжайте до тех пор, пока на фаске клапана и на фаске

седла клапана не появится непрерывный матовый поясок шириной не менее

1,5 мм, разрывы полоски или наличие рисок не допускаются. Допускается

разность ширины пояска не более 0,5 мм.

После притирки клапаны и головку промыть.

При сборке головки стержень клапана смазать моторным маслом.

4.2.3 Затяжки болтов крепления головки цилиндров

При ремонте дизеля, связанным со снятием головки цилиндров, про-

кладка головки цилиндров, а также все болты крепления головки цилиндров

подлежат замене.

На дизеле устанавливается прокладка из безасбестового материала

производства ОАО «Фритекс» или ЗАО «ВАТИ-АВТО». Перед установкой

прокладки, в отверстия цилиндров должны быть установлены фторопласто-

вые кольца.

Затяжку болтов крепления головки цилиндров проводите по схеме

указанной на рисунке 4.2 следующими этапами:

1 этап. Затянуть все болты моментом 180 Н∙м;

2 этап. Отвернуть все болты на 90^о (четверть оборота);

3 этап. Затянуть все болты моментом 200 Н∙м;

4 этап. Довернуть все болты на 30^о(на ½ грани).

При проверке момент затяжки должен составлять не менее 200 Н·м.

Рисунок 4.2 - Схема последовательности затяжки

болтов крепления головки цилиндров.

243 - 0000100 РЭ

5 ХРАНЕНИЕ

Дизеля, поступающие на конвейер серийного производства, консерви-

руются на срок 6 месяцев. В течение этого периода рекомендуется установ-

ка дизеля на трактор (машину) и ввод его в эксплуатацию.

В случае, если в данный период эксплуатация дизеля не была начата, в

целях обеспечения работоспособности дизеля, экономии материальных

средств на ремонт и подготовку к работе, дизель должен быть поставлен на

хранение.

Хранение дизелей независимо от времени года должно производиться в

соответствии с ГОСТ 7751-2009, при котором трактор, комбайн, машину с

установленным на нем дизелем необходимо поставить в закрытое помеще-

ние или под навес. Допускается хранить тракторы, комбайны, машины на

открытых оборудованных площадках при обязательном выполнении работ

по герметизации.

При подготовке дизеля к хранению необходимо выполнить следующие

работы:

- залить масло в дизель в соответствии с Химмотологической картой;

- залить охлаждающую жидкость в соответствии с Химмотологической

картой;

- в составе трактора (машины) также залить дизельное топливо сезон-

ного сорта (при необходимости прокачать систему).

Примечание для дизелей, находившихся в эксплуатации

Если дизель находился в эксплуатации, то подготовка дизеля к хране-

нию должна быть закончена не позднее 10 дней с момента завершения экс-

плуатации.

Находящееся в дизеле масло необходимо подвергнуть физико-

химическому анализу на соответствие нормам (щелочное число, вязкость,

содержание воды).

В случае несоответствия показателей нормам, масло, находящееся в

дизеле, необходимо заменить.

Охлаждающую жидкость необходимо сменить, если ее срок эксплуата-

ции превышает 5 лет. Если топливо, находящееся в баке, летнего сорта -

сменить на топливо зимнего сорта.

Запустите дизель и дайте ему поработать 15 минут. Заглушите дизель,

технические жидкости не сливайте.

После проведенных процедур дизель допускается хранить до 3-х лет,

при этом необходимо каждые 12 месяцев проводить физико-химический

анализ залитого в дизель масла по основным показателям: щелочное число,

вязкость, содержание воды.

При соответствии основных показателей нормам, необходимо запу-

стить дизель и дать ему поработать 15 минут.

При несоответствии основных показателей нормам необходимо заме-

нить масло в соответствии с Химмотологической картой, после чего запу-

стить дизель и дать ему поработать 15 минут.

243 - 0000100 РЭ

При хранении трактора, с/х машины под навесом или на открытой

площадке снимите с дизеля и сдайте на склад генератор и стартер. Место

установки стартера герметично закройте. При отсутствии возможности сня-

тия генератор и стартер необходимо закрыть мешками из пленки полиэти-

леновой и оклеить лентой полиэтиленовой с липким слоем ГОСТ 20477-86

или завязать шпагатом ШЛ 4,0 (0,25) Н1 «б» ГОСТ 17308-88.

По истечении 3-х лет хранения необходимо заменить масло. Охлажда-

ющую жидкость не менять (срок смены охлаждающей жидкости 5 лет).

Для дизелей, хранящихся неустановленными на трактор, машину вы-

полнить дополнительно:

- протереть салфеткой и нанести масло Белакор АН-Т или рабочее

консервационное масло на привалочную плоскость маховика (при отсут-

ствии муфты сцепления), привалочные плоскости гидронасосов типа НШ,

шлицы нажимного диска муфты сцепления;

- наружные отверстия выпускного коллектора, впускного коллектора,

корпуса термостата, патрубка водяного насоса, сапунов дизеля закрыть

пленкой полиэтиленовой ГОСТ 10354-82 и завязать шпагатом ШЛ 4,0 (0,25)

Н1 «б» ГОСТ 17308-88;

- моноциклон воздухоочистителя закрыть мешками из пленки полиэти-

леновой и оклеить лентой полиэтиленовой с липким слоем ГОСТ 20477-86

или завязать шпагатом ШЛ 4,0 (0,25) Н1 «б» ГОСТ 17308-88.

Внимание!

Запрещается хранить в одном помещении с дизелем и запас-

ными частями аккумуляторы, кислоты, соли, щелочи и дру-

гие вещества, способные вызвать коррозию металлов.

Перед пуском выполните все подготовительные работы в соответствии

с указаниями соответствующих пунктов руководства по эксплуатации.

Рекомендации по хранению ремня

При хранении дизеля необходимо ослабить натяжение ремня привода

вспомогательных агрегатов либо снять ремень. Храните ремень в прохлад-

ном сухом помещении без доступа прямого солнечного света. Чтобы избе-

жать деформации ремней, хранить допускается на стеллажах небольшими

штабелями либо в небольших контейнерах.

Перед запуском дизеля проверьте состояние ремня на наличие дефек-

тов, при обнаружении дефектов замените ремень.

Если ремень хранится в ослабленном состоянии на дизеле, то по исте-

чению 2-х лет ремень необходимо заменить. При хранении ремня снятым с

дизеля замену производить также через 2 года.

Внимание!

Перед каждым пуском дизеля во время хранения, а также по-

сле снятия с хранения необходимо установить необходимое

натяжение ремня в соответствии п. 3.2.4 настоящего Руковод-

ства по эксплуатации.

243 - 0000100 РЭ

6 ТРАНСПОРТИРОВАНИЕ

Транспортирование дизелей должно обеспечить их защиту от воздей-

ствия влаги и механических повреждений по условиям хранения 2 ( С )

ГОСТ 15150-69.

При транспортировании дизелей наружные отверстия должны быть за-

крыты заглушками.

Размещение и крепление дизелей при транспортировании в вагонах со-

гласно Приложению 3 к соглашению о международном железнодорожном

грузовом сообщении «Технические условия размещения и крепление гру-

зов».

Погрузка, размещение, крепление, укрытие и разгрузка при транспор-

тировании автомобильным транспортом должно соответствовать «Правилам

автомобильных перевозок грузов», утвержденным советом министров РБ

30.06.2008 г. №970

Строповка дизеля согласно Приложению Д.

7 УТИЛИЗАЦИЯ

Дизель не содержит веществ, представляющих опасность для жизни,

здоровья людей и окружающей среды.

При утилизации дизеля после окончания срока службы (эксплуатации)

необходимо:

- слить масло из системы смазки и отправить его в установленном по-

рядке на повторную переработку;

- слить из системы охлаждения охлаждающую жидкость (если он ис-

пользовался при эксплуатации дизеля) и поместить его в предназначенные

для хранения емкости;

- произвести полную разборку дизеля на детали, рассортировав их на

стальные, чугунные, алюминиевые, из цветных и драгоценных металлов, ре-

зины и пластмассы и отправить в установленном порядке на повторную пе-

реработку.

При проведении технического обслуживания и текущего ремонта дизе-

ля подлежащие замене (при необходимости) детали и сборочные единицы

отправить на повторную переработку, разобрав при этом сборочные едини-

цы на детали и рассортировав их по материалам.

243 - 0000100 РЭ

Приложение А. (справочное)

Химмотологическая карта

Таблица А.1

Наименование, ин-

Масса (объем)

Наименование и обозначение марок ГСМ

декс сборочной еди-

Количество

ГСМ, заправля-

Периодич-

Номер

ницы (функциональ-

сборочных

емых в изделие

ность смены

Примечание

позиции

но законченное

единиц в из-

при смене (по-

(пополнения)

Основные

Дублирующие

Резервные

Зарубежные

устройство, меха-

делии, шт.

полнении), кг

ГСМ

низм, узел трения)

(дм³)

Бак топливный

Топливо

дизельное,

Топливо дизельное,

Не имеется

Топливо дизельное,

технические условия

технические усло-

которого соответству-

которого соответ-

вия которого соот-

ют требованиям СТБ

ствуют требованиям

ветствуют требова-

1658-2015, экологиче-

ГОСТ

32511-2013,

ниям ЕN 590:2013,

ского класса К4 и вы-

экологического

с содержанием се-

ше, сорта (для умерен-

класса К3 и выше,

ры не более 50

ного климата) или

сорта (для умерен-

мг/кг (0,005 %)

класса (для арктиче-

ного климата) или

Топливо дизель-

ского и холодного

класса (для арктиче-

ное, вид I, вид II,

зимнего климата) в со-

ского и холодного

вид III ГОСТ Р

ответствии с темпера-

зимнего климата) в

52368-2005, сорта

турой

окружающей

соответствии с тем-

(для умеренного

среды на месте эксплу-

пературой окружа-

климата)

или

атации дизеля

ющей среды на ме-

класса (для аркти-

сте

эксплуатации

ческого и холод-

дизеля

ного климата) в

соответствии

температурой

окружающей сре-

ды на месте экс-

плуатации дизеля

243 - 0000100 РЭ

Продолжение таблицы А.1

Наименование, ин-

Масса (объем)

Наименование и обозначение марок ГСМ

декс сборочной

Количество

ГСМ, заправля-

Периодич-

Номер

единицы (функцио-

сборочных

емых в изделие

ность смены

Примечание

позиции

нально законченное

единиц в из-

при смене (по-

(пополне-

Основные

Дублирующие

Резервные

Зарубежные

устройство, меха-

делии, шт.

полнении), кг

ния) ГСМ

низм, узел трения)

(дм³)

При комплектации

Картер масляный*

Летом (устойчивая температура окружающего воз-

10,7 (12)

250 ч

масляным картером

духа выше плюс

5˚С)

или один

245-1009110-В

раз

Масла моторные

Не имеется

Hessol Turbo Diesel

в год**

«НАФТАН ДЗ» SAE 10W-

SAE 15W-40,

40, SAE 15W-40, SAE 20W-

ALPINE Turbo

При

комплектации

11,2 (12,5)

50 ТУ BY 300042199.010-2009,

SAE 15W-40,

масляным картером

«Лукойл Авангард»

ALPINE RST Super

240-1401015-А2

SAE 10W-40, SAE 15W-40

SAE 15W-40,

ALPINE Turbo Super

SAE 10W-40,

При

комплектации

9,9 (11)

ORLEN OIL Platinum

масляным картером

248-1009015

Ultor Progress

SAE 10W-40,

ORLEN OIL Platinum

Ultor Futuro

SAE 15W-40

Применение мотор-

Зимой (устойчивая температура окружающего воз-

ных масел в зависимо-

духа ниже плюс

5˚С)

сти от условий эксплу-

Масла моторные

Не имеется

ALPINE Turbo Super

атации:

«НАФТАН ДЗ»

SAE 10W-40,

а) лето (плюс 5 ˚С и

SAE 10W-40

ORLEN OIL Platinum

выше) -SAE

30; SAE

ТУ BY 300042199.010-2009

Ultor Progress

10W-40 (30); SAE 15W-

SAE 10W-40,

(30); SAE

20W-40

ORLEN OIL

(30);

Platinum Ultor Max

б) зима (минус 10 ˚С и

SAE 5W-40

выше) - SAE 20; SAE

10W-40 (30);

в) зима (минус 20 ˚С и

выше)

SAE

10W-20

(30,

40);

SAE 5W-30 (40);

г) зима (ниже минус

˚С)

SAE 5W-30

(40); SAE

0W-30 (40).

243 - 0000100 РЭ

Продолжение таблицы А.1

Номер

Наименование, ин-

Количество

Масса (объем)

Наименование и обозначение марок ГСМ

позиции

декс сборочной еди-

сборочных

ГСМ, заправля-

Периодич-

ницы (функциональ-

единиц в из-

емых в изделие

ность смены

Примечание

но законченное

делии, шт.

при смене (по-

(пополне-

устройство, меха-

Основные

Дублирующие

Резервные

Зарубежные

полнении), кг

ния) ГСМ

низм, узел трения)

(дм³)

Поддон воздухо-

Предварительно профильтрованное и отстоявшееся отработанное моторное мас-

1,3 (1,5)

500 ч

Норма сбора отрабо-

очистителя

ло

танного масла - 1,3 дм³

Бачок электрофа-

Топливо дизельное то же, что и в топливном баке

0,21 (0,25)

кельного подогре-

вателя

Насос

системы

Смазка Литол-24-МЛи

Не имеется

Shell Retinax EP,

0,045 (0,05)

Одноразовая

Закладывается изго-

охлаждения (под-

4/12-3 ГОСТ 21150-87

Shell Retinax HD

товителем. В про-

шипниковая по-

цессе эксплуатации

лость)

пополнения смазки

не требуется

Cooling

system

Жидкости охлаждающие

Охлаждающая жид-

Не имеется

Охлаждающие жид

8,1 (7,5)

Один раз в

Обязательна провер-

(без радиатора и

низкозамерзающие «То-

кость ОЖ-40 (до ми-

кости, соответству

два года

ка

охлаждающих

соединительных

сол (-35) FELIX» (до ми-

нус 40 ºС), ОЖ-65 (до

ющие стандартам:-

жидкостей потреби-

патрубков)

нус 35 ºС), «Тосол (-45)

минус 65 ºС),ГОСТ

ASTM D4985

телем по входному

FELIX» (до минус 45 ºС),

28084-89

-VAG TL774-C

контролю.

«Тосол (-65) FELIX» (до

(G11)

минус 65 ºС) ТУ 2422-006-

36732629-99 производства

ООО «Тосол-Синтез»,

г. Дзержинск, РФ

Жидкость охлаждающая

низкозамерзающая «Та-

сол-АМП40» (до минус 40

°С), ТУ BY

101083712.009-2005 Про-

изводства ОАО «Гомель-

химторг», г. Гомель, РБ

Жидкость охлаждающая

низкозамерзающая

«CoolStream Standard 40»

(до минус 40 °С), ТУ

2422-002-13331543-2004

производства ОАО «Тех-

ноформ», г. Климовск, РФ

243 - 0000100 РЭ

Окончание таблицы А.1

Номер по-

Наименование, ин-

Количество

Масса (объем)

Наименование и обозначение марок ГСМ

зиции

декс сборочной еди-

сборочных

ГСМ, заправля-

Периодич-

ницы (функциональ-

единиц в из-

емых в изделие

ность смены

Примечание

но законченное

делии, шт.

при смене (по-

(пополне-

устройство, меха-

ния) ГСМ

Основные

Дублирующие

Резервные

Зарубежные

полнении), кг

низм, узел трения)

(дм³)

Автожидкость охлаждаю-

щая (антифриз) «Тосол

А40МН» (до минус 40 ºС),

«Тосол -А65МН» (до ми-

нус 65 ºС), ТУ РБ

500036524.104-2003 Про-

изводства УП «АзотХим-

Фортис», г. Гродно, РБ.

Жидкости охлаждающие

(антифриз) «NIAGARA

GREEN-40» (до минус 40

ºС) «NIAGARA GREEN-

65» (до минус 65 ºС) ТУ

2422-002-63263522-2015

Производства ООО ПКФ

«Ниагара» г. Н.Новгород,

РФ

* Допускается применение иных моторных масел, соответствующих классам CF-4 и выше по классификации API и Е3 и выше по классификации АСЕА, с вязкостью, соответствую-

щей температуре окружающего воздуха на месте эксплуатации дизеля.

** Если интервал технического обслуживания по замене моторного масла (в часах работы) не достигается в течение одного календарного года, то дальнейшая его эксплуатация до-

пускается только при условии проверки физико-химических параметров моторного масла и подтверждения их соответствия требованиям нормативной документации (один раз в год,

не более 3 лет эксплуатации).

243 - 0000100 РЭ

Приложение Б. (справочное)

Ведомость ЗИП

Прикладываемая к дизелю ведомость ЗИП содержит перечень запас-

ных частей, инструментов и принадлежностей. В данной ведомости огово-

рены обозначения запасных частей и инструмента, коды продукции, наиме-

нование запасных частей и инструмента, место укладки, применяемость,

количество запасных частей в изделии и комплекте.

В зависимости от модификации и исполнения дизеля, каждому ЗИП

присваивается отдельное обозначение (номер).

Номер ведомости ЗИП указан в паспорте на дизель.

Приложение В. (справочное)

Размерные группы гильз, цилиндров и поршней

Гильзы цилиндров по внутреннему диаметру и поршни по наружному

диаметру юбки сортируются на три размерные группы.

Обозначение групп (Б, С, М) наносится на заходном конусе гильзы и

на днище поршня.

Таблица В.1

Маркировка групп

Диаметр гильзы, мм

Диаметр юбки поршня, мм

110 +0,06

110 –0,06

110 +0,04

110 –0,08

110 +0,02

110 –0,10

В комплект на один дизель подбирайте поршни, шатуны и поршневые

пальцы одинаковой весовой группы, разновес шатунов в комплекте с порш-

нями не должен превышать 30 г.

Номинальные размеры коренных и шатунных шеек коленчатого вала

Коренные и шатунные шейки и вкладыши подшипников коленчатого

вала изготовляются двух номинальных размеров.

Таблица В.2

Обозначение номинала

Диаметр шейки вала, мм

вкладышей

коренной

шатунной

1Н

75,25 –0,082

68,25 –0,077

2Н

75,00 –0,082

68,00 –0,077

Коленчатые валы, шатунные и коренные шейки которых изготовлены

по размеру второго номинала, имеют на первой щеке дополнительное обо-

значение:

- «2К» - коренные шейки второго номинала;

- «2Ш» - шатунные шейки второго номинала;

- «2КШ» - шатунные и коренные шейки второго номинала.

243 - 0000100 РЭ

Приложение Г. (справочное)

Регулировочные параметры дизеля

Таблица Г.1 - Регулировочные параметры дизеля

Единица

Наименование

Значение

измерения

1. Давление масла в системе (на прогре-

0,25 - 0,35

том дизеле) при номинальной частоте

МПа

вращения коленчатого вала

2. Рекомендуемая температура охлажда-

°С

85 - 105

ющей жидкости (тепловой режим)

3. Прогиб ремня вентилятора при усилии

40 Н (4 кгс) на ветви, расположенной

мм

См. п. 3.2.4

между шкивами генератора и коленчато-

го вала

4. Зазор между бойком коромысла и тор-

цом стержня клапана на непрогретом ди-

мм

См п. 3.2.14

зеле для впускных и выпускных клапанов

Установочный угол опережения

град

См. п. 3.2.20

впрыска топлива до ВМТ

6. Давление подъёма иглы

МПа

См. таблица 1.5

7. Момент затяжки основных резьбовых

соединений:

– болтов коренных подшипников

200

– гаек болтов шатунных подшипников

180-200

– болтов крепления головки цилиндров

не менее 200

– болтов крепления маховика

180-200

- болтов крепления форсунок

Н·м

20-25

– момент затяжки гаек топилопроводов

20-30

высокого давления

- болтов шкива коленчатого вала

270-295

– гайка колпака центробежного масляно-

35-50

го фильтра

243 - 0000100 РЭ

Приложение Е. (справочное)

Регулировочные параметры топливного насоса 4УТНИ

Таблица Е.1 - Регулировочные параметры топливных насосов 4УТНИ

4УТНИ

Наименование па-

Единица

раметра

измерения

Д-242

Д-242C

Д-243

Д-243.1

Д-243С

Д-244

Д-244С

Геометрическое

мм

40±0,1

начало нагнетания

2. Номинальная ча-

−

900±5

1100±5

850±5

стота вращения ку-

ми

лачкового

вала

насоса

3. Цикловая подача

мм³/цикл

74±2

77±2

72±2

топлива при номи-

нальной

частоте

вращения

−

4.Частота вращения

915⁺¹⁵

1115⁺¹⁵

865⁺¹⁵

ми

при начале действия

регулятора

5. Неравномерность

подачи

топлива

между

секциями

при номинальной

частоте, не более

6. Частота враще-

−

ния, соответствую-

400-25

ми

щая холостому ходу

дизеля

7. Цикловая подача,

мм³/цикл

22,5

не более

8. Частота враще-

−

725-

800-

700-

ния, соответствую-

ми

775

850

750

щая максимальному

крутящему моменту

9. Частота враще-

ния, соответствую-

−

1050

1250

990

щая полному авто-

ми

матическому

вы-

ключению подачи

топлива через фор-

сунки, не более

243 - 0000100 РЭ

Приложение Ж (справочное)

Информационный вкладыш руководств по эксплуатации

по применению оригинальных фильтров очистки топлива, воздуха,

масла ОАО «УКХ «ММЗ»

Таблица 1Ж

Наименование

Наимено-

Обозначение

DxH, мм

m, кг

Штрих-код

Колич.,

Штрих-код

рус

вание En

ММЗ

инд

шт в

груп

Д-243

1. Фильтр очистки

топлива

Fuel filter

1.1. С ТНВД

245-1117030

85x150

0,68

4811946030121

4811946030497

1.2. С CommonRail

245-1117040

96x218,5

0,95

2. Фильтр очистки

Oil filter

масла

245-1017070

97,5x139

0,65

4811946030343

4811946030596

3. Элемент

фильтрующий

очистки воздуха

3.1. Основной

245-1109300

228x287

1,8

4811946030206

3.2. Контрольный

245-1109300-01

124x262

1,2

4811946030213

4811946030510

Air filter

В гарантийный период эксплуатации для сохранения гаран-

тийных обязательств необходимо применять оригинальные

фильтры очистки масла, фильтры очистки топлива, фильтры

очистки воздуха, изготовленные под торговой маркой ОАО

«Управляющая компания холдинга «МИНСКИЙ МОТОР-

НЫЙ ЗАВОД»;

ДИЗЕЛЬ Д-243 и его модификации. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (243 - 0000100 РЭ 2022 год)
