ПРЕОБРАЗОВАТЕЛЬ ИЗМЕРИТЕЛЬНЫЙ ПИТ МЕ. Руководство по эксплуатации ЦКЛГ.405541.002 РЭ (2020 год)
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
СОДЕРЖАНИЕ
ВВЕДЕНИЕ……………………………………………………………………………………………3
1 НАЗНАЧЕНИЕ
3
2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
5
3 СОСТАВ ИЗДЕЛИЯ
11

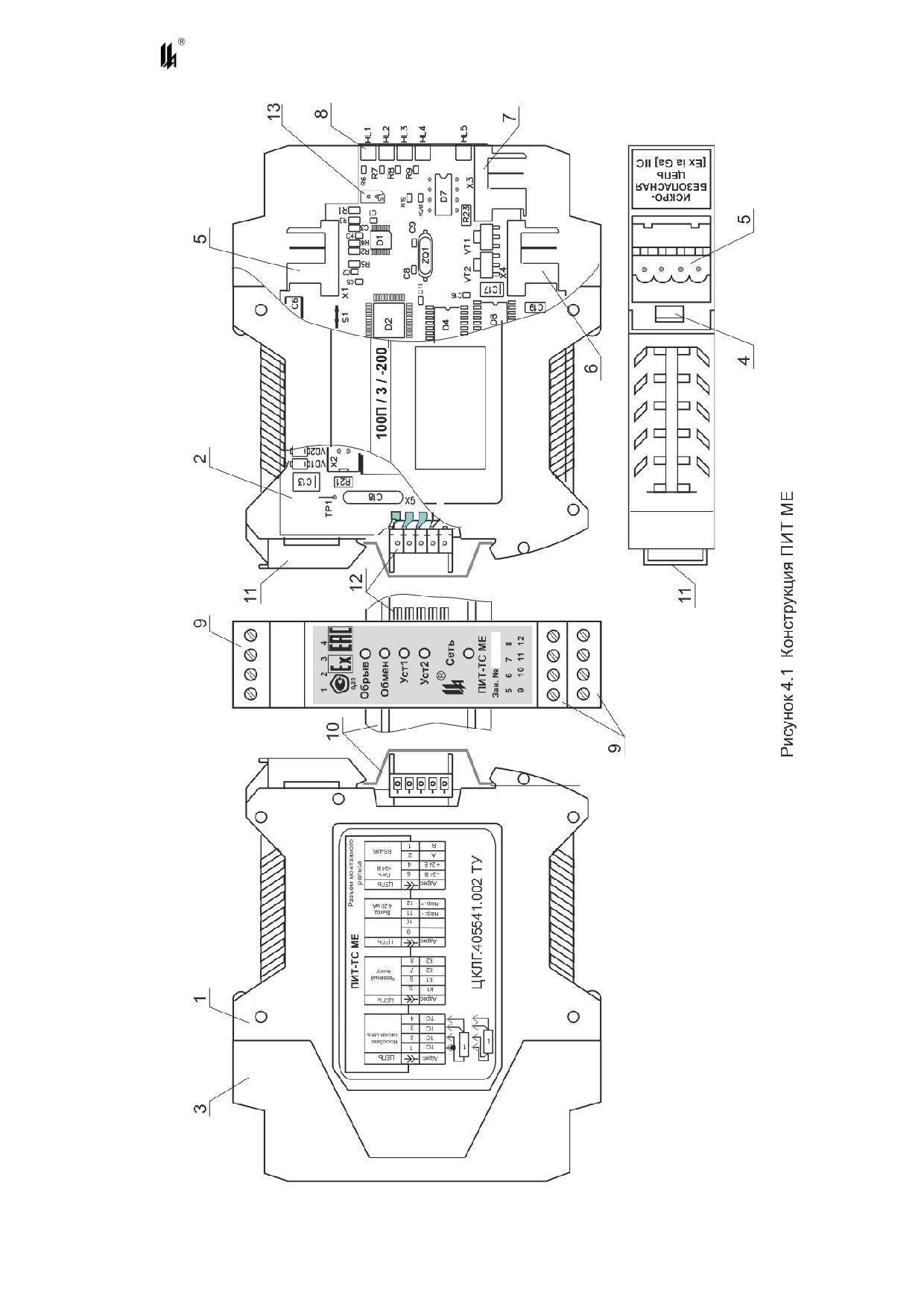

4 УСТРОЙСТВО И РАБОТА
12
5 ОБЕСПЕЧЕНИЕ ИСКРОБЕЗОПАСНОСТИ
19
6 РАЗМЕЩЕНИЕ И МОНТАЖ. ПОДГОТОВКА К РАБОТЕ. ОБЕСПЕЧЕНИЕ
ИСКРОБЕЗОПАСНОСТИ ПРИ МОНТАЖЕ И ЭКСПЛУАТАЦИИ
21
7 МАРКИРОВКА И ПЛОМБИРОВАНИЕ
28
8 ТАРА И УПАКОВКА
29
9 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ
30
10 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
31
11 ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ
31
ПРИЛОЖЕНИЕ А - ТАБЛИЦЫ СООТВЕТСТВИЯ ВХОДНЫХ И ВЫХОДНЫХ СИГНАЛОВ ДЛЯ
РАЗЛИЧНЫХ ТИПОВ ПЕРВИЧНЫХ ПРЕОБРАЗОВАТЕЛЕЙ
32
ПРИЛОЖЕНИЕ Б - MODBUS - ПРОТОКОЛ ОБМЕНА ПИТ МЕ ПО ИНТЕРФЕЙСУ RS-485
40
ПРИЛОЖЕНИЕ В - КОНФИГУРИРОВАНИЕ ПИТ МЕ
50
2
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
Настоящее руководство по эксплуатации ЦКЛГ.405541.002 РЭ (далее -
ЦКЛГ.405541.002 РЭ) распространяется на преобразователь измерительный ПИТ МЕ
(далее - ПИТ МЕ) комплекса средств измерений модульного КСИМ-03
ЦКЛГ.411618.001 (далее - КСИМ-03) и предназначено для изучения принципа дей-
ствия, конструкции изделия, обеспечения правильной и безопасной эксплуатации его в
течение всего срока службы.
Уровень подготовки обслуживающего персонала - слесарь КИП и А не ниже
пятого разряда.
ЦКЛГ.405541.002 РЭ распространяется на следующие исполнения ПИТ МЕ
выпущенные с 01.07.2011 г. (см. таблицу 2.1):
ПИТ-ТС МЕ
ЦКЛГ.405511.002;
ПИТ-ТП МЕ
ЦКЛГ.405521.003.
1 НАЗНАЧЕНИЕ
1.1 ПИТ МЕ предназначен для преобразования сигналов от термопребразовате-
лей сопротивления (далее - ТС) по ГОСТ 6651-2009 (ПИТ-ТС МЕ) или от термопар
(далее - ТП) с номинальными статическими характеристиками (далее - НСХ) по
ГОСТ Р 8.585-2001 (ПИТ-ТП МЕ) в унифицированный сигнал тока 4 - 20 мА по
ГОСТ 26.011-80 и цифровой сигнал интерфейса RS-485 с гальваническим разделением
входных и выходных цепей.
1.2 ПИТ МЕ является средством измерений в составе КСИМ-03, номер по Госре-
естру средств измерений 28166-11.
1.2.1 ПИТ МЕ может эксплуатироваться как в составе КСИМ-03, так и самостоя-
тельно.
1.2.2 Область применения - осуществление производственного контроля за
соблюдением установленных законодательством Российской Федерации требований
промышленной безопасности к эксплуатации опасного производственного объекта.
1.3 ПИТ МЕ выполнен во взрывозащищенном исполнении, соответствует техни-
ческому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудова-
ния для работы во взрывоопасных средах" и предназначен для эксплуатации в составе
систем противоаварийной защиты.
1.3.1 Взрывозащищенное исполнение ПИТ МЕ обеспечивается выполнением
требований ГОСТ 31610.0-2014 (IEC 60079-0:2011) и видом взрывозащиты "искробез-
опасная электрическая цепь "i" по ГОСТ 31610.11-2014 (IEC 60079-11:2011).
3
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
Маркировка взрывозащиты [Ex iа Gа] IIC по ГОСТ 31610.0-2014
(IEC 60079-0:2011).
1.3.2 Искробезопасность входной цепи обеспечивается при питании ПИТ МЕ у
потребителя от сети постоянного тока напряжением 24 В.
1.3.3 Искробезопасность входной цепи обеспечивается и в случае подключения к
выходу ПИТ МЕ нагрузки, имеющей собственные источники питания от сети 220 В.
1.3.4 Область применения ПИТ МЕ - взрывоопасные зоны помещений и наруж-
ных установок согласно маркировке взрывозащиты и нормативным документам, регла-
ментирующим применение электрооборудования, расположенного вне взрывоопасной
зоны и связанного внешними искробезопасными цепями с электротехническими
устройствами, установленными во взрывоопасных зонах.
1.4 Вид климатического исполнения ПИТ МЕ - УХЛ 4.2 по ГОСТ 15150-69.
Условия эксплуатации ПИТ МЕ:
температура окружающего воздуха - от 5 до 50 оС;
атмосферное давление - от 630 до 800 мм рт. ст.;
относительная влажность воздуха - 80 % при температуре 35 оС и более
низких температурах без конденсации влаги;
вибрационные воздействия - с частотой от 10 до 55 Гц и амплитудой смеще-
ния не более 0,15 мм.
1.5 По способу защиты человека от поражения электрическим током ПИТ МЕ
соответствует классу III по ГОСТ 12.2.007.0-75.
1.6 Степень защиты от внешних воздействий, обеспечиваемая оболочкой
ПИТ МЕ, - IP 20 по ГОСТ 14254-2015 (IEC 60529-2013).
4
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1 ПИТ МЕ выпускается в двух исполнениях в соответствии с таблицей 2.1:
Таблица 2.1
Обозначение
Шифр
Тип первичного термопреобразователя
исполнения
исполнения
Pt с НСХ =0,00385 оС-1, Ro=50, 100 Ом;
=50, 100 Ом;
П с НСХ =0,00391 оС-1, Ro
ЦКЛГ.405511.002
ПИТ-ТС МЕ
М с НСХ =0,00428 оС-1, Ro=50, 100 Ом;
Н с НСХ =0,00617 оС-1, Ro=100 Ом;
ГОСТ 6651-2009
ТХК (L), ТХКн (E), ТХА (K), ТЖК (J), ТМК (T),
ЦКЛГ.405521.003
ПИТ-ТП МЕ
ТПР (B), ТПП (R, S) ГОСТ Р 8.585-2001
Исполнения ПИТ МЕ, в зависимости от диапазона температур и номинальной
статической характеристики, приведены в приложении А.
2.2 ВХОДНЫЕ СИГНАЛЫ ПИТ МЕ
2.2.1 Для ПИТ-ТС МЕ типы ТС и условные обозначения НСХ ТС соответствуют
ГОСТ 6651-2009. Общий диапазон изменения сопротивления ТС от 8,620 до 284,0 Ом.

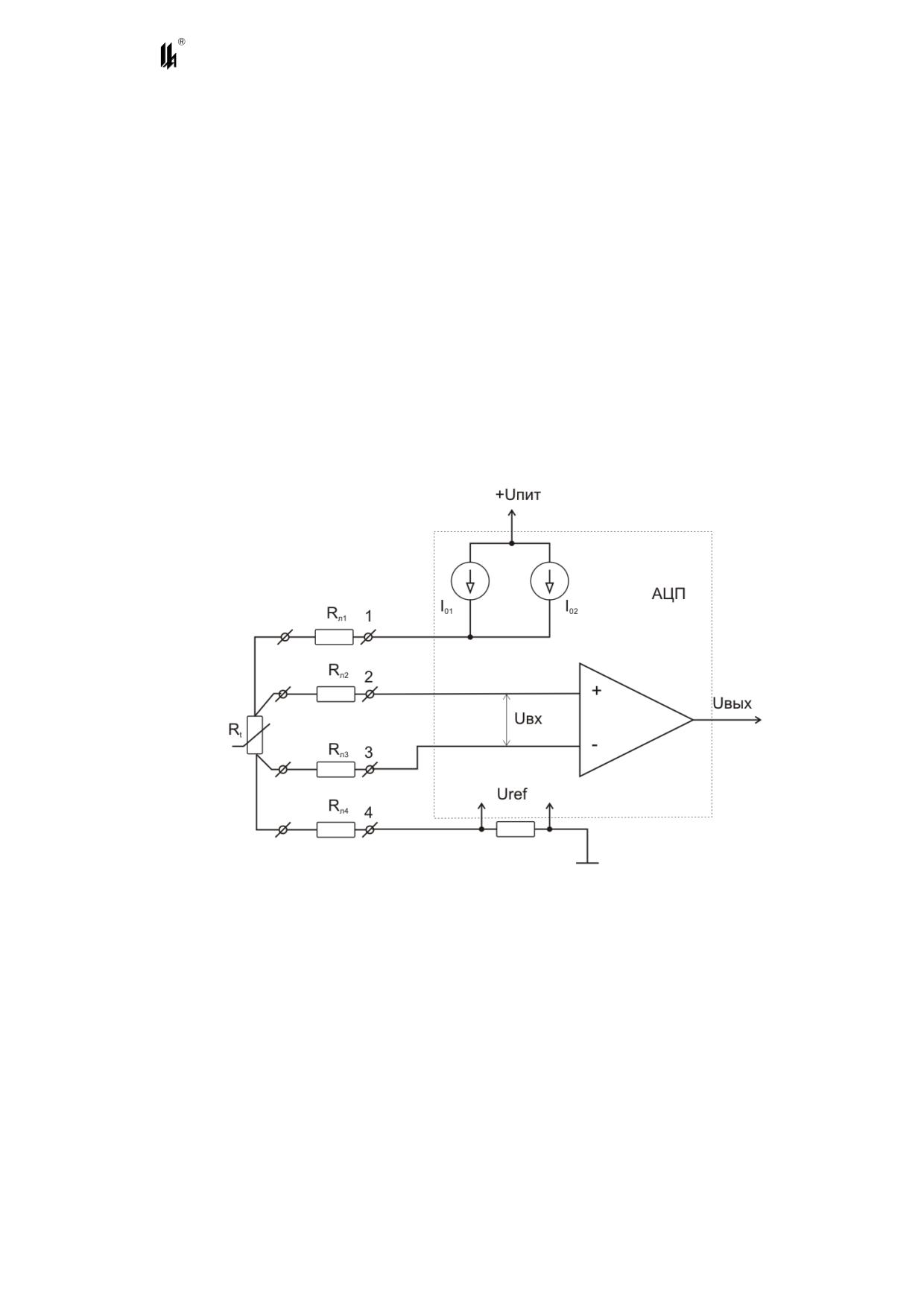

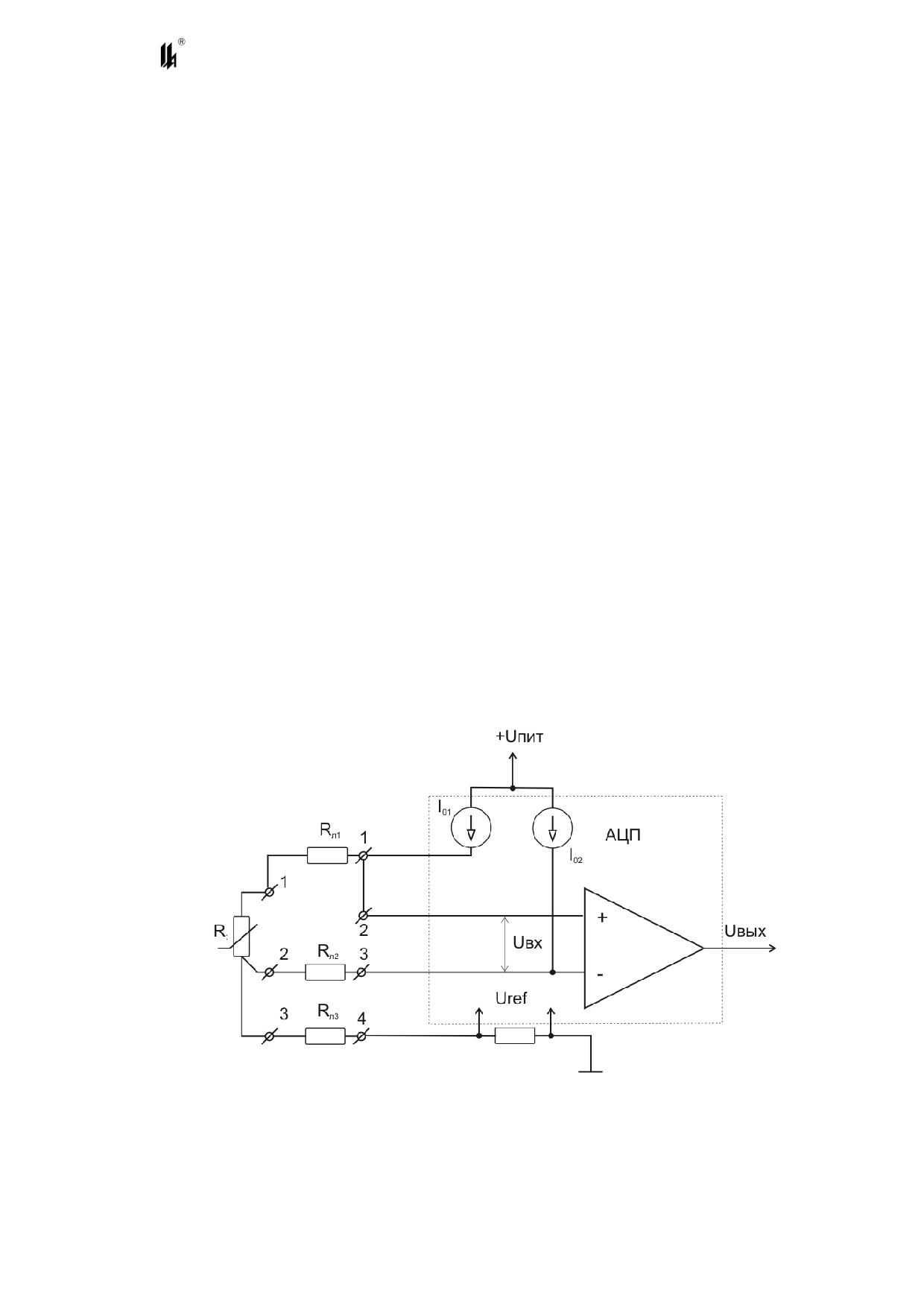

2.2.2 ПИТ-ТС МЕ может быть программно сконфигурирован для подключения ТС
по трехпроводной или четырехпроводной линии связи. При трехпроводной линии связи
ТС питается током 1 мА, при четырехпроводной - 420 мкА.
2.2.3 Для ПИТ-ТП МЕ типы ТП и условные обозначения НСХ ТП соответствуют
ГОСТ Р 8.585-2001. Общий диапазон изменения термо э.д.с. ТП от минус 4,0 до
плюс 67,0 мВ.
2.2.4 ПИТ-ТП МЕ обеспечивает автоматическую компенсацию температуры
свободного конца ТП.
2.3 ВЫХОДНЫЕ СИГНАЛЫ ПИТ МЕ
2.3.1 Токовый сигнал с пределами изменения 4 - 20 мА по ГОСТ 26.011-80.
Значение выходного тока ПИТ МЕ определяется по формуле 2.1:
I
I
m
ax
min
I
I
(
)
(2.1)
в ых
min
t
min
m
ax
min
где
- измеряемая температура, 0С;
i
I
,I
- минимальное и максимальное значения диапазона изменения выходного тока;
m
in
max
- минимальное и максимальное значения диапазона измеряемых темпе-
min,
max
ратур.
5
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
2.3.2 Физические сигналы интерфейса RS-485 гальванически развязаны от цепей
ПИТ МЕ.
Протокол обмена MODBUS, режим RTU. Формат кадра сообщения в режиме
RTU приведен в таблице 2.2 (подробнее протокол обмена описан в приложении Б):
Таблица 2.2
Т1 Т2 Т3
Адрес
Функция
Данные
Контрольная сумма CRC
Т1 Т2 Т3
8 бит
8 бит
D (до 255 байт)
16 бит
где Т1,Т2,Т3 - пауза перед началом передачи.
2.3.3 Сигналы предупредительной сигнализации (свечение соответствующего
светодиода на передней панели и замыкание ключа управления - "сухого контакта"
без собственного источника питания гальванически развязанного от цепей измерения)
в диапазоне от 0 до 100 % верхнего предела изменения выходного сигнала.
Состояние ключа может быть запрограммировано как нормально замкнутое -
НЗ, так и нормально разомкнутое - НР. Свечение светодиода соответствует запро-
граммированному активному состоянию ключа.
Алгоритм срабатывания сигнализации может быть выбран из следующих вариантов:
когда выходной сигнал превышает уровень, заданный уставкой "УСТ.1" (верхний
уровень) и когда выходной сигнал ниже уровня заданного уставкой "УСТ.2" (нижний уровень);
когда выходной сигнал ниже уровня заданного уставкой "УСТ.1" и когда вы-
ходной сигнал ниже уровня заданного уставкой "УСТ.2" (предминимум - минимум);
когда выходной сигнал выше уровня заданного уставкой "УСТ.1" и когда вы-
ходной сигнал выше уровня заданного уставкой "УСТ.2" (предмаксимум - максимум).
2.4 Пределы допускаемой основной, приведенной к диапазону изменения вы-
ходного сигнала погрешности ПИТ МЕ, - не более 0,25 %.
2.5 Пределы допускаемой, приведенной к диапазону изменения выходного сиг-
нала погрешности срабатывания предупредительной сигнализации, не более 0,25 %.
2.6 Пределы допускаемой дополнительной приведенной погрешности от изме-
нения температуры окружающего воздуха в месте установки ПИТ МЕ в пределах
рабочих температур не превышают 0,5 предела допускаемой основной приведенной
погрешности на каждые 10 оС.
2.7 Допускаемая дополнительная погрешность ПИТ-ТП МЕ, вызванная измене-
нием температуры свободного конца ТП во всем диапазоне рабочих температур
ПИТ-ТП МЕ, не превышает 1,0 оС.
6
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
2.8 Требования к параметрам входных и выходных цепей:
1) входное сопротивление преобразователей ПИТ-ТП МЕ - не менее 100 кОм;
2) сопротивление линии связи ПИТ-ТП МЕ, включая сопротивление термоэлек-
трического преобразователя, - не более 100 Ом. При этом линия связи должна выпол-
няться термокомпенсационными проводами;
3) максимальное сопротивление каждого провода соединения ПИТ-ТС МЕ при
трехпроводной линии подключения - не более 100 Ом. Сопротивления проводов линии
должны отличаться друг от друга не более, чем на 0,02 Ом. Максимальное сопротив-
ление питающих проводов соединения ПИТ-ТС МЕ при четырехпроводной линии связи
- не более 1 кОм;
4) электрические параметры внешних искробезопасных цепей:
напряжение холостого хода искробезопасных цепей ПИТ МЕ - не более 14 В;
ток короткого замыкания искробезопасных цепей ПИТ МЕ - не более 3,0 мА.
При этом суммарная допустимая емкость и индуктивность электрических цепей,
подключенных к искробезопасным цепям ПИТ МЕ (включая емкость и индуктивность
линии связи), не должна превышать значений приведенных в таблице 2.3.
Таблица 2.3
Подгруппа взрывозащищенного
Суммарная допустимая
Суммарная допустимая
электрооборудования
емкость С0, мкФ
индуктивность L0, мГн
II C
0,7
80
II B
4,0
300
II A
17
600
5) максимальное сопротивление нагрузки, включая сопротивление линии связи
для токового сигнала 4 - 20 мА по ГОСТ 26.011-80, - не более 1 кОм;
6) нагрузочная способность выхода RS-485 до 256 приемопередатчиков RS-485
с входным импедансом 96 кОм (32 приемопередатчика с импедансом 12 кОм).
Максимальная длина соединительного кабеля 1200 м;
7) напряжение постоянного тока, прикладываемое к ключу управления, не
должно превышать 50 В, ток, протекающий через ключ, не должен превышать 600 мА.
2.9 ПИТ МЕ выдерживает без повреждений обрыв входных и выходных цепей.
При обрыве входных цепей ПИТ МЕ обеспечивает световую сигнализацию и состояние
выходного сигнала, в зависимости от запрограммированного значения, может прини-
мать значения 3,5 мА или 20,5 мА. Контроль состояния линии связи с ТП в ПИТ-ТП МЕ
осуществляется путем периодической прозвонки цепи током 25 мкА.
7
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
2.10 Время установления рабочего режима ПИТ МЕ (предварительный прогрев)
не более 15 мин.
2.11 Время установления выходного сигнала ПИТ МЕ при изменении входного
сигнала скачком от 0 до 100 % или наоборот не более 15,0 с.
2.12 Изоляция электрических цепей между искробезопасной цепью и силовыми и
вторичными цепями выдерживает в течение 1 мин воздействие испытательного синусои-
дального напряжения 1,5 кВ, частотой от 45 до 65 Гц.
2.13 ПИТ МЕ является однопредельным прибором, программно конфигурируе-
мым потребителем в условиях эксплуатации. Конструкция ПИТ МЕ обеспечивает воз-
можность параметрирования с персонального компьютера по интерфейсу RS-485:
типа ТП или ТС;
схему подключения ТП или ТС;
диапазон изменения входного сигнала;
программирование значений уставок;
алгоритма срабатывания сигнализации.

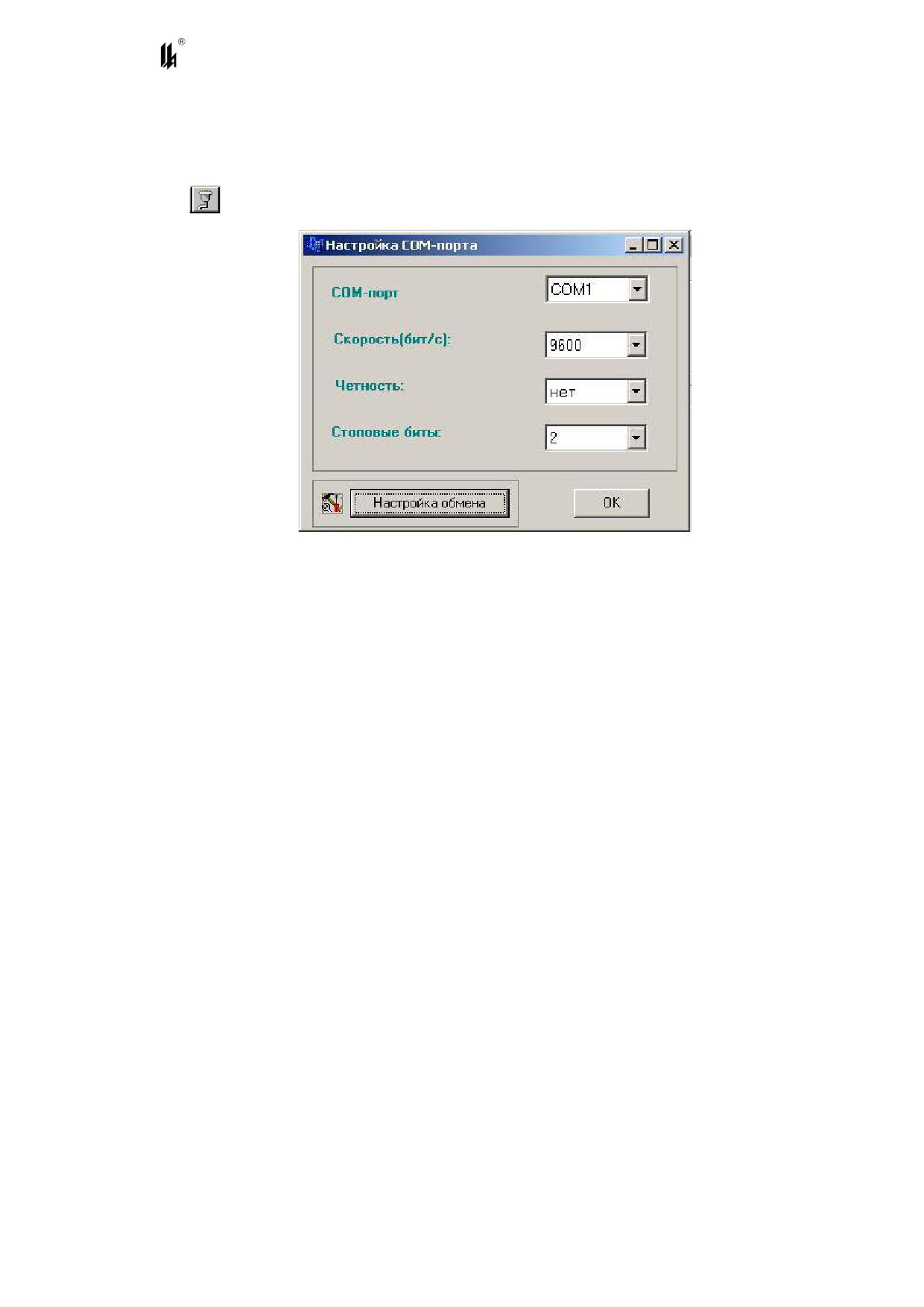

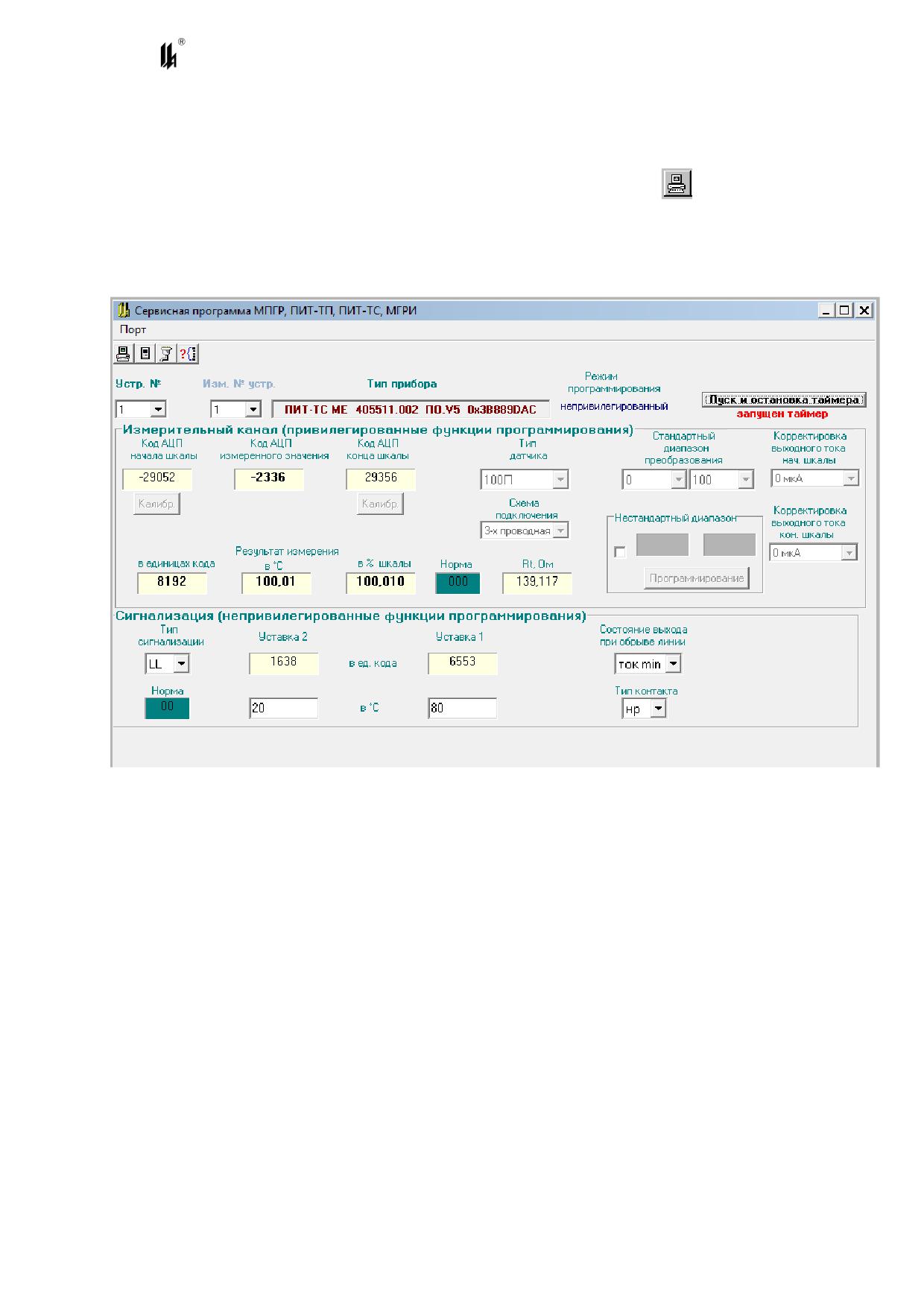

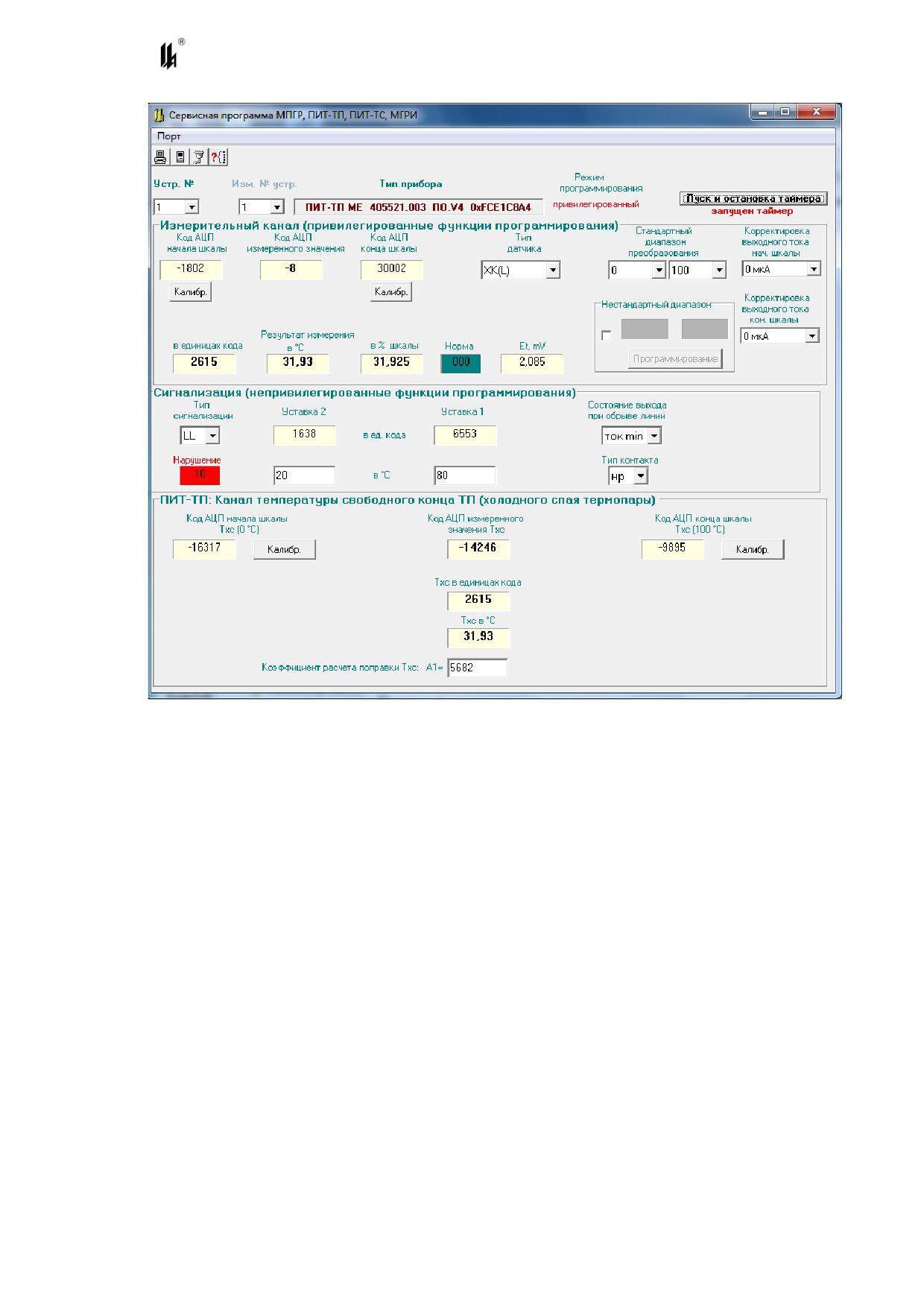

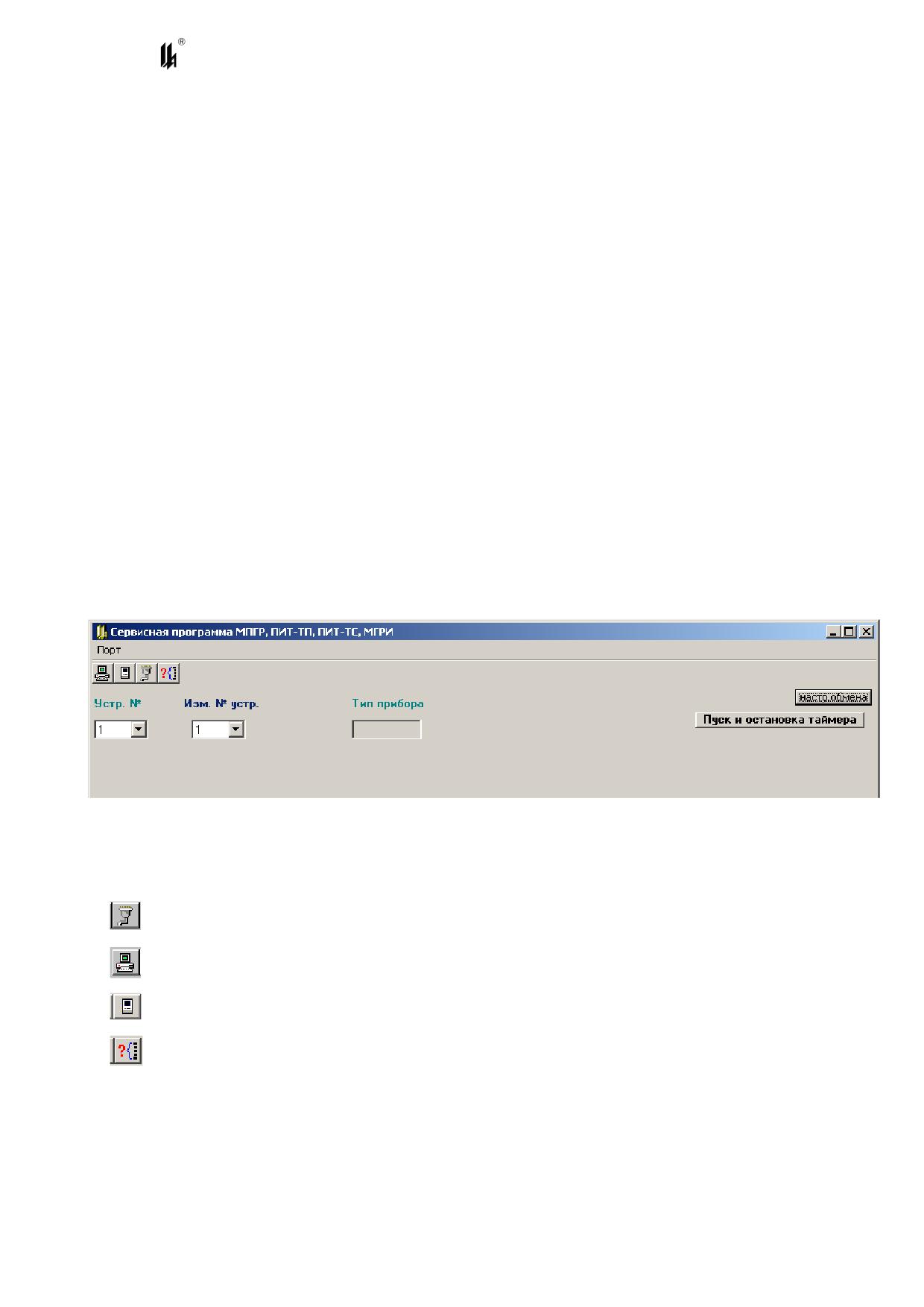

Процедура программирования описана в приложении В.
2.14 ПИТ МЕ обеспечивает объединение в локальную сеть с другими приборами
по интерфейсу RS-485, протокол обмена MODBUS, режим RTU. Обмен осуществляет-
ся двумя стоп битами без контроля четности. Процедура программирования парамет-
ров обмена описана в приложении В.
2.15 Идентификационные данные встроенного программного обеспечения (ПО):
ПИТ-ТС МЕ
405511.002
ПО.V5
0x3B889DAC;
ПИТ-ТП МЕ
405511.003
ПО.V4
0xFCE1C8A4.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соот-
ветствует "высокому" уровню защиты по Р 50.2.077-2014.
Конструкция ПИТ МЕ исключает возможность несанкционированного влияния на
ПО и измерительную информацию.
2.16 ПИТ МЕ сохраняет свои характеристики при воздействии магнитных полей
сетевой частоты с напряженностью до 40 А/м.
2.17 ПИТ МЕ в транспортной таре выдерживает воздействия следующих клима-
тических факторов:
1) температуры от минус 50 до плюс 50 оС;
2) относительной влажности (95 ± 3) % при температуре 35 оС.
8
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
2.18 ПИТ МЕ в транспортной таре выдерживает воздействия механико-динами-
ческих нагрузок, соответствующих условиям транспортирования, действующих в направ-
лении, обозначенном на таре манипуляционным знаком "ВЕРХ" по ГОСТ 14192-96:
1) вибрации с частотой от 10 до 55 Гц и амплитудой смещения 0,35 мм;
2) ударов при свободном падении с высоты 1000 мм.
2.19 Питание ПИТ МЕ осуществляется от вторичной сети питания постоянного
тока напряжением (24 2) В с организацией цепей питания и интерфейса RS-485 по
общей шине, совмещенной с несущим монтажным рельсом NS 35/7,5 DIN VDE 0611.
Нестабильность напряжения питания не превышает по абсолютной величине
2 % от значения напряжения питания. Коэффициент пульсации постоянного напряже-
ния не превышает 1 %.
Питание ПИТ МЕ от сети переменного тока напряжением 220 В, частотой 50 Гц
осуществляется при помощи модуля питания МП-BUS ЦКЛГ.430601.000 ТУ. Модуль
питания МП-BUS предназначен для питания приборов шинного монтажа с организаци-
ей по шине цепей питания и интерфейса RS-485. При этом к одному МП-BUS допуска-
ется подключение до десяти ПИТ МЕ.
2.20 Потребляемая мощность ПИТ МЕ не превышает 2,0 Вт.
2.21 Масса ПИТ МЕ - не более 0,12 кг.
2.22 Габаритные размеры ПИТ МЕ - не более 23х100х115 мм.
Установочные размеры ПИТ МЕ при установке на монтажном кронштейне при-
ведены на рисунке 2.1.
2.23 ПОКАЗАТЕЛИ НАДЕЖНОСТИ
2.23.1 ПИТ МЕ является восстанавливаемым, неремонтируемым, обслуживае-
мым изделием, контролируемым перед применением.
2.23.2 Средняя наработка на отказ - 100000 ч.
2.23.3 Средний срок службы - не менее 12 лет.
2.23.4 Критерием отказа считают несоответствие требованиям 2.4.
2.23.5 Предельным состоянием считают необходимость замены корпусных
деталей.
9
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"

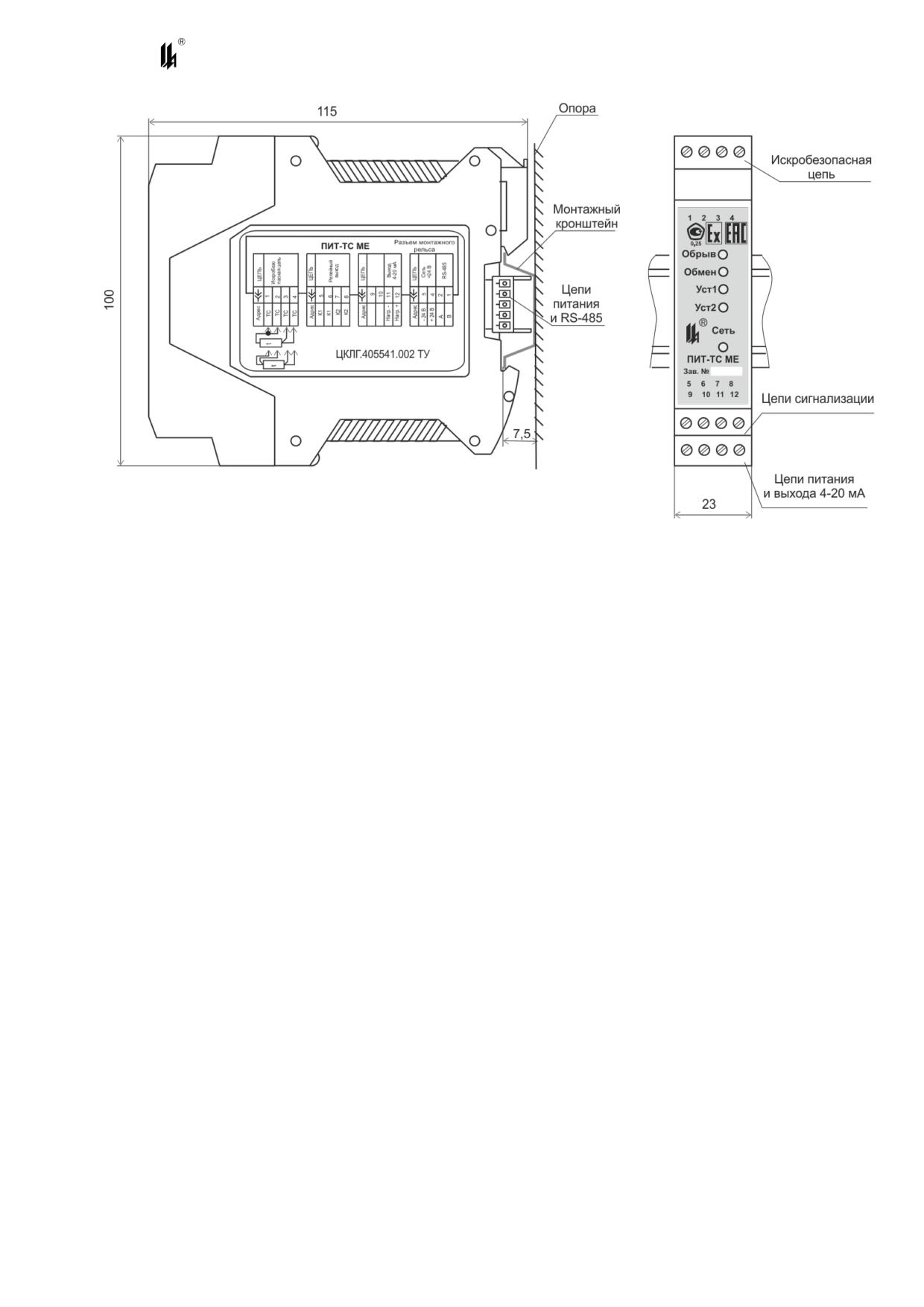

Рисунок 2.1 - Установочные размеры ПИТ МЕ
10
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
3 СОСТАВ ИЗДЕЛИЯ
3.1 В состав изделия входит преобразователь измерительный ПИТ МЕ
(согласно заказу в соответствии с таблицей 2.1), укомплектованный ответными
частями разъемных соединителей:
розетка кабельная MSTBT 2,5/4-ST KMGY, шт
2
розетка кабельная MSTBT 2,5/4-ST BU (только для ПИТ-ТС МЕ), шт. . .
1
соединитель на DIN-рейку МЕ 22,5 TBUS 1,5/5-ST-3,81 KMGY, шт
1
3.2 ПИТ МЕ выпускается в двух исполнениях:
ПИТ-ТС МЕ - для преобразования сигналов от ТС по ГОСТ 6651-2009;
ПИТ-ТП МЕ - для преобразования сигналов от ТП по ГОСТ Р 8.585-2001.
3.3 Розетка кабельная МС 1,5/5-ST-3,81 или вилка кабельная IМС1,5/5-ST-3,81
поставляются по отдельному заказу в количестве 1 шт. на одну группу приборов, раз-
мещенных на общем рельсе монтажном.
3.4 ПИТ МЕ может быть укомплектован монтажным рельсом NS35/7,5 DIN VDE
0611 и модулем преобразования интерфейсов МПИ-07 ЦКЛГ.426441.001, поставляе-
мым по отдельным заказам.
11
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
4 УСТРОЙСТВО И РАБОТА
4.1 Входная часть ПИТ МЕ выполнена на базе специализированной микросхемы
аналогово-цифрового преобразователя (АЦП), объединенного с цепями предваритель-
ного усиления и питания датчика температуры. Выходной код АЦП поступает на вход
микропроцессора, обрабатывающего полученные данные и управляющего работой
АЦП и, через устройство гальванического разделения, цифро-аналоговым преобразо-
вателем (ЦАП) и драйвером интерфейса RS-485. На выходе ЦАП формируется унифи-
цированный сигнал постоянного тока 4 - 20 мА по ГОСТ 26.011-80. Драйвер интер-
фейса RS-485 формирует физические уровни сигнала, передаваемые в двухпроводную
линию. ПИТ МЕ обеспечивает полное гальваническое разделение входных и выходных
цепей, что достигается применением для питания гальванически развязанных узлов
DC-DC преобразователя напряжения постоянного тока в постоянный ток.
4.2 Конструкция ПИТ-ТС МЕ представлена на рисунке 4.1.
Конструктивно ПИТ-ТС МЕ состоит из пластмассового корпуса 1, с расположен-
ной в нем печатной платой 2, на которой размещена электронная схема. Корпус закры-
вается крышкой 3, фиксируемой в корпусе двумя защелками 4. На боковых стенках
корпуса нанесена маркировка.
На верхней стороне ПИТ-ТС МЕ в вырезе крышки установлена вилка соединителя
5 для подключения искробезопасной цепи и нанесена маркировка вида и уровня взрыво-
защиты. На нижней стороне ПИТ-ТС МЕ - вилки соединителей 6 для подключения цепей
питания и выхода 4- 20 мА и вилка соединителя 7 для подключения цепей сигнализации.
На лицевой панели расположены светодиодные индикаторы 8 режимов работы,
а также нанесена фирменная маркировка. На рисунке 4.1 вид спереди показан с уста-
новленными ответными частями соединителей - кабельными розетками 9. Монтаж
подводящих кабелей осуществляется винтовыми клеммами.
Крепление модуля на стене или опоре осуществляется при помощи монтажного
кронштейна - DIN-рейки 10. Корпус фиксируется на рейке при помощи защелки 11.
Для организации шинного монтажа, поставляется специальный, монтируемый на
рейку под корпусом, соединитель 12, который обеспечивает соединение краевого разъ-
ема платы 2 с цепью питания всех, установленных на DIN-рейку ПИТ МЕ, и формирова-
ния цепи сегмента сети RS-485. Доступ к общей шине осуществляется через крайний
разъем на рейке. Установка на рейку ПИТ МЕ и подключение к общей шине возможно
без отключения питания и не зависит от других, установленных на рейку приборов.
12
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
13
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
Крышка 3 защелкивается на корпусах разъемов печатной платы 2 и плата из
корпуса извлекается вместе с крышкой. Доступ к перемычке выбора приоритетного ре-
жима программирования 13 (S1) осуществляется при выдвинутой плате 2 из корпуса 1.

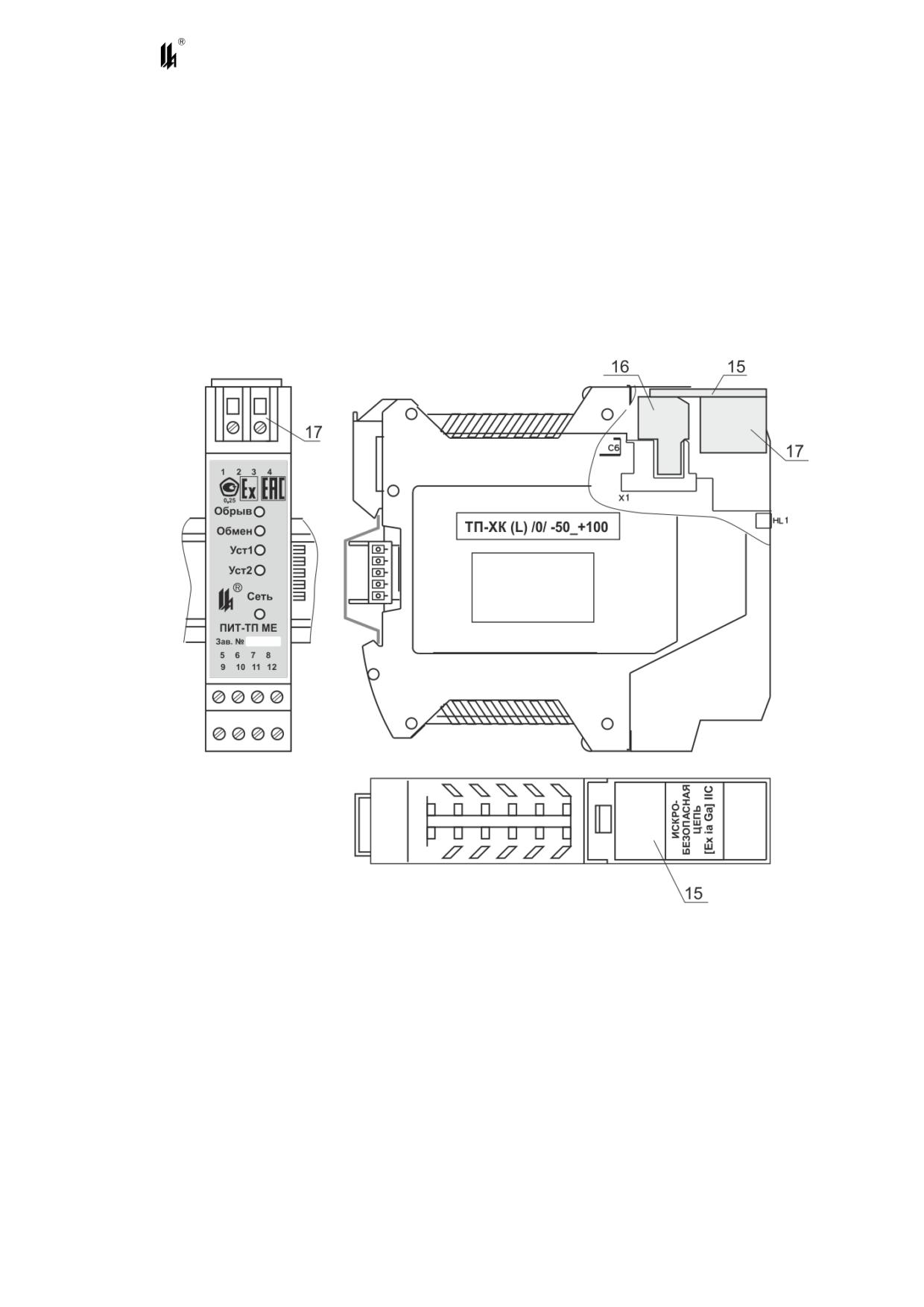

Конструкция ПИТ-ТП МЕ показана на рисунке 4.2 и отличается наличием допол-
нительной платы 15 компенсации температуры свободного конца ТП. В этом случае в
соединитель 5 установлена ответная часть разъема 16. На плате 15 установлен мощный
соединитель 17 для монтажа компенсационного кабеля, внутри корпуса которого, на не-
подвижной контакт-детали закреплен элемент чувствительный платиновый Pt100.
Рисунок 4.2 - Конструкция ПИТ-ТП МЕ
4.3 Расположение элементов на печатной плате
4.3.1 Элементы схемы ПИТ-ТС МЕ конструктивно расположены на единой печат-
ной плате. Расположение элементов на плате для ПИТ-ТС МЕ приведено на рисунке 4.3.
14
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"

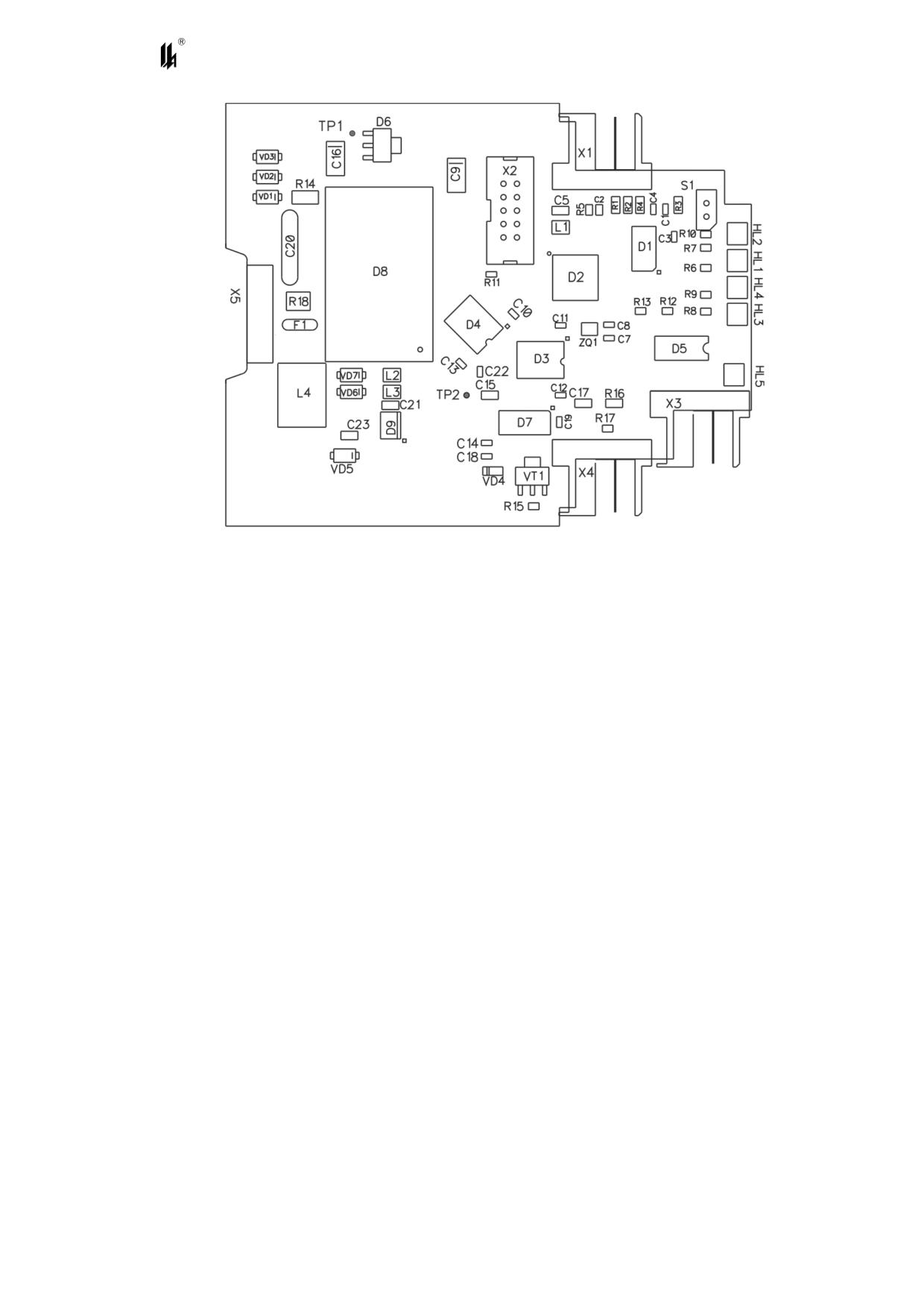

Рисунок 4.3 - Расположение элементов на плате ПИТ-ТС МЕ
В цепи питания искробезопасной цепи установлены токоограничительные рези-
сторы R1-R4. Стабилитроны VD2-VD4 совместно с токоограничительным резистором
R19 образуют троированный ограничитель напряжения.
Микросхема D1 - специализированный АЦП, со встроенным предварительным
усилителем с программируемым коэффициентом усиления и двумя источниками опор-
ного тока 1,0 мА для питания цепи ТС. Опорное напряжение на входе АЦП формирует-
ся за счет падения напряжения на опорном резисторе R5 номиналом 1,21 кОм при про-
текании через него тока питания ТС (сравнительный метод измерения). При четырех-
проводной линии связи с ТС токи суммируются (токи 2х210 мкА).
Выходной код АЦП поступает на микропроцессор D2. Микропроцессор также
осуществляет управление АЦП D1 и ЦАП D7. Разъем Х2 обеспечивает подключение
внутрисхемного программатора для записи программного обеспечения в ПЗУ микро-
процессора. Микропроцессор D2 обеспечивает управление светодиодными индикато-
рами режимов работы HL1 - HL4.
Джампер (перемычка) S1 предназначен для перевода ПИТ-ТС МЕ в режим "КА-
ЛИБРОВКА" при конфигурировании прибора (приоритетный режим программирования)
в соответствии с проектом. Перевод осуществляется путем установки перемычки
(джампера) на штырьки соединителя.
Сигналы управления ЦАП гальванически отделены от остальной части схемы
микросхемами гальванической развязки D3. ЦАП D7 также формирует напряжение пи-
15
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
тания +5 В при помощи транзистора VT2, а при помощи транзистора VT1 формирует
выходной сигнал постоянного тока 4 - 20 мА.
Микросхема D4 формирует физические сигналы интерфейса RS-485.
Сдвоенный оптрон D5 формирует выходной релейный сигнал при срабатывании
уставок.
DC-DC преобразователь D8 и стабилизатор D6 обеспечивают питание гальвани-
чески развязанных узлов ПИТ МЕ.
4.3.2 Схема, при помощи которой производится измерение соотношения сигна-
лов опорного напряжения и ТС при трехпроводной соединительной линии, приведена
на рисунке 4.4.
Напряжение Uвх формируется как разность падения напряжения на сопротивле-
нии первого провода линии связи, ТС и падения напряжения на сопротивлении второго
провода линии связи:
U
I
(R
R
R
)
I
R
,
вх
01
0
t
л1
02
л2
При выполнении равенства I01=I02=I0, обеспечиваемого применяемым АЦП, и
выполнения условий балансировки Rл1=Rл2 при монтаже входное напряжение равно:
U
I R0
,
вх
t
прямо пропорционально изменению сопротивления ТС и не зависит от сопротивления
проводов линии связи.
Рисунок 4.4 - Схема, поясняющая принцип измерения
с трехпроводной линией связи
Источники опорного тока Io1 и Io2 используются как для формирования сигнала с
ТС, так и для формирования опорного напряжения аналого-цифрового преобразователя
16
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
путем падения напряжения на резисторе Rref. Некоторое изменение значения сигнала
возбуждения ТС будет компенсировано за счет точно такого же изменения опорного
напряжения АЦП, или наоборот. Выходной код АЦП будет представлять собой соотно-
шение сигналов на входе операционного усилителя и на входе Uref. Так как сигнальный
вход аналого-цифрового преобразователя и вход опорного напряжения управляются от
одного источника, то изменение уровня сигнала этого источника не приведет к появле-
нию погрешности измерений. Таким образом, в схеме измерения соотношений
(ratiometric), когда измеряемая величина не изменяется, цифровой сигнал на выходе
преобразователя также не изменяется даже при изменении уровня сигнала возбужде-
ния датчика.
4.3.3 Схема, поясняющая принцип измерения для четырехпроводной соедини-
тельной линии, приведена на рисунке 4.5.
Рисунок 4.5 - Схема, поясняющая принцип измерения
с четырехпроводной линией связи
Источники опорного тока Io1 и Io2 в этом случае объединены программным путем.
Ток протекает через провод линии связи Rл1 , ТС и провод линии связи Rл4 . Через про-
вода измерительной цепи Rл2 и Rл3 ток не течет, что обеспечивается большим входным
сопротивлением входного усилителя АЦП. Напряжение, приложенное к входу усилите-
ля, прямо пропорционально изменению сопротивления ТС и не зависит от сопротивле-
ния проводов линии связи.
Источники опорного тока Io1 и Io2 используются для формирования опорного
напряжения аналого-цифрового преобразователя, путем падения напряжения на рези-
сторе Rref, так же как в трехпроводной схеме включения.
17
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"

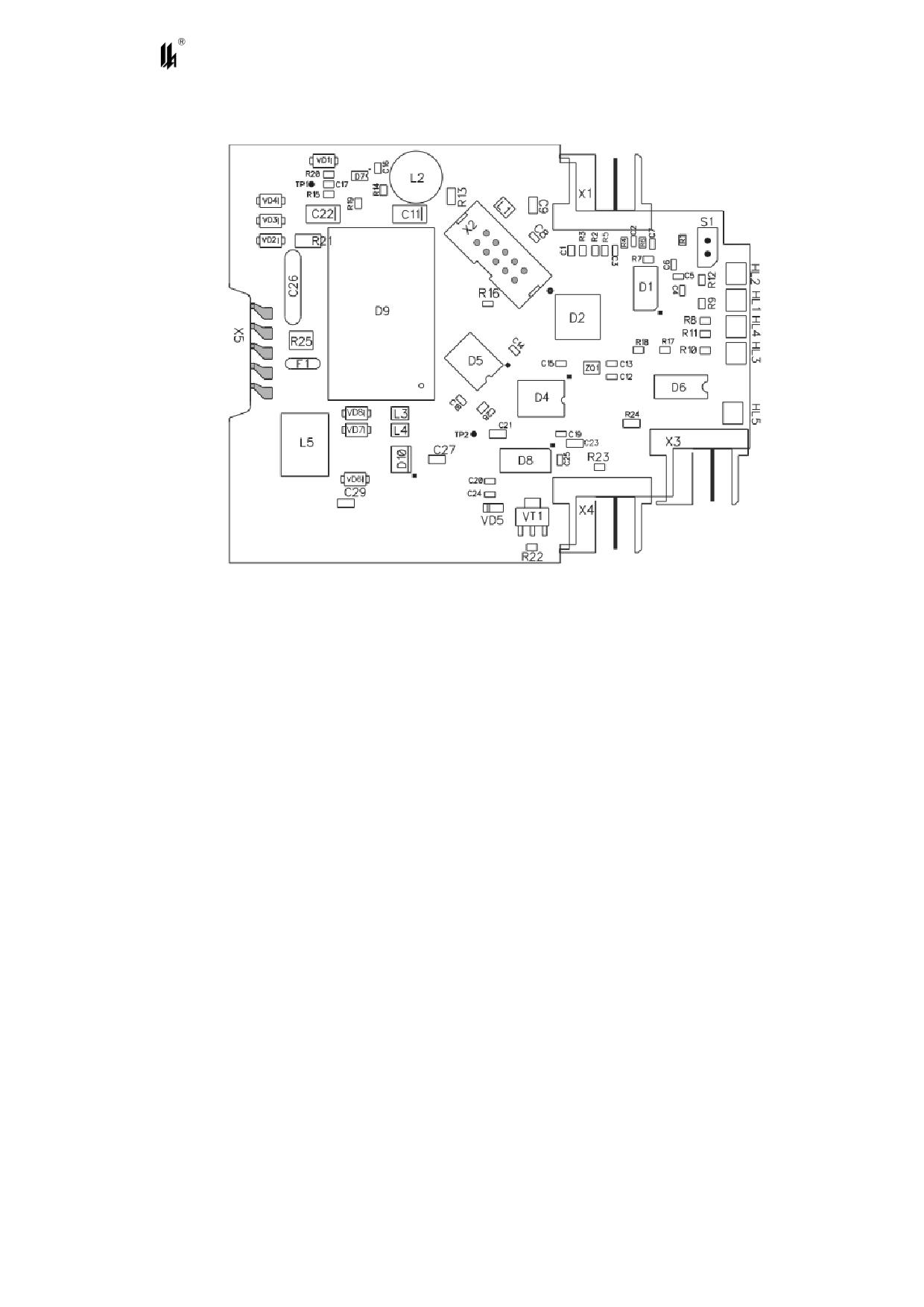

4.3.4 Расположение элементов на плате для ПИТ-ТП МЕ приведено на рисунке 4.6.
Рисунок 4.6 - Расположение элементов на плате ПИТ-ТП МЕ
Конструкция платы ПИТ-ТП МЕ отличается от ПИТ-ТС МЕ тем, что с целью
обеспечения компенсации температуры свободного конца ТП, задействован второй
канал измерения АЦП D1, к которому через разъем Х1 подключены цепи измерения
сигнала платинового элемента сопротивления 700-101 BAB-B00 тип Pt = 0,00385 ОС-1,
RO=100 Ом фирмы HONIWELL, установленного на плате компенсации температуры
свободного конца ТП. Сигнал с ТП через разъем Х1 подается на первый вход.
Контроль состояния линии связи с ТП в ПИТ-ТП МЕ осуществляется путем пери-
одической прозвонки цепи током 25 мкА от встроенного в АЦП источника тока.
При настройке ПИТ-ТП МЕ компенсационная плата снимается и через разъем Х1
подаются образцовые сигналы напряжения и сопротивления.
Искробезопасность цепей обеспечивается установкой в цепи питания ТП токо-
ограничительных резисторов R1, R2. Стабилитроны VD1-VD3 совместно с токоограни-
чительным резистором R23 образуют троированный ограничитель напряжения.
Соединитель S1 предназначен для перевода ПИТ-ТП МЕ в режим "КАЛИБРОВ-
КА" при конфигурировании прибора (приоритетный режим программирования) в соот-
ветствии с проектом. Перевод осуществляется путем установки перемычки (джампера)
на штырьки соединителя. В остальном схема и конструкция ПИТ-ТП МЕ совпадают со
схемой и конструкцией ПИТ-ТС МЕ.
18
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
5 ОБЕСПЕЧЕНИЕ ВЗРЫВОЗАЩИЩЕННОСТИ
5.1 Искробезопасность электрических цепей ПИТ МЕ, соединяемых с линией
4 - 20 мА, достигается выполнением требований ГОСТ 31610.0-2014 , видом взрыво-
защиты "искробезопасная электрическая цепь "i" по ГОСТ 31610.11-2014, за счет
ограничения напряжения и тока в его электрических цепях до искробезопасных значе-
ний и конструктивного выполнения их в соответствии с ГОСТ 31610.11-2014.
5.2 Ограничение напряжения и тока до искробезопасных значений в цепи пита-
ния и передачи информации ПИТ МЕ обеспечивается за счет следующих конструктив-
ных и схемотехнических решений:
гальванической развязки искроопасных цепей, гальванически связанных с
искробезопасными цепями, от внешней сети питания, обеспечиваемой DC-DC преоб-
разователем с напряжением гальванического разделения не менее 1500 В;
гальванического разделения искроопасных цепей, гальванически связанных с
искробезопасными цепями, и цепей внешних измерительных приборов, посредством
интегральных изоляторов с напряжением гальванического разделения не менее
2500 В;
ограничения тока и напряжения в цепи питания датчика (преобразователя) до
искробезопасных значений с помощью барьера безопасности, представляющего собой
троированный ограничитель напряжения из трех параллельно включенных стабилит-
ронов с ограничителями тока на резисторах, выполненных в соответствии с требова-
ниями ГОСТ 31610.11-2014. Напряжение и ток искробезопасной цепи ограничены до
значений не более 14 В и 3,0 мА соответственно;
ограничения суммарной емкости и индуктивности нагрузки и линии связи до
искробезопасных значений;
разделения печатных проводников искробезопасных и электрически связан-
ных с ними искроопасных цепей от печатных проводников силовых внешних цепей
печатным заземленным экраном по двум сторонам платы, выполненным в соответ-
ствии с требованиями ГОСТ 31610.11-2014;
пути утечки и электрические зазоры между печатными проводниками искро-
безопасных цепей, а также искробезопасных и искроопасных цепей в модуле ПИТ МЕ
удовлетворяют требованиям ГОСТ 31610.11-2014.
5.3 Ограничитель напряжения и тока расположен на общей печатной плате.
Печатный монтаж электрических цепей искрозащиты выполнен с учетом требо-
ваний ГОСТ 31610.11-2014. Все печатные платы с установленными элементами покры-
19
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
ты электроизоляционным лаком. Крышка корпуса ПИТ МЕ снабжена двумя защелками,
которые пломбируются.
5.4 Искробезопасные цепи выведены на индивидуальный соединитель с блоки-
ровкой в собранном виде, снабженный надписью "ИСКРОБЕЗОПАСНАЯ ЦЕПЬ".
5.5 На планке, закрепленной на верхней панели крышки корпуса ПИТ МЕ нане-
сена маркировка взрывозащиты. Наименование органа сертификации, номер сертифи-
ката и параметры внешних искробезопасных цепей: U0, I0, C0, L0 нанесены на боковой
плоскости корпуса.

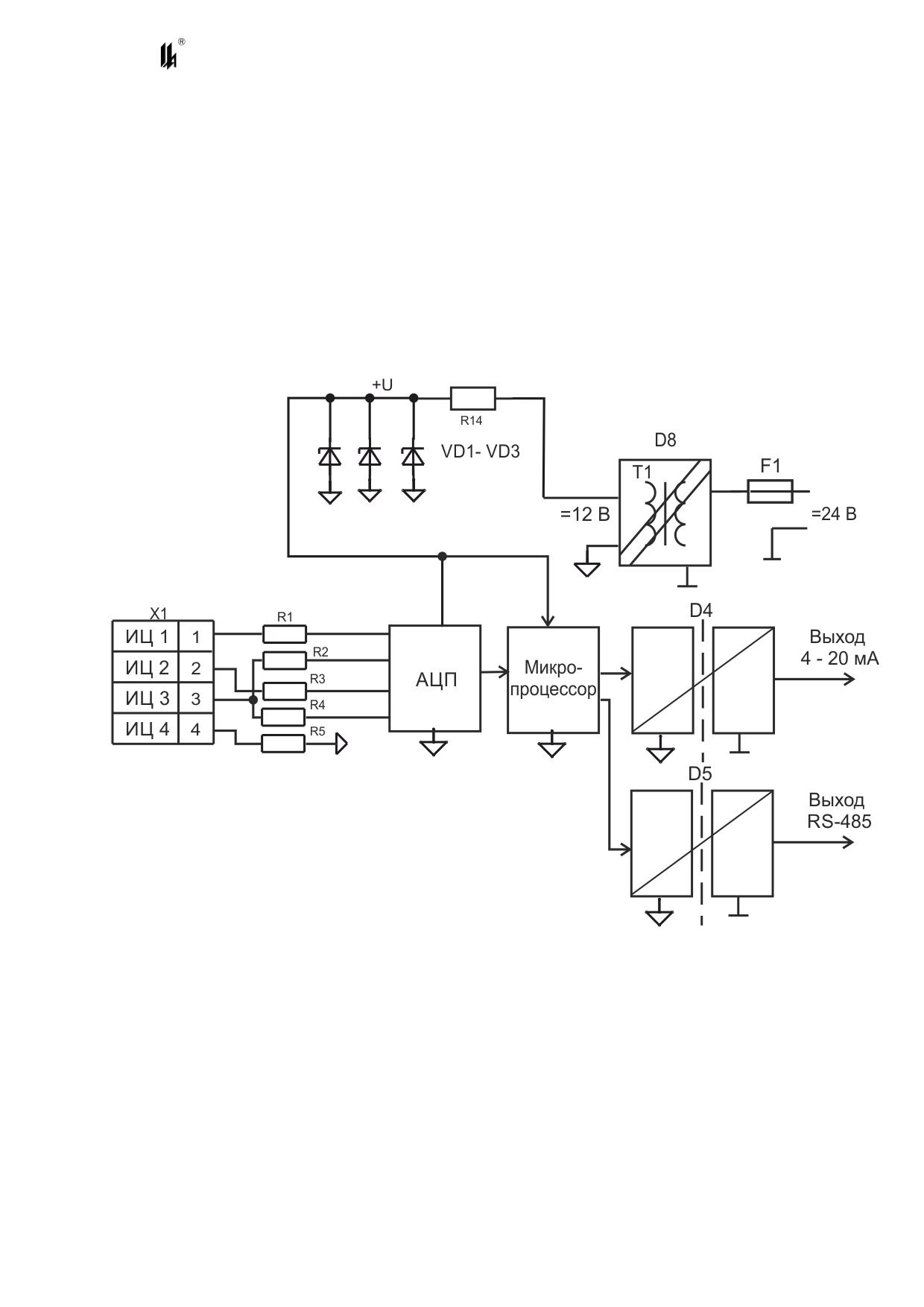

Рисунок 5.1 - Схема узлов, обеспечивающих искробезопасность цепей ПИТ МЕ
20
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
6 РАЗМЕЩЕНИЕ И МОНТАЖ. ПОДГОТОВКА К РАБОТЕ. ОБЕСПЕЧЕНИЕ
ИСКРОБЕЗОПАСНОСТИ ПРИ МОНТАЖЕ И ЭКСПЛУАТАЦИИ
6.1 Перед монтажом необходимо:
1) извлечь ПИТ МЕ и комплект монтажных частей из упаковки;
2) проверить ПИТ МЕ на работоспособность в соответствии с 6.2.
6.2 ПОДГОТОВКА К РАБОТЕ ПИТ МЕ
6.2.1 В условиях лаборатории КИП и А собрать схему в соответствии с рисун-
ком 6.1 - для ПИТ-ТС МЕ и рисунком 6.2 - для ПИТ-ТП МЕ.
Для измерения выходных сигналов ПИТ МЕ использовать специализированные
калибраторы электрических сигналов. При этом калибратор А1 должен обеспечивать
режим измерения тока 4 - 20 мА при питании от выходной цепи ПИТ МЕ.
Блок питания постоянного тока должен обеспечивать параметры напряжения,
указанные в 2.19.

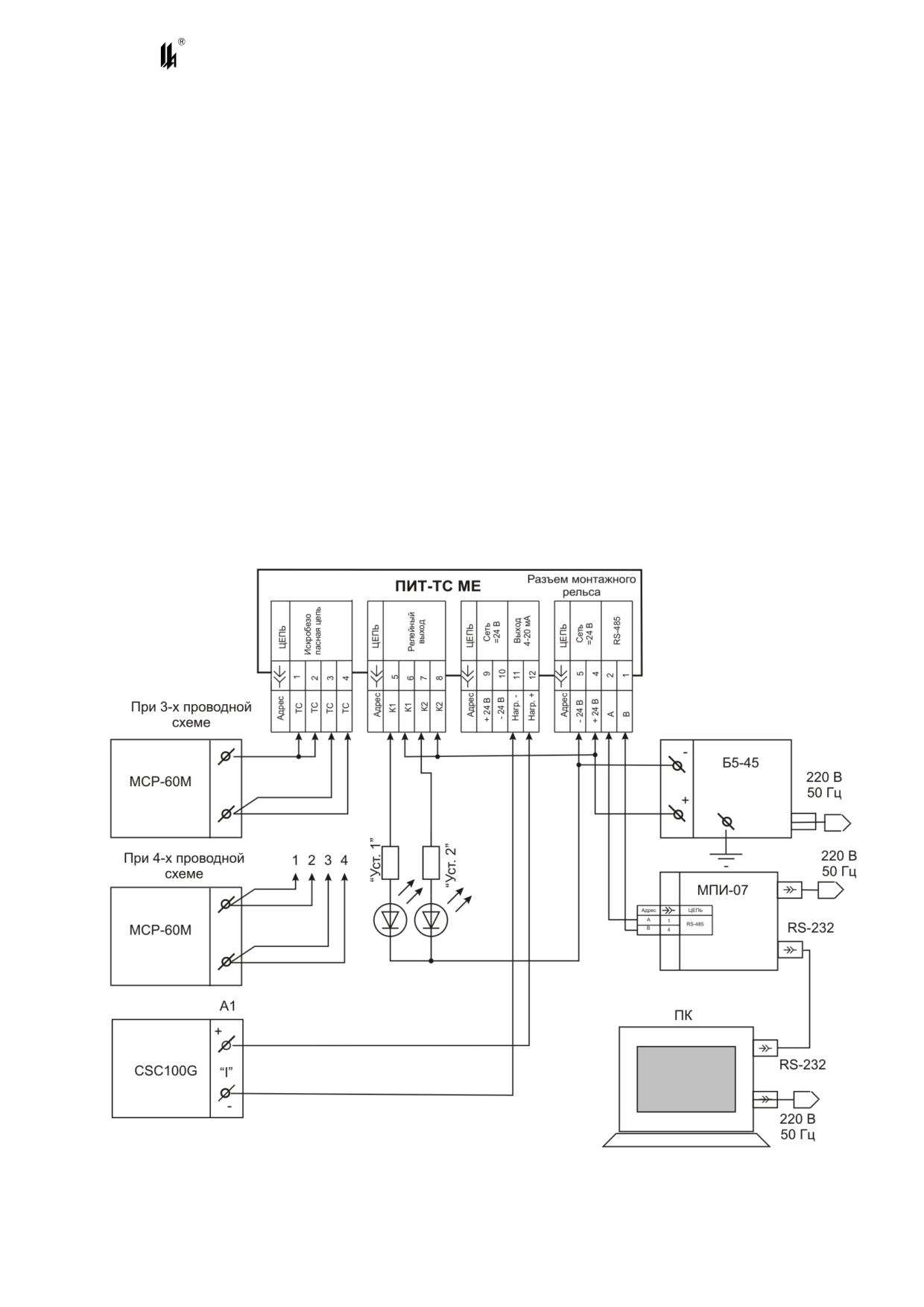

Рисунок 6.1 - Схема проверки ПИТ-ТС МЕ
21
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"

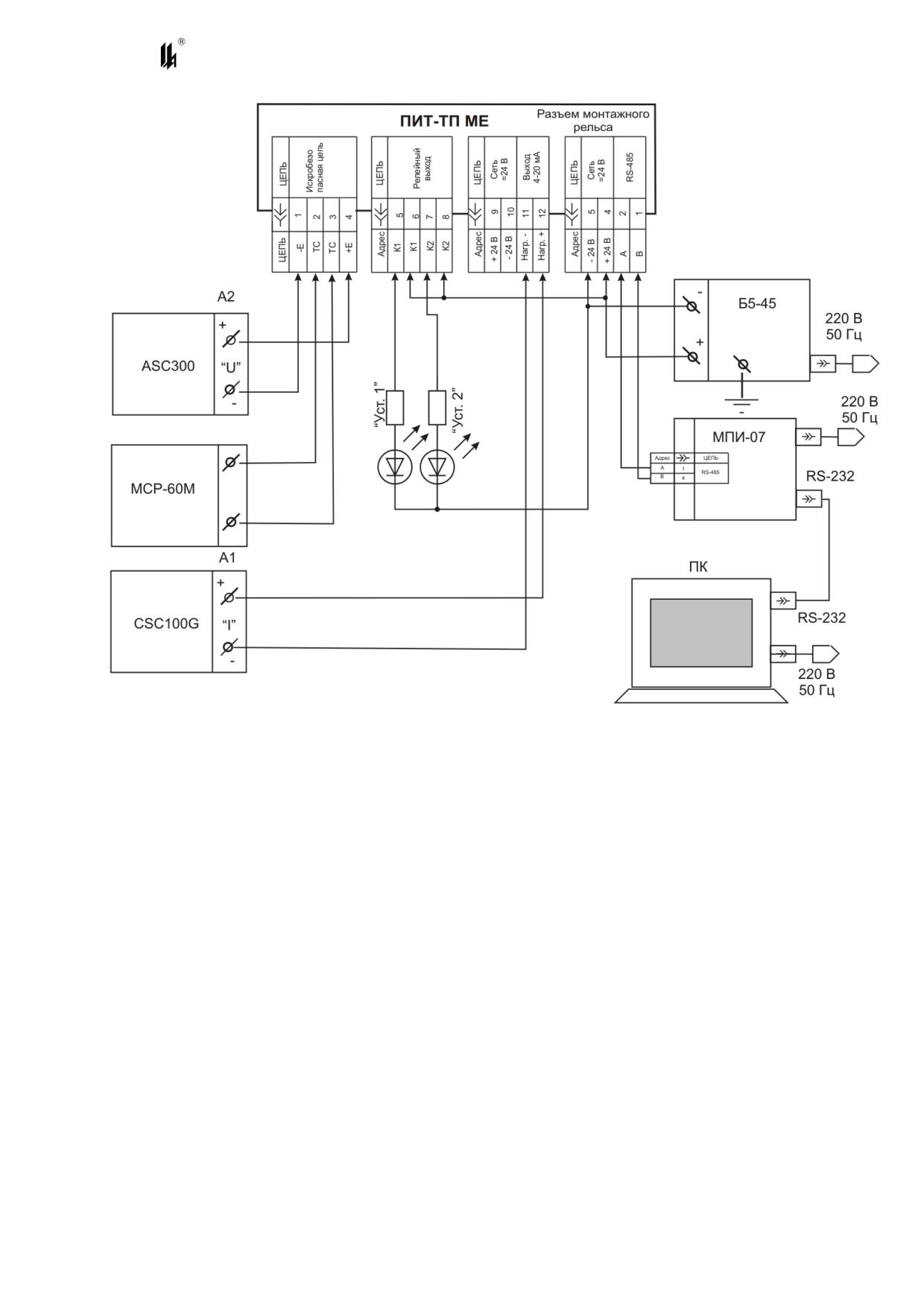

Рисунок 6.2 - Схема проверки ПИТ-ТП МЕ
Задание алгоритма срабатывания сигнализации, программирование значений
уставок и параметров обмена по интерфейсу RS-485 обеспечиваются конструкцией
ПИТ МЕ с персонального компьютера по интерфейсу RS-485 с использованием сер-
висной программы PM_SERV.exe, входящей в комплект поставки ПИТ МЕ.
Процедура программирования описана в приложении В.
6.2.2 Включить ПИТ МЕ в сеть.
Устанавливая входной сигнал в пределах значений, приведенных в приложе-
нии А для данного исполнения ПИТ МЕ, убедиться в том, что выходной ток изменяется
от 4 до 20 мА.
Для ПИТ-ТП МЕ в приложении А приведены значения э.д.с. при температуре сво-
бодного конца ТП 0 оС, поэтому входной сигнал необходимо рассчитать с поправкой на
температуру свободного конца ТП, равную температуре, измеренной ЭЧП, в корпусе
входного разъема на компенсационной плате. Численное значение измеренной темпера-
туры можно получить с использованием сервисной программы PM_SERV.exe.
22
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
6.2.3 Проверить работу схемы сигнализации. В качестве индикаторов можно ис-
пользовать любые светодиоды и лампы накаливания, напряжение и ток через которые
не превышают значений, приведенных в 2.8, перечисление 6. При выпуске из производ-
ства "УСТ.1" задано 80 % шкалы, "УСТ.2" - 20 % шкалы. Светодиод "УСТ.1" горит и цепь
ключа К1 замкнута, если входной сигнал больше значения "УСТ.1". Светодиод "УСТ.2"
горит и цепь ключа К2 замкнута, если входной сигнал меньше значения "УСТ.2".
6.2.4 Для задания значений уставок "УСТ.1" и "УСТ.2" в соответствии с проек-
том необходимо провести программирование ПИТ МЕ в соответствии с указаниями
приложения В. Значения уставок в 0С задаются программным путем без задания
входного сигнала.
6.2.5 Проверка работы интерфейса RS-485
Задать скорость обмена в соответствии с указаниями приложения В. При под-
ключении персонального компьютера (через модуль преобразования интерфейсов
МПИ-07 или любой другой преобразователь с автоматическим определением режимов
приема и передачи) при передаче данных должен загораться индикатор обмена по ин-
терфейсу RS-485 "ОБМ".
6.2.6 ПИТ МЕ готов к работе. Установить ПИТ МЕ в соответствии с проектом,
следуя рекомендациям 6.3. При эксплуатации преобразование входного сигнала произ-
водится автоматически. Техническое обслуживание производить в соответствии с 10.1.
6.3 МОНТАЖ ПИТ МЕ
6.3.1 Перед монтажом провести внешний осмотр ПИТ МЕ, при этом необходимо
обратить внимание на маркировку взрывозащиты и наличие пломбирующих устройств.
На ПИТ МЕ проверить надписи "ИСКРОБЕЗОПАСНАЯ ЦЕПЬ", а также наличие марки-
ровки взрывозащиты [Ex ia] IIС X.
6.3.2 Закрепить ПИТ МЕ в соответствии с рисунком 2.1. Для этого нижний паз на
задней стороне корпуса ПИТ МЕ надеть на кромку рельса монтажного NS 35/7,5 DIN
VDE 0611 (поставляется по отдельному заказу требуемой длины или отрезками по
2,5 м) и нажать на корпус до фиксации защелки.
6.3.3 Для организации общей шины питания и интерфейса RS-485, предвари-
тельно установить на DIN-рейку необходимое количество соединителей МЕ 22,5 TBUS
1,5/5-ST-3,81 KMGY из комплекта поставки ПИТ-МЕ. Напряжение =24 В подается на
контакты 4 и 5 крайнего левого соединителя при помощи розетки кабельной МС1,5/5-
ST-3,81 или вилки кабельной IМС1,5/5-ST-3,81 к крайнему правому соединителю. Для
подключения к сети RS-485 используется также розетка кабельная МС1,5/5-ST-3,81
или вилка кабельная IМС1,5/5-ST-3,81, поставляемые по отдельному заказу.
23
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
6.3.4 Для питания ПИТ МЕ от сети 220 В, 50 Гц необходимо применять модуль
питания МП-BUS ЦКЛГ.436234.001 ЦКЛГ.430601.000 ТУ. При этом к одному МП-BUS
допускается подключение до десяти модулей ПИТ МЕ.
6.3.5 При подключении к одной локальной сети нескольких групп ПИТ МЕ, запи-
танных от разных источников питания =24 В, рекомендуется минусовые провода источ-
ников питания заземлить в одной точке.
6.3.6 Монтаж электрических соединений необходимо производить в соответ-
ствии со схемами, приведенными на рисунке 6.3 - для ПИТ-ТС МЕ и рисунке 6.4 - для
ПИТ-ТП МЕ. Рекомендуется линии 1-3 выполнять кабелем типа МКШ 20,35 мм2
(кабель 1 для ПИТ-ТП МЕ выполнить соответствующим компенсационным кабелем).
Допускается выполнять монтаж проводами и кабелями с сечением жил от 0,2 до
1,5 мм2, применение которых во взрывоопасных условиях не противоречит требовани-
ям нормативных документов. Кабели 1-3 в комплект поставки ПИТ МЕ не входят.

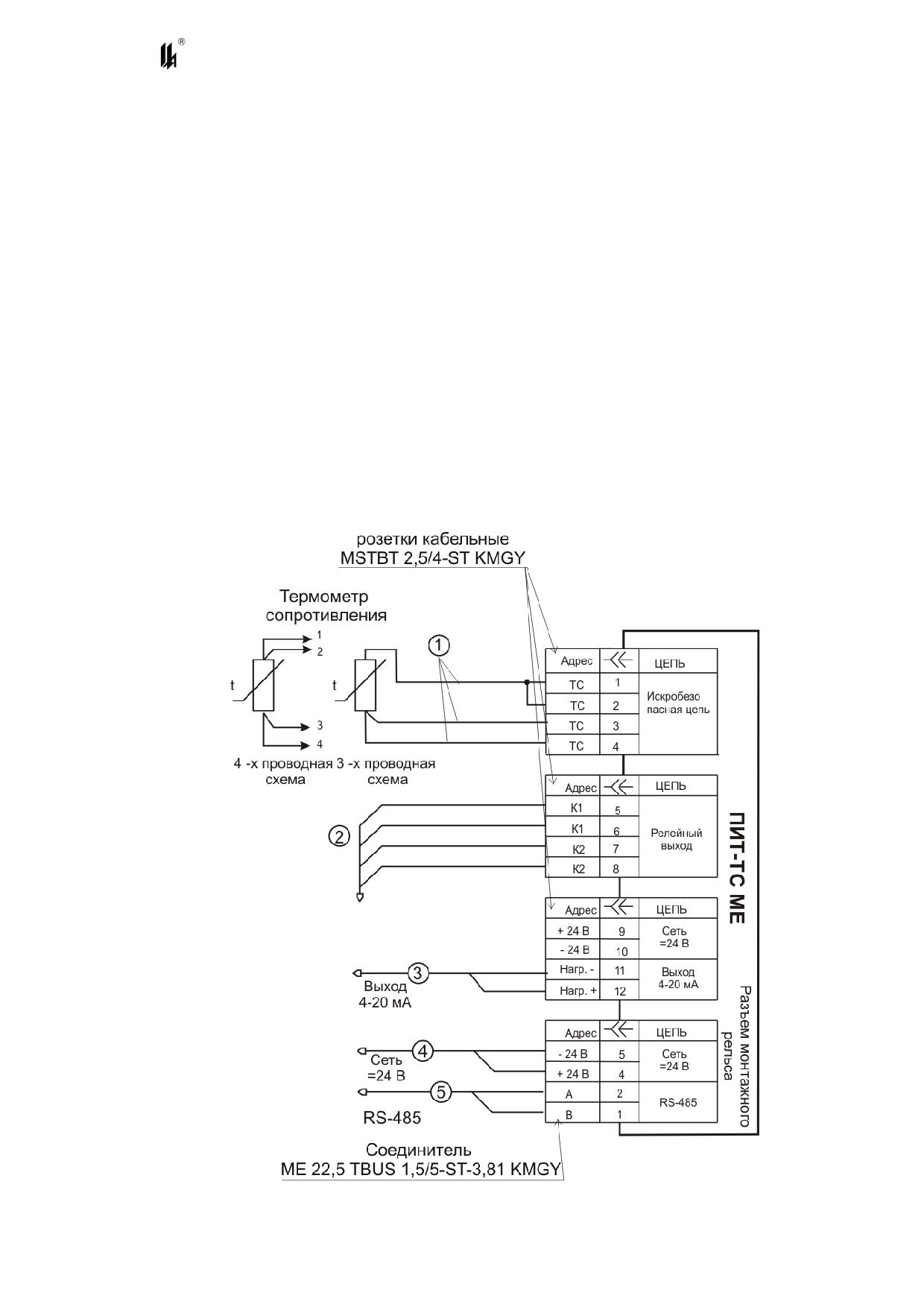

Рисунок 6.3 - Схема соединений ПИТ-ТС МЕ
24
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"

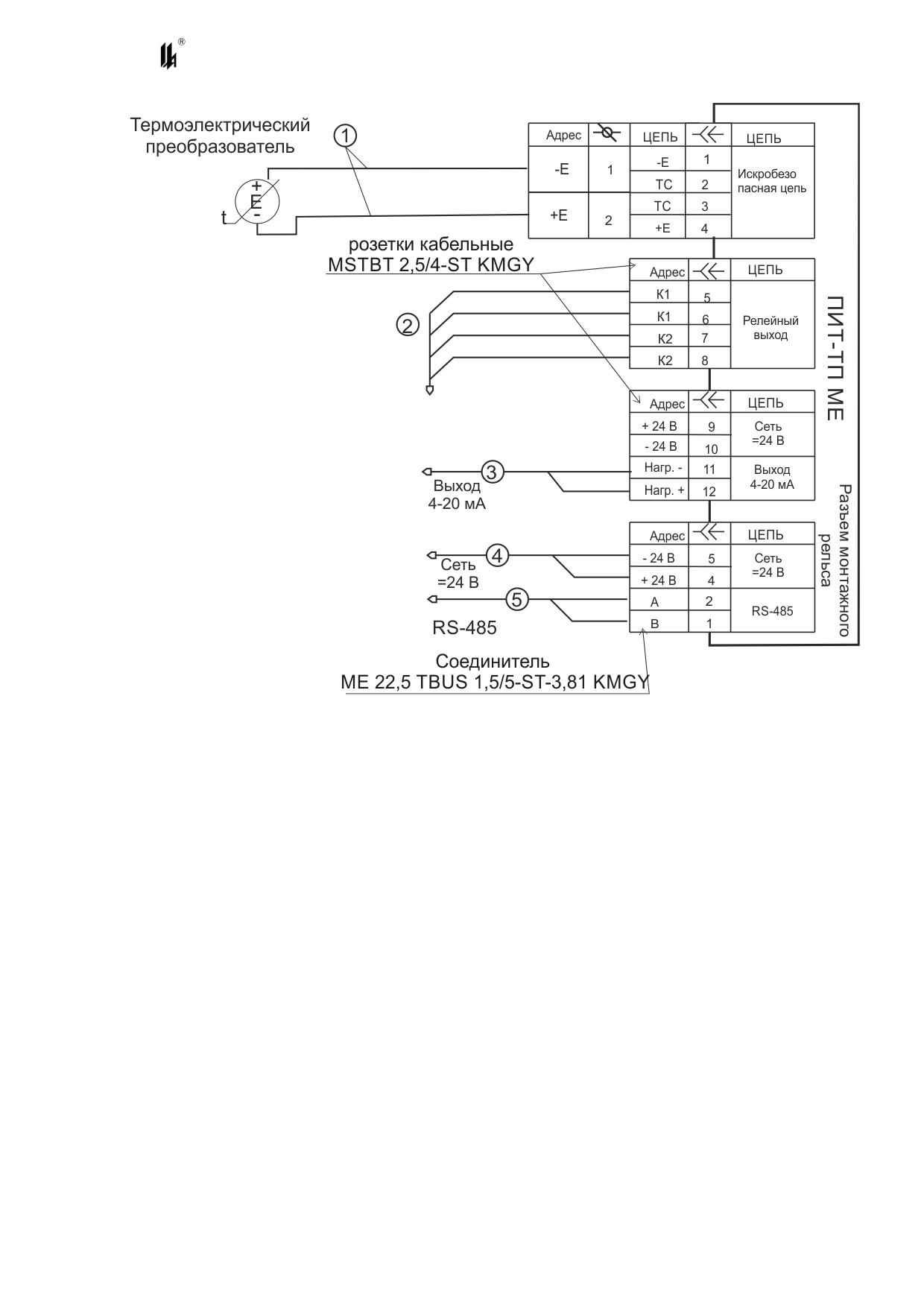

Рисунок 6.4 - Схема соединений ПИТ-ТП МЕ
6.3.7 Электрические параметры линии связи в соответствии с требованиями
1.3.1, перечисление 3 и 2.8.
6.3.8 После присоединения токоведущих проводников кабеля необходимо про-
верить отсутствие короткого замыкания между ними. Для кабеля, отключенного от
ПИТ МЕ, проверить электрическое сопротивление между проводами искробезопасной
цепи и сетевого питания и заземляющим устройством, которое должно быть не менее
40 МОм.
6.3.9 Включение ПИТ МЕ после приемки монтажа проводит соответствующая
служба предприятия-потребителя.
25
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
6.4 ПРИМЕРЫ РАСЧЕТА ДЛИНЫ СОЕДИНИТЕЛЬНЫХ ЛИНИЙ
6.4.1 Расчет длины соединительной линии для ПИТ-ТС МЕ
Расчет произведен из условия погонной емкости витой пары 0,1 мкФ/км и допу-
стимой емкости искробезопасной цепи для подгруппы взрывозащищенного электро-
оборудования 0,1 мкФ - IIС, 1,0 мкФ - IIB, 3,0 мкФ - IIA.
Для трехпроводной линии связи с использованием кабеля типа МКШ
30,35 мм2 ГОСТ 10348-80 с погонным сопротивлением одного провода 54,2 Ом/км
расчетная длина линии связи будет равна 0,92 км (с учетом того, что ток протекает по
двум проводникам).
Для трехпроводной линии связи с использованием провода 25,2 Ом/км рас-
четная длина линии связи будет равна 1,98 км (с учетом того, что ток протекает по
двум проводникам). Если ТС или ТП находится во взрывоопасной зоне, то длина линии
связи будет ограничена для подгруппы IIС емкостью кабеля длиной 1 км.
Для четырехпроводной линии связи с использованием кабеля типа КВВГ
40,75 мм2 ГОСТ 1508-78 с погонным сопротивлением одного провода 24,5 Ом/км рас-
четная длина линии связи будет равна 20 км (с учетом того что ток протекает по двум
проводникам). Если ТС или ТП находится во взрывоопасной зоне, то длина линии свя-
зи будет ограничена для подгруппы IIС емкостью кабеля длиной 500 м (рассматривая
суммарную емкость кабеля, как параллельное включение двух витых пар), для под-
группы IIB - 5 км, для подгруппы IIА - 15 км.
6.4.2 Расчет длины соединительной линии для ПИТ-ТП МЕ
Расчет произведен из условия суммарного сопротивления линии связи 100 Ом.
При использовании термокомпенсационного провода ПТВ хк 21,5 мм2
ТУ 16.К19-04-91 с погонным сопротивлением проводника хромель 504 Ом/км и провод-
ника копель с погонным сопротивлением 344 Ом/км линия длиной 100 м будет иметь
суммарное сопротивление 84,7 Ом.
При использовании термокомпенсационного провода ПТВ хк 22,5 мм2
ТУ 16.К19-04-91 с погонным сопротивлением проводника хромель 310 Ом/км и провод-
ника копель с погонным сопротивлением 211 Ом/км линия длиной 200 м будет иметь
суммарное сопротивление 104 Ом. Емкостная составляющая линии в этом случае не
ограничивает ее длину.
26
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
6.5 ОБЕСПЕЧЕНИЕ ИСКРОБЕЗОПАСНОСТИ ПРИ МОНТАЖЕ И ЭКСПЛУАТАЦИИ
6.5.1 Эксплуатировать ПИТ МЕ в полном соответствии с "Правилами техниче-
ской эксплуатации электроустановок потребителей" (ПТЭЭП), настоящим руководством
по эксплуатации, местными инструкциями и другими нормативными документами, дей-
ствующими в данной отрасли промышленности.
6.5.2 Ремонт ПИТ МЕ производит предприятие-изготовитель в соответствии с
действующей нормативно-технической документацией по ремонту взрывозащищенного
и рудничного оборудования.
После проведения ремонтных работ обязательной поверке подлежат:
соответствие блоков искрозащиты конструкторской документации;
наличие маркировки взрывозащиты;
правильность монтажа отдельных узлов ПИТ МЕ.
После проверки ПИТ МЕ должен быть опломбирован и поверен.
6.6 ПОВЕРКА ПИТ МЕ
Первичную и периодическую поверки ПИТ МЕ проводят по МП-2201-0004-2011
"Комплекс средств измерений модульный КСИМ-03. Методика поверки".
Интервал между поверками - 2 года.
27
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
7 МАРКИРОВКА И ПЛОМБИРОВАНИЕ
7.1 МАРКИРОВКА
7.1.1 Маркировка ПИТ МЕ соответствует ГОСТ 26828-86 и выполнена на план-
ках, закрепленных на корпусе ПИТ МЕ.
На передней панели установлена планка со следующими обозначениями:
наименование изготовителя или его зарегистрированный товарный знак;
условное обозначение изделия;
заводской номер и год изготовления изделия;
знак утверждения типа;
специальный знак Ех взрывобезопасности (Приложение 2 к ТР ТС 012/2011);
единый знак ЕАС обращения продукции на рынке государств-членов Тамо-
женного союза;
основная погрешность;
надписи: "ОБРЫВ", "ОБМЕН", "Уст.1", "Уст.2", "Сеть", номера контактов 1-12.
На верхней панели корпуса имеется планка с обозначениями:
надпись "ИСКРОБЕЗОПАСНАЯ ЦЕПЬ";
маркировка взрывозащиты по ГОСТ 31610.0-2014.
На боковой панели корпуса установлены планки с обозначениями:
наименование органа по сертификации;
номер сертификата соответствия;
выходные параметры искробезопасной цепи: максимальное выходное напря-
жение U0, максимальный выходной ток I0, допустимые значения индуктивно-
сти L0 и емкости С0 нагрузки с учетом реактивных параметров линии связи;
максимальная температура окружающей среды ta 50 оC;
степень защиты оболочки IP 20 по ГОСТ 14254-2015;
маркировка ПИТ МЕ (см. примеры обозначений):
1) Пример обозначения маркировки для ПИТ-ТС МЕ:
50П/3/-200…+70,
где
50П - условное обозначение НСХ;
3 - трехпроводная линия;
-200…+70 - рабочий диапазон температур, С;
28
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
2) Пример обозначения маркировки для ПИТ-ТП МЕ:
ТХК (L)/0/-50…+100,
где ТХК (L) - подгруппа (тип) термопары;
0 - температура свободного конца термопары, С;
-50…+100 - рабочий диапазон температур, С.
На боковой панели корпуса также приведена схема электрическая соединений
ПИТ МЕ и обозначение технических условий.
7.1.2 Способ выполнения маркировки - металлофото и термопечать на пленоч-
ном материале на лазерном принтере.
7.1.3 На титульных листах эксплуатационных документов должен быть нанесен
знак утверждения типа.
7.1.4 Маркировка выполнена хорошо видимой, четкой, механически прочной,
устойчивой в течение всего срока службы ПИТ МЕ.
7.1.5 Маркировка транспортной тары выполнена в соответствии с требованиями
ГОСТ 14192-96.
7.2 ПЛОМБИРОВАНИЕ
Поверительное клеймо наносят на пломбу, которая установлена на верхней за-
щелке крышки корпуса ПИТ МЕ. Материал пломб - мастика.
8 ТАРА И УПАКОВКА
8.1 Упаковка соответствует требованиям ГОСТ 23170-78. Категория упаковки КУ-2.
8.2 Перед упаковкой в транспортную тару ПИТ МЕ консервируют.
Консервацию и внутреннюю упаковку производят по ГОСТ 9.014-78.
Вариант упаковки ВУ-5. Вариант временной противокоррозионной защиты В3-10.
Срок консервации (переконсервации) - 3 года. Способ расконсервации - удале-
ние чехлов с последующей продувкой сжатым воздухом.
8.3 Эксплуатационные документы упаковывают отдельно в полиэтиленовые паке-
ты марки М толщиной не менее 0,2 мм по ГОСТ 10354-82. Все швы пакетов заваривают.
8.4 Упакованный ПИТ МЕ и эксплуатационные документы укладывают в ящик
типа I по ГОСТ 5959-80.
8.5 ПИТ МЕ упаковывают в закрытых вентилируемых помещениях при темпера-
туре окружающего воздуха от 15 до 40 оС и относительной влажности до 80 % при от-
сутствии в окружающей среде агрессивных примесей.
29
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
9 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ
Возможные неисправности и способы их устранения приведены в таблице 9.1.
Таблица 9.1
Наименование неисправности,
Вероятная причина
Способ устранения
внешнее проявление и допол-
нительные признаки
Не горит индикатор "СЕТЬ" на
Нет контакта в линии
Проверить целостность про-
крышке ПИТ МЕ
сети питания
водов линии сети питания
В диапазоне изменения вход-
Отсутствует контакт в
Проверить целостность про-
ного сигнала отсутствует вы-
клеммной колодке
водов и надежность затяжки
ходной сигнал
винтов клеммных колодок 5,
6 и 7 (рисунок 4.1)
Отсутствует сигнализация при
Соотношение значений
Выставить значения уставок
наличии выходного сигнала
уставок не соответ-
в соответствии с выбранным
ствует выбранному
алгоритмом срабатывания
типу сигнализации
сигнализации
Сигнализация о не совпадении
Порча базы данных
Подсоединить ПИТ МЕ к ПК
контрольной суммы - частое
в соответствии с рекомен-
мигание индикатора "ОБМЕН"
дациями В.2 приложения В и
провести повторную
настройку ПИТ МЕ
30
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
10 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
10.1 Техническое обслуживание ПИТ МЕ производят в соответствии с таблицей 10.1.
Таблица 10.1
Периодичность
Операции
Один раз в сутки
Проверка наличия пломб и маркировки взрывозащиты, отсут-
ствия обрыва соединительных проводов
Один раз в месяц
Проверка целостности внешней оболочки, наличия всех кре-
пежных деталей и элементов, нагрева ПИТ МЕ
Один раз в год
Внешний осмотр ПИТ МЕ и проверка его работоспособности по
методике 6.2
10.2 Эксплуатировать ПИТ МЕ с поврежденными деталями и другими неисправ-
ностями категорически запрещается.
11 ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ
11.1 ПИТ МЕ в упаковке хранится в условиях 2 по ГОСТ 15150-69.
Срок хранения ПИТ МЕ без переконсервации - 3 года.
11.2 ПИТ МЕ в упаковке предприятия-изготовителя может транспортироваться в
крытых железнодорожных вагонах и контейнерах автомобильного транспорта без огра-
ничения скорости по правилам перевозок грузов соответствующих транспортных ве-
домств.
11.3 Условия транспортирования ПИТ МЕ соответствуют условиям хранения 5
по ГОСТ 15150-69.
11.4 Время выдержки ПИТ МЕ после транспортирования перед включением в
эксплуатацию при температуре эксплуатации:
в летнее время - не менее 3 ч;
в зимнее время - не менее 6 ч.
31
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
ПРИЛОЖЕНИЕ А
ТАБЛИЦЫ СООТВЕТСТВИЯ ВХОДНЫХ И ВЫХОДНЫХ СИГНАЛОВ ДЛЯ
РАЗЛИЧНЫХ ТИПОВ ПЕРВИЧНЫХ ПРЕОБРАЗОВАТЕЛЕЙ
Таблица А-1 - ТАБЛИЦА СООТВЕТСТВИЯ ВХОДНЫХ И ВЫХОДНЫХ СИГНАЛОВ
ПИТ-ТС МЕ ЦКЛГ.405511.002 ДЛЯ ТС ТИПА П С НСХ =0,00391 оС-1
Диапазон
Значение выходного сигнала, мА
измеряемых
№
ТС
температур, °С
4,0
7,2
10,4
13,6
16,8
20,0
п/п
нижний
верхний
Тип
R0, О м
Значение входного сигнала, Ом
предел
предел
1
П
50
-200
+70
8,620
20,240
31,465
42,415
53,170
63,750
2
П
50
-200
+600
8,620
42,015
73,395
103,275
131,665
158,555
3
П
50
-120
+30
25,685
31,875
37,980
44,020
50,000
55,925
4
П
50
-70
+180
35,955
46,020
55,925
65,690
75,305
84,775
5
П
50
-50
+100
40,000
46,020
51,980
57,890
63,750
69,555
6
П
50
-50
+150
40,000
48,015
55,925
63,750
71,475
79,110
7
П
50
-50
+250
40,000
51,980
63,750
75,305
86,650
97,785
8
П
50
-50
+400
40,000
57,890
75,305
92,245
108,715
124,705
9
П
50
-50
+600
40,000
65,690
90,385
114,095
136,820
158,555
10
П
50
-10
+100
48,015
52,375
56,715
61,020
65,300
69,555
11
П
50
0
+100
50,000
53,955
57,890
61,800
65,690
69,555
12
П
50
0
+120
50,000
54,745
59,460
64,135
68,780
73,395
13
П
50
0
+150
50,000
55,925
61,800
67,625
73,395
79,110
14
П
50
0
+200
50,000
57,890
65,690
73,395
81,005
88,520
15
П
50
0
+300
50,000
61,800
73,395
84,775
95,945
106,905
16
П
50
0
+400
50,000
65,690
81,005
95,945
110,515
124,705
17
П
50
0
+500
50,000
69,555
88,520
106,905
124,705
141,925
18
П
50
+200
+500
88,520
99,625
110,515
121,195
131,665
141,925
19
П
100
-200
-100
17,240
25,960
34,540
43,000
51,370
59,640
20
П
100
-200
-70
17,240
28,550
39,630
50,530
61,280
71,910
21
П
100
-200
0
17,240
34,540
51,370
67,830
84,030
100,000
22
П
100
-200
+40
17,240
37,940
57,990
77,580
96,820
115,780
23
П
100
-200
+50
17,240
38,790
59,640
80,000
100,000
119,700
24
П
100
-200
+70
17,240
40,480
62,930
84,830
106,340
127,500
25
П
100
-200
+100
17,240
43,000
67,830
92,040
115,780
139,110
26
П
100
-200
+150
17,240
47,200
75,960
103,960
131,380
158,220
27
П
100
-150
0
38,790
51,370
63,750
75,960
88,040
100,000
28
П
100
-120
+30
51,370
63,750
75,960
88,040
100,000
111,850
29
П
100
-100
+50
59,640
71,910
84,030
96,030
107,910
119,700
32
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
Продолжение таблицы А-1
Диапазон
Значение выходного сигнала, мА
измеряемых
ТС
№
температур, °С
4,0
7,2
10,4
13,6
16,8
20,0
п/п
нижний
верхний
Тип
R0, Ом
Значение входного сигнала, Ом
предел
предел
30
П
100
-90
+50
63,750
75,150
86,440
97,620
108,700
119,700
31
П
100
-70
+180
71,910
92,040
111,850
131,380
150,610
169,550
32
П
100
-50
+60
80,000
88,840
97,620
106,340
115,000
123,600
33
П
100
-50
+100
80,000
92,040
103,960
115,780
127,500
139,110
34
П
100
-50
+150
80,000
96,030
111,850
127,500
142,950
158,220
35
П
100
-50
+200
80,000
100,000
119,700
139,110
158,220
177,040
36
П
100
-50
+250
80,000
103,960
127,500
150,610
173,300
195,570
37
П
100
-50
+400
80,000
115,780
150,610
184,490
217,430
249,410
38
П
100
-50
+500
80,000
123,600
165,780
206,550
245,910
283,850
39
П
100
-30
+20
88,040
92,040
96,030
100,000
103,960
107,910
40
П
100
-25
+25
90,040
94,030
98,010
101,980
105,940
109,890
41
П
100
-20
+30
92,040
96,030
100,000
103,960
107,910
111,850
42
П
100
-20
+50
92,040
97,620
103,170
108,700
114,210
119,700
43
П
100
0
+50
100,000
103,960
107,910
111,850
115,780
119,700
44
П
100
0
+100
100,000
107,910
115,780
123,600
131,380
139,110
45
П
100
0
+150
100,000
111,850
123,600
135,250
146,790
158,220
46
П
100
0
+200
100,000
115,780
131,380
146,790
162,010
177,040
47
П
100
0
+250
100,000
119,700
139,110
158,220
177,040
195,570
48
П
100
0
+300
100,000
123,600
146,790
169,550
191,890
213,810
49
П
100
0
+400
100,000
131,380
162,020
191,890
221,030
249,410
50
П
100
0
+500
100,000
139,110
177,040
213,810
249,410
283,850
51
П
100
+50
+200
119,700
131,380
142,950
154,420
165,780
177,040
52
П
100
+100
+200
139,110
146,790
154,420
162,010
169,550
177,040
53
П
100
+100
+300
139,110
154,420
169,550
184,490
199,250
213,810
54
П
100
+200
+300
177,040
184,490
191,890
199,250
206,550
213,810
55
П
100
+200
+500
177,040
199,250
221,030
242,390
263,330
283,850
33
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
Таблица А-2 - ТАБЛИЦА СООТВЕТСТВИЯ ВХОДНЫХ И ВЫХОДНЫХ СИГНАЛОВ
ПИТ-ТС МЕ ЦКЛГ.405511.002 ДЛЯ ТС ТИПА Pt С НСХ =0,00385 оС-1
Диапазон
Значение выходного сигнала, мА
измеряемых
№
ТС
температур, °С
4,0
7,2
10,4
13,6
16,8
20,0
п/п
нижний
верхний
Тип
R0, Ом
Значение входного сигнала, Ом
предел
предел
1
Pt
50
-200
+70
9,260
20,695
31,745
42,530
53,120
63,540
2
Pt
50
-200
+600
9,260
42,135
73,035
102,450
130,390
156,855
3
Pt
50
-120
+30
26,055
32,150
38,165
44,110
50,000
55,835
4
Pt
50
-70
+180
36,165
46,080
55,835
65,450
74,915
84,240
5
Pt
50
-50
+120
40,155
46,865
53,510
60,085
66,590
73,035
6
Pt
50
-50
+150
40,155
48,045
55,835
63,540
71,145
78,665
7
Pt
50
-50
+250
40,155
51,950
63,540
74,915
86,085
97,050
8
Pt
50
-50
+400
40,155
57,770
74,915
91,595
107,805
123,545
9
Pt
50
-50
+600
40,155
65,450
89,765
113,105
135,465
156,855
10
Pt
50
-10
+100
48,045
52,340
56,610
60,855
65,065
69,255
11
Pt
50
0
+100
50,000
53,895
57,770
61,620
65,450
69,255
12
Pt
50
0
+120
50,000
54,675
59,315
63,920
68,495
73,035
13
Pt
50
0
+150
50,000
55,835
61,620
67,355
73,035
78,665
14
Pt
50
0
+200
50,000
57,770
65,450
73,035
80,525
87,930
15
Pt
50
0
+300
50,000
61,620
73,035
84,240
95,235
106,025
16
Pt
50
0
+400
50,000
65,450
80,525
95,235
109,575
123,545
17
Pt
50
0
+500
50,000
69,255
87,930
106,025
123,545
140,490
18
Pt
50
+200
+500
87,930
98,855
109,575
120,090
130,390
140,490
19
Pt
100
-200
-100
18,520
27,100
35,540
43,880
52,110
60,260
20
Pt
100
-200
-70
18,520
29,640
40,560
51,290
61,880
72,330
21
Pt
100
-200
0
18,520
35,540
52,110
68,330
84,270
100,00
22
Pt
100
-200
+40
18,520
38,890
58,630
77,920
96,870
115,540
23
Pt
100
-200
+50
18,520
39,720
60,260
80,310
100,000
119,400
24
Pt
100
-200
+70
18,520
41,390
63,490
85,060
106,240
127,080
25
Pt
100
-200
+100
18,520
43,880
68,330
92,160
115,540
138,510
26
Pt
100
-200
+150
18,520
48,000
76,330
103,900
130,900
157,330
27
Pt
100
-150
0
39,720
52,110
64,300
76,330
88,220
100,000
28
Pt
100
-120
+30
52,110
64,300
76,330
88,220
100,000
111,670
29
Pt
100
-100
+50
60,260
72,330
84,270
96,090
107,790
119,400
30
Pt
100
-100
+200
60,260
84,270
107,790
130,900
153,580
175,860
31
Pt
100
-90
+50
64,300
75,530
86,640
97,650
108,570
119,400
32
Pt
100
-70
+180
72,330
92,160
111,670
130,900
149,830
168,480
34
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
Продолжение таблицы А-2
Диапазон
Значение выходного сигнала, мА
измеряемых
№
ТС
температур, °С
4,0
7,2
10,4
13,6
16,8
20,0
п/п
нижний
верхний
Тип
R0, Ом
Значение входного сигнала, Ом
предел
предел
33
Pt
100
-50
+60
80,310
89,010
97,650
106,240
114,770
123,240
34
Pt
100
-50
+100
80,310
92,160
103,900
115,540
127,080
138,510
35
Pt
100
-50
+150
80,310
96,090
111,670
127,080
142,290
157,330
36
Pt
100
-50
+200
80,310
100,000
119,400
138,510
157,330
175,860
37
Pt
100
-50
+250
80,310
103,900
127,080
149,830
172,170
194,100
38
Pt
100
-50
+400
80,310
115,540
149,830
183,190
215,610
247,090
39
Pt
100
-50
+500
80,310
123,240
164,770
204,900
243,640
280,980
40
Pt
100
-30
+20
88,220
92,160
96,090
100,000
103,900
107,790
41
Pt
100
-25
+25
90,190
94,120
98,040
101,950
105,850
109,730
42
Pt
100
-20
+30
92,160
96,090
100,000
103,900
107,790
111,670
43
Pt
100
-20
+50
92,160
97,650
103,120
108,570
114,000
119,400
44
Pt
100
0
+50
100,000
103,900
107,790
111,670
115,540
119,400
45
Pt
100
0
+100
100,000
107,790
115,540
123,240
130,900
138,510
46
Pt
100
0
+150
100,000
111,670
123,240
134,710
146,070
157,330
47
Pt
100
0
+200
100,000
115,540
130,900
146,070
161,050
175,860
48
Pt
100
0
+300
100,000
123,240
146,070
168,480
190,470
212,050
49
Pt
100
0
+400
100,000
130,900
161,050
190,470
219,150
247,090
50
Pt
100
0
+500
100,000
138,510
175,860
212,050
247,090
280,980
51
Pt
100
+50
+200
119,400
130,900
142,290
153,580
164,770
175,860
52
Pt
100
+100
+200
138,510
146,070
153,580
161,050
168,480
175,860
53
Pt
100
+100
+300
138,510
153,580
168,480
183,190
197,710
212,050
54
Pt
100
+200
+300
175,860
183,190
190,470
197,710
204,900
212,050
55
Pt
100
+200
+500
175,860
197,710
219,150
240,180
260,780
280,980
35
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
Таблица А-3 - ТАБЛИЦА СООТВЕТСТВИЯ ВХОДНЫХ И ВЫХОДНЫХ СИГНАЛОВ
ПИТ-ТС МЕ ЦКЛГ.405511.002 ДЛЯ ТС ТИПА М С НСХ =0,00428 оС-1
Диапазон
Значение выходного сигнала, мА
измеряемых
№
ТС
температур, °С
4,0
7,2
10,4
13,6
16,8
20,0
п/п
нижний
верхний
Тип
R0, Ом
Значение входного сигнала, Ом
предел
предел
1
М
50
-50
+50
39,230
43,555
47,860
52,140
56,420
60,700
2
М
50
-50
+100
39,230
45,710
52,140
58,560
64,980
71,400
3
М
50
-50
+120
39,230
46,570
53,850
61,130
68,405
75,680
4
М
50
-50
+200
39,230
50,000
60,700
71,400
82,100
92,800
5
М
50
0
+100
50,000
54,280
58,560
62,840
67,120
71,400
6
М
50
0
+120
50,000
55,135
60,270
65,410
70,545
75,680
7
М
50
0
+150
50,000
56,420
62,840
69,260
75,680
82,100
8
М
50
0
+180
50,000
57,705
65,410
73,110
80,815
88,520
100
9
М
-50
+50
78,460
87,110
95,720
104,280
112,840
121,400
100
10
М
-50
+100
78,460
91,420
104,280
117,120
129,960
142,800
100
11
М
-50
+150
78,460
95,720
112,840
129,960
147,080
164,200
100
12
М
0
+100
100,000
108,560
117,120
125,680
134,240
142,800
100
13
М
0
+150
100,000
112,840
125,680
138,520
151,360
164,200
100
14
М
0
+180
100,000
115,410
130,820
146,220
161,630
177,040
36
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
Таблица А-4 - ТАБЛИЦА СООТВЕТСТВИЯ ВХОДНЫХ И ВЫХОДНЫХ СИГНАЛОВ
ПИТ-ТС МЕ ЦКЛГ.405511.002 ДЛЯ ТС ТИПА Н С НСХ =0,00617 оС-1
Диапазон
Значение выходного сигнала, мА
измеряемых
№
ТС
температур, °С
4,0
7,2
10,4
13,6
16,8
20,0
п/п
нижний
верхний
Тип
R0, Ом
Значение входного сигнала, Ом
предел
предел
1
Н
100
-50
0
74,210
79,100
84,120
89,280
94,570
100,000
2
Н
100
-50
50
74,210
84,120
94,570
105,560
117,100
129,170
3
Н
100
-50
100
74,210
89,280
105,560
123,070
141,780
161,720
4
Н
100
-50
150
74,210
94,570
117,100
141,780
168,740
198,680
5
Н
100
-50
180
74,210
97,810
124,280
153,600
186,340
223,210
6
Н
100
-25
25
86,680
91,910
97,270
102,770
108,400
114,160
7
Н
100
0
+50
100,000
105,560
111,260
117,100
123,070
129,170
8
Н
100
0
+100
100,000
111,260
123,070
135,410
148,290
161,720
9
Н
100
0
+150
100,000
117,100
135,410
154,940
175,950
198,680
10
Н
100
0
180
100,000
120,660
143,080
167,330
193,990
223,210
11
Н
100
+50
+100
129,170
135,410
141,780
148,290
154,940
161,720
37
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
Таблица А-5 - ТАБЛИЦА СООТВЕТСТВИЯ ВХОДНЫХ И ВЫХОДНЫХ СИГНАЛОВ
ПИТ-ТП МЕ ЦКЛГ.405521.003 ДЛЯ РАЗЛИЧНЫХ ТИПОВ ТП
Диапазон
ТП
Значение выходного сигнала, мА
измеряемых
№
температур, °С
4,0
7,2
10,4
13,6
16,8
20,0
п/п
Подгруппа
Тип
нижний
верхний
Значение входного сигнала, мВ
предел
предел
1
ТХК
L
-50
+100
-3,005
-1,242
0,639
2,624
4,701
6,862
2
ТХК
L
-50
+150
-3,005
-0,627
1,951
4,701
7,599
10,624
3
ТХК
L
-50
+200
-3,005
0
3,306
6,862
10,624
14,560
4
ТХК
L
0
100
0
1,290
2,624
3,999
5,413
6,862
5
ТХК
L
0
150
0
1,951
3,999
6,133
8,344
10,624
6
ТХК
L
0
200
0
2,624
5,413
8,344
11,398
14,560
7
ТХК
L
0
300
0
3,999
8,344
12,967
17,816
22,843
8
ТХК
L
0
400
0
5,413
11,398
17,816
24,550
31,492
9
ТХК
L
0
600
0
8,344
17,816
28,002
38,534
49,108
10
ТХК
L
0
800
0
11,398
24,550
38,534
52,617
66,466
11
ТХК
L
50
200
3,306
5,413
7,599
9,857
12,179
14,560
12
ТХК
L
150
400
10,624
14,560
18,642
22,843
27,135
31,492
13
ТХКн
E
-50
+100
-2,787
-1,152
0,591
2,420
4,330
6,319
14
ТХКн
E
-50
+150
-2,787
-0,582
1,801
4,330
6,998
9,789
15
ТХКн
E
-50
+200
-2,787
0
3,048
6,319
9,789
13,421
16
ТХКн
E
0
100
0
1,192
2,420
3,685
4,985
6,319
17
ТХКн
E
0
150
0
1,801
3,685
5,648
7,685
9,789
18
ТХКн
E
0
200
0
2,420
4,985
7,685
10,503
13,421
19
ТХКн
E
0
300
0
3,685
7,685
11,951
16,420
21,036
20
ТХКн
E
0
400
0
4,985
10,503
16,420
22,600
28,946
21
ТХКн
E
0
600
0
7,685
16,420
25,757
35,387
45,093
22
ТХКн
E
0
800
0
10,503
22,600
35,387
48,313
61,017
23
ТХКн
E
+50
+200
3,048
4,985
6,998
9,081
11,224
13,421
24
ТХКн
E
+150
+400
9,789
13,421
17,181
21,036
24,964
28,946
25
ТХА
K
-50
+200
-1,889
0
2,023
4,096
6,138
8,138
26
ТХА
K
0
150
0
1,203
2,436
3,682
4,920
6,138
27
ТХА
K
0
200
0
1,612
3,267
4,920
6,540
8,138
28
ТХА
K
0
300
0
2,436
4,920
7,340
9,747
12,209
29
ТХА
K
0
400
0
3,267
6,540
9,747
13,040
16,397
30
ТХА
K
0
600
0
4,920
9,747
14,713
19,792
24,905
38
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
Продолжение таблицы А-5
Диапазон
ТП
Значение выходного сигнала, мА
измеряемых
№
температур, °С
4,0
7,2
10,4
13,6
16,8
20,0
п/п
Подгруппа
Тип
нижний
верхний
Значение входного сигнала, мВ
предел
предел
31
ТХА
K
0
800
0
6,540
13,040
19,792
26,602
33,275
32
ТХА
K
0
900
0
7,340
14,713
22,350
29,965
37,326
33
ТХА
K
0
1100
0
8,940
18,091
27,447
36,524
45,119
34
ТХА
K
200
600
8,138
11,382
14,713
18,091
21,497
24,905
35
ТХА
K
200
800
8,138
13,040
18,091
23,203
28,289
33,275
36
ТХА
K
300
450
12,209
13,457
14,713
15,975
17,243
18,516
37
ТХА
K
400
900
16,397
20,644
24,905
29,129
33,275
37,326
38
ТХА
K
550
650
22,776
23,629
24,480
25,330
26,179
27,025
39
ТХА
K
550
750
22,776
24,480
26,179
27,869
29,548
31,213
40
ТХА
K
600
1100
24,905
29,129
33,275
37,326
41,276
45,119
41
ТПП
S
0
1300
0
1,962
4,432
7,128
10,051
13,159
42
ТПП
S
500
1300
4,233
5,857
7,563
9,357
11,232
13,159
43
ТПП
R
0
1300
0
2,017
4,690
7,704
11,038
14,629
44
ТПП
R
500
1300
4,471
6,273
8,197
10,242
12,397
14,624
45
ТМК
Т
-50
+100
-1,819
-0,757
0,391
1,612
2,909
4,279
46
ТМК
Т
0
+100
0
0,790
1,612
2,468
3,358
4,279
47
ТМК
Т
0
+150
0
1,196
2,468
3,814
5,228
6,704
48
ТМК
Т
0
+200
0
1,612
3,358
5,228
7,209
9,288
49
ТМК
Т
0
+300
0
2,468
5,228
8,237
11,458
14,862
50
ТЖК
J
0
+100
0
1,019
2,059
3,116
4,187
5,269
51
ТЖК
J
0
+150
0
1,537
3,116
4,726
6,360
8,010
52
ТЖК
J
0
+200
0
2,059
4,187
6,360
8,562
10,779
39
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
ПРИЛОЖЕНИЕ Б
MODBUS - ПРОТОКОЛ ОБМЕНА ПИТ МЕ ПО ИНТЕРФЕЙСУ RS-485
Б.1 КОДЫ ФУНКЦИЙ ОБМЕНА
Коды функций обмена ПИТ МЕ по протоколу MODBUS, обеспечиваемые встро-
енным ПО ПИТ МЕ, приведены в таблице Б.1
Таблица Б.1
Код (дес.)
Название
Действие
Чтение текущего состояния группы
01
READ COIL STATUS
логических ячеек (состояние дис-
кретных выходов ON/OFF)
03
READ HOLDING REGISTERS
Чтение регистров хранения
04
READ INPUT REGISTERS
Чтение входных регистров
Периодический запрос о завершении
программирования. Посылается
14
POLL PROGRAM COMPLETE
только после запроса WRITE DATA
PROGRAM
Запрос для получения типа адресуе-
17
REPORT SLAVE I.D.
мого SL
Чтение базы данных программиро-
68
READ DATA PROGRAM
вания из EEPROM ПИТ МЕ
Запись базы данных программирова-
69
WRITE DATA PROGRAM
ния в EEPROM ПИТ МЕ
Чтение текущего состояния группы
71
READ ANLOG INPUT STATUS
аналоговых входов
Б.2 ИСКЛЮЧИТЕЛЬНЫЕ СИТУАЦИИ
Коды исключительных ситуаций приведены в таблице Б.2. Когда SL обнаруживает
одну из этих ошибок, он посылает ответное сообщение MS, содержащее адрес SL, код
функции, код ошибки и контрольную сумму. Для указания на то, что ответное сообщение -
это уведомление об ошибке, старший бит поля кода функции устанавливается в 1.
Таблица Б.2
Код
Название
Смысл
Функция в принятом сообщении не поддержи-
вается на данном SL. Если это ответ на запрос
01
ILLEGAL FUNCTION
- POLL PROGRAM COMPLETE, этот код указы-
вает, что предварительный запрос не был ко-
мандой WRITE DATA PROGRAM
Адрес, указанный в поле данных, является не-
22
ILLEGAL DATA ADDRESS
допустимым для данного SL
Значения в поле данных недопустимы для дан-
ного SL. Если это ответ на запрос - POLL
03
ILLEGAL DATA VALUE
PROGRAM COMPLETE, этот код указывает, что
в предварительном запросе WRITE DATA
PROGRAM - несовпадение контрольной суммы
40
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
Продолжение таблицы Б.2
Код
Название
Смысл
FAILURE IN ASSOCIATED
SL не может ответить на запрос
04
DEVICE
Ответ на запрос - POLL PROGRAM COMPLETE:
SL принял запрос WRITE DATA PROGRAM без
ошибок и начал выполнять операцию програм-
05
ACKNOWLEDGE
мирования. При записи данных программирова-
ния в EEPROM произошла ошибка. Повторить
запрос WRITE DATA PROGRAM
Ответ на запрос - POLL PROGRAM COMPLETE:
Сообщение было принято без ошибок, но SL в
BUSY, REJECTED
06
данный момент выполняет долговременную
MESSAGE
операцию программирования. Запрос необходи-
мо повторить позднее
NAK-NEGATIVE
Функция WRITE DATA PROGRAM не может быть
07
ACKNOWLEDGMENT
выполнена
Б.3 РЕЖИМ ОБМЕНА И КАДРОВАЯ СИНХРОНИЗАЦИЯ
Б.3.1 РЕЖИМ ПЕРЕДАЧИ
Режим передачи определяет структуру отдельных блоков информации в сооб-
щении и систему счисления, используемую для передачи данных. Обмен данными
ПИТ МЕ по протоколу MODBUS осуществляется в режиме RTU, скорость обмена -
9600, 19200, 57600, 115200, контроля четности нет, 2 стоповых бита.
Б.3.2 КАДРОВАЯ СИНХРОНИЗАЦИЯ
Кадровая синхронизация в режиме RTU может поддерживаться только путем эму-
лирования синхронного сообщения. Приемное устройство отслеживает время между при-
емом символов. Если прошло время, равное периоду следования 3.5 символов, а кадр не
был завершен или не поступило нового символа, устройство очищает кадр и предполага-
ет, что следующий принимаемый байт - это адрес устройства в новом сообщении.
Б.3.3 Формат кадра сообщения в режиме RTU приведен в таблице Б.3.
Таблица Б.3
Т1 Т2 Т3
Адрес
Функция
Данные
Контрольная сумма CRC
Т1 Т2 Т3
8 бит
8 бит
N * 8 бит
16 бит
Б.3.3.1 ПОЛЕ АДРЕСА
Поле адреса следует сразу за началом кадра и состоит их одного 8-ми разрядно-
го символа в режиме RTU . Эти биты указывают пользователю адрес SL устройства,
которое должно принять сообщение, посланное MS.
41
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
Каждый SL должен иметь уникальный адрес и только адресуемое устройство
может ответить на запрос, который содержит его адрес. Когда SL посылает ответ,
адрес SL информирует MS, с какой SL на связи. В широковещательном режиме
используется адрес 0. Все SL интерпретируют такое сообщение как выполнение
определенного действия, но без посылки подтверждения. В ПИТ МЕ широковещатель-
ные запросы не реализованы.
Б.3.3.2 ПОЛЕ ФУНКЦИИ
Поле кода функции указывает адресуемому SL какое действие выполнить.
Старший бит этого поля устанавливается в единицу SL в случае, если он хочет
просигналить MS, что ответное сообщение не нормальное (см. Б.2). Этот бит остается в
нуле, если ответное сообщение повторяет запрос или в случае нормального сообщения.
Б.3.3.3 ПОЛЕ ДАННЫХ
Поле данных содержит информацию, необходимую SL для выполнения указан-
ной функции, или содержит данные собранные SL для ответа на запрос.
Б.3.3.4 ПОЛЕ КОНТРОЛЬНОЙ СУММЫ
Это поле позволяет MS и SL проверять сообщение на наличие ошибок. Резуль-
тат проверки контрольной суммы укажет SL или MS реагировать или не реагировать на
такое сообщение. При несовпадении контрольной суммы SL не отвечает на запрос и
MS должен повторить запрос. В режиме ASCII в поле контрольной суммы используется
LRC, а в режиме RTU - CRC.
При обмене данными между MS и SL четыре поля этих сообщений выглядят как
в таблице Б.4.
Последовательность посылки полей каждый раз одна и та же - Адрес, Код функ-
ции, Данные и Контрольная сумма - независимо от направления.
42
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
Таблица Б.4
MODBUS
FUNCTION
MODBUS
ERROR CHECK
DATA
ADDRESS (01)
MS
CODE (02)
SL
Информация ис-
Количество
Чтение со-
Запрос для SL
пользуется при-
дискретных
стояния
с номером 1
емным устрой-
входов в
группы дис-
ством для провер-
группе
кретных вхо-
ки сообщения
дов
FUNCTION
ERROR
ADDRESS (01)
DATA
CODE (02)
CHECK
Ответ от SL с но-
Чтение со-
Состояние
Информация,
мером 1
стояния груп-
дискретных
используемая
пы дискрет-
входов
приемным
ных входов
(OFF/ON)
устройством для
проверки сооб-
щения
Б.4 ОПИСАНИЕ ФУНКЦИЙ
Б.4.1 ФУНКЦИЯ 1: ЧТЕНИЕ ЛОГИЧЕСКИХ ЯЧЕЕК
Данная функция позволяет пользователю получить состояние (ВКЛ/ВЫКЛ) дис-
кретных выходов адресуемого SL - УСТ1 и УСТ2. В дополнение к адресу SL и номеру
функции, запрос требует, чтобы информационное поле содержало начальный адрес
(2 байта) и количество требуемых ячеек (2 байта).
За один запрос можно получить состояние обоих выходов УСТ1 и УСТ2. Вы-
ходы нумеруются с нуля (УСТ1 = 0, УСТ2=1) - начальный адрес в запросе всегда 0.
В таблице Б.5 представлен пример запроса на чтение дискретных выходов 1,2
(УСТ1, УСТ2) из SL с номером 17.
Запрос
Таблица Б.5
Адрес
Функция
Адрес первой
Количество
Младший
Старший
требуемой
требуемых
байт кон-
байт кон-
ячейки (2б)
ячеек (2б)
трольной
трольной
суммы
суммы
11h
01h
00h
00h
00h
02h
СRC
Пример ответа на данный запрос представлен в таблице Б.6.
Ответное сообщение включает адрес SL, код функции, количество байт данных
(всегда 1), данные и поле контрольной суммы. Данные упакованы по биту на каждый
вход (1 = ON, 0 = OFF).
Так как SL обслуживает запрос в конце рабочего цикла, данные в ответе отра-
жают состояние выходов на данный момент.
Ответ
43
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
Таблица Б.6
Адрес
Функция
Количество
Дискретные
Младший
Старший
байт
выходы
байт кон-
байт кон-
данных
байт 1
трольной
трольной
суммы
суммы
11h
02h
01h
СRC
Соответствие битов и физических выходов в ответе: бит 0 - УСТ2, бит1 - УСТ1.
Б.4.2 ФУНКЦИЯ 3: ЧТЕНИЕ РЕГИСТРОВ
Данная функция позволяет получить двоичное содержимое 16-ти разрядных ре-
гистров адресуемого SL. В ПИТ МЕ имеется 1 регистр с адресом 0, в котором хранится
результат последнего измерения.
В таблице Б.7 представлен запрос на чтение регистра хранения результата
ПИТ МЕ из SL с номером 17.
Запрос
Таблица Б.7
Адрес
Функция
Адрес первого
Число регистров
Младший
Старший
регистра
для чтения
байт кон-
байт кон-
Старший
Млад-
Старший
Млад-
трольной
трольной
байт
ший байт
байт
ший байт
суммы
суммы
11h
03h
00h
00h
00h
01h
CRC
Адресуемый SL посылает в ответе свой адрес, код выполненной функции и ин-
формационное поле. Длина передаваемого регистра данных - 2 байта. Первый байт
данных в посылке является старшим байтом регистра, второй - младшим.
Так как SL обслуживает запрос в конце своего рабочего цикла, данные в ответе
отражают содержимое регистров в данный момент.
В таблице Б.8 представлен пример ответного сообщения на чтение регистров, из
SL с адресом 17.
Ответ
Таблица Б.8
Адрес
Функция
Количество
Старший
Младший
Младший
Старший
байт данных
байт ре-
байт ре-
байт
байт
гистра 0
гистра 0
CRC
CRC
11h
03h
02h
Содержимое регистра передается в виде целого числа Х в диапазоне от 0 до
8191 (0x1FFF), представляющего собой линеаризованный код, пропорциональный вы-
ходному токовому сигналу (4-20 мА). Для получения измеренного значения в физиче-
44
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
ских единицах измеряемого параметра на стороне MASTER должно быть проведено
масштабирование по формуле:
Y = (X / 8191) (MAX - MIN) + MIN,
где МАХ - максимум шкалы, MIN - минимум шкалы датчика в физических величинах
измеряемого параметра.
В ПИТ-ТС МЕ, ПИТ-ТП МЕ возможны заходы сигнала за минимум или за макси-
мум шкалы.
Максимально возможные заходы:
за минимум шкалы - 80 ед. кода (код 0хFFB0);
за максимум шкалы + 80 ед. кода (код 0x2048).
Б.4.3 ФУНКЦИЯ 4: ЧТЕНИЕ ВХОДНЫХ РЕГИСТРОВ
Данная функция позволяет получить двоичное содержимое 32-х разрядных ре-
гистров аналоговых входов ПИТ-ТС МЕ, ПИТ-ТП МЕ. Прибор в ответ на данный запрос
передает значения аналоговых величин в формате вещественного числа стандарта
IEEE754 старшим байтом вперед (порядок, старший байт мантиссы, средний байт ман-
тиссы младший байт мантиссы). Каждый 32-х разрядный регистр интерпретируется как
2 16-ти разрядных (2-х байтных) регистра.
Адресное пространство функции 4:
00
измеренное значение температуры в 0С.
02
измеренное значение входного сигнала в Ом для ПИТ-ТС или в мВ для
ПИТ-ТП.
Формат запроса аналогичен функции 3, количество регистров в запросе 2 или 4
при начальном адресе 0 или 2 при начальном адресе 2.
Б.4.4 ФУНКЦИЯ 14: ЗАПРОС О ЗАВЕРШЕНИИ ПРОГРАММИРОВАНИЯ
В таблице Б.9 приведен пример запроса к SL 17.
Запрос
Таблица Б.9
Адрес
Функция
Младший байт
Старший байт
контрольной
контрольной
суммы
суммы
11h
0Еh
СRC
В таблице Б.10 приведен пример ответа SL 17.
Ответ
Нормальное ответное сообщение OK полностью совпадает с запросом.
45
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
Исключительные ситуации - функция возвращается с 1 в старшем бите:
Таблица Б.10
Адрес
Функция
Код
Младший байт
Старший байт
ошибки
контрольной
контрольной
суммы
суммы
11h
8Еh
СRC
Коды ошибок:
01 - предварительный запрос не был запросом на запись данных программиро-
вания в EEPROM (ILLEGAL FUNCTION);
03 - несовпадение контрольной суммы в предварительном запросе на запись
данных программирования в EEPROM;
05 - ошибка при записи данных в EEPROM.
Б.4.5 ФУНКЦИЯ 17: ЗАПРОС ДЛЯ ПОЛУЧЕНИЯ ТИПА АДРЕСУЕМОГО SL
В таблице Б.11 приведен пример запроса для получения типа SL 17.
Запрос
Таблица Б.11
Адрес
Функция
Младший байт
Старший байт
контрольной
контрольной
суммы
суммы
11h
11h
СRC
В таблице Б.12 приведен пример ответа ПИТ МЕ.
Ответ
Таблица Б.12
Адрес
Функ-
Количе-
Количе-
Количе-
Код моди-
Младший
Старший
ция
ство байт
ство
ство
фикации
байт кон-
байт кон-
данных
входов
выходов
трольной
трольной
суммы
суммы
11h
11h
3h
01h
02h
64h
СRC
Б.4.6 ФУНКЦИЯ 68: ЧТЕНИЕ БАЗЫ ДАННЫХ ПРОГРАММИРОВАНИЯ ИЗ EEPROM ПИТ МЕ
Таблица Б.13 приведен пример запроса к SL 17.
Запрос
Таблица Б.13
Адрес
Функция
Младший байт
Старший байт
контрольной
контрольной
суммы
суммы
11h
44h
СRC
46
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
Ответное сообщение приведено в таблице Б.14 и включает адрес SL, код функ-
ции, количество байт данных (всегда равно 40), данные и поле контрольной суммы.
Ответ
Таблица Б.14
Адрес
Функция
Количество
Байт 1
Байт 40
Младший
Старший
байт
байт кон-
байт кон-
данных
трольной
кон-
суммы
трольной
суммы
11h
44h
28h
СRC
Байт 1 - код АЦП начала шкалы измерительного канала - младший байт;
Байт 2 - код АЦП начала шкалы измерительного канала - старший байт;
Байт 3 - код АЦП конца шкалы измерительного канала - младший байт;
Байт 4 - код АЦП конца шкалы измерительного канала - старший байт;
Байт 5 - код типа сигнализации: 0-MIN/MAX, 1-NIN/MIN, 2-MAX/MAX;
Байт 6 - УСТ2 в единицах кода (0-8191) - младший байт;
Байт 7 - УСТ2 в единицах кода (0-8191) - старший байт;
Байт 8 - УСТ1 в единицах кода (0-8191) - младший байт;
Байт 9 - УСТ1 в единицах кода (0-8191) - старший байт;
Байт 10 - код типа преобразования (0-5 для ПИТ-ТС МЕ, 0-9-для ПИТ-ТП МЕ);
Байт 11 - код диапазона температур (0-46 для ПИТ-ТС МЕ, 0-12 для ПИТ-ТП МЕ);
Байт 12 - сетевой № устройства (1-32);
Байт 13 - код АЦП начала шкалы ТХС - младший байт;
Байт 14 - код АЦП начала шкалы ТХС - старший байт;
Байт 15 - код АЦП конца шкалы ТХС - младший байт;
Байт 16 - код АЦП конца шкалы ТХС - старший байт;
Байт 17 - коэффициент А1 - младший байт;
Байт 18 - коэффициент А1 - старший байт;
Байты 19,20 - начало шкалы преобразования в град. С (целое число);
Байты 21,22 - конец шкалы преобразования в град. С (целое число);
Байты 23 - 38 - константы линеаризации (8 целых чисел);
Байты 39 - 40 - резерв.
Для ПИТ-ТС МЕ байты 13 - 18 не имеют значения (равны 0).
Б.4.7 ФУНКЦИЯ 69: ЗАПИСЬ БАЗЫ ДАННЫХ ПРОГРАММИРОВАНИЯ В EEPROM ПИТ МЕ
В таблице Б.15 приведен пример запроса к SL17.
Количество байт данных равно 40.
47
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
Запрос
Таблица Б.15
Адрес
Функция
Байт 1
Байт 40
Младший байт
Старший байт
контрольной
контрольной
суммы
суммы
11h
45h
СRC
На данный запрос SL не отвечает. После передачи базы данных в ПИТ МЕ, MS
должен через 0,5 с передать запрос о завершении программирования (Функция 14).
Далее см. Б.4.3.
Б.4.8 ФУНКЦИЯ 71: ЧТЕНИЕ СОСТОЯНИЯ АНАЛОГОВОГО ВХОДА
Данная функция позволяет пользователю получить расширенную информацию о
результате измерения входного аналогового сигнала адресуемого SL. В дополнение к
адресу SL и номеру функции, запрос требует, чтобы информационное поле содержало
начальный адрес и количество требуемых входов.
ПИТ МЕ имеет только 1 аналоговый измерительный вход, поэтому в данном за-
просе можно получить состояние только 1 входа.
В таблице Б.16 представлен пример запроса на чтение состояния входа 1 из SL
с номером 17.
Запрос
Таблица Б.16
Адрес
Функция
Адрес первого
Количество
Младший байт
Старший байт
требуемого
требуемых
контрольной
контрольной
входа
входов
суммы
суммы
11h
47h
00h
01h
СRC
Пример ответа на данный запрос представлен в таблице Б.17.
Ответное сообщение включает адрес SL, код функции, количество байт данных
равно 9.
Ответ
Таблица Б.17
Адрес
Функция
Количество
Байт 1
Байт 9
Младший
Старший
байт данных
байт кон-
байт кон-
трольной
трольной
суммы
суммы
11h
47h
05h
СRC
Содержание байтов:
48
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
1-й байт - старший байт регистра хранения результата измерения (аналогично
функции 3, см. Б.4.2);
2-й байт - младший байт регистра хранения результата измерения (аналогич-
но функции 3, см. Б.4.2);
3-й байт - байт состояния ПИТ МЕ:
- бит 7 - 1 - ошибка в расчетах (переполнение), 0 - расчет в норме;
- бит 6 - 1 - зашкаливание АЦП вниз, 0 - АЦП в норме;
- бит 5 - 1 - зашкаливание АЦП вверх (переполнение АЦП), 0 - АЦП в норме;
- бит 1 - 1 - нарушена УСТ1, 0 - не нарушена;
- бит 0 - 1 - нарушена УСТ2, 0 - не нарушена;
4-й байт - код АЦП (-32768 - +32767) измерительного входа старший байт;
5-й байт - код АЦП (-32768 - +32767) измерительного входа младший байт;
6-й байт - температура свободного конца ТП ТХС в единицах кода
(0-100 град.С соответствует 0 - 8191 единиц кода) старший байт;
7-й байт - температура свободного конца ТП ТХС в единицах кода
(0-100 град.С соответствует 0 - 8191 единиц кода) младший байт;
8-й байт - код АЦП (-32768 - +32767) температуры свободного конца ТП ТХС
старший байт;
9-й байт - код АЦП (-32768 - +32767) температуры свободного конца ТП ТХС
младший байт.
Для ПИТ-ТС байты 6 - 9 не имеют значения (равны 0).
49
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
ПРИЛОЖЕНИЕ В
КОНФИГУРИРОВАНИЕ ПИТ МЕ
B.1 ПИТ-ТП МЕ и ПИТ-ТС МЕ являются программируемыми микропроцессорны-
ми измерительными преобразователями. Выполнение предписанной функции обеспе-
чивается встроенным ПО ПИТ МЕ. Для обслуживания и настройки ПИТ МЕ при эксплу-
атации в комплект поставки входит сервисная программа PM_SERV.exe.
B.1.1 Встроенное ПО имеет неизменяемую часть, записанную изготовителем в
энергонезависимую FLASH память микропроцессора и содержащую программы рас-
четных алгоритмов, и изменяемую часть, записанную в энергонезависимую память
EEPROM микропроцессора и содержащую базы данных настройки измерительного ка-
нала модуля. Уровень защиты ПО от непреднамеренных и преднамеренных изменений
соответствует "высокому" уровню защиты по Р 50.2.077-2014.
B.1.2 Встроенное ПО модулей, являющихся средствами измерения, идентифи-
цируется кодом:
Идентификационное
Номер версии
Цифровой иденти-
Алгоритм вычис-
наименование ПО
(идентификационный
фикатор ПО
ления цифрового
номер) ПО
(контрольная сумма
идентификатора
исполняемого кода)
ПО
ПИТ-ТС МЕ 405511.002
ПО.V5
0x3B889DAC
CRC32
ПИТ-ТП МЕ 405511.003
ПО.V4
0xFCE1C8A4
CRC32
B.1.3 Код идентификации ПО распознается и отображается сервисной програм-
мой PM_SERV.exe. Описание интерфейсов пользователя, меню и диалогов приведено
в В.2 данного ЦКЛГ.405541.002 РЭ.
B.1.4 Описание физического интерфейса связи ПО для передачи, обработки и
хранения данных приведено в В.2.7 данного ЦКЛГ.405541.002 РЭ. Описание протокола
обмена данными приведено в приложении Б данного ЦКЛГ.405541.002 РЭ.
B.1.5 В программном обеспечении реализованы следующие методы защиты ПО
и данных от непреднамеренных и преднамеренных изменений и искажений:
программное обеспечение и данные записаны в FLASH и EEPROM микропро-
цессора с установкой FUSE битов защиты от чтения и записи, исключающих какие-
либо изменения прошивки;
все данные защищены контрольной суммой;
50
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
контрольная сумма проверяются на каждом цикле работы программы, при не-
совпадении контрольной суммы осуществляется сигнализация частым миганием инди-
катора "ОБМЕН";
операции настройки и конфигурирования баз данных возможны только с по-
мощью штатных аппаратных и программных средств, поставляемых изготовителем
ПИТ МЕ только после вскрытия пломб на корпусе ПИТ МЕ и разрешение режима прио-
ритетного программирования установкой перемычки на соединитель S1.
Конфигурирование ПИТ МЕ в соответствии с проектом осуществляется с персо-
нального компьютера через модуль преобразования интерфейсов RS-232/RS-485
МПИ 07, подключаемый к одному из COM портов ПК и разъему монтажного рельса
ПИТ МЕ (протокол MODBUS).
B.2 КОНФИГУРИРОВАНИЕ И НАСТРОЙКА ПИТ МЕ С ИСПОЛЬЗОВАНИЕМ ПЕРСОНАЛЬНОГО
КОМПЬЮТЕРА
B.2.1 Для конфигурирования и настройки ПИТ-ТП МЕ, ПИТ-ТС МЕ с использова-
нием персонального компьютера (ПК) в комплект поставки входит диск с программным
обеспечением.
В состав программного обеспечения входит PM_SERV.exe - сервисная программа
ПИТ-ТП МЕ, ПИТ-ТС МЕ.
Для работы программы необходимы следующие ресурсы ПК:
центральный процессор с быстродействием - не менее 1 ГГц;
операционная система WINDOWS-ХР;
разрешение экрана монитора - 1024х768.
Установку программного обеспечения нужно выполнить в специально выделен-
ную папку (каталог).
B.2.2 Программа PM_SERV.exe обеспечивает:
отображение кода идентификации ПО ПИТ МЕ;
ввод данных измерения сигналов, подключенных к входам ПИТ-ТП МЕ,
ПИТ-ТС МЕ, через СОМ порт ПК, по запросу или циклически и отображение их
на экранной форме;
ввод базы данных, определяющей параметры алгоритма обработки входных
сигналов;
изменение параметров базы данных (программирование) с помощью стан-
дартной клавиатуры и мыши;
загрузку скорректированных данных в EEPROM ПИТ-ТП МЕ, ПИТ-ТС МЕ.
51
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
B.2.3 В связи с тем, что прибор имеет один интерфейс типа RS-485 для работы с
локальной сетью верхнего уровня и для программирования с ПК, потребитель может
программировать ПИТ МЕ с ПК, только пользуясь соответствующим преобразователем
интерфейса. Использование тех или иных преобразователей интерфейсов зависит от
наличия портов в составе ПК, при этом возможны три варианта:
RS-232 / RS-485,
USB / RS-485,
Ethernet / RS-485.
При наличии в составе ПК СОМ порта RS-232 рекомендуем использовать модуль
преобразователя интерфейса RS-232 / RS-485 МПИ-07 или другой преобразователь
интерфейса, обеспечивающий автоматическое переключение направления
ПРИЕМ / ПЕРЕДАЧА RS-485.
Разъем RS-485 модуля преобразования интерфейсов МПИ-07 подключают к
разъему монтажного рельса ПИТ-МЕ, как показано на рисунке 6.1 на разъеме монтаж-
ного рельса контакт 2 - А(+), контакт 1 - В(-). Следует иметь в виду, что в преобразова-
телях интерфейса других производителей обозначения контактов (+) и (-) могут быть
другие. Подключают модуль преобразования интерфейсов RS-485/RS-232 к порту СОМ
ПК кабелем "9М-9П" (в комплект поставки не входит).
Схема распайки кабеля приведена на рисунке В.1.

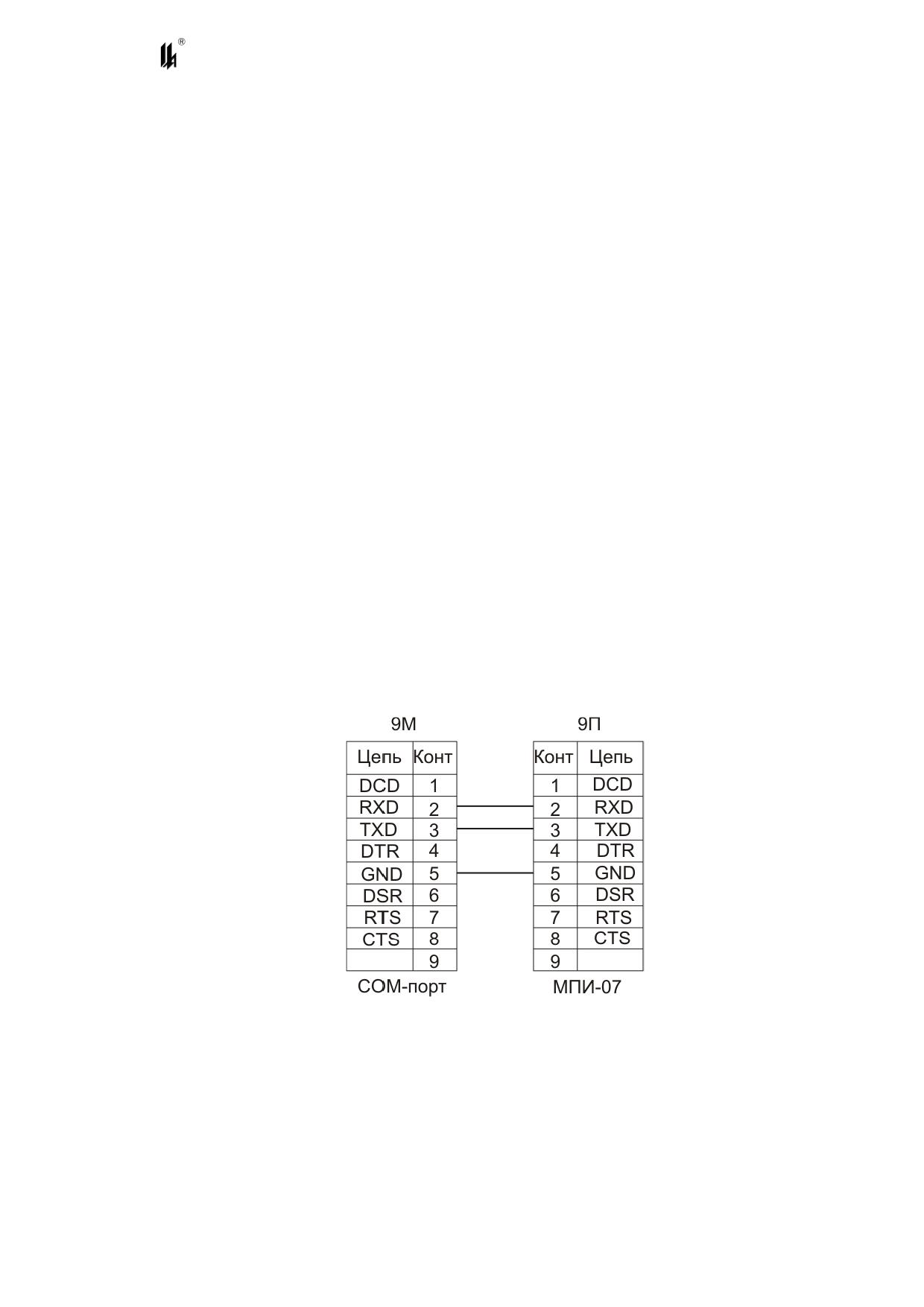

Рисунок В.1 - Схема подключения МПИ-07 к COM-порту
B.2.4 При использовании преобразователей интерфейса RS-485/RS-232 других
производителей следует обратить внимание на соблюдение следующих обязательных
требований:
52
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
1) Преобразователь интерфейса на стороне RS-485 должен обеспечивать
начальное смещение уровня напряжения на линии (+) относительно линии (-) не менее
0,2 В (МПИ-07 обеспечивает начальное смещение = 5 В).
2) Длительность разрыва потока данных от ПК к ПИТ МЕ, по которому определя-
ется окончание запроса и производится переключение интерфейса RS-485 с режима
«ПЕРЕДАЧА» на режим «ПРИЕМ», должна быть в диапазоне 4 - 8 мс (в МПИ-07 это
значение фиксированное и равно 4 мс). Верхнее ограничение обусловлено тем, что ми-
нимальное время начала ответа ПИТ МЕ на полученный запрос - 10 мс после получения
запроса и, при больших временах переключения интерфейса, ответ будет потерян.
3) Возможная частота следования запросов от ПК к МПИ связана с временем
переключения интерфейса RS-485 из режима «ПРИЕМ» на режим «ПЕРЕДАЧА» (в
МПИ-07 это значение также фиксированное и равно 4 мс). Если от момента времени
приема ответа на предыдущий запрос до выдачи следующего запроса пройдет проме-
жуток времени меньше этого, то запрос будет потерян. Длительность промежутка вре-
мени между приемом ответа на предыдущий запрос и выдачей следующего запроса -
значение, настраиваемое в программаторе PM_SERV, подробнее это описано в разде-
ле В.2.7.1 данного руководства.
B.2.5 В современных ПК СОМ порт, как правило, отсутствует. В этом случае нуж-
но воспользоваться портами USB или Ethernet при условии использования соответ-
ствующих преобразователей интерфейсов.
Для подключения ПИТ МЕ к порту USB ПК рекомендуем использовать преобра-
зователь интерфейсов USB TO RS-232/RS-422/RS485 UPort 1150i фирмы MOXA. Кон-
такт 3 (R+) разъема UPort 1150i подключают к контакту 2 (А), а контакт 4 (R-) - к контак-
ту 1 (В) разъема монтажного рельса (нумерация контактов разъёма монтажного рельса
начинается снизу).
В соответствии с документацией фирмы MOXA, на ПК устанавливают программ-
ное обеспечение UPort 1150i, в диспетчере устройств ПК, при подключенном к порту
USB преобразователе UPort 1150i, в опции «порты (COM и LPT)» устанавливают
настройки драйвера - эмулятора СОМ порта (9600/8/none/2/none), в опции «многопор-
товые последовательные адаптеры» устанавливают тип интерфейса: RS-485 2W. На
плате UPort 1150i устанавливают DIP переключатели 1,2,3 в положение ON, что озна-
чает подключение терминального резистора 120 Ом и подтягивающих резисторов
1 кОм к линии А/В RS-485.
53
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
Для подключения ПИТ МЕ к порту Ethernet рекомендуем использовать преобразо-
ватель интерфейсов NPort IA 5150 фирмы MOXA. При использовании данного преоб-
разователя необходимо руководствоваться документацией фирмы MOXA.
Подключить NPort IA 5150 к ПК и ПИТ МЕ:
- подключить питание =24 В: контакт 4 разъема монтажного рельса (+24) подклю-
чают к контакту V1+ разъема питания NPort IA 5150, контакт 5 разъема монтажного
рельса (-24) подключают к контакту V1 - разъема питания NPort IA 5150;
- разъем RJ-45 Ethernet 1 NPort IA 5150 соединяют с разъемом RJ-45 ПК кабелем
Ethernet.;
- контакт 3 DATA+(B) разъема RS-485/RS-422 NPort IA 5150 подключают к контакту
2 - А(+) на разъеме монтажного рельса ПИТ МЕ;
- контакт 4 DATA - (А) разъема RS-485/RS-422 NPort IA 5150 подключают к контак-
ту 1 - В(-) на разъеме монтажного рельса ПИТ МЕ.
Установить фирменное программное обеспечение в соответствии с руководством
по эксплуатации NPort IA 5150, далее действовать по указаниям документации фирмы
MOXA, учитывая конфигурацию ПК и настройки сети Ethernet пользователя.
При настройке эмулятора СОМ порта и интерфейса RS-485 следовать следую-
щим указаниям:

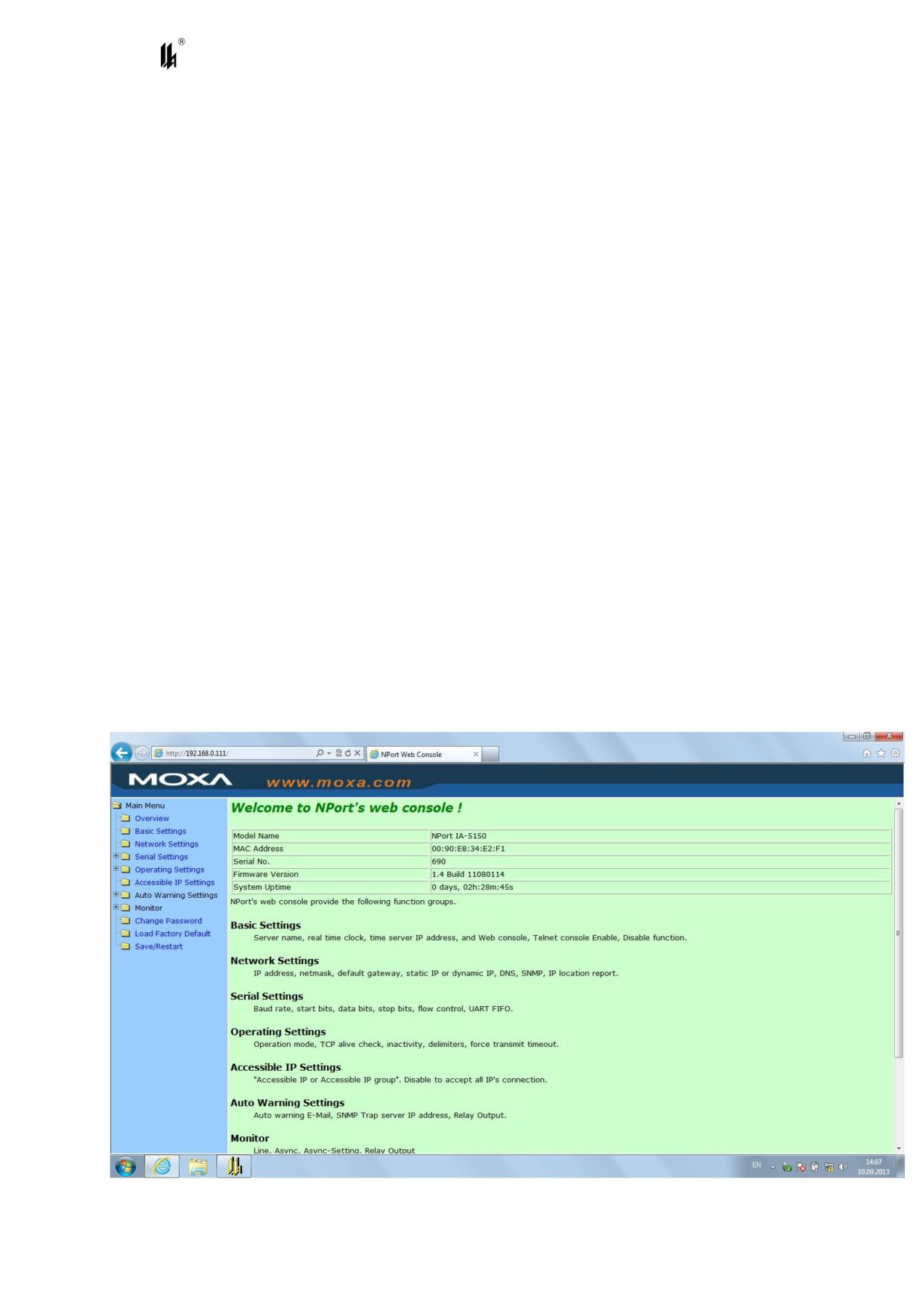

Запустить программу NPort IA web Console.
Выбрать опцию Serial Settings.
54
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"

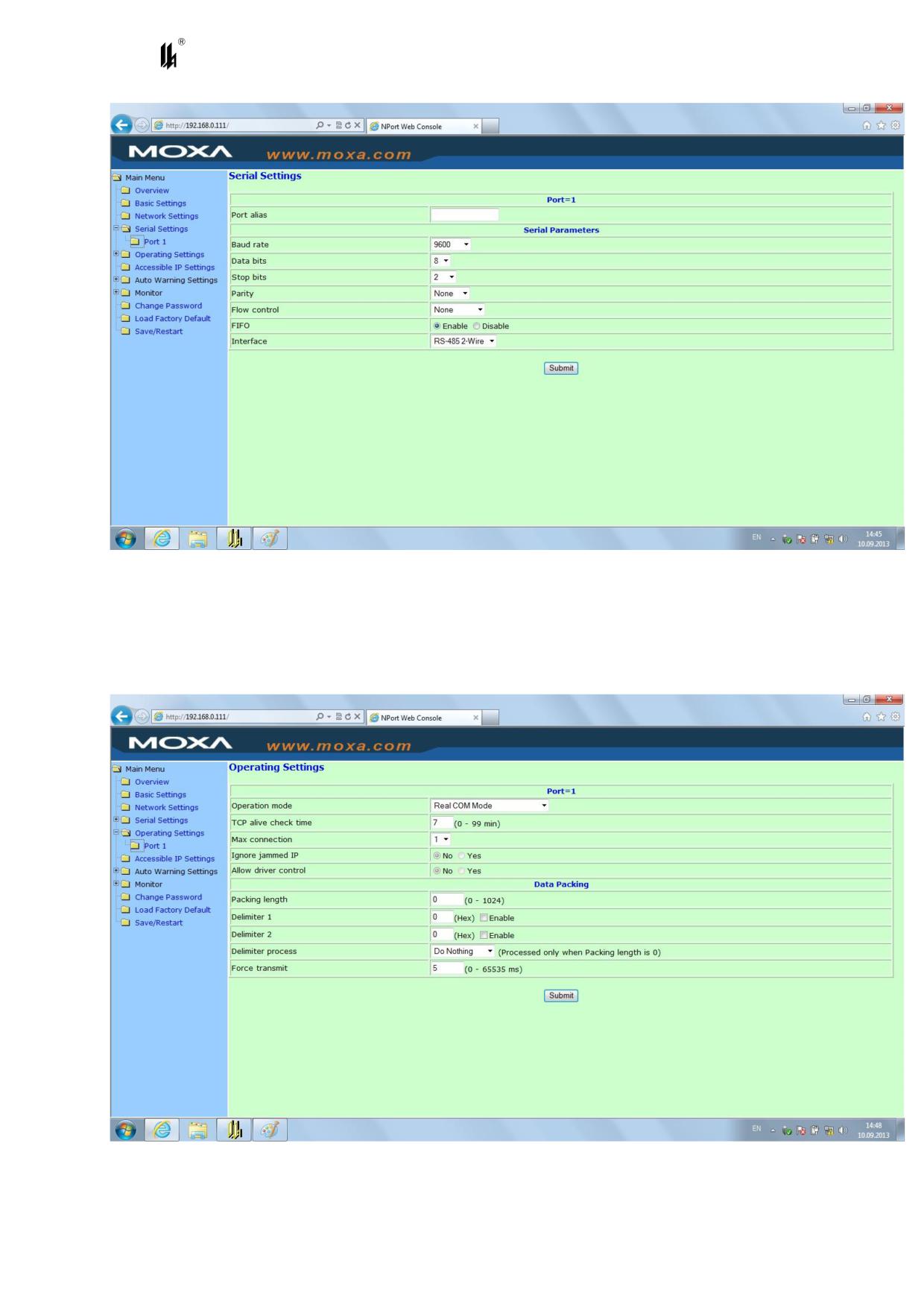

Установить параметры СОМ порта, соответствующие настройкам ПИТ МЕ (на
рисунке параметры настройки соответствуют заводским настройкам ПИТ МЕ).
Выбрать опцию Operating Settings.
Установить настройки, как указано на рисунке. Принципиально важной является
настройка параметра Force transmit. Значение этого параметра =5 ms (в заводских
55
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
настройках фирмы МОХА этот параметр =0) является длительностью разрыва потока
данных, по которому производится переключение интерфейса RS-485 с режима «ПЕ-
РЕДАЧА» на режим «ПРИЕМ» данных.
Рекомендованные преобразователи интерфейсов прошли тестирование на
предприятии-изготовителе ПИТ МЕ и длительную апробацию в промышленных усло-
виях, в комплект поставки ПИТ МЕ не входят и могут поставляться по отдельному зака-
зу.
B.2.6 Программирование ПИТ МЕ с использованием ПК осуществляется следу-
ющим образом:
подключить преобразователь интерфейсов к разъему Х4 монтажного рельса и
к ПК, как указано выше. Включить питание ПК и ПИТ МЕ;
запустить программу PM_SERV_v18.exe средствами WINDOWS например,
меню «Пуск», «Выполнить».
После запуска программы разворачивается главная экранная форма с инстру-
ментальной панелью, окнами ввода данных и отображения информации о программи-
руемом устройстве:
Рисунок В.2 - Главная экранная форма
Назначение кнопок меню и соответствующие им «горячие» клавиши:
- "НАСТРОЙКА СОМ ПОРТА"
- "ВВОД ИЗ СОМ ПОРТА"(F9)
- "ВЫВОД В СОМ ПОРТ"(F10)
- "ОПРЕДЕЛЕНИЕ АДРЕСОВ ПОДКЛЮЧЕННЫХ УСТРОЙСТВ»"
56
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
B.2.7 НАСТРОЙКА СОМ ПОРТА И ЗАГРУЗКА КОНФИГУРАЦИИ
B.2.7.1 Настройка порта осуществляется при помощи кнопки «НАСТРОЙКА СОМ
ПОРТА»
. При «нажатии» на нее на экране появляется соответствующее окно:
Рисунок В.3 - Экранная форма настройки COM-порта
Если настройки порта, заданные по умолчанию, подходят для работы с данным
ПИТ МЕ (соответствуют заданным параметрам настройки), то нажатием кнопки «ОК»
процедура завершается. При необходимости в окнах с выпадающими списками выби-
раются подходящие настройки работы порта. При выпуске все ПИТ МЕ имеют следу-
ющие настройки интерфейса RS-485: скорость - 9600 бод, 8 бит данных, 2 стоповых
бита. В период эксплуатации эти настройки изменению не подлежат.
В окне «Настройка обмена» - одна настраиваемая величина: «задержка после
переключения на передачу» - это время от приема ответа на предыдущий запрос до
выдачи следующего запроса, регулирующее интенсивность запросов, следующих от
ПК к прибору. Допустимая частота следования запросов от ПК к прибору связана с
временем переключения интерфейса RS-485 из режима «ПРИЕМ» на режим «ПЕРЕ-
ДАЧА». Если от момента времени приема ответа на предыдущий запрос до выдачи
следующего запроса пройдет промежуток времени меньше этого, то запрос будет по-
терян. Установка по умолчанию равна 25 мс, как правило, это время достаточно для
всех преобразователей интерфейсов.
После завершения настройки порта окно «Настройка СОМ порта» закрывается, со-
ответствующий СОМ порт будет открыт в течение всего времени работы с программой.
B.2.7.2 В окне «Устройство №» задать логический номер подключенного ПИТ МЕ.
Если он неизвестен, то для определения № устройства необходимо воспользоваться
57
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
опцией "ОПРЕДЕЛЕНИЕ АДРЕСОВ ПОДКЛЮЧЕННЫХ УСТРОЙСТВ”, которая позволя-
ет определить все устройства, подключенные к выбранному СОМ порту.
При нажатии кнопки
выводится на экран форма «Список подключенных устройств»:

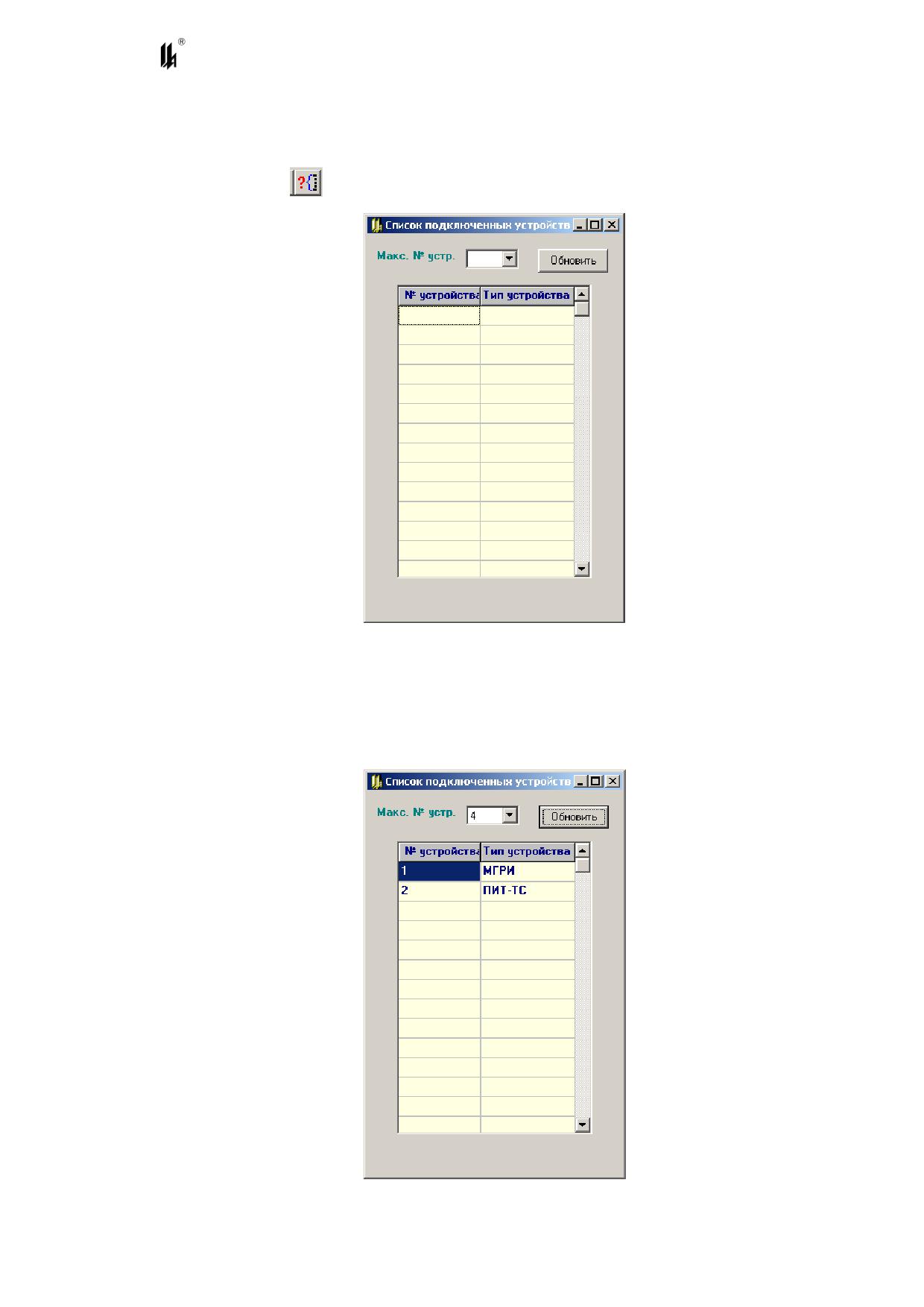

Рисунок В.4 - Форма «Список подключенных устройств»
В окне «Макс. № устр.» задается число, соответствующее максимальному воз-
можному номеру устройства. По кнопке «Обновить» заполняется таблица:
Рисунок В.5 - Заполненная форма «Список подключенных устройств»
58
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
Из этой таблицы выбирается нужный номер и после закрытия формы вводится в
окно «Устройство №».
B.2.7.3 При «нажатии» кнопки «ВВОД ИЗ СОМ ПОРТА»
на экран выводится
форма отображения текущего состояния ПИТ-ТС МЕ (рисунок В.6) или ПИТ-ТП МЕ (ри-
сунок В.7).
Рисунок В.6 - Экранная форма отображения текущего состояния ПИТ-ТС МЕ
59
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
Рисунок В.7 - Экранная форма отображения текущего состояния ПИТ-ТП МЕ
B.2.7.4 На панели «Измерительный канал (привилегированные функции
программирования)» отображаются:
код АЦП начала шкалы (калибровочное значение начала диапазона измере-
ния -32768 ÷ +32767);
код АЦП конца шкалы (калибровочное значение конца диапазона измерения
-32768 ÷ +32767);
код АЦП измеренного значения (-32768 ÷ +32767);
две кнопки настройки начала и конца диапазона измерения температуры (до-
ступны после установки перемычки на соединитель S1);
результат измерения в единицах масштабированного кода (0 ÷ 8192), в °оС и в
% шкалы с заходами за MIN и MAX ± 1 % в нормальном режиме работы и за MIN -
1,125 % (соответственно выходному току 3,8 мА) при обрыве линии;
в окне качества измерения - цифры 0 или 1, означающие слева направо сле-
дующее:
60
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
1) - 1 - ошибка в расчетах (переполнение), 0 - расчет в норме;
2) - 1 - зашкаливание АЦП вниз, 0 - АЦП в норме;
3) - 1 - зашкаливание АЦП вверх, 0 - АЦП в норме;
при ошибке измерения это окно окрашено в красный цвет;
тип датчика и диапазон преобразования;
в окне измеренного значения входного сигнала отображается измеренное зна-
чение сопротивления первичного термопреобразователя в Ом для ПИТ-ТС или изме-
ренное значение ТЭДС термопары в мВ для ПИТ-ТП. ТЭДС отображается скомпенси-
рованная по температуре свободного конца термопары.
в окне «Корректировка выходного тока нач. шкалы» - значение поправки
выходного тока начала шкалы (от минус 32 до плюс 28 мкА, доступно после установки
перемычки на соединитель S1);
в окне «Корректировка выходного тока кон. шкалы» - значение поправки
выходного тока конца шкалы (от минус 40 до плюс 20 мкА, доступно после установки
перемычки на соединитель S1);
окно «Схема подключения» (только для ПИТ-ТС МЕ, доступно после установки
перемычки на соединитель S1);
блок программирования «Нестандартный диапазон» (доступен после установ-
ки перемычки на соединитель S1), на котором находятся:
индикатор наличия нестандартного диапазона преобразования температур;
кнопка «Программирование» нестандартного диапазона;
окна отображения нестандартного диапазона.
B.2.7.5 На панели «Сигнализация (непривилегированные функции програм-
мирования)» отображаются:
тип сигнализации;
уставки «Уставка 1» и «Уставка 2» в двух видах - в единицах кода и в °оС для
ПИТ МЕ;
в окне сигнализации измерения - две цифры 0 или 1, означающие слева
направо следующее:
1) - 1 - нарушена УСТ1, 0 - не нарушена;
2) - 1 - нарушена УСТ2, 0 - не нарушена;
при нарушениях уставок окно окрашено в красный цвет;
«Состояние выхода при обрыве линии»;
«Тип контакта».
61
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
B.2.7.6 Панель «Канал температуры свободного конца ТП (холодного спая
термопары)» имеет значение только для ПИТ-ТП МЕ. На ней отображаются:
код АЦП начала шкалы ТХС;
код АЦП конца шкалы ТХС;
код АЦП измеренного значения ТХС;
температура свободного конца ТП в единицах кода и в °оС (0 - 100°оС соот-
ветствуют 0 - 8191 ед. кода);
две кнопки настройки начала и конца шкалы измерения температуры свобод-
ного конца ТП (0 - 100°оС, доступны после установки перемычки на соединитель S1);
коэффициент расчета поправки ТХС А1.
B.2.7.7 Преобразователи ПИТ-ТС МЕ и ПИТ-ТП МЕ, выпуска с 12.2018 г, имеют
заводскую калибровку начала и конца диапазона измерения, охватывающую все
предусмотренные типы первичных термопреобразователей и диапазоны измерения
температур.
Для ТС: Rtmin = 17 Om, Rtmax = 284 Om (несколько шире -200 0С - +500 0С по шкале
100П).
Для ТП: Etmin = - 4 mV, Etmax = 67 mV (несколько шире -60 0С - +800 0С по шкале ХК
L).
Другие изменения:
- ток питания термосопротивлений - 1 мА (в предыдущих версиях - 0,21 мА);
- в ПИТ-ТП исключены типы термопреобразователей ВР(А1), ВР(А2), ВР(А3).
- в ПИТ-ТС введены типы термосопротивлений «Гр.21» и «Гр.23»
При изменении типа первичного термопреобразователя или диапазона измерения
температур ПИТ-ТС МЕ и ПИТ-ТП МЕ калибровка не требуется.
После перепрошивки, или в случае порчи базы данных в EEPROM, необходимо
калибровать измерительный канал указанными выше входными сигналами ТС или ТП.
B.2.7.8 ОСОБЕННОСТИ НАСТРОЙКИ ПИТ-ТП МЕ
1) В ПИТ-ТП МЕ имеются два независимых канала измерения: канал ТП и канал
измерения температуры свободного конца ТП (ТХС). Оба канала настраиваются незави-
симо.
2) Вход ТХС всегда настраивается как ТС Pt100 диапазон 0 - 100 оС (диапазон
изменения входного сигнала 100,0 - 138,51 Ом), подключение источника входного сиг-
нала (магазина сопротивлений) по двухпроводной схеме. Данный вход настраивается
при изготовлении ПИТ-ТП МЕ и, в принципе, не требует настройки, однако возмож-
ность такой настройки предусмотрена. Для настройки необходимо снять компенсаци-
62
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
онную плату с входа ПИТ-ТП МЕ и подключить магазин сопротивлений к контактам со-
единителя 5 (рисунок 4.1) в соответствии со схемой.
3) Не подключенный датчик температуры свободного конца ТП, автоматически
формирует признаки обрыва линии для обоих входов модуля, входа ТП и входа изме-
рения температуры свободного конца ТП, независимо от того, подключен датчик к вхо-
ду ТП или нет.
4) Для проверки действия компенсации температуры свободного конца ТП нуж-
но:
установить на магазине сопротивление 109,73 Ом (соответствует темпе-
ратуре 25 оС - середине диапазона компенсации 0 - 50 оС);
подать на вход ТП от калибратора сигнал, соответствующий началу шкалы
(MIN) при температуре свободного конца ТП 25 оС (Umin_0 - U25_0);
измеренное значение должно быть равно началу шкалы ± 0,3 % от диапа-
зона измерения.
Если диапазон измеряемых температур начинается с 0 оС (или включает в себя
0 оС), то можно установить на вход ТП короткозамкнутую перемычку. Тогда при изме-
нении сопротивления от 100,0 до 119,40 Ом на входе (0 - 50 оС) на форме программы
PM_SERV.exe показания входа ТП и входа температуры свободного конца ТП должны
совпадать ± 0,25 % от диапазона измерения.
После завершения процедуры настройки отключить магазин сопротивлений и
установить компенсационную плату на место.
B.2.8 ПРОГРАММИРОВАНИЕ ПАРАМЕТРОВ ОБРАБОТКИ КАНАЛОВ
B.2.8.1 При программировании определяются следующие параметры обработки
каналов:
на панели «Измерительный канал» программированию подлежат привилеги-
рованные функции (доступны после установки перемычки на соединитель S1):
«Тип датчика»;
«Диапазон преобразования»;
«Калибровка» начала и конца шкалы измерения температуры;
«Корректировка выходного тока нач. шкалы»;
«Корректировка выходного тока кон. шкалы»;
«Схема подключения» (только для ПИТ-ТС МЕ);
на панели «Сигнализация нарушений уставок» программированию подле-
жат непривилегированные функции:
63
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
«Тип сигнализации»;
значения уставок «Уставка 1» и «Уставка 2», уставки независимы;
«Состояние выхода при обрыве линии»;
«Тип контакта»;
на панели «Канал температуры свободного конца ТП (холодного спая тер-
мопары)» программированию подлежит «Коэффициент расчета поправки ТХС А1».
B.2.8.2 Данные могут быть изменены в окнах редактирования или в окнах с вы-
падающими списками, а также при нажатии кнопок «Калибр.»:
тип первичного термопреобразователя для ПИТ-ТС МЕ, ПИТ-ТП МЕ показан и
может быть изменен в окне «Тип датчика» в соответствии с рисунком В.6 (ПИТ-ТС МЕ)
и рисунком В.7 (ПИТ-ТП МЕ). Диапазон измеряемых температур отображается в окнах
с выпадающими списками;
в окнах редактирования «Уставка 1» и «Уставка 2» показаны и могут быть из-
менены числовые значения уставок в оС;
в окне с выпадающим списком может быть запрограммировано состояние вы-
хода при обрыве линии;
в окне с выпадающим списком может быть изменен тип контакта;
в окне с выпадающим списком может быть запрограммирована схема подключения;
в окне с выпадающим списком может быть произведена корректировка выход-
ного токового сигнала;
в окне редактирования программируется «Коэффициент расчета поправки
ТХС А1» - четырехзначное целое число. Одновременное изменение данных «Тип дат-
чика» и «Коэффициент расчета поправки ТХС А1» недопустимо.
При нажатии кнопки настройки начала шкалы код АЦП измеренного значения
заносится на место кода АЦП начала шкалы, при нажатии кнопки настройки конца шка-
лы код АЦП измеренного значения заносится на место кода АЦП конца шкалы. В обоих
случаях автоматически происходит запись базы данных в ПИТ МЕ и отображение из-
мененных значений. При настройке ПИТ-ТП МЕ после нажатия кнопок «Калибр» появ-
ляется красная надпись «Режим калибровки» и в ПИТ-ТП МЕ производится отключение
компенсации температуры свободного конца ТП и «прозвонки» обрыва линии. После
окончания настройки надпись «Режим калибровки» исчезает и восстанавливается ком-
пенсация температуры свободного конца ТП и «прозвонка» обрыва линии.
При нажатии кнопки настройки начала шкалы ТХС код АЦП измеренного зна-
чения ТХС заносится на место кода АЦП начала шкалы, при нажатии кнопки настройки
конца шкалы ТХС код АЦП измеренного значения ТХС заносится на место кода АЦП
64
ПИТ МЕ
ЦКЛГ.405541.002 РЭ
изм."8"
конца шкалы. В обоих случаях автоматически происходит запись базы данных в
ПИТ МЕ и отображение измененных значений.
B.2.8.3 Правила программирования параметров обработки каналов:
в окнах редактирования (значения уставок) число может быть задано как це-
лое или вещественное (дробное) с запятой в качестве разделителя целой и дробной
части;
при вводе значений уставок необходимо следить, чтобы они не входили в про-
тиворечие со значениями минимума и максимума шкалы;
при изменении для ПИТ-ТП МЕ и ПИТ-ТС МЕ типа датчика в окнах диапазона
измеряемых температур появляются новые значения, соответствующие первому диа-
пазону, допустимому для данного типа термопреобразователя, при необходимости они
должны быть изменены путем выбора из предлагаемых выпадающих списков, значе-
ния уставок в °оС на панели «Сигнализация нарушений уставок» меняются автома-
тически, при необходимости их тоже можно скорректировать.
B.2.8.4 Для изменения сетевого номера устройства используется окно
«изм. № устр.». Из выпадающего списка выбирается нужный номер устройства и после
этого производится запись в ПИТ МЕ через СОМ порт.
B.2.8.5 Запись скорректированных данных в EEPROM ПИТ МЕ производится при
нажатии кнопки «Вывод в СОМ порт»
B.2.9 Для периодического обновления данных нажать кнопку «Пуск и остановка
таймера». Обновление данных происходит с периодом 5 с. При этом, появляется
надпись «Запущен таймер». Не рекомендуется производить изменение данных про-
граммирования при включенном таймере. Повторным нажатием на кнопку «Пуск и
остановка таймера» необходимо остановить обновление данных на форме.
B.2.10 При окончании работы программы, что происходит при закрытии главной
формы, проверяется, все ли произведенные изменения базы данных были сохранены
(переданы в ПИТ МЕ), и предлагается сделать это при необходимости.
ВНИМАНИЕ!
Для выхода ПИТ МЕ из приоритетного режима программирования после
конфигурирования и настройки установленная перемычка на соединителе S1
должна быть удалена.
B.2.11 По завершению операций конфигурирования и настройки необходимо
провести поверку ПИТ МЕ в соответствии с рекомендациями 6.6.
65
