Мотоциклы KTM 450 SMR. Руководство по эксплуатации (2024 год)

СОДЕРЖАНИЕ

ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

СРЕДСТВА ПРЕДСТАВЛЕНИЯ

7.1

Совет по подготовке к началу

1.1

Используемые символы

использования

1.2

Используемые форматы

7.2

Обкатка двигателя

РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ

7.3

Стартовая мощность литий-

2.1

Определение использования -

ионных аккумуляторов при

использование по назначению

низких температурах

2.2

Неправильное использование

ИНСТРУКЦИИ ПО ЕЗДЕ

2.3

Рекомендации по безопасности

8.1

Проверки и меры по

2.4

Уровни опасности и их

техническому обслуживанию

обозначения

при подготовке к эксплуатации

2.5

Предупреждение о

8.2

Запуск транспортного средства

вмешательстве

8.3

Активация функции лаунч

2.6

Безопасная эксплуатация

контрол

2.7

Защитная одежда

8.4

Активация противобуксовочной

2.8

Правила работы

системы

2.9

Окружающая среда

8.5

Трогание

2.10

Руководство пользователя

8.6

Квикшифтер

ВАЖНЫЕ ПРИМЕЧАНИЯ

8.7

Активация функции

3.1

Гарантия производителя,

квикшифтер

подразумеваемая гарантия

8.8

Переключение передач, езда

3.2

Топливо, вспомогательные

8.9

Применение тормозов

материалы

8.10

Остановка, парковка

3.3

Запасные части, аксессуары

8.11

Транспортировка

3.4

Техобслуживание

8.12

Заправка топливом

3.5

Рисунки

ГРАФИК ТЕХОБСЛУЖИВАНИЯ

3.6

Обслуживание клиентов

9.1

Дополнительная информация

ОБЗОРНАЯ ИНФОРМАЦИЯ

9.2

График техобслуживания

4.1

Вид на транспортное средство,

РЕГУЛИРОВКА ШАССИ

спереди слева (пример)

10.1

Проверка базовой настройки

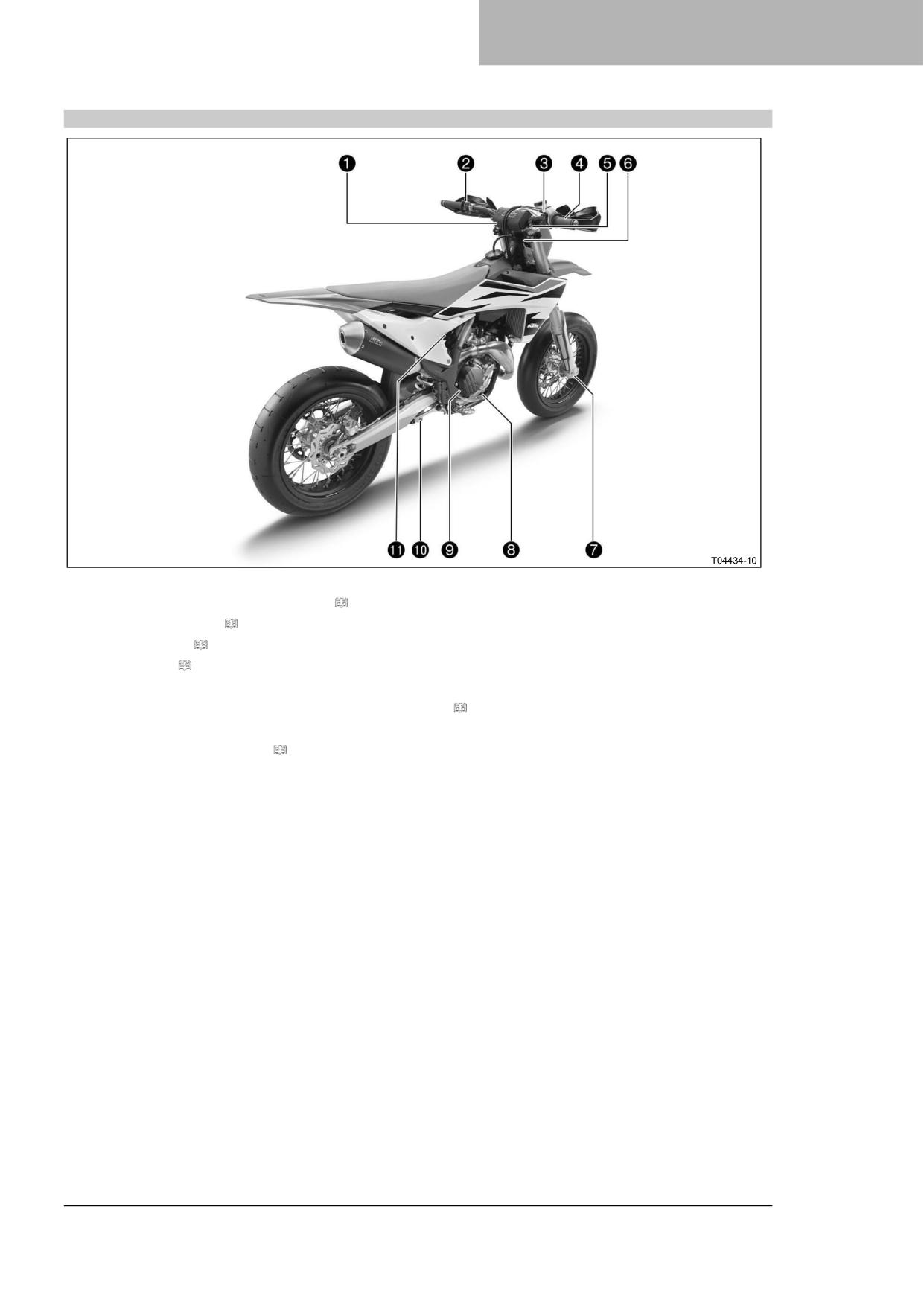

4.2

Вид на транспортное средство,

шасси с учетом веса водителя

сзади справа (пример)

10.2

Пневматическая подвеска

СЕРИЙНЫЕ НОМЕРА

XACT

5.1

Идентификационный номер

10.3

Демпфирование сжатия

транспортного средства

амортизатора

5.2

Маркировка рулевой колонки

10.4

Регулировка демпфирования

5.3

Номер двигателя

сжатия амортизатора на низкой

5.4

Серийный номер вилки

скорости

5.5

Артикул амортизатора

10.5

Регулировка демпфирования

ОРГАНЫ УПРАВЛЕНИЯ

сжатия амортизатора на

высокой скорости

6.1

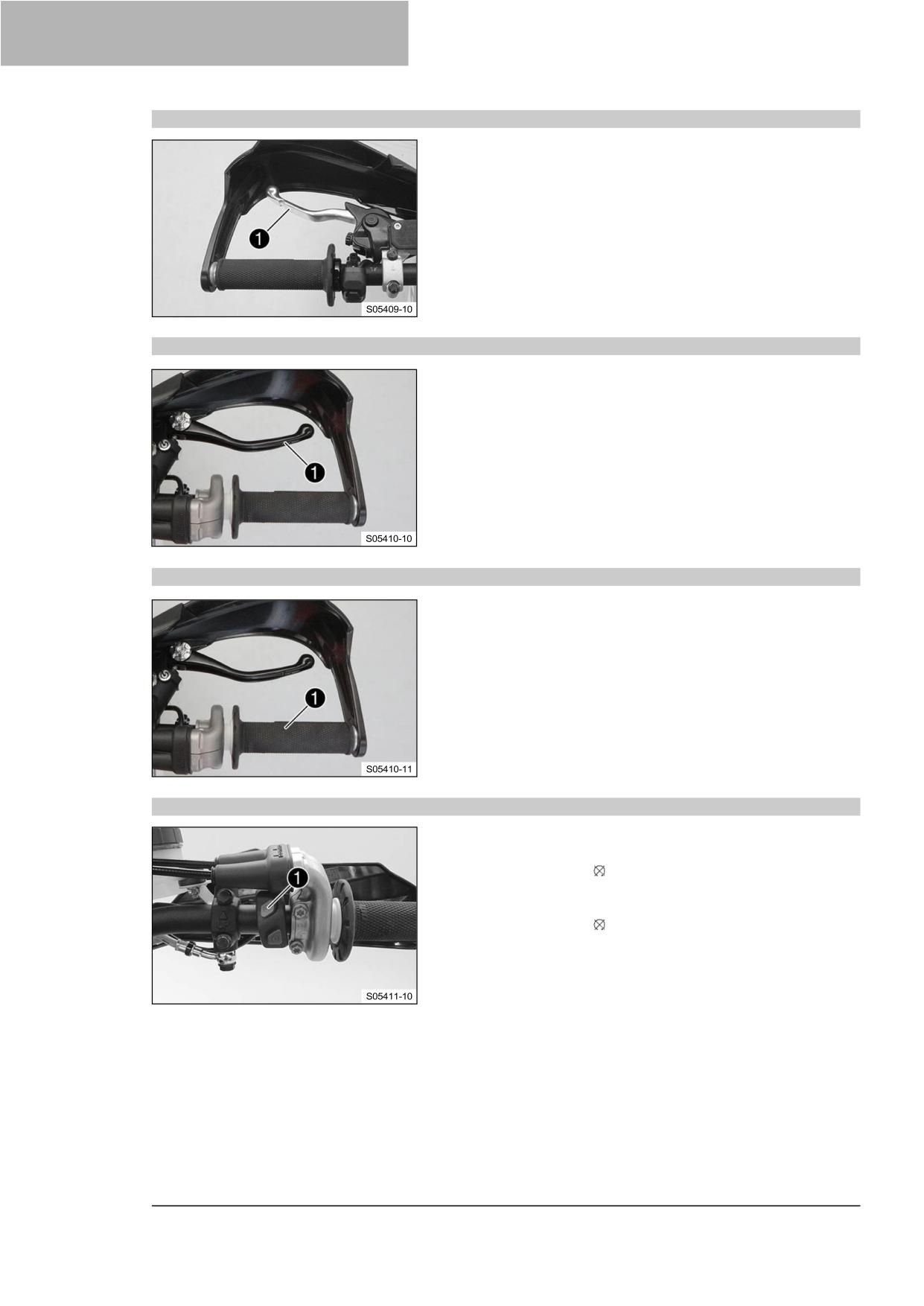

Рычаг сцепления

10.6

Регулировка демпфирования

6.2

Рычаг переднего тормоза

обратного хода амортизатора

6.3

Ручка газа

10.7

Измерение размеров заднего

6.4

Кнопка остановки

колеса без нагрузки

6.5

Кнопка пуска

10.8

Проверка статического прогиба

6.6

Комбинированный

амортизатора

переключатель

10.9

Проверка прогиба амортизатора

6.7

Обзор сигнальных ламп

при езде

6.8

Комбинированная приборная

10.10

Регулировка предварительного

панель

натяга пружины амортизатора

6.9

Открытие крышки горловины

10.11

Регулировка прогиба при

топливного бака

езде

6.10

Закрытие крышки горловины

10.12

Проверка базовой настройки

топливного бака

вилки

6.11

Кнопка холодного запуска

10.13

Регулировка давления воздуха

6.12

Винт регулировки частоты

в вилке

вращения на холостом ходу

10.14

Регулировка демпфирования

6.13

Педаль переключения передач

сжатия вилки

6.14

Педаль ножного тормоза

10.15

Регулировка демпфирования

6.15

Вставная подставка

обратного хода вилки

СОДЕРЖАНИЕ

10.16

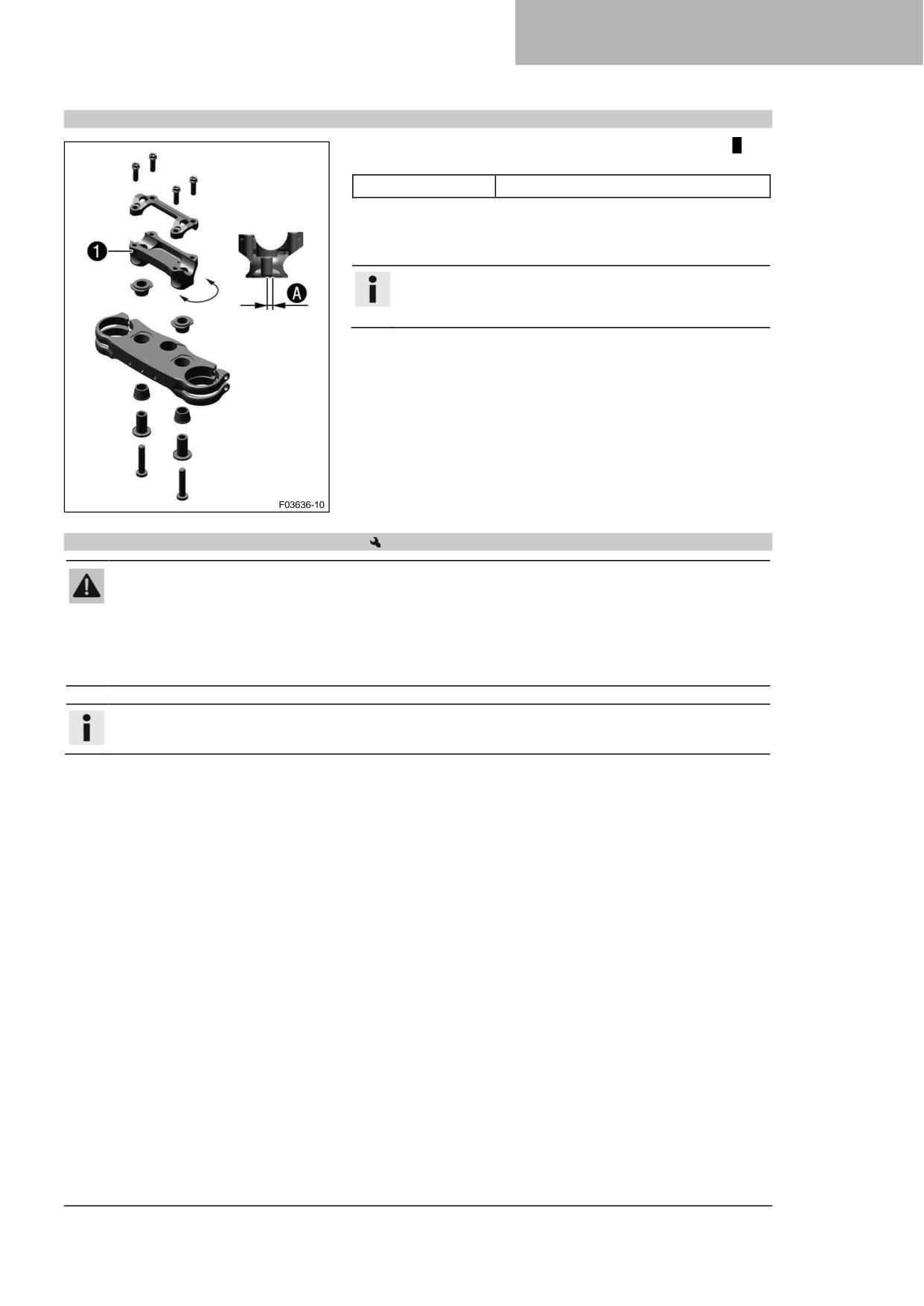

Положение руля

11.40

Проверка рамы

10.17

Регулировка положения

11.41

Проверка маятниковой вилки

руля

11.42

Проверка прокладки газового

троса

11 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ

11.43

Проверка резиновых рукояток

ШАССИ

11.44

Программирование функции

11.1

Подъем мотоцикла с помощью

квикшифтер

подъемной подставки

11,45 Регулировка исходной позиции

11.2

Снятие мотоцикла с подъемной

рычага сцепления

подставки

11.46

Проверка/коррекция уровня

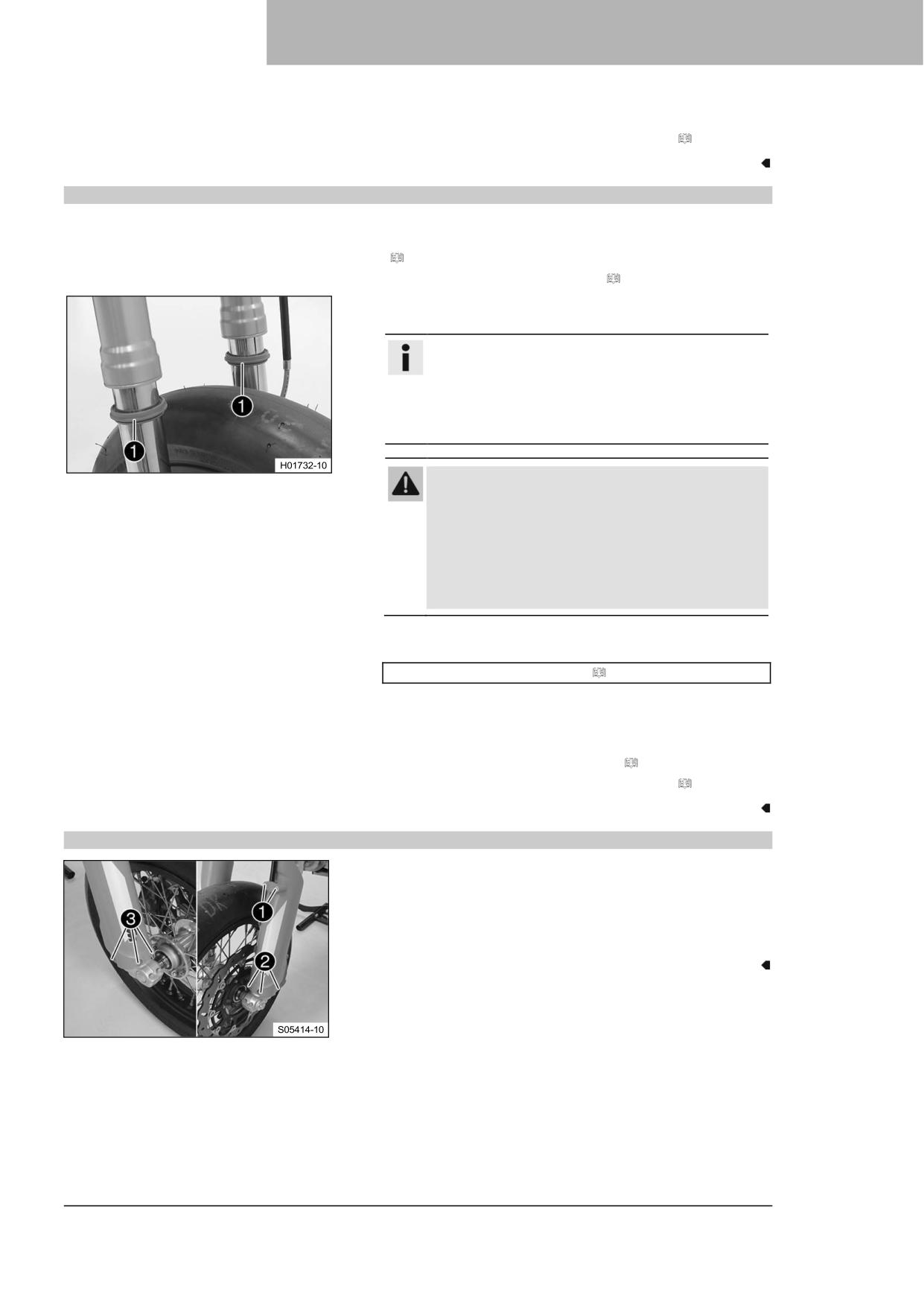

11.3

Продувание перьев вилки

жидкости в гидравлической

11.4

Очистка пыльников перьев

муфте сцепления

вилки

11.47

Замена жидкости гидравлического

11.5

Снятие защитного кожуха

сцепления

вилки

ТОРМОЗНАЯ СИСТЕМА

11.6

Установка защитного кожуха

вилки

12.1

Отрегулируйте исходное положение

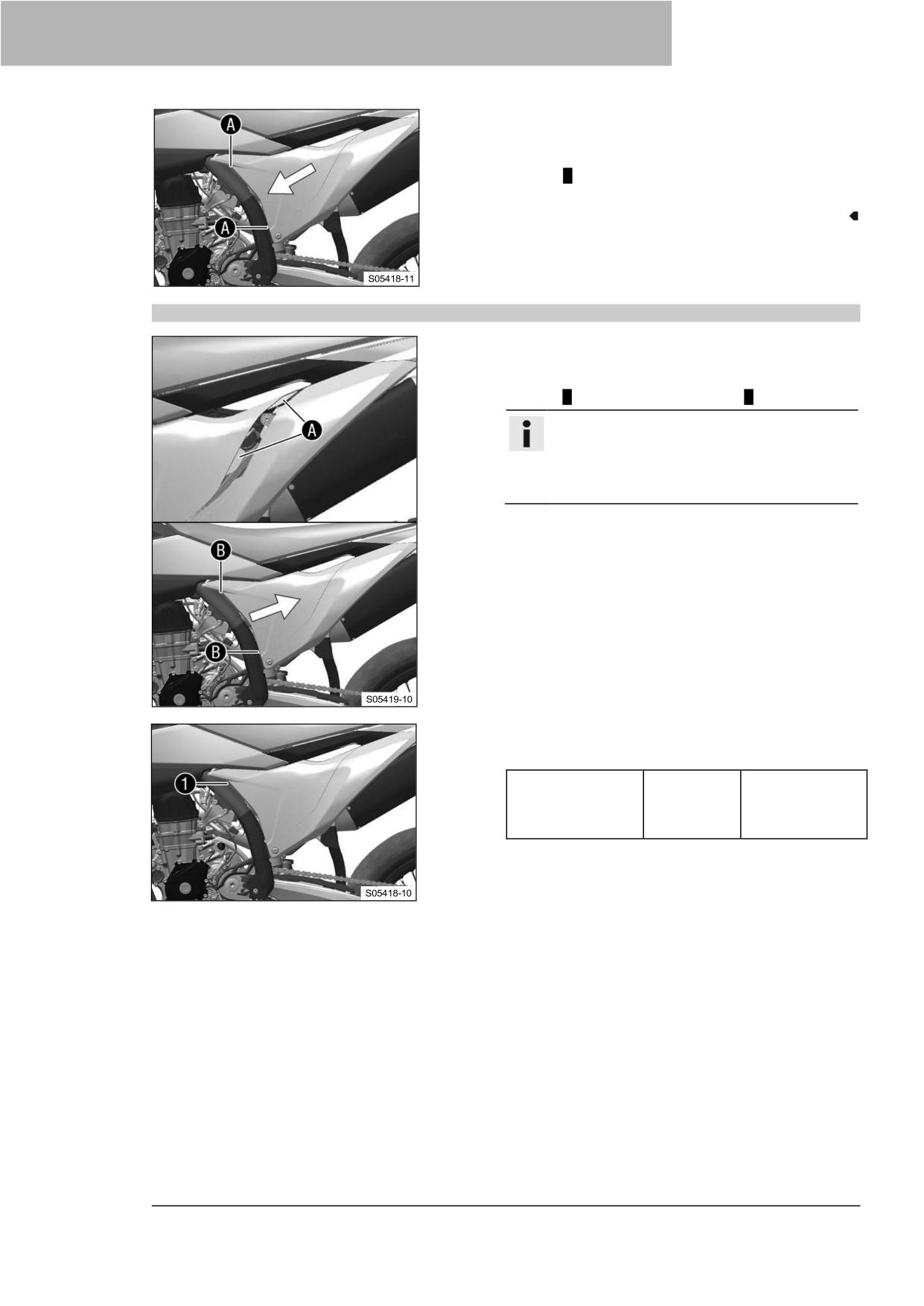

11.7

Снятие защитного кожуха рамы

рычага переднего тормоза

11.8

Установка защитного кожуха

12.2

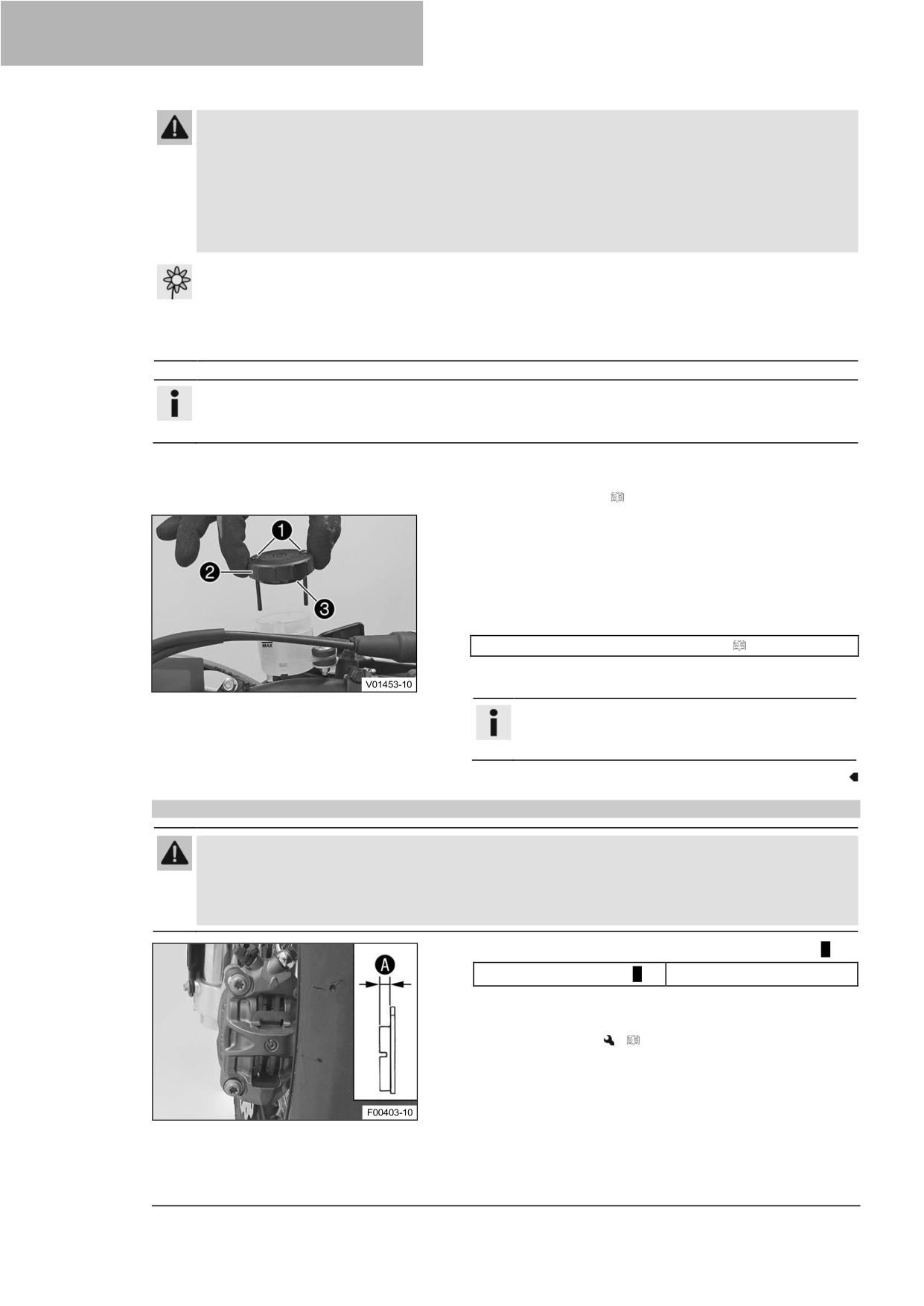

Проверка тормозных дисков

рамы

12.3

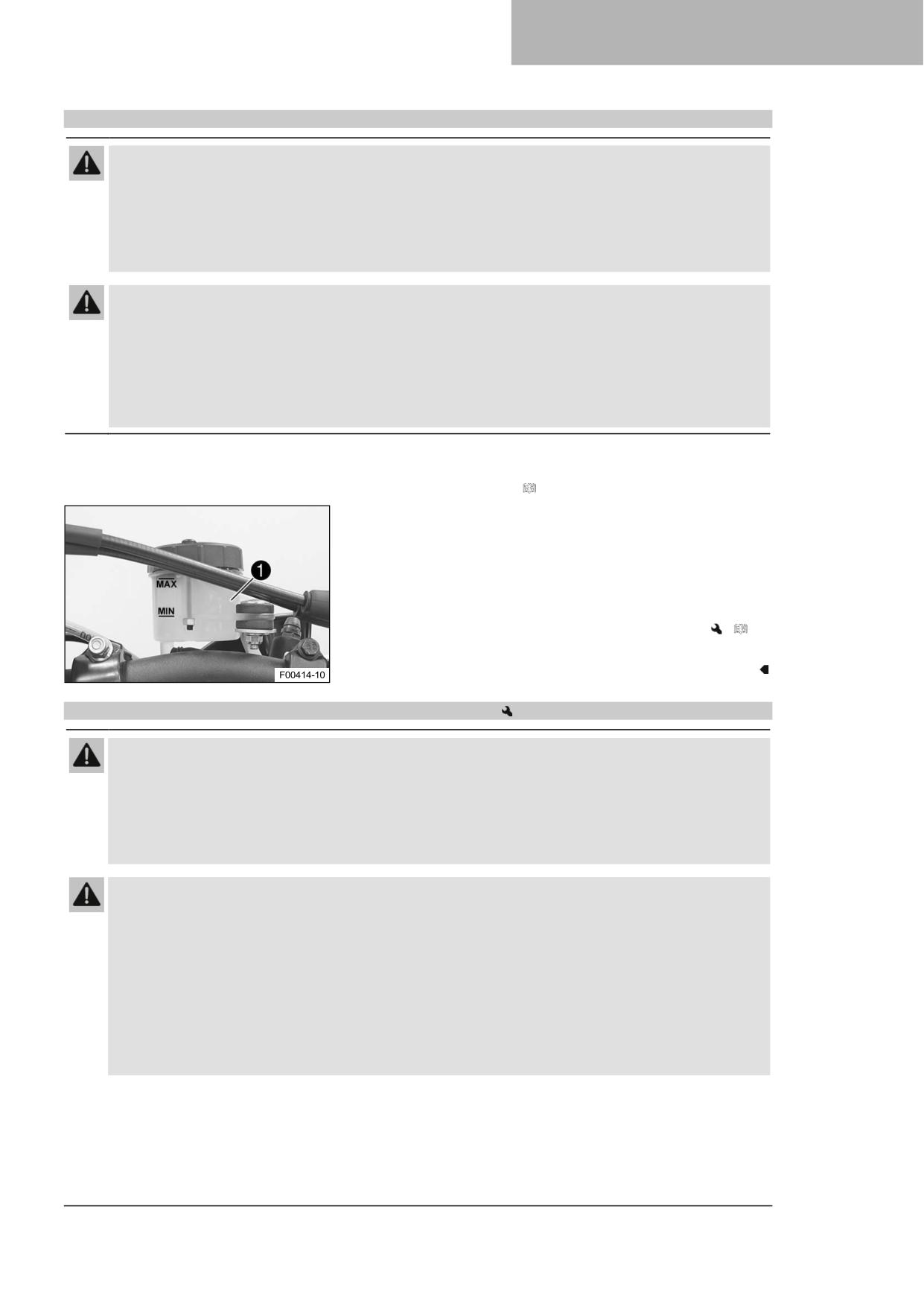

Проверка уровня жидкости в

11.9

Снятие перьев вилки

переднем тормозном механизме .. 77

11.10

Установка перьев вилки

12.4

Добавление жидкости для

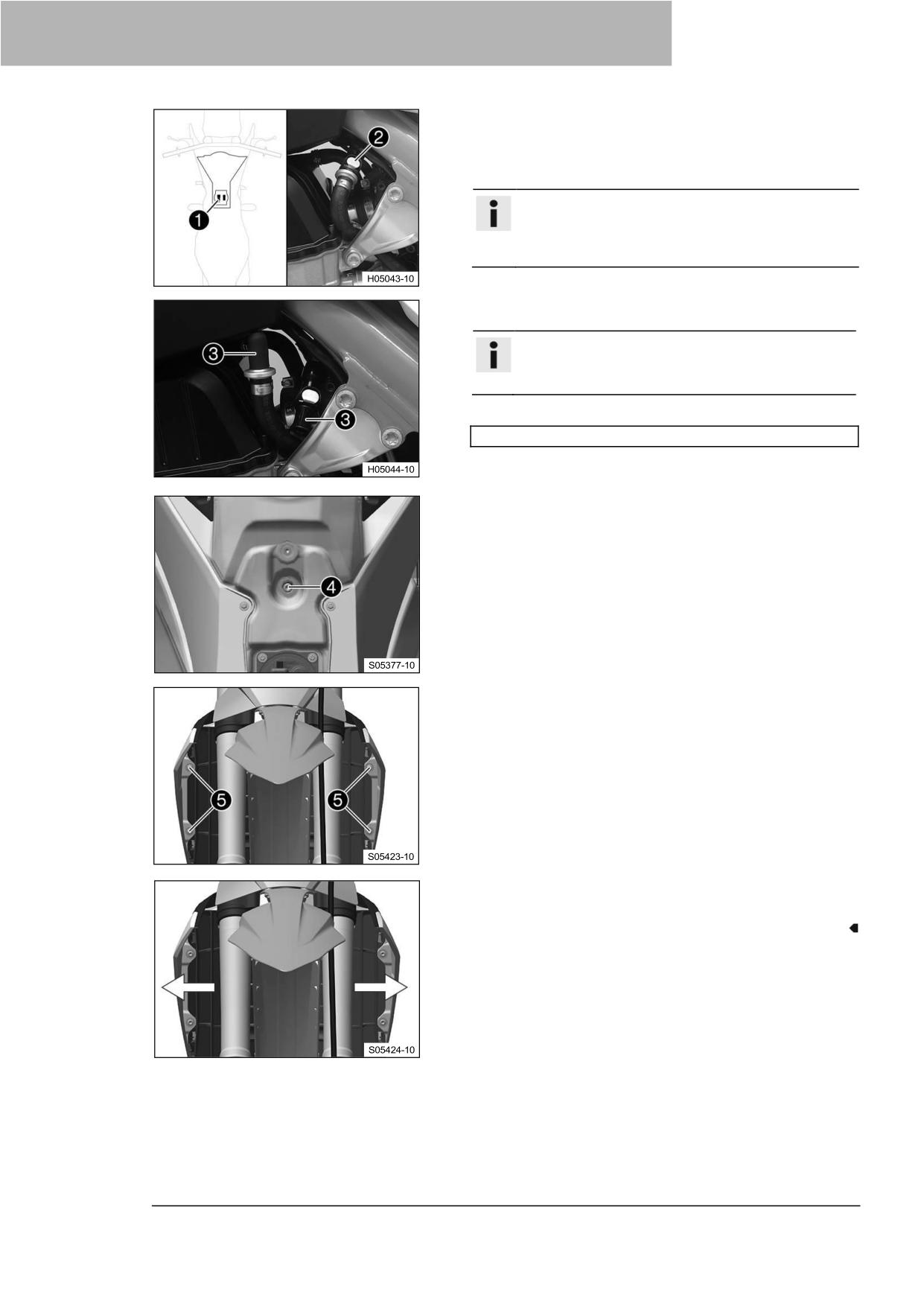

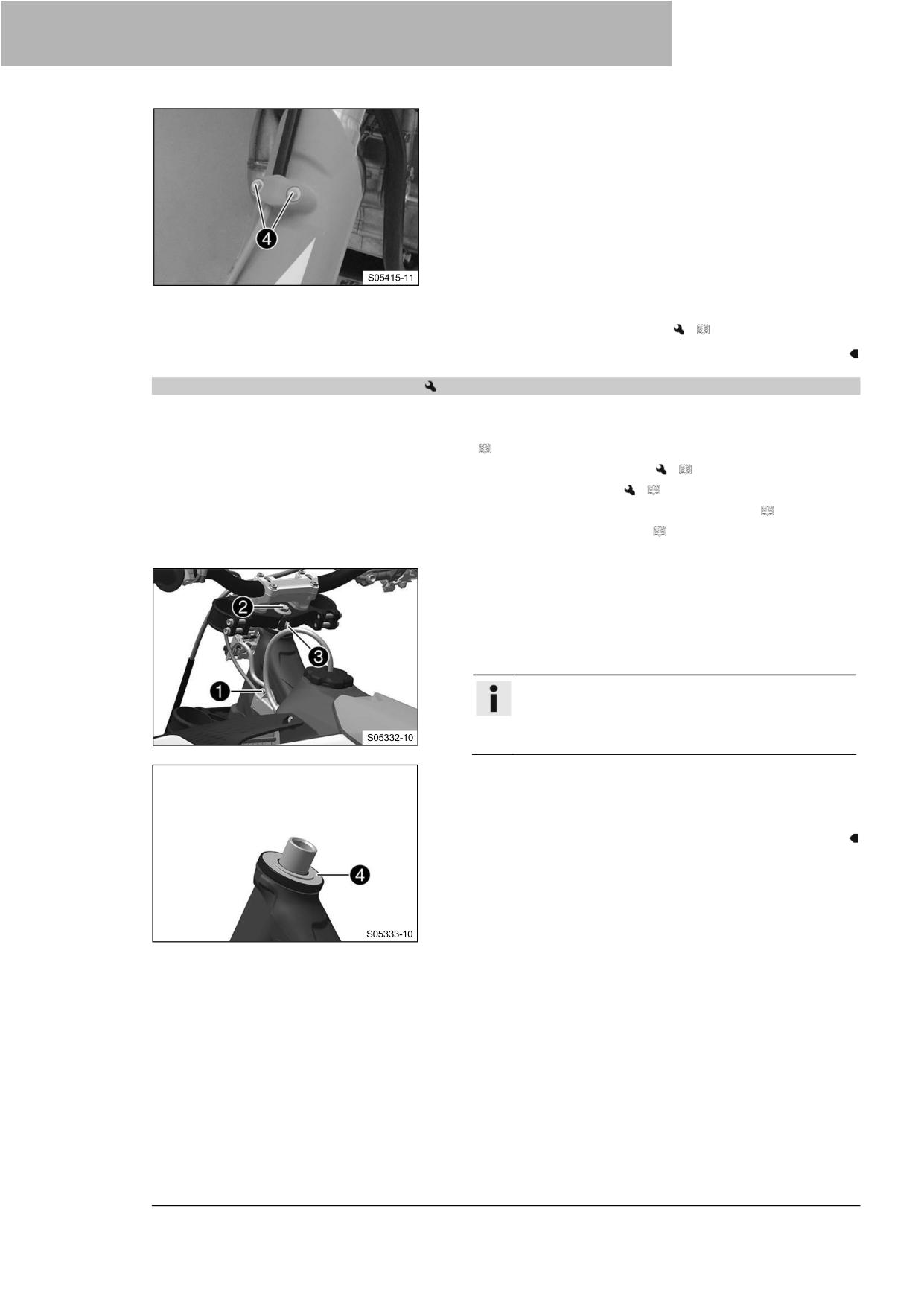

11.11

Снятие нижней траверсы

передних тормозов

11.12

Установка нижней траверсы

12.5

Проверка фиксации тормозных

11.13

Проверка подшипника рулевой

колодок переднего тормоза

колонки на наличие люфта

12.6

Замена тормозных колодок

11.14

Регулировка люфта подшипника

переднего тормоза

рулевой колонки

12.7

Проверка свободного хода

11.15

Смазка подшипника рулевой

педали ножного тормоза

колонки

12.8

Регулировка исходного положения

11.16

Снятие накладки для стартового

педали ножного тормоза

номера

12.9

Проверка уровня жидкости в

11.17

Установка накладки для

заднем тормозном механизме

стартового номера

12.10

Добавление жидкости для

11.18

Снятие переднего крыла

задних тормозов

11.19

Установка переднего крыла

12.11

Проверка фиксации тормозных

11.20

Снятие амортизатора

колодок заднего тормоза

11.21

Установка амортизатора

12,.2

Замена задних тормозных

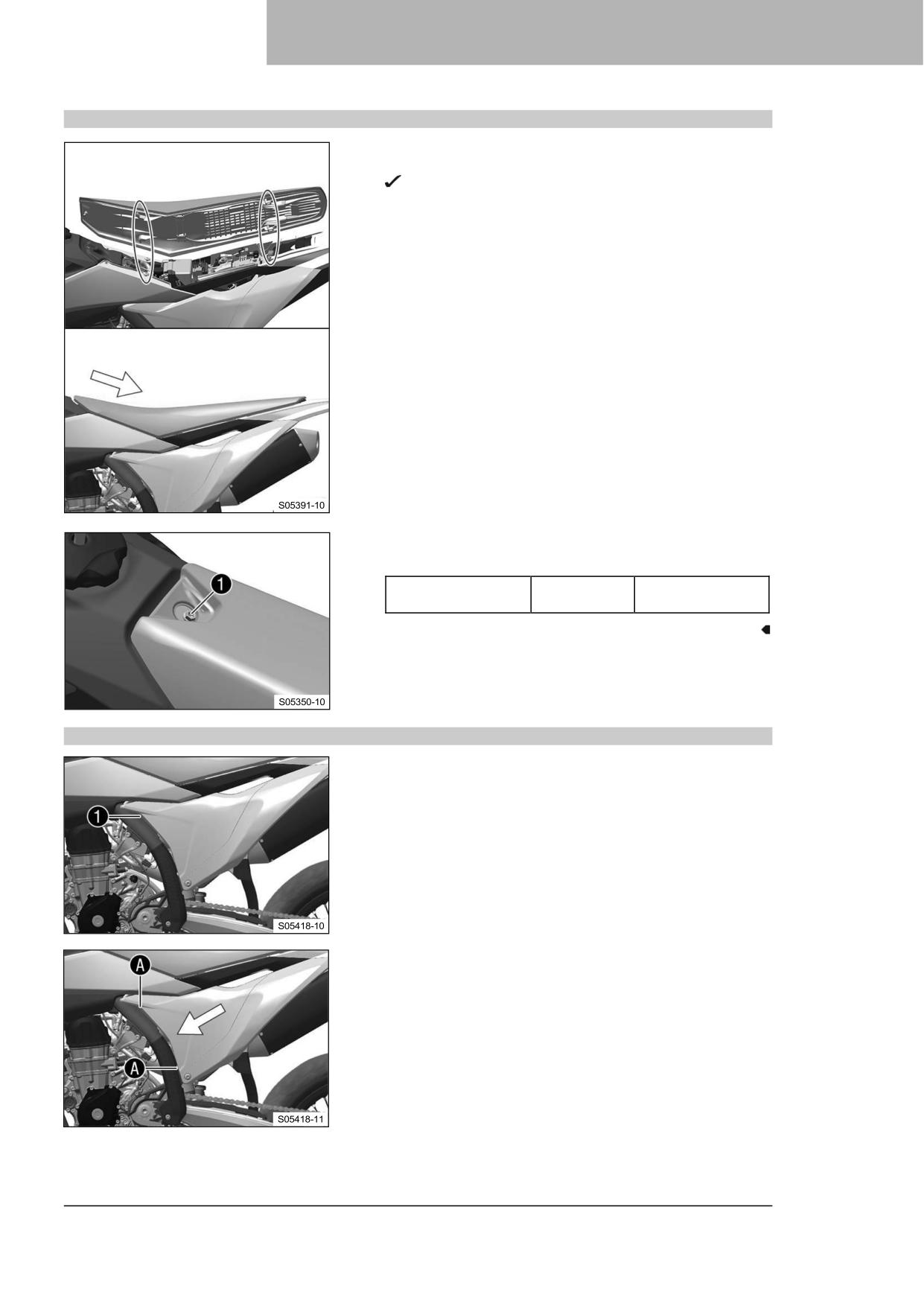

11.22

Снятие сиденья

колодок

11.23

Монтаж сиденья

КОЛЕСА, ШИНЫ

11.24

Снятие крышки корпуса

13.1

Снятие переднего колеса

воздушного фильтра

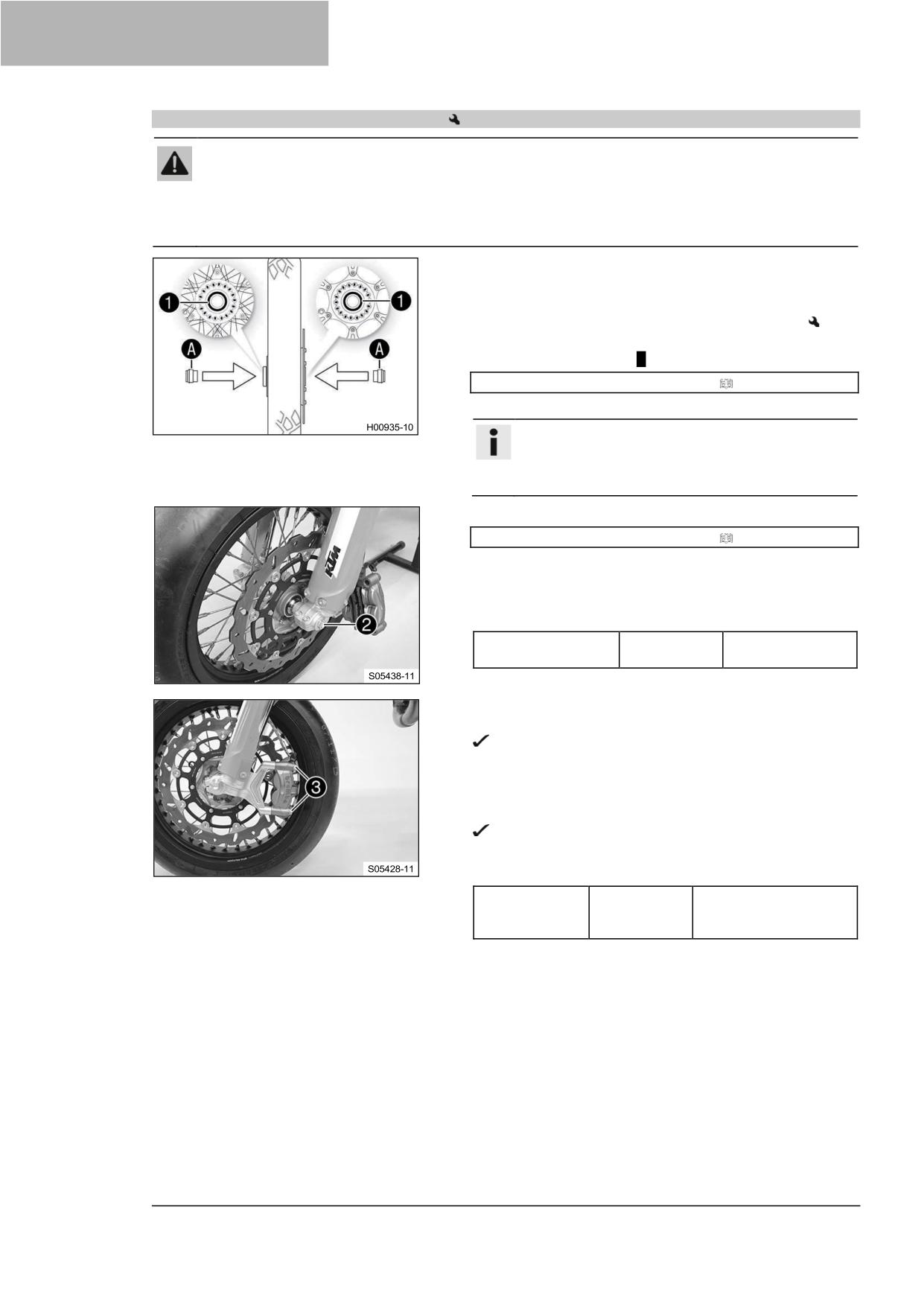

13.2

Установка переднего колеса

11.25

Установка крышки корпуса

13.,3

Снятие заднего колеса

воздушного фильтра

13.4

Установка заднего колеса

11.26

Извлечение воздушного

13.5

Проверка состояния шин

фильтра

13.6

Проверка давления в шинах

11.27

Очистка воздушного фильтра и

13.7

Проверка натяжения спиц

корпуса воздушного фильтра

11.28

Установка воздушного

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

фильтра

14.1

Снятие 12 В аккумулятора

11.29

Подготовка крышки корпуса

14.2

Установка 12 В аккумулятора ... 94

воздушного фильтра к

14.3

Зарядка 12 В аккумулятора

фиксации

14.4

Замена главного предохранителя . 96

11.30

Снятие главного глушителя

14.5

Замена предохранителя

11.31

Установка главного глушителя

топливного насоса

11.32

Замена наполнителя из

14.6

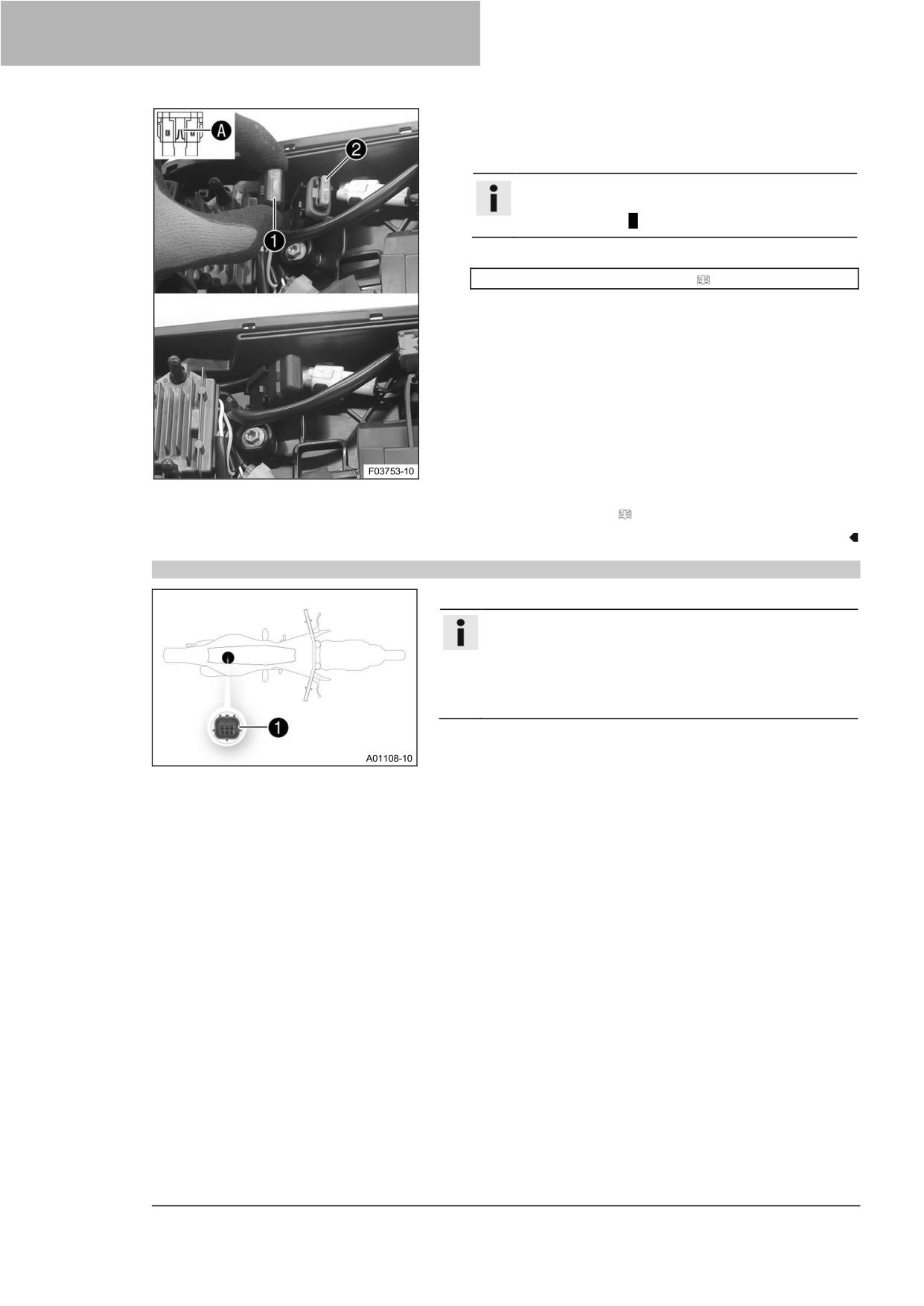

Диагностический разъем

стекловолокнистой пряжи

СИСТЕМА ОХЛАЖДЕНИЯ

главного глушителя

15.1

Система охлаждения

11.33

Снятие топливного бака

15.2

Проверка уровня антифриза и

11.34

Установка топливного бака

11.35

Проверка накопления

охлаждающей жидкости

15.3

Проверка уровня охлаждающей

загрязнений на цепи

жидкости

100

11.36

Очистка цепи

15.4

Слив охлаждающей

11.37

Проверка натяжения цепи

жидкости

100

11.38

Регулировка натяжения цепи

11.39

Проверка цепи, задней звездочки,

15.5

Заправка охлаждающей

жидкости

101

звездочки двигателя и

направляющей цепи

СОДЕРЖАНИЕ

15.6

Замена охлаждающей

28 СПИСОК ЗНАКОВ

138

жидкости

102

28.1

Желтые и оранжевые знаки

138

РЕГУЛИРОВКА ДВИГАТЕЛЯ

103

28.2

Зеленые и синие знаки

138

16.1

Проверка люфта газового

ПЕРЕЧЕНЬ

139

троса

103

16.2

Регулировка люфта газового

троса

103

16.3

Настройка трехмерной

характеристики чувствительности

отклика на поворот ручки

газа

............................................104

16.4

Изменение составления схемы

106

16.5

Регулировка частоты вращения

на холостом ходу

106

16.6

Программирование положения

дроссельного клапана

107

16.7

Проверка исходного положения

рычага переключения передач

108

16.8

Регулировка исходного положения

рычага переключения

передач

108

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ

ДВИГАТЕЛЯ

109

17.1

Замена топливной сетки

109

17.2

Проверка уровня моторного

масла

110

17.3

Замена моторного масла и

масляного фильтра, очистка

масляных сетчатых

фильтров

110

17.4

Добавление моторного масла

113

ЧИСТКА, УХОД

115

18.1

Чистка мотоцикла

115

ХРАНЕНИЕ

117

19.1

Хранение

117

19.1

Подготовка к эксплуатации

после хранения

118

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

119

СВЕТОВОЙ КОД

121

ТЕХНИЧЕСКИЕ УСЛОВИЯ

123

22.1

Двигатель

123

22.2

Моменты затяжки резьбовых

соединений двигателя

124

22.3

Заправочные емкости

125

22.3.1

Моторное масло

125

22.3.2

Охлаждающая жидкость

125

22.3.3

Топливо

125

22.4

Шасси

126

22.5

Электрическая система

127

22.6

Шины

127

22.7

Вилка

127

22.8

Амортизатор

128

22.9

Моменты затяжки резьбовых

соединений шасси

128

МАТЕРИАЛЫ

131

ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ

133

СТАНДАРТЫ

135

ПЕРЕЧЕНЬ СПЕЦИАЛЬНЫХ

ТЕРМИНОВ

136

СПИСОК СОКРАЩЕНИЙ

137

СРЕДСТВА ПРЕДСТАВЛЕНИЯ

1.1

Используемые символы

Значение конкретных символов описано ниже.

Обозначает ожидаемую реакцию (например, на этап работы или функции).

Обозначает непредвиденную реакцию (например, на этап работы или функции).

Обозначает работу, требующую экспертных знаний и понимания технической сути. В

интересах собственной безопасности предоставьте выполнение этих работ

авторизованной мастерской KTM! Там будет обеспечен высочайший уход за вашим

мотоциклом со стороны специально обученных экспертов, использующих необходимые

специальные инструменты.

Обозначает ссылку на страницу (дополнительная информация представлена на

указанной странице).

Обозначает информацию с дополнительными сведениями или подсказками.

Обозначает результат проверки.

Обозначает измерение напряжения.

Обозначает измерение тока.

Обозначает окончание мероприятий, включая возможную доработку.

1.2

Используемые форматы

Типографские форматы, используемые в данном документе, объясняются ниже.

Фирменное название

Обозначает фирменное название.

Название^®

Обозначает защищенное название.

Бренд™

Обозначает бренд, доступный на свободном рынке.

Подчеркнутые термины

Ссылаются на технические данные транспортного средства или

указывают на технические термины, которые объясняются в

глоссарии.

2 РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ

2.1

Определение использования - использование по назначению

Данное транспортное средство было спроектировано и собрано таким образом, чтобы выдерживать

нормальные нагрузки и напряжения в условиях гонок. Данное транспортное средство соответствует

действующим в настоящее время нормативным документам и категориям ведущих международных

автоспортивных организаций.

Информация

Эксплуатируйте данное транспортное средство только в закрытых зонах, удаленных от дорог

общего пользования.

2.2

Неправильное использование

Транспортное средство должно использоваться только по назначению.

Использование не по назначению может привести к опасности для людей, имущества и окружающей

среды.

Любое использование транспортного средства не по назначению является неправильным

использованием.

К неправильному использованию также относится использование эксплуатационных и вспомогательных

жидкостей, которые не отвечают требованиям спецификации для соответствующего использования.

2.3

Рекомендации по безопасности

Для безопасной эксплуатации описанного изделия необходимо соблюдать ряд правил техники

безопасности. Поэтому внимательно прочитайте данную инструкцию и все дальнейшие инструкции.

Указания по технике безопасности выделены в тексте и упоминаются в соответствующих местах.

Информация

На описываемом изделии на видных местах прикреплены различные информационные и

предупреждающие наклейки. Не удаляйте информационные и предупреждающие наклейки. Если

они отсутствуют, вы или другие люди могут не распознать опасность и получить травму.

2.4

Уровни опасности и их обозначения

Опасно

Обозначает опасность, которая немедленно и неизбежно приведет к летальному исходу или

серьезным тяжелым травмам, если не принять соответствующие меры.

Предупреждение

Обозначает опасность, которая может привести к смертельному исходу или серьезной травме,

если не принять соответствующие меры.

Внимание

Обозначает опасность, которая может привести к легким травмам, если не принять

соответствующие меры.

Примечание

Обозначает опасность, которая может привести к значительному повреждению механизмов и

материалов, если не будут приняты соответствующие меры.

Примечание

Обозначает опасность, которая может повлечь за собой вред окружающей среде, если не принять

соответствующие меры.

РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ

2.5

Предупреждение о вмешательстве

Вмешиваться в систему контроля шума запрещено. Федеральным законом запрещаются следующие

действия или их поощрение:

Демонтаж или приведение в нерабочее состояние любым лицом, кроме как для целей обслуживания,

ремонта или замены, любого устройства или элемента конструкции, встроенного в новое

транспортное средство для контроля уровня шума до его продажи или доставки конечному

покупателю или во время его эксплуатации, или

использование транспортного средства после того, как такое устройство или элемент конструкции

были удалены или приведены в нерабочее состояние любым лицом.

К числу действий, считающихся несанкционированным вмешательством, относятся перечисленные ниже

действия:

Снятие или перфорирование главных глушителей, дефлекторов, приемных труб или любых других

компонентов, отводящих выхлопные газы.

Снятие или перфорирование частей системы впуска.

Отсутствие надлежащего технического обслуживания.

Замена движущихся деталей транспортного средства или частей выхлопной системы или системы

впуска на детали, не указанные производителем.

2.6

Безопасная эксплуатация

Опасно

Опасность несчастных случаев Водитель, не имеющий права управлять транспортным

средством, представляет опасность для себя и окружающих.

Не управляйте транспортным средством, если вы не в состоянии управлять им из-за влияния

алкоголя, наркотиков или лекарств.

Не управляйте транспортным средством, если вы инвалид или у вас расстройство психики.

Опасно

Опасность отравления Выхлопные газы токсичны, и их вдыхание может привести к потере

сознания и смерти.

При работе двигателя всегда следите за тем, чтобы вентиляция была надлежащей.

–

При запуске или работе двигателя в закрытом помещении используйте эффективный отвод

выхлопов.

Предупреждение

Опасность ожогов Некоторые детали транспортного средства сильно нагреваются при его

эксплуатации.

Не прикасайтесь к таким деталям, как выхлопная система, радиатор, двигатель, амортизатор

или тормозная система, пока детали транспортного средства не остыли.

Дайте деталям транспортного средства остыть, прежде чем выполнять какие-либо работы на

транспортном средстве.

Эксплуатируйте транспортное средство только в идеальном техническом состоянии, в соответствии с его

назначением, безопасным и экологически приемлемым способом.

Транспортное средство должно использоваться только обученными людьми.

Неисправности, снижающие безопасность, должны незамедлительно устраняться в официальной

мастерской KTM.

Соблюдайте требования информационных и предупреждающих табличек на транспортном средстве.

2.7

Защитная одежда

Предупреждение

Риск получения травмы

Отсутствующая или некачественная защитная одежда представляет

повышенный риск для безопасности.

Во время любых поездок надевайте соответствующую защитную одежду: шлем, ботинки,

перчатки, а также брюки и куртку с защитными элементами.

Всегда носите защитную одежду, которая находится в хорошем состоянии и соответствует

законодательным нормам.

В интересах вашей собственной безопасности компания KTM рекомендует управлять транспортным

средством только в соответствующей защитной одежде.

2 РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ

2.8

Правила работы

Если не указано иное, во время любых работ зажигание должно быть выключено (модели с замком

зажигания, модели с дистанционным ключом) или двигатель должен быть остановлен (модели без замка

зажигания или дистанционного ключа).

Для выполнения определенных работ необходимы специальные инструменты. Инструменты не являются

комплектующей деталью транспортного средства, но могут быть заказаны по номеру в скобках. Пример:

съемник подшипников (15112017000)

Если не указано иное, ко всем задачам и описаниям применяются нормальные условия.

Температура окружающего воздуха

20 °C (68 °F)

Давление окружающего воздуха

1013 мбар (14,69 фунтов на кв. дюйм)

Относительная влажность воздуха

60 ± 5 %

Во время сборки используйте новые детали для замены деталей, которые нельзя использовать повторно

(например, самоконтрящиеся винты и гайки, установочные винты, уплотнения, кольцевые уплотнения,

уплотнительные кольца, штифты и стопорные шайбы).

В случае некоторых винтов требуется фиксатор резьбы (например, Loctite^® (Локтайт). Соблюдайте

инструкции производителя.

Если на новую деталь уже нанесен фиксатор резьбовых соединений (например, Precote^®), не наносите

дополнительный фиксатор резьбовых соединений. После разборки очистите детали, подлежащие

повторному использованию, и проверьте их на наличие повреждений и износа. Замените поврежденные

или изношенные детали. После завершения ремонтных работ или работ по обслуживанию проверьте

безопасность эксплуатации транспортного средства.

2.9

Окружающая среда

Если вы ответственно используете свой мотоцикл, вы можете гарантировать, что проблемы и конфликты

не возникнут. Чтобы защитить будущее мотоспорта, убедитесь, что вы используете свой мотоцикл

законно, проявляете экологическую ответственность и уважаете права других людей.

При утилизации отработанного масла, других эксплуатационных и вспомогательных жидкостей, а также

отработанных комплектующих деталей, соблюдайте законы и правила соответствующей страны.

Поскольку на мотоциклы не распространяются правила ЕС, регулирующие утилизацию подержанных

транспортных средств, не существует никаких законодательных норм, относящихся к утилизации

отслужившего свой срок мотоцикла. Ваш официальный дилер KTM будет рад проконсультировать вас.

2.10

Руководство пользователя

Перед первой поездкой внимательно и полностью прочитайте данное руководство пользователя.

Руководство пользователя содержит полезную информацию и множество подсказок по эксплуатации,

обращению и обслуживанию мотоцикла. Только так вы сможете узнать, как лучше всего настроить

транспортное средство для самостоятельного использования и как защитить себя от травм.

Подсказка

Храните руководство пользователя, например, на своем терминальном устройстве, чтобы иметь

возможность прочитать его в любой момент.

Если вы хотите узнать больше о транспортном средстве или у вас есть вопросы по прочитанному

материалу, обратитесь к официальному дилеру KTM.

Руководство пользователя является важной комплектующей деталью транспортного средства. Если

транспортное средство продано, новый Владелец должен заново загрузить руководство пользователя.

Руководство пользователя можно скачать несколько раз с помощью QR-кода или ссылки на квитанции о

доставке.

Руководство пользователя также доступно для скачивания у вашего официального дилера KTM и на веб-

сайте KTM. Печатную копию также можно заказать у официального дилера KTM.

Международный веб-сайт KTM: KTM.COM

ВАЖНЫЕ ПРИМЕЧАНИЯ

3.1

Гарантия производителя, подразумеваемая гарантия

Работы, назначенные в графике обслуживания, должны выполняться только в официальной мастерской

KTM и подтверждаться на KTM Dealer.net, так как в противном случае все гарантийные обязательства

будут аннулированы. Гарантия производителя не распространяется на повреждения или вторичные

повреждения, вызванные вмешательством и/или переоборудованием транспортного средства.

3.2

Топливо, вспомогательные материалы

Примечание

Опасность загрязнения окружающей среды

Неправильное обращение с топливом

представляет опасность для окружающей среды.

Не допускайте попадания топлива в грунтовые воды, почву или канализацию.

Используйте топливо и вспомогательные вещества в соответствии с руководством пользователя и

техническими условиями.

3.3

Запасные части, аксессуары

Для вашей собственной безопасности используйте только те запасные части и аксессуары, которые

одобрены и/или рекомендованы компанией KTM, и устанавливайте их в официальной мастерской KTM.

Компания KTM не несет никакой ответственности за другие изделия и любой возникший ущерб или

потери.

Определенные запасные части и аксессуары указаны в скобках в описаниях. Ваш официальный дилер

KTM будет рад проконсультировать вас.

Последние новости каталога KTM PowerParts для вашего транспортного средства можно найти на веб-

сайте KTM.

Международный веб-сайт KTM: KTM.COM

3.4

Техобслуживание

Необходимым условием безупречной работы и предотвращения преждевременного износа является

правильное проведение работ по обслуживанию, уходу и регулировке двигателя и шасси в соответствии с

описанием в руководстве пользователя. Неправильная настройка подвески может привести к

повреждениям и поломкам элементов шасси.

Эксплуатация транспортного средства в сложных условиях, например, на песке или на мокрых, пыльных и

грязных поверхностях, может привести к значительному увеличению износа комплектующих деталей,

таких как трансмиссия, тормозная система, воздушный фильтр или элементы подвески. По этой причине

может потребоваться осмотр или замена деталей перед следующим плановым обслуживанием.

Обязательно соблюдайте установленные сроки обкатки и интервалы между техническими

обслуживаниями. Если вы будете соблюдать их в точности, то обеспечите гораздо более длительный срок

службы вашего мотоцикла.

Соответствующий пробег или интервал времени определяется в зависимости от того, что наступит

раньше.

3.5

Рисунки

На рисунках, приведенных в руководстве, может быть изображено специальное оборудование.

В целях наглядности некоторые комплектующие детали могут быть показаны в разобранном виде или

вообще не показаны. Не всегда необходимо разбирать комплектующую деталь для выполнения

рассматриваемого действия. Следуйте инструкциям в тексте.

3.6

Обслуживание клиентов

Ваш официальный дилер KTM будет рад ответить на любые ваши вопросы, касающиеся вашего

транспортного средства и KTM.

Список официальных дилеров KTM можно найти на веб-сайте KTM.

Международный веб-сайт KTM: KTM.COM

6 ОРГАНЫ УПРАВЛЕНИЯ

6.1

Рычаг сцепления

Рычаг сцепления ❶ установлен на левой стороне руля.

Сцепление имеет гидравлический привод и саморегулируется.

6.2

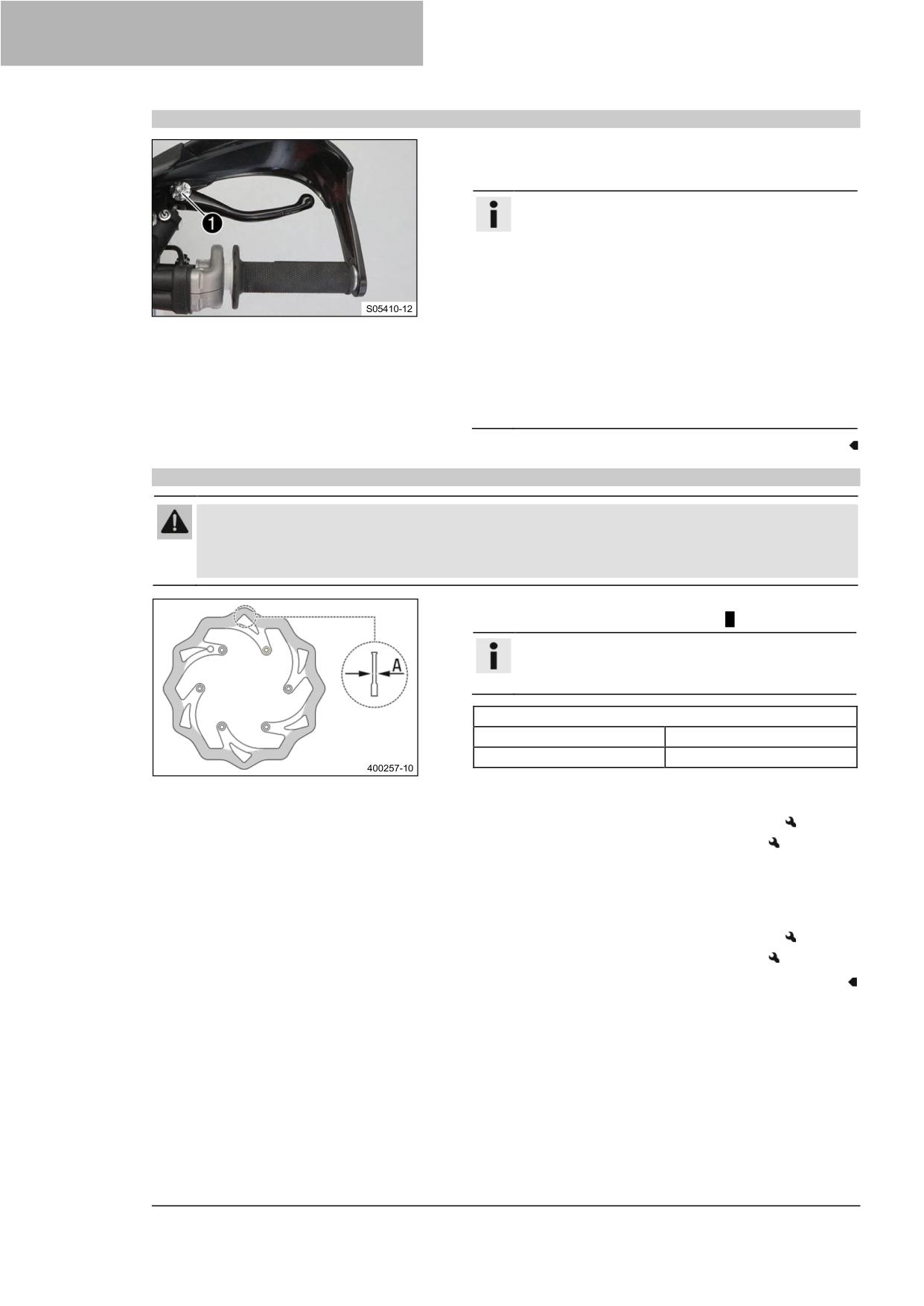

Рычаг переднего тормоза

Рычаг ручного тормоза ❶ установлен на правой стороне руля.

Передний тормоз включается с помощью рычага ручного

тормоза.

6.3

Ручка газа

Ручка газа ❶ расположена на правой стороне руля.

6.4

Кнопка остановки

Кнопка остановки ❶ расположена на правой стороне руля.

Возможные состояния



Кнопка остановки находится в исходном положении - В

этом положении цепь зажигания замкнута и двигатель

можно запустить.



Кнопка остановки нажата - В этом положении цепь

зажигания разомкнута, работающий двигатель

останавливается, а неработающий двигатель не

запускается.

ОРГАНЫ УПРАВЛЕНИЯ

6.5

Кнопка пуска

Кнопка пуска ❶ установлена на правой стороне руля.

Возможные состояния



Кнопка пуска находится в исходном положении



Кнопка пуска нажата - в этом положении приводится в

действие двигатель стартера.

6.6

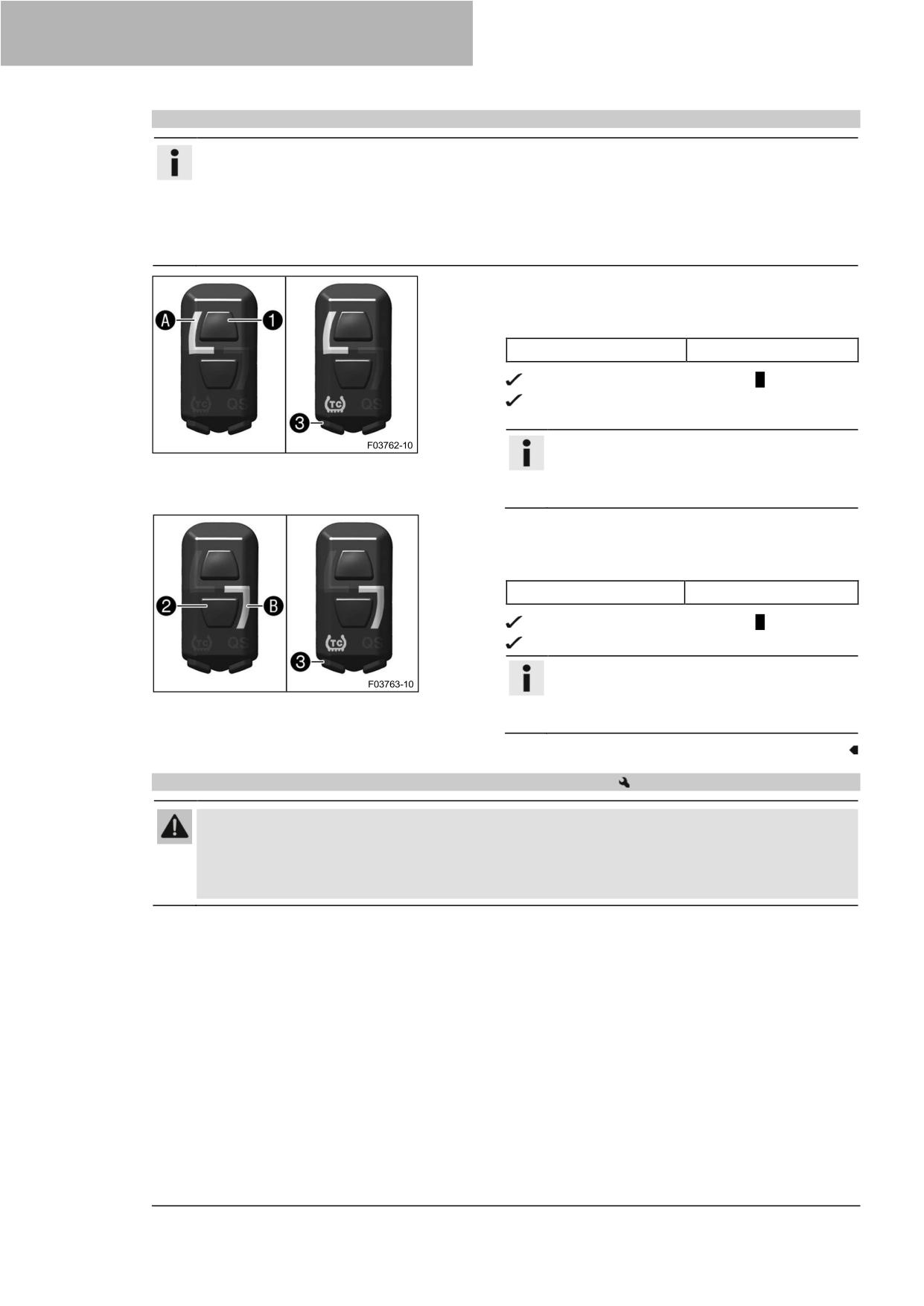

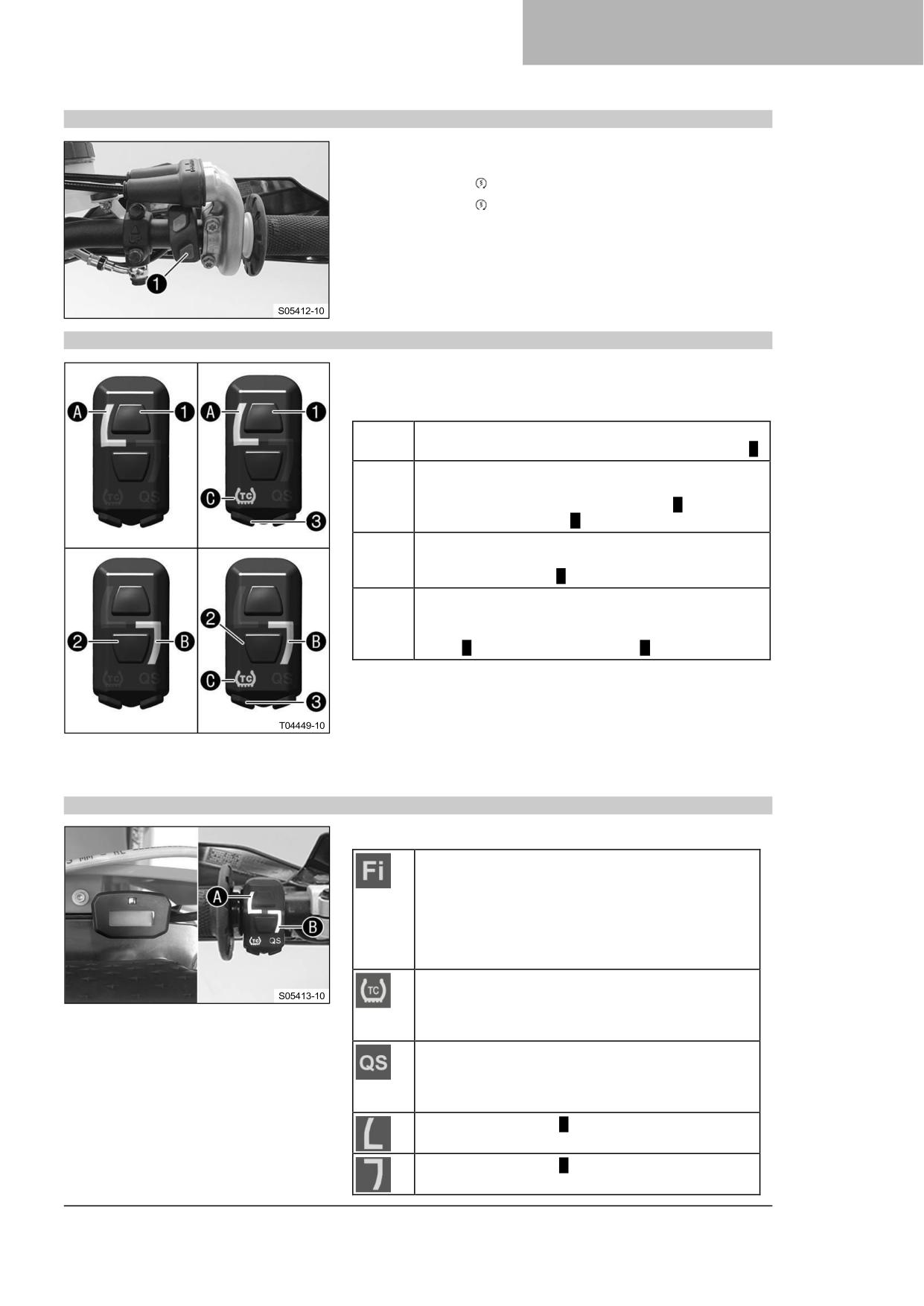

Комбинированный переключатель

Комбинированный переключатель установлен на левой

стороне руля.

Возможные состояния

СТАНДАРТ - составление схемы СТАНДАРТ

активируется, когда загорается индикаторная лампа A.

1 ПC

СТАНДАРТ c ПC - составление схемы СТАНДАРТ с

противобуксовочной системой (ПС) активируется,

когда загораются индикаторная лампа A и

контрольная лампа TC С.

ПРОДВИНУТАЯ - составление схемы

ПРОДВИНУТАЯ активируется, когда загорается

индикаторная лампа B.

2 ПC

ПРОДВИНУТАЯ c ПC - составление схемы

ПРОДВИНУТАЯ с противобуксовочной системой

(ПС) активируется, когда загораются индикаторная

лампа B и контрольная лампа ТС С.

Изменение характеристики двигателя осуществляется с

помощью кнопки ❶ и кнопки ❷ на комбинированном

переключателе.

Противобуксовочная система активируется с помощью кнопки

TC ❸ на комбинированном переключателе.

Функции Лаунч контрол и квикшифтер также можно

активировать с помощью комбинированного переключателя.

6.7

Обзор сигнальных ламп

Возможные состояния

Лампа индикации неисправности горит/мигает

оранжевым цветом - БСД (бортовая система

диагностики) обнаружила неисправность в

электронике транспортного средства. Лампа

индикации неисправности загорается также в том

случае, если активирована противобуксовочная

система и срабатывает ограничитель скорости.

Индикаторная лампа TC горит оранжевым цветом -

TC включена или находится в процессе

срабатывания. При включении функции лаунч

контрол мигает индикаторная лампа TC.

Индикаторная лампа QS горит синим цветом -

Активирована функция квикшифтер. Индикаторная

лампа QS мигает, когда происходит

программирование квикшифтера.

Индикаторная лампа A горит белым цветом -

активировано составление схемы СТАНДАРТ.

Индикаторная лампа B горит зеленым цветом -

активировано составление схемы ПРОДВИНУТАЯ.

6 ОРГАНЫ УПРАВЛЕНИЯ

6.8

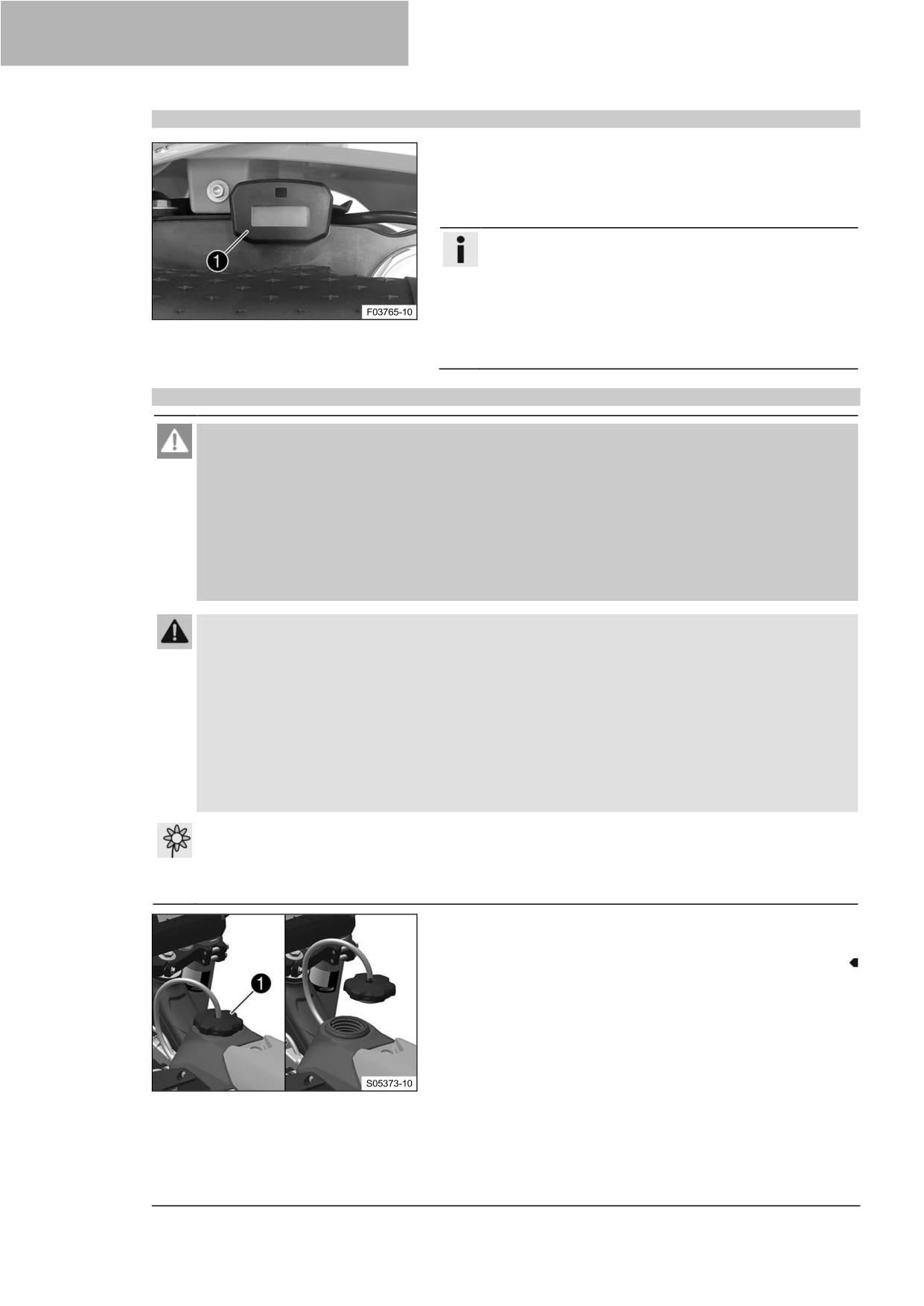

Комбинированная приборная панель

Комбинация приборов ❶ крепится перед рулем.

Комбинация приборов показывает общее количество часов

работы двигателя.

Счетчик часов работы начинает отсчет при запуске двигателя

и останавливается при его выключении.

Информация

На комбинации приборов нельзя ничего очистить или

настроить.

При подключении диагностического инструмента

начинает работать счетчик моточасов.

Перед длительными диагностическими процедурами

отключите счетчик моточасов за накладкой для

стартового номера.

6.9

Открытие крышки горловины топливного бака

Опасно

Опасность воспламенения Топливо легко воспламеняется.

Топливо в топливном баке расширяется при нагревании и может вытечь в случае переполнения.

Не заправляйте транспортное средство вблизи открытого огня или зажженных сигарет.

–

Выключайте двигатель при заправке топливом.

–

Следите за тем, чтобы топливо не пролилось, особенно на горячие части транспортного

средства.

Если топливо пролилось, немедленно вытрите его.

–

Соблюдайте технические требования при заправке топливом.

Предупреждение

Опасность отравления Топливо вредно для здоровья.

Избегайте контакта топлива с кожей, глазами и одеждой.

–

В случае проглатывания топлива немедленно обратитесь к врачу.

–

Не вдыхайте пары топлива.

–

В случае попадания на кожу немедленно промойте пораженный участок большим

количеством воды.

Тщательно промойте глаза водой и обратитесь к врачу в случае попадания топлива в глаза.

–

Смените одежду, если на нее пролилось топливо.

–

Храните топливо должным образом в подходящей канистре и в недоступном для детей месте.

Примечание

Опасность загрязнения окружающей среды Неправильное обращение с топливом

представляет опасность для окружающей среды.

Не допускайте попадания топлива в грунтовые воды, почву или канализацию.

Поверните крышку заливной горловины топливного бака

❶ против часовой стрелки и снимите ее.

ОРГАНЫ УПРАВЛЕНИЯ

6.10

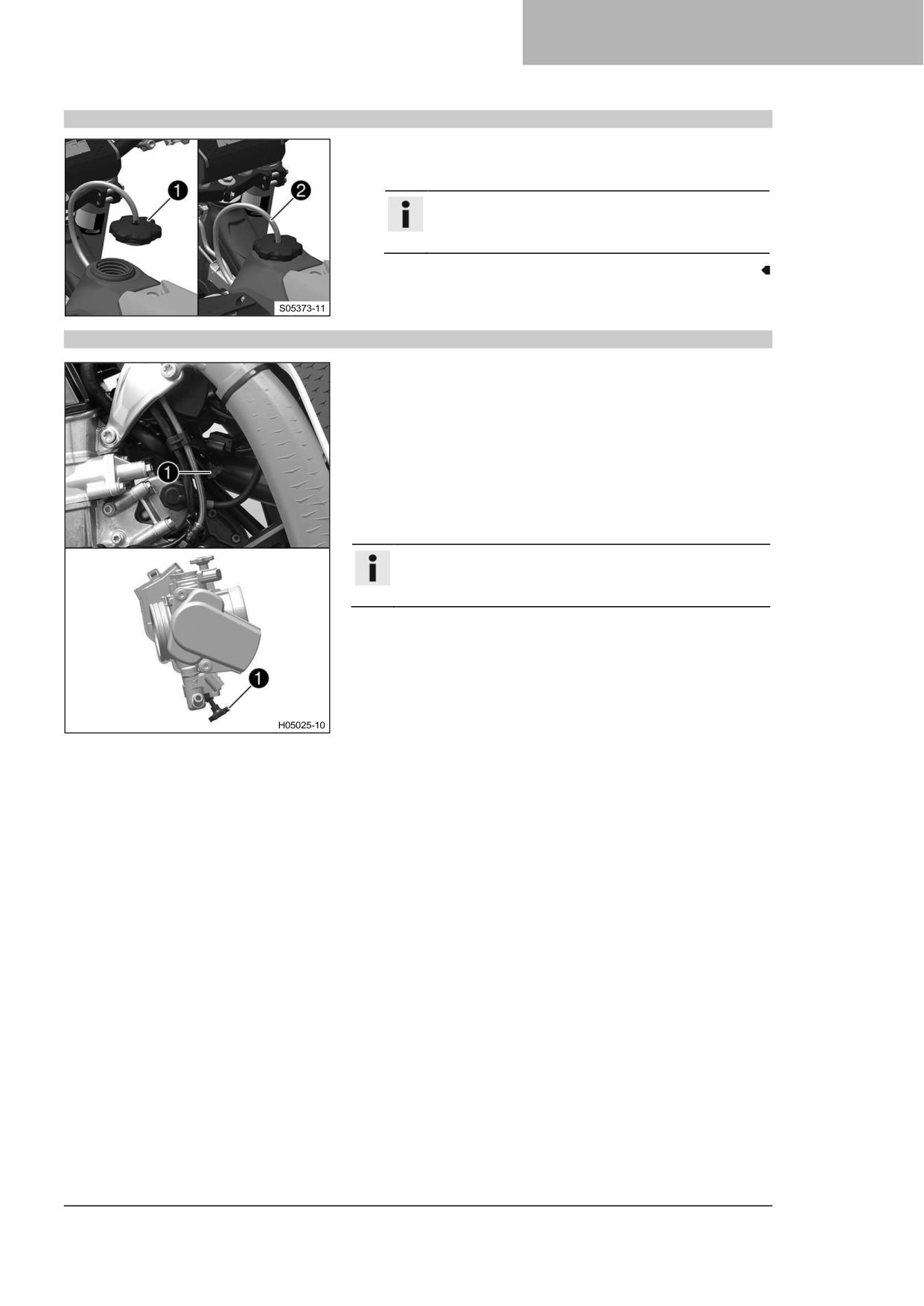

Закрытие крышки горловины топливного бака

Установите крышку заливной горловины топливного бака

❶ и поверните ее по часовой стрелке до плотного

закрытия топливного бака.

Информация

Проложите шланг ❷ сапуна топливного бака без

перегибов.

6.11

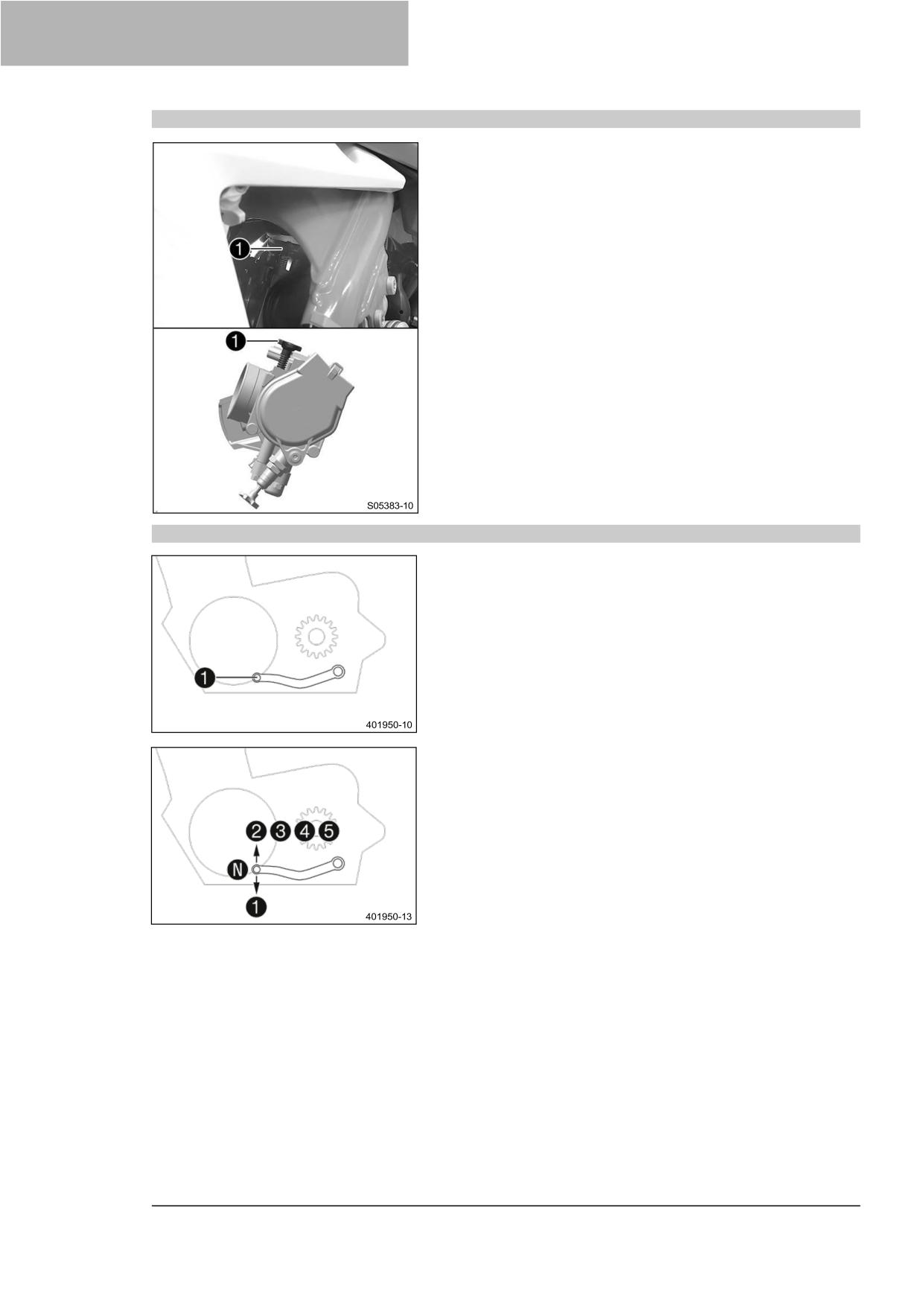

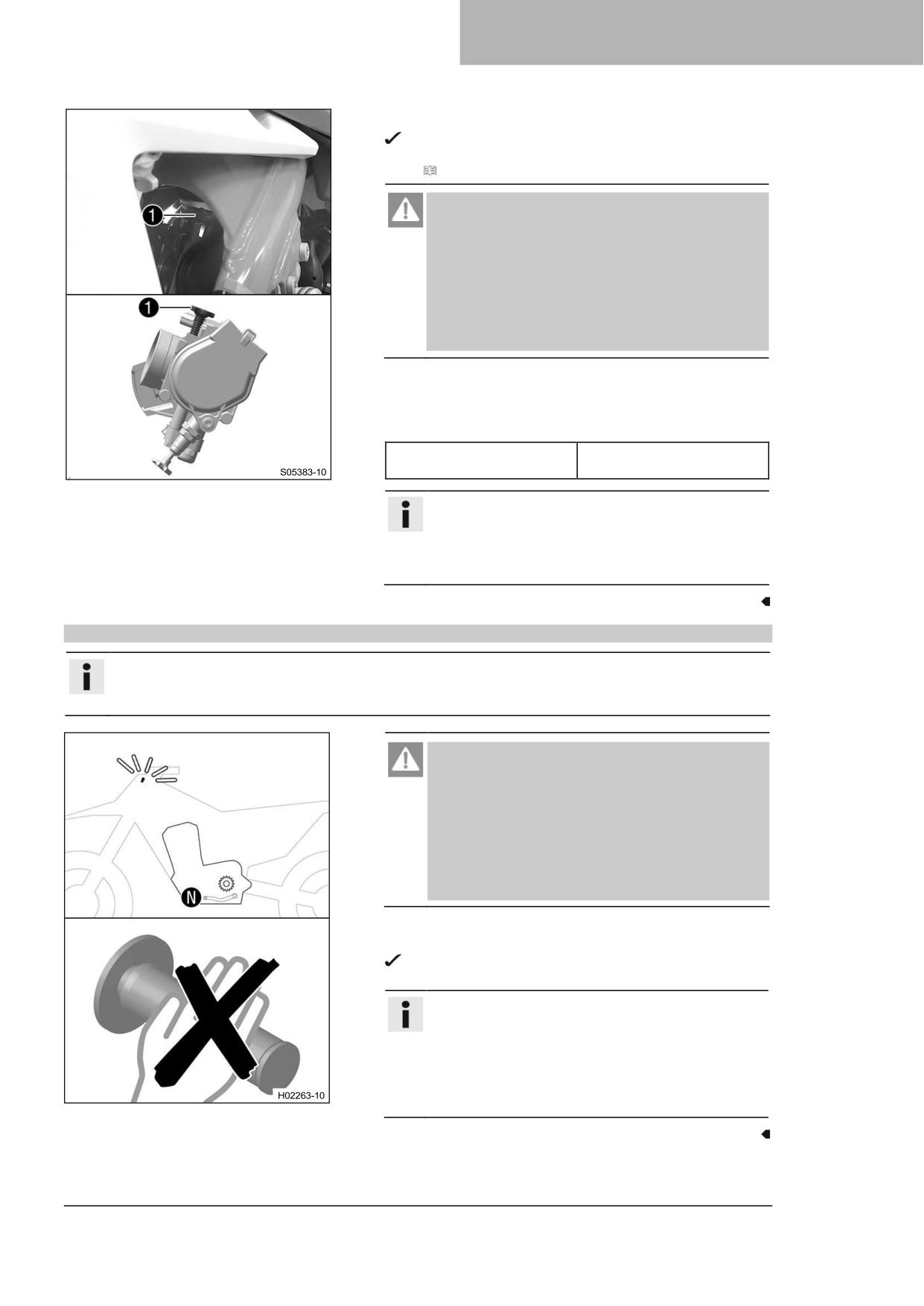

Кнопка холодного запуска

Кнопка холодного пуска ❶ установлена в нижней части

корпуса дроссельного клапана.

Система электронного впрыска топлива увеличивает время

впрыска, если двигатель холодный и температура

окружающего воздуха низкая. Чтобы помочь двигателю сжечь

повышенное количество топлива, необходимо подать в него

дополнительный кислород, нажав кнопку холодного пуска.

После кратковременного открытия газа, а затем повторного

отпускания ручки газа или поворота ручки газа в направлении

вперед кнопка холодного пуска возвращается в исходное

положение.

Информация

Проверьте, вернулась ли кнопка холодного пуска в

свое исходное положение.

Возможные состояния



Кнопка холодного пуска активирована - Кнопка холодного

пуска нажата до упора.



Кнопка холодного пуска деактивирована - Кнопка

холодного пуска находится в исходном положении.

6 ОРГАНЫ УПРАВЛЕНИЯ

6.12

Винт регулировки частоты вращения на холостом ходу

Настройка работы корпуса дроссельного клапана на холостом

ходу существенно влияет на поведение транспортного

средства при запуске, стабильную частоту вращения на

холостом ходу и реакцию транспортного средства при

открытии газа. Двигатель с правильно установленной частотой

вращения на холостом ходу запускается легче, чем двигатель

с неправильно установленной частотой вращения на холостом

ходу. Частота вращения на холостом ходу регулируется с

помощью винта ❶ регулировки частоты вращения на

холостом ходу.

Увеличьте частоту вращения на холостом ходу, повернув винт

регулировки частоты вращения на холостом ходу по часовой

стрелке.

Уменьшите частоту вращения на холостом ходу, повернув винт

регулировки частоты вращения на холостом ходу против

часовой стрелки.

6.13

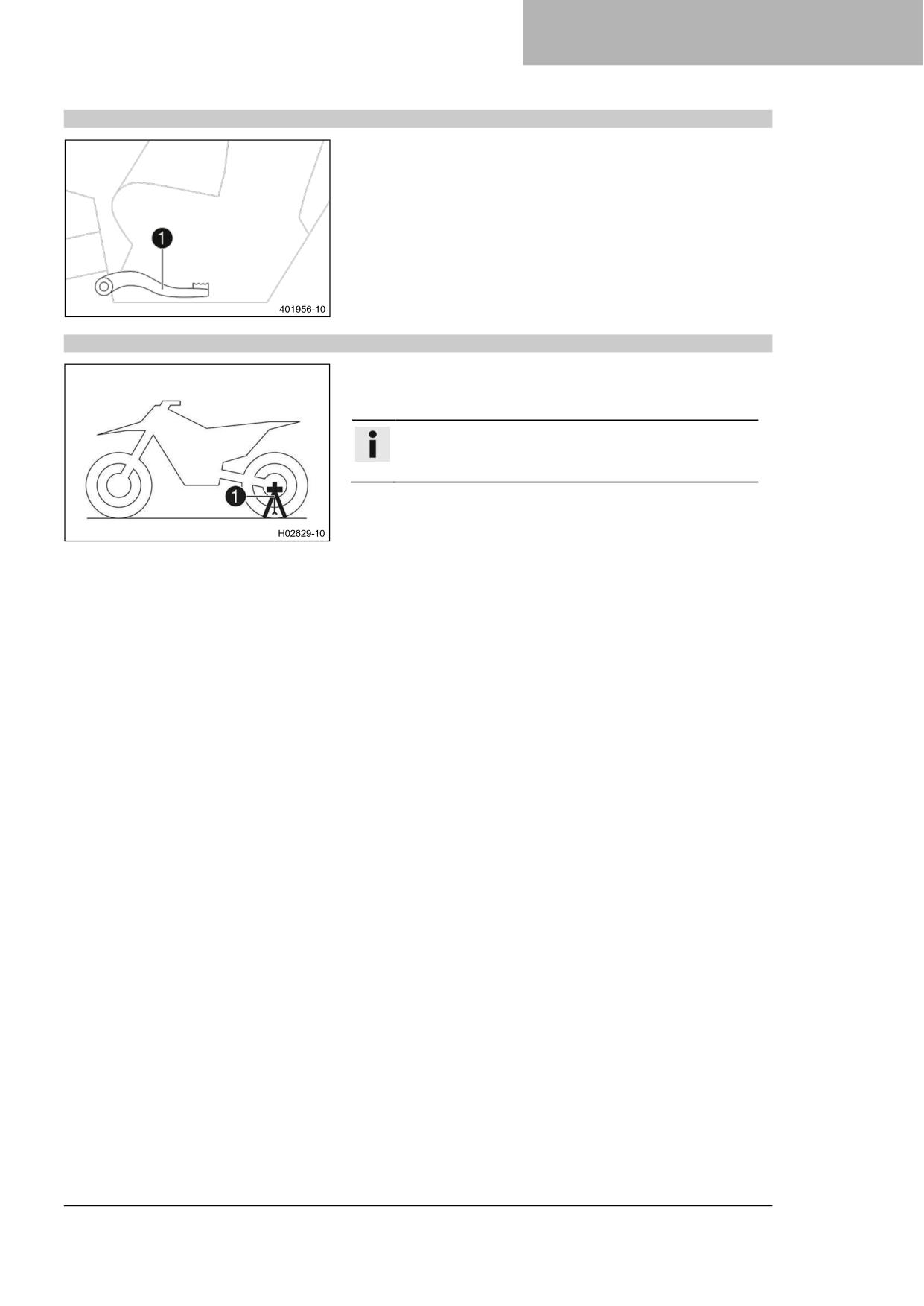

Педаль переключения передач

Педаль переключения передач ❶ установлена с левой

стороны двигателя.

Положения передач показаны на рисунке.

Нейтраль или положение холостого хода находится между

первой и второй передачами.

7 ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

7.1

Совет по подготовке к началу использования

Опасно

Опасность несчастных случаев Водитель, не имеющий права управлять транспортным

средством, представляет опасность для себя и окружающих.

Не управляйте транспортным средством, если вы не в состоянии управлять им из-за влияния

алкоголя, наркотиков или лекарств.

Не управляйте транспортным средством, если вы инвалид или у вас расстройство психики.

Предупреждение

Риск получения травмы Отсутствующая или некачественная защитная одежда представляет

повышенный риск для безопасности.

Во время любых поездок надевайте соответствующую защитную одежду: шлем, ботинки,

перчатки, а также брюки и куртку с защитными элементами.

Всегда носите защитную одежду, которая находится в хорошем состоянии и соответствует

законодательным нормам.

Предупреждение

Опасность столкновения Различные рисунки протектора шин на переднем и заднем колесе

ухудшают характеристики управляемости.

Различные рисунки протектора шин могут значительно усложнить управление транспортным

средством.

Следите за тем, чтобы на переднее и заднее колесо устанавливались только шины с

одинаковым рисунком протектора.

Предупреждение

Опасность несчастных случаев Неадаптированный стиль езды ухудшает характеристики

управляемости.

Адаптируйте скорость передвижения к дорожным условиям и своему умению ездить.

Предупреждение

Опасность несчастных случаев Транспортное средство не предназначено для перевозки

пассажиров.

Запрещается ездить с пассажиром.

Предупреждение

Опасность несчастных случаев В случае перегрева тормозная система выходит из строя.

Если педаль ножного тормоза не отпущена, тормозные колодки постоянно схватываются.

Если вы не хотите тормозить, уберите ногу с педали ножного тормоза.

Предупреждение

Опасность несчастных случаев Общий вес и осевые нагрузки влияют на характеристики

управляемости.

Не превышайте максимально допустимую общую массу или осевые нагрузки.

Предупреждение

Риск получения травмы Лица, действующие самовольно, могут быть не знакомы с

транспортным средством.

Не оставляйте транспортное средство без присмотра, если двигатель работает.

–

Защищайте транспортное средство от доступа посторонних лиц.

Информация

При использовании мотоцикла помните, что чрезмерный шум может беспокоить окружающих.

Убедитесь, что предпродажная проверка была проведена официальной мастерской KTM.

При передаче транспортного средства вы получите квитанцию о доставке.

Перед первой поездкой полностью прочтите "Руководство пользователя".

–

Ознакомьтесь с органами управления.

–

Отрегулируйте исходное положение рычага сцепления. ( стр. 73)

–

Отрегулируйте исходное положение рычага переднего тормоза. ( стр. 76)

ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

–

Отрегулируйте исходное положение рычага ножного тормоза.

(

стр. 81)

–

Отрегулируйте исходное положение рычага переключения передач.

(

стр. 108)

–

Прежде чем приступать к более сложной езде, следует ознакомиться с характеристиками

управляемости мотоцикла на подходящей местности.

Информация

Данное транспортное средство не допущено к эксплуатации на дорогах общего пользования.

Кроме того, ездите как можно медленнее и в положении стоя, чтобы лучше почувствовать мотоцикл.

–

Не совершайте никаких поездок, которые превышают ваши личные возможности и опыт.

–

При езде крепко держите руль обеими руками, а ноги держите на подножках.

–

Не перевозите багаж.

–

Не превышайте максимально допустимый вес и максимально допустимые осевые нагрузки.

Рекомендации

Максимально допустимый общий вес

335 кг (739 фунтов)

Максимально допустимая нагрузка на переднюю ось

145 кг (320 фунтов)

Максимально допустимая нагрузка на заднюю ось

190 кг (419 фунтов)

–

Обкатайте двигатель. ( стр. 21)

7.2

Обкатка двигателя

–

Не превышайте указанные обороты двигателя и нагрузку во время обкатки.

Рекомендации

Максимальные обороты двигателя

В течение первого часа работы

7 000 об/мин

Максимальная производительность двигателя

В течение первых 3 часов работы

≤ 75 %

–

Избегайте полного открытия газа.

7.3

Стартовая мощность литий-ионных аккумуляторов при низких температурах

Литий-ионные аккумуляторы гораздо легче свинцовых, имеют

низкую скорость саморазряда и обладают большей пусковой

мощностью при температурах выше 15 °C (60 °F). Однако при

низких температурах пусковая мощность литий-ионных

аккумуляторов падает до уровня ниже свинцовых.

Может потребоваться несколько попыток запуска. Зажмите

кнопку пуска на 5 секунд и подождите 30 секунд между

попытками. Паузы необходимы для того, чтобы выделяемое

тепло могло распределиться по литий-ионному аккумулятору и

не повредить его. Если заряженный литий-ионный аккумулятор

не может привести в действие двигатель стартера или делает

это слабо при температуре ниже 15 °C (60 °F), то аккумулятор

не неисправен, но нуждается в внутреннем прогреве для

увеличения пусковой мощности (отдаваемого тока).

Пусковая мощность увеличивается по мере прогрева

аккумулятора.

8 ИНСТРУКЦИИ ПО ЕЗДЕ

8.1

Проверки и меры по техническому обслуживанию при подготовке к

эксплуатации

Информация

Перед каждой поездкой проверяйте состояние транспортного средства и убедитесь, что его можно

безопасно эксплуатировать.

Во время эксплуатации транспортное средство должно находиться в идеальном техническом

состоянии.

Проверьте правильность работы электрической системы.

Проверьте уровень моторного масла. ( стр. 110)

Проверьте уровень жидкости передних тормозов. ( стр.

77)

Проверьте уровень жидкости задних тормозов. ( стр.

82)

Проверьте, зафиксированы ли тормозные колодки

переднего тормоза. ( стр. 78)

Проверьте, зафиксированы ли тормозные колодки

заднего тормоза. ( стр. 84)

Проверьте работу, состояние и свободный ход тормозной

системы.

Проверьте уровень охлаждающей жидкости. ( стр. 100)

–

Проверьте, не накопилась ли грязь на цепи. ( стр. 66)

–

Проверьте цепь, заднюю звездочку, звездочку двигателя

и направляющую цепи. ( стр. 69)

Проверьте натяжение цепи. ( стр. 67)

–

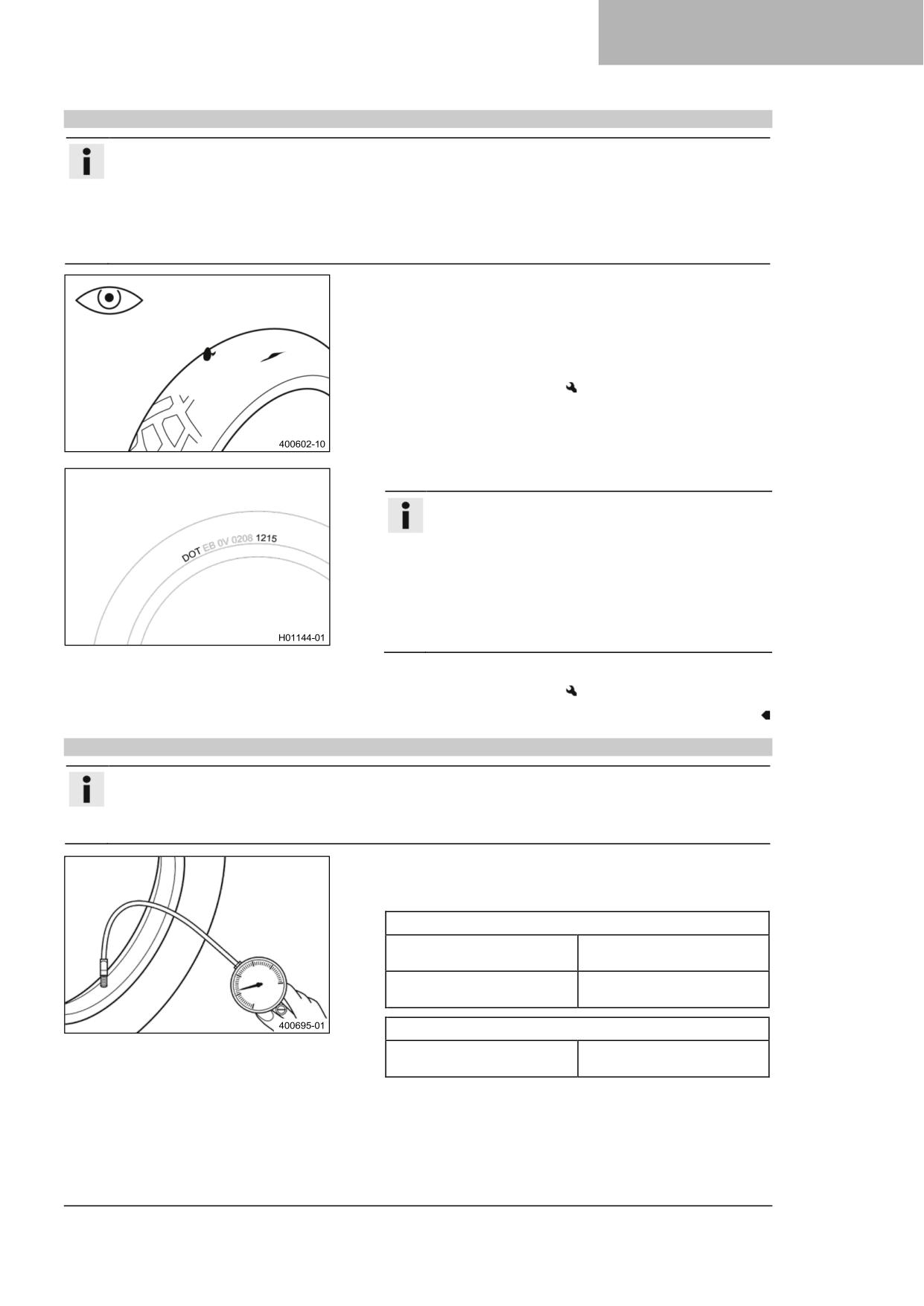

Проверьте состояние шин. ( стр. 91)

–

Проверьте давление в шинах. ( стр. 91)

–

Проверьте натяжение спиц. ( стр. 92)

Информация

Натяжение спиц необходимо регулярно

проверять, так как неправильное натяжение спиц

сильно снижает безопасность езды.

Очистите пыльники перьев вилки. ( стр. 45)

–

Продуйте перья вилки. ( стр. 44)

–

Проверьте воздушный фильтр и при необходимости

очистите его.

Проверьте настройки всех органов управления и

убедитесь, что они работают безотказно.

Регулярно проверяйте затяжку всех винтов, гаек и

хомутов крепления шлангов.

Проверьте уровень топлива.

8.2

Запуск транспортного средства

Опасно

Опасность отравления Выхлопные газы токсичны, и их вдыхание может привести к потере

сознания и смерти.

При работе двигателя всегда следите за тем, чтобы вентиляция была надлежащей.

–

При запуске или работе двигателя в закрытом помещении используйте эффективный отвод

выхлопов.

Примечание

Повреждение двигателя Высокие обороты при холодном двигателе негативно влияют на срок службы

двигателя.

Всегда запускайте прогретый двигатель на низких оборотах.

ИНСТРУКЦИИ ПО ЕЗДЕ

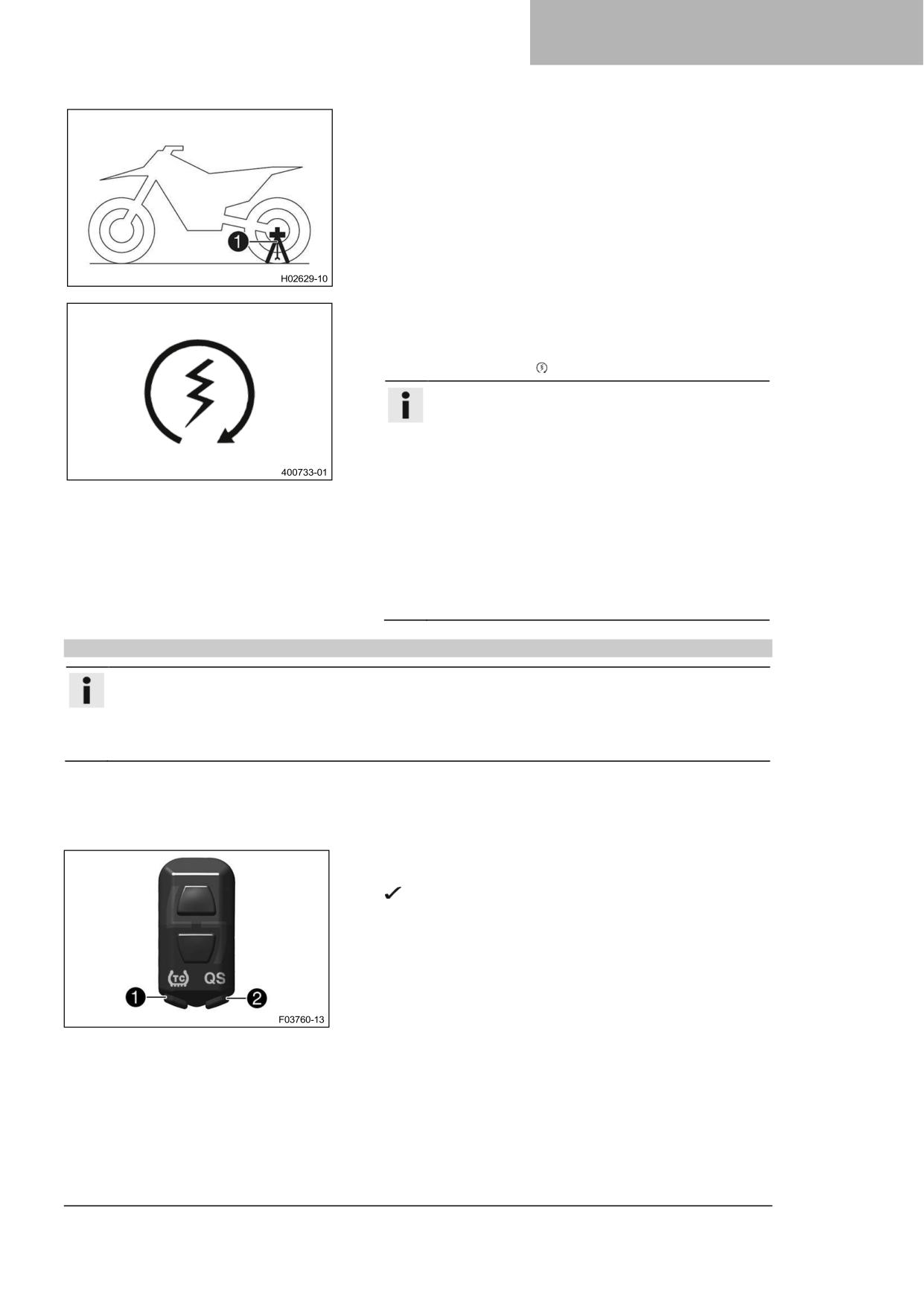

Снимите вставную подставку ❶.

Переключите коробку передач в нейтральное положение.

Состояние

Температура окружающего воздуха: < 20 °C (< 68 °F)

Нажмите кнопку холодного пуска до упора.

Нажмите кнопку пуска .

Информация

Нажмите кнопку пуска и удерживайте ее не более

5 секунд. Подождите 15 секунд перед следующей

попыткой запуска.

При низких температурах подождите 30 секунд.

При температуре ниже 6 °C (43 °F) может

потребоваться несколько попыток запуска, чтобы

прогреть литий-ионный аккумулятор и тем самым

увеличить пусковую мощность.

После 6 неудачных попыток пуска не повторяйте

попыток, а вместо этого проверьте транспортное

средство на наличие других неисправностей.

В процессе запуска загорается лампа индикации

неисправности.

8.3

Активация функции лаунч контрол

Информация

Функция лаунч контрол помогает водителю получить оптимальный разгон мотоцикла в начале

гонки. Максимальная частота вращения двигателя при полностью открытом дроссельном клапане

(полный газ) снижается. После запуска она постепенно увеличивается до максимальных оборотов

двигателя. Сцепление должно работать точно так же, как и без включения функции лаунч контрол.

Состояние

Мотоцикл неподвижен.

Двигатель работает на холостом ходу.

Коробка передач находится в нейтральном положении.

Нажмите и удерживайте одновременно кнопку TC ❶ и

кнопку QS ❷.

При включении функции лаунч контрол мигают

индикаторная лампа TC и индикаторная лампа QS.

8 ИНСТРУКЦИИ ПО ЕЗДЕ

Информация

Функция Лаунч контрол автоматически

отключается на несколько секунд после запуска

транспортного средства. Функция лаунч контрол

также отключается в следующих случаях: если

дроссельный клапан закрыт более чем на 1/3 хода

после полного газа, и/или если в течение 3 минут

не происходит запуска.

В целях безопасности перед повторной

активацией функции лаунч контрол двигатель

должен быть выключен не менее чем на 10 секунд,

независимо от того, было ли транспортное

средство заведено или нет.

Если двигатель уже работал некоторое время, то

перед включением функции лаунч контрол его

необходимо перезапустить.

8.4

Активация противобуксовочной системы

Информация

Противобуксовочная система уменьшает чрезмерное проскальзывание заднего колеса в пользу

большей управляемости и тяги, особенно на мокрой дороге.

Если противобуксовочная система отключена, заднее колесо может вращаться сильнее при

резком разгоне и на поверхностях с низким сцеплением.

Противобуксовочную систему можно включить или выключить во время езды. При перезапуске

снова активируется последняя выбранная настройка.

Нажмите кнопку TC ❶ для включения или выключения

противобуксовочной системы.

Рекомендации

Обороты двигателя

≤ 4000 об/мин

При включении противобуксовочной системы

загорается индикаторная лампа TC .

8.5

Трогание

–

Потяните рычаг сцепления на себя, включите 1-ю передачу, медленно отпустите рычаг сцепления и

одновременно осторожно откройте газ.

ИНСТРУКЦИИ ПО ЕЗДЕ

8.6

Квикшифтер

При активации функции квикшифтер можно повысить передачу

без включения сцепления.

Информация

При переключении с первой на вторую передачу

функция квикшифтер не активируется, поэтому при

повышении передачи необходимо использовать рычаг

сцепления.

Даже при активированной функции квикшифтер для

понижения передачи необходимо использовать рычаг

сцепления.

Поскольку нет необходимости закрывать ручку газа, возможно

непрерывное переключение передач.

Функция квикшифтер по положению вала переключения

передач проверяет, нужно ли начинать переключение, и

посылает соответствующий сигнал в систему управления

двигателем.

Если функция квикшифтер отключена, то для каждого

переключения сцепление должно включаться обычным

способом.

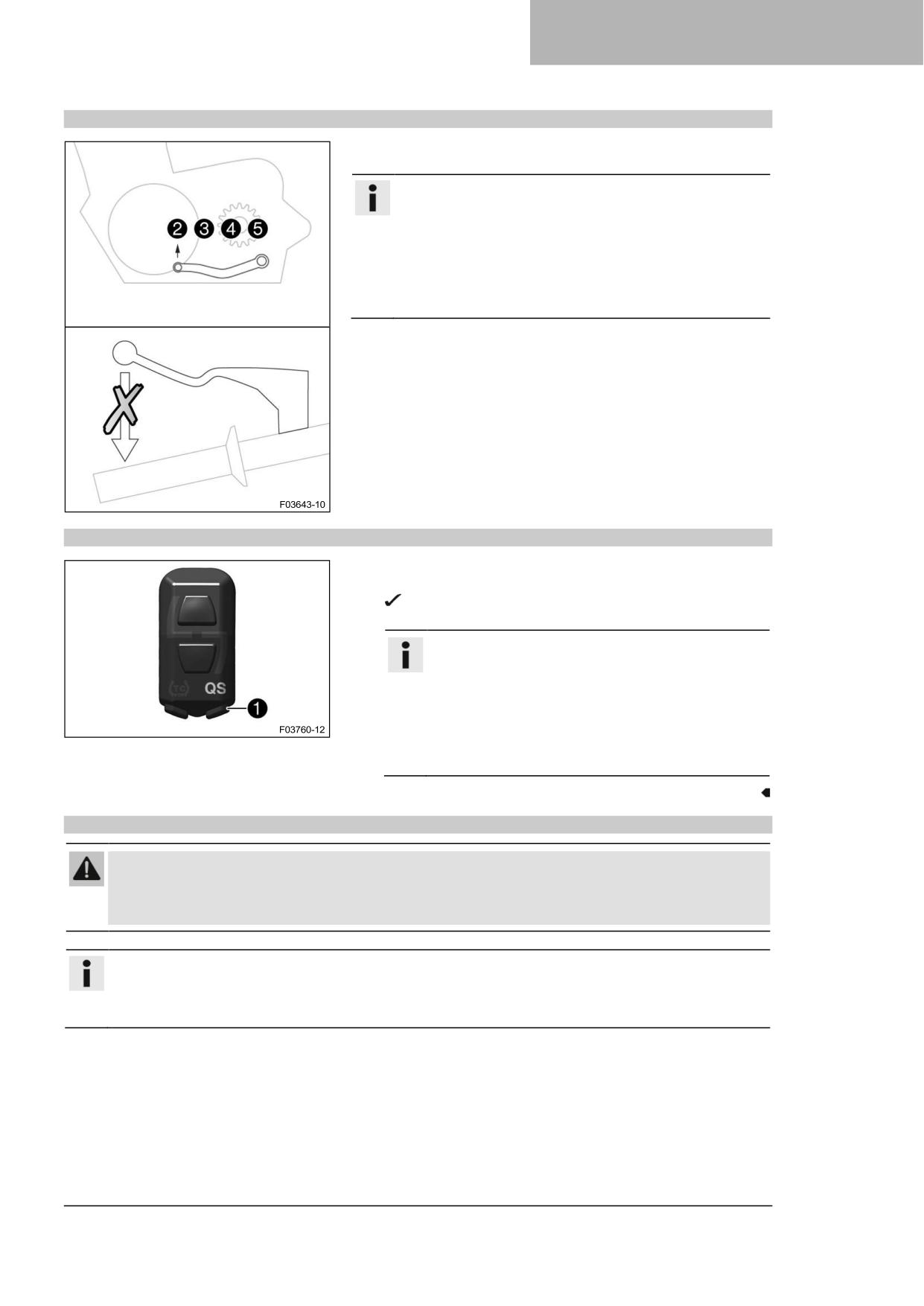

8.7

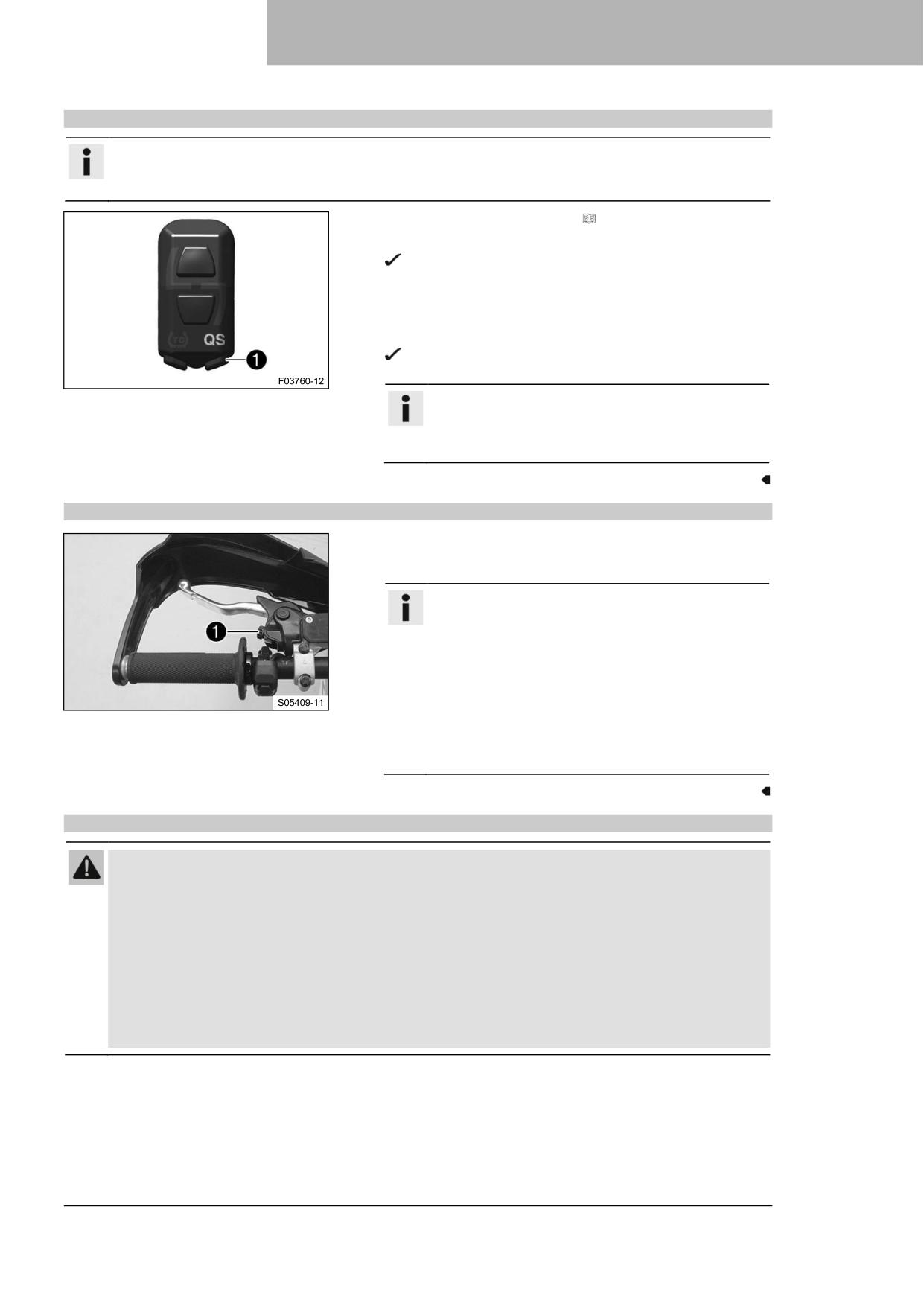

Активация функции квикшифтер

Нажмите кнопку QS ❶, чтобы включить или выключить

функцию квикшифтер.

Индикаторная лампа QS горит, когда функция

квикшифтер активирована.

Информация

При переключении с первой на вторую передачу

функция квикшифтер не активируется, поэтому

при повышении передачи необходимо

использовать рычаг сцепления.

Даже при активированной функции квикшифтер

для понижения передачи необходимо

использовать рычаг сцепления.

8.8

Переключение передач, езда

Предупреждение

Опасность несчастных случаев Если вы переключаетесь на пониженную передачу при

высоких оборотах двигателя, заднее колесо блокируется, а двигатель начинает разгоняться.

Не переключайтесь на пониженную передачу при высоких оборотах двигателя.

Информация

Если во время езды возникают необычные звуки, немедленно остановитесь, выключите двигатель

и обратитесь в официальную мастерскую KTM.

Первая передача используется для трогания и для крутых склонов.

Переключайтесь на более высокую передачу, если

позволяют условия (уклон, дорожная ситуация и т.д.).

Отпустите газ, одновременно нажимая рычаг сцепления,

переключитесь на следующую передачу, отпустите рычаг

сцепления и дайте газ.

8 ИНСТРУКЦИИ ПО ЕЗДЕ

Если во время запуска была нажата кнопка холодного

пуска, кратковременно откройте газ и отпустите ручку газа

или поверните ручку газа в направлении вперед.

Кнопка холодного пуска переходит в исходное

положение.

После достижения максимальной скорости, полностью

открыв ручку газа, поверните газ обратно, чтобы он был

открыт на ¾. Это почти не снизит скорость, но расход

топлива будет значительно меньше.

Открывайте газ только настолько, насколько может

выдержать двигатель - резкое открытие ручки газа

увеличивает расход топлива.

Чтобы понизить передачу, нажмите на тормоза и

одновременно закройте газ.

Потяните рычаг сцепления и переключитесь на более

низкую передачу, медленно отпустите рычаг сцепления и

либо откройте газ, либо снова переключите передачу.

Выключайте двигатель, если предполагается длительная

работа на холостом ходу или стоянка.

Рекомендации

≥ 1 мин

Не допускайте частой или длительной пробуксовки

сцепления. Это приводит к нагреву моторного масла,

двигателя и системы охлаждения.

Ездите на низких оборотах двигателя, а не на высоких с

пробуксовывающим сцеплением.

Состояние

Функция квикшифтер включена.

Если включена функция квикшифтер, можно

переключать передачи вверх в указанном диапазоне

оборотов двигателя, не нажимая рычаг сцепления.

Информация

При переключении с первой на вторую передачу

функция квикшифтер не активируется, поэтому

при повышении передачи необходимо

использовать рычаг сцепления.

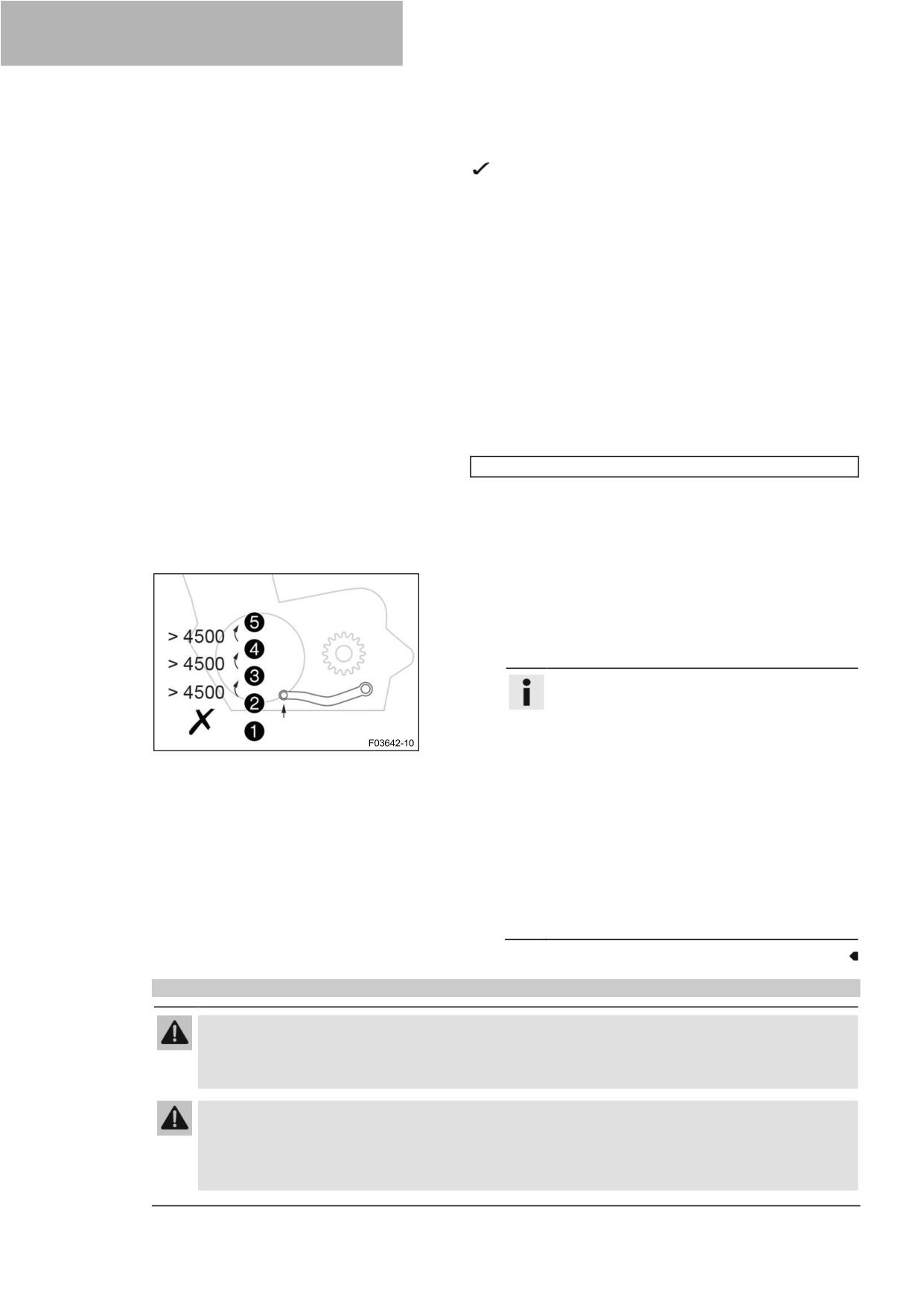

Минимальные обороты двигателя перед

повышением передачи показаны на рисунке в

оборотах в минуту.

Быстро отпустите педаль переключения передач

до упора, не меняя положения ручки газа.

Даже при активированной функции квикшифтер

для понижения передачи необходимо

использовать рычаг сцепления.

Если эффективность переключения с помощью

функции квикшифтер начинает снижаться, ее

необходимо перепрограммировать.

8.9

Применение тормозов

Предупреждение

Опасность несчастных случаев Чрезмерно сильное нажатие на тормоза блокирует колеса.

Применяйте тормоза в зависимости от ситуации во время передвижения и состояния

дорожного покрытия.

Предупреждение

Опасность несчастных случаев "Ватная" точка схватывания на переднем или заднем тормозе

снижает эффективность торможения.

Проверьте тормозную систему и не продолжайте езду, пока проблема не будет устранена. (В

вашей официальной мастерской KTM будут рады помочь).

ИНСТРУКЦИИ ПО ЕЗДЕ

Предупреждение

Опасность несчастных случаев Влага и грязь ухудшают работу тормозной системы.

Осторожно затормозите несколько раз, чтобы высушить и удалить грязь с тормозных колодок

и тормозных дисков.

На песчаных, мокрых или скользких поверхностях используйте в основном задний тормоз.

–

Всегда заканчивайте торможение перед входом в поворот. Переключитесь на более низкую

передачу, соответствующую скорости движения.

На длинных спусках используйте тормозящее действие двигателя. Переключитесь на одну или две

передачи назад, но не повышайте при этом допустимое число оборотов двигателя. Это означает, что

торможение требуется значительно реже, а тормозная система не перегревается.

8.10

Остановка, парковка

Предупреждение

Риск получения травмы Лица, действующие самовольно, могут быть не знакомы с

транспортным средством.

Не оставляйте транспортное средство без присмотра, если двигатель работает.

–

Защищайте транспортное средство от доступа посторонних лиц.

Предупреждение

Опасность ожогов Некоторые детали транспортного средства сильно нагреваются при его

эксплуатации.

Не прикасайтесь к таким деталям, как выхлопная система, радиатор, двигатель, амортизатор

или тормозная система, пока детали транспортного средства не остыли.

Дайте деталям транспортного средства остыть, прежде чем выполнять какие-либо работы на

транспортном средстве.

Примечание

Повреждения Неправильный порядок действий при парковке может привести к повреждению

транспортного средства.

Значительный ущерб может быть нанесен, если транспортное средство укатится или упадет.

Комплектующие детали для парковки транспортного средства рассчитаны только на вес транспортного

средства.

Паркуйте транспортное средство на твердой и ровной поверхности.

–

Следите за тем, чтобы никто не сидел на транспортном средстве, когда оно припарковано на

подножке.

Примечание

Опасность воспламенения Горячие комплектующие детали транспортного средства представляют

опасность воспламенения и взрыва.

Не паркуйте транспортное средство рядом с легковоспламеняющимися или взрывоопасными

материалами.

Дайте транспортному средству остыть, прежде чем накрывать его.

Задействуйте тормоза на мотоцикле.

–

Переключите коробку передач в нейтральное положение.

–

Нажмите и удерживайте кнопку остановки при работающем на холостом ходу двигателе до тех

пор, пока двигатель не остановится.

Припаркуйте транспортное средство на твердой поверхности.

8 ИНСТРУКЦИИ ПО ЕЗДЕ

8.11

Транспортировка

Примечание

Опасность повреждения Припаркованное транспортное средство может откатиться или упасть.

Паркуйте транспортное средство на твердой и ровной поверхности.

Примечание

Опасность воспламенения Горячие комплектующие детали транспортного средства представляют

опасность воспламенения и взрыва.

Не паркуйте транспортное средство рядом с легковоспламеняющимися или взрывоопасными

материалами.

Дайте транспортному средству остыть, прежде чем накрывать его.

Выключите двигатель.

Используйте натяжные ремни или другие подходящие

устройства, чтобы обезопасить мотоцикл от падения или

откатывания.

8.12

Заправка топливом

Опасно

Опасность воспламенения Топливо легко воспламеняется.

Топливо в топливном баке расширяется при нагревании и может вытечь в случае переполнения.

Не заправляйте транспортное средство вблизи открытого огня или зажженных сигарет.

–

Выключайте двигатель при заправке топливом.

–

Следите за тем, чтобы топливо не пролилось, особенно на горячие части транспортного

средства.

Если топливо пролилось, немедленно вытрите его.

–

Соблюдайте технические требования при заправке топливом.

Предупреждение

Опасность отравления Топливо вредно для здоровья.

Избегайте контакта топлива с кожей, глазами и одеждой.

–

В случае проглатывания топлива немедленно обратитесь к врачу.

–

Не вдыхайте пары топлива.

–

В случае попадания на кожу немедленно промойте пораженный участок большим

количеством воды.

Тщательно промойте глаза водой и обратитесь к врачу в случае попадания топлива в глаза.

–

Смените одежду, если на нее пролилось топливо.

Примечание

Повреждения Недостаточное качество топлива приводит к быстрому засорению топливного фильтра.

В некоторых странах и регионах качество и чистота имеющегося топлива могут быть недостаточными.

Это приведет к проблемам с топливной системой.

Заправляйтесь только чистым топливом, соответствующим установленным стандартам. (В вашей

официальной мастерской KTM будут рады помочь).

9 ГРАФИК ТЕХОБСЛУЖИВАНИЯ

9.1

Дополнительная информация

Любые дополнительные работы, вытекающие из работ по обслуживанию, должны заказываться отдельно

и оформляться в отдельном счете.

В зависимости от местных условий эксплуатации в вашей стране могут применяться другие интервалы

между техническими обслуживаниями.

Если транспортное средство эксплуатируется в особо тяжелых условиях, таких как проливной дождь,

грязь, песок, снег, экстремальные температуры, частая полная загрузка и т.д., могут потребоваться более

короткие интервалы между техническими обслуживаниями, чем указанные в таблице.

Отдельные интервалы и объемы технического обслуживания могут меняться в ходе технического

развития. Самый актуальный график обслуживания всегда можно найти на сайте KTM Dealer.net. Ваш

официальный дилер KTM будет рад проконсультировать вас.

9.2

График техобслуживания

каждые 24 месяца

Каждые 90 часов работы

Каждые 45 часов работы

Каждые 15 часов работы

Через 1 час работы

Считайте память неисправностей с помощью диагностического прибора KTM.

○

●

Запрограммируйте датчик положения передачи.

●

Проверьте правильность работы электрической системы.

○

●

Проверьте и зарядите 12-вольтовый аккумулятор.

●

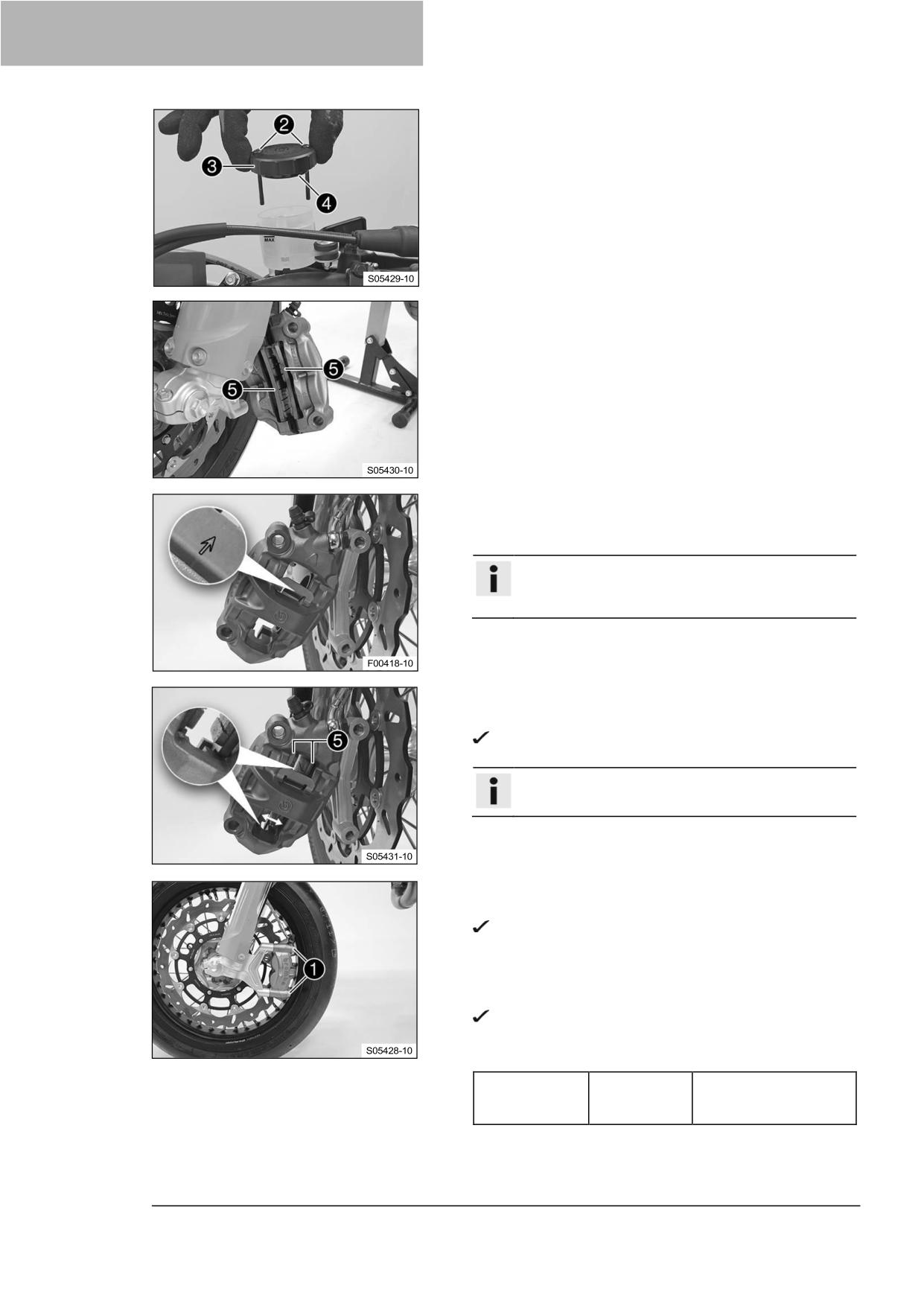

Проверьте, зафиксированы ли тормозные колодки переднего тормоза. ( стр. 78)

○

●

Проверьте, зафиксированы ли тормозные колодки заднего тормоза. ( стр. 84)

○

●

Проверьте тормозные диски. ( стр. 76)

○

●

Проверьте тормозные магистрали на наличие повреждений и герметичность.

○

●

Проверьте уровень жидкости передних тормозов. ( стр. 77)

○

●

Замените тормозную жидкость в переднем тормозном механизме.

●

Проверьте уровень жидкости задних тормозов. ( стр. 82)

○

●

Замените тормозную жидкость в заднем тормозном механизме.

●

Проверьте/откорректируйте уровень жидкости в гидравлической муфте сцепления.

●

(

стр. 73)

Замените жидкость гидравлического сцепления.

(

стр. 74)

●

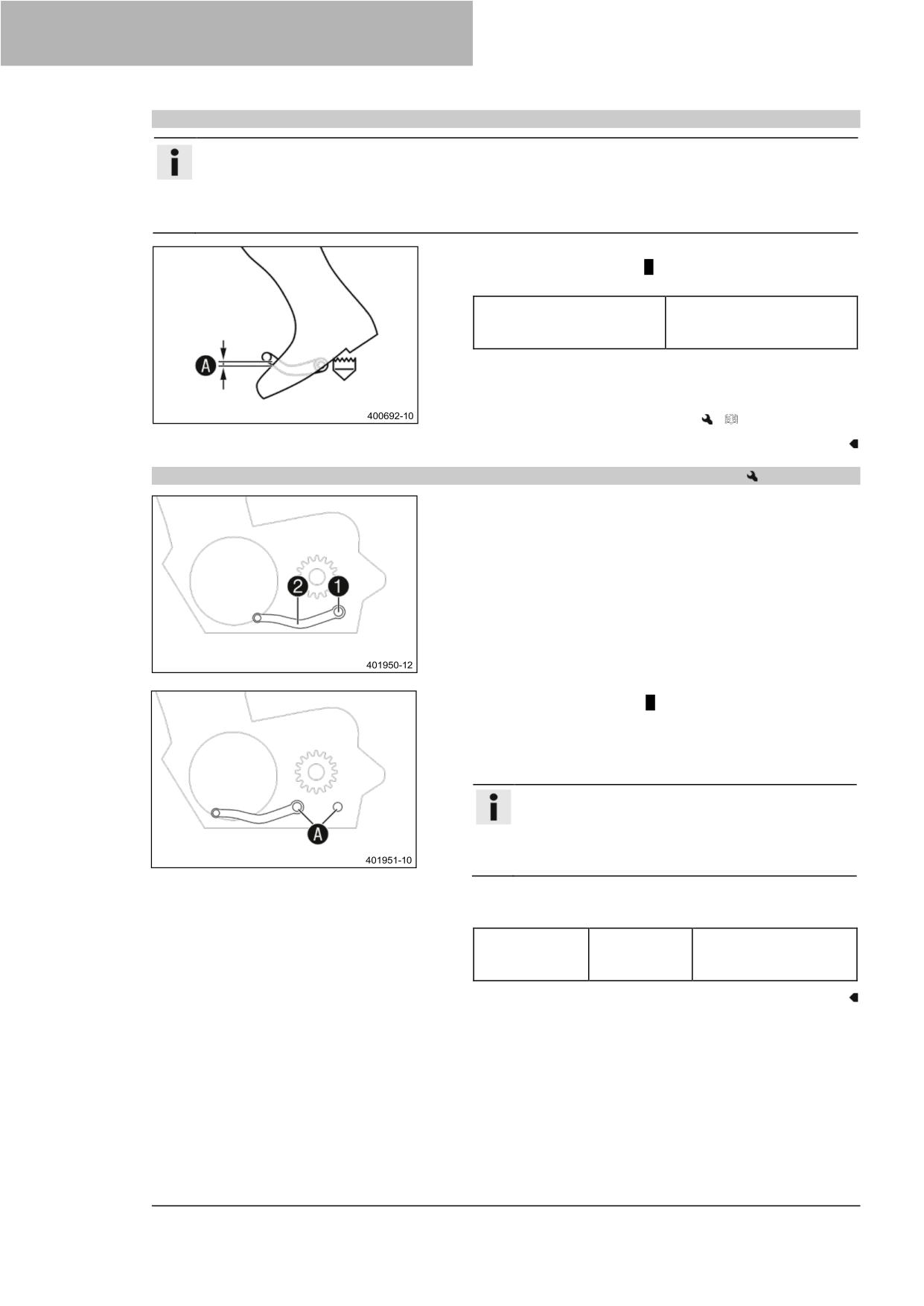

Проверьте свободный ход педали переднего тормоза.

○

●

Проверьте свободный ход педали ножного тормоза ( стр. 81)

○

●

Проверьте частоту вращения на холостом ходу.

○

●

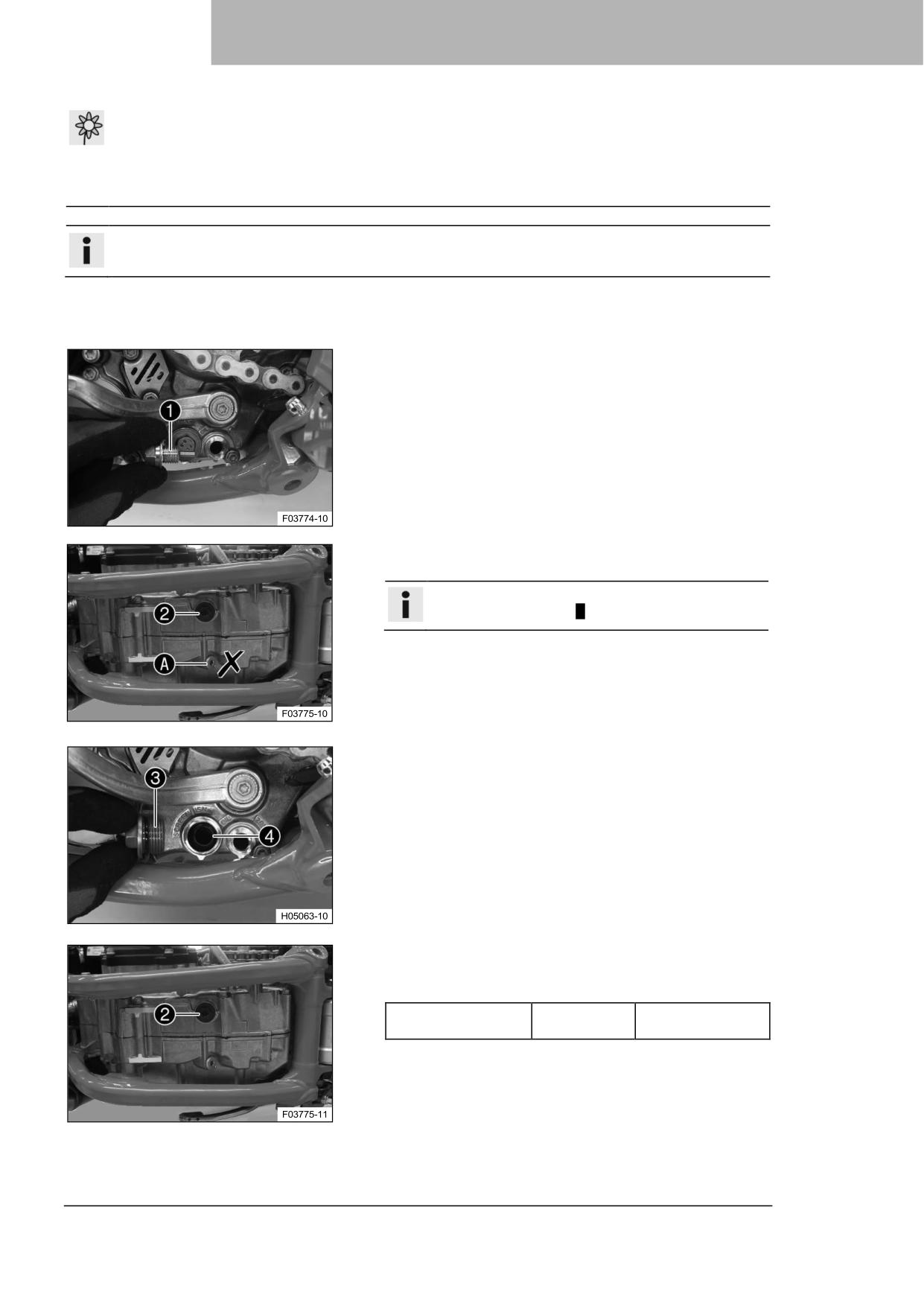

Замените моторное масло и масляный фильтр, очистите масляные сетки.

(

○

●

стр. 110)

Проверьте все шланги (например, топливные, охлаждающие, выпускные,

○

●

дренажные и т.д.) и рукава на наличие трещин, герметичность и правильность

прокладки.

Проверьте кабели на отсутствие повреждений и прокладку без перегибов.

●

Убедитесь, что газовые тросы не повреждены, проложены без перегибов и

●

правильно установлены.

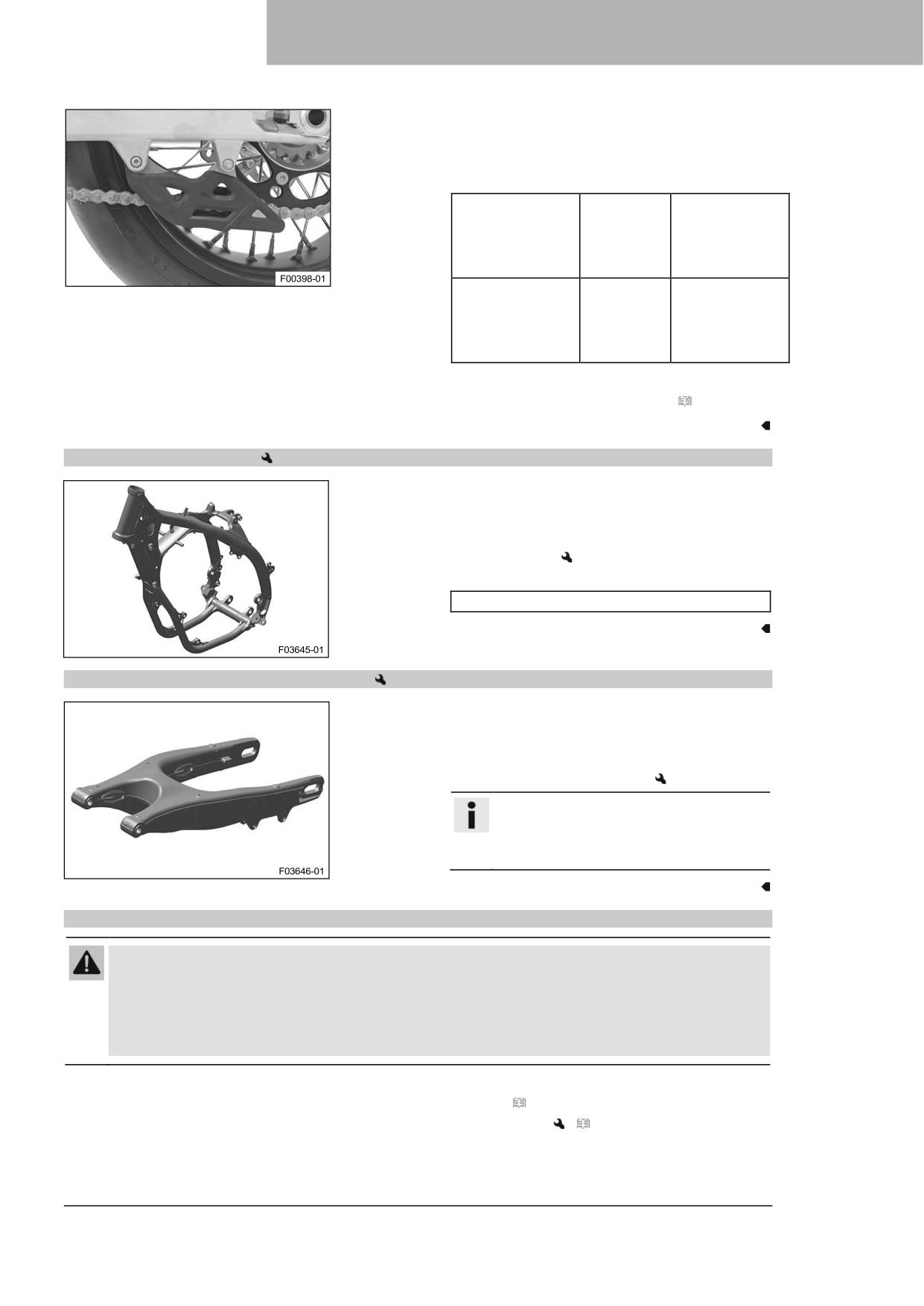

Проверьте раму.

(

стр. 71)

●

Проверьте маятниковую вилку.

(

стр. 71)

●

Проверьте подшипник вилки на наличие люфта.

●

Проверьте сферический шарнир амортизатора на наличие люфта.

●

Проверьте тягу амортизатора.

●

Проверьте состояние шин. ( стр. 91)

●

Проверьте давление в шинах. ( стр. 91)

●

Проверьте колесный подшипник на наличие люфта.

●

Проверьте ступицы колес.

●

ГРАФИК ТЕХОБСЛУЖИВАНИЯ

каждые 24 месяца

Каждые 90 часов работы

Каждые 45 часов работы

Каждые 15 часов работы

Через 1 час работы

Проверьте биение обода.

○

●

Проверьте натяжение спиц. ( стр. 92)

○

●

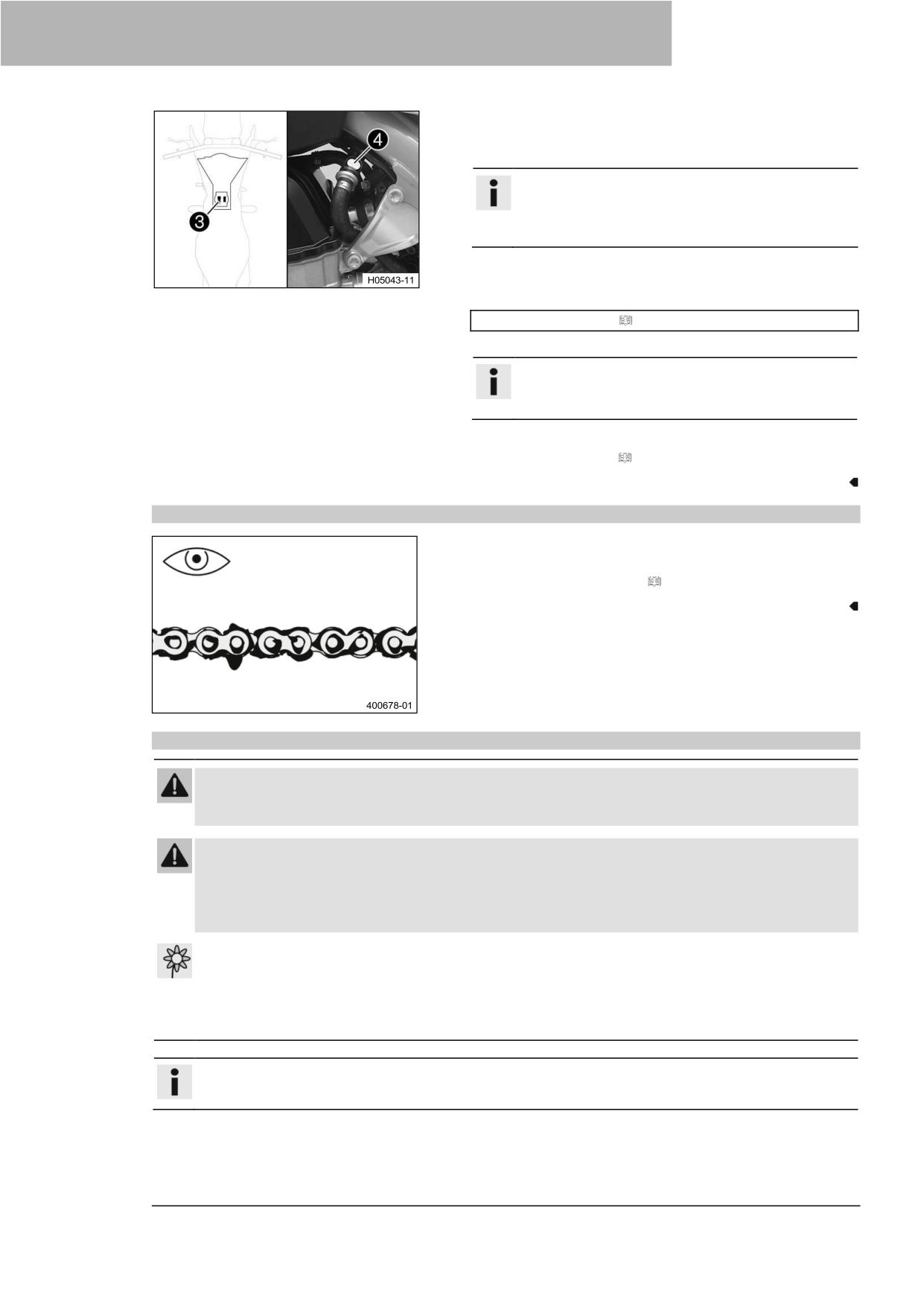

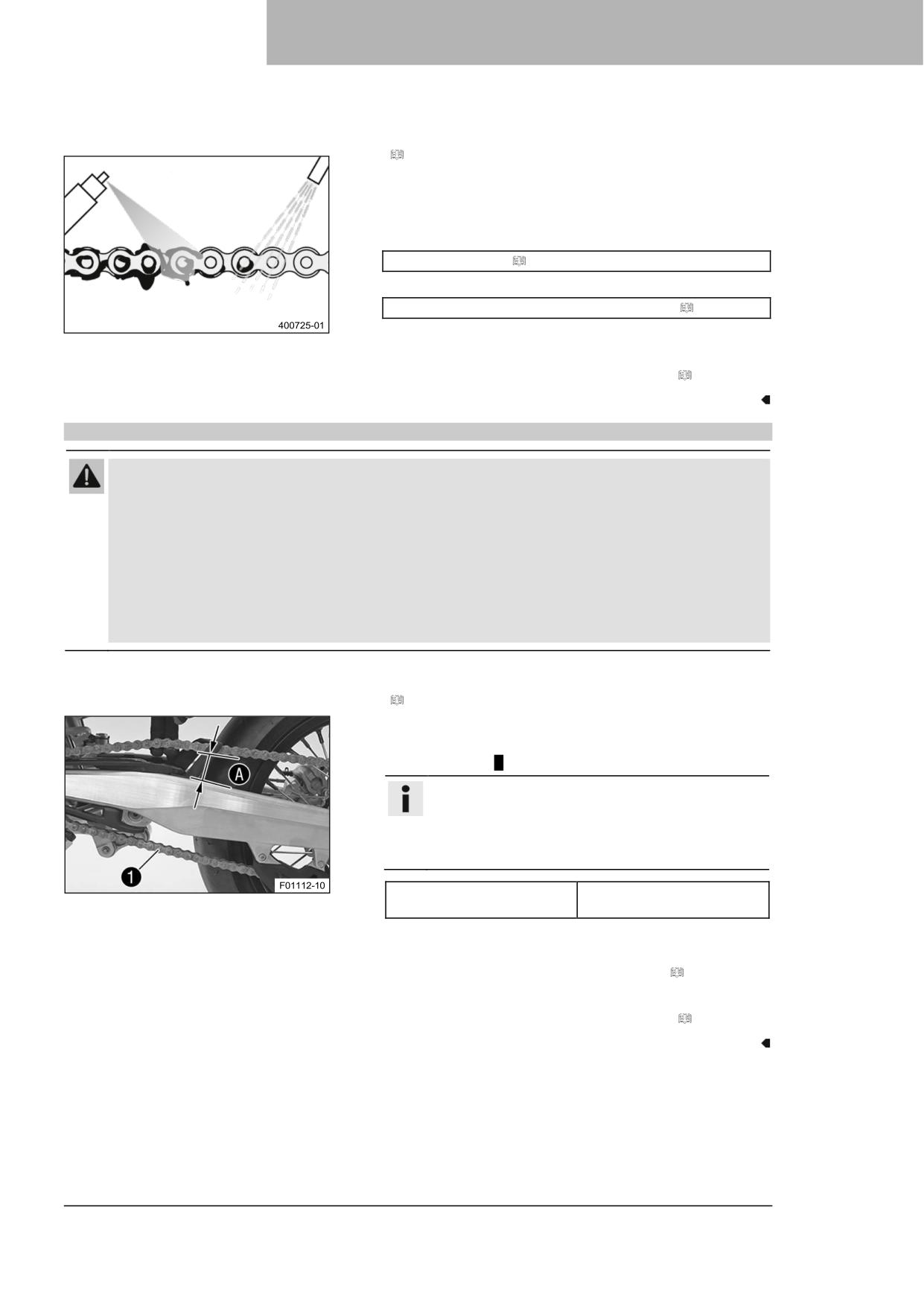

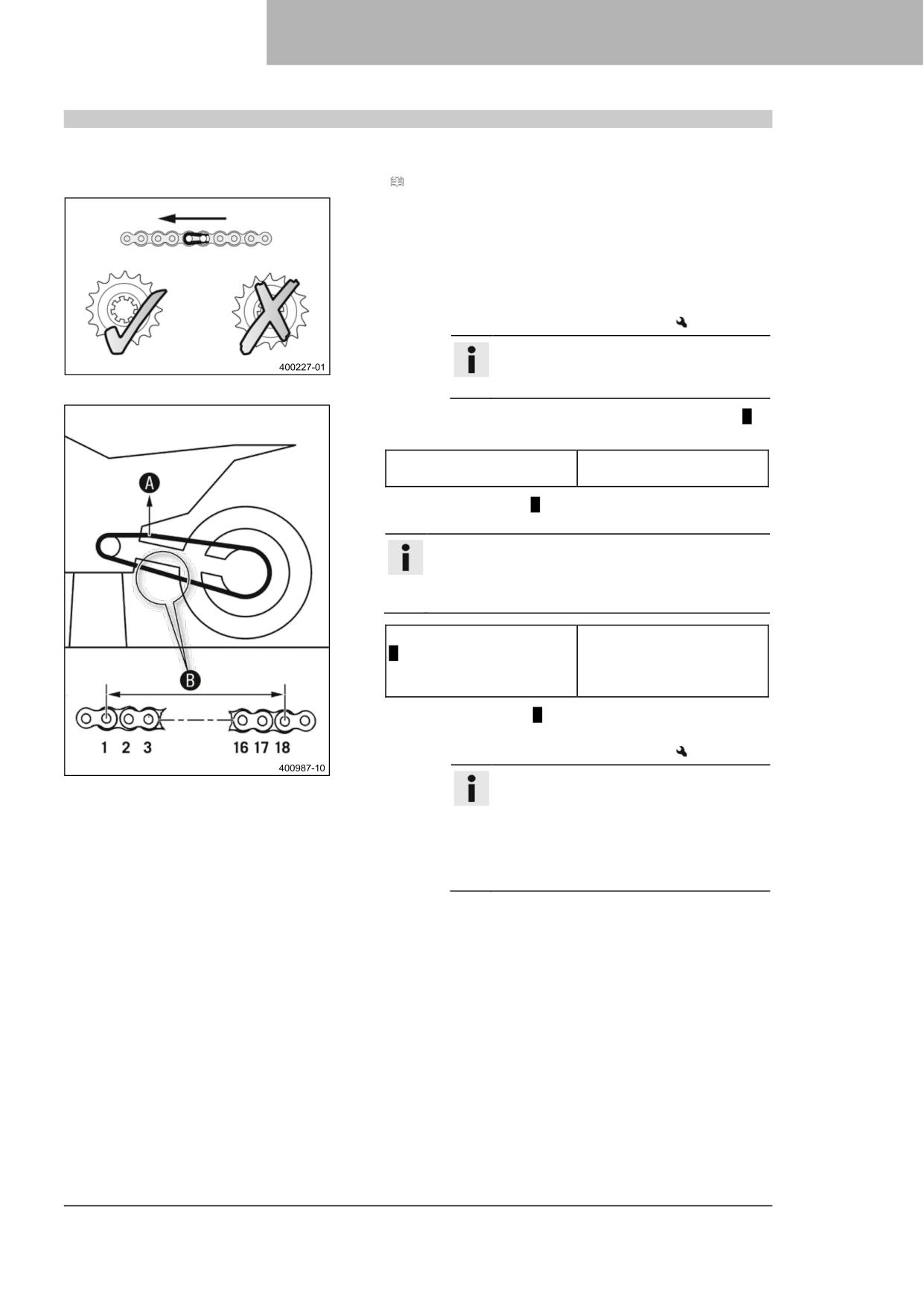

Проверьте цепь, заднюю звездочку, звездочку двигателя и направляющую цепи. (

○

●

стр. 69)

Проверьте натяжение цепи. ( стр. 67)

○

●

Смажьте все движущиеся детали (например, ручной рычаг, цепь и т.д.) и проверьте

○

●

плавность работы.

Замените свечу зажигания и свечной колпачок.

●

Проверьте клапанный зазор.

○

●

Замените топливный фильтр.

●

Проверьте сцепление.

●

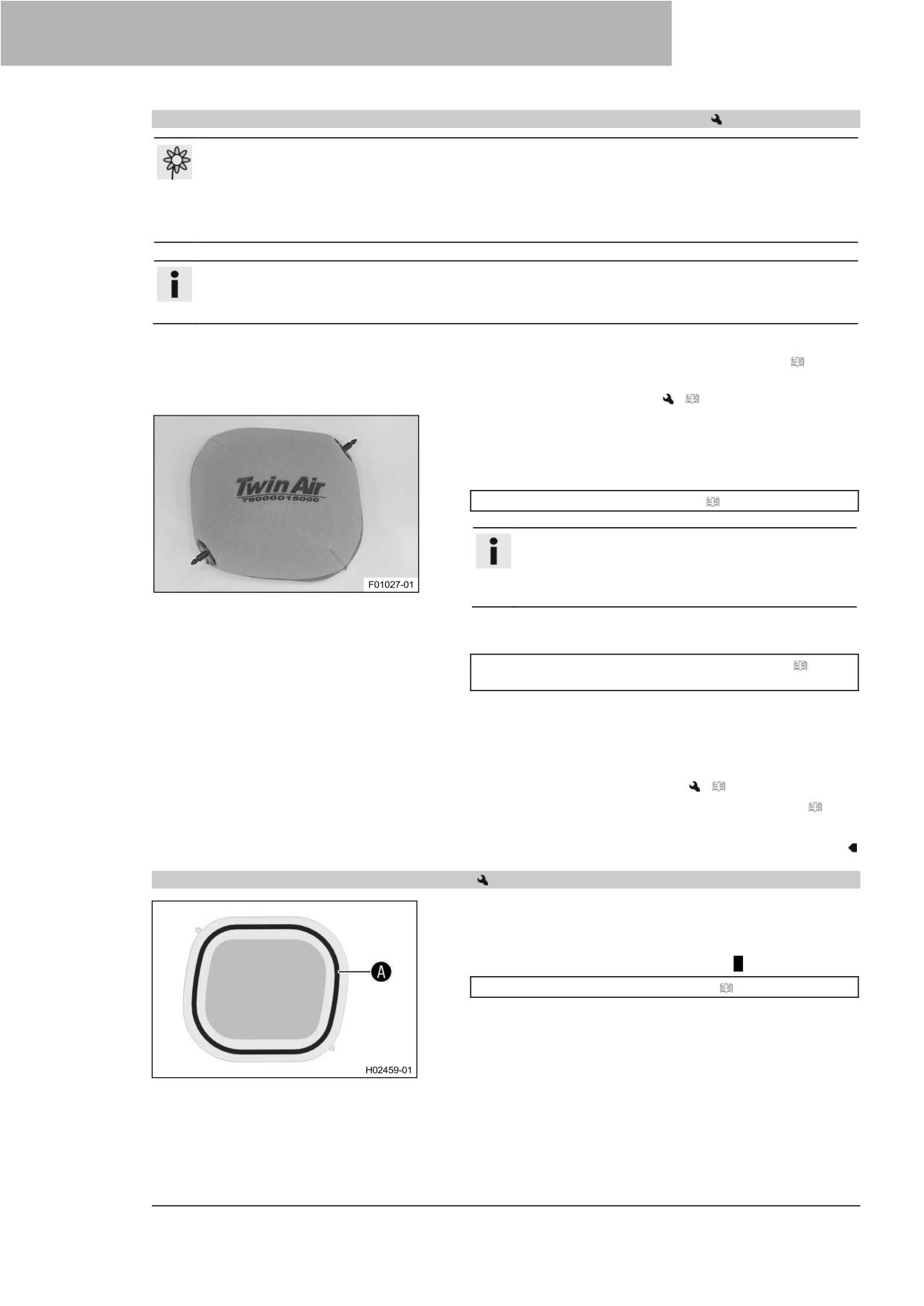

Очистите воздушный фильтр и корпус воздушного фильтра.

(

стр. 60)

●

Проверьте воронку во впускном патрубке коробки воздушного фильтра.

●

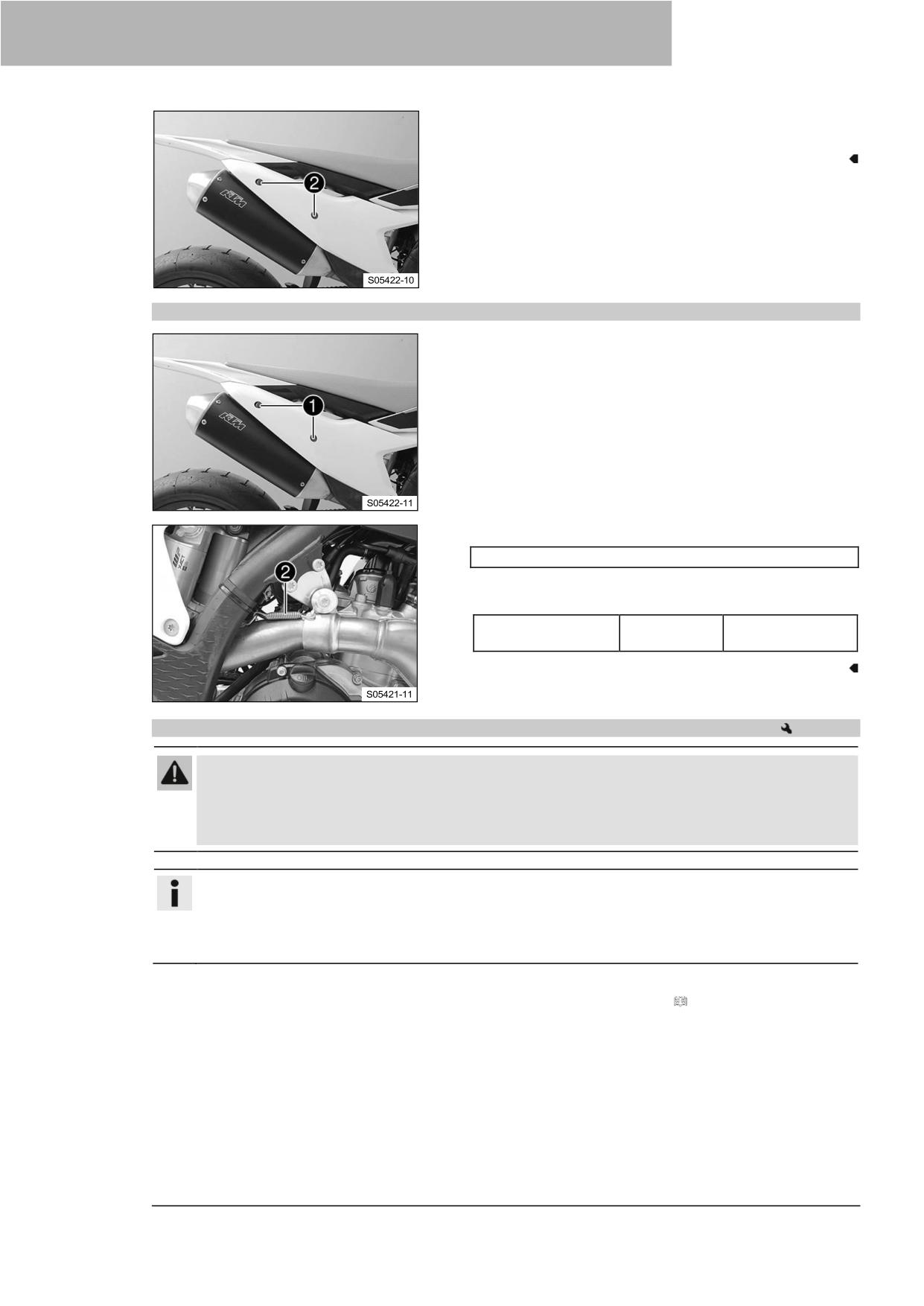

Замените наполнитель из стекловолокнистой пряжи главного глушителя.

●

(

стр. 62)

Обслужите вилку.

●

Выполните обслуживание амортизатора.

●

Проверьте плотную посадку всех винтов, гаек и хомутов крепления шлангов.

○

●

Замените топливную сетку.

(

стр. 109)

○

●

Проверьте давление топлива.

○

●

Проверьте уровень антифриза и охлаждающей жидкости. ( стр. 99)

●

Проверьте уровень охлаждающей жидкости. ( стр. 100)

○

●

Замените охлаждающую жидкость. ( стр. 102)

●

Проверьте подшипник рулевой колонки на наличие люфта. ( стр. 51)

○

●

Смажьте подшипник рулевой колонки.

(

стр. 52)

●

Выполните вспомогательное обслуживание двигателя, включая снятие и установку

●

двигателя. (Замените поршень, проверьте/измерьте цилиндр. Проверьте головку

блока цилиндров. Проверьте распределительные валы и комплектующие детали

системы управления клапанами. Проверьте узел ГРМ. Замените радиальные

уплотнительные кольца вала водяного насоса. Замените уплотнительное кольцо

коленчатого вала. Замените впускной фланец. Замените впускной рукав. Замените

винты кольца предварительного натяга сцепления.)

Выполните основное обслуживание двигателя, двигатель снят. (Замените клапаны,

●

клапанные пружины, седла клапанных пружин и держатели клапанных пружин.

Замените шатун, шатунный подшипник и шатунную шейку. Проверьте коробку

передач и механизм переключения. Проверьте клапан управления давлением

масла. Замените всасывающую помпу. Проверьте нагнетательный насос и систему

смазки. Замените цепь привода ГРМ. Замените все подшипники двигателя и все

прокладки. Замените маховик).

Окончательная проверка: проверка транспортного средства на безопасность

○

●

эксплуатации.

Совершите пробный заезд.

○

●

После пробного заезда считайте память ошибок с помощью диагностического

○

●

прибора KTM.

Сделайте сервисную запись в KTM Dealer.net. A

○

●

○

Разовый интервал

●

Периодический интервал

10 РЕГУЛИРОВКА ШАССИ

10.1

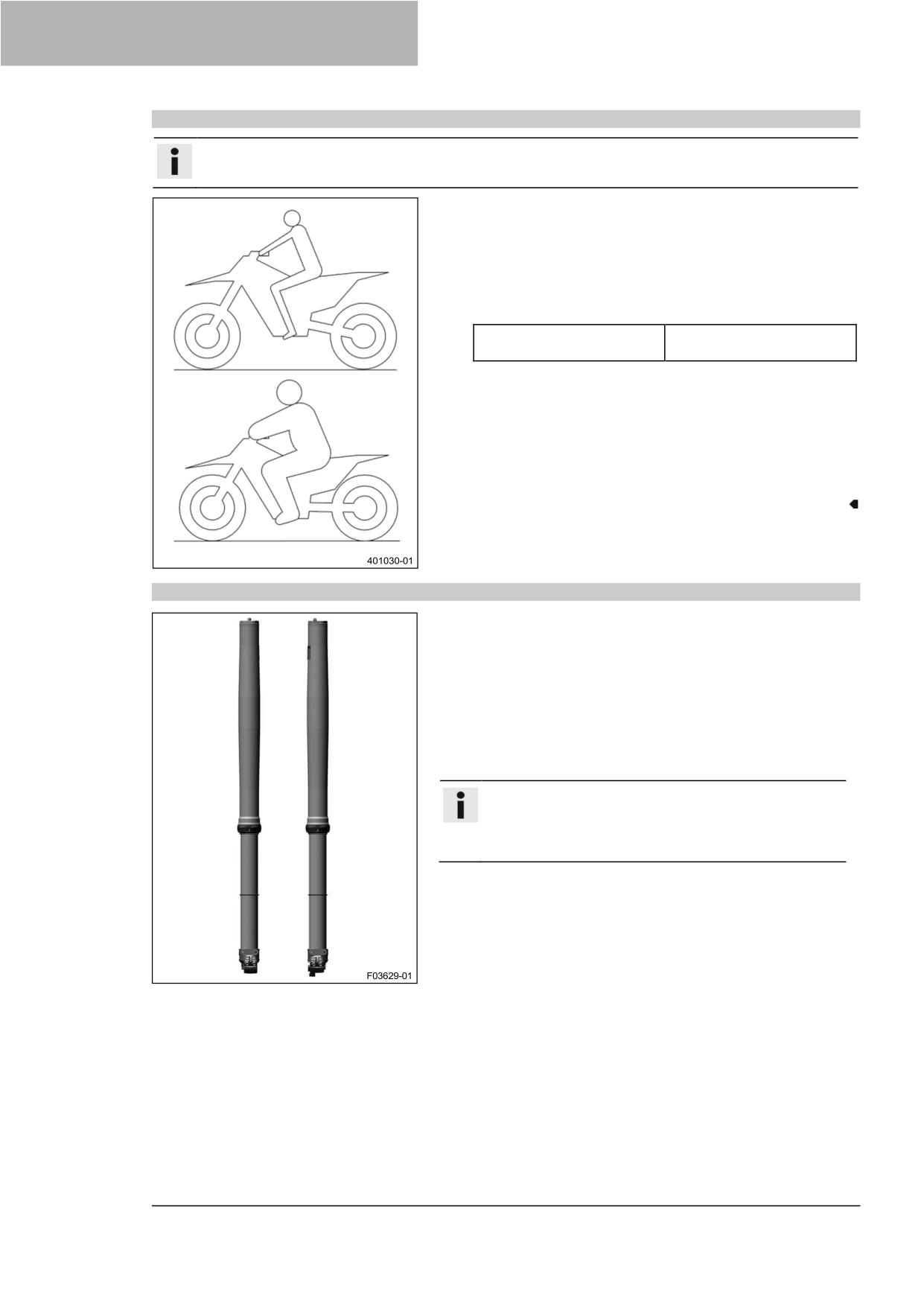

Проверка базовой настройки шасси с учетом веса водителя

Информация

При регулировке базовых настроек шасси сначала отрегулируйте амортизатор, а затем вилку.

Для достижения оптимальных ходовых качеств мотоцикла

и во избежание повреждения вилки, амортизаторов,

маятниковой вилки и рамы базовые настройки элементов

подвески должны соответствовать весу водителя.

При поставке мотоциклы KTM рассчитаны на средний вес

водителя (с полным комплектом защитной одежды).

Рекомендации

Стандартный вес водителя

75 ... 85 кг (165 ... 187

фунтов)

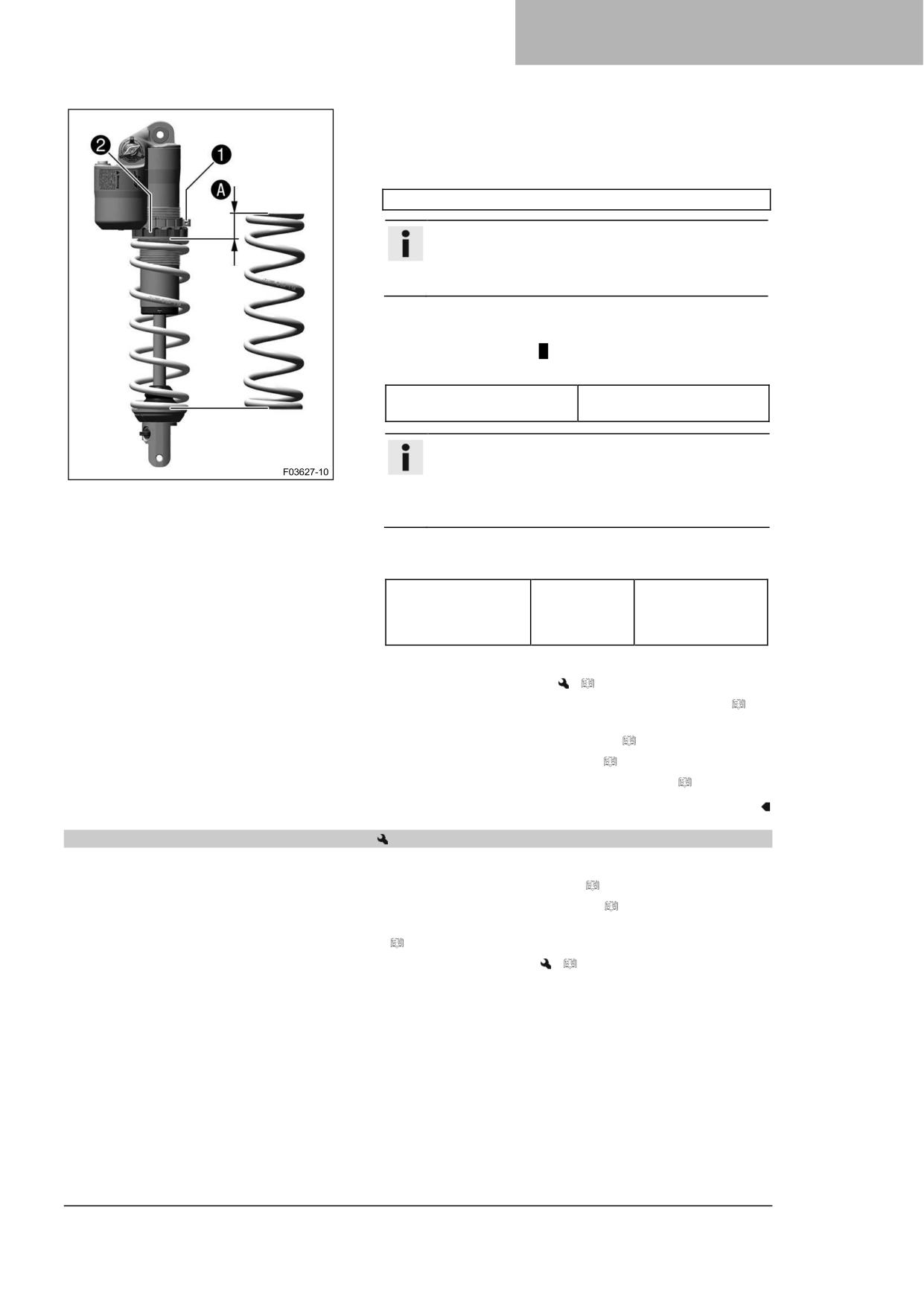

Если вес водителя выше или ниже этого диапазона, то

базовые настройки элементов подвески должны быть

соответствующим образом скорректированы.

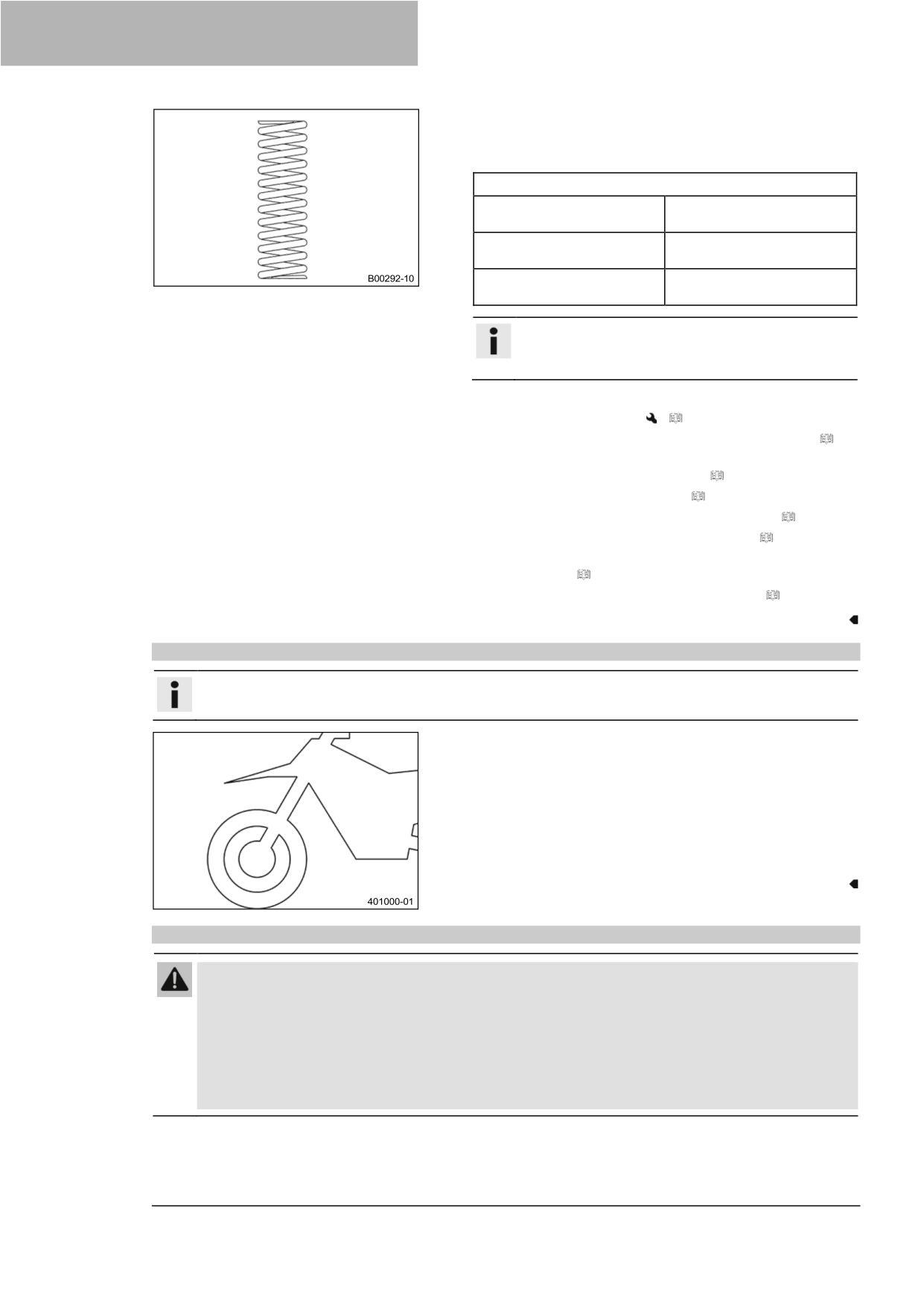

Небольшая разница в весе может быть компенсирована

регулировкой предварительного натяжения пружин

амортизатора, но при большой разнице в весе пружины

необходимо заменить.

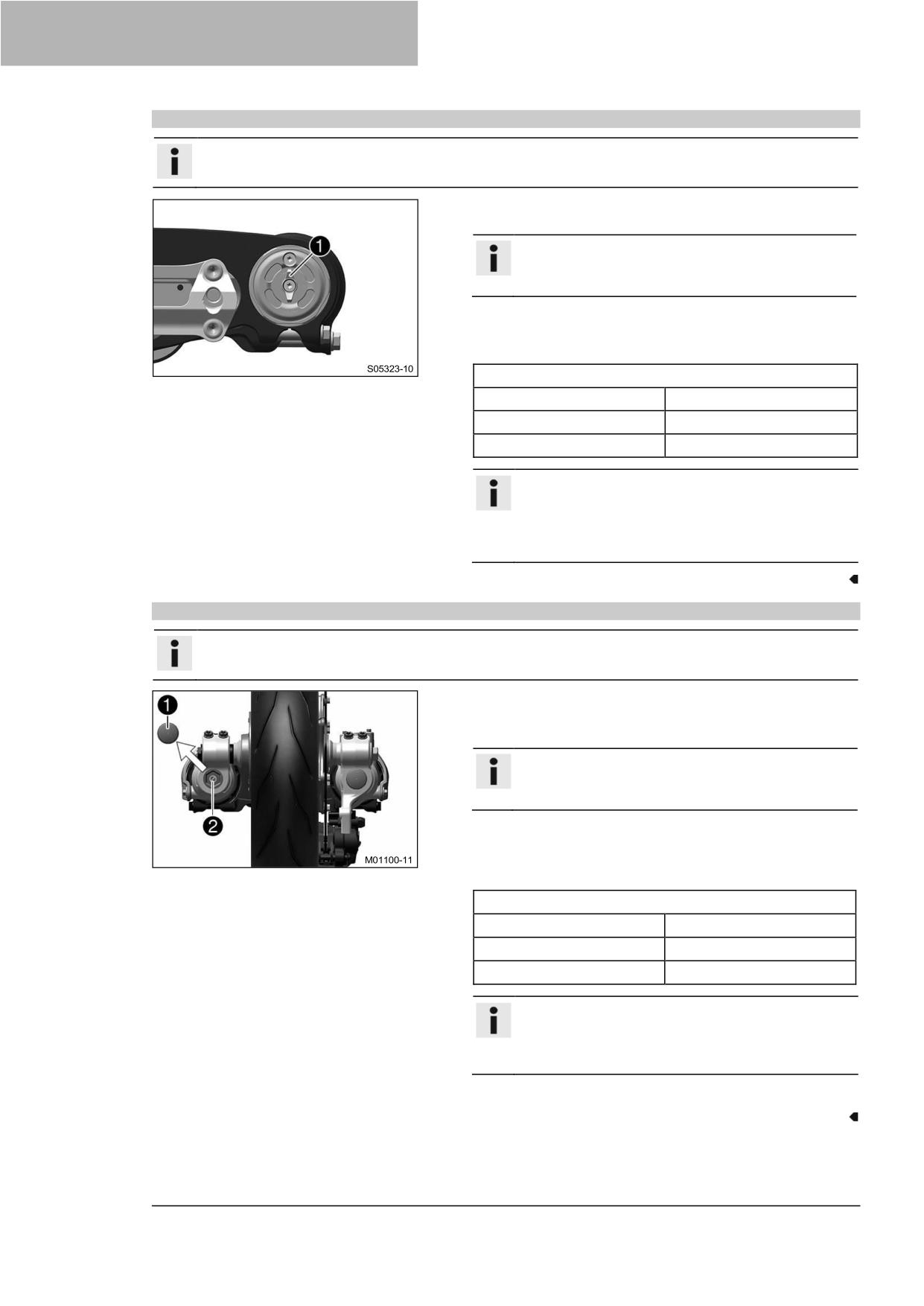

10.2

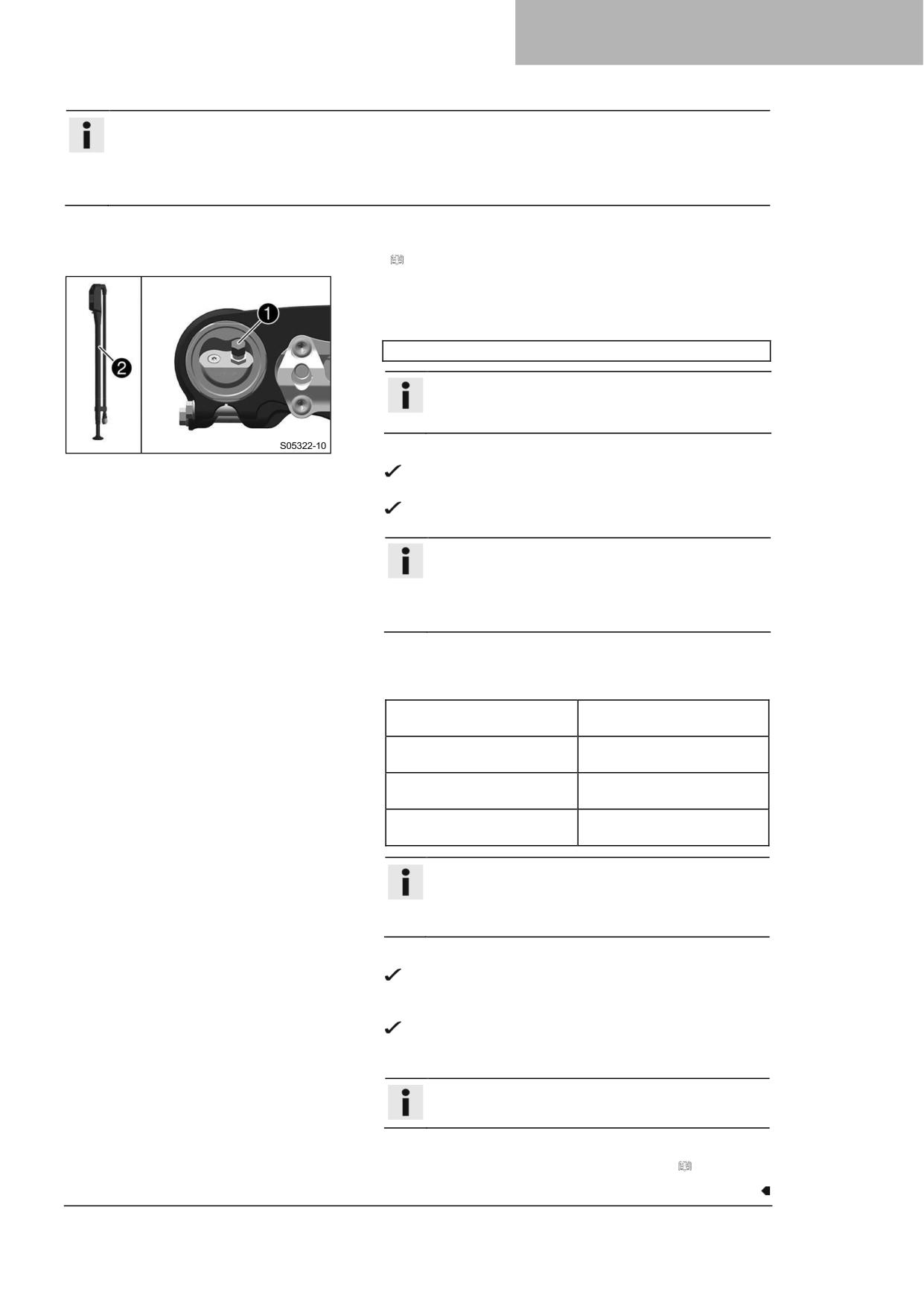

Пневматическая подвеска XACT

В вилке используется пневматическая подвеска WP XACT.

В данной системе подвеска расположена в левом пере вилки,

а демпфирование - в правом.

Поскольку пружины вилки больше не требуются, получатся

значительное преимущество в весе по сравнению с обычными

вилками. Значительно улучшился отклик на слегка неровных

поверхностях. В обычном режиме движения подвеска

обеспечивается исключительно воздушной подушкой.

Стальная пружина расположена в левом пере вилки в качестве

концевого упора.

Информация

Если вилка часто перегружается, то во избежание

повреждения вилки и рамы необходимо увеличить

давление воздуха в вилке.

Давление воздуха в вилке можно быстро отрегулировать в

зависимости от веса водителя, состояния покрытия и

предпочтений водителя с помощью воздушной помпы вилки.

Демонтаж вилки не требуется. Не требуется трудоемкая

установка более жестких или более мягких пружин вилки. Если

воздушная камера теряет воздух из-за повреждения

уплотнения, вилка все равно не провиснет. В этом случае

воздух удерживается в вилке. Ход подвески

сохраняется, насколько это возможно. Демпфирование

становится более жестким, а комфорт езды снижается. Как и в

обычной вилке, демпфирование может регулироваться по

ступеням обратного хода и сжатия.

Регулятор обратного хода расположен на нижнем конце

правого пера вилки.

РЕГУЛИРОВКА ШАССИ

Регулятор сжатия расположен на верхнем конце правого пера

вилки.

10.3

Демпфирование сжатия амортизатора

Демпфирование сжатия амортизатора делится на два диапазона: высокоскоростной и низкоскоростной.

Высокоскоростной и низкоскоростной относятся к скорости сжатия подвески заднего колеса, а не к

скорости транспортного средства.

Регулятор сжатия на высокой скорости дает эффект, например, при приземлении после прыжка: подвеска

заднего колеса быстро сжимается.

Регулятор низкоскоростного сжатия дает эффект, например, при езде по длинным буграм: подвеска

заднего колеса сжимается медленно.

Эти два диапазона можно регулировать отдельно, хотя переход между высокоcкоростным и

низкоскоростным происходит постепенно. Таким образом, изменения в высокоскоростном диапазоне

влияют на демпфирование сжатия в низкоскоростном диапазоне и наоборот.

10.4

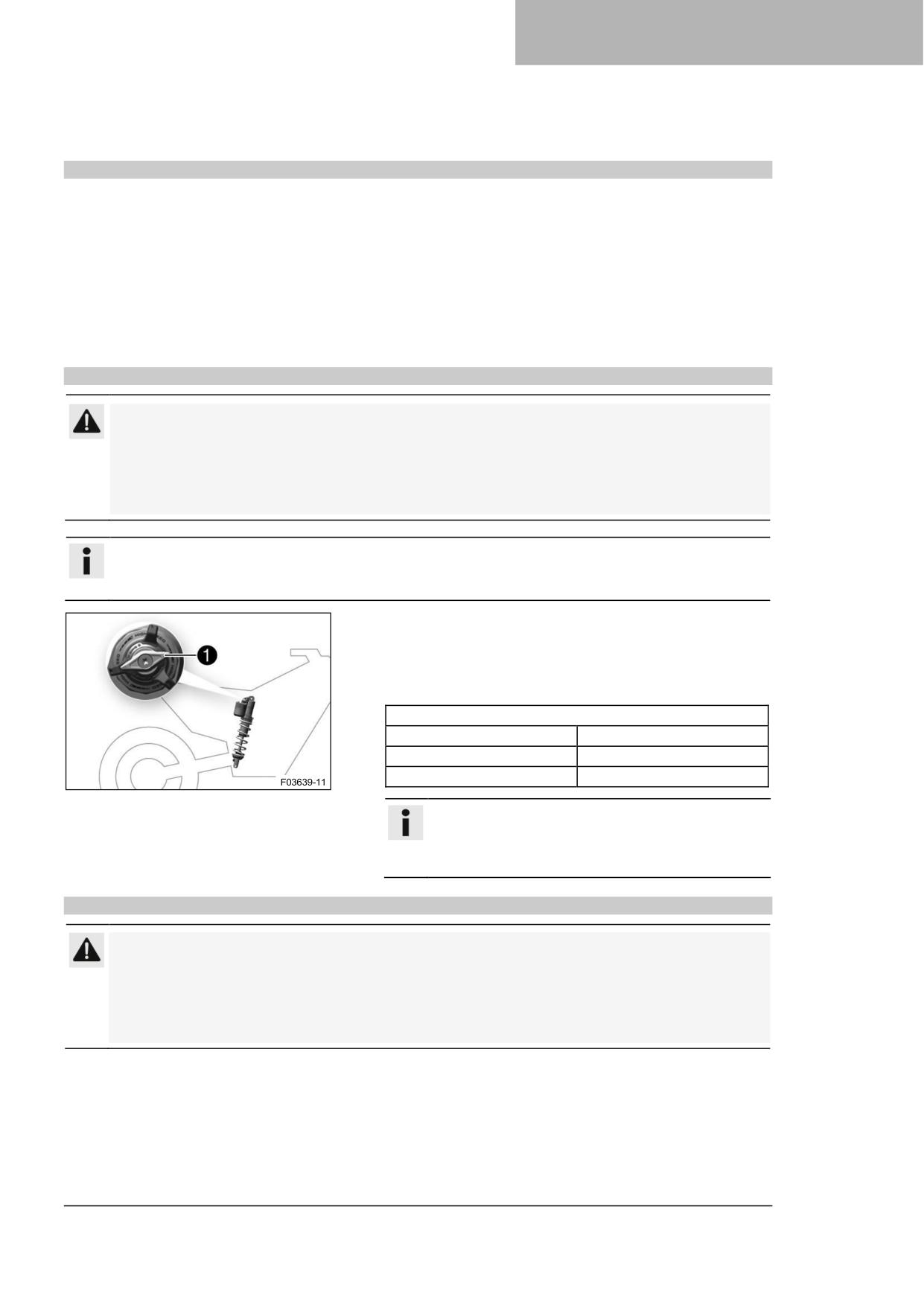

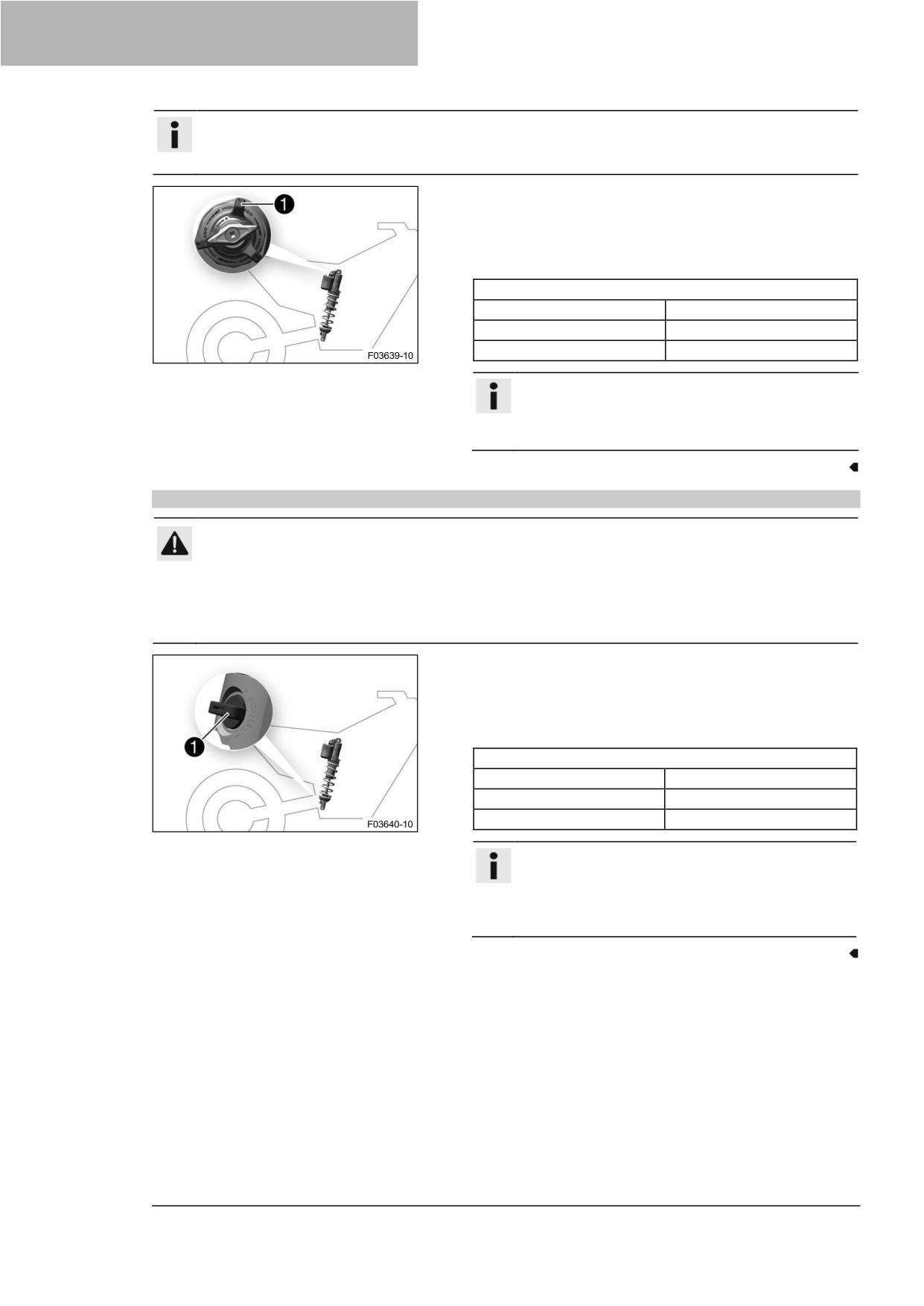

Регулировка демпфирования сжатия амортизатора на низкой скорости

Внимание

Риск получения травмы При неправильном отсоединении амортизатора его части будут

смещаться.

Амортизатор заполнен азотом высокого давления.

Пожалуйста, следуйте приведенному описанию. (В вашей официальной мастерской KTM

будут рады помочь).

Информация

Действие регулятора низкоскоростного сжатия можно увидеть при медленном и нормальном

сжатии амортизатора.

Поверните регулировочный винт ❶ по часовой стрелке с

помощью отвертки до последнего различимого щелчка.

Поверните против часовой стрелки на количество

щелчков, соответствующее типу амортизатора.

Рекомендации

Демпфирование сжатия на низкой скорости

Комфорт

17 щелчка

Стандарт

15 щелчков

Спорт

13 щелчков

Информация

Поверните по часовой стрелке для увеличения

демпфирования; поверните против часовой

стрелки для уменьшения демпфирования.

10.5

Регулировка демпфирования сжатия амортизатора на высокой скорости

Внимание

Риск получения травмы При неправильном отсоединении амортизатора его части будут

смещаться.

Амортизатор заполнен азотом высокого давления.

Пожалуйста, следуйте приведенному описанию. (В вашей официальной мастерской KTM

будут рады помочь).

10 РЕГУЛИРОВКА ШАССИ

Информация

Действие регулятора высокоскоростного сжатия можно увидеть при быстром сжатии

амортизатора.

С помощью торцевого ключа поверните регулировочный

винт ❶ до упора по часовой стрелке.

Поверните против часовой стрелки на количество

оборотов, соответствующее типу амортизатора.

Рекомендации

Демпфирование сжатия на высокой скорости

Комфорт

2 оборота

Стандарт

1,5 оборота

Спорт

1 оборот

Информация

Поверните по часовой стрелке для увеличения

демпфирования; поверните против часовой

стрелки для уменьшения демпфирования.

10.6

Регулировка демпфирования обратного хода амортизатора

Внимание

Риск получения травмы При неправильном отсоединении амортизатора его части будут

смещаться.

Амортизатор заполнен азотом высокого давления.

Пожалуйста, следуйте приведенному описанию. (В вашей официальной мастерской KTM

будут рады помочь).

Поверните регулировочный винт ❶ по часовой стрелке

до последнего различимого щелчка.

Поверните против часовой стрелки на количество

щелчков, соответствующее типу амортизатора.

Рекомендации

Демпфирование обратного хода

Комфорт

17 щелчка

Стандарт

15 щелчков

Спорт

13 щелчков

Информация

Поверните по часовой стрелке, чтобы увеличить

демпфирование; поверните против часовой

стрелки, чтобы уменьшить демпфирование при

обратном ходе амортизатора.

РЕГУЛИРОВКА ШАССИ

10.7

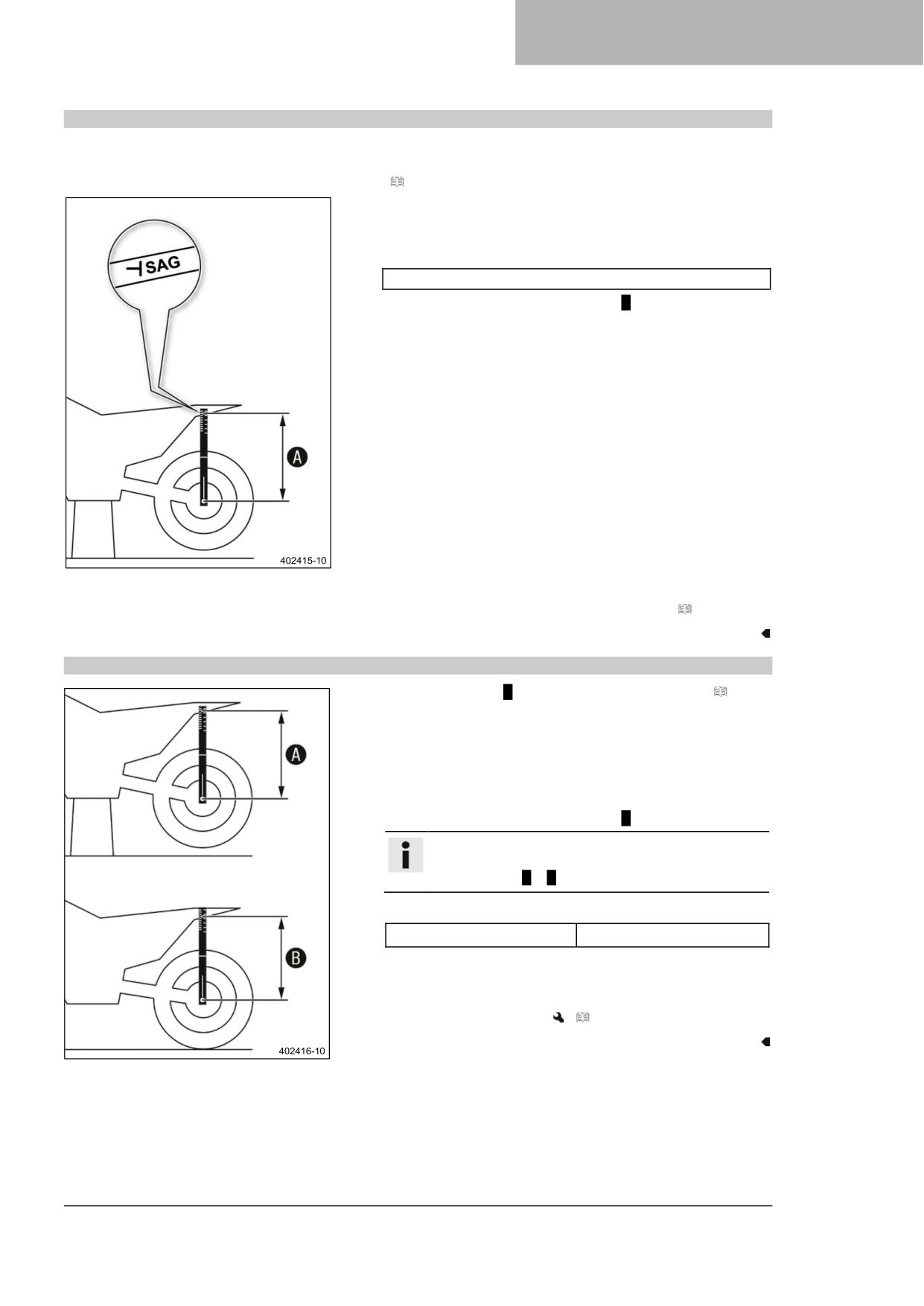

Измерение размеров заднего колеса без нагрузки

Подготовительные работы

Поднимите мотоцикл с помощью подъемной подставки.

(

стр. 44)

Основные работы

Установите устройство для измерения прогиба задней оси

и измерьте расстояние до отметки SAG (прогиб) на

заднем крыле.

Устройство для измерения прогиба (00029090200)

Зафиксируйте значение как размер A.

Завершающие работы

Снимите мотоцикл с подъемной подставки. ( стр. 44)

10.8

Проверка статического прогиба амортизатора

Измерьте размер A заднего колеса без нагрузки. ( стр.

35)

Удерживайте мотоцикл в вертикальном положении,

пользуясь помощью помощника.

Снова измерьте расстояние между задней осью и

отметкой SAG на заднем крыле с помощью устройства

для измерения прогиба.

Зафиксируйте значение как размер B.

Информация

Статический прогиб - это разница между

измерениями A и B.

Проверьте статический прогиб.

Статический прогиб

20 мм (0,79 дюйма)

Если статический прогиб меньше или больше

заданного значения:

Отрегулируйте предварительный натяг пружины

амортизатора.

(

стр. 36)

10 РЕГУЛИРОВКА ШАССИ

10.9

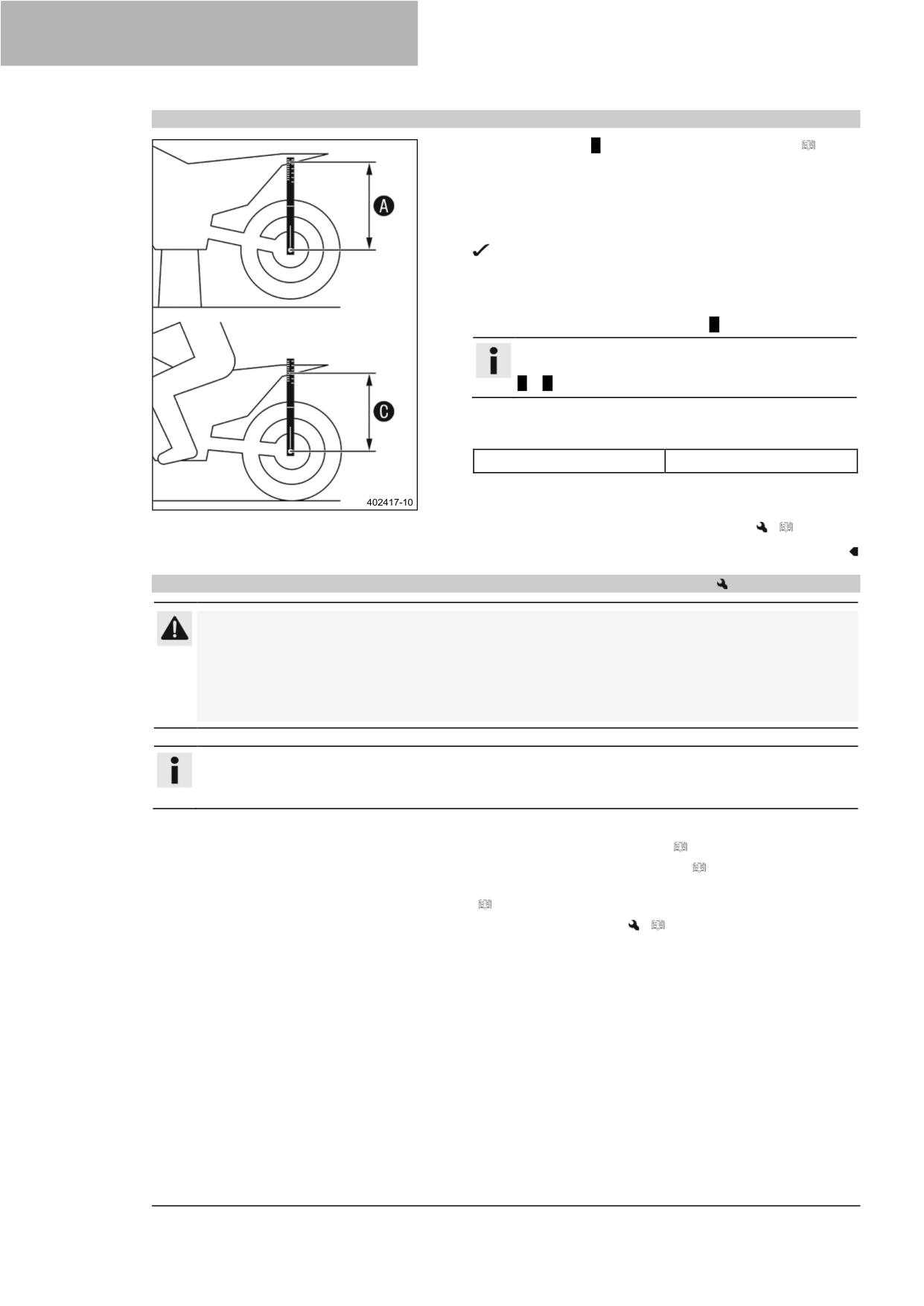

Проверка прогиба амортизатора при езде

Измерьте размер A заднего колеса без нагрузки. ( стр.

35)

Когда другой человек удерживает мотоцикл, водитель в

полном комплекте защитной одежды садится на сиденье

в обычном положении (ноги на подножках) и несколько

раз подпрыгивает вверх-вниз.

Подвеска задних колес выравнивается.

Другой человек снова измеряет расстояние между задней

осью и отметкой SAG на заднем крыле с помощью

устройства для измерения прогиба.

Зафиксируйте значение как размер C.

Информация

Прогиб при езде - это разница между измерениями

A и С.

Проверьте прогиб при езде.

Рекомендации

Прогиб при езде

80 мм (3,15 дюйма)

Если прогиб при езде отличается от заданного

измерения:

Отрегулируйте прогиб при езде.

(

стр. 37)

10.10

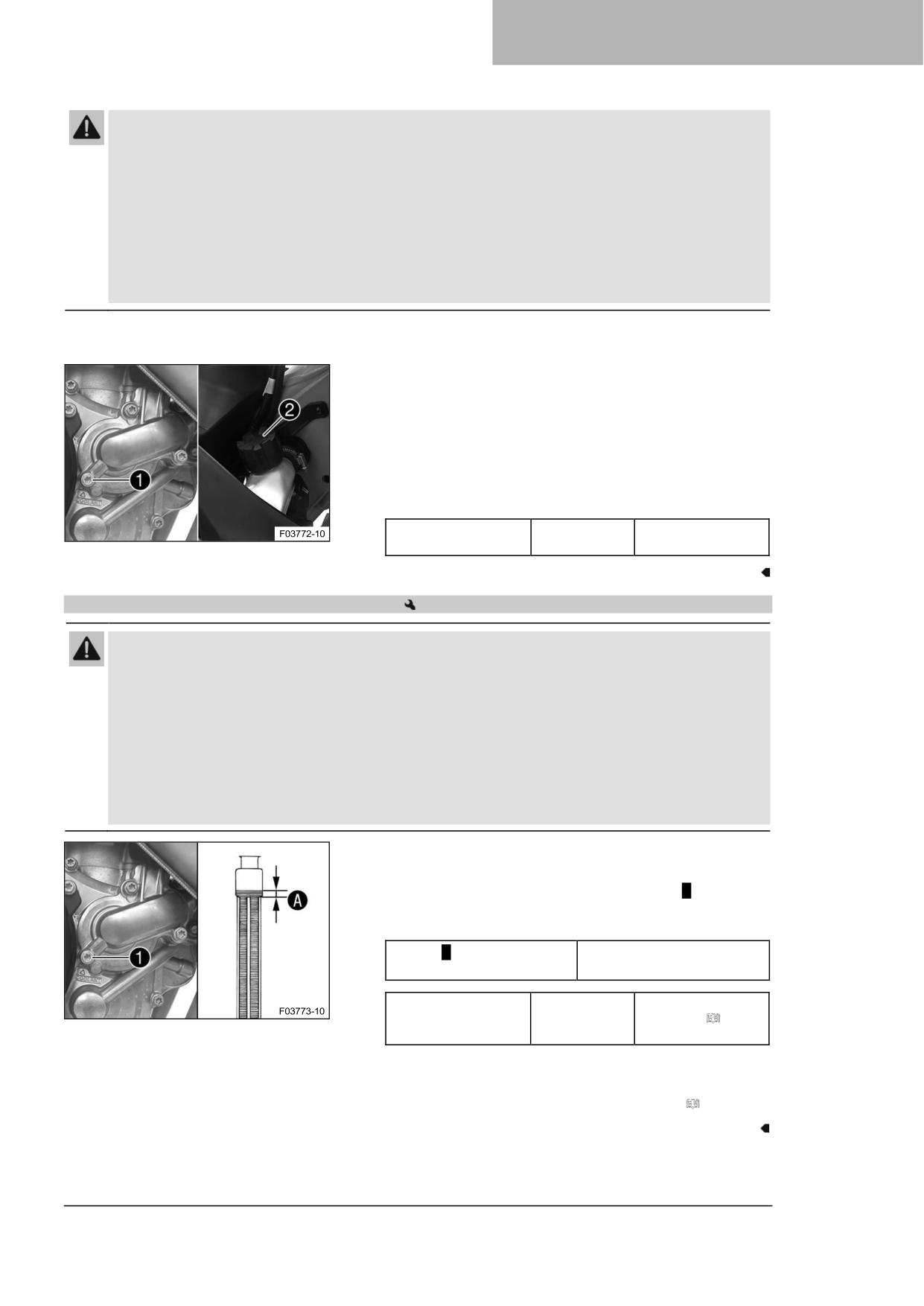

Регулировка предварительного натяга пружины амортизатора

Внимание

Риск получения травмы При неправильном отсоединении амортизатора его части будут

смещаться.

Амортизатор заполнен азотом высокого давления.

Пожалуйста, следуйте приведенному описанию. (В вашей официальной мастерской KTM

будут рады помочь).

Информация

Перед изменением предварительного натяжения пружины обратите внимание на текущую

регулировку - например, измерьте длину пружины.

Подготовительные работы

Снимите главный глушитель. ( стр. 61)

–

Снимите защитный кожух рамы. ( стр. 46)

–

Поднимите мотоцикл с помощью подъемной подставки.

(

стр. 44)

–

Снимите амортизатор.

(

стр. 54)

–

После снятия амортизатора тщательно очистите его.

РЕГУЛИРОВКА ШАССИ

Основные работы

Ослабьте винт ❶.

Поворачивайте регулировочное кольцо ❷ до тех пор,

пока пружина не перестанет быть натянутой.

Крючковый ключ (90129051000)

Информация

Если пружину нельзя полностью отпустить, то для

точного измерения длины пружины ее

необходимо снять.

Измерьте общую длину пружины, когда она не натянута.

Натяните пружину, повернув регулировочное кольцо ❷

до указанного размера A.

Рекомендации

Предварительный натяг

10 мм (0,39 дюйма)

пружины

Информация

В зависимости от статического прогиба и/или

прогиба при езде может потребоваться

увеличение или уменьшение предварительного

натяжения пружины.

Затяните болт ❶.

Рекомендации

Винт,

5 Нм (3,7 фунт-

регулировочное

фут)

кольцо

амортизатора

Завершающие работы

Установите амортизатор.

(

стр. 55)

–

Проверьте свободный ход педали ножного тормоза (

стр. 81)

Установите защитный кожух рамы. ( стр. 46)

–

Установите главный глушитель. ( стр. 62)

–

Снимите мотоцикл с подъемной подставки. ( стр. 44)

10.11

Регулировка прогиба при езде

Подготовительные работы

Снимите главный глушитель. ( стр. 61)

–

Снимите защитный кожух рамы. ( стр. 46)

–

Поднимите мотоцикл с помощью подъемной подставки.

(

стр. 44)

–

Снимите амортизатор.

(

стр. 54)

–

После снятия амортизатора тщательно очистите его.

10 РЕГУЛИРОВКА ШАССИ

Основные работы

Выберите и установите подходящую пружину.

Рекомендации

Жесткость пружины

Вес водителя: 65 ... 75 кг

48 Н/мм (274 фунт/дюйм)

(143 ... 165 фунтов)

Вес водителя: 75 ... 85 кг

51 Н/мм (291 фунт/дюйм)

(165 ... 187 фунтов)

Вес водителя: 85 ... 95 кг

54 Н/мм (308 фунтов/дюйм)

(187 ... 209 фунтов)

Информация

Жесткость пружины указана на внешней стороне

пружины.

Завершающие работы

Установите амортизатор.

(

стр. 55)

–

Проверьте свободный ход педали ножного тормоза (

стр. 81)

Установите защитный кожух рамы. ( стр. 46)

–

Установите главный глушитель. ( стр. 62)

–

Проверьте статический прогиб амортизатора. ( стр. 35)

–

Проверьте прогиб амортизатора при езде. ( стр. 36)

–

Отрегулируйте демпфирование обратного хода

амортизатора. ( стр. 34)

Снимите мотоцикл с подъемной подставки. ( стр. 44)

10.12

Проверка базовой настройки вилки

Информация

По разным причинам точный прогиб вилки не может быть определен.

Небольшие различия в весе водителя могут быть

компенсированы давлением воздуха в вилке.

Однако если вилка касается нижней точки (жесткого

концевого упора при сжатии), необходимо увеличить

давление воздуха в вилке в пределах указанных

значений, чтобы избежать повреждения вилки и рамы.

Если после длительной работы вилка кажется необычно

жесткой, необходимо продуть перья вилки.

10.13

Регулировка давления воздуха в вилке

Предупреждение

Опасность несчастных случаев Изменения в настройках подвески могут серьезно изменить

характеристики управляемости.

Несогласованные с другими изменения в настройках подвески могут привести к серьезному

ухудшению характеристик управляемости и перегрузке комплектующих деталей.

Выполняйте регулировку только в пределах рекомендованного диапазона.

–

Вначале, после выполнения регулировок, ведите медленно, чтобы почувствовать новые

характеристики управления.

РЕГУЛИРОВКА ШАССИ

Информация

Проверьте или отрегулируйте давление воздуха при тех же условиях не ранее чем через 5 минут

после выключения двигателя.

Пневматическая подвеска расположена в левом пере вилки. Демпфирование давления и

обратного хода расположено в правом пере вилки.

Подготовительные работы

Поднимите мотоцикл с помощью подъемной подставки.

(

стр. 44)

Основные работы

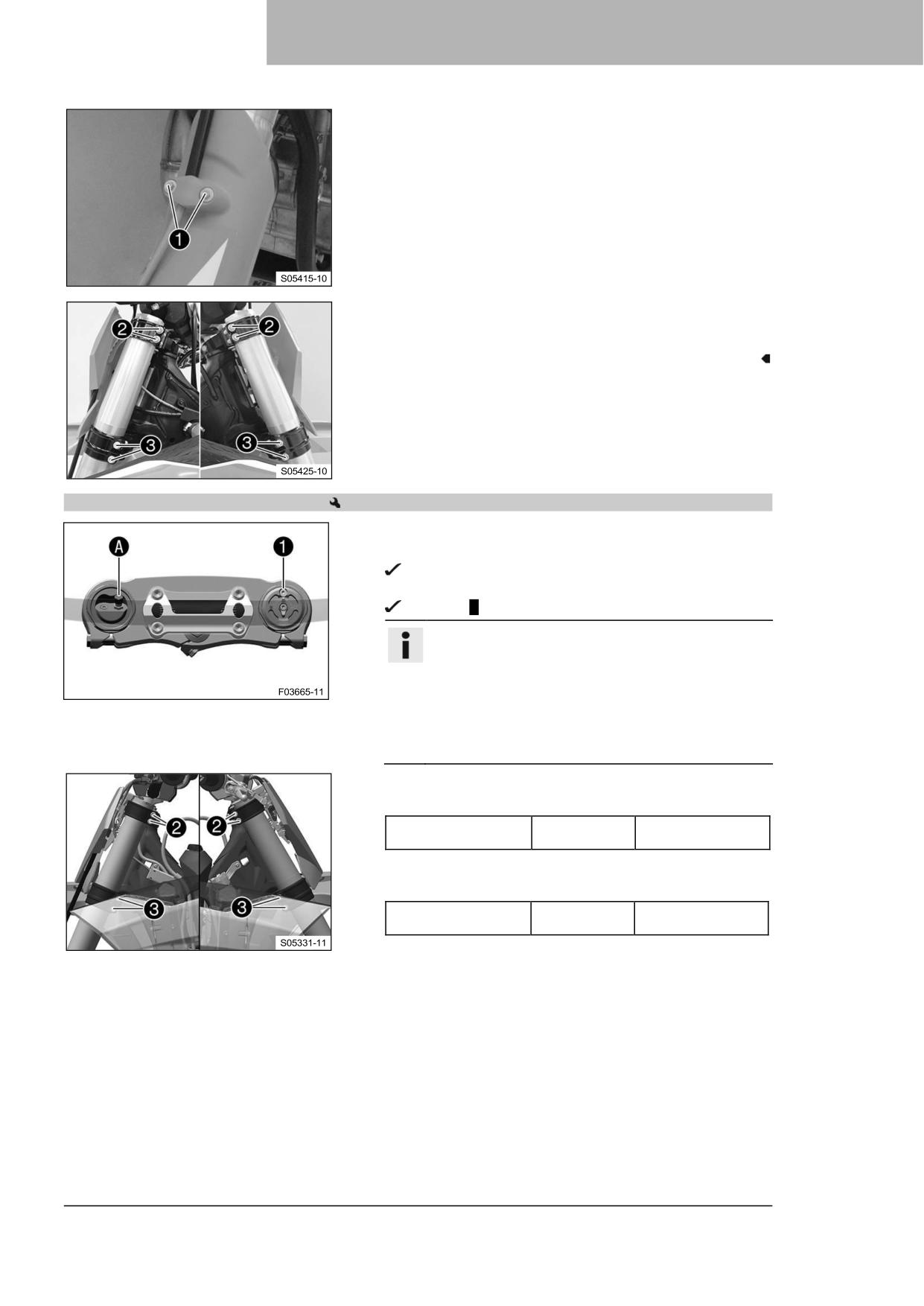

Снимите защитный колпачок ❶.

Полностью сдвиньте воздушную помпу вилки ❷.

Воздушная помпа вилки (79412966100)

Информация

Воздушная помпа вилки входит в комплект

принадлежностей мотоцикла.

Подсоедините воздушную помпу вилки к левому перу вилки.

Индикатор воздушной помпы вилки включается

автоматически.

При соединении из пера вилки выходит немного

воздуха.

Информация

Это связано с объемом шланга, а не с дефектом

воздушной помпы вилки или вилки.

Прочтите прилагаемую инструкцию KTM

PowerParts.

Отрегулируйте давление воздуха в соответствии с

указаниями.

Рекомендации

Давление воздуха

10,0 бар (145 фунтов на кв.

дюйм)

Постепенное изменение

0,2 бар (3 фунт/кв. дюйм)

давления воздуха с шагом

Минимальное давление

7 бар (102 фунт/кв. дюйм)

воздуха

Максимальное давление

12 бар (174 фунт/кв. дюйм)

воздуха

Информация

Никогда не устанавливайте давление воздуха

на значение, выходящее за пределы

указанного диапазона.

Отсоедините воздушную помпу вилки от левого пера вилки.

При отсоединении из шланга будет выходить

избыточное давление - само перо вилки при этом не

теряет воздух.

Индикатор воздушной помпы вилки автоматически

выключается через 80 секунд.

Установите защитный колпачок.

Информация

Устанавливайте защитную крышку только рукой.

Завершающие работы

Снимите мотоцикл с подъемной подставки. ( стр. 44)

10 РЕГУЛИРОВКА ШАССИ

10.14

Регулировка демпфирования сжатия вилки

Информация

Гидравлическое демпфирование сжатия определяет характеристики подвески вилки.

Поверните регулировочный винт ❶ по часовой стрелке

до упора.

Информация

Регулировочный винт ❶ расположен на верхнем

конце правого пера вилки.

Поверните против часовой стрелки на количество

щелчков, соответствующее типу вилки.

Рекомендации

Демпфирование сжатия

Комфорт

10 щелчка

Стандарт

5 щелчков

Спорт

2 щелчков

Информация

Поверните по часовой стрелке для увеличения

демпфирования; поверните против часовой

стрелки для уменьшения демпфирования при

сжатии.

10.15

Регулировка демпфирования обратного хода вилки

Информация

Гидравлическое демпфирование обратного хода определяет характеристики подвески вилки.

Снимите защитную крышку ❶.

Поверните регулировочный винт ❷ по часовой стрелке

до упора.

Информация

Регулировочный винт ❶ расположен на нижнем

конце правого пера вилки.

Поверните против часовой стрелки на количество

щелчков, соответствующее типу вилки.

Рекомендации

Демпфирование обратного хода

Комфорт

10 щелчка

Стандарт

5 щелчков

Спорт

2 щелчков

Информация

Поверните по часовой стрелке для увеличения

демпфирования; поверните против часовой

стрелки для уменьшения демпфирования.

Установите защитный колпачок ❶.

РЕГУЛИРОВКА ШАССИ

10.16

Положение руля

Отверстия на опоре руля ❶ расположены на расстоянии A от

центра.

Расстояние между

3,5 мм (0,138 дюйма)

Руль может быть установлен в 2 различных положениях. Это

позволяет установить руль в наиболее удобном для водителя

положении.

Информация

Кроме того, руль может быть установлен жестко или на

резиновой опоре.

10.17

Регулировка положения руля

Предупреждение

Опасность несчастных случаев Отремонтированный руль представляет собой угрозу

безопасности.

Если руль согнуть или выпрямить, материал подвергается усталостным нагрузкам. В результате

руль может сломаться.

Замените руль, если он поврежден или погнут.

Информация

Руль может быть установлен жестко или на резиновой опоре.

Подготовительные работы

Снимите подушку руля.

10 РЕГУЛИРОВКА ШАССИ

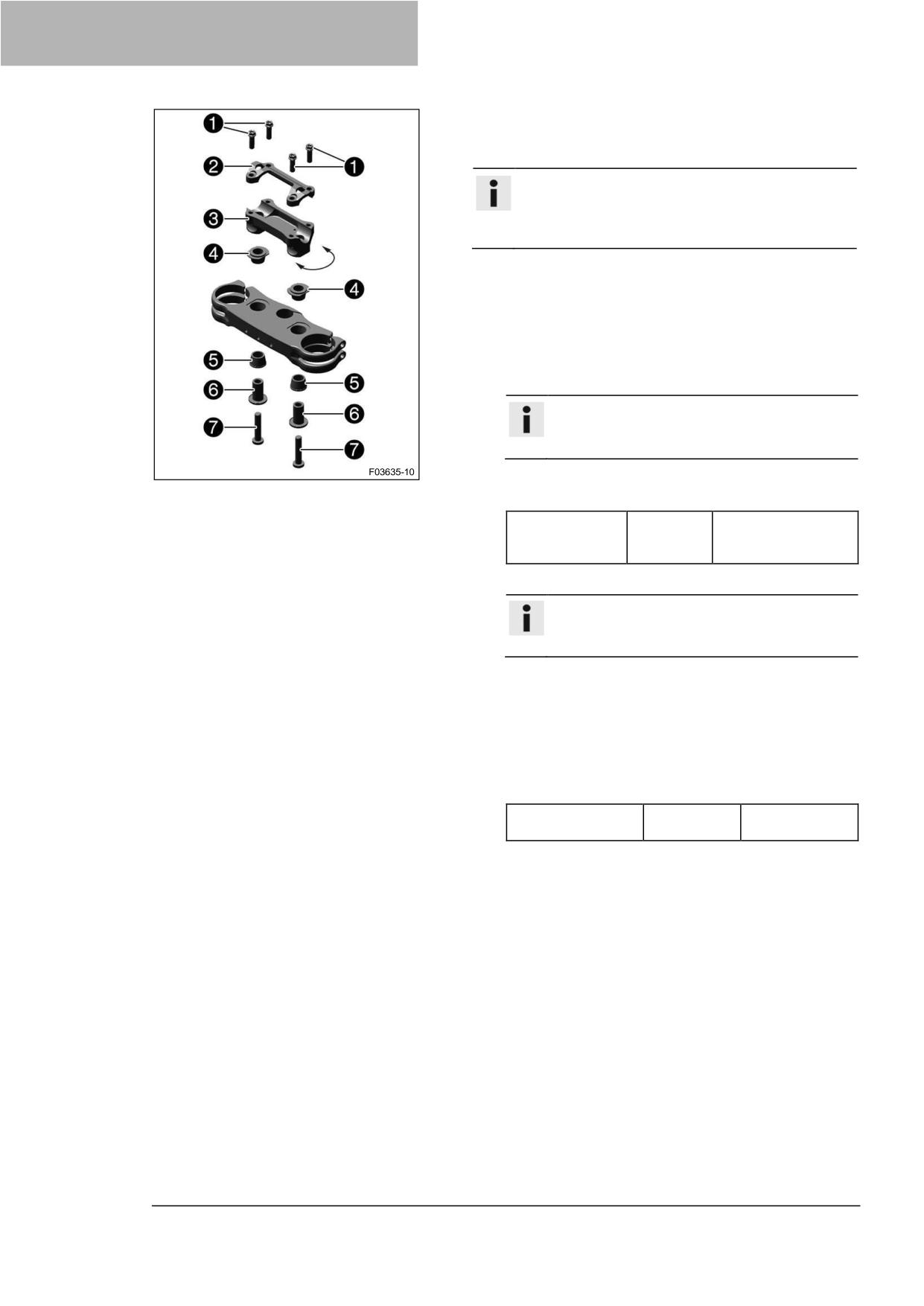

Основные работы

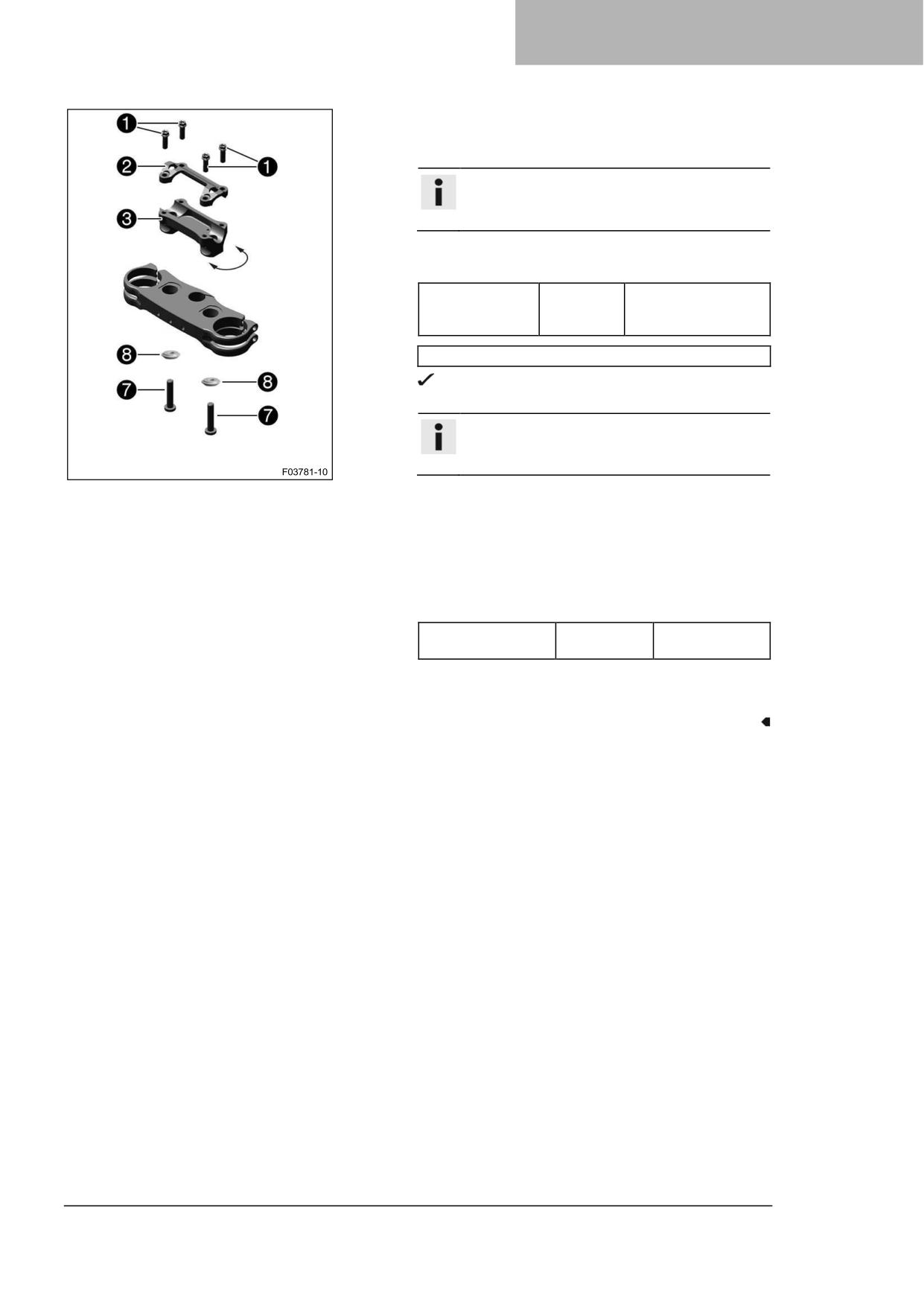

Выкрутите винты ❶. Снимите рулевой зажим ❷.

Снимите руль и отложите его в сторону.

Информация

Накройте комплектующие детали, чтобы защитить

их от повреждений. Не перегибайте кабели и

провода.

Выверните винты ❼ и снимите втулку ❻. Снимите опору

руля ❸.

Регулировка положения руля с помощью стоек крепления

руля в резиновой опоре

Установите резиновые втулки ❹ и ❺ в требуемое

положение.

Установите опору руля в требуемое положение.

Информация

Опора руля длиннее и выше с одной

стороны.

Установите и затяните винты ❼ с втулкой ❻.

Рекомендации

Винт, опора руля

M10

40 Нм (29,5 фунт-

фут)

Loctite^®243™

Выставите руль.

Информация

Убедитесь, что кабели и проводка

расположены правильно.

Выставите стойки крепления руля ❷.

–

Установите винты ❶, но пока не затягивайте.

–

Сначала прикрутите рулевой зажим винтами ❶ к

более длинной и высокой стороне опор руля так,

чтобы обе части соприкасались.

Равномерно затяните винты ❶.

Рекомендации

Винт, рулевой

20 Нм (14,8

зажим

фунт-фут)

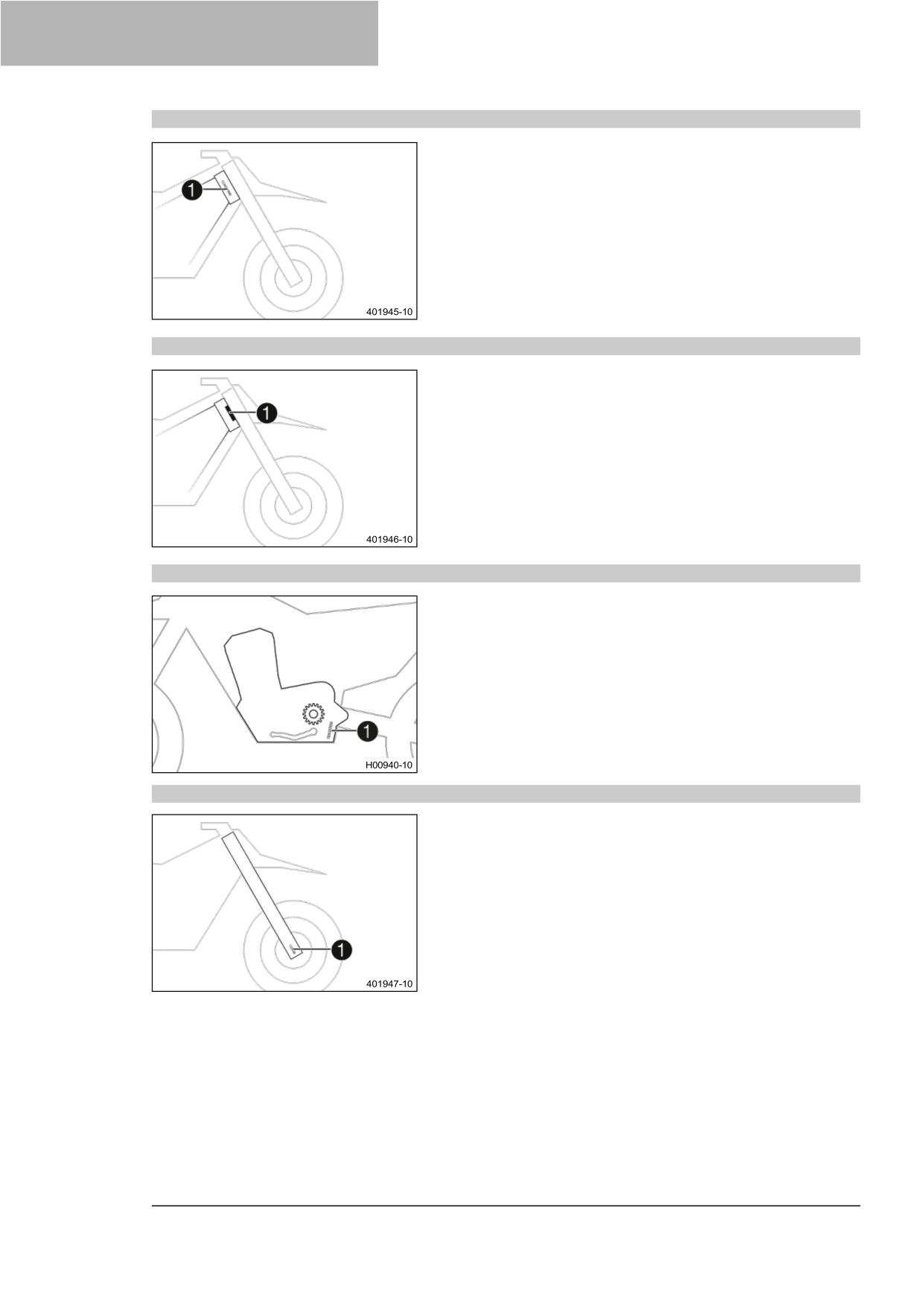

РЕГУЛИРОВКА ШАССИ

Регулировка положения руля с помощью стоек крепления

руля

Установите опору руля в требуемое положение.

Информация

Опора руля длиннее и выше с одной

стороны.

Установите и затяните винты ❼ с втулками ❽.

Рекомендации

Винт, опора руля

M10

40 Нм (29,5 фунт-

фут)

Loctite^®243™

Жесткая втулка опоры руля (A46001038010)

Коническая сторона втулки обращена вниз.

Выставите руль.

Информация

Убедитесь, что кабели и проводка

расположены правильно.

Выставите стойки крепления руля ❷.

–

Установите винты ❶, но пока не затягивайте.

–

Сначала прикрутите рулевой зажим винтами ❶ к

более длинной и высокой стороне опор руля так,

чтобы обе части соприкасались.

Равномерно затяните винты ❶.

Рекомендации

Винт, рулевой

20 Нм (14,8

зажим

фунт-фут)

Завершающие работы

Установите подушку руля.

11 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

11.1

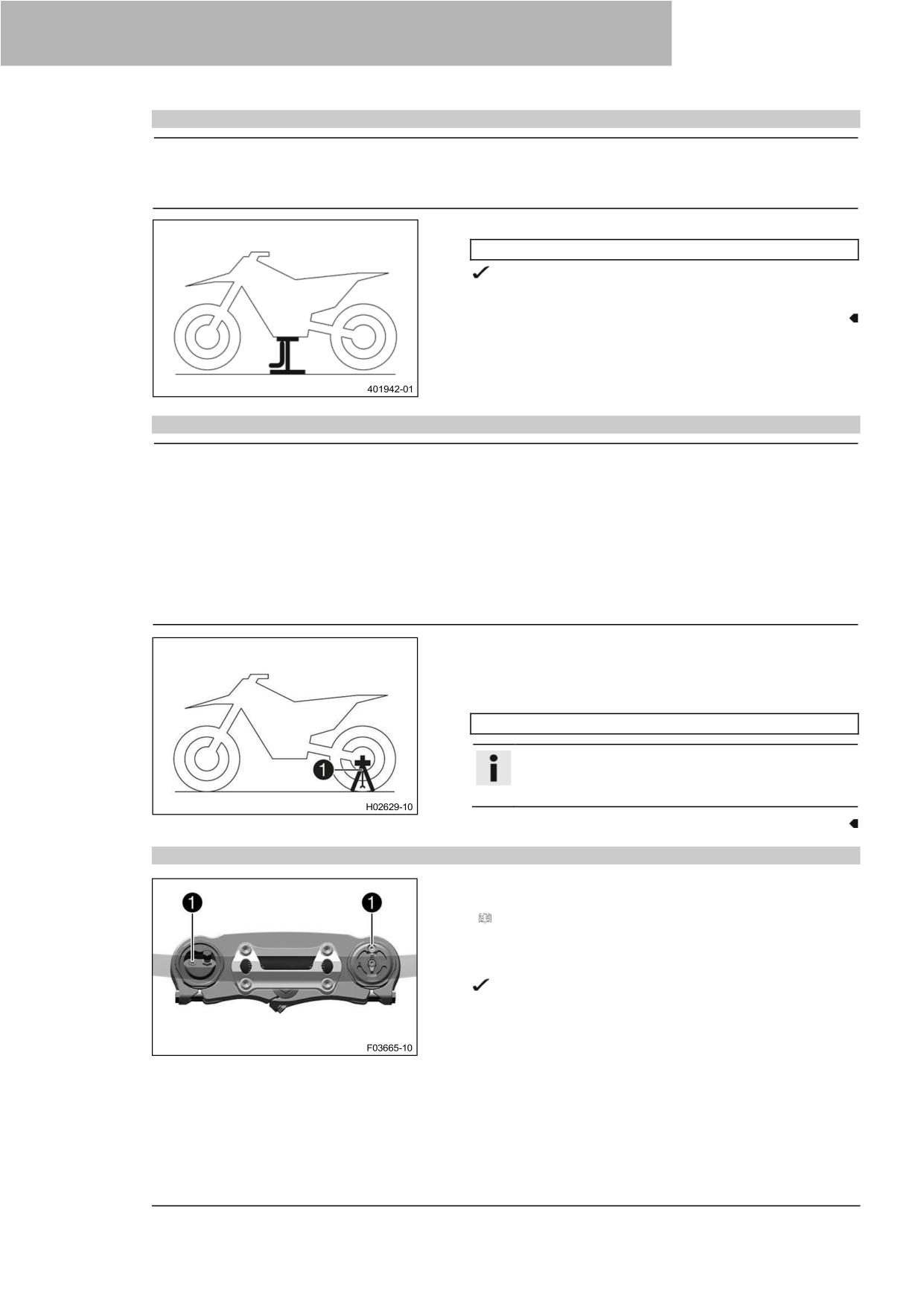

Подъем мотоцикла с помощью подъемной подставки

Примечание

Опасность повреждения Припаркованное транспортное средство может откатиться или упасть.

Паркуйте транспортное средство на твердой и ровной поверхности.

Поднимите мотоцикл за раму под двигателем.

Подъемная подставка (78129955100)

Ни одно из колес не соприкасается с землей.

Закрепите мотоцикл от опрокидывания.

11.2

Снятие мотоцикла с подъемной подставки

Примечание

Повреждения Неправильный порядок действий при парковке может привести к повреждению

транспортного средства.

Значительный ущерб может быть нанесен, если транспортное средство укатится или упадет.

Комплектующие детали для парковки транспортного средства рассчитаны только на вес транспортного

средства.

Паркуйте транспортное средство на твердой и ровной поверхности.

–

Следите за тем, чтобы никто не сидел на транспортном средстве, когда оно припарковано на

подножке.

Снимите мотоцикл с подъемной подставки.

Уберите подъемную подставку.

Чтобы поставить мотоцикл на стоянку, вставьте вставную

подставку ❶ в левую часть оси вращения колеса.

Вставная подставка (A46029094000)

Информация

Перед началом движения снимите вставную

подставку.

11.3

Продувание перьев вилки

Подготовительные работы

Поднимите мотоцикл с помощью подъемной подставки.

(

стр. 44)

Основные работы

Отпустите прокачные винты ❶.

Избыточное давление выходит из внутренней части

вилки.

Затяните прокачные винты.

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

Завершающие работы

Снимите мотоцикл с подъемной подставки. ( стр. 44)

11.4

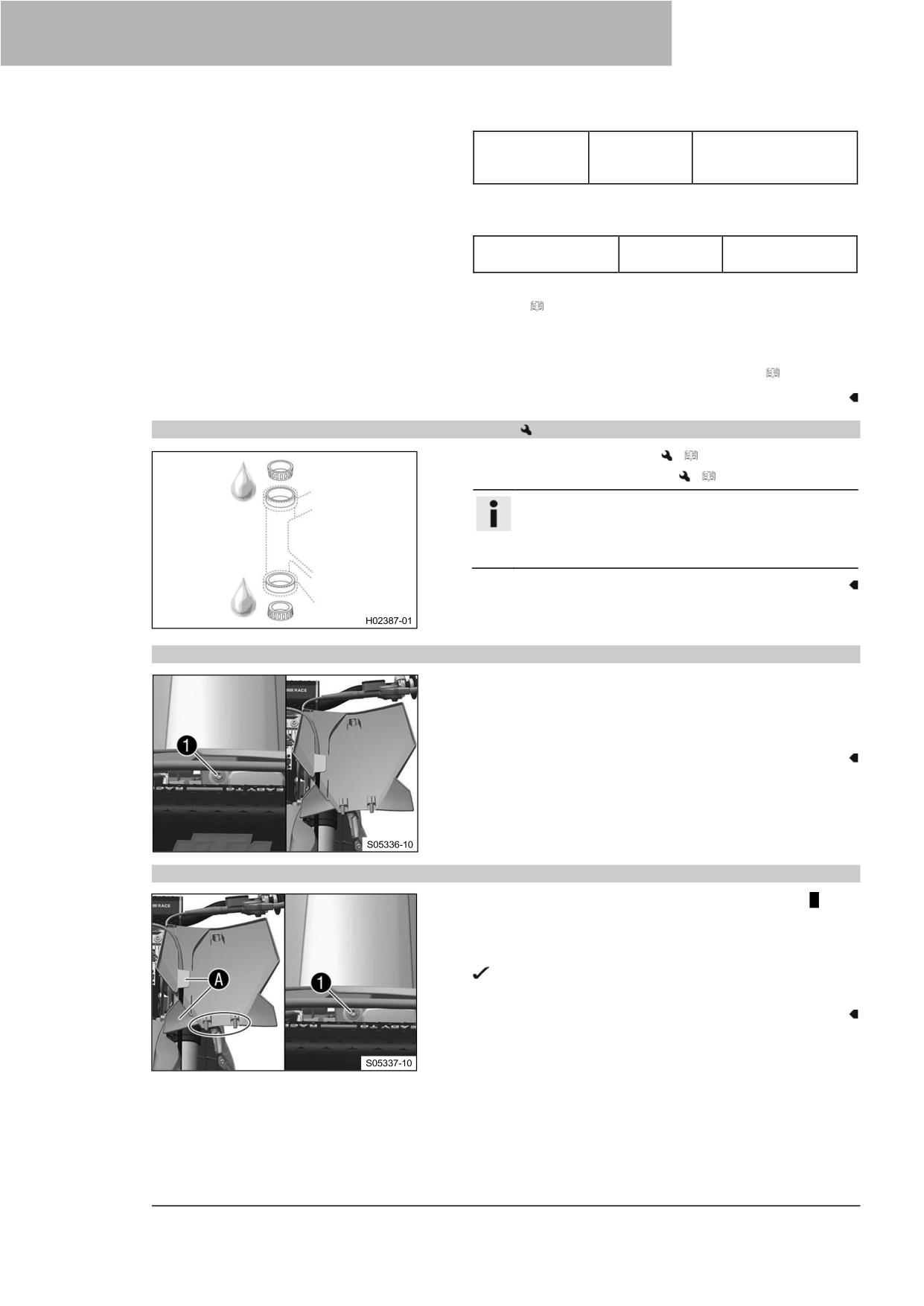

Очистка пыльников перьев вилки

Подготовительные работы

Поднимите мотоцикл с помощью подъемной подставки.

(

стр. 44)

–

Снимите защитный кожух вилки. ( стр. 45)

Основные работы

Сдвиньте пыльники ❶ обоих перьев вилки вниз.

Информация

Пыльники удаляют пыль и крупные частицы грязи

из внутренних трубок вилки. Со временем за

пыльниками может скапливаться грязь. Если эту

грязь не удалять, расположенные за ними

сальники могут начать протекать.

Предупреждение

Опасность несчастных случаев Масло или

смазка на тормозных дисках снижают

эффективность торможения.

Всегда очищайте тормозные диски от масла

и смазки.

При необходимости очищайте тормозные

диски очистителем тормозов.

Очистите и смажьте пыльники и внутренние трубки обеих

перьев вилки.

Универсальная смазка-спрей ( стр. 134)

Вдавите пыльники обратно в установочное положение.

–

Удалите излишки масла.

Завершающие работы

Установите защитный кожух вилки. ( стр. 46)

–

Снимите мотоцикл с подъемной подставки. ( стр. 44)

11.5

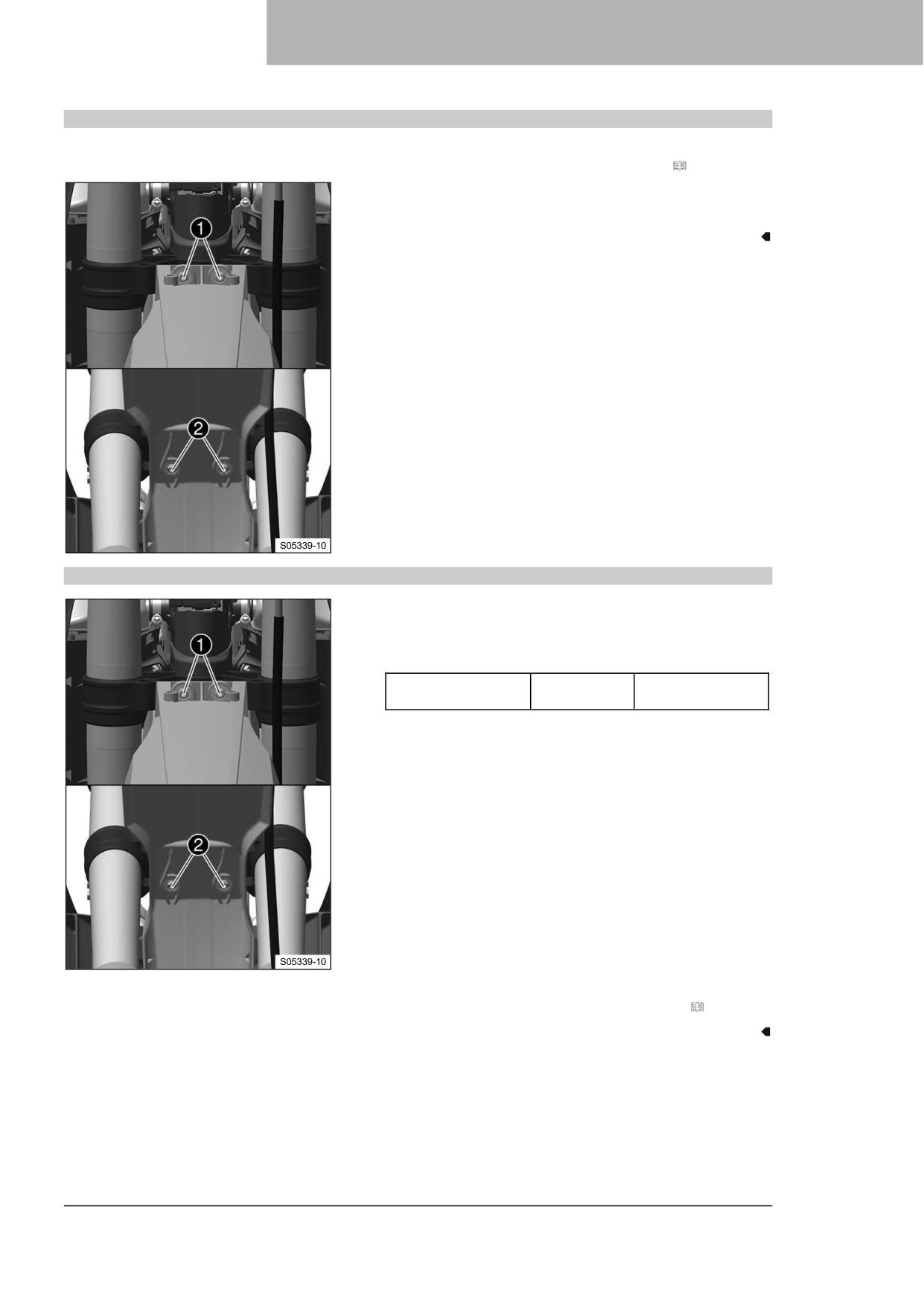

Снятие защитного кожуха вилки

Выкрутите винты ❶ и снимите зажим.

Выверните винты ❷ и снимите левый защитный кожух

вилки.

Выверните винты ❸ и снимите правый защитный кожух

вилки.

11 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

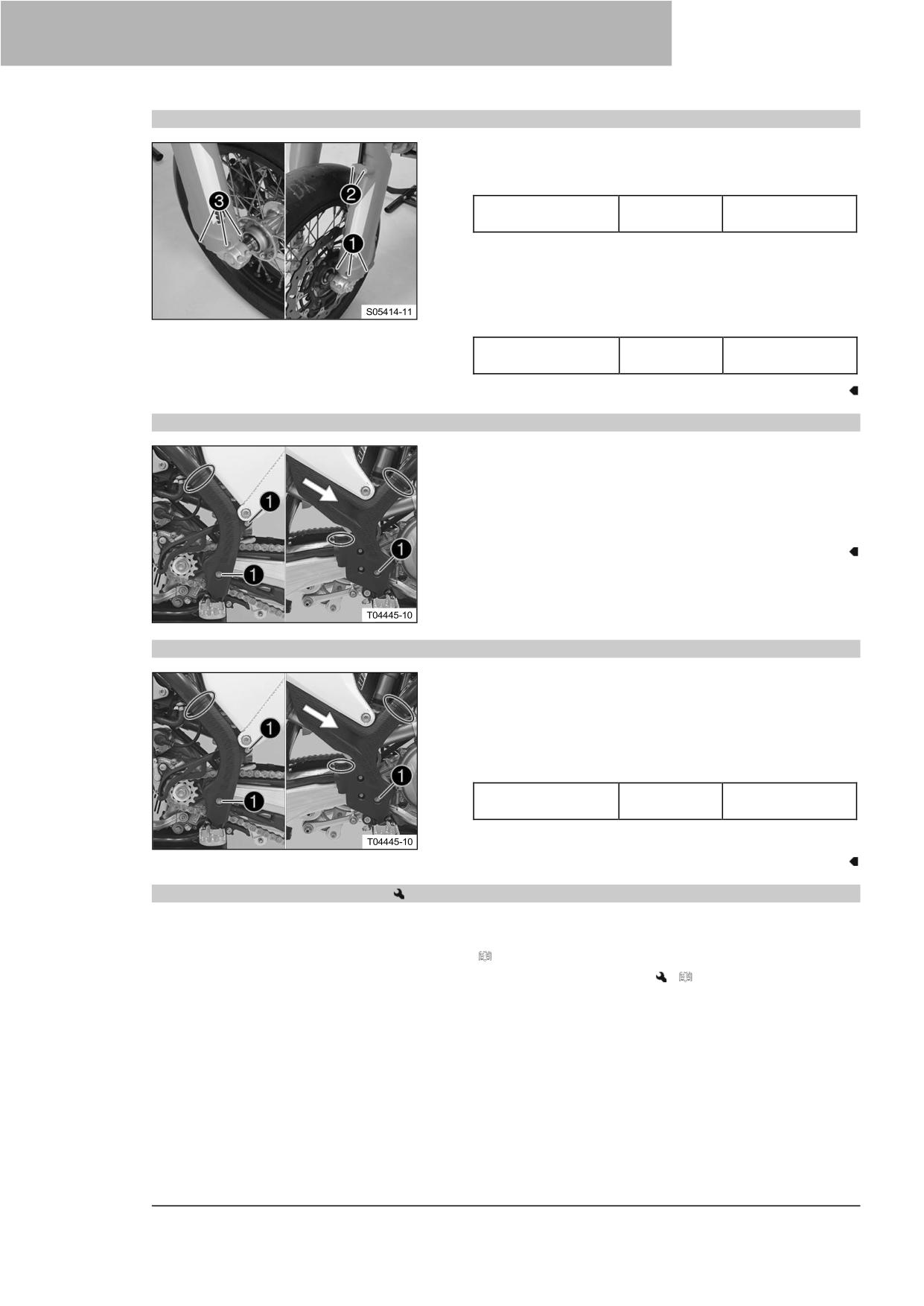

11.6

Установка защитного кожуха вилки

Установите защитный кожух вилки на левое перо вилки в

требуемое положение. Установите и затяните винты ❶.

Рекомендации

Оставшиеся винты,

10 Нм (7,4 фунт-

шасси

фут)

Установите тормозную магистраль и зажим в требуемое

положение. Установите и затяните винты ❷.

Установите защитный кожух вилки на правое перо вилки в

требуемое положение. Установите и затяните винты ❸.

Рекомендации

Оставшиеся винты,

10 Нм (7,4 фунт-

шасси

фут)

11.7

Снятие защитного кожуха рамы

Снимите кабельные стяжки.

Выверните винты ❶ вместе с втулками.

Снимите левый защитный кожух рамы.

Сдвиньте правый защитный кожух рамы вперед и снимите

его снизу.

11.8

Установка защитного кожуха рамы

Установите левый защитный кожух рамы в требуемое

положение.

Вставьте правый защитный кожух рамы снизу и сдвиньте

его назад.

Установите винты ❶ с втулками и затяните.

Рекомендации

Винт, защитный

3 Нм (2,2 фунт-

кожух рамы

фут)

Закрепите защитный кожух рамы кабельными стяжками.

11.9

Снятие перьев вилки

Подготовительные работы

Поднимите мотоцикл с помощью подъемной подставки.

(

стр. 44)

–

Снимите переднее колесо.

(

стр. 87)

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

Основные работы

Выкрутите винты ❶ и снимите зажим.

Тормозной суппорт и тормозная магистраль должны

свободно свисать в сторону.

Ослабьте винты ❷. Снимите левое перо вилки.

Ослабьте винты ❸. Снимите правое перо вилки.

11.10

Установка перьев вилки

Основные работы

Установите перья вилки в требуемое положение.

Винт прокачки воздуха ❶ правого пера вилки

расположен спереди.

Клапан A левого пера вилки направлен вперед.

Информация

На боковой поверхности верхнего конца перьев

вилки выфрезерованы канавки. Вторая

фрезерованная канавка (сверху) должна быть

заподлицо с верхним краем верхней траверсы.

Пневматическая подвеска расположена в левом

пере вилки. Демпфирование давления и обратного

хода расположено в правом пере вилки.

Затяните винты ❷.

Рекомендации

Винт, верхняя

17 Нм (12,5 фунт-

траверса

фут)

Затяните винты ❸.

Рекомендации

Винт, нижняя

12 Нм (8,9 фунт-

траверса

фут)

11 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

Установите тормозную магистраль и зажим в требуемое

положение. Установите и затяните винты ❹.

Завершающие работы

Установите переднее колесо.

(

стр. 88)

11.11

Снятие нижней траверсы

Подготовительные работы

Поднимите мотоцикл с помощью подъемной подставки.

(

стр. 44)

–

Снимите переднее колесо.

(

стр. 87)

–

Снимите перья вилки.

(

стр. 46)

–

Снимите накладку для стартового номера. ( стр. 52)

–

Снимите переднее крыло. ( стр. 53)

–

Снимите подушку руля.

Основные работы

Выкрутите винт ❶. Отсоедините жгут проводов.

Выкрутите винт ❷.

Выкрутите винт ❸.

Снимите верхнюю траверсу с рулем и отложите в сторону.

Информация

Накройте комплектующие детали, чтобы защитить

их от повреждений. Не перегибайте кабели и

провода.

Снимите уплотнение рулевой колонки ❹.

Снимите нижнюю траверсу со штоком рулевой колонки.

Снимите верхний подшипник рулевой колонки.

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

11.12

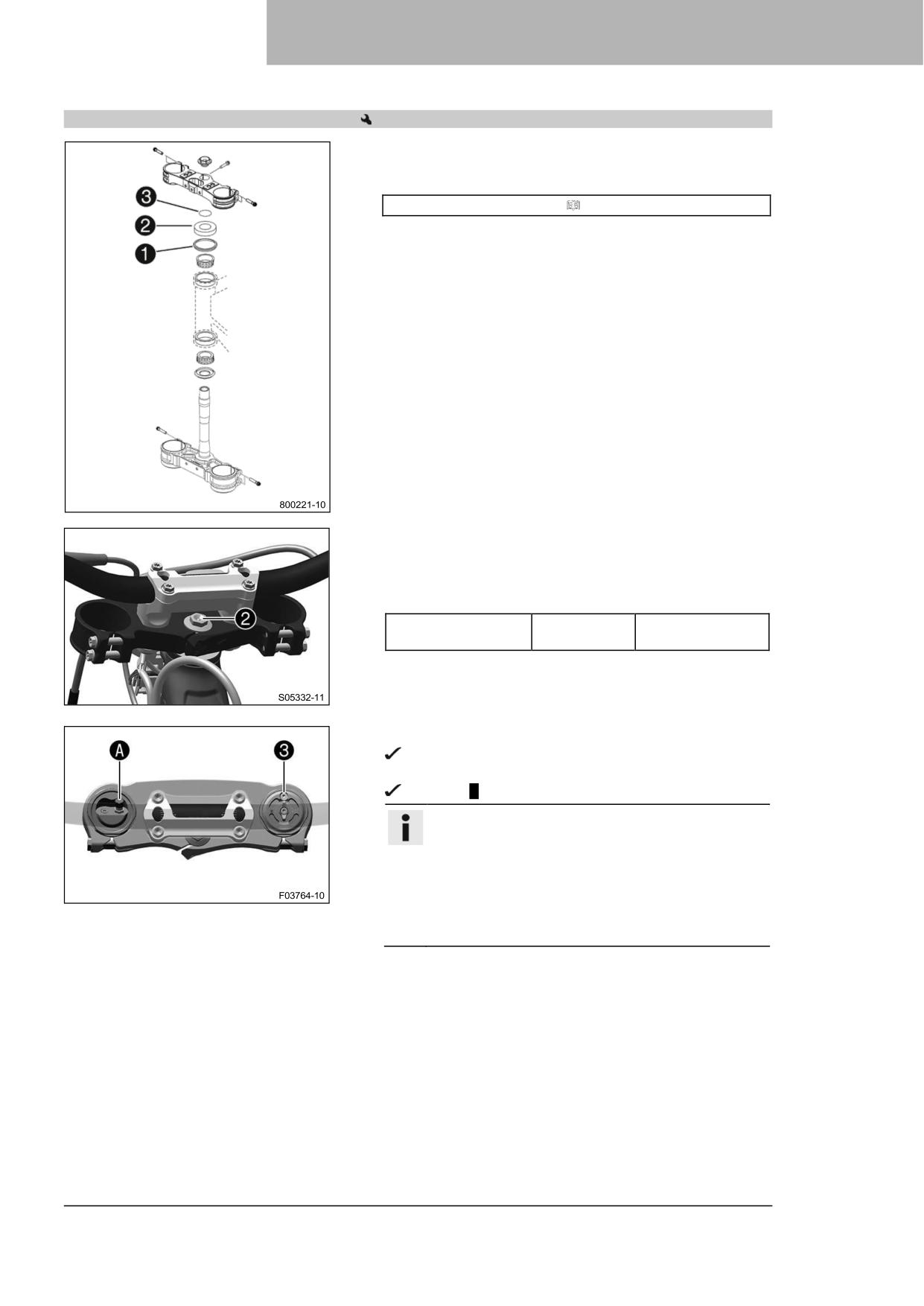

Установка нижней траверсы

Основные работы

Очистите подшипник и уплотнительные элементы,

проверьте на отсутствие повреждений и смажьте.

Смазка высокой вязкости ( стр. 133)

Вставьте нижнюю траверсу с штоком рулевой колонки.

Установите верхний подшипник рулевой колонки.

Надавите на уплотнение головки рулевой колонки ❶.

Установите верхнюю траверсу и руль в требуемое

положение.

Установите винт ❷, но пока не затягивайте.

Рекомендации

Винт, верхняя

M20x1,5

12 Нм (8,9 фунт-

рулевая колонка

фут)

Установите перья вилки в требуемое положение.

Винт прокачки воздуха ❸ правого пера вилки

расположен спереди.

Клапан A левого пера вилки направлен вперед.

Информация

На боковой поверхности верхнего конца перьев

вилки выфрезерованы канавки. Вторая

фрезерованная канавка (сверху) должна быть

заподлицо с верхним краем верхней траверсы.

Пневматическая подвеска расположена в левом

пере вилки. Демпфирование давления и обратного

хода расположено в правом пере вилки.

11 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

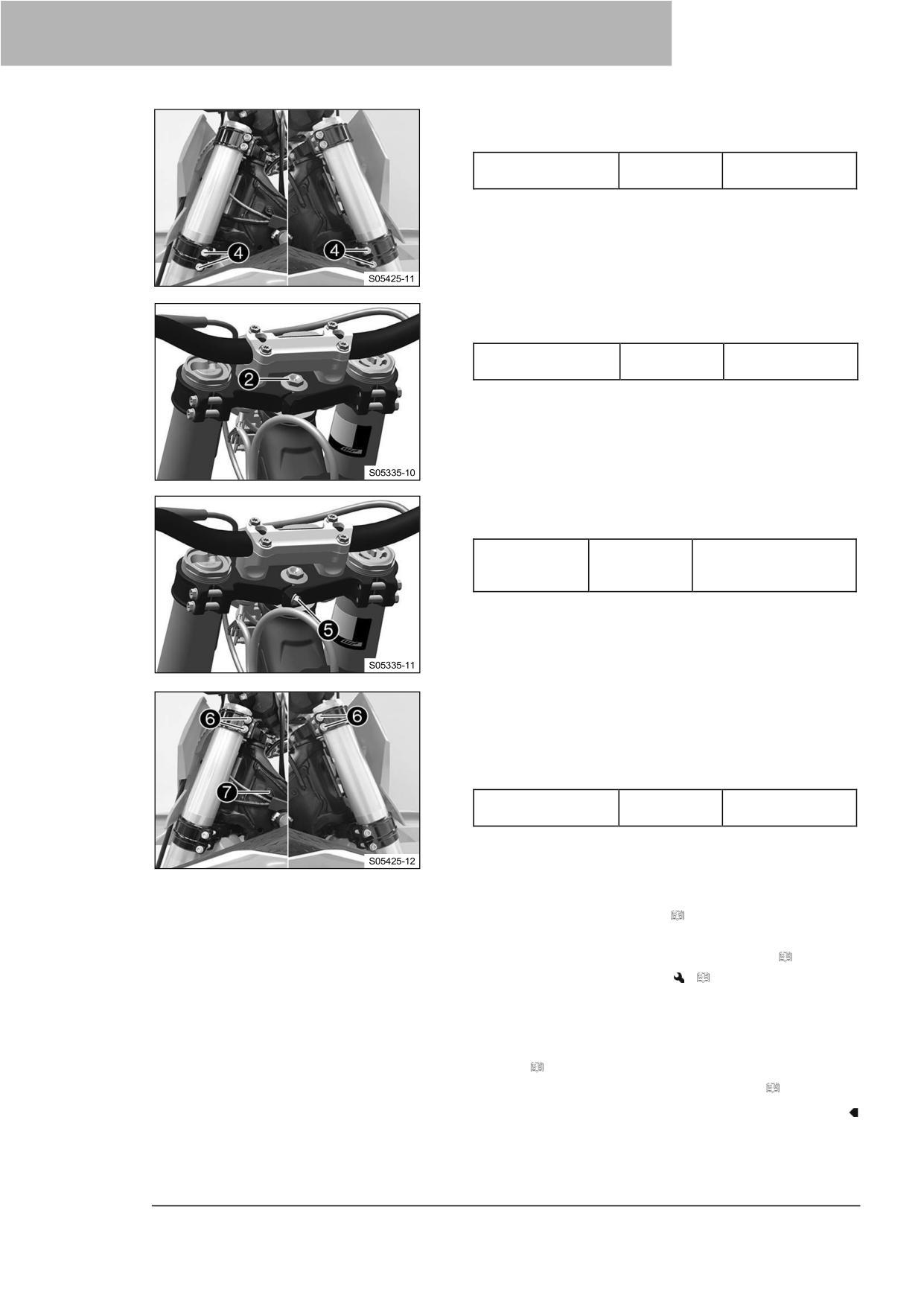

Затяните винты ❹.

Рекомендации

Винт, нижняя

12 Нм (8,9 фунт-

траверса

фут)

Затяните винт ❷.

Рекомендации

Винт, верхняя

M20x1,5

12 Нм (8,9 фунт-

рулевая колонка

фут)

Установите и затяните винт ❺.

Рекомендации

Винт, верхний

20 Нм (14,8 фунт-фут)

шток рулевой

Loctite^®243™

колонки

Используя пластмассовый молоток, слегка постучите по

верхней траверсе, чтобы избежать появления

напряжений.

Затяните винты ❻.

Рекомендации

Винт, верхняя

17 Нм (12,5 фунт-

траверса

фут)

Закрепите жгут проводов с помощью кабельного

держателя слева. Установите и затяните винт ❼.

Завершающие работы

Установите переднее крыло. ( стр. 53)

–

Установите подушку руля.

–

Установите накладку для стартового номера. ( стр. 52)

–

Установите переднее колесо.

(

стр. 88)

–

Убедитесь в том, что жгут проводов, газовые тросы,

тормозные магистрали и магистрали сцепления свободно

перемещаются и правильно проложены.

Проверьте подшипник рулевой колонки на наличие

люфта. ( стр. 51)

Снимите мотоцикл с подъемной подставки. ( стр. 44)

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

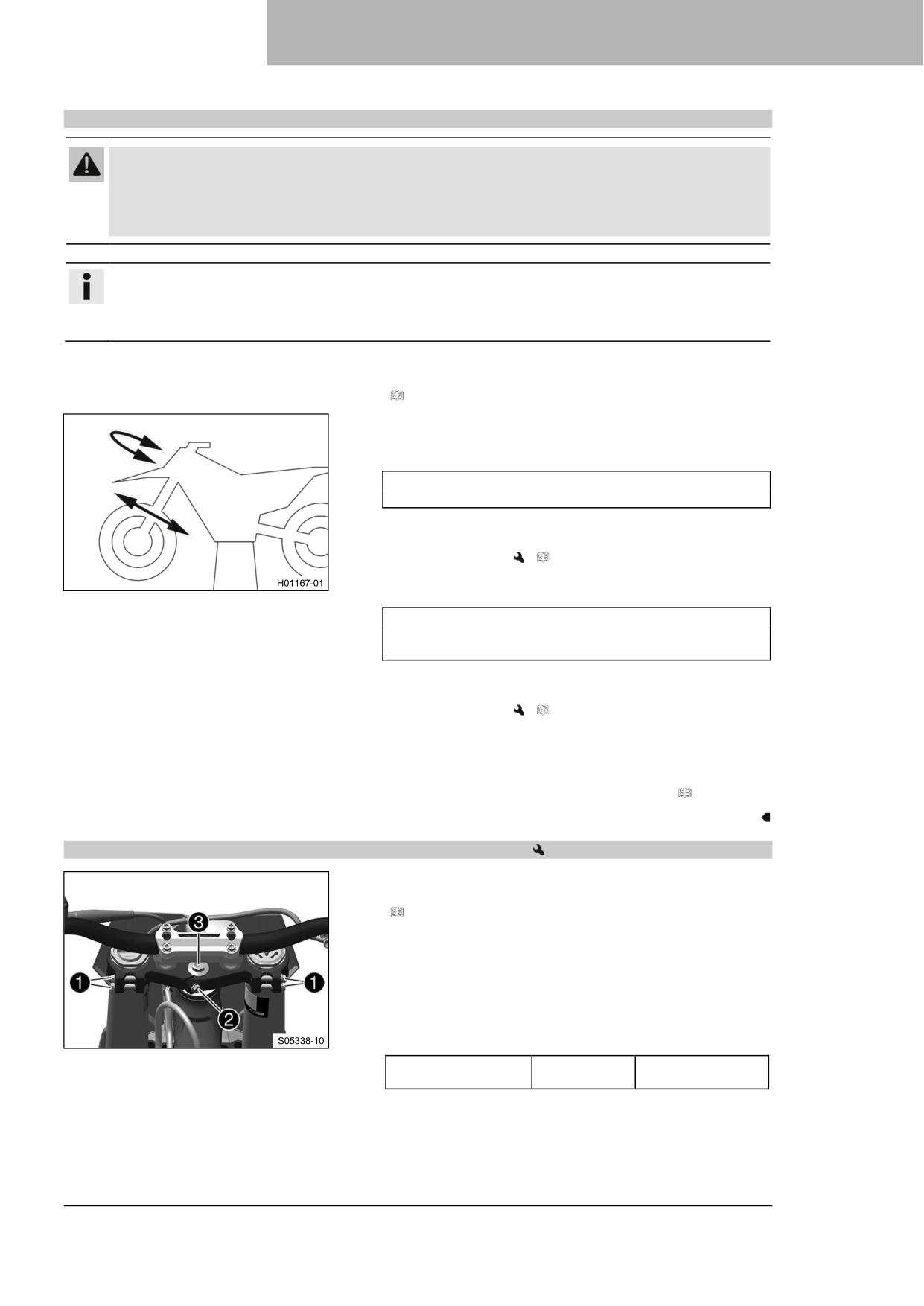

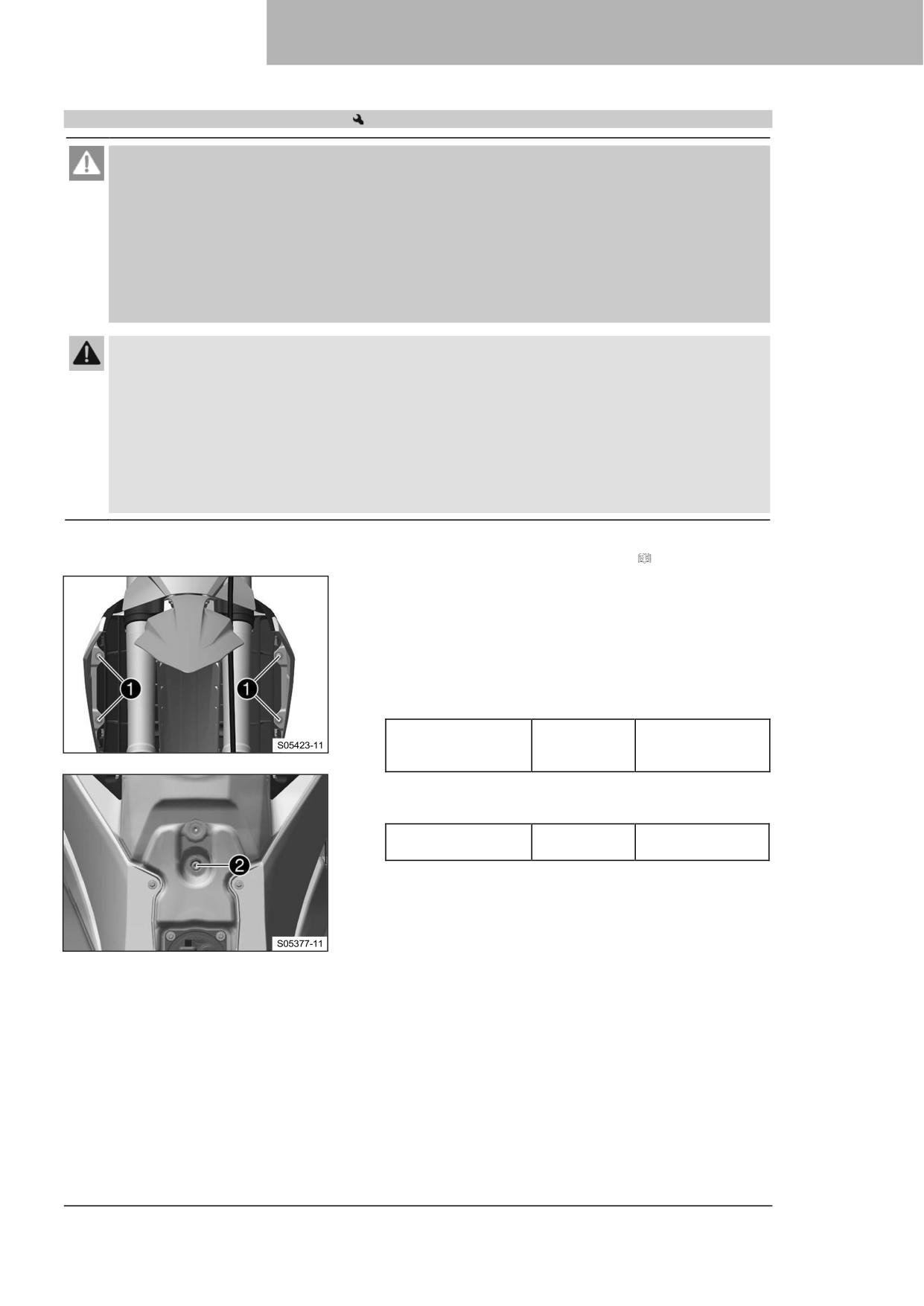

11.13

Проверка подшипника рулевой колонки на наличие люфта

Предупреждение

Опасность несчастных случаев Из-за неправильного люфта подшипников рулевой колонки

ухудшаются характеристики управляемости и повреждаются комплектующие детали.

Незамедлительно устраните неправильный люфт подшипников рулевой колонки. (В вашей

официальной мастерской KTM будут рады помочь).

Информация

Если транспортное средство эксплуатируется в течение длительного времени с люфтом в

подшипнике рулевой колонки, то со временем могут быть повреждены подшипники и гнезда

подшипников в раме.

Подготовительные работы

Поднимите мотоцикл с помощью подъемной подставки.

(

стр. 44)

Основные работы

Установите руль в нейтральное положение. Перемещайте

перья вилки в направлении движения и обратно.

Люфт в подшипнике рулевой колонки не должен быть

заметен.

Если люфт заметный:

Отрегулируйте люфт подшипника рулевой

колонки.

(

стр. 51)

Перемещайте руль вперед и назад по всему диапазону

поворота.

Руль должен легко перемещаться во всем диапазоне

поворота. Не должно быть никаких заметных

положений фиксации.

Если замечены положения фиксации:

Отрегулируйте люфт подшипника рулевой

колонки.

(

стр. 51)

–

Проверьте подшипник рулевой колонки и при

необходимости отрегулируйте его.

Завершающие работы

Снимите мотоцикл с подъемной подставки. ( стр. 44)

11.14

Регулировка люфта подшипника рулевой колонки

Подготовительные работы

Поднимите мотоцикл с помощью подъемной подставки.

(

стр. 44)

–

Снимите подушку руля.

Основные работы

Ослабьте винты ❶.

Выкрутите винт ❷.

Ослабьте и повторно затяните винт ❸.

Рекомендации

Винт, верхняя

M20x1,5

12 Нм (8,9 фунт-

рулевая колонка

фут)

–

Используя пластмассовый молоток, слегка постучите по

верхней траверсе, чтобы избежать появления

напряжений.

Установите и затяните винт ❷.

11 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

Рекомендации

Винт, верхний

20 Нм (14,8 фунт-фут)

шток рулевой

Loctite^®243™

колонки

Затяните винты ❶.

Рекомендации

Винт, верхняя

17 Нм (12,5 фунт-

траверса

фут)

–

Проверьте подшипник рулевой колонки на наличие

люфта. ( стр. 51)

Завершающие работы

Установите подушку руля.

–

Снимите мотоцикл с подъемной подставки. ( стр. 44)

11.15

Смазка подшипника рулевой колонки

Снимите нижнюю траверсу.

(

стр. 48)

Установите нижнюю траверсу.

(

стр. 49)

Информация

Подшипник рулевой колонки очищается и

смазывается в процессе снятия и установки

нижней траверсы.

11.16

Снятие накладки для стартового номера

Выкрутите винт ❶. Поверните табличку со стартовым

номером в одну сторону.

Отсоедините накладку для стартового номера от

тормозной магистрали и снимите его.

11.17

Установка накладки для стартового номера

Расположите тормозную магистраль в держателях A на

накладке для стартового номера.

Установите накладку для стартового номера в требуемое

положение. Установите и затяните винт ❶.

Удерживающие выступы входят в зацепление с

крылом.

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

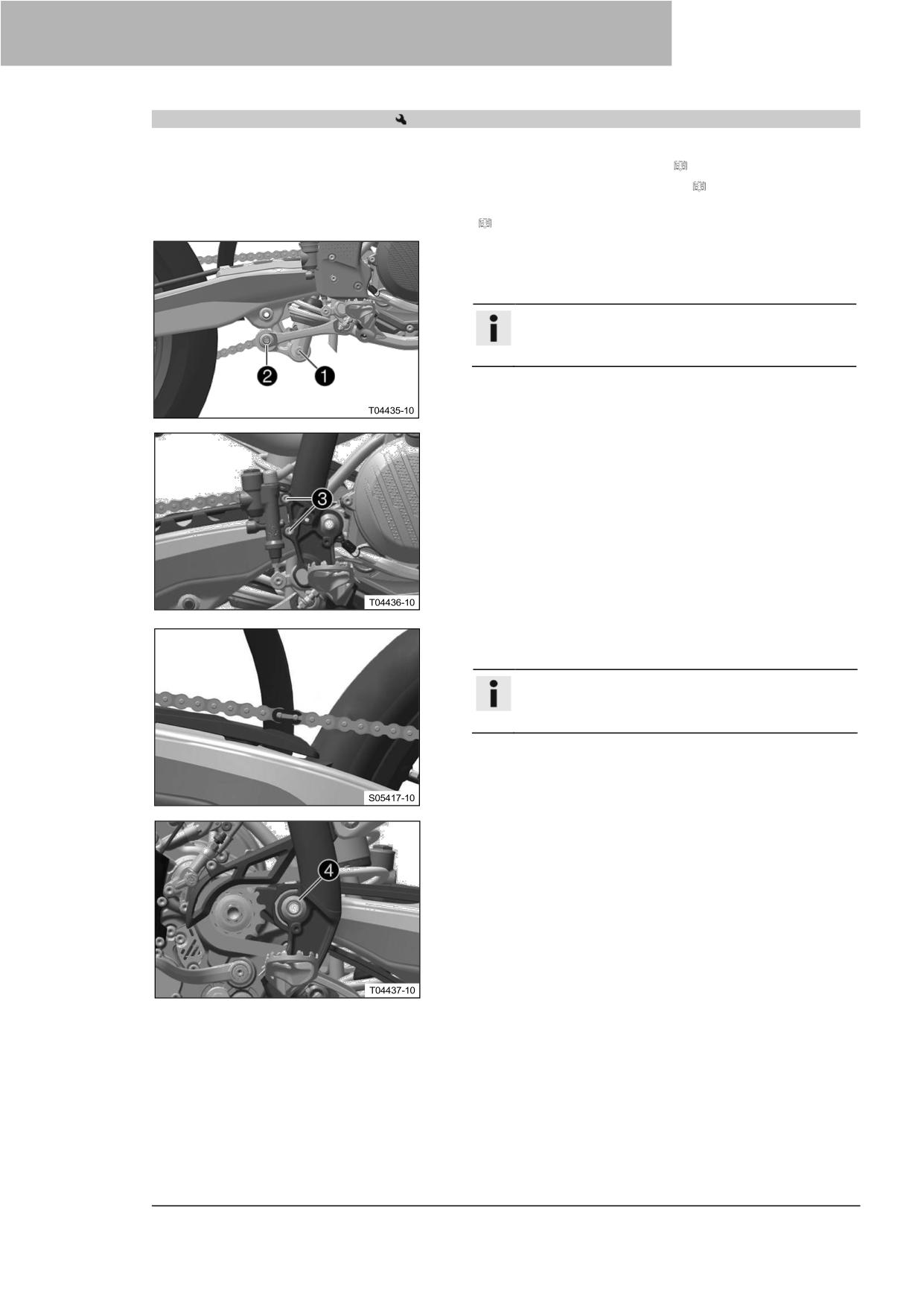

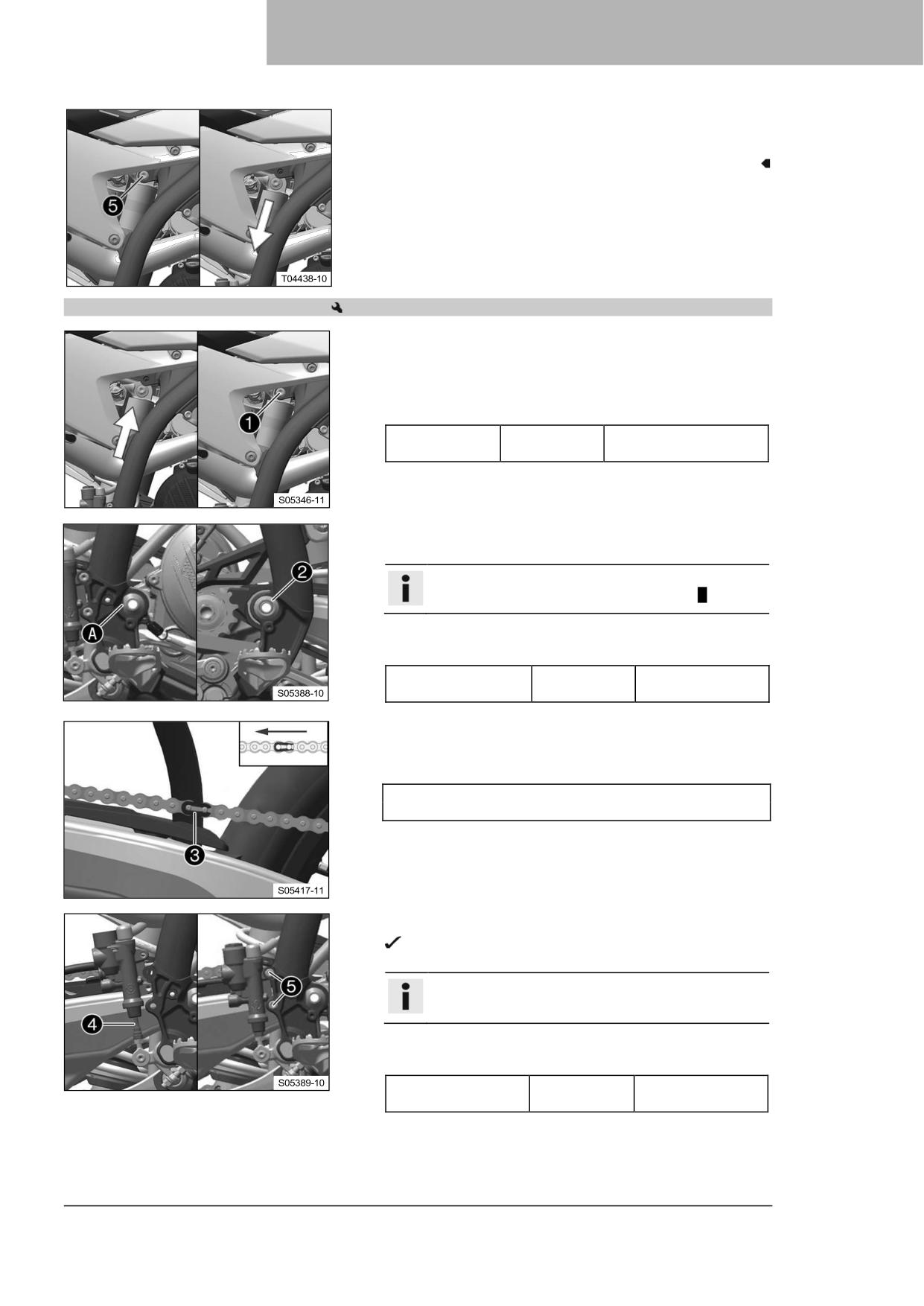

Удерживая амортизатор, выверните винт ❺.

Осторожно снимите амортизатор снизу.

11.21

Установка амортизатора

Основные работы

Осторожно установите амортизатор в транспортное

средство в требуемое положение снизу.

Установите и затяните винт ❶.

Рекомендации

Винт, верхний

M10

60 Нм (44,3 фунт-фут)

амортизатор

Loctite^®2701™

Установите маятниковую вилку в требуемое положение и

закрепите шарнир маятника.

Информация

Обратите внимание на плоскую область A.

Установите и затяните гайку ❷.

Рекомендации

Гайка, шарнир вилки

M16x1,5

100 Нм

(73,8 фунт-фут)

Установите цепь.

Соедините цепь с помощью соединительного звена ❸.

Рекомендации

Закрытая сторона замка цепи должна быть обращена в

направлении движения.

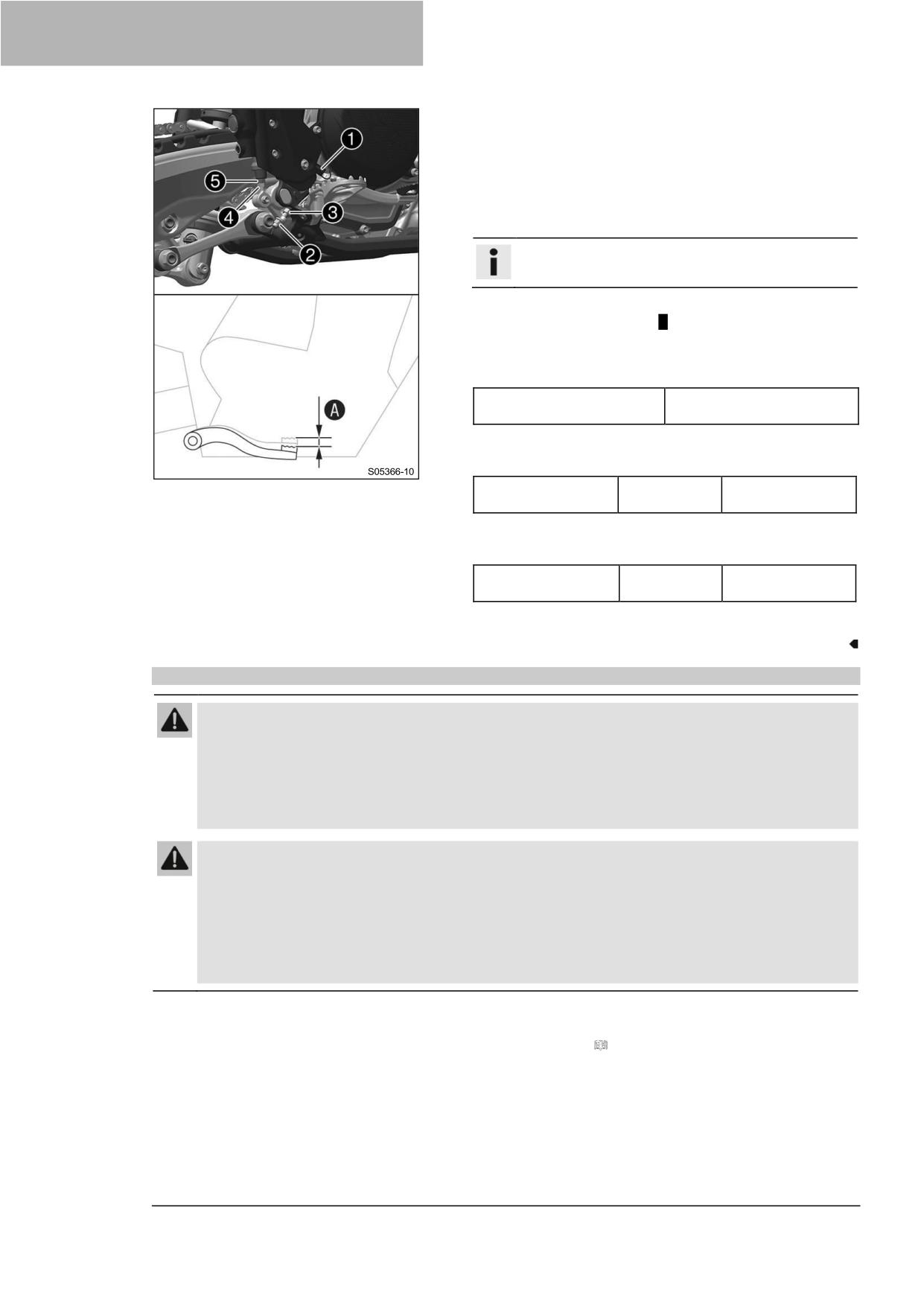

Установите цилиндр ножного тормоза.

Толкатель ❹ входит в зацепление в цилиндре

ножного тормоза.

Информация

Убедитесь, что пыльник правильно посажен.

Установите и затяните винты ❺.

Рекомендации

Оставшиеся винты,

10 Нм (7,4 фунт-

шасси

фут)

11 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

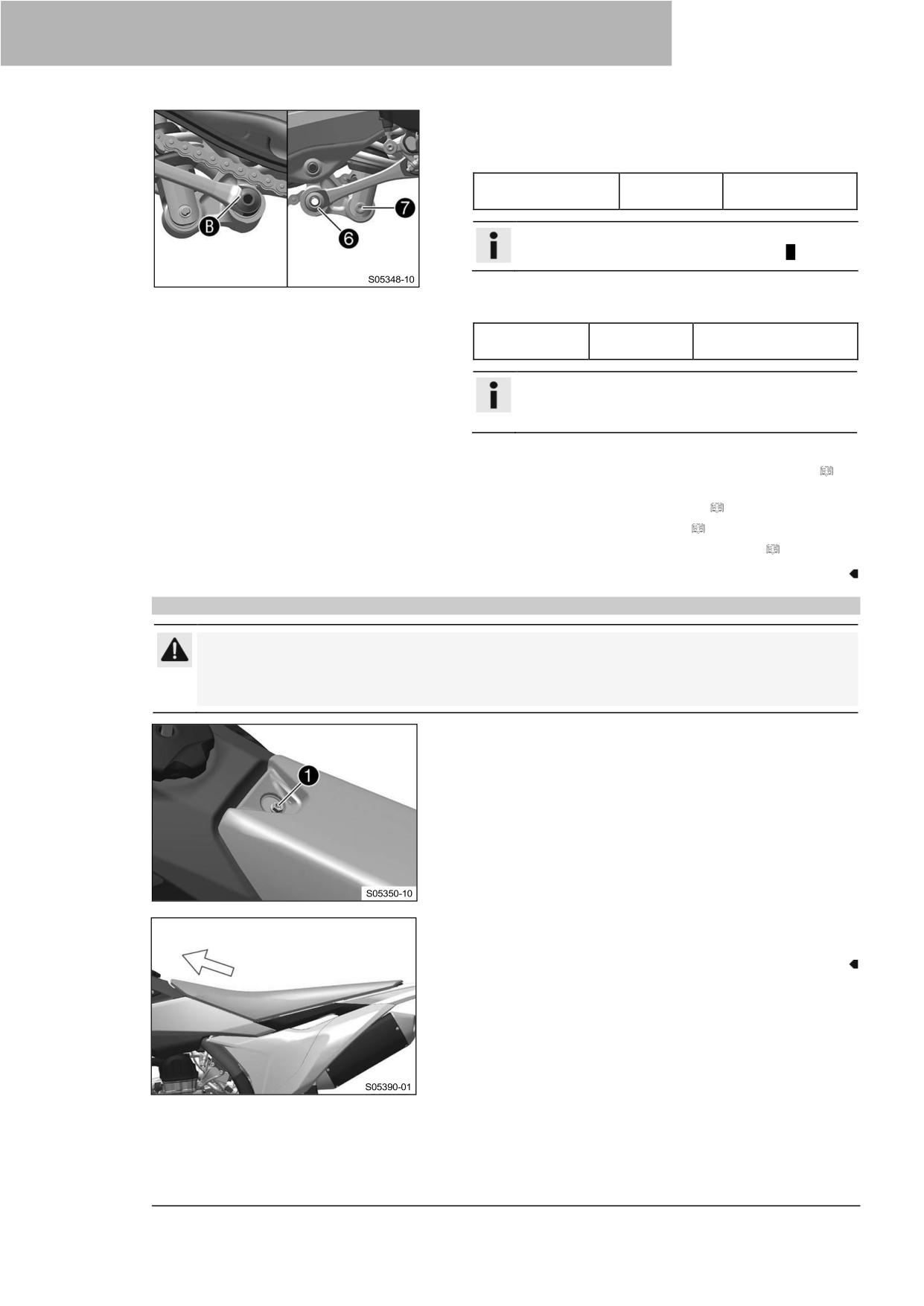

Установите угловой рычаг и рычаг тяги.

Установите и затяните фитинг ❻.

Рекомендации

Гайка, рычаг тяги на

M16x1,5

80 Нм (59 фунт-

угловом рычаге

фут)

Информация

Обратите внимание на плоскую область B.

Установите и затяните винт ❼.

Рекомендации

Винт, нижний

M10

60 Нм (44,3 фунт-фут)

амортизатор

Loctite^®2701™

Информация

Немного приподнимите маятниковую вилку,

чтобы легче было установить винт.

Завершающие работы

Проверьте свободный ход педали ножного тормоза (

стр. 81)

Установите защитный кожух рамы. ( стр. 46)

–

Установите главный глушитель. ( стр. 62)

–

Снимите мотоцикл с подъемной подставки. ( стр. 44)

11.22

Снятие сиденья

Внимание

Опасность ожогов Регулятор напряжения сильно нагревается при движении транспортного

средства.

Перед выполнением любых работ дайте регулятору напряжения остыть.

Выкрутите винт ❶.

Поднимите сиденье, потяните его в сторону топливного

бака и снимите его.

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

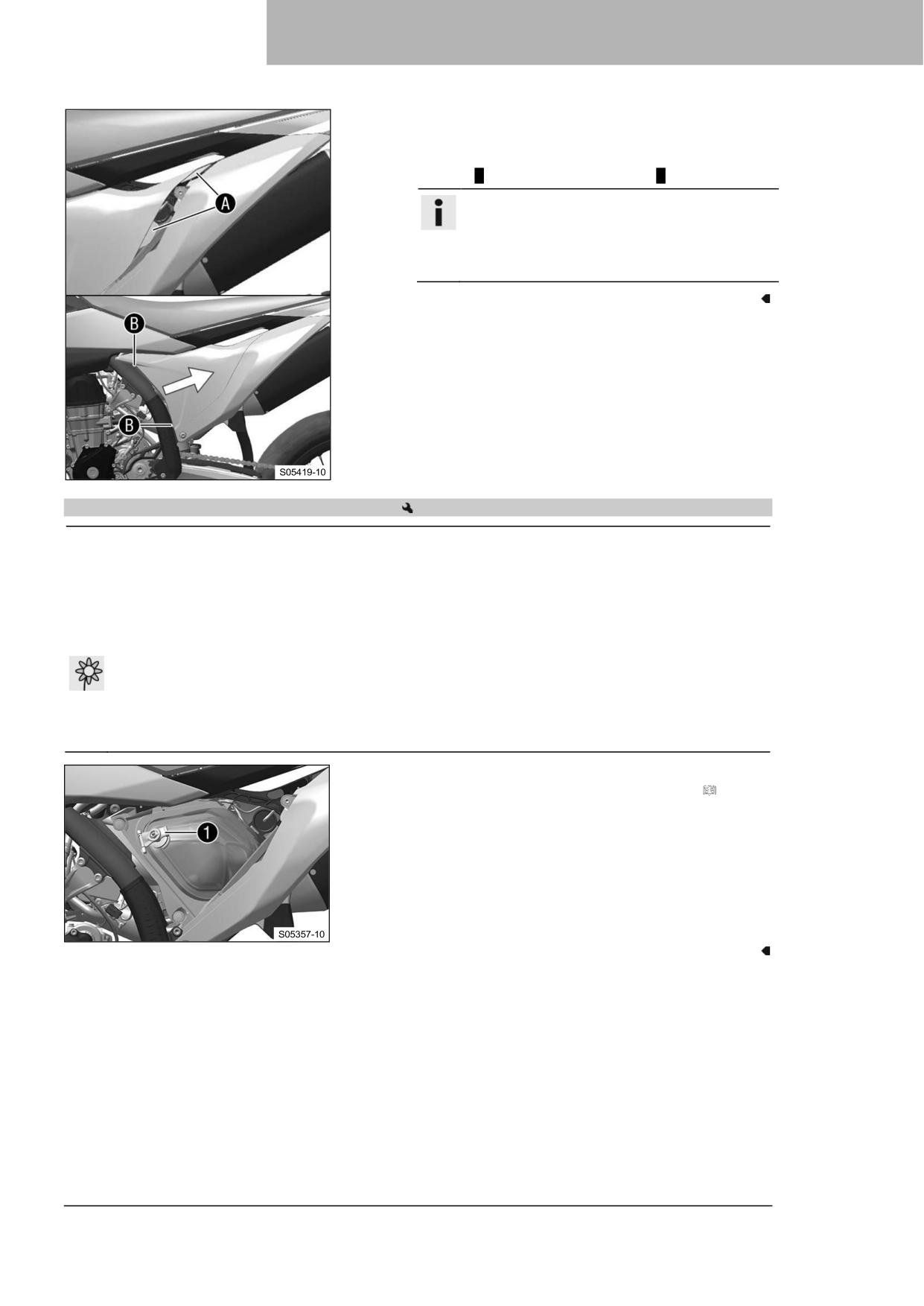

Состояние

Крышка корпуса воздушного фильтра не закреплена.

Вставьте крышку корпуса воздушного фильтра в

область A и закрепите ее в области B.

Информация

В комплект поставки входит крышка корпуса

воздушного фильтра с отверстиями для

большего потока воздуха и более прямого

отклика.

11.26

Извлечение воздушного фильтра

Примечание

Повреждение двигателя Нефильтрованный всасываемый воздух негативно влияет на срок службы

двигателя.

Пыль и грязь попадают в двигатель без воздушного фильтра.

Эксплуатируйте транспортное средство только в том случае, если оно оснащено воздушным

фильтром.

Примечание

Опасность загрязнения окружающей среды Опасные вещества наносят вред окружающей

среде.

Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и

т.д. правильно и в соответствии с действующими нормативными документами.

Подготовительные работы

Снимите крышку корпуса воздушного фильтра. ( стр.

57)

Основные работы

Отсоедините крепежную лапку ❶.

Снимите воздушный фильтр вместе с опорой воздушного

фильтра.

Снимите воздушный фильтр с опоры воздушного

фильтра.

11 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

11.27

Очистка воздушного фильтра и корпуса воздушного фильтра

Примечание

Опасность загрязнения окружающей среды Опасные вещества наносят вред окружающей

среде.

Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и

т.д. правильно и в соответствии с действующими нормативными документами.

Информация

Не очищайте воздушный фильтр топливом или нефтепродуктами, так как эти вещества разрушают

поролон.

Подготовительные работы

Снимите крышку корпуса воздушного фильтра. ( стр.

57)

Выньте воздушный фильтр.

(

стр. 59)

Основные работы

Тщательно промойте воздушный фильтр в специальной

очищающей жидкости и дайте ему как следует

просохнуть.

Очиститель воздушного фильтра ( стр. 133)

Информация

Надавливайте на воздушный фильтр только для

того, чтобы высушить его, никогда не выжимайте

его.

Смажьте сухой воздушный фильтр высококачественным

маслом для воздушных фильтров.

Масло для поролонового воздушного фильтра ( стр.

133)

Очистите корпус воздушного фильтра.

–

Очистите впускной фланец и проверьте его на наличие

повреждений и герметичность.

Завершающие работы

Установите воздушный фильтр.

(

стр. 60)

–

Установите крышку корпуса воздушного фильтра. ( стр.

58)

11.28

Установка воздушного фильтра

Основные работы

Установите чистый воздушный фильтр на опору

воздушного фильтра.

Смажьте воздушный фильтр в области A.

Долговечная консистентная смазка ( стр. 133)

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

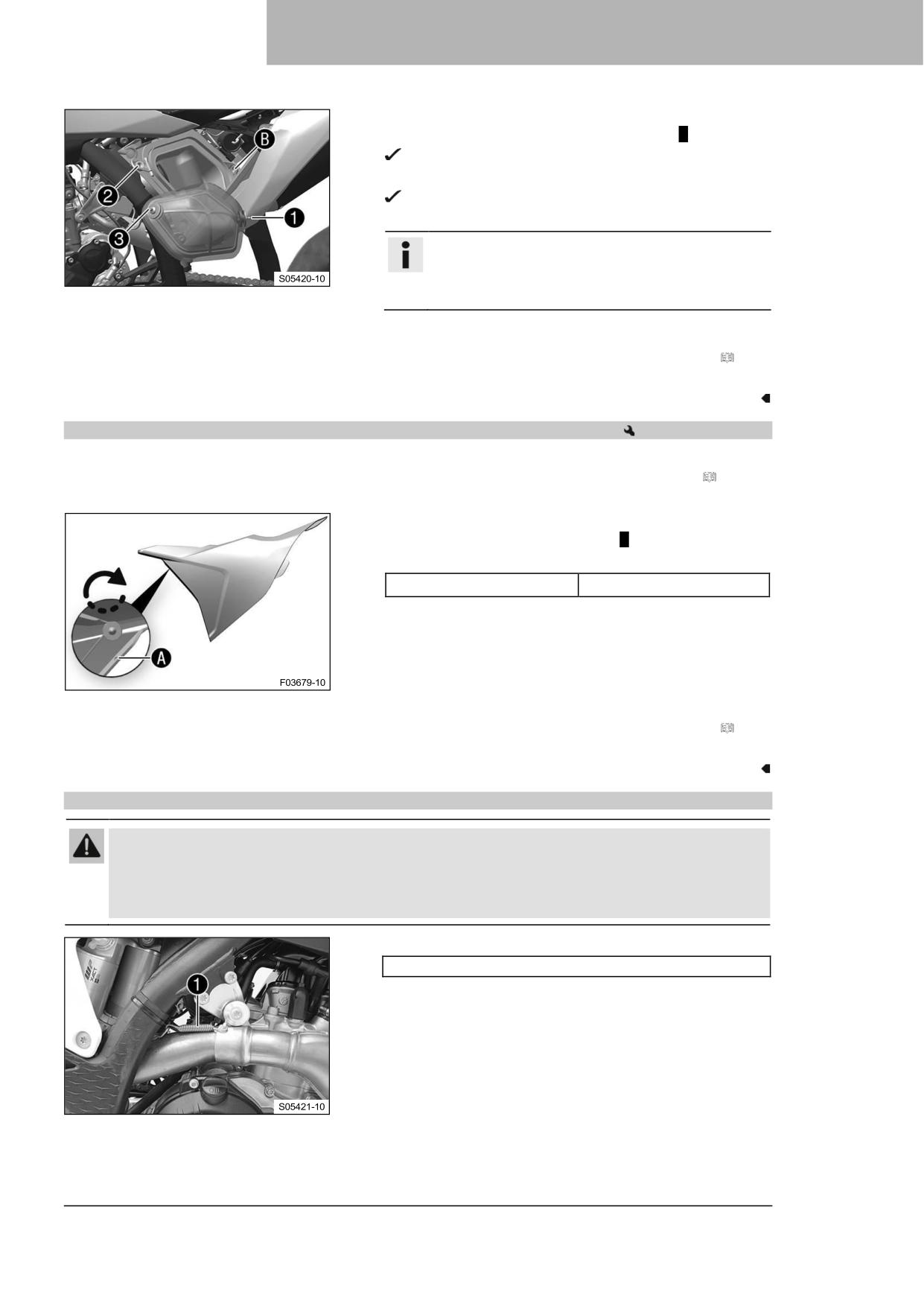

Вставьте воздушный фильтр и установите стопорный

штифт ❶ в требуемое положение во втулку B.

Воздушный фильтр расположен правильно.

Вставьте крепежную лапку ❷.

Стопорный штифт ❸ фиксируется крепежной лапкой

❷.

Информация

Если воздушный фильтр установлен неправильно,

пыль и грязь могут попасть в двигатель и привести

к его повреждению.

Завершающие работы

Установите крышку корпуса воздушного фильтра. ( стр.

58)

11.29

Подготовка крышки корпуса воздушного фильтра к фиксации

Подготовительные работы

Снимите крышку корпуса воздушного фильтра. ( стр.

57)

Основные работы

Просверлите отверстие по отметке A.

Рекомендации

Диаметр

6 мм (0,24 дюйма)

Завершающие работы

Установите крышку корпуса воздушного фильтра. ( стр.

58)

11.30

Снятие главного глушителя

Предупреждение

Опасность ожогов Выхлопная система сильно нагревается при движении транспортного

средства.

Перед выполнением любых работ на транспортном средстве дайте выхлопной системе

остыть.

Отсоедините пружину ❶.

Крюк пружины (50305017000C1)

11 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

Выверните винты ❷ с шайбами и снимите главный

глушитель.

11.31

Установка главного глушителя

Поставьте главный глушитель в требуемое положение.

Установите винт ❶ с шайбами, но пока не затягивайте.

Прикрепите пружину ❷.

Крюк пружины (50305017000C1)

Затяните винты ❶.

Рекомендации

Оставшиеся винты,

10 Нм (7,4 фунт-

шасси

фут)

11.32

Замена наполнителя из стекловолокнистой пряжи главного глушителя

Предупреждение

Опасность ожогов Выхлопная система сильно нагревается при движении транспортного

средства.

Перед выполнением любых работ на транспортном средстве дайте выхлопной системе

остыть.

Информация

Со временем волокна наполнителя из стекловолокнистой пряжи выходят наружу, и демпфер

"выгорает".

При этом не только повышается уровень шума, но и изменяются эксплуатационные

характеристики.

Подготовительные работы

Снимите главный глушитель. ( стр. 61)

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

Основные работы

Выверните все винты на крышке глушителя.

Снимите крышку глушителя ❶ и уплотнительное кольцо

❷.

Вытяните наполнитель из стекловолокнистой пряжи ❸ из

крышки глушителя.

Вытяните наполнитель из стекловолокнистой пряжи ❹ из

внутренней трубки.

Очистите детали, подлежащие повторной установке, и

проверьте их на отсутствие повреждений.

Закрепите новый наполнитель из стекловолокнистой

пряжи ❹ на внутренней трубке.

Расположите новый наполнитель из стекловолокнистой

пряжи ❸ в крышке глушителя.

Вставьте уплотнительное кольцо и крышку глушителя в

наружную трубку ❺.

Установите все винты на крышке глушителя и затяните

их.

Рекомендации

Винты на главном

7 Нм (5,2 фунт-

глушителе

фут)

Завершающие работы

Установите главный глушитель. ( стр. 62)

11.33

Снятие топливного бака

Опасно

Опасность воспламенения Топливо легко воспламеняется.

Топливо в топливном баке расширяется при нагревании и может вытечь в случае переполнения.

Не заправляйте транспортное средство вблизи открытого огня или зажженных сигарет.

–

Выключайте двигатель при заправке топливом.

–

Следите за тем, чтобы топливо не пролилось, особенно на горячие части транспортного

средства.

Если топливо пролилось, немедленно вытрите его.

–

Соблюдайте технические требования при заправке топливом.

Предупреждение

Опасность отравления Топливо вредно для здоровья.

Избегайте контакта топлива с кожей, глазами и одеждой.

–

В случае проглатывания топлива немедленно обратитесь к врачу.

–

Не вдыхайте пары топлива.

–

В случае попадания на кожу немедленно промойте пораженный участок большим

количеством воды.

Тщательно промойте глаза водой и обратитесь к врачу в случае попадания топлива в глаза.

–

Смените одежду, если на нее пролилось топливо.

–

Храните топливо должным образом в подходящей канистре и в недоступном для детей месте.

Подготовительные работы

Снимите сиденье. ( стр. 56)

11 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

Основные работы

Отсоедините разъем топливного насоса ❶.

Тщательно очистите быстроразъемную муфту ❷ сжатым

воздухом.

Информация

Ни в коем случае не допускайте попадания грязи в

топливопровод. Грязь в топливопроводе засоряет

клапан впрыска!

Отсоедините быстроразъемную муфту.

Информация

Остатки топлива могут вытекать из топливного

шланга.

Установите комплект промывочных колпачков ❸.

Комплект промывочных колпачков (81212016100)

Отсоедините шланг сапуна топливного бака от крышки

топливного бака.

Выверните винт ❹ вместе с резиновой втулкой.

Выверните винты ❺ вместе с втулками с буртиками.

Отведите обе накладки вбок от радиатора и снимите

топливный бак.

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

11.34

Установка топливного бака

Опасно

Опасность воспламенения Топливо легко воспламеняется.

Топливо в топливном баке расширяется при нагревании и может вытечь в случае переполнения.

Не заправляйте транспортное средство вблизи открытого огня или зажженных сигарет.

–

Выключайте двигатель при заправке топливом.

–

Следите за тем, чтобы топливо не пролилось, особенно на горячие части транспортного

средства.

Если топливо пролилось, немедленно вытрите его.

–

Соблюдайте технические требования при заправке топливом.

Предупреждение

Опасность отравления

Топливо вредно для здоровья.

–

Избегайте контакта топлива с кожей, глазами и одеждой.

–

В случае проглатывания топлива немедленно обратитесь к врачу.

–

Не вдыхайте пары топлива.

–

В случае попадания на кожу немедленно промойте пораженный участок большим

количеством воды.

Тщательно промойте глаза водой и обратитесь к врачу в случае попадания топлива в глаза.

–

Смените одежду, если на нее пролилось топливо.

Основные работы

Проверьте прокладку газового троса. ( стр. 71)

–

Установите топливный бак в требуемое положение и

установите две накладки боком к радиатору.

Убедитесь в отсутствии защемления или повреждения

тросов или газовых тросов.

Подсоедините шланг сапуна топливного бака к крышке

топливного бака.

Установите и затяните винты ❶ с втулками с буртиками.

Рекомендации

Винт, накладка

6 Нм (4,4 фунт-

топливного бака на

фут)

радиаторе

Установите и затяните винт ❷ с резиновой втулкой.

Рекомендации

Оставшиеся винты,

10 Нм (7,4 фунт-

шасси

фут)

11 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

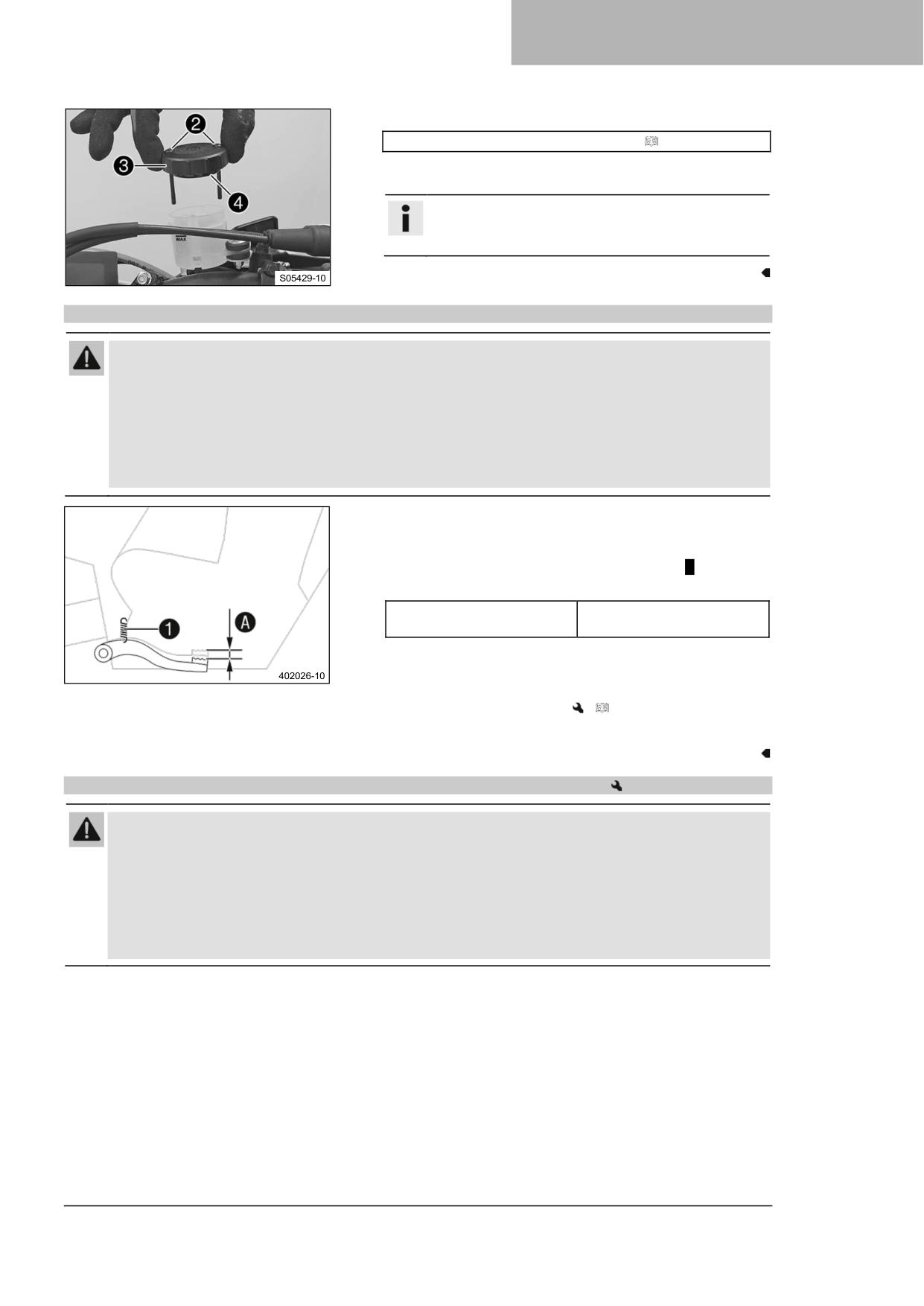

Подключите разъем топливного насоса ❸.

Снимите комплект промывочных колпачков. Тщательно

очистите быстроразъемную муфту сжатым воздухом.

Информация

Ни в коем случае не допускайте попадания грязи в

топливопровод. Грязь в топливопроводе засоряет

клапан впрыска!

Распылите силиконовый спрей на безворсовую чистящую

ткань и слегка смажьте уплотнительное кольцо

быстроразъемной муфты.

Силиконовый спрей ( стр. 134)

Соедините быстроразъемную муфту ❹.

Информация

Проложите трос и топливопровод на безопасном

расстоянии от выхлопной системы.

Завершающие работы

Установите сиденье. ( стр. 57)

11.35

Проверка накопления загрязнений на цепи

Проверьте цепь на предмет скопления крупной грязи.

Если цепь сильно загрязнена:

Очистите цепь. ( стр. 66)

11.36

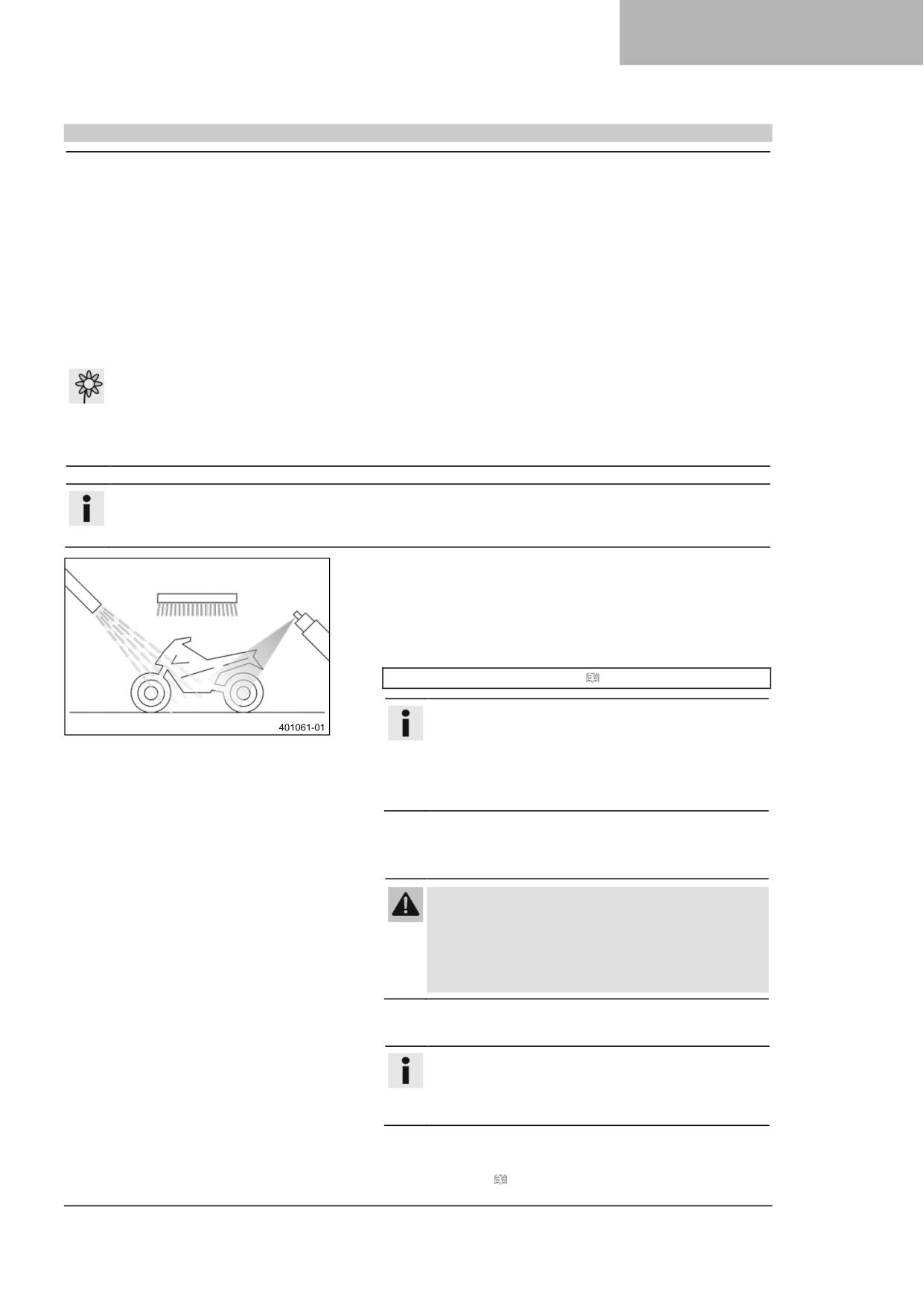

Очистка цепи

Предупреждение

Опасность несчастных случаев Смазка на шинах снижает сцепление с дорогой.

Удалите смазку с шин с помощью подходящего чистящего средства.

Предупреждение

Опасность несчастных случаев Масло или смазка на тормозных дисках снижают

эффективность торможения.

Всегда очищайте тормозные диски от масла и смазки.

–

При необходимости очищайте тормозные диски очистителем тормозов.

Примечание

Опасность загрязнения окружающей среды Опасные вещества наносят вред окружающей

среде.

Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и

т.д. правильно и в соответствии с действующими нормативными документами.

Информация

Срок службы цепи во многом зависит от ухода за ней.

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

Подготовительные работы

Поднимите мотоцикл с помощью подъемной подставки.

(

стр. 44)

Основные работы

Смойте рыхлую грязь мягкой струей воды.

Удалите остатки старой смазки с помощью очистителя

цепи.

Очиститель цепи ( стр. 133)

После высыхания нанесите аэрозоль для цепи.

Спрей для цепей для езды по бездорожью ( стр. 133)

Завершающие работы

Снимите мотоцикл с подъемной подставки. ( стр. 44)

11.37

Проверка натяжения цепи

Предупреждение

Опасность несчастных случаев Неправильное натяжение цепи повреждает комплектующие

детали и приводит к несчастным случаям.

Если цепь натянута слишком сильно, цепь, звездочка двигателя, задняя звездочка, коробка

передач и подшипники задних колес изнашиваются быстрее. При перегрузке некоторые

комплектующие детали могут сломаться.

Если цепь слишком ослаблена, она может соскочить со звездочки двигателя или задней звездочки.

В результате заднее колесо заблокируется или двигатель будет поврежден.

Регулярно проверяйте натяжение цепи.

–

Установите натяжение цепи в соответствии со спецификацией.

Подготовительные работы

Поднимите мотоцикл с помощью подъемной подставки.

(

стр. 44)

Основные работы

Потяните цепь за конец слайдера вверх, чтобы измерить

натяжение цепи A.

Информация

Нижний участок цепи ❶ должен быть натянут.

Износ цепи не всегда равномерный, поэтому

следует повторить это измерение при разных

положениях цепи.

Натяжение цепи

55 ... 58 мм (2,17 ... 2,28

дюйма)

Если натяжение цепи не соответствует

спецификации:

Отрегулируйте натяжение цепи. ( стр. 68)

Завершающие работы

Снимите мотоцикл с подъемной подставки. ( стр. 44)

11 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

11.38

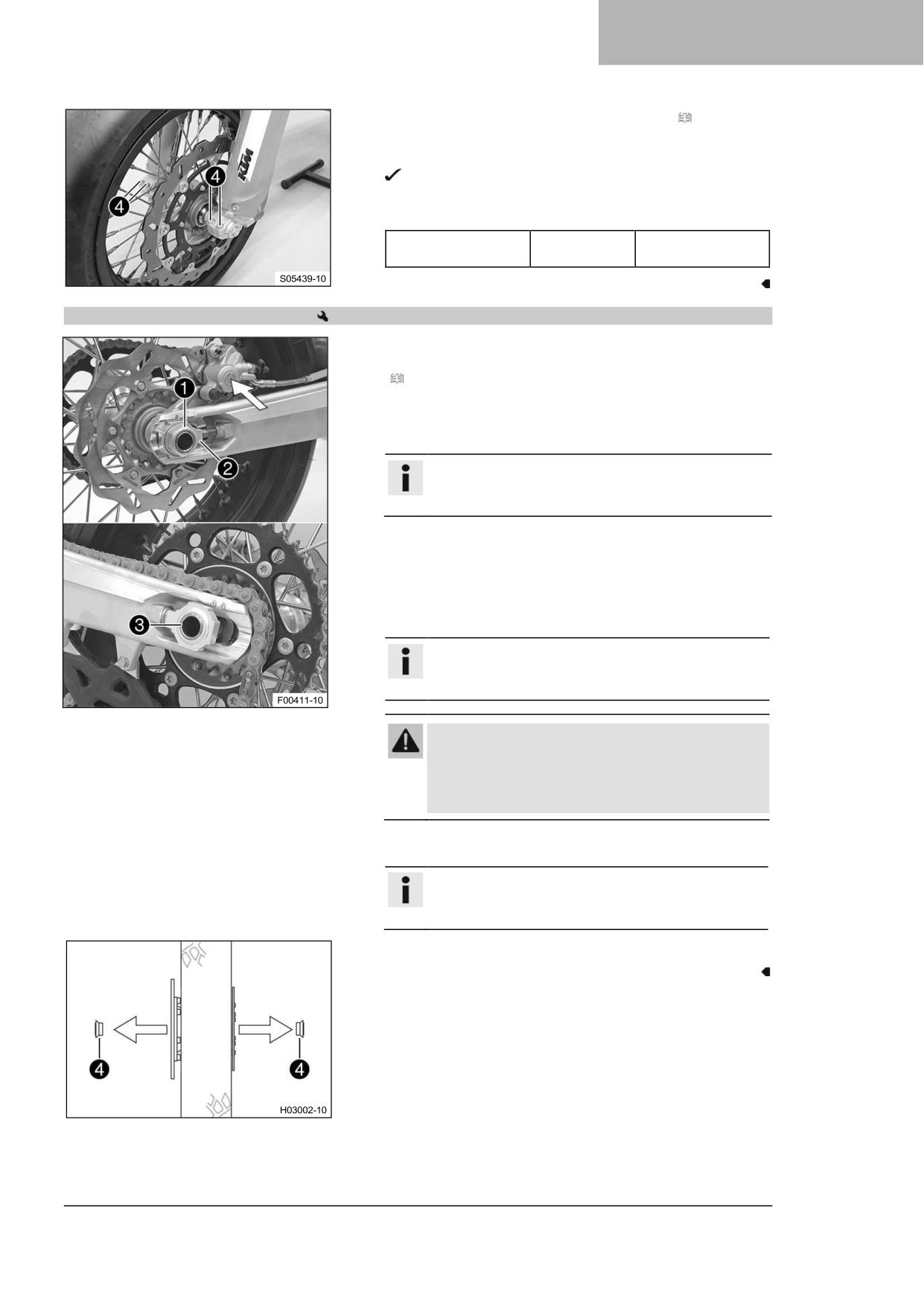

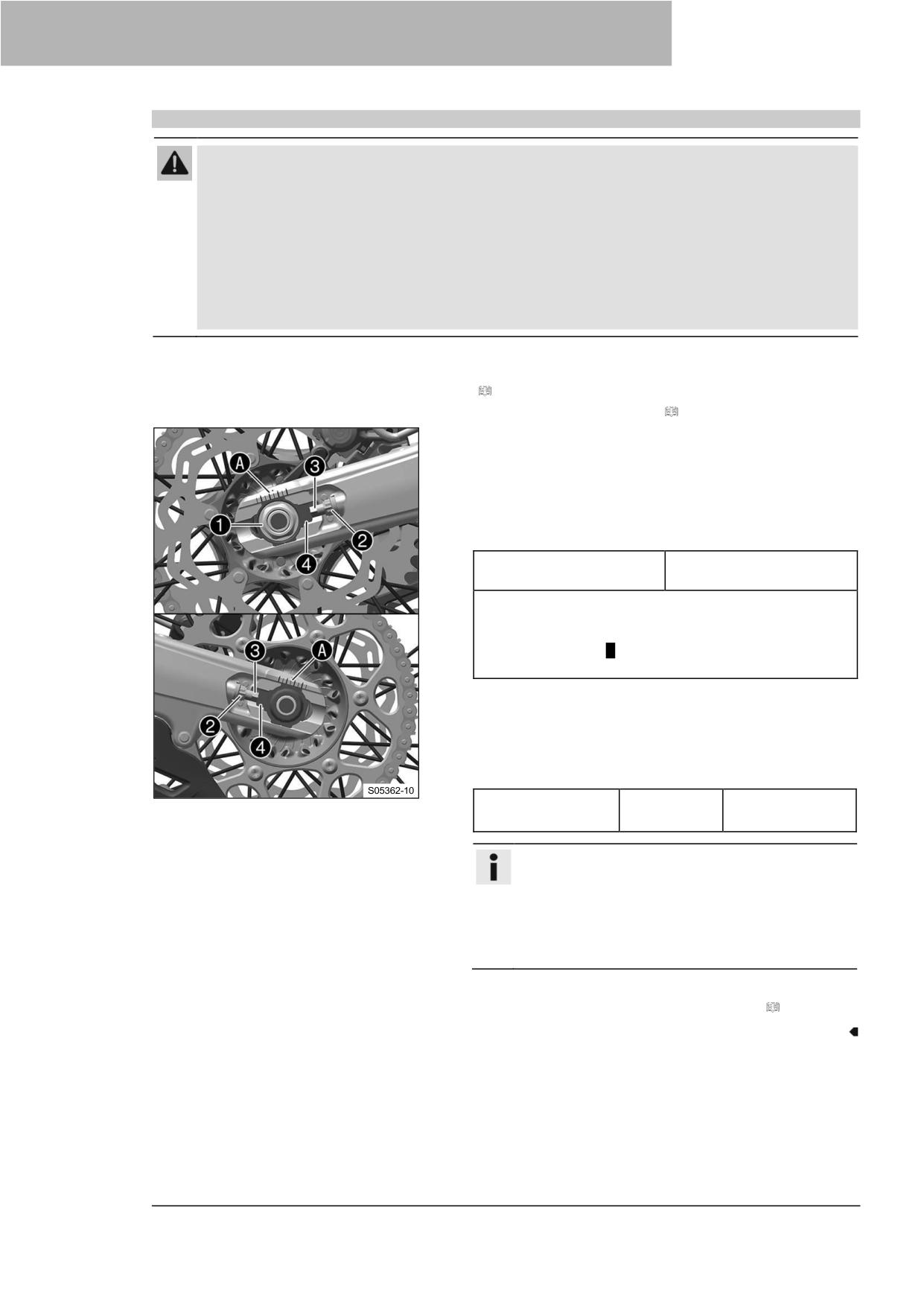

Регулировка натяжения цепи

Предупреждение

Опасность несчастных случаев Неправильное натяжение цепи повреждает комплектующие

детали и приводит к несчастным случаям.

Если цепь натянута слишком сильно, цепь, звездочка двигателя, задняя звездочка, коробка

передач и подшипники задних колес изнашиваются быстрее. При перегрузке некоторые

комплектующие детали могут сломаться.

Если цепь слишком ослаблена, она может соскочить со звездочки двигателя или задней звездочки.

В результате заднее колесо заблокируется или двигатель будет поврежден.

Регулярно проверяйте натяжение цепи.

–

Установите натяжение цепи в соответствии со спецификацией.

Подготовительные работы

Поднимите мотоцикл с помощью подъемной подставки.

(

стр. 44)

–

Проверьте натяжение цепи. ( стр. 67)

Основные работы

Ослабьте гайку ❶.

Ослабьте гайки ❷.

Отрегулируйте натяжение цепи, поворачивая

регулировочные винты ❸ влево и вправо.

Рекомендации

Натяжение цепи

55 ... 58 мм (2,17 ... 2,28

дюйма)

Поверните регулировочные винты ❸ слева и справа так,

чтобы метки на левом и правом регуляторах цепи

находились в одинаковом положении относительно

контрольных меток A. После этого заднее колесо будет

правильно выровнено.

Затяните гайки ❷.

Убедитесь, что регуляторы цепи ❹ правильно

установлены на регулировочных винтах ❸.

Затяните гайку ❶.

Рекомендации

Гайка, ось вращения

M25x1,5

80 Нм (59 фунт-

заднего колеса

фут)

Информация

Широкий диапазон регулировки натяжителей

цепи (32 мм (1,26 дюйма)) позволяет

использовать различные вторичные

передаточные числа при одинаковой длине цепи.

Натяжители цепи ❹ могут поворачиваться на

180°.

Завершающие работы

Снимите мотоцикл с подъемной подставки. ( стр. 44)

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

11.39

Проверка цепи, задней звездочки, звездочки двигателя и направляющей цепи

Подготовительные работы

Поднимите мотоцикл с помощью подъемной подставки.

(

стр. 44)

Основные работы

Переключите коробку передач в нейтральное положение.

–

Проверьте цепь, заднюю звездочку и звездочку двигателя

на предмет износа.

Если цепь, задняя звездочка или звездочка

двигателя изношены:

Замените комплект трансмиссии.

Информация

Звездочку двигателя, заднюю звездочку

и цепь всегда следует заменять вместе.

Потяните за верхний участок цепи с указанным весом A.

Рекомендации

Вес, измерение износа

10 ... 15 кг (22 ... 33 фунта)

цепи

Измерьте расстояние B между 18 цепными роликами в

нижней секции цепи.

Информация

Износ цепи не всегда равномерный, поэтому

следует повторить это измерение при разных

положениях цепи.

Максимальное расстояние

272 мм (10,71 дюйма)

B от 18 цепных роликов на

самом длинном участке

цепи

Если расстояние B больше, чем указанное

измерение:

Замените комплект трансмиссии.

Информация

При установке новой цепи следует также

заменить заднюю звездочку и звездочку

двигателя.

Новые цепи быстрее изнашиваются на

старой, изношенной задней звездочке

или звездочке двигателя.

11 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

Проверьте скользящий защитный кожух цепи на предмет

износа.

Если нижний край пальцев цепи находится на одной

линии со слайдером цепи на маятник или ниже его:

Замените скользящий защитный кожух цепи.

Проверьте, надежно ли установлен защитный кожух цепи.

Если скользящий защитный кожух цепи ослаблен:

Затяните винты на скользящем защитном

кожухе цепи.

Рекомендации

Винт, слайдер

6 Нм (4,4

цепи на

фунт-фут)

маятниковой

вилке

Проверьте слайдер цепи на предмет износа.

Если нижний край пальцев цепи находится на одной

линии со слайдером цепи или ниже его:

Замените ползун цепи.

Убедитесь, что слайдер цепи надежно закреплен.

Если ползун цепи ослаблен:

Затяните винт на ползуне цепи.

Рекомендации

Винт, слайдер

15 Нм (11,1

цепи

фунт-фут)

Проверьте направляющую цепи с помощью

штангенциркуля на соответствие размеру C.

Минимальная толщина C

6 мм (0,24 дюйма)

направляющей цепи

Если измеренное значение меньше указанного:

Замените направляющую цепи.

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

Убедитесь, что направляющая цепи плотно посажена.

Если направляющая цепи ослаблена:

Затяните винты на направляющей цепи.

Рекомендации

Винт,

M6x45

10 Нм (7,4 фунт-

направляющая

фут)

цепи на

маятниковой

вилке спереди

Винт,

M6x16

10 Нм (7,4 фунт-

направляющая

фут)

цепи на

маятниковой

вилке сзади

Завершающие работы

Снимите мотоцикл с подъемной подставки. ( стр. 44)

11.40

Проверка рамы

Проверьте раму на отсутствие повреждений, трещин и

деформации.

Если на раме имеются признаки повреждения,

трещины или деформация:

Замените раму.

Рекомендации

Ремонт рамы не допускается.

11.41

Проверка маятниковой вилки.

Проверьте маятниковую вилку на наличие повреждений,

трещин и деформации.

Если на маятниковой вилке имеются признаки

повреждения, трещины или деформация:

Замените маятниковую вилку.

Информация

Всегда заменяйте поврежденную

маятниковую вилку. Ремонт маятниковой

вилки не разрешен компанией KTM.

11.42

Проверка прокладки газового троса

Предупреждение

Опасность несчастных случаев При неправильной прокладке газовый трос может

перекрутиться, застрять или заблокироваться.

Если газовый трос перекручен, застрял или заблокирован, регулировать скорость невозможно.

Убедитесь, что прокладка газового троса и люфт в газовом тросе соответствуют

спецификации.

Подготовительные работы

Снимите сиденье. ( стр. 56)

–

Снимите топливный бак.

(

стр. 63)

11 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

Основные работы

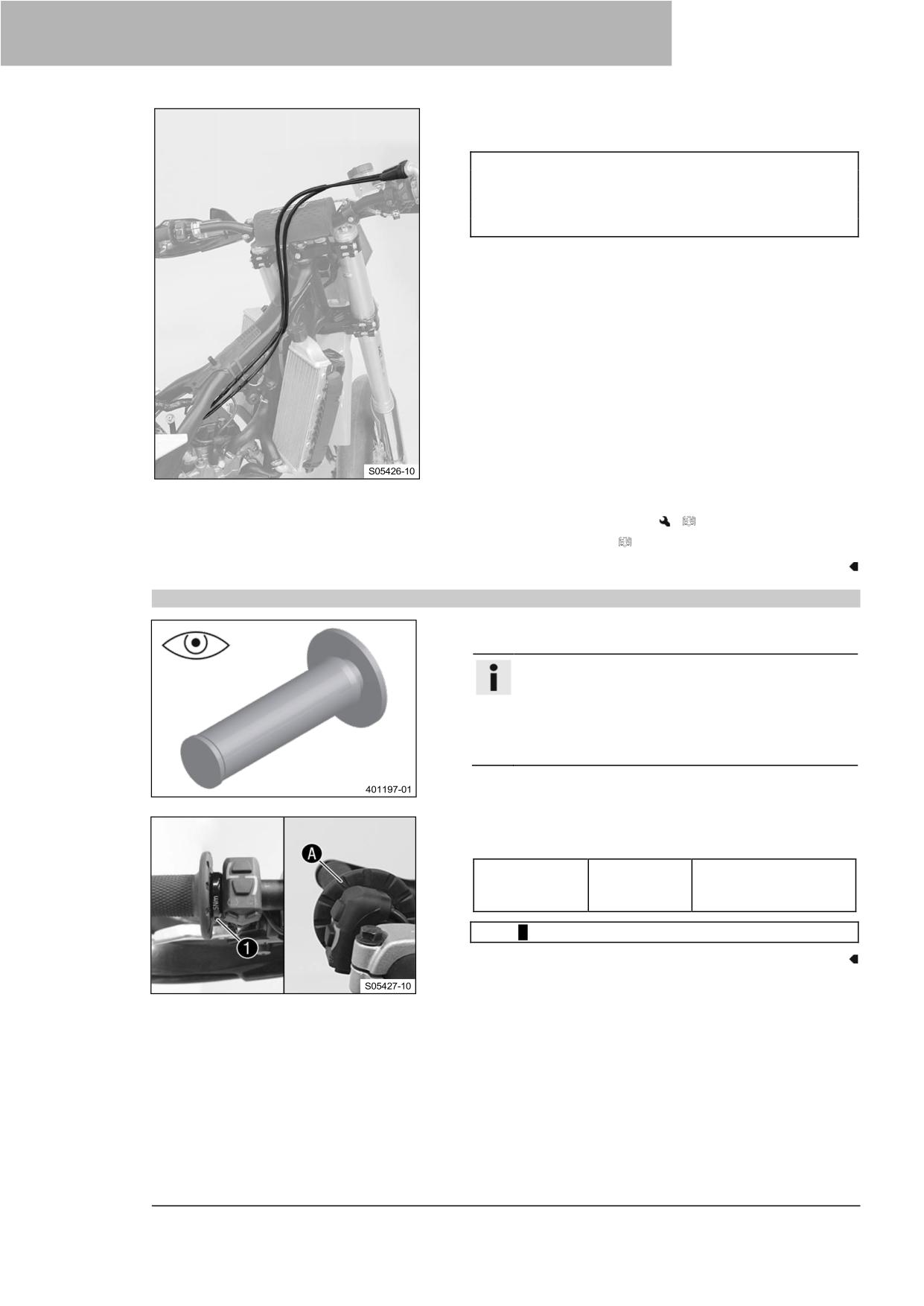

Проверьте прокладку газового троса.

Оба газовых троса должны быть проложены по задней

стороне руля и над кронштейном топливного бака к

корпусу дроссельного клапана. Оба газовых троса

должны быть закреплены за резиновым ремнем опоры

топливного бака.

Если газовый трос проложен не так, как указано:

Откорректируйте прокладку газового троса.

Завершающие работы

Установите топливный бак.

(

стр. 65)

–

Установите сиденье. ( стр. 57)

11.43

Проверка резиновых рукояток

Проверьте резиновые рукоятки на руле на предмет

повреждений, износа и ослабления.

Информация

Резиновые рукоятки привулканизированы на

втулку слева и на трубку рукоятки газа справа.

Левая втулка зажимается на руле. Резиновая

рукоятка может быть заменена только на втулку

или трубку газа.

Если резиновая рукоятка повреждена или изношена:

Замените резиновую рукоятку.

–

Убедитесь, что винт ❶ надежно зафиксирован.

Рекомендации

Винт,

5 Нм (3,7 фунт-фут)

фиксированная

Loctite^®243™

рукоятка

Ромб A должен быть расположен сверху.

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

11.44

Программирование функции квикшифтер

Информация

Если эффективность переключения с помощью функции квикшифтер начинает снижаться, ее

необходимо перепрограммировать.

Выполните процедуру пуска. ( стр. 22)

Нажмите и удерживайте кнопку QS ❶ не менее 10 секунд.

Мигает индикаторная лампа QS.

Выжмите рычаг сцепления, включите первую передачу и

нажмите на рычаг переключения передач до упора вниз

как минимум на секунду.

Кратковременно нажмите кнопку QS ❶.

Индикаторная лампа QS горит синим цветом -

процедура обучения прошла успешно.

Информация

Если не удается активировать функцию

квикшифтер, значит, процедура обучения

прошла неудачно и ее необходимо повторить.

11.45

Регулировка исходного положения рычага сцепления

Отрегулируйте исходное положение рычага сцепления в

соответствии с размером вашей руки, повернув

регулировочный винт ❶.

Информация

При вращении регулировочного винта против

часовой стрелки рычаг сцепления отходит от руля.

При вращении регулировочного винта по часовой

стрелке рычаг сцепления перемещается ближе к

рулю.

Диапазон регулировки ограничен.

Поворачивайте регулировочный винт только

вручную, без применения силы.

Не выполняйте никаких регулировок во время

езды.

11.46

Проверка/коррекция уровня жидкости в гидравлической муфте сцепления

Предупреждение

Раздражение кожи

Тормозная жидкость - вредное вещество.

–

Храните тормозную жидкость в недоступном для детей месте.

–

Носите подходящую защитную одежду и защитные очки.

–

Не допускайте попадания тормозной жидкости на кожу, в глаза или на одежду.

–

В случае проглатывания тормозной жидкости немедленно обратитесь к врачу.

–

В случае попадания на кожу промойте пораженный участок большим количеством воды.

–

При попадании тормозной жидкости в глаза немедленно тщательно промойте их водой и

обратитесь к врачу.

Если тормозная жидкость пролилась на одежду, смените ее.

11 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

Информация

Уровень жидкости повышается с увеличением износа облицовочных дисков сцепления.

Избегайте контакта тормозной жидкости с окрашенными деталями. Тормозная жидкость разъедает

краску.

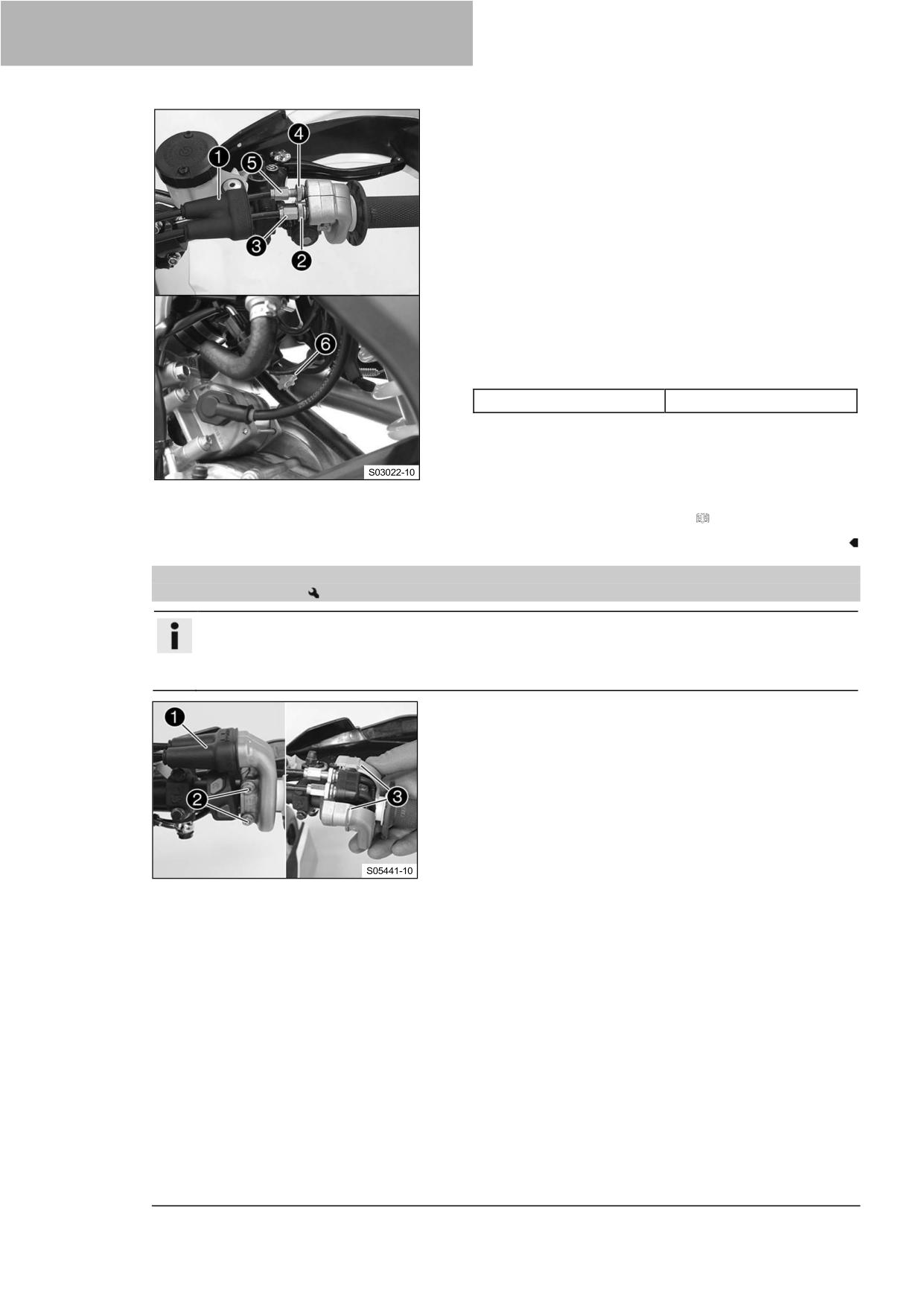

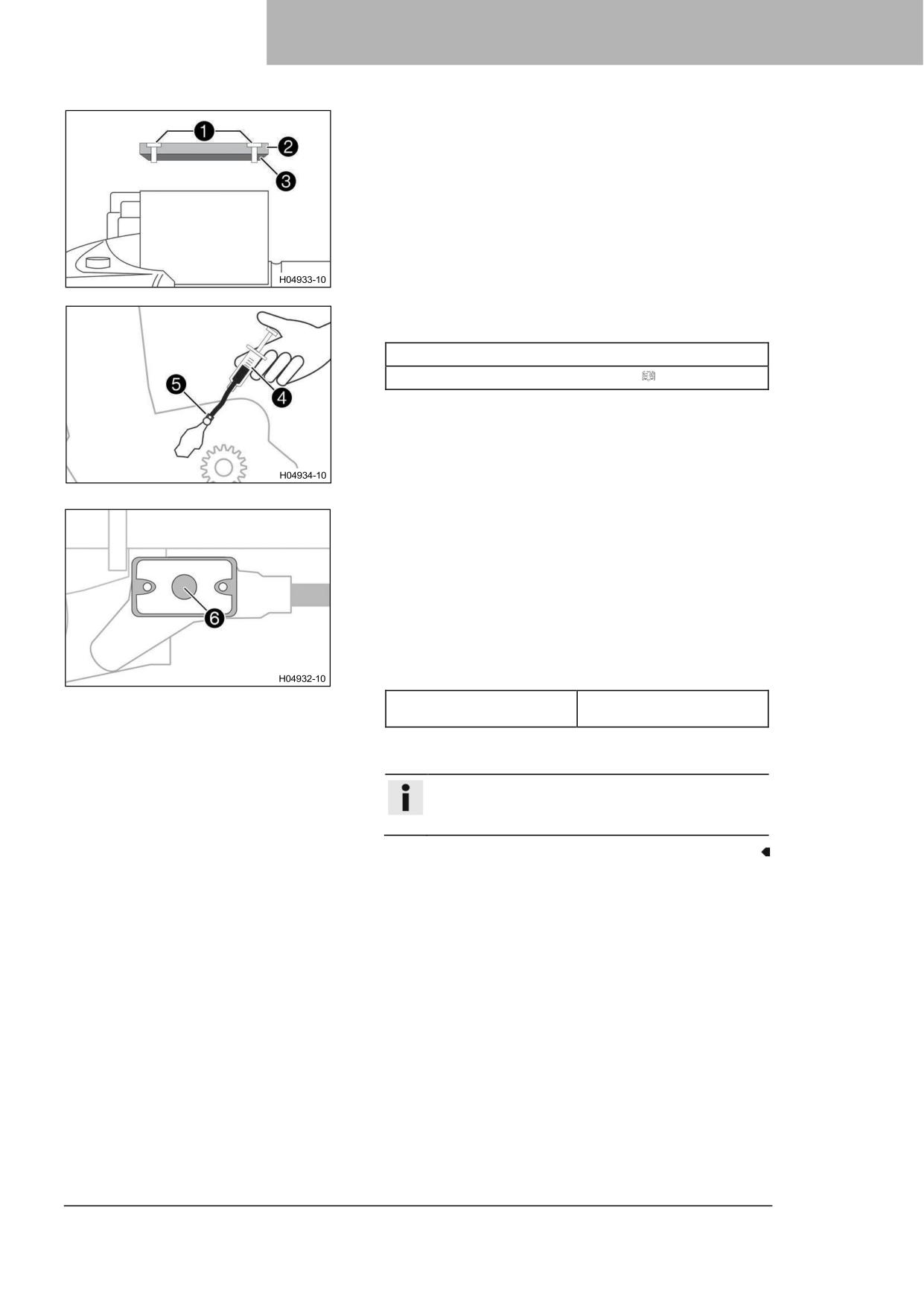

Переместите бачок жидкости гидравлической муфты,

установленный на руле, в горизонтальное положение.

Выкрутите винты ❶.

Снимите крышку ❷ с мембраной ❸.

Проверьте уровень жидкости.

Уровень жидкости ниже

4 мм (0,16 дюйма)

бортика контейнера

Если уровень жидкости не соответствует

техническим условиям:

Откорректируйте уровень жидкости в

гидравлической муфте.

Тормозная жидкость DOT 4 / DOT 5.1 ( стр.

131)

Установите крышку с мембраной в требуемое положение.

Установите и затяните винты.

Информация

Используйте воду для безотлагательной очистки

перелившейся или пролитой тормозной жидкости.

11.47

Замена жидкости гидравлического сцепления

Предупреждение

Раздражение кожи Тормозная жидкость - вредное вещество.

Храните тормозную жидкость в недоступном для детей месте.

–

Носите подходящую защитную одежду и защитные очки.

–

Не допускайте попадания тормозной жидкости на кожу, в глаза или на одежду.

–

В случае проглатывания тормозной жидкости немедленно обратитесь к врачу.

–

В случае попадания на кожу промойте пораженный участок большим количеством воды.

–

При попадании тормозной жидкости в глаза немедленно тщательно промойте их водой и

обратитесь к врачу.

Если тормозная жидкость пролилась на одежду, смените ее.

Примечание

Опасность загрязнения окружающей среды Опасные вещества наносят вред окружающей

среде.

Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и

т.д. правильно и в соответствии с действующими нормативными документами.

Информация

Избегайте контакта тормозной жидкости с окрашенными деталями. Тормозная жидкость разъедает

краску.

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

Переместите бачок жидкости гидравлической муфты,

установленный на руле, в горизонтальное положение.

Выкрутите винты ❶.

Снимите крышку ❷ с мембраной ❸.

Заполните прокачной шприц ❹ соответствующей

гидравлической жидкостью.

Шприц (50329050000)

Тормозная жидкость DOT 4 / DOT 5.1 ( стр. 131)

На рабочем цилиндре сцепления снимите защитную

крышку и установите прокачной шприц ❹ с

соответствующим отрезком шланга на прокачной винт ❺.

Ослабляйте прокачной винт ❺ на рабочем цилиндре

сцепления только до тех пор, пока заправка не станет

возможной.

Теперь нагнетайте жидкость в систему до тех пор, пока

она не будет выходить из отверстия ❻ главного

цилиндра без пузырьков.

Периодически извлекайте жидкость из бачка главного

цилиндра, чтобы не допустить переполнения.

Затяните прокачной винт и снимите прокачной шприц со

шлангом. Установите защитный колпачок.

Откорректируйте уровень жидкости в гидравлической

муфте.

Рекомендации

Уровень жидкости ниже

4 мм (0,16 дюйма)

бортика контейнера

Установите крышку с мембраной в требуемое положение.

Установите и затяните винты.

Информация

Используйте воду для безотлагательной очистки

перелившейся или пролитой тормозной жидкости.

12 ТОРМОЗНАЯ СИСТЕМА

12.1

Регулировка исходного положения рычага переднего тормоза

Отрегулируйте исходное положение рычага переднего

тормоза в соответствии с размером вашей руки, повернув

регулировочное колесо ❶.

Информация

Выдвиньте рычаг переднего тормоза вперед и

поверните регулировочное колесо.

Поверните регулировочный винт по часовой

стрелке, чтобы увеличить расстояние между

рычагом переднего тормоза и рулем.

Поверните регулировочный винт против часовой

стрелки, чтобы уменьшить расстояние между

рычагом переднего тормоза и рулем.

Диапазон регулировки ограничен.

Поворачивайте регулировочный винт только

вручную, без применения силы.

Не выполняйте никаких регулировок во время

езды.

12.2

Проверка тормозных дисков

Предупреждение

Опасность несчастных случаев Изношенные тормозные диски снижают эффект торможения.

Безотлагательно заменяйте изношенные тормозные диски. (В вашей официальной

мастерской KTM будут рады помочь).

Проверьте толщину переднего и заднего тормозного

диска в нескольких точках по размеру A.

Информация

Износ уменьшает толщину тормозного диска в

районе поверхности контакта тормозных колодок.

Тормозные диски - предел износа

передний

4,5 мм (0,177 дюйма)

сзади

3,5 мм (0,138 дюйма)

Если толщина тормозного диска меньше указанной в

спецификации:

Замените передний тормозной диск.

–

Замените задний тормозной диск.

–

Проверьте передние и задние тормозные диски на

наличие повреждений, трещин и деформации.

Если тормозной диск имеет повреждения, трещины

или деформацию:

Замените передний тормозной диск.

–

Замените задний тормозной диск.

ТОРМОЗНАЯ СИСТЕМА

12.3

Проверка уровня жидкости в переднем тормозном механизме

Предупреждение

Опасность несчастных случаев Недостаточный уровень тормозной жидкости приводит к

отказу тормозной системы.

Если уровень тормозной жидкости опускается ниже указанной отметки или указанного значения,

значит, в тормозной системе есть утечка или изношены тормозные колодки.

Проверьте тормозную систему и не продолжайте езду, пока проблема не будет устранена. (В

вашей официальной мастерской KTM будут рады помочь).

Предупреждение

Опасность несчастных случаев Слишком старая тормозная жидкость или жидкость

неподходящего типа ухудшает работу тормозной системы.

Убедитесь, что тормозная жидкость для переднего и заднего тормоза заменена в

соответствии с графиком обслуживания. (В вашей официальной мастерской KTM будут рады

помочь).

Убедитесь, что используется только чистая, одобренная тормозная жидкость из плотно

закрытой емкости. (Ваша авторизованная мастерская KTM будет рада помочь.)

Подготовительные работы

Проверьте, зафиксированы ли тормозные колодки

переднего тормоза. ( стр. 78)

Основные работы

Переместите бачок системы торможения, установленный

на руле, в горизонтальное положение.

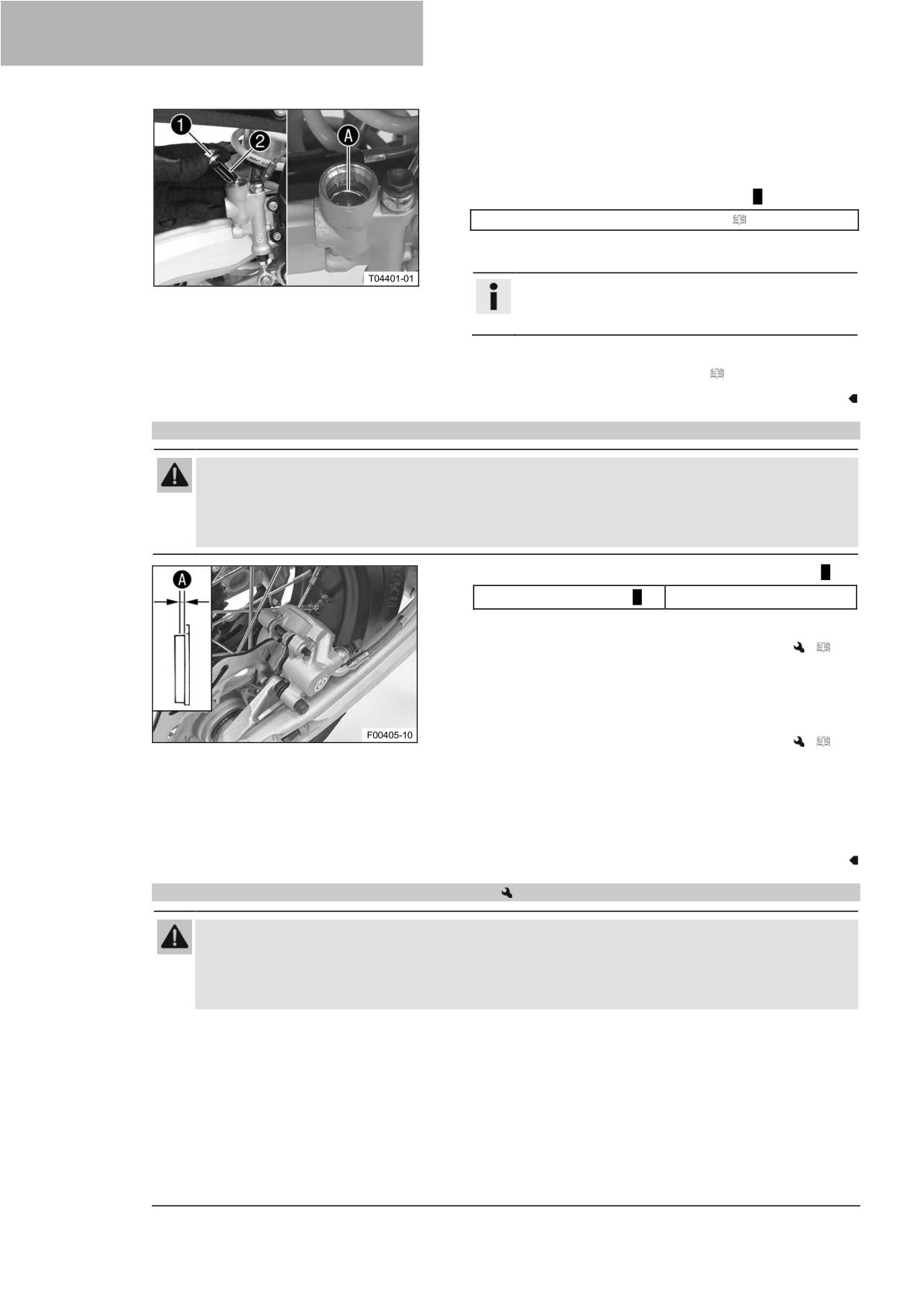

Проверьте уровень тормозной жидкости в бачке ❶.

Если уровень тормозной жидкости ниже

минимальной отметки MIN:

Долейте жидкость передних тормозов.

(

стр. 77)

12.4

Добавление жидкости для передних тормозов

Предупреждение

Опасность несчастных случаев Недостаточный уровень тормозной жидкости приводит к

отказу тормозной системы.

Если уровень тормозной жидкости опускается ниже указанной отметки или указанного значения,

значит, в тормозной системе есть утечка или изношены тормозные колодки.

Проверьте тормозную систему и не продолжайте езду, пока проблема не будет устранена. (В

вашей официальной мастерской KTM будут рады помочь).

Предупреждение

Раздражение кожи Тормозная жидкость - вредное вещество.

Храните тормозную жидкость в недоступном для детей месте.

–

Носите подходящую защитную одежду и защитные очки.

–

Не допускайте попадания тормозной жидкости на кожу, в глаза или на одежду.

–

В случае проглатывания тормозной жидкости немедленно обратитесь к врачу.

–

В случае попадания на кожу промойте пораженный участок большим количеством воды.

–

При попадании тормозной жидкости в глаза немедленно тщательно промойте их водой и

обратитесь к врачу.

Если тормозная жидкость пролилась на одежду, смените ее.

12 ТОРМОЗНАЯ СИСТЕМА

Предупреждение

Опасность несчастных случаев Слишком старая тормозная жидкость или жидкость

неподходящего типа ухудшает работу тормозной системы.

Убедитесь, что тормозная жидкость для переднего и заднего тормоза заменена в

соответствии с графиком обслуживания. (В вашей официальной мастерской KTM будут рады

помочь).

Убедитесь, что используется только чистая, одобренная тормозная жидкость из плотно

закрытой емкости. (Ваша авторизованная мастерская KTM будет рада помочь.)

Примечание

Опасность загрязнения окружающей среды Опасные вещества наносят вред окружающей

среде.

Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и

т.д. правильно и в соответствии с действующими нормативными документами.

Информация

Избегайте контакта тормозной жидкости с окрашенными деталями. Тормозная жидкость разъедает

краску.

Подготовительные работы

Проверьте, зафиксированы ли тормозные колодки

переднего тормоза. ( стр. 78)

Основные работы

Переместите бачок для тормозной жидкости,

установленный на руле, в горизонтальное положение.

Выкрутите винты ❶.

Снимите крышку ❷ с мембраной ❸.

Добавьте тормозную жидкость до отметки MAX.

Тормозная жидкость DOT 4 / DOT 5.1 ( стр. 131)

Установите крышку с мембраной в требуемое положение.

Установите и затяните винты.

Информация

Используйте воду для безотлагательной очистки

перелившейся или пролитой тормозной жидкости.

12.5

Проверка фиксации тормозных колодок переднего тормоза

Предупреждение

Опасность несчастных случаев Изношенные тормозные колодки снижают эффект

торможения.

Обеспечьте немедленную замену изношенных тормозных колодок. (В вашей официальной

мастерской KTM будут рады помочь).

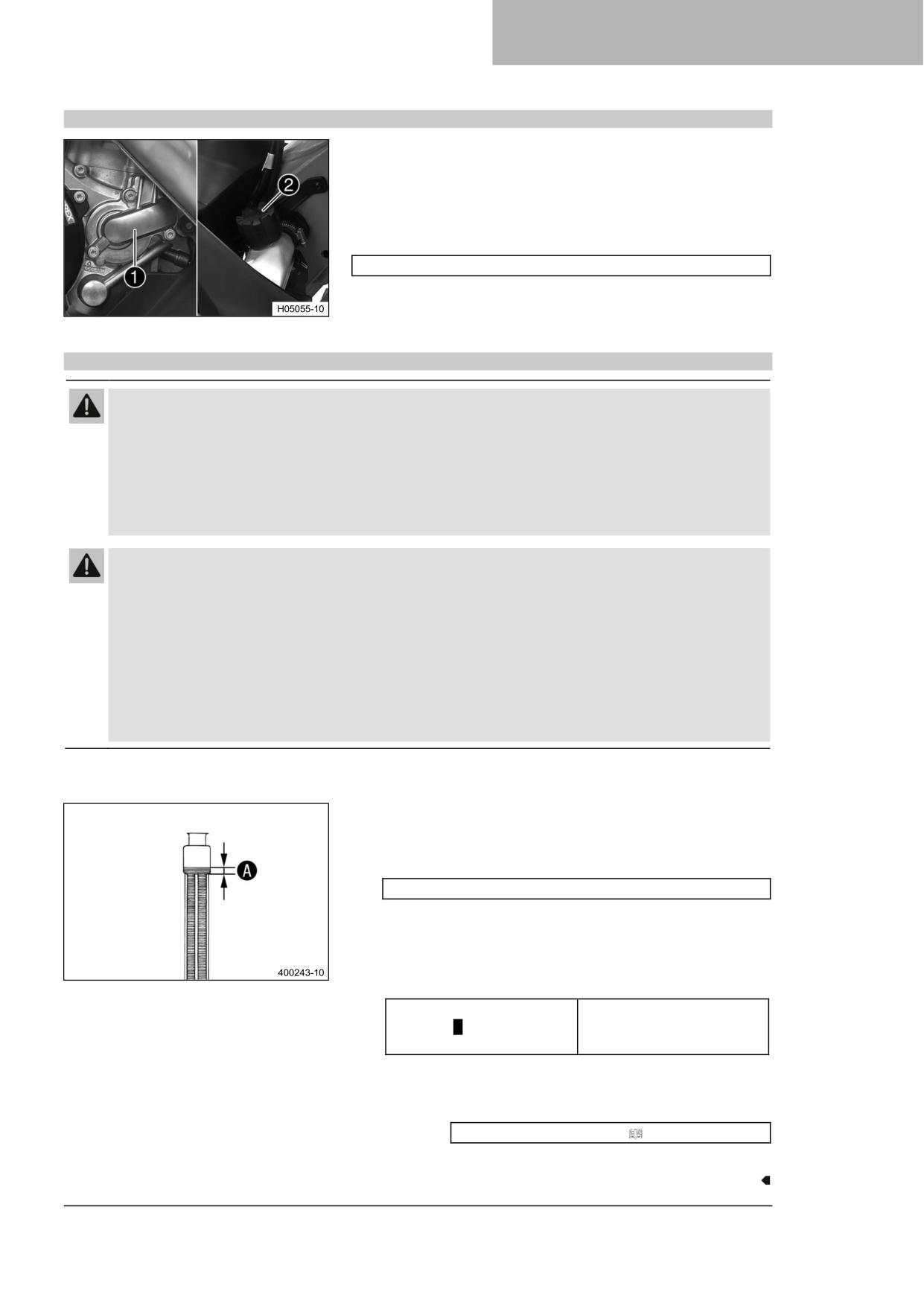

Проверьте тормозные колодки на толщину накладки A.

Минимальная толщина A

≥ 1 мм (≥ 0,04 дюйма).

Если она меньше минимальной толщины:

Замените тормозные колодки переднего

тормоза.

(

стр. 79)

Проверьте тормозные колодки на наличие повреждений и

трещин.

Если есть повреждения или трещины:

ТОРМОЗНАЯ СИСТЕМА

–

Замените тормозные колодки переднего

тормоза.

(

стр. 79)

–

Убедитесь, что тормозные колодки закреплены.

Если тормозные колодки закреплены неправильно:

Закрепите тормозные колодки, при

необходимости замените их новыми деталями.

12.6

Замена тормозных колодок переднего тормоза

Предупреждение

Опасность несчастных случаев Неправильное обслуживание может привести к отказу

тормозной системы.

Следите за тем, чтобы работы по обслуживанию и ремонт выполнялись профессионально. (В

вашей официальной мастерской KTM будут рады помочь).

Предупреждение

Раздражение кожи Тормозная жидкость - вредное вещество.

Храните тормозную жидкость в недоступном для детей месте.

–

Носите подходящую защитную одежду и защитные очки.

–

Не допускайте попадания тормозной жидкости на кожу, в глаза или на одежду.

–

В случае проглатывания тормозной жидкости немедленно обратитесь к врачу.

–

В случае попадания на кожу промойте пораженный участок большим количеством воды.

–

При попадании тормозной жидкости в глаза немедленно тщательно промойте их водой и

обратитесь к врачу.

Если тормозная жидкость пролилась на одежду, смените ее.

Предупреждение

Опасность несчастных случаев Слишком старая тормозная жидкость или жидкость

неподходящего типа ухудшает работу тормозной системы.

Убедитесь, что тормозная жидкость для переднего и заднего тормоза заменена в

соответствии с графиком обслуживания. (В вашей официальной мастерской KTM будут рады

помочь).

Убедитесь, что используется только чистая, одобренная тормозная жидкость из плотно

закрытой емкости. (Ваша авторизованная мастерская KTM будет рада помочь.)

Примечание

Опасность загрязнения окружающей среды Опасные вещества наносят вред окружающей

среде.

Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и

т.д. правильно и в соответствии с действующими нормативными документами.

Информация

Избегайте контакта тормозной жидкости с окрашенными деталями. Тормозная жидкость разъедает

краску.

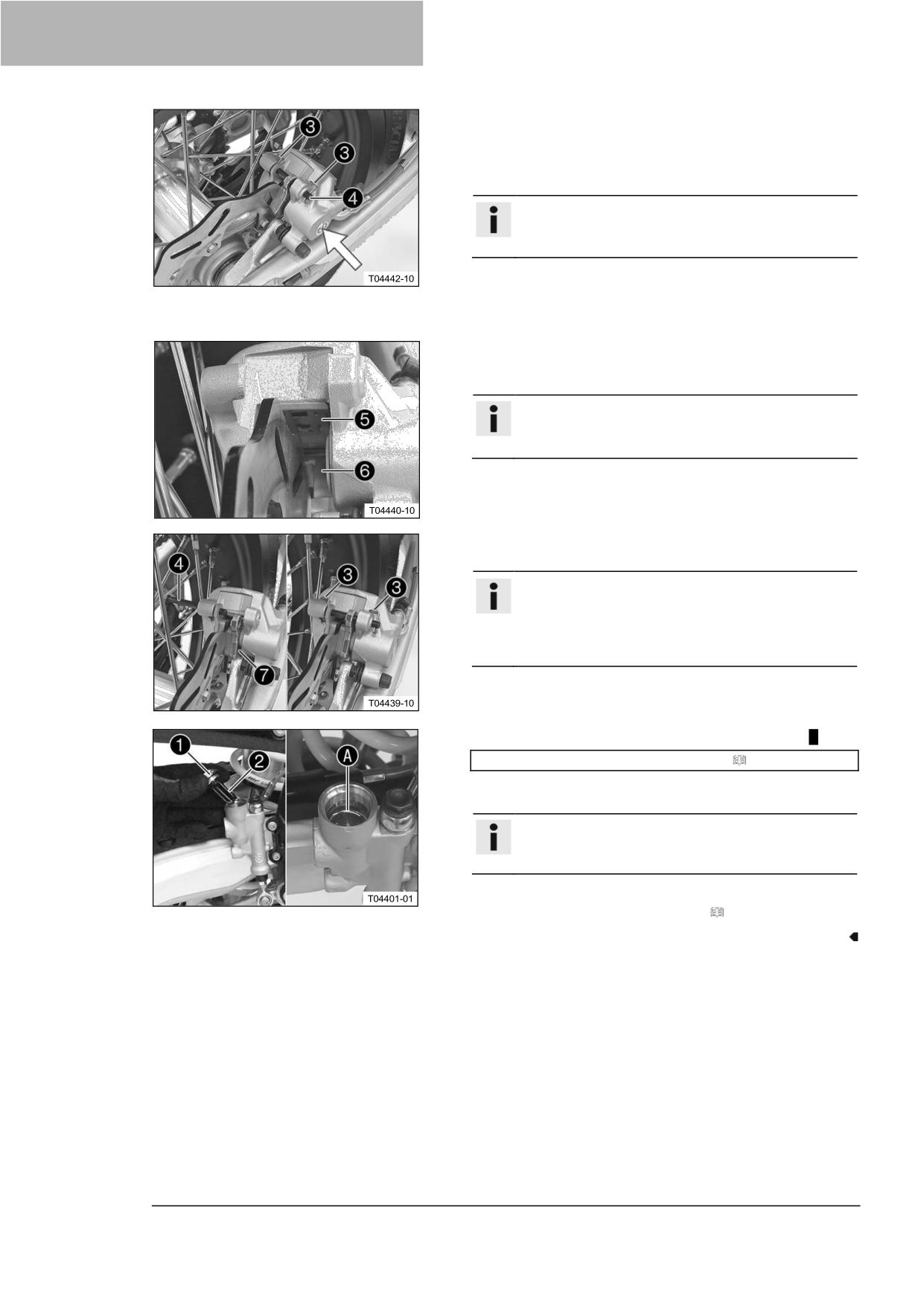

Выкрутите винты ❶.

Отожмите тормозные колодки, слегка наклонив суппорт

вбок на тормозном диске. Осторожно потяните тормозной

суппорт назад от тормозного диска и откиньте его в

сторону.

Информация

Не пользуйтесь рычагом переднего тормоза, если

тормозный суппорт был снят.

12 ТОРМОЗНАЯ СИСТЕМА

Переместите бачок для тормозной жидкости,

установленный на руле, в горизонтальное положение.

Выкрутите винты ❷.

Снимите крышку ❸ с мембраной ❹.

Вдавите тормозной поршень в исходное положение и

убедитесь, что тормозная жидкость не вытекает из бачка;

при необходимости извлеките немного жидкости.

Прижмите друг к другу тормозные накладки 5 и снимите

их с тормозного суппорта.

Очистите тормозной суппорт и пружинную пластину.

Убедитесь, что пружинная пластина установлена

правильно.

Информация

Стрелка на пружинной пластине указывает

направление вращения тормозного диска.

Установите новые тормозные накладки ❺ в

направляющие и прижмите к поршням.

Пружинная пластина правильно установлена в

тормозном суппорте.

Информация

Всегда меняйте тормозные колодки парами.

Установите тормозной суппорт в требуемое положение.

Установите винты ❶, но пока не затягивайте.

Тормозные колодки установлены правильно.

Несколько раз нажимайте на рычаг переднего тормоза,

пока тормозные колодки не соприкоснутся с тормозным

диском и не возникнет точка схватывания. Зафиксируйте

рычаг переднего тормоза в активированном положении.

Тормозной суппорт выпрямляется.

Затяните винты ❶.

Рекомендации

Винт, передний

M10

45 Нм (33,2 фунт-фут)

тормозной

Loctite^®243™

суппорт

Снимите стопорный элемент рычага переднего тормоза.

ТОРМОЗНАЯ СИСТЕМА

Добавьте тормозную жидкость до отметки MAX.

Тормозная жидкость DOT 4 / DOT 5.1 ( стр. 131)

Установите крышку ❸ с мембраной ❹. Установите и

затяните винты ❷.

Информация

Используйте воду для безотлагательной очистки

перелившейся или пролитой тормозной жидкости.

12.7

Проверка свободного хода педали ножного тормоза

Предупреждение

Опасность несчастных случаев Тормозная система выйдет из строя, если она перегреется

или будет неправильно отрегулирована.

Если рычаг ножного тормоза не имеет свободного хода, в тормозной системе заднего тормоза

создается давление.

Настройте свободный ход рычага ножного тормоза в соответствии со спецификацией.

–

Убедитесь, что этапы регулировки выполнены должным образом. (Ваша авторизованная

мастерская KTM будет рада помочь.)

Отсоедините пружину ❶.

Переместите рычаг ножного тормоза вперед-назад между

концевым упором и контактом с поршнем цилиндра

ножного тормоза и проверьте свободный ход A.

Рекомендации

Свободный ход рычага

3 ... 5 мм (0,12 ... 0,2 дюйма)

ножного тормоза

Если свободный ход не соответствует техническим

условиям:

Отрегулируйте исходное положение рычага

ножного тормоза.

(

стр. 81)

–

Снова подсоедините пружину ❶.

12.8

Регулировка исходного положения педали ножного тормоза

Предупреждение

Опасность несчастных случаев Тормозная система выйдет из строя, если она перегреется

или будет неправильно отрегулирована.

Если рычаг ножного тормоза не имеет свободного хода, в тормозной системе заднего тормоза

создается давление.

Настройте свободный ход рычага ножного тормоза в соответствии со спецификацией.

–

Убедитесь, что этапы регулировки выполнены должным образом. (Ваша авторизованная

мастерская KTM будет рада помочь.)

12 ТОРМОЗНАЯ СИСТЕМА

Отсоедините пружину ❶.

Ослабьте гайку ❹ и, с толкателем ❺, поверните назад

до достижения максимального свободного хода.

Чтобы отрегулировать исходное положение рычага

ножного тормоза в соответствии с индивидуальными

требованиями, ослабьте гайку ❷ и поверните винт ❸

соответствующим образом.

Информация

Диапазон регулировки ограничен.

Поверните толкатель ❺ соответствующим образом до

получения свободного хода A. При необходимости

отрегулируйте исходное положение рычага ножного

тормоза.

Рекомендации

Свободный ход рычага

3 ... 5 мм (0,12 ... 0,2 дюйма)

ножного тормоза

Удерживая толкатель ❺, затяните гайку ❹.

Рекомендации

Оставшиеся гайки,

10 Нм (7,4 фунт-

шасси

фут)

–

Удерживая винт ❸, затяните гайку ❷.

Рекомендации

Стопорная гайка

20 Нм (14,8 фунт-

тормозного рычага

фут)

–

Прикрепите пружину ❶.

12.9

Проверка уровня жидкости в заднем тормозном механизме

Предупреждение

Опасность несчастных случаев Недостаточный уровень тормозной жидкости приводит к

отказу тормозной системы.

Если уровень тормозной жидкости опускается ниже указанной отметки или указанного значения,

значит, в тормозной системе есть утечка или изношены тормозные колодки.

Проверьте тормозную систему и не продолжайте езду, пока проблема не будет устранена. (В

вашей официальной мастерской KTM будут рады помочь).

Предупреждение

Опасность несчастных случаев Слишком старая тормозная жидкость или жидкость

неподходящего типа ухудшает работу тормозной системы.

Убедитесь, что тормозная жидкость для переднего и заднего тормоза заменена в

соответствии с графиком обслуживания. (В вашей официальной мастерской KTM будут рады

помочь).

Убедитесь, что используется только чистая, одобренная тормозная жидкость из плотно

закрытой емкости. (Ваша авторизованная мастерская KTM будет рада помочь.)

Подготовительные работы

Проверьте, зафиксированы ли тормозные колодки

заднего тормоза. ( стр. 84)

ТОРМОЗНАЯ СИСТЕМА

Основные работы

Установите транспортное средство вертикально.

–

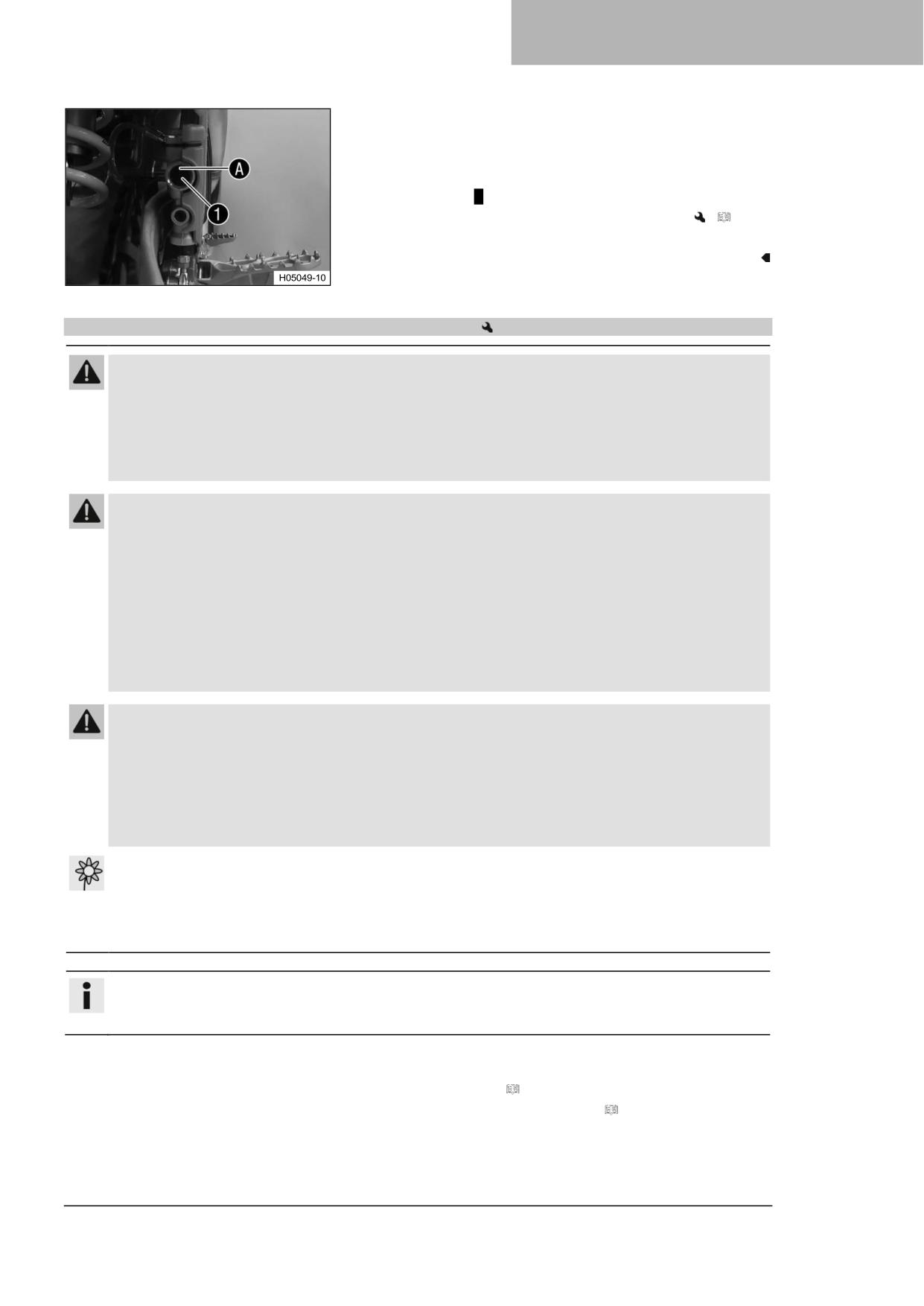

Проверьте уровень тормозной жидкости по указателю ❶.

Если уровень тормозной жидкости опустился ниже

отметки A:

Долейте жидкость задних тормозов.

(

стр.

83)

12.10

Добавление жидкости для задних тормозов

Предупреждение

Опасность несчастных случаев Недостаточный уровень тормозной жидкости приводит к

отказу тормозной системы.

Если уровень тормозной жидкости опускается ниже указанной отметки или указанного значения,

значит, в тормозной системе есть утечка или изношены тормозные колодки.

Проверьте тормозную систему и не продолжайте езду, пока проблема не будет устранена. (В

вашей официальной мастерской KTM будут рады помочь).

Предупреждение

Раздражение кожи Тормозная жидкость - вредное вещество.

Храните тормозную жидкость в недоступном для детей месте.

–

Носите подходящую защитную одежду и защитные очки.

–

Не допускайте попадания тормозной жидкости на кожу, в глаза или на одежду.

–

В случае проглатывания тормозной жидкости немедленно обратитесь к врачу.

–

В случае попадания на кожу промойте пораженный участок большим количеством воды.

–

При попадании тормозной жидкости в глаза немедленно тщательно промойте их водой и

обратитесь к врачу.

Если тормозная жидкость пролилась на одежду, смените ее.

Предупреждение

Опасность несчастных случаев Слишком старая тормозная жидкость или жидкость

неподходящего типа ухудшает работу тормозной системы.

Убедитесь, что тормозная жидкость для переднего и заднего тормоза заменена в

соответствии с графиком обслуживания. (В вашей официальной мастерской KTM будут рады

помочь).

Убедитесь, что используется только чистая, одобренная тормозная жидкость из плотно

закрытой емкости. (Ваша авторизованная мастерская KTM будет рада помочь.)

Примечание

Опасность загрязнения окружающей среды Опасные вещества наносят вред окружающей

среде.

Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и

т.д. правильно и в соответствии с действующими нормативными документами.

Информация

Избегайте контакта тормозной жидкости с окрашенными деталями. Тормозная жидкость разъедает

краску.

Подготовительные работы

Проверьте, зафиксированы ли тормозные колодки

заднего тормоза. ( стр. 84)

Снимите защитный кожух рамы. ( стр. 46)

12 ТОРМОЗНАЯ СИСТЕМА

Основные работы

Установите транспортное средство вертикально.

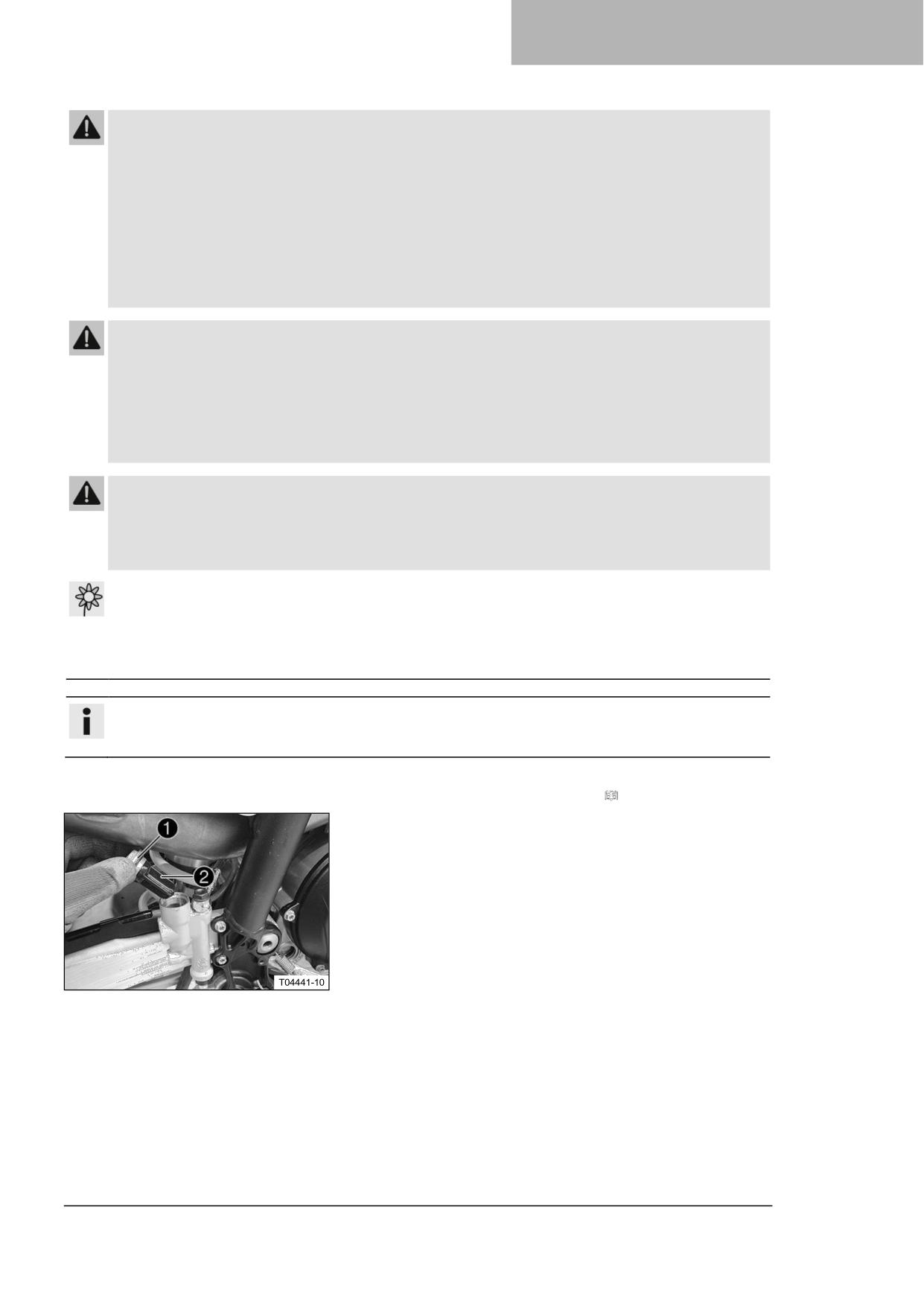

Снимите резьбовую крышку ❶ с мембраной ❷ и

уплотнительным кольцом.

Добавьте тормозную жидкость до отметки A.

Тормозная жидкость DOT 4 / DOT 5.1 ( стр. 131)

Установите и затяните резьбовую крышку с мембраной и

уплотнительным кольцом.

Информация

Используйте воду для безотлагательной очистки

перелившейся или пролитой тормозной жидкости.

Завершающие работы

Установите защитный кожух рамы. ( стр. 46)

12.11

Проверка фиксации тормозных колодок заднего тормоза

Предупреждение

Опасность несчастных случаев Изношенные тормозные колодки снижают эффект

торможения.

Обеспечьте немедленную замену изношенных тормозных колодок. (В вашей официальной

мастерской KTM будут рады помочь).

Проверьте тормозные колодки на толщину накладки A.

Минимальная толщина A

≥ 1 мм (≥ 0,04 дюйма).

Если она меньше минимальной толщины:

Замените задние тормозные колодки.

(

стр. 84)

Проверьте тормозные колодки на наличие повреждений и

трещин.

Если есть повреждения или трещины:

Замените задние тормозные колодки.

(

стр. 84)

Убедитесь, что тормозные колодки закреплены.

Если тормозные колодки закреплены неправильно:

Закрепите тормозные колодки, при

необходимости замените их новыми деталями.

12.12

Замена задних тормозных колодок

Предупреждение

Опасность несчастных случаев Неправильное обслуживание может привести к отказу

тормозной системы.

Следите за тем, чтобы работы по обслуживанию и ремонт выполнялись профессионально. (В

вашей официальной мастерской KTM будут рады помочь).

ТОРМОЗНАЯ СИСТЕМА

Предупреждение

Раздражение кожи Тормозная жидкость - вредное вещество.

Храните тормозную жидкость в недоступном для детей месте.

–

Носите подходящую защитную одежду и защитные очки.

–

Не допускайте попадания тормозной жидкости на кожу, в глаза или на одежду.

–

В случае проглатывания тормозной жидкости немедленно обратитесь к врачу.

–

В случае попадания на кожу промойте пораженный участок большим количеством воды.

–

При попадании тормозной жидкости в глаза немедленно тщательно промойте их водой и

обратитесь к врачу.

Если тормозная жидкость пролилась на одежду, смените ее.

Предупреждение

Опасность несчастных случаев Слишком старая тормозная жидкость или жидкость

неподходящего типа ухудшает работу тормозной системы.

Убедитесь, что тормозная жидкость для переднего и заднего тормоза заменена в

соответствии с графиком обслуживания. (В вашей официальной мастерской KTM будут рады

помочь).

Убедитесь, что используется только чистая, одобренная тормозная жидкость из плотно

закрытой емкости. (Ваша авторизованная мастерская KTM будет рада помочь.)

Предупреждение

Опасность несчастных случаев Масло или смазка на тормозных дисках снижают

эффективность торможения.

Всегда очищайте тормозные диски от масла и смазки.

–

При необходимости очищайте тормозные диски очистителем тормозов.

Примечание

Опасность загрязнения окружающей среды Опасные вещества наносят вред окружающей

среде.

Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и

т.д. правильно и в соответствии с действующими нормативными документами.

Информация

Избегайте контакта тормозной жидкости с окрашенными деталями. Тормозная жидкость разъедает

краску.

Подготовительные работы

Снимите защитный кожух рамы. ( стр. 46)

Основные работы

Установите транспортное средство вертикально.

Снимите резьбовую крышку ❶ с мембраной ❷ и

уплотнительным кольцом.

12 ТОРМОЗНАЯ СИСТЕМА

Вручную нажмите на тормозной суппорт в направлении

тормозного диска, чтобы отодвинуть тормозной поршень.

Убедитесь, что тормозная жидкость не вытекает из бачка

тормозной жидкости; при необходимости извлеките

немного жидкости.

Информация

Следите за тем, чтобы при отжатии тормозного

поршня суппорт не прижимался к спицам.

Снимите шплинты ❸, вытащите штифт ❹ и снимите

тормозные колодки.

Очистите тормозной суппорт и кронштейн тормозного

суппорта.

Убедитесь, что пружинная пластина ❺ в тормозном

суппорте и подвижная пластина тормозных колодок ❻ в

кронштейне тормозного суппорта установлены правильно.

Информация

Стрелка на пружинной пластине указывает

направление вращения тормозного диска.

Установите новые тормозные колодки, вставьте штифт ❹

и установите шплинты ❸.

Информация

Всегда меняйте тормозные колодки парами.

Убедитесь, что разделительная пластина ❼

установлена на тормозной колодке, находящейся

со стороны поршня.

Несколько раз нажимайте на рычаг ножного тормоза, пока

тормозные колодки не соприкоснутся с тормозным диском

и не возникнет точка схватывания.

Доведите уровень тормозной жидкости до отметки A.

Тормозная жидкость DOT 4 / DOT 5.1 ( стр. 131)

Установите и затяните резьбовую крышку ❶ с мембраной

❷ и уплотнительным кольцом.

Информация

Используйте воду для безотлагательной очистки

перелившейся или пролитой тормозной жидкости.

Завершающие работы

Установите защитный кожух рамы. ( стр. 46)

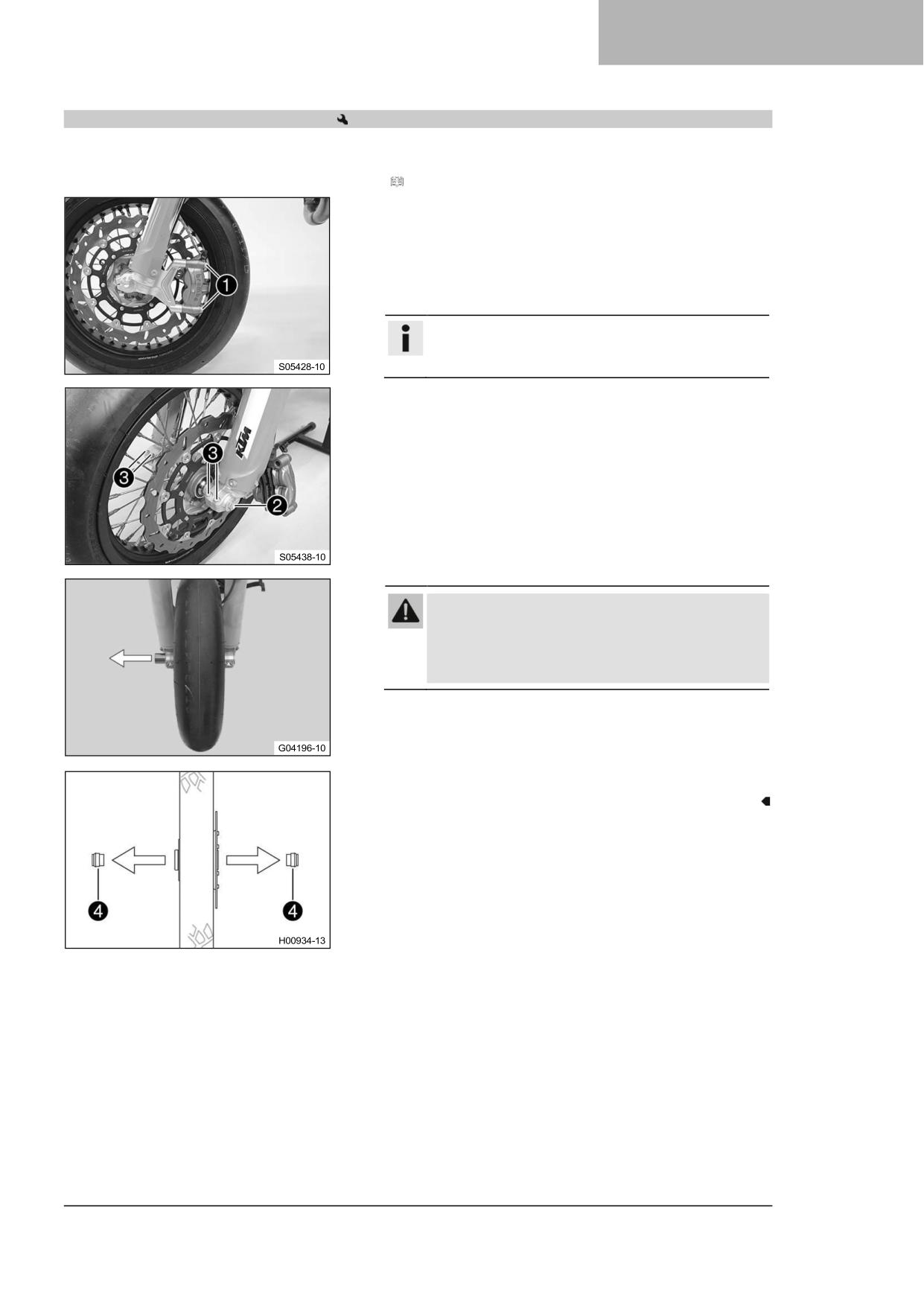

КОЛЕСА, ШИНЫ

13.1

Снятие переднего колеса

Подготовительные работы

Поднимите мотоцикл с помощью подъемной подставки.

(

стр. 44)

Основные работы

Выкрутите винты ❶.

Отожмите тормозные колодки, слегка наклонив суппорт

вбок на тормозном диске.

Осторожно потяните тормозной суппорт назад от

тормозного диска и откиньте его в сторону.

Информация

Не пользуйтесь рычагом переднего тормоза, если

тормозный суппорт был снят.

Ослабьте винт ❷ на несколько оборотов.

Ослабьте винты ❸.

Надавите на винт ❷, чтобы вытолкнуть ось вращения

колеса из хомута оси.

Выкрутите винт ❷.

Предупреждение

Опасность несчастных случаев Поврежденные

тормозные диски снижают эффект торможения.

Всегда укладывайте колесо так, чтобы не

повредить тормозной диск.

Удерживая переднее колесо, снимите ось вращения

колеса. Выньте переднее колесо из вилки.

Снимите распорки ❹.

13 КОЛЕСА, ШИНЫ

13.2

Установка переднего колеса

Предупреждение

Опасность несчастных случаев Масло или смазка на тормозных дисках снижают

эффективность торможения.

Всегда очищайте тормозные диски от масла и смазки.

–

При необходимости очищайте тормозные диски очистителем тормозов.

Проверьте колесный подшипник на наличие повреждений

и износа.

Если колесный подшипник поврежден или изношен:

Замените подшипник переднего колеса.

Очистите и смажьте уплотнительные кольца вала ❶ и

контактные поверхности A распорок.

Долговечная консистентная смазка ( стр. 133)

Вставьте распорки.

Информация

Вставьте широкую прокладку со стороны

тормозного диска. Вставьте узкую прокладку с

противоположной стороны.

Очистите и слегка смажьте ось вращения колеса.

Долговечная консистентная смазка ( стр. 133)

Установите переднее колесо в требуемое положение и

вставьте ось вращения колеса.

Установите и затяните винт ❷.

Рекомендации

Винт, ось вращения

M20x1.5

35 Нм (25,8 фунт-

колеса

фут)

Установите тормозной суппорт в требуемое положение.

Установите винты ❸, но пока не затягивайте.

Тормозные колодки установлены правильно.

Несколько раз нажимайте на рычаг переднего тормоза,

пока тормозные колодки не соприкоснутся с тормозным

диском и не возникнет точка схватывания. Зафиксируйте

рычаг переднего тормоза в активированном положении.

Тормозной суппорт выпрямляется.

Затяните винты ❸.

Рекомендации

Винт, передний

M10

45 Нм (33,2 фунт-фут)

тормозной

Loctite^®243™

суппорт

Снимите стопорный элемент рычага переднего тормоза.

КОЛЕСА, ШИНЫ

Снимите мотоцикл с подъемной подставки. ( стр. 44)

–

Включите передний тормоз и несколько раз сильно

сожмите вилку.

Перья вилки выпрямятся.

Затяните винты ❹.

Рекомендации

Винт, ось вилки

15 Нм (11,1 фунт-

фут)

13.3

Снятие заднего колеса

Подготовительные работы

Поднимите мотоцикл с помощью подъемной подставки.

(

стр. 44)

Основные работы

Вручную нажмите на тормозной суппорт в направлении

тормозного диска, чтобы отодвинуть тормозной поршень.

Информация

Следите за тем, чтобы при отжатии тормозного

поршня суппорт не прижимался к спицам.

Снимите гайку ❶.

Снимите натяжитель цепи ❷. Вытяните ось вращения

колеса ❸ достаточно далеко, чтобы заднее колесо можно

было протолкнуть вперед.

Продвиньте заднее колесо вперед как можно дальше.

Снимите цепь с задней звездочки.

Информация

Накройте комплектующие детали, чтобы защитить

их от повреждений.

Предупреждение

Опасность несчастных случаев Поврежденные

тормозные диски снижают эффект торможения.

Всегда укладывайте колесо так, чтобы не

повредить тормозной диск.

Удерживая заднее колесо, снимите ось вращения колеса.

Выньте заднее колесо из маятниковой вилки.

Информация

Не пользуйтесь рычагом ножного тормоза при

снятом заднем колесе.

Снимите распорки ❹.

13 КОЛЕСА, ШИНЫ

13.4

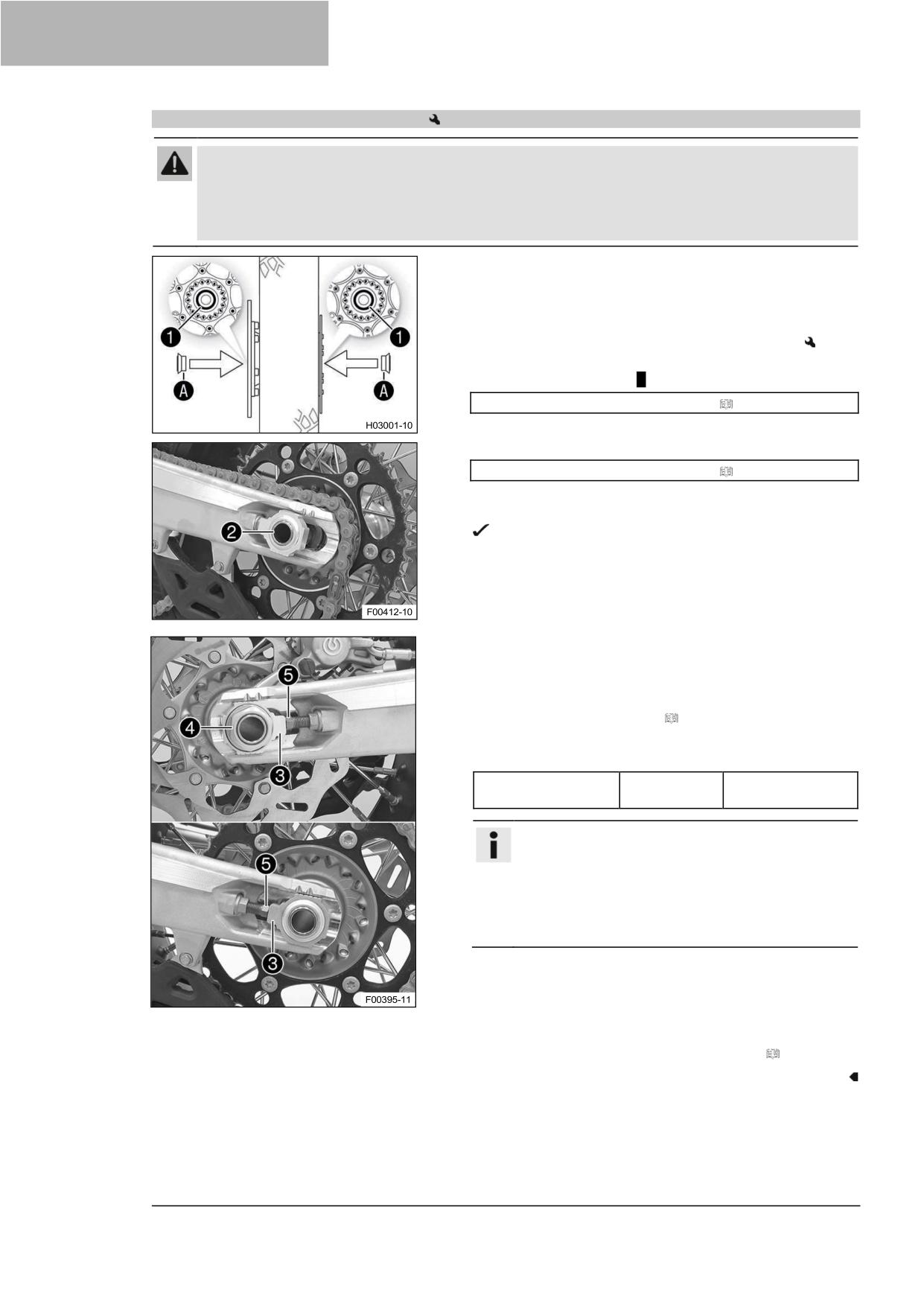

Установка заднего колеса

Предупреждение

Опасность несчастных случаев Масло или смазка на тормозных дисках снижают

эффективность торможения.

Всегда очищайте тормозные диски от масла и смазки.

–

При необходимости очищайте тормозные диски очистителем тормозов.

Основные работы

Проверьте колесный подшипник на наличие повреждений

и износа.

Если колесный подшипник поврежден или изношен:

Замените задний колесный подшипник.

Очистите и смажьте уплотнительные кольца вала ❶ и

контактные поверхности A распорок.

Долговечная консистентная смазка ( стр. 133)

Вставьте распорки.

–

Очистите и смажьте ось вращения колеса.

Долговечная консистентная смазка ( стр. 133)

Установите заднее колесо в требуемое положение и

вставьте ось вращения колеса ❷.

Тормозные колодки установлены правильно.

Установите цепь.

Установите регулятор цепи ❸ в требуемое положение.

Установите гайку ❹, но пока не затягивайте.

Убедитесь, что натяжители цепи ❸ правильно

установлены на регулировочных винтах ❺.

Проверьте натяжение цепи. ( стр. 67)

Затяните гайку ❹.

Рекомендации

Гайка, ось вращения

M25x1,5

80 Нм (59 фунт-

заднего колеса

фут)

Информация

Широкий диапазон регулировки натяжителей

цепи (32 мм (1,26 дюйма)) позволяет

использовать различные вторичные

передаточные числа при одинаковой длине цепи.

Натяжители цепи ❸ могут поворачиваться на

180°.

Несколько раз нажимайте на рычаг ножного тормоза, пока

тормозные колодки не соприкоснутся с тормозным диском

и не возникнет точка схватывания.

Завершающие работы

Снимите мотоцикл с подъемной подставки. ( стр. 44)

КОЛЕСА, ШИНЫ

13.5

Проверка состояния шин

Информация

Устанавливайте только шины, одобренные и/или рекомендованные компанией KTM.

Другие шины могут оказать негативное влияние на характеристики управляемости.

Тип, состояние и давление в шинах оказывают большое влияние на управляемость мотоцикла.

Шины, установленные на передних и задних колесах, должны иметь одинаковый профиль.

Изношенные шины негативно влияют на характеристики управляемости, особенно на мокрой

поверхности.

Проверьте, есть ли на шинах порезы, застрявшие

предметы, попавшие туда в результате наезда, или

другие повреждения.

Если на шинах есть порезы, посторонние предметы,

попавшие туда в результате наезда, или другие

повреждения:

Замените шины.

Проверьте срок службы шин.

Информация

Дата изготовления шины обычно указана на

этикетке шины и обозначается последними

четырьмя цифрами номера DOT. Первые две

цифры указывают на неделю производства, а

последние две цифры - на год производства.

Компания KTM рекомендует менять шины не

позднее чем через 5 лет, независимо от

фактического состояния износа.

Если возраст шин превышает пять лет:

Замените шины.

13.6

Проверка давления в шинах

Информация

Низкое давление в шинах приводит к чрезмерному износу и перегреву шины.

Правильное давление в шинах обеспечивает оптимальный комфорт при езде и максимальный срок

службы шин.

Снимите защитный колпачок.

Проверьте давление в шинах на холодных или теплых

шинах.

Давление в шинах (холодные)

передние: 10 ... 30 °C

1,9 бар (28 фунтов на

(50 ... 86 °F)

квадратный дюйм)

задние: 10 ... 30 °C (50 ...

1,7 бар (25 фунтов на

86 °F)

квадратный дюйм)

Давление в шинах (теплые)

передние: 75 ... 85 °C

2,1 бар (30 фунтов на

(167 ... 185 °F)

квадратный дюйм)

13 КОЛЕСА, ШИНЫ

задние: 75 ... 85 °C

1,9 бар (28 фунтов на

(167 ... 185 °F)

квадратный дюйм)

Если давление в шинах не соответствует

техническим условиям:

Откорректируйте давление в шинах.

–

Установите защитный колпачок.

13.7

Проверка натяжения спиц

Предупреждение

Опасность несчастных случаев Неправильно натянутые спицы ухудшают характеристики

управляемости и приводят к вторичным повреждениям.

Спицы ломаются из-за перегрузки, если они слишком сильно натянуты. Если натяжение в спицах

слишком слабое, то в колесе образуется боковое и радиальное биение. В результате другие спицы

станут ненатянутыми.

Регулярно проверяйте натяжение спиц, особенно на новом транспортном средстве. (В вашей

официальной мастерской KTM будут рады помочь).

Нанесите короткий удар по каждой спице с помощью

лезвия отвертки.

Информация

Частота звука зависит от длины спицы и ее

диаметра.

Если спицы одинаковой длины и диаметра

вибрируют с разным тоном, это указывает на

разное натяжение спиц.

Вы должны услышать высокую ноту.

Если натяжение спиц отличается:

Откорректируйте натяжение спиц.

–

Проверьте момент затяжки спиц.

Рекомендации

Ниппель спицы,

M4.5

6 Нм (4,4 фунт-

переднее колесо

фут)

Ниппель спицы,

M4.5

6 Нм (4,4 фунт-

заднее колесо

фут)

Набор динамометрических ключей (58429094000)

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

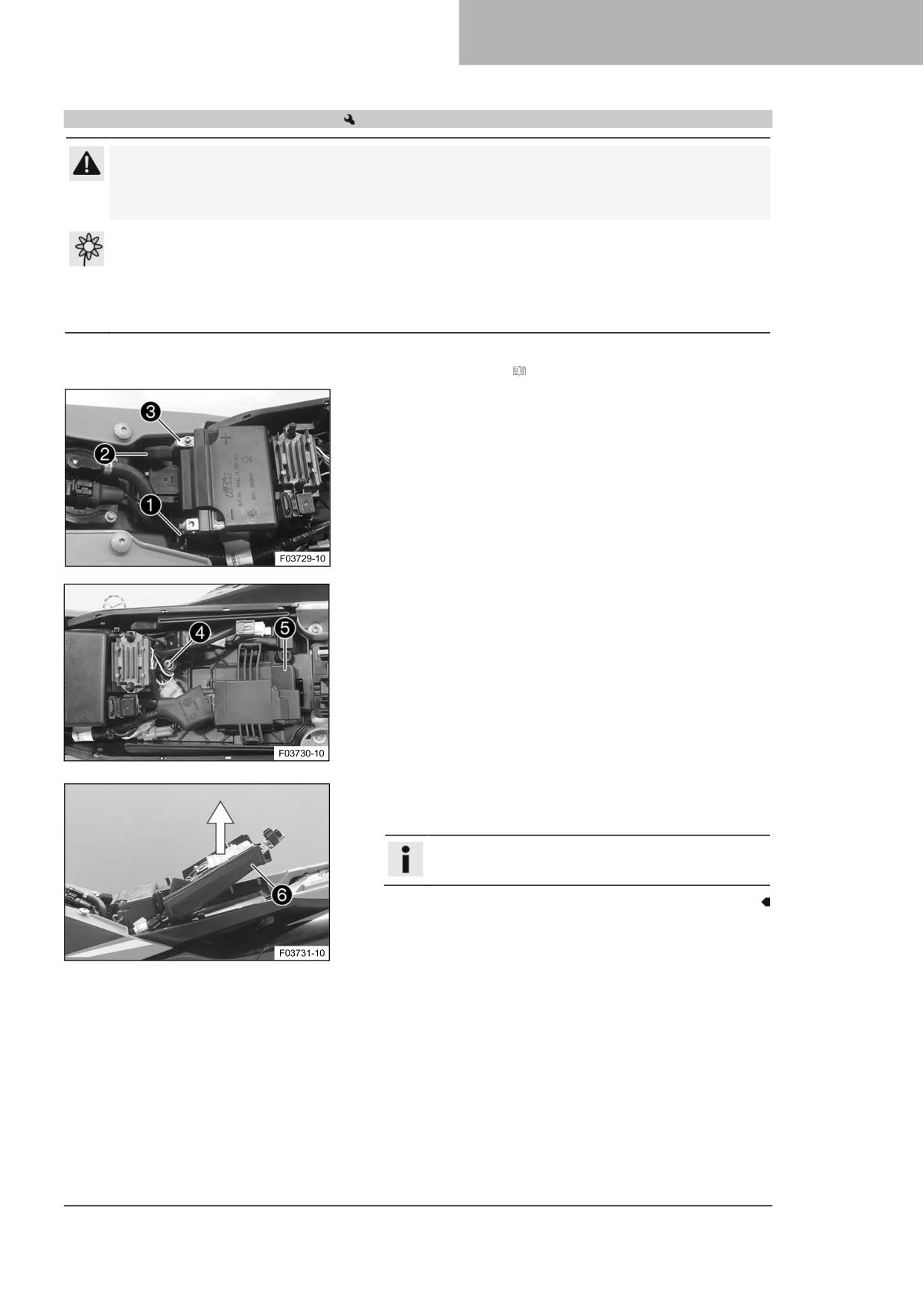

14.1

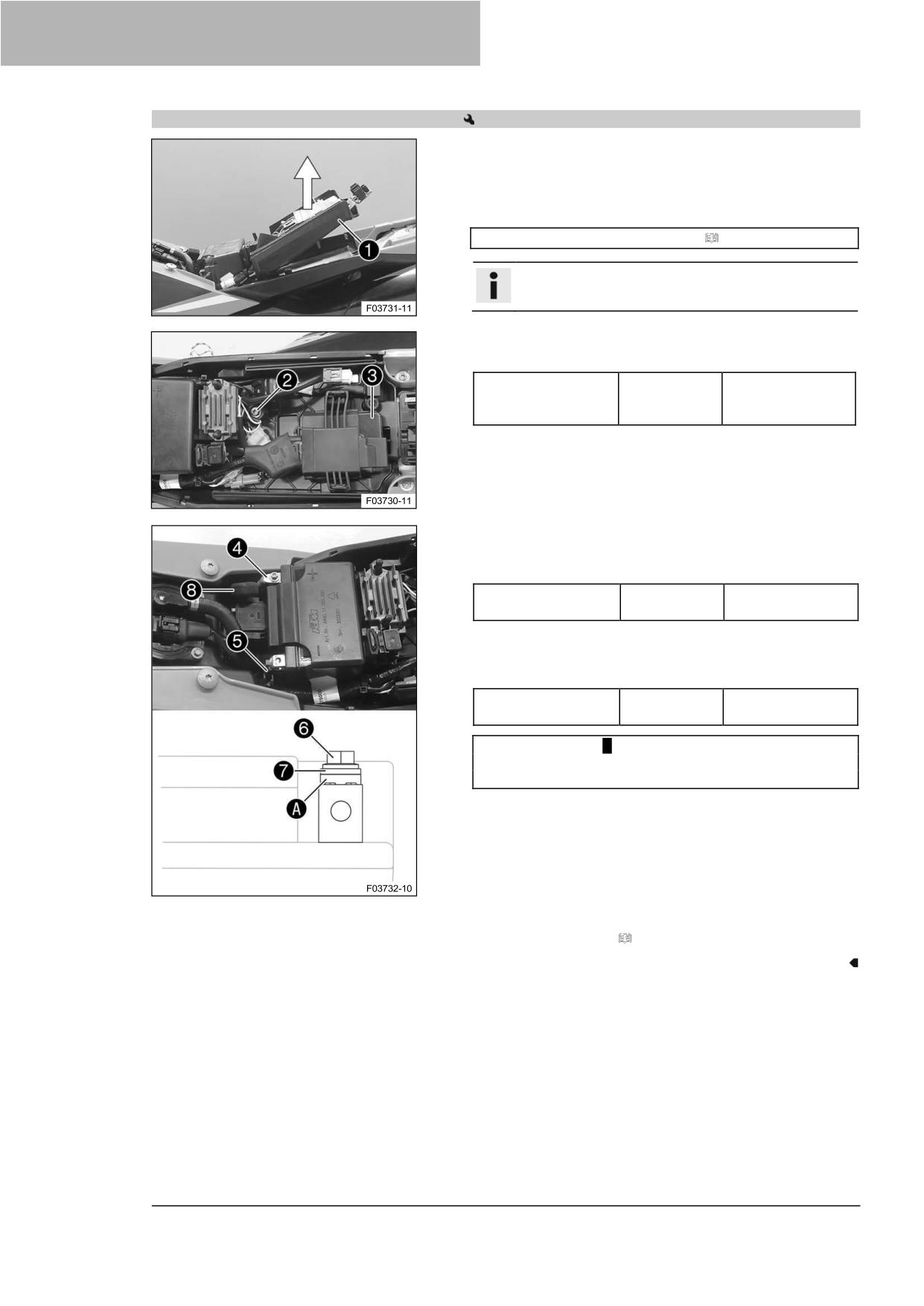

Снятие 12 В аккумулятора

Внимание

Опасность ожогов Регулятор напряжения сильно нагревается при движении транспортного

средства.

Перед выполнением любых работ дайте регулятору напряжения остыть.

Примечание

Опасность загрязнения окружающей среды

12-вольтовые аккумуляторы содержат опасные

для окружающей среды материалы.

Не выбрасывайте 12-вольтовые аккумуляторы как бытовой мусор.

–

Утилизируйте 12-вольтовые аккумуляторы в пункте сбора использованных аккумуляторов.

Подготовительные работы

Снимите сиденье. ( стр. 56)

Основные работы

Отсоедините минусовой провод ❶ от 12-вольтового

аккумулятора.

Отодвиньте назад крышку плюсовой клеммы ❷ и

отсоедините плюсовой провод ❸ от 12-вольтового

аккумулятора.

Выкрутите винт ❹.

Выньте блок управления двигателем ❺ из держателя и

отложите в сторону.

Потяните вверх кронштейн для крепления аккумулятора

❻ и снимите 12-вольтовый аккумулятор в направлении

назад.

Информация

Обратите внимание на жгут проводов.

14 ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

14.2

Установка 12 В аккумулятора

Основные работы

Потяните вверх кронштейн для крепления аккумулятора

❶, вставьте 12-вольтовый аккумулятор в батарейный

отсек клеммами вверх и зафиксируйте его кронштейном

для крепления аккумулятора ❶.

12-В аккумулятор (HJTZ5S-FP-C) ( стр. 127)

Информация

Убедитесь, что кабель проложен правильно.

Установите и затяните винт ❷.

Рекомендации

Винт, кронштейн для

6 Нм (4,4 фунт-

крепления

фут)

аккумулятора

Закрепите блок управления двигателем ❸ на держателе.

Подсоедините плюсовой провод ❹ к 12-вольтовму

аккумулятору.

Рекомендации

Винт, клемма

2.5 Нм (1,84 фунт-

аккумулятора

фут)

Подсоедините минусовой провод ❺ к 12-вольтовму

аккумулятору.

Рекомендации

Винт, клемма

2.5 Нм (1,84 фунт-

аккумулятора

фут)

Контактные диски A должны быть установлены под

винты ❻ и кабельные концевые муфты ❼ лапами в

сторону клеммы аккумулятора.

Наденьте крышку ❽ плюсовой клеммы на плюсовую

клемму.

Завершающие работы

Установите сиденье. ( стр. 57)

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

14.3

Зарядка 12 В аккумулятора

Предупреждение

Риск получения травмы

12 В аккумуляторы содержат вредные вещества.

–

Храните 12 В аккумуляторы в недоступном для детей месте.

–

Не допускайте попадания искр и открытого пламени на 12 В аккумуляторы.

–

Заряжайте 12 В аккумуляторы только в хорошо проветриваемых помещениях.

–

При зарядке 12 В аккумуляторов соблюдайте минимальную дистанцию от

легковоспламеняющихся материалов.

Минимальное безопасное расстояние

1 м (3 фута)

–

Не заряжайте глубоко разряженные 12 В аккумуляторы, если их заряд уже ниже

минимального напряжения.

Минимальное напряжение перед началом заряда

9 В

–

Утилизируйте 12-вольтовые аккумуляторы должным образом, если их напряжение меньше

минимального.

Примечание

Опасность загрязнения окружающей среды

12-вольтовые аккумуляторы содержат опасные

для окружающей среды материалы.

Не выбрасывайте 12-вольтовые аккумуляторы как бытовой мусор.

–

Утилизируйте 12-вольтовые аккумуляторы в пункте сбора использованных аккумуляторов.

Информация

Даже при отсутствии нагрузки на 12-вольтовый аккумулятор, он постоянно разряжается каждый

день.

Уровень зарядки и способ зарядки очень важны для срока службы 12-вольтового аккумулятора.

Быстрая зарядка с высоким зарядным током сокращает срок службы аккумулятора.

Превышение допустимых значений зарядного тока, зарядного напряжения или времени зарядки

приведет к разрушению 12-вольтового аккумулятора.

Если 12-вольтовый аккумулятор разрядился в результате повторного запуска, его необходимо

немедленно зарядить.

Если 12-вольтовый аккумулятор остается в разряженном состоянии в течение длительного

времени, он глубоко разряжается и теряет емкость, что приводит к разрушению аккумулятора.

12-вольтовый аккумулятор не требует обслуживания.

Подготовительные работы

Снимите сиденье. ( стр. 56)

–

Снимите 12-вольтовый аккумулятор.

(

стр. 93)

Основные работы

Проверьте напряжение аккумулятора.

Напряжение аккумулятора: < 9 В

Не заряжайте 12-вольтовый аккумулятор.

Замените 12-вольтовый аккумулятор и

утилизируйте старый 12-вольтовый аккумулятор

надлежащим образом.

Если соблюдены следующие технические

требования: Напряжение аккумулятора: ≥ 9 В

Подключите зарядное устройство к 12-

вольтовому аккумулятору. Включите зарядное

устройство.

14 ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

Рекомендации

Запрещается превышать зарядный ток, зарядное

напряжение и время зарядки.

Максимальное зарядное

14,4 В

напряжение

Максимальный

3,0 A

зарядный ток

Максимальное время

24 ч

зарядки

Регулярно

6 месяцев

подзаряжайте 12-

вольтовый аккумулятор,

когда мотоцикл не

используется

(ЕС) зарядное устройство (79629974000)

Альтернатива 1

(США) зарядное устройство (79629974500)

Эти зарядные устройства проверяют, сохраняет ли

аккумулятор напряжение 12 В. Кроме того,

избыточная зарядка 12-вольтового аккумулятора с

помощью этих зарядных устройств невозможна. При

низких температурах время зарядки может

увеличиться.

Эти зарядные устройства подходят только для литий-

железо-фосфатных

аккумуляторов.

Прочтите

прилагаемую инструкцию KTM PowerParts.

Информация

Никогда не снимайте крышку ❶.

После зарядки выключите зарядное устройство и

отсоедините его от 12-вольтового аккумулятора.

Завершающие работы

Установите 12-вольтовый аккумулятор.

(

стр. 94)

–

Установите сиденье. ( стр. 57)

14.4

Замена главного предохранителя

Предупреждение

Опасность воспламенения Неправильно подобранные предохранители перегружают

электрическую систему.

Используйте только предохранители с требуемым значением силы тока.

–

Не обходите и не ремонтируйте предохранители.

Внимание

Опасность ожогов Регулятор напряжения сильно нагревается при движении транспортного

средства.

Перед выполнением любых работ дайте регулятору напряжения остыть.

Информация

Главный предохранитель защищает все потребители электроэнергии транспортного средства. Он

расположен в корпусе реле стартера под сиденьем.

Подготовительные работы

Снимите сиденье. ( стр. 56)

–

Снимите топливный бак.

(

стр. 63)

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

Основные работы

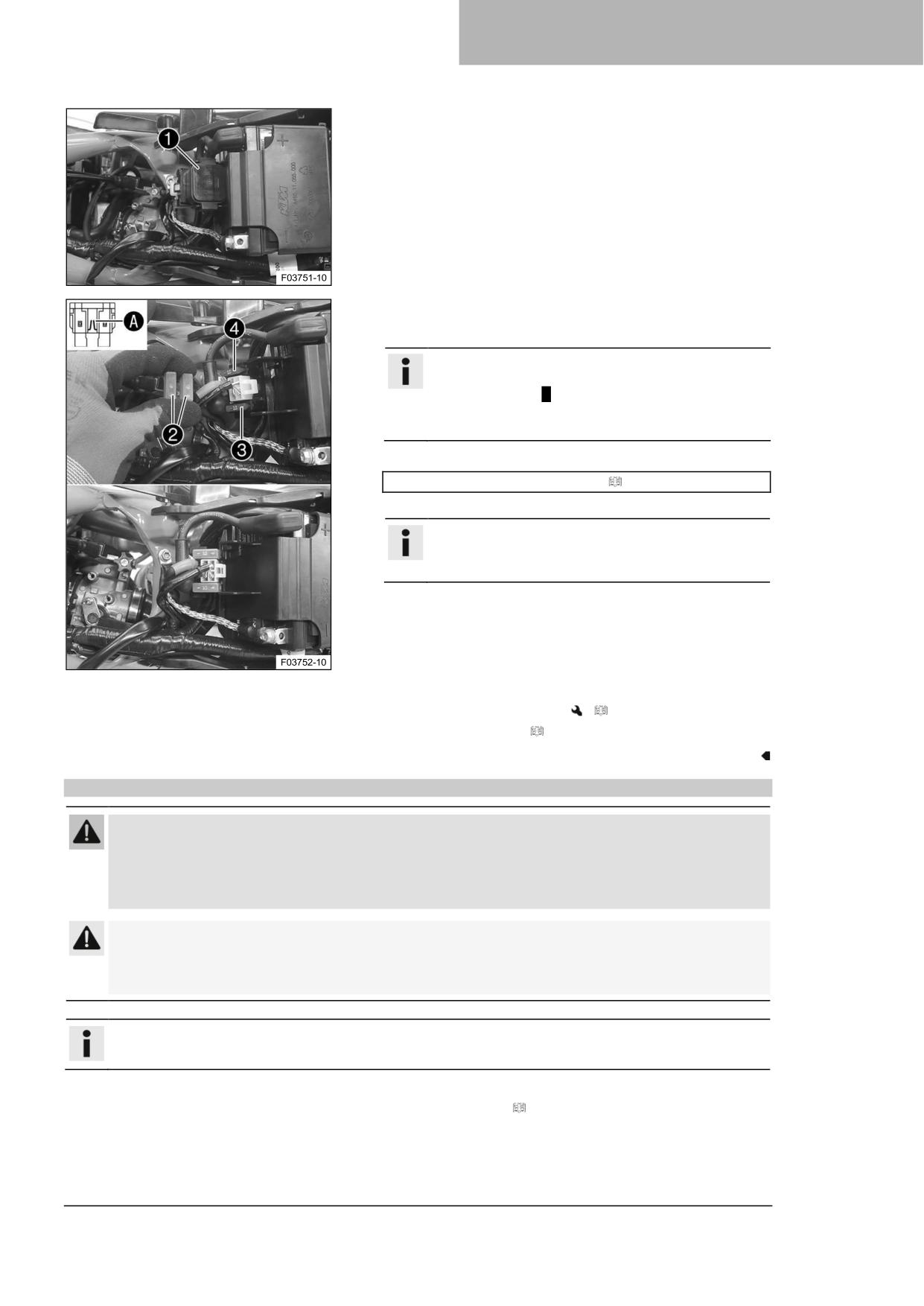

Извлеките реле стартера ❶ из держателя.

Снимите защитные крышки ❷.

Удалите неисправный главный предохранитель ❸.

Информация

У неисправного предохранителя перегорел провод

предохранителя A.

Запасной предохранитель ❹ находится в реле

стартера.

Вставьте новый главный предохранитель.

Предохранитель (58011109110) ( стр. 127)

Проверьте правильность работы электрической системы.

Подсказка

Вставьте запасной предохранитель так, чтобы он

был под рукой в случае необходимости.

Установите защитные крышки.

Установите реле стартера на держатель и проложите

кабель.

Завершающие работы

Установите топливный бак.

(

стр. 65)

–

Установите сиденье. ( стр. 57)

14.5

Замена предохранителя топливного насоса

Предупреждение

Опасность воспламенения Неправильно подобранные предохранители перегружают

электрическую систему.

Используйте только предохранители с требуемым значением силы тока.

–

Не обходите и не ремонтируйте предохранители.

Внимание

Опасность ожогов Регулятор напряжения сильно нагревается при движении транспортного

средства.

Перед выполнением любых работ дайте регулятору напряжения остыть.

Информация

Топливный насос защищен предохранителем топливного насоса. Он расположен под сиденьем.

Подготовительные работы

Снимите сиденье. ( стр. 56)

14 ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

Основные работы

Снимите защитную крышку ❶.

Удалите неисправный предохранитель ❷.

Информация

У неисправного предохранителя перегорел провод

предохранителя A.

Вставьте новый предохранитель для топливного насоса.

Предохранитель (58011109105) ( стр. 127)

Проверьте правильность работы электрической системы.

Прикрепите защитную крышку.

Завершающие работы

Установите сиденье. ( стр. 57)

14.6

Диагностический разъем

Диагностический разъем ❶ расположен под сиденьем.

Информация

При подключении диагностического инструмента

начинает работать счетчик моточасов.

Перед длительными диагностическими процедурами

отключите счетчик моточасов за накладкой для

стартового номера.

СИСТЕМА ОХЛАЖДЕНИЯ

15.1

Система охлаждения

Водяной насос ❶ в двигателе обеспечивает циркуляцию

охлаждающей жидкости.

Давление, возникающее при нагреве системы охлаждения,

регулируется клапаном в крышке радиатора ❷. Это

гарантирует, что эксплуатация транспортного средства при

указанной температуре охлаждающей жидкости не приведет к

риску возникновения неисправностей.

120 °C (248 °F)

Охлаждение происходит за счет воздушного потока.

Чем ниже скорость, тем меньше эффект охлаждения. Грязные

охлаждающие ребра также снижают эффект охлаждения.

15.2

Проверка уровня антифриза и охлаждающей жидкости

Предупреждение

Опасность обжечься Во время эксплуатации мотоцикла охлаждающая жидкость нагревается и

находится под давлением.

Не открывайте радиатор, шланги радиатора или другие элементы системы охлаждения, если

двигатель или система охлаждения прогреты до рабочей температуры.

Дайте системе охлаждения и двигателю остыть, прежде чем открывать радиатор, шланги

радиатора или другие элементы системы охлаждения.

В случае ожога немедленно промойте пораженный участок теплой водой.

Предупреждение

Опасность отравления

Охлаждающая жидкость вредна для здоровья.

–

Храните охлаждающую жидкость в недоступном для детей месте.

–

Не допускайте попадания охлаждающей жидкости на кожу, в глаза и на одежду.

–

В случае проглатывания охлаждающей жидкости немедленно обратитесь к врачу.

–

В случае попадания на кожу немедленно промойте пораженный участок большим

количеством воды.

Тщательно промойте глаза водой и немедленно обратитесь к врачу, если охлаждающая

жидкость попала в глаза.

Смените одежду, если охлаждающая жидкость попала на одежду.

Состояние

Двигатель холодный.

Поставьте мотоцикл вертикально на горизонтальной

поверхности.

Снимите крышку радиатора.

Проверьте содержание антифриза в охлаждающей жидкости.

-25 … -45 °C (-13 … -49 °F)

Если содержание антифриза в охлаждающей

жидкости не соответствует указанному значению:

Откорректируйте содержание антифриза в

охлаждающей жидкости.

Проверьте уровень охлаждающей жидкости в радиаторе.

Уровень охлаждающей

10 мм (0,39 дюйма)

жидкости A над ребрами

радиатора

Если уровень охлаждающей жидкости не

соответствует заданному значению:

Откорректируйте уровень охлаждающей жидкости.

Охлаждающая жидкость ( стр. 131)

Установите крышку радиатора.

15 СИСТЕМА ОХЛАЖДЕНИЯ

15.3

Проверка уровня охлаждающей жидкости

Предупреждение

Опасность обжечься Во время эксплуатации мотоцикла охлаждающая жидкость нагревается и

находится под давлением.

Не открывайте радиатор, шланги радиатора или другие элементы системы охлаждения, если

двигатель или система охлаждения прогреты до рабочей температуры.

Дайте системе охлаждения и двигателю остыть, прежде чем открывать радиатор, шланги

радиатора или другие элементы системы охлаждения.

В случае ожога немедленно промойте пораженный участок теплой водой.

Предупреждение

Опасность отравления Охлаждающая жидкость вредна для здоровья.

Храните охлаждающую жидкость в недоступном для детей месте.

–

Не допускайте попадания охлаждающей жидкости на кожу, в глаза и на одежду.

–

В случае проглатывания охлаждающей жидкости немедленно обратитесь к врачу.

–

В случае попадания на кожу немедленно промойте пораженный участок большим

количеством воды.

Тщательно промойте глаза водой и немедленно обратитесь к врачу, если охлаждающая

жидкость попала в глаза.

Смените одежду, если охлаждающая жидкость попала на одежду.

Состояние

Двигатель холодный.

Поставьте мотоцикл вертикально на горизонтальной

поверхности.

Снимите крышку радиатора.

Проверьте уровень охлаждающей жидкости в радиаторе.

Уровень охлаждающей

10 мм (0,39 дюйма)

жидкости A над ребрами

радиатора

Если уровень охлаждающей жидкости не

соответствует заданному значению:

Откорректируйте уровень охлаждающей

жидкости.

Охлаждающая жидкость ( стр. 131)

Установите крышку радиатора.

15.4

Слив охлаждающей жидкости

Предупреждение

Опасность обжечься Во время эксплуатации мотоцикла охлаждающая жидкость нагревается и

находится под давлением.

Не открывайте радиатор, шланги радиатора или другие элементы системы охлаждения, если

двигатель или система охлаждения прогреты до рабочей температуры.

Дайте системе охлаждения и двигателю остыть, прежде чем открывать радиатор, шланги

радиатора или другие элементы системы охлаждения.

В случае ожога немедленно промойте пораженный участок теплой водой.

100

СИСТЕМА ОХЛАЖДЕНИЯ

Предупреждение

Опасность отравления Охлаждающая жидкость вредна для здоровья.

Храните охлаждающую жидкость в недоступном для детей месте.

–

Не допускайте попадания охлаждающей жидкости на кожу, в глаза и на одежду.

–

В случае проглатывания охлаждающей жидкости немедленно обратитесь к врачу.

–

В случае попадания на кожу немедленно промойте пораженный участок большим

количеством воды.

Тщательно промойте глаза водой и немедленно обратитесь к врачу, если охлаждающая

жидкость попала в глаза.

Смените одежду, если охлаждающая жидкость попала на одежду.

Состояние

Двигатель холодный.

Установите мотоцикл вертикально.

Установите под крышкой водяного насоса

соответствующую емкость.

Выкрутите винт ❶. Снимите крышку радиатора ❷.

Полностью слейте охлаждающую жидкость.

Установите и затяните винт ❷ с новым уплотнительным

кольцом.

Рекомендации

Винт, крышка

10 Нм (7,4 фунт-

водяного насоса

фут)

15.5

Заправка охлаждающей жидкости

Предупреждение

Опасность отравления

Охлаждающая жидкость вредна для здоровья.

–

Храните охлаждающую жидкость в недоступном для детей месте.

–

Не допускайте попадания охлаждающей жидкости на кожу, в глаза и на одежду.

–

В случае проглатывания охлаждающей жидкости немедленно обратитесь к врачу.

–

В случае попадания на кожу немедленно промойте пораженный участок большим

количеством воды.

Тщательно промойте глаза водой и немедленно обратитесь к врачу, если охлаждающая

жидкость попала в глаза.

Смените одежду, если охлаждающая жидкость попала на одежду.

Убедитесь, что винт ❶ затянут.

Установите мотоцикл вертикально.

Залейте охлаждающую жидкость до отметки A над

ребрами радиатора.

Рекомендации

Размер A над ребрами

10 мм (0,39 дюйма)

радиатора

Охлаждающая

0,95 л (1 кв.)

Охлаждающая

жидкость

жидкость ( стр.

131)

Установите крышку радиатора.

–

Совершите короткий пробный заезд.

–

Проверьте уровень охлаждающей жидкости. ( стр. 100)

101

15 СИСТЕМА ОХЛАЖДЕНИЯ

15.6

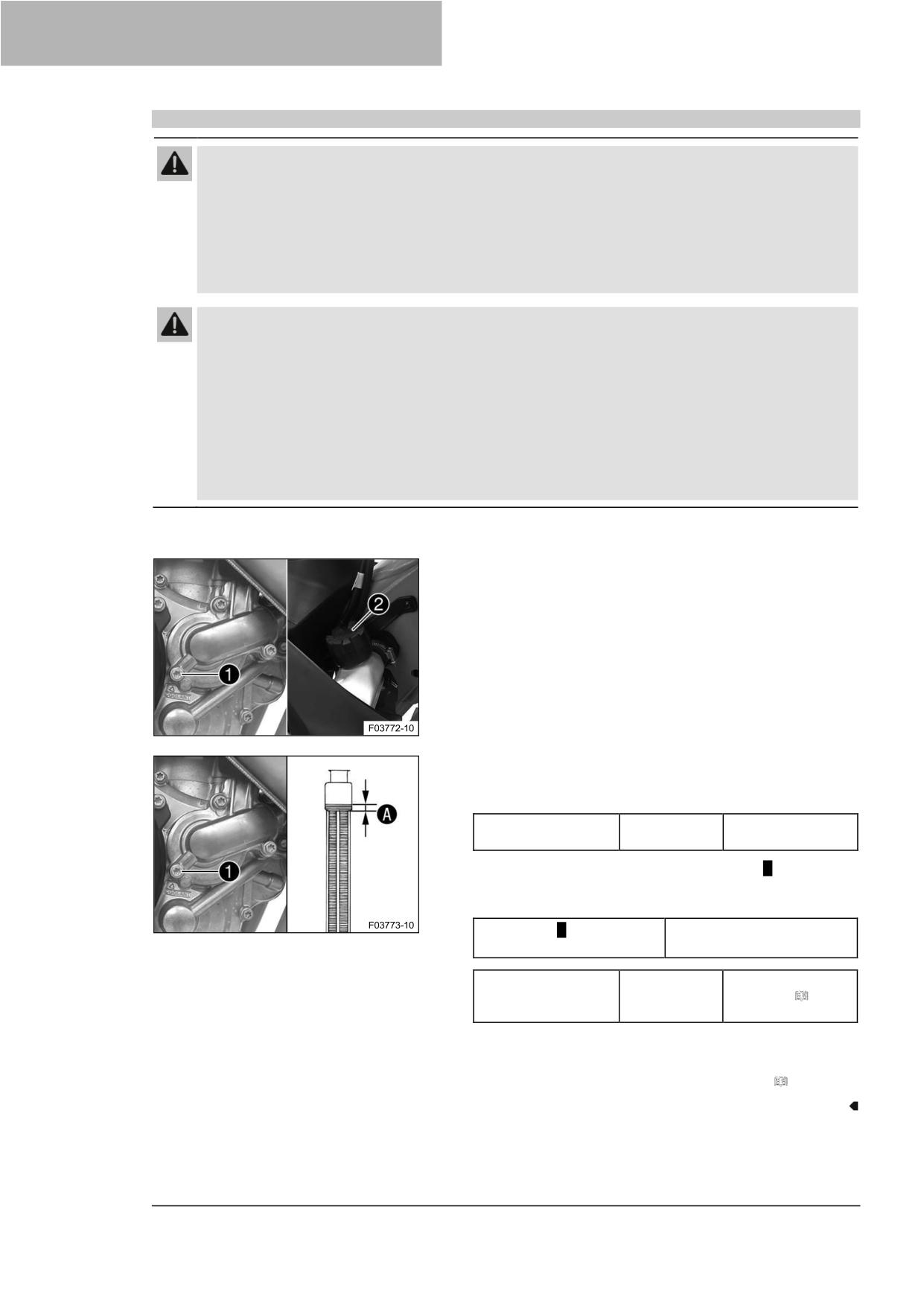

Замена охлаждающей жидкости

Предупреждение

Опасность обжечься Во время эксплуатации мотоцикла охлаждающая жидкость нагревается и

находится под давлением.

Не открывайте радиатор, шланги радиатора или другие элементы системы охлаждения, если

двигатель или система охлаждения прогреты до рабочей температуры.

Дайте системе охлаждения и двигателю остыть, прежде чем открывать радиатор, шланги

радиатора или другие элементы системы охлаждения.

В случае ожога немедленно промойте пораженный участок теплой водой.

Предупреждение

Опасность отравления

Охлаждающая жидкость вредна для здоровья.

–

Храните охлаждающую жидкость в недоступном для детей месте.

–

Не допускайте попадания охлаждающей жидкости на кожу, в глаза и на одежду.

–

В случае проглатывания охлаждающей жидкости немедленно обратитесь к врачу.

–

В случае попадания на кожу немедленно промойте пораженный участок большим

количеством воды.

Тщательно промойте глаза водой и немедленно обратитесь к врачу, если охлаждающая

жидкость попала в глаза.

Смените одежду, если охлаждающая жидкость попала на одежду.

Состояние

Двигатель холодный.

Установите мотоцикл вертикально.

Установите под крышкой водяного насоса

соответствующую емкость.

Выкрутите винт ❶. Снимите крышку радиатора ❷.

Полностью слейте охлаждающую жидкость.

Установите и затяните винт ❶ с новым уплотнительным

кольцом.

Рекомендации

Винт, крышка

10 Нм (7,4 фунт-

водяного насоса

фут)

Залейте охлаждающую жидкость до уровня A над

ребрами радиатора.

Рекомендации

Расстояние A над ребрами

10 мм (0,39 дюйма)

радиатора

Охлаждающая

0,95 л (1 кв.)

Охлаждающая

жидкость

жидкость ( стр.

131)

Установите крышку радиатора.

–

Совершите короткий пробный заезд.

–

Проверьте уровень охлаждающей жидкости. ( стр. 100)

102

РЕГУЛИРОВКА ДВИГАТЕЛЯ

16.1

Проверка люфта газового троса

Проверьте плавность хода ручки газа.

Установите руль в нейтральное положение. Слегка

поверните ручку газа вперед-назад и определите люфт в

газовом тросе A.

Люфт в газовом тросе

3 ... 5 мм (0,12 ... 0,2 дюйма)

Если люфт газового троса не соответствует

заданному значению:

Отрегулируйте люфт газового троса.

(

стр.

103)

Нажмите кнопку холодного пуска до упора.

При повороте ручки газа вперед кнопка холодного пуска

возвращается в исходное положение.

Если кнопка холодного пуска не возвращается в

исходное положение:

Отрегулируйте люфт газового троса.

(

стр.

103)

Опасно

Опасность отравления Выхлопные газы

токсичны, и их вдыхание может привести к потере

сознания и смерти.

При работе двигателя всегда следите за тем,

чтобы вентиляция была надлежащей.

При запуске или работе двигателя в

закрытом помещении используйте

эффективный отвод выхлопов.

Запустите двигатель и дайте ему поработать на холостом

ходу. Перемещайте руль вперед и назад по всему

диапазону поворота.

Обороты холостого хода не должны изменяться.

Если обороты холостого хода изменяются:

Отрегулируйте люфт газового троса.

(

стр.

103)

16.2

Регулировка люфта газового троса

Информация

Если правильная прокладка газовых тросов уже обеспечена, то топливный бак снимать не

нужно.

Подготовительные работы

Снимите сиденье. ( стр. 56)

–

Снимите топливный бак.

(

стр. 63)

–

Проверьте прокладку газового троса. ( стр. 71)

103

16 РЕГУЛИРОВКА ДВИГАТЕЛЯ

Основные работы

Установите руль в нейтральное положение.

Отодвиньте втулку ❶.

Ослабьте гайку ❷.

Поверните регулировочный винт ❸ до упора.

Ослабьте гайку ❹.

Нажмите кнопку холодного пуска ❻ до упора.

Поверните регулировочный винт ❺ так, чтобы при

повороте ручки газа вперед кнопка холодного пуска

перемещалась в исходное положение.

Затяните гайку ❹.

Поверните регулировочный винт ❸ так, чтобы в газовом

тросе на ручке газа оставался люфт.

Рекомендации

Люфт в газовом тросе

3 ... 5 мм (0,12 ... 0,2 дюйма)

Затяните гайку ❷.

Наденьте втулку ❶.

–

Проверьте плавность хода ручки газа.

Завершающие работы

Проверьте люфт газового троса. ( стр. 103)

16.3

Настройка трехмерной характеристики чувствительности отклика на поворот

ручки газа

Информация

На ручке газа трехмерная характеристика чувствительности отклика на поворот ручки газа

изменяется путем замены направляющей пластины.

В комплект поставки входит направляющая пластина с другой трехмерной характеристикой.

Основные работы

Отодвиньте втулку ❶.

Выверните винты ❷ и снимите продольно-разрезанные

половины трубы ❸.

Отсоедините газовые тросы и снимите трубку рукоятки.

104

РЕГУЛИРОВКА ДВИГАТЕЛЯ

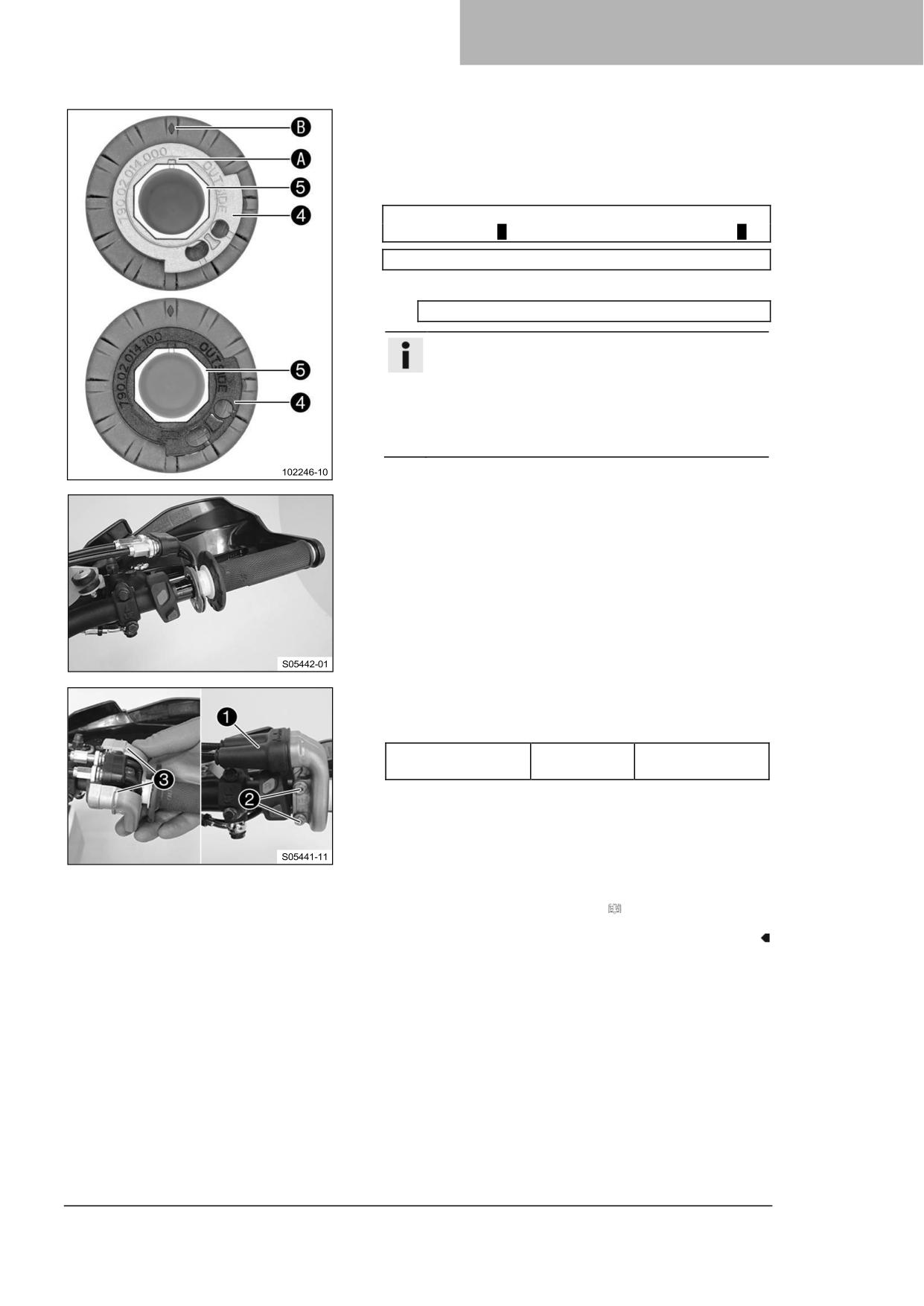

Снимите направляющую пластину ❹ с трубки рукоятки

❺.

Установите необходимую направляющую пластину в

требуемое положение на трубку рукоятки.

Рекомендации

Маркировка OUTSIDE (наружная сторона) должна быть

видна. Отметка A должна располагаться на отметке B.

Серая направляющая пластина (A48002014000)

Альтернатива 1

Черная направляющая пластина (A46002014000)

Информация

Серая направляющая пластина открывает

дроссельный клапан медленнее.

Черная направляющая пластина открывает

дроссельный клапан быстрее.

Серая направляющая пластина устанавливается

при поставке.

Очистите внешнюю поверхность руля и внутреннюю часть

трубки рукоятки. Установите трубку рукоятки на руль.

Закрепите газовые тросы на направляющей пластине и

правильно проложите их.

Расположите продольно-разрезанные половины трубы

❸, установите и затяните винты ❷.

Рекомендации

Винт, ручка газа

5 Нм (3,7 фунт-

фут)

Наденьте втулку ❶ и проверьте легкость хода ручки газа.

Завершающие работы

Проверьте люфт газового троса. ( стр. 103)

105

16 РЕГУЛИРОВКА ДВИГАТЕЛЯ

16.4

Изменение составления схемы

Информация

С помощью комбинированного переключателя можно активировать нужную характеристику

двигателя.

При перезапуске снова активируется последняя выбранная настройка.

Кроме того, при каждом составлении схемы может быть активирована противобуксовочная

система.

Схему можно менять и во время поездки.

Активация составления схемы STANDARD (Стандарт):

Нажмите кнопку ❶.

Рекомендации

Обороты двигателя

< 4000 об/мин

Загорается индикаторная лампа А.

STANDARD (стандарт) - сбалансированный

отклик

Информация

Противобуксовочная систем может быть

дополнительно активирована с помощью

кнопки TC ❸.

Активация составления схемы ADVANCED (продвинутая):

Нажмите кнопку ❷.

Рекомендации

Обороты двигателя

< 4000 об/мин

Загорается индикаторная лампа B.

ADVANCED (продвинутая) - прямой отклик

Информация

Противобуксовочная систем может быть

дополнительно активирована с помощью

кнопки TC ❸.

16.5

Регулировка частоты вращения на холостом ходу

Предупреждение

Опасность несчастных случаев При слишком низкой частоте вращения на холостом ходу

двигатель может самопроизвольно заглохнуть.

Установите заданное значение частоты вращения на холостом ходу. (В вашей официальной

мастерской KTM будут рады помочь).

106

РЕГУЛИРОВКА ДВИГАТЕЛЯ

Дайте двигателю поработать до прогрева.

Кнопка холодного пуска деактивирована - Кнопка

холодного пуска находится в исходном положении.

(

стр. 17)

Опасно

Опасность отравления Выхлопные газы

токсичны, и их вдыхание может привести к потере

сознания и смерти.

При работе двигателя всегда следите за тем,

чтобы вентиляция была надлежащей.

При запуске или работе двигателя в закрытом

помещении используйте эффективный отвод

выхлопов.

Отрегулируйте частоту вращения на холостом ходу,

повернув винт регулировки частоты вращения на

холостом ходу ❶.

Рекомендации

Частота вращения на

2200... 2300 об/мин

холостом ходу

Информация

Вращение против часовой стрелки снижает

частоту вращения на холостом ходу. Вращение по

часовой стрелке повышает частоту вращения на

холостом ходу.

16.6

Программирование положения дроссельного клапана

Информация

Если блок управления определяет, что положение дроссельного клапана на холостом ходу нужно

перепрограммировать, то лампа индикации неисправности мигает 2 раза в секунду.

Опасно

Опасность отравления Выхлопные газы

токсичны, и их вдыхание может привести к потере

сознания и смерти.

При работе двигателя всегда следите за тем,

чтобы вентиляция была надлежащей.

При запуске или работе двигателя в

закрытом помещении используйте

эффективный отвод выхлопов.

Дайте транспортному средству поработать на холостом

ходу.

После завершения программирования лампа

индикации неисправности перестает мигать.

Информация

Если двигатель слишком сильно нагрелся,

выполните поездку для охлаждения на средней

скорости.

После этого не выключайте двигатель, а оставьте

его работать на холостых оборотах до окончания

программирования.

107

16 РЕГУЛИРОВКА ДВИГАТЕЛЯ

16.7

Проверка исходного положения педали переключения передач

Информация

Во время движения педаль переключения передач в исходном положении не должна касаться

ботинка водителя.

Если рычаг переключения передач продолжает касаться защитного чехла, значит, коробка передач

испытывает чрезмерную нагрузку.

Сядьте на транспортное средство в положение для езды

и определите расстояние A между верхним краем вашего

ботинка и педалью переключения передач.

Расстояние между педалью

10 ... 20 мм (0,39 ... 0,79

переключения передач и

дюйма)

верхним краем ботинка

Если расстояние не соответствует техническим

условиям:

Отрегулируйте исходное положение рычага

переключения передач.

(

стр. 108)

16.8

Регулировка исходного положения педали переключения передач

Выверните винт ❶ с шайбами и снимите рычаг

переключения передач ❷.

Очистите зубья шестерни A рычага переключения

передач и вала переключения передач.

Установите рычаг переключения передач на вал

переключения передач в требуемое положение и

включите передачу.

Информация

Диапазон регулировки ограничен.

Рычаг переключения не должен соприкасаться с

другими компонентами транспортного средства во

время процедуры переключения.

Установите и затяните винт ❶ с шайбами.

Рекомендации

Винт, рычаг

14 Нм (10,3 фунт-фут)

переключения

Loctite^®243™

передач

108

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ДВИГАТЕЛЯ

17.1

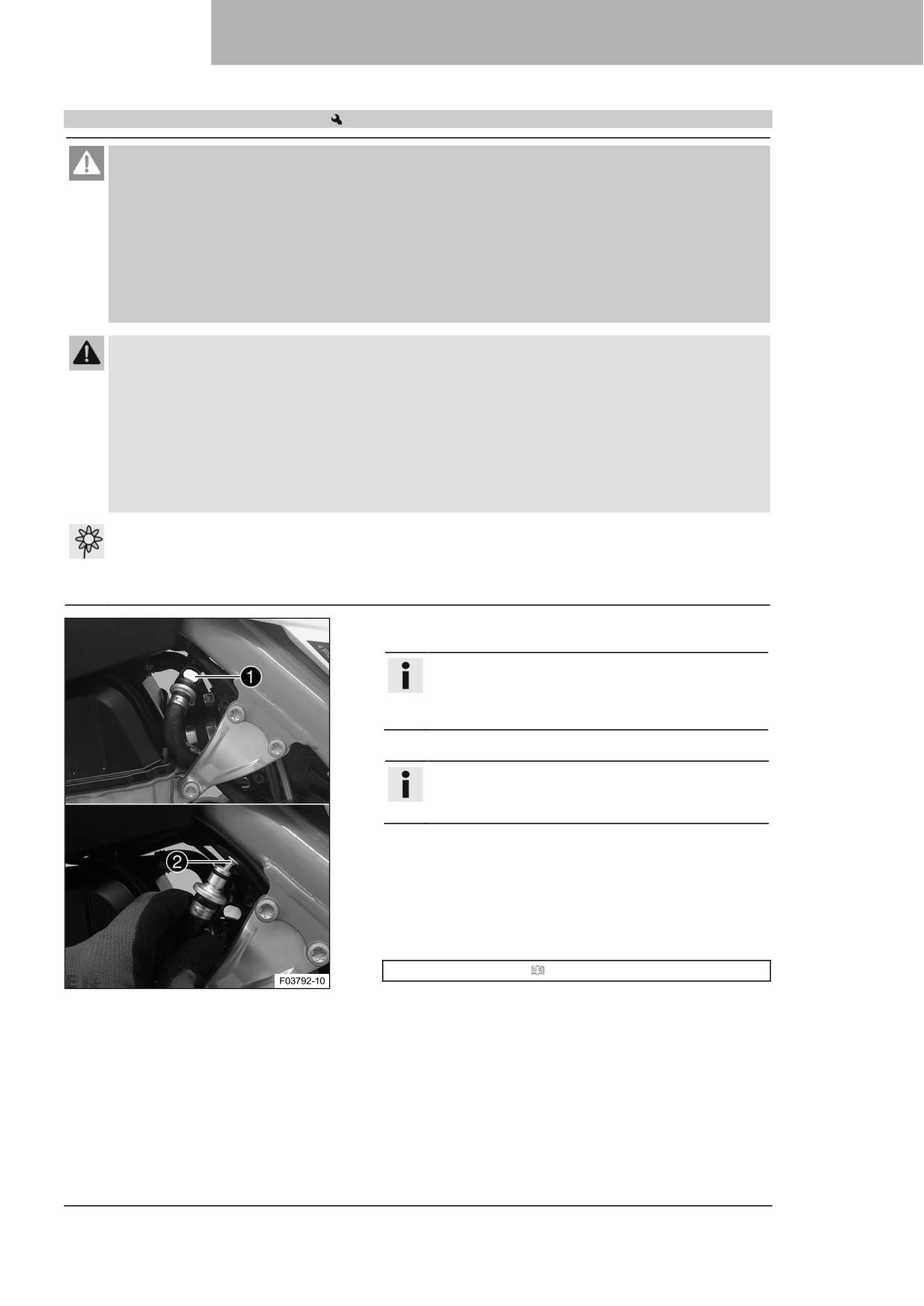

Замена топливной сетки

Опасно

Опасность воспламенения Топливо легко воспламеняется.

Топливо в топливном баке расширяется при нагревании и может вытечь в случае переполнения.

Не заправляйте транспортное средство вблизи открытого огня или зажженных сигарет.

–

Выключайте двигатель при заправке топливом.

–

Следите за тем, чтобы топливо не пролилось, особенно на горячие части транспортного

средства.

Если топливо пролилось, немедленно вытрите его.

–

Соблюдайте технические требования при заправке топливом.

Предупреждение

Опасность отравления Топливо вредно для здоровья.

Избегайте контакта топлива с кожей, глазами и одеждой.

–

В случае проглатывания топлива немедленно обратитесь к врачу.

–

Не вдыхайте пары топлива.

–

В случае попадания на кожу немедленно промойте пораженный участок большим

количеством воды.

Тщательно промойте глаза водой и обратитесь к врачу в случае попадания топлива в глаза.

–

Смените одежду, если на нее пролилось топливо.

Примечание

Опасность загрязнения окружающей среды Неправильное обращение с топливом

представляет опасность для окружающей среды.

Не допускайте попадания топлива в грунтовые воды, почву или канализацию.

Тщательно очистите быстроразъемную муфту ❶ сжатым

воздухом.

Информация

Ни в коем случае не допускайте попадания грязи в

топливопровод. Грязь в топливопроводе засоряет

клапан впрыска!

Отсоедините быстроразъемную муфту.

Информация

Остатки топлива могут вытекать из топливного

шланга.

Извлеките топливную сетку ❷ из соединительного

патрубка.

Вставьте новую топливную сетку до упора в

соединительный патрубок.

Распылите силиконовый спрей на безворсовую чистящую

ткань и слегка смажьте уплотнительное кольцо

быстроразъемной муфты.

Силиконовый спрей ( стр. 134)

Соедините быстроразъемную муфту.

109

17 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ДВИГАТЕЛЯ

Опасно

Опасность отравления Выхлопные газы

токсичны, и их вдыхание может привести к потере

сознания и смерти.

При работе двигателя всегда следите за тем,

чтобы вентиляция была надлежащей.

При запуске или работе двигателя в закрытом

помещении используйте эффективный отвод

выхлопов.

Запустите двигатель и проверьте отклик.

17.2

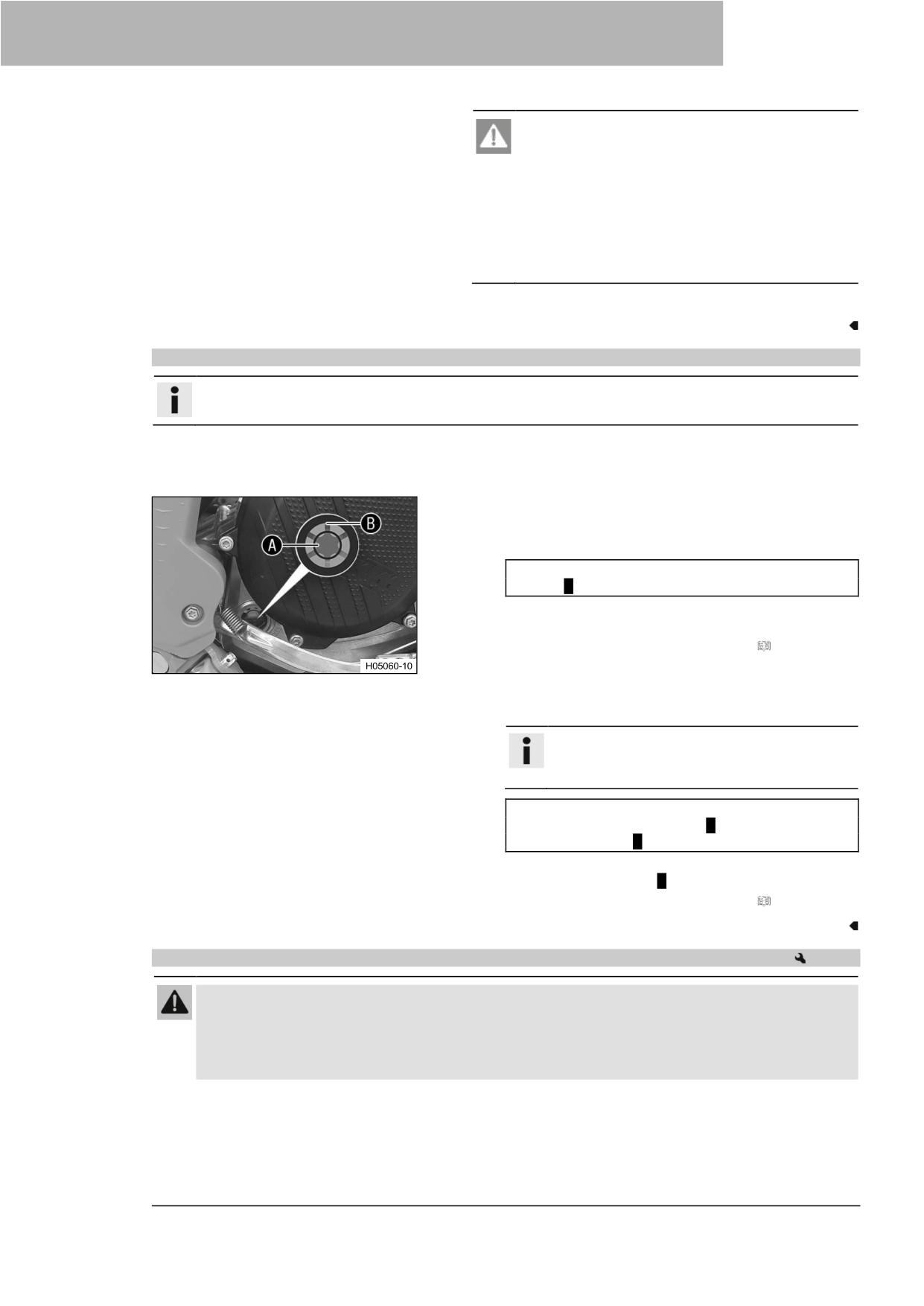

Проверка уровня моторного масла

Информация

Уровень моторного масла можно проверять как при холодном, так и при прогретом двигателе.

Подготовительные работы

Поставьте мотоцикл вертикально на горизонтальной

поверхности.

Состояние

Двигатель холодный.

Проверьте уровень моторного масла.

Моторное масло достигает середины указателя

уровня A.

Если моторное масло не доходит до середины

указателя уровня:

Добавьте моторное масло. ( стр. 113)

Состояние

Двигатель прогрет до рабочей температуры.

Проверьте уровень моторного масла.

Информация

После выключения двигателя подождите одну

минуту, прежде чем проверять уровень.

Уровень моторного масла находится между

серединой указателя уровня A и верхним краем

указателя уровня B.

Если моторное масло не доходит до середины

указателя уровня A:

Добавьте моторное масло. ( стр. 113)

17.3

Замена моторного масла и масляного фильтра, очистка масляных сеток

Предупреждение

Опасность обжечься При езде на мотоцикле моторное и трансмиссионное масло сильно

нагреваются.

Носите подходящую защитную одежду и защитные перчатки.

–

В случае обжигания немедленно промойте пораженный участок теплой водой.

110

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ДВИГАТЕЛЯ

Примечание

Опасность загрязнения окружающей среды Опасные вещества наносят вред окружающей

среде.

Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и

т.д. правильно и в соответствии с действующими нормативными документами.

Информация

Слейте моторное масло, пока двигатель двигатель прогрет до рабочей температуры.

Подготовительные работы

Припаркуйте транспортное средство на ровной

поверхности.

Основные работы

Разместите под двигателем подходящую емкость.

Выньте пробку сливного отверстия ❶ с магнитом и

уплотнительным кольцом.

Снимите резьбовую пробку ❷ с уплотнительным

кольцом.

Информация

Не откручивайте винт A.

Выкрутите резьбовую пробку ❸ с длинной масляной

сеткой ❹ и уплотнительными кольцами.

Дайте моторному маслу полностью стечь.

Тщательно очистите детали и уплотнительные

поверхности.

Установите и затяните резьбовую пробку ❷ с

уплотнительным кольцом.

Рекомендации

Резьбовая пробка,

M16x1,5

15 Нм (11,1 фунт-

картер

фут)

111

17 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ДВИГАТЕЛЯ

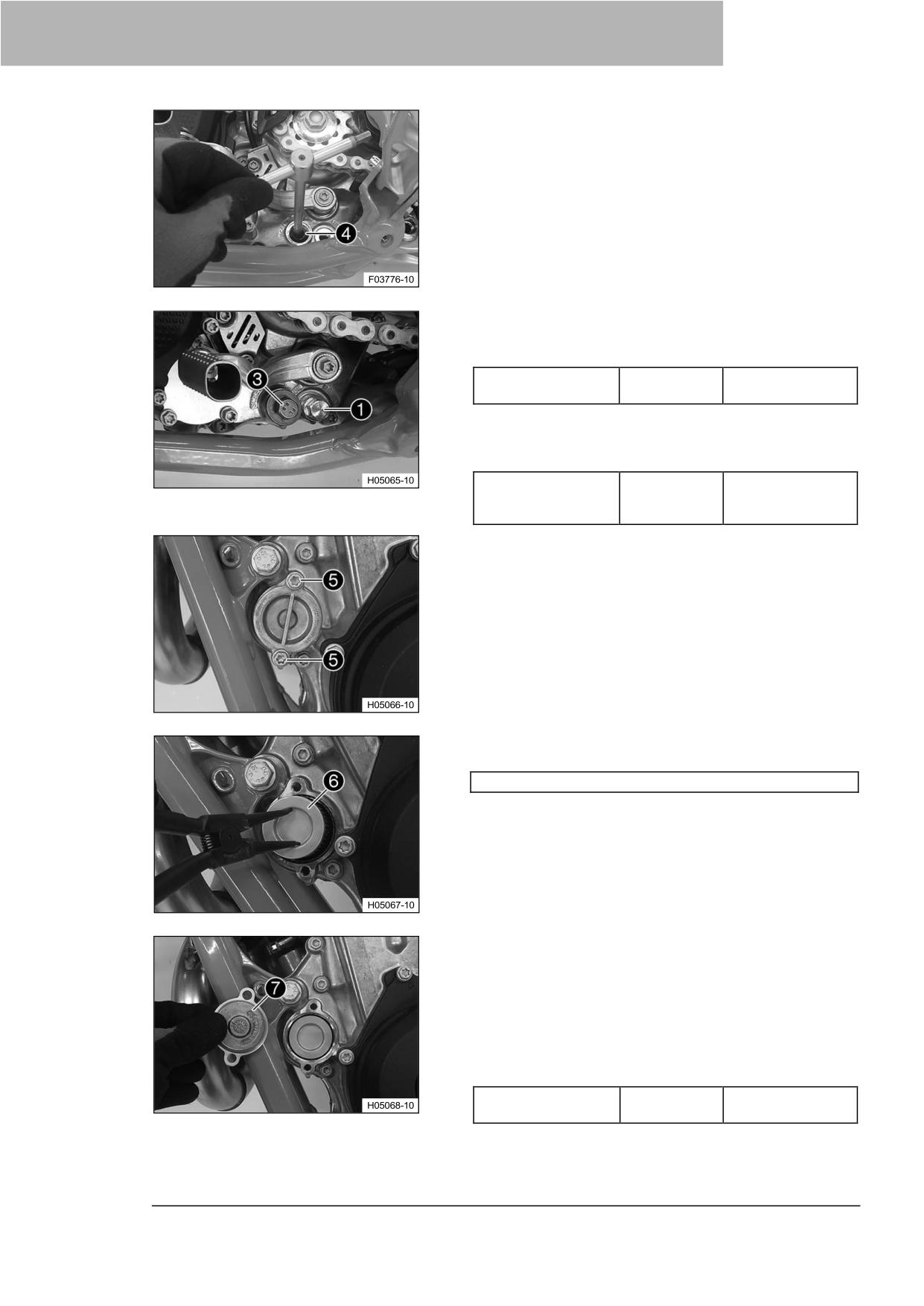

Установите длинную масляную сетку ❹ с

уплотнительными кольцами на штифтовой гаечный ключ.

Установите штифтовой гаечный ключ в требуемое

положение через просверленное отверстие резьбовой

пробки в противоположной части картера двигателя.

Вставьте масляную сетку до упора в картер двигателя.

Установите и затяните резьбовую пробку ❸ с

уплотнительным кольцом.

Рекомендации

Резьбовая пробка,

M20x1,5

15 Нм (11,1 фунт-

масляная сетка

фут)

Установите и затяните пробку сливного отверстия 1 с

магнитом и новым уплотнительным кольцом.

Рекомендации

Пробка сливного

M12x1,5

20 Nm (14.8 lbf ft)

отверстия с

магнитом

Выкрутите винты ❺. Снимите крышку масляного фильтра

с уплотнительным кольцом.

Вытащите масляный фильтр ❻ из корпуса масляного

фильтра.

Кусачки для стопорных колец (51012011000)

Дайте моторному маслу полностью стечь.

Тщательно очистите детали и уплотнительные

поверхности.

Положите мотоцикл на бок и заполните корпус масляного

фильтра моторным маслом примерно на ⅓.

Установите масляный фильтр в корпус масляного

фильтра.

Смажьте уплотнительное кольцо крышки масляного

фильтра и установите его вместе с крышкой ❼.

Установите и затяните винты.

Рекомендации

Винт, крышка

10 Нм (7,4 фунт-

масляного фильтра

фут)

–

Установите мотоцикл вертикально.

112

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ДВИГАТЕЛЯ

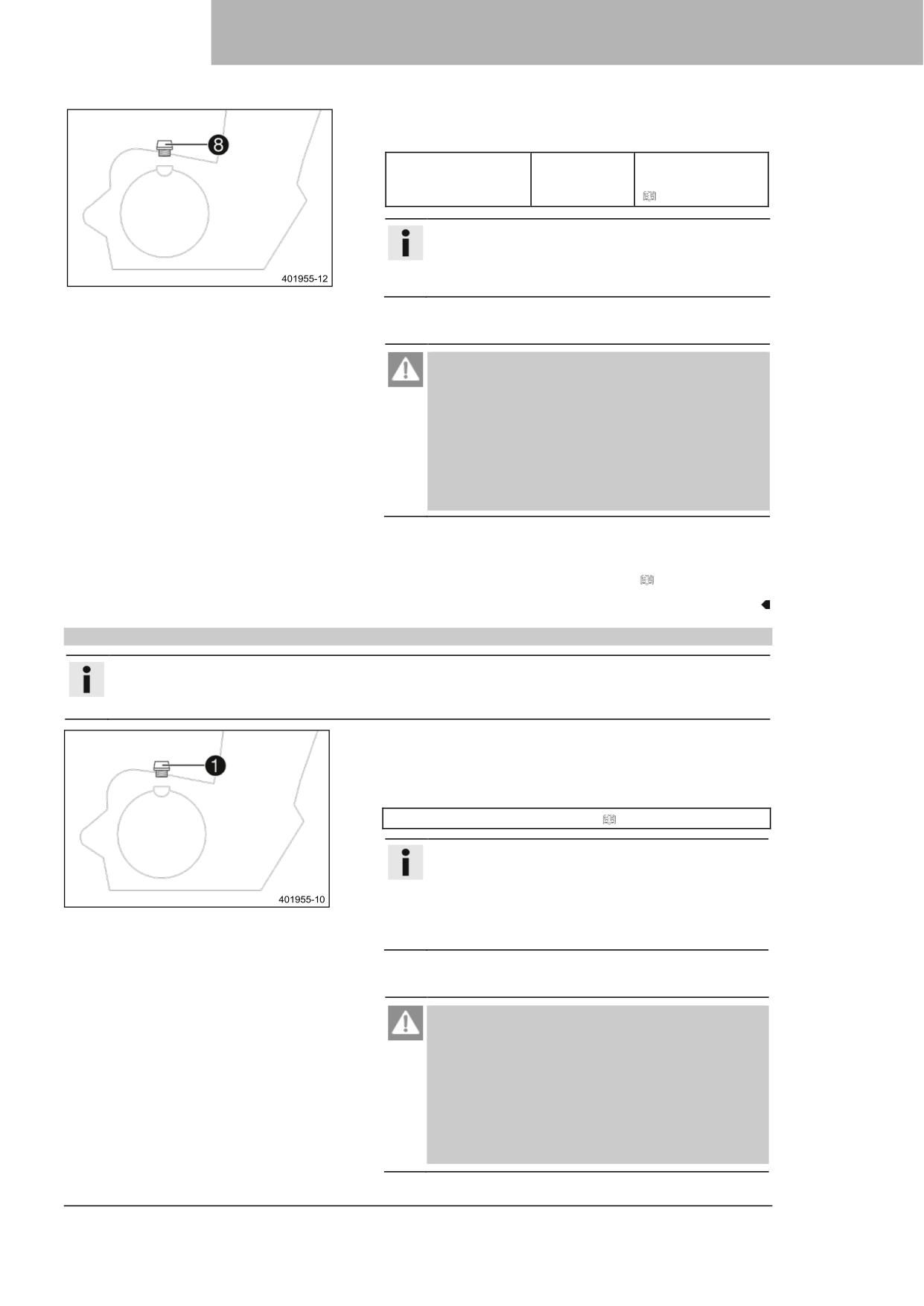

Снимите пробку горловины ❽ с уплотнительным кольцом

и залейте моторное масло.

Моторное масло

1,20 л

Моторное масло

(1,27 кв.)

(SAE 10W/50)

(

стр. 131)

Информация

Слишком малое количество моторного масла или

некачественное моторное масло приведет к

преждевременному износу двигателя.

Установите и затяните пробку горловины вместе с

уплотнительным кольцом.

Опасно

Опасность отравления

Выхлопные газы

токсичны, и их вдыхание может привести к потере

сознания и смерти.

При работе двигателя всегда следите за тем,

чтобы вентиляция была надлежащей.

При запуске или работе двигателя в закрытом

помещении используйте эффективный отвод

выхлопов.

Запустите двигатель и проверьте его на наличие утечек.

Завершающие работы

Проверьте уровень моторного масла. ( стр. 110)

17.4

Добавление моторного масла

Информация

Слишком малое количество моторного масла или некачественное моторное масло приведет к

преждевременному износу двигателя.

Основные работы

Снимите пробку горловины ❶ с уплотнительным кольцом.

Добавьте то же моторное масло, которое использовалось

при последней замене масла.

Моторное масло (SAE 10W/50) ( стр. 131)

Информация

Для обеспечения оптимальных эксплуатационных

характеристик моторного масла не смешивайте

различные типы моторных масел. Компания КТМ

рекомендует заменять моторное масло по мере

необходимости.

Установите и затяните пробку горловины вместе с

уплотнительным кольцом.

Опасно

Опасность отравления Выхлопные газы

токсичны, и их вдыхание может привести к потере

сознания и смерти.

При работе двигателя всегда следите за тем,

чтобы вентиляция была надлежащей.

При запуске или работе двигателя в

закрытом помещении используйте

эффективный отвод выхлопов.

Запустите двигатель и проверьте, нет ли утечек.

113

ЧИСТКА, УХОД

18.1

Чистка мотоцикла

Примечание

Повреждения При неправильном использовании очистителя высокого давления комплектующие

детали повреждаются или разрушаются.

Под высоким давлением вода попадает в электрические компоненты, разъемы, тросы привода

дроссельных заслонок, подшипники и т.д. Слишком высокое давление приводит к неисправностям и

разрушению комплектующих деталей.

Не направляйте струю воды непосредственно на электрические компоненты, разъемы, тросы

привода дроссельных заслонок или подшипники.

Соблюдайте минимальное расстояние между соплом аппарата для очистки под давлением и

комплектующей деталью.

Минимальное безопасное расстояние

60 см (23,6 дюйма)

Примечание

Опасность загрязнения окружающей среды Опасные вещества наносят вред окружающей

среде.

Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и

т.д. правильно и в соответствии с действующими нормативными документами.

Информация

Чтобы надолго сохранить ценность и внешний вид мотоцикла, регулярно производите его чистку.

При чистке мотоцикла избегайте попадания прямых солнечных лучей.

Закройте выхлопную систему, чтобы предотвратить

попадание воды.

Сначала удалите рыхлую грязь мягкой струей воды.

На сильно загрязненные детали нанесите обычный

промышленный очиститель для мотоциклов и очистите их

с помощью щетки.

Очиститель для мотоциклов ( стр. 133)

Информация

Используйте теплую воду с обычным средством

для чистки мотоциклов и мягкую губку.

Никогда не наносите очиститель для мотоциклов

на сухое транспортное средство; всегда сначала

ополаскивайте транспортное средство водой.

После ополаскивания мотоцикла мягкой струей воды

дайте ему тщательно высохнуть.

Снимите устройство, закрывающее выхлопную систему.

Предупреждение

Опасность несчастных случаев Влага и грязь

ухудшают работу тормозной системы.

Осторожно затормозите несколько раз, чтобы

высушить и удалить грязь с тормозных

колодок и тормозных дисков.

После очистки проедьте на транспортном средстве

небольшое расстояние, пока двигатель не прогреется.

Информация

Выделяемое тепло заставляет испаряться воду в

труднодоступных местах в двигателе и на

тормозной системе.

После того как мотоцикл остынет, смажьте все

движущиеся части и шарнирные узлы.

Очистите цепь. ( стр. 66)

115

ХРАНЕНИЕ

19.1

Хранение

Предупреждение

Опасность отравления

Топливо вредно для здоровья.

–

Избегайте контакта топлива с кожей, глазами и одеждой.

–

В случае проглатывания топлива немедленно обратитесь к врачу.

–

Не вдыхайте пары топлива.

–

В случае попадания на кожу немедленно промойте пораженный участок большим

количеством воды.

Тщательно промойте глаза водой и обратитесь к врачу в случае попадания топлива в глаза.

–

Смените одежду, если на нее пролилось топливо.

–

Храните топливо должным образом в подходящей канистре и в недоступном для детей месте.

Информация

Если вы планируете хранить мотоцикл в гараже в течение длительного времени, выполните

следующие действия или поручите их выполнение специалистам.

Перед постановкой мотоцикла на хранение проверьте все детали на работоспособность и износ.

Если необходимо провести обслуживание, ремонт или замену, сделайте это в период хранения

(чтобы меньше перегружать мастерскую). Таким образом, вы сможете избежать длительного

ожидания в мастерской в начале нового сезона.

При последней заправке топливом перед выводом

мотоцикла из эксплуатации добавьте топливную

присадку.

Топливная присадка ( стр. 133)

Заправка топливом. ( стр. 28)

Подсказка

Заправьте топливный бак полностью, как

указано, используя топливо с минимально

возможным содержанием этанола.

Очистите мотоцикл. ( стр. 115)

–

Замените моторное масло и масляный фильтр, очистите

масляные сетки.

(

стр. 110)

–

Проверьте уровень антифриза и охлаждающей жидкости.

(

стр. 99)

–

Проверьте давление в шинах. ( стр. 91)

–

Снимите 12-вольтовый аккумулятор.

(

стр. 93)

–

Зарядите 12-вольтовый аккумулятор.

(

стр. 95)

Рекомендации

Идеальная температура

10 … 20 °C (50 … 68 °F)

зарядки и хранения литий-

ионного аккумулятора

Храните транспортное средство в сухом месте, не

подверженном большим колебаниям температуры.

Информация

Компания KTM рекомендует поднимать мотоцикл

домкратом.

Поднимите мотоцикл с помощью подъемной подставки.

(

стр. 44)

–

Накройте транспортное средство брезентом или

аналогичным покрытием, проницаемым для воздуха.

117

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Неисправности

Возможная причина

Действие

Двигатель не проворачивается

Ошибка управления

Выполните процедуру пуска. ( стр. 22)

при нажатии кнопки пуска

Разряжен 12-В аккумулятор

Зарядите 12-вольтовый аккумулятор.

(

стр. 95)

–

Проверьте зарядное напряжение.

–

Проверьте ток холостого хода.

–

Проверьте обмотку статора генератора.

Перегорел главный

–

Замените главный предохранитель. (

предохранитель

стр. 96)

Неисправность реле стартера

Проверьте реле стартера.

Неисправность двигателя

–

Проверьте двигатель стартера.

стартера

Двигатель вращается, но не

Быстроразъемная муфта не

Соедините быстроразъемную муфту.

запускается

соединена

Засорилась топливная сетка в

–

Замените топливную сетку.

(

стр.

быстроразъемной муфте

109)

Частота вращения на холостом

–

Отрегулируйте частоту вращения на

ходу установлена неверно

холостом ходу.

(

стр. 106)

Свеча зажигания загрязнена или

–

Очистите и просушите свечу зажигания и

мокрая

свечной колпачок, при необходимости

замените.

Слишком большой зазор свечи

–

Отрегулируйте зазор свечи.

зажигания

Рекомендации

Зазор между электродами свечи

зажигания

1,0 мм (0,039 дюйма)

Перетерся кабель короткого

–

Проверьте жгут проводов. (визуальный

замыкания в жгуте проводов,

контроль)

неисправна кнопка остановки

Проверьте электрическую систему.

Неисправность электронного

Считайте память неисправностей с

впрыска топлива

помощью диагностического прибора

KTM.

Двигатель не набирает обороты

Неисправность электронного

–

Считайте память неисправностей с

впрыска топлива

помощью диагностического прибора

KTM.

Двигатель имеет слишком малую

Воздушный фильтр сильно

Очистите воздушный фильтр и корпус

мощность

загрязнен

воздушного фильтра.

(

стр. 60)

Топливный фильтр сильно

–

Замените топливный фильтр.

загрязнен

Неисправность электронного

–

Считайте память неисправностей с

впрыска топлива

помощью диагностического прибора

KTM.

Негерметичность выхлопной

–

Проверьте выхлопную систему на

системы, деформация или

наличие повреждений.

слишком малое количество

Замените наполнитель из

наполнителя из

стекловолокнистой пряжи главного

стекловолокнистой пряжи в

глушителя.

(

стр. 62)

главном глушителе

Слишком малый клапанный зазор

Отрегулируйте клапанный зазор.

Двигатель глохнет во время

Нехватка топлива

Заправка топливом. ( стр. 28)

поездки

Двигатель перегревается

Слишком мало охлаждающей

–

Проверьте систему охлаждения на

жидкости в системе охлаждения

наличие утечек.

Проверьте уровень охлаждающей

жидкости. ( стр. 100)

Слишком малый поток воздуха

В положении стоя выключите двигатель.

Ребра радиатора сильно

–

Очистите ребра радиатора.

загрязнены

Образование пены в системе

–

Слейте охлаждающую жидкость.

(

охлаждения

стр. 100)

Долейте охлаждающую жидкость.

(

стр. 101)

Гнутый шланг радиатора

Замените шланг радиатора.

119

20 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Неисправности

Возможная причина

Действие

Лампа индикации неисправности

Неисправность электронного

Остановите мотоцикл и определите

горит или мигает

впрыска топлива

неисправный компонент с помощью

светового кода.

Проверьте проводку на наличие

повреждений, а электрические

штекерные соединения - на наличие

коррозии и повреждений.

Считайте память неисправностей с

помощью диагностического прибора

KTM.

Высокий расход масла

Дренажный шланг двигателя

–

Проложите дренажный шланг без

перегнут

изгибов или при необходимости

замените его.

Слишком высокий уровень масла в

–

Проверьте уровень моторного масла. (

двигателе

стр. 110)

Моторное масло слишком жидкое

–

Замените моторное масло и масляный

(низкая вязкость)

фильтр, очистите масляные сетки.

(

стр. 110)

Износ поршня или цилиндра

Измерьте монтажный зазор между

поршнем и цилиндром.

Разряжен 12-В аккумулятор

12-В аккумулятор не заряжается

Проверьте зарядное напряжение.

–

Проверьте обмотку статора генератора.

Паразитный потребитель

–

Проверьте ток холостого хода.

электроэнергии

120

СВЕТОВОЙ КОД

Световой код лампы

индикации

неисправности

02 Лампа индикации неисправности мигает 2 раза с короткими проблесками

Состояние уровня

Датчик частоты вращения коленчатого вала - неисправность цепи

ошибки

Световой код лампы

индикации

неисправности

02a Контрольная лампа неисправности мигает 2 раза в секунду

Состояние уровня

Необходимо запрограммировать положение дроссельной заслонки

ошибки

Световой код лампы

индикации

неисправности

06 Лампа индикации неисправности мигает 6 раз с короткими проблесками

Состояние уровня

Цепь A датчика положения дроссельного клапана - слишком слабый входной

ошибки

сигнал

Цепь A датчика положения дроссельного клапана - слишком сильный входной

сигнал

Световой код лампы

индикации

неисправности

09 Лампа индикации неисправности мигает 9 раз с короткими проблесками

Состояние уровня

Датчик давления во впускном коллекторе - слишком сильный входной сигнал

ошибки

Датчик давления во впускном коллекторе - слишком слабый входной сигнал

Световой код лампы

индикации

неисправности

12 Лампа индикации неисправности мигает 1 раз с длинным проблеском, 2

раза с короткими проблесками

Состояние уровня

Датчик температуры охлаждающей жидкости - слишком сильный входной сигнал

ошибки

Датчик температуры охлаждающей жидкости - слишком слабый входной сигнал

Световой код лампы

индикации

неисправности

13 Лампа индикации неисправности мигает 1 раз с длинным проблеском, 3

раза с короткими проблесками

Состояние уровня

Датчик температуры всасываемого воздуха - слишком сильный входной сигнал

ошибки

Датчик температуры всасываемого воздуха - слишком слабый входной сигнал

Световой код лампы

индикации

неисправности

15 Лампа индикации неисправности мигает 1 раз с длинным проблеском, 5 раз

с короткими проблесками

Состояние уровня

Датчик наклона - слишком слабый входной сигнал

ошибки

Датчик наклона - разомкнут / слишком сильный входной сигнал

Световой код лампы

индикации

неисправности

21 Лампа индикации неисправности мигает 2 раза с длинными проблесками, 1

раз с коротким проблеском

Состояние уровня

Напряжение аккумулятора - слишком высокое входное напряжение

ошибки

Световой код лампы

индикации

неисправности

22 Лампа индикации неисправности мигает 2 раза с длинными проблесками, 2

раза с короткими проблесками

Состояние уровня

Датчик положения шестерни - слишком слабый входной сигнал

ошибки

Датчик положения шестерни - слишком сильный входной сигнал

Датчик положения шестерни - неисправность

121

21 СВЕТОВОЙ КОД

Световой код лампы

индикации

неисправности

33 Лампа индикации неисправности мигает 3 раза с длинными проблесками, 3

раза с короткими проблесками

Состояние уровня

Цилиндр клапана впрыска 1 - неисправность цепи

ошибки

Световой код лампы

индикации

неисправности

37 Лампа индикации неисправности мигает 3 раза с длинными проблесками, 7

раз с короткими проблесками

Состояние уровня

Катушка зажигания - неисправность цепи

ошибки

Световой код лампы

индикации

неисправности

41 Лампа индикации неисправности мигает 4 раза с длинными проблесками, 1

раз с коротким проблеском

Состояние уровня

Контроллер топливного насоса - замыкание на землю/обрыв в цепи

ошибки

Контроллер топливного насоса - короткое замыкание на плюс

Световой код лампы

индикации

неисправности

65 Лампа индикации неисправности мигает 6 раз с длинными проблесками, 5

раз с короткими проблесками

Состояние уровня

EEPROM (Электронно-перепрограммируемая постоянная память) -

ошибки

неисправность

Световой код лампы

индикации

неисправности

Лампа индикации неисправности непрерывно мигает

Состояние уровня

THREF - неисправность

ошибки

122

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

22.1

Двигатель

Конструкция

1-цилиндровый 4-тактный двигатель с водяным

охлаждением

Рабочий объем

449,9 см³ (27,455 куб. дюйма)

Длина хода поршня

63,4 мм (2,496 дюйма)

Диаметр цилиндра

95 мм (3,74 дюйма)

Степень сжатия

13.6:1

Частота вращения на холостом ходу

2200... 2300 об/мин

Управление

OHC, 4 клапана, управляемых через коромысла

Диаметр клапана, впускной

40 мм (1,57 дюйма)

Диаметр клапана, выпускной

33 мм (1,3 дюйма)

Зазор клапана

Впуск при: 20 °C (68 °F)

0,10 ... 0,15 мм (0,0039 ... 0,0059 дюйма)

Выхлоп при: 20 °C (68 °F)

0,12 ... 0,17 мм (0,0047 ... 0,0067 дюйма)

Подшипник коленчатого вала

Роликовый подшипник цилиндра 2

Шатунный подшипник

Подшипник скольжения

Подшипник поршневого пальца

Втулка подшипника

Поршни

Кованый легкий сплав

Поршневые кольца

1 компрессионное кольцо, 1 маслосъемное кольцо

Смазка двигателя

Циркуляционная смазка под давлением с помощью

2 трохоидальных насосов

Первичная передача

29:72

Сцепление

Многодисковое сцепление в масляной ванне,

гидравлический привод

Коробка передач

5-ступенчатая коробка передач, переключение с

помощью лапки

Передаточное отношение

первая передача
