Мотоциклы KTM 250 ADVENTURE. Руководство по эксплуатации (2021 год)

СОДЕРЖАНИЕ

ОБОЗНАЧЕНИЯ

ВИД ТРАНСПОРТНОГО СРЕДСТВА

1.1

Используемые символы

4.1

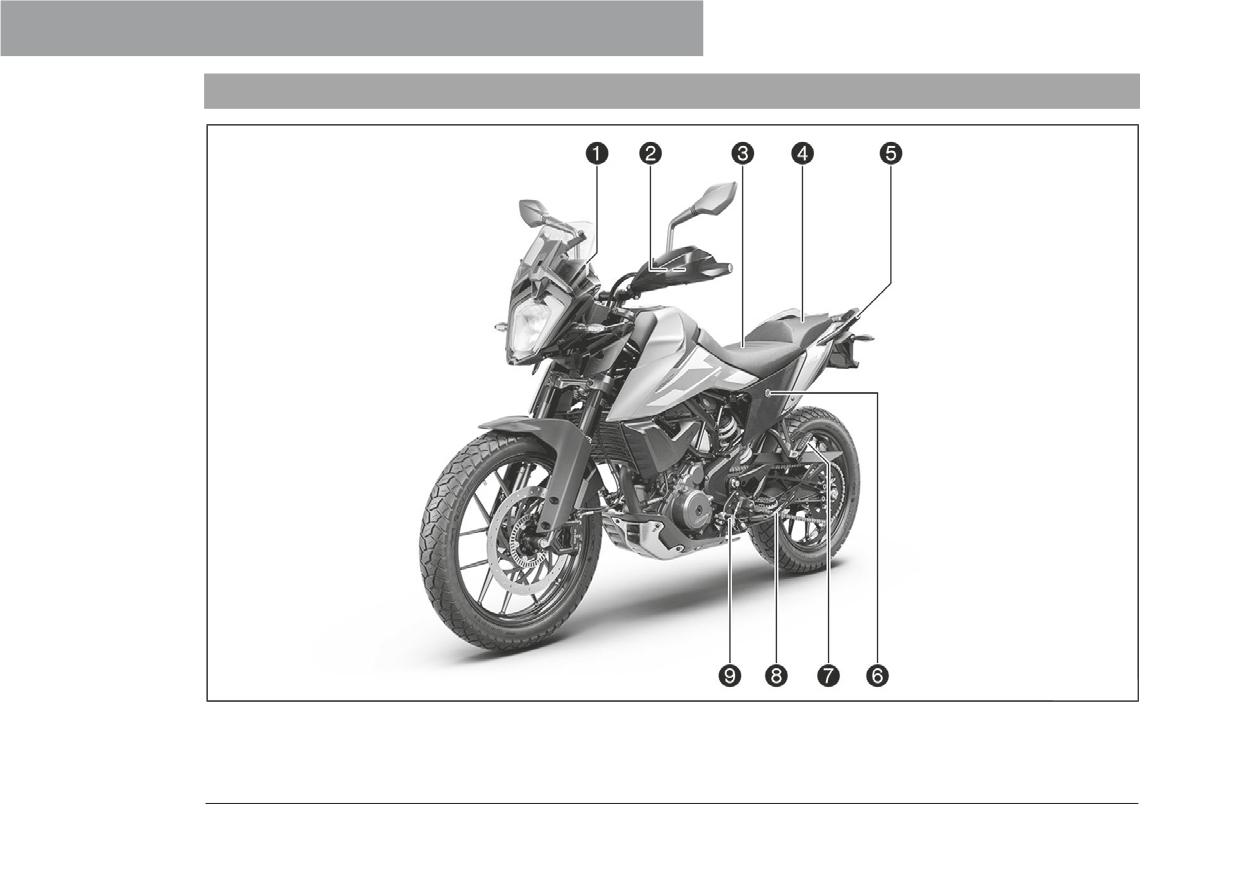

Вид транспортного средства, левая передняя

1.2

Шрифты

сторона (пример)

4.2

Вид транспортного средства, правая задняя

РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ

сторона (пример)

2.1

Предусмотренное применение

СЕРИЙНЫЕ НОМЕРА

2.2

Неправильная эксплуатация

2.3

Рекомендации по безопасности

5.1

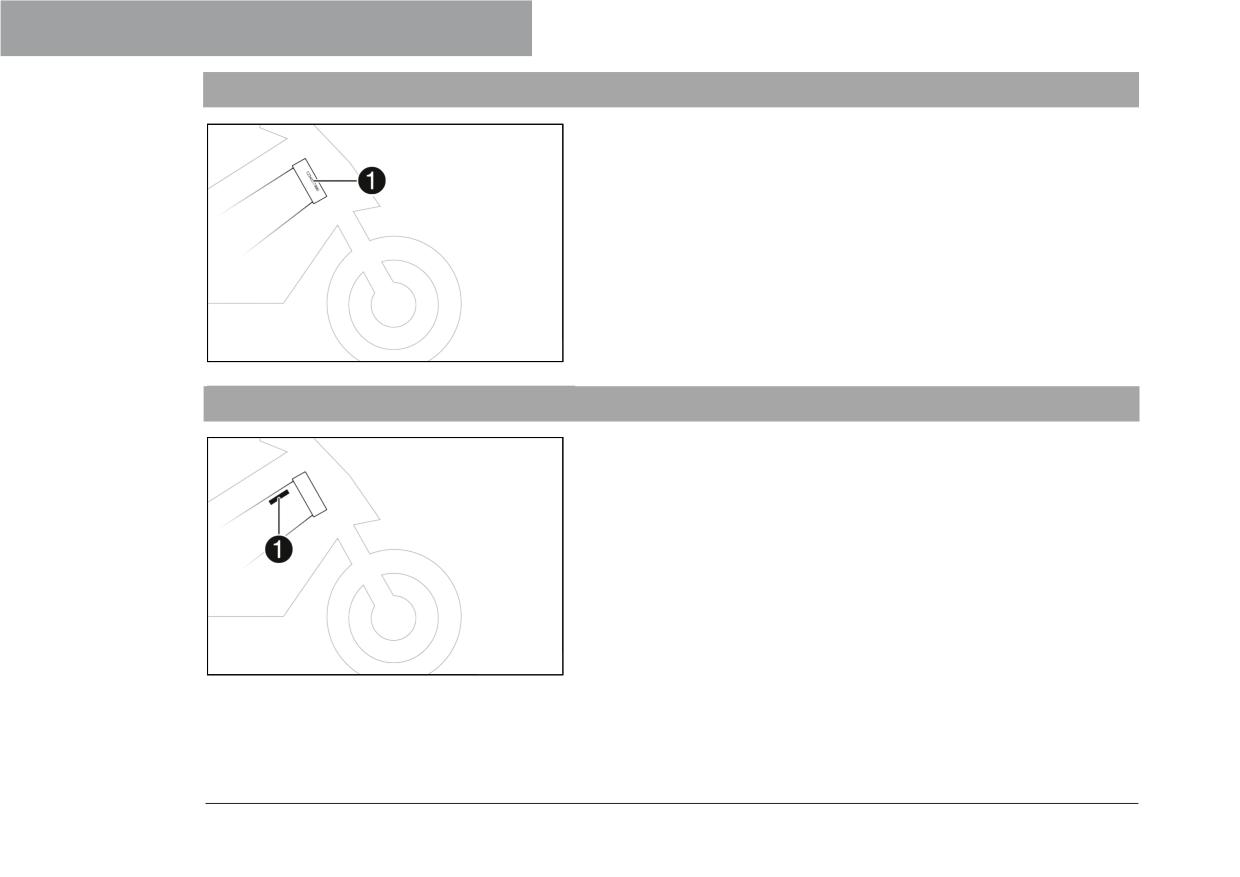

Идентификационный номер транспортного

2.4

Степени опасности и условные обозначения

средства

2.5

Предупреждение о несанкционированных

5.2

Ярлык с указанием типа

действиях

5.3

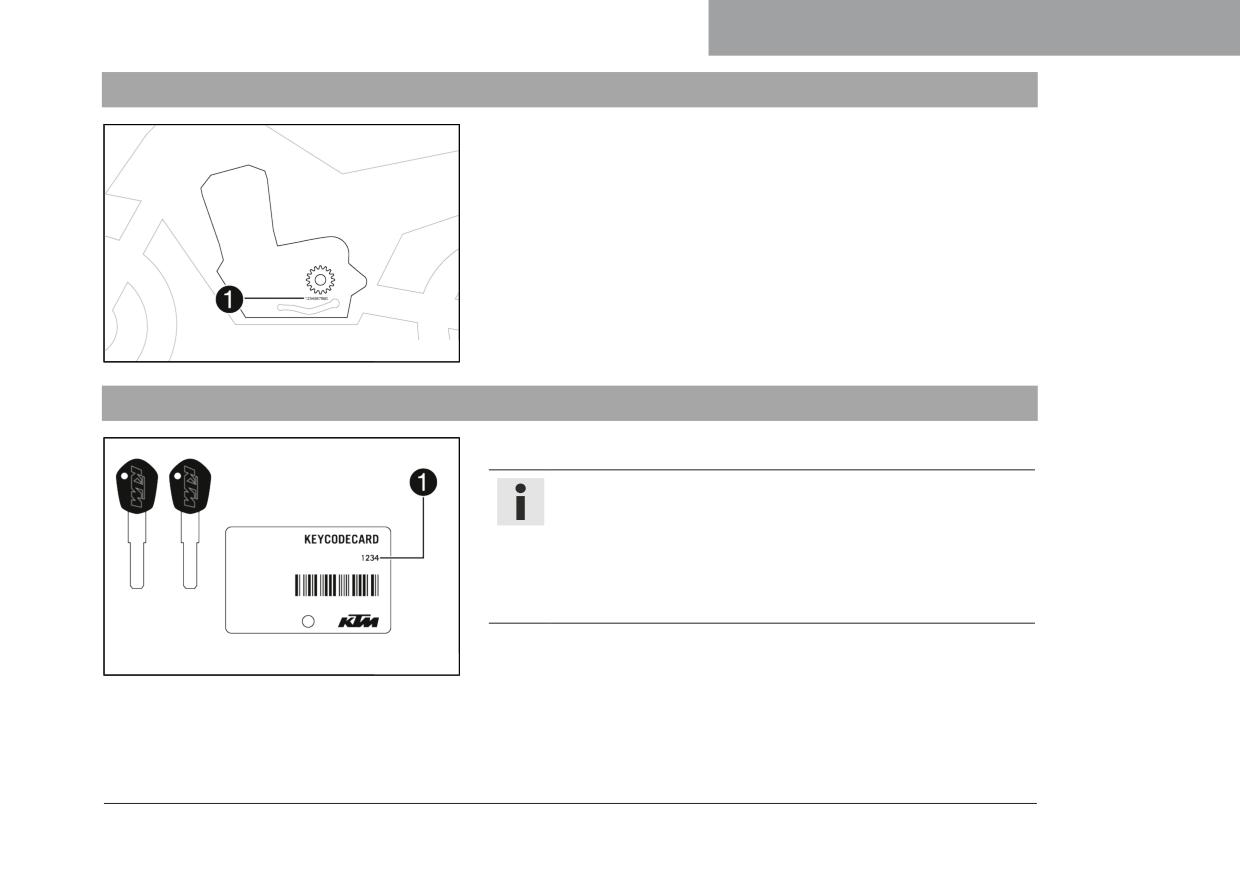

Номер двигателя

2.6

Безопасная эксплуатация

5.4

Номер ключа

2.7

Защитная одежда

ОРГАНЫ УПРАВЛЕНИЯ

2.8

Правила выполнения ремонтных и сервисных

6.1

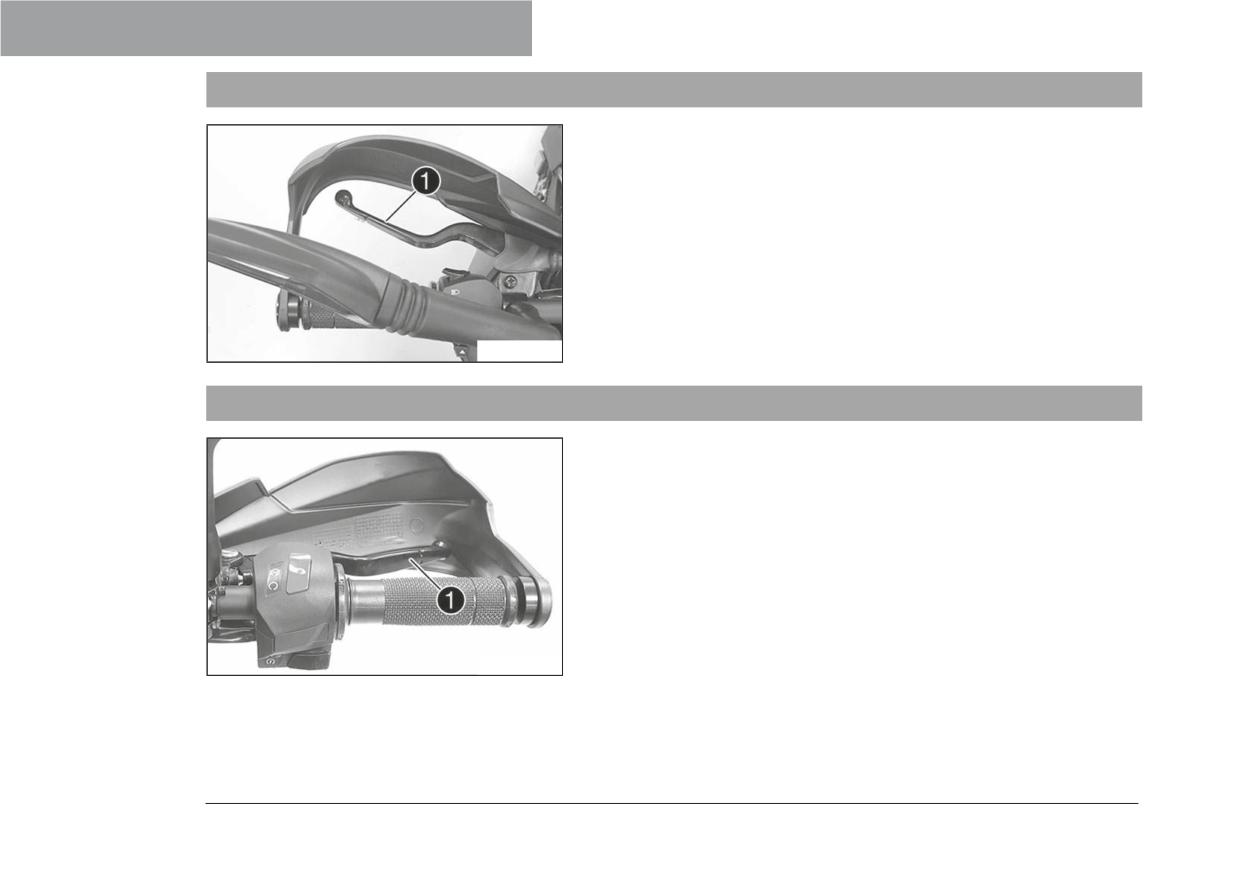

Рычаг сцепления

работ

6.2

Рычаг ручного тормоза

2.9

Охрана окружающей среды

6.3

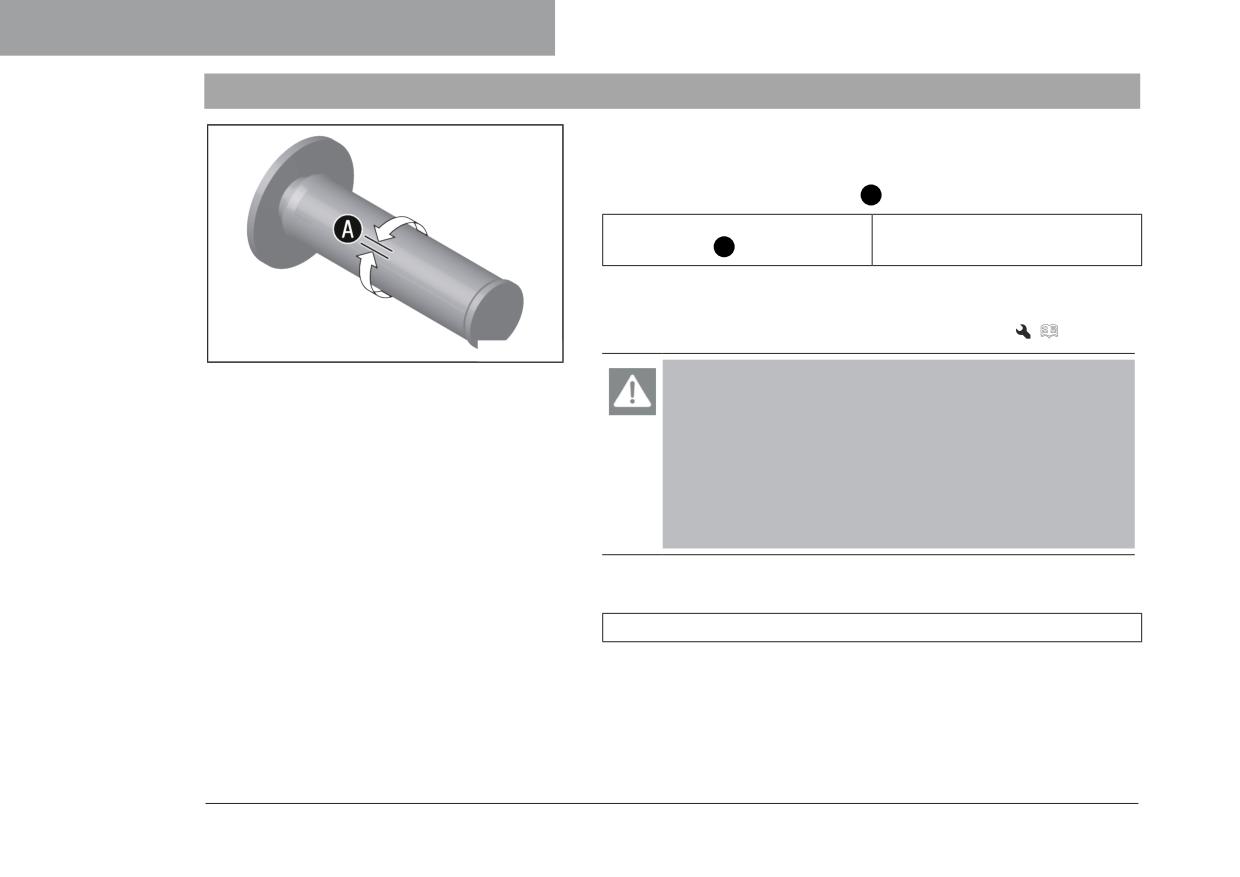

Ручка акселератора

2.10 Руководство по эксплуатации

6.4

Переключатели на левой рукоятке руля

ВАЖНАЯ ИНФОРМАЦИЯ

6.4.1

Комбинированный переключатель

3.1

Гарантии производителя и товарного качества.... 17

6.4.2

Выключатель светового сигнала фары

3.2

Топливо, дополнительные расходные

6.4.3

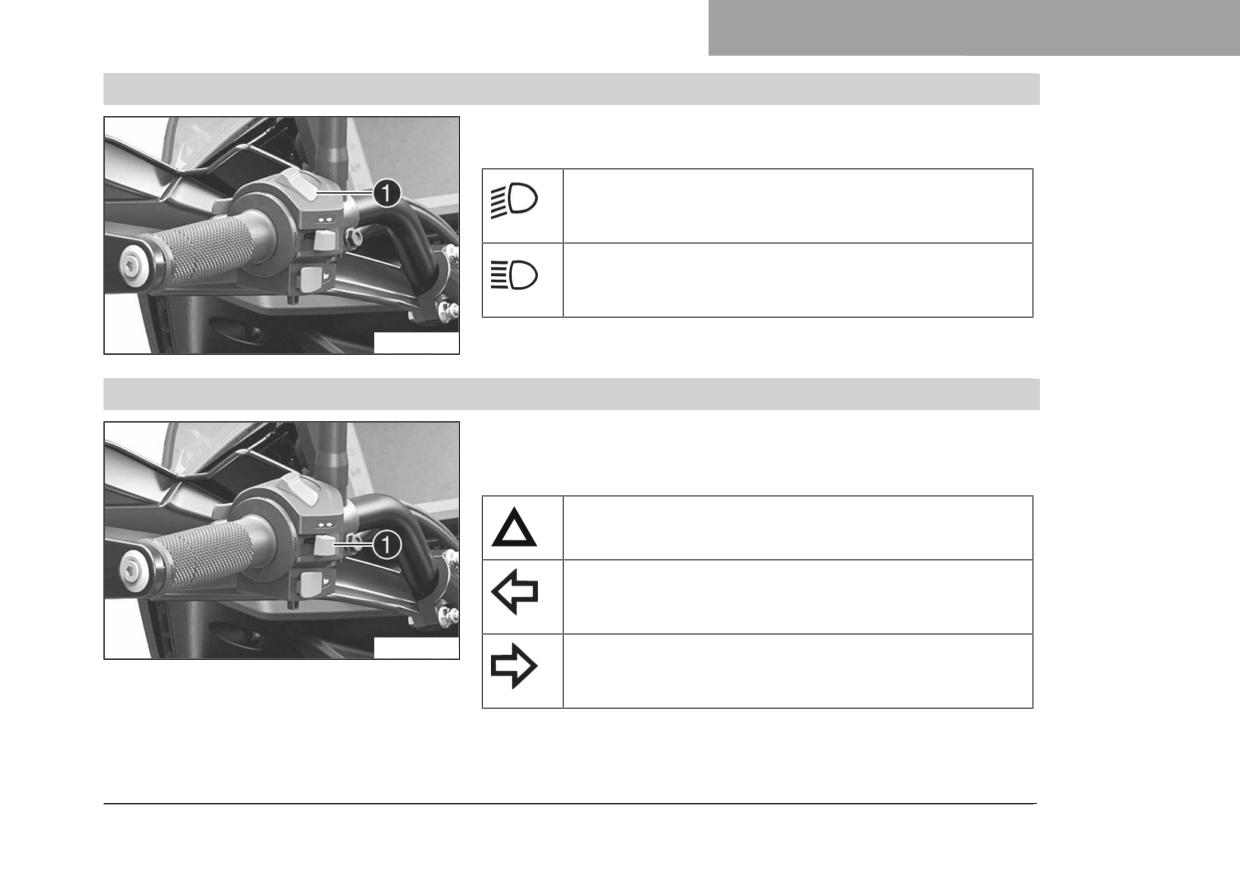

Переключатель освещения

материалы и жидкости

6.4.4

Переключатель указателей поворота

3.3

Запасные части, аксессуары

6.4.5

Кнопка звукового сигнала

3.4

Обслуживание

6.5

Переключатели на правой рукоятке руля

3.5

Рисунки

6.5.1. Аварийный выключатель зажигания

3.6

Обслуживание покупателей

6.5.2

Кнопка запуска двигателя

СОДЕРЖАНИЕ

6.6

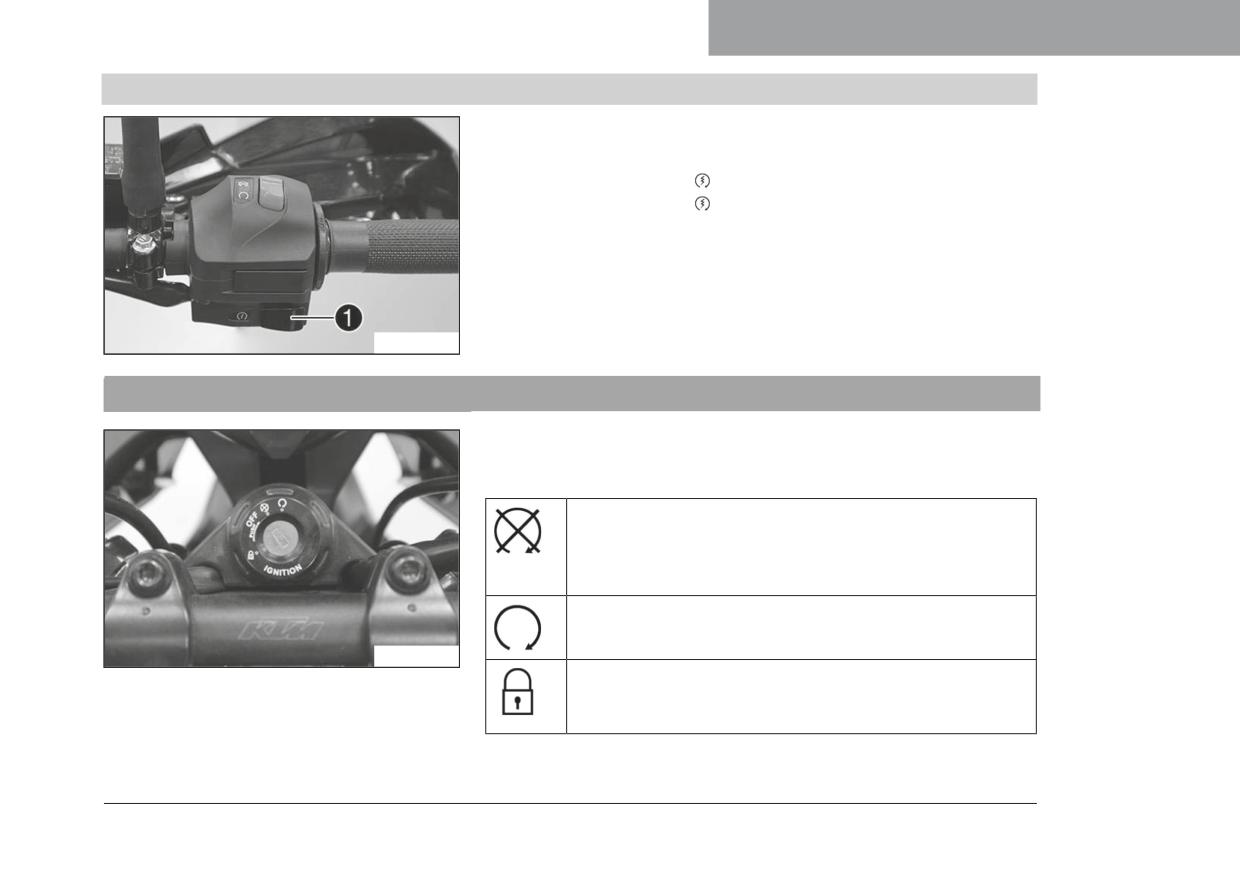

Замок зажигания и блокировки рулевой

7.8

Индикатор уровня топлива

колонки

7.9

Индикатор температуры охлаждающей

6.7

Блокировка рулевого управления

жидкости

6.8

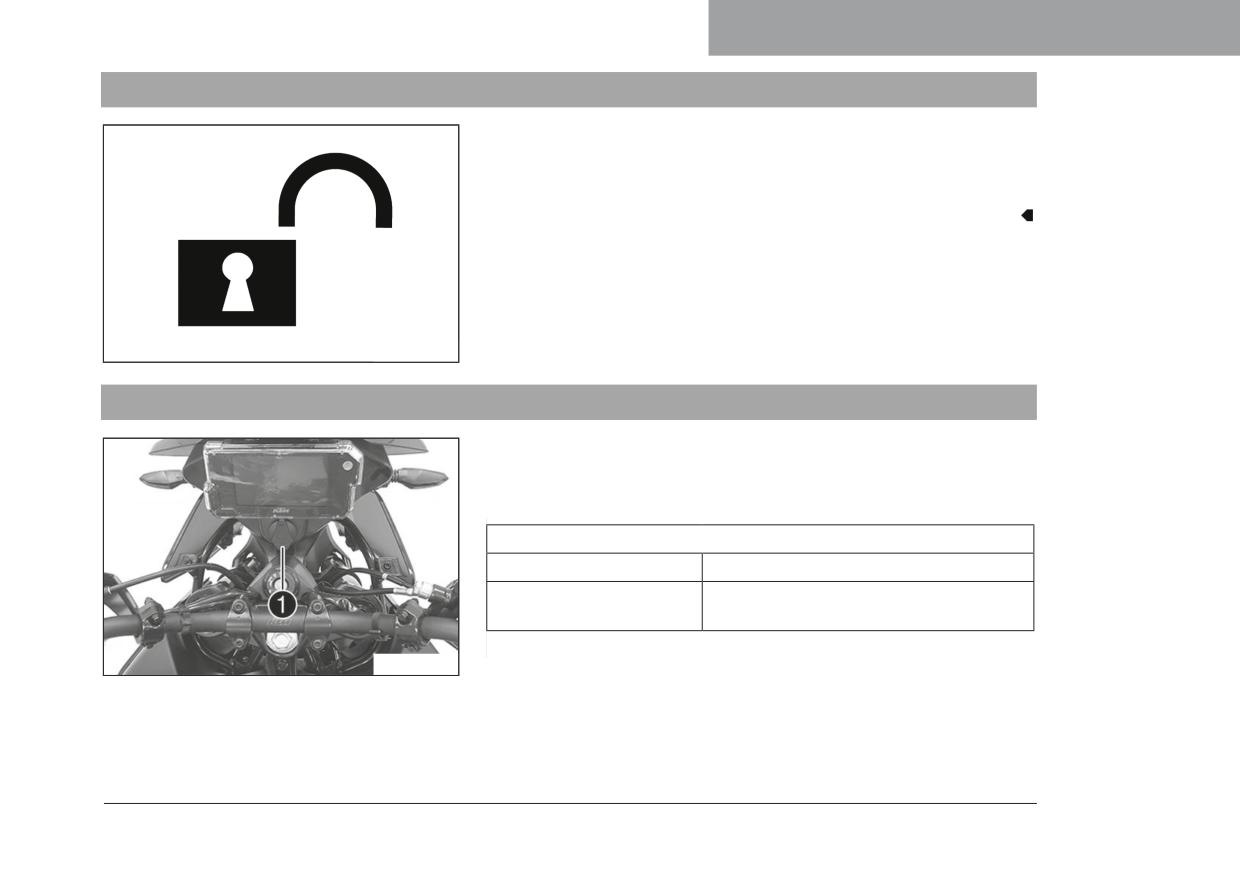

Разблокировка рулевого управления

7.10

Функциональные кнопки

6.9

Разъем для электрических приспособлений

7.11

Индикатор ODO

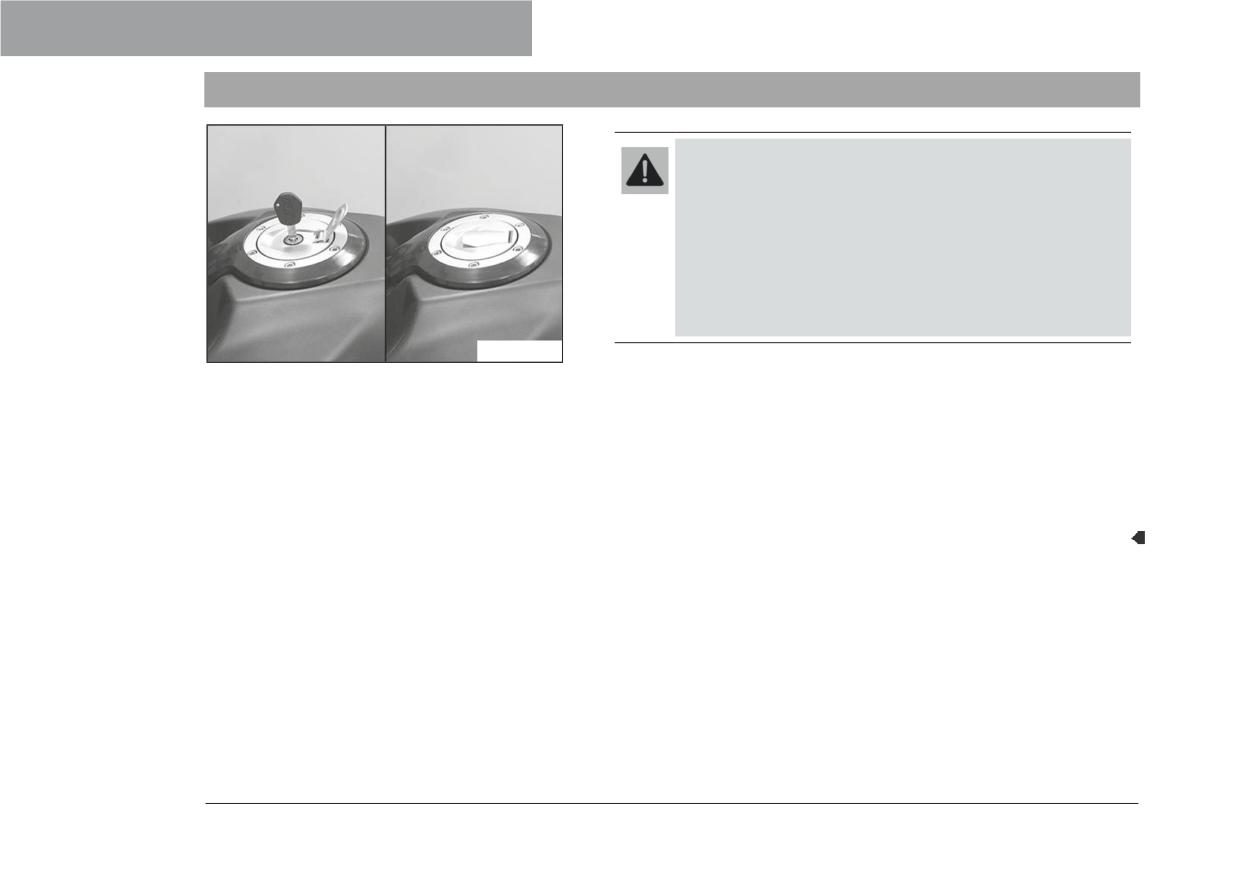

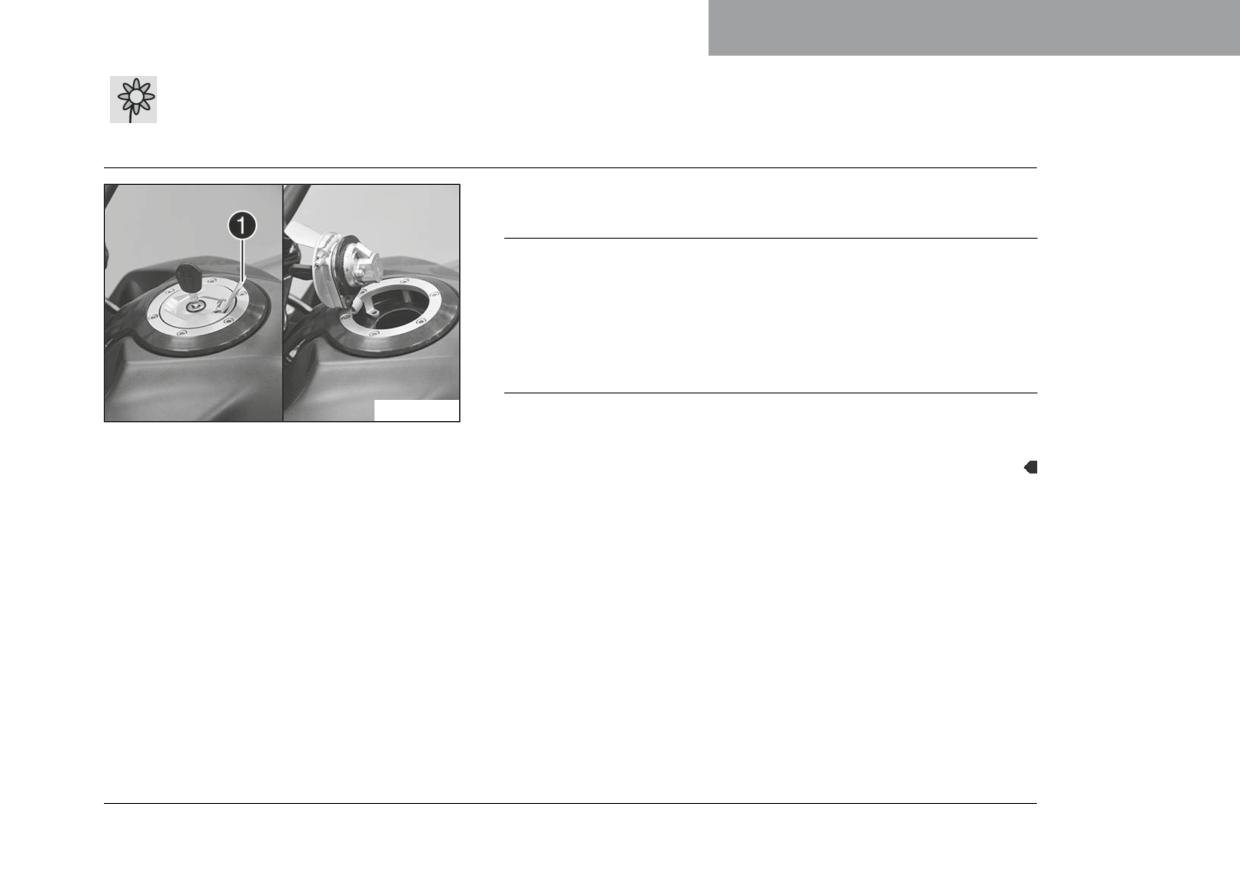

6.10 Открытие крышки заливной горловины

7.12 Меню ABS

топливного бака

7.13

Информационный дисплей

6.11 Закрытие крышки заливной горловины

7.14

Меню пробега TRIP 1

топливного бака

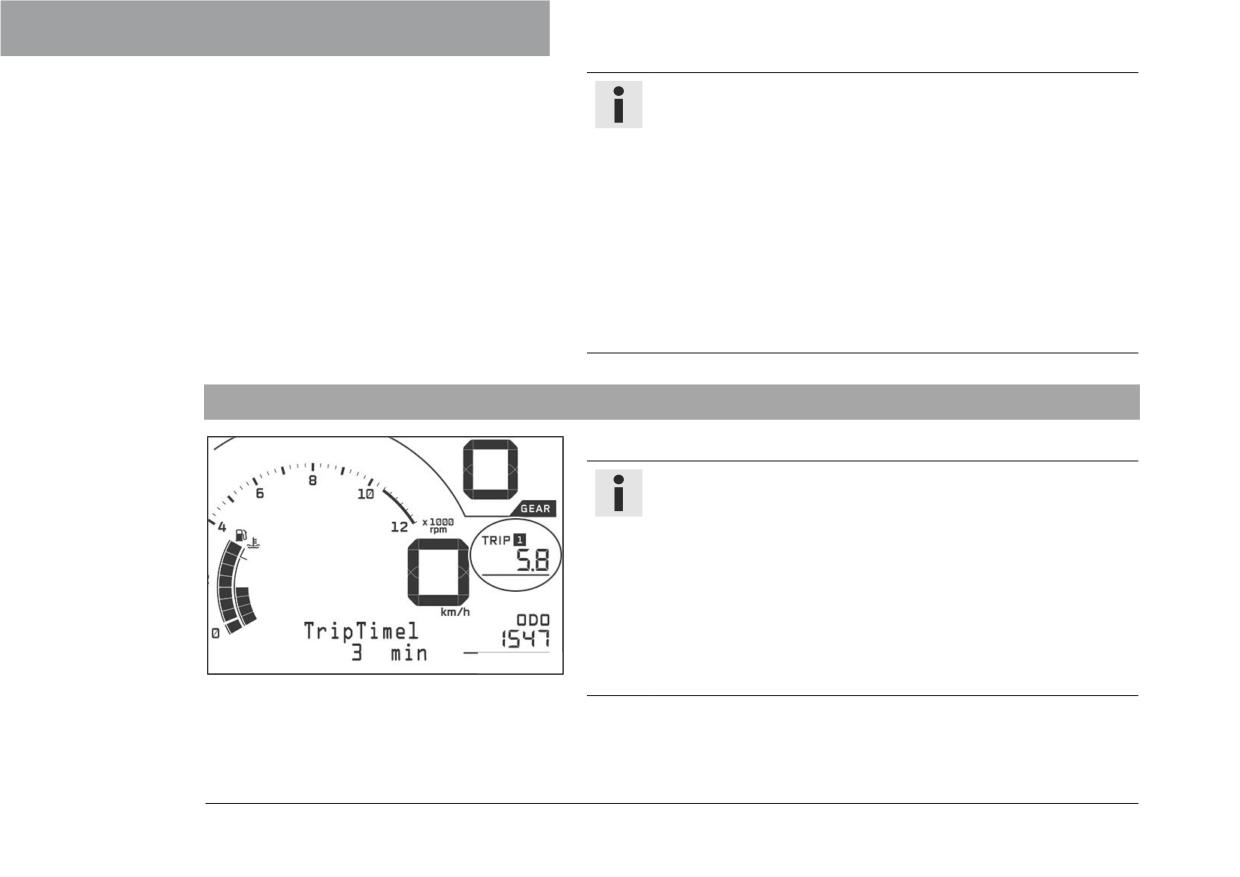

7.14.1 Меню Time Trip 1 (Время поездки 1)

6.12 Замок сиденья

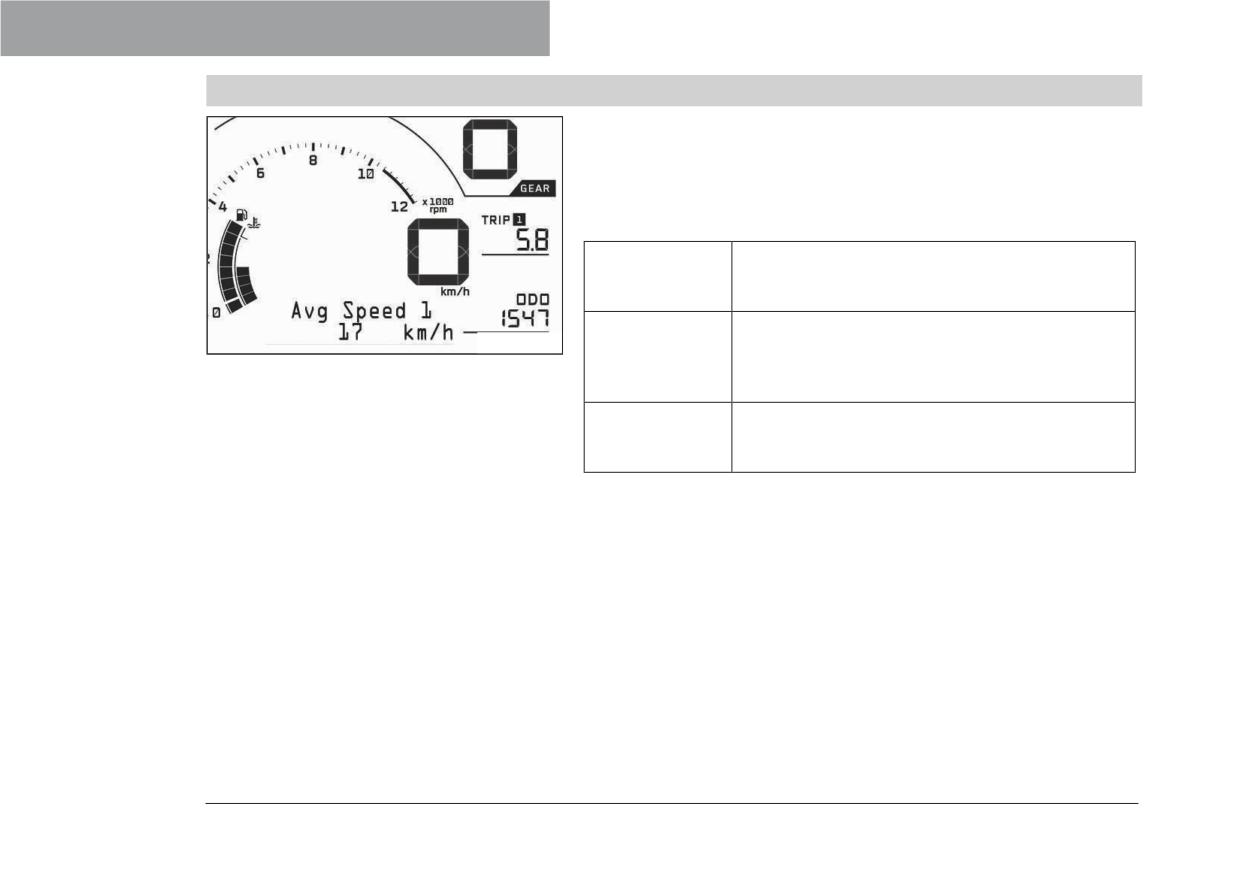

7.14.2 Подменю Average Speed Trip 1

6.13 Набор инструментов

(Средняя скорость для TRIP 1)

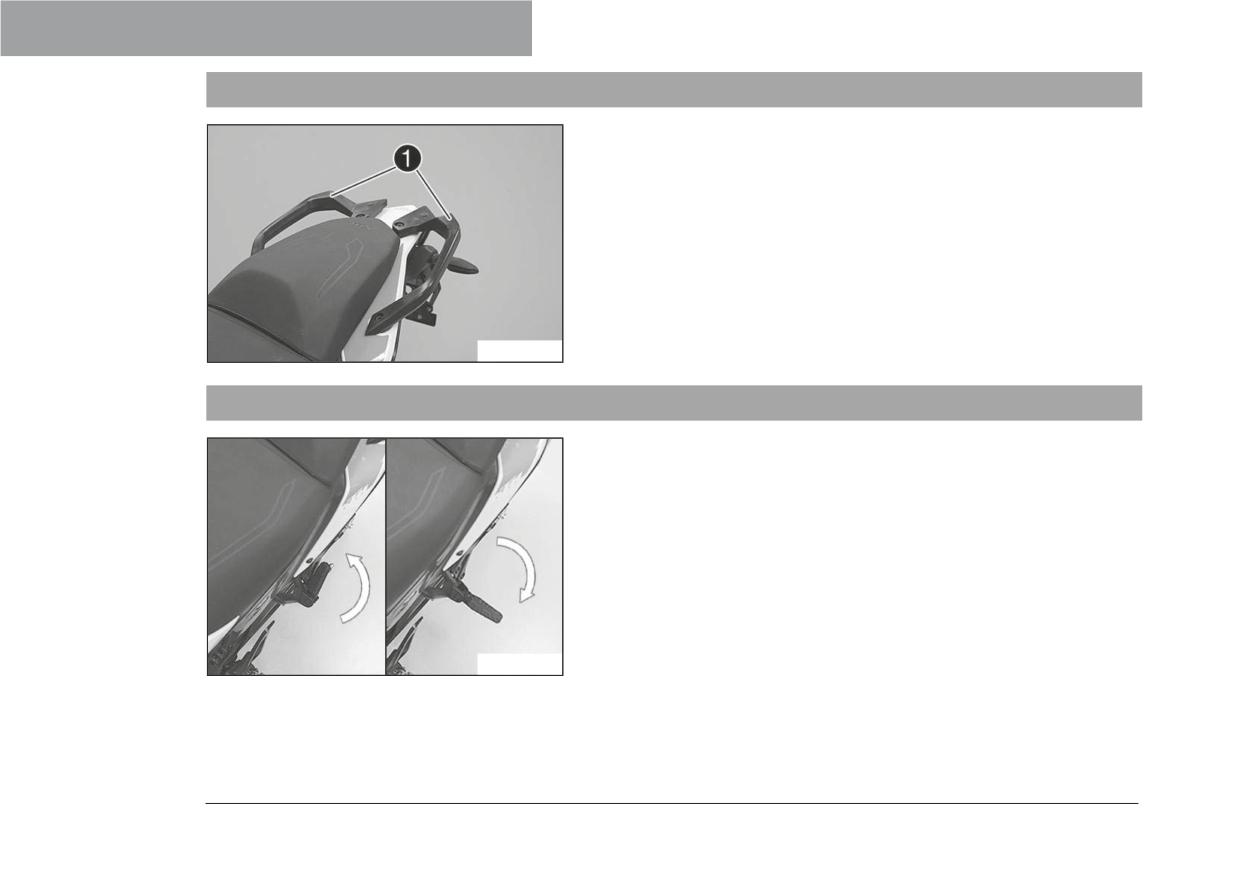

6.14 Поручни

7.14.3 Подменю Avg Fuel Cons 1

6.15 Подножки для пассажира

(Средний расход топлива 1)

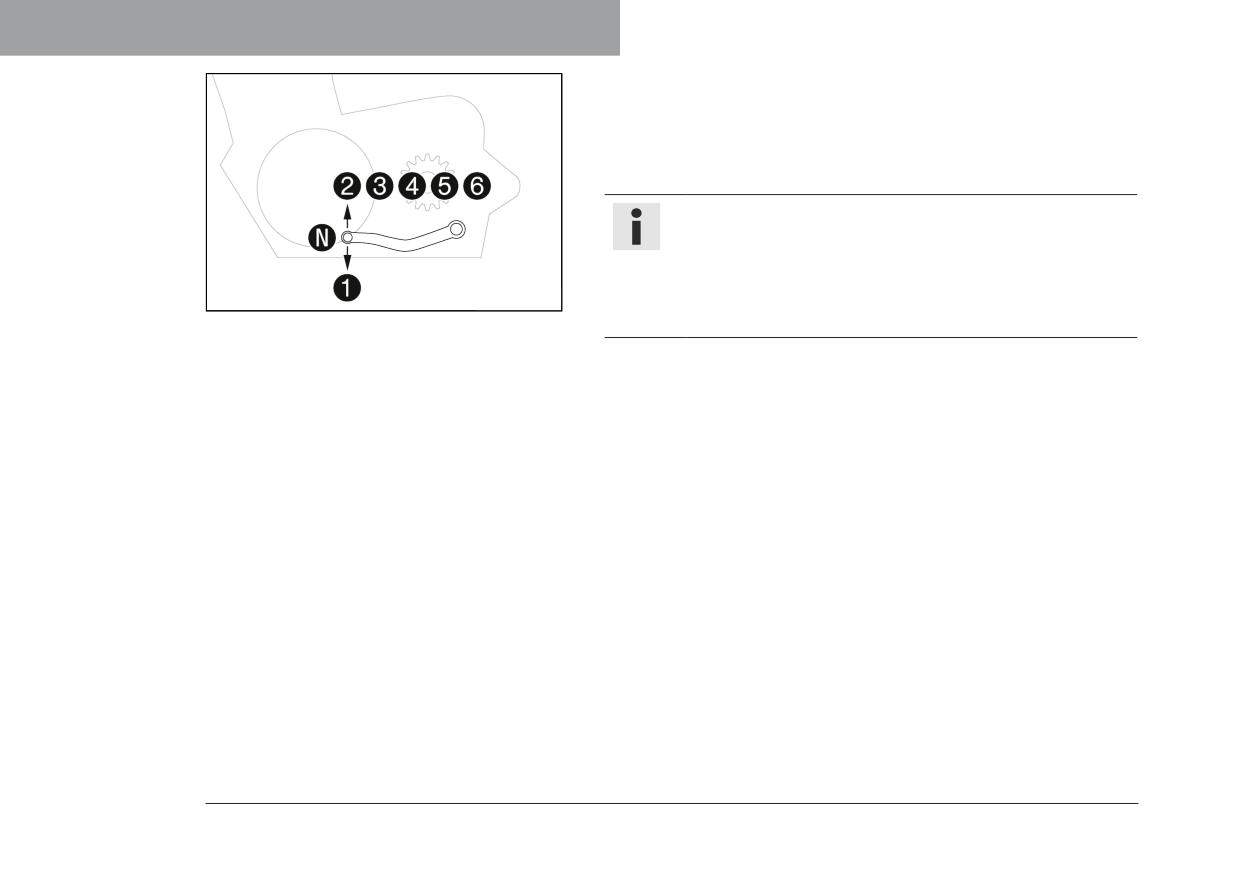

6.16 Рычаг переключения передач

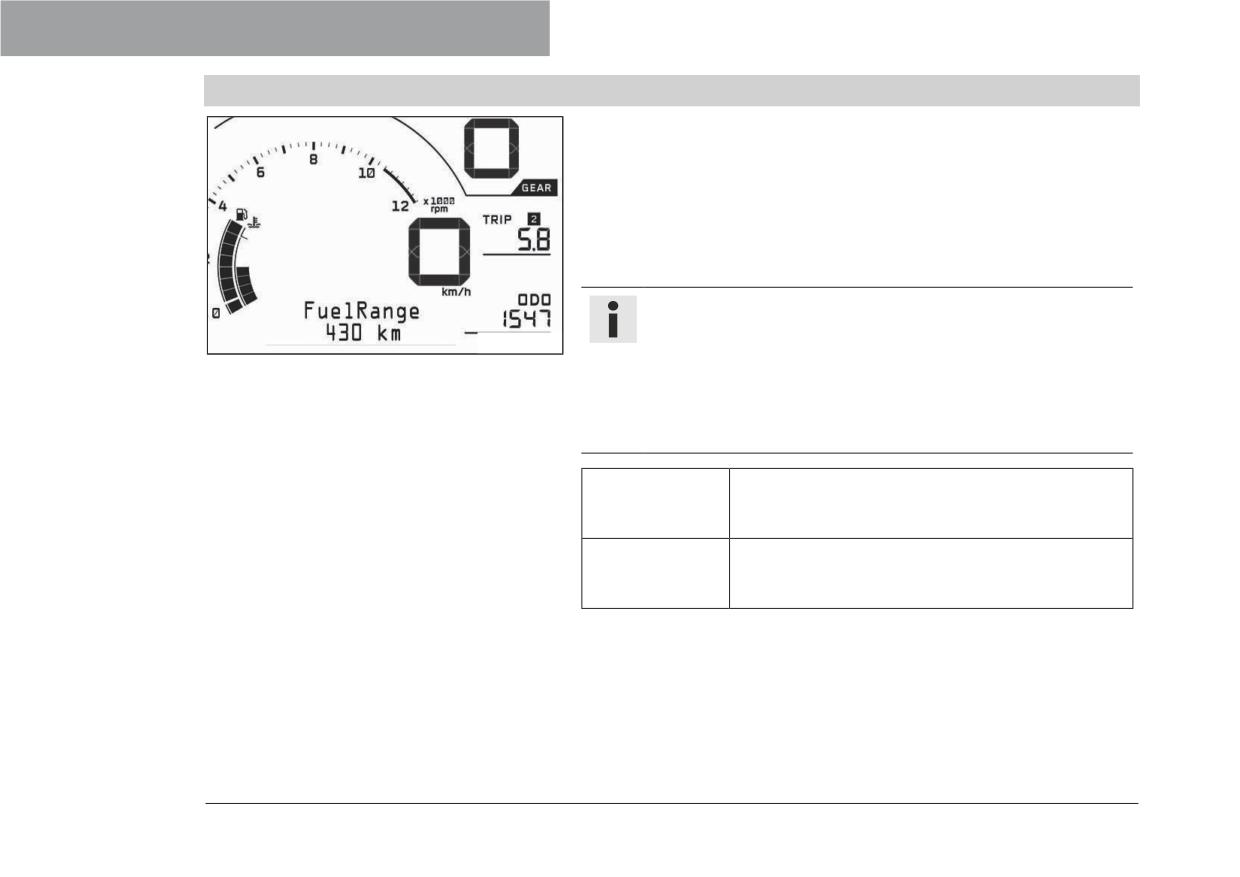

7.14.4 Подменю Fuel Range

6.17 Рычаг ножного тормоза

(Пробег без дозаправки)

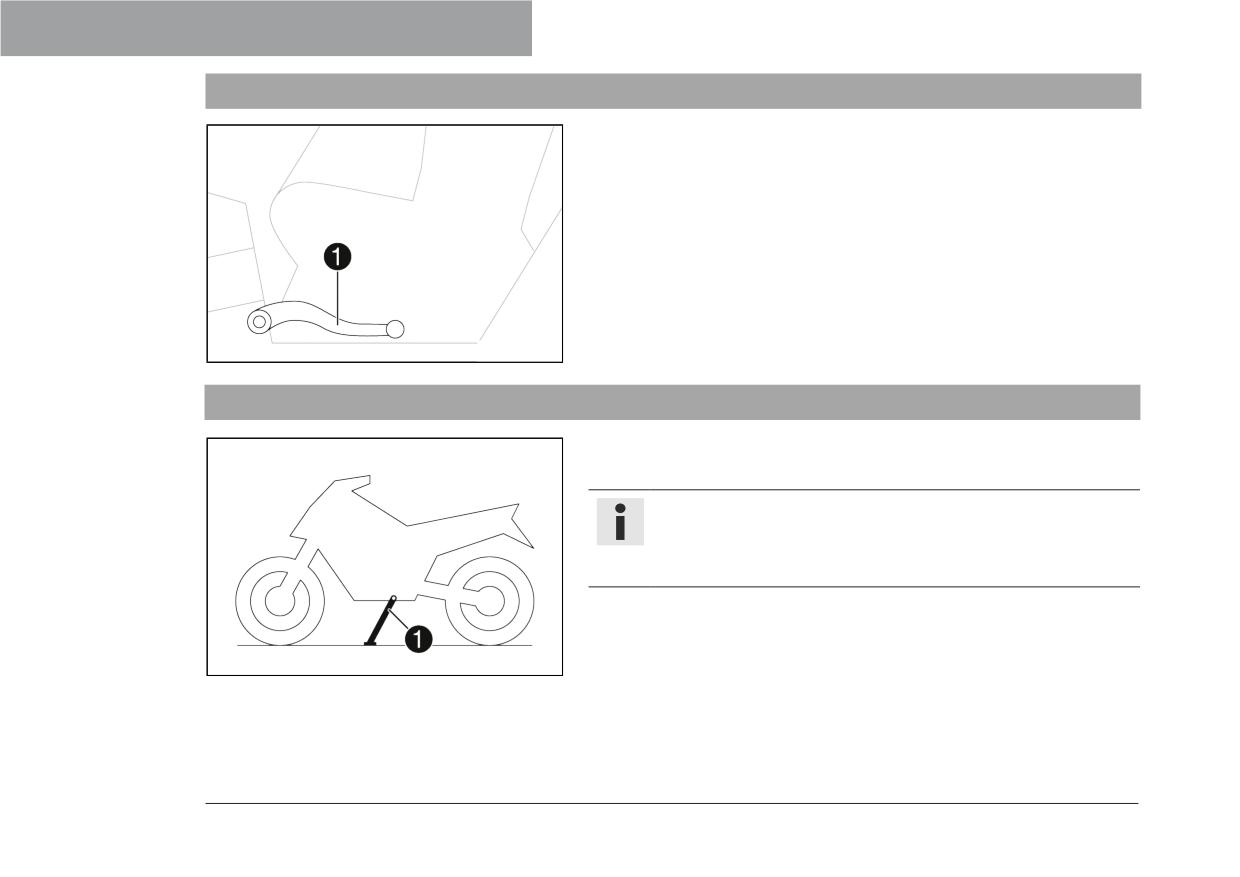

6.18 Боковая подставка

7.15

Меню пробега TRIP 2

7.15.1 Меню Time Trip 2 (Время поездки 2)

ЩИТОК ПРИБОРОВ

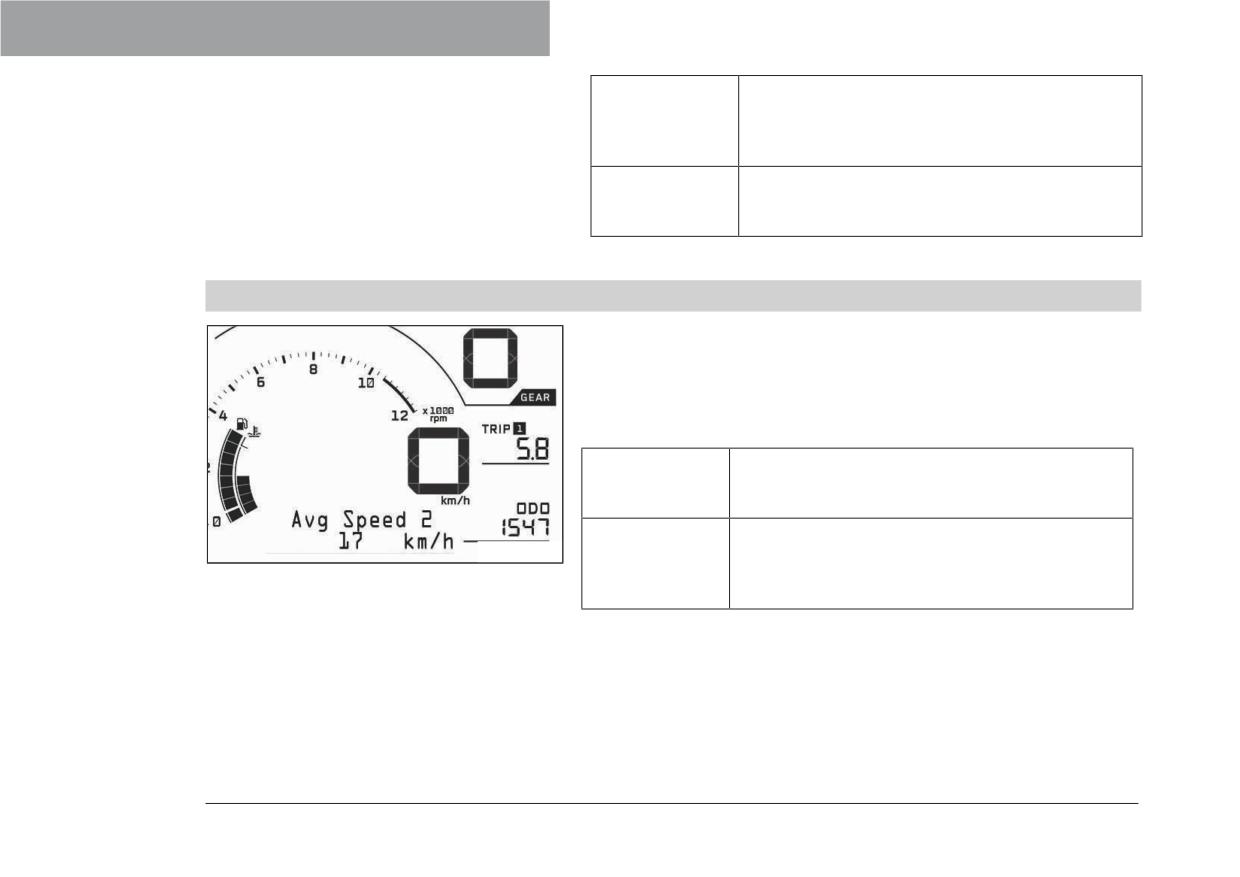

7.15.2 Подменю Average Speed Trip 2

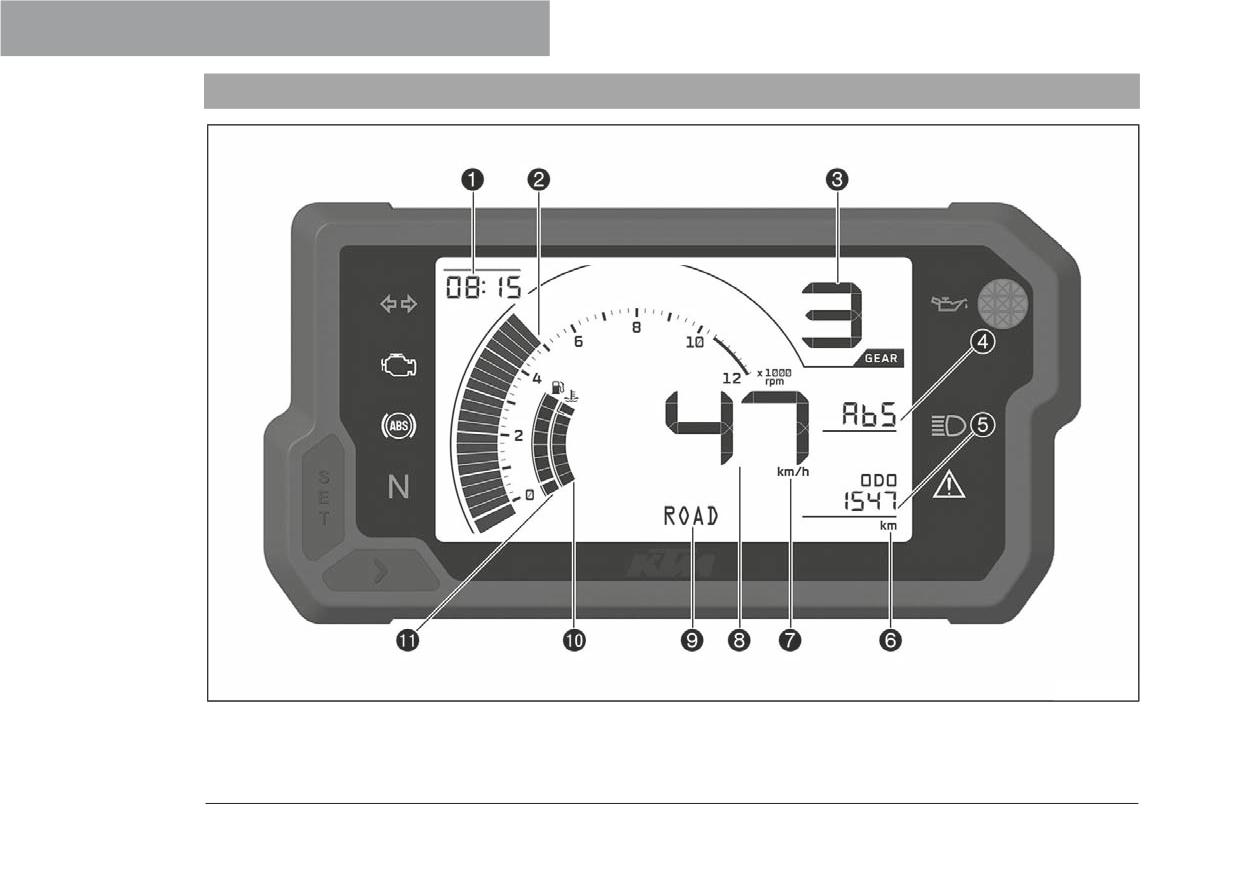

7.1

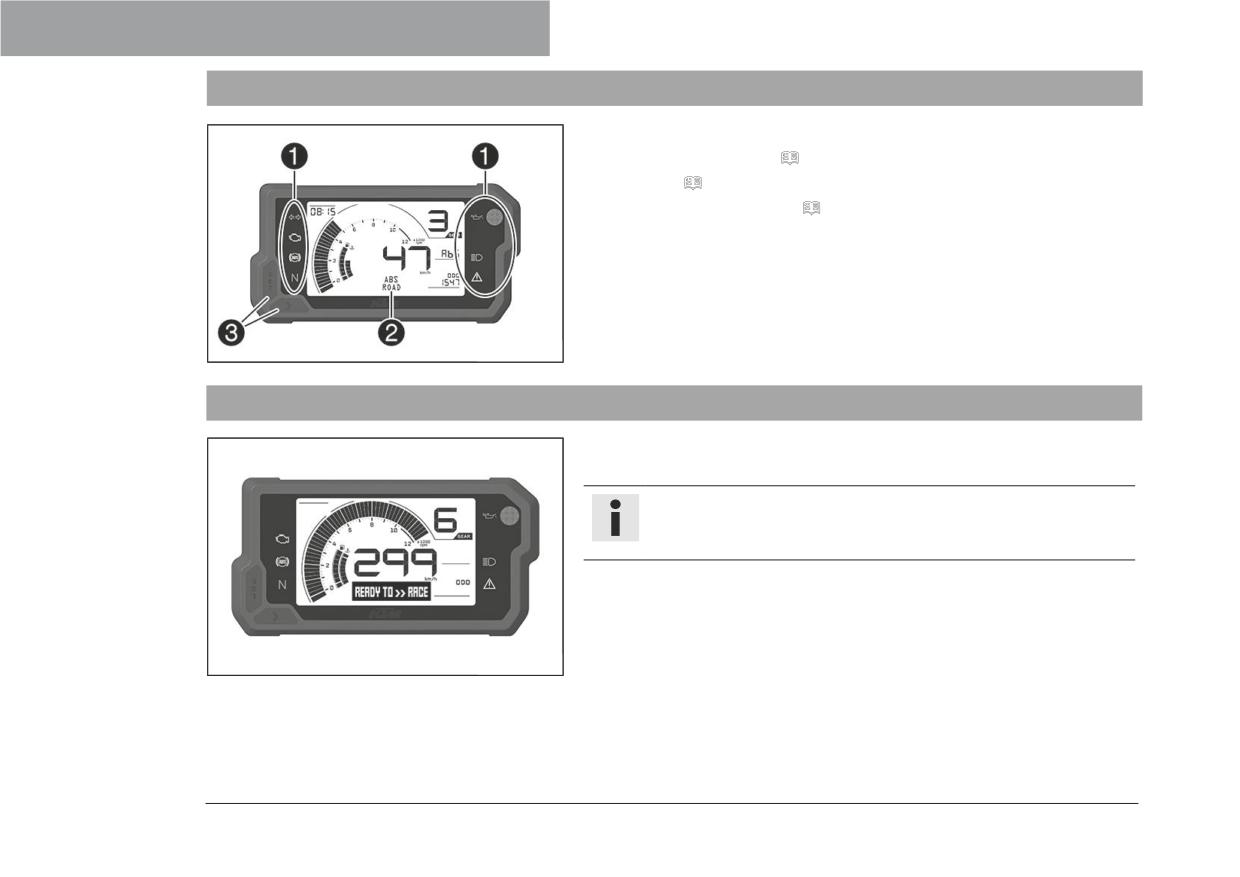

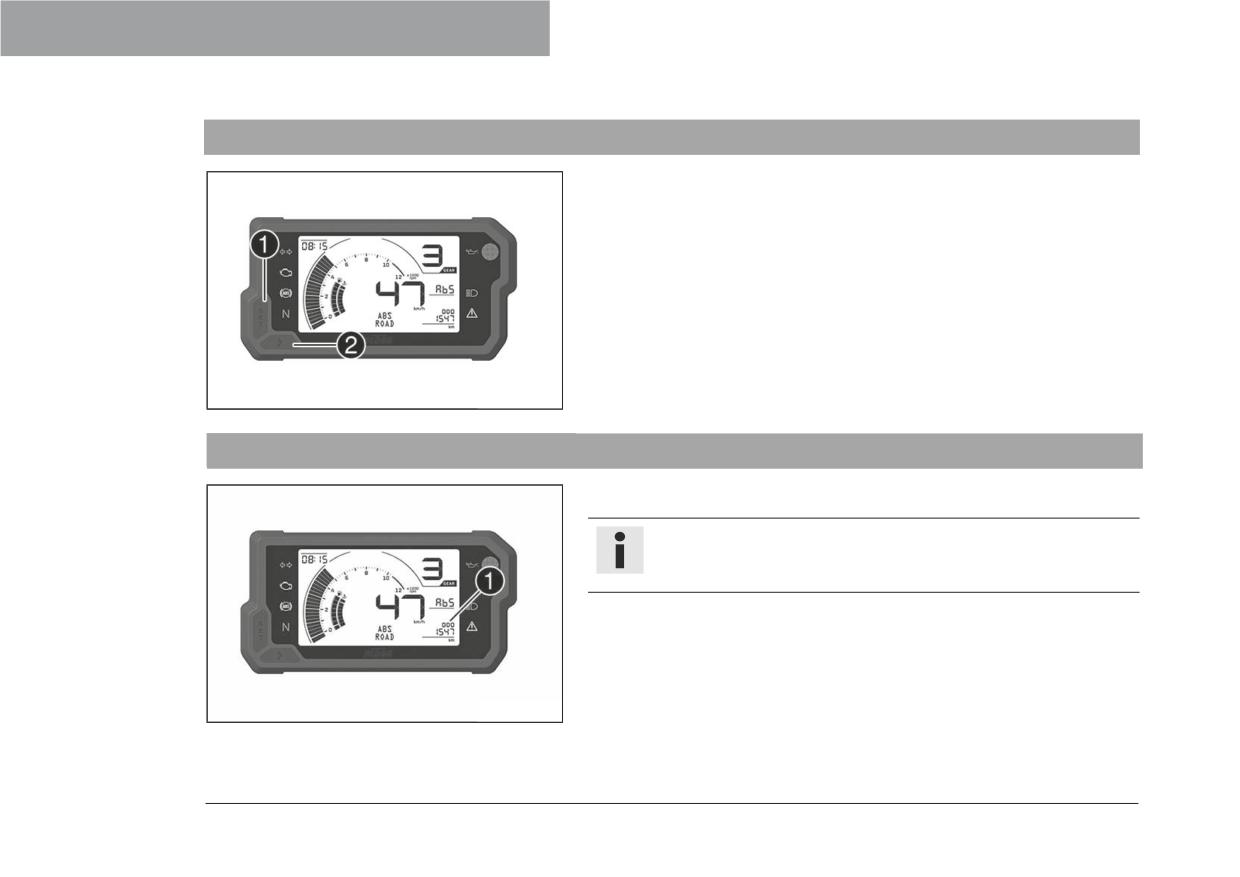

Щиток приборов

(Средняя скорость для TRIP 2)

7.2

Включение и проверка

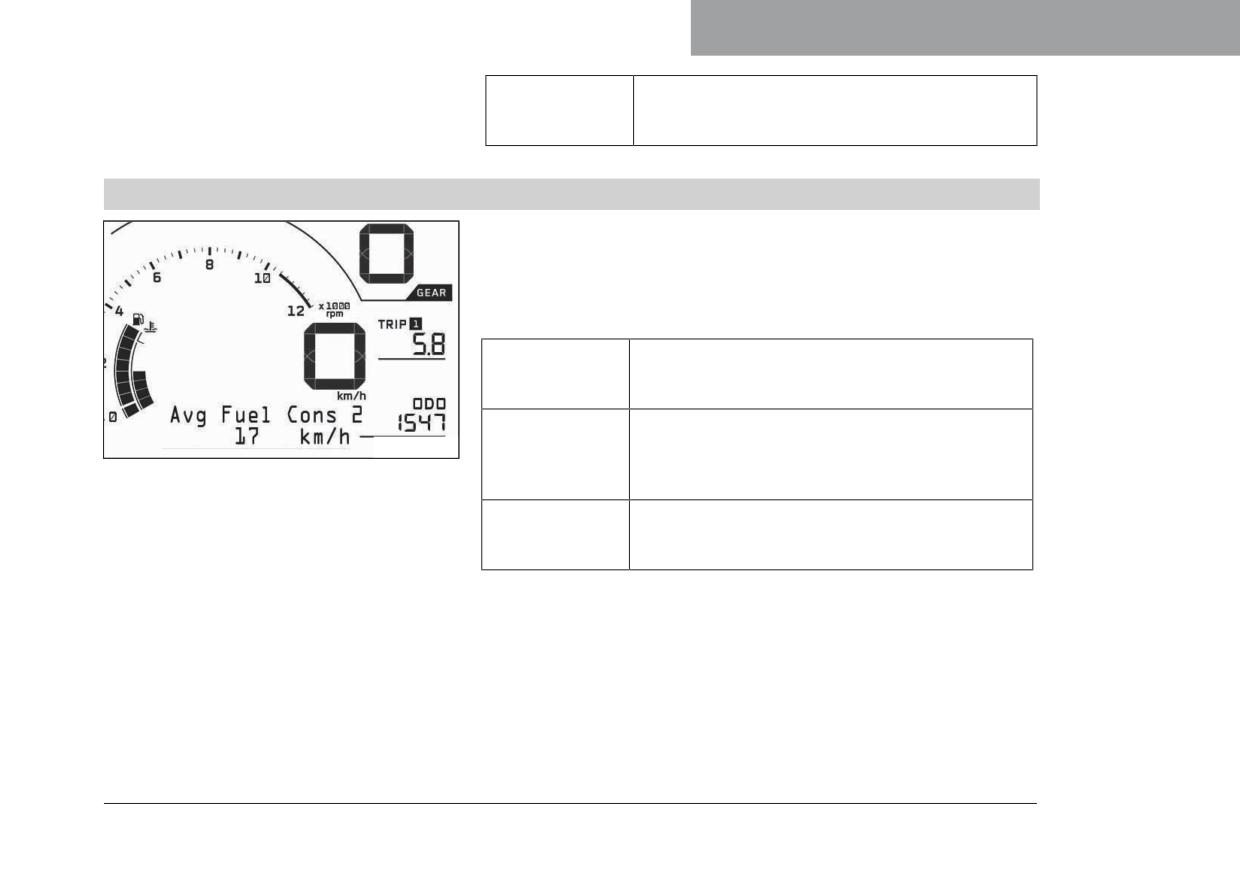

7.15.3 Подменю Avg Fuel Cons 2

7.3

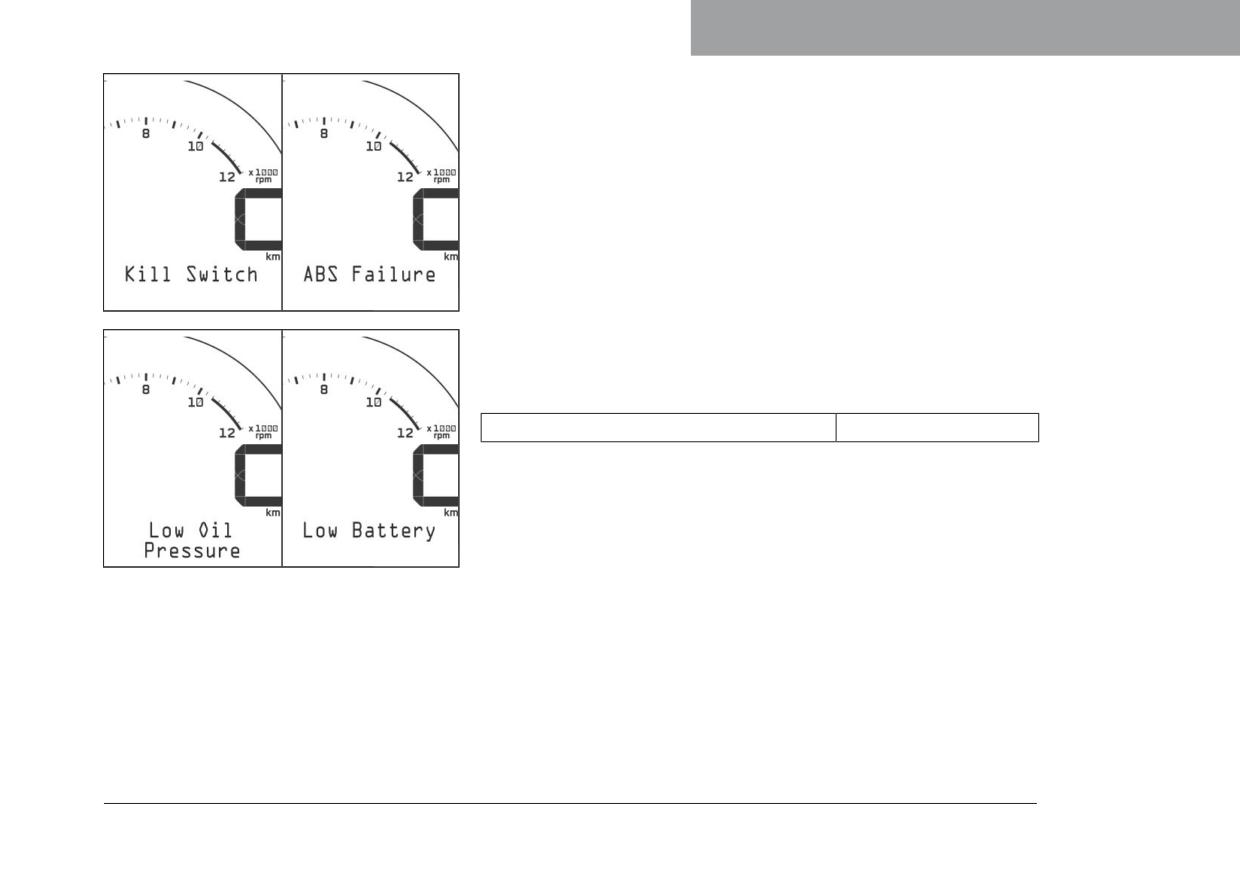

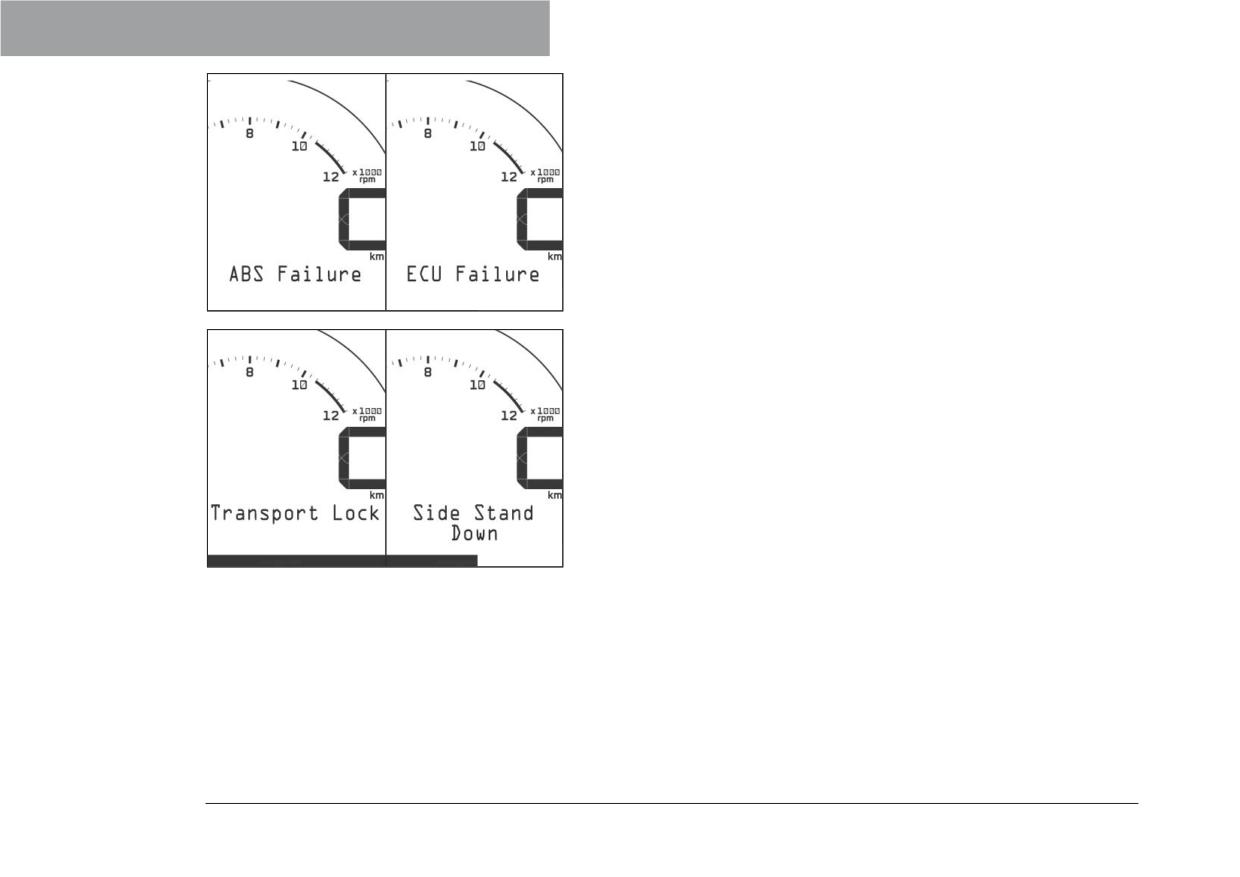

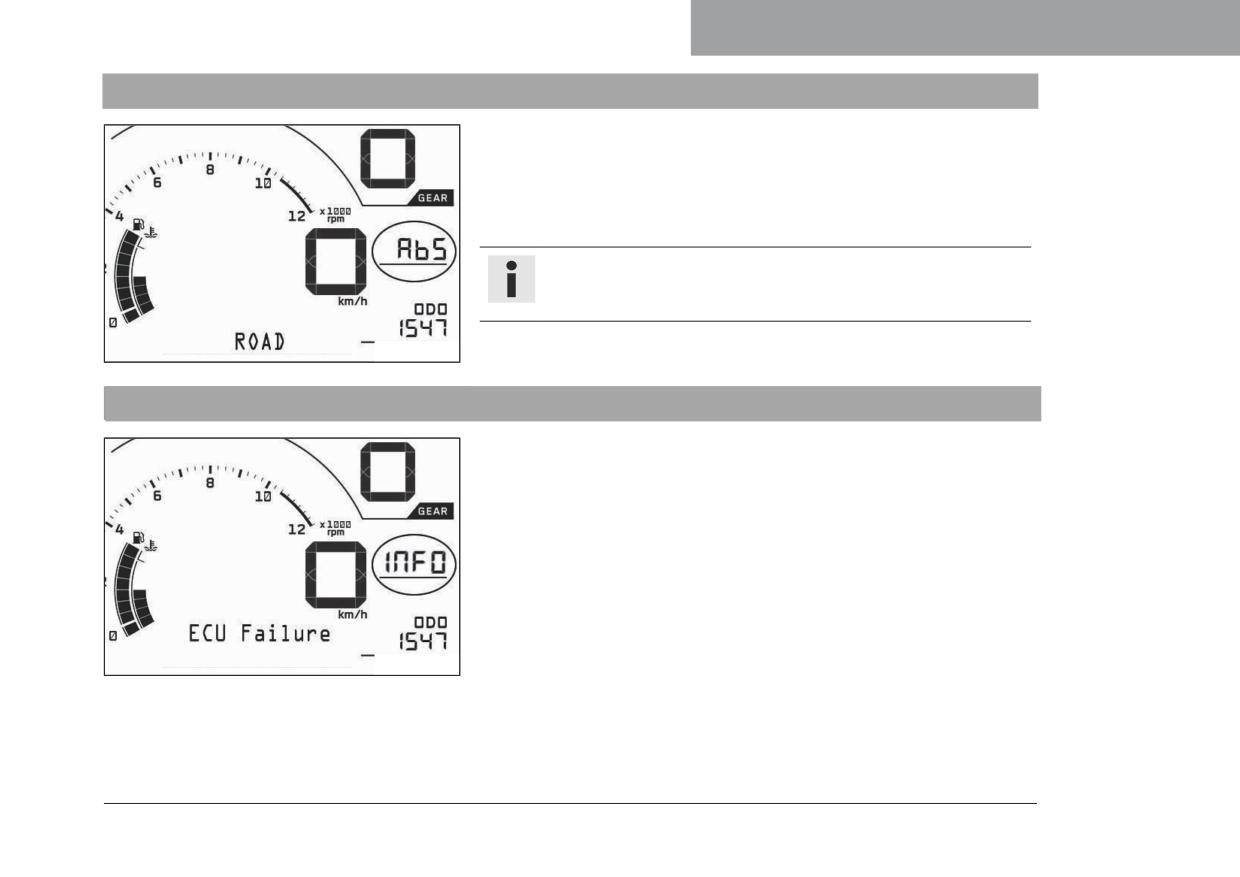

Меню Warnings (Предупреждения)

(Средний расход топлива 2)

7.4

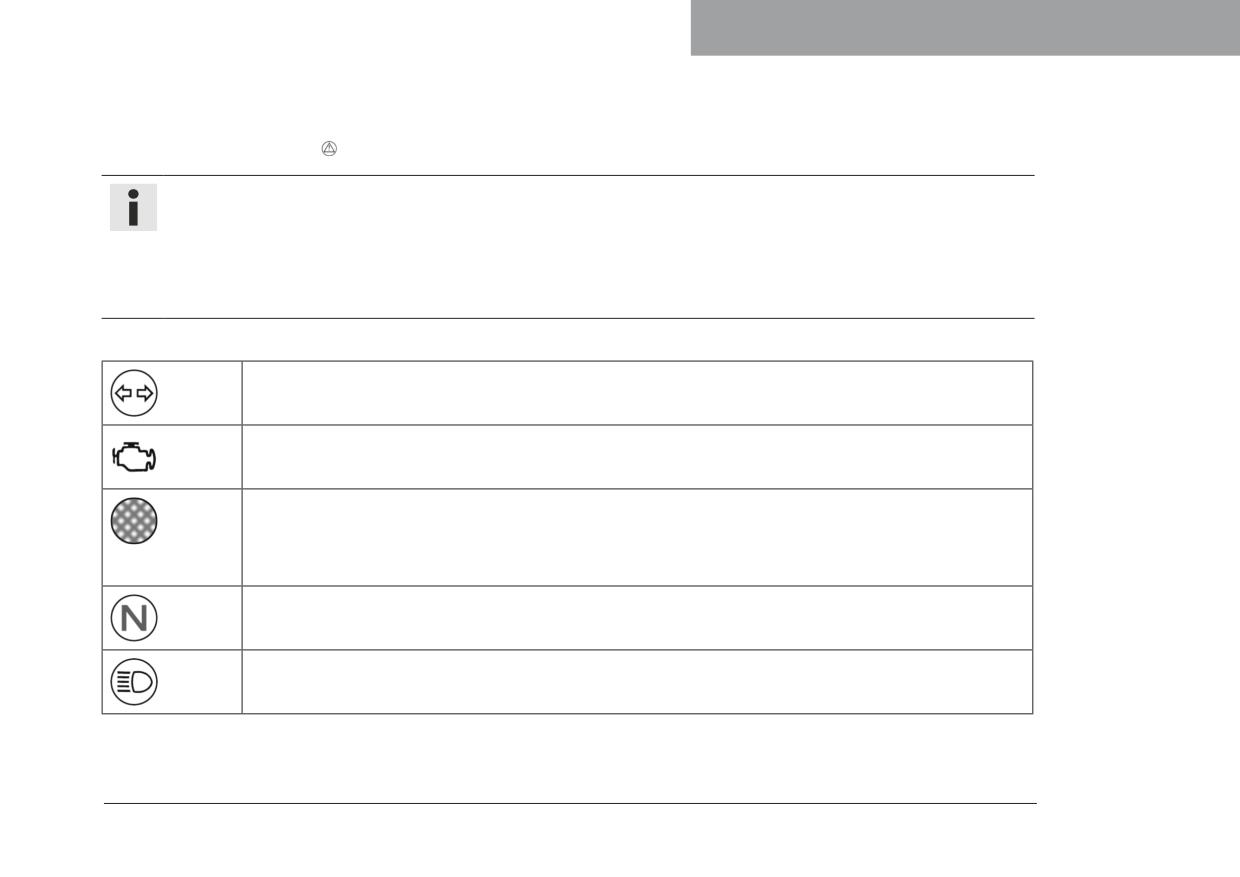

Индикаторные лампы

7.15.4 Подменю Fuel Range

7.5

Предупреждающий индикатор переключения

(Пробег без дозаправки)

передач

7.16

Настройка режима работы ABS

7.6

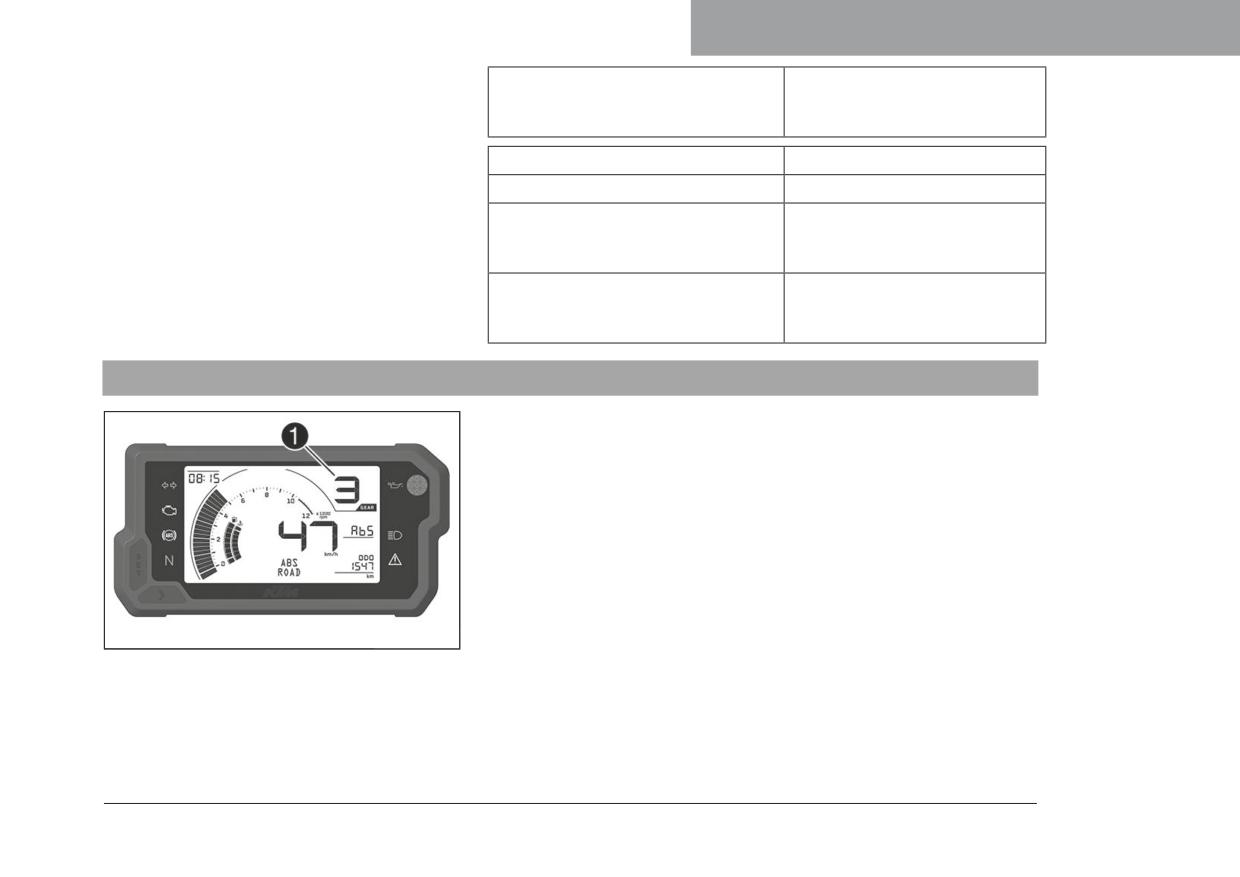

Индикатор передачи

7.17

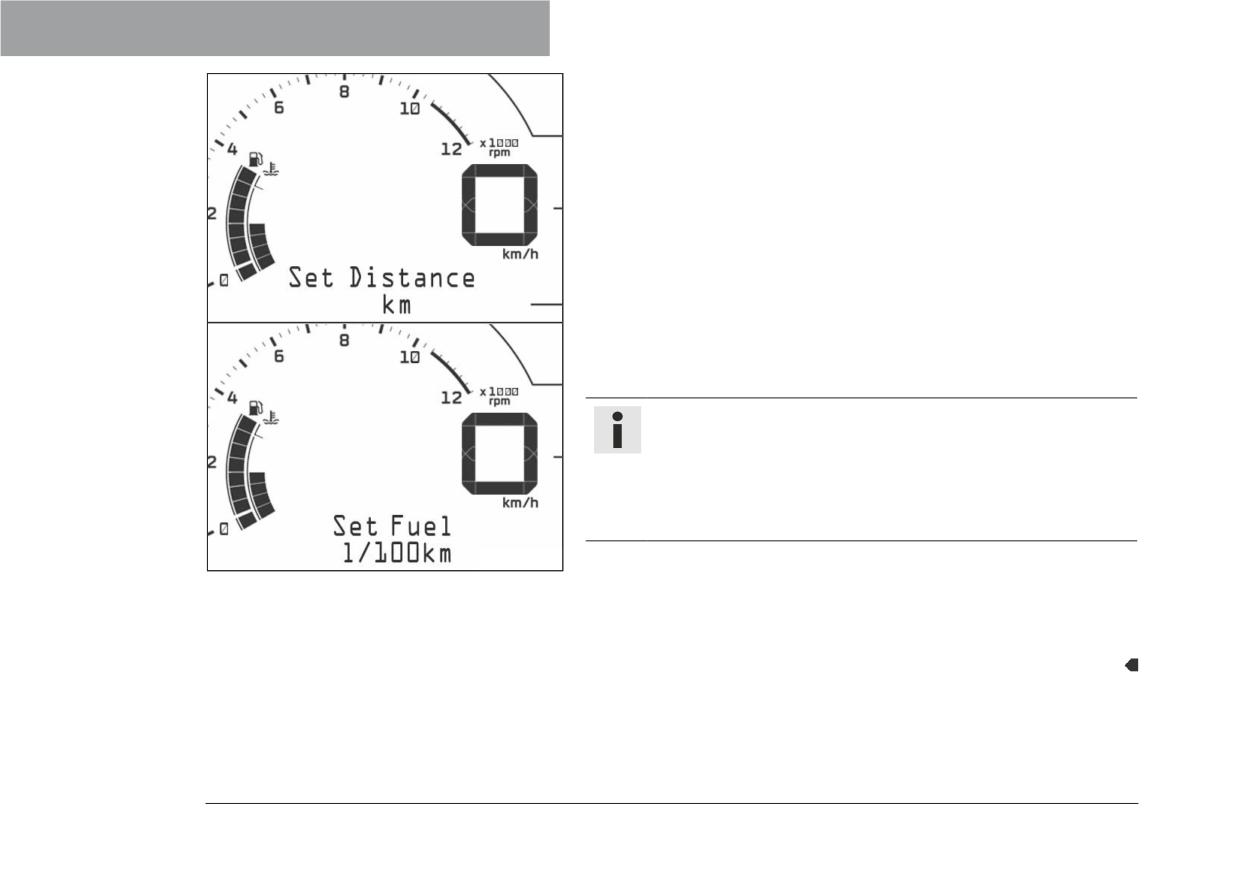

Настройка единиц измерения

7.7

Дисплей

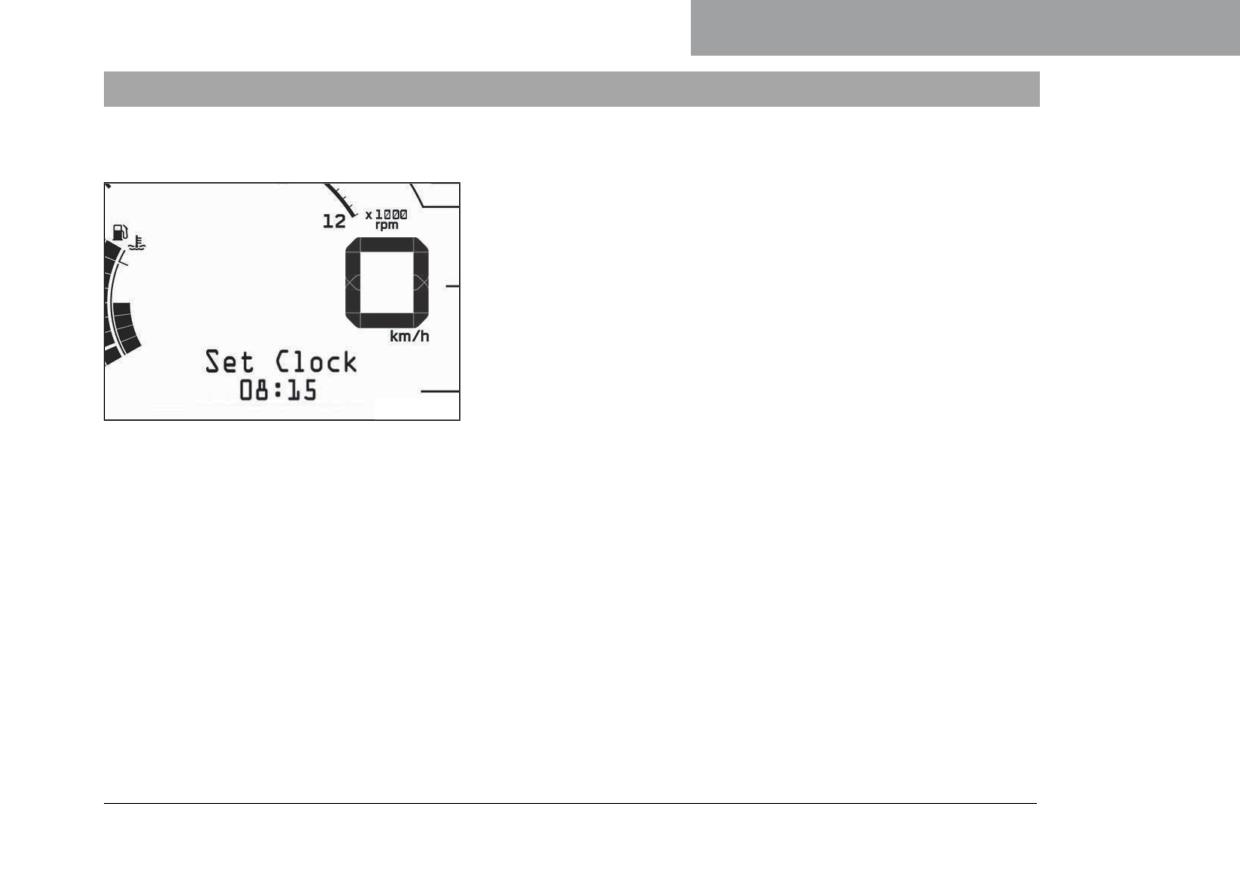

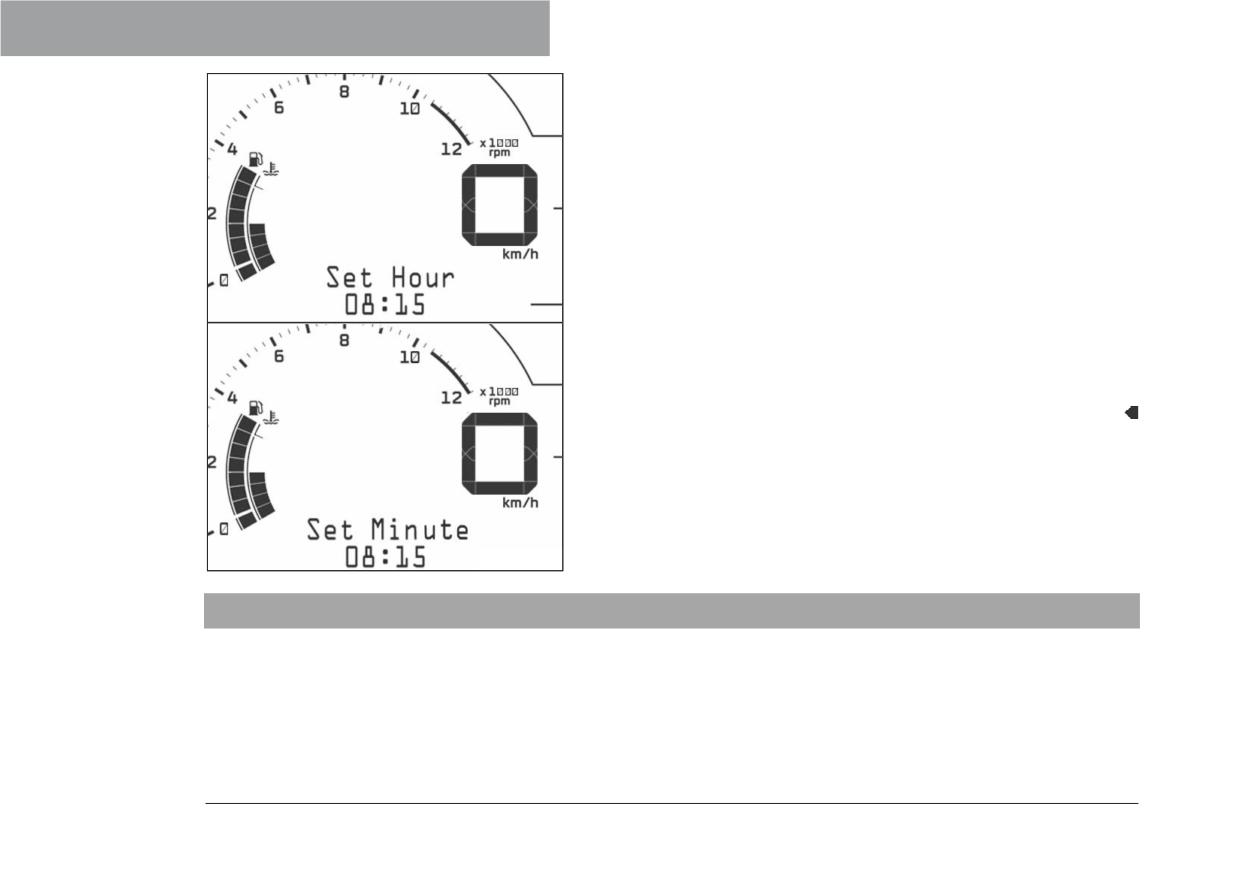

7.18 Настройка времени

СОДЕРЖАНИЕ

7.19

Настройка предупреждающего индикатора

ГРАФИК ОБСЛУЖИВАНИЯ

108

переключения передач

11.1 Дополнительная информация

108

ЭРГОНОМИКА

11.2 Обязательные работы

108

11.3 Рекомендуемые работы

110

8.1

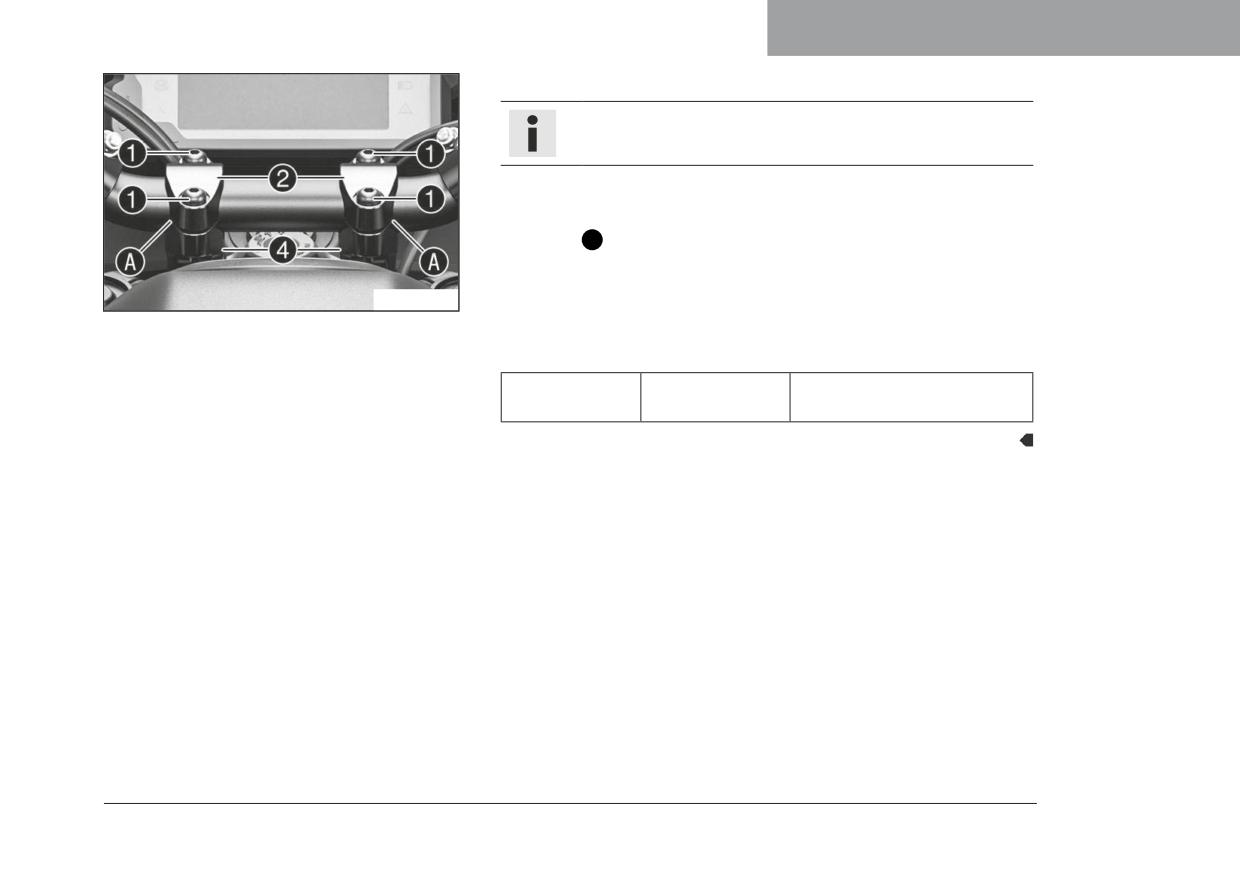

Регулировка положения руля

8.2

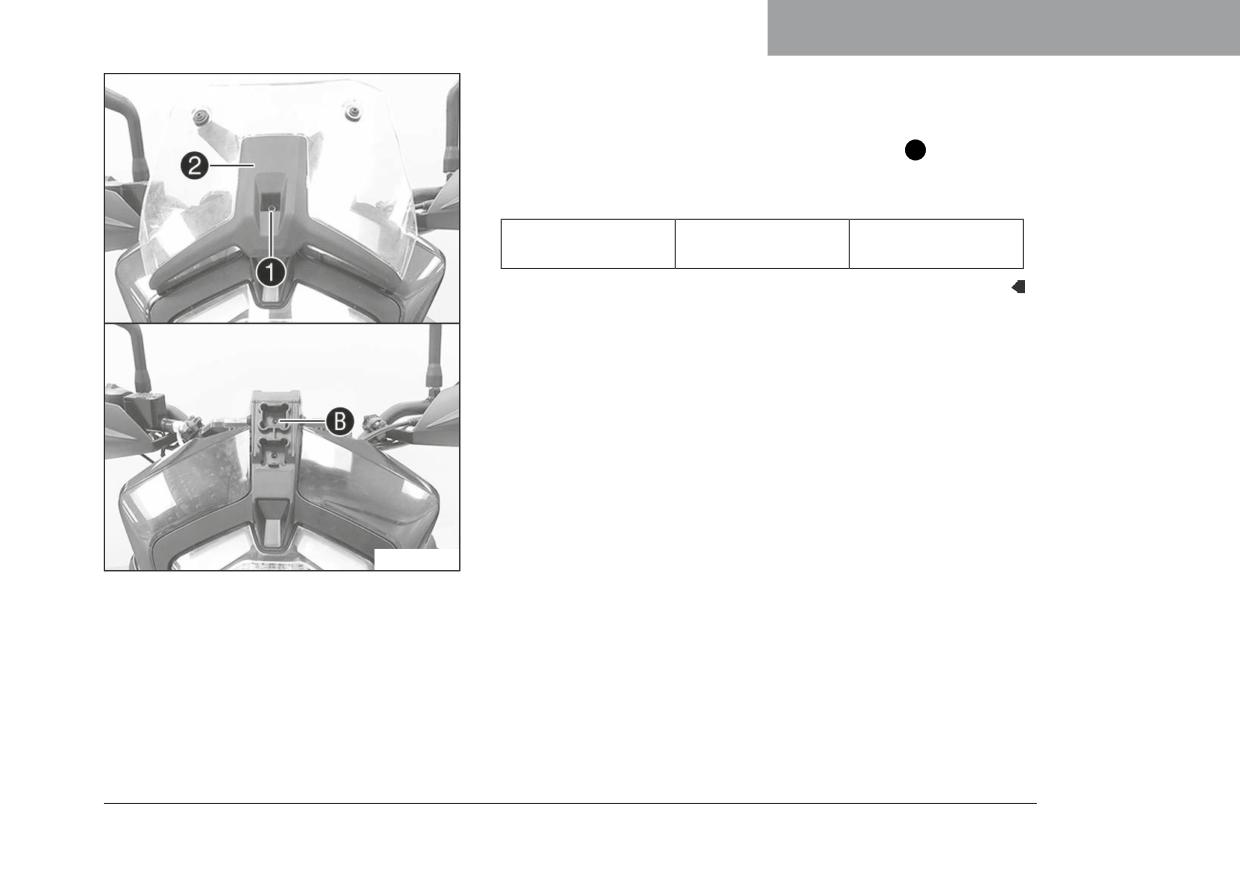

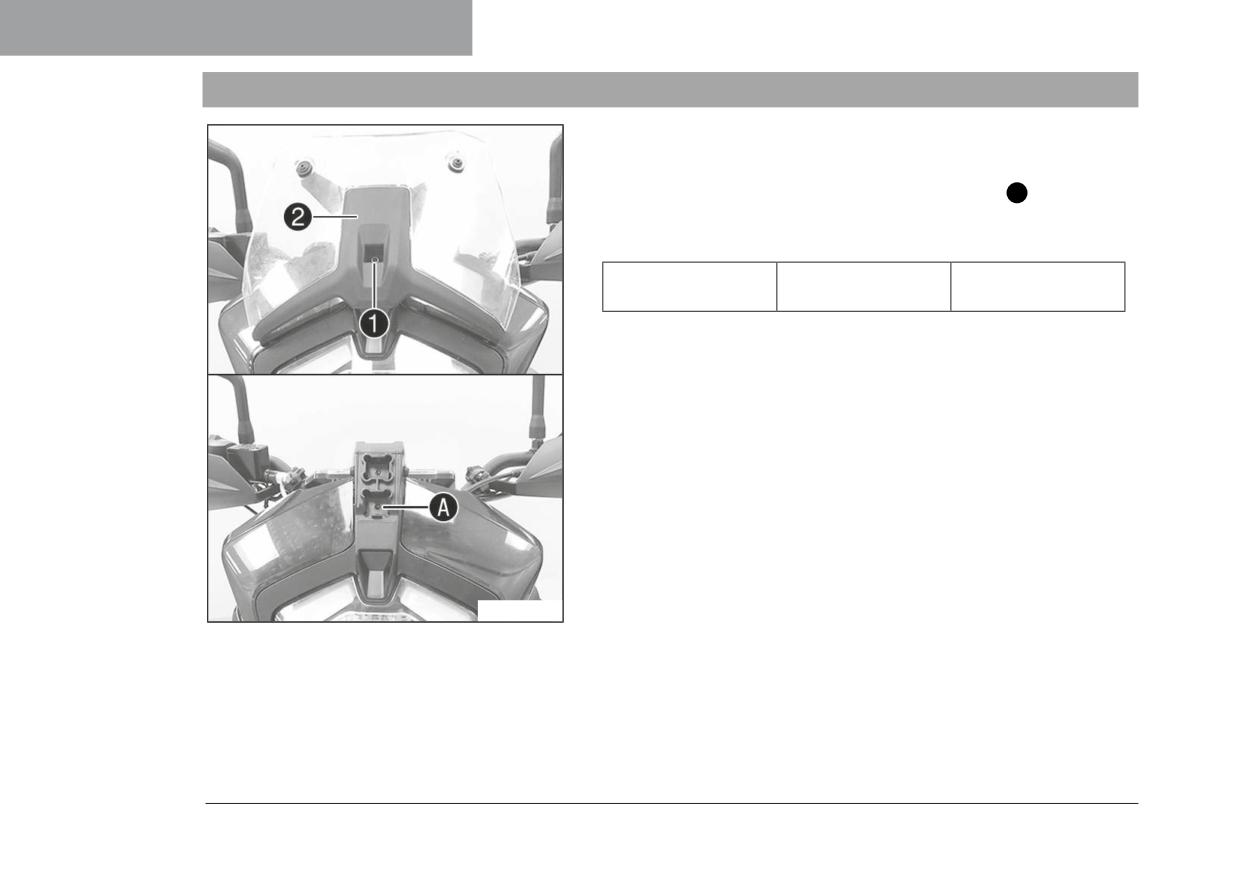

Регулировка положения ветрового стекла

РЕГУЛИРОВКА ШАССИ

112

8.3

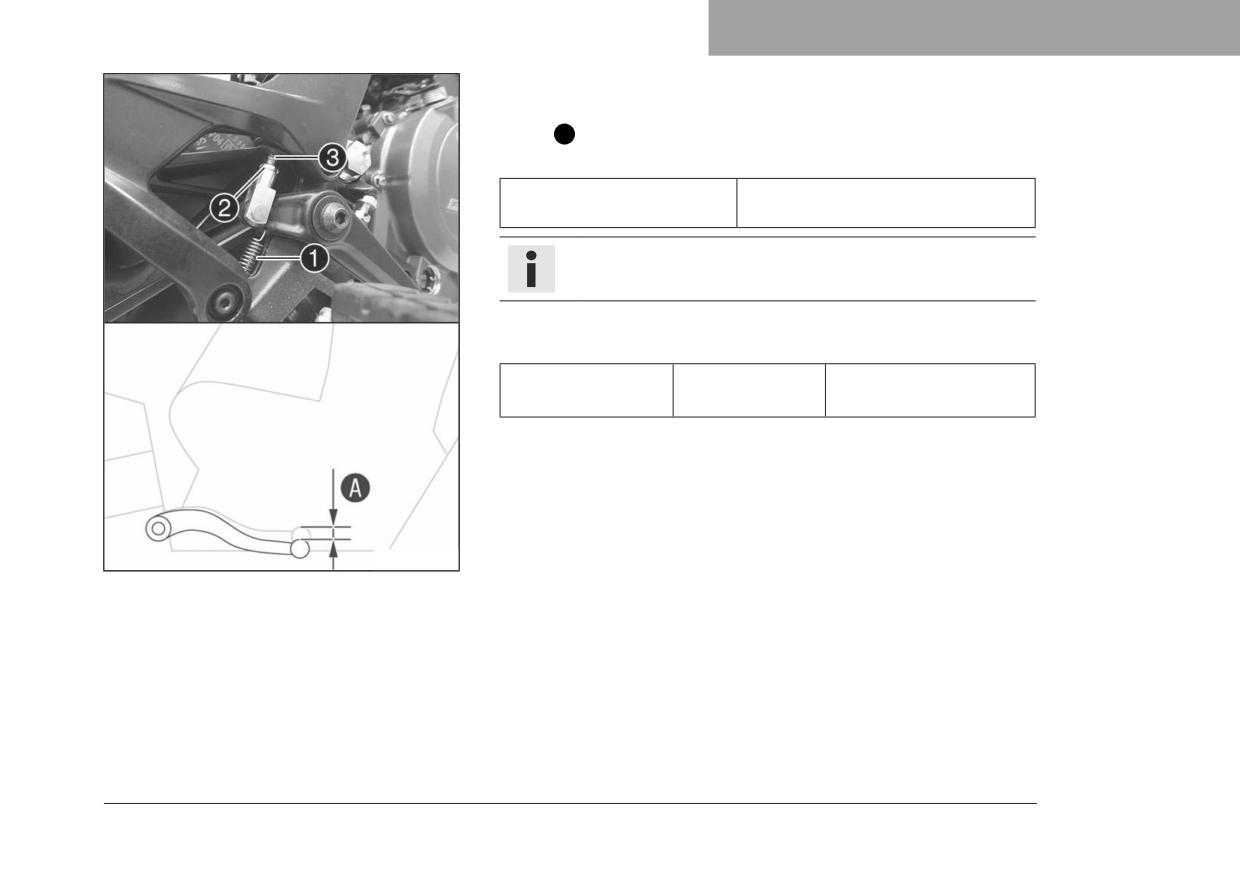

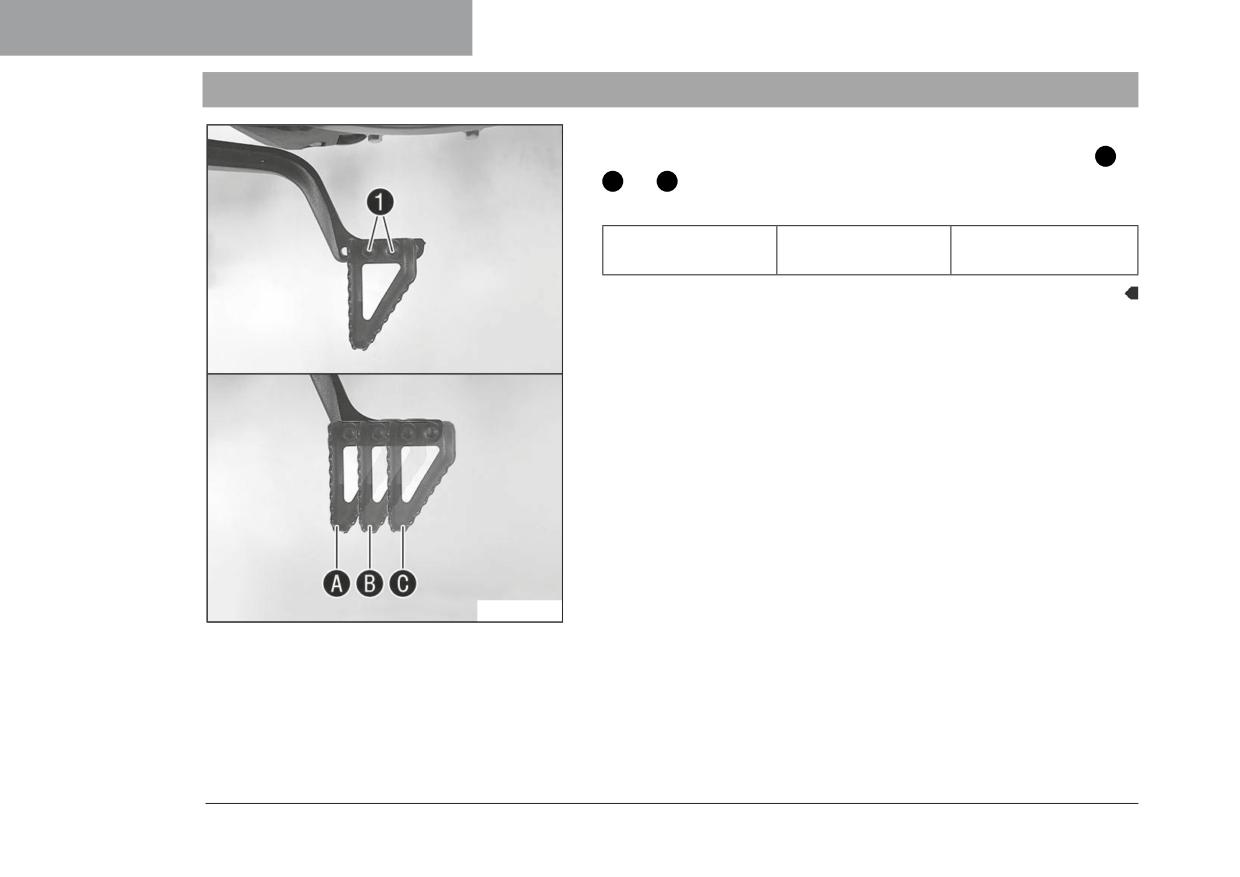

Регулировка упора педали ножного тормоза

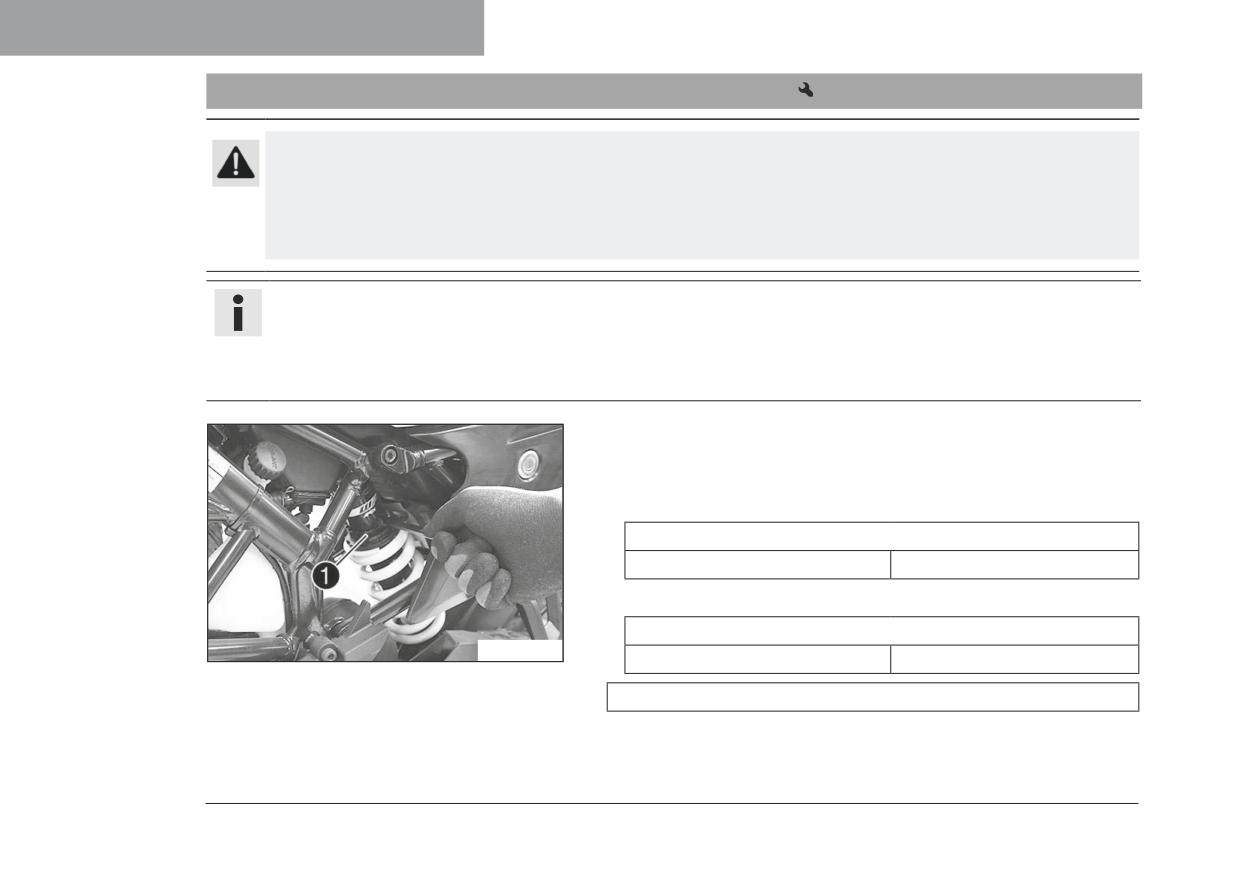

12.1 Регулировка преднатяга пружины

8.4

Регулировка основного положения педали

амортизатора

112

ножного тормоза

ОБСЛУЖИВАНИЕ ШАССИ

114

8.5

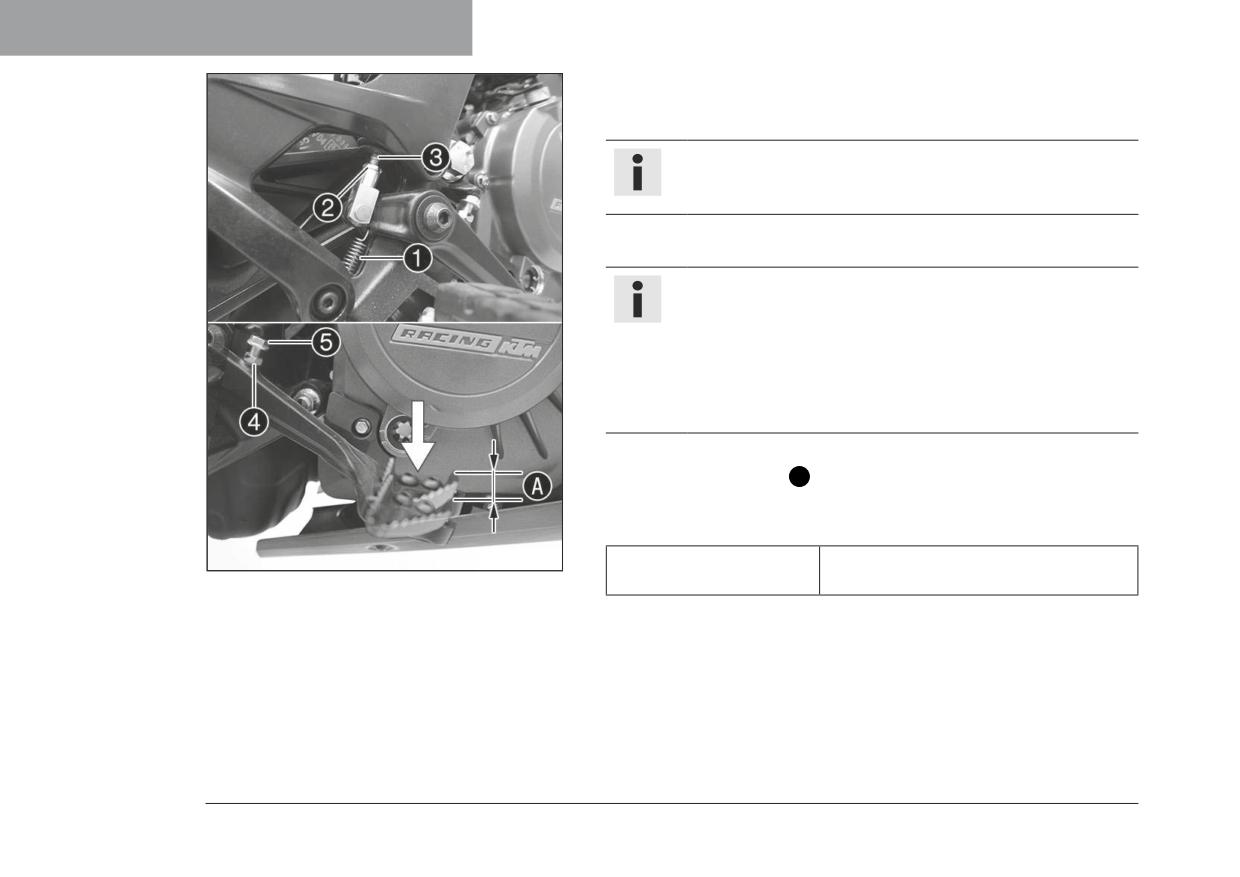

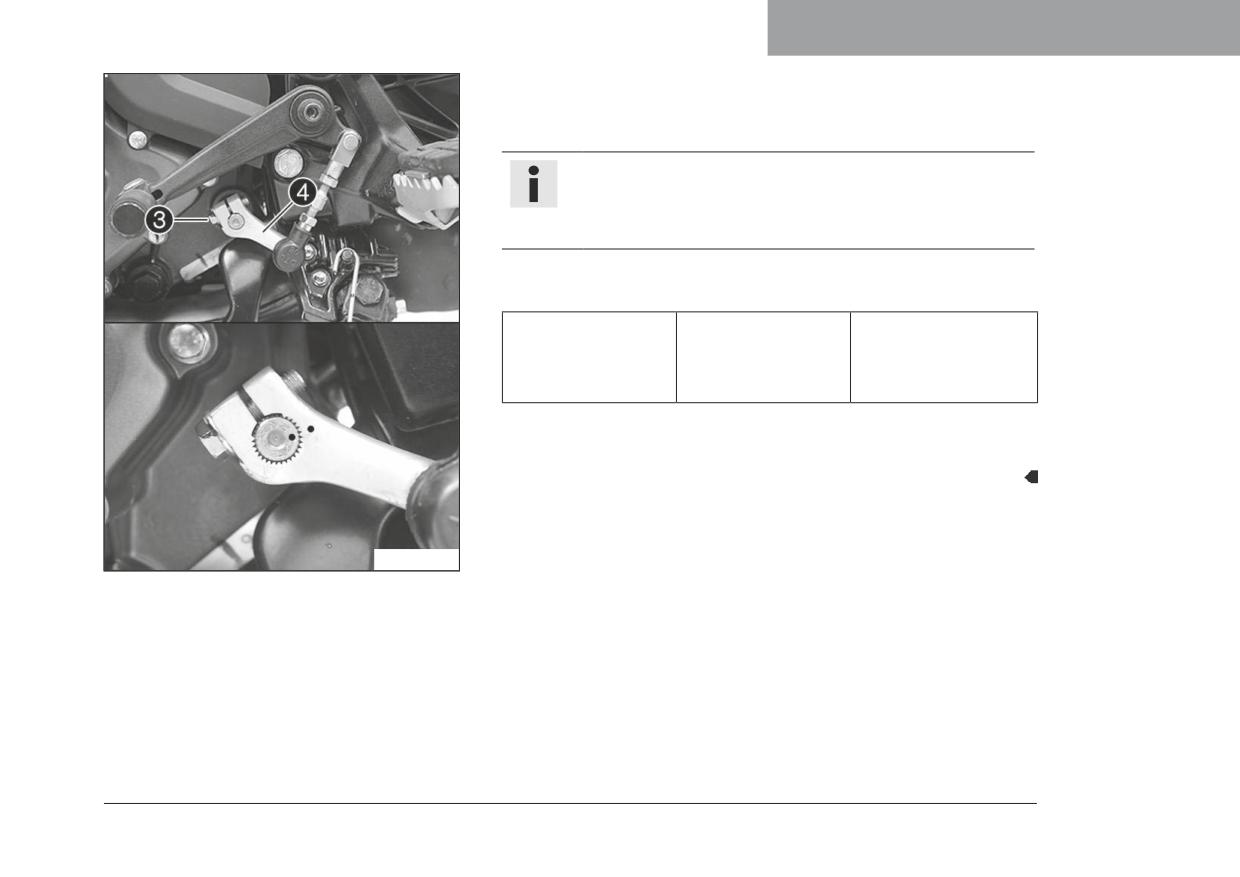

Регулировка рычага переключения передач

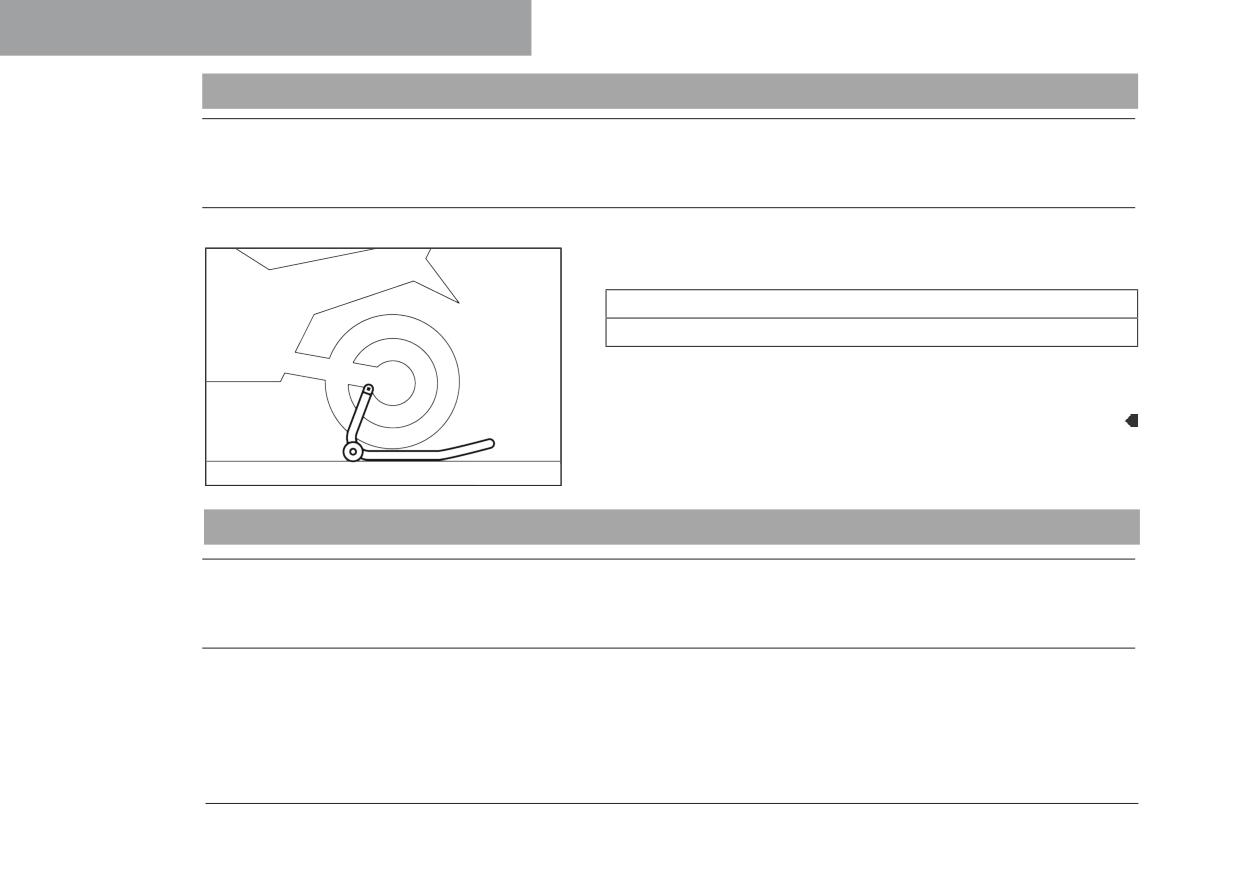

13.1 Подъем мотоцикла при помощи подставки

ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

под заднее колесо

114

9.1

Рекомендации по подготовке к первому

13.2 Снятие мотоцикла с подставки под заднее

использованию

колесо

114

9.2

Обкатка двигателя

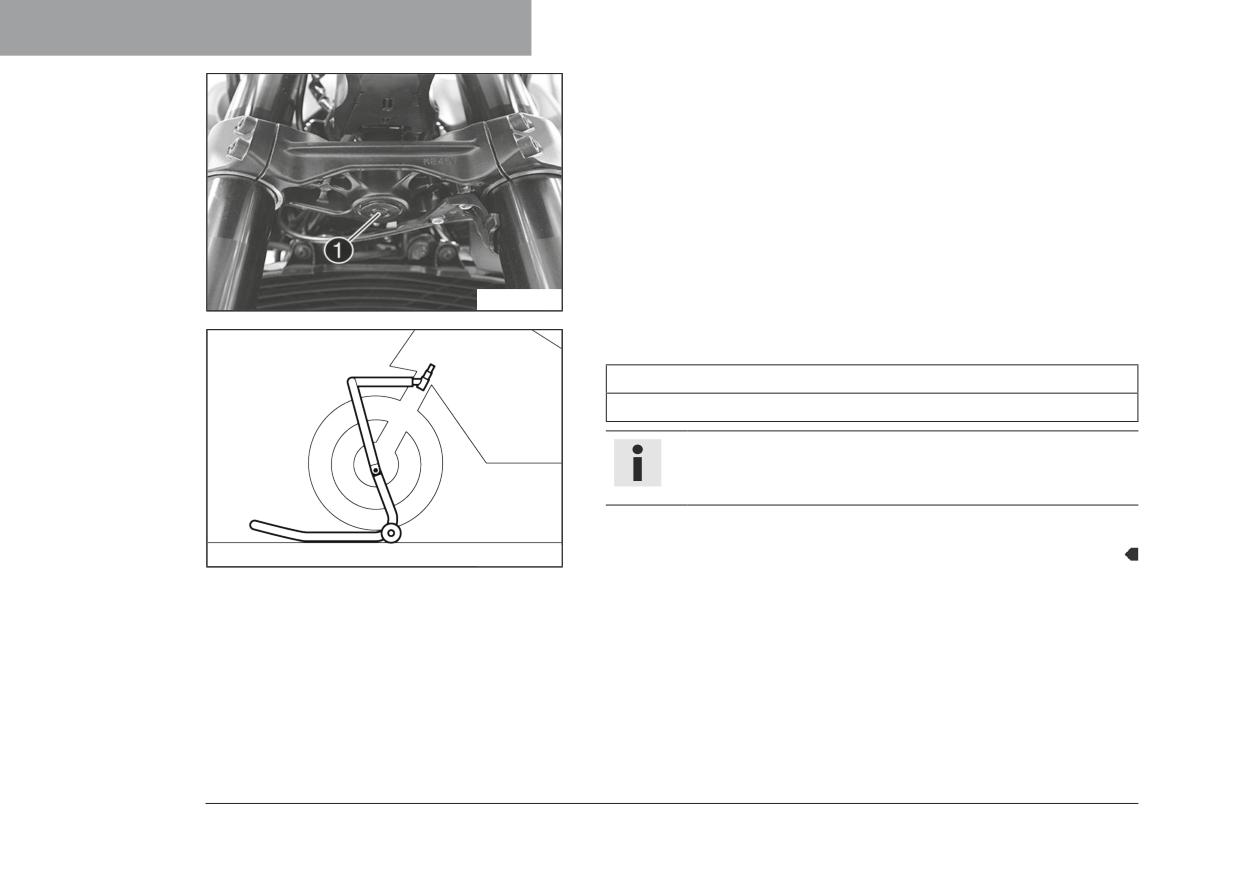

13.3 Поднятие мотоцикла при помощи подставки

9.3

Нагрузка на транспортное средство

под переднее колесо

115

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

13.4 Снятие мотоцикла с подставки под переднее

колесо

117

10.1 Проверки и уход за транспортным средством

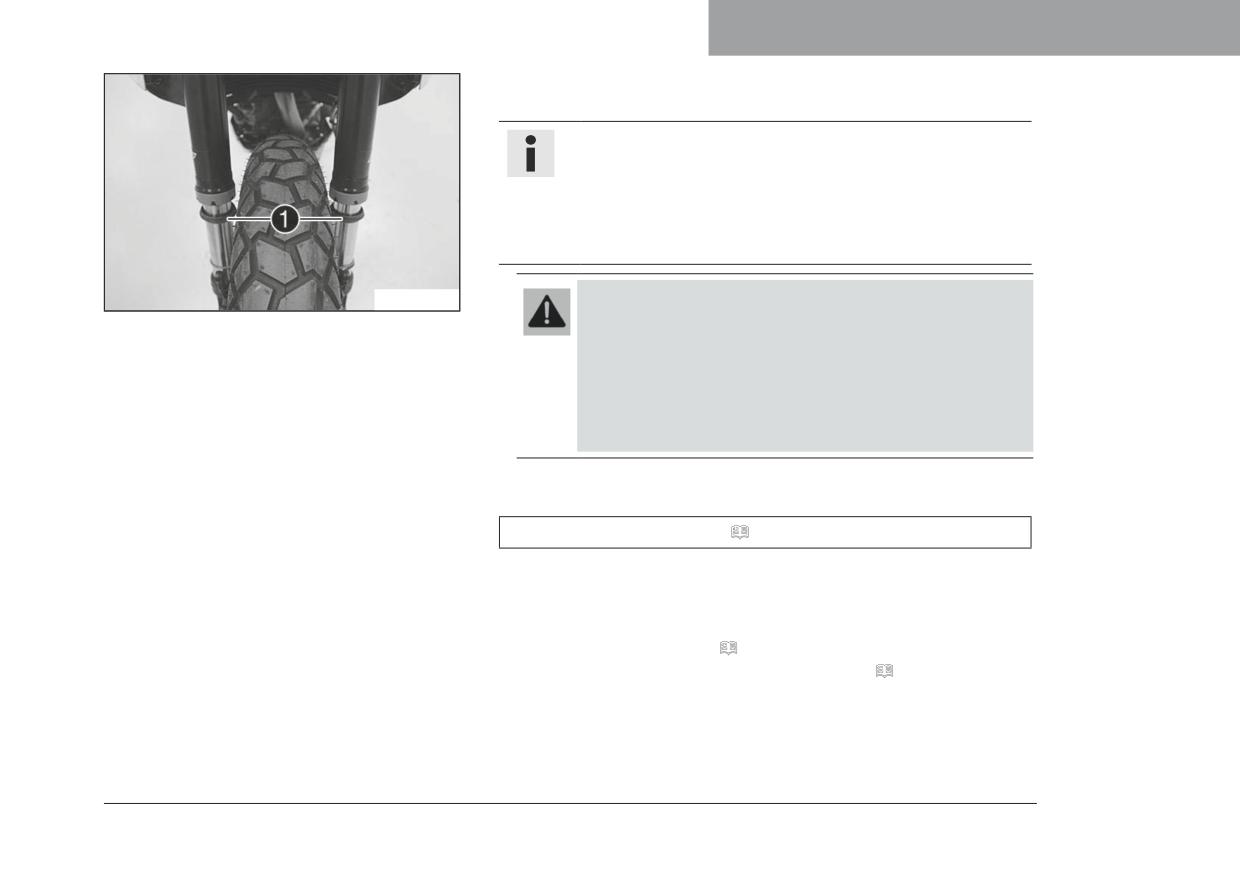

13.5 Очистка пыльников перьев вилок

118

при подготовке к эксплуатации

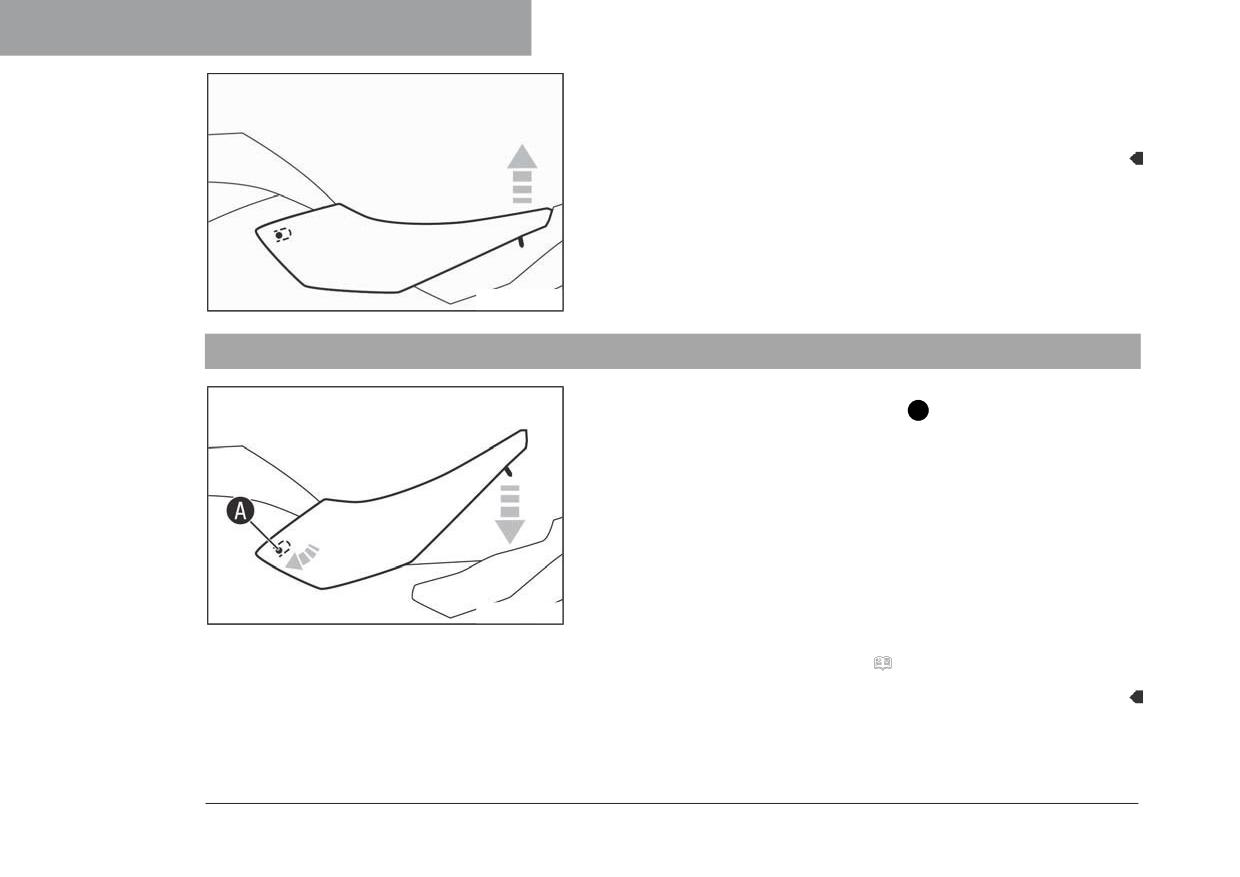

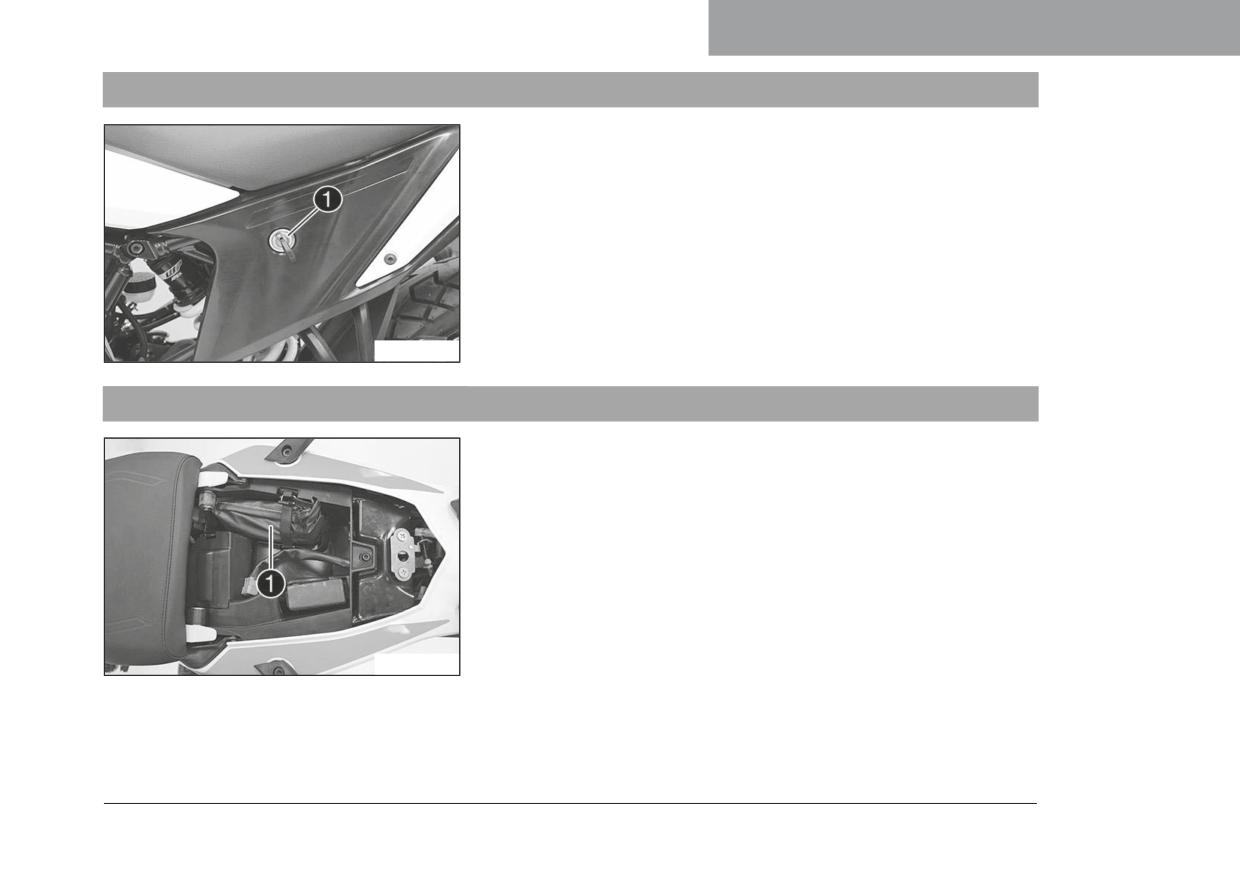

13.6 Снятие пассажирского сиденья

120

10.2 Запуск двигателя

13.7 Установка пассажирского сиденья

121

10.3 Начало движения

13.8 Снятие переднего сиденья водителя

121

10.4 Переключение передач, движение

13.9 Установка переднего сиденья водителя

122

10.5 Торможение

10.6 Остановка, парковка

102

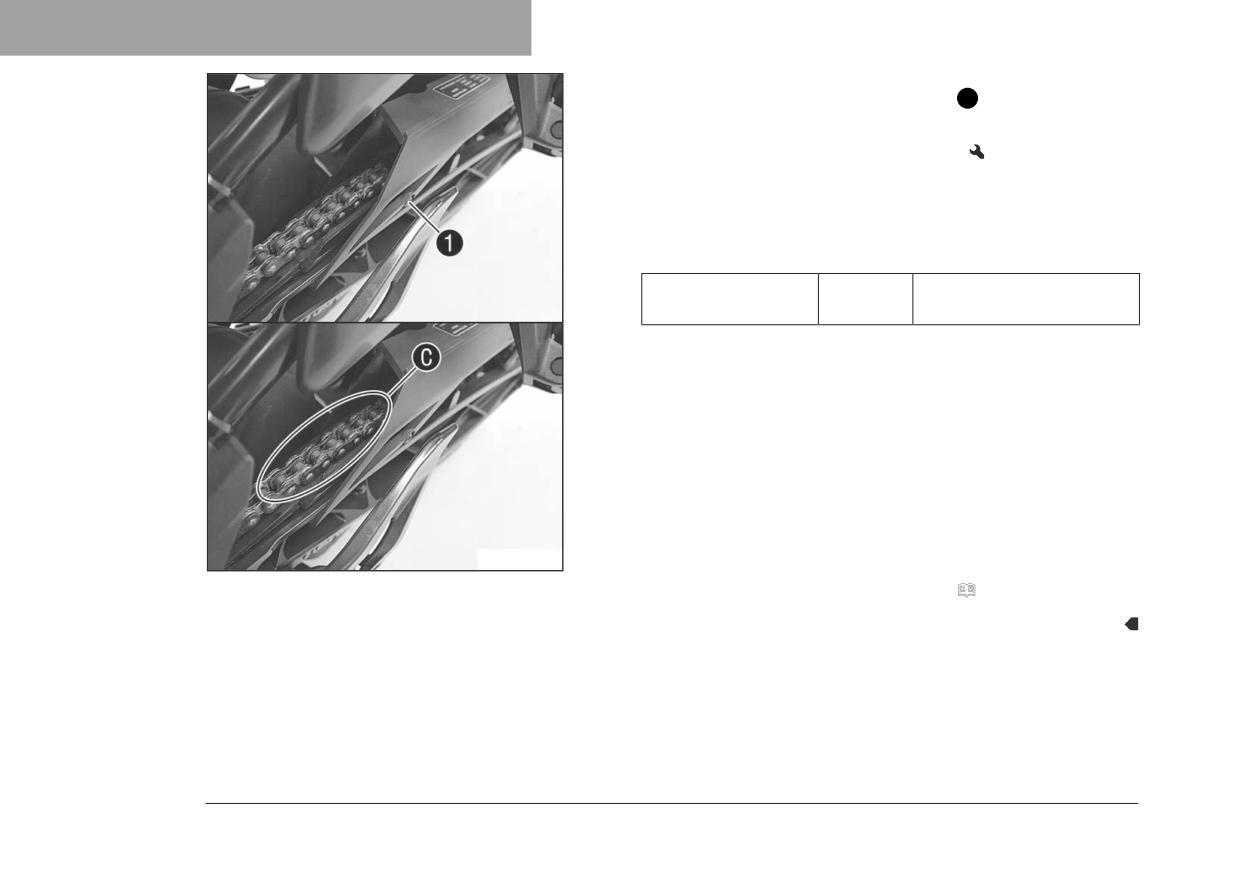

13.10 Оценка степени загрязнения цепи

123

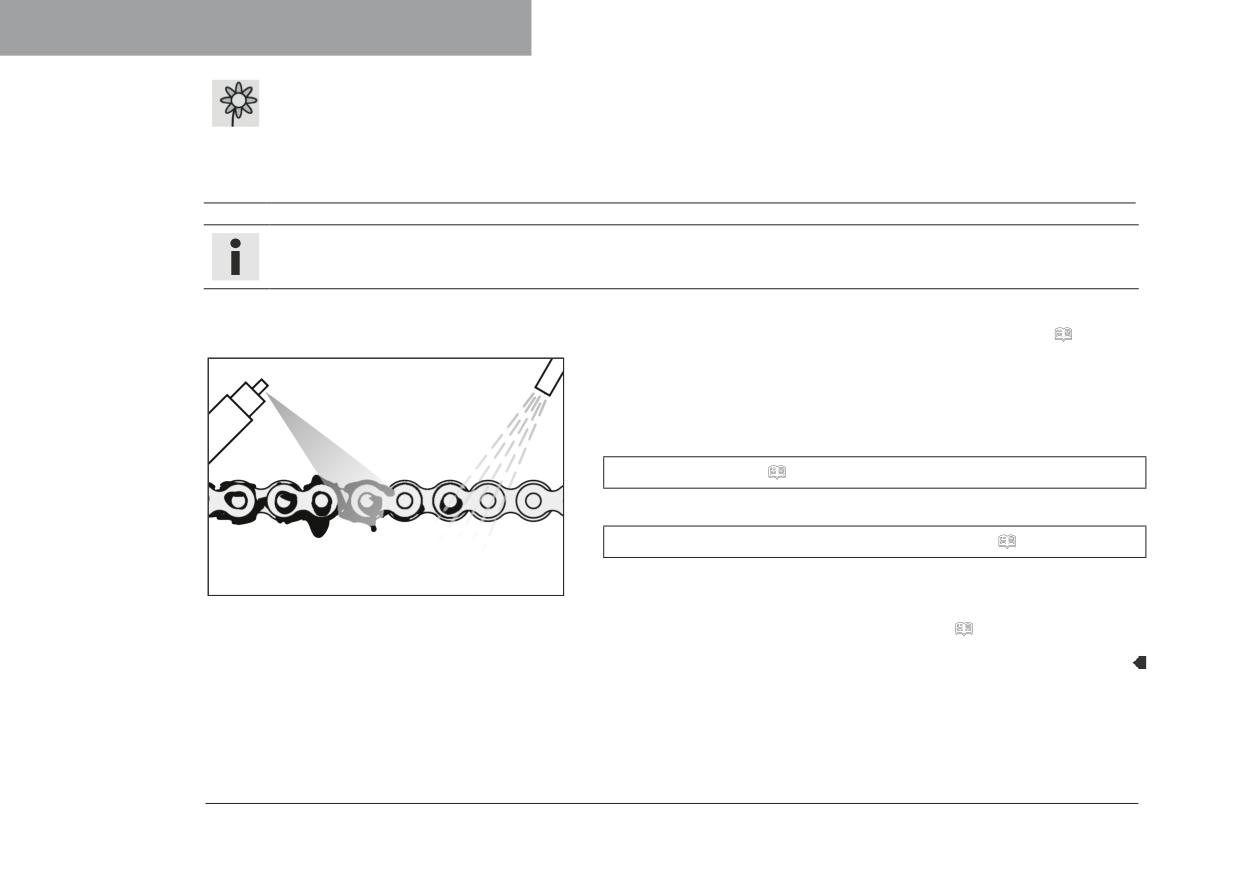

13.11 Очистка цепи

123

10.7 Транспортировка

103

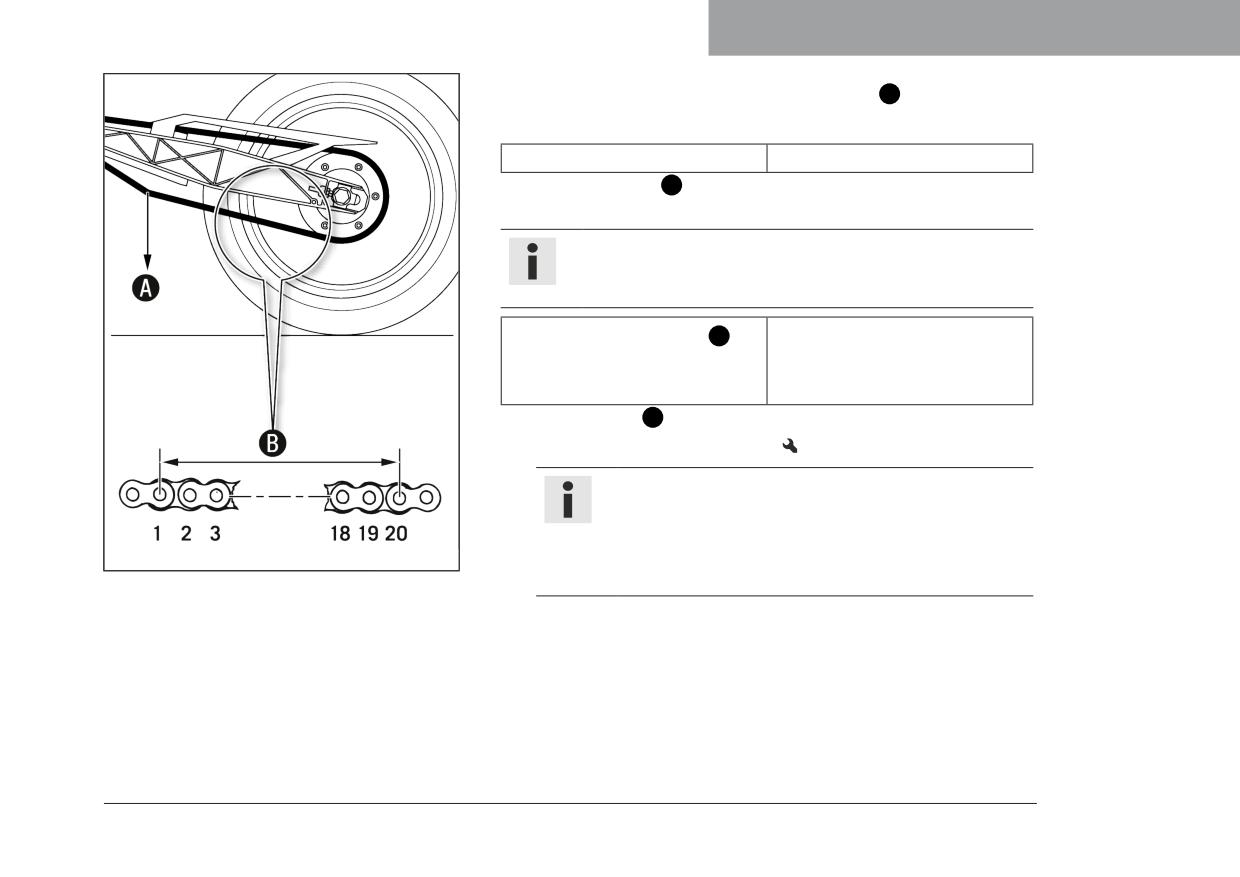

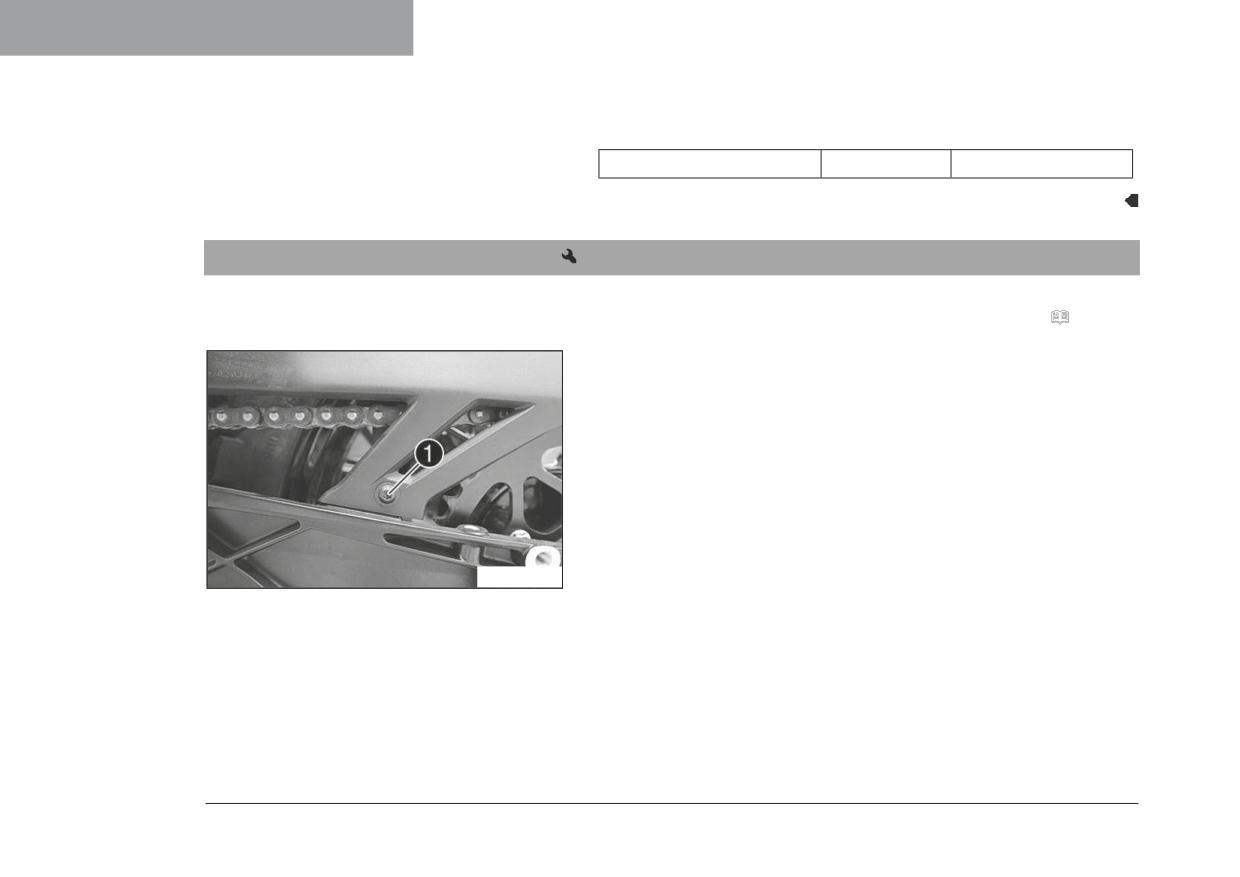

13.12 Проверка натяжения цепи

125

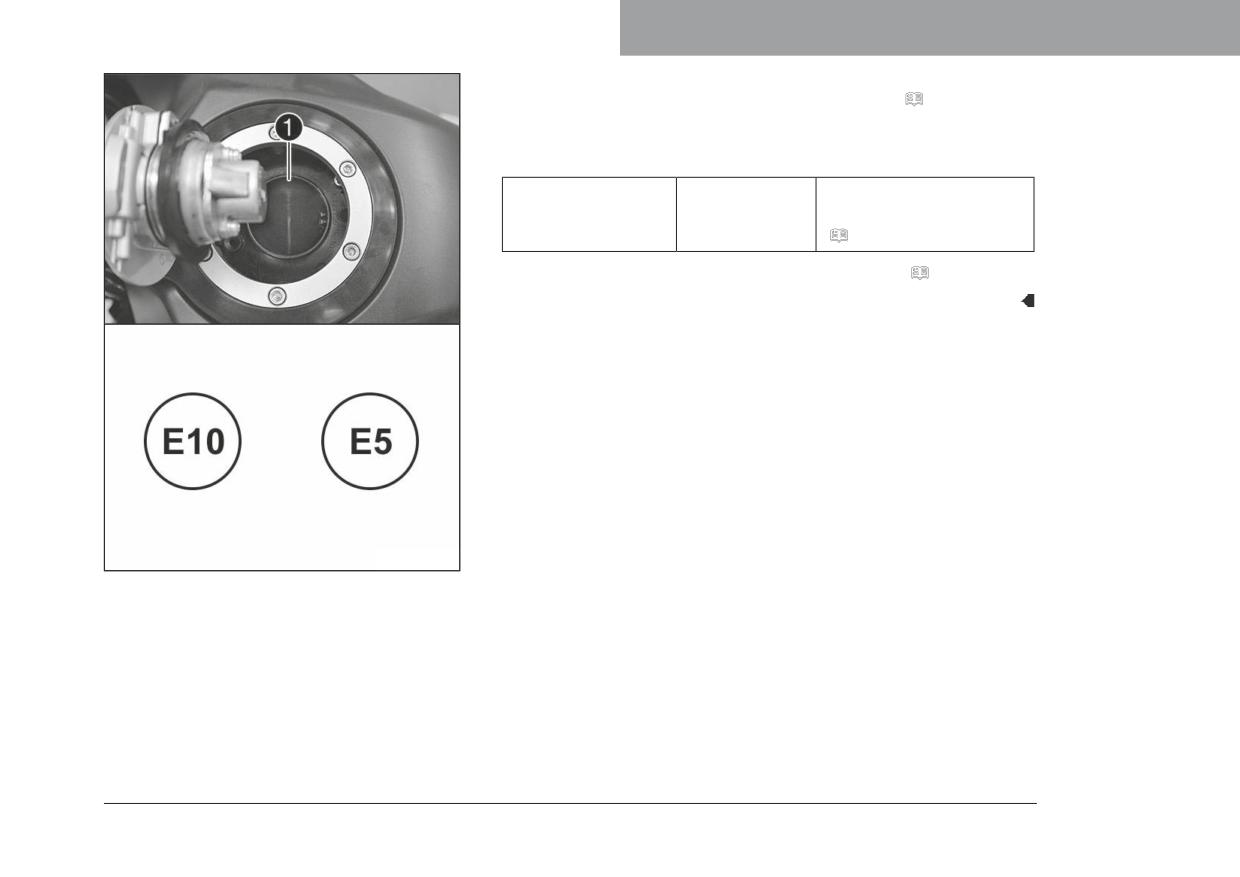

10.8 Заправка топливом

105

СОДЕРЖАНИЕ

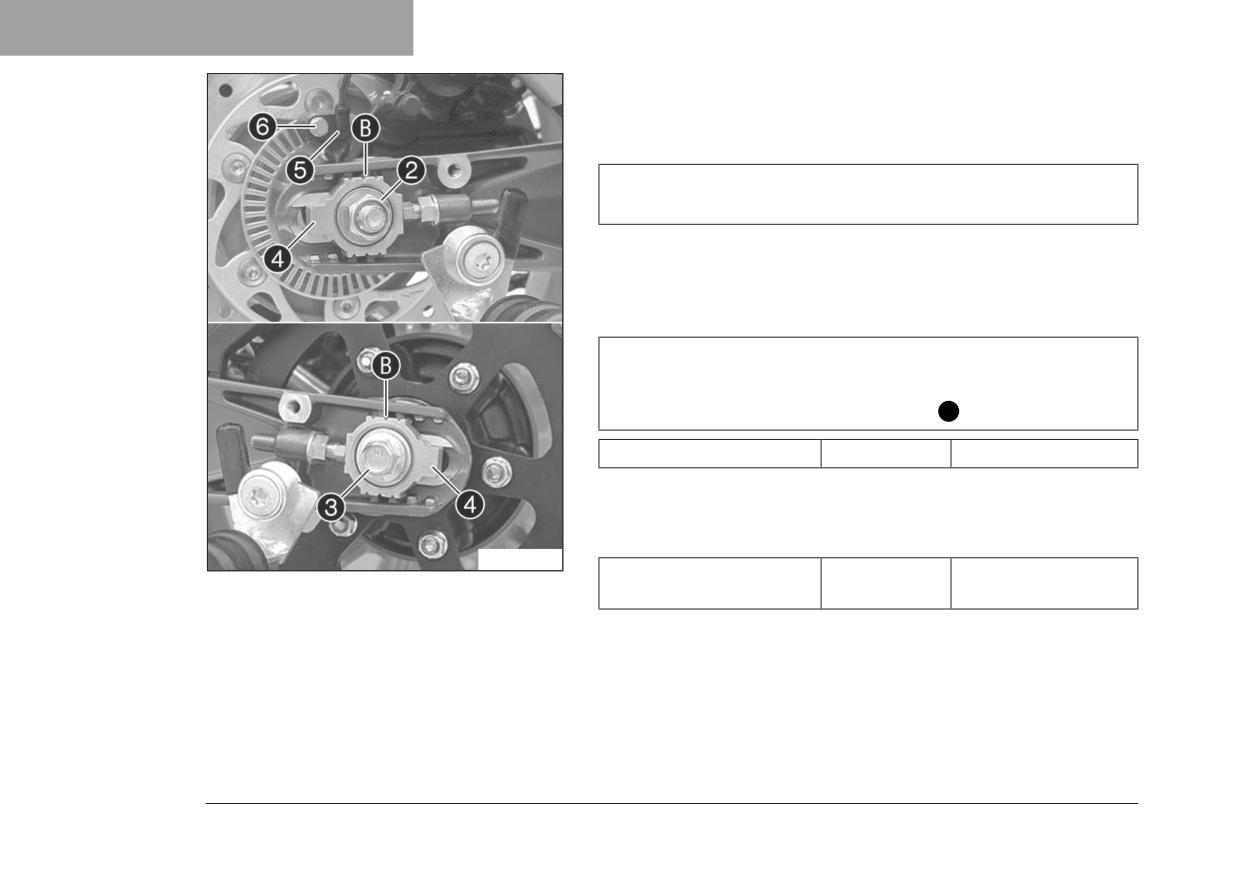

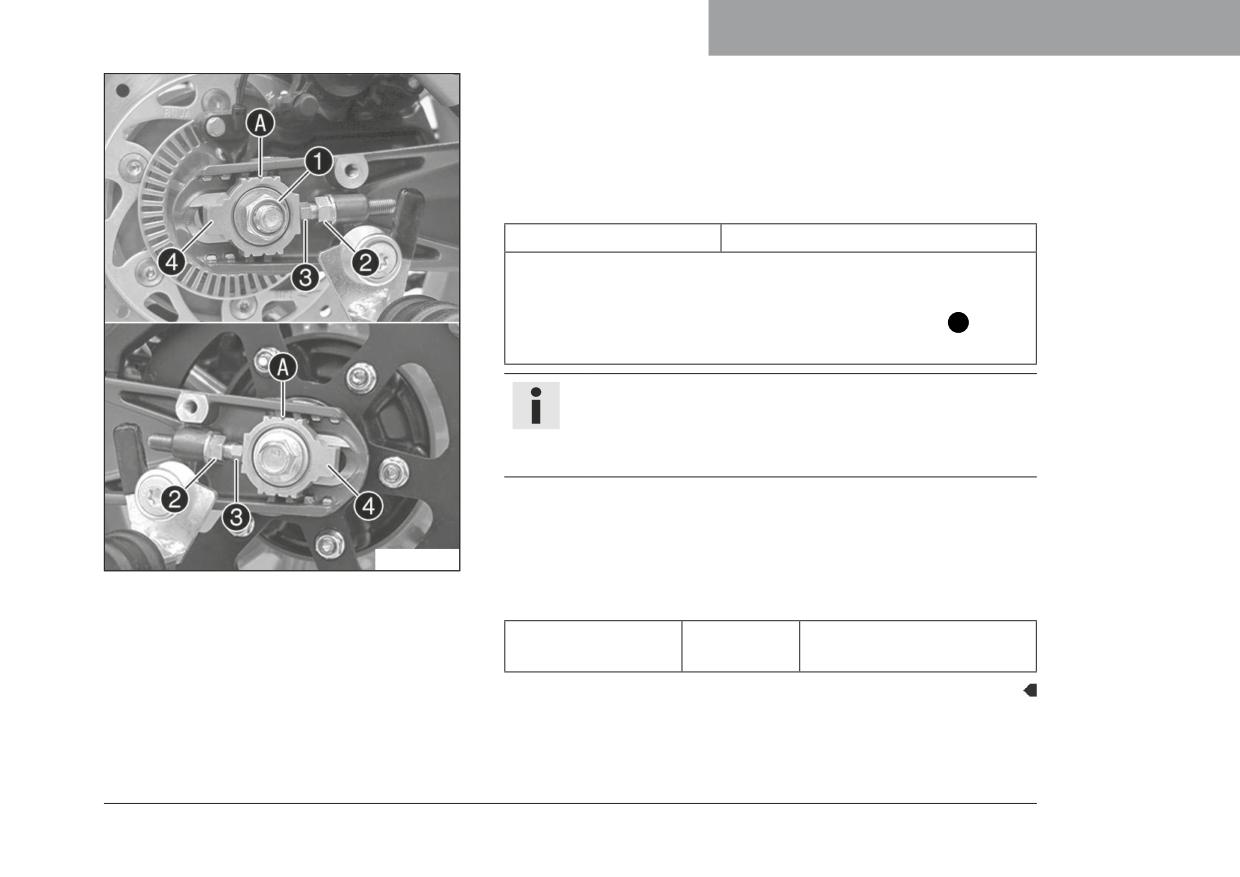

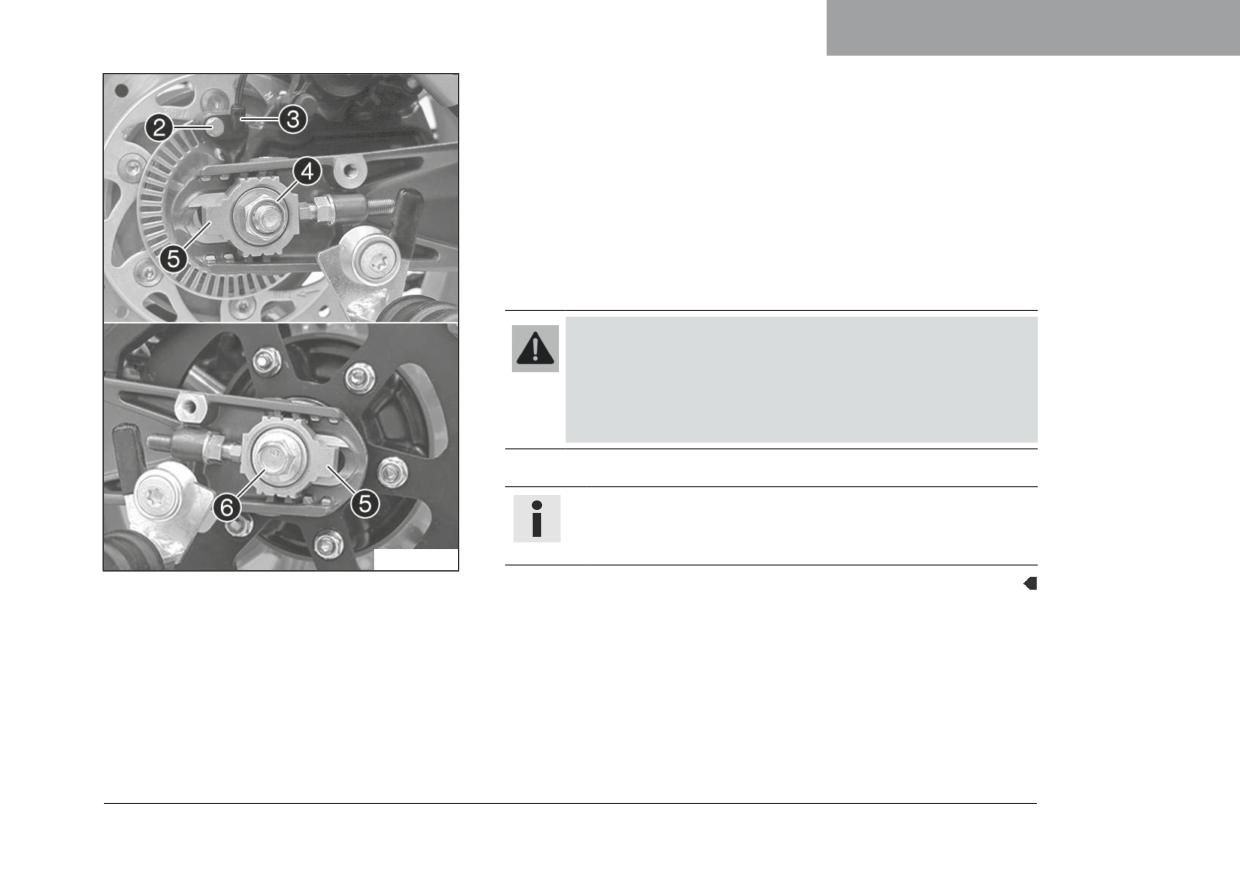

13.13 Регулировка натяжения цепи

126

14.9 Добавление жидкости в контур заднего

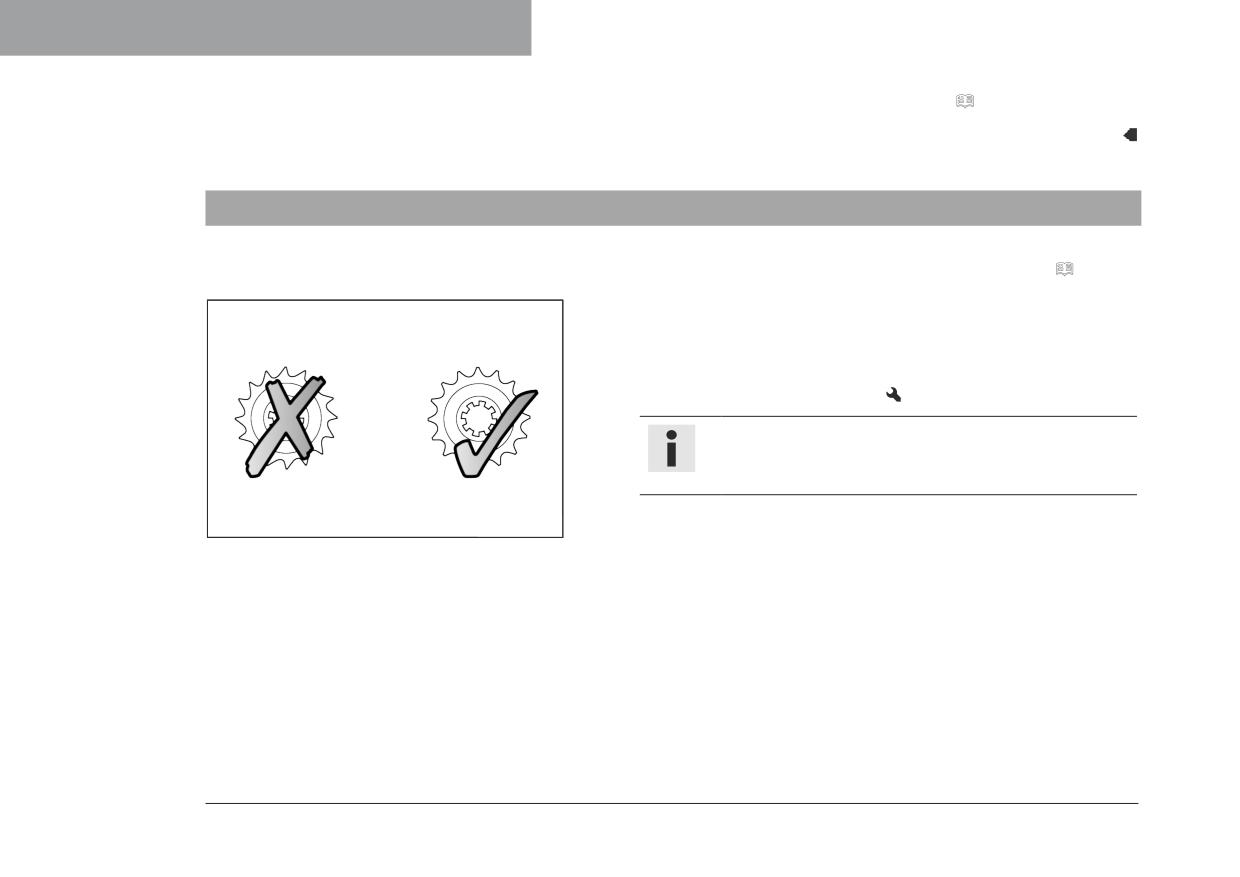

13.14 Проверка цепи, задней звездочки

тормоза

151

и звездочки двигателя

128

14.10 Проверка задних тормозных колодок

154

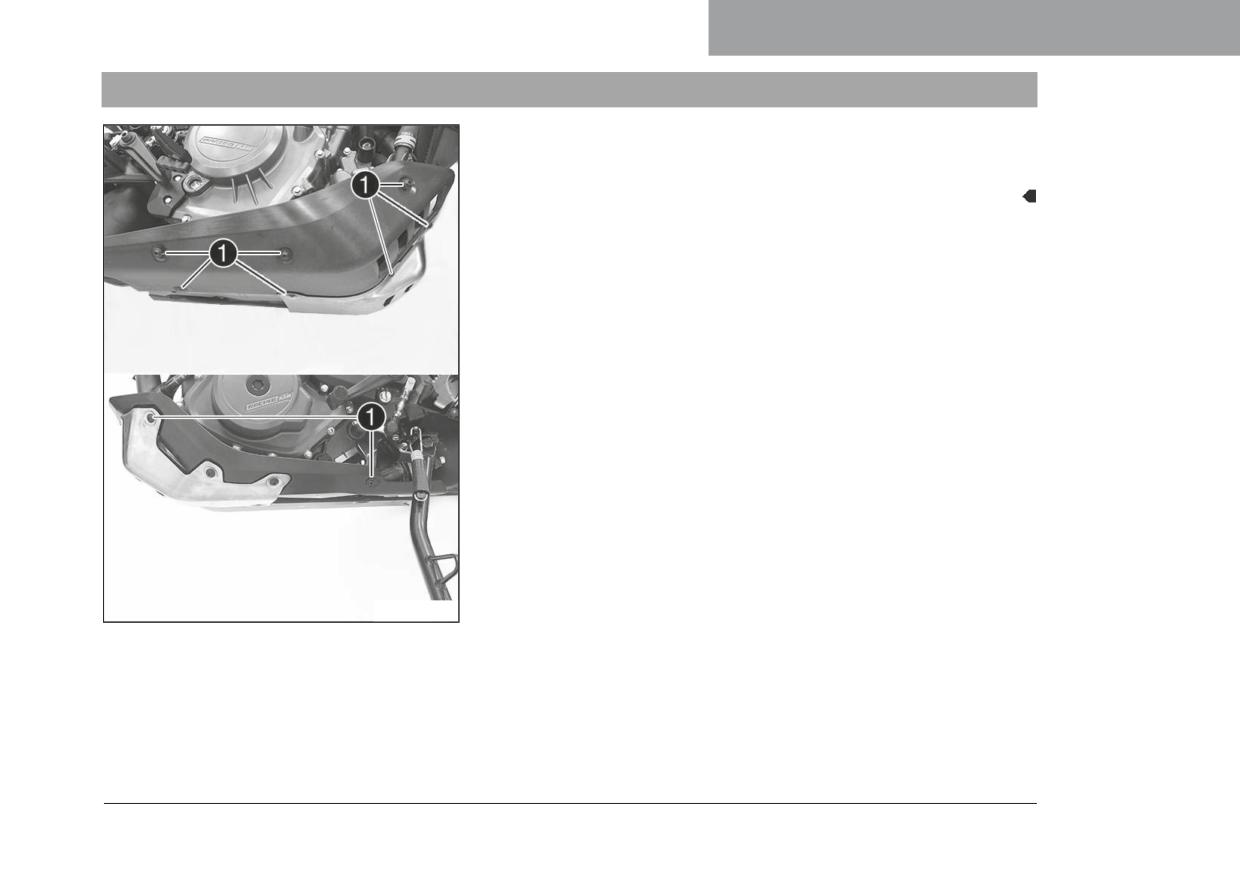

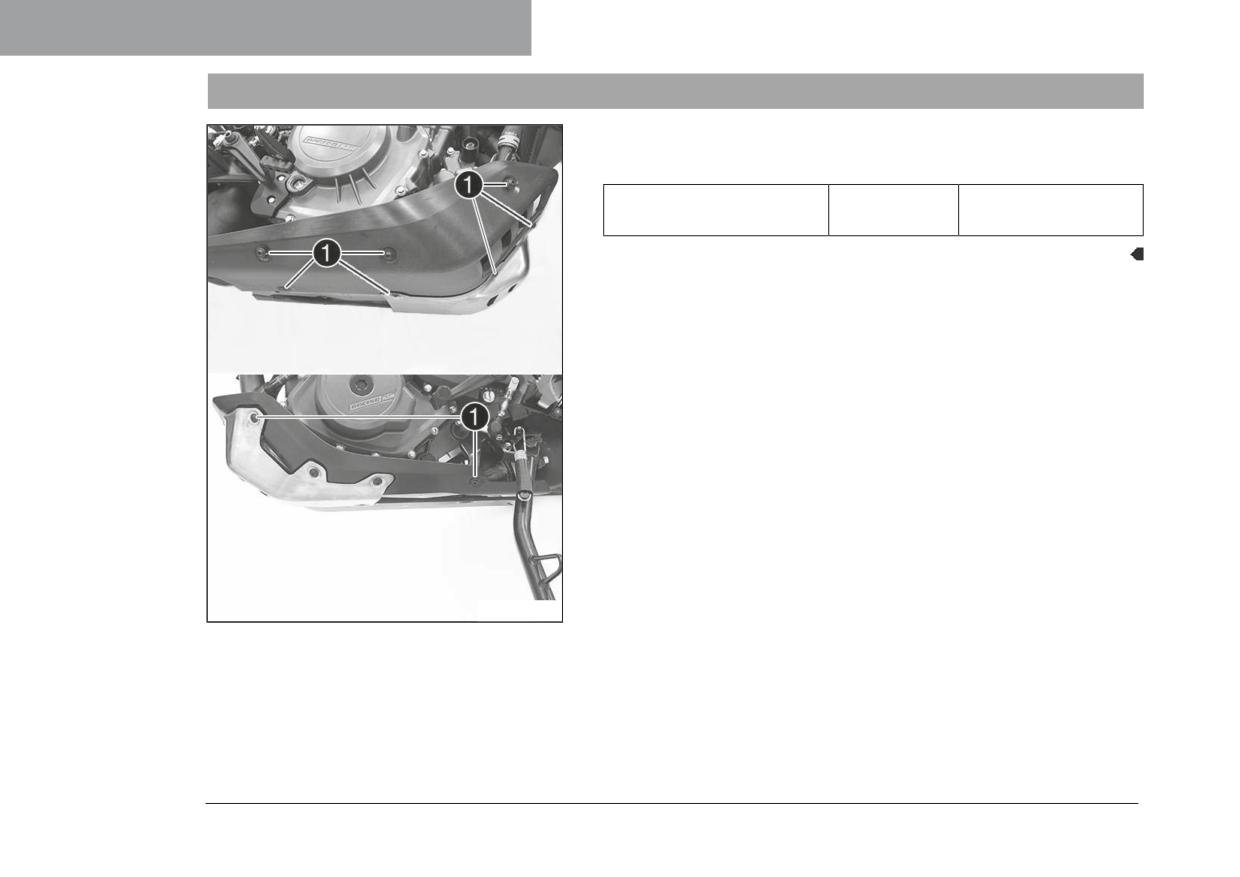

13.15 Снятие защиты двигателя

131

КОЛЕСА, ШИНЫ

156

13.16 Установка защиты двигателя

132

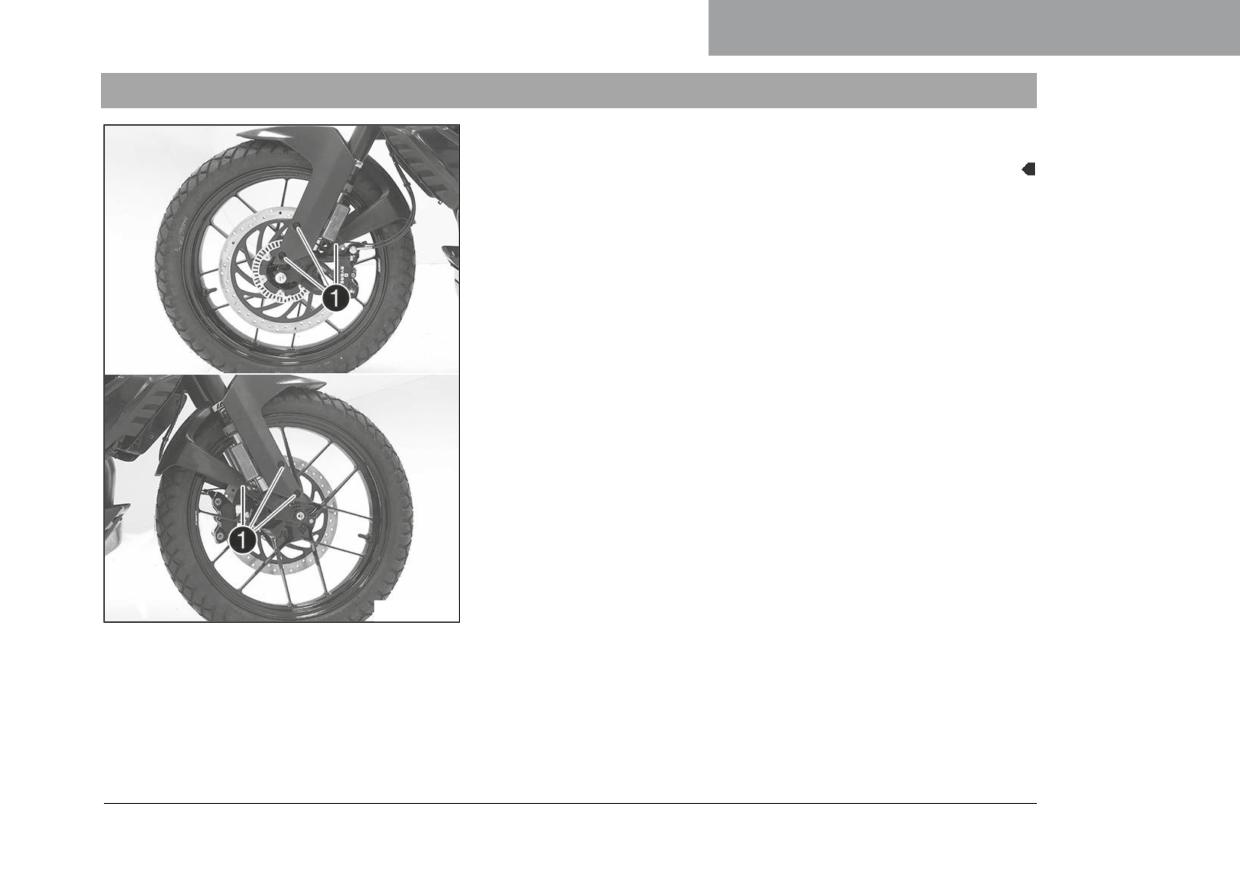

15.1 Демонтаж переднего колеса

156

13.17 Снятие фиксирующего кронштейна защиты

15.2 Установка переднего колеса

158

двигателя

133

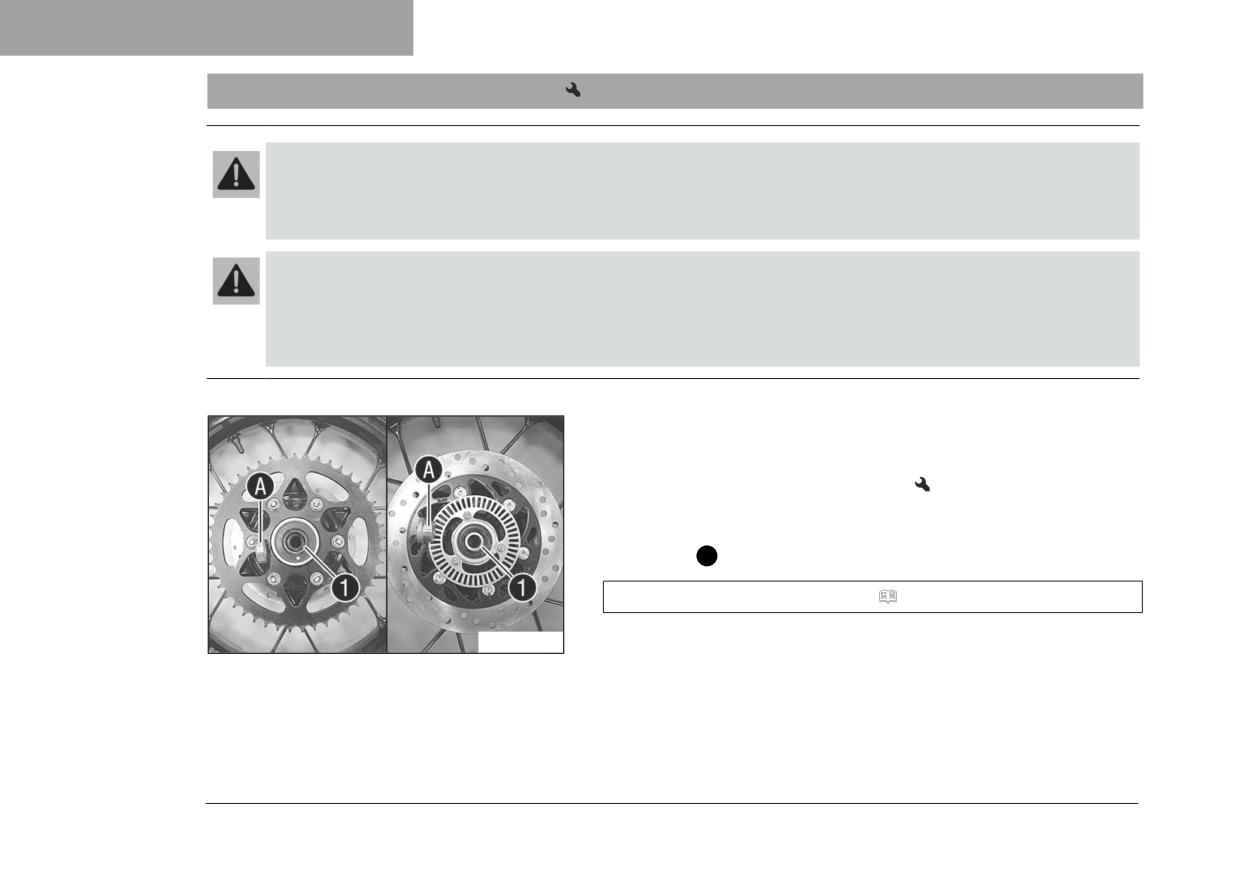

15.3 Демонтаж заднего колеса

160

13.18 Установка фиксирующего кронштейна

15.4 Установка заднего колеса

162

защиты двигателя

134

15.5 Проверка резиновых демпферов задней

13.19 Снятие переднего крыла

135

ступицы

165

13.20 Установка переднего крыла

136

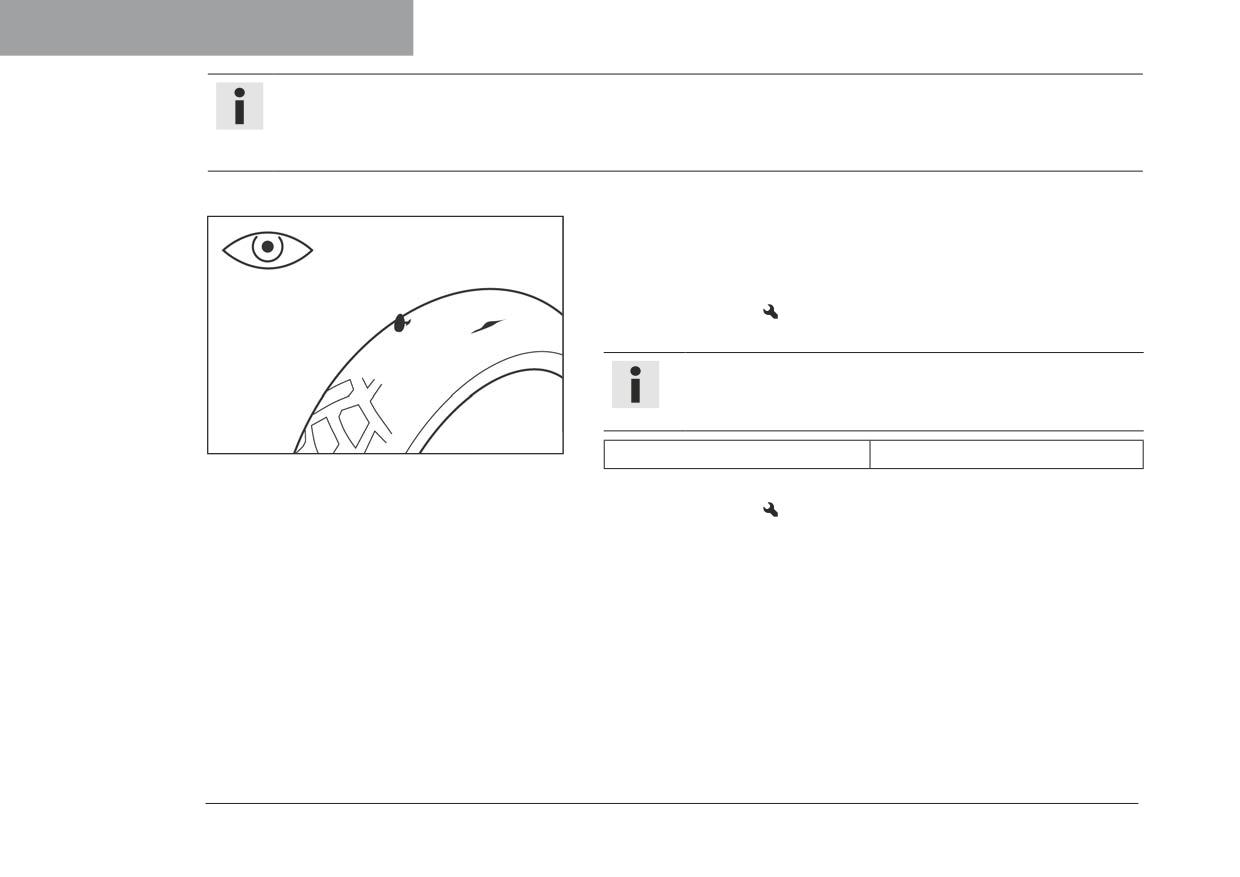

15.6 Проверка состояния шин

167

ТОРМОЗНАЯ СИСТЕМА

137

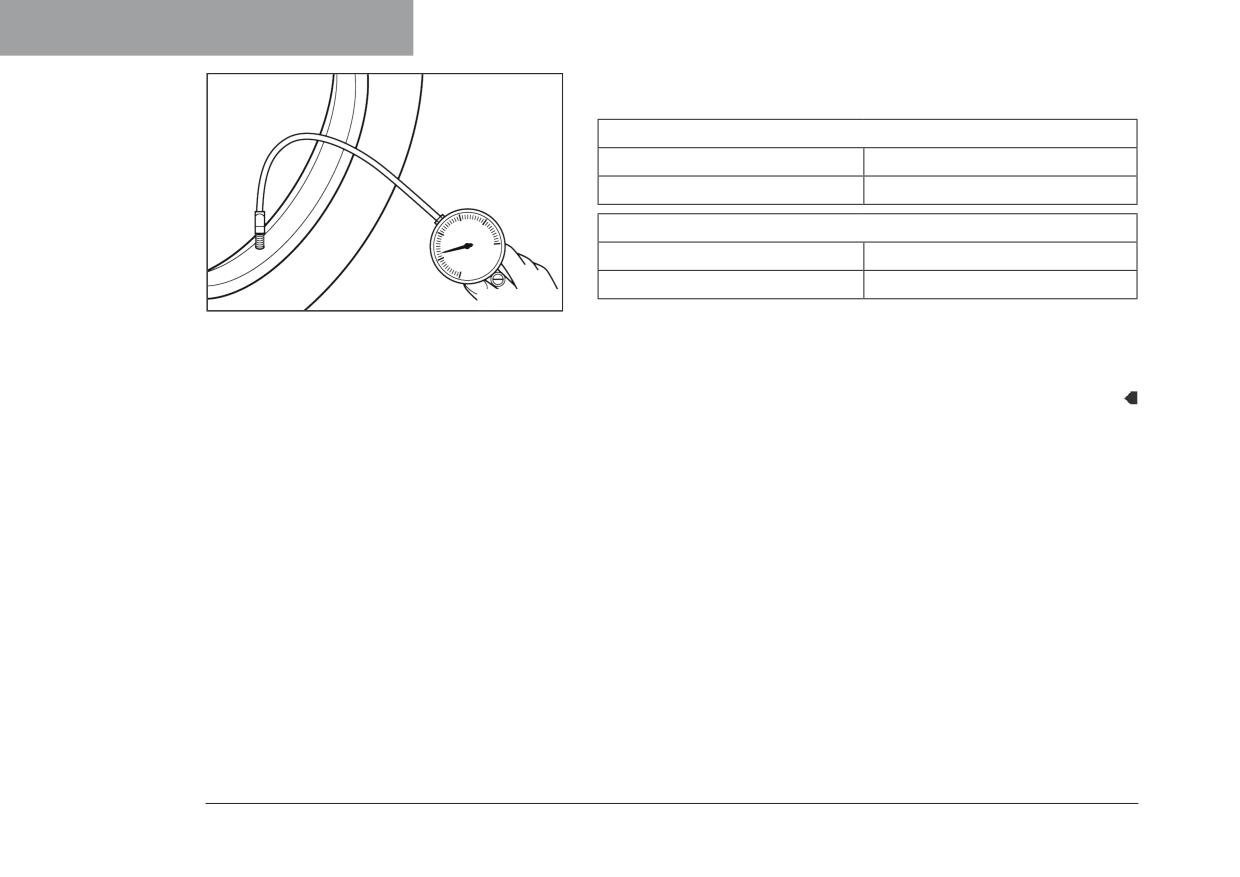

15.7 Проверка давления в шинах

169

14.1 Антиблокировочная тормозная система (ABS)...137

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

171

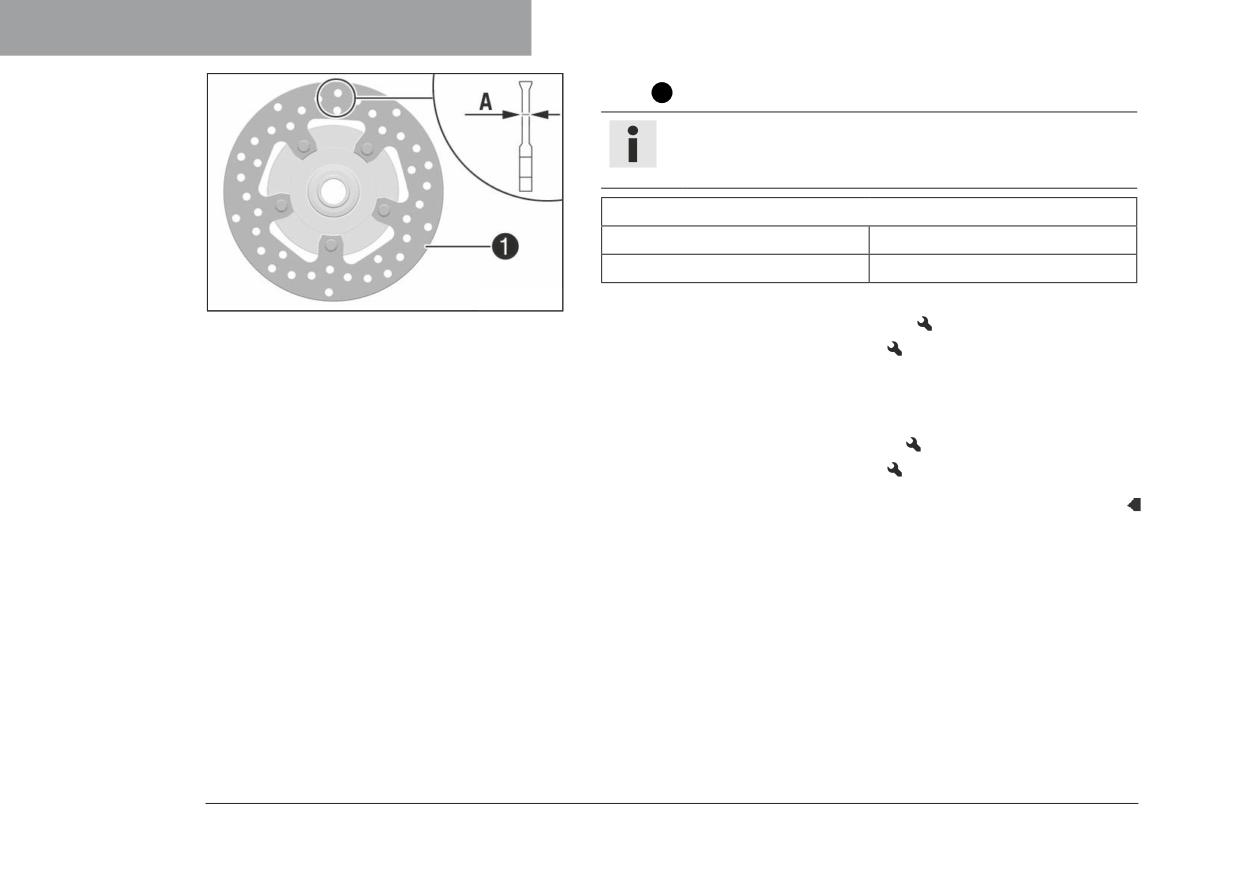

14.2 Проверка состояния тормозных дисков

139

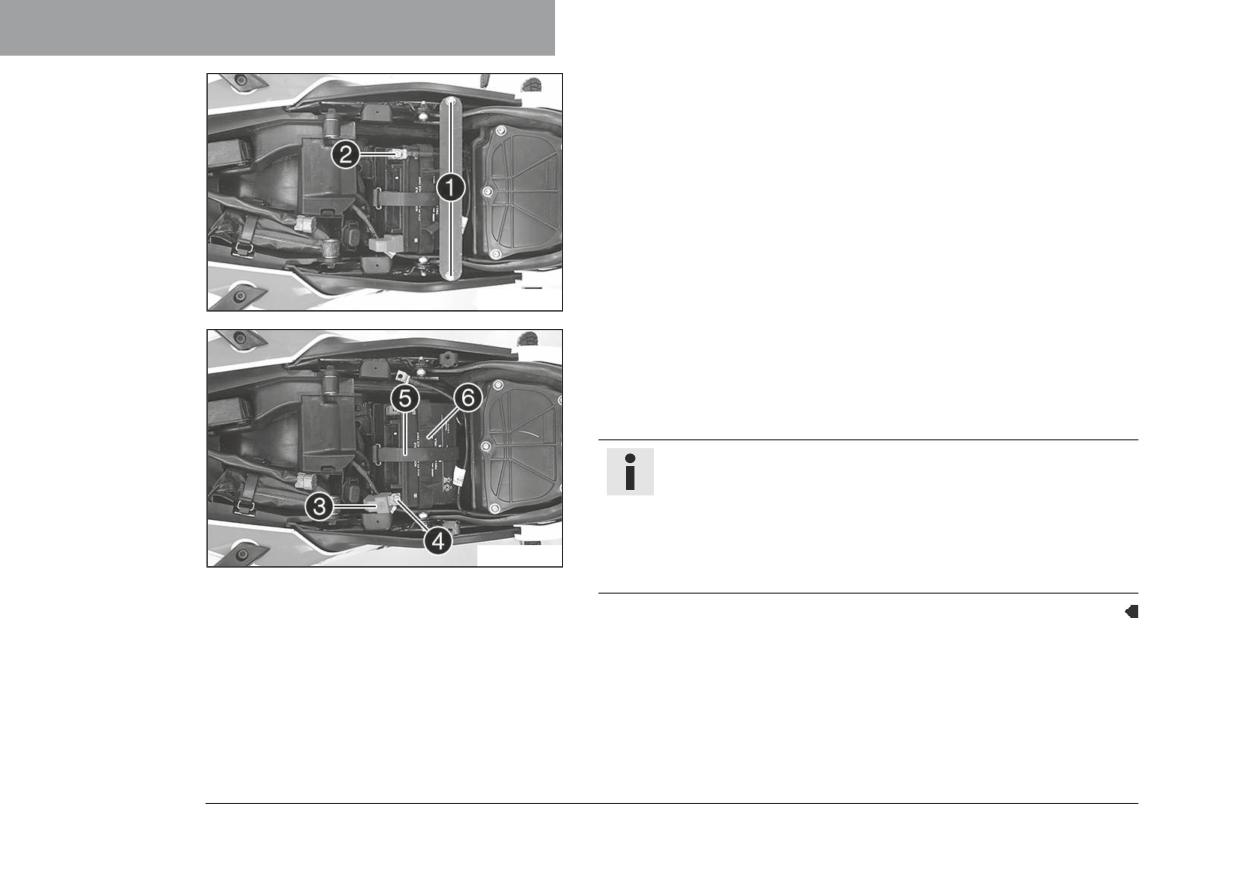

16.1 Снятие батареи 12 В

171

14.3 Проверить уровень жидкости в контуре

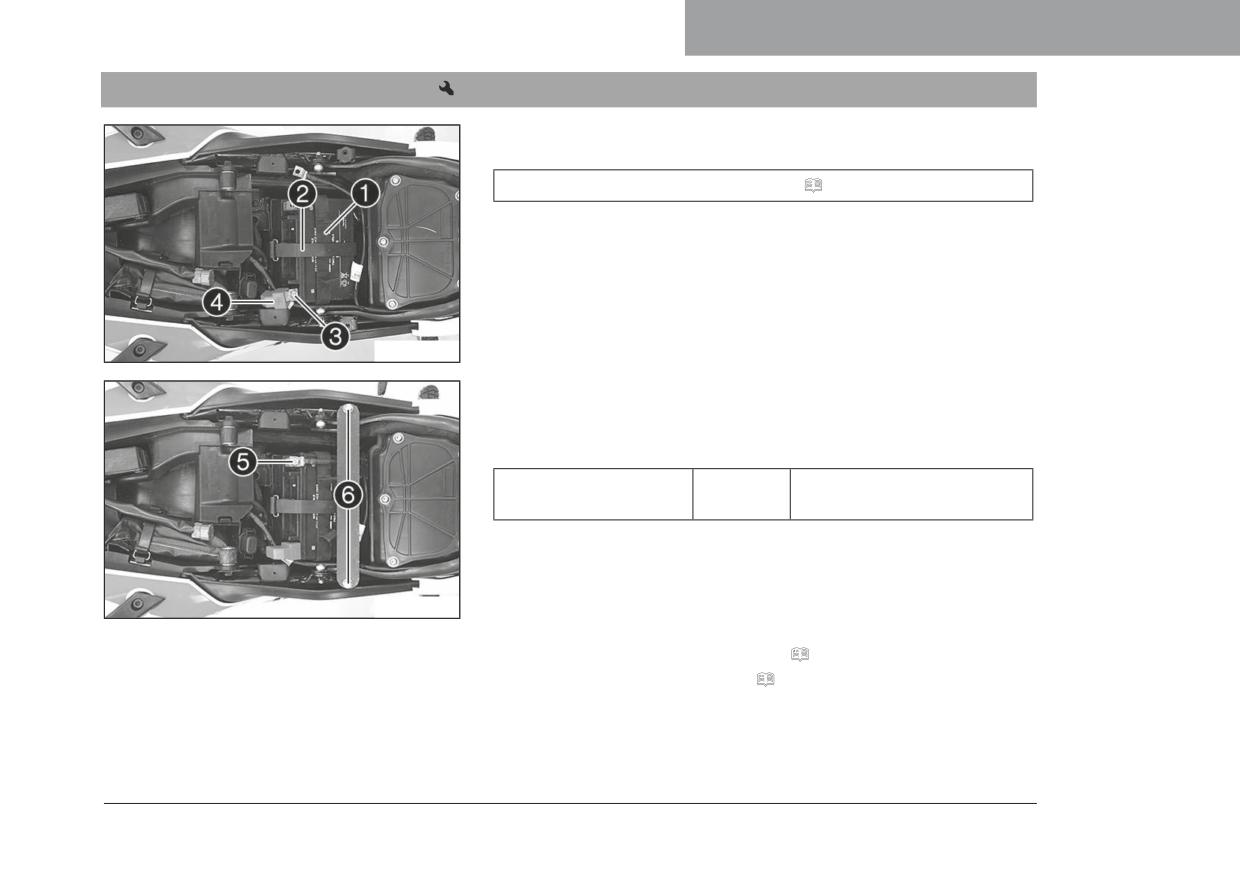

16.2 Установка батареи 12 В

173

переднего тормоза

141

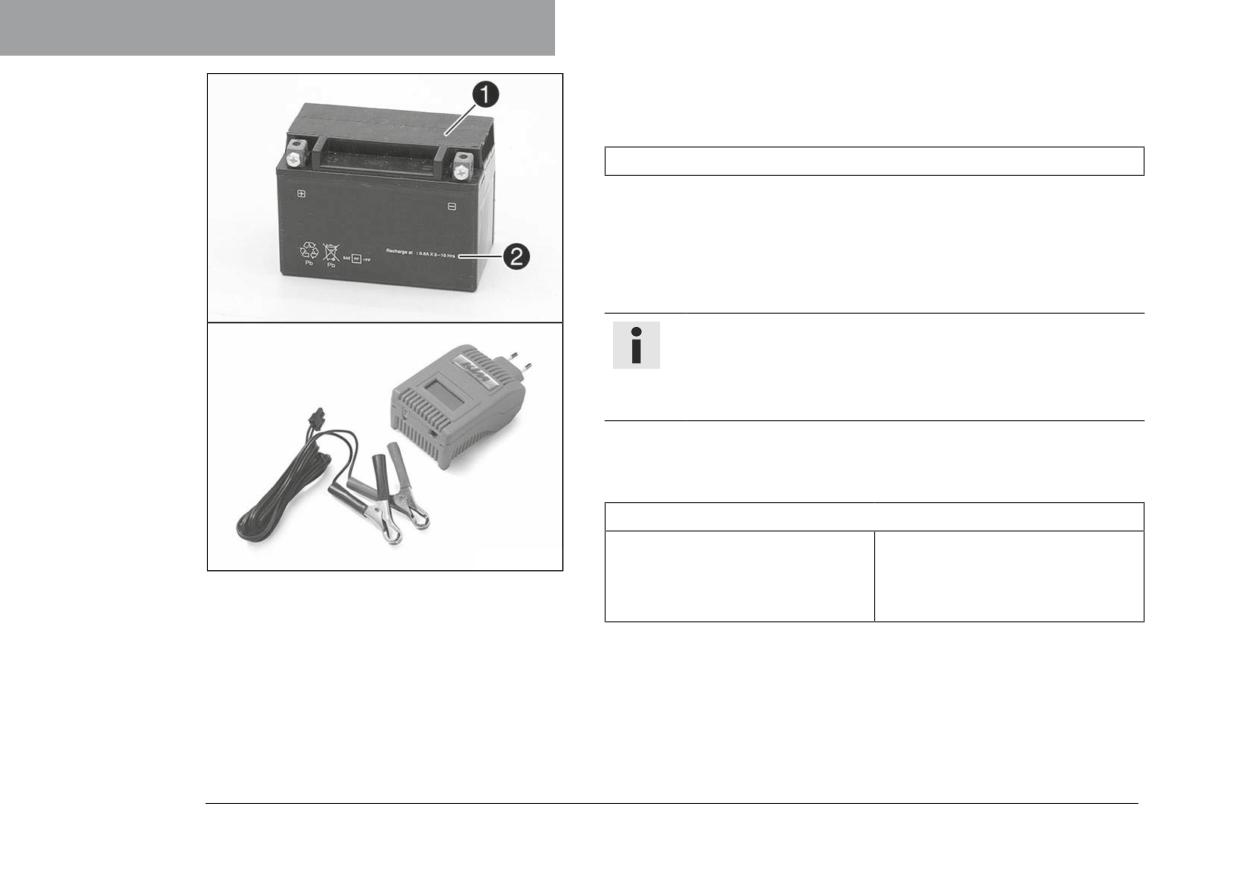

16.3 Подзарядка аккумуляторной батареи 12 В

174

14.4 Добавление жидкости в контур переднего

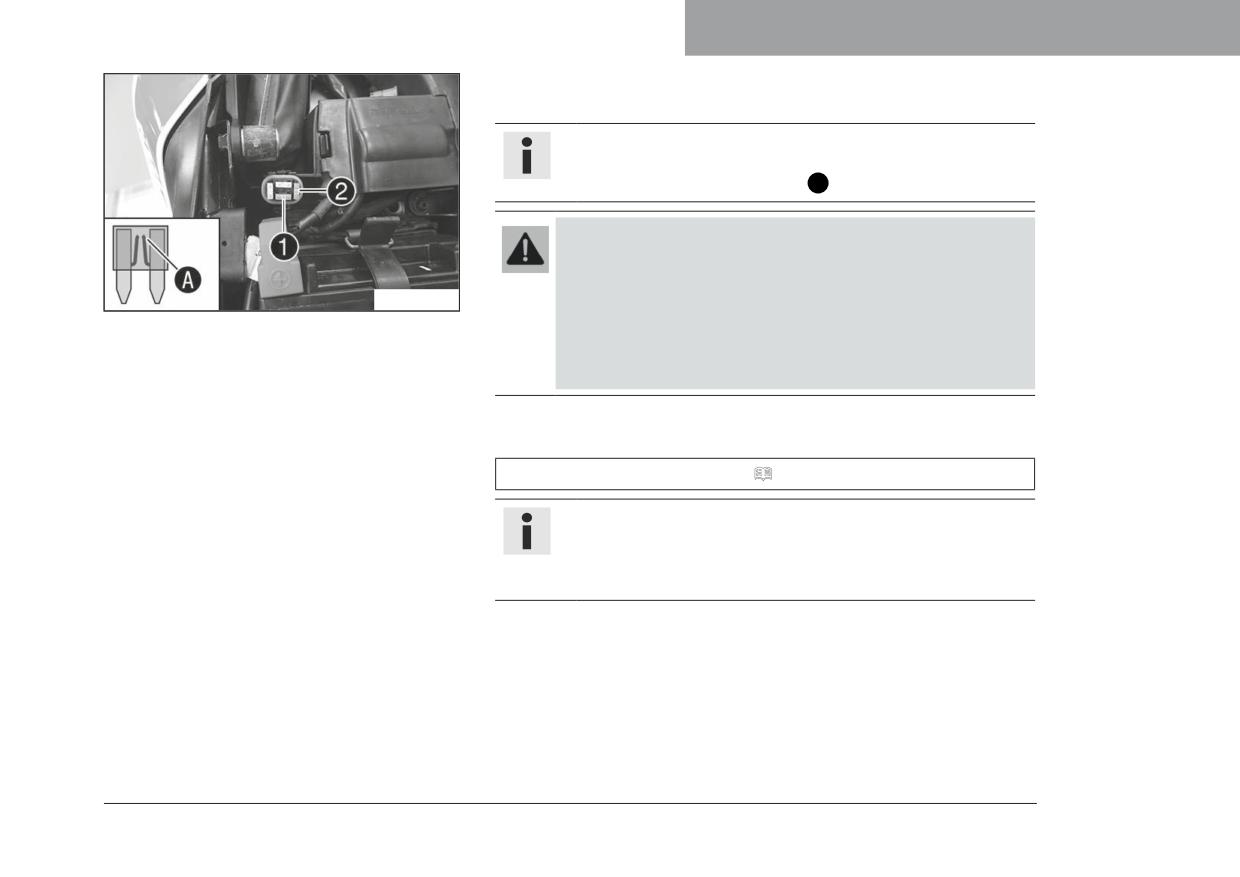

16.4 Замена главного плавкого предохранителя

177

тормоза

142

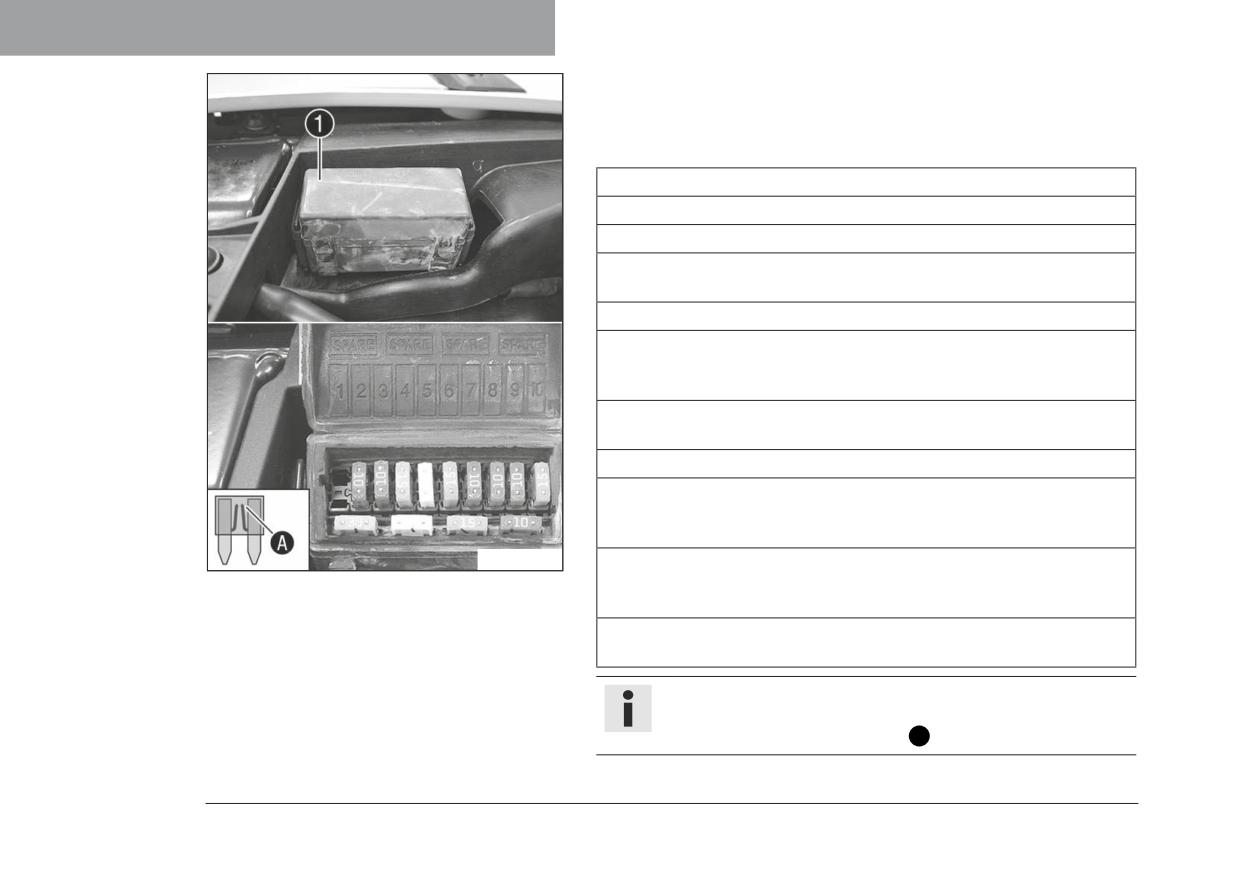

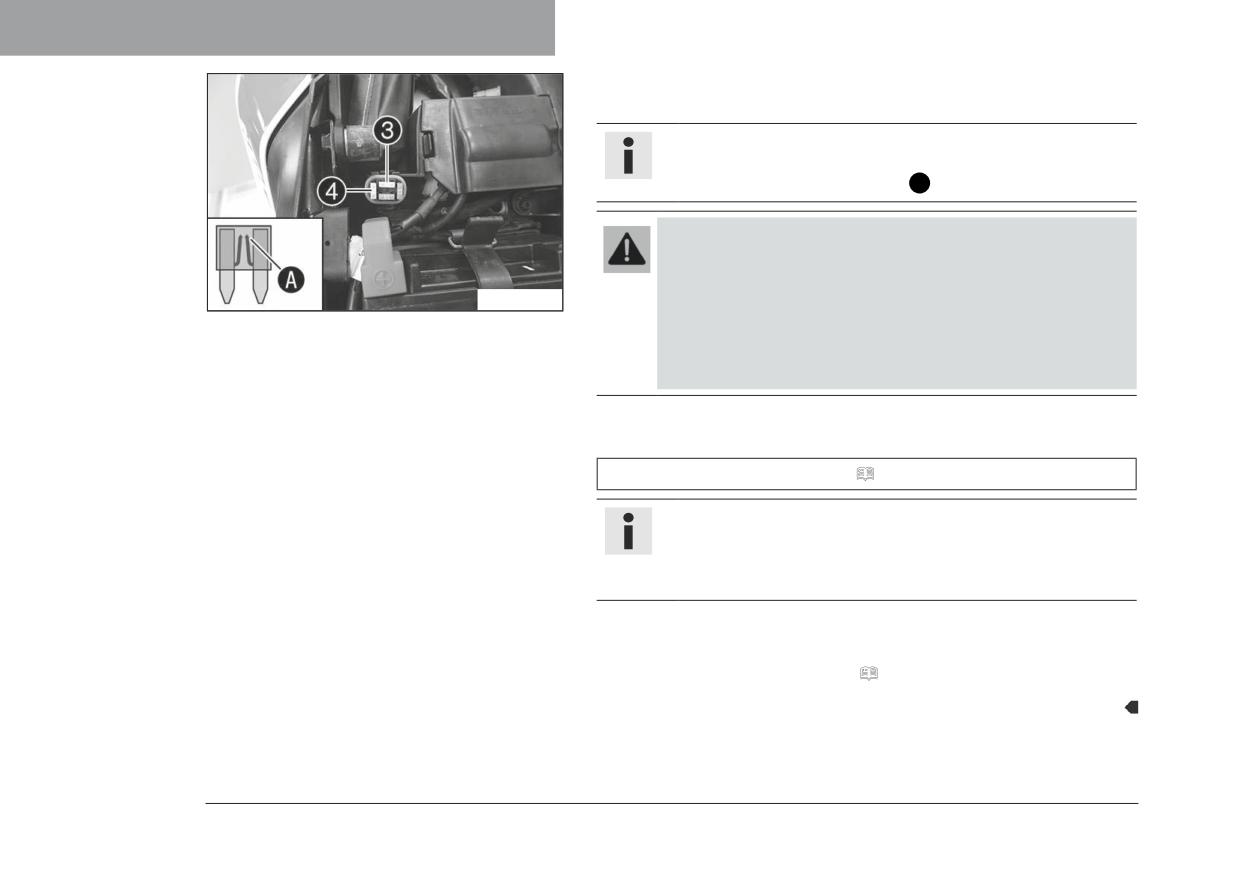

16.5 Замена плавких предохранителей

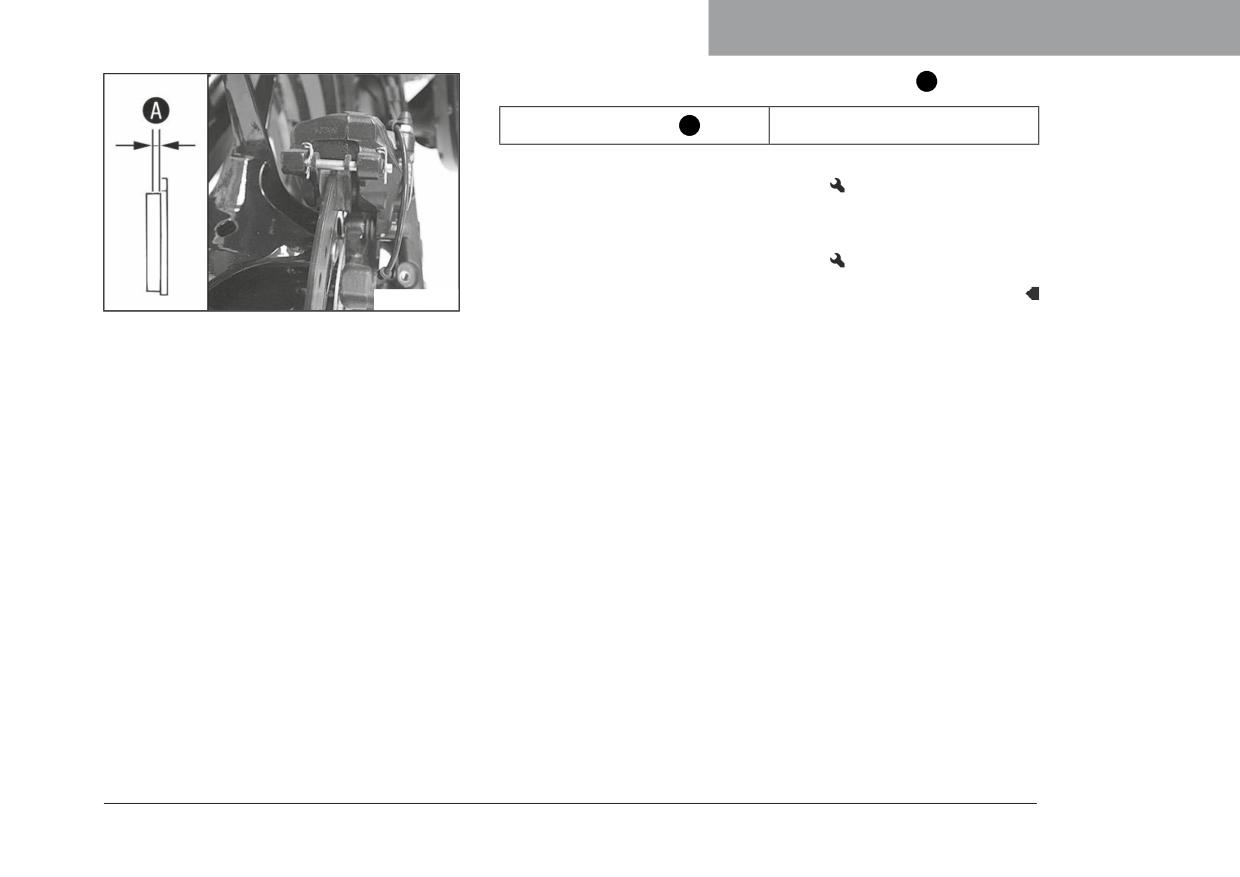

14.5 Проверка передних тормозных колодок

145

системы ABS

180

14.6 Проверка свободного хода педали ножного

16.6 Замена предохранителей отдельных

тормоза

146

потребителей электроэнергии

183

14.7 Регулировка свободного хода педали ножного

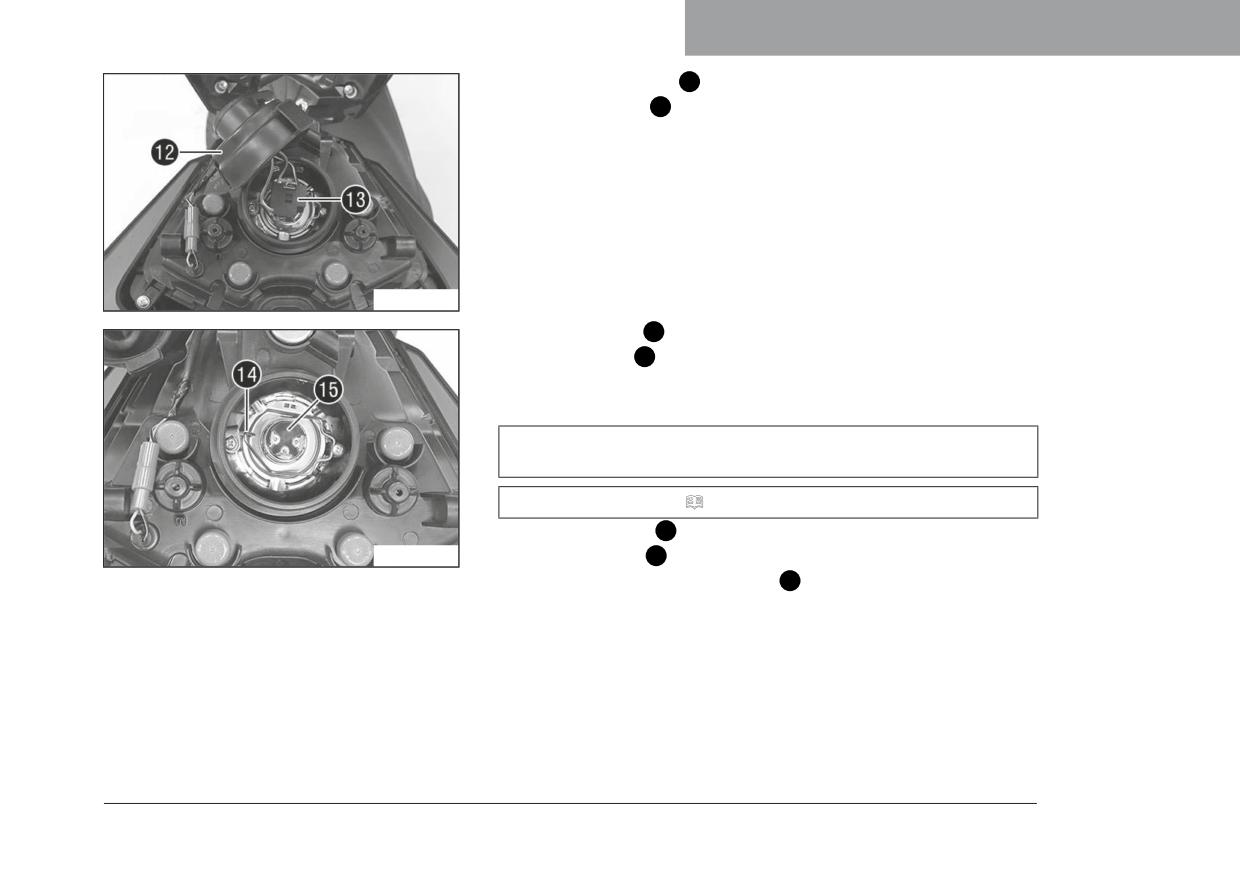

16.7 Замена лампы передней фары

186

тормоза

148

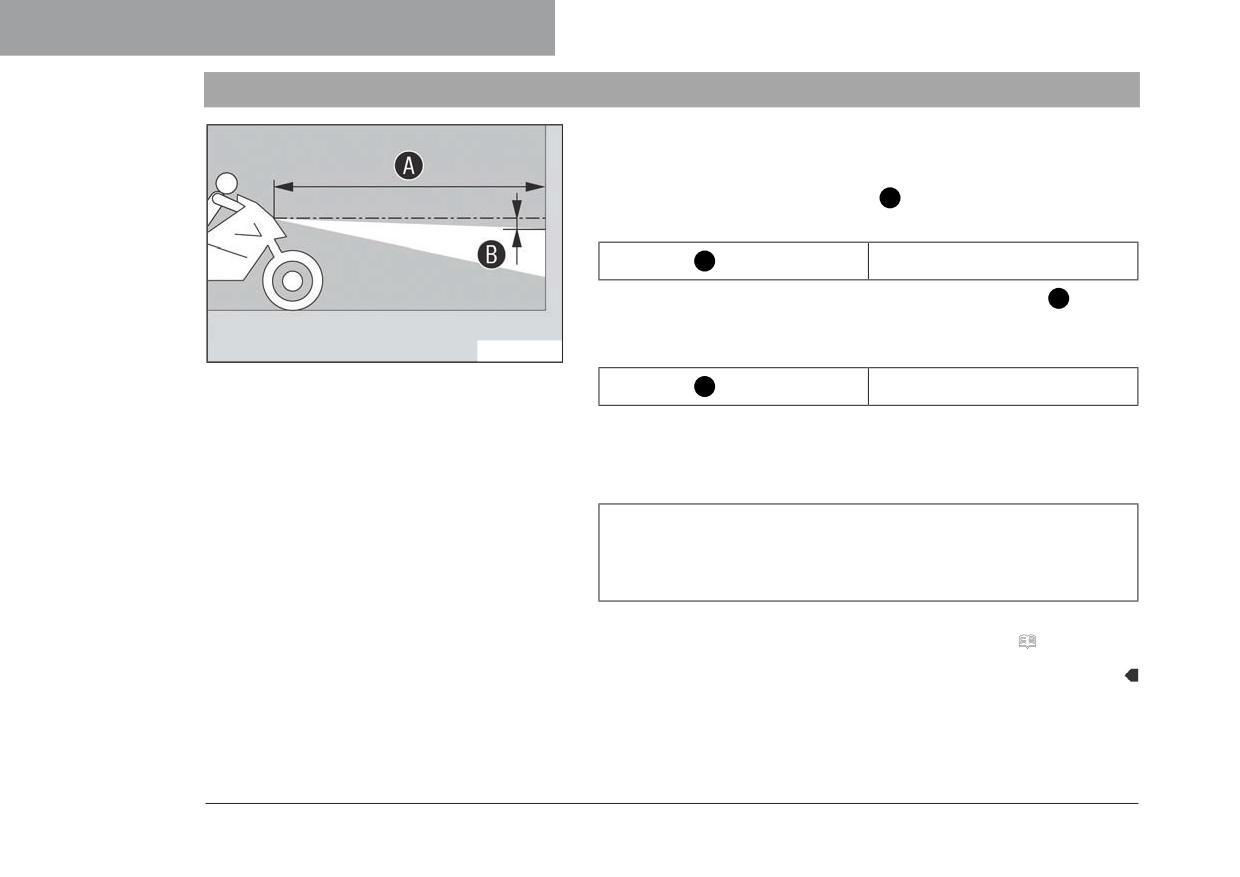

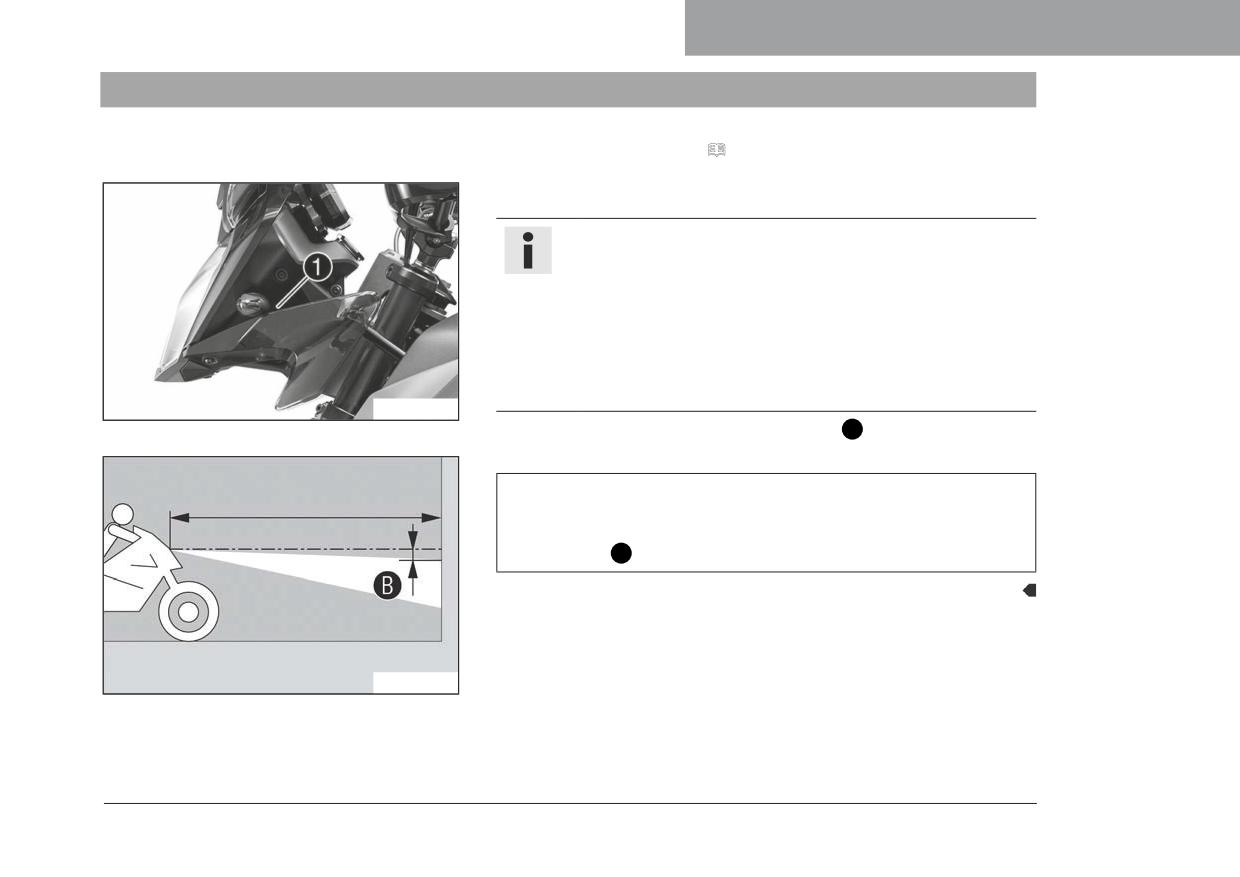

16.8 Проверка настройки передней фары

198

14.8 Проверить уровень жидкости в контуре заднего

16.9 Регулировка диапазона передней фары

199

тормоза

150

16.10 Разъем диагностики

200

СОДЕРЖАНИЕ

16.11 Передние блоки питания ACC1 и ACC2

200

20.1 Очистка мотоцикла

227

16.12 Задние блоки питания ACC1 и ACC2

201

20.2 Проверка и обслуживание для эксплуатации

в зимний период

230

СИСТЕМА ОХЛАЖДЕНИЯ

202

ХРАНЕНИЕ

232

17.1

Система охлаждения

202

17.2

Проверка уровня антифриза и охлаждающей

21.1 Хранение

232

жидкости

203

21.2 Подготовка к эксплуатации после хранения

234

17.3

Проверка уровня охлаждающей жидкости

206

ТЕХНИЧЕСКИЕ ДАННЫЕ

238

17.4

Слив охладителя

208

23.1 Двигатель

238

17.5

Заполнение системы охлаждения и выпуск

23.2 Моменты затяжки крепежных элементов

из нее воздуха

210

двигателя

240

17.6

Замена охлаждающей жидкости

212

23.3 Емкости

244

РЕГУЛИРОВКА ДВИГАТЕЛЯ

216

23.3.1 Объем моторного масла

244

18.1 Проверка свободного хода троса

23.3.2 Объем охлаждающей жидкости

244

акселератора

216

23.3.3 Объем топлива

244

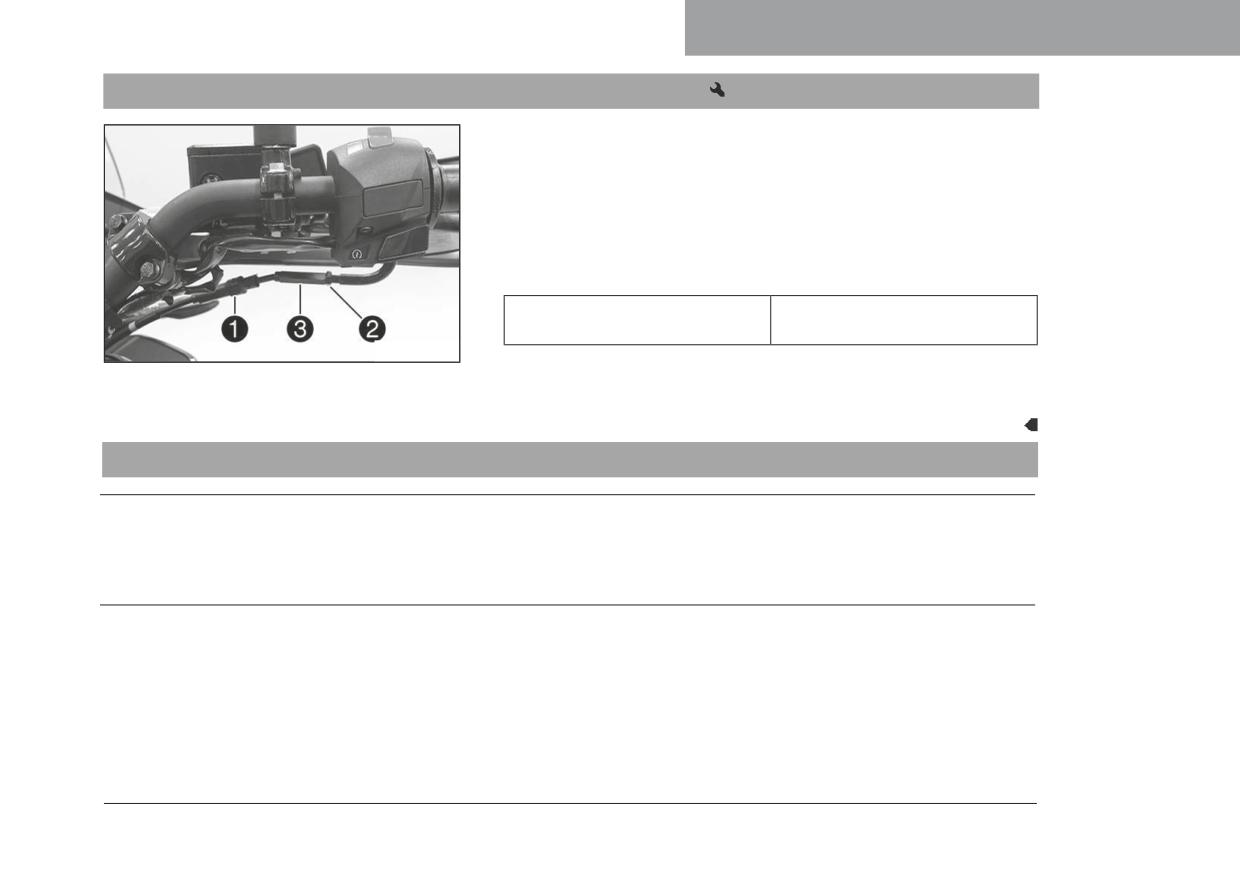

18.2 Регулировка свободного хода троса

23.4 Шасси

245

акселератора

217

23.5 Электрооборудование

247

18.3 Проверка свободного хода рычага сцепления ..217

23.6 Шины

248

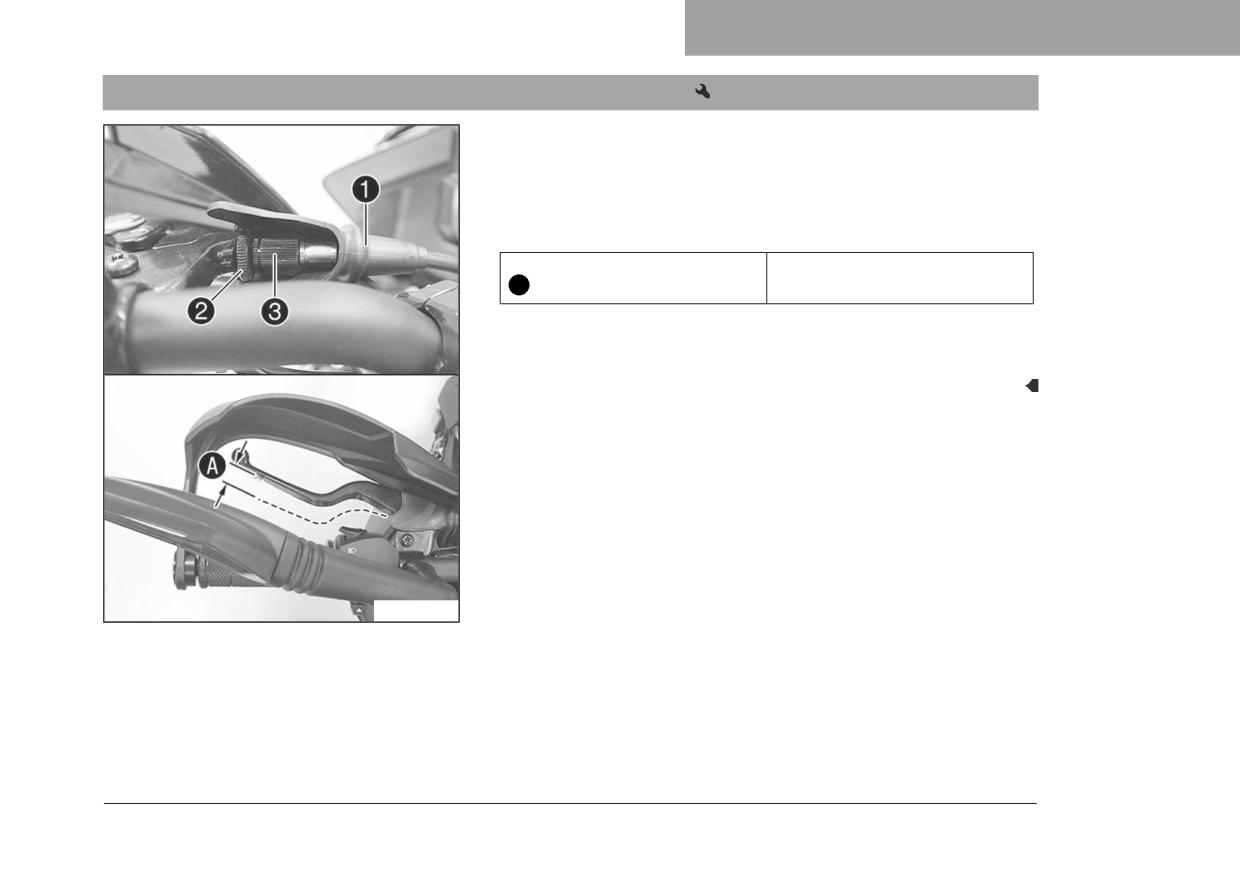

18.4 Регулировка свободного хода рычага

23.7 Вилка

248

сцепления

219

23.7.1 EU/JP/AR/CO

248

23.7.2 MY/TH

249

ОБСЛУЖИВАНИЕ ДВИГАТЕЛЯ

220

23.8 Амортизатор

249

19.1 Проверка уровня моторного масла

220

23.8.1 EU/JP/AR/CO

249

19.2 Замена моторного масла и фильтра, очистка

23.8.2 MY/TH

250

масляных сеток

221

23.9 Моменты затяжки крепежных элементов

19.3 Долив моторного масла

225

шасси

251

МОЙКА, УХОД

227

ОБОЗНАЧЕНИЯ

1.1

Используемые символы

Ниже описаны символы, используемые в руководстве.

Обозначение прогнозируемого события (например, определенного действия или функции).

Обозначение непрогнозируемого события (например, определенного действия или функции).

Выполнение работ, помеченных данным символом, требует специальных технических знаний и навыков.

В интересах собственной безопасности для выполнения таких процедур следует обращаться в

авторизованный сервисный центр KTM, где обслуживание мотоцикла будет выполнено обученным

персоналом, с применением специального инструмента и оборудования.

Ссылка на определенную страницу (на указанной странице приведена подробная информация по данному

вопросу).

Обозначение более подробной информации или рекомендаций.

Обозначение результата тестовой операции.

ОБОЗНАЧЕНИЯ

Обозначение измеренного значения напряжения.

Обозначение измеренного значения тока.

Обозначение конца операции, включая возможность повтора.

1.2

Шрифты

Ниже описаны типографические форматы, используемые в данном документе.

Специфическое наименование

Обозначение фирменного наименования продукции.

Наименование^®

Обозначение наименования с защищенными правами.

Торговая марка™

Обозначение торговой марки, зарегистрированной на внешнем рынке.

Подчеркнутые термины

Обозначение технических характеристик мотоцикла или технических терминов,

объясняемых в глоссарии.

РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ

2.1

Предусмотренное применение

Транспортное средство разработано и произведено с учетом обычных нагрузок и воздействий, возникающих во время

эксплуатации на дорогах и в легких внедорожных условиях (грязь на дорогах), но не в расчете на использование на гоночных

треках.

Примечание

На дорогах общего пользования разрешается эксплуатация мотоцикла только омологированной версии.

2.2

Неправильная эксплуатация

Транспортное средство должно использоваться только по назначению.

При использовании не по назначению могут возникать опасности для людей, имущества и окружающей среды.

Любое использование транспортного средства, выходящее за пределы предусмотренного и установленного применения,

является неправильной эксплуатацией.

Неправильной эксплуатацией также считается использование рабочих и вспомогательных жидкостей, не отвечающих

требованиям спецификаций, предусмотренных для соответствующего применения.

2.3

Рекомендации по безопасности

Для безопасной эксплуатации данного транспортного средства необходимо соблюдать ряд инструкций по технике безопасности.

Поэтому следует внимательно прочитать данное руководство и все прочие включенные указания. Инструкции по технике

безопасности выделены в тексте и относятся к соответствующим параграфам.

РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ

Примечание

На транспортном средстве имеются различные информационные и предупреждающие наклейки в хорошо

заметных местах. Их удалять запрещено. Если наклейки отсутствуют, водитель или другие лица могут не осознавать

опасности и в результате получить травму.

2.4

Степени опасности и условные обозначения

Опасность

Обозначает опасность, которая, если не предпринять соответствующие меры, немедленно и неизбежно приведет

к смерти или серьезной травме.

Предупреждение

Обозначает опасность, которая, если не предпринять соответствующие меры, может привести к смерти или

серьезной травме.

Предостережение

Обозначает опасность, которая, если не предпринять соответствующие меры, может привести к легкой травме.

Примечание

Указывает на вероятность серьезного повреждения оборудования и материалов, если не будут предприняты меры

предосторожности.

Предупреждение

Предупреждение об опасности нанесения значительного экологического вреда, если не будут предприняты меры

предосторожности.

РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ

2.5

Предупреждение о несанкционированных действиях

Запрещается несанкционированное вмешательство в систему снижения уровня шума. Федеральный закон запрещает

выполнять или разрешать выполнение другими лицами следующих действий:

Демонтаж или приведение в нерабочее состояние любыми лицами (кроме как для целей технического обслуживания,

ремонта или замены), любого устройства либо элемента конструкции, встроенного в новое транспортное средство для

снижения шума, перед продажей или поставкой конечному покупателю или в процессе эксплуатации мотоцикла.

Использование транспортного средства после демонтажа или приведения в нерабочее состояние любым лицом указанного

устройства или элемента конструкции.

К несанкционированному вмешательству относятся действия, перечисленные ниже:

Снятие или прокол основного глушителя, перегородок, приемных труб глушителей или любых других компонентов,

проводящих выхлопные газы.

Снятие или прокол любой детали впускной системы.

Отсутствие надлежащего технического обслуживания.

Замена любых движущихся частей транспортного средства или деталей системы выхлопа или впуска на детали,

отличающиеся от утвержденных к применению изготовителем.

2.6

Безопасная эксплуатация

Опасность

Опасность несчастных случаев Водитель, не способный осуществлять управление мотоциклом, представляет

опасность как для самого себя, так и для других лиц.

- Запрещается эксплуатировать транспортное средство под воздействием алкоголя, наркотиков или лекарственных

препаратов.

- Запрещается эксплуатировать транспортное средство лицам с нарушениями физического или психического

здоровья.

РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ

Опасность

Опасность отравления Выхлопные газы ядовиты, и их вдыхание может привести к потере сознания и/или смерти.

- При работающем двигателе всегда следует проверять, имеется ли достаточная вентиляция.

- Не запускать и не эксплуатировать двигатель в закрытом пространстве без наличия эффективной системы вытяжки

отработавших газов.

Предупреждение

Опасность ожогов Некоторые компоненты транспортного средства очень сильно нагреваются во время работы.

- Запрещается касаться горячих компонентов, таких как выхлопная система, радиатор, двигатель, амортизатор

и тормозная система до того, как они остынут.

- Дать этим компонентам остыть перед началом любых работ с мотоциклом.

Разрешается эксплуатировать транспортное средство, только если оно находится в отличном техническом состоянии,

в соответствии с его назначением, безопасным и безвредным для окружающей среды способом.

Для движения на транспортном средстве по общественным дорогам требуются соответствующие водительские права.

Неисправности, отрицательно сказывающиеся на безопасности, должны быть немедленно устранены в авторизованном

сервисном центре KTM.

Необходимо соблюдать инструкции, приведенные на информационных и предупреждающих наклейках на транспортном

средстве.

2.7

Защитная одежда

Предупреждение

Риск получения травм Управление мотоциклом без защитного снаряжения или низкое качество средств

безопасности существенно повышают риск получения травм.

- Надевать защитную одежду (шлем, ботинки, перчатки, брюки и куртку с защитными элементами) каждый раз, когда

вы эксплуатируете транспортное средство.

- Снаряжение мотоциклиста должно быть исправным и соответствовать действующим требованиям ПДД.

РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ

В интересах Вашей собственной безопасности компания, KTM рекомендует эксплуатировать транспортное средство только

в защитной одежде.

2.8

Правила выполнения ремонтных и сервисных работ

Если не указано иное, то зажигание должно быть выключено во время выполнения любых работ (модели с замком зажигания,

модели с ключом дистанционного управления) или двигатель должен быть остановлен (модели без замка зажигания или ключа

дистанционного управления).

Для выполнения определенных работ потребуются специальные инструменты. Они не входят в комплект поставки транспортного

средства, но могут быть заказаны по номеру, указанному в скобках. Например: съемник для подшипников (15112017000)

При сборке транспортного средства запасные части, не подлежащие повторному использованию (например, самоконтрящиеся

винты и гайки, винты-расширители, прокладки, уплотнители, уплотнительные кольца, шплинты, стопорные шайбы) заменяются

новыми деталями.

Если на резьбовые соединения необходимо наносить герметик (например, Loctite^®), следует придерживаться инструкций

производителя.

Если резьбовой герметик (например, Precote^®) уже был нанесен на новую деталь, то не следует наносить на нее какой-либо

дополнительный резьбовой герметик.

Детали, подлежащие дальнейшей эксплуатации, следует тщательно протереть и осмотреть на наличие признаков повреждения

и износа. Поврежденные или изношенные детали необходимо заменить.

По завершении ремонтных работ или технического обслуживания, следует проверить транспортное средство на пригодность

к эксплуатации.

2.9

Охрана окружающей среды

При ответственной эксплуатации мотоцикла можно быть уверенным в том, что никаких проблем не возникнет. Для защиты

статуса мотоциклетного спорта следует эксплуатировать мотоцикл на законных основаниях, с полным осознанием

ответственности перед другими людьми, а также ответственности за защиту окружающей среды.

При утилизации использованного масла или других рабочих и вспомогательных жидкостей и использованных компонентов

следует соблюдать законы и нормы соответствующей страны.

РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ

Поскольку на мотоциклы не распространяются директивы ЕС, регулирующие утилизацию использованных транспортных средств,

не существует нормативных правил, относящихся к утилизации мотоцикла, срок службы которого подошел к концу. Необходимую

консультацию по данному вопросу можно получить у дилера KTM.

2.10

Руководство по эксплуатации

Перед первой поездкой следует внимательно ознакомиться с данным руководством. В нем содержатся полезная информация

и советы владельцу о том, как правильно эксплуатировать и обслуживать мотоцикл. Только так Вы узнаете, как идеально

приспособить мотоцикл для собственных потребностей и защитить себя от травм.

Рекомендация

Следует хранить руководство пользователя, например, на своем присоединительном устройстве, чтобы иметь

возможность обратиться к нему в любое время.

Если Вы хотите узнать больше о транспортном средстве или у вас возникли вопросы по прочтенному материалу, следует

обратиться к официальному дилеру компании KTM.

Руководство пользователя - важная принадлежность мотоцикла. В случае продажи транспортного средства новый владелец

должен скачать его.

Руководство пользователя можно скачать несколько раз, используя QR-код или ссылку в акте приема-передачи.

Руководство по эксплуатации также доступно для загрузки у вашего авторизованного дилера KTM и на веб-сайте KTM. Печатную

копию можно также заказать у вашего авторизованного дилера KTM.

Международный веб-сайт KTM: http://www.ktm.com http://www.ktm.com

ВАЖНАЯ ИНФОРМАЦИЯ

3.1

Гарантии производителя и товарного качества

Работы, описанные в графике обслуживания, должны выполняться только в авторизованном сервисном центре KTM

с подтверждением на сайте KTM Dealer.net, в противном случае гарантийные рекламации будут не действительны. Гарантийные

рекламации в отношении повреждений, вызванных управлением транспортным средством и (или) внесением в него

изменений, не рассматриваются.

3.2

Топливо, дополнительные расходные материалы и жидкости

Примечание

Опасность для окружающей среды Неправильное обращение с топливом представляет угрозу для окружающей

среды.

- Не допускать попадания топлива в грунтовые воды, на землю или в канализационную систему.

Использовать топливо и вспомогательные материалы в соответствии с указаниями в руководстве пользователя.

3.3

Запасные части, аксессуары

Из соображений собственной безопасности следует устанавливать на мотоцикл только одобренные и/или рекомендованные

компанией KTM запасные части и аксессуары; их установка должна осуществляться только в авторизованном сервисном

центре. KTM не принимает на себя никакой ответственности в отношении изделий других производителей и возникающих

в результате их использования ущерба и потерь.

Некоторые запасные части и принадлежности в описаниях указаны в скобках. Необходимую консультацию по данному вопросу

можно получить у дилера KTM.

Текущая версия каталога запчастей KTM PowerParts для данного транспортного средства представлена на веб-сайте KTM.

Международный веб-сайт KTM: http://www.ktm.com http://www.ktm.com

ВАЖНАЯ ИНФОРМАЦИЯ

3.4

Обслуживание

Обязательным условием оптимальной эксплуатации мотоцикла и долговечности его элементов является регулярное выполнение

владельцем всех процедур технического обслуживания, предписанных данным руководством, а также правильность регулировки

двигателя и элементов подвески. Неправильная настройка подвески может привести к повреждению и поломке компонентов

шасси.

Эксплуатация мотоцикла в экстремальных условиях, например, на очень грязных и мокрых дорогах, а также в условиях сильной

запыленности или при низкой влажности может привести к повышенному износу компонентов (например, трансмиссии,

тормозов и фильтра воздуха). По этой причине может потребоваться сокращение указанных в графике интервалов

обслуживания мотоцикла или замены изношенных элементов.

Следует соблюдать правила обкатки двигателя, а также строго придерживаться приведенного графика технического

обслуживания. Соблюдение интервалов техобслуживания и замены изношенных элементов значительно продлевает срок

службы мотоцикла.

Техобслуживание следует проводить при наступлении срока техобслуживания согласно графику или после соответствующего

пробега транспортного средства, в зависимости от того, что наступит раньше.

3.5

Рисунки

Рисунки, содержащиеся в данном руководстве, могут изображать специальное оборудование.

Для наглядности некоторые компоненты могут быть показаны в разобранном виде или не показаны совсем. Не всегда нужно

разбирать компонент, чтобы выполнить необходимую процедуру. Следует соблюдать инструкции, приведенные в тексте.

3.6

Обслуживание покупателей

Официальный дилер KTM готов ответить на любые вопросы, которые могут у Вас возникнуть по поводу эксплуатации

транспортного средства и деятельности компании KTM.

Перечень официальных дилеров KTM можно найти на веб-сайте компании.

Международный веб-сайт KTM: http://www.ktm.com http://www.ktm.com

ВИД ТРАНСПОРТНОГО СРЕДСТВА

Набор инструментов ( стр. 37)

Переключатель освещения ( стр. 29)

Переключатель указателей поворота ( стр. 29)

Кнопка звукового сигнала ( стр. 30)

Замок зажигания и блокировки рулевой колонки ( стр. 31)

Аварийный выключатель ( стр. 30)

Кнопка запуска двигателя ( стр. 31)

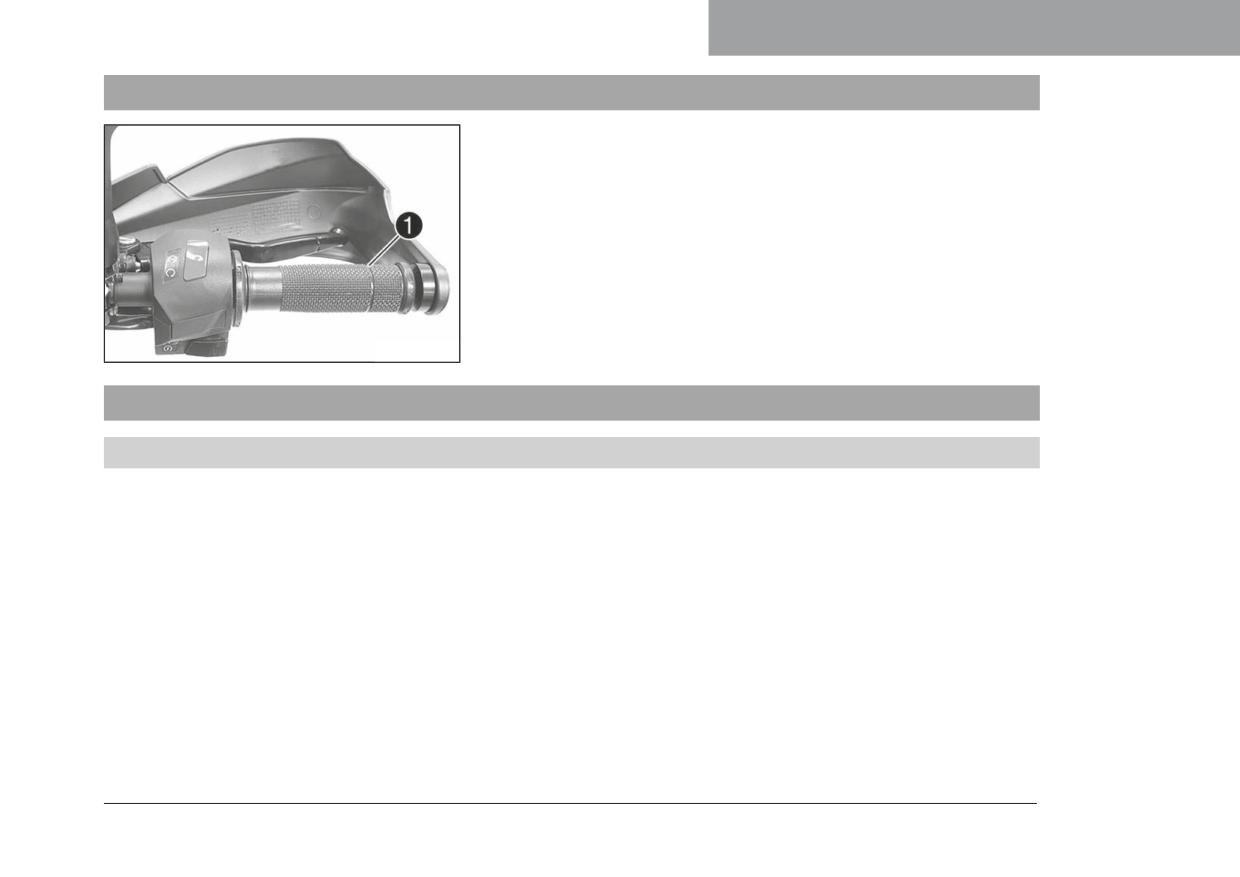

Ручка акселератора ( стр. 27)

Рычаг ручного тормоза ( стр. 26)

Идентификационный номер транспортного средства ( стр. 24)

Ярлык с указанием типа ( стр. 24)

Рычаг ножного тормоза ( стр. 53)

СЕРИЙНЫЕ НОМЕРА

5.3

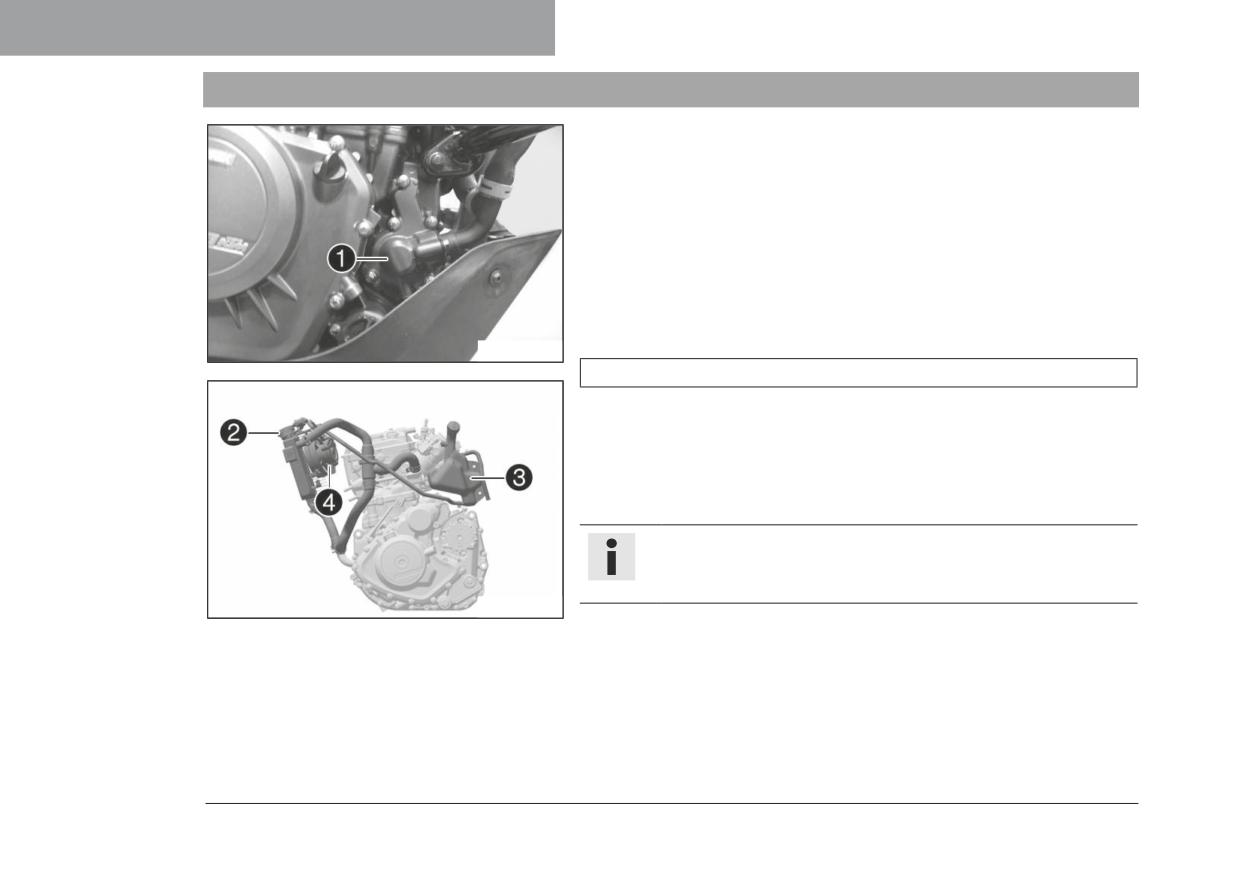

Номер двигателя

Номер двигателя  выбит на левой стороне силового агрегата,

под ведущей звездочкой.

402486-10

5.4

Номер ключа

Номер ключа  указан на КАРТЕ КОДА КЛЮЧА.

Примечание

Номер ключа потребуется, чтобы заказать запасной ключ.

Храните КАРТУ КОДА КЛЮЧА в безопасном месте.

Если имеется хотя бы один ключ зажигания, можно изготовить

запасной ключ. В случае отсутствия хотя бы одного ключа

зажигания необходимо заменить всю систему блокировки.

402245-10

ОРГАНЫ УПРАВЛЕНИЯ

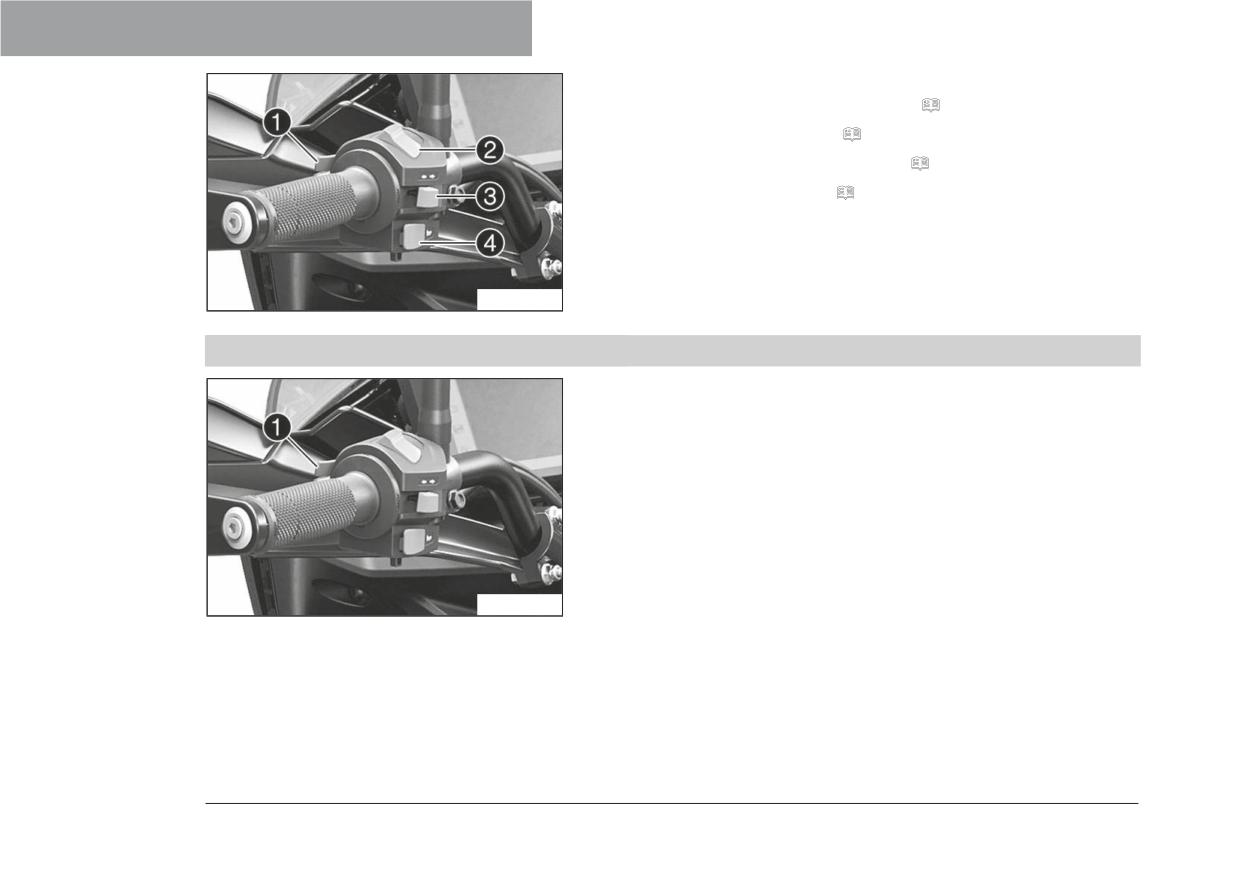

Обзор левого комбинированного переключателя

Выключатель светового сигнала фары ( стр. 28)

Переключатель освещения ( стр. 29)

Переключатель указателей поворота ( стр. 29)

Кнопка звукового сигнала ( стр. 30)

6.4.2

Выключатель светового сигнала фары

Выключатель светового сигнала  расположен на левой рукоятке руля.

Возможные состояния

• Выключатель светового сигнала в основном положении.

• Выключатель нажат - при таком положении происходит включение

дальнего света фары (вспышка дальнего света).

ОРГАНЫ УПРАВЛЕНИЯ

6.4.3

Переключатель освещения

Переключатель освещения  расположен на левой рукоятке руля.

Возможные состояния

Ближний свет фар включен - переключатель освещения

находится в нижнем положении. При таком положении

включены ближний свет фар и задний фонарь.

Включение дальнего света - переключатель повернут вверх.

При таком положении включены дальний свет фар и задний

фонарь.

6.4.4

Переключатель указателей поворота

Электронный выключатель зажигания  расположен на левой рукоятке

руля.

Возможные состояния

Выключение указателя поворота - переключатель нажат в

направлении его корпуса.

Включен левый указатель поворота - переключатель сдвинут

влево. Переключатель указателей поворота вернется в

центральное положение после использования.

Включен правый указатель поворота - переключатель сдвинут

вправо. Переключатель указателей поворота вернется в

центральное положение после использования.

ОРГАНЫ УПРАВЛЕНИЯ

6.4.5

Кнопка звукового сигнала

Кнопка звукового сигнала  находится на левой рукоятке руля.

Возможные состояния

• Кнопка звукового сигнала в исходном положении.

• Кнопка звукового сигнала нажата - в этом положении срабатывает

звуковой сигнал.

6.5

Переключатели на правой рукоятке руля

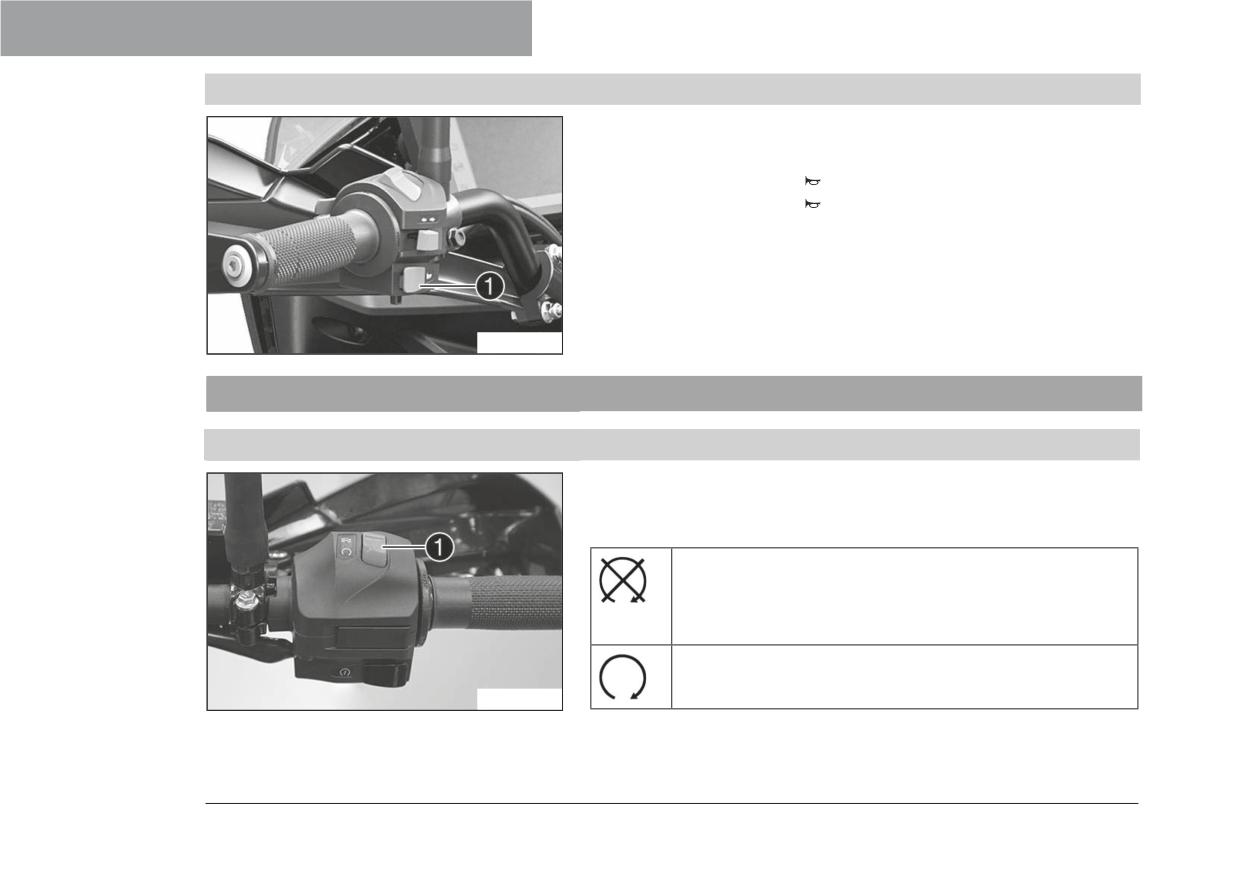

6.5.1. Аварийный выключатель зажигания

Аварийный выключатель зажигания  расположен на правой рукоятке

руля.

Возможные состояния

Аварийный выключатель зажигания отключен - в этом

положении цепь зажигания разомкнута, работающий

двигатель останавливается, а неработающий двигатель не

может быть запущен.

Аварийный выключатель зажигания включен - это положение

необходимо для работы при замкнутой цепи зажигания.

ОРГАНЫ УПРАВЛЕНИЯ

6.5.2

Кнопка запуска двигателя

Кнопка запуска двигателя  расположена на правой рукоятке руля.

Возможные состояния

• Кнопка запуска двигателя в основном положении

• Кнопка запуска двигателя нажата - в этом положении запускается

стартер.

6.6

Замок зажигания и блокировки рулевой колонки

Замок зажигания и замок блокировки рулевой колонки находится

в передней части верхней траверсы.

Возможные состояния

Зажигание выключено OFF - в этом положении цепь

зажигания размыкается, работающий двигатель

останавливается, а неработающий двигатель не заводится.

Можно вынуть ключ зажигания.

Зажигание включено - в этом положении цепь зажигания

замкнута, запуск двигателя возможен.

:C:!

Рулевая колонка заблокирована - в этом положении

цепь зажигания разомкнута, блокировка рулевой колонки

действует. Можно вынуть ключ зажигания.

ОРГАНЫ УПРАВЛЕНИЯ

Рулевая колонка заблокирована - в этом положении

цепь зажигания разомкнута, блокировка рулевой колонки

действует. Можно вынуть ключ зажигания.

6.7

Блокировка рулевого управления

Примечание

Опасность повреждения Припаркованный мотоцикл может покатиться или опрокинуться.

- Следует выбирать для парковки ровные площадки с твердым покрытием.

- Припарковать мотоцикл.

- Повернуть руль максимально влево.

- Вставить ключ зажигания в зажигание и замок блокировки рулевой

колонки, нажать на него и повернуть его влево. Извлечь ключ зажигания.

 Рулевое управление заблокировано.

ОРГАНЫ УПРАВЛЕНИЯ

6.8

Разблокировка рулевого управления

- Вставить ключ зажигания в зажигание и замок блокировки рулевой

колонки, нажать на него и повернуть его вправо. Извлечь ключ

зажигания.

 Теперь руль вновь может двигаться.

400731-01

6.9

Разъем для электрических приспособлений

Разъем  для электрических приспособлений расположен на передней

части верхней траверсы.

Он подключен к положительному полюсу зажигания и защищен плавким

предохранителем.

Разъем для электрических приспособлений

Напряжение

12 В

Максимальное

10 A

потребление тока

E01467-10

ОРГАНЫ УПРАВЛЕНИЯ

6.10

Открытие крышки заливной горловины топливного бака

Опасность

Опасность возгорания Топливо крайне огнеопасно.

При нагревании топливо расширяется и в случае переполнения бака может вылиться из него.

- Запрещается заправка транспортного средства вблизи источников открытого пламени или во время курения.

- Выключить двигатель для заправки.

- Нельзя допускать пролива топлива, особенно его попадания на горячие части мотоцикла.

- Необходимо немедленно вытереть пролившееся топливо.

- Соблюдать технические требования, относящиеся к заправке топливом.

Опасность

Опасность отравления Топливо ядовито и опасно для здоровья.

- Избегать попадания топлива на кожу, в глаза и на одежду.

- При попадании топлива в желудочно-кишечный тракт немедленно обратиться за медицинской помощью.

- Не вдыхать пары топлива.

- При попадании топлива на кожу промыть пораженный участок большим количеством воды.

- При попадании топлива в глаза их следует немедленно промыть водой и обратиться за медицинской помощью.

- Одежду, на которую попало топливо, следует сменить.

- Хранить топливо в подходящей таре в недоступном для детей месте.

ОРГАНЫ УПРАВЛЕНИЯ

Примечание

Опасность для окружающей среды Неправильное обращение с топливом представляет угрозу для окружающей

среды.

- Не допускать попадания топлива в грунтовые воды, на землю или в канализационную систему.

- Поднять крышку  заливной горловины топливного бака и вставить

ключ зажигания в замок.

Примечание

Опасность повреждения При слишком большой нагрузке на ключ

зажигания он может сломаться. Поврежденный ключ зажигания

подлежит замене.

- Надавить на крышку заливной горловины топливного бака, чтобы

снять нагрузку с ключа зажигания.

- Повернуть ключ зажигания на 90° по часовой стрелке.

- Сложить крышку заливной горловины топливного бака.

ОРГАНЫ УПРАВЛЕНИЯ

6.11

Закрытие крышки заливной горловины топливного бака

Предупреждение

Опасность возгорания Топливо крайне огнеопасно,

ядовито и вредно для здоровья.

- После закрытия следует убедиться, что крышка заливной

горловины закрыта правильно.

- Одежду, на которую попало топливо, следует сменить.

- Пораженные участки кожи сразу же промыть большим

количеством воды.

B -!

- Опустить крышку заливной горловины топливного бака.

- Повернуть ключ зажигания на 90° по часовой стрелке.

- Надавить на крышку горловины топливного бака, повернуть ключ

зажигания против часовой стрелки до срабатывания замка.

- Извлечь ключ зажигания и закрыть крышку.

ОРГАНЫ УПРАВЛЕНИЯ

6.14

Поручни

Поручни  используются для перемещения мотоцикла. При перевозке

пассажира он должен держаться за поручни во время поездки.

6.15

Подножки для пассажира

Подножки для пассажира могут складываться вверх и раскладываться вниз.

Возможные состояния

• Подножки сложены - положение для движения на мотоцикле без

пассажира.

• Подножки откинуты вниз - положение для движения на мотоцикле с

пассажиром.

ОРГАНЫ УПРАВЛЕНИЯ

6.17

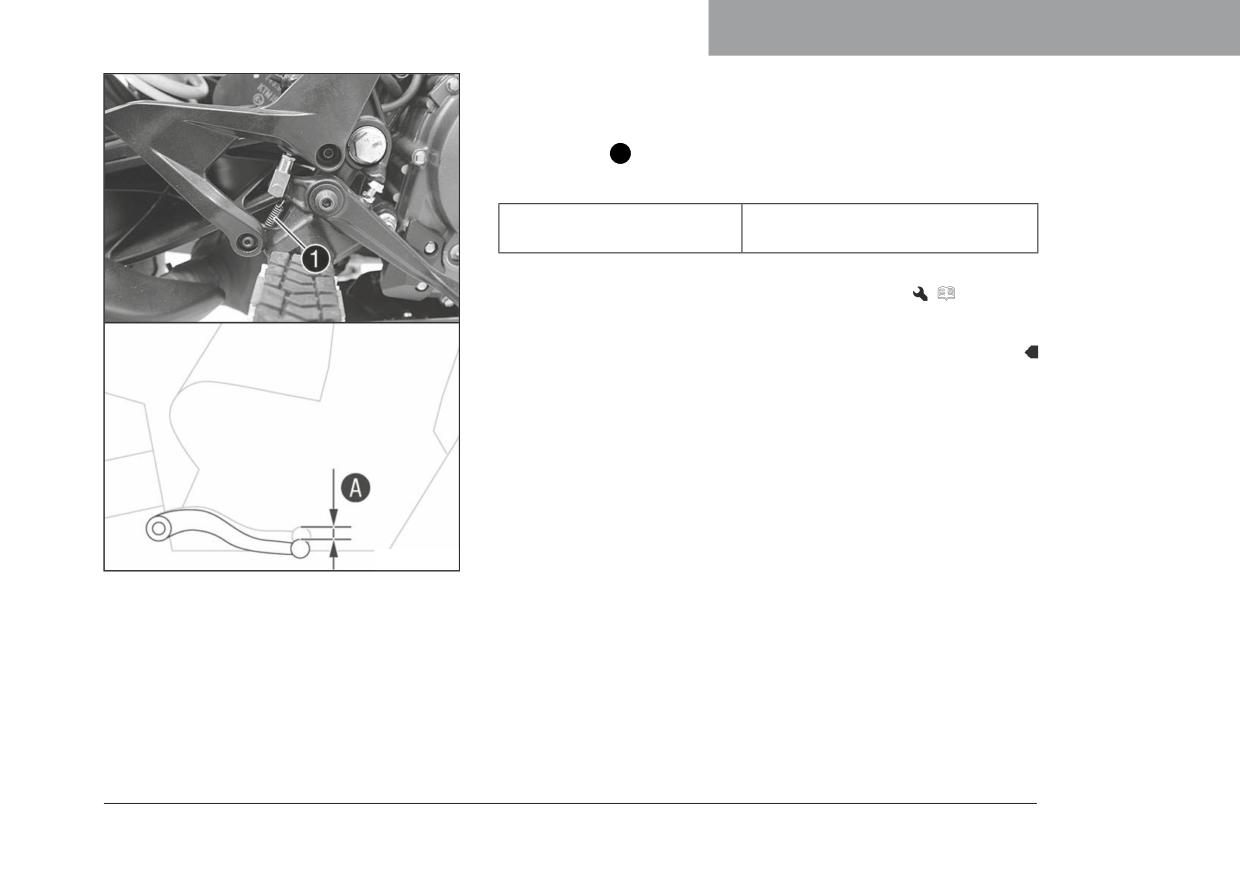

Рычаг ножного тормоза

Рычаг ножного тормоза  находится перед правой подножкой.

Рычаг ножного тормоза используется для активации заднего тормоза.

402177-10

6.18

Боковая подставка

Боковая подставка  находится на раме с левой стороны мотоцикла.

Боковая подставка используется при парковке мотоцикла.

Примечание

Перед поездкой боковая подставка должна быть поднята.

Подставка связана с системой безопасности запуска двигателя -

см. инструкции по вождению.

Возможные состояния

• Подставка опущена - Можно опереть мотоцикл на подставку. Система

402029-10

безопасности запуска двигателя активирована.

ЩИТОК ПРИБОРОВ

7.1

Щиток приборов

Щиток приборов прикреплен спереди руля.

 Индикаторные лампы ( стр. 48)

 Дисплей ( стр. 52)

 Функциональные кнопки ( стp. 56)

7.2

Включение и проверка

Включение

Щиток приборов активируется при включении зажигания.

Примечание

Яркость дисплеев регулируется датчиком яркости,

расположенным в щитке приборов.

Проверка

При включении зажигания все индикаторные лампы кратковременно

загораются, кроме индикатора указателя поворота.

ЩИТОК ПРИБОРОВ

Сегменты тахометра, индикатора температуры и топливного индикатора

последовательно загораются и гаснут.

Цифры на индикаторе текущей передачи меняются от 0 до 6 и обратно.

Цифры на спидометре меняются от 0 до 299 и обратно.

Остальные сегменты дисплея кратковременно загораются.

На дисплее появляется логотип READY TO RACE (ГОТОВ К ГОНКЕ) >>.

Примечание

Предупреждающий индикатор системы ABS загорается и

светится, пока не будет достигнута скорость около 6 км/ч (ок.

4 миль/ч) или более.

Если расстояние до следующего сервиса достигает значения

0 км, на дисплее появляется предупреждение Service Reset

(обнуление счётчика сервисного обслуживания).

7.3

Меню Warnings (Предупреждения)

Примечание

Все существующие предупреждения отображаются на

информационном дисплее до тех пор, пока они не перестанут

быть активными.

При возникновении ошибки загорается сответствующий

индикатор.

При поступлении нескольких предупреждений, относящихся

к безопасности эксплуатации, также начинает мигать общий

предупреждающий индикатор

ЩИТОК ПРИБОРОВ

Предупреждение Kill Switch (Аварийный выключатель) появляется, если

нажат аварийный выключатель.

Предупреждение ABS Failure (Отказ ABS) появляется, если система ABS

больше не активируется.

Предупреждение Low Oil Pressure (Низкое давление масла) появляется при

низком давлении масла.

Предупреждение Low Battery (Низкий заряд батареи) появляется, если

напряжение аккумулятора падает ниже указанного значения.

Напряжение аккумуляторной батареи

10,50 В

ЩИТОК ПРИБОРОВ

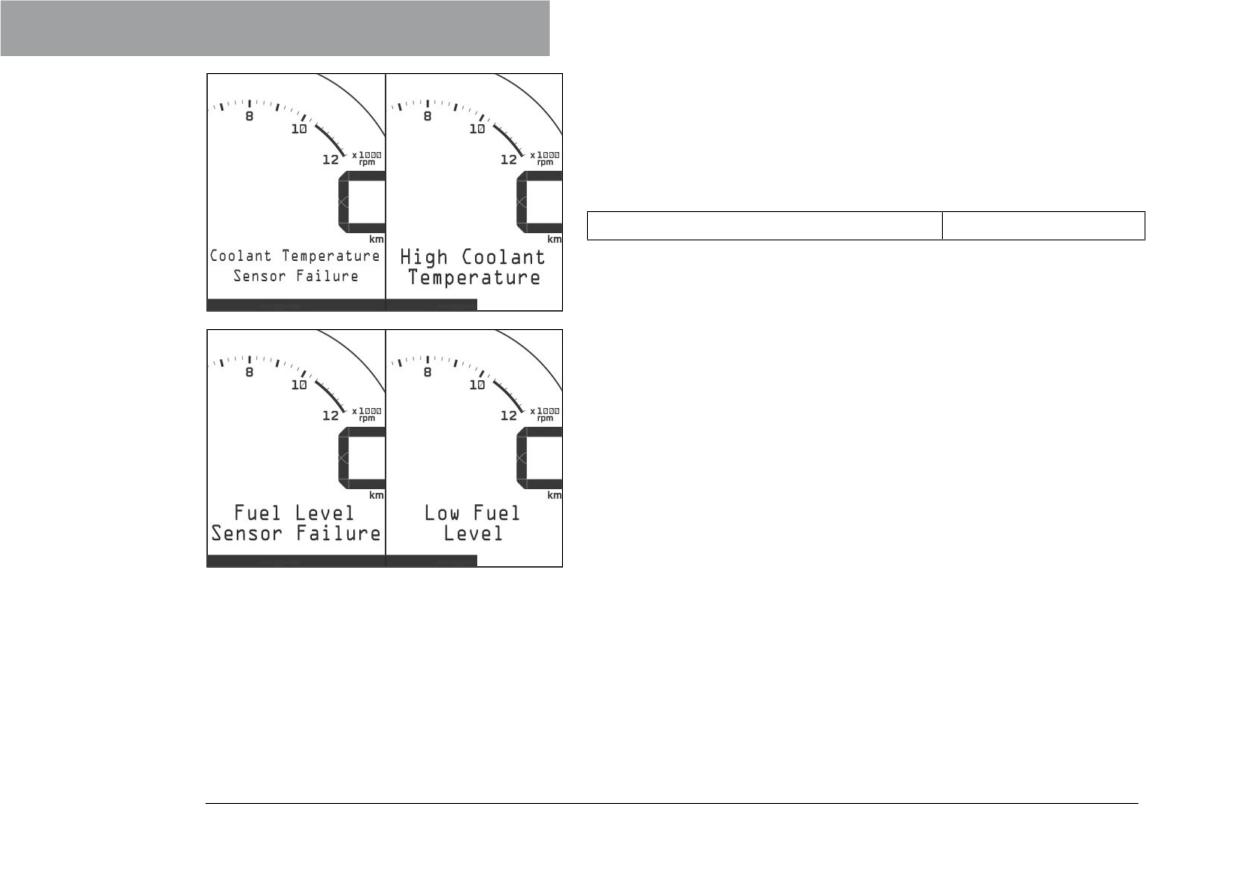

Предупреждение Coolant Temperature Sensor Failure (Отказ датчика

температуры охлаждающей жидкости) появляется в случае неисправности

этого датчика.

Предупреждение High Coolant Temperature (Высокая температура

охлаждающей жидкости) появляется, если температура охлаждающей

жидкости превышает указанное значение.

Температура охлаждающей жидкости

110 °C (230 °F)

B! -

Предупреждение Fuel Level Sensor (Отказ датчика уровня топлива)

появляется в случае неисправности этого датчика.

Предупреждение Low Fuel Level (Низкий уровень топлива) появляется при

падении уровня топлива до отметки резерва.

ЩИТОК ПРИБОРОВ

Индикаторные лампы снабжают водителя дополнительной информацией о рабочем состоянии мотоцикла.

При включении зажигания все индикаторные лампы кратковременно загораются, кроме индикатора указателя

поворота. При поступлении предупреждения, относящегося к безопасности эксплуатации, также начинает мигать общий

предупреждающий индикатор

Примечание

Индикатор неисправности светится все время, когда двигатель не работает. Если двигатель работает, и при этом

загорается индикатор неисправности, следует остановиться (не подвергая опасности себя или других участников

дорожного движения) и обратиться в авторизованный сервисный центр KTM.

Предупреждающий индикатор системы ABS загорается и светится, пока не будет достигнута скорость около 6 км/ч

(около 4 миль/ч) или более.

Возможные состояния

Индикатор указателя поворота мигает зеленым светом одновременно с указателем поворота - включен

сигнал поворота.

Лампа предупреждения о неисправности светится желтым светом - встроенная система диагностики

(OBD) обнаружила ошибку электронного оборудования мотоцикла.

Индикатор переключения передач загорается/мигает красным светом - Индикатор мигает красным

светом при достижении установленных оборотов переключения передачи для режима Flashes. Индикатор

загорается красным светом при достижении установленных оборотов переключения передачи для

режима Lights Up.

Индикатор холостых оборотов загорается зеленым светом - Включена нейтральная передача.

Индикатор дальнего света загорается синим светом - включен дальний свет.

ЩИТОК ПРИБОРОВ

Общий предупреждающий индикатор светится желтым - Примечание/Предупреждение о безопасной

эксплуатации. Сообщение также отображается на дисплее.

Предупреждающий индикатор системы ABS загорается желтым светом - Сообщение о состоянии или код

ошибки, относящийся к системе ABS.

Предупреждающая индикаторная лампа давления масла светится красным - Давление масла слишком

низкое. Немедленно остановиться, не подвергая при этом опасности себя или других участников

дорожного движения, и заглушить двигатель.

7.5

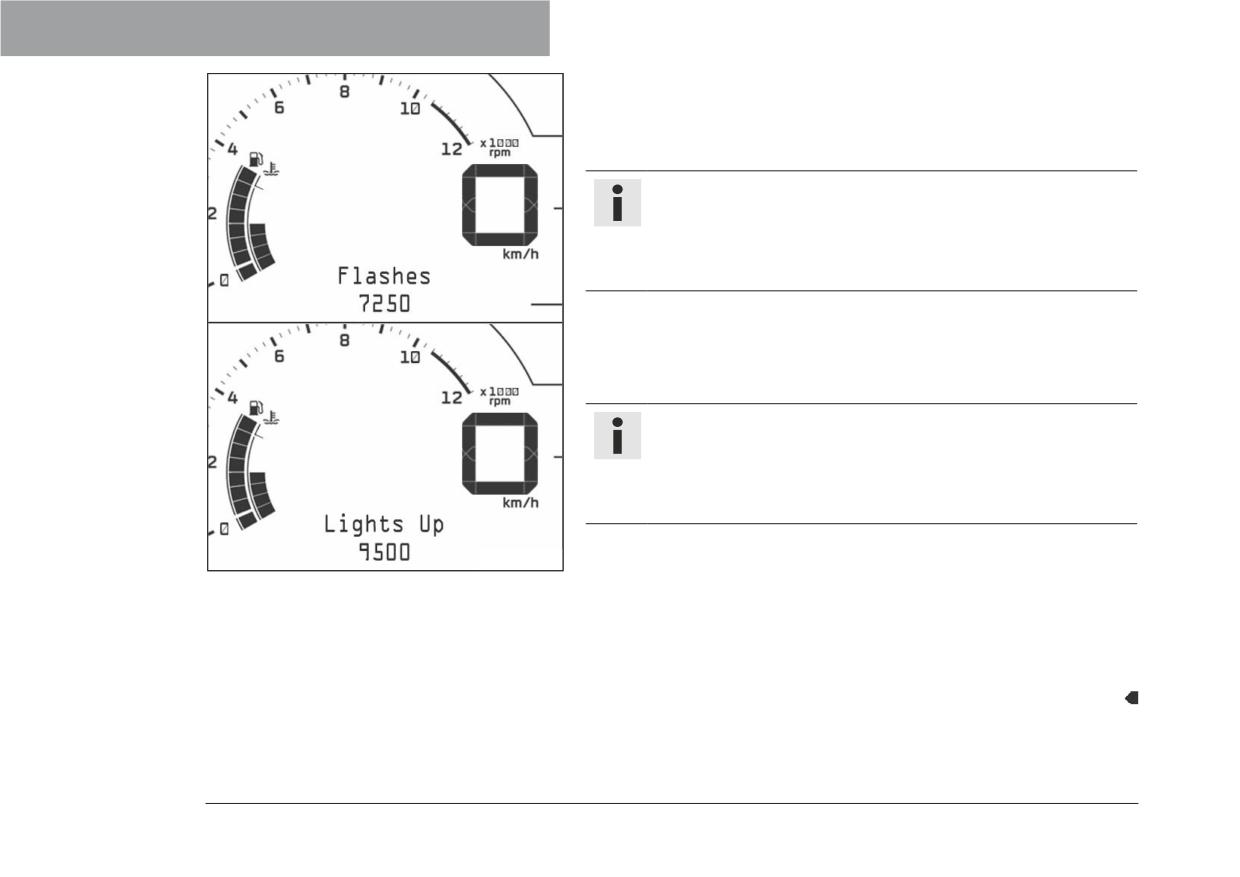

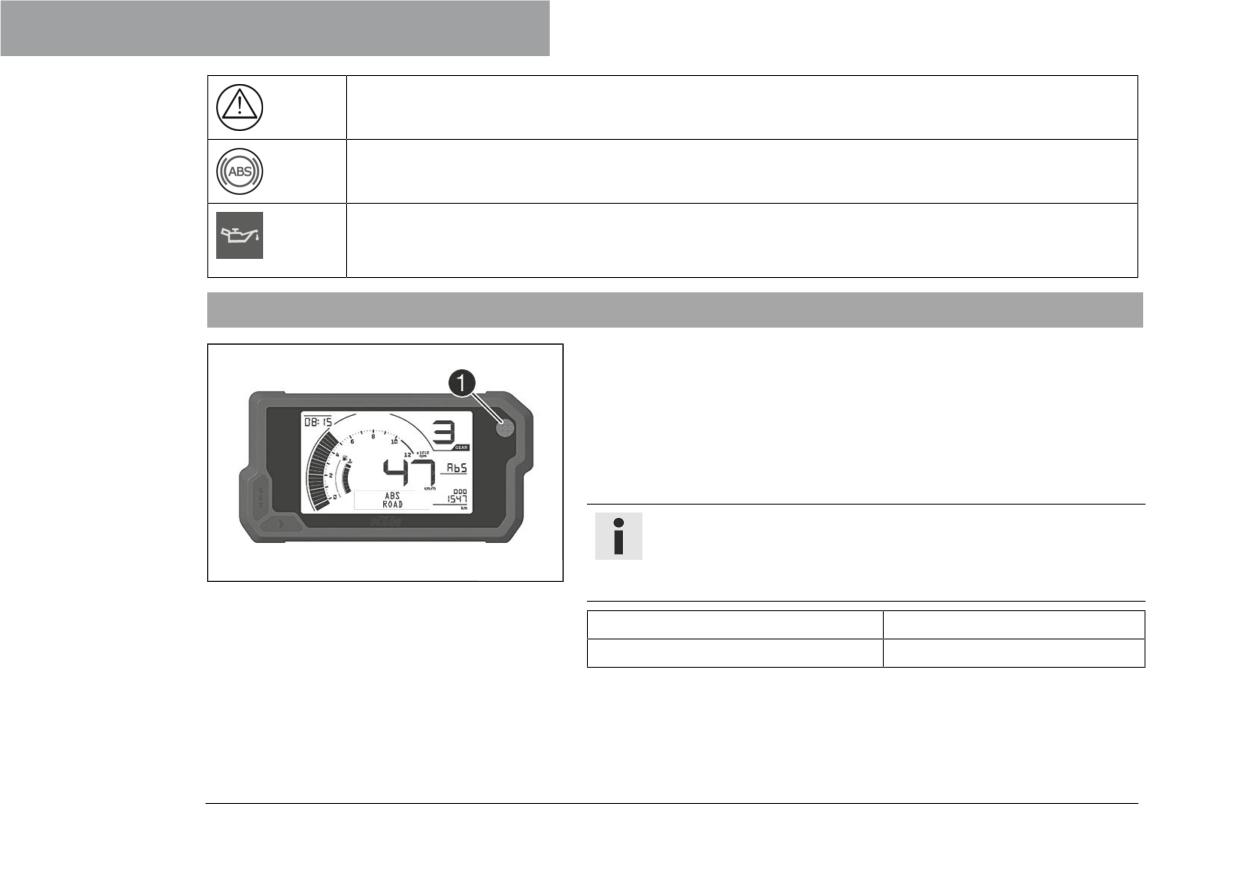

Предупреждающий индикатор переключения передач

Предупреждающий индикатор переключения передач  находится в

правой верхней части щитка приборов.

Предупреждающий индикатор переключения передач всегда активен на

этапе обкатки (до 1000 км / 621 мили), настройка значений подменю

Flashes и Lights Up невозможна. Индикатор переключения передач мигает

красным светом в режиме Flashes и горит красным светом в режиме Lights

Up.

Примечание

На 6-й передаче предупреждающий индикатор переключения

передач отключается, когда двигатель прогревается после

первоначального использования.

Температура охлаждающей жидкости

≤ 35 °C (≤ 95 °F)

Пройденное расстояние (ODO)

< 1 000 км (< 620 миль)

ЩИТОК ПРИБОРОВ

Предупреждающий индикатор

7000 оборотов в минуту

переключения передач всегда мигает

при

Температура охлаждающей жидкости

> 35 °C (> 95 °F)

Пройденное расстояние (ODO)

> 1 000 км (> 620 миль)

Предупреждающий индикатор

мигает

переключения передач в подменю

“Flashes”

Предупреждающий индикатор

загорается

переключения передач в подменю

“Lights up”

7.6

Индикатор передачи

Текущая передача отображается в области  дисплея.

ЩИТОК ПРИБОРОВ

Индикатор  отображает время.

Тахометр  отображает количество оборотов двигателя в минуту.

Индикатор передачи  отображает номер включенной в данный момент передачи.

Индикатор  показывает текущий режим индикации.

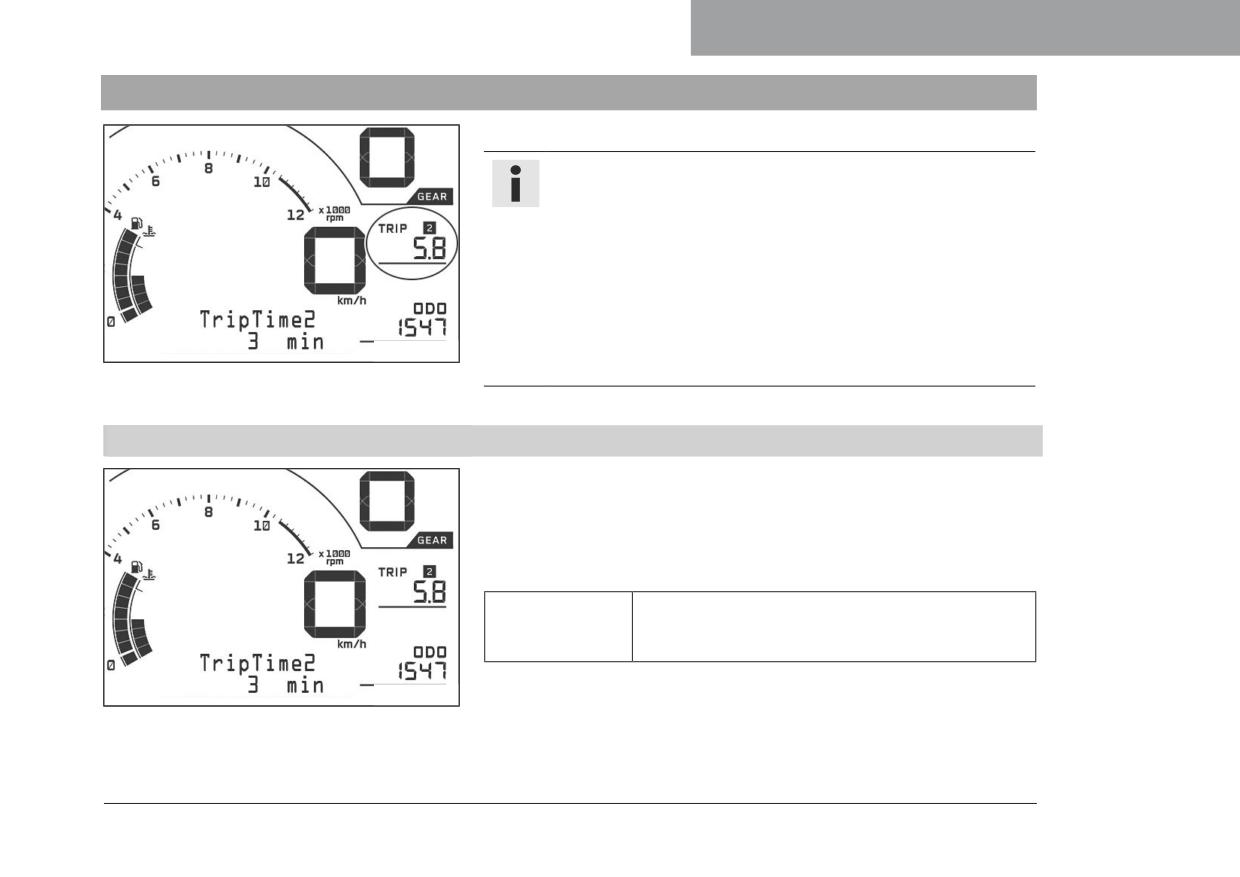

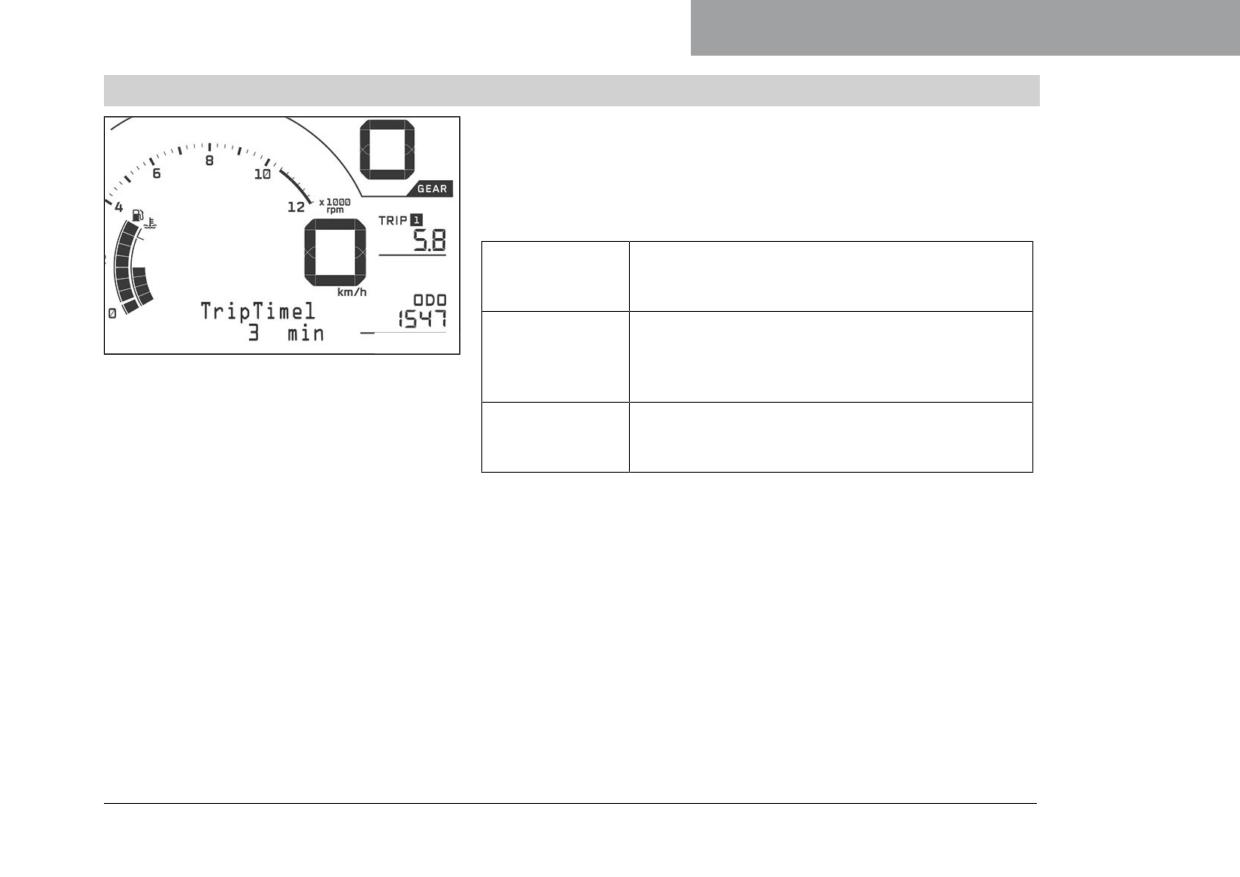

Индикатор  «ODO» (одометр) показывает общий пробег мотоцикла в километрах или милях.

: единицы измерения для одометра.

: единицы измерения для спидометра.

Скорость  отображается в километрах в час (km/h) или в милях в час (mph).

Индикатор  отображает дополнительную информацию о выбранном режиме индикации.

Температура охлаждающей жидкости отображается индикатором .

Уровень топлива отображается индикатором ¹¹ .

Примечание

Время следует переустановить после отсоединения аккумулятора 12 В или снятия предохранителя.

Яркость дисплеев регулируется датчиком яркости, расположенным в щитке приборов.

ЩИТОК ПРИБОРОВ

7.8

Индикатор уровня топлива

Объем содержимого топливного бака отображается в области  дисплея.

Индикатор уровня топлива состоит из сегментов. Большее количество

активных сегментов соответствует большему количеству топлива в

топливном баке.

Примечание

Если уровень топлива становится низким, последний

сегмент индикатора мигает, а также на дисплее появляется

предупреждение Low Fuel Level (Низкий уровень топлива).

Во избежание постоянного изменения положения индикатора

во время езды уровень топлива отображается с небольшой

задержкой.

Положение индикатора уровня топлива не изменяется,

если откинута боковая подставка или выключен аварийный

выключатель зажигания.

Если на щиток приборов не поступает сигнал от датчика уровня

топлива, появляется предупреждение Fuel Level Sensor Failure

(Отказ датчика уровня топлива).

ЩИТОК ПРИБОРОВ

7.9

Индикатор температуры охлаждающей жидкости

Температура охлаждающей жидкости отображается в области  дисплея.

Индикатор температуры охлаждающей жидкости состоит из сегментов.

Большее количество активных сегментов соответствует более высокой

температуре охлаждающей жидкости.

Примечание

Отказ двигателя Повреждение двигателя из-за перегрева.

- Если появилось предупреждение о недопустимой температуре

охлаждающей жидкости, необходимо немедленно остановиться и не

подвергать опасности себя и других участников дорожного движения.

- Необходимо дождаться остывания двигателя и элементов системы

охлаждения.

- Когда двигатель остынет, следует проверить уровень охладителя и, при

необходимости, долить жидкость.

Примечание

Когда загораются все сегменты индикатора, на дисплее

отображается следующее сообщение: High Coolant

Temperature (Высокая температура охлаждающей жидкости).

Если система охлаждения перегревается, максимальная

частота оборотов двигателя ограничивается.

Возможные состояния

• Двигатель холодный - загорается 3 сегмента.

• Двигатель прогрет - загорается от 4 до 6 сегментов.

• Двигатель перегрет - загорается от 7 до 8 сегментов.

ЩИТОК ПРИБОРОВ

• Двигатель сильно перегрет - все 8 сегментов мигают.

7.10

Функциональные кнопки

Следует нажимать кнопку  SET, чтобы изменить режим работы дисплея.

На дисплее могут отображаться режим ABS, общая информация (Info),

дистанция пробега 1 (TRIP 1) и дистанция пробега 2 (TRIP 2).

Следует нажимать кнопку  SCROLL (Прокрутка) для переключения меню

в пределах режима отображения.

7.11

Индикатор ODO

Счетчик  «ODO» показывает общий пробег мотоцикла.

Примечание

Это значение сохраняется даже при отключении аккумулятора

12 В или в случае перегорания предохранителя.

ЩИТОК ПРИБОРОВ

7.12

Меню ABS

Условие

• Мотоцикл неподвижен.

- Следует нажимать кнопку SET кратковременно и повторно до тех пор,

пока на дисплее не появится меню ABS.

Индикатор ABS указывает выбранный режим ABS.

Примечание

Для перехода в следующее меню кратковременно нажать

кнопку SET.

7.13

Информационный дисплей

- Следует нажимать кнопку SET кратковременно и повторно до тех пор,

пока на дисплее не появится индикатор Info.

На этом экране отображаются поступающие сообщения и предупреждения.

ЩИТОК ПРИБОРОВ

Примечание

Информационный экран отображается только в том случае, если

имеется активное сообщение или предупреждение.

Поступившие предупреждения сохраняются на

информационном дисплее до тех пор, пока они не перестают

быть активными.

Все поступившие предупреждения автоматически и

последовательно отображаются на информационном дисплее.

Чтобы отобразить следующее предупреждение на дисплее,

следует кратковременно нажать кнопку SCROLL.

Для перехода в следующий режим отображения следует

кратковременно нажать кнопку SET.

7.14

Меню пробега TRIP 1

Повторными короткими нажатиями кнопки SET выбрать меню TRIP 1.

Примечание

Счетчик пробега «Trip 1» показывает расстояние, пройденное с

момента последнего сброса показания, например, расстояние

между двумя остановками для заправки. «Trip 1» ведет

непрерывный отсчет расстояния и может достигать значения

999,9.

Чтобы перейти в следующее меню, следует кратковременно

нажать кнопку SCROLL.

Для перехода в следующий режим отображения следует

кратковременно нажать кнопку SET.

ЩИТОК ПРИБОРОВ

7.14.1

Меню Time Trip 1 (Время поездки 1)

- Повторными короткими нажатиями кнопки SET выбрать меню TRIP 1.

- Повторными короткими нажатиями кнопки SCROLL выбрать требуемое

подменю.

В этом подменю показывается время поездки 1 на основании данных

TRIP 1.

Кратковременно

Переход в следующее подменю

нажать кнопку

SCROLL.

Нажать

Сброс меню TRIP 1

и удерживать

кнопку SET в

течение 5 секунд.

Кратковременно

Переход в следующий режим отображения

нажать кнопку

SET.

ЩИТОК ПРИБОРОВ

7.14.2

Подменю Average Speed Trip 1 (Средняя скорость для TRIP 1)

- Повторными короткими нажатиями кнопки SET выбрать меню TRIP 1.

- Повторными короткими нажатиями кнопки SCROLL выбрать требуемое

подменю.

В этом подменю показывается средняя скорость 1 на основании данных

TRIP 1.

Кратковременно

Переход в следующее подменю

нажать кнопку

SCROLL.

Нажать

Сброс меню TRIP 1

и удерживать

кнопку SET в

течение 5 секунд.

Кратковременно

Переход в следующий режим отображения

нажать кнопку

SET.

ЩИТОК ПРИБОРОВ

7.14.3

Подменю Avg Fuel Cons 1 (Средний расход топлива 1)

- Повторными короткими нажатиями кнопки SET выбрать меню TRIP 1.

- Повторными короткими нажатиями кнопки SCROLL выбрать требуемое

подменю.

В этом подменю показывается средний расход топлива 1 на основании

данных TRIP 1.

Кратковременно

Переход в следующее подменю

нажать кнопку

SCROLL.

Нажать

Сброс меню TRIP 1

9 -!

и удерживать

кнопку SET в

течение 5 секунд.

Кратковременно

Переход в следующий режим отображения

нажать кнопку

SET.

ЩИТОК ПРИБОРОВ

7.14.4

Подменю Fuel Range (Пробег без дозаправки)

- Повторными короткими нажатиями кнопки SET выбрать меню TRIP 1.

- Повторными короткими нажатиями кнопки SCROLL выбрать требуемое

подменю.

Подменю Fuel Range имеет одинаковый вид как для меню TRIP 1, так и для

меню TRIP 2.

В этом меню показывается расстояние, которое может быть пройдено

с имеющимся запасом топлива.

Примечание

Пробег без дозаправки зависит от среднего расхода топлива и

- !

количества топлива в топливном баке.

Пробег без дозаправки отображается после включения

зажигания.

Минимальный пробег без дозаправки, который может быть

отображен на дисплее, составляет 10 километров (10 миль).

Кратковременно

Переход в следующее подменю

нажать кнопку

SCROLL.

Кратковременно

Переход в следующий режим отображения

нажать кнопку

SET.

ЩИТОК ПРИБОРОВ

7.15

Меню пробега TRIP 2

Повторными короткими нажатиями кнопки SET выбрать меню TRIP 1.

Примечание

Счетчик пробега «Trip 2» показывает расстояние, пройденное с

момента последнего сброса показания, например, расстояние

между двумя остановками для заправки. «Trip 2» ведет

непрерывный отсчет расстояния и может достигать значения

999,9.

Кратковременно нажать кнопку SCROLL для перехода в

следующее подменю.

- !

Кратковременно нажать кнопку SET для перехода в следующий

режим отображения.

7.15.1

Меню Time Trip 2 (Время поездки 2)

- Повторными короткими нажатиями кнопки SET выбрать меню TRIP 2.

- Повторными короткими нажатиями кнопки SCROLL выбрать требуемое

подменю.

В этом подменю показывается время поездки 2 на основании данных

TRIP 2.

Кратковременно

Переход в следующее подменю

нажать кнопку

SCROLL.

- !

ЩИТОК ПРИБОРОВ

Нажать

Сброс меню TRIP 2

и удерживать

кнопку SET в

течение 5 секунд.

Кратковременно

Переход в следующий режим отображения

нажать кнопку

SET.

7.15.2

Подменю Average Speed Trip 2 (Средняя скорость для TRIP 2)

- Повторными короткими нажатиями кнопки SET выбрать меню TRIP 2.

- Повторными короткими нажатиями кнопки SCROLL выбрать требуемое

подменю.

В этом подменю показывается средняя скорость 2 на основании данных

TRIP 2.

Кратковременно

Переход в следующее подменю

нажать кнопку

SCROLL.

Нажать

Сброс меню TRIP 2

9 :!

и удерживать

кнопку SET в

течение 5 секунд.

ЩИТОК ПРИБОРОВ

Кратковременно

Переход в следующий режим отображения

нажать кнопку

SET.

7.15.3

Подменю Avg Fuel Cons 2 (Средний расход топлива 2)

- Повторными короткими нажатиями кнопки SET выбрать меню TRIP 2.

- Повторными короткими нажатиями кнопки SCROLL выбрать требуемое

подменю.

В этом подменю показывается средний расход топлива 2 на основании

данных TRIP 2.

Кратковременно

Переход в следующее подменю

нажать кнопку

SCROLL.

Нажать

Сброс меню TRIP 2

9 B!

и удерживать

кнопку SET в

течение 5 секунд.

Кратковременно

Переход в следующий режим отображения

нажать кнопку

SET.

ЩИТОК ПРИБОРОВ

7.15.4

Подменю Fuel Range (Пробег без дозаправки)

- Повторными короткими нажатиями кнопки SET выбрать меню TRIP 2.

- Повторными короткими нажатиями кнопки SCROLL выбрать требуемое

подменю.

Подменю Fuel Range имеет одинаковый вид как для меню TRIP 1, так и для

меню TRIP 2.

В этом меню показывается расстояние, которое может быть пройдено с

имеющимся запасом топлива.

Примечание

Пробег без дозаправки зависит от среднего расхода топлива и

- ! -

количества топлива в топливном баке.

Пробег без дозаправки отображается через несколько сотен

метров пути после включения зажигания.

Минимальный пробег без дозаправки, который может быть

отображен на дисплее, составляет 10 километров (10 миль).

Кратковременно

Переход в следующее подменю

нажать кнопку

SCROLL.

Кратковременно

Переход в следующий режим отображения

нажать кнопку

SET.

ЩИТОК ПРИБОРОВ

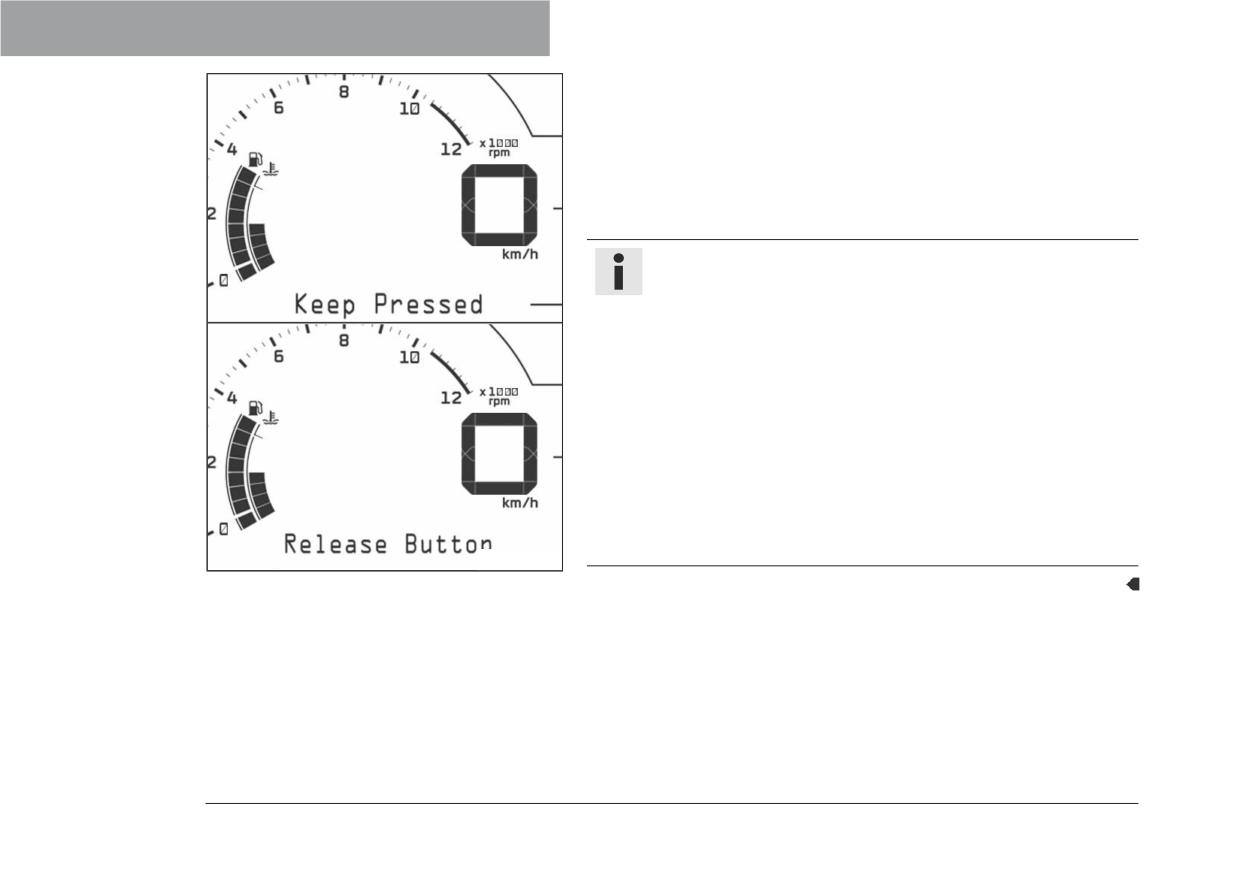

Изменение режима работы ABS

- Нажать и удерживать кнопку SCROLL.

 На дисплее появляется сообщение Keep pressed (Нажать и удерживать

кнопку).

- Как только на дисплее появится сообщение Release Button (Отпустить

кнопку), следует отпустить кнопку SCROLL.

 На дисплее отобразится текущий активный режим ABS.

Примечание

Не открывать дроссельную заслонку во время выбора.

Если переключение режима работы ABS было выполнено

неправильно, предыдущий режим ABS будет оставаться

активным.

Мигание индикатора ABS указывает, что отображаемый

режим ABS не соответствует фактическому режиму ABS из-за

неисправности.

Если активирован режим ABS Road, система ABS контролирует

оба колеса.

Если активирован режим ABS Offroad, система ABS контролирует

только переднее колесо. Заднее колесо не контролируется

системой ABS и может быть заблокировано во время тормозных

маневров.

ЩИТОК ПРИБОРОВ

7.17

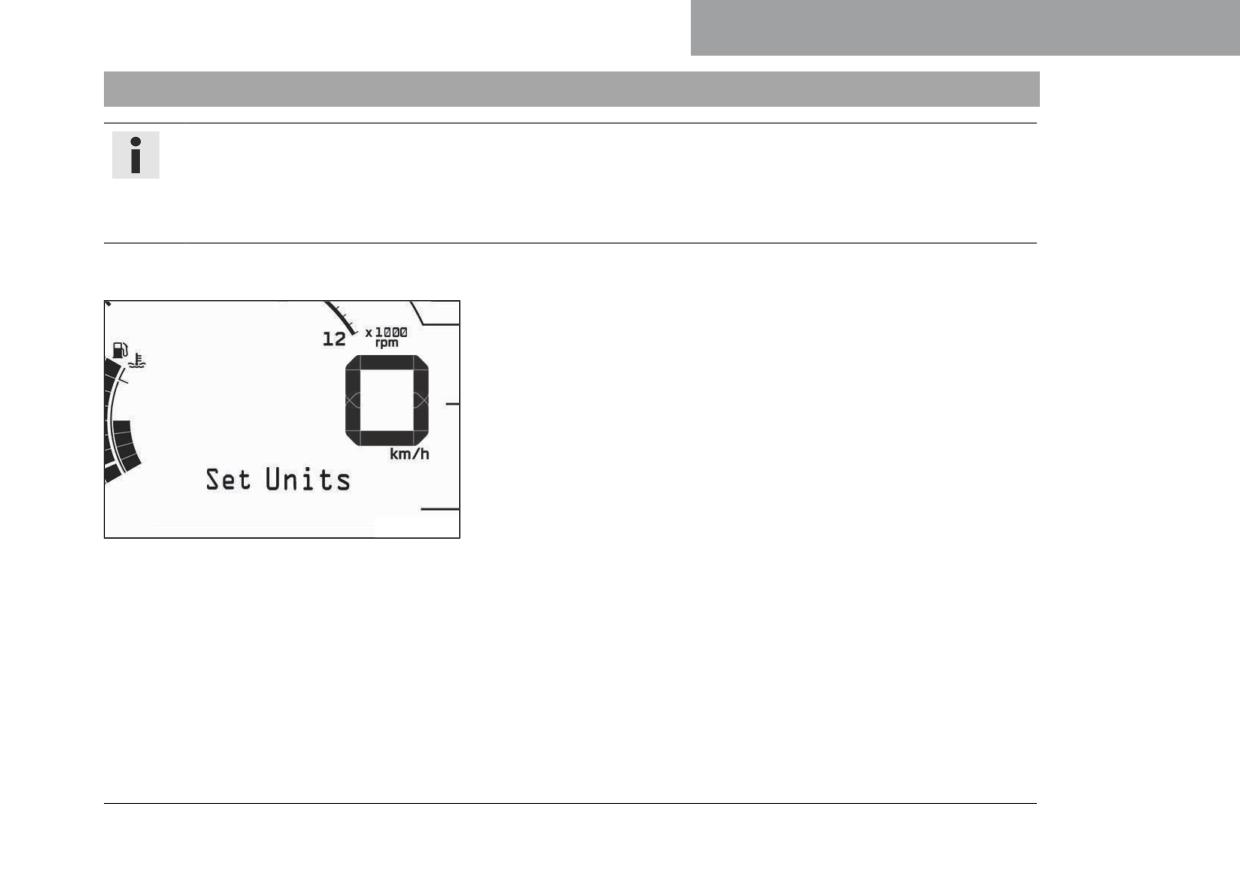

Настройка единиц измерения

Примечание

Выбор единиц измерения осуществляется в зависимости от того, в какой стране эксплуатируется транспортное

средство.

При изменении единицы измерения значение ODO (общий пробег) сохраняется и соответствующим образом

преобразовывается.

Условие

Мотоцикл неподвижен.

- Нажать и удерживать кнопку SCROLL в течение 3 секунд.

 Открывается экран меню.

- Повторными короткими нажатиями кнопки SCROLL выбрать меню Set

Units (Настройка единиц измерения).

- Чтобы открыть меню Set Units, однократно нажать кнопку SET.

 Появляется подменю Set Distance (Настройка расстояния).

ЩИТОК ПРИБОРОВ

Настройка единиц измерения

Короткими нажатиями кнопки SCROLL осуществлять переключение

между режимами отображения в километрах и милях.

Коротким нажатием кнопки SET подтвердить выбранную единицу

измерения.

 Появляется подменю Set Fuel (Настройка расхода топлива).

Нажатиями кнопки SCROLL осуществлять переключение между

следующими единицами измерения расхода топлива: л/100 км, км/л,

л/100 миль, миль/л, миль/гал. США, миль/гал. брит., гал. США/100

миль и гал. брит./100 миль.

Коротким нажатием кнопки SET подтвердить выбранную единицу

измерения.

 Появляется меню Set Units.

Примечание

В качестве единицы измерения длины можно установить км или

мили.

Расход топлива может быть установлен в л/100 км, км/л, л/100

миль, миль/л, миль/гал. США, миль/гал. брит., гал. США/100

миль и гал. брит./100 миль.

При помощи повторных коротких нажатий кнопки SCROLL выбрать

команду Exit-Menu (Выйти из меню).

Однократно нажать кнопку SET для выхода из меню.

 Открывается последний выбранный экран.

ЩИТОК ПРИБОРОВ

Настройка времени

- При помощи повторных коротких нажатий кнопки SCROLL выбрать

требуемое значение в часах.

- Однократно нажать кнопку SET.

 Появляется подменю Set Minute (Настройка минут).

- При помощи повторных коротких нажатий кнопки SCROLL выбрать

требуемое значение в минутах.

- Однократно нажать кнопку SET.

 Появляется меню Set Clock.

- При помощи повторных коротких нажатий кнопки SCROLL выбрать

команду Exit- Menu (Выйти из меню).

- Однократно нажать кнопку SET для выхода из меню.

 Открывается последний выбранный экран.

7.19

Настройка предупреждающего индикатора переключения передач

Условие

Мотоцикл неподвижен.

ЩИТОК ПРИБОРОВ

Настройка режимов Flashes (Индикатор мигает) и Lights Up (Индикатор

горит)

Повторными короткими нажатиями кнопки SCROLL выбрать требуемое

значение скорости для режима Flashes.

Примечание

Обороты двигателя могут быть установлены с шагом 250.

При превышении двигателем значения скорости “Flashes”

предупреждающий индикатор переключения передач начнет

мигать красным светом.

Однократно нажать кнопку SET.

 Появляется подменю Lights Up.

Повторными короткими нажатиями кнопки SCROLL выбрать требуемое

значение скорости для режима Lights Up.

Примечание

Обороты двигателя могут быть установлены с шагом 250.

При превышении двигателем значения скорости “Lights Up”

предупреждающий индикатор переключения передач начнет

гореть красным светом.

Однократно нажать кнопку SET.

9 :!

 Появляется меню Set Shift Light.

При помощи повторных коротких нажатий кнопки SCROLL выбрать

команду Exit- Menu (Выйти из меню).

Однократно нажать кнопку SET для выхода из меню.

 Открывается последний выбранный экран.

ЭРГОНОМИКА

- Вывернуть винты .

- - Снять зажимы руля . Снять руль, отложить его в сторону и обезопасить

от повреждения.

Примечание

Накрыть компоненты, чтобы защитить их от повреждений.

Не сгибать кабели и трубки.

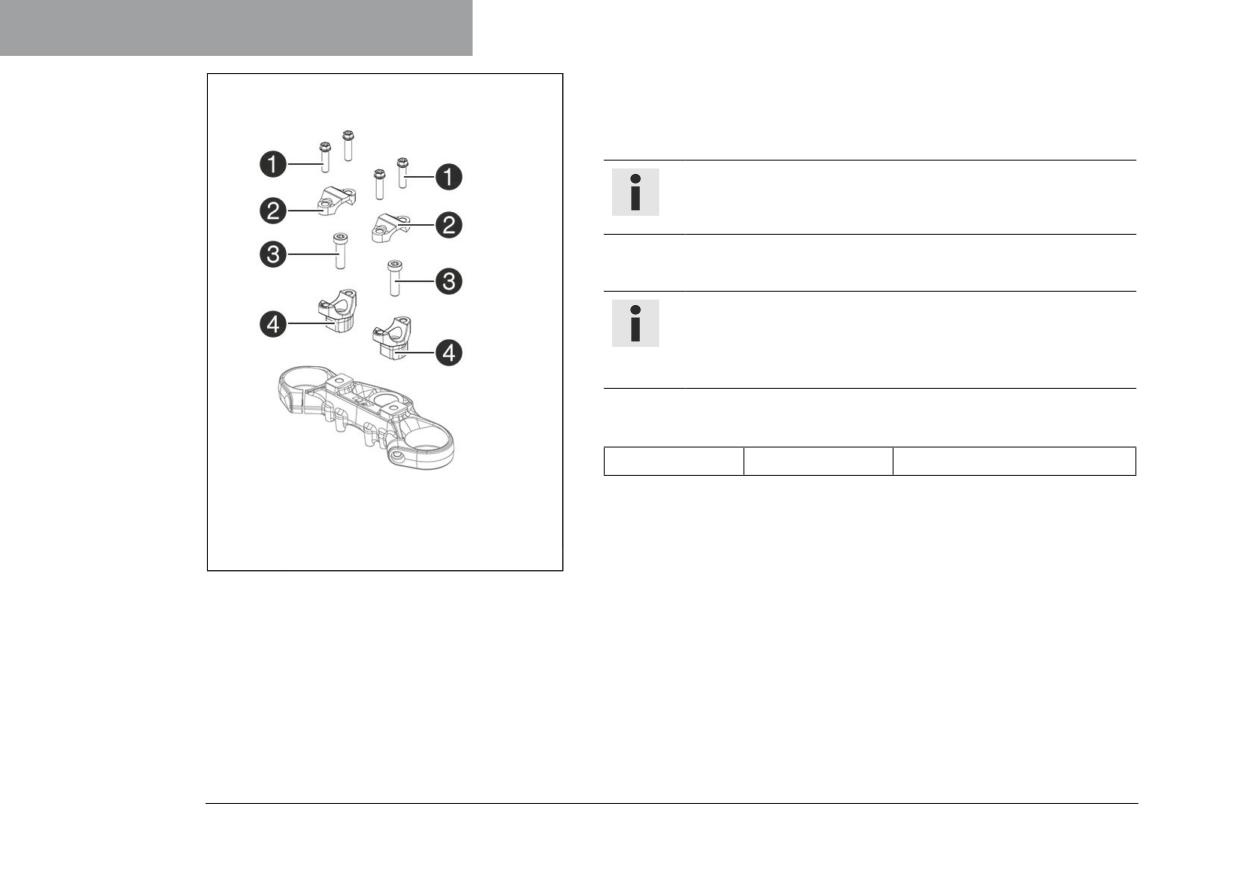

- Отвернуть винты . Снять зажимы руля .

- Установить опору руля  в требуемом положении.

Примечание

Опоры руля длиннее и выше с одной стороны.

Установить правую и левую опоры руля в одинаковом

положении.

- Установить и затянуть винты .

Руководящие указания

Винт опоры руля

M10

40 Нм (29,5 фнт.фт)

:B!

ЭРГОНОМИКА

- Установить руль в требуемое положение.

Примечание

Убедиться, что тросы и провода расположены правильно.

- Установить зажимы руля .

- Установить, но не затягивать винты .

 Отметки А на руле располагаются по центру от опоры и зажима руля.

- Сначала зажим руля прикручивается винтами  к более длинной

и высокой стороне опоры руля  так, чтобы обе части соприкасались.

- Равномерно затянуть винты .

Руководящие указания

Винт зажима

20 Нм (14,8 фнт.фт)

руля

ЭРГОНОМИКА

Отсоединить пружину .

Ослабить гайку .

Рекомендация

Нажать на педаль ножного тормоза для облегчения

выполнения операции.

Повернуть шток , чтобы установить базовое положение педали

ножного тормоза.

Примечание

Диапазон регулировки ограничен.

Винт следует ввинтить в шаровой шарнир не менее чем на

пять оборотов. Вкручивание штока в шаровое соединение

регулирует педаль ножного тормоза по направлению вниз.

Вывинчивание штока из шарового соединения регулирует

педаль ножного тормоза по направлению вверх.

Ослабить гайку  и затягивать винт  до тех пор, пока не будет

достигнут свободный ход А . Если необходимо, отрегулировать исходное

положение рычага ножного тормоза.

Руководящие указания

B B!

Свободный ход педали

от 3 до 5 мм (от 0,12 до 0,2 дюйма)

ножного тормоза

Удерживая винт , затянуть гайку .

ЭРГОНОМИКА

Руководящие указания

Гайка, регулировка

10 Нм (7,4 фнт.фт)

педали ножного

тормоза

- Затянуть гайку .

Руководящие указания

Гайка, регулировка педали

10 Нм (7,4 фнт.фт)

ножного тормоза

Рекомендация

Нажать на педаль ножного тормоза для облегчения

выполнения операции.

- Подсоединить пружину .

8.5

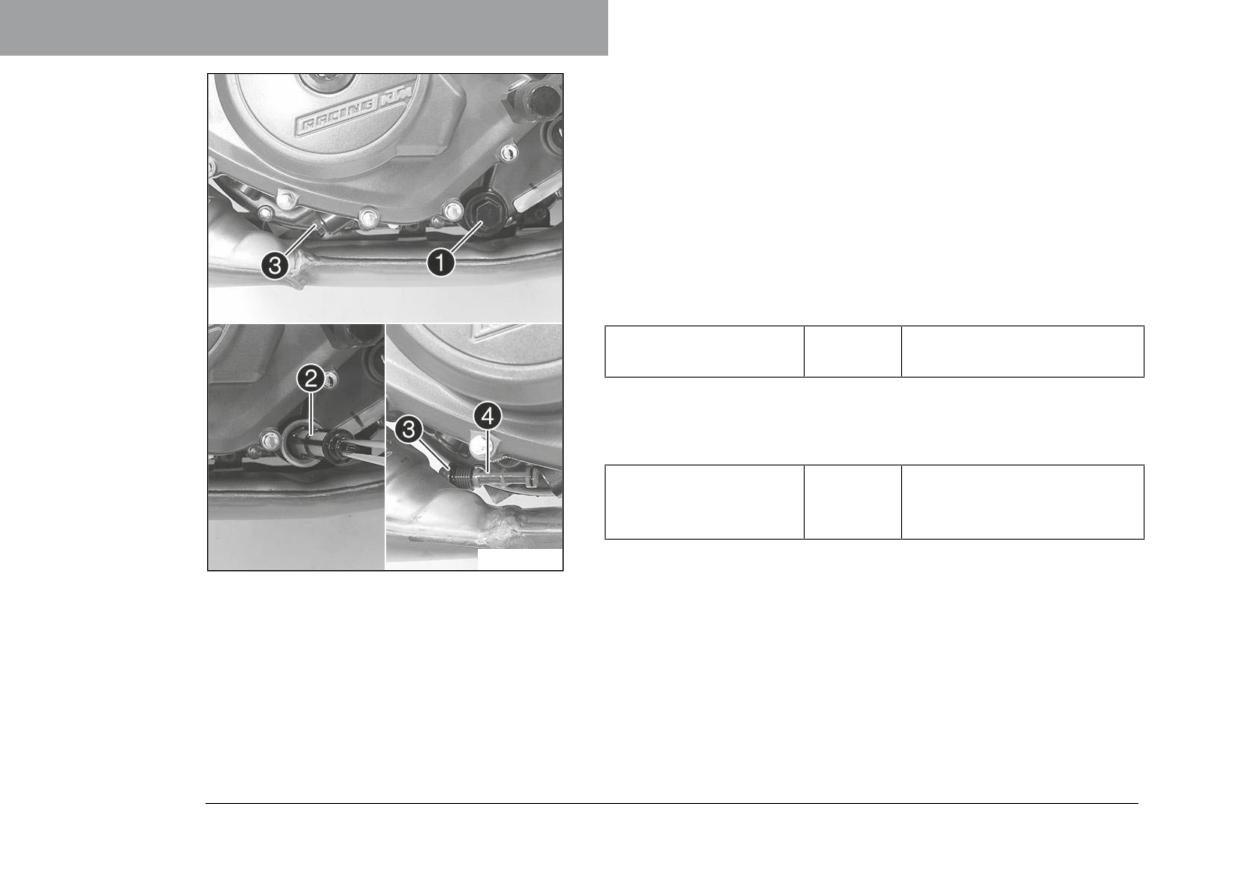

Регулировка рычага переключения передач

Примечание

Диапазон регулировки рычага переключения передач ограничен.

ЭРГОНОМИКА

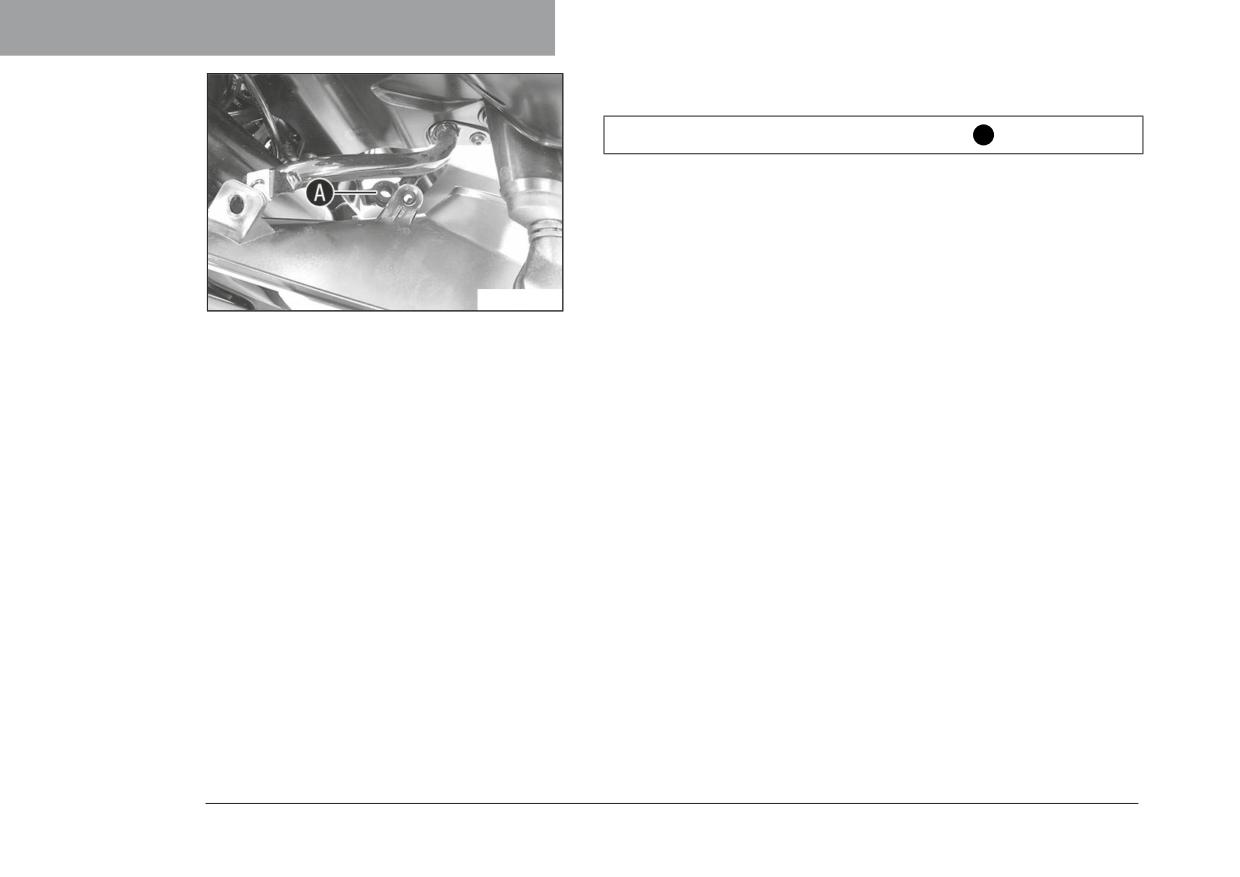

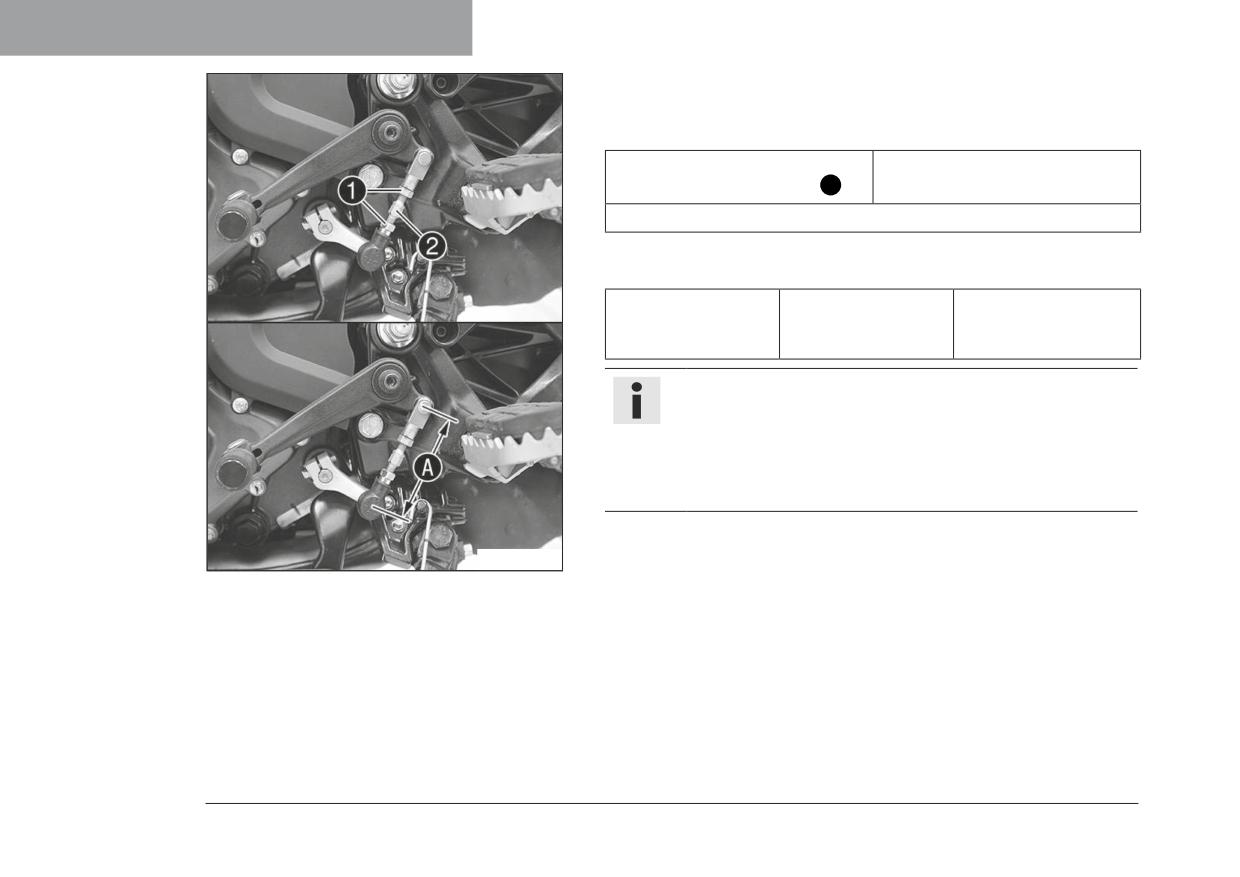

- Ослабить гайки .

- Отрегулировать рычаг переключения передач, поворачивая тягу .

Руководящие указания

Диапазон регулировки положения

от 83 до 85 мм (3,27 ... 3,35

тяги переключения передач А

дюйма)

Выполнить одинаковую регулировку с обеих сторон.

- Затянуть гайки .

Руководящие указания

Гайка, стержень

6 Нм (4,4 фнт.фт)

переключения

передач

Примечание

После затяжки гаек подшипники тяги переключения

передач должны располагаться по центру и быть

выровнены относительно друг друга. Это необходимо для

обеспечения их свободного перемещения в корпусах

подшипников.

B 9!

ЭРГОНОМИКА

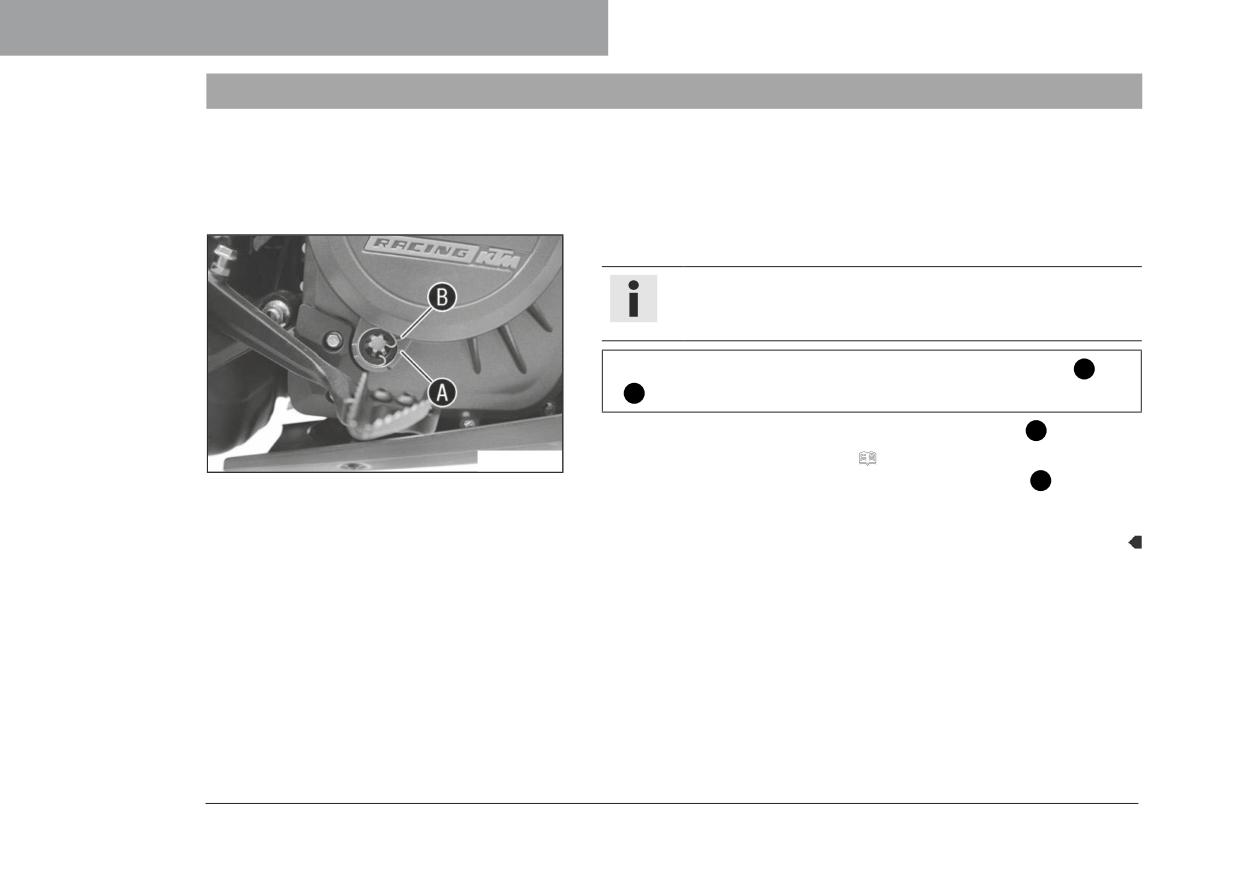

- Ослабить винт .

- Установить коленчатый рычаг переключения передач  в требуемом

положении на вал переключения передач и ввести зубья в зацепление. .

Примечание

Исходное положение отметок на валу переключения

передач и коленчатом рычаге переключения передач

смещено на два зуба.

- Затянуть винт.

Руководящие указания

Винт, рычажный

11 Нм (8,1 фнт.фт)

механизм

Loctite^®243™

переключения

передач

- Проверить работоспособность и убедиться в свободном перемещении

рычага переключения передач.

ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

9.1

Рекомендации по подготовке к первому использованию

Опасность

Опасность несчастных случаев Водитель, не способный осуществлять управление мотоциклом, представляет

опасность как для самого себя, так и для других лиц.

препаратов.

- Запрещается эксплуатировать транспортное средство лицам с нарушениями физического или психического

здоровья.

Предупреждение

Риск получения травм Управление мотоциклом без защитного снаряжения или низкое качество средств

безопасности существенно повышают риск получения травм.

- Надевать защитную одежду (шлем, ботинки, перчатки, брюки и куртку с защитными элементами) каждый раз, когда

вы эксплуатируете транспортное средство.

- Снаряжение мотоциклиста должно быть исправным и соответствовать действующим требованиям ПДД.

Предупреждение

Опасность падения Установка колес с разными протекторами шин затрудняет управляемость мотоцикла.

Установка колес с разными протекторами шин значительно ухудшает управляемость.

- Для обеспечения нормальной управляемости мотоцикла на него следует устанавливать колеса с одинаковыми

протекторами шин.

Предупреждение

Опасность несчастного случая Плохая управляемость мотоцикла в связи с использованием не рекомендованных

или не одобренных производителем колес и шин.

- Следует использовать только шины и колеса, одобренные KTM и имеющие соответствующий индекс скорости.

ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

Предупреждение

Опасность несчастного случая Снижение сцепления с дорогой у новых шин.

Контактная поверхность новых шин не имеет требуемой шероховатости.

- Необходимо обкатать новые шины путем вождения мотоцикла на умеренных скоростях с чередованием углов

наклона.

Стадия обкатки

200 км (124 мили)

Примечание

При эксплуатации мотоцикла следует помнить о том, что шум работающего двигателя может мешать другим людям.

- Новый мотоцикл должен пройти подготовку перед доставкой в авторизованном сервисном центре KTM.

 Акт приёма-передачи передаётся при получении мотоцикла.

- Перед первым выездом необходимо внимательно изучить руководство по эксплуатации мотоцикла.

- Следует ознакомиться с расположением и функциями органов управления.

- Следует потренироваться в управлении мотоциклом на подходящем участке земли, прежде чем отправляться в более сложную

поездку. Также следует попробовать поездить как можно медленнее, чтобы лучше почувствовать мотоцикл.

- При движении на мотоцикле следует крепко держать руль обеими руками; ноги при этом должны находиться на подножках.

- Выполнить обкатку двигателя. ( стр. 88)

ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

9.2

Обкатка двигателя

- В период обкатки не допускать превышения установленных характеристик двигателя.

Руководящие указания

Максимальная скорость двигателя

В течение первых 1 000 км (620 миль)

7 500 оборотов в минуту

Примечание

Во время обкатки предупреждающий индикатор переключения передач должен быть установлен на указанное

значение оборотов, которое не может быть изменено.

- Необходимо избегать полного открытия дроссельной заслонки!

9.3

Нагрузка на транспортное средство

Предупреждение

Опасность несчастных случаев Общий вес и нагрузки на оси влияют на управляемость мотоцикла.

Общий вес включает в себя: мотоцикл в рабочем состоянии с полным баком, водителя и пассажира в защитном

снаряжении и шлеме, багаж.

- Не превышать максимальный допустимый вес и нагрузки на оси.

ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

Предупреждение

Опасность несчастного случая Ухудшение характеристики управляемости из-за неправильной установки кофров или

бакового рюкзака-контейнера.

- Устанавливать и крепить кофр и баковый рюкзак-контейнер следует в соответствии с инструкциями производителя.

Предупреждение

Опасность несчастного случая В случае перегрузки система крепления багажа может выйти из строя.

- Перед установкой кофров следует ознакомиться с требованиями производителя относительно максимальной

нагрузки.

Предупреждение

Опасность несчастного случая Ухудшение видимости из-за съехавшего багажа.

Если задний габаритный фонарь будет закрыт, мотоцикл будет плохо виден участникам движения, едущим позади

него, особенно в темноте.

- Поэтому периодически следует проверять крепление багажа.

Предупреждение

Опасность несчастного случая Изменение характеристики управляемости и увеличение тормозного пути из-за

большой загрузки.

- Скорость должна соответствовать перевозимому грузу.

Предупреждение

Опасность несчастного случая Ухудшение характеристики управляемости из-за съехавшего багажа.

- Поэтому периодически следует проверять крепление багажа.

ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

- При перевозке багажа следует убедиться, что он надежно закреплен как можно ближе к центру мотоцикла и что вес

распределяется ровно между передним и задним колесами.

- Не превышать максимальный допустимый вес и нагрузки на оси.

Руководящие указания

Максимально допустимый общий вес

375 кг (827 фунтов)

Максимально допустимая нагрузка на переднюю ось

135 кг (298 фунтов)

Максимально допустимая нагрузка на заднюю ось

275 кг (606 фунтов)

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

10.1

Проверки и уход за транспортным средством при подготовке к эксплуатации

Примечание

Каждый раз перед использованием мотоцикла необходимо проверить его состояние и пригодность к эксплуатации.

Следует убедиться, что эксплуатируемое транспортное средство находится в безупречном техническом состоянии.

Проверить уровень моторного масла. ( стр. 220)

Проверить уровень жидкости в контуре переднего тормоза. ( стр. 141)

Проверить уровень жидкости в контуре заднего тормоза. ( стр. 150)

Осмотреть колодки переднего тормоза. ( стр. 145)

Проверить задние тормозные колодки. ( стр. 154)

Проверить работоспособность тормозной системы.

Проверить уровень охлаждающей жидкости. ( стр. 205)

Проверить наличие скопления грязи в цепи. ( стр. 123)

Проверить натяжение цепи. ( стр. 125)

Осмотреть шины. ( стр. 157)

Проверить давление воздуха в шинах. ( стр. 159)

Проверить настройки всех органов управления и убедиться в плавности

их хода.

Проверить работоспособность электрической системы.

Убедиться в том, что багаж надлежащим образом закреплён.

Сесть на мотоцикл и проверить регулировку зеркала заднего вида.

Проверить уровень топлива.

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

10.2

Запуск двигателя

Опасность

Опасность отравления Выхлопные газы ядовиты, и их вдыхание может привести к потере сознания и/или смерти.

- При работающем двигателе всегда следует проверять, имеется ли достаточная вентиляция.

отработавших газов.

Предупреждение

Опасность несчастного случая Эксплуатация мотоцикла без аккумулятора или с разряженным аккумулятором может

привести к выходу из строя электронных компонентов и устройств, влияющих на безопасность движения.

- Запрещена эксплуатация мотоцикла без аккумулятора или с разряженным аккумулятором.

на тормозные колодки.

- Если тормоз не используется, следует снять ногу с педали ножного тормоза.

Примечание

Повреждение двигателя Нефильтрованный впускной воздух отрицательно влияет на срок службы двигателя.

При отсутствии воздушного фильтра пыль и грязь могут попасть в двигатель.

- Не эксплуатировать мотоцикл без воздушного фильтра.

Примечание

Повреждение двигателя Работа непрогретого двигателя на высоких оборотах значительно сокращает срок его службы.

- Разогревать двигатель всегда необходимо на низких оборотах.

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

- Разблокировать рулевое управление. ( стр. 33)

- Сесть на мотоцикл, перенести вес с боковой подставки и поднять её до

конца вверх.

- Повернуть аварийный выключатель зажигания в положение

- Включить зажигание, повернув ключ зажигания в положение

 После включения зажигания в течение примерно двух секунд будет

слышен звук работающего топливного насоса. В это же время

выполняется функциональная проверка щитка приборов.

- Переключиться на нейтральную передачу.

B00782-10

 Загорается зеленая индикаторная лампа холостых оборотов N.

 После пуска загорается и гаснет предупреждающая индикаторная

лампа антиблокировочной тормозной системы.

- Нажать кнопку запуска

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

Примечание

Не нажимать кнопку стартера, пока не будет завершена

функциональная проверка щитка приборов.

Не открывать дроссельную заслонку при запуске.

Нажать и удерживать кнопку стартера не дольше 5 секунд.

Подождать не менее 5 секунд перед следующей попыткой.

Этот мотоцикл оснащен системой безопасного запуска.

Двигатель можно запустить, только если включена

нейтральная передача или если выжать рычаг сцепления

при включенной передаче. Если переключить передачу

и отпустить рычаг сцепления при откинутой боковой

подставке, двигатель заглохнет.

10.3

Начало движения

- Выжать рычаг сцепления, включить первую передачу, медленно отпустить рычаг сцепления, одновременно плавно открывая

дроссельную заслонку.

Рекомендация

Если двигатель заглох при запуске, следует выжать рычаг сцепления и нажать кнопку электростартера.

Переключаться на нейтраль нет необходимости.

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

10.4

Переключение передач, движение

Предупреждение

Опасность несчастного случая Вероятность потери контроля над транспортным средством при резком изменении

нагрузки.

- Избегать резких изменений нагрузки и внезапного торможения.

- Регулировать скорость движения в зависимости от дорожных условий.

Предупреждение

Опасность несчастного случая При понижении передачи на высоких оборотах может произойти блокировка заднего

колеса и торможение двигателем.

- Не переходить на пониженные передачи при высоких оборотах, так как при этом происходит торможение

двигателем,

Предупреждение

Опасность несчастного случая Неправильное положение ключа зажигания приводит к возникновению

неисправности.

- Нельзя изменять положение ключа зажигания во время движения.

Предупреждение

Опасность несчастного случая Выполнение регулировки мотоцикла отвлекает водителя от ситуации на дороге.

- Любую регулировку следует выполнять, когда транспортное средство неподвижно.

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

Предупреждение

Риск травмы Выполнение регулировки мотоцикла отвлекает водителя от ситуации на дороге.

- Пассажир должен правильно сидеть на пассажирском сиденье, держась за водителя или за поручни, его ступни

должны находиться на пассажирских подножках.

- Необходимо учитывать требования закона вашей страны относительно минимального возраста пассажиров.

Предупреждение

Опасность несчастного случая Рискованный стиль езды представляет серьезную опасность.

- Необходимо соблюдать правила дорожного движения, быть внимательным и предусмотрительным. Это поможет

своевременно заметить возможные источники опасности.

Предупреждение

Опасность несчастного случая Снижение сцепления с дорогой у холодных шин.

- Во время каждой поездки первые километры необходимо проезжать, соблюдая осторожность, на средней

скорости, пока шины не разогреются до рабочей температуры.

Предупреждение

Опасность несчастного случая Снижение сцепления с дорогой у новых шин.

Контактная поверхность новых шин не имеет требуемой шероховатости.

- Необходимо обкатать новые шины путем вождения мотоцикла на умеренных скоростях с чередованием углов

наклона.

Стадия обкатки

200 км (124 мили)

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

Предупреждение

Опасность несчастного случая Ухудшение характеристики управляемости из-за съехавшего багажа.

- Поэтому периодически следует проверять крепление багажа.

Предупреждение

Опасность несчастного случая Падение может привести к более серьезному повреждению мотоцикла, чем может

показаться на первый взгляд.

- При подготовке транспортного средства к эксплуатации после падения необходимо провести обычную проверку

мотоцикла.

Примечание

Отказ двигателя Повреждение двигателя из-за перегрева.

- Если появилось предупреждение о недопустимой температуре охлаждающей жидкости, необходимо немедленно

остановиться и не подвергать опасности себя и других участников дорожного движения.

- Необходимо дождаться остывания двигателя и элементов системы охлаждения.

- Когда двигатель остынет, следует проверить уровень охладителя и, при необходимости, долить жидкость.

Примечание

Если во время езды возникают необычные шумы, следует немедленно остановиться (не подвергая опасности

себя или других участников дорожного движения), заглушить двигатель и обратиться в авторизованный сервисный

центр KTM.

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

Если позволяют условия (уклон, дорожная ситуация и т. д.), можно

переключиться на более высокую передачу.

Для этого следует отпустить дроссель, одновременно выжимая рычаг

сцепления, переключиться на следующую передачу, отпустить сцепление

и открыть дроссель.

Примечание

Схема расположения передач показана на иллюстрации.

Нейтральная передача или передача холостого хода

находится между первой и второй передачами. Первая

401950-11

передача используется для начала движения и езды по

крутым склонам.

После достижения максимальной скорости посредством полного

открытия ручки газа следует повернуть дроссель обратно в положение

открытия на 3/4. Это приведет к снижению оборотов, однако расход

топлива будет значительно меньше.

Разгоняться следует только до скорости, соответствующей дорожной

поверхности и погодным условиям. На поворотах не рекомендуется

переключать передачи, а разгоняться следует очень осторожно.

Для переключения на более низкую передачу следует, при

необходимости, притормозить, одновременно закрывая дроссельную

заслонку.

Выжать рычаг сцепления и переключиться на более низкую передачу,

медленно отпустить рычаг сцепления и открыть дроссельную заслонку

или выполнить повторное переключение.

Двигатель должен быть заглушен, если он работает на режиме малого

газа или если мотоцикл не будет использоваться в течение длительного

времени.

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

- Если двигатель заглох (например, на перекрестке), следует выжать рычаг

сцепления и нажать кнопку электростартера. Запрещается устанавливать

трансмиссию в нейтральное положение.

- Если во время движения загорается индикатор давления масла

необходимо остановиться сразу же при появлении такой возможности и

заглушить двигатель. Следует обратиться в авторизованный сервисный

центр KTM.

- Если во время движения загорается индикатор неисправности

следует как можно скорее обратиться в авторизованный сервисный

центр KTM.

- Если во время движения загорается общий предупреждающий

индикатор

, то на дисплее будет отображаться соответствующее

сообщение

Примечание

Все предупреждения отображаются и сохраняются в меню

Warning до тех пор, пока не перестанут быть активными.

10.5

Торможение

Предупреждение

Опасность несчастного случая Влага и загрязнения приводят к снижению эффективности торможения.

- Для очистки и просушки тормозных колодок и тормозных дисков следует несколько раз на малой скорости привести

в действие тормоза.

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

Предупреждение

Опасность несчастного случая Слабое действие переднего или заднего тормоза снижает эффективность

торможения.

- Осмотреть элементы тормозной системы; не эксплуатировать мотоцикл до выявления и устранения неполадок

(В этом случае рекомендуется обратиться в авторизованный сервисный центр КТМ.)

Предупреждение

Опасность несчастного случая Отказ тормозной системы вследствие перегрева.

Если рычаг ножного тормоза не отпущен, осуществляется постоянное давление на тормозные колодки.

- Если тормоз не используется, следует снять ногу с педали ножного тормоза.

Предупреждение

Опасность несчастного случая При повышении общей загрузки тормозной путь мотоцикла увеличивается.

- При перевозке пассажира и багажа следует соблюдать более длинную тормозную дистанцию, чем при движении на

незагруженном мотоцикле.

Предупреждение

Опасность несчастного случая Соль на дорогах снижает эффективность торможения.

- Для удаления соли с тормозных колодок и тормозных дисков следует несколько раз на малой скорости привести в

действие тормоза.

Предупреждение

Опасность несчастного случая В определенных ситуациях при использовании ABS тормозной путь

увеличивается.

- Следует применять тормоза в соответствии с ситуацией движения и состоянием дорожной поверхности.

- При торможении необходимо отпустить дроссельную заслонку, одновременно нажав на передний и задний тормоза.

100

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

Примечание

Если активирована система ABS, можно достичь максимальной эффективности торможения, не заблокировав

колеса, даже на поверхностях с плохим сцеплением, например, песчаных, мокрых или скользких.

Предупреждение

Опасность несчастного случая Заднее колесо может заблокироваться из-за тормозного действия двигателя.

- При экстренном торможении, а также торможении с полным включением тормозов и на скользкой поверхности

необходимо выжать рычаг сцепления.

Предупреждение

Опасность несчастного случая Максимально возможное время задержки уменьшается при преодолении

виражей или движении по поверхности с боковым уклоном.

- Если возможно, следует завершать торможение перед входом в поворот.

- Следует всегда завершать торможение перед входом в поворот. Необходимо перейти на пониженную передачу,

соответствующую скорости движения.

- Необходимо использовать эффект торможения двигателем при движении вниз по длинному уклону. Для этого необходимо

переключиться вниз на одну или две передачи, не допуская превышения оборотов двигателя. Это позволит тормозить гораздо

реже и избежать перегрева тормозов.

101

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

10.6

Остановка, парковка

Предупреждение

Опасность травмирования. Использование мотоцикла лицами, не имеющими на это разрешения, представляет

опасность как для них самих, так и для окружающих.

- Не оставлять без присмотра мотоцикл с включенным двигателем.

- Принять меры безопасности, направленные на предотвращение угона.

- Если вы оставляете мотоцикл без присмотра, следует заблокировать рулевую колонку и вынуть ключ зажигания.

Предупреждение

Опасность ожогов Некоторые компоненты транспортного средства очень сильно нагреваются во время работы.

- Запрещается касаться горячих компонентов, таких как выхлопная система, радиатор, двигатель, амортизатор и

тормозная система до того, как они остынут.

- Дать этим компонентам остыть перед началом любых работ с мотоциклом.

Примечание

Существенное повреждение Нарушение правил парковки может привести к повреждению мотоцикла. Крупное повреждение

может произойти при скатывании или опрокидывании транспортного средства.

Парковочные элементы мотоцикла рассчитаны только на его собственный вес.

- Следует выбирать для парковки ровные площадки с твердым покрытием.

- Нельзя садиться на мотоцикл, если он опирается на стойку.

102

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

Примечание

Опасность возгорания Горячие части мотоцикла создают опасность возникновения пожара и взрыва.

- Запрещается парковать транспортное средство рядом с легковоспламеняющимися или взрывоопасными материалами.

- Прежде чем закрывать мотоцикл покрытием, необходимо дать ему остыть.

- Затормозить мотоцикл.

- Переключиться на нейтральную передачу.

- Отключить зажигание, повернув ключ зажигания в положение

Примечание

Если двигатель остановлен с помощью аварийного выключателя зажигания, но зажигание остается

включенным посредством ключа, питание продолжает подаваться на большинство потребителей энергии и

из-за этого батарея 12 В разряжается. Поэтому зажигание следует всегда выключать ключом - аварийный

выключатель предназначен только для экстренной остановки двигателя.

- Припарковать мотоцикл на твердой поверхности.

- Ногой выдвинуть боковую подставку вперед настолько, насколько возможно, и опереть мотоцикл на нее.

- Заблокировать рулевое управление. ( стр. 32)

10.7

Транспортировка

Примечание

Опасность повреждения Припаркованный мотоцикл может покатиться или опрокинуться.

- Следует выбирать для парковки ровные площадки с твердым покрытием.

103

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

Примечание

Опасность возгорания Горячие части мотоцикла создают опасность возникновения пожара и взрыва.

- Прежде чем закрывать мотоцикл покрытием, необходимо дать ему остыть.

- Выключить двигатель и извлечь ключ зажигания.

- Использовать натяжные ремни или другие подходящие устройства

для фиксации мотоцикла и предотвращения происшествий и

опрокидывания.

401448-01

104

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

10.8

Заправка топливом

Опасность

Опасность возгорания Топливо крайне огнеопасно.

При нагревании топливо расширяется и в случае переполнения бака может вылиться из него.

- Запрещается заправка транспортного средства вблизи источников открытого пламени или во время курения.

- Выключить двигатель для заправки.

- Нельзя допускать пролива топлива, особенно его попадания на горячие части мотоцикла.

- Необходимо немедленно вытереть пролившееся топливо.

- Соблюдать технические требования, относящиеся к заправке топливом.

Предупреждение

Опасность отравления Топливо ядовито и опасно для здоровья.

- Избегать попадания топлива на кожу, в глаза и на одежду.

- При попадании топлива в желудочно-кишечный тракт немедленно обратиться за медицинской помощью.

- Не вдыхать пары топлива.

- При попадании топлива на кожу промыть пораженный участок большим количеством воды.

- При попадании топлива в глаза их следует немедленно промыть водой и обратиться за медицинской помощью.

- Одежду, на которую попало топливо, следует сменить.

Примечание

Повреждение мотоцикла При использовании горючего ненадлежащего качества топливный фильтр быстро засоряется.

105

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

В некоторых странах и регионах качество и чистота топлива могут не соответствовать международным стандартам.

Это обстоятельство может послужить причиной возникновения проблем в работе топливной системы.

- Следует заправлять мотоцикл только высококачественным топливом, соответствующим установленным стандартам.

(В этом случае рекомендуется обратиться в авторизованный сервисный центр КТМ.)

Примечание

Опасность для окружающей среды Неправильное обращение с топливом представляет угрозу для окружающей

среды.

- Не допускать попадания топлива в грунтовые воды, на землю или в канализационную систему.

106

ГРАФИК ОБСЛУЖИВАНИЯ

11.1

Дополнительная информация

Любые дополнительные услуги, оказываемые в связи с выполнением обязательных или рекомендованных работ, подлежат

отдельному заказу с оплатой по отдельному счету.

В зависимости от местных условий эксплуатации в вашей стране могут применяться различные интервалы технического

обслуживания.

Индивидуальные интервалы, а также объем и содержание технического обслуживания могут изменяться в процессе технического

развития. Самый актуальный график обслуживания всегда можно найти на сайте KTM Dealer.net. Необходимую консультацию по

данному вопросу можно получить у дилера KTM.

11.2

Обязательные работы

Через каждые 24 месяца

Через каждые 12 месяцев

Через каждые 15.000 км (9.300 миль)

Через каждые 7.500 км (4.650 миль)

После 1 000 км (6.200 миль)

Считать диагностическую информацию с помощью фирменного сканера КТМ.





Проверить работоспособность электрической системы.





Заменить моторное масло и масляный фильтр и очистить сетчатые фильтры.

(

стр. 221)





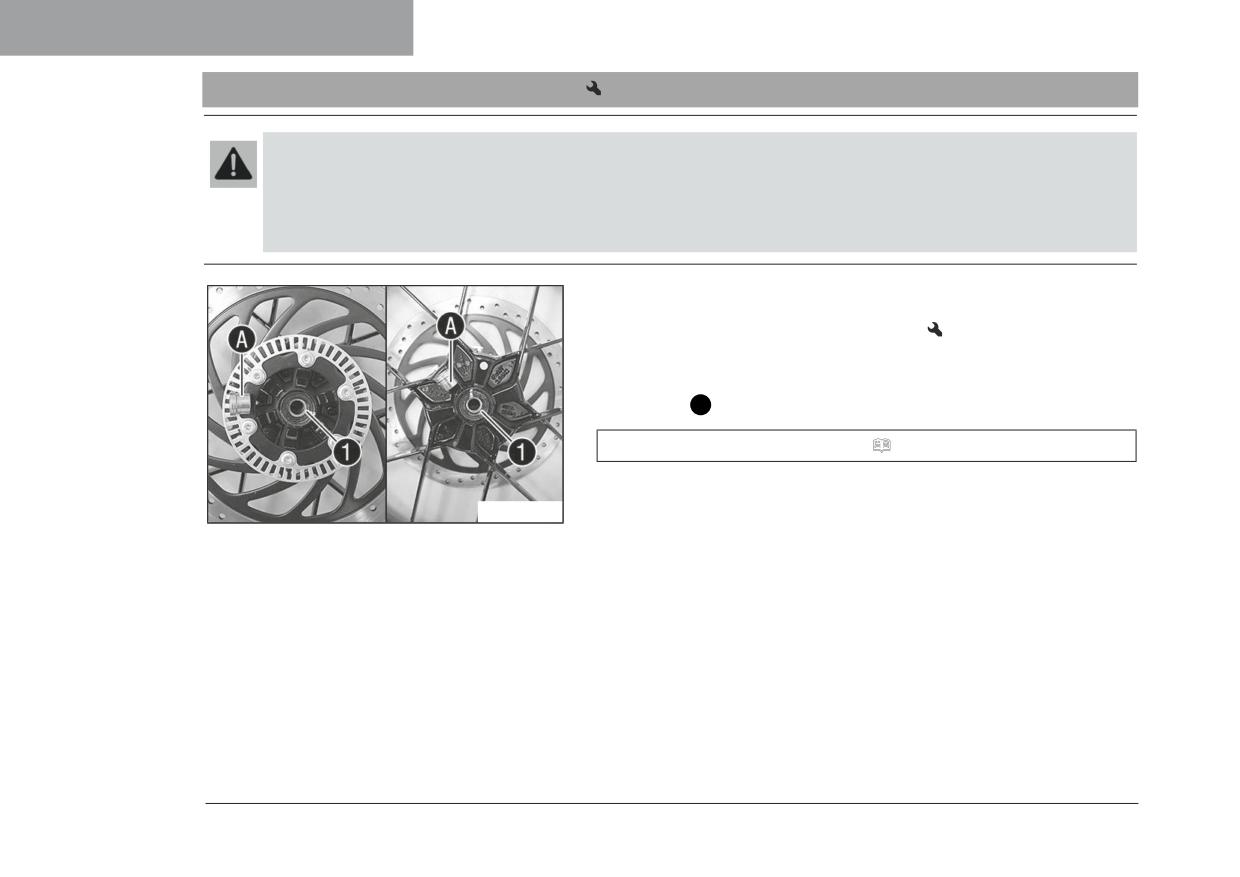

Проверка состояния тормозных дисков ( стр. 139)





Осмотреть колодки переднего тормоза. ( стр. 145)





Проверить состояние задних тормозных колодок. ( стр. 154)





Проверить тормозные колодки на наличие повреждений и протечек.





Проверить уровень жидкости в контуре переднего тормоза. ( стр. 141)





108

ГРАФИК ОБСЛУЖИВАНИЯ

Через каждые 24 месяца

Через каждые 12 месяцев

Через каждые 15.000 км (9.300 миль)

Через каждые 7.500 км (4.650 миль)

После 1 000 км (6.200 миль)

Проверить уровень жидкости в контуре заднего тормоза. ( стр. 150)





Осмотреть шины. ( стр. 167)





Проверка давления в шинах. ( стр. 169)





Проверить амортизатор и вилку на наличие утечек





Очистить пылезащитные кожухи перьев вилок. ( стр. 118)



Проверить состояние цепи, задней звездочки и звездочки двигателя. ( стр. 128)



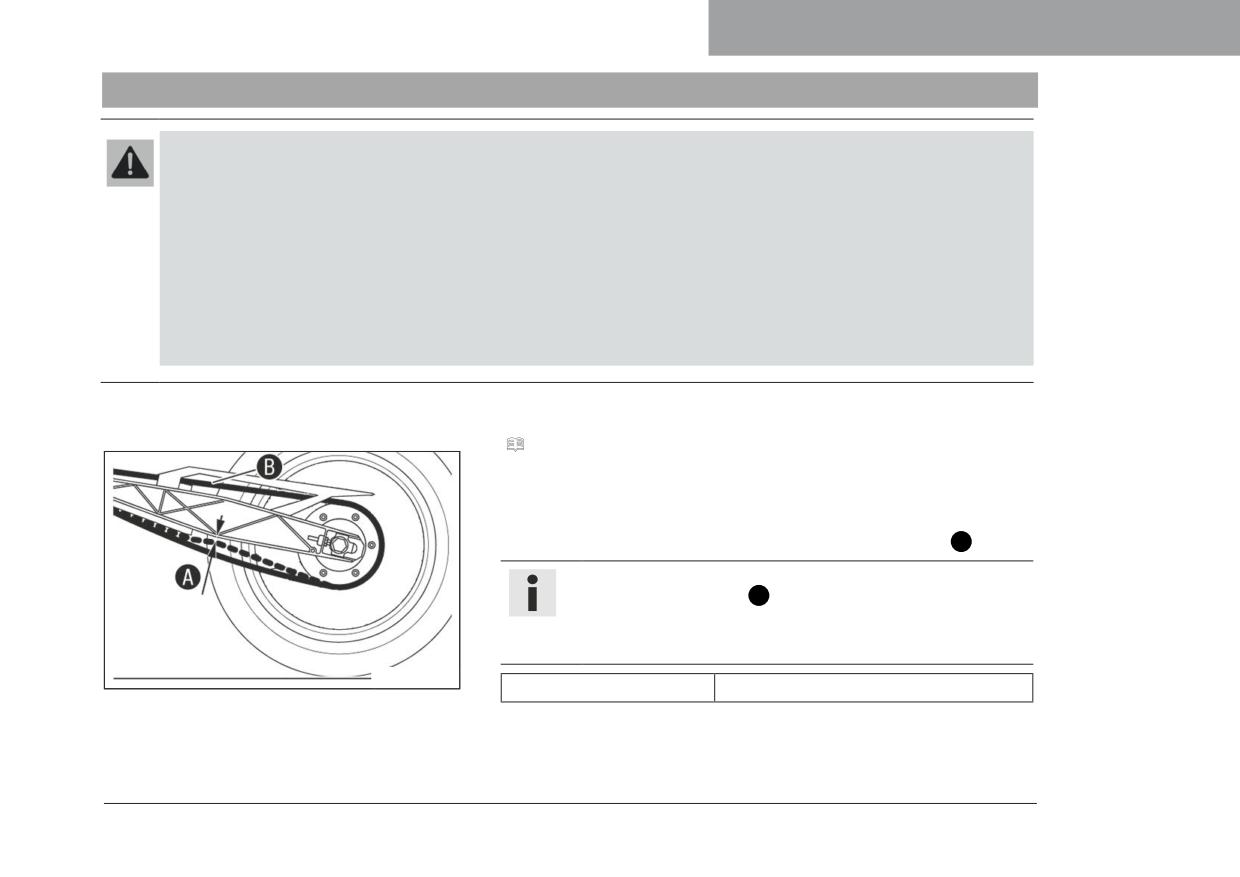

Проверить натяжение цепи. ( стр. 125)





Проверить уровень охлаждающей жидкости. ( стр. 206)





Проверить работу вентилятора радиатора.





Заменить воздушный фильтр, очистить корпус воздушного фильтра.



Проверить кабели дроссельной заслонки на правильность укладки, отсутствие повреждений и





крутых изгибов.

Проверить кабели на отсутствие повреждений и крутых изгибов.





Проверить зазор клапана, заменить свечу зажигания.



Заменить жидкость контура переднего тормоза.



Заменить жидкость контура заднего тормоза.



Проверить люфт подшипника рулевой колонки





109

ГРАФИК ОБСЛУЖИВАНИЯ

Через каждые 24 месяца

Через каждые 12 месяцев

Через каждые 15.000 км (9.300 миль)

Через каждые 7.500 км (4.650 миль)

После 1 000 км (6.200 миль)

Проверить направленность луча фары. ( стр. 198)





Установить данные на дисплее сервисных интервалов.





Окончательная проверка: Окончательная проверка: убедиться в безопасности мотоцикла и





выполнить испытательный пробег.

После испытательного пробега выполнить считывание диагностической информации с помощью





фирменного сканера КТМ.

Сделать запись об обслуживании в KTM Dealer.net.





 Однократное действие

 Периодические действия

11.3

Рекомендуемые работы

Через каждые 48 месяцев

Через каждые 12 месяцев

Через каждые 30.000 км (18.600 миль)

Через каждые 7.500 км (4.650 миль)

После 1.000 км (6.200 миль)

Проверить раму.



Очистить маятниковую вилку.



110

ГРАФИК ОБСЛУЖИВАНИЯ

Через каждые 48 месяцев

Через каждые 12 месяцев

Через каждые 30.000 км (18.600 миль)

Через каждые 7.500 км (4.650 миль)

После 1.000 км (6.200 миль)

Проверить люфт подшипника маятниковой вилки.



Проверить люфт подшипника маятника.



Проверить антифриз.





Заменить охладитель.

(

стр. 212)



Опорожнить сливные шланги.





Проверить все шланги (например, топливный, охлаждающей жидкости, прокачки, сливной) и муфты





на наличиe трещин, утечек и правильности прокладки.

Нанести консистентную смазку на все движущиеся детали (например, боковую подставку, рулевые





рычаги управления, цепь и т.д.) и проверить плавность их хода.

Проверить затяжку легкодоступных, значимых для безопасности винтов и гаек.





 Однократное действие

 Периодические действия

111

РЕГУЛИРОВКА ШАССИ

12.1

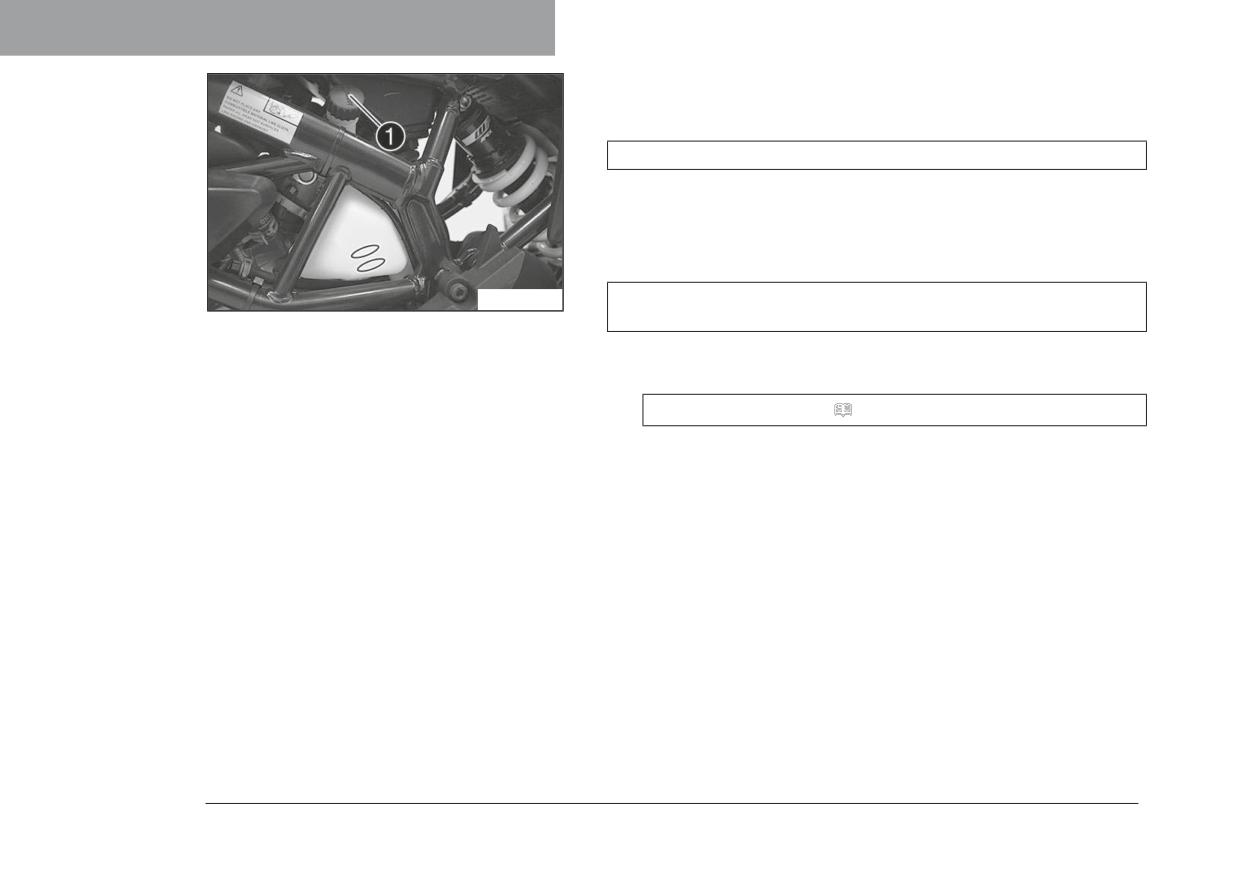

Регулировка преднатяга пружины амортизатора

Предостережение

Опасность несчастного случая Изменение настройки подвески может серьезно повлиять на управляемость

транспортного средства.

- Начать движение с малой скоростью, чтобы после выполнения регулировок почувствовать новые характеристики

управления.

Примечание

Поджатие определяет базовое положение пружины амортизатора.

Оптимальная регулировка поджатия пружины амортизатора достигается, когда она осуществляется по весу

водителя, а также весу багажа и пассажира. Таким образом достигается наилучшее соотношение маневренности и

устойчивости мотоцикла.

- Повернуть регулировочное кольцо 1 для настройки преднатяга пружины.

.

Руководящие указания

(EU/JP/AR/CO)

Предварительное поджатие пружины

Стандартный

3 щелчка

(MY/TH)

Предварительное поджатие пружины

Стандартный

3 щелчка

Рожковый ключ для регулировки амортизатора

112

ОБСЛУЖИВАНИЕ ШАССИ

13.1

Подъем мотоцикла при помощи подставки под заднее колесо

Примечание

Опасность повреждения Припаркованное транспортное средство может скатиться или опрокинуться.

- Следует выбирать для парковки ровные площадки с твердым покрытием.

- Установить удерживающий адаптер на маятниковую вилку.

- Установить опоры подставки под заднее колесо.

Удерживающий адаптер (61029955244)

Подставка под заднее колесо (69329955000)

- Расположить мотоцикл вертикально, совместить подставку с маятником и

адаптерами и поднять мотоцикл.

402346-01

13.2

Снятие мотоцикла с подставки под заднее колесо

Примечание

Опасность повреждения Припаркованное транспортное средство может скатиться или опрокинуться.

- Следует выбирать для парковки ровные площадки с твердым покрытием.

114

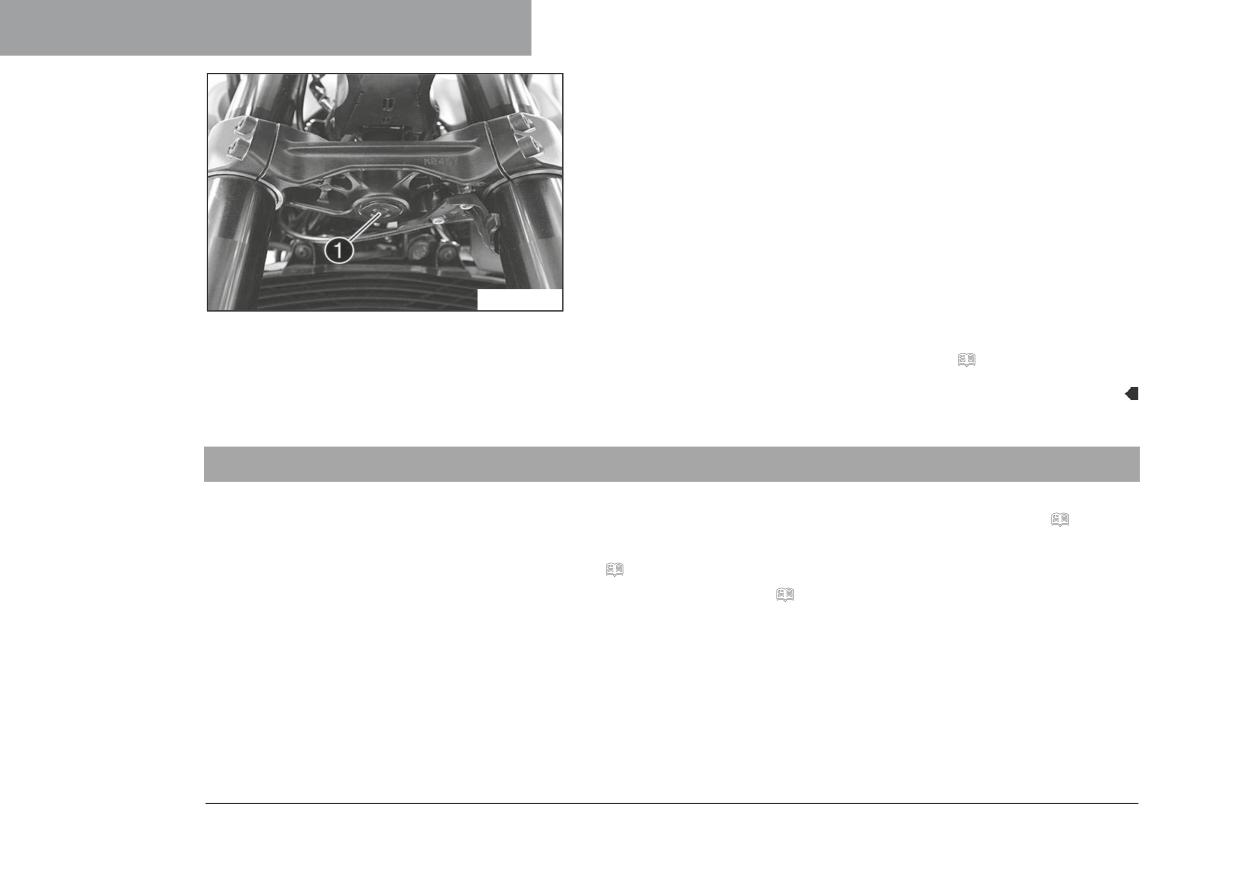

ОБСЛУЖИВАНИЕ ШАССИ

- Принять меры против опрокидывания мотоцикла.

- Убрать подставку из-под заднего колеса и установить мотоцикл на

боковую подставку .

- Снять комплект втулок.

402029-10

13.3

Поднятие мотоцикла при помощи подставки под переднее колесо

Примечание

Опасность повреждения Припаркованное транспортное средство может скатиться или опрокинуться.

- Следует выбирать для парковки ровные площадки с твердым покрытием.

Подготовительные работы

- Поднять мотоцикл при помощи подставки под заднее колесо. ( стр. 114)

115

ОБСЛУЖИВАНИЕ ШАССИ

Основные работы

Снять пыльники  с обоих перьев вилки по направлению вниз.

Примечание

Пыльники служат для удаления пыли и твердых частиц грязи

из трубок вилки. Со временем происходит накопление

грязи внутри пыльников. Если не удалять загрязнения, это

может привести к образованию утечек через масляные

уплотнения.

Предупреждение

--!

Опасность несчастного случая При попадании масла или

консистентной смазки на тормозные диски резко снижается

эффективность торможения.

- На тормозных дисках не должно быть масла и смазки.

- При необходимости следует очищать тормозные диски

очистителем для тормозов.

Выполнить очистку и смазку пыльников и внутренних трубок обеих

перьев вилки.

Универсальная смазка-спрей ( стр. 258)

Установить пыльники обратно в их первоначальное положение.

Удалить избытки смазочного материала.

Заключительные работы

Установить переднее крыло. ( стр. 136)

Снять мотоцикл с подставки под переднее колесо. ( стр. 117)

119

ОБСЛУЖИВАНИЕ ШАССИ

13.7

Установка пассажирского сиденья

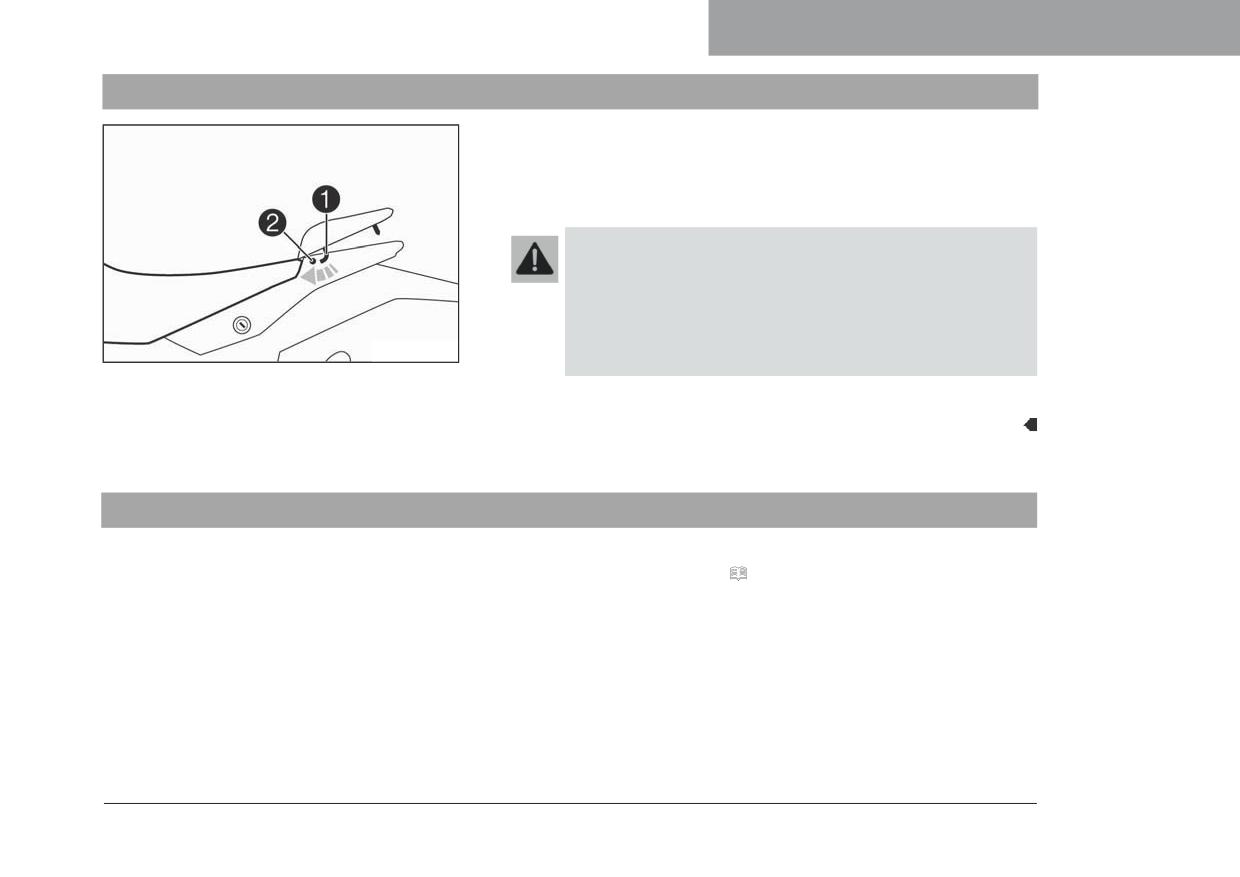

- Подсоединить зацепы  пассажирского сиденья к креплению сиденья

 на подрамнике, опустить заднюю часть сиденья, одновременно

двигая сиденье вперед.

- Прижать пассажирское сиденье вниз до щелчка.

Предупреждение

Опасность несчастного случая Пассажирское сиденье может

выскочить из крепления, если будет неправильно установлено.

- После установки пассажирского сиденья необходимо

проверить надежность его фиксации, потянув сиденье

99 !

вверх.

- Проверить правильность установки пассажирского сиденья.

13.8

Снятие переднего сиденья водителя

Подготовительные работы

- Снять пассажирское сиденье. ( стр. 120)

121

ОБСЛУЖИВАНИЕ ШАССИ

13.10 Оценка степени загрязнения цепи

- Осмотреть цепь на наличие загрязнения.

» При наличии значительного загрязнения:

- Очистить цепь. ( стр. 123)

400678-01

13.11 Очистка цепи

Предупреждение

Опасность несчастного случая Наличие смазочных материалов на шинах снижает их сцепление с дорогой.

- Удалить с шин смазку подходящим чистящим материалом.

Предупреждение

Опасность несчастного случая При попадании масла или консистентной смазки на тормозные диски резко

снижается эффективность торможения.

- На тормозных дисках не должно быть масла и смазки.

- При необходимости следует очищать тормозные диски очистителем для тормозов.

123

ОБСЛУЖИВАНИЕ ШАССИ

Примечание

Угроза загрязнения окружающей среды Попадание вредных веществ в окружающую среду наносит серьезный

экологический вред.

- Масло, консистентную смазку, фильтры, топливо, очистители, тормозную жидкость и пр. следует утилизировать в

соответствии с предписанными правилами.

Примечание

Срок службы цепи в большой степени зависит от ее грамотного обслуживания.

Подготовительные работы

- Поднять мотоцикл при помощи подставки под заднее колесо. ( стр. 114)

Основные работы

- Постоянно чистить цепь.

- Смывать рыхлую грязь несильной струей воды.

- Удалять остатки старой смазки с помощью очистителя для цепи.

Очиститель для цепи ( стр. 257)

- После просушки покрыть цепь специальным спреем.

Цепная смазка-спрей для внедорожных мотоциклов ( стр. 258)

400725-01

Заключительные работы

- Снять мотоцикл с подставки под заднее колесо. ( стр. 114)

124

ОБСЛУЖИВАНИЕ ШАССИ

13.12 Проверка натяжения цепи

Предупреждение

Опасность несчастного случая При неправильном натяжении цепи возникает опасность повреждения компонентов

и попадания в аварию.

Если цепь натянута слишком сильно, то сама цепь, ведущая звездочка, звездочка заднего колеса, подшипники

коробки передач и заднего колеса подвергаются быстрому износу. Некоторые компоненты могут выходить из строя от

перегрузки.

При слабом натяжении цепи может произойти ее соскакивание с ведущей или ведомой звездочки, что влечет за

собой блокировку заднего колеса или повреждение двигателя.

- Регулярно проверять натяжение цепи.

- Регулировать натяжение цепи в соответствии со спецификацией.

Подготовительные работы

- Поднять мотоцикл при помощи подставки под заднее колесо,

(

стр. 114)

Основные работы

- Переключиться на нейтральную передачу.

- На участке после скользящего защитного кожуха отжать цепь вверх в

направлении маятниковой вилки и измерить натяжение цепи А .

Примечание

Верхняя секция цепи В должна быть туго натянута.

Износ цепи не всегда бывает равномерным, поэтому

следует повторить измерения в разных положениях цепи.

Натяжение цепи

от 5 до 7 мм (от 0,2 до 0,28 дюймов)

125

ОБСЛУЖИВАНИЕ ШАССИ

» Если натяжение цепи не соответствует приведенной величине:

- Выполнить регулировку натяжения ( стр. 126)

- Снять мотоцикл с подставки под заднее колесо. ( стр. 114)

13.13 Регулировка натяжения цепи

Предупреждение

Опасность несчастного случая При неправильном натяжении цепи возникает опасность повреждения компонентов

и попадания в аварию.

Если цепь натянута слишком сильно, то сама цепь, ведущая звездочка, звездочка заднего колеса, подшипники

перегрузки.

При слабом натяжении цепи может произойти ее соскакивание с ведущей или ведомой звездочки, что влечет за

собой блокировку заднего колеса или повреждение двигателя.

- Регулярно проверять натяжение цепи.

- Регулировать натяжение цепи в соответствии со спецификацией.

Подготовительные работы

- Поднять мотоцикл при помощи подставки под заднее колесо. ( стр. 114)

- Проверить натяжение цепи. ( стр. 125)

126

ОБСЛУЖИВАНИЕ ШАССИ

Основные работы

Ослабить гайку .

Ослабить гайки .

Отрегулировать натяжение цепи поворотом регулировочных винтов 

влево и вправо.

Руководящие указания

Натяжение цепи

от 5 до 7 мм (от 0,2 до 0,28 дюймов)

Повернуть регулировочные винты  с левой и правой стороны так,

чтобы метки на левом и правом регуляторах цепи  расположились

в одинаковых положениях относительно контрольных меток А . Это

обеспечит ровное положение заднего колеса.

Примечание

Верхняя секция цепи должна быть туго натянута.

Износ цепи не всегда равномерен. Необходимо повторить

данное измерение при различных положениях цепи.

Затянуть гайки .

Убедиться в том, что регуляторы цепи  опираются на регулировочные

винты .

A C: !

Затянуть гайку .

Руководящие указания

Гайка, ось заднего

M14x1,5

100 Нм

колеса

(73,8 фнт.фт)

127

ОБСЛУЖИВАНИЕ ШАССИ

Заключительные работы

- Снять мотоцикл с подставки под заднее колесо. ( стр. 114)

13.14 Проверка цепи, задней звездочки и звездочки двигателя

Подготовительные работы

- Поднять мотоцикл при помощи подставки под заднее колесо. ( стр. 114)

Основные работы

- Убедиться в отсутствии признаков износа цепи, ведущей и ведомой

звездочки.

» При наличии признаков износа цепи, ведущей и ведомой звездочки:

- Заменить комплект трансмиссии.

Примечание

Замена цепи, а также ведомой и ведущей звездочек

производится единым комплектом.

100132-10

128

ОБСЛУЖИВАНИЕ ШАССИ

- Переключиться на нейтральную передачу

- Оттянуть верхнюю часть цепи с указанным усилием А .

Руководящие указания

Усилие для оценки износа цепи

15 кг (33 фунта)

- Измерить расстояние В , на котором располагаются 20 звеньев нижней

части цепи.

Примечание

Износ цепи не всегда равномерен. Необходимо повторить

данное измерение при различных положениях цепи.

301,6 мм (11,874 дюйма)

Максимальное расстояние В

от 20 роликов цепи на самом

длинном отрезке цепи

» Если расстояние В превышает указанное значение:

- Заменить комплект трансмиссии.

Примечание

При замене цепи необходимо также заменить

ведомую и ведущую звездочки. Износ новых цепей

401288-10

ускоряется, если используются старые, изношенные

ведущие или ведомые звездочки.

129

ОБСЛУЖИВАНИЕ ШАССИ

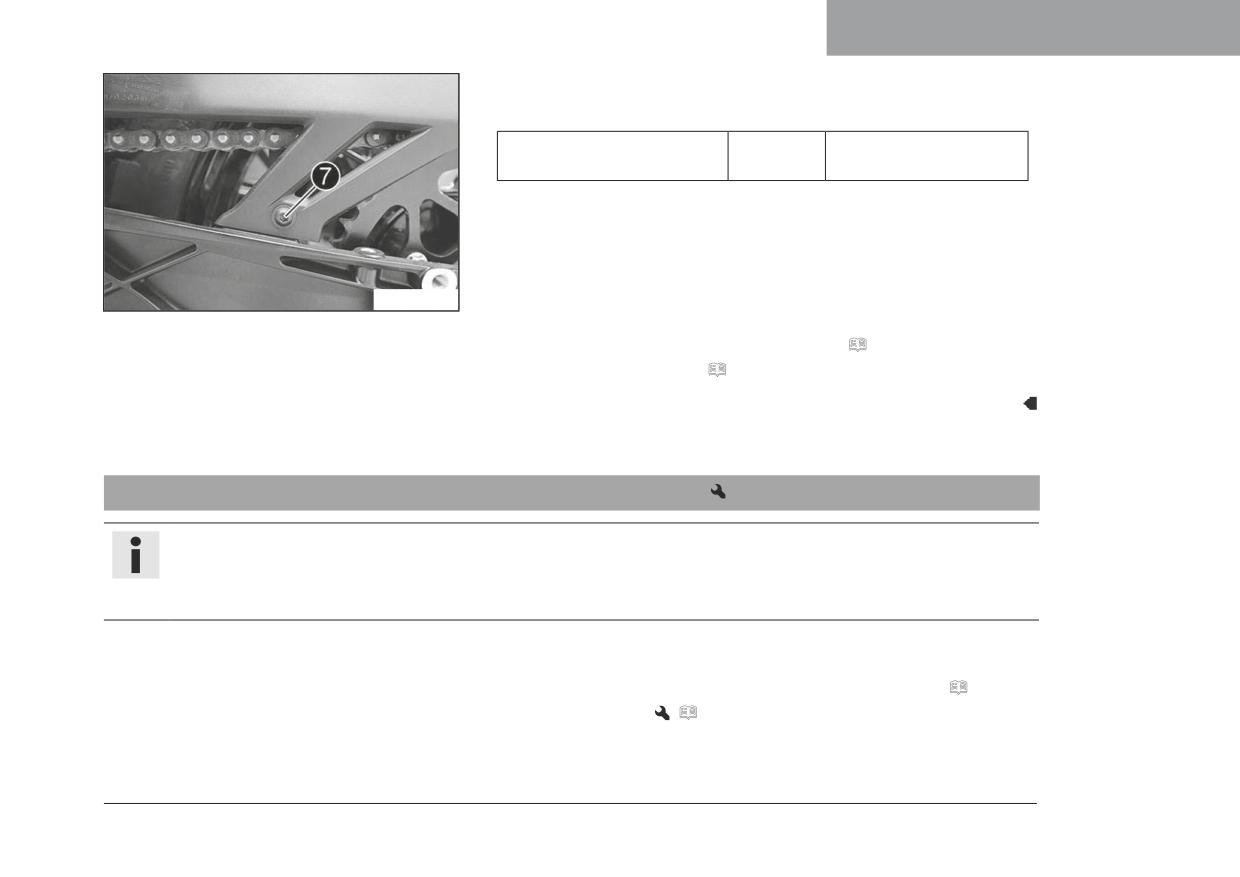

- Проверить скользящий защитный кожух цепи на наличие износа.

» Если винт  станет виден сверху на участке ^С скользящего

защитного кожуха цепи:

- Заменить скользящий защитный кожух цепи.

- Убедиться, что скользящий защитный кожух цепи плотно сидит на месте.

» Если скользящий защитный кожух цепи ослаблен:

- Затянуть винты на скользящем защитном кожухе цепи.

Руководящие указания

Винт, защитный кожух

7 Нм (5,2 фнт.фт)

цепи

Loctite^®243™

Заключительные работы

- Снять мотоцикл с подставки под заднее колесо. ( стр. 114)

130

ТОРМОЗНАЯ СИСТЕМА

14.1

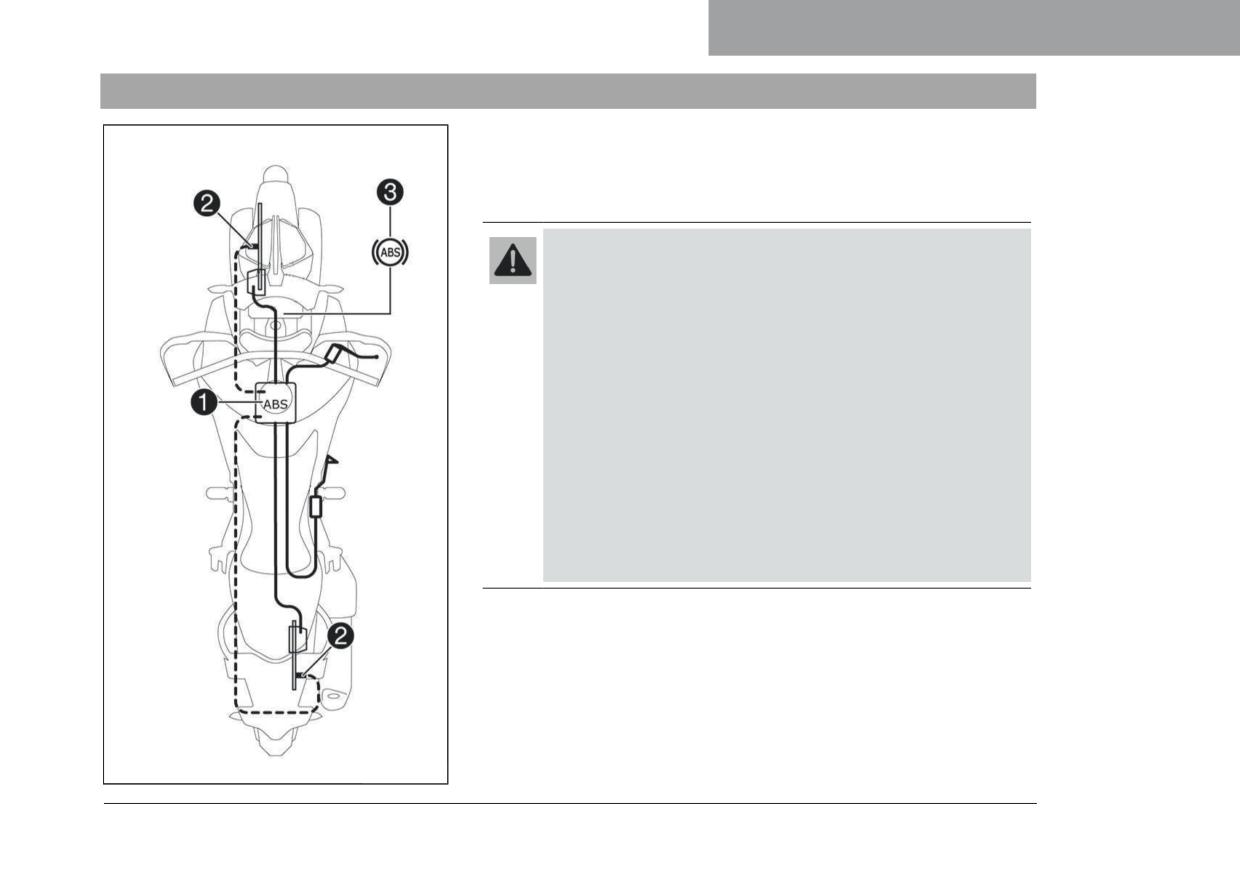

Антиблокировочная тормозная система (ABS)

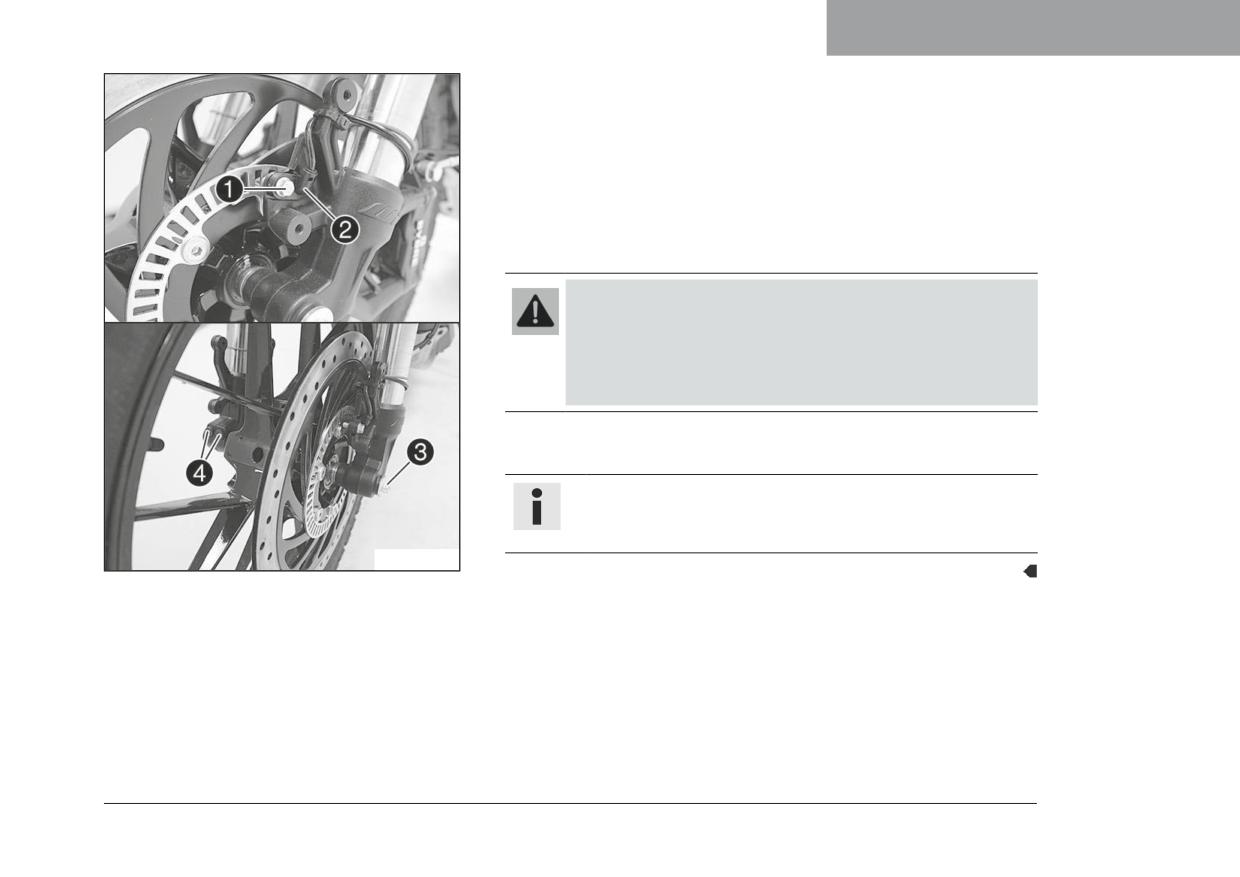

Антиблокировочное тормозное устройство , состоящее из

гидравлического блока, блока управления ABS и возвратного насоса,

установлено под топливным баком. На переднем и заднем колесах

размещены датчики частоты вращения колеса .

Предупреждение

Опасность несчастного случая Изменения, вносимые в

мотоцикл, нарушают работу системы ABS.

- Заднее колесо можно прокручивать с включенным передним

тормозом на удалении от дорог общего пользования и только

при выключенной системе ABS.

- Ни в коем случае не изменять ход подвески.

- Использовать в тормозной системе только запасные части,

утвержденные и рекомендованные компанией KTM.

- Следует использовать только шины и колеса, одобренные KTM

и имеющие соответствующий индекс скорости.

- Следует поддерживать требуемое давление воздуха в шинах.

- Обеспечить профессиональное выполнение работ по

обслуживанию и ремонту. (В этом случае рекомендуется

обратиться в авторизованный сервисный центр КТМ.)

ABS - это система безопасности, предотвращающая блокировку колес при

прямолинейном движении без влияния боковых сил.

137

ТОРМОЗНАЯ СИСТЕМА

Предупреждение

Опасность несчастного случая Средства оказания помощи при

вождении могут снизить вероятность падения только в пределах

существующих физических ограничений.

Не всегда можно предотвратить опрокидывание мотоцикла в

экстремальных ситуациях вождения (например, при загрузке

багажа с высоким центром тяжести, изменении дорожных

условий, на крутых спусках, при резком торможении без

выключения сцепления).

- Водитель должен адаптировать свой стиль вождения под

дорожные условия и собственные навыки.

Система ABS имеет два рабочих режима: “Road” и “Offroad”. Если

активирован режим ABS “Road”, система ABS контролирует оба колеса.

В режиме ABS “Offroad” на заднем колесе контроль системы ABS

отсутствует. Предупреждающая индикаторная лампа ABS  медленно

мигает, напоминая о том, что включен режим ABS “Offroad”.

Примечание

В режиме ABS “Offroad” существует вероятность попадания

в аварию из-за блокировки заднего колеса.

ABS действует с двумя независимыми тормозными контурами (передний

и задний тормоза). При нормальном функционировании тормозная

система срабатывает аналогично обычной тормозной системе без ABS.

Когда же блок управления ABS обнаруживает в колесе тенденцию к

блокировке, ABS начинает регулировать давление тормозов. Функция

контроля вызывает небольшую пульсацию рычага ручного тормоза

и педали ножного тормоза.

138

ТОРМОЗНАЯ СИСТЕМА

Предупреждающая индикаторная лампа ABS  должна загореться после

включения зажигания и погаснуть после трогания с места. Если она не

гаснет после начала движения и продолжает гореть во время движения,

это указывает на неисправность в антиблокировочной тормозной системе.

В этом случае ABS не активна и колеса во время торможения могут

заблокироваться.

Тормозная система сама по себе остается функциональной, только

контроль со стороны ABS отсутствует.

Предупреждающая индикаторная лампа ABS также может загореться,

если частота вращения переднего и заднего колес сильно различается в

экстремальных условиях вождения, например, при езде или вращении на

заднем колесе мотоцикла. В этом случае ABS отключается.

Чтобы вновь активировать ABS, следует остановить транспортное

средство и выключить зажигание. ABS активируется снова при включении

транспортного средства. После начала движения предупреждающая

индикаторная лампа ABS гаснет.

14.2

Проверка состояния тормозных дисков

Предупреждение

Опасность несчастного случая Изношенные тормозные диски снижают эффект торможения.

- Следует немедленно заменять изношенные тормозные диски. (В этом случае рекомендуется обратиться в

авторизованный сервисный центр КТМ.)

139

ТОРМОЗНАЯ СИСТЕМА

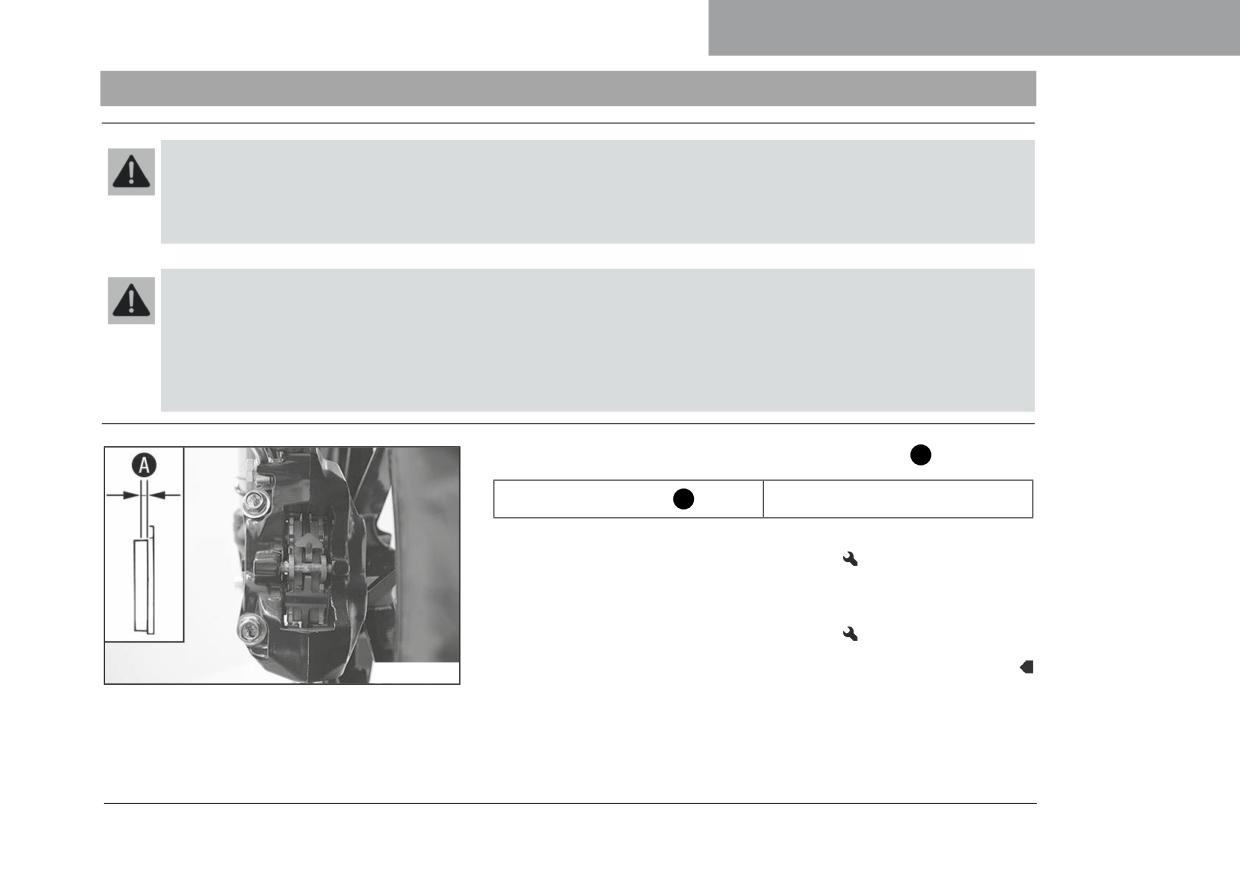

- Проверить толщину передних и задних тормозных дисков в нескольких

точках А .

Примечание

Износ снижает толщину тормозного диска на участке ,

используемом тормозными колодками.

Тормозные диски - предел износа

Передн.

4,5 мм (0,177 дюйма)

Задн.

3,6 мм (0,142 дюйма)

C !

» Если толщина тормозного диска меньше указанного значения:

- Заменить передние тормозные диски.

- Заменить задний тормозной диск.

- Выполнить проверку передних и задних тормозных дисков на наличие

повреждения, трещин и деформации.

» При обнаружении дефектов:

- Заменить передний тормозной диск.

- Заменить задний тормозной диск.

140

ТОРМОЗНАЯ СИСТЕМА

14.3

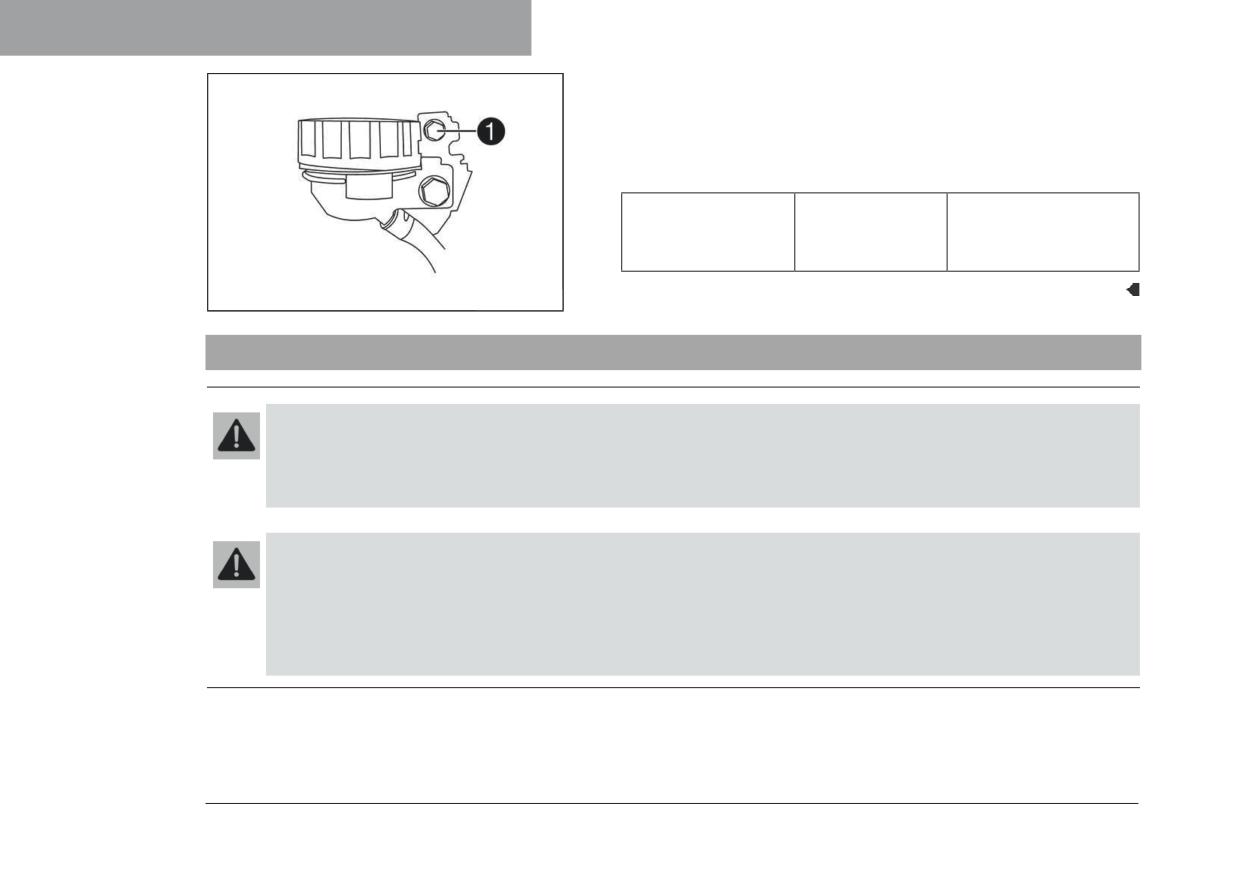

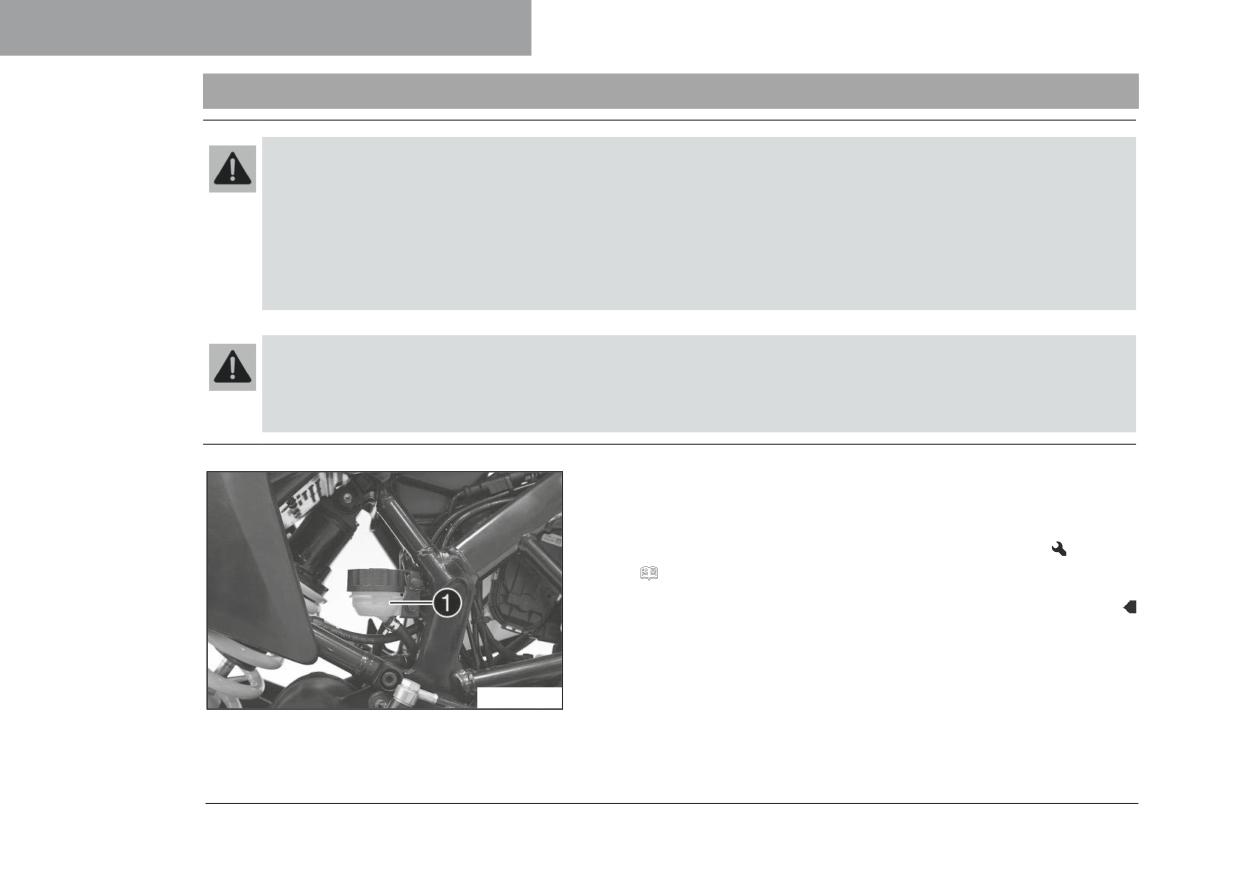

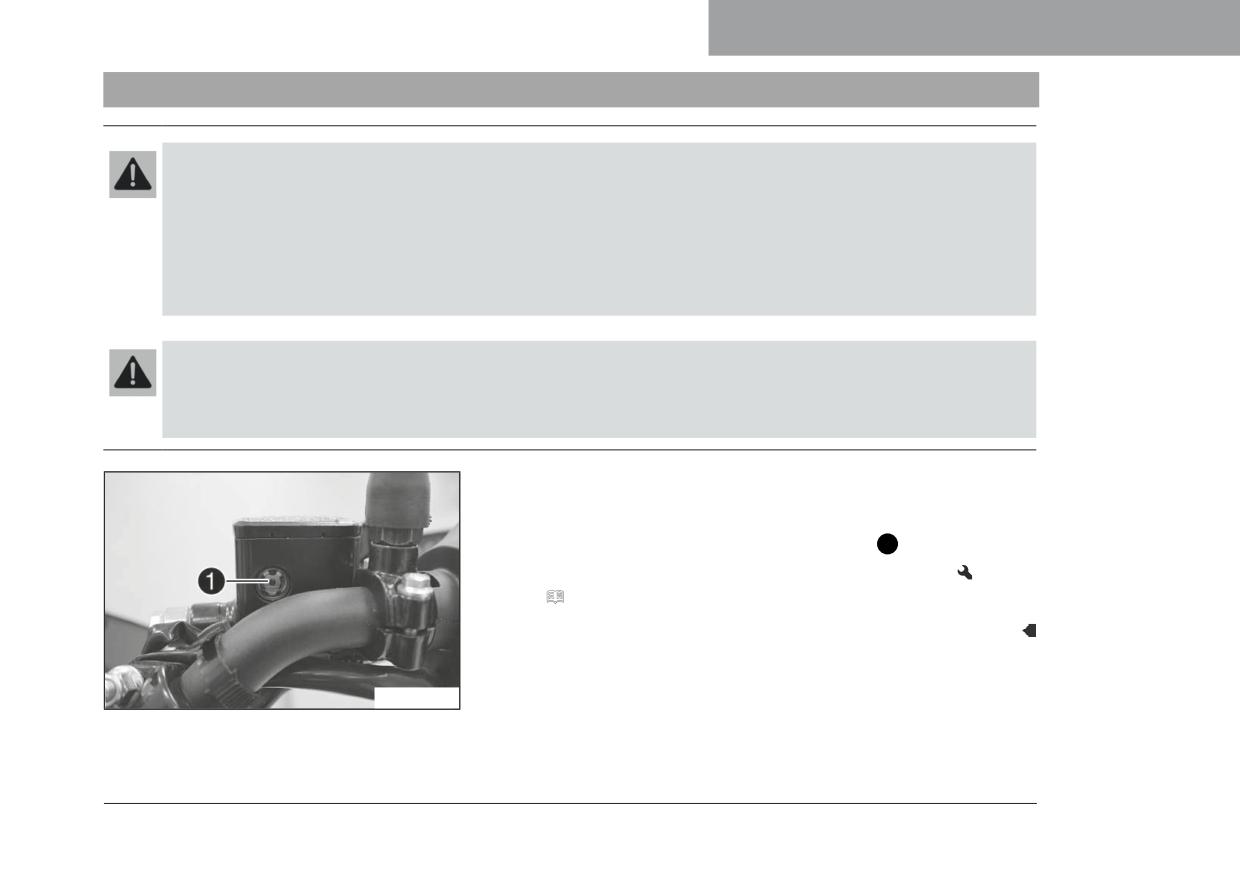

Проверить уровень жидкости в контуре переднего тормоза

Предупреждение

Опасность несчастного случая Выход из строя тормозной системы вследствие недостаточного уровня тормозной

жидкости.

Если уровень тормозной жидкости опустился ниже указанной отметки или указанного значения, значит, имеется

утечка или аварийный износ тормозных колодок.

- Осмотреть элементы тормозной системы; не эксплуатировать мотоцикл до выявления и устранения неполадок (В

этом случае рекомендуется обратиться в авторизованный сервисный центр КТМ.)

Предупреждение

Опасность несчастного случая Из-за изношенных тормозных дисков снижается эффективность торможения.

- Регулярно заменять тормозную жидкость в контурах переднего и заднего тормозов в соответствии с графиком

технического обслуживания. (В этом случае рекомендуется обратиться в авторизованный сервисный центр КТМ.)

- Привести в горизонтальное положение бачок тормозной гидросистемы,

расположенный на руле.

- Проверить уровень тормозной жидкости в смотровом окошке.

» Если уровень тормозной жидкости ниже отметки А :

- Долить тормозную жидкость в контур переднего тормоза.

(

стр. 142)

141

ТОРМОЗНАЯ СИСТЕМА

14.4

Добавление жидкости в контур переднего тормоза

Предупреждение

Опасность несчастного случая Выход из строя тормозной системы вследствие недостаточного уровня тормозной

жидкости.

Если уровень тормозной жидкости опустился ниже указанной отметки или указанного значения, значит, имеется

утечка или аварийный износ тормозных колодок.

- Осмотреть элементы тормозной системы; не эксплуатировать мотоцикл до выявления и устранения неполадок

(В этом случае рекомендуется обратиться в авторизованный сервисный центр КТМ.)

Предупреждение

Опасность раздражения кожного покрова Попадание тормозной жидкости может вызвать раздражение кожного

покрова.

- Хранить тормозную жидкость необходимо в месте, недоступном для детей.

- При обращении с тормозной жидкостью пользоваться защитной одеждой и очками.

- Избегать контакта тормозной жидкости с кожей, глазами и одеждой

- В случае попадания тормозной жидкости в желудочно-кишечный тракт необходимо немедленно обратиться к врачу.

- Пораженные участки кожи сразу же промыть большим количеством воды.

- При попадании тормозной жидкости в глаза их следует немедленно промыть водой и обратиться за медицинской

помощью.

- Одежду, на которую попала тормозная жидкость, необходимо сменить.

142

ТОРМОЗНАЯ СИСТЕМА

Предупреждение

Опасность несчастного случая Из-за изношенных тормозных дисков снижается эффективность торможения.

- Регулярно заменять тормозную жидкость в контурах переднего и заднего тормозов в соответствии с графиком

технического обслуживания. (В этом случае рекомендуется обратиться в авторизованный сервисный центр КТМ.)

Примечание

Угроза загрязнения окружающей среды Попадание вредных веществ в окружающую среду наносит серьезный

экологический вред.

- Масло, консистентную смазку, фильтры, топливо, очистители, тормозную жидкость и пр. следует утилизировать в

соответствии с предписанными правилами.

Примечание

Использование тормозной жидкости DOT 5 запрещено! Эта бордовая жидкость содержит в своей основе кремний.

Масляные уплотнения и тормозные магистрали не предназначены для тормозной жидкости DOT 5.

Не допускать попадания тормозной жидкости на окрашенные поверхности мотоцикла, поскольку она разъедает

краску.

Следует заливать в систему только чистую тормозную жидкость из только что распечатанной емкости.

Подготовительные работы

- Осмотреть колодки переднего тормоза. ( стр. 145)

143

ТОРМОЗНАЯ СИСТЕМА

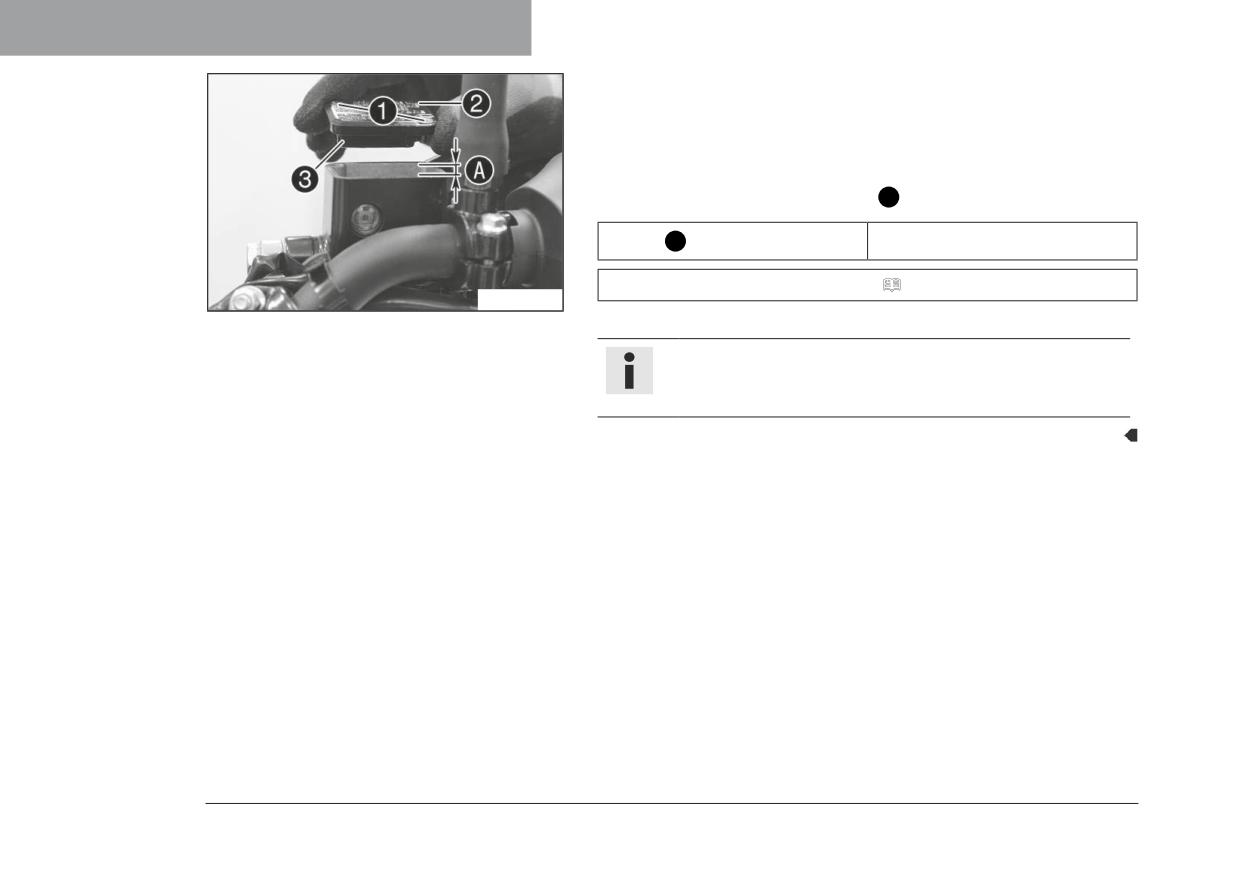

Основные работы

- Привести в горизонтальное положение бачок тормозной гидросистемы,

расположенный на руле.

- Вывернуть винты .

- Снять крышку  с мембраной .

- Долить тормозную жидкость до уровня А .

5 мм (0,2 дюйма)

Размер А

Тормозная жидкость DOT 4 / DOT 5.1 ( стр. 254)

- Установить крышку и мембрану. Установить и затянуть винты.

Примечание

Немедленно смыть водой перелитую или пролившуюся

тормозную жидкость.

144

ТОРМОЗНАЯ СИСТЕМА

14.5

Проверка передних тормозных колодок

Предупреждение

Опасность несчастного случая Из-за изношенных тормозных дисков снижается эффективность торможения.

- Следует немедленно заменять изношенные тормозные колодки. (В этом случае рекомендуется обратиться в

авторизованный сервисный центр КТМ.)

Предупреждение

Опасность несчастного случая Поврежденные тормозные диски снижают эффект торможения.

Если вовремя не заменить тормозные колодки, стальные держатели тормозных колодок начнут истирать

тормозной диск. Как следствие, эффективность торможения значительно снижается, а тормозные диски становятся

непригодными к эксплуатации.

- Регулярно проверять тормозные колодки.

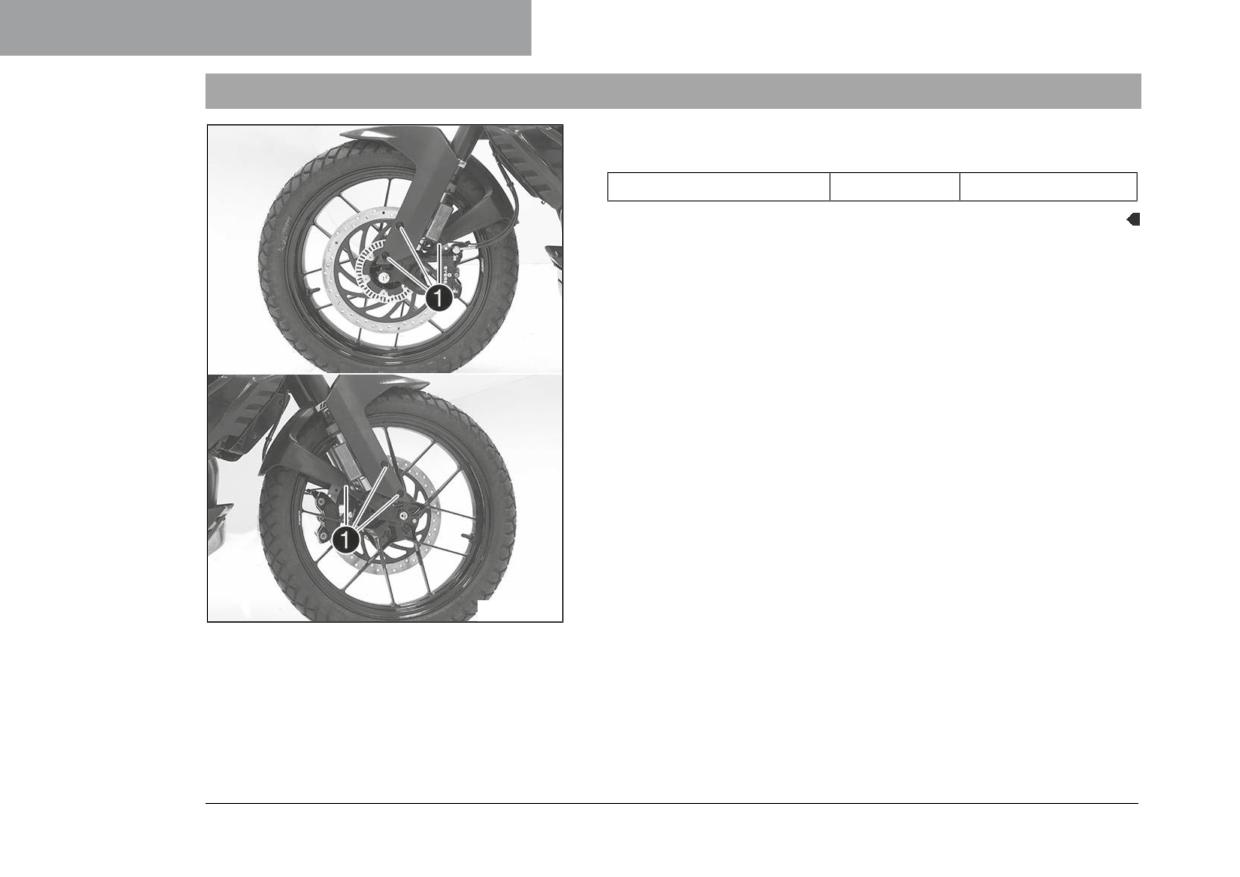

- Проверить тормозные колодки на минимальную толщину А .

Минимальная толщина А

≥ 1 мм (≥ 0,04 дюйма)

» Если минимальная толщина менее указанной:

- Заменить передние тормозные колодки.

- Проверить тормозные колодки на наличие повреждений и трещин.

» При наличии повреждений и трещин:

- Заменить передние тормозные колодки.

145

ТОРМОЗНАЯ СИСТЕМА

- Отсоединить пружину .

- Подвигать педаль заднего тормоза туда-обратно между концевым упором

и точкой контакта с поршнем цилиндра ножного тормоза и проверить

свободный ход А .

Руководящие указания

Свободный ход педали

от 3 до 5 мм (от 0,12 до 0,2 дюйма)

ножного тормоза

» Если свободный ход не соответствует спецификациям:

- Проверить свободный ход педали ножного тормоза.

(

стр. 148)

- Подсоединить пружину .

147

ТОРМОЗНАЯ СИСТЕМА

14.8

Проверить уровень жидкости в контуре заднего тормоза

Предупреждение

Опасность несчастного случая Выход из строя тормозной системы вследствие недостаточного уровня тормозной

жидкости.

Если уровень тормозной жидкости опустился ниже указанной отметки или указанного значения, значит, имеется

утечка или аварийный износ тормозных колодок.

- Осмотреть элементы тормозной системы; не эксплуатировать мотоцикл до выявления и устранения неполадок

(В этом случае рекомендуется обратиться в авторизованный сервисный центр КТМ.)

Предупреждение

Опасность несчастного случая Из-за изношенных тормозных дисков снижается эффективность торможения.

- Регулярно заменять тормозную жидкость в контурах переднего и заднего тормозов в соответствии с графиком

технического обслуживания. (В этом случае рекомендуется обратиться в авторизованный сервисный центр КТМ.)

- Поставить мотоцикл в вертикальное положение.

- Проверить уровень тормозной жидкости в бачке.

» Если уровень жидкости достиг минимальной отметки MIN :

- Добавить тормозную жидкость в контур заднего тормоза.

(

стр. 151)

150

ТОРМОЗНАЯ СИСТЕМА

14.9

Добавление жидкости в контур заднего тормоза

Предупреждение

Опасность несчастного случая Выход из строя тормозной системы вследствие недостаточного уровня тормозной

жидкости.

Если уровень тормозной жидкости опустился ниже указанной отметки или указанного значения, значит, имеется

утечка или аварийный износ тормозных колодок.

- Осмотреть элементы тормозной системы; не эксплуатировать мотоцикл до выявления и устранения неполадок

(В этом случае рекомендуется обратиться в авторизованный сервисный центр КТМ.)

Предупреждение

Опасность раздражения кожного покрова Попадание тормозной жидкости может вызвать раздражение кожного

покрова.

- Хранить тормозную жидкость необходимо в месте, недоступном для детей.

- При обращении с тормозной жидкостью пользоваться защитной одеждой и очками.

- Избегать контакта тормозной жидкости с кожей, глазами и одеждой

- Пораженные участки кожи сразу же промыть большим количеством воды.

- При попадании тормозной жидкости в глаза их следует немедленно промыть водой и обратиться за медицинской

помощью.

- Одежду, на которую попала тормозная жидкость, необходимо сменить.

151

ТОРМОЗНАЯ СИСТЕМА

Предупреждение

Опасность несчастного случая Из-за изношенных тормозных дисков снижается эффективность торможения.

- Регулярно заменять тормозную жидкость в контурах переднего и заднего тормозов в соответствии с графиком

технического обслуживания. (В этом случае рекомендуется обратиться в авторизованный сервисный центр КТМ.)

Примечание

Угроза загрязнения окружающей среды Попадание вредных веществ в окружающую среду наносит серьезный

экологический вред.

- Масло, консистентную смазку, фильтры, топливо, очистители, тормозную жидкость и пр. следует утилизировать в

соответствии с предписанными правилами.

Примечание

Использование тормозной жидкости DOT 5 запрещено! Эта бордовая жидкость содержит в своей основе кремний.

Масляные уплотнения и тормозные магистрали не предназначены для тормозной жидкости DOT 5.

Не допускать попадания тормозной жидкости на окрашенные поверхности мотоцикла, поскольку она разъедает

краску.

Следует заливать в систему только чистую тормозную жидкость из только что распечатанной емкости.

Подготовительные работы

- Проверить задние тормозные колодки. ( стр. 154)

152

ТОРМОЗНАЯ СИСТЕМА

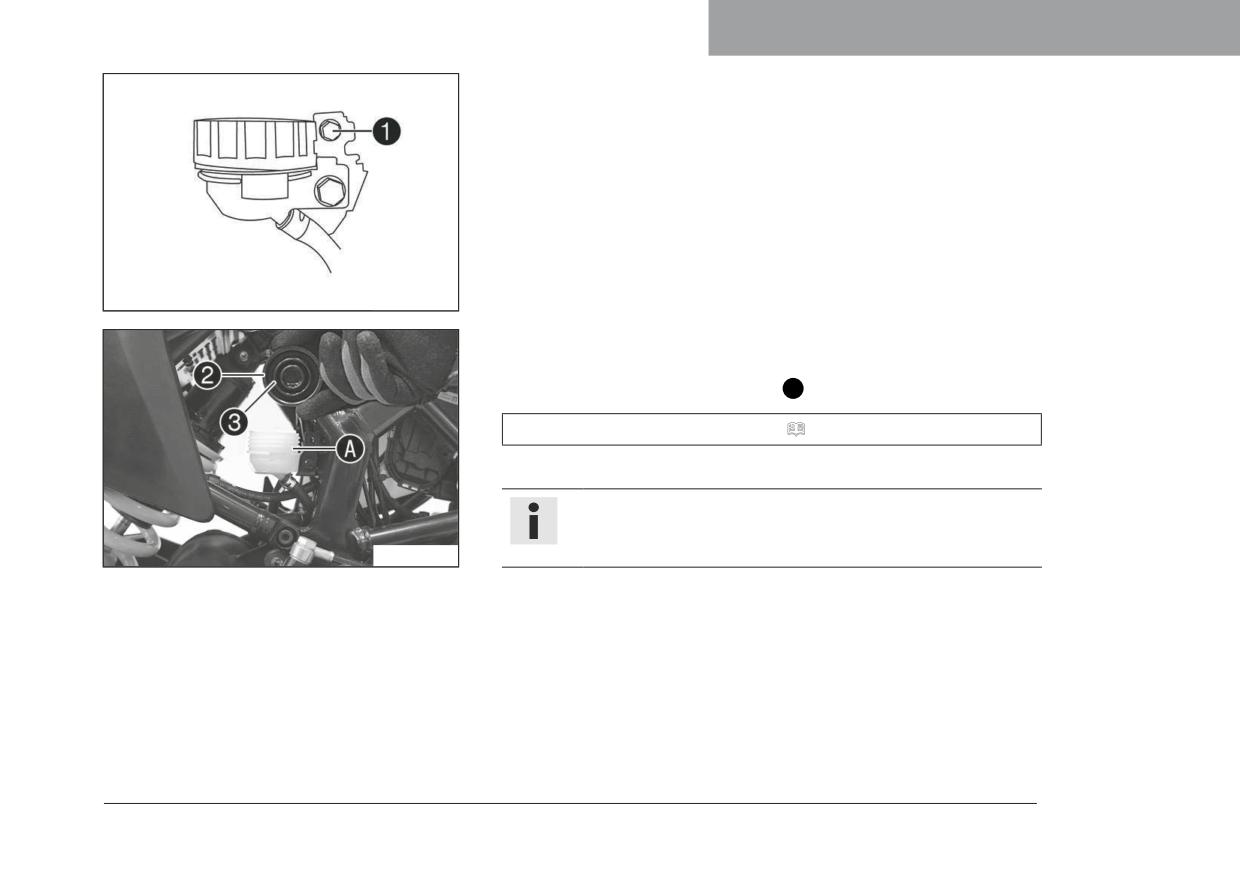

Основные работы

Условие

Резьбовая крышка закрыта на замок.

- Отвернуть винт  и снять замок резьбовой крышки

- Поставить мотоцикл в вертикальное положение.

- Отвинтить резьбовую крышку  с мембраной .

- Долить тормозную жидкость до уровня А .

Тормозная жидкость DOT 4 / DOT 5.1 ( стр. 254)

- Установить и затянуть резьбовую крышку с шайбой и мембраной.

Примечание

Немедленно смыть водой перелитую или пролившуюся

тормозную жидкость.

153

ТОРМОЗНАЯ СИСТЕМА

Условие

Резьбовая крышка закрыта на замок.

- Поставить на место замок резьбовой крышки, установить и затянуть

винт .

Руководящие указания

Винт, замок крышки

9 Нм (6,6 фнт.фт)

расширительного

бачка, задний тормоз

14.10

Проверка задних тормозных колодок

Предупреждение

Опасность несчастного случая Из-за изношенных тормозных дисков снижается эффективность торможения.

- Следует немедленно заменять изношенные тормозные колодки. (В этом случае рекомендуется обратиться в

авторизованный сервисный центр КТМ.)

Предупреждение

Опасность несчастного случая Поврежденные тормозные диски снижают эффект торможения.

Если вовремя не заменить тормозные колодки, стальные держатели тормозных колодок начнут истирать

непригодными к эксплуатации.

- Регулярно проверять тормозные колодки.

154

КОЛЕСА, ШИНЫ

Основные работы

Снять винт  и извлечь датчик частоты вращения колеса  из

отверстия.

Ослабить винт  на несколько оборотов.

Отпустить винты .

Нажать на винт , чтобы вытолкнуть ось колеса из хомута оси.

Снять винт .

Предупреждение

Опасность несчастного случая Поврежденные тормозные

диски снижают эффект торможения.

- Следует класть колесо таким образом, чтобы не повредить

тормозной диск.

Удерживая переднее колесо, снять ось колеса. Снять переднее колесо с

вилки.

Примечание

Не приводить в действие рычаг ручного тормоза, если

тормозные суппорты сняты.

-B!

157

КОЛЕСА, ШИНЫ

15.2

Установка переднего колеса

Предупреждение

Опасность несчастного случая При попадании масла или консистентной смазки на тормозные диски резко

снижается эффективность торможения.

- На тормозных дисках не должно быть масла и смазки.

- При необходимости следует очищать тормозные диски очистителем для тормозов.

- Проверить подшипник колеса на наличие повреждений и износа.

» Если подшипник колеса поврежден или изношен:

- Заменить подшипник переднего колеса.

- Снять проставки

- Очистить и смазать уплотнительные кольца вала  и контактную

поверхность А проставок.

Долговечная консистентная смазка ( стр. 257)

- Вставить втулки.

-C!

158

КОЛЕСА, ШИНЫ

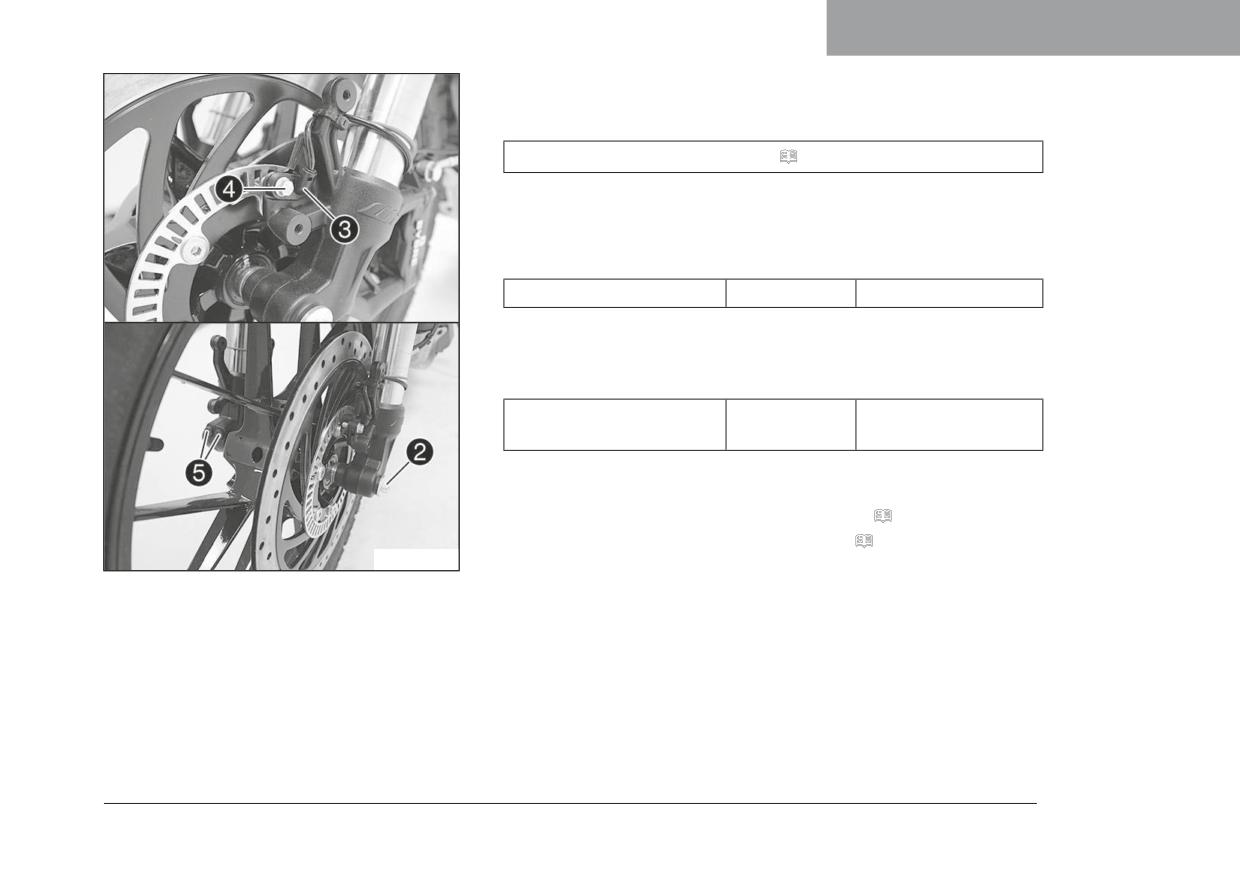

Очистить резьбу оси колеса и гайки .

Очистить и смазать ось колеса.

Долговечная консистентная смазка ( стр. 257)

Установить переднее колесо и вставить ось колеса.

 Тормозные колодки должны располагаться правильно.

Установить и затянуть винт .

Руководящие указания

Винт оси переднего колеса

25 Нм (18,4 фнт.фт)

Установить датчик скорости вращения колеса  в отверстие.

Установить и затянуть винт 

Руководящие указания

Винт, держатель датчика

8 Нм (5,9 фнт.фт)

скорости вращения колеса

Несколько раз нажать на рычаг ручного тормоза, чтобы колодки

прижались к тормозному диску и возникла точка давления.

Снять мотоцикл с подставки под переднее колесо. ( стр. 117)

Снять мотоцикл с подставки под заднее колесо. ( стр. 114)

-B!

Нажать на рычаг переднего тормоза и несколько раз с силой надавить на

вилку.

159

КОЛЕСА, ШИНЫ

Снять винт  и извлечь датчик частоты вращения колеса  из

отверстия.

Отвинтить гайку  с шайбой.

Снять регулятор цепи .

Удерживая заднее колесо, извлечь ось  с шайбой и регулятором цепи



Протолкнуть колесо вперед как можно дальше и снять цепь с ведомой

звездочки.

Отодвинуть ограждение цепи в сторону.

Предупреждение

Опасность несчастного случая Поврежденные тормозные

диски снижают эффект торможения.

- Следует класть колесо таким образом, чтобы не повредить

тормозной диск.

Потянуть заднее колесо назад и вынуть его из маятниковой вилки.

Примечание

Не приводить в действие рычаг ручного тормоза, если

тормозные суппорты сняты.

A C: !

161

КОЛЕСА, ШИНЫ

15.4

Установка заднего колеса

Предупреждение

Опасность несчастного случая При попадании масла или консистентной смазки на тормозные диски резко

снижается эффективность торможения.

- При необходимости следует очищать тормозные диски очистителем для тормозов.

Предупреждение

Опасность несчастного случая Отсутствие начального тормозного эффекта при использовании заднего тормоза

после установки заднего колеса.

- Перед поездкой необходимо несколько раз привести в действие ножной тормоз до достижения стабильной точки

давления.

Основные работы

- Проверить подшипник колеса на наличие повреждений и износа.

» Если подшипник колеса поврежден или изношен:

- Заменить подшипник заднего колеса.

- Снять сиденье.

- Очистить и смазать уплотнительное кольцо вала  и контактную

поверхность A проставки.

Долговечная консистентная смазка ( стр. 257)

- Очистить оси колеса и гайки оси.

-9!

- Очистить и смазать ось колеса.

162

КОЛЕСА, ШИНЫ

Долговечная консистентная смазка ( стр. 257)

- Очистить участки контакта на опоре тормозного суппорта и на вилке.

- Установить резиновый демпфер и держатель ведомой звездочки на

заднее колесо.

- Вставить втулки.

- Установить заднее колесо.

 Тормозные колодки должны располагаться правильно.

- Протолкнуть заднее колесо вперед как можно дальше и надеть цепь на

ведомую звездочку.

- Установить защитный кожух цепи.

163

КОЛЕСА, ШИНЫ

Потянуть колесо назад и установить ось колеса  с шайбой и

регулятором цепи .

Руководящие указания

Левый и правый регуляторы цепи  необходимо устанавливать в

одинаковом положении.

Установить гайку  с шайбой.

Протолкнуть заднее колесо вперед так, чтобы регуляторы цепи вошли в

контакт с винтами, и затянуть гайку .

Руководящие указания

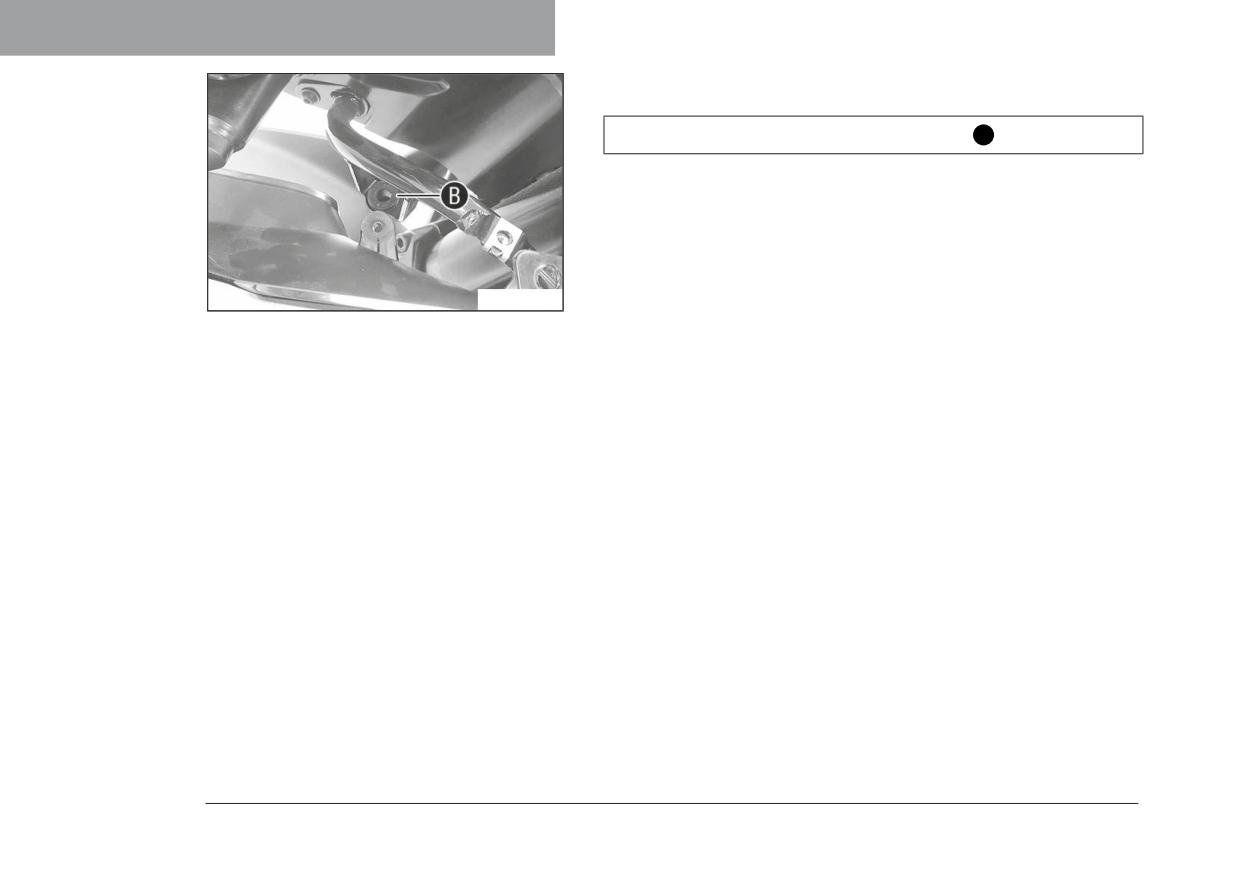

Для правильного выравнивания заднего колеса повернуть

регулировочные винты с левой и правой стороны так, чтобы метки

на левом и правом регуляторах цепи расположились в одинаковых

положениях относительно контрольных меток B .

Гайка, ось заднего колеса

M14x1,5

100 Нм (73,8 фнт.фт)

Установить датчик скорости вращения колеса  в отверстие.

Установить и затянуть винт .

Руководящие указания

A C: !

Винт, держатель датчика

8 Нм (5,9 фнт.фт)

скорости вращения колеса

164

КОЛЕСА, ШИНЫ

- Установить и затянуть винт .

Руководящие указания

Винт, защитный кожух цепи

EJOT PT^®

3 Нм (2,2 фнт.фт)

K60x30

: !

Заключительные работы

- Снять мотоцикл с подставки под заднее колесо. ( стр. 114)

- Проверить натяжение цепи. ( стр. 125)

15.5

Проверка резиновых демпферов задней ступицы

Примечание

Крутящий момент двигателя передается от ведомой звездочки на заднее колесо через 6 резиновых демпферов.

По ходу эксплуатации мотоцикла демпферы подвергаются износу. Если своевременно не заменять резиновые

демпферы, то выйдут из строя держатель ведомой звездочки и ступица заднего колеса.

Подготовительные работы

- Поднять мотоцикл при помощи подставки под заднее колесо. ( стр. 114)

- Снять заднее колесо.

(

стр. 160)

165

КОЛЕСА, ШИНЫ

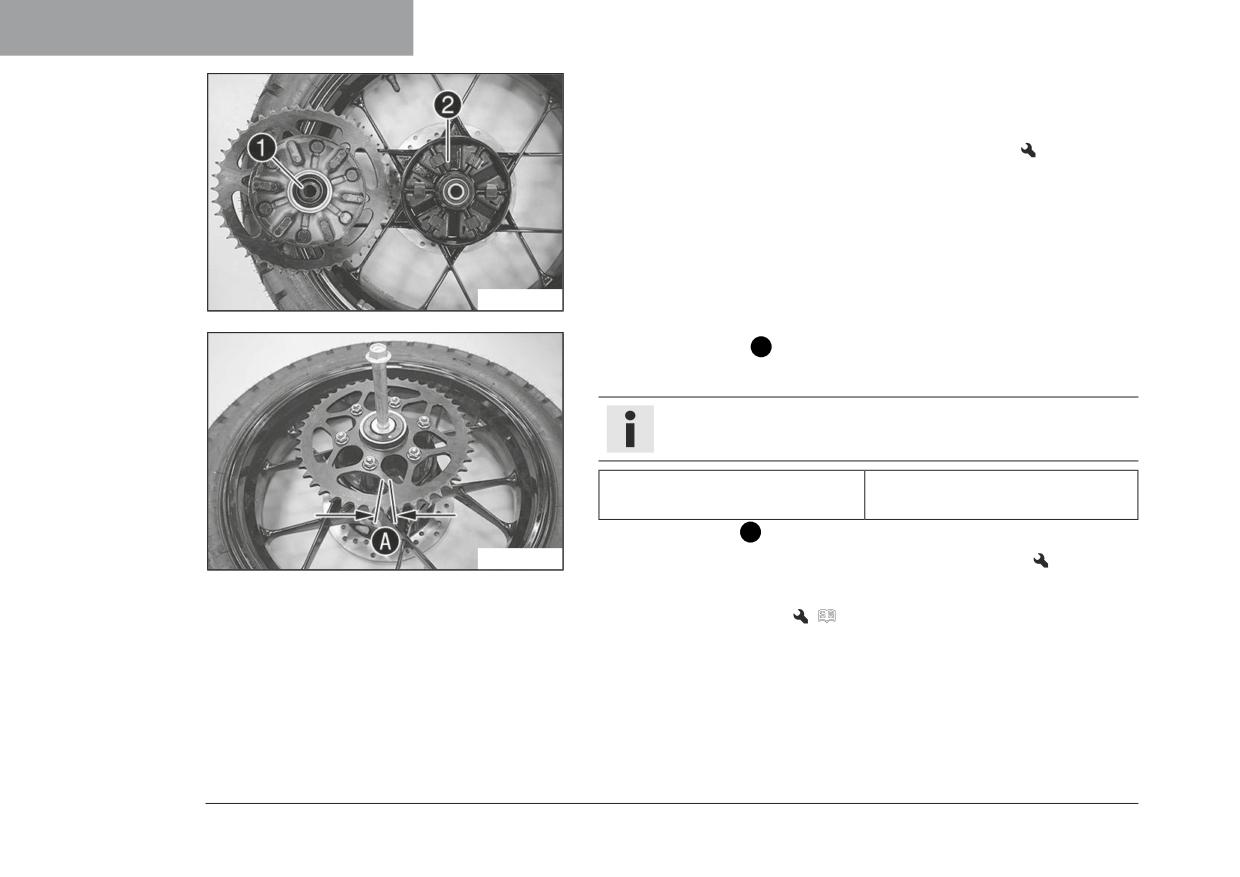

Основные работы

- Проверить подшипник .

» Если подшипник поврежден или изношен:

- Заменить подшипник держателя ведомой звездочки.

- Осмотреть резиновые демпферы  задней ступицы на наличие

признаков износа и повреждения.

» Если резиновые демпферы задней ступицы изношены или

повреждены:

- Заменить все демпферы в задней ступице.

: !

- Положить заднее колесо на стол звездочкой вверх и вставить ось колеса в

ступицу.

- Для проверки люфта A попробовать покрутить звездочку рукой,

удерживая колесо неподвижно.

Примечание

Замерить люфт на внешнем крае звездочки.

Люфт в резиновых демпферах,

≤ 5 мм (≤ 0,2 дюйма)

заднее колесо

» Если расстояние A превышает указанное значение:

: !

- Заменить все резиновые демпферы в задней ступице.

Заключительные работы

- Установить заднее колесо.

(

стр. 162)

166

КОЛЕСА, ШИНЫ

- Снять мотоцикл с подставки под заднее колесо. ( стр. 114)

- Проверить натяжение цепи. ( стр. 125)

15.6

Проверка состояния шин

Предупреждение

Опасность несчастного случая Потеря управляемости мотоцикла из-за спустившей шины.

- Следует немедленно заменять изношенные или повреждённые шины. (В этом случае рекомендуется обратиться в

авторизованный сервисный центр КТМ.)

Предупреждение

Опасность падения Установка колес с разными протекторами шин затрудняет управляемость мотоцикла.

Установка колес с разными протекторами шин значительно ухудшает управляемость.

- Для обеспечения нормальной управляемости мотоцикла на него следует устанавливать колеса с одинаковыми

протекторами шин.

Предупреждение

Опасность несчастного случая Плохая управляемость мотоцикла в связи с использованием не рекомендованных

или не одобренных производителем колес и шин.

- Следует использовать только шины и колеса, одобренные KTM и имеющие соответствующий индекс скорости.

167

КОЛЕСА, ШИНЫ

Примечание

Тип, состояние и давление накачки шин оказывают влияние на характеристики торможения и управляемости

мотоцикла.

Изношенные шины отрицательно влияют на управляемость, особенно при движении по мокрой поверхности.

- Осмотреть переднюю и заднюю шины на наличие порезов, инородных тел

и прочих повреждений.

» При обнаружении на шинах порезов, инородных тел и прочих

повреждений:

- Заменить шины.

- Проверить глубину протектора.

Примечание

Соблюдать местные требования по минимальной глубине

протектора.

Минимальная глубина протектора

≥ 2 мм (≥ 0,08 дюйма)

» Если глубина протектора меньше минимального допустимого значения:

- Заменить шины.

168

КОЛЕСА, ШИНЫ

- Проверить возраст шины.

Примечание

Дата изготовления шины обычно содержится на маркировке

шины и включает последние четыре цифры кода DOT.

Первые две цифры указывают неделю, а последние две

цифры - год изготовления.

KTM рекомендует заменять шины минимум через каждые

5 лет независимо от фактического состояния износа.

» Если шины старше пяти лет:

- Заменить шины.

15.7

Проверка давления в шинах

Примечание

Низкое давление в шине приводит к ее чрезмерному износу и перегреву.

Поддержание требуемого давления в шинах обеспечивает оптимальный комфорт при движении и максимальный

срок службы шин.

169

КОЛЕСА, ШИНЫ

- Снять защитный колпачок.

- Проверить давление в холодных шинах.

Давление в шинах, один водитель

Передн.

2,0 бар (29 фунт/кв.дюйм)

Задн.

2,0 бар (29 фунт/кв.дюйм)

Давление в шинах, с пассажиром / при полной нагрузке

Передн.

2,0 бар (29 фунт/кв.дюйм)

Задн.

2,2 бар (32 фунт/кв.дюйм)

400695-01

» Если давление в шине не соответствует спецификациям:

- Откорректировать давление в шинах.

- Поставить на место защитную крышку.

170

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

16.1

Снятие батареи 12 В

Предупреждение

Риск травмы Кислота и газы аккумуляторной батареи вызывают сильные химические ожоги.

- Хранить аккумуляторные батареи 12 В необходимо в месте, недоступном для детей.

- При обращении с тормозной жидкостью пользоваться защитной одеждой и очками.

- Избегать контакта с кислотой и газами аккумуляторной батареи.

- Не допускать искр или открытого пламени возле аккумуляторной батареи 12 В.

- Заряжать батареи 12 В только в хорошо проветриваемых местах.

- Пораженные участки кожи сразу же промыть большим количеством воды.

- Если кислота или газ из аккумуляторной батареи попадет в глаза, промывать глаза водой в течение не менее

15 минут и немедленно обратиться к врачу

Подготовительные работы

- Снять пассажирское сиденье. ( стр. 120)

- Снять переднее сиденье водителя. ( стр. 121)

171

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

Основные работы

- Вывинтить винты  и снять крепежный кронштейн.

- Отсоединить от аккумуляторной батареи 12 В отрицательный кабель .

:-!

- Потянуть назад крышку положительной клеммы .

- Отсоединить от аккумуляторной батареи 12 В положительный кабель .

- Отцепить резиновый хомут  и раскрыть резиновый хомут .

- Потянуть батарею 12 В вверх и извлечь из отсека.

Примечание

Запрещена эксплуатация мотоцикла без аккумулятора

или с разряженным аккумулятором. Это может привести

к выходу из строя электрических компонентов и

::!

оборудования, относящегося к системам безопасности. В

этом случае мотоцикл станет непригодным к эксплуатации.

172

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

16.2

Установка батареи 12 В

Основные работы

- Установить батарею 12 В в отсек для батареи.

Аккумуляторная батарея 12 В (ETZ-9-BS) ( стр. 247)

- Закрыть резиновый хомут  и закрепить резиновый хомут .

- Установить положительный кабель ; установить и затянуть винт.

- Установить крышку положительной клеммы .

::!

- Установить отрицательный кабель ; установить и затянуть винт.

- Установить крепежный кронштейн, установить и затянуть винты .

Руководящие указания

Винт, кросс-коннектор

4,5 Нм

(3,32 фнт.фт)

:-!

Заключительные работы

- Установить переднее сиденье водителя. ( стр. 122)

- Установить пассажирское сиденье. ( стр. 121)

173

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

- Настроить часы. ( стр. 71)

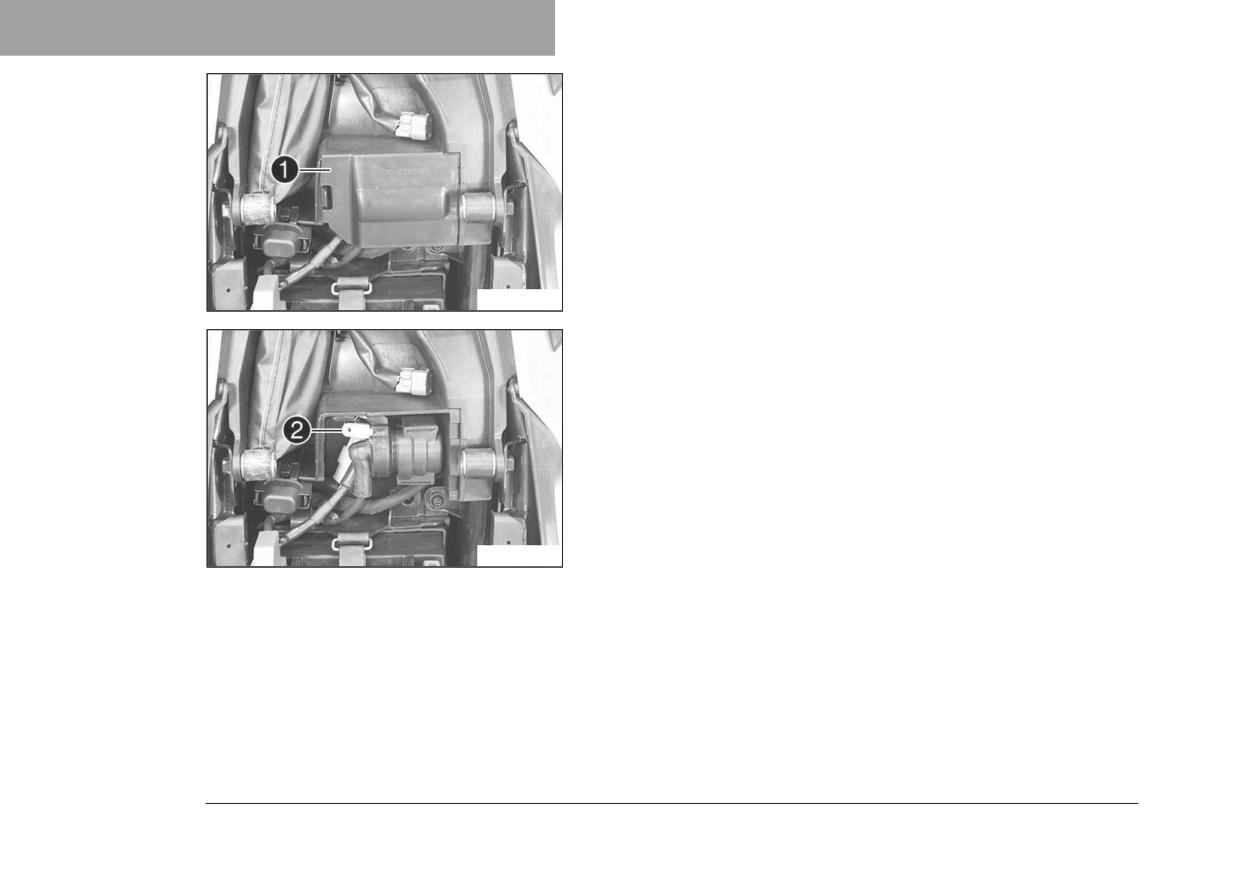

16.3

Подзарядка аккумуляторной батареи 12 В
