Мотоциклы KTM 125 SX / 125 XC. Руководство по эксплуатации (2024 год)

СОДЕРЖАНИЕ

СРЕДСТВА ПРЕДСТАВЛЕНИЯ

6.17

Боковая подставка (XC)

1.1

Используемые символы

ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

1.2

Используемые форматы

7.1

Совет по подготовке к началу

РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ

использования

7.2

Обкатка двигателя

2.1

Определение использования -

7.3

Стартовая мощность литий-

использование по назначению

ионных аккумуляторов при

2.2

Неправильное использование

низких температурах

2.3

Рекомендации по безопасности

7.4

Подготовка транспортного

2.4

Уровни опасности и их

средства к работе в сложных

обозначения

условиях эксплуатации

2.5

Предупреждение о

7.5

Подготовка транспортного

вмешательстве

средства к поездкам по сухому

2.6

Безопасная эксплуатация

песку

2.7

Защитная одежда

7.6

Подготовка транспортного

2.8

Правила работы

средства к поездкам по мокрому

2.9

Окружающая среда

песку

2.10

Руководство пользователя

7.7

Подготовка транспортного

ВАЖНЫЕ ПРИМЕЧАНИЯ

средства к поездкам по мокрым

3.1

Гарантия производителя,

и грязным трассам

подразумеваемая гарантия

7.8

Подготовка транспортного

3.2

Топливо, вспомогательные

средства к работе в условиях

материалы

высоких температур или

3.3

Запасные части, технические

медленному передвижению

аксессуары

7.9

Подготовка транспортного

3.4

Техобслуживание

средства к работе в условиях

3.5

Рисунки

низких температур или снега

3.6

Обслуживание клиентов

ИНСТРУКЦИИ ПО ЕЗДЕ

ОБЗОРНАЯ ИНФОРМАЦИЯ

8.1

Проверки и меры по техническому

4.1

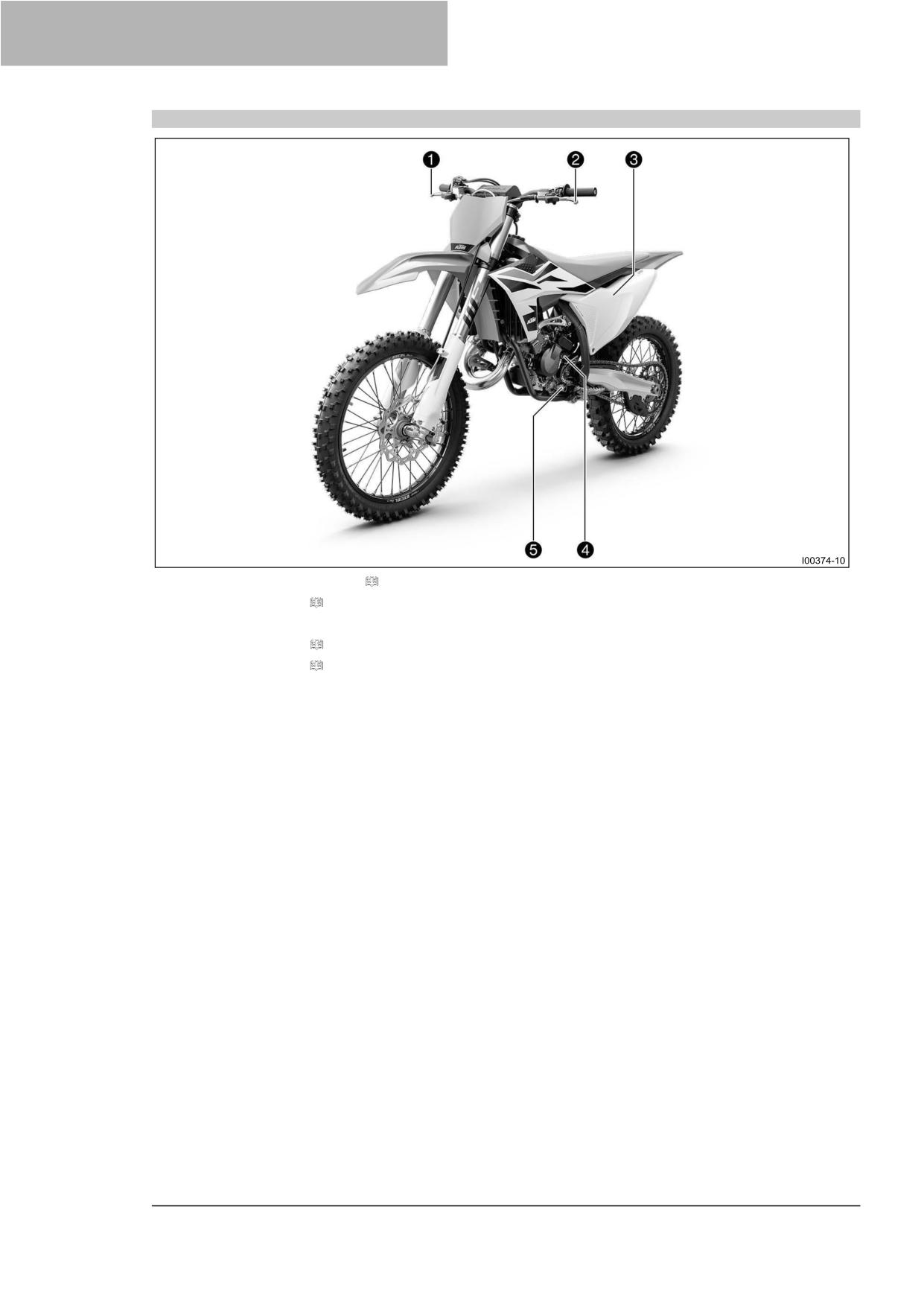

Вид на транспортное средство,

обслуживанию при подготовке к

спереди слева (пример)

эксплуатации

4.2

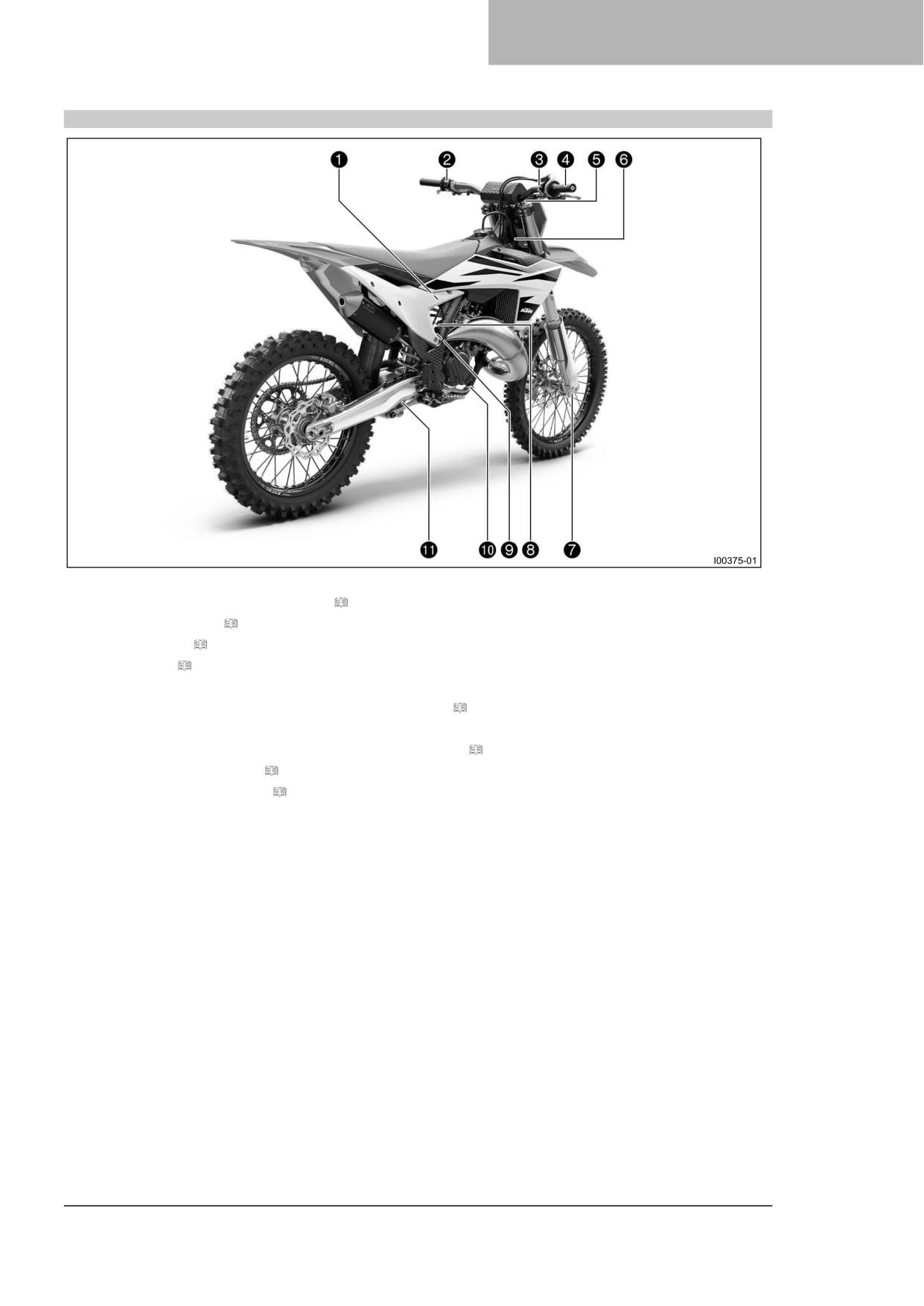

Вид на транспортное средство,

8.2

Запуск транспортного средства ...

сзади справа (пример)

8.3

Трогание

СЕРИЙНЫЕ НОМЕРА

8.4

Переключение передач, езда

8.5

Торможение

5.1

Идентификационный номер

8.6

Остановка, парковка

транспортного средства

8.7

Транспортировка

5.2

Маркировка рулевой колонки

8.8

Заправка топливом

5.3

Номер двигателя

5.4

Серийный номер вилки

ГРАФИК ТЕХОБСЛУЖИВАНИЯ

5.5

Артикул амортизатора

9.1

Дополнительная информация

ОРГАНЫ УПРАВЛЕНИЯ

9.2

График техобслуживания

6.1

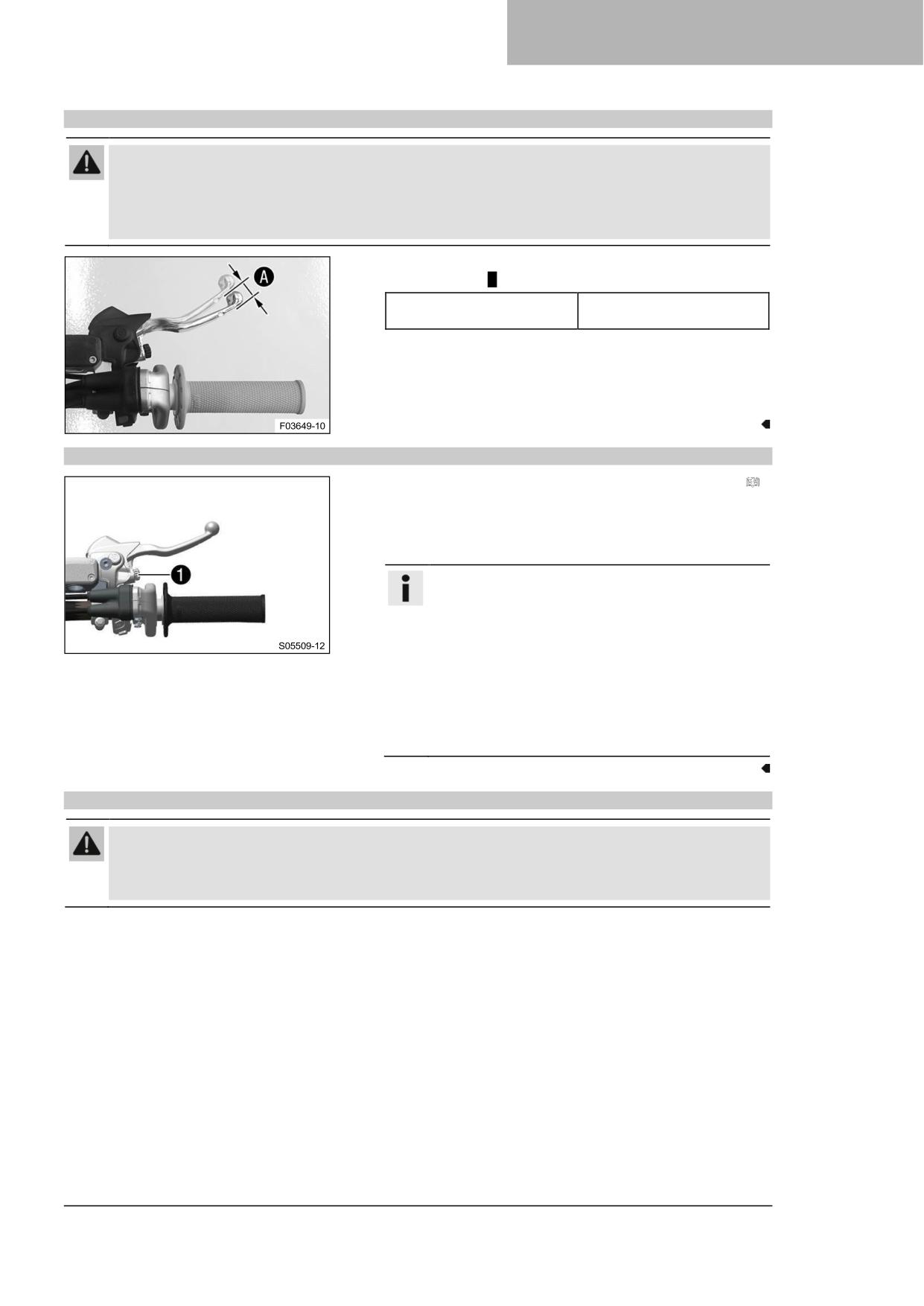

Рычаг сцепления

РЕГУЛИРОВКА ШАССИ

6.2

Рычаг переднего тормоза

10.1

Проверка базовой настройки

6.3

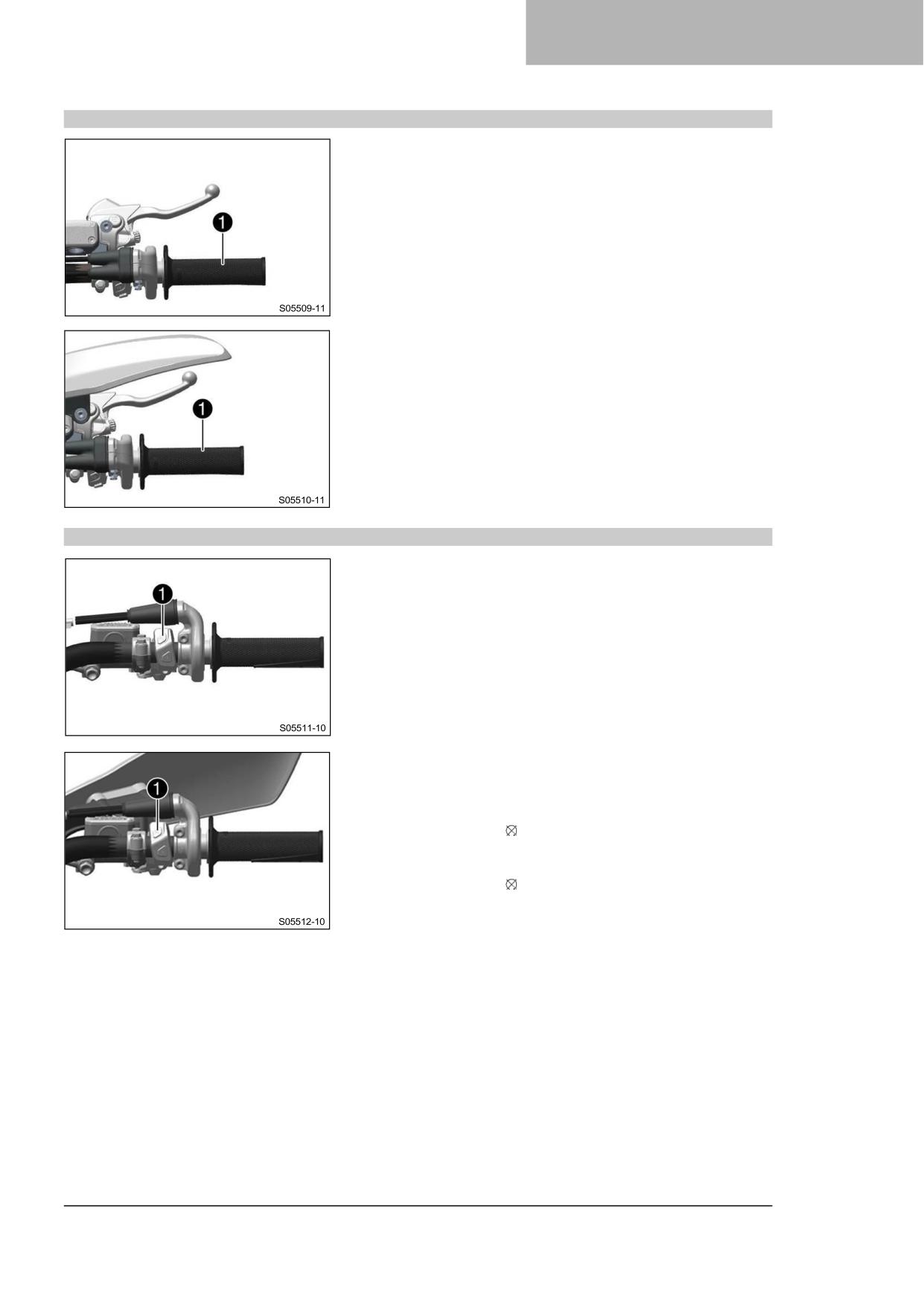

Ручка газа

шасси с учетом веса водителя

6.4

Кнопка остановки

10.2

Демпфирование сжатия

6.5

Кнопка пуска

амортизатора

6.6

Комбинированный

10.3

Регулировка демпфирования

переключатель

сжатия амортизатора на низкой

6.7

Обзор индикаторных ламп

скорости

(модель SX)

10.4

Регулировка демпфирования

6.8

Обзор индикаторных ламп

сжатия амортизатора на

(модель XC)

высокой скорости

6.9

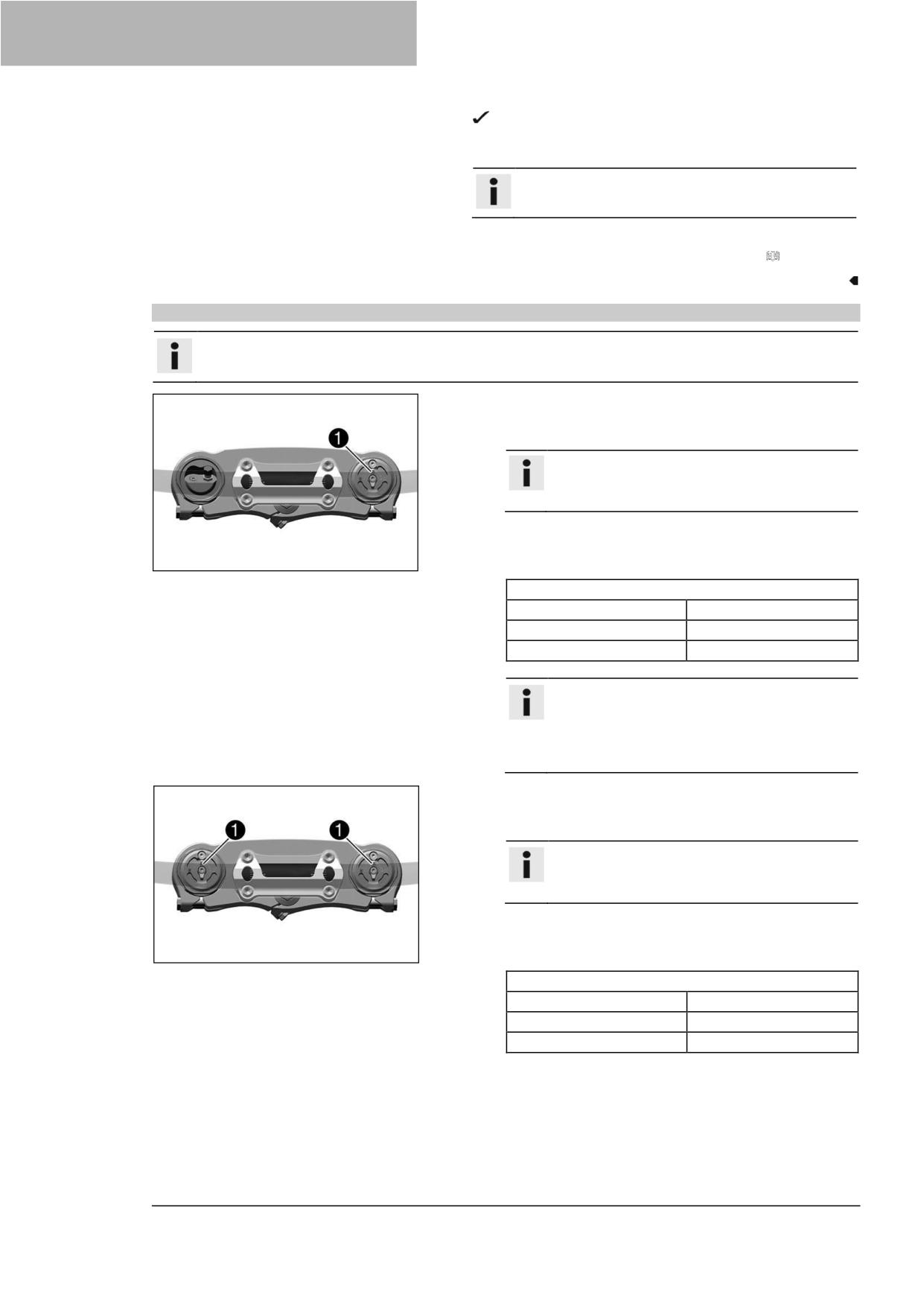

Комбинированная приборная

10.5

Регулировка демпфирования

панель

обратного хода амортизатора

6.10

Открытие крышки заливной

10.6

Измерение размеров заднего

горловины топливного бака

колеса без нагрузки

6.11

Закрытие крышки горловины

10.7

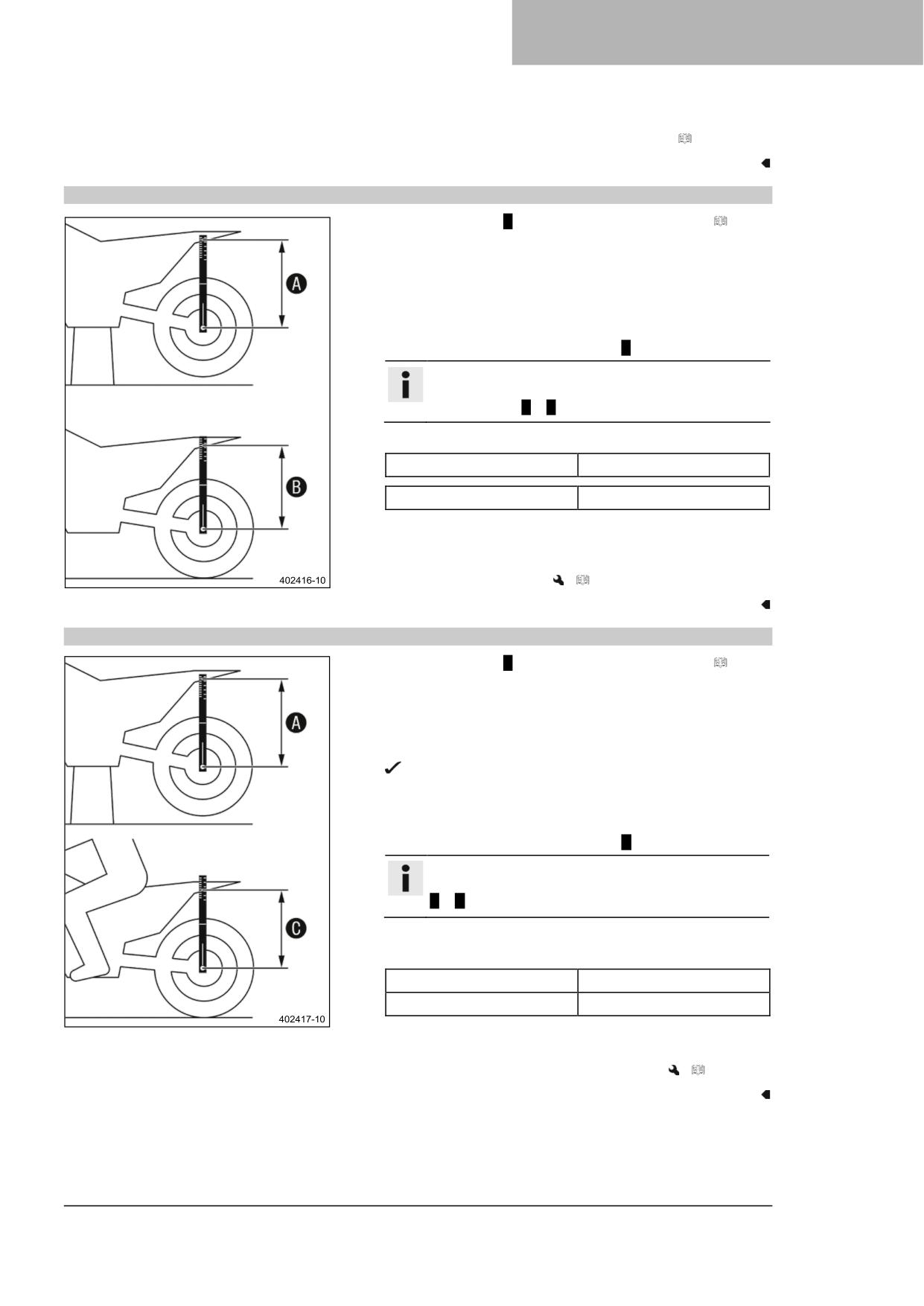

Проверка статического прогиба

топливного бака

амортизатора

6.12

Кнопка холодного запуска

10.8

Проверка прогиба амортизатора

6.13

Винт регулировки частоты

при езде

вращения на холостом ходу

10.9

Регулировка предварительного

6.14

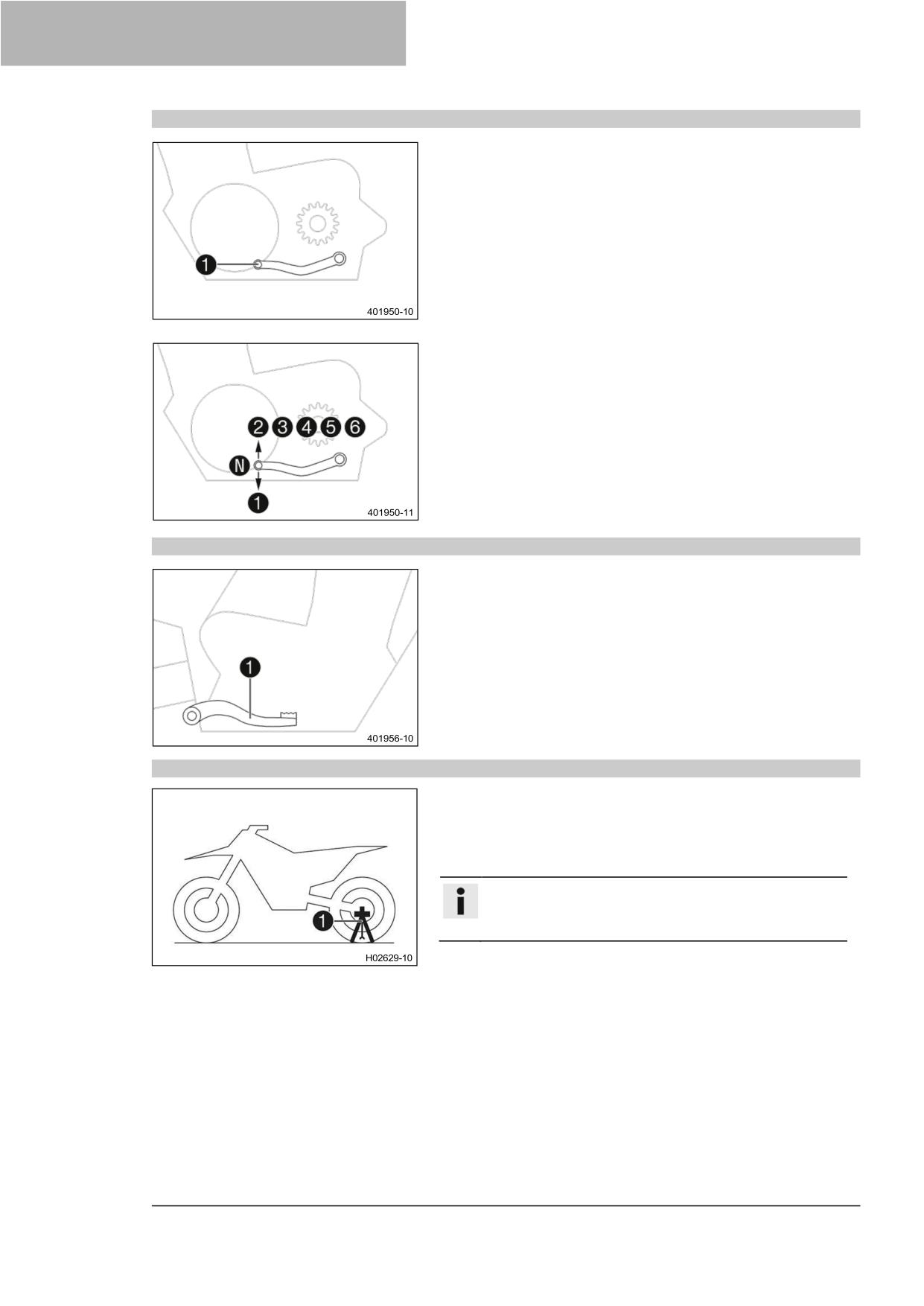

Педаль переключения передач

натяга пружины амортизатора

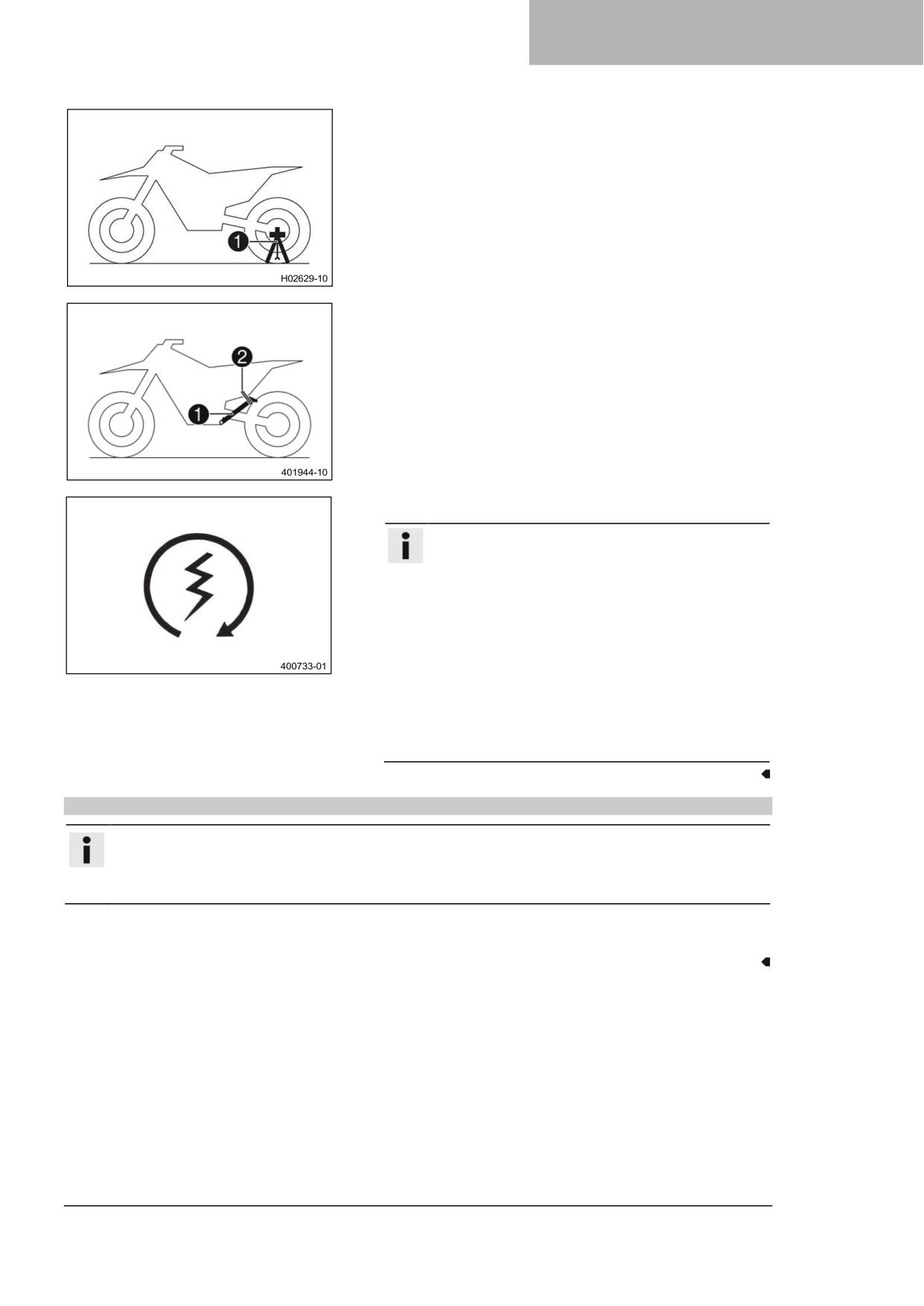

6.15

Педаль ножного тормоза

6.16

Вставная подставка (SX)

СОДЕРЖАНИЕ

10.1

Регулировка прогиба при езде ..

11.34

Замена наполнителя из

10.1

Пневматическая подвеска XACT ...

стекловолокнистой пряжи

10.1

Проверка базовой настройки

в главном глушителе

вилки

11.35

Снятие топливного бака

10.1

Регулировка давления воздуха в

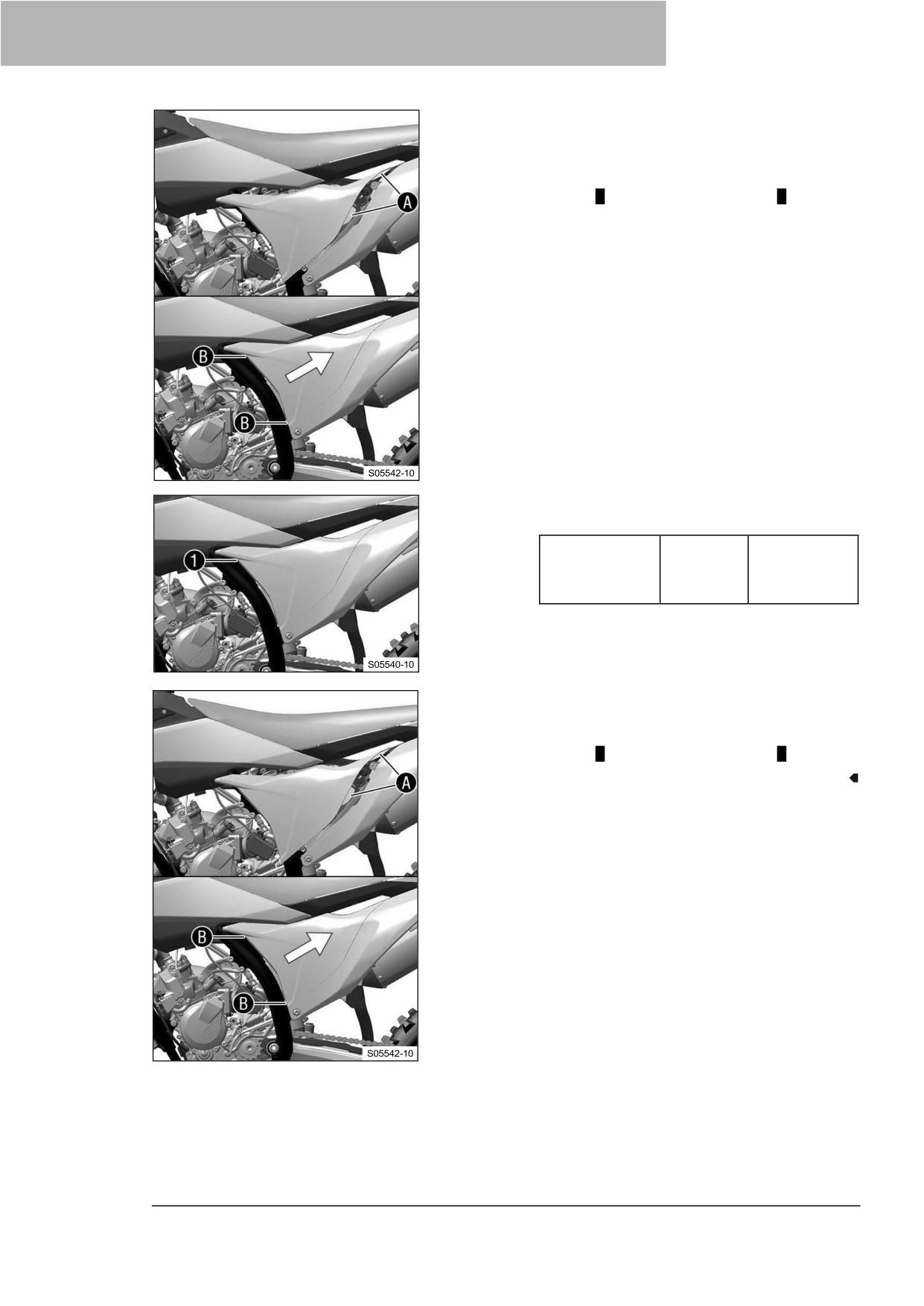

11.36

Установка топливного бака

вилке (SX)

11.37

Проверка цепи на наличие

10.1

Регулировка демпфирования

грязи

сжатия вилки

11.38

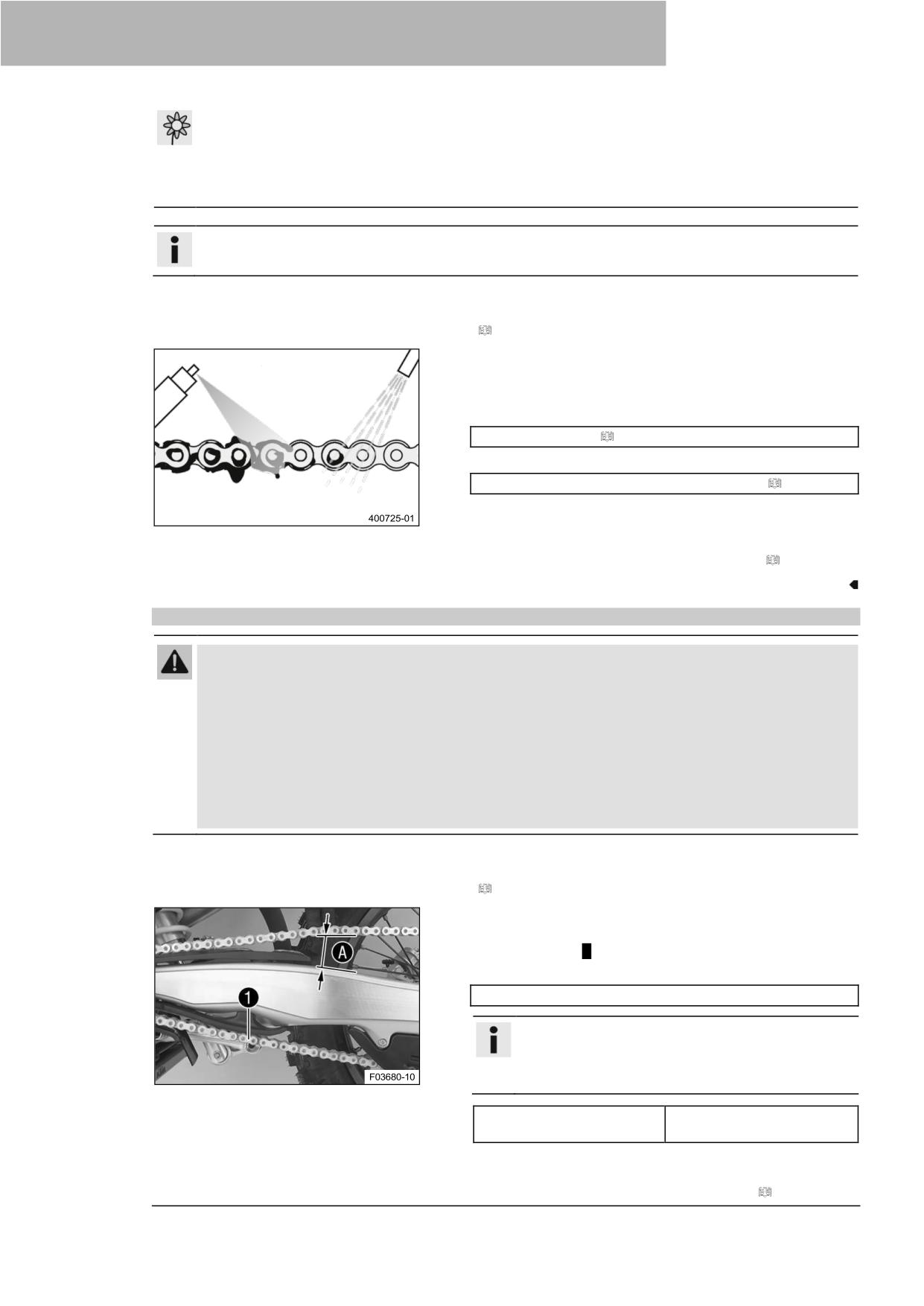

Очистка цепи

10.1

Регулировка демпфирования

11.39

Проверка натяжения цепи

обратного хода вилки

11.40

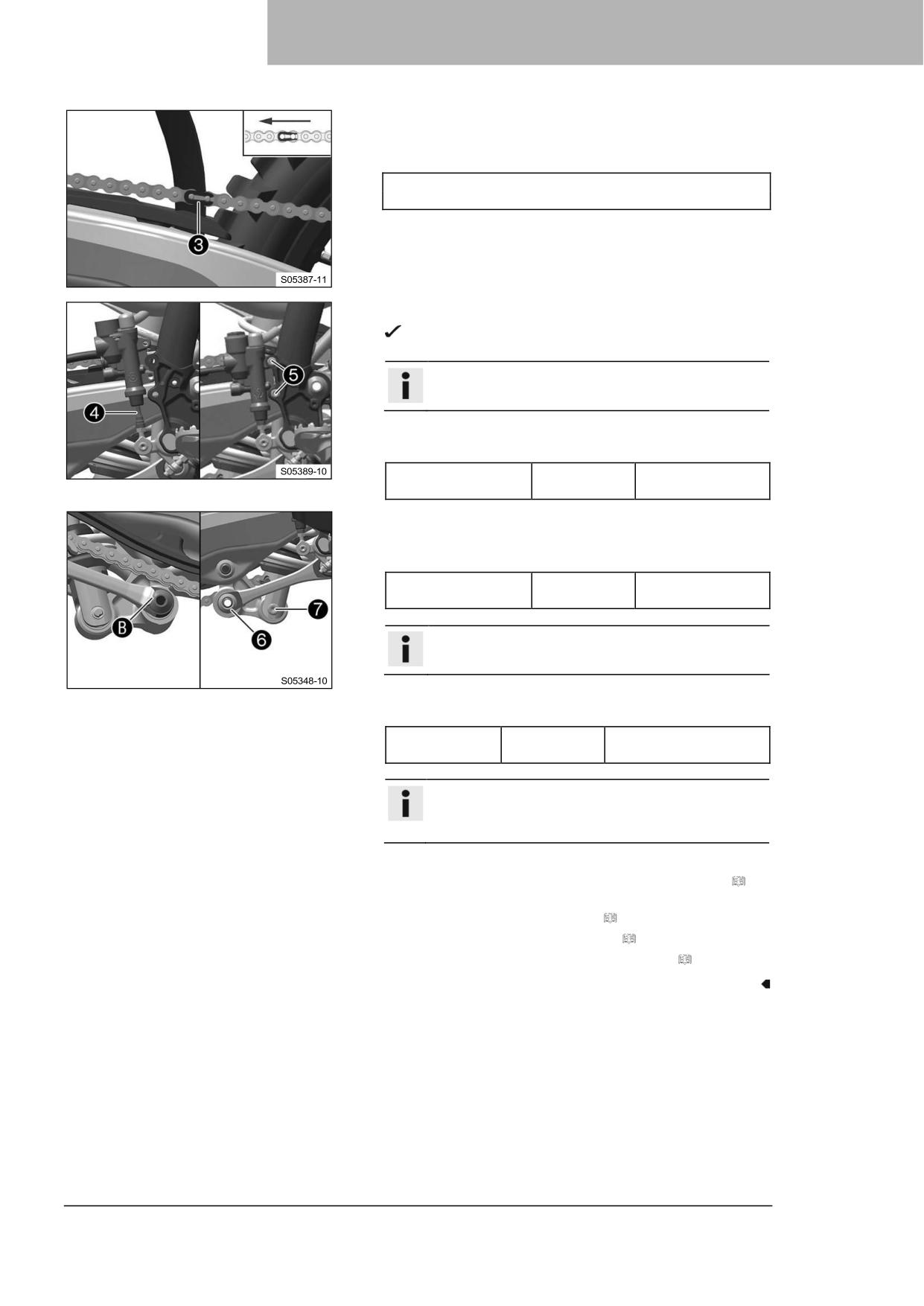

Регулировка натяжения цепи

10.1

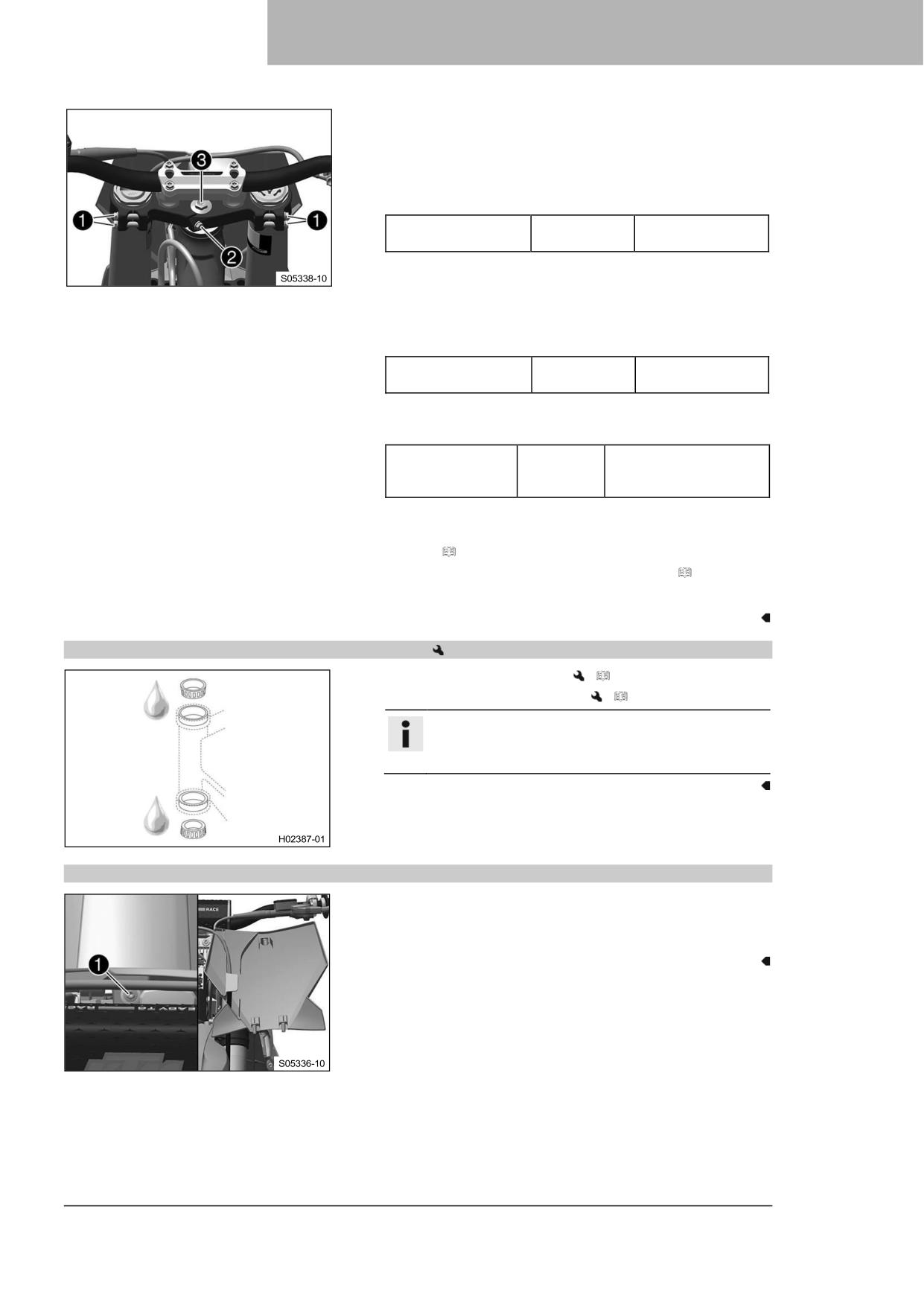

Положение руля

11.41

Проверка цепи, задней звездочки,

10.1

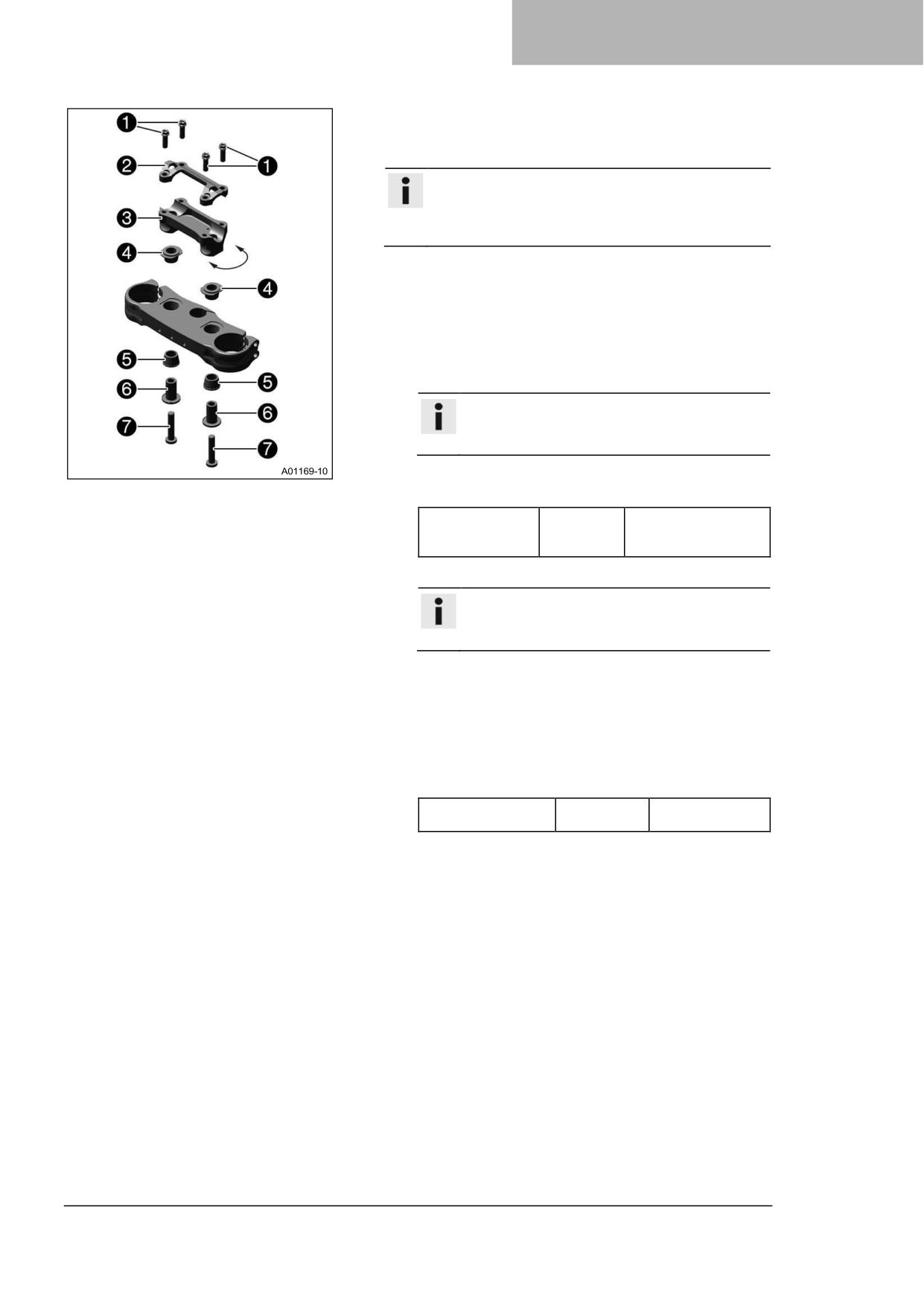

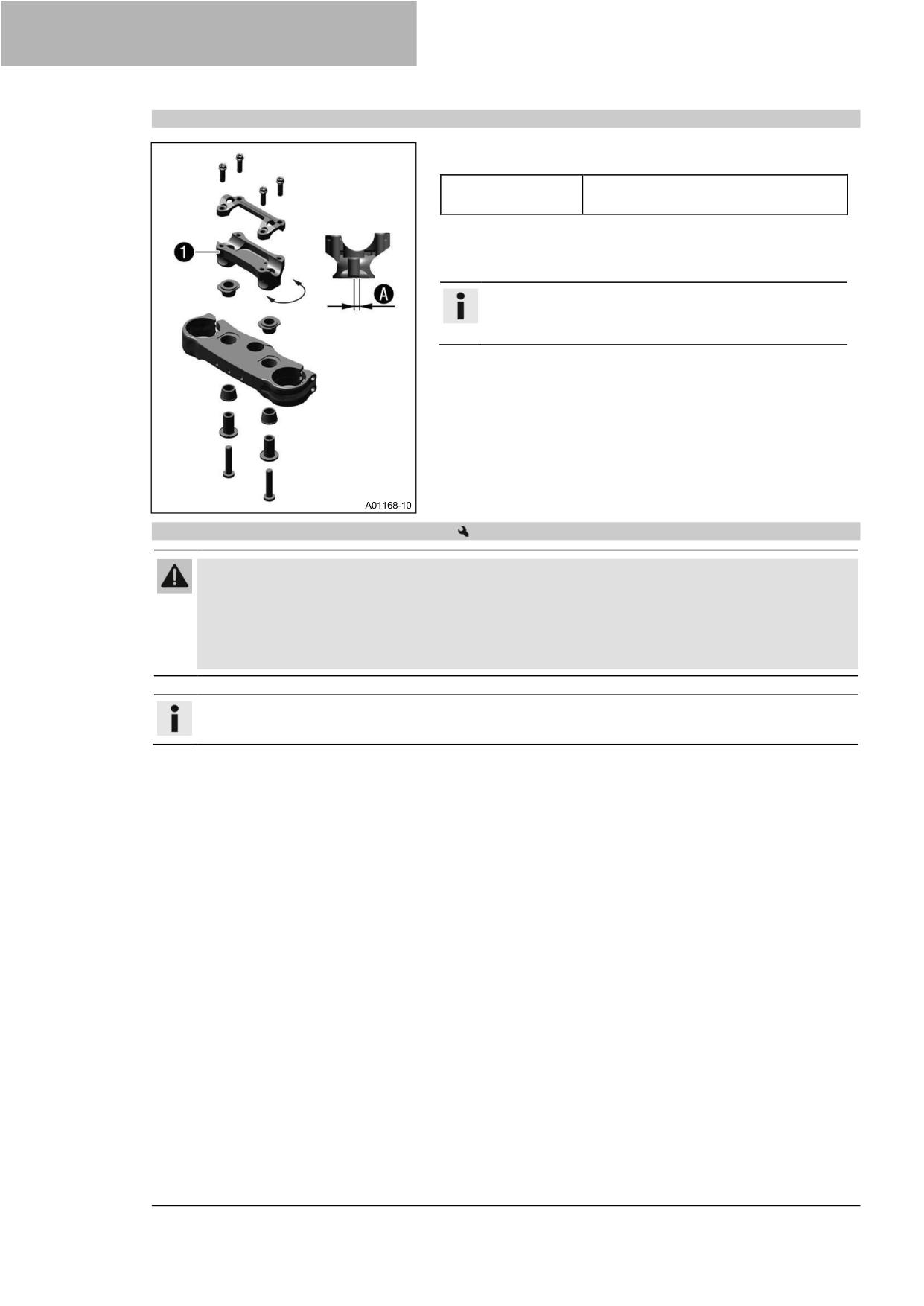

Регулировка положения руля

звездочки двигателя и

направляющей цепи

11 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ

11.42

Проверка маятниковой

ШАССИ

вилки.

11.1

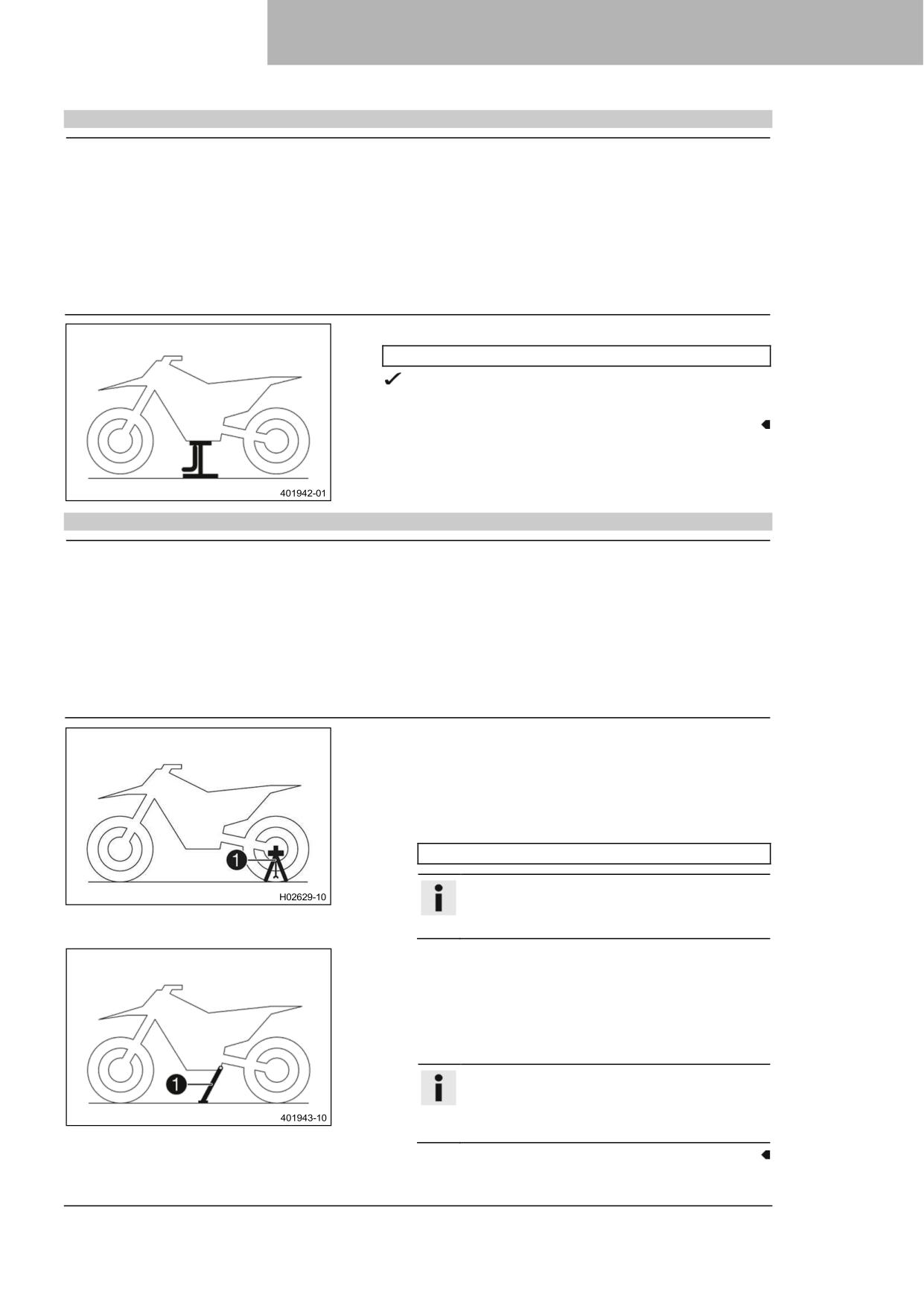

Подъем мотоцикла с помощью

11.43

Проверка прокладки газового

подъемной подставки

троса

11.2

Снятие мотоцикла с подъемной

11.44

Проверка резиновой рукоятки

подставки

11,45

Регулировка исходной позиции

11.3

Продувание перьев вилки

рычага сцепления

11.4

Очистка пыльников перьев

11,45 Проверка/коррекция уровня

вилки

жидкости в гидравлической

11.5

Снятие защитного кожуха

муфте сцепления

вилки

11.46

Замена жидкости гидравлического

11.6

Установка защитного кожуха

сцепления

вилки

12 ТОРМОЗНАЯ СИСТЕМА

11.7

Снятие перьев вилки

11.8

Установка перьев вилки

12.1

Проверка свободного хода

11.9

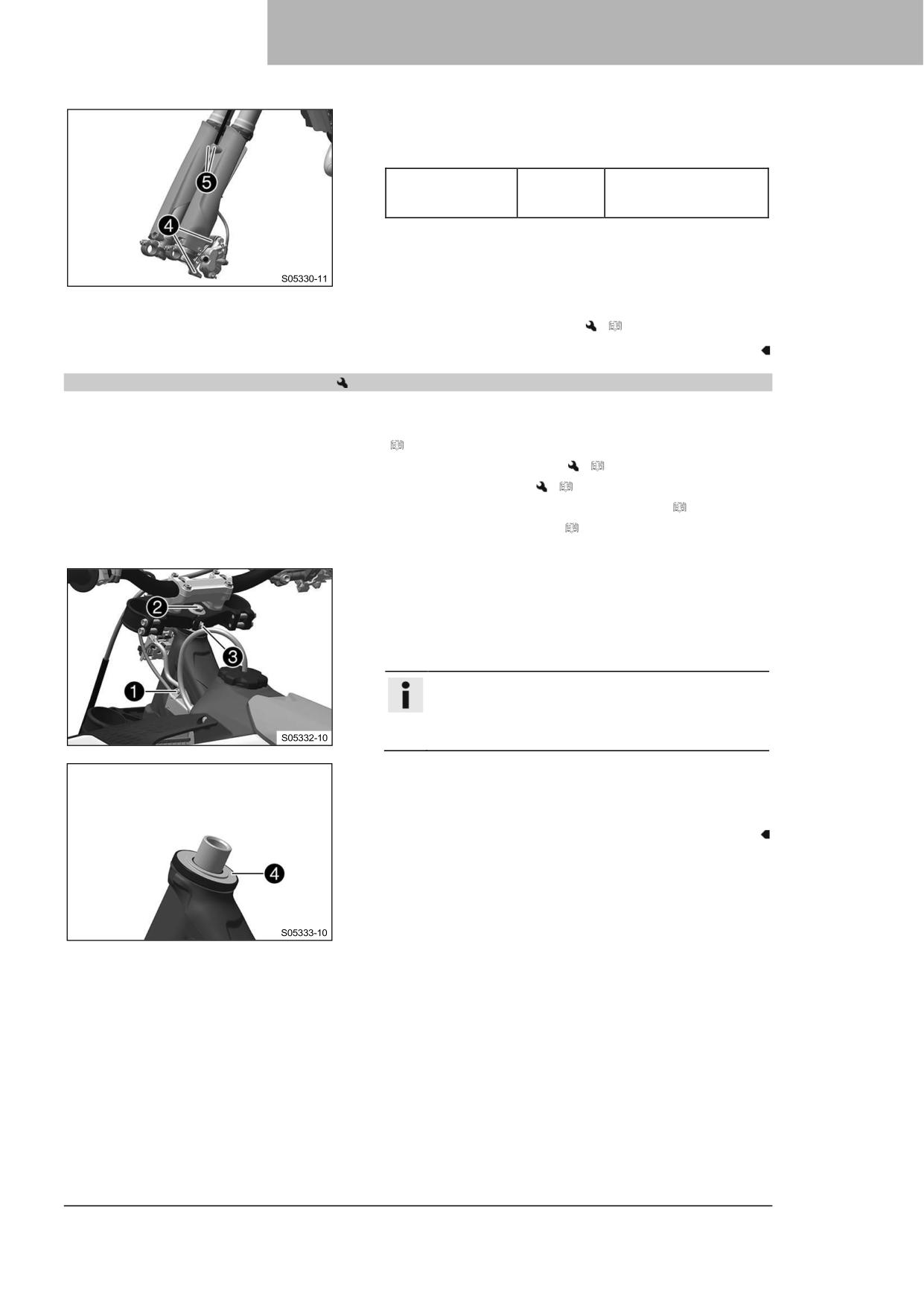

Снятие нижней траверсы

педали переднего тормоза

11.10

Установка нижней траверсы

12.2

Отрегулируйте исходное

11.11

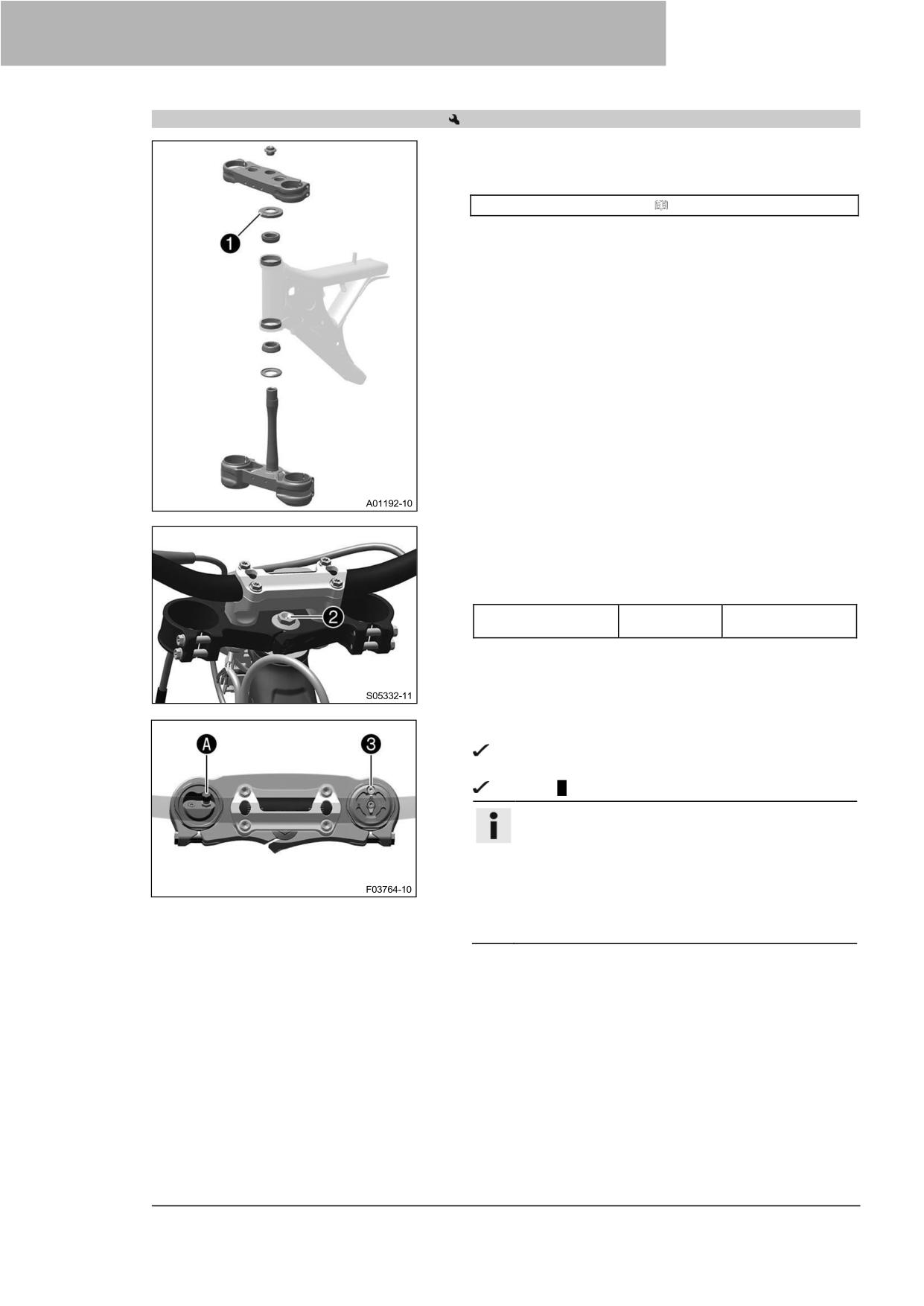

Проверка подшипника рулевой

положение рычага переднего

колонки на наличие люфта

тормоза

11.12

Регулировка люфта подшипника

12.3

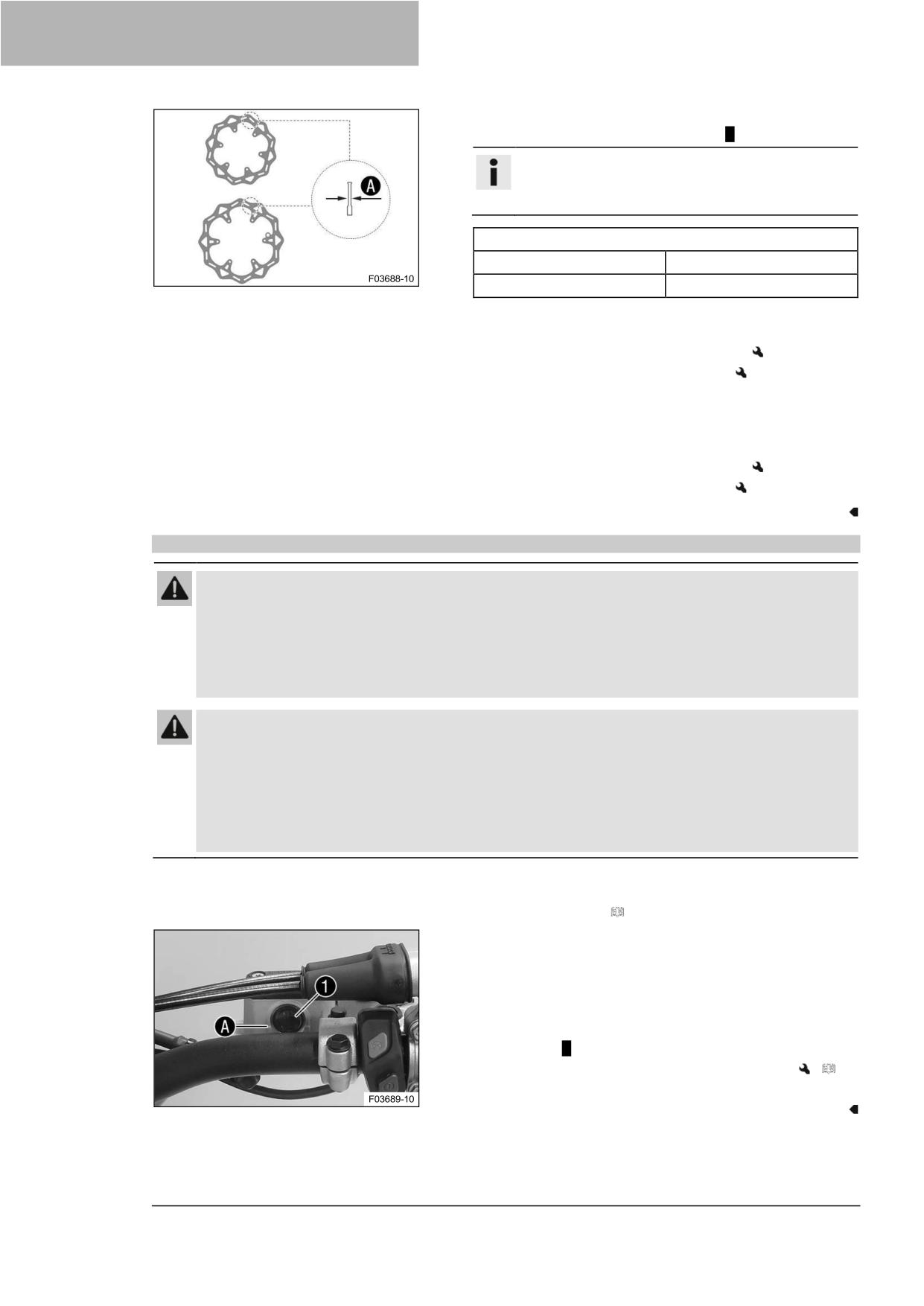

Проверка тормозных дисков

рулевой колонки

12.4

Проверка уровня жидкости в

11.13

Смазка подшипника рулевой

переднем тормозном

колонки

механизме

11.14

Снятие накладки для

12.5

Добавление жидкости для

стартового номера

передних тормозов

11.15

Установка накладки для

12.6

Проверка фиксации тормозных

стартового номера

колодок переднего тормоза

11.16

Снятие переднего крыла

12.7

Замена тормозных колодок

11.17

Установка переднего крыла

переднего тормоза

11.18

Снятие амортизатора

12.8

Проверка свободного хода

11.19

Установка амортизатора

педали ножного тормоза

11.20

Снятие сиденья

12.9

Регулировка исходного положения

11.21

Монтаж сиденья

педали ножного тормоза

11.22

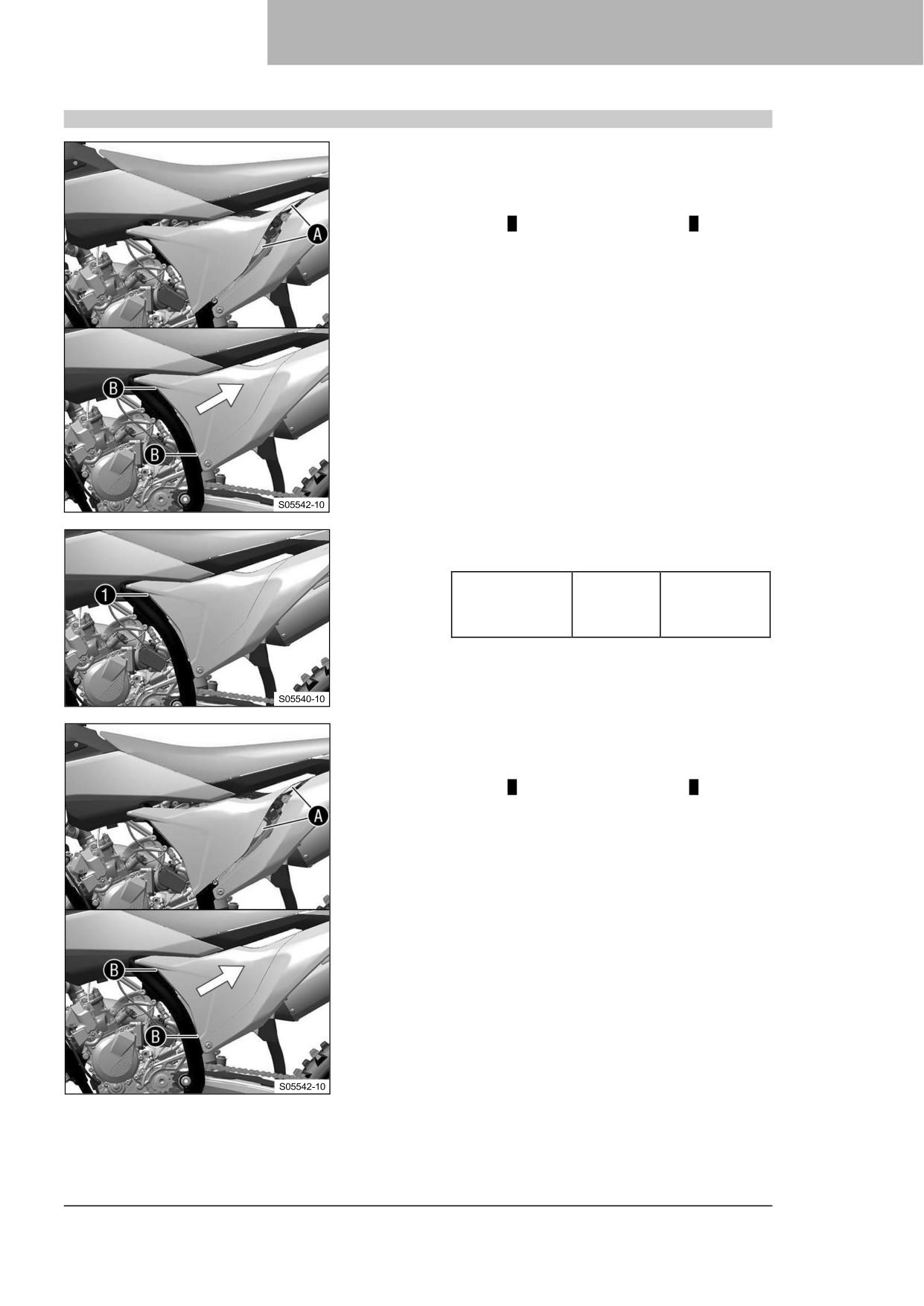

Снятие защитного кожуха рамы ..

12.10

Проверка уровня жидкости в

11.23

Установка защитного кожуха

заднем тормозном механизме

рамы

12.11

Добавление жидкости для

11.24

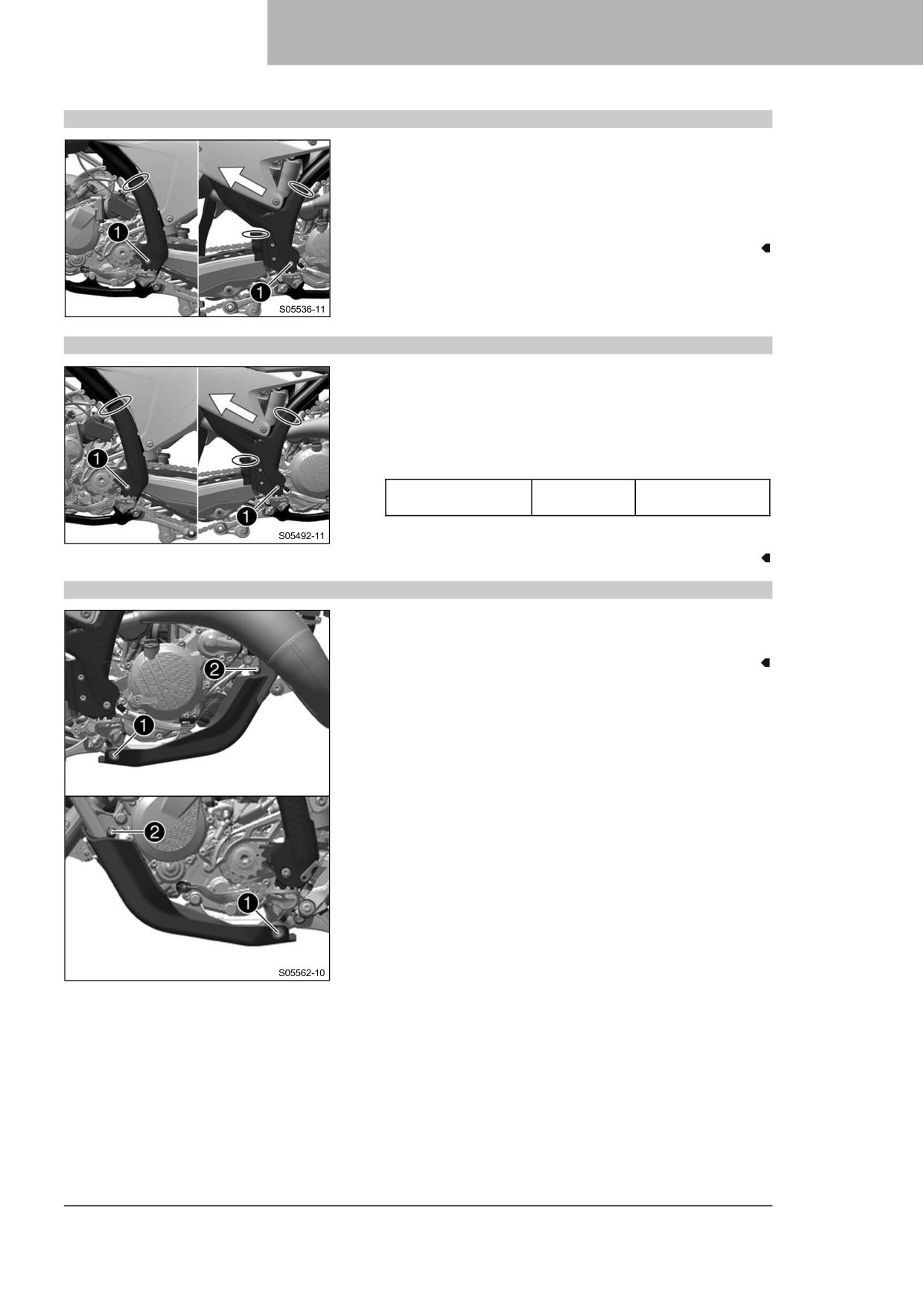

Снятие защиты двигателя

задних тормозов

(модель XC)

12,.2

Проверка фиксации тормозных

11.25

Установка защиты двигателя

колодок заднего тормоза

(модель XC)

12.13

Замена задних тормозных

11.26

Снятие крышки корпуса воздушного

колодок

фильтра

13 КОЛЕСА, ШИНЫ

11.27

Установка крышки корпуса

13.1

Снятие переднего колеса

воздушного фильтра

13.2

Установка переднего колеса

11.28

Извлечение воздушного

13.,3

Снятие заднего колеса

фильтра

13.4

Установка заднего колеса

11.29

Очистка воздушного фильтра и

13.5

Проверка состояния шин

корпуса воздушного фильтра ..

13.6

Проверка давления в шинах

11.30

Установка воздушного

13.7

Проверка натяжения спиц

100

фильтра

11.31

Подготовка крышки корпуса

14 СИСТЕМА ОХЛАЖДЕНИЯ

101

воздушного фильтра к

14.1

Система охлаждения

101

фиксации

14.2

Проверка уровня антифриза и

11.32

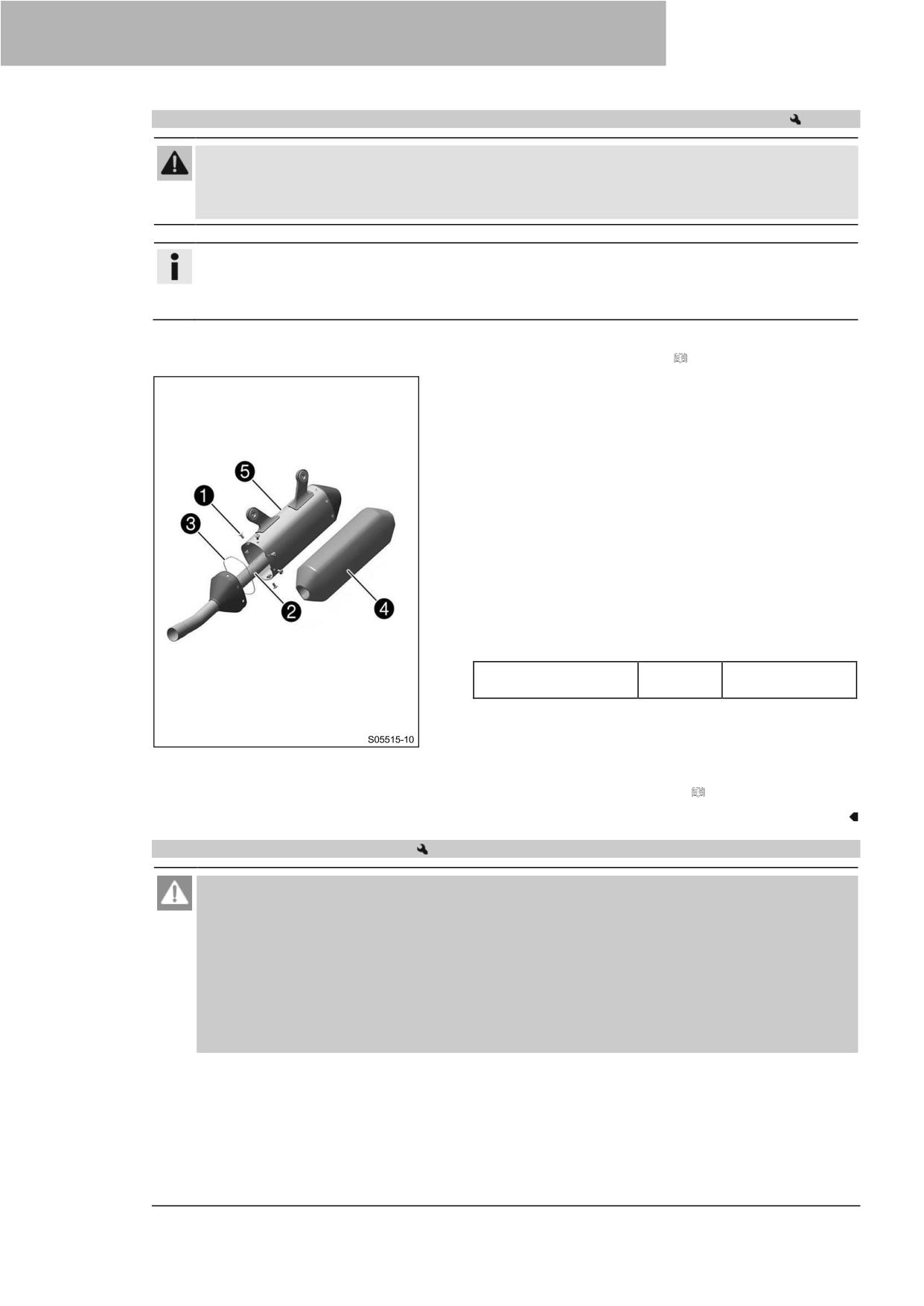

Снятие главного глушителя

охлаждающей жидкости

101

11.33

Установка главного глушителя

СОДЕРЖАНИЕ

14.3

Проверка уровня охлаждающей

23.3.3

Топливо

133

жидкости

102

23.4

Шасси

133

14.4

Слив охлаждающей

23.5

Электрическая система

134

жидкости

102

23.6

Шины

134

14.5

Заправка охлаждающей

23.7

Вилка

134

жидкостью

103

23.7.1

134

14.6

Замена охлаждающей

23.7.2

135

жидкости

105

23.8

Амортизатор

135

23.8.1

135

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

107

23.8.2

136

15.1

Снятие 12 В аккумулятора

107

23.9

Моменты затяжки резьбовых

15.2

Установка 12 В

соединений шасси

136

аккумулятора

108

24 МАТЕРИАЛЫ

140

15.3

Зарядка 12 В аккумулятора

109

15.4

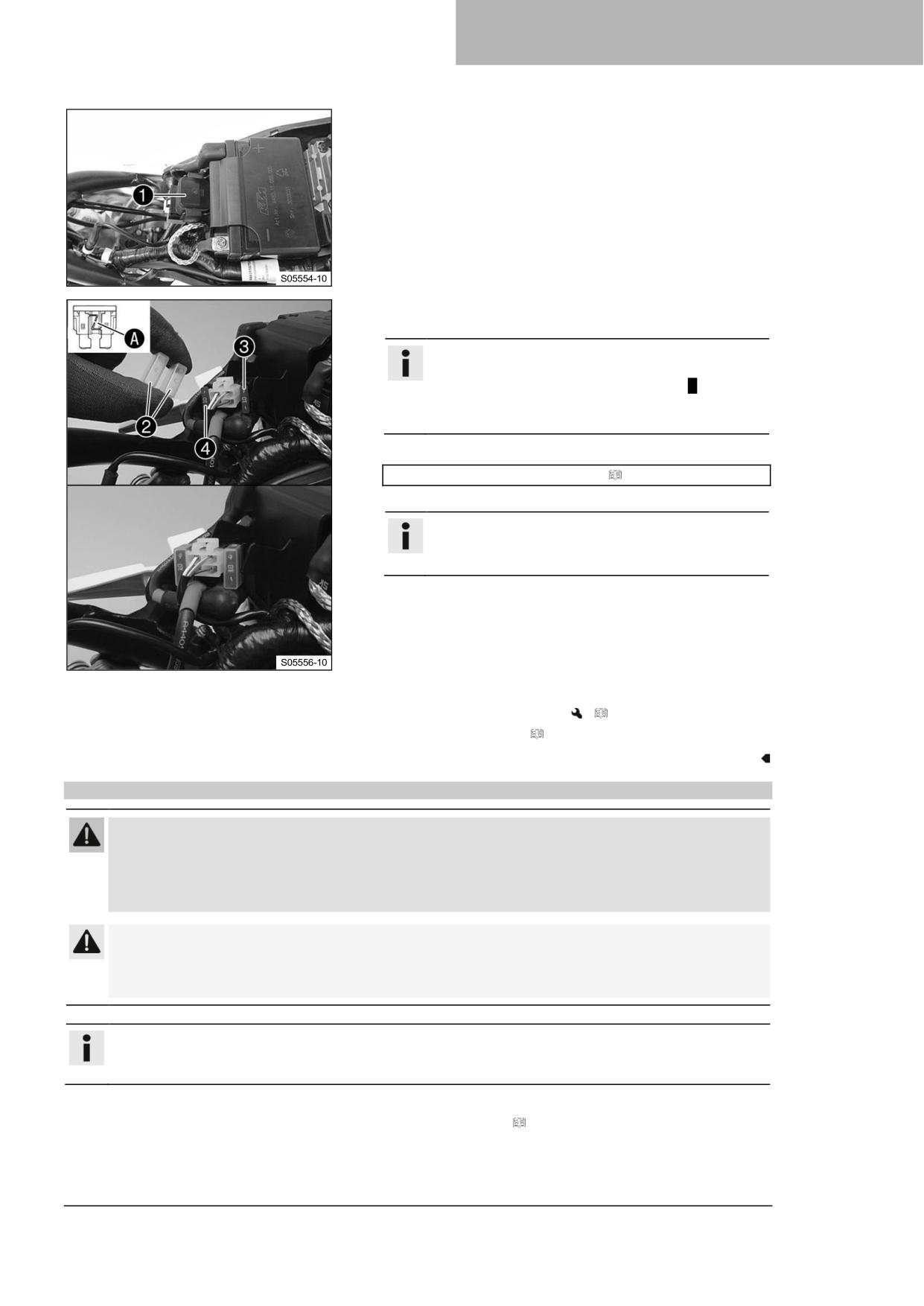

Замена главного

25 ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ

142

предохранителя

110

26 СТАНДАРТЫ

144

15.5

Замена предохранителя

27 ПЕРЕЧЕНЬ СПЕЦИАЛЬНЫХ

топливного насоса

111

ТЕРМИНОВ

145

15.6

Диагностический разъем

112

28 СПИСОК СОКРАЩЕНИЙ

146

СИСТЕМА РЕГУЛИРОВАНИЯ

ВЫХЛОПНЫХ ГАЗОВ

113

29 СПИСОК ЗНАКОВ

147

16.1

Программирование конечных

29.1

Желтые и оранжевые знаки

147

положений элементов системы

29.2

Зеленые и белые знаки

147

регулирования выхлопных

ПЕРЕЧЕНЬ

148

газов

113

РЕГУЛИРОВКА ДВИГАТЕЛЯ

115

17.1

Изменение составления

схемы

115

17.2

Проверка люфта газового

троса

115

17.3

Регулировка люфта газового

троса

116

17.4

Регулировка частоты вращения

на холостом ходу

117

17.5

Проверка исходного

положения рычага

переключения передач

117

17.6

Регулировка исходного

положения рычага

переключения передач

118

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ

ДВИГАТЕЛЯ

119

18.1

Замена топливной сетки

119

18.2

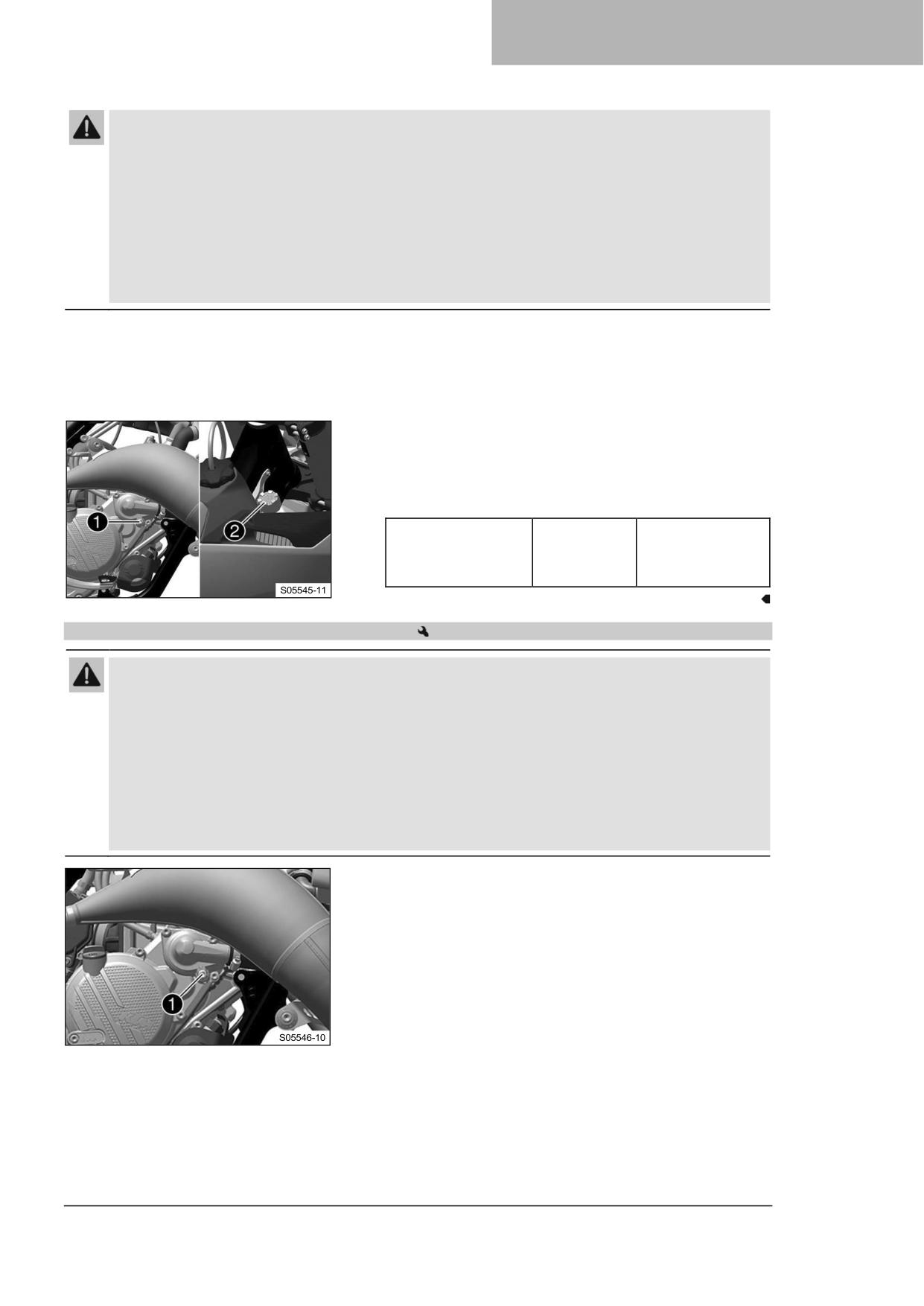

Проверка уровня редукторного

масла

120

18.3

Замена редукторного

масла

120

18.4

Добавление редукторного

масла

121

ЧИСТКА, УХОД

123

19.1

Чистка мотоцикла

123

ХРАНЕНИЕ

125

20.1

Хранение

125

20.2

Подготовка к эксплуатации

после хранения

126

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

127

СВЕТОВОЙ КОД

129

ТЕХНИЧЕСКИЕ УСЛОВИЯ

131

23.1

Двигатель

131

23,2

Моменты затяжки резьбовых

соединений двигателя

131

23.3

Заправочные емкости

133

23.3.1

Редукторное масло

133

23.3.2

Охлаждающая жидкость

133

СРЕДСТВА ПРЕДСТАВЛЕНИЯ

1.1

Используемые символы

Значение конкретных символов описано ниже.

Обозначает ожидаемую реакцию (например, на этап работы или функции).

Обозначает непредвиденную реакцию (например, на этап работы или функции).

Обозначает работу, требующую экспертных знаний и понимания технической сути. В

интересах собственной безопасности предоставьте выполнение этих работ

авторизованной мастерской KTM! Там будет обеспечен высочайший уход за вашим

мотоциклом со стороны специально обученных экспертов, использующих необходимые

специальные инструменты.

Обозначает ссылку на страницу (дополнительная информация представлена на

указанной странице).

Обозначает информацию с дополнительными сведениями или подсказками.

Обозначает результат проверки.

Обозначает окончание мероприятий, включая возможную доработку.

1.2

Используемые форматы

Типографские форматы, используемые в данном документе, объясняются ниже.

Фирменное название

Обозначает фирменное название.

Название^®

Обозначает защищенное название.

Бренд™

Обозначает бренд, доступный на свободном рынке.

Подчеркнутые термины

Ссылаются на технические данные транспортного средства или

указывают на технические термины, которые объясняются в

глоссарии.

2 РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ

2.1

Определение использования - использование по назначению

(SX)

Данное транспортное средство было спроектировано и собрано таким образом, чтобы выдерживать

нормальные нагрузки и напряжения в условиях гонок. Данное транспортное средство соответствует

действующим в настоящее время нормативным документам и категориям ведущих международных

автоспортивных организаций.

Информация

Эксплуатируйте данное транспортное средство только в закрытых зонах, удаленных от дорог

общего пользования.

(XC)

Данное транспортное средство было спроектировано и собрано таким образом, чтобы выдерживать

нормальные нагрузки и напряжения в условиях гонок. Данное транспортное средство соответствует

действующим в настоящее время нормативным документам и категориям ведущих международных

автоспортивных организаций.

Информация

Эксплуатируйте данное транспортное средство только в закрытых зонах, удаленных от дорог

общего пользования.

Данное транспортное средство предназначено для использования в соревнованиях по

бездорожью на выносливость, а не преимущественно для участия в мотокроссе.

2.2

Неправильное использование

Транспортное средство должно использоваться только по назначению.

Использование не по назначению может привести к опасности для людей, имущества и окружающей

среды.

Любое использование транспортного средства не по назначению является неправильным

использованием.

К неправильному использованию также относится использование эксплуатационных и вспомогательных

жидкостей, которые не отвечают требованиям спецификации для соответствующего использования.

2.3

Рекомендации по безопасности

Для безопасной эксплуатации описанного изделия необходимо соблюдать ряд правил техники

безопасности. Поэтому внимательно прочитайте данную инструкцию и все дальнейшие инструкции.

Указания по технике безопасности выделены в тексте и упоминаются в соответствующих местах.

Информация

На описываемом изделии на видных местах прикреплены различные информационные и

предупреждающие наклейки. Не удаляйте информационные и предупреждающие наклейки. Если

они отсутствуют, вы или другие люди могут не распознать опасность и получить травму.

2.4

Уровни опасности и их обозначения

Опасно

Обозначает опасность, которая немедленно и неизбежно приведет к летальному исходу или

серьезным тяжелым травмам, если не принять соответствующие меры.

Предупреждение

Обозначает опасность, которая может привести к смертельному исходу или серьезной

травме, если не принять соответствующие меры.

Внимание

Обозначает опасность, которая может привести к легким травмам, если не принять

соответствующие меры.

Примечание

Обозначает опасность, которая может привести к значительному повреждению механизмов и

материалов, если не будут приняты соответствующие меры.

Примечание

Обозначает опасность, которая может повлечь за собой вред окружающей среде, если не принять

соответствующие меры.

РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ

2.5

Предупреждение о вмешательстве

Вмешиваться в систему контроля шума запрещено. Федеральным законом запрещаются следующие

действия или их поощрение:

Демонтаж или приведение в нерабочее состояние любым лицом, кроме как для целей

обслуживания, ремонта или замены, любого устройства или элемента конструкции, встроенного в

новое транспортное средство для контроля уровня шума до его продажи или доставки конечному

покупателю или во время его эксплуатации, или

использование транспортного средства после того, как такое устройство или элемент конструкции

были удалены или приведены в нерабочее состояние любым лицом.

К числу действий, считающихся несанкционированным вмешательством, относятся перечисленные ниже

действия:

Снятие или перфорирование главных глушителей, дефлекторов, приемных труб или любых других

компонентов, отводящих выхлопные газы.

Снятие или перфорирование частей системы впуска.

Отсутствие надлежащего технического обслуживания.

Замена движущихся деталей транспортного средства или частей выхлопной системы или системы

впуска на детали, не указанные производителем.

2.6

Безопасная эксплуатация

Опасно

Опасность несчастных случаев Водитель, не имеющий права управлять транспортным

средством, представляет опасность для себя и окружающих.

Не управляйте транспортным средством, если вы не в состоянии управлять им из-за влияния

алкоголя, наркотиков или лекарств.

Не управляйте транспортным средством, если вы инвалид или у вас расстройство психики.

Опасно

Опасность отравления Выхлопные газы токсичны, и их вдыхание может привести к потере

сознания и смерти.

При работе двигателя всегда следите за тем, чтобы вентиляция была надлежащей.

–

При запуске или работе двигателя в закрытом помещении используйте эффективный отвод

выхлопов.

Предупреждение

Опасность ожогов Некоторые детали транспортного средства сильно нагреваются при его

эксплуатации.

Не прикасайтесь к таким деталям, как выхлопная система, радиатор, двигатель, амортизатор

или тормозная система, пока детали транспортного средства не остыли.

Дайте деталям транспортного средства остыть, прежде чем выполнять какие-либо работы на

транспортном средстве.

Эксплуатируйте транспортное средство только в идеальном техническом состоянии, в соответствии с его

назначением, безопасным и экологически приемлемым способом.

Транспортное средство должно использоваться только обученными людьми.

Неисправности, снижающие безопасность, должны незамедлительно устраняться в официальной

мастерской KTM.

Соблюдайте требования информационных и предупреждающих табличек на транспортном средстве.

2.7

Защитная одежда

Предупреждение

Риск получения травмы Отсутствующая или некачественная защитная одежда представляет

повышенный риск для безопасности.

Во время любых поездок надевайте соответствующую защитную одежду: шлем, ботинки,

перчатки, а также брюки и куртку с защитными элементами.

Всегда носите защитную одежду, которая находится в хорошем состоянии и соответствует

законодательным нормам.

В интересах вашей собственной безопасности компания KTM рекомендует управлять транспортным

средством только в защитной одежде.

2 РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ

2.8

Правила работы

Если не указано иное, во время любых работ зажигание должно быть выключено (модели с замком

зажигания, модели с дистанционным ключом) или двигатель должен быть остановлен (модели без замка

зажигания или дистанционного ключа). Для выполнения определенных работ необходимы специальные

инструменты. Инструменты не являются комплектующей деталью транспортного средства, но могут быть

заказаны по номеру в скобках. Пример: съемник подшипников (15112017000). Если не указано иное, ко

всем задачам и описаниям применяются нормальные условия.

Температура окружающего воздуха

20 °C (68 °F)

Давление окружающего воздуха

1013 мбар (14,69 фунтов на кв. дюйм)

Относительная влажность воздуха

60 ± 5 %

Во время сборки используйте новые детали для замены деталей, которые нельзя использовать повторно

(например, самоконтрящиеся винты и гайки, установочные винты, уплотнения, кольцевые уплотнения,

уплотнительные кольца, штифты и стопорные шайбы).

В случае некоторых винтов требуется фиксатор резьбы (например, Loctite^® (Локтайт). Соблюдайте

инструкции производителя.

Если на новую деталь уже нанесен фиксатор резьбовых соединений (например, Precote^®), не наносите

дополнительный фиксатор резьбовых соединений. После разборки очистите детали, подлежащие

повторному использованию, и проверьте их на наличие повреждений и износа. Замените поврежденные

или изношенные детали. После завершения ремонтных работ или работ по обслуживанию проверьте

безопасность эксплуатации транспортного средства.

2.9

Окружающая среда

Если вы ответственно используете свой мотоцикл, вы можете гарантировать, что проблемы и конфликты

не возникнут. Чтобы защитить будущее мотоспорта, убедитесь, что вы используете свой мотоцикл

законно, проявляете экологическую ответственность и уважаете права других людей.

При утилизации отработанного масла, других эксплуатационных и вспомогательных жидкостей, а также

отработанных комплектующих деталей, соблюдайте законы и правила соответствующей страны.

Поскольку на мотоциклы не распространяются правила ЕС, регулирующие утилизацию подержанных

транспортных средств, не существует никаких законодательных норм, относящихся к утилизации

отслужившего свой срок мотоцикла. Ваш официальный дилер KTM будет рад проконсультировать вас.

2.10

Руководство пользователя

Перед первой поездкой внимательно и полностью прочитайте данное руководство пользователя.

Руководство пользователя содержит полезную информацию и множество подсказок по эксплуатации,

обращению и обслуживанию мотоцикла. Только так вы сможете узнать, как лучше всего настроить

транспортное средство для самостоятельного использования и как защитить себя от травм.

Подсказка

Храните руководство пользователя, например, на своем терминальном устройстве, чтобы иметь

возможность прочитать его в любой момент.

Если вы хотите узнать больше о транспортном средстве или у вас есть вопросы по прочитанному

материалу, обратитесь к официальному дилеру KTM.

Руководство пользователя является важной комплектующей деталью транспортного средства. Если

транспортное средство продано, новый Владелец должен заново загрузить руководство пользователя.

Руководство пользователя можно скачать несколько раз с помощью QR-кода или ссылки на квитанции о

доставке.

Руководство пользователя также доступно для скачивания у вашего официального дилера KTM и на веб-

сайте KTM. Печатную копию также можно заказать у официального дилера KTM.

Международный веб-сайт KTM: KTM.COM

ВАЖНЫЕ ПРИМЕЧАНИЯ

3.1

Гарантия производителя, подразумеваемая гарантия

Работы, назначенные в графике обслуживания, должны выполняться только в официальной мастерской

KTM и подтверждаться на KTM Dealer.net, так как в противном случае все гарантийные обязательства

будут аннулированы. Гарантия производителя не распространяется на повреждения или вторичные

повреждения, вызванные вмешательством и/или переоборудованием транспортного средства.

3.2

Топливо, вспомогательные материалы

Примечание

Опасность загрязнения окружающей среды Неправильное обращение с топливом

представляет опасность для окружающей среды.

Не допускайте попадания топлива в грунтовые воды, почву или канализацию.

Используйте топливо и вспомогательные вещества в соответствии с руководством пользователя и

техническими условиями.

3.3

Запасные части, технические аксессуары

Для вашей собственной безопасности используйте только те запасные части и аксессуары, которые

одобрены и/или рекомендованы компанией KTM, и устанавливайте их в официальной мастерской KTM.

Компания KTM не несет никакой ответственности за другие изделия и любой возникший ущерб или

потери.

Определенные запасные части и аксессуары указаны в скобках в описаниях. Ваш официальный дилер

KTM будет рад проконсультировать вас.

Последние новости каталога KTM PowerParts для вашего транспортного средства можно найти на веб-

сайте KTM.

Международный веб-сайт KTM: KTM.COM

3.4

Техобслуживание

Необходимым условием безупречной работы и предотвращения преждевременного износа является

правильное проведение работ по обслуживанию, уходу и регулировке двигателя и шасси в соответствии с

описанием в руководстве пользователя. Неправильная настройка подвески может привести к

повреждениям и поломкам элементов шасси.

Эксплуатация транспортного средства в сложных условиях, например, на песке или на мокрых, пыльных и

грязных поверхностях, может привести к значительному увеличению износа комплектующих деталей,

таких как трансмиссия, тормозная система, воздушный фильтр или элементы подвески. По этой причине

может потребоваться осмотр или замена деталей перед следующим плановым обслуживанием.

Обязательно соблюдайте установленные сроки обкатки и интервалы между техническими

обслуживаниями. Если вы будете соблюдать их в точности, то обеспечите гораздо более длительный срок

службы вашего мотоцикла. Соответствующий пробег или интервал времени определяется в зависимости

от того, что наступит раньше.

3.5

Рисунки

На рисунках, приведенных в руководстве, может быть изображено специальное оборудование.

В целях наглядности некоторые комплектующие детали могут быть показаны в разобранном виде или

вообще не показаны. Не всегда необходимо разбирать комплектующую деталь для выполнения

рассматриваемого действия. Следуйте инструкциям в тексте.

3.6

Обслуживание клиентов

Ваш официальный дилер KTM будет рад ответить на любые ваши вопросы, касающиеся вашего

транспортного средства и KTM.

Список официальных дилеров KTM можно найти на веб-сайте KTM.

Международный веб-сайт KTM: KTM.COM

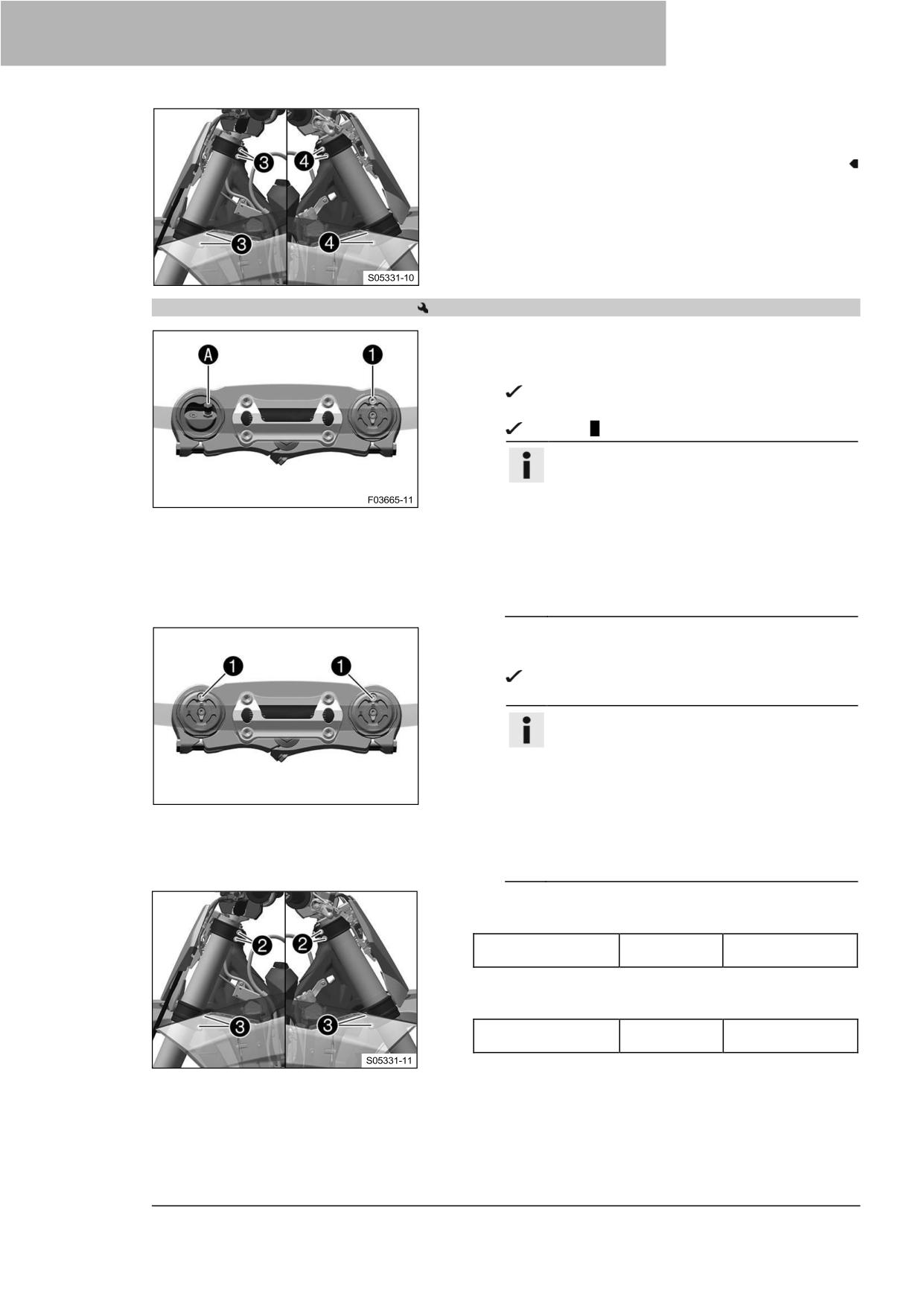

6 ОРГАНЫ УПРАВЛЕНИЯ

6.5

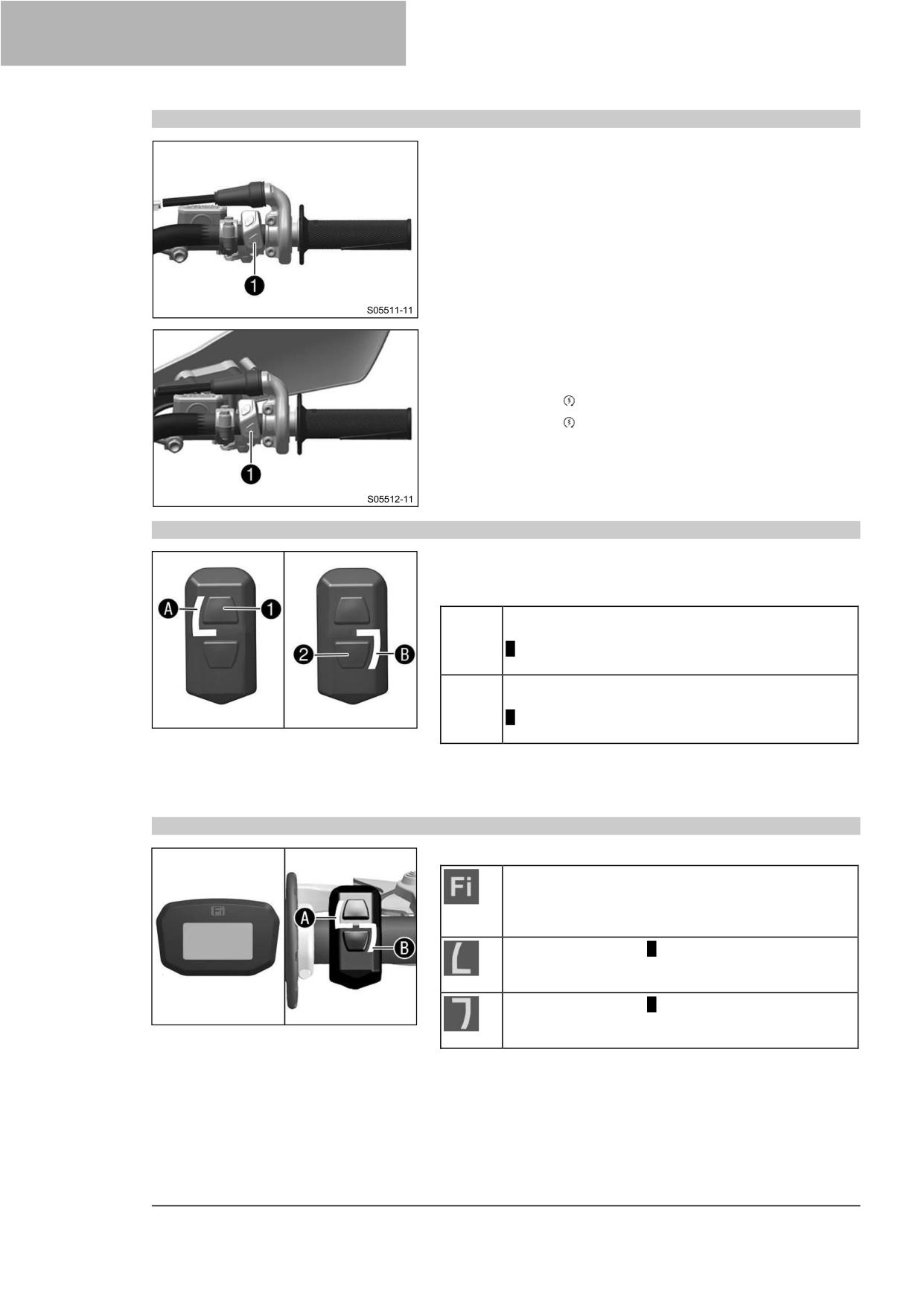

Кнопка пуска

(SX)

Кнопка пуска ❶ установлена на правой стороне руля.

(XC)

Кнопка пуска ❶ установлена на правой стороне руля.

Возможные состояния



Кнопка пуска находится в исходном положении



Кнопка пуска нажата - в этом положении приводится в

действие двигатель стартера.

6.6

Комбинированный переключатель

Комбинированный переключатель установлен на левой

стороне руля.

Возможные состояния

Lean (Опираться) - составление схемы Lean

активируется, когда загорается индикаторная лампа

A. Этот режим рекомендуется для жестких/твердых

поверхностей.

Rich (Богатый) - составление схемы Rich

активируется, когда загорается индикаторная лампа

W00016-10

В. Этот режим рекомендуется для песчаных/рыхлых

поверхностей.

Изменение характеристики двигателя осуществляется с

помощью кнопки ❶ и кнопки ❷ на комбинированном

переключателе.

6.7

Обзор индикаторных ламп (модель SX)

Возможные состояния

Лампа индикации неисправности горит/мигает

оранжевым цветом - БСД (бортовая система

диагностики) обнаружила неисправность в

электронике транспортного средства.

Индикаторная лампа A горит белым цветом -

активировано составление схемы Lean. Этот режим

рекомендуется для жестких/твердых поверхностей.

Индикаторная лампа B горит зеленым цветом -

W00017-10

активировано составление схемы Rich. Этот режим

рекомендуется для песчаных/рыхлых поверхностей.

ОРГАНЫ УПРАВЛЕНИЯ

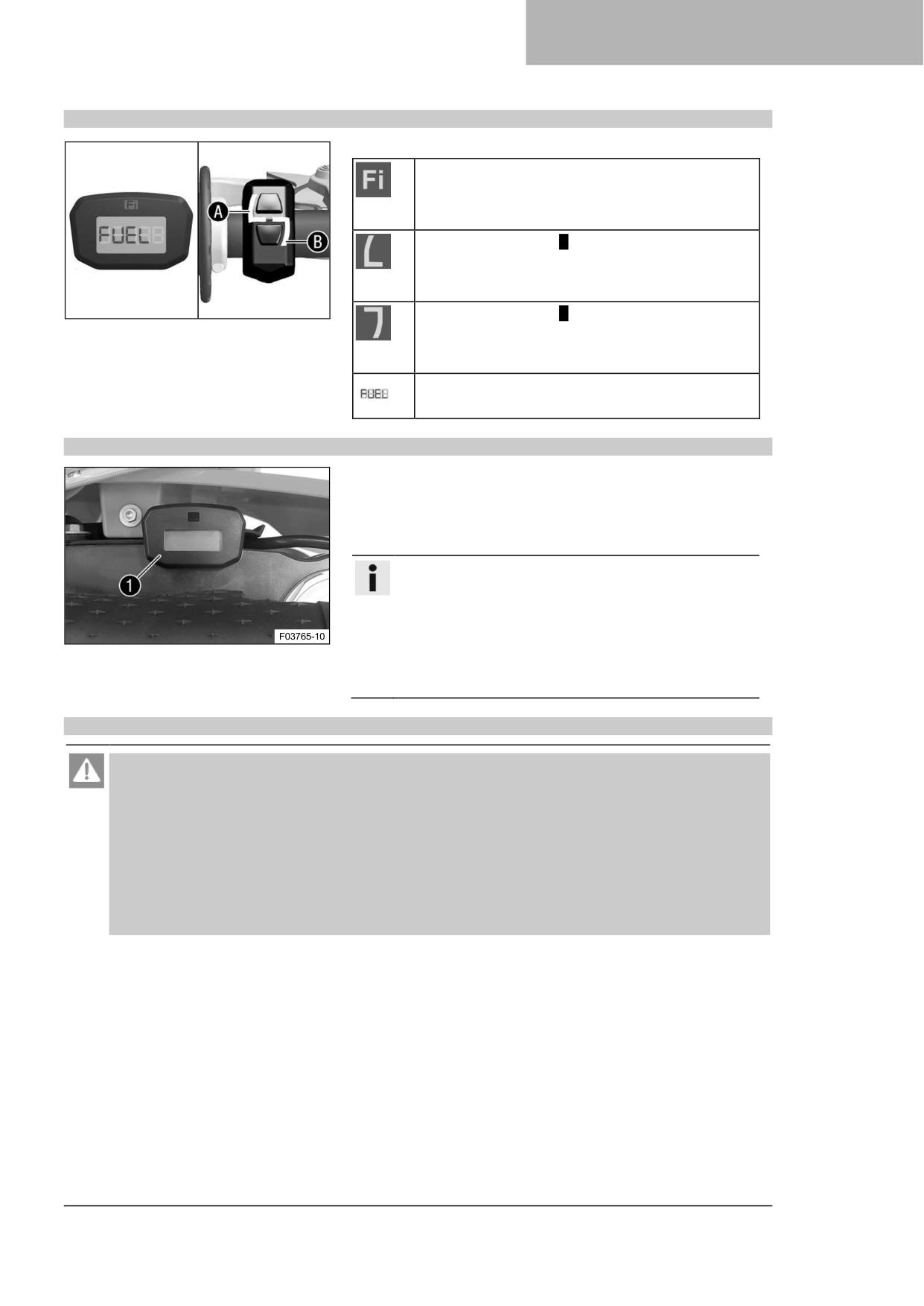

6.8 Обзор сигнальных ламп (XC)

Возможные состояния

Лампа индикации неисправности горит/мигает

оранжевым цветом - БСД (бортовая система

диагностики) обнаружила неисправность в

электронике транспортного средства.

Индикаторная лампа A горит белым цветом -

активировано составление схемы Lean. Этот

режим рекомендуется для жестких/твердых

поверхностей.

W00015-10

Индикаторная лампа B горит зеленым цветом -

активировано составление схемы Rich. Этот режим

рекомендуется для песчаных/рыхлых

поверхностей.

На дисплее отображается ТОПЛИВО (FUEL) -

уровень топлива достиг отметки резерва.

6.9

Комбинированная приборная панель

Комбинация приборов ❶ крепится перед рулем.

Комбинация приборов показывает общее количество часов

работы двигателя.

Счетчик часов работы начинает отсчет при запуске двигателя

и останавливается при его выключении.

Информация

На комбинации приборов нельзя ничего очистить или

настроить.

При подключении диагностического инструмента

начинает работать счетчик моточасов.

Перед длительными диагностическими процедурами

отключите счетчик моточасов за накладкой для

стартового номера.

6.10

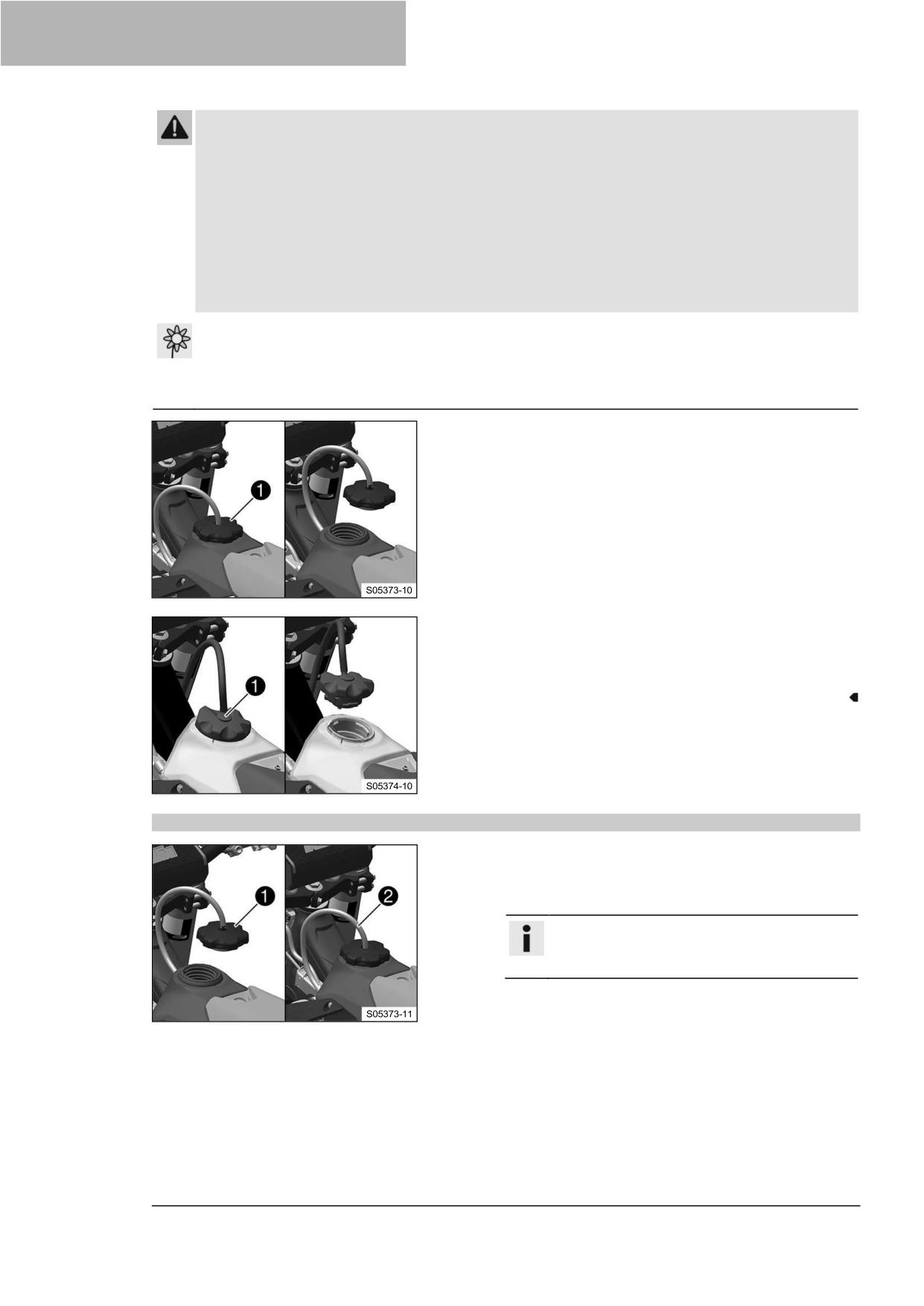

Открытие крышки заливной горловины топливного бака

Опасно

Опасность воспламенения Топливо легко воспламеняется.

Топливо в топливном баке расширяется при нагревании и может вытечь в случае переполнения.

Не заправляйте транспортное средство вблизи открытого огня или зажженных сигарет.

–

Выключайте двигатель при заправке топливом.

–

Следите за тем, чтобы топливо не пролилось, особенно на горячие части транспортного

средства.

Если топливо пролилось, немедленно вытрите его.

–

Соблюдайте технические требования при заправке топливом.

6 ОРГАНЫ УПРАВЛЕНИЯ

Предупреждение

Опасность отравления Топливо вредно для здоровья.

Избегайте контакта топлива с кожей, глазами и одеждой.

–

В случае проглатывания топлива немедленно обратитесь к врачу.

–

Не вдыхайте пары топлива.

–

В случае попадания на кожу немедленно промойте пораженный участок большим

количеством воды.

Тщательно промойте глаза водой и обратитесь к врачу в случае попадания топлива в глаза.

–

Смените одежду, если на нее пролилось топливо.

–

Храните топливо должным образом в подходящей канистре и в недоступном для детей месте.

Примечание

Опасность загрязнения окружающей среды Неправильное обращение с топливом

представляет опасность для окружающей среды.

Не допускайте попадания топлива в грунтовые воды, почву или канализацию.

(SX)

Поверните крышку заливной горловины топливного

бака ❶ против часовой стрелки и снимите ее.

(XC)

Нажмите кнопку фиксатора ❶, поверните крышку

заливной горловины топливного бака против часовой

стрелки и снимите ее.

6.11

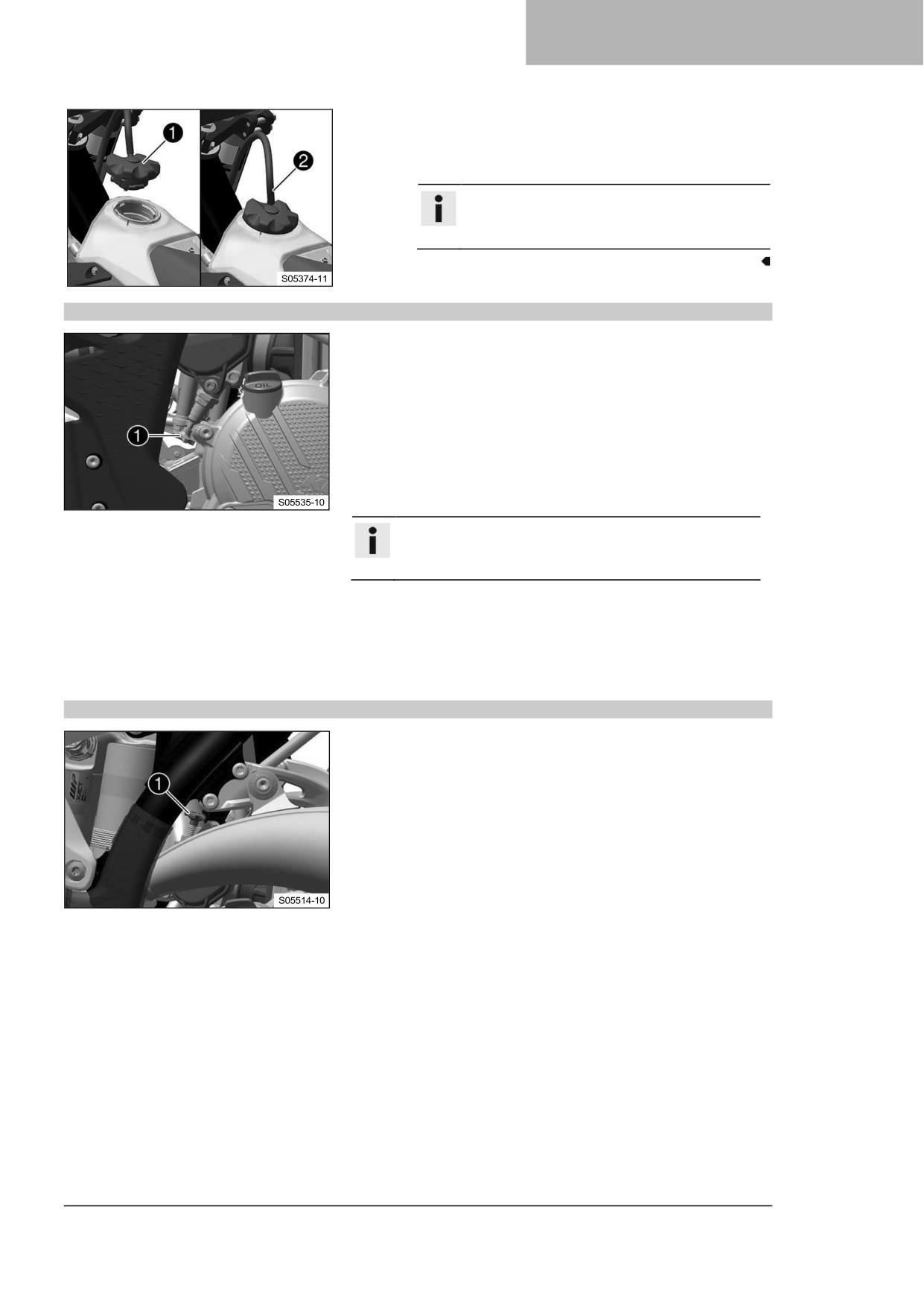

Закрытие крышки горловины топливного бака

(SX)

Установите крышку заливной горловины топливного

бака ❶ и поверните ее по часовой стрелке до

плотного закрытия топливного бака.

Информация

Проложите шланг ❷ сапуна топливного бака

без перегибов.

ОРГАНЫ УПРАВЛЕНИЯ

(XC)

Установите крышку заливной горловины ❶ и

поверните ее по часовой стрелке до срабатывания

кнопки фиксатора.

Информация

Проложите шланг ❷ сапуна топливного бака

без перегибов.

6.12

Кнопка холодного запуска

Кнопка холодного пуска ❶ установлена в нижней части

корпуса дроссельного клапана.

Система электронного впрыска топлива увеличивает время

впрыска, если двигатель холодный и температура

окружающего воздуха низкая. Чтобы помочь двигателю сжечь

повышенное количество топлива, необходимо подать в него

дополнительный кислород, нажав кнопку холодного пуска.

После кратковременного открытия газа, а затем повторного

отпускания ручки газа или поворота ручки газа в направлении

вперед кнопка холодного пуска возвращается в исходное

положение.

Информация

Проверьте, вернулась ли кнопка холодного пуска в

свое исходное положение.

Возможные состояния



Кнопка холодного пуска активирована - Кнопка холодного

пуска нажата до упора.



Кнопка холодного пуска деактивирована - Кнопка

холодного пуска находится в исходном положении.

6.13

Винт регулировки частоты вращения на холостом ходу

Настройка работы корпуса дроссельного клапана на холостом

ходу существенно влияет на поведение транспортного

средства при запуске, стабильную частоту вращения на

холостом ходу и реакцию транспортного средства при

открытии газа. Двигатель с правильно установленной частотой

вращения на холостом ходу запускается легче, чем двигатель

с неправильно установленной частотой вращения на холостом

ходу. Частота вращения на холостом ходу регулируется с

помощью винта ❶ регулировки частоты вращения на

холостом ходу.

Увеличьте частоту вращения на холостом ходу, повернув винт

регулировки частоты вращения на холостом ходу по часовой

стрелке.

Уменьшите частоту вращения на холостом ходу, повернув винт

регулировки частоты вращения на холостом ходу против

часовой стрелки.

6 ОРГАНЫ УПРАВЛЕНИЯ

6.14

Педаль переключения передач

Педаль переключения передач ❶ установлена с левой

стороны двигателя.

Положения передач показаны на рисунке.

Нейтраль или положение холостого хода находится между

первой и второй передачами.

6.15

Педаль ножного тормоза

Педаль ножного тормоза ❶ расположена перед правой

подножкой.

Педаль ножного тормоза используется для включения

заднего тормоза.

6.16

Вставная подставка (SX)

Держателем для вставной подставки ❶ является левая

сторона оси колеса.

Вставная подставка используется для парковки мотоцикла.

При транспортировке мотоцикла вставная стойка используется

в качестве фиксатора вилки.

Информация

Перед началом движения снимите вставную

подставку.

7 ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

7.1

Совет по подготовке к началу использования

Опасно

Опасность несчастных случаев Водитель, не имеющий права управлять транспортным

средством, представляет опасность для себя и окружающих.

Не управляйте транспортным средством, если вы не в состоянии управлять им из-за влияния

алкоголя, наркотиков или лекарств.

Не управляйте транспортным средством, если вы инвалид или у вас расстройство психики.

Предупреждение

Риск получения травмы Отсутствующая или некачественная защитная одежда представляет

повышенный риск для безопасности.

- Во время любых поездок надевайте соответствующую защитную одежду: шлем, ботинки,

перчатки, а также брюки и куртку с защитными элементами.

Всегда носите защитную одежду, которая находится в хорошем состоянии и соответствует

законодательным нормам.

Предупреждение

Опасность столкновения Различные рисунки протектора шин на переднем и заднем колесе

ухудшают характеристики управляемости.

Различные рисунки протектора шин могут значительно усложнить управление транспортным

средством.

Следите за тем, чтобы на переднее и заднее колесо устанавливались только шины с

одинаковым рисунком протектора.

Предупреждение

Опасность несчастных случаев Неадаптированный стиль езды ухудшает характеристики

управляемости.

Адаптируйте скорость передвижения к дорожным условиям и своему умению ездить.

Предупреждение

Опасность несчастных случаев Транспортное средство не предназначено для перевозки

пассажиров.

Запрещается ездить с пассажиром.

Предупреждение

Опасность несчастных случаев В случае перегрева тормозная система выходит из строя.

Если педаль ножного тормоза не отпущена, тормозные колодки постоянно схватываются.

Если вы не хотите тормозить, уберите ногу с педали ножного тормоза.

Предупреждение

Опасность несчастных случаев Общий вес и осевые нагрузки влияют на характеристики

управляемости.

Не превышайте максимально допустимую общую массу или осевые нагрузки.

Предупреждение

Риск получения травмы Лица, действующие самовольно, могут быть не знакомы с

транспортным средством.

Не оставляйте транспортное средство без присмотра, если двигатель работает.

–

Защищайте транспортное средство от доступа посторонних лиц.

Информация

При использовании мотоцикла помните, что чрезмерный шум может беспокоить окружающих.

Убедитесь, что предпродажная проверка была проведена официальной мастерской KTM.

При передаче транспортного средства вы получите квитанцию о доставке.

–

Перед первой поездкой внимательно прочитайте все руководство пользователя.

–

Ознакомьтесь с органами управления.

–

Отрегулируйте исходное положение рычага сцепления. ( стр. 80)

–

Отрегулируйте исходное положение рычага переднего тормоза. ( стр. 83)

ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

–

Отрегулируйте исходное положение рычага ножного тормоза.

(

стр. 89)

–

Отрегулируйте исходное положение рычага переключения передач.

(

стр. 118)

–

Прежде чем приступать к более сложной езде, следует ознакомиться с характеристиками

управляемости мотоцикла на подходящей местности.

Информация

Данное транспортное средство не допущено к эксплуатации на дорогах общего пользования.

При движении по бездорожью рекомендуется, чтобы вас сопровождал другой человек на

другом транспортном средстве, чтобы вы могли помочь друг другу.

Кроме того, ездите как можно медленнее и в положении стоя, чтобы лучше почувствовать мотоцикл.

–

Не совершайте поездок по бездорожью, которые выходят за рамки ваших возможностей и опыта.

–

При езде крепко держите руль обеими руками, а ноги держите на подножках.

(SX)

Не перевозите багаж.

(XC)

Если перевозится багаж, убедитесь, что он прочно закреплен как можно ближе к центру

транспортного средства, и обеспечьте равномерное распределение веса между передними и

задними колесами.

Информация

Мотоциклы чутко реагируют на любые изменения в распределении массы.

Не превышайте максимально допустимый вес и максимально допустимые осевые нагрузки.

Рекомендации

Максимально допустимый общий вес

335 кг (739 фунтов)

Максимально допустимая нагрузка на переднюю ось

145 кг (320 фунтов)

Максимально допустимая нагрузка на заднюю ось

190 кг (419 фунтов)

–

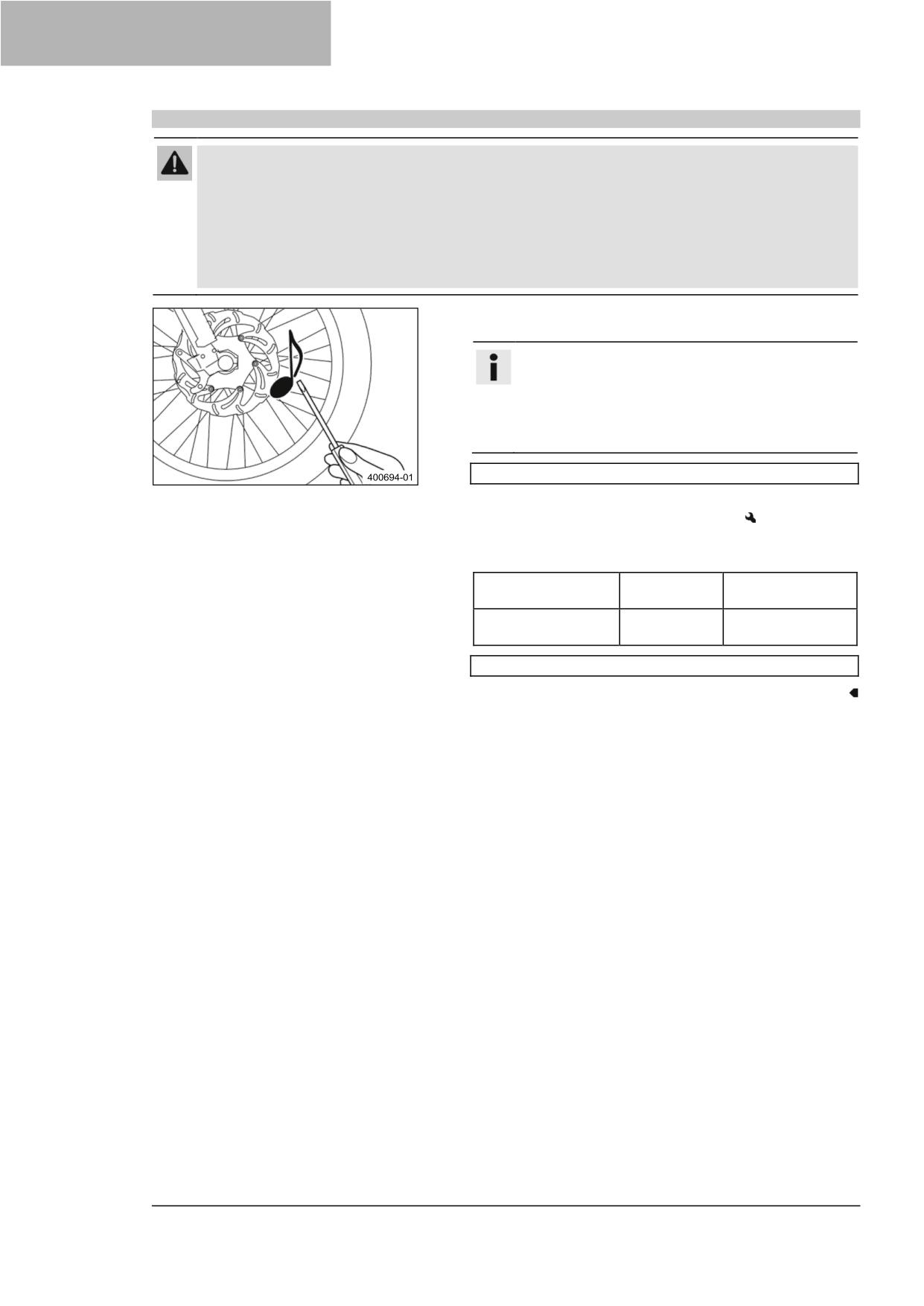

Проверьте натяжение спиц. ( стр. 100)

Информация

Натяжение спиц необходимо проверять через полчаса эксплуатации.

- Обкатайте двигатель. ( стр. 23)

7.2

Обкатка двигателя

–

Во время обкатки не превышайте указанные технические параметры двигателя.

Рекомендации

Максимальная производительность двигателя

В течение первых 3 часов работы

< 70 %

В течение первых 5 часов работы

< 100 %

–

Избегайте полного открытия дроссельной заслонки!

7 ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

7.3

Стартовая мощность литий-ионных аккумуляторов при низких температурах

Литий-ионные аккумуляторы гораздо легче свинцовых, имеют

низкую скорость саморазряда и обладают большей пусковой

мощностью при температурах выше 15 °C (60 °F). Однако при

низких температурах пусковая мощность литий-ионных

аккумуляторов падает до уровня ниже свинцовых.

Может потребоваться несколько попыток запуска. Зажмите

кнопку пуска на 5 секунд и подождите 30 секунд между

попытками. Паузы необходимы для того, чтобы выделяемое

тепло могло распределиться по литий-ионному аккумулятору и

не повредить его. Если заряженный литий-ионный аккумулятор

не может привести в действие двигатель стартера или делает

это слабо при температуре ниже 15 °C (60 °F), то аккумулятор

не неисправен, но нуждается в внутреннем прогреве для

увеличения пусковой мощности (отдаваемого тока). Пусковая

мощность увеличивается по мере прогрева аккумулятора.

7.4

Подготовка транспортного средства к работе в сложных условиях эксплуатации

Информация

Эксплуатация транспортного средства в сложных условиях, например, на песке или на мокрых

грязных поверхностях, может привести к значительному увеличению износа комплектующих

деталей, таких как трансмиссия, тормозная система или элементы подвески. По этой причине

может потребоваться осмотр или замена деталей перед следующим плановым обслуживанием.

Подготовьте крышку корпуса воздушного фильтра к фиксации.

(

стр. 69)

–

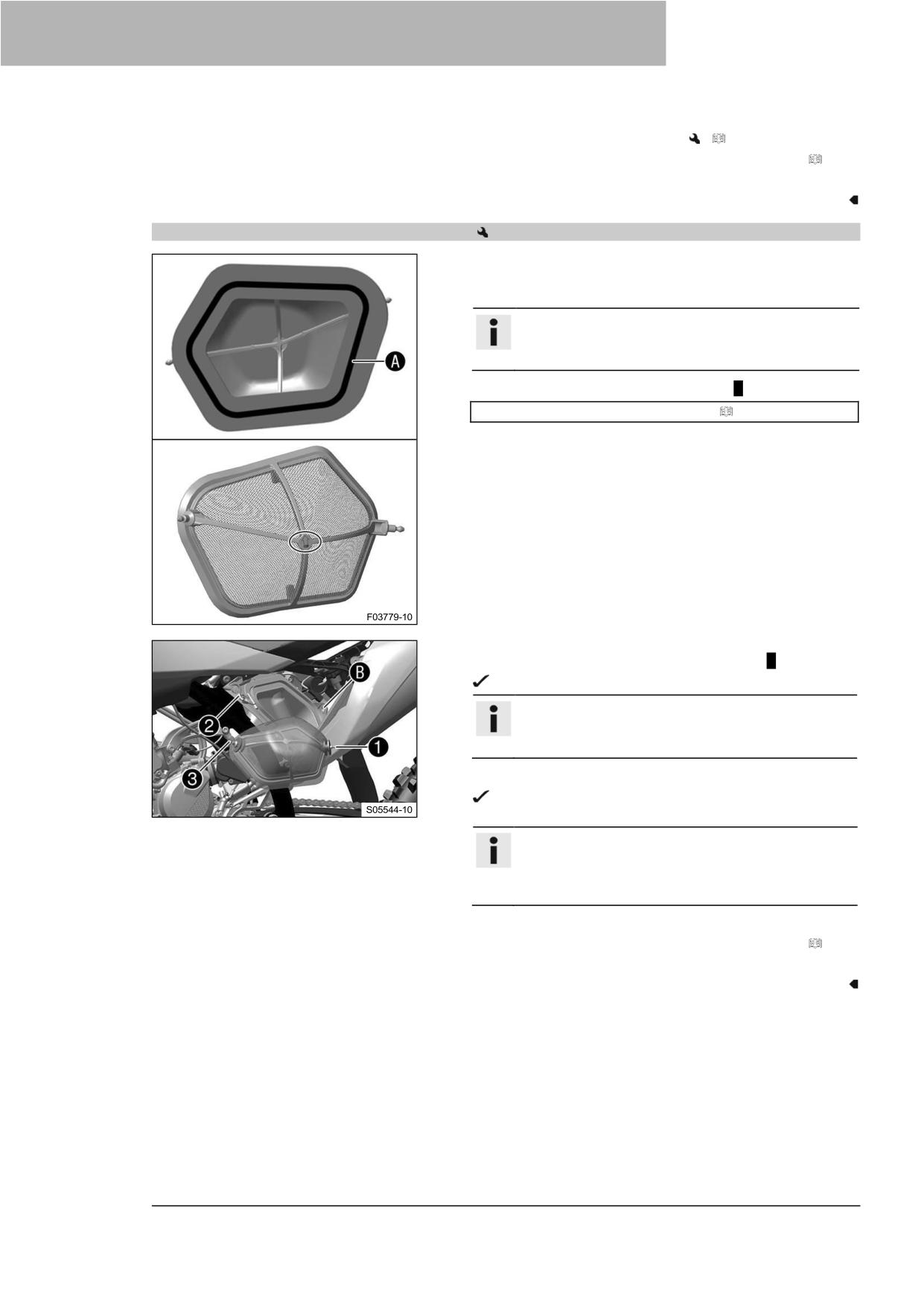

Очистите воздушный фильтр и корпус воздушного фильтра.

( стр. 67)

Информация

Проверяйте воздушный фильтр примерно каждые 30 минут.

Проверьте электрический разъем на отсутствие влаги и коррозии и убедитесь, что он надежно

закреплен.

При обнаружении влажности, коррозии или повреждений:

Очистите и просушите разъем или при необходимости замените его.

–

Измените отображение. ( стр. 115)

Рекомендации

Выберите схему в соответствии с назначением.

К сложным условиям эксплуатации относятся:

Езда по сухому песку. ( стр. 25)

–

Езда по мокрому песку. ( стр. 25)

–

Езда по мокрым и грязным трассам. ( стр. 26)

–

Езда при высоких температурах или медленная езда. ( стр. 26)

–

Езда при низких температурах и по снегу. ( стр. 27)

ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

7.5

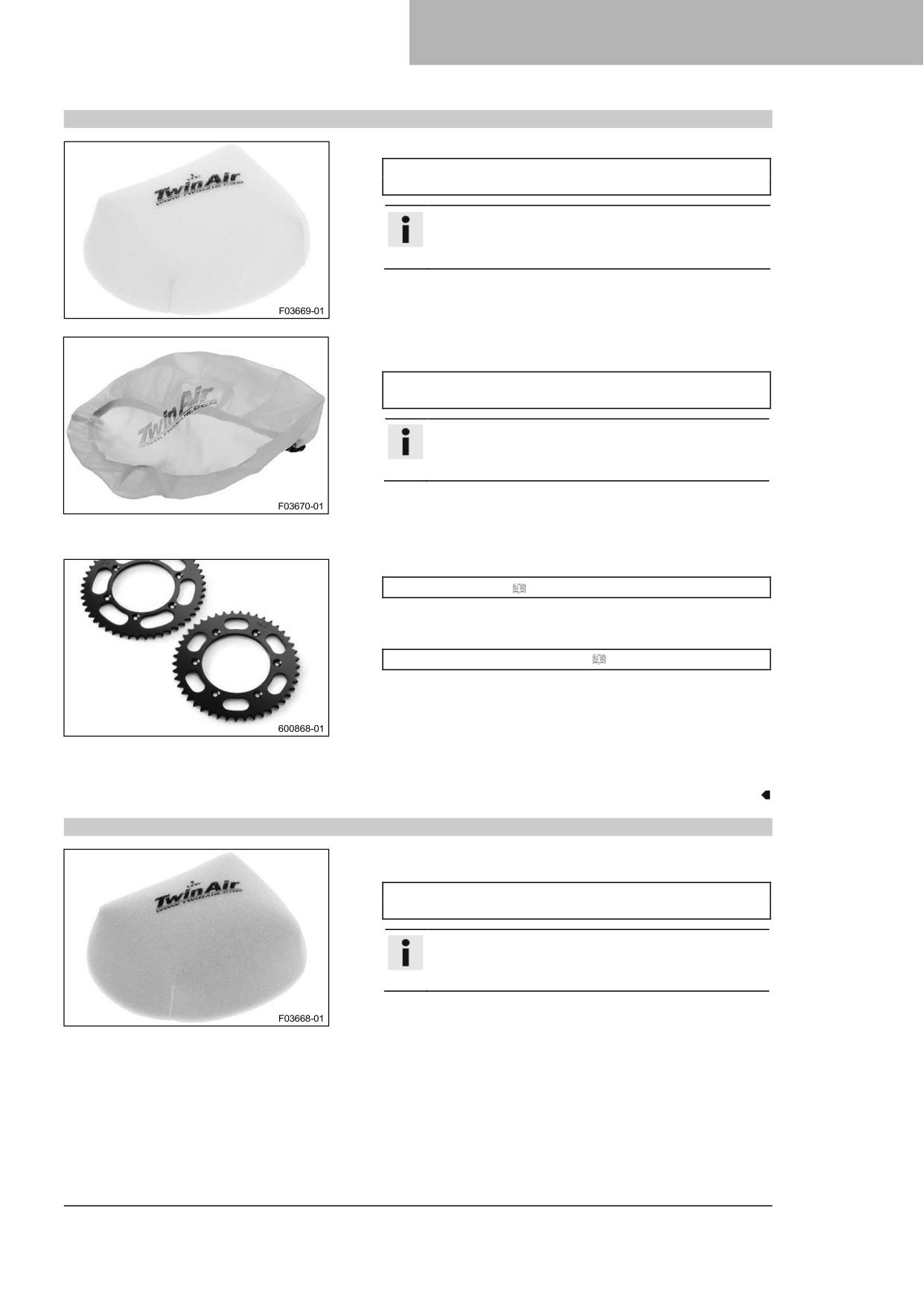

Подготовка транспортного средства к поездкам по сухому песку

Установите пылезащитный чехол воздушного фильтра.

Пылезащитный чехол воздушного фильтра

(A46006920000)

Информация

Соблюдайте инструкции по монтажу деталей

каталога KTM PowerParts.

Установите чехол воздушного фильтра, защищающий от

песка.

Чехол воздушного фильтра, защищающий от песка

(A46006922000)

Информация

Соблюдайте инструкции по монтажу деталей

каталога KTM PowerParts.

Очистите цепь.

Очиститель цепи ( стр. 142)

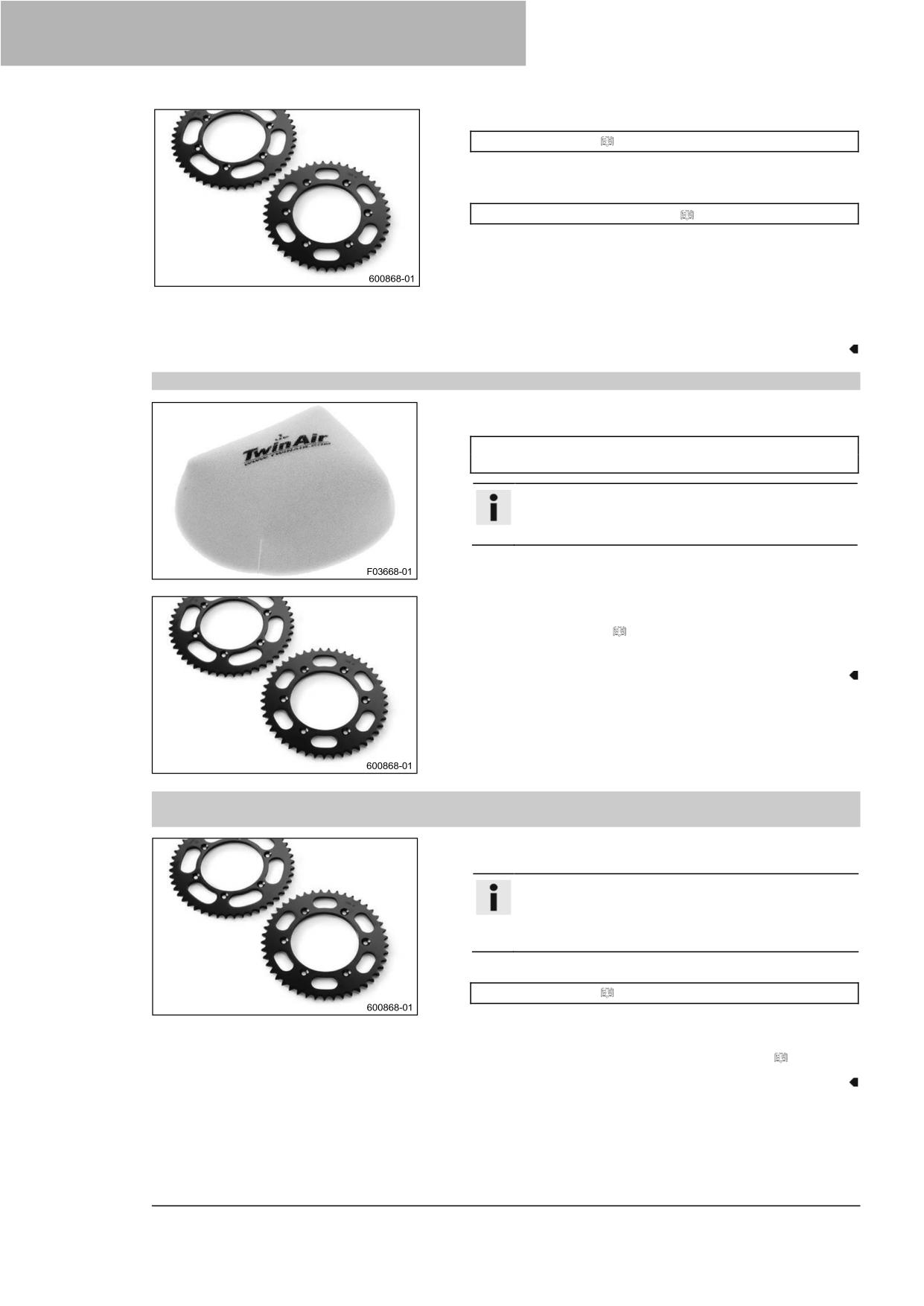

Установите стальную звездочку.

Смажьте цепь.

Универсальная смазка-спрей ( стр. 143)

Очистите ребра радиатора.

Осторожно выпрямите погнутые ребра радиатора.

Состояние

Регулярное использование на песке

Меняйте поршень через каждые 10 часов работы.

7.6

Подготовка транспортного средства к поездкам по мокрому песку

Установите чехол воздушного фильтра, защищающий от

дождя.

Чехол воздушного фильтра, защищающий от дождя

(A46006921000)

Информация

Соблюдайте инструкции по монтажу деталей

каталога KTM PowerParts.

7 ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

Очистите цепь.

Очиститель цепи ( стр. 142)

Установите стальную звездочку.

Смажьте цепь.

Универсальная смазка-спрей ( стр. 143)

Очистите ребра радиатора.

Осторожно выпрямите погнутые ребра радиатора.

Состояние

Регулярное использование на песке

Меняйте поршень через каждые 10 часов работы.

7.7

Подготовка транспортного средства к поездкам по мокрым и грязным трассам

Установите чехол воздушного фильтра, защищающий от

дождя.

Чехол воздушного фильтра, защищающий от дождя

(A46006921000)

Информация

Соблюдайте инструкции по монтажу деталей

каталога KTM PowerParts.

Установите стальную звездочку.

Очистите мотоцикл. ( стр. 123)

Осторожно выпрямите погнутые ребра радиатора.

7.8

Подготовка транспортного средства к работе в условиях высоких температур

или медленному передвижению

Отрегулируйте вспомогательный привод в соответствии с

дорожными условиями.

Информация

При частой работе сцепления из-за слишком

высокого вторичного передаточного числа

масло в двигателе быстро нагревается.

Очистите цепь.

Очиститель цепи ( стр. 142)

Очистите ребра радиатора.

–

Осторожно выпрямите погнутые ребра радиатора.

–

Проверьте уровень охлаждающей жидкости. ( стр. 102)

8 ИНСТРУКЦИИ ПО ЕЗДЕ

8.1

Проверки и меры по техническому обслуживанию при подготовке к

эксплуатации

Информация

Перед каждой поездкой проверяйте состояние транспортного средства и убедитесь, что его можно

безопасно эксплуатировать.

Во время эксплуатации транспортное средство должно находиться в идеальном техническом

состоянии.

Проверьте уровень редукторного масла. ( стр. 120)

Проверьте уровень жидкости передних тормозов. ( стр.

84)

Проверьте уровень жидкости задних тормозов. ( стр.

90)

Проверьте, зафиксированы ли тормозные колодки

переднего тормоза. ( стр. 86)

Проверьте, зафиксированы ли тормозные колодки

заднего тормоза. ( стр. 92)

Проверьте правильность работы тормозной системы.

–

Проверьте уровень охлаждающей жидкости. ( стр. 102)

–

Проверьте цепь на наличие грязи. ( стр. 73)

–

Проверьте цепь, заднюю звездочку, звездочку двигателя

и направляющую цепи. ( стр. 76)

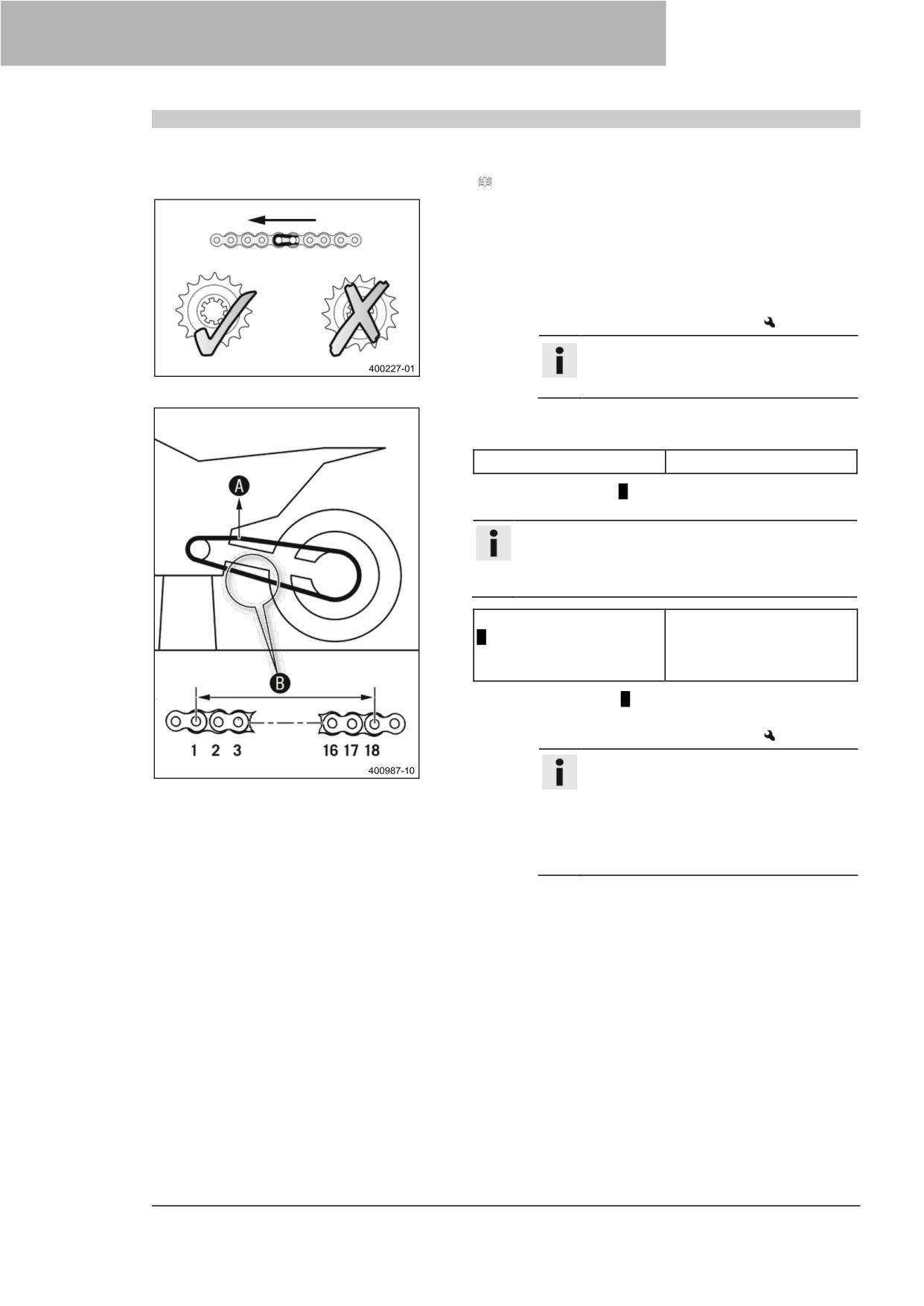

Проверьте натяжение цепи. ( стр. 74)

–

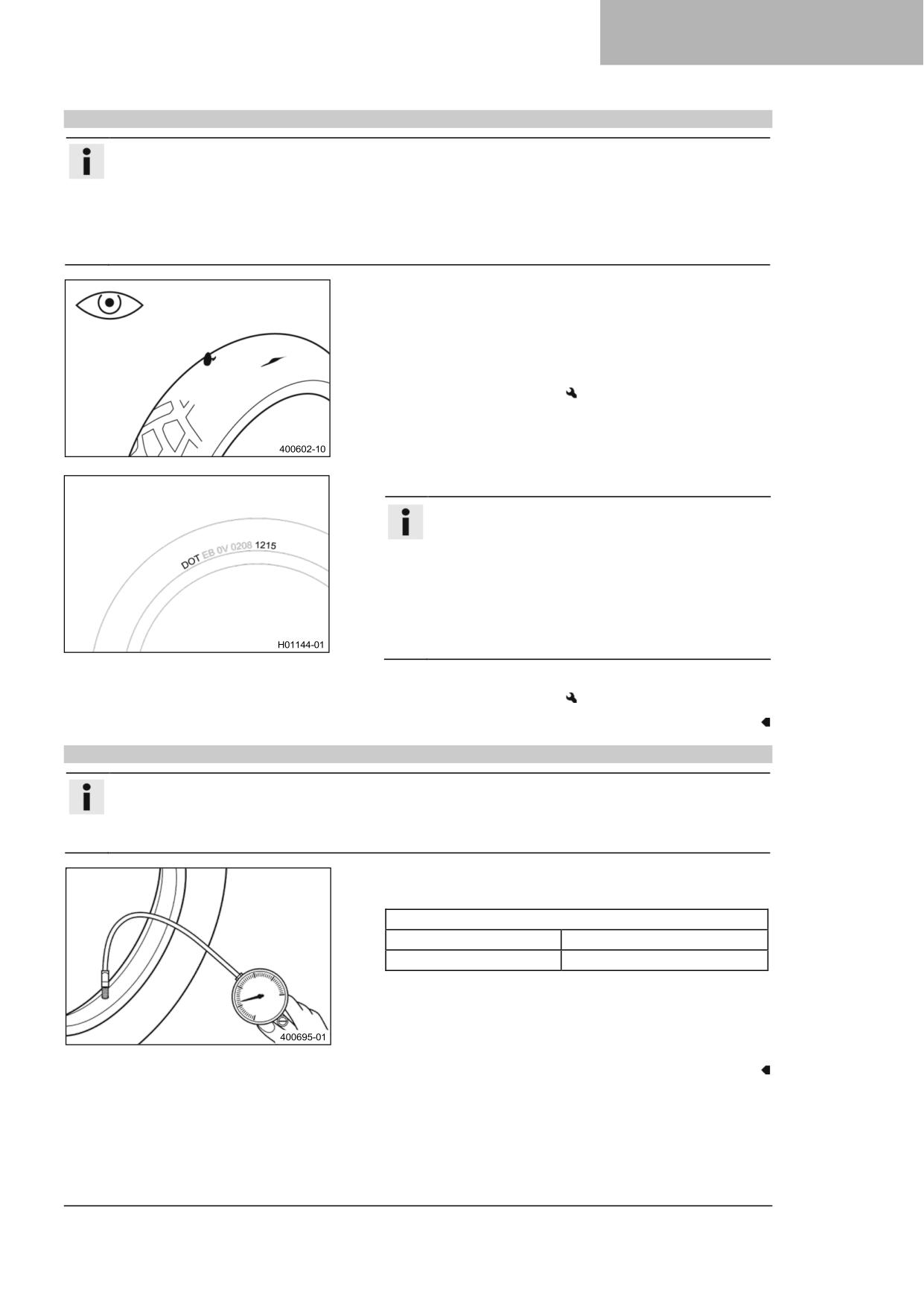

Проверьте состояние шин. ( стр. 99)

–

Проверьте давление в шинах. ( стр. 99)

–

Проверьте натяжение спиц. ( стр. 100)

Информация

Натяжение спиц необходимо регулярно проверять,

так как неправильное натяжение спиц сильно

снижает безопасность езды.

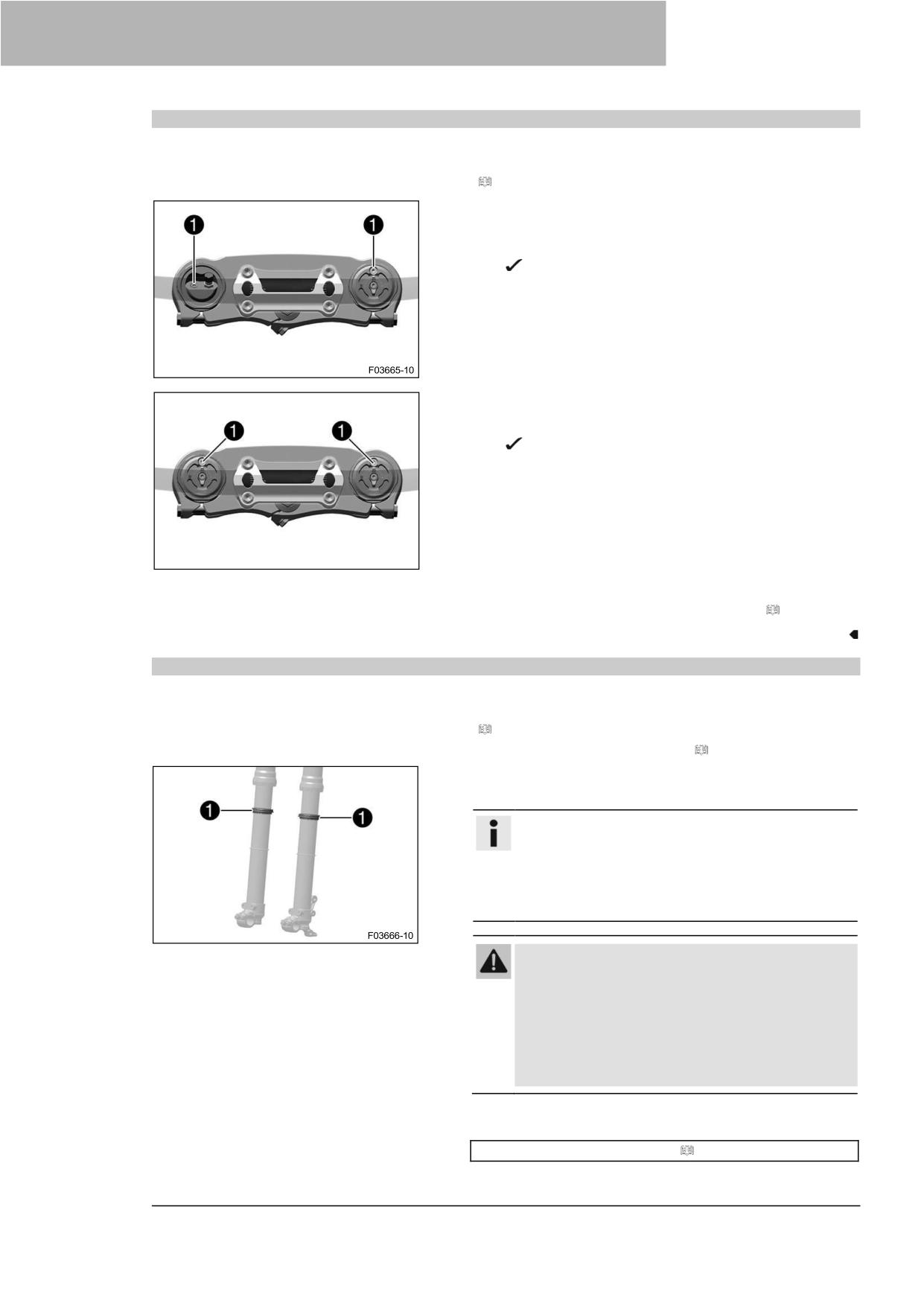

Очистите пыльники перьев вилки. ( стр. 50)

–

Продуйте перья вилки. ( стр. 50)

–

Проверьте воздушный фильтр.

–

Проверьте настройки всех органов управления и

убедитесь, что они работают безотказно.

Регулярно проверяйте затяжку всех винтов, гаек и

хомутов для шлангов.

Проверьте уровень топлива.

8.2

Запуск транспортного средства

Опасно

Опасность отравления Выхлопные газы токсичны, и их вдыхание может привести к потере

сознания и смерти.

При работе двигателя всегда следите за тем, чтобы вентиляция была надлежащей.

–

При запуске или работе двигателя в закрытом помещении используйте эффективный отвод

выхлопов.

Примечание

Повреждение двигателя

Высокие обороты при холодном двигателе негативно влияют на срок

службы двигателя.

Всегда запускайте прогретый двигатель на низких оборотах.

ИНСТРУКЦИИ ПО ЕЗДЕ

(SX)

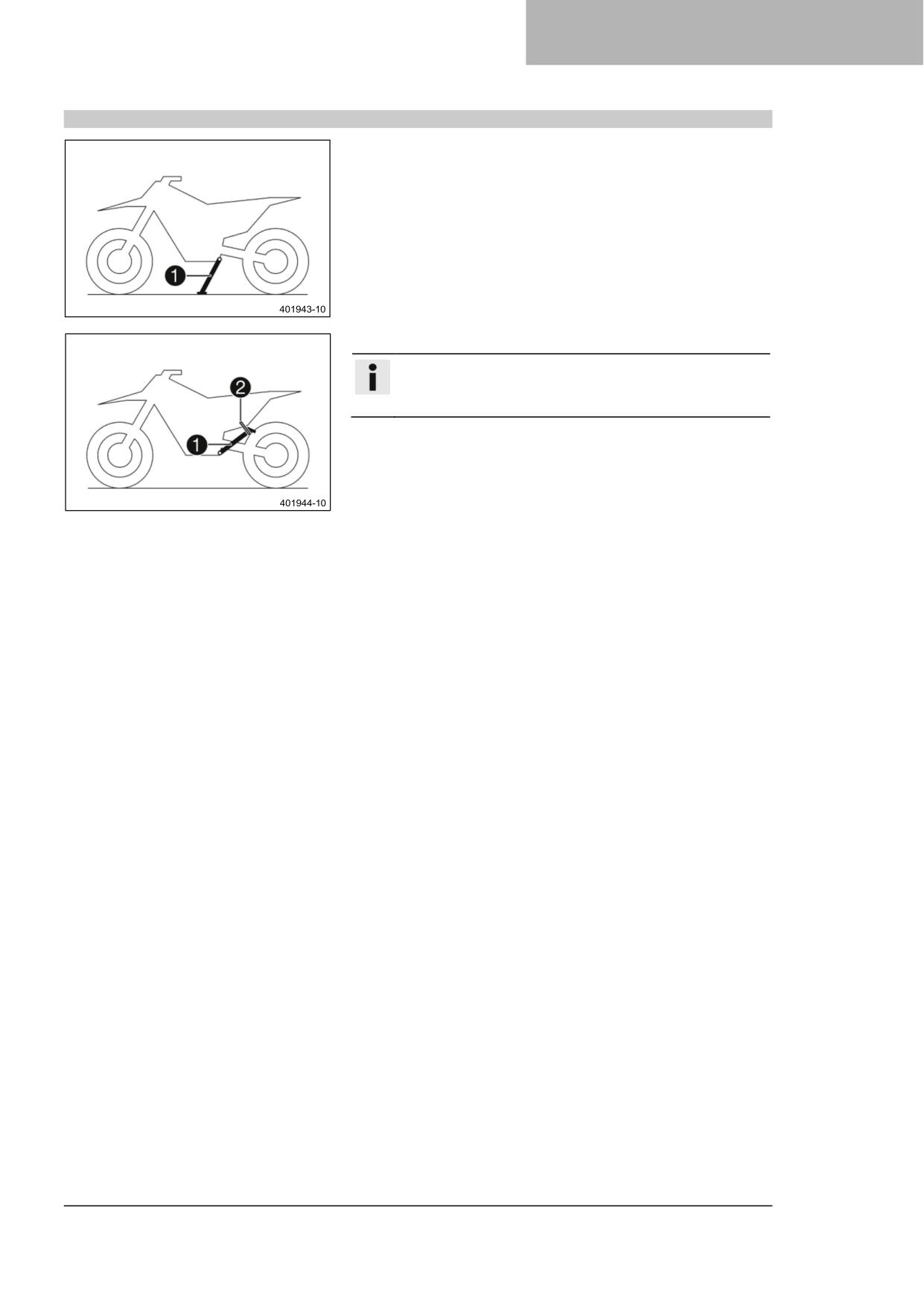

Снимите вставную подставку ❶.

(XC)

Снимите мотоцикл с боковой подставки ❶ и

закрепите боковую подставку резиновым ремнем ❷.

Переключите коробку передач в нейтральное положение.

Состояние

Температура окружающего воздуха: < 20 °C (< 68 °F)

Нажмите кнопку холодного пуска до упора.

Нажмите кнопку пуска.

Информация

Нажмите кнопку пуска и удерживайте ее не более

5 секунд. Подождите 15 секунд перед следующей

попыткой запуска.

При низких температурах подождите 30 секунд.

При температуре ниже 6 °C (43 °F) может

потребоваться несколько попыток запуска, чтобы

прогреть литий-ионный аккумулятор и тем самым

увеличить пусковую мощность. После 6 неудачных

попыток пуска не повторяйте попыток, а вместо

этого проверьте транспортное средство на

наличие других неисправностей.

В процессе запуска загорается лампа индикации

неисправности.

8.3

Трогание

Информация

Перед началом движения необходимо снять вставную подставку.

Во время передвижения боковая подставка должна быть сложена и зафиксирована резиновым

ремнем.

Выжмите рычаг сцепления, включите первую передачу, медленно отпустите рычаг сцепления и

одновременно осторожно откройте газ.

8 ИНСТРУКЦИИ ПО ЕЗДЕ

8.4

Переключение передач, езда

Предупреждение

Опасность несчастных случаев Если вы переключаетесь на пониженную передачу при

высоких оборотах двигателя, заднее колесо блокируется, а двигатель начинает разгоняться.

Не переключайтесь на пониженную передачу при высоких оборотах двигателя.

Информация

Если во время езды вы услышите необычные звуки, немедленно остановитесь, выключите

двигатель и обратитесь в официальную мастерскую KTM.

Первая передача используется для трогания и для крутых склонов.

Переключайтесь на более высокую передачу, если позволяют условия (уклон, дорожная ситуация и

т.д.). Отпустите газ, одновременно нажимая рычаг сцепления, переключитесь на следующую

передачу, отпустите рычаг сцепления и дайте газ.

Если во время запуска была нажата кнопка холодного пуска, кратковременно откройте газ и

отпустите ручку газа или поверните ручку газа в направлении вперед.

Кнопка холодного пуска переходит в исходное положение.

После достижения максимальной скорости, полностью открыв ручку газа, поверните газ обратно,

чтобы он был открыт на ¾. Это почти не снизит скорость, но расход топлива будет значительно

меньше.

Открывайте газ только настолько, насколько может выдержать двигатель - резкое открытие ручки

газа увеличивает расход топлива.

Чтобы понизить передачу, нажмите на тормоза и одновременно закройте газ.

–

Потяните рычаг сцепления и переключитесь на более низкую передачу, медленно отпустите рычаг

сцепления и либо откройте газ, либо снова переключите передачу.

Выключайте двигатель, если предполагается длительная работа на холостом ходу или стоянка.

Рекомендации

≥ 1 мин

Не допускайте частой или длительной пробуксовки сцепления. Это приводит к нагреву

трансмиссионного масла, двигателя и системы охлаждения.

Ездите на низких оборотах двигателя, а не на высоких с пробуксовывающим сцеплением.

8.5

Торможение

Предупреждение

Опасность несчастных случаев Чрезмерно сильное нажатие на тормоза блокирует колеса.

Применяйте тормоза в зависимости от ситуации во время передвижения и состояния

дорожного покрытия.

Предупреждение

Опасность несчастных случаев "Ватная" точка схватывания на переднем или заднем тормозе

снижает эффективность торможения.

Проверьте тормозную систему и не продолжайте езду, пока проблема не будет устранена. (В

вашей официальной мастерской KTM будут рады помочь).

Предупреждение

Опасность несчастных случаев Влага и грязь ухудшают работу тормозной системы.

Осторожно затормозите несколько раз, чтобы высушить и удалить грязь с тормозных колодок

и тормозных дисков.

На песчаных, мокрых или скользких поверхностях используйте в основном задний тормоз.

–

Всегда заканчивайте торможение перед входом в поворот. Переключитесь на более низкую

передачу, соответствующую скорости движения.

ИНСТРУКЦИИ ПО ЕЗДЕ

На длинных спусках используйте тормозящее действие двигателя. Переключитесь на одну или две

передачи назад, но не повышайте при этом допустимое число оборотов двигателя. Это означает, что

торможение требуется значительно реже, а тормозная система не перегревается.

8.6

Остановка, парковка

Предупреждение

Риск получения травмы Лица, действующие самовольно, могут быть не знакомы с

транспортным средством.

Не оставляйте транспортное средство без присмотра, если двигатель работает.

–

Защищайте транспортное средство от доступа посторонних лиц.

Предупреждение

Опасность ожогов Некоторые детали транспортного средства сильно нагреваются при его

эксплуатации.

Не прикасайтесь к таким деталям, как выхлопная система, радиатор, двигатель, амортизатор

или тормозная система, пока детали транспортного средства не остыли.

Дайте деталям транспортного средства остыть, прежде чем выполнять какие-либо работы на

транспортном средстве.

Примечание

Опасность воспламенения Горячие комплектующие детали транспортного средства представляют

опасность воспламенения и взрыва.

Не паркуйте транспортное средство рядом с легковоспламеняющимися или взрывоопасными

материалами.

Дайте транспортному средству остыть, прежде чем накрывать его.

Примечание

Повреждения Неправильный порядок действий при парковке может привести к повреждению

транспортного средства.

Значительный ущерб может быть нанесен, если транспортное средство укатится или упадет.

Комплектующие детали для парковки транспортного средства рассчитаны только на вес транспортного

средства.

Паркуйте транспортное средство на твердой и ровной поверхности.

–

Следите за тем, чтобы никто не сидел на транспортном средстве, когда оно припарковано на

подножке.

Задействуйте тормоза на мотоцикле.

–

Переключите коробку передач в нейтральное положение.

–

Нажмите и удерживайте кнопку остановки при работающем на холостом ходу двигателе до тех

пор, пока двигатель не остановится.

Припаркуйте транспортное средство на твердой поверхности.

8.7

Транспортировка

Примечание

Опасность повреждения Припаркованное транспортное средство может откатиться или упасть.

Паркуйте транспортное средство на твердой и ровной поверхности.

Примечание

Опасность воспламенения Горячие комплектующие детали транспортного средства представляют

опасность воспламенения и взрыва.

Не паркуйте транспортное средство рядом с легковоспламеняющимися или взрывоопасными

материалами.

Дайте транспортному средству остыть, прежде чем накрывать его.

8 ИНСТРУКЦИИ ПО ЕЗДЕ

(SX)

Выключите двигатель.

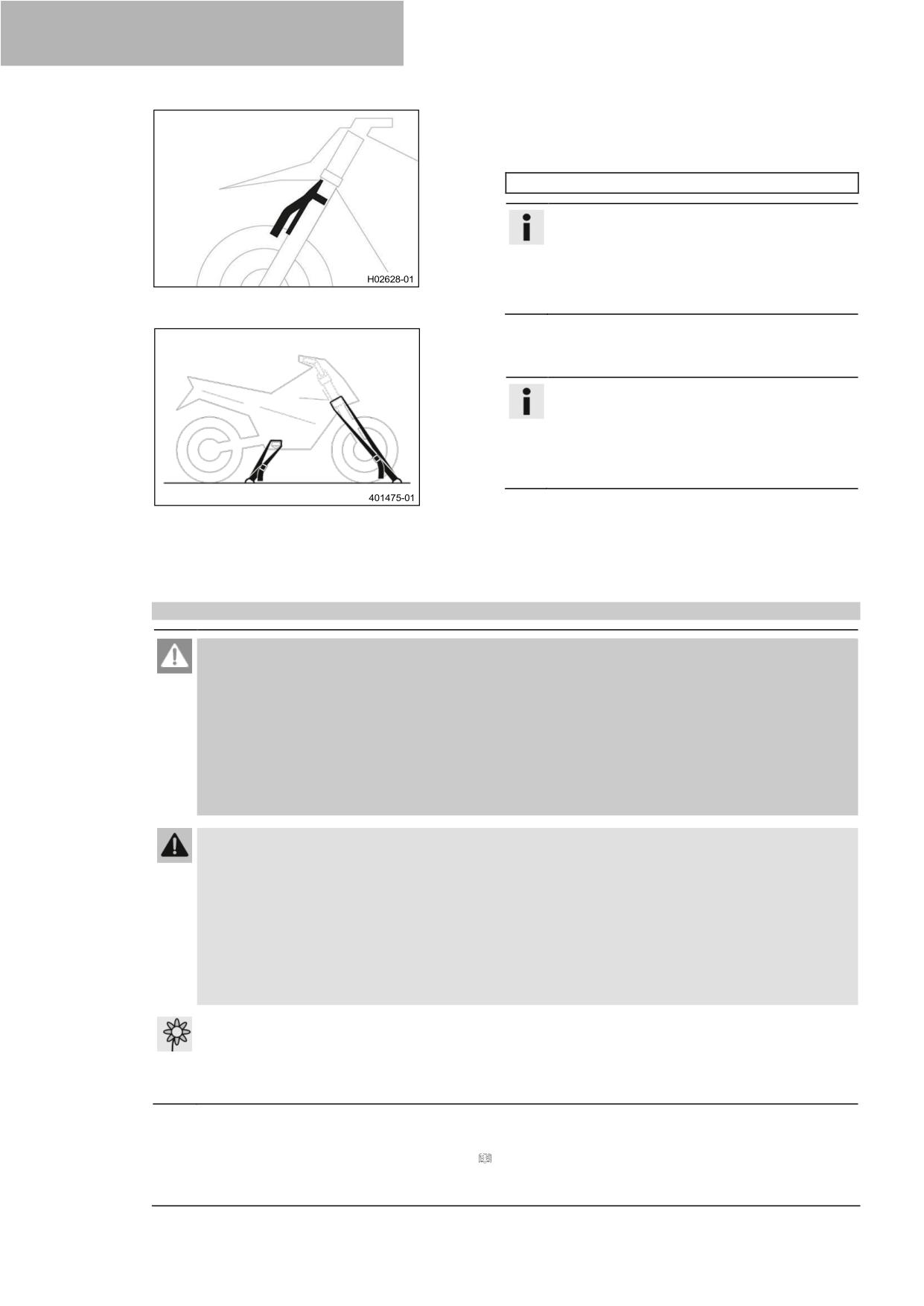

Установите вставную подставку на перья вилки.

Вставная подставка (A46029094000)

Информация

Вставная подставка входит в комплект

поставки.

Убедитесь, что тормозная магистраль

проходит перед вставной подставкой и не

заклинивается.

Используйте натяжные ремни или другие

подходящие устройства, чтобы обезопасить

мотоцикл от падения или откатывания.

Информация

Затягивайте натяжные ремни только до такой

степени, чтобы вставная подставка плотно

прилегала к крылу и шинам.

Обратите внимание на выравнивание

вставной подставки относительно крыла.

(XC)

Выключите двигатель.

–

Используйте натяжные ремни или другие

подходящие устройства, чтобы обезопасить

мотоцикл от падения или откатывания.

8.8

Заправка топливом

Опасно

Опасность воспламенения Топливо легко воспламеняется.

Топливо в топливном баке расширяется при нагревании и может вытечь в случае переполнения.

Не заправляйте транспортное средство вблизи открытого огня или зажженных сигарет.

–

Выключайте двигатель при заправке топливом.

–

Следите за тем, чтобы топливо не пролилось, особенно на горячие части транспортного

средства.

Если топливо пролилось, немедленно вытрите его.

–

Соблюдайте технические требования при заправке топливом.

Предупреждение

Опасность отравления

Топливо вредно для здоровья.

–

Избегайте контакта топлива с кожей, глазами и одеждой.

–

В случае проглатывания топлива немедленно обратитесь к врачу.

–

Не вдыхайте пары топлива.

–

В случае попадания на кожу немедленно промойте пораженный участок большим

количеством воды.

Тщательно промойте глаза водой и обратитесь к врачу в случае попадания топлива в глаза.

–

Смените одежду, если на нее пролилось топливо.

Примечание

Опасность загрязнения окружающей среды Неправильное обращение с топливом

представляет опасность для окружающей среды.

Не допускайте попадания топлива в грунтовые воды, почву или канализацию.

Выключите двигатель.

–

Откройте крышку заливной горловины топливного бака.

(

стр. 17)

9 ГРАФИК ТЕХОБСЛУЖИВАНИЯ

9.1

Дополнительная информация

Любые дополнительные работы, вытекающие из работ по обслуживанию, должны заказываться отдельно

и оформляться в отдельном счете.

В зависимости от местных условий эксплуатации в вашей стране могут применяться другие интервалы

между техническими обслуживаниями.

Если транспортное средство эксплуатируется в особо тяжелых условиях, таких как проливной дождь,

грязь, песок, снег, экстремальные температуры, частая полная загрузка и т.д., могут потребоваться более

короткие интервалы между техническими обслуживаниями, чем указанные в таблице.

Отдельные интервалы и объемы технического обслуживания могут меняться в ходе технического

развития. Самый актуальный график обслуживания всегда можно найти на сайте KTM Dealer.net. Ваш

официальный дилер KTM будет рад проконсультировать вас.

9.2

График техобслуживания

каждые 24 месяца

Каждые 90 часов работы

Каждые 45 часов работы

После 15 часов работы / Каждые 15 часов работы

Через 1 час работы

Считайте память неисправностей с помощью диагностического прибора KTM.

○

●

Проверьте правильность работы электрической системы.

○

●

Проверьте и зарядите 12-вольтовый аккумулятор.

○

●

Проверьте, зафиксированы ли тормозные колодки переднего тормоза. ( стр. 86)

○

●

Проверьте, зафиксированы ли тормозные колодки заднего тормоза. ( стр. 92)

○

●

Проверьте тормозные диски. ( стр. 83)

○

●

Проверьте тормозные магистрали на наличие повреждений и герметичность.

○

●

Проверьте уровень жидкости передних тормозов. ( стр. 84)

○

●

Замените тормозную жидкость в переднем тормозном механизме.

●

Проверьте уровень жидкости задних тормозов. ( стр. 90)

○

●

Замените тормозную жидкость в заднем тормозном механизме.

●

Проверьте/откорректируйте уровень жидкости в гидравлической муфте сцепления.

●

(

стр. 80)

Замените жидкость гидравлического сцепления.

(

стр. 81)

●

Проверьте свободный ход педали переднего тормоза ( стр. 83)

○

●

Проверьте свободный ход педали ножного тормоза ( стр. 89)

○

●

Проверьте частоту вращения на холостом ходу.

○

●

Замените редукторное масло.

(

стр. 120)

○

●

Проверьте все шланги (например, топливные, охлаждающие, выпускные,

○

●

дренажные и т.д.) и рукава на наличие трещин, герметичность и правильность

прокладки.

Проверьте кабели на наличие повреждений и отсутствие перегибов в трассе.

●

Убедитесь, что газовые тросы не повреждены, проложены без перегибов и

●

правильно установлены.

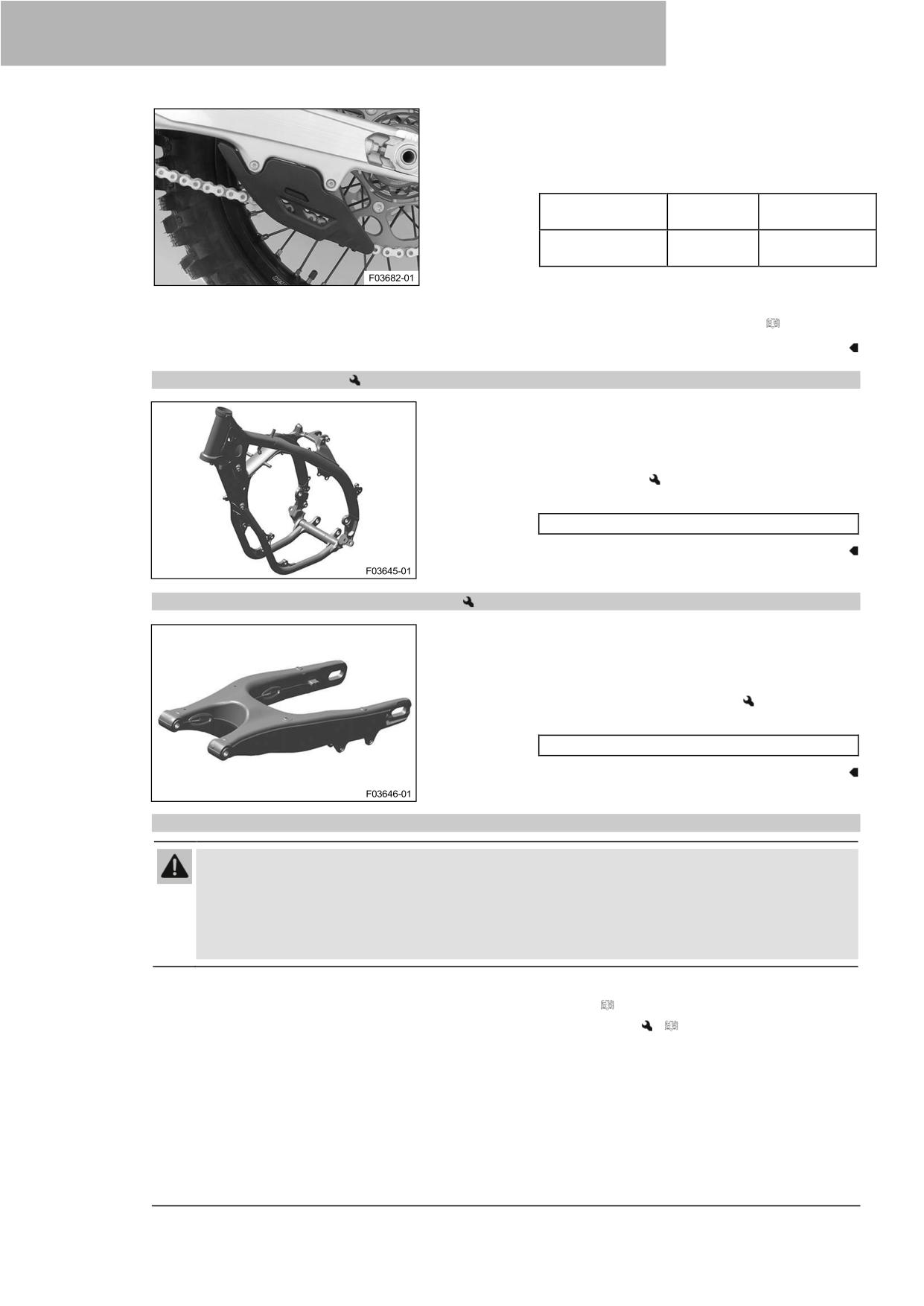

Проверьте раму.

(

стр. 78)

●

Проверьте маятниковую вилку.

(

стр. 78)

●

Проверьте подшипник вилки на наличие люфта.

●

Проверьте сферический шарнир амортизатора на наличие люфта.

●

Проверьте тягу амортизатора.

●

Проверьте состояние шин. ( стр. 99)

●

Проверьте давление в шинах. ( стр. 99)

○

●

Проверьте колесный подшипник на наличие люфта.

●

Проверьте ступицы колес.

●

Проверьте биение обода.

○

●

ГРАФИК ТЕХОБСЛУЖИВАНИЯ

каждые 24 месяца

Каждые 90 часов работы

Каждые 45 часов работы

После 15 часов работы / Каждые 15 часов работы

Через 1 час работы

Проверьте натяжение спиц. ( стр. 100)

Проверьте цепь, заднюю звездочку, звездочку двигателя и направляющую цепи. (

стр. 76)

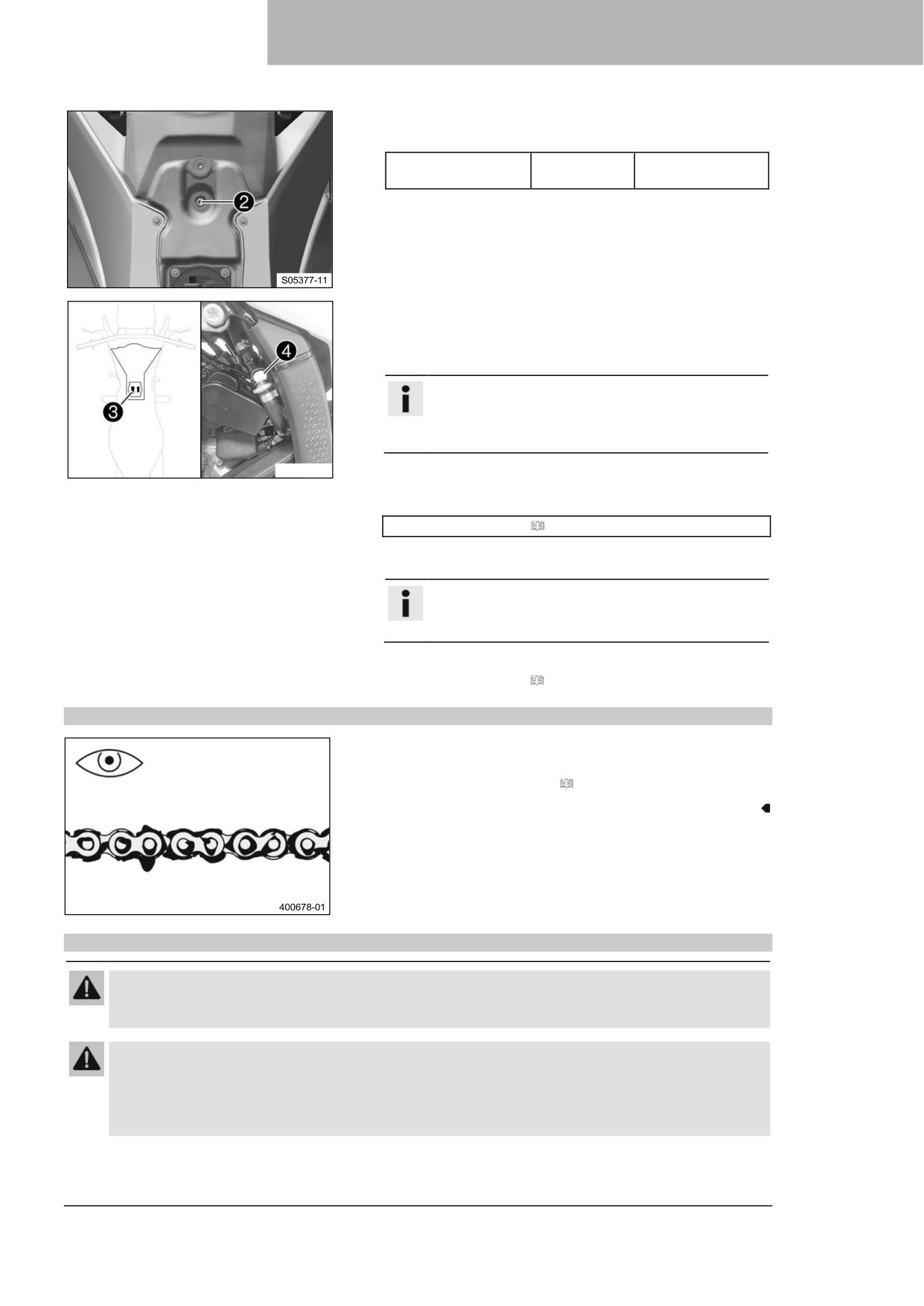

Проверьте натяжение цепи. ( стр. 74)

Смажьте все движущиеся детали (например, ручной рычаг, цепь и т.д.) и проверьте

плавность работы.

Проверьте базовую настройку датчика положения дроссельного клапана.

Замените свечу зажигания и свечной колпачок.

Замените топливный фильтр.

Проверьте сцепление.

Очистите воздушный фильтр и корпус воздушного фильтра.

( стр. 67)

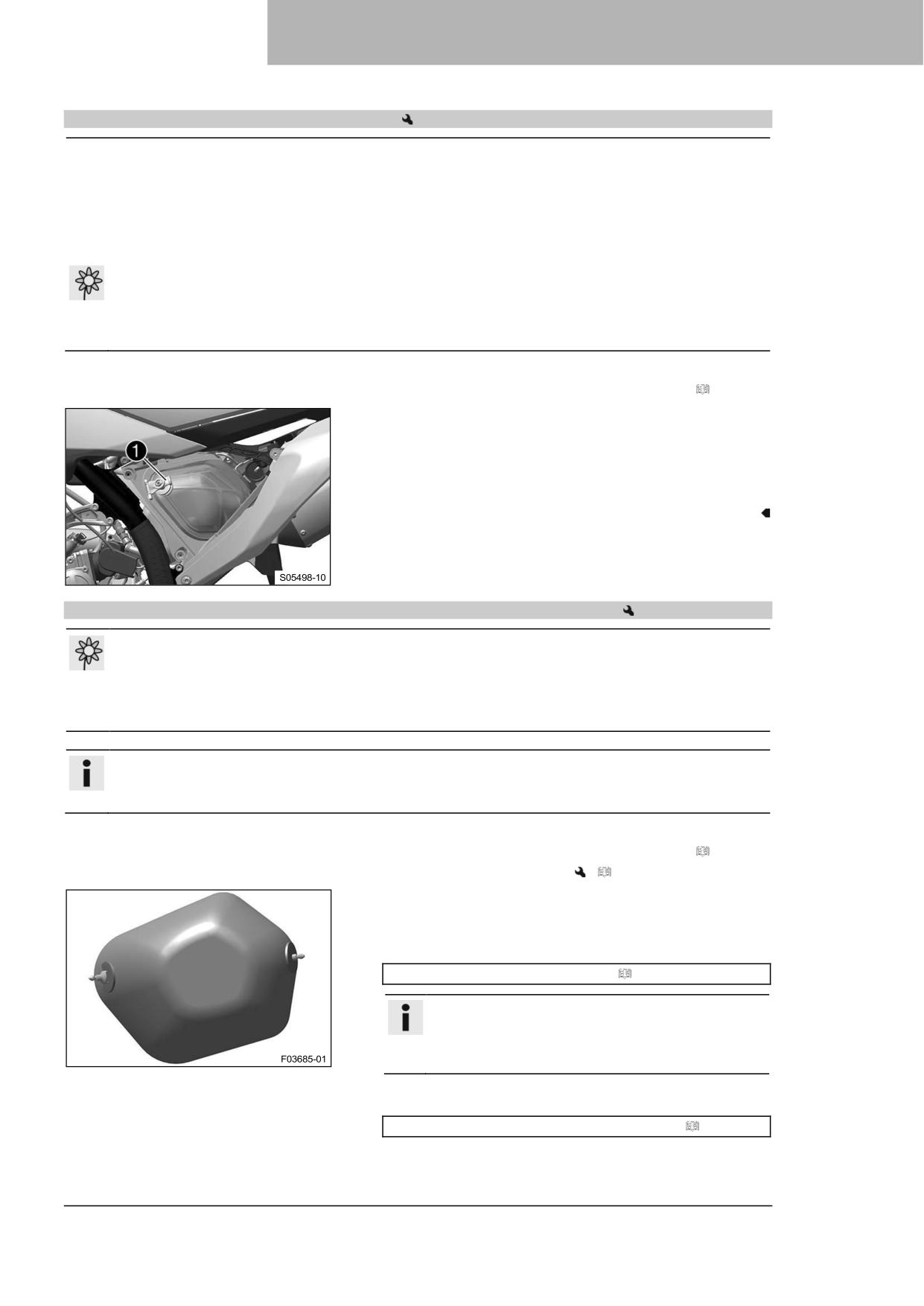

Замените наполнитель из стекловолокнистой пряжи в главном глушителе.

(

стр. 70)

Обслужите вилку.

Выполните обслуживание амортизатора.

Проверьте плотную посадку всех винтов, гаек и хомутов крепления шлангов.

Замените топливную сетку.

(

стр. 119)

Проверьте давление топлива. A

Проверьте уровень антифриза и охлаждающей жидкости. ( стр. 101)

Проверьте уровень охлаждающей жидкости. ( стр. 102)

Замените охлаждающую жидкость.

(

стр. 105)

Проверьте подшипник рулевой колонки на наличие люфта. ( стр. 56)

Смажьте подшипник рулевой колонки.

(

стр. 57)

Проверьте привод электрического стартера.

Проверьте корпус пластинчатого клапана, пластинчатый клапан и впускной

фланец.

Выполните вспомогательное обслуживание двигателя. (Замените поршень.

Проверьте головку блока цилиндров. Замените уплотнительные кольца коллектора

и головки блока цилиндров. Проверьте размеры цилиндра и в направлении оси Z.

Очистите систему регулирования выхлопных газов. Проверьте исправность и

устойчивость работы системы регулирования выхлопных газов. Запрограммируйте

конечные положения системы регулирования выхлопных газов. Проверьте и

очистите фланец датчика давления).

Выполните основное обслуживание двигателя, включая снятие и установку

двигателя. (Замените шатун, шатунный подшипник и шатунную шейку. Проверьте

коробку передач и механизм переключения. Замените все подшипники двигателя,

радиальные уплотнительные кольца валов и уплотнения).

Окончательная проверка: проверка транспортного средства на безопасность

эксплуатации.

Совершите пробный заезд.

После пробного заезда считайте память неисправностей с помощью

диагностического прибора KTM.

Сделайте сервисную запись в KTM Dealer.net.

○

Разовый интервал

●

Периодический интервал

10 РЕГУЛИРОВКА ШАССИ

10.1

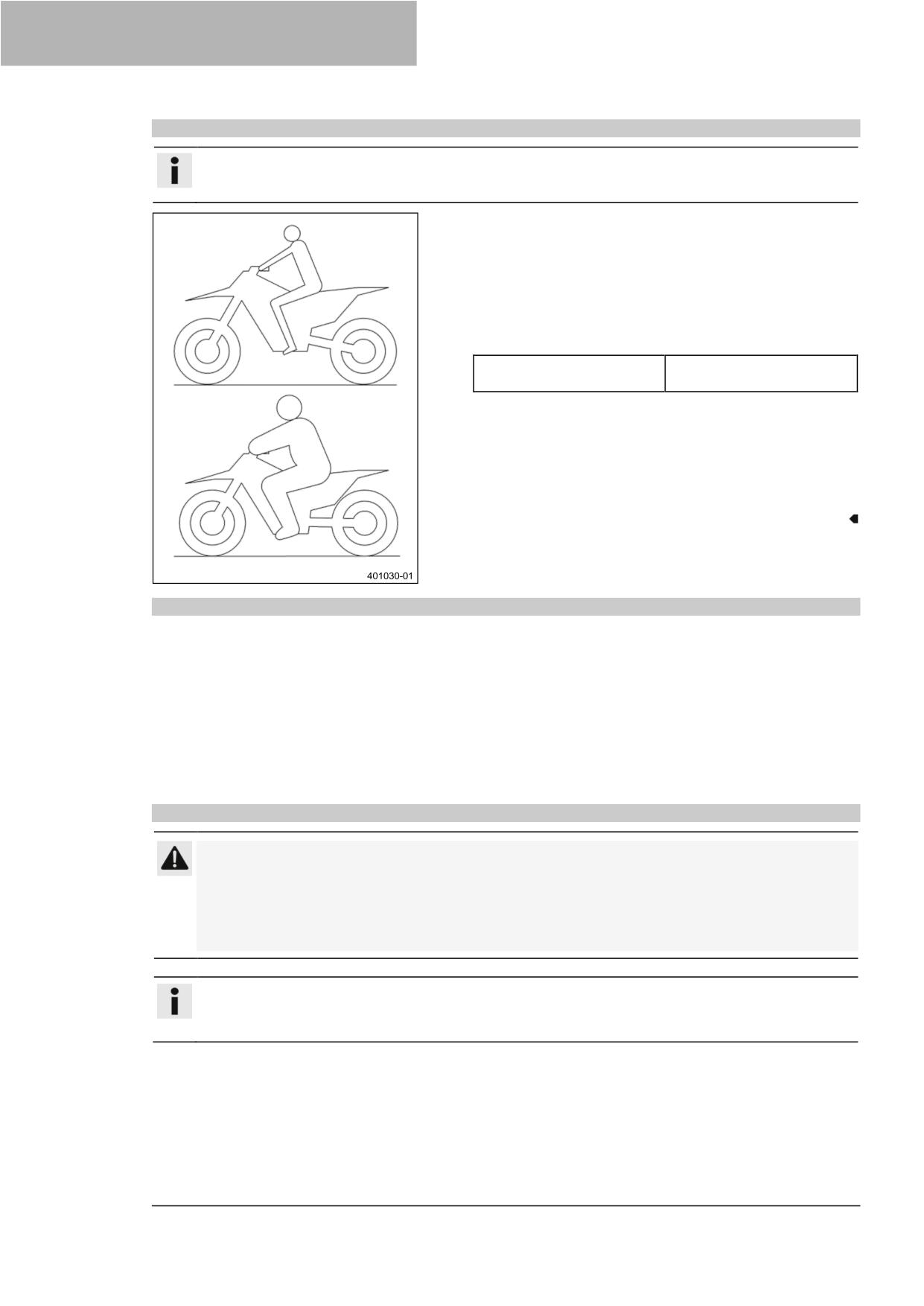

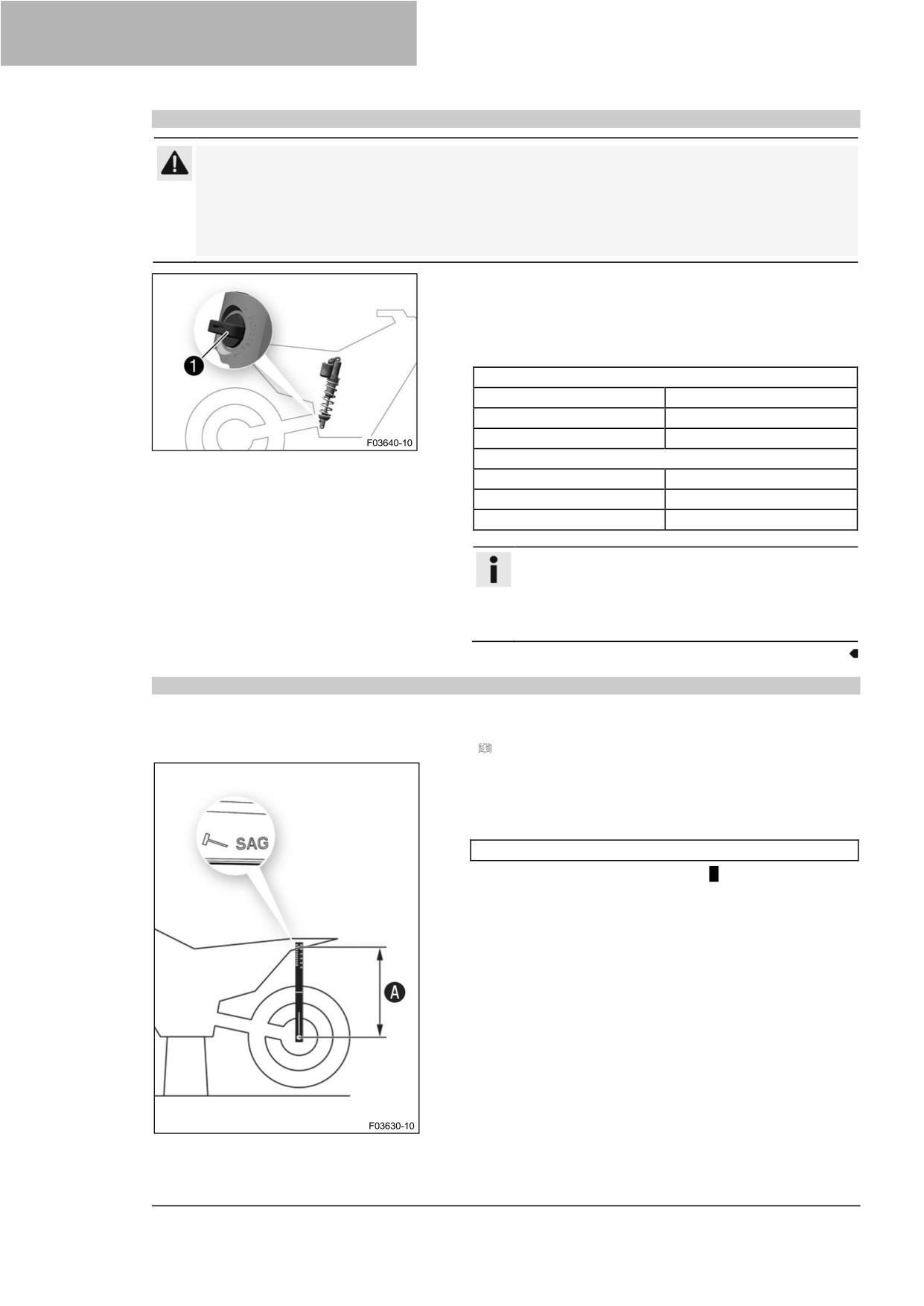

Проверка базовой настройки шасси с учетом веса водителя

Информация

При регулировке базовых настроек шасси сначала отрегулируйте амортизатор, а затем вилку.

Для достижения оптимальных ходовых качеств мотоцикла

и во избежание повреждения вилки, амортизаторов,

маятниковой вилки и рамы базовые настройки элементов

подвески должны соответствовать весу водителя.

При поставке внедорожные мотоциклы KTM рассчитаны

на средний вес водителя (с полным комплектом защитной

одежды).

Рекомендации

Стандартный вес водителя

75 ... 85 кг (165 ...

187 фунтов)

Если вес водителя выше или ниже этого диапазона, то

базовые настройки элементов подвески должны быть

соответствующим образом скорректированы.

Небольшая разница в весе может быть компенсирована

регулировкой предварительного натяга пружины, но при

большой разнице в весе пружины необходимо заменить.

10.2

Демпфирование сжатия амортизатора

Демпфирование сжатия амортизатора делится на два диапазона: высокоскоростной и низкоскоростной.

Высокоскоростной и низкоскоростной относятся к скорости сжатия подвески заднего колеса, а не к

скорости транспортного средства.

Регулятор сжатия на высокой скорости дает эффект, например, при приземлении после прыжка: подвеска

заднего колеса быстро сжимается.

Регулятор низкоскоростного сжатия дает эффект, например, при езде по длинным буграм: подвеска

заднего колеса сжимается медленно.

Эти два диапазона можно регулировать отдельно, хотя переход между высокоcкоростным и

низкоскоростным происходит постепенно. Таким образом, изменения в высокоскоростном диапазоне

влияют на демпфирование сжатия в низкоскоростном диапазоне и наоборот.

10.3

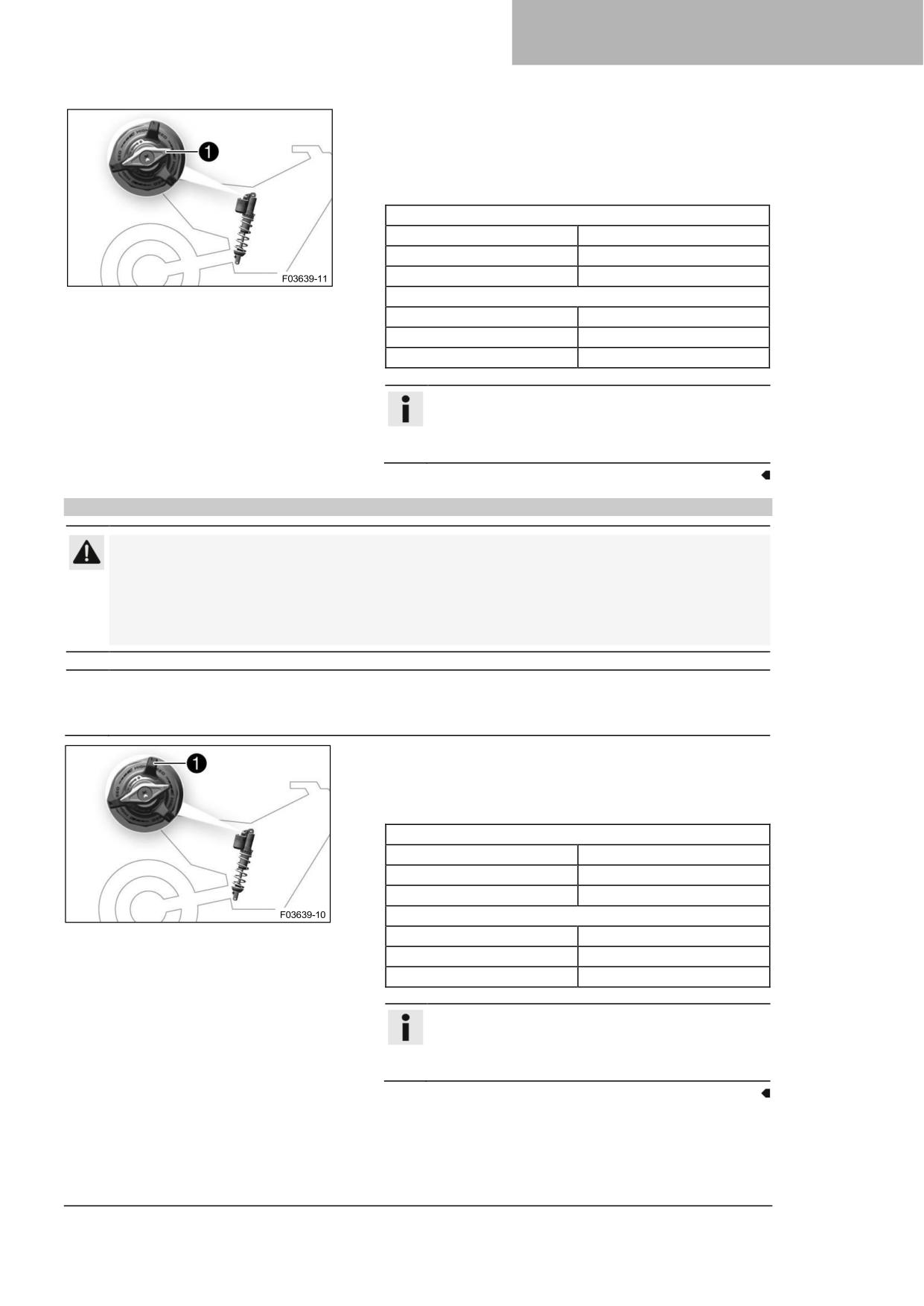

Регулировка демпфирования сжатия амортизатора на низкой скорости

Внимание

Риск получения травмы При неправильном отсоединении амортизатора его части будут

смещаться.

Амортизатор заполнен азотом высокого давления.

Пожалуйста, следуйте приведенному описанию. (В вашей официальной мастерской KTM

будут рады помочь).

Информация

Действие регулятора низкоскоростного сжатия можно увидеть при медленном и нормальном

сжатии амортизатора.

РЕГУЛИРОВКА ШАССИ

Поверните регулятор ❶ по часовой стрелке до

последнего различимого щелчка.

Поверните против часовой стрелки на количество

щелчков, соответствующее типу амортизатора.

Рекомендации

Демпфирование сжатия на низкой скорости (SX)

Комфорт

17 щелчка

Стандарт

15 щелчков

Спорт

13 щелчков

Демпфирование сжатия на низкой скорости (XC)

Комфорт

17 щелчка

Стандарт

15 щелчков

Спорт

13 щелчков

Информация

Поверните по часовой стрелке для увеличения

демпфирования; поверните против часовой

стрелки для уменьшения демпфирования.

10.4

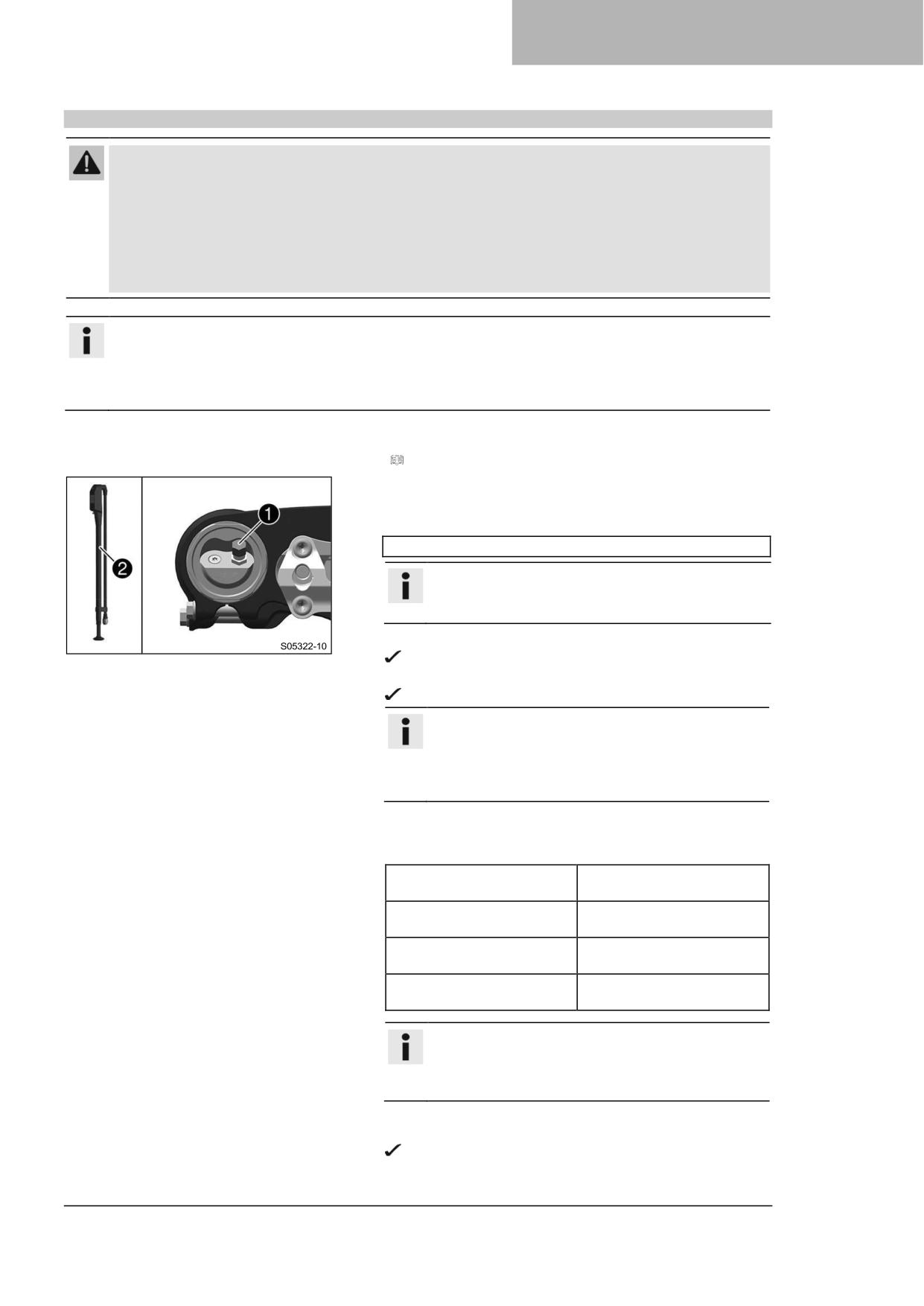

Регулировка демпфирования сжатия амортизатора на высокой скорости

Внимание

Риск получения травмы При неправильном отсоединении амортизатора его части будут

смещаться.

Амортизатор заполнен азотом высокого давления.

Пожалуйста, следуйте приведенному описанию. (В вашей официальной мастерской KTM

будут рады помочь).

Информация

Действие регулятора высокоскоростного сжатия можно увидеть при быстром сжатии

амортизатора.

Поверните регулятор ❶ по часовой стрелке до упора.

Поверните против часовой стрелки на количество

оборотов, соответствующее типу амортизатора.

Рекомендации

Демпфирование сжатия на высокой скорости (SX)

Комфорт

2 оборота

Стандарт

1,5 оборота

Спорт

1 оборот

Демпфирование сжатия на высокой скорости (XC)

Комфорт

2 оборота

Стандарт

1,5 оборота

Спорт

1 оборот

Информация

Поверните по часовой стрелке для увеличения

демпфирования; поверните против часовой

стрелки для уменьшения демпфирования.

10 РЕГУЛИРОВКА ШАССИ

10.5

Регулировка демпфирования обратного хода амортизатора

Внимание

Риск получения травмы При неправильном отсоединении амортизатора его части будут

смещаться.

Амортизатор заполнен азотом высокого давления.

Пожалуйста, следуйте приведенному описанию. (В вашей официальной мастерской KTM

будут рады помочь).

Поверните регулятор ❶ по часовой стрелке до

последнего различимого щелчка.

Поверните против часовой стрелки на количество

щелчков, соответствующее типу амортизатора.

Рекомендации

Демпфирование обратного хода (SX)

Комфорт

17 щелчка

Стандарт

15 щелчков

Спорт

13 щелчков

Демпфирование обратного хода (XC)

Комфорт

17 щелчка

Стандарт

15 щелчков

Спорт

13 щелчков

Информация

Поверните по часовой стрелке, чтобы увеличить

демпфирование; поверните против часовой

стрелки, чтобы уменьшить демпфирование при

обратном ходе амортизатора.

10.6

Измерение размеров заднего колеса без нагрузки

Подготовительные работы

Поднимите мотоцикл с помощью подъемной подставки.

(

стр. 49)

Основные работы

Установите устройство для измерения прогиба задней оси

и измерьте расстояние до отметки SAG (прогиб) на

заднем крыле.

Устройство для измерения прогиба (00029090200)

Зафиксируйте значение как размер A.

РЕГУЛИРОВКА ШАССИ

Завершающие работы

Снимите мотоцикл с подъемной подставки. ( стр. 49)

10.7

Проверка статического прогиба амортизатора

Измерьте размер A заднего колеса без нагрузки. ( стр.

38)

Удерживайте мотоцикл в вертикальном положении,

пользуясь помощью помощника.

Снова измерьте расстояние между задней осью и

отметкой SAG на заднем крыле с помощью устройства

для измерения прогиба.

Зафиксируйте значение как размер B.

Информация

Статический прогиб - это разница между

измерениями A и B.

Проверьте статический прогиб.

Статический прогиб (SX)

35 мм (1,38 дюйма)

Статический прогиб (XC)

35 мм (1,38 дюйма)

Если статический прогиб меньше или больше

заданного значения:

Отрегулируйте предварительный натяг пружины

амортизатора.

(

стр. 40)

10.8

Проверка прогиба амортизатора при езде

Измерьте размер A заднего колеса без нагрузки. ( стр.

38)

Когда другой человек удерживает мотоцикл, водитель в

полном комплекте защитной одежды садится на сиденье

в обычном положении (ноги на подножках) и несколько

раз подпрыгивает вверх-вниз.

Подвеска задних колес выравнивается.

Другой человек снова измеряет расстояние между задней

осью и отметкой SAG на заднем крыле с помощью

устройства для измерения прогиба.

Зафиксируйте значение как размер C.

Информация

Прогиб при езде - это разница между измерениями

A и С.

Проверьте прогиб при езде.

Рекомендации

Прогиб при езде (SX)

105 мм (4,13 дюйма)

Прогиб при езде (XC)

105 мм (4,13 дюйма)

Если прогиб при езде отличается от заданного

измерения:

Отрегулируйте прогиб при езде.

(

стр. 41)

10 РЕГУЛИРОВКА ШАССИ

10.9

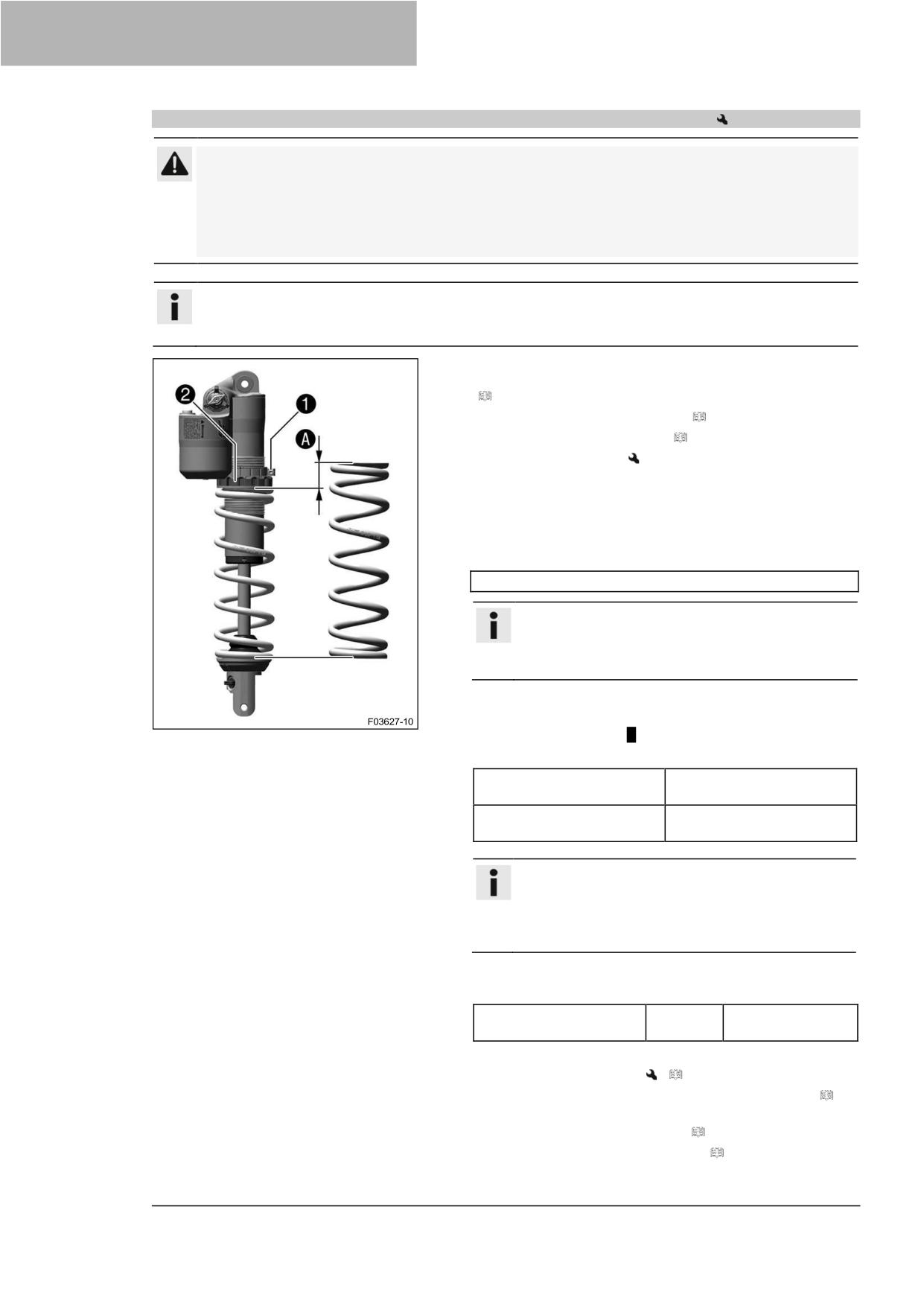

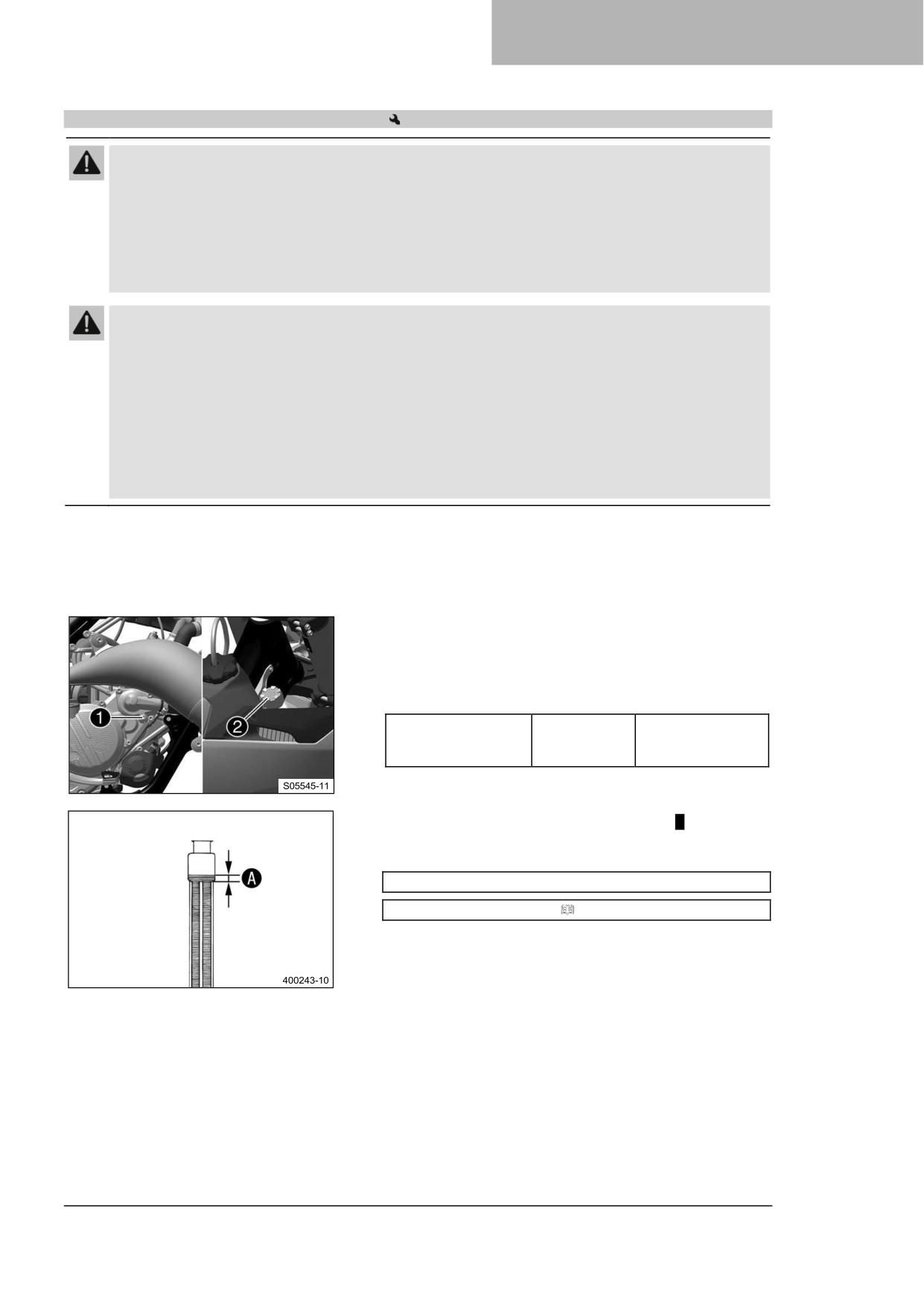

Регулировка предварительного натяга пружины амортизатора

Внимание

Риск получения травмы При неправильном отсоединении амортизатора его части будут

смещаться.

Амортизатор заполнен азотом высокого давления.

Пожалуйста, следуйте приведенному описанию. (В вашей официальной мастерской KTM

будут рады помочь).

Информация

Перед изменением предварительного натяга пружины необходимо зафиксировать текущие

параметры, например, измерить длину пружины.

Подготовительные работы

Поднимите мотоцикл с помощью подъемной подставки.

(

стр. 49)

Снимите защитный кожух рамы. ( стр. 63)

Снимите главный глушитель. ( стр. 69)

Снимите амортизатор. (S3 стр. 59)

После снятия амортизатора тщательно очистите его.

Основные работы

Ослабьте винт ❶.

Поворачивайте регулировочное кольцо ❷ до тех пор,

пока пружина не перестанет быть натянутой.

Крючковый ключ (90129051000)

Информация

Если пружину нельзя полностью отпустить, то для

точного измерения длины пружины ее

необходимо снять.

Измерьте общую длину пружины, когда она не натянута.

Натяните пружину, повернув регулировочное кольцо ❷

до указанного размера A.

Рекомендации

Предварительный натяг

8 мм (0,31 дюйма)

пружины (SX)

Предварительный натяг

8 мм (0,31 дюйма)

пружины (XC)

Информация

В зависимости от статического прогиба и/или

прогиба при езде может потребоваться

увеличение или уменьшение предварительного

натяжения пружины.

Затяните болт ❶.

Рекомендации

Винт, регулировочное

5 Нм (3,7 фунт-

кольцо амортизатора

фут)

Завершающие работы

Установите амортизатор.

(

стр. 60)

–

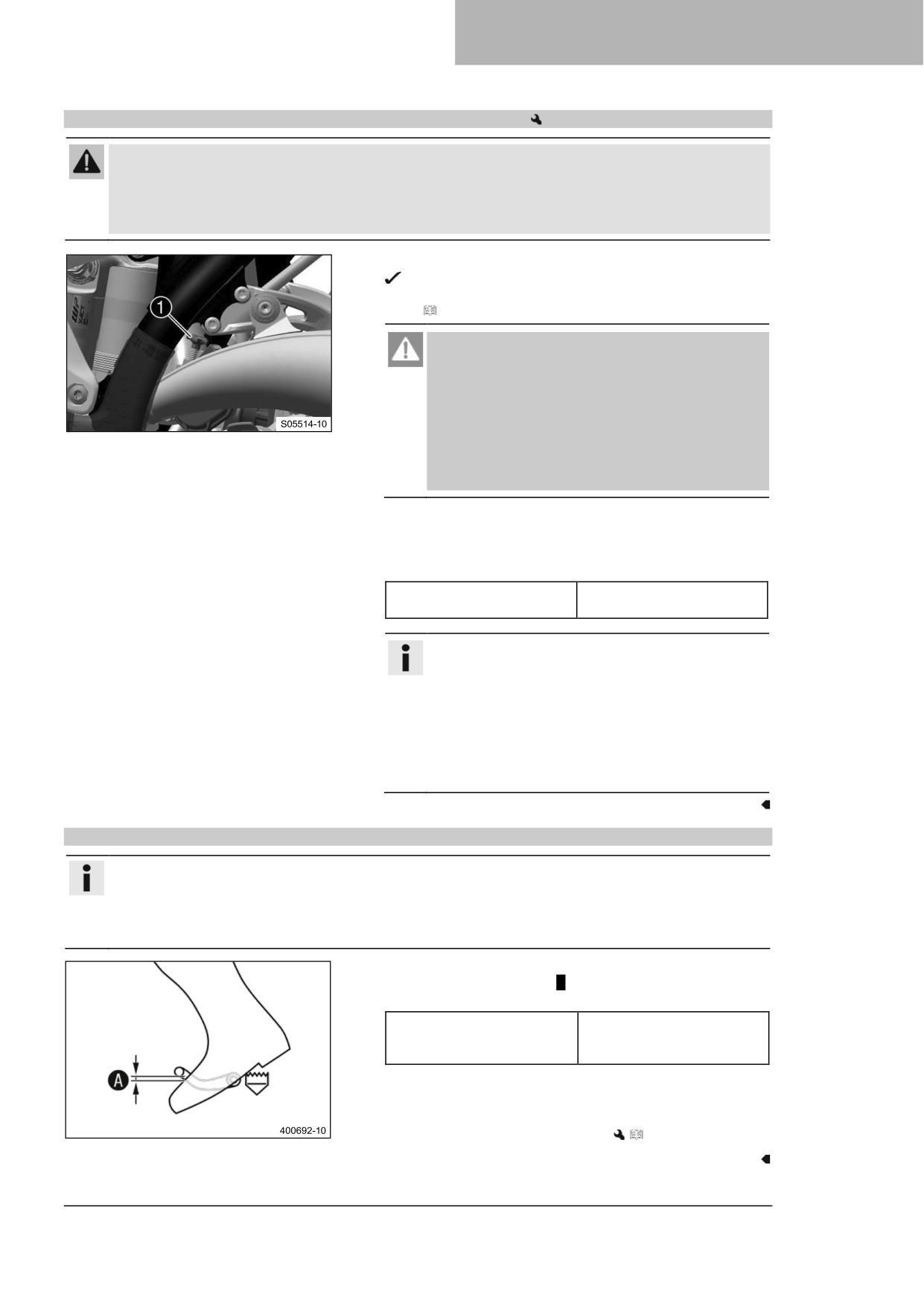

Проверьте свободный ход педали ножного тормоза (

стр. 89)

Установите главный глушитель. ( стр. 69)

–

Установите защитный кожух рамы. ( стр. 63)

РЕГУЛИРОВКА ШАССИ

–

Снимите мотоцикл с подъемной подставки. ( стр. 49)

10.10

Регулировка прогиба при езде

Подготовительные работы

Поднимите мотоцикл с помощью подъемной подставки.

(

стр. 49)

–

Снимите защитный кожух рамы. ( стр. 63)

–

Снимите главный глушитель. ( стр. 69)

–

Снимите амортизатор.

(

стр. 59)

–

После снятия амортизатора тщательно очистите его.

Основные работы

Выберите и установите подходящую пружину.

Рекомендации

Жесткость пружины (SX)

Вес водителя: 65 ... 75 кг

36 Н/мм (206 фунтов/дюйм)

(143 ... 165 фунтов)

Вес водителя: 75 ... 85 кг

39 Н/мм (223 фунт/дюйм)

(165 ... 187 фунтов)

Вес водителя: 85 ... 95 кг

42 Н/мм (240 фунт/дюйм)

(187 ... 209 фунтов)

Жесткость пружины (XC)

Вес водителя: 65 ... 75 кг

36 Н/мм (206 фунтов/дюйм)

(143 ... 165 фунтов)

Вес водителя: 75 ... 85 кг

39 Н/мм (223 фунт/дюйм)

(165 ... 187 фунтов)

Вес водителя: 85 ... 95 кг

42 Н/мм (240 фунт/дюйм)

(187 ... 209 фунтов)

Информация

Жесткость пружины указана на внешней стороне

пружины.

Завершающие работы

Установите амортизатор.

(

стр. 60)

–

Проверьте свободный ход педали ножного тормоза (

стр. 89)

Установите главный глушитель. ( стр. 69)

–

Установите защитный кожух рамы. ( стр. 63)

–

Снимите мотоцикл с подъемной подставки. ( стр. 49)

–

Проверьте статический прогиб амортизатора. ( стр. 39)

–

Проверьте прогиб амортизатора при езде. ( стр. 39)

–

Отрегулируйте демпфирование обратного хода

амортизатора. ( стр. 38)

10 РЕГУЛИРОВКА ШАССИ

10.11

Пневматическая подвеска XACT

В вилке используется пневматическая подвеска WP XACT.

В данной системе подвеска расположена в левом пере вилки,

а демпфирование - в правом.

Поскольку пружины вилки больше не требуются, получатся

значительное преимущество в весе по сравнению с обычными

вилками. Значительно улучшился отклик на слегка неровных

поверхностях.

В обычном режиме движения подвеска обеспечивается

исключительно воздушной подушкой. Стальная пружина

расположена в левом пере вилки в качестве концевого упора.

Информация

Если вилка часто перегружается, то во избежание

повреждения вилки и рамы необходимо увеличить

давление воздуха в вилке.

Давление воздуха в вилке можно быстро отрегулировать в

зависимости от веса водителя, состояния покрытия и

предпочтений водителя с помощью воздушной помпы вилки.

Демонтаж вилки не требуется. Не требуется трудоемкая

установка более жестких или более мягких пружин вилки. Если

воздушная камера теряет воздух из-за повреждения

уплотнения, вилка все равно не провиснет. В этом случае

воздух удерживается в вилке. Ход подвески

сохраняется, насколько это возможно. Демпфирование

становится более жестким, а комфорт езды снижается. Как и в

обычной вилке, демпфирование может регулироваться по

ступеням обратного хода и сжатия.

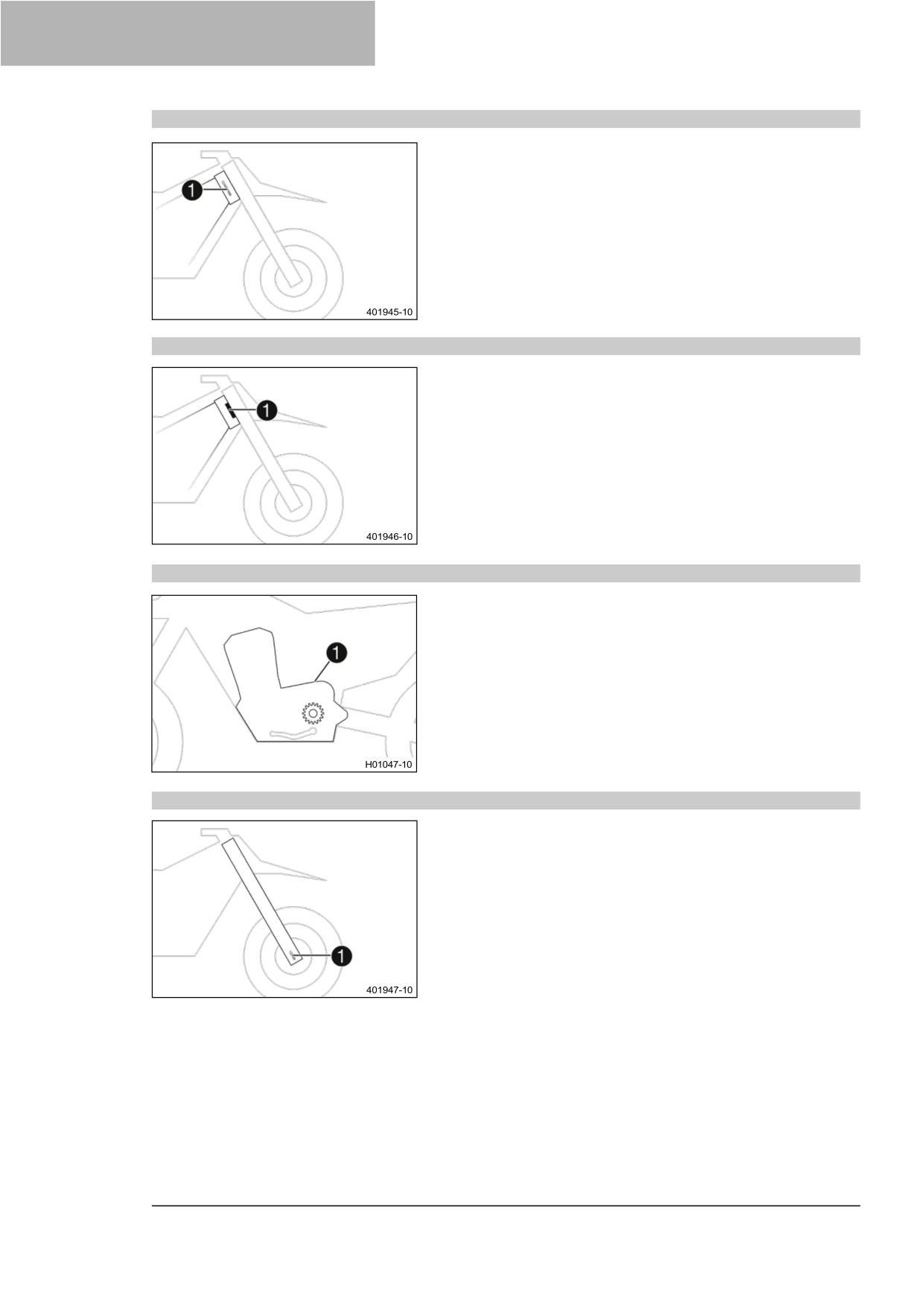

Регулятор обратного хода расположен на нижнем конце

правого пера вилки.

Регулятор сжатия расположен на верхнем конце правого пера

вилки.

10.12

Проверка базовой настройки вилки

Информация

По разным причинам точный прогиб вилки не может быть определен.

Небольшие различия в весе водителя могут быть

компенсированы давлением воздуха в вилке.

Однако если вилка касается нижней точки (жесткого

концевого упора при сжатии), необходимо увеличить

давление воздуха в вилке в пределах указанных

значений, чтобы избежать повреждения вилки и рамы.

Если после длительной работы вилка кажется необычно

жесткой, необходимо продуть перья вилки.

РЕГУЛИРОВКА ШАССИ

10.13

Регулировка давления воздуха в вилке (SX)

Предупреждение

Опасность несчастных случаев Изменения в настройках подвески могут серьезно изменить

характеристики управляемости.

Несогласованные с другими изменения в настройках подвески могут привести к серьезному

ухудшению характеристик управляемости и перегрузке комплектующих деталей.

Выполняйте регулировку только в пределах рекомендованного диапазона.

–

Вначале, после выполнения регулировок, ведите медленно, чтобы почувствовать новые

характеристики управления.

Информация

Проверьте или отрегулируйте давление воздуха при тех же условиях не ранее чем через 5 минут

после выключения двигателя.

Пневматическая подвеска расположена в левом пере вилки. Демпфирование давления и

обратного хода расположено в правом пере вилки.

Подготовительные работы

Поднимите мотоцикл с помощью подъемной подставки.

(

стр. 49)

Основные работы

Снимите защитный колпачок ❶.

Полностью сдвиньте воздушную помпу вилки ❷.

Воздушная помпа вилки (79412966100)

Информация

Воздушная помпа вилки входит в комплект

принадлежностей мотоцикла.

Подсоедините воздушную помпу вилки к левому перу вилки.

Индикатор воздушной помпы вилки включается

автоматически.

При соединении из пера вилки выходит немного воздуха.

Информация

Это связано с объемом шланга, а не с дефектом

воздушной помпы вилки или вилки.

Прочтите прилагаемую инструкцию KTM

PowerParts.

Отрегулируйте давление воздуха в соответствии с

указаниями.

Рекомендации

Давление воздуха

8,3 бар (120 фунтов на

квадратный дюйм)

Постепенное изменение

0,2 бар (3 фунт/кв. дюйм)

давления воздуха с шагом

Минимальное давление

7 бар (102 фунт/кв. дюйм)

воздуха

Максимальное давление

12 бар (174 фунт/кв. дюйм)

воздуха

Информация

Никогда не устанавливайте давление воздуха

на значение, выходящее за пределы

указанного диапазона.

Отсоедините воздушную помпу вилки от левого пера

вилки.

При отсоединении из шланга будет выходить

избыточное давление - само перо вилки при этом не

теряет воздух.

10 РЕГУЛИРОВКА ШАССИ

Индикатор воздушной помпы вилки автоматически

выключается через 80 секунд.

Установите защитный колпачок.

Информация

Устанавливайте защитную крышку только от руки.

Завершающие работы

Снимите мотоцикл с подъемной подставки. ( стр. 49)

10.14

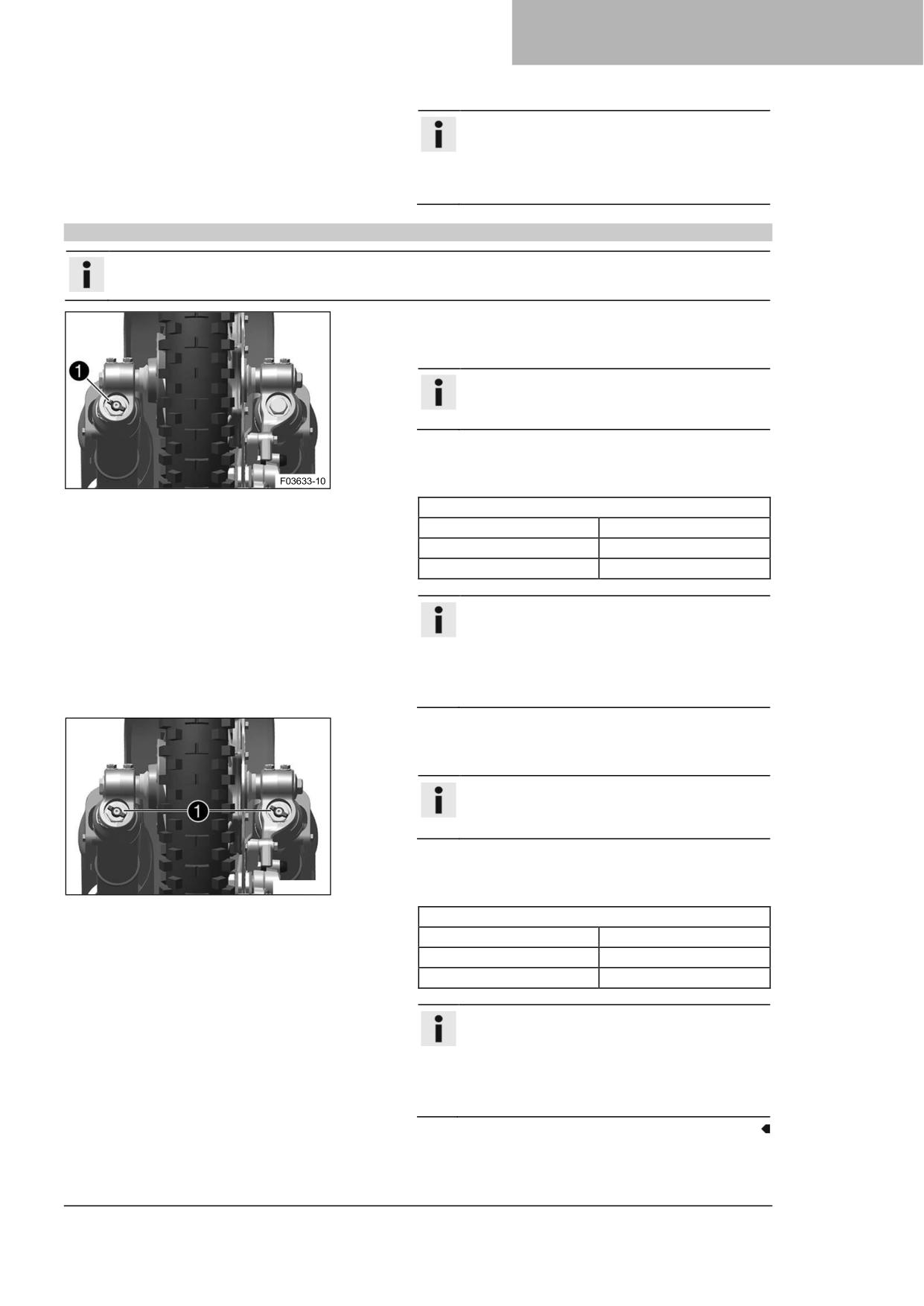

Регулировка демпфирования сжатия вилки

Информация

Гидравлическое демпфирование сжатия определяет характеристики подвески вилки.

(SX)

Поверните регулятор ❶ по часовой стрелке до

последнего различимого щелчка.

Информация

Регулятор ❶ расположен на верхнем конце

правого пера вилки.

Поверните против часовой стрелки на количество

щелчков, соответствующее типу вилки.

W00250-12

Рекомендации

Демпфирование сжатия

Комфорт

17 щелчка

Стандарт

12 щелчков

Спорт

7 щелчков

Информация

Поверните по часовой стрелке для

увеличения демпфирования; поверните

против часовой стрелки для уменьшения

демпфирования при сжатии.

(XC)

Поверните регулятор ❶ по часовой стрелке до

последнего различимого щелчка.

Информация

Регулятор ❶ расположен на верхнем конце

пера вилки.

Поверните против часовой стрелки на количество

щелчков, соответствующее типу вилки.

W00250-10

Рекомендации

Демпфирование сжатия

Комфорт

17 щелчка

Стандарт

12 щелчков

Спорт

7 щелчков

РЕГУЛИРОВКА ШАССИ

Информация

Поверните по часовой стрелке для

увеличения демпфирования; поверните

против часовой стрелки для уменьшения

демпфирования при сжатии.

10.15

Регулировка демпфирования обратного хода вилки

Информация

Гидравлическое демпфирование обратного хода определяет характеристики подвески вилки.

(SX)

Поверните регулировочный винт ❶ по часовой

стрелке до упора.

Информация

Регулировочный винт ❶ расположен на

нижнем конце правого пера вилки.

Поверните против часовой стрелки на количество

щелчков, соответствующее типу вилки.

Рекомендации

Демпфирование обратного хода

Комфорт

17 щелчка

Стандарт

12 щелчков

Спорт

7 щелчков

Информация

Поверните по часовой стрелке, чтобы

увеличить демпфирование; поверните против

часовой стрелки, чтобы уменьшить

демпфирование при обратном ходе

амортизатора.

(XC)

Поверните регулировочный винт ❶ по часовой

стрелке до упора.

Информация

Регулировочный винт ❶ расположен на

нижнем конце правого пера вилки.

Поверните против часовой стрелки на количество

щелчков, соответствующее типу вилки.

W00249-10

Рекомендации

Демпфирование обратного хода

Комфорт

23 щелчка

Стандарт

18 щелчков

Спорт

13 щелчков

Информация

Поверните по часовой стрелке, чтобы

увеличить демпфирование; поверните против

часовой стрелки, чтобы уменьшить

демпфирование при обратном ходе

амортизатора.

10 РЕГУЛИРОВКА ШАССИ

10.16

Положение руля

Отверстия на опоре руля ❶ расположены на расстоянии A от

центра.

Расстояние между

3,5 мм (0,138 дюйма)

отверстиями A

Руль может быть установлен в 2 различных положениях. Это

позволяет установить руль в наиболее удобном для водителя

положении.

Информация

Кроме того, руль может быть установлен жестко или

на резиновой опоре.

10.17

Регулировка положения руля

Предупреждение

Опасность несчастных случаев Отремонтированный руль представляет собой угрозу

безопасности.

Если руль согнуть или выпрямить, материал подвергается усталостным нагрузкам. В результате

руль может сломаться.

Замените руль, если он поврежден или погнут.

Информация

Руль может быть установлен жестко или на резиновой опоре.

Подготовительные работы

Снимите подушку руля.

РЕГУЛИРОВКА ШАССИ

Основные работы

Выкрутите винты ❶. Снимите рулевой зажим ❷.

Снимите руль и отложите его в сторону.

Информация

Накройте комплектующие детали, чтобы защитить

их от повреждений. Не перегибайте кабели и

провода.

Выверните винты ❼ и снимите втулку ❻. Снимите опору

руля ❸.

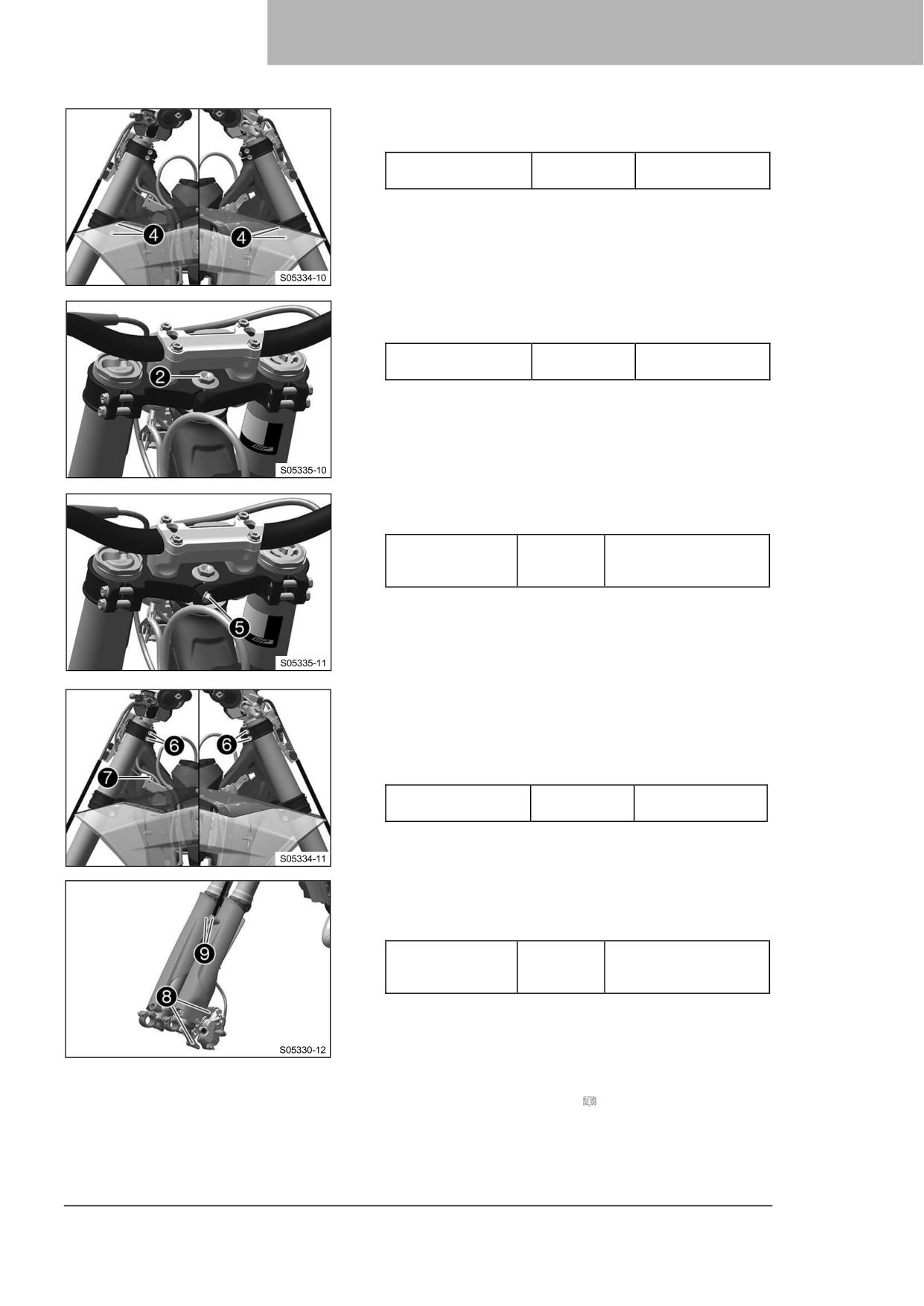

Регулировка положения руля с помощью стоек крепления

руля в резиновой опоре

Установите резиновые втулки ❹ и ❺ в требуемое

положение.

Установите опору руля в требуемое положение.

Информация

Опора руля длиннее и выше с одной

стороны.

Установите и затяните винты ❼ с втулкой ❻.

Рекомендации

Винт, опора руля

M10

40 Нм (29,5 фунт-

фут)

Loctite^®243™

Выставите руль.

Информация

Убедитесь, что кабели и проводка

расположены правильно.

Выставите стойки крепления руля ❷.

–

Установите винты ❶, но пока не затягивайте.

–

Сначала прикрутите рулевой зажим винтами ❶ к

более длинной и высокой стороне опор руля так,

чтобы обе части соприкасались.

Равномерно затяните винты ❶.

Рекомендации

Винт, рулевой

20 Нм

зажим

(14,8 фунт-фут)

10 РЕГУЛИРОВКА ШАССИ

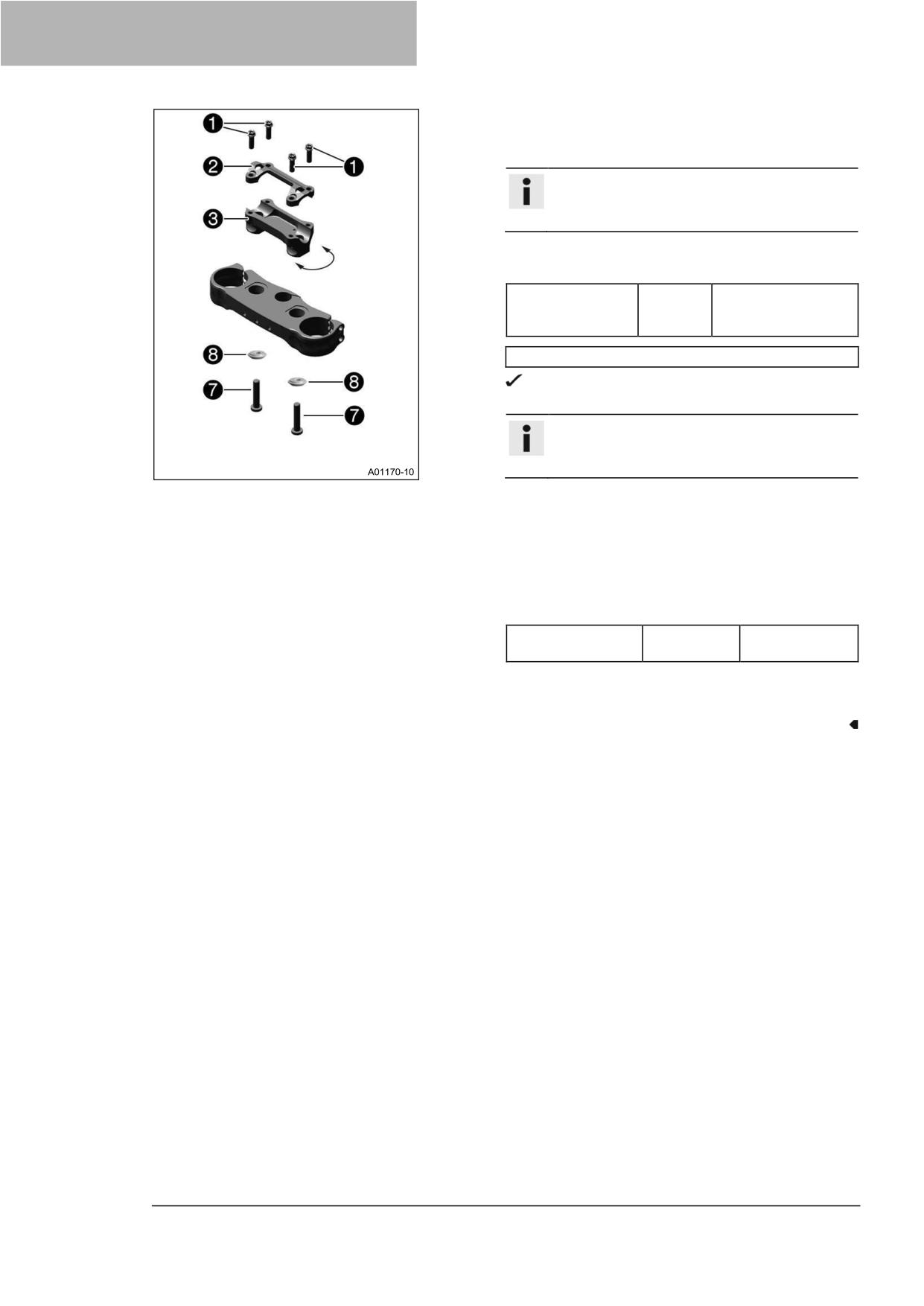

Регулировка положения руля с помощью стоек крепления

руля

Установите опору руля в требуемое положение.

Информация

Опора руля длиннее и выше с одной

стороны.

Установите и затяните винты ❼ с втулками ❽.

Рекомендации

Винт, опора руля

M10

40 Нм (29,5 фунт-

фут)

Loctite^®243™

Жесткая втулка опоры руля (A46001038010)

Коническая сторона втулки обращена вниз.

Выставите руль.

Информация

Убедитесь, что кабели и проводка

расположены правильно.

Выставите стойки крепления руля ❷.

–

Установите винты ❶, но пока не затягивайте.

–

Сначала прикрутите рулевой зажим винтами ❶ к

более длинной и высокой стороне опор руля так,

чтобы обе части соприкасались.

Равномерно затяните винты ❶.

Рекомендации

Винт, рулевой

20 Нм

зажим

(14,8 фунт-фут)

Завершающие работы

Установите подушку руля.

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

11.1

Подъем мотоцикла с помощью подъемной подставки

Примечание

Повреждения Неправильный порядок действий при парковке может привести к повреждению

транспортного средства.

Значительный ущерб может быть нанесен, если транспортное средство укатится или упадет.

Комплектующие детали для парковки транспортного средства рассчитаны только на вес транспортного

средства.

Паркуйте транспортное средство на твердой и ровной поверхности.

–

Следите за тем, чтобы никто не сидел на транспортном средстве, когда оно припарковано на

подножке.

Поднимите мотоцикл за раму под двигателем.

Подъемная подставка (78129955100)

Ни одно из колес не соприкасается с землей.

Закрепите мотоцикл от опрокидывания.

11.2

Снятие мотоцикла с подъемной подставки

Примечание

Повреждения Неправильный порядок действий при парковке может привести к повреждению

транспортного средства.

Значительный ущерб может быть нанесен, если транспортное средство укатится или упадет.

Комплектующие детали для парковки транспортного средства рассчитаны только на вес транспортного

средства.

Паркуйте транспортное средство на твердой и ровной поверхности.

–

Следите за тем, чтобы никто не сидел на транспортном средстве, когда оно припарковано на

подножке.

(SX)

Снимите мотоцикл с подъемной подставки.

Уберите подъемную подставку.

Чтобы поставить мотоцикл на стоянку, вставьте

вставную подставку ❶ в левую часть оси вращения

колеса.

Вставная подставка (A46029094000)

Информация

Перед началом движения снимите вставную

подставку.

(XC)

Снимите мотоцикл с подъемной подставки.

Уберите подъемную подставку.

Чтобы поставить мотоцикл на стоянку, прижмите

боковую подставку ❶ к земле ногой и обоприте на

нее мотоцикл.

Информация

Во время передвижения боковая подставка

должна быть сложена и зафиксирована

резиновым ремнем.

11 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

11.3

Продувание перьев вилки

Подготовительные работы

Поднимите мотоцикл с помощью подъемной подставки.

(

стр. 49)

Основные работы

(SX)

Отпустите прокачные винты ❶.

Избыточное давление выходит из внутренней

части вилки.

Затяните прокачные винты.

(XC)

Отпустите прокачные винты ❶.

Избыточное давление выходит из внутренней

части вилки.

Затяните прокачные винты.

W00250-11

Завершающие работы

Снимите мотоцикл с подъемной подставки. ( стр. 49)

11.4

Очистка пыльников перьев вилки

Подготовительные работы

Поднимите мотоцикл с помощью подъемной подставки.

(

стр. 49)

–

Снимите защитный кожух вилки. ( стр. 51)

Основные работы

Сдвиньте пыльники ❶ обоих перьев вилки вниз.

Информация

Пыльники удаляют пыль и крупные частицы грязи

из внутренних трубок вилки. Со временем за

пыльниками может скапливаться грязь. Если эту

грязь не удалять, расположенные за ними

сальники могут начать протекать.

Предупреждение

Опасность несчастных случаев Масло или

смазка на тормозных дисках снижают

эффективность торможения.

Всегда очищайте тормозные диски от масла и

смазки.

При необходимости очищайте тормозные

диски очистителем тормозов.

Очистите и смажьте пыльники и внутренние трубки обоих

перьев вилки.

Универсальная смазка-спрей ( стр. 143)

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

Вдавите пыльники обратно в установочное положение.

–

Удалите излишки масла.

Завершающие работы

Установите защитный кожух вилки. ( стр. 51)

–

Снимите мотоцикл с подъемной подставки. ( стр. 49)

11.5

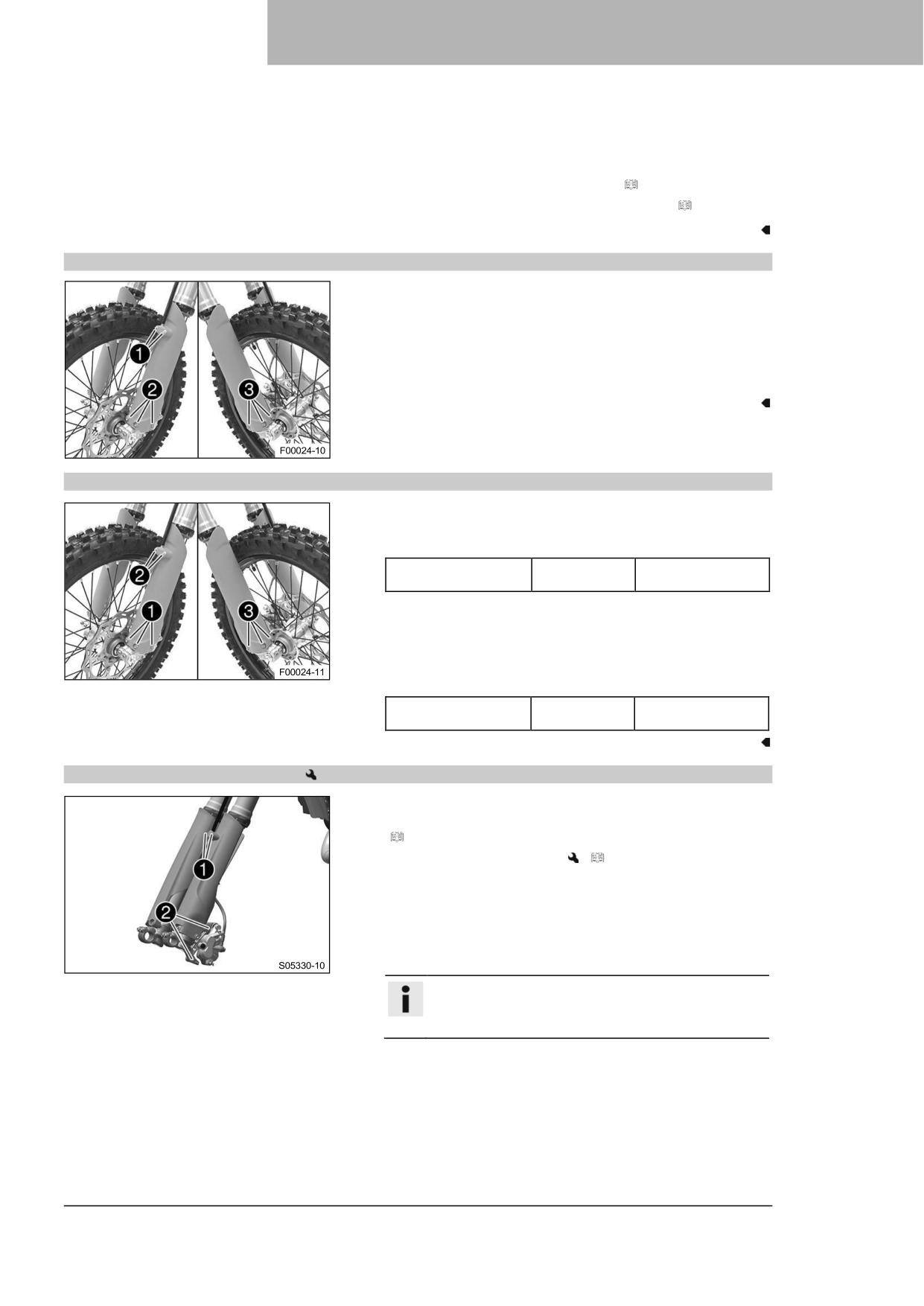

Снятие защитного кожуха вилки

Выверните винты ❶ на левом пере вилки. Снимите

хомут.

Выверните винты ❷ на левом пере вилки. Снимите

левый защитный кожух вилки.

Выверните винты ❸ на правом пере вилки. Снимите

правый защитный кожух вилки.

11.6

Установка защитного кожуха вилки

Установите защитный кожух вилки на левое перо вилки в

требуемое положение. Установите и затяните винты ❶.

Рекомендации

Оставшиеся

10 Нм (7,4 фунт-

винты, шасси

фут)

Установите тормозную магистраль и зажим в требуемое

положение. Установите и затяните винты ❷.

Установите защитный кожух вилки на правое перо вилки в

требуемое положение. Установите и затяните винты ❸.

Рекомендации

Оставшиеся

10 Нм (7,4 фунт-

винты, шасси

фут)

11.7

Снятие перьев вилки

Подготовительные работы

Поднимите мотоцикл с помощью подъемной подставки.

(

стр. 49)

–

Снимите переднее колесо.

(

стр. 95)

Основные работы

Выкрутите винты ❶ и снимите зажим.

Выкрутите винты ❷ и снимите тормозной суппорт.

Тормозной суппорт и тормозная магистраль должны

свободно свисать в сторону.

Информация

Не приводите в действие рычаг переднего

тормоза при снятом переднем колесе.

11 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

Ослабьте винты ❸. Снимите левое перо вилки.

Ослабьте винты ❹. Снимите правое перо вилки.

11.8

Установка перьев вилки

Основные работы

(SX)

Установите перья вилки в требуемое положение.

Винт прокачки воздуха ❶ правого пера вилки

расположен спереди.

Клапан A левого пера вилки направлен вперед.

Информация

На боковой поверхности верхнего конца

перьев вилки выфрезерованы канавки.

Вторая фрезерованная канавка (сверху)

должна быть заподлицо с верхним краем

верхней траверсы.

Пневматическая подвеска расположена в

левом пере вилки. Демпфирование давления

и обратного хода расположено в правом пере

вилки.

(XC)

- Установите перья вилки в требуемое положение.

Выпускные винты ❶ перьев вилки

расположены спереди.

Информация

На боковой поверхности верхнего конца

перьев вилки выфрезерованы канавки.

Вторая фрезерованная канавка (сверху)

должна быть заподлицо с верхним краем

W00250-11

верхней траверсы.

Пневматическая подвеска расположена в

левом пере вилки. Демпфирование давления

и обратного хода расположено в правом пере

вилки.

Затяните винты ❷.

Рекомендации

Винт, верхняя

17 Нм (12,5 фунт-

траверса

фут)

Затяните винты ❸.

Рекомендации

Винт, нижняя

12 Нм (8,9 фунт-

траверса

фут)

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

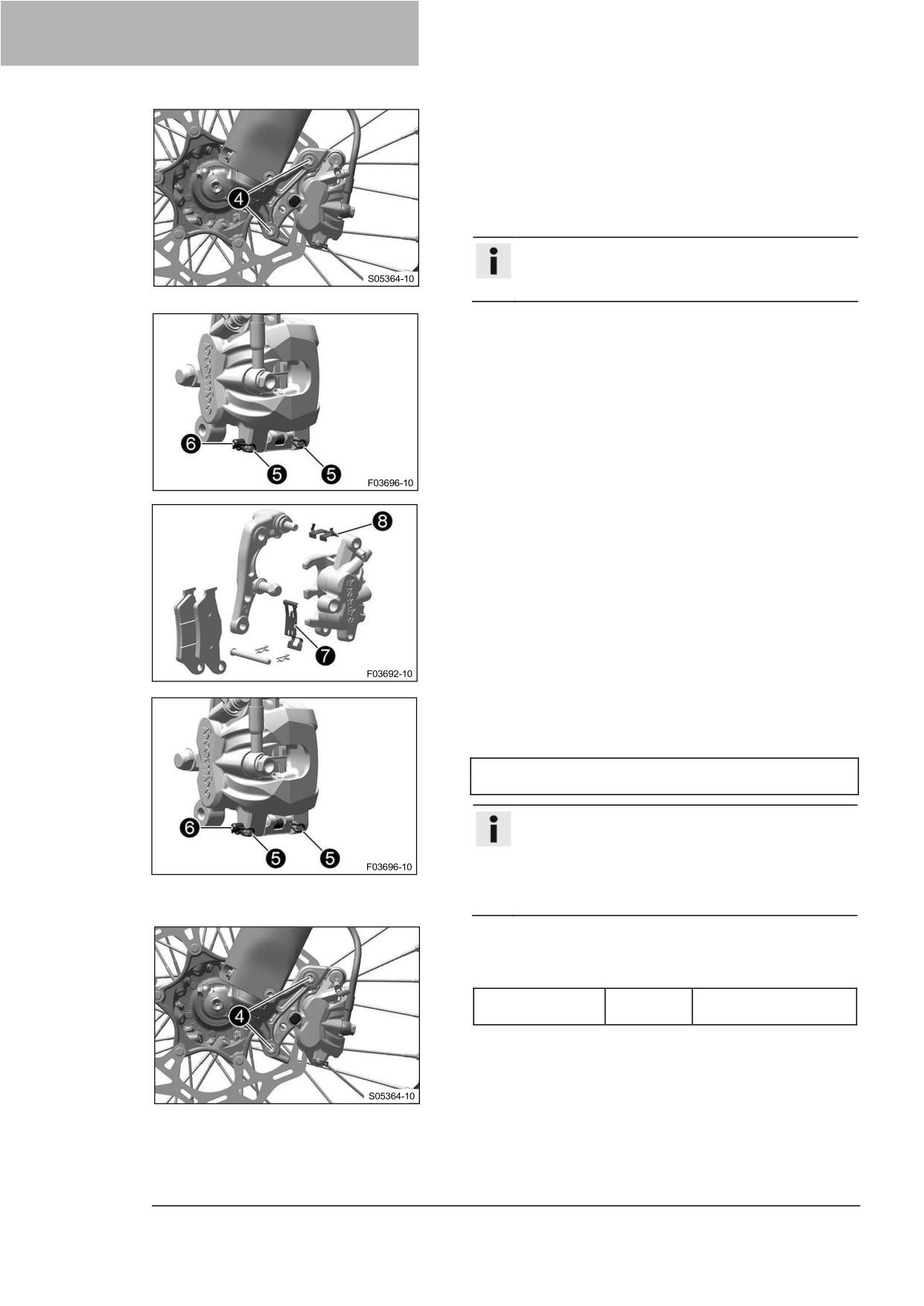

Установите тормозной суппорт в требуемое положение.

Установите и затяните винты ❹.

Рекомендации

Винт, передний

25 Нм (18,4 фунт-фут)

тормозной

Loctite^®243™

суппорт

Установите тормозную магистраль и зажим в требуемое

положение. Установите и затяните винты ❺.

Завершающие работы

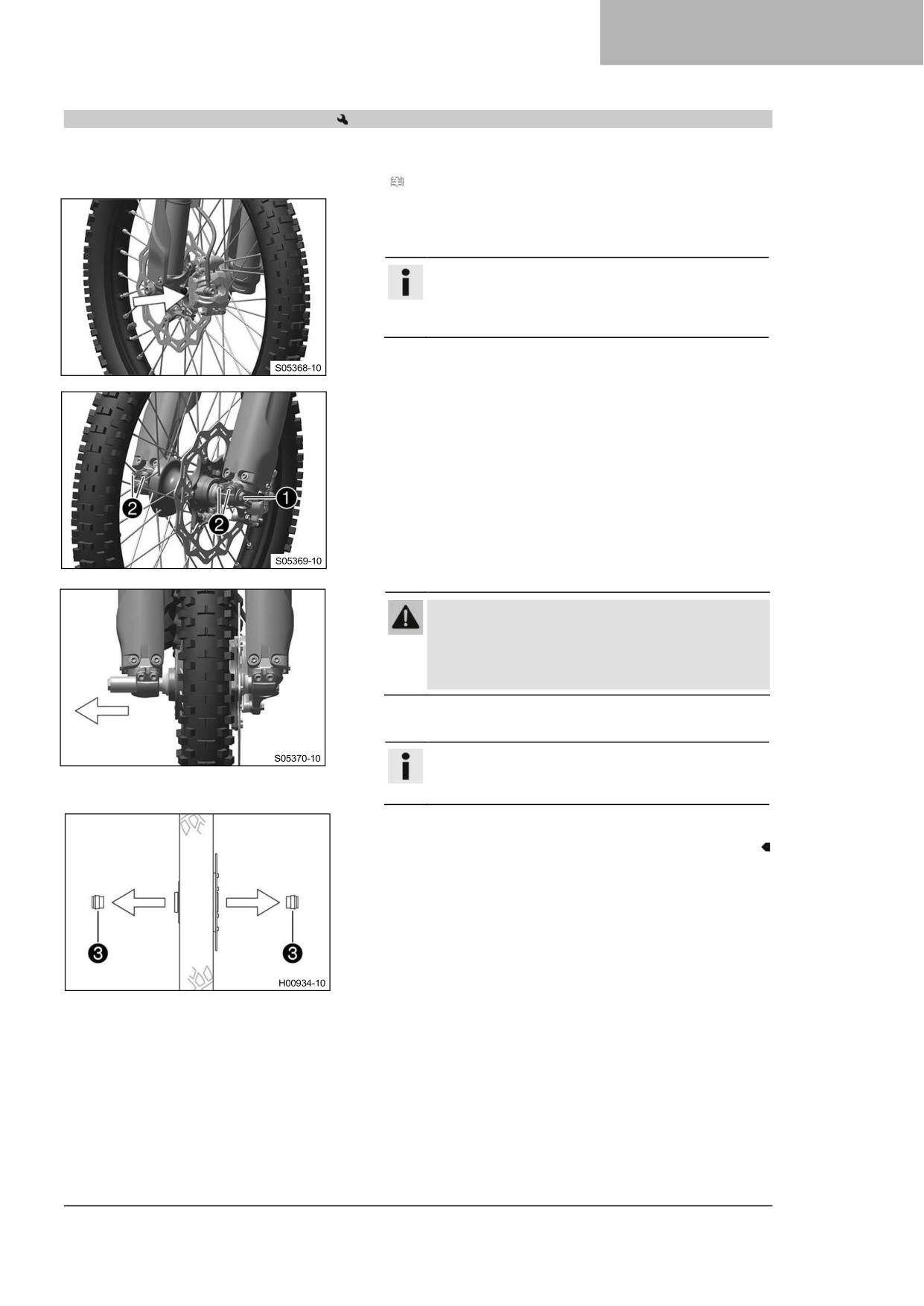

Установите переднее колесо.

(

стр. 96)

11.9

Снятие нижней траверсы

Подготовительные работы

Поднимите мотоцикл с помощью подъемной подставки.

(

стр. 49)

–

Снимите переднее колесо.

(

стр. 95)

–

Снимите перья вилки.

(

стр. 51)

–

Снимите накладку для стартового номера. ( стр. 57)

–

Снимите переднее крыло. ( стр. 58)

–

Снимите подушку руля.

Основные работы

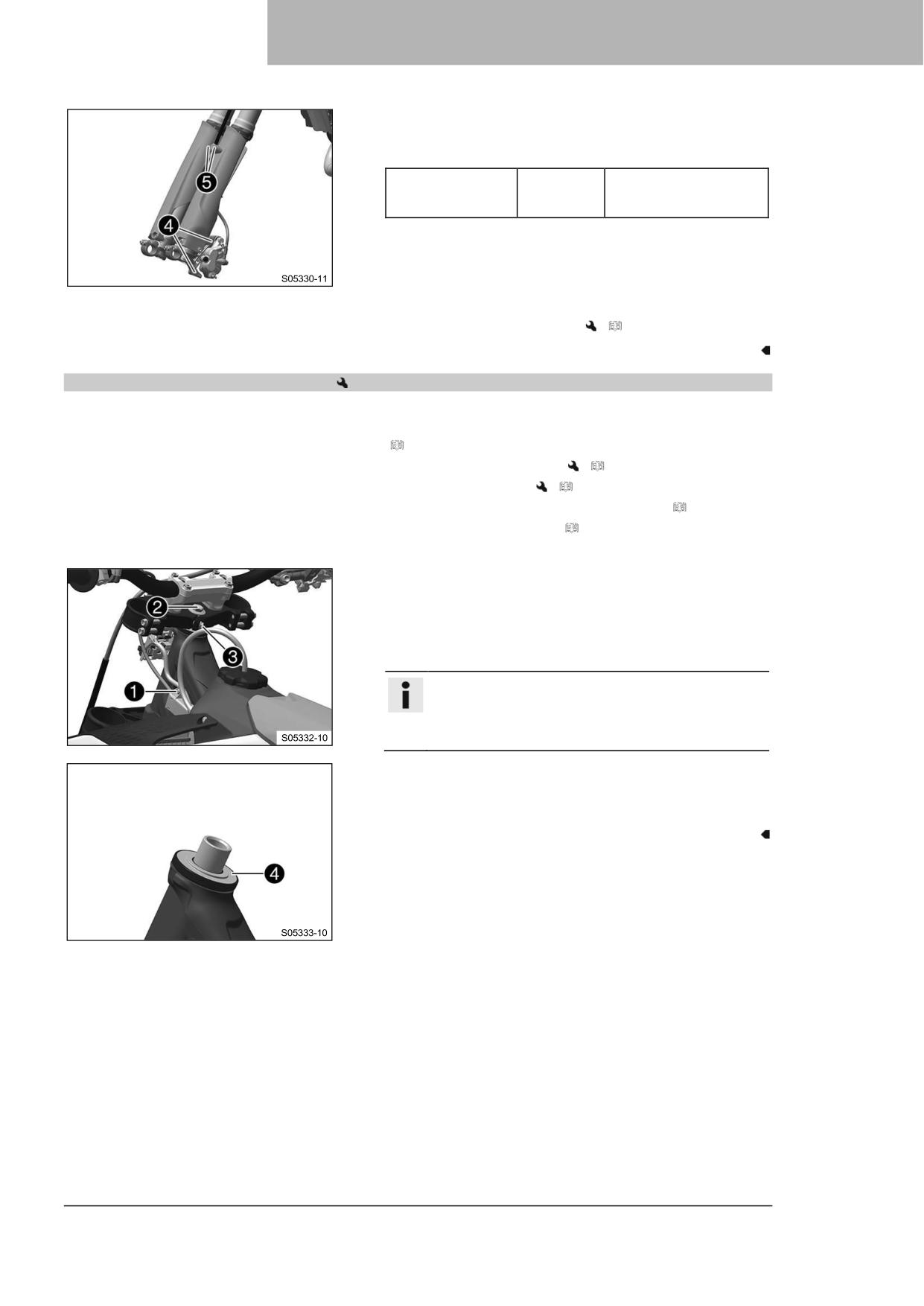

Выкрутите винт ❶. Отсоедините жгут проводов.

Выкрутите винт ❷.

Выкрутите винт ❸.

Снимите верхнюю траверсу с рулем и отложите в сторону.

Информация

Накройте комплектующие детали, чтобы защитить

их от повреждений. Не перегибайте кабели и

провода.

Снимите уплотнение рулевой колонки ❹.

Снимите нижнюю траверсу со штоком рулевой колонки.

Снимите верхний подшипник рулевой колонки.

11 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

11.10

Установка нижней траверсы

Основные работы

Очистите подшипник и уплотнительные элементы,

проверьте на отсутствие повреждений и смажьте.

Смазка высокой вязкости ( стр. 142)

Вставьте нижнюю траверсу с штоком рулевой колонки.

Установите верхний подшипник рулевой колонки.

Надавите на уплотнение головки рулевой колонки ❶.

Установите верхнюю траверсу и руль в требуемое

положение.

Установите винт ❷, но пока не затягивайте.

Рекомендации

Винт, верхняя

M20x1,5

12 Нм (8,9 фунт-

рулевая колонка

фут)

Установите перья вилки в требуемое положение.

Винт прокачки воздуха ❸ правого пера вилки

расположен спереди.

Клапан A левого пера вилки направлен вперед.

Информация

На боковой поверхности верхнего конца перьев

вилки выфрезерованы канавки. Вторая

фрезерованная канавка (сверху) должна быть

заподлицо с верхним краем верхней траверсы.

Пневматическая подвеска расположена в левом

пере вилки. Демпфирование давления и обратного

хода расположено в правом пере вилки.

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

Затяните винты ❹.

Рекомендации

Винт, нижняя

12 Нм (8,9 фунт-

траверса

фут)

Затяните винт ❷.

Рекомендации

Винт, верхняя

M20x1,5

12 Нм (8,9 фунт-

рулевая колонка

фут)

Установите и затяните винт ❺.

Рекомендации

Винт, верхний

20 Нм (14,8 фунт-фут)

шток рулевой

Loctite^®243™

колонки

Используя пластмассовый молоток, слегка постучите по

верхней траверсе, чтобы избежать появления

напряжений.

Затяните винты ❻.

Рекомендации

Винт, верхняя

17 Нм (12,5 фунт-

траверса

фут)

Закрепите жгут проводов с помощью кабельного

держателя слева. Установите и затяните винт ❼.

Установите тормозной суппорт в требуемое положение.

Установите и затяните винты ❽.

Рекомендации

Винт, передний

25 Нм (18,4 фунт-фут)

тормозной

Loctite^®243™

суппорт

Установите тормозную магистраль и зажим в требуемое

положение. Установите и затяните винты ❾.

Завершающие работы

Установите переднее крыло. ( стр. 59)

–

Установите подушку руля.

11 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

Установите накладку для стартового номера. ( стр. 58)

–

Установите переднее колесо.

(

стр. 96)

–

Проверьте жгут проводов, тросы, тормозные магистрали и

магистрали сцепления на предмет свободы движения и

правильности прокладки.

Проверьте подшипник рулевой колонки на наличие

люфта. ( стр. 56)

Снимите мотоцикл с подъемной подставки. ( стр. 49)

11.11

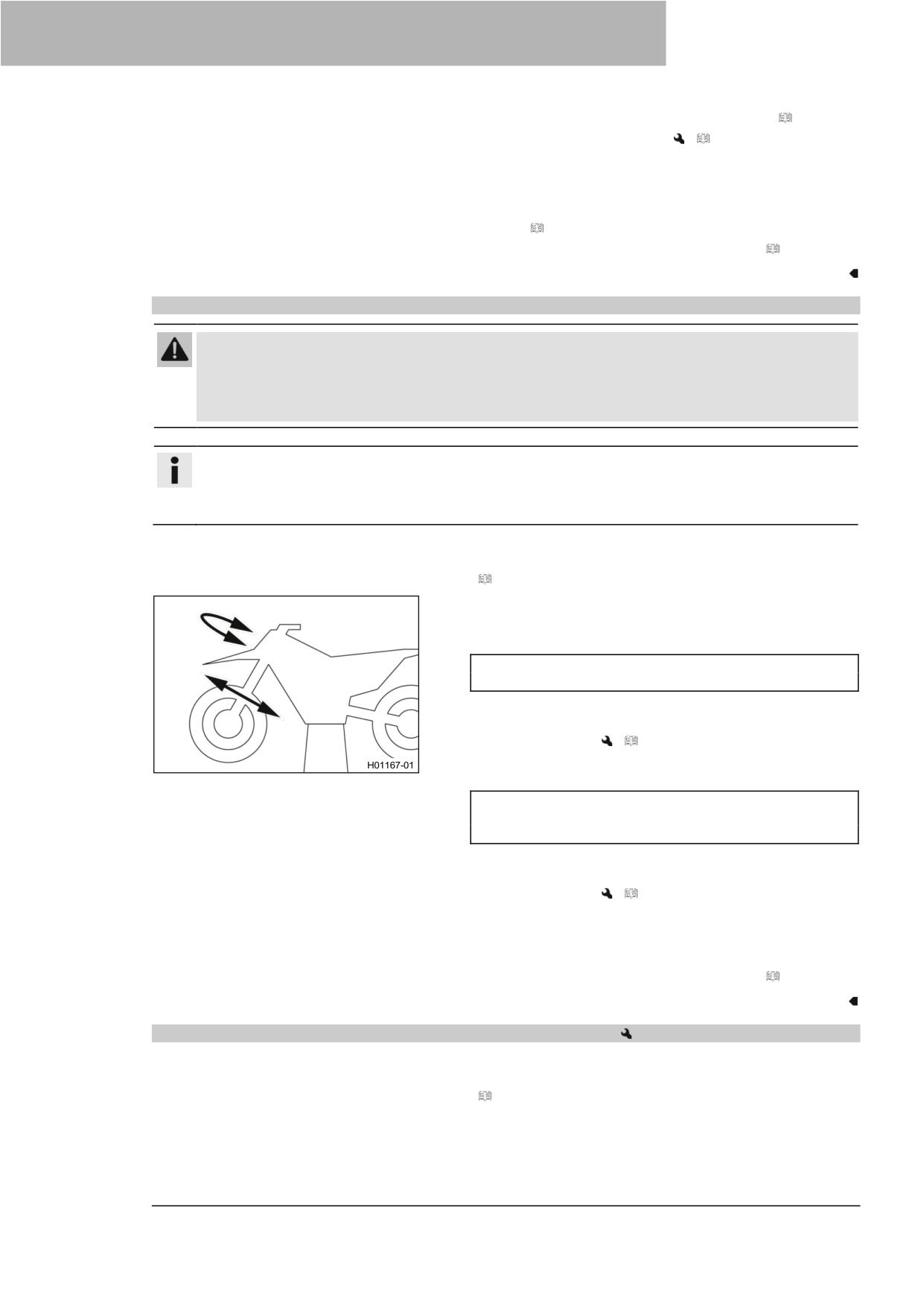

Проверка подшипника рулевой колонки на наличие люфта

Предупреждение

Опасность несчастных случаев Из-за неправильного люфта подшипников рулевой колонки

ухудшаются характеристики управляемости и повреждаются комплектующие детали.

Незамедлительно устраните неправильный люфт подшипников рулевой колонки. (В вашей

официальной мастерской KTM будут рады помочь).

Информация

Если транспортное средство эксплуатируется в течение длительного времени с люфтом в

подшипнике рулевой колонки, то со временем могут быть повреждены подшипники и гнезда

подшипников в раме.

Подготовительные работы

Поднимите мотоцикл с помощью подъемной подставки.

(

стр. 49)

Основные работы

Установите руль в нейтральное положение. Перемещайте

перья вилки в направлении движения и обратно.

Люфт в подшипнике рулевой колонки не должен быть

заметен.

Если люфт заметный:

Отрегулируйте люфт подшипника рулевой

колонки.

(

стр. 56)

Перемещайте руль вперед и назад по всему диапазону

поворота.

Руль должен легко перемещаться во всем диапазоне

поворота. Не должно быть никаких заметных

положений фиксации.

Если замечены положения фиксации:

Отрегулируйте люфт подшипника рулевой

колонки.

(

стр. 56)

–

Проверьте подшипник рулевой колонки и при

необходимости замените его.

Завершающие работы

Снимите мотоцикл с подъемной подставки. ( стр. 49)

11.12

Регулировка люфта подшипника рулевой колонки

Подготовительные работы

Поднимите мотоцикл с помощью подъемной подставки.

(

стр. 49)

–

Снимите подушку руля.

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

Основные работы

Ослабьте винты ❶.

Выкрутите винт ❷.

Ослабьте и повторно затяните винт ❸.

Рекомендации

Винт, верхняя

M20x1,5

12 Нм (8,9 фунт-

рулевая колонка

фут)

Используя пластмассовый молоток, слегка постучите по

верхней траверсе, чтобы избежать появления

напряжений.

Затяните винты ❶.

Рекомендации

Винт, верхняя

17 Нм (12,5 фунт-

траверса

фут)

–

Установите и затяните винт 2.

Рекомендации

Винт, верхний

20 Нм (14,8 фунт-фут)

шток рулевой

Loctite^®243™

колонки

Завершающие работы

Проверьте подшипник рулевой колонки на наличие

люфта. ( стр. 56)

Снимите мотоцикл с подъемной подставки. ( стр. 49)

–

Установите подушку руля.

11.13

Смазка подшипника рулевой колонки

Снимите нижнюю траверсу.

(

стр. 53)

Установите нижнюю траверсу.

(

стр. 54)

Информация

Подшипник рулевой колонки очищается и

смазывается в процессе снятия и установки.

11.14

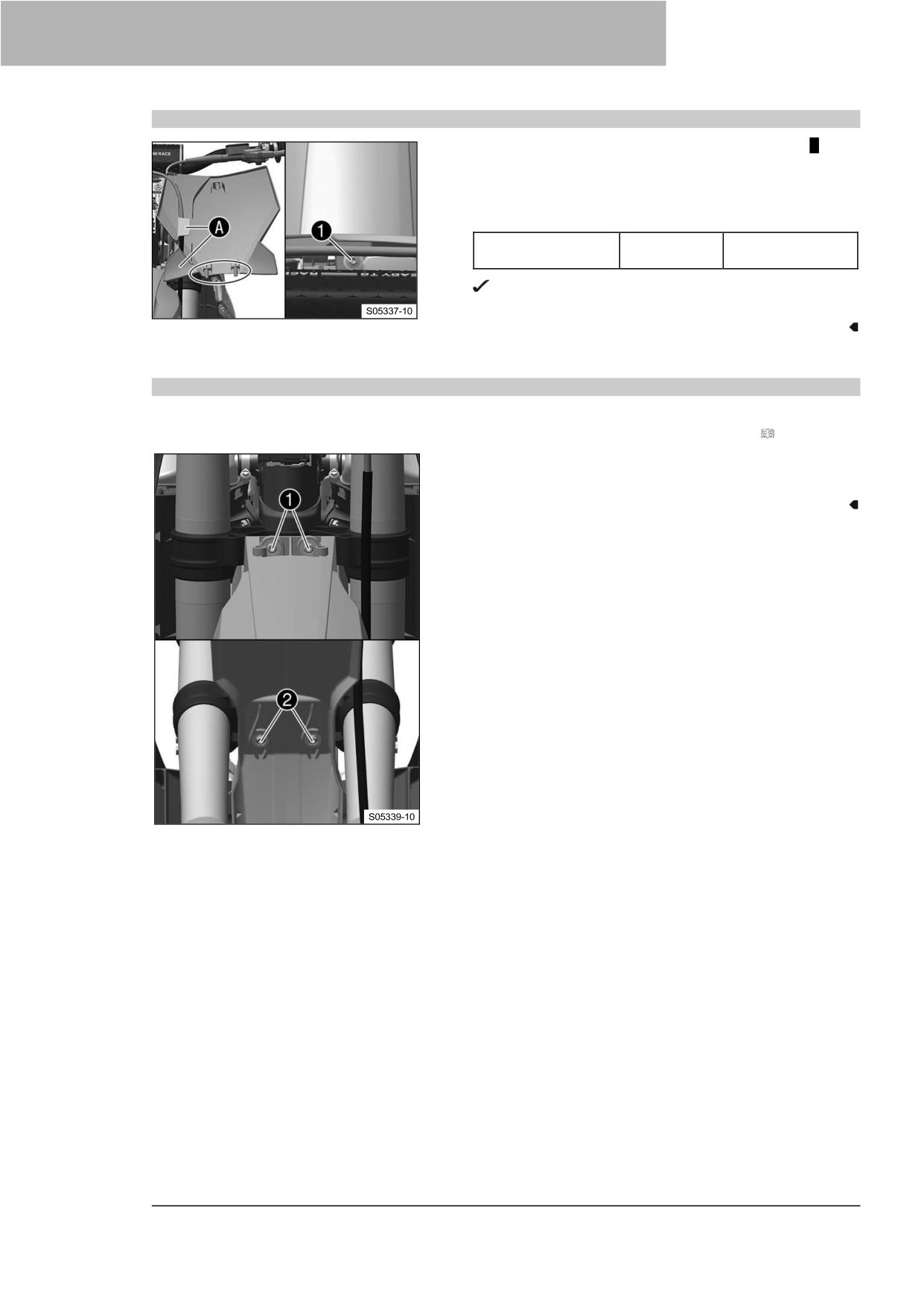

Снятие накладки для стартового номера

Выкрутите винт ❶.

Отсоедините накладку для стартового номера от

тормозной магистрали и снимите его.

11 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

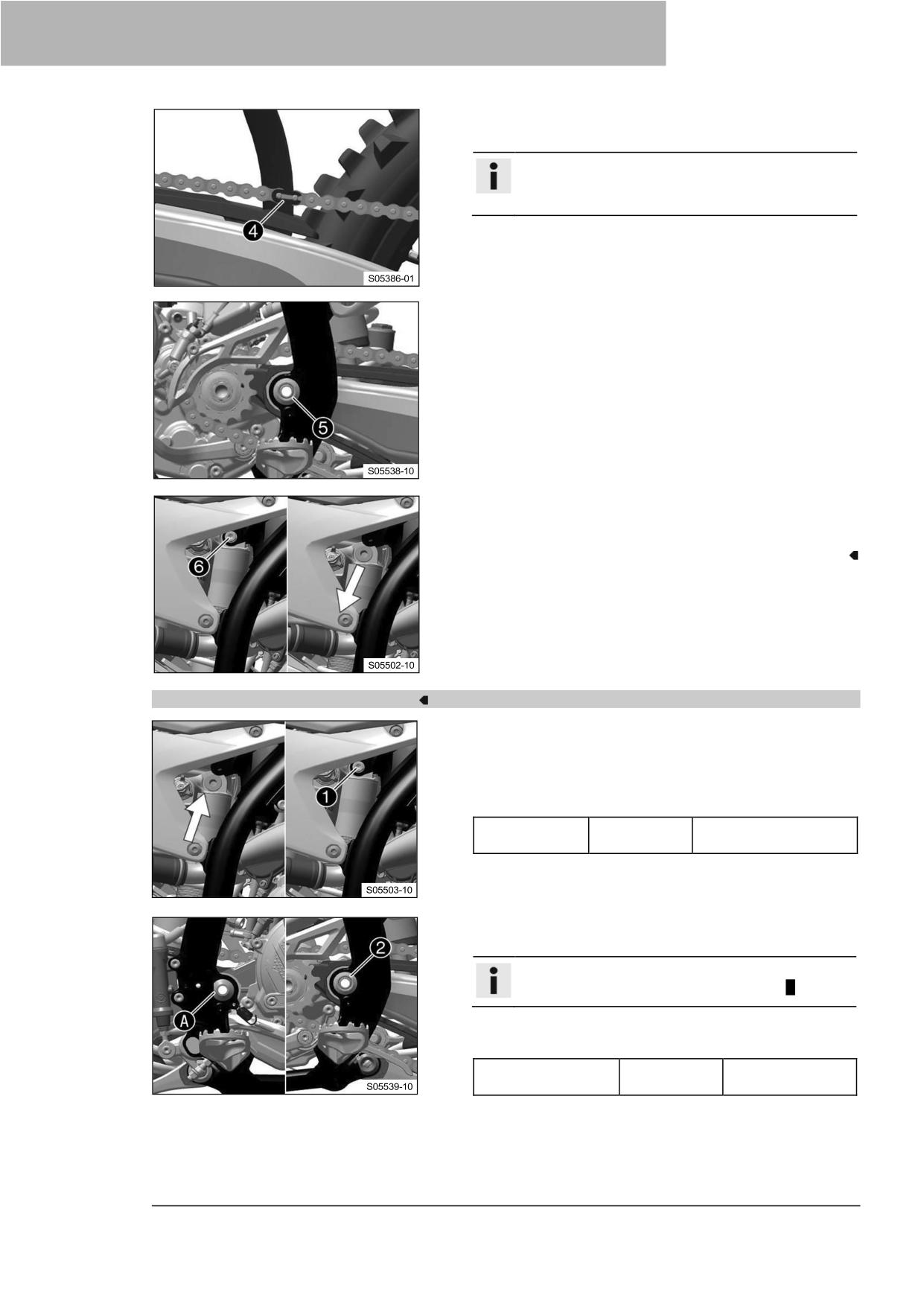

Снимите соединительное звено ❹цепи.

Снимите цепь.

Информация

Накройте комплектующие детали, чтобы защитить

их от повреждений.

Отверните гайку ❺ и снимите шарнир маятника.

Отведите маятниковую вилку назад и зафиксируйте ее от

падения.

Удерживая амортизатор, выверните винт ❻.

Осторожно снимите амортизатор снизу.

11.19

Установка амортизатора

Основные работы

Осторожно установите амортизатор в транспортное

средство в требуемое положение снизу.

Установите и затяните винт ❶.

Рекомендации

Винт, верхний

M10

60 Нм (44,3 фунт-фут)

амортизатор

Loctite^®2701™

Установите маятниковую вилку в требуемое положение и

закрепите шарнир маятника.

Информация

Обратите внимание на плоскую область A.

Установите и затяните гайку ❷.

Рекомендации

Гайка, шарнир вилки

M16x1,5

100 Нм

(73,8 фунт-фут)

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

Установите цепь.

Соедините цепь с помощью соединительного звена ❸.

Рекомендации

Закрытая сторона замка цепи должна быть обращена в

направлении движения.

Установите цилиндр ножного тормоза.

Толкатель ❹ входит в зацепление в цилиндре

ножного тормоза.

Информация

Убедитесь, что пыльник правильно посажен.

Установите и затяните винты ❺.

Рекомендации

Оставшиеся винты,

10 Нм (7,4 фунт-

шасси

фут)

–

Установите угловой рычаг и рычаг тяги.

Установите и затяните фитинг ❻.

Рекомендации

Гайка, рычаг тяги на

M16x1,5

80 Нм (59 фунт-

угловом рычаге

фут)

Информация

Обратите внимание на плоскую область B.

Установите и затяните винт ❼.

Рекомендации

Винт, нижний

M10

60 Нм (44,3 фунт-фут)

амортизатор

Loctite^®2701™

Информация

Немного приподнимите маятниковую вилку,

чтобы легче было установить винт.

Завершающие работы

Проверьте свободный ход педали ножного тормоза (

стр. 89)

Установите главный глушитель. ( стр. 69)

–

Установите защитный кожух рамы. ( стр. 63)

–

Снимите мотоцикл с подъемной подставки. ( стр. 49)

11 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

11.25

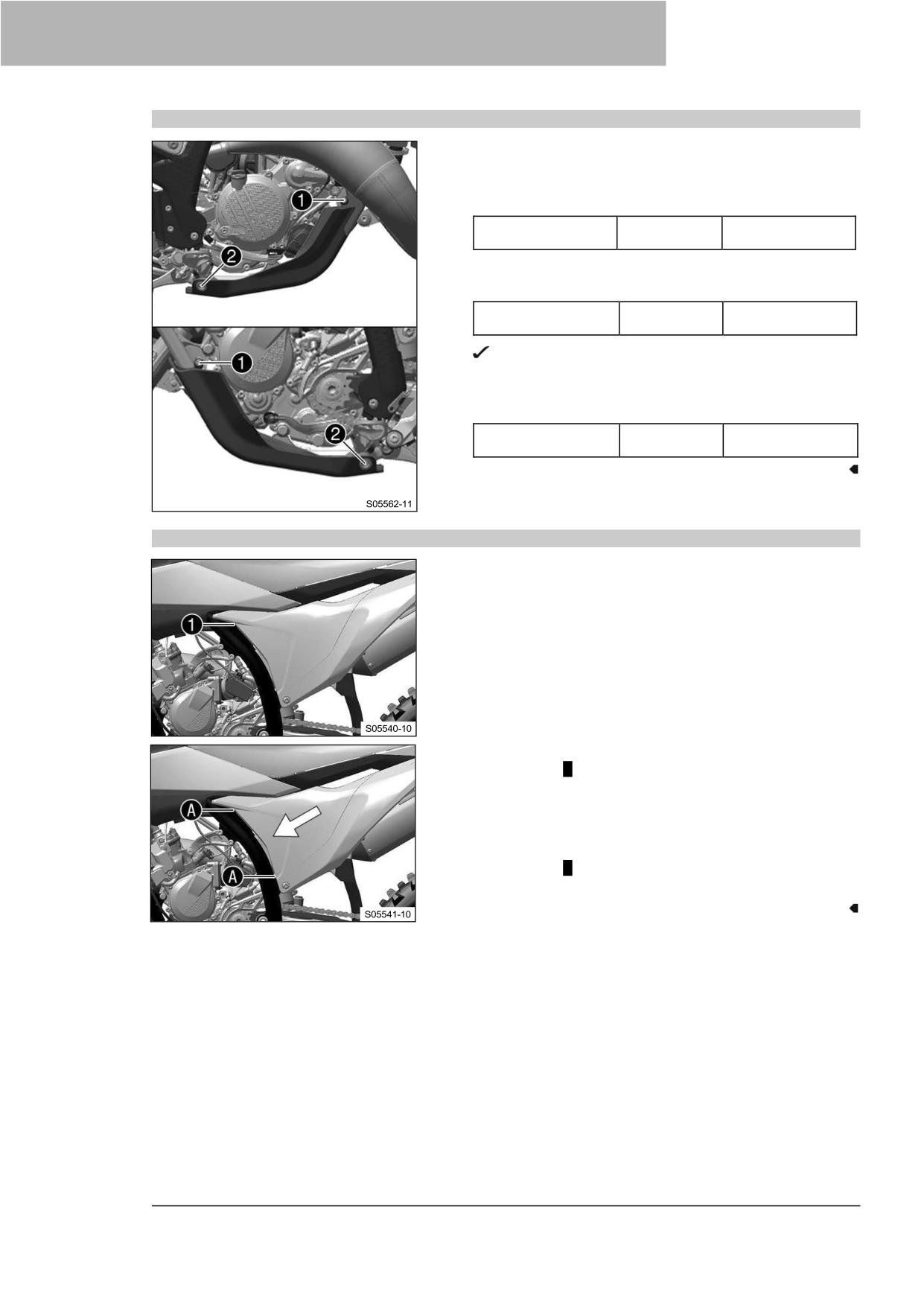

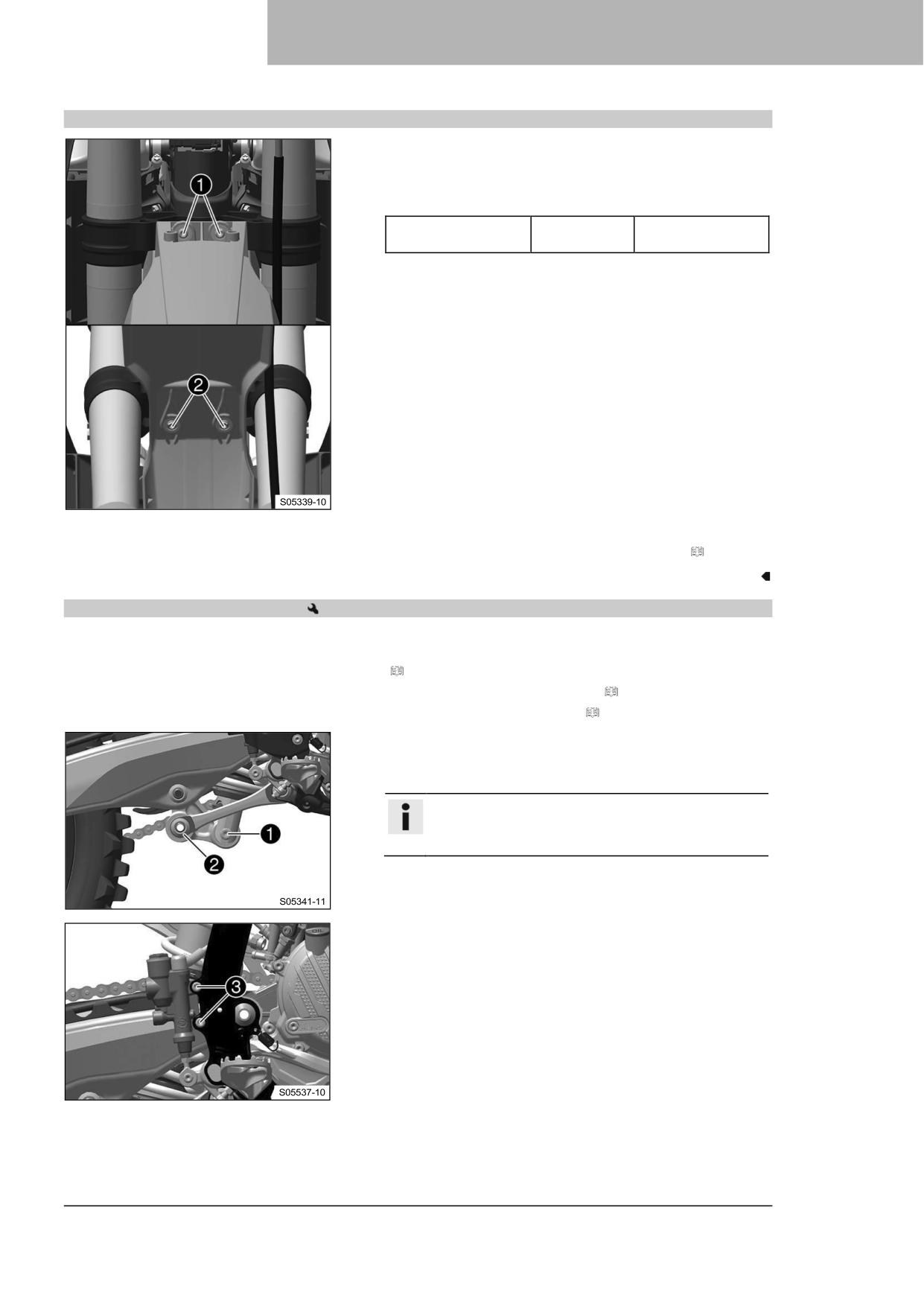

Установка защиты двигателя (модель XC)

Установите защиту двигателя в требуемое положение на

раме.

Установите винты ❶, но пока не затягивайте.

Рекомендации

Оставшиеся

10 Нм (7,4 фунт-

винты, шасси

фут)

Установите винты ❷ с втулками, но пока не затягивайте.

Рекомендации

Оставшиеся

10 Нм (7,4 фунт-

винты, шасси

фут)

Защита двигателя равномерно направлена в сторону

передней части.

Затяните все винты защиты двигателя.

Рекомендации

Оставшиеся

10 Нм (7,4 фунт-

винты, шасси

фут)

11.26

Снятие крышки корпуса воздушного фильтра

Состояние

Крышка корпуса воздушного фильтра закреплена.

Выкрутите винт ❶.

Снимите крышку корпуса воздушного фильтра в

области A и сдвиньте ее в сторону и вперед.

Снимите крышку корпуса воздушного фильтра

Состояние

Крышка корпуса воздушного фильтра не закреплена.

Снимите крышку корпуса воздушного фильтра в

области A и сдвиньте ее в сторону и вперед.

Снимите крышку корпуса воздушного фильтра

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

11.28

Извлечение воздушного фильтра

Примечание

Повреждение двигателя Нефильтрованный всасываемый воздух негативно влияет на срок службы

двигателя.

Пыль и грязь попадают в двигатель без воздушного фильтра.

Эксплуатируйте транспортное средство только в том случае, если оно оснащено воздушным

фильтром.

Примечание

Опасность загрязнения окружающей среды Опасные вещества наносят вред окружающей

среде.

Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и

т.д. правильно и в соответствии с действующими нормативными документами.

Подготовительные работы

Снимите крышку корпуса воздушного фильтра. ( стр. 64)

Основные работы

Отсоедините крепежную лапку ❶. Снимите воздушный

фильтр вместе с опорой воздушного фильтра.

Снимите воздушный фильтр с опоры воздушного

фильтра.

11.29

Очистка воздушного фильтра и корпуса воздушного фильтра

Примечание

Опасность загрязнения окружающей среды Опасные вещества наносят вред окружающей

среде.

Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и

т.д. правильно и в соответствии с действующими нормативными документами.

Информация

Не очищайте воздушный фильтр топливом или нефтепродуктами, так как эти вещества разрушают

поролон.

Подготовительные работы

Снимите крышку корпуса воздушного фильтра. ( стр. 64)

–

Выньте воздушный фильтр.

(

стр. 67)

Основные работы

Тщательно промойте воздушный фильтр в специальной

очищающей жидкости и дайте ему как следует

просохнуть.

Очиститель воздушного фильтра ( стр. 142)

Информация

Надавливайте на воздушный фильтр только для

того, чтобы высушить его, никогда не выжимайте

его.

Смажьте сухой воздушный фильтр высококачественным

маслом для воздушных фильтров.

Масло для поролонового воздушного фильтра ( стр. 142)

Очистите корпус воздушного фильтра.

–

Очистите впускной фланец и проверьте его на наличие

повреждений и герметичность.

11 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

Завершающие работы

Установите воздушный фильтр.

(

стр. 68)

–

Установите крышку корпуса воздушного фильтра. ( стр.

65)

11.30

Установка воздушного фильтра

Основные работы

Установите чистый воздушный фильтр на опору

воздушного фильтра.

Информация

Маркировка на опоре воздушного фильтра

должна быть направлена вверх.

Смажьте воздушный фильтр в области A.

Долговечная консистентная смазка ( стр. 142)

Вставьте воздушный фильтр и установите стопорный

штифт ❶ в требуемое положение во втулку B.

Воздушный фильтр расположен правильно.

Информация

Маркировка на воздушном фильтре должна быть

направлена вверх.

Вставьте крепежную лапку ❷.

Стопорный штифт ❸ фиксируется крепежной лапкой

❷.

Информация

Если воздушный фильтр установлен

неправильно, пыль и грязь могут попасть в

двигатель и привести к его повреждению.

Завершающие работы

Установите крышку корпуса воздушного фильтра. ( стр.

65)

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

11.31

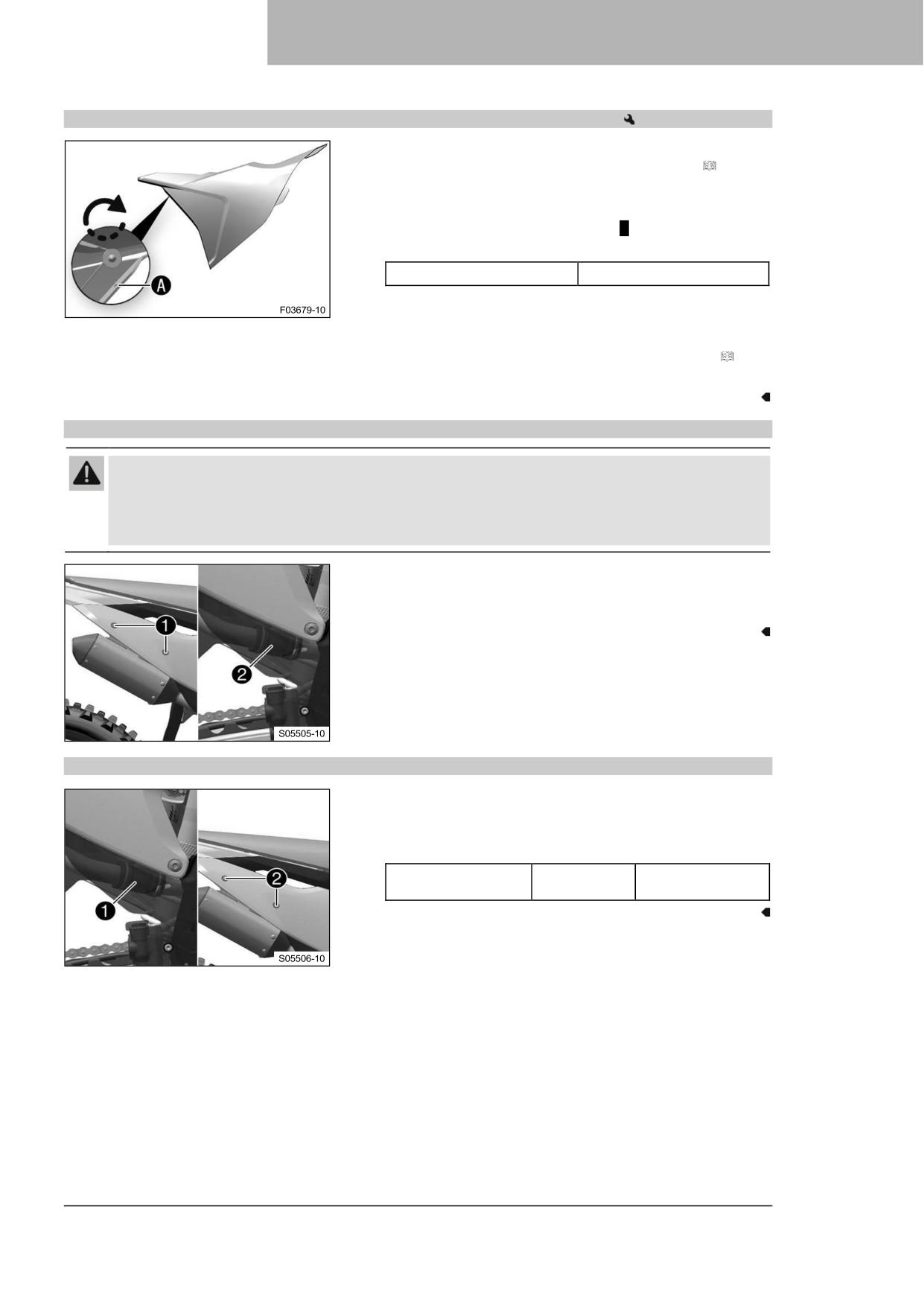

Подготовка крышки корпуса воздушного фильтра к фиксации

Подготовительные работы

Снимите крышку корпуса воздушного фильтра. ( стр.

64)

Основные работы

Просверлите отверстие по отметке A.

Рекомендации

Диаметр

6 мм (0,24 дюйма)

Завершающие работы

Установите крышку корпуса воздушного фильтра. ( стр.

65)

11.32

Снятие главного глушителя

Предупреждение

Опасность ожогов Выхлопная система сильно нагревается при движении транспортного

средства.

Перед выполнением любых работ на транспортном средстве дайте выхлопной системе

остыть.

Выверните винты ❶ с шайбами.

Отсоедините главный глушитель от коллектора у втулки

отвода выхлопных газов ❷.

11.33

Установка главного глушителя

Установите главный глушитель в требуемое положение

во втулке отвода выхлопных газов ❶.

Установите и затяните винты ❷ с шайбами.

Рекомендации

Оставшиеся винты,

10 Нм (7,4 фунт-

шасси

фут)

11 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

11.34

Замена наполнителя из стекловолокнистой пряжи в главном глушителе

Предупреждение

Опасность ожогов Выхлопная система сильно нагревается при движении транспортного

средства.

- Перед выполнением любых работ на транспортном средстве дайте выхлопной системе остыть.

Информация

Со временем волокна минеральной ваты вылетают в воздух, и главный глушитель

"выгорает". При этом не только повышается уровень шума, но и изменяются

эксплуатационные характеристики.

Подготовительные работы

Снимите главный глушитель. ( стр. 69)

Основные работы

Выкрутите винты ❶. Извлеките внутреннюю трубку ❷ с

уплотнительным кольцом ❸.

Вытяните наполнитель из стекловолокнистой пряжи ❹ из

внутренней трубки.

Очистите детали, подлежащие повторной установке, и

проверьте их на отсутствие повреждений.

Закрепите новый наполнитель из стекловолокнистой

пряжи ❹ во внутренней трубке.

Установите уплотнительное кольцо ❸ на внутреннюю

трубку ❷.

Наденьте внешнюю трубку ❺ на внутреннюю трубку с

новым наполнителем из стекловолокнистой пряжи.

Установите и затяните все винты ❶.

Рекомендации

Винты на главном

7 Нм (5,2 фунт-

глушителе

фут)

Завершающие работы

Установите главный глушитель. ( стр. 69)

11.35

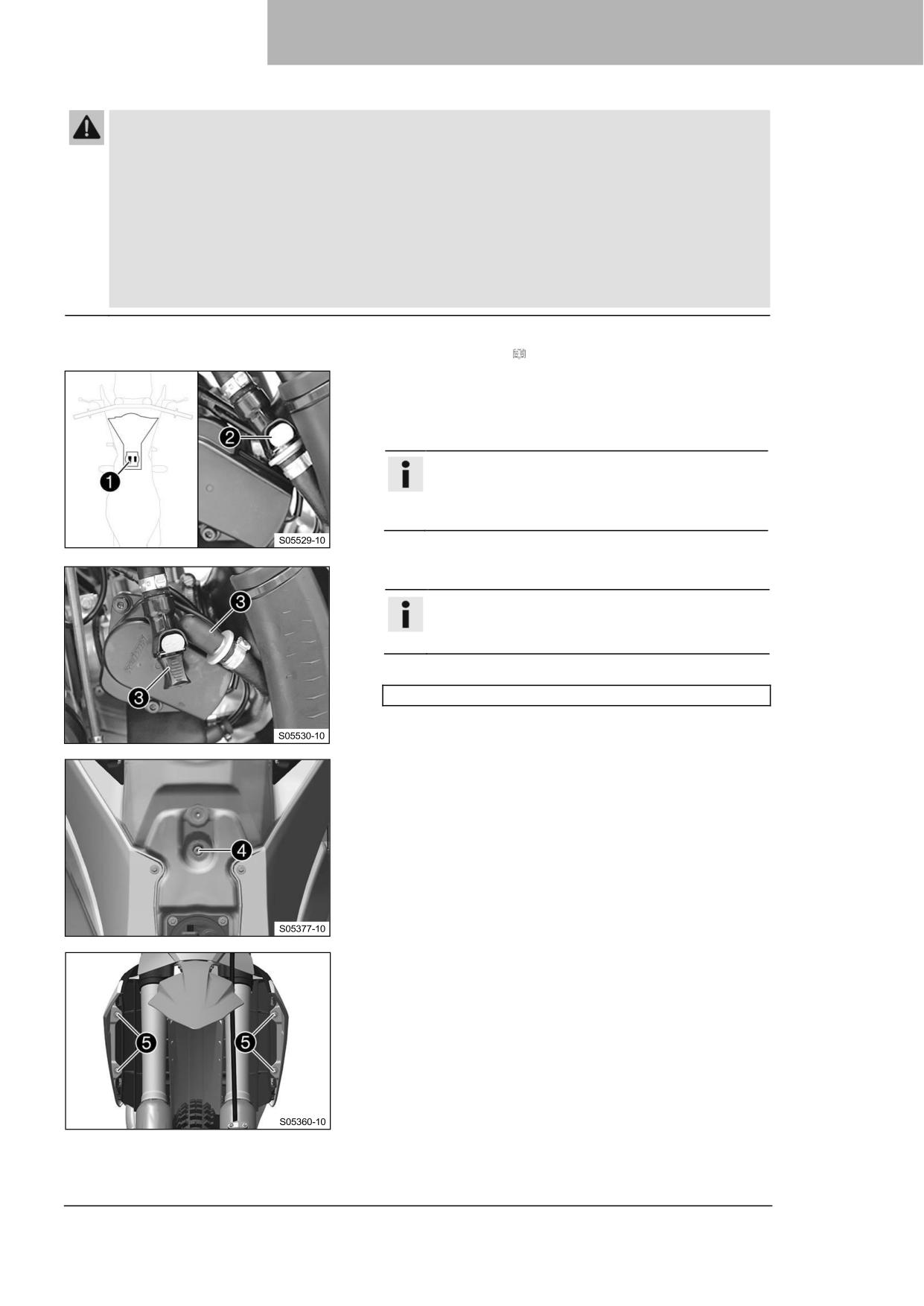

Снятие топливного бака

Опасно

Опасность воспламенения Топливо легко воспламеняется.

Топливо в топливном баке расширяется при нагревании и может вытечь в случае переполнения.

Не заправляйте транспортное средство вблизи открытого огня или зажженных сигарет.

–

Выключайте двигатель при заправке топливом.

–

Следите за тем, чтобы топливо не пролилось, особенно на горячие части транспортного

средства.

Если топливо пролилось, немедленно вытрите его.

–

Соблюдайте технические требования при заправке топливом.

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

Предупреждение

Опасность отравления Топливо вредно для здоровья.

Избегайте контакта топлива с кожей, глазами и одеждой.

–

В случае проглатывания топлива немедленно обратитесь к врачу.

–

Не вдыхайте пары топлива.

–

В случае попадания на кожу немедленно промойте пораженный участок большим

количеством воды.

Тщательно промойте глаза водой и обратитесь к врачу в случае попадания топлива в глаза.

–

Смените одежду, если на нее пролилось топливо.

–

Храните топливо должным образом в подходящей канистре и в недоступном для детей месте.

Подготовительные работы

Снимите сиденье. ( стр. 62)

Основные работы

Отсоедините разъем топливного насоса ❶.

Тщательно очистите быстроразъемную муфту ❷ сжатым

воздухом.

Информация

Ни в коем случае не допускайте попадания грязи в

топливопровод. Грязь в топливопроводе засоряет

клапан впрыска!

Отсоедините быстроразъемную муфту.

Информация

Остатки топлива могут вытекать из топливного

шланга.

Установите комплект промывочных колпачков ❸.

Комплект промывочных колпачков (81212016100)

Отсоедините шланг сапуна топливного бака от крышки

топливного бака.

Выверните винт ❹ вместе с резиновой втулкой.

Выверните винты ❺ вместе с втулками с буртиками.

11 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

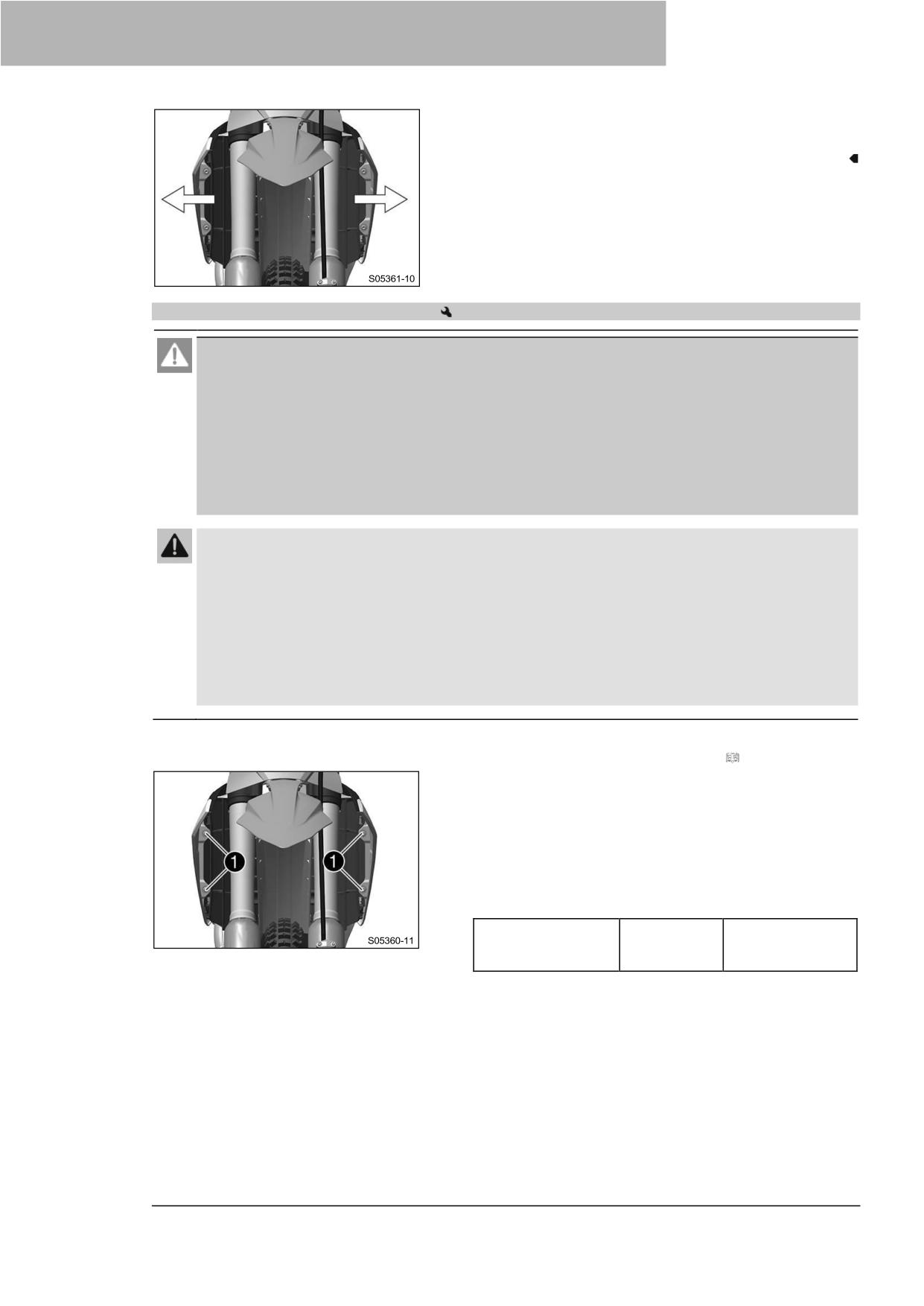

Отведите обе накладки вбок от радиатора и снимите

топливный бак.

11.36

Установка топливного бака

Опасно

Опасность воспламенения Топливо легко воспламеняется.

Топливо в топливном баке расширяется при нагревании и может вытечь в случае переполнения.

Не заправляйте транспортное средство вблизи открытого огня или зажженных сигарет.

–

Выключайте двигатель при заправке топливом.

–

Следите за тем, чтобы топливо не пролилось, особенно на горячие части транспортного

средства.

Если топливо пролилось, немедленно вытрите его.

–

Соблюдайте технические требования при заправке топливом.

Предупреждение

Опасность отравления Топливо вредно для здоровья.

Избегайте контакта топлива с кожей, глазами и одеждой.

–

В случае проглатывания топлива немедленно обратитесь к врачу.

–

Не вдыхайте пары топлива.

–

В случае попадания на кожу немедленно промойте пораженный участок большим

количеством воды.

Тщательно промойте глаза водой и обратитесь к врачу в случае попадания топлива в глаза.

–

Смените одежду, если на нее пролилось топливо.

Основные работы

Проверьте прокладку газового троса. ( стр. 78)

–

Установите топливный бак в требуемое положение и

установите две накладки боком к радиатору.

Убедитесь в отсутствии защемления или повреждения

тросов или газовых тросов.

Подсоедините шланг сапуна топливного бака к крышке

топливного бака.

Установите и затяните винты ❶ с втулками с буртиками.

Рекомендации

Винт, накладка

6 Нм (4,4 фунт-

топливного бака на

фут)

радиаторе

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

Установите и затяните винт ❷ с резиновой втулкой.

Рекомендации

Оставшиеся винты,

10 Нм (7,4 фунт-

шасси

фут)

Подключите разъем топливного насоса ❸.

Снимите комплект промывочных колпачков и тщательно

очистите быстроразъемную муфту с помощью сжатого

воздуха.

Информация

Ни в коем случае не допускайте попадания грязи в

топливопровод. Грязь в топливопроводе засоряет

клапан впрыска!

W00042-11

Распылите силиконовый спрей на безворсовую чистящую

ткань и слегка смажьте уплотнительное кольцо

быстроразъемной муфты.

Силиконовый спрей ( стр. 143)

Присоедините быстроразъемную муфту ❹

топливопровода.

Информация

Проложите трос и топливопровод на безопасном

расстоянии от выхлопной системы.

Завершающие работы

Установите сиденье. ( стр. 62)

11.37

Проверка цепи на наличие грязи

Проверьте цепь на наличие сильных загрязнений.

Если цепь сильно загрязнена:

Очистите цепь. ( стр. 73)

11.38

Очистка цепи

Предупреждение

Опасность несчастных случаев Смазка на шинах снижает сцепление с дорогой.

Удалите смазку с шин с помощью подходящего чистящего средства.

Предупреждение

Опасность несчастных случаев Масло или смазка на тормозных дисках снижают

эффективность торможения.

Всегда очищайте тормозные диски от масла и смазки.

–

При необходимости очищайте тормозные диски очистителем тормозов.

11 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

Примечание

Опасность загрязнения окружающей среды Опасные вещества наносят вред окружающей

среде.

Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и

т.д. правильно и в соответствии с действующими нормативными документами.

Информация

Срок службы цепи во многом зависит от ухода за ней.

Подготовительные работы

Поднимите мотоцикл с помощью подъемной подставки.

(

стр. 49)

Основные работы

Смойте рыхлую грязь мягкой струей воды.

Удалите остатки старой смазки с помощью очистителя

цепи.

Очиститель цепи ( стр. 142)

После высыхания нанесите аэрозоль для цепи.

Спрей для цепей для езды по бездорожью ( стр. 142)

Завершающие работы

Снимите мотоцикл с подъемной подставки. ( стр. 49)

11.39

Проверка натяжения цепи

Предупреждение

Опасность несчастных случаев Неправильное натяжение цепи повреждает комплектующие

детали и приводит к несчастным случаям.

Если цепь натянута слишком сильно, цепь, звездочка двигателя, задняя звездочка, коробка

передач и подшипники задних колес изнашиваются быстрее. При перегрузке некоторые

комплектующие детали могут сломаться.

Если цепь слишком ослаблена, она может соскочить со звездочки двигателя или задней

звездочки. В результате заднее колесо заблокируется или двигатель будет поврежден.

Регулярно проверяйте натяжение цепи.

–

Установите натяжение цепи в соответствии со спецификацией.

Подготовительные работы

Поднимите мотоцикл с помощью подъемной подставки.

(

стр. 49)

Основные работы

Потяните цепь за конец слайдера вверх, чтобы измерить

натяжение цепи A.

Рекомендации

Нижний участок цепи ❶ должен быть натянут.

Информация

Износ цепи не всегда равномерный, поэтому

следует повторить это измерение при разных

положениях цепи.

Натяжение цепи

58 ... 61 мм (2,28 ... 2,4

дюйма)

Если натяжение цепи не соответствует

спецификации:

Отрегулируйте натяжение цепи. ( стр. 75)

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

Завершающие работы

Снимите мотоцикл с подъемной подставки. ( стр. 49)

11.40

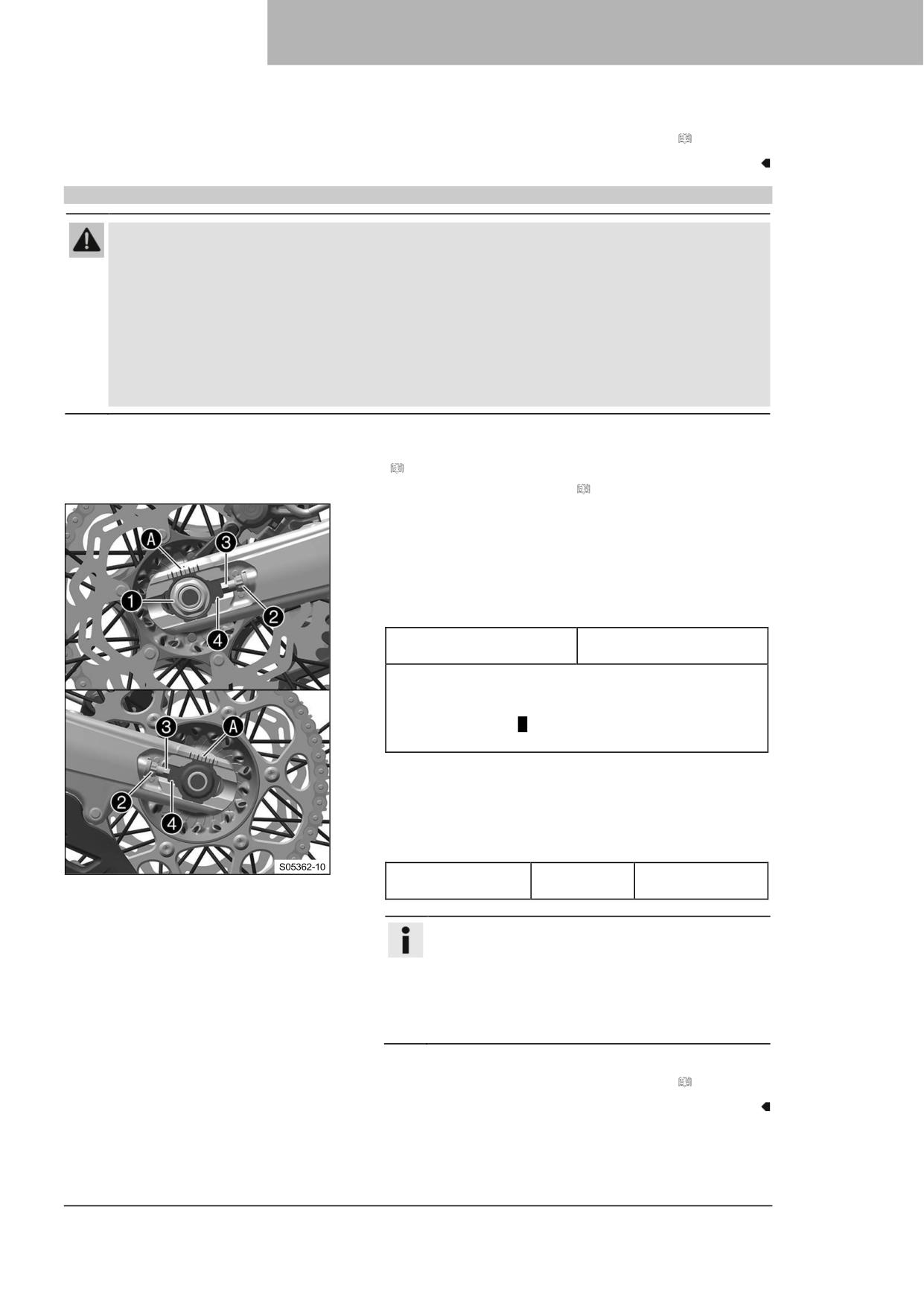

Регулировка натяжения цепи

Предупреждение

Опасность несчастных случаев

Неправильное натяжение цепи повреждает комплектующие

детали и приводит к несчастным случаям.

Если цепь натянута слишком сильно, цепь, звездочка двигателя, задняя звездочка, коробка

передач и подшипники задних колес изнашиваются быстрее. При перегрузке некоторые

комплектующие детали могут сломаться.

Если цепь слишком ослаблена, она может соскочить со звездочки двигателя или задней

звездочки. В результате заднее колесо заблокируется или двигатель будет поврежден.

Регулярно проверяйте натяжение цепи.

–

Установите натяжение цепи в соответствии со спецификацией.

Подготовительные работы

Поднимите мотоцикл с помощью подъемной подставки.

(

стр. 49)

–

Проверьте натяжение цепи. ( стр. 74)

Основные работы

Ослабьте гайку ❶.

Ослабьте гайки ❷.

Отрегулируйте натяжение цепи, поворачивая

регулировочные винты ❸ влево и вправо.

Рекомендации

Натяжение цепи

58 ... 61 мм (2,28 ... 2,4

дюйма)

Поверните регулировочные винты ❸ слева и справа

так, чтобы метки на левом и правом регуляторах цепи

находились в одинаковом положении относительно

контрольных меток A. После этого заднее колесо будет

правильно выровнено.

Затяните гайки ❷.

Убедитесь, что регуляторы цепи ❹ правильно

установлены на регулировочных винтах ❸.

Затяните гайку ❶.

Рекомендации

Гайка, ось вращения

M22x1,5

80 Нм (59 фунт-

колеса, задняя

фут)

Информация

Широкий диапазон регулировки натяжителей

цепи (32 мм (1,26 дюйма)) позволяет

использовать различные вторичные

передаточные числа при одинаковой длине цепи.

Натяжители цепи ❹ могут поворачиваться на

180°.

Завершающие работы

Снимите мотоцикл с подъемной подставки. ( стр. 49)

11 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

11.41

Проверка цепи, задней звездочки, звездочки двигателя и направляющей цепи

Подготовительные работы

Поднимите мотоцикл с помощью подъемной подставки.

(

стр. 49)

Основные работы

Переключите коробку передач в нейтральное положение.

Проверьте цепь, заднюю звездочку и звездочку двигателя

на предмет износа.

Если цепь, задняя звездочка или звездочка

двигателя изношены:

Замените комплект трансмиссии.

Информация

Звездочку двигателя, заднюю звездочку

и цепь всегда следует заменять вместе.

Потяните за верхний участок цепи с указанным весом A.

Рекомендации

Вес, измерение износа цепи

10 ... 15 кг (22 ... 33 фунта)

Измерьте расстояние B между 18 цепными роликами в

нижней секции цепи.

Информация

Износ цепи не всегда равномерный, поэтому

следует повторить это измерение при разных

положениях цепи.

Максимальное расстояние

272 мм (10,71 дюйма)

B от 18 цепных роликов на

самом длинном участке

цепи

Если расстояние B больше, чем указанное

измерение:

Замените комплект трансмиссии.

Информация

При установке новой цепи следует также

заменить заднюю звездочку и звездочку

двигателя.

Новые цепи быстрее изнашиваются на

старой, изношенной задней звездочке

или звездочке двигателя.

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

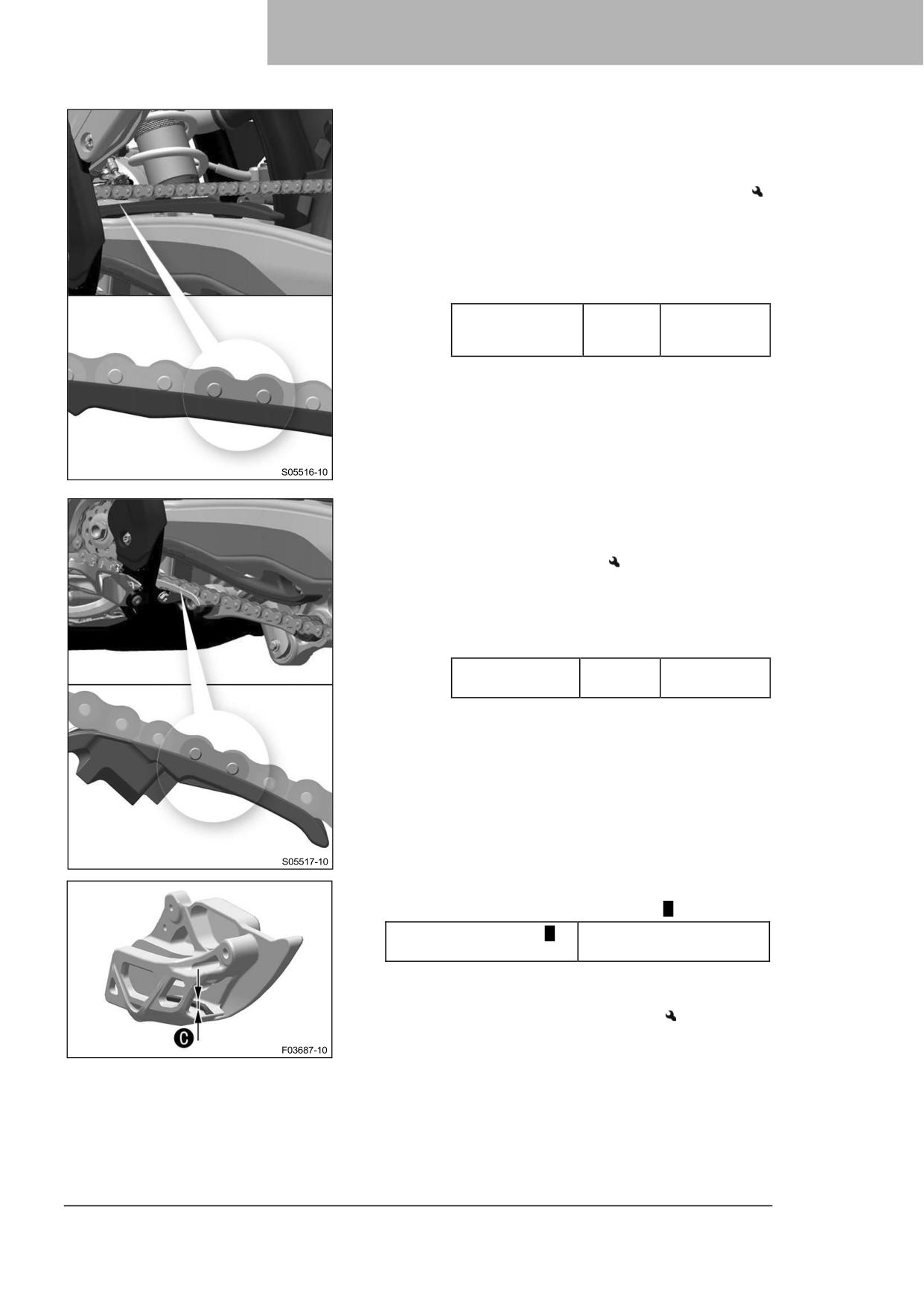

Проверьте скользящий защитный кожух цепи на предмет

износа.

Если нижний край пальцев цепи находится на одной

линии со слайдером цепи на маятник или ниже его:

Замените скользящий защитный кожух цепи.

Проверьте, надежно ли установлен защитный кожух цепи.

Если скользящий защитный кожух цепи ослаблен:

Затяните винты на скользящем защитном

кожухе цепи.

Рекомендации

Винт, скользящий

6 Нм (4,4 фунт-

защитный кожух

фут)

цепи

Проверьте слайдер цепи на предмет износа.

Если нижний край пальцев цепи находится на одной

линии со слайдером цепи или ниже его:

Замените ползун цепи.

Убедитесь, что слайдер цепи надежно закреплен.

Если ползун цепи ослаблен:

Затяните винт на ползуне цепи.

Рекомендации

Винт, слайдер

15 Нм (11,1

цепи

фунт-фут)

Проверьте направляющую цепи с помощью

штангенциркуля на соответствие размеру C.

Минимальная толщина C

6 мм (0,24 дюйма)

направляющей цепи

Если измеренное значение меньше указанного в

технических условиях:

Замените направляющую цепи.

11 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

Убедитесь, что направляющая цепи плотно посажена.

Если направляющая цепи ослаблена:

Затяните винты на направляющей цепи.

Рекомендации

Оставшиеся

10 Нм (7,4 фунт-

винты, шасси

фут)

Оставшиеся

10 Нм (7,4 фунт-

гайки, шасси

фут)

Завершающие работы

Снимите мотоцикл с подъемной подставки. ( стр. 49)

11.42

Проверка рамы

Проверьте раму на отсутствие повреждений, трещин и

деформации.

Если на раме имеются признаки повреждения,

трещины или деформация:

Замените раму.

Рекомендации

Ремонт рамы не допускается.

11.43

Проверка маятниковой вилки.

Проверьте маятниковую вилку на наличие повреждений,

трещин и деформации.

Если на маятниковой вилке имеются признаки

повреждения, трещины или деформация:

Замените маятниковую вилку.

Рекомендации

Ремонт маятниковой вилки не допускается.

11.44

Проверка прокладки газового троса

Предупреждение

Опасность несчастных случаев При неправильной прокладке газовый трос может

перекрутиться, застрять или заблокироваться.

Если газовый трос перекручен, застрял или заблокирован, регулировать скорость невозможно.

Убедитесь, что прокладка газового троса и люфт в газовом тросе соответствуют

спецификации.

Подготовительные работы

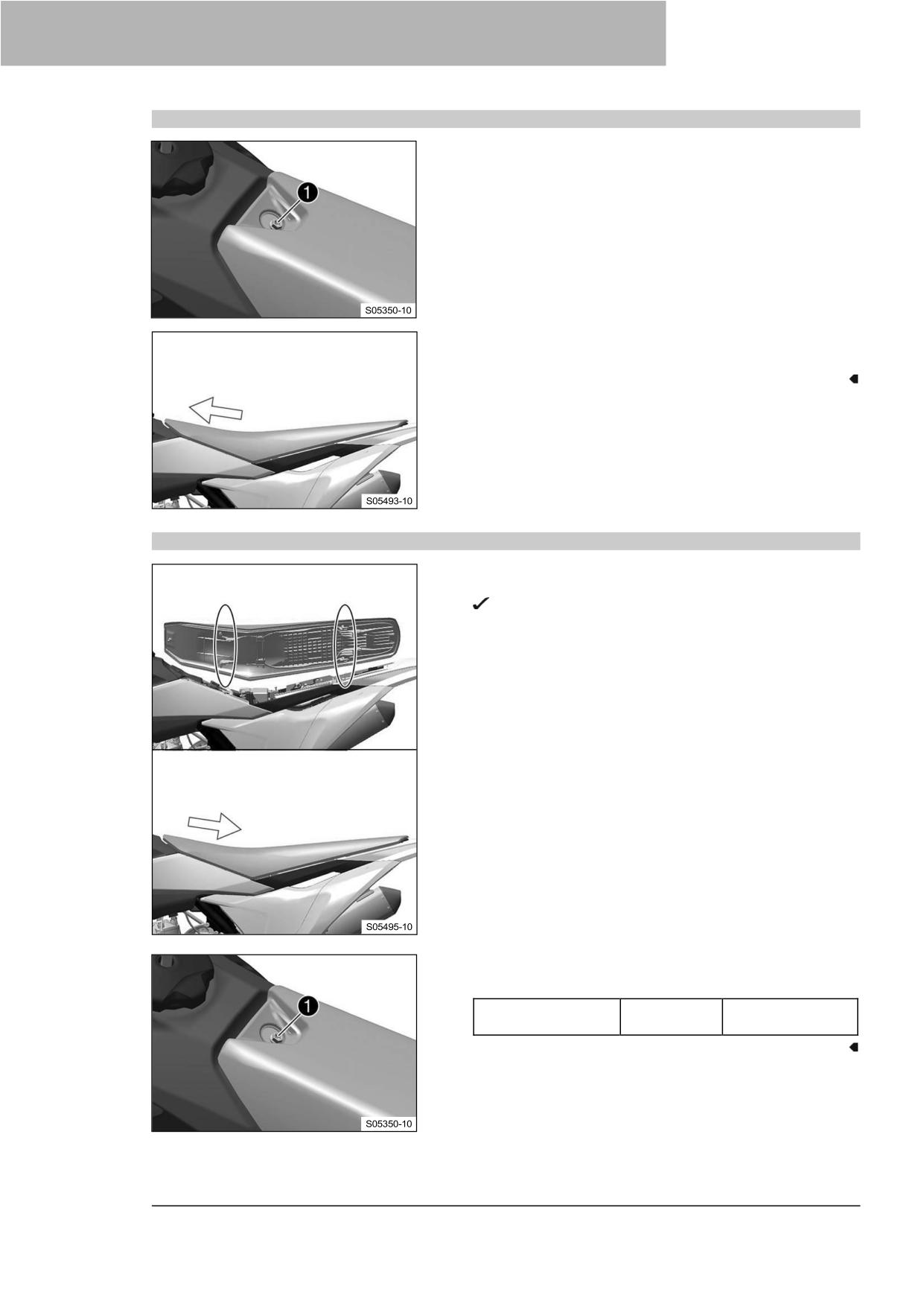

Снимите сиденье. ( стр. 62)

–

Снимите топливный бак.

(

стр. 70)

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

Основные работы

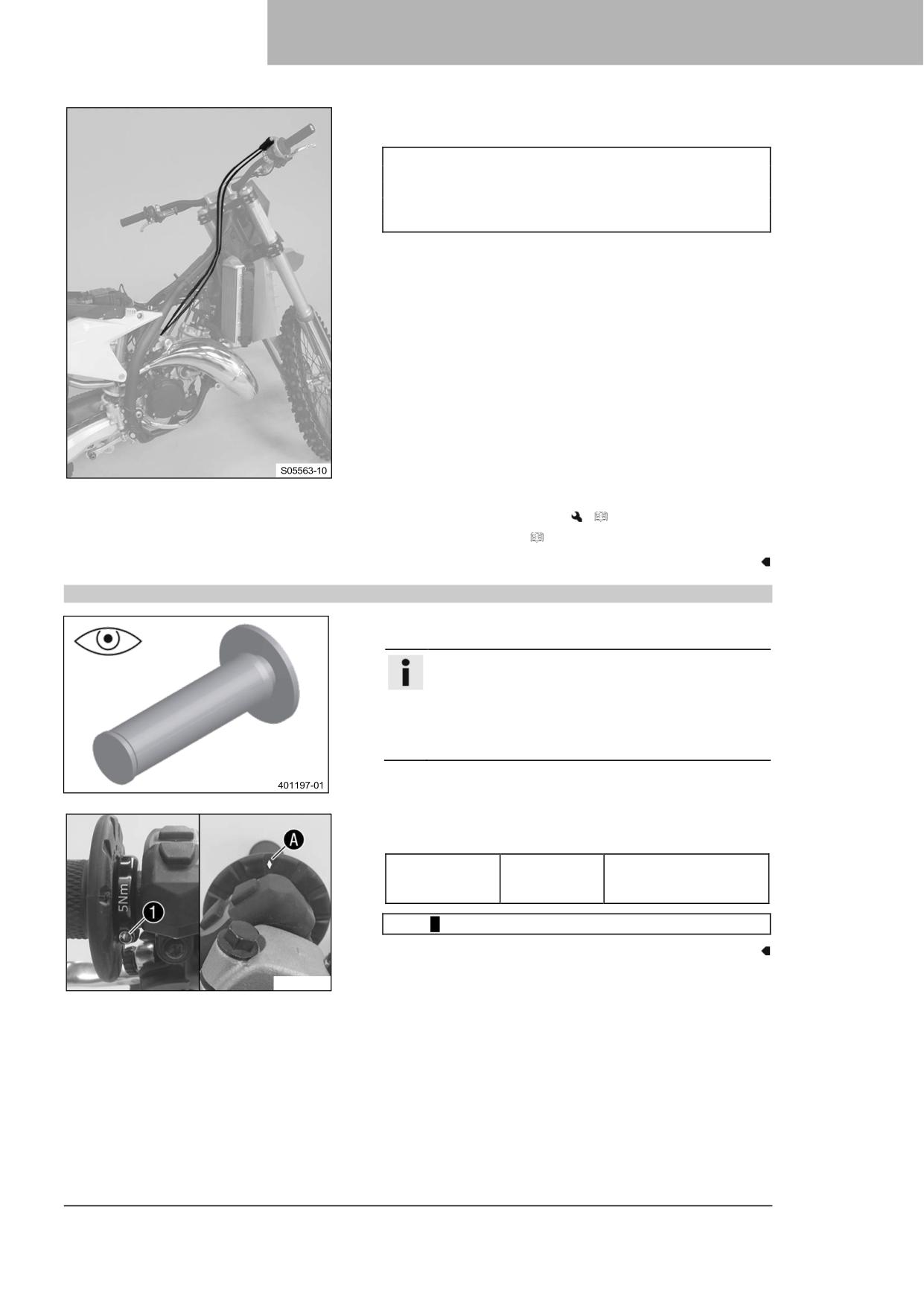

Проверьте прокладку газового троса.

Оба газовых троса должны быть проложены по задней

стороне руля, над кронштейном топливного бака,

справа от рамы к корпусу дроссельного клапана.

Газовый трос должен быть закреплен на кронштейне

топливного бака резиновым ремнем.

Если газовый трос проложен не так, как указано:

Откорректируйте прокладку газового троса.

Завершающие работы

Установите топливный бак.

(

стр. 72)

–

Установите сиденье. ( стр. 62)

11.45

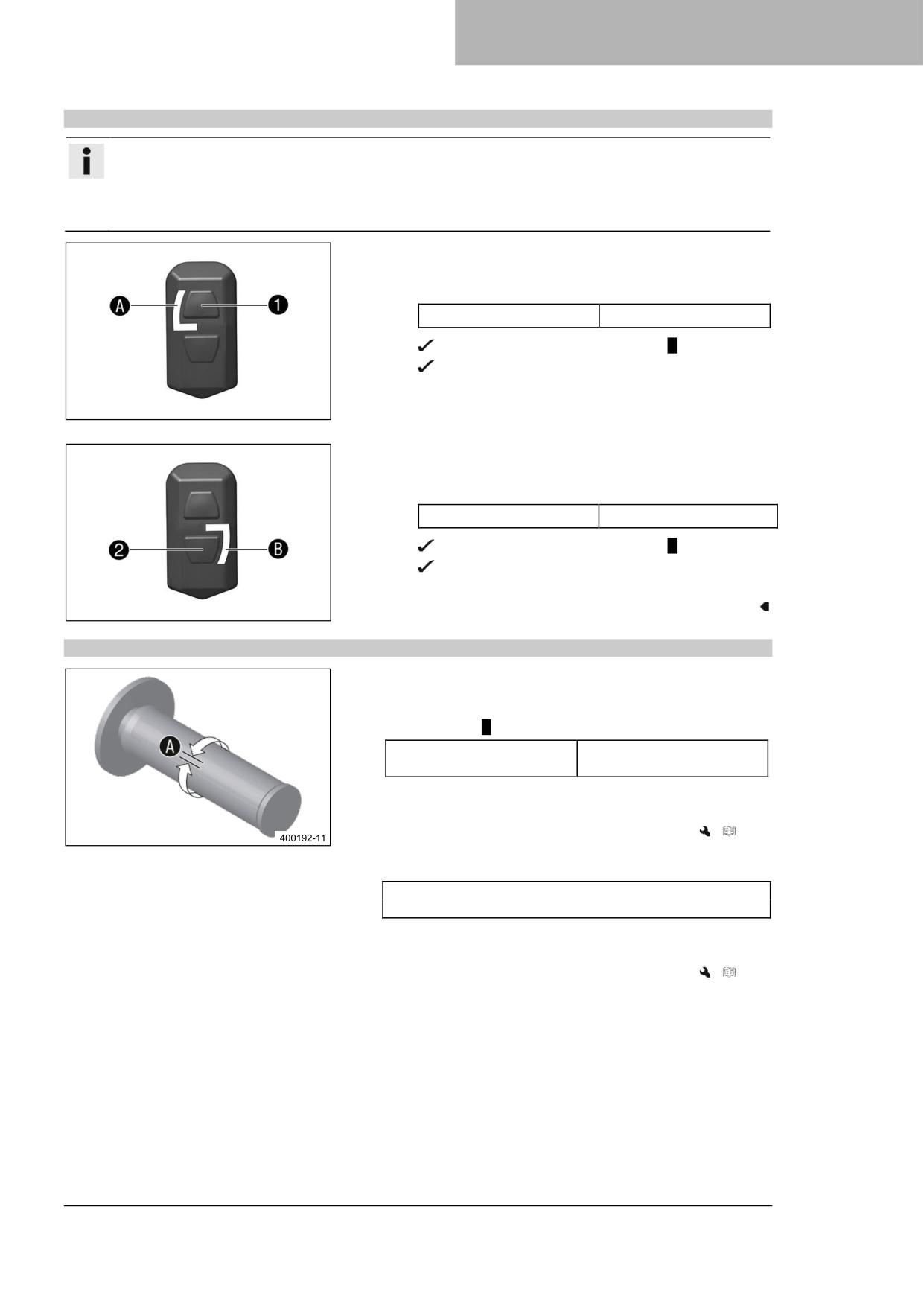

Проверка резиновой рукоятки

Проверьте резиновые рукоятки на руле на предмет

повреждений, износа и ослабления.

Информация

Резиновые рукоятки привулканизированы на

втулку слева и на трубку рукоятки газа справа.

Левая втулка зажимается на руле. Резиновая

рукоятка может быть заменена только на втулку

или трубку газа.

Если резиновая рукоятка повреждена или изношена:

Замените резиновую рукоятку.

–

Убедитесь, что винт ❶ надежно зафиксирован.

Рекомендации

Винт,

5 Нм (3,7 фунт-фут)

фиксирован

Loctite^®243™

ная рукоятка

Ромб A должен быть расположен сверху.

W00046-10

11 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

11.46

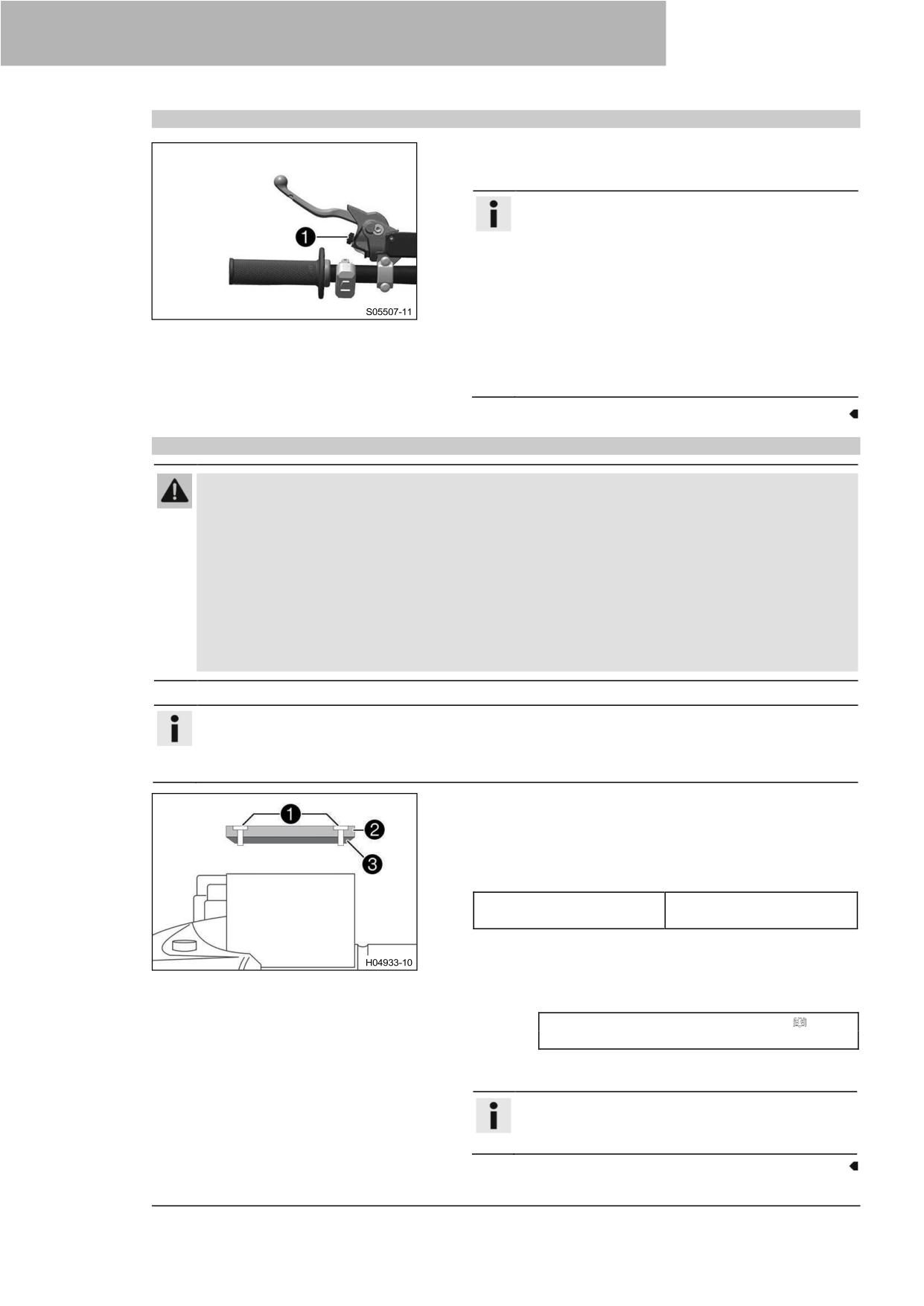

Регулировка исходного положения рычага сцепления

Отрегулируйте исходное положение рычага сцепления в

соответствии с размером вашей руки, повернув

регулировочный винт ❶.

Информация

Поверните регулировочный винт против часовой

стрелки, чтобы уменьшить расстояние между

рычагом сцепления и рулем.

Поверните регулировочный винт по часовой

стрелке, чтобы увеличить расстояние между

рычагом сцепления и рулем. Диапазон

регулировки ограничен.

Поворачивайте регулировочный винт только от

руки, не прилагая усилий.

Не выполняйте никаких регулировок во время

езды.

11.47

Проверка/коррекция уровня жидкости в гидравлической муфте сцепления

Предупреждение

Раздражение кожи Тормозная жидкость - вредное вещество.

Храните тормозную жидкость в недоступном для детей месте.

–

Носите подходящую защитную одежду и защитные очки.

–

Не допускайте попадания тормозной жидкости на кожу, в глаза или на одежду.

–

В случае проглатывания тормозной жидкости немедленно обратитесь к врачу.

–

В случае попадания на кожу промойте пораженный участок большим количеством воды.

–

При попадании тормозной жидкости в глаза немедленно тщательно промойте их водой и

обратитесь к врачу.

Если тормозная жидкость пролилась на одежду, смените ее.

Информация

Уровень жидкости повышается с увеличением износа облицовочных дисков сцепления.

Избегайте контакта тормозной жидкости с окрашенными деталями. Тормозная жидкость разъедает

краску.

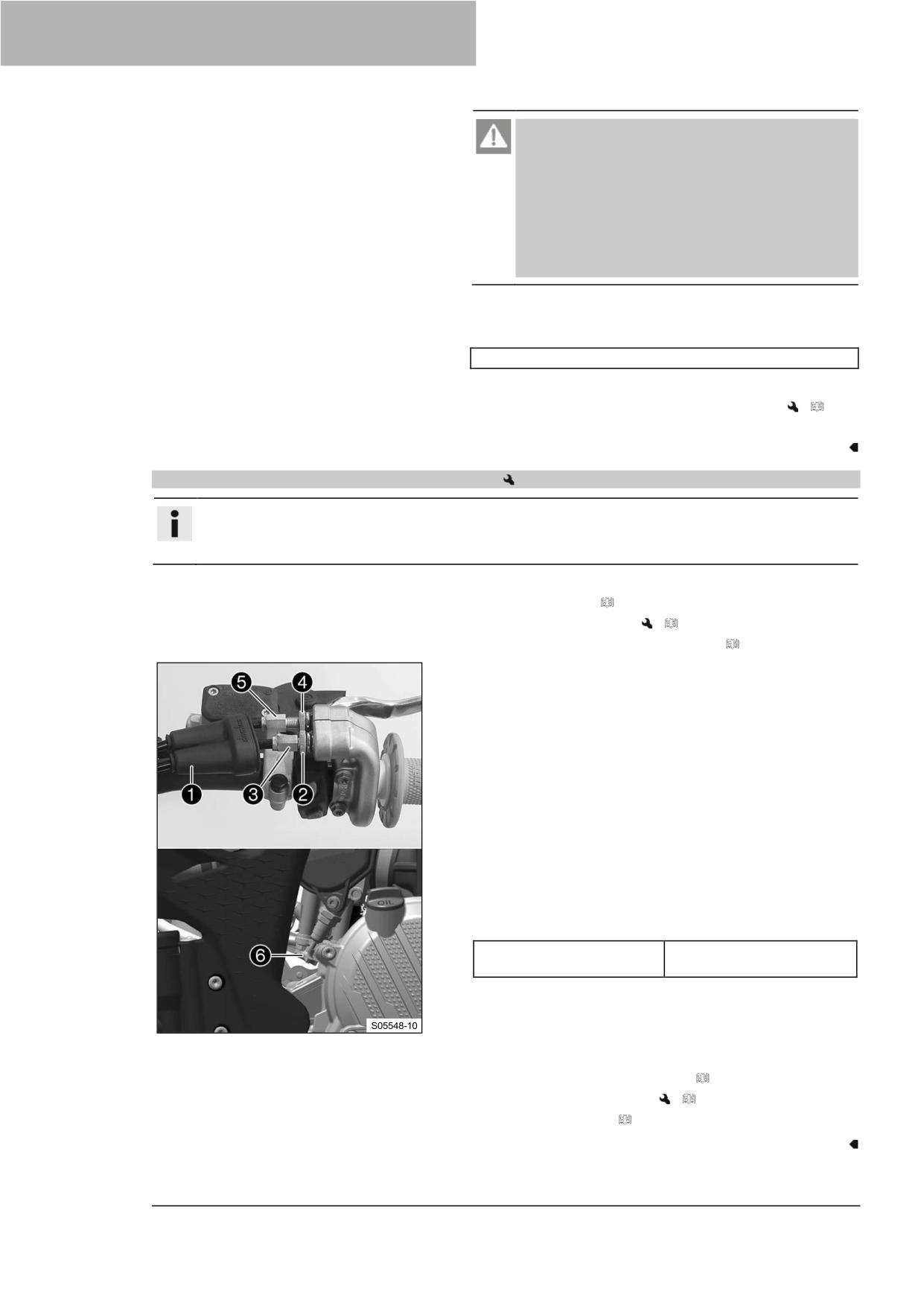

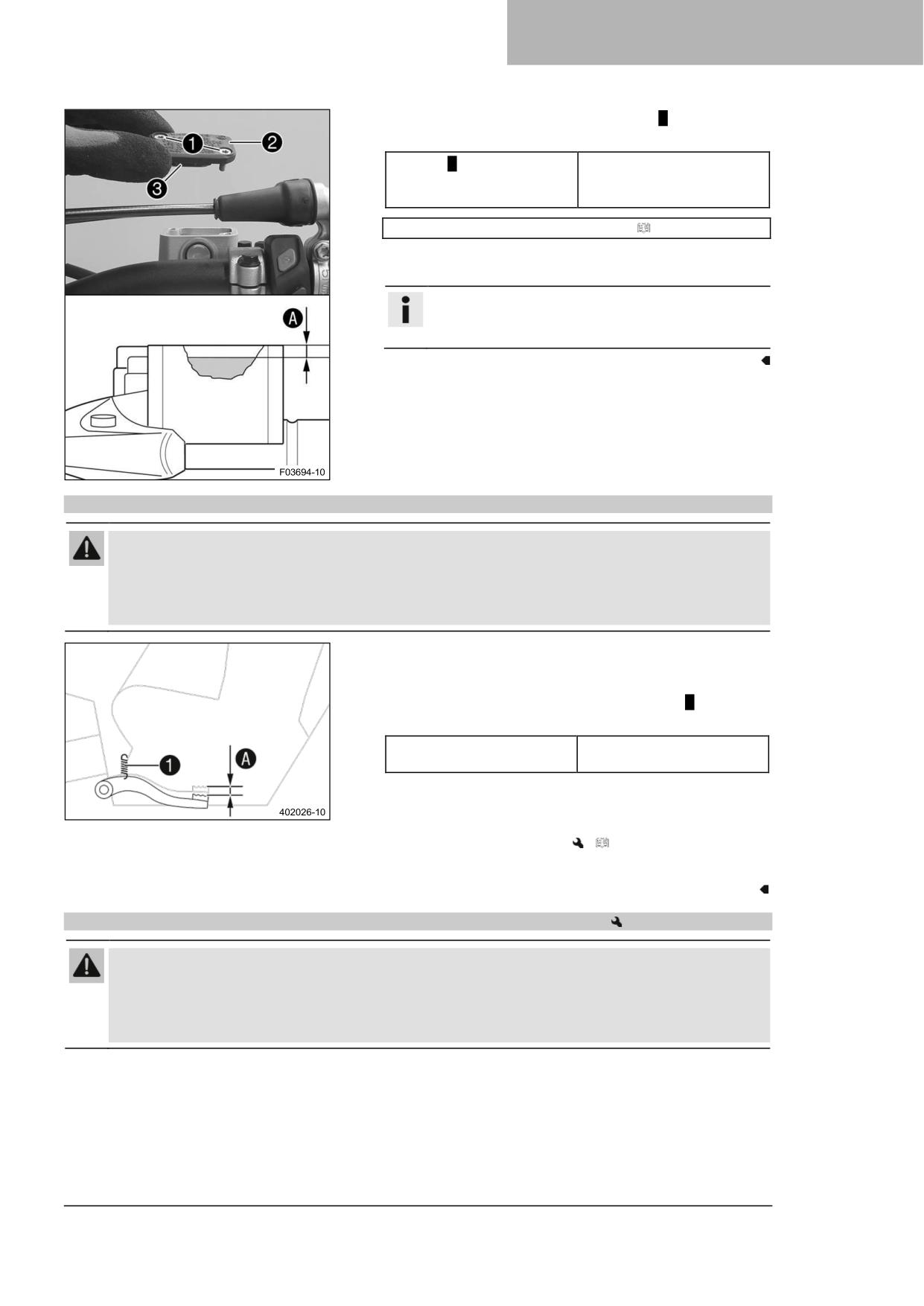

Переместите бачок жидкости гидравлической муфты,

установленный на руле, в горизонтальное положение.

Выкрутите винты ❶.

Снимите крышку ❷ с мембраной ❸.

Проверьте уровень жидкости.

Уровень жидкости ниже

4 мм (0,16 дюйма)

бортика контейнера

Если уровень жидкости не соответствует

техническим условиям:

Откорректируйте уровень жидкости в

гидравлической муфте.

Тормозная жидкость DOT 4/DOT 5.1 ( стр.

140)

Установите крышку с мембраной в требуемое положение.

Установите и затяните винты.

Информация

Используйте воду для безотлагательной очистки

перелившейся или пролитой тормозной жидкости.

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

11.48

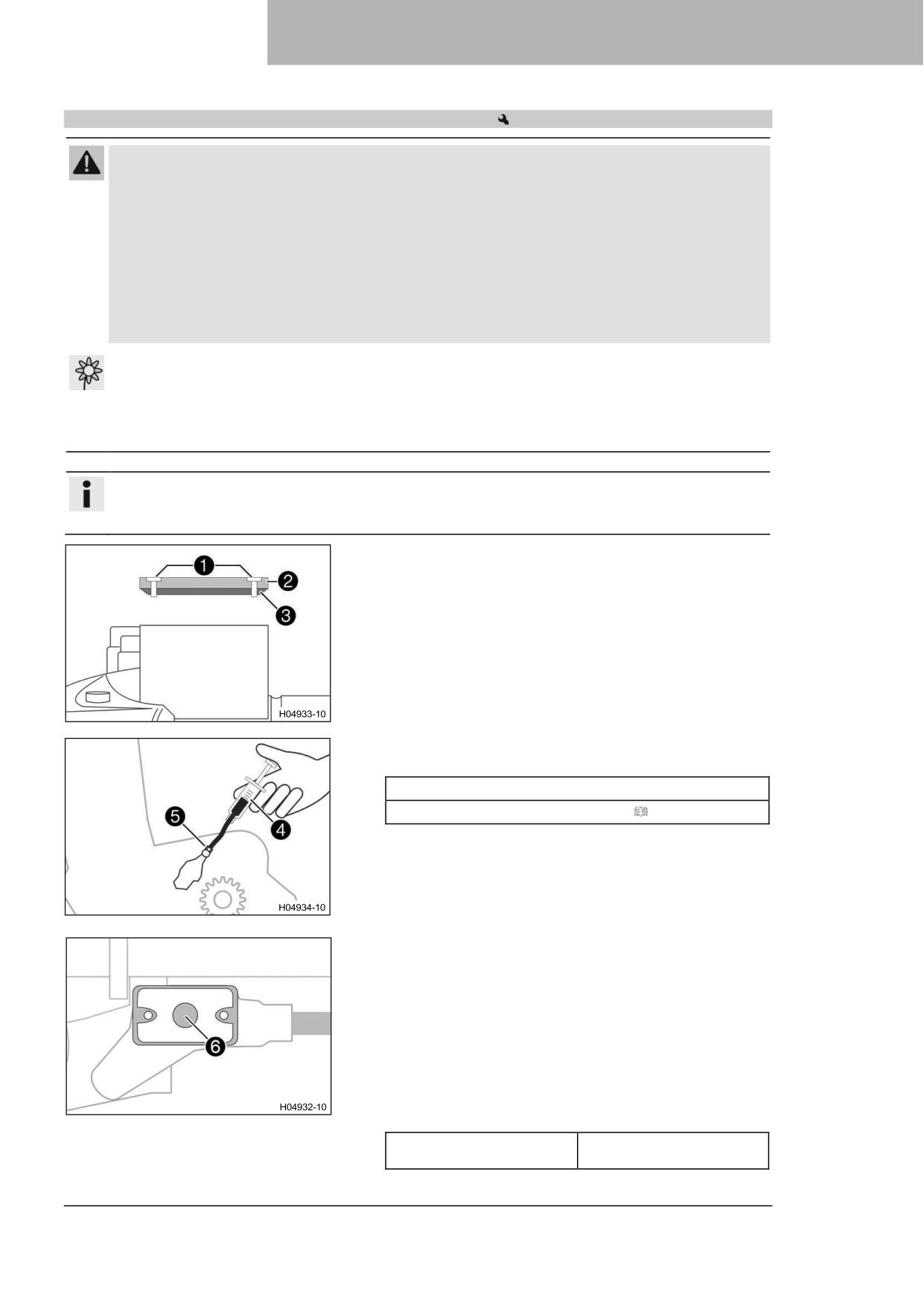

Замена жидкости гидравлического сцепления

Предупреждение

Раздражение кожи Тормозная жидкость - вредное вещество.

Храните тормозную жидкость в недоступном для детей месте.

–

Носите подходящую защитную одежду и защитные очки.

–

Не допускайте попадания тормозной жидкости на кожу, в глаза или на одежду.

–

В случае проглатывания тормозной жидкости немедленно обратитесь к врачу.

–

В случае попадания на кожу промойте пораженный участок большим количеством воды.

–

При попадании тормозной жидкости в глаза немедленно тщательно промойте их водой и

обратитесь к врачу.

Если тормозная жидкость пролилась на одежду, смените ее.

Примечание

Опасность загрязнения окружающей среды Опасные вещества наносят вред окружающей

среде.

Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и

т.д. правильно и в соответствии с действующими нормативными документами.

Информация

Избегайте контакта тормозной жидкости с окрашенными деталями. Тормозная жидкость разъедает

краску.

Переместите бачок жидкости гидравлической муфты,

установленный на руле, в горизонтальное положение.

Выкрутите винты ❶.

Снимите крышку ❷ с мембраной ❸.

Заполните прокачной шприц ❹ соответствующей

гидравлической жидкостью.

Шприц (50329050000)

Тормозная жидкость DOT 4/DOT 5.1 ( стр. 140)

Снимите защитный колпачок.

На рабочем цилиндре сцепления выверните прокачной

винт ❺ и установите прокачной шприц ❹.

Теперь нагнетайте жидкость в систему до тех пор, пока

она не будет выходить из отверстия ❻ главного

цилиндра без пузырьков.

Периодически извлекайте жидкость из бачка главного

цилиндра, чтобы не допустить переполнения.

Извлеките прокачной шприц. Затяните прокачной винт ❺.

Установите защитный колпачок.

Откорректируйте уровень жидкости в гидравлической

муфте.

Рекомендации

Уровень жидкости ниже

4 мм (0,16 дюйма)

бортика контейнера

ТОРМОЗНАЯ СИСТЕМА

12.1

Проверка свободного хода педали переднего тормоза

Предупреждение

Опасность несчастных случаев В случае перегрева тормозная система выходит из строя.

Если рычаг переднего тормоза не имеет свободного хода, значит, в контуре переднего тормоза

создается давление.

Настройте свободный ход рычага переднего тормоза в соответствии со спецификацией.

Нажмите рычаг переднего тормоза вперед и проверьте

свободный ход A.

Свободный ход рычага

≥ 3 мм (≥ 0,12 дюйма)

переднего тормоза

Если свободный ход не соответствует

спецификации:

Осмотрите тормозную систему на предмет

повреждений и загрязнений.

12.2

Регулировка исходного положения рычага переднего тормоза

Проверьте свободный ход педали переднего тормоза (

стр. 83)

Отрегулируйте исходное положение рычага переднего

тормоза в соответствии с размером вашей руки, повернув

регулировочный винт ❶.

Информация

Поверните регулировочный винт по часовой

стрелке, чтобы увеличить расстояние между

рычагом переднего тормоза и рулем.

Поверните регулировочный винт против часовой

стрелки, чтобы уменьшить расстояние между

рычагом переднего тормоза и рулем.

Диапазон регулировки ограничен. Поворачивайте

регулировочный винт только вручную, без

применения силы. Не выполняйте никаких

регулировок во время езды.

12.3

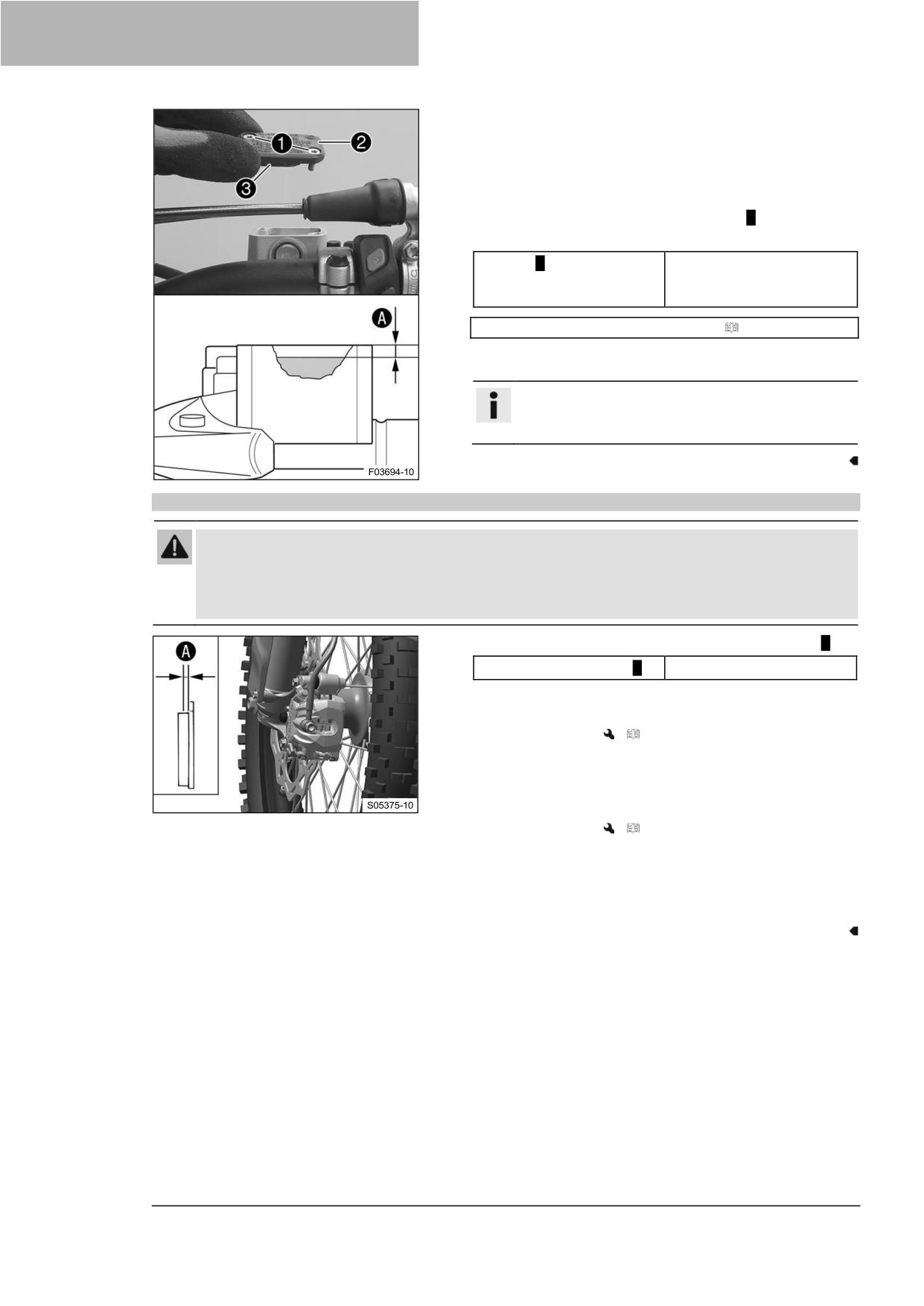

Проверка тормозных дисков

Предупреждение

Опасность несчастных случаев Изношенные тормозные диски снижают эффект торможения.

Безотлагательно заменяйте изношенные тормозные диски. (В вашей официальной

мастерской KTM будут рады помочь).

12 ТОРМОЗНАЯ СИСТЕМА

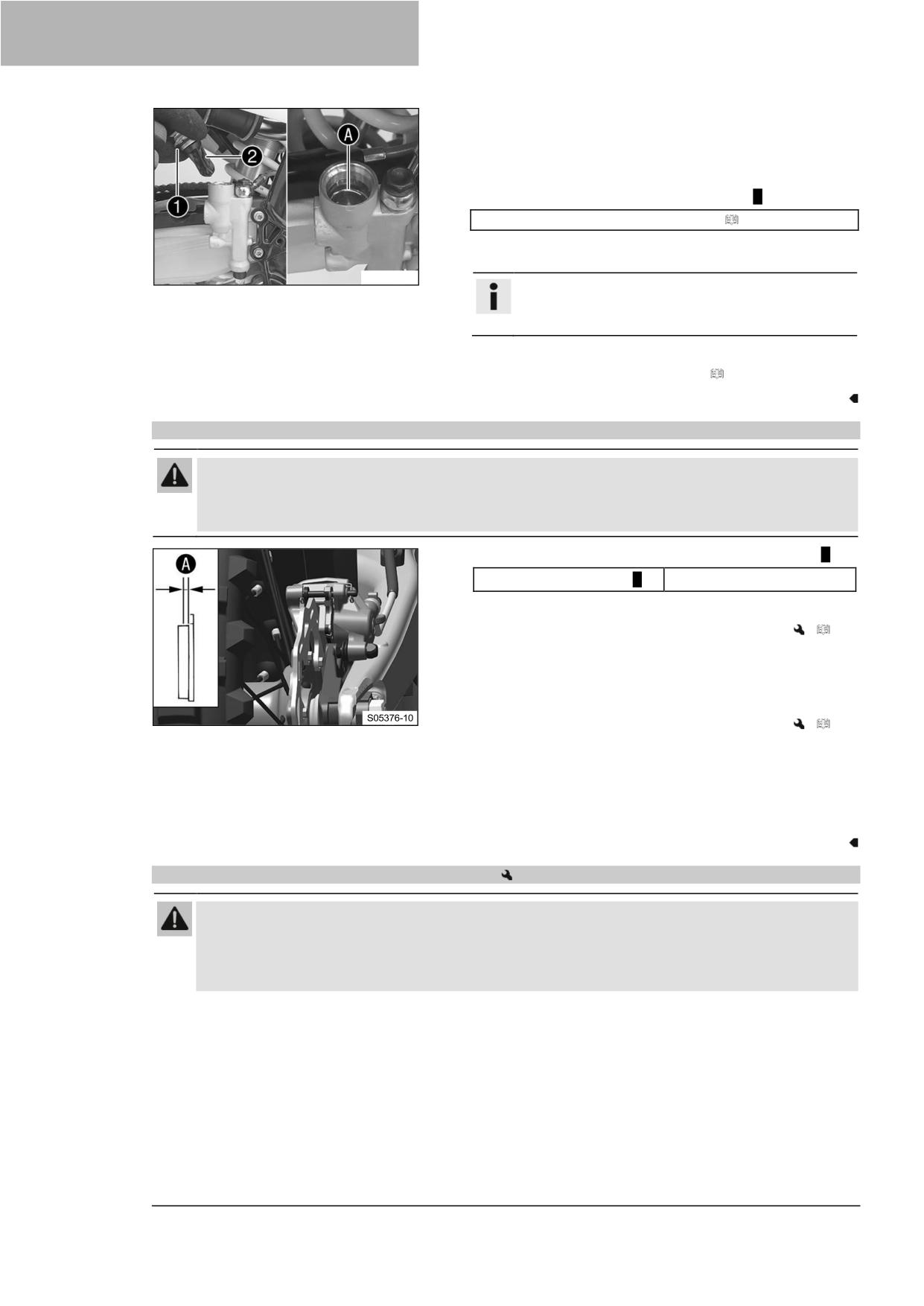

Проверьте толщину переднего и заднего тормозного

диска в нескольких точках по размеру A.

Информация

Износ уменьшает толщину тормозного диска в

районе поверхности контакта тормозных колодок.

Тормозные диски - предел износа

передний

2,5 мм (0,098 дюйма)

сзади

3,5 мм (0,138 дюйма)

Если толщина тормозного диска меньше указанного

значения:

Замените передний тормозной диск.

Замените задний тормозной диск.

Проверьте передние и задние тормозные диски на

наличие повреждений, трещин и деформации.

Если тормозной диск имеет повреждения, трещины

или деформацию:

Замените передний тормозной диск.

Замените задний тормозной диск.

12.4

Проверка уровня жидкости в переднем тормозном механизме

Предупреждение

Опасность несчастных случаев Недостаточный уровень тормозной жидкости приводит к

отказу тормозной системы.

Если уровень тормозной жидкости опускается ниже указанной отметки или указанного значения,

значит, в тормозной системе есть утечка или изношены тормозные колодки.

Проверьте тормозную систему и не продолжайте езду, пока проблема не будет устранена. (В

вашей официальной мастерской KTM будут рады помочь).

Предупреждение

Опасность несчастных случаев Слишком старая тормозная жидкость или жидкость

неподходящего типа ухудшает работу тормозной системы.

Убедитесь, что тормозная жидкость для переднего и заднего тормоза заменена в

соответствии с графиком обслуживания. (В вашей официальной мастерской KTM будут рады

помочь).

Убедитесь, что используется только чистая, одобренная тормозная жидкость из плотно

закрытой емкости. (Ваша авторизованная мастерская KTM будет рада помочь.)

Подготовительные работы

Проверьте, зафиксированы ли тормозные колодки

переднего тормоза. ( стр. 86)

Основные работы

Переместите бачок системы торможения, установленный

на руле, в горизонтальное положение.

Проверьте уровень тормозной жидкости по указателю

уровня ❶.

Если уровень тормозной жидкости опустился ниже

отметки A:

Долейте жидкость передних тормозов.

(

стр. 85)

ТОРМОЗНАЯ СИСТЕМА

12.5

Добавление жидкости для передних тормозов

Предупреждение

Опасность несчастных случаев Недостаточный уровень тормозной жидкости приводит к

отказу тормозной системы.

Если уровень тормозной жидкости опускается ниже указанной отметки или указанного значения,

значит, в тормозной системе есть утечка или изношены тормозные колодки.

Проверьте тормозную систему и не продолжайте езду, пока проблема не будет устранена. (В

вашей официальной мастерской KTM будут рады помочь).

Предупреждение

Раздражение кожи Тормозная жидкость - вредное вещество.

Храните тормозную жидкость в недоступном для детей месте.

–

Носите подходящую защитную одежду и защитные очки.

–

Не допускайте попадания тормозной жидкости на кожу, в глаза или на одежду.

–

В случае проглатывания тормозной жидкости немедленно обратитесь к врачу.

–

В случае попадания на кожу промойте пораженный участок большим количеством воды.

–

При попадании тормозной жидкости в глаза немедленно тщательно промойте их водой и

обратитесь к врачу.

Если тормозная жидкость пролилась на одежду, смените ее.

Предупреждение

Опасность несчастных случаев Слишком старая тормозная жидкость или жидкость

неподходящего типа ухудшает работу тормозной системы.

Убедитесь, что тормозная жидкость для переднего и заднего тормоза заменена в

соответствии с графиком обслуживания. (В вашей официальной мастерской KTM будут рады

помочь).

Убедитесь, что используется только чистая, одобренная тормозная жидкость из плотно

закрытой емкости. (Ваша авторизованная мастерская KTM будет рада помочь.)

Примечание

Опасность загрязнения окружающей среды Опасные вещества наносят вред окружающей

среде.

Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и

т.д. правильно и в соответствии с действующими нормативными документами.

Информация

Избегайте контакта тормозной жидкости с окрашенными деталями. Тормозная жидкость разъедает

краску.

Подготовительные работы

Проверьте, зафиксированы ли тормозные колодки

переднего тормоза. ( стр. 86)

12 ТОРМОЗНАЯ СИСТЕМА

Основные работы

Переместите бачок для тормозной жидкости,

установленный на руле, в горизонтальное положение.

Выкрутите винты ❶.

Снимите крышку ❷ с мембраной ❸.

Добавьте тормозную жидкость до уровня A.

Рекомендации

Уровень A (уровень

5 мм (0,2 дюйма)

тормозной жидкости ниже

бортика бачка)

Тормозная жидкость DOT 4/DOT 5.1 ( стр. 140)

Установите крышку ❷ с мембраной ❸. Установите и

затяните винты ❶.

Информация

Используйте воду для безотлагательной очистки

перелившейся или пролитой тормозной жидкости.

12.6

Проверка фиксации тормозных колодок переднего тормоза

Предупреждение

Опасность несчастных случаев Изношенные тормозные колодки снижают эффект

торможения.

Обеспечьте немедленную замену изношенных тормозных колодок. (В вашей официальной

мастерской KTM будут рады помочь).

Проверьте тормозные колодки на толщину накладки A.

Минимальная толщина A

≥ 1 мм (≥ 0,04 дюйма).

Если она меньше минимальной толщины:

Замените тормозные колодки переднего

тормоза.

(

стр. 87)

Проверьте тормозные колодки на наличие повреждений и

трещин.

Если есть повреждения или трещины:

Замените тормозные колодки переднего

тормоза.

(

стр. 87)

–

Убедитесь, что тормозные колодки закреплены.

Если тормозные колодки закреплены неправильно:

Закрепите тормозные колодки, при

необходимости замените их новыми деталями.

ТОРМОЗНАЯ СИСТЕМА

12.7

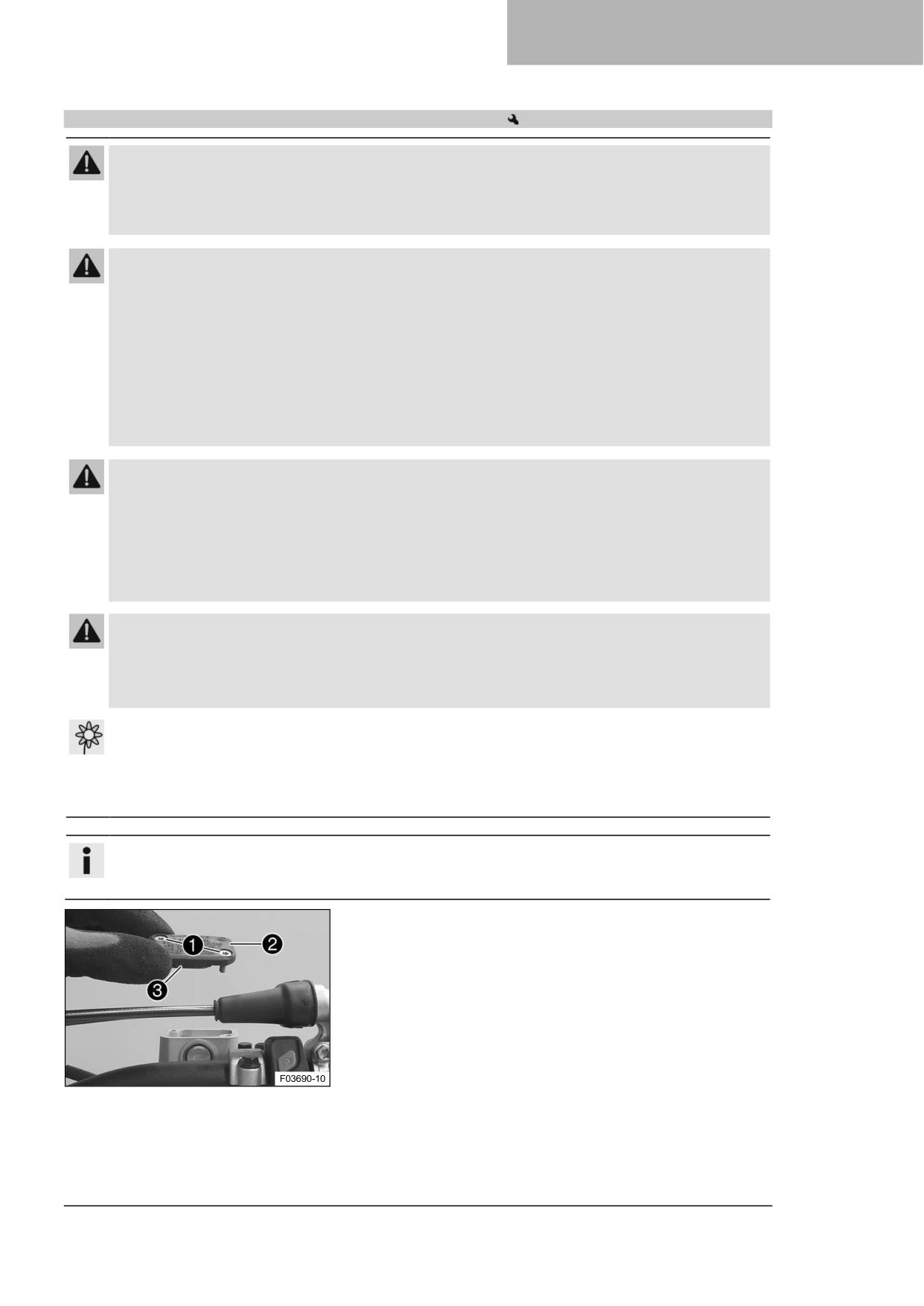

Замена тормозных колодок переднего тормоза

Предупреждение

Опасность несчастных случаев Неправильное обслуживание может привести к отказу

тормозной системы.

Следите за тем, чтобы работы по обслуживанию и ремонт выполнялись профессионально. (В

вашей официальной мастерской KTM будут рады помочь).

Предупреждение

Раздражение кожи Тормозная жидкость - вредное вещество.

Храните тормозную жидкость в недоступном для детей месте.

–

Носите подходящую защитную одежду и защитные очки.

–

Не допускайте попадания тормозной жидкости на кожу, в глаза или на одежду.

–

В случае проглатывания тормозной жидкости немедленно обратитесь к врачу.

–

В случае попадания на кожу промойте пораженный участок большим количеством воды.

–

При попадании тормозной жидкости в глаза немедленно тщательно промойте их водой и

обратитесь к врачу.

Если тормозная жидкость пролилась на одежду, смените ее.

Предупреждение

Опасность несчастных случаев Слишком старая тормозная жидкость или жидкость

неподходящего типа ухудшает работу тормозной системы.

Убедитесь, что тормозная жидкость для переднего и заднего тормоза заменена в

соответствии с графиком обслуживания. (В вашей официальной мастерской KTM будут рады

помочь).

Убедитесь, что используется только чистая, одобренная тормозная жидкость из плотно

закрытой емкости. (Ваша авторизованная мастерская KTM будет рада помочь.)

Предупреждение

Опасность несчастных случаев Масло или смазка на тормозных дисках снижают

эффективность торможения.

Всегда очищайте тормозные диски от масла и смазки.

–

При необходимости очищайте тормозные диски очистителем тормозов.

Примечание

Опасность загрязнения окружающей среды Опасные вещества наносят вред окружающей

среде.

Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и

т.д. правильно и в соответствии с действующими нормативными документами.

Информация

Избегайте контакта тормозной жидкости с окрашенными деталями. Тормозная жидкость разъедает

краску.

Переместите бачок для тормозной жидкости,

установленный на руле, в горизонтальное положение.

Выкрутите винты ❶.

–

Снимите крышку ❷ с мембраной ❸.

12 ТОРМОЗНАЯ СИСТЕМА

Выкрутите винты ❹.

Отожмите тормозные колодки, слегка наклонив суппорт

вбок на тормозном диске. Осторожно потяните тормозной

суппорт вверх и снимите его с тормозного диска.

Вдавите тормозной поршень в исходное положение и

убедитесь, что тормозная жидкость не вытекает из бачка;

при необходимости извлеките немного жидкости.

Информация

Не пользуйтесь рычагом переднего тормоза, если

тормозный суппорт был снят.

Снимите шплинты ❺, вытащите штифт ❻ и снимите

тормозные колодки.

Очистите тормозной суппорт и кронштейн тормозного

суппорта.

Убедитесь, что пружинная пластина ❼ в тормозном

суппорте и подвижная пластина тормозных колодок ❽ в

кронштейне тормозного суппорта установлены правильно.

Установите новые тормозные колодки, вставьте штифт ❻

и установите шплинты ❺.

Рекомендации

Установите наружные шплинты спереди назад.

Установите внутренние шплинты сзади наперед.

Информация

Всегда меняйте тормозные колодки парами.

Чтобы облегчить установку штифта, прижмите

тормозные колодки к стопорной пружине.

Убедитесь, что тормозные колодки и стопорная

пружина установлены правильно.

Установите тормозной суппорт в требуемое положение.

Установите и затяните винты ❹.

Рекомендации

Винт, передний

25 Нм (18,4 фунт-фут)

тормозной суппорт

Loctite^®243™

Несколько раз нажимайте на рычаг переднего тормоза,

пока тормозные колодки не соприкоснутся с тормозным

диском и не возникнет точка схватывания.

ТОРМОЗНАЯ СИСТЕМА

Добавьте тормозную жидкость до уровня A.

Рекомендации

Уровень A (уровень

5 мм (0,2 дюйма)

тормозной жидкости ниже

бортика бачка)

Тормозная жидкость DOT 4/DOT 5.1 ( стр. 140)

Установите крышку ❷ с мембраной ❸.

Установите и затяните винты ❶.

Информация

Используйте воду для безотлагательной очистки

перелившейся или пролитой тормозной жидкости.

12.8

Проверка свободного хода педали ножного тормоза

Предупреждение

Опасность несчастных случаев В случае перегрева тормозная система выходит из строя.

Если рычаг ножного тормоза не имеет свободного хода, в тормозной системе заднего тормоза

создается давление.

Настройте свободный ход рычага ножного тормоза в соответствии со спецификацией.

Отсоедините пружину ❶.

Переместите рычаг ножного тормоза вперед-назад между

концевым упором и контактом с поршнем цилиндра

ножного тормоза и проверьте свободный ход A.

Рекомендации

Свободный ход рычага

3 ... 5 мм (0,12 ... 0,2 дюйма)

ножного тормоза

Если свободный ход не соответствует техническим

условиям:

Отрегулируйте исходное положение рычага

ножного тормоза.

(

стр. 89)

–

Снова подсоедините пружину ❶.

12.9

Регулировка исходного положения педали ножного тормоза

Предупреждение

Опасность несчастных случаев В случае перегрева тормозная система выходит из строя.

Если рычаг ножного тормоза не имеет свободного хода, в тормозной системе заднего тормоза

создается давление.

Настройте свободный ход рычага ножного тормоза в соответствии со спецификацией.

12 ТОРМОЗНАЯ СИСТЕМА

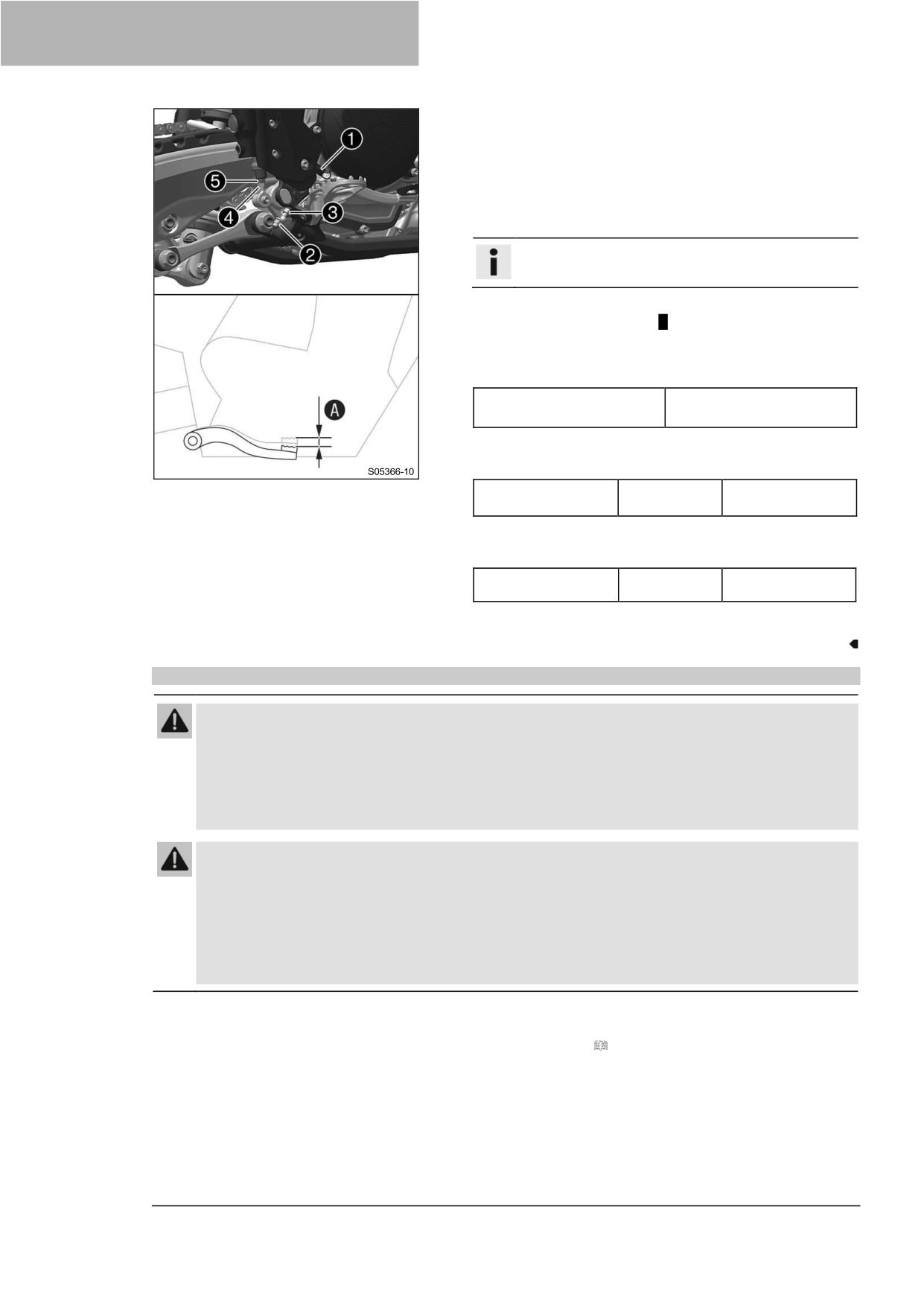

Отсоедините пружину ❶.

Ослабьте гайку ❷ и с толкателем ❸ поверните назад до

достижения максимального свободного хода.

Чтобы отрегулировать исходное положение рычага

ножного тормоза в соответствии с индивидуальными

требованиями, ослабьте гайку ❹ и поверните винт ❺

соответствующим образом.

Информация

Диапазон регулировки ограничен.

Поверните толкатель ❸ соответствующим образом до

получения свободного хода A. При необходимости

отрегулируйте исходное положение рычага ножного

тормоза.

Рекомендации

Свободный ход рычага

3 ... 5 мм (0,12 ... 0,2 дюйма)

ножного тормоза

Удерживая винт ❺, затяните гайку ❹.

Рекомендации

Гайка, упор рычага

20 Нм (14,8 фунт-

ножного тормоза

фут)

–

Удерживая толкатель ❸, затяните гайку ❷.

Рекомендации

Оставшиеся

10 Нм (7,4 фунт-

гайки, шасси

фут)

–

Прикрепите пружину ❶.

12.10

Проверка уровня жидкости в заднем тормозном механизме

Предупреждение

Опасность несчастных случаев Недостаточный уровень тормозной жидкости приводит к

отказу тормозной системы.

Если уровень тормозной жидкости опускается ниже указанной отметки или указанного значения,

значит, в тормозной системе есть утечка или изношены тормозные колодки.

Проверьте тормозную систему и не продолжайте езду, пока проблема не будет устранена. (В

вашей официальной мастерской KTM будут рады помочь).

Предупреждение

Опасность несчастных случаев Слишком старая тормозная жидкость или жидкость

неподходящего типа ухудшает работу тормозной системы.

Убедитесь, что тормозная жидкость для переднего и заднего тормоза заменена в

соответствии с графиком обслуживания. (В вашей официальной мастерской KTM будут рады

помочь).

Убедитесь, что используется только чистая, одобренная тормозная жидкость из плотно

закрытой емкости. (Ваша авторизованная мастерская KTM будет рада помочь.)

Подготовительные работы

Проверьте, зафиксированы ли тормозные колодки

заднего тормоза. ( стр. 92)

ТОРМОЗНАЯ СИСТЕМА

Основные работы

Установите транспортное средство вертикально.

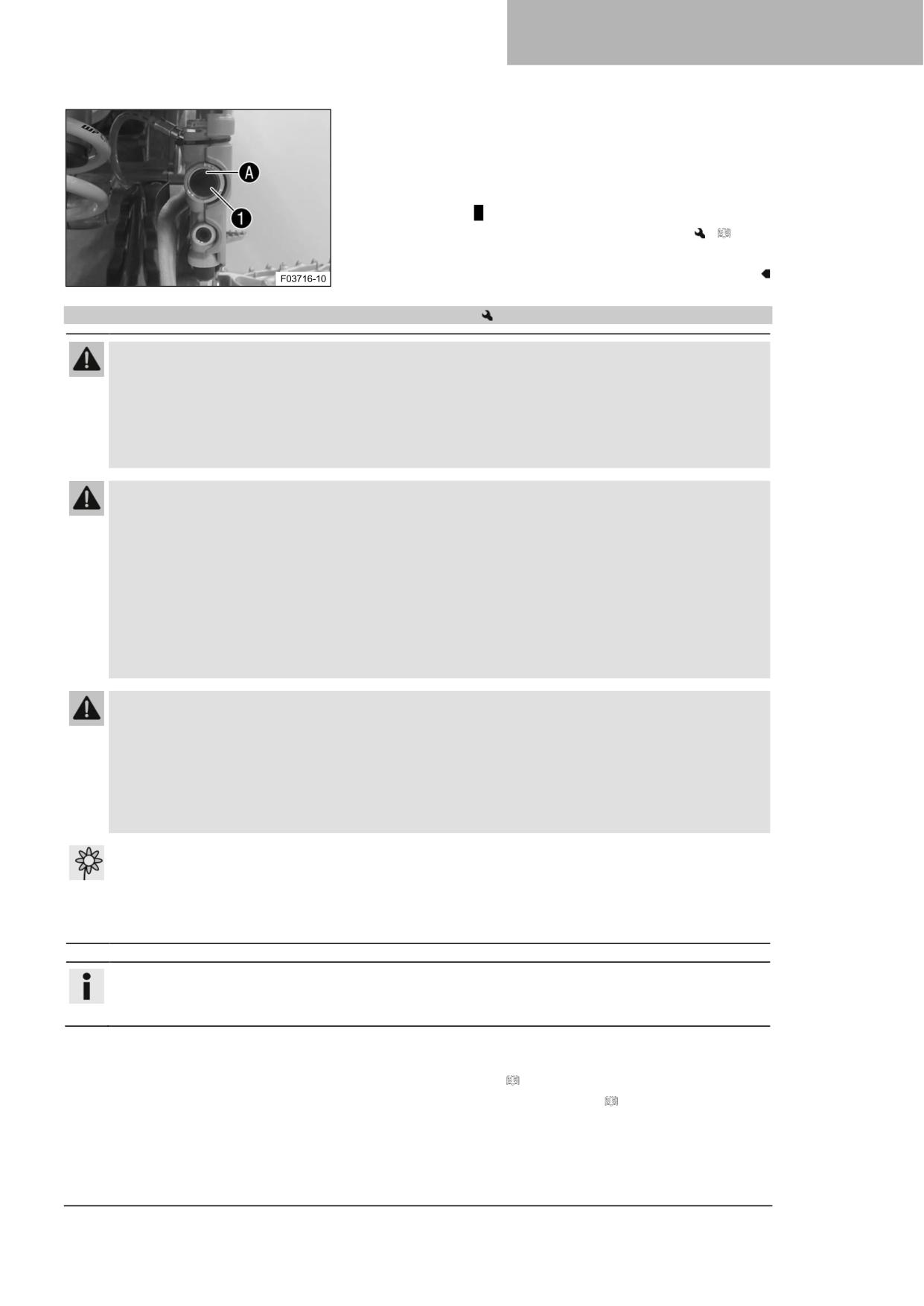

Проверьте уровень тормозной жидкости по указателю

уровня ❶.

Если уровень тормозной жидкости опустился ниже

отметки A:

Долейте жидкость задних тормозов.

(

стр.

91)

12.11

Добавление жидкости для задних тормозов

Предупреждение

Опасность несчастных случаев Недостаточный уровень тормозной жидкости приводит к

отказу тормозной системы.

Если уровень тормозной жидкости опускается ниже указанной отметки или указанного значения,

значит, в тормозной системе есть утечка или изношены тормозные колодки.

Проверьте тормозную систему и не продолжайте езду, пока проблема не будет устранена. (В

вашей официальной мастерской KTM будут рады помочь).

Предупреждение

Раздражение кожи Тормозная жидкость - вредное вещество.

- Храните тормозную жидкость в недоступном для детей месте.

Носите подходящую защитную одежду и защитные очки.

–

Не допускайте попадания тормозной жидкости на кожу, в глаза или на одежду.

–

В случае проглатывания тормозной жидкости немедленно обратитесь к врачу.

–

В случае попадания на кожу промойте пораженный участок большим количеством воды.

–

При попадании тормозной жидкости в глаза немедленно тщательно промойте их водой и

обратитесь к врачу.

Если тормозная жидкость пролилась на одежду, смените ее.

Предупреждение

Опасность несчастных случаев Слишком старая тормозная жидкость или жидкость

неподходящего типа ухудшает работу тормозной системы.

Убедитесь, что тормозная жидкость для переднего и заднего тормоза заменена в

соответствии с графиком обслуживания. (В вашей официальной мастерской KTM будут рады

помочь).

Убедитесь, что используется только чистая, одобренная тормозная жидкость из плотно

закрытой емкости. (Ваша авторизованная мастерская KTM будет рада помочь.)

Примечание

Опасность загрязнения окружающей среды Опасные вещества наносят вред окружающей

среде.

Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и

т.д. правильно и в соответствии с действующими нормативными документами.

Информация

Избегайте контакта тормозной жидкости с окрашенными деталями. Тормозная жидкость разъедает

краску.

Подготовительные работы

Проверьте, зафиксированы ли тормозные колодки

заднего тормоза. ( стр. 92)

Снимите защитный кожух рамы. ( стр. 63)

12 ТОРМОЗНАЯ СИСТЕМА

Основные работы

Установите транспортное средство вертикально.

Снимите резьбовую крышку ❶ с мембраной ❷ и

уплотнительным кольцом.

Добавьте тормозную жидкость до отметки A.

Тормозная жидкость DOT 4/DOT 5.1 ( стр. 140)

Установите и затяните резьбовую крышку с мембраной и

уплотнительным кольцом.

W00090-11

Информация

Используйте воду для безотлагательной очистки

перелившейся или пролитой тормозной жидкости.

Завершающие работы

Установите защитный кожух рамы. ( стр. 63)

12.12

Проверка фиксации тормозных колодок заднего тормоза

Предупреждение

Опасность несчастных случаев Изношенные тормозные колодки снижают эффект торможения.

Обеспечьте немедленную замену изношенных тормозных колодок. (В вашей официальной

мастерской KTM будут рады помочь).

Проверьте тормозные колодки на толщину накладки A.

Минимальная толщина A

≥ 1 мм (≥ 0,04 дюйма).

Если она меньше минимальной толщины:

Замените задние тормозные колодки.

(

стр. 92)

Проверьте тормозные колодки на наличие повреждений и

трещин.

Если есть повреждения или трещины:

Замените задние тормозные колодки.

(

стр. 92)

Убедитесь, что тормозные колодки закреплены.

Если тормозные колодки закреплены неправильно:

Закрепите тормозные колодки, при

необходимости замените их новыми деталями.

12.13

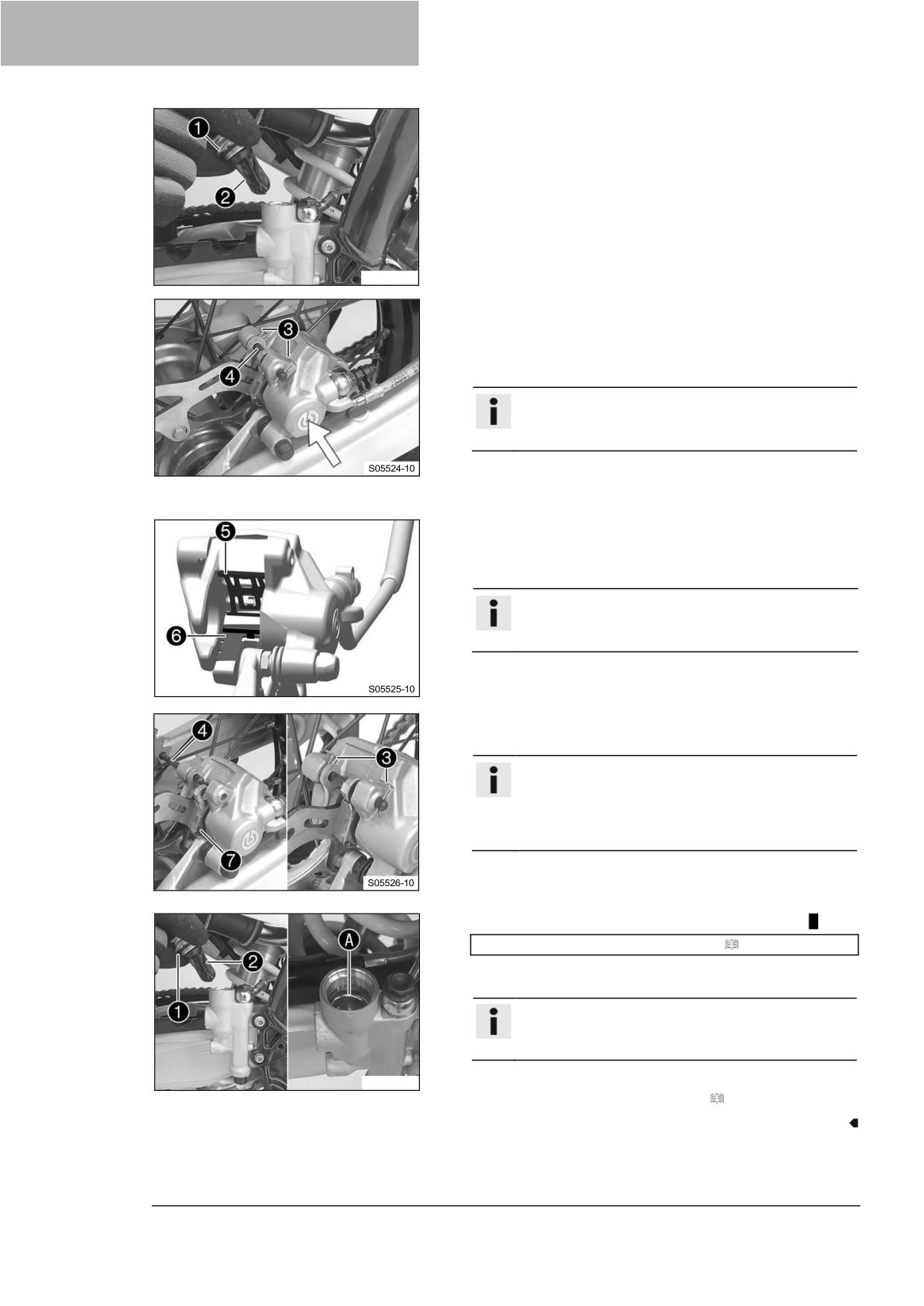

Замена задних тормозных колодок

Предупреждение

Опасность несчастных случаев Неправильное обслуживание может привести к отказу

тормозной системы.

Следите за тем, чтобы работы по обслуживанию и ремонт выполнялись профессионально. (В

вашей официальной мастерской KTM будут рады помочь).

ТОРМОЗНАЯ СИСТЕМА

Предупреждение

Раздражение кожи Тормозная жидкость - вредное вещество.

Храните тормозную жидкость в недоступном для детей месте.

–

Носите подходящую защитную одежду и защитные очки.

–

Не допускайте попадания тормозной жидкости на кожу, в глаза или на одежду.

–

В случае проглатывания тормозной жидкости немедленно обратитесь к врачу.

–

В случае попадания на кожу промойте пораженный участок большим количеством воды.

–

При попадании тормозной жидкости в глаза немедленно тщательно промойте их водой и

обратитесь к врачу.

Если тормозная жидкость пролилась на одежду, смените ее.

Предупреждение

Опасность несчастных случаев Слишком старая тормозная жидкость или жидкость

неподходящего типа ухудшает работу тормозной системы.

Убедитесь, что тормозная жидкость для переднего и заднего тормоза заменена в

соответствии с графиком обслуживания. (В вашей официальной мастерской KTM будут рады

помочь).

Убедитесь, что используется только чистая, одобренная тормозная жидкость из плотно

закрытой емкости. (Ваша авторизованная мастерская KTM будет рада помочь.)

Предупреждение

Опасность несчастных случаев Масло или смазка на тормозных дисках снижают

эффективность торможения.

Всегда очищайте тормозные диски от масла и смазки.

–

При необходимости очищайте тормозные диски очистителем тормозов.

Предупреждение

Опасность несчастных случаев Тормозные колодки, не прошедшие допуск, изменяют

эффективность торможения.

Не все тормозные колодки проверены и прошли допуск для мотоциклов KTM. Конструкция и

коэффициент трения тормозных колодок, а значит, и, таким образом, их тормозное усилие, могут

значительно отличаться от конструкции и коэффициента трения оригинальных тормозных

колодок.

При использовании тормозных колодок, отличающихся от оригинальной комплектации,

соответствие оригинальной омологации не гарантируется. В этом случае транспортное средство

перестает соответствовать состоянию, в котором оно находилось при поставке, и гарантия

производителя аннулируется.

Используйте только тормозные колодки, одобренные и рекомендованные компанией KTM.

Примечание

Опасность загрязнения окружающей среды Опасные вещества наносят вред окружающей

среде.

Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и

т.д. правильно и в соответствии с действующими нормативными документами.

Информация

Избегайте контакта тормозной жидкости с окрашенными деталями. Тормозная жидкость разъедает

краску.

Подготовительные работы

Снимите защитный кожух рамы. ( стр. 63)

12 ТОРМОЗНАЯ СИСТЕМА

Основные работы

Установите транспортное средство вертикально.

–

Снимите резьбовую крышку ❶ с мембраной ❷ и

уплотнительным кольцом.

W00089-10

Вручную нажмите на тормозной суппорт в направлении

тормозного диска, чтобы отодвинуть тормозной поршень.

Убедитесь, что тормозная жидкость не вытекает из бачка

тормозной жидкости; при необходимости извлеките

немного жидкости.

Информация

Следите за тем, чтобы при отжатии тормозного

поршня суппорт не прижимался к спицам.

Снимите шплинты ❸, вытащите штифт ❹ и снимите

тормозные колодки.

Очистите тормозной суппорт и кронштейн тормозного

суппорта.

Убедитесь, что пружинная пластина ❺ в тормозном

суппорте и подвижная пластина тормозных колодок ❻ в

кронштейне тормозного суппорта установлены правильно.

Информация

Стрелка на пружинной пластине указывает

направление вращения тормозного диска.

Установите новые тормозные колодки, вставьте штифт ❹

и установите шплинты ❸.

Информация

Всегда меняйте тормозные колодки парами.

Убедитесь, что разделительная пластина ❼

установлена на тормозной колодке, находящейся

со стороны поршня.

Несколько раз нажимайте на рычаг ножного тормоза, пока

тормозные колодки не соприкоснутся с тормозным диском

и не возникнет точка схватывания.

Доведите уровень тормозной жидкости до отметки A.

Тормозная жидкость DOT 4/DOT 5.1 ( стр. 140)

Установите и затяните резьбовую крышку ❶ с мембраной

❷ и уплотнительным кольцом.

Информация

Используйте воду для безотлагательной очистки

перелившейся или пролитой тормозной жидкости.

Завершающие работы

W00090-11

Установите защитный кожух рамы. ( стр. 63)

КОЛЕСА, ШИНЫ

13.1

Снятие переднего колеса

Подготовительные работы

Поднимите мотоцикл с помощью подъемной подставки.

(

стр. 49)

Основные работы

Вручную нажмите на тормозной суппорт в направлении

тормозного диска, чтобы отодвинуть тормозные поршни.

Информация

Следите за тем, чтобы при отжатии

тормозных поршней суппорт не прижимался к

спицам.

Ослабьте винт ❶ на несколько оборотов.

Ослабьте винты ❷.

Надавите на винт ❶, чтобы вытолкнуть ось вращения

колеса из хомута оси.

Выкрутите винт ❶.

Предупреждение

Опасность несчастных случаев Поврежденные

тормозные диски снижают эффект торможения.

Всегда укладывайте колесо так, чтобы не

повредить тормозной диск.

Удерживая переднее колесо, снимите ось вращения

колеса. Выньте переднее колесо из вилки.

Информация

Не приводите в действие рычаг переднего

тормоза при снятом переднем колесе.

Снимите распорки ❸.

13 КОЛЕСА, ШИНЫ

13.2

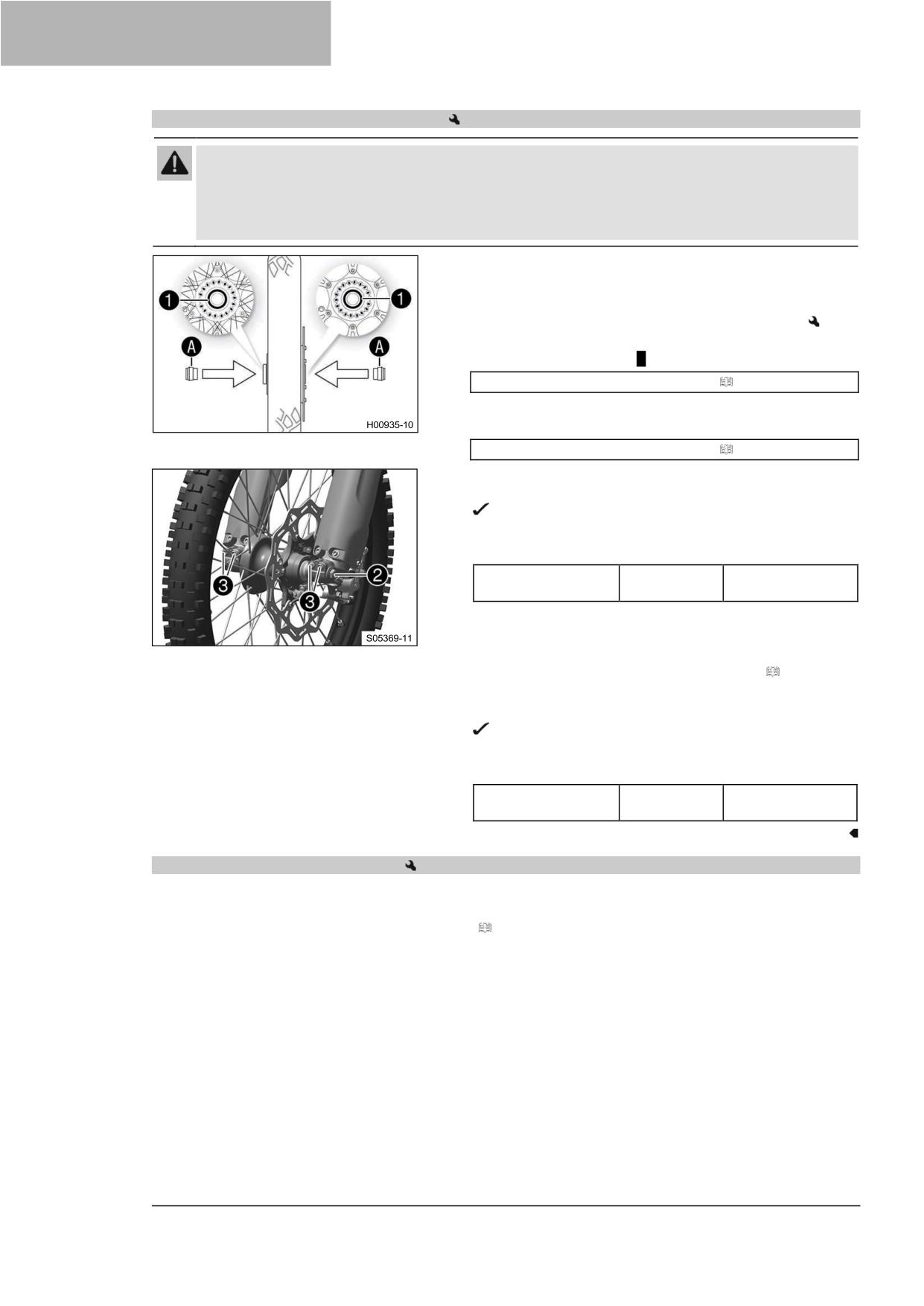

Установка переднего колеса

Предупреждение

Опасность несчастных случаев Масло или смазка на тормозных дисках снижают

эффективность торможения.

Всегда очищайте тормозные диски от масла и смазки.

–

При необходимости очищайте тормозные диски очистителем тормозов.

Проверьте колесный подшипник на наличие повреждений

и износа.

Если колесный подшипник поврежден или изношен:

Замените подшипник переднего колеса.

Очистите и смажьте уплотнительные кольца вала ❶ и

контактные поверхности A распорок.

Долговечная консистентная смазка ( стр. 142)

Вставьте распорки.

–

Очистите и смажьте ось вращения колеса.

Долговечная консистентная смазка ( стр. 142)

Установите переднее колесо в требуемое положение и

вставьте ось вращения колеса.

Тормозные колодки установлены правильно.

Установите и затяните винт ❷.

Рекомендации

Винт, ось вращения

M20x1.5

35 Нм (25,8 фунт-

колеса

фут)

Несколько раз нажмите на рычаг переднего тормоза,

чтобы тормозные колодки правильно прилегали к

тормозному диску.

Снимите мотоцикл с подъемной подставки. ( стр. 49)

–

Включите передний тормоз и несколько раз сильно

сожмите вилку.

Перья вилки выпрямятся.

Затяните винты ❸.

Рекомендации

Винт, ось вилки

15 Нм (11,1 фунт-

фут)

13.3

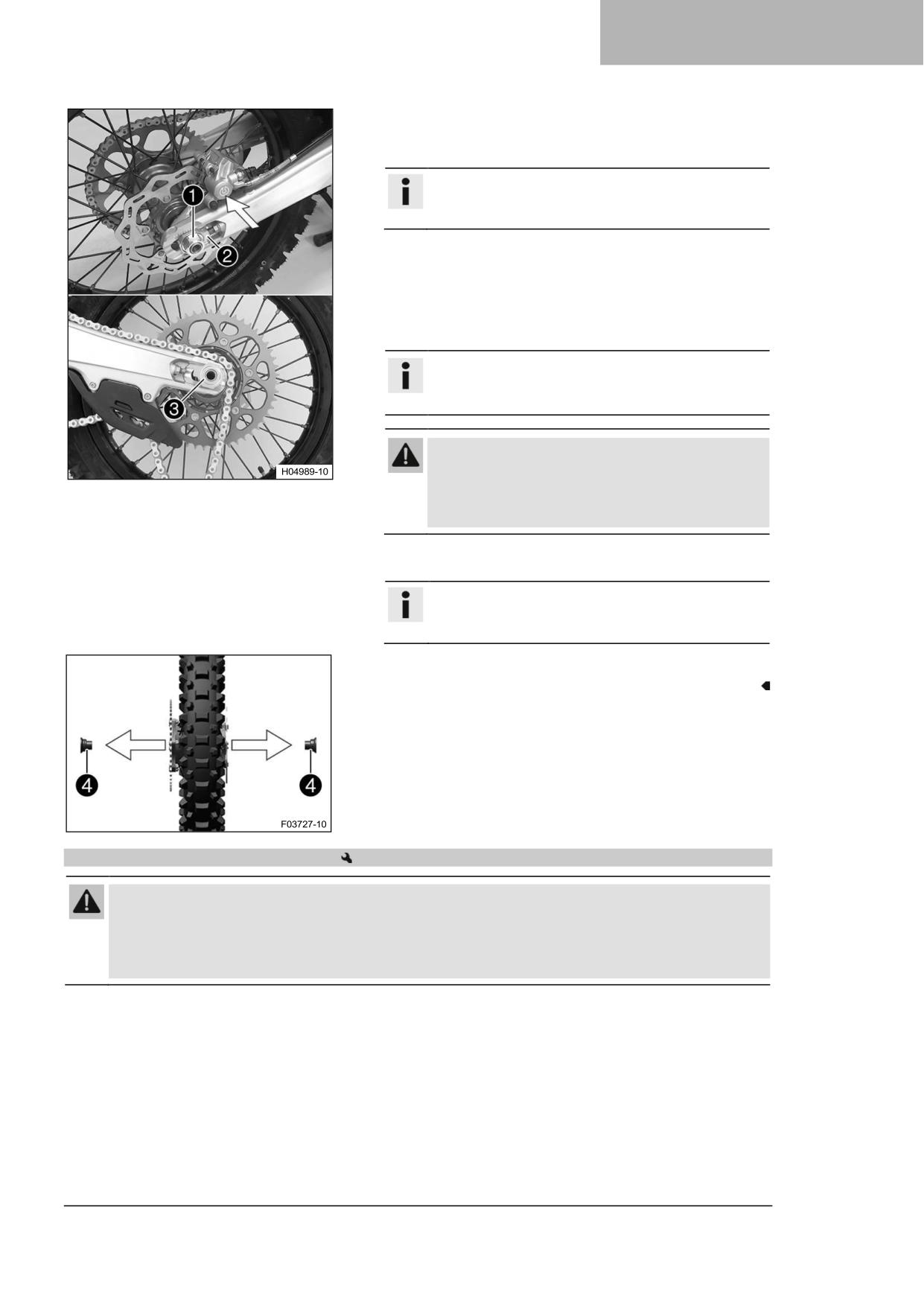

Снятие заднего колеса

Подготовительные работы

Поднимите мотоцикл с помощью подъемной подставки.

(

стр. 49)

КОЛЕСА, ШИНЫ

Основные работы

Вручную нажмите на тормозной суппорт в направлении

тормозного диска, чтобы отодвинуть тормозной поршень.

Информация

Следите за тем, чтобы при отжатии тормозного

поршня суппорт не прижимался к спицам.

Снимите гайку ❶.

Снимите натяжитель цепи ❷. Вытяните ось вращения

колеса ❸ достаточно далеко, чтобы заднее колесо можно

было протолкнуть вперед.

Продвиньте заднее колесо вперед как можно дальше.

Снимите цепь с задней звездочки.

Информация

Накройте комплектующие детали, чтобы защитить

их от повреждений.

Предупреждение

Опасность несчастных случаев Поврежденные

тормозные диски снижают эффект торможения.

Всегда укладывайте колесо так, чтобы не

повредить тормозной диск.

Удерживая заднее колесо, снимите ось вращения колеса.

Выньте заднее колесо из маятниковой вилки.

Информация

Не пользуйтесь рычагом ножного тормоза при

снятом заднем колесе.

Снимите распорки ❹.

13.4

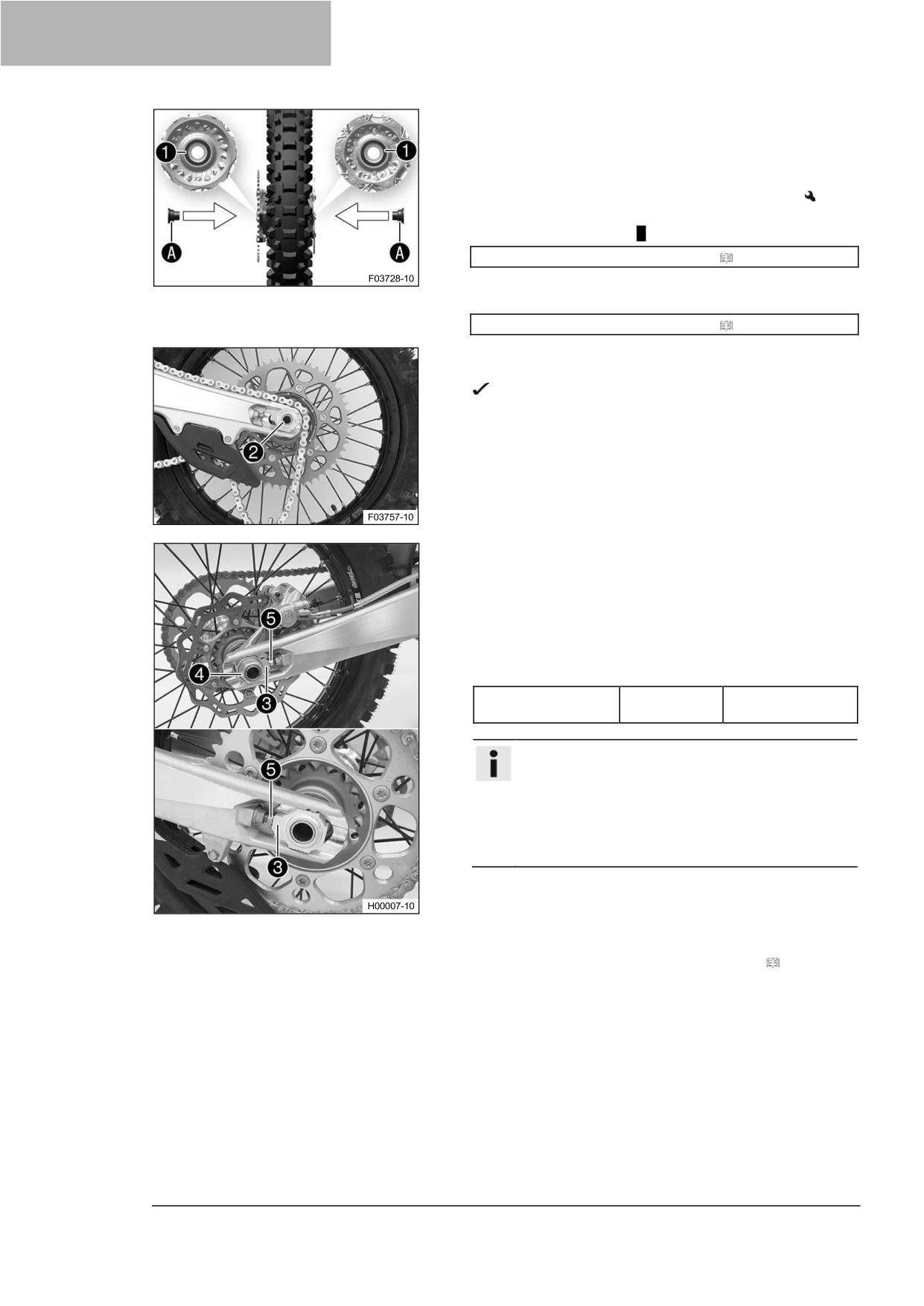

Установка заднего колеса

Предупреждение

Опасность несчастных случаев Масло или смазка на тормозных дисках снижают

эффективность торможения.

Всегда очищайте тормозные диски от масла и смазки.

–

При необходимости очищайте тормозные диски очистителем тормозов.

13 КОЛЕСА, ШИНЫ

Основные работы

Проверьте колесный подшипник на наличие повреждений

и износа.

Если колесный подшипник поврежден или изношен:

Замените задний колесный подшипник.

Очистите и смажьте уплотнительные кольца вала ❶ и

контактные поверхности A распорок.

Долговечная консистентная смазка ( стр. 142)

Вставьте распорки.

–

Очистите и смажьте ось вращения колеса.

Долговечная консистентная смазка ( стр. 142)

Установите заднее колесо в требуемое положение и

вставьте ось вращения колеса ❷.

Тормозные колодки установлены правильно.

Установите цепь.

Установите регулятор цепи ❸ в требуемое положение.

Установите гайку ❹, но пока не затягивайте.

Убедитесь, что натяжители цепи ❸ правильно

установлены на регулировочных винтах ❺.

Проверьте натяжение цепи. (илл. стр. 74)

Затяните гайку ❹.

Рекомендации

Гайка, ось вращения

M22x1,5

80 Нм (59 фунт-

колеса, задняя

фут)

Информация

Широкий диапазон регулировки натяжителей

цепи (32 мм (1,26 дюйма)) позволяет

использовать различные вторичные

передаточные числа при одинаковой длине цепи.

Натяжители цепи ❸ могут поворачиваться на

180°.

Несколько раз нажимайте на рычаг ножного тормоза, пока

тормозные колодки не соприкоснутся с тормозным диском

и не возникнет точка схватывания.

Завершающие работы

Снимите мотоцикл с подъемной подставки. ( стр. 49)

КОЛЕСА, ШИНЫ

13.5

Проверка состояния шин

Информация

Устанавливайте только шины, одобренные и/или рекомендованные компанией KTM.

Другие шины могут оказать негативное влияние на характеристики управляемости.

Тип, состояние и давление в шинах оказывают большое влияние на управляемость мотоцикла.

Шины, установленные на передних и задних колесах, должны иметь одинаковый профиль.

Изношенные шины негативно влияют на характеристики управляемости, особенно на мокрой

поверхности.

Проверьте, есть ли на шинах порезы, посторонние

предметы, попавшие туда в результате наезда, или

другие повреждения.

Если на шинах есть порезы, посторонние предметы,

попавшие туда в результате наезда, или другие

повреждения:

Замените шины.

Проверьте срок службы шин.

Информация

Дата изготовления шины обычно указана на

этикетке шины и обозначается последними

четырьмя цифрами номера DOT. Первые две

цифры указывают на неделю производства, а

последние две цифры - на год производства.

Компания KTM рекомендует менять шины не

позднее чем через 5 лет, независимо от

фактического состояния износа.

Если возраст шин превышает 5 лет:

Замените шины.

13.6

Проверка давления в шинах

Информация

Низкое давление в шинах приводит к чрезмерному износу и перегреву шины.

Правильное давление в шинах обеспечивает оптимальный комфорт при езде и максимальный срок

службы шин.

Снимите защитный колпачок.

Проверьте давление в шинах, когда они холодные.

Давление в шинах на бездорожье

передний

1,0 бар (15 фунтов/кв. дюйм)

сзади

1,0 бар (15 фунтов/кв. дюйм)

Если давление в шинах не соответствует

техническим условиям:

Откорректируйте давление в шинах.

Установите защитный колпачок.

13 КОЛЕСА, ШИНЫ

13.7

Проверка натяжения спиц

Предупреждение

Опасность несчастных случаев Неправильно натянутые спицы ухудшают характеристики

управляемости и приводят к вторичным повреждениям.

Спицы ломаются из-за перегрузки, если они слишком сильно натянуты. Если натяжение в спицах

слишком слабое, то в колесе образуется боковое и радиальное биение. В результате другие спицы

станут ненатянутыми.

Регулярно проверяйте натяжение спиц, особенно на новом транспортном средстве. (В вашей

официальной мастерской KTM будут рады помочь).

Нанесите короткий удар по каждой спице с помощью

лезвия отвертки.

Информация

Частота звука зависит от длины спицы и ее

диаметра.

Если на спицах одинаковой длины и диаметра

слышны разные тональные частоты, это

свидетельствует о разном натяжении спиц.

Вы должны услышать высокую ноту.

Если натяжение спиц отличается:

- Откорректируйте натяжение спиц.

Проверьте момент затяжки спиц.

Рекомендации

Ниппель спицы,

M4.5

6 Нм (4,4 фунт-

переднее колесо

фут)

Ниппель спицы,

M4.5

6 Нм (4,4 фунт-

заднее колесо

фут)

Набор динамометрических ключей (58429094000)

100

СИСТЕМА ОХЛАЖДЕНИЯ

14.1

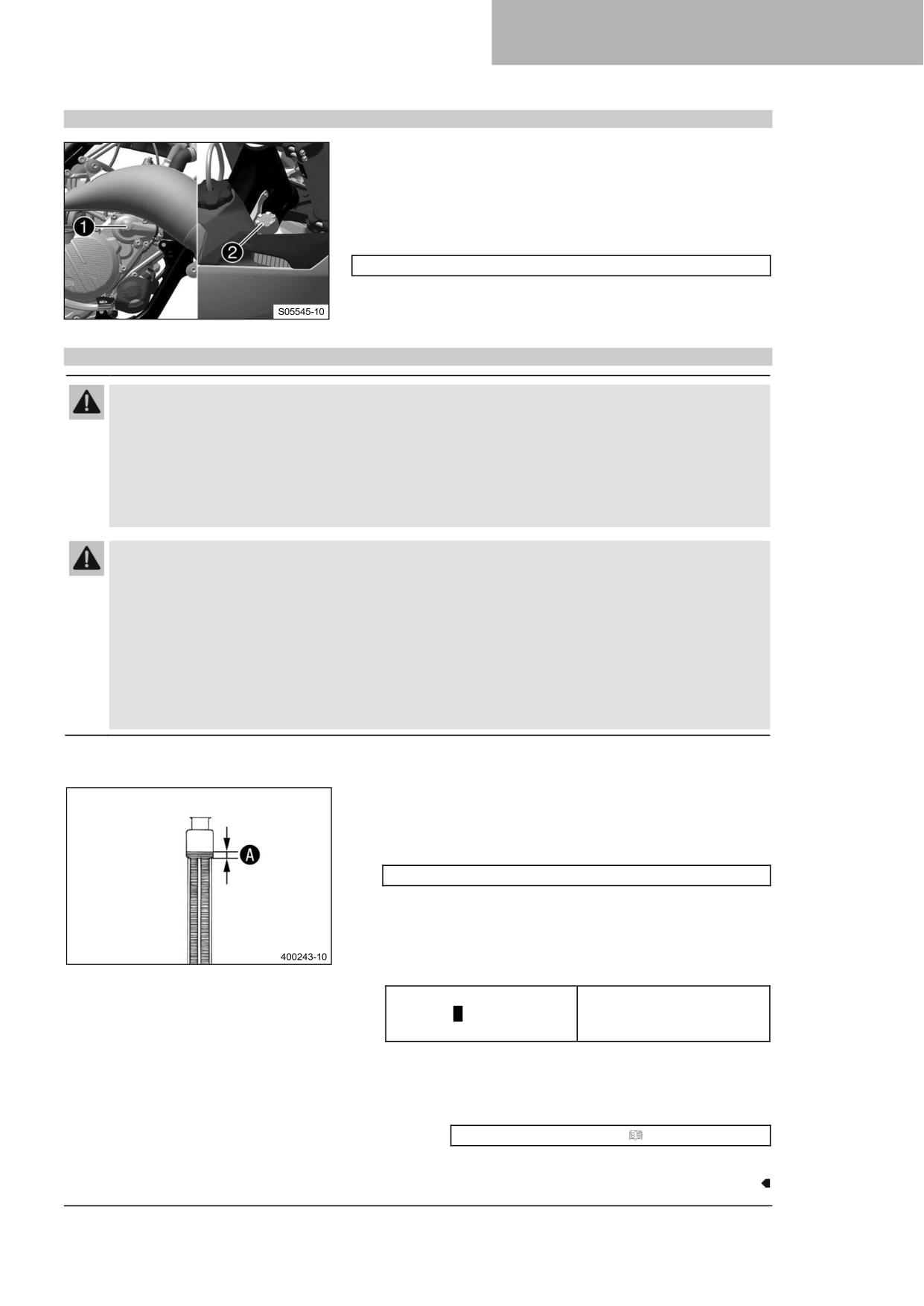

Система охлаждения

Водяной насос ❶ в двигателе обеспечивает принудительную

циркуляцию охлаждающей жидкости.

Давление, возникающее при нагреве системы охлаждения,

регулируется клапаном в крышке радиатора ❷. Это

гарантирует, что эксплуатация транспортного средства при

указанной температуре охлаждающей жидкости не приведет к

риску возникновения неисправностей.

120 °C (248 °F)

Охлаждение происходит за счет воздушного потока.

Чем ниже скорость, тем меньше эффект охлаждения. Грязные

охлаждающие ребра также снижают эффект охлаждения.

14.2

Проверка уровня антифриза и охлаждающей жидкости

Предупреждение

Опасность обжечься Во время эксплуатации мотоцикла охлаждающая жидкость нагревается и

находится под давлением.

Не открывайте радиатор, шланги радиатора или другие элементы системы охлаждения, если

двигатель или система охлаждения прогреты до рабочей температуры.

Дайте системе охлаждения и двигателю остыть, прежде чем открывать радиатор, шланги

радиатора или другие элементы системы охлаждения.

В случае ожога немедленно промойте пораженный участок теплой водой.

Предупреждение

Опасность отравления Охлаждающая жидкость вредна для здоровья.

Храните охлаждающую жидкость в недоступном для детей месте.

–

Не допускайте попадания охлаждающей жидкости на кожу, в глаза и на одежду.

–

В случае проглатывания охлаждающей жидкости немедленно обратитесь к врачу.

–

В случае попадания на кожу немедленно промойте пораженный участок большим

количеством воды.

Тщательно промойте глаза водой и немедленно обратитесь к врачу, если охлаждающая

жидкость попала в глаза.

Смените одежду, если охлаждающая жидкость попала на одежду.

Состояние

Двигатель холодный.

Поставьте мотоцикл вертикально на горизонтальной

поверхности.

Снимите крышку радиатора.

Проверьте охлаждающую жидкость / антифриз.

-25 … -45 °C (-13 … -49 °F)

Если содержание антифриза в охлаждающей

жидкости не соответствует указанному значению:

Откорректируйте уровень охлаждающей

жидкости / антифриза.

Проверьте уровень охлаждающей жидкости в радиаторе.

Уровень охлаждающей

10 мм (0,39 дюйма)

жидкости A над ребрами

радиатора

Если уровень охлаждающей жидкости не

соответствует заданному значению:

Откорректируйте уровень охлаждающей

жидкости.

Охлаждающая жидкость ( стр. 140)

Установите крышку радиатора.

101

14 СИСТЕМА ОХЛАЖДЕНИЯ

14.3

Проверка уровня охлаждающей жидкости

Предупреждение

Опасность обжечься Во время эксплуатации мотоцикла охлаждающая жидкость нагревается и

находится под давлением.

Не открывайте радиатор, шланги радиатора или другие элементы системы охлаждения, если

двигатель или система охлаждения прогреты до рабочей температуры.

Дайте системе охлаждения и двигателю остыть, прежде чем открывать радиатор, шланги

радиатора или другие элементы системы охлаждения.

В случае ожога немедленно промойте пораженный участок теплой водой.

Предупреждение

Опасность отравления Охлаждающая жидкость вредна для здоровья.

Храните охлаждающую жидкость в недоступном для детей месте.

–

Не допускайте попадания охлаждающей жидкости на кожу, в глаза и на одежду.

–

В случае проглатывания охлаждающей жидкости немедленно обратитесь к врачу.

–

В случае попадания на кожу немедленно промойте пораженный участок большим

количеством воды.

Тщательно промойте глаза водой и немедленно обратитесь к врачу, если охлаждающая

жидкость попала в глаза.

Смените одежду, если охлаждающая жидкость попала на одежду.

Состояние

Двигатель холодный.

Поставьте мотоцикл вертикально на горизонтальной

поверхности.

Снимите крышку радиатора.

Проверьте уровень охлаждающей жидкости в радиаторе.

Уровень охлаждающей

10 мм (0,39 дюйма)

жидкости A над ребрами

радиатора

Если уровень охлаждающей жидкости не

соответствует заданному значению:

Откорректируйте уровень охлаждающей

жидкости.

Охлаждающая жидкость ( стр. 140)

Установите крышку радиатора.

14.4

Слив охлаждающей жидкости

Предупреждение

Опасность обжечься Во время эксплуатации мотоцикла охлаждающая жидкость нагревается и

находится под давлением.

Не открывайте радиатор, шланги радиатора или другие элементы системы охлаждения, если

двигатель или система охлаждения прогреты до рабочей температуры.

Дайте системе охлаждения и двигателю остыть, прежде чем открывать радиатор, шланги

радиатора или другие элементы системы охлаждения.

В случае ожога немедленно промойте пораженный участок теплой водой.

102

СИСТЕМА ОХЛАЖДЕНИЯ

Предупреждение

Опасность отравления Охлаждающая жидкость вредна для здоровья.

Храните охлаждающую жидкость в недоступном для детей месте.

–

Не допускайте попадания охлаждающей жидкости на кожу, в глаза и на одежду.

–

В случае проглатывания охлаждающей жидкости немедленно обратитесь к врачу.

–

В случае попадания на кожу немедленно промойте пораженный участок большим

количеством воды.

Тщательно промойте глаза водой и немедленно обратитесь к врачу, если охлаждающая

жидкость попала в глаза.

Смените одежду, если охлаждающая жидкость попала на одежду.

Состояние

Двигатель холодный.

Установите мотоцикл вертикально.

–

Установите под крышкой водяного насоса

соответствующую емкость.

Выкрутите винт ❶. Снимите крышку радиатора ❷.

Полностью слейте охлаждающую жидкость.

Установите и затяните винт ❶ с новым уплотнительным

кольцом.

Рекомендации

Пробка сливного

10 Нм (7,4 фунт-

отверстия

фут)

охлаждающей

жидкости

14.5

Заправка охлаждающей жидкостью

Предупреждение

Опасность отравления

Охлаждающая жидкость вредна для здоровья.

–

Храните охлаждающую жидкость в недоступном для детей месте.

–

Не допускайте попадания охлаждающей жидкости на кожу, в глаза и на одежду.

–

В случае проглатывания охлаждающей жидкости немедленно обратитесь к врачу.

–

В случае попадания на кожу немедленно промойте пораженный участок большим

количеством воды.

Тщательно промойте глаза водой и немедленно обратитесь к врачу, если охлаждающая

жидкость попала в глаза.

Смените одежду, если охлаждающая жидкость попала на одежду.

Основные работы

Убедитесь, что винт ❶ затянут.

Установите мотоцикл вертикально.

103

14 СИСТЕМА ОХЛАЖДЕНИЯ

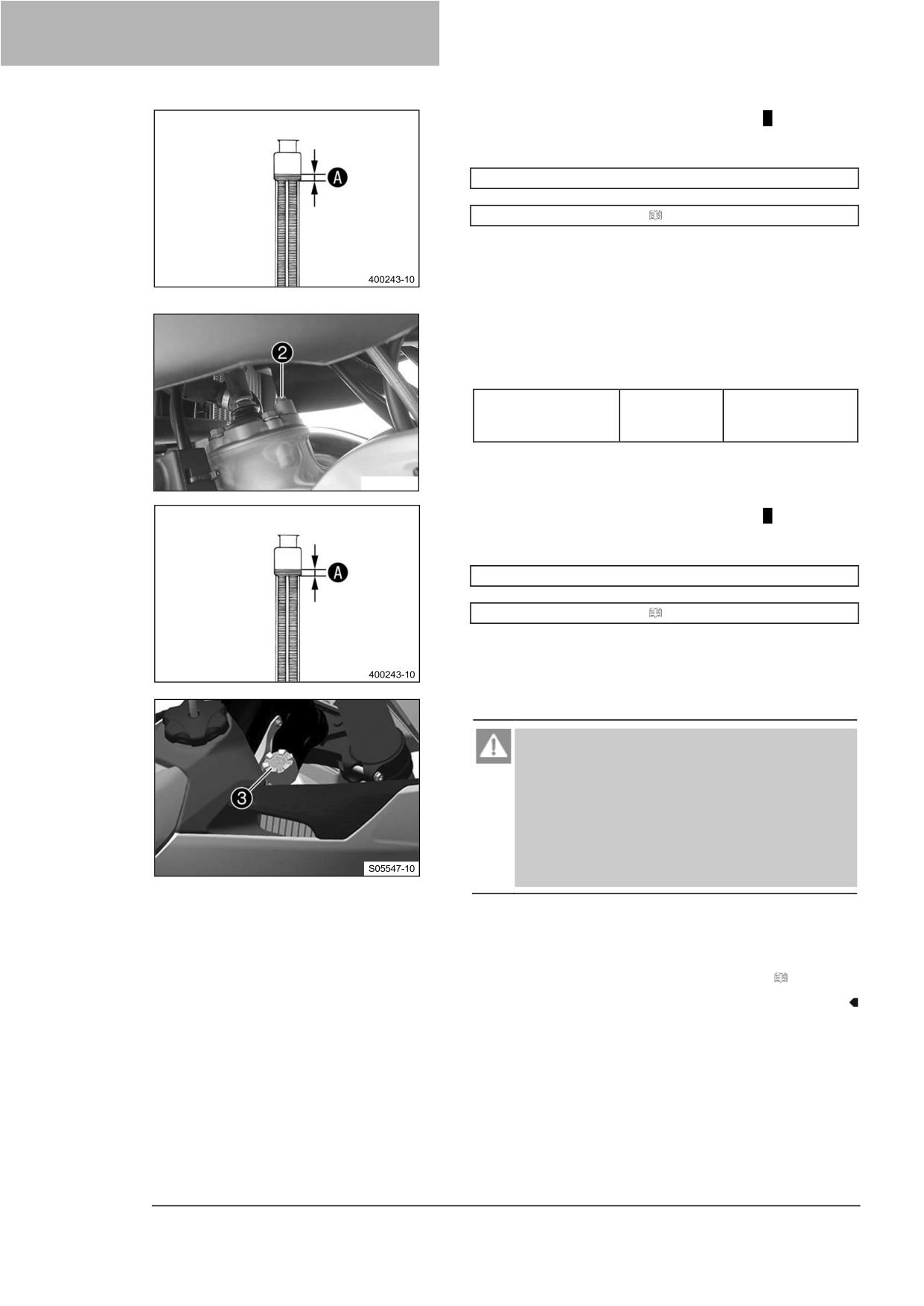

Залейте охлаждающую жидкость до уровня A над

ребрами радиатора.

Рекомендации

10 мм (0,39 дюйма)

Охлаждающая жидкость ( стр. 140)

Выверните винт ❷ и подождите, пока охлаждающая

жидкость не начнет выходить без пузырьков.

Установите и затяните винт ❷.

Рекомендации

Воздуховыпускной

8 Нм (5,9 фунт-

винт, головка блока

фут)

цилиндров

W00102-10

Залейте охлаждающую жидкость до уровня A над

ребрами радиатора.

Рекомендации

10 мм (0,39 дюйма)

Охлаждающая жидкость ( стр. 140)

Установите крышку радиатора ❸.

Опасно

Опасность отравления Выхлопные газы

токсичны, и их вдыхание может привести к потере

сознания и смерти.

При работе двигателя всегда следите за тем,

чтобы вентиляция была надлежащей.

При запуске или работе двигателя в закрытом

помещении используйте эффективный отвод

выхлопов.

Дайте двигателю прогреться и снова остыть.

–

Проверьте систему охлаждения на наличие утечек.

Завершающие работы

Проверьте уровень охлаждающей жидкости. ( стр. 102)

104

СИСТЕМА ОХЛАЖДЕНИЯ

14.6

Замена охлаждающей жидкости

Предупреждение

Опасность обжечься Во время эксплуатации мотоцикла охлаждающая жидкость нагревается и

находится под давлением.

Не открывайте радиатор, шланги радиатора или другие элементы системы охлаждения, если

двигатель или система охлаждения прогреты до рабочей температуры.

Дайте системе охлаждения и двигателю остыть, прежде чем открывать радиатор, шланги

радиатора или другие элементы системы охлаждения.

В случае ожога немедленно промойте пораженный участок теплой водой.

Предупреждение

Опасность отравления Охлаждающая жидкость вредна для здоровья.

Храните охлаждающую жидкость в недоступном для детей месте.

–

Не допускайте попадания охлаждающей жидкости на кожу, в глаза и на одежду.

–

В случае проглатывания охлаждающей жидкости немедленно обратитесь к врачу.

–

В случае попадания на кожу немедленно промойте пораженный участок большим

количеством воды.

Тщательно промойте глаза водой и немедленно обратитесь к врачу, если охлаждающая

жидкость попала в глаза.

Смените одежду, если охлаждающая жидкость попала на одежду.

Состояние

Двигатель холодный.

Установите мотоцикл вертикально.

–

Установите под крышкой водяного насоса

соответствующую емкость.

Выкрутите винт ❶. Снимите крышку радиатора ❷.

Полностью слейте охлаждающую жидкость.

Установите и затяните винт ❶ с новым уплотнительным

кольцом.

Рекомендации

Прокачной винт,

M6x25

8 Нм (5,9 фунт-

крышка водяного

фут)

насоса

Залейте охлаждающую жидкость до уровня A над

ребрами радиатора.

Рекомендации

10 мм (0,39 дюйма)

Охлаждающая жидкость ( стр. 140)

105

14 СИСТЕМА ОХЛАЖДЕНИЯ

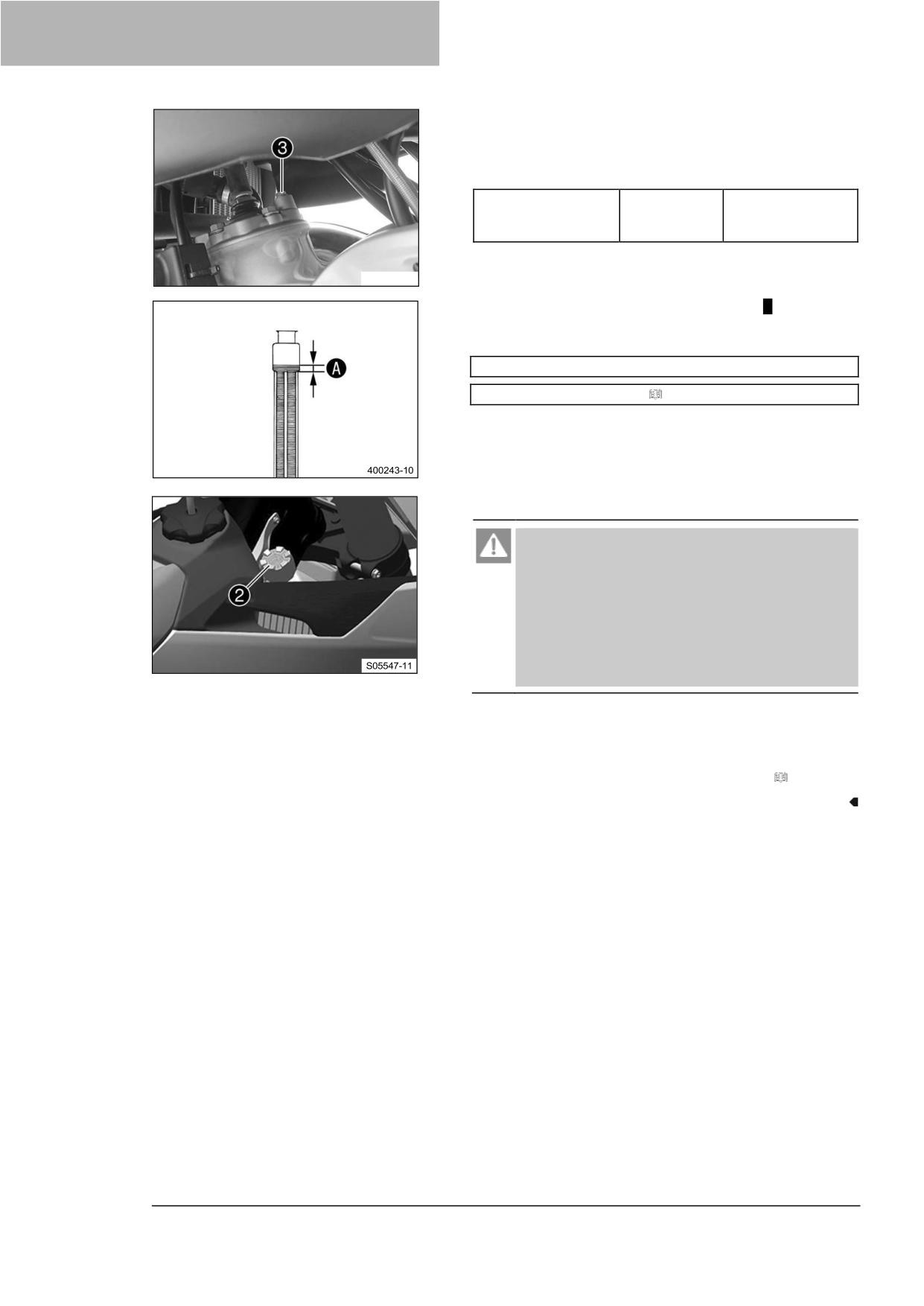

Выверните винт ❸ и подождите, пока охлаждающая

жидкость не начнет выходить без пузырьков.

Установите и затяните винт ❸.

Рекомендации

Воздуховыпускной

8 Нм (5,9 фунт-

винт, головка блока

фут)

цилиндров

W00102-11

Залейте охлаждающую жидкость до уровня A над

ребрами радиатора.

Рекомендации

10 мм (0,39 дюйма)

Охлаждающая жидкость ( стр. 140)

Установите крышку радиатора ❷.

Опасно

Опасность отравления Выхлопные газы

токсичны, и их вдыхание может привести к потере

сознания и смерти.

При работе двигателя всегда следите за тем,

чтобы вентиляция была надлежащей.

При запуске или работе двигателя в закрытом

помещении используйте эффективный отвод

выхлопов.

Дайте двигателю прогреться и снова остыть.

–

Проверьте систему охлаждения на наличие утечек.

Завершающие работы

Проверьте уровень охлаждающей жидкости. ( стр. 102)

106

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

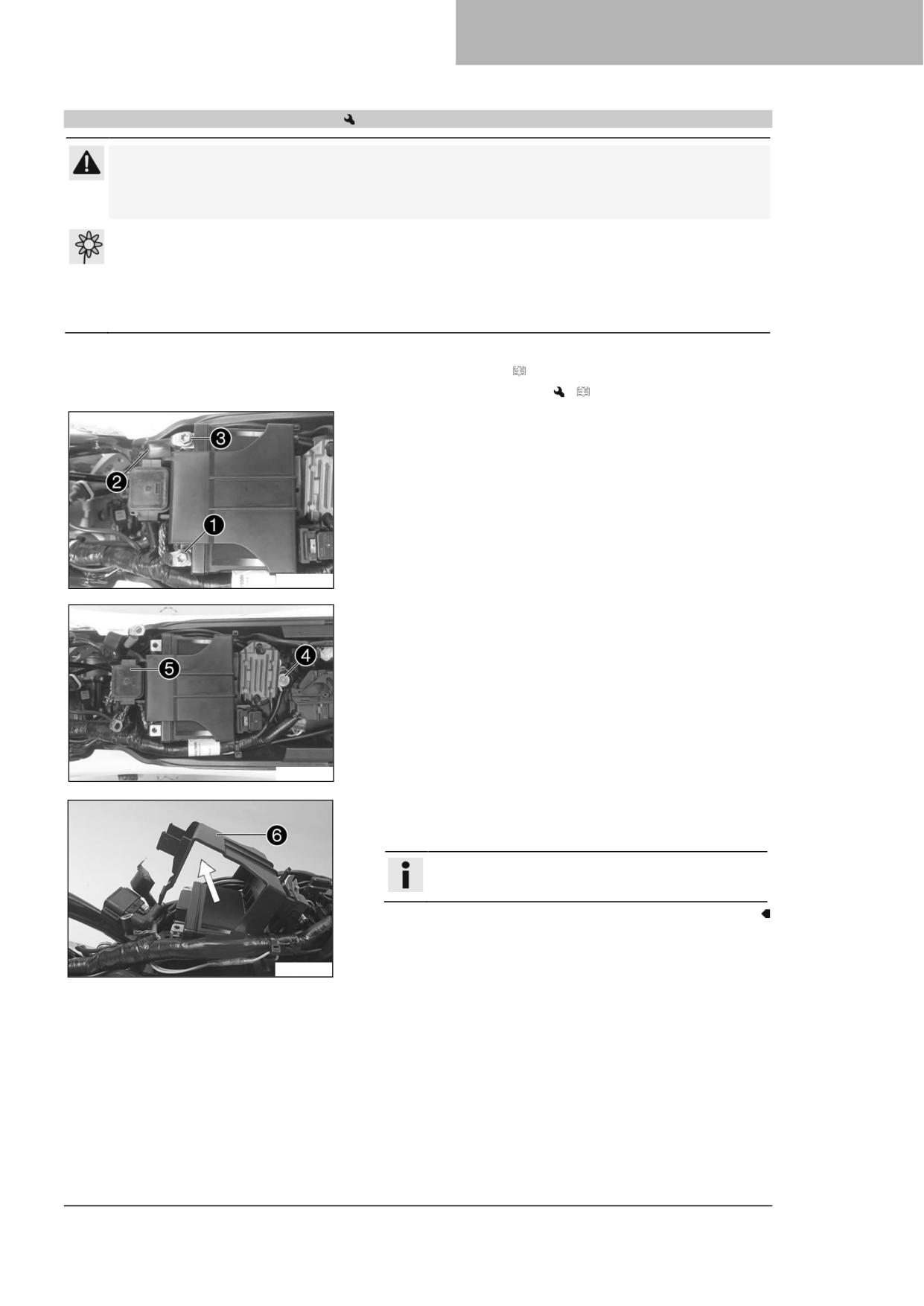

15.1

Снятие 12 В аккумулятора

Внимание

Опасность ожогов Регулятор напряжения сильно нагревается при движении транспортного

средства.

Перед выполнением любых работ дайте регулятору напряжения остыть.

Примечание

Опасность загрязнения окружающей среды

12-вольтовые аккумуляторы содержат опасные

для окружающей среды материалы.

Не выбрасывайте 12-вольтовые аккумуляторы как бытовой мусор.

–

Утилизируйте 12-вольтовые аккумуляторы в пункте сбора использованных аккумуляторов.

Подготовительные работы

Снимите сиденье. ( стр. 62)

–

Снимите топливный бак.

(

стр. 70)

Основные работы

Отсоедините минусовой провод ❶ от 12-вольтового

аккумулятора.

Отодвиньте назад крышку плюсовой клеммы ❷ и

отсоедините плюсовой провод ❸ от 12-вольтового

аккумулятора.

W00066-10

Выкрутите винт ❹.

Снимите реле стартера ❺ с держателя и отложите в

сторону.

W00068-10

Потяните вверх кронштейн для крепления аккумулятора

❻ и снимите 12-вольтовый аккумулятор в направлении

вперед.

Информация

Обратите внимание на жгут проводов.

W00069-10

107

15 ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

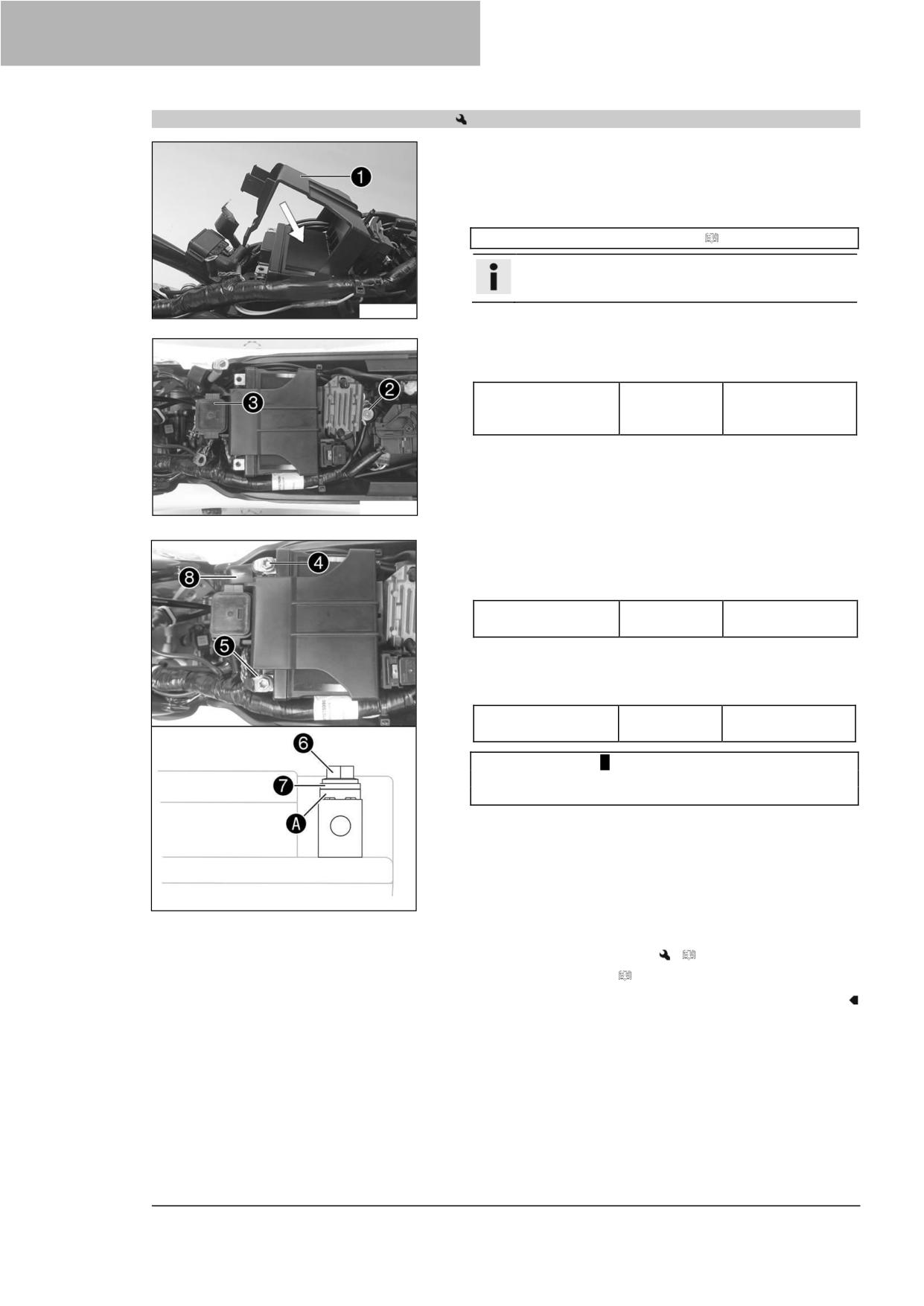

15.2

Установка 12 В аккумулятора

Основные работы

Потяните вверх кронштейн для крепления аккумулятора

❶, вставьте 12-вольтовый аккумулятор в батарейный

отсек клеммами вверх и зафиксируйте его кронштейном

для крепления аккумулятора ❶.

12-В аккумулятор (HJTZ5S-FP-C) ( стр. 134)

Информация

Убедитесь, что кабель проложен правильно.

W00069-11

Установите и затяните винт ❷.

Рекомендации

Винт, кронштейн для

4,5 Нм (3,32 фунт-

крепления

фут)

аккумулятора

Установите реле стартера ❸ на держатель и проложите

кабель.

W00068-11

Подсоедините плюсовой провод ❹ к 12-вольтовму

аккумулятору.

Рекомендации

Винт, клемма

2.5 Нм (1,84 фунт-

аккумулятора

фут)

Подсоедините минусовой провод ❺ к 12-вольтовму

аккумулятору.

Рекомендации

Винт, клемма

2.5 Нм (1,84 фунт-

аккумулятора

фут)

Контактные диски A должны быть установлены под

винты ❻ и кабельные концевые муфты ❼ лапами в

сторону клеммы аккумулятора.

Наденьте крышку ❽ плюсовой клеммы на плюсовую

клемму.

W00070-10

Завершающие работы

Установите топливный бак.

(

стр. 72)

–

Установите сиденье. ( стр. 62)

108

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

15.3

Зарядка 12 В аккумулятора

Предупреждение

Риск получения травмы

12 В аккумуляторы содержат вредные вещества.

–

Храните 12 В аккумуляторы в недоступном для детей месте.

–

Не допускайте попадания искр и открытого пламени на 12 В аккумуляторы.

–

Заряжайте 12 В аккумуляторы только в хорошо проветриваемых помещениях.

–

При зарядке 12 В аккумуляторов соблюдайте минимальную дистанцию от

легковоспламеняющихся материалов.

Минимальное безопасное расстояние

1 м (3 фута)

–

Не заряжайте глубоко разряженные 12 В аккумуляторы, если их заряд уже ниже

минимального напряжения.

Минимальное напряжение перед началом заряда

9 В

–

Утилизируйте 12-вольтовые аккумуляторы должным образом, если их напряжение меньше

минимального.

Примечание

Опасность загрязнения окружающей среды

12-вольтовые аккумуляторы содержат опасные

для окружающей среды материалы.

Не выбрасывайте 12-вольтовые аккумуляторы как бытовой мусор.

–

Утилизируйте 12-вольтовые аккумуляторы в пункте сбора использованных аккумуляторов.

Примечание

Опасность загрязнения окружающей среды Опасные вещества наносят вред окружающей

среде.

Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и

т.д. правильно и в соответствии с действующими нормативными документами.

Информация

Даже при отсутствии нагрузки на 12-вольтовый аккумулятор, он постоянно разряжается каждый

день.

Уровень зарядки и способ зарядки очень важны для срока службы 12-вольтового аккумулятора.

Быстрая зарядка с высоким зарядным током сокращает срок службы аккумулятора.

Превышение допустимых значений зарядного тока, зарядного напряжения или времени зарядки

приведет к разрушению 12-вольтового аккумулятора.

Если 12-вольтовый аккумулятор разрядился в результате повторного запуска, его необходимо

немедленно зарядить.

Если 12-вольтовый аккумулятор остается в разряженном состоянии в течение длительного

времени, он глубоко разряжается и теряет емкость, что приводит к разрушению аккумулятора.

12-вольтовый аккумулятор не требует обслуживания.

Подготовительные работы

Снимите сиденье. ( стр. 62)

–

Снимите топливный бак.

(

стр. 70)

–

Снимите 12-вольтовый аккумулятор.

(

стр. 107)

Основные работы

Проверьте напряжение аккумулятора.

Напряжение аккумулятора: < 9 В

Не заряжайте 12-вольтовый аккумулятор.

Замените 12-вольтовый аккумулятор и

утилизируйте старый 12-вольтовый аккумулятор

надлежащим образом.

Если соблюдены следующие технические

требования: Напряжение аккумулятора: ≥ 9 В

Зарядите 12 В аккумулятор.

109

15 ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

Рекомендации

Запрещается превышать зарядный ток, зарядное

напряжение и время зарядки.

Максимальное зарядное

14,4 В

напряжение

Максимальный зарядный

3,0 A

ток

Максимальное время

24 ч

зарядки

Регулярно подзаряжайте

3 месяцев

12-вольтовый аккумулятор,

когда мотоцикл не

используется

Подключите зарядное устройство к 12-вольтовому

аккумулятору. Включите зарядное устройство.

Зарядное устройство и тестер для аккумуляторов

(A54029974000)

Это зарядное устройство проверяет, сохраняет ли

аккумулятор напряжение 12 В. Кроме того, избыточная

зарядка 12-вольтового аккумулятора с помощью этого

зарядного устройства невозможна. При низких

температурах время зарядки может увеличиться.

Это зарядное устройство подходит только для литий-

железо-фосфатных аккумуляторов. Прочтите

прилагаемую инструкцию KTM PowerParts.

Информация

Никогда не снимайте крышку ❶.

После зарядки выключите зарядное устройство и

отсоедините его от 12-вольтового аккумулятора.

Завершающие работы

Установите 12-вольтовый аккумулятор.

(

стр. 108)

–

Установите топливный бак.

(

стр. 72)

–

Установите сиденье. ( стр. 62)

15.4

Замена главного предохранителя

Предупреждение

Опасность воспламенения Неправильно подобранные предохранители перегружают

электрическую систему.

Используйте только предохранители с требуемым значением силы тока.

–

Не обходите и не ремонтируйте предохранители.

Информация

Главный предохранитель защищает все потребители электроэнергии транспортного средства. Он

расположен в корпусе реле стартера под сиденьем.

Подготовительные работы

Нажмите и удерживайте кнопку остановки при

работающем на холостом ходу двигателе до тех пор, пока

двигатель не остановится.

Снимите сиденье. ( стр. 62)

–

Снимите топливный бак.

(

стр. 70)

110

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

Основные работы

Извлеките реле стартера ❶ из держателя.

Снимите защитные крышки ❷.

Удалите неисправный главный предохранитель ❸.

Информация

Неисправный предохранитель имеет

перегоревший провод предохранителя A.

Запасной предохранитель ❹ расположен в реле

стартера.

Вставьте новый главный предохранитель.

Предохранитель (58011109110) ( стр. 134)

Проверьте правильность работы электрической системы.

Подсказка

Вставьте запасной предохранитель так, чтобы он

был под рукой в случае необходимости.

Установите защитные крышки.

Установите реле стартера на держатель и проложите

кабель.

Завершающие работы

Установите топливный бак.

(

стр. 72)

–

Установите сиденье. ( стр. 62)

15.5

Замена предохранителя топливного насоса

Предупреждение

Опасность воспламенения Неправильно подобранные предохранители перегружают

электрическую систему.

Используйте только предохранители с требуемым значением силы тока.

–

Не обходите и не ремонтируйте предохранители.

Внимание

Опасность ожогов Регулятор напряжения сильно нагревается при движении транспортного

средства.

Перед выполнением любых работ дайте регулятору напряжения остыть.

Информация

Топливный насос защищен предохранителем топливного насоса. Он расположен под сиденьем.

Подготовительные работы

Снимите сиденье. ( стр. 62)

111

15 ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

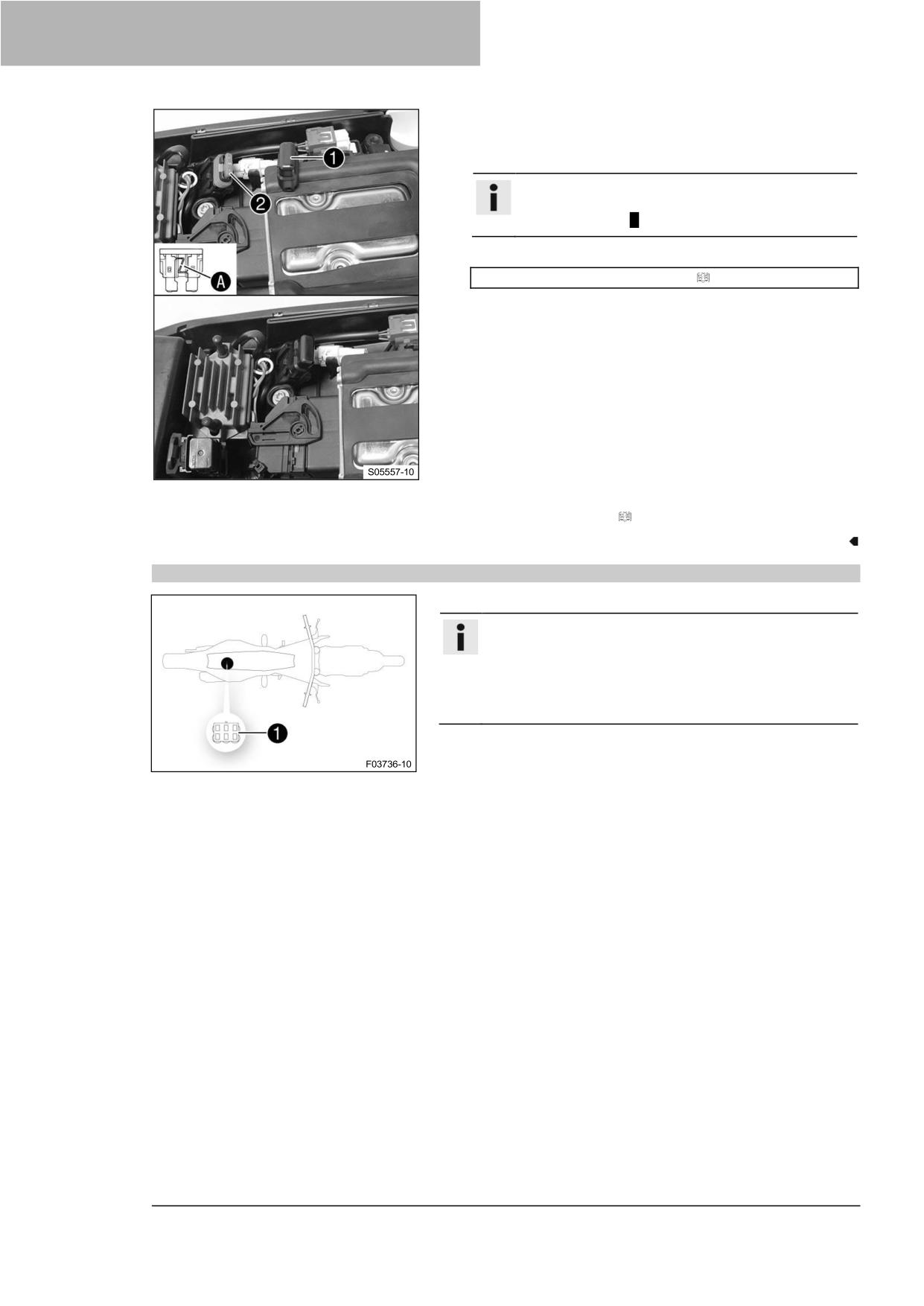

Основные работы

Снимите защитную крышку ❶.

Удалите неисправный предохранитель ❷.

Информация

У неисправного предохранителя перегорел провод

предохранителя A.

Вставьте новый предохранитель для топливного насоса.

Предохранитель (58011109105) ( стр. 134)

Проверьте правильность работы электрической системы.

Прикрепите защитную крышку.

Завершающие работы

Установите сиденье. ( стр. 62)

15.6

Диагностический разъем

Диагностический разъем ❶ расположен под сиденьем.

Информация

При подключении диагностического инструмента

начинает работать счетчик моточасов.

Перед длительными диагностическими процедурами

отключите счетчик моточасов за накладкой для

стартового номера.

112

СИСТЕМА РЕГУЛИРОВАНИЯ ВЫХЛОПНЫХ ГАЗОВ

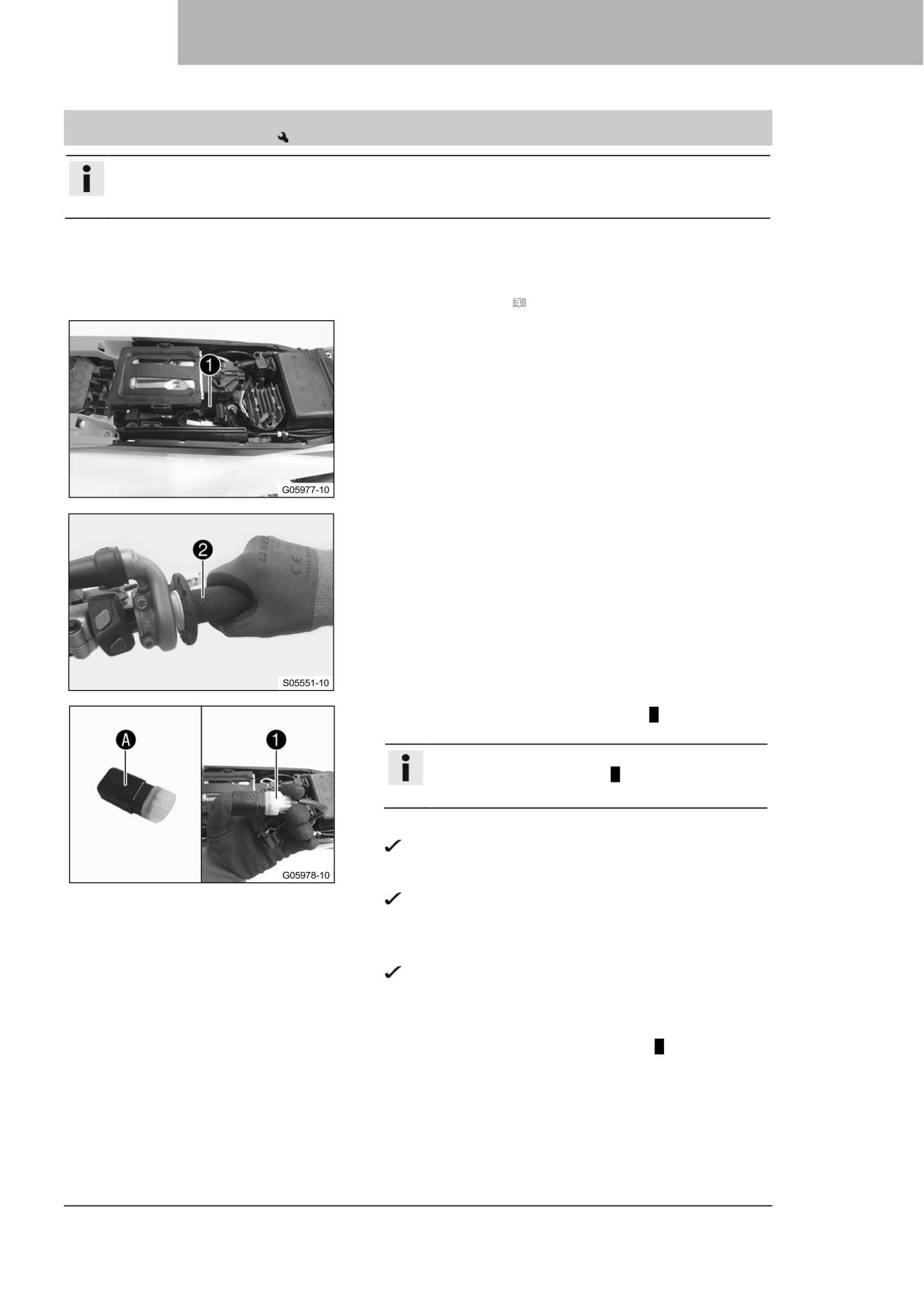

16.1

Программирование конечных положений элементов системы регулирования

выхлопных газов

Информация

Если в системе регулирования выхлопных газов были проведены работы, необходимо

перепрограммировать конечные положения.

Состояние

Двигатель выключен.

Подготовительные работы

Снимите сиденье. ( стр. 62)

Основные работы

Вытащите диагностический разъем ❶ из держателя.

Переместите ручку газа ❷ в положение, когда она

наполовину открыта, и удерживайте ее в этом положении.

Подключите разъем режима включения A к

диагностическому разъему ❶.

Информация

Разъем режима включения A находится в

отдельном кожухе мотоцикла.

Подождите не менее пяти секунд.

Считываются конечные положения элементов

системы регулирования выхлопных газов. Процедура

хорошо слышна.

Включается подсветка комбинации приборов,

комбинированный переключатель горит зеленым

светом.

Отсоедините фиксатор от ручки газа.

Программируются конечные положения элементов

системы регулирования выхлопных газов.

Подождите, пока не перестанет быть слышен звук работы

двигателя системы регулирования выхлопных газов.

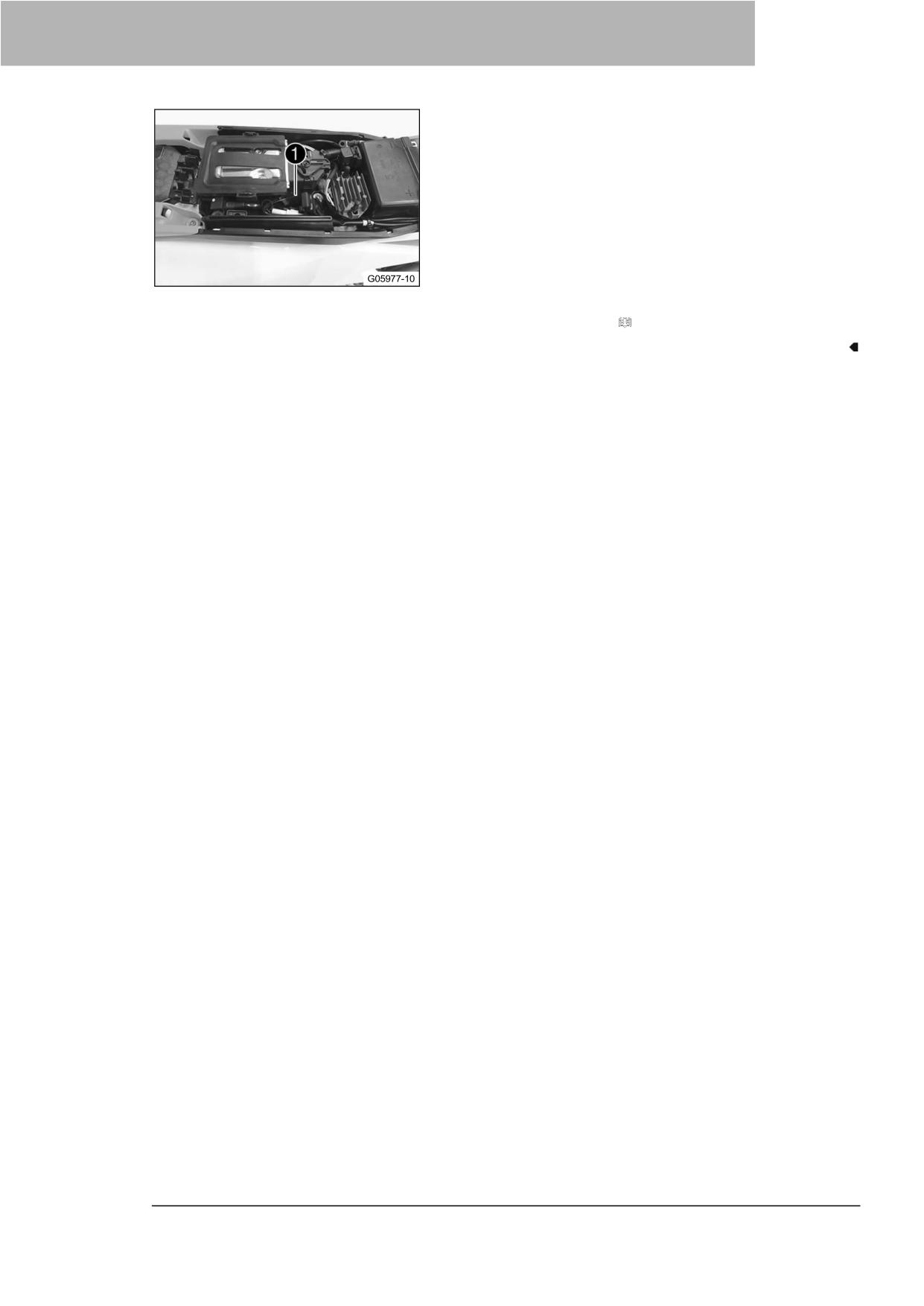

Отсоедините разъем режима включения A от

диагностического разъема ❶.

113

РЕГУЛИРОВКА ДВИГАТЕЛЯ

17.1

Изменение составления схемы

Информация

С помощью комбинированного переключателя можно изменить нужную характеристику двигателя.

Изменение составления схемы также влияет на отклик системы регулирования выхлопных газов.

При перезапуске снова активируется последняя выбранная настройка.

Схему можно менять и во время поездки.

Активация составления схемы Lean:

Нажмите кнопку ❶.

Рекомендации

Обороты двигателя

< 4000 об/мин

Загорается индикаторная лампа А.

Режим Lean - Рекомендуется для

жестких/твердых поверхностей

W00077-10

Составление схемы Rich активируется:

Нажмите кнопку ❷.

Рекомендации

Обороты двигателя

< 4000 об/мин

Загорается индикаторная лампа B.

Режим Rich - рекомендуется для

песчаных/рыхлых поверхностей

W00077-11

17.2

Проверка люфта газового троса

Проверьте плавность хода ручки газа.

Установите руль в нейтральное положение. Слегка

поверните ручку газа вперед-назад и определите люфт в

газовом тросе A.

Люфт в газовом тросе

2 ... 3 мм

(0,08 ... 0,12 дюйма)

Если люфт газового троса не соответствует

заданному значению:

Отрегулируйте люфт газового троса.

(

стр.

116)

Нажмите кнопку холодного пуска до упора.

При повороте ручки газа вперед кнопка холодного пуска

возвращается в исходное положение.

Если кнопка холодного пуска не возвращается в

исходное положение:

Отрегулируйте люфт газового троса.

(

стр.

116)

115

17 РЕГУЛИРОВКА ДВИГАТЕЛЯ

Опасно

Опасность отравления Выхлопные газы

токсичны, и их вдыхание может привести к потере

сознания и смерти.

При работе двигателя всегда следите за тем,

чтобы вентиляция была надлежащей.

При запуске или работе двигателя в закрытом

помещении используйте эффективный отвод

выхлопов.

Запустите двигатель и дайте ему поработать на холостом

ходу. Перемещайте руль вперед и назад по всему

диапазону поворота.

Обороты холостого хода не должны изменяться.

Если обороты холостого хода изменяются:

Отрегулируйте люфт газового троса.

(

стр.

116)

17.3

Регулировка люфта газового троса

Информация

Если правильная прокладка газовых тросов уже обеспечена, то топливный бак снимать не

нужно.

Подготовительные работы

Снимите сиденье. ( стр. 62)

–

Снимите топливный бак.

(

стр. 70)

–

Проверьте прокладку газового троса. ( стр. 78)

Основные работы

Установите руль в нейтральное положение.

Отодвиньте втулку ❶.

Ослабьте гайку ❷.

Поверните регулировочный винт ❸ до упора.

Ослабьте гайку ❹.

Нажмите кнопку холодного пуска ❻ до упора.

Поверните регулировочный винт ❺ так, чтобы при

повороте ручки газа вперед кнопка холодного пуска

перемещалась в исходное положение.

Затяните гайку ❹.

Поверните регулировочный винт ❸ так, чтобы в газовом

тросе на ручке газа оставался люфт.

Рекомендации

Люфт в газовом тросе

2 ... 3 мм (0,08 ... 0,12

дюйма)

Затяните гайку ❷.

Наденьте втулку ❶.

Проверьте плавность хода ручки газа.

Завершающие работы

Проверьте люфт газового троса. ( стр. 115)

–

Установите топливный бак.

(

стр. 72)

–

Установите сиденье. ( стр. 62)

116

РЕГУЛИРОВКА ДВИГАТЕЛЯ

17.4

Регулировка частоты вращения на холостом ходу

Предупреждение

Опасность несчастных случаев При слишком низкой частоте вращения на холостом ходу

двигатель может самопроизвольно заглохнуть.

Установите заданное значение частоты вращения на холостом ходу. (В вашей официальной

мастерской KTM будут рады помочь).

Дайте двигателю поработать до прогрева.

Кнопка холодного пуска деактивирована - Кнопка

холодного пуска находится в исходном положении.

(

стр. 19)

Опасно

Опасность отравления Выхлопные газы

токсичны, и их вдыхание может привести к потере

сознания и смерти.

При работе двигателя всегда следите за тем,

чтобы вентиляция была надлежащей.

При запуске или работе двигателя в закрытом

помещении используйте эффективный отвод

выхлопов.

Отрегулируйте частоту вращения на холостом ходу,

вращая винт регулировки частоты вращения на холостом

ходу ❶ с помощью подходящего тахометра.

Рекомендации

Частота вращения на

1 400 ... 1 500 об/мин

холостом ходу

Информация

Вращение против часовой стрелки снижает

частоту вращения на холостом ходу.

Вращение по часовой стрелке повышает частоту

вращения на холостом ходу.

Выполняйте настройку небольшими шагами.

Неправильная частота вращения на холостом

ходу может негативно сказаться на общей работе

двигателя.

17.5

Проверка исходного положения педали переключения передач

Информация

Во время движения педаль переключения передач в исходном положении не должна касаться

ботинка водителя.

Если рычаг переключения передач продолжает касаться защитного чехла, значит, коробка передач

испытывает чрезмерную нагрузку.

Сядьте на транспортное средство в положение для езды

и определите расстояние A между верхним краем вашего

ботинка и педалью переключения передач.

Расстояние между педалью

10 ... 20 мм (0,39 ... 0,79

переключения передач и

дюйма)

верхним краем ботинка

Если расстояние не соответствует техническим

условиям:

Отрегулируйте исходное положение рычага

переключения передач.

(

стр. 118)

117

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ДВИГАТЕЛЯ

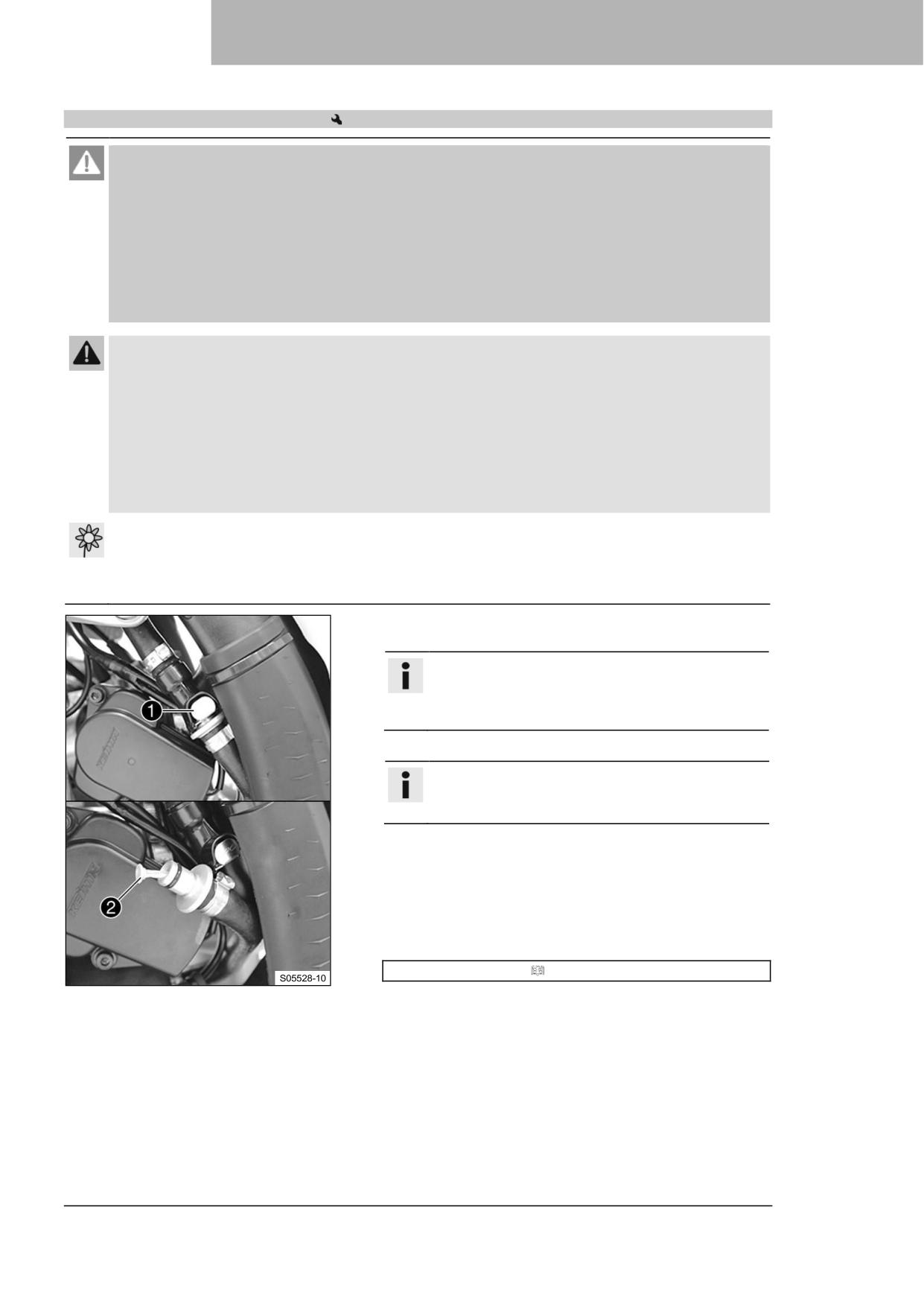

18.1

Замена топливной сетки

Опасно

Опасность воспламенения Топливо легко воспламеняется.

Топливо в топливном баке расширяется при нагревании и может вытечь в случае переполнения.

Не заправляйте транспортное средство вблизи открытого огня или зажженных сигарет.

–

Выключайте двигатель при заправке топливом.

–

Следите за тем, чтобы топливо не пролилось, особенно на горячие части транспортного

средства.

Если топливо пролилось, немедленно вытрите его.

–

Соблюдайте технические требования при заправке топливом.

Предупреждение

Опасность отравления

Топливо вредно для здоровья.

–

Избегайте контакта топлива с кожей, глазами и одеждой.

–

В случае проглатывания топлива немедленно обратитесь к врачу.

–

Не вдыхайте пары топлива.

–

В случае попадания на кожу немедленно промойте пораженный участок большим

количеством воды.

Тщательно промойте глаза водой и обратитесь к врачу в случае попадания топлива в глаза.

–

Смените одежду, если на нее пролилось топливо.

Примечание

Опасность загрязнения окружающей среды Неправильное обращение с топливом

представляет опасность для окружающей среды.

Не допускайте попадания топлива в грунтовые воды, почву или канализацию.

Тщательно очистите быстроразъемную муфту ❶ сжатым

воздухом.

Информация

Ни в коем случае не допускайте попадания грязи в

топливопровод. Грязь в топливопроводе засоряет

клапан впрыска!

Отсоедините быстроразъемную муфту.

Информация

Остатки топлива могут вытекать из топливного

шланга.

Извлеките топливный сетчатый фильтр ❷ из

соединительного патрубка.

Вставьте новую топливную сетку до упора в

соединительный патрубок.

Распылите силиконовый спрей на безворсовую чистящую

ткань и слегка смажьте уплотнительное кольцо

быстроразъемной муфты.

Силиконовый спрей ( стр. 143)

Соедините быстроразъемную муфту.

119

18 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ДВИГАТЕЛЯ

Опасно

Опасность отравления Выхлопные газы

токсичны, и их вдыхание может привести к потере

сознания и смерти.

При работе двигателя всегда следите за тем,

чтобы вентиляция была надлежащей.

При запуске или работе двигателя в

закрытом помещении используйте

эффективный отвод выхлопов.

Запустите двигатель и проверьте отклик.

18.2

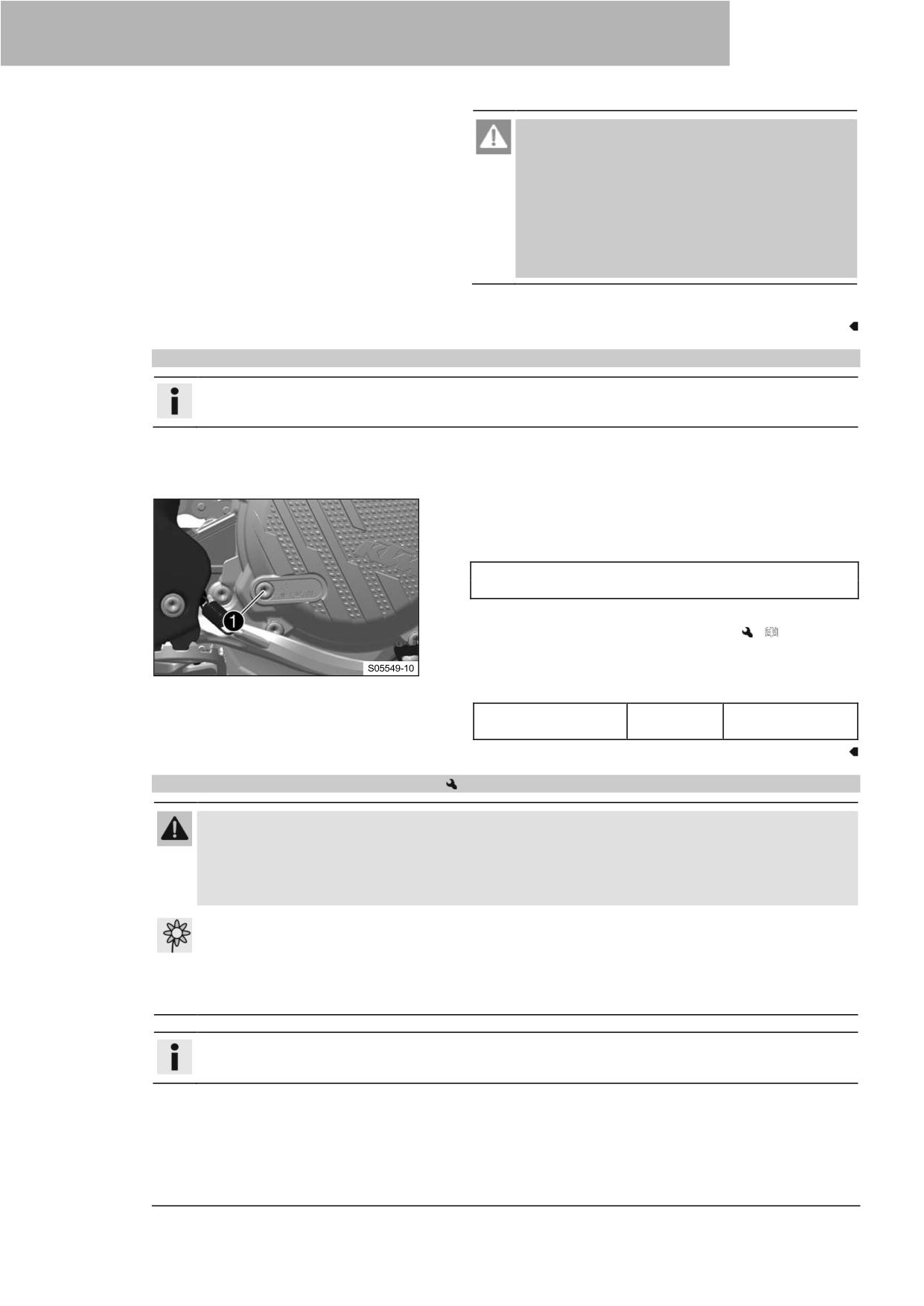

Проверка уровня редукторного масла

Информация

Уровень редукторного масла необходимо проверять при холодном двигателе.

Подготовительные работы

Поставьте мотоцикл вертикально на горизонтальной

поверхности.

Основные работы

Выверните винт ❶ контроля уровня редукторного масла.

Проверьте уровень редукторного масла.

Из просверленного отверстия должно вытекать

небольшое количество редукторного масла.

Если редукторное масло не вытекает:

Добавьте редукторное масло.

(

стр. 121)

Установите и затяните винт контроля уровня редукторного

масла.

Рекомендации

Винт, контроль уровня

8 Нм (5,9 фунт-

редукторного масла

фут)

18.3

Замена редукторного масла

Предупреждение

Опасность обжечься При езде на мотоцикле моторное и трансмиссионное масло сильно

нагреваются.

Носите подходящую защитную одежду и защитные перчатки.

–

В случае обжигания немедленно промойте пораженный участок теплой водой.

Примечание

Опасность загрязнения окружающей среды Опасные вещества наносят вред окружающей

среде.

Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и

т.д. правильно и в соответствии с действующими нормативными документами.

Информация

Слейте редукторное масло, пока двигатель двигатель прогрет до рабочей температуры.

Подготовительные работы

Припаркуйте транспортное средство на ровной

поверхности.

Разместите под двигателем подходящую емкость.

120

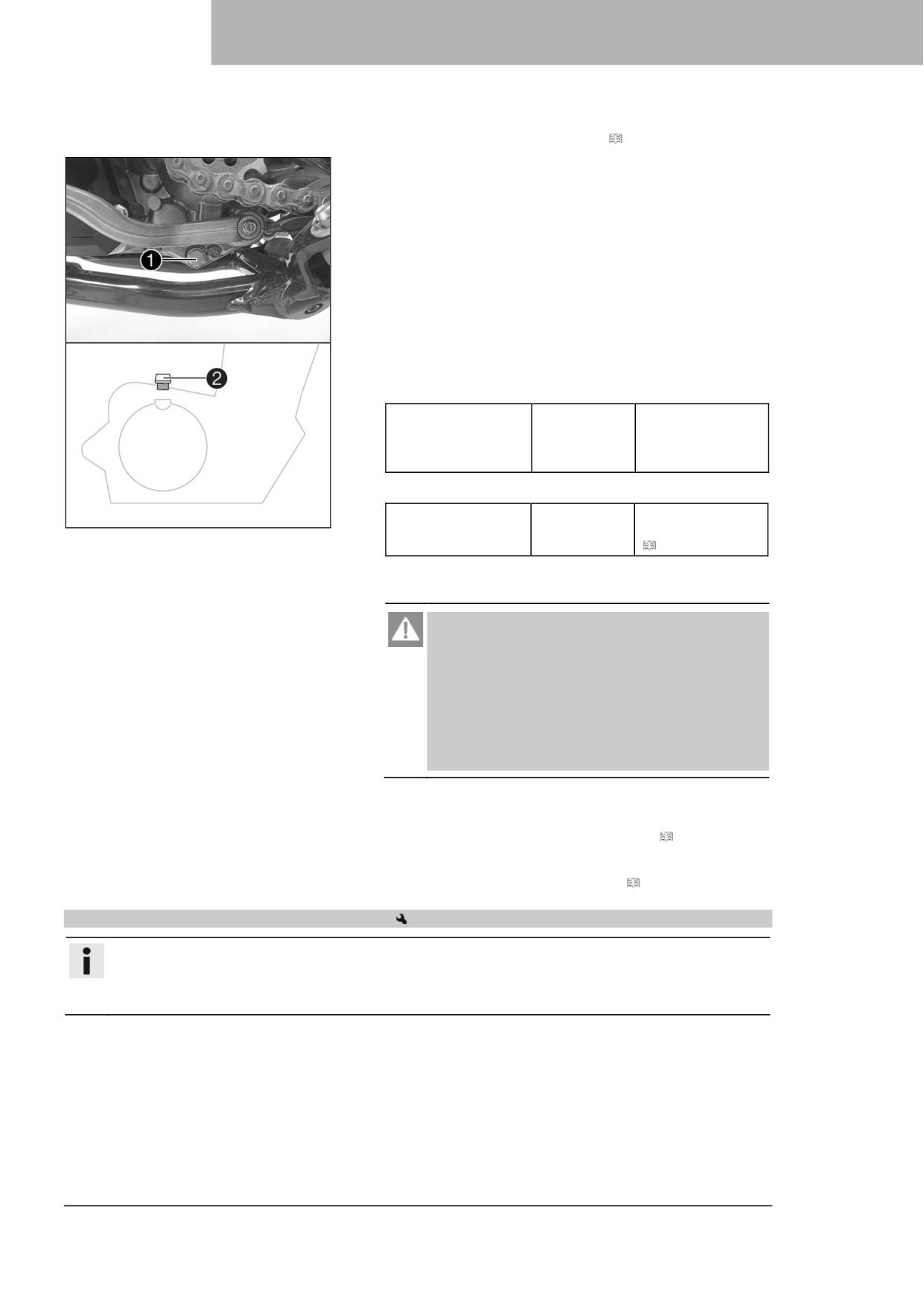

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ДВИГАТЕЛЯ

(XC)

Снимите защиту двигателя. ( стр. 63)

Основные работы

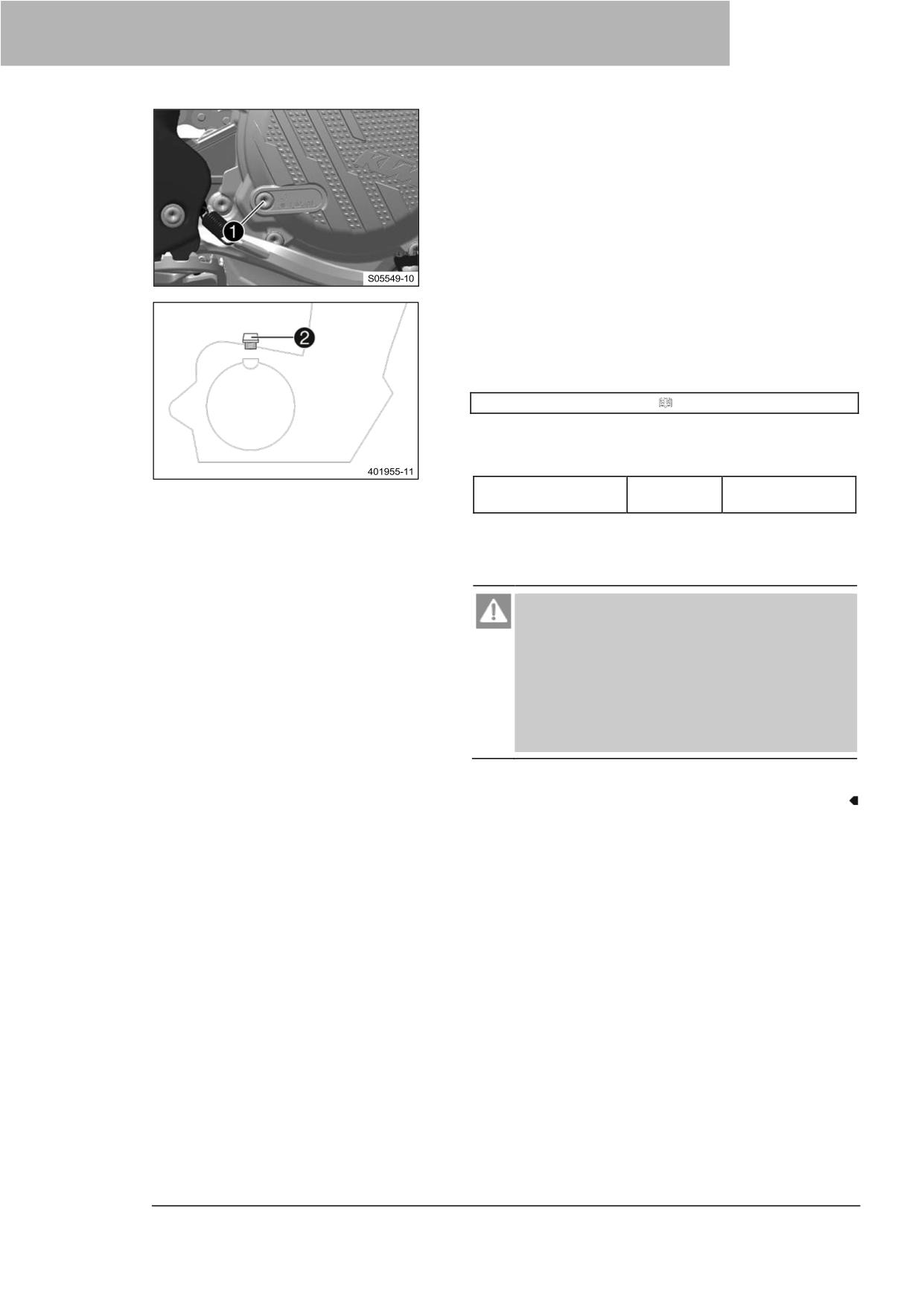

Выверните пробку ❶ сливного отверстия редукторного

масла с магнитом.

Снимите пробку горловины ❷ с уплотнительным

кольцом.

Дайте редукторному маслу полностью стечь.

Тщательно очистите пробку сливного отверстия

редукторного масла с магнитом.

Очистите уплотнительную поверхность на двигателе.

Установите и затяните пробку сливного отверстия ❶

редукторного масла с магнитом и новым уплотнительным

кольцом.

Рекомендации

Пробка сливного

M12x1,5

20 Nm (14.8 lbf ft)

отверстия

редукторного масла

с магнитом.

Залейте редукторное масло.

Редукторное масло

0,80 л (0,85

Моторное масло

W00086-10

кв.)

(15W/50)

(

стр. 140)

–

Установите и затяните пробку горловины ❷ вместе с

уплотнительным кольцом.

Опасно

Опасность отравления

Выхлопные газы

токсичны, и их вдыхание может привести к потере

сознания и смерти.

При работе двигателя всегда следите за тем,

чтобы вентиляция была надлежащей.

При запуске или работе двигателя в

закрытом помещении используйте

эффективный отвод выхлопов.

Запустите двигатель и проверьте его на наличие утечек.

Завершающие работы

Проверьте уровень редукторного масла. ( стр. 120)

(XC)

Установите защиту двигателя. ( стр. 64)

18.4

Добавление редукторного масла

Информация

Слишком малое количество редукторного масла или некачественное редукторное масло приводит

к преждевременному износу коробки передач.

Доливать редукторное масло можно только при холодном двигателе.

Подготовительные работы

Припаркуйте транспортное средство на ровной

поверхности.

121

18 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ДВИГАТЕЛЯ

Основные работы

Выверните винт ❶ контроля уровня редукторного масла.

Снимите пробку горловины ❷ с уплотнительным

кольцом.

Добавляйте редукторное масло до тех пор, пока оно не

будет выходить из просверленного отверстия винта

контроля уровня редукторного масла.

Моторное масло (15W/50) ( стр. 140)

Установите и затяните винт контроля уровня редукторного

масла.

Рекомендации

Винт, контроль уровня

8 Нм (5,9 фунт-

редукторного масла

фут)

–

Установите и затяните пробку горловины ❷ вместе с

уплотнительным кольцом.

Завершающие работы

Опасно

Опасность отравления Выхлопные газы

токсичны, и их вдыхание может привести к потере

сознания и смерти.

При работе двигателя всегда следите за тем,

чтобы вентиляция была надлежащей.

При запуске или работе двигателя в закрытом

помещении используйте эффективный отвод

выхлопов.

Запустите двигатель и проверьте его на наличие утечек.

122

ЧИСТКА, УХОД

19.1

Чистка мотоцикла

Примечание

Повреждения При неправильном использовании очистителя высокого давления комплектующие

детали повреждаются или разрушаются.

Под высоким давлением вода попадает в электрические компоненты, разъемы, тросы привода

дроссельных заслонок, подшипники и т.д. Слишком высокое давление приводит к неисправностям и

разрушению комплектующих деталей.

Не направляйте струю воды непосредственно на электрические компоненты, разъемы, тросы

привода дроссельных заслонок или подшипники.

Соблюдайте минимальное расстояние между соплом аппарата для очистки под давлением и

комплектующей деталью.

Минимальное безопасное расстояние

60 см (23,6 дюйма)

Примечание

Опасность загрязнения окружающей среды Опасные вещества наносят вред окружающей

среде.

Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и

т.д. правильно и в соответствии с действующими нормативными документами.

Информация

Чтобы надолго сохранить ценность и внешний вид мотоцикла, регулярно производите его чистку.

При чистке мотоцикла избегайте попадания прямых солнечных лучей.

Закройте выхлопную систему, чтобы предотвратить

попадание воды.

Удалите крупные частицы грязи мягкой струей воды.

На сильно загрязненные детали нанесите обычный

промышленный очиститель для мотоциклов и очистите их

с помощью щетки.

Очиститель для мотоциклов ( стр. 142)

Информация

Используйте теплую воду с обычным средством

для чистки мотоциклов и мягкую губку.

Никогда не наносите очиститель для мотоциклов

на сухое транспортное средство; всегда сначала

ополаскивайте транспортное средство водой.

После ополаскивания мотоцикла мягкой струей воды

дайте ему тщательно высохнуть.

Снимите устройство, закрывающее выхлопную систему.

Предупреждение

Опасность несчастных случаев Влага и грязь

ухудшают работу тормозной системы.

Осторожно затормозите несколько раз, чтобы

высушить и удалить грязь с тормозных

колодок и тормозных дисков.

После очистки проедьте на транспортном средстве

небольшое расстояние, пока двигатель не прогреется.

Информация

Выделяемое тепло заставляет испаряться воду в

труднодоступных местах в двигателе и на

тормозной системе.

После того как мотоцикл остынет, смажьте все

движущиеся части и шарнирные узлы.

Очистите цепь. ( стр. 73)

123

ХРАНЕНИЕ

20.1

Хранение

Предупреждение

Опасность отравления Топливо вредно для здоровья.

Избегайте контакта топлива с кожей, глазами и одеждой.

–

В случае проглатывания топлива немедленно обратитесь к врачу.

–

Не вдыхайте пары топлива.

–

В случае попадания на кожу немедленно промойте пораженный участок большим

количеством воды.

Тщательно промойте глаза водой и обратитесь к врачу в случае попадания топлива в глаза.

–

Смените одежду, если на нее пролилось топливо.

–

Храните топливо должным образом в подходящей канистре и в недоступном для детей месте.

Информация

Если вы планируете хранить мотоцикл в гараже в течение длительного времени, выполните

следующие действия или поручите их выполнение специалистам.

Перед постановкой мотоцикла на хранение проверьте все детали на работоспособность и износ.

Если необходимо провести обслуживание, ремонт или замену, сделайте это в период хранения

(чтобы меньше перегружать мастерскую). Таким образом, вы сможете избежать длительного

ожидания в мастерской в начале нового сезона.

При последней заправке топливом перед выводом

мотоцикла из эксплуатации добавьте топливную

присадку.

Топливная присадка ( стр. 142)

Заправка топливом. ( стр. 32)

Подсказка

Заправьте топливный бак полностью, как указано,

используя топливо с минимально возможным

содержанием этанола.

Очистите мотоцикл. ( стр. 123)

–

Замените редукторное масло.

(

стр. 120)

–

Проверьте уровень антифриза и охлаждающей жидкости.

(

стр. 101)

–

Проверьте давление в шинах. ( стр. 99)

–

Снимите 12-вольтовый аккумулятор.

(

стр. 107)

–

Зарядите 12-вольтовый аккумулятор.

(

стр. 109)

Рекомендации

Идеальная температура

10 … 20 °C (50 … 68 °F)

зарядки и хранения литий-

ионного аккумулятора

Храните транспортное средство в сухом месте, не

подверженном большим колебаниям температуры.

Информация

Компания KTM рекомендует поднимать мотоцикл

домкратом.

Поднимите мотоцикл с помощью подъемной подставки.

(

стр. 49)

–

Накройте транспортное средство брезентом или

аналогичным покрытием, проницаемым для воздуха.

125

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Неисправности

Возможная причина

Действие

Двигатель не проворачивается при

Ошибка управления

Выполните процедуру пуска. ( стр. 28)

нажатии кнопки пуска

Разряжен 12 В аккумулятор

Зарядите 12-вольтовый аккумулятор.

(

стр. 109)

–

Проверьте зарядное напряжение.

–

Проверьте ток холостого хода.

–

Проверьте генератор.

Перегорел главный

–

Замените главный предохранитель. (

предохранитель

стр. 110)

Неисправность реле стартера

Проверьте реле стартера.

Неисправность двигателя

–

Проверьте двигатель стартера.

стартера

Двигатель вращается, но не

Ошибка управления

Выполните процедуру пуска. ( стр. 28)

запускается

Быстроразъемная муфта не

–

Соедините быстроразъемную муфту.

соединена

Частота вращения на холостом

–

Отрегулируйте частоту вращения на

ходу установлена неверно

холостом ходу.

(

стр. 117)

Прерывание подачи топлива

Проверьте сапун топливного бака.

Засорилась топливная сетка в

–

Замените топливную сетку.

(

стр.

быстроразъемной муфте

119)

Свеча зажигания загрязнена или

–

Очистите и просушите свечу зажигания и

мокрая

свечной колпачок, при необходимости

замените.

Слишком большой зазор свечи

–

Отрегулируйте зазор свечи.

зажигания

Рекомендации

Зазор между электродами свечи

зажигания

0,60 мм (0,0236 дюйма)

Неисправность в системе

–

Проверьте систему зажигания.

зажигания

Перетерся кабель короткого

–

Проверьте кнопку остановки.

замыкания в жгуте проводов,

неисправна кнопка остановки

Разъем или катушка зажигания

–

Очистите разъем и обработайте его

ослаблены или окислены

контактным спреем.

Неисправность электронного

–

Считайте память неисправностей с

впрыска топлива

помощью диагностического прибора

KTM.

Двигатель не набирает обороты

Неисправность электронного

–

Считайте память неисправностей с

впрыска топлива

помощью диагностического прибора

KTM.

Двигатель имеет слишком малую

Воздушный фильтр сильно

Очистите воздушный фильтр и корпус

мощность

загрязнен

воздушного фильтра.

( стр. 67)

Топливный фильтр сильно

–

Замените топливный фильтр.

загрязнен

Топливная сетка сильно

–

Замените топливную сетку.

(

стр.

загрязнена

119)

Неисправность электронного

–

Считайте память неисправностей с

впрыска топлива

помощью диагностического прибора

KTM.

Прерывание подачи топлива

Проверьте сапун топливного бака.

Негерметичность выхлопной

–

Проверьте выхлопную систему на

системы, деформация или

наличие повреждений.

слишком малое количество

Замените наполнитель из

наполнителя из

стекловолокнистой пряжи в главном

стекловолокнистой пряжи в

глушителе.

(

стр. 70)

главном глушителе

Повреждена мембрана или корпус

–

Проверьте мембрану и корпус

пластинчатого клапана

пластинчатого клапана.

Двигатель глохнет во время

Нехватка топлива

Заправка топливом. ( стр. 32)

поездки

Двигатель подсасывает воздух

Убедитесь в том, что впускной фланец

плотно посажен.

Разъем или катушка зажигания

–

Очистите разъем и обработайте его

ослаблены или окислены

контактным спреем.

127

22 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Неисправности

Возможная причина

Действие

Двигатель перегревается

Слишком мало охлаждающей

Проверьте систему охлаждения на

жидкости в системе охлаждения

наличие утечек.

Проверьте уровень охлаждающей

жидкости. ( стр. 102)

Слишком малый поток воздуха

Выключите двигатель в неподвижном

состоянии.

Ребра радиатора сильно

–

Очистите ребра радиатора.

загрязнены

Образование пены в системе

–

Слейте охлаждающую жидкость.

(

охлаждения

стр. 102)

Долейте охлаждающую жидкость.

(

стр. 103)

Поврежденная головка блока

–

Проверьте головку блока цилиндров и

цилиндров или прокладка головки

прокладку головки блока цилиндров.

блока цилиндров

Гнутый шланг радиатора

Замените шланг радиатора.

Неисправен термостат

Проверьте термостат.

Рекомендации

Температура открытия: 70 °C (158 °F)

Лампа индикации неисправности

Неисправность электронного

Проверьте проводку на наличие

горит или мигает

впрыска топлива

повреждений, а электрические

штекерные соединения - на наличие

коррозии и повреждений.

Считайте память неисправностей с

помощью диагностического прибора

KTM.

Выброс белого дыма (пар в

Поврежденная головка блока

Проверьте головку блока цилиндров и

выхлопных газах)

цилиндров или прокладка головки

прокладку головки блока цилиндров.

блока цилиндров

Выход редукторного масла через

Добавлено слишком большое

Проверьте уровень редукторного масла.

дренажный шланг

количество редукторного масла

(

стр. 120)

Вода в редукторном масле

Повреждено радиальное

–

Проверьте радиальное уплотнительное

уплотнительное кольцо вала или

кольцо вала и водяной насос.

водяной насос

128

СВЕТОВОЙ КОД

Световой код лампы

индикации

неисправности

14 Лампа индикации неисправности мигает 1 раз с длинным проблеском, 4 раз

с короткими проблесками

Состояние уровня

Датчик давления в картере - слишком большая разница между датчиком и

ошибки

блоком управления двигателем

Световой код лампы

индикации

неисправности

09 Лампа индикации неисправности мигает 9 раз с короткими проблесками

Состояние уровня

Датчик давления в картере - короткое замыкание на землю

ошибки

Датчик давления в картере - обрыв/короткое замыкание на плюс

Датчик давления окружающего воздуха - короткое замыкание на землю

Датчик давления окружающего воздуха - обрыв/короткое замыкание на плюс

Световой код лампы

индикации

неисправности

13 Лампа индикации неисправности мигает 1 раз с длинным проблеском, 3

раза с короткими проблесками

Состояние уровня

Датчик температуры всасываемого воздуха - слишком слабый входной сигнал

ошибки

Датчик температуры всасываемого воздуха - слишком сильный входной сигнал

Световой код лампы

индикации

неисправности

12 Лампа индикации неисправности мигает 1 раз с длинным проблеском, 2

раза с короткими проблесками

Состояние уровня

Датчик температуры охлаждающей жидкости - слишком слабый входной

ошибки

сигнал

Датчик температуры охлаждающей жидкости - слишком сильный входной

сигнал

Световой код лампы

индикации

неисправности

06 Лампа индикации неисправности мигает 6 раз с короткими проблесками

Состояние уровня

Цепь A датчика положения дроссельного клапана - слишком слабый входной

ошибки

сигнал

Цепь A датчика положения дроссельного клапана - слишком сильный входной

сигнал

Световой код лампы

индикации

неисправности

41 Лампа индикации неисправности мигает 4 раза с длинными проблесками, 1

раз с коротким проблеском

Состояние уровня

Топливный насос - замыкание на землю/обрыв в цепи

ошибки

Топливный насос - короткое замыкание на плюс

Световой код лампы

индикации

неисправности

33 Лампа индикации неисправности мигает 3 раза с длинными проблесками, 3

раза с короткими проблесками

Состояние уровня

Клапан впрыска 1, цилиндр 1 - слишком слабый входной сигнал

ошибки

Клапан впрыска 1, цилиндр 1 - слишком сильный входной сигнал

Световой код лампы

индикации

неисправности

34 Лампа индикации неисправности мигает 1 раз с длинным проблеском, 3

раза с короткими проблесками

Состояние уровня

Клапан впрыска 2, цилиндр 1 - слишком слабый входной сигнал

ошибки

Клапан впрыска 2, цилиндр 1 - слишком сильный входной сигнал

129

22 СВЕТОВОЙ КОД

Световой код лампы

индикации

неисправности

37 Лампа индикации неисправности мигает 3 раза с длинными проблесками, 7

раз с короткими проблесками

Состояние уровня

Катушка зажигания - неисправность цепи

ошибки

Световой код лампы

индикации

неисправности

02 Лампа индикации неисправности мигает 2 раза с короткими проблесками

Состояние уровня

Датчик частоты вращения коленчатого вала - ошибка синхронизации

ошибки

Датчик частоты вращения коленчатого вала - сигнал недостоверный

Световой код лампы

индикации

неисправности

50 Лампа индикации неисправности мигает 5 раз с длинными проблесками

Состояние уровня

Исполнительный механизм системы регулирования выхлопных газов - нет

ошибки

сигнала

Исполнительный механизм системы регулирования выхлопных газов -

слишком высокая температура

Исполнительный механизм системы регулирования выхлопных газов -

неправильная настройка

Исполнительный механизм системы регулирования выхлопных газов - сигнал

значения установки с ошибкой

Исполнительный механизм системы регулирования выхлопных газов -

слишком слабый входной сигнал

Исполнительный механизм системы регулирования выхлопных газов -

слишком сильный входной сигнал

Исполнительный механизм системы регулирования выхлопных газов -

механическая ошибка в нижнем положении

Исполнительный механизм системы регулирования выхлопных газов -

механическая ошибка в верхнем положении

Исполнительный механизм системы регулирования выхлопных газов -

механическая ошибка

Световой код лампы

индикации

неисправности

21 Лампа индикации неисправности мигает 2 раза с длинными проблесками, 1

раз с коротким проблеском

Состояние уровня

Напряжение аккумулятора - слишком низкое входное напряжение

ошибки

Напряжение аккумулятора - слишком высокое входное напряжение

Световой код лампы

индикации

неисправности

53 Лампа индикации неисправности мигает 5 раз с длинными проблесками, 3

раза с короткими проблесками

Состояние уровня

Напряжение датчика 1 - обрыв/короткое замыкание на землю

ошибки

Напряжение датчика 1 - короткое замыкание на плюс

Световой код лампы

индикации

неисправности

54 Лампа индикации неисправности мигает 5 раз с длинными проблесками, 4

раза с короткими проблесками

Состояние уровня

Напряжение датчика 2 - обрыв/короткое замыкание на землю

ошибки

Напряжение датчика 2 - короткое замыкание на плюс

Световой код лампы

индикации

неисправности

Лампа индикации неисправности горит

Состояние уровня

Датчик наклона - слишком слабый входной сигнал

ошибки

Датчик наклона - слишком сильный входной сигнал

130

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

23.1

Двигатель

Конструкция

1-цилиндровый 2-тактный двигатель с водяным

охлаждением, с регулированием впуска и выпуска

с помощью пластинчатых клапанов

Рабочий объем

124,8 см3 (7,616 куб. дюйма)

Длина хода поршня

54,5 мм (2,146 дюйма)

Диаметр цилиндра

54 мм (2,13 дюйма)

Частота вращения на холостом ходу

1 400 ... 1 500 об/мин

Подшипник коленчатого вала

1 радиальный шарикоподшипник с канавками/1

роликовый подшипник

Шатунный подшипник

Игольчатый подшипник

Подшипник поршневого пальца

Игольчатый подшипник

Поршни

Алюминий

Поршневые кольца

1 прямоугольное кольцо, 1 половинчатое

краеугольное кольцо

X (от верхнего края поршня к верхнему краю цилиндра)

0 ... 0,10 мм (0 ... 0,0039 дюйма)

Z (высота регулирующей заслонки)

36,5 мм (1,437 дюйма)

Первичная передача

23:73

Сцепление

Многодисковое сцепление в масляной

ванне/гидравлический привод

Коробка передач

6-ступенчатая коробка передач, переключение с

помощью лапки

Передаточное отношение

первая передача
