Мотоциклы KTM 390 Adventure. Руководство по эксплуатации (2021 год)

УВАЖАЕМЫЙ ЗАКАЗЧИК KTM!

Воспроизведение, включая частичное, а также копирование в любом виде допускается только с явно выраженного

письменного разрешения издателя.

IISO 9001(12 100 6061)

В соответствии с международным стандартом управления качеством ISO 9001 KTM используетs

процессы обеспечения качества, которые приводят к максимально высокому качеству продукции.

Выпущено: Немецкой службой технического контроля и надзора TÜV.

KTM Sportmotorcycle GmbHbH

Stallhofnerstraße 33

5230 Маттигхофен, Австрия

Это руководство распространяется на следующие модели:

390 Adventure EU (F5303T5, F5303T6)T6)

390 Adventure BR (F5340T5, F5340T6)T6)

390 Adventure B.D. EU (F5303T7, F5303T8) 3T8)

390 Adventure CN (F5387T5, F5387T6)T6)

390 Adventure B.D. 2 EU (F5303T7L, F5303T8L)3T8L)

390 Adventure CO (F5341T5, F5341T6)1T6)

390 Adventure AU (F5360T5, F5360T6)0T6)

390 Adventure MY (F5389T5, F5389T6)T6)

390 Adventure JP (F5386T5, F5386T6)T6)

390 Adventure PH (F5382T5, F5382T6)T6)

390 Adventure AR (F5342T5, F5342T6)T6)

390 Adventure TH (F5383T5, F5383T6)T6)

СОДЕРЖАНИЕ

ОБОЗНАЧЕНИЯ

ВИД ТРАНСПОРТНОГО СРЕДСТВА

1.1

Используемые символы

4.1

Вид транспортного средства,

1.2

Шрифты

левая передняя сторона (пример)

4.2

Вид транспортного средства,

РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ

правая задняя сторона (пример)

2.1

Использование по назначению

СЕРИЙНЫЕ НОМЕРА

2.2

Неправильная эксплуатация

2.3

Рекомендации по безопасности

5.1

Идентификационный номер

2.4

Степени опасности и условные

транспортного средства

обозначения

5.2

Ярлык с указанием типа

2.5

Предупреждение о несанкционированных

5.3

Номер двигателя

действиях

5.4

Номер ключа

2.6

Безопасная эксплуатация

ОРГАНЫ УПРАВЛЕНИЯ

2.7

Защитная одежда

6.1

Рычаг сцепления

2.8

Правила выполнения ремонтных и

6.2

Рычаг ручного тормоза

сервисных работ

6.3

Ручка акселератора

2.9

Охрана окружающей среды

6.4

Переключатели на левой рукоятке руля

2.10

Руководство по эксплуатации

6.4.1 Комбинированный переключатель

ВАЖНАЯ ИНФОРМАЦИЯ

6.4.2 Переключатель освещения

3.1

Гарантии производителя и товарного

6.4.3 Кнопки меню

качества

6.4.4 Переключатель указателей поворота

3.2

Топливо, дополнительные расходные

6.4.5 Кнопка звукового сигнала

материалы и жидкости

6.5

Переключатели на правой рукоятке руля

3.3

Запасные части, аксессуары

6.5.1 Аварийный выключатель зажигания

3.4

Обслуживание

6.5.2 Кнопка запуска

3.5

Рисунки

6.6

Замок зажигания и замок блокировки

3.6

Обслуживание покупателей

рулевой колонки

СОДЕРЖАНИЕ

Индикатор температуры

6.7

Блокировка рулевого управления

охлаждающей жидкости

6.8

Разблокировка рулевого управления

7.12 Индикатор уровня топлива

6.9

Разъем для электрических приспособлений

7.13 Время

6.10

Открытие крышки заливной

7.14 Дисплей «Favourites» (Избранное)

горловины топливного бака

7.15 Дисплей “Quick Selector 1” (Быстрый выбор) ... 57

6.11 Закрытие крышки заливной

7.16 Дисплей “Quick Selector 2” (Быстрый выбор) ... 58

горловины топливного бака

7.17 Меню

6.12 Замок сиденья

7.17.1

Меню “KTM MY RIDE” (Опция)

6.13 Набор инструментов

7.17.2

Меню поездок/данных “Trips/Data”

6.14 Поручни

7.17.3

Мотоцикл

6.15 Подножки для пассажира

7.17.4

Настройки

6.16 Рычаг переключения передач

7.17.5

Подменю сопряжения “Pairing” (опция)

6.17 Рычаг ножного тормоза

7.17.6

Подменю телефона “Phone” (опция)

6.18 Боковая подножка

7.17.7

Подменю гарнитуры “Headset” (опция)

ЩИТОК ПРИБОРОВ

7.17.8

Подменю звукового воспроизведения

“Audio” (опция)

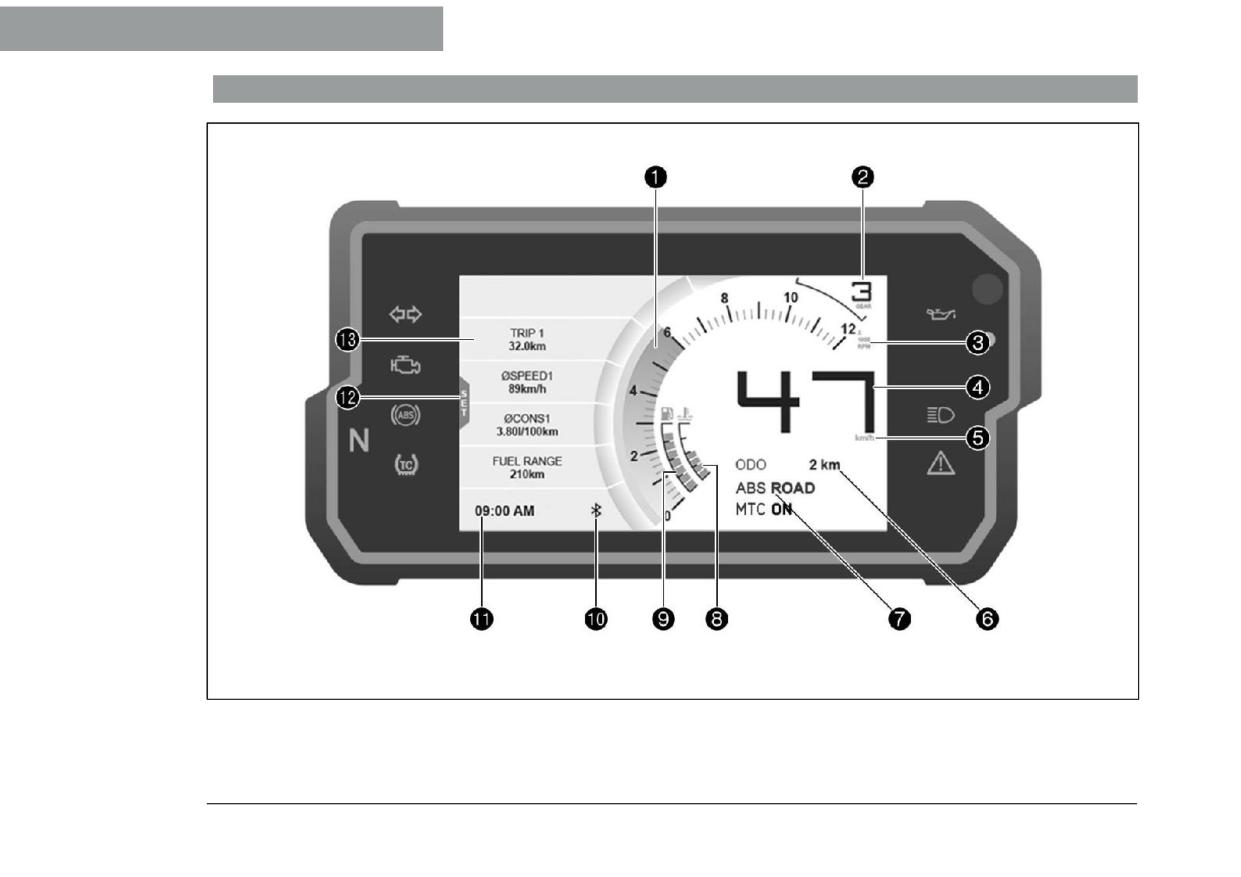

7.1

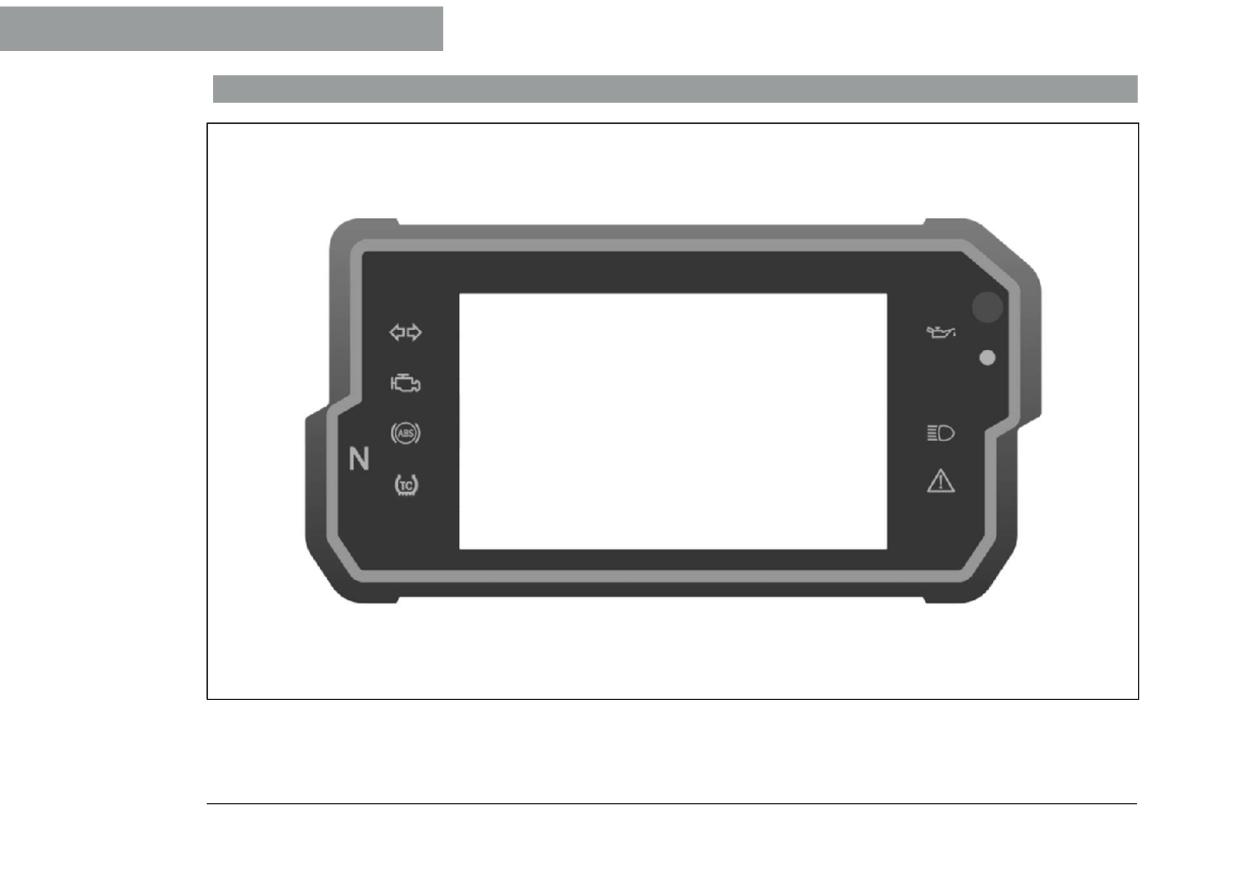

Щиток приборов

7.17.9

Подменю телефонной связи

7.2

Включение и проверка

“ Telephony” (опция)

7.3

Дневной и ночной режим

7.17.10 Подменю общей информации

7.4

Предупреждения

“General Info”

7.5

Индикаторные лампы

7.17.11 Подменю поездки 1 “Trip 1”

7.6

Дисплей

7.17.12 Подменю поездки 2 “Trip 2”

7.7

Скорость

7.17.13 Предупредительное подменю “Warning”

7.8

Предупреждающий индикатор

7.17.14 ABS

переключения передач

7.17.15 Подменю быстрого переключения

7.9

Скорость

“Quick Shift+” (опция)

7.10

Дисплей общего пройденного расстояния

7.11

СОДЕРЖАНИЕ

Регулировка упора педали ножного тормоза ...91

7.17.16

Меню избранных функций (Favourites)

8.6

Регулировка основного положения

7.17.17

Подменю быстрого выбора скорости

педали ножного тормоза

“Quick Selector 1”

8.7

Регулировка рычага переключения передач... 94

7.17.18

Подменю быстрого выбора скорости

ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

“Quick Selector 2”

9.1

Рекомендации по подготовке к первому

7.17.19

Подменю “Bluetooth” (опция)

использованию

7.17.20

Подменю темы дисплея

9.2

Обкатка двигателя

7.17.21

Подменю индикатора переключения

9.3

Нагрузка на транспортное средство

передач (Shift Light)

7.17.22

Установка времени и даты

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

102

7.17.23

Подменю настройки единиц измерения

10.1 Проверки и уход за транспортным

расстояния “Distance”

средством при подготовке к эксплуатации

102

7.17.24

Подменю настройки единиц измерения

10.2 Запуск двигателя

103

температуры “Temperature”

10.3 Начало движения

105

7.17.25

Подменю настройки единиц измерения

10.4 Система быстрого переключения

расхода топлива “Fuel Cons”

передач Quickshifter + (опция)

106

7.17.26

Подменю настройки языка “Language”

10.5 Переключение передач, движение

107

7.17.27

Обслуживание

10.6 Торможение

113

7.17.28

Подменю дополнительных функций

10.7 Остановка, парковка

115

“Extra Functions”

10.8 Транспортировка

116

ЭРГОНОМИКА

10.9 Заправка топливом

118

8.1

Регулировка положения руля

ГРАФИК ОБСЛУЖИВАНИЯ

121

8.2

Регулировка положения ветрового стекла

11.1 Дополнительная информация

121

8.3

Регулировка исходного положения

11.2 Обязательные работы

121

рычага ручного тормоза

11.3 Рекомендуемые работы

123

8.4

Регулировка исходного положения

рычага сцепления

8.5

СОДЕРЖАНИЕ

Проверка цепи, задней звездочки и

РЕГУЛИРОВКА ШАССИ

125

звездочки двигателя

145

12.1 Вилка/амортизатор

125

13.15 Регулировка основного положения

12.2 Регулировка демпфирования сжатия вилки ... 125

рычага сцепления

148

12.3 Регулировка демпфирования отбоя вилки

127

13.16 Снятие защиты двигателя

149

12.4 Регулировка преднатяга пружины

13.17 Установка защиты двигателя

150

амортизатора

128

13.18 Снятие кронштейна крепления

12.5 Регулировка демпфирования

защиты двигателя

151

13.19 Установка кронштейна крепления

отбоя амортизатора

129

защиты двигателя

152

ОБСЛУЖИВАНИЕ ШАССИ

131

13.20 Снятие переднего крыла

153

13.1 Подъем мотоцикла при помощи

13.21 Установка переднего крыла

154

подставки под заднее колесо

131

ТОРМОЗНАЯ СИСТЕМА

155

13.2 Снятие мотоцикла с подставки

14.1 Антиблокировочная тормозная

под заднее колесо

131

система (ABS)

155

13.3 Поднятие мотоцикла при помощи

14.2 Регулировка исходного положения

подставки под переднее колесо

132

рычага ручного тормоза

158

13.4 Снятие мотоцикла с подставки

14.3 Проверка состояния тормозных дисков

158

под переднее колесо

134

14.4 Проверить уровень жидкости в контуре

13.5 Очистка пыльников перьев вилок

135

переднего тормоза

160

13.6 Снятие пассажирского сиденья

137

14.5. Добавление тормозной жидкости в контур

13.7 Установка пассажирского сиденья

138

переднего тормоза

161

13.8 Снятие переднего сиденья водителя

138

14.6 Проверка передних тормозных колодок

164

13.9 Установка переднего сиденья водителя

139

14.7 Проверка свободного хода педали

13.10 Проверка наличия скопления грязи в цепи.... 140

ножного тормоза

165

13.11 Очистка цепи

140

14.8 Регулировка свободного хода педали

13.12 Проверка натяжения цепи

142

ножного тормоза

167

13.13 Регулировка натяжения цепи

143

13.14

СОДЕРЖАНИЕ

Разъем диагностики

207

14.9 Проверка уровня тормозной жидкости

16.10 Передние блоки питания ACC1 и ACC2

207

заднего тормоза

169

16.11 Задние ACC1 и ACC2

208

14.10 Добавление жидкости в контур

СИСТЕМА ОХЛАЖДЕНИЯ

209

заднего тормоза

170

17.1 Система охлаждения

209

14.11 Проверка задних тормозных колодок

173

17.2 Проверка уровня антифриза и

КОЛЕСА, ШИНЫ

175

охлаждающей жидкости

210

15.1 Демонтаж переднего колеса

175

17.3 Проверка уровня охлаждающей жидкости ...213

15.2 Установка переднего колеса

177

17.4 Слив охлаждающей жидкости

215

15.3 Демонтаж заднего колеса

179

17.5 Заполнение системы охлаждения и

15.4 Установка заднего колеса

181

выпуск из нее воздуха

217

15.5 Проверка резиновых демпферов

17.6 Замена охлаждающей жидкости

219

задней ступицы

184

РЕГУЛИРОВКА ДВИГАТЕЛЯ

223

15.6 Проверка состояния шин

186

18.1 Проверка люфта рычага сцепления

223

15.7 Проверка давления в шинах

188

18.2 Регулировка люфта рычага сцепления

224

ЭЛЕКТРООБОРУДОВАНИЕ

190

ОБСЛУЖИВАНИЕ ДВИГАТЕЛЯ

225

16.1 Снятие батареи 12 В

190

19.1 Проверка уровня моторного масла

225

16.2 Установка батареи 12 В

192

19.2 Замена моторного масла и фильтра,

16.3 Подзарядка батареи 12 В

193

16.4 Замена главного плавкого

очистка масляных сеток

226

предохранителя

196

19.3 Долив моторного масла

230

16.5 Замена плавких предохранителей

МОЙКА, УХОД

232

системы ABS

199

20.1 Очистка мотоцикла

232

16.6 Замена предохранителей отдельных

20.2 Проверка и обслуживание для

потребителей электроэнергии

202

эксплуатации в зимний период

235

16.7 Проверка настройки передней фары

205

16.8 Регулировка диапазона передней фары

206

16.9

СОДЕРЖАНИЕ

ХРАНЕНИЕ

237

ДОПОЛНИТЕЛЬНЫЕ РАСХОДНЫЕ МАТЕРИАЛЫ И

ЖИДКОСТИ

264

21.1 Хранение

237

21.2 Подготовка к эксплуатации после

СТАНДАРТЫ

266

хранения

239

УКАЗАТЕЛЬ СПЕЦИАЛЬНЫХ ТЕРМИНОВ

267

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

240

СПИСОК СОКРАЩЕНИЙ

268

ТЕХНИЧЕСКИЕ ДАННЫЕ

243

ПЕРЕЧЕНЬ СИМВОЛОВ

269

23.1 Двигатель

243

23.2 Моменты затяжки крепежных

30.1 Красные символы

269

элементов двигателя

244

30.2 Желтые и оранжевые символы

269

23.3 Емкости

249

30.3 Зеленые и синие символы

270

23.3.1 Объем моторного масла

249

23.3.2 Объем охлаждающей жидкости

249

23.3.3 Объем топлива

249

23.4 Шасси

250

23.5 Электрооборудование

252

23.6 Шины

253

23.7 Вилка

253

23.8 Амортизатор

254

23.9 Моменты затяжки крепежных

элементов шасси

255

ДЕКЛАРАЦИИ СООТВЕТСТВИЯ

258

24.1 Декларации соответствия

258

ВЕЩЕСТВА

259

ОБОЗНАЧЕНИЯ 1

1.1

Используемые символы

Ниже описаны символы, используемые в руководстве.

Обозначение прогнозируемого события (например, определенного действия или функции).

Обозначение непрогнозируемого события (например, определенного действия или функции).

Выполнение работ, помеченных данным символом, требует специальных технических знаний и

навыков.

В интересах собственной безопасности для выполнения таких процедур следует обращаться в

авторизованный сервисный центр KTM, где обслуживание мотоцикла будет выполнено обученным

персоналом, с применением специального инструмента и оборудования.

Ссылка на определенную страницу (на указанной странице приведена подробная информация

по данному вопросу).

Обозначение более подробной информации или рекомендаций.

Обозначение результата тестовой операции.

1 ОБОЗНАЧЕНИЯ

Обозначение измеренного значения напряжения.

Обозначение измеренного значения тока.

Обозначение конца операции, включая возможность повтора.

1.2

Шрифты

Ниже описаны типографические форматы, используемые в настоящем документе.

Фирменное наименование

Обозначение фирменного наименования продукции.

Наименование^®

Обозначение наименования с защищенными правами.

Торговая марка™

Обозначение торговой марки, зарегистрированной на внешнем рынке.

Подчеркнутые термины

Обозначение технических характеристик мотоцикла или технических терминов,

объясняемых в глоссарии.

РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ

2.1

Использование по назначению

Транспортное средство разработано и произведено с учетом обычных нагрузок и воздействий, возникающих во время

эксплуатации на дорогах и в легких внедорожных условиях (грязь на дорогах), но не в расчете на использование на

гоночных треках.

Примечание

На дорогах общего пользования разрешается эксплуатация мотоцикла только омологированной версии.

2.2

Неправильная эксплуатация

Транспортное средство должно использоваться только по назначению.

При использовании не по назначению могут возникать опасности для людей, имущества и окружающей среды.

Любое использование транспортного средства, выходящее за пределы предусмотренного и установленного

применения, является неправильной эксплуатацией.

Неправильной эксплуатацией также считается использование рабочих и вспомогательных жидкостей, не отвечающих

требованиям спецификаций, предусмотренных для соответствующего применения.

2.3

Рекомендации по безопасности

Для безопасной эксплуатации данного транспортного средства необходимо соблюдать ряд инструкций по технике

безопасности. Поэтому следует внимательно прочитать данное руководство и все прочие включенные указания.

Инструкции по технике безопасности выделены в тексте и относятся к соответствующим параграфам.

2 РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ

Примечание

На транспортном средстве имеются различные информационные и предупреждающие наклейки в хорошо

заметных местах. Их удалять запрещено. Если наклейки отсутствуют, водитель или другие лица могут не

осознавать опасности и в результате получить травму.

2.4

Степени опасности и условные обозначения

Опасность

Обозначает опасность, которая, если не предпринять соответствующие меры, немедленно и неизбежно

приведет к смерти или серьезной травме.

Предупреждение

Обозначает опасность, которая, если не предпринять соответствующие меры, может привести к смерти или

серьезной травме.

Предостережение

Обозначает опасность, которая, если не предпринять соответствующие меры, может привести к легкой травме.

Примечание

Указывает на вероятность серьезного повреждения оборудования и материалов, если не будут предприняты меры

предосторожности.

Примечание

Предупреждение об опасности нанесения значительного экологического вреда, если не будут предприняты

меры предосторожности.

РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ

2.5

Предупреждение о несанкционированных действиях

Запрещается несанкционированное вмешательство в систему снижения уровня шума. Федеральный закон запрещает

выполнять или разрешать выполнение другими лицами следующих действий:

1 Демонтаж или приведение в нерабочее состояние любыми лицами (кроме как для целей технического

обслуживания, ремонта или замены), любого устройства либо элемента конструкции, встроенного в новое

транспортное средство для снижения шума, перед продажей или поставкой конечному покупателю или в процессе

эксплуатации мотоцикла.

2 Использование транспортного средства после демонтажа или приведения в нерабочее состояние любым лицом

указанного устройства или элемента конструкции.

К несанкционированному вмешательству относятся действия, перечисленные ниже:

1 Снятие или прокол основного глушителя, перегородок, приемных труб глушителей или любых других компонентов,

проводящих выхлопные газы.

2 Снятие или прокол любой детали впускной системы.

3 Отсутствие надлежащего технического обслуживания.

4 Замена любых движущихся частей транспортного средства или деталей системы выхлопа или впуска на детали,

отличающиеся от утвержденных к применению изготовителем.

2.6

Безопасная эксплуатация

Опасность

Опасность несчастных случаев Водитель, не способный осуществлять управление мотоциклом, представляет

опасность как для самого себя, так и для других лиц.

- Запрещается эксплуатировать транспортное средство под воздействием алкоголя, наркотиков или

лекарственных препаратов.

- Запрещается эксплуатировать транспортное средство лицам с нарушениями физического или психического

здоровья.

2 РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ

Опасность

Опасность отравления Выхлопные газы ядовиты, и их вдыхание может привести к потере сознания и смерти.

- При работающем двигателе всегда следует проверять, имеется ли достаточная вентиляция.

- Не запускать и не эксплуатировать двигатель в закрытом пространстве без наличия эффективной системы

вытяжки отработавших газов.

Предупреждение

Опасность ожогов Некоторые компоненты транспортного средства очень сильно нагреваются во время

работы.

- Запрещается касаться горячих компонентов, таких как выхлопная система, радиатор, двигатель,

амортизатор и тормозная система до того, как они остынут.

- Дать этим компонентам остыть перед началом любых работ с мотоциклом.

Разрешается эксплуатировать транспортное средство, только если оно находится в отличном техническом состоянии, в

соответствии с его назначением, безопасным и безвредным для окружающей среды способом.

Для движения на транспортном средстве по общественным дорогам требуются соответствующие водительские права.

Неисправности, отрицательно сказывающиеся на безопасности, должны быть немедленно устранены в

авторизованном сервисном центре KTM.

Необходимо соблюдать инструкции, приведенные на информационных и предупреждающих наклейках на

транспортном средстве.

2.7

Защитная одежда

Предупреждение

Риск получения травм Управление мотоциклом без защитного снаряжения или низкое качество средств

безопасности существенно повышают риск получения травм.

- Надевать защитную одежду (шлем, ботинки, перчатки, брюки и куртку с защитными элементами) каждый

ранспортное средство.

раз, когда вы эксплуатируете т

- Снаряжение мотоциклиста должно быть исправным и соответствовать действующим требованиям ПДД.

РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ

В интересах Вашей собственной безопасности компания, KTM рекомендует эксплуатировать транспортное средство

только в защитной одежде.

2.8

Правила выполнения ремонтных и сервисных работ

Если не указано иное, во время проведения любых работ зажигание должно быть выключено (модели с замком

зажигания, модели с дистанционным ключом) или двигатель должен быть остановлен (модели без замка зажигания или

дистанционного ключа).

Для выполнения определенных работ потребуются специальные инструменты. Они не входят в комплект поставки

транспортного средства, но могут быть заказаны по номеру, указанному в скобках. Например: съемник для

подшипников (15112017000)

Во время сборки следует заменить детали, которые нельзя использовать повторно, на новые (например,

самоконтрящиеся винты и гайки, установочные винты, уплотнения, уплотнительные кольца, штифты и стопорные

шайбы).

Если на резьбовые соединения необходимо наносить герметик (например, Loctite^®), следует придерживаться

инструкций производителя.

Если на новую деталь уже был нанесен фиксатор резьбы (например, Precote^®), не следует применять никаких

дополнительных фиксаторов. Детали, подлежащие дальнейшей эксплуатации, следует тщательно протереть и осмотреть

на наличие признаков повреждения и износа. Поврежденные или изношенные детали необходимо заменить.

По завершении ремонтных работ или технического обслуживания, следует проверить транспортное средство на

пригодность к эксплуатации.

2.9

Охрана окружающей среды

При ответственной эксплуатации мотоцикла можно быть уверенным в том, что никаких проблем не возникнет.

Для защиты статуса мотоциклетного спорта следует эксплуатировать мотоцикл на законных основаниях, с полным

осознанием ответственности перед другими людьми, а также ответственности за защиту окружающей среды.

При утилизации использованного масла или других рабочих и вспомогательных жидкостей и использованных

компонентов следует соблюдать законы и нормы соответствующей страны.

2 РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ

Поскольку на мотоциклы не распространяются директивы ЕС, регулирующие утилизацию использованных транспортных

средств, не существует нормативных правил, относящихся к утилизации мотоцикла, срок службы которого подошел к

концу. Необходимую консультацию по данному вопросу можно получить у дилера KTM.

2.10 Руководство по эксплуатации

Перед первой поездкой следует внимательно ознакомиться с данным руководством. В нем содержатся полезная

информация и советы владельцу о том, как правильно эксплуатировать и обслуживать мотоцикл. Только так Вы узнаете,

как идеально приспособить мотоцикл для собственных потребностей и защитить себя от травм.

Следует хранить руководство в доступном месте, чтобы всегда иметь возможность обратиться к нему при

необходимости.

Если Вы хотите узнать больше о транспортном средстве или у вас возникли вопросы по прочтенному материалу, следует

обратиться к официальному дилеру компании KTM.

Руководство пользователя - важная принадлежность мотоцикла, и в случае продажи транспортного средства его

необходимо передать новому владельцу.

Руководство по эксплуатации также доступно для загрузки у вашего авторизованного дилера KTM и на веб-сайте KTM.

Международный веб-сайт KTM: http://www.ktm.com http://www.ktm.com

ВАЖНАЯ ИНФОРМАЦИЯ

3.1

Гарантии производителя и товарного качества

Работы по графику обслуживания должны выполняться только в авторизованном сервисном центре KTM, а также

должны быть подтверждены в KTM Dealer.net, иначе все гарантийные претензии будут аннулированы. Гарантийные

рекламации в отношении повреждений, вызванных управлением транспортным средством и (или) внесением в него

изменений, не рассматриваются.

3.2

Топливо, дополнительные расходные материалы и жидкости

Примечание

Опасность для окружающей среды Неправильное обращение с топливом представляет угрозу для

окружающей среды.

- Не допускать попадания топлива в грунтовые воды, на землю или в канализационную систему.

Использовать топливо и вспомогательные материалы в соответствии с указаниями в руководстве пользователя.

3.3

Запасные части, аксессуары

Из соображений собственной безопасности следует устанавливать на мотоцикл только одобренные и/или

рекомендованные компанией KTM запасные части и аксессуары; их установка должна осуществляться только в

авторизованном сервисном центре. KTM не принимает на себя никакой ответственности в отношении изделий других

производителей и возникающих в результате их использования ущерба и потерь.

Некоторые запасные части и принадлежности в описаниях указаны в скобках. Необходимую консультацию по данному

вопросу можно получить у дилера KTM.

Текущая версия каталога запчастей KTM PowerParts для описанного здесь транспортного средства представлена на

веб-сайте KTM.

Международный веб-сайт KTM: http://www.ktm.com http://www.ktm.com

3 ВАЖНАЯ ИНФОРМАЦИЯ

3.4

Обслуживание

Обязательным условием оптимальной эксплуатации мотоцикла и долговечности его элементов является регулярное

выполнение владельцем всех процедур технического обслуживания, предписанных данным руководством, а также

правильность регулировки двигателя и элементов подвески. Неправильная настройка подвески может привести к

повреждению и поломке компонентов шасси.

Эксплуатация мотоцикла в экстремальных условиях, например, в условиях пыли, во время сильного дождя, сильной

жары или с большой нагрузкой, может стать причиной повышенного износа коробки передач, тормозов и элементов

подвески. По этой причине может потребоваться сокращение указанных в графике интервалов обслуживания

мотоцикла или замены изношенных элементов.

Следует соблюдать правила обкатки двигателя, а также строго придерживаться приведенного графика технического

обслуживания. Соблюдение интервалов техобслуживания и замены изношенных элементов значительно продлевает

срок службы мотоцикла.

Учитывается соответствующий пробег или временной интервал - в зависимости от того, что наступит раньше.

3.5

Рисунки

Рисунки, содержащиеся в настоящем руководстве, могут изображать специальное оборудование.

Для наглядности некоторые компоненты могут быть показаны в разобранном виде или не показаны совсем. Не

всегда необходимо разбирать компонент, чтобы выполнить необходимую процедуру. Следует соблюдать инструкции,

приведенные в тексте.

3.6

Обслуживание покупателей

Официальный дилер KTM готов ответить на любые вопросы, которые могут у Вас возникнуть по поводу эксплуатации

транспортного средства и деятельности компании KTM.

Перечень официальных дилеров KTM можно найти на веб-сайте компании.

Международный веб-сайт KTM: http://www.ktm.com http://www.ktm.com

ВИД ТРАНСПОРТНОГО СРЕДСТВА

1 Набор инструментов ( стр. 38)

2 Переключатель освещения ( стр. 29)

2 Кнопки меню ( стр. 30)

2 Переключатель сигнала поворота ( стр. 30)

2 Кнопка звукового сигнала ( стр. 31)

Замок зажигания и замок блокировки рулевой колонки ( стр. 32)

4 Аварийный выключатель зажигания ( стр. 31)

4 Кнопка запуска ( стр. 32)

5 Ручка акселератора ( стр. 28)

6 Рычаг ручного тормоза ( стр. 27)

7 Идентификационный номер транспортного средства ( стр. 24)

7 Ярлык с указанием типа ( стр. 24)

8 Рычаг ножного тормоза ( стр. 41)

5 СЕРИЙНЫЕ НОМЕРА

5.4

Номер ключа

Номер ключа 1 указан на КАРТЕ КОДА КЛЮЧА.DECARD.

Примечание

Вам потребуется номер ключа, чтобы заказатьy. Keep

запасной ключ. Храните КАРТУ КОДА КЛЮЧА в

the KEYCODECARD in a safe place.

безопасном месте.

If at least one ignition key is still available, a spare key can

Если есть хотя бы один ключ зажигания, можно

be produced. If an ignition key is no longer present, the

изготовить запасной. Если ключа зажигания нет,

придется заменить всю системуlaced.

402245-10

ОРГАНЫ УПРАВЛЕНИЯ

Обзор левого комбинированного переключателя

1 Переключатель освещения ( стр. 29)

2 Кнопки меню ( стр. 30)

Переключатель сигнала поворота ( стр. 30)

4 Кнопка звукового сигнала ( стр. 31)

S04151-01

6.4.2 Переключатель освещения

Переключатель освещения 1 расположен на левой рукоятке руля.

Возможные состояния

Ближний свет фар включен - переключатель освещения

находится в положении A. При таком положении

включены ближний свет фар и задний фонарь.

Дальний свет фар включен - повернуть переключатель

освещения в положение B. При таком положении

включены дальний свет фар и задний фонарь.

S04123-10

Передняя фара мигает - повернуть переключатель

освещения в положение

6 ОРГАНЫ УПРАВЛЕНИЯ

6.4.3 Кнопки меню

Кнопки меню расположены в середине левого комбинированного

переключателя.

Кнопки переключателя меню используются для управления дисплеем

на щитке приборов.

Кнопка 1 - кнопка ВВЕРХ (UP).

Кнопка 1 - кнопка ВНИЗ (DOWN).

Кнопка 1 - кнопка УСТАНОВКА (SET).

Кнопка 1 - кнопка НАЗАД (BACK).

S04124-10

6.4.4 Переключатель указателей поворота

Переключатель указателей поворота расположен на левой рукоятке руля.

Возможные состояния

Указатель поворота выключен - переключатель сдвинут к

корпусу переключателя.

Включен левый указатель поворота - переключатель

сдвинут влево. Переключатель указателей поворотаlly

вернется в центральное положение после использования.

to the central position after use.

Включен правый указатель поворота - переключатель

S04124-11

сдвинут вправо. Переключатель указателей поворота

вернется в центральное положение после использования.

ОРГАНЫ УПРАВЛЕНИЯ

6.4.5 Кнопка звукового сигнала

Кнопка звукового сигнала 1 находится на левой рукоятке руля.

Возможные состояния

• Кнопка звукового сигнала в исходной позиции.

• Кнопка звукового сигнала нажата - В этой позиции

срабатывает звуковой сигнал.

S04124-12

6.5

Переключатели на правой рукоятке руля

6.5.1 Аварийный выключатель зажигания

Аварийный выключатель зажигания 1 расположен на правой the

рукоятке руля.

Возможные состояния

Аварийный выключатель зажигания отключен - в этом

положении цепь зажигания разомкнута, работающий

двигатель останавливается, а неработающий двигатель

не может быть запущен.

Аварийный выключатель зажигания включен - это

witch on - This posi

положение необходимо для работы при замкнутой цепи

gnition circuit

зажигания.

S04125-10

6 ОРГАНЫ УПРАВЛЕНИЯ

6.5.2 Кнопка запуска

Кнопка запуска 1 находится справа от руля.

Возможные состояния

• Кнопка запуска в исходной позиции.

• Кнопка запуска нажата - В этой позиции запускается

стартер.

S04125-11

6.6

Замок зажигания и замок блокировки рулевой колонки

Замок зажигания и замок блокировки рулевой колонки находится вple

передней части верхней траверсы.

Возможные состояния

Зажигание выключено, ВЫКЛ (OFF) - в этом положении

цепь зажигания размыкается, работающий двигатель

останавливается, а неработающий двигатель не

заводится. Можно извлечь ключ зажигания.

Зажигание включено, ВКЛ (ON) - в этом положении цепь

зажигания замкнута, запуск двигателя возможен.

A00686-10

ОРГАНЫ УПРАВЛЕНИЯ

Рулевая колонка заблокирована, БЛОК (LOCK) - в этом

положении цепь зажигания разомкнута, блокировка рулевой

колонки действует. Можно извлечь ключ зажигания.

6.7

Блокировка рулевого управления

Примечание

Опасность повреждения Припаркованное транспортное средство может скатиться или опрокинуться.

- Следует выбирать для парковки ровные площадки с твердым покрытием.

- Припарковать мотоцикл.

- Повернуть руль максимально влево.

- Вставить ключ зажигания в зажигание и замок блокировки

о. Извлечь

рулевой колонки, нажать на него и повернуть его влев

ключ зажигания.

 Рулевое управление заблокировано.

400732-01

6 ОРГАНЫ УПРАВЛЕНИЯ

6.8

Разблокировка рулевого управления

- Вставить ключ зажигания в зажигание и замок блокировки

рулевой колонки, нажать на него и повернуть его вправо. Извлечь

ключ зажигания.

 Теперь руль вновь может двигаться.

400731-01

6.9

Разъем для электрических приспособлений

Разъем 1 для электрических приспособлений расположен наupper

передней части верхней траверсы.

Подключен к плюсу зажигания и защищен предохранителем.

It is connected to the ignition plus and is fuse-protected.

Разъем для электрических приспособлений

Напряжение

12 В

МMaximum cur-

10 A

пrent consump-

tion

A00685-10

ОРГАНЫ УПРАВЛЕНИЯ

6.10 Открытие крышки заливной горловины топливного бака

Опасность

Опасность возгорания Топливо крайне огнеопасно.

При нагревании топливо расширяется и в случае переполнения бака может вылиться из него.

- Запрещается заправка транспортного средства вблизи источников открытого пламени или

во время курения.

- Выключить двигатель для заправки.

- Нельзя допускать пролива топлива, особенно его попадания на горячие части мотоцикла.

- Необходимо немедленно вытереть пролившееся топливо.

- Соблюдать технические требования, относящиеся к заправке топливом.

Предупреждение

Опасность отравления Топливо ядовито и опасно для здоровья.

- Избегать попадания топлива на кожу, в глаза и на одежду.

- При попадании топлива в желудочно-кишечный тракт немедленно обратиться за медицинской помощью.

- Не вдыхать пары топлива.

- При попадании топлива на кожу промыть пораженный участок большим количеством воды.

- При попадании топлива в глаза их следует немедленно промыть водой и обратиться за медицинской

помощью.

- Одежду, на которую попало топливо, следует сменить.

- Хранить топливо в подходящей таре в недоступном для детей месте.

6 ОРГАНЫ УПРАВЛЕНИЯ

Примечание

Опасность для окружающей среды Неправильное обращение с топливом представляет угрозу для окружающей среды.

- Не допускать попадания топлива в грунтовые воды, на землю или в канализационную систему.

- Поднять крышку 1 заливной горловины топливного бака и

вставить ключ зажигания в замок.

Примечание

Опасность повреждения При слишком большой нагрузке

на ключ зажигания он может сломаться. Поврежденный ключ

зажигания подлежит замене.

- Надавить на крышку заливной горловины топливного бака,

чтобы снять нагрузку с ключа зажигания.

S04127-10

часовой стрелке.

- Повернуть ключ зажигания на 90° по

- Сложить крышку заливной горловины топливного бака.

ОРГАНЫ УПРАВЛЕНИЯ

6.11 Закрытие крышки заливной горловины топливного бака

Предупреждение

Опасность возгорания Топливо крайне огнеопасно,

ядовито и вредно для здоровья.

- После закрытия следует убедиться, что крышка

заливной горловины закрыта правильно.

- Одежду, на которую попало топливо, следует

сменить.

- Пораженные участки кожи сразу же промыть

A00705-10

большим количеством воды.

– Опустить крышку заливной горловины топливного бака.

- Повернуть ключ зажигания на 90° по часовой стрелке.

- Надавить на крышку заливной горловины топливного бака

и повернуть ключ зажигания против часовой стрелки до

срабатывания фиксатора крышки.

- Извлечь ключ зажигания и закрыть крышку.

ОРГАНЫ УПРАВЛЕНИЯ

6.14 Поручни

Поручни 1 используются для перемещения мотоцикла. При

перевозке пассажира он должен держаться за поручни во время

поездки.

S04141-10

6.15 Подножки для пассажира

Подножки для пассажира могут складываться вверх иn.

раскладываться вниз.

Possible states

Возможные состоянияs folded up - For operation without a pas-

• Подножки сложены - положение для движения на мотоцикле без

пассажира.

• Passenger foot pegs folded down - For operation with a pas-

• Подножки откинуты вниз - положение для движения на

мотоцикле с пассажиром.

S04131-01

ОРГАНЫ УПРАВЛЕНИЯ

6.17 Рычаг ножного тормоза

Рычаг ножного тормоза 1 находится перед правой подножкой.

Рычаг ножного тормоза используется для активации заднего тормоза.

402177-10

6.18 Боковая подножка

Крепление для боковой стойки 1 находится на раме с л.

евой стороны

мотоцикла.nd is used for parking the motorcycle.

Боковая подножка используется при парковке мотоцикла.

Примечание

Перед поездкой боковая подножка должна быть поднята.

Подножка связана с системой безопасности запуска

двигателя - см. инструкции по вождению.

Возможные состояния

402029-10

• Подножка опущена - Можно опереть мотоцикл на подножку.

Система безопасности запуска двигателя активирована.

ЩИТОК ПРИБОРОВ 7

7.1

Щиток приборов

Щиток приборов прикреплен спереди руля. Щиток разделен на две

функциональные области.

1 Индикаторные лампы ( стр. 46)

Дисплей 2

S04176-10

7.2

Включение и проверка

Включение

Щиток приборов активируется при включении

зажигания.

Примечание

Яркость дисплеев регулируется датчиком яркости,

расположенным в щитке приборов.

Проверка

На дисплее появляется приветственный текст, и на короткое

S04177-10

время включаются все индикаторные лампы для проверки

работоспособности.

7 ЩИТОК ПРИБОРОВ

7.3

Дневной и ночной режим

Дневной режим отображается ярким цветом.

M01578-01

Ночной режим отображается темным цветом.

Примечание

Датчик наружной освещенности на щитке приборов

измеряет яркость окружающей среды. В зависимости

от количества света, определяемого датчиком наружной

освещенности, дисплей становится ярче или тусклее, а

также переключается в другой режим в соответствии с

настройкой.

Режим отображения можно настроить в меню Display

Theme (Тема отображения). Здесь можно выбрать

M01579-01

автоматический дневной/ночной режим или постоянный

ночной режим.

ЩИТОК ПРИБОРОВ 7

7.4

Предупреждения

Предупреждения появляются в верхней и/или нижней части

дисплея; они выделяются желтым или красным цветом в

зависимости от их значимости. Желтые предупреждения 1

используются для отображения ошибок или сведений, требующих

быстрого вмешательства или корректировки стиля езды. Красные

предупреждения 2 используются для отображения ошибок или

сведений, требующих немедленного вмешательства.

Примечание

Предупреждения можно скрыть, нажав любую кнопку.

F00904-10

Все существующие предупреждения отображаются в подменю

Предупреждения до тех пор, пока они не перестанут быть

активными.

ЩИТОК ПРИБОРОВ 7

Индикаторные лампы снабжают водителя дополнительной информацией о рабочем состоянии мотоцикла.

При включении зажигания все индикаторные лампы кратковременно загораются.

Примечание

Индикатор неисправности светится все время, когда двигатель не работает. Если двигатель работает, и при

этом загорается индикатор неисправности, следует остановиться (не подвергая опасности себя или других

участников дорожного движения) и обратиться в авторизованный сервисный центр KTM.

Предупреждающая индикаторная лампа давления масла светится все время, когда двигатель не работает.

Если двигатель работает, и при этом загорается предупреждающая индикаторная лампа давления масла,

следует немедленно остановиться (не подвергая опасности себя или других участников дорожного движения) и

заглушить двигатель.

Предупреждающий индикатор системы ABS загорается и светится, пока не будет достигнута скорость около 6

км/ч (около 4 миль/ч) или более.

Возможные состояния

Индикатор указателя поворота мигает зеленым светом одновременно с указателем поворота -

включен сигнал поворота.

Лампа предупреждения о неисправности светится желтым светом - встроенная система

диагностики (OBD) обнаружила ошибку электронного оборудования мотоцикла. Следует осторожно

остановиться и обратиться в авторизованный сервисный центр KTM.

Предупреждающий индикатор системы ABS загорается желтым светом - Сообщение о состоянии или

llow - Status or error me

код ошибки, относящийся к системе ABS. Индикатор системы ABS мигает, если активирован режим

S mode Super Moto is enabled.

ABS «Super Moto».

Индикатор TC светится желтым - Противобуксовочная система MTC (Motorcycle Traction Control) не

включена или подключается в данный момент. Индикатор TC также загорается при обнаружении

ошибки. Следует обратиться в авторизованный сервисный центр KTM. Индикатор TC мигает при

активном вмешательстве противобуксовочной системы MTC.

7 ЩИТОК ПРИБОРОВ

Индикатор холостых оборотов светится зеленым - Включена нейтральная передача.

Предупреждающая индикаторная лампа давления масла светится красным - Давление масла

слишком низкое. Немедленно остановиться, не подвергая при этом опасности себя или других

участников дорожного движения, и заглушить двигатель.

Индикатор системы аварийной сигнализации мигает красным - Сообщение о состоянии системы

аварийной сигнализации (дополнительно).

Индикатор дальнего света загорается синим - Включен дальний свет.

Общий предупреждающий индикатор светится желтым - Примечание/Предупреждение о

безопасной эксплуатации. Показано дополнительно.

ЩИТОК ПРИБОРОВ 7

1 Скорость ( стр. 52)

1 Предупреждающий индикатор переключения передач р

сположен на дисплее тахометра.

2 Дисплей коробки передач Блок дисплея скорости

4 Скорость ( стр. 53)

5 Блок спидометра

6 Дисплей общего пройденного расстояния ( стр. 54)

7 Режим ABS

8 Индикатор температуры охлаждающей жидкости ( стр. 54)

9 Дисплей уровня топлива ( стр. 55)

bk Bluetooth^®(дополнительно)

bl Время ( стр. 55)

bm ^{НАСТРОЙКИ}

Отображается только при закрытом меню.

bn Меню избранных функций ( стр. 57)

7 ЩИТОК ПРИБОРОВ

7.7

Скорость

Скорость 1 измеряется в оборотах в минуту.

M01581-10

7.8

Предупреждающий индикатор переключения передач

Предупреждающий индикатор переключения передач расположен.

на

дисплее тахометра.

В подменю индикатора переключения передач «Shift Light» можноthe

установить частоту оборотов двигателя для предупреждающего

running-in phase (up to 1,000 km / 621 mi). The shift warning

индикатора переключения передач. Предупреждающий индикатор

light can only be deactivated, and the values for RPM1 and RPM2

переключения передач всегда активен на этапе обкатки (до 1000

км / 621 мили). Деактивация предупреждающего индикатора light

переключения передач и настройка значений меню оборотов

двигателя (RPM1 и RPM2) возможна только после этапа обкатки. В

подменю RPM1 предупреждающий индикатор переключения передач

мигает, а в подменю RPM2 - мигает и меняет цвет.

F01772-01

In sixth gear, the shift warning light is deactivated when

Примечаниеwarm after the first service.

На 6-й передаче предупреждающий индикатор переключения

передач отключается, когда двигатель прогревается после

первоначального использования.

ЩИТОК ПРИБОРОВ 7

Температура охлаждающей жидкости

≤ 35 °C (≤ 95 °F)

Пройденное расстояние (ODO)

< 1 000 км (< 620 миль)

Предупреждающий индикатор

6 500 оборотов в минуту

переключения передач всегда мигает

при

Температура охлаждающей жидкости

> 35 °C (> 95 °F)

Пройденное расстояние (ODO)

> 1 000 км (> 620 миль)

Предупреждающий индикатор

мигает

переключения передач RPM1

Предупреждающий индикатор

мигает и меняет цвет

переключения передач RPM2

7.9

Скорость

Скорость 1 отображается в километрах в час (км/ч) или в

милях в час (миль/ч).

M01581-11

7 ЩИТОК ПРИБОРОВ

7.10

Дисплей общего пройденного расстояния

Общее пройденное расстояние (ODO) отображается в области 1

дисплея.

Примечание

Значение сохраняется, даже если аккумулятор 12 В отключен

от мотоцикла или перегорел предохранитель.

M01581-12

7.11 Индикатор температуры охлаждающей жидкости

Индикатор температуры охлаждающей жидкости состоит из сегментов.

Большее количество активных сегментов соответствует более высокой

температуре охлаждающей жидкости.

Примечание

Отказ двигателя Повреждение двигателя из-за перегрева.

- Если появилось предупреждение о недопустимой температуре

охлаждающей жидкости, необходимо немедленно остановиться

и не подвергать опасности себя и других участников дорожного

движения.

- Необходимо дождаться остывания двигателя и элементов системы

402808-01

охлаждения.

- Когда двигатель остынет, следует проверить уровень охладителя и,

при необходимости, долить жидкость.

ЩИТОК ПРИБОРОВ 7

Примечание

Когда все сегменты мигают, также появляется

предупреждение ENGINE TEMP HIGH (высокая температура

двигателя).

Если система охлаждения перегревается, максимальная

частота оборотов двигателя ограничивается.

Возможные состояния

• Двигатель холодный - загорается 3 сегмента.

• Двигатель прогрет - загорается от 4 до 5 сегментов.

• Двигатель перегрет - загорается от 6 до 8 сегментов.

• Двигатель сильно перегрет- все 8 сегментов горят красным светом.

7.12 Индикатор уровня топлива

Объем содержимого топливного бака отображается в области

дисплея.level indicator consists of bars. The more bars are lit, the

Индикатор уровня топлива состоит из сегментов. Большее количество

more fuel is in the fuel tank.

активных сегментов соответствует большему количеству топлива в

топливном баке.

402807-10

7 ЩИТОК ПРИБОРОВ

Примечание

Если уровень топлива становится низким, последний сегмент

мигает красным цветом, а также появляется следующее пред-

упреждение: LOW FUEL (низкий уровень топлива). Во избежа-

ние постоянного изменения положения индикатора во время

езды уровень топлива отображается с небольшой задержкой.

Положение индикатора уровня топлива не изменяется,

если откинута боковая подножка или выключен аварийный

выключатель зажигания.

Через 2 минуты после складывания боковой подножки и

включения аварийного выключателя зажигания показание

индикатора уровня топлива изменится.

Индикатор уровня топлива мигает, если на щиток приборов не

поступает сигнал от датчика уровня топлива.

7.13 Время

Время отображается в области 1дисплея.y.

Время отображается в 24-часовом формате на всех языках, кроме

английского и американского. Время отображается в 12-часовомt for

формате, если установлен английский язык (EN-US). the language is

Настройка времени может выполняться в подменю «Часы/Дата»

(Clock/Date).be configured in the Clock/Date menu.

Примечание

Время следует переустановить после отсоединения

аккумулятора 12 В или снятия предохранителя.

M01581-13

ЩИТОК ПРИБОРОВ 7

7.14 Дисплей «Favourites» (Избранное)

На дисплее “Favourites” отображается до восьми элементов

информации.

Дисплей “Favourites” можно свободно настроить в меню

“Favourites”.

Примечание

В двух строках отображается от одного до четырех выбранных

элементов информации. В одной строке отображается от пяти

до восьми выбранных элементов информации.

V01182-01

7.15 Дисплей “Quick Selector 1” (Быстрый выбор)

Когда меню закрыто, меню “Quick Selector 1” открывается путем

нажатия кнопки UP (ВВЕРХ).

Нажать кнопку BACK (НАЗАД), чтобы закрыть Quick Selector 1.

Примечание

Quick Selector 1 можно настроить в меню “Quick Selector 1”

(Быстрый выбор 2). Можно выбрать любую информацию.

E01065-01

7 ЩИТОК ПРИБОРОВ

7.16

Дисплей “Quick Selector 2” (Быстрый выбор)

Когда меню закрыто, меню “Quick Selector 2” открывается путем

нажатия кнопки UP (ВВЕРХ).

Нажать кнопку BACK (НАЗАД), чтобы закрыть Quick Selector 2.

Примечание

Quick Selector 2 можно настроить в меню “Quick Selector 2”

(Быстрый выбор 2). Можно выбрать любую информацию.

E01066-01

7.17

Меню

Примечание

Нажать кнопку УСТАНОВКИ (SET) 1 на начальном экране для

открытия меню.

Выполнять навигацию по меню с помощью кнопки ВВЕРХ

2 или кнопки ВНИЗ

Нажать кнопку BACK (НАЗАД) 4, чтобы закрыть текущее

меню или обзор меню.

S04132-10

ЩИТОК ПРИБОРОВ 7

7.17.1 Меню “KTM MY RIDE” (Опция)

Условие

• Мотоцикл неподвижен.

• Функция KTM MY RIDE (моя поездка) (опция) активирована.

• Функция Bluetooth^®(опция) активирована.

– Если меню закрыто, нажать кнопку SET.

- Нажимать кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не

появится меню “KTM MY RIDE”. Чтобы открыть меню, нажать

кнопку SET.

Подходящий мобильный телефон или гарнитура могут быть

сопряжены со щитком приборов через Bluetooth^®в меню KTM MY

V01160-01

RIDE.

Примечание

Не каждый мобильный телефон или гарнитура подходят для

сопряжения со щитком приборов.

Необходима поддержка стандартного Bluetooth^®2.1.

7 ЩИТОК ПРИБОРОВ

7.17.2 Меню поездок/данных “Trips/Data”

- Если меню закрыто, нажать кнопку SET.

- Нажимать кнопку ВВЕРХ или ВНИЗ, пока не появится подменю

“Trips/Data”. Чтобы открыть меню, нажать кнопку SET.

В меню “Trips/Data” можно получить доступ к общей информации.

S04180-01

7.17.3 Мотоцикл

- Если меню закрыто, нажать кнопку SET.is closed.

- Нажимать кнопку ВВЕРХ или ВНИЗ, пока не появится подменю

- Press the UP or DOWN button until Motorcycle is marked. Press

“Motorcycle” («Мотоцикл»). Чтобы открыть меню, нажать кнопку

the SET button to open the menu.

SET.

The vehicle riding mode can be configured in Motorcycle.

В подменю «Motorcycle» можно настроить режим поездки.

V01162-01

ЩИТОК ПРИБОРОВ 7

7.17.4 Настройки

Условие

• Мотоцикл неподвижен.tionary.

Если меню закрыто, нажать кнопку SET.

- Press the SET button when the menu is closed.

–

Нажать и удерживать кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока

- Press the UP or DOWN button until Settings is marked. Press

не появится меню настроек “Settings”. Чтобы открыть меню,

the SET button to open the menu.

нажать кнопку SET.

В меню настроек “Settings” можно конфигурировать дисплей щитка.

приборов. Также можно выполнить настройки единиц измененияions

или различных значений. В нем также можно активировать илиn be

деактивировать некоторые функции. Можно настроить избранные

V01163-01

функции и быстрый выбор.

7.17.5 Подменю сопряжения “Pairing” (опция)

Условие

• Мотоцикл неподвижен.tionary.

• Функция поездки KTM MY RIDE (опция) активирована.

• Функция Bluetooth^®(опция) активирована.

• Function Bluetooth^®(optional) activated.

- Если меню закрыто, нажать кнопку SET.

- Нажимать кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не появится

- меню поездки “KTM MY RIDE”. Чтобы открыть меню, нажать.

кнопку SET.ET button to open the menu.

- Нажимать кнопку ВВЕРХ или ВНИЗ, пока не появится подменю

- Press the UP or DOWN button until Pairing is marked. Press

сопряжения “Pairing”. Чтобы открыть меню, нажать кнопку SET.

F01958-01

the SET button to open the menu.

Подходящий мобильный телефон или гарнитура могут быть сопряжены

со щитком приборов через Bluetooth^®в меню сопряжения “Pairing”.

tion instrument via Bluetooth^®in the Pairing menu.

7 ЩИТОК ПРИБОРОВ

Примечание

Функция Bluetooth^®может использоваться только вместе с

функцией поездки KTM MY RIDE (опция).

При включении функции Bluetooth^®и подключении

устройства на дисплее щитка приборов появляется символ

Bluetooth^®.

Не каждый мобильный телефон или гарнитура подходят для

сопряжения со щитком приборов.

7.17.6 Подменю телефона “Phone” (опция)

Условие

• Мотоцикл неподвижен.tionary.

• Функция поездки KTM MY RIDE (опция) активирована.

• Функция Bluetooth^®(опция) активирована.

• Function Bluetooth (optional) activated.

• Функция іBluetooth^®должна быть также активирована в

• The Bluetooth^®function should also be activated in the device

сопрягаемом устройстве.

- Если меню закрыто, нажать кнопку SET.

- Нажимать кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не

появится меню “KTM MY RIDE”. Чтобы открыть меню, нажать

- Press the UP or DOWN button until KTM MY RIDE is marked.

кнопку SET.

F01959-01

Press the SET button to open the menu.

- Нажимать кнопку ВВЕРХ или ВНИЗ, пока не появится подменю

- сопряжения “Pairing”. Чтобы открыть меню, нажать кнопку SET

– the SET button to open the menu.

пока не появится меню

- телефона “Phone”. Чтобы открыть меню, нажать кнопку SET.s

the SET button to open the menu.

ЩИТОК ПРИБОРОВ 7

Примечание

Подходящий мобильный телефон может быть сопряжен со

щитком приборов в меню телефона “Phone”.

Невозможно выполнить сопряжение с щитком приборов

двух телефонов одновременно.

Нажимать кнопку ВВЕРХ или ВНИЗ, пока не появится

подменю сопряжения “Pairing”. Чтобы открыть меню, нажать

кнопку SET.

Щиток приборов начинает поиск подходящего мобильного

телефона. Если поиск прошел успешно, в меню сопряжения

“Pairing” отобразится название мобильного телефона. Нажать

кнопку SET, чтобы начать сопряжение.

Примечание

Info

Мобильный телефон должен быть виден через

The cellphone must be visible via Bluetooth^®for the

Bluetooth^®, чтобы его можно было найти с помощью

щитка приборов.ound by the combination instrument.

– На щитке приборов появится сообщение о готовностиnt indicat-

к сопряжению. Сопряжение успешно завершается

ing that this is now ready for pairing. The pairing is completed

подтверждением ключа доступа на мобильном телефоне и на

successfully by confirming the Passkey on the cellphone and

щитке приборов.

on the combination instrument.

7 ЩИТОК ПРИБОРОВ

Примечание

После завершения сопряжения торговая марка

сопряженного мобильного телефона отображается

в меню телефона «Phone». Нажимать кнопку ВВЕРХ

или ВНИЗ, пока сопряженное устройство не появится.

Сопряженное устройство можно удалить нажатием кнопки

SET.

Не каждый мобильный телефон подходит для сопряжения

со щитком приборов.

- Переместить ранее сопряженное устройство в зону действия

щитка приборов, когда активна функция Bluetooth^®.

 Устройство будет автоматически сопряжено со щитком

приборов.

 Если устройство не будет автоматически сопряжено со щитком

приборов по истечении примерно 30 секунд:

- Перезапустить щиток приборов или повторить процедуру

сопряжения.

ЩИТОК ПРИБОРОВ 7

7.17.7 Подменю гарнитуры “Headset” (опция)

Условие

•

Мотоцикл неподвижен.

•

Функция поездки KTM MY RIDE (опция) активирована.

•

Функция Bluetooth^®(опция) активирована.

•

Функция Bluetooth^®должна быть также активирована в

сопрягаемом устройстве.

Если меню закрыто, нажать кнопку SET.

–

Нажимать кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не

появится меню поездки “KTM MY RIDE”. Чтобы открыть меню,

нажать кнопку SET.

F01960-01

–

Нажимать кнопку ВВЕРХ или ВНИЗ, пока не появится

подменю сопряжения “Pairing”. Чтобы открыть меню, нажать

кнопку SET.

Нажимать кнопку ВВЕРХ или ВНИЗ, пока не появится

подменю гарнитуры “Headset”. Чтобы открыть меню, нажать

кнопку SET.

Нажимать кнопку ВВЕРХ или ВНИЗ, пока не появится

подменю сопряжения “Pairing”. Чтобы открыть меню, нажать

кнопку SET.

Щиток приборов начинает поиск подходящей гарнитуры.

Если поиск прошел успешно, в меню сопряжения “Pairing”

отобразится название гарнитуры. Нажать кнопку SET, чтобы

выбрать устройство. Если для гарнитуры требуется PIN-код, его

необходимо ввести сейчас. Сопряжение гарнитуры со щитком

приборов завершено.

7 ЩИТОК ПРИБОРОВ

Примечание

Чтобы гарнитура находилась в режиме сопряжения со

щитком приборов, она должна находиться в режиме

сопряжения. Необходимо следовать инструкциям,

приведенным в руководстве по эксплуатации гарнитуры.

После завершения сопряжения название сопряженной

гарнитуры отображается в меню гарнитуры “Headset”.

Нажимать кнопку ВВЕРХ или ВНИЗ, пока сопряженное

устройство не появится. Сопряженное устройство можно

удалить нажатием кнопки SET.

Не каждая гарнитура подходит для сопряжения со щитком

приборов.

- Переместить ранее сопряженное устройство в зону действия

щитка приборов, когда активна функция Bluetooth^®.

 Устройство будет автоматически сопряжено со щитком

приборов.

 Если устройство не будет автоматически сопряжено со

щитком приборов по истечении примерно 30 секунд:

- Перезапустить щиток приборов или повторить процедуру

сопряжения.

ЩИТОК ПРИБОРОВ 7

7.17.8 Подменю звукового воспроизведения “Audio” (опция)

Условие

•

Функция поездки KTM MY RIDE (опция) активирована.

•

Функция Bluetooth^®(опция) активирована.

•

Функция Bluetooth^®должна быть также активирована в

сопрягаемом устройстве.

Если меню закрыто, нажать кнопку SET.

–

Нажимать кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не

появится меню поездки “KTM MY RIDE”. Чтобы открыть меню,

нажать кнопку SET.

V01165-01

Предупреждение

Опасность несчастных случаев Слишком высокая

громкость наушников отвлекает внимание от движения.

- Необходимо всегда выбирать достаточно низкую

громкость наушников, чтобы можно было отчетливо

слышать звуковые сигналы.

Нажимать кнопку ВВЕРХ или кнопку ВНИЗ, пока не появится

подменю звукового воспроизведения “Audio”. Чтобы открыть

меню, нажать кнопку SET.

Нажать и удерживать кнопку ВВЕРХ, чтобы увеличить громкость.

–

Нажать и удерживать кнопку ВНИЗ, чтобы уменьшить громкость.

–

Выполнить кратковременное нажатие кнопки ВВЕРХ для

переключения на следующую звуковую дорожку.

Выполнить кратковременное нажатие кнопки ВВЕРХ для

переключения на предыдущую звуковую дорожку.

Нажать кнопку SET для воспроизведения или остановки звуковой

дорожки.

ЩИТОК ПРИБОРОВ 7

7.17.9 Подменю телефонной связи “Telephony” (опция)

Условие

• Функция поездки KTM MY RIDE (опция) активирована.

• Функция Bluetooth^®активирована.

• Функция Bluetooth^®должна быть также активирована в

сопрягаемом устройстве.

• Гарнитура подключается к соответствующему мобильному

телефону.

Предупреждение

Опасность несчастных случаев Слишком высокая

громкость наушников отвлекает внимание от движения.

– Необходимо всегда выбирать достаточно низкую

громкость наушников, чтобы можно было отчетливо

слышать звуковые сигналы.

- Нажать кнопку SET, чтобы принять входящий вызов.

- Нажать кнопку НАЗАД, чтобы отклонить входящий вызов.

Примечание

Отображаются длительность звонка и контакт. В

V01183-01

зависимости от настроек мобильного телефона контакт

отображается по имени.

7 ЩИТОК ПРИБОРОВ

7.17.10 Подменю общей информации “General Info”

- Если меню закрыто, нажать кнопку SET.

- Нажимать кнопку ВВЕРХ или ВНИЗ, пока не появится подменю

поездок “Trips/Data”. Чтобы открыть меню, нажать кнопку SET.

– Нажимать кнопку ВВЕРХ или ВНИЗ, пока не появится подменю

общей информации “General Info”. Чтобы открыть меню, нажать

кнопку SET.

Date указывает на дату.

ODO указывает на общее пройденное расстояние.

Счетчик батареи «Battery» показывает напряжение аккумулятора.

V01166-01

7.17.11 Подменю поездки 1 “Trip 1”

- Если меню закрыто, нажать кнопку SET.is closed.

- Нажимать кнопку ВВЕРХ или ВНИЗ, пока не появится подменю

- Press the UP or DOWN button until Trips/Data is marked. Press

поездок “Trips/Data”. Чтобы открыть меню, нажать кнопку SET.

the SET button to open the menu.

- Нажимать кнопку ВВЕРХ или ВНИЗ, пока не появится подменю

- поездки “Trip 1”. Чтобы открыть меню, нажать кнопку SET. ss

the SET button to open the menu.

Trip указывает на пройденное расстояние с момента последнего

сброса, напр., расстояние между двумя остановками для дозаправки

топливом. Отчет расстояния ведется до достижения счетчиком

значения 9999.

ØCons indicates the average fuel consumption based on Trip.

ØCons указывает на средний расход топлива на основании данных

ØSpeed indicates the average speed based on Trip and Trip Time.

E01062-01

поездки Trip.

Trip Time shows the journey time on the basis of Trip and runs as

ØSpeed указывает на среднюю скорость на основании данных Trip

soon as a speed signal is received.

и Trip Time.

Trip Time указывает на время поездки на основании данных поездки

Trip и начинает отсчет с момента получения сигнала скорости.

ЩИТОК ПРИБОРОВ 7

Индикатор запаса топлива Fuel Range указывает на возможное

расстояние, которое можно покрыть с резервом топлива.

Нажать и

Проводит к сбросу всех данных в меню поездки

удерживать кнопку

Trip 1.

SET в течение

как минимум 3

секунд.

7.17.12 Подменю поездки 2 “Trip 2”

- Если меню закрыто, нажать кнопку SET.is closed.

- Нажимать кнопку ВВЕРХ или ВНИЗ, пока не появится подменю

- Press the UP or DOWN button until Trips/Data is marked. Press

поездки “Trips/Data”. Чтобы открыть меню, нажать кнопку SET.

the SET button to open the menu.

- Нажимать кнопку ВВЕРХ или ВНИЗ, пока не появится подменю

- поездки “Trip 2”. Чтобы открыть меню, нажать кнопку SET. ss

the SET button to open the menu.

Trip указывает на пройденное расстояние с момента последнего

сброса, напр., расстояние между двумя остановками для дозаправки

топливом. Отчет расстояния ведется до достижения счетчиком

значения 9999.

ØCons indicates the average fuel consumption based on Trip.

ØCons указывает на средний расход топлива на основании данных

ØSpeed indicates the average speed based on Trip and Trip Time.

E01063-01

Trip.

Trip Time shows the journey time on the basis of Trip and runs as

ØSpeed указывает на среднюю скорость на основании данных Trip и

soon as a speed signal is received.

Trip Time.

Trip Time указывает на время поездки на основании данных Trip иe

ачинает отсчет с момента получения сигнала скорости.

Индикатор запаса топлива Fuel Range указывает на возможное

расстояние, которое можно покрыть с резервом топлива.

7 ЩИТОК ПРИБОРОВ

Нажать и

Проводит к сбросу всех данных в меню поездки

удерживать кнопку

Trip 2.

SET в течение

как минимум 3

секунд.

7.17.13 Предупредительное подменю “Warning”

Условие

• Наличие сообщения или предупреждения

- Если меню закрыто, нажать кнопку SET.

Нажимать кнопку ВВЕРХ или ВНИЗ, пока не появится подменю

поездки “Trips/Data”. Чтобы открыть меню, нажать кнопку SET.

- Нажимать кнопку ВВЕРХ или ВНИЗ, пока не появится подменю

предупреждений “Warning”. Чтобы открыть меню, нажать кнопку

SET.

- Использовать кнопки ВВЕРХ или ВНИЗ для навигации по

предупреждениям.

V01167-01

Все предупреждения отображаются и сохраняются в меню

предупреждений “Warning”.

ЩИТОК ПРИБОРОВ 7

7.17.14 ABS

Условие

•

Мотоцикл неподвижен.

–

Если меню закрыто, нажать кнопку SET.

–

Нажимать кнопку ВВЕРХ или ВНИЗ, пока не появится подменю

мотоцикла “Motorcycle”. Чтобы открыть меню, нажать кнопку SET.

Нажать и удерживать кнопку ВВЕРХ или ВНИЗ, пока не появится

меню «ABS” Чтобы открыть меню, нажать кнопку SET.

Активировать позицию меню с помощью кнопки ВВЕРХ или

ВНИЗ.

Нажать кнопку SET, чтобы принять входящий вызов.

S04181-01

Примечание

Если включается режим ABS “Road” («Дорога»), ABS

управляет обоими колесами.

Если включается режим ABS “Offroad” («Вне дороги»), ABS

управляет только передним колесом. Заднее колесо не

контролируется системой ABS и может быть заблокировано

во время тормозных маневров. Индикатор системы ABS

медленно мигает, чтобы напомнить вам, что включен

режим ABS «Offroad» («Вне дороги»).

7 ЩИТОК ПРИБОРОВ

7.17.15 Подменю быстрого переключения “Quick Shift+” (опция)

- Если меню закрыто, нажать кнопку SET.

- Нажимать кнопку ВВЕРХ или ВНИЗ, пока не появится подменю

мотоцикла “Motorcycle”. Чтобы открыть меню, нажать кнопку SET.

– Нажимать кнопку ВВЕРХ или ВНИЗ, пока не появится меню

быстрого переключения “Quick Shift+”. Чтобы открыть подменю,

нажать кнопку SET.

- Активировать позицию меню с помощью кнопки ВВЕРХ или

ВНИЗ.

- Нажать кнопку SET, чтобы включить или выключить кнопку

quickshifter +.

S04185-10

7.17.16 Меню избранных функций (Favourites)

Условие

• Мотоцикл неподвижен.ionary.

- Если меню закрыто, нажать кнопку SET.

- Press the SET button when the menu is closed.

- Нажать и удерживать кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока

- Press the UP or DOWN button until Settings is marked. Press

не появится меню настроек “Settings” Чтобы открыть меню,

the SET button to open the menu.

нажать кнопку SET.

- Нажать и удерживать кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока

не появится меню избранных функций “Favourites” Чтобы открыть

меню, нажать кнопку SET.

- Press the UP or DOWN button to activate the menu item and

- Для активации пункта меню нажать кнопку UP (ВВЕРХ) или DOWN

V01168-01

select it with the SET button.

(ВНИЗ). Выбрать пункт при помощи кнопки SET.

Up to eight items of information can be selected in the

В меню избранных функций “Favourites” можно выбрать до восьми

позиций информации.

ЩИТОК ПРИБОРОВ 7

7.17.17 Подменю быстрого выбора скорости “Quick Selector 1”

Условие

• Мотоцикл неподвижен.

- Если меню закрыто, нажать кнопку SET.

Нажать и удерживать кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока

не появится меню настроек “Settings” Чтобы открыть меню,

нажать кнопку SET.

- Нажимать кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока не появится

меню быстрого выбора “Quick Selector 1”. Чтобы открыть меню,

нажать кнопку SET.

- Для активации пункта меню нажать кнопку UP (ВВЕРХ) или DOWN

V01169-01

(ВНИЗ). Выбрать пункт при помощи кнопки SET.

Можно выбирать информацию в меню быстрого выбора “Quick

Selector 1”.

Когда меню закрыто, дисплей быстрого выбора “Quick Selector 1”

открывается путем нажатия кнопки UP (ВВЕРХ).

7.17.18 Подменю быстрого выбора скорости “Quick Selector 2”

Условие

• Мотоцикл неподвижен.tionary.

Если меню закрыто, нажать кнопку SET.

- Press the SET button when the menu is closed.

–

Нажать и удерживать кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока

- Press the UP or DOWN button until Settings is marked. Press

не появится меню настроек “Settings”. Чтобы открыть меню,

the SET button to open the menu.

нажать кнопку SET.

- Нажимать кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока не появится

меню быстрого выбора “Quick Selector 2”. Чтобы открыть меню,

нажать кнопку SET.

- Press the UP or DOWN button to activate the menu item and

- Для активации пункта меню нажать кнопку UP (ВВЕРХ) или DOWN

V01170-01

select it with the SET button.

(ВНИЗ). Выбрать пункт при помощи кнопки SET.

Information can be selected in the Quick Selector 2 menu.

Можно выбирать информацию в меню быстрого выбора Quick

Selector 2.

7 ЩИТОК ПРИБОРОВ

Когда меню закрыто, дисплей быстрого выбора “Quick Selector 2”

открывается путем нажатия кнопки DOWN (ВНИЗ).

7.17.19 Подменю “Bluetooth” (опция)

Условие

• Мотоцикл неподвижен.

Если меню закрыто, нажать кнопку SET.

Нажать и удерживать кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока

не появится меню настроек “Settings”. Чтобы открыть меню,

нажать кнопку SET.

- Нажать и удерживать кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока

не появится Bluetooth. Чтобы открыть меню, нажать кнопку SET.

Активировать позицию меню с помощью кнопки ВВЕРХ или

ВНИЗ.

V01171-01

Нажать кнопку SET для включения или выключения функции

Bluetooth^®.

Примечание

Функция Bluetooth^®может использоваться только вместе с

функцией KTM MY RIDE (опция).

При включении функции Bluetooth^®и подключении

устройства на дисплее щитка приборов появляется символ

Bluetooth^®.

ЩИТОК ПРИБОРОВ 7

7.17.20 Подменю темы дисплея

Условие

• Мотоцикл неподвижен.

- Если меню закрыто, нажать кнопку SET.

- Нажать и удерживать кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока

не появится меню настроек “Settings” Чтобы открыть меню,

нажать кнопку SET.

- Нажимать кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока не появится

подменю темы дисплея “Display Theme”. Чтобы открыть меню,

нажать кнопку SET.

- Активировать позицию меню с помощью кнопки ВВЕРХ или

ВНИЗ.

F01957-01

- Нажать кнопку SET для настройки автоматического дневного-

ночного режима или постоянного ночного режима.

Примечание

В обоих режимах фоновая подсветка становится ярче или

тускнеет в зависимости от количества света, обнаруживаемого

датчиком наружной освещенности.

7 ЩИТОК ПРИБОРОВ

7.17.21 Подменю индикатора переключения передач (Shift Light)

Условие

•

Мотоцикл неподвижен.

•

Пройденное расстояние (ODO) > 1000 км (621 миль).

–

Если меню закрыто, нажать кнопку SET.

–

Нажать и удерживать кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока

не появится меню настроек “Settings” Чтобы открыть меню,

нажать кнопку SET.

Нажимать кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока не появится

меню “Переключение передач”. Чтобы открыть меню, нажать

кнопку SET.

Активировать позицию меню с помощью кнопки ВВЕРХ или ВНИЗ.

–

Включить или выключить индикатор переключения передач или

отрегулировать скорость, рекомендуемую для передачи, нажав

кнопку SET.

Примечание

Когда обороты двигателя в минуту достигают значения

RPM 1, индикатор оборотов мигает красным.

Когда обороты двигателя достигают значения RPM 2,

индикатор оборотов мигает, а цвет меняется.

V01186-01

7.17.22 Установка времени и даты

Условие

Мотоцикл неподвижен.

ЩИТОК ПРИБОРОВ 7

Если меню закрыто, нажать кнопку SET.

- Нажимать кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока не

появится подменю сопряжения “Pairing”. Чтобы открыть меню,

нажать кнопку SET.

- Нажимать кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока не

появится меню времени и даты Clock/Date. Чтобы открыть меню,

нажать кнопку SET.

V01172-01

Настройка часов

- Нажимать кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока не

появится время.

- Нажать кнопку SET.

Значение часа мигает и подчеркнуто.



- Нажимать кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока не

установится текущий час.

- Нажать кнопку SET.

 Значение минут мигает и подчеркнуто.

- Нажимать кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока не

V01173-01

установятся текущие показания минут.

Нажать кнопку SET.

 Значение времени сохранено.

7 ЩИТОК ПРИБОРОВ

Настройка даты

- Нажимать кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока не

появится дата.

- Нажать кнопку SET.

Значение дня мигает и подчеркнуто.



- Нажимать кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока не

установится текущий день.

- Нажать кнопку SET.

 Значение месяца мигает и подчеркнуто.

- Нажимать кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока не

V01174-01

установится текущий месяц.

- Нажать кнопку SET.

 Значение года мигает и подчеркнуто.

- Нажимать кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока не

установится текущий год.

- Нажать кнопку SET.

 Дата сохраняется.

ЩИТОК ПРИБОРОВ 7

7.17.23 Подменю настройки единиц измерения расстояния “Distance”

Условие

• Мотоцикл неподвижен.

- Если меню закрыто, нажать кнопку SET.

- Нажать и удерживать кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока

не появится меню настроек “Settings” Чтобы открыть меню, нажать

кнопку SET.

- Нажимать кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока не появится

меню единиц измерения “Units”. Чтобы открыть меню, нажать

кнопку SET.

- Нажимать кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока не появится

меню расстояния “Distance”. Чтобы открыть меню, нажать кнопку SET.

V01176-01

– Активировать позицию меню с помощью кнопки UP (ВВЕРХ) или

DOWN (ВНИЗ).

- Нажать кнопку SET для подтверждения необходимой единицы

измерения.

7.17.24 Подменю настройки единиц измерения температуры “Temperature”

Условие

• Мотоцикл неподвижен.ionary.

- Если меню закрыто, нажать кнопку SET.

- Press the SET button when the menu is closed.

- Нажать и удерживать кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока не

- Press the UP or DOWN button until Settings is marked. Press

появится меню настроек “Settings” Чтобы открыть меню, нажать

the SET button to open the menu.

кнопку SET.

- Нажимать кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока не появится

меню единиц измерения “Units”. Чтобы открыть меню, нажать

кнопку SET.

- Press the UP or DOWN button until Temperature is marked.

- Нажимать кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока не появится

Press the SET button to open the menu.

E01064-01

меню температуры “Temperature”. Чтобы открыть меню, нажать

кнопку SET.

7 ЩИТОК ПРИБОРОВ

- Активировать позицию меню с помощью кнопки UP (ВВЕРХ) или

DOWN (ВНИЗ).

- Нажать кнопку SET для подтверждения необходимой единицы измерения.

7.17.25 Подменю настройки единиц измерения расхода топлива “Fuel Cons”

Условие

- Если меню закрыто, нажать кнопку SET.

- Нажать и удерживать кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока

не появится меню настроек “Settings” Чтобы открыть меню,

нажать кнопку SET.

- Нажимать кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока не появится

меню единиц измерения “Units”. Чтобы открыть меню, нажать

кнопку SET.

– Нажимать кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока не появится

подменю расхода топлива “Fuel Cons”. Чтобы открыть меню,

V01177-01

нажать кнопку SET.

- Активировать позицию меню с помощью кнопки UP (ВВЕРХ) или

DOWN (ВНИЗ).

- Нажать кнопку SET для подтверждения необходимой единицы

измерения.

ЩИТОК ПРИБОРОВ 7

7.17.26 Подменю настройки языка “Language”

Условие

• Мотоцикл неподвижен.ionary.

- Если меню закрыто, нажать кнопку SET.

- Press the SET button when the menu is closed.

- Нажать и удерживать кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока не

- Press the UP or DOWN button until Settings is marked. Press

появится меню настроек “Settings” Чтобы открыть меню, нажать

the SET button to open the menu.

кнопку SET.

- Нажать и удерживать кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), покаsне

появится меню “Язык” Чтобы открыть меню, нажать кнопку SET.

– Для активации пункта меню нажать кнопку UP (ВВЕРХ) или DOWN

- Press the UP or DOWN button to activate the menu item and

(ВНИЗ). Выбрать пункт при помощи кнопки SET.

V01178-01

select it with the SET button.

(английский [американский или британский], немецкий, итальянский,

The menu languages are US English, UK English, German, Italian,

французский или испанский).

French, and Spanish.

7.17.27 Обслуживание

Условие

• Мотоцикл неподвижен.ionary.

Если меню закрыто, нажать кнопку SET.

- Press the SET button when the menu is closed.

Нажать и удерживать кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока

- Press the UP or DOWN button until Settings is marked. Press

не появится меню настроек “Settings” Чтобы открыть меню,

the SET button to open the menu.

нажать кнопку SET.

- Нажимать кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока не появится

меню обслуживания “Service”. Чтобы открыть меню, нажать

нопку SET.

Срок следующего обслуживания отображается в меню обслуживания

S04182-01

“Service”.

7 ЩИТОК ПРИБОРОВ

7.17.28 Подменю дополнительных функций “Extra Functions”

Условие

• Мотоцикл неподвижен.

• Мотоцикл оснащен опциональной дополнительной функцией.

- Если меню закрыто, нажать кнопку SET.

- Нажать и удерживать кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока не

появится меню настроек “Settings”. Чтобы открыть меню, нажать

кнопку SET.

- Нажимать кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока не появится

подменю дополнительных функций “Extra Functions”. Чтобы

открыть меню, нажать кнопку SET.

S04183-01

- Использовать кнопку UP (ВВЕРХ) или DOWN (ВНИЗ) для навигации

по дополнительным функциям.

Опциональные дополнительные функции перечислены в меню

дополнительных функций “Extra Functions”.

Примечание

Текущая версия каталога запчастей KTM PowerParts

и доступное ПО для данного транспортного средства

представлена на веб-сайте KTM.

8 ЭРГОНОМИКА

–

Открутить винты 1.

- Снять зажимы руля 2. Снять руль, отложить в сторону, в

безопасное положение.

Примечание

Накрыть компоненты, чтобы защитить их от повреждений.

Не сгибать кабели и трубки.

– Вывинтить винты . Снять зажимы руля 4.

- Поместить опоры руля 4 в необходимое положение.

Примечание

Опоры руля длиннее и выше с одной стороны.r on one

Установить левую и правую опоры руля в одинаковое

положение.

Position the left and right handlebar supports evenly.

- Установить и затянуть винты

Руководящие указания

Винт опоры руля

M10

40 Нм (29,5 фнт.фт)

Screw, handlebar

M10

40 Nm (29.5 lbf ft)

S04167-10

support

ЭРГОНОМИКА 8

- Установить руль.

Примечание

Убедиться, что тросы и провода расположены

правильно.

- Установить зажимы руля 2.

- Установить, но не затягивать винты1.

 Маркировка A на руле совмещается по центру с опорой

S04168-10

руля и зажимом руля.

- Сначала прикрутить зажим руля винтами 1 к более длинной

верхней стороне опоры руля 4 так, чтобы обе части

соприкасались.

- Равномерно затянуть винты 1.

Руководящие указания

Винт зажима руля

20 Нм (14,8 фнт.фт)

8 ЭРГОНОМИКА

8.3

Регулировка исходного положения рычага ручного тормоза

- Отрегулировать исходное положение рычага ручного тормоза по

размеру руки путем поворота регулировочного винта 1.

Примечание

Потянуть рычаг ручного тормоза вперед и повернуть

регулировочный винт.

Нельзя выполнять регулировку во время движения.

S04143-12

цепления

8.4

Регулировка исходного положения рычага с

- Выполнить регулировку исходного положения рычага сцепления

- Adjust the basic position of the clutch lever to your hand size

по размеру руки путем поворота регулировочного винта 1.

Примечание

Потянуть рычаг сцепления вперед и повернуть

регулировочный винт.

Нельзя выполнять регулировку во время движения.

S04142-11

ЭРГОНОМИКА 8

– Отсоединить пружину 1.

- Ослабить гайку 2.

Рекомендация

Нажать на педаль ножного тормоза для облегчения

выполнения операции.

- Повернуть шток

, чтобы установить базовое положение

педали ножного тормоза.

Примечание

Диапазон регулировки ограничен.d.

Винт следует ввинтить в шаровой шарнир не менееurns.

чем на пять оборотов. Вкручивание штока в шаровоеthe

соединение регулирует педаль ножного тормоза по

foot brake lever downwards.

направлению вниз.

Screwing the push rod out of the ball joint adjusts the

Вывинчивание штока из шарового соединения регулирует

педаль ножного тормоза по направлению вверх.

- Ослабить гайку 4 и затягивать винт 5до тех пор, покаil the

не будет достигнут свободный ход A. Если необходимо,c posi-

A00707-10

отрегулировать исходное положение рычага ножного тормоза.

tion of the foot brake lever.

Руководящие указания

Guideline

Свободный ход педали ножного

от

3 до 5 мм (от 0,12 до 0,2

Free travel at foot brake leve

3 … 5 mm (0.12 … 0.2 in)

тормоза

дюйма)

–

Hold screw 5 and tighten nut 4.

– Удерживая винт 5, затянуть гайку 4.

ЭРГОНОМИКА 8

Ослабить гайки 1.

- Отрегулировать рычаг переключения передач, поворачивая тягу

переключения передач 2.

Руководящие указания

Диапазон регулировки тяги

от 83 до 85 мм (3.27 ... 3.35

переключения передач A

дюймов)

Одинаково отрегулировать с обеих сторон.

Затянуть гайки 1.

Руководящие указания

Гайка, стержень

6 Нм (4,4 фнт.фт)

переключения передач

Примечание

После того, как гайки затянуты, подшипники тяги

переключения передач должны находиться по центру

и быть выровнены по отношению друг к другу,

чтобы обеспечить свободу перемещения в корпусах

подшипников.

A00709-10

8 ЭРГОНОМИКА

- Ослабить винт

– Установить рычаг переключения углового рычага 4 на вал

переключения передач в необходимом положении и включить

передачу.

Примечание

Исходная позиция маркировки на валу переключения и угло-

вом рычаге переключения передач смещена на два зубца.

- Затянуть винт

Руководящие указания

Винт, привод рычага

11 Нм (8,1 фнт.фт)

переключения передач

Loctite^®243™

- Проверить рычаг переключения передач, чтобы убедиться, что

он работает должным образом и свободно перемещается.

A00710-10

ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

9.1

Рекомендации по подготовке к первому использованию

Опасность

Опасность несчастных случаев Водитель, не способный осуществлять управление мотоциклом,

представляет опасность как для самого себя, так и для других лиц.

- Запрещается эксплуатировать транспортное средство под воздействием алкоголя, наркотиков или

лекарственных препаратов.

- Запрещается эксплуатировать транспортное средство лицам с нарушениями физического или психического

здоровья.

Предупреждение

Риск получения травм Управление мотоциклом без защитного снаряжения или низкое качество средств

безопасности существенно повышают риск получения травм.

- Надевать защитную одежду (шлем, ботинки, перчатки, брюки и куртку с защитными элементами) каждый

раз, когда вы эксплуатируете транспортное средство.

Предупреждение

Опасность падения Установка колес с разными протекторами шин затрудняет управляемость мотоцикла.

Установка колес с разными протекторами шин значительно ухудшает управляемость.

- Для обеспечения нормальной управляемости мотоцикла на него следует устанавливать колеса с

одинаковыми протекторами шин.

Предупреждение

Опасность несчастного случая Плохая управляемость мотоцикла в связи с использованием не

рекомендованных или не одобренных производителем колес и шин.

- Следует использовать только шины и колеса, одобренные KTM и имеющие соответствующий индекс

скорости.

9 ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

Предупреждение

Опасность несчастных случаев Снижение сцепления с дорогой у новых шин.

Контактная поверхность новых шин не имеет требуемой шероховатости.

- Необходимо обкатать новые шины путем вождения мотоцикла на умеренных скоростях с чередованием

углов наклона.

Стадия обкатки

200 км (124 мили)

Примечание

При эксплуатации мотоцикла следует помнить о том, что шум работающего двигателя может мешать другим людям.

Новый мотоцикл должен пройти предпродажную подготовку в авторизованном сервисном центре KTM.

 При передаче транспортного средства составляется акт приема-передачи.

Перед первым вождением следует внимательно прочитать руководство по эксплуатации от начала до конца.

–

Следует ознакомиться с расположением и функциями органов управления.

–

Прежде чем начать сложную поездку, следует опробовать управляемость мотоцикла на подходящей местности.

Также следует попробовать поездить как можно медленнее, чтобы лучше почувствовать мотоцикл.

При движении на мотоцикле следует крепко держать руль обеими руками; ноги при этом должны находиться на

подножках.

–

Выполнить обкатку двигателя. ( стр. 99)

ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

9.2

Обкатка двигателя

– В период обкатки не допускать превышения установленных характеристик двигателя.

Руководящие указания

Максимальная скорость двигателя

В течение первых 1.000 км (620 миль)

7 500 оборотов в минуту

Примечание

Во время обкатки предупреждающий индикатор переключения передач настраивается на заданное

значение и не может быть изменен.

- Необходимо избегать полного открытия дроссельной заслонки!

9.3

Нагрузка на транспортное средство

Предупреждение

Опасность несчастных случаев Общий вес и нагрузки на оси влияют на управляемость мотоцикла.

Общий вес включает в себя: мотоцикл в рабочем состоянии с полным баком, водителя и пассажира в

защитном снаряжении и шлеме, багаж.

- Не превышать максимальный допустимый вес и нагрузки на оси.

9 ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

Предупреждение

Опасность несчастных случаев Ухудшение характеристики управляемости из-за неправильной установки

кофров или бакового рюкзака-контейнера.

- Устанавливать и крепить кофр и баковый рюкзак-контейнер следует в соответствии с инструкциями

производителя.

Предупреждение

Опасность несчастных случаев В случае перегрузки система крепления багажа может выйти из строя.

Перед установкой кофров следует ознакомиться с требованиями производителя относительно

максимальной нагрузки.

Предупреждение

Опасность несчастных случаев Ухудшение видимости из-за съехавшего багажа.

Если задний габаритный фонарь будет закрыт, мотоцикл будет плохо виден участникам движения, едущим

позади него, особенно в темноте.

- Поэтому периодически следует проверять крепление багажа.

Предупреждение

Опасность несчастных случаев Изменение характеристики управляемости и увеличение тормозного пути

из-за большой загрузки.

- Скорость должна соответствовать перевозимому грузу.

Предупреждение

Опасность несчастных случаев Ухудшение характеристики управляемости из-за съехавшего багажа.

- Поэтому периодически следует проверять крепление багажа.

100

ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

- В случае перевозки багажа необходимо убедиться, что он надежно закреплен как можно ближе к центру мотоцикла

с равномерным распределением веса между передними и задними колесами.

- Не превышать максимальный допустимый вес и нагрузки на оси.

Руководящие указания

Максимально допустимый общий вес

375 кг (827 фунтов)

Максимально допустимая нагрузка на переднюю ось

135 кг (298 фунтов)

Максимально допустимая нагрузка на заднюю ось

275 кг (606 фунтов)

101

10 ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

10.1 Проверки и уход за транспортным средством при подготовке к эксплуатации

Примечание

Каждый раз перед использованием мотоцикла необходимо проверить его состояние и пригодность к

эксплуатации. Следует убедиться, что эксплуатируемое транспортное средство находится в безупречном

техническом состоянии.

- Проверить уровень моторного масла. ( стр. 225)

- Проверить уровень жидкости в контуре переднего тормоза. ( стр. 160)

- Проверить уровень жидкости в контуре заднего тормоза. ( стр. 169)

- Осмотреть колодки переднего тормоза. ( стр. 164)

- Проверить задние тормозные колодки. ( стр. 173)

– Проверить работоспособность тормозной системы.

- Проверить уровень охлаждающей жидкости. ( стр. 213)

- Проверить наличие скопления грязи в цепи. ( стр. 140)

H02217-01

- Проверить натяжение цепи. ( стр. 142)

- Осмотреть шины. ( стр. 186)

- Проверить давление воздуха в шинах. ( стр. 188)

- Проверить настройки всех органов управления и убедиться в плавности

их хода.

- Проверить работоспособность электрической системы.

- Убедиться в том, что багаж надлежащим образом закреплён.

- Сесть на мотоцикл и проверить регулировку зеркала заднего вида.

- Проверить уровень топлива.

102

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ 10

10.2 Запуск двигателя

Опасность

Опасность отравления Выхлопные газы ядовиты, и их вдыхание может привести к потере сознания и смерти.

- При работающем двигателе всегда следует проверять, имеется ли достаточная вентиляция.

- Не запускать и не эксплуатировать двигатель в закрытом пространстве без наличия эффективной системы

вытяжки отработавших газов.

Предостережение

Опасность несчастных случаев Эксплуатация мотоцикла без аккумулятора или с разряженным

аккумулятором может привести к выходу из строя электронных компонентов и устройств, влияющих на

безопасность движения.

- Запрещена эксплуатация мотоцикла без аккумулятора или с разряженным аккумулятором.

Примечание

Повреждение двигателя Нефильтрованный впускной воздух отрицательно влияет на срок службы двигателя.

При отсутствии воздушного фильтра пыль и грязь могут попасть в двигатель.

- Не эксплуатировать мотоцикл без воздушного фильтра.

Примечание

Повреждение двигателя Работа непрогретого двигателя на высоких оборотах значительно сокращает срок его службы.

- Разогревать двигатель всегда необходимо на низких оборотах.

103

10 ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

- Разблокировать рулевое управление. ( стр. 34)

- Сесть на мотоцикл, перенести вес с боковой подножки и поднять

ее ногой до упора.

- Повернуть аварийный выключатель зажигания в положение .

- Включить зажигание, повернув ключ зажигания в положение .

 После включения зажигания в течение примерно двух секунд

будет слышен звук работающего топливного насоса. В это

же время выполняется функциональная проверка щитка

приборов.

- Переключиться на нейтральную передачу <>.

B00782-10

 Загорается зеленая индикаторная лампа холостых оборотов

 После пуска загорается и гаснет предупреждающая

индикаторная лампа антиблокировочной тормозной системы.

- Press кнопка запуска .

104

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ 10

Примечание

Не нажимать кнопку запуска, пока не закончится проверка

работы щитка приборов.

Не открывать дроссельную заслонку для запуска.

Нажать и удерживать кнопку электростартера не дольше

5 секунд. Подождать не менее 5 секунд перед следующей

попыткой.

Этот мотоцикл оснащен системой безопасного запуска.

Двигатель можно запустить, только если включена

нейтральная передача или если выжать рычаг сцепления

при включенной передаче. Если переключить передачу и

отпустить рычаг сцепления при откинутой боковой стойке,

двигатель заглохнет.

10.3 Начало движения

– Выжать рычаг сцепления, включить первую передачу, медленно отпустить рычаг сцепления, одновременно плавно

открывая дроссельную заслонку.

Рекомендация

Если двигатель заглох при запуске, следует выжать рычаг сцепления и нажать кнопку электростартера. На

нейтраль переключаться нет необходимости.

105

10 ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

10.4 Система быстрого переключения передач Quickshifter + (опция)

Если активирована система быстрого переключения передач

Quickshifter +, водитель может переключать передачу вверх под

нагрузкой и вниз, не выжимая сцепление.

Поскольку отсутствует необходимость закрывать дроссельную

заслонку, становится возможным непрерываемое переключение

передач.

Система quickshifter +, определив на основе положения вала

переключения передач необходимость переключения передачи,

посылает соответствующий сигнал в устройство управления

двигателем.

Если система quickshifter + деактивирована на щитке приборов,

то при каждом переключении передачи приходится, как обычно,

выжимать сцепление.

S04186-10

106

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ 10

10.5 Переключение передач, движение

Предупреждение

Опасность несчастных случаев Вероятность потери контроля над транспортным средством при резком

изменении нагрузки.

- Избегать резких изменений нагрузки и внезапного торможения.

- Регулировать скорость движения в зависимости от дорожных условий.

Предупреждение

Опасность несчастных случаев При понижении передачи на высоких оборотах может произойти блокировка

заднего колеса и торможение двигателем.

- Не переходить на пониженные передачи при высоких оборотах, так как при этом происходит торможение

двигателем.

Предупреждение

Опасность несчастных случаев Неправильное положение ключа зажигания приводит к возникновению

неисправности.

- Нельзя изменять положение ключа зажигания во время движения.

Предупреждение

Опасность несчастных случаев Выполнение регулировки мотоцикла отвлекает водителя от ситуации на

дороге.

- Любую регулировку следует выполнять, когда транспортное средство неподвижно.

107

10 ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

Предупреждение

Риск травмы Выполнение регулировки мотоцикла отвлекает водителя от ситуации на дороге.

- Пассажир должен правильно сидеть на пассажирском сиденье, держась за водителя или за поручни, его

ступни должны находиться на пассажирских подножках.

- Необходимо учитывать требования закона вашей страны относительно минимального возраста пассажиров.

Предупреждение

Опасность несчастных случаев Рискованный стиль езды представляет серьезную опасность.

- Необходимо соблюдать правила дорожного движения, быть внимательным и предусмотрительным.

Это поможет своевременно заметить возможные источники опасности.

Предупреждение

Опасность несчастных случаев Снижение сцепления с дорогой у холодных шин.

- Во время каждой поездки первые километры необходимо проезжать, соблюдая осторожность, на средней

скорости, пока шины не разогреются до рабочей температуры.

Предупреждение

Опасность несчастных случаев Снижение сцепления с дорогой у новых шин.

Контактная поверхность новых шин не имеет требуемой шероховатости.

- Необходимо обкатать новые шины путем вождения мотоцикла на умеренных скоростях с чередованием

углов наклона.

Стадия обкатки

200 км (124 мили)

108

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ 10

Предупреждение

Опасность несчастных случаев Ухудшение характеристики управляемости из-за съехавшего багажа.

- Поэтому периодически следует проверять крепление багажа.

Предупреждение

Опасность несчастных случаев Падение может привести к более серьезному повреждению мотоцикла, чем

может показаться на первый взгляд.

- При подготовке транспортного средства к эксплуатации после падения необходимо провести обычную

проверку мотоцикла.

Примечание

Отказ двигателя Повреждение двигателя из-за перегрева.

- Если появилось предупреждение о недопустимой температуре охлаждающей жидкости, необходимо немедленно

остановиться и не подвергать опасности себя и других участников дорожного движения.

- Необходимо дождаться остывания двигателя и элементов системы охлаждения.

- Когда двигатель остынет, следует проверить уровень охладителя и, при необходимости, долить жидкость.

Примечание

Повреждение трансмиссии Неправильное использование системы быстрого переключения передач quickshifter+

приводит к повреждению трансмиссии.

Система quickshifter+ может использоваться, только если данная функция активирована на щитке приборов.

Функция quickshifter+ не активна, если выжат рычаг сцепления.

- Использовать систему quickshifter+ только в указанном допустимом диапазоне скоростей.

Примечание

Если во время езды возникают необычные шумы, следует немедленно остановиться (не подвергая опасности

себя или других участников дорожного движения), заглушить двигатель и обратиться в авторизованный

сервисный центр KTM.

109

10 ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

Если позволяют условия (уклон, дорожная ситуация и т. д.), можно

переключиться на более высокую передачу.

Для этого следует отпустить дроссель, одновременно выжимая

рычаг сцепления, переключиться на следующую передачу,

отпустить сцепление и открыть дроссель.

Примечание

Схема расположения передач показана на иллюстрации.

Передача холостого хода находится между первой и второй

передачами. Первая передача используется для начала

401950-11

движения или езды по крутым склонам.

После достижения максимальной скорости посредством полного

открытия ручки газа следует повернуть дроссель обратно в

положение открытия на 3/4. Это приведет к снижению оборотов,

однако расход топлива будет значительно меньше.

–

Разгоняться следует только до скорости, соответствующей

дорожной поверхности и погодным условиям. На поворотах не

рекомендуется переключать передачи, а разгоняться следует

очень осторожно.

Для переключения на более низкую передачу следует, при

необходимости, притормозить, одновременно закрывая

дроссельную заслонку.

Выжать рычаг сцепления и переключиться на более низкую

передачу, медленно отпустить рычаг сцепления и открыть

дроссельную заслонку или выполнить повторное переключение.

Двигатель должен быть заглушен, если он работает на режиме

малого газа или если мотоцикл не будет использоваться в течение

длительного времени.

110

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ 10

Если двигатель заглох (например, на перекрестке), следует выжать

рычаг сцепления и нажать кнопку электростартера. Запрещается

устанавливать трансмиссию в нейтральное положение.

Если индикатор давления масла загорелся во время поездки,

следует остановиться, как только это будет безопасным, и

выключить двигатель. Следует обратиться в авторизованный

сервисный центр KTM.

Если во время поездки загорелся индикатор неисправности

, следует как можно скорее обратиться в авторизованный

сервисный центр KTM.

Если во время поездки загорелся индикатор общего

предупреждения

, значит, было обнаружено сообщение о

безопасности эксплуатации (предупреждение).

Примечание

Все возникшие предупреждения отображаются и

сохраняются в меню предупреждений Warning до тех пор,

пока они не перестанут быть активными

111

10 ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

- Если на щитке приборов включена система быстрого

переключения скорости quickshifter + (опция), можно перейти на

повышающую передачу в указанном диапазоне скоростей без

применения рычага сцепления.

Примечание

На рисунке показана минимальная скорость двигателя

перед переходом на повышающую передачу в оборотах в

минуту.

Быстро потянуть рычаг переключения передач назад до

упора, не изменяя положения ручки газа.

S04194-10

- Если на щитке приборов включена система quickshifter

+ (опция), можно перейти на понижающую передачу в

указанном диапазоне скоростей без применения рычага

сцепления.

Примечание

На рисунке показана максимальная скорость двигателя

перед переходом на понижающую передачу в оборотах в

минуту.

Нажать на рычаг переключения передач назад до упора,

не изменяя положения ручки газа.

S04193-10

112

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ 10

10.6 Торможение

Предупреждение

Опасность несчастного случая Грязь и влага снижают эффективность торможения.

- Для очистки и просушки тормозных колодок и тормозных дисков следует несколько раз на малой скорости

привести в действие тормоза.

Предупреждение

Опасность несчастного случая Слабое действие переднего или заднего тормоза снижает эффективность

торможения.

- Осмотреть элементы тормозной системы; не эксплуатировать мотоцикл до выявления и устранения

неполадок (В этом случае рекомендуется обратиться в авторизованный сервисный центр КТМ.)

Предупреждение

Опасность несчастного случая Отказ тормозной системы в результате перегрева.

Если рычаг ножного тормоза не отпущен, осуществляется постоянное давление на тормозные колодки.

- Если тормоз не используется, следует снять ногу с педали ножного тормоза.

Предупреждение

Опасность несчастного случая При повышении общей загрузки тормозной путь мотоцикла увеличивается.

- При перевозке пассажира и багажа следует соблюдать более длинную тормозную дистанцию, чем при

движении на незагруженном мотоцикле.

Предупреждение

Опасность несчастного случая Соль на дорогах снижает эффективность торможения.

- Для удаления соли с тормозных колодок и тормозных дисков следует несколько раз на малой скорости

привести в действие тормоза.

113

10 ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

Предупреждение

Опасность несчастного случая В определенных ситуациях при использовании ABS тормозной путь

увеличивается.

- Следует применять тормоза в соответствии с ситуацией движения и состоянием дорожной поверхности.

При торможении необходимо отпустить дроссельную заслонку, одновременно нажав на передний и задний тормоза.

Примечание

Если активирована система ABS, можно достичь максимальной эффективности торможения, не

заблокировав колеса, даже на поверхностях с плохим сцеплением, например, песчаных, мокрых или

скользких.

Предупреждение

Опасность несчастного случая Заднее колесо может заблокироваться из-за тормозного действия двигателя.

- При экстренном торможении, а также торможении с полным включением тормозов и на скользкой

поверхности необходимо выжать рычаг сцепления.

Предупреждение

Опасность несчастного случая Максимально возможное время задержки уменьшается при преодолении

виражей или движении по поверхности с боковым уклоном.

- Если возможно, следует завершать торможение перед входом в поворот.

Следует всегда завершать торможение перед входом в поворот. Необходимо перейти на пониженную передачу,

соответствующую скорости движения.

Необходимо использовать эффект торможения двигателем при движении вниз по длинному уклону. Следует

переключиться на одну или две передачи вниз, но при этом не перегружать двигатель. Это позволит тормозить

гораздо реже и избежать перегрева тормозов.

114

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ 10

10.7 Остановка, парковка

Предупреждение

Опасность неправомерного завладения Использование мотоцикла лицами, не имеющими на это

разрешения, представляет опасность как для них самих, так и для окружающих.

- Не оставлять без присмотра мотоцикл с включенным двигателем.

- Принять меры безопасности, направленные на предотвращение угона.

- Если вы оставляете мотоцикл без присмотра, следует заблокировать рулевую колонку и извлечь ключ

зажигания.

Предупреждение

Опасность ожогов Некоторые компоненты транспортного средства очень сильно нагреваются во время

работы.

- Запрещается касаться горячих компонентов, таких как выхлопная система, радиатор, двигатель,

амортизатор и тормозная система до того, как они остынут.

- Дать этим компонентам остыть перед началом любых работ с мотоциклом.

Примечание

Существенное повреждение Нарушение правил парковки может привести к повреждению мотоцикла.

Крупное повреждение может произойти при скатывании или опрокидывании транспортного средства.

Парковочные элементы мотоцикла рассчитаны только на его собственный вес.

- Следует выбирать для парковки ровные площадки с твердым покрытием.

- Нельзя садиться на мотоцикл, если он опирается на стойку.

115

10 ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

Примечание

Опасность возгорания Горячие части мотоцикла создают опасность возникновения пожара и взрыва.

Запрещается парковать транспортное средство рядом с легковоспламеняющимися или взрывоопасными материалами.

–

Прежде чем закрывать мотоцикл покрытием, необходимо дать ему остыть.

Затормозить мотоцикл.

–

Переключиться на нейтральную передачу <>.

–

Отключить зажигание, повернув ключ зажигания в положение .

Примечание

Если двигатель остановлен с помощью аварийного выключателя зажигания, но зажигание остается

включенным посредством ключа, питание подается на большинство потребителей энергии, и батарея

разрядится. Поэтому зажигание следует всегда выключать ключом - аварийный выключатель предназначен

только для экстренной остановки двигателя.

Припарковать мотоцикл на твердой поверхности.

Ногой выдвинуть боковую подножку вперед настолько, насколько возможно, и опереть мотоцикл на нее.

Заблокировать рулевое управление. ( стр. 33)

10.8 Транспортировка

Примечание

Опасность повреждения Припаркованное транспортное средство может скатиться или опрокинуться.

- Следует выбирать для парковки ровные площадки с твердым покрытием.

116

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ 10

Примечание

Опасность возгорания Горячие части мотоцикла создают опасность возникновения пожара и взрыва.

- Запрещается парковать транспортное средство рядом с легковоспламеняющимися или взрывоопасными

материалами.

- Прежде чем закрывать мотоцикл покрытием, необходимо дать ему остыть.

- Заглушить двигатель и извлечь ключ зажигания.

- Использовать натяжные ремни или другие подходящие устройства

для фиксации мотоцикла и предотвращения происшествий и

опрокидывания.

401448-01

117

10 ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

10.9 Заправка топливом

Опасность

Опасность возгорания Топливо крайне огнеопасно.

При нагревании топливо расширяется и в случае переполнения бака может вылиться из него.

- Запрещается заправка транспортного средства вблизи источников открытого пламени или во время

курения.

- Выключить двигатель для заправки.

- Нельзя допускать пролива топлива, особенно его попадания на горячие части мотоцикла.

- Необходимо немедленно вытереть пролившееся топливо.

- Соблюдать технические требования, относящиеся к заправке топливом.

Предупреждение

Опасность отравления Топливо ядовито и опасно для здоровья.

- Избегать попадания топлива на кожу, в глаза и на одежду.

- При попадании топлива в желудочно-кишечный тракт немедленно обратиться за медицинской помощью.

- Не вдыхать пары топлива.

- При попадании топлива на кожу промыть пораженный участок большим количеством воды.

- При попадании топлива в глаза их следует немедленно промыть водой и обратиться за медицинской

помощью.

- Одежду, на которую попало топливо, следует сменить.

Примечание

Существенное повреждение При использовании горючего ненадлежащего качества топливный фильтр быстро

засоряется.

118

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ 10

В некоторых странах и регионах качество и чистота топлива могут не соответствовать международным стандартам. Это

обстоятельство может послужить причиной возникновения проблем в работе топливной системы.

- Следует заправлять мотоцикл только высококачественным топливом, соответствующим установленным стандартам.

(В этом случае рекомендуется обратиться в авторизованный сервисный центр КТМ.)

Примечание

Опасность для окружающей среды Неправильное обращение с топливом представляет угрозу для окружающей

среды.

- Не допускать попадания топлива в грунтовые воды, на землю или в канализационную систему.

119

10 ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

Выключить двигатель.

–

Открыть крышку заливной горловины топливного бака. ( стр. 35)

–

Заполнить топливный бак топливом до нижней кромки 1

топливного фильтра.

Общий объем

14,5 л

Неэтилированный

топливного бака,

(3,83 гал.

бензин премиум-класса

прибл.

США)

(октановое число ROZ 95/

RON 95/PON 91) (

стр. 252) (ЕВРОПА/

АВСТРАЛИЯ/ЯПОНИЯ, AR/

CN/CO, PH/MY)

Общий объем

Газохол 95 E20 (RON 95)

топливного бака,

(

стр. 251) (TH)

прибл.

Общий объем

Неэтилированный бензин

топливного бака,

премиум-класса, тип C

прибл.

(ROZ 95/RON 95/PON 91)

(

стр. 252) (БР)

Закрыть крышку заливной горловины топливного бака. ( стр. 37)

S04133-10

120

ГРАФИК ОБСЛУЖИВАНИЯ 11

11.1 Дополнительная информация

Любые дополнительные услуги, оказываемые в связи с выполнением обязательных или рекомендованных работ,

подлежат отдельному заказу с оплатой по отдельному счету.

В зависимости от местных условий эксплуатации в вашей стране могут применяться различные интервалы технического

обслуживания.

Индивидуальные интервалы, а также объем и содержание технического обслуживания могут изменяться в процессе

технического развития. Самый актуальный график обслуживания всегда можно найти на сайте KTM Dealer.net.

Необходимую консультацию по данному вопросу можно получить у дилера KTM.

11.2 Обязательные работы

Через каждые 24 месяца

Через каждые 12 месяцев

Через каждые 15.000 км (9.300 миль)

Через каждые 7.500 км (4.650 миль)

После 1 000 км (6.200 миль)

Считать диагностическую информацию с помощью фирменного сканера КТМ.

○

•

Программировать датчик вала переключения передач. (Опция: Датчик вала переключения

○

•

передач активирован)

Проверить работоспособность электрической системы.

○

•

Заменить моторное масло и масляный фильтр и очистить сетчатые фильтры.

(

стр. 226)

○

•

Проверка состояния тормозных дисков. ( стр. 158)

○

•

Проверить передние тормозные колодки. ( стр. 164)

○

•

Проверить состояние задних тормозных колодок. ( стр. 173)

○

•

Проверить тормозные колодки на наличие повреждений и протечек.

○

•

121

11 ГРАФИК ОБСЛУЖИВАНИЯ

Через каждые 24 месяца

Через каждые 12 месяцев

Через каждые 15.000 км (9.300 миль)

Через каждые 7.500 км (4.650 миль)

После 1 000 км (6.200 миль)

Проверить уровень жидкости в контуре переднего тормоза. ( стр. 160)

○

•

Проверить уровень жидкости в контуре заднего тормоза. ( стр. 169)

○

•

Осмотреть шины. ( стр. 186)

○

•

Проверка давления в шинах. ( стр. 188)

○

•

Проверить амортизатор и вилку на наличие утечек.

○

•

Очистить пылезащитные кожухи перьев вилок. ( стр. 135)

•

Проверить состояние цепи, задней звездочки и звездочки двигателя. ( стр. 145)

•

Проверить натяжение цепи. ( стр. 142)

○

•

Проверить уровень охлаждающей жидкости. ( стр. 213)

○

•

Проверить работу вентилятора радиатора.

○

•

Заменить воздушный фильтр, очистить корпус воздушного фильтра.

•

Проверить тросы дроссельной заслонки на отсутствие повреждений, выполнение прокладки без

○

•

крутых изгибов и правильность подключения.

Проверить кабели на отсутствие повреждений и крутых изгибов.

○

•

Проверить клапанный зазор, заменить свечу зажигания.

•

Заменить жидкость контура переднего тормоза.

•

Заменить жидкость контура заднего тормоза.

•

122

ГРАФИК ОБСЛУЖИВАНИЯ 11

Через каждые 24 месяца

Через каждые 12 месяцев

Через каждые 15.000 км (9.300 миль)

Через каждые 7.500 км (4.650 миль)

После 1 000 км (6.200 миль)

Проверить люфт подшипника рулевой колонки.

○

•

Проверить направленность луча фары. ( стр. 205)

○

•

Установить данные на дисплее сервисных интервалов.

○

•

Окончательная проверка: Окончательная проверка: Убедиться в безопасности мотоцикла и

○

•

выполнить испытательный пробег.

После испытательного пробега выполнить считывание диагностической информации с помощью

○

•

фирменного сканера КТМ.

Сделать запись об обслуживании в KTM Dealer.net.

○

•

○ Однократное действие

• Периодические действия

11.3 Рекомендуемые работы

Через каждые 48 месяцев

Через каждые 12 месяцев

Через каждые 30.000 км (18.600 миль)

Через каждые 7.500 км (4.650 миль)

После 1 000 км (6.200 миль)

Проверить раму.

•

123

11 ГРАФИК ОБСЛУЖИВАНИЯ

Через каждые 48 месяцев

Через каждые 12 месяцев

Через каждые 30.000 км (18.600 миль)

Через каждые 7.500 км (4.650 миль)

После 1 000 км (6.200 миль)

Очистить маятниковую вилку.

•

Проверить люфт подшипника вилки.

•

Проверить люфт подшипника маятника.

•

Проверить антифриз.

○

•

Заменить охладитель.

•

Опорожнить сливные шланги.

○

•

Проверить все шланги (например, топливный, охлаждающей жидкости, прокачки, сливной) и

○

•

муфты на наличиe трещин, утечек и неправильной прокладки.

Нанести консистентную смазку на все движущиеся детали (например, боковую стойку, рулевые

○

•

рычаги управления, цепь и т.д.) и проверить плавность их хода.

Проверить затяжку доступных винтов и гаек, необходимых для обеспечения безопасности.

○

•

○ Однократное действие

• Периодические действия

124

РЕГУЛИРОВКА ШАССИ 12

12.1 Вилка/амортизатор

У вилки и амортизатора есть множество опций для приспособления

шасси под стиль вождения и полезную нагрузку.

Примечание

Рекомендации по регулировке подвески приведены в таблице

1. Таблица находится на топливном баке. Она закрыта

сиденьем, когда мотоцикл готов к поездке.

Эти регулировки следует рассматривать в качестве руководства, и

A00703-10

они всегда должны быть основой вашей индивидуальной настройки

подвески. Запрещается изменять регулировки в случайном порядке,

потому что в результате таких изменений ходовые качества могут

ухудшиться, особенно на высоких скоростях.

12.2 Регулировка демпфирования сжатия вилки

Примечание

Демпфирование гидравлического сжатия определяет характеристики вилочной подвески.

125

12 РЕГУЛИРОВКА ШАССИ

- Повернуть регулировочную гайку 1 по часовой стрелке до упора.

Примечание

Регулировочный винт 1 расположен на верхнем конце

левого пера вилки.

Демпфирование сжатия осуществляется в левом

пере вилки COMP (белый регулировочный винт).

Демпфирование отбоя осуществляется в правом пере

вилки REB (красный регулировочный винт).

- Повернуть винт против часовой стрелки на то количество

S04153-10

щелчков, которое соответствует типу вилки.

Руководящие указания

Демпфирование сжатия

Комфортный

17 щелчков

Стандартный

15 щелчков

Спортивный

10 щелчков

Полная загрузка

15 щелчков

Примечание

Повернуть по часовой стрелке для увеличения

демпфирования или против часовой стрелки для

уменьшения демпфирования в процессе сжатия.

126

РЕГУЛИРОВКА ШАССИ 12

12.3 Регулировка демпфирования отбоя вилки

Примечание

Демпфированием гидравлического отбоя определяется поведение вилочной подвески.

- Повернуть регулировочную гайку 1 по часовой стрелке до упора.

Примечание

Регулировочный винт 1 расположен на верхнем конце

правого пера вилки.

Демпфирование отбоя осуществляется в правом

пере вилки REB (красный регулировочный винт).

Демпфирование сжатия осуществляется в левом пере

вилки COMP (белый регулировочный винт).

- Повернуть винт против часовой стрелки на то количество щелчков,

S04153-11

которое соответствует типу вилки.

Руководящие указания

Демпфирование отбоя

Комфортный

20 щелчков

Стандартный

15 щелчков

Спортивный

10 щелчков

Полная загрузка

15 щелчков

127

12 РЕГУЛИРОВКА ШАССИ

Примечание

Повернуть по часовой стрелке, чтобы увеличить

демпфирование; повернуть против часовой стрелки, чтобы

уменьшить демпфирование отбоя амортизатора.

12.4 Регулировка преднатяга пружины амортизатора

Предупреждение

Опасность несчастного случая Изменение настройки подвески может серьезно повлиять на управляемость

транспортного средства.

- Начать движение с малой скоростью, чтобы после выполнения регулировок почувствовать новые

характеристики управления.

Примечание

Поджатие определяет базовое положение пружины амортизатора.

Оптимальная регулировка поджатия пружины амортизатора достигается, когда она осуществляется по

весу водителя, а также весу багажа и пассажира. Таким образом достигается наилучшее соотношение

маневренности и устойчивости мотоцикла.

128

РЕГУЛИРОВКА ШАССИ 12

- Повернуть регулировочное кольцо 1 для настройки преднатяга

пружины.

Руководящие указания

Предварительное поджатие пружины

Комфортный

3 щелчков

Стандартный

3 щелчков

Спортивный

3 щелчков

Полная загрузка

10 щелчков

S04134-10

Рожковый гаечный ключ, амортизатор (90529077000)

Удлинитель для рожкового гаечного ключа (90129099025)

Примечание

Предварительный натяг пружины может иметь

10 различных положений.

12.5 Регулировка демпфирования отбоя амортизатора

Предупреждение

Риск травмы Детали амортизатора сдвинутся, если отсоединить амортизатор неправильно.

Амортизатор заполнен азотом под высоким давлением..

- Необходимо следовать указаниям. (Просим обращаться в авторизованный сервисный центр KTM.)

129

12 РЕГУЛИРОВКА ШАССИ

- Повернуть регулировочный винт 1 по часовой стрелке до

последнего ощутимого щелчка.

- Повернуть против часовой стрелки на количество щелчков,

соответствующее типу амортизатора.

Руководящие указания

Демпфирование отбоя

Комфортный

15 щелчков

Стандартный

10 щелчков

S04154-10

Спортивный

5 щелчков

Полная загрузка

10 щелчков

Примечание

Повернуть по часовой стрелке для увеличения демпфи-

рования или против часовой стрелки для уменьшения

демпфирования.

130

ОБСЛУЖИВАНИЕ ШАССИ 13

13.1 Подъем мотоцикла при помощи подставки под заднее колесо

Примечание

Опасность повреждения Припаркованное транспортное средство может скатиться или опрокинуться.

- Следует выбирать для парковки ровные площадки с твердым покрытием.

- Установить опоры подставки под заднее колесо.

- Вставить адаптер в подставку под заднее колесо.

Удерживающий адаптер (61029955244)

Подставка под заднее колесо (69329955000)

- Поставить мотоцикл вертикально, совместить подставку с

маятниковой вилкой и адаптерами и поднять мотоцикл.

402346-01

13.2 Снятие мотоцикла с подставки под заднее колесо

Примечание

Опасность повреждения Припаркованное транспортное средство может скатиться или опрокинуться.

- Следует выбирать для парковки ровные площадки с твердым покрытием.

131

13 ОБСЛУЖИВАНИЕ ШАССИ

- Принять меры против опрокидывания мотоцикла.

- Убрать подставку из-под заднего колеса и установить

мотоцикл на боковую стойку 1.

- Снять комплект втулок.

402029-10

13.3 Поднятие мотоцикла при помощи подставки под переднее колесо

Примечание

Опасность повреждения Припаркованное транспортное средство может скатиться или опрокинуться.

- Следует выбирать для парковки ровные площадки с твердым покрытием.

hicle on a firm and level surface.

Подготовительные работы

- Поднять мотоцикл при помощи подставки под заднее колесо.

(

стр. 131)

132

13 ОБСЛУЖИВАНИЕ ШАССИ

Основные работы

- Снять пыльники 1 с обоих перьев вилки по направлению вниз.

Примечание

Пыльники служат для удаления пыли и твердых частиц

грязи из трубок вилки. Со временем происходит

накопление грязи внутри пыльников. Если не удалять

загрязнения, это может привести к образованию утечек

через масляные уплотнения.

S04155-10

Предупреждение

Опасность несчастного случая Наличие масла или

смазки на тормозных дисках снижает эффект торможения.

- На тормозных дисках не должно быть масла и смазки.

- При необходимости следует очищать тормозные диски

очистителем для тормозов.

- Выполнить очистку и смазку пыльников и внутренних трубок

обеих перьев вилки.

Универсальная смазка-спре ( стр. 265)

- Установить пыльники обратно в их первоначальное положение.

- Удалить избытки смазочного материала.

Заключительные работы

- Установить переднее крыло. ( стр. 154)

- Снять мотоцикл с подставки под переднее колесо. ( стр. 134)

136

13 ОБСЛУЖИВАНИЕ ШАССИ

13.7 Установка пассажирского сиденья

- Прикрепить крючки 1 на сиденье пассажира к креплению

сиденья 2 на подрамнике и опустить его сзади, толкая

вперед.

Нажать на пассажирское сиденье до щелчка.

Предупреждение

Опасность несчастного случая Пассажирское сиденье

может выскочить из крепления, если будет неправильно

установлено.

H01992-01

- После сборки проверить, правильно ли зафиксирова-

но сиденье, чтобы его нельзя было поднять.

- В конце проверить правильность установки пассажирского

сиденья.

13.8 Снятие переднего сиденья водителя

Подготовительные работы

- Снять пассажирское сиденье. ( стр. 137)

138

ОБСЛУЖИВАНИЕ ШАССИ 13

Основные работы

- Поднять заднюю часть водительского сиденья, потянуть его назад и

снять, подняв вверх.

H01993-01

13.9 Установка переднего сиденья водителя

Основные работы

- Прикрепить переднее сиденье водителя в зоне A и опустить

заднюю часть.

- В конце проверить правильность установки переднего

водительского сиденья.

H01994-01

Заключительные работы

- Установить пассажирское сиденье. ( стр. 138)

139

13 ОБСЛУЖИВАНИЕ ШАССИ

13.10 Проверка наличия скопления грязи в цепи

- Проверить наличие скопления грязи в цепи.

При наличии значительного загрязнения:

- Очистить цепь. ( стр. 140)

400678-01

13.11 Очистка цепи

Предупреждение

Опасность несчастного случая Наличие смазочных материалов на шинах снижает их сцепление с дорогой.

- Удалить с шин смазку подходящим чистящим материалом.

Предупреждение

Опасность несчастного случая Наличие масла или смазки на тормозных дисках снижает эффект торможения.

- На тормозных дисках не должно быть масла и смазки.

- При необходимости следует очищать тормозные диски очистителем для тормозов.

140

ОБСЛУЖИВАНИЕ ШАССИ 13

Примечание

Угроза загрязнения окружающей среды Попадание вредных веществ в окружающую среду наносит

серьезный экологический вред.

- Масло, консистентную смазку, фильтры, топливо, очистители, тормозную жидкость и пр. следует утилизировать

в соответствии с предписанными правилами.

Примечание

Срок службы цепи в большой степени зависит от ее грамотного обслуживания.

Подготовительные работы

- Поднять мотоцикл при помощи подставки под заднее колесо.

(

стр. 131)

Основные работы

- Регулярно очищать цепь.

- Смывать рыхлую грязь несильной струей воды.

- Удалять остатки старой смазки с помощью очистителя для цепи.

Очиститель для цепи ( стр. 264)

- После просушки покрыть цепь специальным спреем.

Цепная смазка-спрей для внедорожных мотоциклов ( стр. 265)

400725-01

Заключительные действия

- Снять мотоцикл с подставки под заднее колесо.

(

стр. 131)

141

13 ОБСЛУЖИВАНИЕ ШАССИ

13.12 Проверка натяжения цепи

Предупреждение

Опасность несчастного случая При неправильном натяжении цепи возникает опасность повреждения

компонентов и попадания в аварию.

Если цепь натянута слишком сильно, то сама цепь, ведущая звездочка, звездочка заднего колеса, подшипники

коробки передач и заднего колеса подвергаются быстрому износу. Некоторые компоненты могут выходить из

строя от перегрузки.

При слабом натяжении цепи может произойти ее соскакивание с ведущей или ведомой звездочки, что влечет

за собой блокировку заднего колеса или повреждение двигателя.

- Регулярно проверять натяжение цепи.

- Регулировать натяжение цепи в соответствии со спецификацией.

Подготовительные работы

- Поднять мотоцикл при помощи подставки под заднее колесо.

(

стр. 131)

Основные работы

- Переключиться на нейтральную передачу <>.

- В области за защитой от проскальзывания цепи прижать цепь

вверх к маятниковой вилке и измерить натяжение цепи A.

Примечание

Верхняя секция цепи B должна быть туго натянута.

Износ цепи не всегда бывает равномерным, поэтому

следует повторить измерения в разных положениях цепи.

M00714-10

Натяжение цепи

от 5 до 7 мм (0,2- 0.28 дюймов)

142

ОБСЛУЖИВАНИЕ ШАССИ 13

Если натяжение цепи не соответствует приведенной

величине:

- Выполнить регулировку натяжения ( стр. 143)

- Снять мотоцикл с подставки под заднее колесо. ( стр. 131)

13.13 Регулировка натяжения цепи

Предупреждение

Опасность несчастного случая При неправильном натяжении цепи возникает опасность повреждения

компонентов и попадания в аварию.

Если цепь натянута слишком сильно, то сама цепь, ведущая звездочка, звездочка заднего колеса, подшипники

коробки передач и заднего колеса подвергаются быстрому износу. Некоторые компоненты могут выходить из

строя от перегрузки.

При слабом натяжении цепи может произойти ее соскакивание с ведущей или ведомой звездочки, что влечет

за собой блокировку заднего колеса или повреждение двигателя.

Регулярно проверять натяжение цепи.

Регулировать натяжение цепи в соответствии со спецификацией.

Подготовительные работы

- Поднять мотоцикл при помощи подставки под заднее колесо,

(

стр. 131)

- Проверить натяжение цепи. ( стр. 142)

143

13 ОБСЛУЖИВАНИЕ ШАССИ

Основные работы

- Ослабить гайку 1.

- Ослабить гайки 2

- Отрегулировать натяжение цепи поворотом регулировочных

винтов

влево и вправо.

Руководящие указания

Натяжение цепи

от 5 до 7 мм (0,2- 0.28 дюймов)

Повернуть регулировочные винты

с левой и правой

стороны так, чтобы метки на левом и правом регуляторах цепи

4 расположились в одинаковых положениях относительно

контрольных меток A. Это обеспечит ровное положение

заднего колеса.

Примечание

Верхняя секция цепи должна быть туго натянута.

Износ цепи не всегда бывает равномерным, поэтому

следует проверять настройки в разных положениях цепи.

– Затянуть гайки 2.

F00861-10

- Убедиться в том, что регуляторы цепи 4 опираются на

регулировочные винты

– Затянуть гайку 1.

Руководящие указания

Гайка, ось заднего

M14x1,5

100 Нм (73,8 фнт.фт)

колеса

144

ОБСЛУЖИВАНИЕ ШАССИ 13

Заключительные работы

- Снять мотоцикл с подставки под заднее колесо.

(

стр. 131)

13.14 Проверка цепи, задней звездочки и звездочки двигателя

Подготовительные работы

Preparatory work

- Поднять мотоцикл при помощи подставки под заднее колесо.

- Raise the motorcycle with the rear lifting gear. (

p. 131)

(

стр. 131)

Основные работы

- Убедиться в отсутствии признаков износа ведущей и ведомой

звездочки.

» If the rear sprocket and engine sprocket are worn:

При наличии признаков износа ведущей и ведомой звездочки:

- Change the drivetrain kit.

- Заменить комплект трансмиссии.

Примечание

Замена цепи, а также ведомой и ведущей

звездочек производится единым комплектом.

100132-10

145

13 ОБСЛУЖИВАНИЕ ШАССИ

– Переключиться на нейтральную передачу <>.

- Оттянуть нижнюю часть цепи с указанным усилием A.

Руководящие указания

Усилие для оценки износа

15 кг (33 фунта)

цепи

- Измерить расстояние B, на котором располагаются 20 звеньев

нижней части цепи.

Примечание

Износ цепи не всегда бывает равномерным, поэтому

следует повторить измерения в разных положениях цепи.

Максимальное расстояние B

301,6 мм (11,874 дюймов)

от 20 роликов цепи на самом

длинном отрезке цепи

Если расстояние B превышает указанное значение:

– Заменить комплект трансмиссии.

401288-10

Примечание

При замене цепи необходимо также заменить

ведомую и ведущую звездочки. Новые цепи

быстрее изнашиваются на старых, изношенных

звездочках.

146

ОБСЛУЖИВАНИЕ ШАССИ 13

- Проверить скользящий защитный кожух цепи на наличие износа.

Когда винт 1 становится виден в зоне

скользящего

кожуха цепи, если смотреть сверху:

- Заменить скользящий защитный кожух цепи.

Убедиться, что скользящий защитный кожух цепи плотно сидит на

месте.

Если скользящий защитный кожух цепи ослаблен:

- Затянуть винт на скользящем защитном кожухе цепи.

Руководящие указания

Винт, защитный

7 Нм (5,2 фнт.фт)

кожух цепи

Loctite^®243™

S04138-10

Заключительные работы

- Снять мотоцикл с подставки под заднее колесо.

(

стр. 131)

147

ТОРМОЗНАЯ СИСТЕМА 14

14.1 Антиблокировочная тормозная система (ABS)

Антиблокировочное тормозное устройство 1, состоящее из

гидравлического блока, блока управления ABS и возвратного насоса,

установлено под топливным баком. На переднем и заднем колесах

размещены датчики частоты вращения колеса 2

Предупреждение

Опасность несчастного случая Изменения, вносимые в

мотоцикл, нарушают работу системы ABS.

- Заднее колесо можно прокручивать с включенным

передним тормозом на удалении от дорог общего

пользования и только при выключенной системе ABS.

- Ни в коем случае не изменять ход подвески.

- Использовать в тормозной системе только запасные

части, утвержденные и рекомендованные компанией

KTM.

- Следует использовать только шины и колеса, одобренные

KTM и имеющие соответствующий индекс скорости.

- Следует поддерживать требуемое давление воздуха в

шинах.

- Обеспечить профессиональное выполнение работ по

обслуживанию и ремонту. (В этом случае рекомендуется

обратиться в авторизованный сервисный центр КТМ.)

S04111-10

155

14 ТОРМОЗНАЯ СИСТЕМА

ABS (антиблокировочная тормозная система) - это система

безопасности, которая предотвращает блокировку колес при

движении по прямой или в поворотах (согласно законам физики).

Предупреждение

Опасность несчастного случая Средства оказания помощи

при вождении могут предотвратить опрокидывание мотоцикла

только в пределах существующих физических ограничений.

Не всегда можно предотвратить опрокидывание мотоцикла в

экстремальных ситуациях вождения (например, при загрузке

багажа с высоким центром тяжести, изменении дорожных

условий, на крутых спусках, при резком торможении без

выключения сцепления).

- Водитель должен адаптировать свой стиль вождения под

дорожные условия и собственные навыки.

Система ABS имеет два рабочих режима: «Дорога» и «Вне дороги»

(Road и Offroad). Если активирован режим ABS “Road”, система ABS

контролирует оба колеса.

В режиме ABS Offroad система ABS управляет только передним

колесом. Предупреждающая индикаторная лампа ABS

медленно

мигает, напоминая о том, что включен режим ABS “Offroad”.

Примечание

В режиме ABS Offroad существует вероятность попадания в

аварию из-за блокировки заднего колеса.

Управление в зависимости от кривой движения активно только

в режиме ABS «Дорога» (Road).

156

ТОРМОЗНАЯ СИСТЕМА 14

Антиблокировочное тормозное устройство действует с двумя

независимыми тормозными контурами (передний и задний тормоза).

При нормальном функционировании тормозная система срабатывает

аналогично обычной тормозной системе без ABS. Когда же блок

управления ABS обнаруживает в колесе тенденцию к блокировке,

ABS начинает регулировать давление тормозов. Функция контроля

вызывает небольшую пульсацию рычага ручного тормоза и педали

ножного тормоза.

Предупреждающая индикаторная лампа ABS

должна загореться

после включения зажигания и погаснуть после трогания с места.

Если она не гаснет после начала движения и продолжает гореть

во время движения, это указывает на ошибку в системе ABS. В

этом случае ABS не активна и колеса во время торможения могут

заблокироваться.

Тормозная система сама по себе остается функциональной, только

контроль со стороны ABS отсутствует.

Предупреждающая индикаторная лампа ABS также может

загореться, если частота вращения переднего и заднего колес сильно

различается в экстремальных условиях вождения, например, при

езде или вращении на заднем колесе мотоцикла. В этом случае ABS

отключается.

Чтобы вновь активировать ABS, следует остановить транспортное

средство и выключить зажигание. ABS активируется снова при

включении транспортного средства. После начала движения

предупреждающая индикаторная лампа ABS гаснет.

157

14 ТОРМОЗНАЯ СИСТЕМА

14.2 Регулировка исходного положения рычага ручного тормоза

- Отрегулировать исходное положение рычага ручного тормоза по

размеру руки путем поворота регулировочного винта 1.

Примечание

Потянуть рычаг ручного тормоза вперед и повернуть

регулировочный винт.

Нельзя выполнять регулировку во время движения.

S04143-12

14.3 Проверка состояния тормозных дисков

Предупреждение

Опасность несчастного случая Изношенные тормозные диски снижают эффект торможения.

- Следует немедленно заменять изношенные тормозные диски. (В этом случае рекомендуется обратиться в

авторизованный сервисный центр КТМ.)

158

ТОРМОЗНАЯ СИСТЕМА 14

– Проверить толщину переднего и заднего тормозных дисков в

нескольких точках на соответствие необходимому размеру A.

Примечание

Износ снижает толщину тормозного диска на участке 1,

используемом тормозными колодками.

Тормозные диски - предел износа

Передн.

4,5 мм (0,177 дюйма)

400480-10

Задн.

3,6 мм (0,142 дюйма)

Если толщина тормозного диска меньше указанного значения:

- Заменить передний тормозной диск.

- Заменить задние тормозной диск.

- Выполнить проверку передних и задних тормозных дисков на

наличие повреждения, трещин и деформации.

При обнаружении дефектов:

- Заменить передний тормозной диск.

- Заменить задние тормозной диск.

159

14 ТОРМОЗНАЯ СИСТЕМА

14.4 Проверить уровень жидкости в контуре переднего тормоза

Предупреждение

Опасность несчастного случая Выход из строя тормозной системы вследствие недостаточного уровня

тормозной жидкости.

Если уровень тормозной жидкости опустился ниже минимальной отметки, значит, имеется утечка или

аварийный износ тормозных колодок.

- Осмотреть элементы тормозной системы; не эксплуатировать мотоцикл до выявления и устранения

неполадок (В этом случае рекомендуется обратиться в авторизованный сервисный центр КТМ.)

Предупреждение

Опасность несчастного случая Старая тормозная жидкость снижает эффект торможения.

- Регулярно заменять тормозную жидкость в контурах переднего и заднего тормозов в соответствии с

графиком технического обслуживания. (В этом случае рекомендуется обратиться в авторизованный

сервисный центр КТМ.)

- Привести в горизонтальное положение бачок тормозной

гидросистемы, расположенный на руле.

- Проверить уровень тормозной жидкости в смотровом окошке

Если уровень тормозной жидкости ниже отметки

МИНИМУМ (MIN):

- Долить тормозную жидкость в контур переднего

тормоза.

(

стр. 161)

S04144-10

160

ТОРМОЗНАЯ СИСТЕМА 14

14.5. Добавление тормозной жидкости в контур переднего тормоза

Предупреждение

Опасность несчастного случая Выход из строя тормозной системы вследствие недостаточного уровня

тормозной жидкости.

Если уровень тормозной жидкости опустился ниже минимальной отметки, значит, имеется утечка или

аварийный износ тормозных колодок.

- Осмотреть элементы тормозной системы; не эксплуатировать мотоцикл до выявления и устранения

неполадок (В этом случае рекомендуется обратиться в авторизованный сервисный центр КТМ.)

Предупреждение

Опасность раздражения кожного покрова Попадание тормозной жидкости может вызвать раздражение

кожного покрова.

- Хранить тормозную жидкость необходимо в месте, недоступном для детей.

- При обращении с тормозной жидкостью пользоваться защитной одеждой и очками.

- Избегать контакта тормозной жидкости с кожей, глазами и одеждой

- В случае попадания тормозной жидкости в желудочно-кишечный тракт необходимо немедленно обратиться

к врачу.

- Пораженные участки кожи сразу же промыть большим количеством воды.

- При попадании тормозной жидкости в глаза их следует немедленно промыть водой и обратиться за

медицинской помощью.

- Одежду, на которую попала тормозная жидкость, необходимо сменить.

161

14 ТОРМОЗНАЯ СИСТЕМА

Предупреждение

Опасность несчастного случая Старая тормозная жидкость снижает эффект торможения.

- Регулярно заменять тормозную жидкость в контурах переднего и заднего тормозов в соответствии с

графиком технического обслуживания. (В этом случае рекомендуется обратиться в авторизованный

сервисный центр КТМ.)

Примечание

Угроза загрязнения окружающей среды Попадание вредных веществ в окружающую среду наносит

серьезный экологический вред.

- Масло, консистентную смазку, фильтры, топливо, очистители, тормозную жидкость и пр. следует утилизировать

в соответствии с предписанными правилами.

Примечание

Использование тормозной жидкости DOT 5 запрещено! Эта бордовая жидкость содержит в своей основе

кремний. Масляные уплотнения и тормозные магистрали не предназначены для тормозной жидкости DOT 5.

Не допускать попадания тормозной жидкости на окрашенные поверхности мотоцикла, поскольку она разъедает

краску.

Следует заливать в систему только чистую тормозную жидкость из только что распечатанной емкости.

Подготовительные работы

- Проверить передние тормозные колодки. ( стр. 164)

162

ТОРМОЗНАЯ СИСТЕМА 14

Основные работы

Привести в горизонтальное положение бачок тормозной

гидросистемы, расположенный на руле.

Вывинтить винты 1.

Снять крышку 2 с мембраной

–

Долить тормозную жидкость до уровня A

Руководящие указания

5 мм (0,2 дюйма)

Размер A

S04145-10

Тормозная жидкость DOT 4 / DOT 5.1 ( стр. 259)

- Установить крышку и мембрану.

Установить и затянуть винты.

Примечание

Немедленно смыть перелившуюся или пролившуюся

тормозную жидкость водой.

163

14 ТОРМОЗНАЯ СИСТЕМА

14.6 Проверка передних тормозных колодок

Предупреждение

Опасность несчастного случая Изношенные тормозные колодки снижают эффект торможения.

- Следует немедленно заменять изношенные тормозные колодки. (В этом случае рекомендуется обратиться

в авторизованный сервисный центр КТМ.)

Предупреждение

Опасность несчастного случая Поврежденные тормозные диски снижают эффект торможения.

Если вовремя не заменить тормозные колодки, стальные держатели тормозных колодок начнут истирать

тормозной диск. Как следствие, эффективность торможения значительно снижается, а тормозные диски

становятся непригодными к эксплуатации.

- Регулярно проверять тормозные колодки.

- Проверить тормозные колодки на минимальную толщину A.

≥ 1 мм (≥ 0,04 дюйма)

Минимальная толщина A

Если минимальная толщина менее указанной:

- Заменить передние тормозные колодки.

- Проверить тормозные колодки на наличие повреждений и

трещин.

При наличии повреждений и трещин:

– Заменить передние тормозные колодки.

S04146-10

164

14 ТОРМОЗНАЯ СИСТЕМА

– Отсоединить пружину 1.

- Подвигать педаль заднего тормоза туда-обратно между концевым

упором и точкой контакта с поршнем цилиндра ножного тормоза и

проверить свободный ход A.

Руководящие указания

Свободный ход педали ножного

от 3 до 5 мм (от 0,12 до 0,2

тормоза

дюйма)

Если свободный ход не соответствует спецификации:

- Отрегулировать свободный ход педали ножного

тормоза.

(

стр. 167)

– Присоединить пружину 1.

S04147-10

166

ТОРМОЗНАЯ СИСТЕМА 14

14.9 Проверка уровня тормозной жидкости заднего тормоза

Предупреждение

Опасность несчастного случая Выход из строя тормозной системы вследствие недостаточного уровня

тормозной жидкости.

Если уровень тормозной жидкости опустился ниже минимальной отметки, значит, имеется утечка или

аварийный износ тормозных колодок.

- Осмотреть элементы тормозной системы; не эксплуатировать мотоцикл до выявления и устранения

неполадок (В этом случае рекомендуется обратиться в авторизованный сервисный центр КТМ.)

Предупреждение

Опасность несчастного случая Старая тормозная жидкость снижает эффект торможения.

- Регулярно заменять тормозную жидкость в контурах переднего и заднего тормозов в соответствии с

графиком технического обслуживания. (В этом случае рекомендуется обратиться в авторизованный

сервисный центр КТМ.)

- Поставить мотоцикл в вертикальное положение.

- Проверить уровень тормозной жидкости в бачке.

Если уровень жидкости достиг минимальной отметки

МИНИМУМ (MIN) 1:

- Добавить тормозную жидкость в контур заднего

тормоза.

(

стр. 170)

S04148-10

169

14 ТОРМОЗНАЯ СИСТЕМА

14.10 Добавление жидкости в контур заднего тормоза

Предупреждение

Опасность несчастного случая Выход из строя тормозной системы вследствие недостаточного уровня

тормозной жидкости.

Если уровень тормозной жидкости опустился ниже минимальной отметки, значит, имеется утечка или

аварийный износ тормозных колодок.

- Осмотреть элементы тормозной системы; не эксплуатировать мотоцикл до выявления и устранения

неполадок (В этом случае рекомендуется обратиться в авторизованный сервисный центр КТМ.)

Предупреждение

Опасность раздражения кожного покрова Попадание тормозной жидкости может вызвать раздражение

кожного покрова.

- Хранить тормозную жидкость необходимо в месте, недоступном для детей.

- При обращении с тормозной жидкостью пользоваться защитной одеждой и очками.

- Избегать контакта тормозной жидкости с кожей, глазами и одеждой

- В случае попадания тормозной жидкости в желудочно-кишечный тракт необходимо немедленно обратиться

к врачу.

- Пораженные участки кожи сразу же промыть большим количеством воды.

- При попадании тормозной жидкости в глаза их следует немедленно промыть водой и обратиться за

медицинской помощью.

- Одежду, на которую попала тормозная жидкость, необходимо сменить.

170

ТОРМОЗНАЯ СИСТЕМА 14

Предупреждение

Опасность несчастного случая Старая тормозная жидкость снижает эффект торможения.

- Регулярно заменять тормозную жидкость в контурах переднего и заднего тормозов в соответствии с

графиком технического обслуживания. (В этом случае рекомендуется обратиться в авторизованный

сервисный центр КТМ.)

Примечание

Угроза загрязнения окружающей среды Попадание вредных веществ в окружающую среду наносит

серьезный экологический вред.

- Масло, консистентную смазку, фильтры, топливо, очистители, тормозную жидкость и пр. следует утилизировать

в соответствии с предписанными правилами.

Примечание

Использование тормозной жидкости DOT 5 запрещено! Эта бордовая жидкость содержит в своей основе

кремний. Масляные уплотнения и тормозные магистрали не предназначены для тормозной жидкости DOT 5.

Не допускать попадания тормозной жидкости на окрашенные поверхности мотоцикла, поскольку она разъедает

краску.

Следует заливать в систему только чистую тормозную жидкость из только что распечатанной емкости.

Подготовительные работы

- Проверить задние тормозные колодки. ( стр. 173)

171

14 ТОРМОЗНАЯ СИСТЕМА

Основные работы

Условие

Резьбовой колпачок зафиксирован.

– Снять винт 1 и фиксатор резьбового колпачка.

H01142-10

– Поставить мотоцикл в вертикальное положение.

- Снять резьбовой колпачок 2 с мембраной

– Долить тормозную жидкость до отметки A.

Тормозная жидкость DOT 4 / DOT 5.1 ( стр. 259)

- Установить резьбовой колпачок с мембраной.

Примечание

Немедленно смыть перелившуюся или пролившуюся

S04149-10

тормозную жидкость водой.

172

ТОРМОЗНАЯ СИСТЕМА 14

Условие

Резьбовой колпачок зафиксирован.

- Установить фиксатор резьбового колпачка, установить и

затянуть винт 1.

Руководящие указания

Винт, фиксатор

9 Нм (6,6 фнт.фт)

крышки

компенсирующего

бака, задний тормоз

H01142-10

14.11 Проверка задних тормозных колодок

Предупреждение

Опасность несчастного случая Изношенные тормозные колодки снижают эффект торможения.

- Следует немедленно заменять изношенные тормозные колодки. (В этом случае рекомендуется обратиться

в авторизованный сервисный центр КТМ.)

Предупреждение

Опасность несчастного случая Поврежденные тормозные диски снижают эффект торможения.

Если вовремя не заменить тормозные колодки, стальные держатели тормозных колодок начнут истирать

тормозной диск. Как следствие, эффективность торможения значительно снижается, а тормозные диски

становятся непригодными к эксплуатации.

- Регулярно проверять тормозные колодки.

173

15 КОЛЕСА, ШИНЫ

Основные работы

- Снять винт 1 и извлечь датчик частоты вращения колеса

2 из отверстия.

Ослабить винт

на несколько оборотов.

Ослабить винты 4.

– Нажать на винт

, чтобы вытолкнуть ось колеса из хомута

оси.

Отвернуть винт

Предупреждение

Опасность несчастного случая Поврежденные

тормозные диски снижают эффект торможения.

- Следует класть колесо таким образом, чтобы не

повредить тормозной диск.

- Удерживая переднее колесо, снять ось колеса. Снять переднее

колесо с вилки.

S04157-10

Примечание

Не приводить в действие ручной тормоз при снятом

переднем колесе.

176

КОЛЕСА, ШИНЫ 15

15.2 Установка переднего колеса

Предупреждение

Опасность несчастного случая Наличие масла или смазки на тормозных дисках снижает эффект торможения.

- На тормозных дисках не должно быть масла и смазки.

- При необходимости следует очищать тормозные диски очистителем для тормозов.

–

Проверить подшипник колеса на наличие повреждений и износа.

Если подшипник колеса поврежден или изношен:

- Заменить подшипник.

Снять проставки.

– Очистить и смазать уплотнительные кольца вала 1 и контактную

поверхность A проставок.

Долговечная консистентная смазка ( стр. 264)

- Вставить проставки.

S04158-10

177

15 КОЛЕСА, ШИНЫ

Очистить резьбу оси колеса и винт 2.

–

Очистить и смазать ось колеса.

Долговечная консистентная смазка ( стр. 264)

Установить переднее колесо и вставить ось колеса.

 Тормозные колодки должны располагаться правильно.

Установить и затянуть винт 2.

Руководящие указания

Винт оси переднего

25 Нм (18,4 фнт.фт)

колеса

Установить датчик скорости вращения колеса

в отверстие.

–

Установить и затянуть винт 4.

Руководящие указания

Винт держателя датчика

8 Нм (5,9 фнт.фт)

скорости колеса

Несколько раз нажать на рычаг ручного тормоза, чтобы колодки

S04157-11

прижались к тормозному диску и возникла точка давления.

Снять мотоцикл с подставки под переднее колесо. ( стр. 134)

–

Снять мотоцикл с подставки под заднее колесо. ( стр. 131)

–

Нажать на рычаг переднего тормоза и несколько раз с силой

надавить на вилку.

178

15 КОЛЕСА, ШИНЫ

- Снять винт 2 и извлечь датчик частоты вращения колеса

из отверстия.

- Снять гайку 4 и шайбу.

- Снять регулятор цепи 2.

- Удерживая заднее колесо, извлечь ось вращения колеса 6 с

шайбой и регулятором цепи 5.

- Сдвинуть заднее колесо как можно дальше вперед и снять цепь

с задней звездочки.

- Сдвинуть защиту цепи в сторону.

Предупреждение

Опасность несчастного случая Поврежденные

тормозные диски снижают эффект торможения.

- Следует класть колесо таким образом, чтобы не

повредить тормозной диск.

- Вытянуть и извлечь заднее колесо из вилки.

F00861-11

Примечание

Не приводить в действие ручной тормоз при снятом

заднем колесе.

180

КОЛЕСА, ШИНЫ 15

15.4 Установка заднего колеса

Предупреждение

Опасность несчастного случая Наличие масла или смазки на тормозных дисках снижает эффект торможения.

- На тормозных дисках не должно быть масла и смазки.

- При необходимости следует очищать тормозные диски очистителем для тормозов.

Предупреждение

Опасность несчастного случая Отсутствие начального тормозного эффекта при использовании заднего

тормоза после установки заднего колеса.

Перед поездкой необходимо несколько раз привести в действие ножной тормоз до достижения стабильной

точки давления.

Основные работы

Проверить подшипник колеса на наличие повреждений и износа.

Если подшипник колеса поврежден или изношен:

- Заменить подшипник.

Снять проставки.

– Очистить и смазать уплотнительные кольца вала 1 и контактную

поверхность A проставок.

Долговечная консистентная смазка ( стр. 264)

S04159-10

- Очистить резьбу оси колеса и гайку оси.

- Очистить и смазать ось колеса.

181

15 КОЛЕСА, ШИНЫ

Долговечная консистентная смазка ( стр. 264)

- Очистить участки контакта на опоре тормозного суппорта и на

вилке.

- Установить резиновый демпфер и держатель задней звездочки на

заднее колесо.

- Вставить проставки.

- Установить заднее колесо.

 Тормозные колодки должны располагаться правильно.

- Сдвинуть заднее колесо как можно дальше вперед и поместить

цепь на заднюю звездочку.

- Установить защиту цепи.

182

КОЛЕСА, ШИНЫ 15

Оттянуть заднее колесо назад и установить ось колеса

шайбой и регулятором цепи 4.

Руководящие указания

Установить левый и правый регуляторы цепи 4 в одинаковое

положение.

Установить гайку 2 и шайбу.

–

Сдвинуть заднее колесо вперед, чтобы регуляторы цепи

соприкасались с винтами, и затянуть гайку 2.

Руководящие указания

Для правильного выравнивания заднего колеса повернуть

регулировочные винты с левой и правой стороны так, чтобы

метки на левом и правом регуляторах цепи расположились в

одинаковых положениях относительно контрольных меток B

Гайка, ось заднего

M14x1,5

100 Нм (73,8 фнт.фт)

колеса

Установить датчик скорости вращения колеса 5 в отверстие.

F00861-12

–

Установить и затянуть винт 6.

Руководящие указания

Винт, держатель

8 Нм (5,9 фнт.фт)

датчика скорости

вращения колеса

183

15 КОЛЕСА, ШИНЫ

- Установить и затянуть винт 7.

Руководящие указания

Винт, защитный кожух

EJOT PT^®

3 Нм (2,2 фнт.фт)

цепи

K60x30

S04164-11

Заключительные работы

- Снять мотоцикл с подставки под заднее колесо.

(

стр. 131)

– Проверить натяжение цепи. ( стр. 142)

15.5 Проверка резиновых демпферов задней ступицы

Примечание

Крутящий момент двигателя передается от ведомой звездочки на заднее колесо через 6 резиновых

демпферов. По ходу эксплуатации мотоцикла демпферы подвергаются износу. Если своевременно не заменять

резиновые демпферы, то выйдут из строя держатель ведомой звездочки и ступица заднего колеса.

Подготовительные работы

- Поднять мотоцикл при помощи подставки под заднее колесо.

(

стр. 131)

- Снять заднее колесо.

(

стр. 179)

184

КОЛЕСА, ШИНЫ 15

Основные работы

- Проверить подшипник 1.

Если подшипник поврежден или изношен:

- Заменить подшипник.

- Осмотреть резиновые демпферы 2 задней ступицы на

наличие признаков износа и повреждения.

Если резиновые демпферы задней ступицы изношены

или повреждены:

- Заменить все резиновые демпферы в задней

S04160-10

ступице.

- Положить заднее колесо на стол звездочкой вверх и вставить

ось колеса в ступицу.

- Для проверки люфта A попробовать покрутить звездочку

рукой, удерживая колесо неподвижно.

Примечание

Замерить люфт на внешнем крае звездочки.

Люфт в резиновых демпферах,

≤ 5 мм (≤ 0,2 дюйма)

S04161-10

заднее колесо

Если расстояние A превышает указанное значение:

- Заменить все резиновые демпферы в задней ступице.

Заключительные работы

- Установить заднее колесо.

(

стр. 181)

185

15 КОЛЕСА, ШИНЫ

- Снять мотоцикл с подставки под заднее колесо. ( стр. 131)

- Проверить натяжение цепи. ( стр. 142)

15.6 Проверка состояния шин

Предупреждение

Опасность несчастного случая Потеря управляемости мотоцикла из-за спустившей шины.

Следует немедленно заменять изношенные или повреждённые шины. (В этом случае рекомендуется

обратиться в авторизованный сервисный центр КТМ.)

Предупреждение

Опасность падения Установка колес с разными протекторами шин затрудняет управляемость мотоцикла.

Установка колес с разными протекторами шин значительно ухудшает управляемость.

- Для обеспечения нормальной управляемости мотоцикла на него следует устанавливать колеса с

одинаковыми протекторами шин.

Предупреждение

Опасность несчастного случая Плохая управляемость мотоцикла в связи с использованием не

рекомендованных или не одобренных производителем колес и шин.

- Следует использовать только шины и колеса, одобренные KTM и имеющие соответствующий индекс скорости.

186

КОЛЕСА, ШИНЫ 15

Примечание

Тип, состояние и давление накачки шин также оказывают значительное влияние на управляемость.

Изношенные шины отрицательно влияют на управляемость, особенно при движении по мокрой

поверхности.

- Осмотреть переднюю и заднюю шины на наличие порезов,

инородных тел и прочих повреждений.

При обнаружении на шинах порезов, инородных тел и прочих

повреждений:

- Заменить шины.

Проверить глубину протектора.

Примечание

Соблюдать местные требования по минимальной глубине

протектора.

400602-10

Минимальная глубина

≥ 2 мм (≥ 0,08 дюйма)

протектора

Если глубина протектора меньше минимального допустимого

значения:

- Заменить шины.

187

15 КОЛЕСА, ШИНЫ

Проверить возраст шины.

Примечание

Дата изготовления шины обычно содержится

на маркировке шины и включает последние

четыре цифры кода DOT. Первые две цифры

указывают неделю, а последние две цифры - год

изготовления.

KTM рекомендует заменять шины минимум

через каждые 5 лет независимо от фактического

H01144-10

состояния износа.

Если шины старше пяти лет:

- Заменить шины.

15.7 Проверка давления в шинах

Примечание

Низкое давление в шине приводит к ее чрезмерному износу и перегреву.

Поддержание требуемого давления в шинах обеспечивает оптимальный комфорт при движении и

максимальный срок службы шин.

188

КОЛЕСА, ШИНЫ 15

- Снять пылезащитный колпачок.

- Проверить давление в холодных шинах.

Давление в шинах, без пассажира

Передн.

2,0 бар (29 фунт/кв.дюйм)

Задн.

2,0 бар (29 фунт/кв.дюйм)

Давление в шинах, с пассажиром / при полной нагрузке

Передн.

2,0 бар (29 фунт/кв.дюйм)

400695-01

Задн.

2,2 бар (32 фунт/кв.дюйм)

Если давление в шине не соответствует спецификациям:

- Откорректировать давление.

Надеть защитный колпачок.

189

16 ЭЛЕКТРООБОРУДОВАНИЕ

16.1 Снятие батареи 12 В

Предупреждение

Риск травмы Кислота и газы аккумуляторной батареи вызывают сильные химические ожоги.

- Хранить аккумуляторные батареи 12 В необходимо в месте, недоступном для детей.

- При обращении с тормозной жидкостью пользоваться защитной одеждой и очками.

- Избегать контакта с кислотой и газами аккумуляторной батареи.

- Не допускать искр или открытого пламени возле аккумуляторной батареи 12 В.

- Заряжать батареи 12 В только в хорошо проветриваемых местах.

- Пораженные участки кожи сразу же промыть большим количеством воды.

- Если кислота или газ из аккумуляторной батареи попадет в глаза, промывать глаза водой в течение не

менее 15 минут и немедленно обратиться к врачу.

Подготовительные работы

137)

- Установить пассажирское сиденье. ( стр.

- Снять переднее сиденье водителя. ( стр. 138)

190

ЭЛЕКТРООБОРУДОВАНИЕ 16

Основные работы

- Вывернуть винты 1 и снять кронштейн крепления.

- Отсоединить от аккумуляторной батареи 12 В отрицательный

кабель 2.

S04165-10

- Потянуть назад крышку положительной клеммы

– Отсоединить от аккумуляторной батареи 12 В положительный

кабель 4.

- Отсоединить резиновый ремень 5 и открыть резиновый

ремень 6.

- Потянуть батарею 12 В вверх и извлечь из отсека.

Примечание

Запрещена эксплуатация мотоцикла без аккумулятора

или с разряженным аккумулятором. В обоих случаях

S04166-10

могут быть повреждены электрические компоненты

и устройства безопасности. Таким образом, мотоцикл

окажется непригодным к эксплуатации.

191

16 ЭЛЕКТРООБОРУДОВАНИЕ

16.2 Установка батареи 12 В

Основные работы

- Установить батарею 12 В в отсек для батареи.

Аккумуляторная батарея 12 В (ETZ-9-BS) ( стр. 252)

- Закрыть резиновый ремень 1 и прикрепить резиновый ремень

- Установить положительный кабель

; установить и затянуть винт.

– Установить крышку положительной клеммы 4.

S04166-11

– Установить отрицательный кабель 5; установить и затянуть винт.

- Установить кронштейн крепления, установить и затянуть винты

Руководящие указания

Винт крестового

15 Нм (11,1 фнт.фт)

соединителя

S04165-11

Заключительные работы

- Установить переднее сиденье водителя. ( стр. 139)

- Установить пассажирское сиденье. ( стр. 138)

192

ЭЛЕКТРООБОРУДОВАНИЕ 16

- Установить время и дату. ( стр. 78)
