Мотоциклы KTM 1390 СУПЕР ЭДВЕНЧЕР Р / (SUPER ADVENTURE R). Руководство по эксплуатации (2026 год)

Содержание

6.10

Кнопки меню

Средства представления

6.11

Переключатель сигнала поворота

6.12

Кнопка звукового сигнала

1.1

Обозначения

6.13

Комбинированный переключатель,

1.1.1

Символы

правый

1.1.2

Форматирование

6.14 Выключатель проблескового сигнала

1.1.3

Сокращения

аварийной сигнализации

Безопасность

6.15 Переключатель режимов

6.16 Кнопка системы RACE-ON

2.1

Указания по безопасности

6.17

Кнопка пуска/аварийный выключатель

2.2

Определение использования -

использование по назначению

6.18 Замок рулевой колонки (антенна)

2.3

Безопасная эксплуатация

6.19

Блокировка рулевой колонки

2.4

Запрет на модификацию

6.20

Разблокировка рулевой колонки ..

2.5

Правила работы

6.21

иммобилизатор

2.6

Окружающая среда

6.22

Ключ системы RACE-ON

2.7

Использование не по назначению

6.23

Анти-релейная атака

2.8

Защитная одежда

6.24

Порт USB-C

2.9

Руководство пользователя

6.25

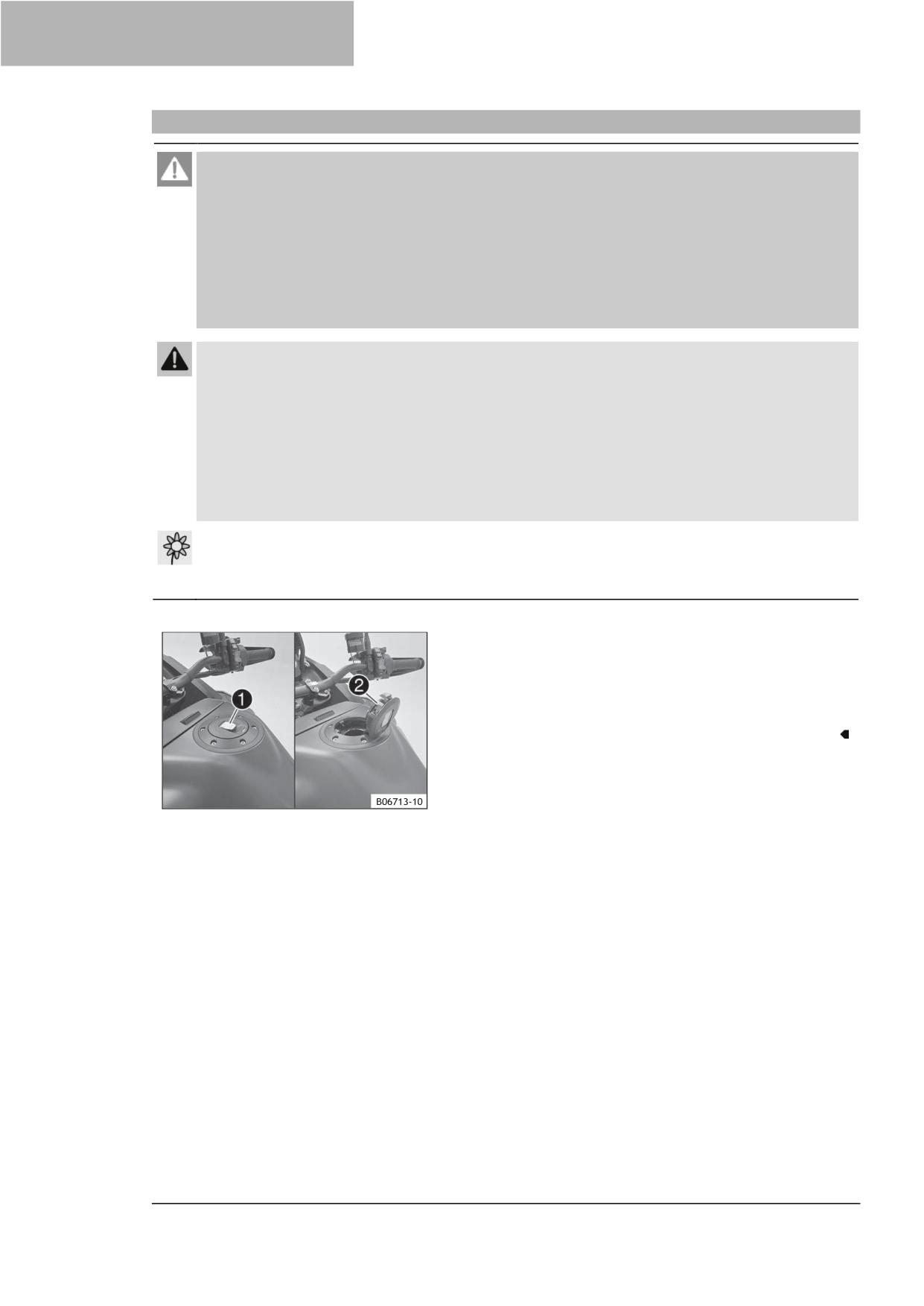

Открытие крышки топливного бака .31

6.26

Закрытие крышки топливного бака

.32

Важные примечания

6.27

Топливные краники

6.28

Открытие отсека для вещей

3.1

Гарантия производителя,

подразумеваемая гарантия

6.29

Закрытие отсека для вещей

6.30

Разблокировка сиденья

3.2

Вспомогательный материал,

6.31

Аварийная разблокировка сиденья .34

эксплуатационный материал

3.3

Запасные части, аксессуары

6.32

Поручни

6.33

Багажник

3.4

Техобслуживание

6.34

Набор бортовых инструментов

3.5

Рисунки

6.35

Пассажирские подножки

3.6

Обслуживание клиентов

6.36

Рычаг переключения передач

3.7

Помощь на дорогах

6.37 Педаль тормоза

Внешний вид транспортного средства

6.38

Боковая подставка

6.39 Центральная подставка

4.1

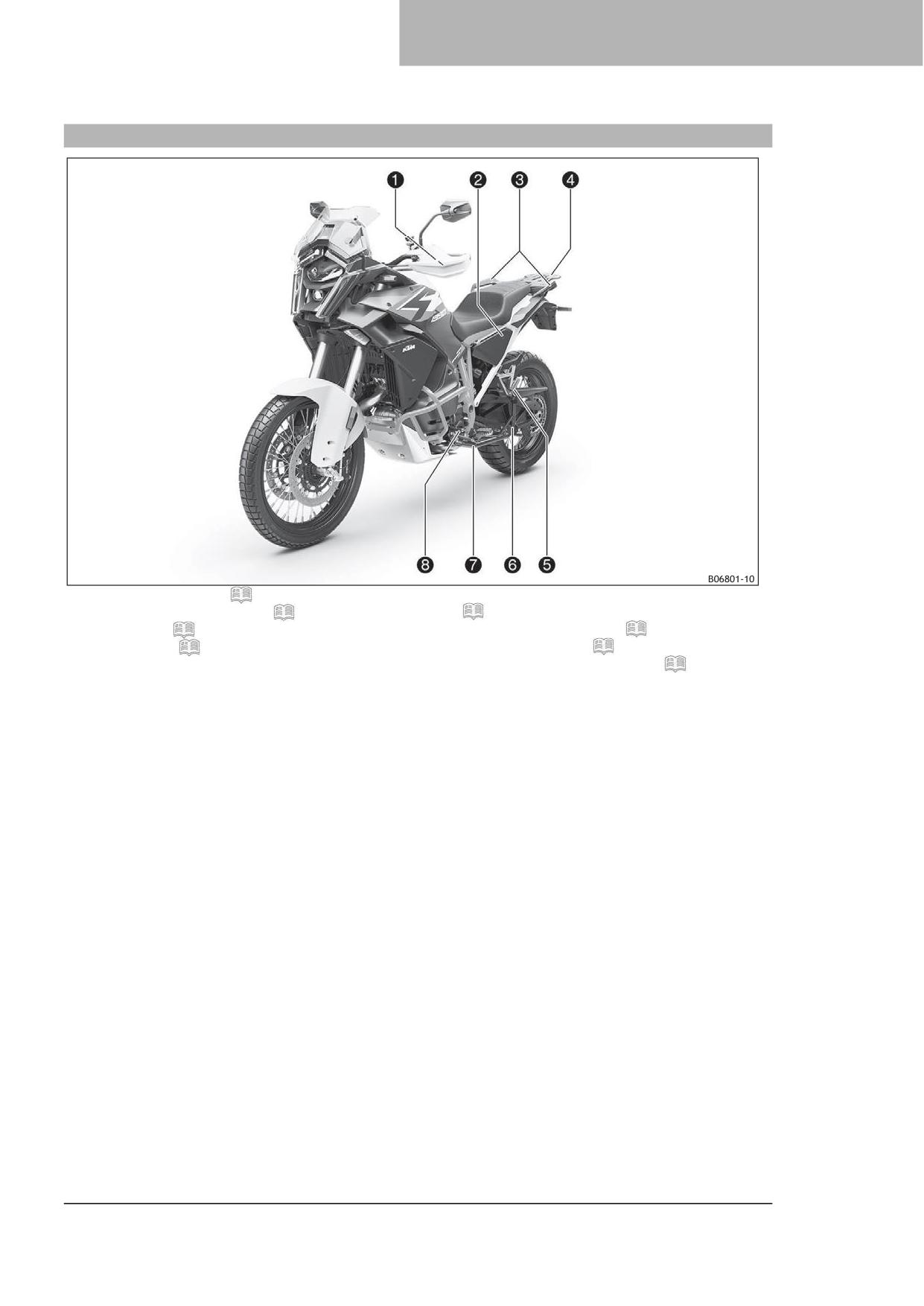

Вид на транспортное средство, спереди

Приборная панель

слева (пример)

4.2

Вид на транспортное средство, сзади

7.1

приборная панель

справа (пример)

7.2

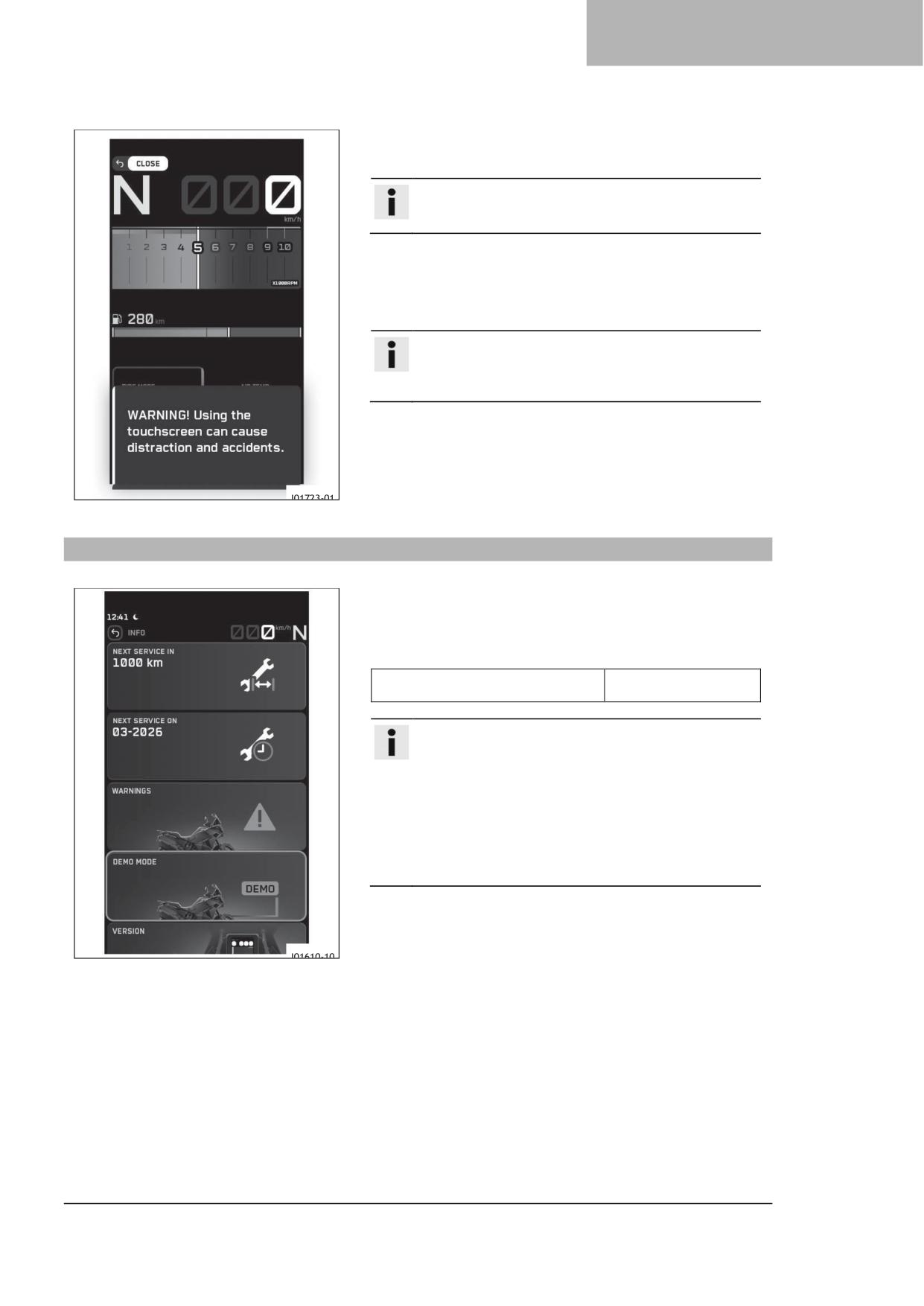

Сенсорный дисплей

Серийный номер

7.3

Демонстрационный режим

7.4

включение и проверка

5.1

Идентификационный номер

7.4.1

Активация

транспортного средства

7.4.2

Тест

5.2

Маркировка утверждения типа

7.5

предупреждения

5.3

Номер двигателя

7.6

предупреждение об обледенении

5.4

Артикул вилки

7.7

Предупреждение водителю о

5.5

Каталожный номер амортизатора

необходимости взять управление на

5.6

Артикул демпфера руля

себя (опция)

7.8

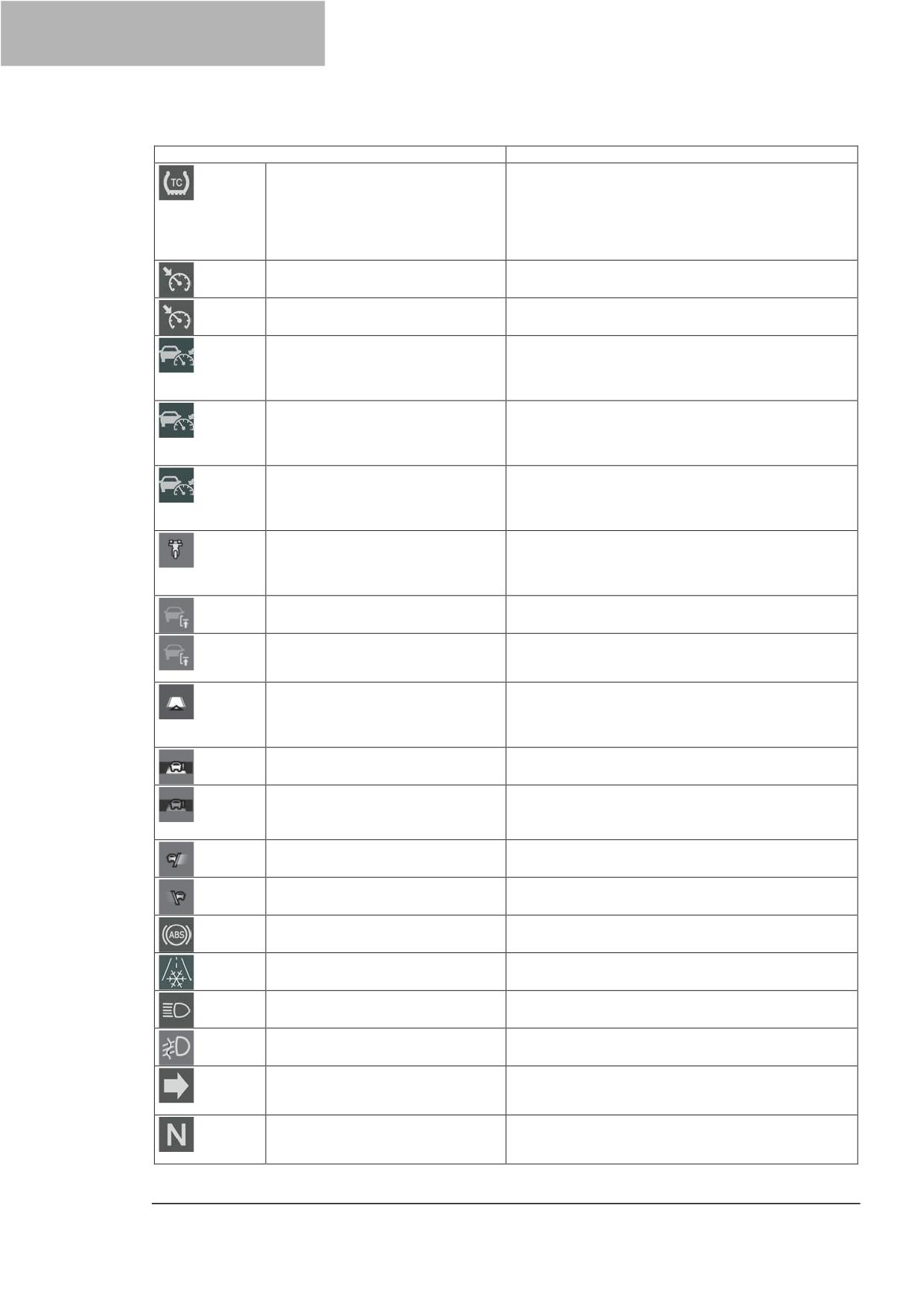

индикаторные лампы

Органы управления

7.9

Информационный дисплей

7.10

Режим езды Ралли (опция)

6.1

Рычаг сцепления

7.11

Отображение передачи

6.2

Рычаг ручного тормоза

7.12

скорость

6.3

Ручка газа

7.13

световой индикатор передачи

6.4

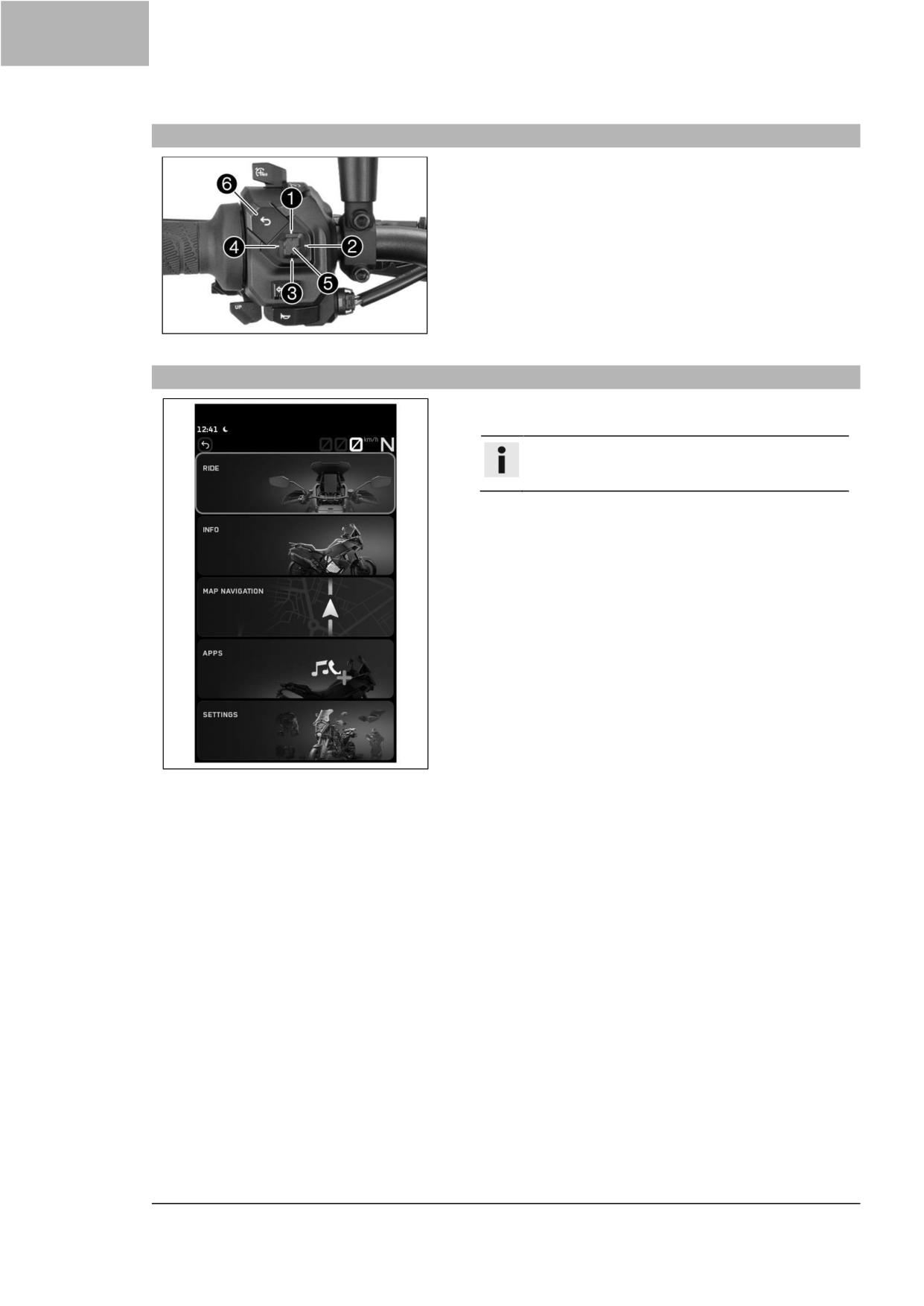

Комбинированный переключатель,

7,14

Скорость

левый

7,15

Индикатор круиз-контроля

6.5

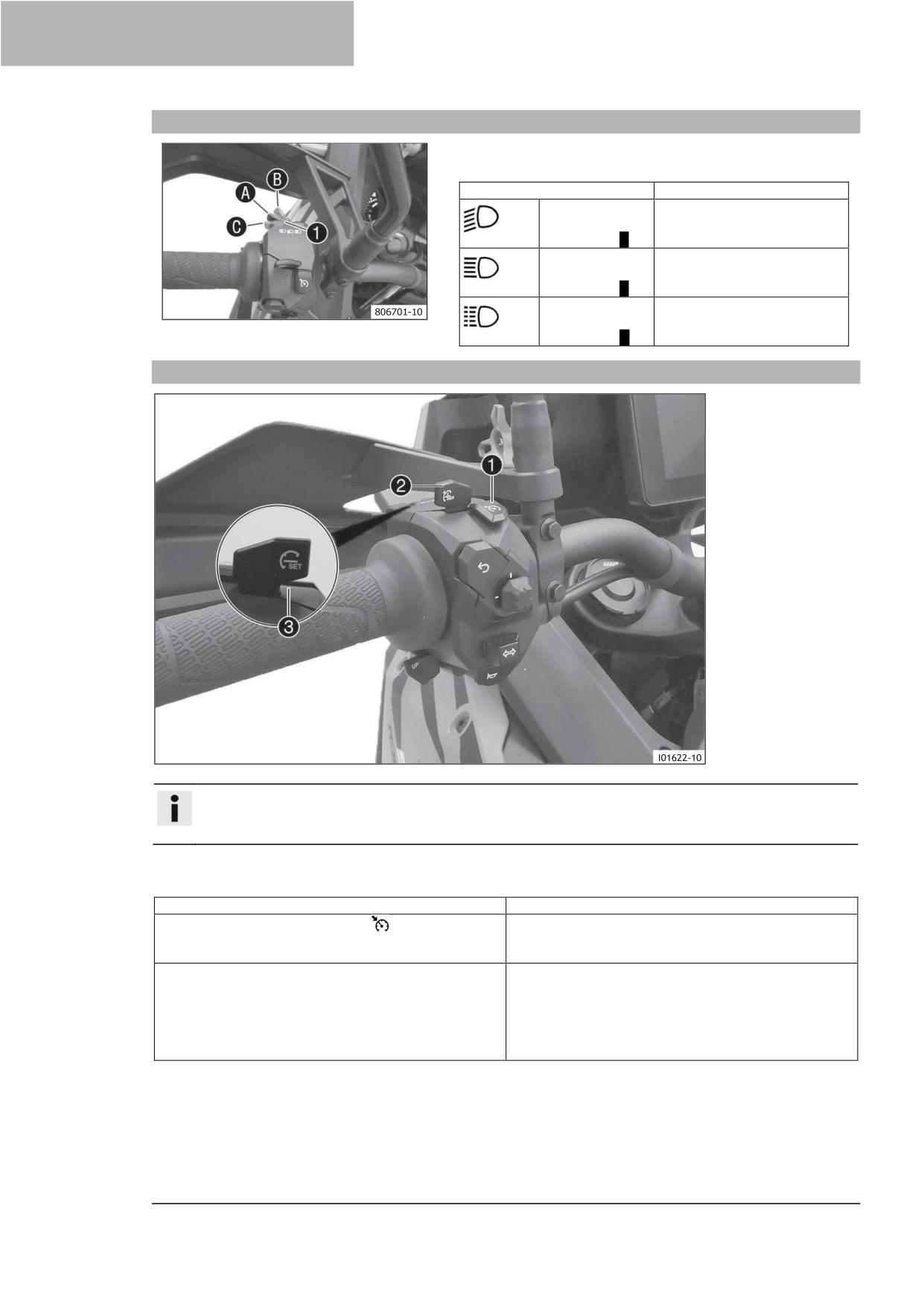

Переключатель света

7.16

Индикатор адаптивного круиз-контроля

6.6

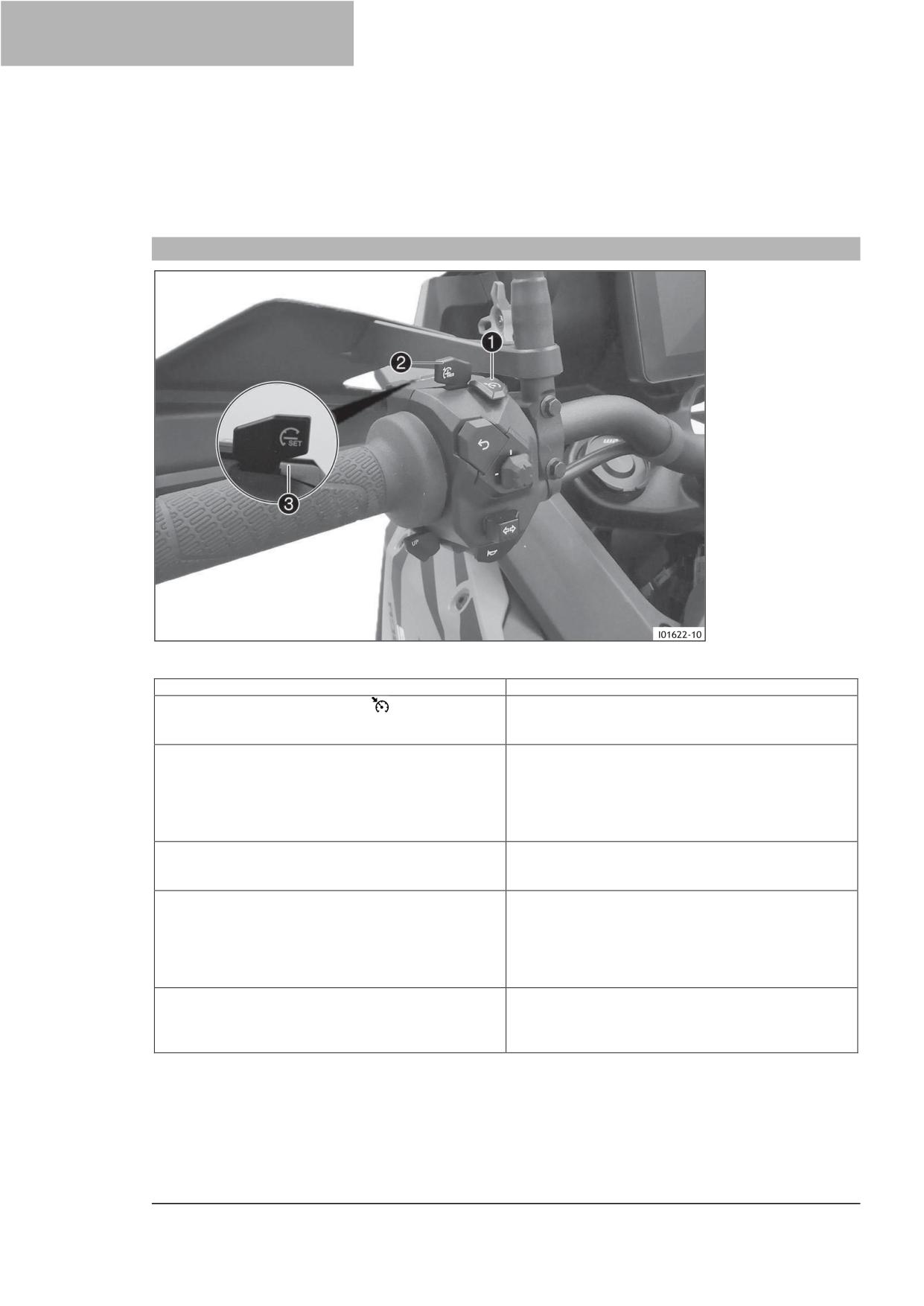

Кнопки круиз-контроля

(опция)

6.7

Кнопки адаптивного круиз-контроля

7.17 Дисплей помощи на расстоянии (опция)

(опция)

6.8

Кнопки СБРОСА/УСТАНОВКИ (+RES/-

SET)

6.9

Кнопка ВВЕРХ/ВНИЗ (UP/DOWN)

.23

Содержание

7.18 Дисплей режима езды

8.8.4

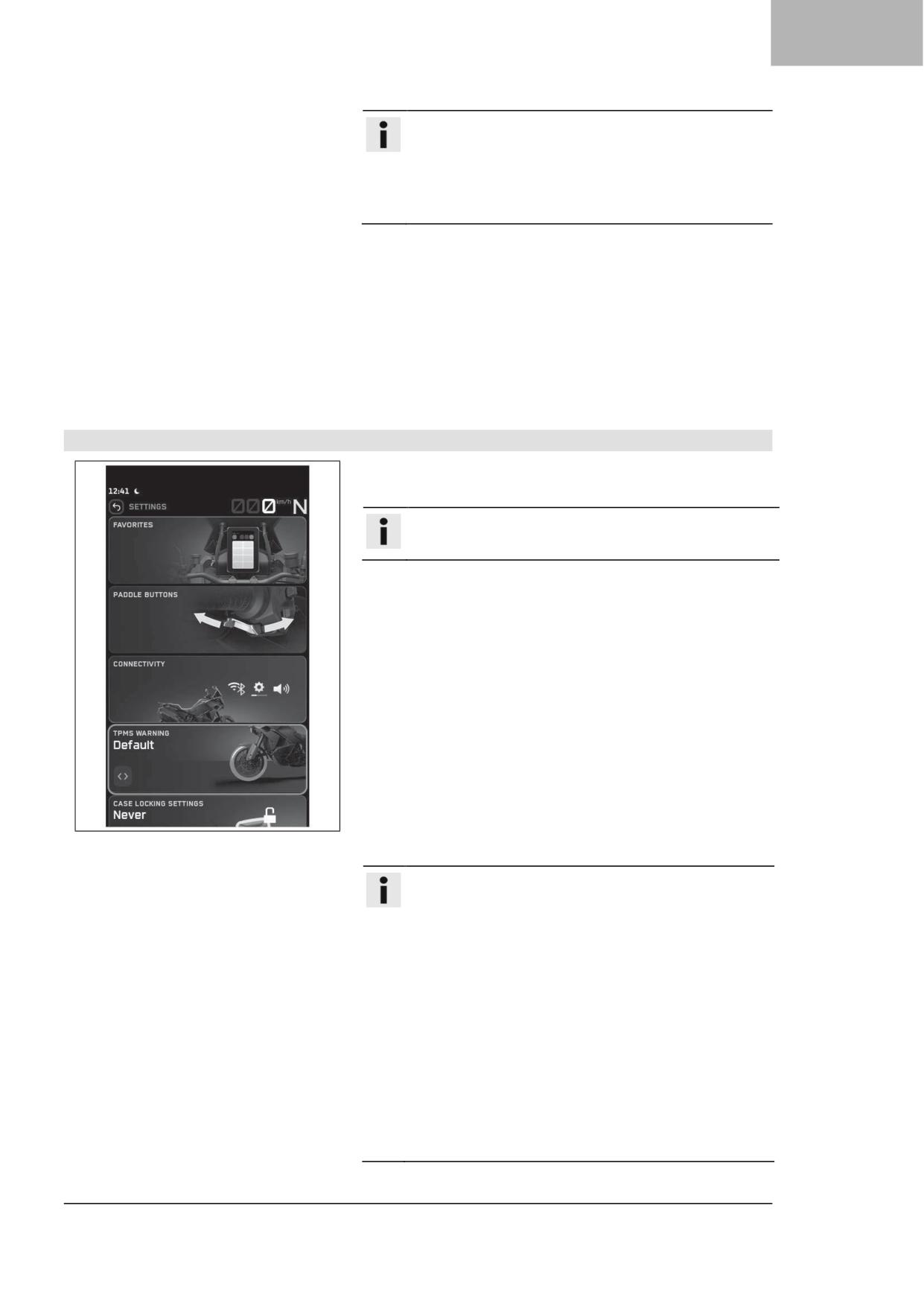

Предупреждение системы TPMS

7.19 отображение уровня топлива

(система контроля давления в

7.20 время

шинах)

105

7.21 индикатор температуры окружающего

8.8.5

Настройка запирания кейса .. 106

воздуха

8.8.6

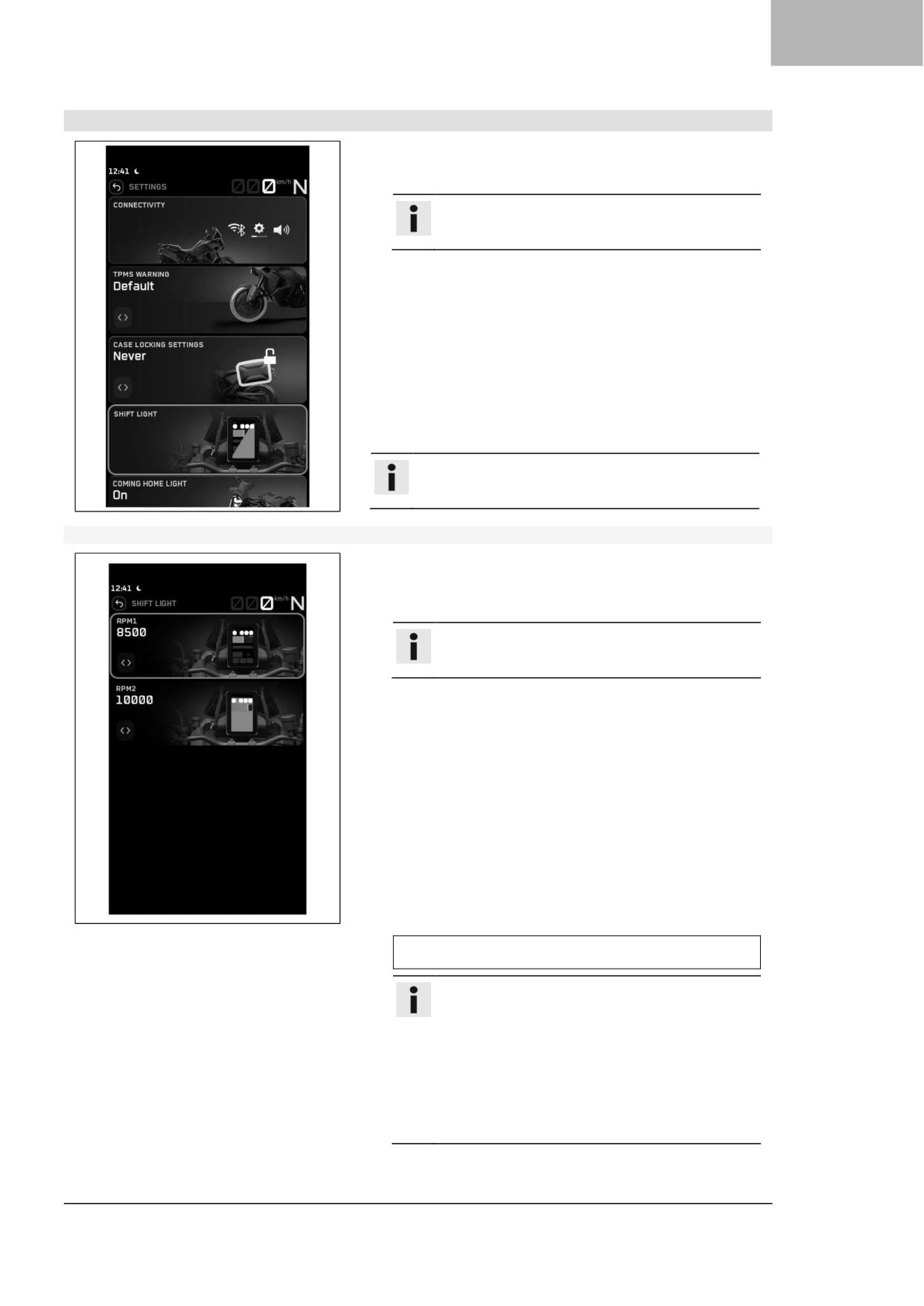

световой индикатор передачи .107

7.22 рукоятка с подогревом (опция)

8.8.7

Световой сигнал возвращения

7.23 подогрев сидений (опция)

домой

108

7.24 Дополнительное освещение (опция) .

8.8.8

Предупреждения системы

освещения

109

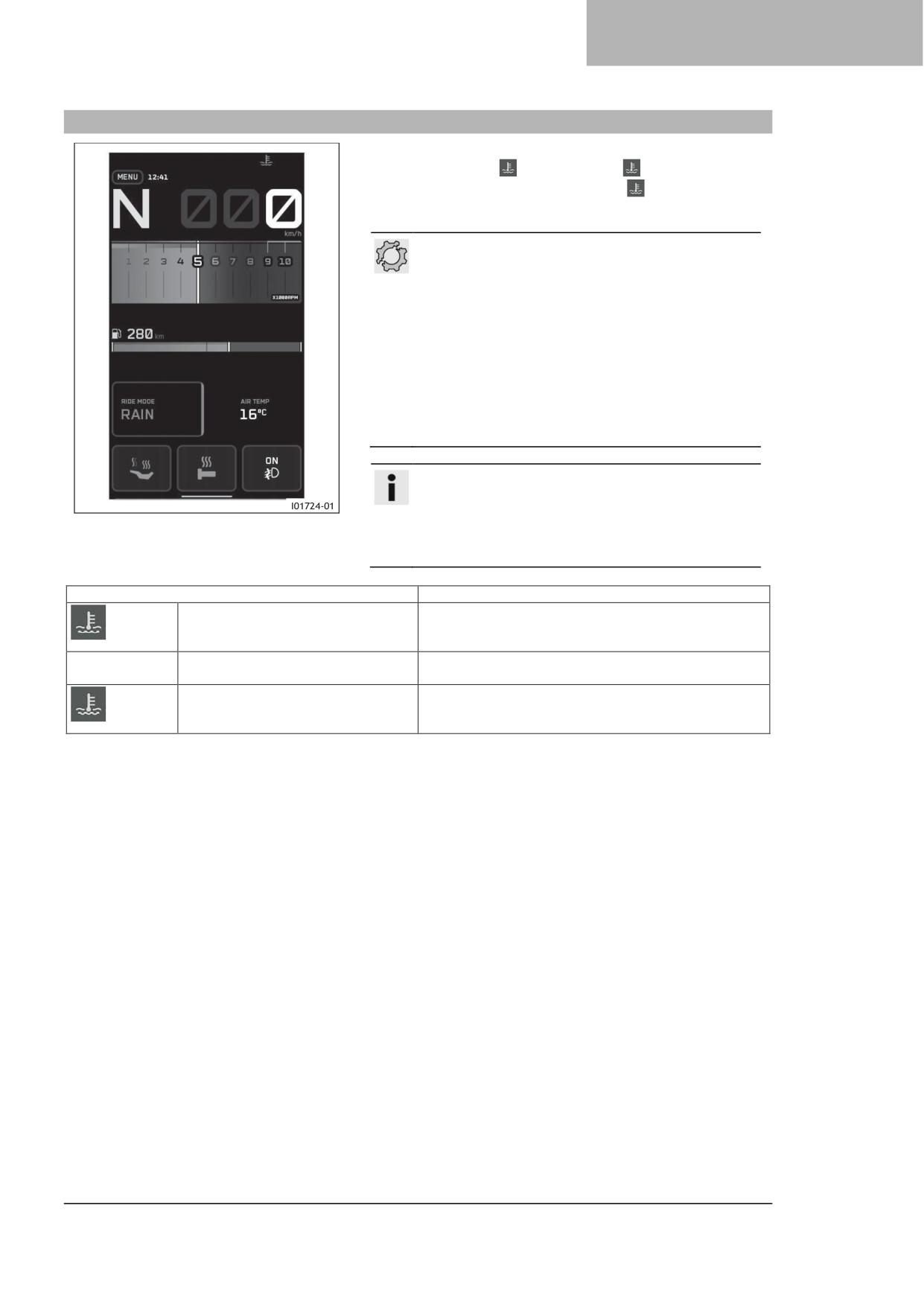

7.25 индикатор температуры охлаждающей

8.8.9

дневные ходовые огни

109

жидкости

8.8.10

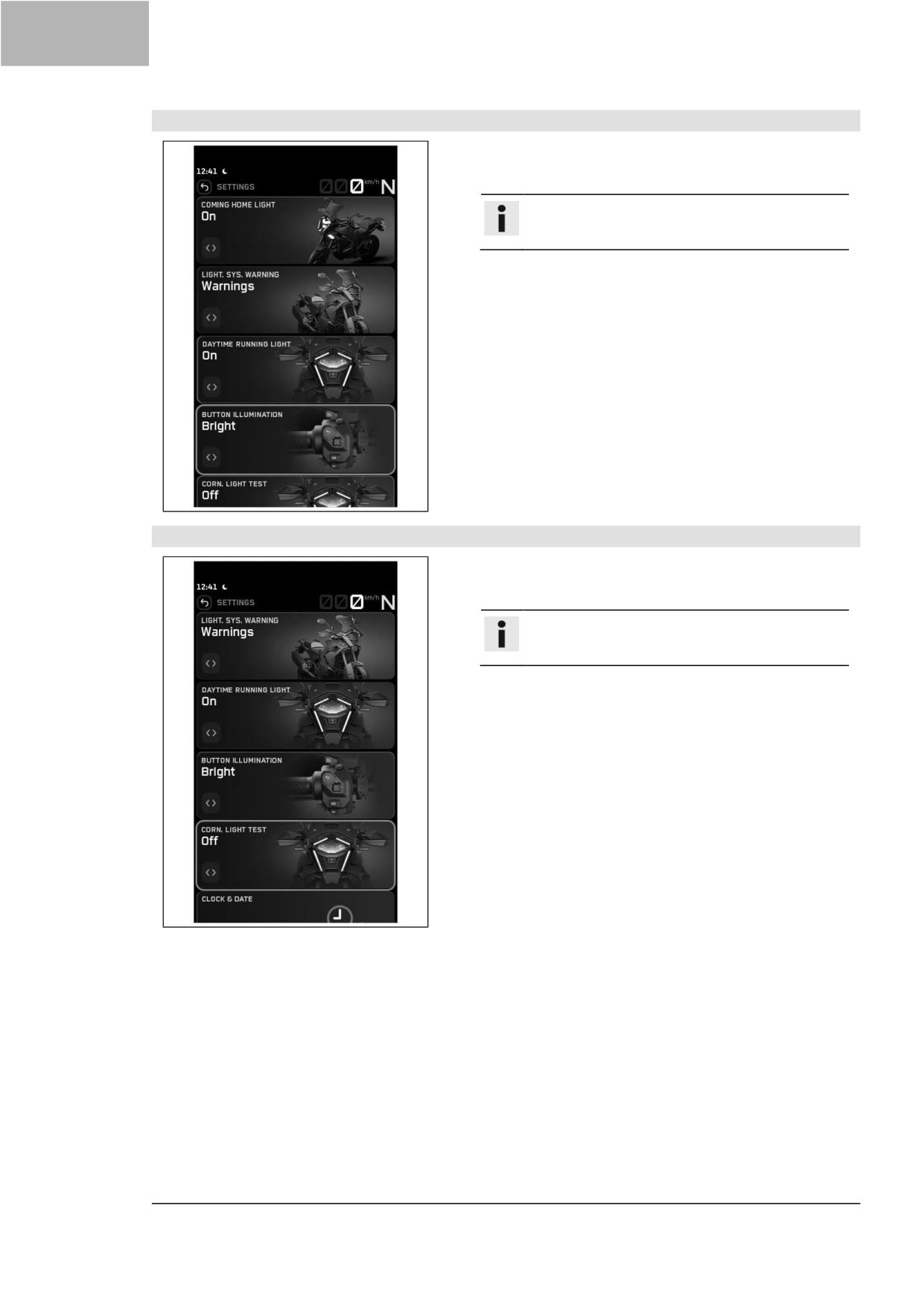

Подсветка кнопок

110

7.26 Отображение разделенного экрана .

8.8.11

Проверка поворотного света . 110

8.8.12

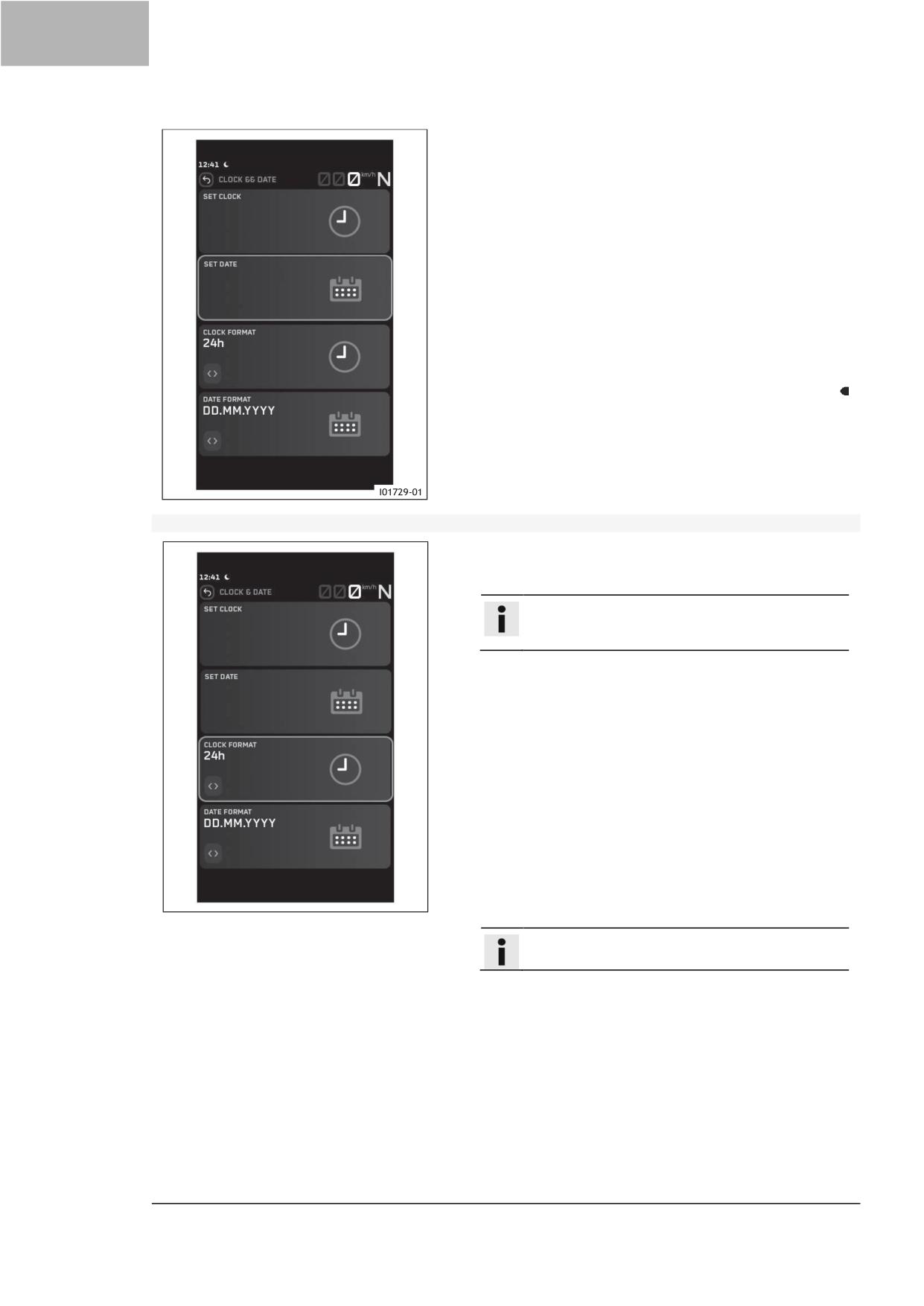

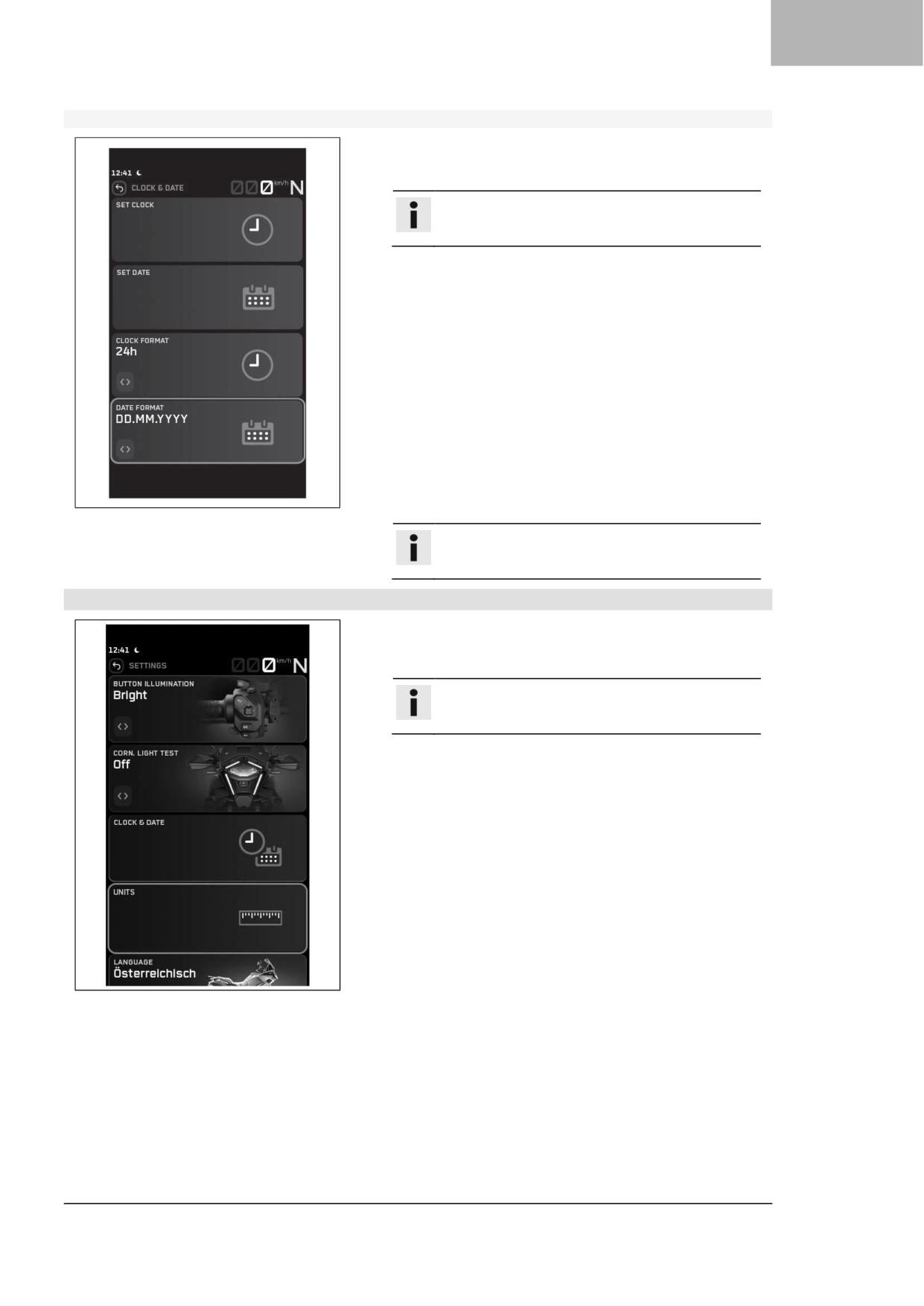

Установка времени и даты

110

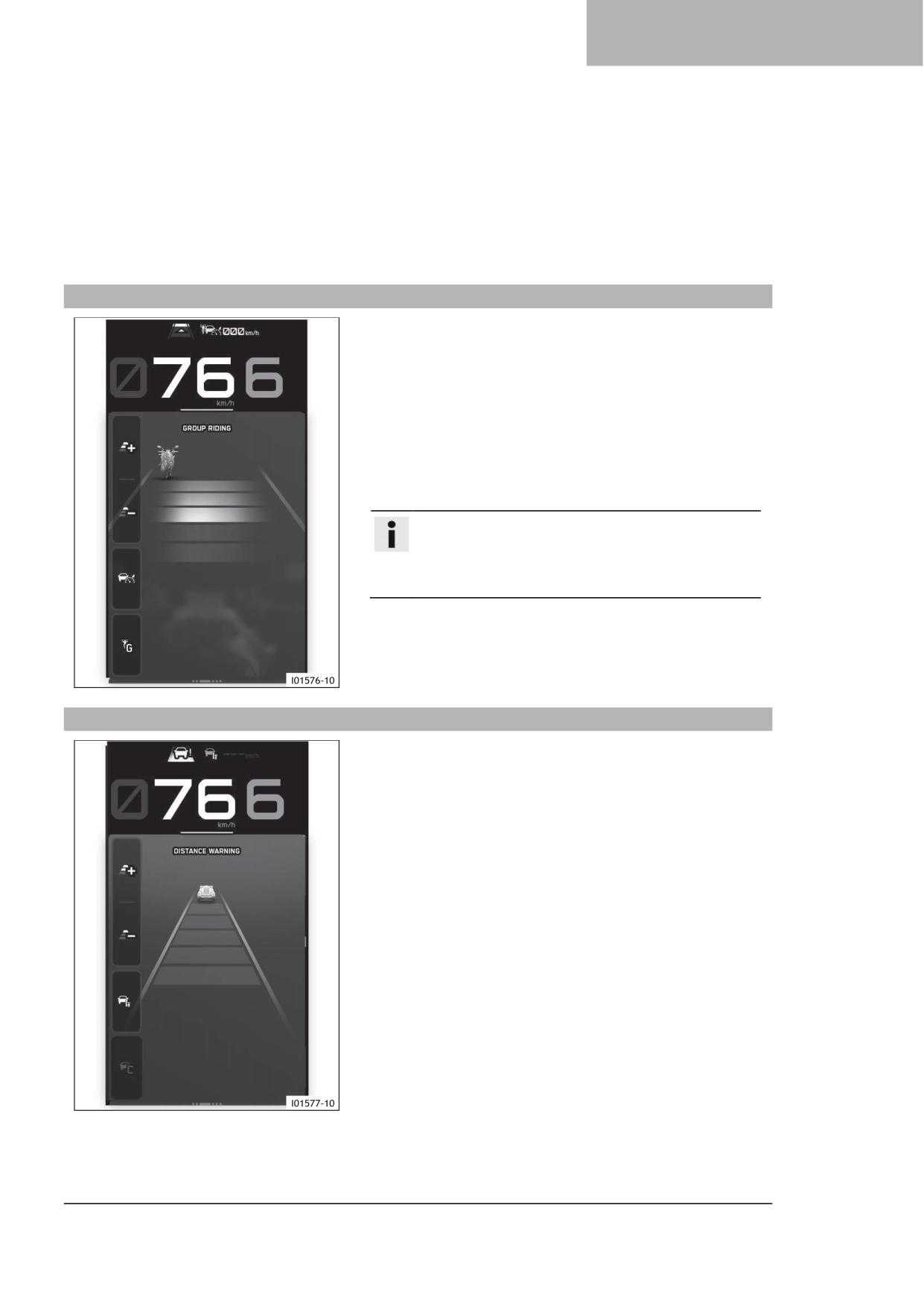

7.27 дисплей группового передвижения

8.8.13

Единицы измерения

113

(опция)

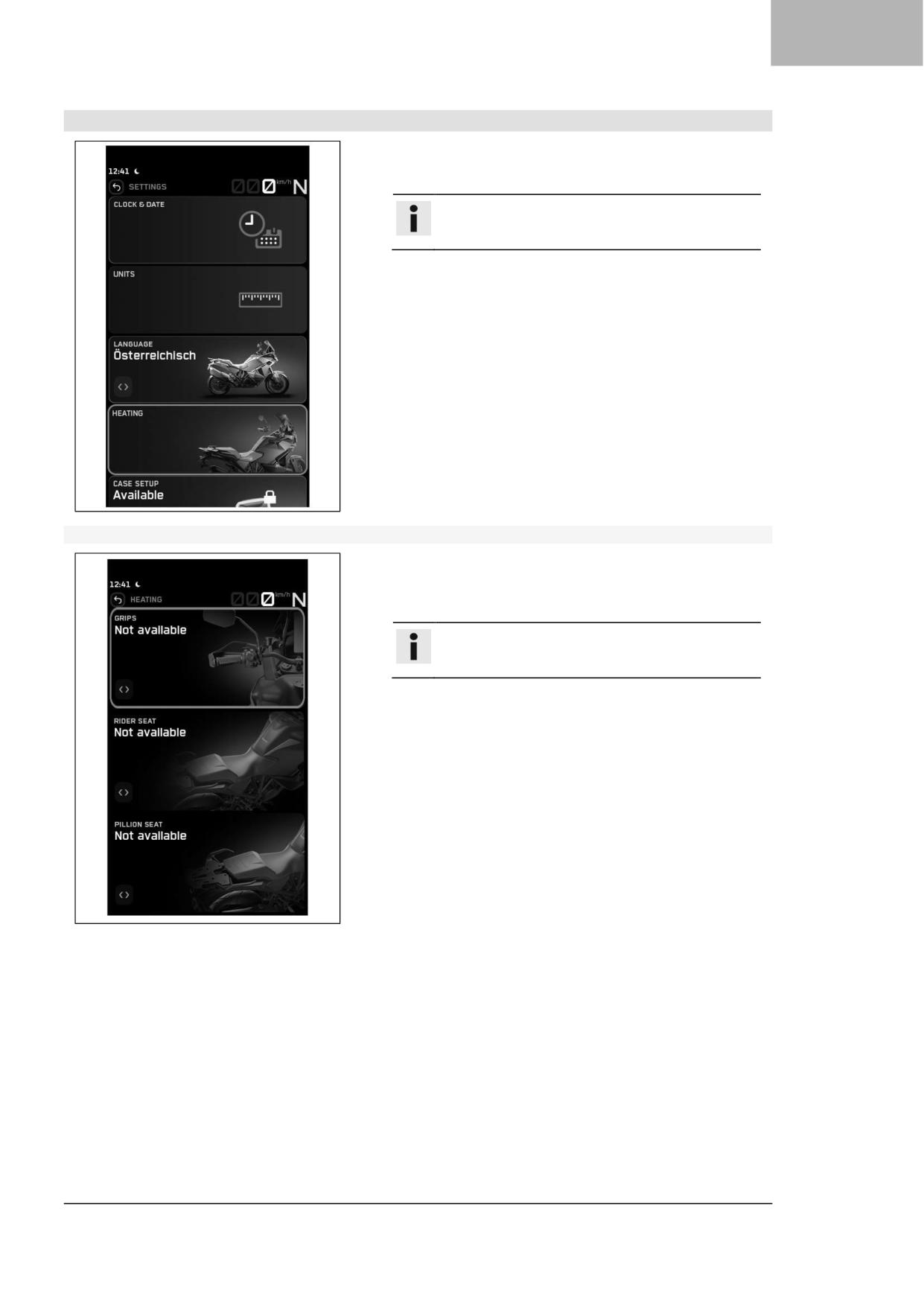

8.8.14

Язык

116

7.28 Дисплей предупреждения о расстоянии

8.8.15

Настройка подогрева

117

(опция)

8.8.16

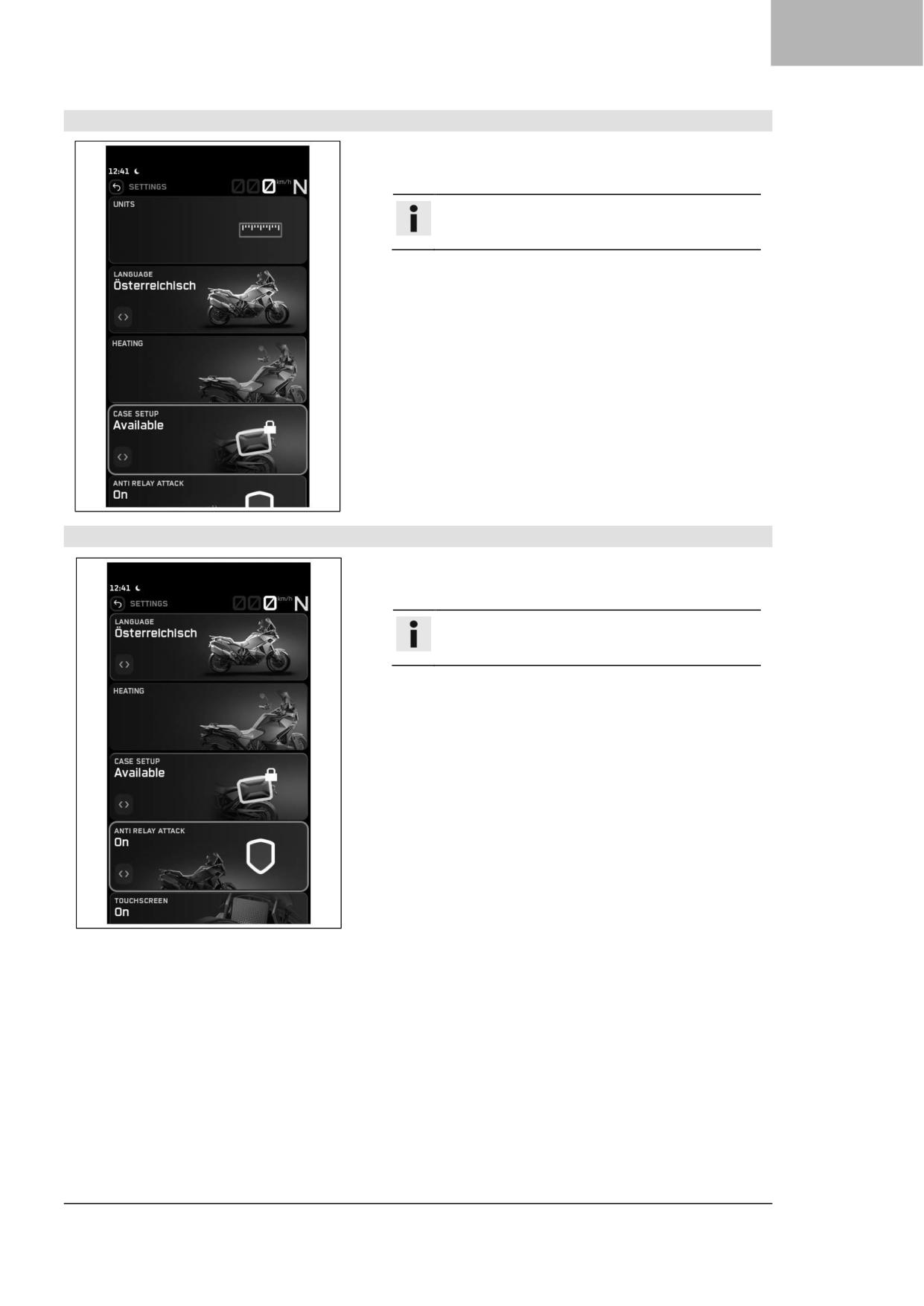

Настройка кейса

119

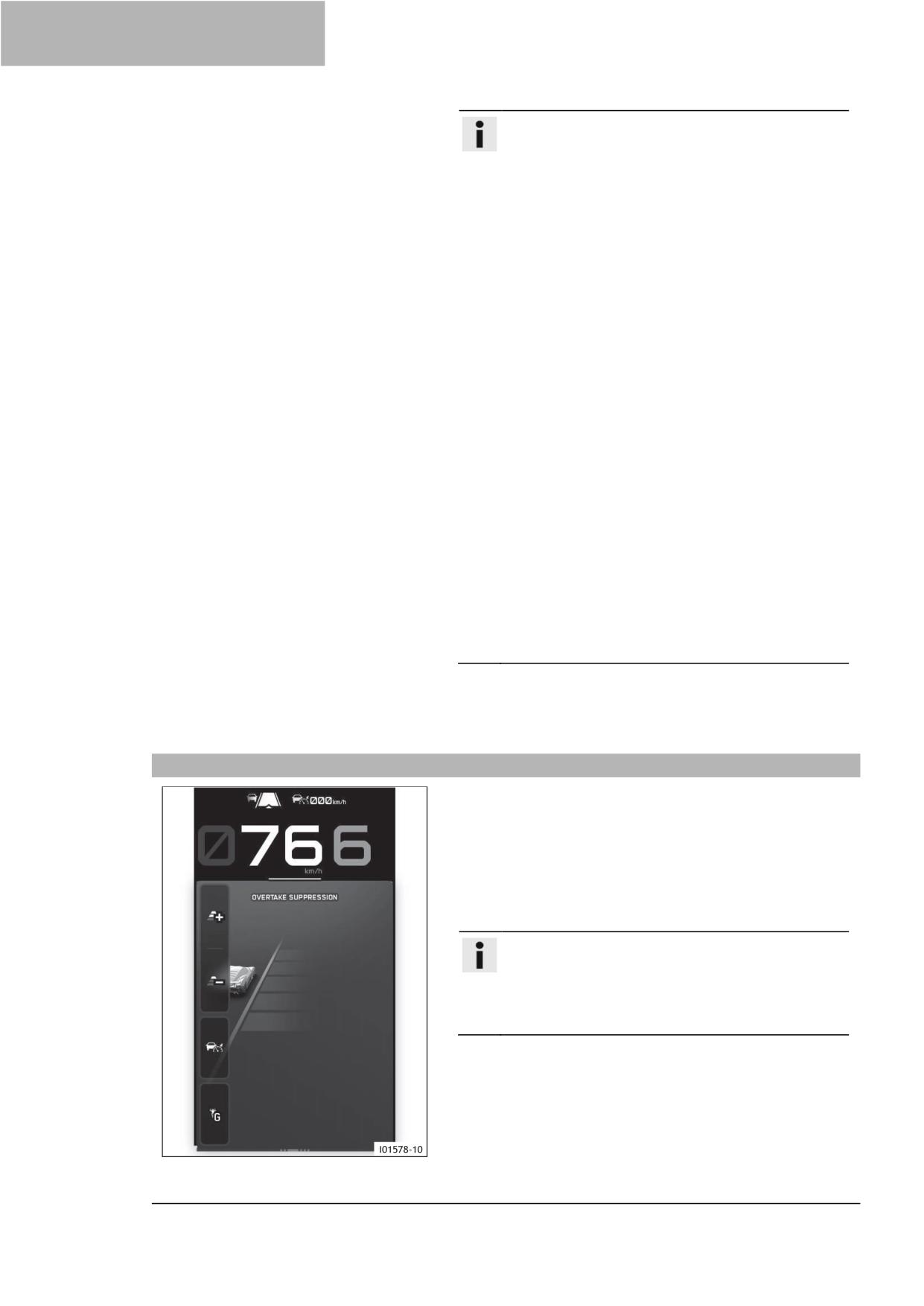

7.29 Дисплей пресечения обгона (опция) ..

8.8.17

Анти-релейная атака

119

8.8.18

Сенсорный дисплей

120

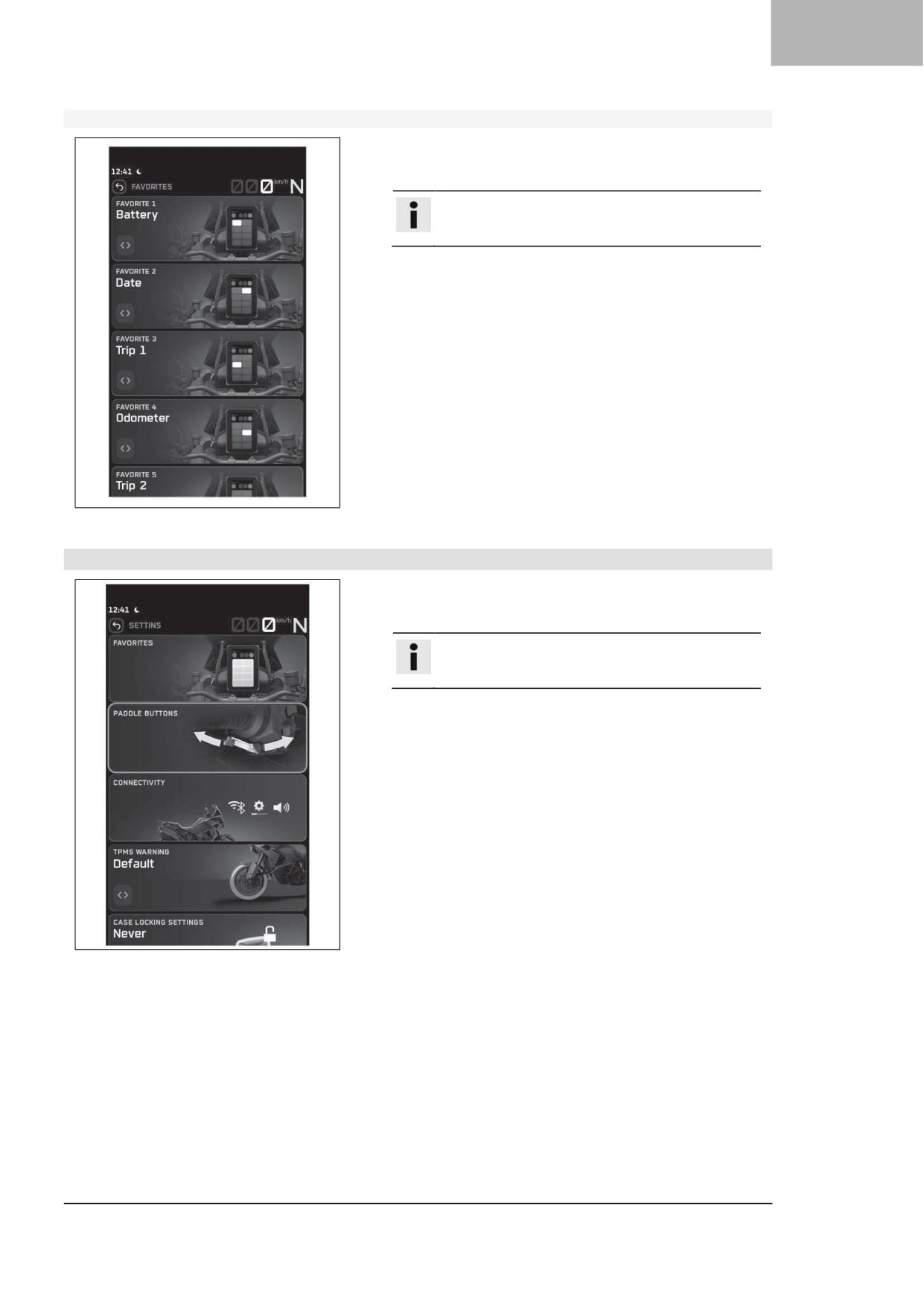

7.30 дисплей Избранное

8.8.19

Заводские настройки

120

7.31 Отображение навигации (опция) ..

Эргономика

121

7.32 Дисплей Аудио (опция)

7.33 дисплей Телеметрия (опция)

9.1

Положение руля

121

7.34 Отображение телефонных вызовов

9.2

Регулировка положения руля

.121

Эргономика

9.3

Регулировка ветрового стекла

122

9.4

Регулировка исходного положения

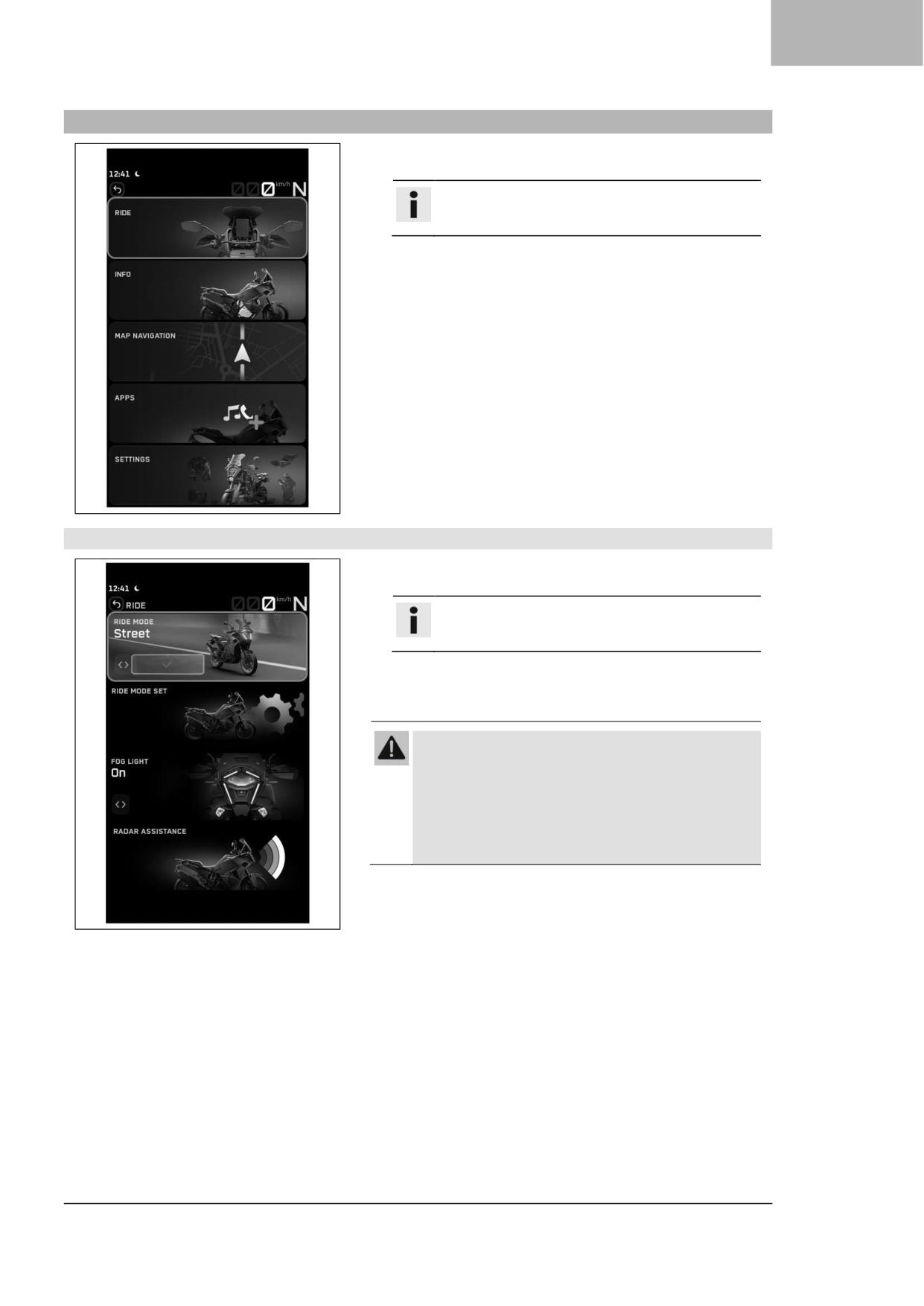

8.1

Меню

рычага сцепления

122

8.2

Открытое меню

9.5

Регулировка исходного положения

8.3

Езда

рычага переднего тормоза

123

8.3.1

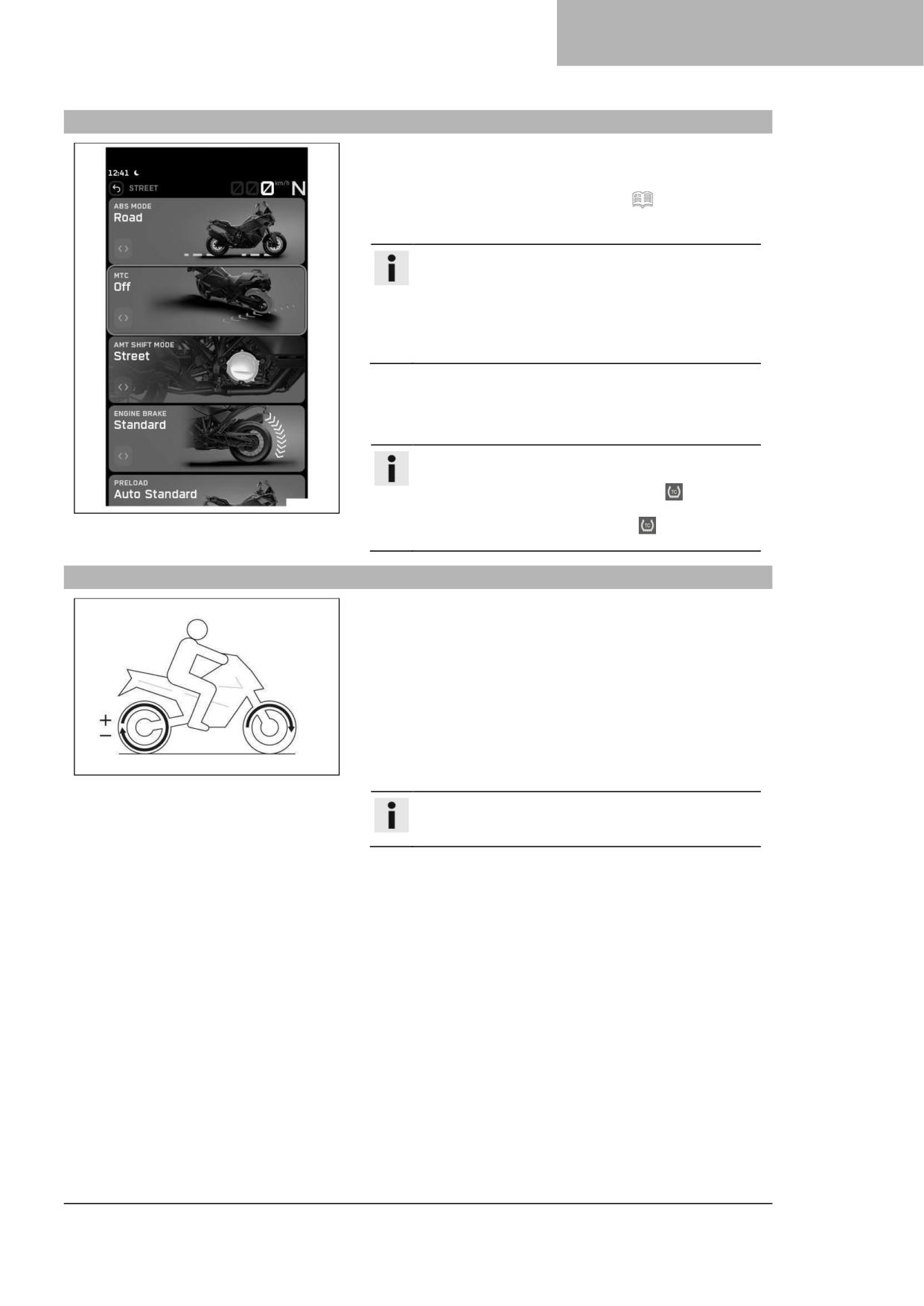

Режим езды

9.6

Проверка исходного положения рычага

8.3.2

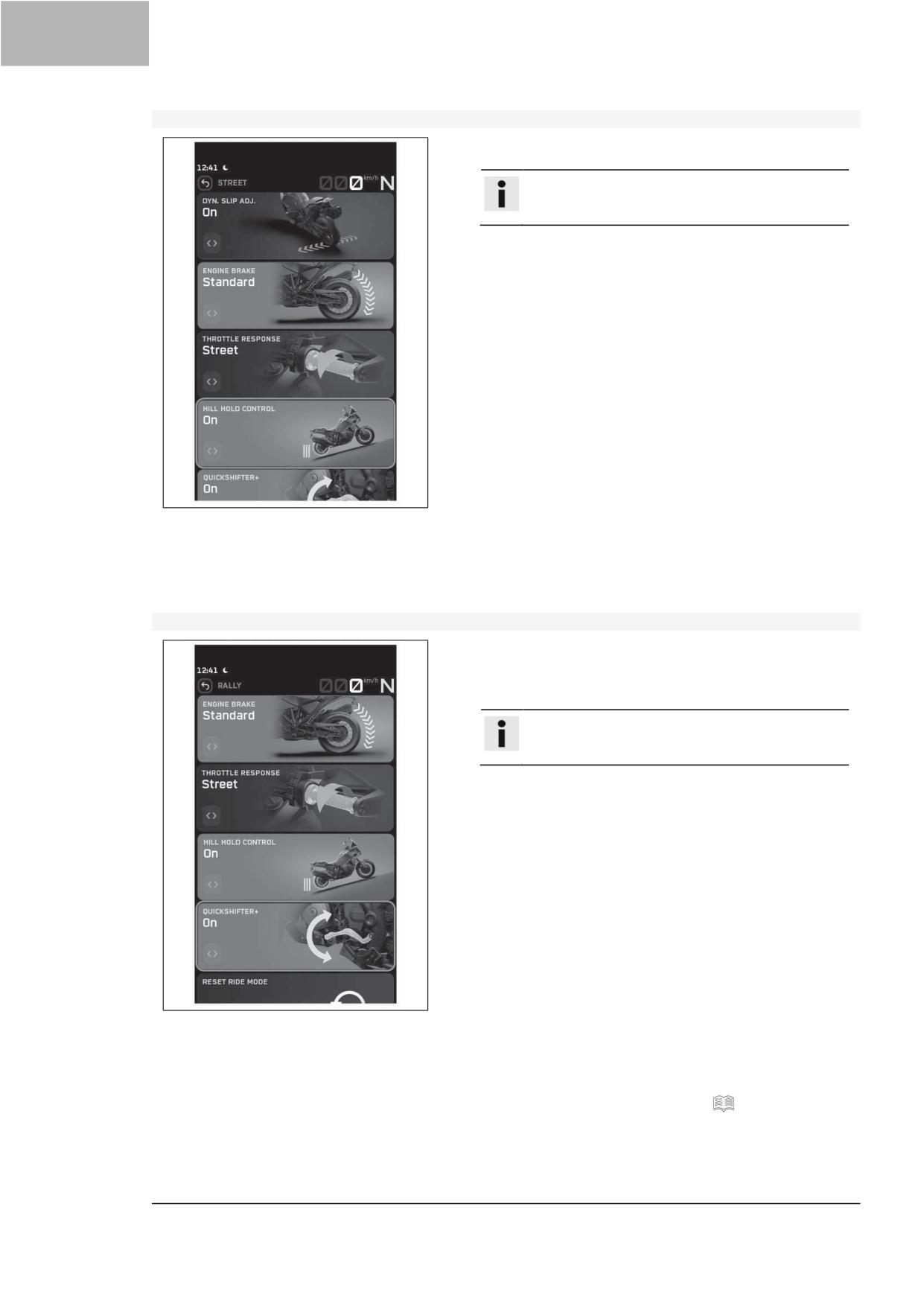

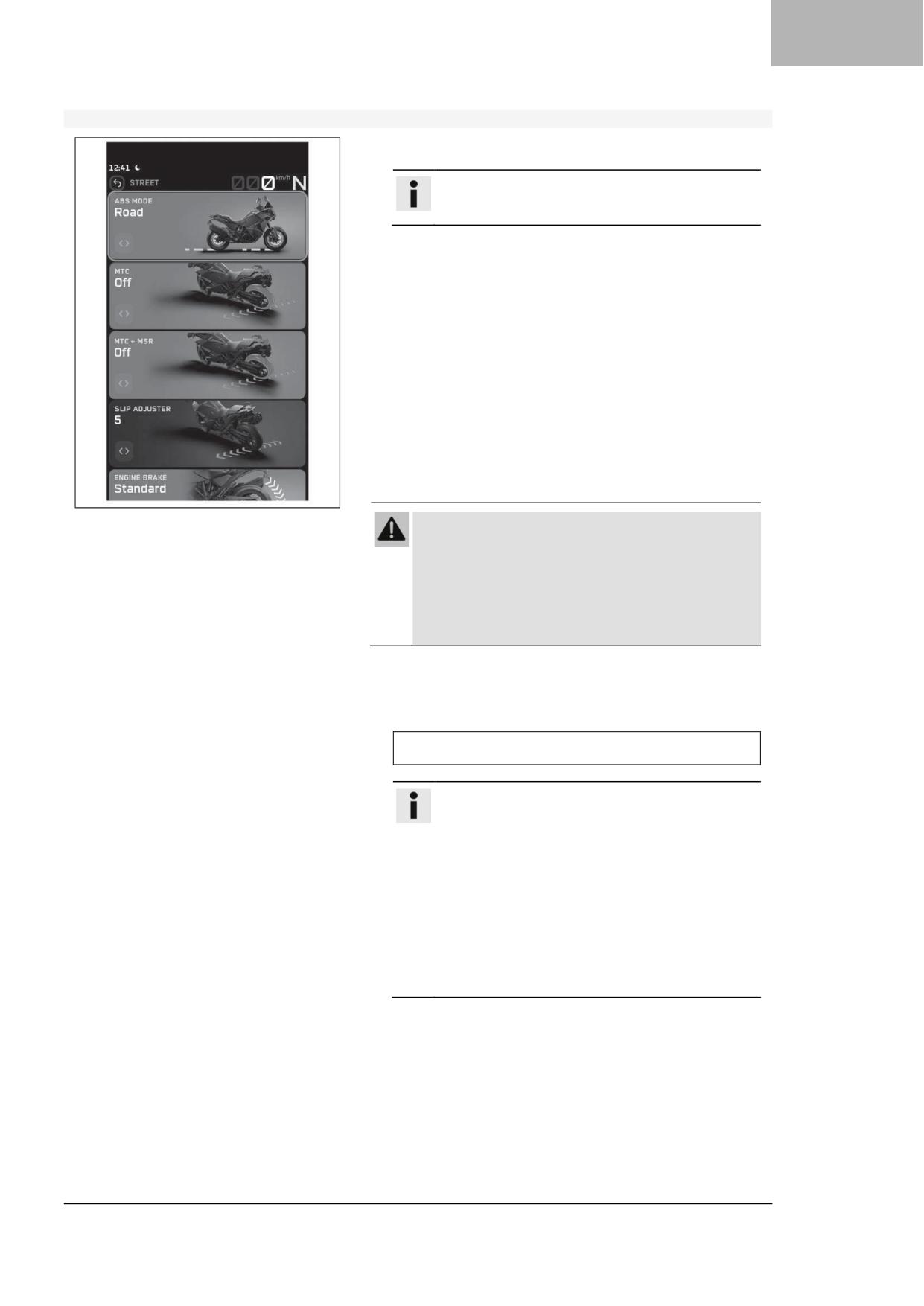

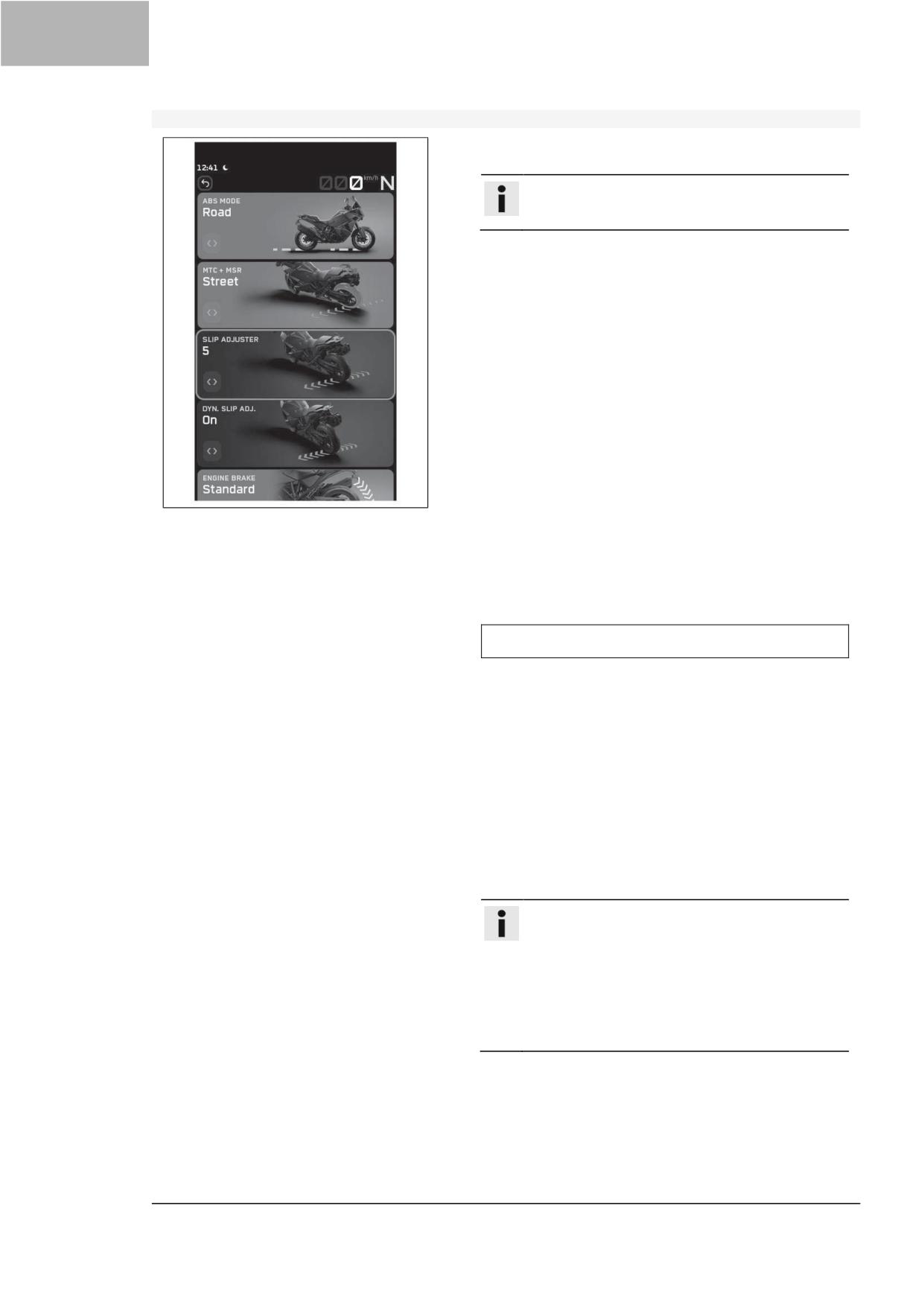

Конфигурация режима езды ... 63

переключения передач

123

8.3.3

Противотуманные фары (опция)

9.7

Регулировка исходного положения

рычага переключения передач

123

8.3.4

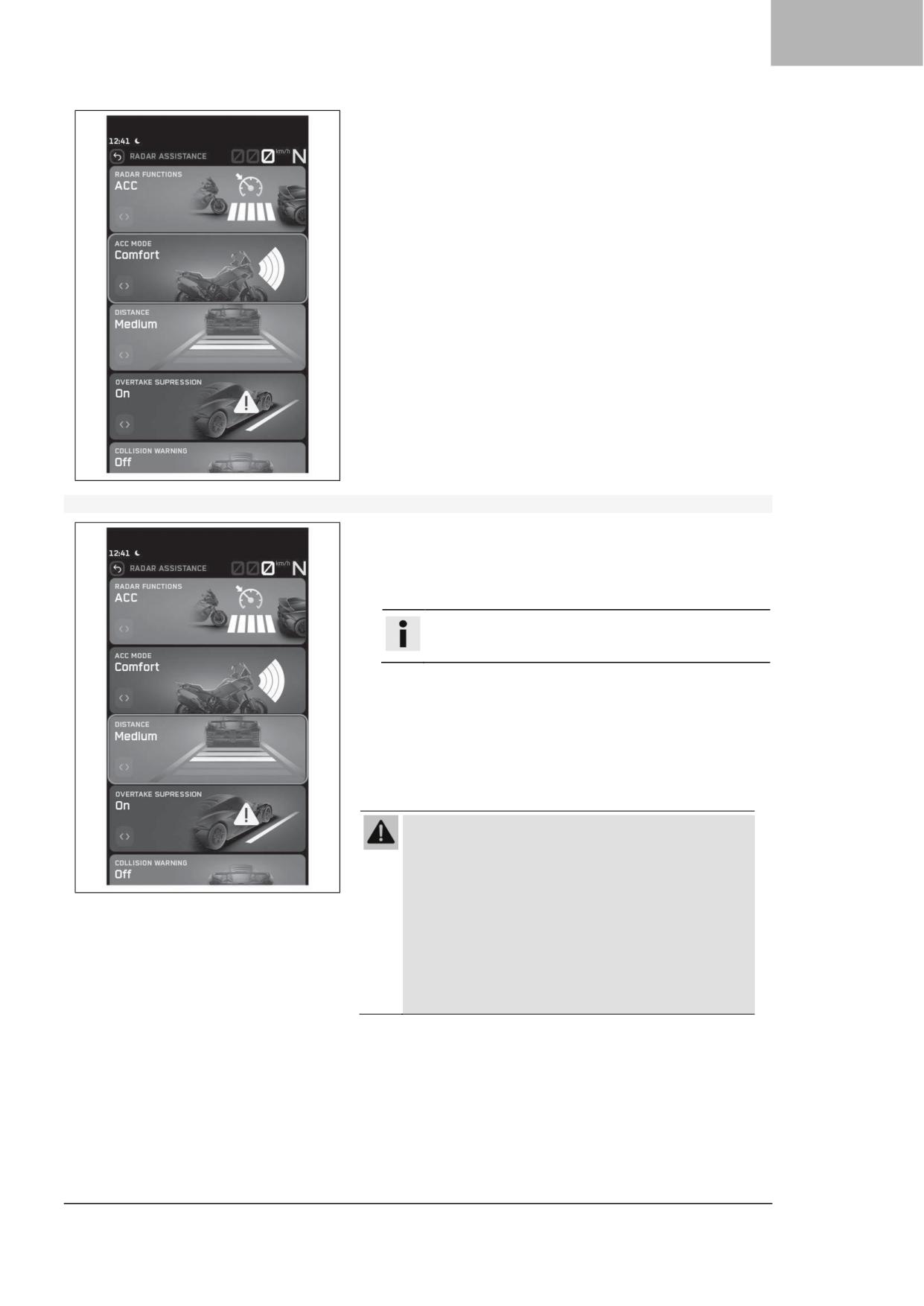

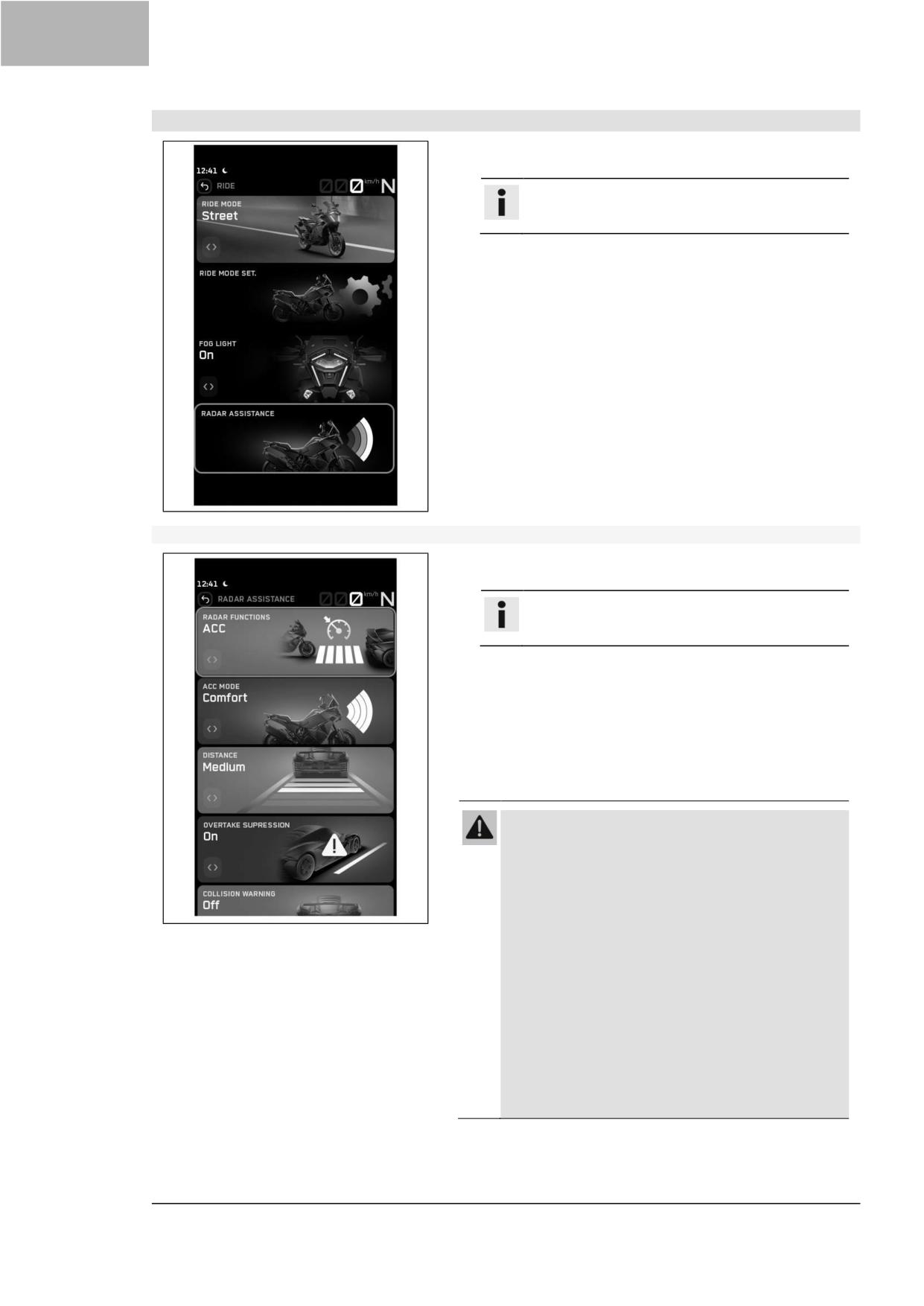

Радиолокационный контроль

9.8

Установка оси педали переключения

(опция)

передач

124

8.4

Информация

9.9

Регулировка исходного положения

8.4.1

Информация о поездке

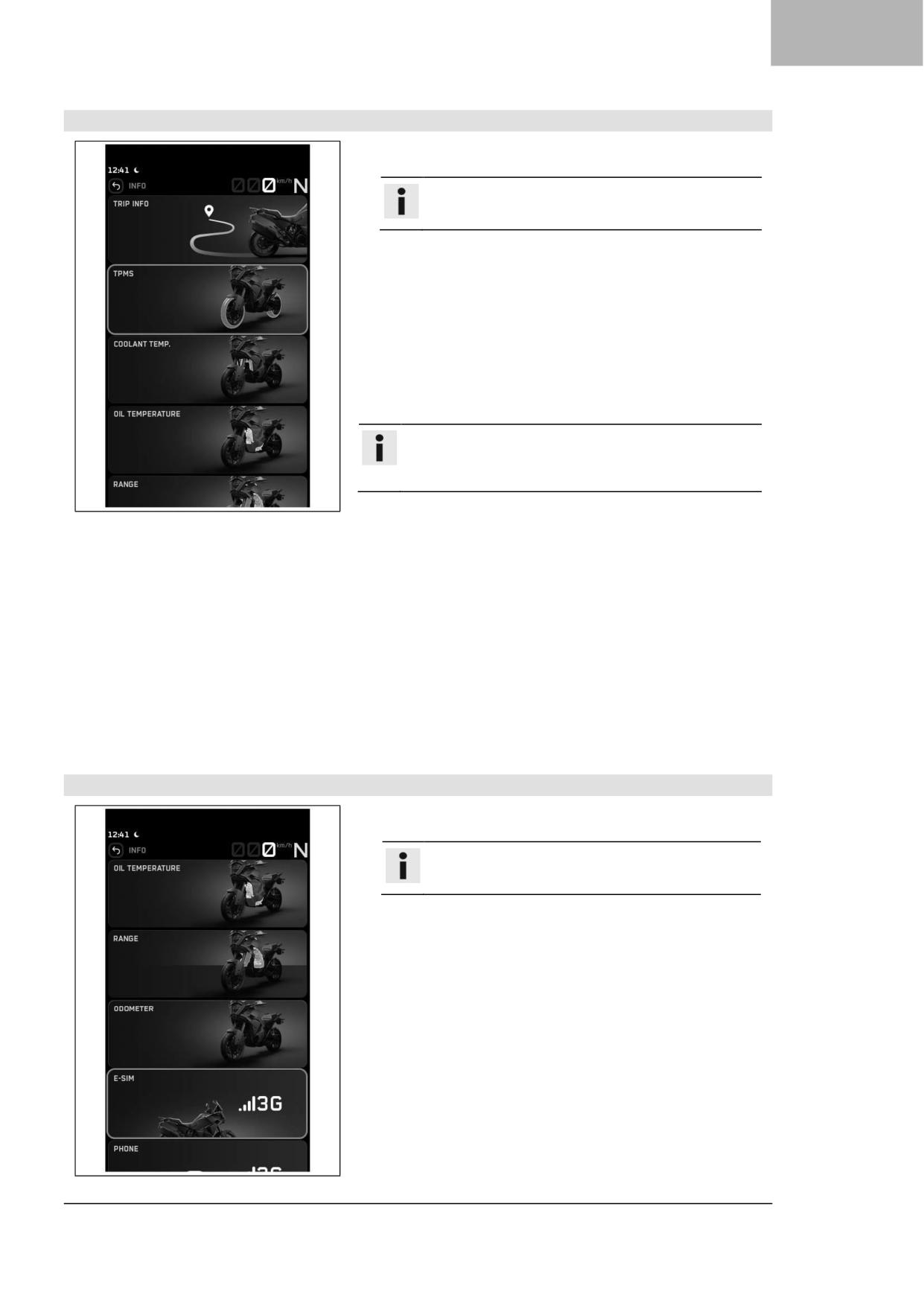

8.4.2

Информация

педали тормоза

124

8.4.3

Цифровая SIM- карта

10 Подготовка к эксплуатации

126

8.4.4

Мобильный телефон

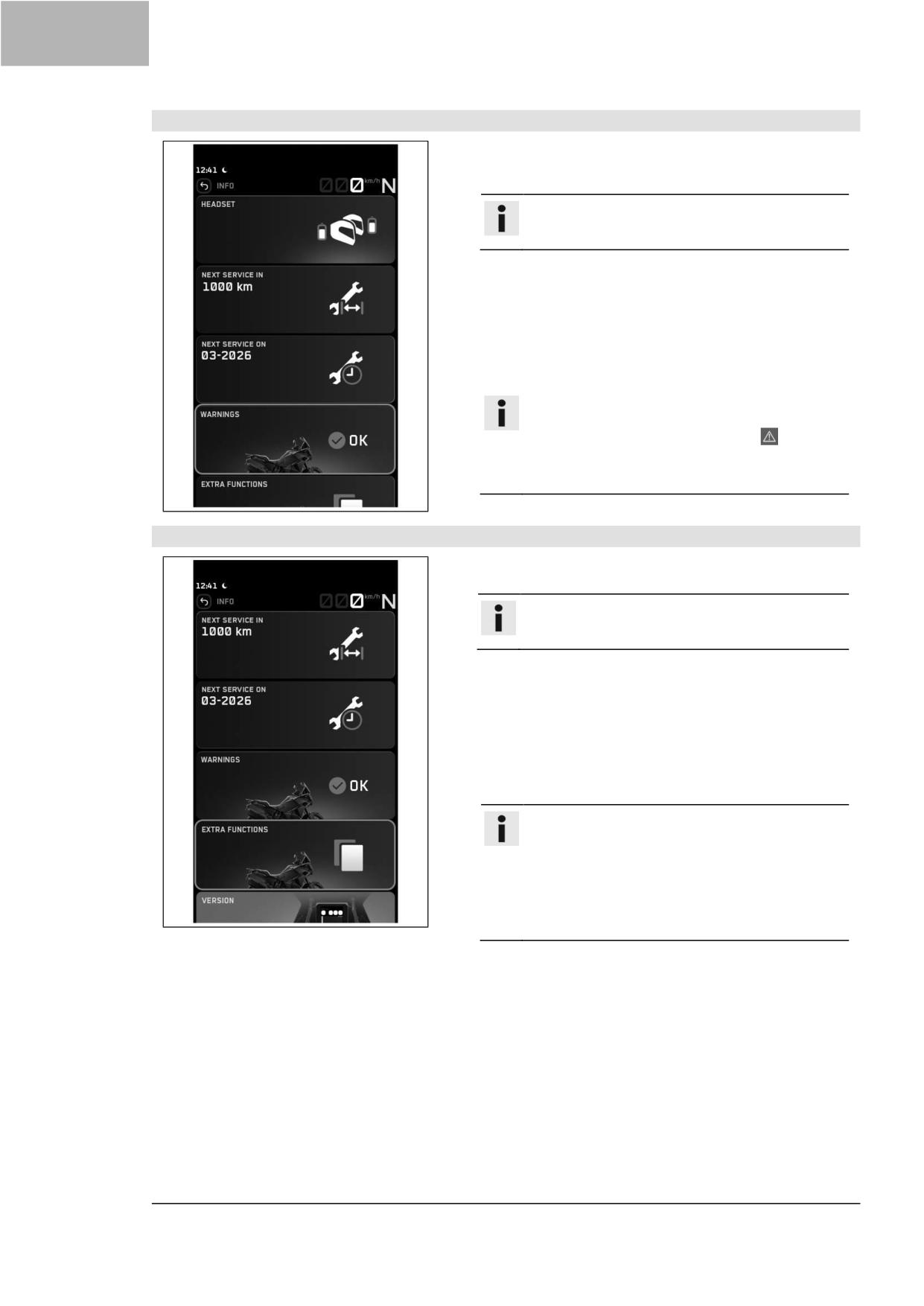

8.4.5

Система связи

10.1 Примечания по подготовке к первому

8.4.6

предупреждения

использованию

126

8.4.7

Дополнительные функции

10.2 Обкатка двигателя

127

8.4.8

Демонстрационный режим

10.3 Нагружение транспортного средства

8.5

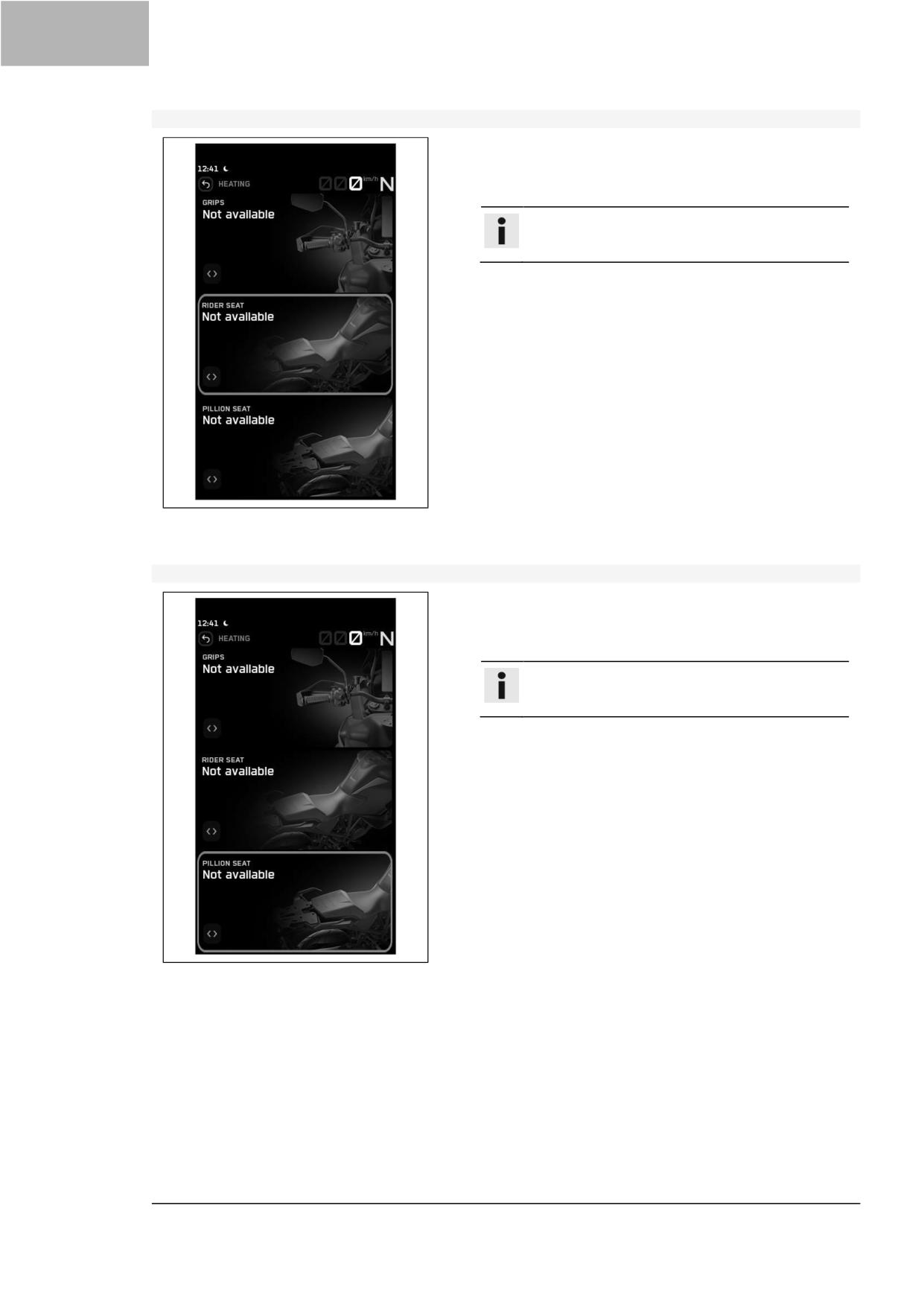

Полдогрев

....................................................... .127

8.5.1

рукоятка с подогревом

10.4 Подготовка транспортного средства к

8.5.2

Подогрев сиденья водителя ...

работе в сложных условиях

8.6

навигация

эксплуатации

128

8.6.1

Поиск

11 Инструкции по езде

129

8.6.2

Выбрать на карте

8.6.3

остановить навигацию

11.1 Проверки и меры по техническому

8.6.4

Обзор маршрутов

обслуживанию при подготовке к

8.6.5

Настройки

эксплуатации

129

8.7

Приложения

11.2 Пуск

129

8.7.1

Вызовы

11.3 Трогание

131

8.7.2

Музыка

11.4 Квикшифтер + (quickshifter+) (опция)

8.8

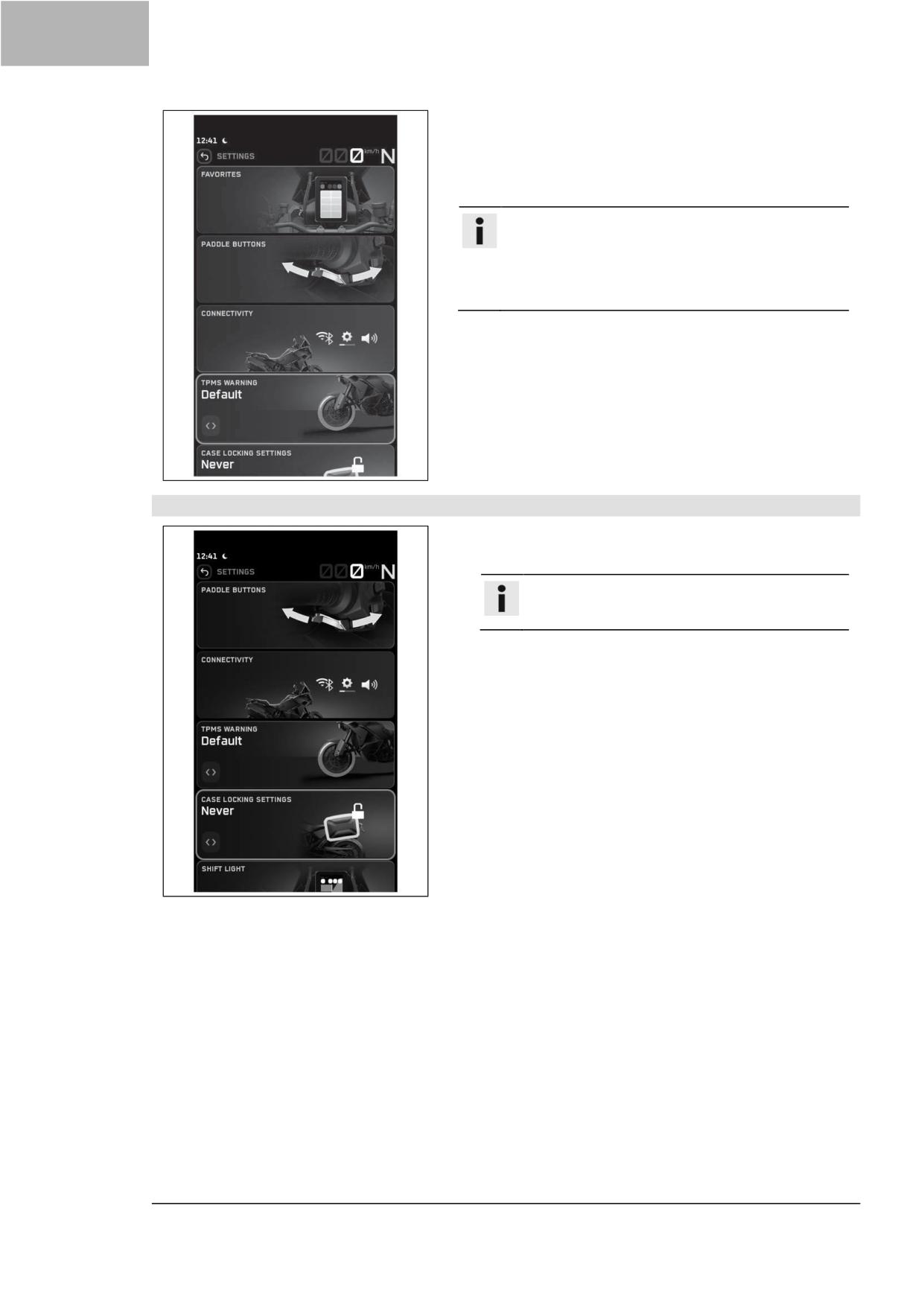

Настройки

....................................................... .131

8.8.1

избранное

11.5 Трогание с помощью СПСП (HHC)

8.8.2

Лепестковые кнопки

(опция)

131

8.8.3

Возможности подключения . 98

11.6 Переключение передач, езда

132

11.7 РСД (MSR)(опция)

135

11.8 Торможение

135

11.9 Остановка, стоянка

136

Содержание

11.10 Транспортировка

137

14.20 Снятие крышки масляной пробки

.158

11.11 Буксировка в случае выхода из строя

14.21 Установка крышки масляной пробки

....................................................... .138

.158

11.12 Заправка топливом

138

14.22 Снятие переднего верхнего крыла

.158

График техобслуживания

140

14.23 Установка переднего верхнего крыла

12.1 Работа по обслуживанию

140

.158

14.24 Очистка пыльников перьев вилки

Настройка подвески

142

.159

13.1 Вилка/амортизатор

142

Тормозная система

160

13.2 Регулировка демпфирования сжатия

вилки

142

15.1 Антиблокировочная система тормозов

13.3 Регулировка демпфирования обратного

160

хода вилки

142

15.1.1

СДС (MSC)

161

13.4 Регулировка предварительного натяга

15.2 Проверка тормозных дисков

162

пружины вилки

143

15.3 Проверка уровня тормозной жидкости

13.5 Демпфирование сжатия амортизатора

переднего тормоза

162

144

15.4 Доливка тормозной жидкости переднего

13.6 Регулировка демпфирования сжатия

тормоза

163

амортизатора на низкой скорости .144

15.5 Проверка крепления тормозных

13.7 Регулировка демпфирования сжатия

колодок переднего тормоза

164

амортизатора на высокой скорости

15.6 Проверка уровня тормозной жидкости

....................................................... .145

заднего тормоза

165

13.8 Регулировка демпфирования обратного

15.7 Доливка тормозной жидкости заднего

хода амортизатора

146

тормоза

165

13.9 Регулировка предварительного

15.8 Проверка крепления тормозных

натяжения пружины амортизатора

колодок заднего тормоза

167

....................................................... .146

Колеса, шины

168

Работы по техобслуживанию шасси

147

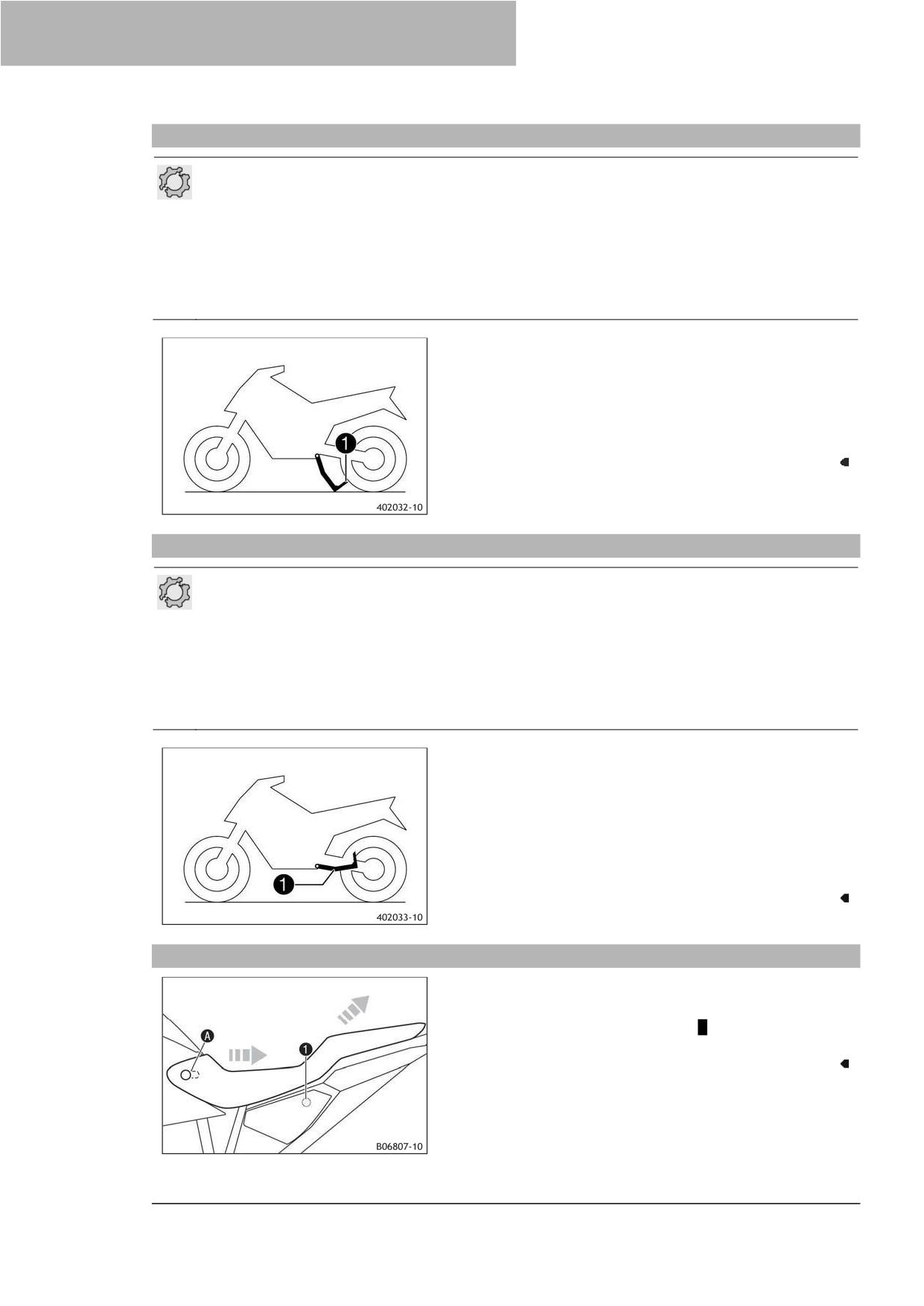

14.1 Подъем транспортного средства с

16.1 Снятие переднего колеса

168

помощью центральной подставки .147

16.2 Установка переднего колеса ..

169

14.2 Снятие транспортного средства с

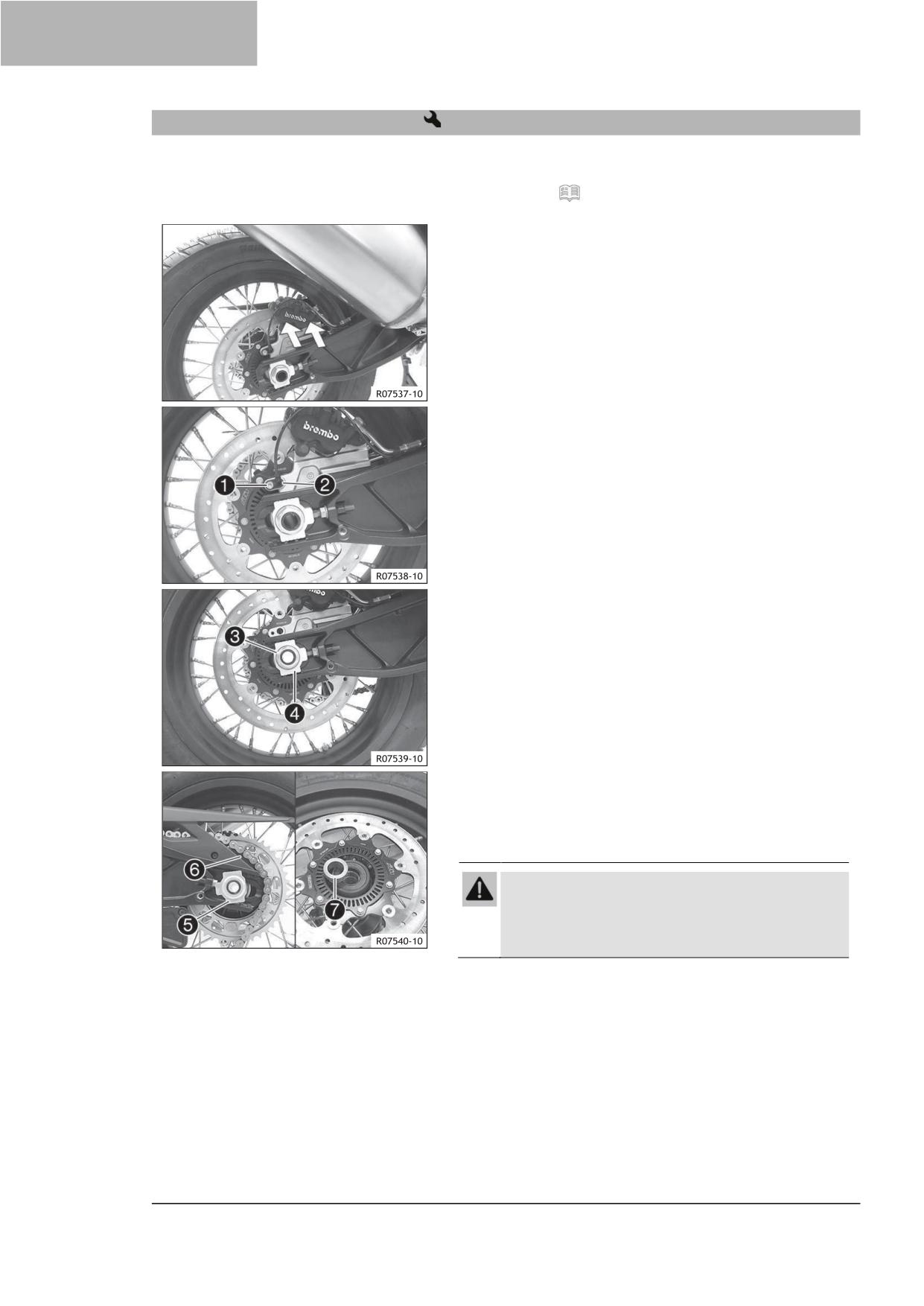

16.3 Снятие заднего колеса

171

центральной подставки

147

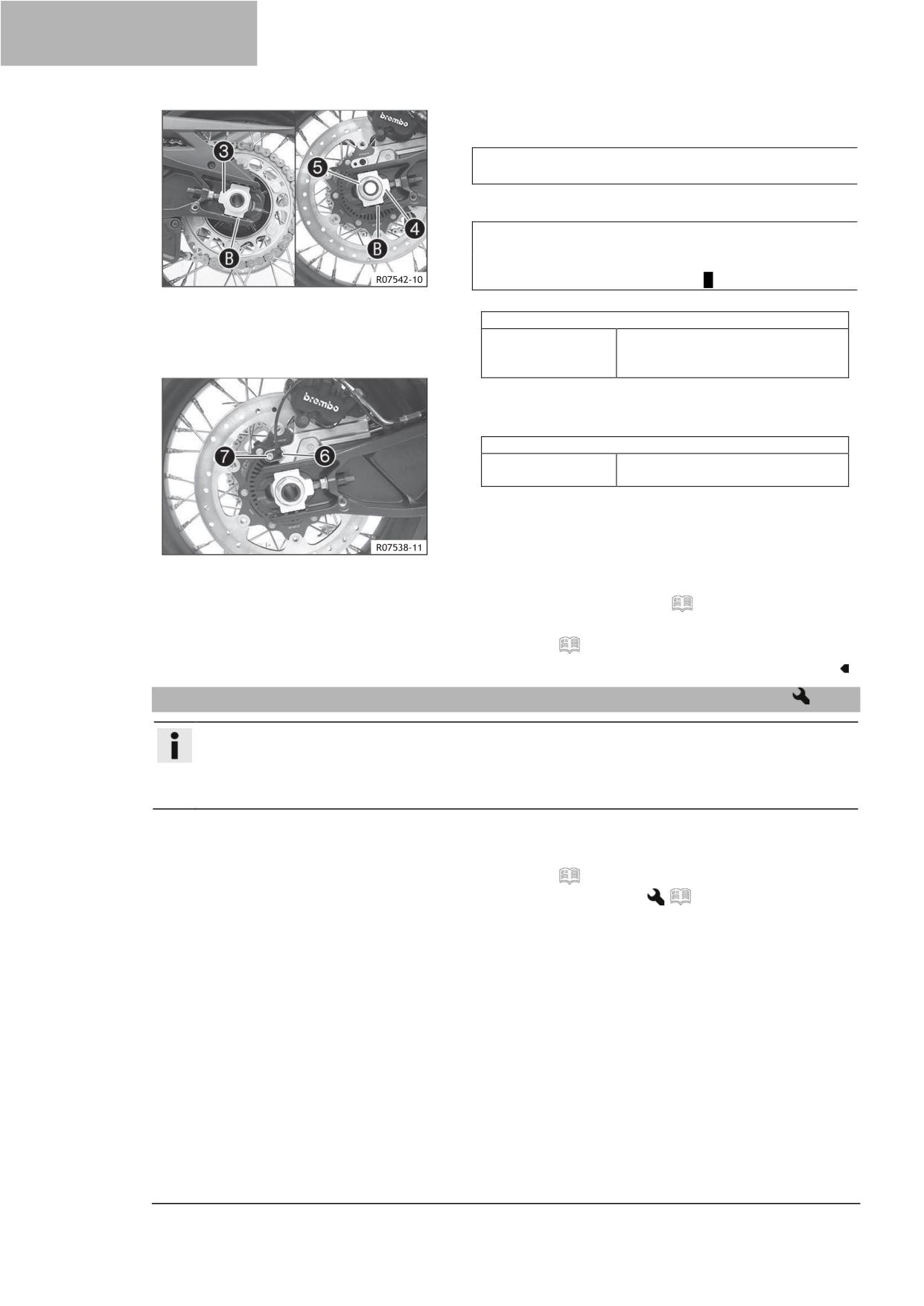

16.4 Установка заднего колеса

172

14.3 Снятие сиденья

147

16.5 Проверка резиновых элементов

14.4 Монтаж сиденья

148

14.5 Проверка цепи на наличие грязи

148

демпфирования задней ступицы

14.6 Очистка цепи

148

.173

14.7 Проверка натяжения цепи

149

16.6 Проверка состояния шин

174

14.8 Регулировка натяжения цепи

150

16.7 Проверка давления в шинах

175

14.9 Проверьте цепь, заднюю звездочку и

16.8 Использование спрея для ремонта шин

звездочку двигателя

151

176

14.10 Проверка/коррекция уровня жидкости в

Электрические узлы

177

гидравлической муфте сцепления

....................................................... .152

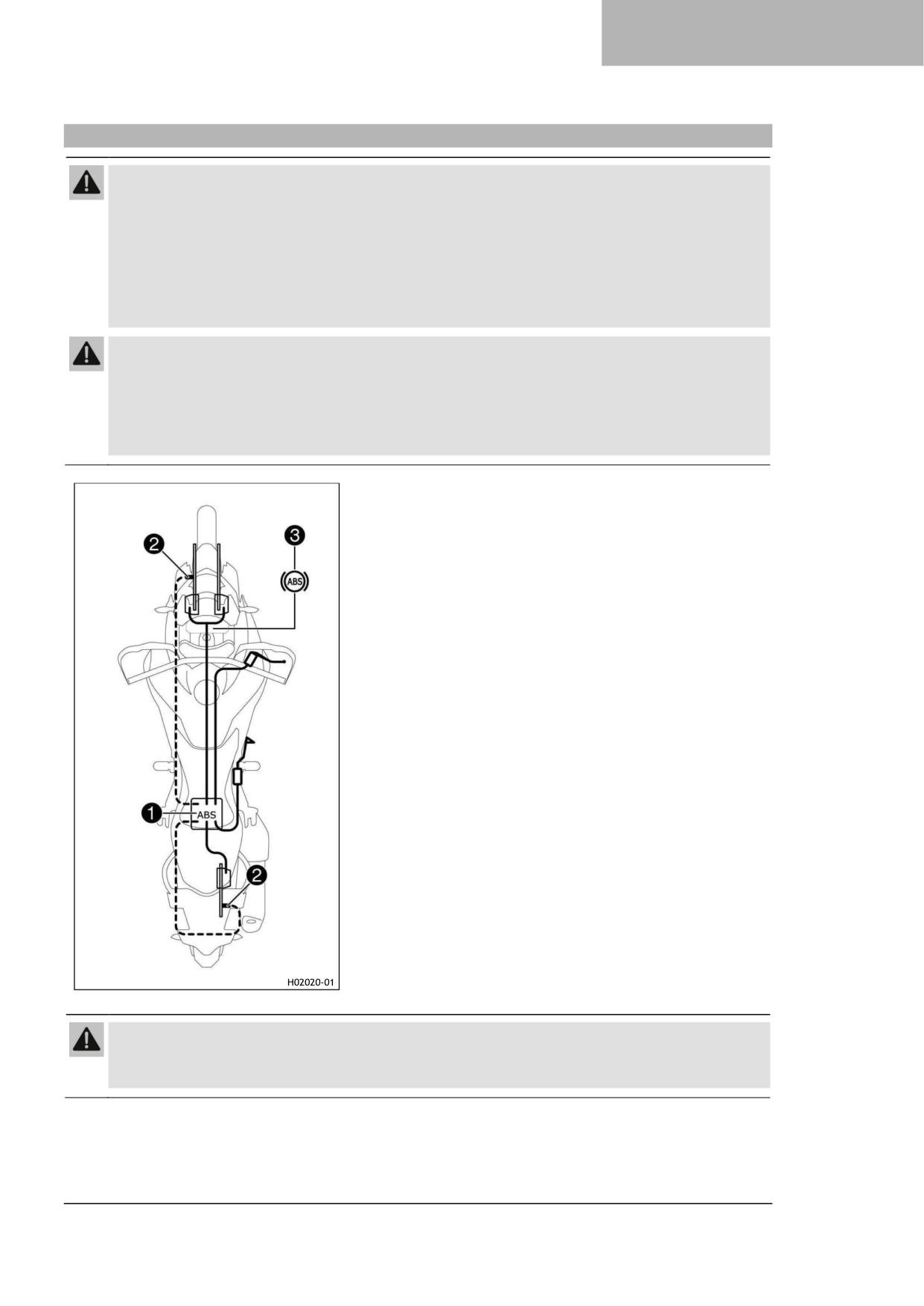

17.1 Система адаптивного круиз-контроля

14.11 Проверка подшипника рулевой колонки

(опция)

177

на наличие люфта

153

17.2 Ближний свет

178

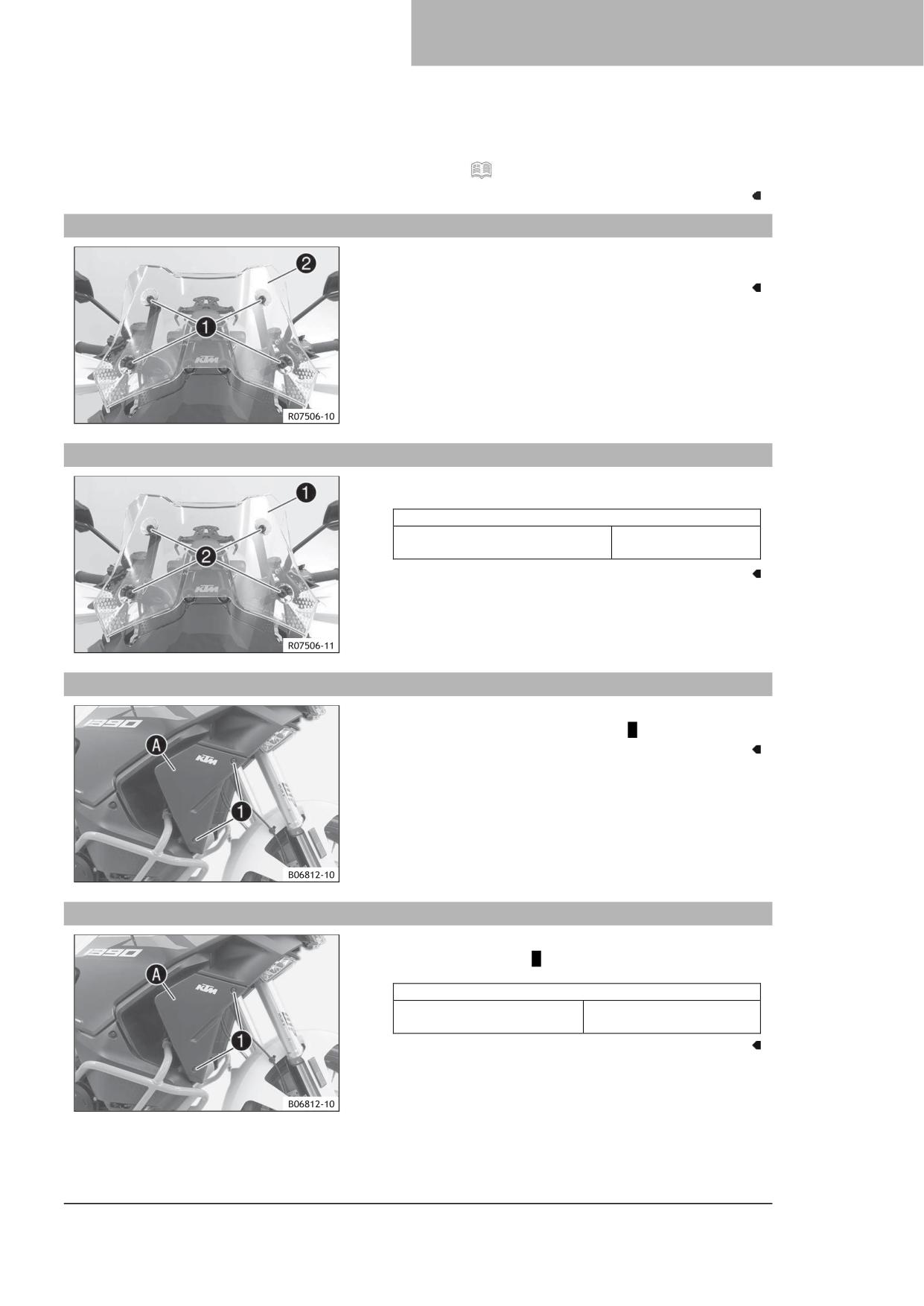

14.12 Снятие ветрового стекла

154

17.3 дальний свет

178

14.13 Установка ветрового стекла

154

17.4 дневные ходовые огни

179

14.14 Снятие переднего правого крыла

.154

17.5 Поворотный свет

179

14.15 Установка переднего правого крыла

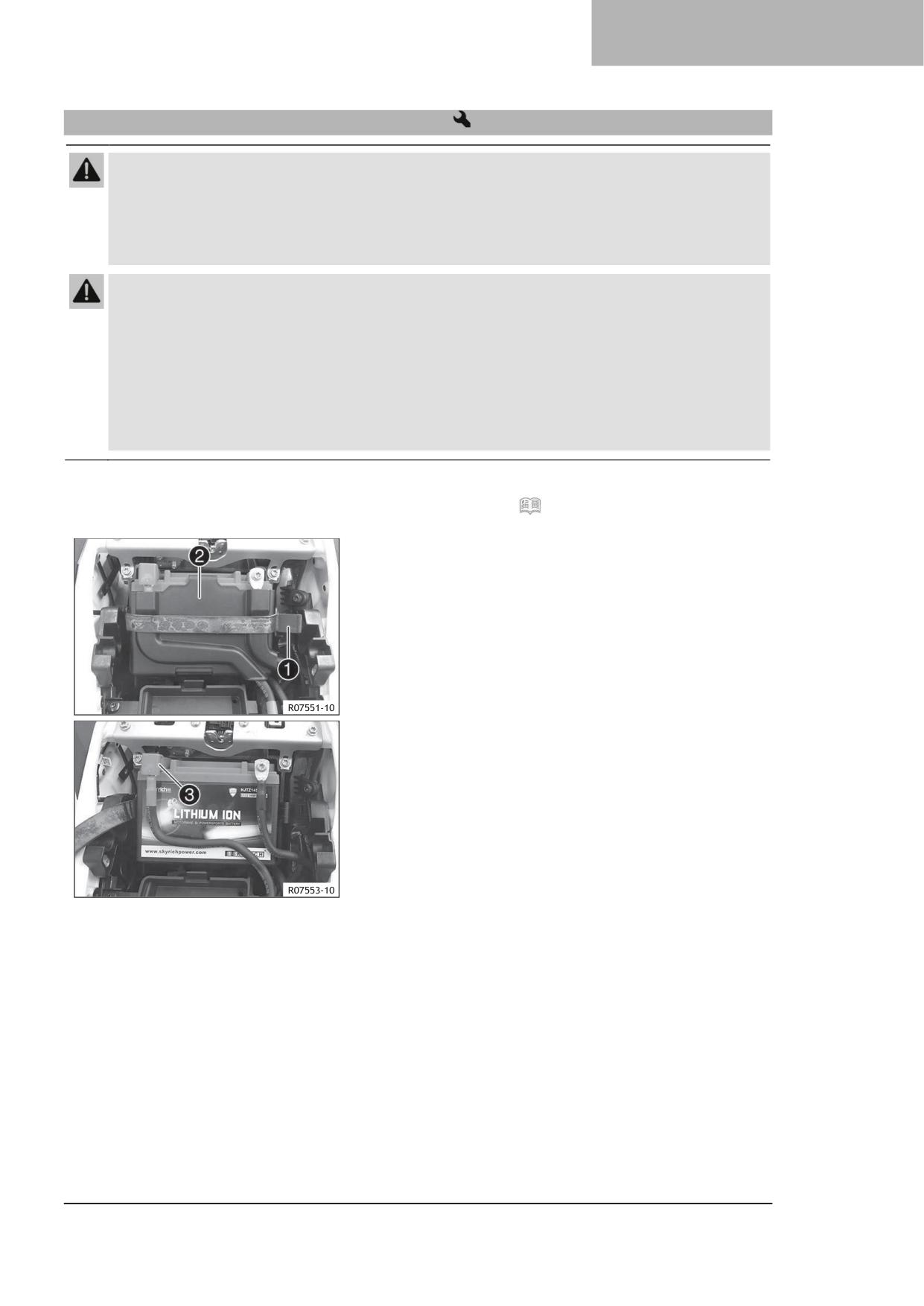

17.6 Снятие 12-вольтового аккумулятора

....................................................... .154

180

14.16 Снятие защитной дуги

155

17.7 Установка 12-вольтового аккумулятора

14.17 Установка защитной дуги

155

181

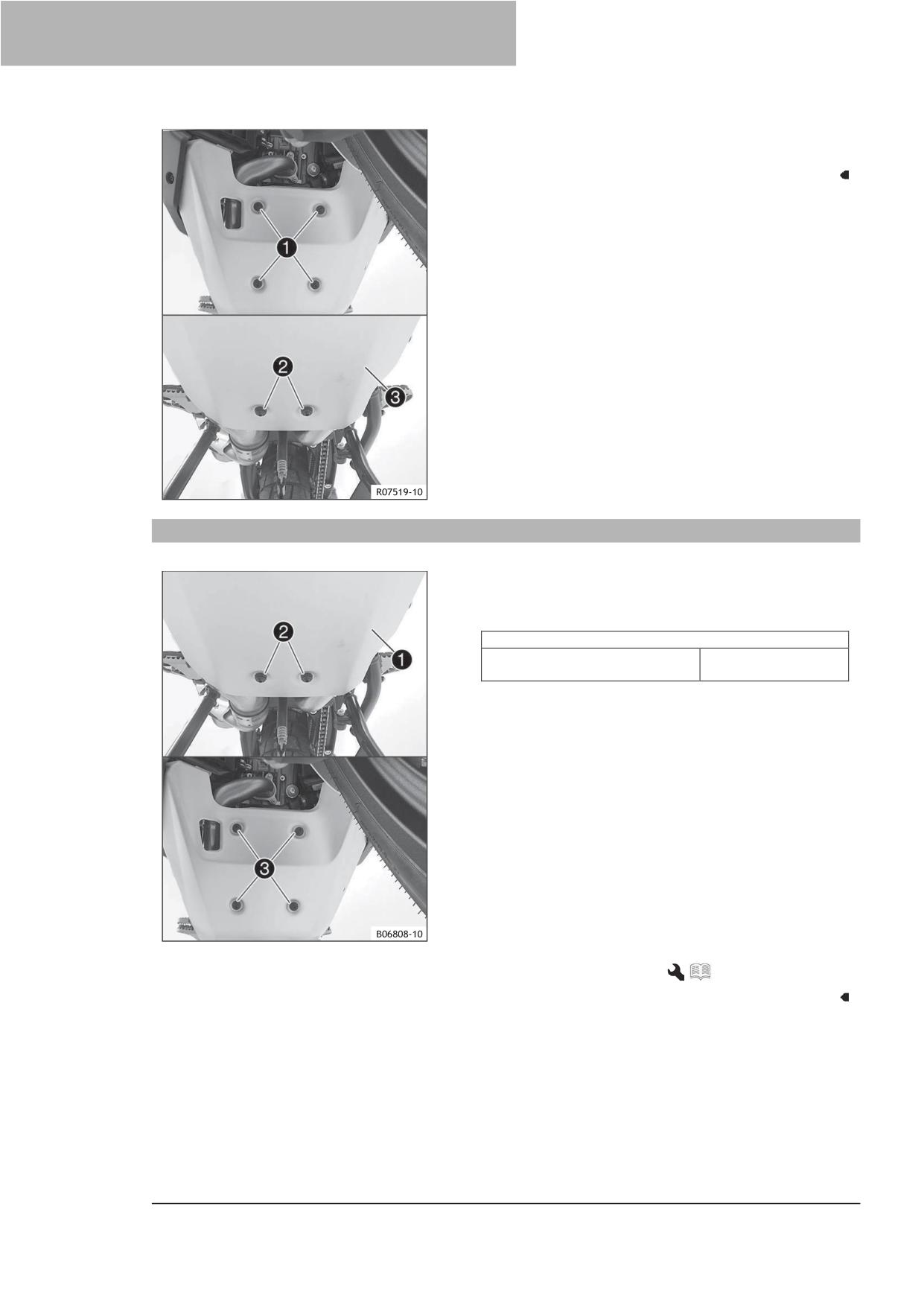

14.18 Демонтаж защиты картера

156

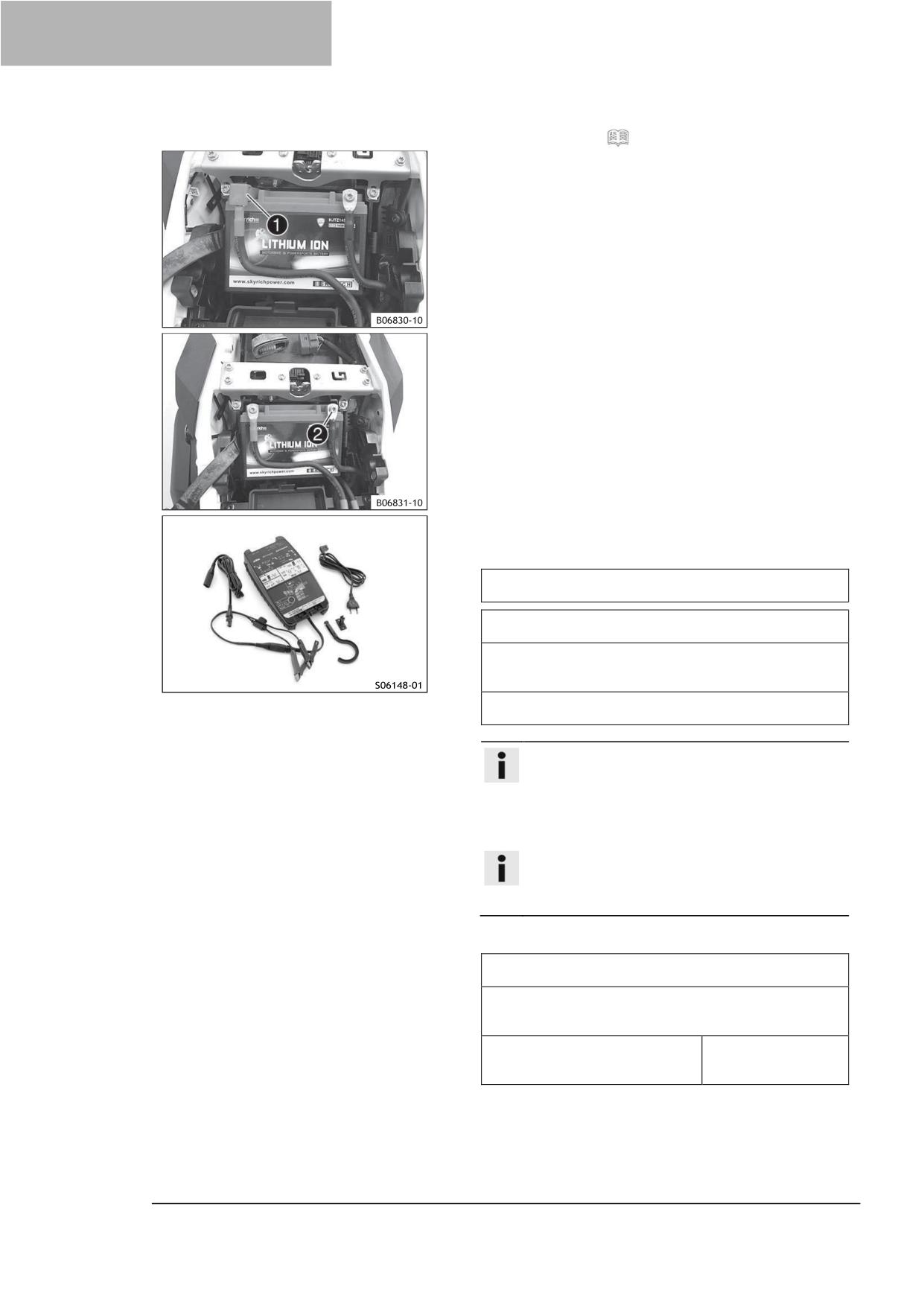

17.8 Зарядка 12-вольтового аккумулятора

14.19 Установка защиты картера

157

182

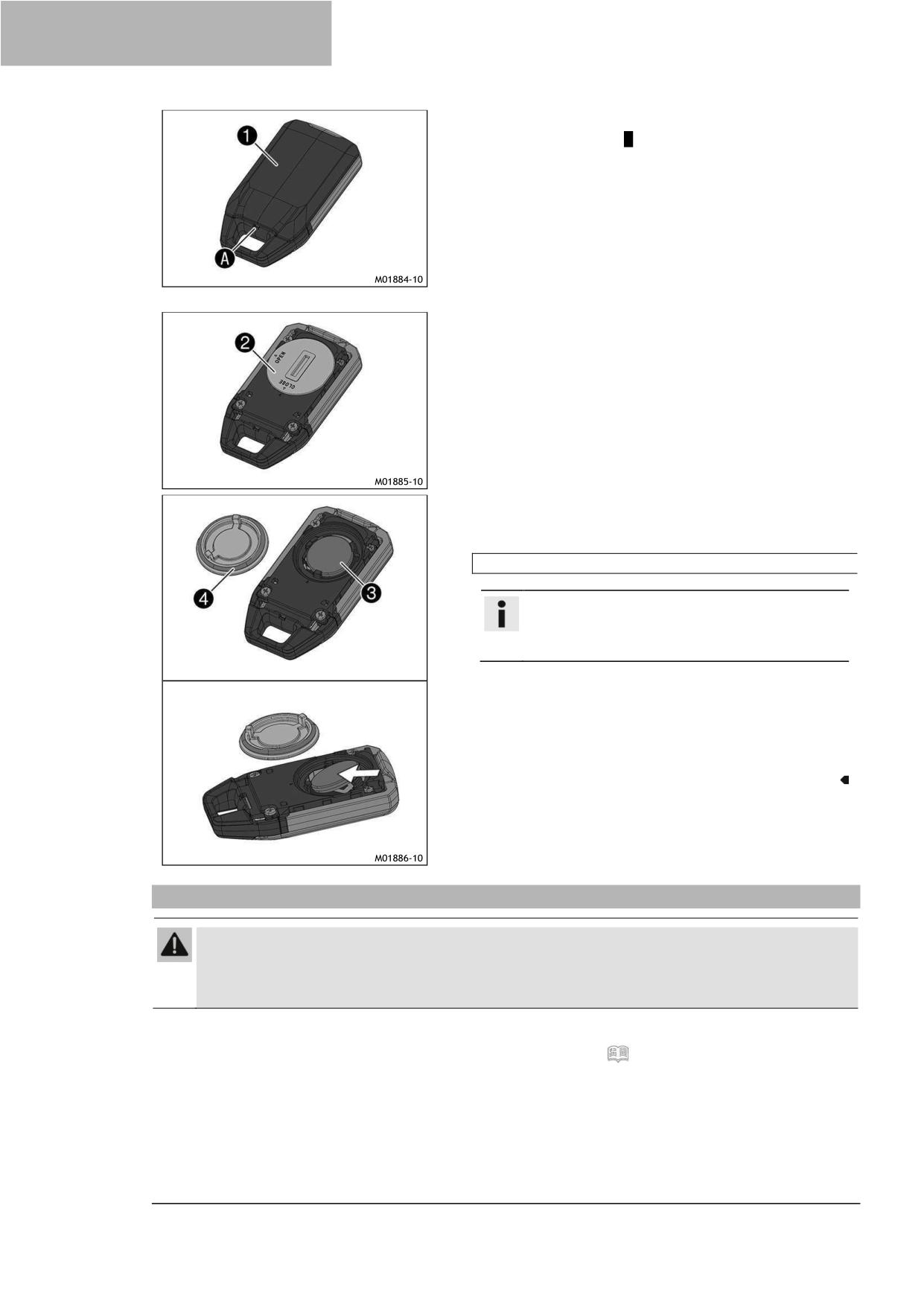

17.9 Замена батарейки ключа системы

RACE-ON

184

17.10 Замена главного предохранителя

185

17.11 Замена предохранителей в блоке

предохранителей

186

17.12 Проверка настройки фары

188

17.13 Регулировка диапазона света фар

188

Содержание

17.14 Диагностический разъем

189

24.5.1

Технические данные амортизатора

17.15 Цепь вспомогательных приспособлений

213

1 и цепь вспомогательных

24.5.2

Емкость амортизатора

214

приспособлений 2 спереди

189

24.6 Момент затяжки

214

17.16 Цепь вспомогательных приспособлений

24.6.1

моменты затяжки резьбовых

1 и цепь вспомогательных

соединений двигателя

214

приспособлений 2, сзади

190

24.6.2

Моменты затяжки резьбовых

соединений шасси

219

Система охлаждения

191

25 Декларации соответствия

226

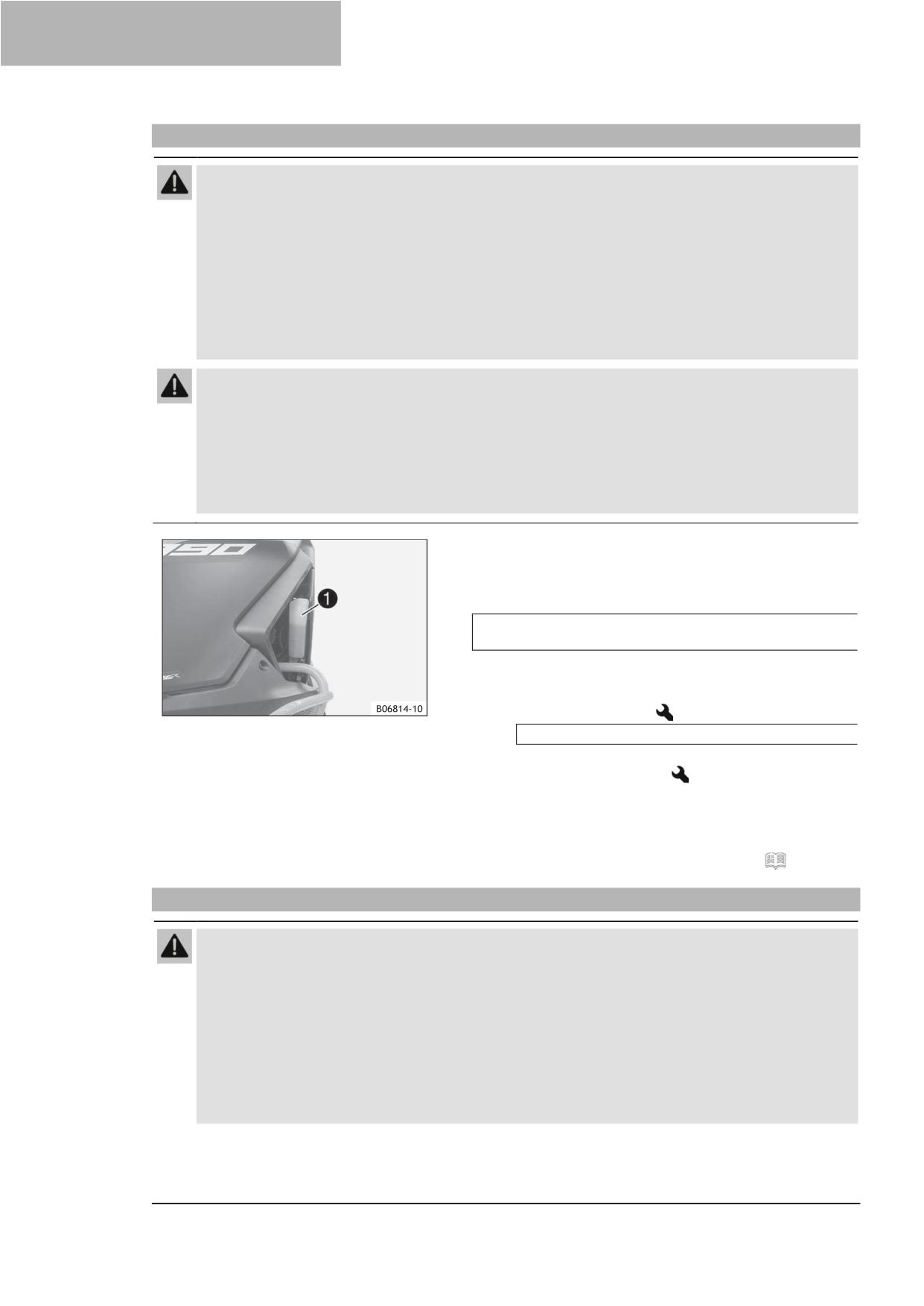

18.1 Проверка уровня охлаждающей

жидкости в расширительном бачке

25.1 Декларации соответствия

226

.191

25.2 Декларации соответствия для

18.2 Корректировка уровня охлаждающей

конкретных стран (Система KTM RACE

жидкости в расширительном бачке

ON 1)

226

.191

25.3 Декларации соответствия для

конкретных стран (Система KTM RACE

Регулировка двигателя

193

ON 2)

227

25.4 Декларации соответствия для

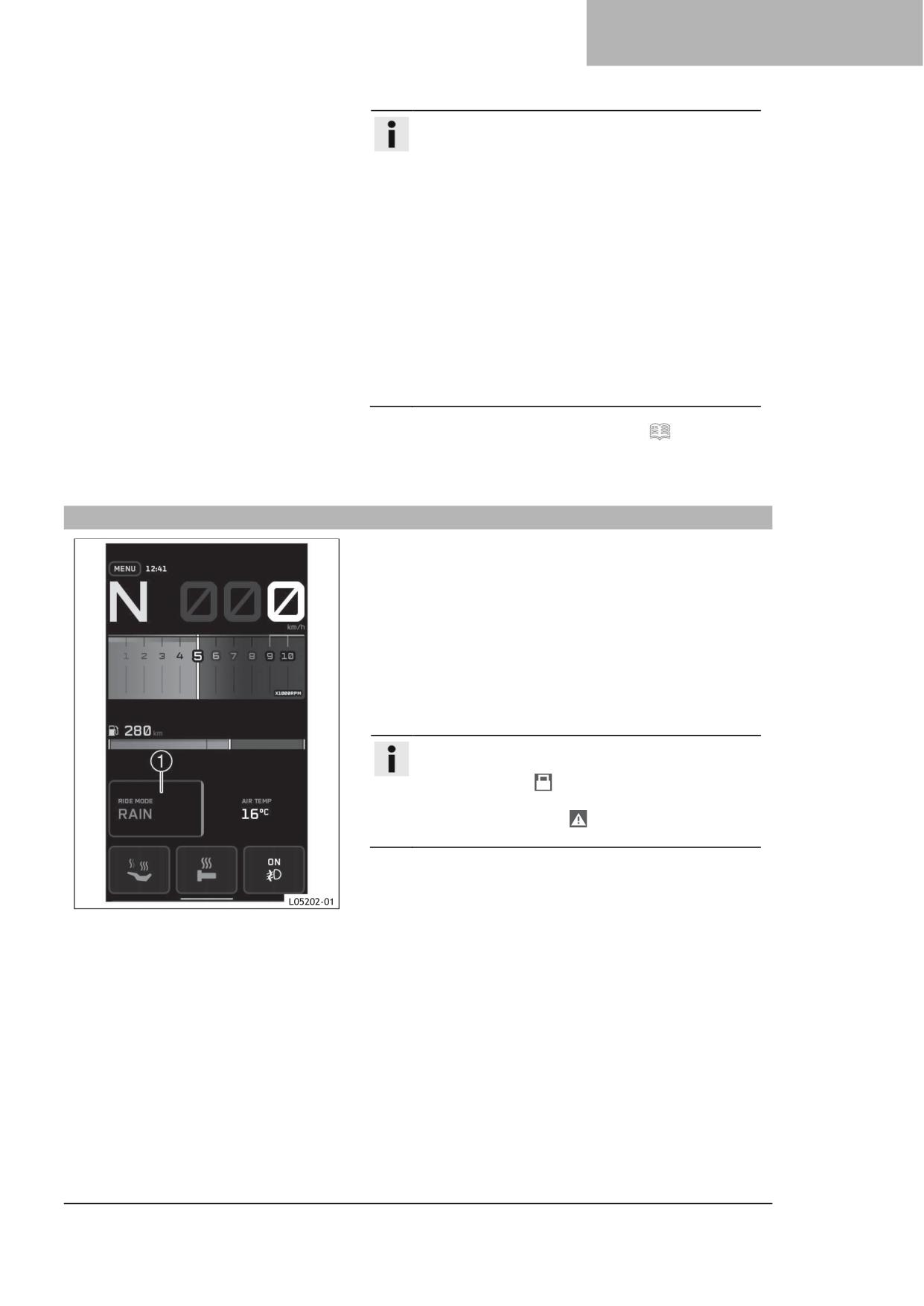

19.1 Режим езды

193

конкретных стран (CCU-2)

228

19.2 Противобуксовочная

25.5 Декларации соответствия для

система мотоцикла

194

конкретных стран (передний радарный

19.3 регулировка проскальзывания (опция)

датчик)

229

.194

25.6 Декларации соответствия для

19.4 Чувствительность отклика на

конкретных стран (Система контроля

поворот ручки газа (опция)

195

давления в шинах)

229

Работы по техобслуживанию двигателя

196

26 Открытый исходный код

230

20.1 Проверка уровня моторного масла

26.1 Информация о программном

.196

обеспечении с открытым исходным

20.2 Замена моторного масла и масляного

кодом

230

фильтра, очистка масляных сеток

.196

Пояснения

231

20.3 Добавление моторного масла

200

A Технические понятия

231

Чистка, уход

202

B Топливо

232

21.1 Чистка мотоцикла

202

C Эксплуатационные материалы

233

21.2 Проверки и этапы технического

обслуживания для эксплуатации в

D Чистящие средства

235

зимних условиях

203

E Символы

236

Хранение

205

E.1 Цвета символов

236

22.1 Хранение

205

E.1.1

Красные знаки

236

22.2 Подготовка к эксплуатации после

E.1.2

Желтые и оранжевые знаки .. 236

хранения

206

E.1.3

Зеленые и синие знаки

236

поиск и устранение неисправностей

207

Алфавитный указатель

238

23.1 Симптомы

207

Технические условия

209

24.1 Двигатель

209

24.1.1 Технические данные двигателя ..

209

24.2 Шасси

210

24.2.1

Технические данные шасси .. 210

24.2.2

Технические данные шин

211

24.2.3

Производительность - топливная

система

212

24.2.4

Производительность - топливная

система

212

24.3 Электрические узлы

212

24.3.1

Батарея

212

24.3.2

Предохранители

212

24.3.3

Лампы

212

24.4 Вилка

212

24.4.1

Технические данные вилки ...

212

24.4.2

Производительность - вилка

223

24.5 Амортизатор

223

Средства представления 1

1.1

Обозначения

1.1.1

Символы

Обозначает желаемый результат (например, рабочий этап или функцию).

Обозначает нежелательный результат (например, рабочий этап или функцию).

Выполнение всех работ, отмеченных данным символом, требует наличия специальных

знаний и технического понимания. Убедитесь, что производство данных работ

осуществляется или контролируется подготовленным персоналом авторизованной

мастерской KTM, и что используются любые необходимые специальные инструменты.

Обозначает ссылку на страницу.

Обозначает информацию, по которой имеются более подробные данные.

Обозначает подсказку, например, для упрощения выполнения работ.

Обозначает результат этапа проверки.

Обозначает окончание действия, включая любую переделку.

1.1.2

Форматирование

Фирменное название

Обозначает фирменное название.

Название®

Обозначает защищенное название.

Бренд™

Обозначает бренд, доступный на свободном рынке.

Подчеркнутые термины

Ссылаются на технические данные транспортного средства или

указывают на технические термины, которые объясняются в глоссарии.

1.1.3

Сокращения

2 шт.

состоит из двух частей

№ детали

Каталожный номер

или

соответственно

прибл.

около

и т.д.

и так далее

возм.

Возможно/возможный

при необходимости

в сб.

в сборе

мин.

не менее

№

номер

без рис.

без рисунка

см.

смотрите

помимо прочего

помимо прочего/не ограничиваясь

и т. п.

и т.д.

и так далее

ср.

сравнить

напр.

например

2 Безопасность

2.1

Указания по безопасности

Назначение инструкции по технике безопасности

Инструкция по технике безопасности нужна, чтобы обратить внимание на опасные факторы при

обращении с изделием. Опасные факторы классифицированы, названы, описаны и дополнены

информацией о том, как их избежать.

• Если перед списком инструкций содержится инструкция по технике безопасности, опасный фактор

существует на протяжении всего процесса.

• Если непосредственно перед инструкцией приведена инструкция по технике безопасности, опасный

фактор присутствует на следующем этапе процесса.

Формат инструкций по технике безопасности

Все инструкции по технике безопасности обозначены сигнальным словом и предупреждающим символом.

Сочетание сигнального слова и предупреждающего символа определяет степень опасности.

ОПАСНОСТЬ

Обозначает неминуемую опасность, которая влечет риск получения серьезных травм, в том числе

со смертельным исходом.

ПРЕДУПРЕЖДЕНИЕ

Указывает на возможную неминуемую опасность, которая может привести к серьезным травмам

или смертельному исходу.

ВНИМАНИЕ

Обозначает опасность, которая может привести к легким травам и травмам средней тяжести.

ПРИМЕЧАНИЕ

Обозначает ситуацию, которая может привести к повреждению изделия или окружающей среды

его эксплуатации.

ПРИМЕЧАНИЕ

Обозначает ситуацию, которая может привести к причинению вреда окружающей среде.

2.2

Определение использования - использование по назначению

Данное транспортное средство спроектировано и сконструировано таким образом, чтобы выдерживать

нормальные нагрузки и механические напряжения при обычном использовании на дорогах и эксплуатации

на местности средней сложности (однополосные, грунтовые дороги). Данное транспортное средство не

предназначено для использования на гоночных треках.

Примечание

Данное транспортное средство допускается к эксплуатации на дорогах общего пользования только

в омологированном исполнении.

2.3

Безопасная эксплуатация

ОПАСНОСТЬ

Риск ДТП! Пользователь, не обладающий навыками вождения, представляет опасность и для себя, и

для других.

- Не управляйте транспортным средством, если вы не в состоянии управлять им из-за влияния

алкоголя, наркотиков или лекарств.

- Не управляйте транспортным средством, если вы физически или умственно неспособны управлять

мотоциклом.

ОПАСНОСТЬ

Риск отравления! Выхлопные газы токсичны, и их вдыхание может привести к потере сознания и

смертельному исходу.

- Всегда проверяйте наличие достаточной вентиляции при работе двигателя.

- При запуске или работе двигателя в закрытом помещении используйте эффективный отвод

выхлопов.

ПРЕДУПРЕЖДЕНИЕ

Риск получения ожогов! Некоторые детали транспортного средства сильно нагреваются при его

эксплуатации.

- Не прикасайтесь к таким деталям, как выхлопная система, радиатор, двигатель, амортизатор или

тормозная система, пока детали транспортного средства не остыли.

- Перед выполнением любых работ на транспортном средстве убедитесь, что узлы транспортного

средства остыли.

2 Безопасность

Транспортное средство должно использоваться только в идеальном техническом состоянии, по

назначению, а также безопасным и экологически чистым способом.

Транспортное средство должно использоваться только обученными людьми. Для управления

транспортным средством на дорогах общего пользования необходимо иметь соответствующее

водительское удостоверение.

Любые неисправности, влияющие на безопасность, должны быть немедленно устранены официальным

контрагентом.

Соблюдайте требования информационных и предупреждающих табличек на транспортном средстве.

2.4

Запрет на модификацию

Запрещается вносить любые изменения в оборудование и узлы контроля шумов.

Запрещенные модификации

• Демонтаж или отключение любых устройств или компонентов, используемых для контроля шумов, до

реализации или передачи нового транспортного средства конечному пользователю.

• Демонтаж или отключение любого устройства или компонента, используемого для контроля шумов,

для целей, отличных от обслуживания, ремонта или замены в течение срока службы транспортного

средства.

• Использование транспортного средства после демонтажа, отключения или ненадлежащего

обслуживания устройства или компонента, используемого для контроля шумов.

Примеры запрещенных модификаций

• Демонтаж или просверливание отверстий в задних глушителях, перегородках, коллекторах или иных

компонентах выхлопной системы.

• Демонтаж или прокалывание узлов впускной системы.

• Замена движущихся деталей транспортного средства или частей выхлопной системы или системы

впуска на детали, не указанные производителем.

2.5

Правила работы

Если не указано иное, во время любых работ зажигание должно быть выключено (модели с замком

зажигания, модели с дистанционным ключом) или двигатель должен быть остановлен (модели без замка

зажигания или дистанционного ключа).

Для выполнения данной работы не требуется каких-либо специальных инструментов. Инструменты не

входят в комплектацию транспортного средства, но их можно заказать, используя номер, указанный в

скобках. Пример: съемник подшипников (15112017000)

Если не указано иное, ко всем задачам и описаниям применяются нормальные условия.

Температура окружающего воздуха

20 °C

(68,0 °F)

Давление окружающего воздуха

1013 мбар

(14,69 фунта на квадратный дюйм)

Относительная влажность воздуха

60 ± 5 %

Во время сборки используйте новые детали для замены деталей, которые нельзя использовать повторно

(например, самоконтрящиеся винты и гайки, установочные винты, уплотнения, кольцевые уплотнения,

уплотнительные кольца, штифты и стопорные шайбы).

Для некоторых резьбовых соединений требуется резьбовой фиксатор (например, Loctite®). Соблюдайте

конкретные инструкции производителя по эксплуатации.

Если на новую деталь уже нанесен резьбовой фиксатор (например, Precote ®), не используйте никаких

дополнительных средств резьбовой фиксации. После разборки очистите детали, подлежащие повторному

использованию, и проверьте их на наличие повреждений и износа. Замените поврежденные или

изношенные детали.

После завершения ремонта или обслуживания проверьте безопасность эксплуатации транспортного

средства.

Безопасность 2

2.6

Окружающая среда

Ответственное обращение с транспортным средством снижает риск конфликта с другими участниками

дорожного движения и риск причинения вреда прилегающей территории. Будущее мотоспорта также

зависит от правомерного использования мотоциклов, заботы об окружающей среде и уважения прав

окружающих.

При утилизации отработанного масла, а также прочих рабочих и вспомогательных жидкостей и

отработанных узлов необходимо соблюдать законы и правила соответствующей страны.

Поскольку мотоциклы не подпадают под действие правил ЕС, регулирующих утилизацию транспортных

средств с истекшим сроком эксплуатации, не существует никаких правовых норм в области утилизации

мотоциклов с истекшим сроком эксплуатации. Более подробную информацию можно получить у

авторизованных дилеров «KTM».

2.7

Использование не по назначению

Транспортное средство может использоваться исключительно по назначению.

Неправильная эксплуатация может привести к опасности для окружающих, имущества и окружающей

среды.

Любое использование транспортного средства не по назначению является неправильным

использованием.

К неправильному использованию относится использование рабочих и вспомогательных материалов,

которые не соответствуют требуемым спецификациям с учетом соответствующего назначения.

2.8

Защитная одежда

ПРЕДУПРЕЖДЕНИЕ

Риск получения травмы Отсутствие защитной экипировки или неадекватная защитная

экипировка повышает риск получения травмы.

- Во время любых поездок надевайте соответствующую защитную одежду: шлем, ботинки,

перчатки, а также брюки и куртку с защитными элементами.

- Всегда носите защитную одежду, которая находится в хорошем состоянии и соответствует

законодательным нормам.

2.9

Руководство пользователя

Внимательно и полностью ознакомьтесь с настоящим руководством по эксплуатации перед первой

поездкой. Руководство пользователя содержит информацию и советы по эксплуатации, обращению и

обслуживанию вашего транспортного средства, а также советы по оптимальной настройке и исключению

риск получения травм.

Подсказка

Сохраните настоящее руководство пользователя, например, на свой смартфон, чтобы можно было

получить к нему доступ в любое время.

Авторизованный контрагент готов помочь вам, если вы в чем-то не уверены.

Руководство пользователя является важной комплектующей деталью транспортного средства. Если

транспортное средство продано, новый Владелец должен заново загрузить руководство пользователя.

Руководство пользователя можно загрузить несколько раз, используя QR-код или ссылку на акте поставки.

Руководство пользователя также доступно для скачивания у вашего официального контрагента и на веб-

сайте «KTM».

Международный веб-сайт KTM: https://www.ktm.com

Печатную версию можно заказать по следующему адресу. Сайт для заказа печатной версии:

https://print.ktm.com

2 Безопасность

3.1

Гарантия производителя, подразумеваемая гарантия

Работы, назначенные в графике обслуживания, должны выполняться только у официального контрагента

и подтверждаться на KTM Dealer.net, так как в противном случае все гарантийные обязательства будут

аннулированы. Гарантия производителя не распространяется на повреждения или вторичные

повреждения, вызванные вмешательством и/или переоборудованием транспортного средства.

3.2

Вспомогательный материал, эксплуатационный материал

Используйте эксплуатационные и вспомогательные материалы в соответствии с инструкциями по

эксплуатации и техническими спецификациями.

3.3

Запасные части, аксессуары

В целях обеспечения безопасности использовать можно только запасные части и аксессуары, одобренные

«KTM». Их установка может осуществляться только официальным контрагентом. Компания KTM не несет

никакой ответственности за другие изделия и любой возникший ущерб или потери. Определенные

запасные части и аксессуары указаны в скобках в описаниях. Официальные контрагенты будут рады

помочь.

Перечень текущих деталей категории «KTM» PowerParts каждого транспортного средства размещен на

веб-сайте «KTM». Международный веб-сайт KTM: https://www.ktm.com

3.4

Техобслуживание

Необходимым условием для обеспечения безупречной работы и предотвращения преждевременного

износа является надлежащее выполнение работ по обслуживанию, уходу и настройке, описанных в

руководстве пользователя. Неправильная настройка подвески может привести к повреждениям и поломкам

элементов шасси.

Использование транспортного средства в сложных условиях, таких как пыльная среда, сильный дождь,

высокая температура или с большой нагрузкой, может привести к повышенному износу таких компонентов,

как воздушный фильтр, трансмиссия, тормозные системы и узлы подвески. По этой причине может

потребоваться проверка или замена узлов до очередного планового технического обслуживания.

Необходимо соблюдать предписанное время обкатки и интервалы обслуживания, в противном случае

повышенный срок службы транспортного средства будет серьезно сокращен.

Соответствующий пробег или интервал времени определяется в зависимости от того, что наступит

раньше.

3.5

Рисунки

На некоторых рисунках настоящего документа присутствуют дополнительные опции.

Для ясности некоторые компоненты могут быть изображены разобранными или могут отсутствовать на

рисунке вовсе. Разборка не всегда абсолютно необходима для выполнения описанных действий.

Текстовая информация имеет приоритет.

3.6

Обслуживание клиентов

Официальные контрагенты будут рады ответить на вопросы о данном транспортном средстве и компании

«KTM». Список официальных контрагентов размещен на веб-сайте «KTM».

Международный веб-сайт KTM: https://www.ktm.com

3.7

Помощь на дорогах

Для вашего спокойствия во время путешествий по Европе мы предлагаем бесплатную помощь на дороге в

некоторых странах (при сотрудничестве с контрагентом).

Каждое обслуживание у вашего официального контрагента продлевает срок действия бесплатной помощи

на дороге до следующего обслуживания или максимум на 12 месяцев.

В случае выхода из строя позвоните на горячую линию Центра помощи KTM или свяжитесь с ним

напрямую через приложение KTMconnect.

С действующими условиями и преимуществами можно ознакомиться на веб-сайте KTM: Международный

веб-сайт KTM: https://www.ktm.com

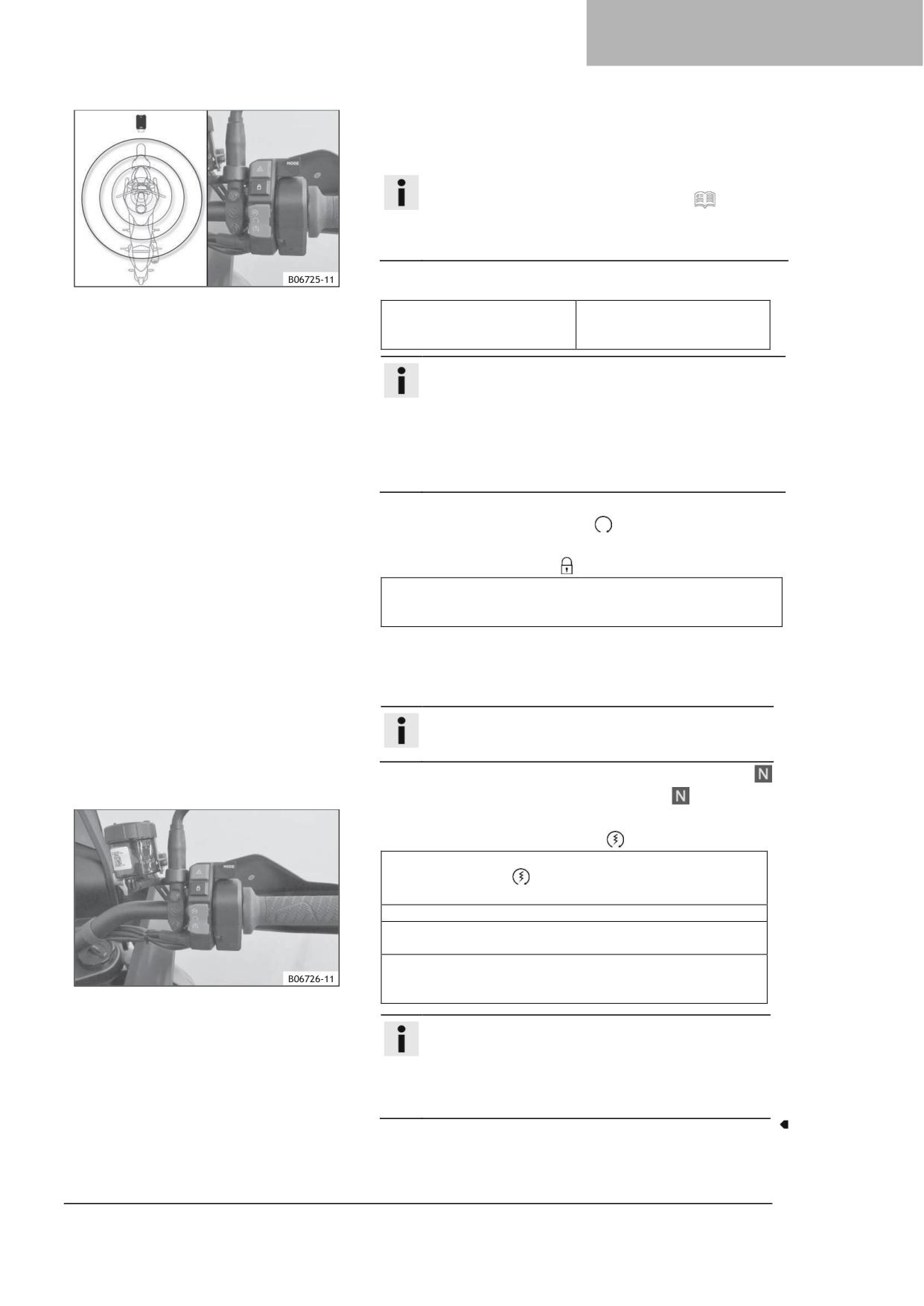

6 Органы управления

6.5

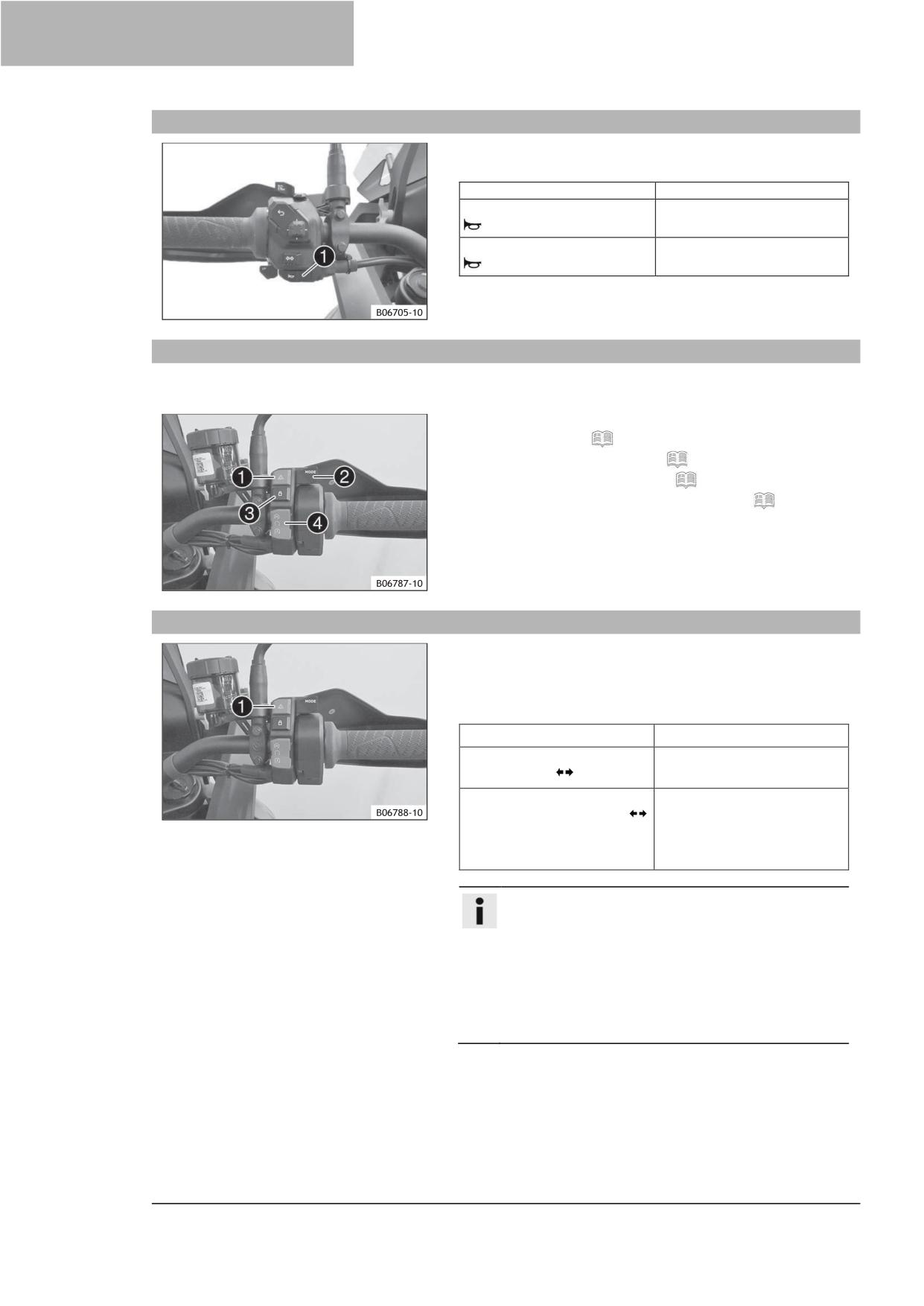

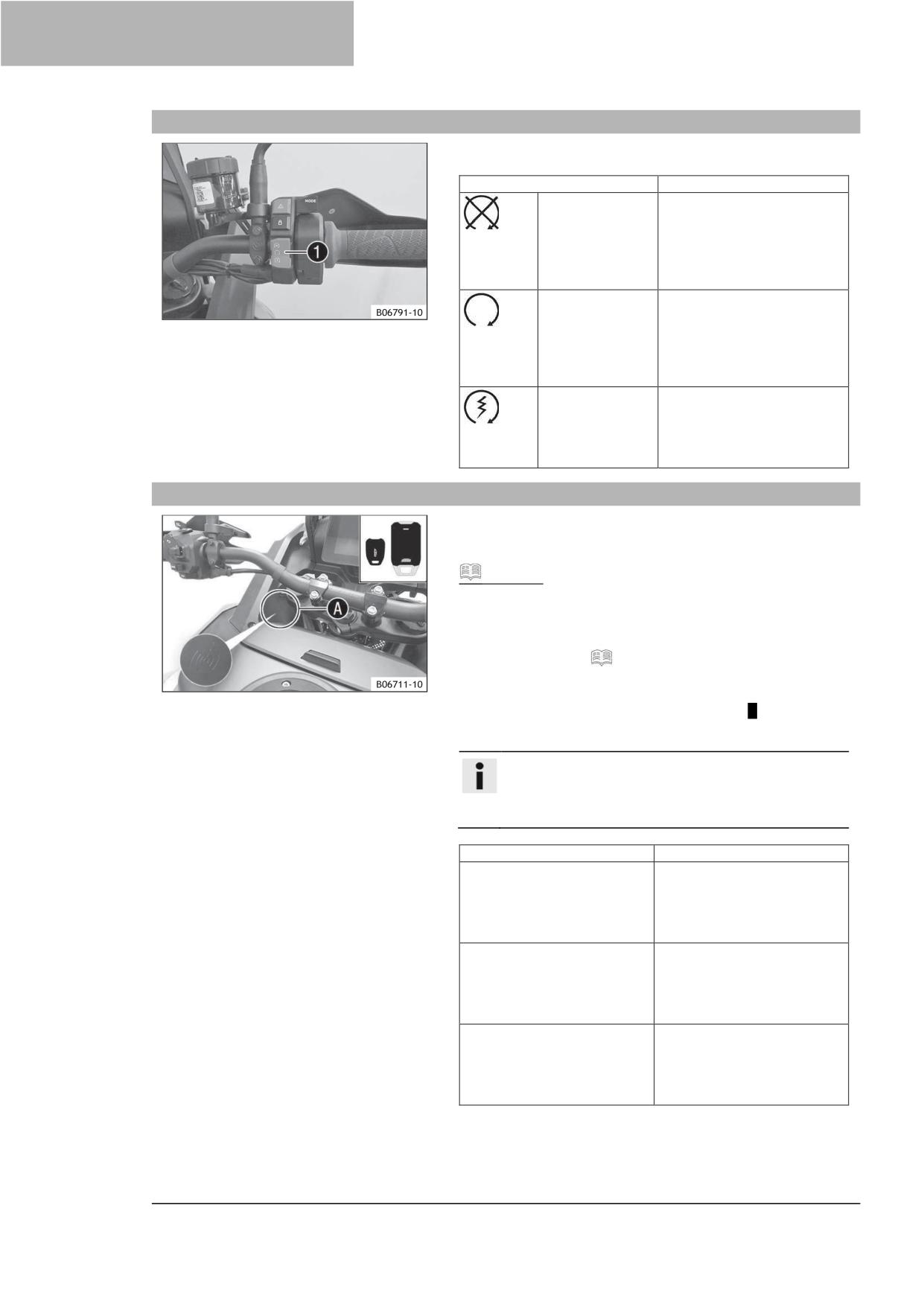

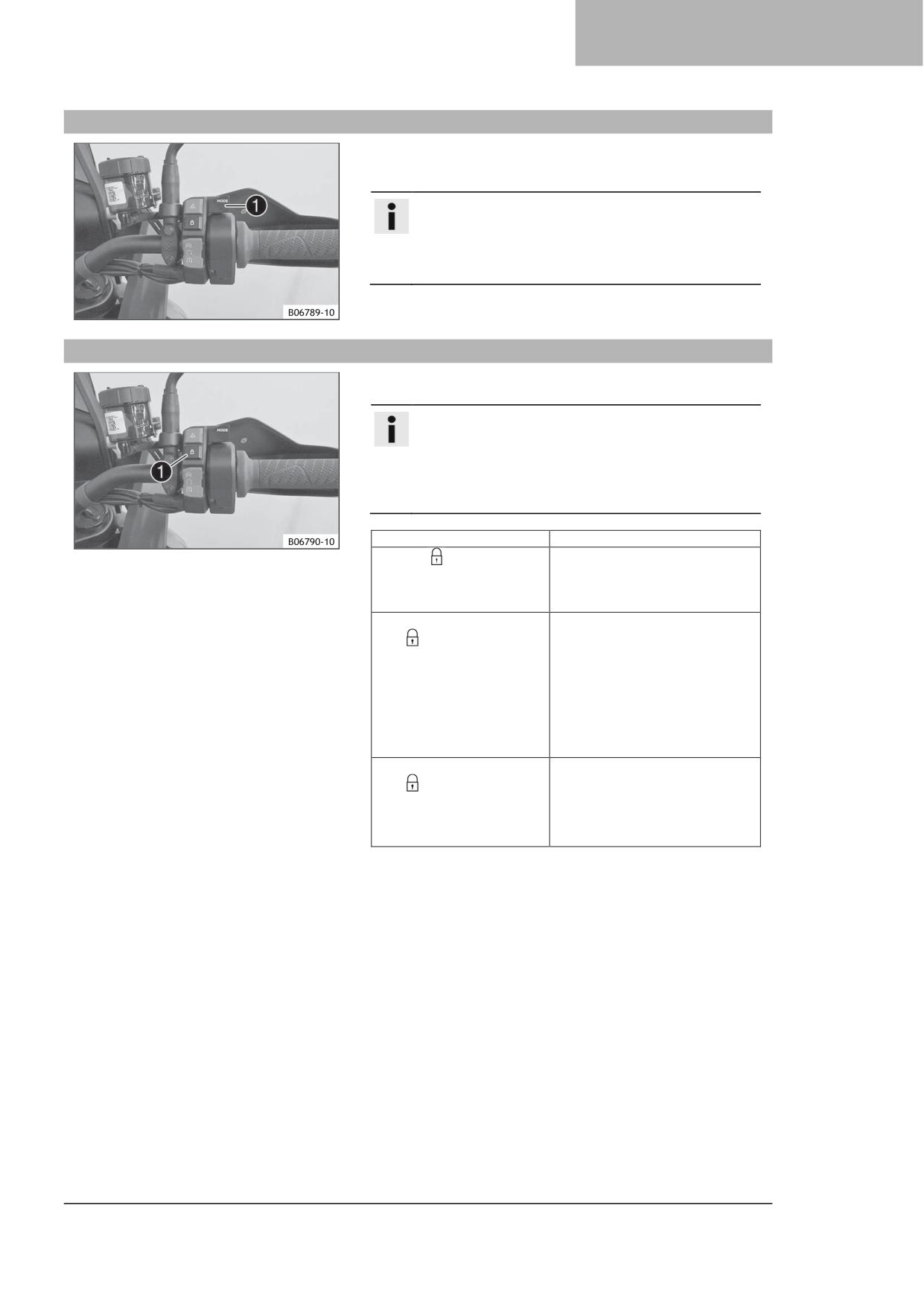

Переключатель света

Переключатель света ❶ установлен на комбинированном

переключателе слева.

Состояние

Значение

Выключатель

данном

положении

света в

включены ближний свет и

положении A.

задние фонари.

Выключатель

В этом положении

света в

включены дальний свет и

положении B.

задние фонари.

Выключатель

В этом положении работает

света в

проблесковый сигнал фары.

положении C.

6.6

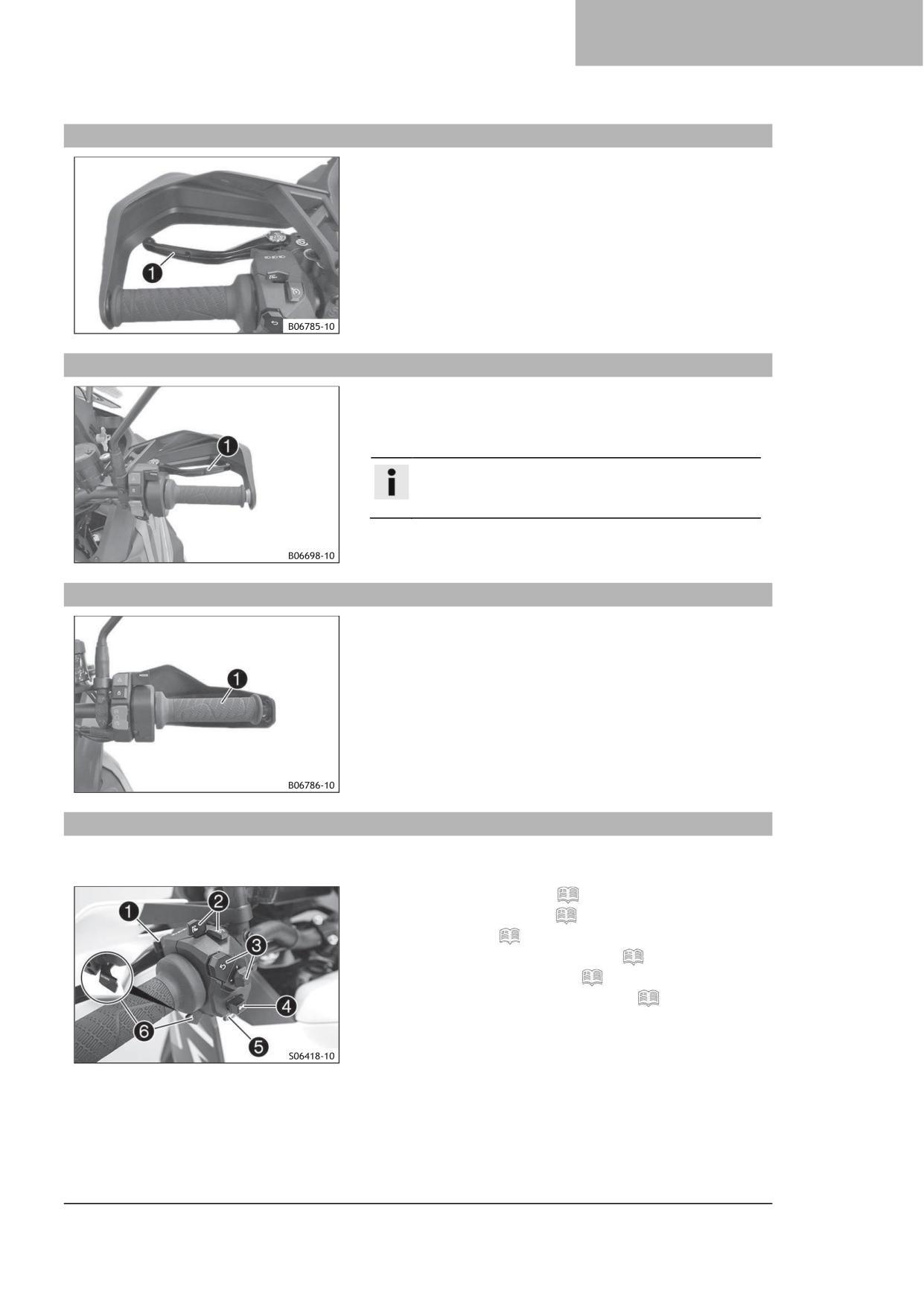

Кнопки круиз-контроля

Примечание

Описанные здесь функции применимы к моделям без адаптивного круиз-контроля (AКК (ACC)) или

с режимом активного круиз-контроля Только КК.

Кнопки круиз-контроля ❶, ❷ и ❸ расположены на левой стороне комбинационного переключателя.

Состояние

Значение

Функция круиз-контроля включена или выключена.

Переключатель круиз-контроля

❶ нажат

Режим работы отображается на дисплее

кратковременно.

комбинации приборов.

Кнопка +RES ❷ нажата кратковременно.

Активируется функция круиз-контроля и

поддерживается текущая скорость. Будет повторно

активирована последняя сохраненная скорость.

Каждое последующее кратковременное нажатие

увеличивает установленную скорость на 1 км/ч или

1 милю в час.

Органы управления 6

Состояние

Значение

Кнопка +RES ❷ нажата и удерживается.

Установленная скорость округляется до

следующего интервала в 5 км/ч. Затем целевая

скорость увеличивается с шагом 5 км/ч или 5

миль/ч.

Кнопка -SET ❸ нажата кратковременно.

Активируется функция круиз-контроля и

поддерживается текущая скорость. Будет повторно

активирована последняя сохраненная скорость.

При каждом последующем кратковременном

нажатии установленная скорость уменьшается на 1

км/ч или 1 милю в час.

Кнопка -SET ❸ нажата и удерживается.

Установленная

скорость

округляется

до

предыдущих

5 км/ч или

5 миль/ч. Затем

установленная скорость будет уменьшаться с шагом

5 км/ч или 5 миль/ч.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Функция системы круиз-контроля подходит не для всех ситуаций езды.

Выбранная установленная скорость не будет достигнута, если мощность двигателя

недостаточна для движения по уклону.

Выбранная скорость круиз-контроля будет превышена, если эффект торможения двигателем и

мощность торможения окажутся недостаточными для движения под уклон.

- Не используйте систему круиз-контроля на извилистых дорогах.

- Не используйте систему круиз-контроля на скользкой дороге (например, в дождь, гололед или

снегопад), в условиях плохой видимости или на поверхностях без дорожного покрытия

(например, на песке, камнях или гравии).

- Не используйте систему круиз-контроля, если дорожное движение не позволяет поддерживать

постоянную скорость.

Функции круиз-контроля:

•

После активации функции круиз-контроля ручку газа можно повернуть обратно в исходное положение.

Выбранная скорость будет поддерживаться.

•

Если скорость круиз-контроля еще не сохранена, ее можно сохранить с помощью кнопки -SET или

+RES.

•

Если скорость установившегося движения превышена менее чем на 30 секунд при повороте ручки газа,

круиз-контроль остается активированным.

•

Если скорость круиз-контроля отличается от текущей более чем на 10 км/ч или 10 миль/ч, например,

при обгоне, текущая скорость сохраняется в качестве скорости круиз-контроля при кратковременном

нажатии кнопки -SET.

•

При наличии крутого уклона и недостаточном эффекте торможения двигателем для поддержания

заданной скорости круиз-контроля система активно тормозит.

•

Если заданная установленная скорость значительно ниже текущей, система активно тормозит для

достижения установленной скорости.

•

Скорость снижается по мере увеличения угла наклона.

Функция круиз-контроля отключается при наступлении одного из следующих событий (условий

отключения):

•

Использование рычага ручного тормоза

•

Управление рычагом заднего тормоза.

•

Нажатие рычага сцепления более 2,5 секунд.

•

Закрытие газа за пределами исходного положения.

•

Пробуксовка заднего колеса или подъем переднего колеса и связанное с этим управление

противобуксовочной системой мотоцикла (ПСМ (MTC)) более 1 секунды.

•

Управление ABS более 1 секунды.

•

Возникновение неисправности, нарушающей работу системы круиз-контроля

•

Превышение установленной скорости более чем на 30 секунд при обгоне

•

Крутые углы наклона более 41°.

•

Обороты двигателя ниже 1500 об/мин.

•

Включена первая передача или коробка передач в нейтральном положении.

•

Противобуксовочная система мотоцикла (ПСМ (МТС)) выключена.

•

Включен режим ABS Бездорожье (Offroad).

6 Органы управления

Круиз-контроль может быть активирован только при соблюдении следующих условий (условий

включения):

•

Противобуксовочная система мотоцикла (ПСМ (МТС)) включена.

•

Без резкого ускорения.

•

Включена 2-я, 3-я, 4-я, 5-я или 6-я передача.

•

Скорость транспортного средства от 30 до 200 км/ч или от 20 до 125 миль/ч.

•

Включен режим ABS Дорога (Road).

6.7

Кнопки адаптивного круиз-контроля (опция)

Кнопки адаптивного круиз-контроля (AКК (АСС)) ❶, ❷ и ❸ расположены на левой стороне

комбинированного переключателя.

Состояние

Значение

Функция адаптивного круиз-контроля (опция)

Переключатель круиз-контроля

❶ нажат

включена или выключена. Режим работы

кратковременно.

отображается на дисплее комбинации приборов.

Кнопка +RES ❷ нажата кратковременно.

Активируется функция адаптивного круиз-контроля

и поддерживается текущая скорость. Будет

повторно активирована последняя сохраненная

скорость. Каждое последующее кратковременное

нажатие увеличивает установленную скорость на 1

км/ч или 1 милю в час.

Кнопка +RES ❷ нажата и удерживается.

Установленная

скорость

округляется

до

следующего интервала в 5 км/ч. Затем целевая

скорость увеличивается с шагом 5 км/ч или 5 миль/ч.

Кнопка -SET ❸ нажата кратковременно.

Активируется функция адаптивного круиз-контроля

и поддерживается текущая скорость. Будет

повторно активирована последняя сохраненная

скорость. При каждом последующем

кратковременном нажатии установленная скорость

уменьшается на 1 км/ч или 1 милю в час.

Кнопка -SET ❸ нажата и удерживается.

Установленная

скорость

округляется

до

предыдущих

5 км/ч или

5 миль/ч. Затем

установленная скорость будет уменьшаться с шагом

5 км/ч или 5 миль/ч.

Органы управления 6

Предупреждение

Риск ДТП! Функция адаптивного круиз-контроля (АКК (ACC)) подходит не для всех ситуаций езды.

Водитель всегда несет ответственность за безопасное управление транспортным средством.

AКК (АСС) не предназначен для предотвращения столкновений.

AКК (АСС) ограничен примерно 50 % от максимального тормозного усилия.

Дальнейшей автоматической задержки ниже минимальной скорости не происходит.

AКК (АСС) не регистрирует объекты с высокой относительной скоростью, например, неподвижные

или встречные транспортные средства.

AКК (АСС) не регистрирует транспортные средства с узким очертанием, например, велосипеды.

Выбранная установленная скорость не будет достигнута, если мощность двигателя недостаточна

для движения по уклону.

Выбранная скорость круиз-контроля будет превышена, если эффект торможения двигателем и

мощность торможения АКК (АСС) окажутся недостаточными для движения под уклон.

AКК (АСС) хуже обнаруживает транспортные средства впереди, когда транспортное средство

находится под острым углом наклона.

Область применения AКК (АСС)

30 км/ч … 180 км/ч

(18,6 миль/ч … 111,8 миль/ч)

- Всегда будьте внимательны и готовы к торможению.

- Вмешайтесь в работу, если AКК (АСС) не обнаруживает транспортное средство или

препятствие, на комбинации приборов отображается предупреждение или достигнута

минимальная скорость.

- Не используйте AКК (АСС) на извилистых дорогах.

- Не используйте АКК (АСС) на скользкой дороге (например, в дождь, гололед или снегопад), в

условиях плохой видимости или на поверхностях без дорожного покрытия (например, на песке,

камнях или гравии).

- Не используйте AКК (АСС) в условиях интенсивного движения, когда другие транспортные

средства часто меняют полосу движения.

- Соблюдайте минимально допустимую дистанцию до движущихся впереди транспортных

средств.

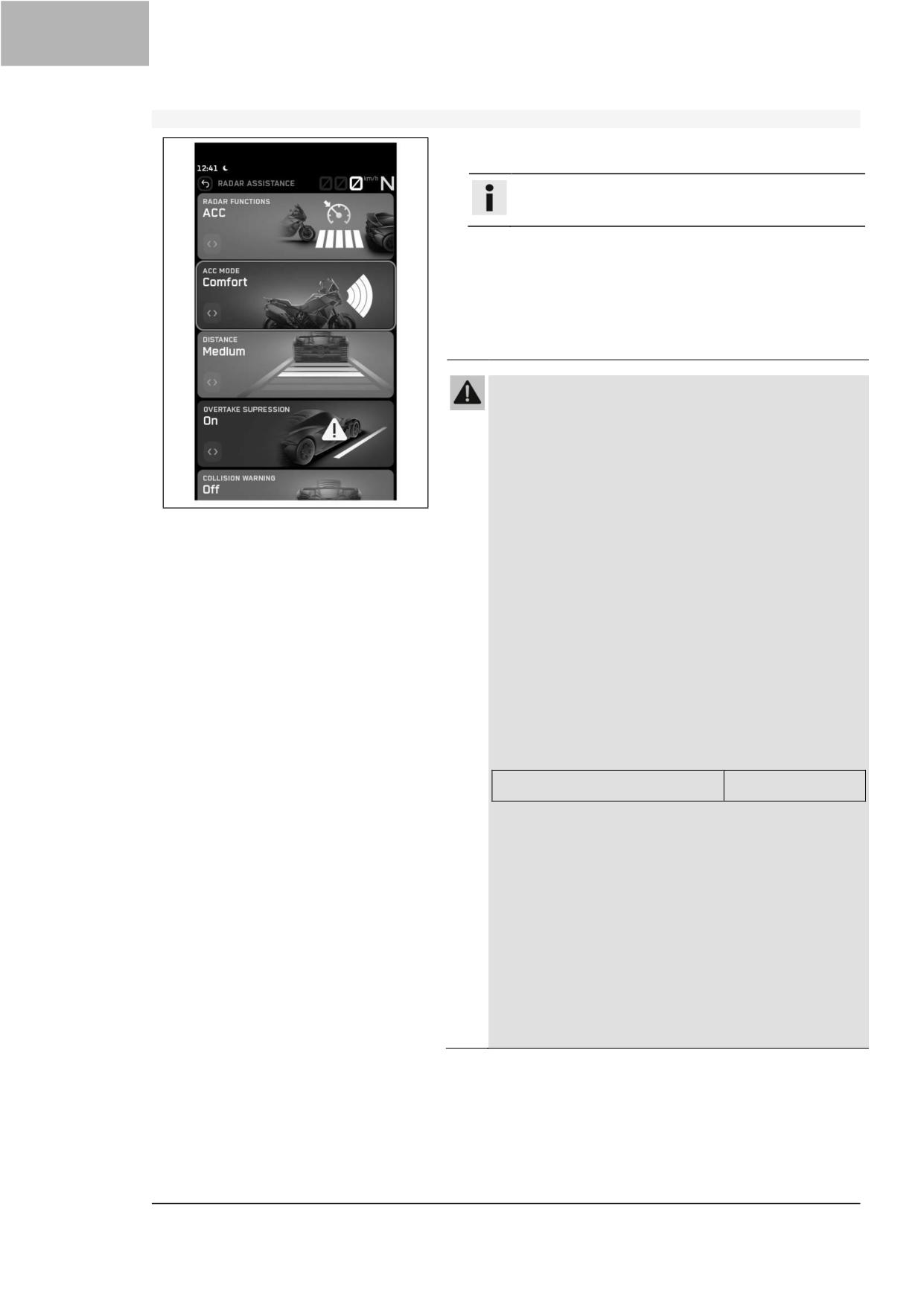

Функции адаптивного круиз-контроля (ACC) (опция):

•

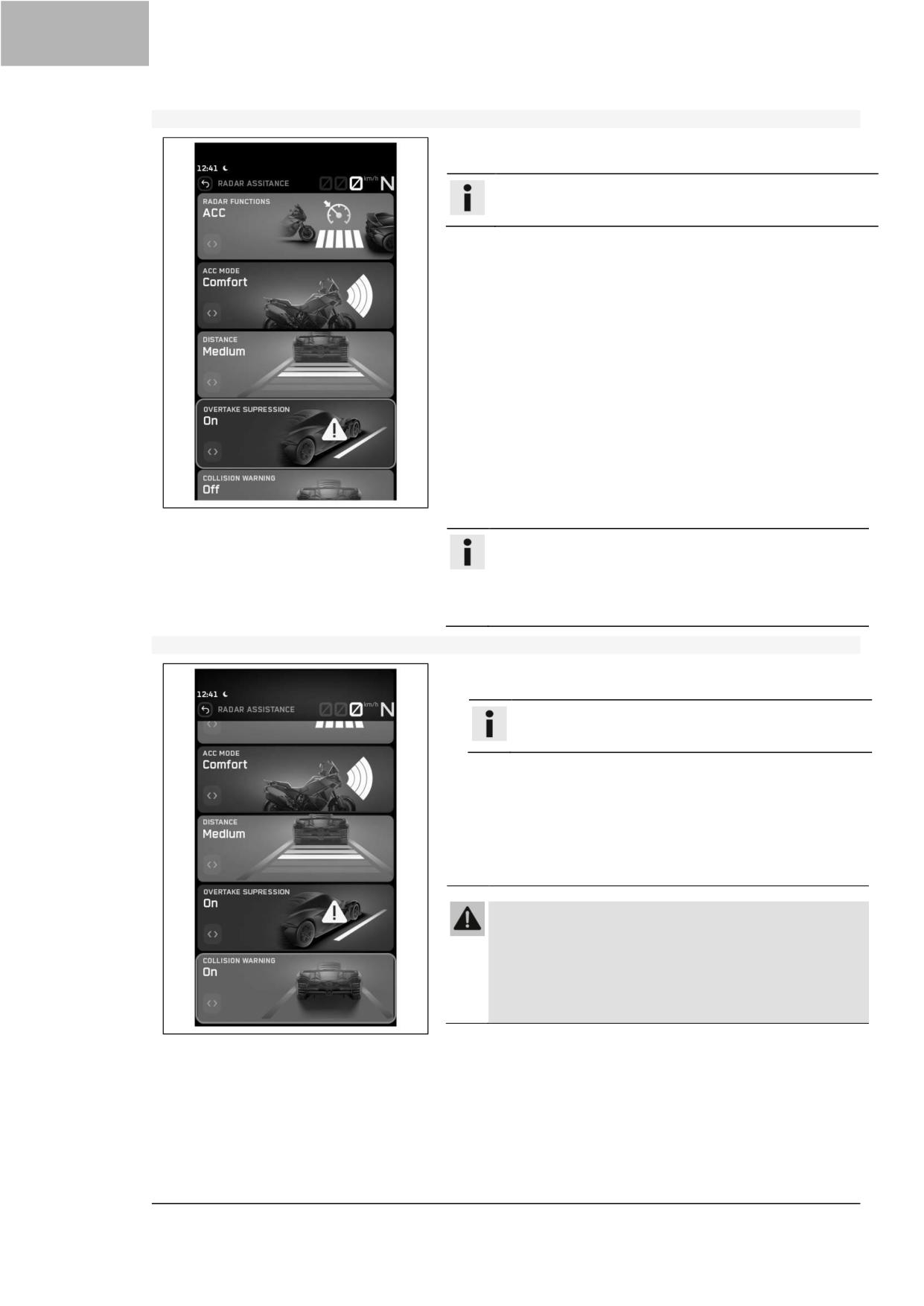

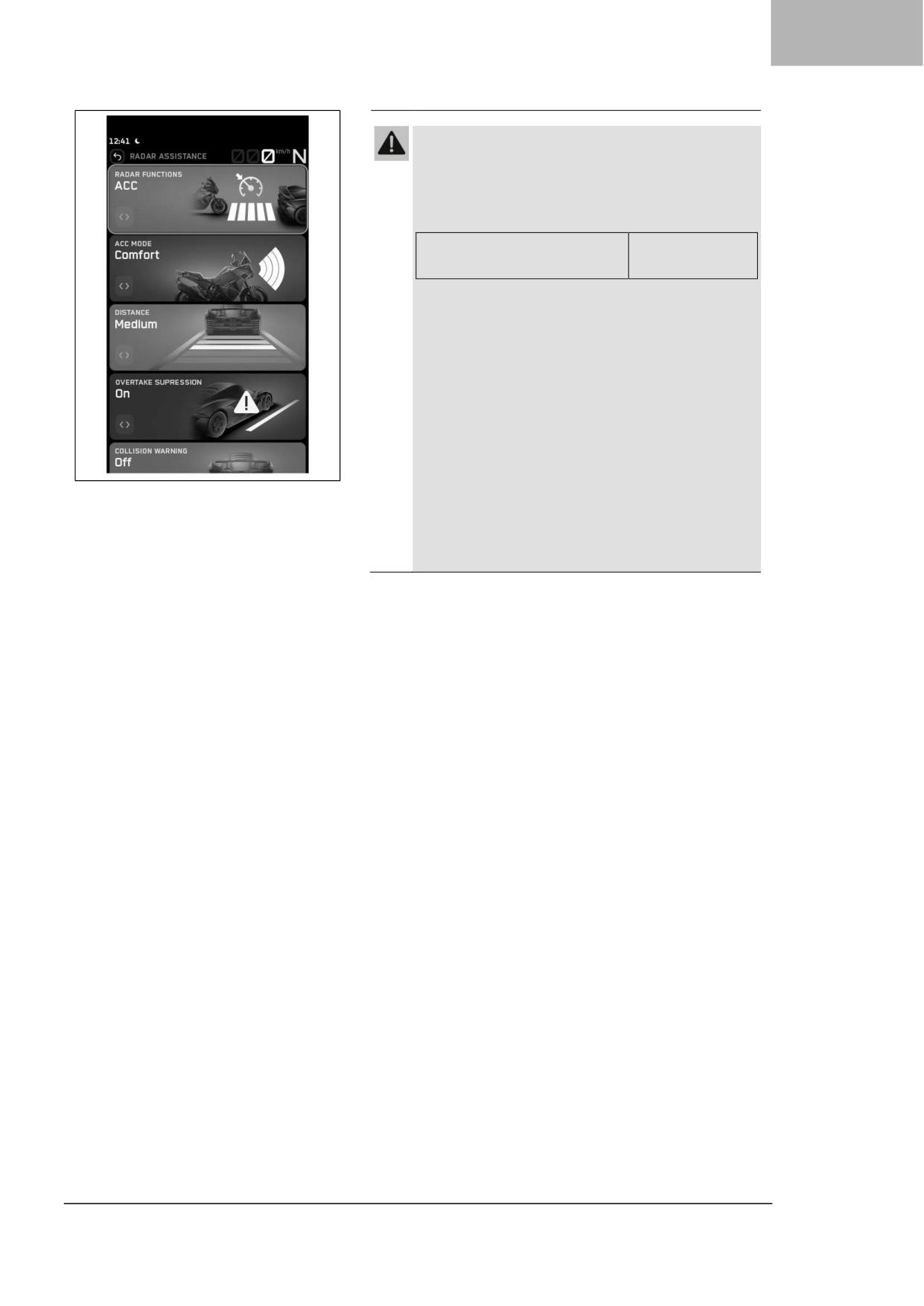

Режим адаптивного круиз-контроля (АКК (АСС)) (опция) и дистанцию до движущегося впереди транспортного

средства можно настроить в меню Режим АКК (АСС), на разделенном экране или с помощью лепестковых

переключателей.

•

После активации функции адаптивного круиз-контроля (АКК (АСС)) (опция) ручку газа можно повернуть

обратно в исходное положение. Поддерживается выбранная скорость, обнаруживаются движущиеся впереди

транспортные средства и поддерживается заданная дистанция до них. Мотоцикл разгоняется и

автоматически тормозит при необходимости.

•

Если установленная скорость еще не сохранена, ее можно сохранить с помощью кнопки -SET или +RES.

•

Если адаптивный круиз-контроль (АКК (АСС)) (опция) обнаруживает движущееся впереди транспортное

средство, и скорость круиз-контроля отличается от скорости движущегося впереди транспортного средства

более чем на 10 км/ч, кратковременное нажатие кнопки -SET снижает скорость движения до скорости

движущегося впереди транспортного средства.

•

Если скорость движения превышается менее 30 секунд при повороте ручки газа, не увеличивая скорость

более 180 км/ч (115 миль/ч), адаптивный круиз-контроль (AКК (ACC)) (опция) остаётся активным.

•

Если скорость круиз-контроля отличается от текущей более чем на 10 км/ч или 10 миль/ч, например, при

обгоне, текущая скорость сохраняется в качестве скорости круиз-контроля при кратковременном нажатии

кнопки -SET.

•

Если адаптивный круиз-контроль (AКК (АСС)) (опция) обнаруживает движущееся впереди транспортное

средство, и скорость движения отличается от скорости движущегося впереди транспортного средства, в

случае обгона ускорение увеличивается сразу после включения сигнала поворота, чтобы облегчить процесс

обгона. Если система не обнаруживает смену полосы движения после включения сигнала поворота,

ускорение прекращается, и заданная дистанция до впереди идущего транспортного средства

восстанавливается.

•

При наличии крутого уклона и недостаточном эффекте торможения двигателем для поддержания заданной

скорости круиз-контроля система активно тормозит.

•

Если заданная установленная скорость значительно ниже текущей, система активно тормозит для

достижения установленной скорости быстрее.

•

В режиме Комфорт (Comfort) скорость снижается по мере увеличения угла наклона.

Адаптивный круиз-контроль (AКК (АСС)) (опция) деактивируется в следующих случаях (условиях

отключения):

•

Использование рычага ручного тормоза

•

Управление рычагом заднего тормоза.

•

Нажатие рычага сцепления более 2,5 секунд.

•

Закрытие газа за пределами исходного положения.

6 Органы управления

• Пробуксовка заднего колеса или подъем переднего колеса и связанное с этим управление

противобуксовочной системой мотоцикла (ПСМ (MTC)) более 1 секунды.

• Управление ABS более 1 секунды.

• Скорость выше 180 км/ч или 115 миль/ч.

• Скорость ниже минимальной 25 км/ч или 16 миль/ч на 2-4-й передачах или 35 км/ч или 22 мили/ч на 5-

6-й передачах.

• Возникновение неисправности, нарушающей работу системы круиз-контроля

• Передний радарный датчик (опция) загрязнен или обледенел во время передвижения.

• Превышение установленной скорости более чем на 30 секунд при обгоне

• Крутые углы наклона более 41°.

• Обороты двигателя ниже 1500 об/мин.

• Включена первая передача или коробка передач в нейтральном положении.

• Противобуксовочная система мотоцикла (ПСМ (МТС)) выключена.

• Включен режим ABS Бездорожье (Offroad).

Адаптивный круиз-контроль (АКК (АСС)) (опция) может быть активирован только при соблюдении

следующих условий (условий эксплуатации):

• Противобуксовочная система мотоцикла (ПСМ (МТС)) включена.

• Без резкого ускорения.

• Без углов наклона более 41°.

• Скорость транспортного средства от 30 до 160 км/ч или от 20 до 99 миль/ч.

• Включен режим ABS Дорога (Road).

• Передний радарный датчик (опция) чистый.

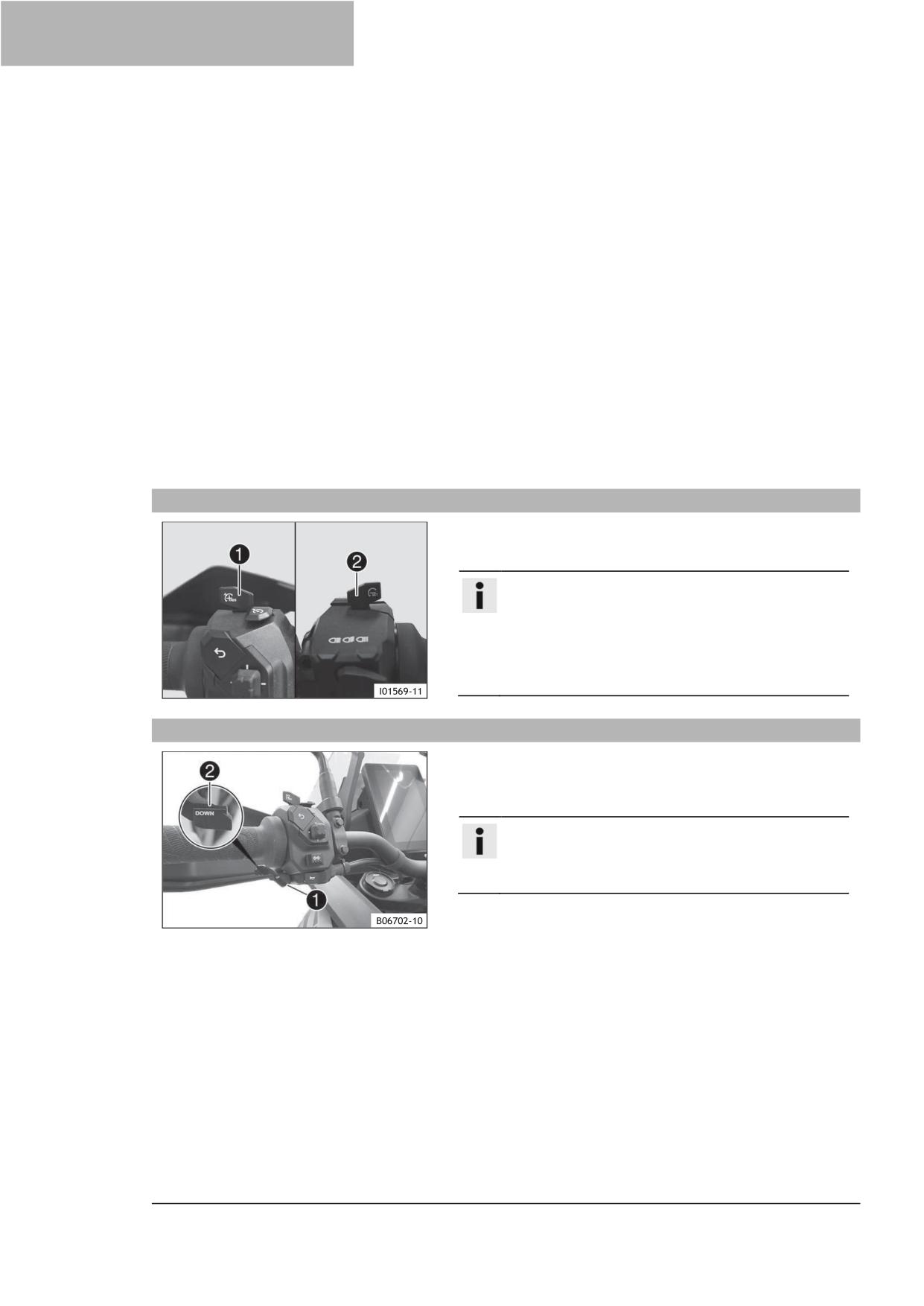

6.8

Кнопки +RES/-SET (сброса/установки)

Кнопка +RES ❶ расположена на верхней левой части

руля.

Кнопка -SET ❷ расположена сзади кнопки +RES

❶.

Примечание

Кнопки +RES и -SET используются для управления

круиз-контролем, когда функция круиз-контроля

активирована.

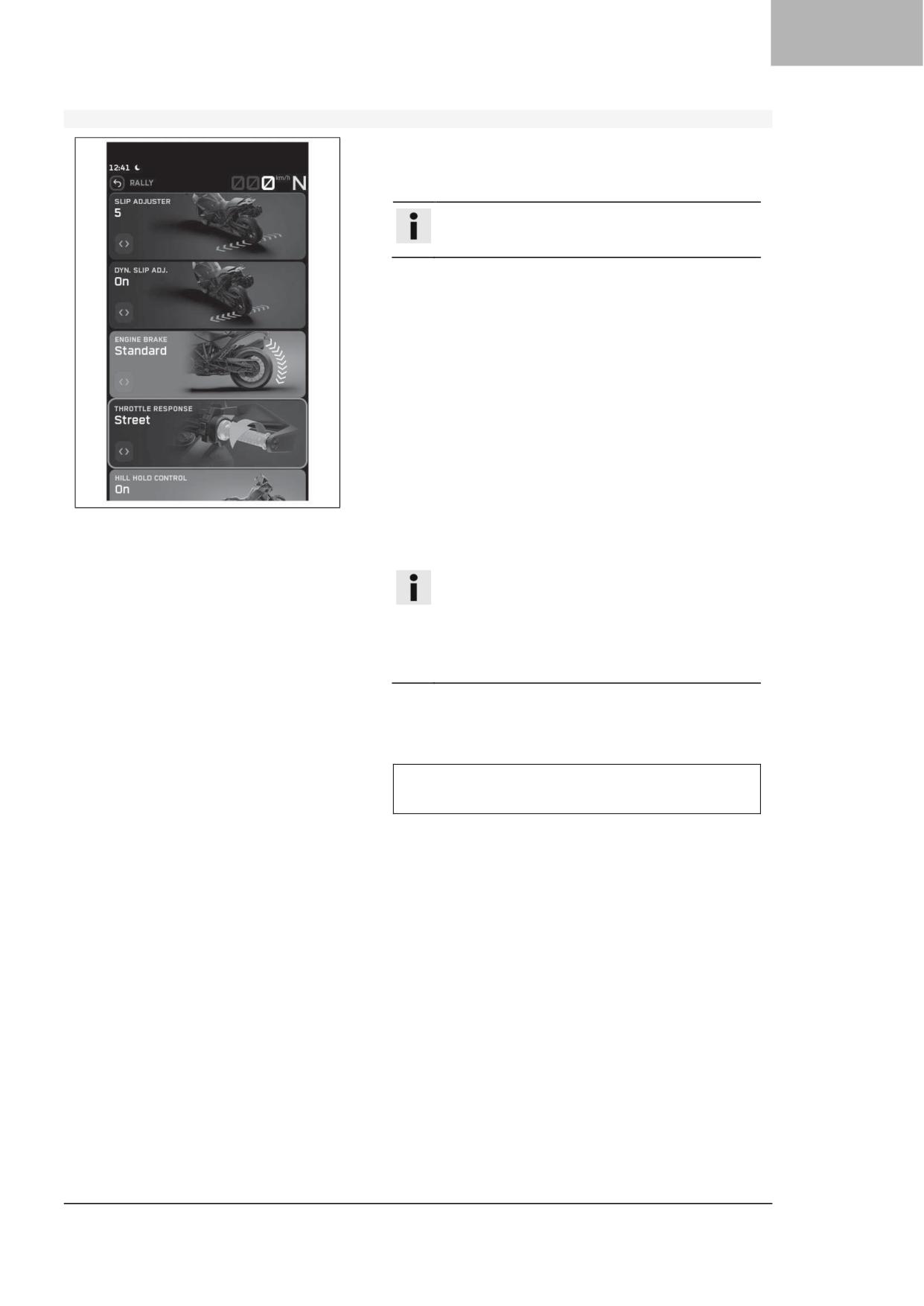

В режиме езды Ралли (Rally) (опция) кнопки

используются для регулировки Регулятора

проскальзывания (Slip Adjuster).

6.9

Кнопка ВВЕРХ/ВНИЗ (UP/DOWN)

Кнопка ВВЕРХ (UP) ❶ расположена на передней левой

части руля.

Кнопка ВНИЗ (DOWN) ❷ расположена на задней левой

части руля.

Примечание

Кнопки ВВЕРХ (UP) и ВНИЗ (DOWN) используются

для настройки регулятора проскальзывания (Slip

Adjuster) и тормоза двигателя (Engine Brake).

Органы управления 6

6.10

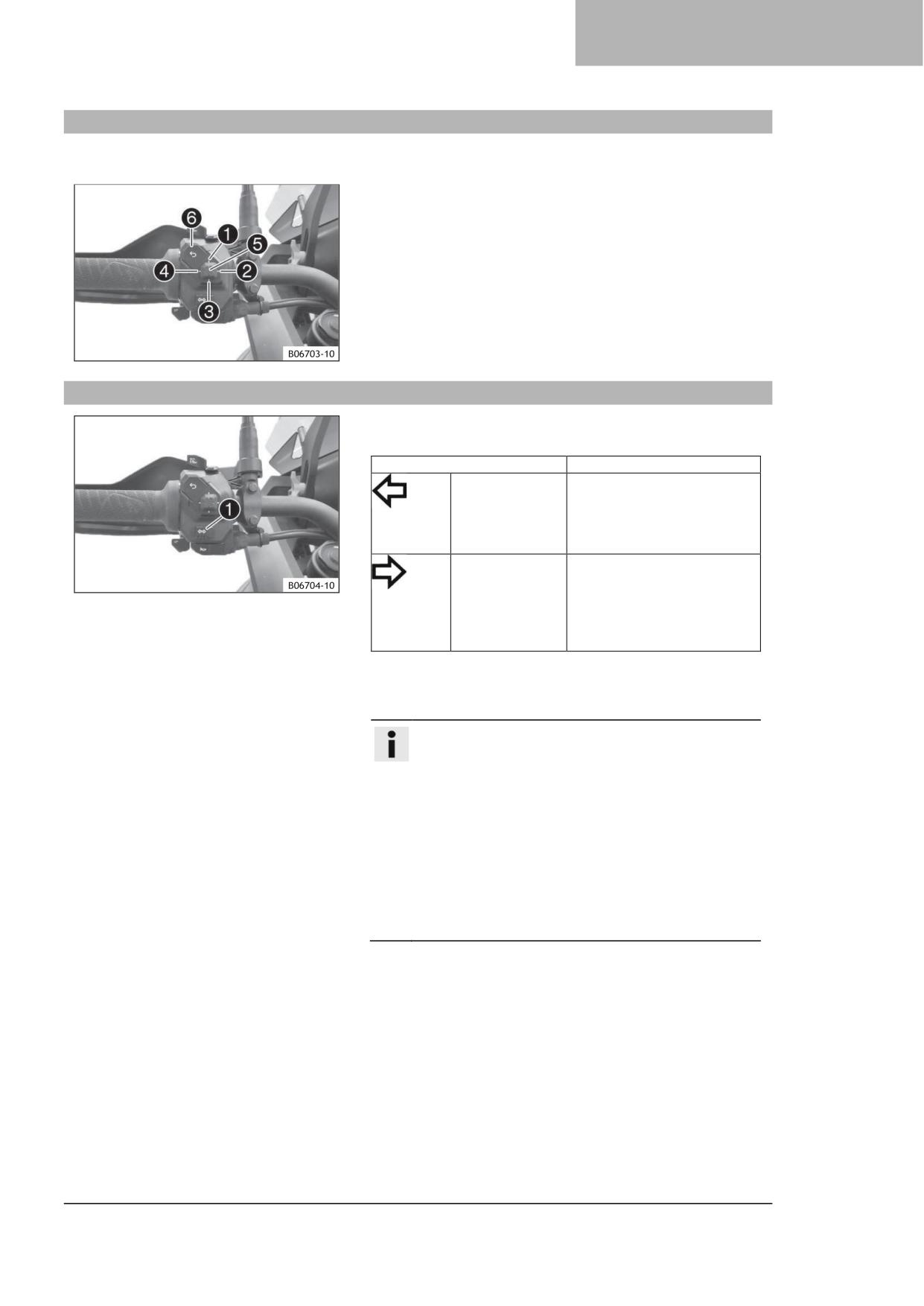

Кнопки меню

Кнопки меню установлены в середине левого комбинированного переключателя.

Обзор кнопок меню

❶ Кнопка ВВЕРХ (UP)

❷ Кнопка ВПРАВО (RIGHT)

❸ Кнопка ВНИЗ (DOWN)

❹ Кнопка ВЛЕВО (LEFT)

❺ Кнопка Установка (SET)

❻ Кнопка НАЗАД (BACK)

6.11

Переключатель сигнала поворота

Выключатель сигнала поворота ❶ установлен на

комбинационном переключателе слева.

Состояние

Значение

Переключатель

Включен левый поворотник.

указателей

поворота

переведен в

левое положение

Переключатель

Включен правый поворотник.

указателей

поворота

переведен в

правое

положение.

Чтобы выключить сигнал поворота, нажмите на

выключатель сигнала поворота ❶ в направлении корпуса

выключателя.

Примечание

Функция автоматического отключения сигнала

поворота (ATIR) доступна в качестве программной

функции.

Функция ATIR использует счетчик времени и

расстояния.

Если сигнал поворота был включен в течение не

менее 10 секунд и расстояние поездки составляет

150 метров, сигнал поворота выключается.

Если транспортное средство неподвижно, оба

счетчика останавливаются.

При повторной активации выключателя сигнала

поворота оба счетчика сбрасываются.

6 Органы управления

6.12

Кнопка звукового сигнала

Кнопка звукового сигнала ❶ установлена на левой

стороне руля.

Состояние

Значение

Кнопка звукового сигнала

Нет функции

в базовом положении

Кнопка звукового сигнала

В данном положении

клаксон работает.

нажата

6.13

Комбинированный переключатель, правый

Правый комбинационный переключатель установлен на правой стороне руля.

Общий вид правого комбинационного переключателя

❶ Выключатель проблескового сигнала аварийной

сигнализации

(стр. 25)

❷ Переключатель режимов

(стр. 26)

❸ Кнопка системы RACE-ON

(стр. 26)

❹ Кнопка пуска/аварийный выключатель

(стр. 27)

6.14

Выключатель проблескового сигнала аварийной сигнализации

Выключатель проблескового сигнала аварийной

сигнализации ❶ установлен на правой стороне

комбинационного переключателя.

Проблесковый сигнал аварийной сигнализации

используется для индикации аварийных ситуаций.

Состояние

Значение

Выключатель аварийной

Фонарь для световой

сигнализации опасности

сигнализации

не

выключен.

Нажат выключатель

Мигают все четыре сигнала

аварийной сигнализации

поворота и зеленые

сигнальные лампы

указателей поворота на

приборной панели.

Примечание

Проблесковый сигнал аварийной сигнализации

может быть включен или выключен при включенном

зажигании или в течение

60 секунд после

выключения зажигания.

Проблесковый сигнал аварийной сигнализации

должен быть включен только до тех пор, пока это

необходимо, так как он разряжает 12-вольтовый

аккумулятор.

Органы управления 6

6.15

Переключатель режимов

Переключатель режимов ❶ установлена на правой

стороне комбинированного переключателя.

Примечание

Переключатель режимов обеспечивает быстрый

доступ к различным режимам езды.

Отдельные режимы езды настраиваются в меню

ЕЗДА (RIDE).

6.16

Кнопка системы RACE-ON

Кнопка ❶системы RACE-ON установлена на правой

стороне комбинационного переключателя.

Примечание

Кнопка системы RACE-ON выполняет функцию

блокировки зажигания на данном транспортном

средстве.

Рулевое управление может быть заблокировано

только при повороте руля влево.

Состояние

Значение

Зажигание и блокировка

Кнопка

- ❶ системы

рулевого управления

RACE-ON в исходном

остаются в текущих

положении.

состояниях.

Кнопка системы RACE

Кратковременное нажатие

включает зажигание и

- ❶ нажата

деактивирует блокировку

кратковременно.

рулевого управления или

выключает зажигание. Для

подтверждения

кратковременно загорается

индикаторная лампа системы

RACE-ON.

Кнопка системы RACE

Нажатие и удерживание

выключает зажигание и

- ❶ нажата и

одновременно активирует

удерживается.

блокировку рулевого

управления.

6 Органы управления

6.17

Кнопка пуска/аварийный выключатель

Кнопка пуска/аварийный выключатель ❶ установлен на

правой стороне комбинационного переключателя.

Состояние

Значение

Кнопка

В данном положении цепь

пуска/аварийный

зажигания разорвана,

выключатель

работающий двигатель

выключен

будет заглушен и не может

(верхнее

быть запущен. На дисплее

положение)

появляется сообщение.

Кнопка

Данное положение

пуска/аварийный

необходимо для работы:

выключатель

цепь зажигания замкнута.

включен

(среднее

положение)

Двигатель

В данном положении

стартера

включается стартер.

включен

(нижнее

положение)

6.18

Замок рулевой колонки (антенна)

На данном транспортном средстве замок зажигания и

замок рулевой колонки заменяются дистанционным

ключом с приемопередатчиком (ключ системы RACE-ON

(стр. 29)).

Чтобы активировать замок рулевой колонки, руль должен

быть полностью повернут влево.

Блокировка и разблокировка рулевого управления

осуществляется электромеханически с помощью кнопки

системы RACE-ON (стр. 26).

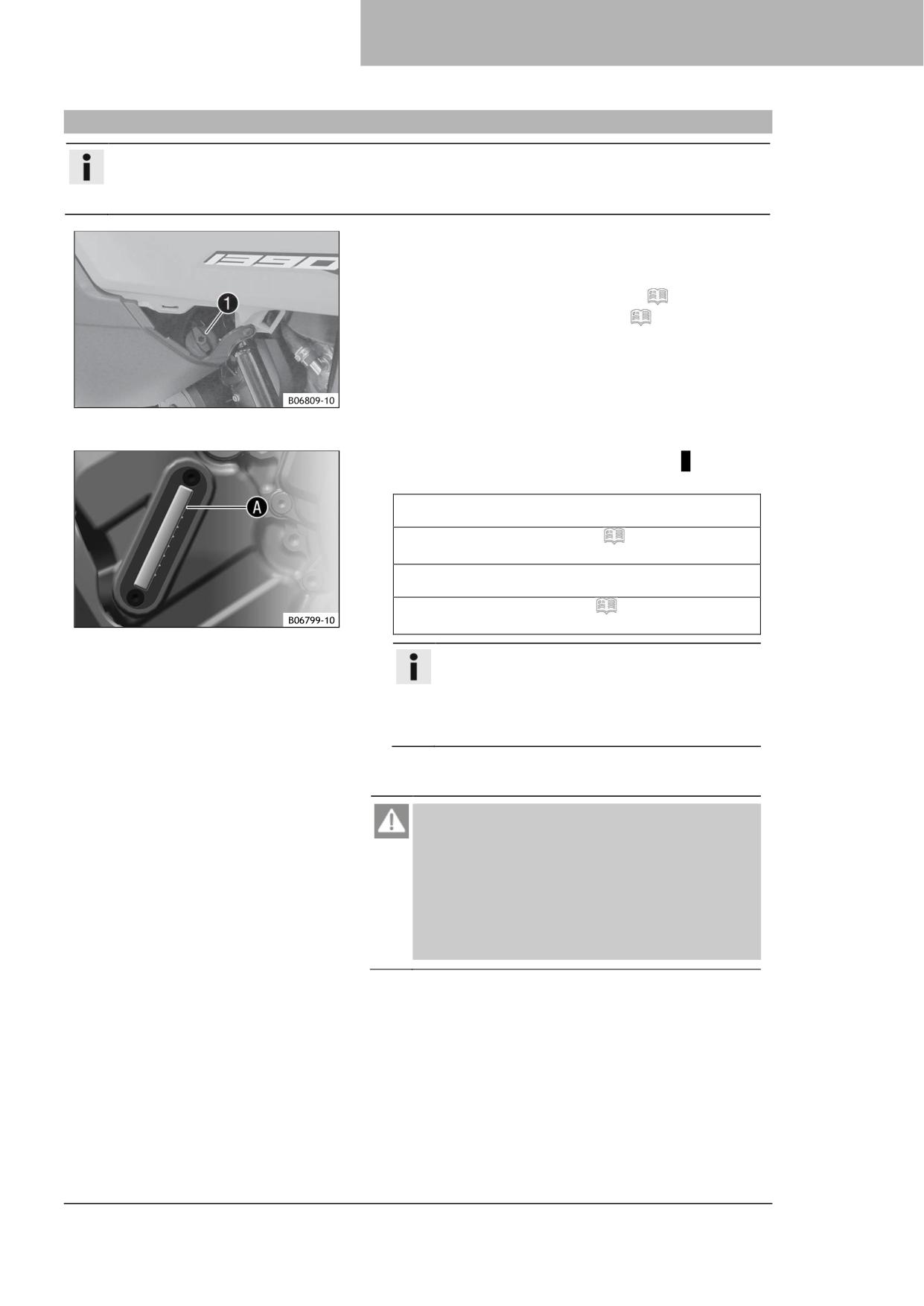

Если напряжение батарейки ключа системы RACE-ON

слишком низкое, удерживайте ключ системы RACE-ON,

либо микросхему системы RACE ON в зоне A на

мотоцикле и попробуйте повторить запуск.

Примечание

Как только двигатель запустится, ключ системы

RACE ON или микросхему системы RACE ON

можно безопасно убрать обратно.

Состояние

Значение

Зажигание выключено,

В данном режиме

рулевое управление

эксплуатации цепь

заблокировано.

зажигания разомкнута и

рулевое управление

заблокировано.

Зажигание выключено,

В данном режиме

рулевое управление

эксплуатации цепь

разблокировано.

зажигания разомкнута, и

рулевое управление

разблокировано.

Зажигание включено,

В данном режиме

рулевое управление

эксплуатации цепь

разблокировано.

зажигания замкнута, и

рулевое управление

разблокировано.

Органы управления 6

6.19

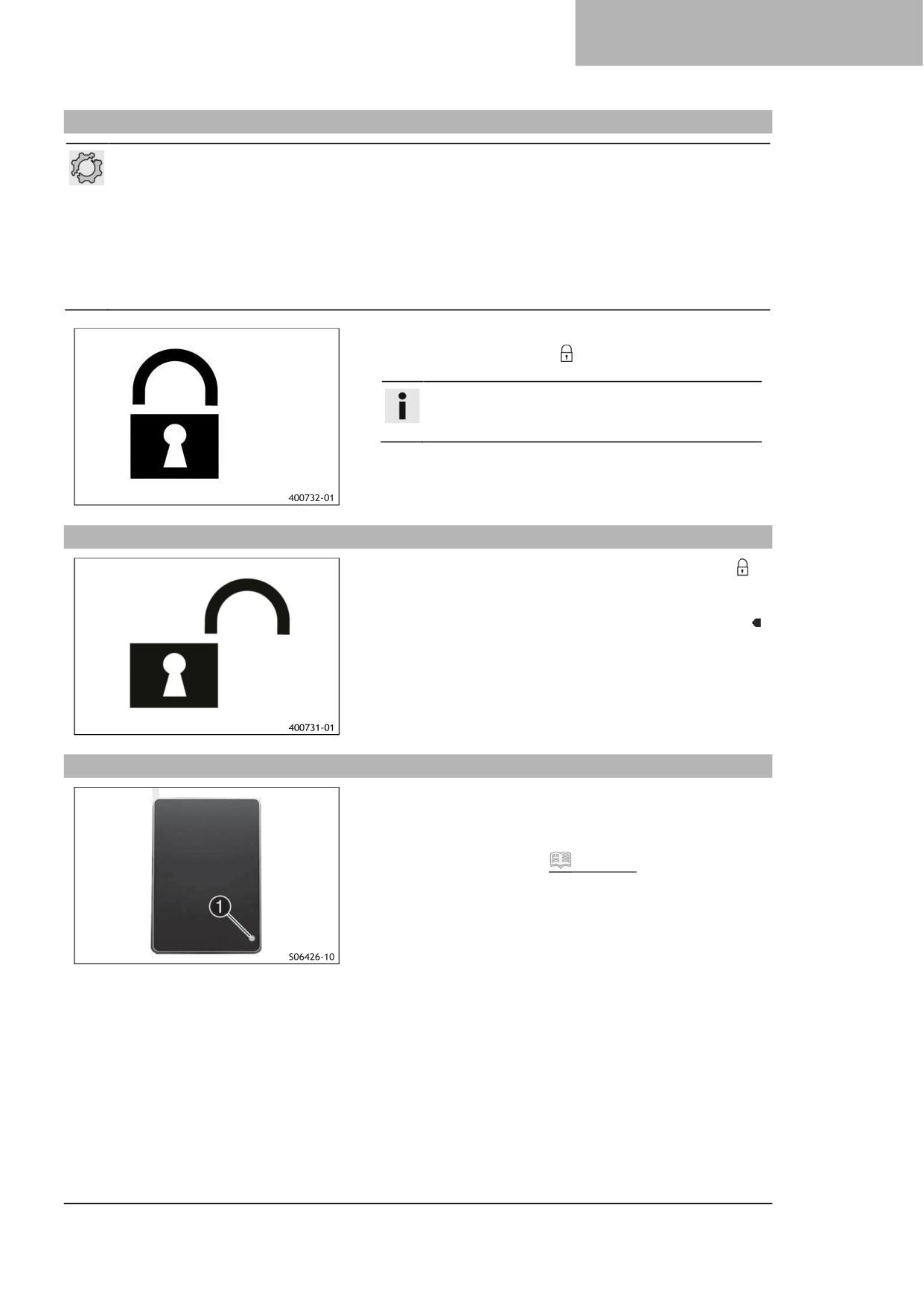

Блокировка рулевой колонки

ПРИМЕЧАНИЕ

Риск серьезного повреждения! В случае неправильной парковки транспортное средство может

быть повреждено. Транспортное средство может быть повреждено в случае, если оно покатится

или упадет.

Комплектующие детали для парковки транспортного средства рассчитаны только на вес

транспортного средства.

- Паркуйте транспортное средство на твердой и ровной поверхности.

- Следите за тем, чтобы никто не сидел на транспортном средстве во время стоянки на

подставке.

- Сдвиньте руль до упора влево, нажмите и удерживайте

кнопку системы RACE ON

(не менее 2 секунд).

 Рулевое управление заблокировано.

Примечание

Если блокировка рулевого управления не

срабатывает, слегка передвиньте руль.

6.20

Разблокировка рулевой колонки

- Кратковременно нажмите кнопку системы RACE ON .

 Зажигание включено.

 Теперь руль можно снова двигать.

6.21

иммобилизатор

Электронный иммобилизатор защищает транспортное

средство от несанкционированного использования.

Иммобилизатор активируется, а электроника двигателя

блокируется, как только зажигание выключается с помощью

кнопки системы RACE-ON

(стр. 26).

Индикаторная лампа системы RACE ON ❶ может

сигнализировать о неисправностях миганием.

Если установлена дополнительная система аварийной

сигнализации, индикатор системы RACE ON ❶ мигает

красным при включении системы аварийной сигнализации.

6 Органы управления

6.22

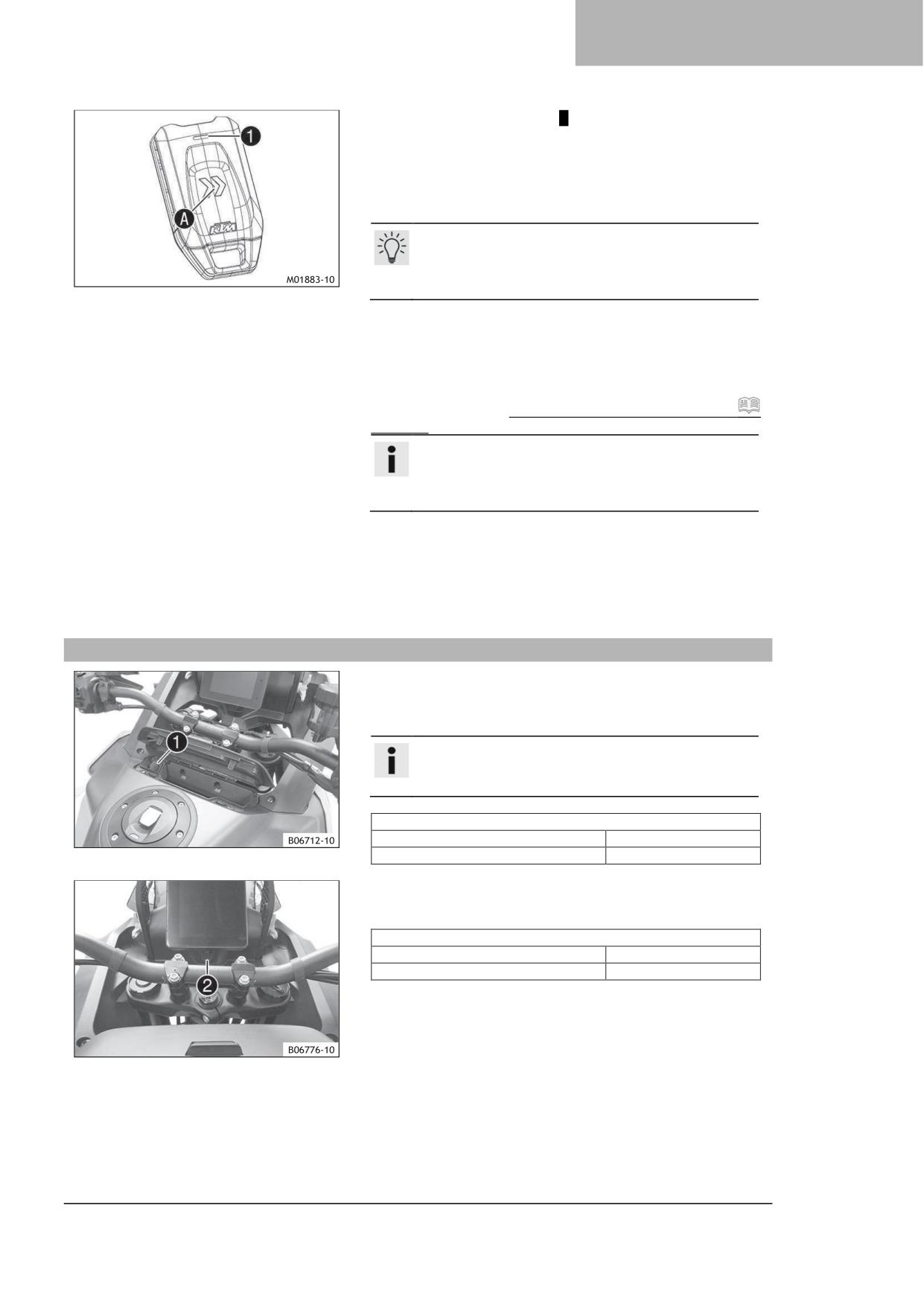

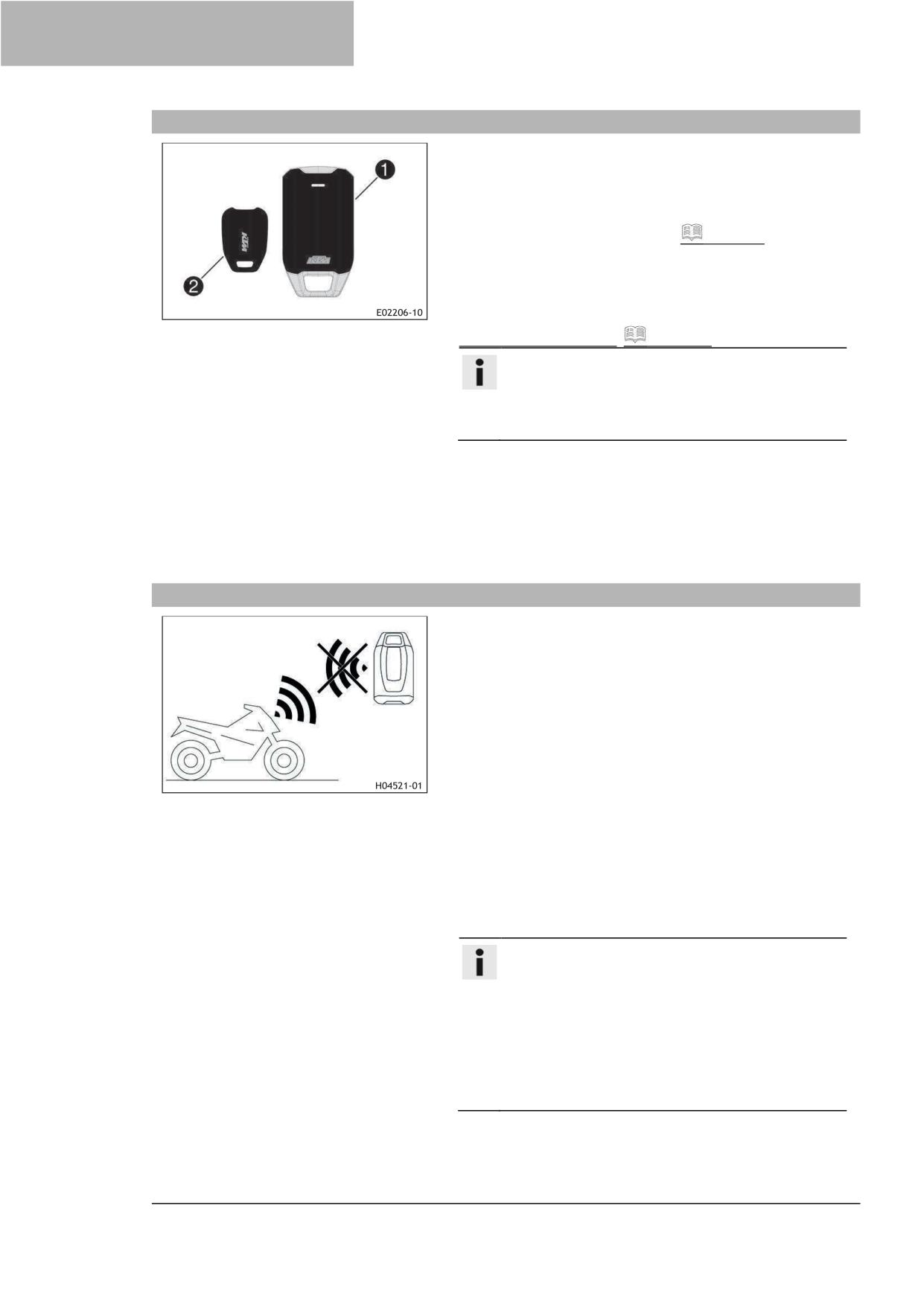

Ключ системы RACE-ON

В данном транспортном средстве ключ системы RACE-

ON ❶ выполняет все функции обычного ключа зажигания.

Если напряжение батарейки ключа системы RACE ON

слишком низкое, транспортное средство можно завести,

поднеся ключ системы RACE ON непосредственно к

антенне транспортного средства

(стр. 27).

Микросхема системы RACE-ON ❷предназначена только

для ситуаций, когда ключ системы RACE-ON недоступен.

Как и ключ системы RACE ON, микросхему системы RACE

ON можно использовать для запуска транспортного

средства, поднеся ее непосредственно к антенне

транспортного средства

(стр. 27).

Примечание

Ключи зажигания содержат электронные

компоненты. Всегда соблюдайте расстояние в

несколько сантиметров до других устройств с

электронными компонентами.

Потерянный ключ зажигания должен быть деактивирован

официальным контрагентом, чтобы предотвратить

управление транспортным средством посторонними

лицами.

Поставляемые ключи зажигания активируются при

доставке.

Официальный контрагент может активировать до четырёх

ключей зажигания.

6.23

Анти-релейная атака

Ключ системы RACE ON оснащен функцией Анти-

релейная атака, которая повышает безопасность от

кражи.

Функция Анти-релейная атака (АРА) может быть

активирована или деактивирована на приборной панели.

Если функция активирована, дистанционный отклик ключа

системы RACE ON отключается через пять минут после

выключения зажигания. Приборная панель показывает,

была ли успешно активирована анти-релейная атака в

ключе зажигания при выключенном зажигании.

Даже если ключ системы RACE ON находится в зоне

действия, по истечении этого периода бесконтактный

запуск транспортного средства с помощью ключа системы

RACE ON невозможен. На комбинации приборов

отображается тот же код мигания, что и при нахождении

ключа системы RACE ON за пределами зоны действия.

Это не позволит другому человеку завести транспортное

средство на большом расстоянии, даже если владелец и

ключ системы RACE ON не находятся поблизости от

транспортного средства.

Примечание

Если батарейка ключа системы RACE ON была

заменена, анти-релейная атака в ключе системы

RACE ON также деактивируется, если на

приборной панели активирована функция Анти-

релейная атака.

Анти-релейная атака в ключе системы RACE ON

активируется только при следующем выключении

зажигания, когда ключ системы RACE ON

находится в зоне действия.

Органы управления 6

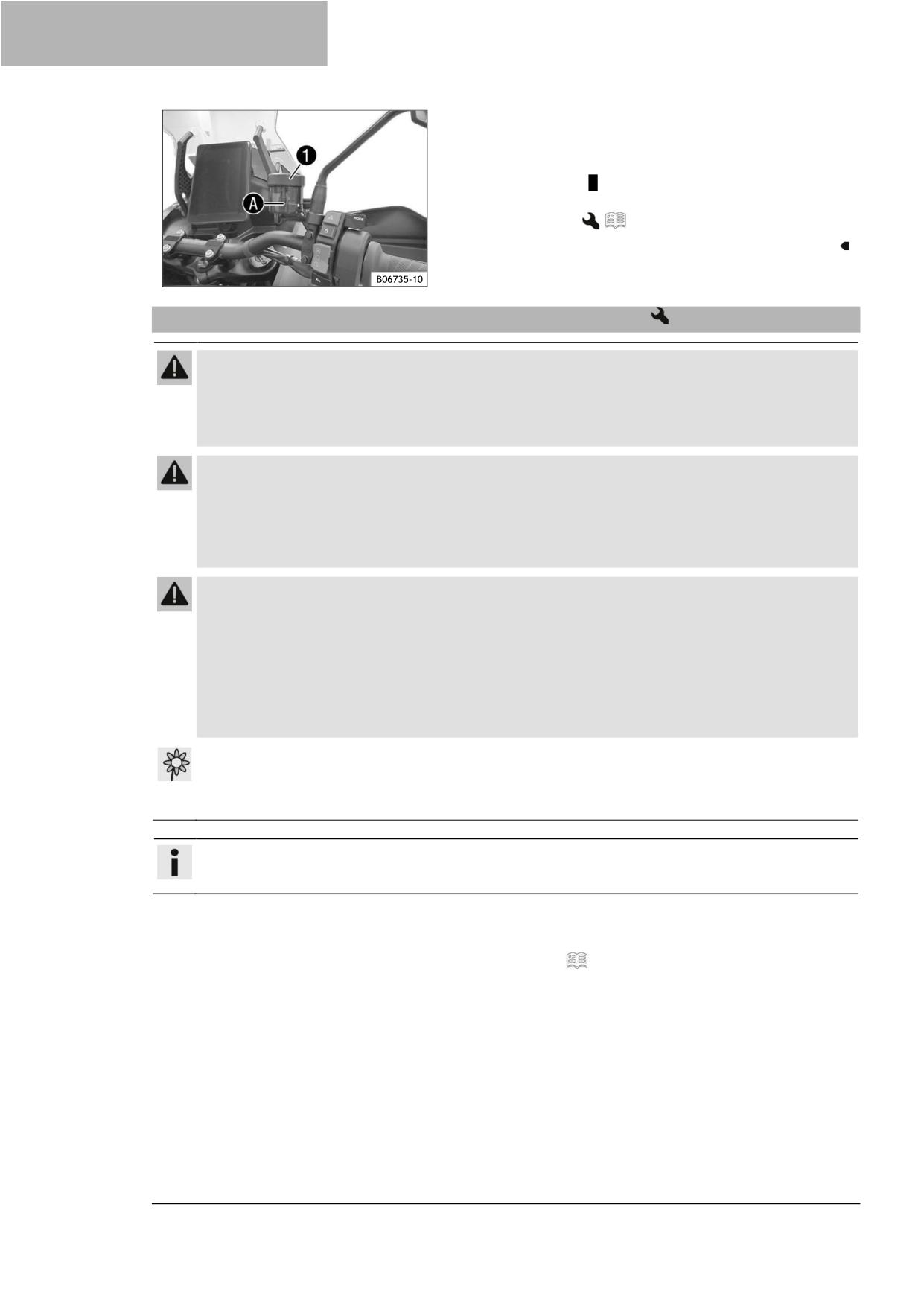

Кнопка находится в области A ключа системы RACE ON.

При нажатии этой кнопки и трехкратном мигании

светодиода ❶ анти-релейная атака ключа системы RACE

ON будет отключена на 10 минут, что позволит

осуществить бесконтактный запуск транспортного

средства.

Подсказка

Эту функцию можно использовать, например, до

того, как ключ системы RACE ON будет помещен в

мотоодежду водителя.

Если в течение этого периода времени не происходит

запуска транспортного средства, снова активируется анти-

релейная атака ключа системы RACE ON.

Независимо от анти-релейной атаки, транспортное

средство всегда можно завести, поднеся ключ системы

RACE ON или микросхему системы RACE ON

непосредственно к антенне транспортного средства

(стр. 27).

Примечание

В этом случае при следующем выключении

зажигания анти-релейная атака не будет

активирована.

Транспортное средство активирует анти-релейную атаку

только при выключении зажигания одним ключом системы

RACE ON.

Рекомендуется одновременно носить с собой только один

ключ системы RACE ON, так как невозможно предугадать, в

каком из ключей системы RACE ON будет активирована

анти-релейная атака.

6.24

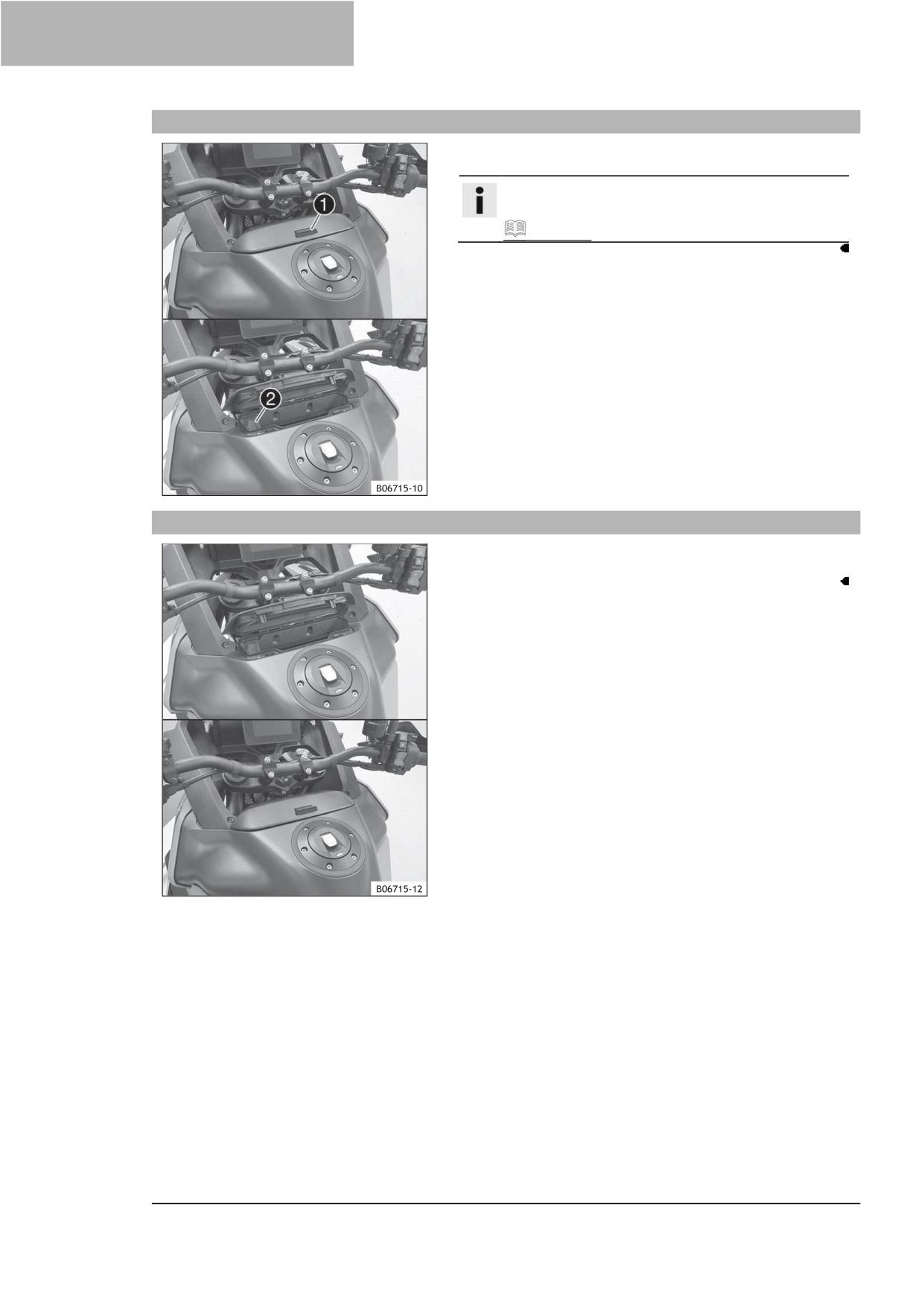

Порт USB-C

В отсеке для вещей находится разъем USB-C ❶ для

питания внешних устройств.

Порт USB-C включается при включении зажигания.

Примечание

Используйте угловой штекер для подключения в

отсеке для вещей.

Порт USB-C

Напряжение

5 В

Максимальное потребление тока

2,1 A

Порт USB-C ❷ для питания внешних устройств

расположен под приборной панелью.

Порт USB-C включается при включении зажигания.

Порт USB-C

Напряжение

5 В

Максимальное потребление тока

2,1 A

6 Органы управления

6.25

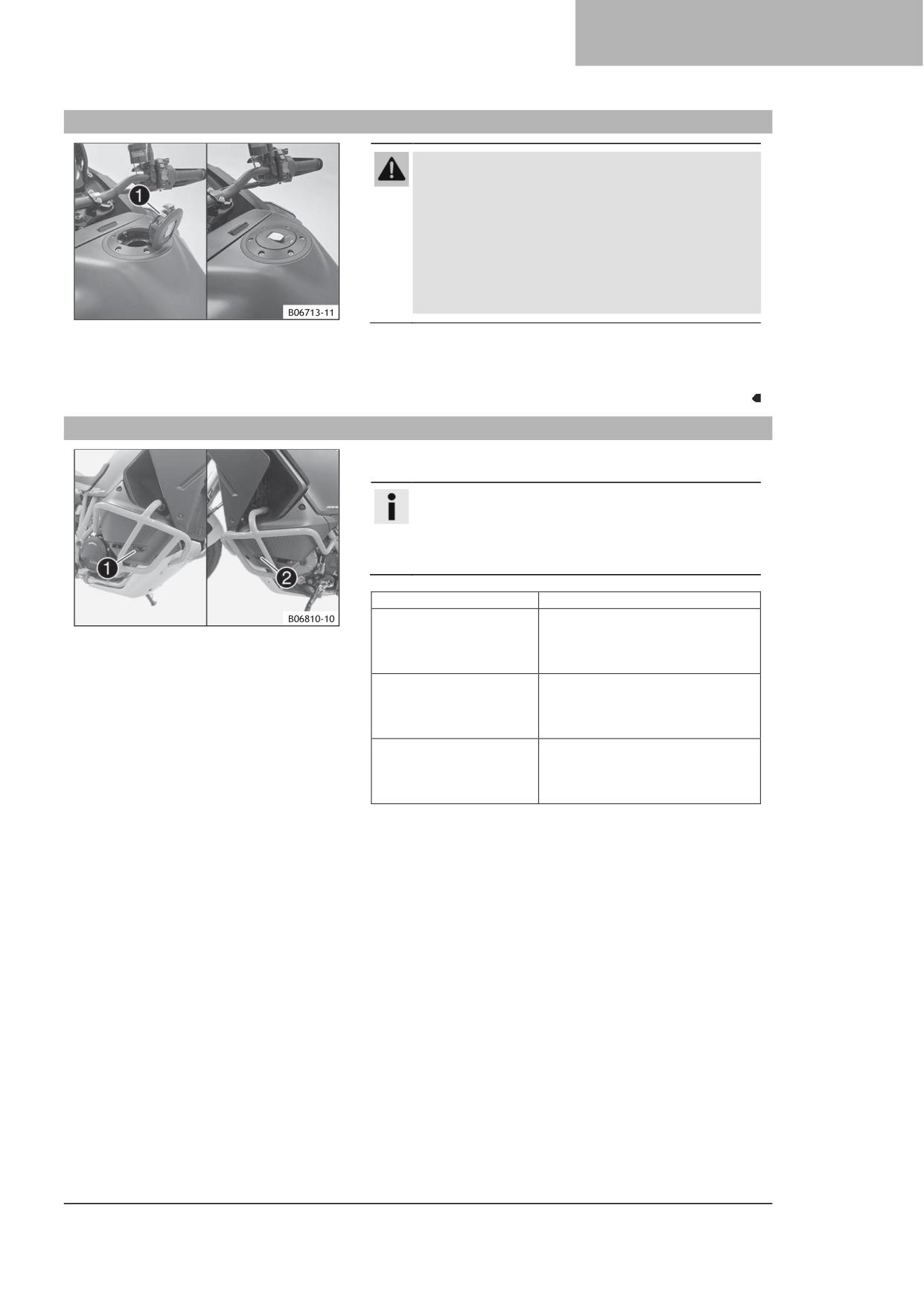

Открытие крышки топливного бака

ОПАСНОСТЬ

Риск воспламенения! Топливо легко воспламеняется.

Топливо в топливном баке расширяется при нагревании и может вытечь в случае переполнения.

- Не заправляйте транспортное средство вблизи источников открытого огня, раскаленных и

тлеющих предметов.

- Следите за тем, чтобы никто не курил вблизи транспортного средства во время заправки.

- Выключайте двигатель при заправке топливом.

- Следите за тем, чтобы топливо не пролилось, особенно на горячие части транспортного

средства.

- В случае пролива топлива немедленно вытрите его.

- Не переполняйте топливный бак.

ПРЕДУПРЕЖДЕНИЕ

Риск отравления! Топливо вредно для здоровья.

- Не допускайте попадания топлива на кожу, в глаза и на одежду.

- При проглатывании топлива немедленно обратитесь к врачу.

- Не вдыхайте пары топлива.

- В случае попадания на кожу немедленно промойте пораженный участок большим количеством

воды.

- При попадании топлива в глаза тщательно промойте их водой и немедленно обратитесь к

врачу.

- Если топливо попало на одежду, смените ее.

- Храните топливо надлежащим образом в подходящей таре и в недоступном для детей месте.

ПРИМЕЧАНИЕ

Опасность для окружающей среды! Неправильное обращение с топливом опасно для

окружающей среды.

- Не допускайте попадания топлива в грунтовые воды, почву или канализацию.

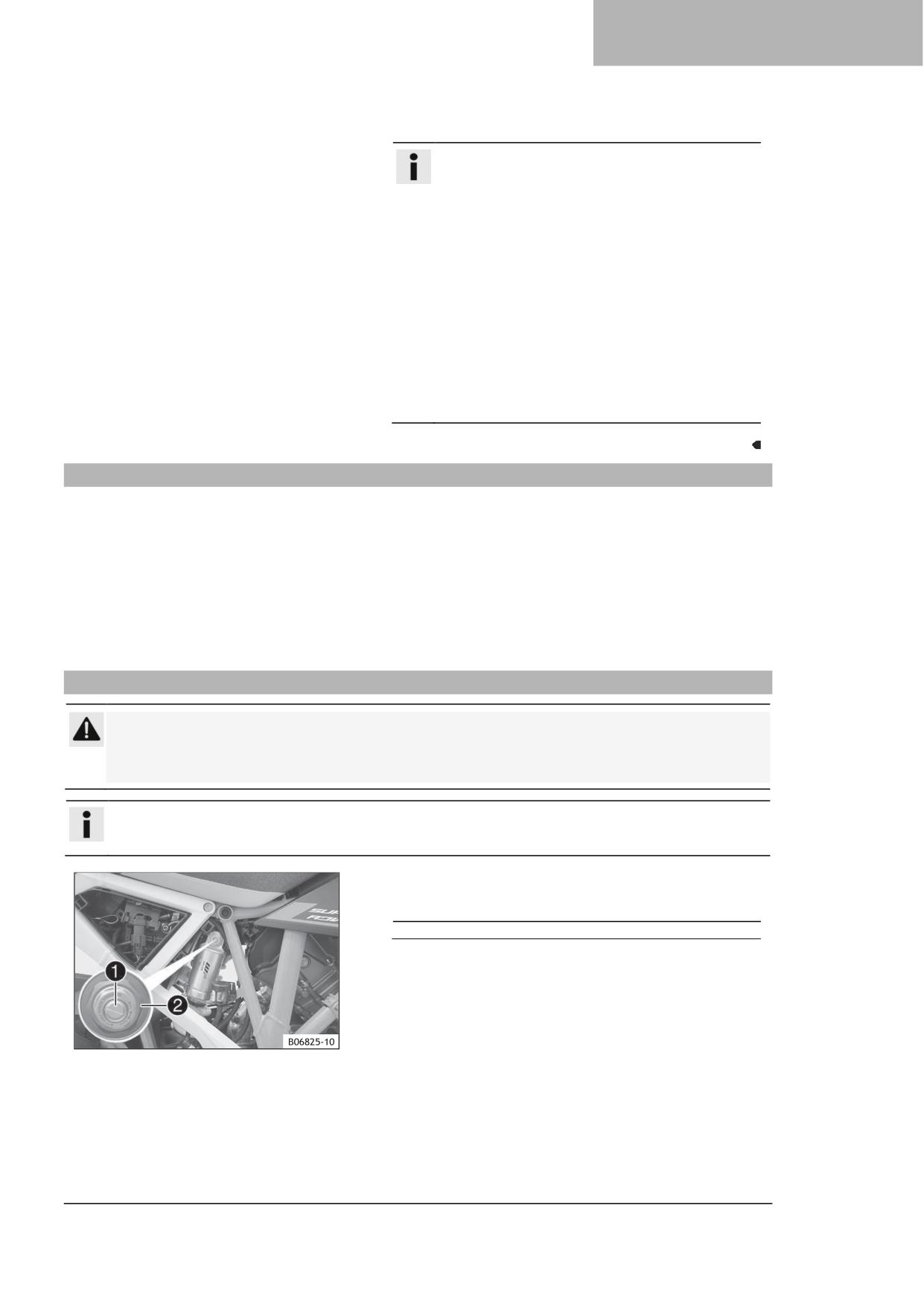

Условие: Мотоцикл неподвижен, Двигатель выключен, Зажигание включено или было выключено менее 1

минуты

- Медленно откиньте крышку ❶.

 Крышка заливной горловины топливного бака

разблокирована.

- Откиньте крышку заливной горловины топливного бака

❷.

Органы управления 6

6.26

Закрытие крышки топливного бака

ПРЕДУПРЕЖДЕНИЕ

Риск возгорания!Топливо легко воспламеняется и

представляет опасность для здоровья.

- Убедитесь, что крышка топливного бака

правильно заперта после закрытия.

- Если топливо попало на одежду, смените ее.

- В случае попадания на кожу немедленно

промойте пораженный участок большим

количеством воды.

- Сложите крышку заливной горловины топливного бака

❶ и нажмите на нее.

 Крышка заливной горловины топливного бака со

звуком зафиксируется на месте.

6.27

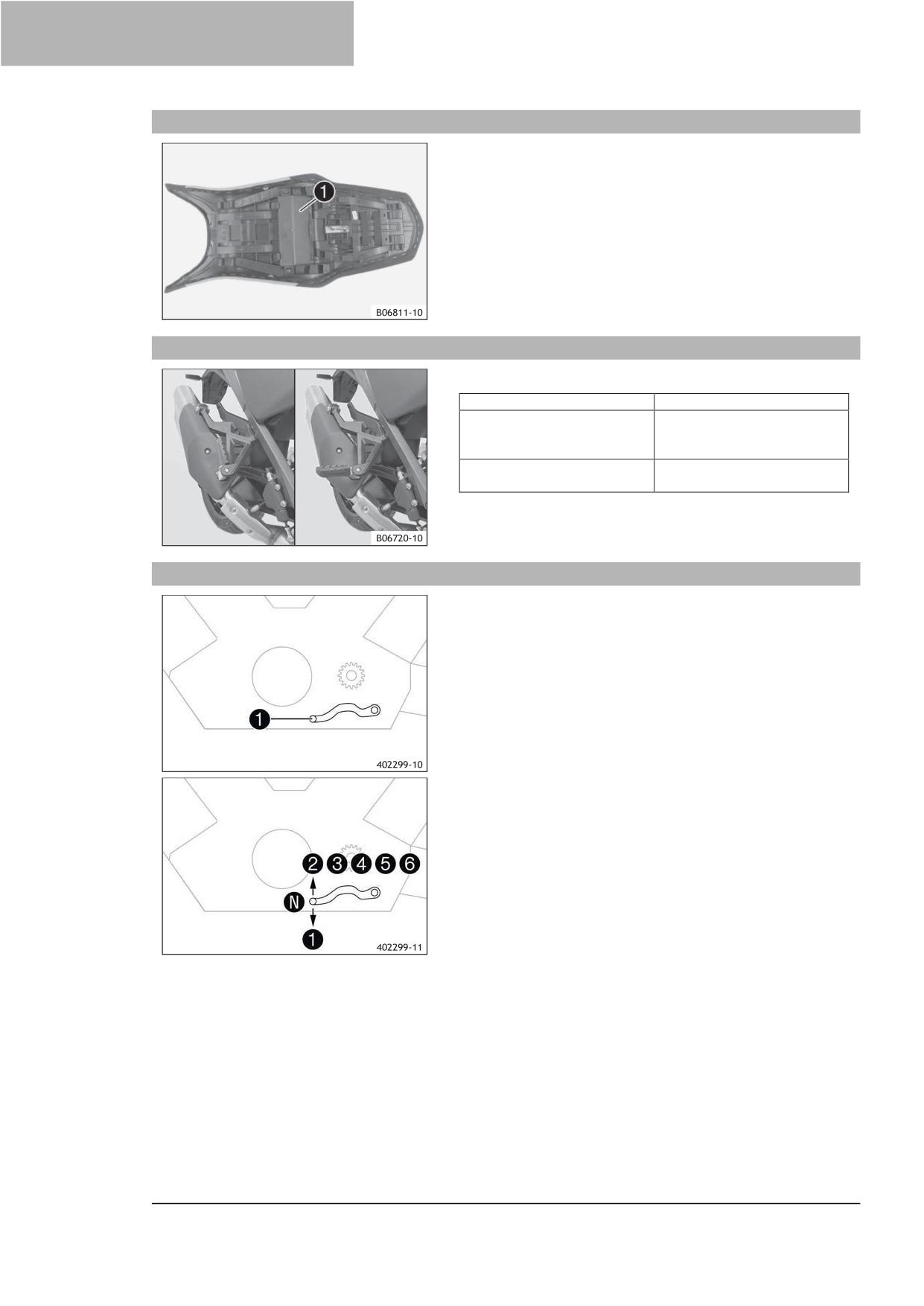

Топливные краники

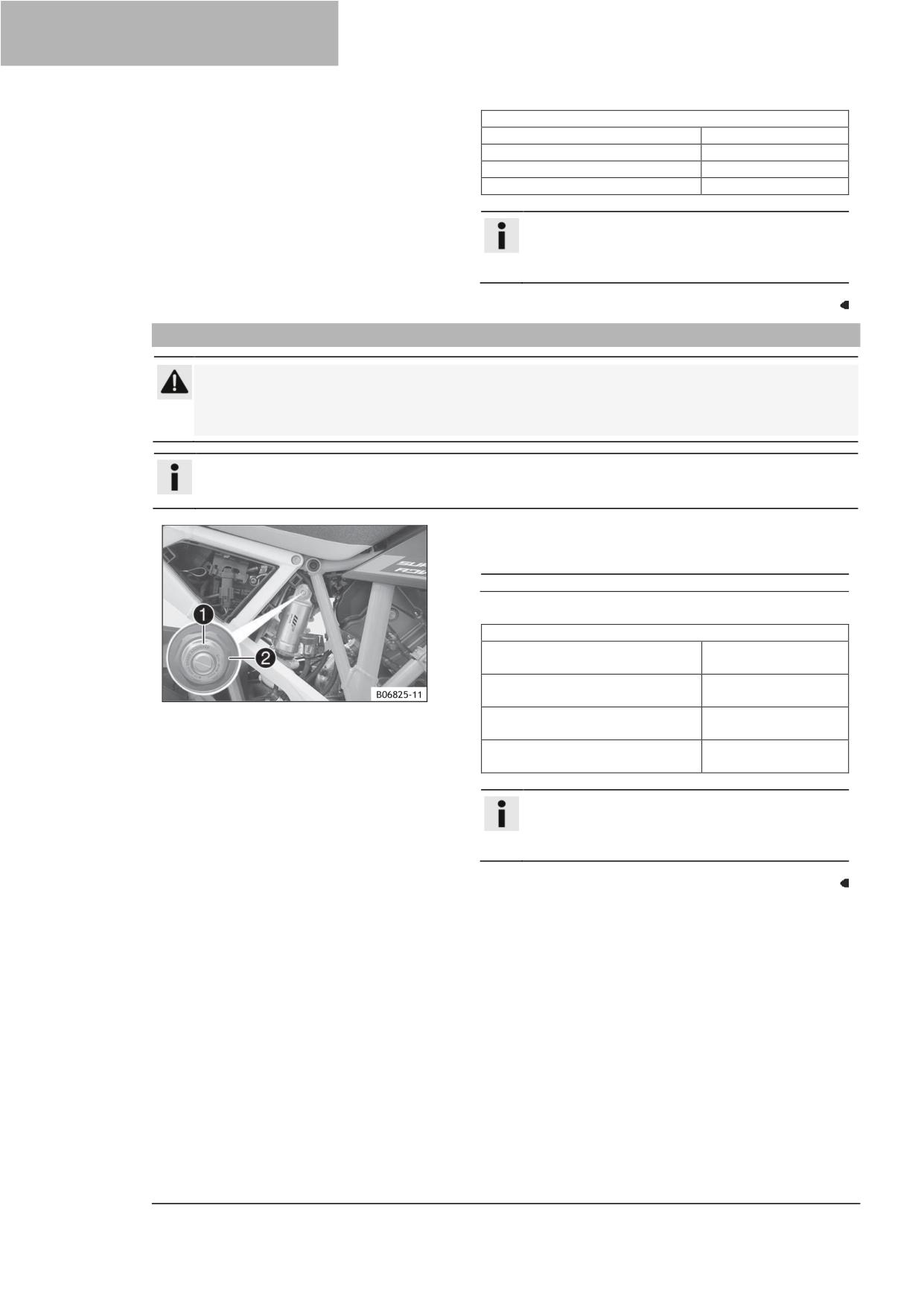

Топливные краники ❶ и ❷ расположены сбоку

топливного бака.

Примечание

Во время эксплуатации топливные краники должны

быть всегда открыты.

Топливные краники закрываются только для снятия

топливного бака.

Состояние

Значение

Топливные краники

Выравнивание уровня не

закрыты

происходит, и подача топлива в

корпус дроссельного клапана

прекращается.

Топливные краники

Может происходить

отрыты

выравнивание уровня, и подача

топлива в корпус дроссельного

клапана открывается.

Один топливный краник

Выравнивание уровня не

открыт, другой закрыт.

происходит, и подача топлива в

корпус дроссельного клапана

открывается.

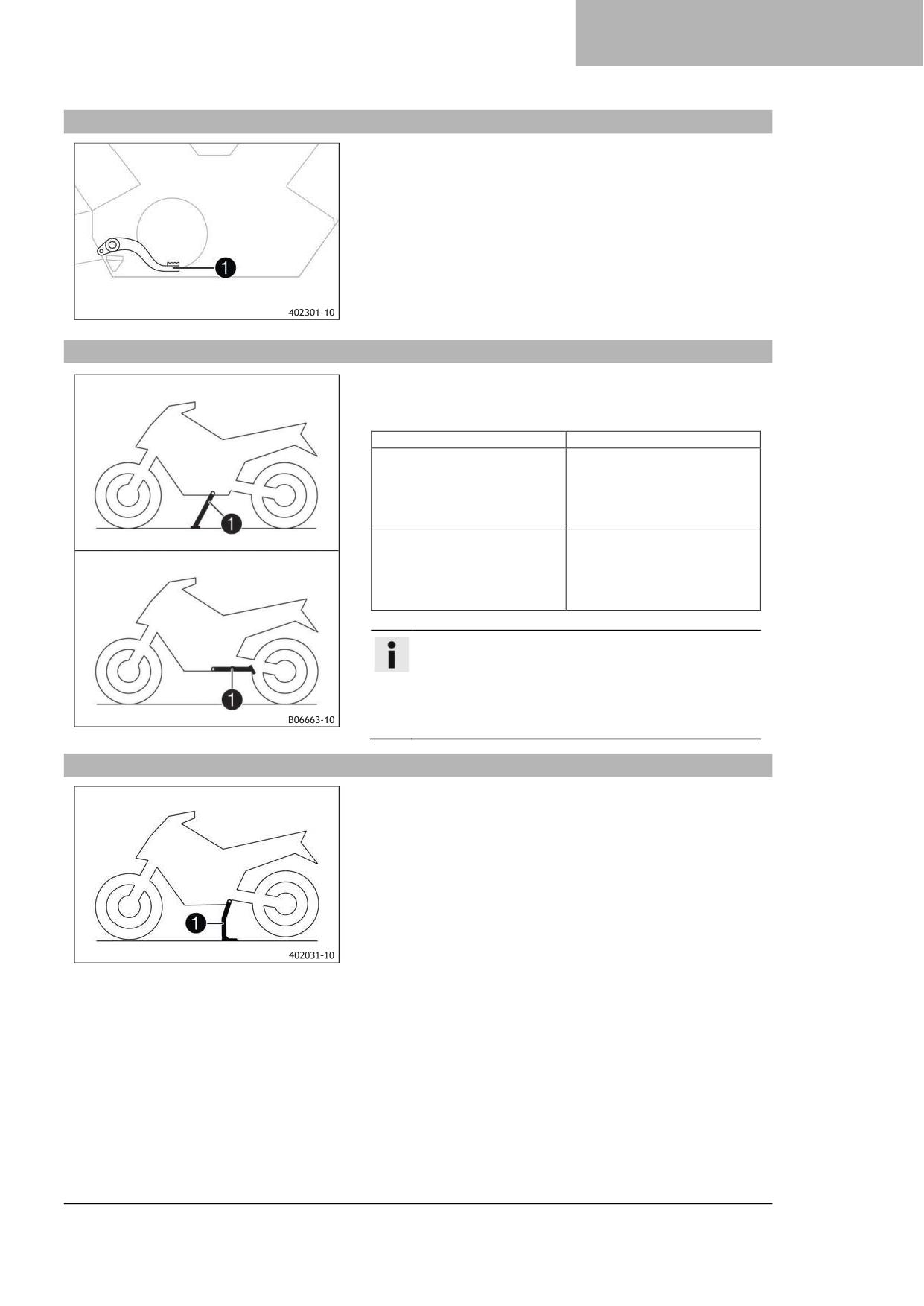

Органы управления 6

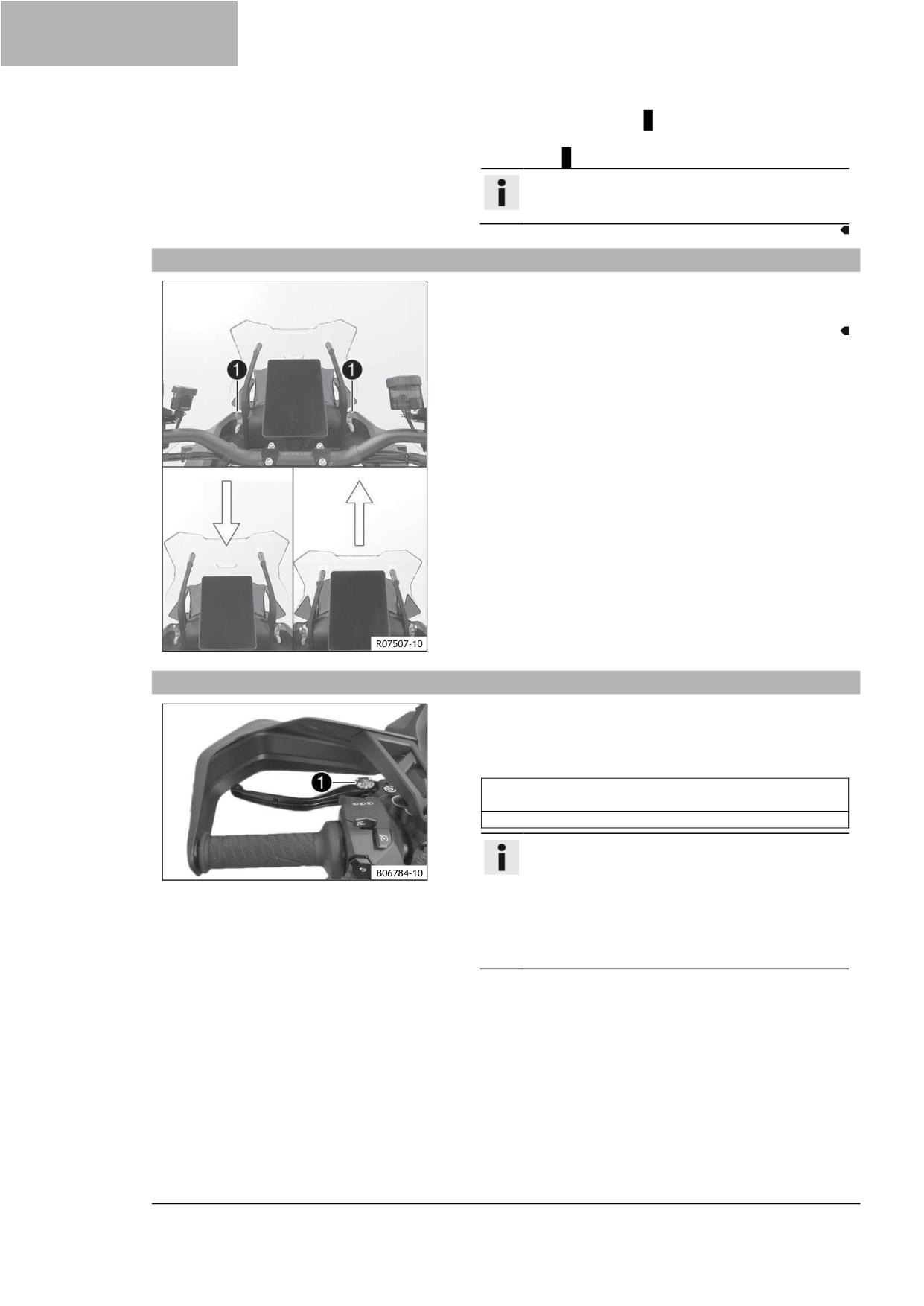

6.30

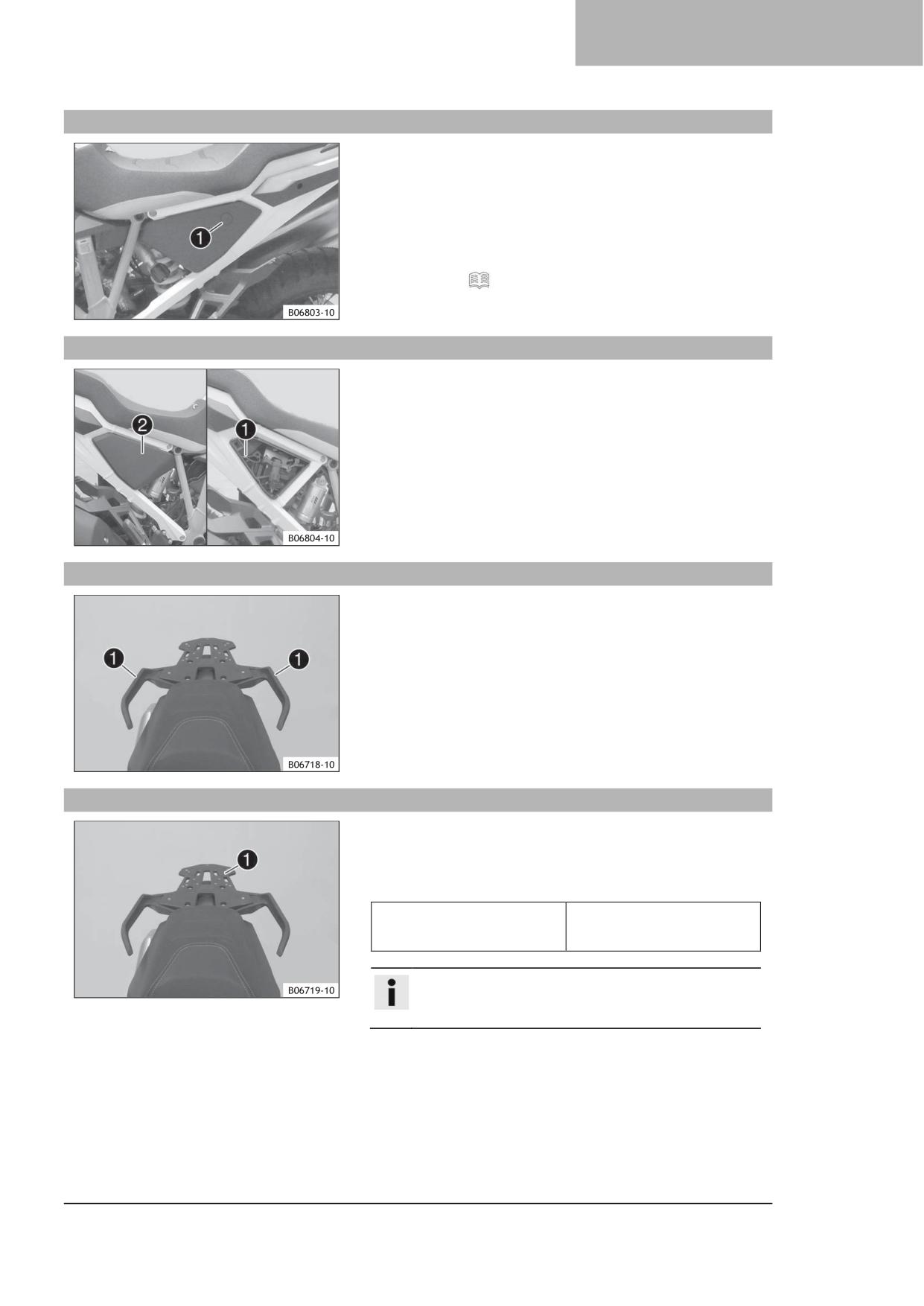

Разблокировка сиденья

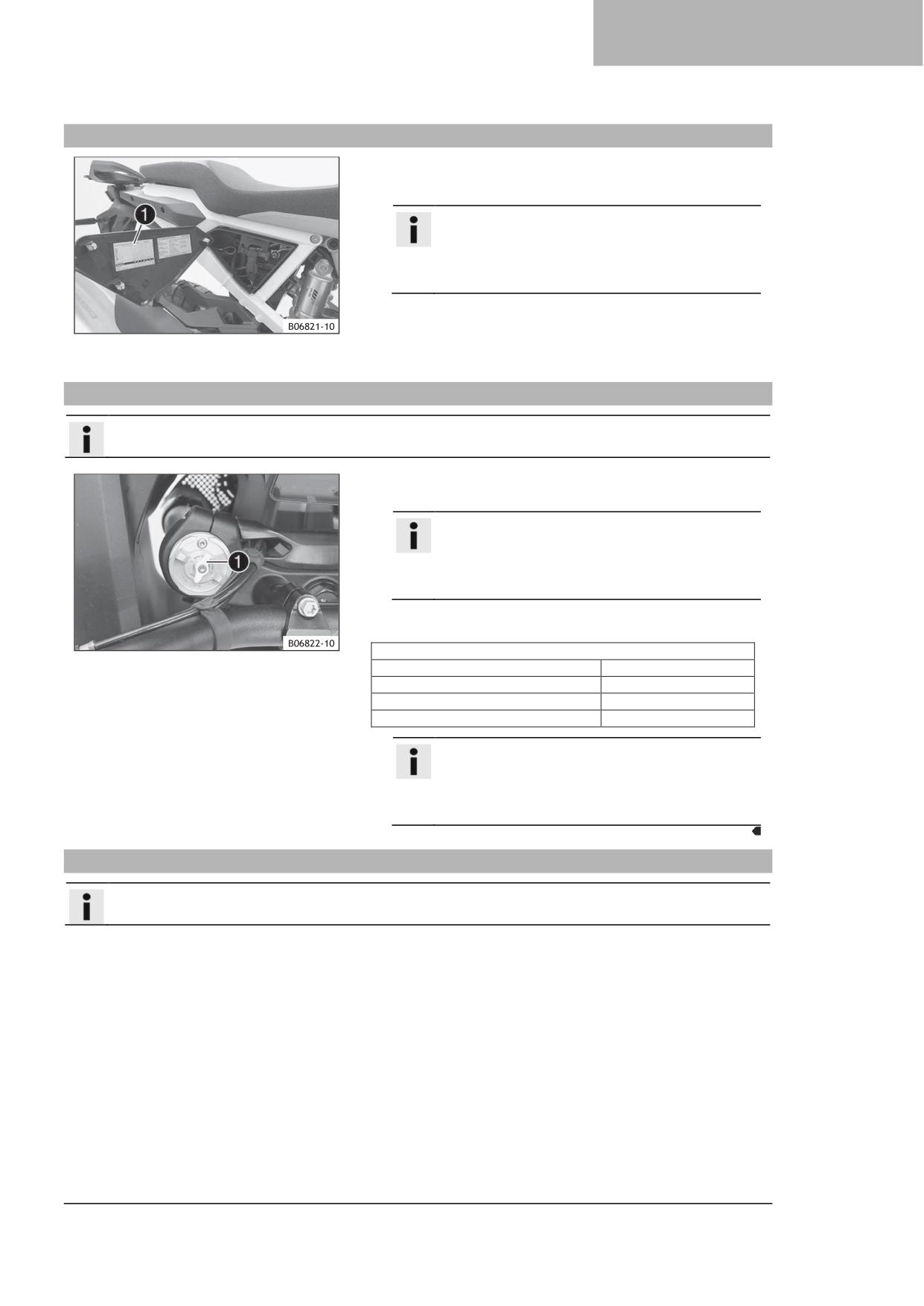

Кнопка ❶ разблокировки сиденья расположена слева под

сиденьем транспортного средства.

Кнопка разблокировки сиденья работает только в том

случае, если мотоцикл стоит на месте, двигатель

выключен, а зажигание включено или выключено менее

чем на 1 минуту.

Если кнопка разблокировки сиденья не работает, сиденье

можно разблокировать с помощью аварийной

разблокировки (стр. 34).

6.31

Аварийная разблокировка сиденья

Кнопка аварийной разблокировки сиденья ❶ расположена

с правой стороны транспортного средства под крышкой ❷.

Аварийная разблокировка сиденья используется, если

кнопка разблокировки сиденья не работает, например, из-

за разрядки 12-вольтового аккумулятора.

6.32

Поручни

Во время поездки пассажир может держаться за поручень

❶.

6.33

Багажник

Пластина багажника ❶ расположена за сиденьем.

Опорная пластина багажной системы может быть

установлена на пластину багажника (опция).

Запрещается нагружать пластину багажника больше

указанного веса.

Максимально допустимая

8 кг

нагрузка на пластину

(17,6 фунтов)

багажника

Примечание

Следуйте инструкциям, предоставленным

производителем багажа.

Приборная панель 7

7.2

Сенсорный дисплей

Навигация по приборной панели осуществляется с

помощью органов управления или Сенсорного дисплея.

Примечание

Работа с Сенсорным дисплеем может привести к

отвлечению внимания и несчастным случаям.

Чем толще перчатка, тем хуже работает Сенсорный

дисплей.

Сенсорный дисплей работает под дождём.

Сенсорный дисплей предназначен в основном для

активных функций.

Примечание

Чтобы избежать царапин, удалите пыль с

Сенсорного дисплея и протрите его салфеткой из

микрофибры.

7.3

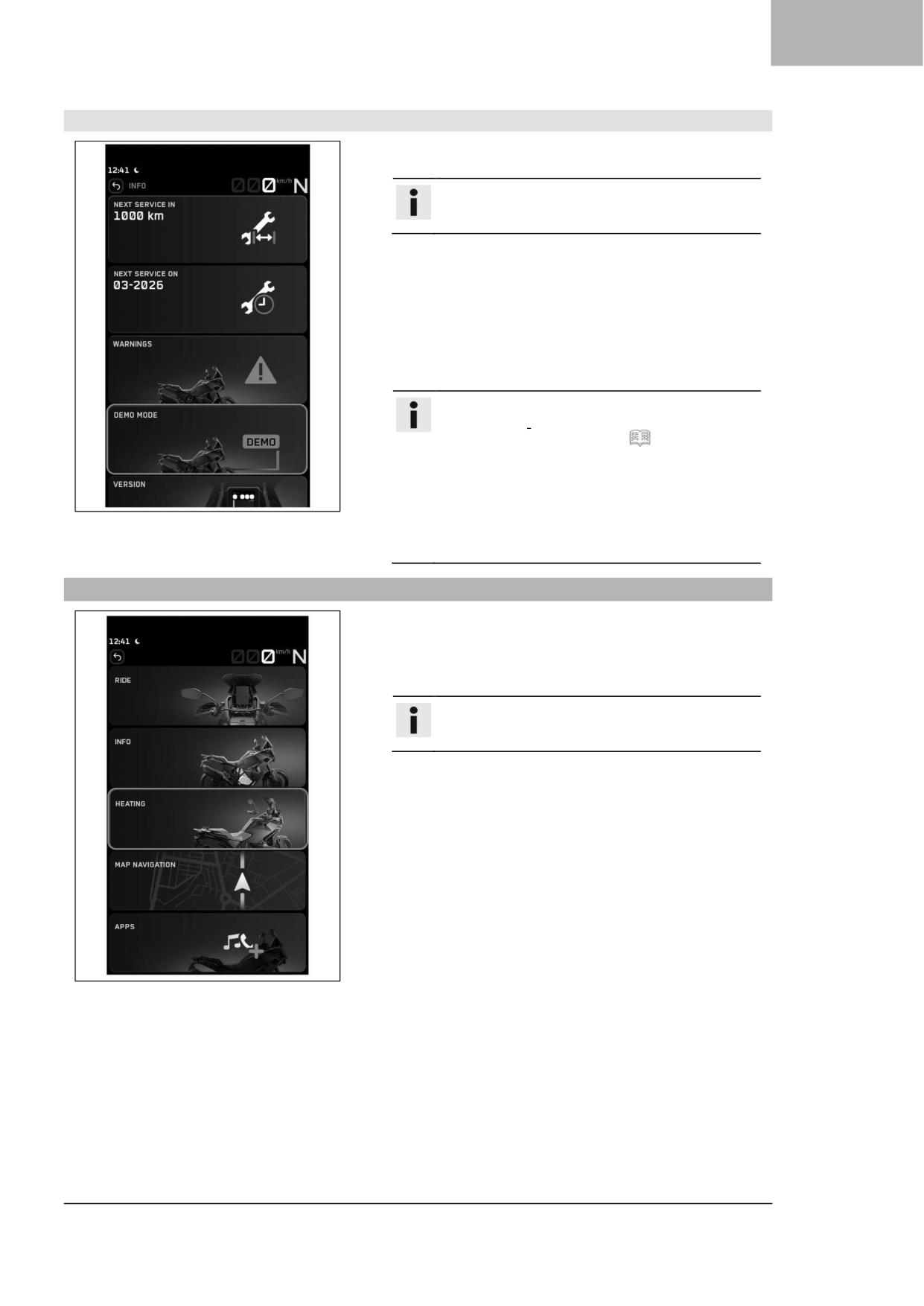

Демонстрационный режим

Демонстрационный режим активируется на заводе и

позволяет тестировать дополнительные функции

программного обеспечения.

После преодоления расстояния демонстрационный режим

автоматически отключается при выключении зажигания.

Расстояние до отключения

1,500 км

демонстрационного режима

(932,1 мили)

Примечание

Уведомления об оставшемся расстоянии до

отключения демонстрационного режима

отображаются через регулярные промежутки

времени.

По окончании демонстрационного режима все

дополнительные функции программного

обеспечения будут деактивированы и перестанут

отображаться. Дополнительные программные

функции доступны у официальных дилеров.

Функции, включенные в демонстрационный режим

•

Режим езды Ралли (Rally)

•

КВИКШИФТЕР+ (QUICKSHIFTER+)

•

УТМД (ETTC)

•

Подвеска Pro

•

Система помощи при старте на подъеме

•

Регулятор торможения двигателем

•

Дополнительный режим езды Пользовательский

(Custom)

7 Приборная панель

7.4

включение и проверка

7.4.1

Активация

Приборная панель включается вместе с зажиганием.

Примечание

Яркость дисплеев регулируется датчиком наружной

освещенности в комбинированной приборной

панели

7.4.2

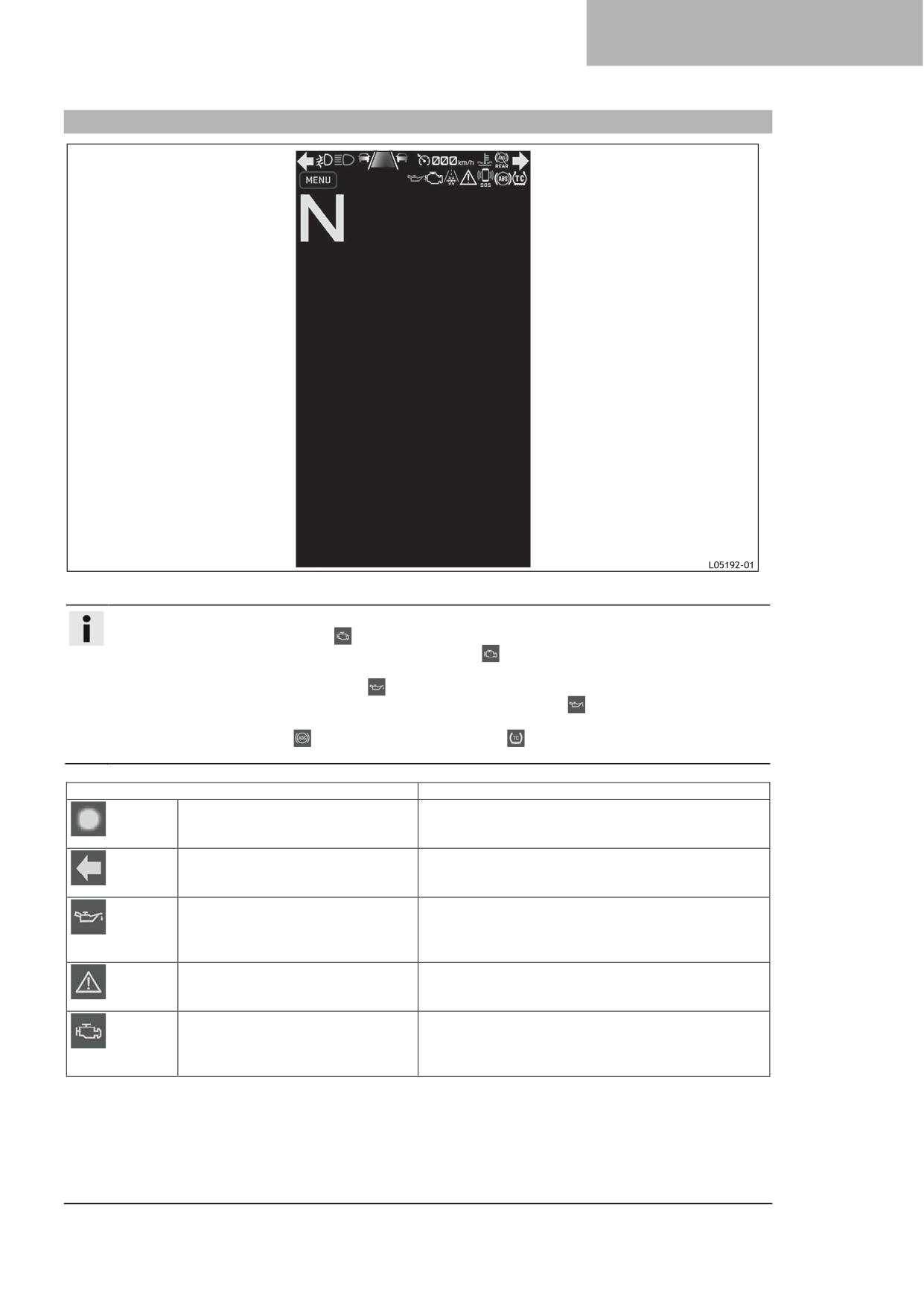

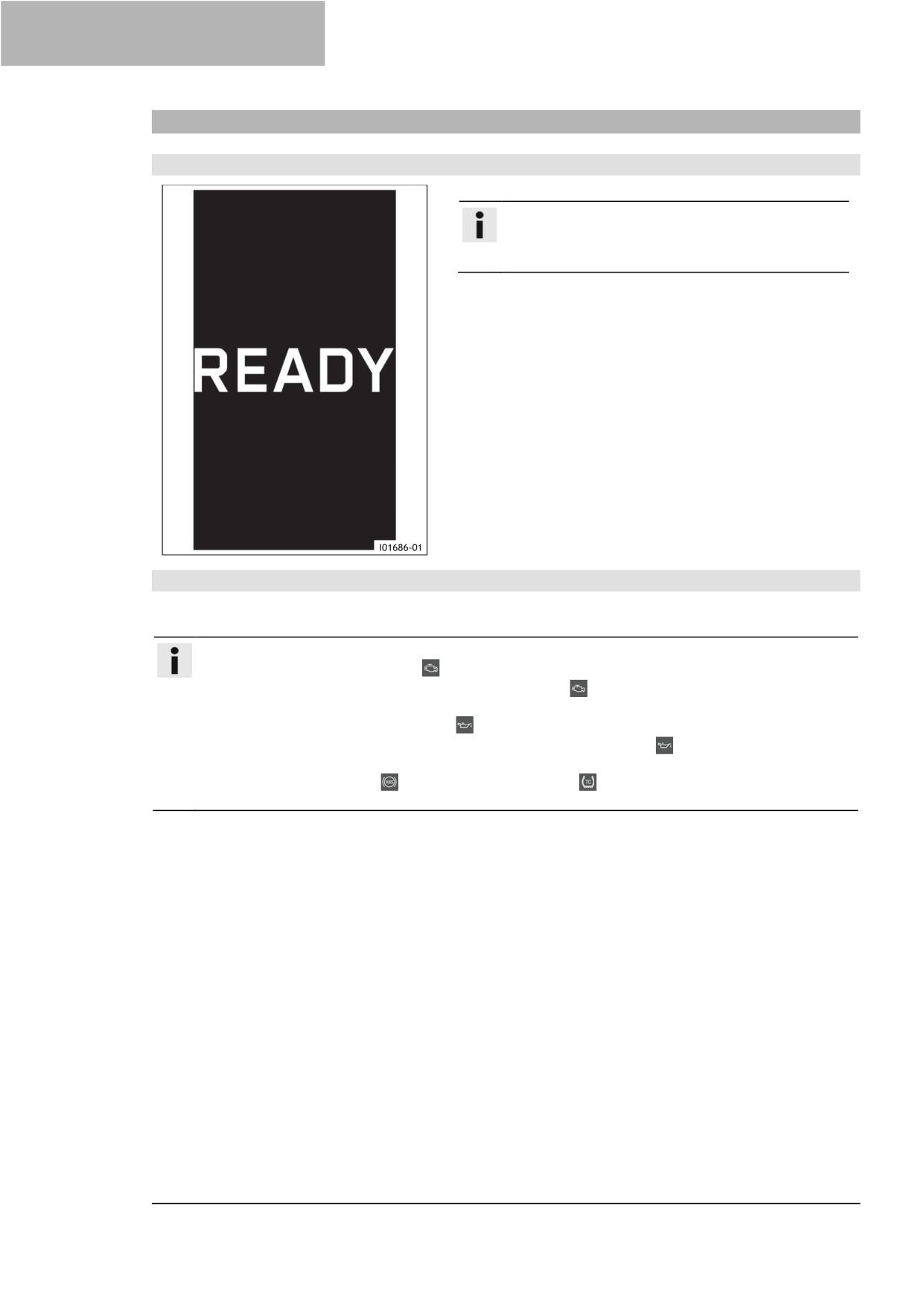

Тест

На дисплее появляется приветственный текст, а индикаторные лампы кратковременно

включаются для функциональной проверки.

Примечание

Лампа индикации неисправности

будет гореть всегда, пока двигатель заглушен. Если

двигатель работает, а лампа индикации неисправности

горит, остановитесь (стараясь не

подвергать опасности себя и других участников движения) и обратитесь к официальному дилеру.

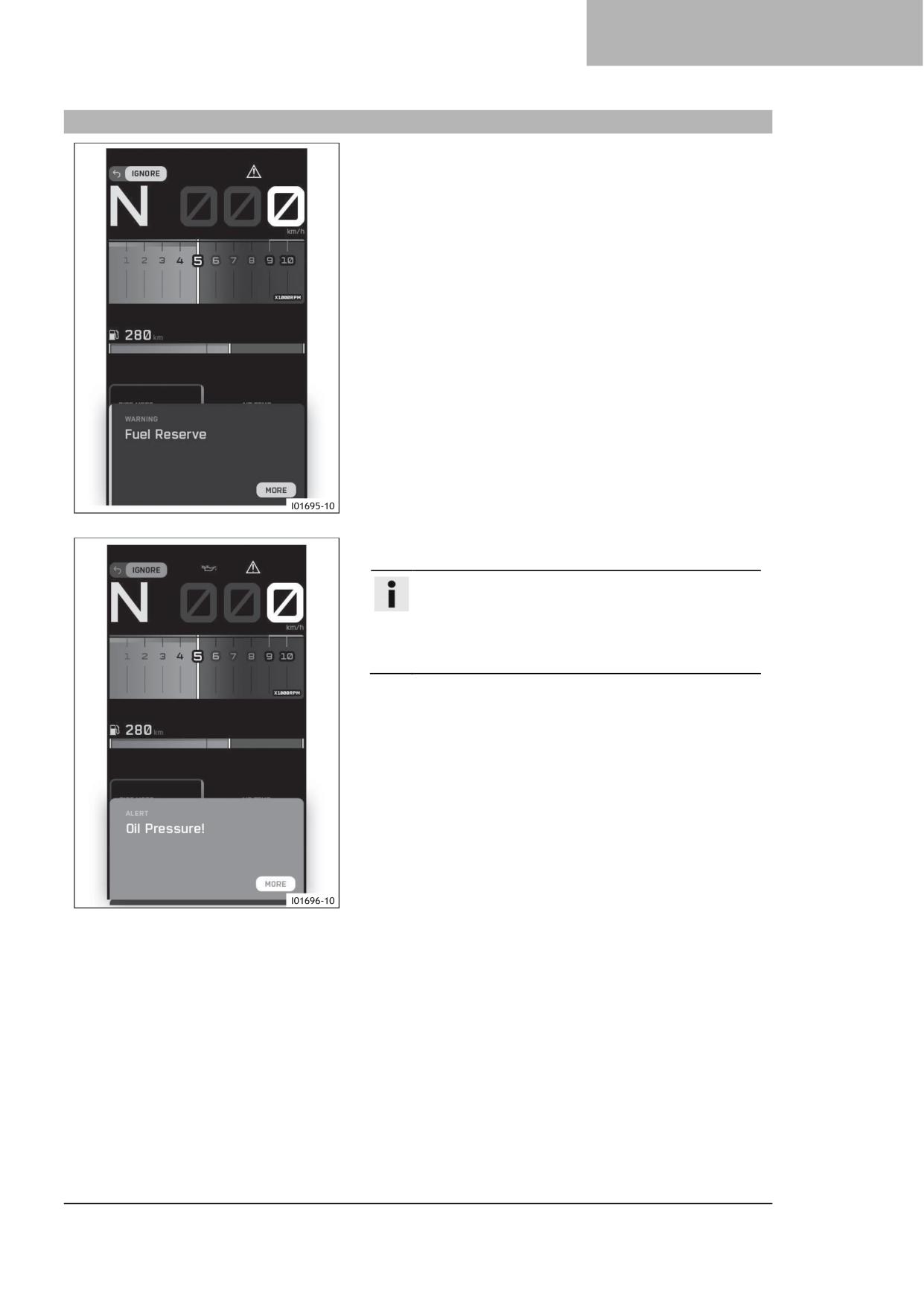

Сигнальная лампа давления масла

будет гореть всегда, пока двигатель заглушен. Если

двигатель работает и загорелась сигнальная лампа давления масла

, немедленно остановитесь

(стараясь не подвергать опасности себя и других участников движения) и выключите двигатель.

Сигнальная лампочка ABS

и индикаторная лампа MTC (противобуксовочной системы) горят

до достижения скорости примерно 6 км/ч (примерно 4 миль/ч) или выше.

7 Приборная панель

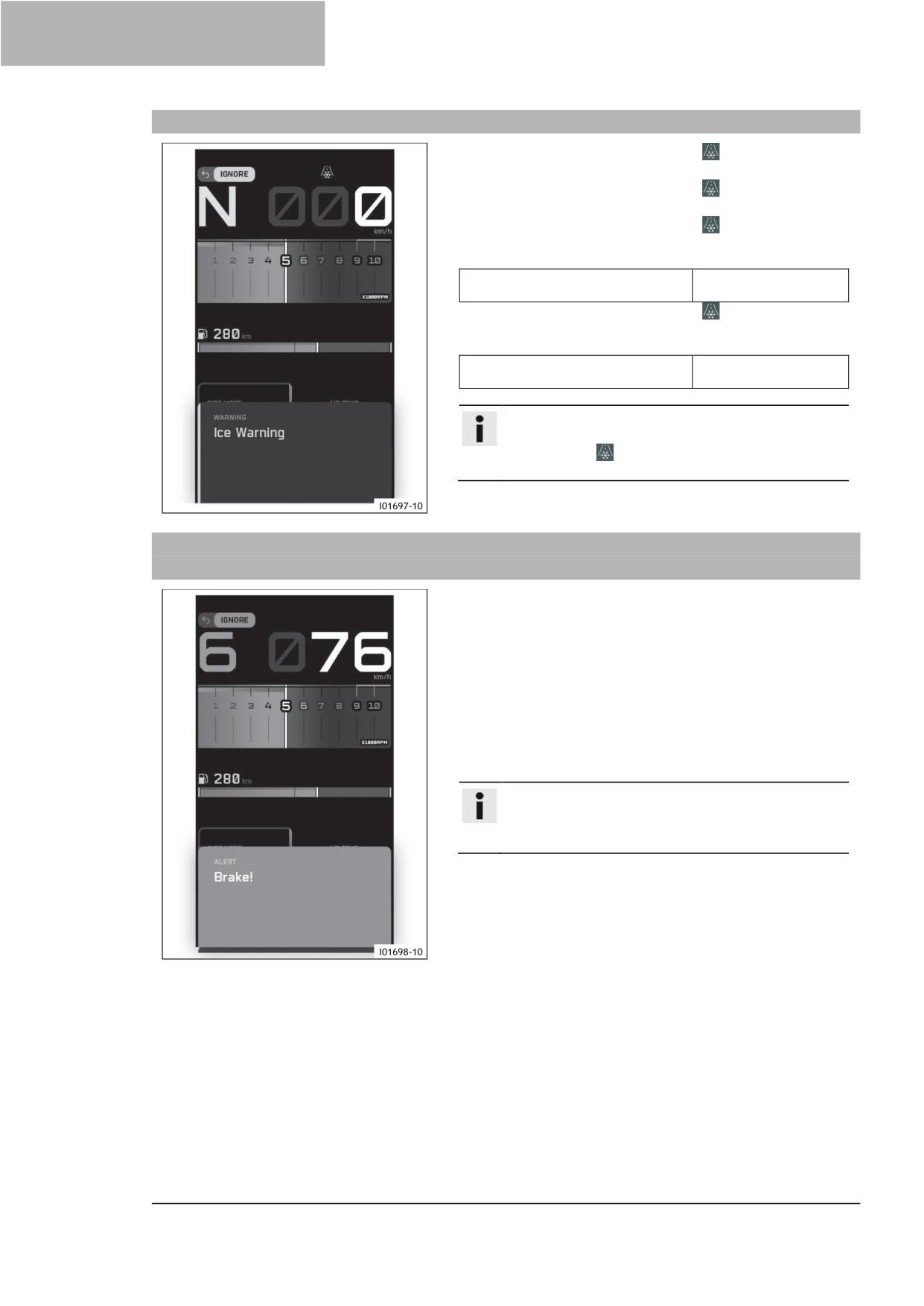

7.6

предупреждение об обледенении

Предупреждение об обледенении

включается при

повышенном риске гололеда на дорогах.

Предупреждение об обледенении

появляется в

нижней области дисплея и выделяется желтым цветом.

Предупреждение об обледенении

появляется на

дисплее, когда температура окружающего воздуха

опускается до или ниже указанного значения.

Температура:

≤4 °C

(≤ 39,2 °F)

Предупреждение об обледенении

исчезает с

дисплея, когда температура окружающего воздуха снова

поднимается до или выше указанного значения.

Температура:

≤6 °C

(≤ 42,8 °F)

Примечание

Когда загорается предупреждение об

обледенении

, также появляется

Предупреждение об обледенении.

7.7

Предупреждение водителю о необходимости взять управление на себя

(опция)

Предупреждение водителю о необходимости взять

управление на себя (ТОРМОЗ!) отображается в нижней

части дисплея и выделяется красным цветом.

Предупреждение появляется, когда система обнаруживает

возможное столкновение. Предупреждающее сообщение

также появляется, когда скорость падает ниже

минимального значения 25 км/ч (16 миль/ч).

Предупреждение появляется только при активации

функции адаптивного круиз-контроля и обнаружении

системой впереди транспортного средства.

При появлении предупреждения немедленно возьмите

управление транспортным средством под свой контроль.

Примечание

Система не предупреждает об объектах с высокой

относительной скоростью, например, неподвижные

или встречные транспортные средства.

Приборная панель 7

7.8

индикаторные лампы

Индикаторные лампы предоставляют дополнительную информацию о рабочем состоянии мотоцикла. При

включении зажигания все индикаторные лампы загораются на короткое время.

Примечание

Лампа индикации неисправности

будет гореть всегда, пока двигатель заглушен. Если

двигатель работает, а лампа индикации неисправности

горит, остановитесь (стараясь не

подвергать опасности себя и других участников движения) и обратитесь к официальному дилеру.

Сигнальная лампа давления масла

будет гореть всегда, пока двигатель заглушен. Если

двигатель работает и загорелась сигнальная лампа давления масла

, немедленно остановитесь

(стараясь не подвергать опасности себя и других участников движения) и выключите двигатель.

Сигнальная лампочка ABS

и индикаторная лампа MTC

(противобуксовочной системы) горят

до достижения скорости примерно 6 км/ч (примерно 4 миль/ч) или выше.

Состояние

Значение

Индикатор системы KTM RACE ON

Сообщения о состоянии или ошибках, связанных с

загорается / мигает желтым /

системой KTM RACE ON/системой аварийной

оранжевым / красным светом.

сигнализации.

Индикатор указателя левого

Указатель левого поворота включен.

поворота мигает зеленым цветом

с равным ритмом.

Предупреждающий сигнал

Слишком низкое давление масла. Немедленно

давления масла горит красным

остановитесь, стараясь не подвергать опасности

светом

себя и других участников движения, и выключите

двигатель.

Общий предупреждающий

Обнаружено примечание / предупреждение по

индикатор горит желтым цветом.

технике безопасности при эксплуатации. Это также

отображается на дисплее.

Индикатор неисправности горит

Система OBD обнаружила неисправность в

желтым светом.

электронике транспортного средства. Остановитесь

в безопасном месте и обратитесь к официальному

дилеру.

7 Приборная панель

Состояние

Значение

Индикаторная лампа TC

Система ПСМ (МТС) неактивна или в настоящее

загорается/мигает желтым цветом

время вмешивается в работу. Индикаторная лампа

TC также загорается при обнаружении

неисправности. Обратитесь к официальному

контрагенту. Индикаторная лампа TC мигает, если

система TC активно задействована.

Индикатор системы круиз-

Функция круиз-контроля включена в режиме

контроля горит желтым цветом.

Только КК (CC), но круиз-контроль не активирован.

Индикатор системы круиз-

Функция круиз-контроля включена в режиме

контроля горит зеленым цветом.

Только КК (CC) и круиз-контроль активирован.

Индикатор круиз-контроля AКК

Функция адаптивного круиз-контроля включена, но

(ACC) горит желтым цветом, а

круиз-контроль не активирован, и впереди не

символ транспортного средства -

обнаружено никаких транспортных средств.

серым.

Индикатор круиз-контроля AКК

Функция адаптивного круиз-контроля включена,

(ACC) горит зеленым цветом, а

круиз-контроль активирован, но впереди не

символ транспортного средства -

обнаружено никаких транспортных средств.

серым.

Индикатор круиз-контроля AКК

Функция адаптивного круиз-контроля включена,

(ACC) горит зеленым цветом, а

круиз-контроль активирован, и впереди обнаружено

символ транспортного средства -

движущееся транспортное средство.

зеленым.

Индикатор круиз-контроля AКК

Функция адаптивного круиз-контроля включена,

(ACC) горит зеленым, а индикатор

круиз-контроль активирован, и впереди обнаружен

Групповое передвижение горит

движущийся мотоцикл.

зеленым.

Индикатор контроля дистанции

Функция помощи на расстоянии (Distance Assist)

горит серым.

включена, но помощь на расстоянии не активна.

Индикатор помощи на расстоянии

Функция помощи на расстоянии (Distance Assist)

(Distance Assist) горит зеленым.

включена, помощь на расстоянии активна и

обнаружила транспортное средство.

Индикатор системы помощи на

Функция поддержания расстояния активирована.

расстоянии (Distance Assist)

загорается белым цветом в

разных стадиях.

Индикатор предупреждения о

Предупреждение о столкновении активно и

столкновении загорается красным.

сигнализирует о приближающемся столкновении.

Индикатор предупреждения о

Предупреждение о столкновении активно и

столкновении загорается желтым.

предупреждает о том, что расстояние до объекта

впереди стало ниже порогового значения.

Индикатор пресечения обгона

Система пресечения обгона активна и

загорается красным.

предотвращает обгоны в левой полосе.

Индикатор пресечения обгона

Система пресечения обгона активна и

загорается желтым.

предотвращает обгоны в правой полосе.

Предупреждающий сигнал ABS

Сообщения о состоянии или ошибках, относящиеся

горит желтым светом.

к системе ABS.

На дисплее отображается

Предупреждающая лампа загорается при

предупреждение об обледенении.

повышенном риске обледенения дороги.

Индикатор дальнего света горит

Включен дальний свет.

синим цветом.

Индикатор противотуманных фар

Противотуманные фары (опция) включены.

загорается зеленым.

Индикатор указателя правого

Указатель правого поворота включен.

поворота мигает зеленым цветом

с равным ритмом.

На дисплее отображается

Трансмиссия находится в нейтральном положении.

индикатор нейтрального

положения.

Приборная панель 7

7.9

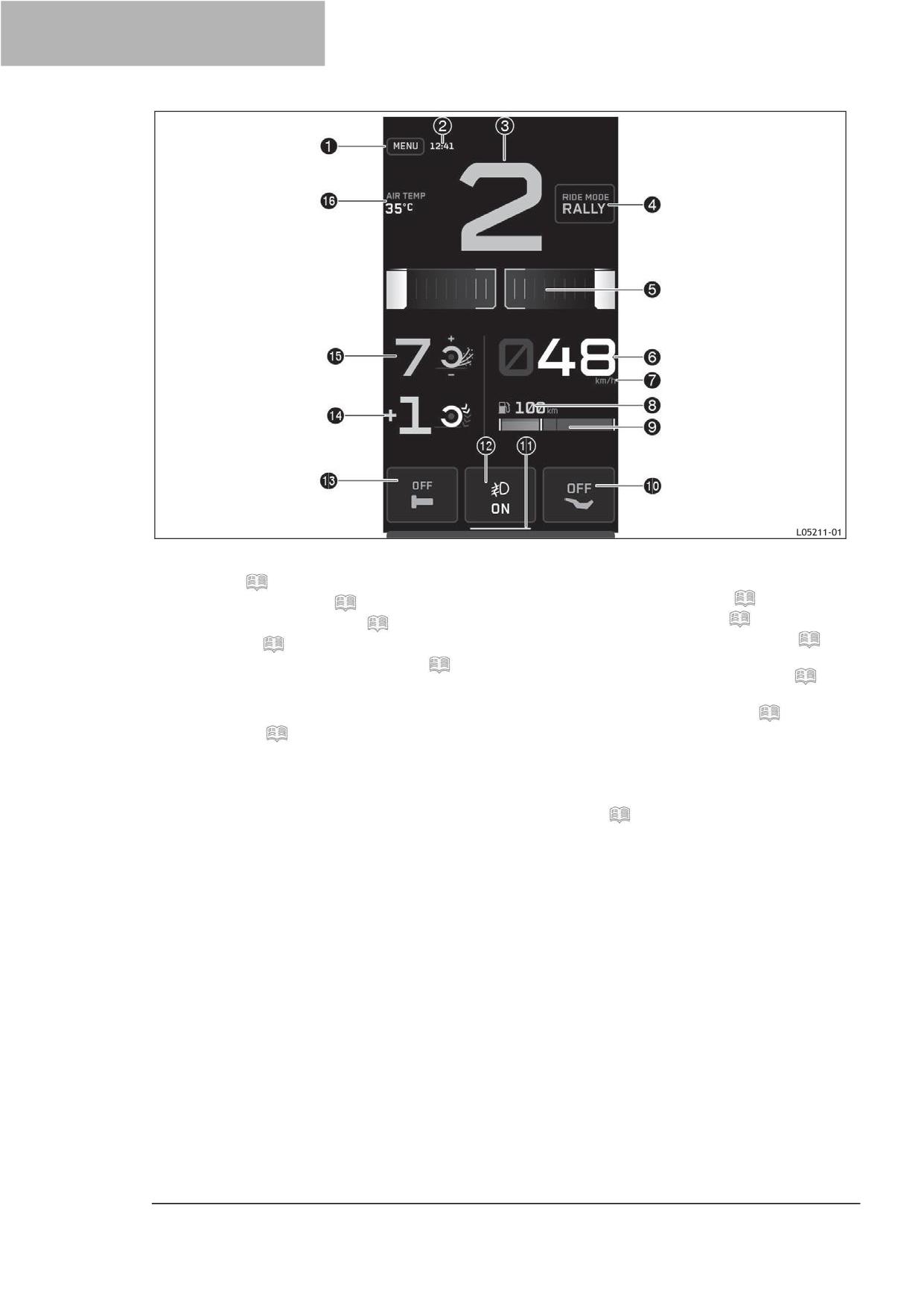

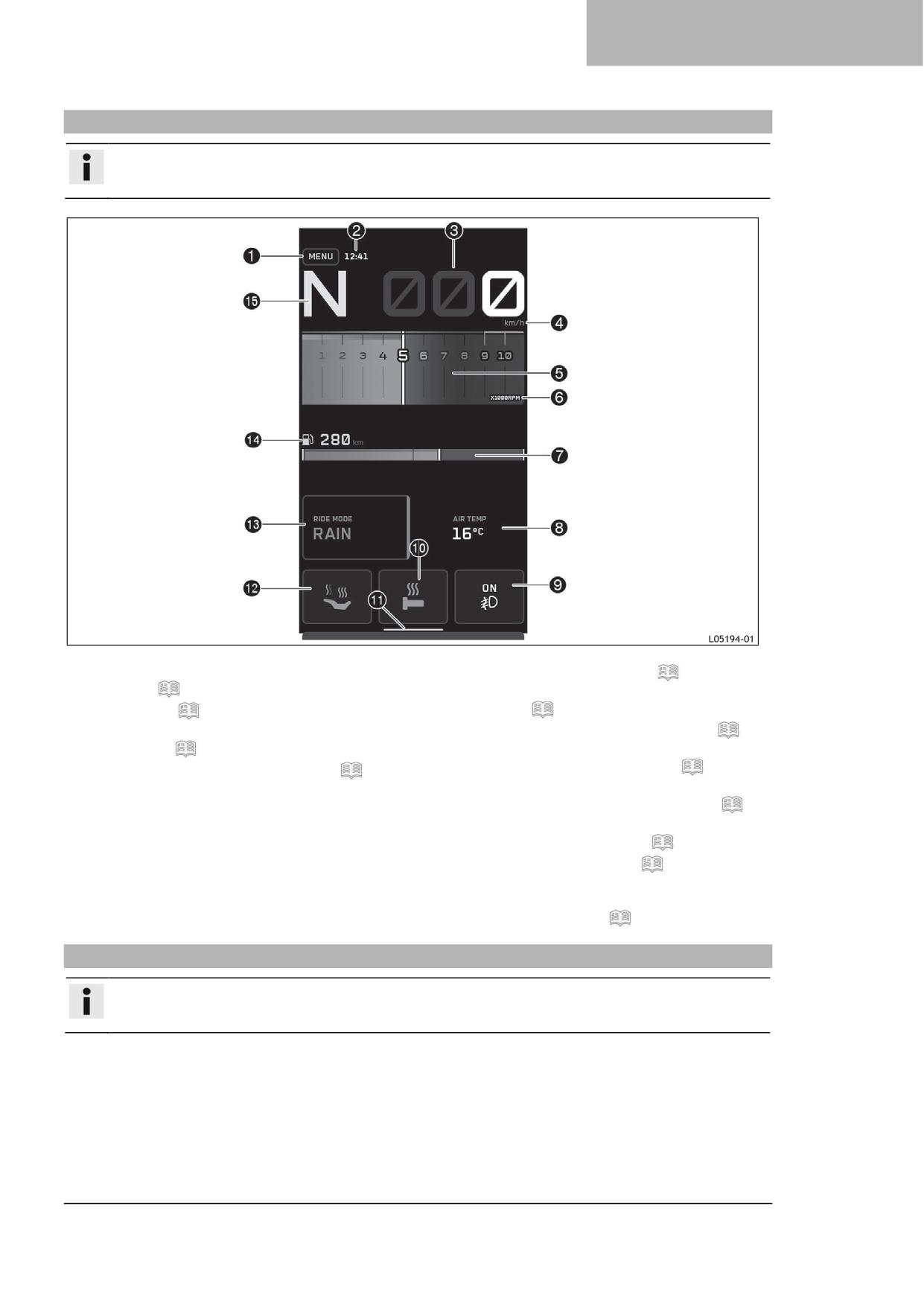

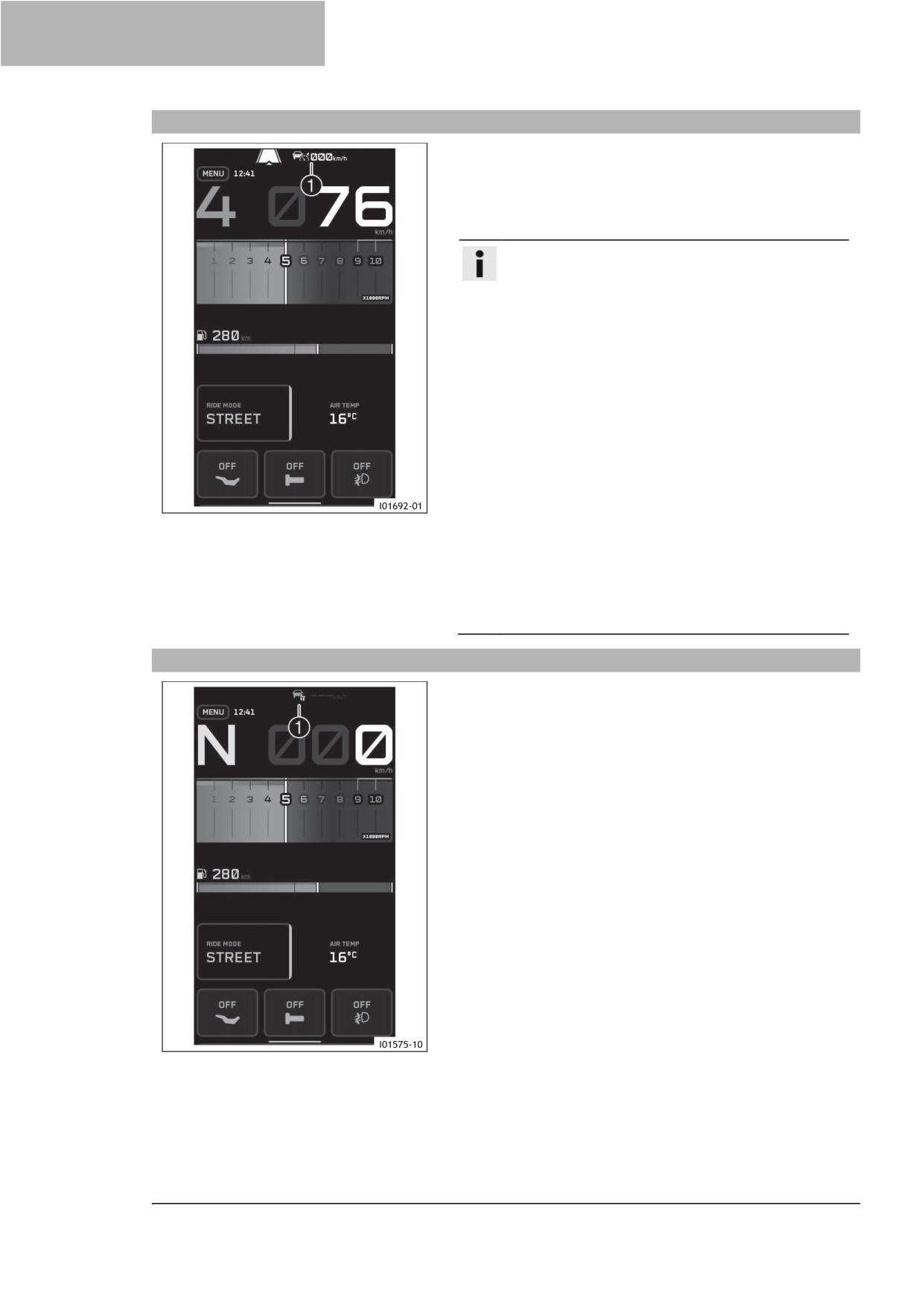

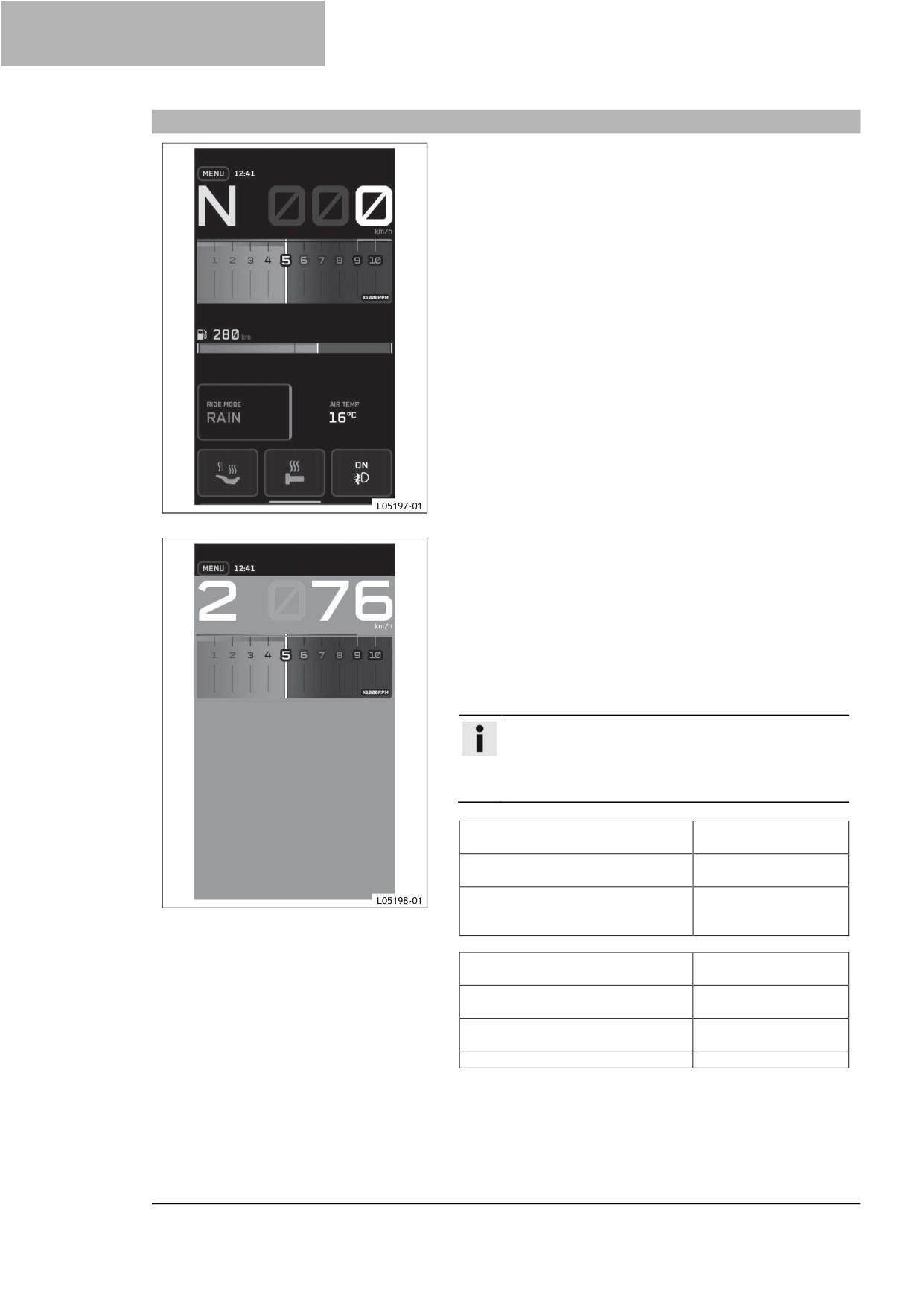

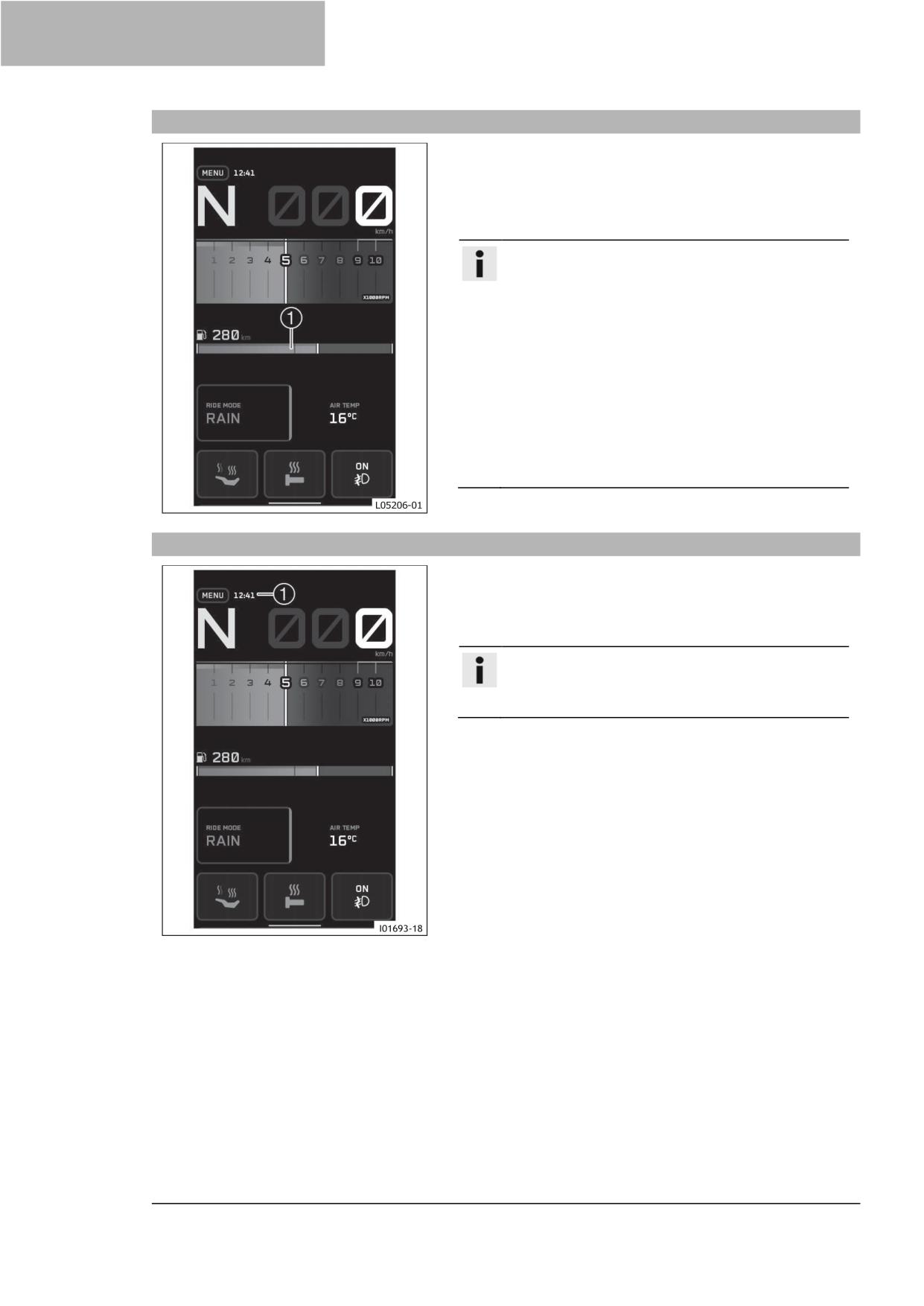

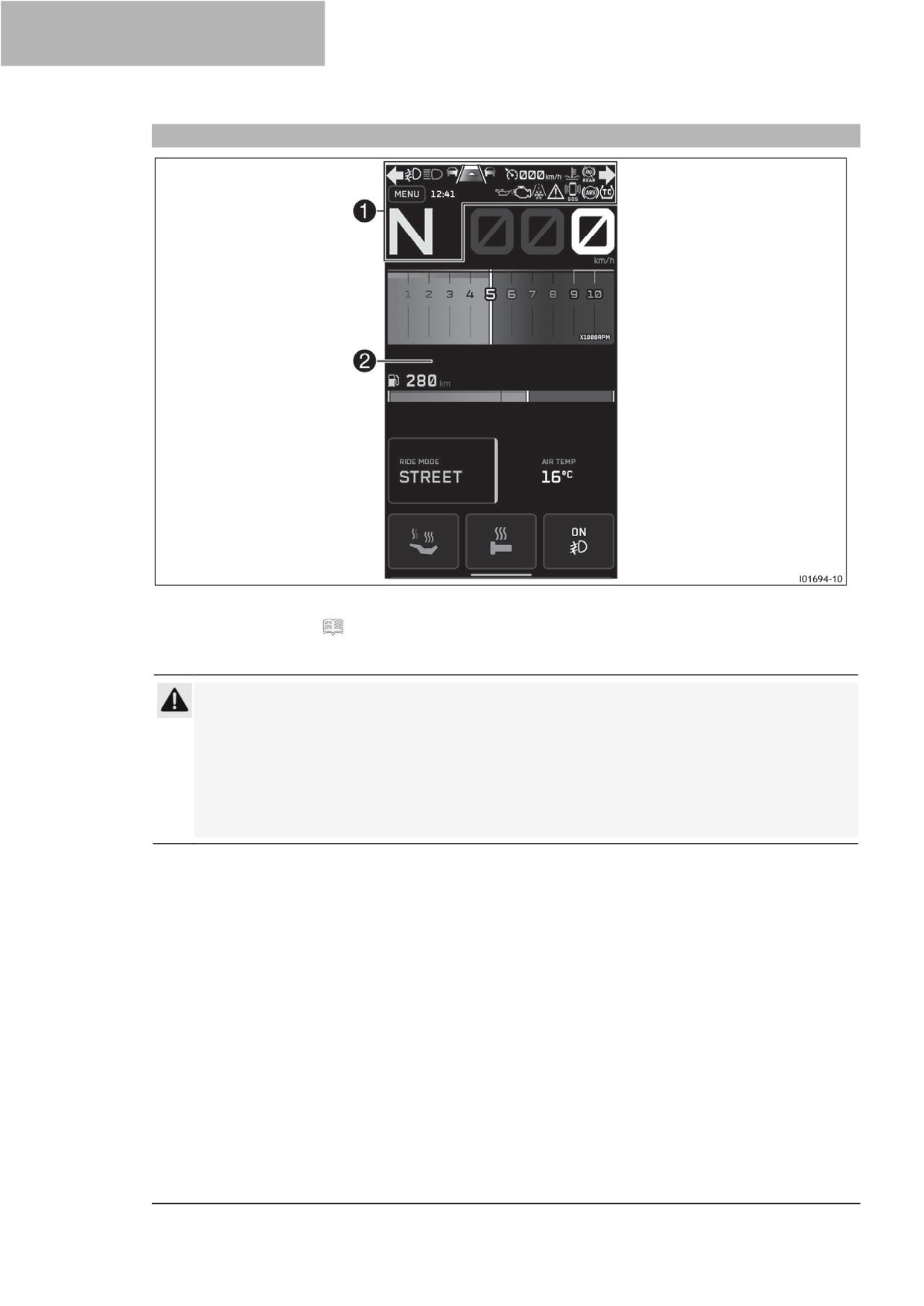

Информационный дисплей

Примечание

На рисунке показан начальный экран комбинированной приборной панели. Если меню открыто,

скорость и выбранная передача все еще отображаются.

❶ Кнопка меню

❼

Индикация уровня топлива

(стр. 51)

❷ время

(стр. 51)

❽

Индикатор температуры окружающего

❸ Скорость

(стр. 48)

воздуха

(стр. 52)

❹ Единица измерения скорости

❾

Дополнительное освещение (опция)

(стр. 53)

❺ скорость

(стр. 46)

❿

Рукоятка с подогревом (опция)

(стр.

❺ индикатор переключения передач

(стр.

47).

52)

Индикатор переключения передач встроен в

⓫

Отображение Разделённого экрана

дисплей тахометра.

(стр. 55)

❻ Единицы измерения для отображения

⓬

Подогрев сидений (опция)

(стр. 53)

оборотов двигателя

⓭

Индикация режима езды

(стр. 50)

⓮

Индикация дальности поездки на

имеющемся топливе

⓯

Индикация передач

(стр. 46)

7.10

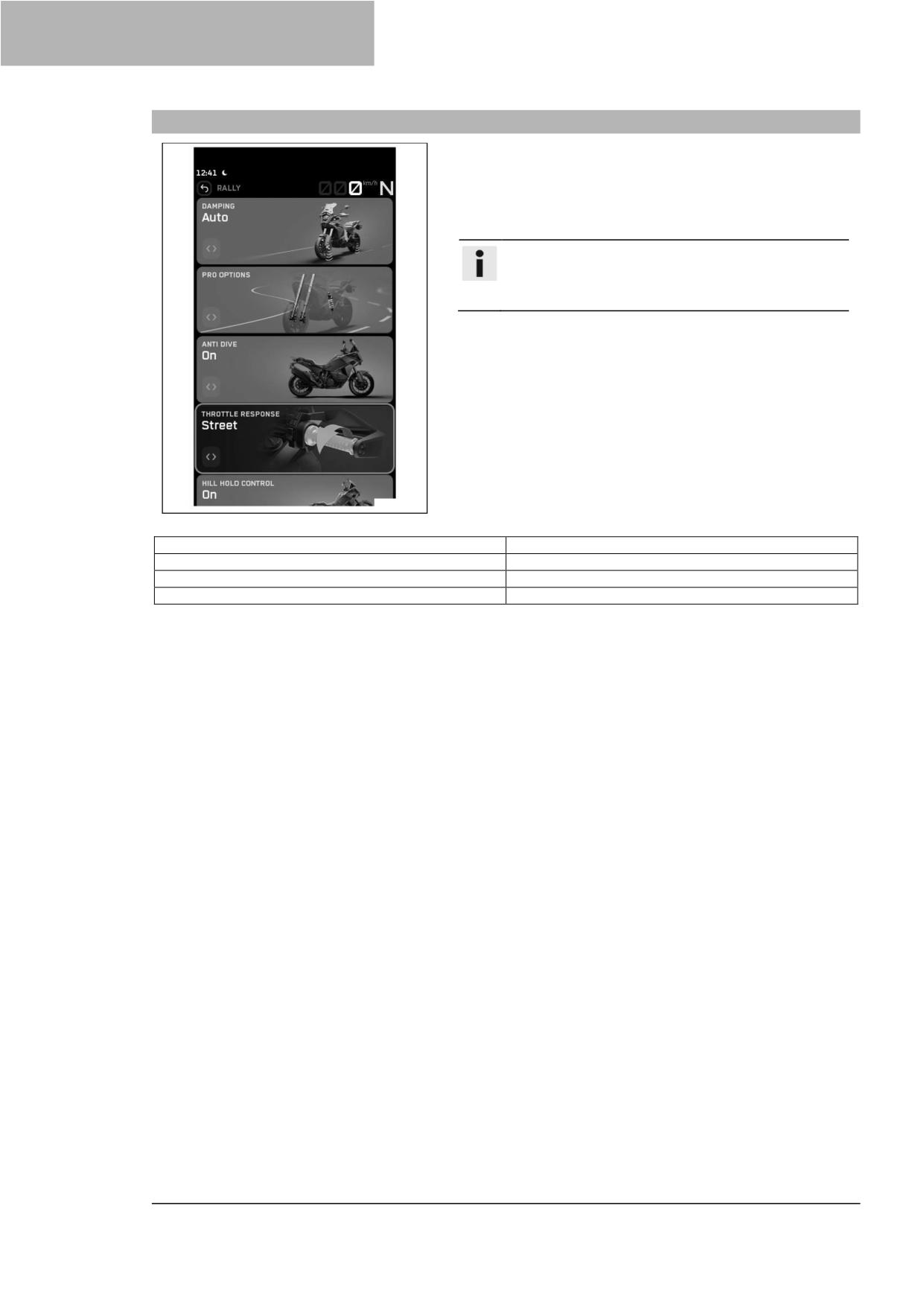

Режим езды Ралли (опция)

Примечание

На рисунке показан начальный экран комбинированной приборной панели. Если меню открыто,

скорость и выбранная передача все еще отображаются.

7 Приборная панель

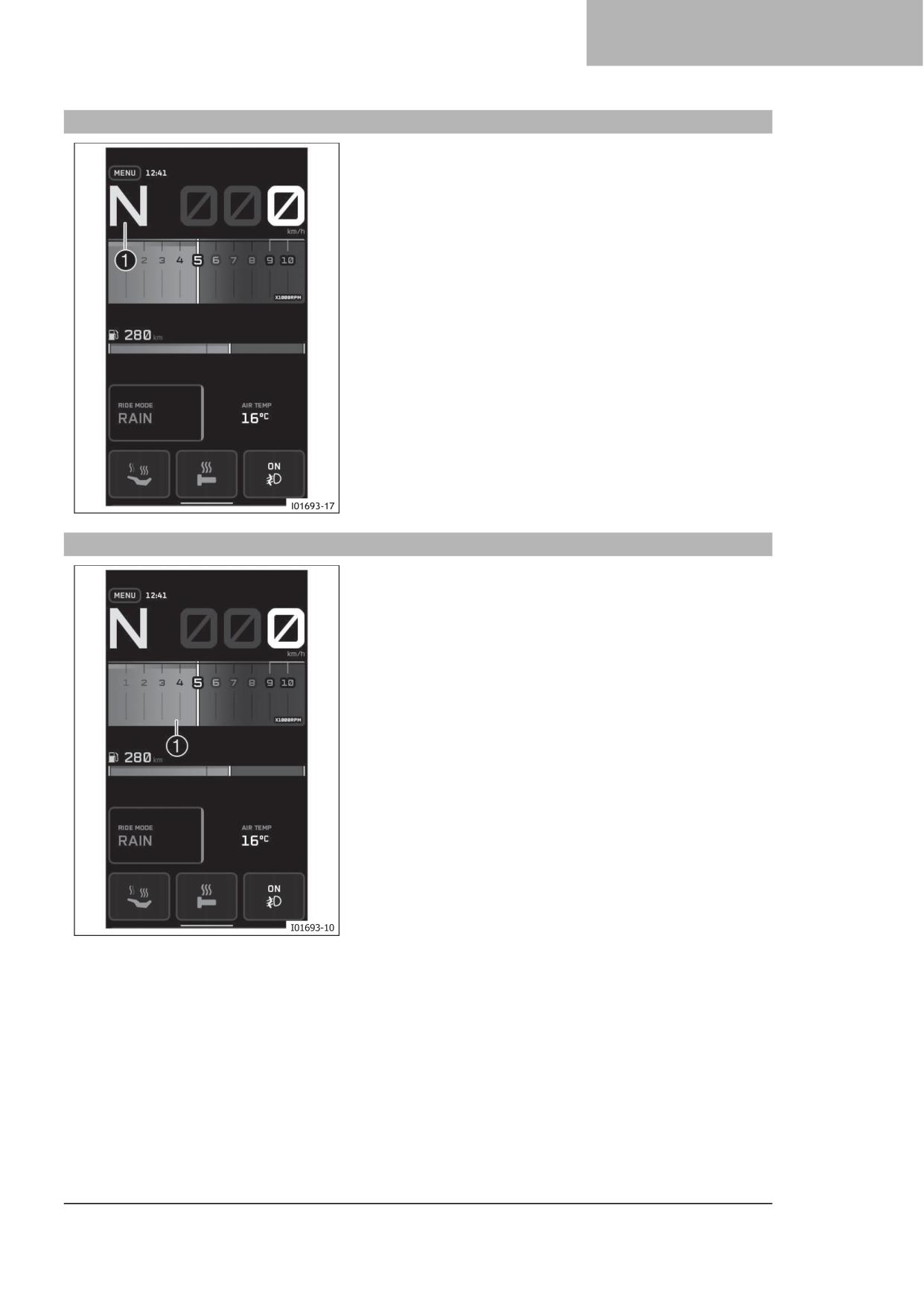

7.13

световой индикатор передачи

Индикатор необходимости переключения на следующую

передачу встроен в индикатор счетчика оборотов.

Скорость для индикатора переключения можно настроить

в меню Shift Light.

Во время обкатки (до 1 000 км / 621 миль)

предупреждающий световой сигнал переключения

передач всегда активен. Только после этого можно

отключить предупреждающий световой сигнал

переключения передач и настроить значения оборотов

RPM1 (ОБ/МИН1) и RPM2 (ОБ/МИН2). При RPM1

(ОБ/МИН1) индикатор оборотов двигателя мигает красным

цветом, а при RPM2 (ОБ/МИН2) весь дисплей мигает

красным цветом.

Примечание

После первого обслуживания предупреждающий

световой сигнал переключения передач

отключается, когда двигатель прогрет и находится

на шестой передаче.

Температура охлаждающей

≤ 35 °C

жидкости

(≤ 95,0 °F)

ОДО (Одометр)

< 1000 км

(< 621,4 мили)

Предупреждающий световой

5000 об/мин

сигнал переключения передач

(83,33 Гц)

всегда горит при

Температура охлаждающей

> 35 °C

жидкости

(> 95,0 °F)

ОДО (Одометр)

> 1000 км

(> 621,4 мили)

RPM1 (ОБ/МИН1) Индикатор

мигает красным

оборотов двигателя

RPM2 (ОБ/МИН2) весь дисплей

мигает красным

7 Приборная панель

7.16

Индикатор адаптивного круиз-контроля (опция)

Состояние работы и заданная скорость установившегося

движения активированного адаптивного круиз-контроля

(опция) отображаются в области ❶ дисплея.

Адаптивный круиз-контроль (опция) управляется кнопками

адаптивного круиз-контроля.

Примечание

Заданный временной интервал до впереди

идущего транспортного средства отображается

белыми полосами.

Чем больше белых полос, тем больше заданный

временной интервал до впереди идущего

транспортного средства.

Интервал времени до впереди идущего

транспортного средства можно настроить в меню

Дистанция AКК (АСС), на Разделенном экране

AКК (АСС) или с помощью Лепестковых

переключателей.

Включенный режим AКК (АСС) обозначается

буквой слева от отображения интервала времени

или на Разделенном экране AКК (АСС).

S обозначает режим AКК (АСС) Спорт.

C обозначает режим AКК (АСС) Комфорт.

G обозначает режим AКК (АСС) Групповое

передвижение.

Режим AКК (ACC) можно настроить в меню Режим

АКК (ACC) или на Разделенном экране АКК

(ACC).

В режиме езды Ралли (Rally) (опция) AКК (АСС) не

работает.

7.17

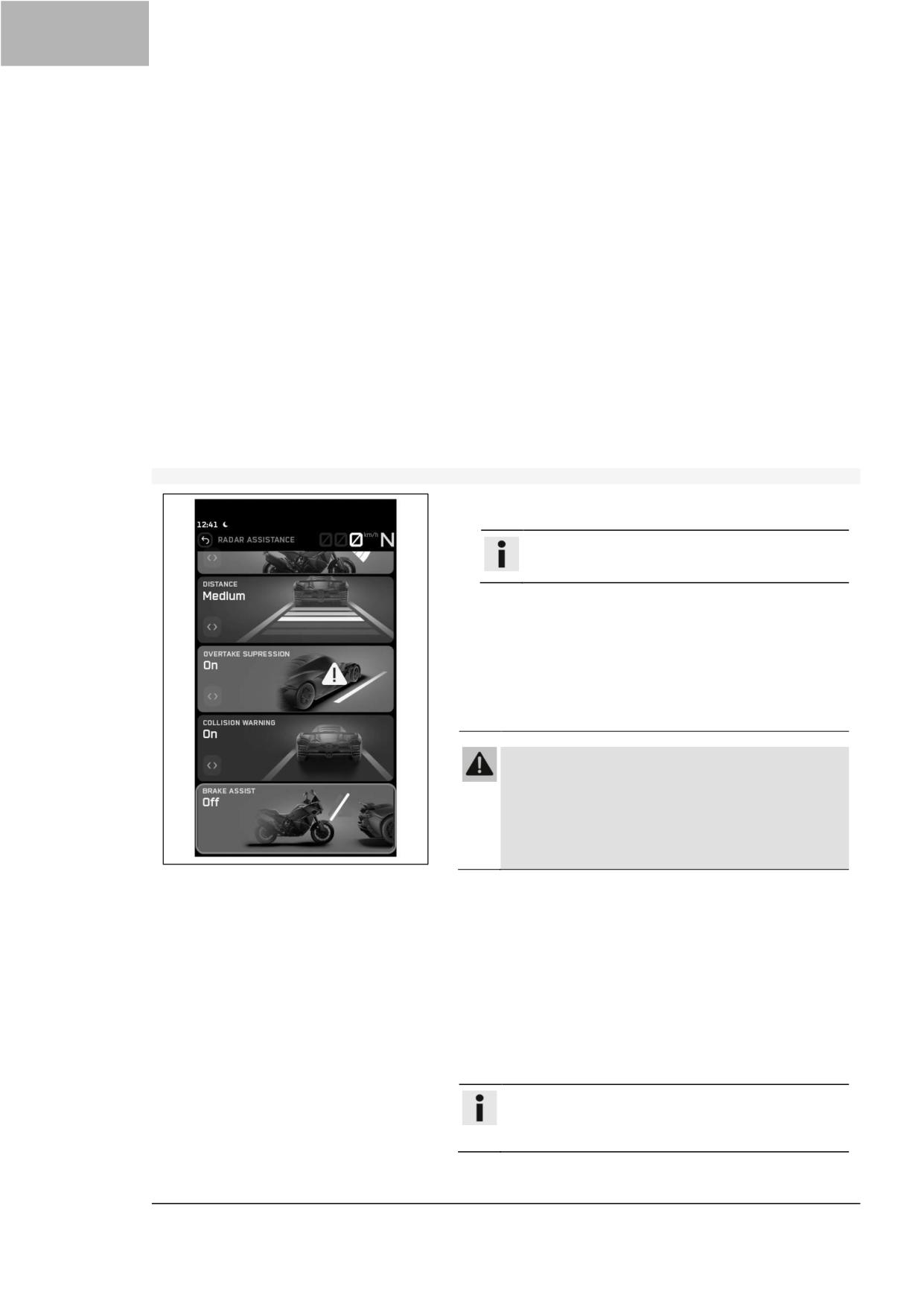

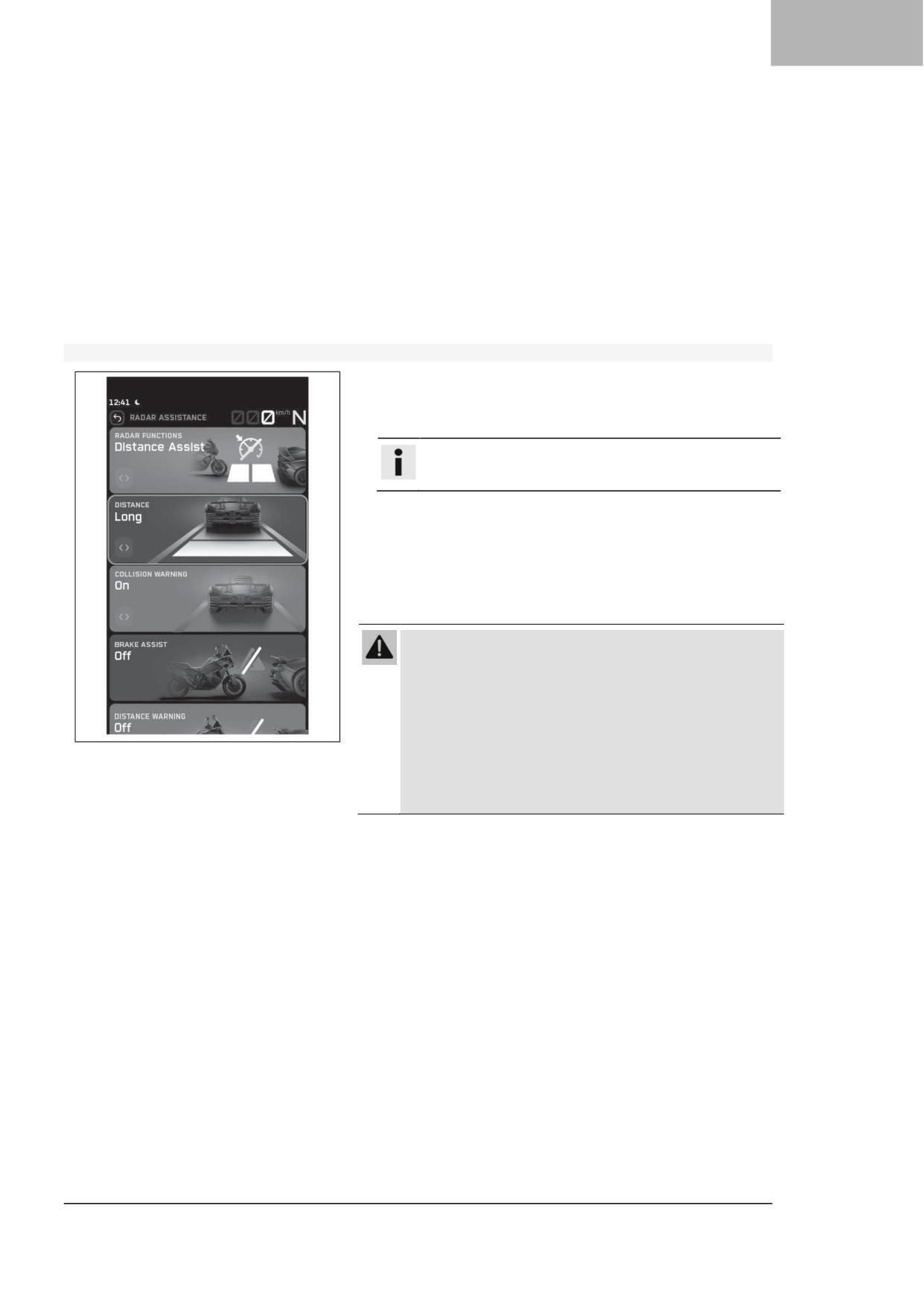

Дисплей помощи на расстоянии (опция)

Функция системы переднего радара, которая при

активации регулирует мощность двигателя и, при

необходимости, активирует торможение, если расстояние

до впереди идущих объектов или транспортных средств

становится ниже заданного порогового значения.

Система «Помощи на расстоянии» поддерживает

безопасное расстояние до впереди идущего транспортного

средства, ограничивая запрашиваемый крутящий момент

или увеличивая давление торможения.

При отсутствии реакции на вмешательство системы

«Помощи на расстоянии» поддерживается минимальное

расстояние до впереди идущего объекта в зависимости от

выбранного режима езды. Если требуемый крутящий

момент изменяется из-за изменения положения ручки газа,

допускается небольшое отклонение от заданного

расстояния.

Как только активируется ручка газа, система «Помощи на

расстоянии» переходит в неактивный режим.

Можно выбрать два состояния.

• Короткое - обеспечивает непосредственную

чувствительность отклика на поворот ручки газа,

замедленную реакцию (снижение крутящего момента) и

короткое конечное целевое расстояние

• Длинное - обеспечивает более плавную

чувствительность отклика на поворот ручки газа, более

раннюю реакцию (снижение крутящего момента) и

более длинное, ориентированное на комфорт конечное

целевое расстояние

Приборная панель 7

Примечание

Система «Помощи на расстоянии (Distance Assist)»

(опция) может тормозить до полной остановки.

Система «Помощи на расстоянии (Distance Assist)»

(опция) автоматически отключается на скорости

выше 160 км/ч (99 миль/ч).

Необходимо включить правильную передачу, чтобы

двигатель не заглох.

Не путать «Помощь на расстоянии (Distance

Assist)» с функцией сигнализации об опасной

дистанции, которая представляет собой отдельную

функцию, отображающую только визуальное

предупреждение для водителя.

Не путать функцию "Помощь на расстоянии" с

функцией предупреждения о столкновении, которая

не только отображает визуальное предупреждение,

но и инициирует автоматическое торможение,

предупреждая о предстоящем столкновении.

Система «Помощи на расстоянии» (опция) управляется с

помощью переключателей круиз-контроля (стр. 19).

«Помощь на расстоянии» (опция) отключается при

возникновении неисправности, связанной с передним

радарным датчиком или ABS.

7.18

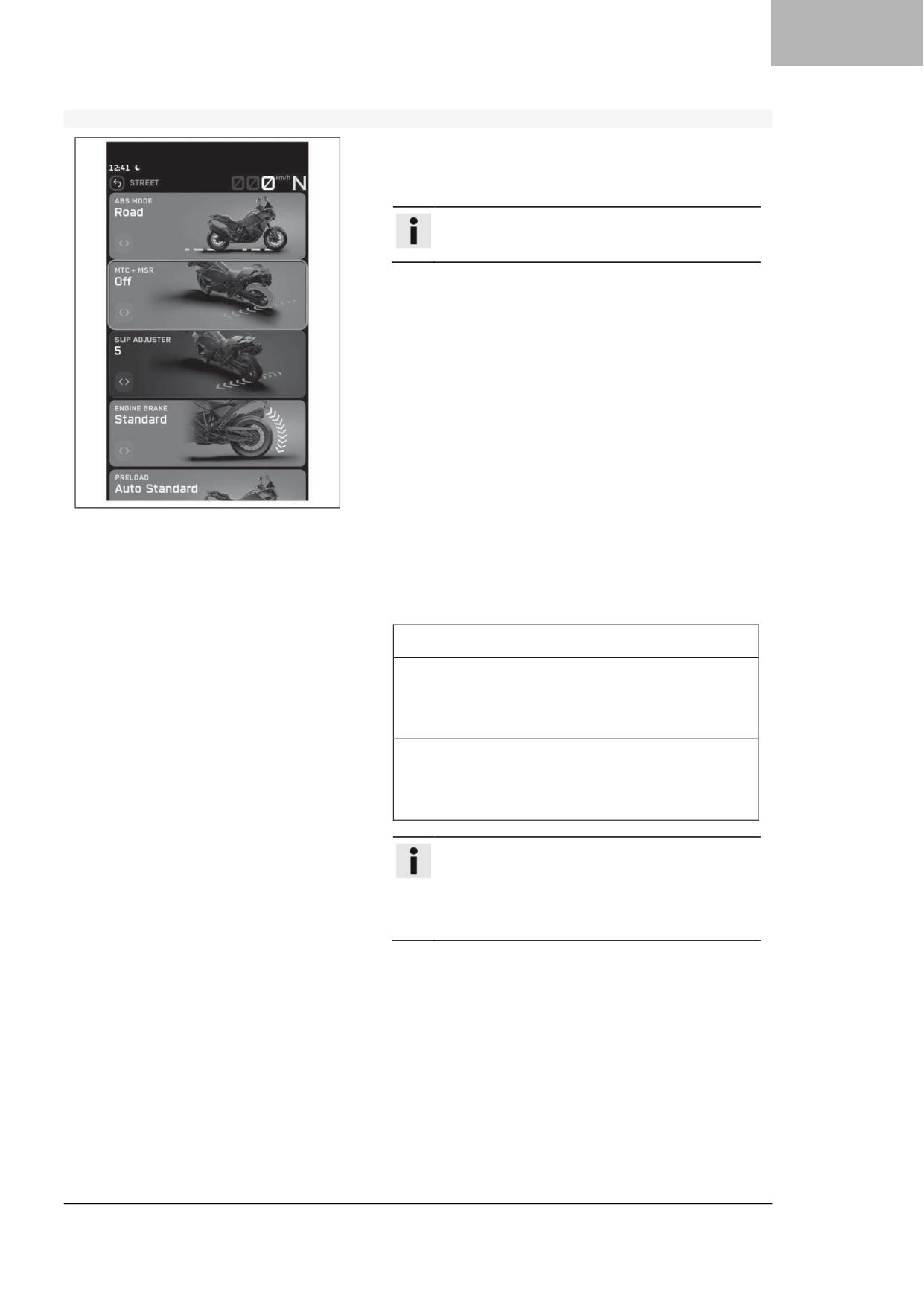

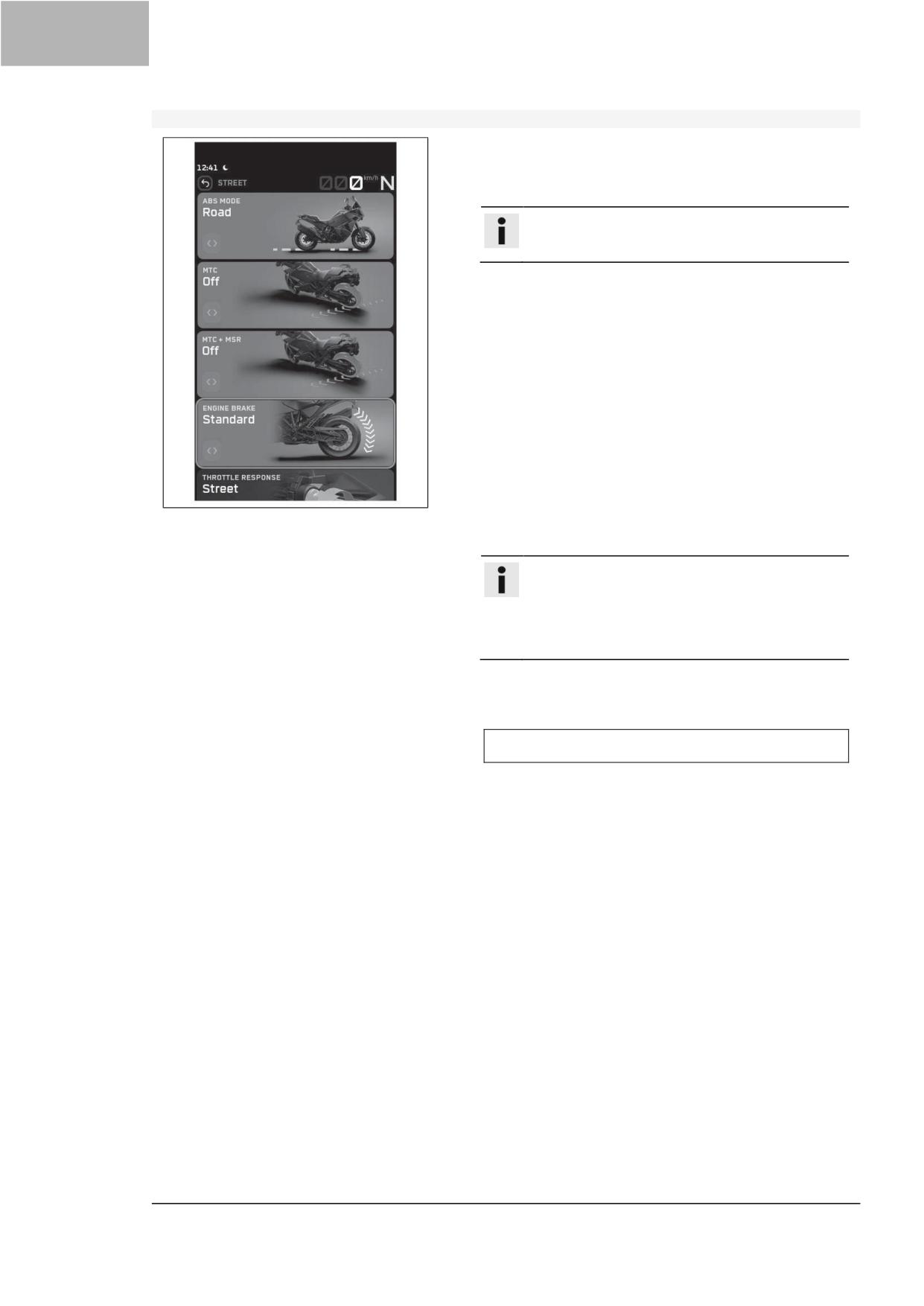

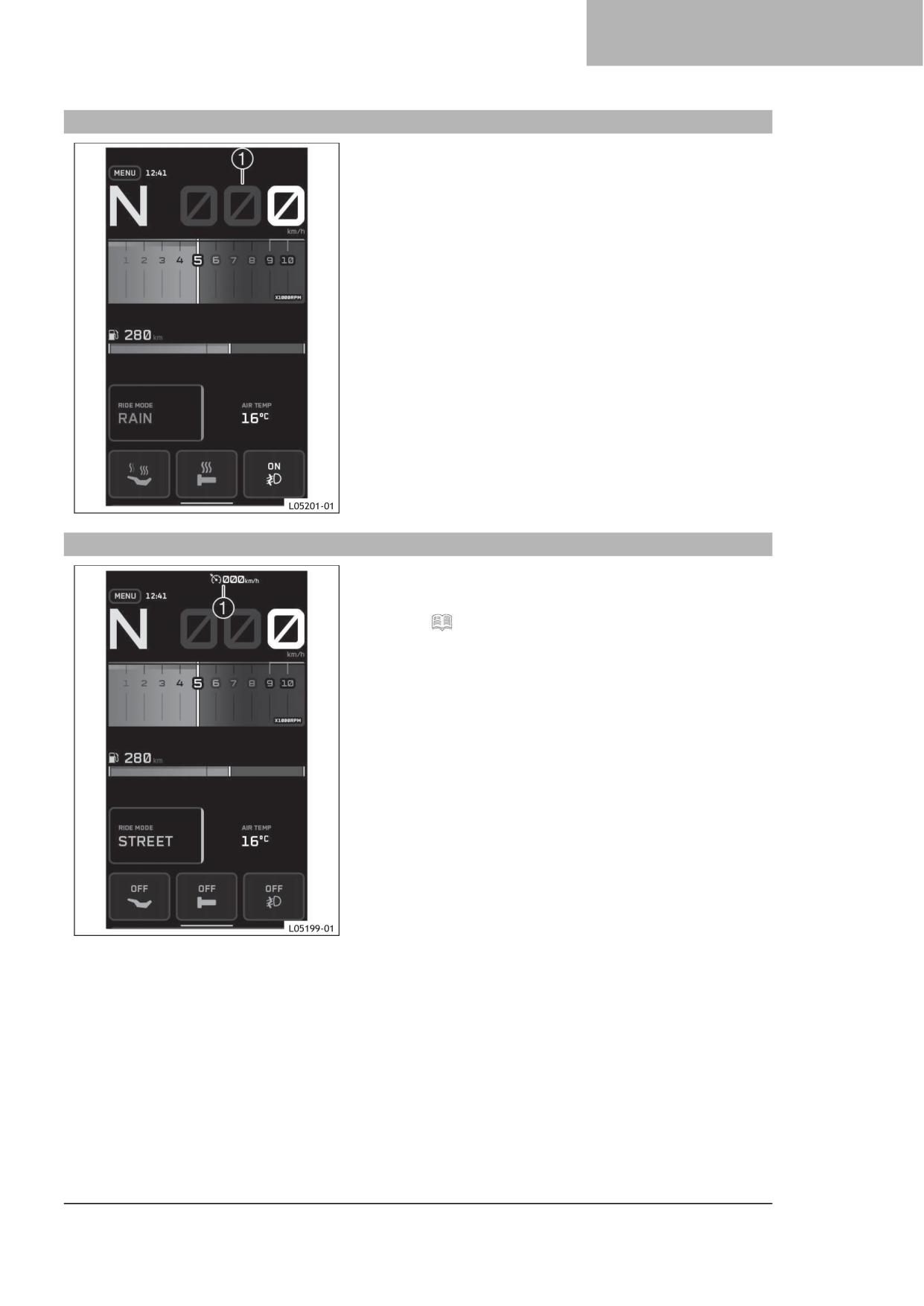

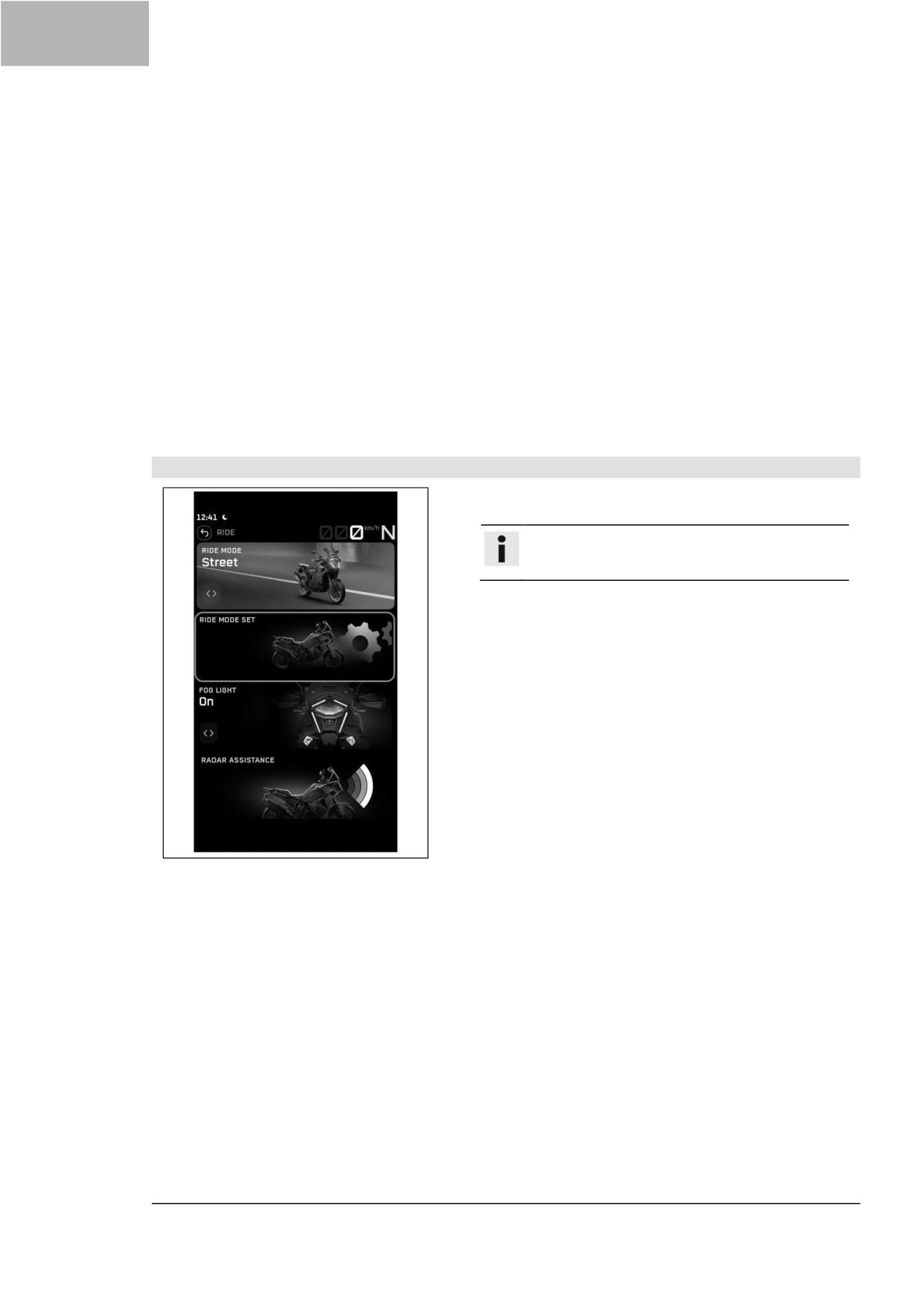

Дисплей режима езды

Настройка Режима езды отображается в области ❶

дисплея.

Режим передвижения можно настроить в меню Режим

езды.

Способы изменения режима езды:

1. Выберите Режим езды, нажав кнопку Режим езды, и

подтвердите выбор, удерживая её.

2. Нажмите кнопку Режим езды, выберите Режим езды с

помощью кнопки ВПРАВО (RIGHT) или ВЛЕВО (LEFT)

и подтвердите выбор кнопкой Установка (SET).

3. Через Сенсорный дисплей.

4. Через меню.

Примечание

Если функция Режима езды заблокирована, для

неё отображается .

Если функцию Режима езды невозможно изменить,

для неё отображается

и появляется сообщение

«Примечание: не все настройки были изменены».

7 Приборная панель

7.19

отображение уровня топлива

Объем топливного бака отображается в области ❶

дисплея.

Индикатор уровня топлива состоит из полосок. Чем

больше полосок светится, тем больше топлива находится

в топливном баке.

Запас хода отображается с шагом 5 км или 5 м.

Примечание

Если уровень топлива подходит к концу, мигает

последняя полоска, символ топлива становится

красным, а также появляется предупреждение

Остаток топлива. Уровень топлива отображается с

небольшой задержкой, чтобы предотвратить

постоянное движение индикатора во время езды.

Если комбинация приборов не получает сигнал от

датчика уровня топлива, все полоски индикатора

уровня топлива мигают.

Отображение запаса топлива со временем

корректируется, отражая средний расход топлива.

Для корректной работы указателя уровня топлива

заправляйте мотоцикл топливом только при

наполовину пустом баке.

7.20

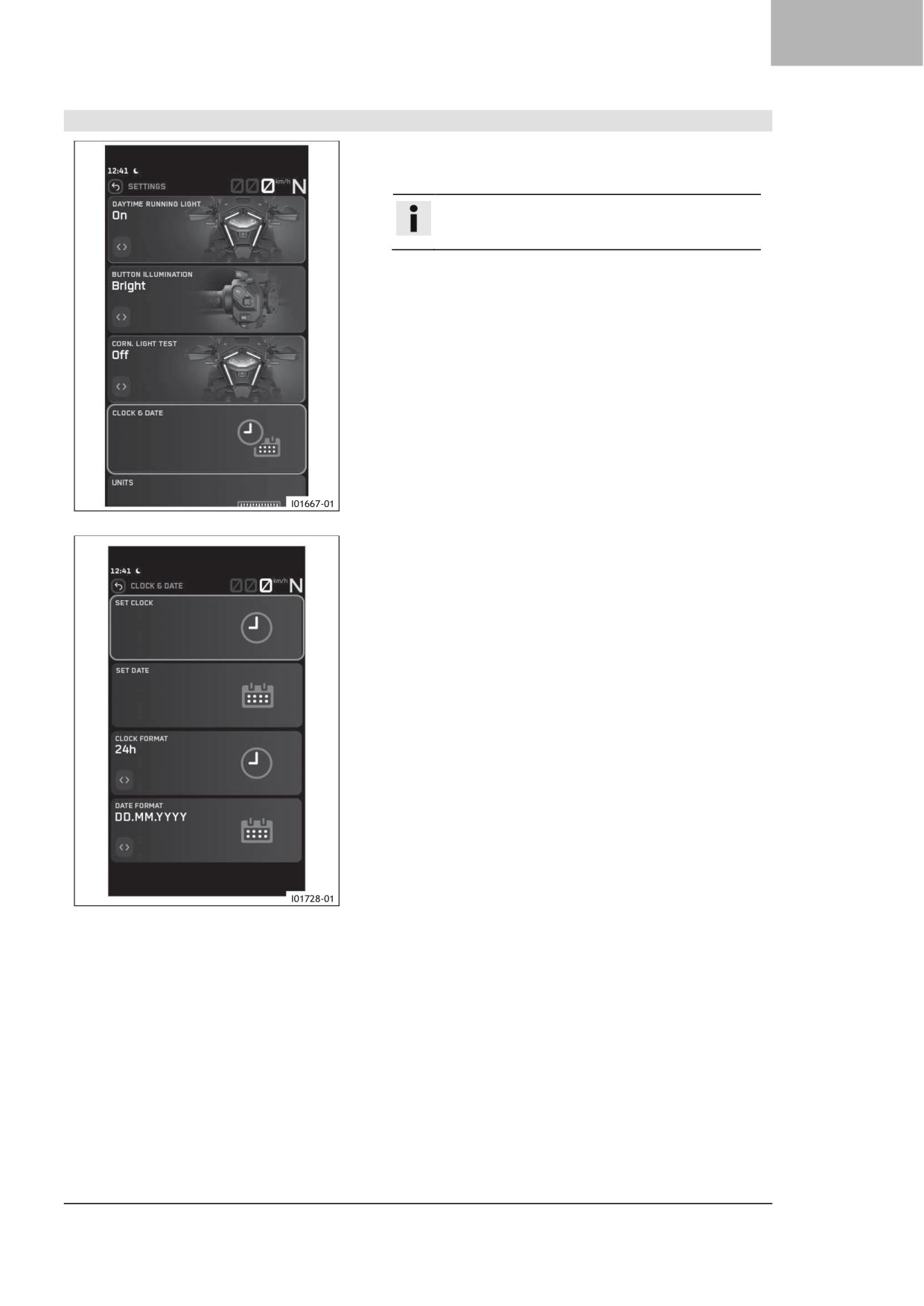

время

Время отображается в области ❶ дисплея.

Время может отображаться в 24-часовом или 12-часовом

формате на всех языках.

Формат времени можно настроить в подменю Формат

часов.

Примечание

Время должно быть сброшено, если 12-вольтовый

аккумулятор был отсоединен от транспортного

средства или был извлечен предохранитель.

7 Приборная панель

7.23

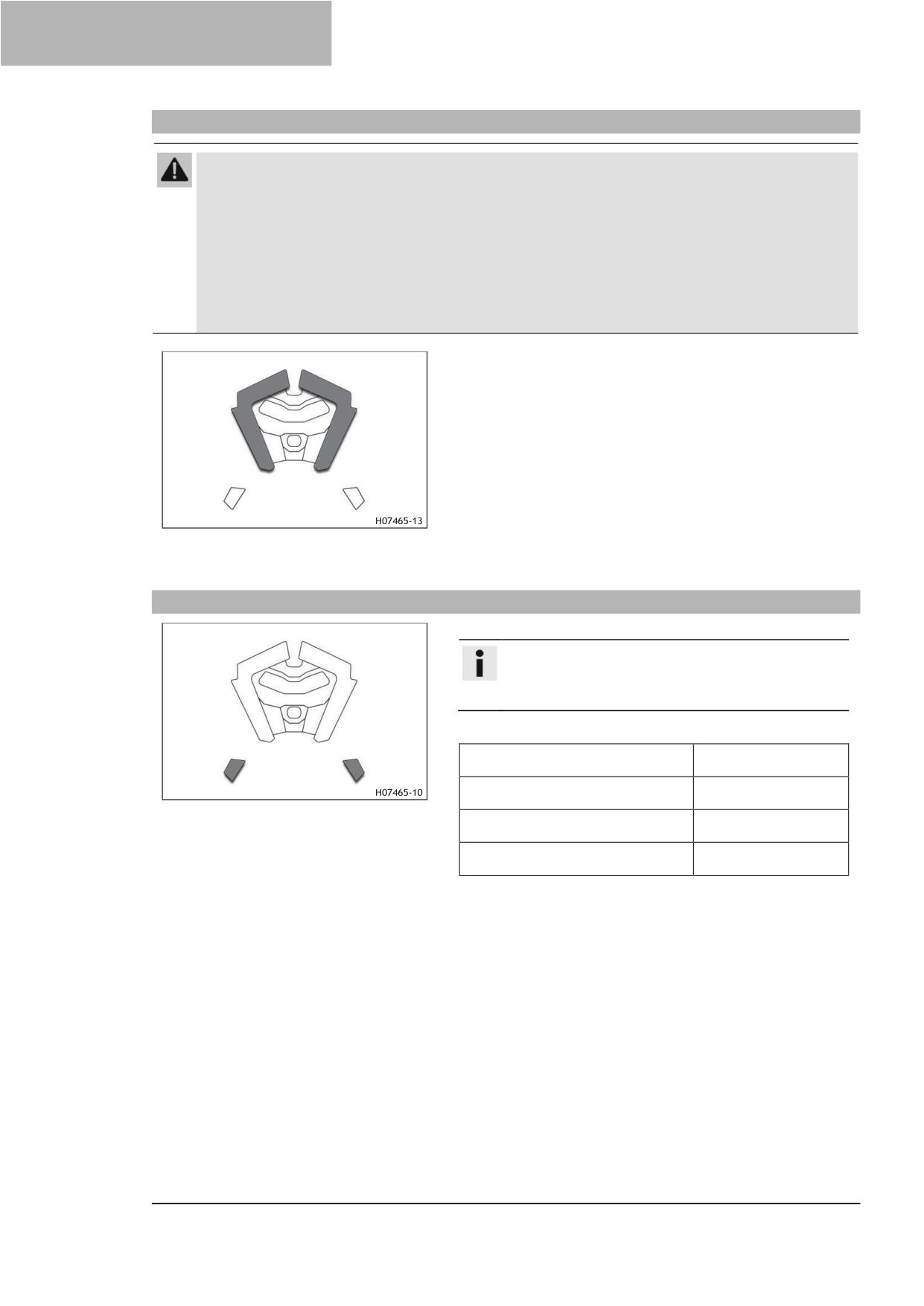

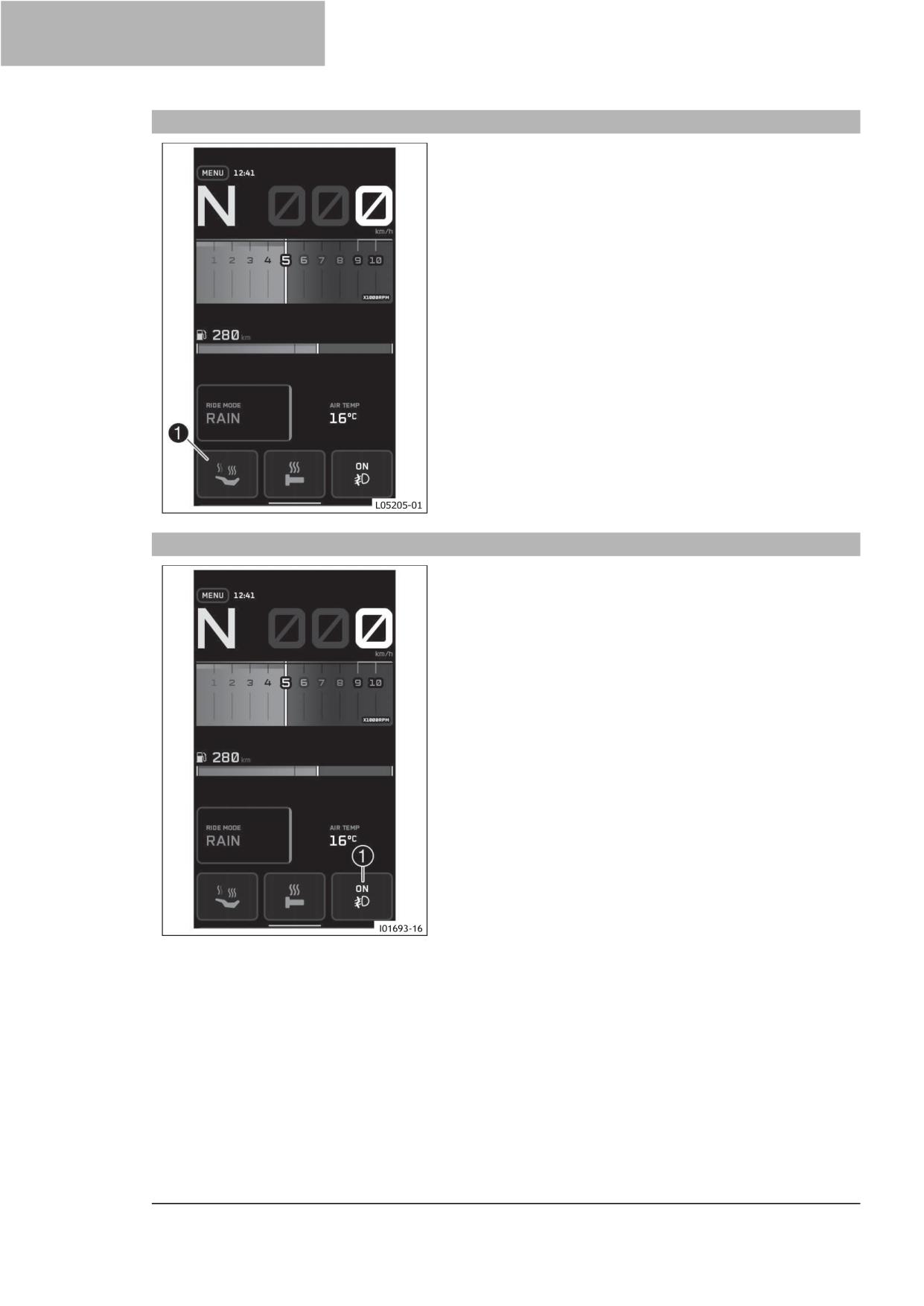

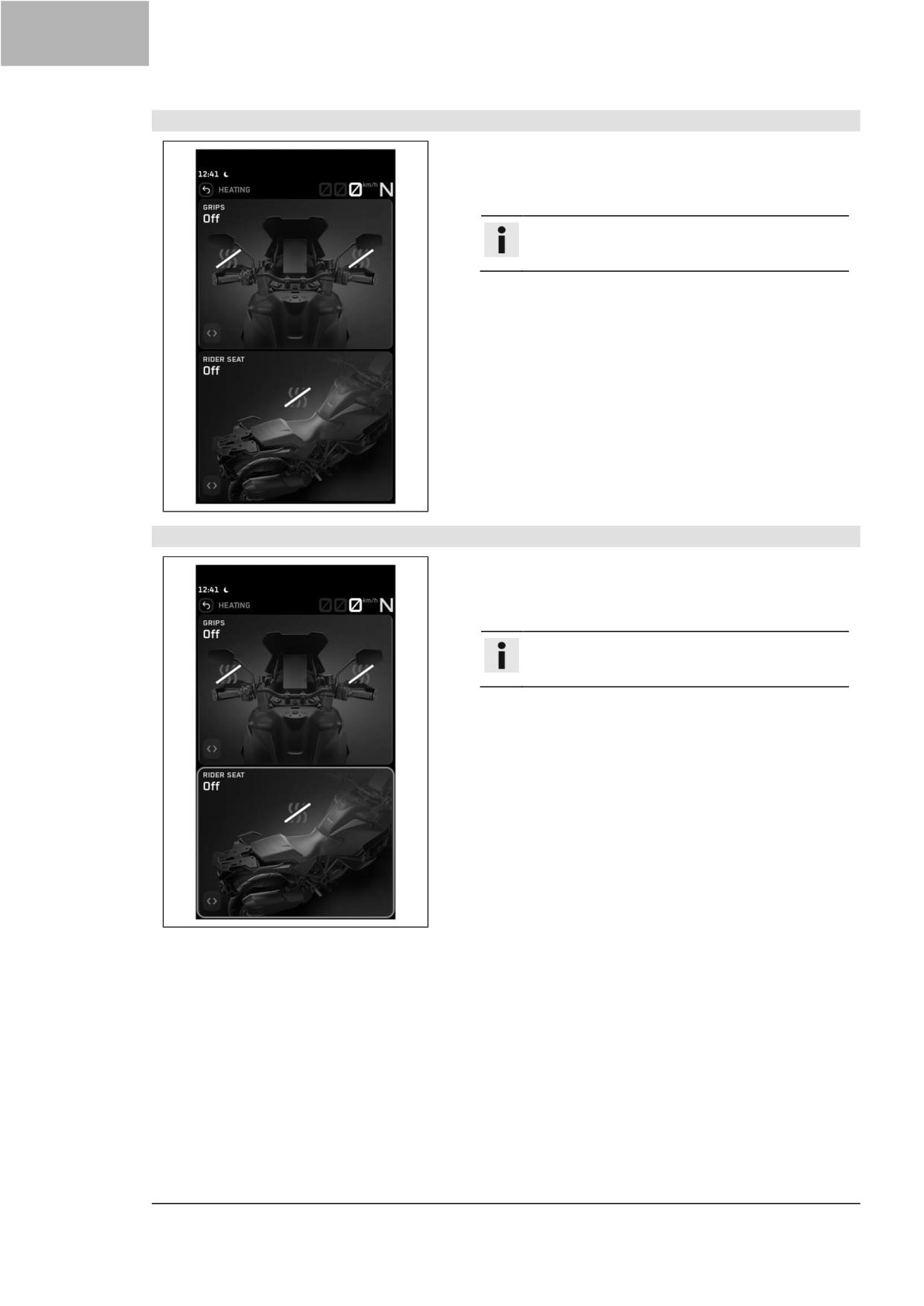

подогрев сидений (опция)

Состояние подогрева сидений отображается в области ❶

дисплея. Подогрев сиденья можно настроить в меню

Подогрев или через Сенсорный дисплей.

Кнопка доступна только при активированном подогреве

сиденья в разделе Настройки.

Подогрев пассажирского сиденья отображается на

приборной панели, но включается только

переключателями на пассажирском сиденье.

Если подогрев пассажирского сиденья не установлен в

меню настроек, волнистые линии не будут показаны при

отображении заднего сиденья, и пассажир не сможет

включить обогрев.

Если ни подогрев рукояток, ни подогрев сиденья не

активированы, меню Подогрев не отображается.

7.24

Дополнительное освещение (опция)

Состояние дополнительного освещения отображается в

области ❶ дисплея.

Дополнительное освещение можно настроить в меню

Противотуманные фары или через Сенсорный

дисплей.

Кнопка доступна только при активированном

дополнительном освещении в меню Противотуманные

фары.

Приборная панель 7

7.25

индикатор температуры охлаждающей жидкости

Температура охлаждающей жидкости отображается с

помощью символа . Цвет символа

меняется в

зависимости от температуры. Символ

исчезнет, как

только двигатель достигнет рабочей температуры.

ПРИМЕЧАНИЕ

Отказ двигателя Перегрев повреждает двигатель.

- При появлении предупреждения о температуре

охлаждающей жидкости немедленно

остановитесь, соблюдая осторожность, чтобы

не подвергать опасности себя и других

участников движения.

- Дайте двигателю и системе охлаждения остыть.

- Проверьте и, при необходимости,

откорректируйте уровень охлаждающей

жидкости в системе охлаждения, пока она

находится в охлажденном состоянии.

Примечание

Если указатель температуры охлаждающей

жидкости горит красным, отображается

предупреждение.

При перегреве системы охлаждения максимальные

обороты двигателя ограничиваются.

Состояние

Значение

Указатель температуры

Двигатель холодный.

охлаждающей жидкости горит

синим цветом.

Не горит указатель температуры

Двигатель прогрет до рабочей температуры.

охлаждающей жидкости.

Указатель температуры

Двигатель горячий.

охлаждающей жидкости горит

красным светом.

7 Приборная панель

7.26

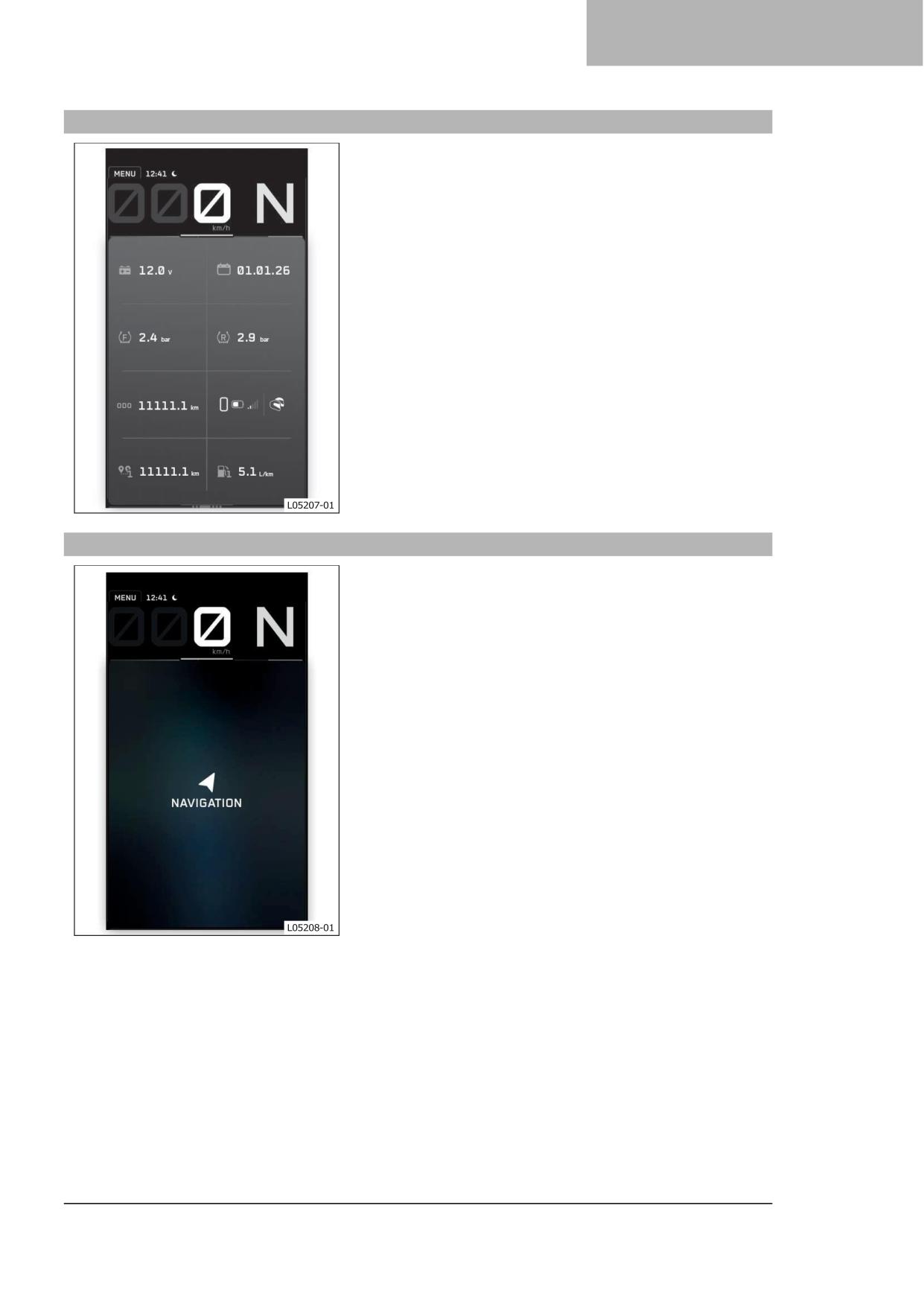

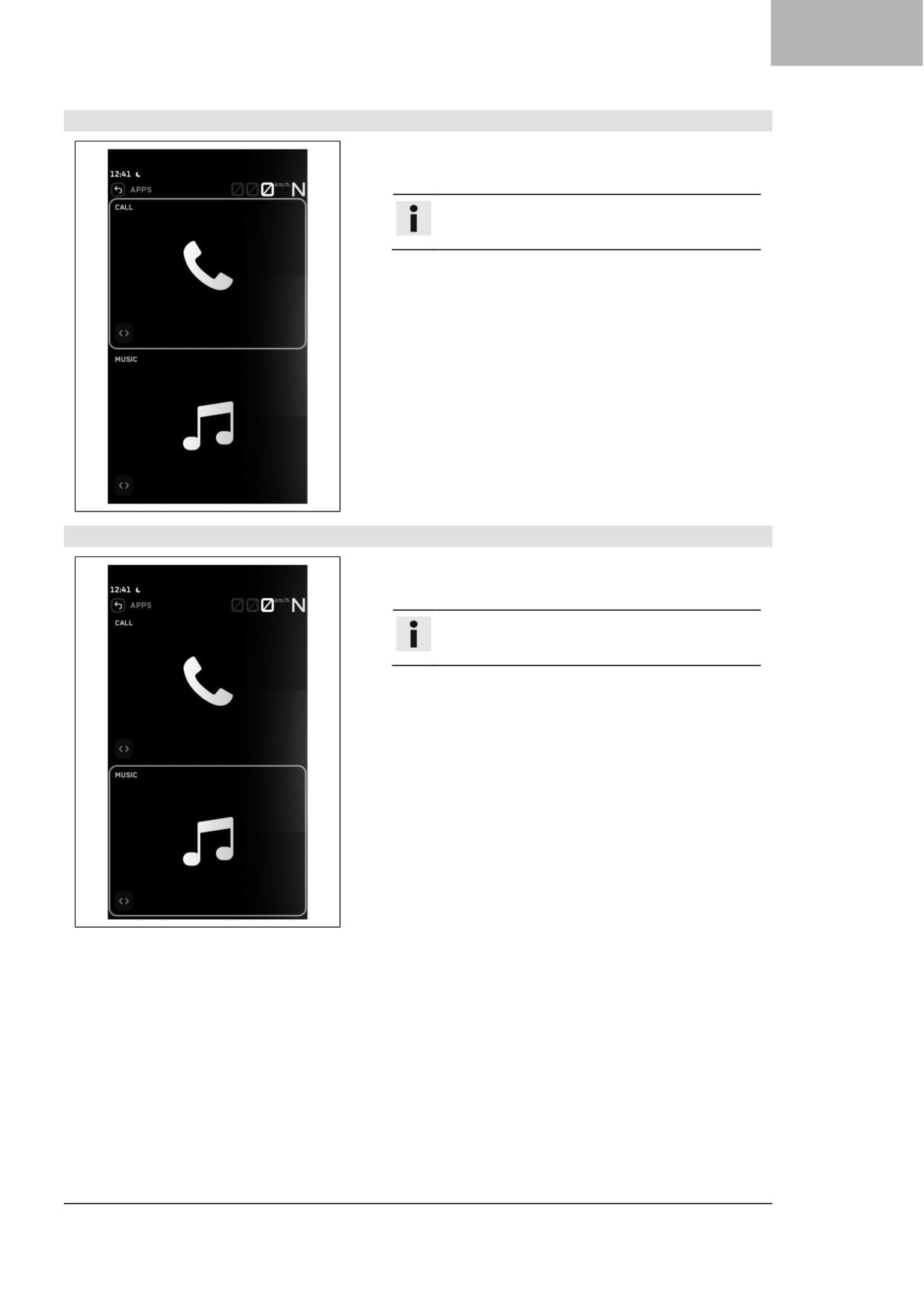

Отображение разделенного экрана

Отображение Разделённого экрана можно открыть с помощью кнопок ВЛЕВО (LEFT), ВВЕРХ (UP) или

ВПРАВО (RIGHT), а также с помощью Сенсорного дисплея.

На дисплее Разделенный экран можно кнопкой ВЛЕВО (LEFT) или ВПРАВО (RIGHT) переключаться

между дисплеем Избранное (Favourites), дисплеем Разделенный экран AКК (ACC), дисплеем аудио,

навигационным дисплеем и дисплеем телеметрии (опция). Разделенный экран может отображаться в

четырёх различных размерах.

При полном размере (4/4) Разделённого экрана АКК (ACC) (опция) отображаются четыре элемента

управления: увеличение расстояния, уменьшение расстояния, Радиолокационный контроль и Режим

AКК (ACC).

При размере Разделённого экрана 3/4 отображаются элементы управления увеличением расстояния,

уменьшением расстояния и Радиолокационный контроль.

При размере Разделённого экрана 2/4 отображаются элементы управления увеличением расстояния и

уменьшением расстояния.

При размере Разделённого экрана 1/4 элементы управления не отображаются.

При полном размере (4/4) Разделённого экрана избранного отображаются 8 элементов избранного.

При размере 3/4 на Разделенном экране отображаются 6 элементов избранного.

При размере 2/4 на Разделенном экране отображаются 4 элемента избранного.

При размере 1/4 на Разделенном экране отображаются 2 элемента избранного.

При полном размере (4/4) на Разделенном экране навигации отображаются карта, маршрут, управление

скоростью, кнопка направления на север по компасу, кнопка Увеличения (Zoom in) и кнопка Уменьшения

(Zoom out).

При размере 3/4 на Разделенном экране отображаются карта, маршрут, кнопка направления на север по

компасу, кнопка Увеличения (Zoom in) и Уменьшения (Zoom out).

При размере 2/4 Разделенного экрана отображаются карта, маршрут и управление скоростью.

При размере 1/4 Разделенного экрана отображаются карта, маршрут и управление скоростью.

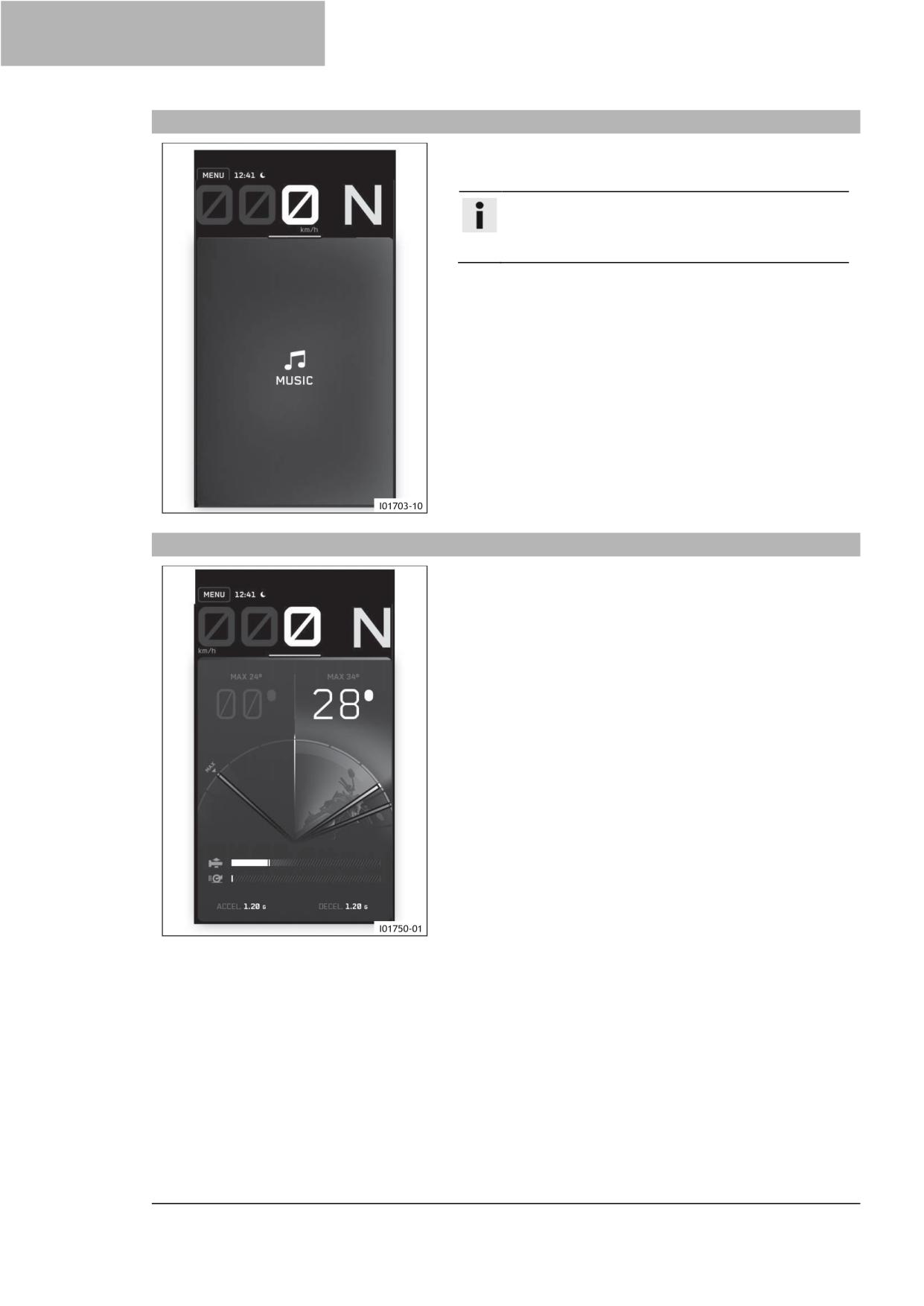

При полном размере (4/4) Разделенного экрана музыки отображаются информация о текущей песне

(обложка альбома, трек и исполнитель), громкость, кнопки увеличения и уменьшения громкости, а также

кнопка «Старт/Пауза».

При размере 3/4 Разделенного экрана отображаются информация о текущей песне (обложка альбома,

трек и исполнитель), громкость и кнопка

увеличения громкости, кнопка уменьшения громкости и кнопка пуска/паузы.

При размере 2/4 Разделенного экрана отображаются информация о текущей песне (обложка альбома,

трек и исполнитель), громкость и кнопка «Старт/Пауза».

При размере 2/4 Разделенного экрана отображаются информация о текущей песне (обложка альбома,

трек и исполнитель), громкость и кнопка «Старт/Пауза».

Приборная панель 7

При полном размере (4/4) Разделенного экрана телеметрии (опция) отображаются максимальный угол

наклона, текущий угол наклона, текущее положение ручки газа, включение ПСМ (МТС), текущее ускорение

и текущее замедление.

При размере 3/4 на Разделенном экране отображаются максимальный угол наклона, текущий угол

наклона, текущее положение ручки газа, включение ПСМ (МТС), текущее ускорение и текущее

замедление.

При размере 2/4 на Разделенном экране отображаются максимальный угол наклона, текущий угол

наклона, текущее положение ручки газа, включение ПСМ (МТС).

При размере 1/4 на Разделенном экране отображаются максимальный угол наклона и текущий угол

наклона.

7.27

дисплей группового передвижения (опция)

Режим езды с адаптивным круиз-контролем, специально

разработанный для передвижения большими группами

мотоциклов. Система обнаружения соответствующих

объектов переключается с транспортного средства,

идущего прямо перед водителем, на ближайший объект с

боковым смещением. Функция фокусируется на

ближайшем транспортном средстве с боковым

смещением, а не на объекте, находящемся прямо перед

водителем.

Дистанция до обнаруженного объекта может быть

установлена на 5 уровнях: от очень короткой до очень

длинной.

Примечание

Если обнаружение групповой езды занимает

слишком много времени, водитель должен немного

приблизиться к впереди идущему транспортному

средству.

7.28

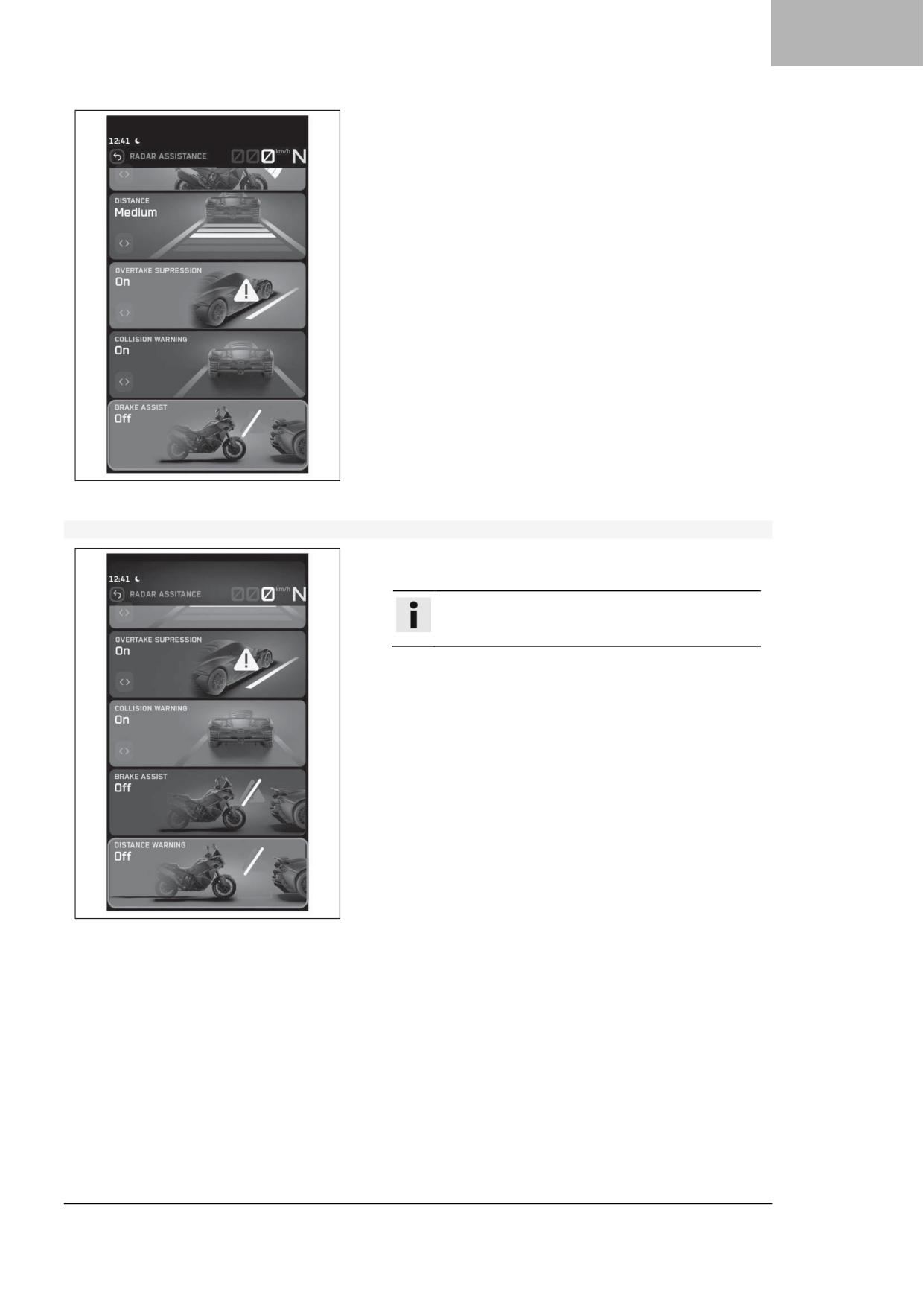

Дисплей предупреждения о расстоянии (опция)

Функция, которая независимо от адаптивного круиз-

контроля предупреждает водителя, когда расстояние до

впереди идущего транспортного средства становится ниже

определенного порогового значения.

Функция предупреждает об опасной ситуации путем

подсвечивания предупреждающего символа.

7 Приборная панель

Примечание

Хотя эта функция ориентирована на безопасность,

водитель всегда несет ответственность за безопасное

управление транспортным средством и должен

следить за дорожным движением и окружающей

обстановкой.

Поскольку функция предупреждения о сокращении

дистанции (опция) ориентирована на безопасность,

порог срабатывания установлен таким образом, чтобы

она не мешала нормальному или даже спортивному

стилю вождения. Поэтому не рекомендуется

принудительно активировать функцию, выполняя

рискованные манёвры или подъезжая слишком близко

к другим транспортным средствам.

Предупреждение о сокращении дистанции (опция) -

это полностью пассивная система, которая не влияет

на динамику передвижения вашего транспортного

средства.

Функция предупреждения о сокращении дистанции

(опция) учитывает только расстояние до объекта

впереди, но не скорость приближения (т.е. время до

столкновения). Функция не активируется при

приближении транспортного средства к неподвижным

или встречным объектам.

Функцию предупреждения о сокращении дистанции не

следует путать с функцией предупреждения о

столкновении (опция), которая не только отображает

визуальное предупреждение, но и инициирует

автоматическое торможение, предупреждая водителя

о предстоящем столкновении.

Функция предупреждения о сокращении дистанции не

следует путать с функцией помощи на расстоянии

(опция),

которая

обеспечивает

комфорт

безопасность, плавно вмешиваясь в работу ABS и

системы управления двигателем для поддержания

безопасной дистанции.

Функцию предупреждения о сокращении дистанции (опция)

можно отключить в меню.

Функция предупреждения о сокращении дистанции (опция)

отключается при возникновении неисправности, связанной с

передним радарным датчиком (опция).

7.29

Дисплей пресечения обгона (опция)

Функция адаптивного круиз-контроля предотвращает обгон

на правой или левой полосе.

Систему можно отключить в любой момент следующими

способами:

• Ручное нажатие тормоза

• Ручное нажатие сцепления

• Переворачивание поворотной ручки газа

• Выключение в меню

• Кратковременное нажатие кнопки +RES.

Примечание

Через некоторое время система адаптивного круиз-

контроля (AКК (ACC)) (опция) определяет,

движется ли транспортное средство по право- или

левостороннему движению, и соответствующим

образом корректирует функцию пресечения обгона.

Приборная панель 7

7.34

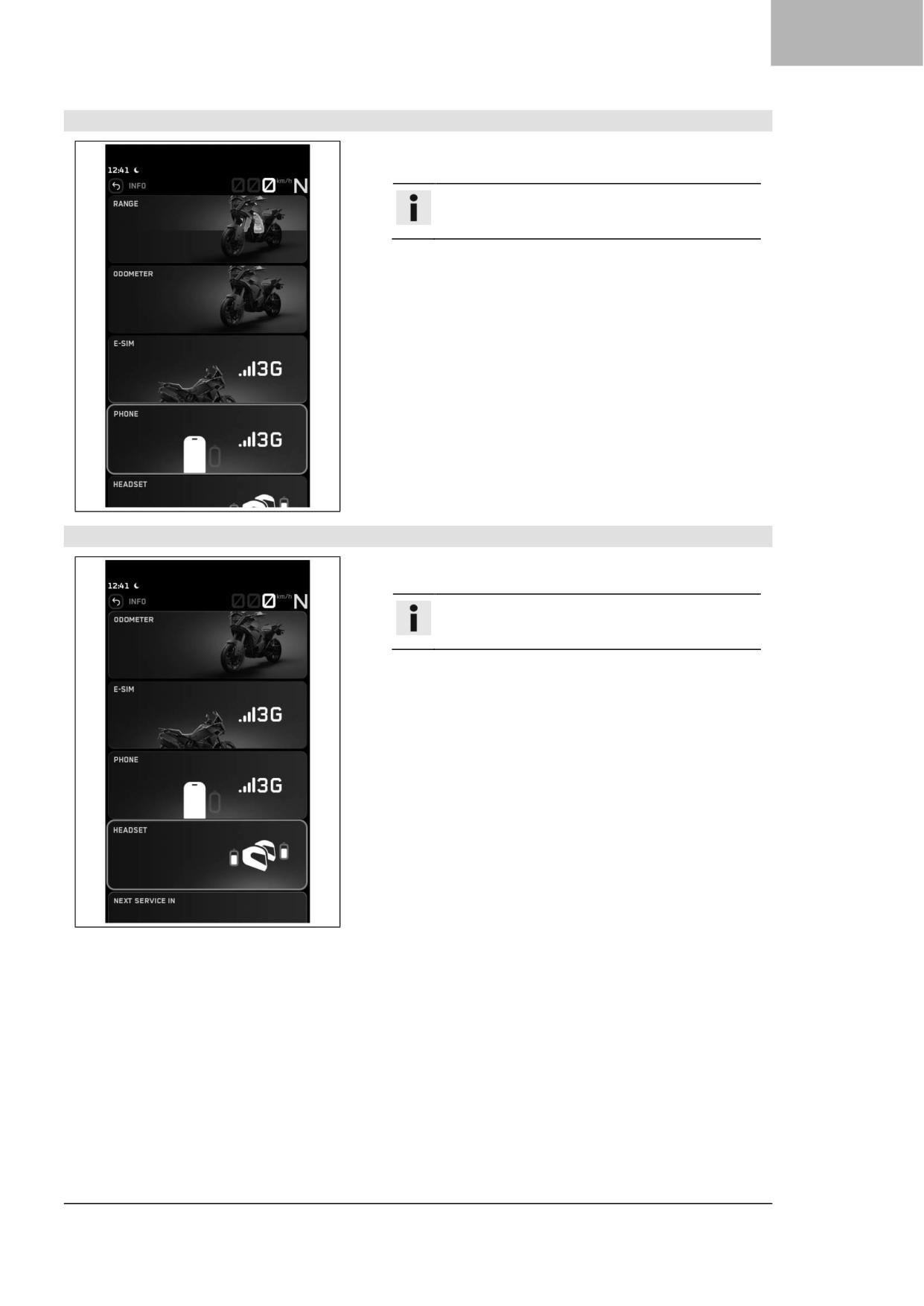

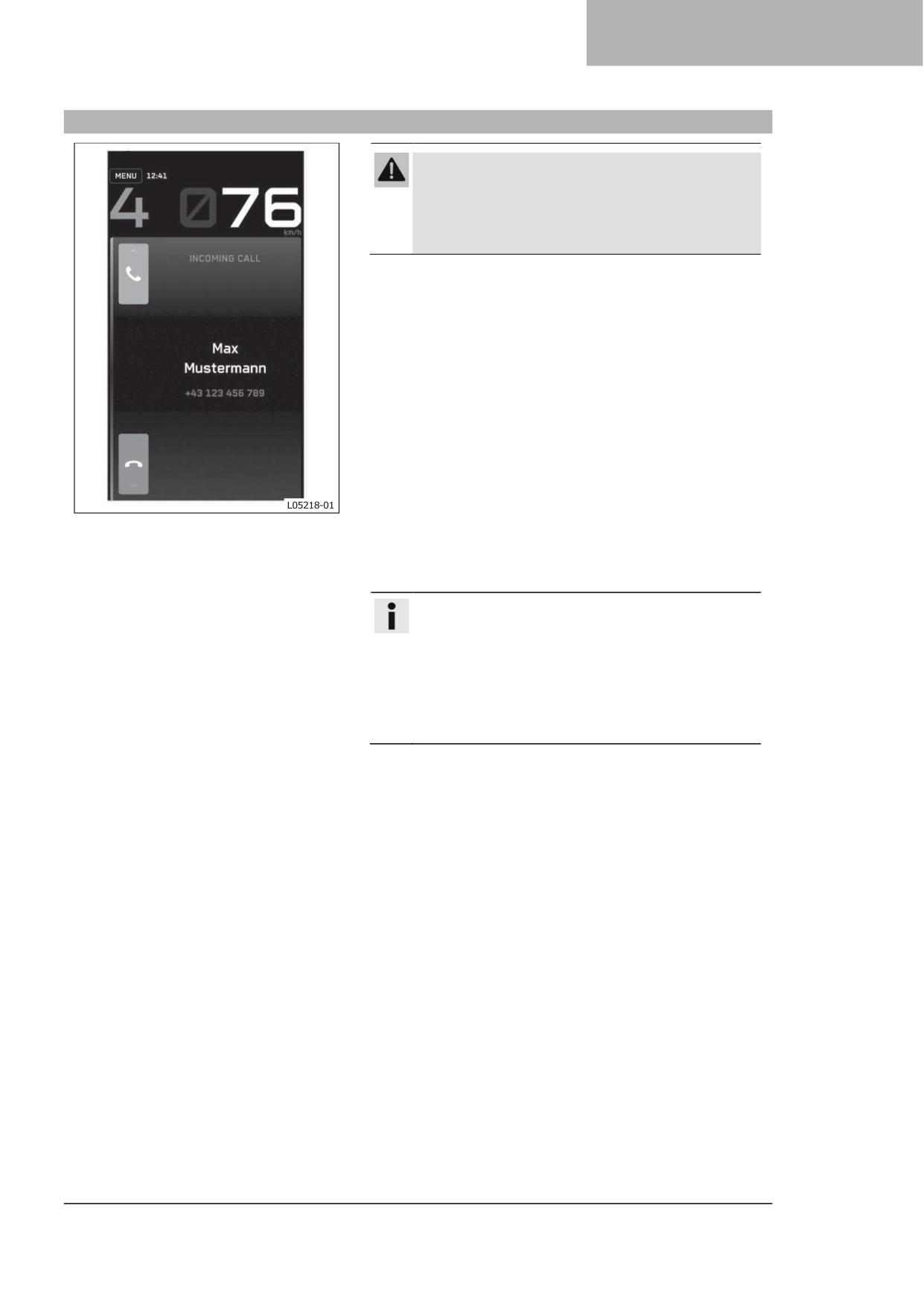

Отображение телефонных вызовов

Предупреждение

Риск ДТП! Слишком высокая громкость наушников

отвлекает внимание от дорожной обстановки.

- Всегда выбирайте достаточно низкий уровень

громкости наушников, чтобы вы могли четко

слышать акустические сигналы.

Индикатор Вызова появляется при входящих или

активных вызовах.

Нажмите кнопку ВВЕРХ (UP) или ВНИЗ (DOWN) и

подтвердите выбор кнопкой Установка (SET), чтобы

принять или отклонить входящий вызов, или с помощью

Сенсорного дисплея.

Если вызов отклонен, экран с отклонением остается

видимым на мгновение, а затем возвращается к

предыдущему виду.

При ответе на вызов вы дисплей переключится на вид

активного вызова. Используйте кнопку ВВЕРХ (UP) или

ВНИЗ (DOWN) для перемещения между функциями

увеличения/уменьшения громкости, отключения звука и

завершения вызова. Нажмите кнопку SET для

подтверждения выбора или используйте Сенсорный

дисплей.

Для сворачивания вида активного вызова нажмите кнопку

НАЗАД (BACK). Повторное нажатие кнопки НАЗАД

(BACK) возвращает вас к виду активного вызова.

Примечание

Невозможно изменить громкость звука с помощью

комбинированного переключателя на каждом

мобильном телефоне.

Отображается продолжительность вызова и

контакт. В зависимости от настроек мобильного

телефона контакт отображается по имени.

Во время активного телефонного разговора

навигация по меню невозможна.

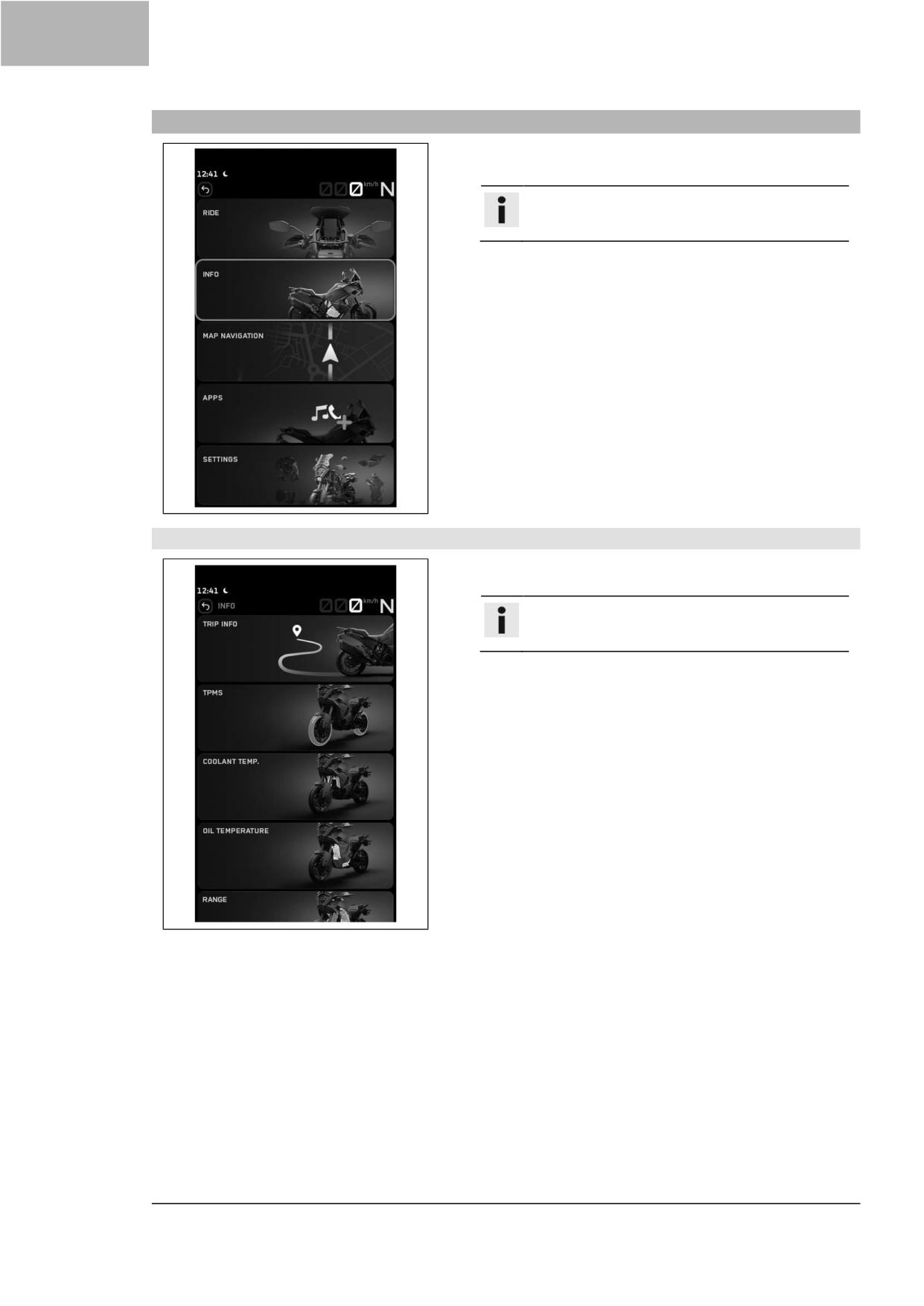

Меню 8

8.3

Езда

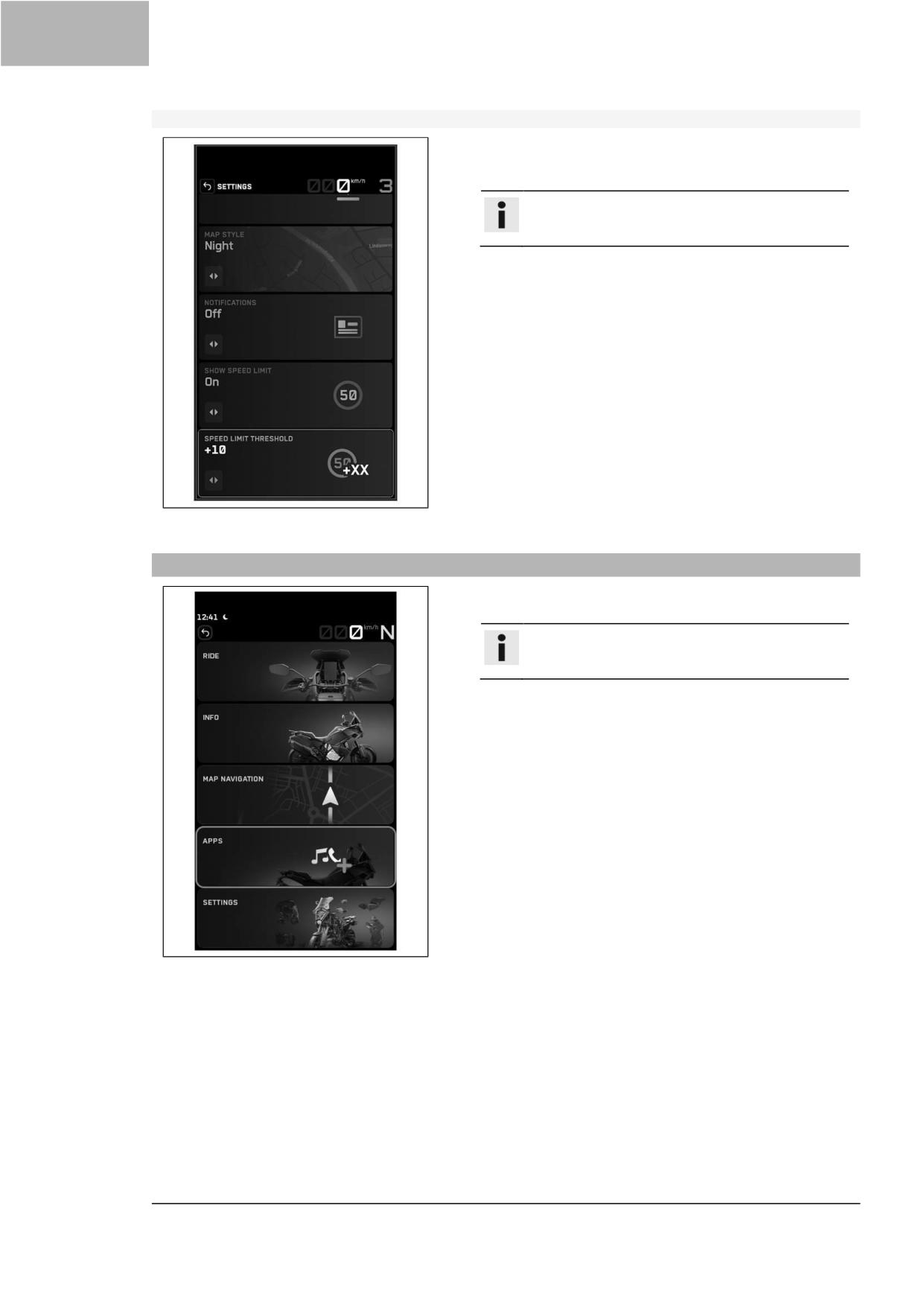

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ЕЗДА (RIDE). Меню

можно открыть, нажав кнопку Установка (SET) или

используя Сенсорный дисплей.

В меню ЕЗДА (RIDE) можно настроить, например, режим

езды, режим ABS, противобуксовочную систему

транспортного средства, шасси, торможение двигателем

(опция), Систему помощи при старте на подъеме и

круиз-контроль (опция).

8.3.1

Режим езды

Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ЕЗДА (RIDE). Меню

можно открыть, нажав кнопку Установка (SET) или

используя Сенсорный дисплей.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Неправильно выбранный режим езды

затрудняет управление транспортным средством.

Каждый из режимов передвижения подходит только

для определенных условий.

- Всегда выбирайте режим передвижения,

соответствующий поверхности, по которой вы

едете, погоде и ситуации.

Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись РЕЖИМ ЕЗДЫ (RIDE

MODE), или используйте Сенсорный дисплей.

Режим езды можно выбрать с помощью кнопки

ВПРАВО (RIGHT) или ВЛЕВО (LEFT). Нажмите кнопку

Установка (SET), чтобы подтвердить выбор. Это

изменяет согласованные настройки двигателя и

противобуксовочной системы мотоцикла. Это также

можно сделать с помощью Сенсорного дисплея.

✓ Улица (Street)- омологированные характеристики

со сбалансированной реакцией;

противобуксовочная система мотоцикла позволяет

заднему колесу нормально проскальзывать.

✓ Дождь (Rain)- уменьшенные омологированные

характеристики для улучшения ездовых качеств;

противобуксовочная система мотоцикла

обеспечивает меньшее проскальзывание заднего

колеса.

8 Меню

 Спорт (Sport) - омологированные характеристики с

очень прямым откликом; противобуксовочная

система мотоцикла позволяет заднему колесу

больше проскальзывать.

 Бездорожье (Offroad) (опция) - отклик и

противобуксовочная система мотоцикла могут быть

настроены индивидуально.

 Ралли (Rally) (опция) - отклик и

противобуксовочная система мотоцикла могут быть

настроены индивидуально.

 Пользовательский 1 (Custom 1) - отклик и

противобуксовочная система мотоцикла могут быть

настроены индивидуально.

 Пользовательский 2 (Custom 2) (опция) - отклик и

противобуксовочная система мотоцикла могут быть

настроены индивидуально.

 Пользовательский 3 (Custom 3) (опция) - отклик и

противобуксовочная система мотоцикла могут быть

настроены индивидуально.

Режим езды можно настроить в подменю НАСТРОЙКА

РЕЖИМА ЕЗДЫ (RIDE MODE SET).

8.3.2

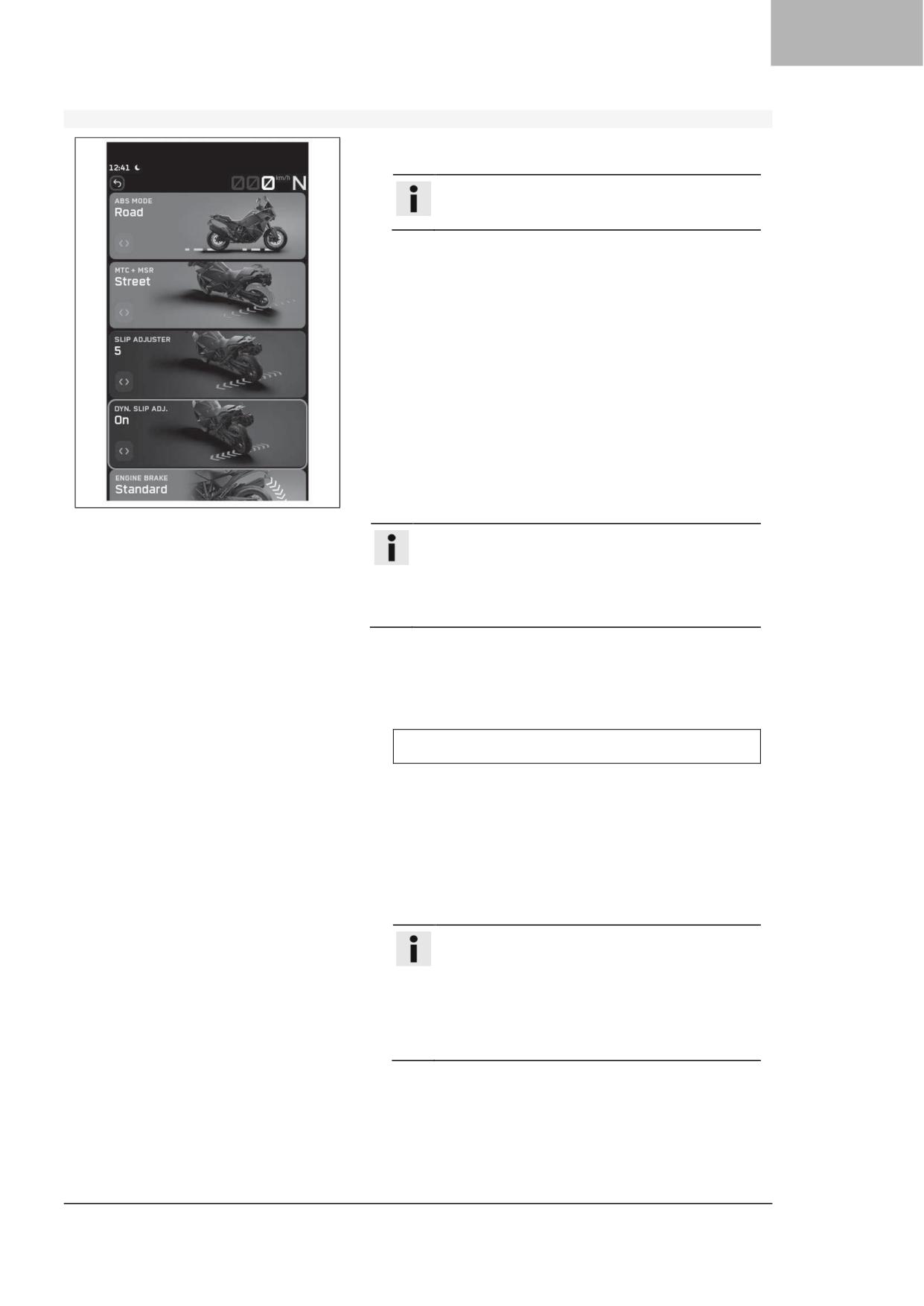

Конфигурация режима езды

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ЕЗДА (RIDE). Меню

можно открыть, нажав кнопку Установка (SET) или

используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКА

РЕЖИМА ЕЗДЫ (RIDE MODE SET). Меню можно

открыть, нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

Меню 8

8.3.2.1

ABS

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ЕЗДА (RIDE). Меню

можно открыть, нажав кнопку Установка (SET) или

используя Сенсорный дисплей.

Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКА

РЕЖИМА ЕЗДЫ (RIDE MODE SET). Меню можно

открыть, нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

Нажимайте кнопку ВВЕРХ (UP)или ВНИЗ (DOWN), пока

не будет подсвечена нужный режим езды. Откройте

настройки нужного режима езды, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ABS, или используйте

Сенсорный дисплей.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Неправильно выбранный режим работы

системы ABS затрудняет управление

транспортным средством.

Каждый из режимов ABS подходит только для

определенных условий.

- Всегда выбирайте режим ABS, который

подходит для грунта и дорожной обстановки.

Нажмите кнопку ВПРАВО (RIGHT) или ВЛЕВО (LEFT)

для выбора нужного режима ABS. Нажмите кнопку

Установка (SET) для подтверждения выбора или

используйте Сенсорный дисплей.

Не открывайте дроссельную заслонку во время

выбора.

Примечание

Режим ABS можно переключать во время

поездки. Когда активен режим ABS Road

(Дорога), ABS контролирует оба колеса.

Когда активен режим ABS Бездорожье

(Offroad), ABS управляет только передним

колесом. Заднее колесо больше не

контролируется ABS и может заблокироваться

при маневрах торможения. Загорается

индикаторная лампа ЗАДН. ABS (ABS REAR).

Режим ABS невозможно изменить в режимах

Режиме езды Дождь (Ride Mode Rain) и

Бездорожье (Offroad).

8 Меню

8.3.2.2

ПСМ (MTC)

Условие: функция круиз-контроля отключена.

Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ЕЗДА (RIDE). Меню

можно открыть, нажав кнопку Установка (SET) или

используя Сенсорный дисплей.

Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКА

РЕЖИМА ЕЗДЫ (RIDE MODE SET). Меню можно

открыть, нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

Нажимайте кнопку ВВЕРХ (UP)или ВНИЗ (DOWN), пока

не будет подсвечена нужный режим езды. Откройте

настройки нужного режима езды, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ПСМ (МТС), или

используйте Сенсорный дисплей.

Нажмите кнопку ВПРАВО (RIGHT) или ВЛЕВО (LEFT),

чтобы включить или выключить ПСМ (МТС). Нажмите

кнопку Установка (SET) для подтверждения выбора

или используйте Сенсорный дисплей.

Не открывайте дроссельную заслонку при включении

или выключении.

Нажмите и удерживайте кнопку ВПРАВО (RIGHT) или

ВЛЕВО (LEFT) при активации противобуксовочной

системы мотоцикла и подтвердите кнопкой Установка

(SET).

Нажмите и удерживайте кнопку ВПРАВО (RIGHT) или

ВЛЕВО (LEFT) при выключении противобуксовочной

системы мотоцикла подтвердите кнопкой Установка

(SET).

Примечание

Настройки сохраняются автоматически и

остаются активными даже после выключения и

повторного включения зажигания.

Меню 8

8.3.2.3

ПСМ (МТС) +РСД (MSR) (опция)

Условие: модель с ПСМ (МТС) +РСД (MSR), функция

круиз-контроля (опция) отключена.

Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ЕЗДА (RIDE). Меню

можно открыть, нажав кнопку Установка (SET) или

используя Сенсорный дисплей.

Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКА

РЕЖИМА ЕЗДЫ (RIDE MODE SET). Меню можно

открыть, нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

Нажимайте кнопку ВВЕРХ (UP)или ВНИЗ (DOWN), пока

не будет подсвечена нужный режим езды. Откройте

настройки нужного режима езды, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ПСМ (МТС) +РСД

(MSR), или используйте Сенсорный дисплей.

Используйте кнопку ВПРАВО (RIGHT) или ВЛЕВО

(LEFT), чтобы включить или выключить ПСМ (МТС)

+РСД (MSR). Нажмите кнопку Установка (SET) для

подтверждения выбора или используйте Сенсорный

дисплей.

Не открывайте дроссельную заслонку при включении

или выключении.

Нажмите и удерживайте кнопку ВПРАВО (RIGHT) или

ВЛЕВО (LEFT) при активации противобуксовочной

системы мотоцикла и системы регулирования

скольжения ротора, затем подтвердите кнопкой

Установка (SET).

Нажмите и удерживайте кнопку ВПРАВО (RIGHT) или

ВЛЕВО (LEFT) при выключении противобуксовочной

системы мотоцикла и системы регулирования

скольжения мотора, затем подтвердите кнопкой

Установка (SET).

Примечание

Когда активен режим ABS Бездорожье

(Offroad), система MSR не активна. Настройки

сохраняются автоматически и остаются

активными даже после выключения и

повторного включения зажигания.

8 Меню

8.3.2.4

Регулятор проскальзывания (Slip Adjuster) (опция)

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ЕЗДА (RIDE). Меню

можно открыть, нажав кнопку Установка (SET) или

используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКА

РЕЖИМА ЕЗДЫ (RIDE MODE SET.). Меню можно

открыть, нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP)или ВНИЗ (DOWN), пока

не будет подсвечена нужный режим езды. Откройте

настройки нужного режима езды, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись РЕГУЛЯТОР

ПРОСКАЛЬЗЫВАНИЯ (SLIP ADJUSTER), или

используйте Сенсорный дисплей.

- Нажмите кнопку ВПРАВО (RIGHT) или ВЛЕВО (LEFT),

чтобы

установить

максимально

допустимое

проскальзывание

противобуксовочной

системы

мотоцикла. Нажмите кнопку Установка (SET) для

подтверждения выбора или используйте Сенсорный

дисплей.

Не открывайте дроссельную заслонку во время

выбора.

Регулятор вращения - это функция противобуксовочной

системы мотоцикла.

Регулировка проскальзывания позволяет настроить

противобуксовочную систему мотоцикла через девять

уровней на желаемую трехмерную характеристику.

Уровень 0 обеспечивает максимальное проскальзывание

заднего колеса, а уровень 9 - минимальное.

Если функция круиз-контроля отключена, для настройки

Регулятора проскальзывания (Slip Adjuster) можно

использовать Лепестковые кнопки или кнопки +RES и

SET на главном дисплее или в подменю РЕГУЛЯТОР

ПРОСКАЛЬЗЫВАНИЯ (SLIP ADJUSTER). При

использовании кнопок ВПРАВО (RIGHT) и ВЛЕВО (LEFT)

настройку необходимо подтвердить кнопкой Установка

(SET).

Примечание

Меню РЕГУЛЯТОР ПРОСКАЛЬЗЫВАНИЯ (SLIP

ADJUSTER) доступно только в режиме езды

Ралли (Rally) (опция) или в режиме езды

Пользовательский (Custom), который является

копией режима езды Ралли (Rally).

Регулятор вращения доступен только при

активированной

противобуксовочной

системе мотоцикла.

Меню 8

8.3.2.5

Регулятор динамического проскальзывания (опция)

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ЕЗДА (RIDE). Меню

можно открыть, нажав кнопку Установка (SET) или

используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКА

РЕЖИМА ЕЗДЫ (RIDE MODE SET.). Меню можно

открыть, нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока

не будет подсвечена нужный режим езды. Откройте

настройки нужного режима езды, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись РЕГ. ДИН.

ПРОСКАЛЬЗЫВАНИЯ (DYN.SLIP ADJ.), или

используйте Сенсорный дисплей.

Примечание

Меню РЕГ. ДИН. ПРОСКАЛЬЗЫВАНИЯ (DYN.SLIP

ADJ.) доступно только в режиме езды Ралли

(Rally) (опция) или в режиме езды

Пользовательский (Custom), который является

копией режима езды Ралли (Rally).

- Используйте кнопку ВЛЕВО (LEFT) или ВПРАВО

(RIGHT) для включения или выключения Регулятора

динамического проскальзывания (Dynamic Slip

Adjuster). Нажмите кнопку Установка (SET) для

подтверждения выбора или используйте Сенсорный

дисплей.

Не открывайте дроссельную заслонку во время

выбора.

Регулятор динамического проскальзывания (опция) - это

функция противобуксовочной системы мотоцикла.

Регулятор динамического вращения (опция) доступен

только при активированной противобуксовочной

системе мотоцикла.

Регулятор динамического проскальзывания (опция)

обеспечивает большее проскальзывание при повороте

ручки газа.

Примечание

Меню РЕГ. ДИН. ПРОСКАЛЬЗЫВАНИЯ

(DYN.SLIP ADJ.) доступно только в режиме

езды Ралли (Rally) (опция) или в режиме езды

Пользовательский (Custom), который

является копией режима езды Ралли (Rally).

Эта функция особенно подходит для езды по

рыхлым поверхностям, таким как песок.

8 Меню

8.3.2.6

Управление торможением двигателем (опция)

Условие: активирован режим езды Ралли (Rally) (опция)

или Пользовательский (Custom) (опция).

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ЕЗДА (RIDE). Меню

можно открыть, нажав кнопку Установка (SET) или

используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКА

РЕЖИМА ЕЗДЫ (RIDE MODE SET.). Меню можно

открыть, нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP)или ВНИЗ (DOWN), пока

не будет подсвечена нужный режим езды. Откройте

настройки нужного режима езды, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ТОРМОЗ

ДВИГАТЕЛЯ (ENGINE BRAKE), или используйте

Сенсорный дисплей.

Примечание

Меню ТОРМОЗ ДВИГАТЕЛЯ (ENGINE BRAKE)

доступно только в режиме езды Ралли (Rally)

(опция) или в режиме езды Пользовательский

(Custom), который является копией режима

езды Ралли (Rally).

- Нажмите кнопку ВПРАВО (RIGHT) или ВЛЕВО (LEFT),

чтобы отрегулировать Тормоз двигателя. Нажмите

кнопку Установка (SET) для подтверждения выбора

или используйте Сенсорный дисплей.

Не открывайте газ при регулировке

чувствительности отклика на поворот ручки газа.

Управление тормозом двигателя регулирует

эффективность торможения двигателем при закрытии

поворотной ручки газа.

Меню 8

8.3.2.7

Чувствительность отклика на поворот ручки газа (опция)

Условие: активирован режим езды Ралли (Rally) (опция)

или Пользовательский (Custom) (опция).

Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ЕЗДА (RIDE). Меню

можно открыть, нажав кнопку Установка (SET) или

используя Сенсорный дисплей.

Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКА

РЕЖИМА ЕЗДЫ (RIDE MODE SET). Меню можно

открыть, нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет подсвечена нужный режим езды.

Откройте настройки нужного режима езды, нажав

кнопку Установка (SET) или используя Сенсорный

дисплей.

Нажимайте кнопкуВВЕРХ (UP) или ВНИЗ (DOWN), пока

не будет выделена надпись ЧУВСТВИТЕЛЬНОСТЬ

ОТКЛИКА НА ПОВОРОТ РУЧКИ ГАЗА (THROTTLE

RESPONSE). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

Примечание

Меню ЧУВСТВИТЕЛЬНОСТЬ ОТКЛИКА НА

ПОВОРОТ РУЧКИ ГАЗА (THROTTLE

RESPONSE) доступно только в режиме езды

Ралли (Rally) (опция) или в режиме езды

Пользовательский (Custom), который

является копией режима езды Ралли (Rally).

Нажмите кнопку ВПРАВО (RIGHT) или ВЛЕВО (LEFT),

чтобы установить значение для Чувствительности

отклика на поворот ручки газа. Нажмите кнопку

Установка (SET) для подтверждения выбора или

используйте Сенсорный дисплей.

Не открывайте газ при регулировке

чувствительности отклика на поворот ручки

газа.

✓ Улица - сбалансированная реакция.

✓ Спорт - исключительно прямой отклик.

✓ Ралли - очень прямой отклик.

8 Меню

8.3.2.8

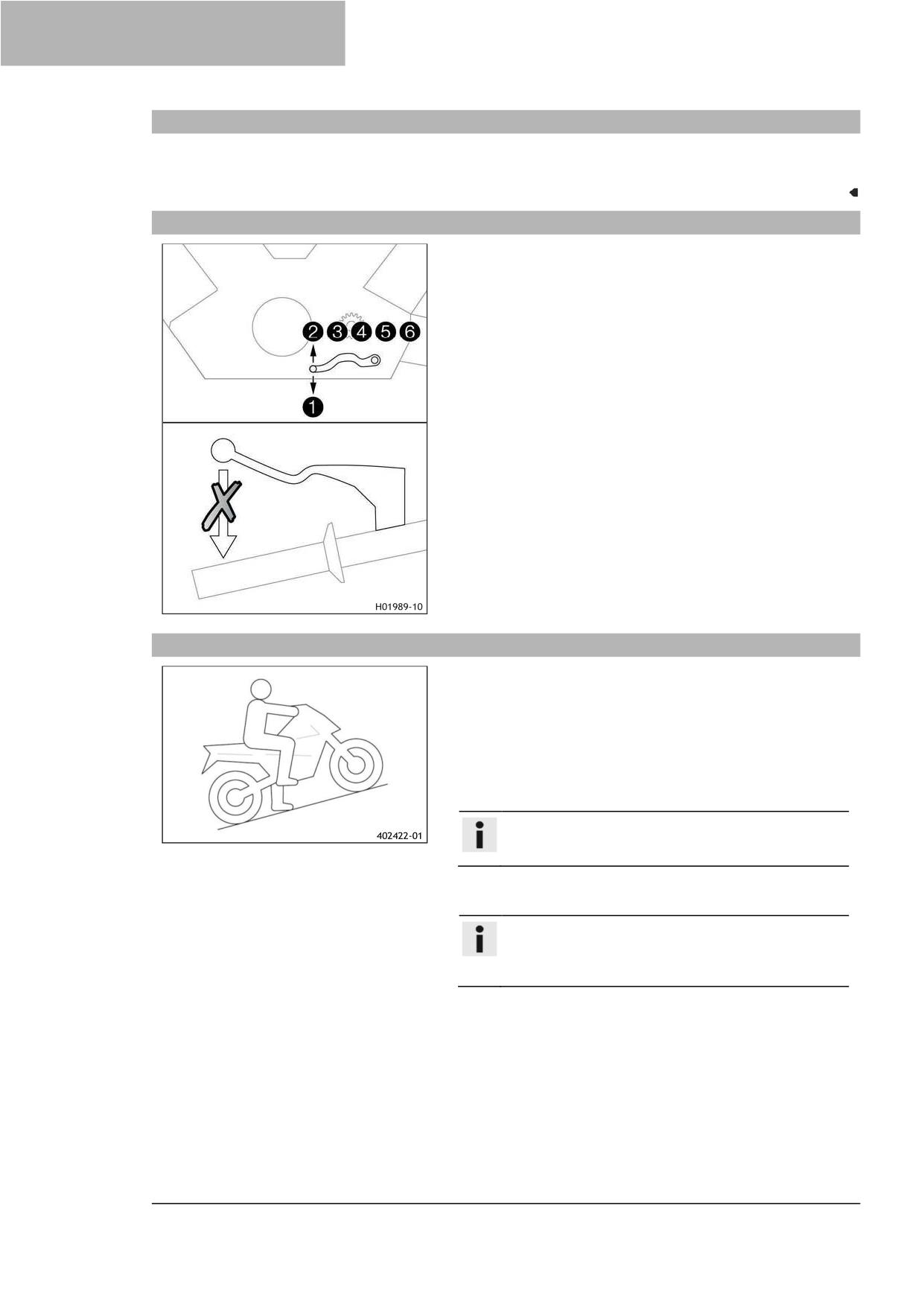

Система помощи при старте на подъеме (опция)

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ЕЗДА (RIDE). Меню

можно открыть, нажав кнопку Установка (SET) или

используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКА

РЕЖИМА ЕЗДЫ (RIDE MODE SET). Меню можно

открыть, нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP)или ВНИЗ (DOWN), пока

не будет подсвечена нужный режим езды. Откройте

настройки нужного режима езды, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись СИСТЕМА ПОМОЩИ

ПРИ СТАРТЕ НА ПОДЪЕМЕ (HILL HOLD CONTROL),

или используйте Сенсорный дисплей.

- Нажмите кнопку ВПРАВО (RIGHT) или ВЛЕВО (LEFT),

чтобы включить или выключить Систему помощи при

старте на подъеме. Нажмите кнопку Установка (SET)

для подтверждения выбора или используйте

Сенсорный дисплей.

8.3.2.9

КВИКШИФТЕР + (QUICKSHIFTER+) (опция)

Условие: Модель с функцией КВИКШИФТЕР+

(QUICKSHIFTER+)

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ЕЗДА (RIDE). Меню

можно открыть, нажав кнопку Установка (SET) или

используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКА

РЕЖИМА ЕЗДЫ (RIDE MODE SET). Меню можно

открыть, нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока

не будет подсвечена нужный режим езды. Откройте

настройки нужного режима езды, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ(UP) или ВНИЗ (DOWN), пока

не будет выделена надпись КВИКШИФТЕР+

(QUICKSHIFTER+), или используйте Сенсорный

дисплей.

- Используйте кнопку ВПРАВО (RIGHT) или ВЛЕВО

(LEFT), чтобы включить или выключить

КВИКШИФТЕР+ (QUICKSHIFTER+) (стр. 131).

Нажмите кнопку Установка (SET) для подтверждения

выбора или используйте Сенсорный дисплей.

Меню 8

8.3.2.10 Сброс режима езды

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ЕЗДА (RIDE). Меню

можно открыть, нажав кнопку Установка (SET) или

используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКА

РЕЖИМА ЕЗДЫ (RIDE MODE SET). Меню можно

открыть, нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет подсвечена нужный режим езды.

Откройте настройки нужного режима езды, нажав

кнопку Установка (SET) или используя Сенсорный

дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись СБРОС РЕЖИМА

ЕЗДЫ (RESET RIDE MODE). Нажмите кнопку

Установка (SET) или используйте Сенсорный

дисплей, чтобы сбросить настройки режима езды до

заводских.

Чтобы удалить Пользовательский режим езды,

необходимо выполнить Сброс настроек до заводских.

8.3.3

Противотуманные фары (опция)

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ЕЗДА (RIDE). Меню

можно открыть, нажав кнопку Установка (SET) или

используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись

ПРОТИВОТУМАННЫЕ ФАРЫ (FOG LIGHT), или

используйте Сенсорный дисплей.

- Нажмите кнопку ВПРАВО (RIGHT) или ВЛЕВО (LEFT),

чтобы включить или выключить Противотуманные

фары. Нажмите кнопку Установка (SET) для

подтверждения выбора или используйте Сенсорный

дисплей.

8 Меню

8.3.4

Радиолокационный контроль (опция)

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ЕЗДА (RIDE). Меню

можно открыть, нажав кнопку Установка (SET) или

используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись

РАДИОЛОКАЦИОННЫЙ КОНТРОЛЬ (RADAR

ASSISTANCE). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

В опции РАДИОЛОКАЦИОННЫЙ КОНТРОЛЬ (RADAR

ASSISTANCE) можно настроить, например, режим езды

адаптивного круиз-контроля (опция), пресечение обгона

(опция), предупреждение о сближении (опция) и

дистанцию адаптивного круиз-контроля (опция).

8.3.4.1

Радиолокационные функции (опция)

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ЕЗДА (RIDE). Меню

можно открыть, нажав кнопку Установка (SET) или

используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись

РАДИОЛОКАЦИОННЫЙ КОНТРОЛЬ (RADAR

ASSISTANCE). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Функция адаптивного круиз-контроля

(АКК (ACC)) подходит не для всех ситуаций езды.

Водитель всегда несет ответственность за

безопасное управление транспортным средством.

AКК (АСС) не предназначен для предотвращения

столкновений.

AКК (АСС) ограничен примерно 50 % от

максимального тормозного усилия.

Дальнейшей автоматической задержки ниже

минимальной скорости не происходит.

AКК (АСС) не регистрирует объекты с высокой

относительной скоростью, например, неподвижные

или встречные транспортные средства.

AКК (АСС) не регистрирует транспортные средства

с узким очертанием, например, велосипеды.

Выбранная установленная скорость не будет

достигнута, если мощность двигателя недостаточна

для движения по уклону.

Меню 8

Выбранная скорость круиз-контроля будет превышена,

если эффект торможения двигателем и мощность

торможения АКК (АСС) окажутся недостаточными для

движения под уклон.

AКК (АСС) хуже обнаруживает транспортные средства

впереди, когда транспортное средство находится под

острым углом наклона.

Область применения AКК

≤ 180 км/ч

(АСС)

(≤ 111,8 миля в

час)

- Всегда будьте внимательны и готовы к

торможению.

- Вмешайтесь в работу, если AКК (АСС) не

обнаруживает транспортное средство или

препятствие, на комбинации приборов

отображается предупреждение или достигнута

минимальная скорость.

- Не используйте AКК (АСС) на извилистых дорогах.

- Не используйте АКК (АСС) на скользкой дороге

(например, в дождь, гололед или снегопад), в

условиях плохой видимости или на поверхностях

без дорожного покрытия (например, на песке,

камнях или гравии).

- Не используйте AКК (АСС) в условиях

интенсивного движения, когда другие

транспортные средства часто меняют полосу

движения.

- Соблюдайте минимально допустимую дистанцию

до движущихся впереди транспортных средств.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не

будет

выделена

надпись

РАДИОЛОКАЦИОННЫЕ

ФУНКЦИИ (RADAR FUNCTIONS), или используйте

Сенсорный дисплей.

- Нажмите кнопку ВПРАВО (RIGHT) или ВЛЕВО (LEFT) для

выбора Радиолокационных функций (Radar Functions).

Нажатие кнопки Установка (SET) или использование

Сенсорного дисплея подтверждает выбор, тем самым

изменяя

согласованные

настройки

двигателя

противобуксовочной системы мотоцикла.

В режиме Только КК (CC) функция контроля дистанции

адаптивного круиз-контроля отключается. Впереди идущие

транспортные средства больше не обнаруживаются, и

дистанция не поддерживается. Скорость снижается с

увеличением угла наклона. Если текущая скорость превышает

скорость установившегося движения, например, при езде под

уклон, система активно тормозит для поддержания скорости

установившегося движения.

В режиме Помощи на расстоянии (Distance Assist) (опция)

система Помощи на расстоянии поддерживает безопасное

расстояние до впереди идущего транспортного средства,

ограничивая запрашиваемый крутящий момент или

увеличивая давление в тормозной системе.

В режиме Адаптивного круиз-контроля (опция) активируется

функция контроля дистанции адаптивного круиз-контроля.

Впереди идущие транспортные средства обнаруживаются, и

дистанция поддерживается. Скорость снижается с

увеличением угла наклона. Если текущая скорость превышает

скорость установившегося движения, например, при езде под

уклон, система активно тормозит для поддержания скорости

установившегося движения.

Помощь на расстоянии (Distance Assist) (опция) и

Адаптивный круиз-контроль (опция) доступны только в

режиме ABS Дорога (Road).

Эти функции также можно настроить на Разделенном экране.

8 Меню

8.3.4.2

Режим АКК (ACC) (опция)

Нажмите кнопку Установка (SET), когда меню закрыто или

используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не

будет выделена надпись ЕЗДА (RIDE). Меню можно открыть,

нажав кнопку Установка (SET) или используя Сенсорный

дисплей.

Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не

будет выделена надпись РАДИОЛОКАЦИОННЫЙ КОНТРОЛЬ

(RADAR ASSISTANCE). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Функция адаптивного круиз-контроля (АКК

(ACC)) подходит не для всех ситуаций езды.

Водитель всегда несет ответственность за безопасное

управление транспортным средством.

AКК (АСС) не предназначен для предотвращения

столкновений.

AКК (АСС) ограничен примерно 50 % от максимального

тормозного усилия.

Дальнейшей автоматической задержки ниже минимальной

скорости не происходит.

AКК (АСС) не регистрирует объекты с высокой

относительной скоростью, например, неподвижные или

встречные транспортные средства.

AКК (АСС) не регистрирует транспортные средства с узким

очертанием, например, велосипеды.

Выбранная установленная скорость не будет достигнута,

если мощность двигателя недостаточна для движения по

уклону.

Выбранная скорость круиз-контроля будет превышена, если

эффект торможения двигателем и мощность торможения

АКК (АСС) окажутся недостаточными для движения под

уклон.

AКК (АСС) хуже обнаруживает транспортные средства

впереди, когда транспортное средство находится под

острым углом наклона.

Область применения AКК (АСС)

≤ 180 км/ч

(≤ 111,8 миля в час)

- Всегда будьте внимательны и готовы к торможению.

- Вмешайтесь в работу, если AКК (АСС) не обнаруживает

транспортное средство или препятствие, на комбинации

приборов отображается предупреждение или

достигнута минимальная скорость.

- Не используйте AКК (АСС) на извилистых дорогах.

- Не используйте АКК (АСС) на скользкой дороге

(например, в дождь, гололед или снегопад), в условиях

плохой видимости или на поверхностях

без дорожного покрытия (например, на песке, камнях

или гравии).

- Не используйте AКК (АСС) в условиях интенсивного

движения, когда другие транспортные средства часто

меняют полосу движения.

Соблюдайте минимально допустимую дистанцию до

движущихся впереди транспортных средств.

Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не

будет выделена надпись РЕЖИМ АКК (ACC MODE), или

используйте Сенсорный дисплей.

Режим круиз-контроля можно изменить, нажав кнопку ВПРАВО

(RIGHT) или ВЛЕВО (LEFT). Нажмите кнопку Установка (SET)

для подтверждения выбора или используйте Сенсорный

дисплей.

Меню 8

Доступны настройки Комфорт (Comfort) (опция), Спорт

(Sport) (опция) и Групповое передвижение (Group Ride)

(опция).

В режиме АКК Комфорт (ACC Comfort) (опция) адаптивный

круиз-контроль реагирует с акцентом на комфорт, при этом

максимальные значения разгона

и торможения ниже, чем в режиме АКК Спорт (ACC Sport)

(опция); скорость также снижается по мере увеличения угла

наклона.

В режиме АКК Спорт (ACC Sport) (опция) адаптивный

круиз-контроль реагирует динамично, максимальные

значения разгона и торможения выше, чем в режиме АКК

Комфорт (ACC Comfort).

Режим Групповое передвижение (Group Ride) (опция)

специально разработан для езды в больших группах

мотоциклистов.

Эти функции также можно настроить на Разделенном

экране.

8.3.4.3

Расстояние АКК (ACC) (опция)

Условие: Активирована Радиолокационная функция AКК

(Radar Function ACC ) (опция)

- Нажмите кнопку Установка (SET), когда меню закрыто или

используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не

будет выделена надпись ЕЗДА (RIDE). Меню можно

открыть, нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не

будет выделена надпись РАДИОЛОКАЦИОННЫЙ

КОНТРОЛЬ (RADAR ASSISTANCE). Меню можно открыть,

нажав кнопку Установка (SET) или используя Сенсорный

дисплей.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Риск аварии увеличивается с уменьшением

безопасной дистанции.

При уменьшении заданной дистанции до впереди

идущего транспортного средства возможности функции

адаптивного круиз-контроля (AКК (АСС)) расходуются

быстрее.

- Выберите максимально возможное заданное

расстояние до впереди идущего транспортного

средства, чтобы иметь возможность более

эффективно вмешаться при необходимости.

- Соблюдайте минимально допустимую дистанцию

до движущихся впереди транспортных средств.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не

будет выделена надпись РАССТОЯНИЕ (DISTANCE)

(опция), или используйте Сенсорный дисплей.

- Нажмите кнопку ВПРАВО (RIGHT) или ВЛЕВО (LEFT),

чтобы задать временной интервал до впереди идущего

транспортного средства, или используйте Сенсорный

дисплей.

- Нажмите кнопку Установка (SET) для подтверждения

выбора или используйте Сенсорный дисплей.

Можно выбрать пять различных временных интервалов.

Меню 8

Интервал времени Очень короткий соответствует

расстоянию до впереди идущего транспортного средства

примерно в 1 секунду.

Интервал времени Очень длинный соответствует

расстоянию до впереди идущего транспортного средства

примерно в 2 секунды.

В зависимости от скорости, расстояния, выраженные во

времени, могут незначительно варьироваться. Чем выше

скорость, тем больше расстояние до впереди идущего

транспортного средства.

Эти функции также можно настроить на Разделенном

экране.

Расстояние (Distance) (опция) также можно настроить с

помощью Лепестковых кнопок.

8.3.4.4

Расстояние для функции помощи на расстоянии (Distance Assist) (опция)

Условие: Радиолокационная функция помощи на расстоянии

(Radar Function Distance Assist) (опция) активирована.

- Нажмите кнопку Установка (SET), когда меню закрыто или

используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не

будет выделена надпись ЕЗДА (RIDE). Меню можно открыть,

нажав кнопку Установка (SET) или используя Сенсорный

дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не

будет выделена надпись РАДИОЛОКАЦИОННЫЙ КОНТРОЛЬ

(RADAR ASSISTANCE). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Риск аварии увеличивается с уменьшением

безопасной дистанции.

При уменьшении заданной дистанции до впереди идущего

транспортного средства возможности функции адаптивного

круиз-контроля (AКК (АСС)) расходуются быстрее.

- Выберите максимально возможное заданное расстояние

до впереди идущего транспортного средства, чтобы

иметь возможность более эффективно вмешаться при

необходимости.

- Соблюдайте минимально допустимую дистанцию до

движущихся впереди транспортных средств.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не

будет выделена надпись РАССТОЯНИЕ (DISTANCE), или

используйте Сенсорный дисплей.

- Нажмите кнопку ВПРАВО (RIGHT) или ВЛЕВО (LEFT), чтобы

задать временной интервал до впереди идущего транспортного

средства, или используйте Сенсорный дисплей.

- Нажмите кнопку Установка (SET) для подтверждения выбора

или используйте Сенсорный дисплей.

Доступны два различных временных интервала.

Интервал времени Короткий (Short) соответствует расстоянию до

впереди идущего транспортного средства примерно в 1 секунду.

Интервал времени Длинный (Long) соответствует расстоянию до

впереди идущего транспортного средства примерно в 1,5 секунды.

В зависимости от скорости, расстояния, выраженные во времени,

могут незначительно варьироваться. Чем выше скорость, тем

больше расстояние до впереди идущего транспортного средства.

Эти функции также можно настроить на Разделенном экране.

Расстояние (Distance) (опция) также можно настроить с помощью

Лепестковых кнопок.

8 Меню

8.3.4.5

Пресечение обгона (опция)

- Нажмите кнопку Установка (SET), когда меню закрыто или

используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и удерживайте

кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не будет

выделена надпись ЕЗДА (RIDE). Меню можно открыть, нажав

кнопку Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не будет

выделена надпись РАДИОЛОКАЦИОННЫЙ КОНТРОЛЬ (RADAR

ASSISTANCE). Меню можно открыть, нажав кнопку Установка

(SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не будет

выделена надпись Пресечение обгона (Overtake Supression),

или используйте Сенсорный дисплей.

- Нажмите кнопкуВПРАВО (RIGHT) или ВЛЕВО (LEFT), чтобы

включить или выключить функцию Пресечения обгона (Overtake

Suppression), или воспользуйтесь Сенсорным дисплеем.

- Нажмите кнопку Установка (SET) для подтверждения выбора

или используйте Сенсорный дисплей.

Функция Пресечения обгона (Overtake Suppression) (опция)

пресекает разгон вашего транспортного средства, предотвращая

обгон в левой или правой полосе.

Примечание

Через некоторое время система адаптивного круиз-

контроля (AКК (ACC)) (опция) определяет, движется ли

транспортное средство по право- или левостороннему

движению, и соответствующим образом корректирует

функцию пресечения обгона.

8.3.4.6

Предупреждение о столкновении (опция)

- Нажмите кнопку Установка (SET), когда меню закрыто или

используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не

будет выделена надпись ЕЗДА (RIDE). Меню можно открыть,

нажав кнопку Установка (SET) или используя Сенсорный

дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не

будет выделена надпись РАДИОЛОКАЦИОННЫЙ КОНТРОЛЬ

(RADAR ASSISTANCE). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Электронные системы помощи водителю могут

влиять на транспортное средство только в пределах его

физических возможностей.

- Даже при использовании электронных систем помощи

водителю всегда адаптируйте свой стиль езды к

дорожным условиям, дорожной обстановке и своим

собственным возможностям.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не

будет выделена надпись ПРЕДУПРЕЖДЕНИЕ О

СТОЛКНОВЕНИИ (COLLISION WARNING), или используйте

Сенсорный дисплей.

- Нажмите кнопку ВПРАВО (RIGHT) или ВЛЕВО (LEFT), чтобы

включить или выключить функцию Предупреждения о

столкновении (Collision Warning), или воспользуйтесь

Сенсорным дисплеем.

- Нажмите кнопку Установка (SET) для подтверждения выбора

или используйте Сенсорный дисплей.

8 Меню

Функция предупреждения о столкновении (опция)

предупреждает водителя об опасной ситуации впереди

коротким двойным тормозным импульсом, а также на дисплее

загорается предупреждение о торможении.

Эта функция не является автономной функцией экстренного

торможения. Это лишь предупреждение в последнюю минуту.

Поскольку предупреждение о столкновении является

функцией безопасности, порог срабатывания установлен

таким образом, чтобы она не мешала нормальному или даже

спортивному стилю вождения. Поэтому не рекомендуется

принудительно активировать функцию, выполняя

рискованные маневры или резкие сближения.

Давление в тормозной системе не достигает максимального

предела. Диапазон действия ограничен при больших углах

наклона.

Функция не является функцией предотвращения

столкновений; Система не тормозит при приближении людей,

животных, пересекающих дорогу транспортных средств или

других препятствий. Функция не активируется при

приближении неподвижных или встречных объектов.

«Предупреждение о столкновении» (опция) отключается при

возникновении неисправности, связанной с передним

радарным датчиком или ABS.

8.3.4.7

Система помощи при торможении (опция)

- Нажмите кнопку Установка (SET), когда меню закрыто или

используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не

будет выделена надпись ЕЗДА (RIDE). Меню можно

открыть, нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не

будет выделена надпись РАДИОЛОКАЦИОННЫЙ

КОНТРОЛЬ (RADAR ASSISTANCE). Меню можно открыть,

нажав кнопку Установка (SET) или используя Сенсорный

дисплей.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Электронные системы помощи водителю

могут влиять на транспортное средство только в

пределах его физических возможностей.

- Даже при использовании электронных систем

помощи водителю всегда адаптируйте свой стиль

езды к дорожным условиям, дорожной обстановке

и своим собственным возможностям.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не

будет выделена надпись СИСТЕМА ПОМОЩИ ПРИ

ТОРМОЖЕНИИ (BRAKE ASSIST), или используйте

Сенсорный дисплей.

- Нажмите кнопку ВПРАВО (RIGHT) или ВЛЕВО (LEFT),

чтобы включить или выключить систему Помощи при

торможении (Brake Assist), или воспользуйтесь

Сенсорным дисплеем.

- Нажмите кнопку Установка (SET) для подтверждения

выбора или используйте Сенсорный дисплей.

Функция Помощи при торможении (Brake Assist) (опция)

предназначена для поддержки водителя в экстренных

ситуациях путем увеличения давления в тормозной системе.

Примечание

Эта функция не является автономной функцией

экстренного торможения. Для срабатывания системы

всегда требуется ручное нажатие на тормоз.

Меню 8

Рассчитывается виртуальное время столкновения. Если

это время столкновения опускается ниже заданного

порогового значения, функция активируется. Если

водитель нажимает на тормоз в таком случае, функция

увеличивает давление в тормозной системе для

достижения желаемого замедления транспортного

средства. Рычаг тормоза может ощущаться «слабым» во

время работы Помощи при торможении (опция) из-за

активации электродвигателя насоса.

Поскольку Помощь при торможении (опция) является

функцией безопасности, порог срабатывания установлен

таким образом, чтобы он не мешал нормальному или даже

спортивному стилю езды. Поэтому не рекомендуется

принудительно активировать функцию, выполняя

рискованные маневры или резкие сближения.

Помощь при торможении (опция) ограничена примерно 70-

75% от максимального тормозного усилия.

Функция не является функцией предотвращения

столкновений; Система не тормозит при приближении

людей, животных, пересекающих дорогу транспортных

средств или других препятствий. Функция не активируется

при приближении неподвижных или встречных объектов.

Функция помощи при торможении (опция) отключается при

возникновении неисправности, связанной с передним

радарным датчиком или ABS.

8.3.4.8

Предупреждение о расстоянии (опция)

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ЕЗДА (RIDE). Меню

можно открыть, нажав кнопку Установка (SET) или

используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись

РАДИОЛОКАЦИОННЫЙ КОНТРОЛЬ (RADAR

ASSISTANCE). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ПРЕДУПРЕЖДЕНИЕ

О РАССТОЯНИИ (DISTANCE WARNING), или

используйте Сенсорный дисплей.

- Нажмите кнопку ВПРАВО (RIGHT) или ВЛЕВО (LEFT),

чтобы включить или выключить функцию

Предупреждения о расстоянии, или воспользуйтесь

Сенсорным дисплеем.

- Нажмите кнопку Установка (SET) для подтверждения

выбора или используйте Сенсорный дисплей.

Предупреждение о расстоянии (опция) - это полностью

пассивная система, которая предупреждает о слишком

коротком расстоянии до впереди идущего транспортного

средства.

8 Меню

8.4

Информация

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись Информация (Info).

Меню можно открыть, нажав кнопку Установка (SET)

или используя Сенсорный дисплей.

Например, в разделе ИНФОРМАЦИЯ (INFO) можно

просмотреть общую информацию, сведения о поездке и

возможные предупреждения.

8.4.1

Информация о поездке

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись Информация (Info).

Меню можно открыть, нажав кнопку Установка (SET)

или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ИНФОРМАЦИЯ О

ПОЕЗДКЕ. Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

Общие сведения о пробеге, времени в пути, среднем

расходе топлива и средней скорости содержатся в меню

TRIP INFO (Поездка).

Можно отобразить до 8 счётчиков поездок.

Меню 8

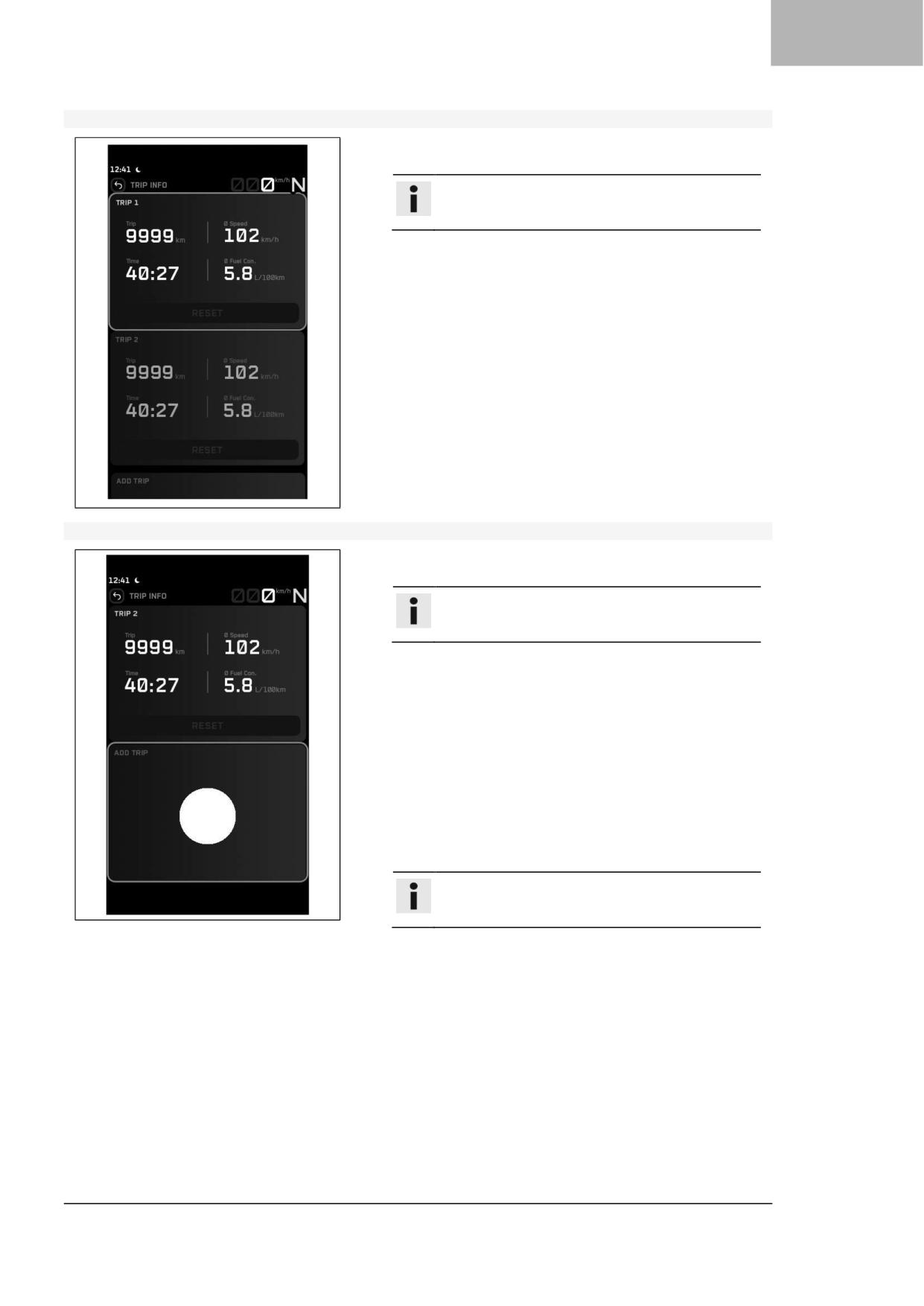

8.4.1.1

Поездка

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись Информация (Info).

Меню можно открыть, нажав кнопку Установка (SET)

или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ИНФОРМАЦИЯ О

ПОЕЗДКЕ. Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ПОЕЗДКА, или

используйте Сенсорный дисплей.

8.4.1.2

Добавить поездку

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись Информация (Info).

Меню можно открыть, нажав кнопку Установка (SET)

или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ИНФОРМАЦИЯ О

ПОЕЗДКЕ. Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку UP (ВВЕРХ) или DOWN (ВНИЗ),

пока не будет выделена надпись ДОБАВИТЬ

ПОЕЗДКУ. Нажмите кнопку Установка (SET), чтобы

добавить новую Поездку, или используйте Сенсорный

дисплей.

Примечание

Можно добавить до 8 отдельных счётчиков

поездок.

8 Меню

8.4.1.3

Сброс поездки

Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись Информация (Info).

Меню можно открыть, нажав кнопку Установка (SET)

или используя Сенсорный дисплей.

Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ИНФОРМАЦИЯ О

ПОЕЗДКЕ. Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

Нажимайте кнопку ВЛЕВО (LEFT) или ВПРАВО

(RIGHT), пока не будет выделена кнопка СБРОC.

Нажмите кнопку Установка (SET) или используйте

Сенсорный дисплей для сброса выбранной Поездки.

Примечание

Каждый счетчик поездки можно сбросить

отдельно.

8.4.1.4

Удаление поездки

Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись Информация (Info).

Меню можно открыть, нажав кнопку Установка (SET)

или используя Сенсорный дисплей.

Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ИНФОРМАЦИЯ О

ПОЕЗДКЕ. Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

Нажимайте кнопку ВЛЕВО (LEFT)или ВПРАВО

(RIGHT), пока не будет выделена кнопка УДАЛИТЬ

(DELETE). Нажмите кнопку Установка (SET), чтобы

удалить Поездку, или используйте Сенсорный

дисплей.

Примечание

Можно удалить поездки с 3 по 8.

Меню 8

8.4.2

Информация

- Нажмите кнопку Установка (SET), когда меню закрыто или

используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не

будет выделена надпись Информация (Info). Меню можно

открыть, нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не

будет подсвечена нужная информация, или используйте

Сенсорный дисплей.

СКДШ ПЕР (TPMS FR) отображает текущее давление воздуха в

передней шине.

СКДШ ЗАД (TPMS RE) отображает текущее давление воздуха в

задней шине.

Примечание

Режим отображения системы контроля давления в

шинах можно настроить в меню ПРЕДУПРЕЖДЕНИЯ

СКДШ (TPMS WARNINGS).

Параметр ТЕМПЕРАТУРА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

(COOLANT TEMP. ) отображает температуру охлаждающей

жидкости.

ТЕМПЕРАТУРА МАСЛА (OIL TEMPERATURE) отображает

температуру моторного масла.

Параметр ДИСТАНЦИЯ обозначает возможное расстояние,

которое можно проехать на текущем запасе топлива.

Параметр НАПРЯЖЕНИЕ АККУМУЛЯТОРА отображает

напряжение аккумулятора.

ОДОМЕТР (ODOMETER) отображает общий пробег.

WARNINGS (Предупреждения) отображает предупреждения,

которые возникли до тех пор, пока они не перестанут быть

активными.

Параметр ВЕРСИЯ отображает версию приборной панели.

Параметр СЛЕДУЮЩЕЕ ОБСЛУЖИВАНИЕ ЧЕРЕЗ показывает,

когда наступает срок следующего обслуживания.

Параметр СЛЕДУЮЩЕЕ ОБСЛУЖИВАНИЕ показывает, когда

наступает срок следующего обслуживания.

8.4.3

Цифровая SIM- карта

- Нажмите кнопку Установка (SET), когда меню закрыто или

используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не

будет выделена надпись Информация (Info). Меню можно

открыть, нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не

будет выделена надпись ЦИФРОВАЯ SIM- КАРТА, или

используйте Сенсорный дисплей.

Параметр ЦИФРОВАЯ SIM- КАРТА отображает состояние

ЦИФРОВОЙ SIM- КАРТЫ.

Меню 8

8.4.4

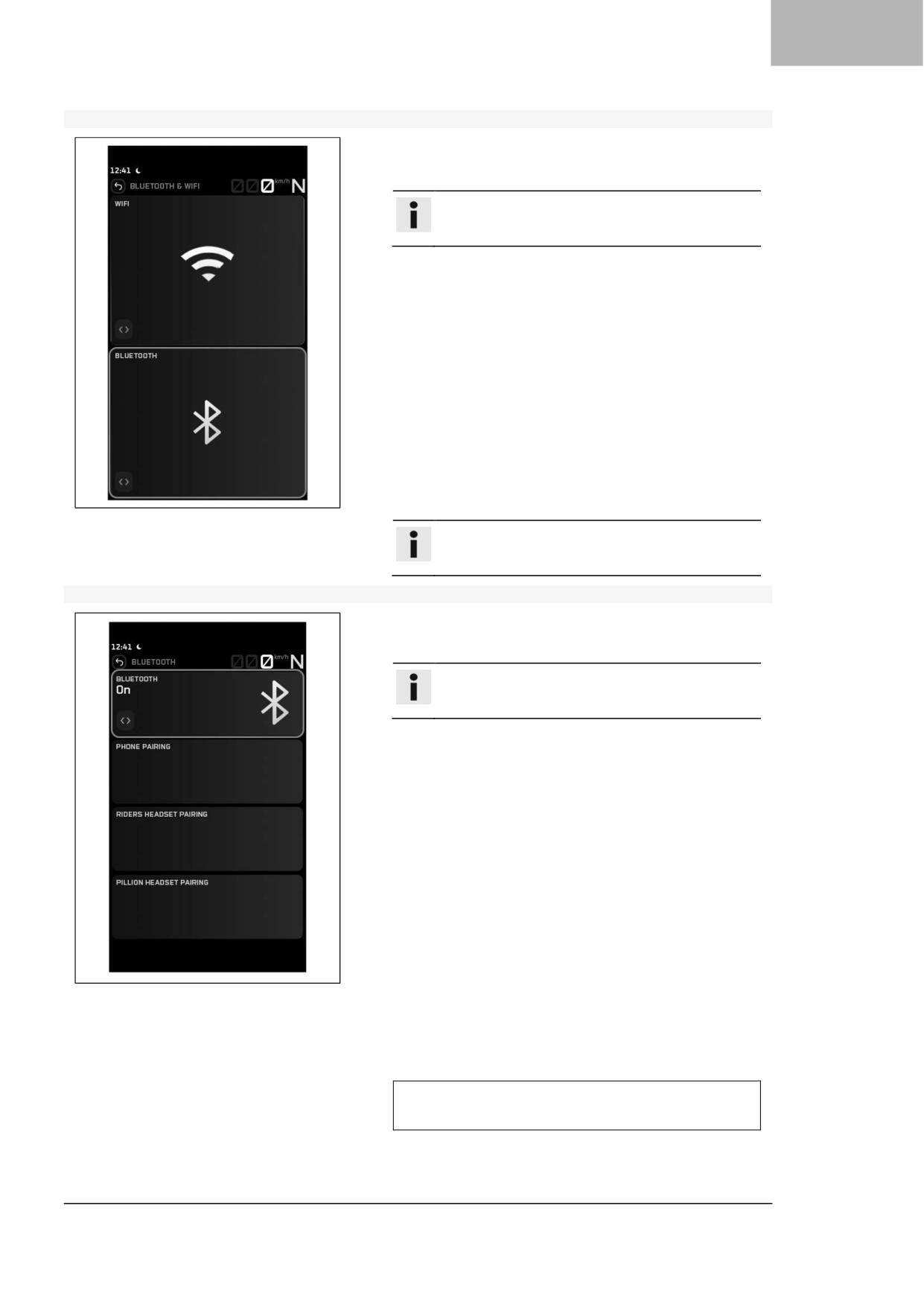

Мобильный телефон

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись Информация (Info).

Меню можно открыть, нажав кнопку Установка (SET)

или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ТЕЛЕФОН, или

используйте Сенсорный дисплей.

Параметр ТЕЛЕФОН отображает состояние мобильного

телефона.

8.4.5

Система связи

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись Информация (Info).

Меню можно открыть, нажав кнопку Установка (SET)

или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ГАРНИТУРА, или

используйте Сенсорный дисплей.

Параметр ГАРНИТУРА отображает состояние Гарнитуры.

8 Меню

8.4.6

предупреждения

Условие: Выведено сообщение или предупреждение

Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись Информация (Info).

Меню можно открыть, нажав кнопку Установка (SET)

или используя Сенсорный дисплей.

Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ПРЕДУПРЕЖДЕНИЯ

(WARNINGS) . Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

Примечание

При наличии предупреждений загорается общий

предупреждающий световой сигнал .

Возникшие предупреждения сохраняются на

дисплее до тех пор, пока они не перестанут

быть активными.

8.4.7

Дополнительные функции

Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись Информация (Info).

Меню можно открыть, нажав кнопку Установка (SET)

или используя Сенсорный дисплей.

Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ДОПОЛНИТЕЛЬНЫЕ

ФУНКЦИИ (EXTRA FUNCTIONS). Меню можно открыть,

нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

Примечание

Перечислены нестандартные дополнительные

функции.

Актуальный каталог KTM PowerParts и

доступное программное обеспечение можно

найти на веб-сайте KTM.

Первые 1500 км пробега это пункт меню

ДЕМОРЕЖИМ (DEMO MODE).

Меню 8

8.4.8

Демонстрационный режим

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись Информация (Info).

Меню можно открыть, нажав кнопку Установка (SET)

или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись

ДЕМОНСТРАЦИОННЫЙ РЕЖИМ (DEMO MODE).

Меню можно открыть, нажав кнопку Установка (SET)

или используя Сенсорный дисплей.

Примечание

Перечислены активированные функции

демонстрационного режима (стр. 38).

По истечении срока действия

демонстрационного режима дополнительные

функции программного обеспечения можно

получить у официальных партнеров.

После первых 1500 км пробега это пункт меню

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ (EXTRA

FUNCTIONS).

8.5

Полдогрев

Условие: в меню НАСТРОЙКИ выбрана опция Рукоятки с

подогревом (Heated Grips) или Подогрев сиденья

(Heated Seat).

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ПОДОГРЕВ

(HEATING). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

8 Меню

8.5.1

рукоятка с подогревом

Состояние: В меню НАСТРОЙКИ выбрана опция

подогрева рукояток.

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ПОДОГРЕВ

(HEATING). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись РУКОЯТКИ (GRIPS),

или используйте Сенсорный дисплей.

- Нажимайте кнопку ВЛЕВО (LEFT) или ВПРАВО

(RIGHT), чтобы настроить Рукоятки с подогревом

(Heated Grips). Нажмите кнопку Установка (SET) для

подтверждения выбора или используйте Сенсорный

дисплей.

8.5.2

Подогрев сиденья водителя

Состояние: В меню НАСТРОЙКИ выбрана опция

подогрева сиденья.

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ПОДОГРЕВ

(HEATING). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись Подогрев сиденья

(Seat Heating), или используйте Сенсорный дисплей.

- Нажимайте кнопку ВЛЕВО (LEFT) или ВПРАВО

(RIGHT), чтобы отрегулировать СИДЕНЬЕ ВОДИТЕЛЯ.

Нажмите кнопку Установка (SET) для подтверждения

выбора или используйте Сенсорный дисплей.

Меню 8

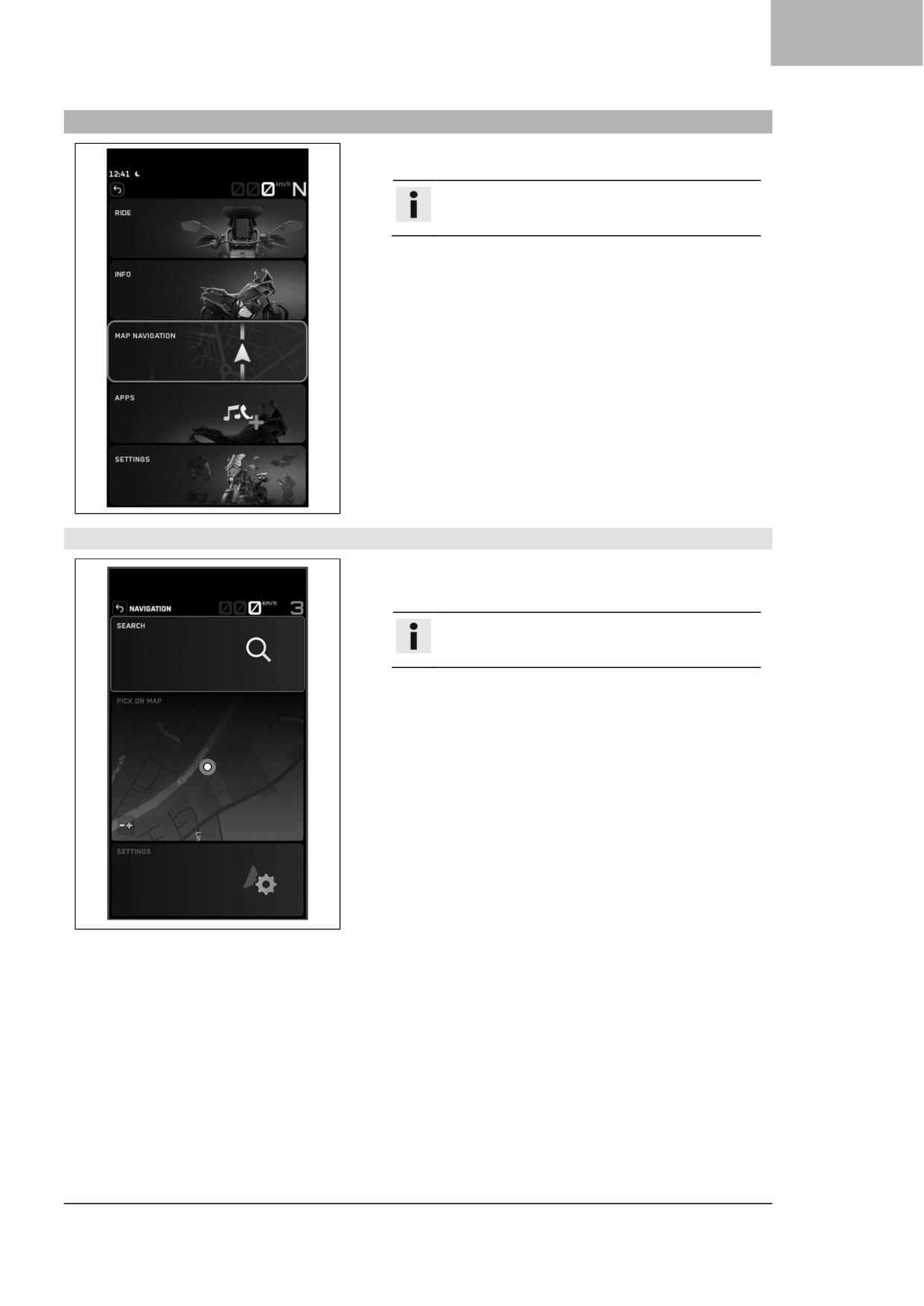

8.6

навигация

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАВИГАЦИЯ ПО

КАРТЕ (MAP NAVIGATION). Меню можно открыть,

нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

8.6.1

Поиск

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАВИГАЦИЯ ПО

КАРТЕ (MAP NAVIGATION). Меню можно открыть,

нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ПОИСК (SEARCH).

Подменю можно открыть, нажав кнопку Установка

(SET) или используя Сенсорный дисплей.

8 Меню

8.6.2

Выбрать на карте

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАВИГАЦИЯ ПО

КАРТЕ (MAP NAVIGATION). Меню можно открыть,

нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ВЫБРАТЬ НА КАРТЕ

(PICK ON MAP). Подменю можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

8.6.3

остановить навигацию

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАВИГАЦИЯ ПО

КАРТЕ (MAP NAVIGATION). Меню можно открыть,

нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ОСТАНОВИТЬ

НАВИГАЦИЮ (STOP NAVIGATION). Подменю можно

открыть, нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

Меню 8

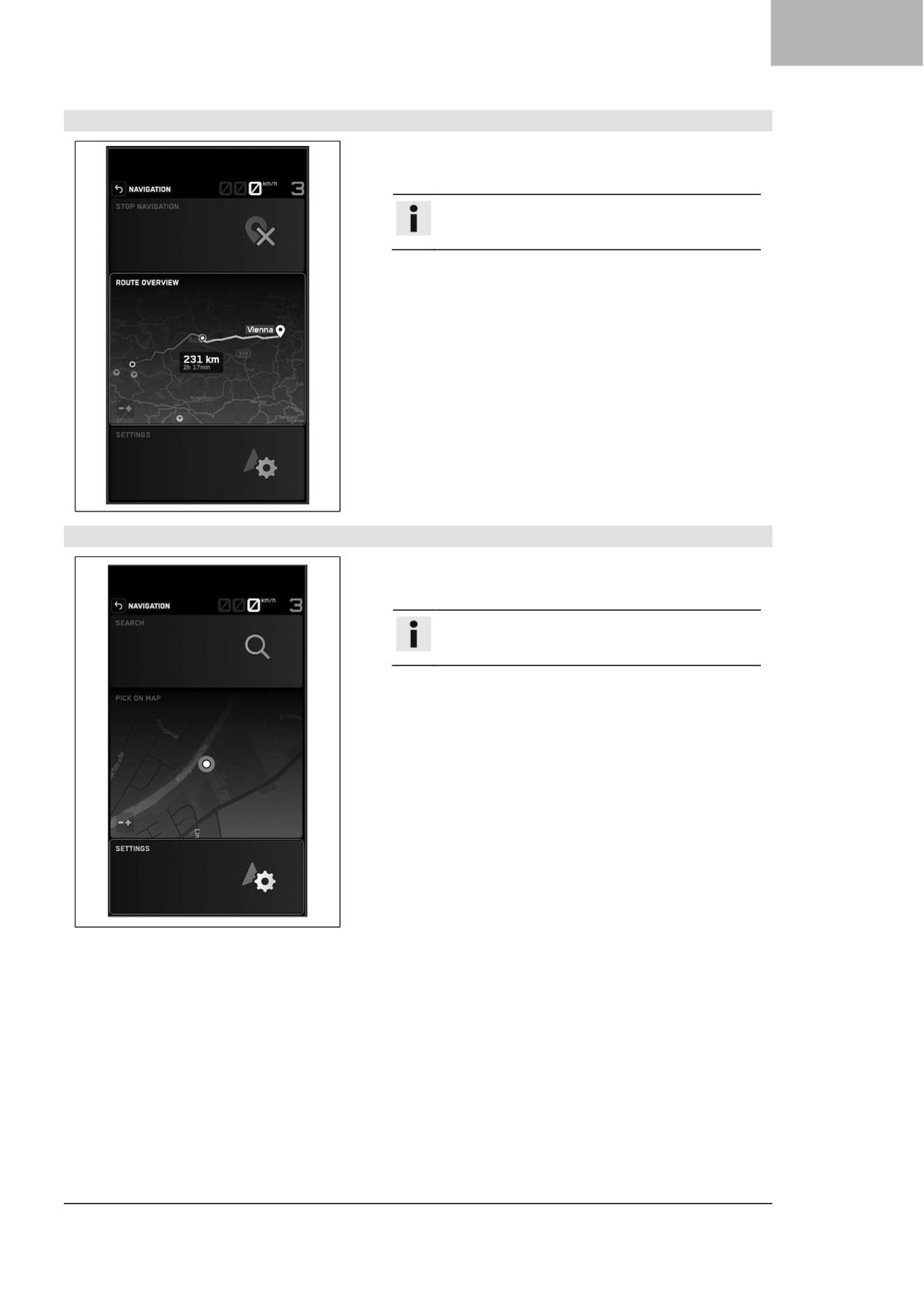

8.6.4

Обзор маршрутов

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАВИГАЦИЯ ПО

КАРТЕ (MAP NAVIGATION). Меню можно открыть,

нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ОБЗОР МАРШРУТА

(ROUTE OVERVIEW). Подменю можно открыть, нажав

кнопку Установка (SET) или используя Сенсорный

дисплей.

8.6.5

Настройки

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАВИГАЦИЯ ПО

КАРТЕ (MAP NAVIGATION). Меню можно открыть,

нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Подменю можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

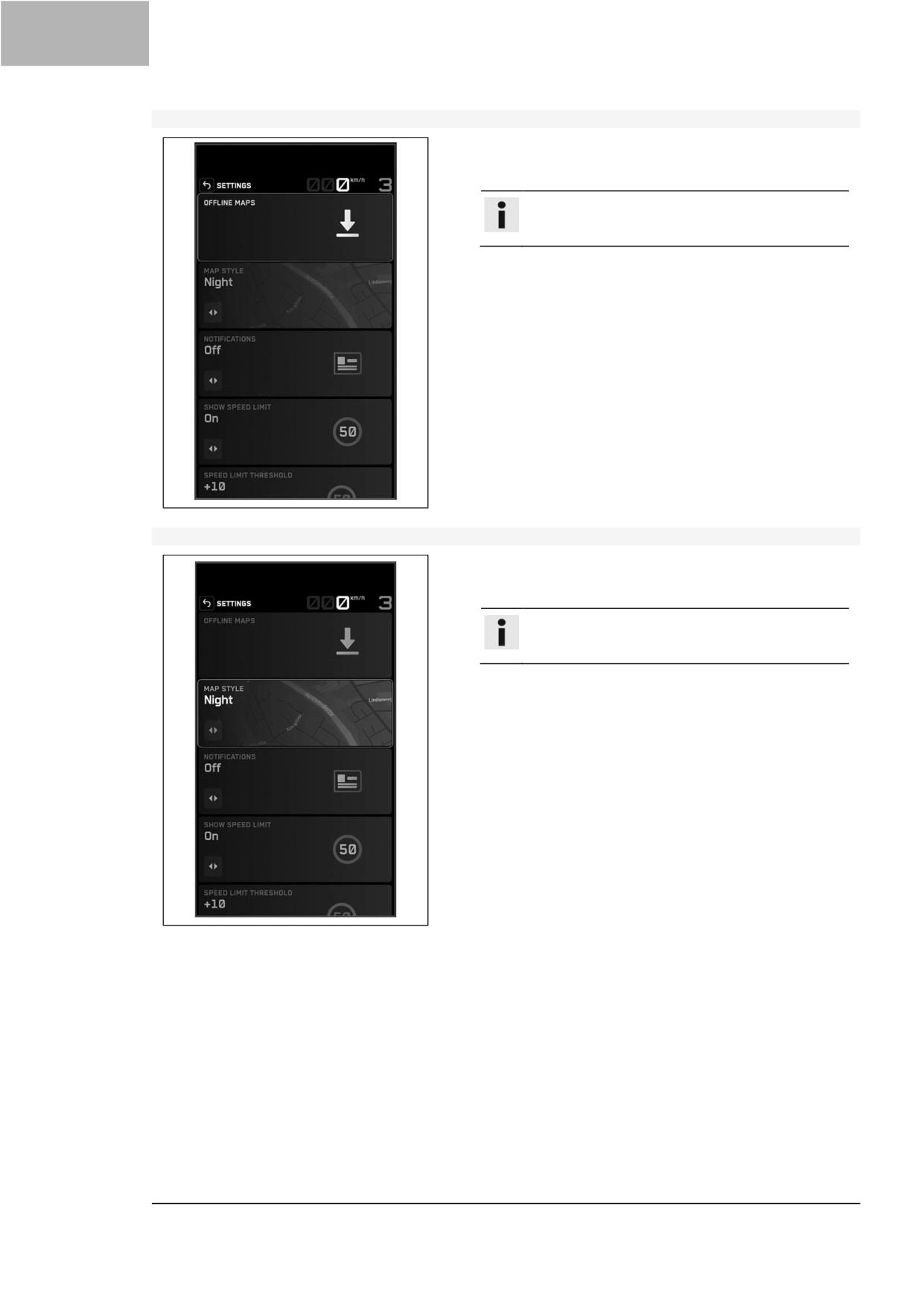

8 Меню

8.6.5.1

Офлайн-карты

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАВИГАЦИЯ ПО

КАРТЕ (MAP NAVIGATION). Меню можно открыть,

нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ОФЛАЙН-КАРТЫ

(OFFLINE MAPS). Подменю можно открыть, нажав

кнопку Установка (SET) или используя Сенсорный

дисплей.

Различные карты можно загрузить из меню ОФЛАЙН-

КАРТЫ (OFFLINE MAPS).

8.6.5.2

Вид карты

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАВИГАЦИЯ ПО

КАРТЕ (MAP NAVIGATION). Меню можно открыть,

нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ВИД КАРТЫ (MAP

STYLE). Подменю можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Вид карты (Map Style) можно настроить, нажав кнопку

ВПРАВО (RIGHT) или ВЛЕВО (LEFT). Нажмите кнопку

Установка (SET) для подтверждения выбора или

используйте Сенсорный дисплей.

Меню 8

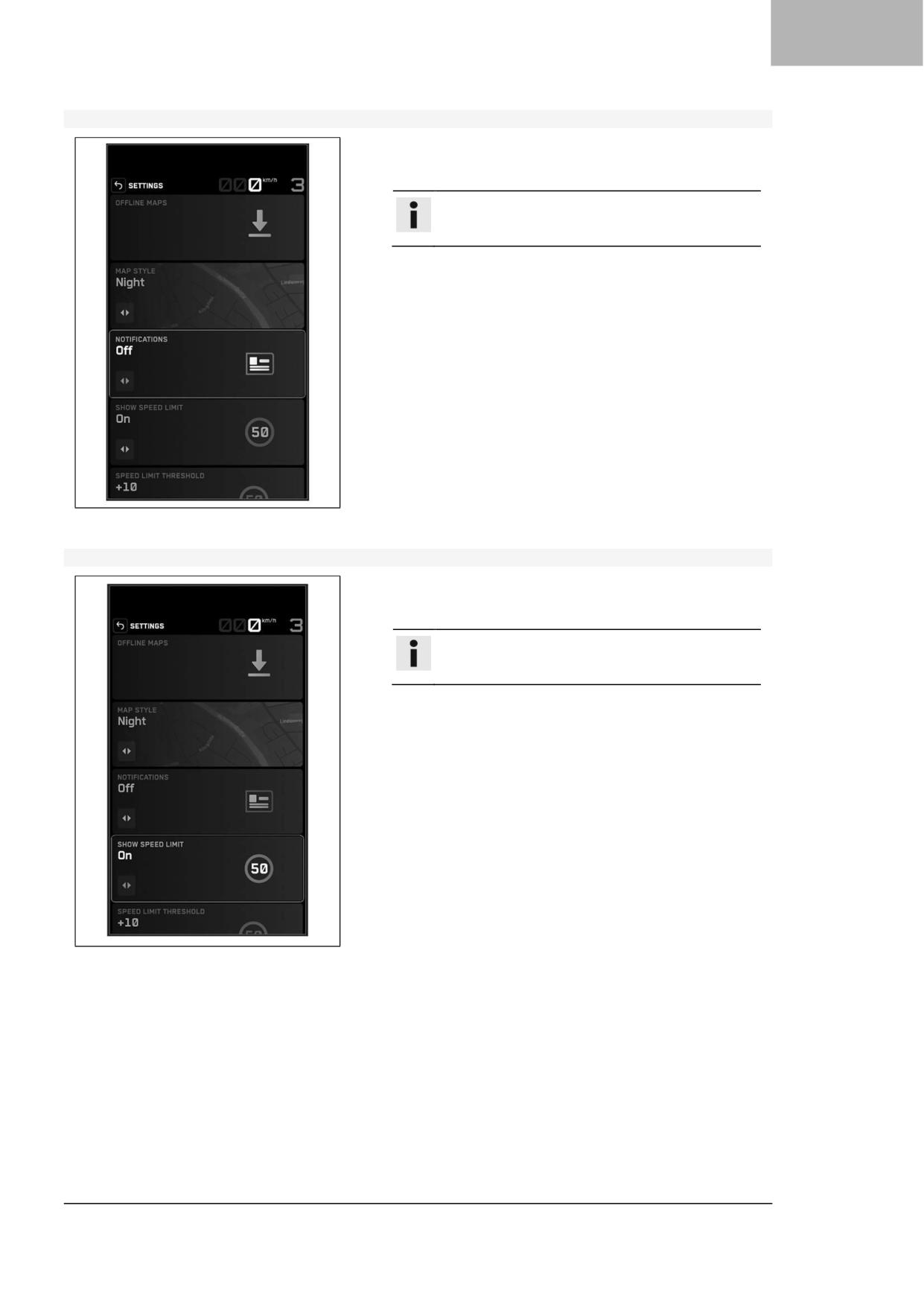

8.6.5.3

Уведомления

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАВИГАЦИЯ ПО

КАРТЕ (MAP NAVIGATION). Меню можно открыть,

нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись УВЕДОМЛЕНИЯ

(NOTIFICATIONS), или используйте Сенсорный

дисплей.

- Нажмите кнопку ВПРАВО (RIGHT) или ВЛЕВО (LEFT)

для настройки Уведомлений. Нажмите кнопку

Установка (SET) для подтверждения выбора или

используйте Сенсорный дисплей.

8.6.5.4

Отображение управления скоростью

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАВИГАЦИЯ ПО

КАРТЕ (MAP NAVIGATION). Меню можно открыть,

нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ПОКАЗАТЬ

ОГРАНИЧЕНИЕ СКОРОСТИ (SHOW SPEED LIMIT),

или используйте Сенсорный дисплей.

- Функцию Показывать ограничение скорости можно

настроить, нажав кнопку ВПРАВО (RIGHT) или ВЛЕВО

(LEFT). Нажмите кнопку Установка (SET) для

подтверждения выбора или используйте Сенсорный

дисплей.

8 Меню

8.6.5.5

Пороговое значение контроля скорости

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАВИГАЦИЯ ПО

КАРТЕ (MAP NAVIGATION). Меню можно открыть,

нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ПОРОГ

ОГРАНИЧЕНИЯ СКОРОСТИ (SPEED LITMIT

THRESHOLD), или используйте Сенсорный дисплей.

- Порог ограничения скорости можно настроить, нажав

кнопку ВПРАВО (RIGHT) или ВЛЕВО (LEFT). Нажмите

кнопку Установка (SET) для подтверждения выбора

или используйте Сенсорный дисплей.

8.7

Приложения

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ

(DOWN)(ВНИЗ), пока не будет выделена надпись

ПРИЛОЖЕНИЯ (APPS). Меню можно открыть, нажав

кнопку Установка (SET) или используя Сенсорный

дисплей.

Меню 8

8.7.1

Вызовы

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ

(DOWN)(ВНИЗ), пока не будет выделена надпись

ПРИЛОЖЕНИЯ (APPS). Меню можно открыть, нажав

кнопку Установка (SET) или используя Сенсорный

дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ВЫЗОВ (CALL).

Подменю можно открыть, нажав кнопку Установка

(SET) или используя Сенсорный дисплей.

8.7.2

Музыка

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ

(DOWN)(ВНИЗ), пока не будет выделена надпись

ПРИЛОЖЕНИЯ (APPS). Меню можно открыть, нажав

кнопку Установка (SET) или используя Сенсорный

дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ, пока не

будет выделена надпись МУЗЫКА (MUSIC). Подменю

можно открыть, нажав кнопку Установка (SET) или

используя Сенсорный дисплей.

8 Меню

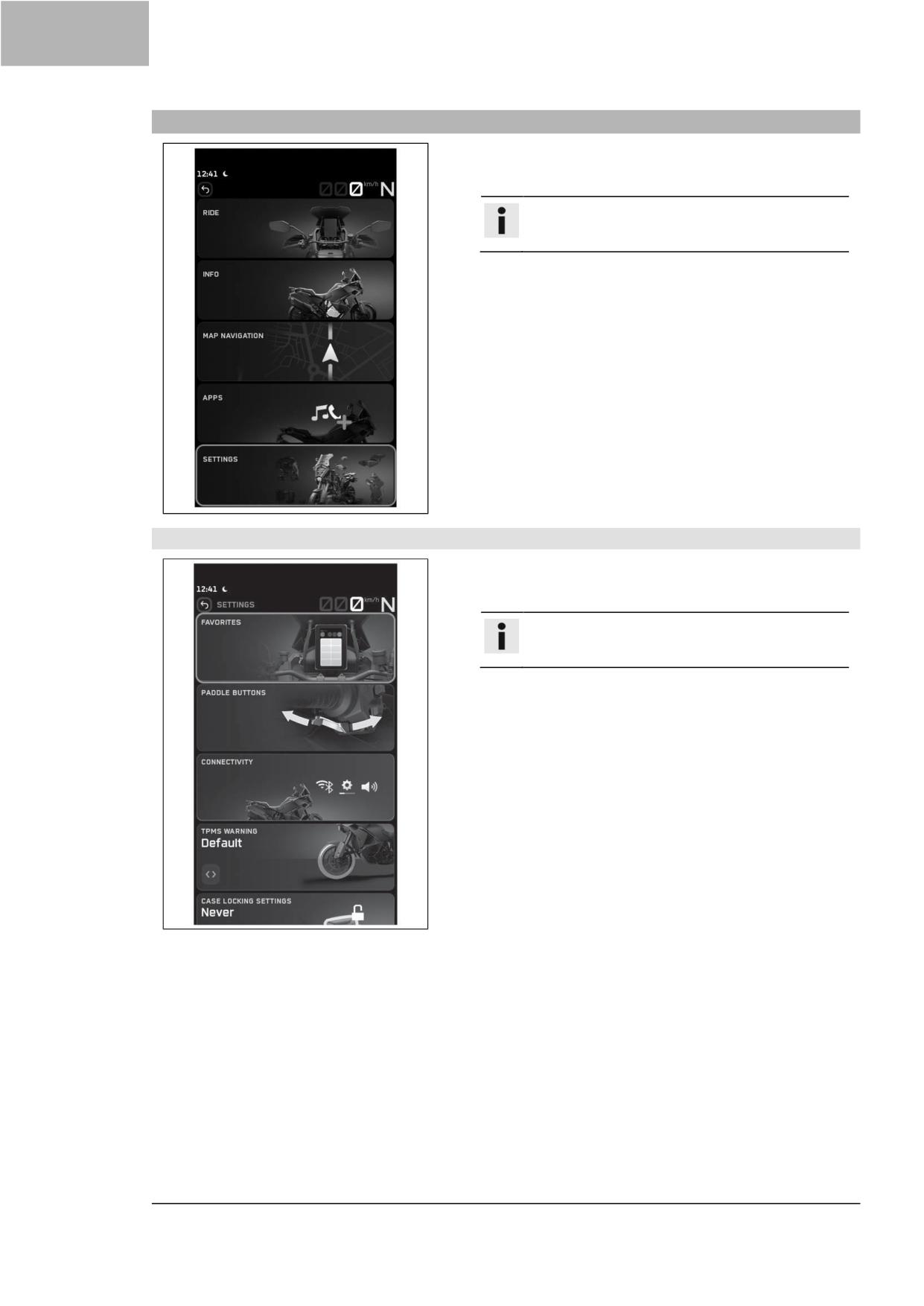

8.8

Настройки

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

В меню НАСТРОЙКИ (SETTINGS) можно настроить

избранное, быстрый выбор, Возможности подключения

(Connectivity) (опция) и предупреждающий световой

сигнал переключения передач. Настроить можно единицы

измерения или различные значения. Некоторые функции

могут быть включены или отключены.

8.8.1

избранное

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ИЗБРАННОЕ

(FAVORITES). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

В меню ИЗБРАННОЕ (FAVORITES) можно выбрать до

восьми элементов информации.

100

Меню 8

8.8.1.1

Дисплей избранного 1-8

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP)или ВНИЗ (DOWN), пока

не будет выделена надпись ИЗБРАННОЕ

(FAVORITES). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажмите кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), чтобы

выбрать Избранное 1, Избранное 2, Избранное 3,

Избранное 4, Избранное 5, Избранное 6, Избранное

7 или Избранное 8, или используйте Сенсорный

дисплей.

- Нажмите кнопку ВПРАВО (RIGHT) или ВЛЕВО (LEFT)

для выбора нужной информации. Нажмите кнопку

Установка (SET) для подтверждения выбора или

используйте Сенсорный дисплей.

8.8.2

Лепестковые кнопки

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ЛЕПЕСТКОВЫЕ

КНОПКИ. Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажмите кнопку ВПРАВО (RIGHT) или ВЛЕВО (LEFT)

для настройки Лепестковых кнопок. Нажмите кнопку

Установка (SET) для подтверждения выбора или

используйте Сенсорный дисплей.

101

8 Меню

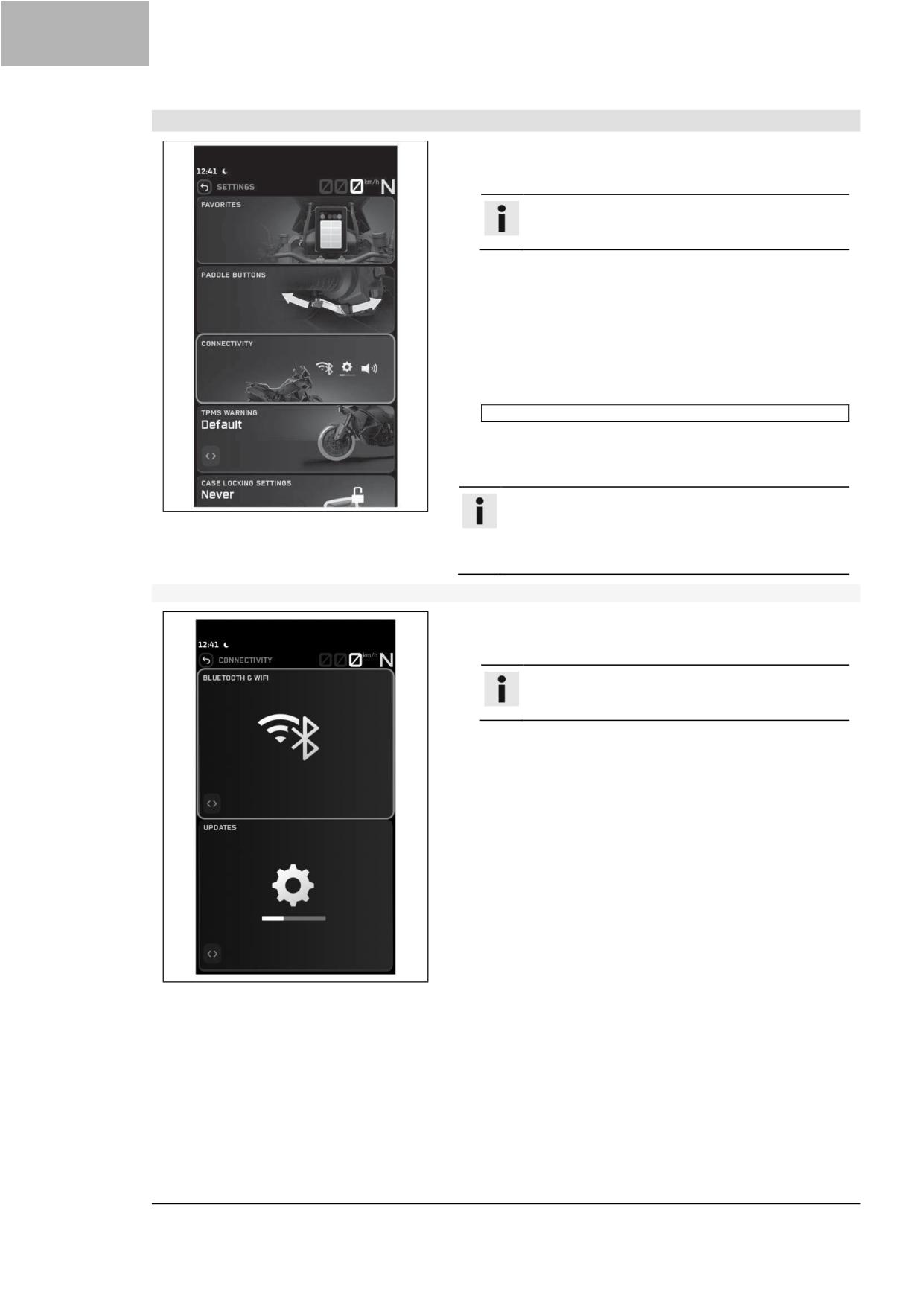

8.8.3

Возможности подключения

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ВОЗМОЖНОСТИ

ПОДКЛЮЧЕНИЯ (CONNECTIVITY). Меню можно

открыть, нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

Должен поддерживаться стандарт Bluetooth®4.0.

В подменю Возможности подключения (Connectivity)

можно подключить подходящий мобильный телефон или

систему связи через Bluetooth^® к приборной панели, что

позволит настроить функции аудио и навигации.

Примечание

Не каждый сотовый телефон и система связи

подходят для сопряжения с приборной панелью. За

подробностями обращайтесь к официальному

дилеру.

8.8.3.1

Bluetooth и WiFi

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ВОЗМОЖНОСТИ

ПОДКЛЮЧЕНИЯ (CONNECTIVITY). Меню можно

открыть, нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись BLUETOOTH и WIFI.

Подменю можно открыть, нажав кнопку Установка

(SET) или используя Сенсорный дисплей.

102

Меню 8

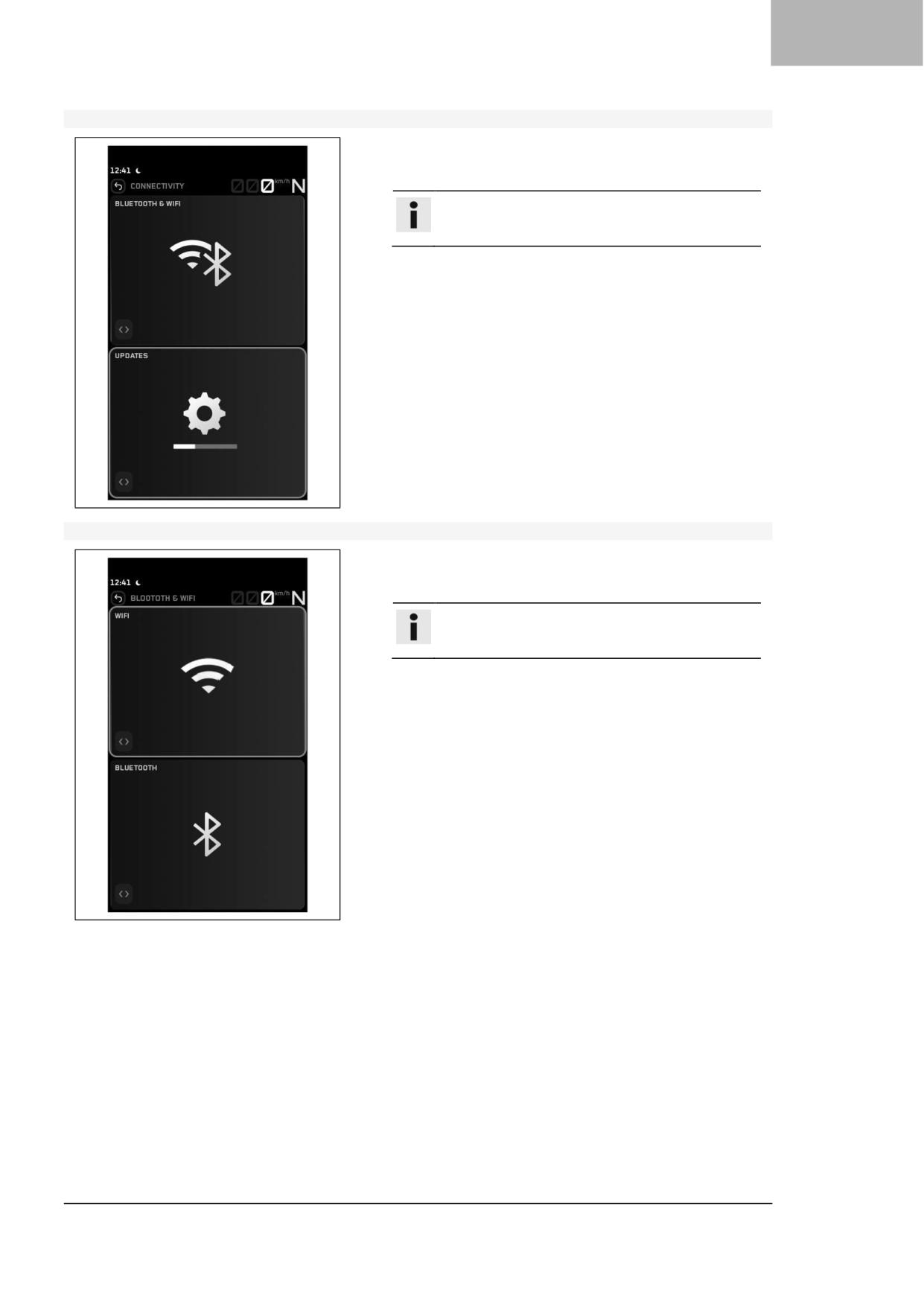

8.8.3.2

Обновления

Условие: Мотоцикл неподвижен, сеть WIFI подключена

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ВОЗМОЖНОСТИ

ПОДКЛЮЧЕНИЯ (CONNECTIVITY). Меню можно

открыть, нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ОБНОВЛЕНИЯ.

Нажмите кнопку Установка (SET) для проверки

наличия обновлений или используйте Cенсорный

дисплей.

8.8.3.3

Настройки WIFI

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ВОЗМОЖНОСТИ

ПОДКЛЮЧЕНИЯ (CONNECTIVITY). Меню можно

открыть, нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись BLUETOOTH и WIFI.

Подменю можно открыть, нажав кнопку Установка

(SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись WIFI. Подменю можно

открыть, нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

103

8 Меню

8.8.3.4

WiFi

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ВОЗМОЖНОСТИ

ПОДКЛЮЧЕНИЯ (CONNECTIVITY). Меню можно

открыть, нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись BLUETOOTH и WIFI.

Подменю можно открыть, нажав кнопку Установка

(SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись WIFI, или используйте

Сенсорный дисплей.

- Используйте кнопку ВЛЕВО (LEFT) или ВПРАВО

(RIGHT), чтобы выбрать пункт меню и включить или

выключить WIFI. Нажмите кнопку Установка (SET) для

подтверждения выбора или используйте Сенсорный

дисплей.

8.8.3.5

Добавление сети

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ВОЗМОЖНОСТИ

ПОДКЛЮЧЕНИЯ (CONNECTIVITY). Меню можно

открыть, нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись BLUETOOTH и WIFI.

Подменю можно открыть, нажав кнопку Установка

(SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ДОБАВИТЬ СЕТЬ

(ADD NETWORK). Нажмите кнопку Установка (SET),

чтобы открыть подменю, или используйте Сенсорный

дисплей.

- Приборная панель начнет поиск подходящей сети WIFI.

Если поиск успешен, имя WIFI отобразится в подменю

«Добавить сеть». Нажмите кнопку Установка (SET),

чтобы инициировать сопряжение, или используйте

Сенсорный дисплей.

104

Меню 8

8.8.3.6

Настройки Bluetooth

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ВОЗМОЖНОСТИ

ПОДКЛЮЧЕНИЯ (CONNECTIVITY). Меню можно

открыть, нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись BLUETOOTH и WIFI.

Подменю можно открыть, нажав кнопку Установка

(SET) или используя Сенсорный дисплей.

- Нажимайте кнопку UP (ВВЕРХ) или DOWN (ВНИЗ),

пока не будет выделена надпись BLUETOOTH.

Подменю можно открыть, нажав кнопку Установка

(SET) или используя Сенсорный дисплей.

Примечание

Не каждый сотовый телефон и система связи

подходят для сопряжения с приборной панелью.

8.8.3.7

Bluetooth

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ВОЗМОЖНОСТИ

ПОДКЛЮЧЕНИЯ (CONNECTIVITY). Меню можно

открыть, нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись BLUETOOTH и WIFI.

Подменю можно открыть, нажав кнопку Установка

(SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись BLUETOOTH, или

используйте Сенсорный дисплей.

- Используйте кнопку ВПРАВО (RIGHT) или ВЛЕВО

(LEFT) для выбора пункта меню, чтобы включить или

выключить функцию Bluetooth^®. Нажмите кнопку

Установка (SET) для подтверждения выбора или

используйте Сенсорный дисплей.

Функция Bluetooth^® должна быть активирована для

сопряжения совместимого мобильного телефона или

системы связи с транспортным средством.

105

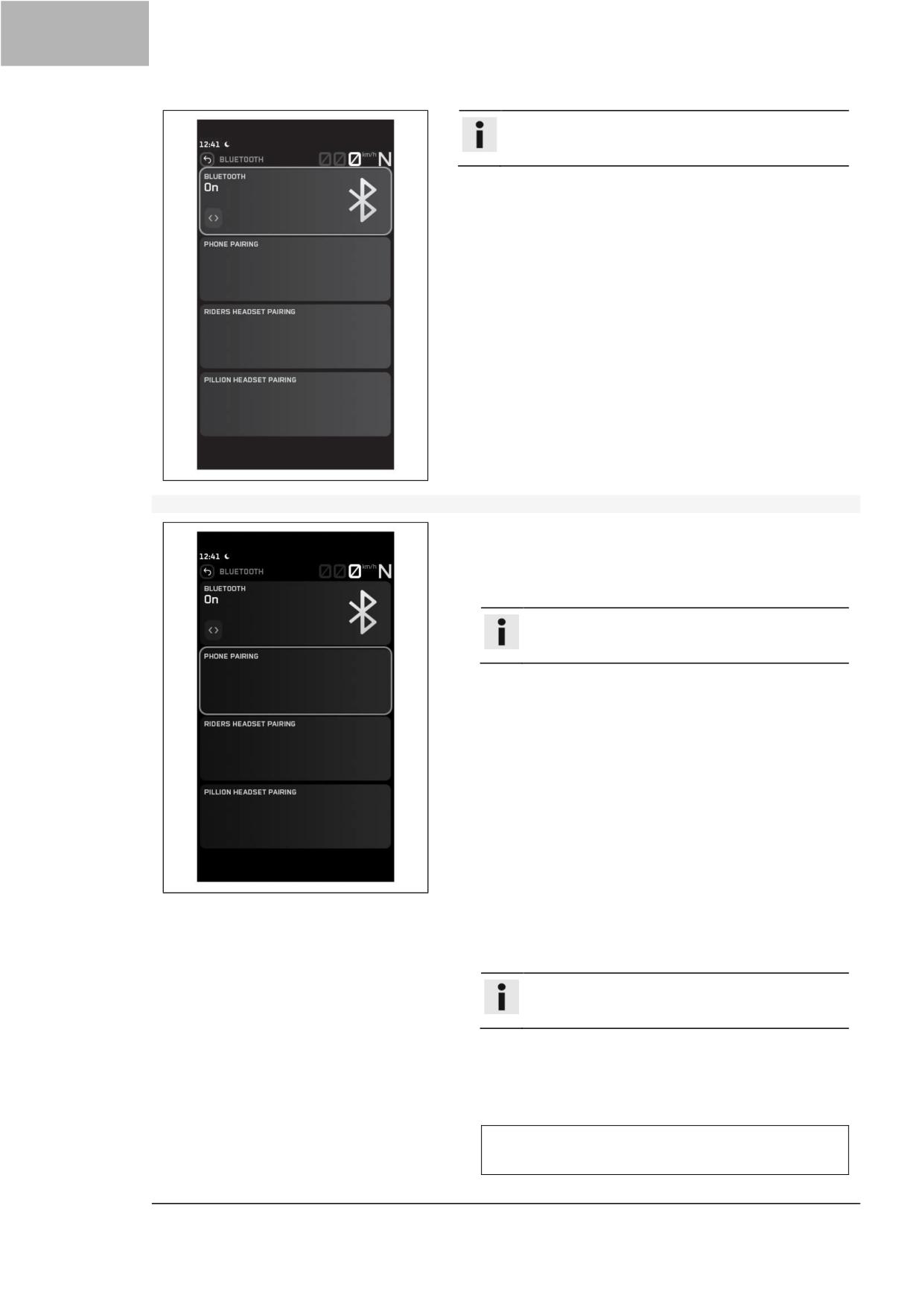

8 Меню

Примечание

Не каждый сотовый телефон и система связи

подходят для сопряжения с приборной панелью.

8.8.3.8

Сопряжение с телефоном

Условие: Мотоцикл неподвижен, включена функция

Bluetooth®, функция Bluetooth^® также включена на

устройстве, которое должно быть сопряжено

Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ВОЗМОЖНОСТИ

ПОДКЛЮЧЕНИЯ (CONNECTIVITY). Меню можно

открыть, нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись BLUETOOTH и WIFI.

Подменю можно открыть, нажав кнопку Установка

(SET) или используя Сенсорный дисплей.

Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет отмечена надпись СОПРЯЖЕНИЕ С

ТЕЛЕФОНОМ (PHONE PAIRING). Подменю можно

открыть, нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

Примечание

С комбинацией приборов может быть сопряжен

только один мобильный телефон.

Приборная панель начнет поиск совместимого

мобильного телефона. Если поиск успешен, название

мобильного телефона отображается в подменю

СОПРЯЖЕНИЕ С ТЕЛЕФОНОМ. Нажмите кнопку

Установка (SET), чтобы инициировать сопряжение, или

используйте Сенсорный дисплей.

Мобильный телефон должен быть виден на экране

Bluetooth^®для возможности его поиска

транспортным средством.

106

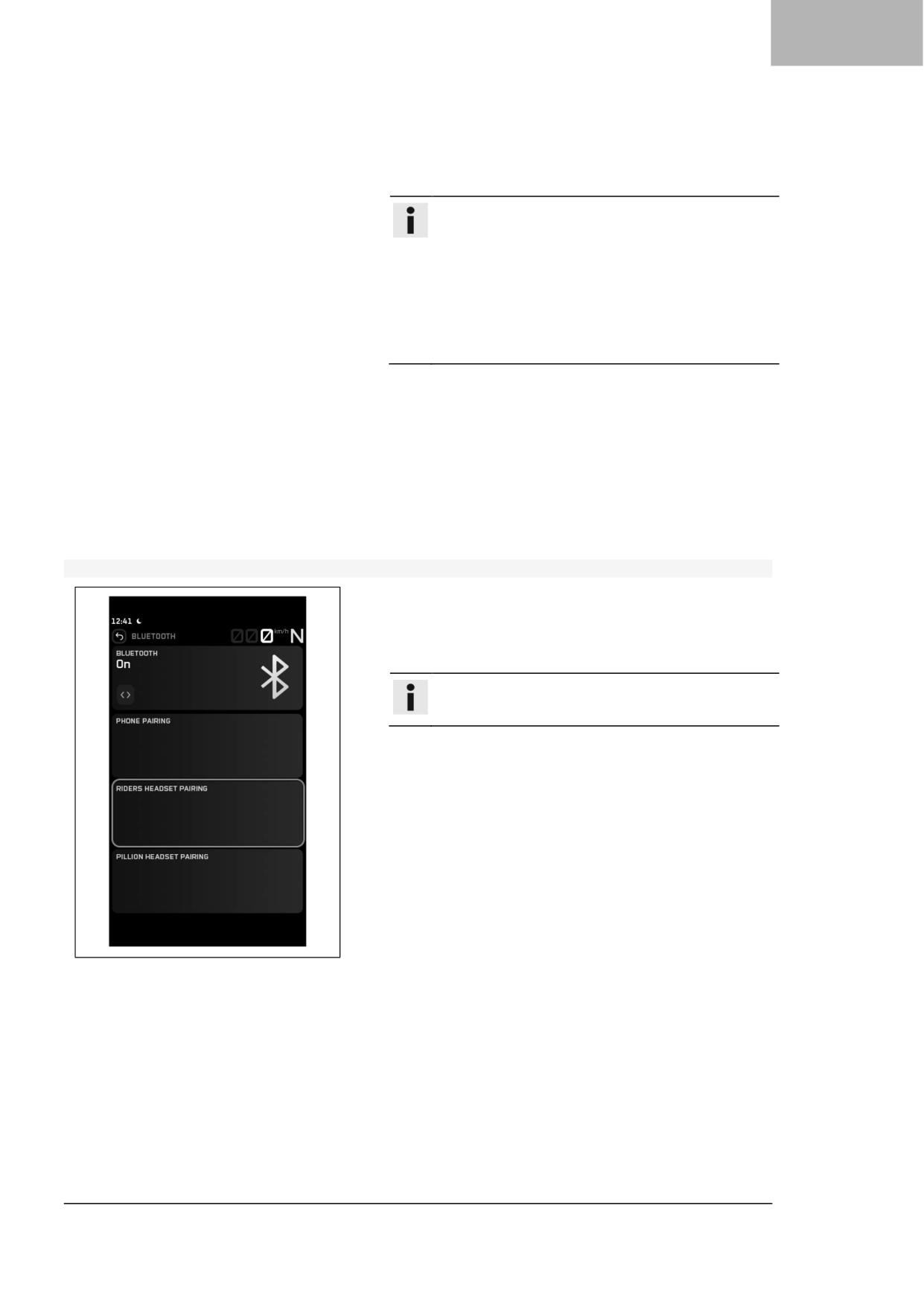

Меню 8

- На комбинированной приборной панели появляется

сообщение о том, что она теперь готова к сопряжению.

Сопряжение успешно завершается необходимостью

ввода пароля на мобильном телефоне и на приборной

панели.

Примечание

После завершения сопряжения в подменю

Телефон отобразится название сопряженного

телефона.

Нажмите кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет отмечено сопряженное устройство.

Сопряженное устройство можно удалить, нажав

кнопку Установка (SET).

Не каждый мобильный телефон подходит для

сопряжения с приборной панелью.

- Переместите ранее сопряженное устройство в зону

действия комбинированной приборной панели, когда

функция Bluetooth^® активна.

✓ Устройство автоматически сопрягается с комбинацией

приборов.

✗ Если устройство не будет автоматически сопряжено с

комбинацией приборов примерно через 30 секунд:

- Перезапустите комбинацию приборов или

повторите процедуру Сопряжения.

В подменю Телефон совместимый мобильный телефон

может быть сопряжен с приборной панелью.

8.8.3.9

Сопряжение с системой связи водителя

Условие: Мотоцикл неподвижен, включена функция Bluetooth®,

функция Bluetooth® также включена на устройстве, которое

должно быть сопряжено

- Нажмите кнопку Установка (SET), когда меню закрыто или

используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не

будет выделена надпись НАСТРОЙКИ (SETTINGS). Меню

можно открыть, нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не

будет выделена надпись ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ

(CONNECTIVITY). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не

будет выделена надпись BLUETOOTH и WIFI. Подменю

можно открыть, нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

- Нажимайте кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока не

будет выделена надпись BLUETOOTH. Подменю можно

открыть, нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не

будет отмечена надпись СОПРЯЖЕНИЕ С ГАРНИТУРОЙ

ВОДИТЕЛЯ (RIDERS HEADSET PAIRING). Подменю можно

открыть, нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

- Транспортное средство начнет поиск подходящей системы

связи. Если результаты поиска успешны, название аудио-

устройства пользователя отобразится в подменю Новое

сопряжение (New Pairing). Нажмите кнопку Установка (SET),

чтобы инициировать сопряжение, или используйте

Сенсорный дисплей.

107

8 Меню

Чтобы система связи была обнаружена транспортным

средством, она должна находиться в режиме сопряжения.

Следуйте инструкциям в руководстве пользователя системы

связи.

Примечание

Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока

не будет выделена надпись Удалить сопряжение

(Delete Pairing). Сопряженное устройство можно

удалить, нажав кнопку Установка (SET).

Не каждая система связи подходит для сопряжения с

транспортным средством.

- Переместите ранее сопряженное устройство в зону действия

транспортного средства, когда функция Bluetooth® активна.

✓ Устройство автоматически подключается к транспортному

средству.

✗ Если устройство не будет автоматически подключено к

транспортному средству примерно через 30 секунд:

- Снова включите питание транспортного средства или

повторите процедуру Нового сопряжения (New

Pairing).

В меню Гарнитура водителя (Riders Headset) можно сопрячь с

транспортным средством подходящую систему связи водителя.

8.8.3.10 Сопряжение с системой связи пассажира

Условие: Мотоцикл неподвижен, включена функция Bluetooth®,

функция Bluetooth® также включена на устройстве, которое

должно быть сопряжено

- Нажмите кнопку Установка (SET), когда меню закрыто или

используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не будет

выделена надпись НАСТРОЙКИ (SETTINGS). Меню можно

открыть, нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не будет

выделена надпись ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ

(CONNECTIVITY). Меню можно открыть, нажав кнопку Установка

(SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не будет

выделена надпись BLUETOOTH и WIFI. Подменю можно

открыть, нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

- Нажимайте кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока не будет

выделена надпись BLUETOOTH. Подменю можно открыть, нажав

кнопку Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВВЕРХ (UP), пока не будет

отмечена надпись СОПРЯЖЕНИЕ С ГАРНИТУРОЙ

ПАССАЖИРА НА ЗАДНЕМ СИДЕНИИ МОТОЦИКЛА (PILLION

HEADSET PAIRING). Подменю можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Транспортное средство начнет поиск подходящей системы связи.

Если поиск был успешным, название гарнитуры водителя

отображается в подменю Новое сопряжение (New Pairing).

Нажмите кнопку Установка (SET), чтобы инициировать

сопряжение, или используйте Сенсорный дисплей.

Чтобы система связи была обнаружена транспортным

средством, она должна находиться в режиме сопряжения.

Следуйте инструкциям в руководстве пользователя системы

связи.

108

Меню 8

Примечание

Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока

не будет выделена надпись Удалить сопряжение

(Delete Pairing). Сопряженное устройство можно

удалить, нажав кнопку Установка (SET).

Не каждая система связи подходит для сопряжения с

транспортным средством.

- Переместите ранее сопряженное устройство в зону действия

транспортного средства, когда функция Bluetooth® активна.

✓ Устройство автоматически подключается к транспортному

средству.

✗ Если устройство не будет автоматически подключено к

транспортному средству примерно через 30 секунд:

- Снова включите питание транспортного средства или

повторите процедуру Нового сопряжения (New

Pairing).

В подменю сопряжения с системой связи пассажира можно

установить сопряжение подходящей системы связи для водителя

с транспортным средством.

8.8.4

Предупреждение системы TPMS (система контроля давления в шинах)

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто или

используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и удерживайте

кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не

будет выделена надпись НАСТРОЙКИ (SETTINGS). Меню

можно открыть, нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не

будет выделена надпись ПРЕДУПРЕЖДЕНИЯ СКДШ (TPMS

WARNINGS), или используйте Сенсорный дисплей.

- Нажмите кнопку ВПРАВО (RIGHT) или ВЛЕВО (LEFT), чтобы

установить значение для ПРЕДУПРЕЖДЕНИЙ СКДШ (TPMS

WARNINGS). Нажмите кнопку Установка (SET) для

подтверждения выбора или используйте Сенсорный дисплей.

В меню ПРЕДУПРЕЖДЕНИЯ СКДШ (TPMS WARNINGS) можно

выбрать три различных режима работы СКДШ (TPMS).

Режим По умолчанию соответствует предустановленным

базовым настройкам системы контроля давления воздуха в

шинах, рекомендованным KTM.

Режим Пользовательский (Custom) соответствует

пользовательским настройкам системы контроля давления

воздуха в шинах.

Примечание

Перед выбором режима работы СКДШ (TPMS)

Пользовательский (Custom) необходимо

отрегулировать требуемое давление воздуха в шинах.

При выборе режима работы СКДШ (TPMS)

Пользовательский (Custom) следующее значение,

полученное датчиками СКДШ (TPMS), сохраняется в

качестве нового ориентировочного значения.

Передача значения датчиками СКДШ (TPMS)и

сохранение нового контрольного значения может занять

некоторое время.

Контрольное значение может находиться в диапазоне от

1 до 5 бар (от 14,5 до 72,5 фунтов на кв. дюйм).

Сохраненное контрольное значение отображается в меню

Информация о мотоцикле (Bike Info).

Если текущее значение, измеренное датчиками давления

воздуха в шинах, более чем на 50% выше или на 20%

ниже сохраненного ориентировочного значения, на

дисплее приборной панели появляется предупреждение.

109

8 Меню

В режиме Предупреждения выключены (Warnings Off)

предупреждения от системы контроля давления воздуха в

шинах отключаются. Давление воздуха в шинах по-

прежнему измеряется датчиками давления воздуха в

шинах, но предупреждения больше не отображаются на

дисплее приборной панели.

Примечание

Компания KTM рекомендует использовать режим

По умолчанию (Default).

Второй комплект колёс можно запрограммировать с

помощью диагностического инструмента KTM.

Официальный дилер будет рад помочь.

8.8.5

Настройка запирания кейса

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

ЗАПИРАНИЯ (CASE LOCKING SETTINGS), или

используйте Сенсорный дисплей.

- Нажмите кнопку ВПРАВО (RIGHT) или ВЛЕВО (LEFT),

чтобы установить значение для Настроек запирания

кейса (Case Locking Settings). Нажмите кнопку

Установка (SET) для подтверждения выбора или

используйте Сенсорный дисплей.

Настройку запирания кейса можно установить в диапазоне

Никогда, Немедленно, Короткое (2 мин) и Длительное

(10 мин).

110

Меню 8

8.8.6

световой индикатор передачи

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ИНДИКАТОР

ПЕРЕКЛЮЧЕНИЯ (SHIFT LIGHT). Меню можно

открыть, нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

В подменю Индикатор переключения (Shift Light) можно

настроить предупреждающий световой сигнал

переключения передач.

Примечание

Ограничитель оборотов зависит от температуры

охлаждающей жидкости.

8.8.6.1

ОБ/МИН1

Условие: Мотоцикл неподвижен, на одометре Одометр

(ODO) отображается > 1000 км (621 миля).

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ИНДИКАТОР

ПЕРЕКЛЮЧЕНИЯ (SHIFT LIGHT). Меню можно

открыть, нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ОБ/МИН1, или

используйте Сенсорный дисплей.

- Нажмите кнопку ВПРАВО (RIGHT) или ВЛЕВО (LEFT),

чтобы установить значение для ОБ/МИН1. Нажмите

кнопку Установка (SET) для подтверждения выбора

или используйте Сенсорный дисплей.

Значение ОБ/МИН1 не должно быть больше, чем

ОБ/МИН2.

Примечание

Значение ОБ/МИН1 может быть установлено в

интервале 500 от 5 500 до 10 000 об/мин.

Световой сигнал переключения передач также

можно отключить.

Если обороты двигателя достигают

установленного значения ОБ/МИН1, индикатор

оборотов двигателя мигает как

предупреждающий световой сигнал

переключения передач.

111

8 Меню

8.8.6.2

ОБ/МИН2

Условие: Мотоцикл неподвижен, на одометре Одометр

(ODO) отображается > 1000 км (621 миля).

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не

будет выделена надпись НАСТРОЙКИ (SETTINGS). Меню

можно открыть, нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не

будет выделена надпись ИНДИКАТОР ПЕРЕКЛЮЧЕНИЯ

(SHIFT LIGHT). Меню можно открыть, нажав кнопку Установка

(SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока не

будет выделена надпись ОБ/МИН2, или используйте

Сенсорный дисплей.

- Нажмите кнопку ВПРАВО (RIGHT) или ВЛЕВО (LEFT), чтобы

установить значение для ОБ/МИН2. Нажмите кнопку

Установка (SET) для подтверждения выбора или используйте

Сенсорный дисплей.

Значение ОБ/МИН2 не должно быть меньше, чем

ОБ/МИН1.

Примечание

Значение ОБ/МИН2 может быть установлено в

интервале 500 между 7 000 и 10 000 об/мин.

Световой сигнал переключения передач также

можно отключить.

Если обороты двигателя достигают

установленного значения ОБ/МИН2, экран

мигает как предупреждающий световой сигнал

переключения передач.

8.8.7

Световой сигнал возвращения домой

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись СВЕТОВОЙ СИГНАЛ

ВОЗВРАЩЕНИЯ ДОМОЙ (COMING HOME LIGHT), или

используйте Сенсорный дисплей.

- Нажмите кнопку ВЛЕВО (LEFT) или ВПРАВО (RIGHT),

чтобы настроить значение Светового сигнала

возвращения домой. Нажмите кнопку Установка

(SET) для подтверждения выбора или используйте

Сенсорный дисплей.

Световой сигнал возвращения домой можно настроить

на короткий (15 секунд) или длительный (30 секунд)

режим, а также отключить.

112

Меню 8

8.8.8

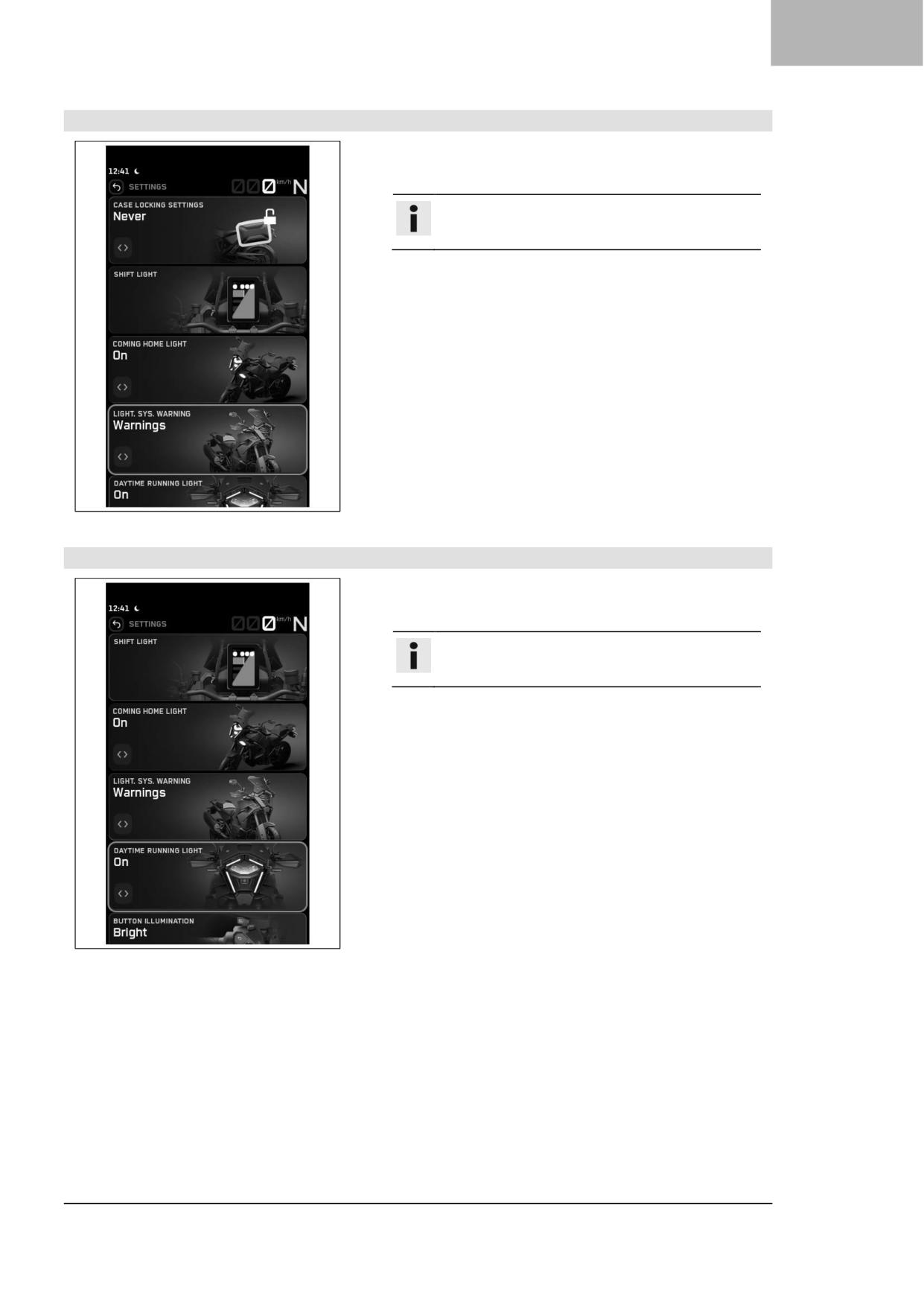

Предупреждения системы освещения

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ПРЕДУПРЕЖДЕНИЯ

СИС ОСВЕЩЕНИЯ (LIGHT SYS. WARNING). Меню

можно открыть, нажав кнопку Установка (SET) или

используя Сенсорный дисплей.

- Нажмите кнопку ВПРАВО (RIGHT) или ВЛЕВО (LEFT),

чтобы установить значение для Предупреждения

системы освещения. Нажмите кнопку Установка

(SET) для подтверждения выбора или используйте

Сенсорный дисплей.

Если выбрано «Без предупреждений», предупреждения о

работе предупреждающих световых сигналов на

приборной панели отображаться не будут.

8.8.9

дневные ходовые огни

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажмите кнопку ВВЕРХ (UP) или ВНИЗ (DOWN), пока

не будут выделены ДНЕВНЫЕ ХОДОВЫЕ ОГНИ

(DAYTIME RUNNING LIGHT). Меню можно открыть,

нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

- Используйте кнопку ВПРАВО (RIGHT) или ВЛЕВО

(LEFT), чтобы включить или отключить Дневные

ходовые огни. Нажмите кнопку Установка (SET) для

подтверждения выбора или используйте Сенсорный

дисплей.

113

8 Меню

8.8.10 Подсветка кнопок

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ПОДСВЕТКА

КНОПОК (BUTTON ILLUMINATION). Меню можно

открыть, нажав кнопку Установка (SET) или используя

Сенсорный дисплей.

- Нажмите кнопку ВПРАВО (RIGHT) или ВЛЕВО (LEFT),

чтобы установить значение для Подсветки кнопок.

Нажмите кнопку Установка (SET) для подтверждения

выбора или используйте Сенсорный дисплей.

8.8.11 Проверка поворотного света

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN) до

тех пор, пока не будет выделена надпись ПРОВЕРКА

ПОВОРОТНОГО СВЕТА (CORNER LIGHT TEST). Меню

можно открыть, нажав кнопку Установка (SET) или

используя Сенсорный дисплей.

- Используйте кнопку ВПРАВО (RIGHT) или ВЛЕВО

(LEFT), чтобы включить или отключить Проверку

поворотного света. Нажмите кнопку Установка (SET)

для подтверждения выбора или используйте

Сенсорный дисплей.

114

Меню 8

8.8.12 Установка времени и даты

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не появится надпись НАСТРОЙКИ (SETTINGS),

или используйте Сенсорный дисплей.

- Меню можно открыть, нажав кнопку Установка (SET)

или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ЧАСЫ И ДАТА

(CLOCK & DATE), или используйте Сенсорный

дисплей.

- Подменю можно открыть, нажав кнопку Установка

(SET) или используя Сенсорный дисплей.

Время, дату и формат можно настроить в меню ЧАСЫ И

ДАТА.

Настройка часов

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОИТЬ ЧАСЫ

(SET CLOCK), или используйте Сенсорный дисплей.

- Подменю можно открыть, нажав кнопку Установка

(SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будут выделены часы или минуты, или

используйте Сенсорный дисплей.

- Нажмите кнопку ВПРАВО (RIGHT) или ВЛЕВО (LEFT),

чтобы установить часы или минуты. Нажмите кнопку

Установка (SET) для подтверждения выбора или

используйте Сенсорный дисплей.

- K)Нажмите кнопку НАЗАД (BACK), чтобы закрыть

подменю, или используйте Сенсорный дисплей.

115

8 Меню

Установка даты

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОИТЬ ДАТУ

(SET DATE), или используйте Сенсорный дисплей.

- Подменю можно открыть, нажав кнопку Установка

(SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделен день, месяц или год, или

используйте Сенсорный дисплей.

- Нажмите кнопку ВПРАВО (RIGHT) или ВЛЕВО (LEFT),

чтобы установить день, месяц или год. Нажмите кнопку

Установка (SET) для подтверждения выбора или

используйте Сенсорный дисплей.

- K)Нажмите кнопку НАЗАД (BACK), чтобы закрыть

подменю, или используйте Сенсорный дисплей.

8.8.12.1 Формат отображения часов

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ЧАСЫ И ДАТА

(CLOCK & DATE). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ФОРМАТ ЧАСОВ

(CLOCK FORMAT), или используйте Сенсорный

дисплей.

- Нажмите кнопку ВПРАВО (RIGHT) или ВЛЕВО (LEFT),

чтобы выбрать формат времени. Нажмите кнопку

Установка (SET) для подтверждения выбора или

используйте Сенсорный дисплей.

Примечание

Возможные настройки: 24 часа и 12 часов.

116

Меню 8

8.8.12.2 Формат даты

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ЧАСЫ И ДАТА

(CLOCK & DATE). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ФОРМАТ ДАТЫ

(DATE FORMAT), или используйте Сенсорный

дисплей.

- Нажмите кнопку ВПРАВО (RIGHT) или ВЛЕВО (LEFT),

чтобы выбрать формат даты. Нажмите кнопку

Установка (SET) для подтверждения выбора или

используйте Сенсорный дисплей.

Примечание

Возможные настройки: ДД.ММ.ГГГГ,

ММ/ДД/ГГГГ и ГГГГ-ММ-ДД.

8.8.13 Единицы измерения

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ЕДИНИЦЫ

ИЗМЕРЕНИЯ (UNITS). Меню можно открыть, нажав

кнопку Установка (SET) или используя Сенсорный

дисплей.

Подменю ЕДИНИЦЫ (UNITS) измерения позволяет

настроить единицы измерения или различные величины.

117

8 Меню

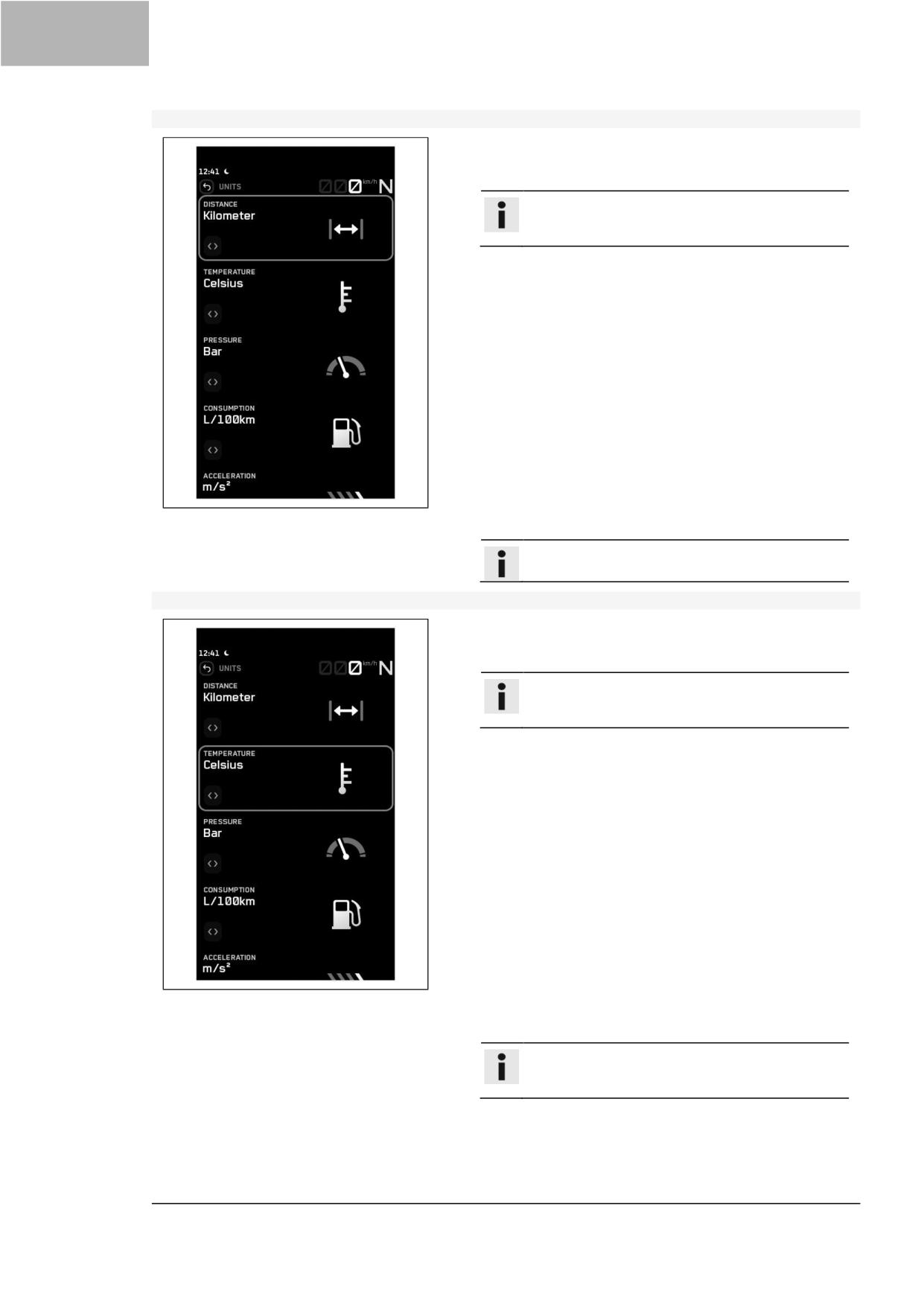

8.8.13.1 Расстояние

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ЕДИНИЦЫ

ИЗМЕРЕНИЯ (UNITS). Меню можно открыть, нажав

кнопку Установка (SET) или используя Сенсорный

дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись РАССТОЯНИЕ

(DISTANCE), или используйте Сенсорный дисплей.

- Используйте кнопку ВПРАВО (RIGHT) или ВЛЕВО

(LEFT) для перехода к пункту меню и выбора нужной

единицы измерения. Нажмите кнопку Установка (SET)

для подтверждения выбора или используйте

Сенсорный дисплей.

Примечание

Можно установить километры или мили.

8.8.13.2 Температура:

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ЕДИНИЦЫ

ИЗМЕРЕНИЯ (UNITS). Меню можно открыть, нажав

кнопку Установка (SET) или используя Сенсорный

дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ТЕМПЕРАТУРА

(TEMPERATURE), или используйте Сенсорный

дисплей.

- Используйте кнопку ВПРАВО (RIGHT) или ВЛЕВО

(LEFT) для перехода к пункту меню и выбора нужной

единицы измерения. Нажмите кнопку Установка (SET)

для подтверждения выбора или используйте

Сенсорный дисплей.

Примечание

Можно установить градусы Цельсия или

Фаренгейта.

118

Меню 8

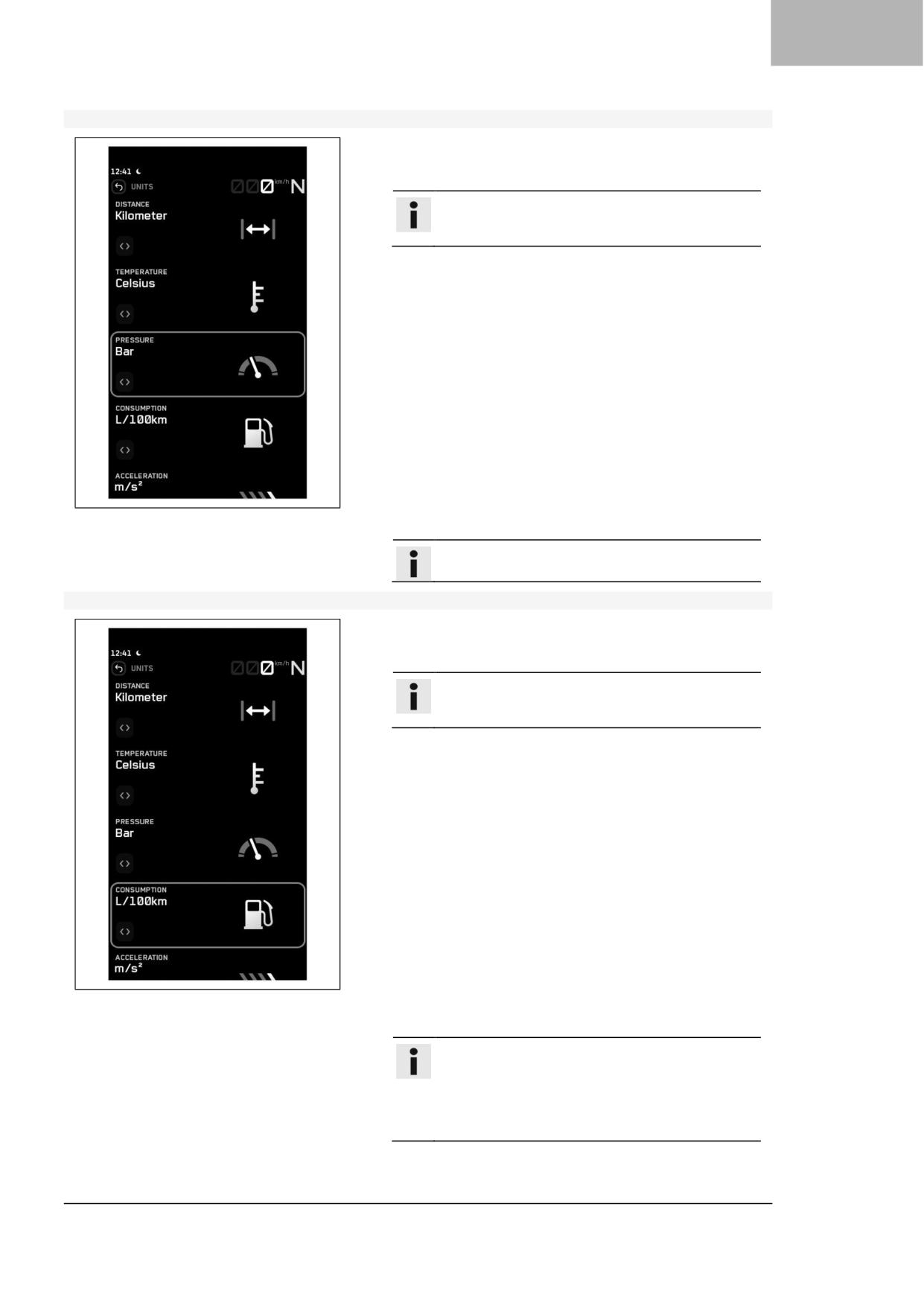

8.8.13.3 Давление

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ЕДИНИЦЫ

ИЗМЕРЕНИЯ (UNITS). Меню можно открыть, нажав

кнопку Установка (SET) или используя Сенсорный

дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ДАВЛЕНИЕ

(PRESSURE), или используйте Сенсорный дисплей.

- Используйте кнопку ВПРАВО (RIGHT) или ВЛЕВО

(LEFT) для перехода к пункту меню и выбора нужной

единицы измерения. Нажмите кнопку Установка (SET)

для подтверждения выбора или используйте

Сенсорный дисплей.

Примечание

Можно выбрать бары или фунты на кв. дюйм.

8.8.13.4 Использование

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ЕДИНИЦЫ

ИЗМЕРЕНИЯ (UNITS). Меню можно открыть, нажав

кнопку Установка (SET) или используя Сенсорный

дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись РАСХОД

(CONSUMPTION), или используйте Сенсорный

дисплей.

- Используйте кнопку ВПРАВО (RIGHT) или ВЛЕВО

(LEFT) для перехода к пункту меню и выбора нужной

единицы измерения. Нажмите кнопку Установка (SET)

для подтверждения выбора или используйте

Сенсорный дисплей.

Примечание

Можно выбрать л/100 км, км/л, Американские

галлоны/100 миль, мили/Американские галлоны,

мили/л, л/100 миль, Британские имперские

галлоны/100 миль или мили/Британские

имперские галлоны.

119

8 Меню

8.8.13.5 Разгон

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ЕДИНИЦЫ

ИЗМЕРЕНИЯ (UNITS). Меню можно открыть, нажав

кнопку Установка (SET) или используя Сенсорный

дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись РАЗГОН

(ACCELERATION), или используйте Сенсорный

дисплей.

- Используйте кнопку ВПРАВО (RIGHT) или ВЛЕВО

(LEFT) для перехода к пункту меню и выбора нужной

единицы измерения. Нажмите кнопку Установка (SET)

для подтверждения выбора или используйте

Сенсорный дисплей.

Примечание

Вы можете выбрать м/с² или фут/с².

8.8.14 Язык

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ЯЗЫК (LANGUAGE),

или используйте Сенсорный дисплей.

- Используйте кнопку ВПРАВО (RIGHT) или ВЛЕВО

(LEFT), чтобы установить требуемый язык. Нажмите

кнопку Установка (SET) для подтверждения выбора

или используйте Сенсорный дисплей.

Примечание

Языки меню: американский английский,

британский английский, немецкий, итальянский,

французский и испанский.

120

Меню 8

8.8.15 Настройка подогрева

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ПОДОГРЕВ

(HEATING). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

Подогрев рукоятки (опция) и подогрев переднего

водительского сиденья (опция) можно настроить в разделе

Подогрев (Heating).

8.8.15.1 рукоятка с подогревом (опция)

Условие: Модель с подогревом рукояток, Мотоцикл

неподвижен.

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ПОДОГРЕВ

(HEATING). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет отмечена надпись РУКОЯТКИ (GRIPS).

Подменю можно открыть, нажав кнопку Установка

(SET) или используя Сенсорный дисплей.

- Используйте кнопку ВПРАВО (RIGHT) или ВЛЕВО

(LEFT), чтобы включить или отключить подогрев

рукояток. Нажмите кнопку Установка (SET) для

подтверждения выбора или используйте Сенсорный

дисплей.

121

8 Меню

8.8.15.2 Подогрев сиденья водителя (опция)

Условие: Модель с подогревом сиденья водителя,

Мотоцикл неподвижен.

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ПОДОГРЕВ

(HEATING). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет отмечено СИДЕНЬЕ ВОДИТЕЛЯ (RIDER

SEAT). Подменю можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Используйте кнопку ВПРАВО (RIGHT)или ВЛЕВО

(LEFT), чтобы включить или отключить подогрев

сиденья водителя. Нажмите кнопку Установка (SET)

для подтверждения выбора или используйте

Сенсорный дисплей.

8.8.15.3 Подогрев сиденья пассажира (опция)

Условие: Модель с подогревом сиденья пассажира,

Мотоцикл неподвижен.

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ПОДОГРЕВ

(HEATING). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет отмечено СИДЕНЬЕ ПАССАЖИРА

(PILLION SEAT). Подменю можно открыть, нажав

кнопку Установка (SET) или используя Сенсорный

дисплей.

- Используйте кнопку ВПРАВО (RIGHT)или ВЛЕВО

(LEFT), чтобы включить или отключить подогрев

сиденья пассажира. Нажмите кнопку Установка (SET)

для подтверждения выбора или используйте

Сенсорный дисплей.

122

Меню 8

8.8.16 Настройка кейса

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись УСТАНОВКА КЕЙСА

(CASE SETUP), или используйте Сенсорный дисплей.

- Используйте кнопку ВПРАВО (RIGHT) или ВЛЕВО

(LEFT), чтобы включить или отключить установку кейса.

Нажмите кнопку Установка (SET) для подтверждения

выбора или используйте Сенсорный дисплей.

8.8.17 Анти-релейная атака

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись АНТИ-РЕЛЕЙНАЯ

АТАКА (ANTI RELAY ATTACK), или используйте

Сенсорный дисплей.

- Используйте кнопку ВПРАВО (RIGHT) или ВЛЕВО

(LEFT), чтобы включить или отключить Анти-релейную

атаку. Нажмите кнопку Установка (SET) для

подтверждения выбора или используйте Сенсорный

дисплей.

При активации функции Анти-релейная атака необходимо

нажать ключ зажигания перед включением зажигания.

123

8 Меню

8.8.18 Сенсорный дисплей

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись Сенсорный дисплей,

или используйте СЕНСОРНЫЙ ДИСПЛЕЙ.

- Нажмите кнопку ВПРАВО (RIGHT) или ВЛЕВО (LEFT),

чтобы установить функцию для Сенсорного дисплея.

Нажмите кнопку Установка (SET) для подтверждения

выбора или используйте Сенсорный дисплей.

8.8.18 Заводские настройки

Условие: Мотоцикл неподвижен

- Нажмите кнопку Установка (SET), когда меню закрыто

или используйте Сенсорный дисплей.

Примечание

Если открыт Разделенный экран, нажмите и

удерживайте кнопку Установка (SET).

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись НАСТРОЙКИ

(SETTINGS). Меню можно открыть, нажав кнопку

Установка (SET) или используя Сенсорный дисплей.

- Нажимайте кнопку ВВЕРХ (UP) или ВНИЗ (DOWN),

пока не будет выделена надпись ЗАВОДСКИЕ

НАСТРОЙКИ (FACTORY SETTING), или используйте

Сенсорный дисплей.

- Нажмите кнопку Установка (SET) или используйте

Сенсорный дисплей для выполнения Сброса к

заводским настройкам.

Все настройки сбрасываются до заводских. Например, все

Поездки, все карты, все соединения и Пользовательские

режимы езды (Custom Ride Modes) будут удалены, а все

режимы езды будут сброшены.

Примечание

После Сброса к заводским настройкам могут

наблюдаться отклонения в отображении

Дальности поездки. Примерно через 30 минут

поездки показатель Дальности поездки на

имеющемся топливе снова будет отображаться

корректно.

124

Эргономика 8

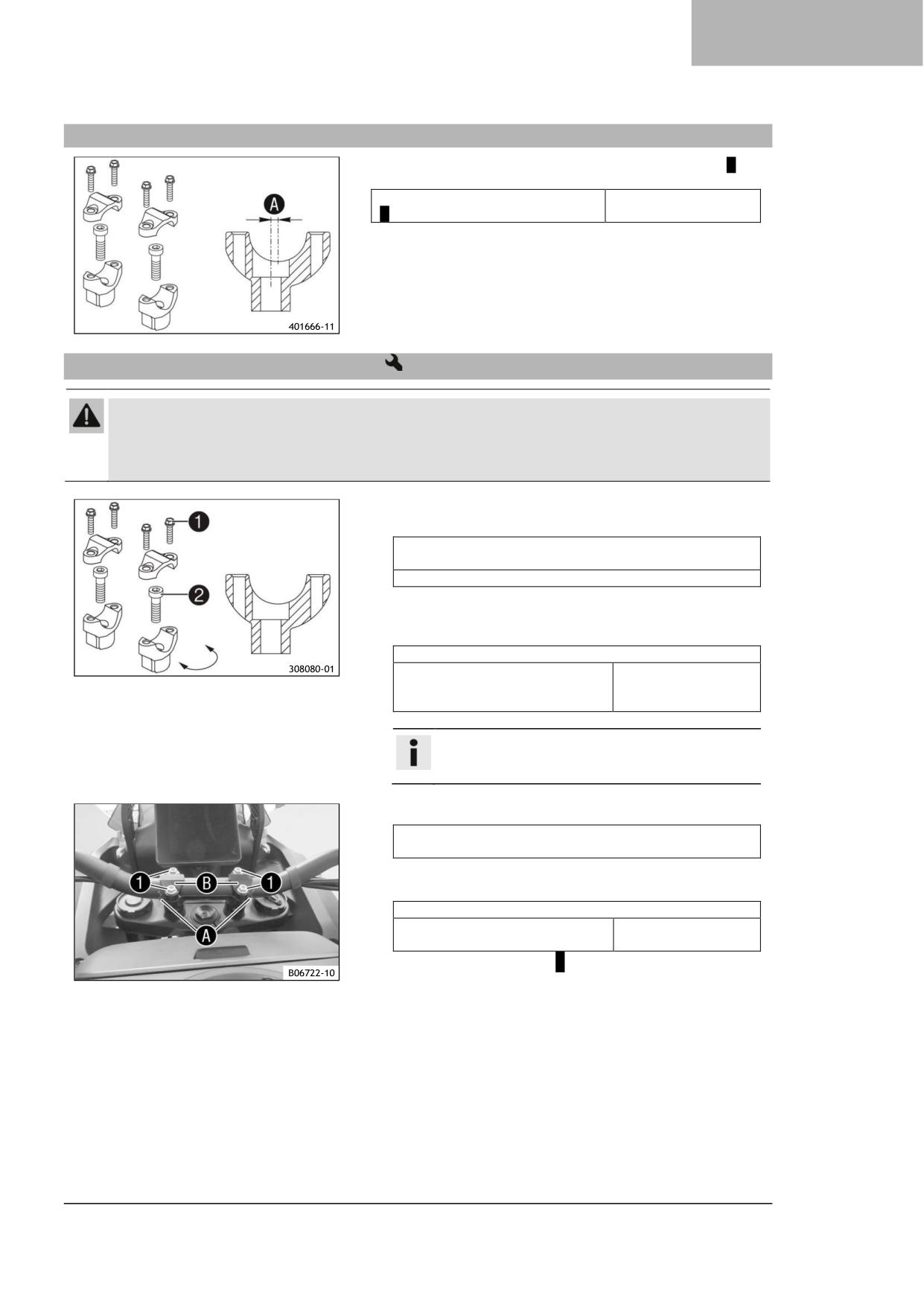

9.1

Положение руля

Отверстия на опоре руля расположены на расстоянииA от

центра.

Расстояние между отверстиями

3,5 мм

(0,138 дюйма)

Руль может быть установлен в двух различных

положениях. Таким образом, руль может быть установлен

в наиболее удобном для водителя положении.

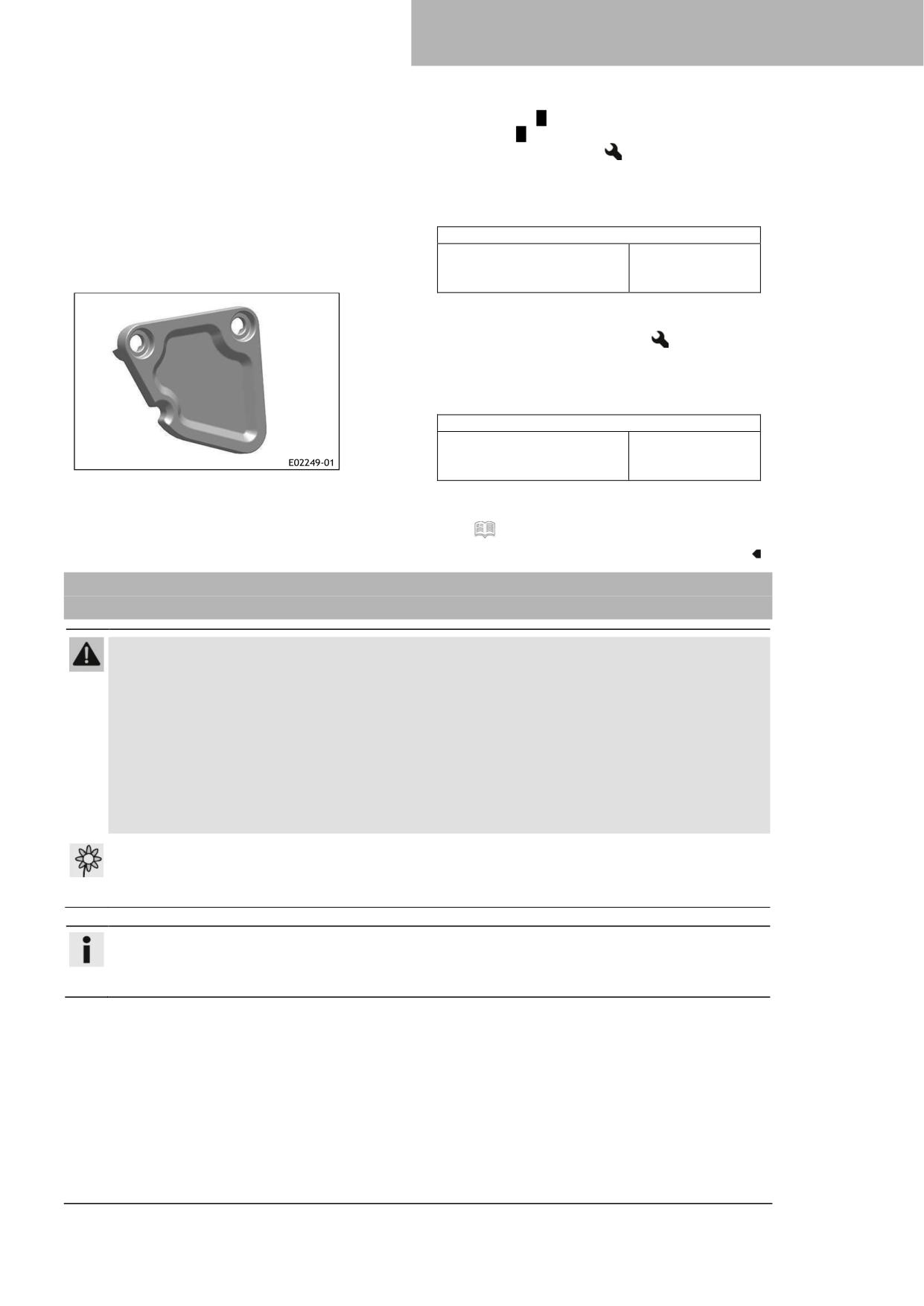

9.2

Регулировка положения руля

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Отремонтированный руль представляет собой угрозу безопасности.

Если руль согнуть или выпрямить, материал подвергается усталостным нагрузкам. В результате

руль может сломаться.

- Замените руль, если он поврежден или погнут.

- Выкрутите винты ❶. Снимите рулевые зажимы.

Снимите руль и отложите его в сторону.

Защитите комплектующие от возможного

повреждения, укрыв их.

Не перегибайте кабели и провода.

- Выкрутите винты ❷. Снимите опоры руля.

- Установите опору руля в требуемое положение.

Установите и затяните винты ❷.

Винт, крепление руля

M10×35

40 Нм

(29,5 фунт⋅ сила-фут)

Loctite® 243

Примечание

Расположите левую и правую опоры руля

равномерно.

- Выставите руль.

Убедитесь, что кабели и проводка расположены

правильно.

- Выставите рулевые зажимы. Установите винты ❶ и

равномерно затяните их.

Зажимной винт руля

M8×25

20 Нм

(14,8 фунт⋅ сила-фут)

✓ Отметки шкалы руля A расположены по центру

между стойками крепления руля.

125

8 Эргономика

✓ Отметки шкалы руля A расположены по центру

между стойками крепления руля.

✓ Отметки B обращены назад.

Примечание

Убедитесь, что установленные величины

зазоров равномерны.

9.3

Регулировка ветрового стекла

- Поверните установочные колеса ❶, чтобы установить

ветровое стекло в нужное положение.

9.4

Регулировка исходного положения рычага сцепления

- Протолкните рычаг сцепления вперед.

- Отрегулируйте исходное положение рычага сцепления

в соответствии с размером вашей руки, повернув

регулировочное колесо ❶.

Поворачивайте регулировочный винт только

вручную, без применения силы.

Не выполняйте никаких регулировок во время езды.

Примечание

Поверните установочное колесо по часовой

стрелке, чтобы увеличить расстояние между

рычагом сцепления и рулем.

Поверните установочное колесо против часовой

стрелки, чтобы уменьшить расстояние между

рычагом сцепления и рулем.

Диапазон регулировки ограничен.

126

Эргономика 8

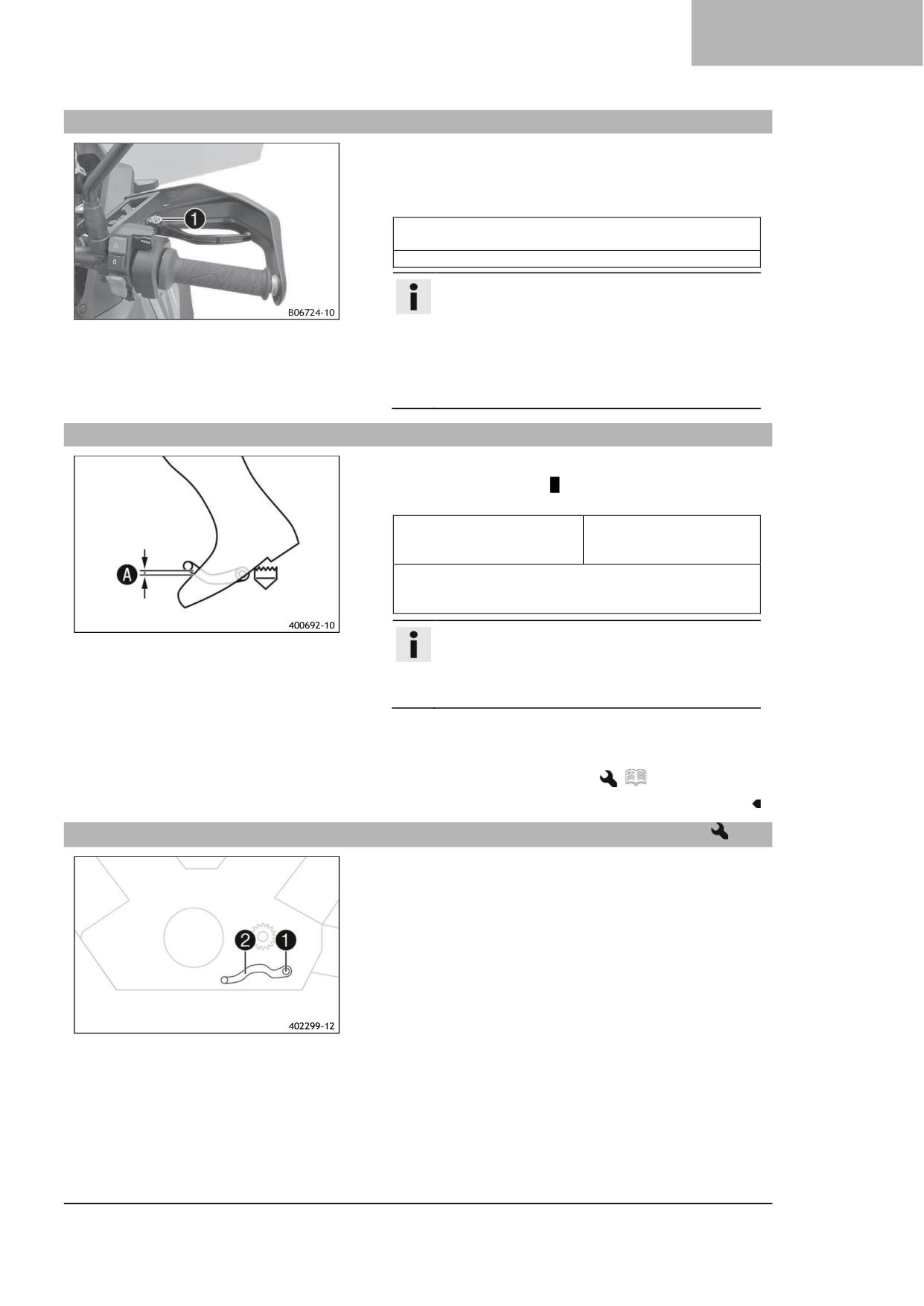

9.5

Регулировка исходного положения рычага переднего тормоза

- Протолкните рычаг сцепления вперед.

- Отрегулируйте исходное положение рычага сцепления

в соответствии с размером вашей руки, повернув

регулировочное колесо ❶.

Поворачивайте регулировочный винт только

вручную, без применения силы.

Не выполняйте никаких регулировок во время езды.

Примечание

Поверните установочное колесо по часовой

стрелке, чтобы увеличить расстояние между

рычагом сцепления и рулем.

Поверните установочное колесо против часовой

стрелки, чтобы уменьшить расстояние между

рычагом сцепления и рулем.

Диапазон регулировки ограничен.

9.6

Проверка исходного положения рычага переключения передач

- Сядьте на транспортное средство в положение для езды

и измерьте расстояние A между верхним краем вашего

ботинка и педалью переключения передач.

Расстояние между педалью

10 мм … 20 мм

переключения передач и

(0,39 дюйма … 0,79

верхним краем ботинка

дюйма)

Во время движения педаль переключения передач в

исходном положении не должна касаться ботинка

водителя.

Примечание

Если педаль переключения постоянно касается

ботинка, коробка передач будет испытывать

чрезмерную нагрузку; это может привести к

неисправности квикшифтера.

» Если расстояние не соответствует техническим

условиям:

- Отрегулируйте исходное положение рычага

переключения передач.

(стр. 123)

9.7

Регулировка исходного положения рычага переключения передач

- Выверните винты ❶ с шайбами и снимите рычаг

переключения передач ❷.

127

8 Эргономика

- Очистите зубья A рычага переключения передач и вала

переключения передач.

- Установите рычаг переключения передач на вал

переключения передач в требуемое положение и

введите зубья в зацепление.

Рычаг переключения не должен соприкасаться с

другими компонентами транспортного средства во

время процедуры переключения.

Примечание

Диапазон регулировки ограничен.

- Установите и затяните винты ❶ с шайбами.

Винт, рычаг переключения передач

18 Нм

(13,3 фунт⋅ сила-фут)

9.8

Установка оси педали переключения передач

- Снимите винт ❶ вместе со осью педали переключения

передач.

- Установите ось педали переключения передач с

винтом в одно из высверленных отверстий ❷ в

зависимости от желаемой длины педали.

Стандарт:

Среднее отверстие

- Затяните винт.

Остальные винты шасси

10 Нм

(7,4 фунт⋅ сила-фут)

9.9

Регулировка исходного положения педали тормоза

- Отсоедините пружину ❶.

- Ослабьте гайку ❷.

- Выкрутите винт ❸.

- Чтобы отрегулировать исходное положение рычага

ножного тормоза в соответствии с индивидуальными

требованиями, поверните шаровой шарнир ❹

соответствующим образом.

Винт должен быть вкручен в шаровой шарнир не менее

чем на пять оборотов.

Примечание

Диапазон регулировки ограничен.

- Удерживая шаровой шарнир ❹, затяните гайку ❷.

128

7 Подготовка к эксплуатации

10.1

Примечания по подготовке к первому использованию

Опасность

Риск ДТП! Пользователь, не обладающий навыками вождения, представляет опасность и для

себя, и для других.

- Не управляйте транспортным средством, если вы не в состоянии управлять им из-за влияния

алкоголя, наркотиков или лекарств.

- Не управляйте транспортным средством, если вы физически или умственно неспособны

управлять мотоциклом.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! В случае перегрева тормозная система выходит из строя. Если педаль тормоза не

отпущена, тормозные колодки непрерывно трутся о тормозной диск.

- Убирайте ногу с педали тормоза, когда не тормозите.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Не одобренные или не рекомендованные шины и колеса влияют на характеристики

управления.

- Используйте только шины и колеса, одобренные и рекомендованные производителем

транспортного средства для соответствующих скоростей.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Новые шины имеют сниженное сцепление с дорогой. Контактная поверхность новых

шин еще не стала шероховатой.

- Обкатывайте новые шины при умеренной езде и лишь постепенно увеличивайте угол наклона.

Дистанция обкатки

200 км

(124,3 мили)

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Различные профили шин на передних и задних колесах могут затруднить управление

транспортным средством.

- Убедитесь, что на переднее и заднее колесо установлены шины с одинаковым типом

протектора.

ПРЕДУПРЕЖДЕНИЕ

Риск получения травмы! Отсутствие защитной экипировки или неадекватная защитная

экипировка повышает риск получения травмы.

- Во время любых поездок надевайте соответствующую защитную одежду: шлем, ботинки,

перчатки, а также брюки и куртку с защитными элементами.

- Всегда носите защитную одежду, которая находится в хорошем состоянии и соответствует

законодательным нормам.

Примечание

При эксплуатации транспортного средства помните, что чрезмерный шум может беспокоить

окружающих.

Убедитесь, что проверка перед передачей была проведена официальным контрагентом.

✓ Сертификат о доставке передается при передаче транспортного средства.

Перед первой поездкой полностью прочтите «Руководство пользователя».

–

Ознакомьтесь с органами управления.

–

Отрегулируйте мотоцикл в соответствии с вашими требованиями, как описано в главе «Эргономика».

–

Прежде чем приступать к более сложной езде, следует ознакомиться с характеристиками

управляемости мотоцикла на подходящей местности. Старайтесь также ехать как можно медленнее,

чтобы лучше почувствовать мотоцикл.

При езде крепко держите руль обеими руками, а ноги держите на подножках.

–

Обкатайте двигатель.

(стр. 127)

130

Подготовка к эксплуатации 7

10.2

Обкатка двигателя

– Во время обкатки не превышайте указанные обороты двигателя.

Максимальные обороты двигателя

В течение первых: 1 000 км (621,4 миля)

6 500 об/мин

(108,33 Гц)

После первых: 1 000 км (621,4 мили)

10 250 об/мин

(170,83 Гц)

- Изменяйте обороты, передачу и нагрузку на двигатель.

Не открывайте газ полностью, если только не возникнет опасная ситуация.

10.3

Нагружение транспортного средства

ПРЕДУПРЕЖДЕНИЕ

Риск воспламенения! Горячая выхлопная система может сжечь багаж.

- Закрепите багаж таким образом, чтобы он не мог быть сожжен или опален горячей выхлопной

системой.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Высокая полезная нагрузка влияет на управляемость и увеличивает тормозной путь.

- Адаптируйте свою скорость к грузоподъемности.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП!Перевозка багажа влияет на управляемость.

- Адаптируйте свою скорость к грузоподъемности.

- Поезжайте медленнее, если транспортное средство загружено кофрами или другим багажом.

Максимальная скорость с багажом

150 км/ч

(93,2 миля в час)

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Соскользнувший или неправильно закрепленный багаж может заслонить систему

освещения.

- Регулярно проверяйте, правильно ли закреплен ваш багаж.

- Убедитесь, что система освещения не перекрыта багажом.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Общий вес и осевые нагрузки влияют на характеристики управляемости.

В состав общего веса (общей массы) входит: эксплуатируемое транспортное средство с полным

баком, вес пассажира и, если применимо, вес пассажира в защитной экипировке и шлеме и, если

применимо, установленный багаж.

- Не превышайте максимально допустимую общую массу или нагрузки на ось.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП!Неправильная установка кофров, мотоциклетных рюкзаков или другого багажа ухудшает

характеристики

Неправильно установленный багаж может соскользнуть во время движения транспортного

средства.

- Устанавливайте и закрепляйте весь багаж в соответствии с инструкциями производителя.

- Регулярно проверяйте, правильно ли закреплен ваш багаж.

131

7 Подготовка к эксплуатации

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! В случае перегрузки багажная система будет повреждена.

- При установке кофров ознакомьтесь с информацией производителя о максимальной

грузоподъемности.

- Если перевозится багаж, убедитесь, что он прочно закреплен как можно ближе к центру транспортного

средства, и обеспечьте равномерное распределение веса между передними и задними колесами.

Не превышайте максимально допустимый общий вес и максимально допустимые нагрузки на ось.

Максимально допустимый общий вес

480 кг

(1058,2 фунта)

Максимально допустимая нагрузка на переднюю ось

173 кг

(381,4 фунтов)

Максимально допустимая нагрузка на заднюю ось

307 кг

(676,8 фунтов)

10.4

Подготовка транспортного средства к работе в сложных условиях

эксплуатации

Примечание

Использование транспортного средства в сложных условиях, например, на песке, в пыльных

условиях и на мокрых и грязных участках дорог/местности, может привести к значительному износу

компонентов, таких как трансмиссия, тормозная система или узлы подвески. По этой причине

может потребоваться осмотр или замена деталей перед следующим плановым обслуживанием.

Примечание

В пыльных условиях может потребоваться более частая проверка и замена воздушного фильтра.

Возможно, даже ежедневная.

- Проверьте электрический разъем на отсутствие влаги и коррозии и убедитесь, что он надежно

закреплен.

» При обнаружении влаги, коррозии или повреждений:

- Очистите и высушите штепсельный разъем и замените его при необходимости.

К сложным условиям эксплуатации относятся:

- Песок

- Пыль

- Влажные или грязные участки дорог

- Температура выше +40 °C

- Температура ниже -10°C

132

Инструкции по езде 11

11.1

Проверки и меры по техническому обслуживанию при подготовке к

эксплуатации

Примечание

Перед каждой поездкой проверяйте состояние транспортного средства и убедитесь, что оно

пригодно для езды по дорогам. Во время эксплуатации транспортное средство должно находиться

в идеальном техническом состоянии.

- Проверьте уровень моторного масла.

(стр. 193)

- Проверьте уровень тормозной жидкости переднего

тормоза

(стp. 162).

- Проверьте уровень тормозной жидкости заднего

тормоза

(стp. 165).

- Убедитесь, что тормозные колодки переднего тормоза

закреплены

(стp. 164).

- Убедитесь, что тормозные колодки заднего тормоза

закреплены

(стp. 167).

– Проверьте правильность работы тормозной системы.

- Проверьте уровень охлаждающей жидкости в

расширительном бачке.

( стр. 191)

– Проверьте цепь на наличие грязи.

(стр. 148)

– Проверьте натяжение цепи.

( стр. 149)

– Проверьте состояние шин.

( стр. 174)

– Проверьте давление в шинах.

(стp. 175).

– Проверьте настройки всех органов управления и

убедитесь, что они работают безотказно.

- Убедитесь, что электрооборудование работает

правильно.

- Проверьте, правильно ли закреплен багаж.

- Проверьте настройку зеркала заднего вида.

- Проверьте уровень топлива.

- В условиях запыленности: Проверьте коробку

воздушного фильтра и воздушный фильтр.

11.2

Пуск

ОПАСНОСТЬ

Риск отравления! Выхлопные газы токсичны, и их вдыхание может привести к потере сознания и

смертельному исходу.

- Всегда проверяйте наличие достаточной вентиляции при работе двигателя.

- При запуске или работе двигателя в закрытом помещении используйте эффективный отвод

выхлопов.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Электронные компоненты и устройства безопасности будут повреждены, если

аккумуляторная батарея 12-вольтовый аккумулятор разряжен или отсутствует.

Если 12-вольтовый аккумулятор разряжен или неисправен, могут возникнуть сбои в работе

электронных компонентов транспортного средства, особенно при запуске.

- Никогда не эксплуатируйте транспортное средство с разряженным 12-вольтовым

аккумулятором или без 12-вольтового аккумулятора.

ПРИМЕЧАНИЕ

Риск отказа двигателя! Работа холодного двигателя на высоких оборотах отрицательно

сказывается на сроке службы двигателя.

- Всегда прогревайте двигатель на низких оборотах.

133

Инструкции по езде 11

Снимите мотоцикл с боковой подставки и сядьте на

мотоцикл.

Поднесите ключ системы RACE ON в зону действия антенны.

Примечание

Если активирована Анти-релейная атака (стр. 29),

необходимо нажать кнопку на ключе системы RACE

ON, чтобы ключ системы RACE ON отправил

ответный сигнал.

Убедитесь, что кнопка системы RACE ON остается в зоне

досягаемости во время езды.

Максимальный радиус

1,5 м

действия ключа системы

(4 фута - 11,1 дюйма)

RACE ON около антенны

Примечание

Дальность действия может уменьшаться из-за

снижения напряжения батарейки ключа системы

RACE ON и помех, создаваемых радиоволнами.

Если напряжение батарейки ключа системы RACE ON

слишком низкое, необходимо держать один из ключей

зажигания в области антенны и после запуска снова

убрать его в безопасное место.

Убедитесь, что кнопка пуска/аварийный выключатель

находится в среднем положении .

Включите зажигание; для этого кратковременно нажмите

кнопку системы RACE-ON

(не более 1 секунды).

Во избежание сбоев в коммуникации блока управления не

выключайте и не включайте зажигание в быстрой

последовательности.

✓ Рулевое управление разблокировано.

✓ Выполняется проверка функционирования

комбинированной приборной панели.

✓ При запуске гаснет сигнальная лампочка ABS.

Примечание

Если рулевое управление не разблокируется,

слегка передвиньте руль.

Переведите коробку передач в нейтральное положение .

✓ Загорается зеленый индикатор нейтрали .

Кратковременно переведите кнопку пуска/аварийный

выключатель в нижнее положение .

Переводите кнопку пуска/аварийный выключатель в

нижнее положение

только после завершения

проверки функционирования приборной панели.

Не открывайте дроссельную заслонку для пуска.

Если попытка запуска не увенчалась успехом, подождите

15 секунд перед повторной попыткой пуска.

После 6 неудачных попыток пуска не повторяйте попыток,

а вместо этого проверьте транспортное средство на

наличие других неисправностей.

Примечание

Данный мотоцикл оснащен системой безопасного

пуска. Запуск двигателя возможен только при

нейтральном положении коробки передач. Если

боковая подставка разложена, и вы включаете

передачу, двигатель останавливается.

135

11 Инструкции по езде

11.3

Трогание

- Выжмите рычаг сцепления, переключитесь на первую передачу, медленно отпустите рычаг сцепления

с одновременным выкручиванием ручки газа.

11.4

Квикшифтер + (quickshifter+) (опция)

Если активирован КВИКШИФТЕР+ (QUICKSHIFTER+)

(опция), можно повышать и понижать передачи без

включения сцепления.

Поскольку нет необходимости закрывать ручку газа,

возможно непрерывное переключение передач.

Функция КВИКШИФТЕР+ (QUICKSHIFTER+) по положению

вала переключения передач проверяет, нужно ли начинать

переключение, и посылает соответствующий сигнал в блок

управления двигателем.

Если в комбинации приборов функция КВИКШИФТЕР+

(QUICKSHIFTER+) отключена, то для каждого

переключения сцепление должно включаться обычным

способом.

11.5

Трогание с помощью СПСП (HHC) (опция)

СПСП (HHC) - это дополнительная функция тормозной

системы. СПСП (HHC) предотвращает случайный откат

мотоцикла назад. СПСП (HHC) распознает остановку на

уклонах и автоматически задействует тормоз.

СПСП (HHC) распознает остановку на уклонах и может

быть активирована вручную нажатием на тормоза.

СПСП (HHC) можно вручную активировать и

деактивировать на уклонах и подъемах нажатием на

тормоза.

Примечание

Нажатие на тормоза означает кратковременное

нажатие на рычаг тормоза.

Можно нажать как на передний, так и на задний тормоз.

При трогании с места СПСП (HHC) автоматически

отпускает задний тормоз.

Примечание

При включении зажигания система СПСП (HHC)

может быть активна даже при выключенном

двигателе.

Для выключения активного вмешательства системы СПСП

(HCC) доступны следующие варианты:

● Нажмите на тормоза

● Подождите 2 минуты

● Выключите зажигание

● Выдвиньте боковую подставку

136

Инструкции по езде 11

Если по истечении 2 минут СПСП (HHC) не обнаруживает

отката, тормозное усилие автоматически плавно

уменьшается.

Примечание

За 5 секунд до истечения времени будет отправлен

запрос на взятие управления на себя.

При нажатии на педаль тормоза СПСП (HHC) снова

активируется.

СПСП (HHC) активируется при нажатии на тормоза, при

выдвижении боковой подставки, при выключении

зажигания или при отключении СПСП (HHC) в меню.

СПСП (HHC) можно включить или отключить на

приборной панели.

11.6

Переключение передач, езда

ПРЕДУПРЕЖДЕНИЕ

Риск получения травмы! Пассажир может упасть с транспортного средства, если не будет

соблюдать технику безопасности.

- Убедитесь, что пассажир правильно сидит на пассажирском сиденье, ставит ноги на

пассажирские подножки и держится за водителя или поручни.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Неадекватный стиля вождения влечет серьезный риск.

- Соблюдайте правила дорожного движения и двигайтесь с осторожностью и

предусмотрительностью, чтобы как можно раньше обнаруживать источники опасности.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Общий вес и осевые нагрузки влияют на характеристики управляемости.

В состав общего веса (общей массы) входит: эксплуатируемое транспортное средство с полным

баком, вес пассажира и, если применимо, вес пассажира в защитной экипировке и шлеме и, если

применимо, установленный багаж.

- Не превышайте максимально допустимую общую массу или нагрузки на ось.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП!Неправильная установка кофров, мотоциклетных рюкзаков или другого багажа ухудшает

характеристики

Неправильно установленный багаж может соскользнуть во время движения транспортного

средства.

Устанавливайте и закрепляйте весь багаж в соответствии с инструкциями производителя.

Регулярно проверяйте, правильно ли закреплен ваш багаж.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Регулировка во время движения транспортного средства отвлекает внимание от

дорожной обстановки.

Все регулировки выполняйте на остановленном транспортном средстве.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Резкое изменение нагрузки может привести к потере управления транспортным

средством.

Избегайте резких изменений нагрузки и внезапного торможения, если только не возникает

опасная ситуация.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Холодные шины снижают сцепление с дорогой.

- Осторожно проезжайте первые километры каждой поездки на умеренной скорости, пока шины

не прогреются до рабочей температуры.

137

11 Инструкции по езде

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Новые шины имеют сниженное сцепление с дорогой.

Контактная поверхность новых шин еще не стала шероховатой.

- Обкатывайте новые шины при умеренной езде и лишь постепенно увеличивайте угол наклона.

Дистанция обкатки

200 км

(124,3 мили)

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! При падении транспортное средство может быть повреждено более серьезно, чем может

показаться на первый взгляд.

Проверяйте транспортное средство после падения так же, как и при подготовке к эксплуатации.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! В случае переключения на пониженную передачу при высокой частоте вращения двигателя

перегружаются блоки задних колес и двигатель.

- Не переключайтесь на пониженную передачу при высоких оборотах двигателя.

ПРИМЕЧАНИЕ

Отказ двигателя Перегрев повреждает двигатель.

При появлении предупреждения о температуре охлаждающей жидкости немедленно остановитесь,

соблюдая осторожность, чтобы не подвергать опасности себя и других участников движения.

Дайте двигателю и системе охлаждения остыть.

Проверьте и, при необходимости, откорректируйте уровень охлаждающей жидкости в системе

охлаждения, пока она находится в охлажденном состоянии.

ПРИМЕЧАНИЕ

Риск отказа двигателя! Нефильтрованный всасываемый воздух негативно влияет на срок службы

двигателя.

Пыль и грязь могут попасть в двигатель в отсутствие воздушного фильтра, а также если воздушный

фильтр установлен неправильно.

Используйте транспортное средство только в том случае, если воздушный фильтр установлен

правильно.

ПРИМЕЧАНИЕ

Риск повреждения трансмиссии! Неправильное использование функции КВИКШИФТЕР+

(QUICKSHIFTER+) может привести к повреждению трансмиссии.

КВИКШИФТЕР+ (QUICKSHIFTER+) можно использовать, только если эта функция включена в

комбинации приборов. КВИКШИФТЕР+ (QUICKSHIFTER+) не активен при нажатии рычага сцепления.

Используйте КВИКШИФТЕР+ (QUICKSHIFTER+) только в указанном диапазоне скоростей.

Примечание

Если во время езды вы услышите необычные звуки, немедленно остановитесь, выключите двигатель

и обратитесь к официальному контрагенту.

- Переключайтесь на более высокую передачу, если

позволяют условия (уклон, ситуация во время

передвижения и т. д.).

- Отпустите газ, одновременно нажимая рычаг сцепления,

переключитесь на следующую передачу, отпустите рычаг

сцепления и дайте газ.

Примечание

Положения передач показаны на рисунке.

Нейтральное положение находится между первой и

второй передачами. Первая передача используется

для трогания или для крутых склонов.

- После достижения максимальной скорости, полностью

выжав ручку газа, верните ручку газа на ¾. Это немного

снизит скорость, но расход топлива будет значительно

ниже.

- Разгоняйтесь только до скорости, соответствующей

дорожному покрытию и погодным условиям. В частности,

не нужно переключать передачу на поворотах - нужно

всего лишь очень осторожно ускориться.

138

Инструкции по езде 11

- При необходимости тормозите и одновременно

закрывайте газ, чтобы переключиться на нижнюю

передачу.

- Потяните рычаг сцепления и переключитесь на более

низкую передачу, медленно отпустите рычаг сцепления

и откройте газ или снова переключите передачу.

- Если двигатель заглохнет (например, на перекрестке),

просто потяните рычаг сцепления и нажмите кнопку

пуска. Коробка передач не должна быть переключена в

нейтральное положение.

- Выключайте двигатель, если предполагается

длительная работа на холостом ходу или стоянка.

- Если во время поездки загорается сигнальная лампа

давления масла , остановитесь, как только это будет

безопасно, и выключите двигатель. Обратитесь к

официальному контрагенту.

- Если во время поездки загорается лампа индикации

неисправности

, как можно скорее обратитесь к

официальному контрагенту.

- Если во время поездки загорается общий

предупреждающий световой сигнал

, на дисплее в

течение 10 секунд отображается сообщение.

Примечание

Очень важные сообщения сохраняются в меню

Предупреждения (Warning).

- Если на приборной панели появляется

предупреждение об обледенении

, на дорожном

покрытии может быть гололед. Регулируйте скорость в

соответствии с дорожными условиями.

Условие: Включен КВИКШИФТЕР+ (QUICKSHIFTER+)

(опция).

- Если в комбинации приборов включена функция

КВИКШИФТЕР+ (QUICKSHIFTER+), можно

переключать передачи вверх в указанном диапазоне

оборотов двигателя, не нажимая рычаг сцепления.

Быстро отпустите педаль переключения передач до

упора, не меняя положения ручки газа.

Примечание

Минимальная частота вращения двигателя в

об/мин перед переключением на повышенную

передачу показана на рисунке.

- Если в комбинации приборов включена функция

КВИКШИФТЕР+ (QUICKSHIFTER+), то в указанном

диапазоне оборотов можно переключиться на нижнюю

передачу, не нажимая рычаг сцепления.

Быстро нажмите рычаг переключения до упора, не

меняя положения ручки газа.

Примечание

Максимальная частота вращения двигателя в

об/мин перед переключением на пониженную

передачу показана на рисунке.

139

11 Инструкции по езде

11.7

РСД (MSR) (опция)

Вспомогательная функция управления двигателем, которая предотвращает блокировку задних колес при

чрезмерном торможении двигателем, слегка приоткрывая дроссельную заслонку

РСД (MSR) (motor slip regulation - регулировка скольжения

двигателя) является дополнительной вспомогательной

функцией управления двигателем.

Если эффект торможения двигателем слишком велик, РСД

(MSR) предотвращает блокировку или уход заднего колеса

на наклонной плоскости.

Чтобы избежать проскальзывания заднего колеса, РСД

(MSR) открывает дроссельную заслонку только настолько,

насколько это несомненно необходимо.

РСД (MSR) применяется на поверхностях, где

коэффициент трения слишком мал для размыкания

проскальзывающего сцепления.

Чтобы еще больше повысить безопасность езды, РСД

(MSR) зависит от уклона.

Примечание

Если ABS отключена, система ПСМ (MTC)

отключена или включен режим ABS Бездорожье,

РСД (MSR) не активен.

11.8

Торможение

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Наличие точки «мягкого» действия переднего или заднего тормоза (воздух в тормозной

системе) снижает эффективность торможения.

Эксплуатация транспортного средства при наличии точки «мягкого» действия у тормозной

системы, запрещена.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! В случае перегрева тормозная система выходит из строя.

Если педаль тормоза не отпущена, тормозные колодки непрерывно трутся о тормозной диск.

- Убирайте ногу с педали тормоза, когда не тормозите.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Торможение с чрезмерным усилием блокирует колеса.

Эффективность системы ABS обеспечивается только в том случае, если она включена.

- Оставьте систему ABS включенной, чтобы воспользоваться защитным эффектом.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Влага и грязь ухудшают работу тормозной системы.

Осторожно затормозите несколько раз, чтобы высушить и удалить грязь с тормозных колодок и

тормозных дисков.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Соль на дорогах повреждает тормозную систему.

Осторожно затормозите несколько раз, чтобы удалить соль с тормозных колодок и тормозных

дисков.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! В определенных ситуациях ABS может увеличить тормозной путь.

Адаптируйте режим торможение к ситуации на дороге и дорожной обстановке.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Более высокая общая масса увеличивает тормозной путь.

- Учитывайте увеличение тормозного пути при перевозке пассажира или багажа.

140

Инструкции по езде 11

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Вспомогательные средства вождения могут снизить вероятность падения только в пределах

физических возможностей.

- Не всегда возможно компенсировать определенные ситуации во время передвижения, например, с

багажом, загруженным с высоким центром тяжести, переменным дорожным покрытием, крутыми

спусками или полным торможением без выключения передачи. - Адаптируйте свой стиль езды к

дорожным условиям и своим водительским способностям.

- При торможении отпустите педаль газа и одновременно задействуйте передние и задние тормоза.

Примечание

Когда включена система ABS, экстренное торможение может применяться даже на поверхностях с

низким сцеплением с дорогой, таких как песчаная, мокрая и скользкая, без риска полной блокировки

колес.

Если используются системы помощи водителю, например, если система круиз-контроля или MSC

(СДС) инициировали или поддерживали торможение, точка схватывания рычага тормоза может

незначительно измениться во время следующего торможения из-за системы. Это не влияет на работу

тормозной системы.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Заднее колесо может заблокироваться из-за эффекта торможения двигателем.

Выжимайте сцепление при выполнении экстренного торможения или торможении на скользких

поверхностях.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Поверхности с продольным или поперечным уклоном снижают максимальную возможную

задержку перед торможением.

По возможности заканчивайте торможение перед входом в поворот.

– Всегда заканчивайте торможение перед входом в поворот. Переключитесь на более низкую передачу,

соответствующую скорости.

- Используйте торможение двигателем на длинных участках спуска. Для этого переключитесь на одну или две

передачи назад, но не превышайте допустимое число оборотов двигателя. Это означает, что торможение

требуется значительно реже, а тормозная система не перегревается.

11.9

Остановка, стоянка

ПРЕДУПРЕЖДЕНИЕ

Риск получения травмы! Посторонние, которые могут воспользоваться транспортным средством без

разрешения, подвергают опасности себя и окружающих.

Если действующий приемопередатчик находится в пределах досягаемости, транспортное средство можно

завести.

Никогда не оставляйте транспортное средство без присмотра с работающим двигателем.

Никогда не оставляйте транспортное средство без присмотра, если рядом с ним находится

приемопередатчик.

Если вы оставляете транспортное средство без присмотра, заблокируйте рулевое управление.

ПРЕДУПРЕЖДЕНИЕ

Риск получения ожогов! Некоторые детали транспортного средства сильно нагреваются при его

эксплуатации.

- Не прикасайтесь к таким деталям, как выхлопная система, радиатор, двигатель, амортизатор или

тормозная система, пока детали транспортного средства не остыли.

- Перед выполнением любых работ на транспортном средстве убедитесь, что узлы транспортного

средства остыли.

ПРИМЕЧАНИЕ

Риск возгорания! Горячие узлы транспортного средства обуславливают риск возникновения пожара и

взрыва.

Не паркуйте транспортное средство рядом с легковоспламеняющимися или взрывоопасными

материалами.

Дайте транспортному средству остыть, прежде чем накрывать его.

ПРИМЕЧАНИЕ

Риск серьезного повреждения! В случае неправильной парковки транспортное средство может быть

повреждено.

Транспортное средство может быть повреждено в случае, если оно покатится или упадет.

Комплектующие детали для парковки транспортного средства рассчитаны только на вес транспортного

средства.

- Паркуйте транспортное средство на твердой и ровной поверхности.

- Следите за тем, чтобы никто не сидел на транспортном средстве во время стоянки на подставке.

141

11 Инструкции по езде

- Затормозите мотоцикл.

- Переведите коробку передач в нейтральное положение .

- Выключите зажигание - для этого кратковременно нажмите кнопку системы RACE ON

(не более 1

секунды) при включенном зажигании.

Примечание

Если двигатель выключен с помощью аварийного выключателя, а зажигание остается

включенным с помощью кнопки системы RACE-ON, питание большинства потребителей

электроэнергии остается бесперебойным. Это приводит к разрядке 12-вольтового

аккумулятора. Поэтому всегда выключайте двигатель кнопкой системы RACE-ON - аварийный

выключатель предназначен только для экстренных случаев.

- Припаркуйте транспортное средство на твердой поверхности.

- Выберите один из следующих вариантов.

- Выдвиньте боковую подставку вперед ногой до упора и обоприте на нее мотоцикл.

- Поднимите транспортное средство с помощью подъемной подставки.

(стр. 147)

- Сдвиньте руль до упора влево, нажмите и удерживайте кнопку системы RACE ON

(не менее 2

секунд).

 Рулевое управление заблокировано.

Примечание

Если блокировка рулевого управления не срабатывает, слегка передвиньте руль.

11.10 Транспортировка

ПРИМЕЧАНИЕ

Риск возгорания! Горячие узлы транспортного средства обуславливают риск возникновения

пожара и взрыва.

- Не паркуйте транспортное средство рядом с легковоспламеняющимися или взрывоопасными

материалами.

- Дайте транспортному средству остыть, прежде чем накрывать его.

ПРИМЕЧАНИЕ

Риск серьезного повреждения! В случае неправильной парковки транспортное средство может

быть повреждено. Транспортное средство может быть повреждено в случае, если оно покатится

или упадет.

Комплектующие детали для парковки транспортного средства рассчитаны только на вес

транспортного средства.

- Паркуйте транспортное средство на твердой и ровной поверхности.

- Следите за тем, чтобы никто не сидел на транспортном средстве во время стоянки на

подставке.

- Выключите двигатель.

- Используйте натяжные ремни или другие подходящие

устройства, чтобы обезопасить мотоцикл от падения

или откатывания.

142

Инструкции по езде 11

11.11 Буксировка в случае выхода из строя

ПРИМЕЧАНИЕ

Риск повреждения! При буксировке с помощью буксирующего транспортного средства силовой

агрегат и трансмиссия могут быть повреждены.

- Не используйте буксировочное оборудование, при котором колеса сломанного транспортного

средства остаются на дороге и вращаются при буксировке.

- Всегда перевозите сломанное транспортное средство на прицепе или на погрузочной площадке

транспортного автомобиля.

- Убедитесь, что сломанное транспортное средство

правильно закреплено на прицепе или транспортном

автомобиле.

- Соблюдайте местные правила эвакуации сломанных

транспортных средств.

11.12 Заправка топливом

Опасность

Риск воспламенения! Топливо легко воспламеняется.

Топливо в топливном баке расширяется при нагревании и может вытечь в случае переполнения.

Не заправляйте транспортное средство вблизи источников открытого огня, раскаленных и

тлеющих предметов.

Следите за тем, чтобы никто не курил вблизи транспортного средства во время заправки.

Выключайте двигатель при заправке топливом.

Следите за тем, чтобы топливо не пролилось, особенно на горячие части транспортного

средства.

В случае пролива топлива немедленно вытрите его.

Не переполняйте топливный бак.

ПРЕДУПРЕЖДЕНИЕ

Риск отравления! Топливо вредно для здоровья.

Не допускайте попадания топлива на кожу, в глаза и на одежду.

При проглатывании топлива немедленно обратитесь к врачу.

Не вдыхайте пары топлива.

В случае попадания на кожу немедленно промойте пораженный участок большим количеством

воды.

При попадании топлива в глаза тщательно промойте их водой и немедленно обратитесь к

врачу.

Если топливо попало на одежду, смените ее.

Храните топливо надлежащим образом в подходящей таре и в недоступном для детей месте.

ПРИМЕЧАНИЕ

Риск серьезного повреждения! Некачественное топливо может повлечь снижение

эксплуатационных характеристик и последующей повреждение транспортного средства.

Заправляйтесь только чистым топливом, которое соответствует указанным стандартам.

ПРИМЕЧАНИЕ

Опасность для окружающей среды! Неправильное обращение с топливом опасно для

окружающей среды.

- Не допускайте попадания топлива в грунтовые воды, почву или канализацию.

143

График техобслуживания 12

12.1

Работа по обслуживанию

Любые дополнительные работы, вытекающие из работ по обслуживанию, должны заказываться отдельно

и оформляться в отдельном счете. В зависимости от местных условий эксплуатации в вашей стране могут

применяться другие интервалы между техническими обслуживаниями.

Отдельные интервалы и объемы технического обслуживания могут меняться в ходе технического

развития. Самый актуальный график обслуживания доступен для официальных контрагентов для

электронного подтверждения оказания услуги. Ваш авторизованный контрагент будет рад

проконсультировать вас.

* В условиях запыленности: Регулярно проверяйте воздушный фильтр и при необходимости заменяйте

его.

Каждые 48 месяцев

Каждые 24 месяцев

Каждые 12 месяцев

Каждые 60 000 км (37 282,3 мили)

Каждые 30 000 км (18 641,1 мили)

Каждые 15 000 км (9 320,6 мили)

После 1 000 км (621,4 мили)

Производите считывание данных о неисправностях из памяти с помощью

●

диагностического инструмента.

Убедитесь, что электрооборудование работает правильно.

●

Убедитесь, что тормозные колодки переднего тормоза закреплены

(стp.

●

164)

Убедитесь, что тормозные колодки заднего тормоза закреплены

(стp.

●

167)

Проверьте тормозные диски.

(стр. 162)

●

Проверьте тормозные магистрали на наличие повреждений и герметичность.

●

Проверьте уровень тормозной жидкости переднего тормоза

(стp. 162).

●

Отрегулируйте уровень тормозной жидкости переднего тормоза.

●

Проверьте уровень тормозной жидкости заднего тормоза

(стp. 165).

●

Отрегулируйте уровень тормозной жидкости заднего тормоза.

●

Проверьте/откорректируйте уровень жидкости в гидравлической муфте

●

сцепления.

(стр. 152)

Замените жидкость гидравлического сцепления.

●

Замените моторное масло и масляный фильтр, очистите масляные сетки.

●

(стр. 196)

Проверьте/очистите масляную форсунку для смазки сцепления.

●

Проверьте все шланги (например, топливной системы, системы охлаждения,

●

спуска воздуха, дренажа и т. д.) и соединения на наличие трещин, утечек и

правильность подключения.

Опорожните дренажные шланги.

●

Проверьте кабели на наличие повреждений и отсутствие перегибов в трассе.

●

Проверьте раму.

●

Проверьте маятник.

●

Проверьте подшипник маятника на наличие люфта.

●

Проверьте подшипник рулевой колонки на наличие люфта.

(стр. 153)

●

Проверьте колесный подшипник на наличие люфта.

●

Проверьте амортизатор и вилку на наличие утечек. Выполняйте

●

обслуживание вилки и амортизатора по мере необходимости, когда это

возможно и в зависимости от того, как используется транспортное средство.

Проверьте состояние шин.

( стр. 174)

●

Проверьте давление в шинах.

(стp. 175).

●

145

12 График техобслуживания

Каждые 48 месяцев

Каждые 24 месяцев

Каждые 12 месяцев

Каждые 60 000 км (37 282,3 мили)

Каждые 30 000 км (18 641,1 мили)

Каждые 15 000 км (9 320,6 мили)

После 1 000 км (621,4 мили)

Проверьте биение обода.

○

●

Снова затяните спицы.

○

Проверьте натяжения спиц.

●

Проверьте цепь, заднюю звездочку и звездочку двигателя.

( стр. 151)

●

Проверьте натяжение цепи.

( стр. 149)

○

●

Смажьте все движущиеся детали (например, боковую подставку, ручной

○

●

рычаг, цепь и т.д.) и проверьте плавность работы.

Замените свечи зажигания (включая снятие топливного бака).

●

Проверьте клапанный зазор (топливный бак и свечи зажигания сняты).

●

Замените воздушный фильтр, очистите корпус воздушного фильтра. *

●

Замените мембранные клапаны ВП (вспомогательная пневмосистема).

●

Проверьте давление топлива.

○

●

Проверьте настройку фар.

(стр. 188)

○

●

Проверьте затяжку легкодоступных винтов и гаек, обеспечивающих

○

●

безопасность.

●

Очистите пыльники перьев вилки.

(стр. 159)

Проверьте правильность работы вентилятора радиатора.

○

●

Проверьте уровень охлаждающей жидкости в расширительном бачке.

(

○

●

стр. 191)

Проверка антифриза.

○

●

Замените охлаждающую жидкость.

●

Заключительная проверка: Убедитесь в пригодности транспортного средства

○

●

для езды по дорогам и совершите пробный заезд.

Выполните считывание данных о неисправностях из памяти после

○

●

проверочной поездки с помощью диагностического инструмента.

Установите отображение интервала между техническими обслуживаниями.

○

●

Введите электронное подтверждение обслуживания в портал контрагента.

○

●

○ Разовый интервал

● Периодический интервал

146

Настройка подвески 13

13.1

Вилка/амортизатор

У вилки и амортизатора предусмотрено множество

вариантов адаптации шасси к стилю вождения и полезной

нагрузке.

Примечание

Рекомендации

по

настройке

подвески

приведены в таблице ❶. Таблица расположена

справа от крышки для аварийной разблокировки

сиденья.

Эти настройки являются рекомендациями и всегда должны

служить основой для настройки подвески. Несоблюдение

этих рекомендаций может привести к ухудшению ходовых

качеств, особенно на высоких скоростях.

13.2

Регулировка демпфирования сжатия вилки

Примечание

Гидравлическое демпфирование сжатия определяет характеристики подвески вилки.

- Поверните белый регулятор ❶ по часовой стрелке до

упора.

Примечание

Регулятор ❶ COMP расположен на верхнем

торце левой ножки вилки.

Регуляторы REB расположены на верхнем

конце пера вилки.

- Поверните против часовой стрелки на количество

щелчков, соответствующее типу вилки.

Демпфирование сжатия

Комфорт (Comfort)

21 щелчка

Стандарт:

15 щелчков

Спорт (Sport)

10 щелчков

Полная нагрузка

10 щелчков

Примечание

Поворот по часовой стрелке увеличивает

демпфирование; поворот против часовой

стрелки уменьшает демпфирование во время

сжатия.

13.3

Регулировка демпфирования обратного хода вилки

Примечание

Гидравлическое демпфирование обратного хода определяет характеристики подвески вилки.

147

13 Настройка подвески

- Поверните красный регулятор ❶ по часовой стрелке

до упора.

Примечание

Регулятор ❶ REB расположен на верхнем

торце правой ножки вилки.

Регулятор COMP расположен на верхнем торце

левой ножки вилки.

- Поверните против часовой стрелки на количество

щелчков, соответствующее типу вилки.

Демпфирование сжатия

Комфорт (Comfort)

21 щелчка

Стандарт:

15 щелчков

Спорт (Sport)

10 щелчков

Полная нагрузка

10 щелчков

Примечание

Поворот по часовой стрелке увеличивает

демпфирование; поворот против часовой

стрелки уменьшает демпфирование во время

сжатия.

13.4

Регулировка предварительного натяга пружины вилки

- Поверните T-образные рукоятки ❶ против часовой

стрелки до упора.

 Маркировка +0 совпадает с правой частью рукоятки.

Примечание

Выполняйте регулировку только вручную. Не

используйте инструмент. Выполните

аналогичную регулировку на обоих перьях

вилки.

- Поверните Т-образные рукоятки по часовой стрелке.

Предварительный натяг пружины - Регулятор

предварительного натяга

Комфорт (Comfort)

0 оборотов

(0°)

Стандарт:

0 оборотов

(0°)

Спорт (Sport)

0 оборотов

(0°)

Полная нагрузка

6 оборотов

(2,160°)

148

Настройка подвески 13

 Т-образные рукоятки заметно сцепляются на

численных обозначениях.

Примечание

Регулируйте предварительный натяг пружины

только в соответствии с численными

обозначениями, так как между численными

обозначениями предварительный натяг не

задействуется.

Поверните по часовой стрелке, чтобы увеличить

предварительный натяг пружины; поверните

против часовой стрелки, чтобы уменьшить

предварительный натяг пружины.

Регулировка предварительного натяга пружины

не влияет на настройку демпфирования

обратного хода.

В основном, однако, следует установить более

высокий уровень демпфирования обратного

хода при более высоком предварительном

натяге пружины.

13.5

Демпфирование сжатия амортизатора

Демпфирование сжатия амортизатора делится на два диапазона: высокоскоростной и низкоскоростной.

Высокоскоростной и низкоскоростной относятся к скорости сжатия подвески заднего колеса, а не к

скорости транспортного средства.

Например, регулятор высокоскоростного сжатия оказывает эффект при езде по краю асфальта: подвеска

заднего колеса быстро сжимается.

Низкоскоростное сжатие дает эффект, например, при езде по длинным буграм: подвеска заднего колеса

сжимается медленно.

Эти два диапазона можно регулировать отдельно, хотя переход между высокоcкоростным и

низкоскоростным происходит постепенно. Как следствие, изменения в высокоскоростном диапазоне

влияют на демпфирование сжатия в низкоскоростном диапазоне и наоборот.

13.6

Регулировка демпфирования сжатия амортизатора на низкой скорости

ВНИМАНИЕ

Риск получения травмы! Детали амортизатора будут перемещаться неравномерно, если

амортизатор будет демонтирован неправильно. Амортизатор заполнен азотом высокого давления.

Необходимо следовать приведенному описанию.

Примечание

Действие регулятора низкоскоростного сжатия можно увидеть при медленном и нормальном

сжатии амортизатора.

Состояние: Задний правый обтекатель снят

- Поверните регулировочный винт ❶ по часовой стрелке

с помощью отвертки до последнего различимого

щелчка.

Не ослабляйте фитинг ❷!

Поверните против часовой стрелки на количество

щелчков, соответствующее типу амортизатора.

149

13 Настройка подвески

Демпфирование сжатия на низкой скорости

Комфорт (Comfort)

21 щелчка

Стандарт:

15 щелчков

Спорт (Sport)

10 щелчков

Полная нагрузка

7 щелчков

Примечание

Поворот по часовой стрелке увеличивает

демпфирование; поворот против часовой

стрелки уменьшает демпфирование.

13.7

Регулировка демпфирования сжатия амортизатора на высокой скорости

ВНИМАНИЕ

Риск получения травмы! Детали амортизатора будут перемещаться неравномерно, если

амортизатор будет демонтирован неправильно. Амортизатор заполнен азотом высокого давления.

- Необходимо следовать приведенному описанию.

Примечание

Действие регулятора низкоскоростного сжатия можно увидеть при медленном и нормальном

сжатии амортизатора.

Состояние: Задний правый обтекатель снят

- Поверните регулировочный винт ❶ по часовой стрелке

с помощью отвертки до последнего различимого

щелчка.

Не ослабляйте фитинг ❷!

Поверните против часовой стрелки на количество

щелчков, соответствующее типу амортизатора.

Демпфирование сжатия на высокой скорости

Комфорт (Comfort)

1,5 оборота

(540°)

Стандарт:

1,5 оборота

(540°)

Спорт (Sport)

1 оборот

(360°)

Полная нагрузка

1 оборот

(360°)

Примечание

Поворот по часовой стрелке увеличивает

демпфирование; поворот против часовой

стрелки уменьшает демпфирование.

150

Настройка подвески 13

13.8

Регулировка демпфирования обратного хода амортизатора

ВНИМАНИЕ

Риск получения травмы! Детали амортизатора будут перемещаться неравномерно, если

амортизатор будет демонтирован неправильно. Амортизатор заполнен азотом высокого давления.

- Необходимо следовать приведенному описанию.

- Поверните регулировочный винт ❶ по часовой стрелке

до последнего различимого щелчка.

Поверните против часовой стрелки на количество

щелчков, соответствующее типу амортизатора.

Демпфирование обратного хода

Комфорт (Comfort)

21 щелчка

Стандарт:

15 щелчков

Спорт (Sport)

10 щелчков

Полная нагрузка

7 щелчков

Примечание

Поворот по часовой стрелке увеличивает

демпфирование; поворот против часовой

стрелки уменьшает демпфирование.

13.9

Регулировка предварительного натяжения пружины амортизатора

- Поверните руль ❶ против часовой стрелки до упора.

Поверните его по часовой стрелке на количество

оборотов, соответствующее типу и назначению

амортизатора.

Регулятор предварительного натяга

Стандартный Улица

5 оборотов

(1,800°)

Стандартный Бездорожье

1 оборот

(360°)

Полная нагрузка

26 оборотов

(9,360°)

Примечание

Поверните по часовой стрелке, чтобы увеличить

предварительный натяг пружины; поверните

против часовой стрелки, чтобы уменьшить

предварительный натяг пружины.

151

14 Работы по техобслуживанию шасси

14.1

Подъем транспортного средства с помощью центральной подставки

ПРИМЕЧАНИЕ

Риск серьезного повреждения! В случае неправильной парковки транспортное средство может

быть повреждено.

Транспортное средство может быть повреждено в случае, если оно покатится или упадет.

Комплектующие детали для парковки транспортного средства рассчитаны только на вес

транспортного средства.

- Паркуйте транспортное средство на твердой и ровной поверхности.

- Следите за тем, чтобы никто не сидел на транспортном средстве во время стоянки на

подставке.

- Встаньте слева от транспортного средства.

- Возьмитесь за руль левой рукой, а правой ногой

установите центральную подставку на землю.

- Перенесите вес всего тела на рычаг ❶ центральной

подставки, одновременно поднимая транспортное

средство за левую ручку руля.

 Центральная подставка раскладывается до упора.

14.2

Снятие транспортного средства с центральной подставки

ПРИМЕЧАНИЕ

Риск серьезного повреждения! В случае неправильной парковки транспортное средство может

быть повреждено.

Транспортное средство может быть повреждено в случае, если оно покатится или упадет.

Комплектующие детали для парковки транспортного средства рассчитаны только на вес

транспортного средства.

- Паркуйте транспортное средство на твердой и ровной поверхности.

- Следите за тем, чтобы никто не сидел на транспортном средстве во время стоянки на

подставке.

- Убедитесь, что руль разблокирован.

- Переместите транспортное средство вперед, держась

обеими руками за руль.

- Как только транспортное средство сойдет с

центральной подставки, воспользуйтесь передним

тормозом, чтобы не допустить его дальнейшее

перемещение.

- Убедитесь, что центральная подставка ❶ полностью

сложилась.

14.3

Снятие пассажирского сиденья

- Нажмите кнопку разблокировки сиденья ❶.

- Поднимите заднее многоместное неразделенное

сиденье, отсоедините его в зоне А и снимите, потянув

назад.

152

Работы по техобслуживанию шасси 14

14.4

Монтаж сиденья

- Зацепите сиденье в зоне A и одновременно сдвиньте

сиденье вперед и опустите его сзади.

- Нажмите на заднюю часть сиденья до щелчка.

- В заключение проверьте правильность установки

сиденья.

14.5

Проверка цепи на наличие грязи

- Проверьте цепь на предмет скопления крупной грязи.

» Если цепь сильно загрязнена:

- Очистите цепь.

(стр. 148)

14.6

Очистка цепи

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Масло, смазка и воск на тормозных дисках снижают эффективность торможения.

- Исключите попадание масла, жира и воска на тормозные диски.

- При необходимости очищайте тормозные диски очистителем тормозов.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Смазочные материалы на шинах снижают сцепление с дорогой.

- Удалите смазку с шин с помощью подходящего чистящего средства.

ПРИМЕЧАНИЕ

Риск загрязнения окружающей среды! Опасные вещества наносят вред окружающей среде.

- Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и т.д.

правильно и в соответствии с действующими нормативными документами.

Примечание

Срок службы цепи во многом зависит от ухода за ней.

Подготовительные работы

- Поднимите транспортное средство с помощью

подъемной подставки.

(стр. 147)

153

14 Работы по техобслуживанию шасси

Основные работы

- Смойте рыхлую грязь мягкой струей воды.

- Удалите остатки старой смазки с помощью очистителя

цепи.

Очиститель цепи

(стр. 235)

- После высыхания нанесите аэрозоль для цепи.

Аэрозоль для цепей для дорожного применения

(стр. 233)

Установка на место

- Снимите транспортное средство с центральной

подставки.

(стр. 147)

14.7

Проверка натяжения цепи

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Неправильное натяжение цепи может повредить узлы и привести к ДТП.

Если натяжение цепи слишком высокое, цепь, передняя звездочка, задняя звездочка, трансмиссия

и подшипники заднего колеса изнашиваются быстрее. При перегрузке некоторые комплектующие

детали могут сломаться.

Если цепь слишком ослаблена, она может соскочить со звездочки двигателя или задней звездочки.

В результате может быть повреждено заднее колесо или двигатель.

- Регулярно проверяйте натяжение цепи.

- Установите натяжение цепи в соответствии со спецификацией.

Подготовительные работы

- Поднимите транспортное средство с помощью

подъемной подставки.

(стр. 147)

Основные работы

- Переведите коробку передач в нейтральное положение

- Вставьте отвертку в углубление ❶ направляющей

цепи между цепью и маятниковой вилкой.

- Слегка подтолкните отвертку вверх.

Верхняя часть цепи должна быть натянутой.

Натяжение цепи установлено правильно, если

отвертка расположена параллельно земле с

небольшим усилием.

Износ цепи не всегда равномерный, поэтому повторите

это измерение в разных положениях цепи.

» Если отвертка направлена вниз, натяжение цепи

слишком сильное:

- Отрегулируйте натяжение цепи.

(стр. 150)

» Если отвертка направлена вверх, натяжение цепи

слишком слабое:

- Отрегулируйте натяжение цепи.

(стр. 150)

154

Работы по техобслуживанию шасси 14

Установка на место

- Снимите транспортное средство с центральной

подставки.

(стр. 147)

14.8

Регулировка натяжения цепи

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Неправильное натяжение цепи может повредить узлы и привести к ДТП.

Если натяжение цепи слишком высокое, цепь, передняя звездочка, задняя звездочка, трансмиссия

и подшипники заднего колеса изнашиваются быстрее. При перегрузке некоторые комплектующие

детали могут сломаться.

Если цепь слишком ослаблена, она может соскочить со звездочки двигателя или задней звездочки.

В результате может быть повреждено заднее колесо или двигатель.

- Регулярно проверяйте натяжение цепи.

- Установите натяжение цепи в соответствии со спецификацией.

Подготовительные работы

- Поднимите транспортное средство с помощью

подъемной подставки.

(стр. 147)

– Проверьте натяжение цепи.

(стр. 149)

Основные работы

- Ослабьте гайку ❶.

- Ослабьте гайки ❷.

- Отрегулируйте натяжение цепи, поворачивая

регулировочные винты ❸ слева и справа.

Натяжение цепи установлено правильно, если

отвертка расположена параллельно земле.

Для того чтобы заднее колесо было правильно

выровнено, метки на левом и правом регуляторах цепи

должны находиться в

одинаковом положении относительно референсной

отметки А.

Верхняя часть цепи должна быть натянутой.

Износ цепи не всегда равномерный, поэтому повторите

это измерение в разных положениях цепи.

- Затяните гайки ❷.

- Убедитесь, что регуляторы натяжения цепи

❹

установлены правильно на регулировочных винтах❸.

- Затяните гайку ❶.

Гайка, ось вращения колеса, задняя

M25×1,5

90 Нм

(66,4 фунт⋅ сила-фут)

Долговечная консистентная смазка

Примечание

Регуляторы натяжения цепи ❹ можно

поворачивать.

Установка на место

- Снимите транспортное средство с центральной

подставки.

(стр. 147)

155

14 Работы по техобслуживанию шасси

14.9

Проверьте цепь, заднюю звездочку и звездочку двигателя

Подготовительные работы

- Поднимите транспортное средство с центральной

подставки.

(стр. 147)

Основные работы

- Проверьте цепь, заднюю звездочку и переднюю

звездочку на предмет износа.

» Если цепь, задняя звездочка или звездочка

двигателя изношены:

- Замените комплект трансмиссии.

Всегда заменяйте переднюю и заднюю

звёздочки вместе с цепью.

- Переведите коробку передач в нейтральное положение

- Натяните нижнюю часть цепи с помощью груза

указанной массой A.

Вес, измерение износа

15 кг

цепи

(33,1 фунтов)

- Измерьте расстояние B между 18 цепными роликами в

верхней секции цепи.

Максимальное расстояние B272 мм

цепных роликов на самом

(10,71 дюйма)

длинном участке цепи

Износ цепи не всегда равномерный, поэтому повторите

это измерение в разных положениях цепи.

» Если расстояние B больше, чем указанное

измерение:

- Замените комплект трансмиссии.

При установке новой цепи также заменяйте

заднюю и переднюю звёздочки.

Примечание

Новые цепи быстрее изнашиваются на

старых, изношенных звездочках.

В целях безопасности цепь не имеет

соединительных звеньев.

- Проверьте скользящий защитный кожух цепи на

предмет износа в углублении.

Примечание

Если слайдер цепи новый, треть поверхности C

звеньев цепи ❶ видна у нижнего края D

выемки.

156

Работы по техобслуживанию шасси 14

» Если поверхность С звеньев цепи больше не видна

у нижнего края D выемки:

- Замените слайдер цепи.

- Убедитесь, что слайдер цепи установлен надежно.

» Если слайдер цепи ослаблен:

- Затяните винты слайдера цепи.

Винт, защитный кожух слайдера цепи

M5×10

5 Нм

(3,7 фунт⋅ сила-

фут)

- Проверьте направляющую цепи на предмет износа.

» Если направляющая цепи изношена:

- Замените направляющую цепи.

- Убедитесь, что направляющая цепи плотно посажена.

» Если направляющая цепи ослаблена:

Затяните винты на направляющей цепи.

Винт, направляющая цепи

5 Нм

(3,7 фунт⋅ сила-

фут)

Установка на место

- Снимите транспортное средство с центральной

подставки.

(стр. 147)

14.10 Проверка/коррекция уровня жидкости в гидравлической муфте

сцепления

ПРЕДУПРЕЖДЕНИЕ

Опасно для здоровья! Тормозная жидкость - вредное вещество.

- Храните тормозную жидкость в недоступном для детей месте.

- Носите подходящую защитную одежду и защитные очки.

- Не допускайте попадания тормозной жидкости на кожу, в глаза или на одежду.

- При проглатывании тормозной жидкости немедленно обратитесь к врачу.

- В случае попадания на кожу промойте пораженный участок большим количеством воды.

- При попадании тормозной жидкости в глаза немедленно тщательно промойте их водой и

обратитесь к врачу.

- Если тормозная жидкость пролилась на одежду, смените ее.

ПРИМЕЧАНИЕ

Риск загрязнения окружающей среды! Опасные вещества наносят вред окружающей среде.

- Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и т.д.

правильно и в соответствии с действующими нормативными документами.

Примечание

Уровень жидкости повышается с увеличением износа фрикционных дисков.

Избегайте контакта тормозной жидкости с окрашенными деталями. Тормозная жидкость разъедает

краску.

157

14 Работы по техобслуживанию шасси

- Переместите бачок жидкости гидравлической муфты,

установленный на руле, в горизонтальное положение.

- Выкрутите винты ❶.

- Снимите крышку ❷ с мембраной.

- Проверьте уровень жидкости.

Уровень жидкости ниже

4 мм

бортика бачка

(0,16 дюйма)

» Если уровень жидкости не соответствует

техническим условиям:

- Откорректируйте уровень жидкости в

гидравлической муфте.

Тормозная жидкость DOT 4/DOT 5.1

(стр.

234)

- Установите крышку с мембраной. Установите и

затяните винты.

Безотлагательно очистите перелившуюся или

пролитую тормозную жидкость водой.

14.11 Проверка подшипника рулевой колонки на наличие люфта

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Неправильный люфт подшипника рулевой колонки может ухудшить управляемость и

повредить комплектующие детали.

- Незамедлительно устраните неправильный люфт подшипника рулевой колонки.

Примечание

Если транспортное средство эксплуатируется в течение длительного времени с люфтом в

подшипнике рулевой колонки, то могут быть повреждены подшипники и гнезда подшипников в

раме.

Подготовительные работы

- Поднимите транспортное средство с помощью

подъемной подставки.

(стр. 147)

Основные работы

- Разместите груз на задней части транспортного

средства.

 Переднее колеса не соприкасается с землей.

- Установите руль в нейтральное положение.

Перемещайте перья вилки в направлении движения и

обратно.

Люфт в подшипнике рулевой колонки не должен быть

заметен.

» Если люфт заметный:

- Отрегулируйте люфт подшипника рулевой

колонки.

– Выкрутите руль вперед и назад по всему диаметру

вращения.

Руль должен легко перемещаться во всем

диапазоне поворота. Не должно быть никаких

заметных положений фиксации.

» Если замечены положения фиксации:

- Отрегулируйте люфт подшипника рулевой

колонки.

– Проверьте подшипник рулевой колонки и при

необходимости отрегулируйте его.

158

14 Работы по техобслуживанию шасси

14.24 Очистка пыльников перьев вилки

Подготовительные работы

- Поднимите транспортное средство с помощью

подъемной подставки.

(стр. 147)

– Снимите переднее верхнее крыло.

(стр. 158)

Основные работы

- Сместите пыльник ❶ по направлению вниз с обеих

ножек вилки.

Примечание

Пыльники предназначены для удаления пыли и

крупных частиц грязи с внутренних трубок

вилки. Со временем за пыльниками может

скапливаться грязь. Если эту грязь не удалять,

расположенные за ними сальники могут начать

протекать.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Масло, смазка и воск на тормозных

дисках снижают эффективность торможения.

- Исключите попадание масла, жира и воска на

тормозные диски.

- При необходимости очищайте тормозные диски

очистителем тормозов.

- Очистите и смажьте пыльники и внутреннюю трубку

вилки на обеих ножках вилки.

Универсальная смазка-спрей

(стр. 233)

– Вдавите пыльники ❶ обратно в их установочное

положение.

- Удалите излишки масла.

Установка на место

- Установите переднее верхнее крыло.

(стр. 158)

– Снимите транспортное средство с центральной

подставки.

(стр. 147)

164

Тормозная система 15

15.1

Антиблокировочная система тормозов

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Модификация транспортного средства ухудшает работу системы ABS.

- Не вносите никаких изменений в ход подвески.

- Используйте только те запасные части для тормозной системы, которые были одобрены и

рекомендованы производителем транспортного средства.

- Используйте только шины и колеса, одобренные и рекомендованные производителем

транспортного средства для соответствующих скоростей.

- Поддерживайте указанное давление в шинах.

- Обеспечьте выполнение работ по техническому обслуживанию и ремонту профессиональными

специалистами.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Вспомогательные средства вождения могут снизить вероятность падения только в

пределах физических возможностей.

Не всегда возможно компенсировать определенные ситуации во время передвижения, например, с

багажом, загруженным с высоким центром тяжести, переменным дорожным покрытием, крутыми

спусками или полным торможением без выключения передачи.

- Адаптируйте свой стиль езды к дорожным условиям и своим водительским способностям.

Модуль ABS ❶, состоящий из гидравлического блока,

блока управления ABS и возвратного насоса, расположен

под сиденьем. Один датчик скорости вращения колеса ❷

расположен в каждом отдельном случае на переднем и

заднем колесе.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Неправильно выбранный режим работы системы ABS затрудняет управление

транспортным средством. Каждый из режимов ABS подходит только для определенных условий.

- Всегда выбирайте режим ABS, который подходит для грунта и дорожной обстановки.

165

15 Тормозная система

ABS - это система безопасности, которая предотвращает блокировку колес при прямолинейном движении

без воздействия боковых сил.

ABS имеет два режима работы: режимы ABS Дорога (Road) и Бездорожье (Offroad) .

В режиме ABS Дорога (Road) тормоза также включаются на заднем колесе при нажатии на передний

тормоз. ABS регулирует работу обоих колес.

В режиме ABS Бездорожье (Offroad) передний тормоз замедляет переднее колесо. Задний тормоз

замедляет заднее колесо. Управление ABS на заднем колесе отсутствует.

Примечание

В режиме ABS Бездорожье (Offroad) ABS позже регулирует переднее колесо, и заднее колесо

может заблокироваться, что создаёт риск падения.

ABS работает с двумя независимыми контурами тормозной системы (передний и задний тормоза). Когда

блок управления ABS обнаруживает тенденцию к блокировке колеса, ABS начинает регулировать

давление в тормозной системе. Функция регулирования вызывает легкое пульсирование рычагов

переднего и ножного тормозов.

Примечание

Если используются системы помощи водителю, например, если система круиз-контроля или MSC

(СДС) инициировали или поддерживали торможение, точка схватывания рычага тормоза может

незначительно измениться во время следующего торможения из-за системы.

Это не влияет на работу тормозной системы.

Сигнальная лампочка ABS ❸ должна загораться после включения зажигания и гаснуть после трогания.

Если она не гаснет после трогания или загорается во время езды, это указывает на неисправность ABS. В

этом случае система ABS больше не включена, и колеса могут заблокироваться при торможении. Сама

тормозная система остается работоспособной, недоступно только управление ABS.

Сигнальная лампочка ABS также может загореться, если скорости вращения передних и задних колес

сильно отличаются в экстремальных условиях езды, например, при езде на заднем колесе или если

заднее колесо пробуксовывает. Это приводит к отключению ABS.

Для повторной активации ABS остановите транспортное средство и выключите зажигание. При повторном

включении транспортного средства ABS снова активируется. Контрольная лампа ABS гаснет после начала

движения.

15.1.1 СДС (MSC)

СДС (MSC) - это вспомогательная функция для ABS, которая может предотвратить блокировку и

пробуксовку колес во время торможения при наклоне под углом (в поворотах), в пределах физических

ограничений

Из-за инерциального измерительного блока управление ABS зависит от угла наклона и угла наклона в

продольной плоскости.

Управление ABS, зависящее от угла наклона и угла наклона в продольной плоскости, улучшает

устойчивость движения и эффективность торможения во всех ситуациях во время передвижения. СДС

(MSC) также уменьшает выпрямляющий момент при резком торможении на поворотах. Это

предотвращает выравнивание мотоцикла под углом наклона и движение по большему радиусу поворота.

Благодаря дополнительному электронному контролю распределения тормозного усилия между двумя

колесами, тормозное усилие оптимально распределяется, и мотоцикл дополнительно стабилизируется.

Примечание

СДС (MSC) активна только в режиме ABS Дорога (Road).

166

Тормозная система 15

15.2

Проверка тормозных дисков

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Изношенные тормозные диски снижают эффективность торможения.

- В обязательном порядке незамедлительно производите замену изношенных тормозных дисков.

- Проверьте толщину переднего и заднего тормозного

диска в нескольких местах, чтобы убедиться, что они

соответствуют расчетным значениям A.

Предел износа тормозного диска

спереди

4 мм

(0,16 дюйма)

сзади

4,5 мм (0,177 дюйма)

Примечание

Износ уменьшит толщину тормозного диска на

поверхности контакта ❶ тормозных колодок.

» Если толщина тормозного диска меньше указанного

значения:

- Замените передние тормозные диски.

- Произведите замену тормозных дисков заднего

тормоза.

– Проверьте передние и задние тормозные диски на

наличие повреждений, трещин и деформации.

» Если на тормозном диске имеются признаки

повреждения, трещин или деформации:

- Замените передние тормозные диски.

- Произведите замену тормозных дисков заднего

тормоза.

15.3

Проверка уровня тормозной жидкости переднего тормоза

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Слишком старая тормозная жидкость или тормозная жидкость неподходящего типа

ухудшает работу тормозной системы.

- Обязательно производите замену тормозной жидкости передних и задних тормозов в

соответствии с графиком обслуживания.

- Используйте только чистую, одобренную тормозную жидкость из герметично закрытой емкости.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Недостаточный уровень тормозной жидкости приведет к выходу тормозной системы из

строя.

Если уровень тормозной жидкости падает ниже минимальной отметки или указанного значения,

значит в тормозной системе присутствует утечка или изношены тормозные колодки.

- Проверьте тормозную систему и убедитесь, что проблема устранена, прежде чем снова

использовать транспортное средство.

167

15 Тормозная система

- Переместите бачок системы торможения,

установленный на руле, в горизонтальное положение.

- Проверьте уровень тормозной жидкости в бачке ❶.

» Если уровень тормозной жидкости опустился ниже

отметки MIN A:

- Долейте тормозную жидкость в передний

тормоз.

(стp. 163).

15.4

Доливка тормозной жидкости переднего тормоза

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Слишком старая тормозная жидкость или тормозная жидкость неподходящего типа

ухудшает работу тормозной системы.

- Обязательно производите замену тормозной жидкости передних и задних тормозов в

соответствии с графиком обслуживания.

- Используйте только чистую, одобренную тормозную жидкость из герметично закрытой емкости.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Недостаточный уровень тормозной жидкости приведет к выходу тормозной системы из

строя.

Если уровень тормозной жидкости падает ниже минимальной отметки или указанного значения,

значит в тормозной системе присутствует утечка или изношены тормозные колодки.

- Проверьте тормозную систему и убедитесь, что проблема устранена, прежде чем снова

использовать транспортное средство.

ПРЕДУПРЕЖДЕНИЕ

Опасно для здоровья! Тормозная жидкость - вредное вещество.

Храните тормозную жидкость в недоступном для детей месте.

Носите подходящую защитную одежду и защитные очки.

Не допускайте попадания тормозной жидкости на кожу, в глаза или на одежду.

При проглатывании тормозной жидкости немедленно обратитесь к врачу.

В случае попадания на кожу промойте пораженный участок большим количеством воды.

При попадании тормозной жидкости в глаза немедленно тщательно промойте их водой и

обратитесь к врачу.

Если тормозная жидкость пролилась на одежду, смените ее.

ПРИМЕЧАНИЕ

Риск загрязнения окружающей среды! Опасные вещества наносят вред окружающей среде.

- Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и т.д.

правильно и в соответствии с действующими нормативными документами.

Примечание

Избегайте контакта тормозной жидкости с окрашенными деталями. Тормозная жидкость разъедает

краску.

Подготовительные работы

- Убедитесь, что тормозные колодки переднего тормоза

закреплены

(стp. 164).

168

Тормозная система 15

Основные работы

- Переместите бачок системы торможения,

установленный на руле, в горизонтальное положение.

- Выкрутите винты ❶.

- Снимите крышку ❷ с мембраной ❸.

- Добавьте тормозную жидкость до отметки MAX A.

Тормозная жидкость DOT 4/DOT 5.1

(стр. 234)

- Установите крышку ❷ с мембраной ➌.

- Установите и затяните винты ❶.

Крышка переднего бачка системы торможения

1 Нм

(0,7 фунт⋅ сила-фут)

Безотлагательно очистите перелившуюся или

пролитую тормозную жидкость водой.

15.5

Проверка крепления тормозных колодок переднего тормоза

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Изношенные тормозные колодки снижают эффективность торможения.

- В обязательном порядке незамедлительно производите замену изношенных тормозных

колодок.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Поврежденные тормозные диски снижают эффективность торможения.

Если тормозные колодки не заменены вовремя, держатели тормозных колодок стачиваются о

тормозной диск. Как следствие, эффективность работы тормозов существенно снижается, а

тормозные диски разрушаются.

- Регулярно проверяйте тормозные колодки.

- Проверьте все тормозные колодки на обоих тормозных

суппортах, чтобы убедиться, что они имеют

минимальную толщину A.

Минимальная толщина

≥ 1 мм

колодок A

(≥ 0,04 дюйма)

» Если она меньше минимальной толщины:

- Замените передние тормозные колодки.

- Проверьте все тормозные колодки на обоих тормозных

суппортах на наличие повреждений и трещин.

» Если есть повреждения или трещины:

- Замените передние тормозные колодки.

- Проверьте надежность крепления тормозных колодок.

» Если тормозные колодки не закреплены должным

образом:

- Закрепите тормозные колодки, при

необходимости замените их на новые.

169

15 Тормозная система

15.6

Проверка уровня тормозной жидкости заднего тормоза

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Слишком старая тормозная жидкость или тормозная жидкость неподходящего типа

ухудшает работу тормозной системы.

- Обязательно производите замену тормозной жидкости передних и задних тормозов в

соответствии с графиком обслуживания.

- Используйте только чистую, одобренную тормозную жидкость из герметично закрытой емкости.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Недостаточный уровень тормозной жидкости приведет к выходу тормозной системы из

строя.

Если уровень тормозной жидкости падает ниже минимальной отметки или указанного значения,

значит в тормозной системе присутствует утечка или изношены тормозные колодки.

- Проверьте тормозную систему и убедитесь, что проблема устранена, прежде чем снова

использовать транспортное средство.

Подготовительные работы

- Поднимите транспортное средство с помощью

подъемной подставки.

(стр. 147)

Основные работы

- Проверьте уровень тормозной жидкости в бачке ❶.

» Если уровень жидкости достигает отметки MIN A:

- Долейте тормозную жидкость в задний тормоз.

(стp. 165).

Установка на место

- Снимите транспортное средство с центральной

подставки.

(стр. 154)

15.7

Доливка тормозной жидкости заднего тормоза

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Слишком старая тормозная жидкость или тормозная жидкость неподходящего типа

ухудшает работу тормозной системы.

- Обязательно производите замену тормозной жидкости передних и задних тормозов в

соответствии с графиком обслуживания.

- Используйте только чистую, одобренную тормозную жидкость из герметично закрытой емкости.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Недостаточный уровень тормозной жидкости приведет к выходу тормозной системы из

строя.

Если уровень тормозной жидкости падает ниже минимальной отметки или указанного значения,

значит в тормозной системе присутствует утечка или изношены тормозные колодки.

- Проверьте тормозную систему и убедитесь, что проблема устранена, прежде чем снова

использовать транспортное средство.

ПРЕДУПРЕЖДЕНИЕ

Опасно для здоровья! Тормозная жидкость - вредное вещество.

- Храните тормозную жидкость в недоступном для детей месте.

- Носите подходящую защитную одежду и защитные очки.

- Не допускайте попадания тормозной жидкости на кожу, в глаза или на одежду.

170

Тормозная система 15

- При проглатывании тормозной жидкости немедленно обратитесь к врачу.

- В случае попадания на кожу промойте пораженный участок большим количеством воды.

- При попадании тормозной жидкости в глаза немедленно тщательно промойте их водой и

обратитесь к врачу.

- Если тормозная жидкость пролилась на одежду, смените ее.

ПРИМЕЧАНИЕ

Риск загрязнения окружающей среды! Опасные вещества наносят вред окружающей среде.

- Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и т.д.

правильно и в соответствии с действующими нормативными документами.

Примечание

Избегайте контакта тормозной жидкости с окрашенными деталями. Тормозная жидкость разъедает

краску.

Подготовительные работы

- Поднимите транспортное средство с помощью

подъемной подставки.

(стр. 147)

– Убедитесь, что тормозные колодки заднего тормоза

закреплены

(стp. 167).

Основные работы

- Выверните винт ❶ со стопорной шайбой ❷.

- Держите бачок системы торможения вертикально.

- Снимите резьбовую крышку ❸ с мембраной ❹.

- Добавьте тормозную жидкость до отметки MAX A.

Тормозная жидкость DOT 4/DOT 5.1

(стр. 234)

- Установите и затяните резьбовую крышку ❸ с

мембраной ❹.

Крышка заднего бачка системы торможения

3,5 Н·м (2,58

фунт⋅ сила-фут)

Немедленно удалите водой всю перелившуюся или

пролитую тормозную жидкость.

- Зафиксируйте бачок системы торможения стопорной

шайбой ❷.

- Затяните винт ❶.

Винт, бачок системы торможения, задний тормоз

3,5 Н·м

(2,58 фунт⋅ сила-фут)

Loctite® 243

171

15 Тормозная система

15.8

Проверка крепления тормозных колодок заднего тормоза

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Изношенные тормозные колодки снижают эффективность торможения.

- В обязательном порядке незамедлительно производите замену изношенных тормозных

колодок.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Поврежденные тормозные диски снижают эффективность торможения.

Если тормозные колодки не заменены вовремя, держатели тормозных колодок стачиваются о

тормозной диск. Как следствие, эффективность работы тормозов существенно снижается, а

тормозные диски разрушаются.

- Регулярно проверяйте тормозные колодки.

- Проверьте тормозные колодки на минимальную

толщину A.

Минимальная толщина

≥ 1 мм

колодок A

(≥ 0,04 дюйма)

» Если минимальная толщина меньше указанной:

- Замените задние тормозные колодки.

- Проверьте тормозные колодки на наличие

повреждений и трещин.

» Если есть повреждения или трещины:

- Замените задние тормозные колодки.

- Проверьте надежность крепления тормозных колодок.

» Если тормозные колодки не закреплены должным

образом:

- Закрепите тормозные колодки, при

необходимости замените их на новые.

172

Колеса, шины 16

16.1

Снятие переднего колеса

Подготовительные работы

- Поднимите транспортное средство с помощью

подъемной подставки.

(стр. 147)

Основные работы

- Разместите груз на задней части транспортного

средства.

✓ Переднее колеса не соприкасается с землей.

- Выкрутите винт ❶ и вытащите датчик скорости

вращения колеса ❷ из отверстия.

- Выкрутите винты ❸ из обоих тормозных суппортов.

- Отожмите тормозные колодки, слегка наклонив

суппорты вбок на тормозном диске.

- Осторожно потяните тормозные суппорты назад от

тормозных дисков и откиньте их в сторону.

Не пользуйтесь рычагом переднего тормоза, если

тормозные суппорты были сняты.

- Ослабьте винт ❹ на четыре оборота.

- Ослабьте винты ❺.

- Надавите на винт ❹, чтобы извлечь ось колеса из

башмака вилки.

- Выкрутите винт ❹.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Поврежденные тормозные диски

снижают эффективность торможения.

- Всегда укладывайте колесо так, чтобы не

повредить тормозной диск.

- Удерживая переднее колесо, снимите ось вращения

колеса.

- Выньте переднее колесо из вилки.

Не приводите в действие рычаг переднего тормоза при

снятом переднем колесе.

173

16 Колеса, шины

- Снимите распорки ❻.

16.2

Установка переднего колеса

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Масло, смазка и воск на тормозных дисках снижают эффективность торможения.

- Исключите попадание масла, жира и воска на тормозные диски.

- При необходимости очищайте тормозные диски очистителем тормозов.

- Проверьте колесный подшипник на наличие

повреждений и износа.

» Если колесный подшипник поврежден или изношен:

Замените передний ступичный подшипник.

- Очистите и смажьте радиальное уплотнение вала ❶ и

контактные поверхности A на проставках.

Долговечная консистентная смазка

(стр. 233)

- Вставьте узкую распорку ❷ справа по направлению

движения.

Примечание

Стрелка B указывает направление движения

переднего колеса.

Колесо датчика скорости вращения колеса

находится слева по направлению движения.

- Вставьте широкую распорку слева по направлению

движения.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Масло, смазка и воск на тормозных

дисках снижают эффективность торможения.

- Исключите попадание масла, жира и воска на

тормозные диски.

- При необходимости очищайте тормозные диски

очистителем тормозов.

- Очистите и смажьте винт ❸ и ось вращения колеса ❹.

Долговечная консистентная смазка

(стр. 233)

174

Колеса, шины 16

Поднимите домкратом переднее колесо на вилку,

установите его в требуемое положение и вставьте ось

вращения колеса.

Установите и затяните винт ❸.

Винт, ось вращения колеса, передн.

M25×1,5

45 Нм

(33,2 фунт⋅ сила-фут)

Долговечная консистентная

смазка

Установите тормозные суппорты в требуемое

положение.

✓ Тормозные колодки должны быть размещены

правильно.

Установите винты ❺ на оба тормозных суппорта, но

пока не затягивайте.

Несколько раз нажмите на рычаг ручного тормоза, пока

тормозные колодки не соприкоснутся с тормозным

диском и не будет достигнут необходимый уровень

давления. Зафиксируйте рычаг переднего тормоза в

активированном положении.

✓ Тормозные суппорты выпрямляются.

Затяните винты ❺ на обоих тормозных суппортах.

Винт, передний тормозной суппорт

M10×1,25×55

45 Нм

(33,2 фунт⋅ сила-фут)

Loctite® 2701

Снимите стопорный элемент рычага переднего

тормоза.

Установите датчик скорости вращения колеса ❻ в

отверстие.

Установите и затяните винт ❼.

Остальные винты шасси

10 Нм

(7,4 фут·фунт-сила)

Снимите транспортное средство с центральной

подставки.

(стр. 147)

Включите передний тормоз и несколько раз сильно

сожмите вилку.

✓ Перья вилки выпрямятся.

Затяните винты ❽.

Винт, башмак вилки

M8×20

15 Нм

(11,1 фунт⋅ сила-фут)

175

Колеса, шины 16

Не пользуйтесь ножным тормозом при снятом заднем

колесе.

- Снимите распорку ❼.

16.4

Установка заднего колеса

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Масло, смазка и воск на тормозных дисках снижают эффективность торможения.

- Исключите попадание масла, жира и воска на тормозные диски.

- При необходимости очищайте тормозные диски очистителем тормозов.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! После установки заднего колеса задний тормоз будет работать не сразу.

Перед поездкой несколько раз нажимайте на ножной тормоз, пока не почувствуете постоянную

точку схватывания.

Основные работы

- Проверьте резиновые элементы демпфирования

задней ступицы.

(стр. 173)

- Проверьте колесный подшипник на наличие

повреждений и износа.

» Если колесный подшипник поврежден или изношен:

Замените задний колесный подшипник.

- Очистите и смажьте уплотнительное кольцо вала ❶ и

контактную поверхность A распорки.

Долговечная консистентная смазка

(стр. 233)

- Вставьте распорку.

- Очистите и смажьте резьбу оси вращения колеса и

гайки.

Долговечная консистентная смазка

(стр. 233)

– Установите резиновые элементы демпфирования и

паук задней звездочки на заднее колесо.

- Установите заднее колесо в маятниковую вилку и

зафиксируйте тормозной диск в тормозном суппорте.

- Установите ось вращения колеса ❷, но не вставляйте

её полностью.

- Выдвиньте заднее колесо вперед как можно дальше и

положите цепь на заднюю звездочку.

177

16 Колеса, шины

- Вставьте ось вращения колеса до упора и установите

регулятор цепи ❹ и гайку ❺.

Установите регуляторы цепи ❸ и ❹ в одно и то же

положение.

- Убедитесь, что регуляторы натяжения цепи правильно

установлены на регулировочных винтах.

Для того чтобы заднее колесо было правильно

выровнено, метки на левом и правом регуляторах цепи

должны находиться в одинаковом положении

относительно контрольных меток В.

- Затяните гайку ❺.

Гайка, ось вращения колеса, задняя

M25×1,5

90 Нм

(66,4 фунт⋅ сила-фут)

Долговечная консистентная смазка

- Установите датчик скорости вращения колеса ❻ в

отверстие.

- Установите и затяните винт ❼.

Остальные винты шасси

10 Нм

(7,4 фут·фунт-сила)

- Несколько раз надавите на педаль тормоза, пока

тормозные колодки не соприкоснутся с тормозным

диском и не будет достигнут необходимый уровень

давления.

Установка на место

- Проверьте натяжение цепи.

(стр. 149)

– Снимите транспортное средство с центральной

подставки.

(стр. 147)

16.5

Проверка резиновых элементов демпфирования задней ступицы

Примечание

Мощность двигателя передается от задней звездочки к заднему колесу через 6 демпфирующих

резиновых элементов. Демпфирующие резиновые элементы изнашиваются в процессе

эксплуатации. Если своевременно не заменить демпфирующие резиновые элементы, это приведет

к повреждению паука задней звездочки и задней ступицы.

Подготовительные работы

- Поднимите транспортное средство с центральной

подставки.

(стр. 147)

– Снимите заднее колесо.

(стр. 171)

178

Колеса, шины 16

Основные работы

- Проверьте демпфирующие резиновые элементы ❶

задней ступицы на наличие повреждений и износа.

» Если повреждены или изношены демпфирующие

резиновые элементы задней ступицы:

- Замените все демпфирующие резиновые

элементы задней ступицы.

- Положите заднее колесо на верстак задней звездочкой

вверх и вставьте ось вращения колеса в ступицу.

- Проверьте люфт задней звёздочки A.

Люфт демпфирующих

≤ 5 мм

резиновых элементов на

(≤ 0,20 дюйма)

заднем колесе

Примечание

Измерьте люфт на внешней стороне задней

звездочки.

» Если зазор A больше указанного значения:

- Замените все демпфирующие резиновые

элементы задней ступицы.

Установка на место

- Установите заднее колесо.

(стр. 172)

– Проверьте натяжение цепи.

(стр. 149)

– Снимите транспортное средство с центральной

подставки.

(стр. 147)

16.6

Проверка состояния шин

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Если во время движения лопнет шина, транспортное средство станет неуправляемым.

- Обязательно производите немедленную замену поврежденных и изношенных шин.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Не одобренные или не рекомендованные шины и колеса влияют на характеристики

управления.

- Используйте только шины и колеса, одобренные и рекомендованные производителем

транспортного средства для соответствующих скоростей.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Новые шины имеют сниженное сцепление с дорогой.

Контактная поверхность новых шин еще не стала шероховатой.

- Обкатывайте новые шины при умеренной езде и лишь постепенно увеличивайте угол наклона.

Дистанция обкатки

200 км

(124,3 мили)

179

16 Колеса, шины

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Различные профили шин на передних и задних колесах могут затруднить управление

транспортным средством.

- Убедитесь, что на переднее и заднее колесо установлены шины с одинаковым типом

протектора.

Примечание

Тип шин, состояние шин и давление в шинах влияют на характеристики торможения и

управляемости транспортного средства. Изношенные шины особенно нежелательны на мокрой

поверхности.

- Проверьте, есть ли на шинах порезы, застрявшие

предметы, попавшие туда в результате наезда, или

другие повреждения.

» Если на шинах есть порезы, посторонние предметы,

попавшие туда в результате наезда, или другие

повреждения:

- Замените шины.

- Проверьте глубину рисунка протектора.

Минимальная

глубина

≥ 2 мм

рисунка протектора

(≥ 0,08 дюйма)

Примечание

Соблюдайте минимальную глубину протектора,

требуемую национальным законодательством.

» Если глубина рисунка протектора меньше

минимальной глубины рисунка протектора:

- Замените шины.

- Проверьте срок службы шин.

Примечание

Дата изготовления шины обычно указана на

этикетке шины и обозначается последними

четырьмя цифрами номера DOT. Первые две

цифры указывают на неделю производства, а

последние две цифры - на год производства.

Компания KTM рекомендует менять шины не

позднее чем через 5 лет, независимо от

фактического состояния износа.

» Если шинам более пяти лет:

- Замените шины.

16.7

Проверка давления в шинах

Примечание

Низкое давление в шинах влечет ненормальный износ и перегрев шин.

Правильное давление в шинах обеспечивает оптимальный комфорт при езде и максимальный срок

службы шин.

180

Колеса, шины 16

- Снимите защитный колпачок.

- Проверьте давление в шинах, когда они холодные.

Давление в шинах, в одиночку / с пассажиром / с

полной нагрузкой

спереди: с холодными

2,4 бар

шинами

(34,8 фунта на кв. дюйм)

сзади: с холодными

2,9 бар

шинами

(42,1 фунта на кв. дюйм)

» Если давление в шинах не соответствует

техническим условиям:

- Откорректируйте давление в шинах.

- Установите защитный колпачок.

16.8

Использование спрея для ремонта шин

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Неправильное использование спрея для ремонта шин приведет к потере давления в

отремонтированной шине. Спрей для ремонта шин нельзя использовать для всех типов

повреждений.

- Соблюдайте инструкции и технические условия производителя спрея для ремонта шин.

- После ремонта шины с помощью спрея для ремонта шин ездите медленно и осторожно.

- Поезжайте не дальше, чем до ближайшего официального дилера, где вам заменят шину.

ПРИМЕЧАНИЕ

Повреждения Спрей для ремонта шин повреждает датчик давления воздуха в шинах.

- Обратите внимание, что после использования спрея для ремонта шин может потребоваться

замена датчика давления воздуха в шинах.

Спрей для ремонта шин следует использовать только в

экстренных случаях. Рекомендуется транспортировать

неисправное транспортное средство к ближайшему

официальному дилеру вместо его ремонта.

181

17 Электрические узлы

17.1

Система адаптивного круиз-контроля (опция)

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Функция адаптивного круиз-контроля (АКК (ACC)) подходит не для всех ситуаций езды.

Водитель всегда несет ответственность за безопасное управление транспортным средством.

AКК (АСС) не предназначен для предотвращения столкновений.

AКК (АСС) ограничен примерно 50 % от максимального тормозного усилия. Дальнейшей

автоматической задержки ниже минимальной скорости не происходит.

AКК (АСС) не регистрирует объекты с высокой относительной скоростью, например, неподвижные

или встречные транспортные средства. AКК (АСС) не регистрирует транспортные средства с узким

очертанием, например, велосипеды.

Выбранная установленная скорость не будет достигнута, если мощность двигателя недостаточна

для движения по уклону.

Выбранная скорость круиз-контроля будет превышена, если эффект торможения двигателем и

мощность торможения АКК (АСС) окажутся недостаточными для движения под уклон.

AКК (АСС) хуже обнаруживает транспортные средства впереди, когда транспортное средство

находится под острым углом наклона.

Область применения AКК (АСС)

≤180 км/ч

(≤111,8 миля в час)

- Всегда будьте внимательны и готовы к торможению.

- Вмешайтесь в работу, если AКК (АСС) не обнаруживает транспортное средство или

препятствие, на комбинации приборов отображается предупреждение или достигнута

минимальная скорость.

- Не используйте AКК (АСС) на извилистых дорогах.

- Не используйте АКК (АСС) на скользкой дороге (например, в дождь, гололед или снегопад), в

условиях плохой видимости или на поверхностях без дорожного покрытия (например, на песке,

камнях или гравии).

- Не используйте AКК (АСС) в условиях интенсивного движения, когда другие транспортные

средства часто меняют полосу движения.

- Соблюдайте минимально допустимую дистанцию до движущихся впереди транспортных

средств.

Система адаптивного круиз-контроля (AКК (ACC)) (опция) обеспечивает удобную функцию поддержки

водителя.

Транспортное средство оснащено передним радарным датчиком (опция). Это позволяет поддерживать

дистанцию до впереди идущего транспортного средства в зависимости от скорости.

При включенной системе AКК (ACC) транспортное средство разгоняется при включении сигнала поворота,

что облегчает обгон.

Примечание

В соответствующее время система адаптивного круиз-контроля (AКК (ACC)) (опция) определяет,

движется ли транспортное средство по право- или левостороннему движению, и соответствующим

образом корректирует функцию обнаружения обгона.

Информация об АКК (ACC) (опция) приведена в следующих разделах:

• Работа адаптивного круиз-контроля (AКК (АСС))

• Индикатор адаптивного круиз-контроля (AКК (АСС))

• Меню приборной панели Радиолокационный контроль

182

Электрические узлы 17

Передний радарный датчик (ПРД (FRS)) (опция) ❶ АКК

(АСС) расположен под маской фары.

Примечание

Если передний радарный датчик (опция) загрязнен

или обледенел, его функциональность может быть

ограничена.

Передний радарный датчик (опция) нельзя

закрывать, заклеивать или красить.

При неисправности адаптивного круиз-контроля (опция) можно продолжать использовать штатную

функцию круиз-контроля.

Примечание

В этом случае режим АКК (АСС) необходимо вручную переключить в комбинации приборов.

AКК (АСС) (опция) может использоваться только в режимах движения Спорт (Sport), Улица (Street) и

Дождь (Rain).

По мере увеличения угла наклона максимальный разгон и замедление во всех режимах AКК (ACC)

снижается до скорости установившегося движения.

В режимах AКК (ACC) Комфорт (Comfort) и Только КК (CC) скорость на открытой дороге снижается по

мере увеличения угла наклона. В режиме AКК (ACC) Спорт (Sport) снижение скорости не предусмотрено.

Примечание

При движении на малых скоростях поддерживайте устойчивость мотоцикла, потому что боковая

стабилизация ограниченна.

17.2

Ближний свет

Ближний свет встроен в главные фары.

Ближний свет включается при включении зажигания.

Для экономии энергии в 12-вольтовом аккумуляторе

ближний свет снова отключается через 5 секунд, если

двигатель не запущен.

Если во время поездки зажигание случайно выключается,

ближний свет остается включенным.

17.3

дальний свет

Дальний свет встроен в главные фары.

183

17 Электрические узлы

17.4

дневные ходовые огни

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! При плохой видимости дневные ходовые огни не заменяют ближний свет.

Автоматическое переключение между дневными ходовыми огнями и ближним светом может быть

доступно лишь частично, когда видимость значительно ухудшена из-за тумана, снега или дождя.

Следите за тем, чтобы всегда выбирался соответствующий тип освещения.

–

При необходимости выключите дневные ходовые огни с помощью меню перед поездкой или во

время остановки, чтобы ближний свет был включен постоянно.

Если пункт меню отсутствует, но при этом необходим ближний свет, убедитесь, что дневные

ходовые огни отключены с помощью диагностического прибора.

Обратите внимание на законодательные нормы, касающиеся дневных ходовых огней.

Дневные ходовые огни (ДХО (DRL))/габаритный огонь

встроен в главные фары.

Дневные ходовые огни ярче, чем габаритный огонь.

Дневные ходовые огни можно включить при хорошей

видимости.

Это контролируется датчиком наружной освещенности в

комбинированной приборной панели. При хорошей

видимости ближний свет с габаритным огнем выключается

и включаются дневные ходовые огни.

Когда дневные ходовые огни выключены, загорается

ближний свет с габаритным огнем.

При включении дальнего света или проблескового сигнала

фары дневные ходовые огни автоматически меняются на

габаритный огонь.

17.5

Поворотный свет

Поворотный свет расположен под главной фарой.

Примечание

Для включения поворотного света необходимо

включить ближний свет и выключить дневные

ходовые огни.

При этом активируется поворотный свет.

Угол наклона для нижнего

≥ 12°

светодиода

(≥ 0,21 рад)

Угол наклона для среднего

≥ 20°

светодиода

(≥ 0,35 рад)

Угол наклона для верхнего

≥ 28°

светодиода

(≥ 0,49 рад)

Скорость

≥ 6 км/ч

(≥ 3,7 миля в час)

184

Электрические узлы 17

17.6

Снятие 12-вольтового аккумулятора

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Электронные компоненты и устройства безопасности будут повреждены, если

аккумуляторная батарея 12-вольтовый аккумулятор разряжен или отсутствует.

Если 12-вольтовый аккумулятор разряжен или неисправен, могут возникнуть сбои в работе

электронных компонентов транспортного средства, особенно при запуске.

- Никогда не эксплуатируйте транспортное средство с разряженным 12-вольтовым

аккумулятором или без 12-вольтового аккумулятора.

ПРЕДУПРЕЖДЕНИЕ

Риск получения травмы! Аккумуляторная кислота и газы вызывают химические ожоги.

Храните 12 В аккумуляторы в недоступном для детей месте.

Носите подходящую защитную одежду и защитные очки.

Избегайте контакта с аккумуляторной кислотой и аккумуляторными газами.

Не допускайте попадания искр или открытого пламени на 12-вольтовый аккумулятор.

Заряжайте 12 В аккумуляторы только в хорошо проветриваемых помещениях.

В случае попадания на кожу немедленно промойте пораженный участок большим количеством

воды.

Промойте глаза водой в течение не менее 15 минут и немедленно обратитесь к врачу при

попадании аккумуляторной кислоты и аккумуляторных газов в глаза.

Подготовительные работы

- Снимите сиденье.

(стр. 147)

Основные работы

- Отсоедините резиновый держатель аккумулятора ❶.

- Снимите крышку отсека для батареек ❷.

- Снимите крышку плюсовой клеммы ❸.

185

17 Электрические узлы

- Выверните винт ❹ и отсоедините минусовой провод от

12-вольтового аккумулятора.

- Выверните винт ❺ и отсоедините плюсовой провод от

12-вольтового аккумулятора.

- Выньте 12-вольтовый аккумулятор из аккумуляторного

отсека.

17.7

Установка 12-вольтового аккумулятора

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Электронные компоненты и устройства безопасности будут повреждены, если

аккумуляторная батарея 12-вольтовый аккумулятор разряжен или отсутствует.

Если 12-вольтовый аккумулятор разряжен или неисправен, могут возникнуть сбои в работе

электронных компонентов транспортного средства, особенно при запуске.

- Никогда не эксплуатируйте транспортное средство с разряженным 12-вольтовым

аккумулятором или без 12-вольтового аккумулятора.

ПРЕДУПРЕЖДЕНИЕ

Риск получения травмы! Аккумуляторная кислота и газы вызывают химические ожоги.

Храните 12 В аккумуляторы в недоступном для детей месте.

Носите подходящую защитную одежду и защитные очки.

Избегайте контакта с аккумуляторной кислотой и аккумуляторными газами.

Не допускайте попадания искр или открытого пламени на 12-вольтовый аккумулятор.

Заряжайте 12 В аккумуляторы только в хорошо проветриваемых помещениях.

В случае попадания на кожу немедленно промойте пораженный участок большим количеством

воды.

Промойте глаза водой в течение не менее 15 минут и немедленно обратитесь к врачу при

попадании аккумуляторной кислоты и аккумуляторных газов в глаза.

Основные работы

- Установите 12-вольтовый аккумулятор в требуемое

положение в аккумуляторном отсеке.

- Расположите плюсовой провод, установите и затяните

винт ❶.

Винт, клемма аккумулятора

M6×12

4,5 Н·м

(3,32 фунт⋅ сила-фут)

- Расположите минусовой провод, установите и затяните

винт ❷.

Винт, клемма аккумулятора

M6×12

4,5 Н·м

(3,32 фунт⋅ сила-фут)

- Установите крышку плюсовой клеммы ❸.

186

Электрические узлы 17

- Установите крышку аккумулятора ❹ на место.

- Подсоедините резиновый держатель аккумулятора ❺.

Установка на место

- Установите сиденье.

( стр. 148)

– Установите время и число.

(стp. 110).

17.8

Зарядка 12-вольтового аккумулятора

ПРЕДУПРЕЖДЕНИЕ

Риск получения травмы! Аккумуляторная кислота и газы вызывают химические ожоги.

Храните 12 В аккумуляторы в недоступном для детей месте.

Носите подходящую защитную одежду и защитные очки.

Избегайте контакта с аккумуляторной кислотой и аккумуляторными газами.

Не допускайте попадания искр или открытого пламени на 12-вольтовый аккумулятор.

Заряжайте 12 В аккумуляторы только в хорошо проветриваемых помещениях.

В случае попадания на кожу немедленно промойте пораженный участок большим количеством

воды.

Промойте глаза водой в течение не менее 15 минут и немедленно обратитесь к врачу при

попадании аккумуляторной кислоты и аккумуляторных газов в глаза.

ПРИМЕЧАНИЕ

Риск загрязнения окружающей среды! 12-вольтовые аккумуляторы содержат опасные для

окружающей среды материалы.

- Не выбрасывайте 12-вольтовые аккумуляторы вместе с бытовыми отходами.

- Сдавайте 12-вольтовые аккумуляторы в соответствующий пункт приема на утилизацию.

ПРИМЕЧАНИЕ

Риск загрязнения окружающей среды! Опасные вещества наносят вред окружающей среде.

- Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и т.д.

правильно и в соответствии с действующими нормативными документами.

Примечание

Даже при отсутствии нагрузки на 12-вольтовый аккумулятор, он постоянно разряжается каждый

день.

Уровень зарядки и способ зарядки очень важны для срока службы 12-вольтового аккумулятора.

Быстрая зарядка с высоким зарядным током сокращает срок службы аккумулятора.

Превышение допустимых значений зарядного тока, зарядного напряжения или времени зарядки

приведет к разрушению 12-вольтового аккумулятора. Если 12-вольтовый аккумулятор остается в

разряженном состоянии в течение длительного времени, он чрезмерно разряжается и будет

непоправимо поврежден.

12-вольтовый аккумулятор не требует обслуживания.

Если 12-вольтовый аккумулятор не заряжается зарядным устройством KTM, то для зарядки

необходимо снять 12-вольтовый аккумулятор. В противном случае перенапряжение может

повредить электронные компоненты.

187

17 Электрические узлы

Подготовительные работы

- Снимите сиденье.

(стр. 147)

Основные работы

- Снимите крышку плюсовой клеммы ❶.

- Отсоедините минусовой провод ❷ от 12-вольтового

аккумулятора, чтобы не повредить бортовую

электронику.

- Подключите зарядное устройство к 12-вольтовому

аккумулятору. Подключите зарядное устройство к

электросети.

Заряжайте 12-В аккумулятор в соответствии с

инструкциями на корпусе аккумулятора.

Зарядное устройство ЕС TecMATE Optimate PRO

(A61029974044)

Зарядное устройство США/Канада TecMATE Optimate

PRO

(A61029974144)

Зарядное устройство TecMATE Optimate PRO UK

(A61029974244)

Примечание

После зарядки зарядное устройство может

оставаться на транспортном средстве,

обеспечивая поддержание напряжения

аккумулятора в течение цикла поддерживающей

зарядки.

Примечание

С помощью данного зарядного устройства

невозможно перезарядить 12-вольтовый

аккумулятор.

- После зарядки отсоедините зарядное устройство от

сети и от 12-вольтового аккумулятора.

Запрещается превышать зарядный ток, зарядное

напряжение и время зарядки.

Если 12-вольтовый аккумулятор разрядился в

результате многократного запуска транспортного

средства, его необходимо немедленно зарядить.

Регулярно подзаряжайте 12-

3 месяцев

вольтовый аккумулятор, когда

мотоцикл не используется

188

Электрические узлы 17

- Подсоедините минусовой провод ❷ к 12-вольтовму

аккумулятору.

Винт, клемма аккумулятора

M6×12

4,5 Н·м

(3,32 фунт⋅ сила-фут)

- Установите крышку плюсовой клеммы ❶.

Установка на место

- Установите сиденье.

(стр. 148)

– Установите время и число.

(стp. 110).

17.9

Замена батарейки ключа системы RACE-ON

ПРЕДУПРЕЖДЕНИЕ

Риск получения травмы! Проглатывание дисковых батареек может привести к химическому ожогу

и может привести к смерти в течение менее 2 часов.

Дисковые батарейки могут лопнуть при неправильном использовании.

- Храните дисковые батарейки и ключ системы RACE ON в недоступном для детей месте.

- Следите за тем, чтобы дисковые батарейки не были проглочены.

- При проглатывании дисковых батареек немедленно обратитесь за медицинской помощью.

- Не подвергайте дисковые батарейки экстремальным температурам или механическим

нагрузкам.

Допустимая температура

-20°C - +50°C

(-4,0 °F … 122,0 °F)

- Не повреждайте ключ системы RACE ON, например, разрезая или сжимая его.

- Не используйте ключ системы RACE ON, если ключ системы RACE ON поврежден или отсек

для батареек не закрывается.

- Заменяйте батарейку ключа системы RACE ON только на указанный тип.

189

17 Электрические узлы

- Чтобы открыть крышку ❶ ключа системы RACE ON,

вставьте в отверстие A небольшой тупой предмет и

осторожно поднимите крышку.

- С помощью монеты поверните крышку батарейного

отсека ❷ против часовой стрелки и снимите ее.

Убедитесь, что уплотнительное кольцо осталось на

месте.

- Выньте батарейку из ключа системы RACE-ON ❸.

- Вставьте новую батарейку для ключа системы RACE-

ON этикеткой вверх.

Дисковая батарейка (CR 2032)

Примечание

Два меньших крепежных выступа заужены,

чтобы батарейку с ключом системы RACE ON

можно было легко вставить в кронштейн.

- Установите крышку батарейного отсека с

уплотнительным кольцом ❹ и закройте ее по часовой

стрелке с помощью монеты.

- Установите крышку ключа системы RACE ON и

защелкните ее на месте.

17.10 Замена главного предохранителя

ПРЕДУПРЕЖДЕНИЕ

Риск возгорания!Использование неправильных предохранителей перегружает электрическую

систему.

- Используйте исключительно предохранители, рассчитанные на предусмотренную силу тока.

- Не обходите и не ремонтируйте предохранители.

Подготовительные работы

- Снимите сиденье.

(стр. 147)

190

Электрические узлы 17

Основные работы

- Нажмите на разблокирующий механизм ❶

одновременно.

- Снимите защитный колпачок ❷.

- Удалите неисправный главный предохранитель ❸.

Примечание

У неисправного предохранителя перегорел

провод предохранителя A.

Запасной предохранитель ❹ находится в реле

стартера.

Главный предохранитель защищает все

электрооборудование транспортного средства

от перегрузок.

- Вставьте главный предохранитель.

Предохранитель (58011109130)

- Убедитесь, что электрооборудование работает

правильно.

- Установите защитный колпачок ❷.

✓ Защитная крышка фиксируется со слышимым

щелчком.

Подсказка

Вставьте новый запасной предохранитель в

реле стартера, чтобы иметь его под рукой в

случае необходимости.

Установка на место

- Установите сиденье.

(стр. 148)

– Установите время и число.

(стp. 110).

17.11 Замена предохранителей в блоке предохранителей

ПРЕДУПРЕЖДЕНИЕ

Риск возгорания!Использование неправильных предохранителей перегружает электрическую

систему.

- Используйте исключительно предохранители, рассчитанные на предусмотренную силу тока.

- Не обходите и не ремонтируйте предохранители.

Примечание

Блок предохранителей, содержащий предохранители отдельных потребителей электроэнергии,

расположен под сиденьем.

191

17 Электрические узлы

Подготовительные работы

- Снимите сиденье.

(стр. 147)

Основные работы

- Откройте крышку блока предохранителей ❶.

- Проверьте предохранители.

Примечание

У неисправного предохранителя перегорел

провод предохранителя A.

- Удалите неисправный предохранитель.

Предохранитель 1 - 10 A - питание для блоков

управления и комплектующих деталей

Предохранитель 2 - 10 А - постоянное положительное

значение для вспомогательного оборудования (цепь

вспомогательных приспособлений 1)

Предохранитель 3 - 10 A - задний фонарь, фонарь

освещения номерного знака

Предохранитель 4 - 10 A - блок управления светом

Предохранитель 5 - 10 А - блок управления двигателем

Предохранитель 6 - 30 A - возвратный насос ABS

Предохранитель 7 - 15 A - гидравлический блок ABS

Предохранитель 8 - 10 А - положительное значение

зажигания для вспомогательного оборудования (цепь

вспомогательных приспособлений 2), порт зарядки USB-C

- Вставьте запасной предохранитель с правильным

номиналом.

Предохранитель (58011109110)

Предохранитель (58011109115)

Предохранитель (58011109130)

Подсказка

Вставьте новый запасной предохранитель так,

чтобы он был под рукой в случае

необходимости.

- Проверьте работу потребителя электроэнергии.

- Закройте крышку блока предохранителей.

Установка на место

- Установите сиденье.

(стр. 148)

192

Электрические узлы 17

17.12 Проверка настройки фары

- Припаркуйте транспортное средство на горизонтальной

поверхности перед стеной светлого цвета и сделайте

отметку на высоте центра фар ближнего света.

- Сделайте другую отметку на расстоянии B под первой

отметкой.

Расстояние B

5 см

(2,0 дюйма)

- Расположите транспортное средство вертикально на

расстоянии A от стены и включите ближний свет.

Расстояние A

5 м

(16 футов - 5 дюймов)

- Сядьте на мотоцикл с багажом и пассажиром.

- Проверьте регулировку фар.

Граница между светом и темнотой должна лежать

точно на нижней отметке, когда мотоцикл готов к

эксплуатации с сидящим на нем водителем вместе с

любым багажом и пассажиром, если таковые

имеются.

» Если граница между светом и темнотой не

соответствует техническим требованиям:

- Отрегулируйте диапазон света фары.

(стр.

188)

17,13 Регулировка диапазона света фар

Подготовительные работы

- Check the headlight setting.

(p. 188)

Основные работы

- Поверните регулировочное колесо ❶ для регулировки

диапазона света фар.

Примечание

Поверните против часовой стрелки, чтобы

увеличить дальность света фар; поверните по

часовой стрелке, чтобы уменьшить дальность

света фар.

При наличии перевозимой нагрузки может

потребоваться корректировка дальности света

фар.

- Припаркуйте транспортное средство на горизонтальной

поверхности перед стеной светлого цвета и сделайте

отметку на высоте центра фар ближнего света.

- Сделайте другую отметку на расстоянии B под первой

отметкой.

Расстояние B

5 см

(2,0 дюйма)

- Расположите транспортное средство вертикально на

расстоянии A от стены и включите ближний свет.

Расстояние A

5 см

(16 футов - 5 дюймов)

- Сядьте на мотоцикл с багажом и пассажиром.

193

17 Электрические узлы

- Проверьте регулировку фар.

Граница между светом и темнотой должна лежать

точно на нижней отметке, когда мотоцикл готов к

эксплуатации с сидящим на нем водителем вместе с

любым багажом и пассажиром, если таковые

имеются.

17.14 Диагностический разъем

Диагностический разъем ❶ находится в задней части

транспортного средства.

17.15 Цепь вспомогательных приспособлений 1 и цепь вспомогательных

приспособлений 2 спереди

Место установки

●

Цепь вспомогательных приспособлений 1 ❶ и цепь

вспомогательных приспособлений 2 ❷ расположены

спереди под отсеком для вещей.

Макс. 10 А/120 Вт

Примечание

Цепи вспомогательных приспособлений защищены

предохранителем; однако этот предохранитель

также защищает других потребителей

электроэнергии. Таким образом, максимальная

постоянная нагрузка значительно ниже номинала

предохранителя.

Не используйте более мощный предохранитель.

Цепь вспомогательных приспособлений 1

подключена на постоянное положительное

значение, а подключенные потребители

электроэнергии постоянно получают ток,

независимо от запуска.

Цепь вспомогательных приспособлений 2

подключена на положительное значение после

запуска, подключенные потребители

электроэнергии получают питание только при

включенном зажигании.

194

Электрические узлы 17

17.16 Цепь вспомогательных приспособлений 1 и цепь вспомогательных

приспособлений 2, сзади

Место установки

●

Цепь вспомогательных приспособлений 1 ❶ и цепь

тока вспомогательных приспособлений 2 ❷

расположены спереди под отсеком для вещей.

Макс. 10 А/120 Вт

Примечание

Цепи вспомогательных приспособлений защищены

предохранителем; однако этот предохранитель

также защищает других потребителей

электроэнергии. Таким образом, максимальная

непрерывная нагрузка значительно

ниже номинала предохранителя.

Не используйте более мощный предохранитель.

Цепь вспомогательных приспособлений 1

подключена на постоянное положительное

значение, а подключенные потребители

электроэнергии постоянно получают ток,

независимо от запуска.

Цепь вспомогательных приспособлений 2

подключена на положительное значение после

запуска, подключенные потребители

электроэнергии получают питание только при

включенном зажигании.

195

18 Система охлаждения

18.1

Проверка уровня охлаждающей жидкости в расширительном бачке

ПРЕДУПРЕЖДЕНИЕ

Опасно для здоровья! Охлаждающая жидкость вредна для здоровья.

- Храните охлаждающую жидкость в недоступном для детей месте.

- Не допускайте попадания охлаждающей жидкости на кожу, в глаза и на одежду.

- При проглатывании охлаждающей жидкости немедленно обратитесь к врачу.

- В случае попадания на кожу немедленно промойте пораженный участок большим количеством

воды.

- При попадании охлаждающей жидкости в глаза тщательно промойте их водой и немедленно

обратитесь к врачу.

- Если охлаждающая жидкость попала на одежду, смените ее.

- Храните охлаждающую жидкость надлежащим образом в подходящей таре и в недоступном

для детей месте.

ПРЕДУПРЕЖДЕНИЕ

Риск ожога! Во время работы транспортного средства охлаждающая жидкость нагревается и

находится под высоким давлением.

- Не открывайте радиатор, шланги радиатора или другие элементы системы охлаждения, если

двигатель или система охлаждения прогреты до рабочей температуры.

- Дайте системе охлаждения и двигателю остыть, прежде чем открывать радиатор, шланги

радиатора или другие элементы системы охлаждения.

- В случае ожога немедленно промойте пораженный участок теплой водой.

Условие: Двигатель должен быть остывшим.

- Припаркуйте транспортное средство на горизонтальной

поверхности.

- Проверка уровня охлаждающей жидкости в

расширительном бачке ❶.

Уровень охлаждающей жидкости должен находиться

между отметками min и max.

» Если в расширительном бачке нет охлаждающей

жидкости:

- Проверьте трансмиссию и систему охлаждения

на наличие утечек.

Не заводите мотоцикл.

- Добавьте охлаждающую жидкость/опорожните

систему охлаждения.

» Если уровень охлаждающей жидкости в

расширительном бачке не соответствует

требуемому уровню, но бачок не пуст:

- Откорректируйте уровень охлаждающей

жидкости в расширительном бачке.

(стр. 191)

18.2

Корректировка уровня охлаждающей жидкости в расширительном бачке

ПРЕДУПРЕЖДЕНИЕ

Опасно для здоровья! Охлаждающая жидкость вредна для здоровья.

- Храните охлаждающую жидкость в недоступном для детей месте.

- Не допускайте попадания охлаждающей жидкости на кожу, в глаза и на одежду.

- При проглатывании охлаждающей жидкости немедленно обратитесь к врачу.

- В случае попадания на кожу немедленно промойте пораженный участок большим количеством

воды.

- При попадании охлаждающей жидкости в глаза тщательно промойте их водой и немедленно

обратитесь к врачу.

- Если охлаждающая жидкость попала на одежду, смените ее.

- Храните охлаждающую жидкость надлежащим образом в подходящей таре и в недоступном

для детей месте.

196

Система охлаждения 18

ПРЕДУПРЕЖДЕНИЕ

Риск ожога! Во время работы транспортного средства охлаждающая жидкость нагревается и

находится под высоким давлением.

- Не открывайте радиатор, шланги радиатора или другие элементы системы охлаждения, если

двигатель или система охлаждения прогреты до рабочей температуры.

- Дайте системе охлаждения и двигателю остыть, прежде чем открывать радиатор, шланги

радиатора или другие элементы системы охлаждения.

- В случае ожога немедленно промойте пораженный участок теплой водой.

Условие: Двигатель холодный, радиатор полностью заполнен

Подготовительные работы

- Проверьте уровень охлаждающей жидкости в

расширительном бачке.

(стр. 191)

– Снимите переднее правое крыло.

(стр. 154)

Основные работы

- Снимите крышку ❶ расширительного бачка.

- Добавляйте охлаждающую жидкость до тех пор, пока

она не достигнет указанного уровня.

Уровень охлаждающей жидкости должен находиться

между отметками min и max.

охлаждающая жидкость

Охлаждающая жидкость

2 л

(стр. 234)

(0,5 жидк. галлона США)

Температура замерзания

должна быть не выше: -

25°C (-13,0°F)

- Установите крышку ❶ расширительного бака.

Установка на место

- Установите переднее правое крыло.

(стр. 154)

197

19 Регулировка двигателя

19.1

Режим езды

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Неправильно выбранный режим езды

затрудняет управление транспортным средством.

Каждый из режимов передвижения подходит только

для определенных условий.

- Всегда выбирайте режим передвижения,

соответствующий поверхности, по которой вы

едете, погоде и ситуации.

В меню Режим езды можно выбрать различные настройки

транспортного средства. Доступны режимы СПОРТ

(SPORT), УЛИЦА (STREET), ДОЖДЬ (RAIN),

БЕЗДОРОЖЬЕ (OFFROAD) и РАЛЛИ (RALLY) (опция).

Состояние

Значение

СПОРТ (SPORT)

Омологированные

характеристики с очень прямым

откликом; противобуксовочная

система мотоцикла позволяет

заднему

колесу

больше

проскальзывать.

УЛИЦА (STREET)

Омологированные

характеристики со

сбалансированной реакцией;

противобуксовочная система

мотоцикла позволяет заднему

колесу нормально

проскальзывать.

ДОЖДЬ (RAIN)

Уменьшенные омологированные

характеристики

мягким

откликом

для

улучшения

ездовых

качеств

на

поверхностях

низким

сцеплением

дорогой;

противобуксовочная

система мотоцикла

допускает

очень

небольшое

проскальзывание

заднего

колеса.

БЕЗДОРОЖЬЕ

Снижение омологированных

(OFFROAD)

характеристик для улучшения

управляемости на грунтовых

дорогах; противобуксовочная

система мотоцикла допускает

повышенное проскальзывание

заднего колеса.

РАЛЛИ (RALLY)

Омологированные

(опция)

характеристики и чрезвычайно

прямой отклик.

Противобуксовочная

система мотоцикла и

характеристики

чувствительности отклика на

поворот ручки газа могут быть

настроены индивидуально.

Последний выбранный режим езды отображается в комбинации приборов.

Режим передвижения можно также изменить во время езды с закрытой дроссельной заслонкой и

отключенным круиз-контролем.

198

Регулировка двигателя 19

19.2

Противобуксовочная система мотоцикла

Противобуксовочная система мотоцикла (ПСМ (MTC))

снижает крутящий момент двигателя в случае ухудшения

или потери сцепления заднего колеса с дорогой. В

зависимости от режима передвижения (стр. 193) при

включении противобуксовочной системы допускается

различное проскальзывание.

Примечание

Если

противобуксовочная система мотоцикла

выключена, заднее колесо может пробуксовывать

при сильном разгоне и на поверхностях с плохим

сцеплением, что может привести к падению.

После включения зажигания противобуксовочная

система мотоцикла снова включается.

Регулировка противобуксовочной системы мотоцикла

осуществляется с помощью меню Мотоцикл в

комбинированной приборной панели. Противобуксовочная

система мотоцикла может быть выключена в меню ПСМ

(MTC).

Примечание

Когда противобуксовочная система мотоцикла

активна, мигает индикаторная лампа

ПС.

Когда противобуксовочная система мотоцикла

выключена, индикаторная лампа

загорается.

19.3

регулировка проскальзывания (опция)

Регулятор вращения - это функция противобуксовочной

системы мотоцикла.

Регулировка проскальзывания позволяет настроить

противобуксовочную систему мотоцикла через девять

уровней на желаемую трехмерную характеристику.

Уровень 1 обеспечивает максимальное проскальзывание

заднего колеса, а уровень 9 - минимальное.

Регулятор проскальзывания можно настроить во время

езды с помощью кнопки +RES или Установка (SET), когда

меню закрыто, или с помощью кнопки ВПРАВО (RIGHT)

I00800-10

или ВЛЕВО (LEFT), когда меню открыто.

Примечание

Регулировка проскальзывания доступна только в

режиме езды Ралли (Rally) (опция).

199

Работы по техобслуживанию двигателя 20

20.1

Проверка уровня моторного масла

Примечание

Расход масла зависит от стиля езды и условий эксплуатации.

Условие: Двигатель должен быть прогрет до рабочей температуры.

Подготовительные работы

- Поставьте мотоцикл вертикально на ровную

поверхность.

Основные работы

- Проверьте уровень моторного масла по указателю

уровня моторного масла.

После выключения двигателя подождите одну

минуту, прежде чем проверять уровень.

Уровень моторного масла должен находиться в

верхней части диапазона B указателя уровня

моторного масла.

» Если уровень моторного масла находится в области

А указателя уровня моторного масла:

- Не добавляйте моторное масло.

» Если уровень моторного масла находится в области

B указателя уровня моторного масла:

- Моторное масло можно добавлять.

» Когда уровень моторного масла находится в

области С указателя уровня моторного масла:

- Добавьте моторное масло.

(стр. 200)

20.2

Замена моторного масла и масляного фильтра, очистка масляных сеток

ПРЕДУПРЕЖДЕНИЕ

Риск ожога! Масло в двигателе и трансмиссии нагревается во время езды на мотоцикле.

- Носите подходящую защитную одежду и защитные перчатки.

- В случае ожога немедленно промойте пораженный участок теплой водой.

ПРИМЕЧАНИЕ

Риск загрязнения окружающей среды! Опасные вещества наносят вред окружающей среде.

- Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и т.д.

правильно и в соответствии с действующими нормативными документами.

Подготовительные работы

- Снимите защитную дугу.

(стр. 155)

– Снимите защиту картера.

(стp. 156).

– Снимите крышку масляной пробки.

(стр. 158)

201

Работы по техобслуживанию двигателя 20

- Тщательно очистите магниты ❺ и масляные сетки ❻

пробок сливных отверстий.

- Установите и затяните пробки сливных отверстий ❶ с

магнитами, уплотнительными кольцами и масляными

сетками.

Пробка сливного отверстия

M20×1,5

20 Нм

(14,8 фунт⋅ сила-фут)

- Имейте под рукой весь необходимый для наполнения

объем.

моторное масло

Температура окружающего воздуха: ≥

3,50 л

0 °C (≥ 32,0 °F)

(0,925 жидк.

галлона США)

Моторное масло (SAE 10W/50)

(стр. 233)

полностью синтетическое

Температура окружающего воздуха: <

0 °C (< 32,0 °F)

Моторное масло (SAE 5W/40)

(стр. 233)

полностью синтетическое

- Добавьте масло в два этапа.

- Снимите пробку горловины ❼ с уплотнительным

кольцом и залейте первое неполное количество масла.

Моторное масло (1-е неполное количество) прибл.

Температура окружающего воздуха: ≥

3,0 л

0 °C (≥ 32,0 °F)

(0,79 жидк.

Моторное масло (SAE 10W/50)

галлона США)

(стр. 233)

полностью синтетическое

Температура окружающего воздуха: <

0 °C (< 32,0 °F)

Моторное масло (SAE 5W/40)

(стр. 233)

полностью синтетическое

- Установите пробку горловины ❼ с уплотнительным

кольцом.

203

20 Работы по техобслуживанию двигателя

Опасность

Риск отравления! Выхлопные газы токсичны, и их

вдыхание может привести к потере сознания и

смертельному исходу.

- Всегда проверяйте наличие достаточной

вентиляции при работе двигателя.

- При запуске или работе двигателя в закрытом

помещении используйте эффективный отвод

выхлопов.

Запустите двигатель и проверьте его на наличие

утечек.

Выключите двигатель.

Снимите пробку горловины с уплотнительным кольцом

и долейте второе частичное количество масла до

верхней метки A на указателе уровня моторного масла.

Моторное масло (2-е неполное количество) прибл.

Температура окружающего

0,50 л

воздуха: ≥ 0 °C (≥ 32,0 °F)

(0,132 жидк. галлона США)

Моторное масло (SAE

10W/50)

(стр. 233)

полностью синтетическое

Температура окружающего

воздуха: < 0 °C (< 32,0 °F)

Моторное масло (SAE

5W/40)

(стр. 233)

полностью синтетическое

Установите пробку горловины с уплотнительным

кольцом.

Опасность

Риск отравления! Выхлопные газы токсичны, и их

вдыхание может привести к потере сознания и

смертельному исходу.

- Всегда проверяйте наличие достаточной

вентиляции при работе двигателя.

- При запуске или работе двигателя в закрытом

помещении используйте эффективный отвод

выхлопов.

Запустите двигатель и проверьте его на наличие

утечек.

Установка на место

- Проверьте уровень моторного масла.

(стр. 196)

– Установите крышку масляной пробки.

(стр. 158)

– Установите защиту картера.

(стp. 157).

– Установите защитную дугу.

(стр. 155)

204

Работы по техобслуживанию двигателя 20

20.3

Добавление моторного масла

Примечание

Слишком малое количество моторного масла или некачественное моторное масло приводит к

преждевременному износу двигателя. Слишком высокий уровень моторного масла может привести

к повреждению двигателя.

Условие: Двигатель должен быть прогрет до рабочей температуры.

Подготовительные работы

- Поставьте мотоцикл вертикально на ровную

поверхность.

- Проверьте уровень моторного масла.

(стр. 196)

- Снимите крышку масляной пробки.

(стр. 158)

Основные работы

- Снимите масляную пробку ❶ с уплотнительным

кольцом.

- Долейте моторное масло до верхней метки A на

указателе уровня моторного масла.

Условие: Температура окружающего воздуха: ≥ 0 °C (≥

32,0 °F)

Моторное масло (SAE 10W/50)

(стр. 233)

полностью синтетическое

Условие: Температура окружающего воздуха: < 0 °C (<

32,0 °F)

Моторное масло (SAE 5W/40)

(стр. 233)

полностью синтетическое

Примечание

Для достижения оптимальных характеристик

моторного масла не рекомендуется смешивать

различные моторные масла.

«KTM» рекомендует при необходимости

заменить моторное масло.

- Установите пробку горловины с уплотнительным

кольцом.

Опасность

Риск отравления! Выхлопные газы токсичны, и их

вдыхание может привести к потере сознания и

смертельному исходу.

- Всегда проверяйте наличие достаточной

вентиляции при работе двигателя.

- При запуске или работе двигателя в закрытом

помещении используйте эффективный отвод

выхлопов.

- Запустите двигатель и проверьте его на наличие

утечек.

205

Чистка, уход 21

21.1

Чистка мотоцикла

ПРИМЕЧАНИЕ

Риск существенного повреждения! При неправильном использовании струи жидкости под

высоким давлением узлы могут быть повреждены или разрушены. Из-за высокого давления вода

попадает в электрические узлы, разъемы, тросы сцепления, подшипники и т. д.

Слишком высокое давление может привести к возникновению неисправностей и разрушению

узлов.

- Не направляйте струю воды непосредственно на электрические узлы, разъемы, тросы

сцепления или подшипники.

- Соблюдайте минимальное расстояние между соплом аппарата для очистки под давлением и

комплектующей деталью.

Минимальное расстояние

60 см

(23,6 дюйма)

ПРИМЕЧАНИЕ

Риск загрязнения окружающей среды! Опасные вещества наносят вред окружающей среде.

- Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и т.д.

правильно и в соответствии с действующими нормативными документами.

Примечание

Регулярно чистите мотоцикл, чтобы сохранить его ценность и внешний вид надолго. При чистке

мотоцикла избегайте попадания прямых солнечных лучей.

- Герметизируйте выхлопную систему, чтобы

предотвратить попадание в нее воды.

- Сначала удалите рыхлую грязь мягкой струей воды.

- На сильно загрязненные детали нанесите обычный

промышленный очиститель для мотоциклов и очистите

их с помощью щетки.

Никогда не наносите очиститель для мотоциклов на

сухое транспортное средство; всегда сначала

ополаскивайте транспортное средство водой.

Экологически нейтральное универсальное чистящее

средство

(стр. 235)

Примечание

Используйте теплую воду со стандартным

чистящим средством для мотоциклов и мягкую

губку.

Если транспортное средство эксплуатировалось

на просоленных дорогах, очистите его холодной

водой. Теплая вода усиливает коррозионное

воздействие соли.

- После ополаскивания мотоцикла мягкой струей воды

дайте ему тщательно высохнуть.

- Снимите крышку с выхлопной системы.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Влага и грязь ухудшают работу

тормозной системы.

- Осторожно затормозите несколько раз, чтобы

высушить и удалить грязь с тормозных колодок

и тормозных дисков.

- После очистки проедьте на транспортном средстве

небольшое расстояние, пока двигатель не прогреется.

207

21 Чистка, уход

Примечание

Вырабатываемое тепло влечет испарение воды

в труднодоступных местах двигателя и

тормозной системы.

Отодвиньте защитные колпачки органов управления

руля, чтобы испарилась попавшая внутрь вода.

После того как мотоцикл остынет, смажьте все

движущиеся узлы и поворотные оси.

Очистите цепь.

( стр. 148)

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Масло, смазка и воск на тормозных

дисках снижают эффективность торможения.

- Исключите попадание масла, жира и воска на

тормозные диски.

- При необходимости очищайте тормозные диски

очистителем тормозов.

Обработайте голые участки металла (кроме тормозных

дисков и выхлопной системы) антикоррозионным

средством.

Защитные материалы

(стр. 235)

–

Обработайте окрашенные детали мягким полиролем

для краски.

Не полируйте детали, которые при поставке были

матовыми, так как это сильно ухудшит качество

материала.

Спрей-блеск, образующий защитную пленку с

эффектом капель

(стр. 235)

–

Обрабатывайте пластиковые детали и детали с

порошковым покрытием слабым средством для очистки

и ухода.

Чистящие средства для пластика, стекла,

лакокрасочных покрытий, металлов, ветровых

стекол и визоров

(стр. 235)

–

Смажьте маслом замок зажигания и рулевой колонки,

замок бака и замок сиденья.

Универсальная смазка-спрей

(стр. 233)

21.2

Проверки и этапы технического обслуживания для эксплуатации в

зимних условиях

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Соль на дорогах повреждает тормозную систему.

- Осторожно затормозите несколько раз, чтобы удалить соль с тормозных колодок и тормозных

дисков.

ПРЕДУПРЕЖДЕНИЕ

Риск ДТП! Масло, смазка и воск на тормозных дисках снижают эффективность торможения.

- Исключите попадание масла, жира и воска на тормозные диски.

- При необходимости очищайте тормозные диски очистителем тормозов.

208

Чистка, уход 21

Примечание

Если вы используете мотоцикл зимой, на дорогах можно ожидать наличия соли. Поэтому вам

следует принять меры предосторожности против агрессивной дорожной соли.

- Очистите мотоцикл.

(стр. 202)

- Очистите тормозную систему.

После каждой поездки по просоленным дорогам

тщательно промывайте тормозные суппорты и

колодки холодной водой и осторожно просушивайте.

Это следует делать после того, как детали остынут,

и после их установки.

После езды по просоленным дорогам тщательно

вымойте транспортное средство холодной водой и

хорошо просушите его.

Примечание

Теплая вода усиливает коррозионное

воздействие соли.

- Обработайте двигатель, маятник и все остальные

оголенные или оцинкованные детали (кроме тормозных

дисков) средством защиты от коррозии на основе

воска.

Ингибитор коррозии не должен попадать на

тормозные диски. Это сильно снизит эффективность

торможения.

- Очистите цепь.

( стр. 148)

209

22 Хранение

22.1

Хранение

Примечание

Если транспортное средство не будет использоваться в течение длительного времени,

рекомендуется выполнить дополнительные действия.

Перед постановкой мотоцикла на хранение проверьте все детали на работоспособность и износ.

Если необходимо провести обслуживание, ремонт или замену, сделайте это в период хранения

(чтобы меньше перегружать официального партнера). Это позволит вам избежать длительного

ожидания, когда начнется следующий сезон.

При последней заправке топливом перед выводом

мотоцикла из эксплуатации добавьте топливную

присадку.

Топливная присадка

(стр. 232)

Заправка топливом.

(стр. 138)

Подсказка

Заправьте топливный бак полностью, как

указано, используя топливо с минимально

возможным содержанием этанола.

Очистите мотоцикл.

(стр. 202)

–

Замените моторное масло и масляный фильтр,

очистите масляные сетки.

(стр. 196)

–

Проверьте уровень заливки охлаждающей жидкости и

антифриза.

–

Проверьте давление в шинах.

(стp. 175).

–

Снимите 12-вольтовый аккумулятор.

(стр.

180)

Температура хранения 12-

0 °C … 35 °C

вольтового аккумулятора

(32,0 °F … 95,0 °F)

без попадания прямых

солнечных лучей

Зарядите 12-вольтовый аккумулятор.

(стр.

182)

Храните транспортное средство в сухом месте, не

подверженном большим колебаниям температуры.

Поднимите транспортное средство с помощью

подъемной подставки.

(стр. 147)

Накройте мотоцикл брезентом или чехлом,

проницаемым для воздуха.

Не используйте непористые материалы, так как они

препятствуют выходу влаги, вызывая тем самым

коррозию.

Примечание

Не допускайте работы двигателя мотоцикла,

находящегося на хранении, в течение коротких

промежутков времени. Поскольку двигатель не

успевает как следует прогреться, водяной пар,

образующийся при сгорании топлива,

конденсируется и вызывает появление

ржавчины клапанов и выхлопной системы.

210

23 Устранение неисправностей

Индикаторная лампа системы RACE ON

❶ может

сигнализировать о неисправностях миганием. Эти сигналы

даются в течение пяти секунд после нажатия кнопки

системы RACE ON.

Примечание

Мигающие коды, относящиеся к KTM RACE ON,

отображаются только один раз и не повторяются.

23.1

Симптомы

Неисправность

Возможная причина

Способ устранения

Отсутствие реакции при

Неисправна кнопка системы RACE-

Проверьте кнопку системы RACE-ON на

нажатии кнопки системы

наличие повреждений.

RACE-ON

Проверьте кабель и штекер кнопки системы

RACE-ON на наличие повреждений.

Индикаторная лампа

Нет ответного сигнала от ключа

Убедитесь, что режим анти-релейной атаки

системы RACE-ON мигает

системы RACE ON

на ключе системы RACE ON отключен.

дважды

Убедитесь, что ключ системы RACE ON

находится в зоне досягаемости.

Уберите другие электронные устройства из

зоны действия антенны системы RACE ON.

Проверьте правильность закрытия

батарейного отсека в ключе системы RACE

ON.

Проверьте батарейный отсек ключа

системы RACE ON на наличие коррозии.

Замените батарейку в ключе системы

RACE-ON.

(стр. 184)

–

Держите микросхему системы RACE ON

или ключ системы RACE ON

непосредственно в направлении антенны

транспортного средства.

Индикаторная лампа

Разряжен 12-вольтовый аккумулятор_-

Зарядите 12-вольтовый аккумулятор.

системы RACE-ON мигает

(стр. 182)

трижды

Проверьте ток холостого хода.

Индикаторная лампа

Ригель замка рулевой колонки

Слегка сдвиньте руль.

системы RACE-ON мигает

заблокирован или натянут

четырежды

Индикаторная лампа

Неисправна антенна системы RACE-

Проверьте антенну системы RACE-ON на

системы RACE-ON мигает

наличие повреждений.

пять раз

Индикаторная лампа

Не удалось активировать режим

Снова включите и выключите зажигание,

системы RACE-ON мигает

анти-релейной атаки

пока ключ системы RACE ON находится в

шесть раз

на ключе системы RACE ON.

зоне работы с транспортным средством.

Индикаторная лампа

Неисправность электронной

Производите считывание данных о

системы RACE-ON мигает

аппаратуры

неисправностях из памяти с помощью

семь раз

диагностического инструмента.

На приборной панели

Перегорел предохранитель 1.

Замените предохранители в блоке

ничего не отображается

Перегорел главный предохранитель.

предохранителей.

(стр. 186)

Разряжен 12-вольтовый

аккумулятор.

Замените главный предохранитель.

(стр. 185)

Зарядите 12-вольтовый аккумулятор.

(стр. 182)

Проверьте ток холостого хода.

212

Устранение неисправностей 23

Неисправность

Возможная причина

Способ устранения

Двигатель не вращается,

Ошибка управления

Выполните процедуру пуска.

(стр. 129)

если кнопка

Разряжен 12-вольтовый

Зарядите 12-вольтовый аккумулятор.

пуска/аварийный

аккумулятор

выключатель переведен в

Неисправность системы

(стр. 182)

нижнее положение

безопасного пуска

Проверьте ток холостого хода.

Неисправность электронной

Производите считывание данных о

аппаратуры

неисправностях из памяти с помощью

диагностического инструмента.

Производите считывание данных о

неисправностях из памяти с помощью

диагностического инструмента.

Двигатель вращается

Транспортное средство

Переведите коробку передач в нейтральное

только при выжатом

находится на передаче

рычаге сцепления

Неисправность системы

положение .

безопасного пуска

Производите считывание данных о

неисправностях из памяти с помощью

диагностического инструмента.

Двигатель вращается,

Неисправность системы

Производите считывание данных о

хотя включена передача

безопасного пуска

неисправностях из памяти с помощью

Неисправен выключатель

сцепления

диагностического инструмента.

Проверьте выключатель сцепления.

Двигатель вращается, но

Быстрофиксируемая муфта

Установите быстроразъемное соединение

не запускается

не соединена

Quick-lock.

Неисправность электронного

Производите считывание данных о

впрыска топлива

Качество топлива

неисправностях из памяти с помощью

неудовлетворительное

диагностического инструмента.

Топливные краники закрыты

Добавьте подходящее топливо.

Откройте топливные краны.

Двигатель глохнет во

Нехватка топлива

Заправка топливом.

(стр. 138)

время поездки

Неисправность электронного

впрыска топлива

Производите считывание данных о

неисправностях из памяти с помощью

диагностического инструмента.

Индикатор неисправности

Неисправность электронного

Производите считывание данных о

горит

впрыска топлива

неисправностях из памяти с помощью

диагностического инструмента.

Горит сигнальная лампа

Перегорел предохранитель

Замените предохранители в блоке

ABS

системы ABS

Большая разница в скоростях

предохранителей.

(стр. 186)

вращения передних и задних

Остановите транспортное средство, выключите

колес

зажигание и снова заведите его.

Датчик скорости вращения

Проверьте датчик скорости вращения колеса на

колеса колесо погнуто или

повреждено.

наличие повреждений.

Неисправность в системе ABS

Производите считывание данных о

неисправностях из памяти с помощью

диагностического инструмента.

Высокий расход масла

Слишком высокий уровень

Проверьте уровень моторного масла.

(стр.

моторного масла. Слишком

196)

жидкое моторное масло

Замените моторное масло и масляный фильтр,

(низкая вязкость).

очистите масляные сетки.

(стр. 196)

Разряжен 12-вольтовый

К АКК1/АКК2 подключен

- Отсоедините потребитель электроэнергии от

аккумулятор

потребитель электроэнергии.

AКК1/AКК2.

Включен проблесковый

сигнал аварийной

- Зарядите 12-вольтовый аккумулятор.

(стр. 182)

сигнализации

12-вольтовый аккумулятор не

- Выключите проблесковый сигнал аварийной

заряжается от генератора

сигнализации

переменного тока

- Зарядите 12-вольтовый аккумулятор.

Зажигание не было

(стр. 182)

выключено во время стоянки

транспортного средства

Проверьте зарядное напряжение.

213

Технические характеристики 24

24.1

Двигатель

24.1.1 Технические данные двигателя

Конструкция

2-цилиндровый 4-тактный двигатель, работающий

по циклу Отто, компоновка - 75° V-образный,

водяное охлаждение

Рабочий объем

1349,5 см³

(82,352 дюйма³)

Длина хода поршня

71 мм

(2,80 дюйма)

Диаметр цилиндра

110 мм

(4,33 дюйма)

Степень сжатия

13:1

частота вращения на холостом ходу

1 400 об/мин... 1 500 об/мин

(23,33 Гц … 25,00 Гц)

Управление

DOHC с рычагом, приводимым от кулачка, 4

клапана на цилиндр, цепной привод

Клапан - диаметр пластины клапана

Впуск

42 мм

(1,65 дюйма)

Выхлоп

34 мм

(1,34 дюйма)

Зазор клапана

Впуск при: 20 °C (68,0 °F)

0,10 мм … 0,15 мм

(0,0039 дюйма … 0,0059 дюйма)

Выхлоп при: 20 °C (68,0 °F)

0,25 мм … 0,30 мм

(0,0098 дюйма … 0,0118 дюйма)

Подшипник коленчатого вала

Подшипник скольжения

Большой (нижний) концевой подшипник

Подшипник скольжения

Втулка поршневого пальца

Втулка шатуна

Поршень

Кованый легкий сплав

Поршневое кольцо

1 верхнее компрессионное (цилиндрическое)

кольцо, 1 нижнее компрессионное кольцо, 1

маслосъемное кольцо

Смазка двигателя

Принудительная масляная смазка тремя

трохоидальными насосами

Первичная передача

40:76

Сцепление

Многодисковое мокрое сцепление / с

гидравлическим приводом

Коробка передач

6-ступенчатая коробка передач, переключение с

помощью лапки

Передаточные отношения

1-я передача
