Мотоцикл 1290 SUPER DUKE GT. Руководство по эксплуатации (2023 год)
СОДЕРЖАНИЕ
1
СРЕДСТВА ПРЕДСТАВЛЕНИЯ
6

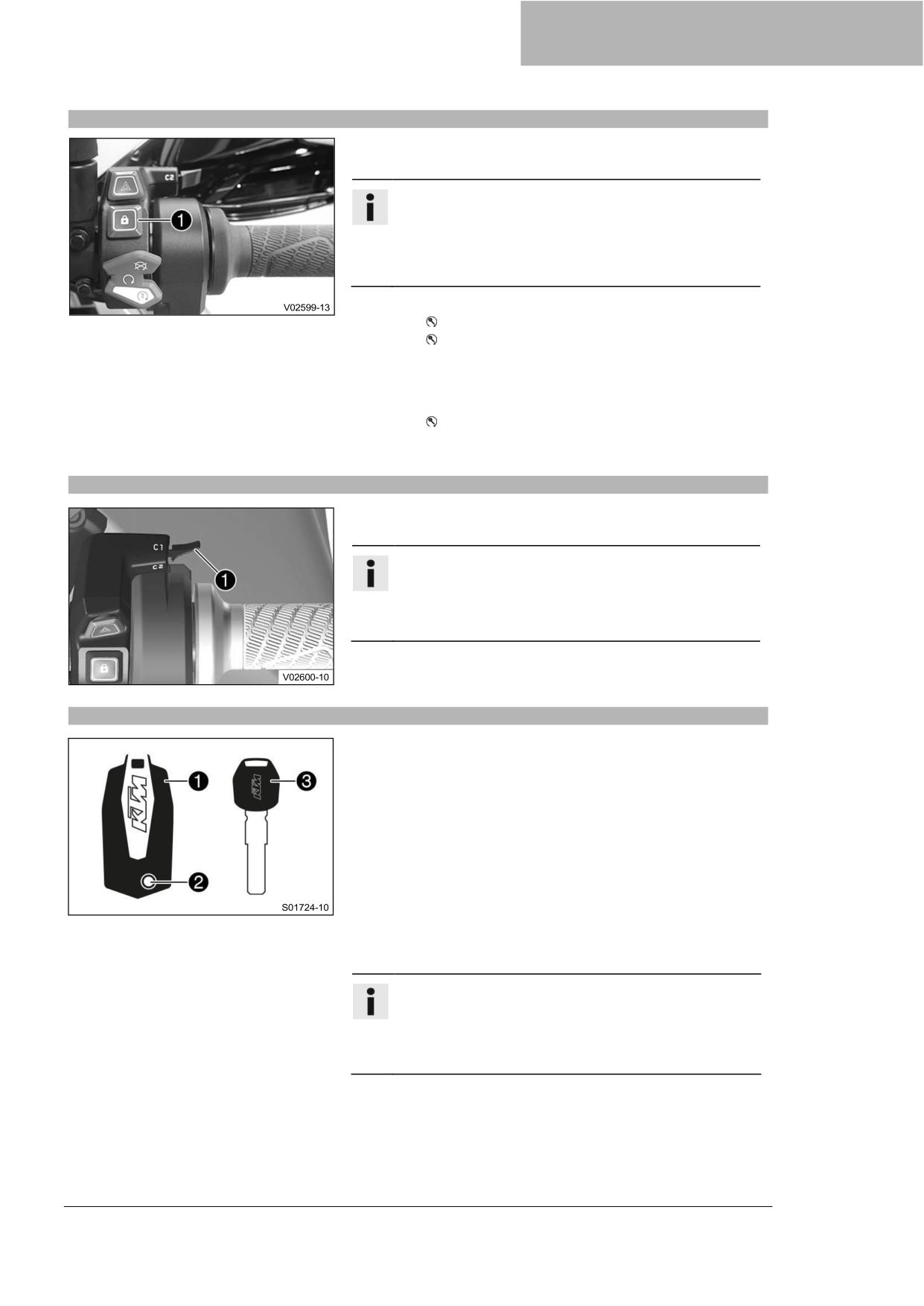

6.15 Переключатели C1 и C2
21
6.16 Ключ системы RACE-ON
21
1.1
Используемые символы
6
6.17 Замок рулевой колонки (антенна)
22
1.2
Используемые форматы
6
6.18 Иммобилизатор
22
2
РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ
7
6.19 Гнездо для электрооборудования
22
6.20 USB-гнездо
23
2.1
Определение использования -
6.21 Подсоединение USB-кабеля
23
использование по назначению
7
6.22 Отсоединение USB-кабели
23
2.2
Неправильное использование
7
6.23 Открытие отсека для вещей
2.3
Рекомендации по безопасности
7
слева
24
2.4
Уровни опасности и их обозначения
7
6.24 Открытие отсека для вещей с
2.5
Предупреждение о вмешательстве
8
права
24
2.6
Безопасная эксплуатация
8
6.25 Закрытие отсека для вещей
2.7
Защитная одежда
9
слева
25
2.8
Правила работы
9
6.26 Закрытие отсека для вещей
2.9
Окружающая среда
9
справа
25
2.10
Руководство пользователя
9

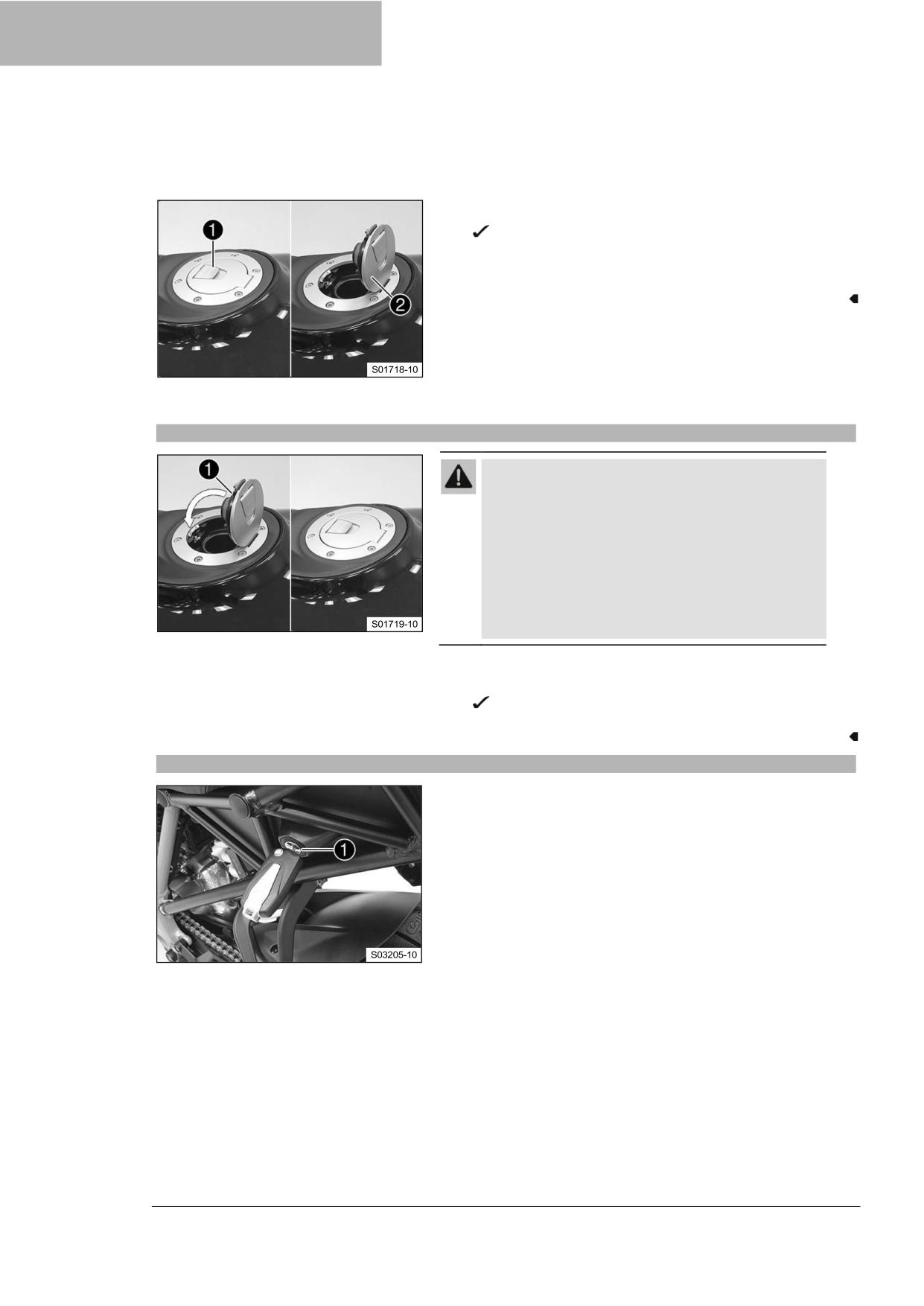

6.27 Открытие крышки горловины
3
ВАЖНЫЕ ПРИМЕЧАНИЯ
11
топливного бака
25
6.28 Закрытие крышки горловины
3.1
Гарантия производителя,
топливного бака
26
подразумеваемая гарантия
11
6.29 Замок сиденья
26
3.2
Топливо, вспомогательные
6.30 Набор инструментов
27
материалы
11
6.31 Поручень
27
3.3
Запасные части, технические
6.32 Держатели кофров
27
аксессуары
11
6.33 Пассажирские подножки
27
3.4
Техобслуживание
11

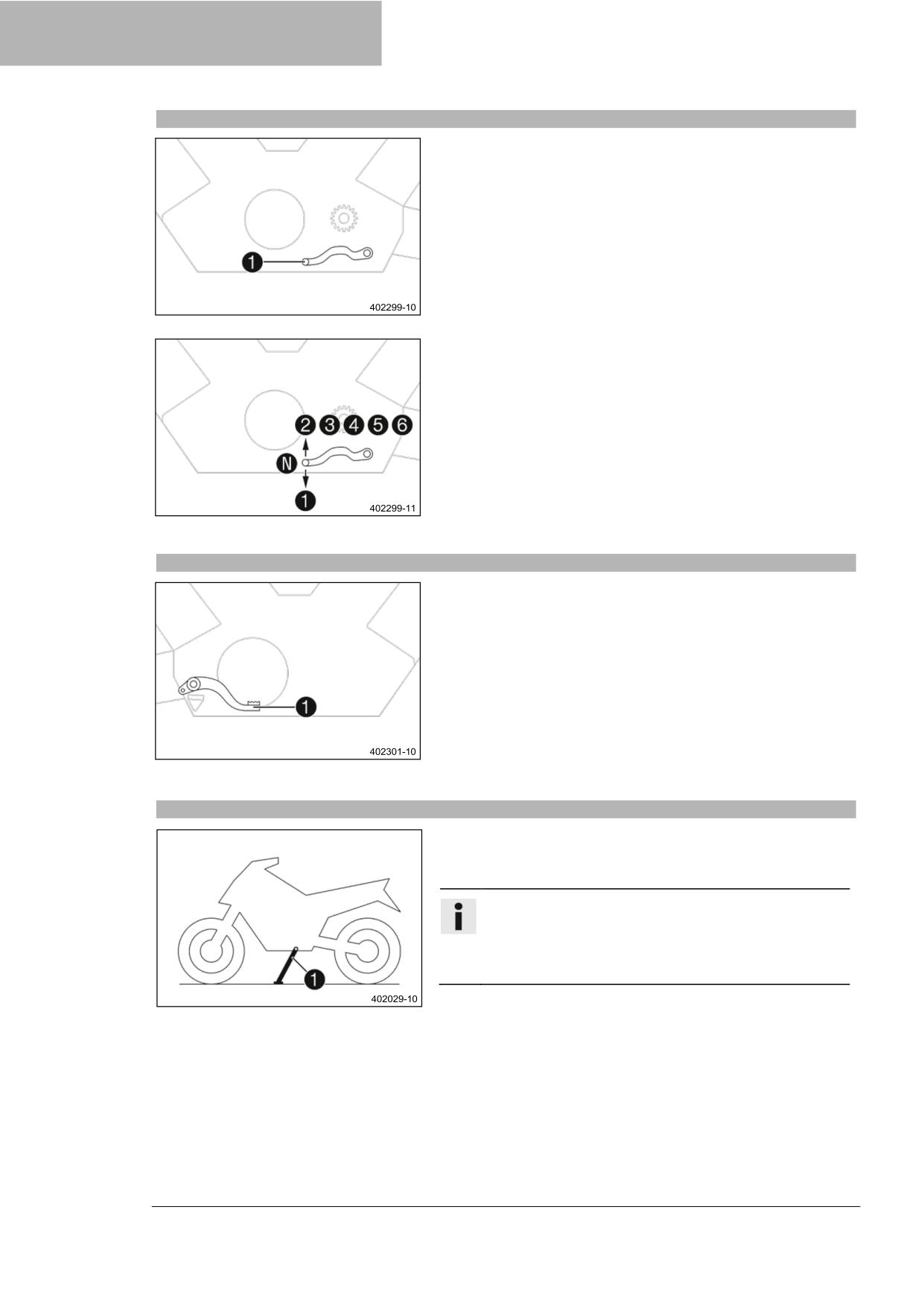

6.34 Педаль переключения передач
28
3.5
Рисунки
11
6.35 Педаль ножного тормоза
28
3.6
Обслуживание клиентов
11
6.36 Боковая подставка
28
4
ОБЗОРНАЯ ИНФОРМАЦИЯ
12
7
КОМБИНИРОВАННАЯ ПРИБОРНАЯ
ПАНЕЛЬ
29

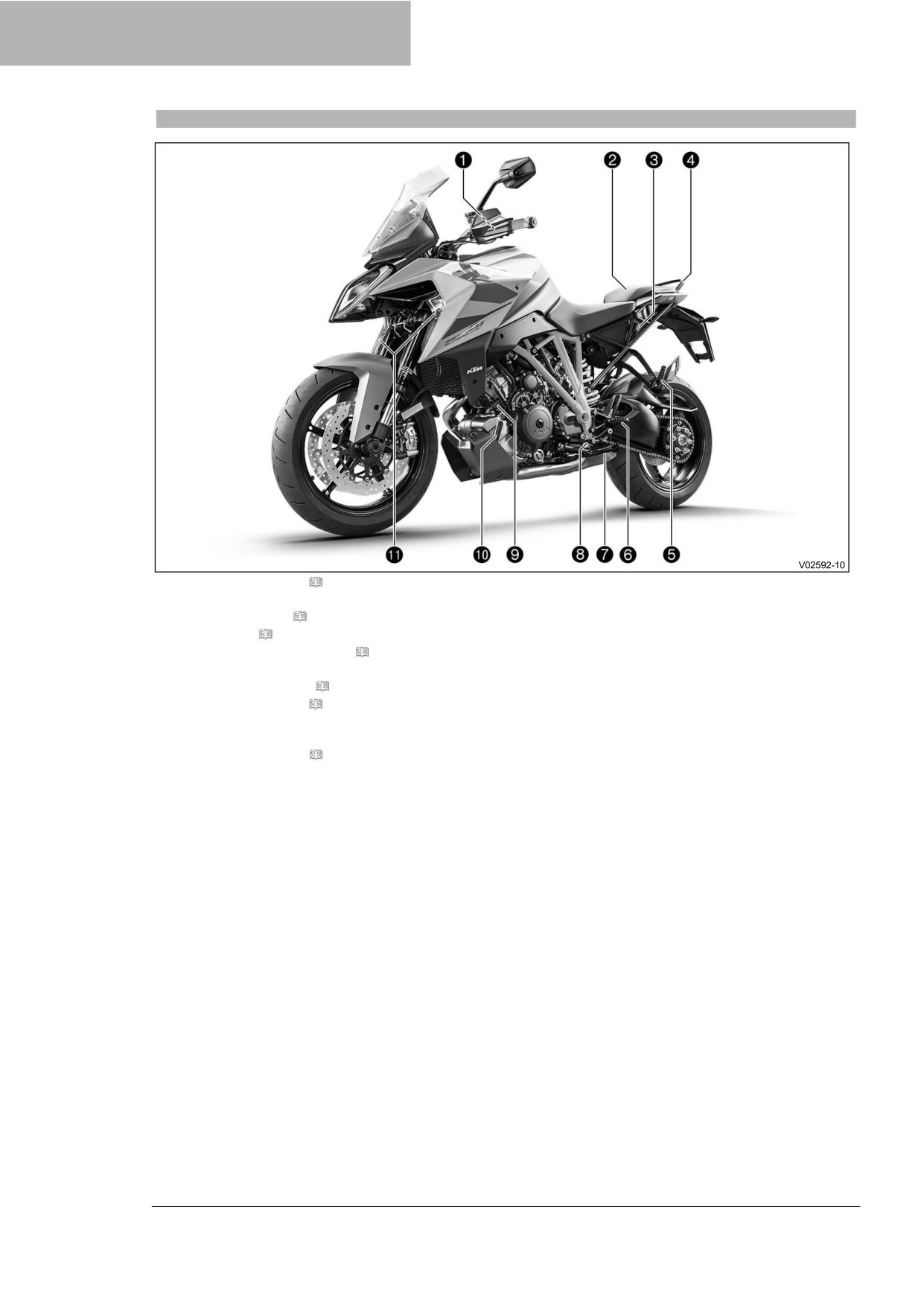

4.1
Общий вид, спереди слева
(пример)
12

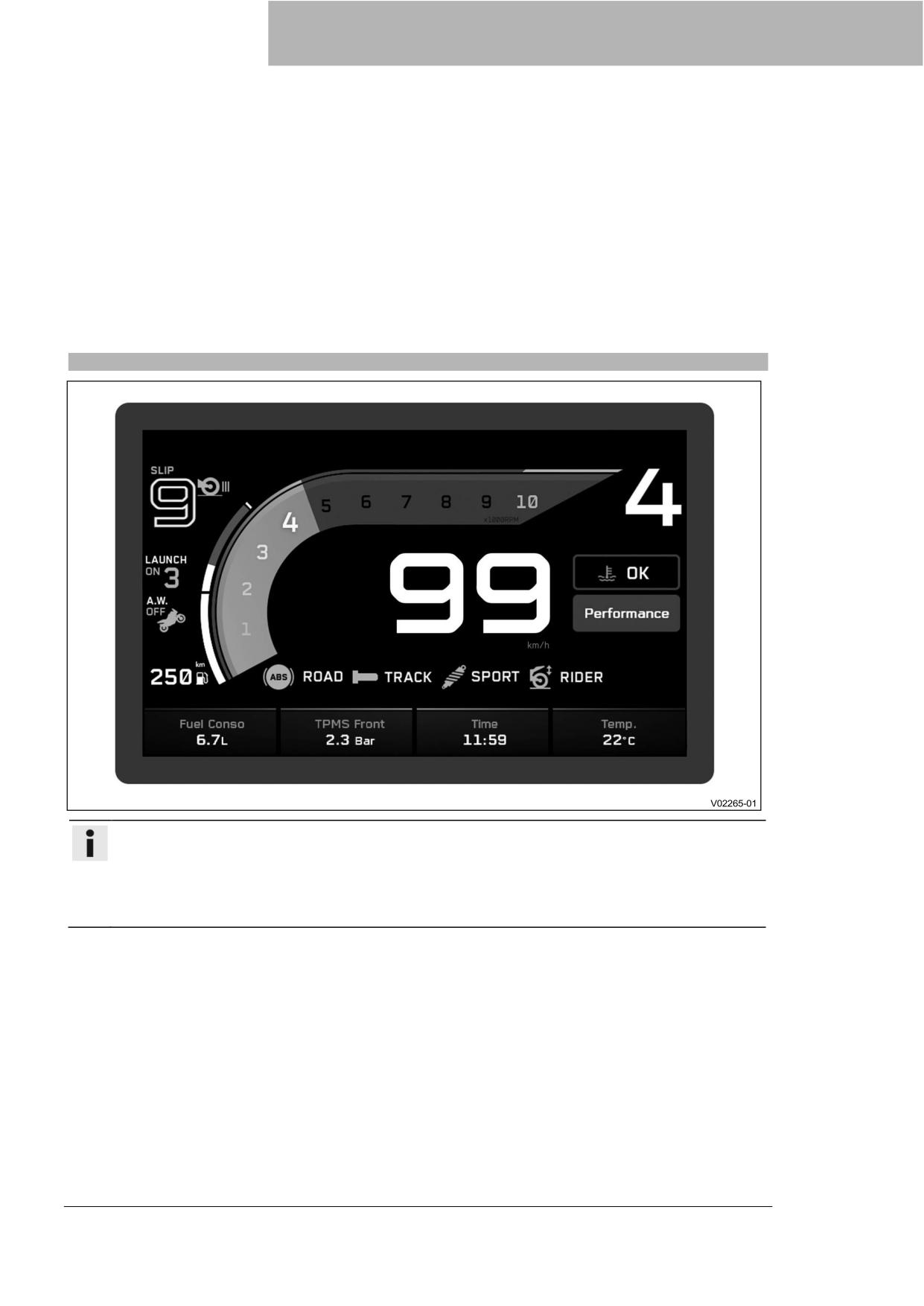

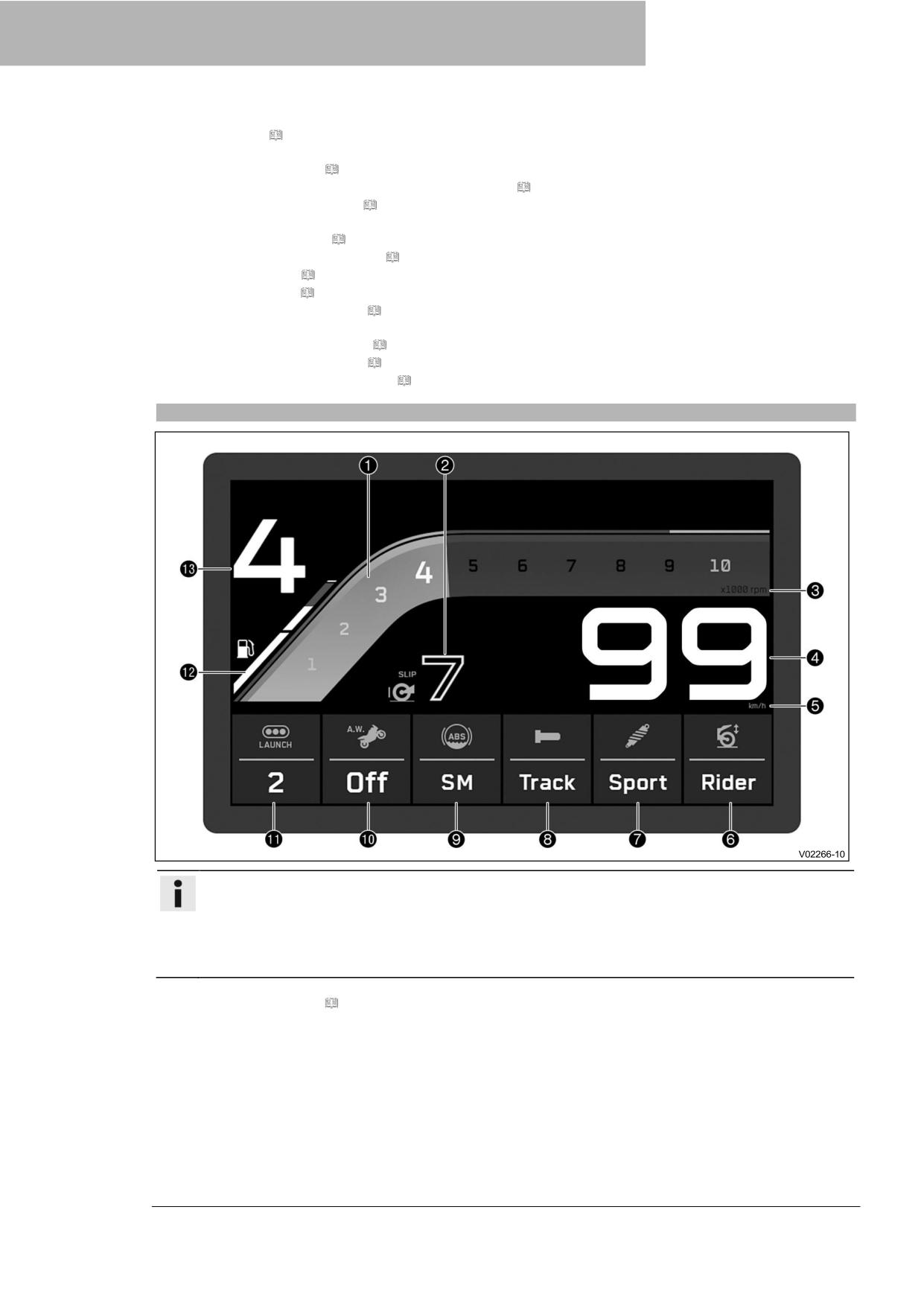

7.1
Комбинированная приборная
4.2
Общий вид, сзади справа
панель
29
(пример)
13
7.2
Активация и проверка
30

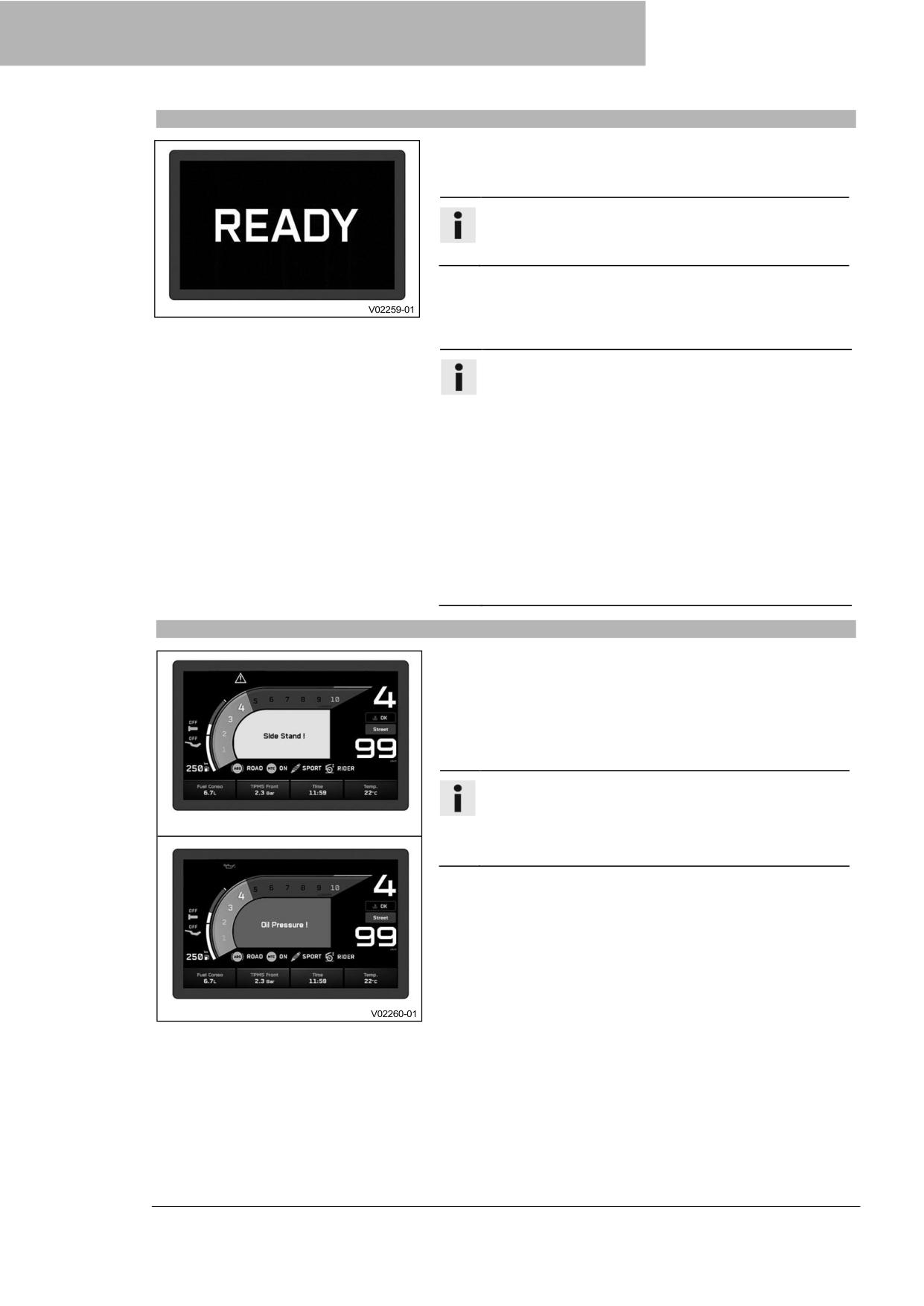

7.3

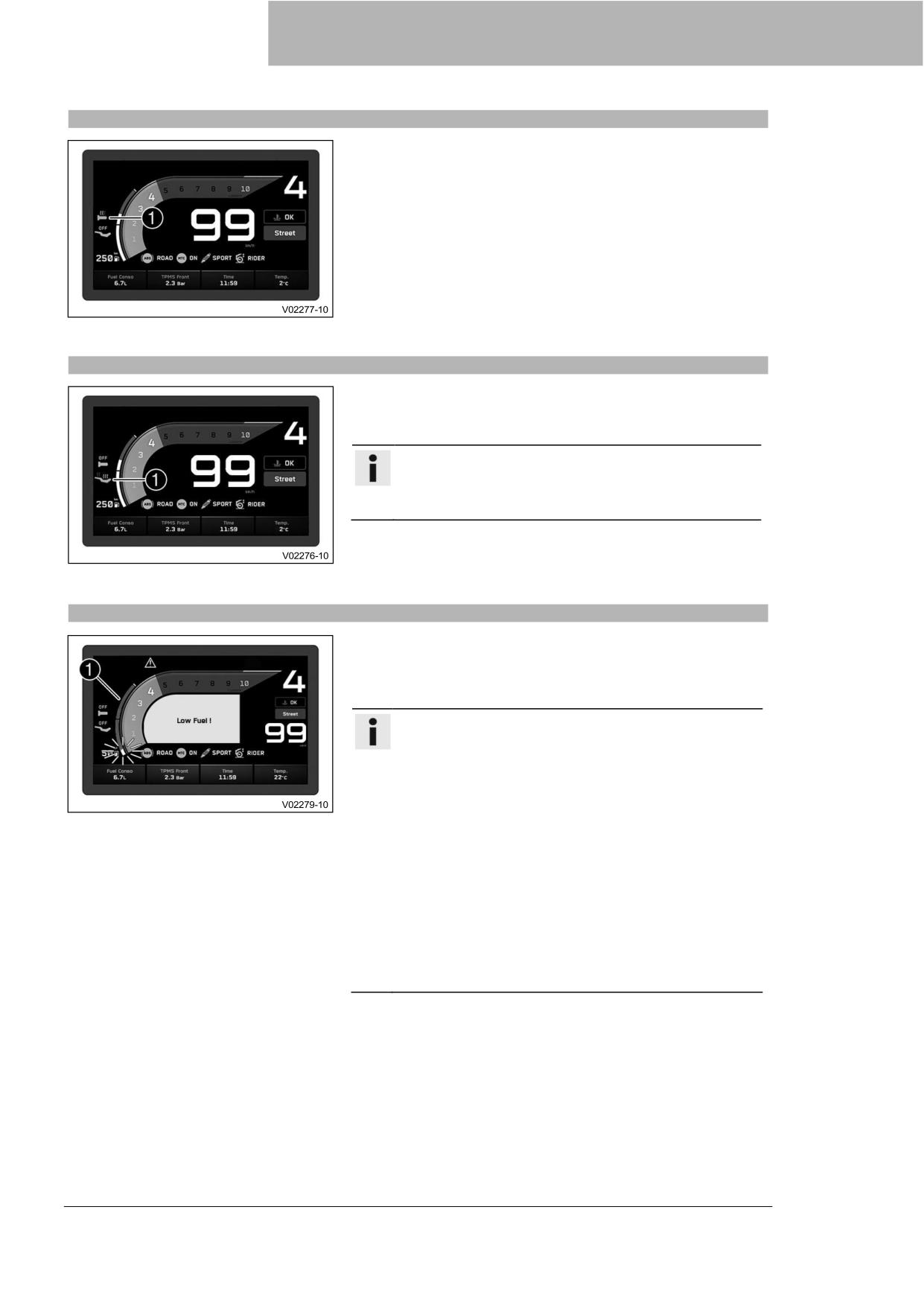

Предупреждения
30
5
СЕРИЙНЫЕ НОМЕРА
14

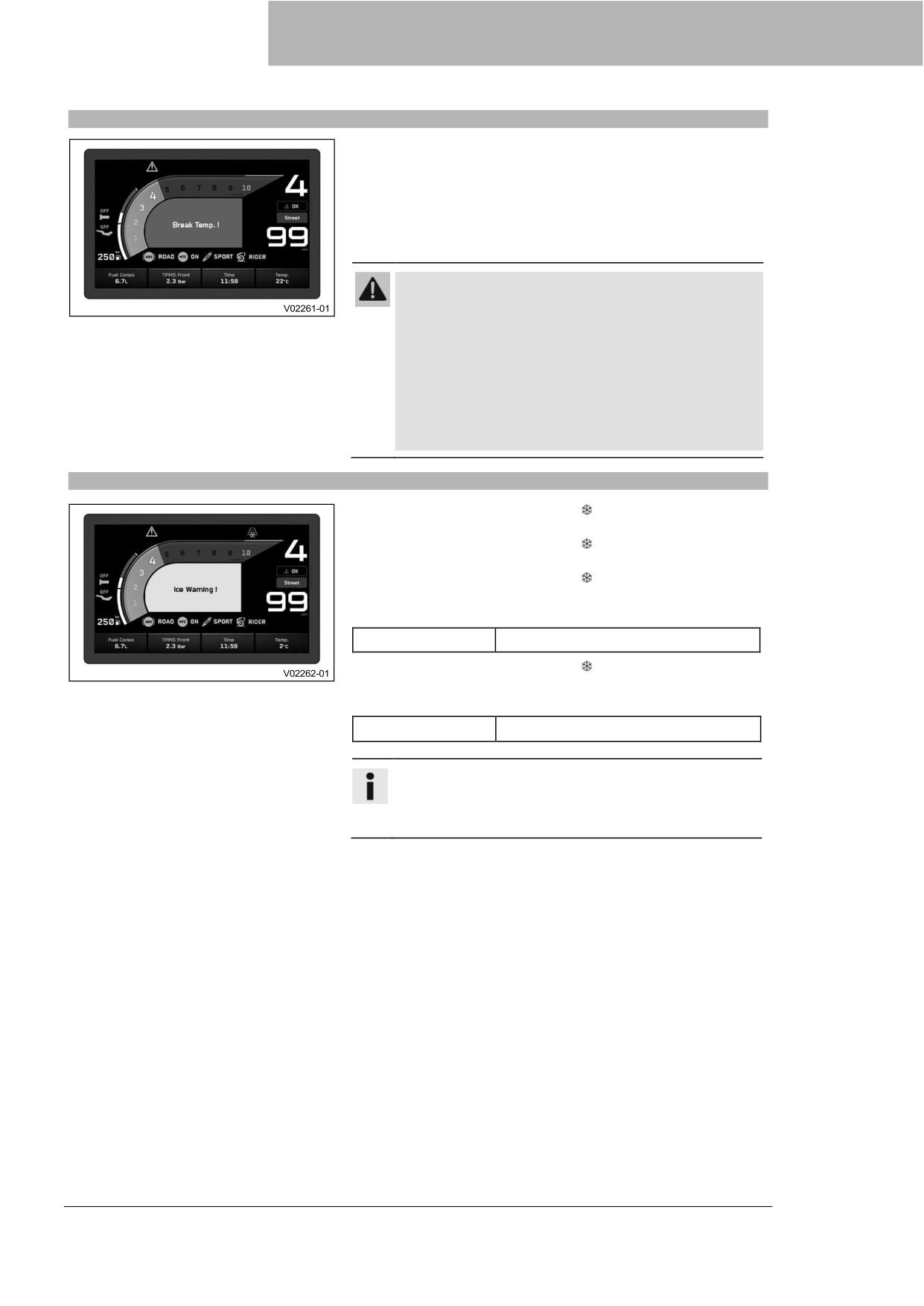

7.4
Тормозная система,
5.1
Идентификационный номер
предупреждение о температуре
31
транспортного средства
14
7.5
Предупреждение об обледенении
31
5.2
Паспортная табличка
14

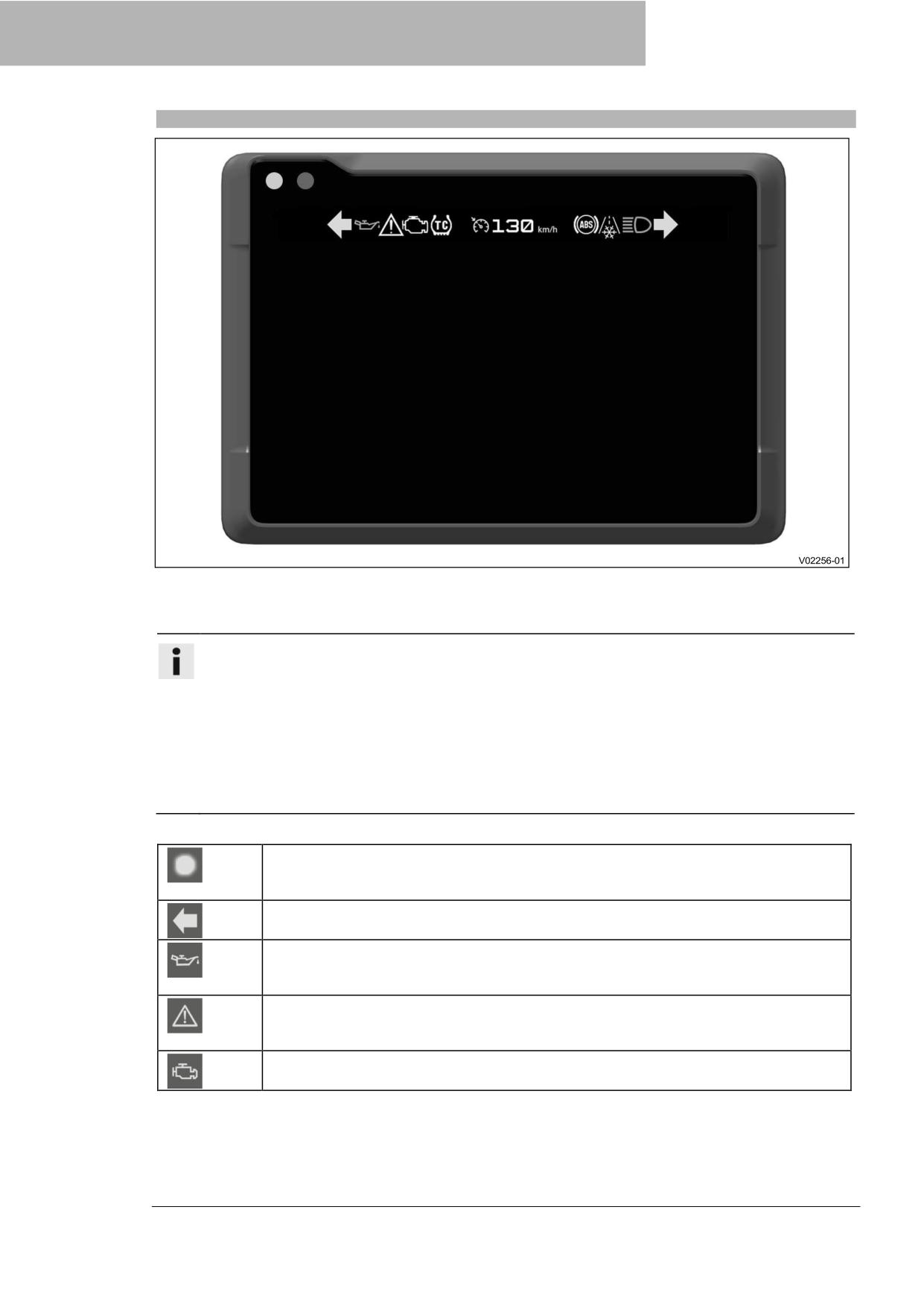

7.6
Индикаторные лампы
32
5.3
Номер ключа
14
7.7
Информационный дисплей
33

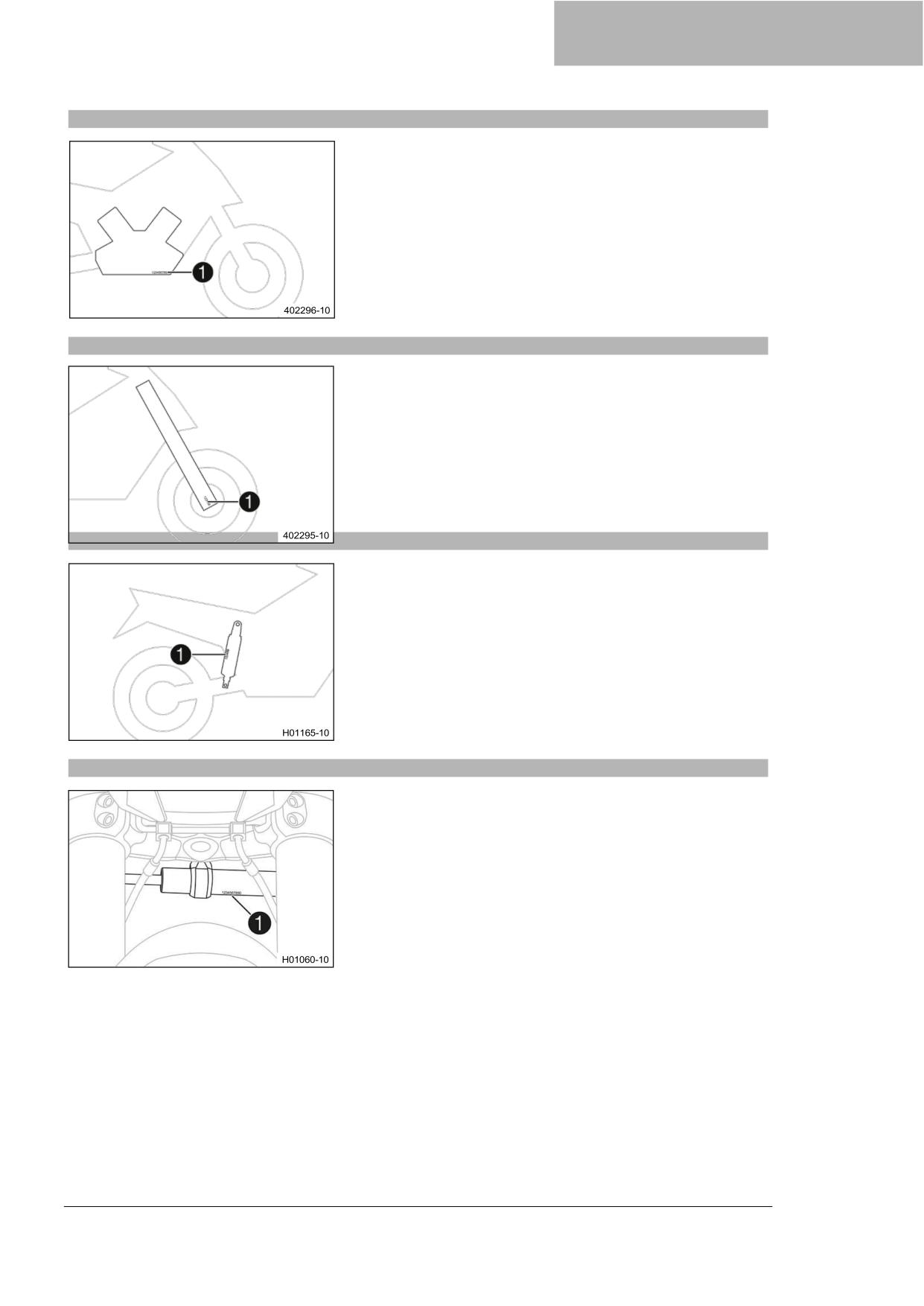

5.4
Номер двигателя
15
7.8
Отображение гоночной трассы
5.5
Артикул вилки
15
(опция)
34
5.6
Артикул амортизатора
15
7.9
Отображение рабочих параметров
5.7
Артикул демпфера руля
15
(опция)
35

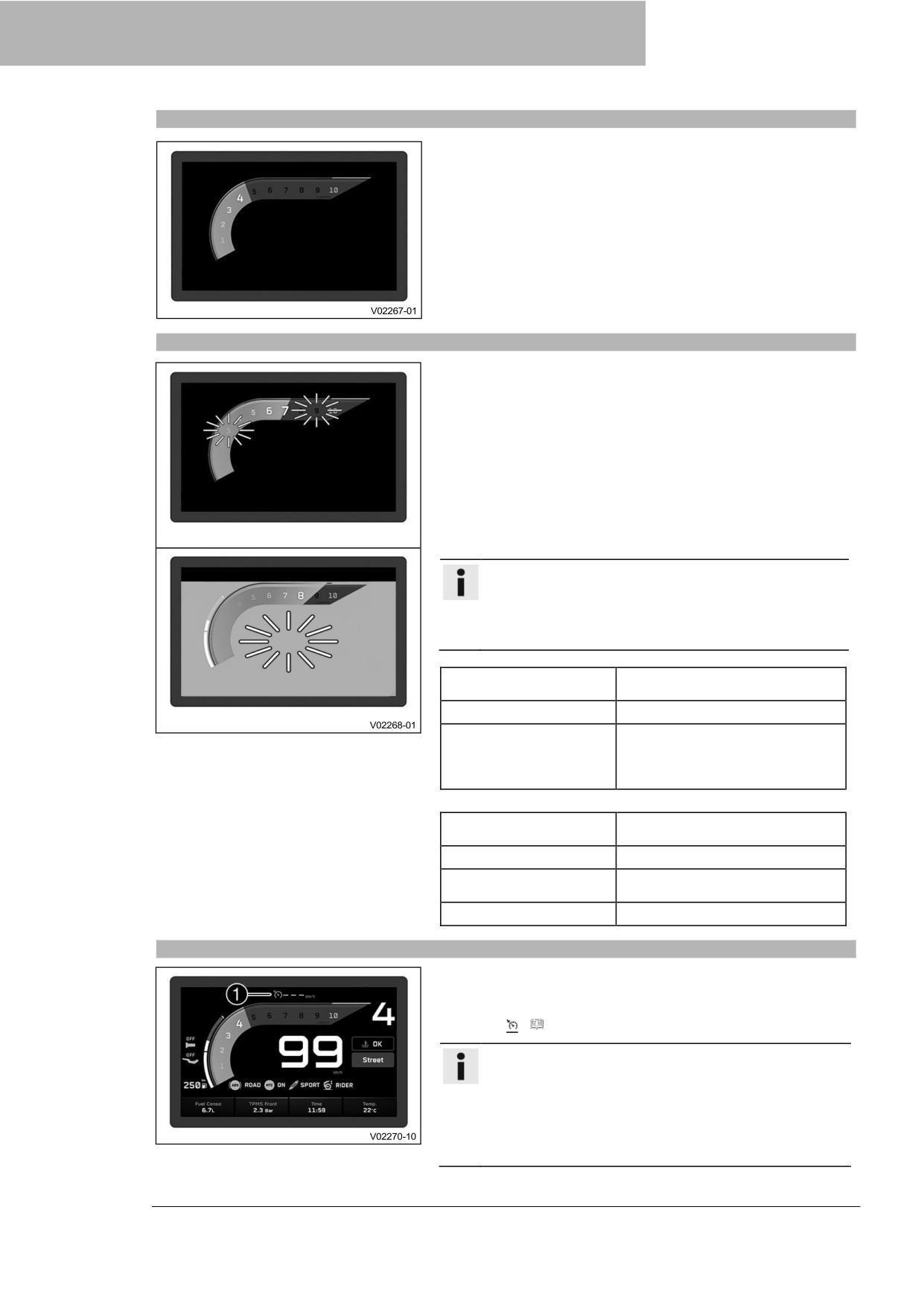

7.10 Обороты двигателя
36
6
ОРГАНЫ УПРАВЛЕНИЯ
16
7.11 Сигнальная лампа переключения

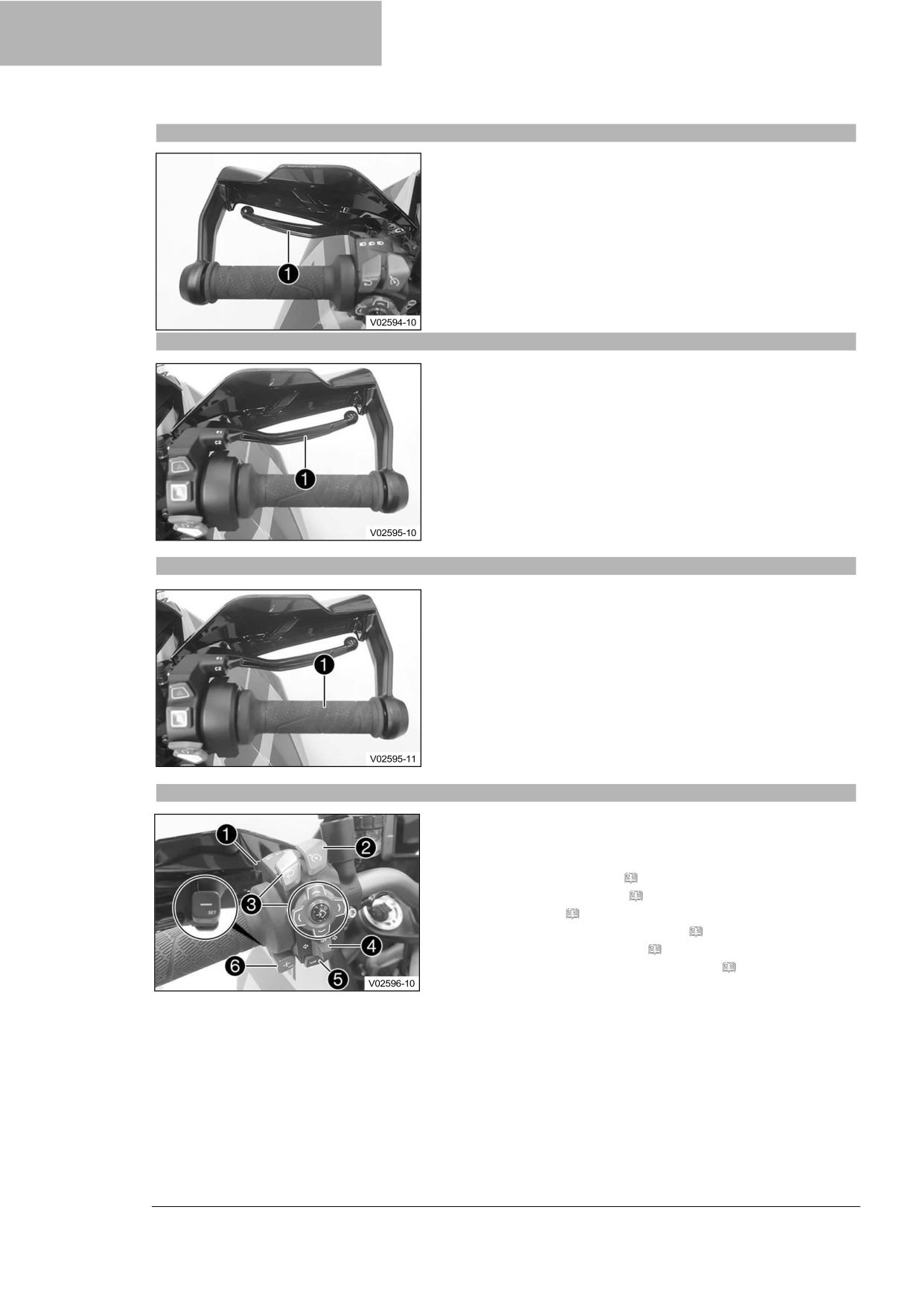

6.1
Рычаг сцепления
16
передач
36
6.2
Рычаг переднего тормоза
16
7.12 Индикатор круиз-контроля
36
6.3
Ручка газа
16
7.13 Спидометр
37
6.4
Комбинированный переключатель,
7.14 Отображение ABS
37
левая сторона
16
7.15 Отображение MTC
37
6.5
Переключатель света
17
7.16 Отображение демпфирования
37
6.6
Кнопка меню
17
7.17 Отображение нагрузки
38
6.7
Переключатель сигнала поворота
17
7.18 Индикатор температуры
6.8
Кнопка звукового сигнала
18
охлаждающей жидкости
38

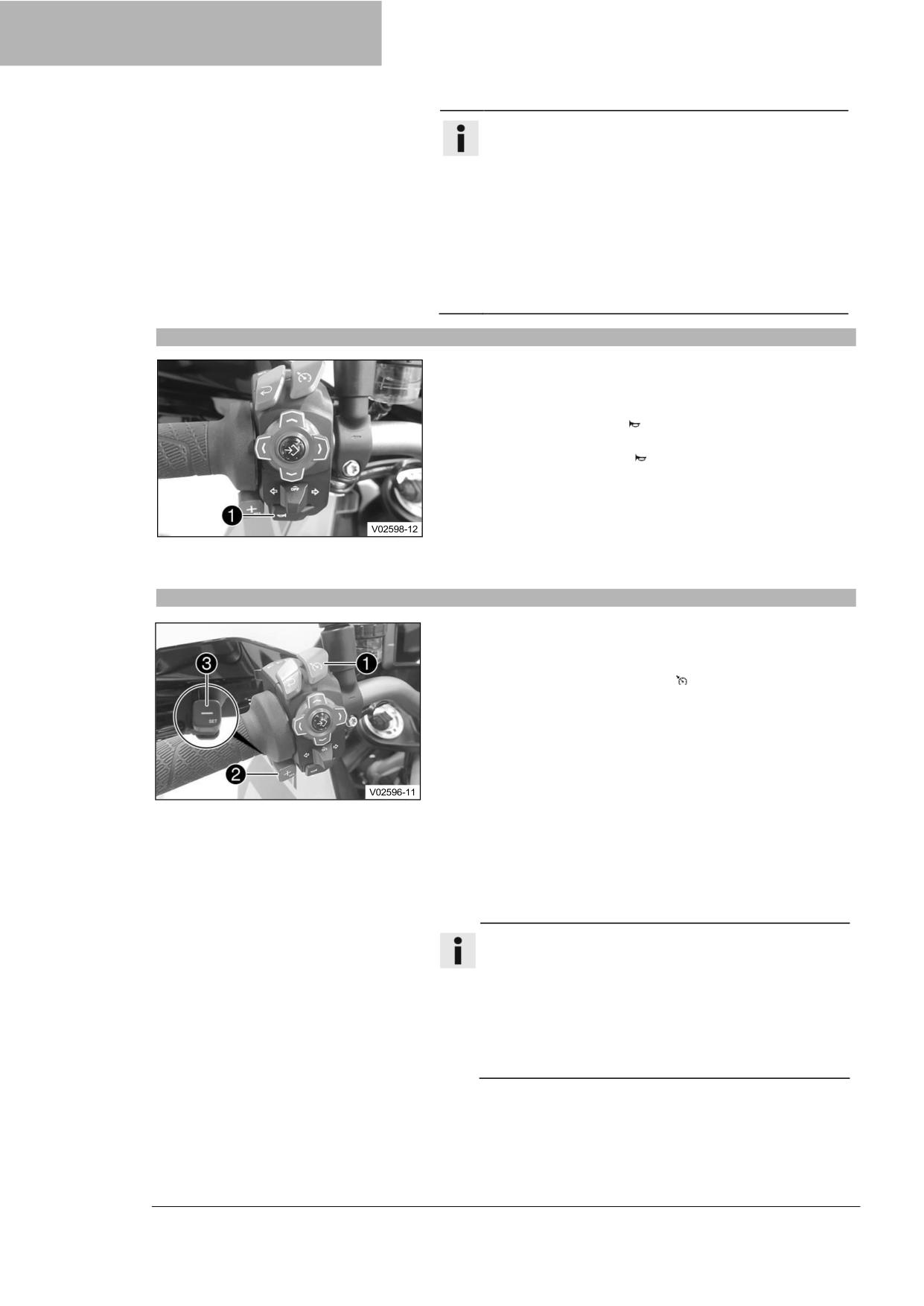

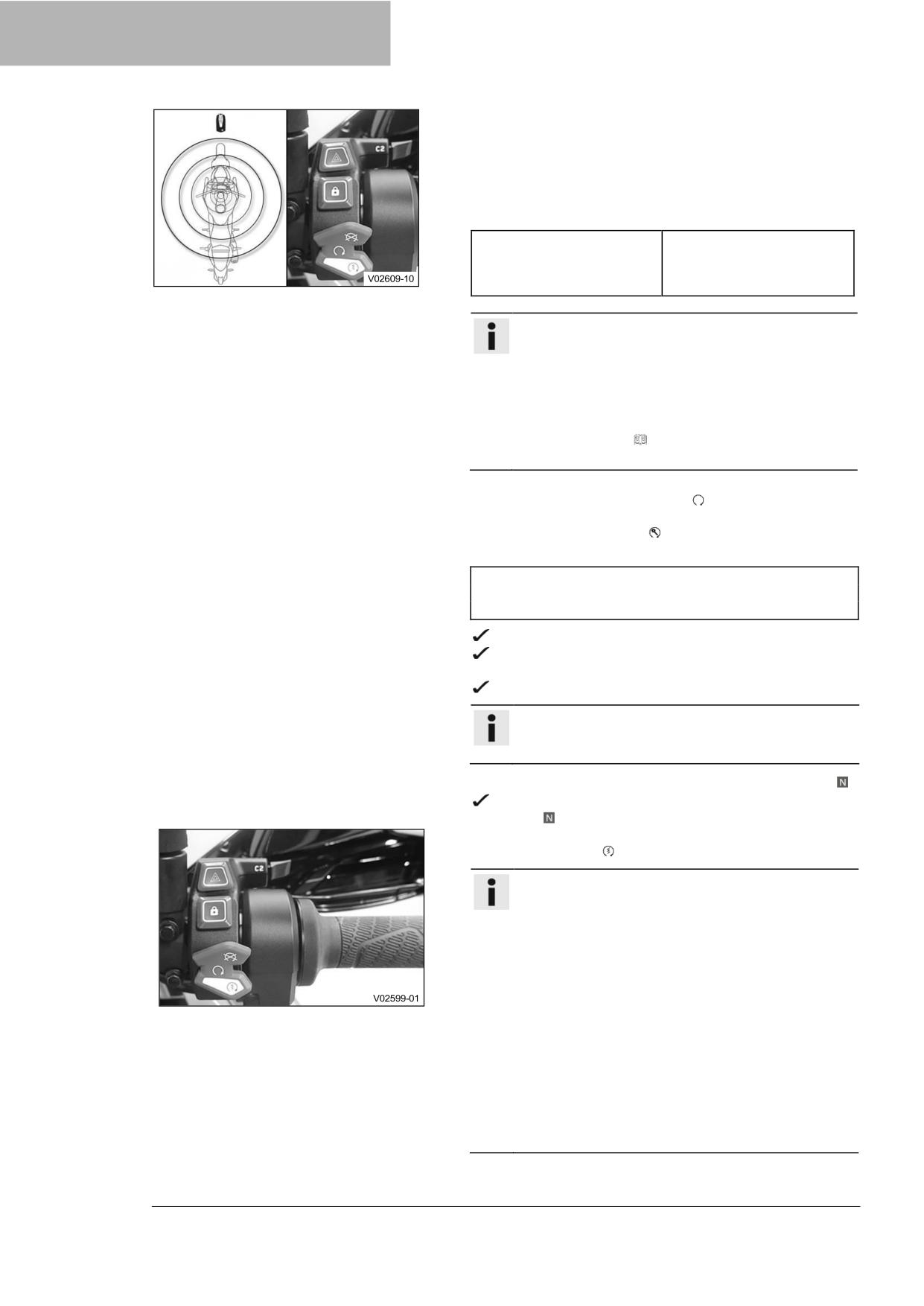

6.9
Кнопки круиз-контроля
18
7.19 Отображение режима езды
38
6.10
Кнопки +RES/-SET
7.20 Отображение передачи
38
(сброса/установки)
19
7.21 Рукоятка с подогревом (опция)
39
6.11 Комбинированный переключатель,
7.22 Подогрев сидений (опция)
39
правый
20
7.23 Отображение уровня топлива
39
6.12 Кнопка пуска/аварийный
7.24 Отображение избранных
выключатель
20
параметров
40
6.13 Выключатель проблескового сигнала

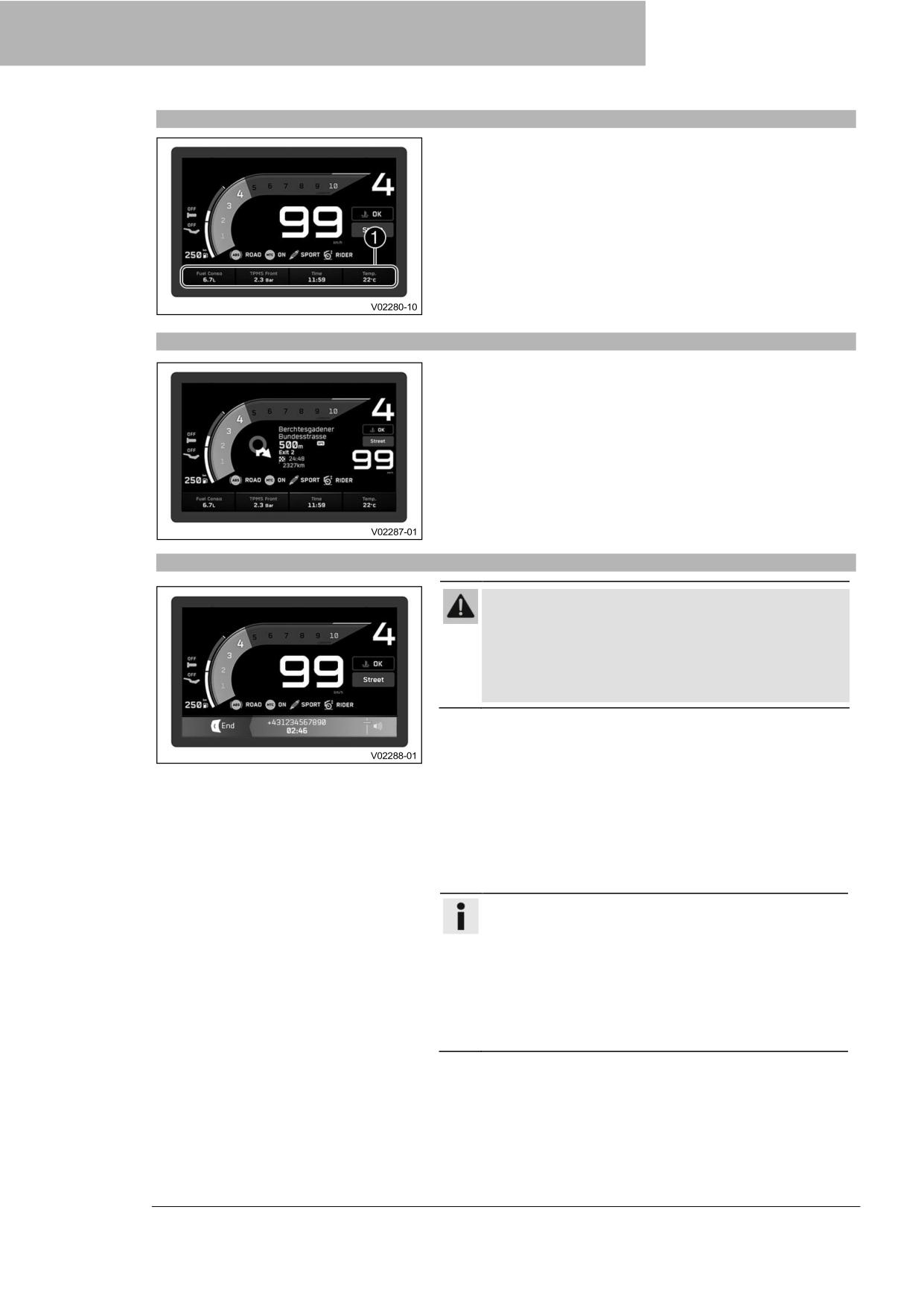

7.25 Отображение навигации (опция)
40
аварийной сигнализации
20
7.26 Отображение телефонных
6.14 Кнопка системы RACE-ON
21
вызовов
40
2
СОДЕРЖАНИЕ
7.27 Меню
41
7.27.54 Единицы измерения расхода

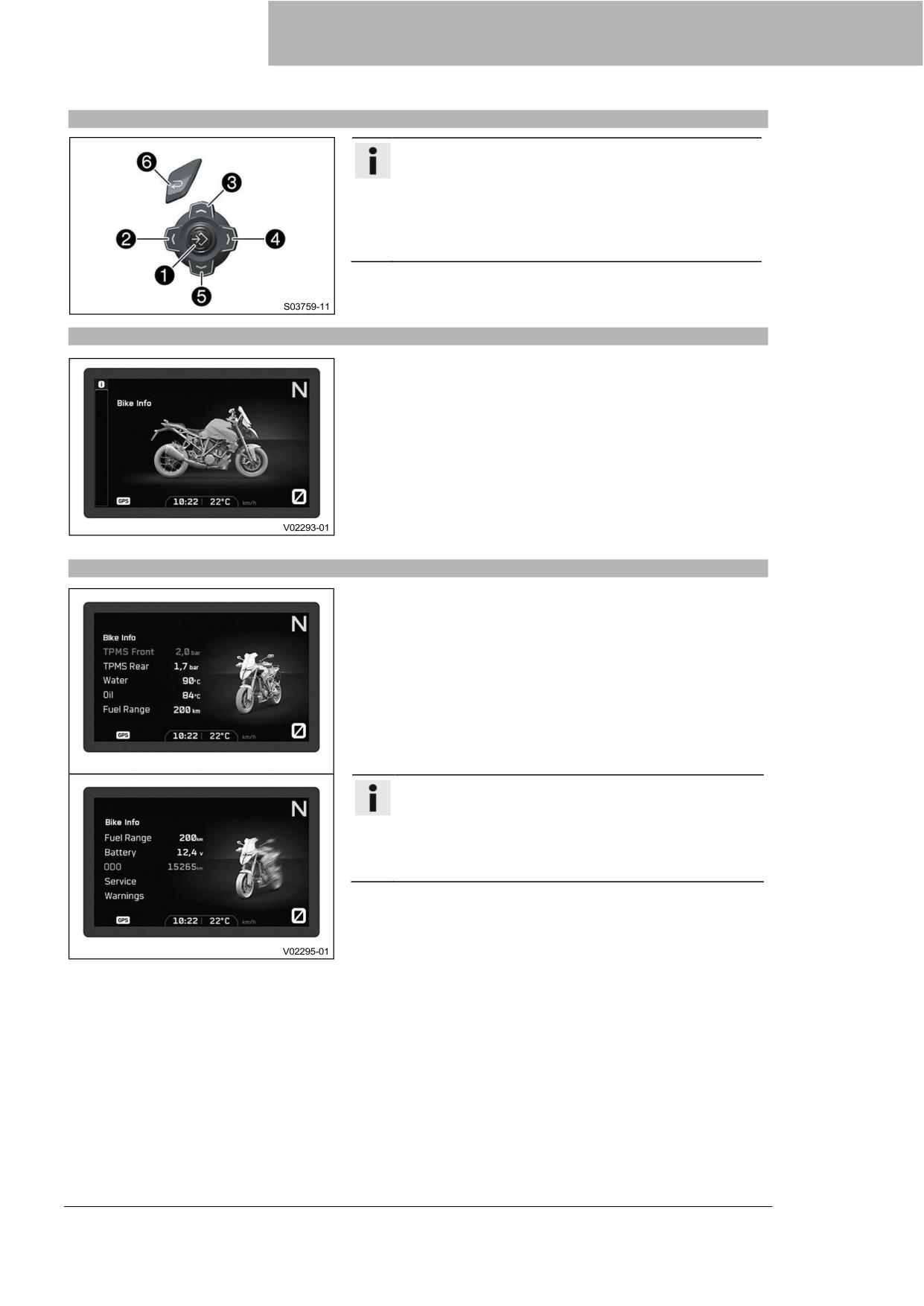

7.27.1
Информация о мотоцикле
41
топлива
62
7.27.2
Информация о мотоцикле
41
7.27.55 Единицы измерения давления
62

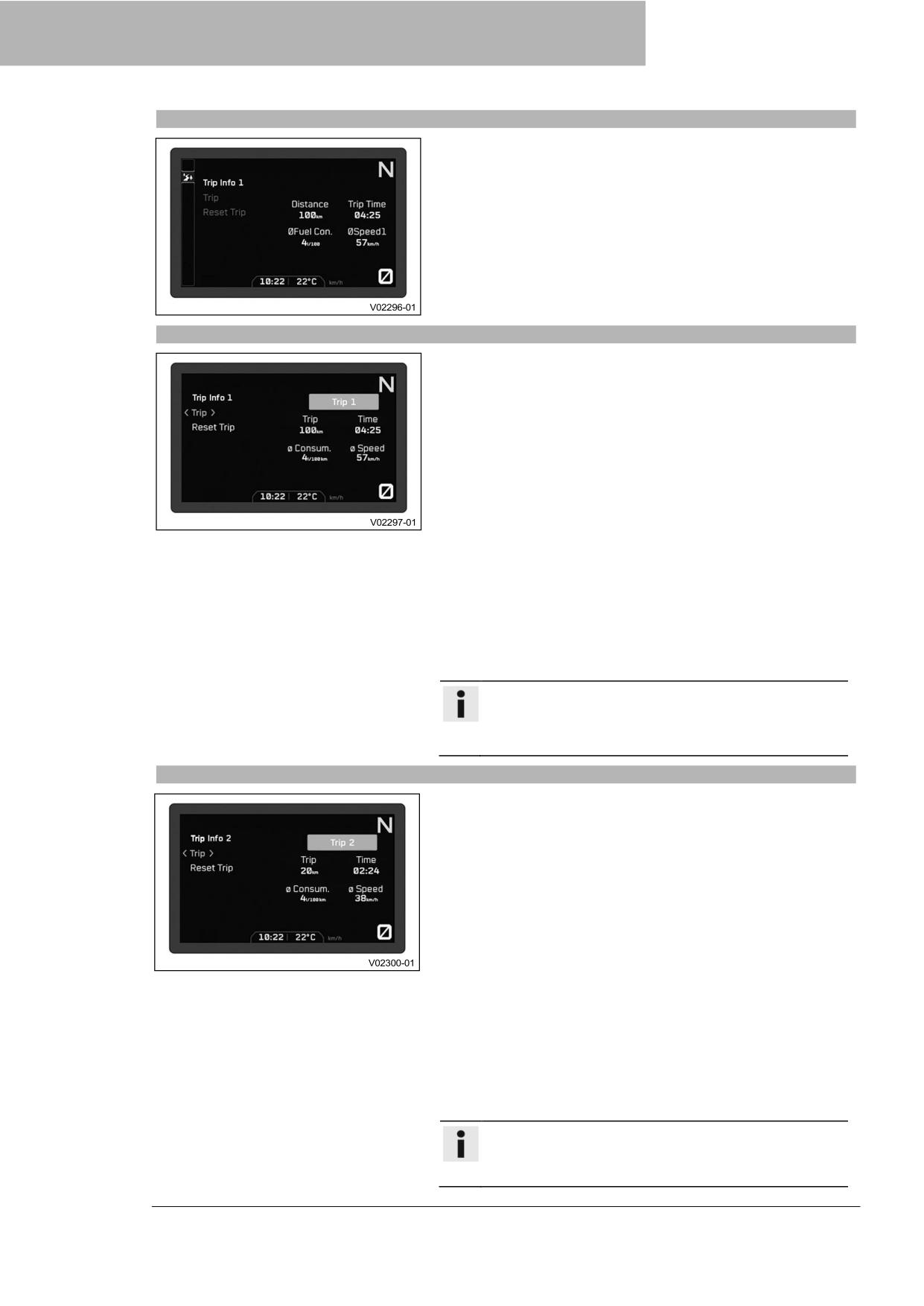

7.27.3
Поездка
42
7.27.56 Язык
62
7.27.4
Поездка 1
42
7.27.57 Настройки подогрева
63
7.27.5
Поездка 2
42
7.27.58 Настройки подогревающих
7.27.6
Мотоцикл
43
рукояток
63

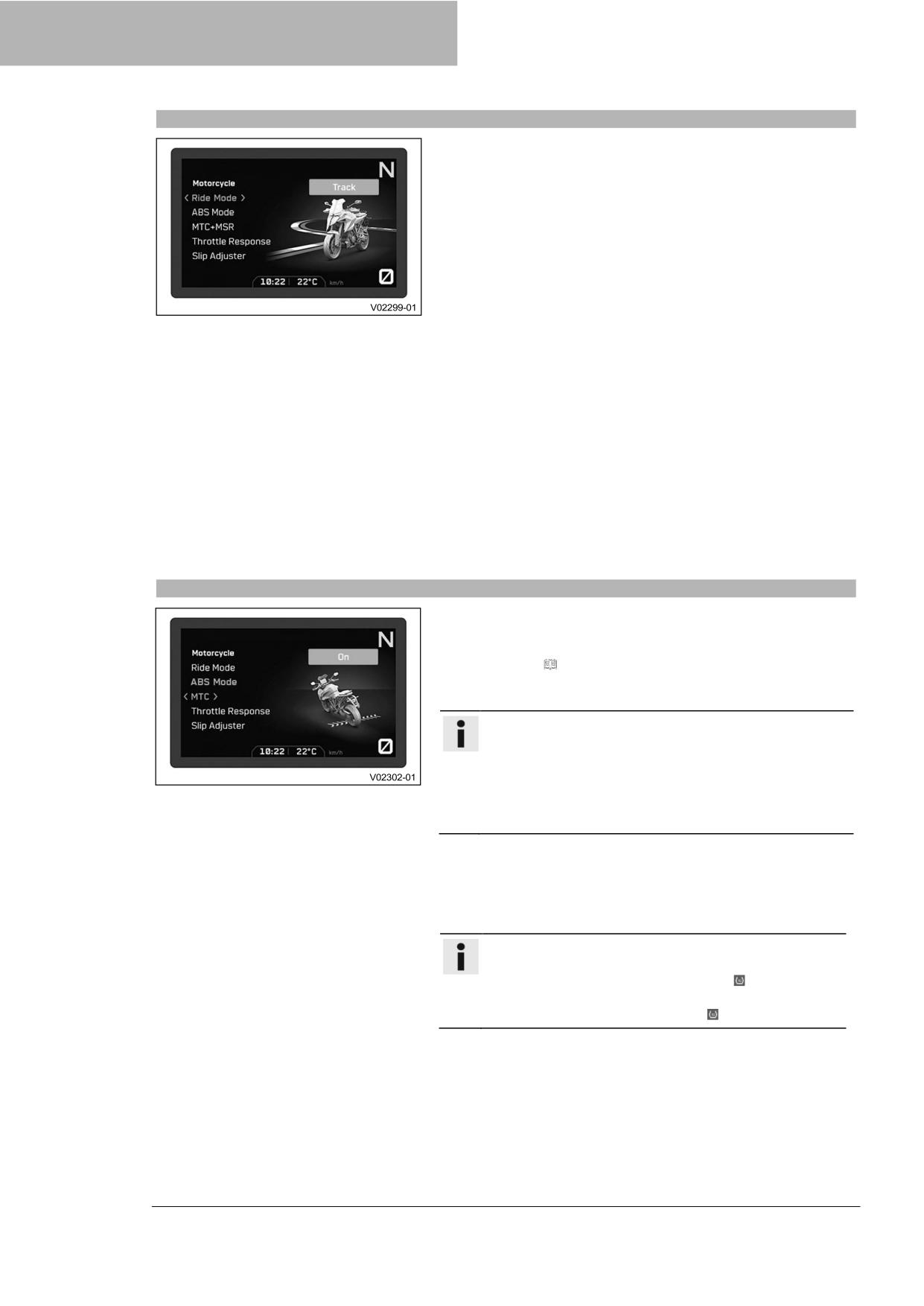

7.27.7
Режим езды
43
7.27.59 Настройки подогрева сиденья
7.27.8
ABS
44
водителя
63

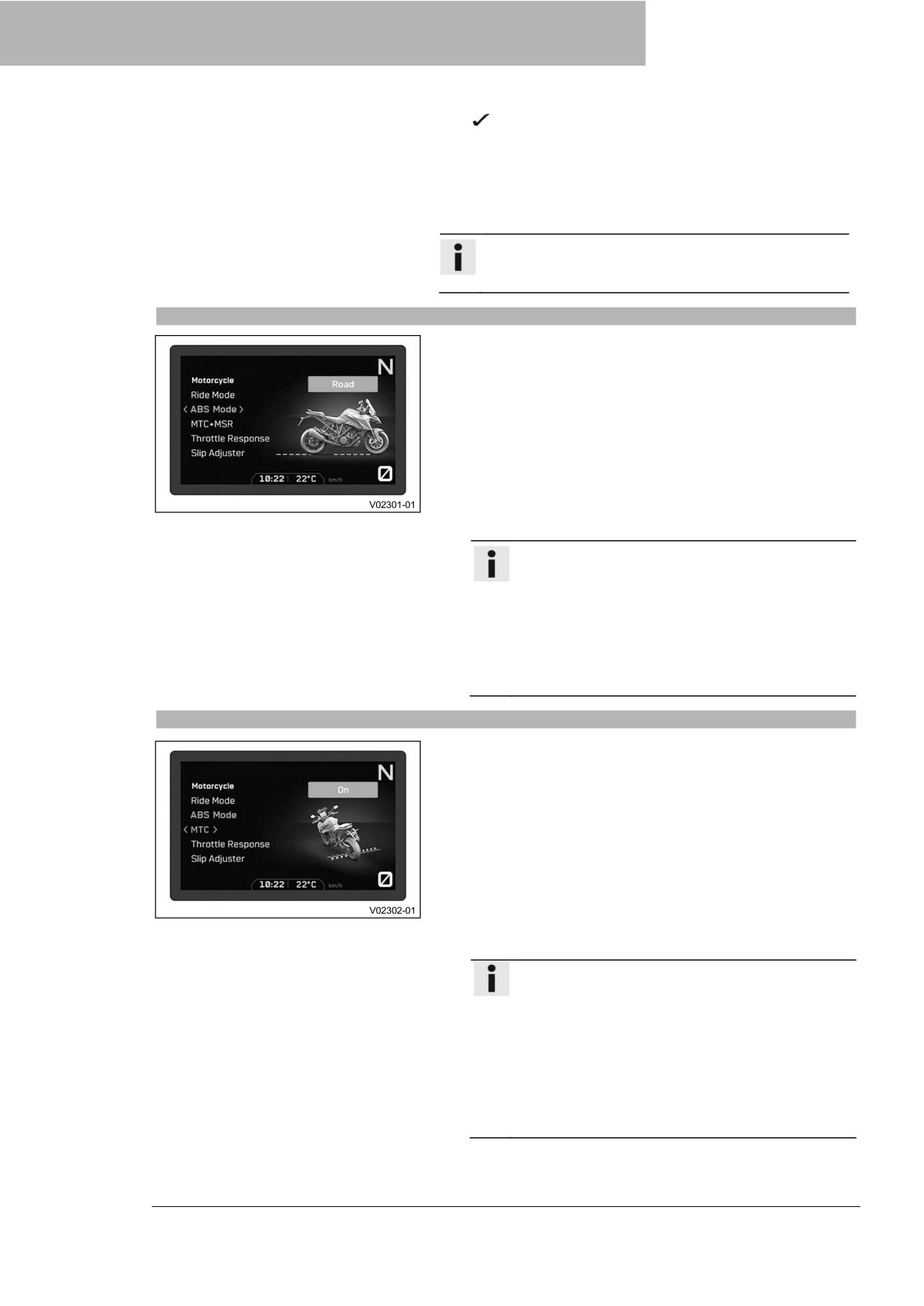

7.27.9
MTC
44
7.27.60 Настройки подогрева заднего
7.27.10
MTC+MSR (optional)
45
сиденья
63
7.27.11
Чувствительность отклика на
7.27.61 Дополнительные функции
64
поворот ручки газа (опция)
45
7.27.62 Установка времени и даты
64

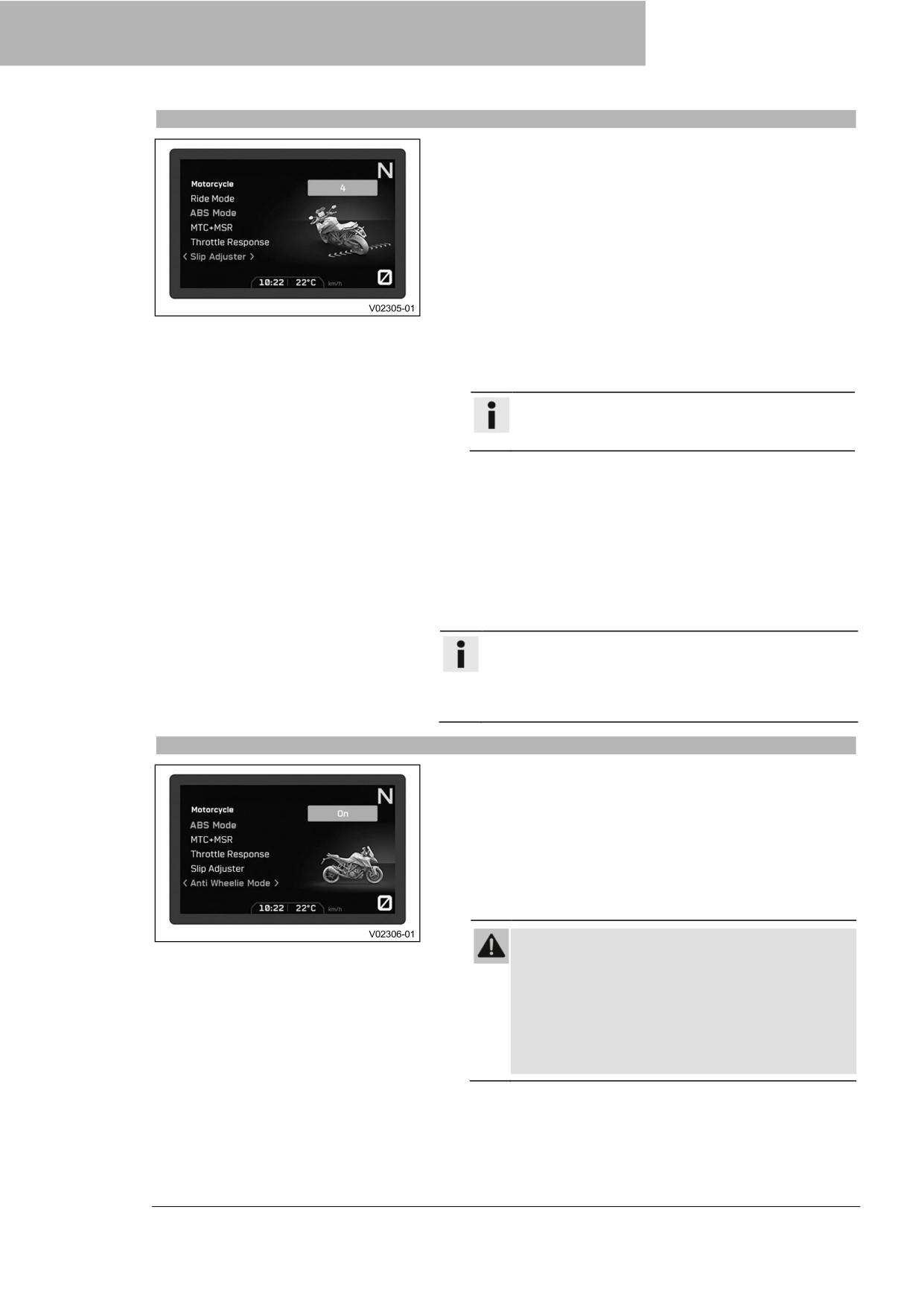

7.27.12
Регулятор проскальзывания
8
ЭРГОНОМИКА
66
(опция)
46
7.27.13
Режим предотвращения езды
8.1
Положение руля
66
на заднем колесе (опция)
46
8.2
Регулировка положения руля
66
7.27.14
Лаунч контроль (опция)
47
8.3
Регулировка угла поворота руля ... 67
7.27.15
Подвеска
47
8.4

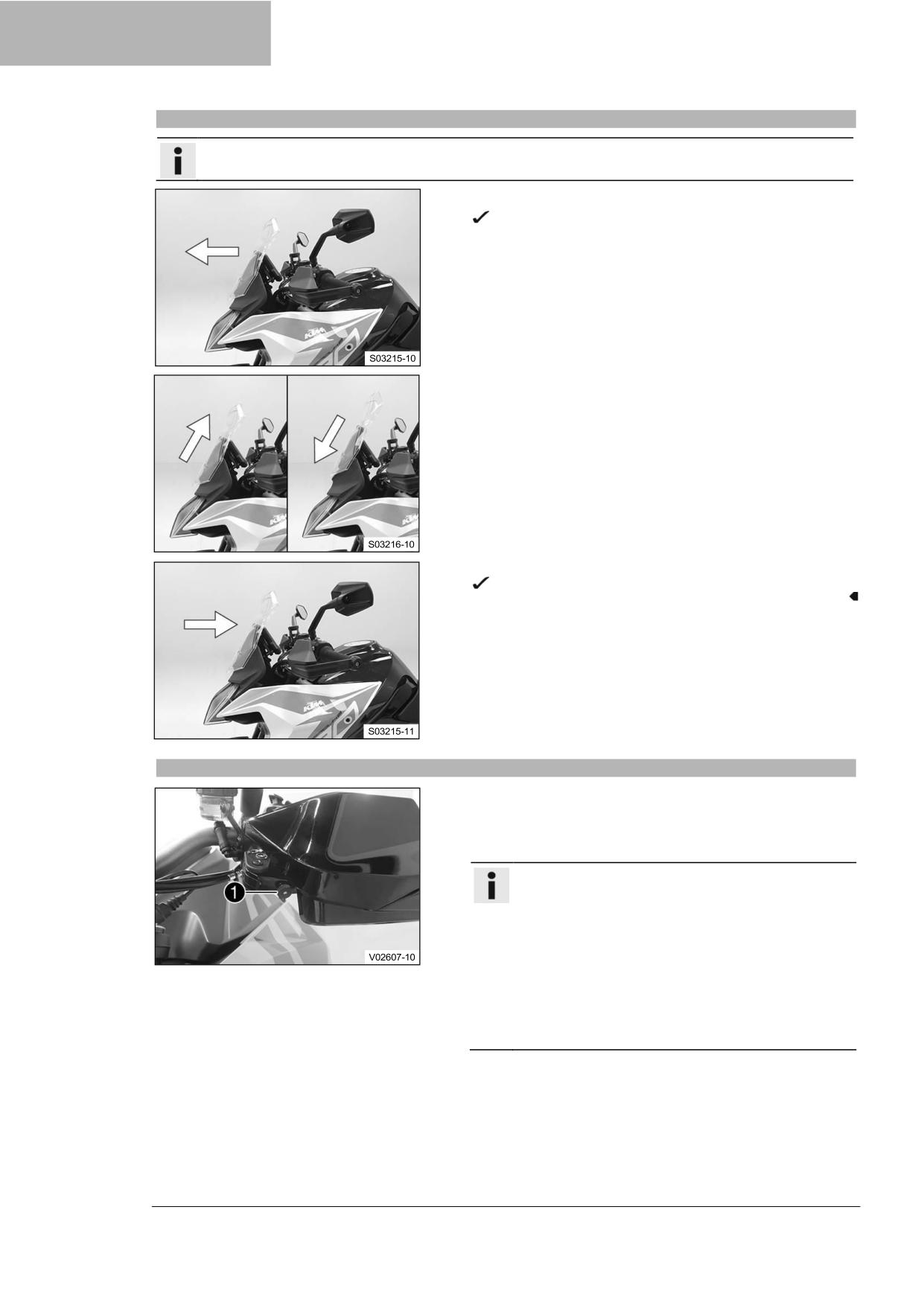

Регулировка ветрового стекла
68
7.27.16
Демпфирование
47
8.5
Регулировка исходной позиции
7.27.17
Нагрузка
48
рычага сцепления
68

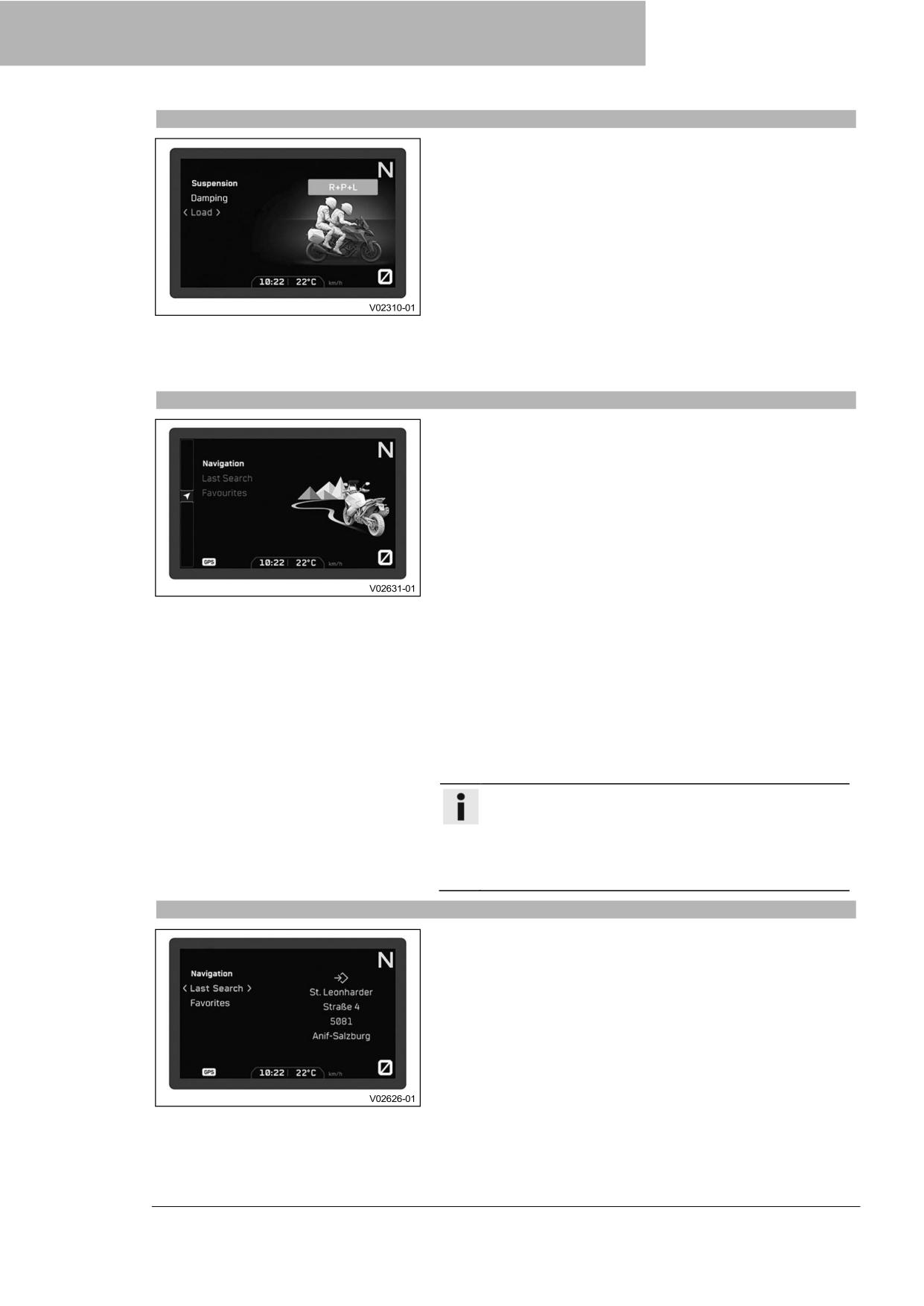

7.27.18

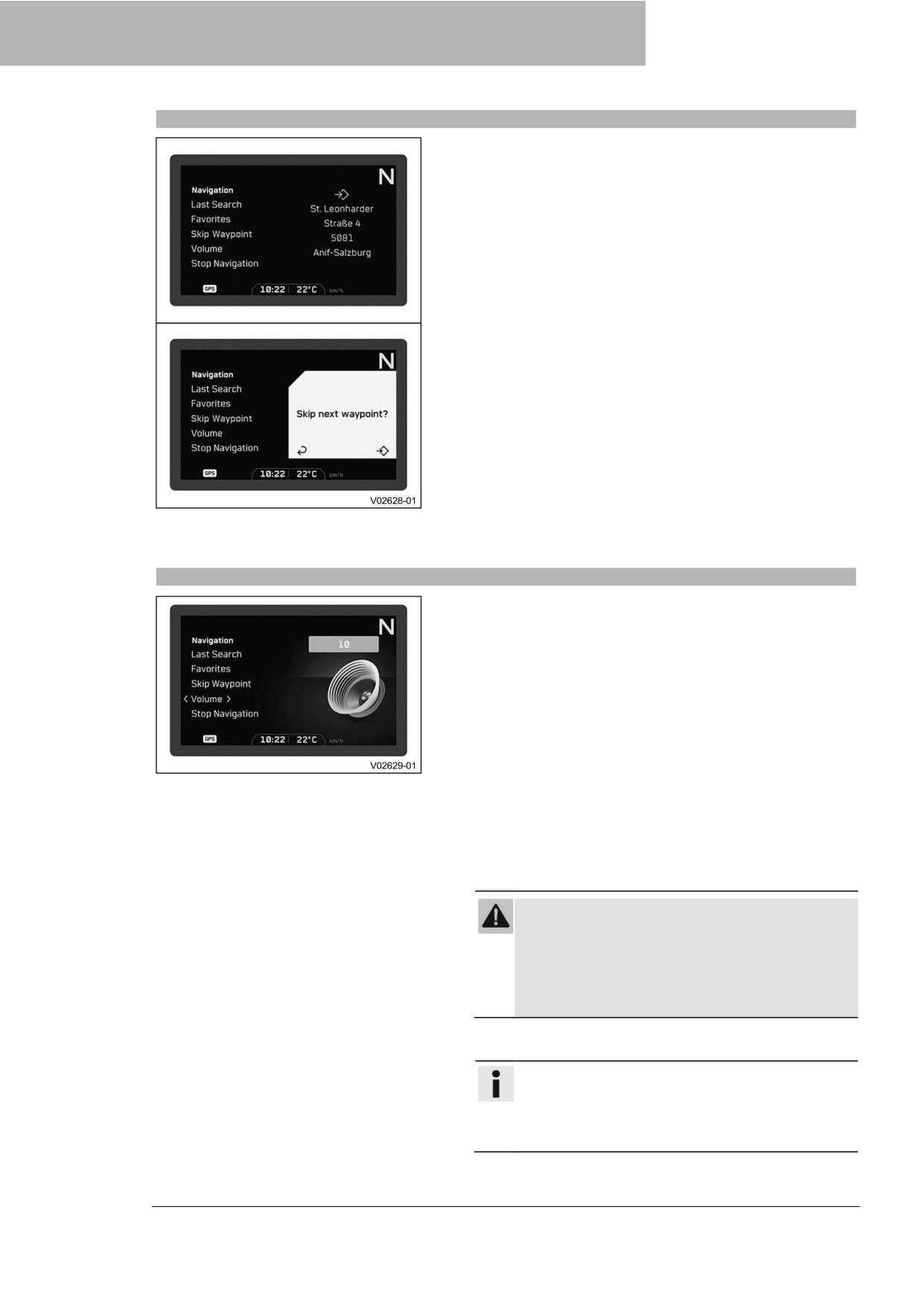

Навигация (опция)
48
8.6
Регулировка исходной позиции
7.27.19
Последний поиск (опция)
48
рычага переднего тормоза
69
7.27.20
Избранное (опция)
49
8.7
Регулировка исходной позиции
7.27.21
Пропуск путевой точки (опция)
50
педаль ножного тормоза
69
7.27.22
Громкость (опция)
50
8.8
Установка подножки рычага
7.27.23

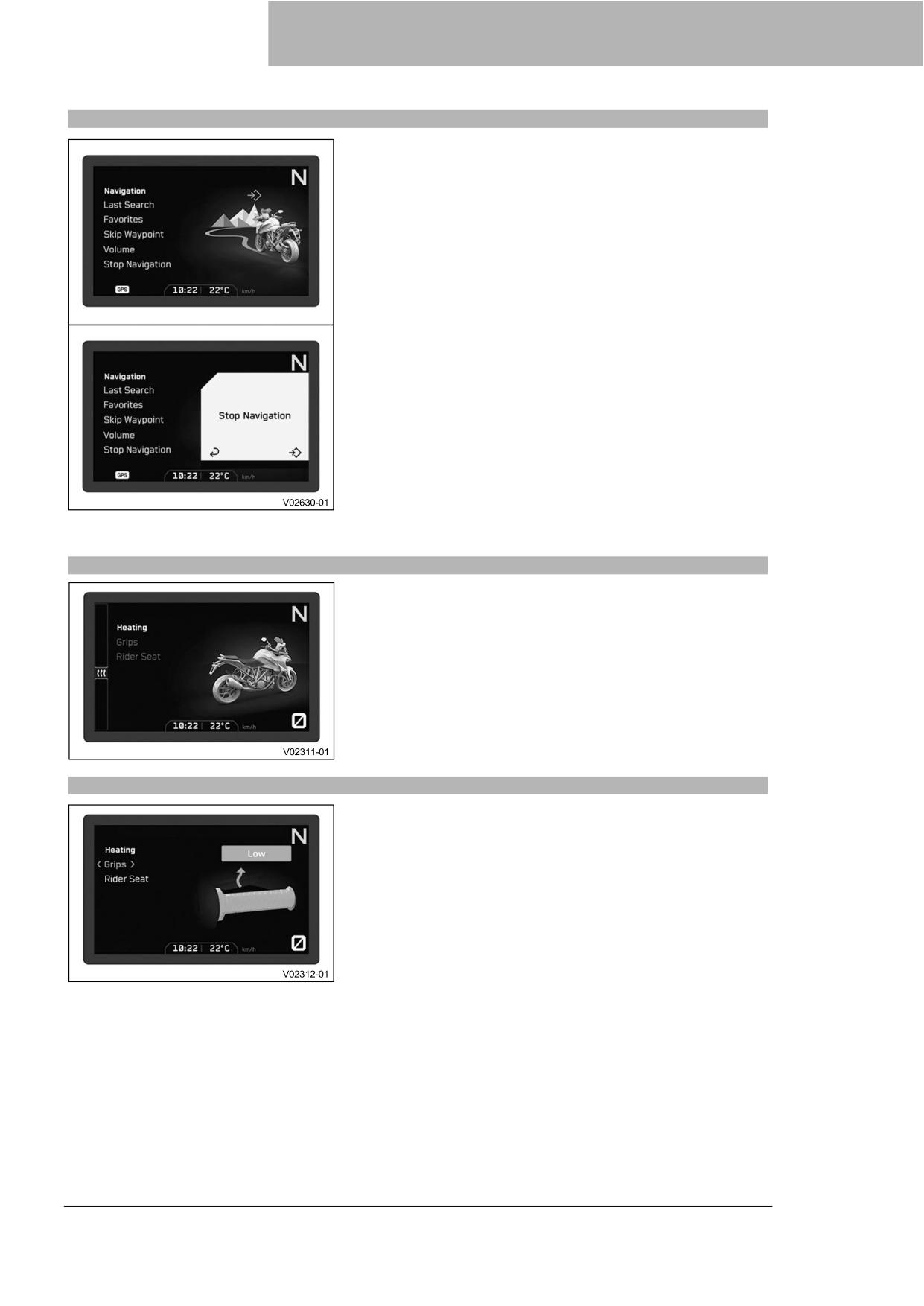

Остановить навигацию (опция)
51
ножного тормоза
70

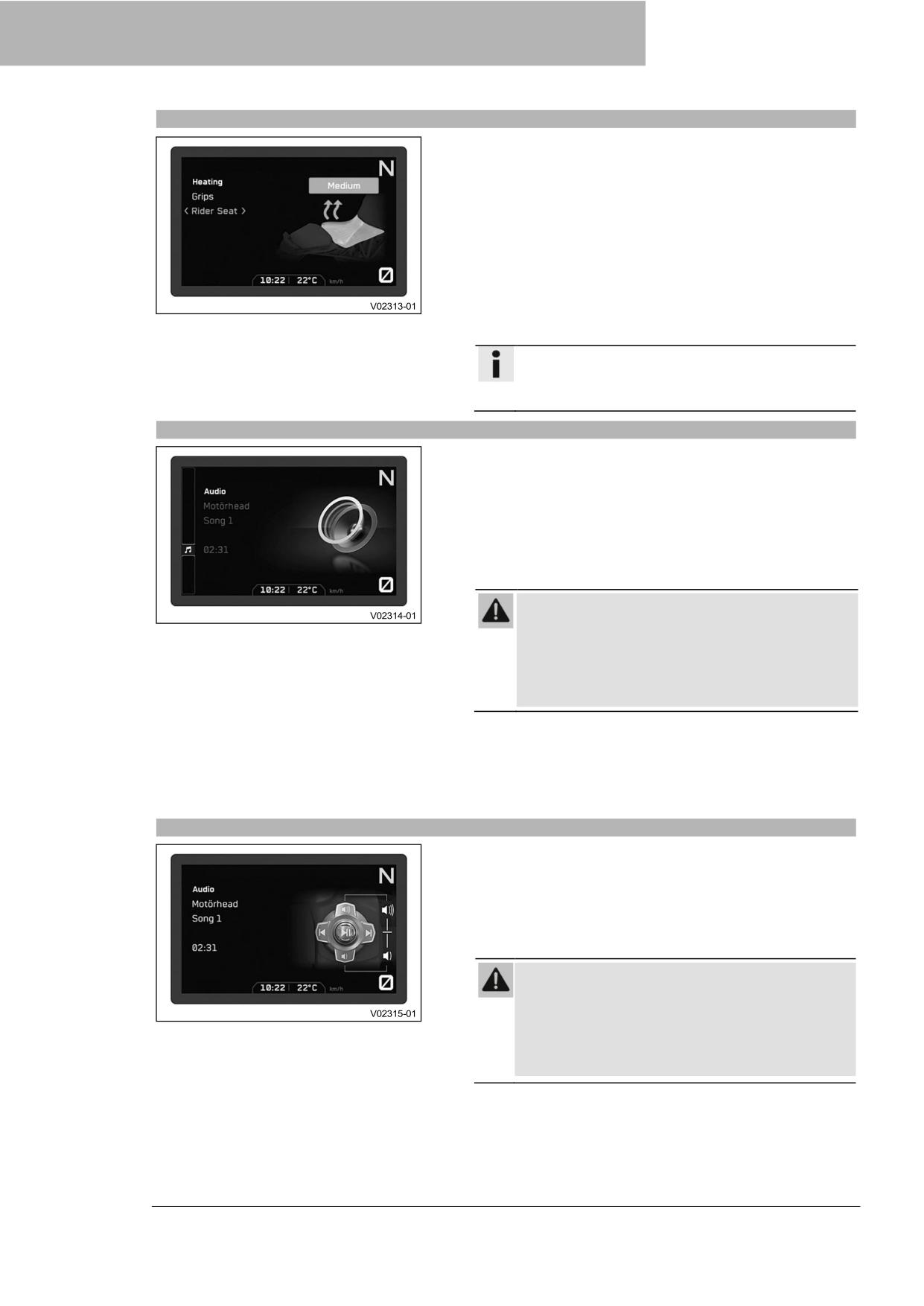

7.27.24
Подогрев (опция)
51
8.9
Проверка исходной позиции
7.27.25
Подогревающиеся рукоятки
рычага переключения передач
70
(опция)
51
8.10 Регулировка исходной позиции
7.27.26
Подогрев сиденья водителя
педаль переключения передач
70
(опция)
52
8.11 Установка оси педали
7.27.27
Аудио
52
переключения передач
71
7.27.28
Аудио
52
7.27.29
Настройки
53
9
ПОДГОТОВКА К ЭКСПЛУАТАЦИИ
72
7.27.30
Пользовательский
9.1
Совет по подготовке к началу
переключатель
53
использования
72
7.27.31
Кнопки C1 и C2
53
9.2
Обкатка двигателя
73

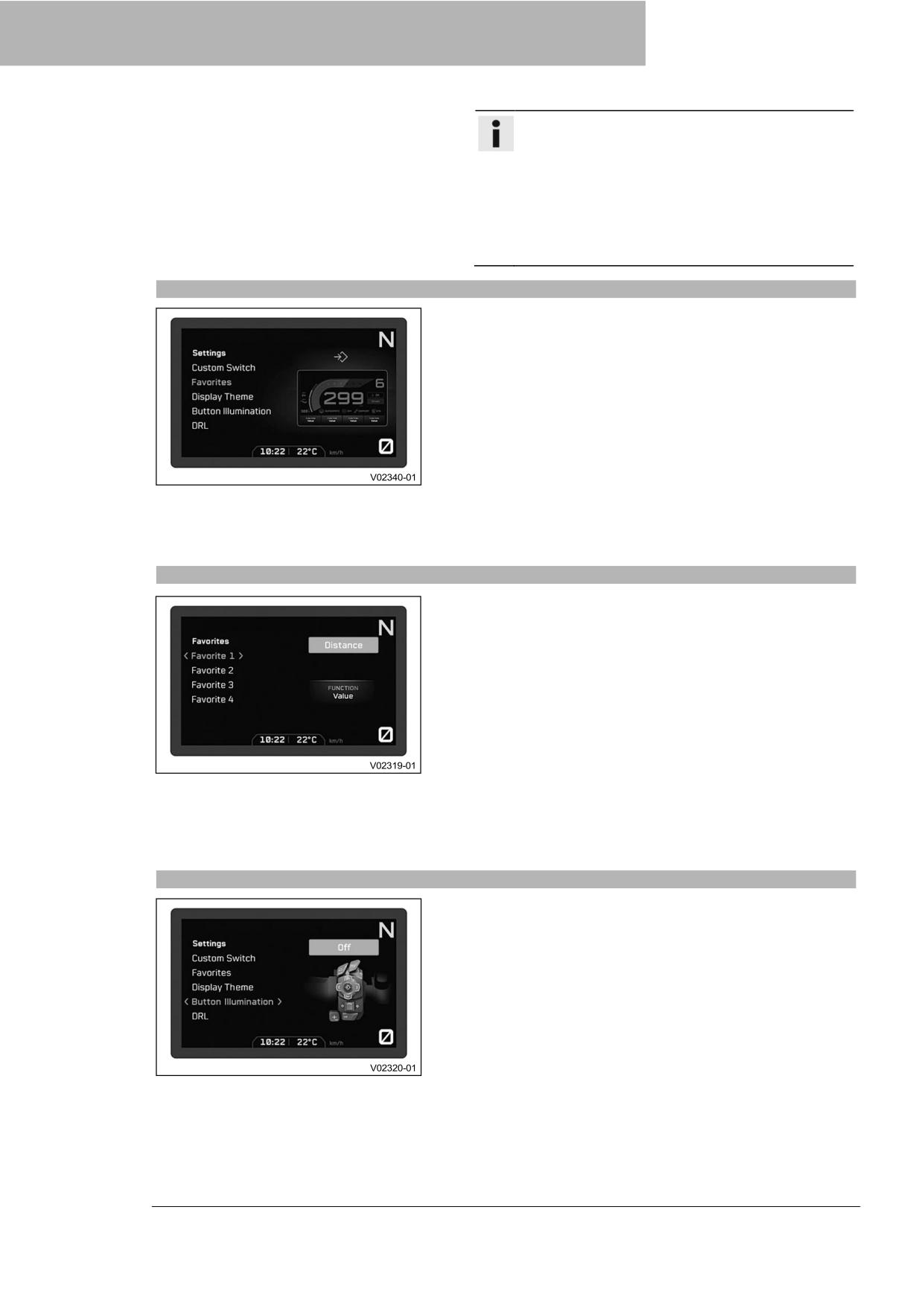

7.27.32
Избранное
54
9.3
Нагружение транспортного
7.27.33
Индикатор избранного 1-4
54
средства
73
7.27.34
Подсветка кнопок
54
7.27.35
ДХО
55
10 ИНСТРУКЦИИ ПО ЕЗДЕ
75
7.27.36
KTMconnect
55
10.1 Проверки и меры по техническому
7.27.37
Bluetooth
56
обслуживанию при подготовке к
7.27.38
Телефон
56
эксплуатации
75
7.27.39
Гарнитура водителя
57
10.2 Запуск транспортного средства
75
7.27.40
Тип гарнитуры
58
10.3 Лаунч контроль (опция)
77
7.27.41
Квикшифтер + (опция)
58

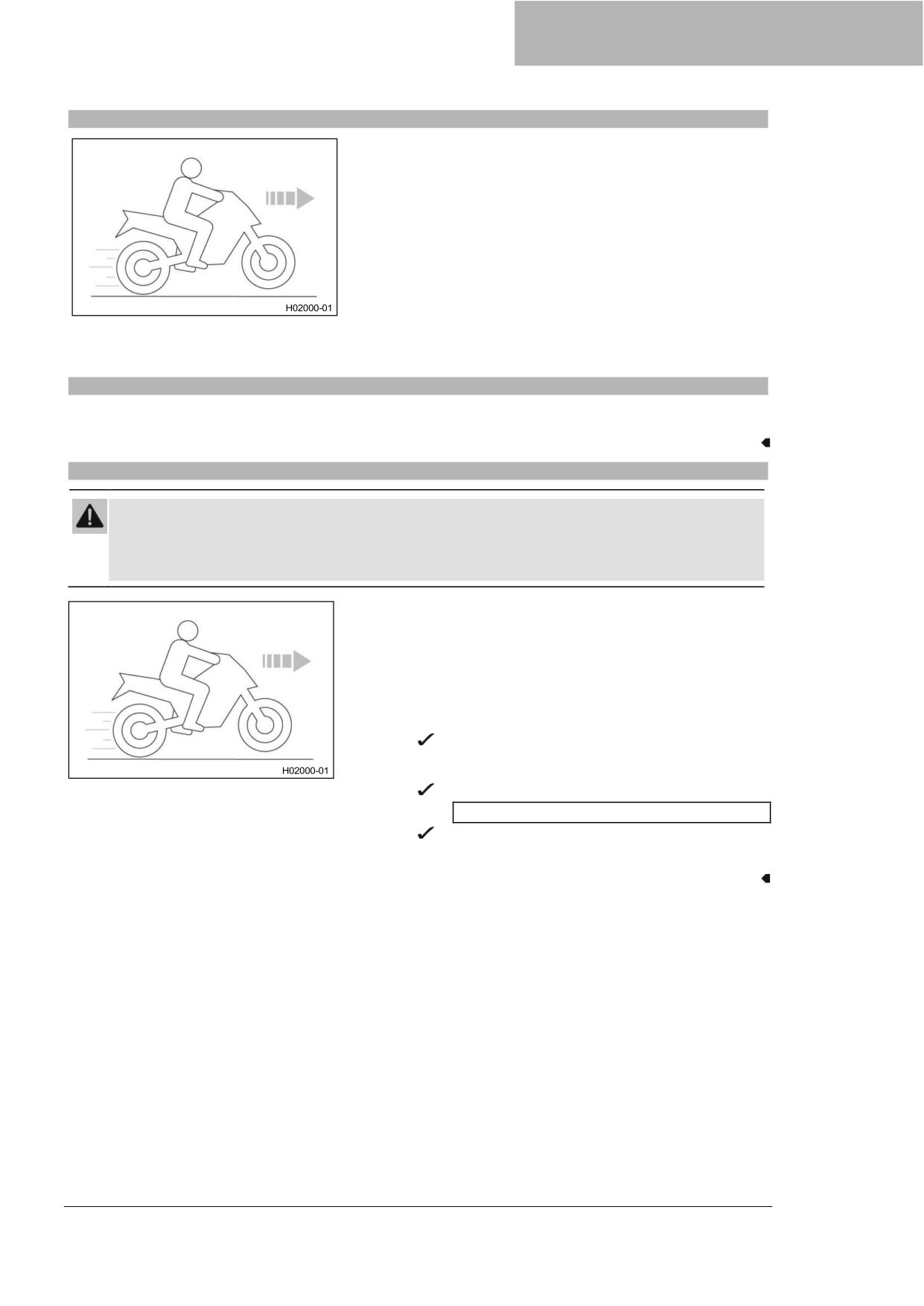

10.4 Трогание
77
7.27.42
Система помощи при старте
10.5 Трогание с помощью Лаунч
на подъеме (опция)
58
контроль (опция)
77

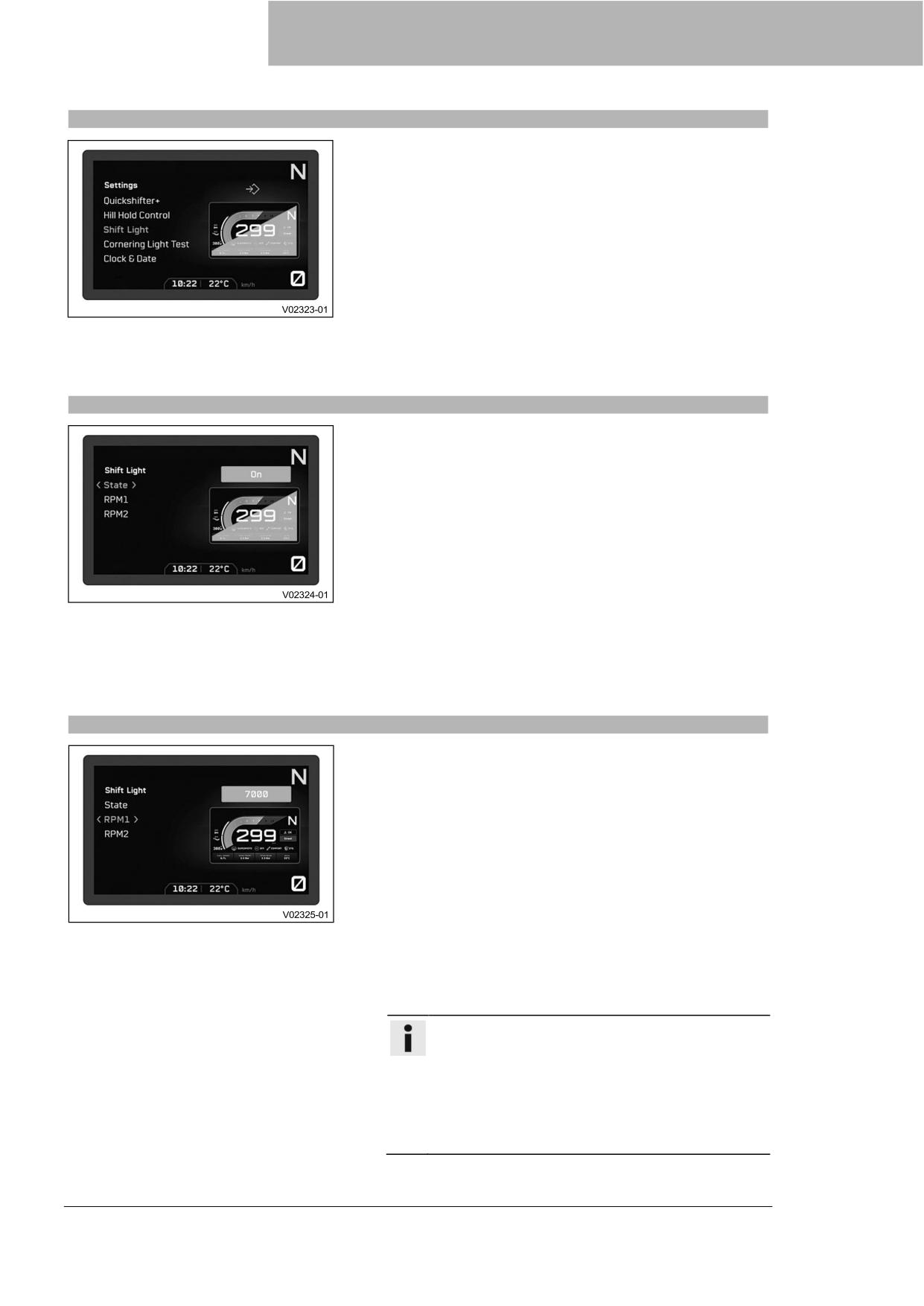

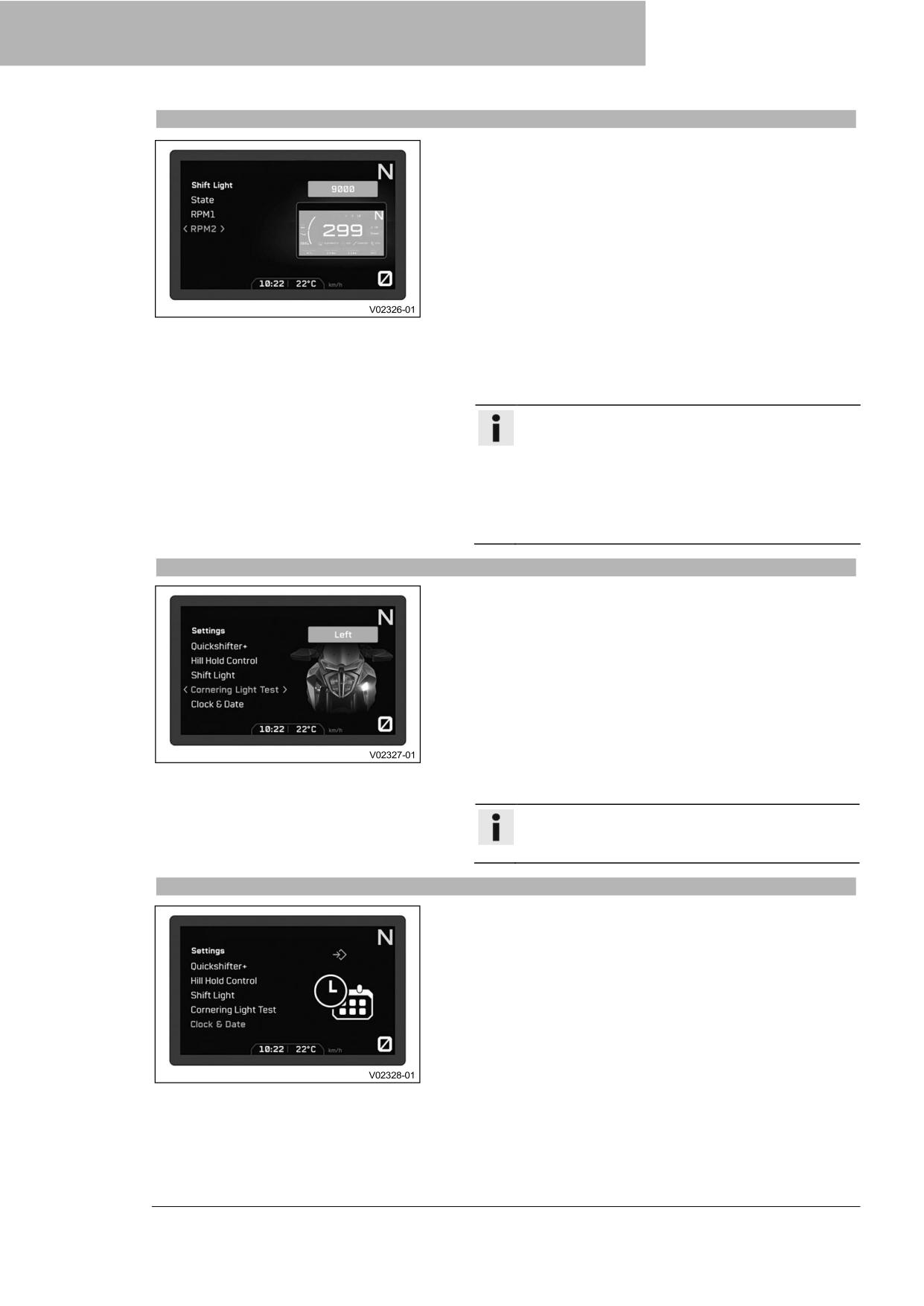

7.27.43
Индикатор переключения
59
10.6 Трогание с помощью СПСП
7.27.44
Состояние индикатора
(опция: система помощи при старте
переключения
59
на подъеме)
78
7.27.45
ОБ/МИН1 индикатора переключения
10.7 Режим предотвращения езды на
.........................................................59
заднем колесе (опция)
78
7.27.46
ОБ/МИН2 индикатора переключения
10.8 Квикшифтер + (опция)
79
.........................................................60

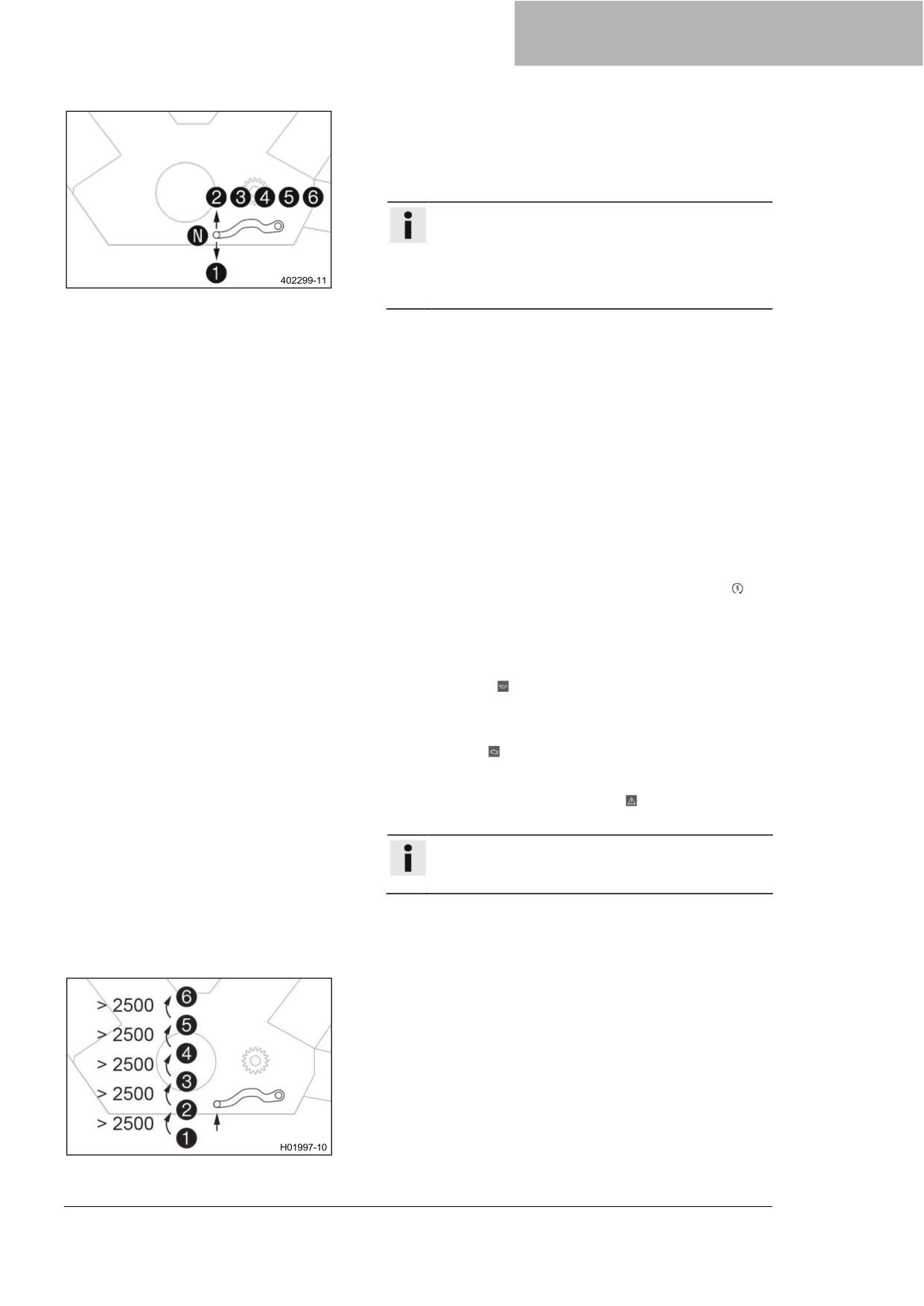

10.9 Переключение передач, езда
79
7.27.47
Проверка поворотного света
60
10.10 MSR (опция)
82

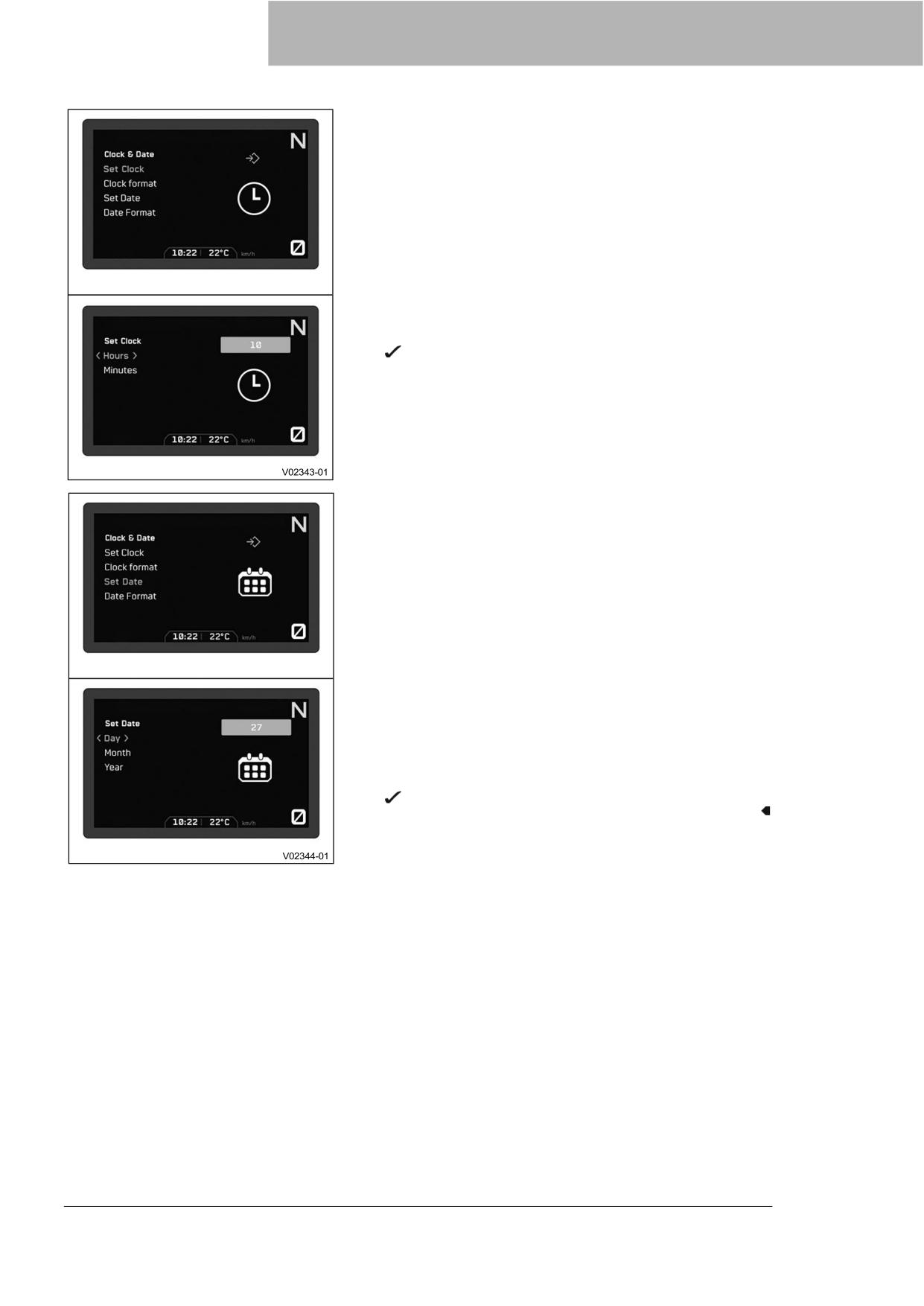

7.27.48
Часы и дата
60
10.11 Применение тормозов
82
7.27.49
Формат часов
61
10.12 Остановка, парковка
83
7.27.50
Формат даты
61
10.13 Транспортировка
84
7.27.51
Единицы измерения
61
10.14 Буксировка в случае выхода из
7.27.52
Единицы измерения расстояния ..61
строя
85

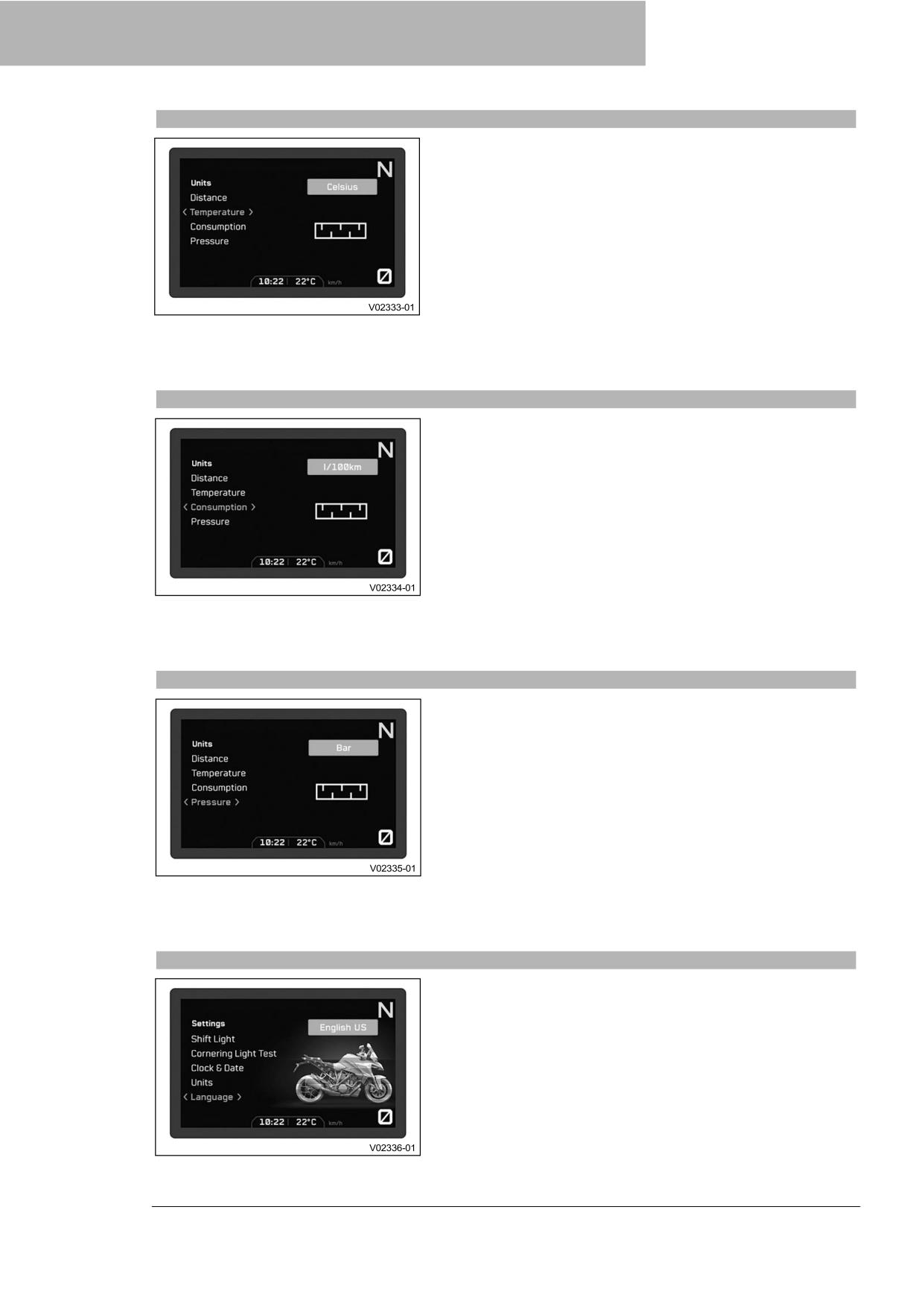

7.27.53
Единицы измерения

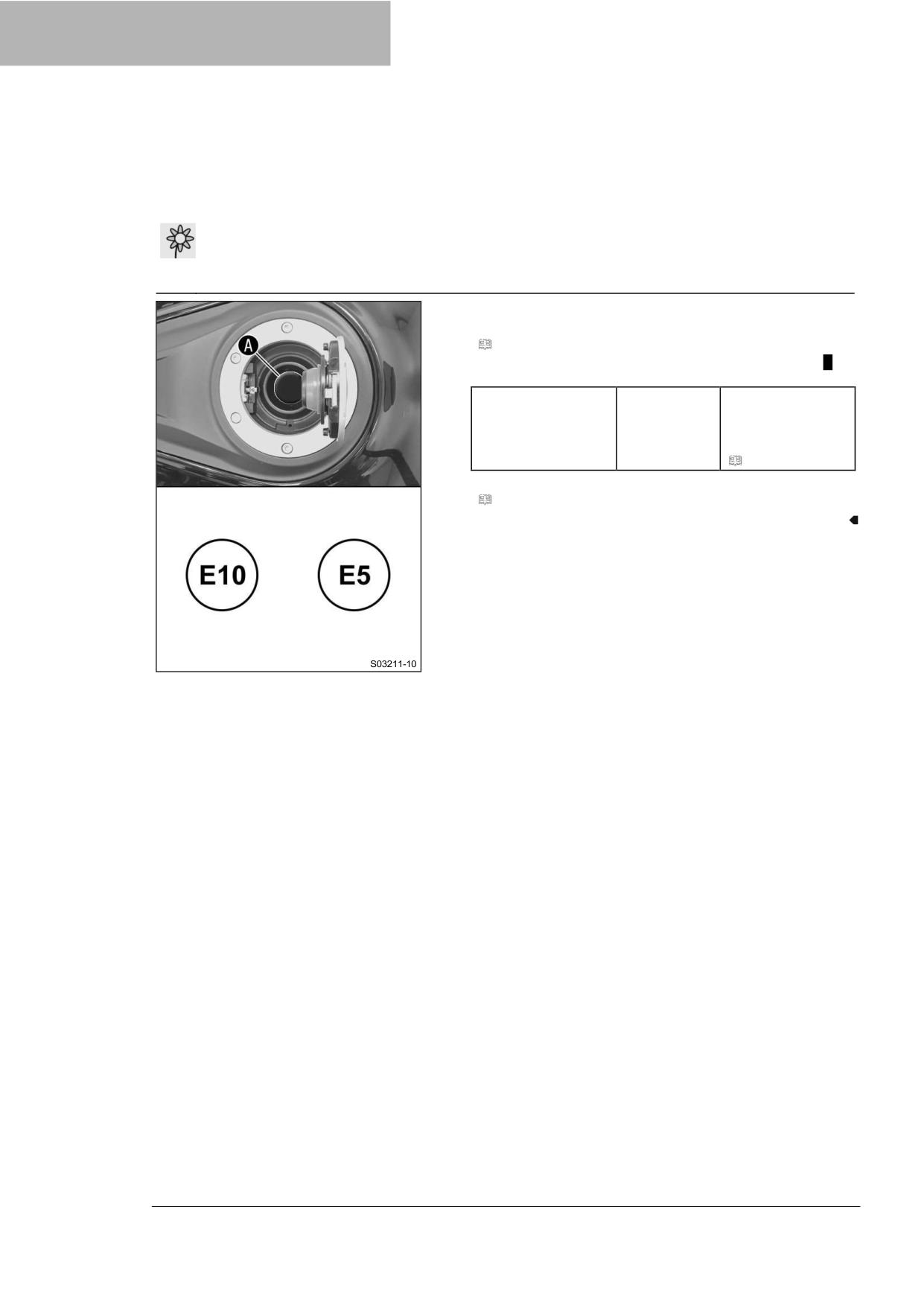

10.15 Заправка топливом
85
температуры
62
3
СОДЕРЖАНИЕ
11
ГРАФИК ТЕХОБСЛУЖИВАНИЯ
87
14.8 Добавление жидкости для задних
тормозов
108
11.1 Дополнительная информация
87
14.9 Проверка задних тормозных
11.2 Необходимые работы
87
колодок
109
11.3 Рекомендуемые работы
88
15
КОЛЕСА, ШИНЫ
111
12
НАСТРОЙКА ПОДВЕСКИ
89

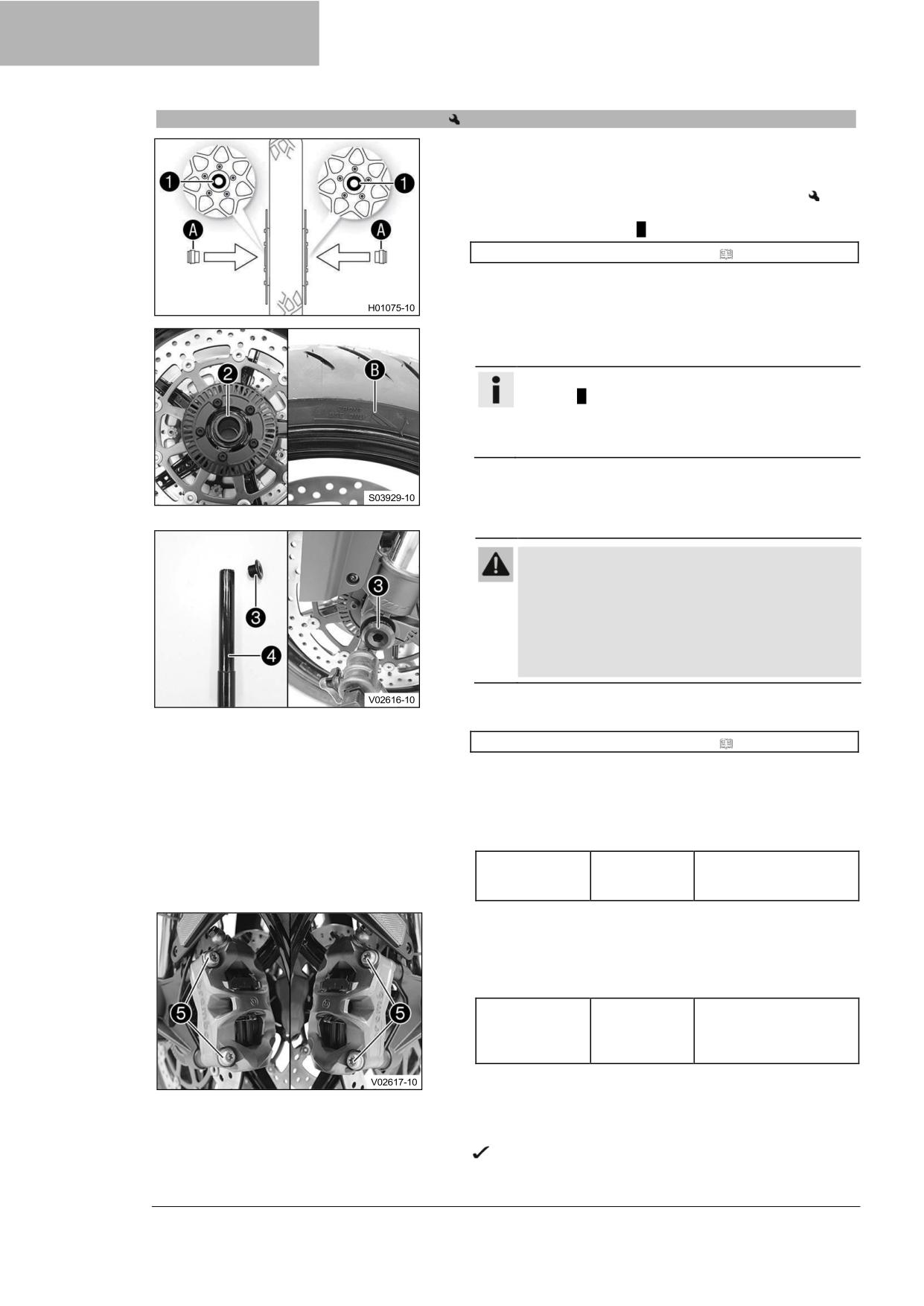

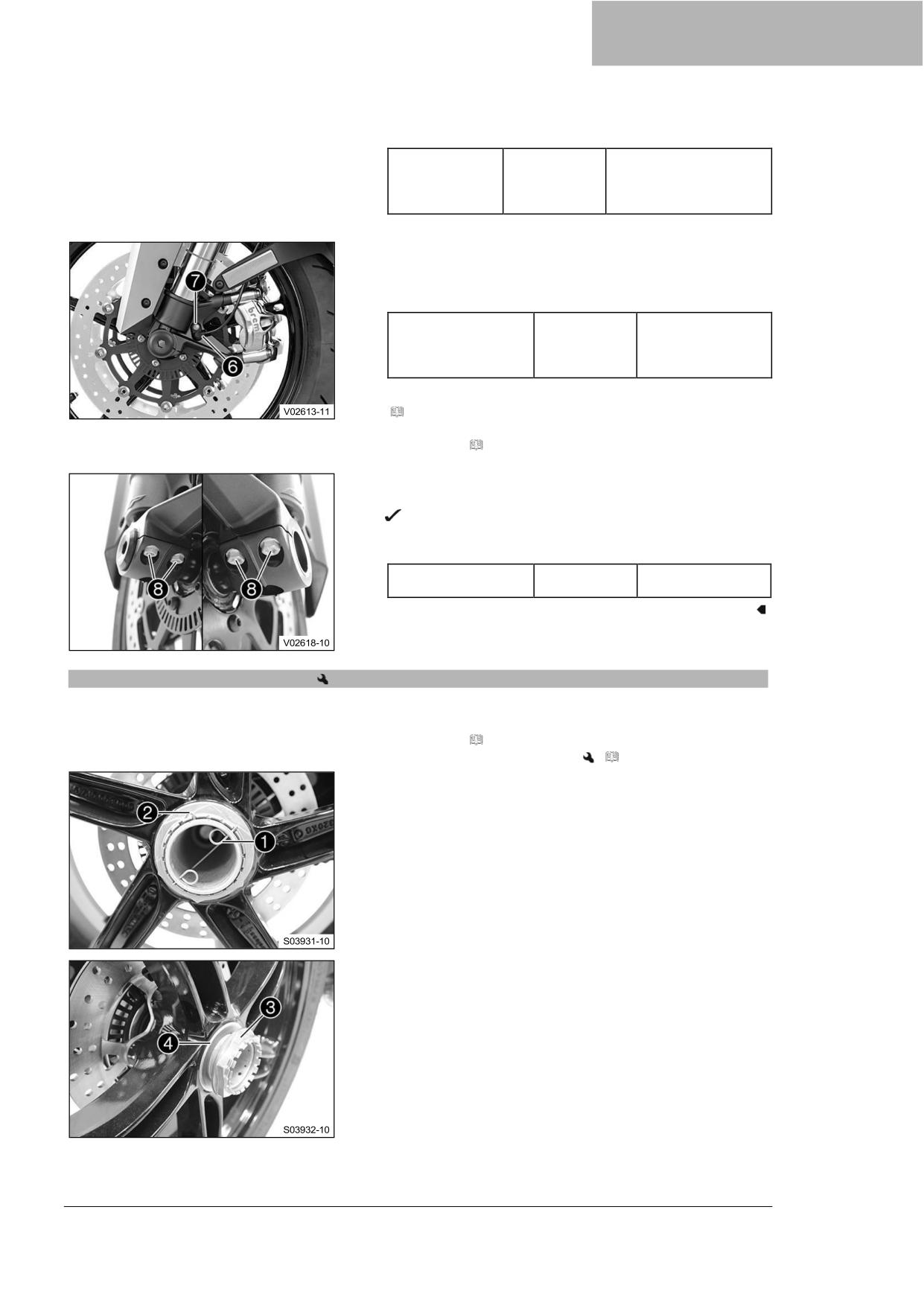

15.1 Снятие переднего колеса
111
12.1 Вилка/амортизатор
89
15.2 Установка переднего колеса
112
12.2 "Нагрузка"
89
15.3 Снятие заднего колеса
113
12.3 "Демпфирование"
89
15.4 Установка заднего колеса
114
13
РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ

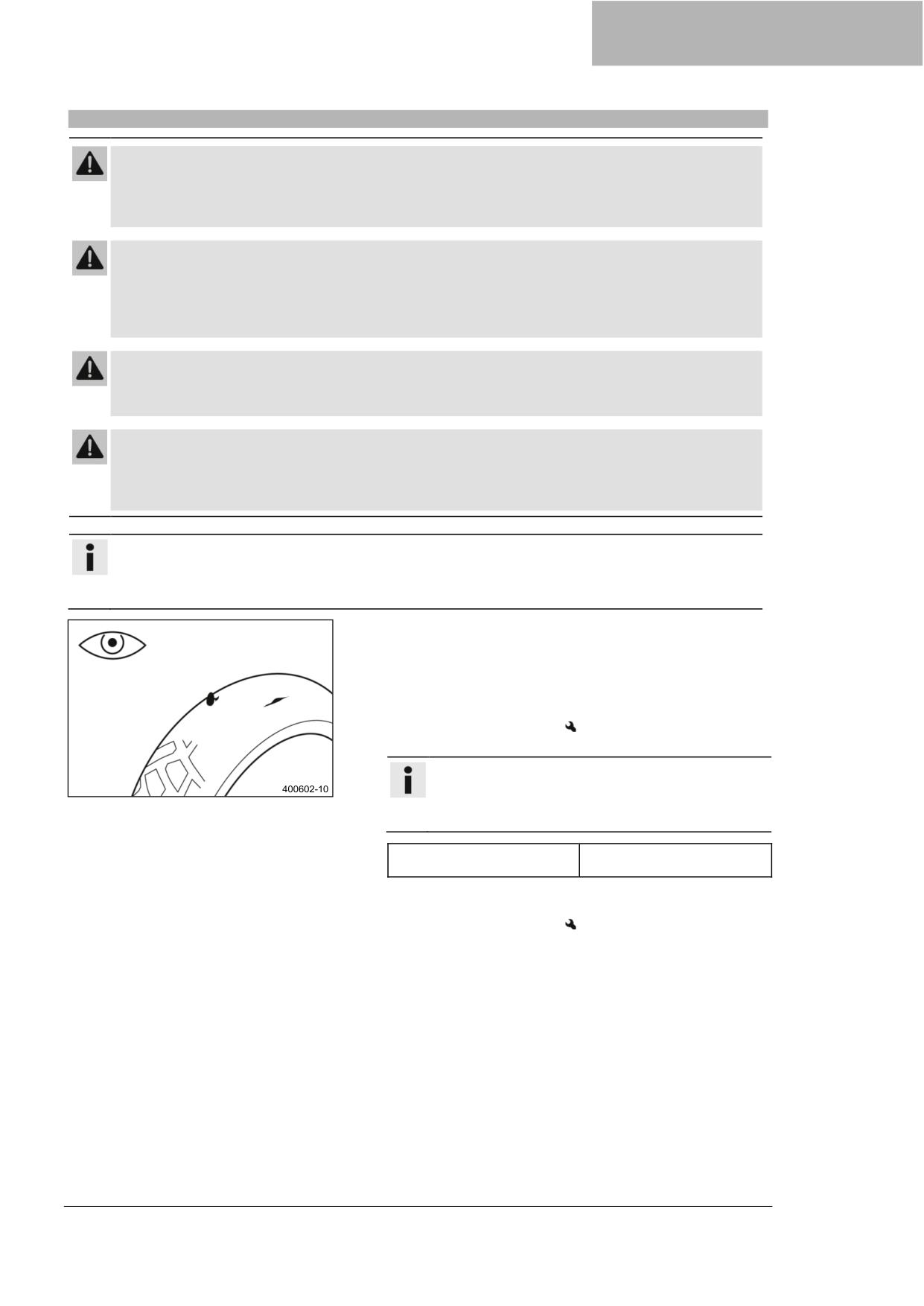

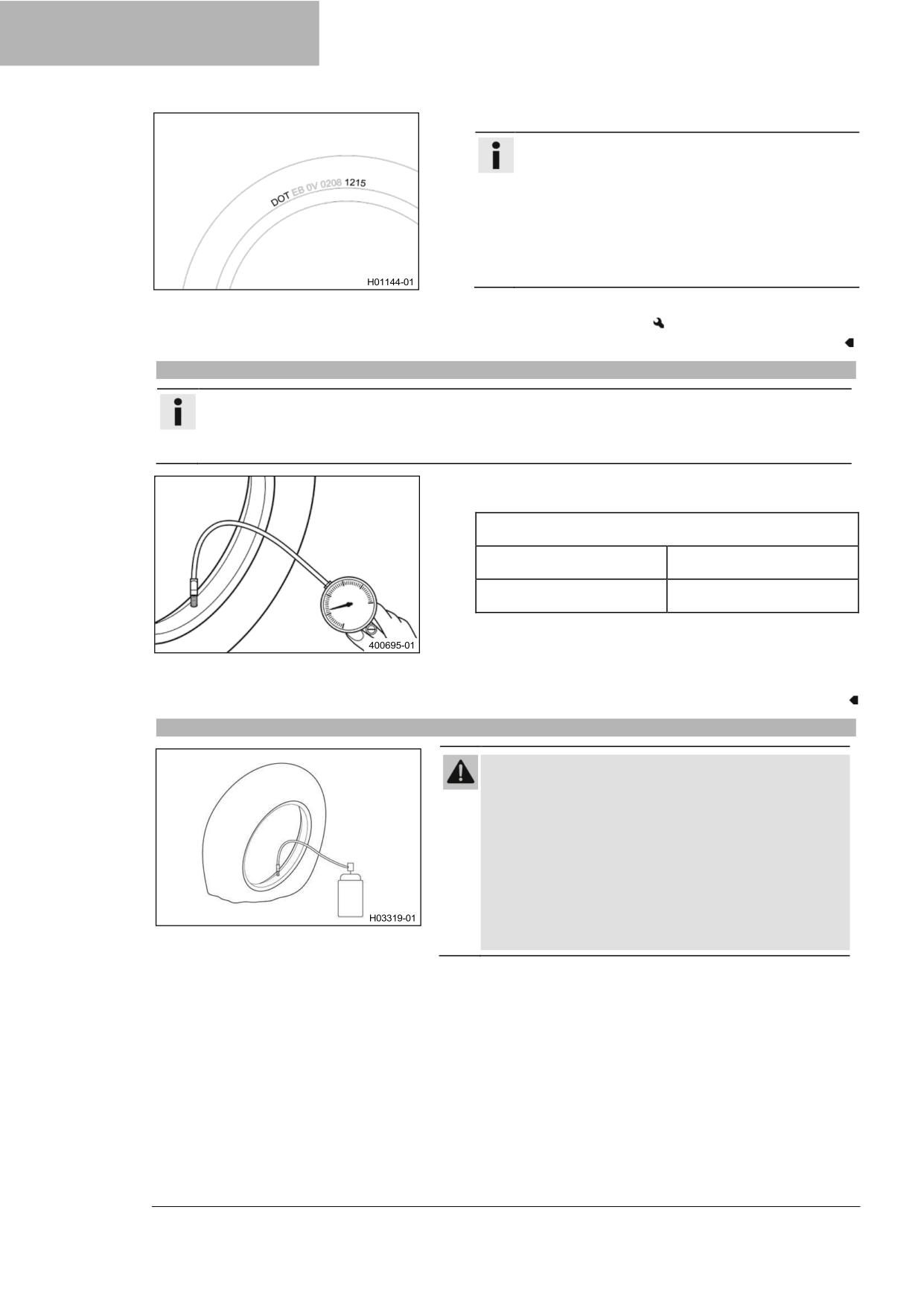

15.5 Проверка состояния шин
115
ШАССИ
90
15.6 Проверка давления в шинах
116
15.7 Использование спрея для

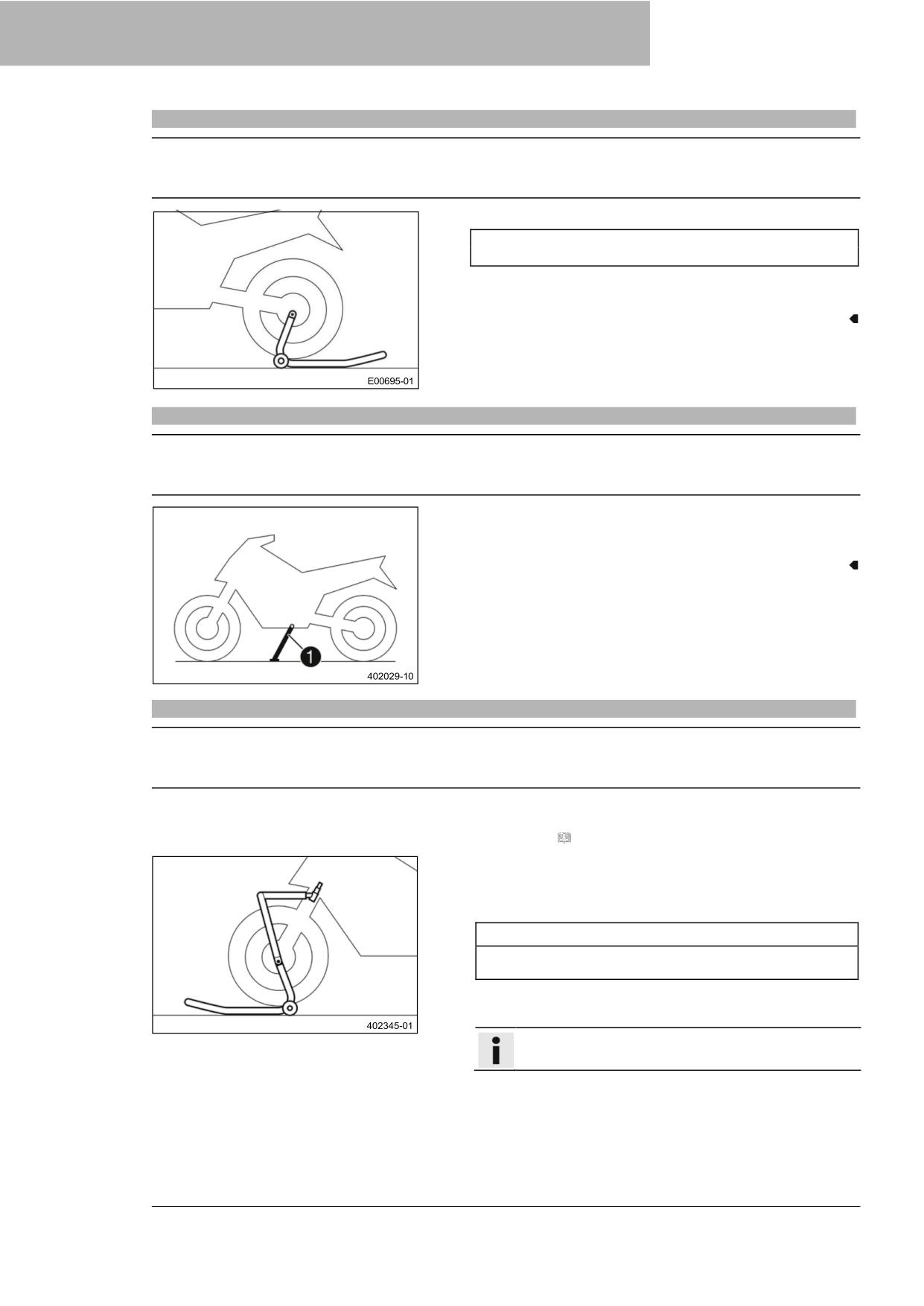

13.1 Подъем мотоцикла с помощью
ремонта шин
116
заднего подъемного механизма
90
13.2 Снятие задней части мотоцикла с
16
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
118
подъемного механизма
90
16.1 Ближний свет
118
13.3 Подъем мотоцикла с помощью
16.2 Дальний свет
118
переднего подъемного механизма
90
16.3 Дневные ходовые огни (ДХО)
13.4 Снятие мотоцикла с переднего
(SUPER DUKE GT EU/JP)
118
подъемного механизма
91
16.4 Поворотный свет
119

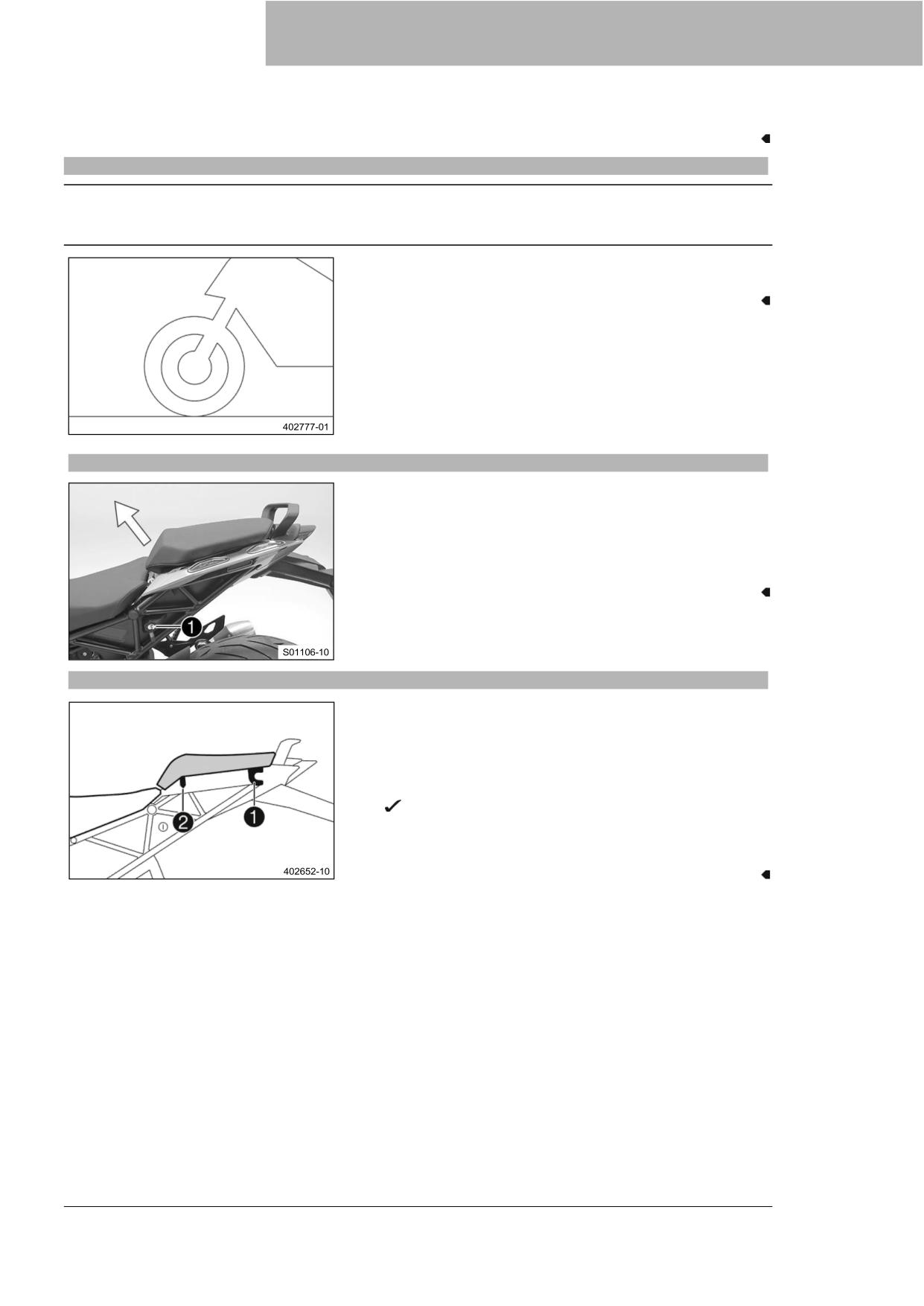

13.5 Снятие пассажирского сиденья
91
16.5 Гнездо для электрооборудования
119
13.6 Монтаж пассажирского сиденья
91

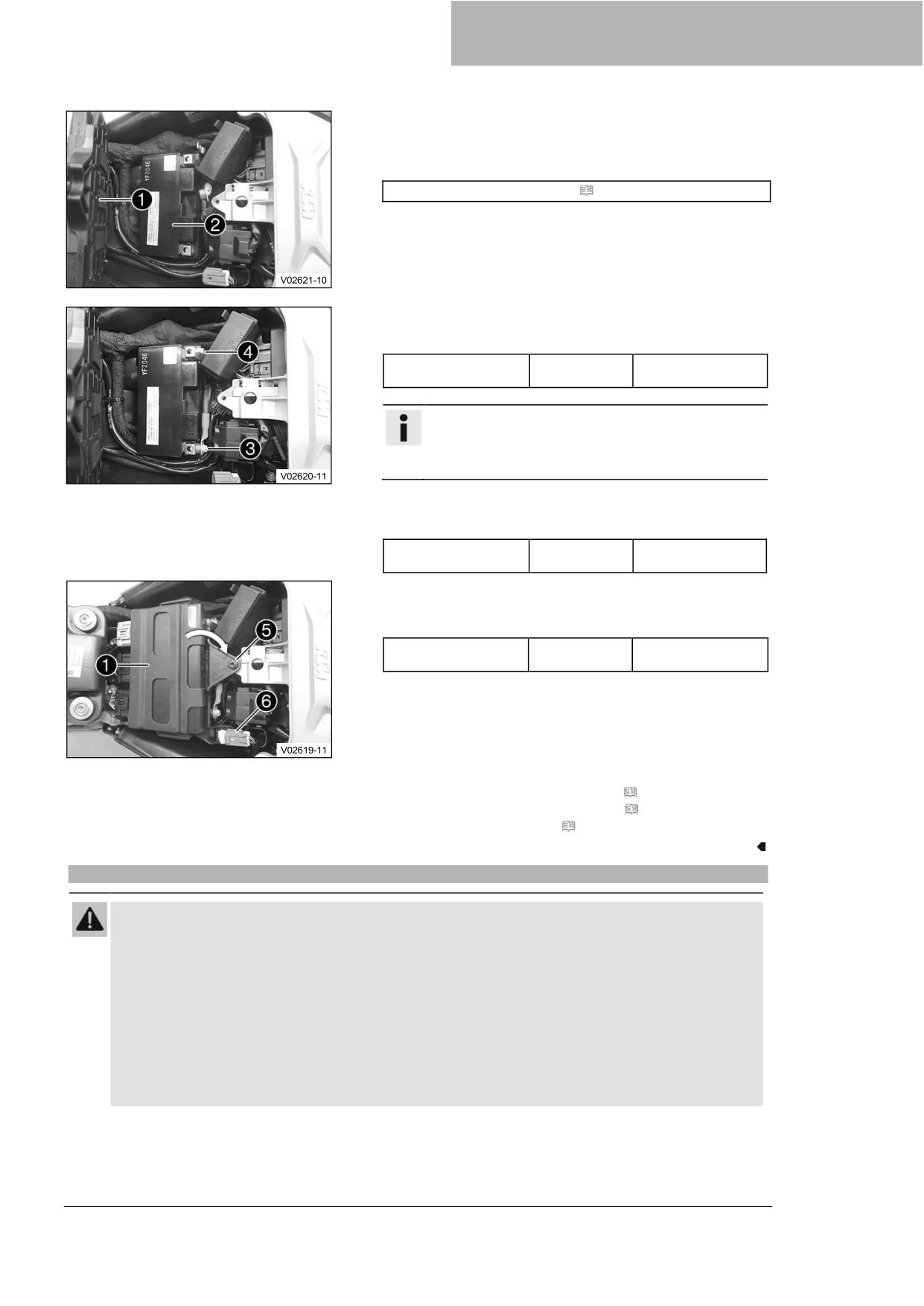

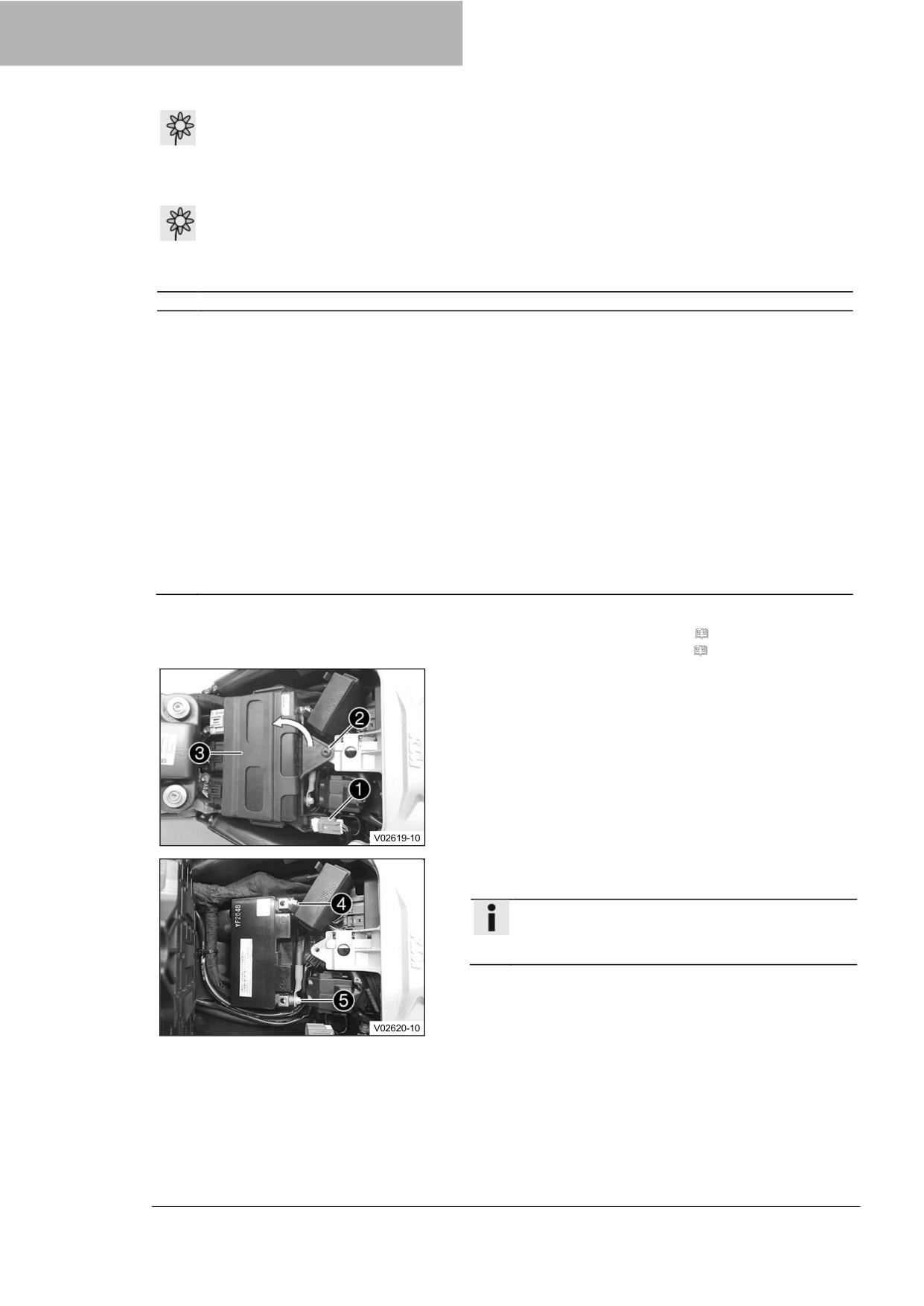

16.6 Снятие 12 В аккумулятора
119

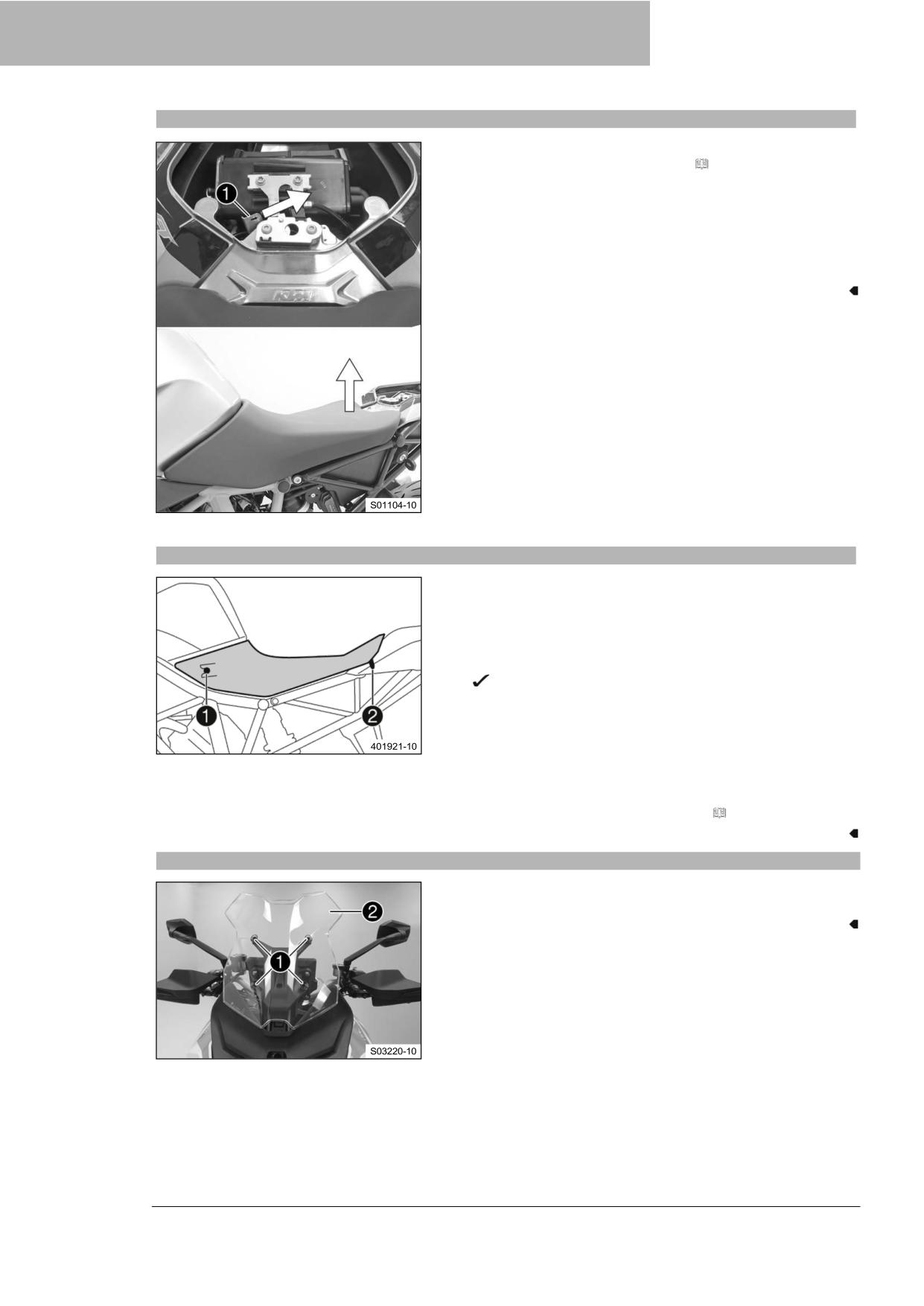

13.7 Снятие переднего сиденья

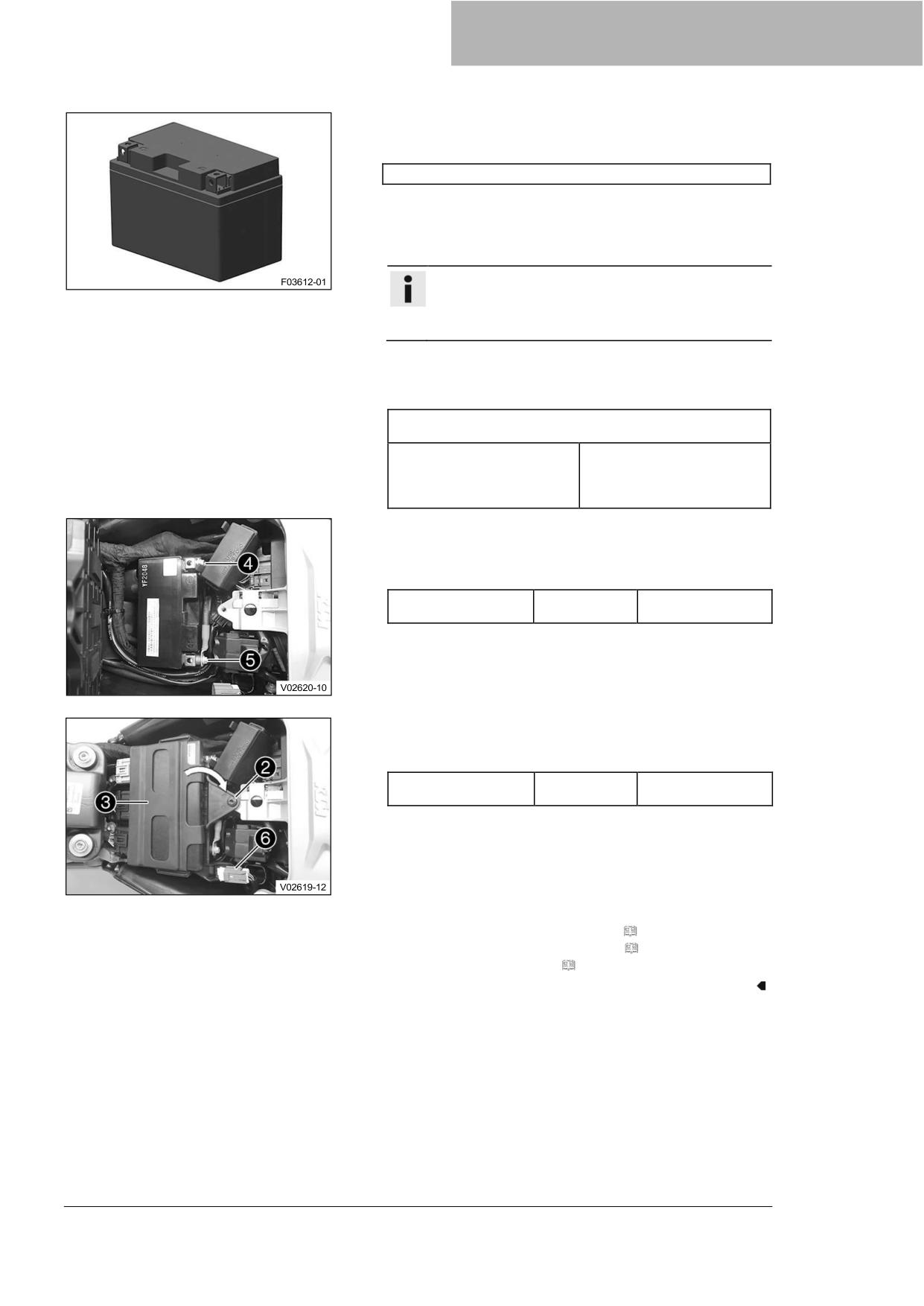

16.7 Установка 12 В аккумулятора
120
водителя
92
16.8 Зарядка 12 В аккумулятора
121
13.8 Монтаж переднего сиденья

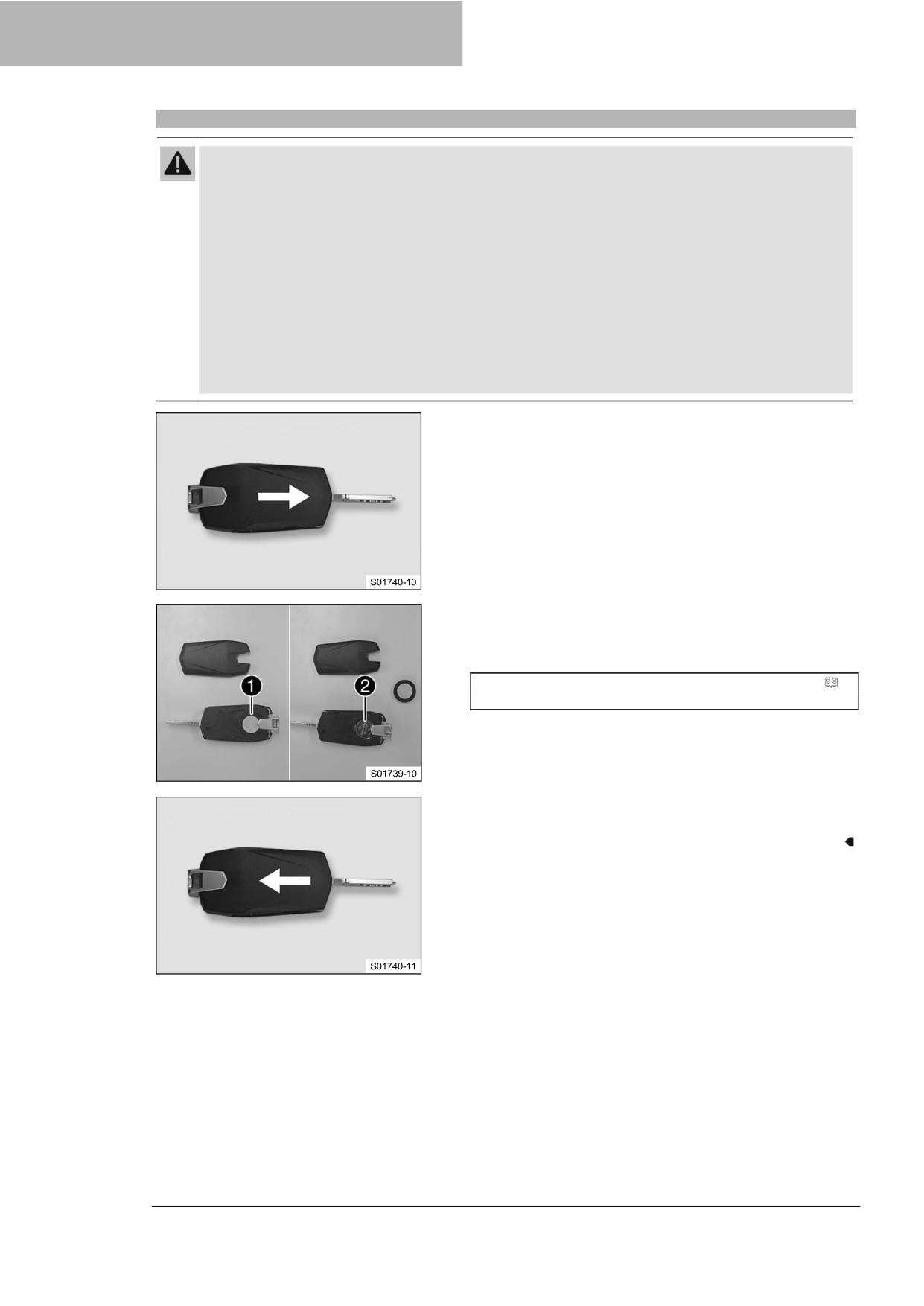

16.9 Замена батарейки ключа системы
водителя
92
RACE-ON
124

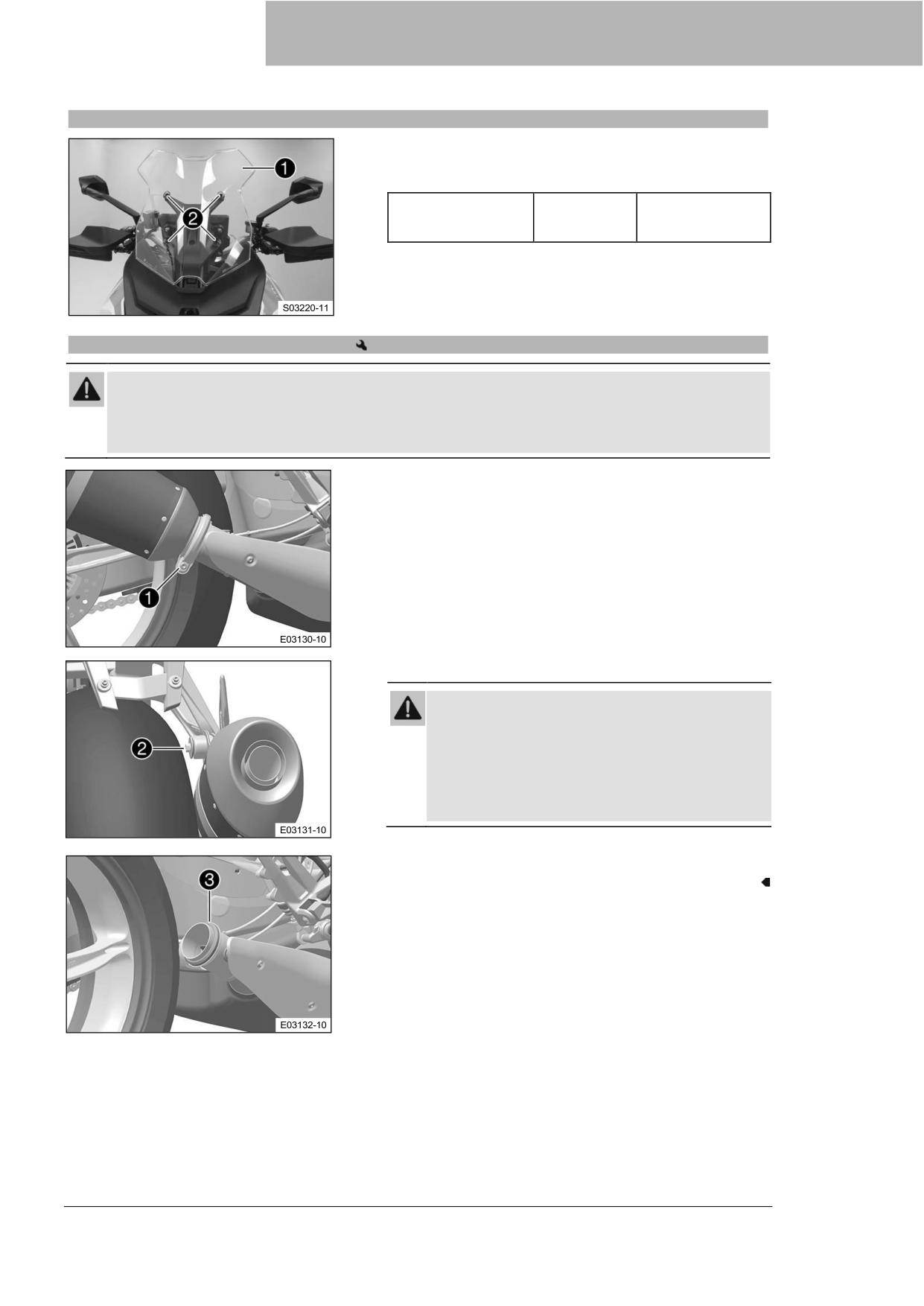

13.9 Снятие ветрового стекла
92

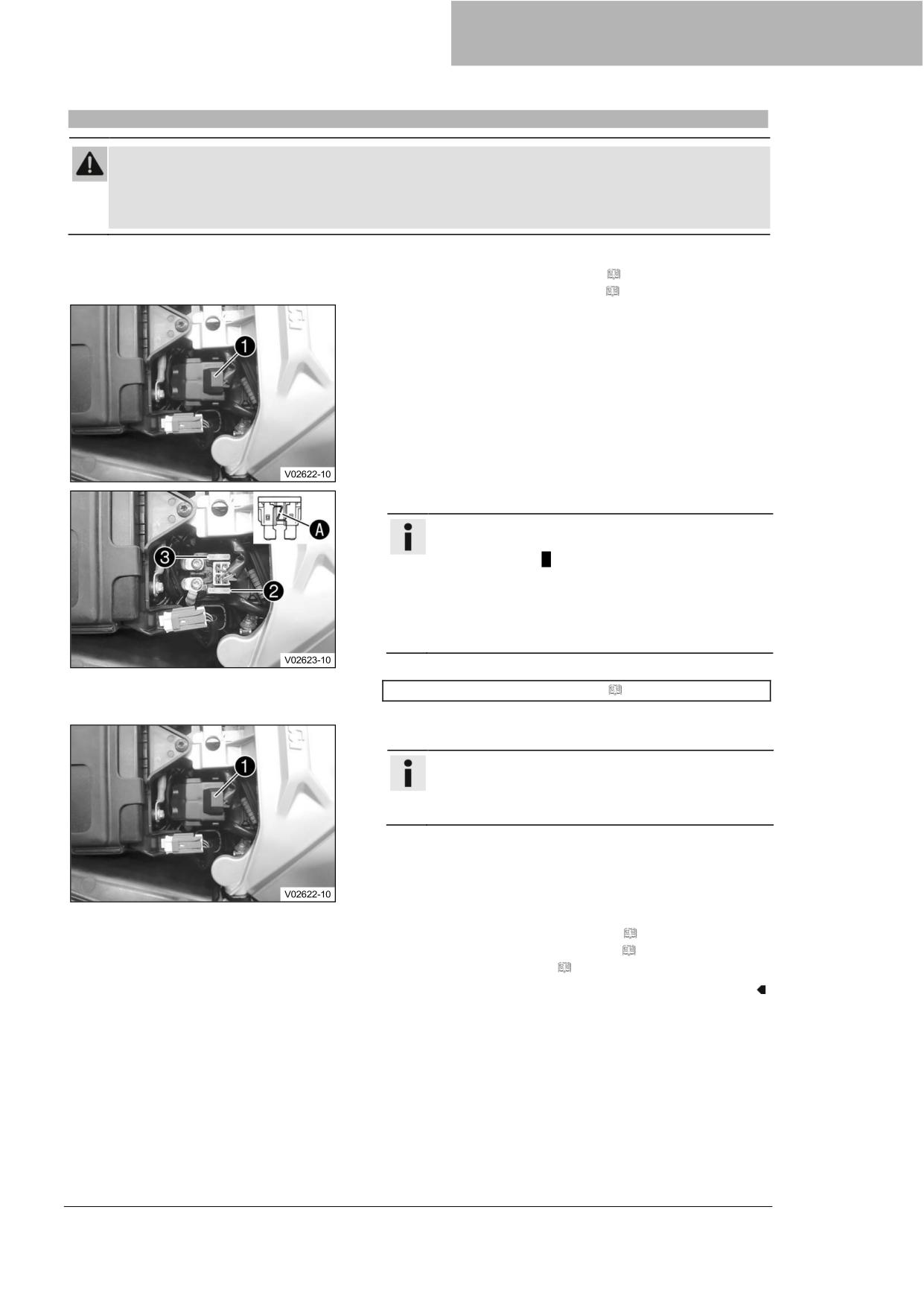

16.10 Замена главного предохранителя
125
13.10 Установка ветрового стекла
93

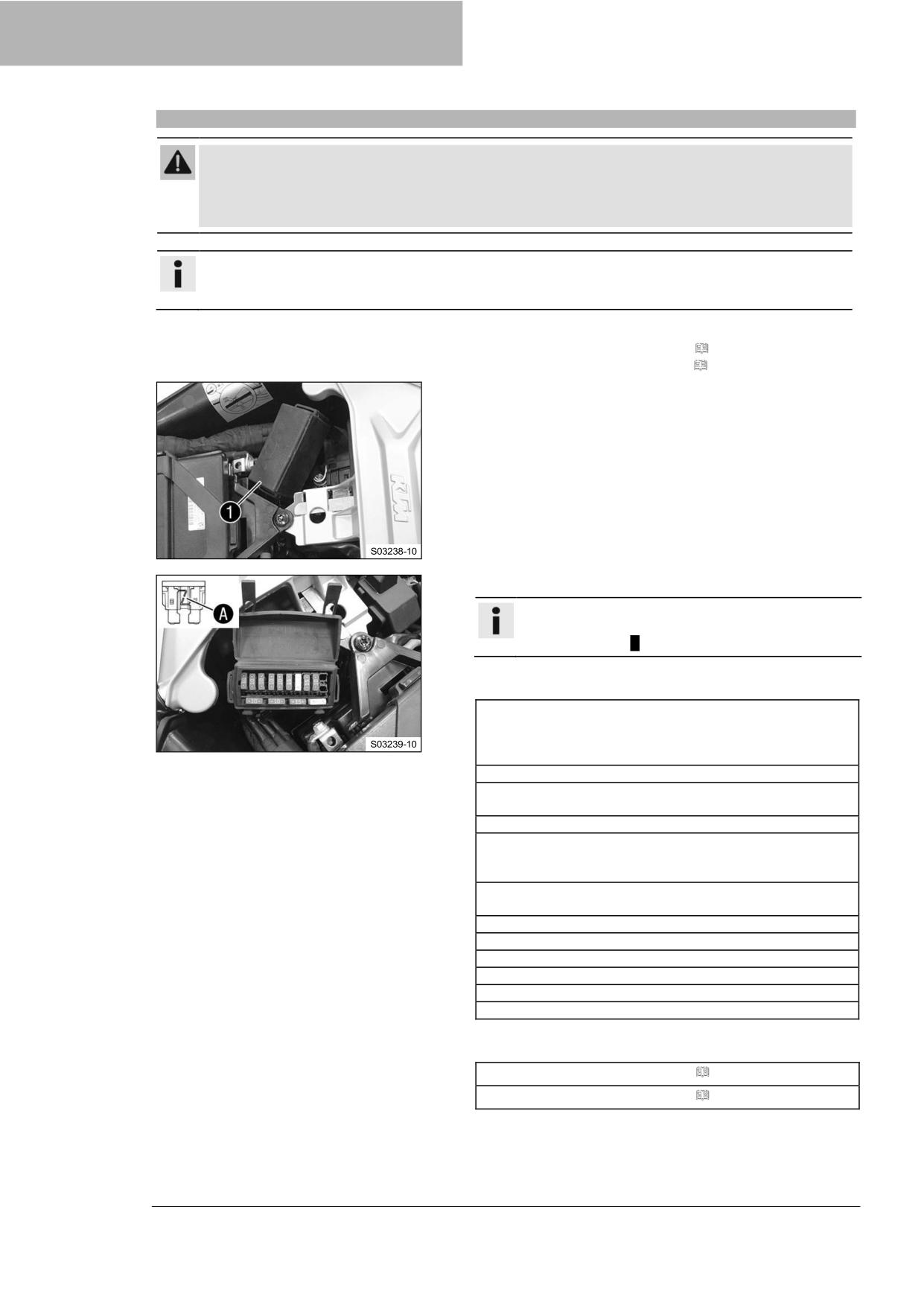

16.11 Замена предохранителей в блоке
13.11 Снятие главного глушителя
93
предохранителей
126
13.12 Установка главного глушителя
94
16.12 Проверка настроек системы
13.13 Проверка цепи на наличие грязи
94
освещения
127
13.14 Очистка цепи
95

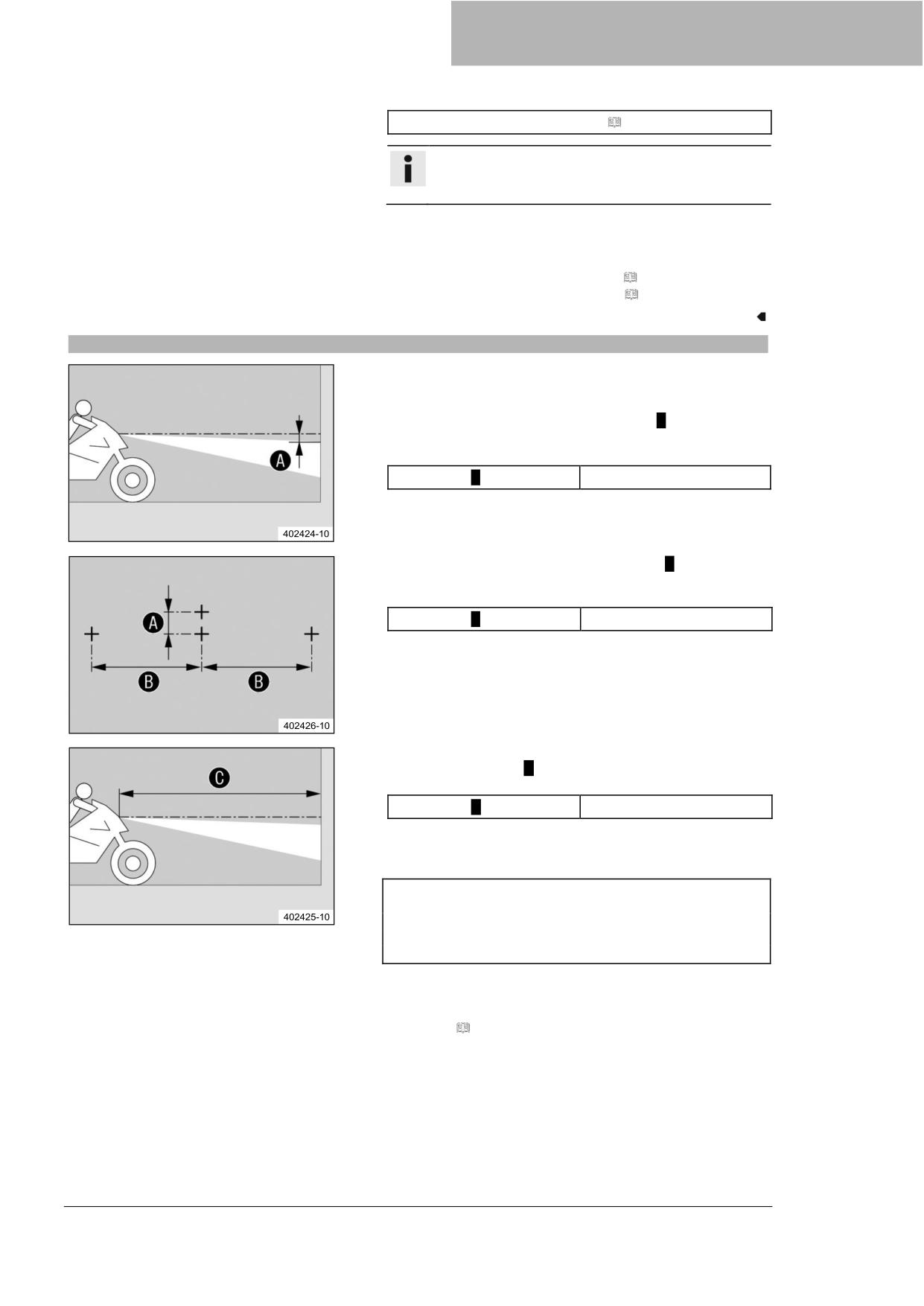

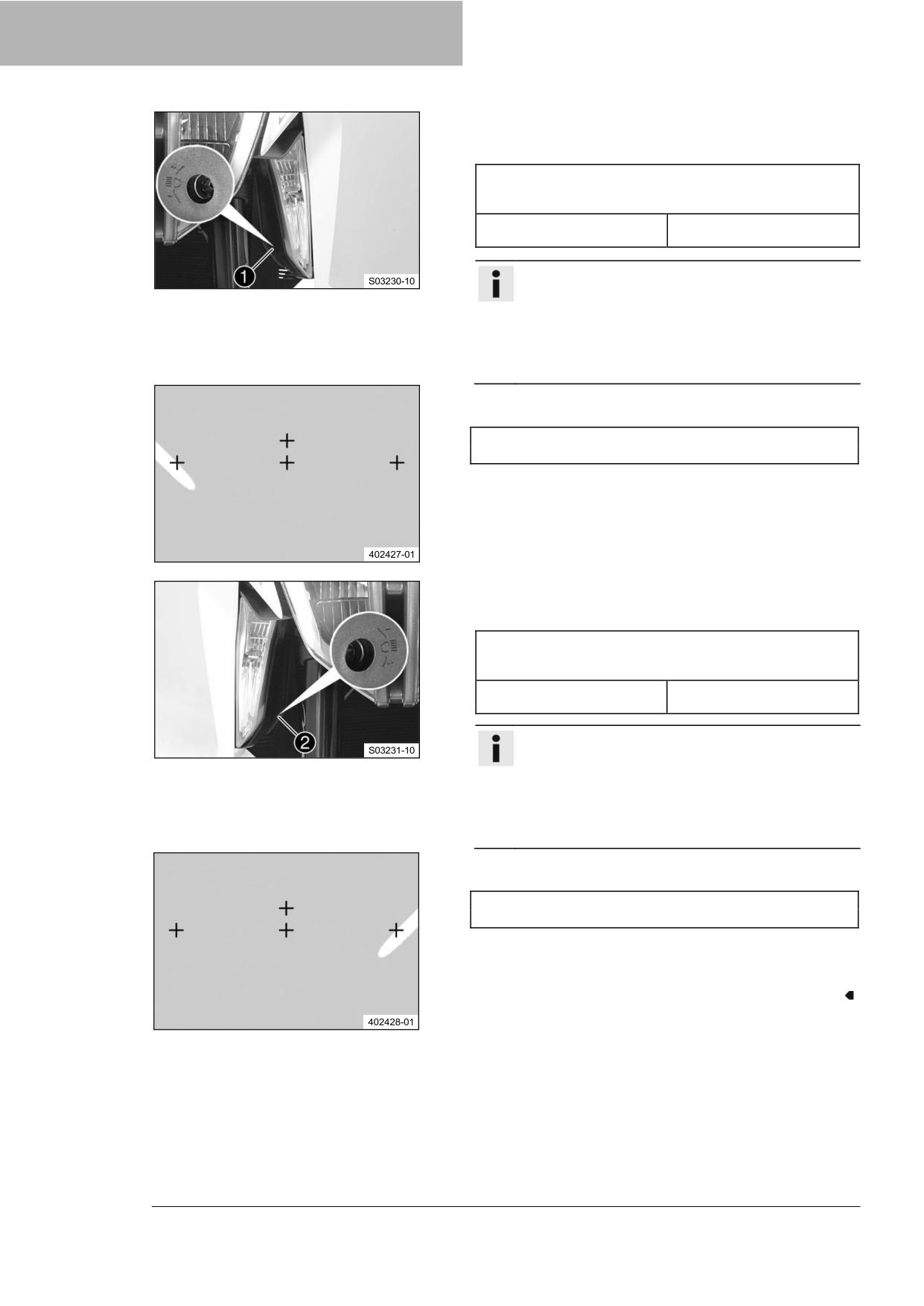

16.13 Регулировка диапазона света фар ... 129

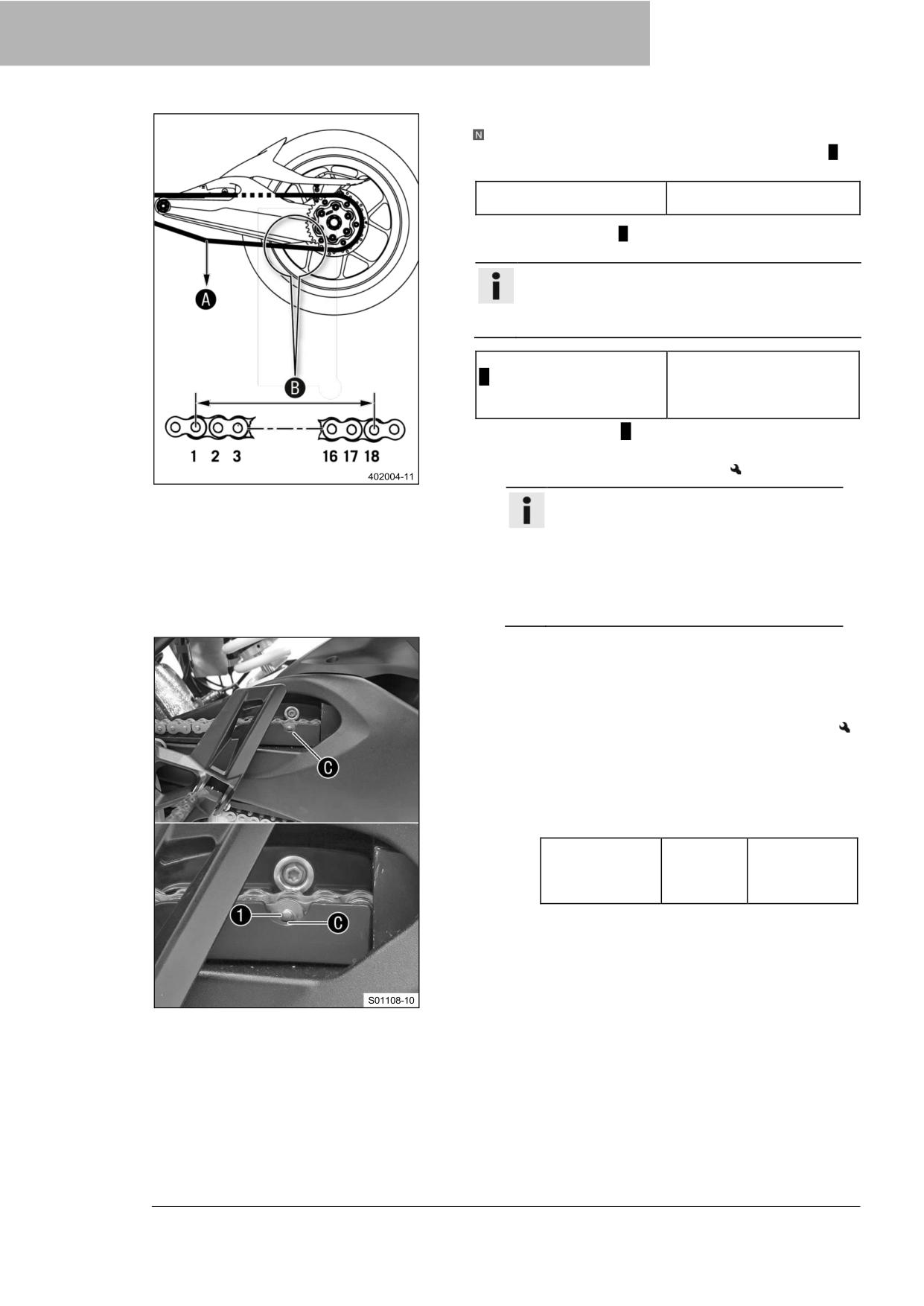

13.15 Проверка натяжения цепи
95
16.14 Регулировка дальности
13.16 Регулировка натяжения цепи
96
поворотного света
129

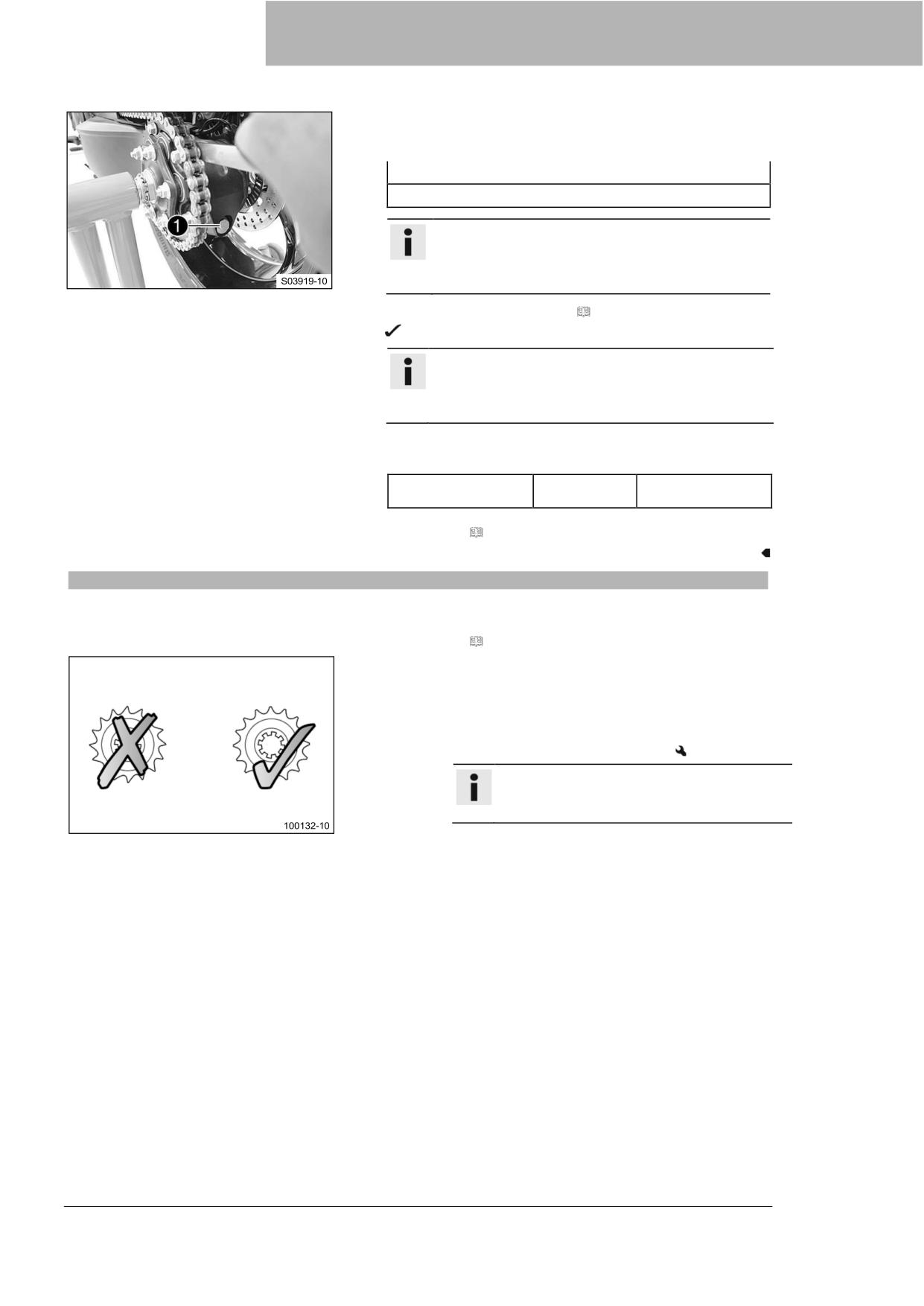

13.17 Проверка цепи, задней звездочки,

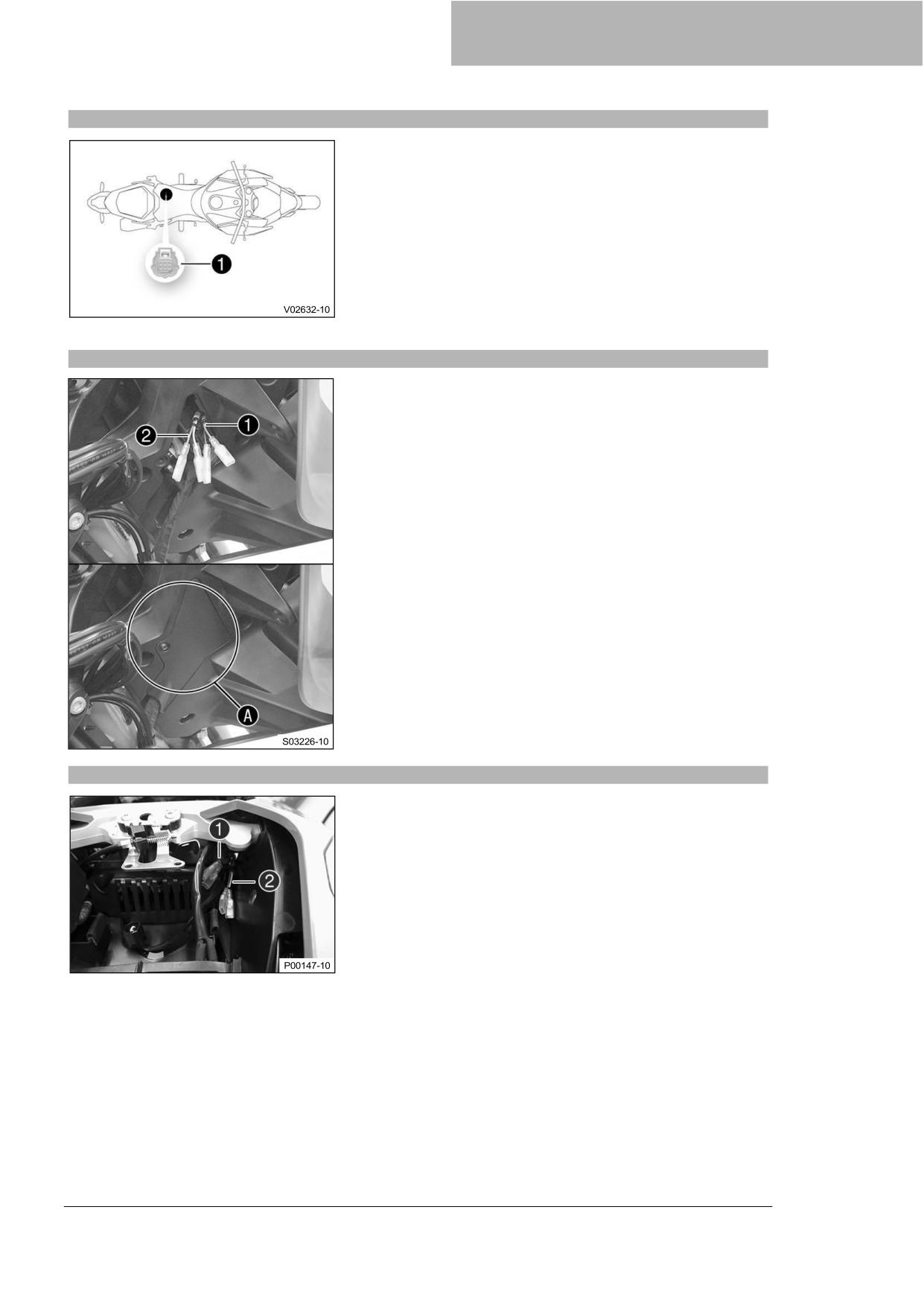

16.15 Диагностический разъем
131
звездочки двигателя и
16.16 Передние ACC1 и ACC2
131
направляющей цепи
97
16.17 Задние ACC1 и ACC2
131

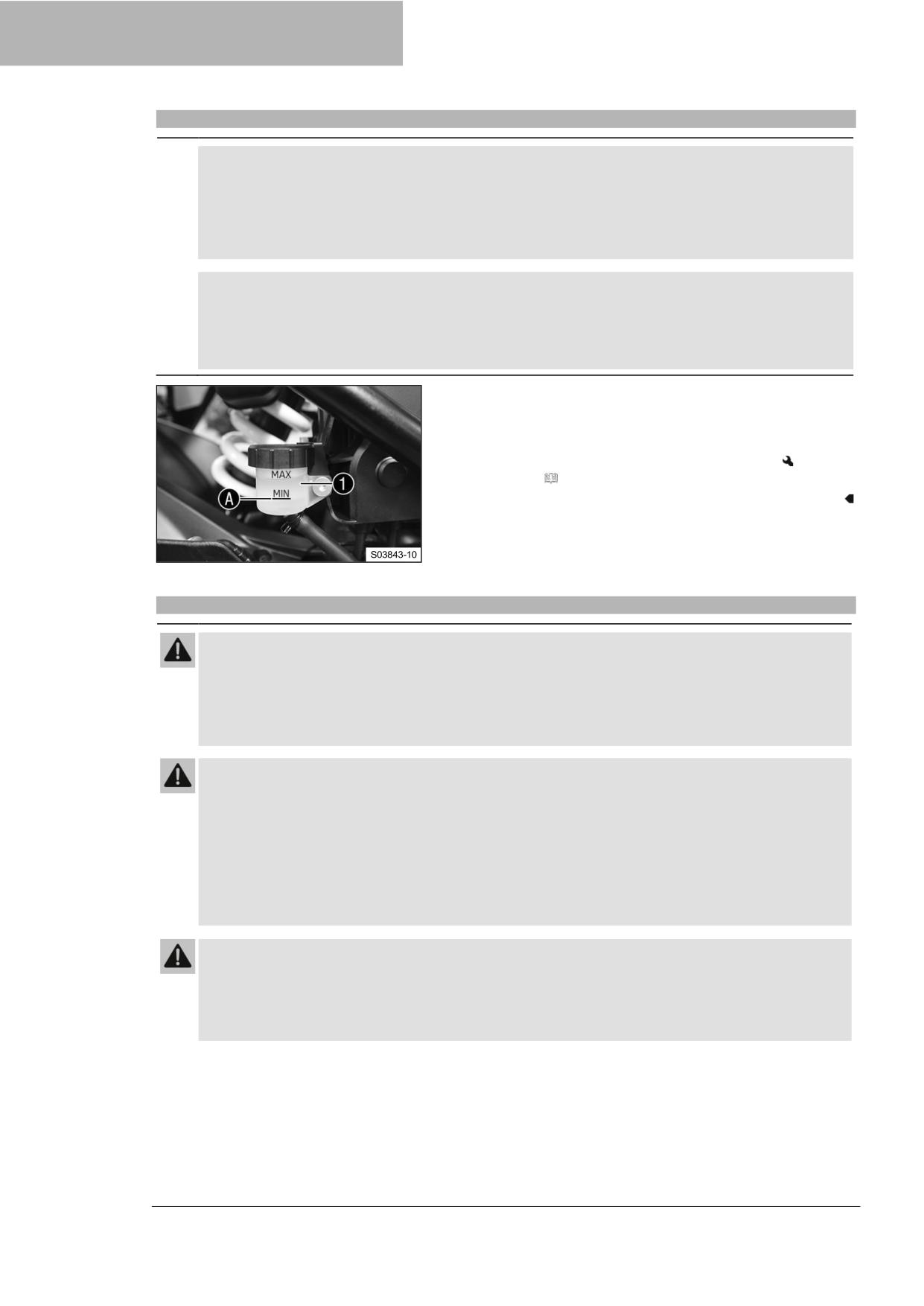

13.18 Проверка/коррекция уровня
жидкости в гидравлической муфте
17
СИСТЕМА ОХЛАЖДЕНИЯ
132
сцепления
99

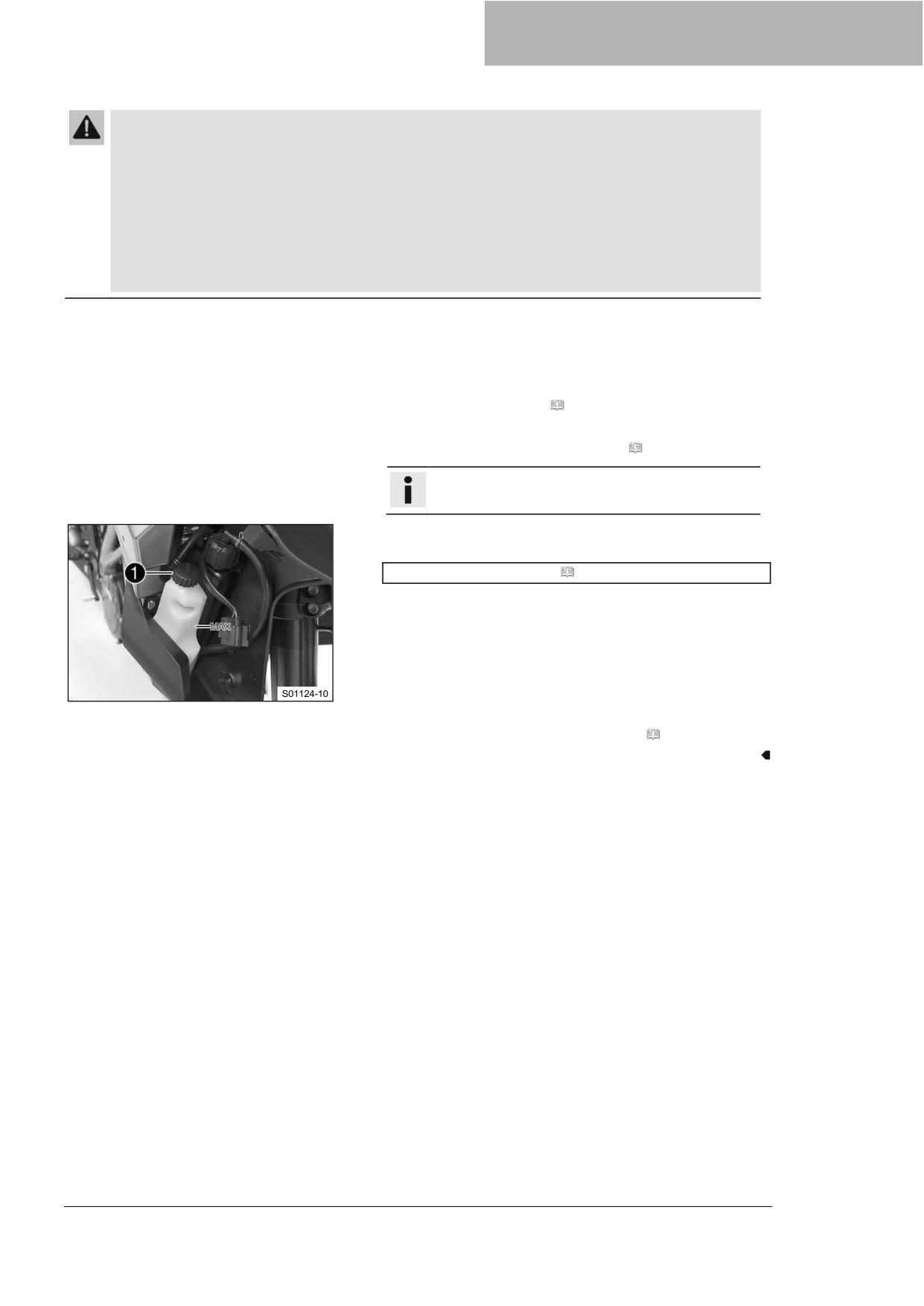

17.1 Проверка уровня охлаждающей

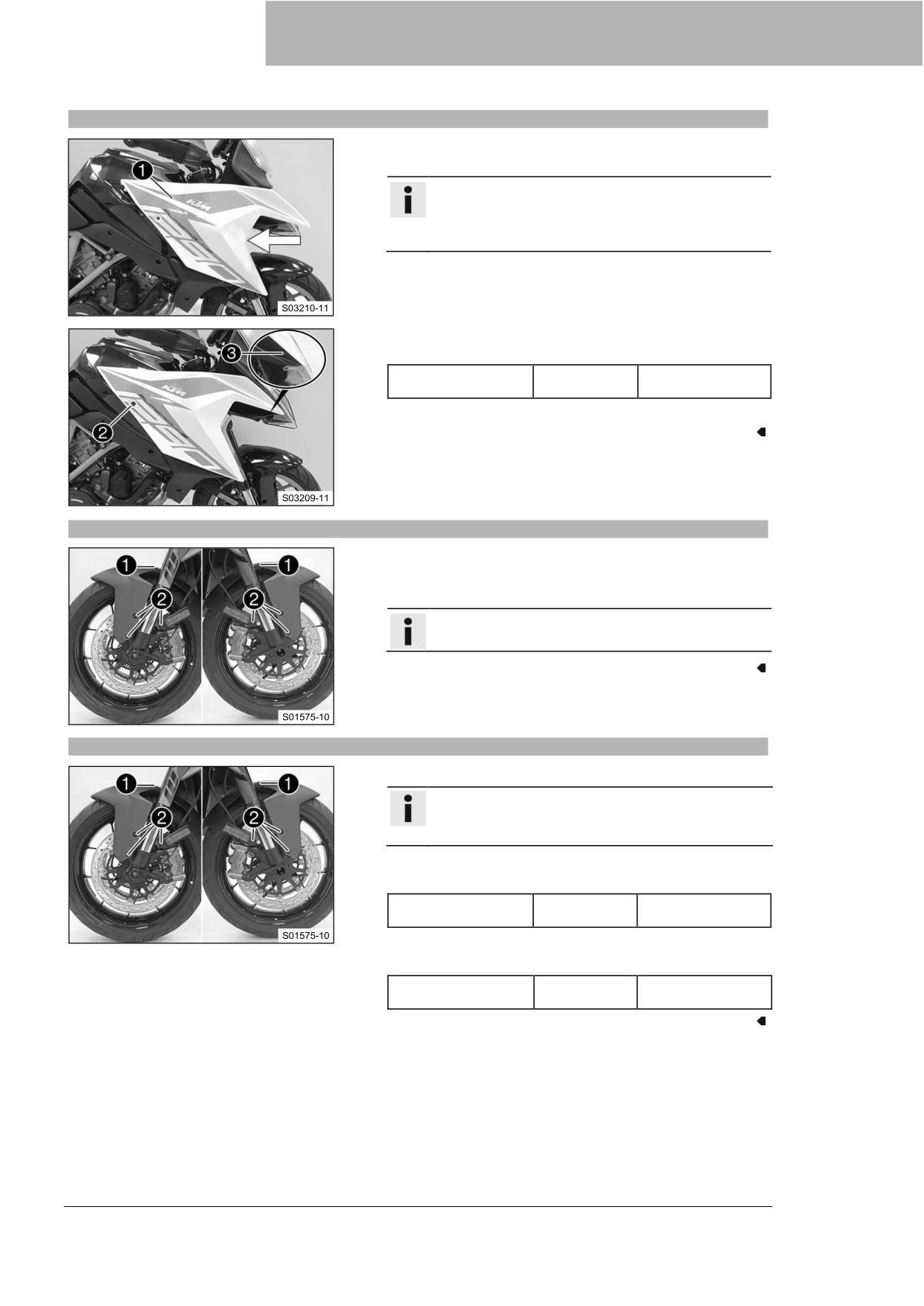

13.19 Снятие накладки топливного бака
100
жидкости в расширительном бачке .. 132
13.20 Установка накладки топливного
17.2 Корректировка уровня
бака
101
охлаждающей жидкости в
13.21 Снятие переднего крыла
101
расширительном бачке
132
13.22 Установка переднего крыла
101

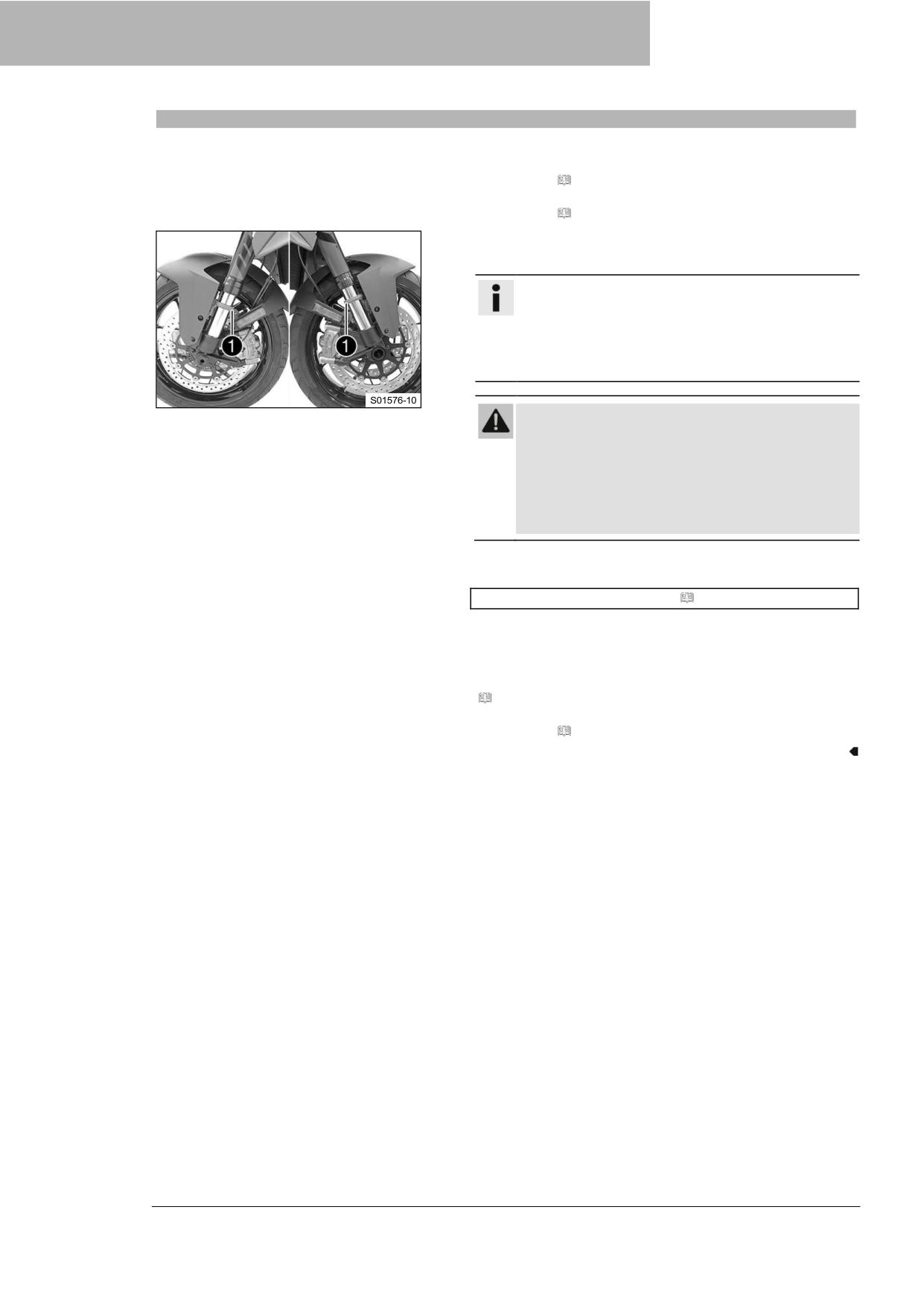

13.23 Очистка пыльников перьев
18
РЕГУЛИРОВКА ДВИГАТЕЛЯ
134
вилки
102
18.1 Режим езды
134
14
ТОРМОЗНАЯ СИСТЕМА
103
18.1 Противобуксовочная система
мотоцикла (MTC)
134
14.1 Антиблокировочная система
18.1 Регулировка проскальзывания
тормозов (ABS)
103
(опция)
135
14.2 Контроль температуры задних
18.1 Чувствительность отклика на поворот
тормозов (КТТ)
104
ручки газа (опция)
135
14.3 Проверка тормозных дисков
105
14.4 Проверка уровня жидкости в
19
РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ
переднем тормозном механизме
105
ДВИГАТЕЛЯ
136
14.5 Добавление жидкости для
19.1 Проверка уровня моторного масла... 136
передних тормозов
106
19.2 Замена моторного масла и
14.6 Проверка передних тормозных
колодок
107
масляного фильтра, очистка
масляных сеток
136
14.7 Проверка уровня жидкости в
19.3 Добавление моторного масла
139
заднем тормозном механизме
108
4
СОДЕРЖАНИЕ
20
ЧИСТКА, УХОД
141
20.1 Чистка мотоцикла
141
20.2 Проверки и этапы технического
обслуживания для эксплуатации
в зимних условиях
142
21
ХРАНЕНИЕ
144
21.1 Хранение
144
21.2 Подготовка к эксплуатации после
хранения
145
22
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
146
23
ТЕХНИЧЕСКИЕ ДАННЫЕ
148
23.1 Двигатель
148
23.2 Моменты затяжки резьбовых
соединений двигателя
149
23.3 Заправочные емкости
151
23.4 Моторное масло
151
23.5 Охлаждающая жидкость
151
23.6 Топливо
152
23.7 Шасси
152
23.8 Электрическая система
153
23.9 Шины
153
23.10 Вилка
153
23.11 Амортизатор
154
23.12 Моменты затяжки резьбовых
соединений шасси
154
24
ДЕКЛАРАЦИИ СООТВЕТСТВИЯ
159
24.1 Декларации соответствия
159
24.2 Декларации соответствия для
конкретных стран
159
24.3 Декларации соответствия для
конкретных стран (CCU-2)
160
25
МАТЕРИАЛЫ
161
26
ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ
163
27
СТАНДАРТЫ
164
28
ПЕРЕЧЕНЬ СПЕЦИАЛЬНЫХ
ТЕРМИНОВ
165
29
СПИСОК СОКРАЩЕНИЙ
166
30
СПИСОК ЗНАКОВ
167
30.1 Красные знаки
167
30.2 Желтые и оранжевые знаки
167
30.3 Зеленые и синие знаки
167
ПЕРЕЧЕНЬ
168
5
1 СРЕДСТВА ПРЕДСТАВЛЕНИЯ
1.1
Используемые символы
Значение конкретных символов описано ниже.
Обозначает ожидаемую реакцию (например, на этап работы или функции).
Обозначает непредвиденную реакцию (например, на этап работы или функции).
Обозначает работу, требующую экспертных знаний и понимания технической сути. В
интересах собственной безопасности предоставьте выполнение этих работ
авторизованной мастерской KTM! Там будет обеспечен высочайший уход за вашим
мотоциклом со стороны специально обученных экспертов, использующих необходимые
специальные инструменты.
Обозначает ссылку на страницу (дополнительная информация представлена на
указанной странице).
Обозначает информацию с дополнительными сведениями или подсказками.
Обозначает результат проверки.
Обозначает измерение напряжения.
Обозначает измерение тока.
Обозначает окончание мероприятий, включая возможную доработку.
1.2
Используемые форматы
Типографские форматы, используемые в данном документе, объясняются ниже.
Фирменное название
Обозначает фирменное название.
Название®
Обозначает защищенное название.
Бренд™
Обозначает бренд, доступный на свободном рынке.
Подчеркнутые термины
Ссылаются на технические данные транспортного средства или
указывают на технические термины, которые объясняются в
глоссарии.
6
РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ
2
2.1
Определение использования - использование по назначению
Транспортное средство спроектировано и изготовлено таким образом, чтобы выдерживать обычные
требования регулярного движения и использования на гоночных треках. Данное транспортное средство
средство не подходит для использования на бездорожье.
Информация
Данное транспортное средство допускается к эксплуатации на дорогах общего пользования
только в омологированном исполнении.
2.2
Неправильное использование
Транспортное средство должно использоваться только по назначению.
Использование не по назначению может привести к опасности для людей, имущества и окружающей
среды.
Любое использование транспортного средства не по назначению является неправильным
использованием.
К неправильному использованию также относится использование эксплуатационных и вспомогательных
жидкостей, которые не отвечают требованиям спецификации для соответствующего использования.
2.3
Рекомендации по безопасности
Для безопасной эксплуатации описанного изделия необходимо соблюдать ряд правил техники
безопасности. Поэтому внимательно прочитайте данную инструкцию и все дальнейшие инструкции.
Указания по технике безопасности выделены в тексте и упоминаются в соответствующих местах.
Информация
На описываемом изделии на видных местах прикреплены различные информационные и
предупреждающие наклейки. Не удаляйте информационные и предупреждающие наклейки. Если
они отсутствуют, вы или другие люди могут не распознать опасность и получить травму.
2.4
Уровни опасности и их обозначения
Опасно
Обозначает опасность, которая немедленно и неизбежно приведет к летальному исходу или
серьезным тяжелым травмам, если не принять соответствующие меры.
Предупреждение
Обозначает опасность, которая может привести к смертельному исходу или серьезной травме,
если не принять соответствующие меры.
Внимание
Обозначает опасность, которая может привести к легким травмам, если не принять
соответствующие меры.
Примечание
Обозначает опасность, которая может привести к значительному повреждению механизмов и материалов,
если не будут приняты соответствующие меры.
Примечание
Обозначает опасность, которая может повлечь за собой вред окружающей среде, если не
принять соответствующие меры.
7
2 РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ
2.5
Предупреждение о вмешательстве
Вмешиваться в систему контроля шума запрещено. Федеральным законом запрещаются следующие
действия или их поощрение:
1 Демонтаж или приведение в нерабочее состояние любым лицом, кроме как для целей обслуживания,
ремонта или замены, любого устройства или элемента конструкции, встроенного в новое
транспортное средство для контроля уровня шума до его продажи или доставки конечному
покупателю или во время его эксплуатации, или
2 использование транспортного средства после того, как такое устройство или элемент конструкции
были удалены или приведены в нерабочее состояние любым лицом.
К числу действий, считающихся несанкционированным вмешательством, относятся перечисленные ниже
действия:
1 Снятие или перфорирование главных глушителей, дефлекторов, приемных труб или любых других
компонентов, отводящих выхлопные газы.
2 Снятие или перфорирование частей системы впуска.
3 Отсутствие надлежащего технического обслуживания.
4 Замена движущихся деталей транспортного средства или частей выхлопной системы или системы
впуска на детали, не указанные производителем.
2.6
Безопасная эксплуатация
Опасно
Опасность несчастных случаев Водитель, не имеющий права управлять транспортным
средством, представляет опасность для себя и окружающих.
Не управляйте транспортным средством, если вы не в состоянии управлять им из-за влияния
алкоголя, наркотиков или лекарств.
Не управляйте транспортным средством, если вы инвалид или у вас расстройство психики.
Опасно
Опасность отравления Выхлопные газы токсичны, и их вдыхание может привести к потере
сознания и смерти.
При работе двигателя всегда следите за тем, чтобы вентиляция была надлежащей.
При запуске или работе двигателя в закрытом помещении используйте эффективный отвод
выхлопов.
Предупреждение
Опасность ожогов
Некоторые детали транспортного средства сильно нагреваются при его
эксплуатации.
Не прикасайтесь к таким деталям, как выхлопная система, радиатор, двигатель, амортизатор
или тормозная система, пока детали транспортного средства не остыли.
Дайте деталям транспортного средства остыть, прежде чем выполнять какие-либо работы на
транспортном средстве.
Эксплуатируйте транспортное средство только в идеальном техническом состоянии, в соответствии с его
назначением, безопасным и экологически приемлемым способом.
Транспортное средство должно использоваться только обученными людьми. Для управления
транспортным средством на дорогах общего пользования необходимо иметь соответствующее
водительское удостоверение.
Неисправности, снижающие безопасность, должны незамедлительно устраняться в официальной
мастерской KTM.
Соблюдайте требования информационных и предупреждающих табличек на транспортном средстве.
8
РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ
2
2.7
Защитная одежда
Предупреждение
Риск получения травмы
Отсутствующая или некачественная защитная одежда
представляет повышенный риск для безопасности.
Во время любых поездок надевайте соответствующую защитную одежду: шлем, ботинки,
перчатки, а также брюки и куртку с защитными элементами.
Всегда носите защитную одежду, которая находится в хорошем состоянии и соответствует
законодательным нормам.
В интересах вашей собственной безопасности компания KTM рекомендует управлять транспортным
средством только в защитной одежде.
2.8
Правила работы
Если не указано иное, во время любых работ зажигание должно быть выключено (модели с замком
зажигания, модели с дистанционным ключом) или двигатель должен быть остановлен (модели без замка
зажигания или дистанционного ключа). Для выполнения определенных работ необходимы специальные
инструменты. Инструменты не являются комплектующей деталью транспортного средства, но могут быть
заказаны по номеру в скобках. Пример: съемник подшипников (15112017000) Если не указано иное, ко
всем задачам и описаниям применяются нормальные условия.
Температура окружающего воздуха
20 °C (68 °F)
Давление окружающего воздуха
1013 мбар (14,69 фунтов на кв. дюйм)
Относительная влажность воздуха
60 ± 5 %
Во время сборки используйте новые детали для замены деталей, которые нельзя использовать
повторно (например, самоконтрящиеся винты и гайки, установочные винты, уплотнения, кольцевые
уплотнения, уплотнительные кольца, штифты и стопорные шайбы).
В случае некоторых винтов требуется фиксатор резьбы (например, Loctite® (Локтайт). Соблюдайте
инструкции производителя.
Если на новую деталь уже нанесен фиксатор резьбовых соединений (например, Precote®), не наносите
дополнительный фиксатор резьбовых соединений. После разборки очистите детали, подлежащие
повторному использованию, и проверьте их на наличие повреждений и износа. Замените поврежденные
или изношенные детали. После завершения ремонтных работ или работ по обслуживанию проверьте
безопасность эксплуатации транспортного средства.
2.9
Окружающая среда
Если вы ответственно используете свой мотоцикл, вы можете гарантировать, что проблемы и конфликты
не возникнут. Чтобы защитить будущее мотоспорта, убедитесь, что вы используете свой мотоцикл
законно, проявляете экологическую ответственность и уважаете права других людей.
При утилизации отработанного масла, других эксплуатационных и вспомогательных жидкостей, а также
отработанных комплектующих деталей, соблюдайте законы и правила соответствующей страны.
Поскольку на мотоциклы не распространяются правила ЕС, регулирующие утилизацию подержанных
транспортных средств, не существует никаких законодательных норм, относящихся к утилизации
отслужившего свой срок мотоцикла. Ваш официальный дилер KTM будет рад проконсультировать вас.
2.10
Руководство пользователя
Перед первой поездкой внимательно и полностью прочитайте данное руководство пользователя.
Руководство пользователя содержит полезную информацию и множество подсказок по эксплуатации,
обращению и обслуживанию мотоцикла. Только так вы сможете узнать, как лучше всего настроить
транспортное средство для самостоятельного использования и как защитить себя от травм.
Подсказка
Храните руководство пользователя, например, на своем терминальном устройстве, чтобы иметь
возможность прочитать его в любой момент.
Если вы хотите узнать больше о транспортном средстве или у вас есть вопросы по прочитанному
материалу, обратитесь к официальному дилеру KTM.
9
2 РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ
Руководство пользователя является важной комплектующей деталью транспортного средства. Если
транспортное средство продано, руководство пользователя должно быть
заново скачано новым владельцем.
Руководство пользователя можно скачать несколько раз с помощью QR-кода или ссылки на квитанции о
доставке.
Руководство пользователя также доступно для скачивания у вашего официального дилера KTM и на веб-
сайте KTM. Печатную копию также можно заказать у официального дилера KTM. Международный веб-сайт
KTM: KTM.COM
10
ВАЖНЫЕ ПРИМЕЧАНИЯ
3
3.1
Гарантия производителя, подразумеваемая гарантия
Работы, назначенные в графике обслуживания, должны выполняться только в официальной мастерской
KTM и подтверждаться на KTM Dealer.net, так как в противном случае все гарантийные обязательства
будут аннулированы. Гарантия производителя не распространяется на повреждения или вторичные
повреждения, вызванные вмешательством и/или переоборудованием транспортного средства.
3.2
Топливо, вспомогательные материалы
Примечание
Опасность загрязнения окружающей среды
Неправильное обращение с топливом
представляет опасность для окружающей среды.
Не допускайте попадания топлива в грунтовые воды, почву или канализацию.
Используйте топливо и вспомогательные вещества в соответствии с руководством пользователя и
техническими условиями.
3,3
Запасные части, технические аксессуары
Для вашей собственной безопасности используйте только те запасные части и аксессуары, которые
одобрены и/или рекомендованы компанией KTM, и устанавливайте их в официальной мастерской KTM.
Компания KTM не несет никакой ответственности за другие изделия и любой возникший ущерб или
потери.
Определенные запасные части и аксессуары указаны в скобках в описаниях. Ваш официальный дилер
KTM будет рад проконсультировать вас.
Последние новости каталога KTM PowerParts для вашего транспортного средства можно найти на веб-
сайте KTM.
Международный веб-сайт KTM: KTM.COM
3.4
Техобслуживание
Необходимым условием безупречной работы и предотвращения преждевременного износа является
правильное проведение работ по обслуживанию, уходу и регулировке двигателя и шасси в соответствии
с описанием в руководстве пользователя. Неправильная настройка подвески может привести к
повреждениям и поломкам элементов шасси.
Использование транспортного средства в сложных условиях, таких как пыльная среда, проливной дождь,
сильная жара или с большой нагрузкой, может привести к значительно более быстрому износу таких
комплектующих деталей, как воздушный фильтр, трансмиссия, тормозная система или элементы
подвески. По этой причине может потребоваться осмотр или замена деталей перед следующим плановым
обслуживанием.
Обязательно соблюдайте установленные сроки обкатки и интервалы между техническими
обслуживаниями. Если будете соблюдать их в точности, то обеспечите гораздо более длительный срок
службы вашего мотоцикла. Соответствующий пробег или интервал времени определяется в зависимости
от того, что наступит раньше.
3.5
Рисунки
На рисунках, приведенных в руководстве, может быть изображено специальное оборудование.
В целях наглядности некоторые комплектующие детали могут быть показаны в разобранном виде или
вообще не показаны. Не всегда необходимо разбирать комплектующую деталь для выполнения
рассматриваемого действия. Следуйте инструкциям в тексте.
3.6
Обслуживание клиентов
Ваш официальный дилер KTM будет рад ответить на любые ваши вопросы, касающиеся вашего
транспортного средства и KTM.
Список официальных дилеров KTM можно найти на веб-сайте KTM.
Международный веб-сайт KTM: KTM.COM
11
4 ОБЗОРНАЯ ИНФОРМАЦИЯ
4.1
Вид на транспортное средство, спереди слева (пример)
❶ Рычаг сцепления ( стр. 16)
❷ Пассажирское сиденье
❸ Замок сиденья ( стр. 26)
❹ Поручень ( стр. 27)
❺ Пассажирские подножки ( с. 27)
❻ Водительские подножки
❼ Боковая подставка( стр. 28)
❽ Рычаг сцепления ( стр. 28)
❾ Заливная горловина для моторного масла
❿ Указатель уровня, моторное масло
⓫ Поворотный свет ( стр. 119)
12
ОБЗОРНАЯ ИНФОРМАЦИЯ
4
4.2

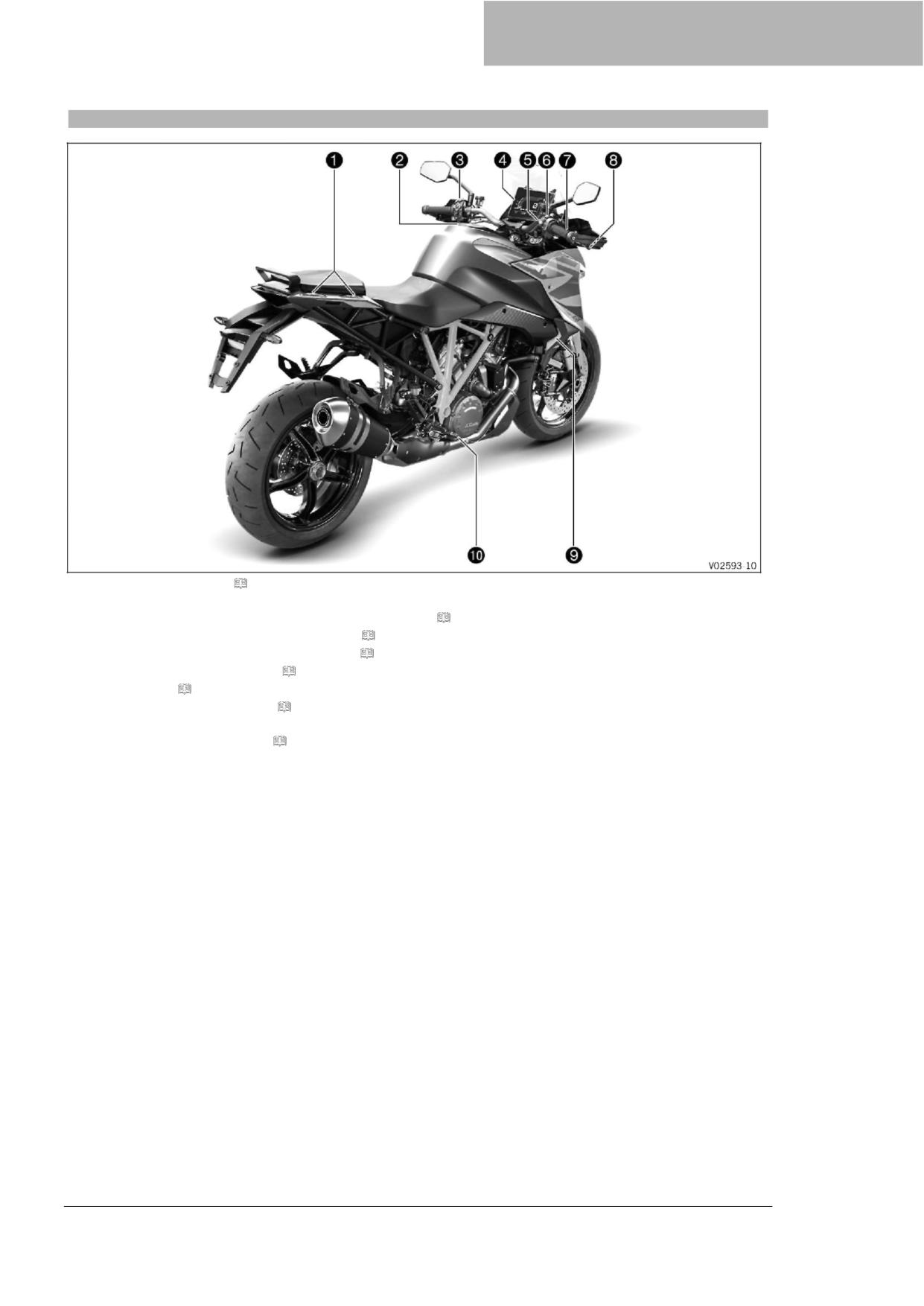

Вид на транспортное средство, сзади справа (пример)
❶ Держатели кофров ( стр. 27)
❷ Крышка заливной горловины топливного бака
❸ Комбинированный переключатель, левая сторона ( стр. 16)
❹ Комбинированная приборная панель
(
стр. 29)
❺ Кнопка пуска/аварийный выключатель (
с. 20)
❻ Кнопка системы RACE-ON ( стр. 21)
❼ Ручка газа ( стр. 16)
❽ Рычаг переднего тормоза ( стр. 16)
❾ Расширительный бачок системы охлаждения
❿ Педаль ножного тормоза ( стр. 28)
13

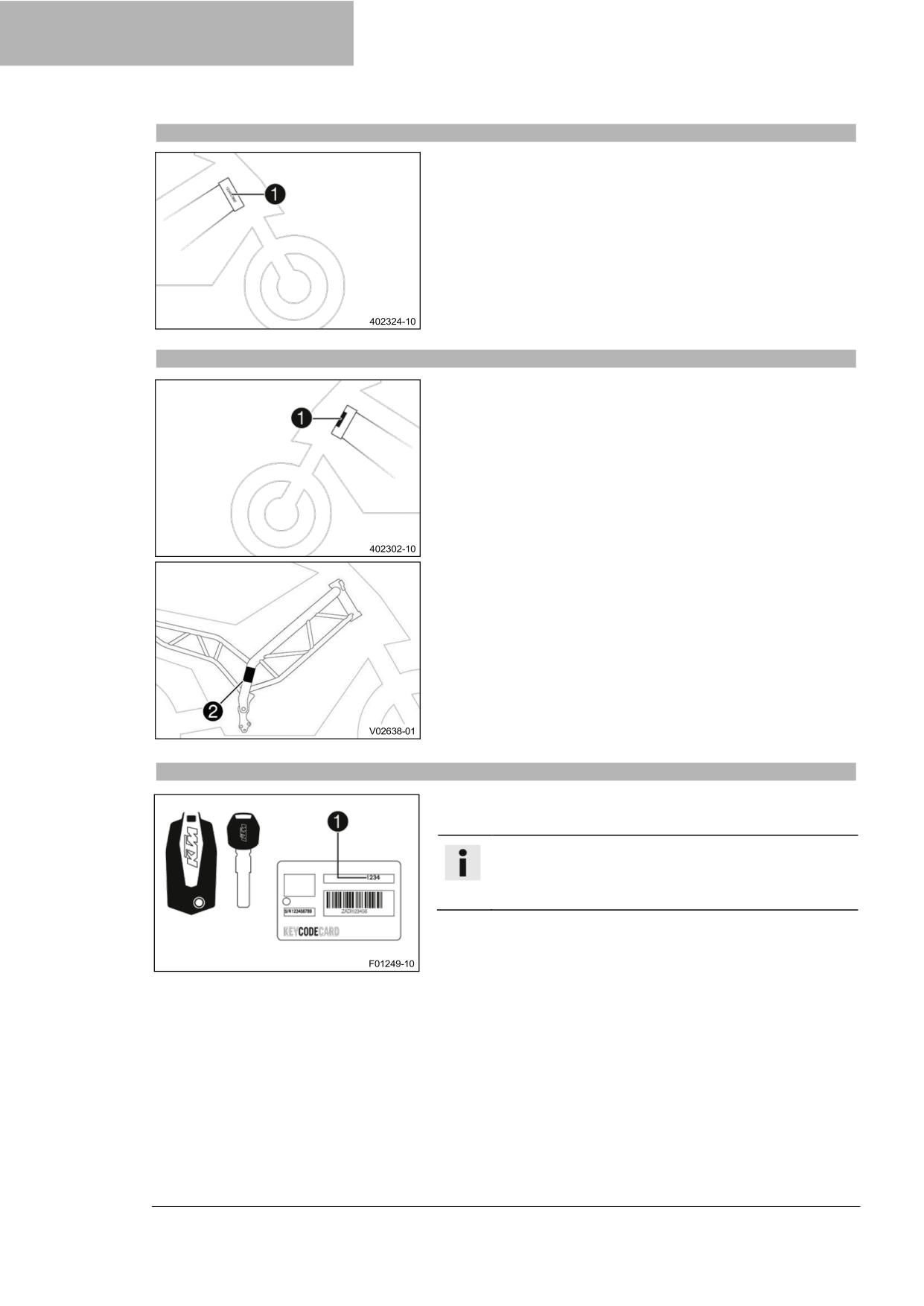

5 СЕРИЙНЫЕ НОМЕРА
5.1
Идентификационный номер транспортного средства
Идентификационный номер транспортного средства ❶ выбит
на правой стороне рулевой колонки.
Идентификационный номер транспортного средства также
указан в паспортной табличке.
5.2
Паспортная табличка
(SUPER DUKE GT EU/JP)
Паспортная табличка ❶ расположена на рулевой колонке.
(SUPER DUKE GT CN)
Паспортная табличка для Китая ❷ расположена на раме
справа.
5.3
Номер ключа
Номер ключа Кодовый номер ❶ находится на
КАРТЕ КОДА КЛЮЧА.
Информация
Номер ключа необходим для заказа запасного
ключа. Храните КАРТУ КОДА КЛЮЧА в
надежном месте.
14
СЕРИЙНЫЕ НОМЕРА
5
5.4
Номер двигателя
Номер двигателя ❶ выбит на правой стороне двигателя.
5.5
Артикул вилки
Артикул вилки ❶ выбит на внутренней стороне хомута оси.
Артикул амортизатора ❶ напечатан на наклейке на корпусе
амортизатора под пружиной.
5.7
Артикул демпфера руля
Артикул демпфера руля ❶ выбит на нижней стороне
амортизатора рулевого механизма.
15
6 ОРГАНЫ УПРАВЛЕНИЯ
6.1
Рычаг сцепления
Рычаг сцепления ❶ установлен на руле слева. Сцепление
включается гидравлически и регулируется автоматически.
6.2
Рычаг переднего тормоза
Рычаг ручного тормоза ❶ расположен на правой стороне руля.
Передний тормоз включается с помощью рычага переднего
тормоза.
6.3
Ручка газа
Ручка газа ❶ расположена на правой стороне руля.
6.4
Комбинированный переключатель, левая сторона
Левый комбинированный переключатель установлен на левой
стороне руля.
Общий вид левого комбинированного переключателя
❶ Переключатель света ( стр. 17)
❷ Кнопки круиз-контроля ( стр. 18)
❸ Кнопка меню ( стр. 17)
❹ Выключатель сигнала поворота ( стр. 17)
❺ Кнопка звукового сигнала ( стр. 18)
❻ Кнопка +RES/-SET (сброс/установка) ( стр. 19)
16
ОРГАНЫ УПРАВЛЕНИЯ
6
6.5

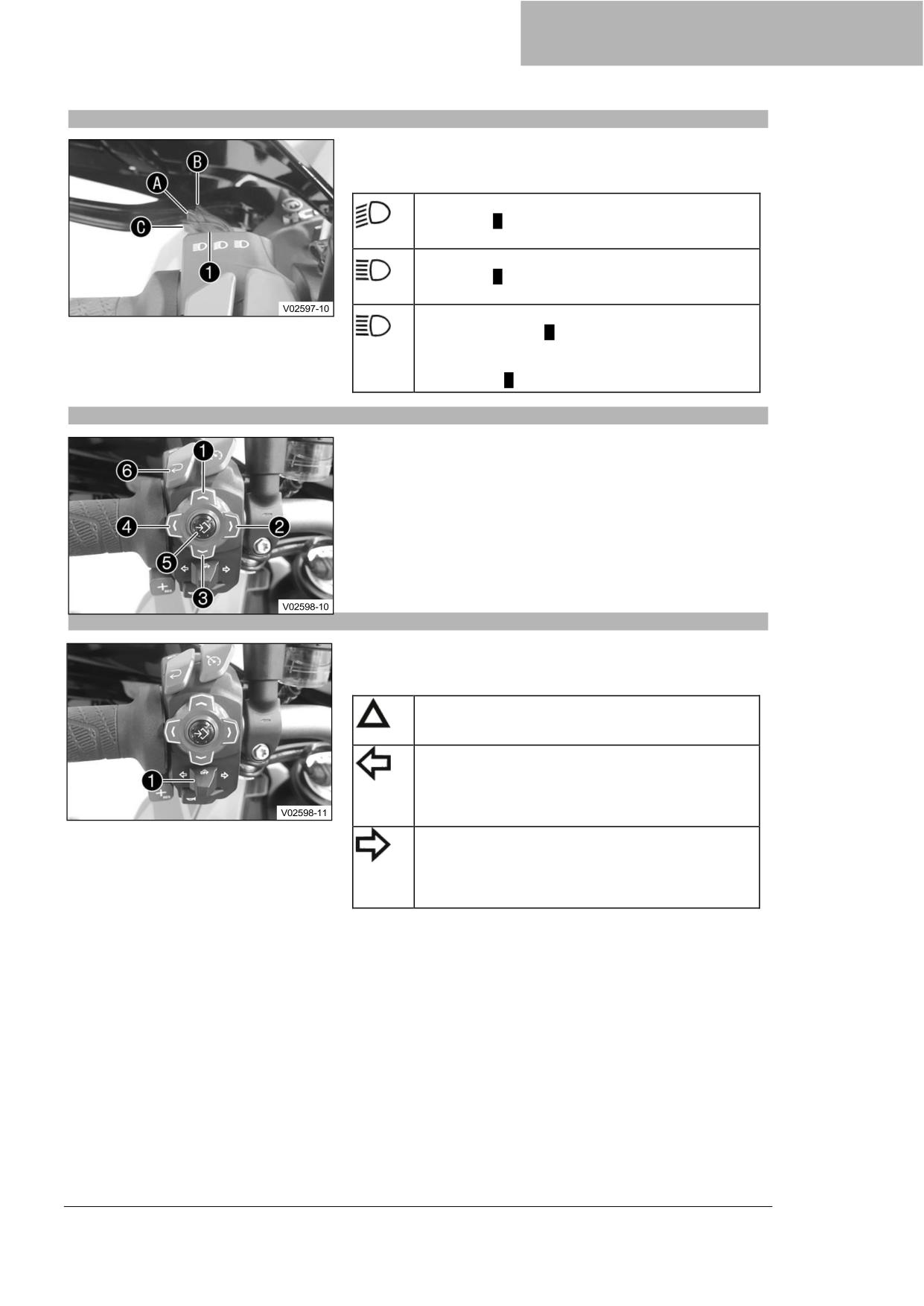

Переключатель света
Переключатель света ❶ установлен на комбинированном
переключателе слева.
Возможные состояния
Ближний свет включен - Переключатель света в
положении A. В этом положении включены
ближний свет и задний фонарь.
Дальний свет включен - Переключатель света в
положении B. В этом положении включены
дальний свет и задний фонарь.
Проблесковый сигнал фары - Переключатель
света в положении C. В этом положении работает
проблесковый сигнал фары. После использования
переключатель света автоматически возвращается
в положение A.
6.6
Кнопка меню
Кнопки меню установлены в середине левого
комбинированного переключателя.
Кнопки меню используются для управления матричным
дисплеем комбинированной приборной панели.
Кнопка ❶ - это кнопка ВВЕРХ.
Кнопка ❷ - кнопка ВПРАВО.
Кнопка ❸ - кнопка ВНИЗ.
Кнопка ❹ - кнопка ВЛЕВО.
Кнопка ❺ - это кнопка SET (УСТАНОВИТЬ).
Кнопка ❻ - кнопка НАЗАД.
6.7
Переключатель сигнала поворота
Выключатель сигнала поворота ❶ установлен на
комбинированном переключателе слева.
Возможные состояния
Сигнал поворота выключен - нажмите на
выключатель сигнала поворота в направлении
корпуса выключателя.
Сигнал левого поворота, включен - выключатель
сигнала поворота нажат влево. После
использования выключатель сигнала поворота
автоматически возвращается в центральное
положение.
Сигнал правого поворота, включен - выключатель
сигнала поворота нажат вправо. После
использования выключатель сигнала поворота
автоматически возвращается в центральное
положение.
17
6 ОРГАНЫ УПРАВЛЕНИЯ
Информация
Функция автоматического отключения сигнала
поворота (ATIR) доступна в качестве программной
функции. Функция ATIR использует счетчик времени и
расстояния. Если сигнал поворота был включен в
течение не менее 10 секунд и расстояние поездки
составляет 150 метров, сигнал поворота
выключается.
Если транспортное средство неподвижно, оба
счетчика останавливаются.
При повторной активации выключателя сигнала
поворота оба счетчика сбрасываются.
6.8
Кнопка звукового сигнала
Кнопка звукового сигнала ❶ установлена на левой стороне
руля.
Возможные состояния
•
Кнопка звукового сигнала находится в исходном
положении
•
Кнопка звукового сигнала нажата - в этом положении
звуковой сигнал работает.
6.9
Кнопки круиз-контроля
Кнопки круиз-контроля ❶, ❷ и ❸ расположены на левой
стороне комбинированного переключателя.
Возможные состояния
•
Кнопка системы круиз-контроля в исходном положении.
•
Кратковременно нажимается кнопка +RES. - последняя
сохраненная скорость включается повторно. Каждое
последующее кратковременное нажатие увеличивает
установленную скорость на 1 км/ч или 1 милю в час.
•
Кнопка +RES нажата и удерживается. -
установленная скорость увеличивается с шагом 5
км/ч или 5 миль/ч.
•
Кнопка -SET нажата. - включается функция круиз-контроля
и поддерживается текущая скорость. При каждом
последующем кратковременном нажатии установленная
скорость уменьшается на 1 км/ч или 1 милю в час.
•
Кнопка -SET нажата и удерживается. -
Установленная скорость уменьшается с шагом 5
км/ч или 5 миль/ч.
Информация
После активации функции круиз-контроля ручку газа
можно повернуть обратно в исходное положение.
Выбранная скорость будет поддерживаться.
Если установленная скорость еще не была сохранена,
ее можно сохранить один раз с помощью кнопки +RES.
Если скорость установившегося движения превышена
менее чем на 30 секунд при повороте ручки газа,
круиз-контроль остается активированным.
Для выключения системы круиз-контроля нажмите кнопку
системы круиз-контроля еще раз.
Кроме того, работа системы круиз-контроля прекращается при
возникновении одного из следующих событий:
18
ОРГАНЫ УПРАВЛЕНИЯ
6
Нажатие рычага ручного тормоза
Управление педалью ножного тормоза
Управление рычагом сцепления
Переключение передач без квикшифтера+
Поворот ручки газа за пределы исходного положения
Контроль противобуксовочной системы мотоцикла (MTC)
Проскальзывание заднего колеса или подъем переднего
колеса
Возникновение неисправности, нарушающей работу
системы круиз-контроля
Превышение установленной скорости более чем на 30
секунд при обгоне
Предупреждение
Опасность несчастных случаев Работа системы
круиз-контроля подходит не для всех ситуаций во
время передвижения.
Выбранная установленная скорость не будет
достигнута, если
мощность двигателя недостаточна для преодоления
уклона.
Выбранная установленная скорость будет превышена,
если эффект
торможения двигателя недостаточен на уклоне.
Не используйте систему круиз-контроля на
извилистых дорогах.
Не используйте систему круиз-контроля на
скользкой дороге (например, в дождь, гололед
или снегопад), в условиях плохой видимости или
на поверхностях без дорожного покрытия
(например, на песке, камнях или гравии).
Не используйте систему круиз-контроля, если
дорожное движение не позволяет поддерживать
постоянную скорость.
Функция системы круиз-контроля доступна только при
активированной противобуксовочной системе мотоцикла
(MTC). При отключении противобуксовочной
системы мотоцикла (MTC) функция системы круиз-контроля
также отключается. Функция системы круиз-контроля не может
быть активирована во время быстрого разгона.
Функция системы круиз-контроля может быть активирована
только на третьей, четвертой, пятой и шестой передачах.
Диапазон регулирования составляет от 40 до 200 км/ч или от
25 до 125 миль/ч.
6.10

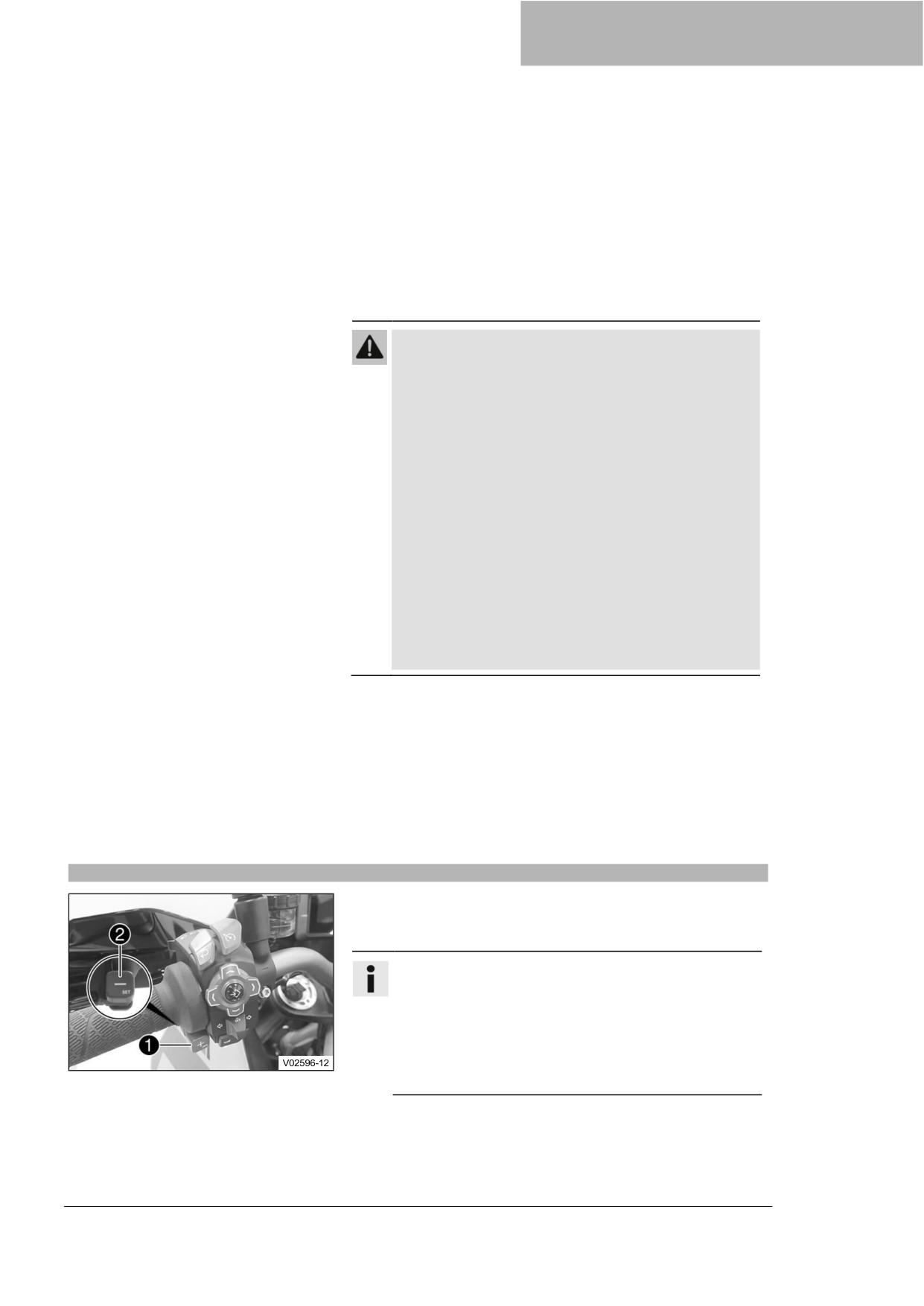

Кнопки +RES/-SET (сброса/установки)
Кнопка +RES ❶ расположена на передней левой части руля.
Кнопка -SET (УСТАНОВИТЬ) ❷ расположена на задней левой
части руля.
Информация
Кнопки +RES и -SET используются для управления
круиз-контролем, когда функция круиз-контроля
активирована. Если функция круиз-контроля
деактивирована, кнопки +RES и -SET на главном
дисплее или в меню Регулятор проскальзывания
можно использовать для настройки Регулятора
проскальзывания.
19
6 ОРГАНЫ УПРАВЛЕНИЯ
6.11

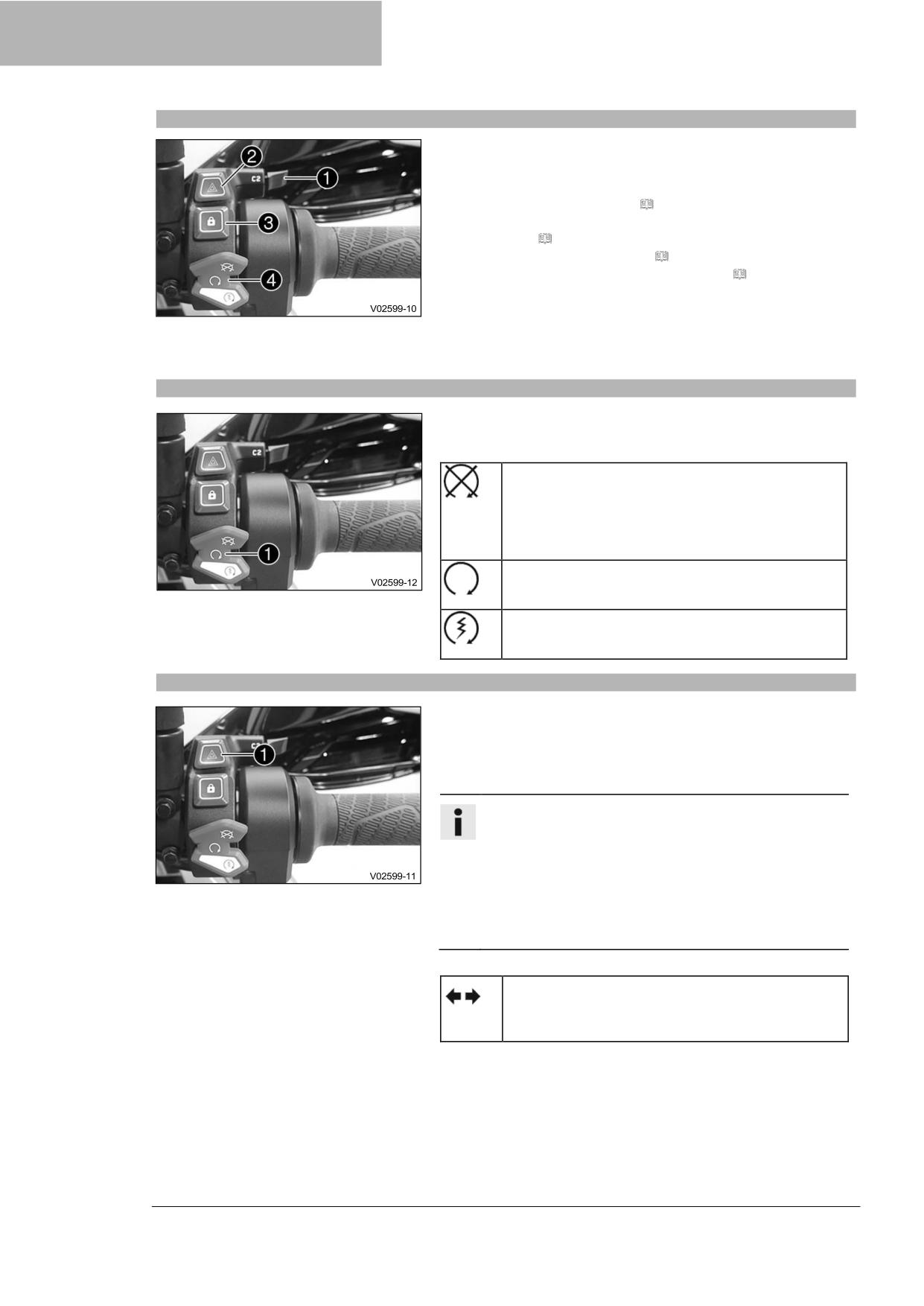

Комбинированный переключатель, правый
Правый комбинированный переключатель установлен на
правой стороне руля.
Общий вид правого комбинированного переключателя
❶ Переключатель C1 и C2 ( стр. 21)
❷ Выключатель проблескового сигнала аварийной
сигнализации ( стр. 20)
❸ Кнопка системы RACE-ON ( стр. 21)
❹ Кнопка пуска/аварийный выключатель ( с. 20)
6.12
Кнопка пуска/аварийный выключатель
Кнопка пуска/аварийный выключатель ❶ установлен на
правой стороне комбинированного переключателя.
Возможные состояния
Кнопка пуска/аварийный выключатель
выключен (верхнее положение) - В этом
положении цепь зажигания разомкнута,
работающий двигатель останавливается и не
может быть запущен. На дисплее появляется
сообщение.
Кнопка пуска/аварийный выключатель включен
(среднее положение) - Это положение необходимо
для работы; цепь зажигания замкнута.
Двигатель стартера включен (нижнее положение) -
В этом положении приводится в действие
двигатель стартера.
6.13
Выключатель проблескового сигнала аварийной сигнализации
Выключатель проблескового сигнала аварийной сигнализации
❶ установлен на правой стороне комбинированного
переключателя.
Проблесковый сигнал аварийной сигнализации используется
для индикации аварийных ситуаций.
Информация
Проблесковый сигнал аварийной сигнализации может
быть включен или выключен при включенном
зажигании или в течение 60 секунд после выключения
зажигания.
Проблесковый сигнал аварийной сигнализации
должен быть включен только до тех пор, пока это
необходимо, так как он разряжает 12-вольтовый
аккумулятор.
Возможные состояния
Проблесковый сигнал аварийной сигнализации -
мигают все четыре сигнала поворота и зеленые
сигнальные лампы указателей поворота на
приборной панели.
20
ОРГАНЫ УПРАВЛЕНИЯ
6
6.14
Кнопка системы RACE-ON
Кнопка ❶ системы RACE-ON установлена на правой стороне
комбинированного переключателя.
Информация
Кнопка системы RACE-ON выполняет функцию
блокировки зажигания на данном транспортном
средстве.
Рулевое управление может быть заблокировано
только при повороте руля влево.
Возможные состояния
•
Кнопка системы RACE-ON в исходном положении.
•
Кнопка системы RACE-ON кратковременно нажата -
Кратковременное нажатие включает зажигание и
разблокирует замок рулевой колонки или выключает
зажигание. Для подтверждения кратковременно загорается
индикаторная лампа системы RACE-ON.
•
Кнопка системы RACE-ON нажата и удерживается -
Нажатие и удержание выключает зажигание и блокирует
замок рулевой колонки.
6.15
Переключатели C1 и C2
Переключатель C1 и C2 установлен справа от
комбинированного переключателя.
Информация
Переключатель C1 и C2 обеспечивает быстрый
доступ к различным меню.
Переключатель C1 и C2 можно настраивать по своему
усмотрению.
6.16
Ключ системы RACE-ON
В данном транспортном средстве ключ системы RACE-ON ❶
выполняет все функции обычного ключа зажигания.
Нажмите кнопку ❷, чтобы сложить бородку. Бородка
используется только для отпирания замка сиденья и для
открывания кофров (опция).
Черный ключ зажигания ❸ предназначен только для ситуаций,
когда ключ системы RACE-ON недоступен или не
функционирует.
Черный ключ зажигания можно использовать для запуска
транспортного средства, если напряжение батарейки ключа
системы RACE-ON слишком низкое и приемопередатчик не
распознается транспортным средством. Черный ключ системы
Race-on также можно использовать для разблокировки замка
сиденья и открытия кофров (опция).
Информация
Ключи зажигания содержат электронные компоненты.
Всегда соблюдайте расстояние в несколько
сантиметров до других устройств с электронными
компонентами.
Потерянный ключ зажигания должен быть деактивирован
официальной мастерской KTM, чтобы предотвратить
управление транспортным средством посторонними лицами.
Поставляемые ключи зажигания активируются при доставке.
21
6 ОРГАНЫ УПРАВЛЕНИЯ
Всего официальная мастерская KTM может активировать до
четырех ключей зажигания. Номер ключа должен быть указан в
каждом случае.
6.17

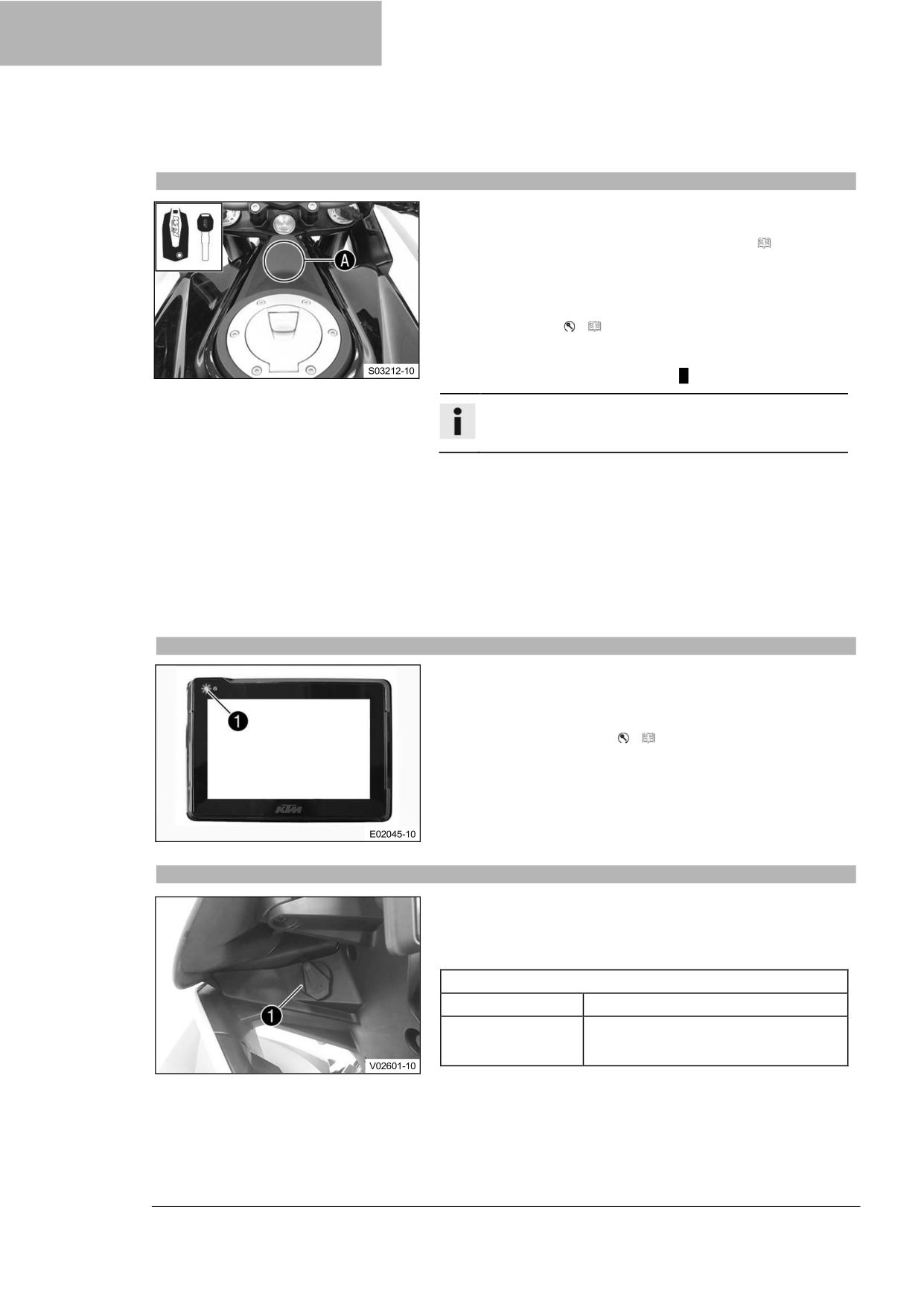

Замок рулевой колонки (антенна)
На данном транспортном средстве замок зажигания/замок
рулевой колонки заменяется дистанционным ключом с
приемопередатчиком (ключ системы RACE-ON ( стр. 21)).
Чтобы активировать замок рулевой колонки, руль должен быть
полностью повернут влево.
Блокировка и разблокировка рулевого управления
осуществляется электромеханически с помощью кнопки
системы RACE-ON (
стр. 21).
Если напряжение батарейки ключа системы RACE-ON
слишком низкое, поместите либо ключ системы RACE-ON,
либо черный ключ зажигания в зону A и повторите запуск.
Информация
После запуска двигателя снова уберите ключ
зажигания в безопасное место.
Возможные состояния
• Зажигание выключено, рулевое управление заблокировано
- В этом режиме работы цепь зажигания разомкнута, а
рулевое управление заблокировано.
• Зажигание выключено, рулевое управление
разблокировано - В этом режиме работы цепь зажигания
разомкнута, а рулевое управление разблокировано.
• Зажигание включено, рулевое управление разблокировано
- В этом режиме работы цепь зажигания замкнута, а
рулевое управление разблокировано.
6.18
Иммобилизатор
Электронный иммобилизатор защищает транспортное
средство от несанкционированного использования.
Иммобилизатор активируется, а электроника двигателя
блокируется, как только зажигание выключается с помощью
кнопки системы RACE-ON (
стр. 21).
Индикаторная лампа системы RACE-ON
❶ может
сигнализировать об ошибках миганием. Если установлена
дополнительная система сигнализации, индикаторная лампа
системы RACE-ON ❶ мигает при выключении зажигания и
включении системы сигнализации.
6.19
Гнездо для электрооборудования
Гнездо ❶ для электрооборудования установлено на левой
стороне опоры оборудования.
Оно подключено к положительному полюсу и защищено
предохранителем.
Гнездо для электрооборудования
Напряжение
12В
Максимальное
10 A
потребление
тока
22
ОРГАНЫ УПРАВЛЕНИЯ
6

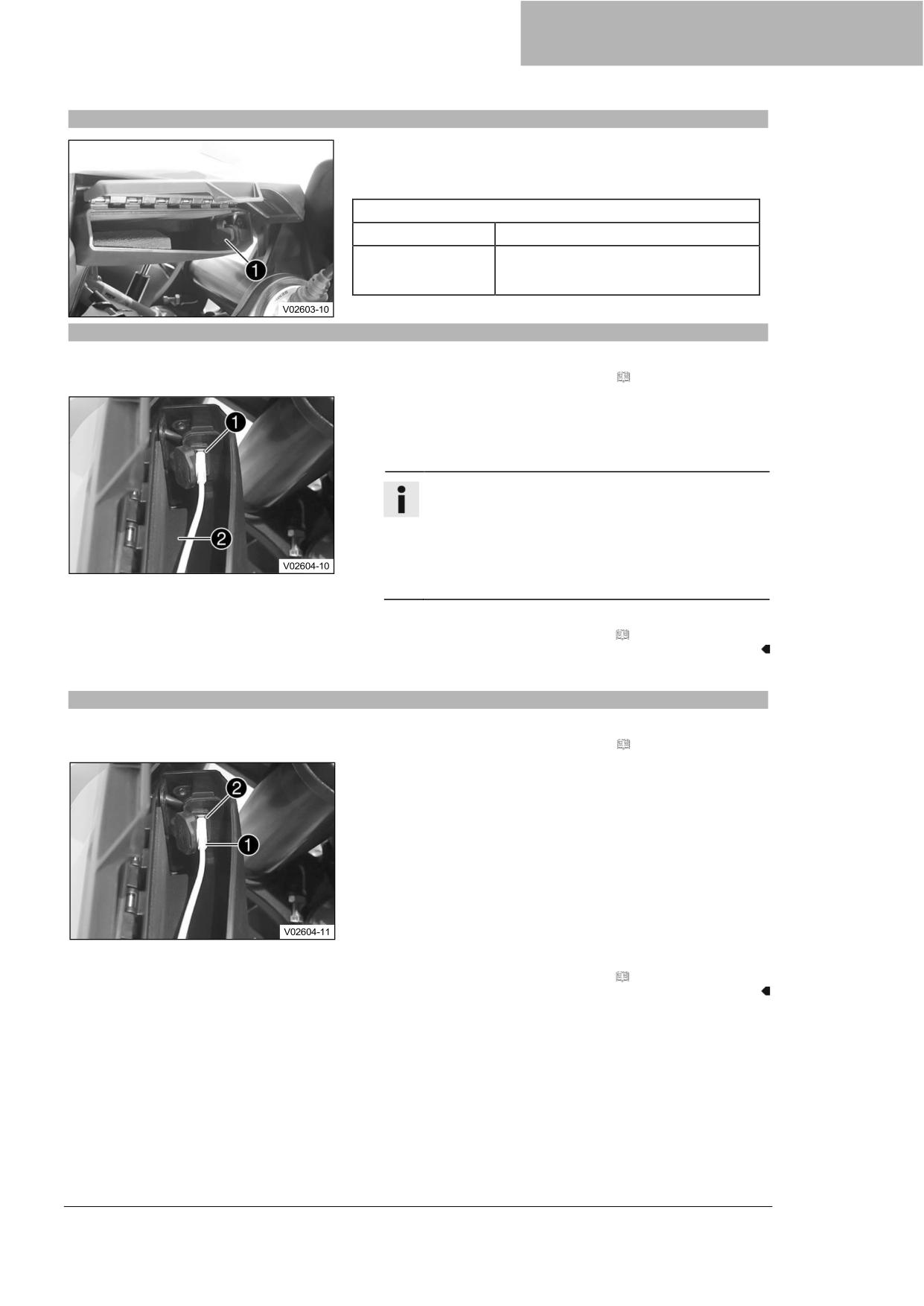

6.20
USB-гнездо
USB-гнездо ❶ для питания внешних устройств расположено в
левом отсеке для вещей.
USB-гнездо активируется при включении зажигания.
USB-гнездо
Напряжение
5В
Максимальное
2,1 A
потребление
тока
6.21
Подсоединение USB-кабеля
Предварительная работа
Откройте левый отсек для вещей. ( стр. 24)
Основные работы
Подключите подходящий USB-кабель к USB-гнезду ❶.
Подключите USB-кабель к устройству и положите его в
отсек для вещей ❷.
Информация
В зависимости от размера устройства лучше
использовать угловой штекер.
Всегда дополнительно защищайте уложенные
предметы от влаги.
Укладывайте кабели так, чтобы исключить
возможность их повреждения.
Последние шаги
Закройте левый отсек для вещей. ( стр. 25)
6.22
Отсоединение USB-кабели
Предварительная работа
Откройте левый отсек для вещей. ( стр. 24)
Основные работы
Отсоедините USB-кабель ❶ от устройства.
Отсоедините USB-кабель от USB-гнезда ❷.
Последние шаги
Закройте левый отсек для вещей. ( стр. 25)
23
6 ОРГАНЫ УПРАВЛЕНИЯ
6.23

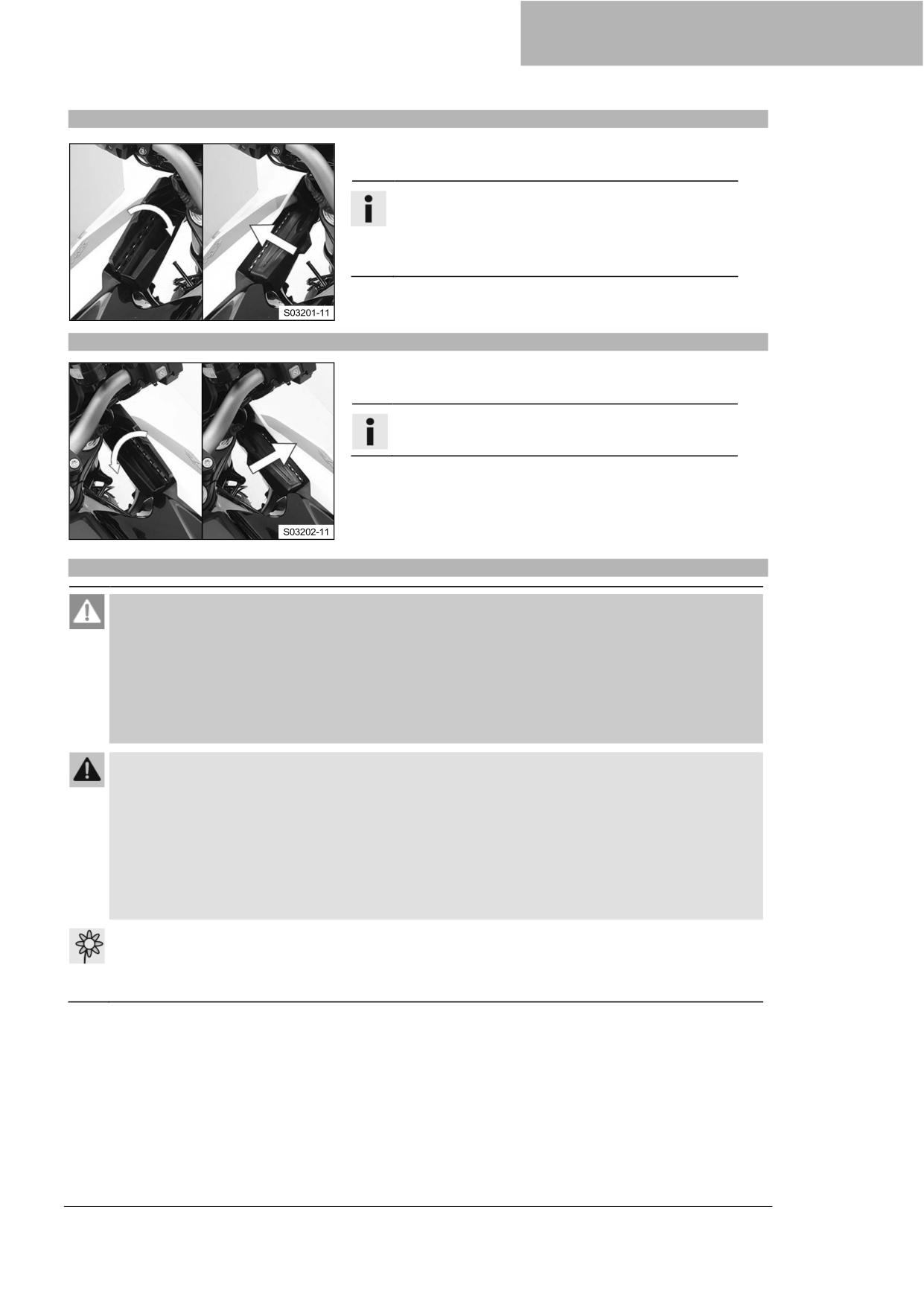

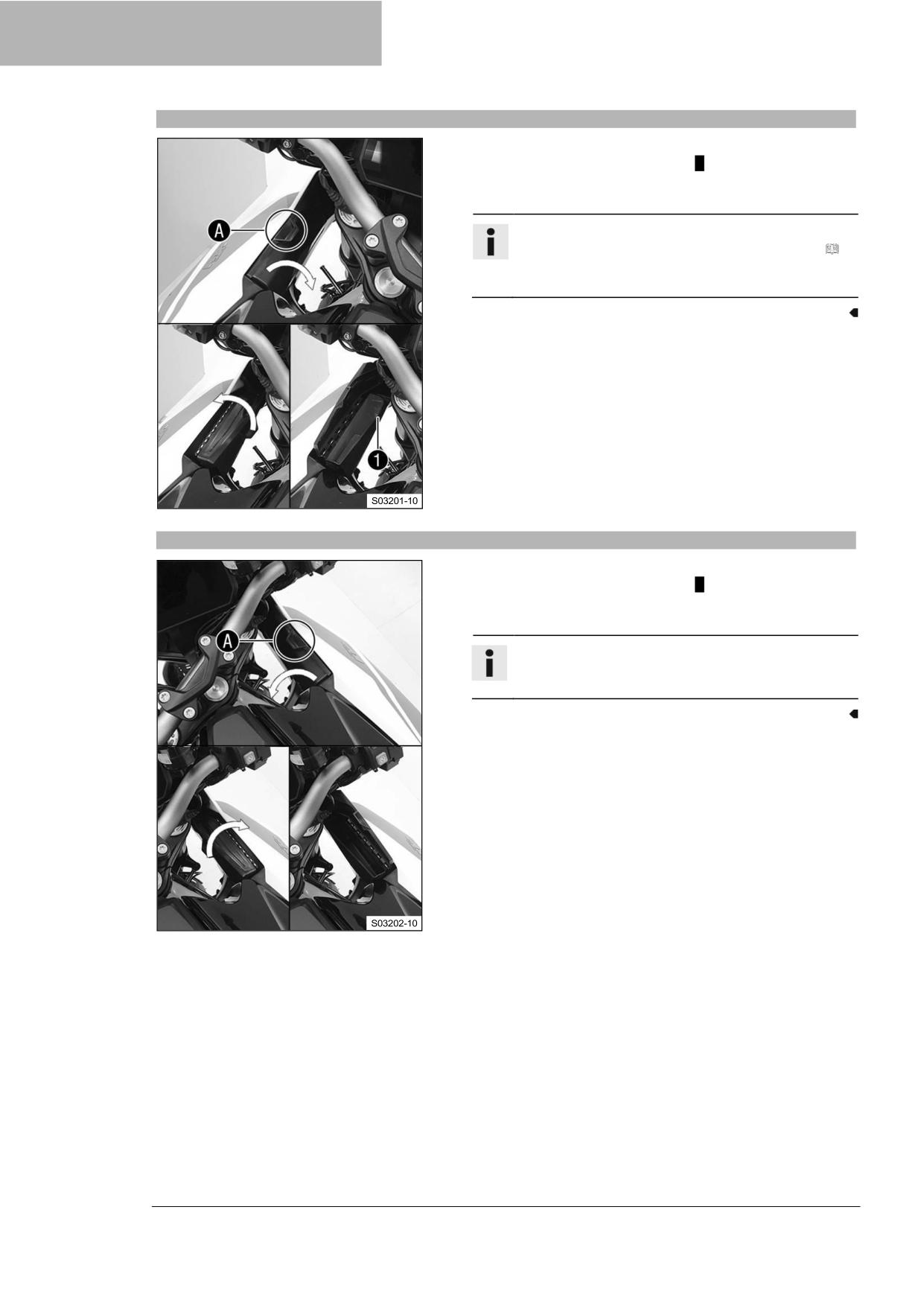

Открытие левого отсека для вещей
Поверните руль максимально вправо.
Откиньте отсек для вещей в зоне A в направлении пера
вилки.
Откройте отсек для вещей.
Информация
В отсеке для вещей расположено USB-гнездо (
стр. 23) ❶ для питания внешних устройств. Перед
поездкой отсек для вещей необходимо закрыть.
6.24
Открытие правого отсека для вещей
Поверните руль до упора влево.
Откиньте отсек для вещей в зоне A в направлении пера
вилки.
Откройте отсек для вещей.
Информация
Перед поездкой отсек для вещей необходимо
закрыть.
24
ОРГАНЫ УПРАВЛЕНИЯ
6
6.25
Закрытие левого отсека для вещей.
Закройте отсек для вещей.
Сложите отсек для вещей.
Информация
Когда руль повернут до упора влево, а рулевое
управление заблокировано, доступ к отсеку для
вещей затруднен, однако отсек для вещей не
запирается.
6.26
Закрытие правого отсека для вещей.
Закройте отсек для вещей.
Сложите отсек для вещей.
Информация
Отсек для вещей не запирается.
6.27
Открытие крышки горловины топливного бака
Опасно
Опасность воспламенения Топливо легко воспламеняется.
Топливо в топливном баке расширяется при нагревании и может вытечь в случае переполнения.
Не заправляйте транспортное средство вблизи открытого огня или зажженных сигарет.
Выключайте двигатель при заправке топливом.
Следите за тем, чтобы топливо не пролилось, особенно на горячие части транспортного
средства.
Если топливо пролилось, немедленно вытрите его.
Соблюдайте технические требования при заправке топливом.
Предупреждение
Опасность отравления Топливо ядовито и представляет опасность для здоровья.
Избегайте контакта топлива с кожей, глазами и одеждой.
В случае проглатывания топлива немедленно обратитесь к врачу.
Не вдыхайте пары топлива.
В случае контакта с кожей промойте пораженный участок большим количеством воды.
Тщательно промойте глаза водой и обратитесь к врачу в случае попадания топлива в глаза.
Смените одежду в случае попадания на нее топлива.
Храните топливо должным образом в подходящей канистре и в недоступном для детей
месте.
Примечание
Опасность загрязнения окружающей среды Неправильное обращение с топливом
представляет опасность для окружающей среды.
Не допускайте попадания топлива в грунтовые воды, почву или канализацию.
25
6 ОРГАНЫ УПРАВЛЕНИЯ
Состояние
Мотоцикл неподвижен.
Двигатель выключен.
Зажигание было включено или выключено менее чем на 1
минуту.
Медленно откиньте крышку ❶.
Крышка заливной горловины топливного бака
разблокирована.
Откиньте крышку заливной горловины топливного бака
❷.
6.28
Закрытие крышки горловины топливного бака
Предупреждение
Опасность воспламенения Топливо легко
воспламеняется, токсично и представляет
опасность для здоровья.
Убедитесь, что крышка топливного бака
правильно заперта после закрытия.
Смените одежду, если на нее пролилось
топливо.
В случае попадания на кожу немедленно
промойте пораженный участок большим
количеством воды.
Сложите крышку заливной горловины топливного бака ❶
и нажмите на нее.
Крышка заливной горловины топливного бака
со звуком зафиксируется на месте.
6.29
Замок сиденья
Замок сиденья ❶ расположен с левой стороны транспортного
средства под сиденьем.
Его можно отпереть с помощью ключа системы RACE-ON или
черного ключа зажигания.
26
ОРГАНЫ УПРАВЛЕНИЯ
6
6.30

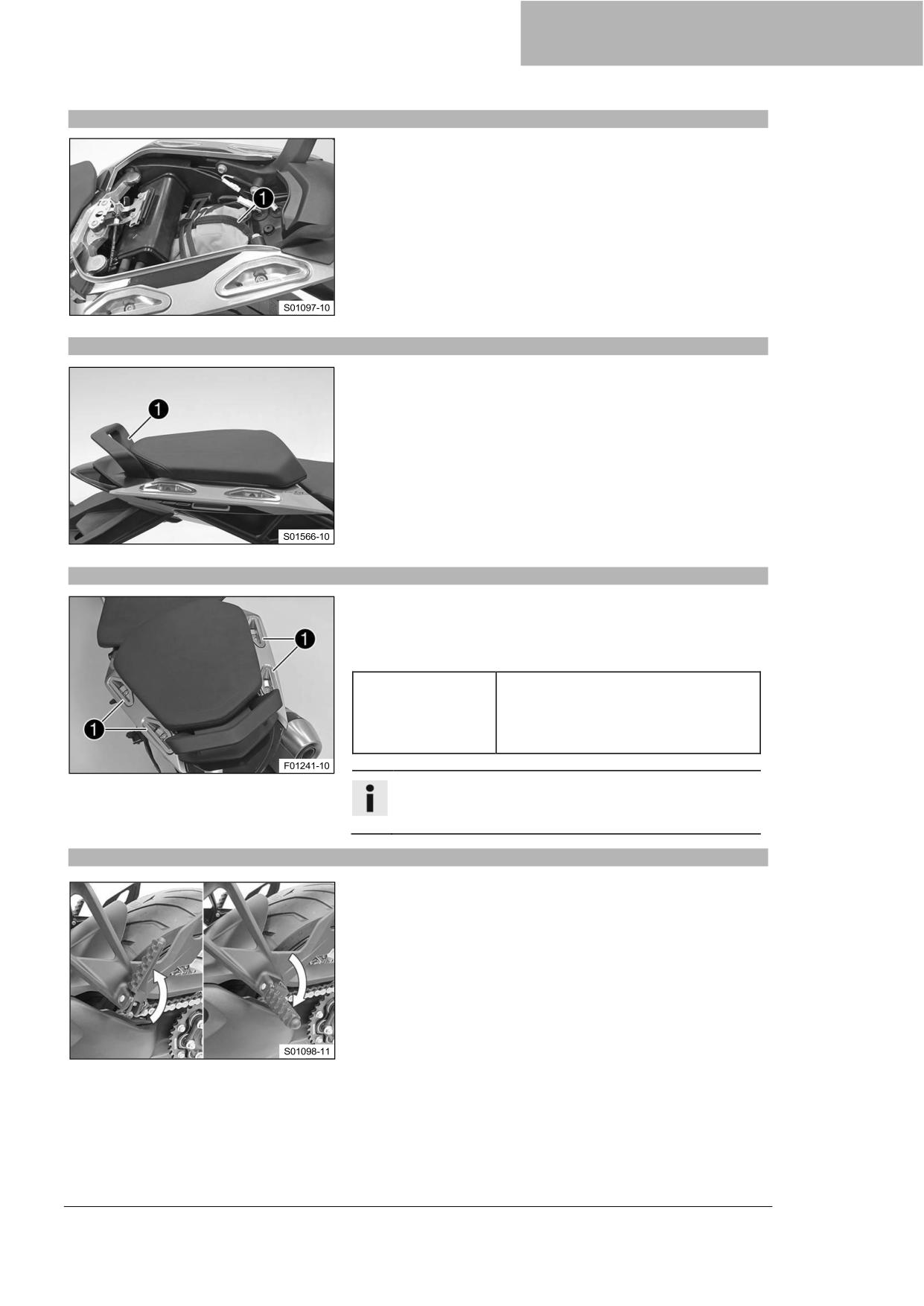

Набор инструментов
В отсеке для вещей под пассажирским сиденьем находится
набор инструментов ❶.
6.31
Поручень
Во время поездки пассажир может держаться за поручень ❶.
6.32
Держатели кофров
Держатели кофров ❶ расположены с каждой стороны
пассажирского сиденья. На держателях можно закрепить
систему кофров (опция). Запрещается нагружать держатели
кофров больше указанного веса.
Максимально
7 кг (15 фунтов)
допустимая
нагрузка на
держатели кофров
с каждой стороны
Информация
Следуйте инструкциям, предоставленным
производителем багажа.
6.33
Пассажирские подножки
Пассажирские подножки можно складывать вверх и вниз.
Возможные состояния
•
Пассажирские подножки сложены вверх - Для эксплуатации
без пассажира.
•
Пассажирские подножки откинуты вниз -Для эксплуатации
с пассажиром.
27
6 ОРГАНЫ УПРАВЛЕНИЯ
6.34
Педаль переключения передач
Педаль переключения передач ❶ установлена с левой
стороны двигателя.
Положения передач показаны на рисунке.
Положение холостого хода находится между первой и второй
передачами.
6.35
Педаль ножного тормоза
Педаль ножного тормоза ❶ расположена перед правой
подножкой. Задний тормоз включается с помощью
рычага ножного тормоза.
6.36
Боковая подставка
Боковая подставка ❶ расположена на левой
стороне транспортного средства. Боковая
подставка используется для парковки мотоцикла.
Информация
Во время использования мотоцикла боковая
подставка должна быть сложена. Боковая подставка
соединена с системой безопасного пуска; см.
инструкции в главе "Остановка, парковка".
Возможные состояния
• Боковая подставка разложена - Транспортное средство
может опираться на боковую подножку. Система
безопасного пуска активна.
• Боковая подставка сложена - Это положение является
обязательным при движении на мотоцикле. Система
безопасного пуска неактивна.
28
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
7.1

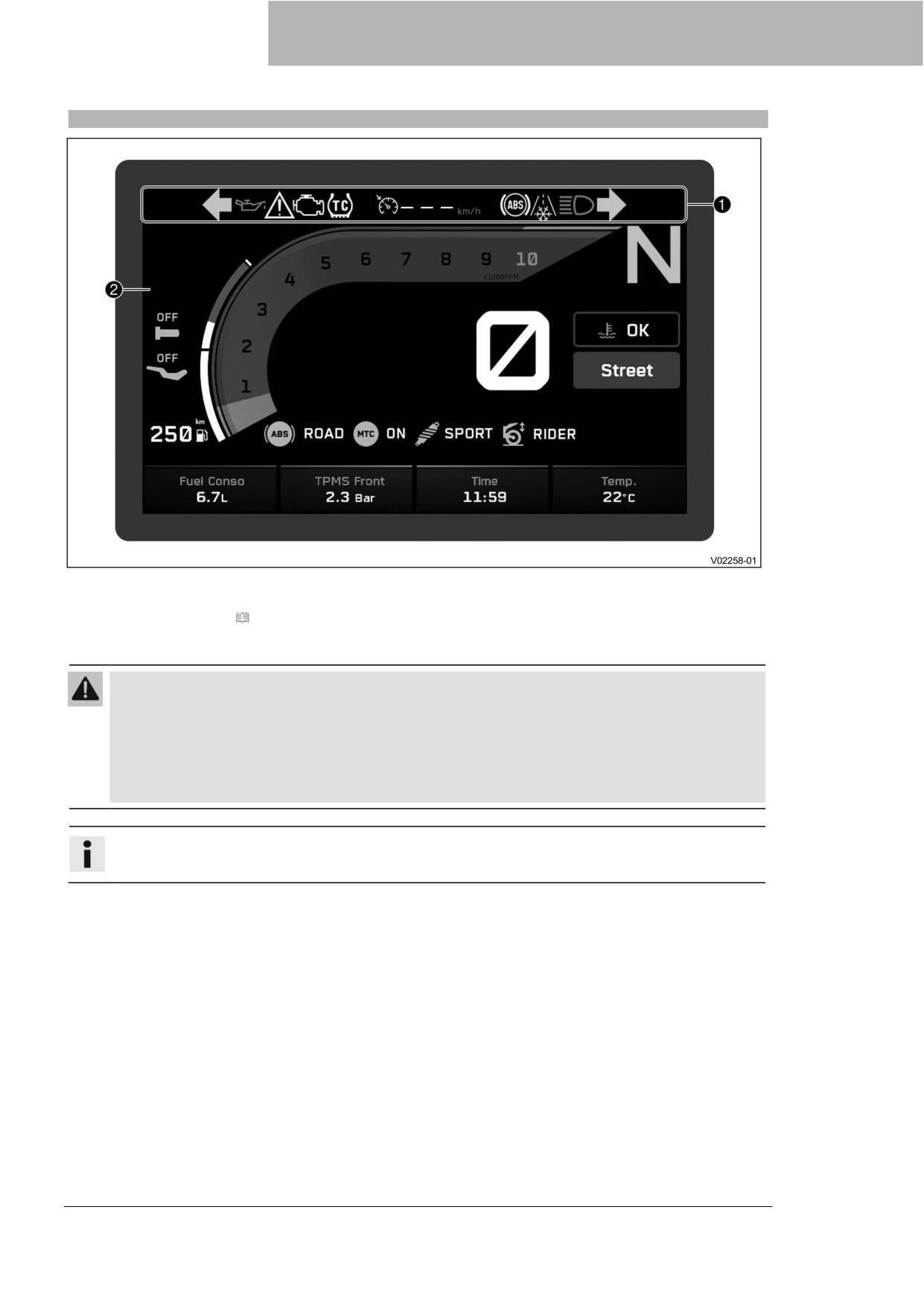

Комбинированная приборная панель
Комбинированная приборная панель крепится перед рулем.
Комбинированная приборная панель разделена на две функциональные зоны.
❶ индикаторные лампы ( стр. 32)
Дисплей ❷
Предупреждение
Опасность ожогов В некоторых ситуациях детали приборной панели сильно нагреваются. В
частности, дисплей нагревается при температуре окружающего воздуха выше 55 °C (131 °F),
при длительной неподвижности, например, на светофоре, или под прямыми солнечными
лучами.
Не прикасайтесь к панели приборов голыми руками в указанных ситуациях.
Используйте соответствующую защитную одежду.
Если вы получили ожог, немедленно подставьте пораженный участок под теплую воду.
Информация
Нельзя установить наклон комбинированной приборной панели в желаемое положение.
29
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7.2
Активация и проверка
Активация
Комбинированная приборная панель активируется при
включении зажигания.
Информация
Яркость дисплеев регулируется датчиком наружной
освещенности в комбинированной приборной панели
Тест
На дисплее появляется приветственный текст, а индикаторные
лампы кратковременно включаются для функциональной
проверки.
Информация
Лампа индикации неисправности горит всегда, пока
двигатель не работает. Если двигатель работает, а
лампа индикации неисправности горит, остановитесь
(стараясь не подвергать опасности себя и других
участников движения) и обратитесь в официальную
мастерскую KTM. Сигнальная лампа давления масла
горит всегда, пока двигатель не работает. Если
двигатель работает и загорелась сигнальная лампа
давления масла, немедленно остановитесь (стараясь
не подвергать опасности себя и других участников
движения) и выключите двигатель. Сигнальная лампа
ABS и индикаторная лампа MTC (противобуксовочной
системы) горят до достижения скорости примерно 6
км/ч (примерно 4 миль/ч) или более.
7.3
Предупреждения
В центре дисплея появляются предупреждения, которые
обозначаются желтым или красным цветом в зависимости от
их важности. Желтые предупреждения указывают на
неисправности или информацию, которые требуют
оперативного вмешательства или корректировки стиля езды.
Красные предупреждения обозначают неисправности или
информацию, требующие немедленного вмешательства.
Информация
Предупреждения можно скрыть, нажав любую кнопку.
Все существующие предупреждения отображаются в
меню Предупреждения до тех пор, пока они не
перестанут быть активными.
30
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
7.4
Тормозная система, предупреждение о температуре
При частом и чрезмерно длительном использовании заднего
тормоза, например, на длинных спусках, температура
тормозной системы может повыситься.
Предупреждение отображается в центре дисплея.
Рекомендуется совместное использование заднего и
переднего тормоза.
Предупреждение
Опасность несчастных случаев Контроль
температуры тормозной системы не защищает от
перегрева.
Температура тормозов рассчитывается, а не
измеряется.
См. инструкции в главе "Торможение".
Немедленно остановитесь, даже если
предупреждение о температуре не отображается,
если точка схватывания рычага тормоза
становится "ватной".
7.5
Предупреждение об обледенении
Предупреждение об обледенении включается при
повышенном риске гололеда на дорогах.
Предупреждение об обледенении появляется в центре
дисплея и выделяется желтым цветом.
Предупреждение об обледенении появляется на дисплее,
когда температура окружающего воздуха опускается ниже
указанного значения.
Температура
≤ 4 °C (≤ 39 °F)
Предупреждение об обледенении гаснет на дисплее, когда
температура окружающего воздуха снова поднимается выше
указанного значения.
Температура
≥ 6 °C (≥ 43 °F)
Информация
Когда загорается предупреждение об обледенении *,
также появляется предупреждение
ПРЕДУПРЕЖДЕНИЕ ОБ ОБЛЕДЕНЕНИИ.
31
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7.6
Индикаторные лампы
Индикаторные лампы предоставляют дополнительную информацию о рабочем
состоянии мотоцикла.
При включении зажигания все индикаторные лампы загораются на короткое время.
Информация
Лампа индикации неисправности горит всегда, пока двигатель не работает. Если двигатель
работает, а лампа индикации неисправности горит, остановитесь (стараясь не подвергать
опасности себя и других участников движения) и обратитесь в официальную мастерскую KTM.
Сигнальная лампа давления масла горит всегда, пока двигатель не работает. Если двигатель
работает и загорелась сигнальная лампа давления масла, немедленно остановитесь (стараясь не
подвергать опасности себя и других участников движения) и выключите двигатель.
Сигнальная лампа ABS и индикаторная лампа MTC (противобуксовочной системы) горят до
достижения скорости примерно 6 км/ч (примерно 4 миль/ч) или более.
Возможные состояния
Индикаторная лампа системы RACE-ON горит/мигает желтым/оранжевым/красным -
Сообщения о состоянии или ошибках, связанных с системой Race-on/системой
сигнализации.
Индикаторная лампа левого указателя поворота мигает зеленым цветом с постоянным
ритмом - Левый указатель поворота включен.
Сигнальная лампа давления масла горит красным - Давление масла слишком низкое.
Немедленно остановитесь, стараясь не подвергать опасности себя и других
участников движения, и выключите двигатель.
Общая предупреждающая лампа горит желтым цветом - Обнаружено
замечание/предупреждение по эксплуатационной безопасности. Это также
отображается на дисплее.
Лампа индикации неисправности горит желтым цветом - БСД (бортовая система
диагностики) обнаружила неисправность в электронике транспортного средства.
32
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
Индикаторная лампа TC горит/мигает желтым - MTC ( стр. 134) не включена или в
данный момент вмешивается в работу системы. Индикаторная лампа TC также
загорается при обнаружении неисправности. Обратитесь в официальную мастерскую
KTM. Индикаторная лампа TC мигает, если активно задействована
противобуксовочная система мотоцикла или активирована система СПСП ( стр. 78)
(опция).
Сигнальная лампа системы круиз-контроля горит желтым цветом - Функция системы
круиз-контроля включена, но круиз-контроль не активирован.
Сигнальная лампа системы круиз-контроля горит зеленым цветом - Функция системы
круиз-контроля включена и круиз-контроль активирован.
Сигнальная лампа ABS горит желтым - Сообщения о состоянии или ошибках,
связанных с ABS. Предупреждающая лампа ABS мигает, если включен режим ABS
Супермото.
На дисплее активно предупреждение об обледенении - Предупреждающая лампа
загорается при повышенном риске обледенения дороги.
Индикаторная лампа дальнего света горит синим цветом - Дальний свет включен.
Индикаторная лампа правого указателя поворота мигает зеленым цветом с
равномерным ритмичным миганием - Правый указатель поворота включен.
Индикаторная лампа холостого хода горит зеленым - коробка передач находится в
нейтральном положении.
7.7

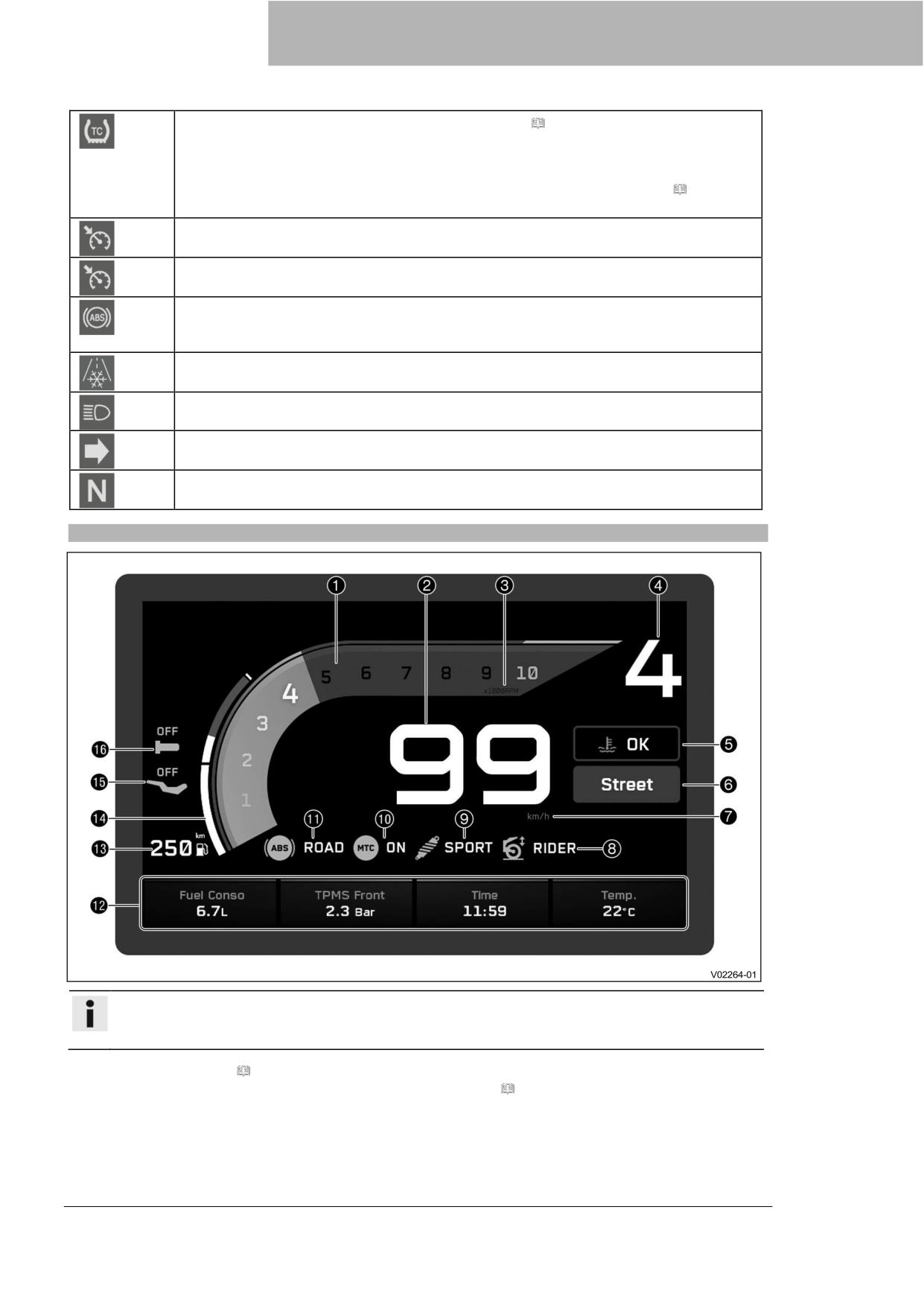

Информационный дисплей
Информация
На рисунке показан начальный экран комбинированной приборной панели. Если меню открыто,
скорость и выбранная передача все еще отображаются.
❶ Обороты двигателя ( стр. 36)
❶ Предупреждающий световой сигнал переключения передач ( стр. 36)
33
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
❶ Предупреждающий световой сигнал переключения передач встроен в дисплей тахометра.
❷ Спидометр ( стр. 37)
❸ Единицы измерения для отображения оборотов двигателя
❹ Индикация передач ( стр. 38)
❺ Индикатор температуры охлаждающей жидкости ( стр. 38)
❻ Индикация режима езды ( стр. 38)
❼ Единицы измерения на спидометре
❽ Индикация нагрузки ( стр. 38)
❾ Индикация демпфирования ( стр. 37)
❿ Индикация MTC ( I стр. 37)
⓫ Индикация ABS ( стр. 37)
⓬ Отображение избранного ( . стр. 40)
⓭ Индикация дальности поездки на имеющемся топливе
⓮ Индикация уровня топлива ( стр. 39)
⓯ Подогрев сидений (опция) ( стр. 39)
⓰ Рукоятка с подогревом (опция) ( стр. 39)
7.8
Отображение гоночной трассы (опция)
Информация
На рисунке показан начальный экран комбинированной приборной панели, когда активен режим
езды по гоночному треку Track ( (опция).
В режиме езды Track все избранные функции скрыты.
В этом режиме система KTM MY RIDE недоступна.
Если меню открыто, скорость и выбранная передача все еще отображаются.
❶ Обороты двигателя ( стр. 36)
34
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
❶ предупреждающий световой сигнал переключения передач (стр. 36)
Предупреждающий световой сигнал переключения передач встроен в дисплей тахометра.
❷ Регулировка проскальзывания (опция) (стр. 135)
❸ Единицы измерения для отображения оборотов двигателя
❹ Спидометр (стр. 37)
❺ Единицы измерения на спидометре
❻ Индикация нагрузки (стр. 38)
❼ Индикация демпфирования (стр. 37)
❽ Чувствительность отклика на поворот ручки газа (опция) (стр. 135)
❾ Индикация ABS (стр. 37)
❿ Режим предотвращения езды на заднем колесе (опция) (стр. 78)
⓫ Лаунч контроль (опция) (стр. 77)
⓬ Индикация уровня топлива (стр. 39)
⓭ Индикация передачи (стр. 38)
7.9
Отображение рабочих параметров (опция)
Информация
На рисунке показан начальный экран комбинированной приборной панели в активном режиме
езды Производительность (опция).
В режиме езды Performance (опция) стандартный вид комбинированной приборной панели
сочетается с функциями режима езды Track (опция).
Если меню открыто, скорость и выбранная передача все еще отображаются.
35
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7.10
Обороты двигателя
Частота вращения двигателя измеряется в оборотах в минуту.
7.11
Сигнальная лампа переключения передач
Индикатор необходимости переключения на следующую
передачу встроен в индикатор счетчика оборотов. Скорость
для индикатора переключения можно настроить в меню Shift
Light. Во время обкатки (до 1 000 км / 621 миль)
предупреждающий световой сигнал переключения передач
всегда активен. Только после этого можно отключить
предупреждающий световой сигнал переключения передач и
настроить значения оборотов RPM1 (ОБ/МИН1) и RPM2
(ОБ/МИН2). При ОБ/МИН1 индикатор оборотов двигателя
мигает красным цветом, а при ОБ/МИН2 весь дисплей мигает
красным цветом.
Информация
После первого обслуживания предупреждающий
световой сигнал переключения передач отключается,
когда двигатель прогрет и находится на шестой
передаче.
Температура
< 35 °C (< 95 °F)
охлаждающей жидкости
ОДО (Одометр)
< 1 000 км (< 620 миль)
Предупреждающий
6 500 об/мин
световой сигнал
переключения передач
всегда горит при
Температура
> 35 °C (> 95 °F)
охлаждающей жидкости
ОДО (Одометр)
> 1 000 км (> 620 миль)
ОБ/МИН1 Индикатор
мигает красным
оборотов двигателя
ОБ/МИН2 весь дисплей
мигает красным
7.12
Индикатор круиз-контроля
Рабочее состояние и активный круиз-контроль отображаются в
области ❶ дисплея.
Круиз-контроль управляется с помощью выключателя круиз-
контроля
(
стр. 18).
Информация
Если функция системы круиз-контроля включена, но
круиз-контроль не активирован, сигнальная лампа
системы круиз-контроля горит желтым цветом. Если
функция системы кру3из-контроля включена и круиз-
контроль активирован, сигнальная лампа системы
круиз-контроля горит зеленым цветом.
36
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
7.13

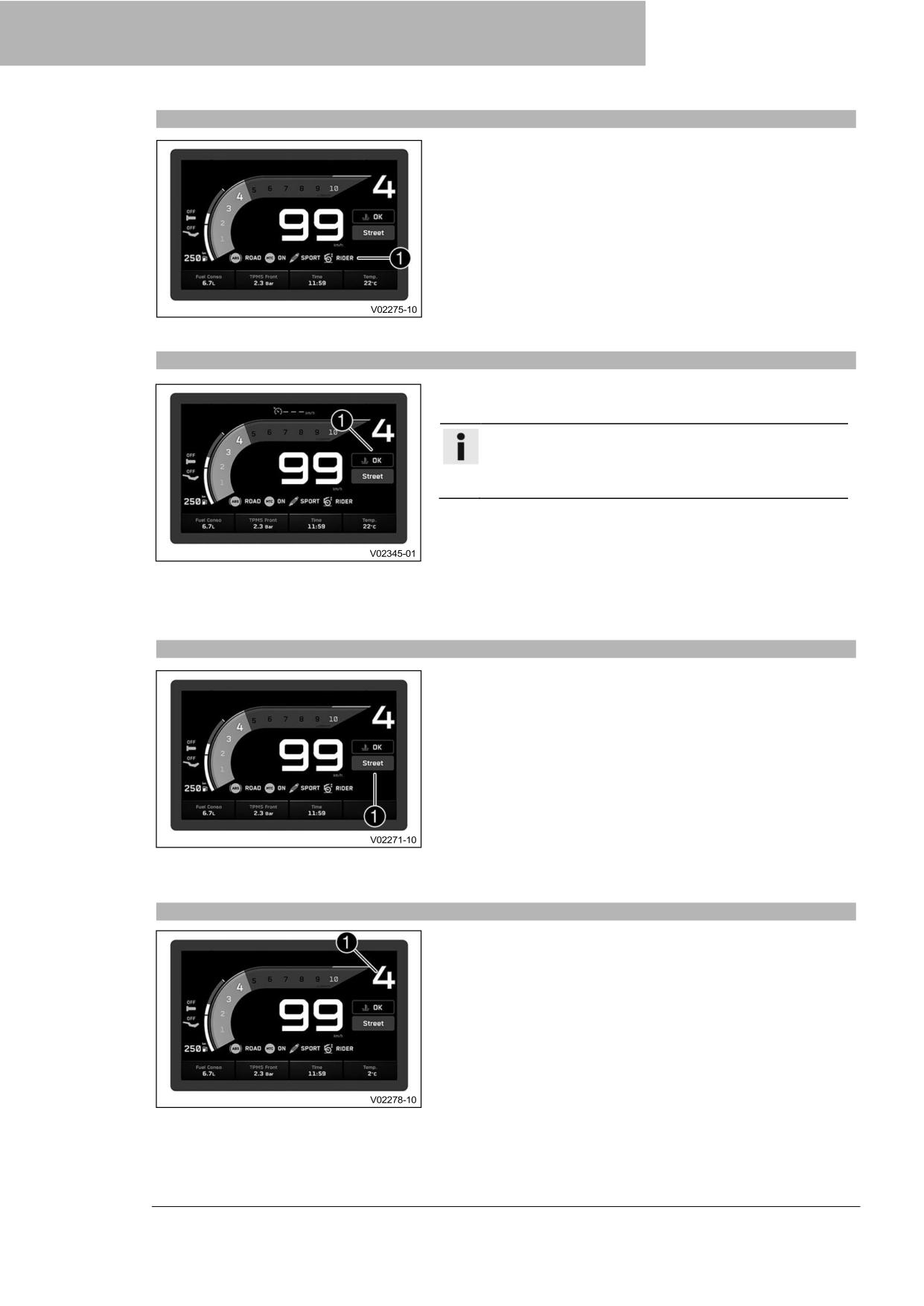

Спидометр

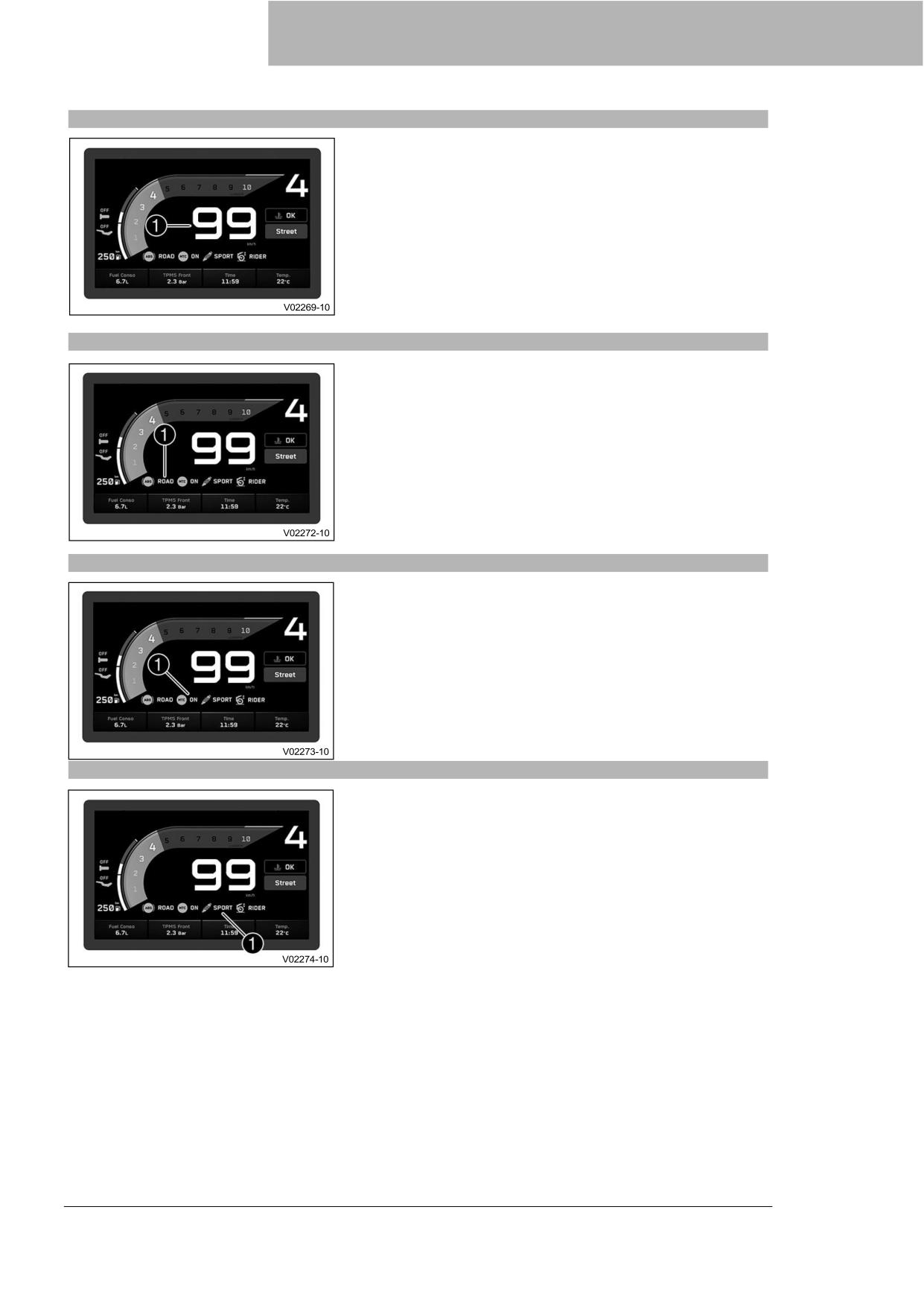

Скорость отображается в области ❶ дисплея.
Единицы измерения скорости можно настроить в меню
Единицы измерения.
Скорость отображается в километрах в час км/ч или в
милях в час миль/ч.
7.14
Отображение ABS
Настройка режима ABS отображается в области ❶ дисплея.
Настроить ABS можно в меню ABS.
7.15
Отображение MTC
Область ❶ дисплея показывает, включена или выключена
система MTC.
Противобуксовочная система мотоцикла мотоцикла может
быть включена или выключена в меню MTC.
7.16

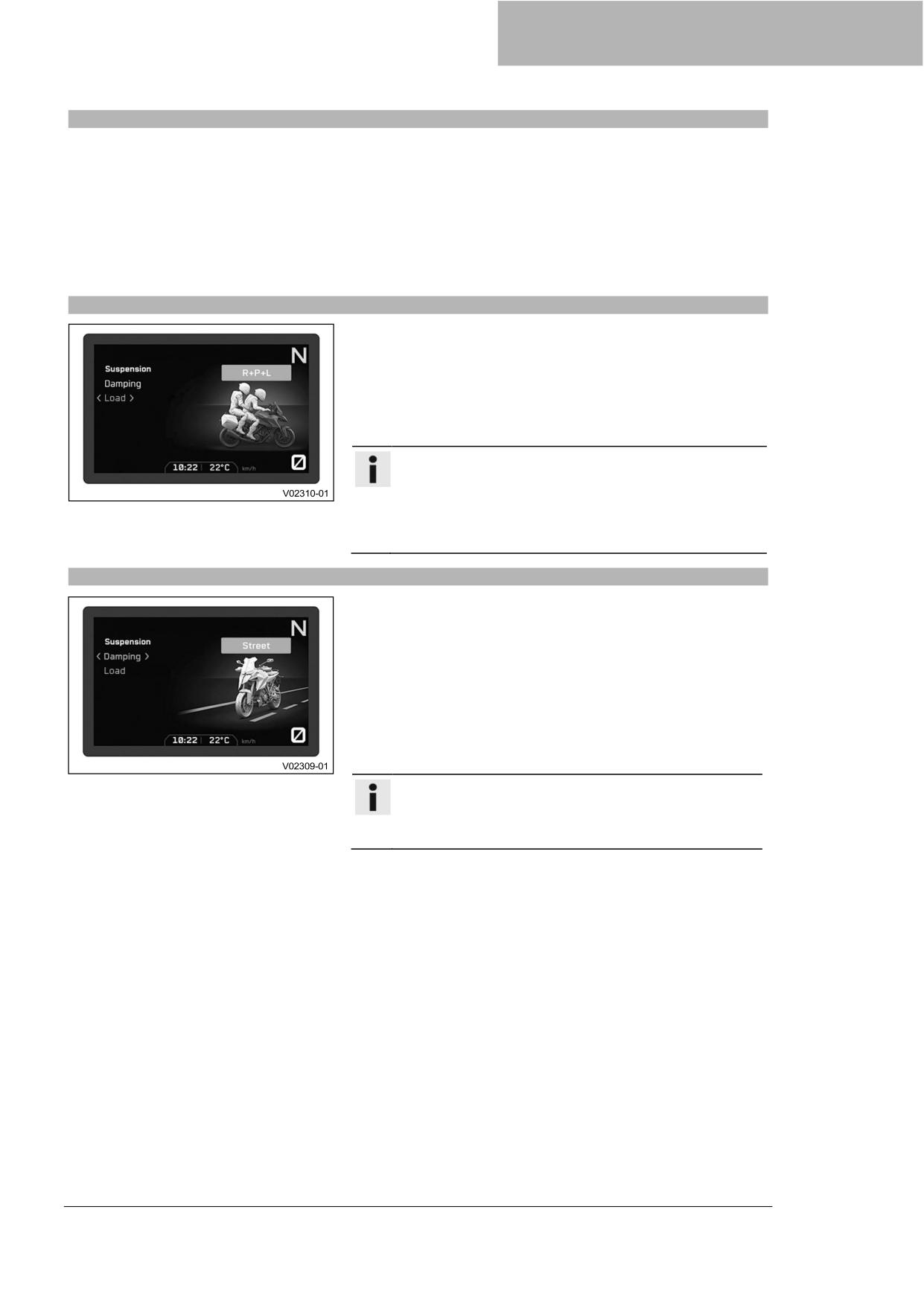

Отображение демпфирования
Установленный режим Демпфирование отображается в
области ❶ дисплея.
Демпфирование можно настроить в меню Демпфирование.
37
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7.17
Отображение нагрузки
Настройка грузоподъемности отображается в области ❶
дисплея.
Грузоподъемность можно настроить в меню Нагрузка.
Настраивайте грузоподъемность только в ненагруженном
состоянии.
7.18
Индикатор температуры охлаждающей жидкости
Температура охлаждающей жидкости отображается в области
1 дисплея.
Информация
Если индикатор температуры охлаждающей жидкости
показывает HOT (горячая), индикатор также начинает
мигать.
Возможные состояния
•
Двигатель холодный - индикатор температуры
охлаждающей жидкости показывает LOW (низкая).
• Двигатель прогрет - Индикатор температуры охлаждающей
жидкости показывает OK (в норме).
• Двигатель горячий - Индикатор температуры охлаждающей
жидкости показывает HOT.
7.19
Отображение режима езды
Настройка Режима езды отображается в области ❶
дисплея.
Режим передвижения можно настроить в меню Режим
езды.
7.20
Отображение передачи
Текущая передача отображается в области ❶ дисплея.
38
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
7.21

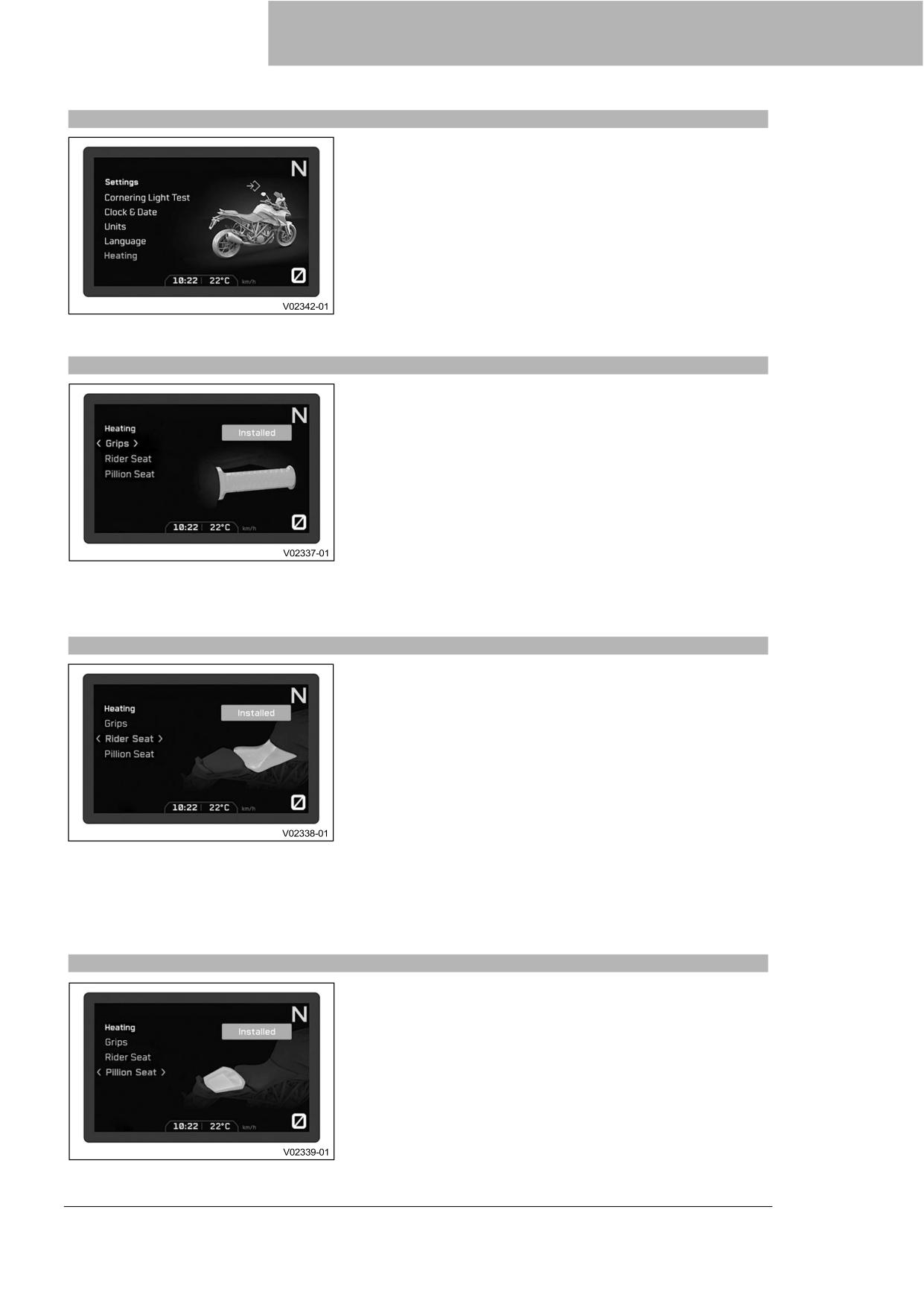

Рукоятка с подогревом (опция)
Состояние нагревателя рукоятки отображается в области ❶
дисплея.
Нагреватель рукоятки можно настроить в меню Подогрев.
7.22
Подогрев сидений (опция)
Состояние подогрева сидений отображается в области ❶
дисплея.
Подогрев сидений можно настроить в меню Подогрев.
Информация
Уровень подогрева пассажирского сиденья
регулируется переключателем рядом с правым
поручнем.
7.23
Отображение уровня топлива
Объем топливного бака отображается в области ❶ дисплея.
Индикатор уровня топлива состоит из полосок. Чем больше
полосок светится, тем больше топлива находится в топливном
баке.
Информация
Если уровень топлива снижается, последний сегмент
мигает красным цветом, а также появляется
следующее предупреждение: Low Fuel (Мало
топлива).
Уровень топлива отображается с небольшой
задержкой, чтобы предотвратить постоянное движение
индикатора во время езды.
Индикатор уровня топлива не обновляется, пока
боковая подставка разложена или выключен
аварийный выключатель.
После складывания боковой подставки и включения
аварийного выключателя индикатор уровня топлива
обновляется в следующий раз через 2 минуты.
Индикатор уровня топлива мигает, если
комбинированная приборная панель не получает
сигнал от датчика уровня топлива.
39
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7.24
Отображение избранных параметров
На экране отображения Избранного 1 отображается до
четырех элементов информации.
Отображение избранного можно настроить по своему
усмотрению в меню Избранное.
7.25

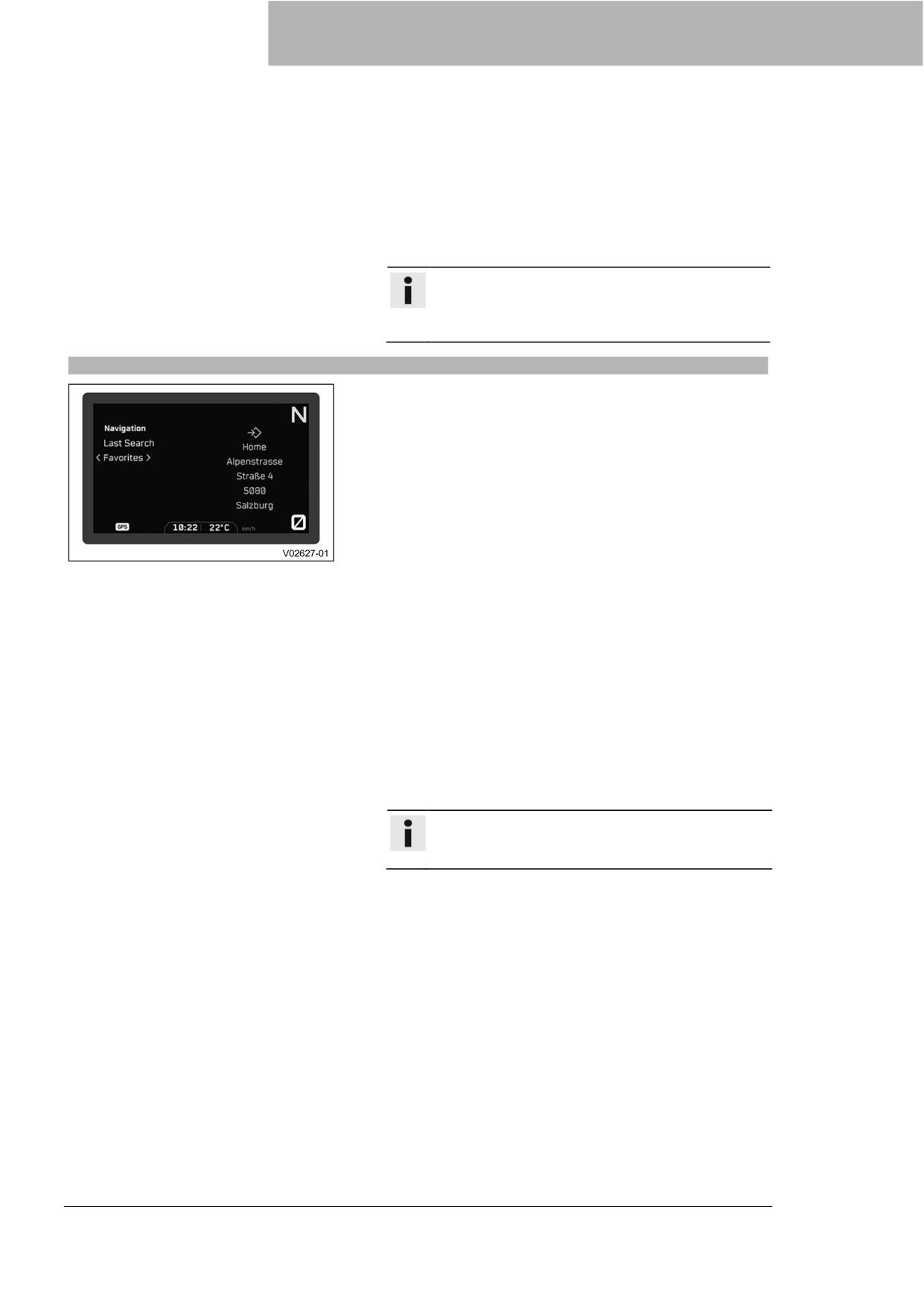

Отображение навигации (опция)
Индикатор Навигация появляется, когда активирована
функция навигации.
На дисплее Навигации отображается стрелка направления,
расстояние до следующей путевой точки, название дороги,
время прибытия, а также расстояние до пункта назначения.
7.26
Отображение телефонных вызовов
Предупреждение
Опасность несчастных случаев Слишком высокая
громкость наушников отвлекает внимание от
дорожной обстановки.
Всегда выбирайте достаточно низкий уровень
громкости наушников, чтобы вы могли четко
слышать акустические сигналы.
Индикатор Вызова появляется при входящих или активных
вызовах.
Нажмите кнопку RIGHT (ВПРАВО), чтобы принять входящий
вызов.
Нажмите кнопку LEFT (ВЛЕВО), чтобы отклонить входящий
вызов.
Нажмите кнопку UP (ВВЕРХ), чтобы увеличить громкость
звука.
Нажмите кнопку DOWN (ВНИЗ), чтобы уменьшить громкость
звука.
Информация
Не в каждом мобильном телефоне можно изменить
громкость звука с помощью комбинированного
переключателя.
Отображается продолжительность вызова и контакт.
В зависимости от настроек мобильного телефона,
контакт отображается по имени.
Во время активного телефонного разговора навигация
по меню невозможна.
40
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
7.27

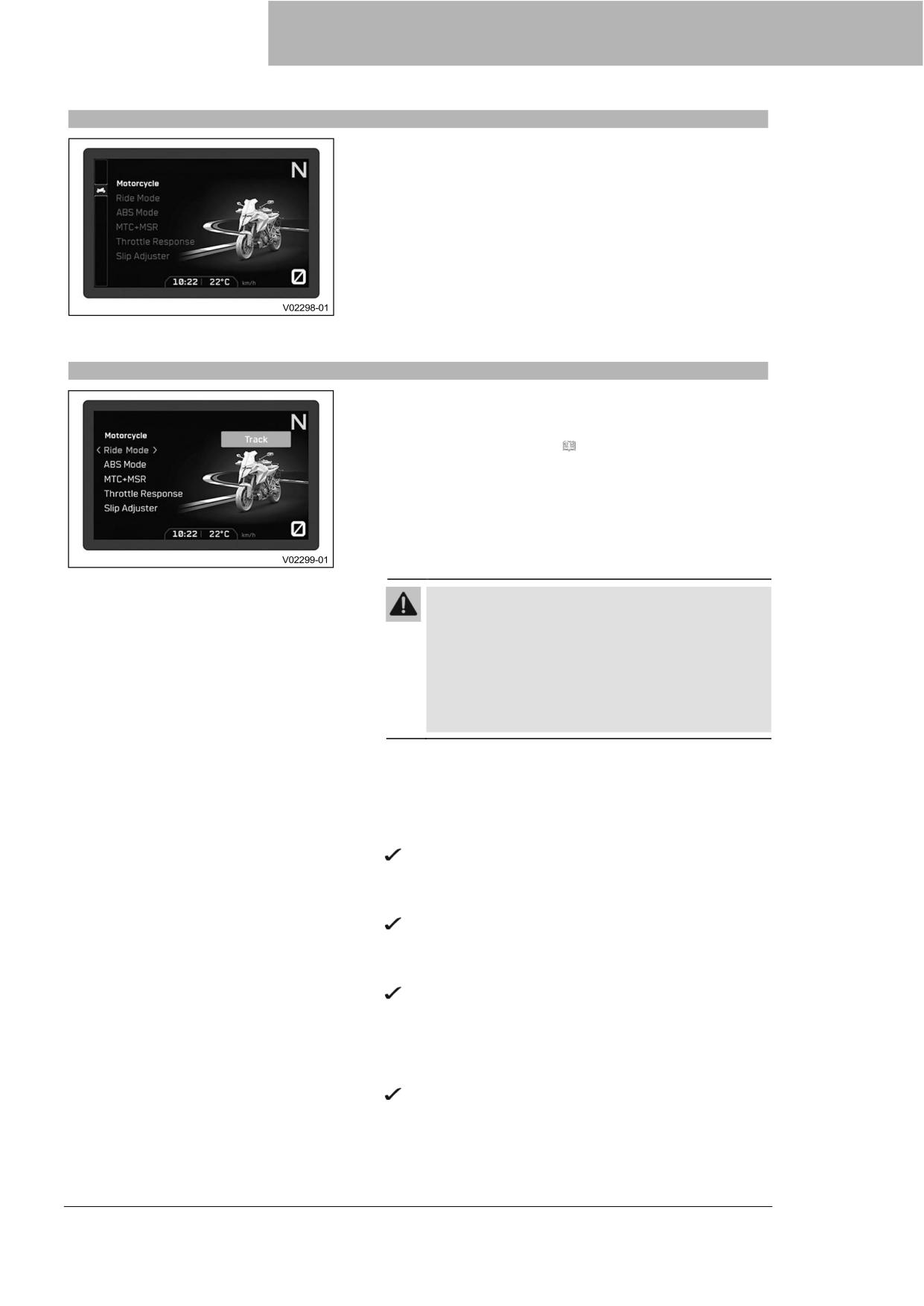

Меню
Информация
Нажмите кнопку SET (УСТАНОВИТЬ) ❶ на начальном
экране, чтобы открыть меню.
Для перемещения по меню используйте кнопки LEFT
(ВЛЕВО) ❷, UP (ВВЕРХ) ❸, RIGHT (ВПРАВО) ❹ и
DOWN (ВНИЗ) ❺. Нажмите кнопку BACK (НАЗАД) ❻,
чтобы закрыть текущее меню или общий вид меню.
7.27.1 Информация о мотоцикле
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока
не будет выделена надпись Bike Info (Информация о
мотоцикле). Нажмите кнопку SET (УСТАНОВИТЬ) или
кнопку RIGHT (ВПРАВО), чтобы открыть меню.
В Информации о мотоцикле можно получить доступ к общей
информации.
7.27.2 Информация о мотоцикле
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока
не будет выделена надпись Bike Info (Информация о
мотоцикле). Нажмите кнопку SET (УСТАНОВИТЬ) или
кнопку RIGHT (ВПРАВО), чтобы открыть меню.
TPMS Front (система контроля давления в шинах)
(дополнительная функция) показывает текущее давление в
передней шине.
TPMS Rear (дополнительная функция) показывает текущее
давление в задней шине.
Информация
Установленное контрольное значение отображается
справа от текущего давления в шине в круглых
скобках. Режим системы контроля давления в шинах
можно установить в меню TPMS Mode (Режим СКДВ)
(дополнительная функция).
Water (Вода) отображает температуру охлаждающей
жидкости.
Oil (Масло) отображает температуру моторного масла.
Fuel Range (Дальность поездки на имеющемся топливе)
отображает возможное расстояние, которое вы можете
преодолеть c наличным запасом топлива.
Battery (Аккумулятор) отображает напряжение аккумулятора.
ODO отображает общее пройденное расстояние.
Service (Техобслуживание) показывает, когда наступает срок
следующего обслуживания.
Warnings (Предупреждения) отображает предупреждения,
которые возникли до тех пор, пока они не перестанут быть
активными.
41
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7.27.3 Поездка
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока
не будет выделена надпись Trip (Поездка). Нажмите
кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО),
чтобы открыть меню.
Общая информация об одометре, времени езды, среднем
расходе топлива и средней скорости доступна в меню Trip
(Поездка). Поездки можно переключать и сбрасывать.
7.27.4 Поездка 1
Нажмите кнопку SET (УСТАНОВИТЬ) или RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока
не будет выделена надпись Trip (Поездка). Нажмите
кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО),
чтобы открыть меню.
Нажимайте кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока
не будет выделена надпись Trip (Поездка). Нажимайте
кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО), пока не
будет выбрано значение Trip 1.
Функция Trip отображает расстояние с момента последнего
сброса, например, между двумя остановками для дозаправки
топливом. Функция Trip работает и считает до 9999.
Функция ØConsum (Расход топлива). показывает средний
расход топлива на основе функции Trip.
Функция ØSpeed (Скорость) указывает среднюю скорость на
основе функций Trip и Time.
Функция Time (Время) отображает время поездки на основе
функции Trip и запускается, как только комбинированная
приборная панель получает сигнал о скорости.
Информация
Все данные для выбранного в данный момент
одометра поездки сбрасываются командой Reset
Trip (Сброс поездки).
7.27.5 Поездка 2
Нажмите кнопку SET (УСТАНОВИТЬ) или RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока
не будет выделена надпись Trip (Поездка). Нажмите
кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО),
чтобы открыть меню.
Нажимайте кнопку UP (ВВЕРХ) или DOWN (ВНИЗ), пока
не будет выделена надпись Trip (Поездка). Нажимайте
кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО), пока не
будет выбрано значение Trip 2.
Функция Trip отображает расстояние с момента последнего
сброса, например, между двумя остановками для дозаправки
топливом. Функция Trip работает и считает до 9999.
Функция ØConsum (Расход топлива). показывает средний
расход топлива на основе функции Trip.
Функция ØSpeed (Скорость) указывает среднюю скорость на
основе функций Trip и Time.
Функция Time (Время) отображает время поездки на основе
функции Trip и запускается, как только комбинированная
приборная панель получает сигнал о скорости.
Информация
Все данные для выбранного в данный момент
одометра поездки сбрасываются командой Reset
Trip (Сброс поездки).
42
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
7.27.6 Мотоцикл
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Motorcycle . Нажмите кнопку SET
(УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
В меню Мотоцикл можно настроить режим езды, режим ABS и
противобуксовочную систему автомобиля.
Если активирован режим езды Track Performance
(Производительность - Трек) (опция), можно настроить
характеристики чувствительности отклика на поворот ручки
газа и проскальзывания заднего колеса, Режим
предотвращения езды на заднем колесе и Лаунч контроль.
7.27.7 Режим езды
Состояние
•
Кнопка пуска/аварийный выключатель (среднее
положение) - Это положение необходимо для работы;
цепь зажигания замкнута. ( стр. 20)
•
Функция круиз-контроля отключена.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Motorcycle . Нажмите кнопку SET
(УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Предупреждение
Опасность несчастных случаев Неправильно
выбранный режим передвижения значительно
усложняет управление транспортным средством.
Каждый из режимов передвижения подходит
только для определенных условий.
Всегда выбирайте режим передвижения,
соответствующий поверхности, по которой вы
едете, погоде и ситуации.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Режим передвижения.
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО) для
выбора Режима передвижения, чтобы изменить
настройки двигателя и противобуксовочной
системы мотоцикла, которые согласованы друг с другом.
Street (Улица) - Омологированные характеристики
со сбалансированной реакцией; противобуксовочная
система мотоцикла позволяет заднему колесу
нормально проскальзывать.
Sport (Спорт) - Омологированные характеристики с
очень прямым откликом; противобуксовочная
система мотоцикла позволяет заднему колесу
больше проскальзывать.
Rain (Дождь) - Уменьшенные омологированные
характеристики с мягким откликом для улучшения
ездовых качеств на поверхностях с низким
сцеплением с дорогой; противобуксовочная
система мотоцикла допускает очень небольшое
проскальзывание заднего колеса.
Track (опция) - омологированные характеристики и
чрезвычайно прямой отклик. Противобуксовочная
система мотоцикла и характеристики
чувствительности отклика на поворот ручки газа
могут быть настроены индивидуально.
43
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
Performance (Производительность) (опция) -
омологированные характеристики и чрезвычайно
прямой отклик. Противобуксовочная
система мотоцикла и характеристики
чувствительности отклика на поворот ручки газа
могут быть настроены индивидуально. Сочетает в
себе функции режима track и стандартных режимов.
Информация
Не открывайте дроссельную заслонку во время
выбора.
7.27.8 ABS
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Motorcycle . Нажмите кнопку SET
(УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись ABS.
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО) для
выбора режима ABS.
Информация
Режим ABS можно переключать во время поездки.
Не открывайте дроссельную заслонку во время
выбора. Когда активен режим ABS Road (Дорога),
ABS контролирует оба колеса.
Когда активен режим ABS Supermoto
(Супермото), ABS управляет только передним
колесом. Заднее колесо не контролируется ABS и
может заблокироваться при маневрах торможения.
7.27.9 MTC
Состояние
•
Мотоцикл неподвижен.
•
Функция круиз-контроля отключена.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Motorcycle . Нажмите кнопку SET
(УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись MTC.
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы включить или выключить MTC.
Информация
Не открывайте дроссельную заслонку при
включении или выключении.
При включении противобуксовочной
системы мотоцикла кратковременно нажмите
кнопкуRIGHT (ВПРАВО) или LEFT (ВЛЕВО).
При выключении противобуксовочной
системы мотоцикла удерживайте кнопку RIGHT
(ВПРАВО) или LEFT (ВЛЕВО).
После включения зажигания противобуксовочная
система мотоцикла снова включается.
44
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7

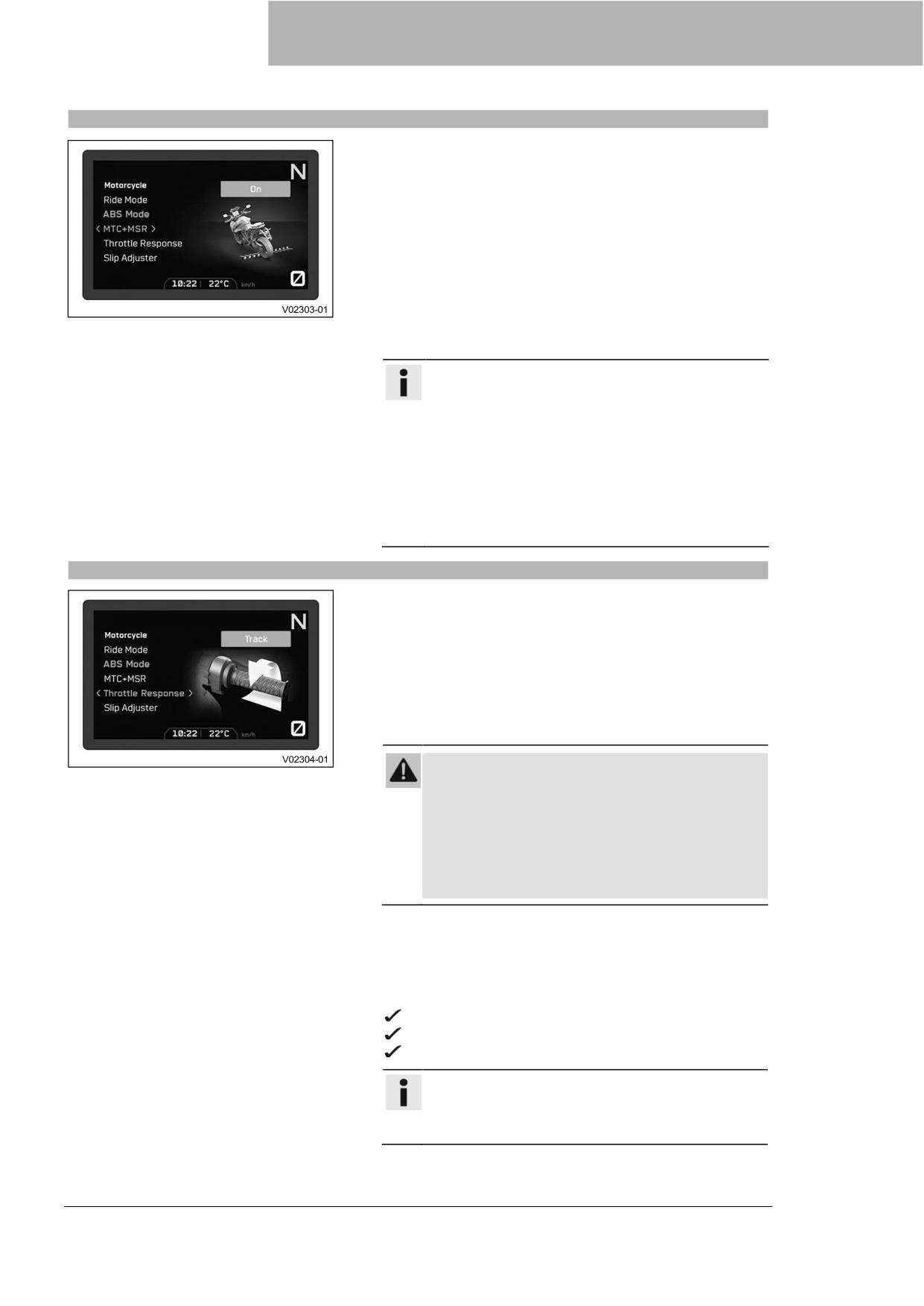

7.27.10 MTC+MSR (optional)
Состояние
•
Мотоцикл неподвижен.
•
Функция круиз-контроля отключена.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Motorcycle . Нажмите кнопку SET
(УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись MTC.
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы включить или выключить MTC.
Информация
Не открывайте дроссельную заслонку при
включении или выключении.
При включении противобуксовочной
системы мотоцикла кратковременно нажмите
кнопкуRIGHT (ВПРАВО) или LEFT (ВЛЕВО).
При выключении противобуксовочной
системы мотоцикла удерживайте кнопку RIGHT
(ВПРАВО) или LEFT (ВЛЕВО).
После включения зажигания противобуксовочная
система мотоцикла снова включается.
7.27.11 Чувствительность отклика на поворот ручки газа (опция)
Состояние
•
Активируется режим передвижения Track (опция) или
Performance (опция).
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Motorcycle. Нажмите кнопку SET
(УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Предупреждение
Опасность несчастных случаев Неправильно
выбранный режим передвижения значительно
усложняет управление транспортным средством.
Каждый из режимов передвижения подходит
только для определенных условий.
Всегда выбирайте режим передвижения,
соответствующий поверхности, по которой вы
едете, погоде и ситуации.

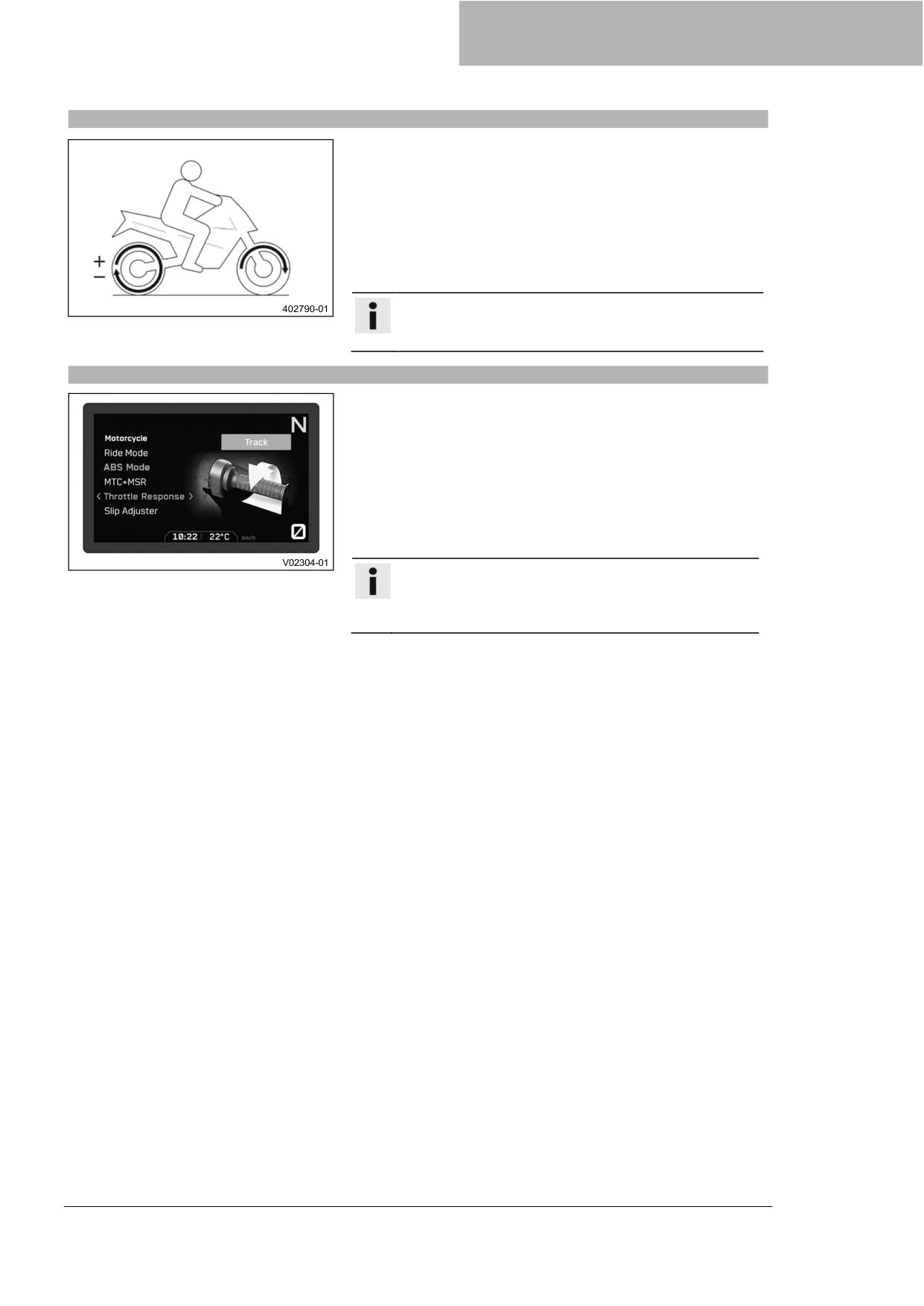

Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Throttle Response
(Чувствительность отклика на поворот ручки газа).
Нажмите кнопку ВПРАВО или ВЛЕВО, чтобы выбрать
режим Throttle Response.
Street (Улица) - Сбалансированный отклик.
Sport (Спорт) - Очень прямой отклик.
Track - Чрезвычайно прямой отклик.
Информация
Не открывайте газ при настройке
чувствительности отклика на поворот ручки
газа.
45
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7.27.12 Регулятор проскальзывания (опция)
Состояние
•
Активируется режим передвижения Track (опция) или
Performance (опция).
•
Активирована функция MTC.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Motorcycle . Нажмите кнопку SET
(УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не выделится
надпись Slip Adjuster (Регулятор проскальзывания).
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы установить максимально допустимое проскальзы-
вание противобуксовочной системы мотоцикла.
Информация
Не открывайте дроссельную заслонку во время
выбора.
Регулятор вращения - это функция противобуксовочной
системы мотоцикла. Регулировка проскальзывания позволяет
настроить противобуксовочную систему мотоцикла через
девять уровней на желаемую трехмерную характеристику.
Уровень 1 обеспечивает максимальное проскальзывание
заднего колеса, а уровень 9 - минимальное.
Если функция круиз-контроля отключена, для настройки
Регулятора проскальзывания можно использовать кнопки
+RES и -SET на главном дисплее или в меню Регулятор
проскальзывания.
Информация
Регулировка проскальзывания доступна только в
режиме движения Track (опция) или Performance (опция).
Регулятор вращения доступен только при активиро-
ванной противобуксовочной системе мотоцикла.

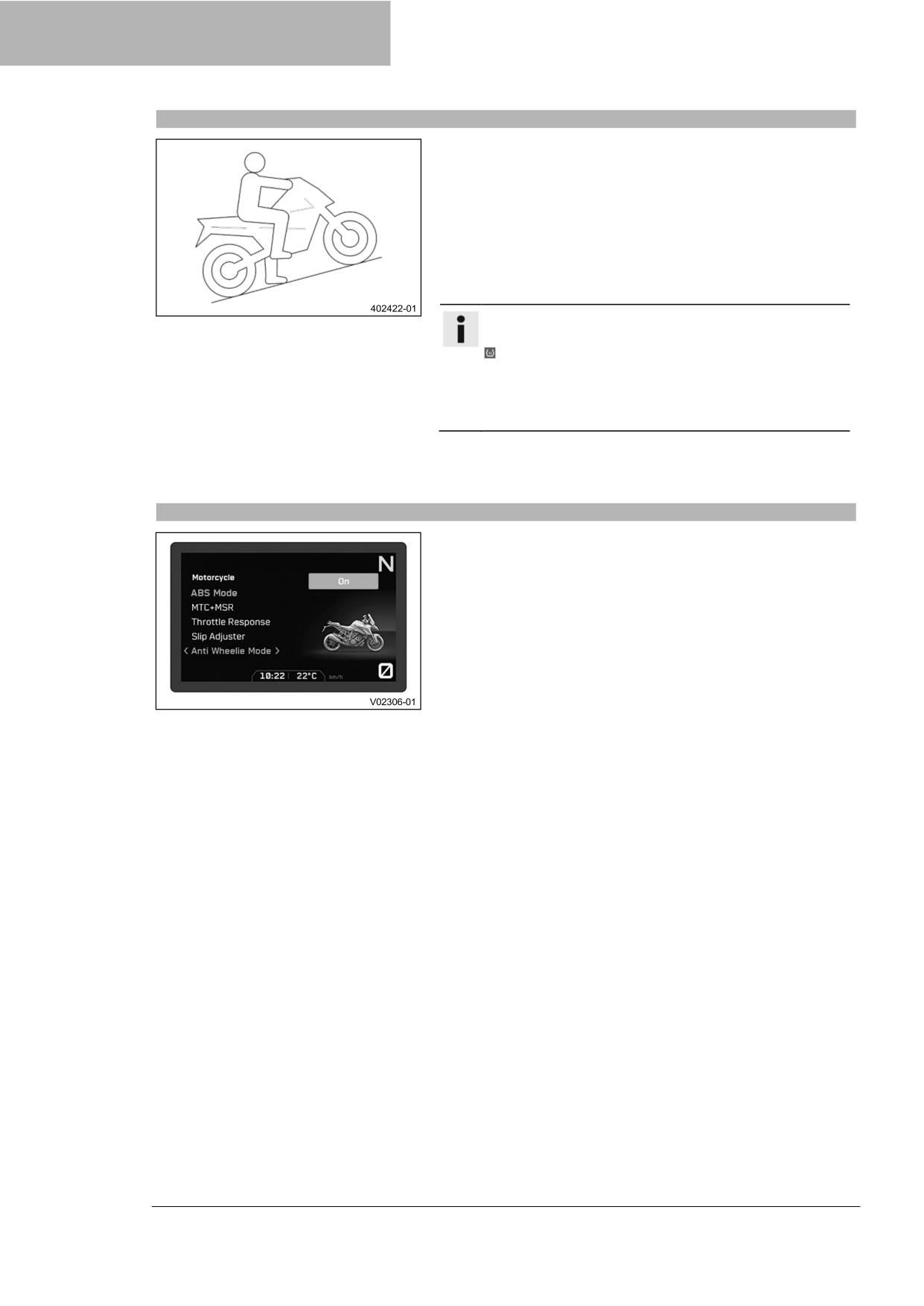

7.27.13 Режим предотвращения езды на заднем колесе (опция)
Состояние
•
Активируется режим передвижения Track (опция) или
Performance (опция).
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Motorcycle. Нажмите кнопку SET
(УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Предупреждение
Опасность несчастных случаев Когда режим
предотвращения езды на заднем колесе
отключен, противобуксовочная система мотоцикла
больше не противодействует подъему переднего
колеса.
Отключайте режим предотвращения езды на
заднем колесе только при наличии
соответствующего опыта.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Anti Wheelie Mode (Режим
предотвращения езды на заднем колесе).
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы включить или выключить Режим предотвращения
езды на заднем колесе.
46
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7

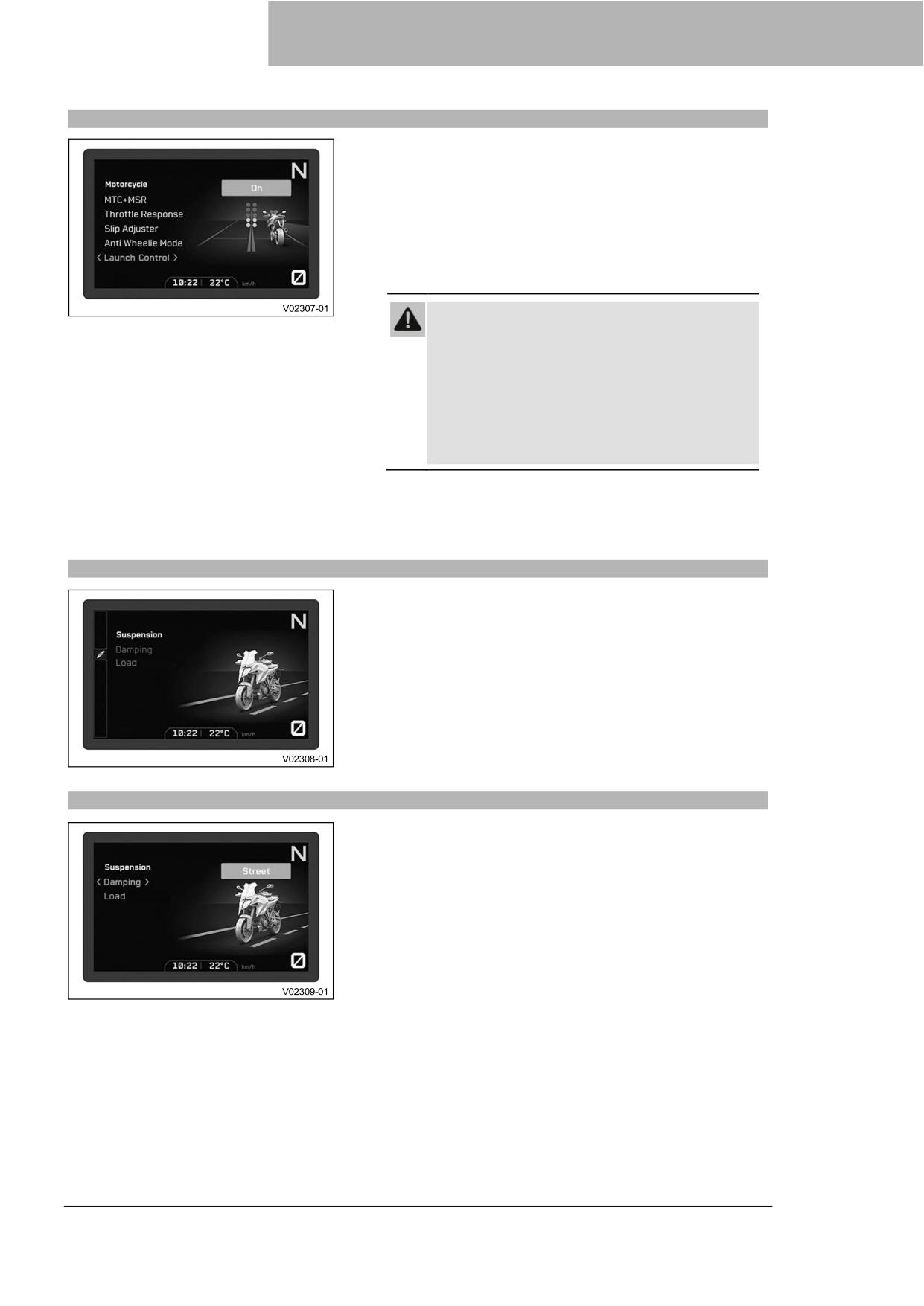

7.27.14 Лаунч контроль (опция)
Состояние
•
Активируется режим передвижения Track (опция) или
Performance (опция).
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Motorcycle. Нажмите кнопку SET
(УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Предупреждение
Опасность несчастных случаев Лаунч контроль
обеспечивает очень мощный разгон, который
может оказаться слишком сложным для
начинающего водителя.
Используйте функцию Лаунч контроль
только при наличии соответствующего
опыта.
Не используйте Лаунч контроль на дорогах
общего пользования.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Launch Control (Лаунч контроль).
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы включить или выключить Launch Control.
7.27.15 Подвеска
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Suspension (Подвеска). Нажмите
кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО),
чтобы открыть меню.
В меню Suspension (Подвеска) можно настроить
демпфирование и грузоподъемность.
7.27.16 Демпфирование
Состояние
•
Мотоцикл неподвижен.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Suspension (Подвеска). Нажмите
кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО),
чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Демпфирование.
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО) для
настройки параметров демпфирования.
Настройка демпфирования элементов подвески отображается
на дисплее Демпфирование.
В меню Damping (Демпфирование) можно выбрать настройки
SPORT (СПОРТ), STREET (УЛИЦА) и COMFORT (КОМФОРТ).
47
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7.27.17 Нагрузка
Состояние
•
Мотоцикл неподвижен и разгружен.
•
Двигатель работает.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Suspension (Подвеска).
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Load (Нагрузка).
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО) для
выбора грузоподъемности.
В меню Нагрузка можно выбрать одну из четырех
грузоподъемностей.
Настройка натяга пружины и обратного хода регулируется в
зависимости от грузоподъемности.
7.27.18 Навигация (опция)
Состояние
•
Функция Bluetooth® активирована.
•
Приложение KTMconnect (опция) установлено и
открыто на подходящем мобильном телефоне
(устройства Android версии 7.0 и выше, устройства iOS
версии 13 и выше).
•
Комбинированная приборная панель подключается к
подходящему телефону.
•
На подключенном телефоне активирована функция GPS.
•
Для голосовой навигации: Комбинированная приборная
панель подключается к соответствующей гарнитуре, а в
приложении KTMconnect загружается соответствующий
языковой пакет.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Navigation (Навигация). Нажмите
кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО),
чтобы открыть меню.
В меню Навигация можно выбрать последние пункты
назначения и избранное, пропустить путевые точки, настроить
громкость голосовой навигации и запустить навигацию.
Информация
Функция Аудио может использоваться одновременно
с функцией навигации.
Когда функция навигации включена и устройство
подключено, на дисплее комбинированной приборной
панели появляется символ GPS.
7.27.19 Последний поиск (опция)
Состояние
•
Функция Bluetooth® активирована.
•
Приложение KTMconnect (опция) установлено и
открыто на подходящем мобильном телефоне
(устройства Android версии 7.0 и выше, устройства iOS
версии 13 и выше).
•
Комбинированная приборная панель подключается к
подходящему телефону.
•
На подключенном телефоне активирована функция GPS.
•
Для голосовой навигации: Комбинированная приборная
панель подключается к соответствующей гарнитуре, а в
приложении KTMconnect загружается соответствующий
языковой пакет.
•
Искомые адреса можно найти в приложении KTMconnect.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
48
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Navigation (Навигация). Нажмите
кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО),
чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Последний поиск. Нажмите кнопку
RIGHT (ВПРАВО) или LEFT (ВЛЕВО) для выбора адреса.
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы подтвердить
выбор и начать навигацию.
Информация
Последние 10 адресов, искомых в приложении
KTMconnect, сохраняются в разделе Last search
(Последний поиск).
7.27.20 Избранное (опция)
Состояние
•
Функция Bluetooth® активирована.
•
Приложение KTMconnect (опция) установлено и
открыто на подходящем мобильном телефоне
(устройства Android версии 7.0 и выше, устройства iOS
версии 13 и выше).
•
Комбинированная приборная панель подключается к
подходящему телефону.
•
На подключенном телефоне активирована функция GPS.
•
Для голосовой навигации: Комбинированная приборная
панель подключается к соответствующей гарнитуре, а в
приложении KTMconnect загружается соответствующий
языковой пакет.
•
Избранное сохраняется в приложении KTMconnect.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Navigation (Навигация). Нажмите
кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО),
чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Favorites (Избранное). Нажмите
кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО) для выбора
адреса.
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы подтвердить
выбор и начать навигацию.
Информация
10 адресов в приложении KTMconnect могут быть
сохранены в Избранном.
49
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7.27.21 Пропуск путевой точки (опция)
Состояние
•
Функция Bluetooth® активирована.
•
Приложение KTMconnect (опция) установлено и открыто
на подходящем мобильном телефоне (устройства Android
версии 7.0 и выше, устройства iOS версии 13 и выше).
•
Комбинированная приборная панель подключается к
подходящему телефону.
•
На подключенном телефоне активирована функция GPS.
•
Для голосовой навигации: Комбинированная приборная
панель подключается к соответствующей гарнитуре, а в
приложении KTMconnect загружается соответствующий
языковой пакет.
•
В приложении KTMconnect запущена навигация, по крайней
мере, с одним промежуточным пунктом назначения.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Navigation (Навигация). Нажмите
кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО),
чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Skip Waypoint (Пропуск путевой
точки). Нажмите кнопку SET (УСТАНОВИТЬ), чтобы
выбрать путевую точку.
Нажмите кнопку SET (УСТАНОВИТЬ) еще раз, чтобы
подтвердить выбор, и путевая точка будет удалена.
7.27.22 Громкость (опция)
Состояние
•
Функция Bluetooth® активирована.
•
Приложение KTMconnect (опция) установлено и открыто
на подходящем мобильном телефоне (устройства Android
версии 7.0 и выше, устройства iOS версии 13 и выше).
•
Комбинированная приборная панель подключается к
подходящему телефону.
•
На подключенном телефоне активирована функция GPS.
•
Для голосовой навигации: Комбинированная приборная
панель подключается к соответствующей гарнитуре, а в
приложении KTMconnect загружается соответствующий
языковой пакет.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Navigation (Навигация). Нажмите
кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО),
чтобы открыть меню.
Предупреждение
Опасность несчастных случаев Слишком
высокая громкость наушников отвлекает внимание
от дорожной обстановки.
Всегда выбирайте достаточно низкий уровень
громкости наушников, чтобы вы могли четко
слышать акустические сигналы.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Volume (Громкость).
Информация
Нажмите кнопку RIGHT (ВПРАВО), чтобы
увеличить громкость звука.
Нажмите кнопку ВЛЕВО, чтобы уменьшить
громкость звука.
Громкость навигации можно настроить в подменю Громкость.
50
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
7.27.23 Остановить навигацию (опция)
Состояние
•
Функция Bluetooth® активирована.
•
Приложение KTMconnect (опция) установлено и
открыто на подходящем мобильном телефоне
(устройства Android версии 7.0 и выше, устройства iOS
версии 13 и выше).
•
Комбинированная приборная панель подключается к
подходящему телефону.
•
На подключенном телефоне активирована функция GPS.
•
Для голосовой навигации: Комбинированная приборная
панель подключается к соответствующей гарнитуре, а в
приложении KTMconnect загружается соответствующий
языковой пакет.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Navigation (Навигация). Нажмите
кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО),
чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Stop Navigation (Остановить
навигацию). Нажмите кнопку SET (УСТАНОВИТЬ), чтобы
подтвердить выбор.
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы подтвердить
выбор и завершить навигацию.
7.27.24 Подогрев (опция)
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Heating (Подогрев). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Подогрев рукоятки (опция) и подогрев переднего
водительского сиденья (опция) можно настроить в разделе
Подогрев.
7.27.25 Подогревающиеся рукоятки (опция)
Состояние
•
Модель с подогревом рукоятки.
•
Активировано меню Heating Grip (Подогрев рукоятки)
(опция).
Нажмите кнопку SET (УСТАНОВИТЬ), когда меню
закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Heating (Подогрев). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Grips (Рукоятки).
Нажмите кнопку ВПРАВО или ВЛЕВО, чтобы выбрать
уровень подогрева или включить или выключить подогрев
рукояток.
51
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7.27.26 Подогрев сиденья водителя (опция)
Состояние
•
Модель с подогревом сиденья.
•
Меню Подогрев сиденья водителя (опция) активировано.
Нажмите кнопку SET (УСТАНОВИТЬ), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Heating (Подогрев). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Rider Seat (Сиденье водителя).
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы выбрать уровень подогрева или включить или
выключить подогрев переднего водительского сиденья.
Информация
Уровень подогрева подогрева сиденья пассажира
(опция) выбирается с помощью переключателя
рядом с правым поручнем.
7.27.27 Аудио
Состояние
•
Функция Bluetooth® активирована.
•
Комбинированная приборная панель подключается к
подходящему телефону.
•
Комбинированная приборная панель подключена к
подходящей гарнитуре или выбран Тип гарнитуры
Проводная.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Предупреждение
Опасность несчастных случаев Слишком
высокая громкость наушников отвлекает внимание
от дорожной обстановки.
Всегда выбирайте достаточно низкий уровень
громкости наушников, чтобы вы могли четко
слышать акустические сигналы.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Аудио. Нажмите кнопку SET
(УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
В меню Аудио можно управлять громкостью и выбирать
дорожки.
7.27.28 Аудио
Состояние
•
Функция Bluetooth® активирована.
•
Комбинированная приборная панель подключается к
подходящему телефону.
•
Комбинированная приборная панель подключена к
подходящей гарнитуре или выбран Тип гарнитуры
Проводная.
Предупреждение
Опасность несчастных случаев Слишком
высокая громкость наушников отвлекает внимание
от дорожной обстановки.
Всегда выбирайте достаточно низкий уровень
громкости наушников, чтобы вы могли четко
слышать акустические сигналы.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Аудио. Нажмите кнопку SET
(УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажмите кнопку UP (ВВЕРХ), чтобы увеличить громкость
звука.
52
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
Нажмите кнопку DOWN (ВНИЗ), чтобы уменьшить
громкость звука.
Нажмите кнопку RIGHT (ВПРАВО), чтобы перейти к
следующей звуковой дорожке.
При нажатии кнопки ВЛЕВО происходит переход к
предыдущей звуковой дорожке или воспроизведение
текущей звуковой дорожки с самого начала, в
зависимости от модели мобильного телефона.
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы
воспроизвести или приостановить звуковую дорожку.
Подсказка
В некоторых моделях мобильных телефонов
перед воспроизведением необходимо запустить
аудиоплеер.
Для упрощения работы функцию Аудио можно
добавить к C1 или C2.

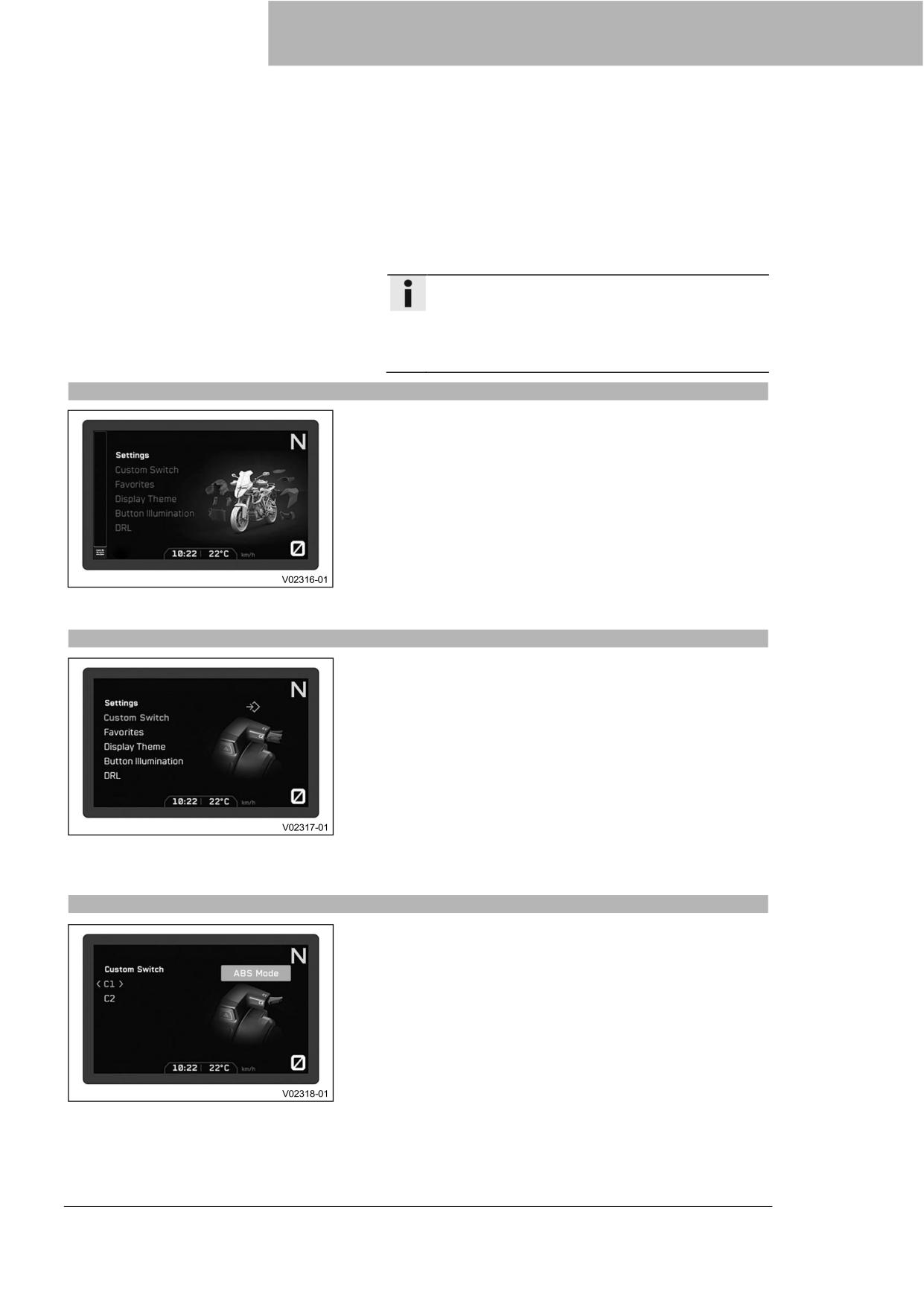

7.27.29 Настройки
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку (UP ВВЕРХ) или DOWN (ВНИЗ), пока
не будет выделена надпись Settings (Настройки). Нажмите
кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО),
чтобы открыть меню.
В Настройках можно настроить избранное, быстрый выбор и
дисплей комбинированной приборной панели.
Настроить можно единицы измерения или различные
значения. Некоторые функции могут быть включены или
отключены.
7.27.30 Пользовательский переключатель
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Custom Switch (Пользовательский
переключатель).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Кнопки быстрого доступа можно настроить по своему
усмотрению в меню Пользовательский переключатель.
7.27.31 Кнопки C1 и C2
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Custom Switch (Пользовательский
переключатель).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись C1 или C2.
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО) для
выбора нужной функции.
53
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
Информация
В меню Custom Switch (Пользовательский
переключатель) кнопкам C1 и C2 можно
назначить различные функции быстрого доступа,
например, Режим ABS и Режим езды.
Переключатель C1 используется для открытия
быстрого доступа, заданного в C1.
Переключатель C2 используется для вызова
быстрого доступа, заданного в C2.
7.27.32 Избранное
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Favorites (Избранное).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть
меню.
В Избранном можно выбрать до четырех элементов
информации, например, Температура масла и Аккумулятор,
для отображения в индикаторе Избранного на дисплее.
7.27.33 Индикатор избранного 1-4
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Favorites (Избранное).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть
меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделено Favorite 1, Favorite 2, Favorite 3 или Favorite 4.
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО) для
выбора нужной информации.
7.27.34 Подсветка кнопок
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Button Illumination (Подсветка
кнопок).
Нажмите кнопку ВПРАВО или ВЛЕВО, чтобы выбрать
уровень подсветки кнопок или выключить подсветку
кнопок.
54
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7

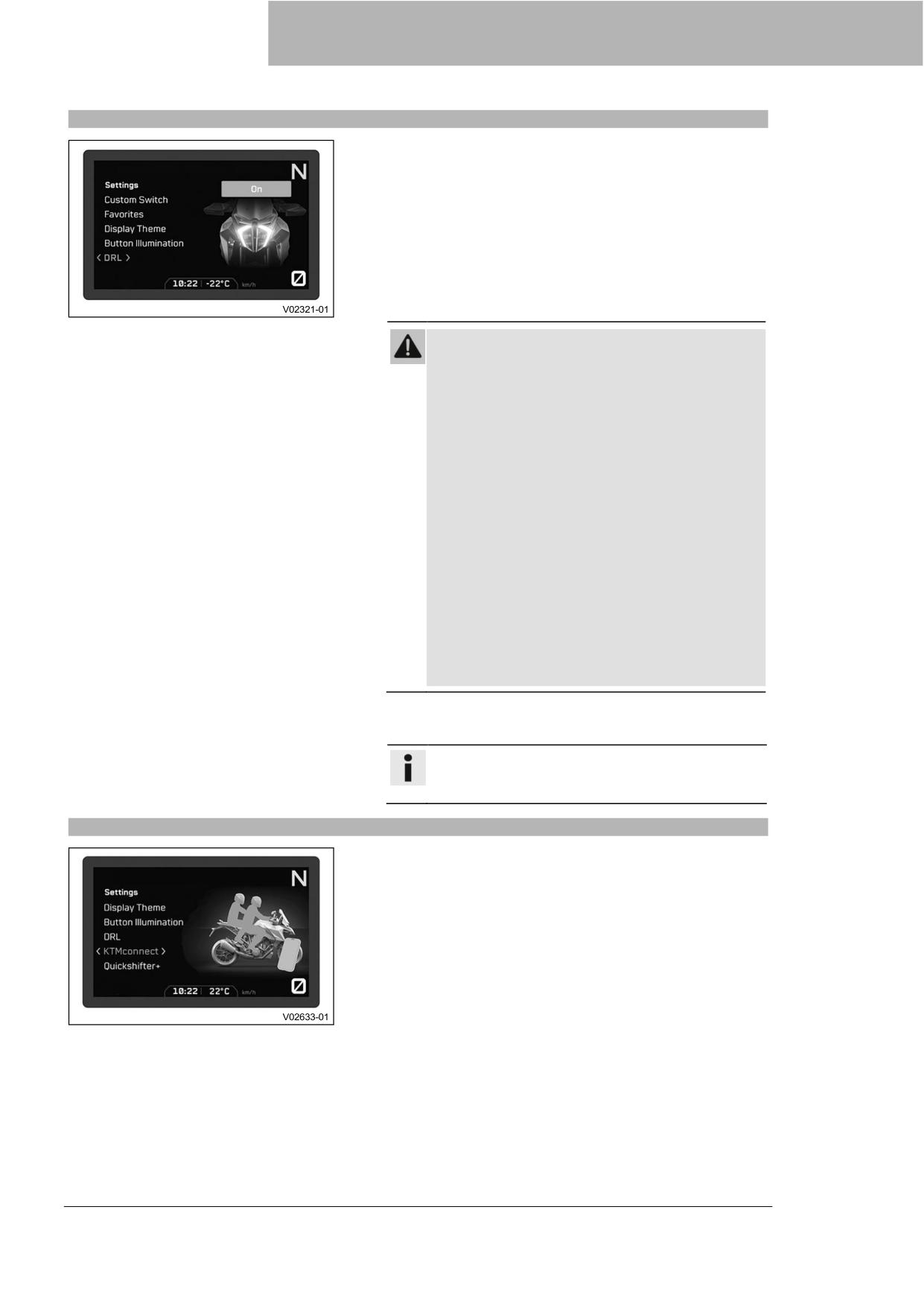

7.27.35 ДХО
Состояние
•
Мотоцикл неподвижен.
•
Модель с ДХО.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись DRL.
Предупреждение
Опасность несчастных случаев При плохой
видимости дневные ходовые огни не заменяют
ближний свет. Автоматическое переключение
между дневными ходовыми огнями и ближним
светом может быть доступно лишь частично,
когда видимость значительно ухудшена из-за
тумана, снега или дождя.
Следите за тем, чтобы всегда выбирался
соответствующий тип освещения.
При необходимости выключите дневные
ходовые огни с помощью меню перед
поездкой или во время остановки, чтобы
ближний свет был включен постоянно.
Убедитесь, что дневные ходовые огни
отключены с помощью диагностического
инструмента, если пункт меню недоступен,
но ближний свет необходим. (В вашей
официальной мастерской KTM будут рады
помочь).
Обратите внимание на законодательные
нормы, касающиеся дневных ходовых огней.
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы включить или выключить дневные ходовые огни.
Информация
После повторного включения зажигания дневные
ходовые огни снова включаются.

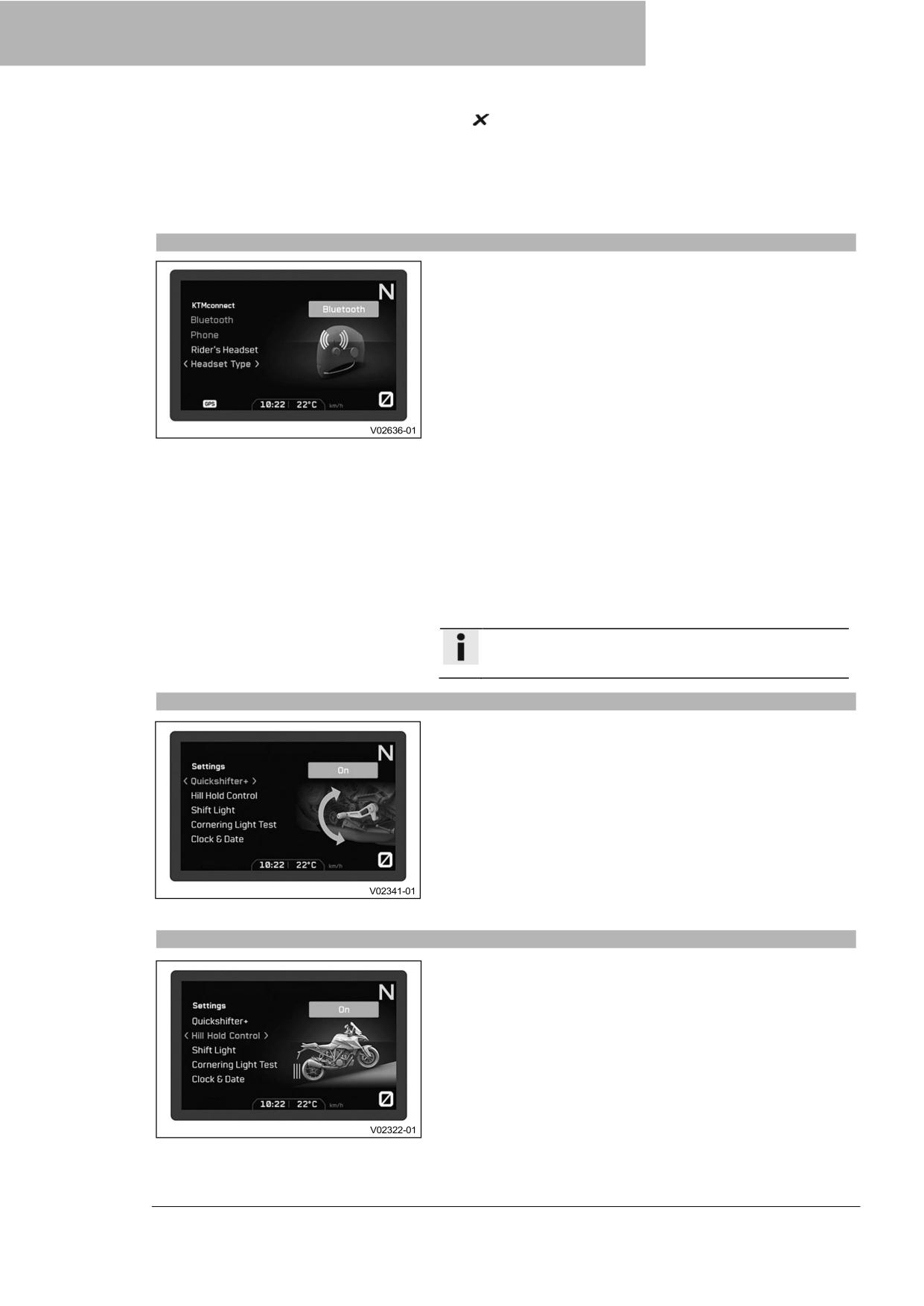

7.27.36 KTMconnect
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись KTMconnect.
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть
меню.
Подходящий мобильный телефон или гарнитуру можно
сопрячь с транспортным средством и настроить тип гарнитуры
через Bluetooth® в меню KTMconnect.
55
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ

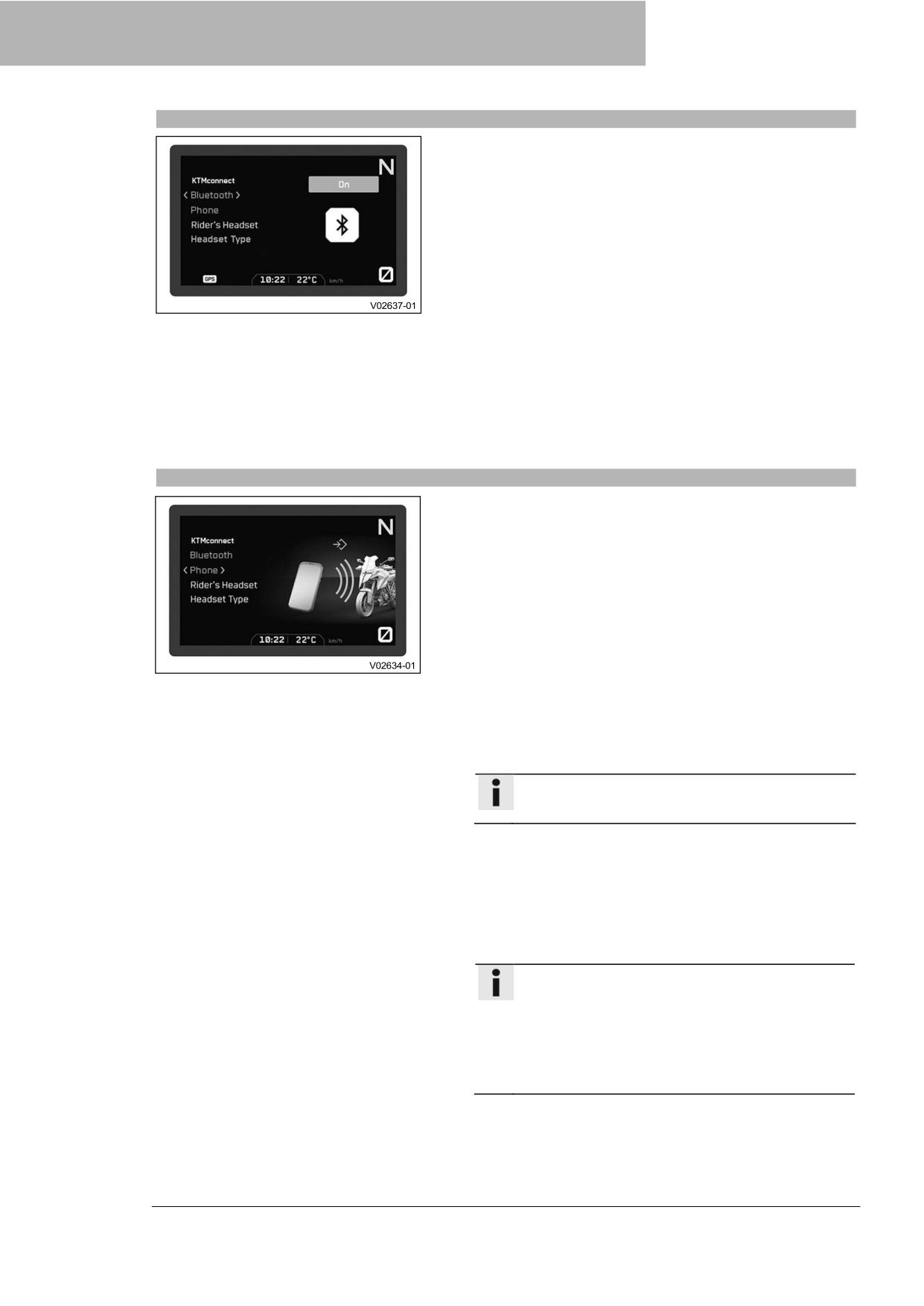

7.27.37 Bluetooth
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись KTMconnect.
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Bluetooth.
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы включить или выключить Bluetooth.
Функция Bluetooth® должна быть активирована для
сопряжения подходящего мобильного телефона или гарнитуры
с транспортным средством.
Не каждый телефон и гарнитура подходят для сопряжения с
транспортным средством.
7.27.38 Телефон
Состояние
•
Мотоцикл неподвижен.
•
Функция Bluetooth активирована.
•
Функция Bluetooth® должна быть также активирована в
устройстве, с которым необходимо выполнить сопряжение.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет выделена
надпись Settings (Настройки). Нажмите кнопку SET (УСТА-
НОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись KTMconnect.
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Телефон. Нажмите кнопку SET
(УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Информация
С транспортным средством может быть сопряжен
только один мобильный телефон.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет выделена
надпись New Pairing (Новое сопряжение). Нажмите кнопку
SET (УСТАНОВИТЬ), чтобы открыть подменю.
Транспортное средство начнет поиск подходящего
мобильного телефона. Если поиск был успешным,
название мобильного телефона отображается в подменю
New Pairing (Новое сопряжение). Нажмите кнопку SET
(УСТАНОВИТЬ), чтобы начать сопряжение.
Информация
Чтобы транспортное средство нашло мобильный
телефон, он должен быть виден через Bluetooth®.
Убедитесь, что конечное устройство находится в
правильном режиме сопряжения для управления
вызовами. Если конечное устройство сопряжено
только для воспроизведения мультимедиа,
функция вызова может не работать.
На комбинированной приборной панели появляется
сообщение о том, что транспортное средство теперь
готово к сопряжению. Подтверждение Passkey (Ключа
доступа) успешно завершает сопряжение с мобильным
телефоном.
56
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
Информация
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Delete Pairing (Удалить
сопряжение). Нажмите кнопку SET (УСТАНО-
ВИТЬ), чтобы удалить сопряженное устройство.
Не каждый мобильный телефон подходит для
сопряжения с транспортным средством.
Переместите ранее сопряженное устройство в зону
действия транспортного средства, когда функция
Bluetooth® активна.
Устройство автоматически подключается к
транспортному средству.
Если устройство не будет автоматически подключено к
транспортному средству примерно через 30 секунд:
-
Снова включите питание транспортного средства
или повторите процедуру Нового сопряжения.
Подходящий мобильный телефон может быть сопряжен с
транспортным средством в подменю Phone (Телефон).

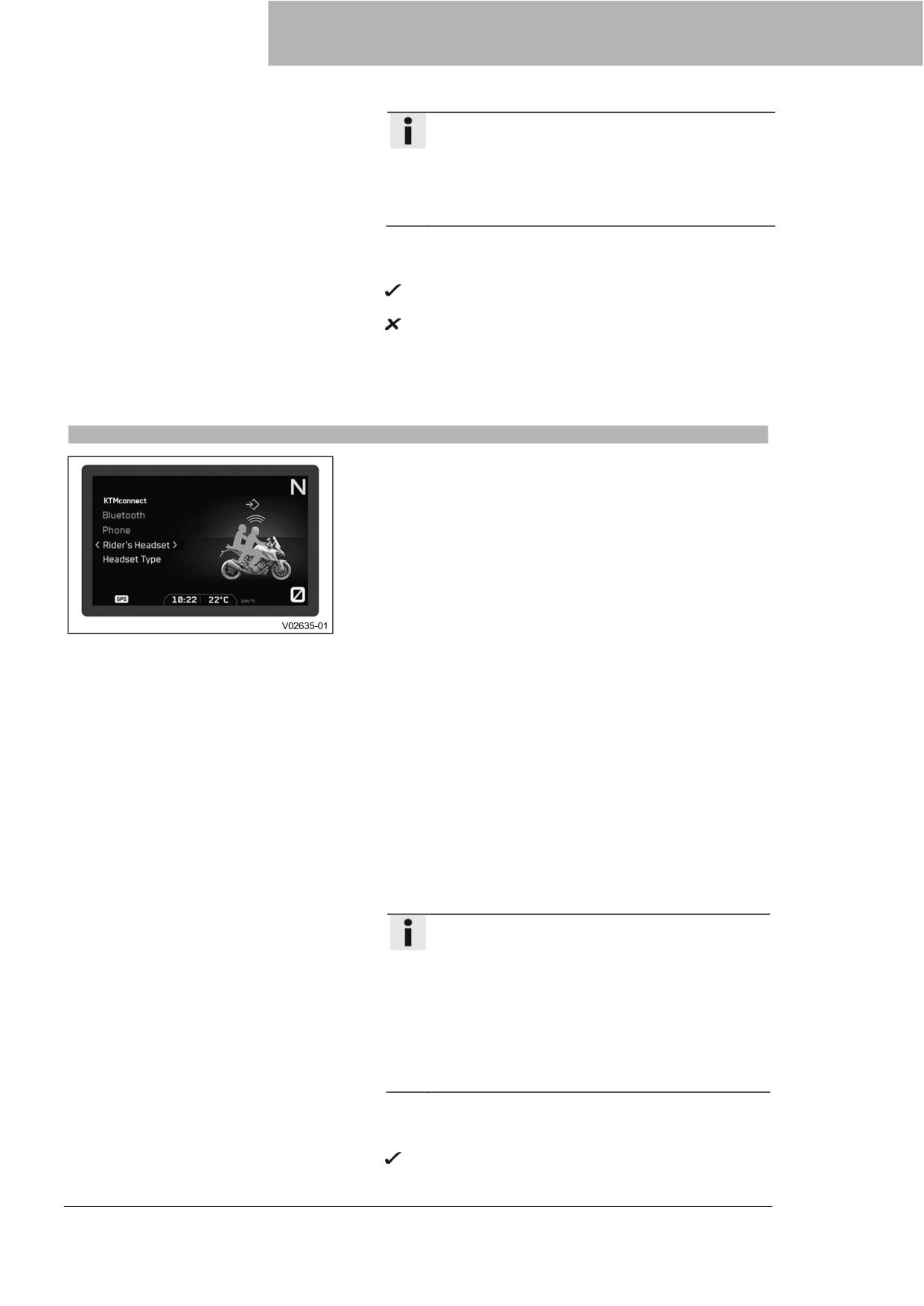

7.27.39 Гарнитура водителя
Состояние
•
Мотоцикл неподвижен.
•
Функция Bluetooth® активирована.
•
Функция Bluetooth® должна быть также активирована в
устройстве, с которым необходимо выполнить
сопряжение.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись KTMconnect.
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Rider's Headset (Гарнитура
водителя). Нажмите кнопку SET (УСТАНОВИТЬ), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись New Pairing (Новое сопряжение).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть
подменю.
Транспортное средство начнет поиск подходящей
гарнитуры. Если поиск был успешным, название
гарнитуры водителя отображается в подменю Новое
сопряжение. Нажмите кнопку SET (УСТАНОВИТЬ),
чтобы начать сопряжение.
Информация
Гарнитура должна находиться в режиме
сопряжения, чтобы транспортное средство смогло
найти гарнитуру. Следуйте инструкциям в
руководстве пользователя гарнитуры.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не
будет выделена надпись Delete Pairing (Удалить
сопряжение). Сопряженное устройство можно
удалить, нажав кнопку УСТАНОВИТЬ.
Не каждая гарнитура подходит для сопряжения с
транспортным средством.
Переместите ранее сопряженное устройство в зону
действия транспортного средства, когда функция
Bluetooth® активна.
Устройство автоматически подключается к
транспортному средству.
57
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
Если устройство не будет автоматически
подключено к транспортному средству примерно
через 30 секунд:
-
Снова включите питание транспортного средства
или повторите процедуру Нового сопряжения.
В подменю Гарнитура водителя можно сопрячь с
транспортным средством подходящую гарнитуру водителя.
7.27.40 Тип гарнитуры
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись KTMconnect.
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Headset Type (Тип гарнитуры).
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы изменить тип гарнитуры водителя.
Тип подключения гарнитуры водителя можно выбрать в
подменю Headset Type (Тип гарнитуры).
Гарнитура подключается непосредственно к смартфону с
помощью кабеля или Bluetooth® в Corded (Проводном)
режиме.
В режиме Bluetooth гарнитура подключается к транспортному
средству беспроводным способом через Bluetooth®.
Информация
Пункт меню Гарнитура водителя доступен только в
режиме Тип гарнитуры Bluetooth.

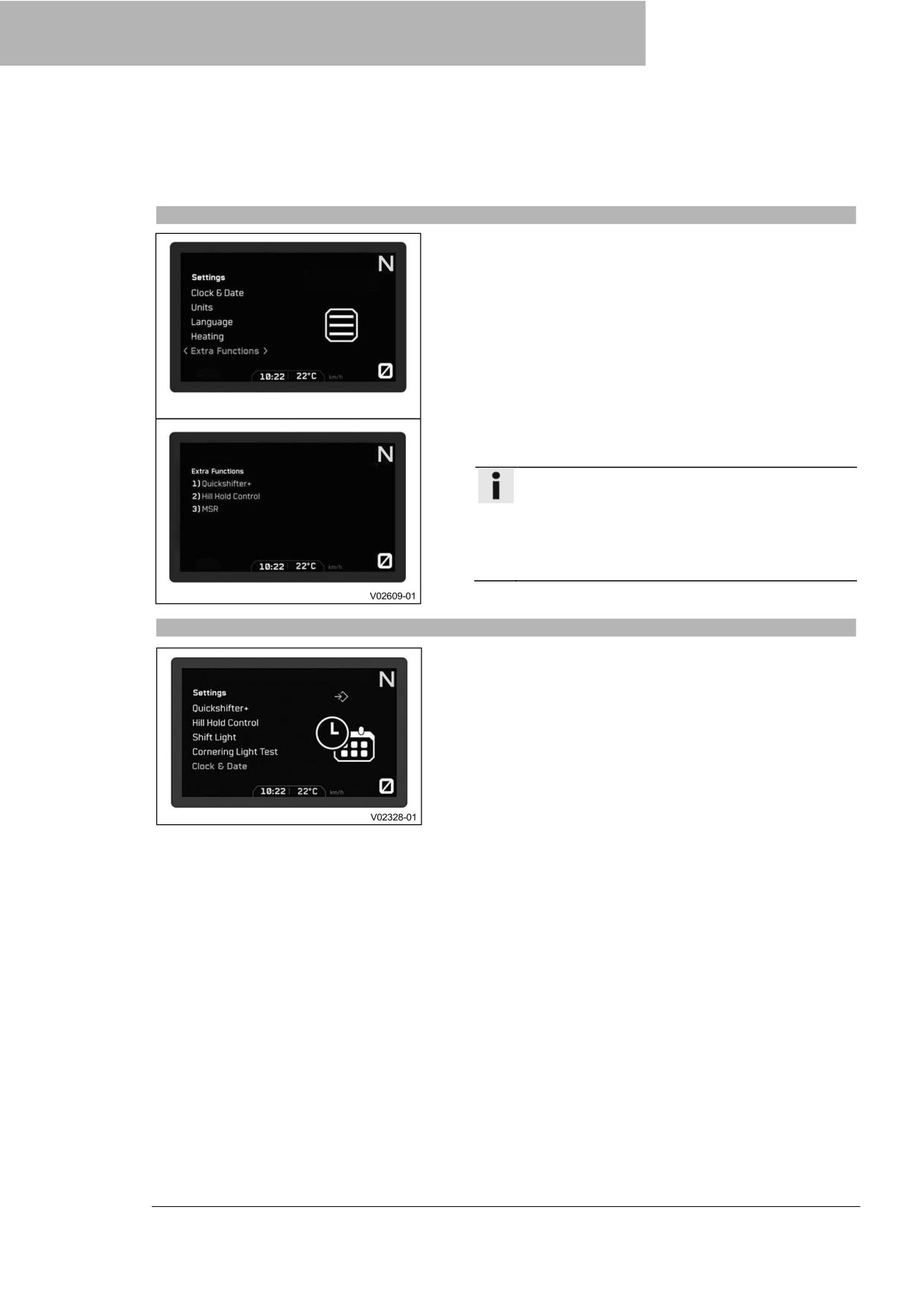

7.27.41 Квикшифтер + (опция)
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Quickshifter + (Квикшифтер +).
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы включить или выключить Квикшифтер +.

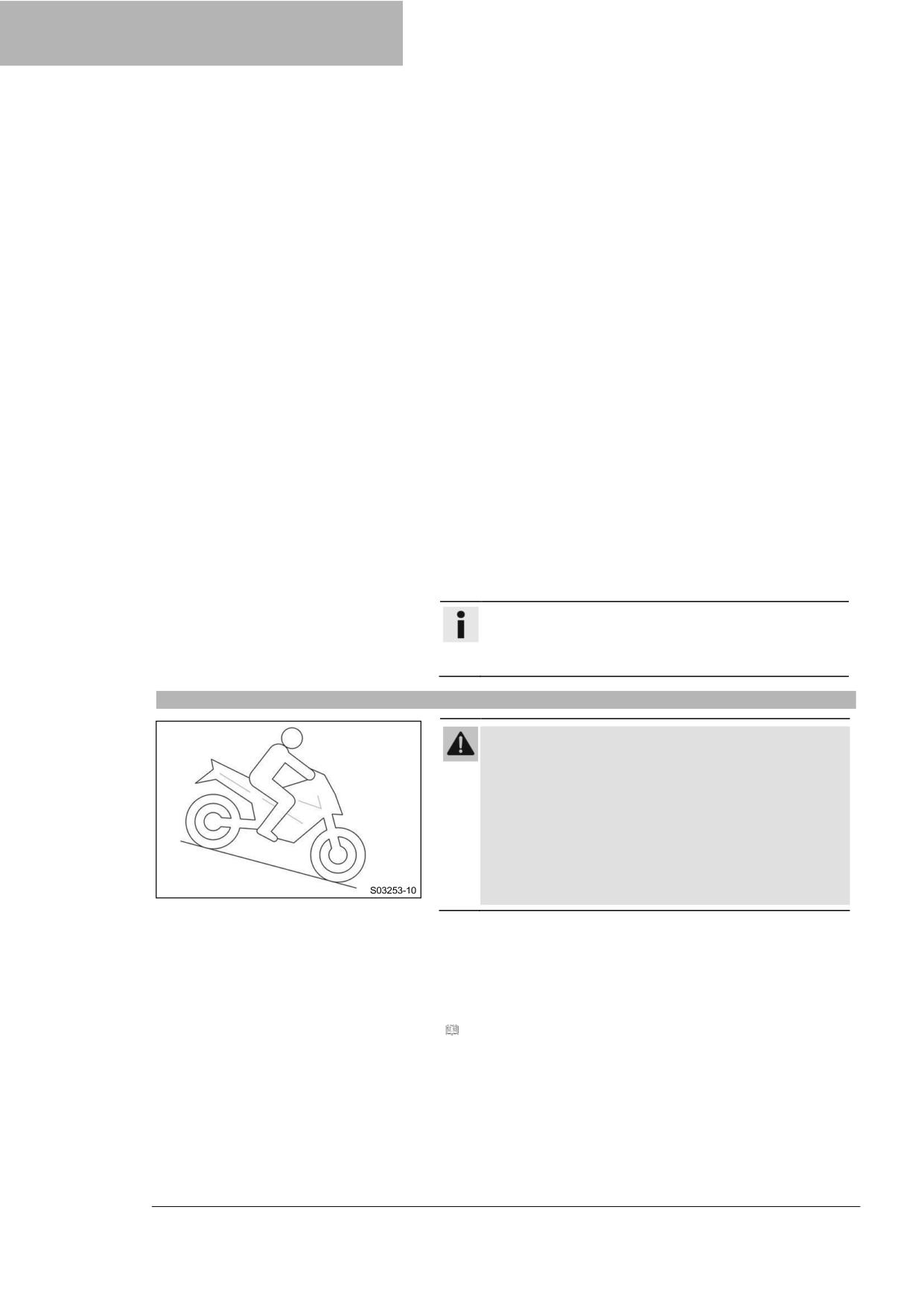

7.27.42 Система помощи при старте на подъеме (опция)
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Hill Hold Control (Система помощи
при старте на подъеме).
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы включить или выключить Систему помощи при
старте на подъеме.
58
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
7.27.43 Индикатор переключения
Состояние
•
Мотоцикл неподвижен.
•
ОДО > 1 000 км (621 миля).
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Shift Light (Индикатор
переключения).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Скорость для предупреждающего светового сигнала
переключения передач можно настроить в меню Shift Light.
7.27.44 Состояние индикатора переключения
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Shift Light (Индикатор
переключения).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись State (Состояние).
Используйте кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы включить или выключить предупреждающий
световой сигнал переключения передач.
7.27.45 ОБ/МИН1 индикатора переключения
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Shift Light (Индикатор
переключения).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись RPM1 (ОБ/МИН1).
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы установить значение для ОБ/МИН1.
Информация
Значение ОБ/МИН1 может быть установлено в
интервале 500 от 5 000 до 10 000 об/мин.
Значение ОБ/МИН1 не должно быть больше, чем
ОБ/МИН2.
Если обороты двигателя достигают
установленного значения ОБ/МИН1, индикатор
переключения мигает красным цветом.
59
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7.27.46 ОБ/МИН2 индикатора переключения
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Shift Light (Индикатор
переключения).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись ОБ/МИН2.
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы установить значение для ОБ/МИН2.
Информация
Значение ОБ/МИН2 может быть установлено в
интервале 500 между 5 000 и 10 000 об/мин.
Значение ОБ/МИН2 не должно быть меньше, чем
ОБ/МИН1.
Если обороты двигателя достигают
установленного значения ОБ/МИН2, весь дисплей
мигает красным цветом.
7.27.47 Проверка поворотного света
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ до тех пор, пока не
будет выделена надпись Cornering Light Test (Проверка
поворотного света).
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО) для
проверки левого или правого поворотного света.
Информация
После успешной проверки поворотный свет снова
автоматически выключается.
7.27.48 Часы и дата
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Clock & Date (Часы и дата).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть
меню.
В меню Часы и дата можно настроить время, дату и форматы
отображения.
60
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7

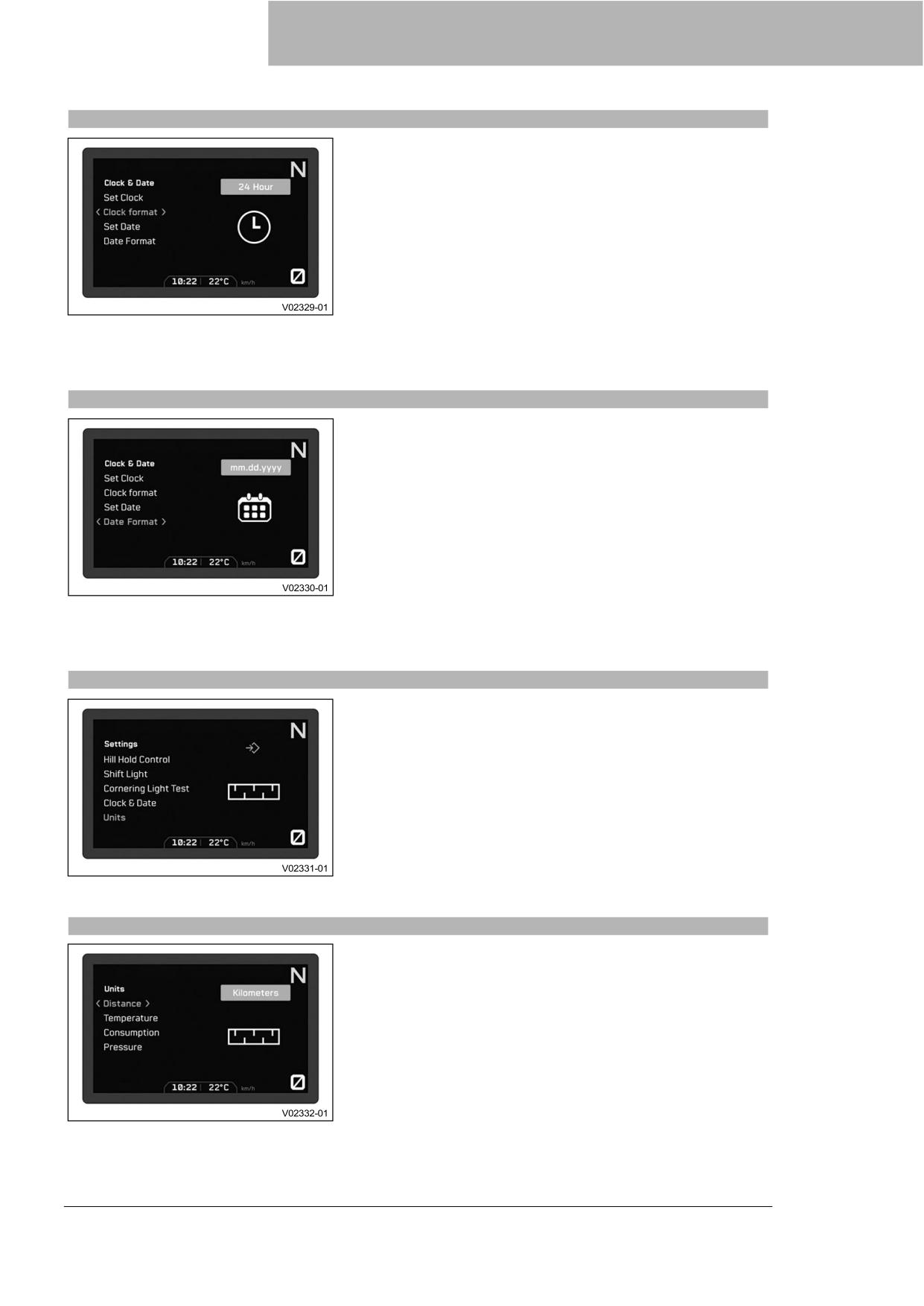

7.27.49 Формат часов
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Clock & Date (Часы и дата).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Clock Format (Формат часов).
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы установить формат времени.
7.27.50 Формат даты
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Clock & Date (Часы и дата).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Date Format (Формат даты).
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы установить формат даты.
7.27.51 Единицы измерения
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Units (Единицы измерения).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Меню Единицы измерения позволяет настроить единицы
измерения или различные величины.
7.27.52 Единицы измерения расстояния
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Units (Единицы измерения).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Distance (Расстояние).
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы установить единицу измерения расстояния.
61
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7.27.53 Единицы измерения температуры
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Units (Единицы измерения).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Temperature (Температура).
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы установить единицу измерения температуры.
7.27.54 Единицы измерения расхода топлива
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Units (Единицы измерения).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Consumption (Расход топлива).
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы установить единицу измерения расхода топлива.
7.27.55 Единицы измерения давления
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Units (Единицы измерения).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Pressure (Давление).
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы установить единицу измерения давления.
7.27.56 Язык
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Language (Язык).
Нажмите кнопку ВПРАВО или ВЛЕВО для выбора языка.
Языки меню: американский английский, британский
английский, немецкий, итальянский, французский и испанский.
62
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
7.27.57 Настройки подогрева
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Heating (Подогрев).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Подогрев рукоятки и подогрев сидений водителя и пассажира
можно включить или выключить в меню Settings Heating.
7.27.58 Настройки подогревающих рукояток
Состояние
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Heating (Подогрев).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Grips (Рукоятки).
Нажмите кнопку ВПРАВО или ВЛЕВО, чтобы включить
или выключить подогрев рукояток.
7.27.59 Настройки подогрева сиденья водителя
Состояние
•
Модель с подогревом сиденья водителя.
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Heating (Подогрев).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Rider Seat (Сиденье водителя).
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы включить или выключить подогрев переднего
водительского сиденья.
7.27.60 Настройки подогрева заднего сиденья
Состояние
•
Модель с подогревом пассажирского сиденья.
•
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Heating (Подогрев).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть меню.
63
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Pillion Seat (Заднее сиденье).
Нажмите кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
чтобы включить или выключить подогрев пассажирского
сиденья.
7.27.61 Дополнительные функции
Состояние
•
Мотоцикл неподвижен.
•
Мотоцикл с дополнительной функцией.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ) или кнопку RIGHT (ВПРАВО), чтобы
открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Extra Functions (Дополнительные
функции).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть
подменю.
Информация
Перечислены нестандартные дополнительные
функции.
Актуальный каталог KTM PowerParts и доступное
программное обеспечение для вашего
транспортного средства можно найти на веб-сайте
KTM.
7.27.62 Установка времени и даты
Состояние
Мотоцикл неподвижен.
Нажмите кнопку SET (УСТАНОВИТЬ) или кнопку RIGHT
(ВПРАВО), когда меню закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки).
Нажмите кнопку RIGHT (ВПРАВО) или SET
(УСТАНОВИТЬ), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Clock & Date (Часы и дата).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть
меню.
64
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
Установка часов
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Set Clock (Установить часы).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть
меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Часы.
Нажимайте кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
пока не будет установлен текущий час.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Минуты.
Нажимайте кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
пока не будет установлена текущая минута.
Нажмите кнопку НАЗАД, чтобы выйти из меню.
Время сохраняется.
Установка даты
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Set Date (Установить дату).
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть
меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Day (День).
Нажимайте кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
пока не будет установлен текущий день.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Month (Месяц).
Нажимайте кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
пока не будет установлен текущий месяц.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Year (Год).
Нажимайте кнопку RIGHT (ВПРАВО) или LEFT (ВЛЕВО),
пока не будет установлен текущий год.
Нажмите кнопку НАЗАД, чтобы выйти из меню.
Дата сохраняется.
65
8 ЭРГОНОМИКА
8.1

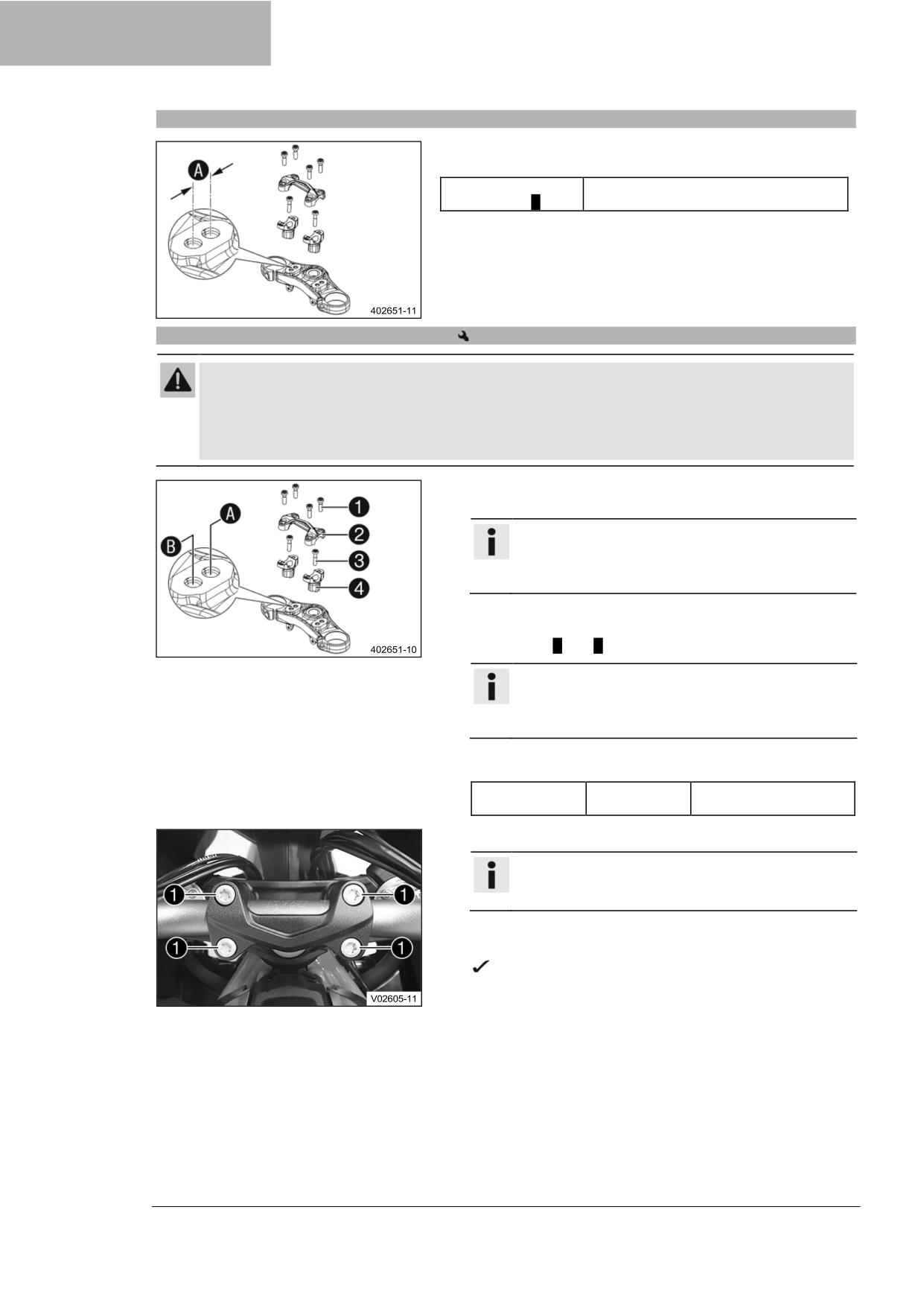

Положение руля
На верхней траверсе есть два отверстия на расстоянии A друг
от друга.
Расстояние между
15 мм (0,59 дюйма)
отверстиями A
Опоры руля можно повернуть на 180 °. Руль может быть
установлен в четырех различных положениях. Таким образом,
руль может быть установлен в наиболее удобном для
водителя положении.
8.2
Регулировка положения руля
Предупреждение
Опасность несчастных случаев Отремонтированный руль представляет собой угрозу
безопасности.
Если руль согнуть или выпрямить, материал подвергается усталостным нагрузкам. В результате
руль может сломаться.
Замените руль, если он поврежден или погнут.
Выкрутите винты ❶. Снимите рулевой зажим ❷.
Снимите руль и положите его назад.
Информация
Накройте комплектующие детали, чтобы защитить
их от повреждений. Не перегибайте кабели и
провода.
Выкрутите винты ❸. Снимите опоры руля ❹.
Установите опоры руля в нужной ориентации над
отверстием A или B.
Информация
Опоры руля длиннее и выше с одной стороны.
Расположите левую и правую опоры руля
равномерно.
Установите и затяните винты ❸.
Рекомендации
Винт, опора
M10
40 Нм (29,5 фунт-фут)
руля
Loctite®243™
Выставите руль.
Информация
Убедитесь, что кабели и проводка расположены
правильно.
Выставите рулевой зажим. Установите винты ❶, но пока
не затягивайте.
Надпись на руле находится в середине рулевого
зажима.
Сначала прикрутите рулевой зажим винтами ❶ к более
длинной и высокой стороне опор руля так, чтобы обе
части соприкасались.
66
ЭРГОНОМИКА
8
Равномерно затяните винты ❶.
Рекомендации
Винт, рулевой
M8
20 Нм (14,8 фунт-
зажим
фут)
Установите на транспортное средство и отрегулируйте
оба задних зеркала в горизонтальном положении.

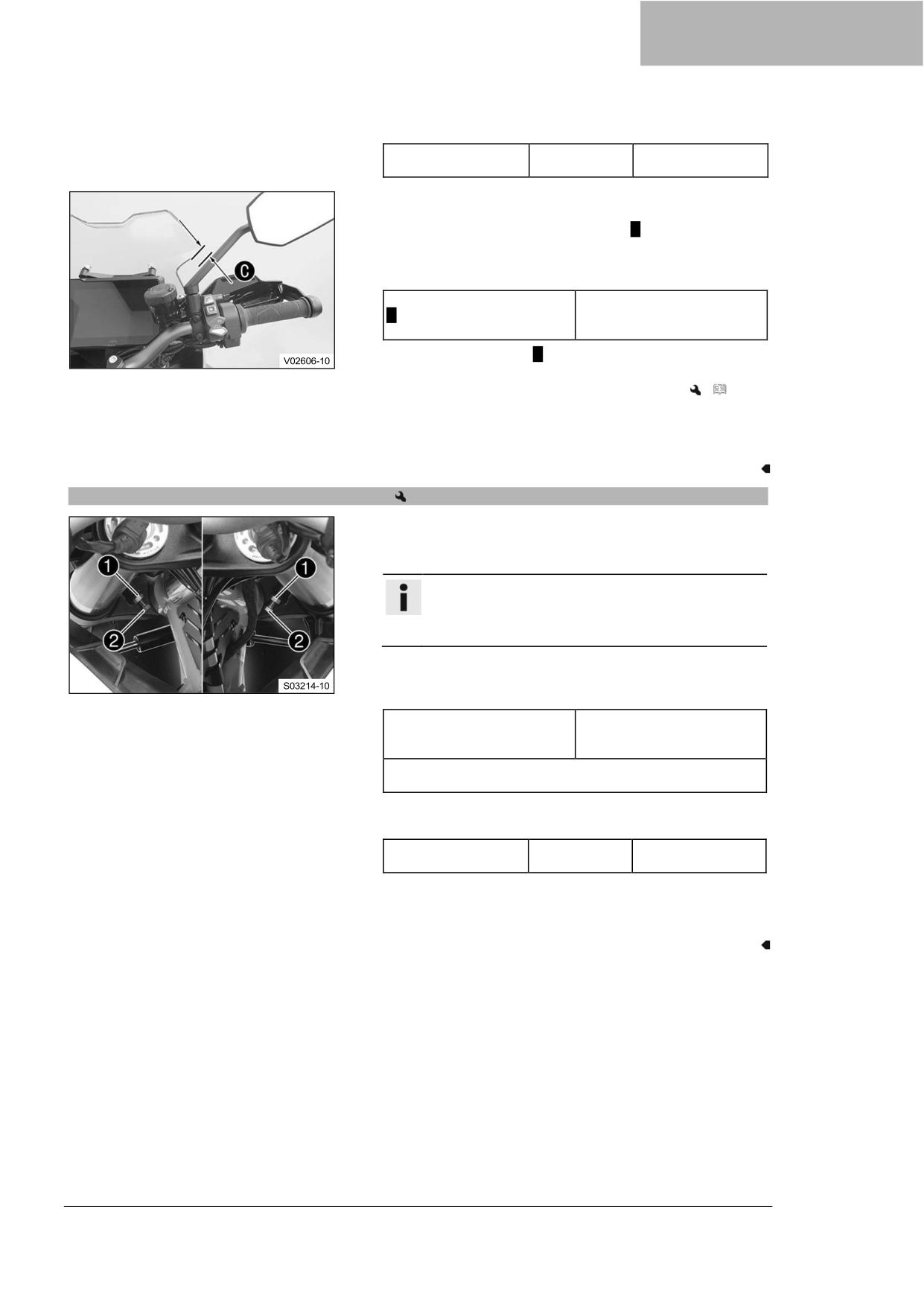

Проверьте минимальное расстояние C между стойкой
зеркала и ветровым стеклом после того, как руль был
ввинчен полностью.
Рекомендации
Минимальное расстояние
9 мм (0,35 дюйма)
C между стойкой зеркала
и ветровым стеклом
»
Если расстояние C между стойкой зеркала и
ветровым стеклом меньше минимального:
-
Отрегулируйте угол поворота руля.
(
стр.
67)
Убедитесь, что между органами управления и топливным
баком имеется достаточное пространство, когда руль
полностью ввинчен после завершения работ.
8.3
Регулировка угла поворота руля
Ослабьте гайки ❶.
Убедитесь, что после завершения работ угол поворота
руля остается достаточным.
Информация
Не выкручивайте винты до конца.
Винт должен быть закручен не менее чем на пять
полных оборотов.
Отрегулируйте угол поворота руля, поворачивая
регулировочные винты ❷ влево и вправо.
Рекомендации
Минимальное расстояние
9 мм (0,35 дюйма)
между стойкой зеркала и
ветровым стеклом
Поверните регулировочные винты ❷ так, чтобы
левый и правый углы поворота были одинаковыми
Затяните гайки ❶.
Рекомендации
Оставшиеся
M8
25 Нм (18,4 фунт-
гайки, шасси
фут)
Убедитесь, что между органами управления и топливным
баком имеется достаточное пространство, когда руль
полностью ввинчен после завершения работ.
67
8 ЭРГОНОМИКА
8.4
Регулировка ветрового стекла
Информация
Не выполняйте никаких регулировок во время езды.
Сдвиньте ветровое стекло вперед.
Ветровое стекло разблокировано.
Чтобы переместить ветровое стекло в нужное положение,
протолкните его вверх или вниз.
Потяните ветровое стекло назад.
Ветровое стекло заблокировано.
8.5
Регулировка исходного положения рычага сцепления
Протолкните рычаг сцепления вперед.
Отрегулируйте исходное положение рычага сцепления в
соответствии с размером вашей руки, повернув
регулировочный винт ❶.
Информация
Поверните регулировочный винт по часовой
стрелке, чтобы увеличить расстояние между
рычагом сцепления и рулем. Поверните
регулировочный винт против часовой стрелки,
чтобы уменьшить расстояние между рычагом
сцепления и рулем.
Диапазон регулировки ограничен. Поворачивайте
регулировочный винт только вручную, без
применения силы. Не выполняйте никаких
регулировок во время езды.
68
ЭРГОНОМИКА
8
8.6

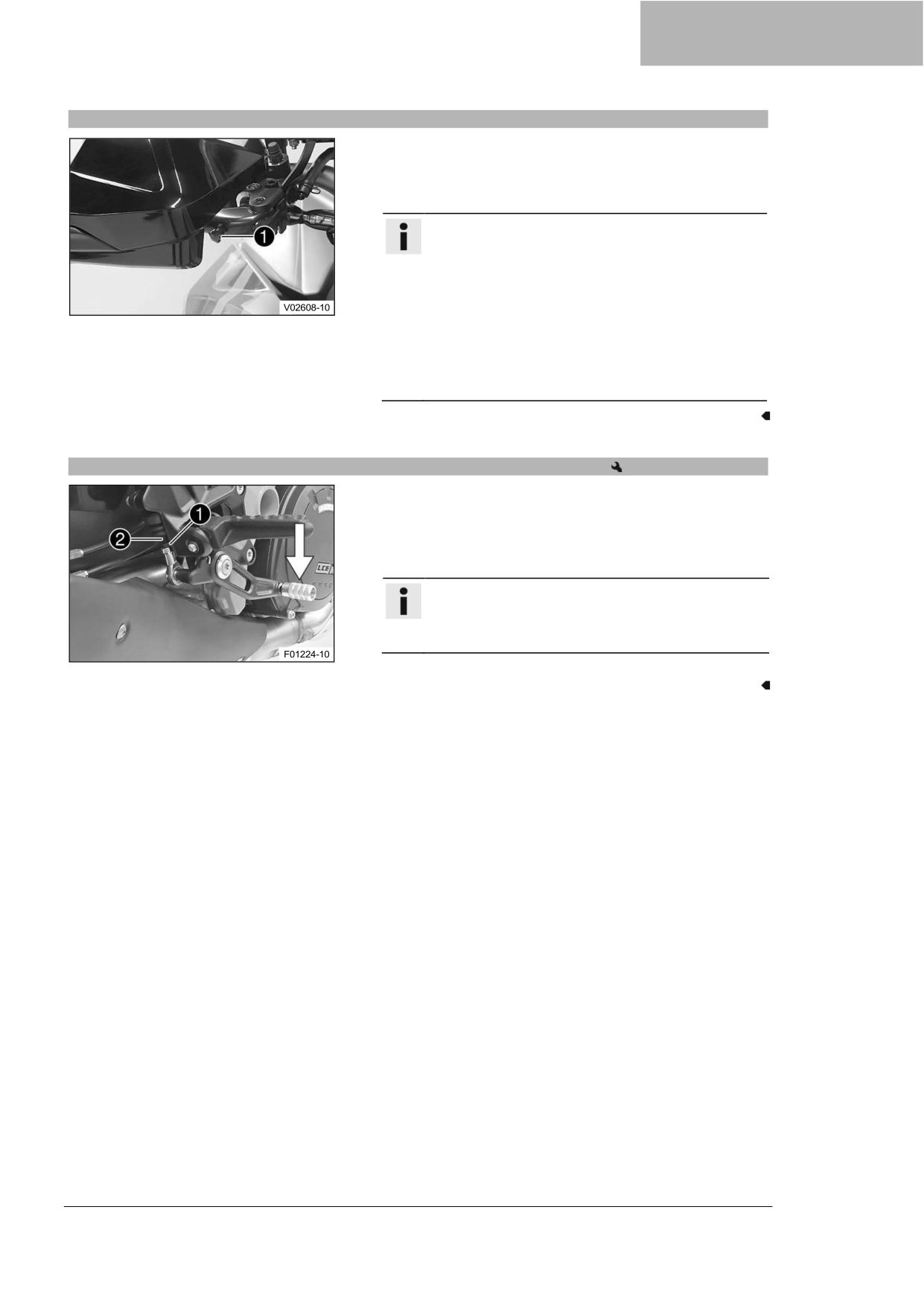

Регулировка исходного положения рычага переднего тормоза
Протолкните рычаг переднего тормоза вперед.
Отрегулируйте исходное положение рычага переднего
тормоза в соответствии с размером вашей руки, повернув
регулировочный винт ❶.
Информация
Поверните регулировочный винт по часовой
стрелке, чтобы увеличить расстояние между
рычагом переднего тормоза и рулем.
Поверните регулировочный винт против часовой
стрелки, чтобы уменьшить расстояние между
рычагом переднего тормоза и рулем.
Диапазон регулировки ограничен. Поворачивайте
регулировочный винт только вручную, без
применения силы. Не выполняйте никаких
регулировок во время езды.
8.7
Регулировка исходного положения педали ножного тормоза
Ослабьте гайку ❶.
Нажмите педаль ножного тормоза вниз, чтобы легче было
повернуть толкатель ❷.
Поворачивайте толкатель до тех пор, пока педаль
ножного тормоза не займет нужное положение.
Информация
Диапазон регулировки ограничен.
Винт должен быть вкручен в шаровой шарнир не
менее чем на пять оборотов.
Контргайка ❶.
69
8 ЭРГОНОМИКА
8.8
Установка подножки педали ножного тормоза
Выверните винт ❶ вместе со подножкой рычага ножного
тормоза.
Для регулировки длины педали ножного тормоза
установите подножку педали ножного тормоза с помощью
винта ❶ в высверленное отверстие ❷.
Рекомендации
Стандарт
Среднее отверстие
Затяните винт ❶.
Рекомендации
Винт, подножка
M6
10 Нм (7,4 фунт-фут)
педали ножного
Loctite®243™
тормоза
8.9
Проверка исходного положения педали переключения передач
Информация
Во время движения педаль переключения передач в исходном положении не должна касаться
ботинка водителя.
Если педаль переключения постоянно касается ботинка, коробка передач будет испытывать
чрезмерную нагрузку; это может привести к неисправности квикшифтера.
Сядьте на транспортное средство в положение для езды
и определите расстояние A между верхним краем вашего
ботинка и педалью переключения передач.
Расстояние между
10 ... 20 мм (0,39 ...
педалью переключения
0,79 дюйма)
передач и верхним краем
ботинка
»
Если расстояние не соответствует техническим
условиям:
-
Установите исходное положение рычага
переключения передач.
(
стр. 70)
8.10

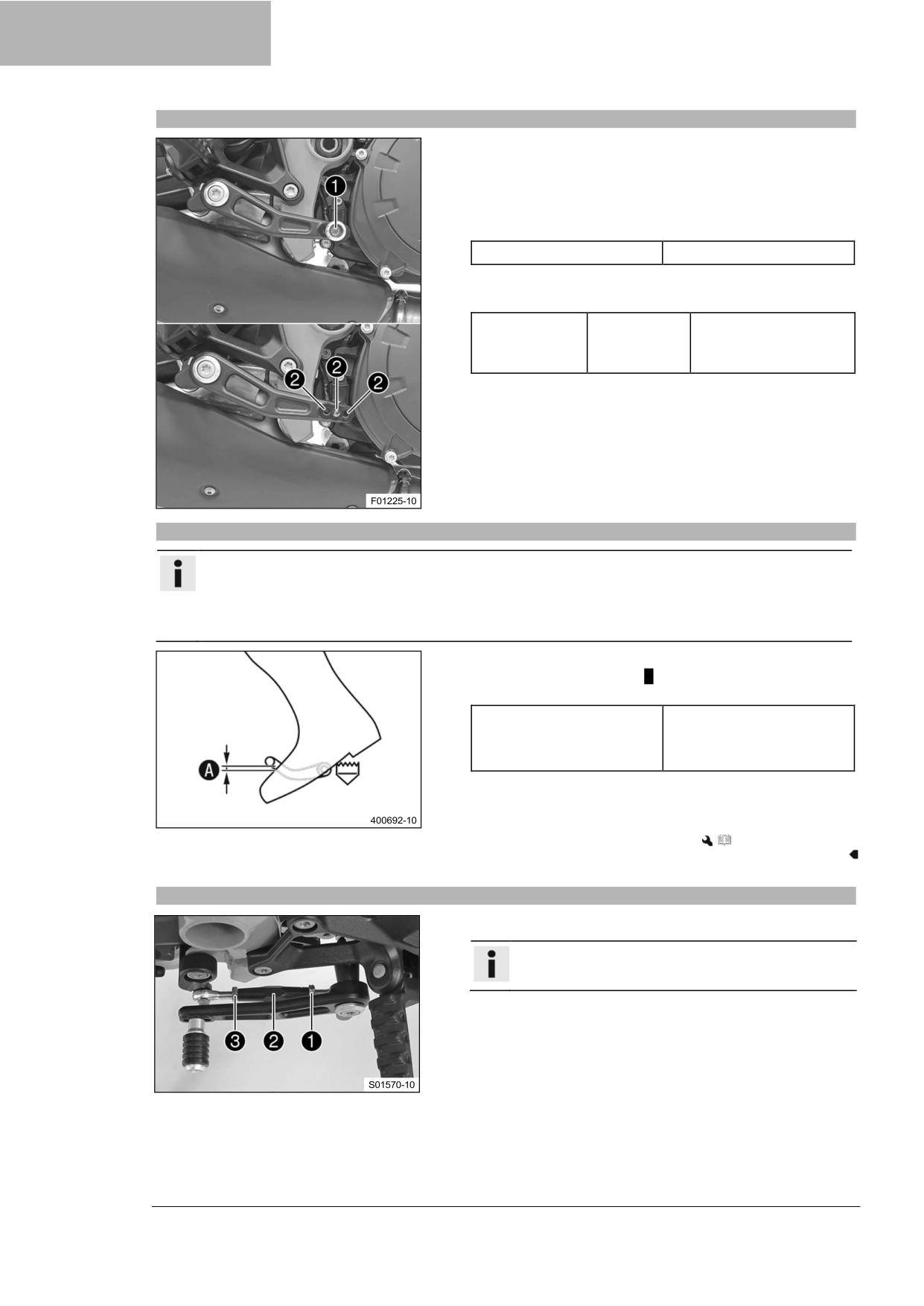

Регулировка исходного положения педали переключения передач A
Ослабьте гайку 1, удерживающую резьбовую шпильку ❷.
Информация
Гайка ❶ имеет левостороннюю резьбу.
Ослабьте гайку ❸, удерживающую резьбовую
шпильку ❷.
Поверните резьбовую шпильку ❷, чтобы отрегулировать
рычаг переключения.
70
ЭРГОНОМИКА
8
Информация
Диапазон регулировки ограничен.
Педаль переключения передач не должна
соприкасаться с какими-либо
другими комплектующими деталями транспортного
средства во время процедуры переключения.
Затяните гайку ❸, удерживая резьбовую шпильку ❷.
Рекомендации
Гайка, тяга
12 Нм
M8
переключения
(8,9 фунт-фут)
Затяните гайку ❶, удерживая резьбовую шпильку ❷.
Рекомендации
Гайка, тяга
12 Нм
M8LH
переключения
(8,9 фунт-фут)

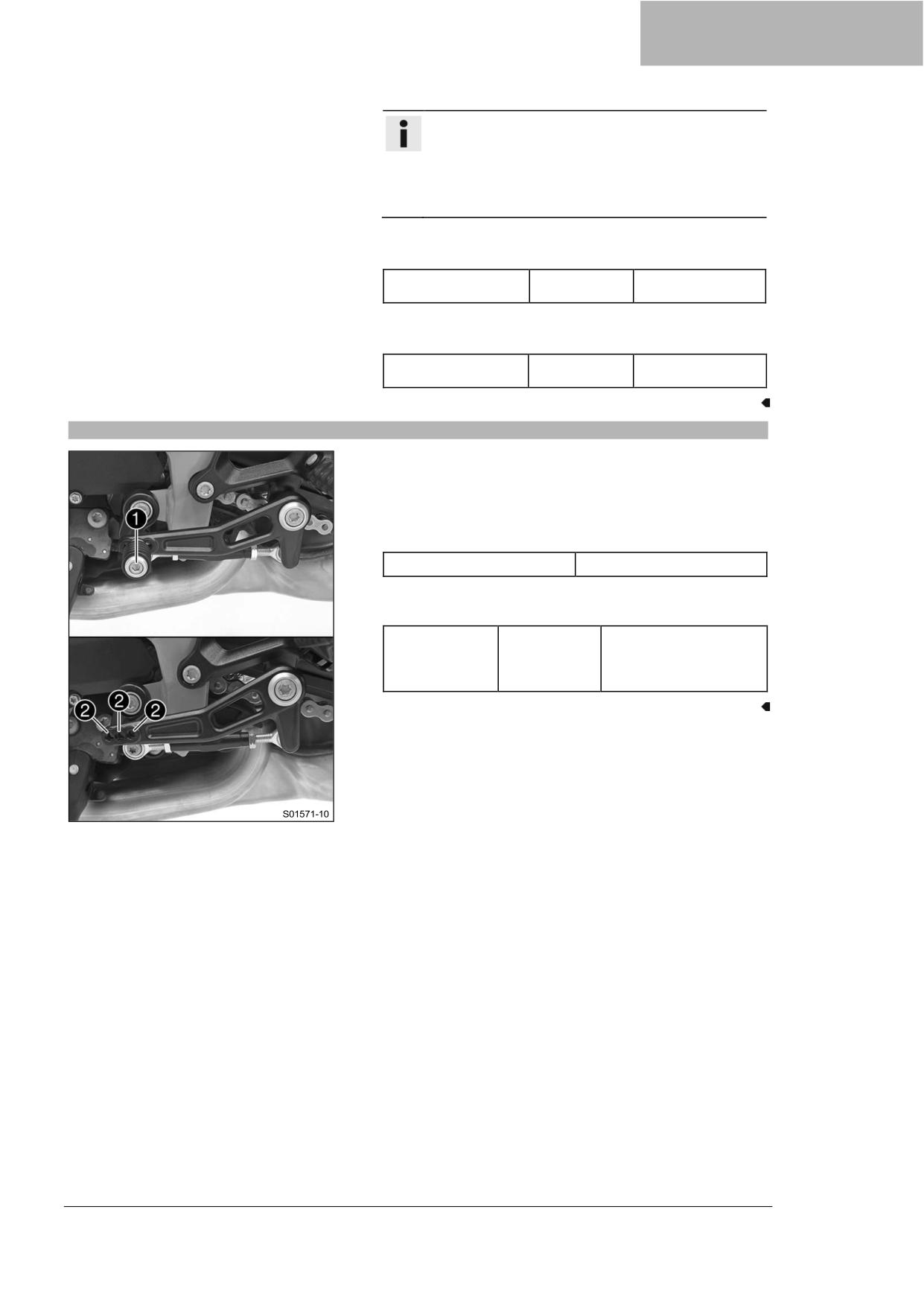

8.11
Установка оси педали переключения передач
Снимите винт ❶ вместе со осью педали переключения
передач.
Установите ось педали переключения передач с винтом в
одно из высверленных отверстий ❷ в зависимости от
желаемой длины педали.
Рекомендации
Стандарт
Среднее отверстие
Затяните винт.
Рекомендации
Винт, ось
M6
10 Нм (7,4 фунт-фут)
педали
Loctite®243™
переключен
ия передач
71
9 ПОДГОТОВКА К ЭКСПЛУАТАЦИИ
9.1
Совет по подготовке к началу использования
Опасно
Опасность несчастных случаев Водитель, не имеющий права управлять транспортным
средством, представляет опасность для себя и окружающих.
Не управляйте транспортным средством, если вы не в состоянии управлять им из-за
влияния алкоголя, наркотиков или лекарств.
Не управляйте транспортным средством, если вы инвалид или у вас расстройство психики.
Предупреждение
Риск получения травмы
Отсутствующая или некачественная защитная одежда
представляет повышенный риск для безопасности.
Во время любых поездок надевайте соответствующую защитную одежду: шлем, ботинки,
перчатки, а также брюки и куртку с защитными элементами.
Всегда носите защитную одежду, которая находится в хорошем состоянии и соответствует
законодательным нормам.
Предупреждение
Опасность столкновения
Различные рисунки протектора шин на переднем и заднем
колесе ухудшают характеристики управляемости.
Различные рисунки протектора шин могут значительно усложнить управление транспортным
средством.
Следите за тем, чтобы на переднее и заднее колесо устанавливались только шины с
одинаковым рисунком протектора.
Предупреждение
Опасность несчастных случаев Неодобренные или нерекомендованные шины и колеса влияют
на управляемость.
Используйте только шины/колеса, одобренные KTM с соответствующим индексом скорости.
Предупреждение
Опасность несчастных случаев Новые шины имеют сниженное сцепление с дорогой.
Контактная поверхность новых шин еще не стала шероховатой.
Обкатывайте новые шины при умеренной езде под переменным углом.
Этап обкатки
200 км (124 мили)
Предупреждение
Опасность несчастных случаев В случае перегрева тормозная система выходит из строя.
Если педаль ножного тормоза не отпущена, тормозные колодки постоянно схватываются.
Если вы не хотите тормозить, уберите ногу с педали ножного тормоза.
Информация
При эксплуатации транспортного средства помните, что чрезмерный шум может беспокоить
окружающих.
Убедитесь, что предпродажная проверка была проведена официальной мастерской KTM.
При передаче транспортного средства вы получите квитанцию о доставке.
Перед первой поездкой внимательно прочитайте все руководство пользователя.
Ознакомьтесь с органами управления.
Отрегулируйте мотоцикл в соответствии с вашими требованиями, как описано в главе "Эргономика".
Привыкните к управляемости мотоцикла в подходящем месте, прежде чем отправляться в более
длительную поездку. Старайтесь также ехать как можно медленнее, чтобы лучше почувствовать
мотоцикл.
При езде крепко держите руль обеими руками, а ноги держите на подножках.
Обкатайте двигатель.
72
ПОДГОТОВКА К ЭКСПЛУАТАЦИИ
9
9.2
Обкатка двигателя
Во время обкатки не превышайте указанные обороты двигателя.
Рекомендации
Максимальные обороты двигателя
В течение первой обкатки: 1 000 км (620 миль)
6 500 об/мин
После первой обкатки: 1 000 км (620 миль)
10 500 об/мин
Подсказка
Во время обкатки установите предупреждающий световой сигнал переключения передач на
указанные обороты двигателя.
Избегайте полного открытия дроссельной заслонки!

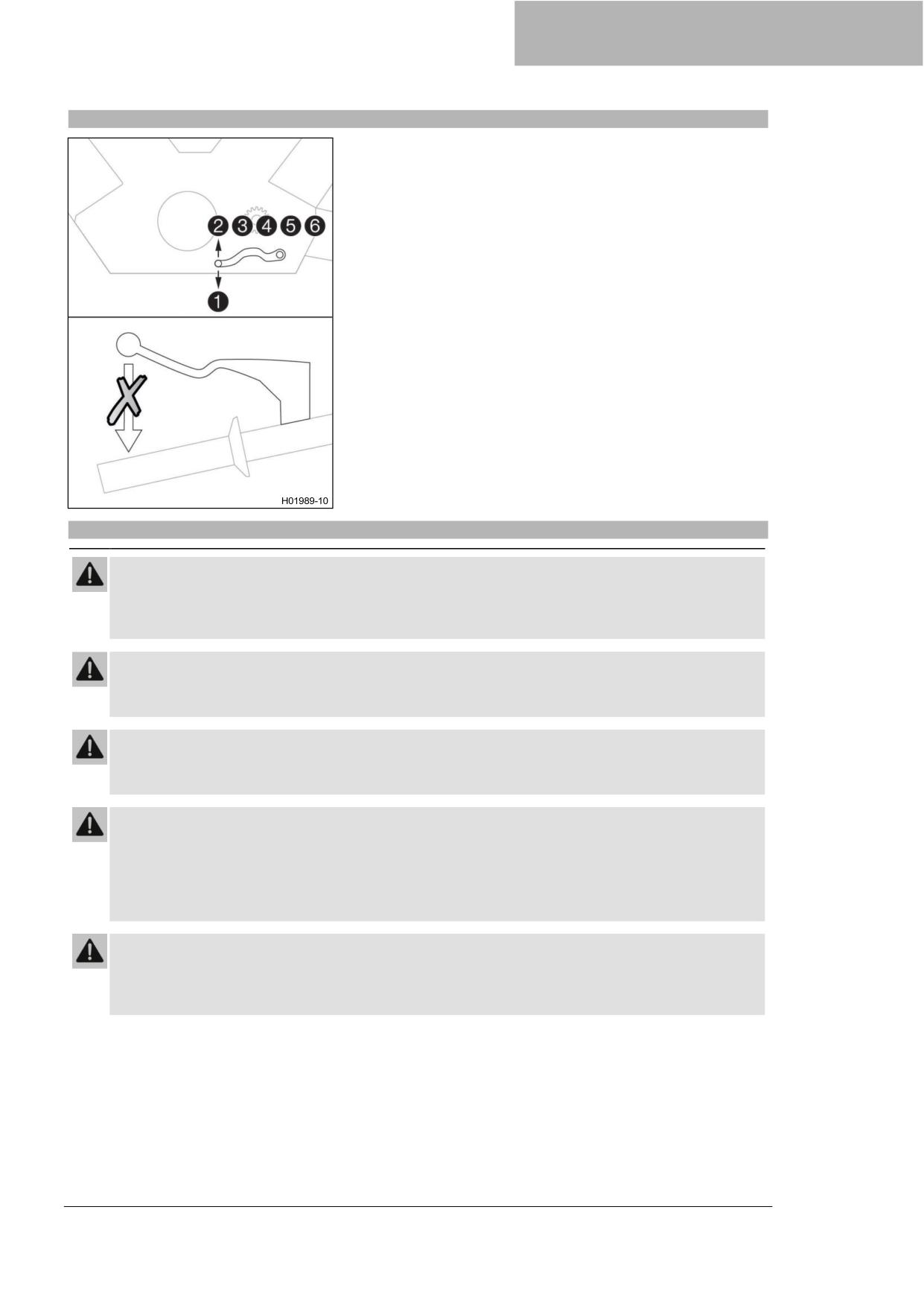

9.3
Нагружение транспортного средства
Предупреждение
Опасность несчастных случаев Общий вес и осевые нагрузки влияют на характеристики
управляемости.
Общий вес включает: мотоцикл, готовый к эксплуатации и с полным баком, водителя и пассажира
в защитной одежде и шлеме, а также багаж.
Не превышайте максимально допустимую общую массу или осевые нагрузки.
Предупреждение
Опасность несчастных случаев Неправильная установка кофров или мотоциклетного рюкзака
ухудшает характеристики управляемости.
Устанавливайте и закрепляйте кофры и мотоциклетный рюкзак в соответствии с
инструкциями производителя.
Предупреждение
Опасность несчастных случаев Перевозка багажа изменяет характеристики управляемости на
высокой скорости.
Адаптируйте свою скорость к грузоподъемности.
Ездите медленнее, если мотоцикл загружен кофрами или другим багажом.
Максимальная скорость с багажом
130 км/ч (80,8 миль/ч)
Предупреждение
Опасность несчастных случаев Перегрузка приведет к разрушению багажной системы.
Соблюдайте указания производителя по максимальной грузоподъемности, если на
мотоцикле установлены кофры.
Предупреждение
Опасность несчастных случаев Соскользнувший багаж ухудшает видимость.
Если задний фонарь закрыт, вы менее заметны для транспорта позади вас, особенно в темное
время суток.
Регулярно проверяйте, правильно ли закреплен ваш багаж.
Предупреждение
Опасность несчастных случаев Большая грузоподъемность изменяет характеристики
управляемости и увеличивает тормозной путь.
Адаптируйте свою скорость к грузоподъемности.
73
9 ПОДГОТОВКА К ЭКСПЛУАТАЦИИ
Предупреждение
Опасность несчастных случаев Соскользнувшие части багажа ухудшают управляемость.
- Регулярно проверяйте, правильно ли закреплен багаж.
Предупреждение
Опасность воспламенения Горячая выхлопная система может сжечь багаж.
- Закрепите багаж таким образом, чтобы он не мог быть сожжен или опален горячей выхлопной
системой.
Если перевозится багаж, убедитесь, что он прочно закреплен как можно ближе к центру
транспортного средства, и обеспечьте равномерное распределение веса между передними и
задними колесами.
Не превышайте максимально допустимый вес и максимально допустимые осевые нагрузки.
Рекомендации
Максимально допустимый общий вес
456 кг (1005 фунтов)
Максимально допустимая нагрузка на переднюю
165 кг (364 фунта)
ось
Максимально допустимая нагрузка на заднюю
320 кг (705 фунтов)
ось
74
ИНСТРУКЦИИ ПО ЕЗДЕ
10

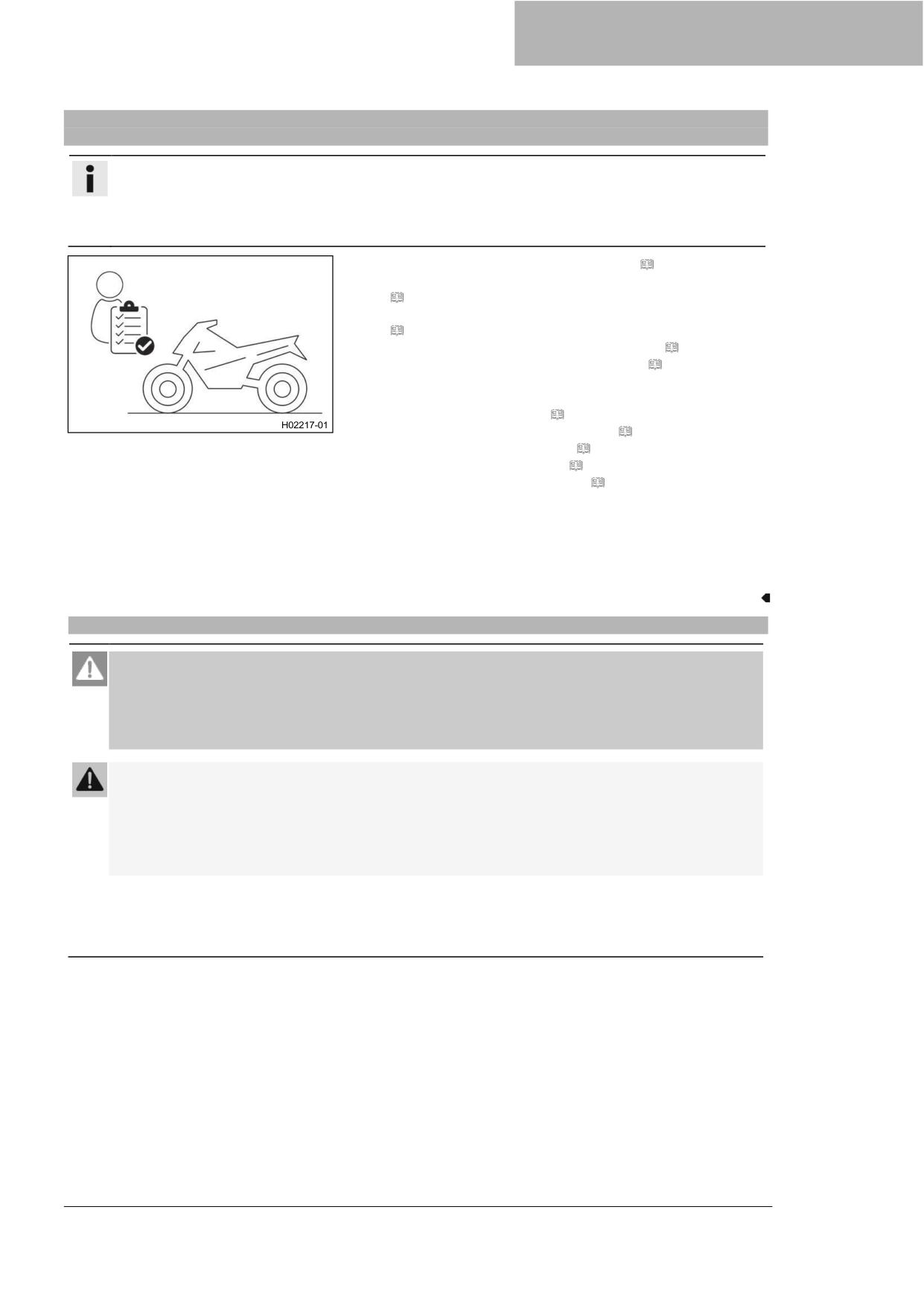

10.1
Проверки и меры по техническому обслуживанию при подготовке к
эксплуатации
Информация
Перед каждой поездкой проверяйте состояние транспортного средства и
убедитесь, что оно пригоден для езды по дорогам. Во время эксплуатации
транспортное средство должно находиться в идеальном техническом
состоянии.
Проверьте уровень моторного масла. ( стр. 136)
Проверьте уровень жидкости передних тормозов.
(
стр. 105)
Проверьте уровень жидкости задних тормозов.
(
стр. 108)
Проверьте передние тормозные колодки. ( стр. 107)
Проверьте задние тормозные колодки. ( стр. 109)
Проверьте правильность работы тормозной системы.
Проверьте уровень охлаждающей жидкости в
расширительном бачке. ( стр. 132)

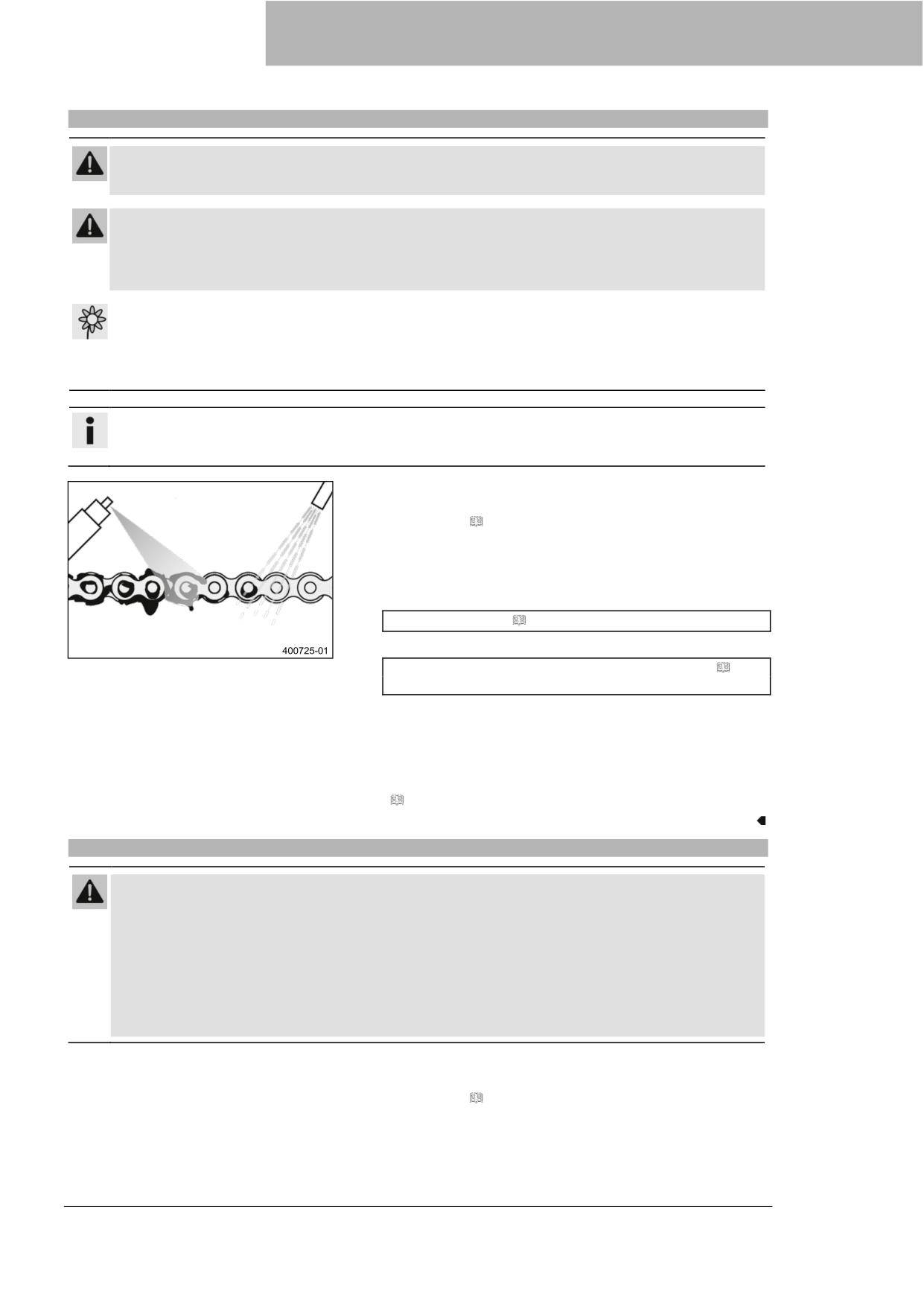

Проверьте цепь на наличие грязи. ( стр. 94)
Проверьте натяжение цепи. ( стр. 95)
Проверьте состояние шин. ( стр. 115)
Проверьте давление в шинах. ( стр. 116)
Проверьте настройки всех органов управления и
убедитесь, что они работают безотказно.
Проверьте правильность работы электрической системы.
Проверьте, правильно ли закреплен багаж.
Проверьте настройку зеркала заднего вида.
Проверьте уровень топлива.
10.2
Запуск транспортного средства
Опасно
Опасность отравления Выхлопные газы токсичны, и их вдыхание может привести к потере
сознания и смерти.
При работе двигателя всегда следите за тем, чтобы вентиляция была надлежащей.
При запуске или работе двигателя в закрытом помещении используйте эффективный отвод
выхлопов.
Внимание
Опасность несчастных случаев Электронные компоненты и устройства защиты будут
повреждены, если 12-вольтовый аккумулятор разряжен или отсутствует.
Если 12-вольтовый аккумулятор разряжен или неисправен, могут возникнуть сбои в работе
электронных компонентов транспортного средства, особенно при запуске.
Никогда не эксплуатируйте транспортное средство с разряженным 12-вольтовым
аккумулятором или без 12-вольтового аккумулятора.
Примечание
Повреждение двигателя Высокие обороты при холодном двигателе негативно влияют на срок
службы двигателя.
Всегда запускайте прогретый двигатель на низких оборотах.
75
10 ИНСТРУКЦИИ ПО ЕЗДЕ
Снимите мотоцикл с боковой подставки и сядьте на
мотоцикл.
Переместите кнопку системы RACE-ON в зону замка
рулевой колонки.
Убедитесь, что кнопка системы RACE ON остается в зоне
досягаемости во время езды.
Рекомендации
Максимальный радиус
1,5 м (4,9 фута)
действия ключа системы
RACE-ON около замка
рулевой колонки
Информация
Дальность действия может уменьшаться из-за
снижения напряжения батарейки ключа системы
RACE ON и помех, создаваемых радиоволнами.
Если напряжение батарейки ключа системы
RACE-ON слишком низкое, необходимо поместить
один из ключей зажигания в область замка
рулевой колонки ( стр. 22) и после запуска
снова убрать его в безопасное место.
Убедитесь, что кнопка пуска/аварийный выключатель
находится в среднем положении .
Включите зажигание; для этого кратковременно нажмите
кнопку системы RACE-ON (не более 1 секунды).
Рекомендации
Во избежание сбоев в коммуникации блока управления
не выключайте и не включайте зажигание в быстрой
последовательности.
Рулевое управление разблокировано.
Выполняется проверка функционирования
комбинированной приборной панели.
При запуске гаснет сигнальная лампочка ABS.
Информация
Если рулевое управление не разблокируется,
слегка передвиньте руль.
Переключите коробку передач в нейтральное положение .
Загорается зеленая индикаторная лампа холостого
хода .
Переведите кнопку пуска/аварийный выключатель в
нижнее положение .
Информация
Переводите кнопку пуска/аварийный выключатель
в нижнее положение © только после завершения
проверки функционирования комбинированной
приборной панели. Не открывайте дроссельную
заслонку для пуска. Если попытка запуска не
увенчалась успехом, подождите 15 секунд перед
повторной попыткой пуска. После 6 неудачных
попыток пуска не повторяйте попыток, а вместо
этого проверьте транспортное средство на
наличие других неисправностей. Данный мотоцикл
оснащен системой безопасного пуска. Вы можете
запустить двигатель, только если коробка передач
находится в нейтральном положении или если
рычаг сцепления выжат при включенной передаче.
Если боковая подставка разложена и вы
включаете передачу, двигатель останавливается.
76
ИНСТРУКЦИИ ПО ЕЗДЕ
10
10.3
Лаунч контроль (опция)
Лаунч контроль - это дополнительная функция электроники
транспортного средства.
Лаунч контроль регулирует обороты двигателя для достижения
наилучшего разгона.
Лаунч контроль можно использовать для трогания не более
трех раз подряд. После третьего трогания Лаунч контроль
временно отключается, чтобы защитить двигатель, коробку
передач и систему охлаждения от перегрузок.
Лаунч контроль также отключается, если все условия для
активации больше не выполняются.
Лаунч контроль снова включается в следующих случаях:
двигатель работает не менее трех минут, двигатель выключен
в течение 20 минут или пройдено расстояние в 1,5 км (0,93
мили).
10.4
Трогание
Выжмите рычаг сцепления, включите первую передачу, медленно отпустите рычаг сцепления и
одновременно плавно откройте газ.
10.5
Трогание с помощью Лаунч контроль (опция)
Предупреждение
Опасность несчастных случаев Лаунч контроль обеспечивает очень мощный разгон, который
может оказаться слишком сложным для начинающего водителя.
Используйте функцию Лаунч контроль только при наличии соответствующего опыта.
Не используйте Лаунч контроль на дорогах общего пользования.
Состояние
Режим движения Track (опция) активирован.
Первая передача включена.
Индикаторная лампа TC не горит.
Температура охлаждающей жидкости: > 60 °C (> 140 °F)
Общий пройденный путь: > 1 000 км (> 620 миль)
-
Активируйте Лаунч контроль в комбинированной
приборной панели.
Количество доступных пусков отображается на
начальном экране.
-
Дайте полный газ, выжав рычаг сцепления.
Обороты двигателя регулируются.
6 500 об/мин
Индикаторная лампа TC быстро мигает.
-
Быстро, но контролируемым образом отпустите
рычаг сцепления.
77
10 ИНСТРУКЦИИ ПО ЕЗДЕ
10.6
Трогание с помощью СПСП (опция: система помощи при старте на подъеме)
СПСП - это дополнительная функция тормозной системы.
СПСП предотвращает случайный откат мотоцикла назад на
уклонах.
СПСП распознает остановку на уклонах и приводит в действие
задний тормоз.
После отпускания рычага тормоза тормозное усилие
сохраняется в течение максимум 5 секунд, пока мотоцикл не
движется вперед.
При трогании с места СПСП автоматически отпускает задний
тормоз.
Информация
Когда СПСП активна, мигает индикаторная лампа ПС.
При включении зажигания СПСП может быть
активна, даже если двигатель остановлен. Чтобы
откатиться назад при активной СПСП, подождите 5
секунд, переключитесь в нейтральное положение или
выключите зажигание.
Если по истечении 5 секунд СПСП не обнаруживает отката,
тормозное усилие автоматически плавно уменьшается.
При нажатии на педаль тормоза СПСП снова активируется.
10.7
Режим предотвращения езды на заднем колесе (опция)
Режим предотвращения езды на заднем колесе - это
дополнительная функция электроники транспортного средства.
Режим предотвращения езды на заднем колесе предназначен
для предотвращения подъема переднего колеса при разгоне.
78
ИНСТРУКЦИИ ПО ЕЗДЕ
10
10.8
Квикшифтер + (опция)
Если активирован квикшифтер + (опция), можно переключать
передачи вверх и вниз без включения сцепления.
Поскольку нет необходимости закрывать ручку газа, возможно
непрерывное переключение передач.
Функция квикшифтер + по положению вала переключения
передач проверяет, нужно ли начинать переключение, и
посылает соответствующий сигнал в систему управления
двигателем.
Если в комбинированной приборной панели функция
квикшифтер + отключена, то для каждого переключения
сцепление должно включаться обычным способом.
10.9
Переключение передач, езда
Предупреждение
Опасность несчастных случаев Резкое изменение нагрузки может привести к выходу
транспортного средства из-под контроля.
Избегайте внезапных изменений нагрузки и резких торможений.
Адаптируйте скорость к дорожным условиям.
Предупреждение
Опасность несчастных случаев Если вы переключаетесь на пониженную передачу при высоких
оборотах двигателя, заднее колесо блокируется, а двигатель начинает разгоняться.
Не переключайтесь на пониженную передачу при высоких оборотах двигателя.
Предупреждение
Опасность несчастных случаев Регулирование транспортного средства отвлекает внимание от
дорожного движения.
Все регулировки выполняйте на остановленном транспортном средстве.
Предупреждение
Риск получения травмы
При неправильном поведении пассажир может упасть с
мотоцикла.
Убедитесь, что пассажир правильно сидит на пассажирском сиденье, ставит ноги на
пассажирские подножки и держится за водителя или поручни.
Обратите внимание на нормативные документы, регулирующие минимальный возраст
пассажиров в вашей стране.
Предупреждение
Опасность несчастных случаев Рискованный стиль езды представляет собой большую
опасность.
Соблюдайте правила дорожного движения и двигайтесь с осторожностью и
предусмотрительностью, чтобы как можно раньше обнаруживать источники опасности.
79
10 ИНСТРУКЦИИ ПО ЕЗДЕ
Предупреждение
Опасность несчастных случаев Холодные шины имеют сниженное сцепление с дорогой.
Осторожно проезжайте первые километры каждой поездки на умеренной скорости, пока
шины не прогреются до рабочей температуры.
Предупреждение
Опасность несчастных случаев Новые шины имеют сниженное сцепление с дорогой.
Контактная поверхность новых шин еще не стала шероховатой.
Обкатывайте новые шины при умеренной езде под переменным углом.
Этап обкатки
200 км (124 мили)
Предупреждение
Опасность несчастных случаев Общий вес и осевые нагрузки влияют на характеристики
управляемости.
Общий вес включает: мотоцикл, готовый к эксплуатации и с полным баком, водителя и пассажира
в защитной одежде и шлеме, а также багаж.
Не превышайте максимально допустимую общую массу или осевые нагрузки.
Предупреждение
Опасность несчастных случаев Соскользнувшие части багажа ухудшают управляемость.
Регулярно проверяйте, правильно ли закреплен ваш багаж.
Предупреждение
Опасность несчастных случаев Падение может привести к более серьезным повреждениям
транспортного средства, чем может показаться на первый взгляд.
Проверяйте транспортное средство после падения так же, как и при подготовке к
эксплуатации.
Примечание
Повреждение двигателя
Нефильтрованный всасываемый воздух негативно влияет на срок
службы двигателя.
Пыль и грязь попадают в двигатель без воздушного фильтра.
Эксплуатируйте транспортное средство только в том случае, если оно оснащено воздушным
фильтром.
Примечание
Отказ двигателя
Перегрев повреждает двигатель.
При появлении предупреждения о температуре охлаждающей жидкости немедленно остановитесь,
соблюдая осторожность, чтобы не подвергать опасности себя и других участников движения.
Дайте двигателю и системе охлаждения остыть.
Проверьте и, при необходимости, откорректируйте уровень охлаждающей жидкости в системе
охлаждения, пока она находится в охлажденном состоянии.
Примечание
Повреждение коробки передач Неправильное использование функции легкого переключения приведет к
повреждению коробки передач.
Функцию легкого переключения можно использовать, только если эта функция активирована в
комбинированной приборной панели.
Функция легкого переключения неактивна, если вы вытягиваете рычаг сцепления на себя.
Используйте функцию легкого переключения только в указанном диапазоне скоростей.
Информация
Если во время езды вы услышите необычные звуки, немедленно остановитесь, выключите
двигатель и обратитесь в официальную мастерскую KTM.
80
ИНСТРУКЦИИ ПО ЕЗДЕ
10
Переключайтесь на более высокую передачу, если
позволяют условия (уклон, дорожная ситуация и т.д.).
Отпустите газ, одновременно нажимая рычаг сцепления,
переключитесь на следующую передачу, отпустите рычаг
сцепления и дайте газ.
Информация
Положения передач показаны на рисунке.
Положение холостого хода находится между
первой и второй передачами. Первая передача
используется для трогания или для крутых
склонов.
После достижения максимальной скорости, полностью
открыв ручку газа, поверните газ обратно, чтобы он был
открыт на ¾. Это почти не снизит скорость, но расход
топлива будет значительно меньше.
Разгоняйтесь только до скорости, соответствующей
дорожному покрытию и погодным условиям. В частности,
при поворотах, не переключайтесь и разгоняйтесь очень
осторожно.
При необходимости тормозите и одновременно
закрывайте газ, чтобы переключиться на нижнюю
передачу.
Потяните рычаг сцепления и переключитесь на более
низкую передачу, медленно отпустите рычаг сцепления и
откройте газ или снова переключите передачу.
Если двигатель заглохнет (например, на перекрестке),
просто потяните рычаг сцепления и переведите кнопку
пуска/аварийный выключатель в нижнее положение .
Коробка передач не должна быть переключена в
нейтральное положение.
Выключайте двигатель, если предполагается длительная
работа на холостом ходу или стоянка.
Если во время поездки загорается сигнальная лампа
давления масла
, остановитесь, как только это будет
безопасно, и выключите двигатель. Обратитесь в
официальную мастерскую KTM.
Если во время поездки загорается лампа индикации
неисправности
, как можно скорее обратитесь в
официальную мастерскую KTM.
Если во время поездки загорается общий
предупреждающий световой сигнал
, на дисплее в
течение 10 секунд отображается сообщение.
Информация
Очень важные сообщения сохраняются в меню
Предупреждения.
Если на комбинированной приборной панели появляется
предупреждение об обледенении, дороги могут быть
покрыты льдом. Регулируйте скорость в соответствии с
дорожными условиями.
Состояние
Включен квикшифтер + (опция).
-
Если в комбинированной приборной панели
включена функция квикшифтер +, можно
переключать передачи вверх в указанном диапазоне
оборотов двигателя, не нажимая рычаг сцепления.
81
10 ИНСТРУКЦИИ ПО ЕЗДЕ

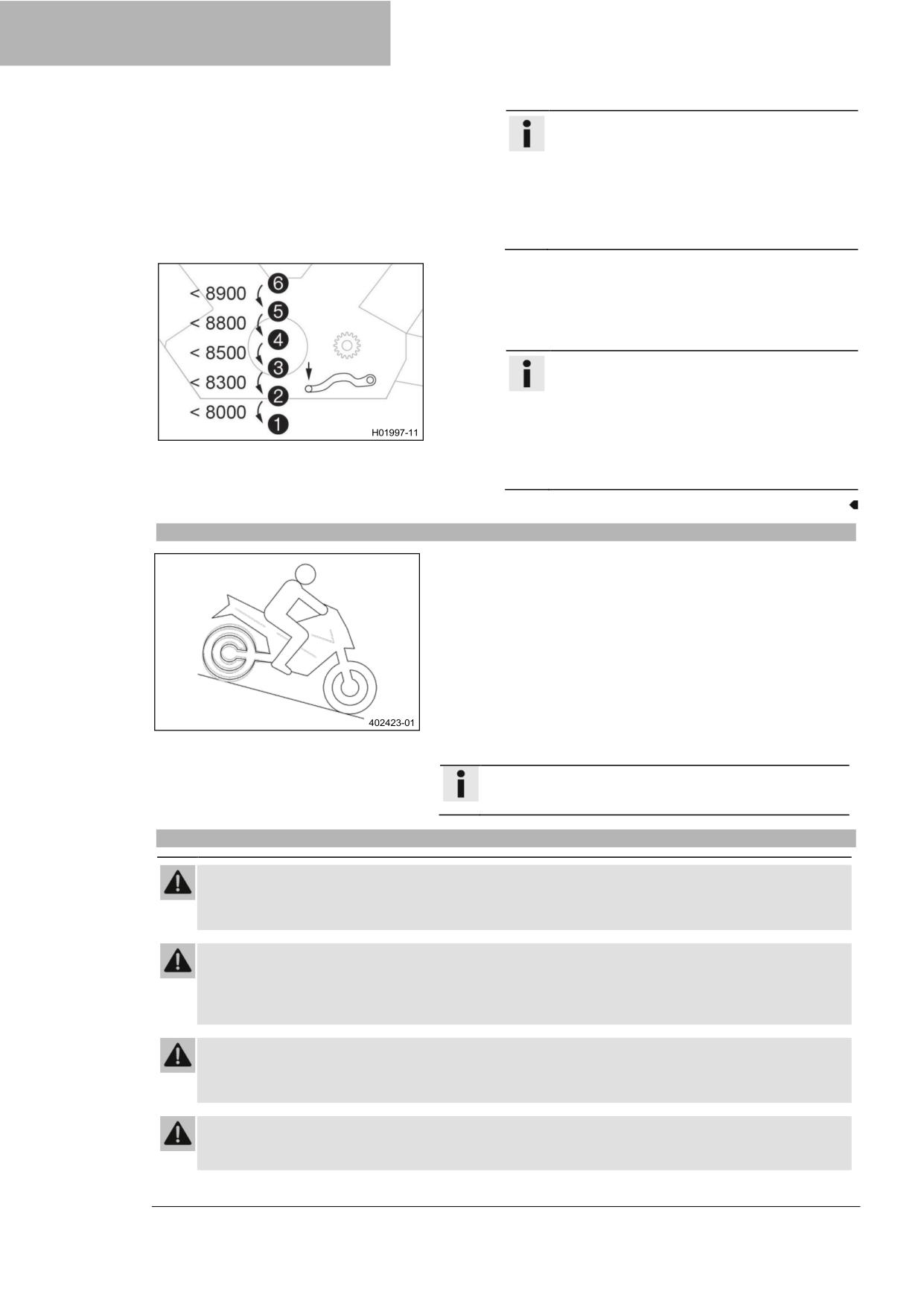

Информация
Минимальная частота вращения двигателя
перед переключением передачи на более
высокую в оборотах в минуту показана на
рисунке.
Быстро отпустите педаль переключения
передач до упора, не меняя положения
ручки газа.
Если в комбинированной приборной панели
включена функция квикшифтер +, то в указанном
диапазоне оборотов двигателя можно
переключиться на нижнюю передачу, не нажимая
рычаг сцепления.
Информация
Максимальная частота вращения двигателя в
оборотах в минуту перед переключением
передачи на более низкую показана на
рисунке.
Быстро нажмите педаль переключения
передач до упора, не меняя положения
рукоятки дроссельной заслонки.
10.10
MSR (опция)
MSR (motor slip regulation - регулировка скольжения двигателя)
является дополнительной вспомогательной функцией
управления двигателем.
Если эффект торможения двигателем слишком велик, MSR
предотвращает блокировку или уход заднего колеса на
наклонной плоскости.
Чтобы избежать проскальзывания заднего колеса, MSR
открывает дроссельную заслонку только настолько, насколько
это несомненно необходимо.
MSR применяется на поверхностях, где коэффициент трения
слишком мал для размыкания проскальзывающего сцепления.
Чтобы еще больше повысить безопасность езды, MSR зависит
от уклона.
Информация
Когда MTC на поворотах выключена или активен
режим ABS Supermoto, MSR не работает.
10.11
Применение тормозов
Предупреждение
Опасность несчастных случаев Влага и грязь ухудшают работу тормозной системы.
Осторожно затормозите несколько раз, чтобы высушить и удалить грязь с тормозных
колодок и тормозных дисков.
Предупреждение
Опасность несчастных случаев "Ватная" точка схватывания на переднем или заднем тормозе
снижает эффективность торможения.
Проверьте тормозную систему и не продолжайте езду, пока проблема не будет устранена. (В
вашей официальной мастерской KTM будут рады помочь).
Предупреждение
Опасность несчастных случаев В случае перегрева тормозная система выходит из строя.
Если педаль ножного тормоза не отпущена, тормозные колодки постоянно схватываются.
Если вы не хотите тормозить, уберите ногу с педали ножного тормоза.
Предупреждение
Опасность несчастных случаев Большая общая масса увеличивает тормозной путь.
Учитывайте увеличение тормозного пути при перевозке пассажира или багажа.
82
ИНСТРУКЦИИ ПО ЕЗДЕ
10
Предупреждение
Опасность несчастных случаев Соль на дорогах ухудшает работу тормозной системы.
Осторожно затормозите несколько раз, чтобы удалить соль с тормозных колодок и тормозных
дисков.
Предупреждение
Опасность несчастных случаев ABS может увеличить тормозной путь в некоторых ситуациях.
Применяйте тормоза в зависимости от ситуации во время передвижения и состояния
дорожного покрытия.
Предупреждение
Опасность несчастных случаев Чрезмерно сильное нажатие на тормоза блокирует колеса.
Эффективность системы ABS обеспечивается только в том случае, если она включена.
Оставьте систему ABS включенной, чтобы воспользоваться защитным эффектом.
Предупреждение
Опасность несчастных случаев Средства помощи при вождении могут снизить вероятность
падения только в физических пределах. Не всегда возможно компенсировать экстремальные
ситуации во время передвижения, например, с багажом, загруженным с высоким центром
тяжести, переменным дорожным покрытием, крутыми спусками или полным торможением без
выключения передачи.
Адаптируйте свой стиль езды к дорожным условиям и своим водительским способностям.
При торможении отпустите педаль газа и одновременно задействуйте передний и задний тормоза.
Информация
Когда включена система ABS, вы можете достичь максимального тормозного усилия даже на
поверхностях с низким сцеплением, таких как песчаная, мокрая или скользкая местность, без
блокировки колес.
Предупреждение
Опасность несчастных случаев Заднее колесо может заблокироваться из-за эффекта
торможения двигателем.
Выжмите сцепление, если вы выполняете экстренное или полное торможение, или если
вы тормозите на скользкой поверхности.
Предупреждение
Опасность несчастных случаев Наклонная поверхность или боковой уклон уменьшает
максимально возможную задержку.
По возможности заканчивайте торможение перед входом в поворот.
Всегда заканчивайте торможение перед входом в поворот. Переключитесь на более низкую
передачу, соответствующую скорости движения.
На длинных спусках используйте тормозящее действие двигателя. Переключитесь на одну или две
передачи вниз, но не увеличивайте излишне обороты двигателя. Таким образом, вам придется
тормозить гораздо меньше, а тормоза не будут перегреваться.
10.12
Остановка, парковка
Предупреждение
Риск получения травмы
Люди, действующие без разрешения, подвергают опасности
себя и других.
Если действующий приемопередатчик находится в пределах досягаемости, транспортное
средство можно завести.
Не оставляйте транспортное средство без присмотра, если двигатель работает.
Не оставляйте транспортное средство без присмотра, если ключ системы RACE-ON или
черный ключ зажигания находятся рядом с транспортным средством.
Защищайте транспортное средство от доступа посторонних лиц.
Если вы оставляете транспортное средство без присмотра, заблокируйте рулевое
управление.
83
10 ИНСТРУКЦИИ ПО ЕЗДЕ
Предупреждение
Опасность ожогов
Некоторые детали транспортного средства сильно нагреваются при его
эксплуатации.
Не прикасайтесь к таким деталям, как выхлопная система, радиатор, двигатель,
амортизатор или тормозная система, пока детали транспортного средства не остыли.
Дайте деталям транспортного средства остыть, прежде чем выполнять какие-либо работы
на транспортном средстве.
Примечание
Повреждения Неправильный порядок действий при парковке может привести к повреждению
транспортного средства.
Значительный ущерб может быть нанесен, если транспортное средство укатится или упадет.
Комплектующие детали для парковки транспортного средства рассчитаны только на вес транспортного
средства.
Паркуйте транспортное средство на твердой и ровной поверхности.
Следите за тем, чтобы никто не сидел на транспортном средстве, когда оно припарковано на
подножке.
Примечание
Опасность воспламенения
Горячие комплектующие детали транспортного средства представляют
опасность воспламенения и взрыва.
Не паркуйте транспортное средство рядом с легковоспламеняющимися или взрывоопасными
материалами.
Дайте транспортному средству остыть, прежде чем накрывать его.
Задействуйте тормоза на мотоцикле.
Переключите коробку передач в нейтральное положение .
Выключите зажигание - для этого кратковременно нажмите кнопку системы RACE-ON (не более 1
секунды) при включенном зажигании.
Информация
Если двигатель выключен с помощью аварийного выключателя, а зажигание остается
включенным с помощью кнопки системы RACE-ON, питание большинства потребителей
электроэнергии остается бесперебойным. Это приводит к разрядке 12-вольтового
аккумулятора. Поэтому всегда выключайте двигатель кнопкой системы RACE-ON -
аварийный выключатель предназначен только для экстренных случаев.
Припаркуйте транспортное средство на твердой поверхности.
Выдвиньте боковую подставку вперед ногой до упора и обоприте на нее мотоцикл.
Сдвиньте руль до упора влево, нажмите и удерживайте кнопку системы RACE-ON (не менее 2
секунд).
Рулевое управление заблокировано.
Информация
Если блокировка рулевого управления не срабатывает, слегка передвиньте руль.
10.13
Транспортировка
Примечание
Опасность повреждения
Припаркованное транспортное средство может откатиться или упасть.
Паркуйте транспортное средство на твердой и ровной поверхности.
Примечание
Опасность воспламенения
Горячие комплектующие детали транспортного средства представляют
опасность воспламенения и взрыва.
Не паркуйте транспортное средство рядом с легковоспламеняющимися или взрывоопасными
материалами.
Дайте транспортному средству остыть, прежде чем накрывать его.
84
ИНСТРУКЦИИ ПО ЕЗДЕ
10

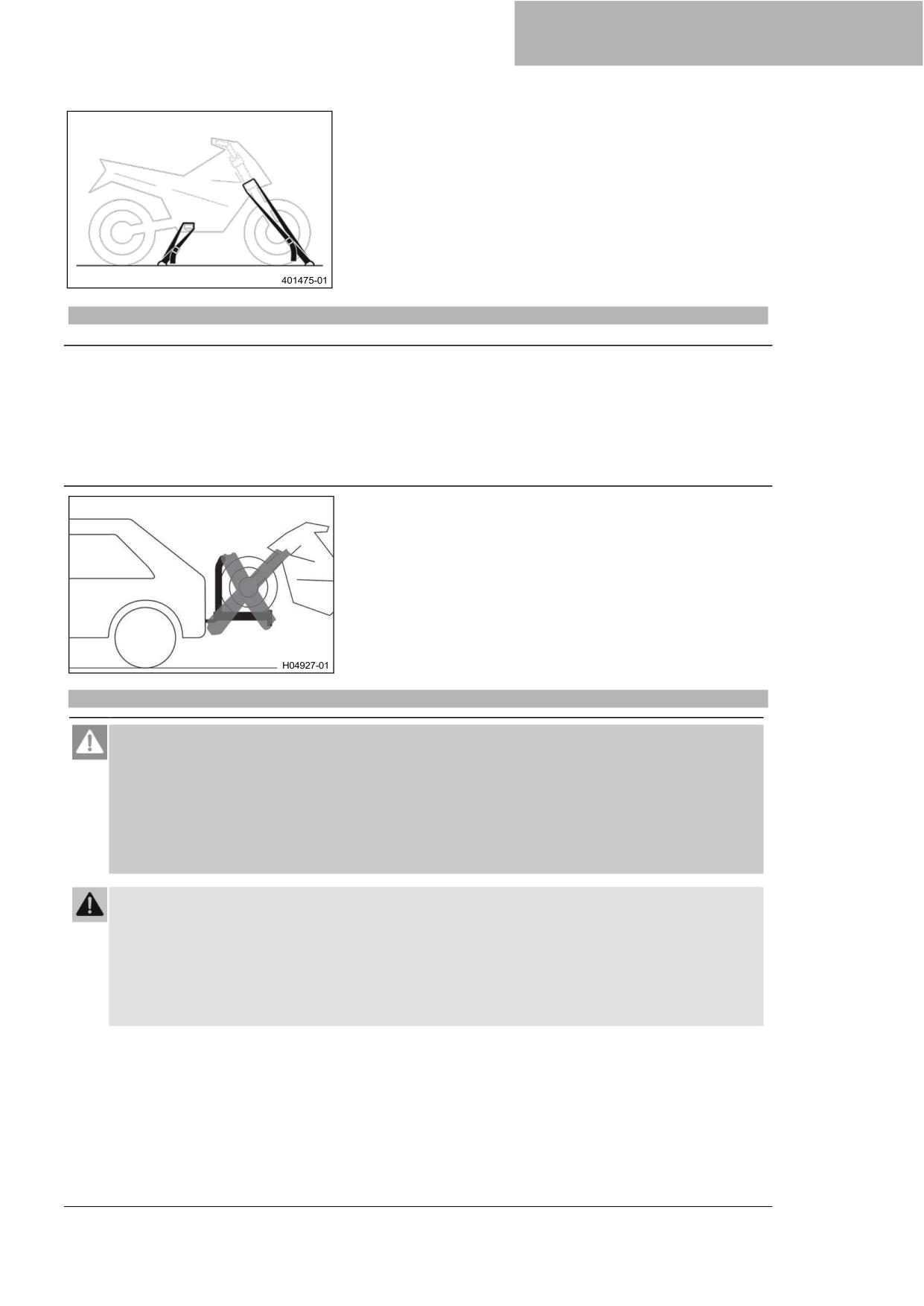

Выключите двигатель.
Используйте натяжные ремни или другие подходящие
устройства, чтобы обезопасить мотоцикл от падения или
откатывания.
10.14
Буксировка в случае выхода из строя
Примечание
Опасность повреждения
Буксировка с помощью буксирного автомобиля не является подходящим
методом восстановления транспортного средства.
При буксировке возможно повреждение трансмиссии или коробки передач.
Не используйте буксировочное оборудование, при котором колеса сломанного транспортного
средства остаются на дороге и вращаются при буксировке.
Всегда перевозите сломанное транспортное средство на прицепе или на погрузочной площадке
транспортного автомобиля.
Убедитесь, что сломанное транспортное средство
правильно закреплено на прицепе или транспортном
автомобиле.
Соблюдайте местные правила эвакуации сломанных
транспортных средств.
10.15
Заправка топливом
Опасно
Опасность воспламенения
Топливо легко воспламеняется.
Топливо в топливном баке расширяется при нагревании и может вытечь в случае переполнения.
Не заправляйте транспортное средство вблизи открытого огня или зажженных сигарет.
Выключайте двигатель при заправке топливом.
Следите за тем, чтобы топливо не пролилось, особенно на горячие части транспортного
средства.
Если топливо пролилось, немедленно вытрите его.
Соблюдайте технические требования при заправке топливом.
Предупреждение
Опасность отравления Топливо ядовито и представляет опасность для здоровья.
Избегайте контакта топлива с кожей, глазами и одеждой.
В случае проглатывания топлива немедленно обратитесь к врачу.
Не вдыхайте пары топлива.
В случае контакта с кожей промойте пораженный участок большим количеством воды.
Тщательно промойте глаза водой и обратитесь к врачу в случае попадания топлива в глаза.
Смените одежду в случае попадания на нее топлива.
85
10 ИНСТРУКЦИИ ПО ЕЗДЕ
Примечание
Повреждения Недостаточное качество топлива приводит к быстрому засорению топливного фильтра.
В некоторых странах и регионах качество и чистота имеющегося топлива могут быть недостаточными. Это
приведет к проблемам с топливной системой.
Заправляйтесь только чистым топливом, соответствующим установленным стандартам. (В вашей
официальной мастерской KTM будут рады помочь).
Примечание
Опасность загрязнения окружающей среды
Неправильное обращение с топливом
представляет опасность для окружающей среды.
Не допускайте попадания топлива в грунтовые воды, почву или канализацию.
Выключите двигатель.
Откройте крышку заливной горловины топливного бака.
(
стр. 25)
Заполните топливный бак топливом до нижнего края A
заливной горловины.
Общая емкость
23 л
Высокооктанов
топливного бака,
(6,1 гал. США)
ое
прибл.
неэтилированн
ое (ROZ 95)
(
стр. 162)
Закройте крышку заливной горловины топливного бака.
(
стр. 26)
86
ГРАФИК ТЕХОБСЛУЖИВАНИЯ
11
11.1
Дополнительная информация
Любые дополнительные работы, вытекающие из обязательных или рекомендованных работ, должны
заказываться отдельно и оформляться в отдельном счете.
В зависимости от местных условий эксплуатации в вашей стране могут применяться другие интервалы
между техническими обслуживаниями. Отдельные интервалы и объемы технического обслуживания могут
меняться в ходе технического развития. Самый актуальный график обслуживания всегда можно найти на
сайте KTM Dealer.net. Ваш официальный дилер KTM будет рад проконсультировать вас.
11.2
Необходимые работы
каждые 24 месяца
каждые 12 месяцев
каждые 30 000 км (18 600 миль)
каждые 15 000 км (9 300 миль)
через 1 000 км (620 миль)
Считайте память неисправностей с помощью диагностического прибора KTM.
○
●
●
●
●
Проверьте блок управления мощностными клапанами на выпуске с помощью
●
●
●
●
диагностического прибора KTM.
Запрограммируйте датчик вала переключения передач.
○
●
●
●
●
Проверьте правильность работы электрической системы.
○
●
●
●
●
Замените моторное масло и масляный фильтр, очистите масляные сетки.
(
стр. 136)
○
●
●
●
●
Проверьте передние тормозные колодки. ( стр. 107)
○
●
●
●
●
Проверьте задние тормозные колодки. ( стр. 109)
○
●
●
●
●
Проверьте тормозные диски. ( стр. 105)
○
●
●
●
●
Проверьте тормозные магистрали на наличие повреждений и герметичность.
○
●
●
●
●
Замените тормозную жидкость в переднем тормозном механизме.
●
Замените тормозную жидкость в заднем тормозном механизме.
●
Замените жидкость гидравлического сцепления.
●
Проверьте уровень жидкости передних тормозов. ( стр. 105)
○
●
●
●
Проверьте уровень жидкости задних тормозов. ( стр. 108)
○
●
●
●
Проверьте/откорректируйте уровень жидкости в гидравлической муфте сцепления.
●
●
●
(
стр. 99)
Проверьте амортизатор и вилку на наличие утечек. Выполняйте обслуживание по
мере необходимости и в зависимости от того, как используется транспортное
○
●
●
●
●
средство.
Очистите пыльники перьев вилки.
(
стр. 102)
●
●
Проверьте подшипник рулевой колонки на наличие люфта.
○
●
●
●
●
Проверьте состояние шин. ( стр. 115)
○
●
●
●
●
Проверьте давление в шинах. ( стр. 116)
○
●
●
●
●
Проверьте цепь, заднюю звездочку, звездочку двигателя и направляющую цепи. (
●
●
●
●
стр. 97)
Проверьте натяжение цепи. ( стр. 95)
○
●
●
●
●
Измерьте люфт подшипника колеса и смажьте заднюю ступицу.
●
Убедитесь, что гайка заднего колеса (с правой стороны) затянута с указанным
○
●
●
●
●
моментом.
Замените свечи зажигания. (Воздушный фильтр снят).
●
Проверьте клапанный зазор (воздушный фильтр и свечи зажигания сняты).
●
Замените мембранные клапаны ВП (вспомогательная пневмосистема).
●
Проверьте кабели на наличие повреждений и прокладку на отсутствие резких
●
●
●
●
изгибов (топливный бак снят).
Проверьте уровень охлаждающей жидкости в расширительном бачке. ( стр. 132)
○
●
●
●
●
Замените воздушный фильтр, очистите корпус воздушного фильтра.
●
●
Проверьте давление топлива.
●
●
●
●
87
11 ГРАФИК ТЕХОБСЛУЖИВАНИЯ
каждые 24 месяца
каждые 12 месяцев
каждые 30 000 км (18 600 миль)
каждые 15 000 км (9 300 миль)
через 1 000 км (620 миль)
Проверьте настройки системы освещения. ( стр. 127)
○
●
●
Проверьте правильность работы вентилятора радиатора.
○
●
●
●
●
Заключительная проверка: Убедитесь в пригодности транспортного средства для
○
●
●
●
●
езды по дорогам и совершите пробный заезд.
После пробного заезда считайте память ошибок с помощью диагностического
○
●
●
●
●
прибора KTM.
Сбросьте сервисный экран с помощью диагностического прибора KTM.
○
●
●
●
●
Сделайте сервисную запись в KTM Dealer.net.
○
●
●
●
●
○
Разовый интервал
●
Периодический интервал
11.3
Рекомендуемые работы
каждые 48 месяцев
каждые 12 месяцев
каждые 30 000 км (18 600 миль)
каждые 15 000 км (9 300 миль)
через 1 000 км (620 миль)
Проверьте раму.
●
Проверьте маятниковую вилку.
●
Проверьте/очистите масляную форсунку для смазки сцепления.
○
●
●
Проверьте подшипник вилки.
●
●
Проверьте подшипники колес.
●
●
Прочистите сливное отверстие опоры амортизатора.
●
●
●
●
Смажьте все движущиеся детали (например, боковую подставку, ручной рычаг,
○
●
●
●
●
цепь и т.д.) и проверьте плавность работы.
Опорожните дренажные шланги.
○
●
●
●
●
Проверьте все шланги (например, топливные, охлаждающие, выпускные,
дренажные и т.д.) и рукава на наличие трещин, герметичность и правильность
●
●
●
●
прокладки. A
Проверьте затяжку легкодоступных винтов и гаек, обеспечивающих безопасность.
○
●
●
●
●
Проверьте антифриз.
○
●
●
●
Замените охлаждающую жидкость.
●
○
Разовый интервал
●
Периодический интервал
88
НАСТРОЙКА ПОДВЕСКИ
12
12.1
Вилка/амортизатор
Адаптивная подвеска WP может использоваться для индивидуальной настройки подвески без
использования инструментов.
С помощью электронной настройки адаптивной подвески WP постоянно регулируются характеристики
демпфирования подвески с учетом данных различных датчиков.
В результате электронные демпфирующие клапаны подстраиваются под текущую дорожную ситуацию и
характеристики местности, а также настройки, сделанные водителем в меню Load (Нагрузка) и Damping
(Демпфирование). Всегда адаптируйте подвеску к своему стилю езды и грузоподъемности. В меню
"Нагрузка" можно настроить подвеску в соответствии с грузоподъемностью. В меню "Демпфирование"
можно настроить демпфирование подвески.
12.2
"Нагрузка"
В меню Load (Нагрузка) можно выбрать настройки для разной
грузоподъемности. Можно выбрать между эксплуатацией
одним человеком, эксплуатацией одним человеком с багажом,
эксплуатацией двумя людьми и эксплуатацией двумя людьми
с багажом.
Грузоподъемность, выбранная последней, отображается
справа на сегментном дисплее.
Информация
Для того чтобы мотоцикл принял настройку, мотоцикл
должен быть неподвижен и разгружен, а двигатель
должен работать.
Символ последней грузоподъемности мигает до тех
пор, пока не будет принята новая настройка.
12.3
"Демпфирование"
Возможные состояния
•
Sport (Спорт) - Жесткая настройка элементов подвески с
очень прямой обратной связью от шасси.
•
Street (Улица) - Нормальная настройка элементов подвески
с прямой обратной связью с шасси.
•
Comfort (Комфорт) - мягкая настройка элементов подвески
с хорошей обратной связью с шасси.
В меню "Демпфирование" можно выбрать различные
настройки демпфирования элементов подвески. Можно
выбрать между "Спорт", "Улица" и "Комфорт".
Информация
При изменении настройки "Режим езды"
одновременно изменяется соответствующая
настройка "Демпфирование".
89
13 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ
13.1
Подъем мотоцикла с помощью заднего подъемного механизма
Примечание
Опасность повреждения
Припаркованное транспортное средство может откатиться или упасть.
Паркуйте транспортное средство на твердой и ровной поверхности.
Вставьте переходник в задний подъемный механизм.
Стойка для работы с задним колесом для
одностороннего поворотного рычага (61329955000)
Расположите мотоцикл вертикально, установите
подъемный механизм на ось и поднимите мотоцикл.
13.2
Снятие задней части мотоцикла с подъемного механизма
Примечание
Опасность повреждения
Припаркованное транспортное средство может откатиться или упасть.
Паркуйте транспортное средство на твердой и ровной поверхности.
Закрепите мотоцикл от опрокидывания.
Уберите подставку заднего колеса и обоприте
транспортное средство на боковую подставку ❶.
13.3
Подъем мотоцикла с помощью переднего подъемного механизма
Примечание
Опасность повреждения
Припаркованное транспортное средство может откатиться или упасть.
Паркуйте транспортное средство на твердой и ровной поверхности.
Подготовительные работы
Поднимите мотоцикл с помощью заднего подъемного
механизма. ( стр. 90)
Основные работы
Установите руль в нейтральное положение.
Установите передний подъемный механизм с
переходником.
Монтажный штифт (69329965040)
Стойка для работы с передним колесом, большая
(69329965100)
Совместите передний подъемный механизм со перьями
вилки.
Информация
Всегда сначала поднимайте мотоцикл сзади.
90
РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ
13
Поднимите мотоцикл спереди.
13.4
Снятие мотоцикла с переднего подъемного механизма
Примечание
Опасность повреждения
Припаркованное транспортное средство может откатиться или упасть.
Паркуйте транспортное средство на твердой и ровной поверхности.
Закрепите мотоцикл от опрокидывания.
Снимите передний подъемный механизм.
13.5
Снятие пассажирского сиденья
Вставьте ключ системы RACE-ON или черный ключ
зажигания в замок сиденья ❶ и поверните по часовой
стрелке.
Поднимите переднюю часть пассажирского сиденья,
потяните его в сторону топливного бака и снимите сверху.
Извлеките ключ зажигания.
13.6
Монтаж пассажирского сиденья
Прикрепите крючки на пассажирском сиденье к
креплениям сиденья ❶.
Опустите переднюю часть пассажирского сиденья и
отодвиньте назад.
Установите стопорный штифт ❷ в корпус замка и
нажмите на пассажирское сиденье спереди вниз.
Стопорный штифт фиксируется со слышимым
щелчком.
Убедитесь, что пассажирское сиденье установлено
правильно.
91
13 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ
13.7
Снятие переднего сиденья водителя
Подготовительные работы
Снимите пассажирское сиденье. ( стр. 91)
Основные работы
Нажмите на фиксатор сиденья ❶ в направлении стрелки
и одновременно поднимите переднее водительское
сиденье сзади.
Отсоедините переднюю часть переднего водительского
сиденья водителя и снимите его.
13.8
Монтаж переднего сиденья водителя
Основные работы
Прикрепите углубления ❶ на переднем водительском
сиденье к топливному баку, сдвиньте переднее
водительское сиденье вперед.
Установите стопорный штифт ❷ в корпус замка и
надавите на переднее водительское сиденье сзади.
Стопорный штифт фиксируется со слышимым
щелчком.
Убедитесь, что переднее водительское сиденье
установлено правильно.
Завершающие работы
Установите пассажирское сиденье. ( стр. 91)
13.9
Снятие ветрового стекла
Выверните винты ❶ с резиновой втулкой и снимите
ветровое стекло ❷.
92
РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ
13
13.10
Установка ветрового стекла
Поставьте ветровое стекло ❶.
Установите и затяните винты ❷ с резиновыми втулками.
Рекомендации
Винт, ветровое
M5
3,5 Нм
стекло
(2,58 фунт-
фут)
13.11
Снятие главного глушителя
Предупреждение
Опасность ожогов
Выхлопная система сильно нагревается при движении транспортного
средства.
Перед выполнением любых работ на транспортном средстве дайте выхлопной системе
остыть.
Выкрутите винт ❶.
Снимите хомут выхлопной трубы.
Выкрутите винт ❷.
Предупреждение
Риск получения травмы
Движущиеся
части мощностного клапана на выпуске
травмоопасны.
Не прикасайтесь к мощностному клапану,
если главный глушитель снят.
Следите за тем, чтобы никого не прищемило
при срабатывании мощностного клапана.
Снимите главный глушитель.
Снимите уплотнительное кольцо ❸.
93
13 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

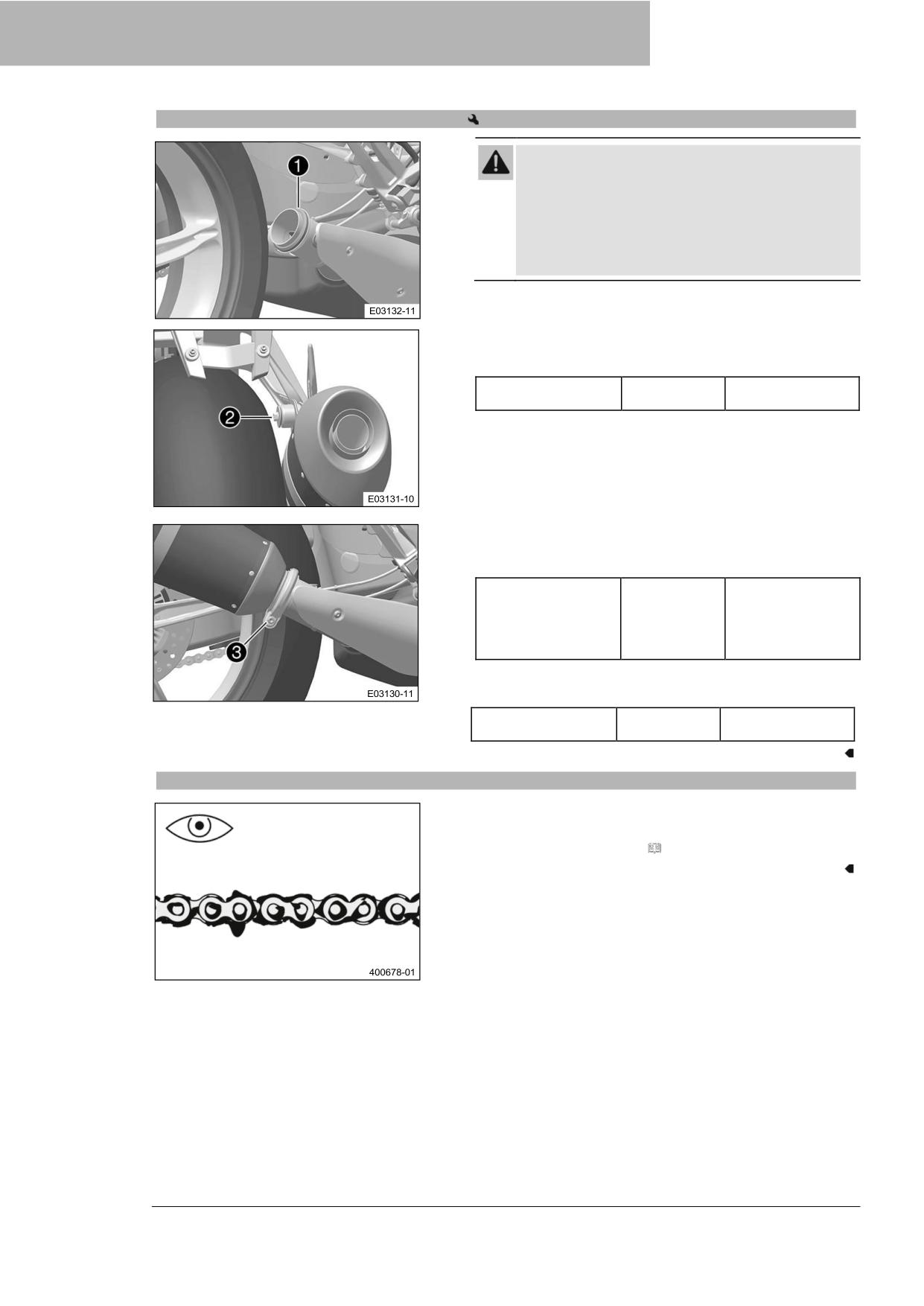

13.12
Установка главного глушителя
Предупреждение
Риск получения травмы
Движущиеся
части мощностного клапана на выпуске
травмоопасны.
Не прикасайтесь к мощностному клапану,
если главный глушитель снят.
Следите за тем, чтобы никого не прищемило
при срабатывании мощностного клапана.
Установите уплотнительное кольцо ❶.
Расположите главный глушитель.
Установите винт ❷, но пока не затягивайте.
Рекомендации
Оставшиеся
M8
25 Нм (18,4 фунт-
винты, шасси
фут)
Установите хомут выхлопной трубы.
Установите и затяните винт ❸.
Рекомендации
Винт, хомут
M6
8 Нм (5,9 фунт-
выхлопной
фут)
трубы на
главном
глушителе
Затяните винт ❷.
Рекомендации
Оставшиеся
M8
25 Нм (18,4 фунт-
винты, шасси
фут)
13.13
Проверка цепи на наличие грязи
Проверьте цепь на предмет скопления крупной грязи.
»
Если цепь сильно загрязнена:
-
Очистите цепь. ( стр. 95)
94
РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ
13
13.14
Очистка цепи
Предупреждение
Опасность несчастных случаев Смазка на шинах снижает сцепление с дорогой.
Удалите смазку с шин с помощью подходящего чистящего средства.
Предупреждение
Опасность несчастных случаев Масло или смазка на тормозных дисках снижают
эффективность торможения.
Всегда очищайте тормозные диски от масла и смазки.
При необходимости очищайте тормозные диски очистителем тормозов.
Примечание
Опасность загрязнения окружающей среды
Опасные вещества наносят вред окружающей
среде.
Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и
т.д. правильно и в соответствии с действующими нормативными документами.
Информация
Срок службы цепи во многом зависит от ухода за ней.
Регулярная очистка увеличивает срок службы цепи.
Подготовительные работы
Поднимите мотоцикл с помощью заднего подъемного
механизма. ( стр. 90)
Основные работы
Смойте рыхлую грязь мягкой струей воды.
Удалите остатки старой смазки с помощью очистителя
цепи.
Очиститель цепи ( стр. 163)
После высыхания нанесите аэрозоль для цепи.
Аэрозоль для цепей для дорожного применения (
стр. 163)
Завершающие работы
Снимите заднюю часть мотоцикла с подъемного
механизма.
(
стр. 90)
13.15
Проверка натяжения цепи
Предупреждение
Опасность несчастных случаев. Неправильное натяжение цепи повреждает комплектующие
детали и приводит к несчастным случаям.
Если цепь натянута слишком сильно, цепь, звездочка двигателя, задняя звездочка, коробка
передач и подшипники задних колес изнашиваются быстрее. При перегрузке некоторые
комплектующие детали могут сломаться.
Если цепь слишком ослаблена, она может соскочить со звездочки двигателя или задней
звездочки. В результате заднее колесо заблокируется или двигатель будет поврежден.
Регулярно проверяйте натяжение цепи.
Установите натяжение цепи в соответствии со спецификацией.
Подготовительные работы
Поднимите мотоцикл с помощью заднего подъемного
механизма. ( стр. 90)
95
13 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ
Основные работы

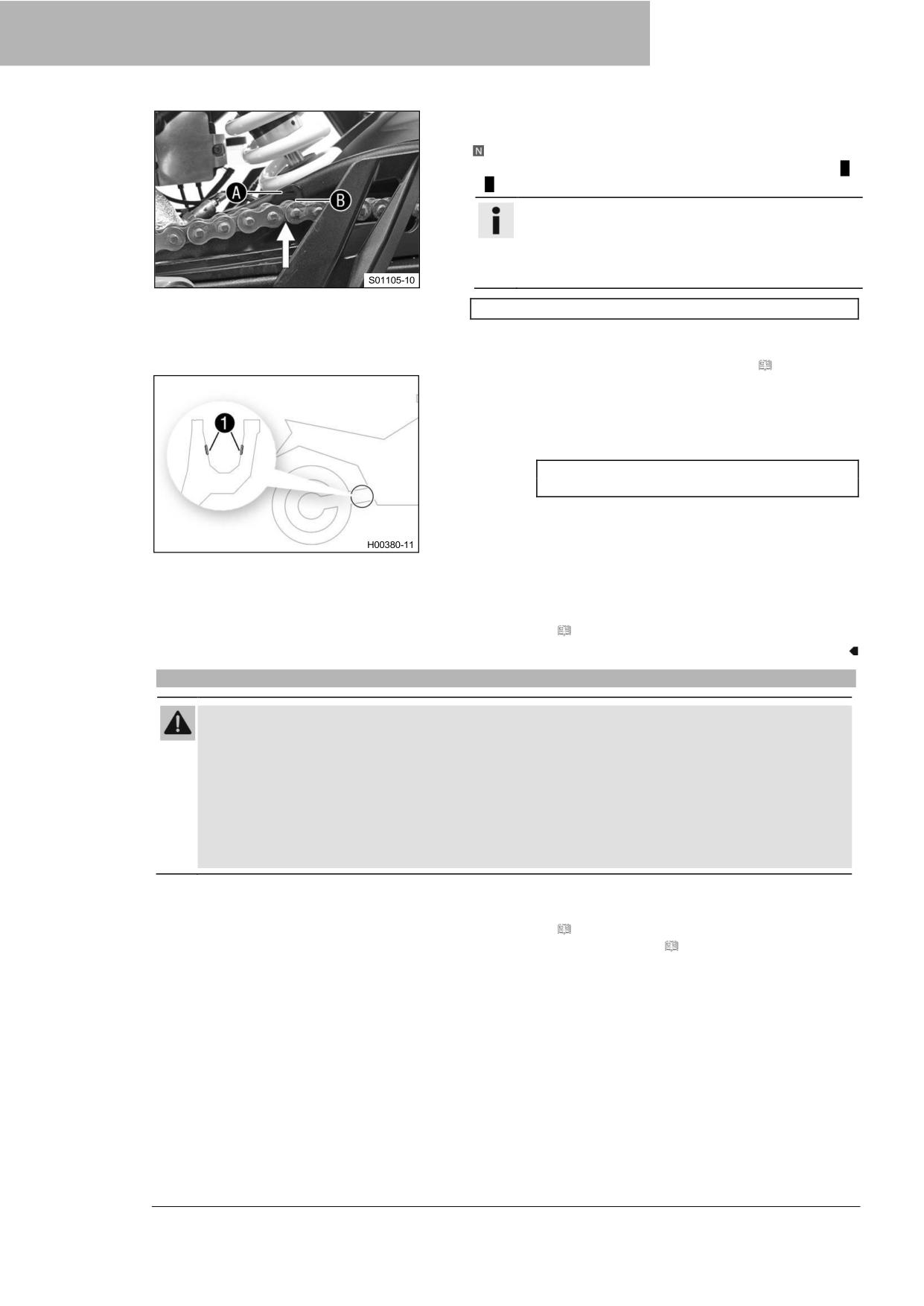

Переключите коробку передач в нейтральное положение
На скользящем защитном кожухе цепи в области меток A
и B подтолкните цепь вверх и определите ее натяжение.
Информация
Нижний участок цепи должен быть натянут.
Износ цепи не всегда равномерный, поэтому
следует повторить это измерение при разных
положениях цепи.
Верхний край цепи находится между метками A и B.
»
Если натяжение цепи не соответствует
спецификации:
-
Отрегулируйте натяжение цепи. ( стр. 96)
Проверьте защитные колпачки ❶ на предмет
повреждений и затяжки.
»
Если защитные колпачки повреждены или
ослаблены:
-
Замените защитные колпачки.
Защитный колпачок маятниковой вилки
(61304041100)
Завершающие работы
Снимите заднюю часть мотоцикла с подъемного
механизма. ( стр. 90)
13.16
Регулировка натяжения цепи
Предупреждение
Опасность несчастных случаев Неправильное натяжение цепи повреждает комплектующие
детали и приводит к несчастным случаям.
Если цепь натянута слишком сильно, цепь, звездочка двигателя, задняя звездочка, коробка
передач и подшипники задних колес изнашиваются быстрее. При перегрузке некоторые
комплектующие детали могут сломаться.
Если цепь слишком ослаблена, она может соскочить со звездочки двигателя или задней
звездочки. В результате заднее колесо заблокируется или двигатель будет поврежден.
Регулярно проверяйте натяжение цепи.
Установите натяжение цепи в соответствии со спецификацией.
Подготовительные работы
Поднимите мотоцикл с помощью заднего подъемного
механизма. ( стр. 90)
Проверьте натяжение цепи. ( стр. 95)
96
РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ
13
Основные работы
Ослабьте винт ❶.
Настройте натяжение цепи, поворачивая корпус ступицы.
Удерживающий ключ (61329085000)
Рукоятка для удерживающего ключа (60012060000)
Информация
Поверните по часовой стрелке, чтобы увеличить
натяжение цепи; поверните против часовой
стрелки, чтобы уменьшить натяжение цепи.
Проверьте натяжение цепи. ( стр. 95)
Натяжение цепи соответствует заданному значению.
Информация
Износ цепи не всегда равномерный, поэтому
следует повторить это измерение при разных
положениях цепи.
Затяните винт ❶.
Рекомендации
Винт, эксцентрик
M16
70 Нм (51,6 фунт-
фут)
Снимите заднюю часть мотоцикла с подъемного
механизма. ( стр. 90)
13.17
Проверка цепи, задней звездочки, звездочки двигателя и направляющей цепи
Подготовительные работы
Поднимите мотоцикл с помощью заднего подъемного
механизма. ( стр. 90)
Основные работы
Проверьте заднюю звездочку и звездочку двигателя на
предмет износа.
»
Если задняя звездочка или звездочка
двигателя изношены:
-
Замените комплект трансмиссии.
Информация
Звездочку двигателя, заднюю звездочку и
цепь всегда следует заменять вместе.
97
13 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ
Переключите коробку передач в нейтральное положение
Потяните за нижнюю секцию цепи с указанным весом A.
Рекомендации
Вес, измерение износа
15 кг (33 фунта)
цепи
Измерьте расстояние B между 18 цепными роликами в
нижней секции цепи.
Информация
Износ цепи не всегда равномерный, поэтому
следует повторить это измерение при разных
положениях цепи.
Максимальное расстояние
272 мм (10,71 дюйма)
B от 18 цепных роликов на
самом длинном участке
цепи
»
Если расстояние B больше, чем указанное
измерение:
-
Замените комплект трансмиссии.
Информация
При установке новой цепи следует также
заменить заднюю звездочку и звездочку
двигателя. Новые цепи быстрее
изнашиваются на старой, изношенной
задней звездочке или звездочке двигателя.
В целях безопасности цепь не имеет
соединительных звеньев.
Проверьте скользящий защитный кожух цепи на предмет
износа в углублении.
»
Если заклепка цепи ❶ больше не видна на нижнем
крае C углубления скользящего защитного кожуха
цепи:
-
Замените скользящий защитный кожух цепи.
Проверьте, надежно ли установлен защитный защитный
кожух цепи.
»
Если скользящий защитный кожух цепи ослаблен:
-
Затяните винты на скользящем защитном
кожухе цепи.
Рекомендации
Винт,
M5
5 Нм (3,7 фунт-
скользящий
фут)
защитный кожух
цепи
98

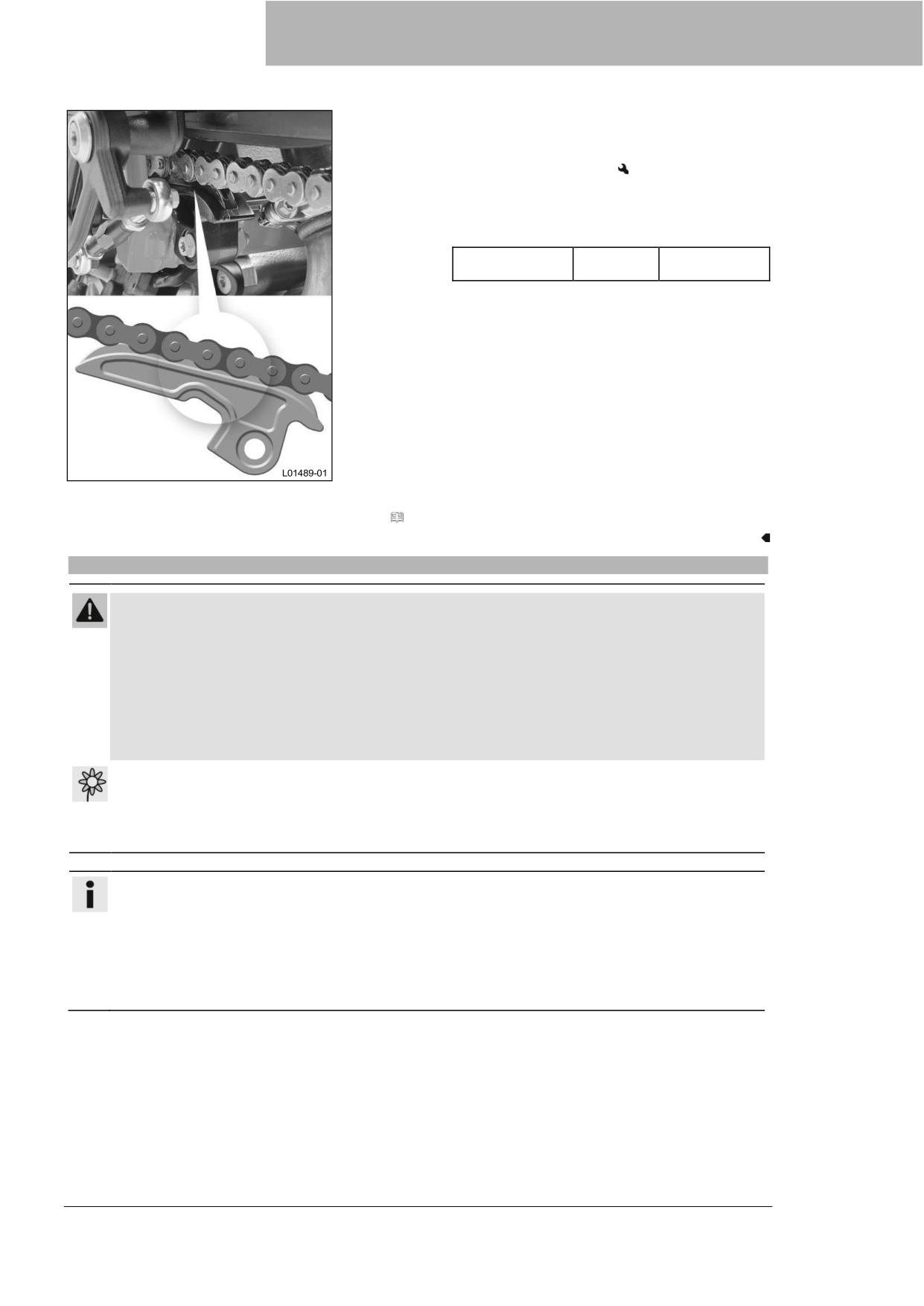

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ
13
Проверьте слайдер цепи на предмет износа.
»
Если нижний край цепи находится на одной линии с
ползуном цепи или ниже его:
-
Замените слайдер цепи.
Убедитесь, что слайдер цепи надежно закреплен.
»
Если слайдер цепи ослаблен:
-
Затяните винт на ползуне цепи.
Рекомендации
Оставшиеся
M8
25 Нм (18,4
винты, шасси
фунт-фут)
Завершающие работы
Снимите заднюю часть мотоцикла с подъемного
механизма.
(
стр. 90)
13.18
Проверка/коррекция уровня жидкости в гидравлической муфте сцепления
Предупреждение
Раздражение кожи
Тормозная жидкость вызывает раздражение кожи.
Храните тормозную жидкость в недоступном для детей месте.
Носите подходящую защитную одежду и защитные очки.
Не допускайте попадания тормозной жидкости на кожу, в глаза или на одежду.
В случае проглатывания тормозной жидкости немедленно обратитесь к врачу.
В случае попадания на кожу промойте пораженный участок большим количеством воды.
При попадании тормозной жидкости в глаза немедленно тщательно промойте их водой и
обратитесь к врачу.
Если тормозная жидкость пролилась на одежду, смените ее.
Примечание
Опасность загрязнения окружающей среды
Опасные вещества наносят вред окружающей
среде.
Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и
т.д. правильно и в соответствии с действующими нормативными документами.
Информация
Уровень жидкости повышается с увеличением износа облицовочных дисков сцепления.
Никогда не используйте тормозную жидкость DOT 5. Она имеет силиконовую основу и
фиолетовый цвет. Сальники и магистрали сцепления не предназначены для тормозной жидкости
DOT 5.
Избегайте контакта тормозной жидкости с окрашенными деталями. Тормозная жидкость
разрушает краску.
Используйте только чистую тормозную жидкость из герметичной емкости.
Переместите бачок гидропривода сцепления,
установленный на руле, в горизонтальное положение.
99
13 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

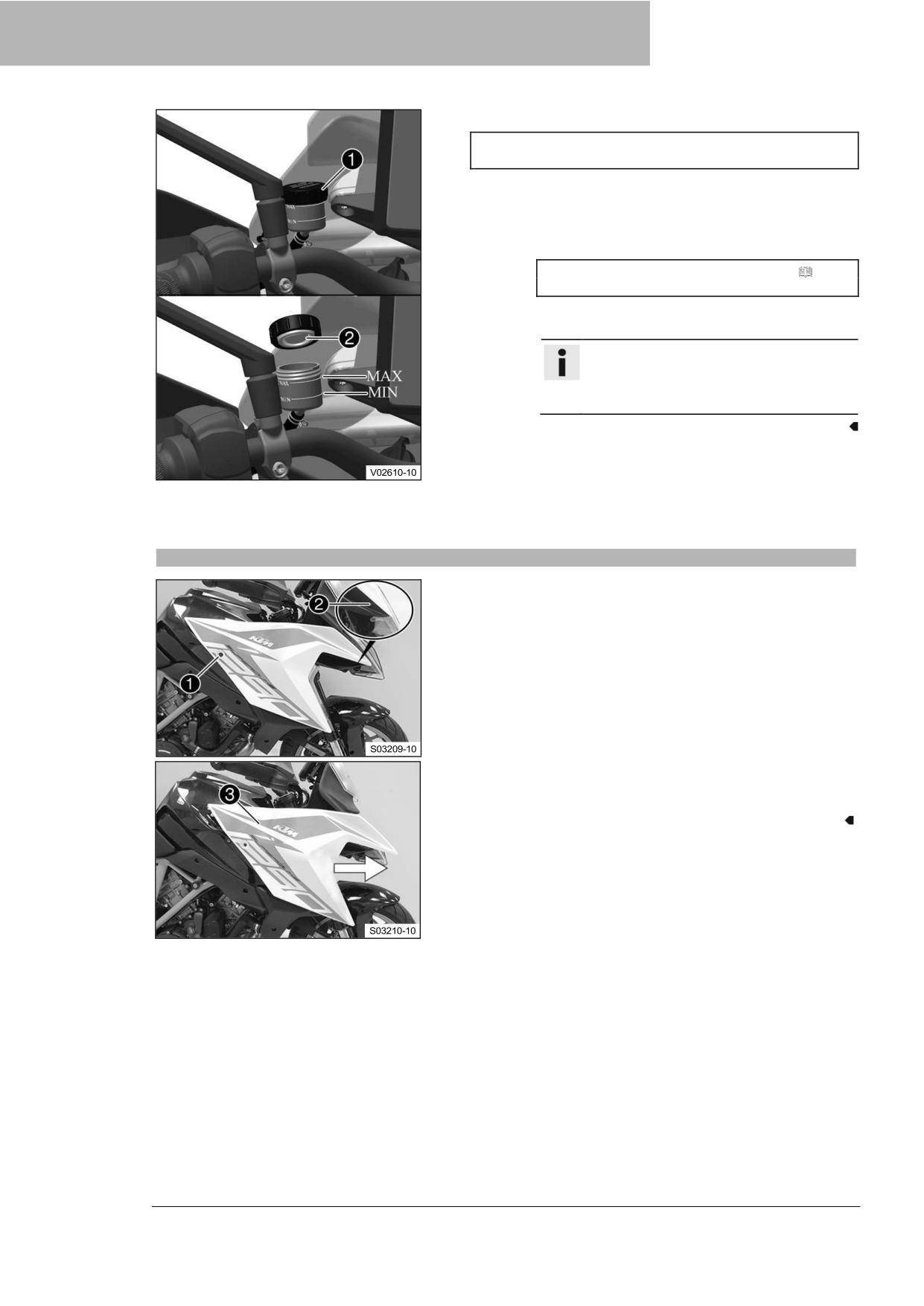

Проверьте уровень жидкости.
Уровень жидкости должен находиться между отметками
MIN и MAX.
»
Если уровень жидкости не соответствует
техническим условиям:
-
Снимите резьбовую крышку ❶ с мембраной ❷.
-
Откорректируйте уровень жидкости в
гидравлической муфте сцепления.
Тормозная жидкость DOT 4 / DOT 5.1 ( стр.
161)
-
Установите и затяните резьбовую крышку ❶ с
мембраной ❷.
Информация
Немедленно удалите перелитую
или пролитую тормозную жидкость
водой.
13.19
Снятие накладки топливного бака
Выверните винты ❶ и ❷.
Осторожно потяните накладку топливного бака ❸ вперед.
Снимите накладку топливного бака.
Повторите эти действия с противоположной стороны.
100
РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ
13
13.20
Установка накладки топливного бака
Поставьте на место накладку топливного бака ❶.
Сдвиньте накладку топливного бака ❶ назад.
Информация
Убедитесь, что накладка топливного бака
установлена правильно и закреплена в
предусмотренных точках крепления.
Установите и затяните винты 2 и 3.
Рекомендации
Винт, обшивка
M5x12
3,5 Нм
(2,58 фунт-фут)
Повторите эти действия с противоположной стороны.
13.21
Снятие переднего крыла
Выкрутите винты ❶.
Выкрутите винты ❷.
Снимите крыло.
Информация
Обратите внимание на тормозные магистрали.
13.22
Установка переднего крыла A
Поставьте крыло на место.
Информация
Обратите внимание на расположение тормозных
магистралей.
Установите и затяните винты ❶.
Рекомендации
Винт, обшивка
M5x12
3,5 Нм (2,58
фунт-фут)
Установите и затяните винты ❷.
Рекомендации
Оставшиеся
M5
5 Нм (3,7 фунт-
винты, шасси
фут)
101
13 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ
13.23
Очистка пыльников перьев вилки A
Подготовительные работы
Поднимите мотоцикл с помощью заднего подъемного
механизма. ( стр. 90)
Поднимите мотоцикл с помощью переднего подъемного
механизма. ( стр. 90)
Основные работы
Сдвиньте пыльники ❶ обеих перьев вилки вниз.
Информация
Пыльники удаляют пыль и крупные частицы грязи
из внутренних трубок вилки. Со временем за
пыльниками может скапливаться грязь. Если эту
грязь не удалять, расположенные за ними
сальники могут начать протекать.
Предупреждение
Опасность несчастных случаев Масло или
смазка на тормозных дисках снижают
эффективность торможения.
Всегда очищайте тормозные диски от масла и
смазки.
При необходимости очищайте тормозные
диски очистителем тормозов.
Очистите и смажьте пыльники и внутренние трубки обеих
перьев вилки.
Универсальная смазка-спрей ( стр. 163)
Вдавите пыльники обратно в установочное положение.
Удалите излишки масла.
Завершающие работы
Снимите мотоцикл с переднего подъемного механизма.
(
стр. 91)
Снимите заднюю часть мотоцикла с подъемного
механизма. ( стр. 90)
102
ТОРМОЗНАЯ СИСТЕМА
14

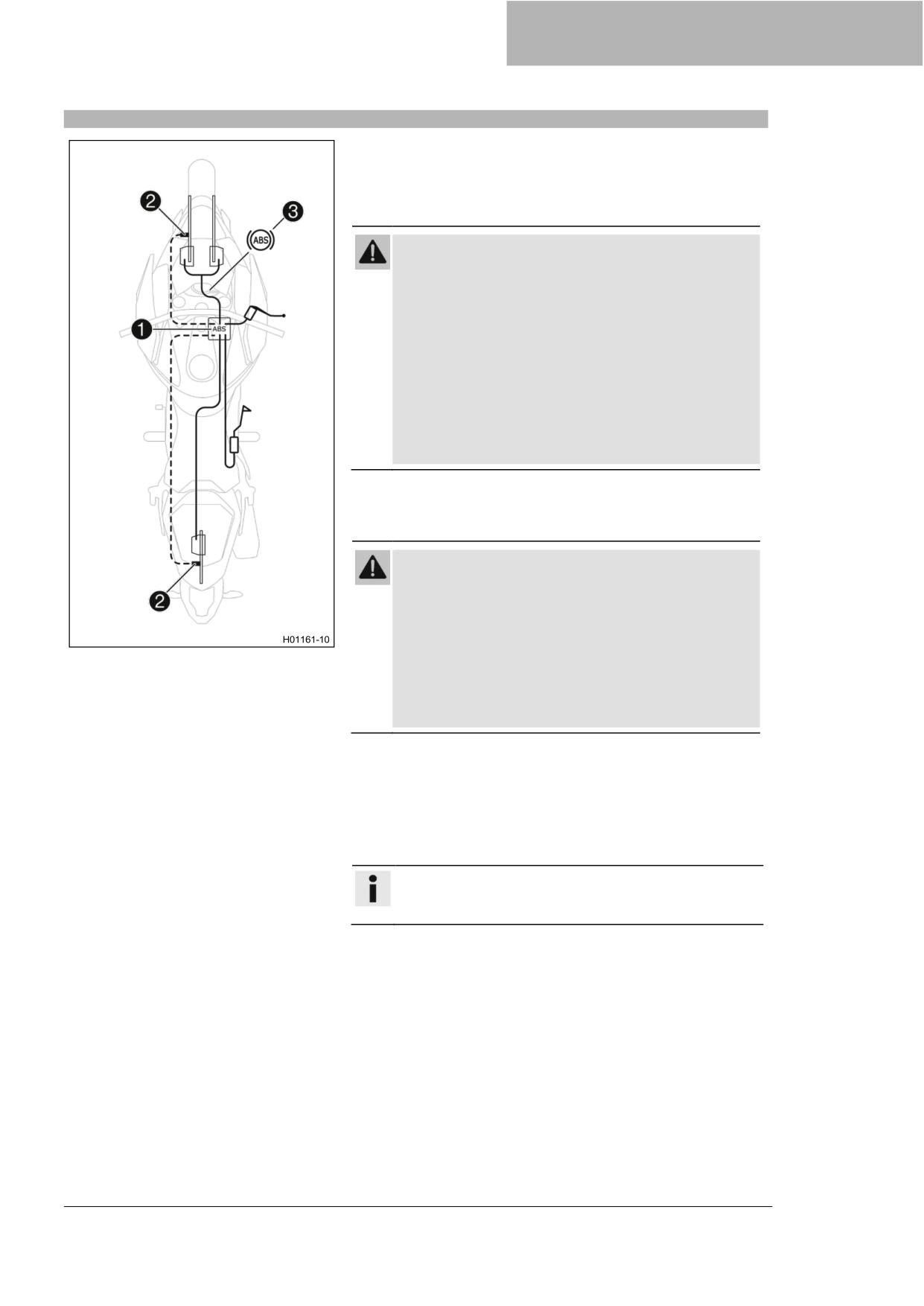

14.1
Антиблокировочная система тормозов (ABS)
Модуль ABS ❶, состоящий из гидравлического блока, блока
управления ABS и возвратного насоса, установлен на правой
стороне транспортного средства под топливным баком. Один
датчик скорости вращения колеса ❷ расположен в каждом
отдельном случае на переднем и заднем колесе.
Предупреждение
Опасность несчастных случаев Изменения в
транспортном средстве ухудшают работу ABS.
Не вносите никаких изменений в ход подвески.
Используйте только те запасные части для
тормозной системы, которые были одобрены и
рекомендованы компанией KTM.
Используйте только шины/колеса, одобренные
KTM с соответствующим индексом скорости.
Поддерживайте указанное давление в шинах.
Следите за тем, чтобы работы по обслуживанию
и ремонт выполнялись профессионально. (В
вашей официальной мастерской KTM будут рады
помочь).
ABS - это система безопасности, которая предотвращает
блокировку колес при прямолинейном движении без
воздействия боковых сил.
Предупреждение
Опасность несчастных случаев Средства помощи
при вождении могут снизить вероятность падения
только в физических пределах. Не всегда возможно
компенсировать экстремальные ситуации во время
передвижения, например, с багажом, загруженным с
высоким центром тяжести, переменным дорожным
покрытием, крутыми спусками или полным
торможением без выключения передачи.
Адаптируйте свой стиль езды к дорожным
условиям и своим водительским способностям.
ABS имеет два режима работы: режимы ABS "Дорога" и
"Супермото".
В режиме "Дорога" ABS контролирует оба колеса.
В режиме "Супермото" ABS контролирует только переднее
колесо. Управление ABS на заднем колесе отсутствует.
Сигнальная лампочка ABS ❸ медленно мигает, напоминая о
том, что режим ABS "Супермото" активен.
Информация
В режиме ABS "Супермото" заднее колесо может
заблокироваться, и существует опасность падения.
ABS работает с двумя независимыми контурами тормозной
системы (передний и задний тормоза). Когда блок управления
ABS обнаруживает тенденцию к блокировке колеса, ABS
начинает регулировать давление в тормозной системе.
Функция регулирования вызывает легкое пульсирование
рычагов переднего и ножного тормозов.
Сигнальная лампочка ABS ❸ должна загораться после
включения зажигания и гаснуть после трогания. Если она не
гаснет после трогания или горит во время езды - это
указывает на неисправность ABS.
103
14 ТОРМОЗНАЯ СИСТЕМА
В этом случае система ABS больше не включена, и колеса
могут заблокироваться при торможении. Сама тормозная
система остается работоспособной, недоступно только
управление ABS.
Сигнальная лампочка ABS также может загореться, если
скорости вращения передних и задних колес сильно
отличаются в экстремальных условиях езды, например, при
езде на заднем колесе или если заднее колесо
пробуксовывает. Это приводит к отключению ABS. Для
повторного включения ABS необходимо остановить
транспортное средство и выключить зажигание. При повторном
включении транспортного средства ABS снова активируется.
После трогания сигнальная лампа ABS гаснет.
СДС (Система динамической стабилизации)
СДС - это дополнительная функция для ABS, которая может
предотвратить блокировку и пробуксовку колес при
торможении, когда транспортное находится под наклоном
(езда в поворотах) в пределах физических ограничений. 6-D
датчик делает управление ABS зависимым от угла наклона и
угла наклона в продольной плоскости.
Управление ABS, зависящее от угла наклона и угла наклона в
продольной плоскости, улучшает устойчивость движения и
эффективность торможения во всех ситуациях во время
передвижения. СДС также уменьшает выпрямляющий момент
при резком торможении на поворотах. Это предотвращает
выравнивание мотоцикла под углом наклона и движение по
большему радиусу поворота. Благодаря дополнительному
электронному контролю распределения тормозного усилия
между двумя колесами, тормозное усилие оптимально
распределяется, и мотоцикл дополнительно стабилизируется.
Информация
СДС активна только в режиме ABS "Дорога".
В режиме ABS "Супермото" ABS не работает в
поворотах.
14.2
Контроль температуры задней тормозной системы (КТТС)
Предупреждение
Опасность несчастных случаев Контроль
температуры тормозной системы не защищает от
перегрева.
Температура тормозов рассчитывается, а не
измеряется.
См. инструкции в главе "Торможение".
Немедленно остановитесь, даже если
предупреждение о температуре не отображается,
если точка схватывания рычага тормоза
становится "ватной".
При частом и чрезмерно длительном использовании заднего
тормоза, например, на длинных спусках, температура
тормозной системы может повыситься.
Перегрев тормозной системы приводит к снижению тормозной
мощности вплоть до отказа тормозной системы.
Предупреждение о контроле температуры тормозной системы
( стр. 31) отображается на комбинированной приборной
панели.
Чтобы избежать перегрузки задней тормозной системы,
используйте передние и задние тормоза, а также эффект
торможения двигателем вместе.
104
ТОРМОЗНАЯ СИСТЕМА
14
14.3

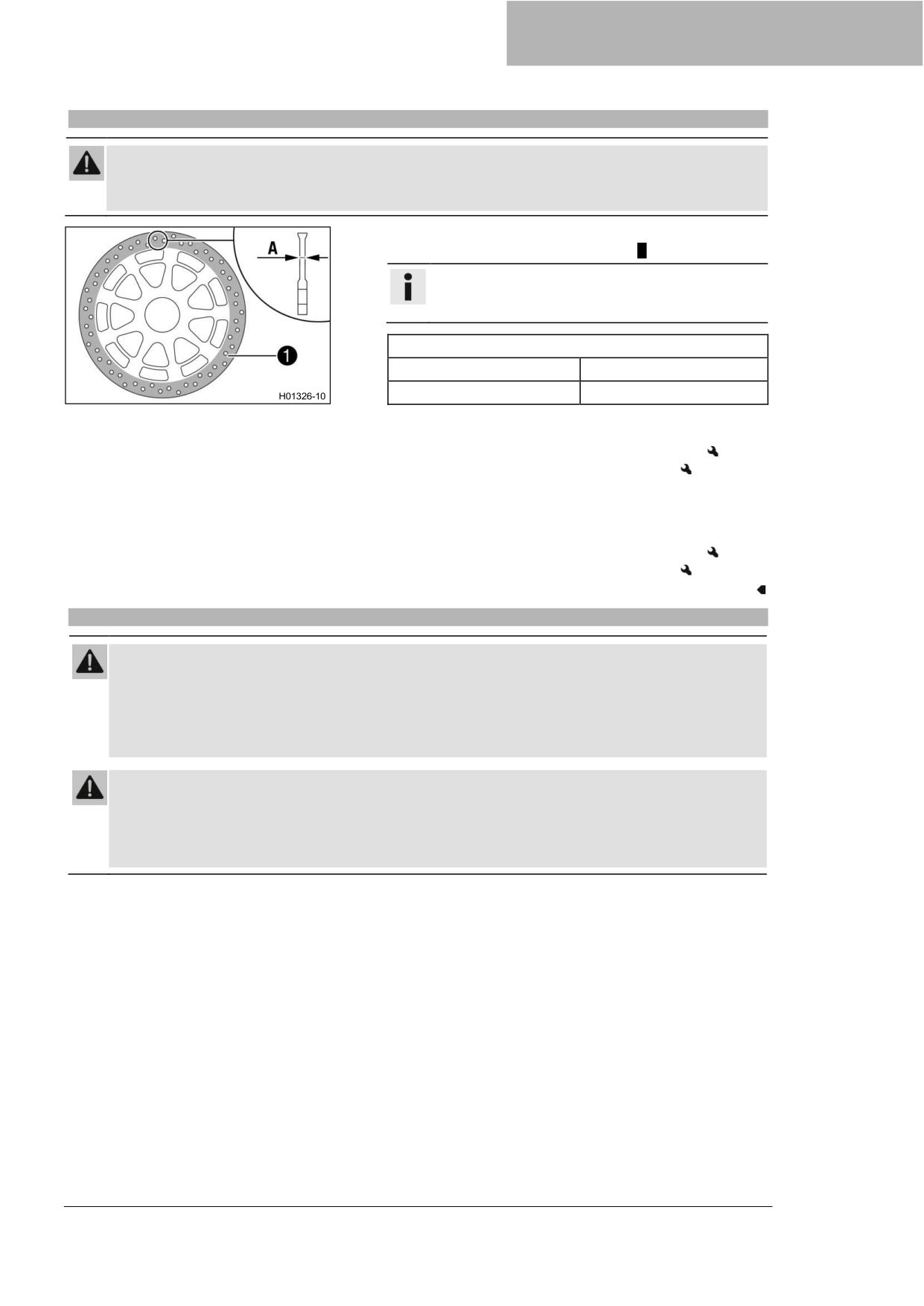

Проверка тормозных дисков
Предупреждение
Опасность несчастных случаев Изношенные тормозные диски снижают эффект торможения.
Безотлагательно заменяйте изношенные тормозные диски. (В вашей официальной
мастерской KTM будут рады помочь).
Проверьте толщину переднего и заднего тормозного
диска в нескольких точках по размеру A.
Информация
Износ уменьшит толщину тормозного диска на
поверхности контакта ❶ тормозных колодок.
Тормозные диски - предел износа
спереди
4,5 мм (0,177 дюйма)
сзади
4,5 мм (0,177 дюйма)
»
Если толщина тормозного диска меньше указанного
значения.
-
Замените передние тормозные диски.
–
Замените задний тормозной диск.
Проверьте передние и задние тормозные диски на
наличие повреждений, трещин и деформации.
»
Если тормозной диск имеет повреждения, трещины
или деформацию:
-
Замените передние тормозные диски.
–
Замените задний тормозной диск.
14.4
проверка уровня жидкости в переднем тормозном механизме
Предупреждение
Опасность несчастных случаев Недостаточный уровень тормозной жидкости приводит к отказу
тормозной системы.
Если уровень тормозной жидкости опускается ниже отметки MIN, значит, в тормозной системе
есть утечка или изношены тормозные колодки.
Проверьте тормозную систему и не продолжайте езду, пока проблема не будет устранена. (В
вашей официальной мастерской KTM будут рады помочь).
Предупреждение
Опасность несчастных случаев Старая тормозная жидкость снижает эффективность
торможения.
Убедитесь, что тормозная жидкость для переднего и заднего тормоза заменена в
соответствии с графиком обслуживания. (В вашей официальной мастерской KTM будут рады
помочь).
105

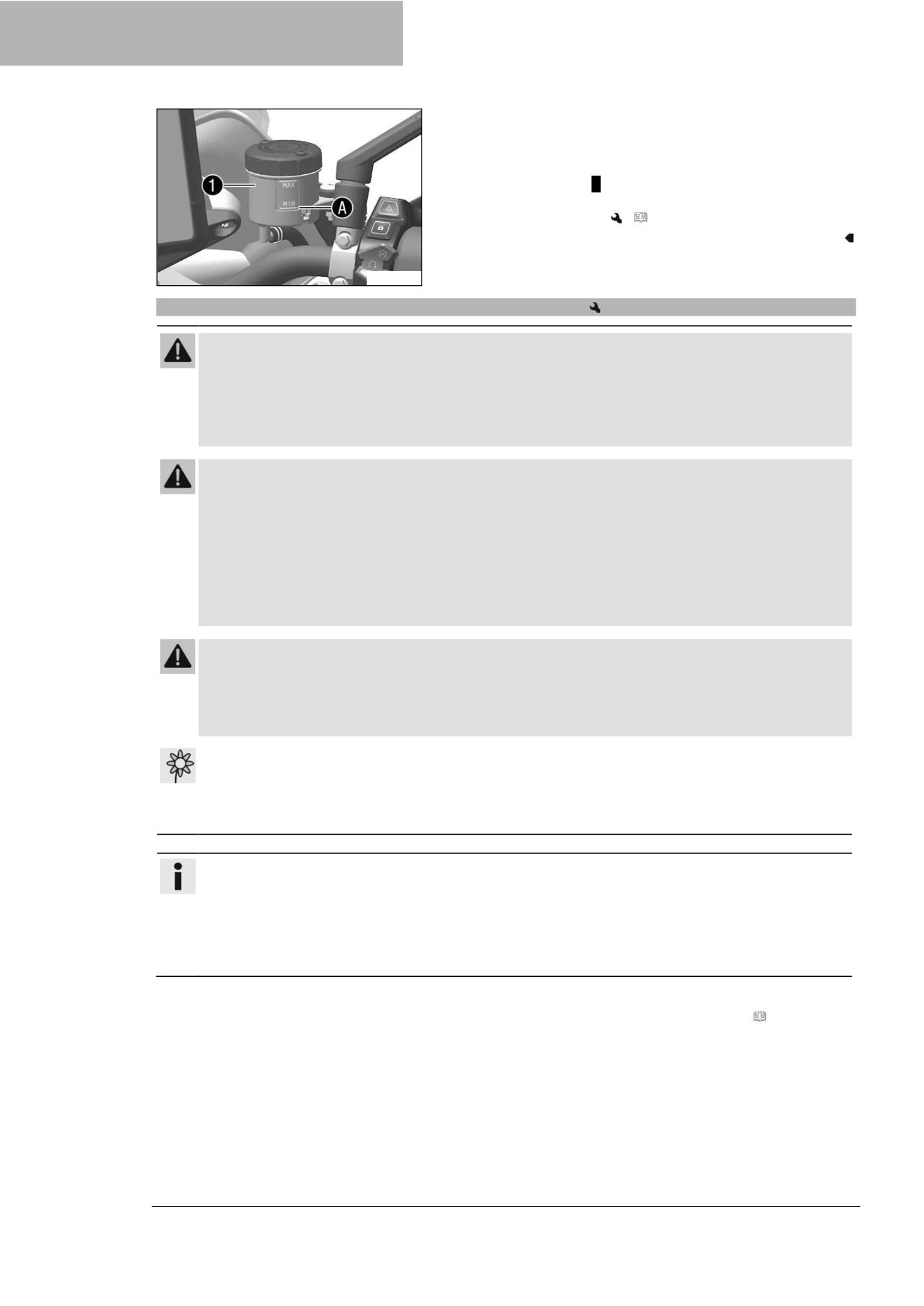

14 ТОРМОЗНАЯ СИСТЕМА
Переместите бачок системы торможения, установленный
на руле, в горизонтальное положение.
Проверьте уровень тормозной жидкости в бачке ❶.
»
Если уровень тормозной жидкости опустился ниже
отметки MIN A:
-
Добавьте тормозную жидкость для передних
тормозов.
(
стр. 106)
14.5
Добавление жидкости для передних тормозов
Предупреждение
Опасность несчастных случаев Недостаточный уровень тормозной жидкости приводит к отказу
тормозной системы.
Если уровень тормозной жидкости опускается ниже отметки MIN, значит, в тормозной системе
есть утечка или изношены тормозные колодки.
Проверьте тормозную систему и не продолжайте езду, пока проблема не будет устранена. (В
вашей официальной мастерской KTM будут рады помочь).
Предупреждение
Раздражение кожи
Тормозная жидкость вызывает раздражение кожи.
Храните тормозную жидкость в недоступном для детей месте.
Носите подходящую защитную одежду и защитные очки.
Не допускайте попадания тормозной жидкости на кожу, в глаза или на одежду.
В случае проглатывания тормозной жидкости немедленно обратитесь к врачу.
В случае попадания на кожу промойте пораженный участок большим количеством воды.
При попадании тормозной жидкости в глаза немедленно тщательно промойте их водой и
обратитесь к врачу.
Если тормозная жидкость пролилась на одежду, смените ее.
Предупреждение
Опасность несчастных случаев Старая тормозная жидкость снижает эффективность
торможения.
Убедитесь, что тормозная жидкость для переднего и заднего тормоза заменена в
соответствии с графиком обслуживания. (В вашей официальной мастерской KTM будут рады
помочь).
Примечание
Опасность загрязнения окружающей среды
Опасные вещества наносят вред окружающей
среде.
Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и
т.д. правильно и в соответствии с действующими нормативными документами.
Информация
Никогда не используйте тормозную жидкость DOT 5. Она имеет силиконовую основу и
фиолетовый цвет. Сальники и тормозные магистрали не предназначены для использования с
тормозной жидкостью DOT 5.
Избегайте контакта тормозной жидкости с окрашенными деталями. Тормозная жидкость
разрушает краску.
Используйте только чистую тормозную жидкость из герметичной емкости.
Подготовительные работы
Проверьте передние тормозные колодки. ( стр. 107)
106
ТОРМОЗНАЯ СИСТЕМА
14

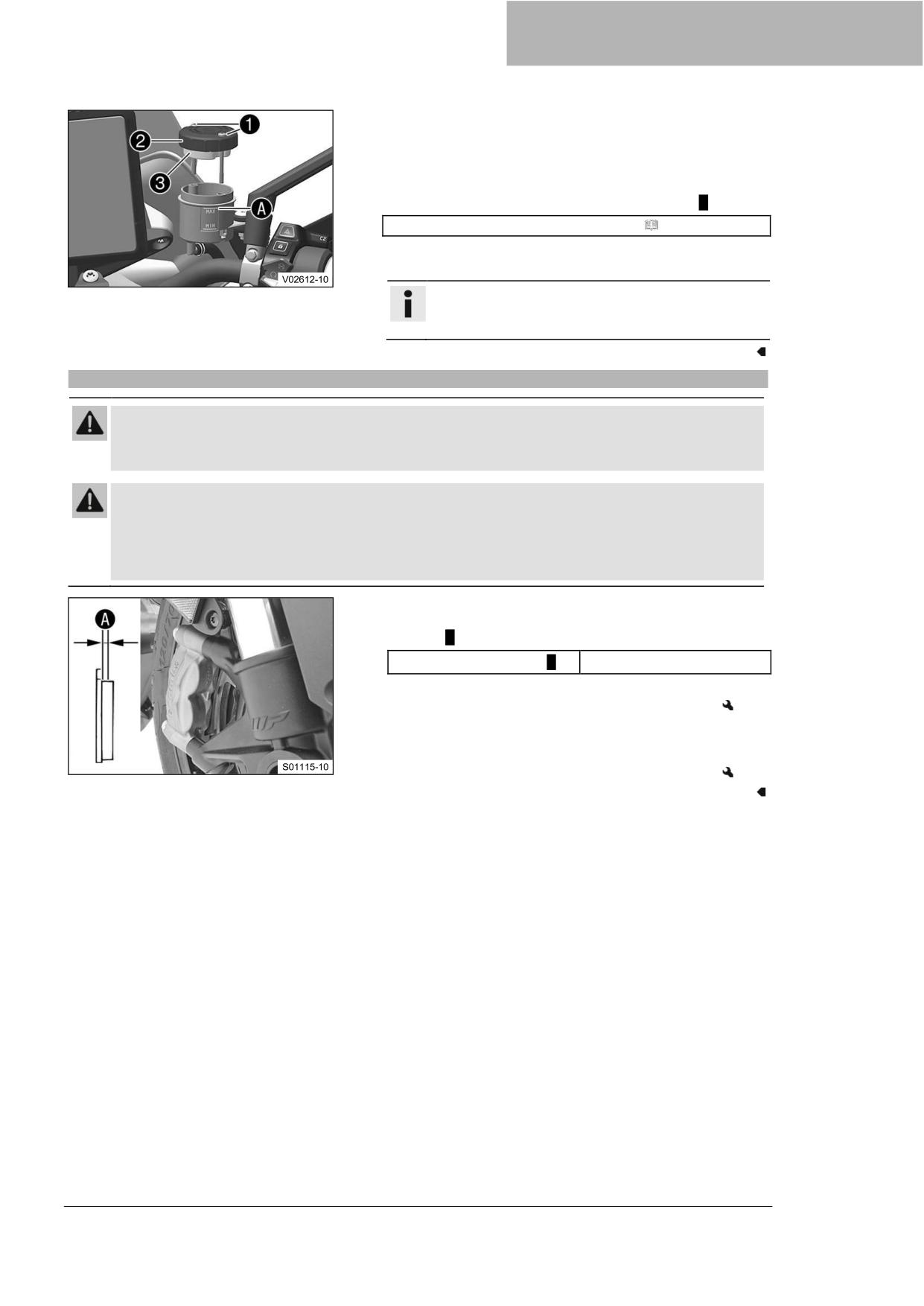

Основные работы
Переместите бачок системы торможения, установленный
на руле, в горизонтальное положение.
Выкрутите винты ❶.
Снимите крышку ❷ с мембраной ❸.
Добавьте тормозную жидкость до отметки MAX A.
Тормозная жидкость DOT 4 / DOT 5.1 ( стр. 161)
Установите крышку ❷ с мембраной ❸.
Установите и затяните винты ❶.
Информация
Немедленно удалите перелитую или пролитую
тормозную жидкость водой.
14.6
Проверка передних тормозных колодок
Предупреждение
Опасность несчастных случаев Изношенные тормозные колодки снижают эффект торможения.
Обеспечьте немедленную замену изношенных тормозных колодок. (В вашей официальной
мастерской KTM будут рады помочь).
Предупреждение
Опасность несчастных случаев Поврежденные тормозные диски снижают эффект торможения.
Если тормозные колодки не заменены вовремя, держатели тормозных колодок стачиваются о
тормозной диск. Как следствие, эффект торможения значительно снижается, а тормозные диски
разрушаются.
Регулярно проверяйте тормозные колодки.
Проверьте все тормозные колодки на обоих тормозных
суппортах, чтобы убедиться, что они имеют минимальную
толщину A.
Минимальная толщина A
≥ 1 мм (≥ 0,04 дюйма).
»
Если минимальная толщина меньше указанной:
-
Замените передние тормозные колодки.
Проверьте все тормозные колодки на обоих тормозных
суппортах на наличие повреждений и трещин.
»
Если есть повреждения или трещины:
-
Замените передние тормозные колодки.
107
14 ТОРМОЗНАЯ СИСТЕМА
14.7
Проверка уровня жидкости в заднем тормозном механизме
Предупреждение
Опасность несчастных случаев Недостаточный уровень тормозной жидкости приводит к отказу
тормозной системы.
Если уровень тормозной жидкости опускается ниже отметки MIN, значит, в тормозной системе
есть утечка или изношены тормозные колодки.
Проверьте тормозную систему и не продолжайте езду, пока проблема не будет устранена. (В
вашей официальной мастерской KTM будут рады помочь).
Предупреждение
Опасность несчастных случаев Старая тормозная жидкость снижает эффективность
торможения.
Убедитесь, что тормозная жидкость для переднего и заднего тормоза заменена в
соответствии с графиком обслуживания. (В вашей официальной мастерской KTM будут рады
помочь).
Установите транспортное средство вертикально.
Проверьте уровень тормозной жидкости в бачке ❶.
»
Если уровень жидкости достигает отметки
MIN A:
-
Долейте жидкость задних тормозов.
(
стр. 108)
14.8
Добавление жидкости для задних тормозов A
Предупреждение
Опасность несчастных случаев Недостаточный уровень тормозной жидкости приводит к отказу
тормозной системы.
Если уровень тормозной жидкости опускается ниже отметки MIN, значит, в тормозной системе
есть утечка или изношены тормозные колодки.
Проверьте тормозную систему и не продолжайте езду, пока проблема не будет устранена.
(В вашей официальной мастерской KTM будут рады помочь).
Предупреждение
Раздражение кожи
Тормозная жидкость вызывает раздражение кожи.
Храните тормозную жидкость в недоступном для детей месте.
Носите подходящую защитную одежду и защитные очки.
Не допускайте попадания тормозной жидкости на кожу, в глаза или на одежду.
В случае проглатывания тормозной жидкости немедленно обратитесь к врачу.
В случае попадания на кожу промойте пораженный участок большим количеством воды.
При попадании тормозной жидкости в глаза немедленно тщательно промойте их водой и
обратитесь к врачу.
Если тормозная жидкость пролилась на одежду, смените ее.
Предупреждение
Опасность несчастных случаев Старая тормозная жидкость снижает эффективность
торможения.
Убедитесь, что тормозная жидкость для переднего и заднего тормоза заменена в
соответствии с графиком обслуживания. (В вашей официальной мастерской KTM будут рады
помочь).
108
ТОРМОЗНАЯ СИСТЕМА
14
Примечание
Опасность загрязнения окружающей среды Опасные вещества наносят вред окружающей
среде.
Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и
т.д. правильно и в соответствии с действующими нормативными документами.
Информация
Никогда не используйте тормозную жидкость DOT 5. Она имеет силиконовую основу и
фиолетовый цвет. Сальники и тормозные магистрали не предназначены для использования с
тормозной жидкостью DOT 5.
Избегайте контакта тормозной жидкости с окрашенными деталями. Тормозная жидкость
разрушает краску.
Используйте только чистую тормозную жидкость из герметичной емкости.
Подготовительные работы
Проверьте задние тормозные колодки. ( стр. 109)

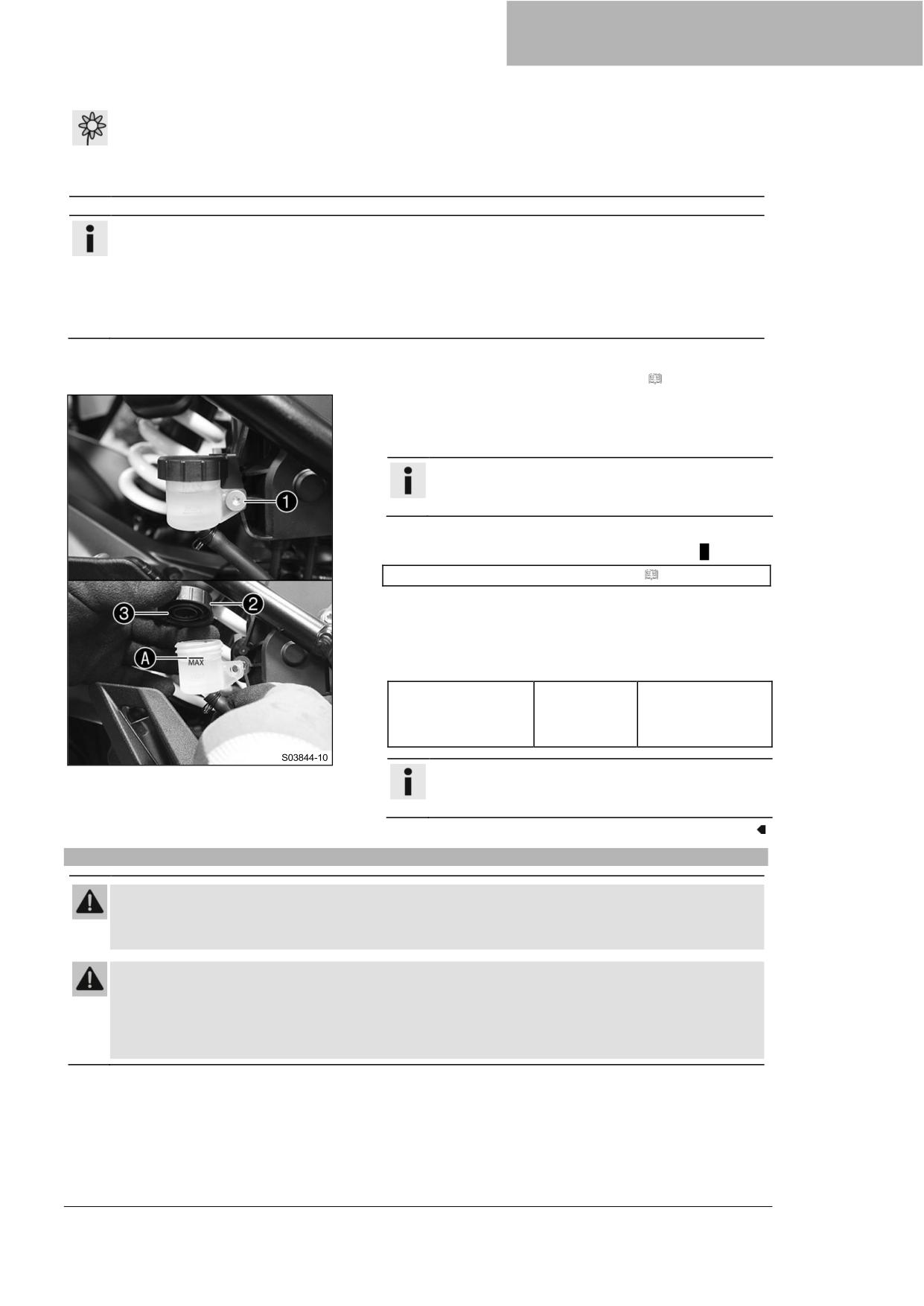

Основные работы
Расположите транспортное вертикально.
Выверните винт ❶ с замком резьбовой крышки.
Информация
Убедитесь, что бачок остается в вертикальном
положении и тормозная жидкость не вытекает.
Снимите резьбовую крышку ❷ с шайбой и мембраной ❸.
Добавьте тормозную жидкость до отметки MAX A.
Тормозная жидкость DOT 4 / DOT 5.1 ( стр. 161)
Установите и затяните резьбовую крышку ❷ с шайбой и
мембраной ❸.
Установите замок резьбовой крышки, установите и
затяните винт ❶.
Рекомендации
Винт, бачок
3,5 Нм (2,58
тормозной
фунт-фут)
жидкости, задний
тормоз
Информация
Безотлагательно очистите перелившуюся или
пролитую тормозную жидкость водой.
14.9
Проверка задних тормозных колодок
Предупреждение
Опасность несчастных случаев Изношенные тормозные колодки снижают эффект торможения.
Обеспечьте немедленную замену изношенных тормозных колодок. (В вашей официальной
мастерской KTM будут рады помочь).
Предупреждение
Опасность несчастных случаев Поврежденные тормозные диски снижают эффект торможения.
Если тормозные колодки не заменены вовремя, держатели тормозных колодок стачиваются о
тормозной диск. Как следствие, эффект торможения значительно снижается, а тормозные диски
разрушаются.
Регулярно проверяйте тормозные колодки.
109
14 ТОРМОЗНАЯ СИСТЕМА

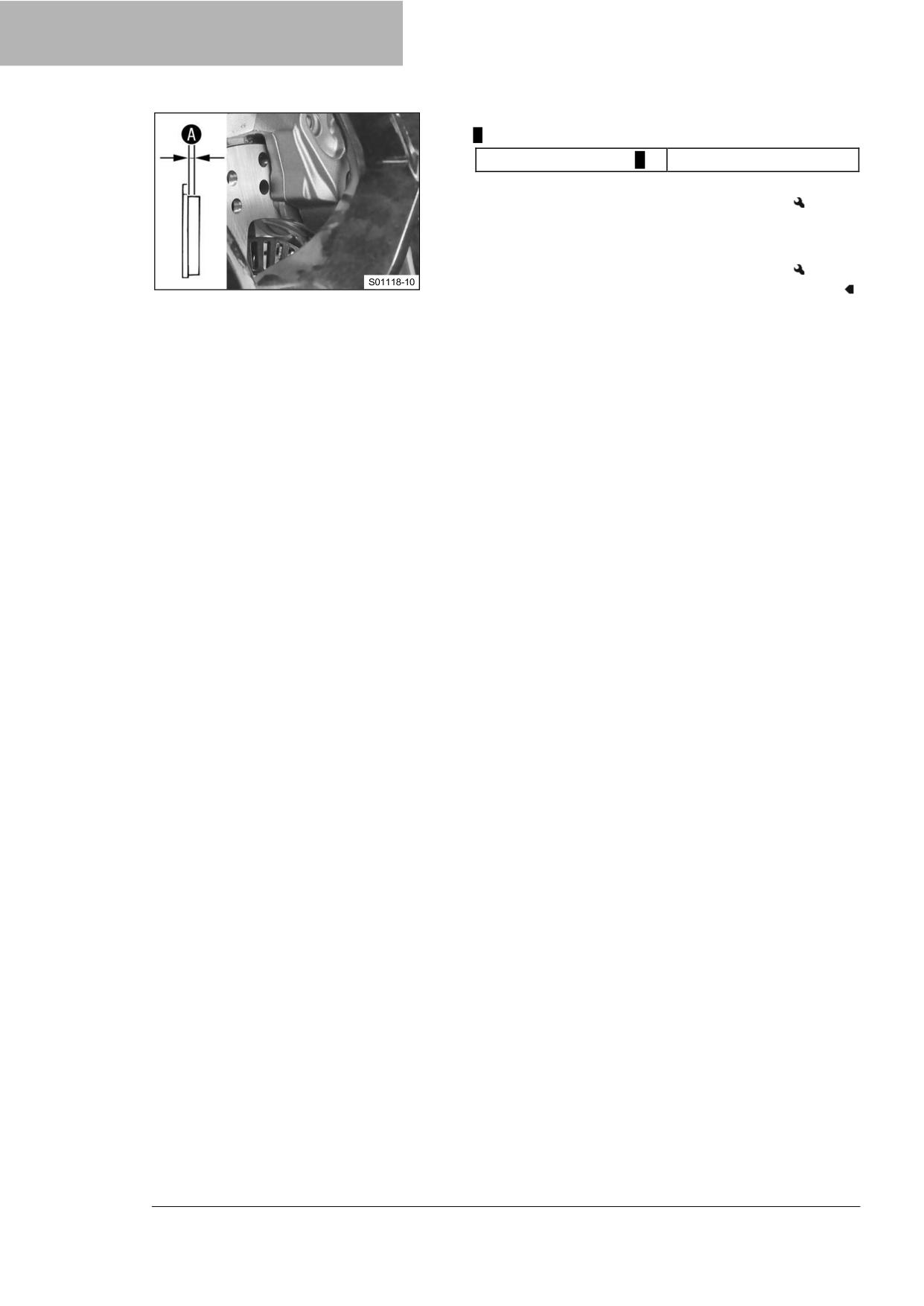

Проверьте тормозные колодки на минимальную толщину
A.
Минимальная толщина A
≥ 1 мм (≥ 0,04 дюйма).
»
Если минимальная толщина меньше указанной:
-
Замените задние тормозные колодки.
Проверьте тормозные колодки на наличие повреждений и
трещин.
»
Если есть повреждения или трещины:
-
Замените задние тормозные колодки.
110

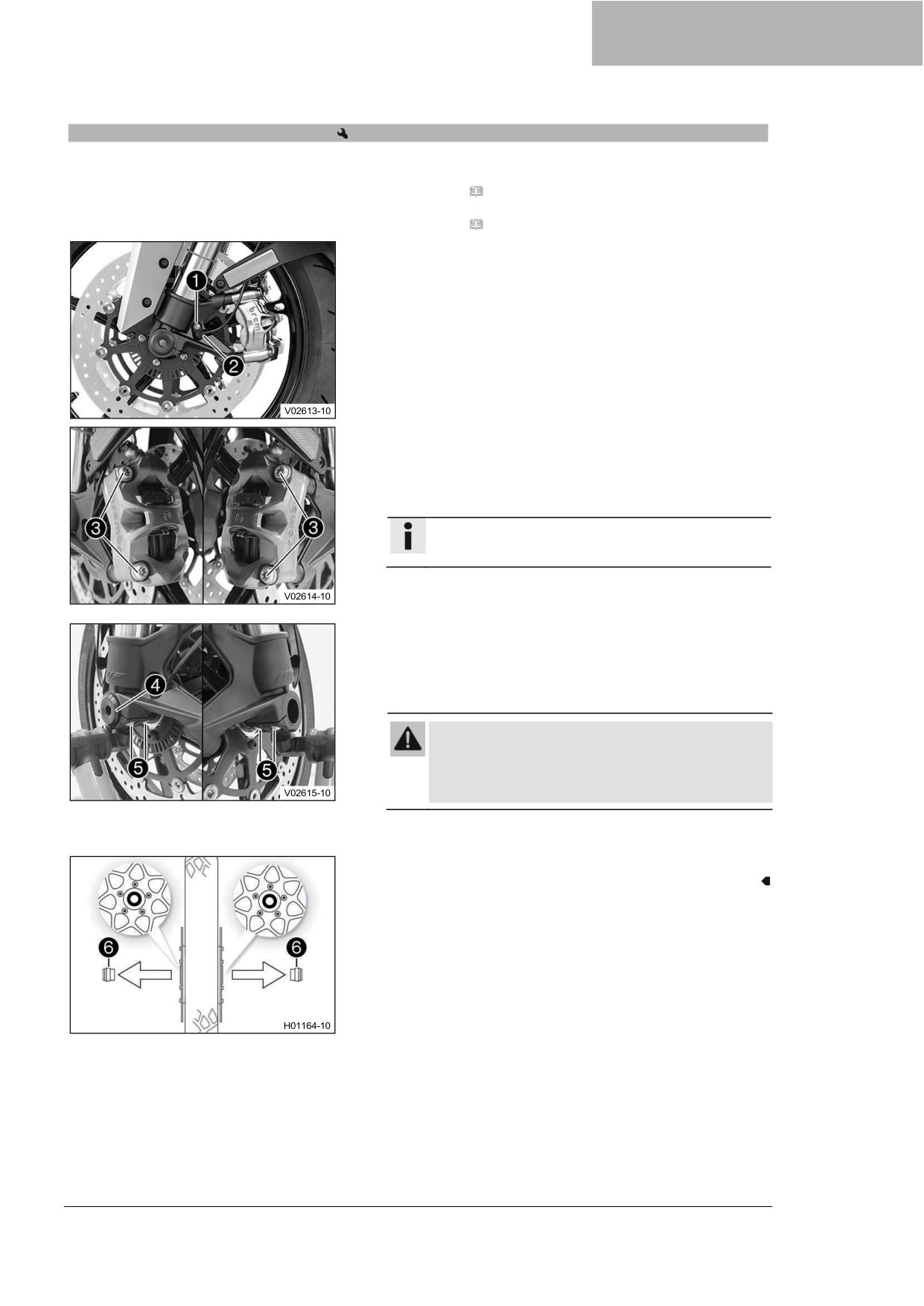

КОЛЕСА, ШИНЫ
15
15.1
Снятие переднего колеса
Подготовительные работы
Поднимите мотоцикл с помощью заднего подъемного
механизма. ( стр. 90)
Поднимите мотоцикл с помощью переднего подъемного
механизма. ( стр. 90)
Основные работы
Выкрутите винт ❶ и вытащите датчик скорости вращения
колеса ❷ из отверстия.
Выкрутите винты ❸ из обоих тормозных суппортов.
Отожмите тормозные колодки, слегка наклонив суппорты
вбок на тормозном диске. Осторожно потяните тормозные
суппорты назад от тормозных дисков и откиньте их в
сторону.
Информация
Не пользуйтесь рычагом переднего тормоза,
если тормозные суппорты были сняты.
Ослабьте винт ❹ на несколько оборотов.
Ослабьте винты ❺.
Надавите рукой на винт ❹, чтобы вытолкнуть ось
вращения колеса из хомута оси.
Выкрутите винт ❹.
Предупреждение
Опасность несчастных случаев Поврежденные
тормозные диски снижают эффект торможения.
Всегда укладывайте колесо так, чтобы не
повредить тормозные диски.
Удерживая переднее колесо, снимите ось вращения
колеса. Выньте переднее колесо из вилки.
Снимите распорки ❻.
111
15 КОЛЕСА, ШИНЫ
15.2
Установка переднего колеса
Проверьте колесный подшипник на наличие повреждений
и износа.
»
Если колесный подшипник поврежден или изношен:
-
Замените подшипник переднего колеса.
Очистите и смажьте уплотнительные кольца вала ❶ и
контактные поверхности A распорок.
Долговечная консистентная смазка ( стр. 163)
Вставьте широкую распорку ❷ слева по направлению
движения.
Информация
Стрелка B указывает направление движения
переднего колеса.
Колесо датчика скорости вращения колеса
находится слева по направлению движения.
Вставьте узкую распорку справа по направлению
движения.
Предупреждение
Опасность несчастных случаев Масло или
смазка на тормозных дисках снижают
эффективность торможения.
Всегда очищайте тормозные диски от масла и
смазки.
При необходимости очищайте тормозные
диски очистителем тормозов.
Очистите винт ❸ и ось вращения колеса ❹.
Слегка смажьте ось вращения колеса.
Долговечная консистентная смазка ( стр. 163)
Поднимите домкратом переднее колесо на вилку,
установите его в требуемое положение и вставьте ось
вращения колеса.
Установите и затяните винт ❸.
Рекомендации
Винт, ось
M25x1,5
45 Нм (33,2 фунт-фут)
вращения
Резьба смазана
колеса
Установите тормозные суппорты в требуемое положение
и проверьте правильность посадки тормозных колодок.
Установите винты ❺ на оба тормозных суппорта, но пока
не затягивайте.
Рекомендации
Винт,
M10
45 Нм (33,2 фунт-фут)
передний
Loctite®243™
тормозной
суппорт
Несколько раз нажимайте на рычаг переднего тормоза,
пока тормозные колодки не соприкоснутся с тормозным
диском и не возникнет точка схватывания. Зафиксируйте
рычаг переднего тормоза в активированном положении.
Тормозные суппорты выпрямляются.
112
КОЛЕСА, ШИНЫ
15
Затяните винты ❺ на обоих тормозных суппортах.
Рекомендации
Винт,
M10
45 Нм (33,2 фунт-фут)
передний
Loctite®243™
тормозной
суппорт
Снимите стопорный элемент рычага переднего тормоза.
Установите датчик скорости вращения колеса ❻ в
отверстие.
Установите и затяните винт ❼.
Рекомендации
Винт, датчик
M6
4 Нм (3 фунт-фут)
скорости
вращения
переднего колеса
Снимите мотоцикл с переднего подъемного механизма.
(
стр. 91)
Снимите заднюю часть мотоцикла с подъемного
механизма. ( стр. 90)
Включите передний тормоз и несколько раз сильно
сожмите вилку.
Перья вилки выпрямятся.
Затяните винты ❽.
Рекомендации
15 Нм
Винт, хомут оси
M8
(11,1 фунт-фут)
15.3
Снятие заднего колеса
Подготовительные работы
Поднимите мотоцикл с помощью заднего подъемного
механизма. ( стр. 90)
Снимите главный глушитель.
(
стр. 93)
Основные работы
Снимите внутренний фиксатор ❶.
Снимите наружный фиксатор ❷.
Попросите помощника включить задний тормоз.
Ослабьте гайку ❸ и снимите ее вместе с шайбой ❹.
113
15 КОЛЕСА, ШИНЫ

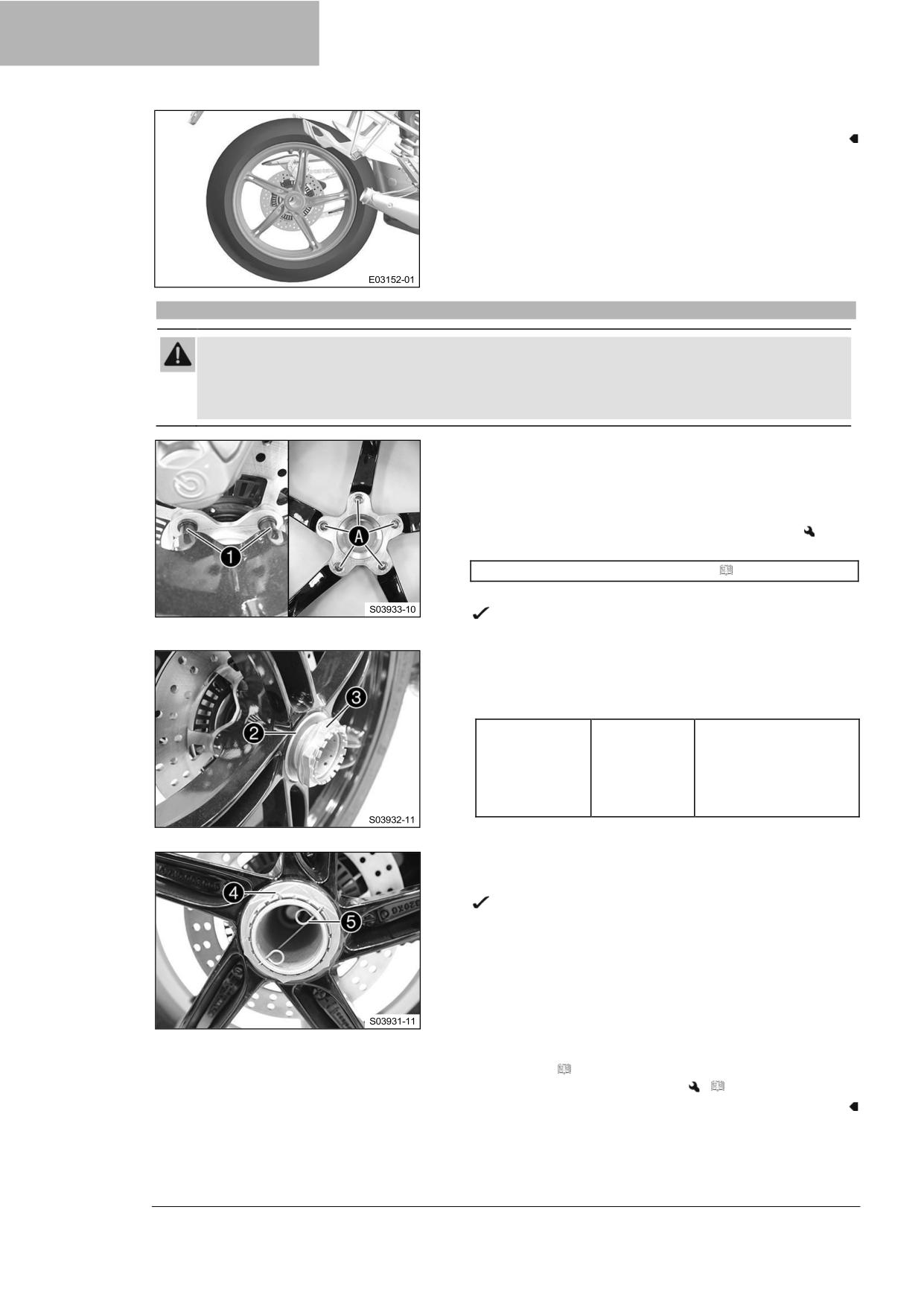

Снимите заднее колесо.
15.4
Установка заднего колеса A
Предупреждение
Опасность несчастных случаев Масло или смазка на тормозных дисках снижают
эффективность торможения.
Всегда очищайте тормозные диски от масла и смазки.
При необходимости очищайте тормозные диски очистителем тормозов.
Основные работы
Проверьте задний колесный подшипник на наличие
повреждений и износа.
»
Если задний колесный подшипник поврежден или
изношен:
-
Замените задний колесный подшипник.
-
Очистите и смажьте резьбу оси колеса и гайку оси.
Долговечная консистентная смазка ( стр. 163)
Наденьте заднее колесо на ось.
Ведущие штифты ❶ входят в просверленные
отверстия A обода.
Установите шайбу ❷ и гайку ❸.
Попросите помощника включить задний тормоз.
Затяните гайку ❸.
Рекомендации
Гайка, задняя
M50x1,5
250 Нм
ось
(184,4 фунт-фут)
Резьба
смазана/фиксатор
фиксатор с
фиксирующим лаком
Установите наружный фиксатор ❹
Установите внутренний фиксатор ❺.
Штифты фиксаторов входят в просверленные
отверстия оси колеса.
Завершающие работы
Снимите заднюю часть мотоцикла с подъемного
механизма. ( стр. 90)
Установите главный глушитель.
(
стр. 94)
114
КОЛЕСА, ШИНЫ
15
15.5
Проверка состояния шин
Предупреждение
Опасность несчастных случаев Если во время езды лопнет шина, транспортное средство
станет неуправляемым.
Обеспечьте немедленную замену поврежденных или изношенных шин. (В вашей
официальной мастерской KTM будут рады помочь).
Предупреждение
Опасность столкновения
Различные рисунки протектора шин на переднем и заднем
колесе ухудшают характеристики управляемости. Различные рисунки протектора шин могут
значительно усложнить управление транспортным средством.
Следите за тем, чтобы на переднее и заднее колесо устанавливались только шины с
одинаковым рисунком протектора.
Предупреждение
Опасность несчастных случаев Неодобренные или нерекомендованные шины и колеса влияют
на управляемость.
Используйте только шины/колеса, одобренные KTM с соответствующим индексом скорости.
Предупреждение
Опасность несчастных случаев Новые шины имеют сниженное сцепление с дорогой.
Контактная поверхность новых шин еще не стала шероховатой.
Обкатывайте новые шины при умеренной езде под переменным углом.
Этап обкатки
200 км (124 мили)
Информация
Тип шин, состояние шин и давление в шинах влияют на характеристики торможения и
управляемости транспортного средства.
Изношенные шины особенно нежелательны на мокрой поверхности.
Если на шинах есть порезы, посторонние предметы,
попавшие туда в результате наезда, или другие
повреждения:
»
Если на шинах есть порезы, посторонние предметы,
попавшие туда в результате наезда, или другие
повреждения:
-
Замените шины.
Проверьте глубину рисунка протектора.
Информация
Соблюдайте минимальную глубину
профиля, требуемую федеральным
законодательством.
Минимальная глубина
≥ 2 мм (≥ 0,08 дюйма)
рисунка протектора
»
Если глубина рисунка протектора меньше
минимальной глубины рисунка протектора:
-
Замените шины.
115
15 КОЛЕСА, ШИНЫ
Проверьте возраст шин.
Информация
Дата изготовления шины обычно указана на
этикетке шины и обозначается последними
четырьмя цифрами номера DOT. Первые две
цифры указывают на неделю производства, а
последние две цифры - на год производства.
Компания KTM рекомендует менять шины не
позднее чем через 5 лет, независимо от
фактического состояния износа.
»
Если возраст шин превышает 5 лет:
-
Замените шины.
15.6
Проверка давления в шинах
Информация
Низкое давление в шинах приводит к чрезмерному износу и перегреву шины.
Правильное давление в шинах обеспечивает оптимальный комфорт при езде и максимальный
срок службы шин.
Снимите защитный колпачок.
Проверьте давление в шинах, когда они холодные.
Давление в шинах, в одиночку / с пассажиром / с полной
нагрузкой
спереди: с холодными
2,7 бар (39 фунтов на кв.
шинами
дюйм)
сзади: с холодными
2,9 бар (42 фунта на кв.
шинами
дюйм)
»
Если давление в шинах не соответствует
техническим условиям:
Откорректируйте давление в шинах.
Установите защитный колпачок.
15.7
Использование спрея для ремонта шин
Предупреждение
Опасность несчастных случаев Неправильное
использование спрея для ремонта шин приведет к
потере давления в отремонтированной шине.
Спрей для ремонта шин нельзя использовать для всех
типов повреждений.
Соблюдайте инструкции и технические условия
производителя спрея для ремонта шин.
После ремонта шины с помощью спрея для
ремонта шин ездите медленно и осторожно.
Езжайте не дальше, чем до ближайшей
мастерской, где вам заменят шину.
Спрей для ремонта шин следует использовать только в
экстренных случаях.
Мы рекомендуем транспортировать сломанное транспортное
средство до ближайшей мастерской, а не использовать спрей
для ремонта шин.
116
КОЛЕСА, ШИНЫ
15
(SUPER DUKE GT EU/CN)
Примечание
Повреждения
Спрей для ремонта шин повреждает
датчик давления воздуха в шинах.
Обратите внимание, что после использования спрея
для ремонта шин может потребоваться замена
датчика давления воздуха в шинах.
117
16 ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
16.1
Ближний свет
Ближний свет встроен в главные фары.
Ближний свет включается при включении зажигания.
Для экономии энергии в 12-вольтовом аккумуляторе ближний
свет снова отключается через 5 секунд, если двигатель не
запущен.
Если во время поездки зажигание случайно выключается,
ближний свет остается включенным.
16.2
Дальний свет
Дальний свет встроен в главные фары.
16.3
Дневные ходовые огни (ДХО) (SUPER DUKE GT EU/JP)
Предупреждение
Опасность несчастных случаев При плохой
видимости дневные ходовые огни не заменяют
ближний свет. Автоматическое переключение между
дневными ходовыми огнями и ближним светом может
быть доступно лишь частично, когда видимость
значительно ухудшена из-за тумана, снега или дождя.
Следите за тем, чтобы всегда выбирался
соответствующий тип освещения.
При необходимости выключите дневные ходовые
огни с помощью меню перед поездкой или во
время остановки, чтобы ближний свет был
включен постоянно.
Убедитесь, что дневные ходовые огни отключены
с помощью диагностического инструмента, если
пункт меню недоступен, но ближний свет
необходим. (В вашей официальной мастерской
KTM будут рады помочь).
Обратите внимание на законодательные нормы,
касающиеся дневных ходовых огней.
Дневные ходовые огни/стояночный свет встроен в главные
фары.
Дневные ходовые огни можно включить при хорошей
видимости. Активируйте дневные ходовые огни в
комбинированной приборной панели. Это контролируется
датчиком наружной освещенности в комбинированной
приборной панели. При хорошей видимости ближний свет
выключается и включаются дневные ходовые огни. Они в
четыре раза ярче габаритного огня.
118
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
16
Когда дневные ходовые огни выключены, они служат
габаритным огнем.
16.4
Поворотный свет
Поворотный свет расположен слева и справа в накладке
топливного бака.
Информация
Для включения поворотного света необходимо
включить ближний свет и выключить дневные
ходовые огни.
При этом активируются виражные фары:
Угол наклона для
≥ 12°
нижнего
светодиода
Угол наклона для
≥ 20°
среднего
светодиода
Угол наклона для
≥ 28°
верхнего
светодиода
Скорость
≥ 6 км/ч (≥ 3,7 миль/ч)
16.5
Гнездо для электрооборудования
Гнездо ❶ для электрооборудования установлено на левой
стороне опоры оборудования.
Оно подключено к положительному полюсу и защищено
предохранителем.
Гнездо для электрооборудования
Напряжение
12В
Максимальное
10 A
потребление
тока
16.6
Снятие 12 В аккумулятора
Предупреждение
Риск получения травмы
Кислота и газы аккумулятора вызывают серьезные
химические ожоги.
Храните 12 В аккумуляторы в недоступном для детей месте.
Носите подходящую защитную одежду и защитные очки.
Избегайте контакта с аккумуляторной кислотой и аккумуляторными газами.
Не допускайте попадания искр или открытого пламени на 12 В аккумулятор.
Заряжайте 12 В аккумуляторы только в хорошо проветриваемых помещениях.
В случае попадания на кожу немедленно промойте пораженный участок большим
количеством воды.
Промойте глаза водой в течение не менее 15 минут и немедленно обратитесь к врачу при
попадании аккумуляторной кислоты и аккумуляторных газов в глаза.
119
16 ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
Внимание
Опасность несчастных случаев Электронные компоненты и устройства защиты будут
повреждены, если 12-вольтовый аккумулятор разряжен или отсутствует.
Если 12-вольтовый аккумулятор разряжен или неисправен, могут возникнуть сбои в работе
электронных компонентов транспортного средства, особенно при запуске.
Никогда не эксплуатируйте транспортное средство с разряженным 12-вольтовым
аккумулятором или без 12-вольтового аккумулятора.
Подготовительные работы
Снимите пассажирское сиденье. ( стр. 91)
Снимите водительское сиденье. ( стр. 92)
Основные работы
-
Вытащите диагностический разъем ❶ из держателя.
-
Выкрутите винт ❷.
-
Поднимите крышку ❸ сзади и потяните назад.
-
Откиньте крышку.
Отсоедините минусовой провод 4 от 12-вольтового
аккумулятора.
Информация
Во избежание повреждения бортовой
электроники сначала отсоедините минусовой
провод от 12-вольтового аккумулятора.
Отсоедините плюсовой провод 5 от 12-вольтового
аккумулятора.
Выньте 12-вольтовый аккумулятор из аккумуляторного
отсека.
16.7
Установка 12-вольтового аккумулятора
Предупреждение
Риск получения травмы
Кислота и газы аккумулятора вызывают серьезные
химические ожоги.
Храните 12 В аккумуляторы в недоступном для детей месте.
Носите подходящую защитную одежду и защитные очки.
Избегайте контакта с аккумуляторной кислотой и аккумуляторными газами.
Не допускайте попадания искр или открытого пламени на 12 В аккумулятор.
Заряжайте 12 В аккумуляторы только в хорошо проветриваемых помещениях.
В случае попадания на кожу немедленно промойте пораженный участок большим
количеством воды.
Промойте глаза водой в течение не менее 15 минут и немедленно обратитесь к врачу при
попадании аккумуляторной кислоты и аккумуляторных газов в глаза.
Внимание
Опасность несчастных случаев Электронные компоненты и устройства защиты будут
повреждены, если 12-вольтовый аккумулятор разряжен или отсутствует.
Если 12-вольтовый аккумулятор разряжен или неисправен, могут возникнуть сбои в работе
электронных компонентов транспортного средства, особенно при запуске.
Никогда не эксплуатируйте транспортное средство с разряженным 12-вольтовым
аккумулятором или без 12-вольтового аккумулятора.
120
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
16
Основные работы
Откиньте крышку ❶.
Вставьте 12-вольтовый аккумулятор ❷ в аккумуляторный
отсек.
12-В аккумулятор (YTZ14S) ( стр. 153)
Расположите плюсовой провод ❸, установите и затяните
винт.
Рекомендации
Винт, клемма
M6
4,5 Нм
аккумулятора
(3,32 фунт-фут)
Информация
Во избежание повреждения бортовой
электроники сначала подключите плюсовой
провод к 12-вольтовому аккумулятору.
Расположите минусовой провод ❹, установите и
затяните винт.
Рекомендации
Винт, клемма
M6
4,5 Нм
аккумулятора
(3,32 фунт-фут)
Сложите крышку ❶.
Установите и затяните винт ❺.
Рекомендации
Оставшиеся винты,
M5
5 Нм
шасси
(3,7 фунт-фут)
Завершающие работы
Установите водительское сиденье. ( p. 92)
Установите пассажирское сиденье. ( стр. 91)
Установите время и дату. ( стр. 64)
16.8
Зарядка 12-вольтового аккумулятора A
Предупреждение
Риск получения травмы
Кислота и газы аккумулятора вызывают серьезные
химические ожоги.
Храните 12 В аккумуляторы в недоступном для детей месте.
Носите подходящую защитную одежду и защитные очки.
Избегайте контакта с аккумуляторной кислотой и аккумуляторными газами.
Не допускайте попадания искр или открытого пламени на 12 В аккумулятор.
Заряжайте 12 В аккумуляторы только в хорошо проветриваемых помещениях.
В случае попадания на кожу немедленно промойте пораженный участок большим
количеством воды.
Промойте глаза водой в течение не менее 15 минут и немедленно обратитесь к врачу при
попадании аккумуляторной кислоты и аккумуляторных газов в глаза.
121
16 ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
Примечание
Опасность загрязнения окружающей среды
12-вольтовые аккумуляторы содержат опасные
для окружающей среды материалы.
Не выбрасывайте 12-вольтовые аккумуляторы как бытовой мусор.
Утилизируйте 12-вольтовые аккумуляторы в пункте сбора использованных аккумуляторов.
Примечание
Опасность загрязнения окружающей среды
Опасные вещества наносят вред окружающей
среде.
Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и
т.д. правильно и в соответствии с действующими нормативными документами.
Информация
Даже при отсутствии нагрузки на 12-вольтовый аккумулятор он постоянно разряжается каждый
день.
Уровень зарядки и способ зарядки очень важны для срока службы 12-вольтового аккумулятора.
Быстрая зарядка с высоким зарядным током сокращает срок службы аккумулятора.
При превышении зарядного тока, зарядного напряжения или времени зарядки электролит
вытекает через предохранительные клапаны. Это снижает емкость 12-вольтового аккумулятора.
Если 12-вольтовый аккумулятор разрядился в результате повторного запуска, его необходимо
немедленно зарядить.
Если 12-вольтовый аккумулятор остается в разряженном состоянии в течение длительного
времени, он глубоко разряжается и происходит сульфатирование, что приводит к разрушению
аккумулятора.
12-вольтовый аккумулятор не требует обслуживания. Уровень кислоты не нужно проверять.
Если 12-вольтовый аккумулятор не заряжается зарядным устройством KTM, то для зарядки
необходимо снять 12-вольтовый аккумулятор. В противном случае перенапряжение может
повредить электронные компоненты. Заряжайте 12-В аккумулятор в соответствии с инструкциями
на корпусе аккумулятора.
Подготовительные работы
Снимите пассажирское сиденье. ( стр. 91)
Снимите водительское сиденье. ( стр. 92)
Основные работы
Вытащите диагностический разъем ❶ из держателя.
Выкрутите винт ❷.
Поднимите крышку ❸ сзади и потяните назад.
Откиньте крышку.
Отсоедините минусовой провод ❹ от 12-вольтового
аккумулятора.
Информация
Если минусовой провод остается подключенным к
12-вольтовому аккумулятору, возможно
повреждение бортовой электроники.
Отсоедините плюсовой провод ❺ от 12-вольтового
аккумулятора.
122
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
16
Подключите зарядное устройство к 12-вольтовому
аккумулятору. Подключите зарядное устройство к
электросети.
Зарядное устройство (58429074200)
Избыточная зарядка 12-вольтового аккумулятора с
помощью этого зарядного устройства невозможна. Это
зарядное устройство не подходит для литий-ионных
аккумуляторов.
Информация
Заряжайте 12-вольтовый аккумулятор максимум
до 10 % от емкости, указанной на корпусе
аккумулятора.
После зарядки отсоедините зарядное устройство от сети
и от 12-вольтового аккумулятора.
Рекомендации
Запрещается превышать зарядный ток, зарядное
напряжение и время зарядки.
Регулярно подзаряжайте
3 месяца
12-вольтовый
аккумулятор, когда
мотоцикл не используется
Установите и затяните плюсовой провод ❺.
Расположите минусовой провод ❹, установите и
затяните винт.
Рекомендации
Винт, клемма
M6
4,5 Нм
аккумулятора
(3,32 фунт-фут)
Сложите крышку ❸.
Установите и затяните винт ❷.
Рекомендации
Оставшиеся
M5
5 Нм (3,7 фунт-
винты, шасси
фут)
Установите диагностический разъем ❻ в кронштейн.
Завершающие работы
Установите водительское сиденье. ( p. 92)
Установите пассажирское сиденье. ( стр. 91)
Установите время и дату. ( стр. 64)
123
16 ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
16.9
Замена батарейки ключа системы RACE-ON
Предупреждение
Риск получения травмы
Дисковые батарейки могут лопнуть при неправильном
использовании.
Проглатывание дисковых батареек приводит к сильному химическому ожогу и может привести к
смерти в течение менее 2 часов.
Храните дисковые батарейки и ключ системы RACE-ON в недоступном для детей месте.
Следите за тем, чтобы дисковые батарейки не были проглочены.
При проглатывании дисковых батареек немедленно обратитесь за медицинской помощью.
Не подвергайте дисковые батарейки экстремальным температурам или механическим
нагрузкам.
Допустимая температура
-20 … 50 °C (-4 … 122 °F)
Не повреждайте ключ системы RACE-ON, например, разрезая или сжимая его.
Не используйте ключ системы RACE-ON, если ключ системы RACE-ON поврежден или отсек
для батареек не закрывается.
Заменяйте батарейку ключа системы RACE-ON только на указанный тип.
Откиньте бородку ключа системы RACE-ON.
Нажмите на нижнюю половину ключа системы RACE-ON в
направлении стрелки и снимите ее.
Снимите крышку отсека для батареек ❶.
Выньте батарейку из ключа системы RACE-ON ❷.
Вставьте новую батарейку для ключа системы RACE-ON
этикеткой вверх.
Батарейка для ключа системы RACE-ON (CR 2032) (
стр. 153)
Установите крышку отсека для батареек ❶.
Установите нижнюю половину ключа системы RACE-ON и
защелкните в направлении стрелки.
124
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
16
16.10
Замена главного предохранителя
Предупреждение
Опасность воспламенения
Неправильно подобранные предохранители перегружают
электрическую систему.
Используйте только предохранители с требуемым значением силы тока.
Не обходите и не ремонтируйте предохранители.
Подготовительные работы
Снимите пассажирское сиденье. ( стр. 91)
Снимите водительское сиденье. ( стр. 92)
Основные работы
Снимите защитную крышку ❶.
Удалите неисправный главный предохранитель ❷.
Информация
У неисправного предохранителя перегорел провод
предохранителя A.
Запасной предохранитель ❸ находится в реле
стартера.
Главный предохранитель защищает все
потребители электроэнергии транспортного
средства.
Вставьте новый главный предохранитель.
Предохранитель (58011109130) ( стр. 153)
Проверьте правильность работы электрической системы.
Установите защитный колпачок ❶.
Подсказка
Вставьте новый запасной предохранитель в реле
стартера, чтобы иметь его под рукой в случае
необходимости.
Завершающие работы
Установите водительское сиденье. ( p. 92)
Установите пассажирское сиденье. ( стр. 91)
Установите время и дату. ( стр. 64)
125
16 ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
16.11
Замена предохранителей в блоке предохранителей
Предупреждение
Опасность воспламенения
Неправильно подобранные предохранители перегружают
электрическую систему.
Используйте только предохранители с требуемым значением силы тока.
Не обходите и не ремонтируйте предохранители.
Информация
Блок предохранителей, содержащий предохранители отдельных потребителей электроэнергии,
расположен под сиденьем.
Подготовительные работы
Снимите пассажирское сиденье. ( стр. 91)
Снимите водительское сиденье. ( стр. 92)
Основные работы
Откройте крышку блока предохранителей ❶.
Проверьте предохранители.
Информация
У неисправного предохранителя перегорел провод
предохранителя A.
Удалите неисправный предохранитель.
Рекомендации
Предохранитель 1 - 10 A - KTM RACE ON,
комбинированная приборная панель, блок управления
мощностными клапанами, блок подключения,
сигнализация (опция)
Предохранитель 2 - 10 A - ACC 1
Предохранитель 3 - 10 A - задний фонарь, фонарь
освещения номерного знака
Предохранитель 4 - 10 A - блок управления светом
Предохранитель 5 - 10 A - блок управления двигателем,
клапан паров топлива, лямбда-зонды, ВП, катушки
зажигания, клапаны впрыска
Предохранитель 6 - 15 A - адаптивная подвеска,
поворотный свет
Предохранитель 7 - 25 A - возвратный насос ABS
Предохранитель 8 - 15 A - гидравлический блок ABS
Предохранитель 9 - 10 A - ACC 2, гнездо зарядки USB-A
Предохранитель запасной - 10 A - резервный
Предохранитель запасной - 15 A - резервный
Предохранитель запасной - 25 A - резервный
Вставьте запасной предохранитель с правильным
номиналом.
Предохранитель (58011109110) ( стр. 153)
Предохранитель (58011109115) ( стр. 153)
126
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
16
Предохранитель (58011109125) ( стр. 153)
Подсказка
Вставьте запасной предохранитель так, чтобы он
был под рукой в случае необходимости.
Проверьте работу потребителя электроэнергии.
Закройте крышку блока предохранителей.
Завершающие работы
Установите водительское сиденье. ( p. 92)
Установите пассажирское сиденье. ( стр. 91)
16.12
Проверка настроек системы освещения
Припаркуйте транспортное средство на горизонтальной
поверхности перед стеной светлого цвета и сделайте
отметку на высоте центра фар ближнего света.
Сделайте вторую отметку на расстоянии A под первой
отметкой.
Рекомендации
Расстояние A
5 см (2 дюйма)
Сделайте еще две отметки на расстоянии B слева и
справа от второй отметки.
Рекомендации
Расстояние B
37 см (14,6 дюйма)
Расположите транспортное средство перпендикулярно
стене на расстоянии C от нее и включите ближний свет.
Рекомендации
Расстояние C
5 м (16 футов)
Теперь водитель садится на мотоцикл с багажом и
пассажиром, если это необходимо.
Проверьте настройку фары.
Граница между светом и темнотой ближнего света
должна лежать точно на нижней отметке, когда
мотоцикл готов к эксплуатации с сидящим на нем
водителем вместе с любым багажом и пассажиром,
если таковые имеются.
»
Если граница между светом и темнотой не
соответствует техническим требованиям:
-
Отрегулируйте диапазон света фары.
(
стр. 129)
Нажмите кнопку SET (УСТАНОВИТЬ), когда меню
закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ), чтобы открыть меню.
127
16 ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Проверка поворотного света.
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть
меню.
Активируйте пункт меню с помощью кнопки ВВЕРХ или
ВНИЗ.
Информация
В пункте меню Левый выполняется проверка
левого поворотного света.
В пункте меню Правый выполняется проверка
правого поворотного света.
Проверка завершается в пункте меню Выкл.
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы выполнить
требуемую проверку.
Информация
Последовательно загораются соответствующие
сегменты поворотного света, начиная с нижнего
сегмента. После завершения проверки
соответствующего поворотного света верхний
сегмент горит постоянно.
Выберите проверку левого поворотного света и
подождите несколько секунд, пока верхний сегмент левого
поворотного света не загорится в непрерывном режиме.
Проверьте настройки левого поворотного света.
Граница между светом и темнотой верхнего левого
сегмента должна проходить точно через левую метку.
»
Если граница между светом и темнотой не
соответствует техническим требованиям:
Отрегулируйте дальность поворотного света.
(
стр. 129)
Кнопкой ВВЕРХ или ВНИЗ выберите пункт меню Выкл и
нажмите кнопку УСТАНОВИТЬ для подтверждения
проверки.
Выберите проверку правого поворотного света и
подождите несколько секунд, пока верхний сегмент
правого поворотного света не загорится в непрерывном
режиме.
Проверьте настройки правого поворотного света.
Граница между светом и темнотой верхнего правого
сегмента должна проходить точно через правую метку.
»
Если граница между светом и темнотой не
соответствует техническим требованиям:
Отрегулируйте дальность поворотного света.
(
стр. 129)
Кнопкой ВВЕРХ или ВНИЗ выберите пункт меню Выкл и
нажмите кнопку УСТАНОВИТЬ для подтверждения
проверки.
128
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
16
16.13
Регулировка диапазона света фар
Подготовительные работы
Проверьте настройки системы освещения. ( стр. 127)
Основные работы
Поверните регулировочный винт ❶ для регулировки
диапазона света фар.
Информация
Поверните по часовой стрелке, чтобы увеличить
дальность света фар; поверните против часовой
стрелки, чтобы уменьшить дальность света фар.
При наличии перевозимой нагрузки может
потребоваться корректировка дальности света
фар.
Установите фары на маркировку A.
Рекомендации
Граница между светом и темнотой должна лежать
точно на нижней отметке А, когда мотоцикл готов к
эксплуатации с сидящим на нем водителем вместе с
любым багажом и пассажиром, если таковые имеются.
16.14
Регулировка дальности поворотного света
Подготовительные работы
Проверьте настройку системы освещения. ( стр. 127)
Основные работы
Нажмите кнопку SET (УСТАНОВИТЬ), когда меню
закрыто.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
SET (УСТАНОВИТЬ), чтобы открыть меню.
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Проверка поворотного света.
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы открыть
меню.
Активируйте пункт меню с помощью кнопки ВВЕРХ или
ВНИЗ.
Информация
В пункте меню Левый выполняется проверка
левого поворотного света.
В пункте меню Правый выполняется проверка
правого поворотного света.
Проверка завершается в пункте меню Выкл.
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы выполнить
требуемую проверку.
Информация
Последовательно загораются соответствующие
сегменты поворотного света, начиная с нижнего
сегмента. После завершения проверки
соответствующего поворотного света верхний
сегмент горит постоянно.
Выберите проверку левого поворотного света и
подождите несколько секунд, пока верхний сегмент
поворотного света не загорится в непрерывном режиме.
129
16 ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
Поверните регулировочный винт ❶ для регулировки
дальности левого поворотного света.
Рекомендации
Осторожно поворачивайте регулировочный винт; не
применяйте силу, чтобы не повредить механизм
регулировки.
Момент затяжки
≤ 0,25 Нм (≤ 0,184 фунт-
регулировочного винта
фут)
Информация
Поверните по часовой стрелке, чтобы увеличить
дальность света фар; поверните против часовой
стрелки, чтобы уменьшить дальность света фар.
При наличии перевозимой нагрузки может
потребоваться корректировка дальности света
фар.
Установите верхний сегмент по левой маркировке.
Рекомендации
Граница между светом и темнотой верхнего сегмента
должна проходить точно через левую метку.
Кнопкой ВВЕРХ или ВНИЗ выберите пункт меню Выкл и
нажмите кнопку УСТАНОВИТЬ для подтверждения
проверки.
Выберите проверку правого поворотного света и
подождите несколько секунд, пока верхний сегмент
поворотного света не загорится в непрерывном режиме.
Поверните регулировочный винт ❷ для регулировки
дальности правого поворотного света.
Рекомендации
Осторожно поворачивайте регулировочный винт; не
применяйте силу, чтобы не повредить механизм
регулировки.
Момент затяжки
≤ 0,25 Нм (≤ 0,184 фунт-
регулировочного винта
фут)
Информация
Поверните по часовой стрелке, чтобы увеличить
дальность света фар; поверните против часовой
стрелки, чтобы уменьшить дальность света фар.
При наличии перевозимой нагрузки может
потребоваться корректировка дальности света
фар.
Установите верхний сегмент по левой маркировке.
Рекомендации
Граница между светом и темнотой верхнего сегмента
должна проходить точно через правую метку.
Кнопкой ВВЕРХ или ВНИЗ выберите пункт меню Выкл и
нажмите кнопку УСТАНОВИТЬ для подтверждения
проверки.
130
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
16
16.15
Диагностический разъем
Диагностический разъем ❶ расположен под водительским
сиденьем.
16.16
Передние ACC1 и ACC2
Передние источники питания ACC1 ❶ и ACC2 ❷ расположены
на правой стороне опоры оборудования за крышкой A.
16.17
Задние ACC1 и ACC2
Задние источники питания ACC1 ❶ и ACC2 ❷ расположены
справа рядом с замком пассажирского сиденья.
131
17 СИСТЕМА ОХЛАЖДЕНИЯ
17.1
Проверка уровня охлаждающей жидкости в расширительном бачке
Предупреждение
Опасность обжигания Во время эксплуатации мотоцикла охлаждающая жидкость сильно
нагревается и находится под давлением.
Не открывайте радиатор, шланги радиатора или другие элементы системы охлаждения, если
двигатель или система охлаждения прогреты до рабочей температуры.
Дайте системе охлаждения и двигателю остыть, прежде чем открывать радиатор, шланги
радиатора или другие элементы системы охлаждения.
В случае обжигания немедленно промойте пораженный участок теплой водой.
Предупреждение
Опасность отравления Охлаждающая жидкость токсична и представляет опасность для
здоровья.
Храните охлаждающую жидкость в недоступном для детей месте.
Не допускайте попадания охлаждающей жидкости на кожу, в глаза и на одежду.
В случае проглатывания охлаждающей жидкости немедленно обратитесь к врачу.
В случае попадания на кожу немедленно промойте пораженный участок большим
количеством воды.
Тщательно промойте глаза водой и немедленно обратитесь к врачу, если охлаждающая
жидкость попала в глаза.
Смените одежду, если охлаждающая жидкость попала на одежду.
Состояние
Двигатель холодный.
Радиатор полностью заполнен.
Поставьте мотоцикл вертикально на горизонтальной
поверхности.
Проверьте уровень охлаждающей жидкости в
расширительном бачке ❶ с правой стороны.
Уровень охлаждающей жидкости должен находиться
между отметками MIN и MAX.
»
Если в расширительном бачке нет охлаждающей
жидкости:
-
Проверьте систему охлаждения на наличие
утечек.
Информация
Не заводите мотоцикл!
-
Добавьте охлаждающую жидкость/опорожните
систему охлаждения.
»
Если уровень охлаждающей жидкости в
расширительном бачке не соответствует требуемому
уровню, но бачок не пуст:
-
Откорректируйте уровень охлаждающей
жидкости в расширительном бачке. ( стр. 132)
17.2
Корректировка уровня охлаждающей жидкости в расширительном бачке
Предупреждение
Опасность обжигания Во время эксплуатации мотоцикла охлаждающая жидкость сильно
нагревается и находится под давлением.
Не открывайте радиатор, шланги радиатора или другие элементы системы охлаждения, если
двигатель или система охлаждения прогреты до рабочей температуры.
Дайте системе охлаждения и двигателю остыть, прежде чем открывать радиатор, шланги
радиатора или другие элементы системы охлаждения.
В случае обжигания немедленно промойте пораженный участок теплой водой.
132
СИСТЕМА ОХЛАЖДЕНИЯ
17
Предупреждение
Опасность отравления Охлаждающая жидкость токсична и представляет опасность для
здоровья.
Храните охлаждающую жидкость в недоступном для детей месте.
Не допускайте попадания охлаждающей жидкости на кожу, в глаза и на одежду.
В случае проглатывания охлаждающей жидкости немедленно обратитесь к врачу.
В случае попадания на кожу немедленно промойте пораженный участок большим
количеством воды.
Тщательно промойте глаза водой и немедленно обратитесь к врачу, если охлаждающая
жидкость попала в глаза.
Смените одежду, если охлаждающая жидкость попала на одежду.
Состояние
Двигатель холодный.
Радиатор полностью заполнен.
Подготовительные работы
Проверьте уровень охлаждающей жидкости в
расширительном бачке. ( стр. 132)
Основные работы
Снимите накладку топливного бака. ( стр. 100)
Информация
Разбирайте только правую сторону.
Снимите крышку ❶ расширительного бака.
Добавьте охлаждающую жидкость до отметки MAX.
Охлаждающая жидкость ( стр. 161)
-
Установите крышку ❶ расширительного бака.
Завершающие работы
Установите накладку топливного бака. ( стр. 101)
133
18 РЕГУЛИРОВКА ДВИГАТЕЛЯ
18.1
Режим езды
Возможные состояния
•
Улица - Омологированные характеристики со
сбалансированной реакцией; противобуксовочная
система мотоцикла позволяет заднему колесу нормально
проскальзывать.
•
Спорт - Омологированные характеристики с очень
прямым откликом; противобуксовочная
система мотоцикла позволяет заднему колесу больше
проскальзывать.
•
Дождь - Омологированные характеристики с мягким
откликом для улучшения ездовых качеств;
противобуксовочная система мотоцикла обеспечивает
меньшее проскальзывание заднего колеса.
•
Track (опция) - Омологированные характеристики и
чрезвычайно прямой отклик. Противобуксовочная
система мотоцикла и характеристики чувствительности
отклика на поворот ручки газа могут быть настроены
индивидуально.
В меню Режим езды можно выбрать различные настройки
транспортного средства.
Доступны режимыTrack (опция), Sport, Street и Rain .
На дисплее отображается последний выбранный режим
передвижения.
Режим передвижения можно также изменить во время езды с
закрытой дроссельной заслонкой и отключенным круиз-
контролем.
18.2
Противобуксовочная система мотоцикла (MTC)
Противобуксовочная система мотоцикла (MTC) снижает
крутящий момент двигателя в случае ухудшения или потери
сцепления заднего колеса с дорогой. В зависимости от режима
передвижения ( стр. 134) при включении
противобуксовочной системы допускается различное
проскальзывание.
Информация
Если противобуксовочная система мотоцикла
выключена, заднее колесо может пробуксовывать при
сильном разгоне и на поверхностях с плохим
сцеплением, что может привести к аварии. После
включения зажигания противобуксовочная
система мотоцикла снова включается.
Регулировка противобуксовочной системы мотоцикла
осуществляется с помощью меню Мотоцикл в
комбинированной приборной панели. Противобуксовочная
система мотоцикла мотоцикла может быть выключена в меню
MTC.
Информация
Когда противобуксовочная система мотоцикла
активна, мигает индикаторная лампа ПС.
Когда противобуксовочная система мотоцикла
выключена, индикаторная лампа TC загорается.
134
РЕГУЛИРОВКА ДВИГАТЕЛЯ
18
18.3
Регулировка проскальзывания (опция)
Регулировка проскальзывания- это функция
противобуксовочной системы мотоцикла. Регулировка
проскальзывания позволяет настроить противобуксовочную
систему мотоцикла через девять уровней на желаемую
трехмерную характеристику. Уровень 1 обеспечивает
максимальное проскальзывание заднего колеса, а уровень 9 -
минимальное.
Регулятор вращения можно настроить при отключенном круиз-
контроле с помощью кнопки +RES или -SET.
Информация
Регулятор вращения доступен только в режиме
движения Track (опция).
18.4
Чувствительность отклика на поворот ручки газа (опция)
Возможные состояния
• Track - Чрезвычайно прямой отклик
• Sport - Очень прямой отклик
• Street - Сбалансированный отклик
В комбинированной приборной панели характеристики
чувствительности отклика на поворот ручки газа можно
настроить через подменю Throttle Response.
Чувствительность отклика на поворот ручки газа также
можно настроить при езде с закрытой ручкой газа.
Информация
Функция чувствительности отклика на поворот
ручки газа доступна только в режиме движения Track
(опция).
135
19 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ДВИГАТЕЛЯ
19.1
Проверка уровня моторного масла
Информация
Расход масла зависит от стиля езды и условий эксплуатации.
Состояние
Двигатель прогрет до рабочей температуры.
Подготовительные работы
Поставьте мотоцикл вертикально на горизонтальной
поверхности.
Основные работы
Проверьте уровень моторного масла по указателю уровня
моторного масла.
Информация
После выключения двигателя подождите одну
минуту, прежде чем проверять уровень.
Уровень моторного масла должен находиться в верхней
области B указателя уровня моторного масла.
»
Если уровень моторного масла находится в области
А указателя уровня моторного масла:
-
Не добавляйте моторное масло.
»
Если уровень моторного масла находится в области
B указателя уровня моторного масла:
-
Моторное масло можно добавлять.
»
Когда уровень моторного масла находится в области
С указателя уровня моторного масла:
-
Добавьте моторное масло. ( стр. 139)
19.2
Замена моторного масла и масляного фильтра, очистка масляных сеток A
Предупреждение
Опасность обжигания При езде на мотоцикле моторное и трансмиссионное масло сильно
нагреваются.
Носите подходящую защитную одежду и защитные перчатки.
В случае обжигания немедленно промойте пораженный участок теплой водой.
Примечание
Опасность загрязнения окружающей среды
Опасные вещества наносят вред окружающей
среде.
Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и
т.д. правильно и в соответствии с действующими нормативными документами.
Основные работы
Поставьте мотоцикл на ровной поверхности с помощью
боковой подставки.
Выкрутите винты ❶.
Снимите пластину ❷.
136
РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ДВИГАТЕЛЯ
19
Разместите под двигателем подходящую емкость.
Снимите пробки сливных отверстий ❸ вместе с
магнитами, уплотнительными кольцами и масляными
сетками.
Выкрутите винты ❹. Снимите крышку масляного фильтра
❺ с уплотнительным кольцом.
Вытащите масляный фильтр ❻ из корпуса масляного
фильтра.
Кусачки для стопорных колец (51012011000)
Дайте моторному маслу полностью стечь.
Тщательно очистите детали и уплотнительные
поверхности.
Вставьте новый масляный фильтр ❻.
Информация
Вставляйте масляный фильтр только вручную.
Смажьте маслом уплотнительное кольцо крышки
масляного фильтра. Установите крышку масляного
фильтра ❺.
Установите и затяните винты ❹.
Рекомендации
Остальные винты
M5
6 Нм (4,4 фунт-
двигателя
фут)
137
19 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ДВИГАТЕЛЯ
Тщательно очистите магниты A и масляные сетки B
пробок сливных отверстий.
Установите и затяните пробки сливных отверстий ❸ с
магнитами, уплотнительными кольцами и масляными
сетками.
Рекомендации
Пробка сливного
M20x1,5
20 Нм (14,8 фунт-
отверстия
фут)
Имейте под рукой весь необходимый для наполнения
объем.
Моторное масло
3,50 л
Моторное
Температура
(3,7 кварты)
масло (SAE
окружающего
10W/50) (
воздуха: ≥ 0 °C (≥
стр. 161)
32 °F)
Моторное масло
Моторное масло
Температура
(SAE 5W/40) (
окружающего воздуха:
стр. 162)
< 0 °C (< 32 °F)
Добавьте масло в два этапа.
Снимите пробку горловины ❼ с уплотнительным кольцом
и залейте первое неполное количество масла.
Моторное масло (1-е
3,0 л
Моторное масло
частичное количество)
(3,2 кварты)
(SAE 10W/50) (
прибл. Температура
стр. 161)
окружающего воздуха:
≥ 0 °C (≥ 32 °F)
Моторное масло (1-е
Моторное масло
частичное количество)
(SAE 5W/40) (
прибл. Температура
стр. 162)
окружающего воздуха:
< 0 °C (< 32 °F)
Установите пробку горловины ❼ с уплотнительным
кольцом.
Опасно
Опасность отравления Выхлопные газы
токсичны, и их вдыхание может привести к потере
сознания и смерти.
При работе двигателя всегда следите за тем,
чтобы вентиляция была надлежащей.
При запуске или работе двигателя в закрытом
помещении используйте эффективный отвод
выхлопов.
138
РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ДВИГАТЕЛЯ
19
Запустите двигатель и проверьте его на наличие утечек.
Выключите двигатель.
Снимите пробку горловины с уплотнительным кольцом и
долейте второе частичное количество масла до верхней
метки A на указателе уровня моторного масла.
Моторное масло (2-
0,50 л
Моторное
е частичное
(0,53
масло (SAE
количество) прибл.
кварты)
10W/50) (
Температура
стр. 161)
окружающего
воздуха: ≥ 0 °C (≥
32 °F)
Моторное масло (2-
Моторное масло
е частичное
(SAE 5W/40) (
количество) прибл.
стр. 162)
Температура
окружающего
воздуха: < 0 °C (<
32 °F)
Установите пробку горловины с уплотнительным кольцом.
Опасно
Опасность отравления Выхлопные газы
токсичны, и их вдыхание может привести к потере
сознания и смерти.
При работе двигателя всегда следите за тем,
чтобы вентиляция была надлежащей.
При запуске или работе двигателя в закрытом
помещении используйте эффективный отвод
выхлопов.
Запустите двигатель и проверьте его на наличие утечек.
Выключите двигатель.
Установите пластину ❷.
Установите и затяните винты ❶.
Рекомендации
Оставшиеся
M5
5 Нм (3,7 фунт-
винты, шасси
фут)
Завершающие работы
Проверьте уровень моторного масла. ( стр. 136)
19.3
Добавление моторного масла
Информация
Слишком малое количество моторного масла или некачественное моторное масло приводит к
преждевременному износу двигателя.
Слишком высокий уровень моторного масла может привести к повреждению двигателя.
Состояние
Двигатель прогрет до рабочей температуры.
Подготовительные работы
Поставьте мотоцикл вертикально на горизонтальной
поверхности.
139
19 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ДВИГАТЕЛЯ
Проверьте уровень моторного масла. ( стр. 136)
Основные работы
Снимите пробку горловины ❶ с уплотнительным
кольцом.
Долейте моторное масло до верхней метки A на
указателе уровня моторного масла.
Состояние
Температура окружающего воздуха: > 0 °C (> 32 °F)
Моторное масло (SAE 10W/50) ( стр. 161)
Состояние
Температура окружающего воздуха: < 0 °C (< 32 °F)
Моторное масло (SAE 5W/40) ( стр. 162)
Информация
Для достижения оптимальных характеристик
моторного масла не рекомендуется смешивать
различные моторные масла. Компания КТМ
рекомендует заменять моторное масло по мере
необходимости.
Установите пробку горловины с уплотнительным кольцом.
Опасно
Опасность отравления Выхлопные газы
токсичны, и их вдыхание может привести к потере
сознания и смерти.
При работе двигателя всегда следите за тем,
чтобы вентиляция была надлежащей.
При запуске или работе двигателя в закрытом
помещении используйте эффективный отвод
выхлопов.
Запустите двигатель и проверьте, нет ли утечек.
Завершающие работы
Проверьте уровень моторного масла. (El стр. 136)
140
ЧИСТКА, УХОД
20
20.1
Чистка мотоцикла
Примечание
Повреждения При неправильном использовании очистителя высокого давления комплектующие детали
повреждаются или разрушаются.
Под высоким давлением вода попадает в электрические компоненты, разъемы, тросы привода
дроссельных заслонок, подшипники и т.д. Слишком высокое давление приводит к неисправностям и
разрушению комплектующих деталей.
Не направляйте струю воды непосредственно на электрические компоненты, разъемы, тросы
привода дроссельных заслонок или подшипники.
Соблюдайте минимальное расстояние между соплом аппарата для очистки под давлением и
комплектующей деталью.
Минимальное безопасное расстояние
60 см (23,6 дюйма)
Примечание
Опасность загрязнения окружающей среды
Опасные вещества наносят вред окружающей
среде.
Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и
т.д. правильно и в соответствии с действующими нормативными документами.
Информация
Регулярно чистите мотоцикл, чтобы сохранить его ценность и внешний вид надолго.
При чистке мотоцикла избегайте попадания прямых солнечных лучей.
Закройте выхлопную систему, чтобы предотвратить
попадание воды.
Удалите крупные частицы грязи мягкой струей воды.
На сильно загрязненные детали нанесите обычный
промышленный очиститель для мотоциклов и очистите их
с помощью щетки.
Очиститель для мотоциклов ( стр. 163)
Информация
Используйте теплую воду с обычным средством
для чистки мотоциклов и мягкую губку.
Никогда не наносите очиститель для мотоциклов
на сухое транспортное средство; всегда сначала
ополаскивайте транспортное средство водой.
Если транспортное средство использовался на
просоленных дорогах, используйте холодную воду
для очистки после езды. Теплая вода усиливает
коррозионное воздействие соли.
После ополаскивания мотоцикла мягкой струей воды
дайте ему тщательно высохнуть.
Снимите устройство, закрывающее выхлопную систему.
Предупреждение
Опасность несчастных случаев Влага и грязь
ухудшают работу тормозной системы.
Осторожно затормозите несколько раз, чтобы
высушить и удалить грязь с тормозных
колодок и тормозных дисков.
После очистки проедьте на транспортном средстве
небольшое расстояние, пока двигатель не прогреется.
Информация
Выделяемое тепло заставляет испаряться воду в
труднодоступных местах в двигателе и на
тормозной системе.
141
20 ЧИСТКА, УХОД
Отодвиньте защитные колпачки органов управления руля,
чтобы испарилась попавшая внутрь вода.
После того как мотоцикл остынет, смажьте все
движущиеся части и шарнирные узлы.
Очистите цепь. ( стр. 95)
Обработайте оголенный металл (кроме тормозных дисков
и выхлопной системы) ингибитором коррозии.
Защитные материалы для краски, металла и резины (
стр. 163)
Обработайте окрашенные детали мягким полиролем для
краски.
Идеальный красочный слой и глянцевая полироль для
красок ( стр. 163)
Информация
Не полируйте детали, которые при поставке были
матовыми, так как это сильно ухудшит качество
материала.
Обрабатывайте пластиковые детали и детали с
порошковым покрытием слабым средством для очистки и
ухода.
Специальный очиститель для глянцевых и матовых
лакокрасочных покрытий, металлических и пластиковых
поверхностей ( стр. 163)
Смажьте маслом замок рулевой колонки и замок сиденья.
Универсальная смазка-спрей ( стр. 163)
20.2
Проверки и этапы технического обслуживания для эксплуатации в зимних
условиях
Информация
Если вы используете мотоцикл зимой, то ожидайте появления соли на дорогах. Поэтому вам
следует принять меры предосторожности против агрессивной дорожной соли.
Если транспортное средство использовался на просоленных дорогах, используйте холодную воду
для очистки после езды. Теплая вода усиливает коррозионное воздействие соли.
Очистите мотоцикл. ( стр. 141)
Очистите тормоза.
Информация
После КАЖДОЙ поездки по просоленным дорогам
тщательно очищайте тормозные суппорты и
тормозные колодки, после того как они остынут, не
снимая их, холодной водой и тщательно
просушите.
После езды по просоленным дорогам тщательно
вымойте мотоцикл холодной водой и хорошо
просушите его.
Обработайте двигатель, маятниковую вилку и все
остальные оголенные или оцинкованные детали (кроме
тормозных дисков) ингибитором коррозии на основе
воска.
Информация
Ингибитор коррозии не должен попадать на
тормозные диски. Это сильно снизит
эффективность торможения.
142
ЧИСТКА, УХОД
20
Очистите цепь. ( стр. 95)
143
21 ХРАНЕНИЕ
21.1
Хранение
Информация
Если мотоцикл не используется в течение длительного времени, рекомендуется принять
дополнительные меры. Перед постановкой мотоцикла на хранение проверьте все детали на
работоспособность и износ. Если необходимо провести обслуживание, ремонт или замену,
сделайте это в период хранения (чтобы меньше перегружать мастерскую). Это позволит вам
избежать длительного ожидания, когда начнется следующий сезон.
При последней заправке топливом перед выводом
мотоцикла из эксплуатации добавьте топливную
присадку.
Топливная присадка ( стр. 163)
Заправка топливом. ( стр. 85)
Очистите мотоцикл. ( стр. 141)
Замените моторное масло и масляный фильтр, очистите
масляные сетки.
(
стр. 136)
Проверьте уровень заливки охлаждающей жидкости и
антифриза.
Проверьте давление в шинах. ( стр. 116)
Снимите 12-вольтовый аккумулятор.
(
стр. 119)
Руководства
Температура хранения
0 ... 35 °C (32 ... 95 °F)
12-вольтового
аккумулятора без
попадания прямых
солнечных лучей
Зарядите 12-вольтовый аккумулятор.
(
стр. 121)
Храните транспортное средство в сухом месте, не
подверженном большим колебаниям температуры.
Информация
Компания KTM рекомендует поднимать мотоцикл
домкратом.
Поднимите мотоцикл с помощью заднего подъемного
механизма. ( стр. 90)
Поднимите мотоцикл с помощью переднего подъемного
механизма. ( стр. 90)
Накройте мотоцикл брезентом или чехлом, проницаемым
для воздуха.
Информация
Не используйте непористые материалы, так как
они препятствуют выходу влаги, вызывая тем
самым коррозию. Избегайте запуска двигателя
только на короткое время. Поскольку двигатель
не успевает как следует прогреться, водяной пар,
образующийся при сгорании топлива,
конденсируется и вызывает ржавление клапанов
и выхлопной системы.
144
ХРАНЕНИЕ
21
21.2
Подготовка к эксплуатации после хранения
Снимите мотоцикл с переднего подъемного механизма.
(
стр. 91)
Снимите заднюю часть мотоцикла с подъемного
механизма. ( стр. 90)
Установите 12-вольтовый аккумулятор.
(
p. 120)
Информация
Если 12-вольтовый аккумулятор был снят,
необходимо установить время и дату.
Выполните проверки и меры по техническому
обслуживанию при подготовке к эксплуатации. ( стр. 75)
Совершите пробный заезд.
145
22 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Индикаторная лампа системы RACE ON ❶ может
сигнализировать о неисправностях миганием. Эти сигналы
даются в течение пяти секунд после нажатия кнопки системы
RACE ON.
Информация
Мигающие коды, относящиеся к KTM RACE ON,
отображаются только один раз и не повторяются.
Неисправности
Возможная причина
Действие
Отсутствие реакции при
Неисправна кнопка системы
Проверьте кнопку системы RACE-
нажатии кнопки системы
RACE-ON
ON на наличие повреждений.
RACE-ON
Проверьте кабель и штекер кнопки
системы RACE-ON на наличие
повреждений.
Индикаторная лампа системы
Нет ответного сигнала от
Убедитесь, что ключ системы
RACE-ON мигает дважды
ключа системы RACE-ON
RACE-ON находится в зоне
досягаемости.
Уберите другие электронные
устройства из зоны действия
антенны системы RACE-ON.
Проверьте правильность закрытия
батарейного отсека в ключе
системы RACE-ON.
Проверьте батарейный отсек ключа
системы RACE-ON на наличие
коррозии.
Замените батарейку в ключе
системы RACE-ON. (стр. 124)
Используйте черный ключ
зажигания.
Индикаторная лампа системы
Разряжен 12-В аккумулятор
Зарядите 12-вольтовый
RACE-ON мигает трижды
аккумулятор.
(
стр. 121)
Проверьте ток холостого хода.
Индикаторная лампа системы
Ригель замка рулевой колонки
Слегка сдвиньте руль.
RACE-ON мигает четырежды
заблокирован или натянут
Индикаторная лампа системы
Неисправна антенна системы
Проверьте антенну системы RACE-
RACE-ON мигает пять раз
RACE-ON
ON на наличие повреждений.
Комбинированная приборная
Перегорел предохранитель 1
Замените предохранители в блоке
панель ничего не показывает
предохранителей. ( стр. 126)
на дисплее
Перегорел главный
Замените главный предохранитель.
предохранитель
(
стр. 125)
Разряжен 12-В аккумулятор
Зарядите 12-вольтовый
аккумулятор.
(
стр. 121)
Проверьте ток холостого хода.
Двигатель не вращается, если
Ошибка управления
Выполните процедуру пуска. (
кнопка пуска/аварийный
стр. 75)
выключатель переведен в
Разряжен 12-В аккумулятор
Зарядите 12-вольтовый
нижнее положение
аккумулятор.
(
стр. 121)
Проверьте ток холостого хода.
Неисправность системы
Считайте память неисправностей с
безопасного пуска
помощью диагностического
прибора KTM.
Неисправность электронной
Считайте память неисправностей с
аппаратуры
помощью диагностического
прибора KTM.
Двигатель вращается только
Транспортное средство
Переключите коробку передач в
при выжатом рычаге
находится на передаче
нейтральное положение .
сцепления
Неисправность системы
Считайте память неисправностей с
безопасного пуска
помощью диагностического
прибора KTM.
146
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
22
Неисправности
Возможная причина
Действие
Двигатель вращается, хотя
Неисправность системы
Считайте память неисправностей с
включена передача
безопасного пуска
помощью диагностического
прибора KTM. A
Двигатель вращается, но не
Быстроразъемная муфта не
Соедините быстроразъемную
запускается
соединена
муфту.
Неисправность электронного
Считайте память неисправностей с
впрыска топлива
помощью диагностического
прибора KTM.
Качество топлива
Добавьте подходящее топливо.
неудовлетворительное
Двигатель глохнет во время
Нехватка топлива
Заправка топливом. (
стр. 85)
поездки
Неисправность электронного
Считайте память неисправностей с
впрыска топлива
помощью диагностического
прибора KTM.
Лампа индикации
Неисправность электронного
Считайте память неисправностей с
неисправности горит или
впрыска топлива
помощью диагностического
мигает
прибора KTM.
Загорается сигнальная
Перегорел предохранитель
Замените предохранители в блоке
лампочка ABS
системы ABS
предохранителей. ( стр. 126)
Большая разница в скоростях
Остановите транспортное средство,
вращения передних и задних
выключите зажигание и снова
колес
заведите его.
Неисправность в системе ABS
Считайте память неисправностей с
помощью диагностического
прибора KTM.
Высокий расход масла
Слишком высокий уровень
Проверьте уровень моторного
масла в двигателе
масла. ( стр. 136)
Моторное масло слишком
Замените моторное масло и
жидкое (низкая вязкость)
масляный фильтр, очистите
масляные сетки.
(
стр. 136)
Разряжен 12-В аккумулятор
Включен проблесковый сигнал
Выключите проблесковый сигнал
аварийной сигнализации
аварийной сигнализации
Зарядите 12-вольтовый
аккумулятор.
(
стр. 121)
12-вольтовый аккумулятор не
Проверьте зарядное напряжение.
заряжается от генератора
переменного тока
Зажигание не было
Зарядите 12-вольтовый
выключено во время стоянки
аккумулятор.
(
стр. 121)
транспортного средства
147
23 ТЕХНИЧЕСКИЕ ДАННЫЕ
23,1
Двигатель
Конструкция
2-цилиндровый 4-тактный двигатель, работающий
по циклу Отто, компоновка - 75° V-образный,
водяное охлаждение
Рабочий объем
1301 см³ (79,39 куб. дюйма)
Длина хода поршня
71 мм (2,8 дюйма)
Диаметр цилиндра
108 мм (4,25 дюйма)
Степень сжатия
13.6:1
Частота вращения на холостом ходу
1350 - 1550 об/мин
Управление
DOHC, 4 клапана на цилиндр, цепной привод
Клапан - диаметр пластины клапана
Впуск
42 мм (1,65 дюйма)
Выхлоп
34 мм (1,34 дюйма)
Зазор клапана
Выхлоп при: 20 °C (68 °F)
0,25 - 0,30 мм (0,0098 - 0,0118 дюйма)
Впуск при: 20 °C (68 °F)
0,10 - 0,15 мм (0,0039 - 0,0059 дюйма)
Подшипник коленчатого вала
Втулочный подшипник
Шатунный подшипник
Втулочный подшипник
Поршень
Кованый легкий сплав
Поршневое кольцо
1 верхнее компрессионное (цилиндрическое)
кольцо, 1 нижнее компрессионное кольцо, 1
маслосъемное кольцо
Смазка двигателя
Система смазки с сухим картером с 3
трохоидальными насосами
Первичная передача
40:76
Сцепление
Проскальзывающее сцепление в масляной
ванне/гидравлический привод
Коробка передач
6-ступенчатая коробка передач, переключение с
помощью лапки
Передаточное отношение
1-я передача
12:35
2-я передача
15:32
3-я передача
18:30
4-я передача
20:27
5-я передача
24:27
6-я передача
27:26
Смесеприготовление
Электронный впрыск топлива
Система зажигания
Полностью электронное зажигание с
бесконтактным управлением и цифровой
регулировкой зажигания
Генератор
12 В, 450 Вт
Свеча зажигания
Внутренняя свеча зажигания
NGK LKAR9BI-10
Наружная свеча зажигания
NGK LMAR7DI-10
Межэлектродный зазор, свеча зажигания
1 мм (0,04 дюйма)
Охлаждение
Водяное охлаждение, постоянная циркуляция
охлаждающей жидкости с помощью водяного
насоса
Устройство для холодного запуска
Двигатель стартера
148
ТЕХНИЧЕСКИЕ ДАННЫЕ
23
23.2
Моменты затяжки резьбовых соединений двигателя
Винт, крышка корпуса
EJOT Delta PT® 60x30
2,5 Нм (1,84 фунт-фут)
воздушного фильтра, длинный
Винт, демпфирующая пластина
EJOT ALtracs® M6x14
14 Нм (10,3 фунт-фут)
Loctite®243™
Винт, датчик температуры
EJOT PT® K50x16
2 Нм (1,5 фунт-фут)
всасываемого воздуха
Винт, скоба крепления,
EJOT ALtracs® M6x12
8 Нм (5,9 фунт-фут)
клапанная крышка, задний
Винт, пластина ВП на корпусе
EJOT PT® K50x16
2 Нм (1,5 фунт-фут)
воздушного фильтра
Хомут шланга, впускной фланец
M4
1,5 Нм (1,11 фунт-фут)
Масляная форсунка
M5
2 Нм (1,5 фунт-фут)
Loctite®243™
Остальные винты двигателя
M5
6 Нм (4,4 фунт-фут)
Винт, крышка подшипникового
M5
5 Нм (3,7 фунт-фут)
узла
Loctite®243™
Винт, скоба крепления
M5
6 Нм (4,4 фунт-фут)
подшипниковых вкладышей
Loctite®243™
Винт, кабельный канал на
M5x12
5 Нм (3,7 фунт-фут)
кронштейне крепления
двигателя
Винт, датчик частоты вращения
M5
6 Нм (4,4 фунт-фут)
коленчатого вала
Loctite®243™
Винт, указатель уровня
M5
4 Нм (3 фунт-фут)
моторного масла
Loctite®243™
Винт, датчик положения
M5
5 Нм (3,7 фунт-фут)
шестерни
Loctite®243™
Винт, резонатор
M5
8 Нм (5,9 фунт-фут)
Loctite®243™
Винт, датчик вала переключения
M5
5 Нм (3,7 фунт-фут)
передач
Loctite®243™
Винт датчика угла поворота
M5
5 Нм (3,7 фунт-фут)
Loctite®243™
Прокачной винт, крышка
M6
10 Нм (7,4 фунт-фут)
водяного насоса
Винт подсоединения
M6
8 Нм (5,9 фунт-фут)
охлаждающей жидкости на
Loctite®243™
головке блока цилиндров
Болт крепления кольца маховика
M6 - 10.9
15 Нм (11,1 фунт-фут)
Loctite® 648™
Гайка, головка блока цилиндров
M6
8 Нм (5,9 фунт-фут)
Гайка, кабель стартера
M6
4 Нм (3 фунт-фут)
Остальные винты двигателя
M6
10 Нм (7,4 фунт-фут)
Резьбовая пробка,
M6
2,5 Нм (1,84 фунт-фут)
присоединение к вакууму
Loctite®243™
Винт, опора подшипника
M6 - 10.9
10 Нм (7,4 фунт-фут)
распределительного вала
Винт, крышка сцепления
M6
10 Нм (7,4 фунт-фут)
Винт, пружина сцепления
M6
12 Нм (8,9 фунт-фут)
Винт, кожух двигателя
M6x60
10 Нм (7,4 фунт-фут)
Винт, кожух двигателя
M6x80
10 Нм (7,4 фунт-фут)
Винт, кожух двигателя
M6x90
10 Нм (7,4 фунт-фут)
149
23 ТЕХНИЧЕСКИЕ ДАННЫЕ
Винт, опора шестерни
M6
10 Нм (7,4 фунт-фут)
ножного стартера
Loctite®243™
Винт, стопорный рычаг
M6
10 Нм (7,4 фунт-фут)
Loctite®243™
Винт, маслозаливная горловина
M6x20
10 Нм (7,4 фунт-фут)
Loctite®243™
Винт, крышка масляного насоса
M6
10 Нм (7,4 фунт-фут)
Loctite®243™
Винт, масляный/водяной
M6
10 Нм (7,4 фунт-фут)
теплообменник
Loctite®243™
Винт, фланец ВП
M6x12
10 Нм (7,4 фунт-фут)
Винт, рычаг переключения
M6
18 Нм (13,3 фунт-фут)
передач
Loctite®243™
Винт, звездочка переключения
M6 - 12.9
15 Нм (11,1 фунт-фут)
передач
Loctite®243™
Винт, двигатель стартера
M6
10 Нм (7,4 фунт-фут)
Винт, статор
M6
10 Нм (7,4 фунт-фут)
Loctite®243™
Винт, катушка самоудерживания
M6
8 Нм (5,9 фунт-фут)
Винт, датчик маятника
M6x20
10 Нм (7,4 фунт-фут)
Loctite®243™
Винт, клапанная крышка
M6
10 Нм (7,4 фунт-фут)
Винт, крышка водяного насоса
M6
10 Нм (7,4 фунт-фут)
Винт, колесо водяного насоса
M6
10 Нм (7,4 фунт-фут)
Loctite®243™
Шпилька, вал цепи ГРМ
M6
3 Нм (2,2 фунт-фут)
Распылитель для смазки
M6x0,75
2 Нм (1,5 фунт-фут)
сцепления
Форсунка 100 для вентиляции
M6x0,75
3 Нм (2,2 фунт-фут)
картера
Loctite®243™
Стопорный болт коленчатого
M8
12 Нм (8,9 фунт-фут)
вала
Винт, опора подшипника
M8 - 10.9
Шаг 1
распределительного вала
10 Нм (7,4 фунт-фут)
Шаг 2
18 Нм (13,3 фунт-фут)
Винт, кожух двигателя
M8
18 Нм (13,3 фунт-фут)
Винт, прямоугольная
M8
15 Нм (11,1 фунт-фут)
направляющая
Loctite®243™
Винт, масляный/водяной
M8
15 Нм (11,1 фунт-фут)
теплообменник
Loctite®243™
Винт, натяжная направляющая
M8
15 Нм (11,1 фунт-фут)
Loctite®243™
Шпилька, выхлопной фланец
M8
10 Нм (7,4 фунт-фут)
Датчик давления масла
M10x1
15 Нм (11,1 фунт-фут)
Пробка, смазка сцепления
M10x1
10 Нм (7,4 фунт-фут)
Резьбовая пробка, ось рычага,
M10x1
12 Нм (8,9 фунт-фут)
приводимого от кулачка
Резьбовая пробка, раздвижной
M10x1
12 Нм (8,9 фунт-фут)
замок коробки передач
150
ТЕХНИЧЕСКИЕ ДАННЫЕ
23
Винт, шатунный подшипник
M10x1
Шаг 1
25 Нм (18,4 фунт-фут)
Шаг 2
30 Нм (22,1 фунт-фут)
Шаг 3
90°
Винт, разблокировка
M10x1
8 Нм (5,9 фунт-фут)
натяжителя цепи привода ГРМ
Свеча зажигания
M10x1
11 Нм (8,1 фунт-фут)
Датчик температуры
M10x1,25
12 Нм (8,9 фунт-фут)
охлаждающей жидкости
Винт, опора двигателя
M10x1,5
45 Нм (33,2 фунт-фут)
Винт головки блока цилиндров
M11x1,5
Последовательность затяжки:
Перекрестная последовательность
Шаг 1
15 Нм (11,1 фунт-фут)
Шаг 2
30 Нм (22,1 фунт-фут)
Шаг 3
90°
Шаг 4
90°
Смазывается моторным маслом
Винт ротора
M12x1,5
115 Нм (84,8 фунт-фут)
Свеча зажигания
M12x1,5
18 Нм (13,3 фунт-фут)
Гайка звездочки двигателя
M20x1,5
100 Нм (73,8 фунт-фут)
Loctite®243™
Пробка сливного отверстия
M20x1,5
20 Нм (14,8 фунт-фут)
Гайка, внутренняя ступица диска
M22x1,5
140 Нм (103,3 фунт-фут)
сцепления
Пробка, натяжитель цепи ГРМ
M24x1,5
25 Нм (18,4 фунт-фут)
Резьбовая пробка, крышка
M24x1,5
8 Нм (5,9 фунт-фут)
генератора
Гайка, ведущее зубчатое колесо
M33LHx1,5
130 Нм (95,9 фунт-фут)
Loctite®243™
23.3
Заправочные емкости
23.3.1 Моторное масло
Моторное масло
3,50 л (3,7 кварты)
Моторное масло (SAE
Температура окружающего
10W/50) ( стр. 161)
воздуха: ≥ 0 °C
(≥ 32 °F)
Моторное масло
Моторное масло (SAE 5W/40) (
Температура окружающего
стр. 162)
воздуха: < 0 °C
(< 32 °F)
23.3.2 Охлаждающая жидкость
Охлаждающая жидкость
3,20 л (3,38 кварты)
Охлаждающая жидкость ( стр.
161)
151
23 ТЕХНИЧЕСКИЕ ДАННЫЕ
23.3.3 Топливо
Обратите внимание на этикетки на топливных насосах ЕС.
Общая емкость топливного бака,
23 л (6,1 гал. США)
Высокооктановое неэтилированное
прибл.
(ROZ 95)
(
стр. 162)
Запас топлива, прибл.
3,5 л (3,7 кварты)
23.4
Шасси
Рама
Решетчатая рама из хромомолибденовых стальных
труб, с порошковым покрытием
Вилка
Адаптивная подвеска WP
Амортизатор
Адаптивная подвеска WP
Ход подвески
спереди
125 мм (4,92 дюйма)
сзади
156 мм (6,14 дюйма)
Тормозная система
спереди
Двухдисковый тормоз с радиально
установленными четырехпоршневыми
тормозными суппортами, плавающие тормозные
диски
сзади
Однодисковый тормоз с двухпоршневым тормозным
суппортом, неподвижный тормозной диск
Тормозные диски - диаметр
спереди
320 мм (12,6 дюйма)
сзади
240 мм (9,45 дюйма)
Тормозные диски - предел износа
спереди
4,5 мм (0,177 дюйма)
сзади
4,5 мм (0,177 дюйма)
Давление в шинах, в одиночку / с пассажиром / с полной нагрузкой
спереди: с холодными шинами
2,7 бар (39 фунтов на кв. дюйм)
сзади: с холодными шинами
2,9 бар (42 фунта на кв. дюйм)
Передаточное число вспомогательного привода
17:38
Цепь
Кольцо Х-образного сечения 5/8 x 5/16" (525)
Угол наклона рулевой колонки
65,1°
Колесная база
1482 ± 15 мм (58,35 ± 0,59 дюйма)
Высота сиденья без нагрузки
835 мм (32,87 дюйма)
Дорожный просвет без нагрузки
141 мм (5,55 дюйма)
Вес без топлива прибл.
216 кг (476 фунтов)
Максимально допустимая нагрузка на переднюю
165 кг (364 фунта)
ось
Максимально допустимая нагрузка на заднюю ось
320 кг (705 фунтов)
152
ТЕХНИЧЕСКИЕ ДАННЫЕ
23
Максимально допустимый общий вес
456 кг (1005 фунтов)
23.5
Электрическая система
12-вольтовый аккумулятор
YTZ14S
Напряжение аккумулятора: 12 В
Номинальная емкость: 11,2 Ач
Не требует технического
обслуживания
Батарейка ключа системы RACE-
CR 2032
3В
ON
Предохранитель
58011109110
10 A
Предохранитель
58011109115
15 A
Предохранитель
58011109125
25 A
Предохранитель
58011109130
30 A
Ближний/дальний свет
Светодиод
Габаритный огонь
Светодиод
Поворотный свет
Светодиод
Освещение комбинированной приборной панели и
Светодиод
индикаторные лампы
Сигнал поворота
Светодиод
Задний фонарь
Светодиод
Тормозной фонарь
Светодиод
Фонарь освещения номерного знака
Светодиод
23.6
Шины
Техническая пригодность
Передняя шина
Задняя шина
(SUPER DUKE GT EU/JP)
120/70 ZR 17 M/C 58W TL
190/55 ZR 17 M/C 75W TL
Continental ContiSportAttack 4
Continental ContiSportAttack 4
(SUPER DUKE GT CN)
120/70 ZR 17 M/C 58W TL
190/55 ZR 17 M/C 75W TL
Pirelli Angel GT
Pirelli Angel GT
Указанные шины представляют собой одни из возможных серийно выпускаемых шин. Дополнительную
информацию можно найти в разделе "Обслуживание":
KTM.COM
23.7
Вилка
Артикул вилки
14.18.1Q.23
Вилка
Адаптивная подвеска WP
Длина пружины с прокладкой(-ами) с
335 мм (13,19 дюйма)
предварительным натягом
Жесткость пружины
Средняя (стандартная)
20 Н/мм (114 фунт/дюйм)
Длина вилки
776 мм (30,55 дюйма)
Гидравлическое масло, перо
670 мл (22,65 жидк. унции)
Гидравлическое масло (SAE 4)
вилки, левая
(48601166S1)
(
стр. 162)
Гидравлическое масло, перо
410 мл (13,86 жидк. унции)
Гидравлическое масло (SAE 4)
вилки, правая
(48601166S1)
(
стр. 162)
153
23 ТЕХНИЧЕСКИЕ ДАННЫЕ
23.8
Амортизатор
Артикул амортизатора
01.18.1Q.23
Амортизатор
Адаптивная подвеска WP
Жесткость пружины
Средняя (стандартная)
185 Н/мм (1056 фунт/дюйм)
Длина пружины
185 мм (7,28 дюйма)
Статический прогиб
24 мм (0,94 дюйма)
23.9
Моменты затяжки резьбовых соединений шасси
Гайка, гнездо
Пластмассовая гайка
4 Нм (3 фунт-фут)
Оставшиеся винты, шасси
EJOT PT® K50x12
1 Нм (0,7 фунт-фут)
Оставшиеся винты, шасси
EJOT PT® K50x14
1 Нм (0,7 фунт-фут)
Оставшиеся винты, шасси
EJOT PT® K50x16
2 Нм (1,5 фунт-фут)
Оставшиеся винты, шасси
EJOT PT® K50x18
2 Нм (1,5 фунт-фут)
Оставшиеся винты, шасси
EJOT PT® K45x12
1 Нм (0,7 фунт-фут)
Винт, крышка корпуса воздушного
EJOT PT® K60x30
2 Нм (1,5 фунт-фут)
фильтра
Винт, держатель шаровой головки на
EJOT ALtracs® 50x12
7 Нм (5,2 фунт-фут)
фаре
Винт, бачок тормозной жидкости,
3,5 Нм (2,58 фунт-фут)
задний тормоз
Винт, крепление крышки мощностного
EJOT SF® M4x6-K
4 Нм (3 фунт-фут)
клапана
Винт, задний фонарь
EJOT PT® K50x14
2,5 Нм (1,84 фунт-фут)
Винт, бачок тормозной жидкости,
M4
1 Нм (0,7 фунт-фут)
задний тормоз
Винт, комбинированный
M4
5 Нм (3,7 фунт-фут)
переключатель, левый
Винт, фиксированная рукоятка, слева
M4
3 Нм (2,2 фунт-фут)
Винт, датчик боковой подставки
M4
2 Нм (1,5 фунт-фут)
Loctite®243™
Оставшиеся гайки, шасси
M5
5 Нм (3,7 фунт-фут)
Оставшиеся винты, шасси
M5
5 Нм (3,7 фунт-фут)
Винт для ручки газа
M5
3,5 Нм (2,58 фунт-фут)
Винт, кабельный канал
M5
5 Нм (3,7 фунт-фут)
Винт, скользящий защитный кожух
M5
5 Нм (3,7 фунт-фут)
цепи
Винт, кронштейн комбинированной
M5x45
1,5 Нм (1,11 фунт-фут)
приборной панели на нижней части
опоры маски
Винт, кронштейн комбинированной
M5x12
4 Нм (3 фунт-фут)
приборной панели на верхней
части опоры маски
Винт, держатель комбинированной
M5
4 Нм (3 фунт-фут)
приборной панели на опоре маски
Винт, держатель комбинированной
M5
1 Нм (0,7 фунт-фут)
приборной панели на резино-
металлической втулке спидометра
Винт, комбинированный
M5
5 Нм (3,7 фунт-фут)
переключатель, правый
Винт, поворотный свет
M5
2 Нм (1,5 фунт-фут)
Винт, крышка рамы в треугольнике
M5
4,5 Нм (3,32 фунт-фут)
рамы
154
ТЕХНИЧЕСКИЕ ДАННЫЕ
23
Винт, датчик уровня топлива
M5
3 Нм (2,2 фунт-фут)
Винт, крышка заливной горловины
M5
3 Нм (2,2 фунт-фут)
топливного бака
Винт, держатель для антенны
M5
3 Нм (2,2 фунт-фут)
системы RACE-ON
Винт, держатель блока управления
M5
3,5 Нм (2,58 фунт-фут)
светом
Винт, опора маски
M5
4 Нм (3 фунт-фут)
Винт, теплозащитный кожух
M5
4 Нм (3 фунт-фут)
предглушителя
Винт, обшивка
M5x12
3,5 Нм (2,58 фунт-фут)
Винт датчика угла поворота
M5x16
6 Нм (4,4 фунт-фут)
Loctite®243™
Тросовая дисковая гайка, блок
M6
14 Нм (10,3 фунт-фут)
управления мощностными клапанами
Крепление заземления на раме
M6
10 Нм (7,4 фунт-фут)
Контргайка на тросе привода
M6
5 Нм (3,7 фунт-фут)
дроссельной заслонки мощностного
клапана
Винт с низкой полукруглой головкой
M6
6 Нм (4,4 фунт-фут)
для сиденья и накладки топливного
бака
Гайка, крепление модуля ABS
M6
8 Нм (5,9 фунт-фут)
Гайка, кабель на двигателе стартера
M6
6 Нм (4,4 фунт-фут)
Гайка, трос привода дроссельных
M6
5 Нм (3,7 фунт-фут)
заслонок блока управления
мощностными клапанами
Оставшиеся гайки, шасси
M6
10 Нм (7,4 фунт-фут)
Оставшиеся винты, шасси
M6
10 Нм (7,4 фунт-фут)
Винт, крышка 6-D датчика
M6
6 Нм (4,4 фунт-фут)
Loctite®243™
Винт, крепление модуля ABS
M6
6 Нм (4,4 фунт-фут)
Винт, датчик ускорения
M6x16
6 Нм (4,4 фунт-фут)
Винт, держатель фильтра с
M6
6 Нм (4,4 фунт-фут)
активированным углем
Винт, шаровой шарнир толкателя
M6
5 Нм (3,7 фунт-фут)
цилиндра ножного тормоза
Loctite®243™
Винт, клемма аккумулятора
M6
4,5 Нм (3,32 фунт-фут)
Винт, кабель реле стартера
M6
6 Нм (4,4 фунт-фут)
Винт, рычаг сцепления в сборе
M6
5 Нм (3,7 фунт-фут)
Винт, соединительный патрубок
M6
10 Нм (7,4 фунт-фут)
задней тормозной магистрали
Loctite®243™
Винт, скоба крепления охладителя
M6
7 Нм (5,2 фунт-фут)
Винт, крышка звездочки двигателя
M6
8 Нм (5,9 фунт-фут)
Винт, хомут выхлопной трубы на
M6
8 Нм (5,9 фунт-фут)
главном глушителе
Винт, хомут выхлопной трубы на
M6
8 Нм (5,9 фунт-фут)
коллекторе
Винт, цилиндр ножного тормоза
M6
10 Нм (7,4 фунт-фут)
Loctite®243™
Винт, датчик скорости вращения
M6
4 Нм (3 фунт-фут)
переднего колеса
Винт, топливный насос
M6
6 Нм (4,4 фунт-фут)
Винт, топливный кран
M6
6 Нм (4,4 фунт-фут)
Винт, теплозащитный кожух привода
M6
5 Нм (3,7 фунт-фут)
запорного устройства мощностного
клапана
155
23 ТЕХНИЧЕСКИЕ ДАННЫЕ
Винт, держатель номерного знака
M6
12 Нм (8,9 фунт-фут)
на нижней задней панели
Винт, фиксатор пассажирского
M6
6 Нм (4,4 фунт-фут)
сиденья
Винт, хомут крепления шланга
M6
3 Нм (2,2 фунт-фут)
радиатора
Винт, датчик скорости вращения
M6
4 Нм (3 фунт-фут)
заднего колеса
Винт, ось педали переключения
M6
10 Нм (7,4 фунт-фут)
передач
Loctite®243™
Винт, тяга переключения
M6
5 Нм (3,7 фунт-фут)
Loctite®243™
Винт, дефлектор вала переключения
M6
18 Нм (13,3 фунт-фут)
передач на валу переключения
Loctite®243™
передач
Винт, стержень боковой подставки
M6
6 Нм (4,4 фунт-фут)
Loctite®243™
Винт, удлинитель стержня боковой
M6
6 Нм (4,4 фунт-фут)
подставки
Loctite®243™
Винт, кронштейн демпфера руля на
M6
8 Нм (5,9 фунт-фут)
раме
Loctite®243™
Винт, подножка педали ножного
M6
10 Нм (7,4 фунт-фут)
тормоза
Loctite®243™
Винт, формы для кофров
M6
6 Нм (4,4 фунт-фут)
Винт, опора бака на передней части
M6
3,5 Нм (2,58 фунт-фут)
рамы
Винт, датчик давления воздуха
M6
7 Нм (5,2 фунт-фут)
в шинах (SUPER DUKE GT
EU/CN)
Винт, регулятор напряжения
M6
6 Нм (4,4 фунт-фут)
Тросовая дисковая гайка, мощностной
M8
7 Нм (5,2 фунт-фут)
клапан
Гайка, коллектор на головке блока
M8
Последовательность затяжки:
цилиндров
Затягивайте гайки равномерно.
Не деформируйте
металлическую пластину.
25 Нм (18,4 фунт-фут)
Гайка, задняя звездочка
M8
36 Нм (26,6 фунт-фут)
Loctite®243™
Гайка, тяга переключения
M8
12 Нм (8,9 фунт-фут)
Гайка, тяга переключения
M8LH
12 Нм (8,9 фунт-фут)
Гайка, клапан, угловая (1290 SUPER
M8
4 Нм (3 фунт-фут)
DUKE GT JP)
Гайка, клапан, угловая (SUPER
M8
6 Нм (4,4 фунт-фут)
DUKE GT EU/CN)
Loctite®243™
Оставшиеся гайки, шасси
M8
25 Нм (18,4 фунт-фут)
Оставшиеся винты, шасси
M8
25 Нм (18,4 фунт-фут)
Винт, переходник для крепления
M8
15 Нм (11,1 фунт-фут)
замка зажигания
Loctite®243™
Винт, хомут оси
M8
15 Нм (11,1 фунт-фут)
Винт, нижняя траверса
M8
15 Нм (11,1 фунт-фут)
Винт, направляющая для крепления
M8
15 Нм (11,1 фунт-фут)
цепи
Loctite®243™
Винт, рычаг ножного тормоза
M8
20 Нм (14,8 фунт-фут)
Loctite®243™
Винт, передний тормозной диск
M8
28 Нм (20,7 фунт-фут)
Loctite®2701™
156
ТЕХНИЧЕСКИЕ ДАННЫЕ
23
Винт, кронштейн передней
M8
25 Нм (18,4 фунт-фут)
водительской подножки
Loctite®243™
Винт, поручень
M8
20 Нм (14,8 фунт-фут)
Винт, рулевой зажим
M8
20 Нм (14,8 фунт-фут)
Винт, замок зажигания (срезной винт)
M8
25 Нм (18,4 фунт-фут)
Винт, суппорт заднего тормоза
M8
25 Нм (18,4 фунт-фут)
Loctite®2701™
Винт, задний тормозной диск
M8
28 Нм (20,7 фунт-фут)
Loctite®243™
Винт, педаль переключения
M8
20 Нм (14,8 фунт-фут)
передач на кронштейне
Loctite®243™
подножки
Винт, дефлектор вала
M8
10 Нм (7,4 фунт-фут)
переключения передач на раме
Loctite®243™
Винт, кронштейн боковой подставки
M8
25 Нм (18,4 фунт-фут)
Loctite®243™
Винт, пружина боковой подставки
M8
15 Нм (11,1 фунт-фут)
Loctite®2701™
Винт, демпфер руля на держателе
M8
8 Нм (5,9 фунт-фут)
Loctite®243™
Винт, демпфера руля на траверсе
M8
8 Нм (5,9 фунт-фут)
Loctite®243™
Винт, зажим штока рулевой колонки
M8
20 Нм (14,8 фунт-фут)
Loctite®243™
Винт, верхняя траверса
M8
18 Нм (13,3 фунт-фут)
Оставшиеся гайки, шасси
M10
45 Нм (33,2 фунт-фут)
Оставшиеся винты, шасси
M10
45 Нм (33,2 фунт-фут)
Винт, заслонка тормозной магистрали
M10
25 Нм (18,4 фунт-фут)
Винт, опора двигателя
M10
45 Нм (33,2 фунт-фут)
Loctite®243™
Винт, передний тормозной суппорт
M10
45 Нм (33,2 фунт-фут)
Loctite®243™
Винт, опора руля
M10
40 Нм (29,5 фунт-фут)
Loctite®243™
Винт, боковая подставка
M10
40 Нм (29,5 фунт-фут)
Loctite®243™
Винт, кронштейн боковой подставки
M10
45 Нм (33,2 фунт-фут)
Loctite®243™
Винт, удерживающая пластина
M10
45 Нм (33,2 фунт-фут)
боковой подставки
Loctite®243™
Винт, подрамник
M10
45 Нм (33,2 фунт-фут)
Банджо-болт, тормозная магистраль
M10x1
25 Нм (18,4 фунт-фут)
Банджо-болт, тормозная магистраль,
M10x1
15 Нм (11,1 фунт-фут)
соединительный патрубок, задний
Гайка, держатель амортизатора
M10x1,25
45 Нм (33,2 фунт-фут)
задней ступицы
Loctite®243™
Винт, опора тормозного суппорта
M12
28 Нм (20,7 фунт-фут)
Лямбда-зонд
M12x1,25
24,5 Нм (18,07 фунт-фут)
Винт, нижний амортизатор
M14x1,5
80 Нм (59 фунт-фут)
Резьба смазана
157
23 ТЕХНИЧЕСКИЕ ДАННЫЕ
Винт, верхний амортизатор
M14x1,5
80 Нм (59 фунт-фут)
Резьба смазана
Винт, эксцентрик
M16
70 Нм (51,6 фунт-фут)
Гайка, шарнир вилки
M19x1,5
130 Нм (95,9 фунт-фут)
Резьба смазана
Гайка, замок сиденья
M22x1,5
3 Нм (2,2 фунт-фут)
Винт, ось вращения колеса
M25x1,5
45 Нм (33,2 фунт-фут)
Резьба смазана
Винт, рулевая колонка, верхний
M25x1,5
18 Нм (13,3 фунт-фут)
Гайка, задняя ось, сторона
M35x1,5
200 Нм (147,5 фунт-фут)
амортизатора
Loctite® 2701™/зафиксируйте
фиксатор фиксирующим лаком
Гайка, задняя ось
M50x1,5
250 Нм (184,4 фунт-фут)
Резьба смазана/зафиксируйте
фиксатор фиксирующим лаком
158
ДЕКЛАРАЦИИ СООТВЕТСТВИЯ
24
24.1
Декларации соответствия
Информация
Функциональные и аппаратные возможности зависят от модели и могут не включать все
упомянутые беспроводные системы и области применения.
Настоящим компания KTM AG заявляет, что беспроводная система KTM RACE ON соответствует
актуальным руководящим положениям. Полный текст Декларации соответствия доступен по следующему
адресу в Интернете. Сайт сертификации: http://www.ktm.com/ktm-race-on-system
Компания Polaris настоящим заявляет, что беспроводная система Connectivity Control Unit "CCU-2"
(Блок управления подключением) соответствует актуальным руководящим положениям. Полный текст
Декларации соответствия доступен по следующему адресу в Интернете. Сайт сертификации:
Компания Schrader Electronics Ltd настоящим заявляет, что беспроводная Система контроля давления
воздуха в шинах соответствует актуальным руководящим положениям. Полный текст Декларации
соответствия доступен по следующему адресу в Интернете.
Сайт сертификации: http://www.ktm.com/tpms
24.2
Декларации соответствия для конкретных стран
Система KTM RACE ON
159
24 ДЕКЛАРАЦИИ СООТВЕТСТВИЯ
24.3
Декларации соответствия для конкретных стран (CCU-2)
160
МАТЕРИАЛЫ
25
Тормозная жидкость DOT 4 / DOT 5.1
Стандарт/классификация
DOT
Рекомендации
Используйте только тормозную жидкость, отвечающую требованиям установленного стандарта (см.
технические условия на резервуаре) и обладающую соответствующими свойствами.
Рекомендуемый поставщик
Castrol
REACT PERFORMANCE DOT 4
MOTOREX®
Тормозная жидкость DOT 5.1
Охлаждающая жидкость
Рекомендации
Для алюминиевых двигателей используйте только высококачественную охлаждающую жидкость без
силикатов с добавкой ингибитора коррозии. Низкосортный и неподходящий антифриз вызывает
коррозию, отложения и вспенивание.
Не используйте чистую воду, так как только охлаждающая жидкость способна удовлетворить
необходимые требования по защите от коррозии и смазочным свойствам.
Используйте только ту охлаждающую жидкость, которая удовлетворяет заявленным требованиям
(см. технические условия на резервуаре) и обладает соответствующими свойствами.
Защита от замерзания по крайней мере до
-25 °C (-13 °F)
Соотношение компонентов смеси должно быть отрегулировано в соответствии с необходимой защитой от
замерзания. При необходимости разбавления охлаждающей жидкости используйте дистиллированную
воду.
Рекомендуется использовать предварительно смешанную охлаждающую жидкость.
Соблюдайте технические условия производителя охлаждающей жидкости по защите от замерзания,
разбавлению и смешиваемости (совместимости) с другими охлаждающими жидкостями.
Рекомендуемый поставщик
MOTOREX®
COOLANT M3.0
Моторное масло (SAE 10W/50)
Стандарт/классификация
JASO T903 MA2 ( стр. 164)
SAE ( стр. 164) (SAE 10W/50)
Рекомендации
Используйте только моторные масла, отвечающие требованиям установленных стандартов (см.
технические условия на резервуаре) и обладающие соответствующими свойствами.
Полностью синтетическое моторное масло
Рекомендуемый поставщик
MOTOREX®
Power Synt 4T
161
25 МАТЕРИАЛЫ
Моторное масло (SAE 5W/40)
Стандарт/классификация
JASO T903 MA2 ( стр. 164)
SAE ( стр. 164) (SAE 5W/40)
Рекомендации
Используйте только моторные масла, отвечающие требованиям установленных стандартов (см.
технические условия на резервуаре) и обладающие соответствующими свойствами.
Полностью синтетическое моторное масло
Рекомендуемый поставщик
MOTOREX®
Power Synt 4T
Гидравлическое масло (SAE 4) (48601166S1)
Стандарт/классификация
SAE ( стр. 164) (SAE 4)
Рекомендации
Используйте только масла, отвечающие требованиям установленных стандартов (см. технические
условия на резервуаре) и обладающие соответствующими свойствами.
Высокооктановое неэтилированное (ROZ 95)
Стандарт/классификация
DIN EN 228 (ROZ 95)
Рекомендации
Используйте только высокооктановое неэтилированное топливо, соответствующее или
эквивалентное указанному стандарту.
Топливо с содержанием этанола до 10% (топливо E10) безопасно для использования.
Информация
Не используйте топливо, содержащее метанол (например, M15, M85, M100) или более 10%
этанола (например, E15, E25, E85, E100).
162
ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ
26
Очиститель цепи
Рекомендуемый поставщик
MOTOREX®
Chain Clean
Топливная присадка
Рекомендуемый поставщик
MOTOREX®
Fuel Stabilizer (Стабилизатор топлива)
Долговечная консистентная смазка
Рекомендуемый поставщик
MOTOREX®
Bike Grease 2000
Очиститель для мотоциклов
Рекомендуемый поставщик
MOTOREX®
Moto Clean
Идеальный красочный слой и глянцевая полироль для красок
Рекомендуемый поставщик
MOTOREX®
Moto Shine
Защитные материалы для краски, металла и резины
Рекомендуемый поставщик
MOTOREX®
Moto Protect
Специальный очиститель для глянцевых и матовых лакокрасочных покрытий,
металлических и пластиковых поверхностей
Рекомендуемый поставщик
MOTOREX®
Quick Cleaner
Аэрозоль для цепей для дорожного применения
Рекомендации
Рекомендуемый поставщик
MOTOREX®
Chainlube Road Strong
Универсальная смазка-спрей
Рекомендуемый поставщик
MOTOREX®
Joker 440 Synthetic
163
27 СТАНДАРТЫ
JASO T903 MA2
Различные направления технического развития потребовали создания отдельных технических условий
для мотоциклов - стандарта JASO T903 MA2.
Ранее для мотоциклов использовались моторные масла из автомобильной промышленности, поскольку
отдельных технических условий для мотоциклов не существовало.
В то время как для автомобильных двигателей требуются длительные интервалы между техническими
обслуживаниями, для мотоциклетных двигателей основное внимание уделяется высокой
производительности при высоких оборотах двигателя.
В большинстве мотоциклетных двигателей коробка передач и сцепление смазываются одним и тем же
маслом. Стандарт JASO T903 MA2 отвечает этим особым требованиям.
SAE
Классы вязкости SAE были определены Обществом автомобильных инженеров и используются для
классификации масел в зависимости от их вязкости. Вязкость описывает только одно свойство масла и
ничего не говорит о его качестве.
164
ПЕРЕЧЕНЬ СПЕЦИАЛЬНЫХ ТЕРМИНОВ
28
ABS
Антиблокировочная система
Система безопасности, которая предотвращает
тормозов
блокировку колес при прямолинейном движении
без воздействия боковых сил
АСИП
Автоматический сброс индикатора
Программное обеспечение, которое автоматически
поворота
отключает индикатор в соответствии со счетчиком
времени или пройденного расстояния
КТТС
Контроль температуры тормозной
Система, которая рассчитывает температуру
системы
тормозной системы и информирует водителя о ее
перегреве
УТМД
Управление тяговым моментом
Вспомогательная функция управления двигателем,
двигателя
которая предотвращает блокировку задних колес
при чрезмерном торможении двигателем, слегка
приоткрывая дроссельную заслонку
СПСП
Система помощи при старте на
Вспомогательная система, которая предотвращает
подъеме
скатывание транспортного средства назад на
наклонной поверхности
-
KTM RACE ON
Система, которая разблокирует зажигание, замок
рулевой колонки и крышку заливной горловины
топливного бака с помощью дистанционного ключа с
приемопередатчиком
-
Лаунч контроль
Функции электроники транспортного средства для
достижения наилучшего разгона из стоячего
положения
СДС
Система динамической
Это вспомогательная функция для ABS, которая
стабилизации мотоцикла
может предотвратить блокировку и пробуксовку
колес во время торможения при наклоне под углом,
в пределах физических ограничений
MTC
Противобуксовочная
Вспомогательная функция управления
система мотоцикла
двигателем, которая снижает крутящий момент
двигателя при прокручивании заднего колеса
БСД
Бортовая диагностика
Система транспортного средства, которая
отслеживает заданные параметры электроники
транспортного средства
-
Квикшифтер +
Функция электроники двигателя для повышения и
понижения передач без включения сцепления
165
29 СПИСОК СОКРАЩЕНИЙ
Арт. №
Артикул
ок.
около
ср.
сравнить
напр.
например
и т.д.
и так далее
в.ч.
в частности
№
номер
возм.
возможно
166
СПИСОК ЗНАКОВ
30
30.1
Красные знаки
Красные символы обозначают состояние ошибки, требующее немедленного вмешательства.
Сигнальная лампа давления масла горит красным - Давление масла слишком низкое.
Немедленно остановитесь, стараясь не подвергать опасности себя и других
участников движения, и выключите двигатель.
30.2
Желтые и оранжевые знаки
Желтые и оранжевые символы обозначают состояние ошибки, требующее
оперативного вмешательства.
Активные вспомогательные средства вождения также обозначаются желтыми или
оранжевыми символами.
Индикаторная лампа системы RACE-ON горит/мигает желтым/оранжевым/красным -
Сообщения о состоянии или ошибках, связанных с системой Race-on/системой
сигнализации.
Общая предупреждающая лампа горит желтым цветом - Обнаружено
замечание/предупреждение по эксплуатационной безопасности. Это также отображается
на дисплее.
Лампа индикации неисправности горит желтым цветом - БСД обнаружила неисправность
в электронике транспортного средства.
Индикаторная лампа TC горит/мигает желтым - MTC ( стр. 134) не включена или в
данный момент вмешивается в работу системы. Индикаторная лампа TC также
загорается при обнаружении неисправности. Обратитесь в официальную мастерскую
KTM. Индикаторная лампа TC мигает, если активно задействована противобуксовочная
система мотоцикла или активирована система СПСП ( стр. 78) (опция).
Сигнальная лампа системы круиз-контроля горит желтым цветом - Функция системы
круиз-контроля включена, но круиз-контроль не активирован.
Сигнальная лампа ABS горит желтым - Сообщения о состоянии или ошибках, связанных
с ABS. Предупреждающая лампа ABS мигает, если включен режим ABS Супермото.
На дисплее активно предупреждение об обледенении - Предупреждающая лампа
загорается при повышенном риске обледенения дороги.
30.3
Зеленые и синие знаки
Зеленые и синие символы отражают информацию.
Индикаторная лампа левого указателя поворота мигает зеленым цветом с постоянным
ритмом - Левый указатель поворота включен.
Сигнальная лампа системы круиз-контроля горит зеленым цветом - Функция системы
круиз-контроля включена и круиз-контроль активирован.
Индикаторная лампа дальнего света горит синим цветом - Дальний свет включен.
Индикаторная лампа правого указателя поворота мигает зеленым цветом с равномерным
ритмичным миганием - Правый указатель поворота включен.
Индикаторная лампа холостого хода горит зеленым - коробка передач находится в
нейтральном положении.
167
ПЕРЕЧЕНЬ
+
Направляющая цепи
проверка
97
Кнопки +RES/-SET (сброса/установки)
Натяжение цепи
работа
19
регулировка
96
1
проверка
95
12 В аккумулятор
Сцепление
зарядка
121
уровень жидкости, проверка/коррекция
99
установка
120
Рычаг сцепления
16
снятие
119
исходное положение, регулировка
68
A
Комбинированная приборная панель
29-65
ABS
44
ABS
103
Индикация ABS
37
ACC1
активация и проверка
30
спереди
131
Режим предотвращения езды на
сзади
131
заднем колесе (опция)
46
ACC2
Аудио
52
спереди
131
Информация о мотоцикле
41
сзади
131
Bluetooth
56
Режим предотвращения езды на заднем
тормозная система, предупреждение о
колесе
78
температуре
31
Антиблокировочная система тормозов
103
Подсветка кнопок
54
Кнопки C1 и C2
53
Применение тормозов
82
Отображение телефонных вызовов
40
Вспомогательные материалы
11
Часы и дата
60
B
Формат часов
61
Тормозные диски
индикатор температуры охлаждающей
жидкости
38
проверка
105
Проверка поворотного света
60
Тормозная жидкость
индикатор круиз-контроля
36
передний тормоз, доливка
106
Пользовательский переключатель
53
заднего тормоза, доливка
108
Демпфирование
47, 89
Уровень тормозной жидкости
Отображение демпфирования
37
передний тормоз, проверка
105
Формат даты
61
задний тормоз, проверка
108
информационный дисплей
33
Тормозные колодки
ДХО
55
передний тормоз, проверка
107
обороты двигателя
36
задний тормоз, проверка
109
Дополнительные функции
64
Тормозная система
103-110
Избранное
49, 54
контроль температуры, сзади
104
Отображение избранных параметров
40
Тормоза
82
Индикатор избранных параметров 1-4
54
отображение уровня топлива
39
Выход из строя
отображение передачи
38
буксировка
85
Тип гарнитуры
58
C
рукоятка с подогревом (опция)
39
Переключатели C1 и C2
21
Подогрев (опция)
51
Вместимость
Подогревающиеся рукоятки (опция)
51
Охлаждающая жидкость
151
Подогрев сиденья водителя (опция)
52
моторное масло
138, 151
Система помощи при старте на
подъеме (опция)
58
топливо
86, 152
предупреждение об обледенении
31
Держатели кофров
27
индикаторные лампы
32
Цепь
KTMconnect
55
проверка
97
Язык
62
очистка
95
Последний поиск
48
грязь, проверка на наличие
94
Лаунч контроль (опция)
47
168
ПЕРЕЧЕНЬ
Нагрузка
48, 89
MTC на поворотах
134
Отображение нагрузки
38
Система круиз-контроля
меню
41
работа
18
Мотоцикл
43
Обслуживание клиентов
11
MTC
44
D
Отображение MTC
37
MTC+MSR (опция)
45
Дата
навигация
48
регулировка
64
Отображение навигации (опция)
40
Декларации соответствия
159-160
общий вид
29
для конкретной страны
159
Отображение рабочих параметров (опция) ... 35
для конкретной страны (CCU-2)
160
Телефон
56
Диагностический разъем
131
Квикшифтер + (опция)
58
Вождение
79
Режим езды
43, 134
Отображение режима езды
38
E
Гарнитура водителя
57
Аварийный выключатель
20
подогрев сидений (опция)
39
Двигатель
Настройки
53
обкатка
73
Настройки подогрева
63
Номер двигателя
15
Настройки подогревающих рукояток
63
Настройки подогрева заднего сиденья
63
Моторное масло
доливка
139
Настройки подогрева сиденья водителя ... 63
сигнальная лампа переключения передач ... 36
замена
136
ОБ/МИН1 индикатора переключения
59
Уровень моторного масла
ОБ/МИН2 индикатора переключения
60
проверка
136
Состояние индикатора переключения
59
Звездочка двигателя
Пропуск путевой точки
50
проверка
97
регулировка проскальзывания
135
Управление тяговым моментом
Регулятор проскальзывания (опция)
46
двигателя
82
спидометр
37
Окружающая среда
9
Остановить навигацию
51
Подвеска
47
F
Чувствительность отклика на поворот
Рисунки
11
ручки газа
135
Педаль ножного тормоза
28
Чувствительность отклика на поворот
исходное положение, регулировка
69
ручки газа (опция)
45
Установка подножки
70
Отображение гоночной трассы (опция)
34
Вилка
89
Поездка
42
Поездка 1
42
Перья вилки
Поездка 2
42
пыльники, очистка
102
Единицы измерения
61
Артикул вилки
15
Единицы измерения расхода топлива
62
Переднее крыло
Единицы измерения расстояния
61
установка
101
Единицы измерения давления
62
снятие
101
Единицы измерения температуры
62
Водительское сиденье
громкость
50
монтаж
92
предупреждения
30
снятие
92
Комбинированный переключатель
Переднее колесо
общий вид левой стороны
16
установка
112
Уровень охлаждающей жидкости
снятие
111
проверка в расширительном бачке
132
Крышка заливной горловины топливного бака
корректировка в расширительном бачке
132
закрытие
26
Поворотный свет
119
открытие
25
диапазон, регулировка
129
настройка, проверка
127
169
ПЕРЕЧЕНЬ
Накладка топливного бака
Противобуксовочная система мотоцикла ... 134
установка
101
СРТМД
82
снятие
100
O
Топливо, масла и т.д
11
Предохранители
Масляный фильтр
в блоке предохранителей, замена
126
замена
136
Масляные сетки
G
очистка
136
Поручень
27
Руководство пользователя
9
H
P
Рычаг переднего тормоза
16
Парковка
83
исходное положение, регулировка
69
Пассажирские подножки
27
Положение руля
66
регулировка
66
Пассажирское сиденье
Проблесковый сигнал аварийной
монтаж
91
сигнализации
20
снятие
91
Выключатель проблескового сигнала
Подготовка к эксплуатации
аварийной сигнализации
20
совет по подготовке к началу
Фара
использования
72
дневные ходовые огни
118
после хранения
145
дальний свет
118
проверки и меры по техническому
ближний свет
118
обслуживанию при подготовке
диапазон, регулировка
129
к эксплуатации
75
настройка, проверка
127
Защитная одежда
9
Кнопка звукового сигнала
18
Q
I
Квикшифтер +
79
Предупреждение об обледенении
31
Иммобилизатор
22
R
Подразумеваемая гарантия
11
Кнопка системы RACE-ON
21
Индикаторные лампы
32
Ключ системы RACE-ON
21
Предполагаемое использование:
7
Батарейка ключа системы RACE-ON,
замена
124
K
Задняя звездочка
Номер ключа
14
проверка
97
L
Заднее колесо
установка
114
Лаунч контроль
77
снятие
113
Переключатель света
17
Заправка топливом
Багаж
73
топливо
85
M
Передвижение
Главный предохранитель
трогание
77
замена
125
трогание с помощью СПСП
78
Главный глушитель
трогание с помощью Лаунч контроль
77
установка
94
S
снятие
93
Гарантия производителя
