Мотоциклы KTM 1290 SUPER DUKE R EVO. Руководство по эксплуатации (2023 год)
СОДЕРЖАНИЕ
1
СРЕДСТВА ПРЕДСТАВЛЕНИЯ
6
6.15
Переключатели C1 и C2
21
6.16
Замок рулевой колонки (антенна) ...
21
1.1
Используемые символы
6
6.17
Иммобилизатор
22
1.2
Используемые форматы
6
6.18
Ключ системы RACE-ON
22
2
РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ
7

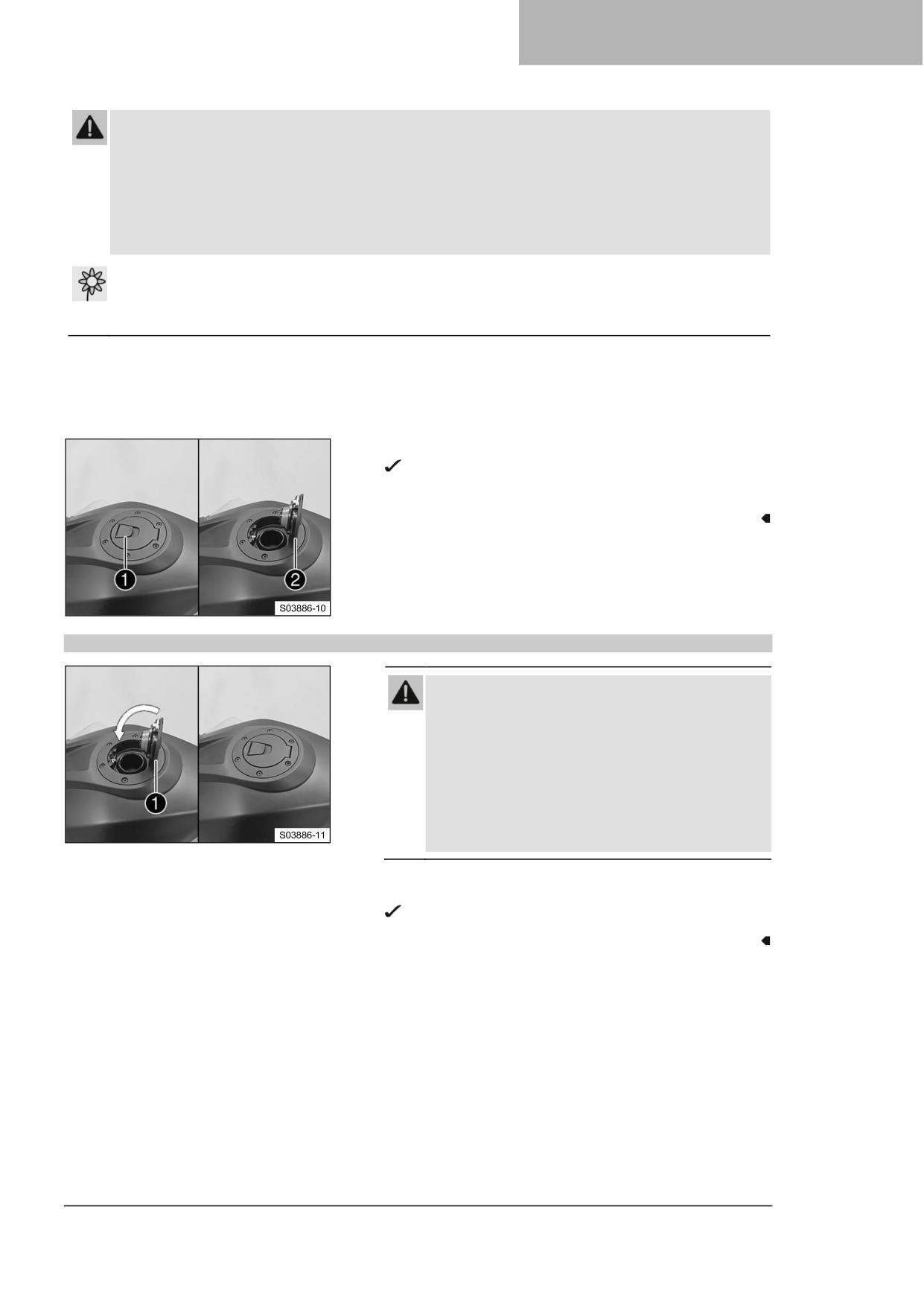

6.19
Открытие крышки горловины
топливного бака
22
2.1
Определение использования -
6.20
Закрытие крышки горловины
использование по назначению
7
топливного бака
23
2.2
Неправильное использование
7
6.21 Замок сиденья
24
2.3
Рекомендации по безопасности
7
6.22
Набор инструментов
24
2.4
Уровни опасности и их обозначения
7
6.23
Поддерживающий ремень
24
2.5
Предупреждение о вмешательстве ..
8
6.24
Пассажирские подножки
24
2.6
Безопасная эксплуатация
8

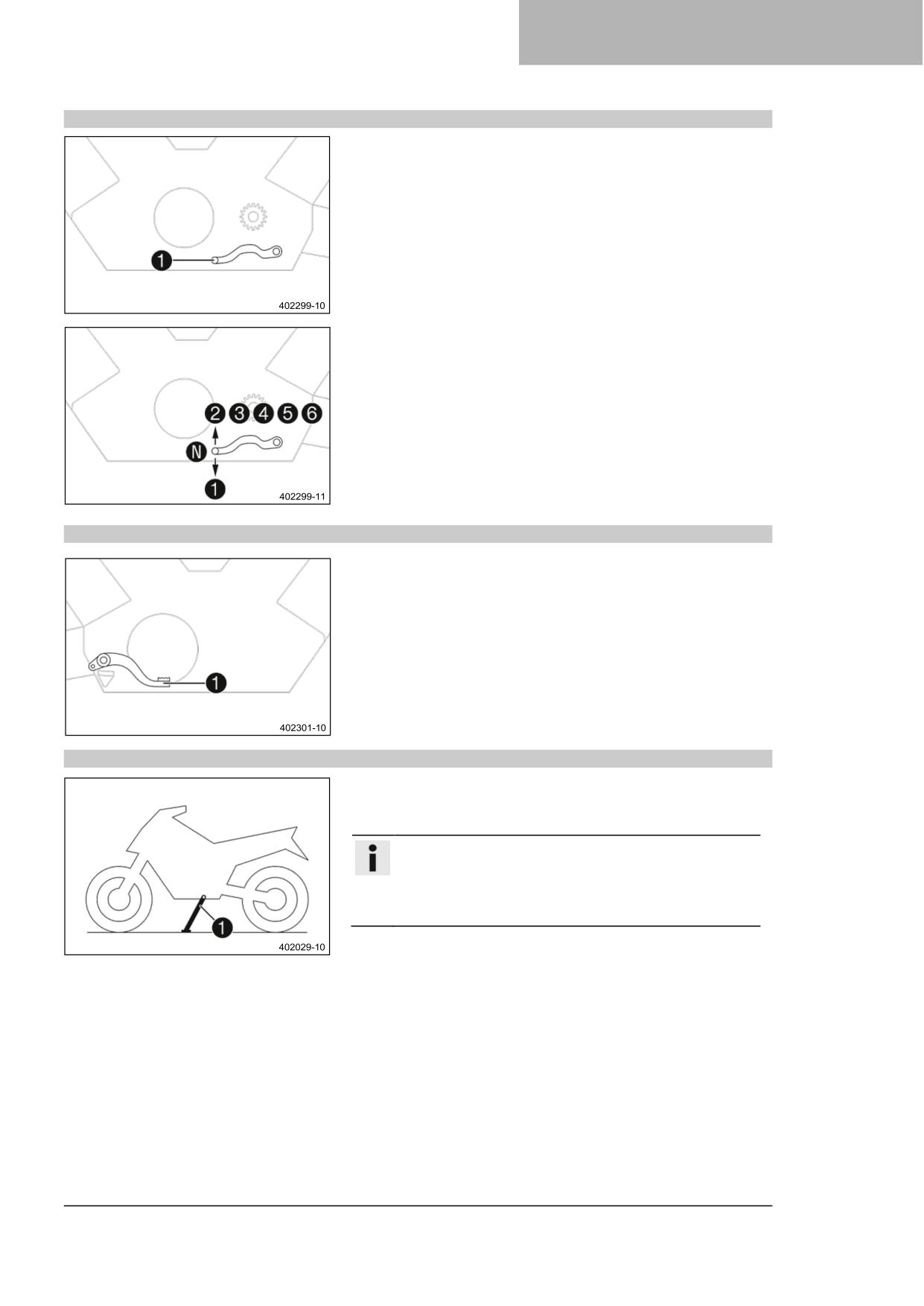

6.25
Педаль переключения передач
25
2.7
Защитная одежда
9
6.26
Педаль ножного тормоза
25
2.8
Правила работы
9
6.27
Боковая подставка
25
2.9
Окружающая среда
9
2.10
Руководство пользователя
9
7
КОМБИНИРОВАННАЯ ПРИБОРНАЯ
ПАНЕЛЬ
26
3
ВАЖНЫЕ ПРИМЕЧАНИЯ
11
7.1

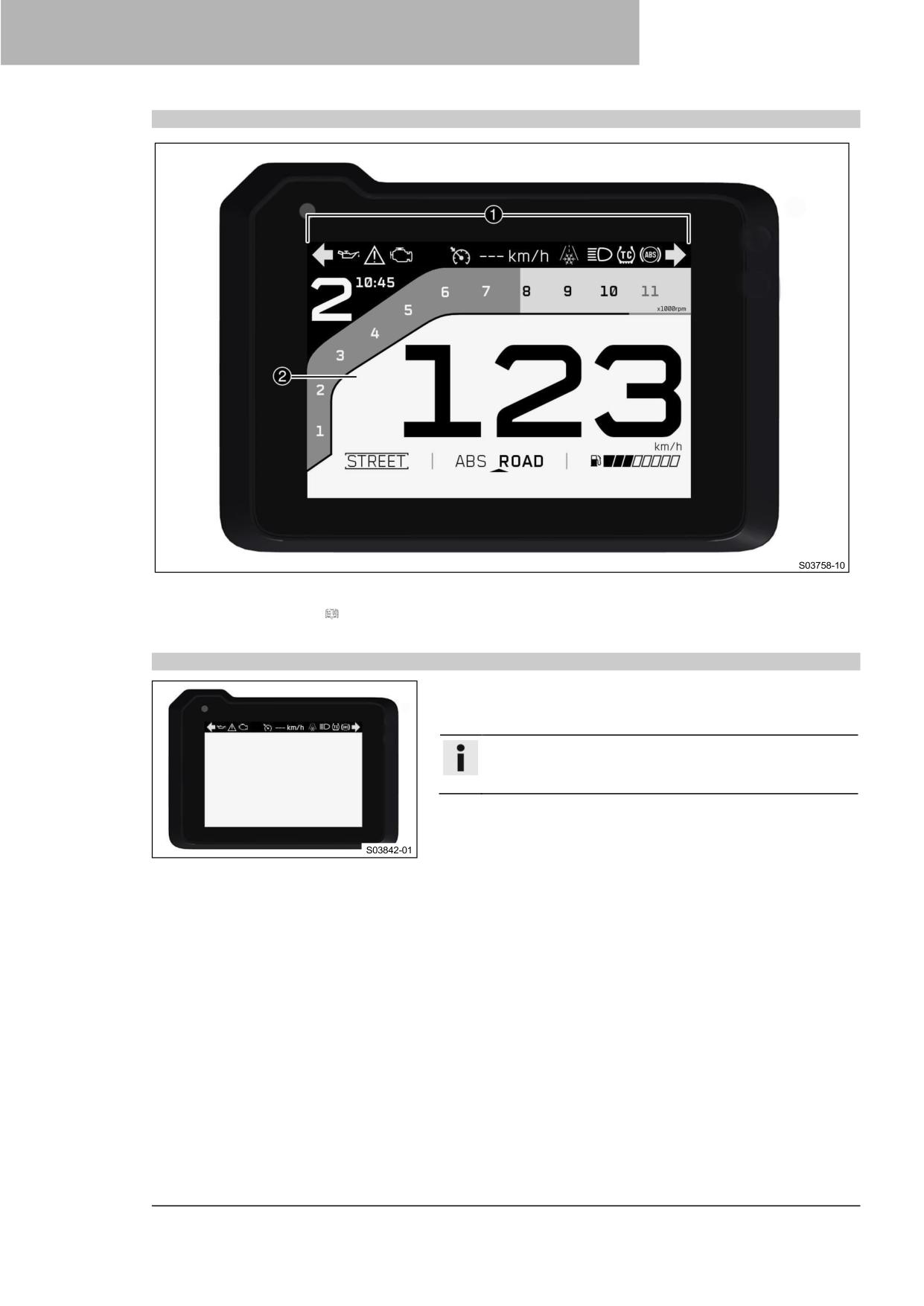

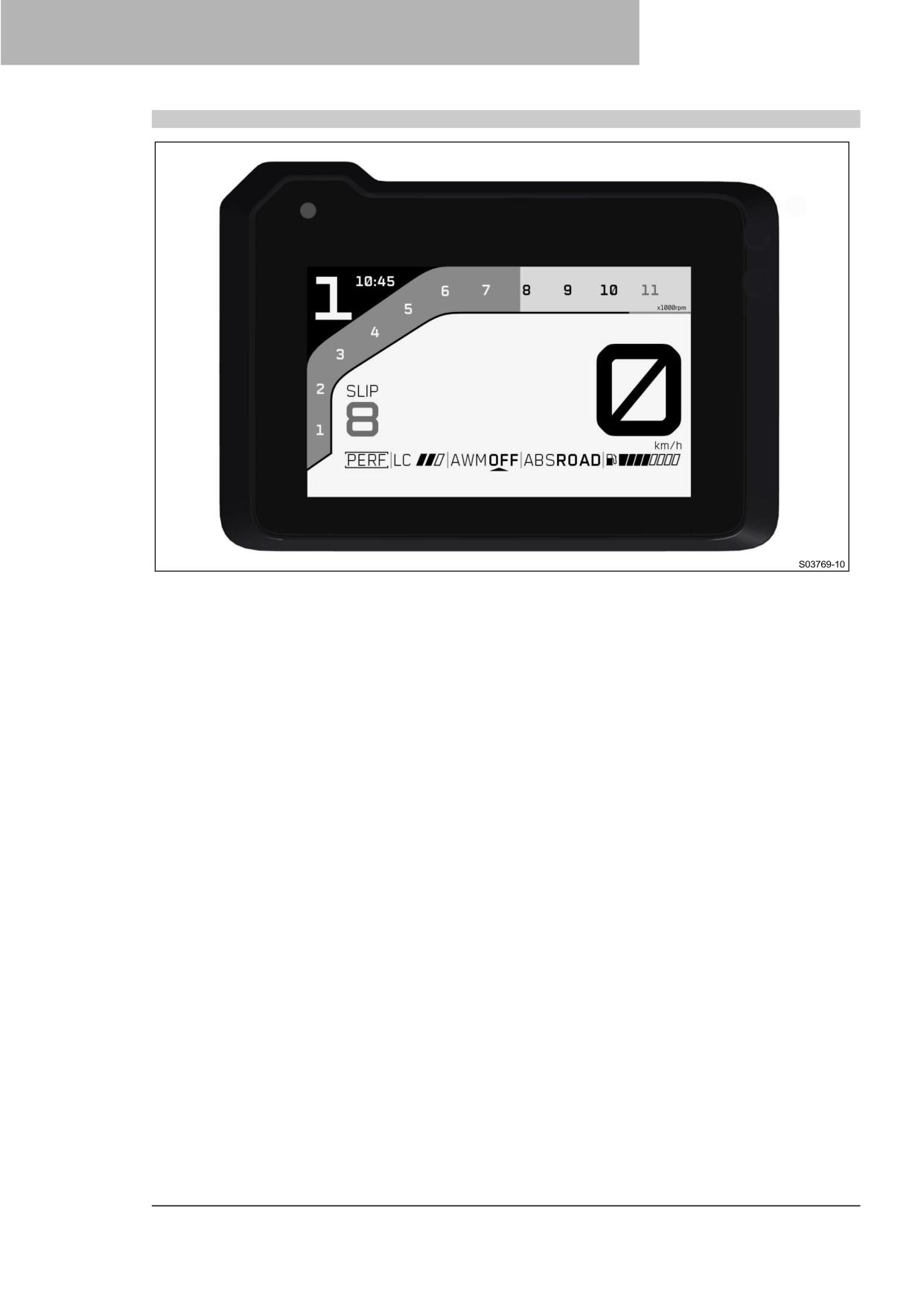

Комбинированная приборная
3.1
Гарантия производителя,
панель
26
подразумеваемая гарантия
11
7.2
Активация и проверка
26
3.2
Топливо, вспомогательные
7.3
Режим день-ночь
27
материалы
11
7.4
Предупреждения
28
3.3
Запасные части, технические
7.5
Предупреждение об
аксессуары
11
обледенении
28
3.4
Техобслуживание
11
7.6
Индикаторные лампы
29
3.5
Рисунки
11
7.7
Информационный дисплей
30
3.6
Обслуживание клиентов
11
7.8
Отображение гоночной трассы
(опция)
31
4
ОБЗОРНАЯ ИНФОРМАЦИЯ
12
7.9
Конфигурация

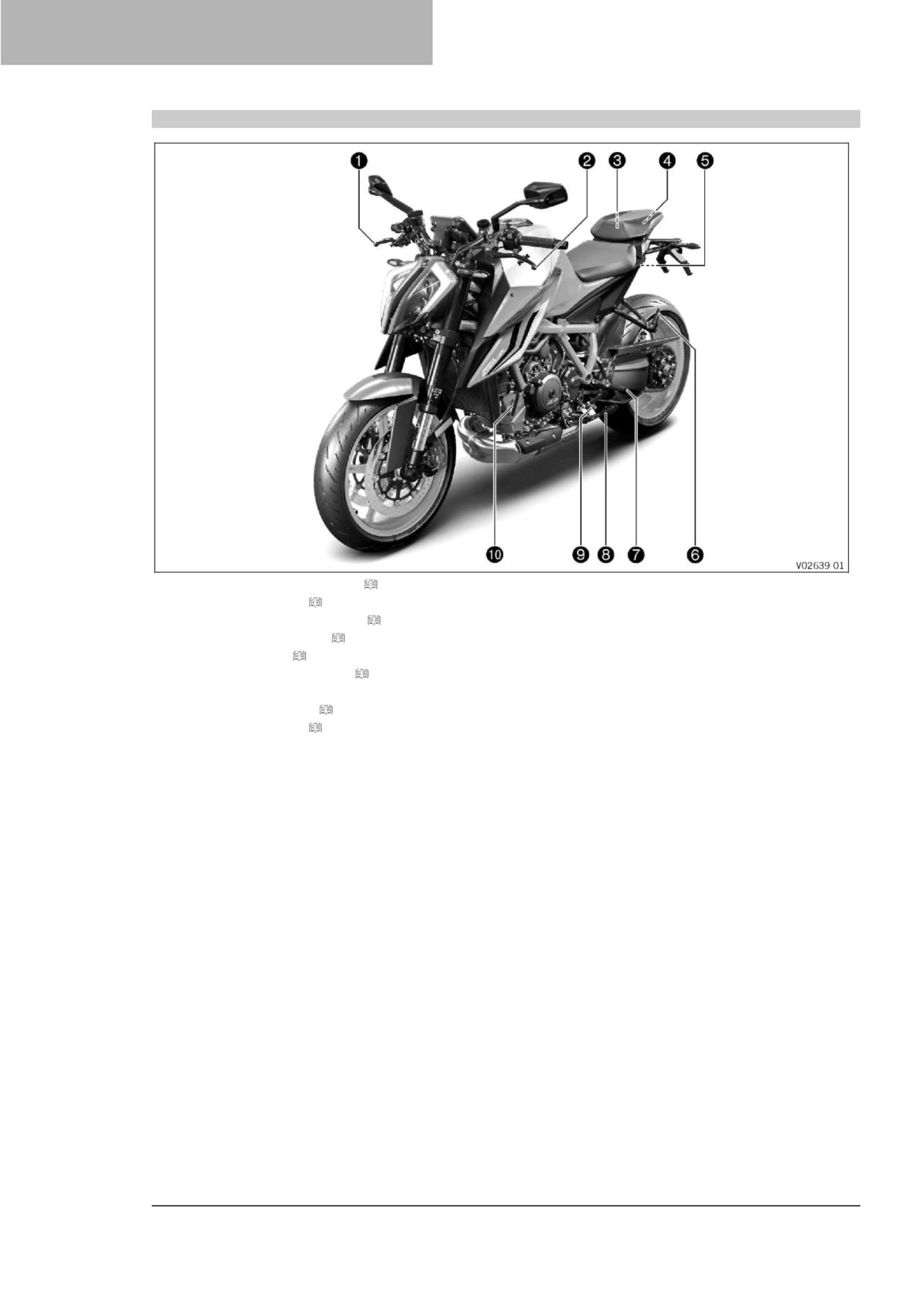

4.1
Общий вид, спереди слева
"Производительность" (опция)
32
(пример)
12
7.10
Малый виджет
33

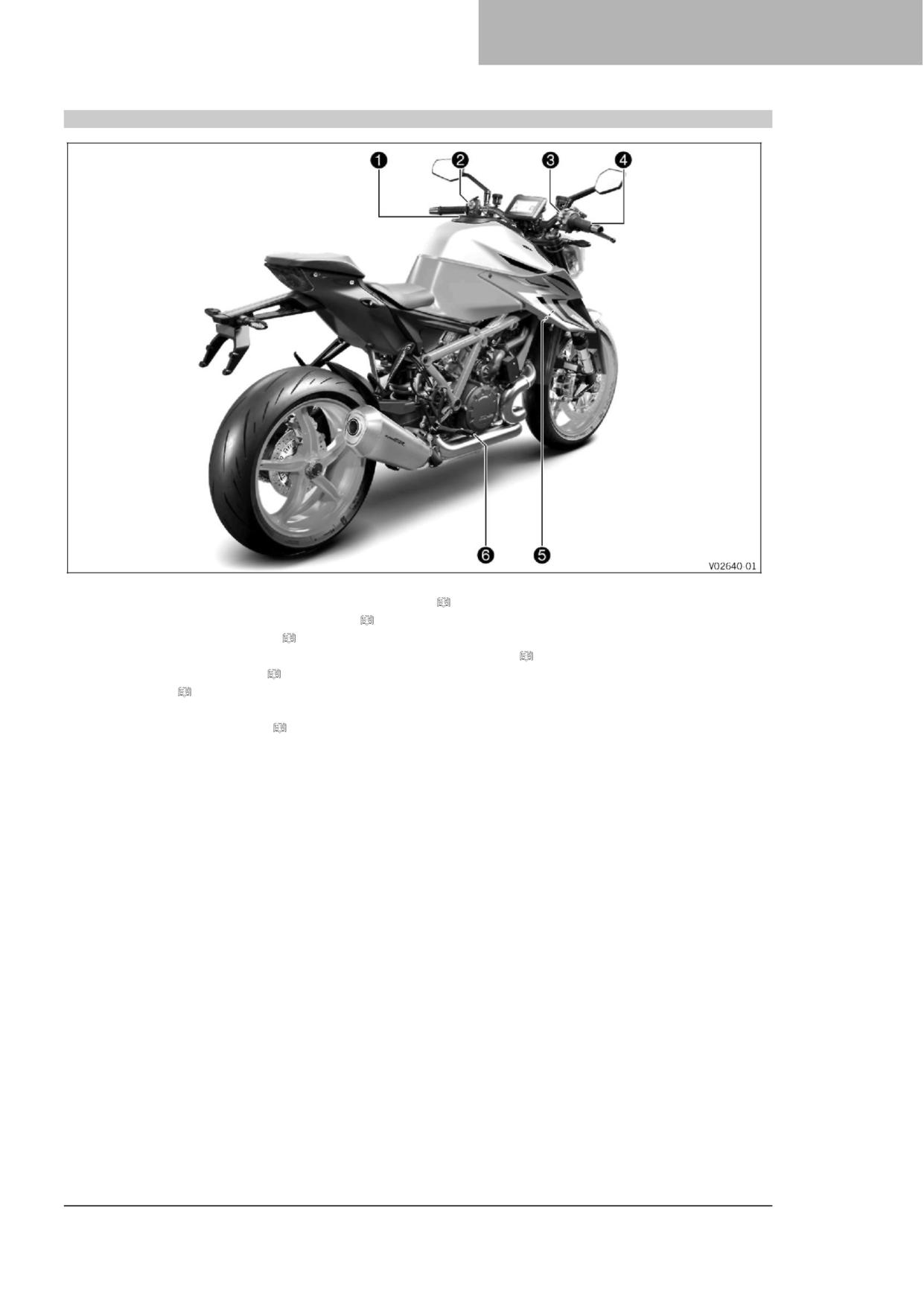

4.2
Общий вид, сзади справа
7.11
Большой виджет
33
(пример)
13
7.12
Одометр
34
7.13
Обороты двигателя
34
5

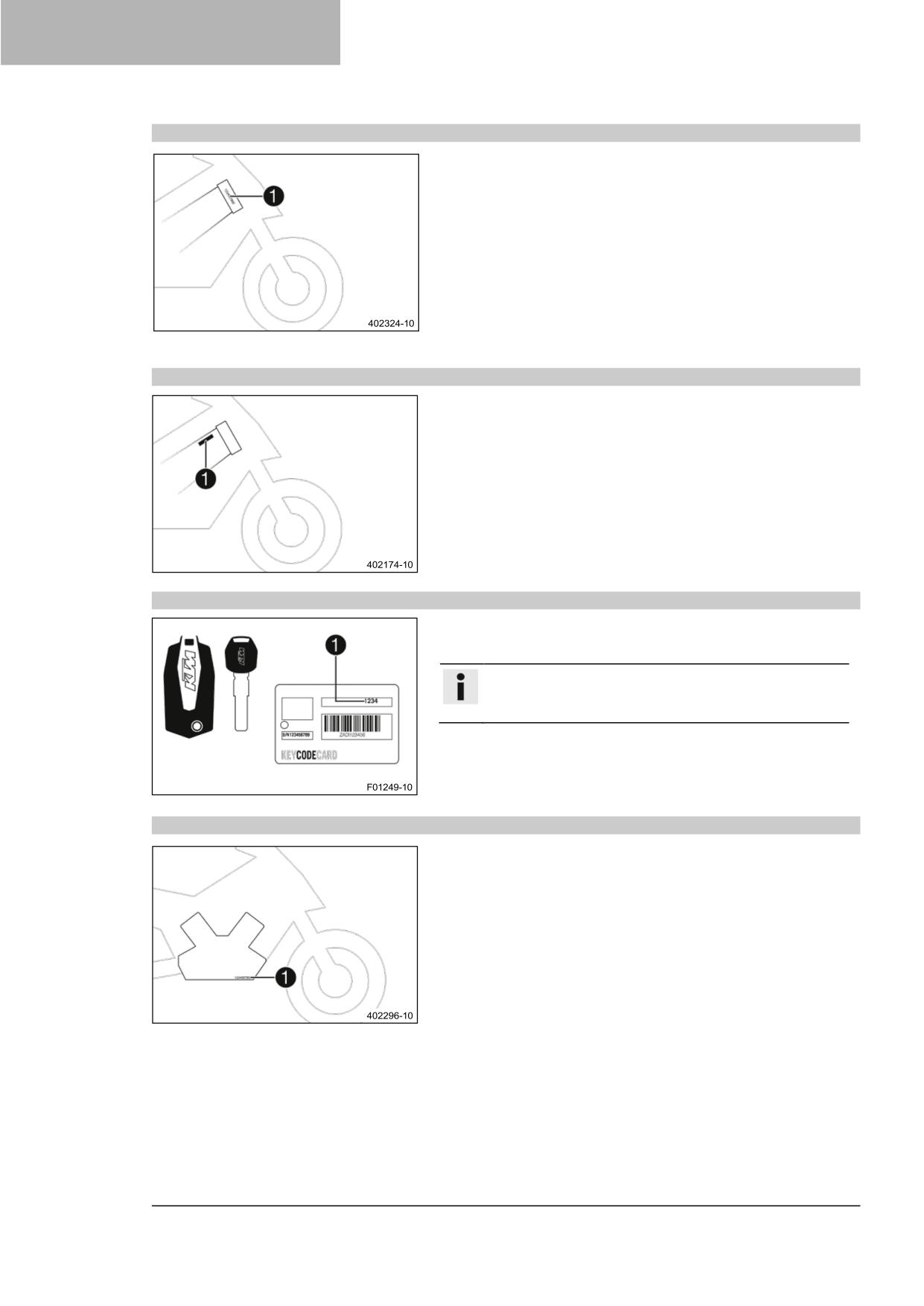

СЕРИЙНЫЕ НОМЕРА
14
7.14
Сигнальная лампа переключения
5.1
Идентификационный номер
передач
34
транспортного средства
14
7.15
Индикатор круиз-контроля
35
5.2
Паспортная табличка
14
7.16
Скорость
35
5.3
Номер ключа
14
7.17
Отображение режима ABS
35
5.4
Номер двигателя
14
7.18
Отображение езды
35

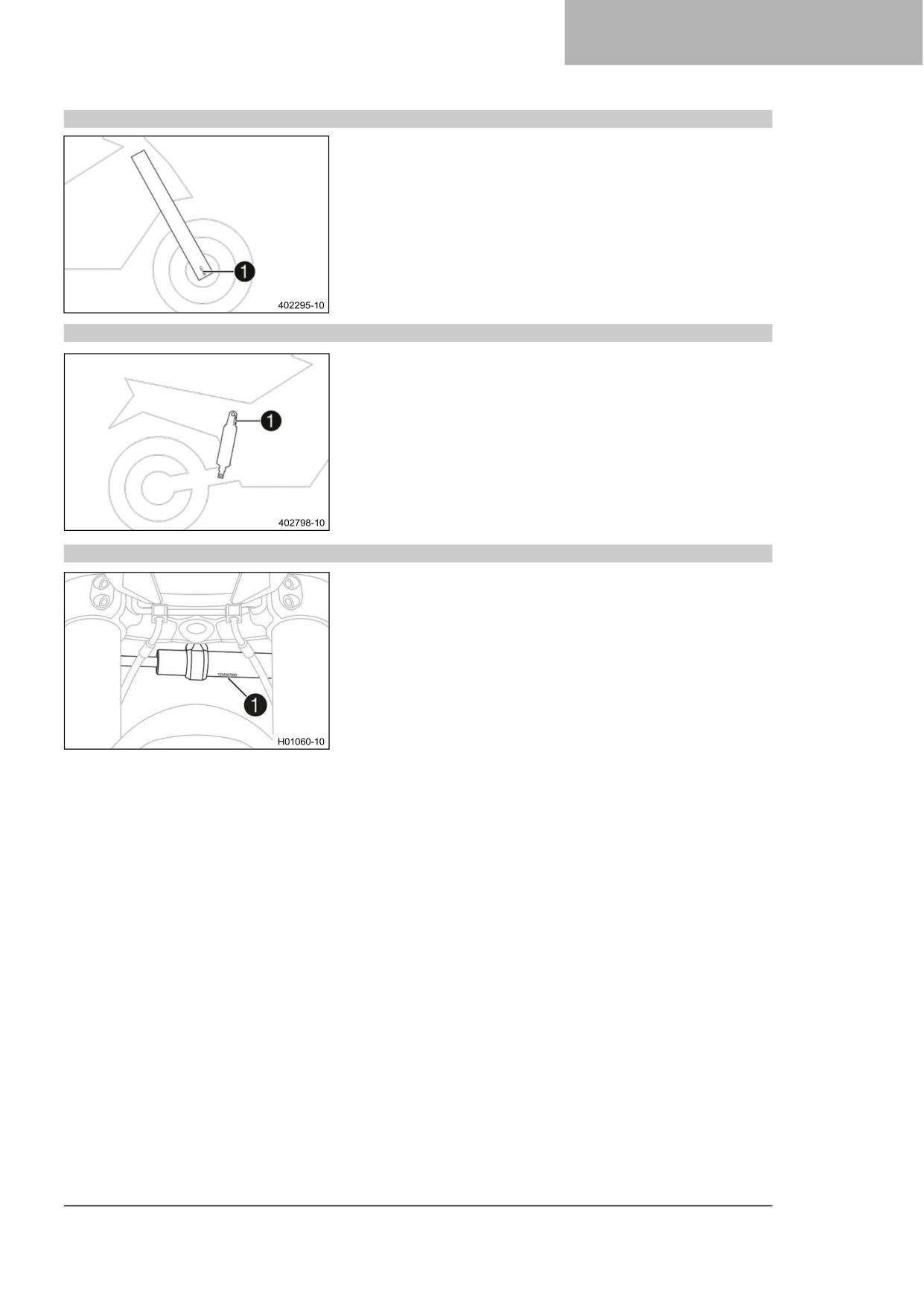

5.5
Артикул вилки
15
7.19
Отображение демпфирования
36
5.6
Артикул амортизатора
15
7.20
Отображение нагрузки
36
5.7
Артикул демпфера руля
15
7.21
Отображение антиклевковой
функции
36
6
ОРГАНЫ УПРАВЛЕНИЯ
16
7.22
Отображение вилки
36
6.1
Рычаг сцепления
16
7.23
Отображение амортизатора
37
6.2
Рычаг переднего тормоза
16

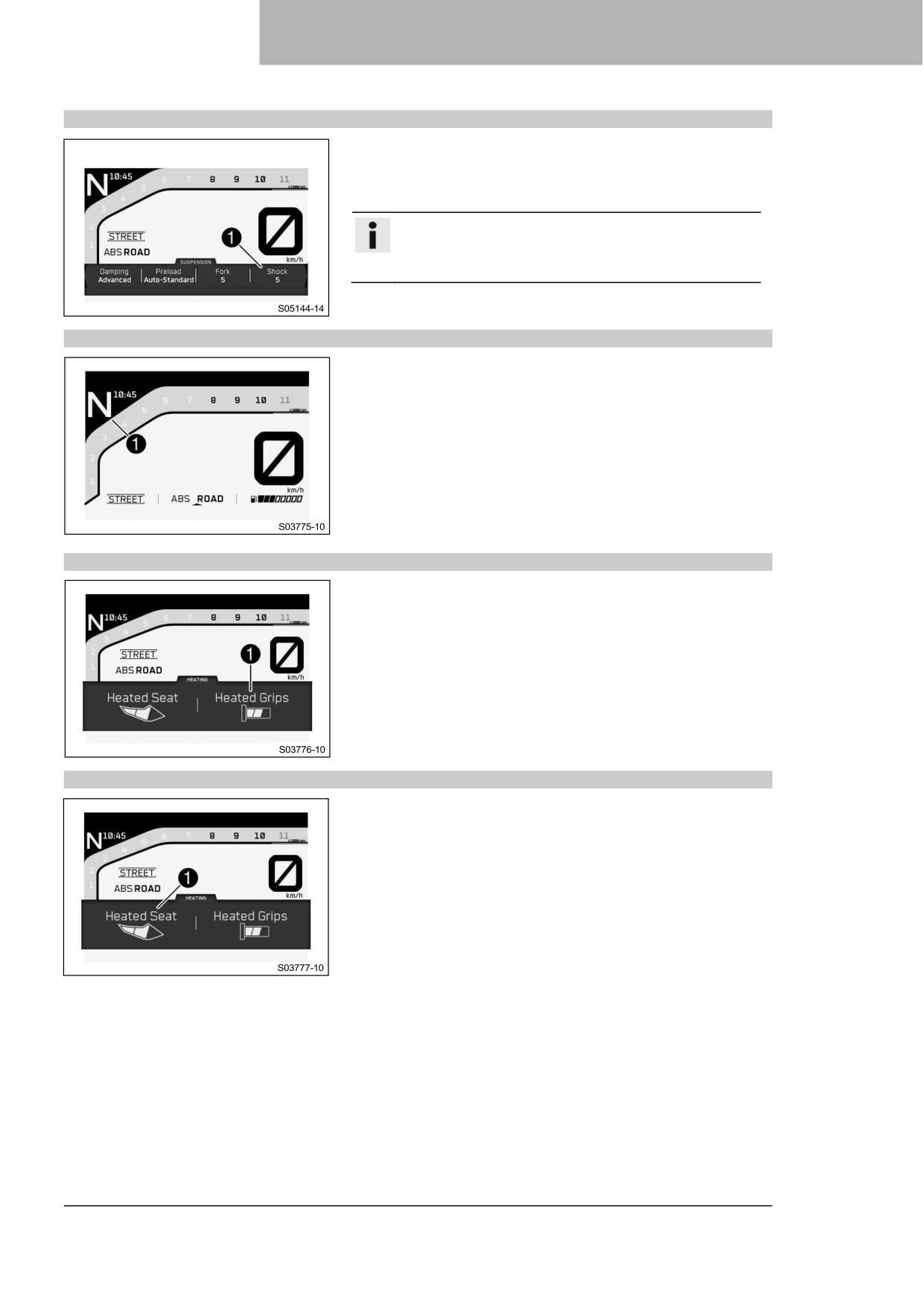

7.24
Отображение передачи
37
6.3
Ручка газа
16
7.25
Рукоятка с подогревом (опция)
37
6.4
Комбинированный переключатель,
7.26
Подогрев сидений (опция)
37
левая сторона
16
7.27
Индикатор температуры
6.5
Переключатель света
17
охлаждающей жидкости
38
6.6
Кнопки меню
17
7.28
Отображение уровня топлива
38
6.7
Переключатель сигнала поворота ..
17
7.29
Индикатор температуры
6.8
Кнопка звукового сигнала
18
окружающего воздуха
38
6.9
Кнопки круиз-контроля
18
7.30
Время
39
6.10
Кнопки +RES/-SET (сброса/установки) .
7.31
Отображение избранных
19
параметров
39
6.11 Комбинированный переключатель,
7.32
Отображение навигации (опция)
39
правый
20
7.33
Меню
39
6.12 Выключатель проблескового сигнала
7.33.1
KTM MY RIDE (опция)
40
аварийной сигнализации
20
7.33.2
Аудио (опция)
40
6.13 Кнопка пуска/аварийный выключатель ..
7.33.3
Навигация (опция)
41
20
7.33.4

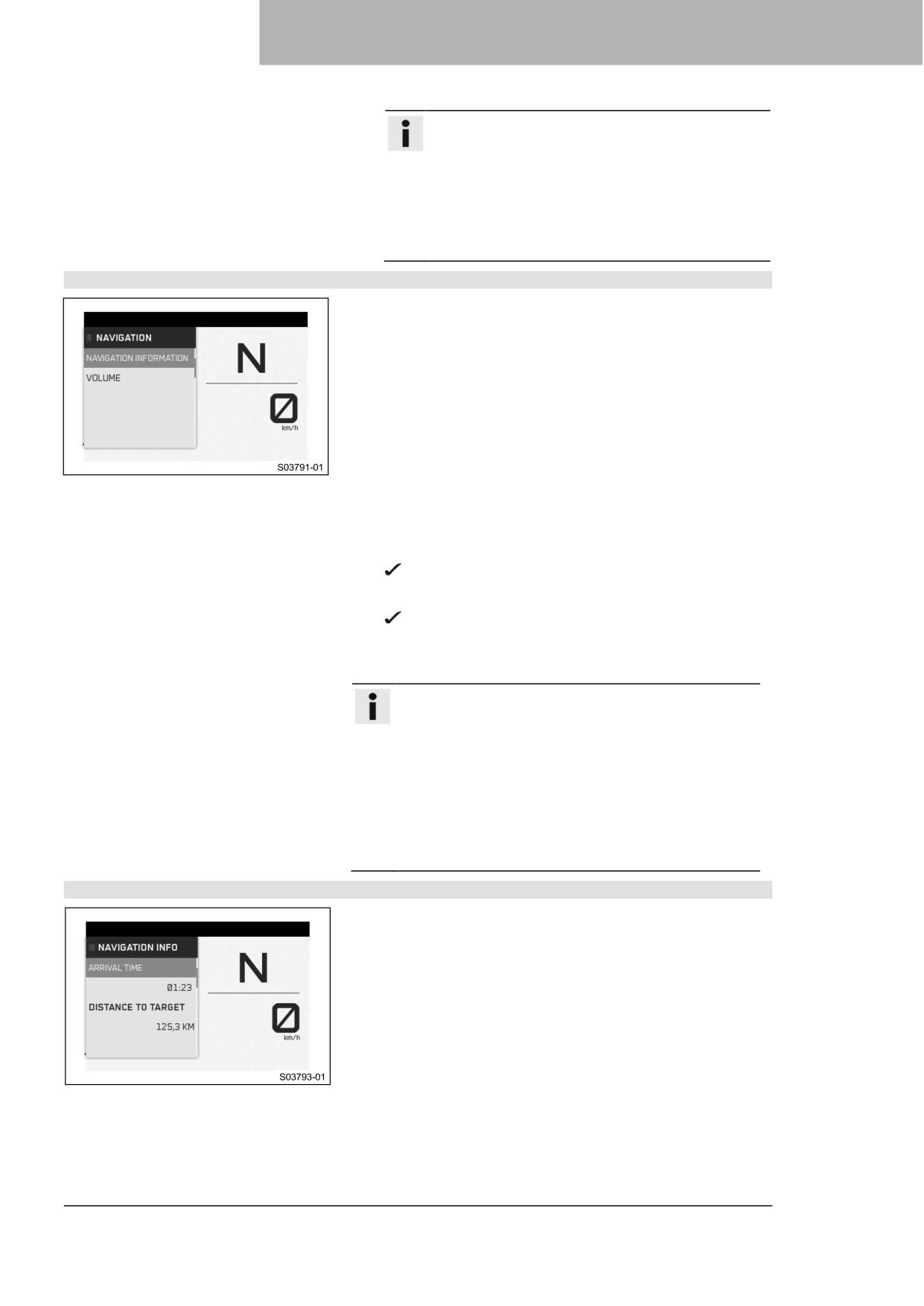

Навигационная информация
6.14 Кнопка системы RACE-ON
21
(опция)
41
7.33.5
Громкость (опция)
42
2
СОДЕРЖАНИЕ
7.33.6
Сопряжение (опция)
43
8
ЭРГОНОМИКА
66
7.33.7
Телефония (опция)
44

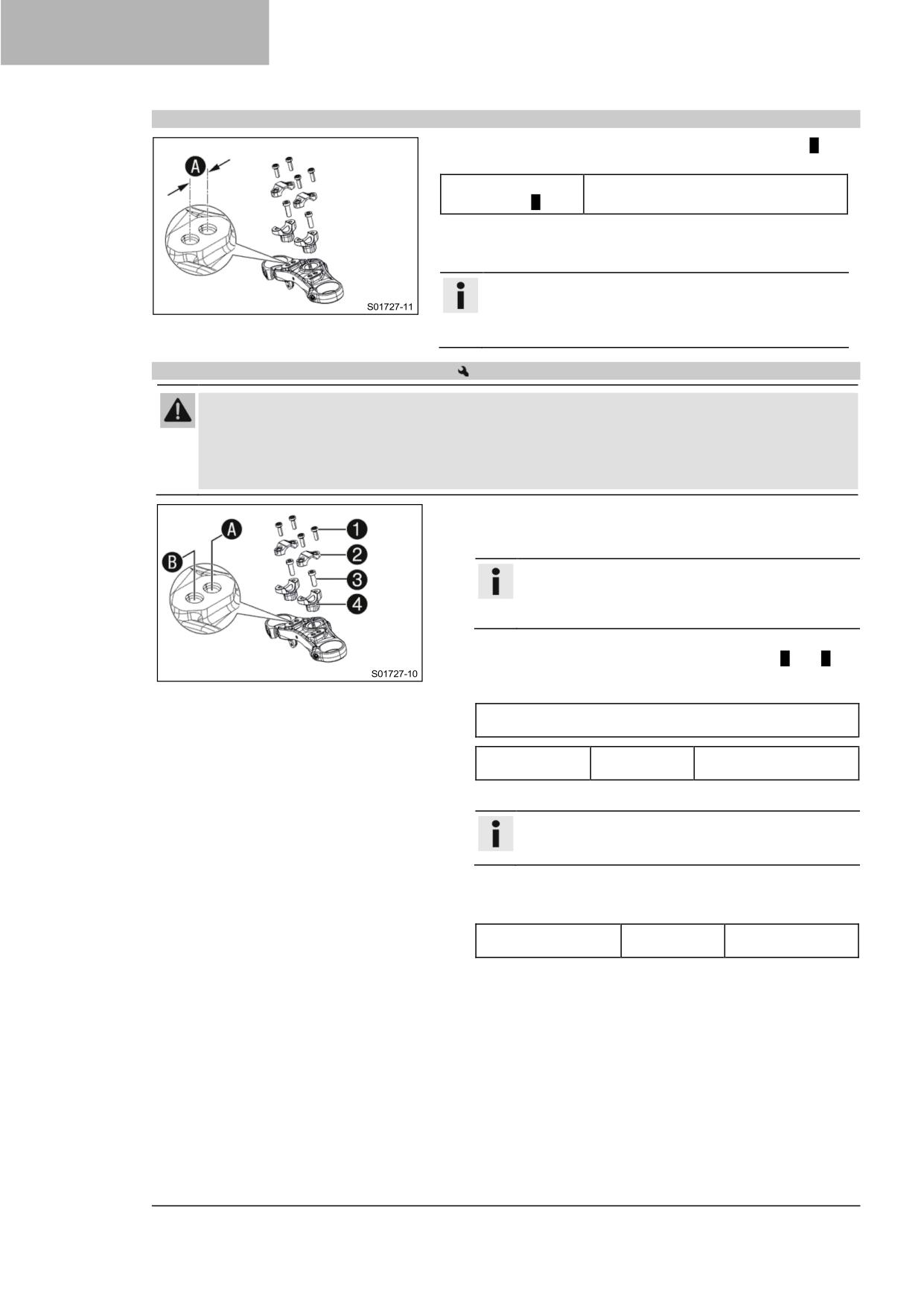

8.1
Положение руля
66
7.33.8
Поездка 1
45
8.2
Регулировка положения руля
66
7.33.9
Поездка 2
45
8.3
Регулировка исходной позиции
7.33.10
Общая информация
45
рычага сцепления
67
7.33.11
СКДВ
46
8.4
Регулировка исходного положения
7.33.12
Предупреждения
46
рычага переднего тормоза
67
7.33.13
Техобслуживание
47
8.5
Установка подножки педали
7.33.14
Дополнительные функции
47
ножного тормоза
67
7.33.15
Режим езды
47
8.6
Проверка исходного положения
7.33.16
Трасса гонки (опция)
48
рычага переключения передач
68
7.33.17
Чувствительность отклика на
8.7
Установка оси педали
поворот ручки газа (опция)
48
переключения передач
68
7.33.18
Режим предотвращения езды
8.8

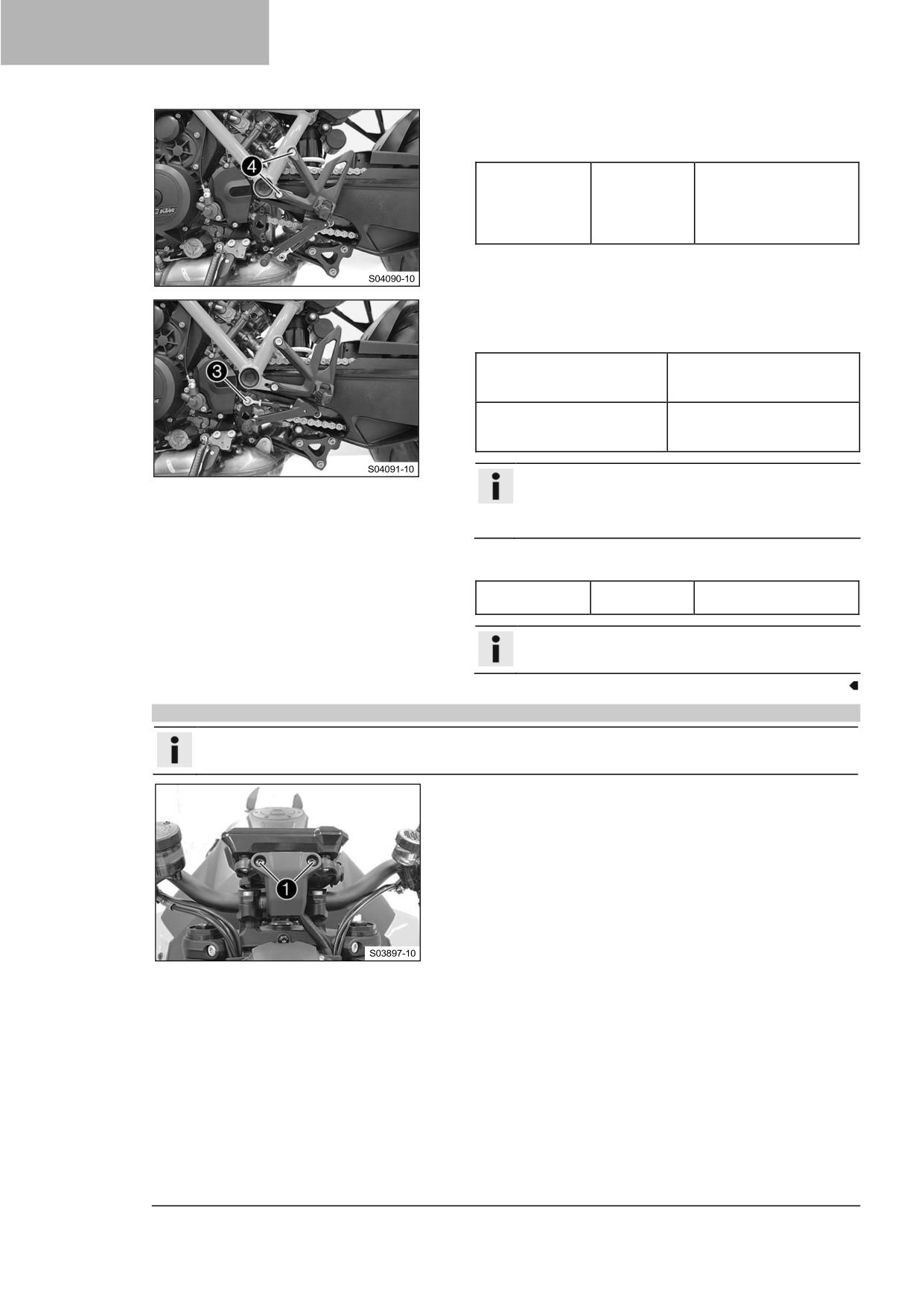

Регулировка подножек
68
на заднем колесе (опция)
49
8.9
Регулировка наклона
7.33.19
Лаунч контроль (опция)
49
омбинации приборов
70
7.33.20
Регулятор проскальзывания
(опция)
50
9
ПОДГОТОВКА К ЭКСПЛУАТАЦИИ
72
7.33.21
Мотоцикл
50
7.33.22
Рукоятки с подогревом
9.1
Совет по подготовке к началу
использования
72
(опция)
51
9.2
Обкатка двигателя
73
7.33.23
Сиденье с подогревом
9.3
Нагружение транспортного
(опция)
51
средства
73
7.33.24
MTC+MSR (optional)
51
7.33.25
ABS
52
10
ИНСТРУКЦИИ ПО ЕЗДЕ
75
7.33.26
Квикшифтер + (опция)
52
7.33.27
Подвеска
52
10.1 Проверки и меры по техническому
7.33.28
Демпфирование
53
обслуживанию при подготовке к
7.33.29
Регулятор предварительного
эксплуатации
75
натяга
53
10.2 Запуск транспортного средства
75
7.33.30
Антиклевковая функция
10.3 Лаунч контроль (опция)
77
(опция)
54
10.4 Трогание
77
7.33.31
Вилка (опция)
54
10.5 Трогание с помощью Лаунч
7.33.32
Амортизатор (опция)
55
контроль (опция)
77
7.33.33
Настройки
55
10.6 Квикшифтер + (опция)
78
7.33.34
Кнопки C1 и C2
55

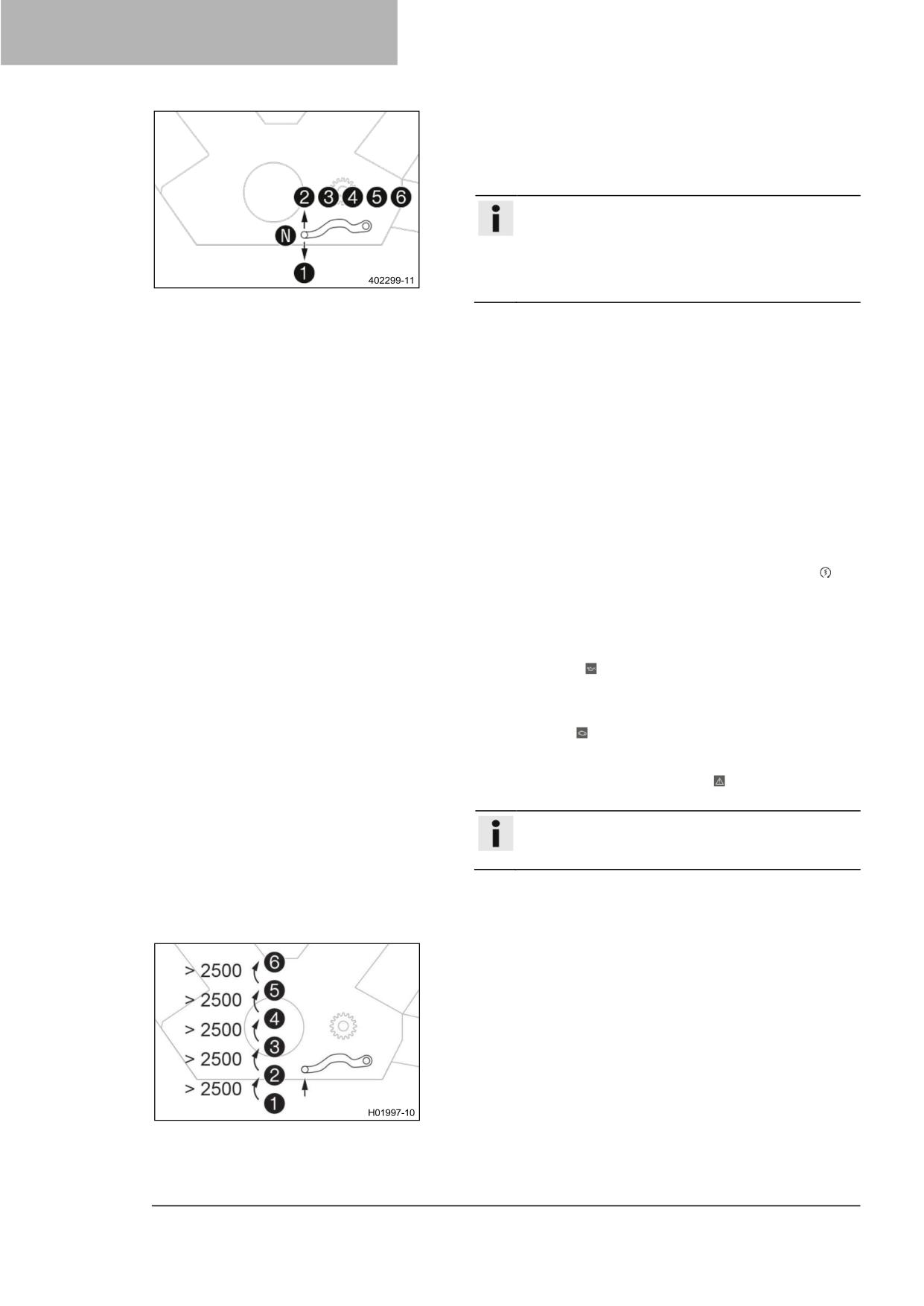

10.7 Переключение передач, езда
78
7.33.35

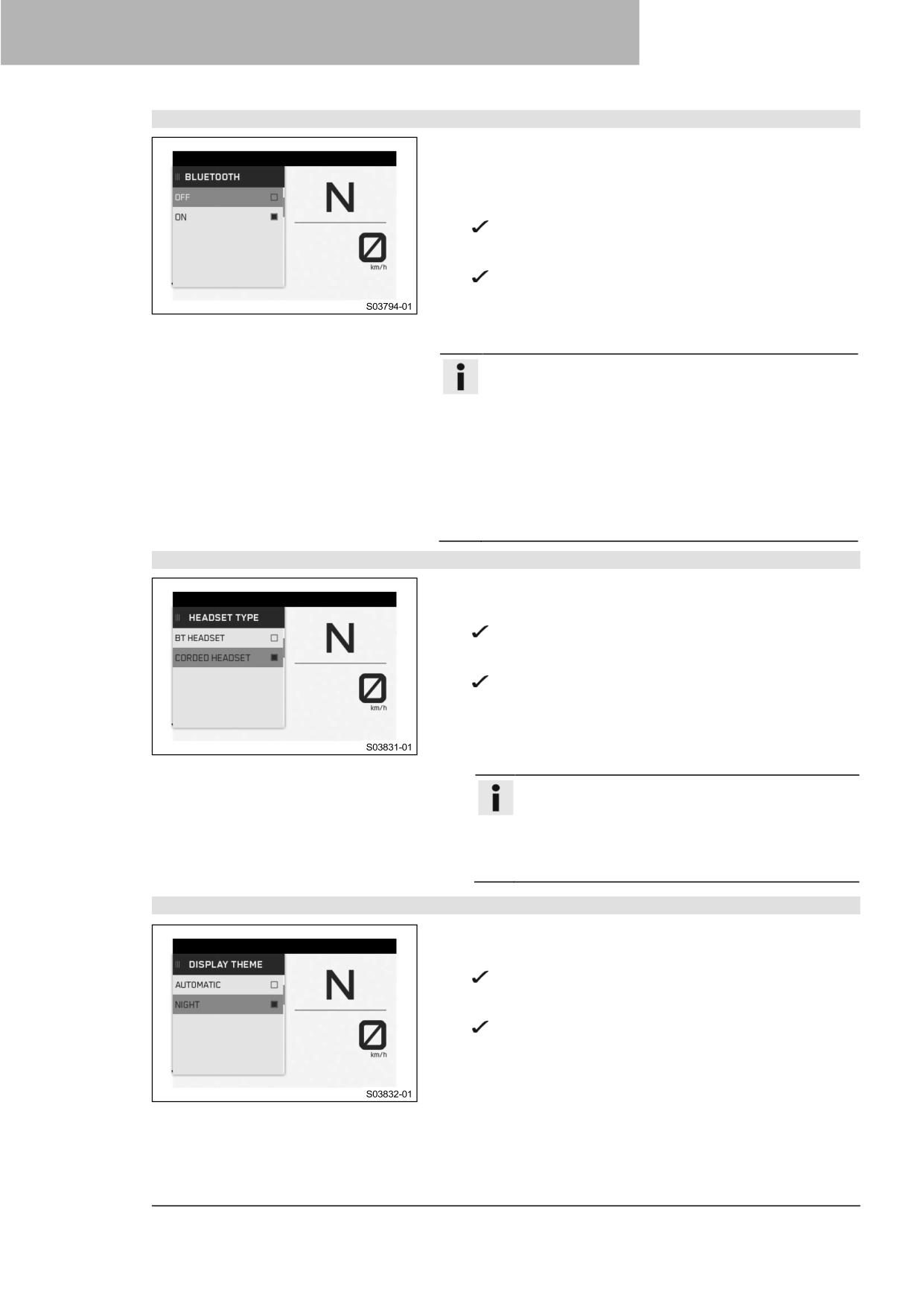

Bluetooth (опция)
56
10.8 MSR (опция)
81
7.33.36
Тип гарнитуры
56
10.9 Применение тормозов
81
7.33.37
Тема дисплея
56
10.10 Остановка, парковка
82

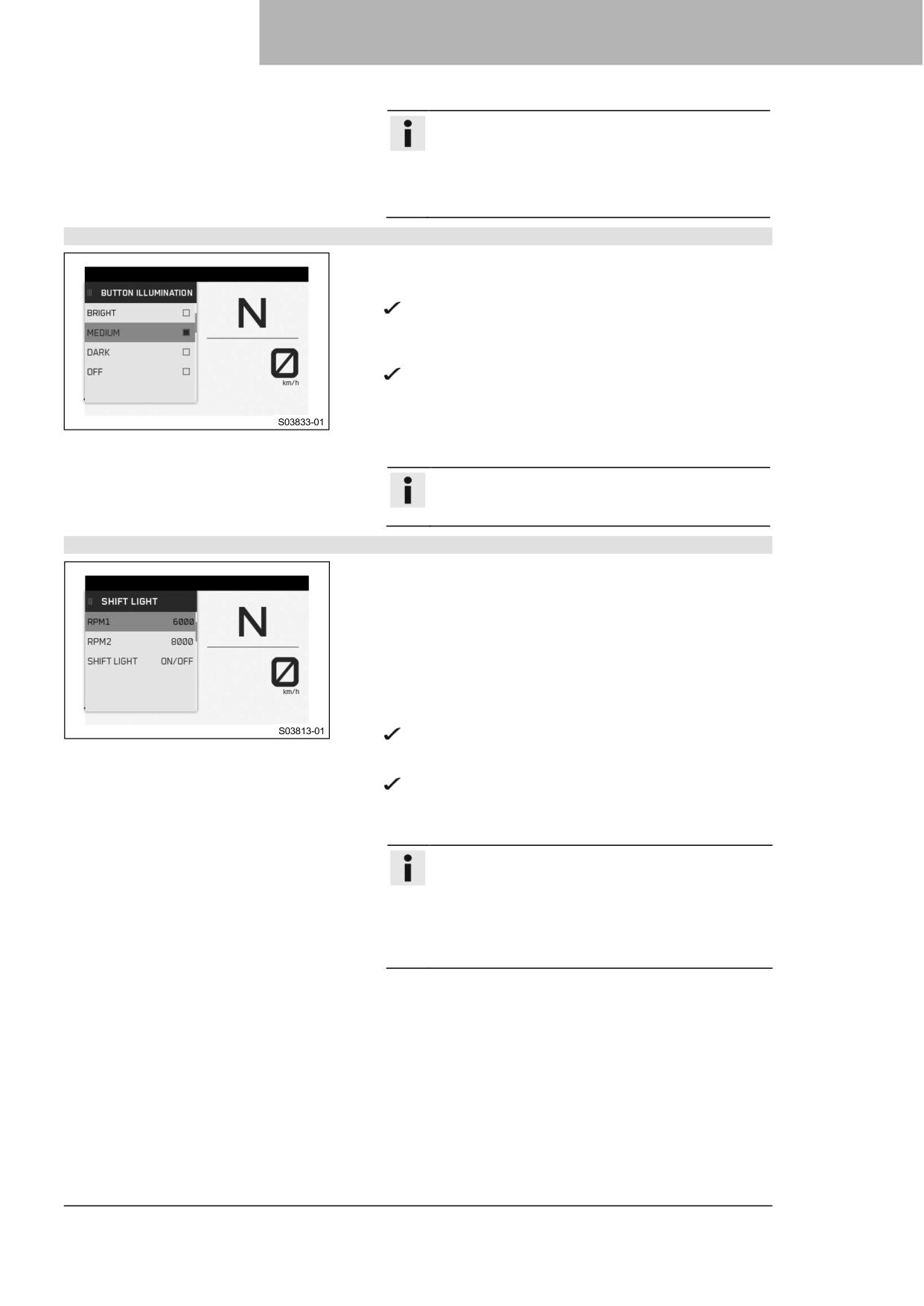

7.33.38
Подсветка кнопок
57
10.11 Транспортировка
83
7.33.39
Индикатор переключения
57
10.12 Буксировка в случае выхода из
7.33.40
Дневные ход. Огни
58
строя
84
7.33.41

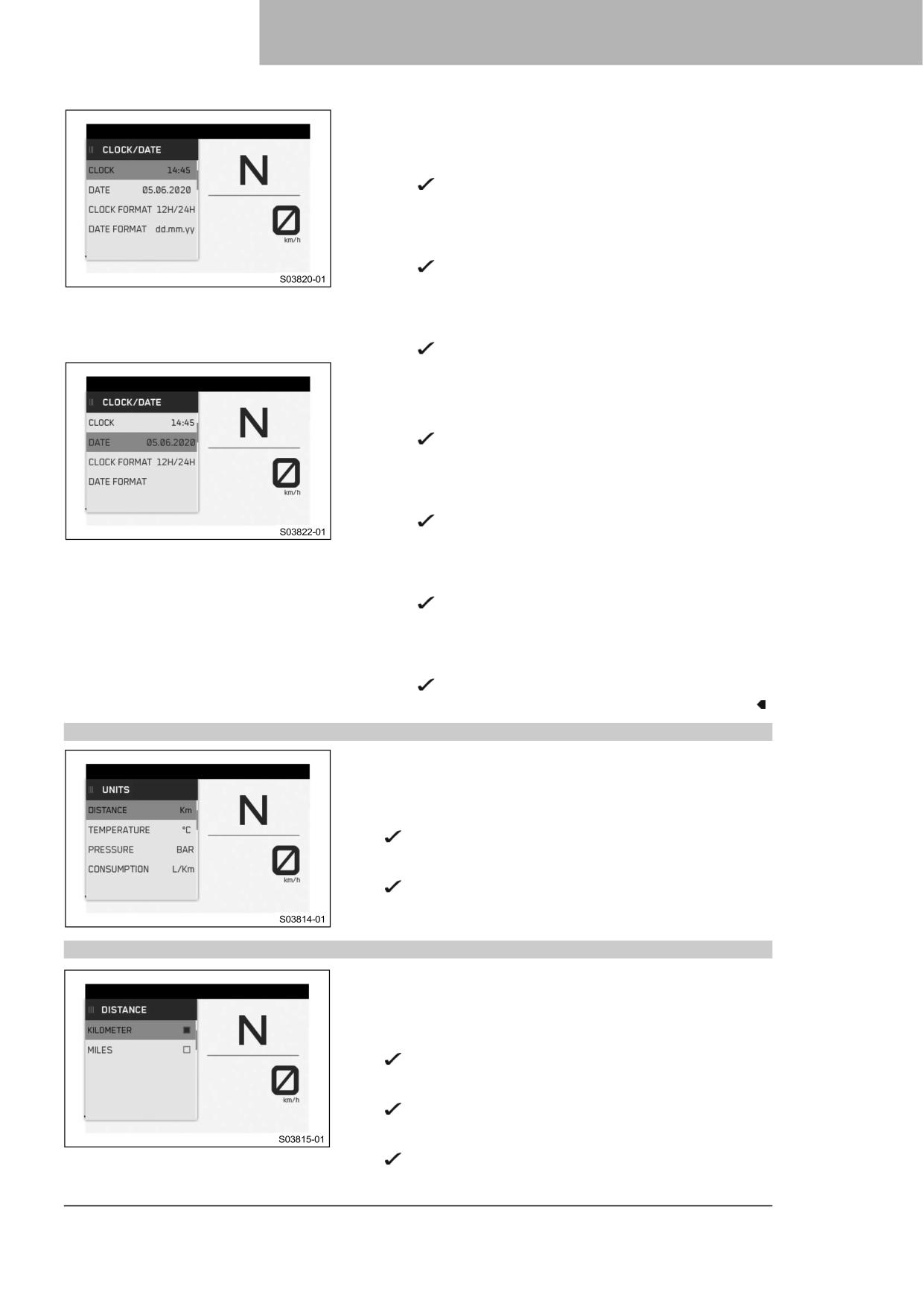

Установка времени и даты
58
10.13 Заправка топливом
84
7.34 Единицы измерения
59
11
ГРАФИК ТЕХОБСЛУЖИВАНИЯ
86
7.35 Расстояние
59

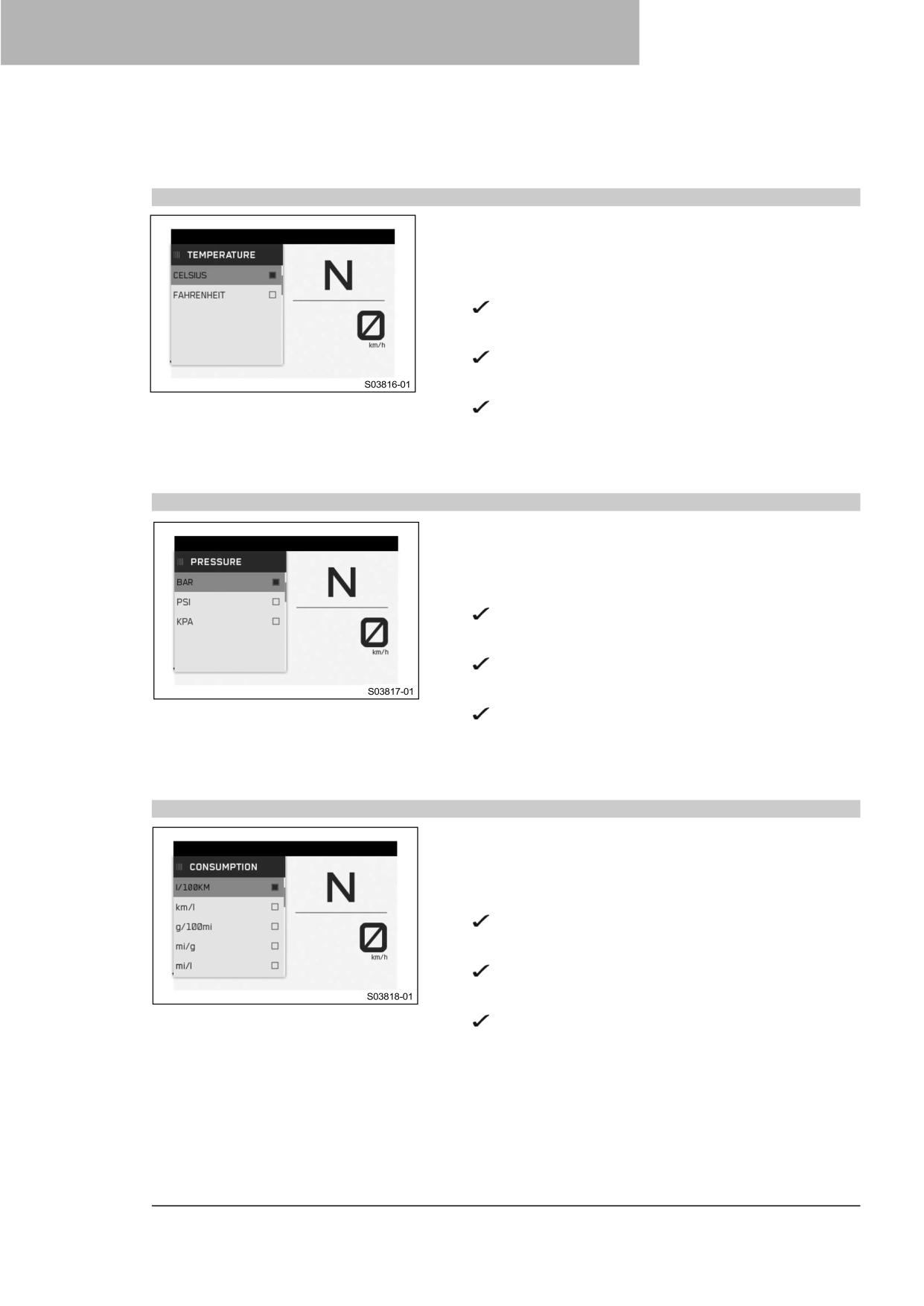

7.36 Температура
60
11.1 Дополнительная информация
86
7.37 Давление
60
11.2 Необходимые работы
86
7.38 Расход топлива
60
11.3 Рекомендуемые работы
87
7.39 Язык
61
12
НАСТРОЙКА ПОДВЕСКИ
88

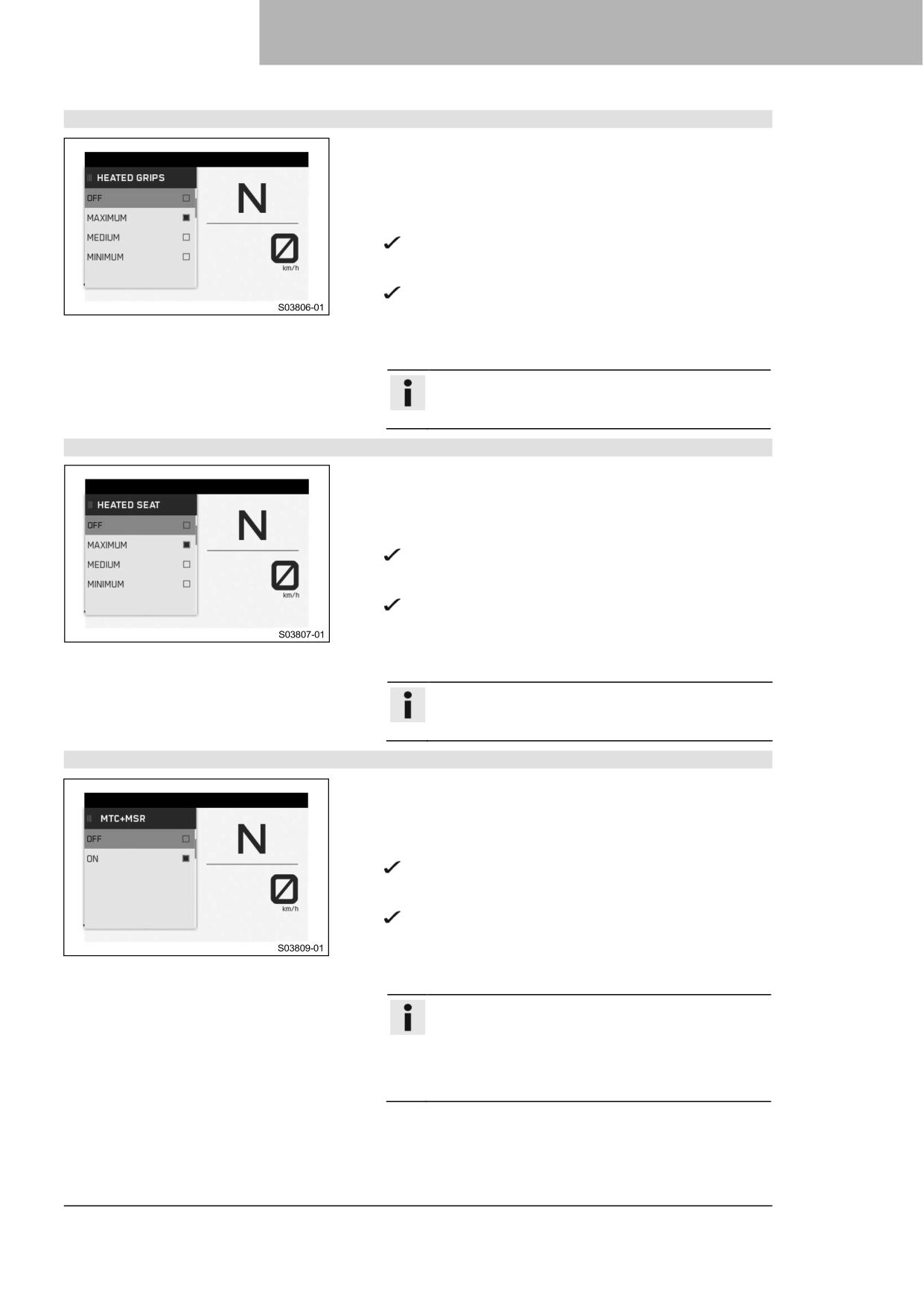

7.40 Рукоятки с подогревом (опция)
61
7.41 Сиденье с подогревом (опция)
61
12.1 Вилка/амортизатор
88
7.42 Малый виджет
62
12.2 Регулятор предварительного
7.43 Большой виджет
62
натяга
88
7.44 Виджет KTM MY RIDE
62
12.3 Режим работы подвески
89
7.45 Виджет НАВИГАЦИЯ
63
7.46 Виджет ИЗБРАННОЕ
63
13
РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ
7.47 Виджет ИНФОРМАЦИЯ
64
ШАССИ
90
7.48 Виджет ПОДОГРЕВ
64

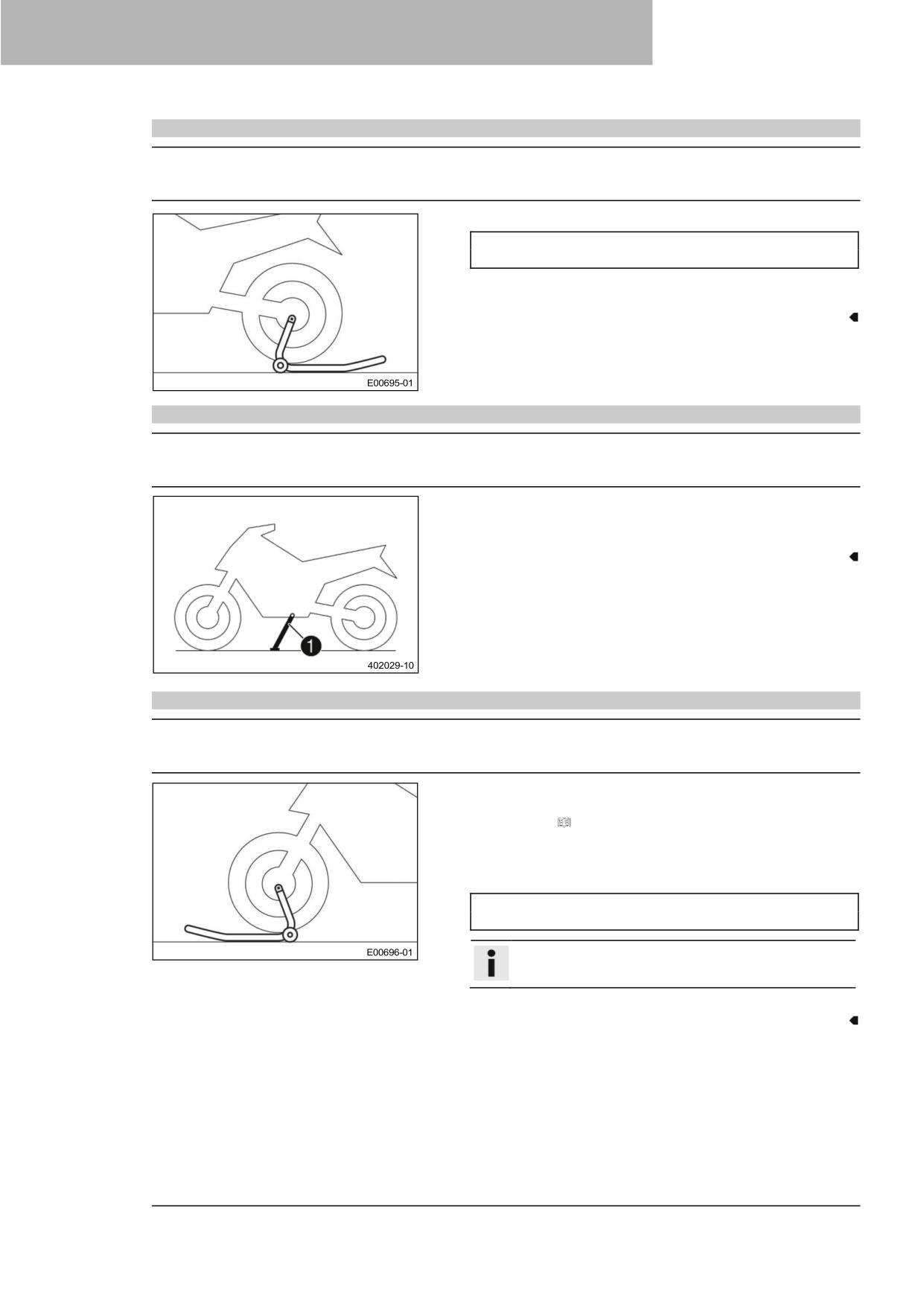

13.1 Подъем мотоцикла с помощью
7.49 Виджет МУЗЫКА
65
заднего подъемного механизма
90
13.2 Снятие задней части мотоцикла
с подъемного механизма
90
13.3 Подъем мотоцикла с помощью
переднего подъемного
механизма
90
3
СОДЕРЖАНИЕ
13.4 Снятие мотоцикла с переднего
16.7 Замена предохранителей в
подъемного механизма
91
блоке предохранителей
123
13.5 Подъем мотоцикла с помощью

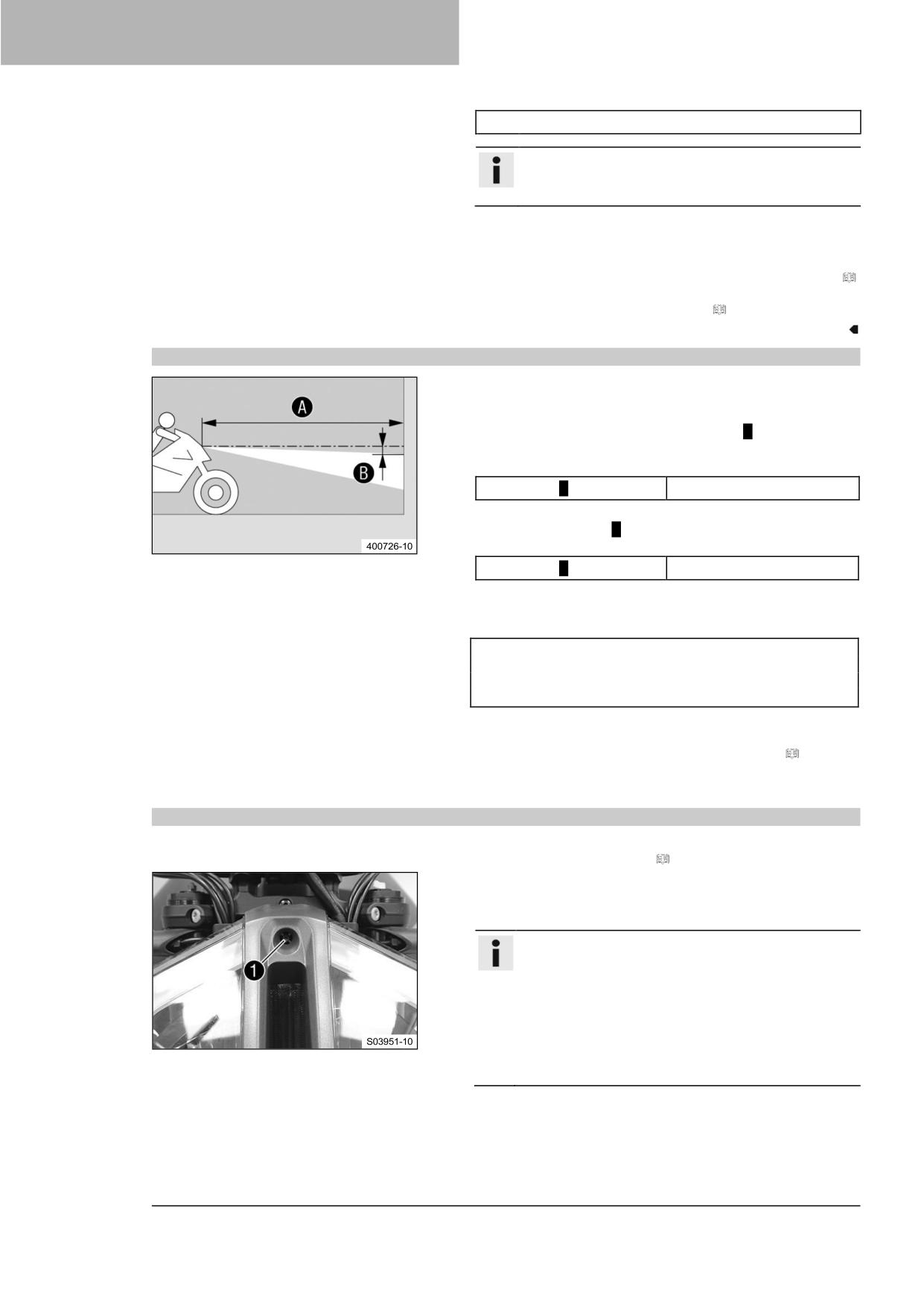

16.8 Проверка настройки фары
124
рабочей стойки (вставлен)
91
16.9 Регулировка диапазона света
13.6 Снятие мотоцикла с рабочей
фар
124
стойки (вставлен)
92
16.10 Подсоединение USB-кабеля
125
13.7 Очистка пыльников перьев
16.11 Отсоединение USB-кабели
125
вилки
92
16.12 Диагностический разъем
125

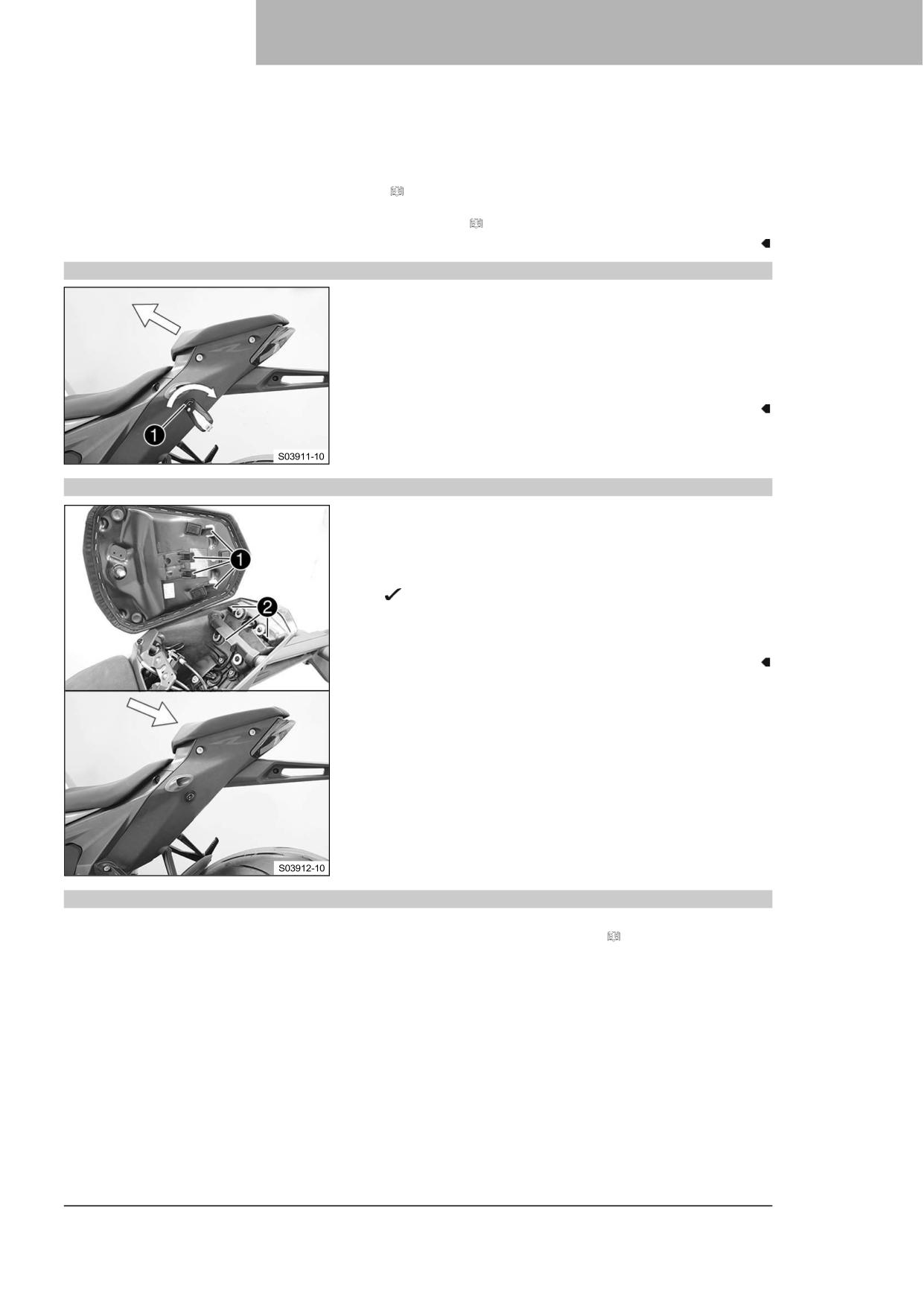

13.8 Снятие пассажирского сиденья
93
16.13 Передние ACC1 и ACC2
126
13.9 Монтаж пассажирского сиденья
93
16.14 Задние ACC1 и ACC2
126
13.10 Снятие переднего сиденья
17
СИСТЕМА ОХЛАЖДЕНИЯ
127
водителя
93
13.11 Монтаж переднего сиденья
17.1 Проверка уровня охлаждающей
водителя
94
жидкости в расширительном

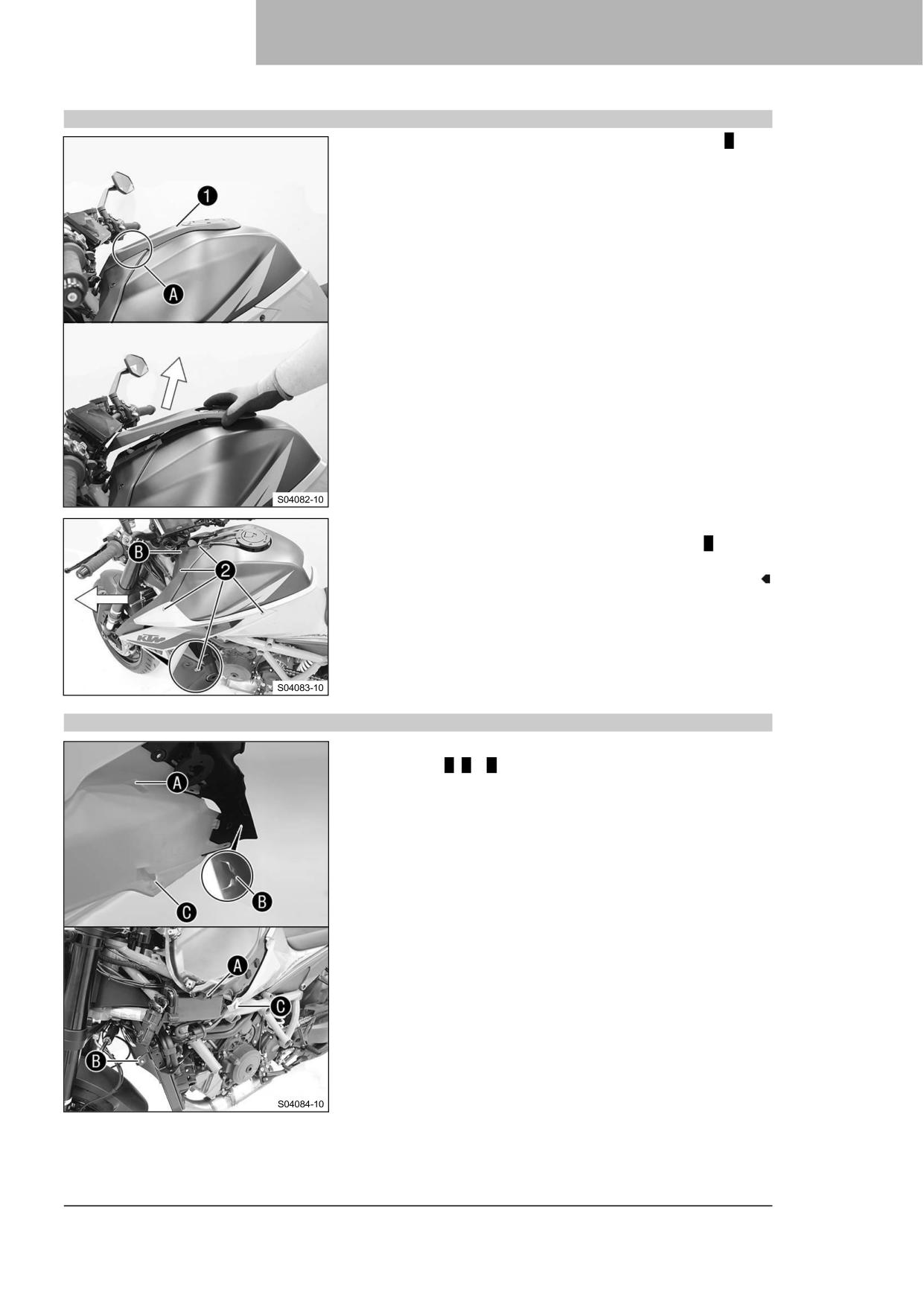

13.12 Снятие левого спойлера
бачке
127
топливного бака
95
17.2 Корректировка уровня
13.13 Установка левого спойлера
охлаждающей жидкости в
топливного бака
95
расширительном бачке
127

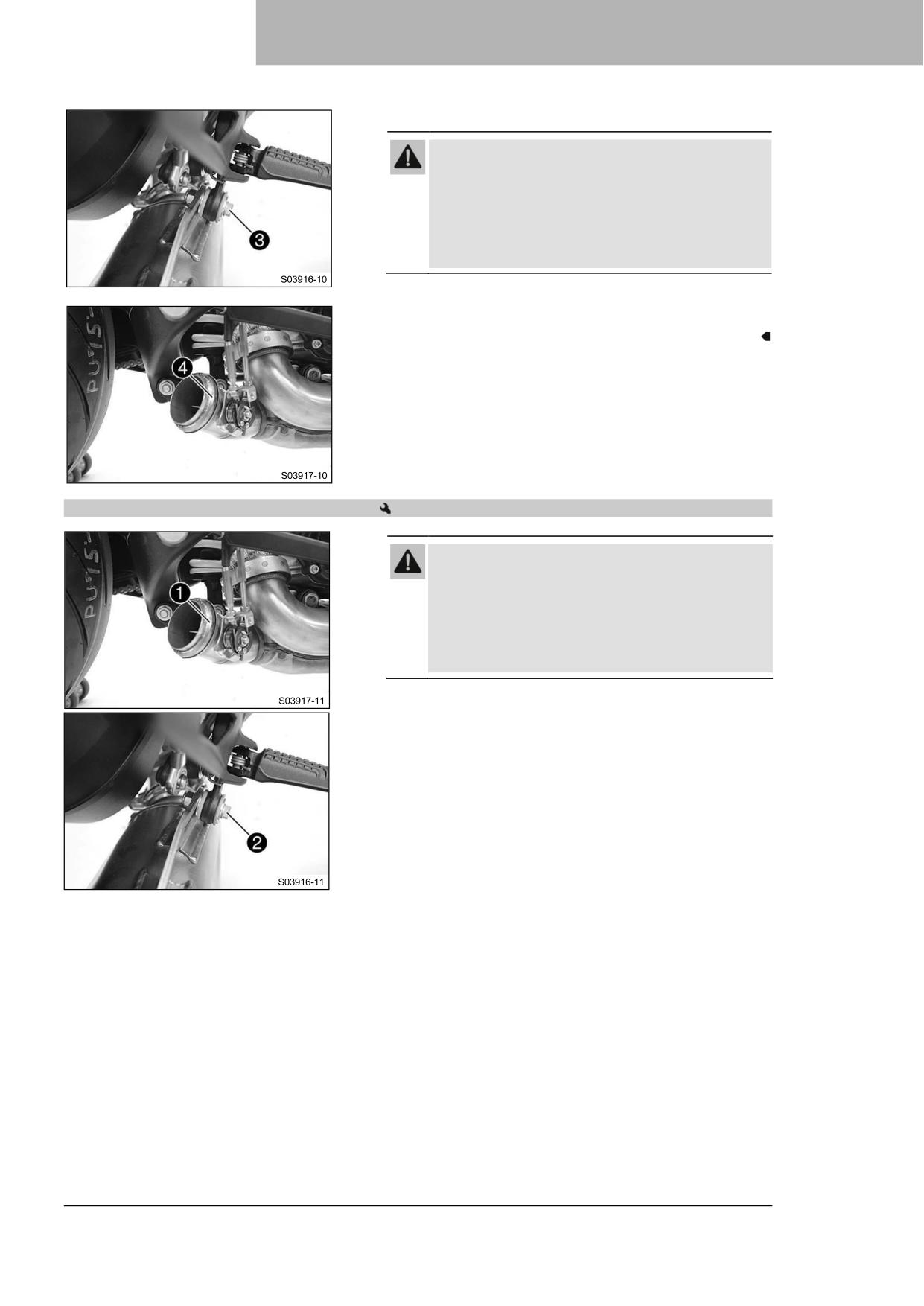

13.14 Снятие главного глушителя
96
13.15 Установка главного глушителя ...
97
18
РЕГУЛИРОВКА ДВИГАТЕЛЯ
129
13.16 Проверка цепи на наличие грязи
98
18.1 Режим езды
129
13.17 Очистка цепи
98
18.2 Противобуксовочная

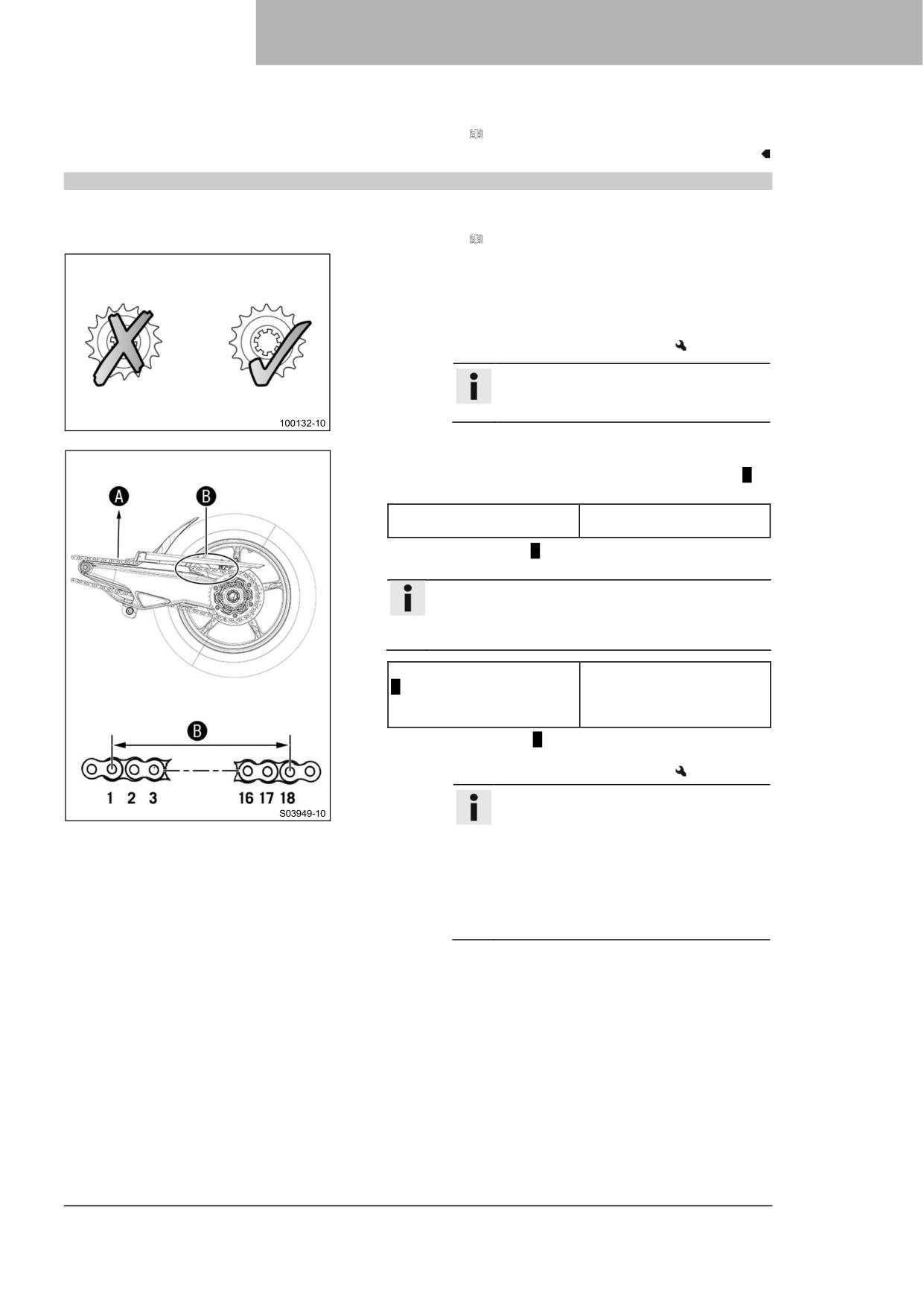

13.18 Проверка натяжения цепи
99
система мотоцикла (MTC)
129
13.19 Регулировка натяжения цепи
100
18.3 Режим предотвращения езды на
13.20 Проверка цепи, задней звездочки,
заднем колесе (опция)
130
звездочки двигателя и
18.4 Регулировка проскальзывания
направляющей цепи
101
(опция)
130
13.21 Проверка/коррекция уровня
18.5 Чувствительность отклика на
жидкости в гидравлической муфте .. 102
поворот ручки газа (опция)
130
14
ТОРМОЗНАЯ СИСТЕМА
104
19
РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ
14.1 Антиблокировочная система
ДВИГАТЕЛЯ
131
тормозов (ABS)
104

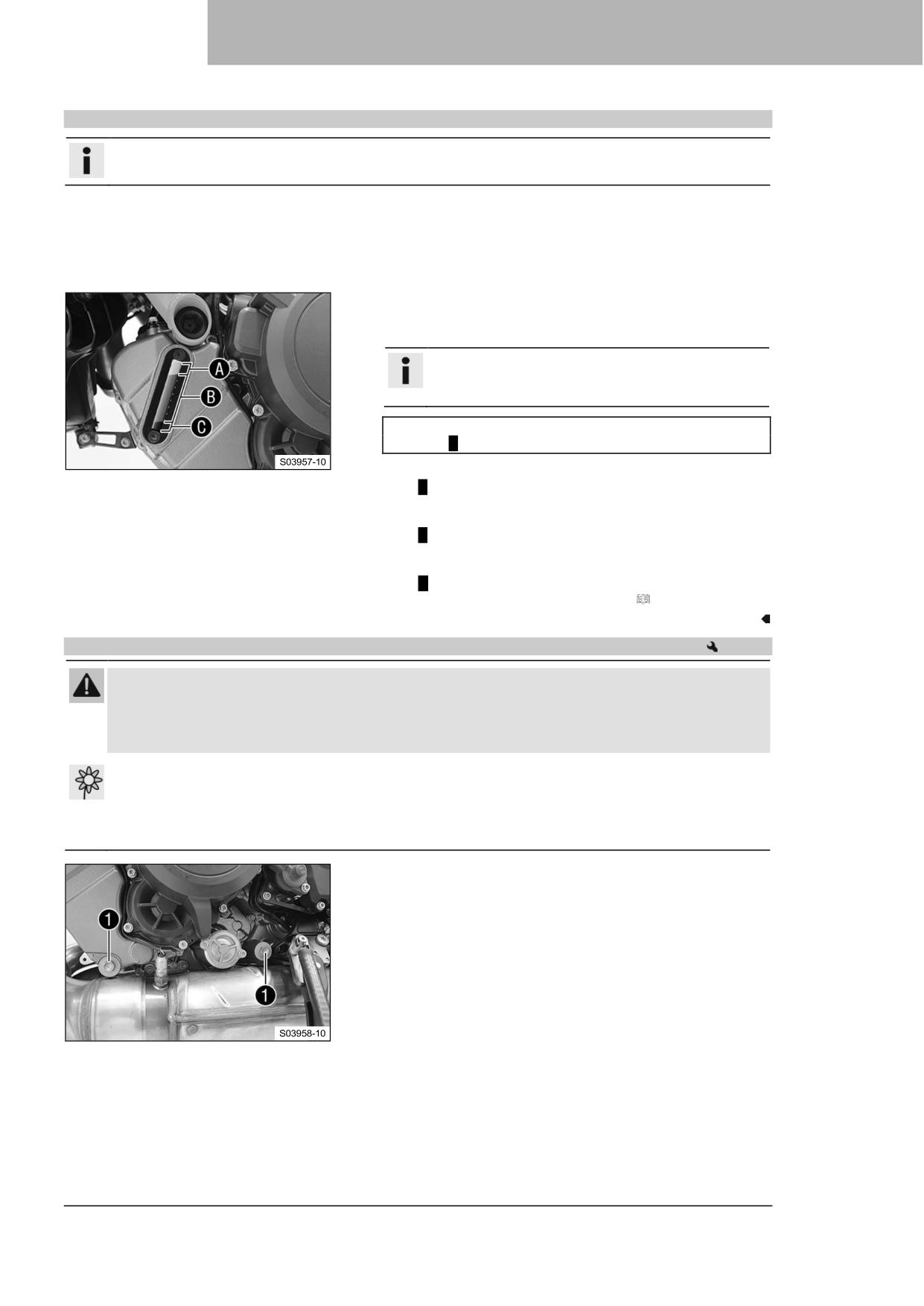

19.1 Проверка уровня моторного
14.2 Проверка тормозных дисков
105
масла
131
14.3 Проверка уровня жидкости в
19.2 Замена моторного масла и
переднем тормозном механизме ..
106
масляного фильтра, очистка
14.4 Добавление жидкости для
масляных сеток
131
передних тормозов
106
19.3 Добавление моторного масла
134
14.5 Проверка передних тормозных
колодок
107
20
ЧИСТКА, УХОД
136
14.6 Проверка уровня жидкости в

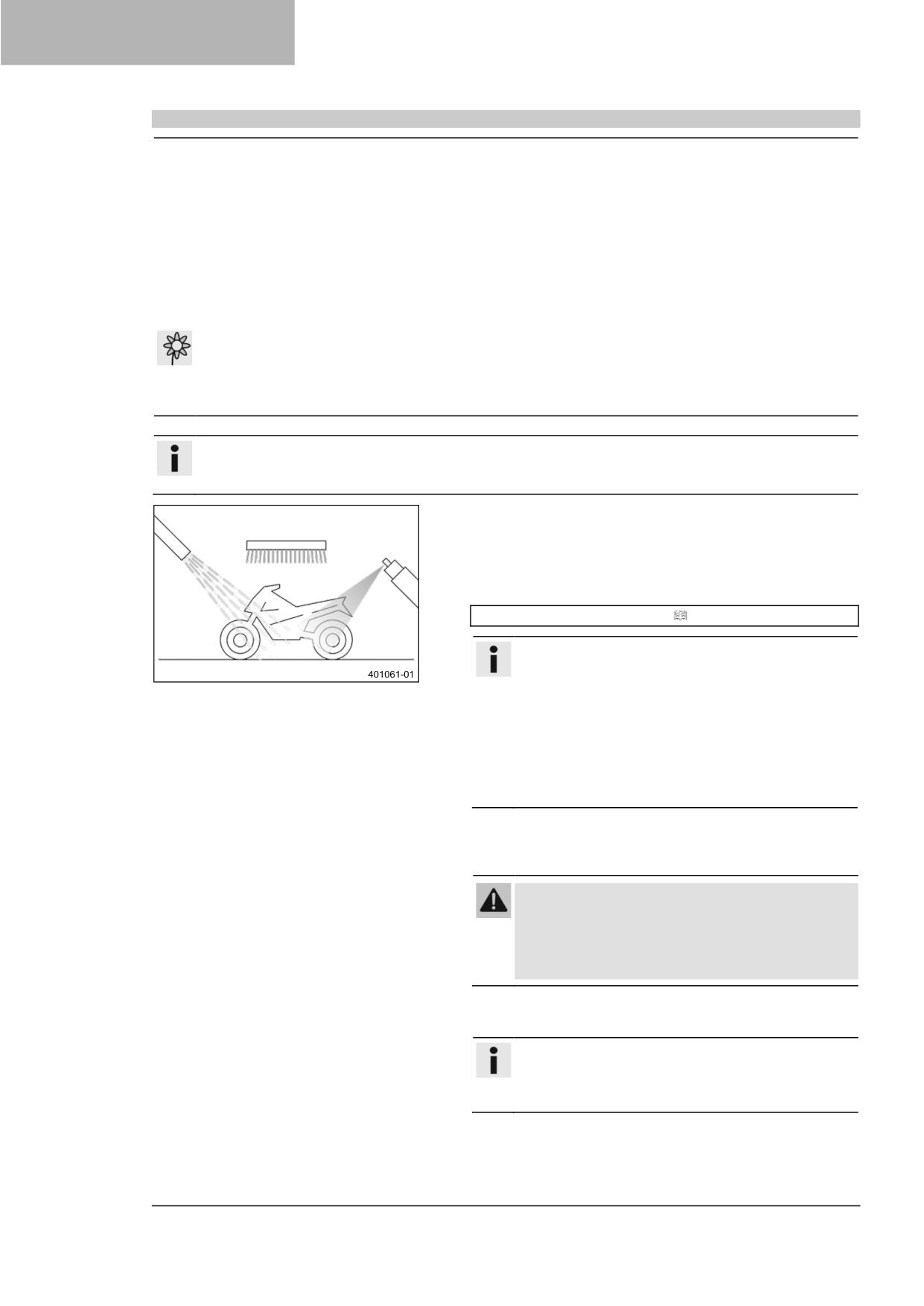

20.1 Чистка мотоцикла
136
заднем тормозном механизме
108
20.2 Проверки и этапы технического
14.7 Добавление жидкости для
обслуживания для эксплуатации в
задних тормозов
108
зимних условиях
137
148 Проверка задних тормозных
колодок
110
21
ХРАНЕНИЕ
138
15
КОЛЕСА, ШИНЫ
111

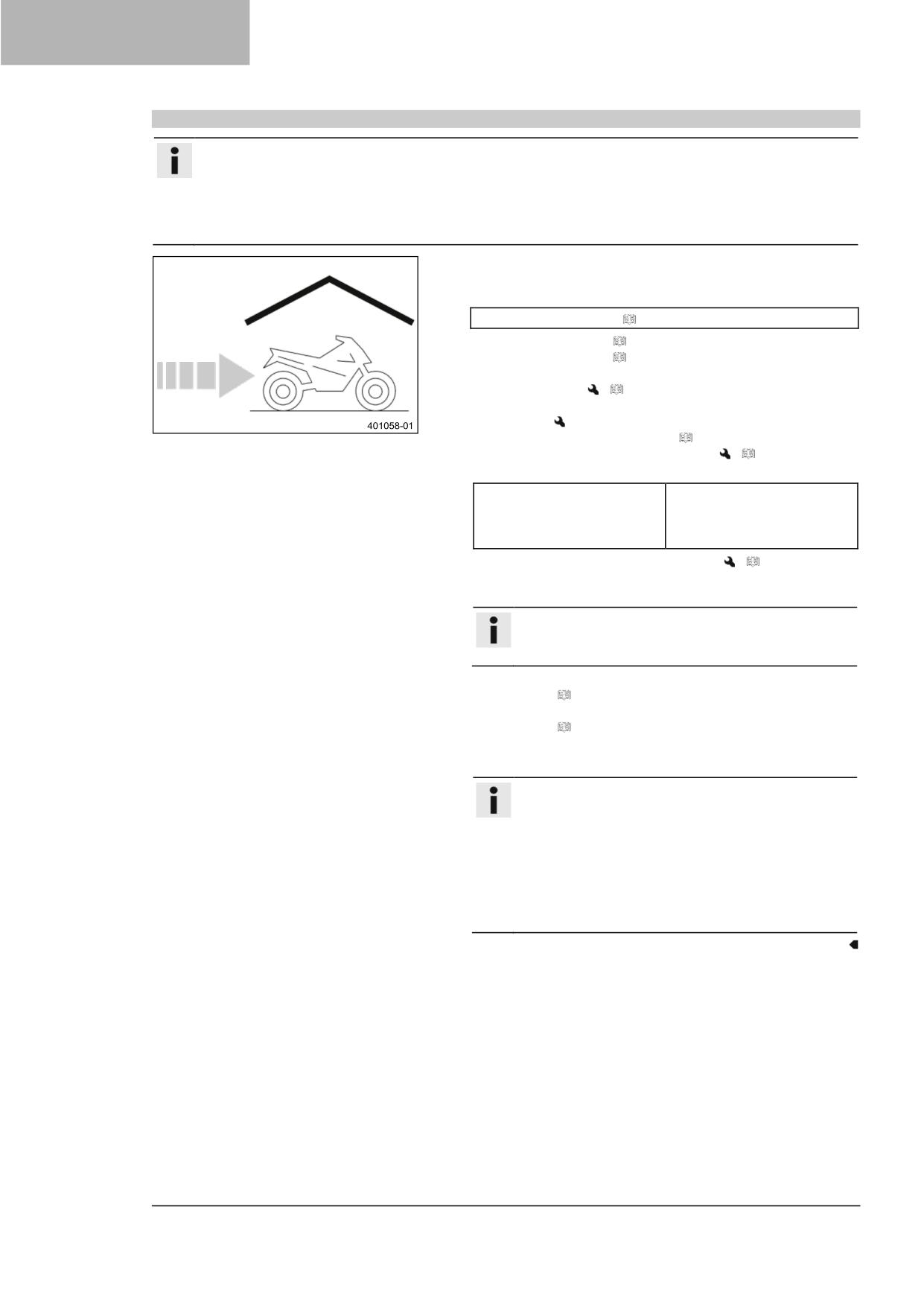

21.1 Хранение
138
21.2 Подготовка к эксплуатации после

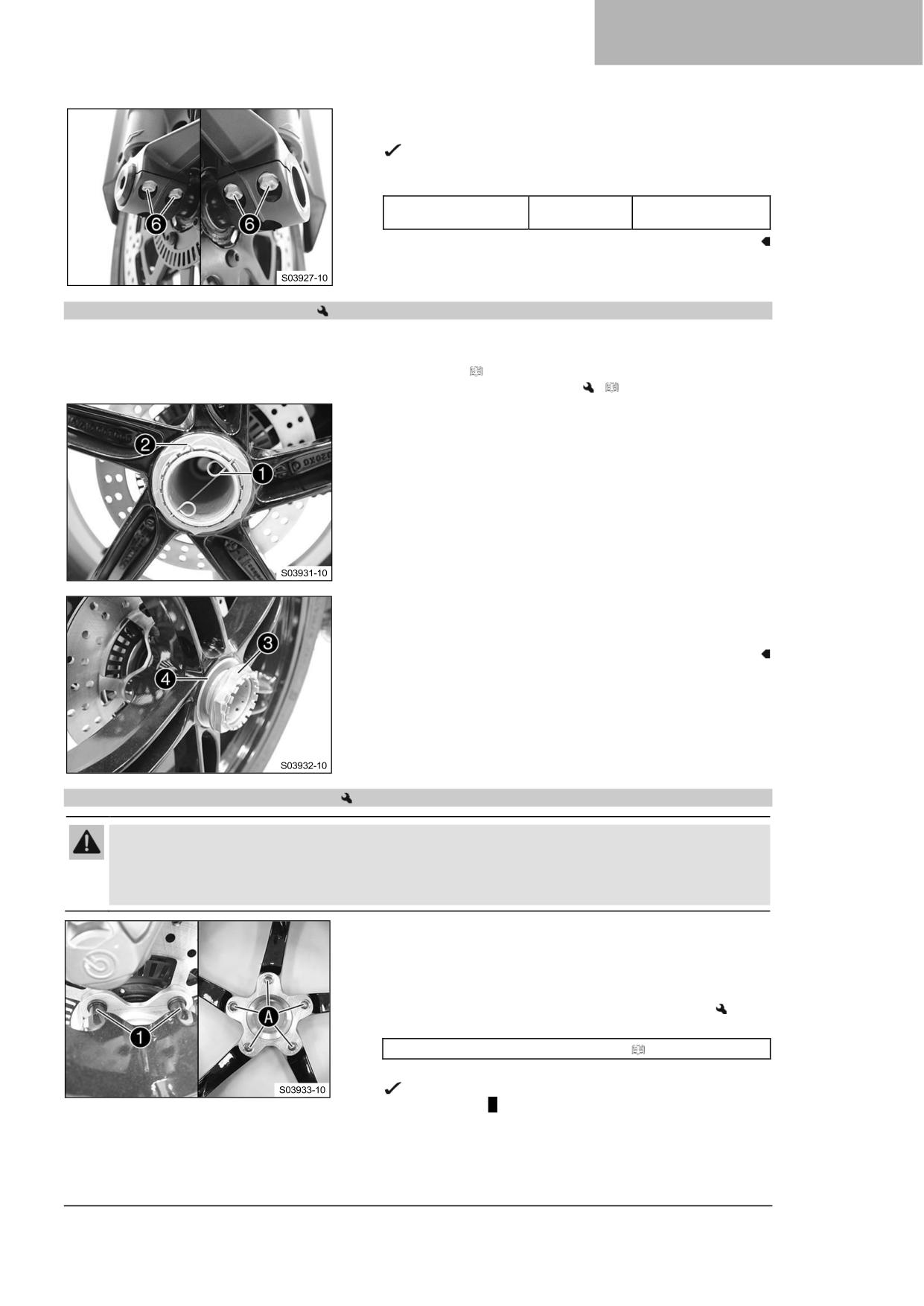

15.1 Снятие переднего колеса
111
хранения
139
15.2 Установка переднего колеса
111
15.3 Снятие заднего колеса
113
22
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
140
15.4 Установка заднего колеса
113
23
ТЕХНИЧЕСКИЕ ДАННЫЕ
142
15.5 Проверка состояния шин
114
15.6 Проверка давления в шинах
115
23.1 Двигатель
142
15.7 Использование спрея для
23.2 Моменты затяжки резьбовых
ремонта шин
116
соединений двигателя
143
23.3 Заправочные емкости
145
16
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
117
23.4 Моторное масло
145

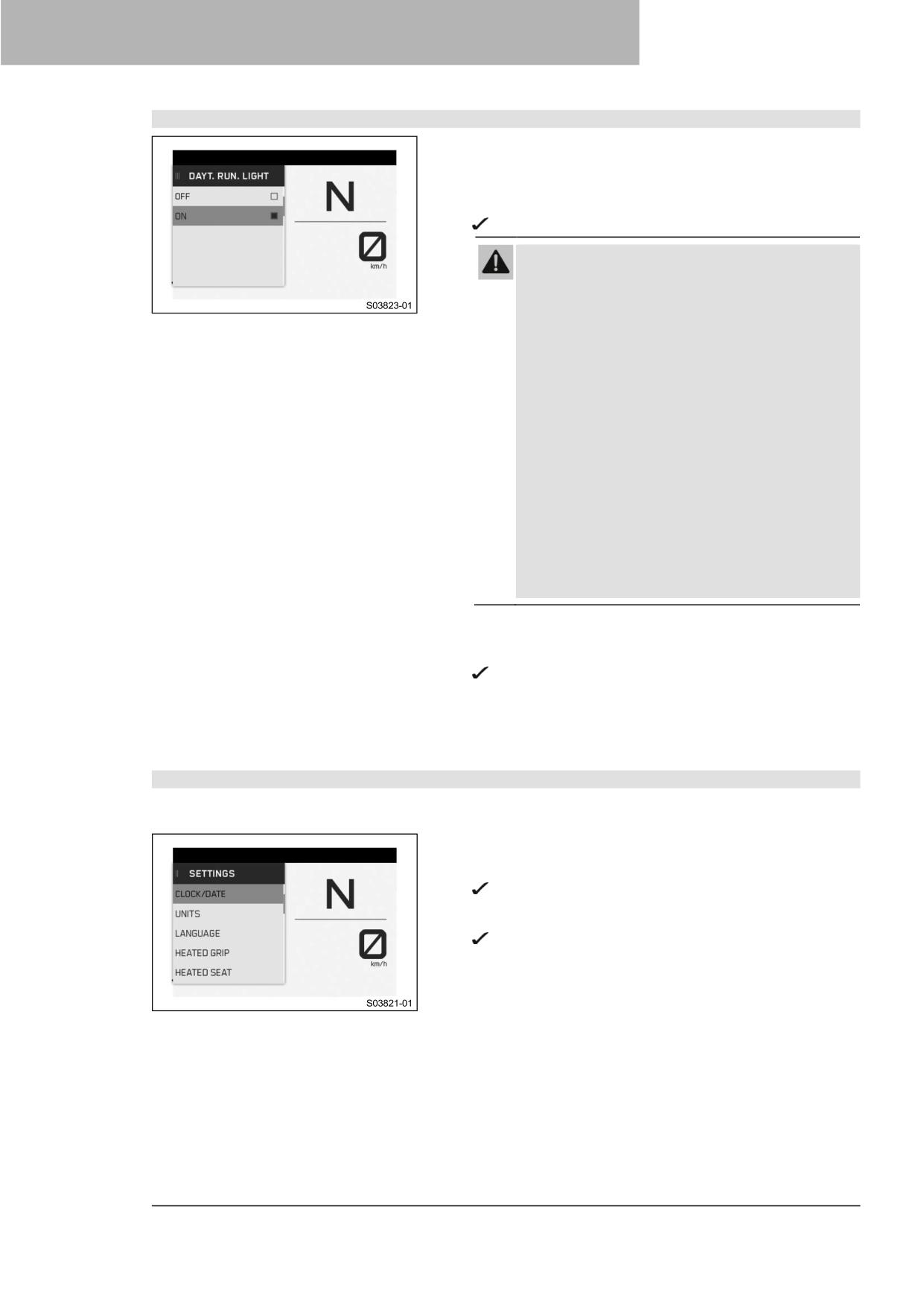

16.1 Дневные ходовые огни (ДХО)
117
23.5 Охлаждающая жидкость
145

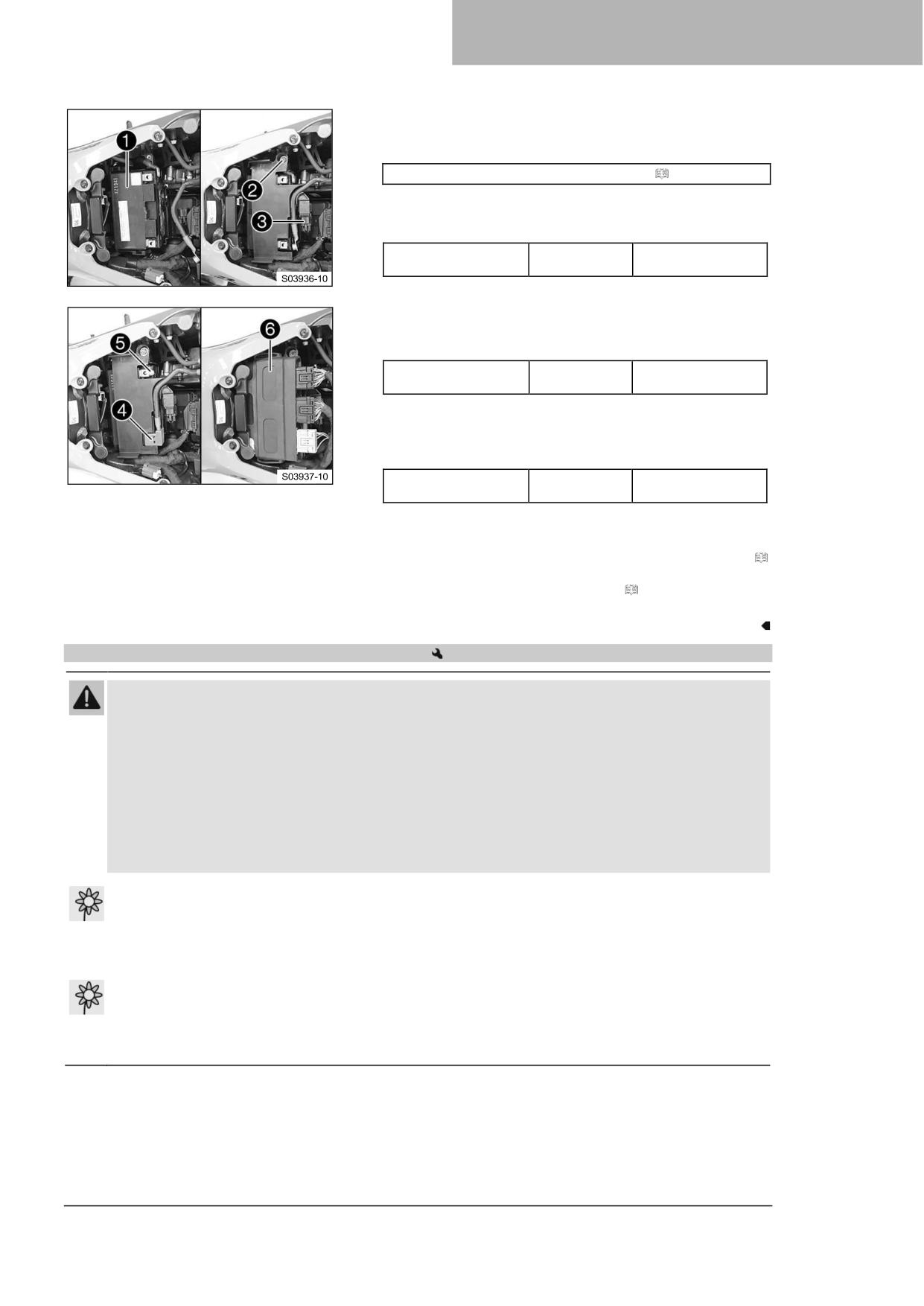

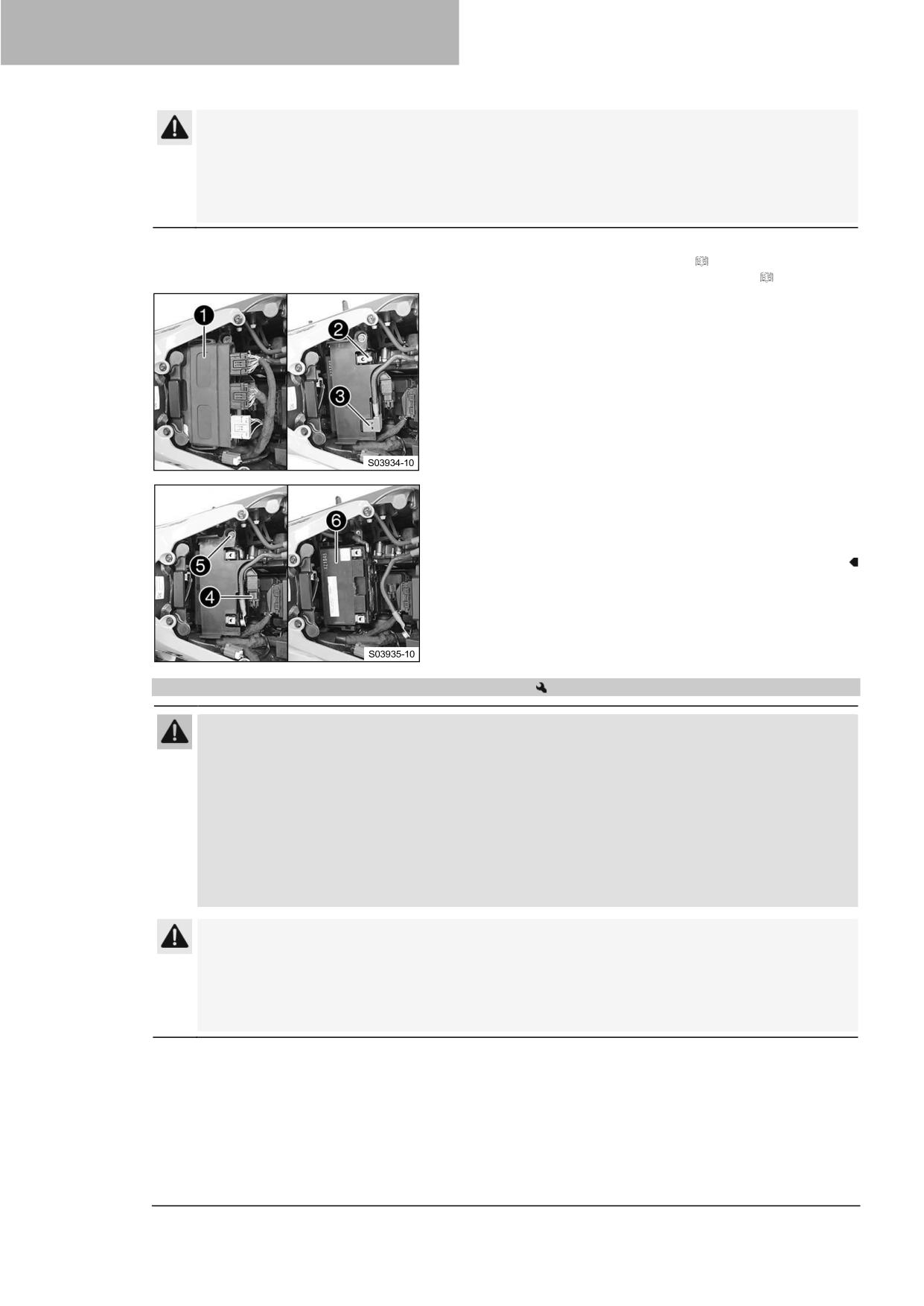

16.2 Снятие 12 В аккумулятора
117
23.6 Топливо
146
16.3 Установка 12 В аккумулятора ...
118
23.7 Шасси
146
16.4 Зарядка 12 В аккумулятора
119
23.8 Электрическая система
147

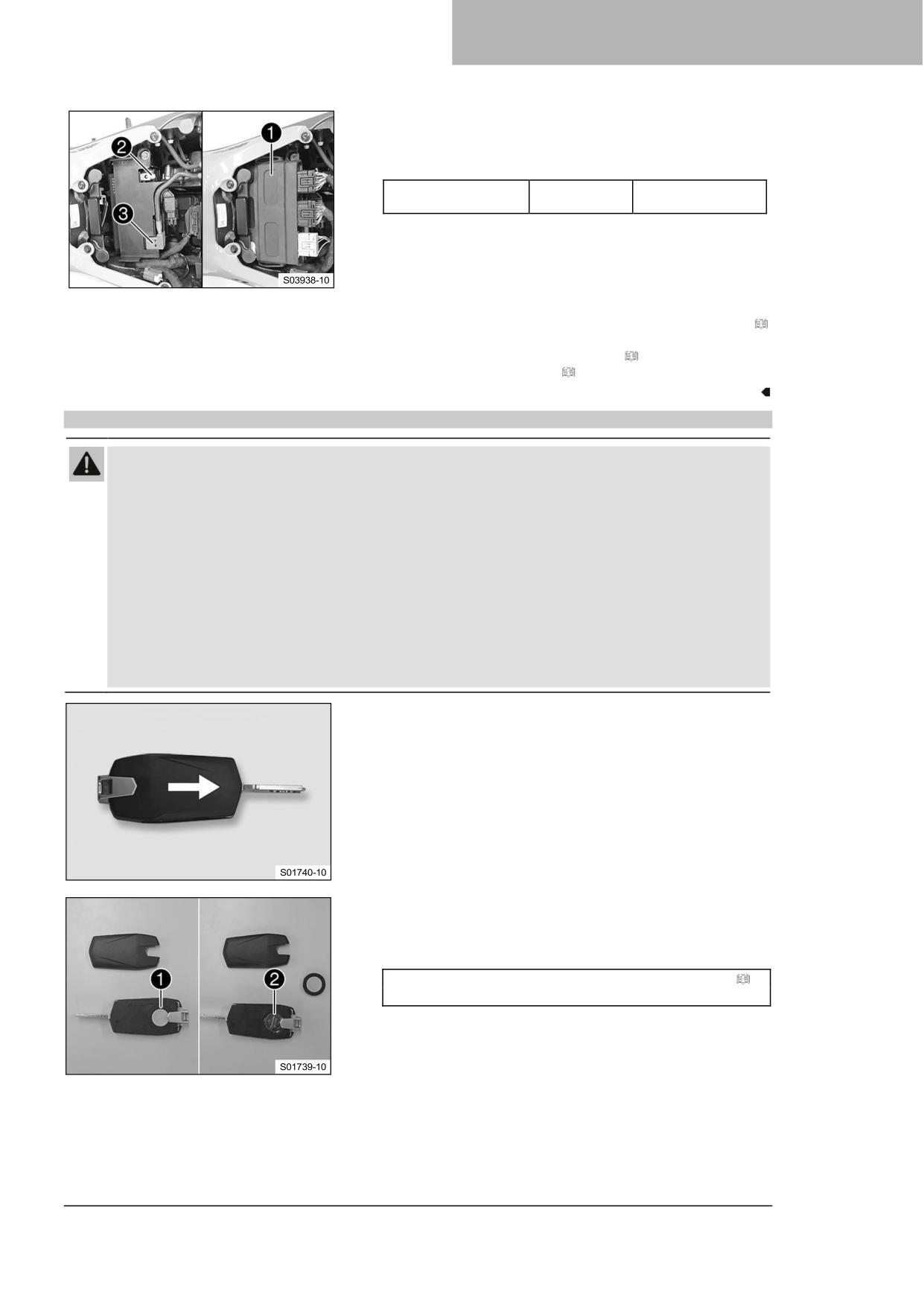

16.5 Замена батарейки ключа системы
23.9 Шины
147
RACE-ON
121
23.10 Вилка
147
16.6 Замена главного
23.11 Амортизатор
148
предохранителя
122
23.12 Моменты затяжки резьбовых
соединений шасси
148
4
СОДЕРЖАНИЕ
24 ДЕКЛАРАЦИИ СООТВЕТСТВИЯ
153
24.1 Декларации соответствия
153
24.2 Декларации соответствия для
конкретных стран
(KTM RACE ON)
153
24.3 Декларации соответствия для
конкретных стран (CCU-2)
154
25 МАТЕРИАЛЫ
155
26 ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ
157
27 СТАНДАРТЫ
158
28 ПЕРЕЧЕНЬ СПЕЦИАЛЬНЫХ
ТЕРМИНОВ
159
29 СПИСОК СОКРАЩЕНИЙ
160
30 СПИСОК ЗНАКОВ
161
30.1 Красные знаки
161
30.2 Желтые и оранжевые знаки
161
30.3 Зеленые и синие знаки
161
ПЕРЕЧЕНЬ
162
5
1 СРЕДСТВА ПРЕДСТАВЛЕНИЯ
1.1
Используемые символы
Значение конкретных символов описано ниже.
Обозначает ожидаемую реакцию (например, на этап работы или функции).
Обозначает непредвиденную реакцию (например, на этап работы или функции).
Обозначает работу, требующую экспертных знаний и понимания технической сути. В
интересах собственной безопасности предоставьте выполнение этих работ
авторизованной мастерской KTM! Там будет обеспечен высочайший уход за вашим
мотоциклом со стороны специально обученных экспертов, использующих необходимые
специальные инструменты.
Обозначает ссылку на страницу (дополнительная информация представлена на
указанной странице).
Обозначает информацию с дополнительными сведениями или подсказками.
Обозначает результат проверки.
Обозначает измерение напряжения.
Обозначает измерение тока.
Обозначает окончание мероприятий, включая возможную доработку.
1.2
Используемые форматы
Типографские форматы, используемые в данном документе, объясняются ниже.
Фирменное название
Обозначает фирменное название.
Название®
Обозначает защищенное название.
Бренд™
Обозначает бренд, доступный на свободном рынке.
Подчеркнутые термины
Ссылаются на технические данные транспортного средства или
указывают на технические термины, которые объясняются в
глоссарии.
6
РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ
2
2.1
Определение использования - использование по назначению
Транспортное средство спроектировано и изготовлено таким образом, чтобы выдерживать обычные
требования регулярного движения и использования на гоночных треках. Данное транспортное средство
средство не подходит для использования на бездорожье.
Информация
Данное транспортное средство допускается к эксплуатации на дорогах общего пользования только
в омологированном исполнении.
2.2
Неправильное использование
Транспортное средство должно использоваться только по назначению.
Использование не по назначению может привести к опасности для людей, имущества и окружающей
среды.
Любое использование транспортного средства не по назначению является неправильным
использованием.
К неправильному использованию также относится использование эксплуатационных и вспомогательных
жидкостей, которые не отвечают требованиям спецификации для соответствующего использования.
2.3
Рекомендации по безопасности
Для безопасной эксплуатации описанного изделия необходимо соблюдать ряд правил техники
безопасности. Поэтому внимательно прочитайте данную инструкцию и все дальнейшие инструкции.
Указания по технике безопасности выделены в тексте и упоминаются в соответствующих местах.
Информация
На описываемом изделии на видных местах прикреплены различные информационные и
предупреждающие наклейки. Не удаляйте информационные и предупреждающие наклейки. Если
они отсутствуют, вы или другие люди могут не распознать опасность и получить травму.
2.4
Уровни опасности и их обозначения
Опасно
Обозначает опасность, которая немедленно и неизбежно приведет к летальному исходу или
серьезным тяжелым травмам, если не принять соответствующие меры.
Предупреждение
Обозначает опасность, которая может привести к смертельному исходу или серьезной травме,
если не принять соответствующие меры.
Внимание
Обозначает опасность, которая может привести к легким травмам, если не принять
соответствующие меры.
Примечание
Обозначает опасность, которая может привести к значительному повреждению механизмов и материалов,
если не будут приняты соответствующие меры.
Примечание
Обозначает опасность, которая может повлечь за собой вред окружающей среде, если не
принять соответствующие меры.
7
2 РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ
2.5
Предупреждение о вмешательстве
Вмешиваться в систему контроля шума запрещено. Федеральным законом запрещаются следующие
действия или их поощрение:
1 Демонтаж или приведение в нерабочее состояние любым лицом, кроме как для целей обслуживания,
ремонта или замены, любого устройства или элемента конструкции, встроенного в новое транспортное
средство для контроля уровня шума до его продажи или доставки конечному покупателю или во время
его эксплуатации, или
2 использование транспортного средства после того, как такое устройство или элемент конструкции
были удалены или приведены в нерабочее состояние любым лицом.
К числу действий, считающихся несанкционированным вмешательством, относятся перечисленные ниже
действия:
1 Снятие или перфорирование главных глушителей, дефлекторов, приемных труб или любых других
компонентов, отводящих выхлопные газы.
2 Снятие или перфорирование частей системы впуска.
3 Отсутствие надлежащего технического обслуживания.
4 Замена движущихся деталей транспортного средства или частей выхлопной системы или системы
впуска на детали, не указанные производителем.
2.6
Безопасная эксплуатация
Опасно
Опасность несчастных случаев Водитель, не имеющий права управлять транспортным
средством, представляет опасность для себя и окружающих.
-
Не управляйте транспортным средством, если вы не в состоянии управлять им из-за влияния
алкоголя, наркотиков или лекарств.
-
Не управляйте транспортным средством, если вы инвалид или у вас расстройство психики.
Опасно
Опасность отравления Выхлопные газы токсичны, и их вдыхание может привести к потере
сознания и смерти.
-
При работе двигателя всегда следите за тем, чтобы вентиляция была надлежащей.
−
При запуске или работе двигателя в закрытом помещении используйте эффективный отвод
выхлопов.
Предупреждение
Опасность ожогов
Некоторые детали транспортного средства сильно нагреваются при его
эксплуатации.
-
Не прикасайтесь к таким деталям, как выхлопная система, радиатор, двигатель, амортизатор
или тормозная система, пока детали транспортного средства не остыли.
-
Дайте деталям транспортного средства остыть, прежде чем выполнять какие-либо работы на
транспортном средстве.
Эксплуатируйте транспортное средство только в идеальном техническом состоянии, в соответствии с его
назначением, безопасным и экологически приемлемым способом.
Транспортное средство должно использоваться только обученными людьми. Для управления
транспортным средством на дорогах общего пользования необходимо иметь соответствующее
водительское удостоверение.
Неисправности, снижающие безопасность, должны незамедлительно устраняться в официальной
мастерской KTM.
Соблюдайте требования информационных и предупреждающих табличек на транспортном средстве.
8
РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ
2
2.7
Защитная одежда
Предупреждение
Риск получения травмы
Отсутствующая или некачественная защитная одежда
представляет повышенный риск для безопасности.
-
Во время любых поездок надевайте соответствующую защитную одежду: шлем, ботинки,
перчатки, а также брюки и куртку с защитными элементами.
-
Всегда носите защитную одежду, которая находится в хорошем состоянии и соответствует
законодательным нормам.
В интересах вашей собственной безопасности компания KTM рекомендует управлять транспортным
средством только в защитной одежде.
2.8
Правила работы
Если не указано иное, во время любых работ зажигание должно быть выключено (модели с замком
зажигания, модели с дистанционным ключом) или двигатель должен быть остановлен (модели без замка
зажигания или дистанционного ключа). Для выполнения определенных работ необходимы специальные
инструменты. Инструменты не являются комплектующей деталью транспортного средства, но могут быть
заказаны по номеру в скобках. Пример: съемник подшипников (15112017000)
Если не указано иное, ко всем задачам и описаниям применяются нормальные условия.
Температура окружающего воздуха
20 °C (68 °F)
Давление окружающего воздуха
1013 мбар (14,69 фунтов на кв. дюйм)
Относительная влажность воздуха
60 ± 5 %
Во время сборки используйте новые детали для замены деталей, которые нельзя использовать повторно
(например, самоконтрящиеся винты и гайки, установочные винты, уплотнения, кольцевые уплотнения,
уплотнительные кольца, штифты и стопорные шайбы).
В случае некоторых винтов требуется фиксатор резьбы (например, Loctite® (Локтайт). Соблюдайте
инструкции производителя.
Если на новую деталь уже нанесен фиксатор резьбовых соединений (например, Precote®), не наносите
дополнительный фиксатор резьбовых соединений. После разборки очистите детали, подлежащие
повторному использованию, и проверьте их на наличие повреждений и износа. Замените поврежденные
или изношенные детали. После завершения ремонтных работ или работ по обслуживанию проверьте
безопасность эксплуатации транспортного средства.
2.9
Окружающая среда
Если вы ответственно используете свой мотоцикл, вы можете гарантировать, что проблемы и конфликты
не возникнут. Чтобы защитить будущее мотоспорта, убедитесь, что вы используете свой мотоцикл
законно, проявляете экологическую ответственность и уважаете права других людей.
При утилизации отработанного масла, других эксплуатационных и вспомогательных жидкостей, а также
отработанных комплектующих деталей, соблюдайте законы и правила соответствующей страны.
Поскольку на мотоциклы не распространяются правила ЕС, регулирующие утилизацию подержанных
транспортных средств, не существует никаких законодательных норм, относящихся к утилизации
отслужившего свой срок мотоцикла. Ваш официальный дилер KTM будет рад проконсультировать вас.
2.10
Руководство пользователя
Перед первой поездкой внимательно и полностью прочитайте данное руководство пользователя.
Руководство пользователя содержит полезную информацию и множество подсказок по эксплуатации,
обращению и обслуживанию мотоцикла. Только так вы сможете узнать, как лучше всего настроить
транспортное средство для самостоятельного использования и как защитить себя от травм.
Подсказка
Храните руководство пользователя, например, на своем терминальном устройстве, чтобы иметь
возможность прочитать его в любой момент.
Если вы хотите узнать больше о транспортном средстве или у вас есть вопросы по прочитанному
материалу, обратитесь к официальному дилеру KTM.
9
ВАЖНЫЕ ПРИМЕЧАНИЯ
3
3.1
Гарантия производителя, подразумеваемая гарантия
Работы, назначенные в графике обслуживания, должны выполняться только в официальной мастерской
KTM и подтверждаться на KTM Dealer.net, так как в противном случае все гарантийные обязательства
будут аннулированы. Гарантия производителя не распространяется на повреждения или вторичные
повреждения, вызванные вмешательством и/или переоборудованием транспортного средства.
3.2
Топливо, вспомогательные материалы
Примечание
Опасность загрязнения окружающей среды
Неправильное обращение с топливом
представляет опасность для окружающей среды.
-
Не допускайте попадания топлива в грунтовые воды, почву или канализацию.
Используйте топливо и вспомогательные вещества в соответствии с руководством пользователя и
техническими условиями.
3.3
Запасные части, технические аксессуары
Для вашей собственной безопасности используйте только те запасные части и аксессуары, которые
одобрены и/или рекомендованы компанией KTM, и устанавливайте их в официальной мастерской KTM.
Компания KTM не несет никакой ответственности за другие изделия и любой возникший ущерб или
потери.
Определенные запасные части и аксессуары указаны в скобках в описаниях. Ваш официальный дилер
KTM будет рад проконсультировать вас.
Последние новости каталога KTM PowerParts для вашего транспортного средства можно найти на веб-
сайте KTM.
Международный веб-сайт KTM: KTM.COM
3.4
Техобслуживание
Необходимым условием безупречной работы и предотвращения преждевременного износа является
правильное проведение работ по обслуживанию, уходу и регулировке двигателя и шасси в соответствии с
описанием в руководстве пользователя. Неправильная настройка подвески может привести к
повреждениям и поломкам элементов шасси.
Использование транспортного средства в сложных условиях, таких как пыльная среда, проливной дождь,
сильная жара или с большой нагрузкой, может привести к значительно более быстрому износу таких
комплектующих деталей, как воздушный фильтр, трансмиссия, тормозная система или элементы
подвески. По этой причине может потребоваться осмотр или замена деталей перед следующим плановым
обслуживанием.
Обязательно соблюдайте установленные сроки обкатки и интервалы между техническими
обслуживаниями. Если будете соблюдать их в точности, то обеспечите гораздо более длительный срок
службы вашего мотоцикла. Соответствующий пробег или интервал времени определяется в зависимости
от того, что наступит раньше.
3.5
Рисунки
На рисунках, приведенных в руководстве, может быть изображено специальное оборудование.
В целях наглядности некоторые комплектующие детали могут быть показаны в разобранном виде или
вообще не показаны. Не всегда необходимо разбирать комплектующую деталь для выполнения
рассматриваемого действия. Следуйте инструкциям в тексте.
3.6
Обслуживание клиентов
Ваш официальный дилер KTM будет рад ответить на любые ваши вопросы, касающиеся вашего
транспортного средства и KTM.
Список официальных дилеров KTM можно найти на веб-сайте KTM.
Международный веб-сайт KTM: KTM.COM
11
4 ОБЗОРНАЯ ИНФОРМАЦИЯ
4.1
Вид на транспортное средство, спереди слева (пример)
❶ Рычаг переднего тормоза ( стр. 16)
❷ Рычаг сцепления ( стр. 16)
❸ Поддерживающий ремень ( стр. 24)
❹ Набор инструментов ( стр. 24)
❺ Замок сиденья ( стр. 24)
❻ Пассажирские подножки ( с. 24)
❼ Водительские подножки
❽ Боковая подставка ( стр. 25)
❾ Рычаг сцепления ( стр. 25)
❿ Указатель уровня моторного масла
12
ОБЗОРНАЯ ИНФОРМАЦИЯ
4
4.2
Вид на транспортное средство, сзади справа (пример)
❶ Крышка заливной горловины топливного бака
❷ Комбинированный переключатель, левая сторона ( стр. 16)
❸ Кнопка пуска/аварийный выключатель ( стр. 20)
❹ Кнопка системы RACE-ON ( стр. 21)
❺ Выключатель проблескового сигнала аварийной сигнализации ( стр. 20)
❻ Переключатель C1 и C2 ( стр. 21)
❼ Ручка газа ( стр. 16)
❽ Расширительный бачок системы охлаждения
❾ Педаль ножного тормоза ( стр. 25)
13
5 СЕРИЙНЫЙ НОМЕР
5.1
Идентификационный номер транспортного средства
Идентификационный номер транспортного средства ❶ выбит
на правой стороне рулевой колонки.
Идентификационный номер транспортного средства также
указан в паспортной табличке.
5.2
Паспортная табличка
Паспортная табличка ❶ нанесена на правую трубу рамы.
5.3

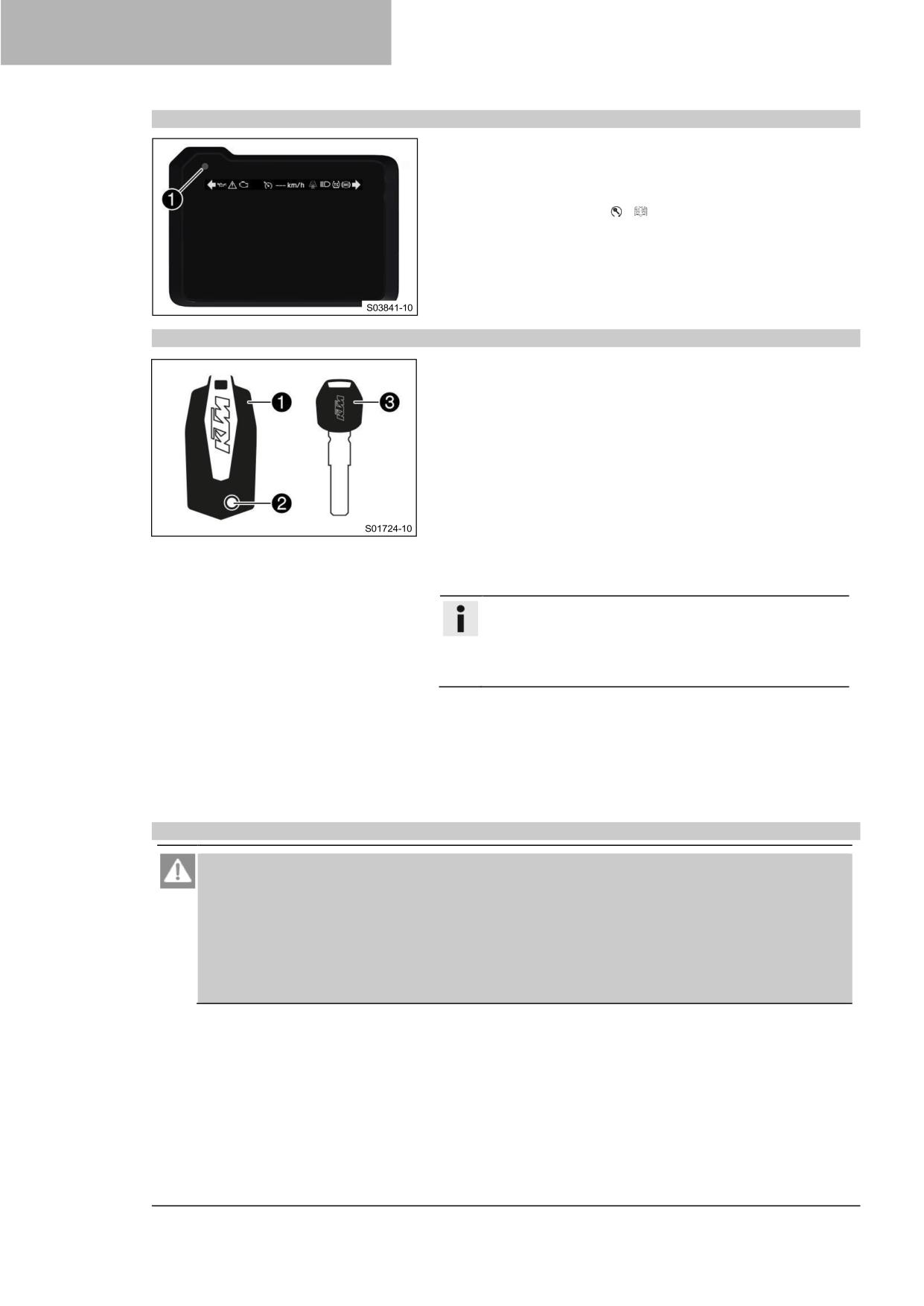

Номер ключа
Номер ключа Кодовый номер ❶ находится на КАРТЕ КОДА
КЛЮЧА.
Информация
Номер ключа необходим для заказа запасного ключа.
Храните КАРТУ КОДА КЛЮЧА в надежном месте.
5.4
Номер двигателя
Номер двигателя ❶ выбит на правой стороне двигателя.
14
СЕРИЙНЫЙ НОМЕР
5
5.5
Артикул вилки
Артикул вилки ❶ выбит на внутренней стороне хомута оси.
5.6
Артикул амортизатора
Артикул амортизатора ❶ выбит на верхней части амортизатора
над регулировочным кольцом со стороны двигателя.
5.7
Артикул демпфера руля
Артикул демпфера руля ❶ выбит на нижней стороне
амортизатора рулевого механизма.
15
6 ОРГАНЫ УПРАВЛЕНИЯ
6.1

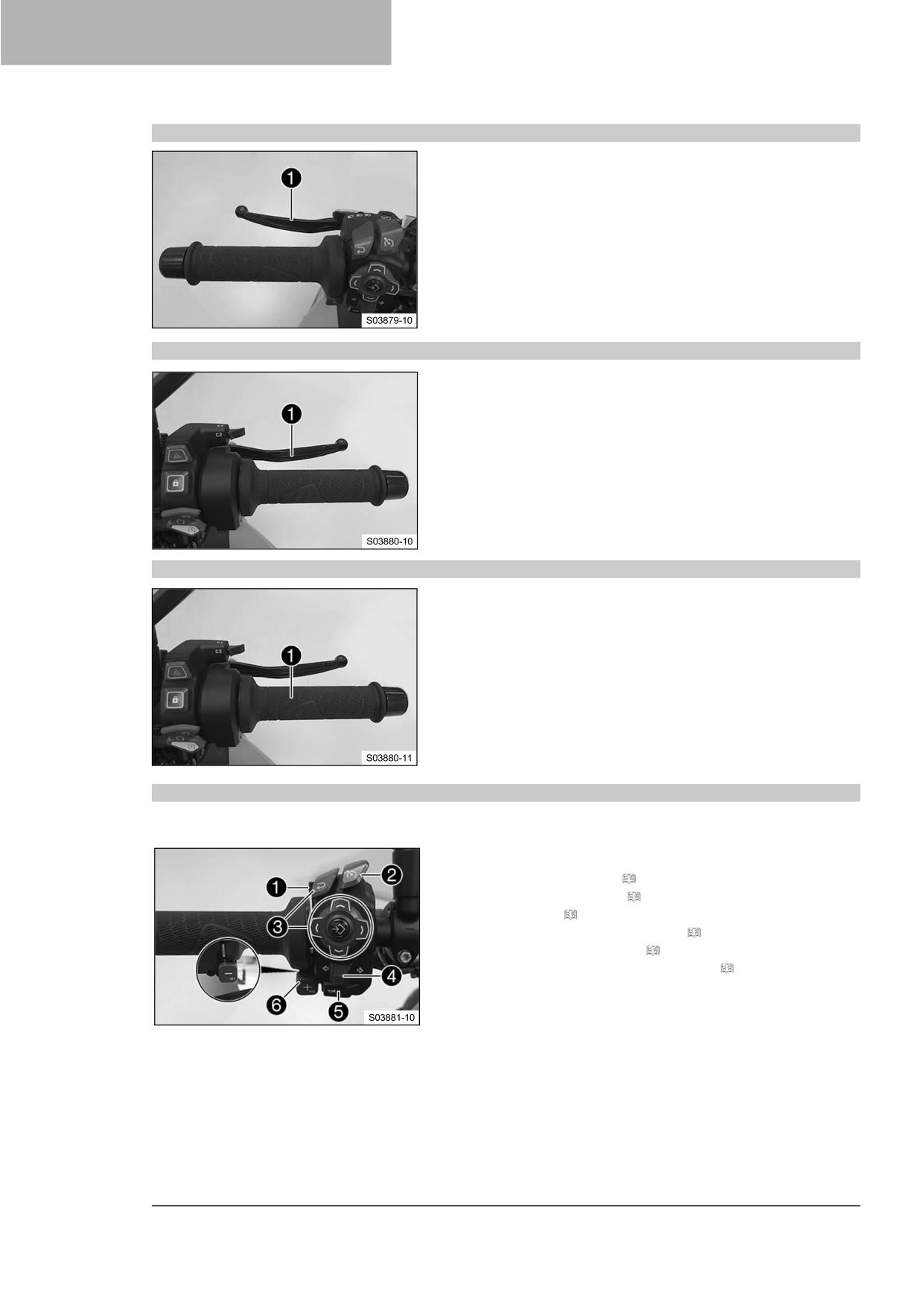

Рычаг сцепления
Рычаг сцепления ❶ установлен на руле слева. Сцепление
включается гидравлически и регулируется автоматически.
6.2
Рычаг переднего тормоза
Рычаг ручного тормоза ❶ установлен на правой стороне руля.
Передний тормоз включается с помощью рычага переднего
тормоза.
6.3
Ручка газа
Ручка газа ❶ расположена на правой стороне руля.
6.4
Комбинированный переключатель, левая сторона
Левый комбинированный переключатель установлен на левой
стороне руля.
Общий вид левого комбинированного переключателя
❶ Переключатель света ( стр. 17)
❷ Кнопки круиз-контроля ( стр. 18)
❸ Кнопки меню ( стр. 17)
❹ Выключатель сигнала поворота ( стр. 17)
❺ Кнопка звукового сигнала ( стр. 18)
❻ Кнопка +RES/-SET (сброс/установка) ( стр. 19)
16
ОРГАНЫ УПРАВЛЕНИЯ
6
6.5
Переключатель света
Переключатель света ❶ установлен на комбинированном
переключателе слева.
Возможные состояния
Ближний свет включен - Переключатель света в
положении A. В этом положении включены
ближний свет и задний фонарь.
Дальний свет включен - Переключатель света в
положении B. В этом положении включены
дальний свет и задний фонарь.
Проблесковый сигнал фары - Переключатель
света в положении C. В этом положении работает
проблесковый сигнал фары. После использования
переключатель света автоматически возвращается
в положение A.
6.6

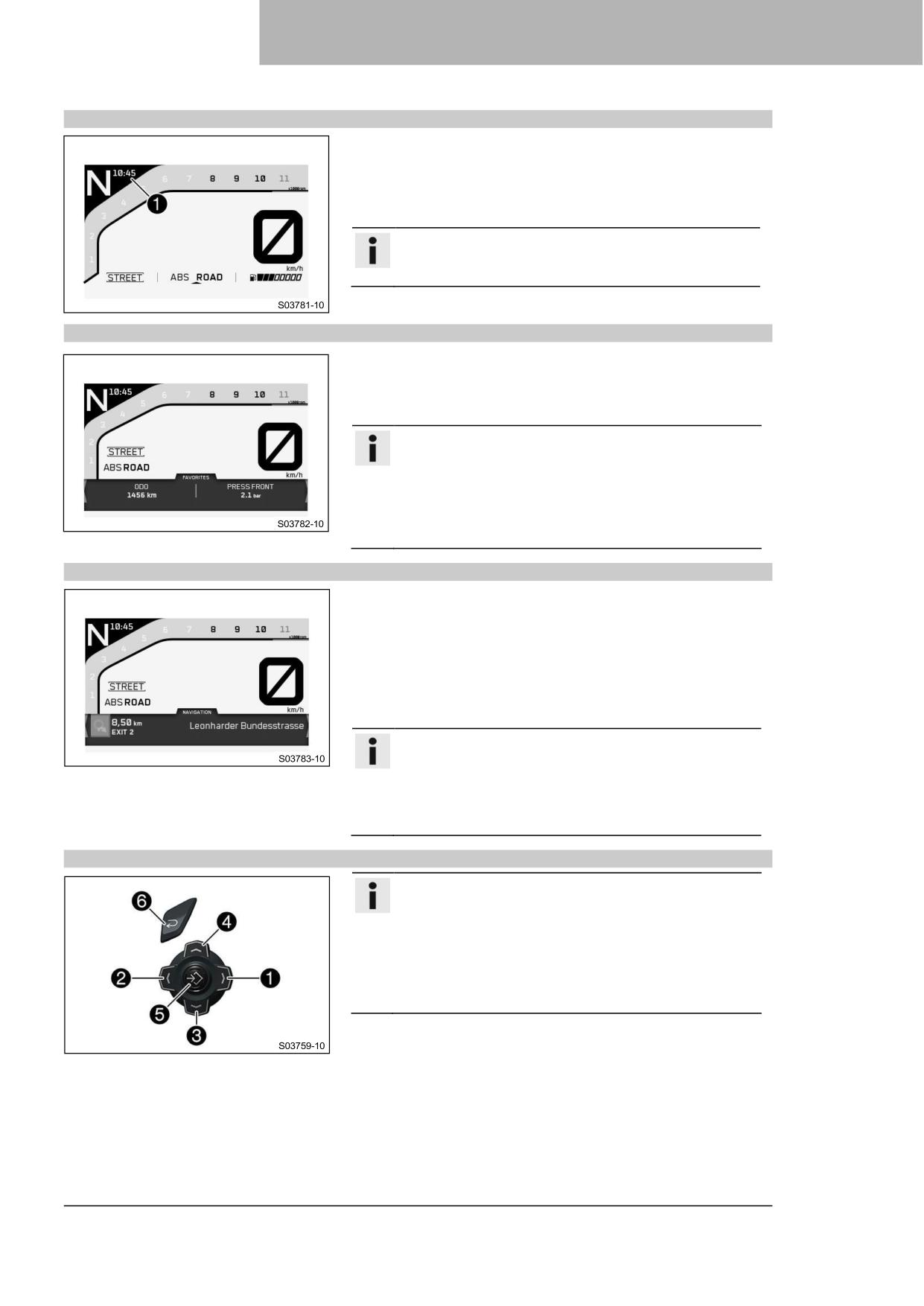

Кнопки меню
Кнопки меню установлены в середине левого
комбинированного переключателя.
Кнопки меню используются для управления дисплеем
комбинации приборов.
Кнопка ❶ - это кнопка ВВЕРХ.
Кнопка ❷ - кнопка ВПРАВО.
Кнопка ❸ - кнопка ВНИЗ.
Кнопка ❹ - кнопка ВЛЕВО.
Кнопка ❺ - это кнопка SET (УСТАНОВИТЬ).
Кнопка ❻ - кнопка НАЗАД.
6.7
Переключатель сигнала поворота
Выключатель сигнала поворота ❶ установлен на
комбинированном переключателе слева.
Возможные состояния
Сигнал поворота выключен - Выключатель сигнала
поворота нажат в направлении корпуса
выключателя.
Сигнал левого поворота, включен - выключатель
сигнала поворота нажат влево. После
использования выключатель сигнала поворота
автоматически возвращается в центральное
положение.
Сигнал правого поворота, включен - выключатель
сигнала поворота нажат вправо. После
использования выключатель сигнала поворота
автоматически возвращается в центральное
положение.
17
6 ОРГАНЫ УПРАВЛЕНИЯ
Информация
Функция автоматического отключения сигнала
поворота (ATIR) доступна в качестве программной
функции.
Функция ATIR использует счетчик времени и
расстояния. Если сигнал поворота был включен в
течение не менее 10 секунд и расстояние поездки
составляет 150 метров, сигнал поворота
выключается.
Если транспортное средство неподвижно, оба
счетчика останавливаются. При повторной активации
выключателя сигнала поворота оба счетчика
сбрасываются.
6.8
Кнопка звукового сигнала
Кнопка звукового сигнала ❶ установлена на левой стороне
руля.
Возможные состояния
•
Кнопка звукового сигнала находится в исходном
положении
•
Кнопка звукового сигнала нажата - в этом положении
звуковой сигнал работает.
6.9
Кнопки круиз-контроля
Кнопки круиз-контроля ❶, ❷ и ❸ расположены на левой
стороне комбинированного переключателя.
Возможные состояния
•
Кнопка системы круиз-контроля в исходном положении.
•
Кратковременно нажимается кнопка +RES. - последняя
сохраненная скорость включается повторно. Каждое
последующее кратковременное нажатие увеличивает
установленную скорость на 1 км/ч или 1 милю в час.
•
Кнопка +RES нажата и удерживается. - установленная
скорость увеличивается с шагом 5 км/ч или 5 миль/ч.
•
Кнопка -SET нажата. - включается функция круиз-
контроля и поддерживается текущая скорость. При
каждом последующем кратковременном нажатии
установленная скорость уменьшается на 1 км/ч или 1
милю в час.
•
Кнопка -SET нажата и удерживается. - Установленная
скорость уменьшается с шагом 5 км/ч или 5 миль/ч.
Информация
После активации функции круиз-контроля ручку газа
можно повернуть обратно в исходное положение.
Выбранная скорость будет поддерживаться.
Если установленная скорость еще не была сохранена,
ее можно сохранить один раз с помощью кнопки
+RES. Если скорость установившегося движения
превышена менее чем на 30 секунд при повороте
ручки газа, круиз-контроль остается активированным.
Для выключения системы круиз-контроля нажмите кнопку
системы круиз-контроля еще раз.
Кроме того, работа системы круиз-контроля прекращается при
возникновении одного из следующих событий:
18
ОРГАНЫ УПРАВЛЕНИЯ
6
−
Нажатие рычага ручного тормоза
−
Управление педалью ножного тормоза
−
Управление рычагом сцепления
−
Переключение передач без квикшифтера+
−
Поворот ручки газа за пределы исходного положения
−
Контроль противобуксовочной системы мотоцикла (MTC)
−
Проскальзывание заднего колеса или подъем переднего
колеса
-
Возникновение неисправности, нарушающей работу
системы круиз-контроля
-
Превышение установленной скорости более чем на 30
секунд при обгоне
Предупреждение
Опасность несчастных случаев Работа системы
круиз-контроля подходит не для всех ситуаций во время
передвижения.
Выбранная установленная скорость не будет
достигнута, если мощность двигателя недостаточна для
движения по уклону.
Выбранная установленная скорость будет превышена,
если эффект торможения двигателем недостаточен для
движения под уклон.
-
Не используйте систему круиз-контроля на
извилистых дорогах.
-
Не используйте систему круиз-контроля на
скользкой дороге (например, в дождь, гололед или
снегопад), в условиях плохой видимости или на
поверхностях без дорожного покрытия (например,
на песке, камнях или гравии).
-
Не используйте систему круиз-контроля, если
дорожное движение не позволяет поддерживать
постоянную скорость.
Функция системы круиз-контроля доступна только при
активированной противобуксовочной системе мотоцикла
(MTC). При отключении противобуксовочной
системы мотоцикла (MTC) функция системы круиз-контроля
также отключается. Функция системы круиз-контроля не может
быть активирована во время быстрого разгона.
Функция системы круиз-контроля может быть активирована
только на третьей, четвертой, пятой и шестой передачах.
Диапазон регулирования составляет от 40 до 200 км/ч или от
25 до 125 миль/ч.

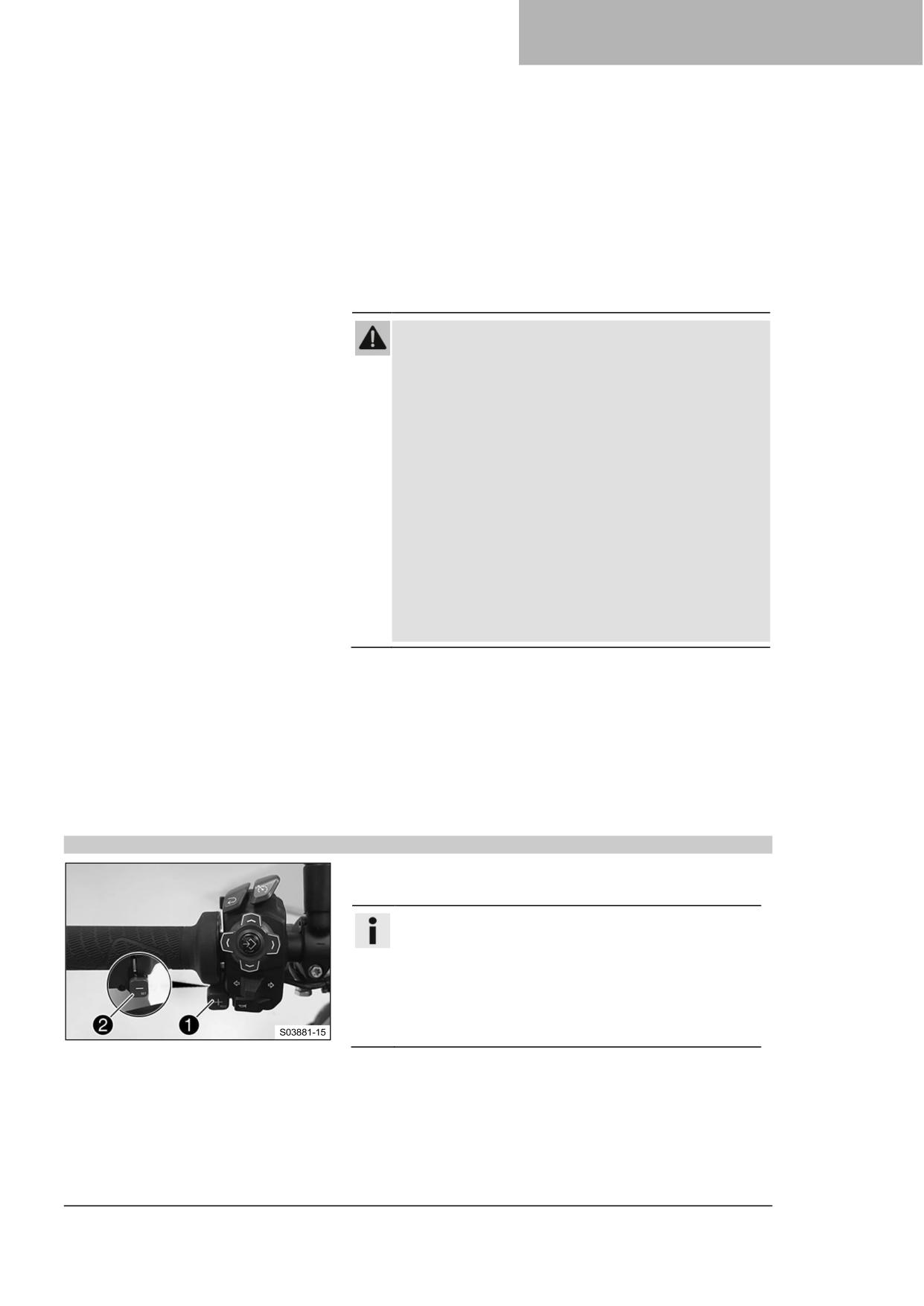

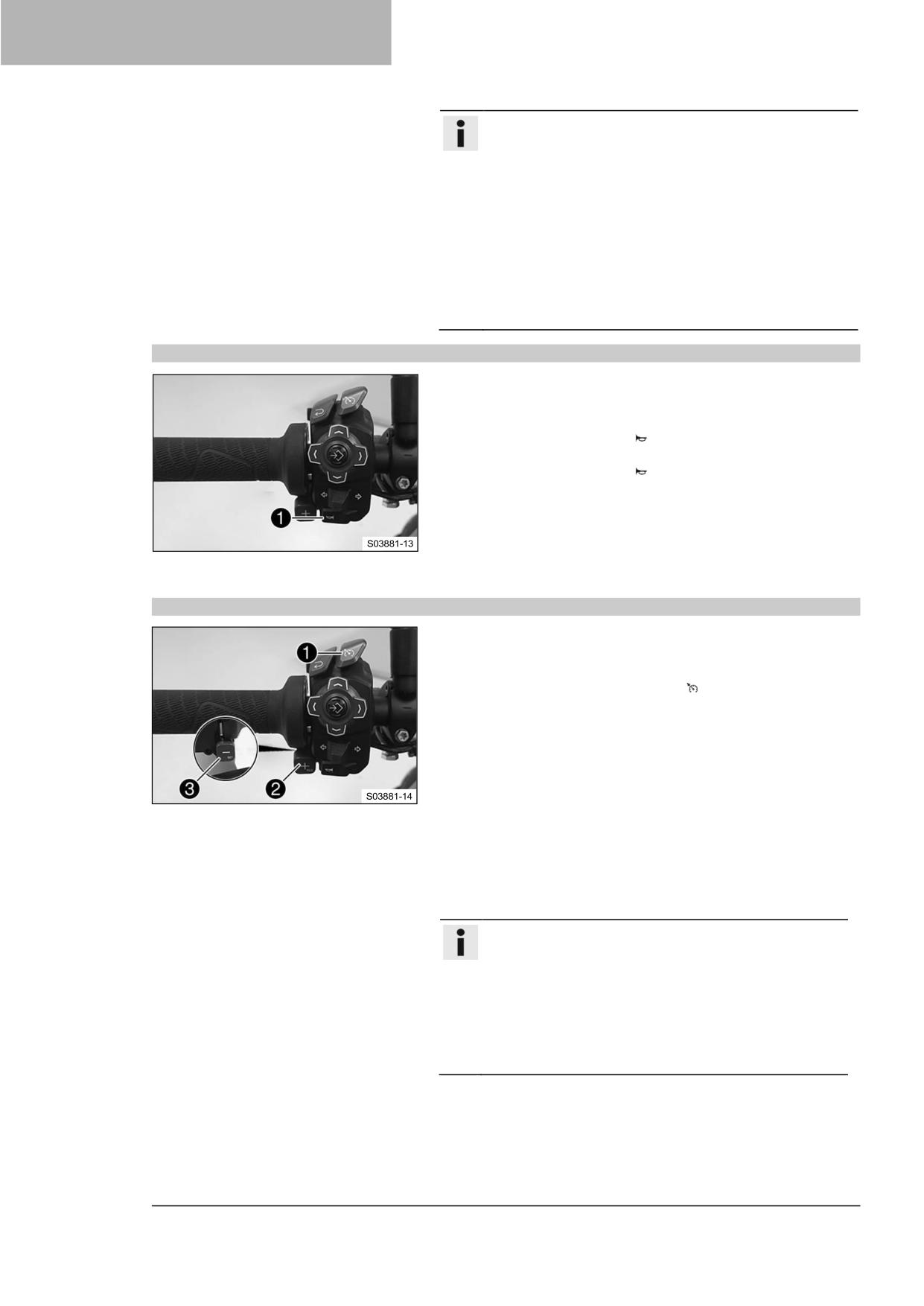

6.10
Кнопки +RES/-SET (сброса/установки)
Кнопка +RES ❶ расположена на руле, спереди слева.
Кнопка -SET ❷ расположена на руле, сзади слева.
Информация
Кнопки +RES и -SET используются для управления
круиз-контролем, когда функция круиз-контроля
активирована. Если функция круиз-контроля
отключена и установлен режим езды
Производительность или Трасса гонки, кнопки
+RES и -SET используются для регулировки
Регулятора проскальзывания.
19
6 ОРГАНЫ УПРАВЛЕНИЯ
6.11
Комбинированный переключатель, правый
Правый комбинированный переключатель установлен на
правой стороне руля.
Общий вид правого комбинированного переключателя
❶ Переключатель C1 и C2 ( стр. 21)
❷ Выключатель проблескового сигнала аварийной
сигнализации ( стр. 20)
❸ Кнопка системы RACE-ON ( стр. 21)
❹ Кнопка пуска/аварийный выключатель ( стр. 20)
6.12

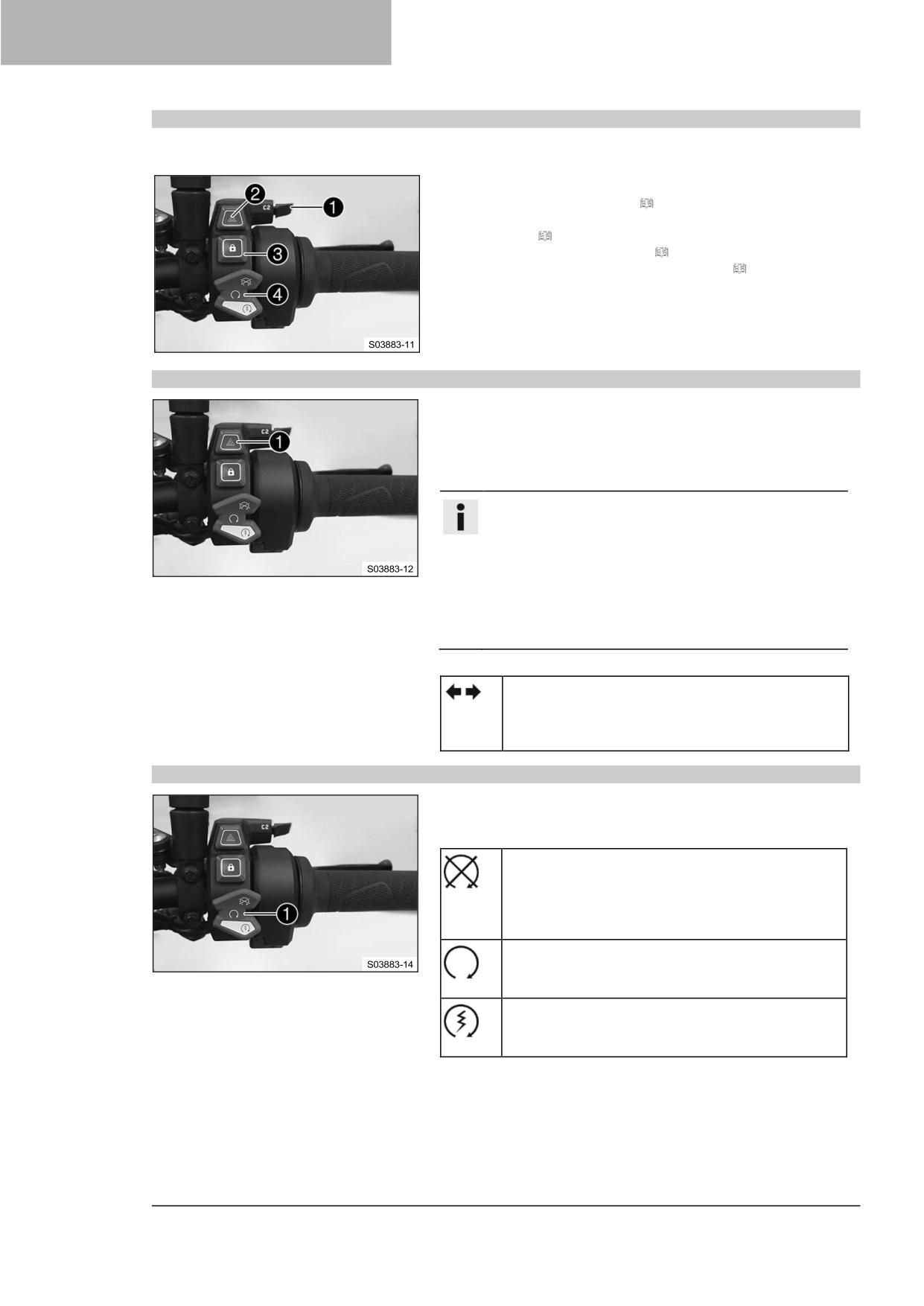

Выключатель проблескового сигнала аварийной сигнализации
Выключатель проблескового сигнала аварийной сигнализации
❶ установлен на правой стороне комбинированного
переключателя.
Проблесковый сигнал аварийной сигнализации используется
для индикации аварийных ситуаций.
Информация
Проблесковый сигнал аварийной сигнализации может
быть включен или выключен при включенном
зажигании или в течение 60 секунд после выключения
зажигания.
Проблесковый сигнал аварийной сигнализации
должен быть включен только до тех пор, пока это
необходимо, так как он разряжает 12-вольтовый
аккумулятор.
Возможные состояния
Проблесковый сигнал аварийной сигнализации -
мигают все четыре сигнала поворота и зеленые
сигнальные лампы указателей поворота на
приборной панели.
6.13
Кнопка пуска/аварийный выключатель
Кнопка пуска/аварийный выключатель ❶ установлен на
правой стороне комбинированного переключателя.
Возможные состояния
Кнопка пуска/аварийный выключатель выключен
(верхнее положение) - В этом положении цепь
зажигания разомкнута, работающий двигатель
останавливается и не может быть запущен. На
дисплее появляется сообщение.
Кнопка пуска/аварийный выключатель включен
(среднее положение) - Это положение необходимо
для работы; цепь зажигания замкнута.
Двигатель стартера включен (нижнее положение) -
В этом положении приводится в действие
двигатель стартера.
20
ОРГАНЫ УПРАВЛЕНИЯ
6
6.14

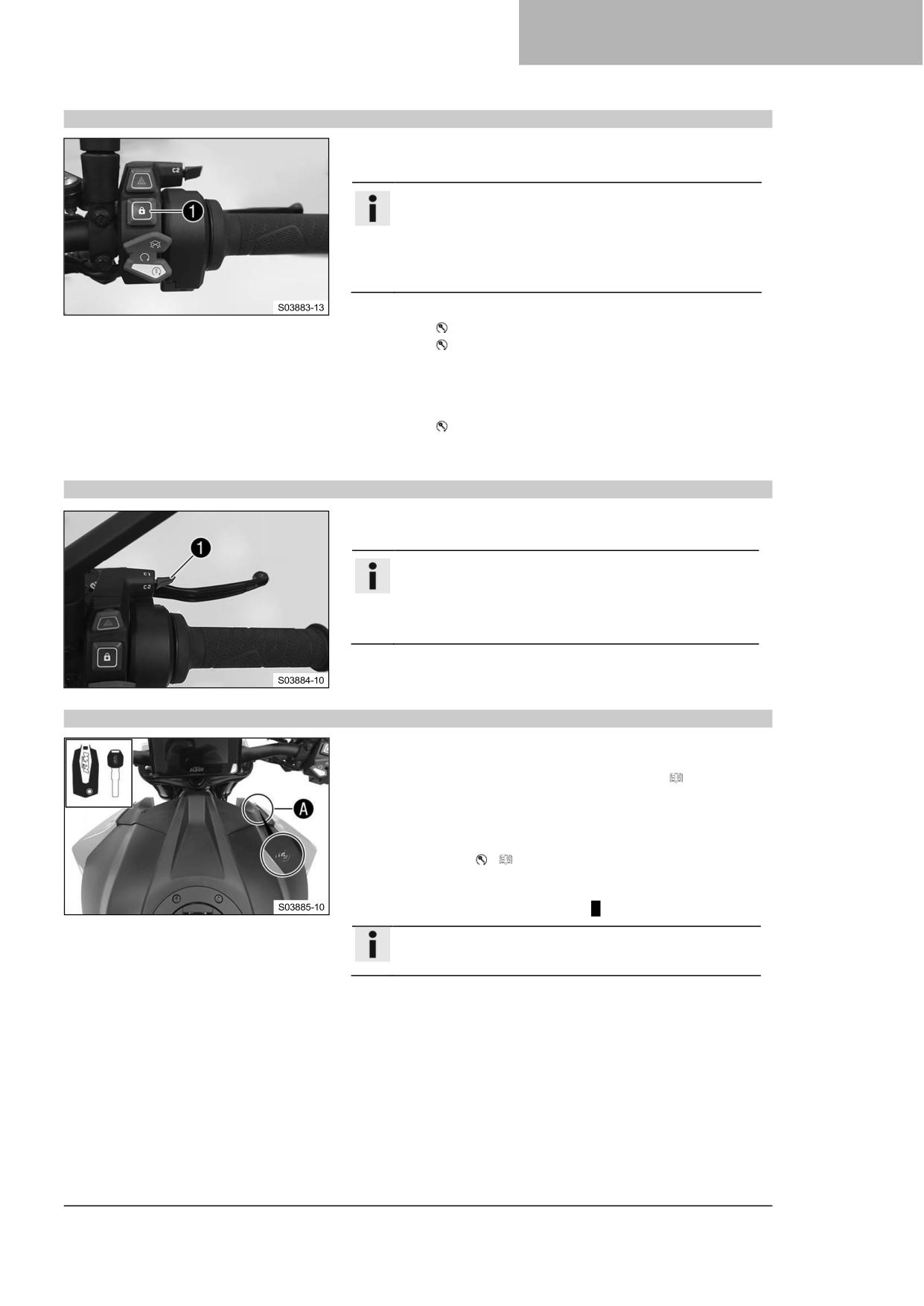

Кнопка системы RACE-ON
Кнопка ❶ системы RACE-ON установлена на правой стороне
комбинированного переключателя.
Информация
Кнопка системы RACE-ON выполняет функцию
блокировки зажигания на данном транспортном
средстве.
Рулевое управление может быть заблокировано
только при повороте руля влево.
Возможные состояния
•
Кнопка системы RACE-ON в исходном положении.
•
Кнопка системы RACE-ON кратковременно нажата -
Кратковременное нажатие включает зажигание и
разблокирует замок рулевой колонки или выключает
зажигание. Для подтверждения кратковременно
загорается индикаторная лампа системы RACE-ON.
•
Кнопка системы RACE-ON нажата и удерживается -
Нажатие и удержание выключает зажигание и блокирует
замок рулевой колонки.
6.15
Переключатели C1 и C2
Переключатель C1 и C2 установлен справа от
комбинированного переключателя.
Информация
Переключатель C1 и C2 обеспечивает быстрый
доступ к различным меню.
Переключатель C1 и C2 можно настраивать по
своему усмотрению.
6.16
Замок рулевой колонки (антенна)
На данном транспортном средстве замок зажигания/замок
рулевой колонки заменяется дистанционным ключом с
приемопередатчиком (ключ системы RACE-ON ( стр. 22)).
Чтобы активировать замок рулевой колонки, руль должен быть
полностью повернут влево.
Блокировка и разблокировка рулевого управления
осуществляется электромеханически с помощью кнопки
системы RACE-ON (
стр. 21).
Если напряжение батарейки ключа системы RACE-ON
слишком низкое, поместите либо ключ системы RACE-ON,
либо черный ключ зажигания в зону A и повторите запуск.
Информация
После запуска двигателя снова уберите ключ
зажигания в безопасное место.
Возможные состояния
•
Зажигание выключено, рулевое управление
заблокировано - В этом режиме работы цепь зажигания
разомкнута, а рулевое управление заблокировано.
•
Зажигание выключено, рулевое управление
разблокировано - В этом режиме работы цепь зажигания
разомкнута, а рулевое управление разблокировано.
•
Зажигание включено, рулевое управление
разблокировано - В этом режиме работы цепь зажигания
замкнута, а рулевое управление разблокировано.
21
6 ОРГАНЫ УПРАВЛЕНИЯ
6.17
Иммобилизатор
Электронный иммобилизатор защищает транспортное
средство от несанкционированного использования.
Иммобилизатор активируется, а электроника двигателя
блокируется, как только зажигание выключается с помощью
кнопки системы RACE-ON (
стр. 21).

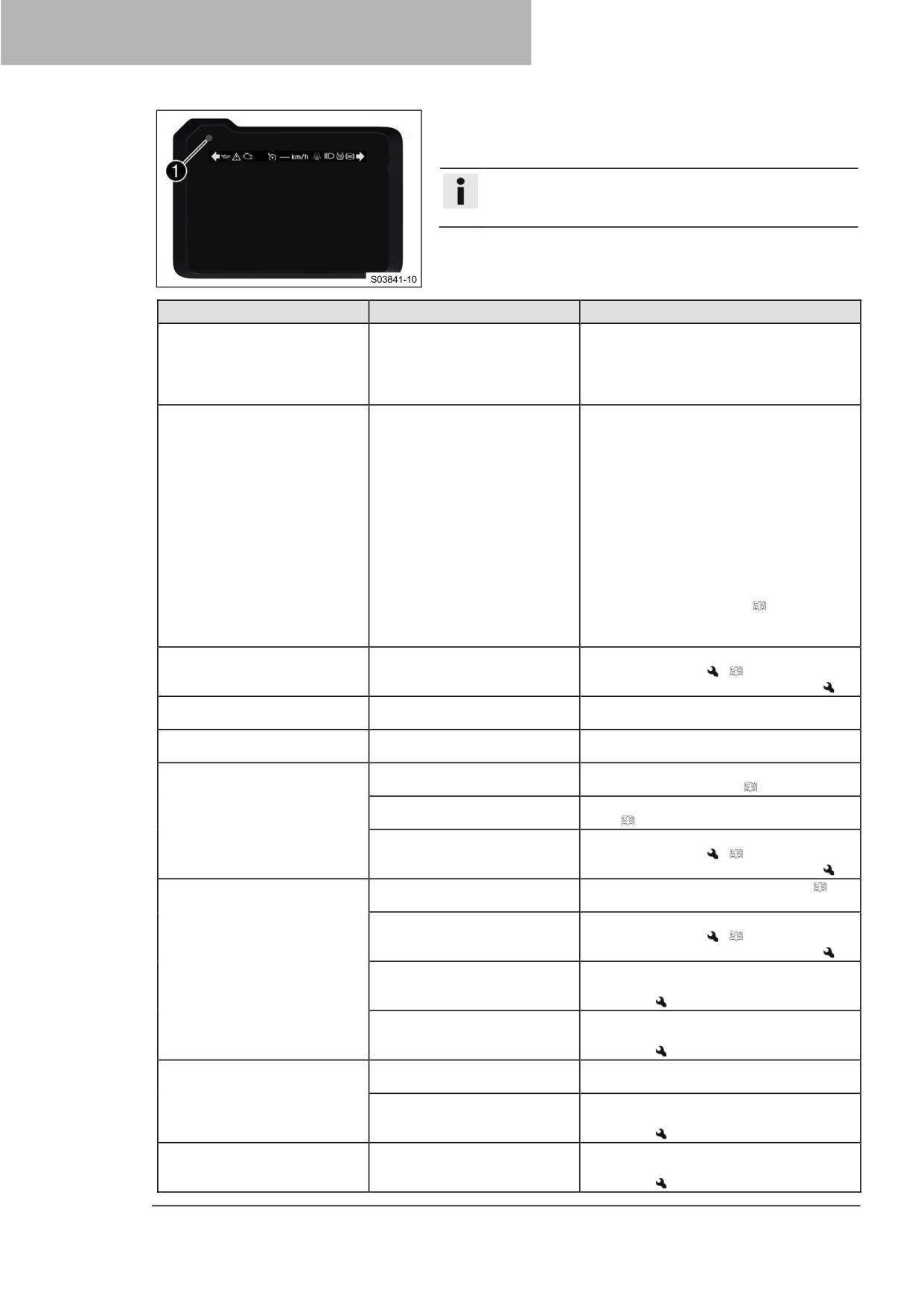

Индикаторная лампа системы RACE ON ❶ может
сигнализировать о неисправностях миганием.
Если установлена дополнительная система сигнализации,
индикаторная лампа системы RACE-ON ❶ мигает при
выключении зажигания и включении системы сигнализации.
6.18
Ключ системы RACE-ON

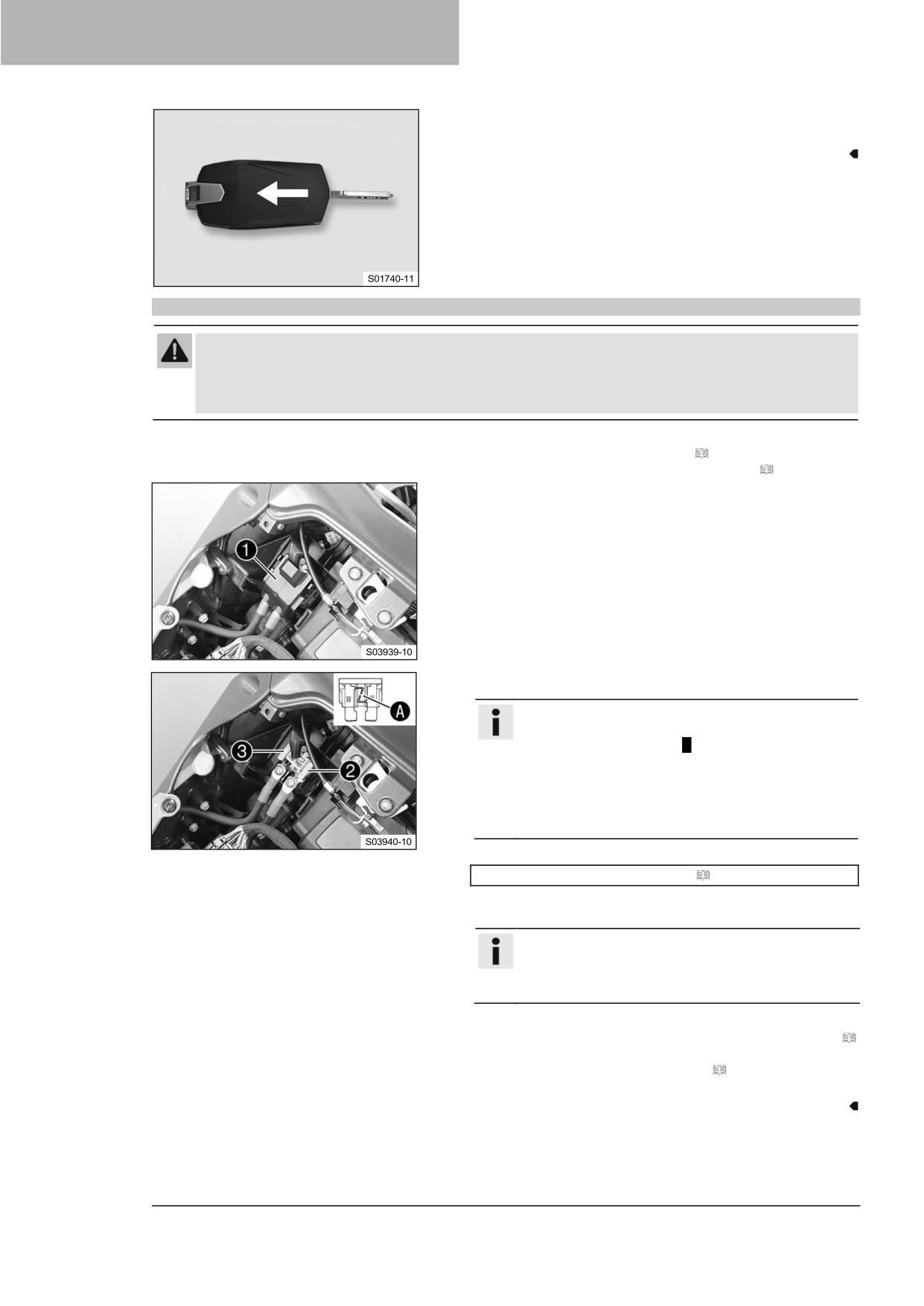

В данном транспортном средстве ключ системы RACE-ON ❶
выполняет все функции обычного ключа зажигания.
Нажмите кнопку ❷, чтобы сложить бородку. Бородка
используется только для отпирания замка сиденья и для
открывания кофров (опция).
Черный ключ зажигания ❸ предназначен только для ситуаций,
когда ключ системы RACE-ON недоступен или не
функционирует.
Черный ключ зажигания можно использовать для запуска
транспортного средства, если напряжение батарейки ключа
системы RACE-ON слишком низкое и приемопередатчик не
распознается транспортным средством. Черный ключ системы
Race-on также можно использовать для разблокировки замка
сиденья и открытия кофров (опция).
Информация
Ключи зажигания содержат электронные компоненты.
Всегда соблюдайте расстояние в несколько
сантиметров до других устройств с электронными
компонентами.
Потерянный ключ зажигания должен быть деактивирован
официальной мастерской KTM, чтобы предотвратить
управление транспортным средством посторонними лицами.
Поставляемые ключи зажигания активируются при доставке.
Всего официальная мастерская KTM может активировать до
четырех ключей зажигания. Номер ключа должен быть указан в
каждом случае.
6.19

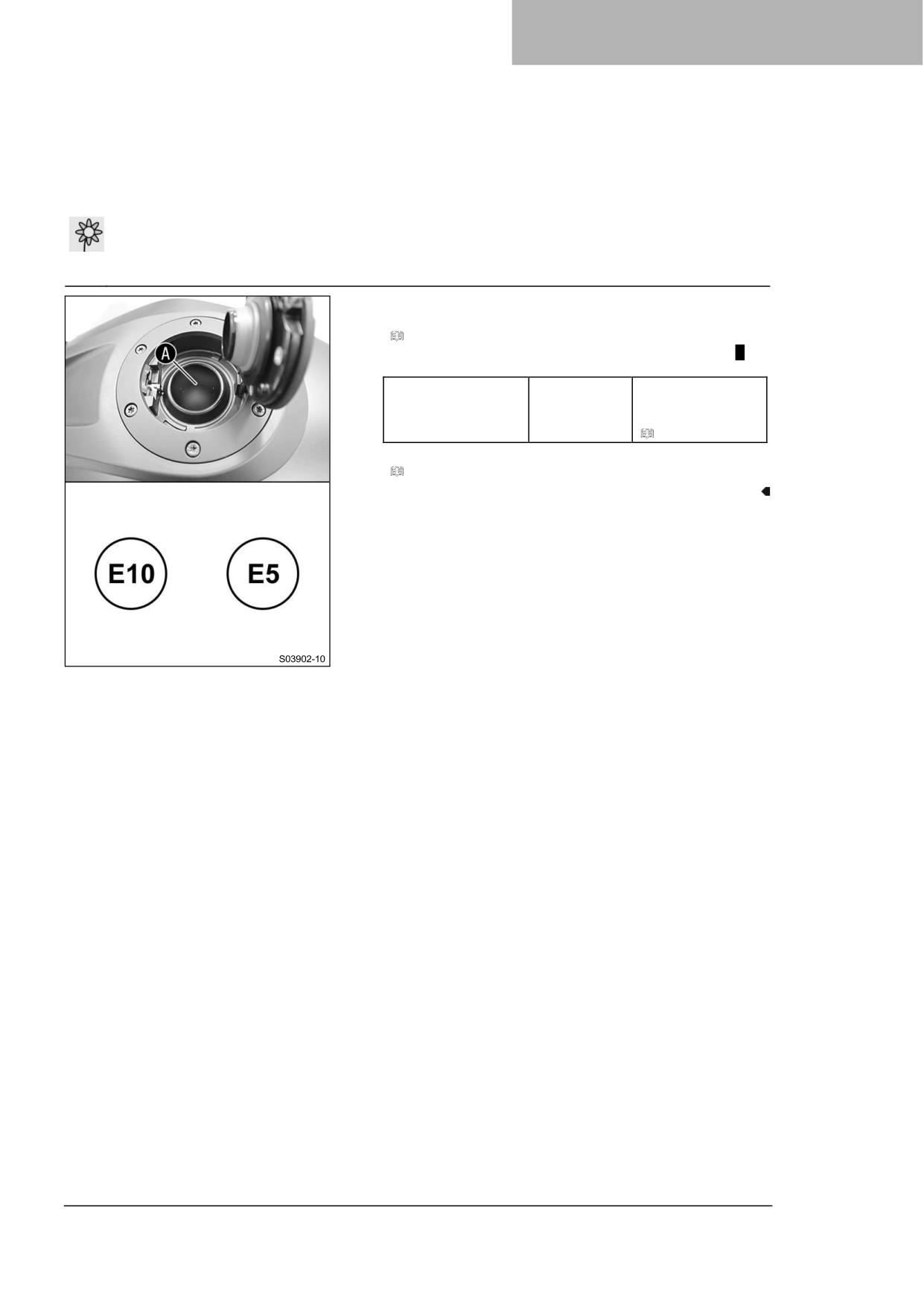

Открытие крышки горловины топливного бака
Опасно
Опасность воспламенения
Топливо легко воспламеняется.
Топливо в топливном баке расширяется при нагревании и может вытечь в случае переполнения.
-
Не заправляйте транспортное средство вблизи открытого огня или зажженных сигарет.
−
Выключайте двигатель при заправке топливом.
−
Следите за тем, чтобы топливо не пролилось, особенно на горячие части транспортного
средства.
-
Если топливо пролилось, немедленно вытрите его.
−
Соблюдайте технические требования при заправке топливом.
22
ОРГАНЫ УПРАВЛЕНИЯ
6
Предупреждение
Опасность отравления Топливо ядовито и представляет опасность для здоровья.
-
Избегайте контакта топлива с кожей, глазами и одеждой.
−
В случае проглатывания топлива немедленно обратитесь к врачу.
−
Не вдыхайте пары топлива.
−
В случае контакта с кожей промойте пораженный участок большим количеством воды.
−
Тщательно промойте глаза водой и обратитесь к врачу в случае попадания топлива в глаза.
−
Смените одежду в случае попадания на нее топлива.
−
Храните топливо должным образом в подходящей канистре и в недоступном для детей месте.
Примечание
Опасность загрязнения окружающей среды
Неправильное обращение с топливом
представляет опасность для окружающей среды.
-
Не допускайте попадания топлива в грунтовые воды, почву или канализацию.
Состояние
Мотоцикл неподвижен.
Двигатель выключен.
Зажигание было включено или выключено менее чем на 1
минуту.
-
Медленно откиньте крышку ❶.
Крышка заливной горловины топливного бака
разблокирована.
-
Откиньте крышку заливной горловины топливного бака ❷.
6.20
Закрытие крышки горловины топливного бака
Предупреждение
Опасность воспламенения
Топливо легко
воспламеняется, токсично и представляет
опасность для здоровья.
-
Убедитесь, что крышка топливного бака
правильно заперта после закрытия.
-
Смените одежду, если на нее пролилось
топливо.
-
В случае попадания на кожу немедленно
промойте пораженный участок большим
количеством воды.
-
Сложите крышку заливной горловины топливного бака ❶
и нажмите на нее.
Крышка заливной горловины топливного бака со
звуком зафиксируется на месте.
23
6 ОРГАНЫ УПРАВЛЕНИЯ
6.21

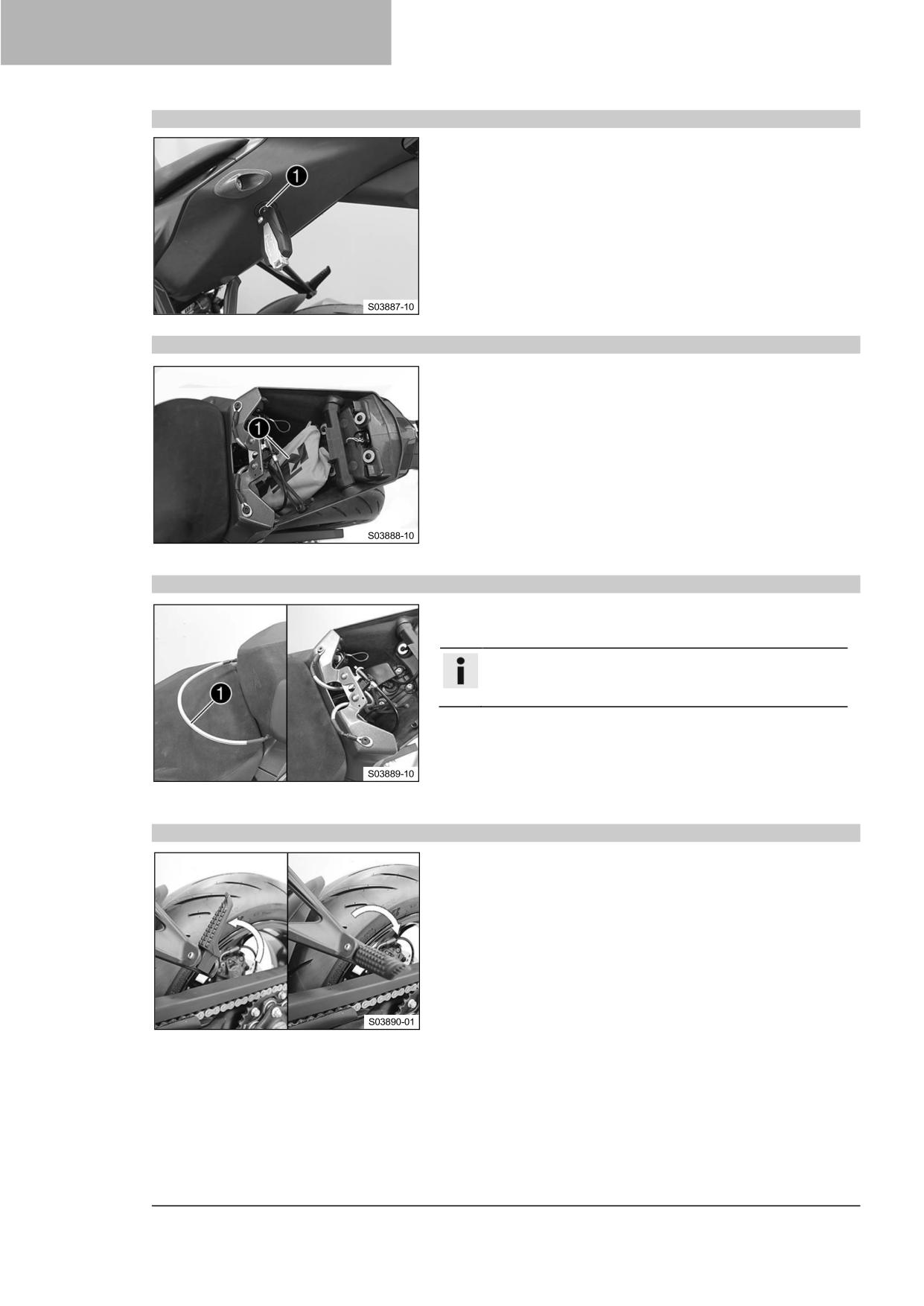

Замок сиденья
Замок сиденья ❶ расположен с левой стороны транспортного
средства под сиденьем.
Его можно отпереть с помощью ключа системы RACE-ON или
черного ключа зажигания.
6.22
Набор инструментов
Набор инструментов ❶ находится под пассажирским
сиденьем.
6.23
Поддерживающий ремень
Поддерживающий ремень ❶ крепится под пассажирским
сиденьем.
Информация
Если поддерживающий ремень не нужен, его можно
убрать под заднее сиденье.
Во время поездки пассажир может держаться за
поддерживающий ремень 1.
6.24
Пассажирские подножки
Пассажирские подножки можно складывать вверх и вниз.
Возможные состояния
•
Пассажирские подножки сложены вверх - Для
эксплуатации без пассажира.
•
Пассажирские подножки откинуты вниз -Для эксплуатации
с пассажиром.
24
ОРГАНЫ УПРАВЛЕНИЯ
6
6.25

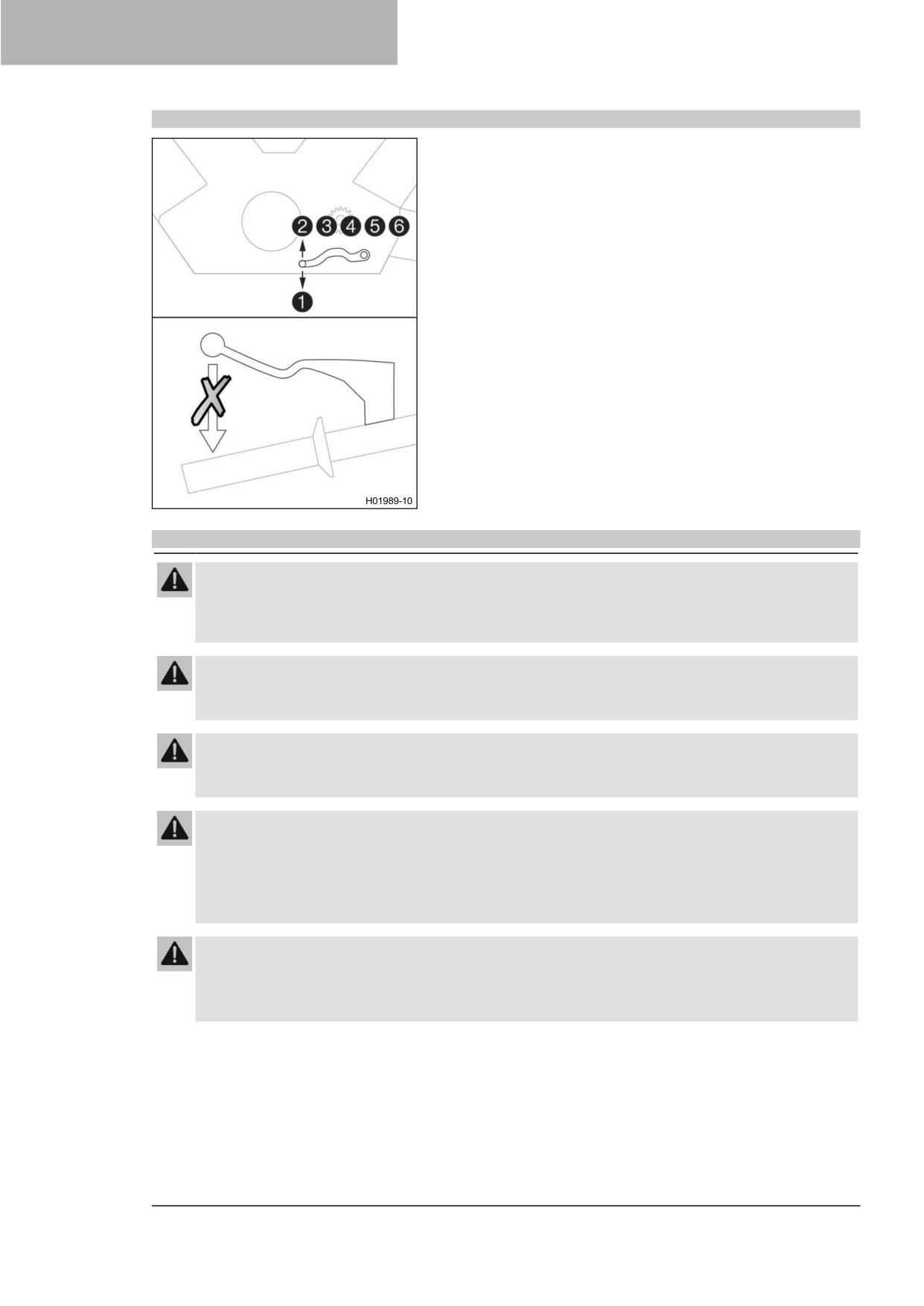

Педаль переключения передач
Педаль переключения передач ❶ установлена с левой
стороны двигателя.
Положения передач показаны на рисунке.
Положение холостого хода находится между первой и второй
передачами.
6.26
Педаль ножного тормоза
Педаль ножного тормоза ❶ расположена перед правой
подножкой. Задний тормоз включается с помощью рычага
ножного тормоза.
6.27
Боковая подставка
Боковая подставка❶ расположена на левой стороне
транспортного средства. Боковая подставка используется для
парковки мотоцикла.
Информация
Во время использования мотоцикла боковая
подставка должна быть сложена. Боковая подставка
соединена с системой безопасного пуска; см.
инструкции в главе "Остановка, парковка".
Возможные состояния
•
Боковая подставка разложена - Транспортное средство
может опираться на боковую подножку. Система
безопасного пуска активна.
•
Боковая подставка сложена - Это положение является
обязательным при движении на мотоцикле. Система
безопасного пуска неактивна.
25
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7.1

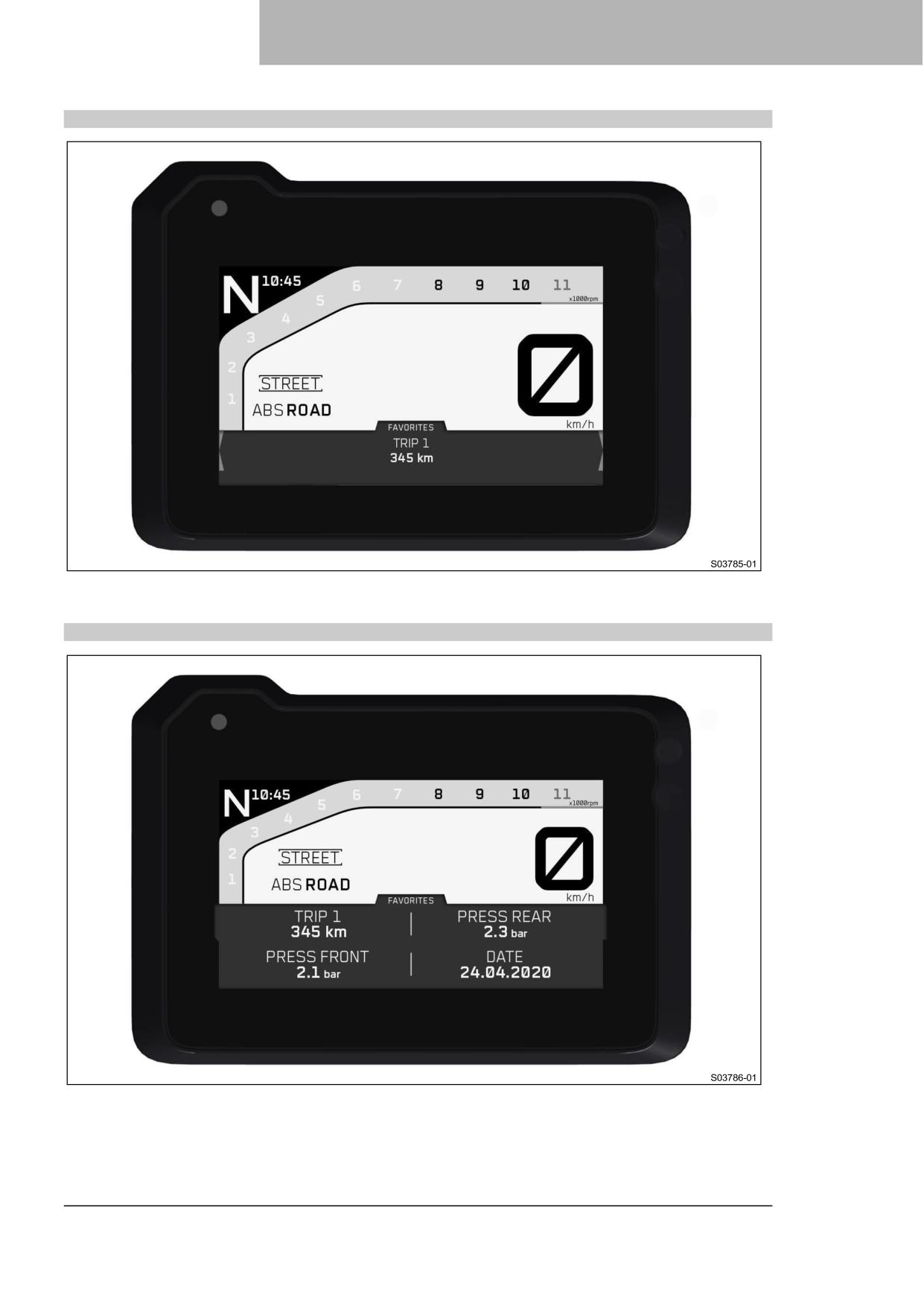

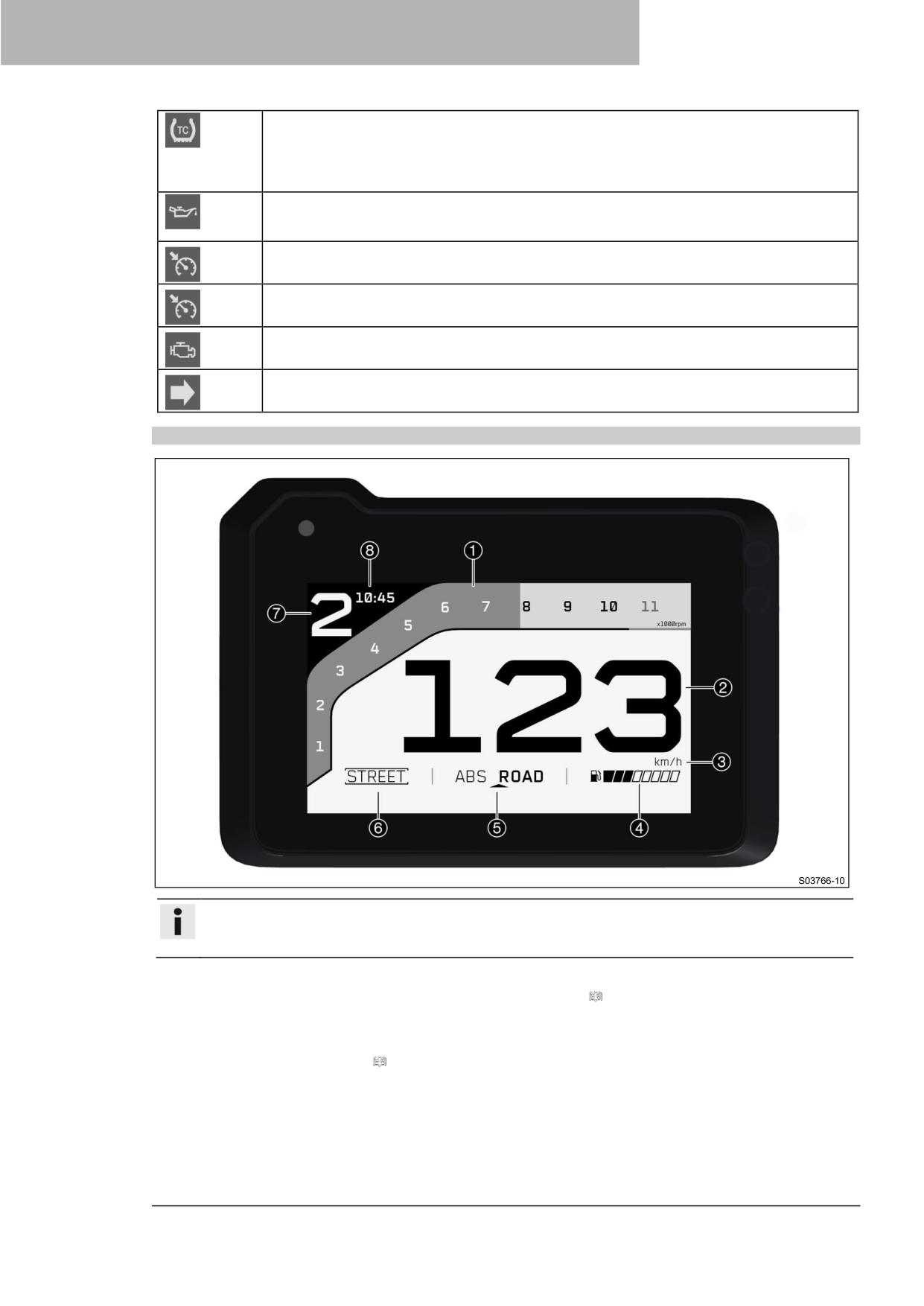

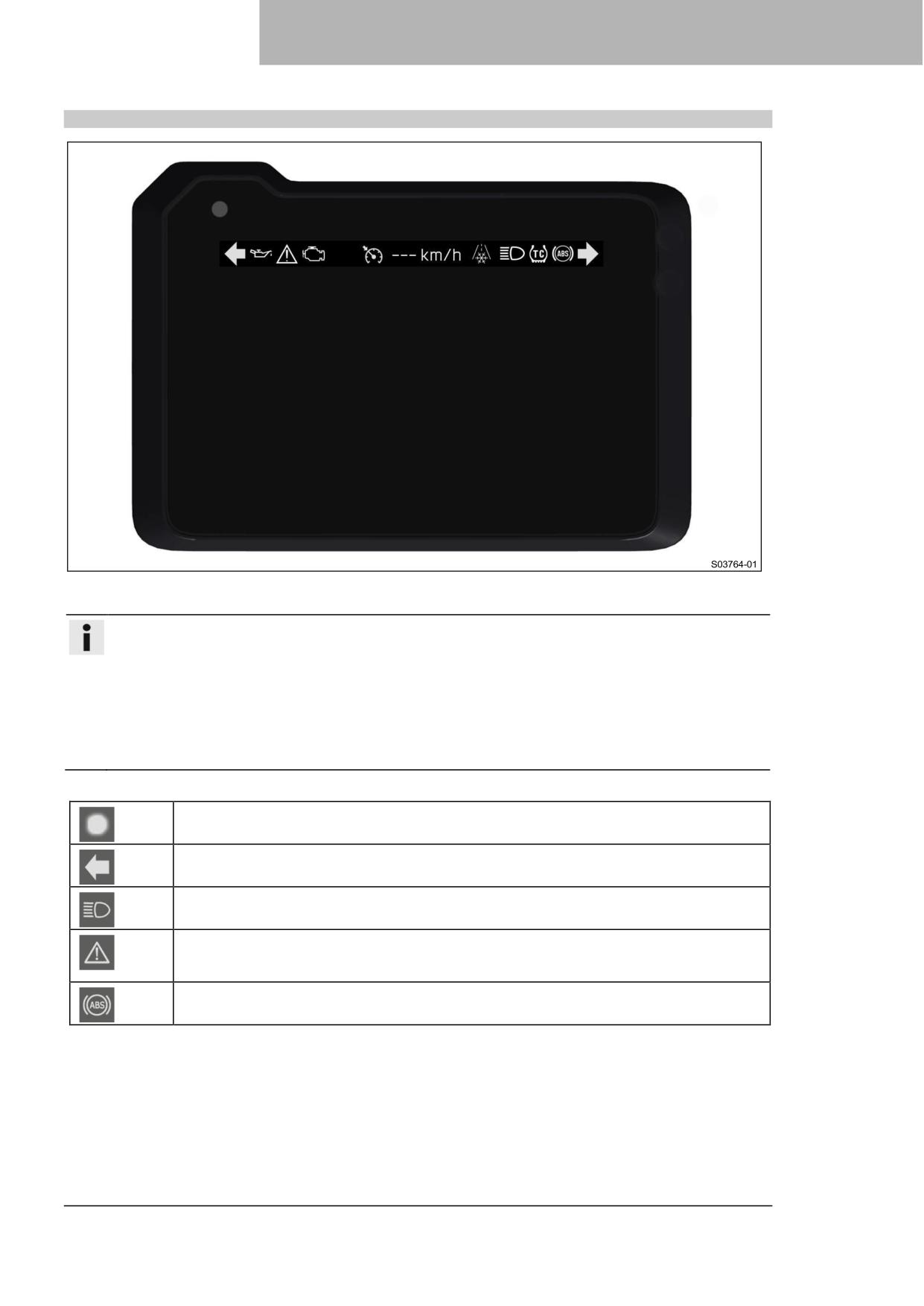

Комбинированная приборная панель
Комбинированная приборная панель крепится перед рулем.
Комбинированная приборная панель разделена на две функциональные зоны.
❶ индикаторные лампы ( стр. 29)
Дисплей ❷
7.2
Активация и проверка
Активация
Комбинированная приборная панель активируется при
включении зажигания.
Информация
Яркость дисплеев регулируется датчиком наружной
освещенности в комбинированной приборной панели
Тест
На дисплее появляется последовательность приветствий, а
индикаторные лампы кратковременно включаются для
функциональной проверки.
26
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
Информация
Лампа индикации неисправности горит всегда, пока
двигатель не работает. Если двигатель работает, а
лампа индикации неисправности горит, остановитесь
(стараясь не подвергать опасности себя и других
участников движения) и обратитесь в официальную
мастерскую KTM. Сигнальная лампа давления масла
горит всегда, пока двигатель не работает. Если
двигатель работает и загорелась сигнальная лампа
давления масла, немедленно остановитесь (стараясь
не подвергать опасности себя и других участников
движения) и выключите двигатель. Сигнальная лампа
ABS и индикаторная лампа MTC (противобуксовочной
системы) горят до достижения скорости примерно 6
км/ч (примерно 4 миль/ч) или более.
7.3

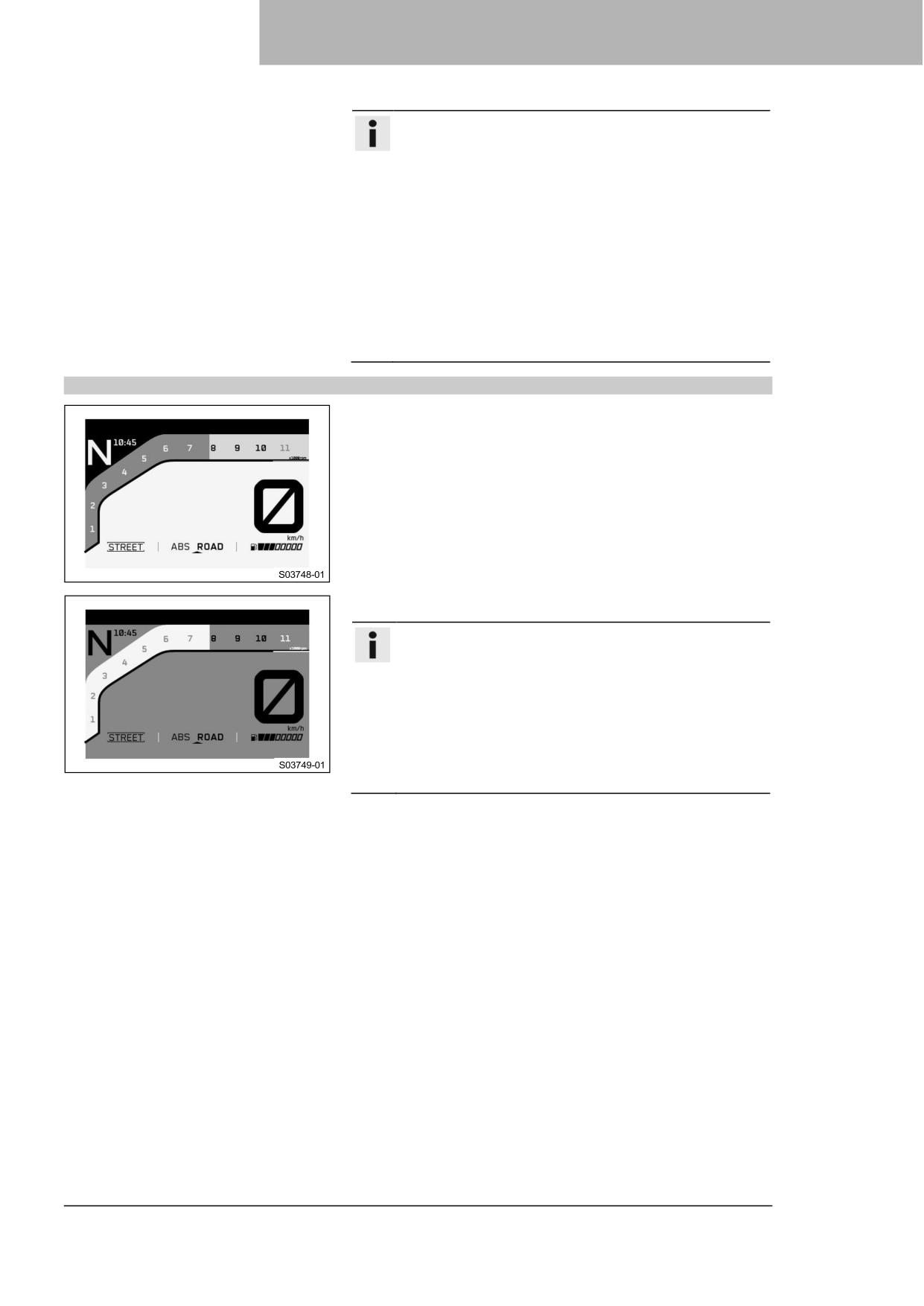

Режим день-ночь
Дневной режим отображается ярким цветом.
Ночной режим отображается темным цветом.
Информация
Датчик наружной освещенности в комбинации
приборов измеряет яркость окружающей среды и
автоматически переключает дисплей в дневной или
ночной режим. В зависимости от яркости, измеренной
датчиком наружной освещенности, дисплей становится
ярче, темнее или переключается в другой режим.
В меню Тема дисплея можно вручную изменить режим
дисплея между АВТОМАТИЧЕСКИМ (AUTOMATIC) и
НОЧНЫМ (NIGHT).
27
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7.4

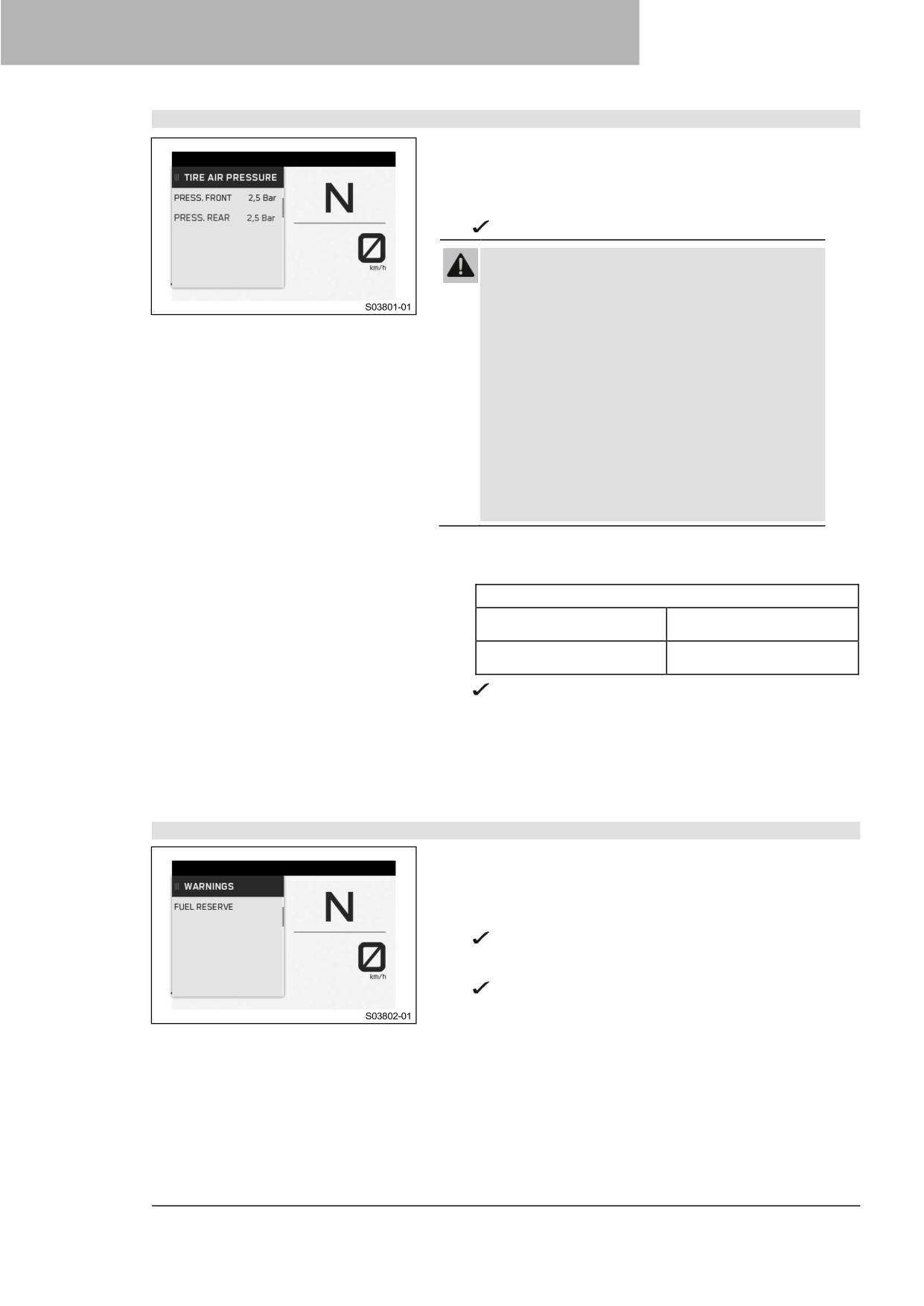

Предупреждения
Предупреждения появляются на нижнем краю дисплея; они
помечаются желтым или красным цветом в зависимости от их
важности. Желтые предупреждения указывают на
неисправности или информацию, которые требуют
оперативного вмешательства или корректировки стиля езды.
Красные предупреждения обозначают неисправности или
информацию, требующие немедленного вмешательства.
Информация
Предупреждения можно скрыть, нажав любую кнопку.
Все существующие предупреждения отображаются в
меню Предупреждения до тех пор, пока они не
перестанут быть активными.

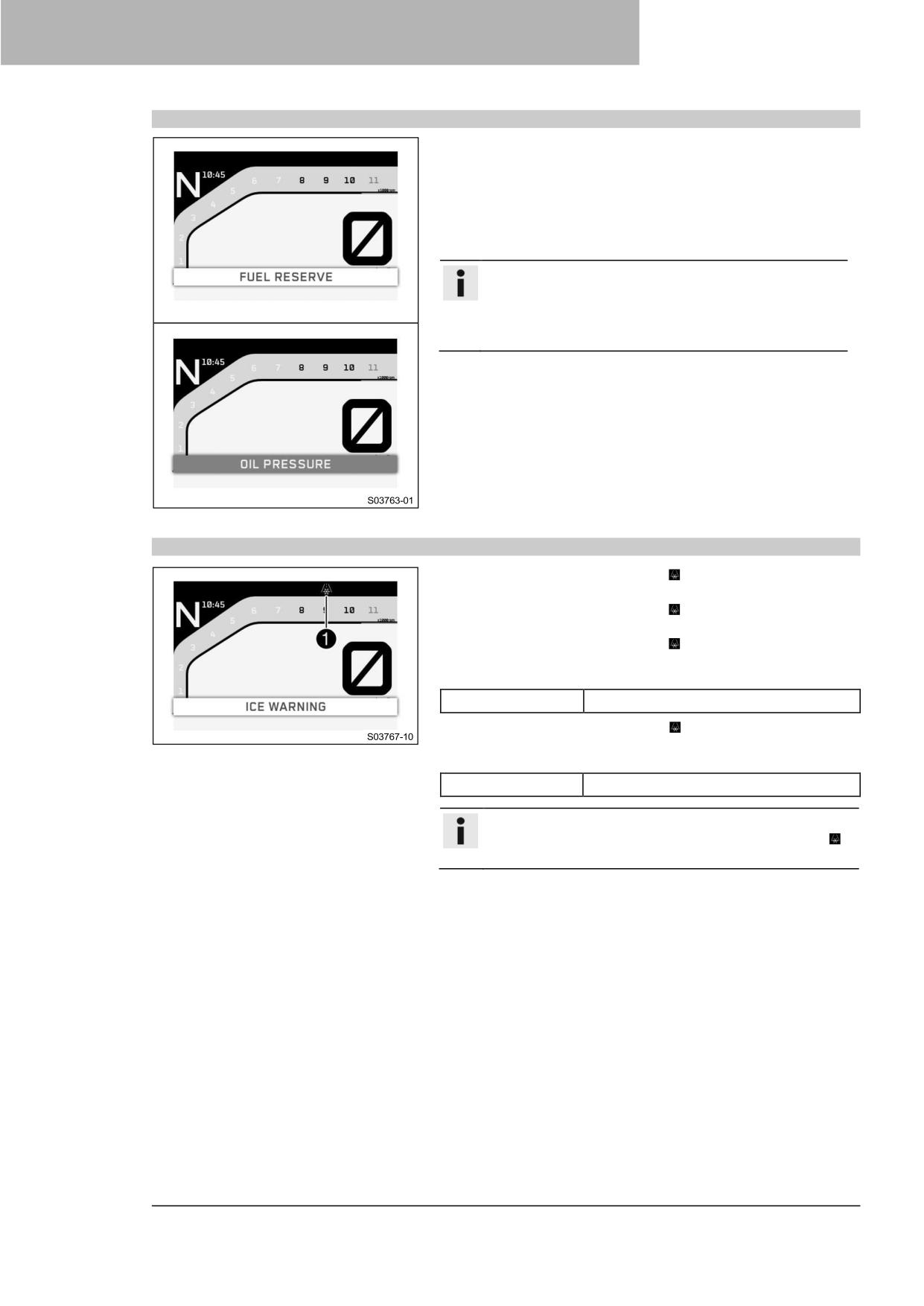

7.5
Предупреждение об обледенении
Предупреждение об обледенении включается при
повышенном риске гололеда на дорогах.
Предупреждение об обледенении отображается в области
❶ дисплея.
Предупреждение об обледенении появляется на дисплее,
когда температура окружающего воздуха опускается ниже
указанного значения.
Температура
4 °C (39 °F)
Предупреждение об обледенении гаснет на дисплее, когда
температура окружающего воздуха снова поднимается выше
указанного значения.
Температура
6 °C (43 °F)
Информация
Когда загорается предупреждение об обледенении
,
также появляется предупреждение ICE WARNING.
28
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
7.6
Индикаторные лампы
Индикаторные лампы предоставляют дополнительную информацию о рабочем состоянии мотоцикла. При
включении зажигания все индикаторные лампы загораются на короткое время.
Информация
Лампа индикации неисправности горит всегда, пока двигатель не работает. Если двигатель
работает, а лампа индикации неисправности горит, остановитесь (стараясь не подвергать
опасности себя и других участников движения) и обратитесь в официальную мастерскую KTM.
Сигнальная лампа давления масла горит всегда, пока двигатель не работает. Если двигатель
работает и загорелась сигнальная лампа давления масла, немедленно остановитесь (стараясь не
подвергать опасности себя и других участников движения) и выключите двигатель.
Сигнальная лампа ABS и индикаторная лампа MTC (противобуксовочной системы) горят до
достижения скорости примерно 6 км/ч (примерно 4 миль/ч) или более.
Возможные состояния
Индикаторная лампа системы RACE-ON горит/мигает желтым/красным - Сообщения о
состоянии или ошибках, связанных с системой Race-on/системой сигнализации.
Индикаторная лампа левого указателя поворота мигает зеленым цветом с постоянным
ритмом - Левый указатель поворота включен.
Индикаторная лампа дальнего света горит синим цветом - Дальний свет включен.
Общая предупреждающая лампа горит желтым цветом - Обнаружено
замечание/предупреждение по эксплуатационной безопасности. Это также отображается
на дисплее.
Сигнальная лампа ABS горит желтым - Сообщения о состоянии или ошибках, связанных
с ABS. Когда активирован режим ABS Supermoto, на дисплее отображается SM.
29
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
Индикаторная лампа TC горит/мигает желтым - MTC (стр. 129) не активна, в данный
момент вмешивается в работу или выполняется пуск с помощью Лаунч контроль.
Индикаторная лампа TC также загорается при обнаружении неисправности. Обратитесь
в официальную мастерскую KTM. Индикаторная лампа TC мигает, если активно
задействована противобуксовочная система мотоцикла.
Сигнальная лампа давления масла горит красным - Давление масла слишком низкое.
Немедленно остановитесь, стараясь не подвергать опасности себя и других участников
движения, и выключите двигатель.
Сигнальная лампа системы круиз-контроля горит желтым цветом - Функция системы
круиз-контроля включена, но круиз-контроль не активирован.
Сигнальная лампа системы круиз-контроля горит зеленым цветом - Функция системы
круиз-контроля включена и круиз-контроль активирован.
Лампа индикации неисправности горит желтым цветом - БСД обнаружила неисправность
в электронике транспортного средства.
Индикаторная лампа правого указателя поворота мигает зеленым цветом с
равномерным ритмичным миганием - Правый указатель поворота включен.
7.7
Информационный дисплей
Информация
На рисунке показан начальный экран комбинированной приборной панели. Если меню открыто,
скорость по-прежнему отображается.
❶ Тахометр
❷ Предупреждающий световой сигнал переключения передач ( стр. 34)
Предупреждающий световой сигнал переключения передач встроен в дисплей тахометра.
❸ Скорость
❹ Единица измерения для спидометра
❺ Индикация уровня топлива ( стр. 38)
30
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
❺ Индикация режима ABS ( стр. 35)
❻ Режим езды ( стр. 129)
❼ Отображение передачи
❽ Время ( стр. 39)
7.8

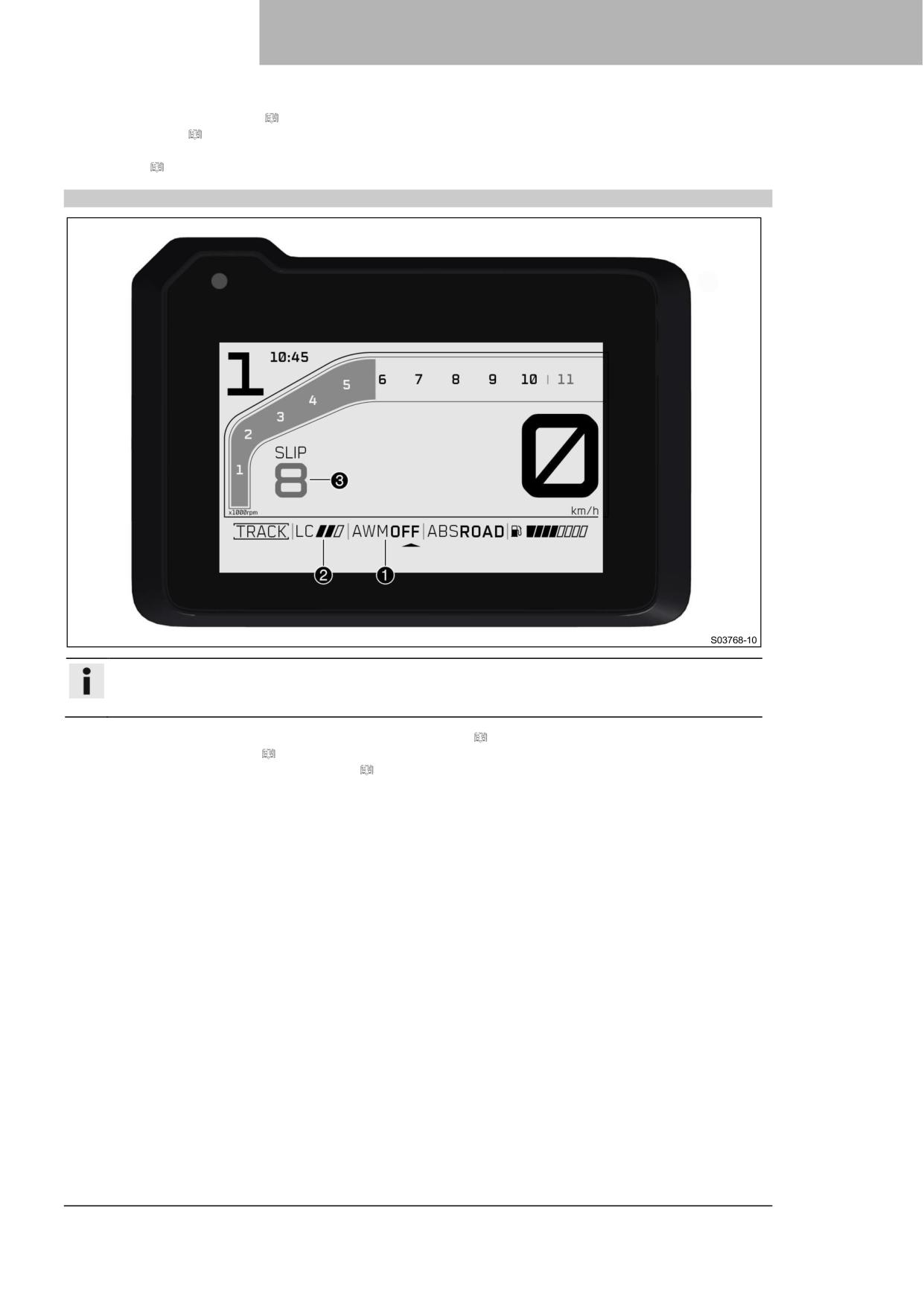

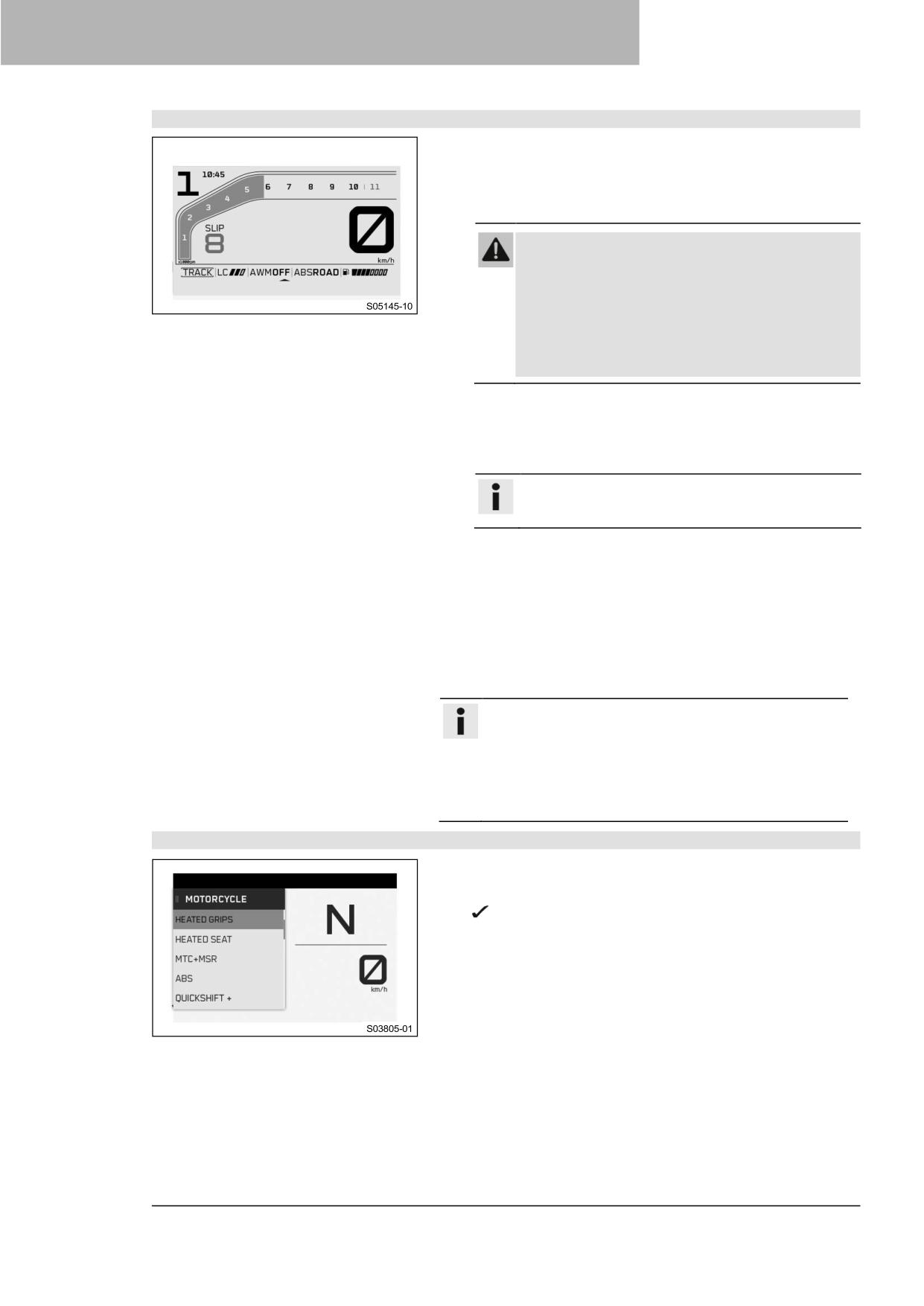

Отображение гоночной трассы (опция)
Информация
На рисунке показан начальный экран комбинации приборов в режиме активного движения TRACK
(опция). Если меню открыто, скорость по-прежнему отображается.
❶ Режим предотвращения езды на заднем колесе (опция) ( стр. 130)
❷ Лаунч контроль (опция) ( стр. 77)
Регулировка проскальзывания (опция) ( стр. 130)
❸ Если в виджете изменяется регулировка проскальзывания, этот индикатор на несколько секунд
заменяется индикатором регулировки проскальзывания.
31
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7.9
Конфигурация "Производительность" (опция)
На рисунке показан начальный экран комбинации приборов в активном режиме движения TRACK (опция)
в конфигурации "Производительность".
В конфигурации "Производительность" вы можете использовать KTM MY RIDE в режиме TRACK (опция).
Если меню открыто, скорость по-прежнему отображается.
32
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
7.10

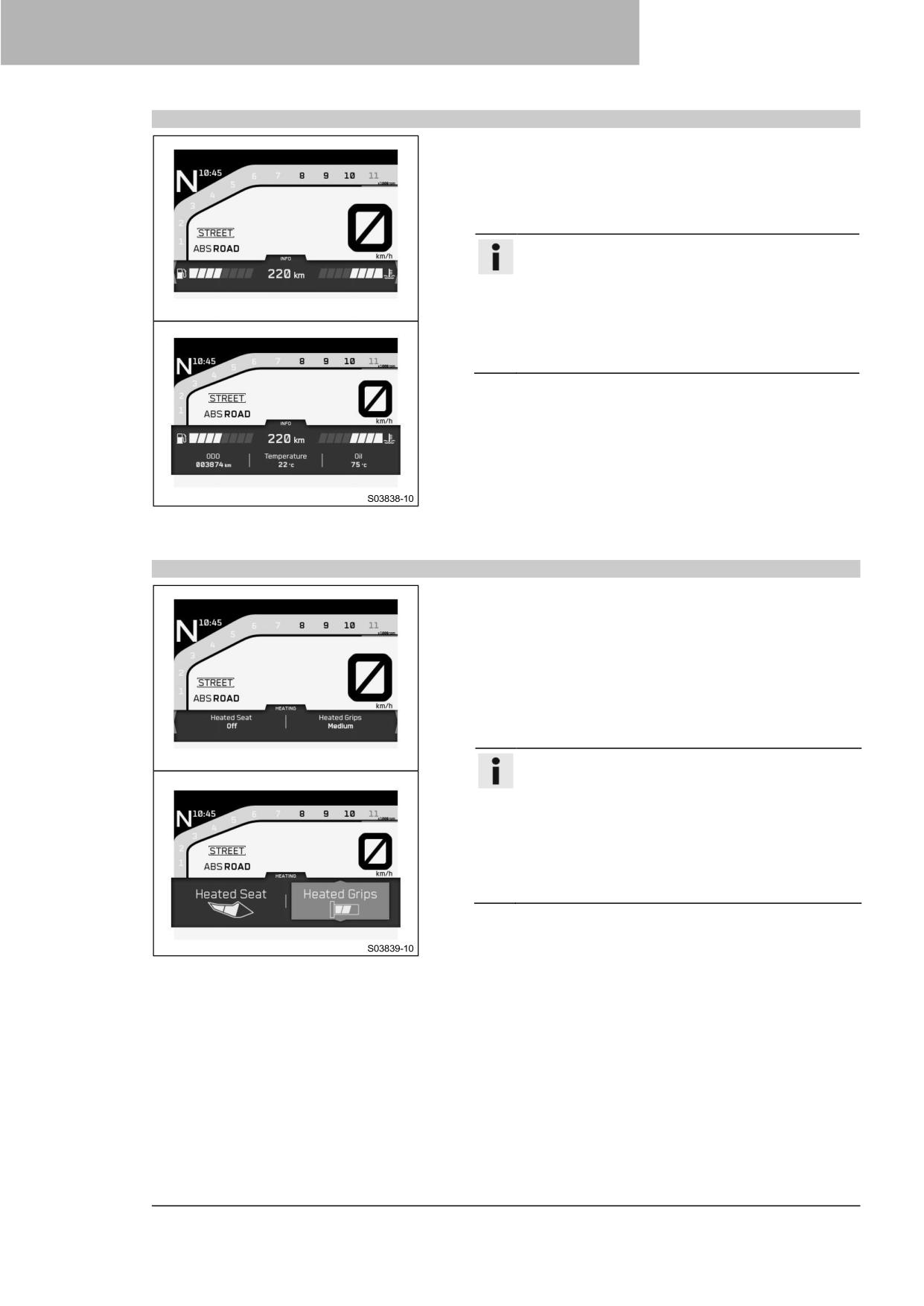

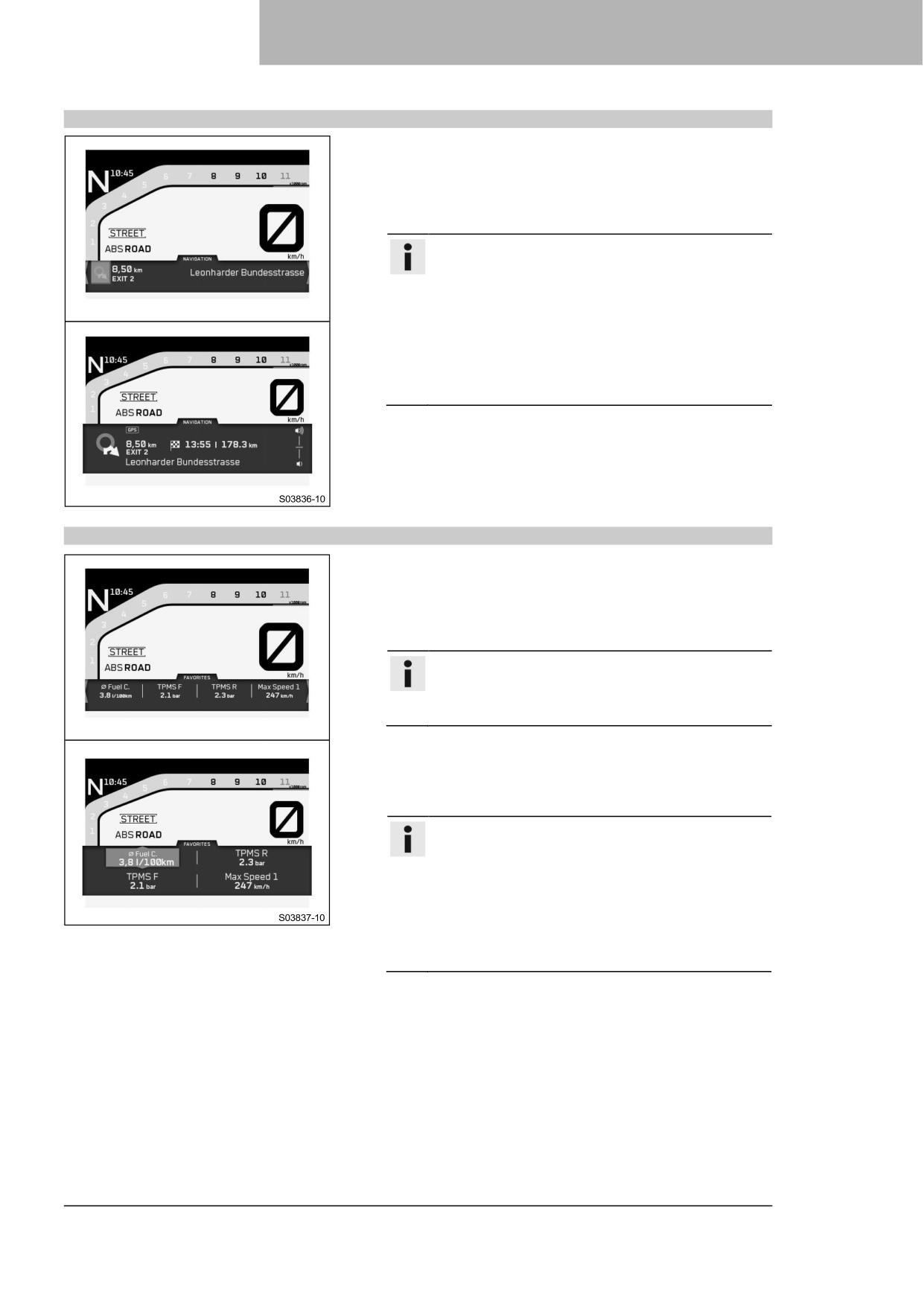

Малый виджет

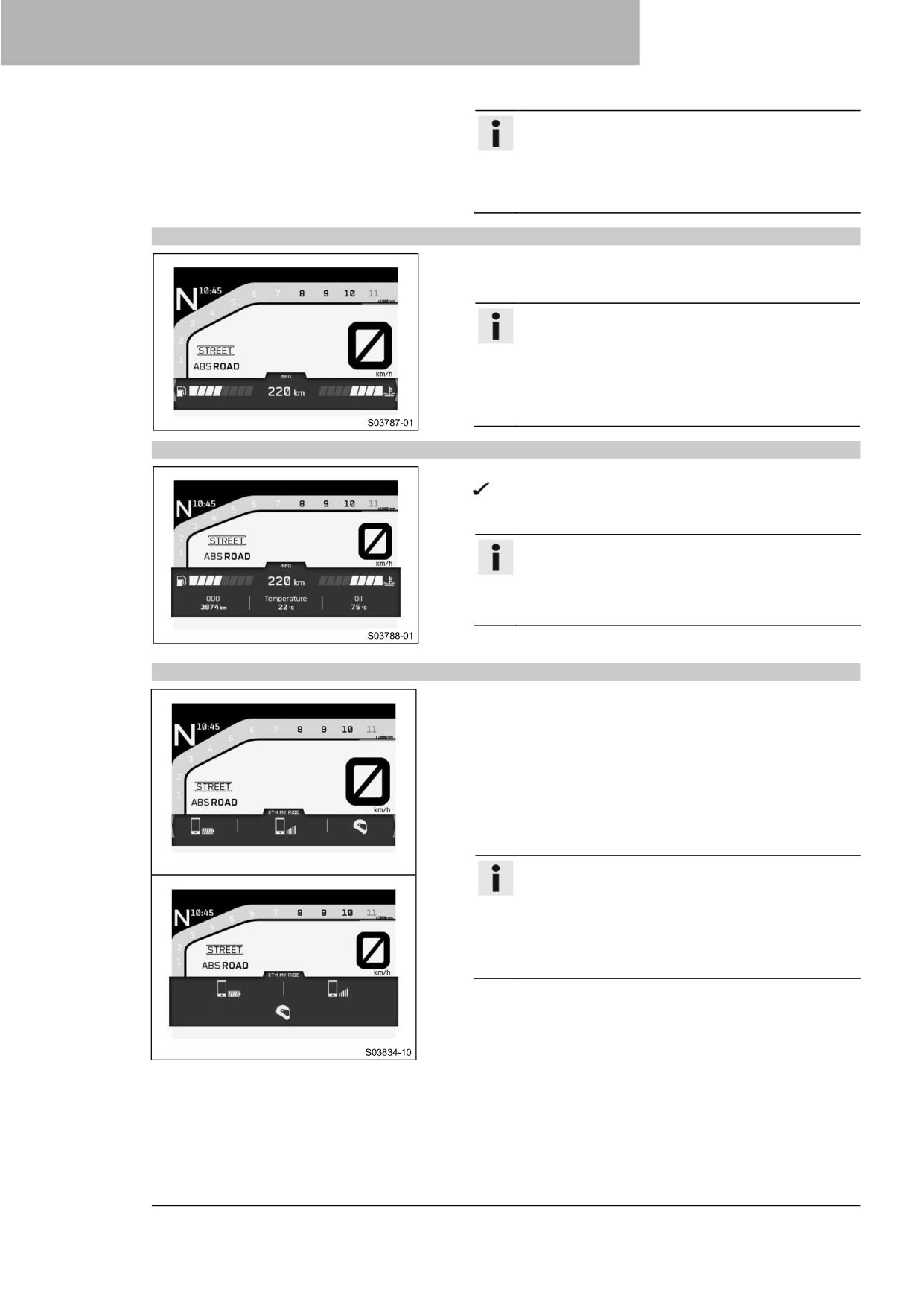

На рисунке показан начальный экран комбинации приборов с открытым маленьким виджетом.
Информация доступна в маленьком виджете.
7.11
Большой виджет
На рисунке показан начальный экран комбинации приборов с открытым большим виджетом. Доступ к
информации и ее настройка возможны в большом виджете.
33
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7.12

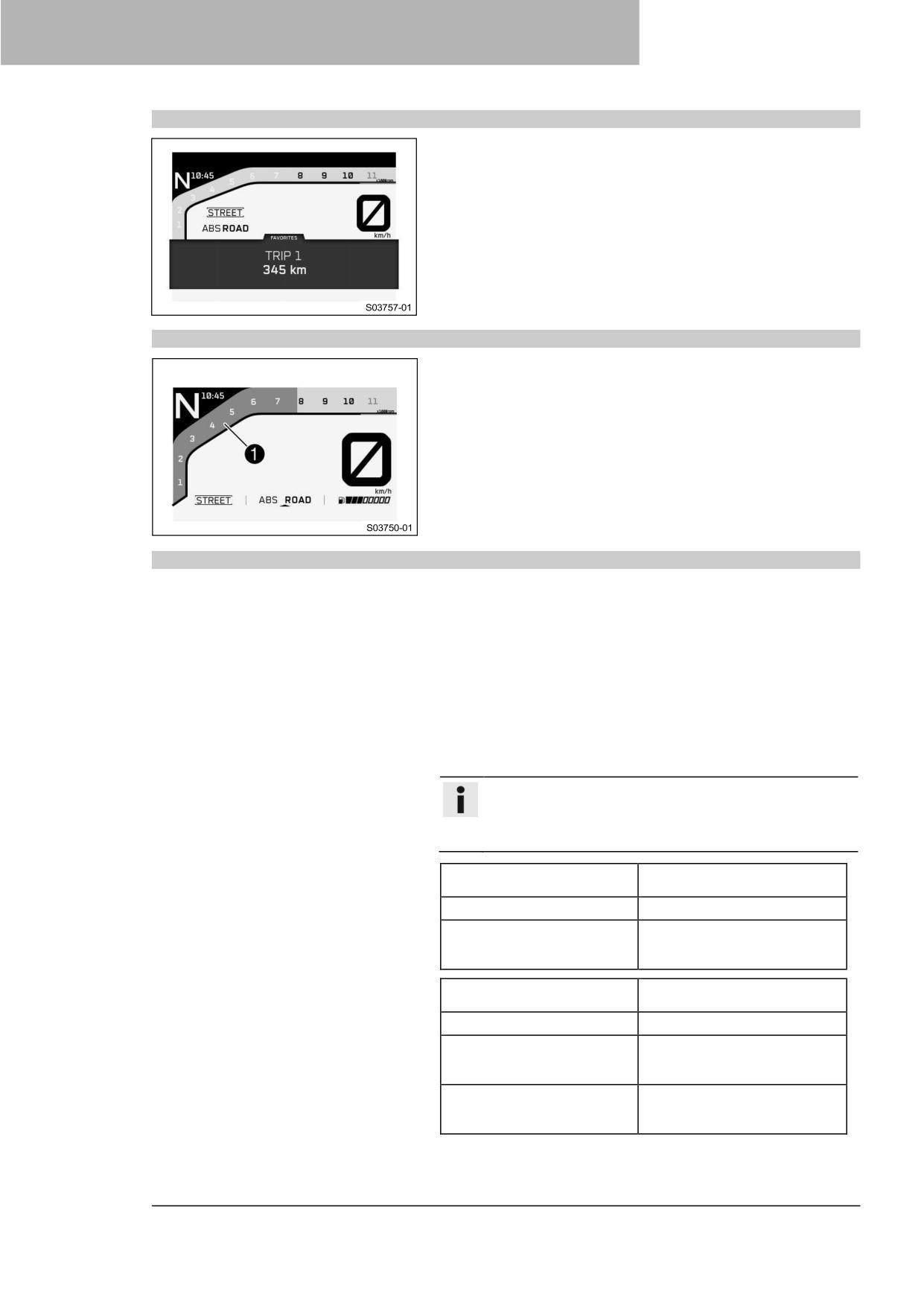

Одометр
Одометр может отображаться в виджете ИЗБРАННОЕ как Trip
1 (Поездка 1).
Для этого информация должна быть настроена в виджете.
Информация об общем пройденном расстоянии доступна в
меню Общая информация в пункте меню ОДО или настроена
как информация виджета.

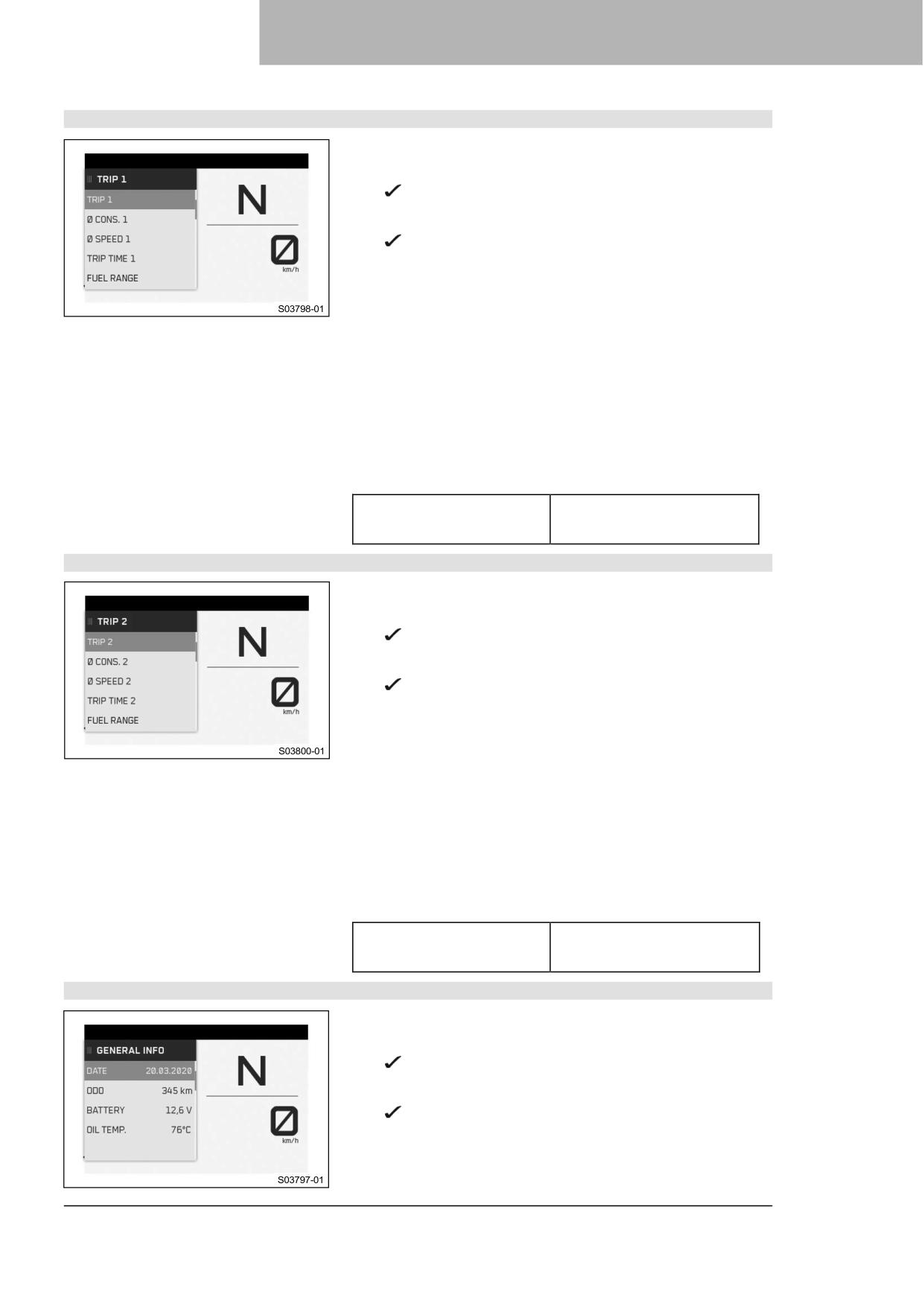

В меню Trip 1 (Поездка 1) отображается дополнительная
информация.
Информацию о других пройденных расстояниях можно найти в
меню Trip 2 (Поездка 2).
7.13
Обороты двигателя
Обороты двигателя отображаются в области ❶ дисплея.
Частота вращения двигателя измеряется в оборотах в минуту.
7.14
Сигнальная лампа переключения передач
Предупреждающий световой сигнал переключения передач
встроен в дисплей тахометра. В меню Settings (Настройки) в
пункте Shift Light (Индикатор переключения) можно
установить обороты двигателя для предупреждающего сигнала
о необходимости переключения на следующую передачу. Во
время обкатки (до 1 000 км / 621 миль) предупреждающий
световой сигнал переключения передач всегда активен. Только
после этого можно отключить предупреждающий световой
сигнал переключения передач и настроить значения оборотов
ОБ/МИН1 и ОБ/МИН2. Предупреждающий световой сигнал
переключения передач медленно мигает при ОБ/МИН1 и
быстро мигает при ОБ/МИН2.
Информация
На шестой передаче предупреждающий световой
сигнал переключения передач отключается при
прогретом двигателе после первого обслуживания.
Температура охлаждающей
≤ 35 °C (≤ 95 °F)
жидкости
ОДО (Одометр)
< 1 000 км (< 620 миль)
Предупреждающий световой
6 500 об/мин
сигнал переключения
передач всегда горит при
Температура охлаждающей
> 35 °C (> 95 °F)
жидкости
ОДО (Одометр)
> 1 000 км (> 620 миль)
Предупреждающий световой
медленно мигает
сигнал переключения
передач ОБ/МИН 1
Предупреждающий световой
быстро мигает
сигнал переключения
передач ОБ/МИН 2
34
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
7.15

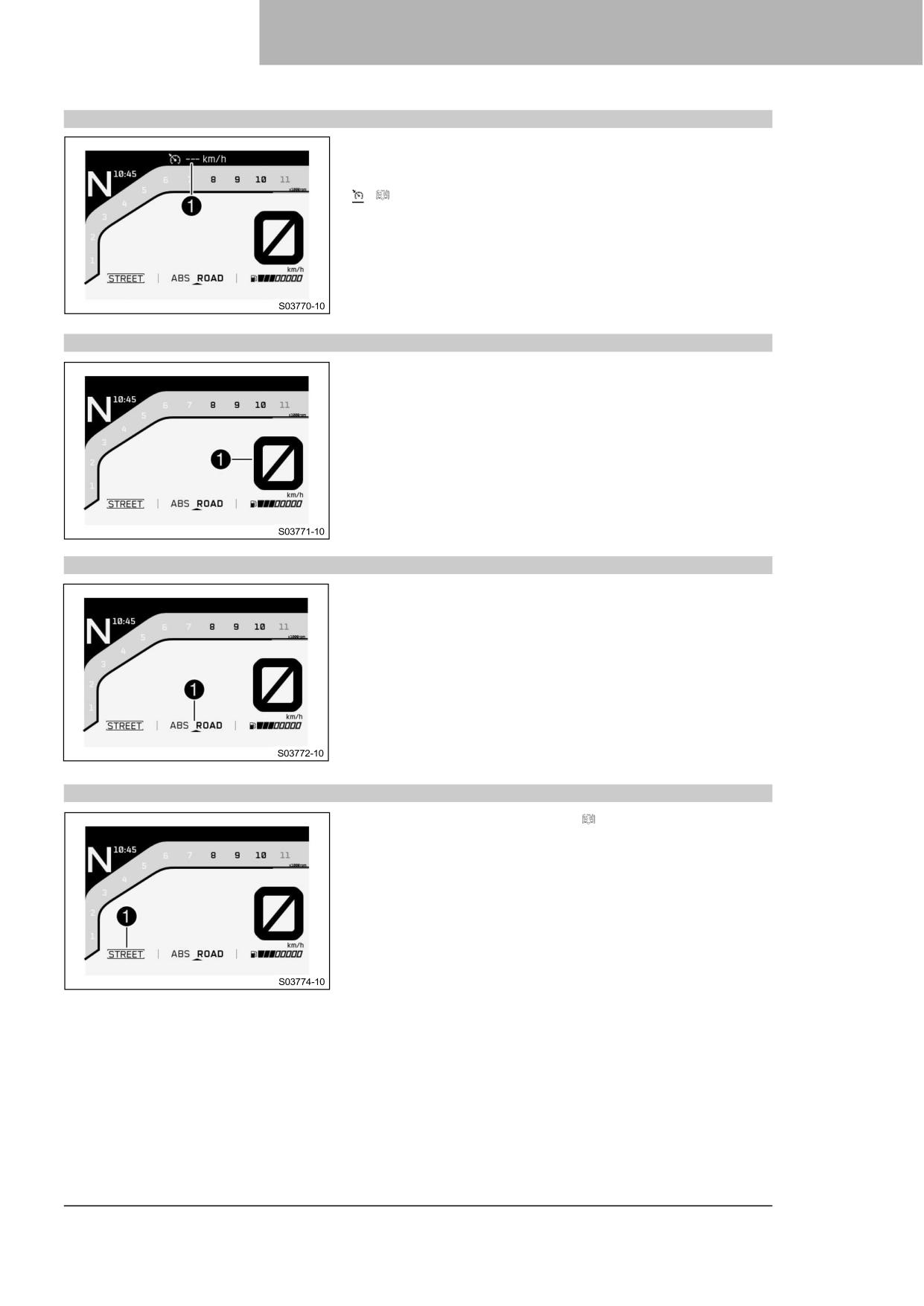

Индикатор круиз-контроля
Рабочее состояние и активный круиз-контроль отображаются в
области ❶ дисплея.
Круиз-контроль управляется с помощью кнопок круиз-контроля
(
стр. 18).
7.16
Скорость
Скорость отображается в области ❶ дисплея.
Единицы измерения скорости можно настроить в меню
Настройки в разделе ЕДИНИЦЫ ИЗМЕРЕНИЯ.
Скорость отображается в километрах в час км/ч или в милях в
час миль/ч.
7.17
Отображение режима ABS
Настройка режима ABS отображается в области ❶ дисплея. В
меню Мотоцикл, система ABS может быть настроена в
разделе Режим ABS.
7.18
Отображение езды
Настройка режима передвижения ( стр. 129) отображается в
области ❶ дисплея.
Режим передвижения можно настроить в меню Режим езды.
35
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7.19

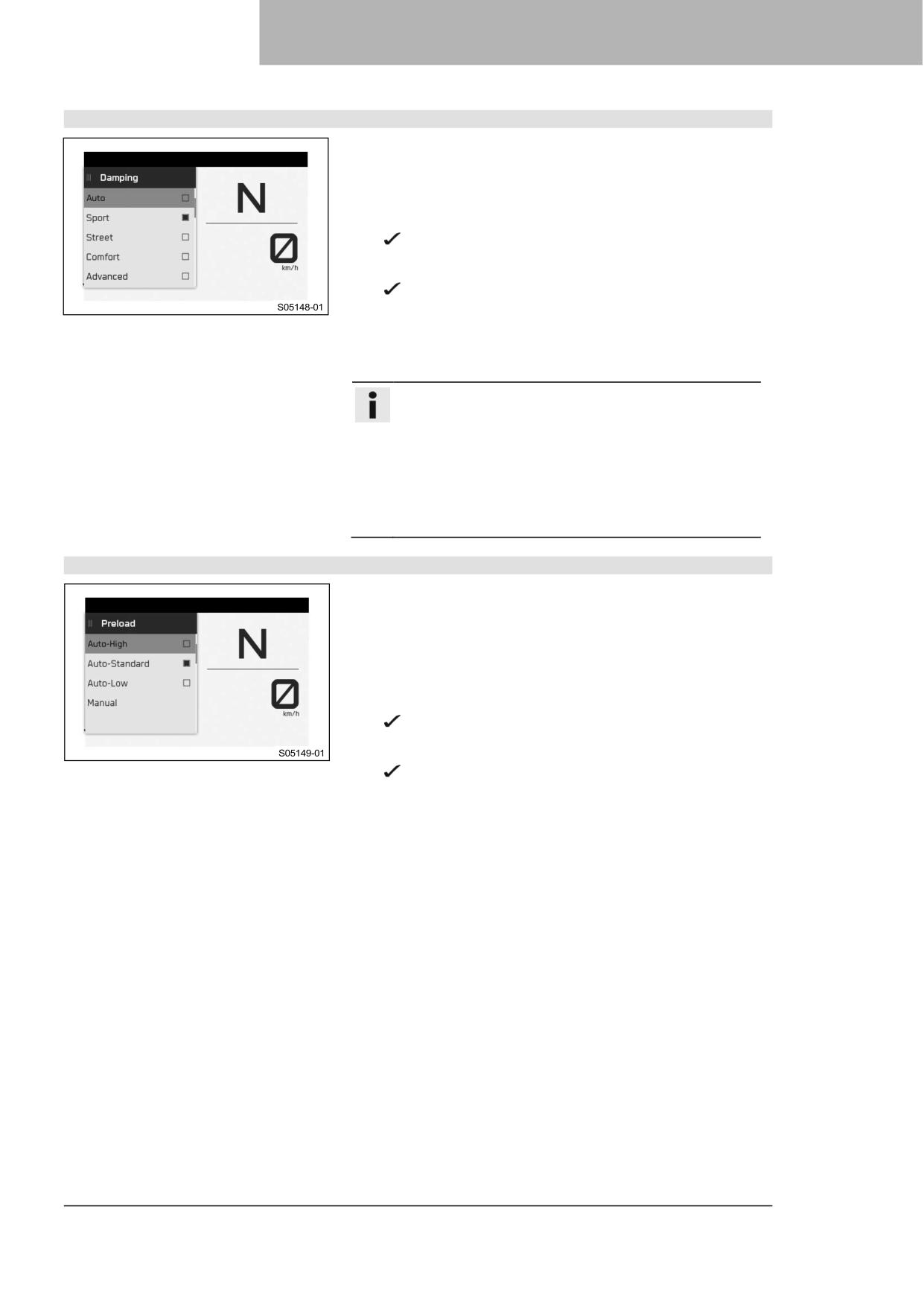

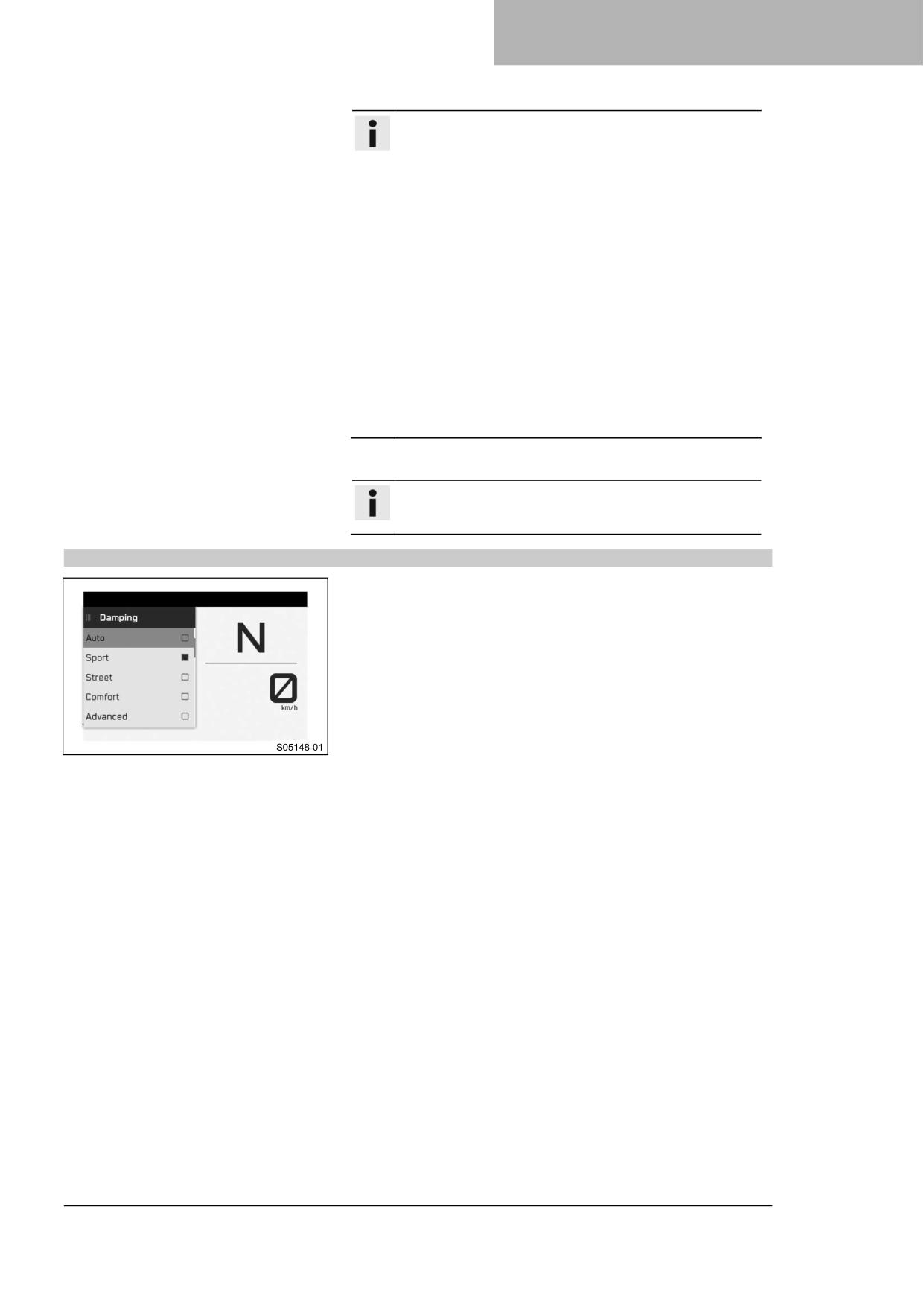

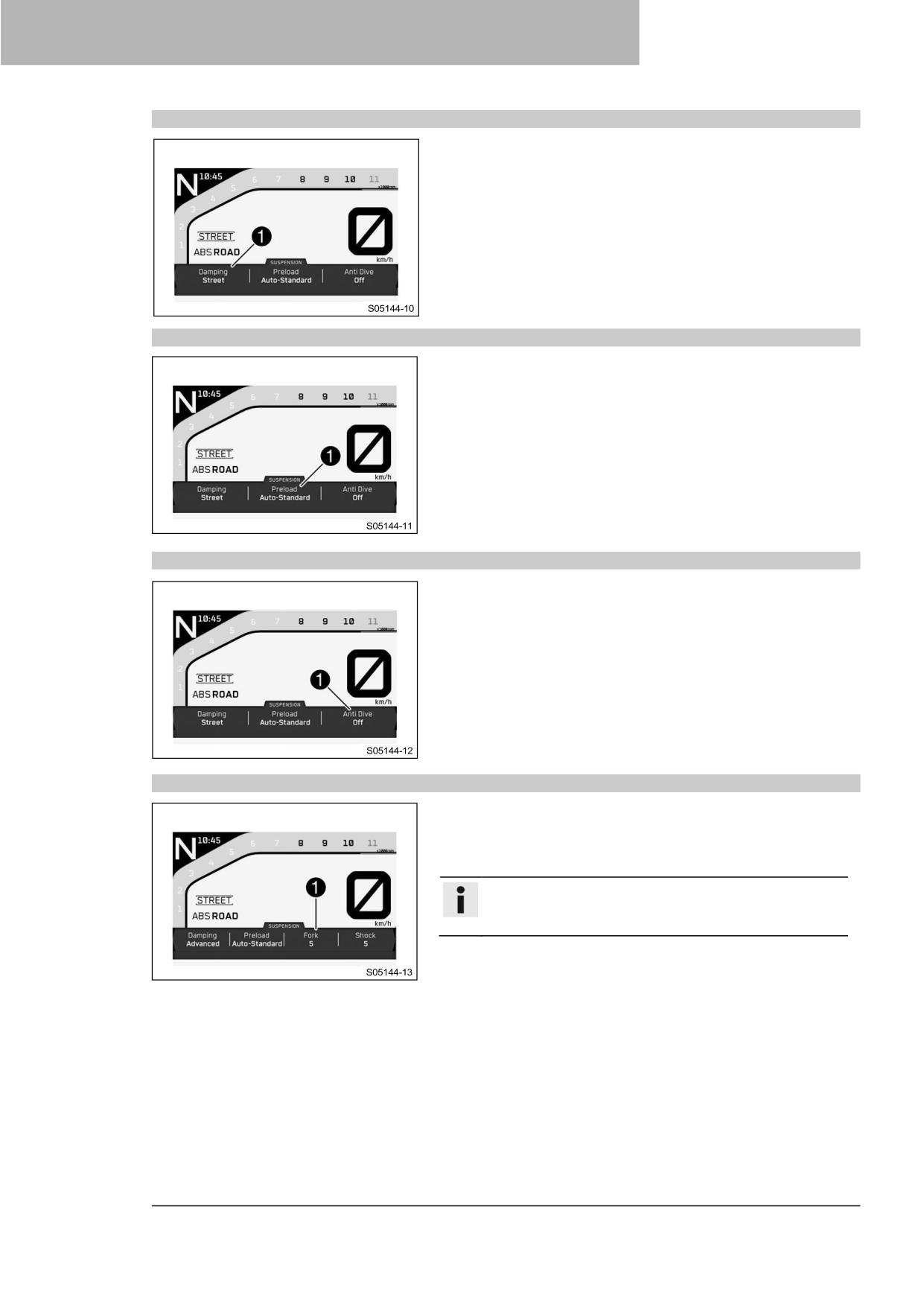

Отображение демпфирования
Настройка режима Демпфирования отображается в области
❶ дисплея. Демпфирование можно настроить в меню
Мотоцикл в разделе Демпфирование.
7.20
Отображение нагрузки
Настройка грузоподъемности отображается в области ❶
дисплея. Грузоподъемность можно настроить в меню
Motorcycle в разделе Load.
Настраивайте грузоподъемность только в ненагруженном
состоянии.
7.21

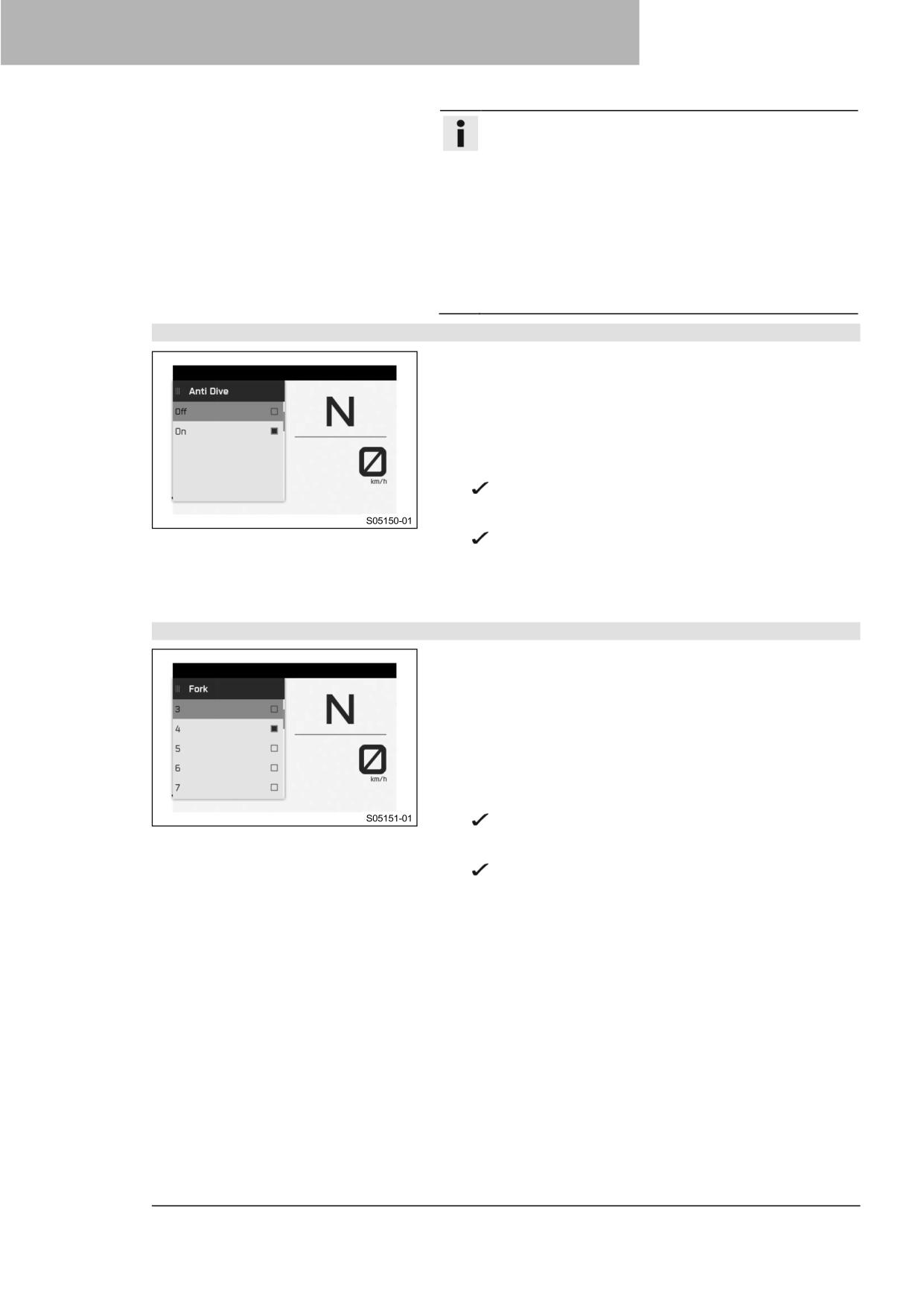

Отображение антиклевковой функции
В виджете ПОДВЕСКА на дисплее в области ❶отображается
Антиклевковый режим.
Функция может быть активирована или деактивирована в меню
Мотоцикл в разделе Антиклевковая функция.
7.22
Отображение вилки
В виджете ПОДВЕСКА на дисплее в области ❶ отображается
настройка демпфирования вилки.
Демпфирование вилки можно настроить в меню Мотоцикл в
разделе Вилка.
Информация
Настройка демпфирования вилки вручную возможна
только в режиме демпфирования ПРОДВИНУТЫЙ.
36
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
7.23
Отображение амортизатора
В виджете ПОДВЕСКА на дисплее в области ❶ отображается
настройка демпфирования амортизатора.
Демпфирование амортизатора можно настроить в меню
Мотоцикл в разделе Амортизатор.
Информация
Настройка демпфирования амортизатора вручную
возможна только в режиме демпфирования
ПРОДВИНУТЫЙ.
7.24
Отображение передачи
Текущая передача отображается в области ❶ дисплея.
7.25

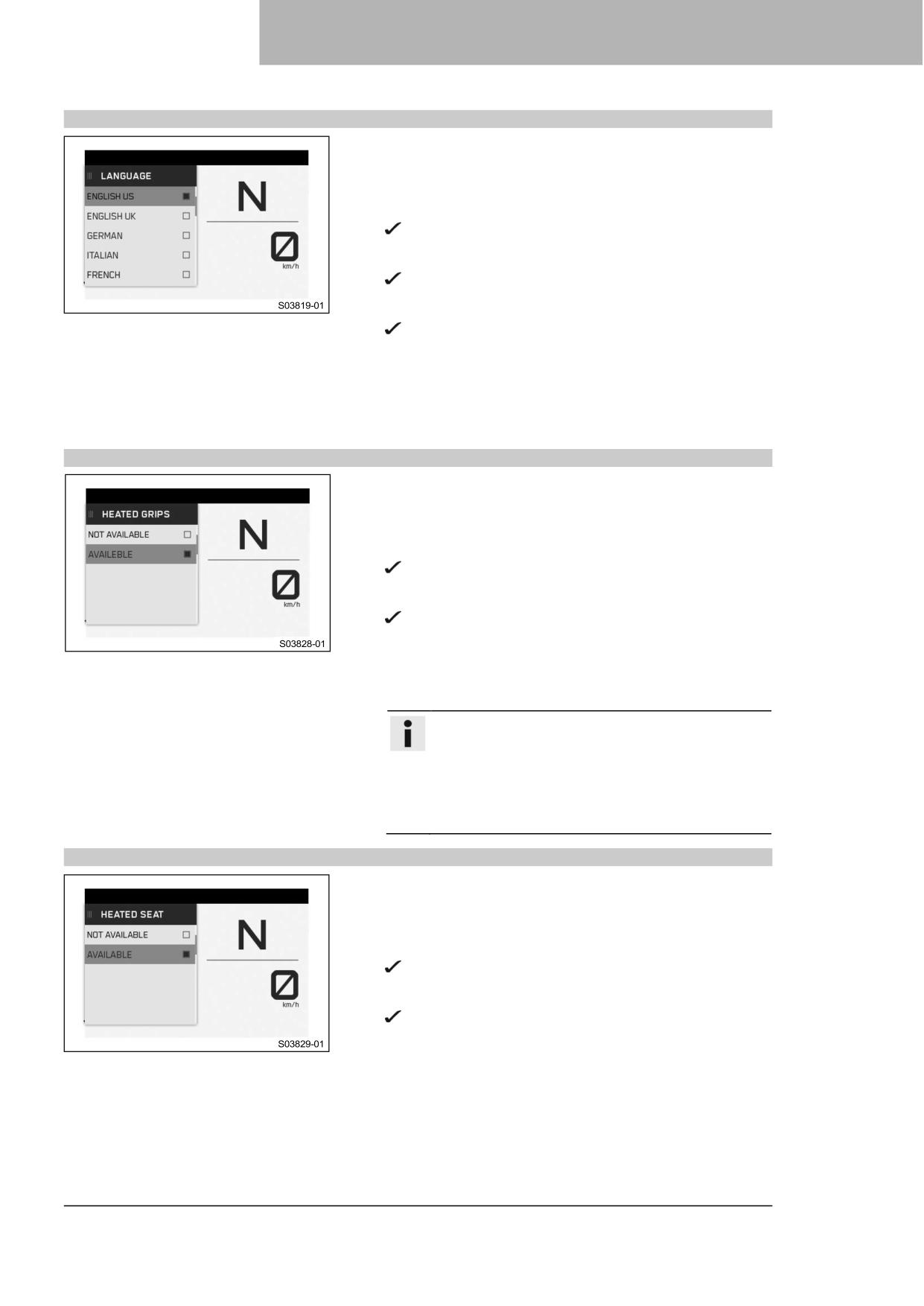

Рукоятка с подогревом (опция)
Когда рукоятка с подогревом активирована, в виджете
ПОДОГРЕВ отображается символ Рукоятки с подогревом в
области ❶..
Подогрев рукоятки можно настроить в меню Мотоцикл в
разделе Рукоятки с подогревом или в виджете ПОДОГРЕВ в
разделе Рукоятки с подогревом.
7.26
Подогрев сидений (опция)
Когда подогрев сидений активирован, в виджете ПОДОГРЕВ
отображается символ Сиденья с подогревом в области ❶..
Подогрев сидений можно настроить в меню Мотоцикл в
разделе Сиденья с подогревом или в виджете ПОДОГРЕВ в
разделе Сиденья с подогревом.
37
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7.27

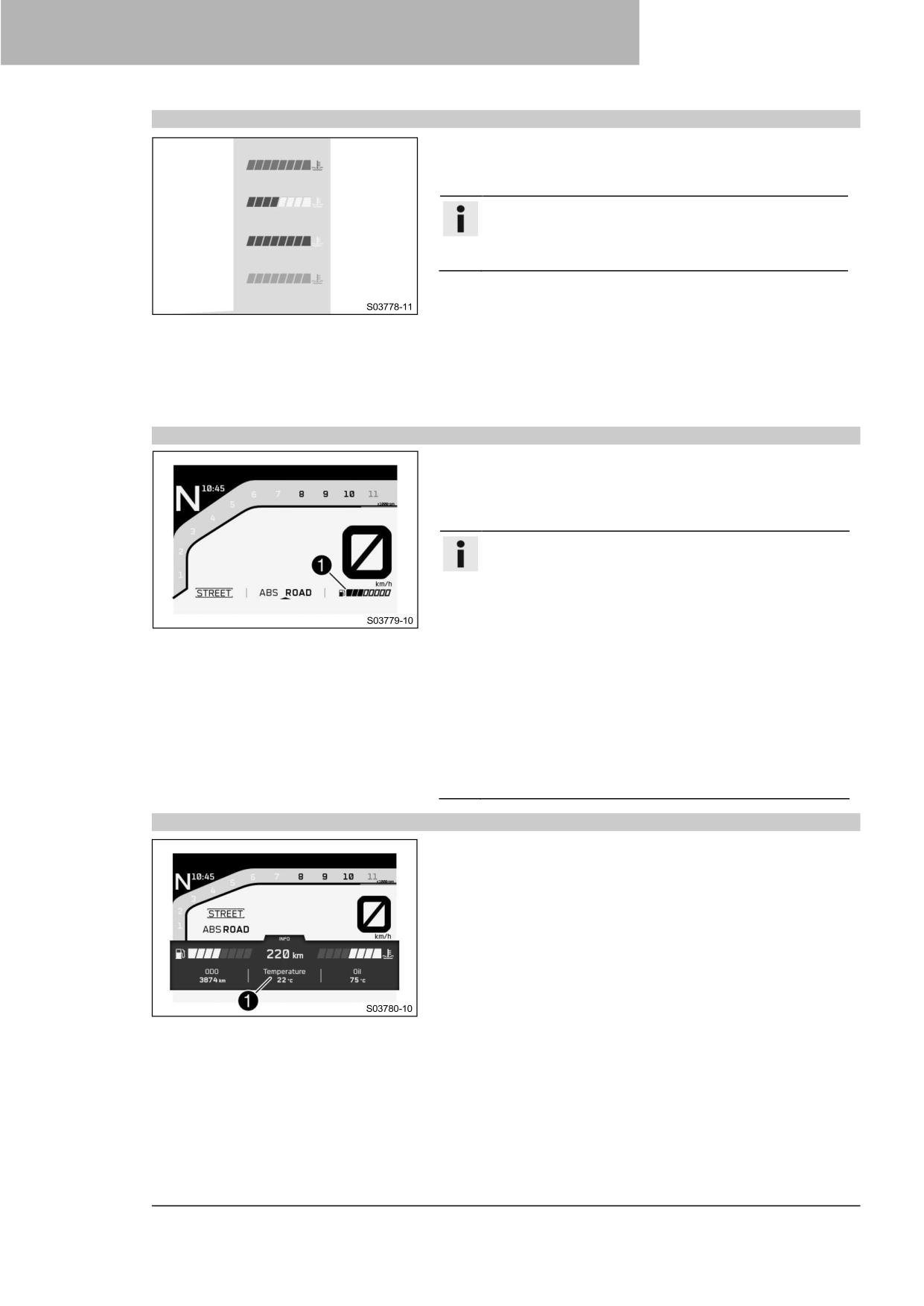

Индикатор температуры охлаждающей жидкости
Индикатор температуры охлаждающей жидкости состоит из
полосок. Чем больше полосок загорается, тем горячее
охлаждающая жидкость.
Информация
Когда все полоски мигают, также появляется
предупреждение ENGINE TEMP HIGH (Высокая темп.
двигателя).
Возможные состояния
•
Двигатель холодный - ни одна из восьми полосок не
загорается.
•
Двигатель прогрет - загораются четыре полоски.
•
Двигатель горячий - загорается от пяти до восьми
полосок.
•
Двигатель очень горячий - все восемь полосок мигают
красным.
7.28
Отображение уровня топлива
Содержимое топливного бака отображается в области ❶
дисплея. Индикатор уровня топлива состоит из полосок. Чем
больше полосок светится, тем больше топлива находится в
топливном баке.
Информация
Если уровень топлива снижается, полоска мигает
красным цветом, а также появляется следующее
предупреждение: LOW FUEL (Мало топлива).
Уровень топлива отображается с небольшой
задержкой, чтобы предотвратить постоянное
движение индикатора во время езды.
Индикатор уровня топлива не обновляется, пока
боковая подставка разложена или выключен
аварийный выключатель.
После складывания боковой подставки и включения
аварийного выключателя индикатор уровня топлива
обновляется в следующий раз через 2 минуты.
Индикатор уровня топлива мигает, если
комбинированная приборная панель не получает
сигнал от датчика уровня топлива.
7.29
Индикатор температуры окружающего воздуха
Большой виджет ИНФОРМАЦИЯ отображает температуру
окружающего воздуха в области ❶.
Единицы измерения температуры окружающего воздуха можно
настроить в меню Настройки в разделе Единицы измерения.
Температура окружающего воздуха отображается в °C или °F.
38
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
7.30
Время
Время отображается в области ❶ дисплея.
Время может отображаться в 24-часовом или 12-часовом
формате на всех языках.
Время можно настроить в меню Настройки в разделе
Часы/Дата
Информация
Время должно быть установлено, если подача
электроэнергии была прервана.
7.31
Отображение избранных параметров
В виджете ИЗБРАННОЕ можно настроить различную
информацию. До четырех информационных составляющих
можно настроить и отобразить в большом виджете
ИЗБРАННОЕ.
Информация
Четыре информационные составляющие в большом
виджете отображаются в маленьком виджете.
Каждый набор информации отображается в двух
строках.
Каждый набор информации можно легко сохранить в
выбранной области.
7.32
Отображение навигации (опция)
Стрелка направления, расстояние до следующей путевой
точки и название улицы отображаются в маленьком виджете
НАВИГАЦИЯ, когда активирована функция навигации.
На большом виджете НАВИГАЦИЯ также отображается время
прибытия и расстояние до пункта назначения. Громкость
навигации также можно регулировать в большом виджете.
В меню KTM MY RIDE в разделе Навигация можно получить
информацию о навигации и отрегулировать громкость.
Информация
Функция Аудио может использоваться одновременно
с функцией навигации.
При активной функции навигации входящий вызов
отображается в небольшом окне в верхней части
дисплея комбинации приборов.
7.33
Меню
Информация
Нажмите кнопку ВПРАВО ❶ на начальном экране,
чтобы открыть меню.
Для перемещения по меню используйте кнопки
ВПРАВО ❶, ВЛЕВО ❷, ВНИЗ ❸, ВВЕРХ ❹ и
УСТАНОВИТЬ ❺.
Нажмите кнопку BACK (НАЗАД) ❻, чтобы закрыть
текущее меню или общий вид меню.
39
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ

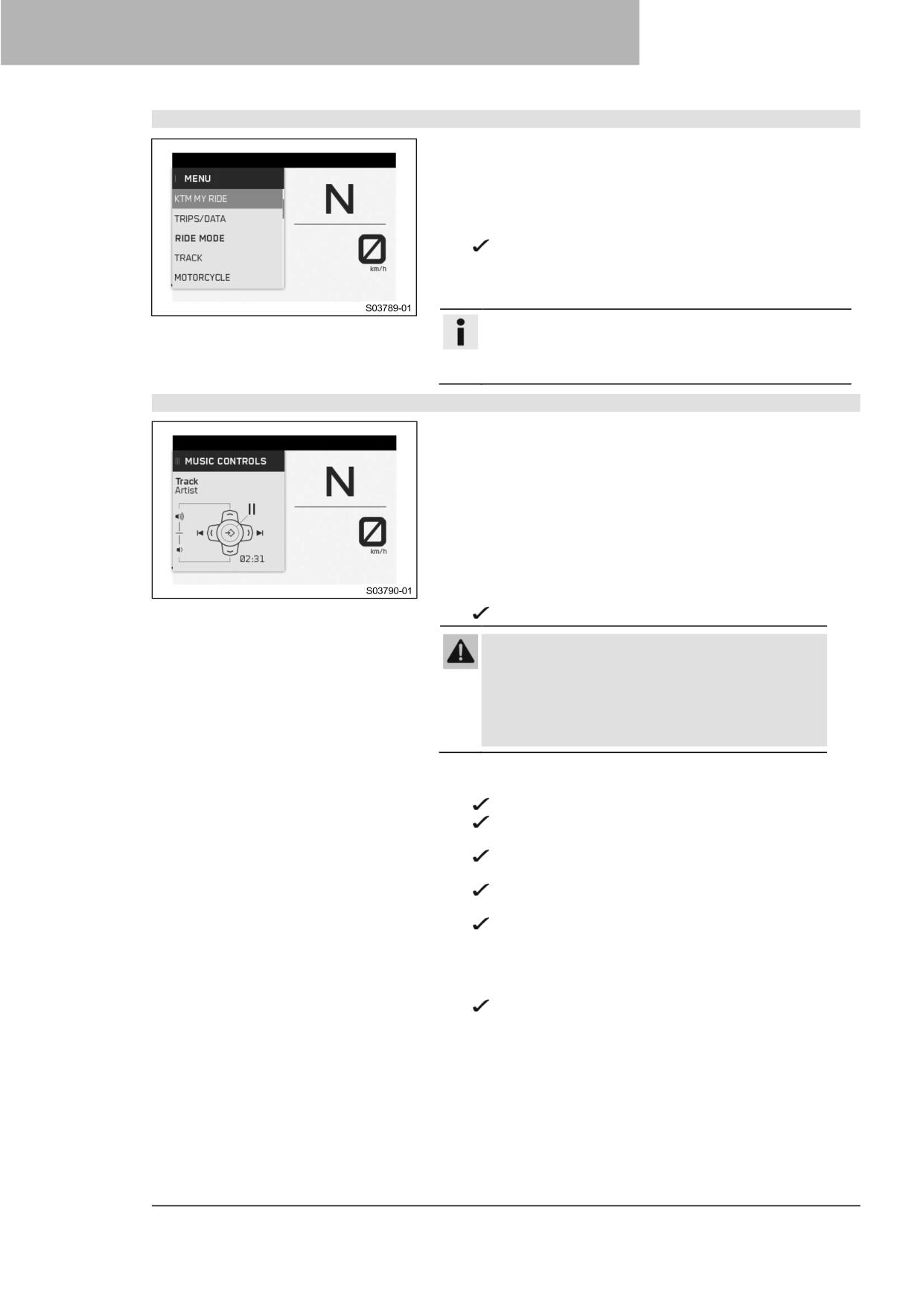

7.33.1 KTM MY RIDE (опция)
Состояние
•
Функция KTM MY RIDE (опция) активирована
•
Bluetooth®активирован.
-
Нажмите кнопку ВПРАВО, когда меню закрыто.
−
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись KTM MY RIDE.
Нажмите кнопку ВПРАВО, чтобы открыть меню.
В KTM MY RIDE соответствующий мобильный телефон или
гарнитура могут быть сопряжены с комбинацией приборов
через Bluetooth® и можно настроить функцию навигации.
Информация
Не каждый мобильный телефон и гарнитура подходят
для сопряжения с комбинацией приборов.
Должен поддерживаться стандарт Bluetooth® 2.1.

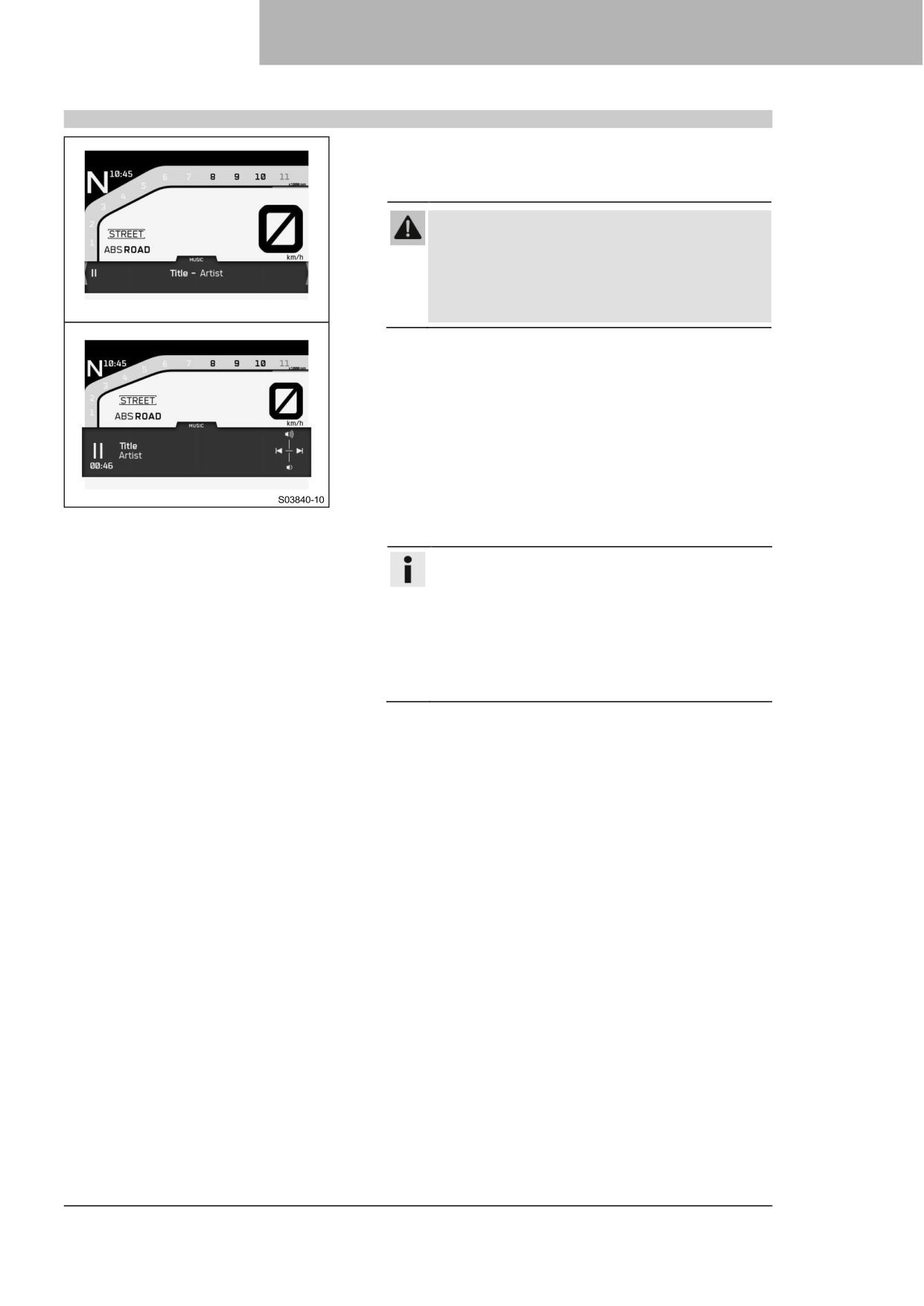

7.33.2 Аудио (опция)
Состояние
•
Функция KTM MY RIDE (опция) активирована
•
Функция Bluetooth® (опция) активирована.
•
Комбинированная приборная панель подключается к
подходящему телефону.
•
Комбинация приборов подключена к соответствующей
гарнитуре Bluetooth®.
•
Музыкальный плеер мобильного телефона открыт.
-
Нажмите кнопку ВПРАВО, когда меню закрыто.
−
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
отмечена надпись KTM MY RIDE.
Нажмите кнопку ВПРАВО, чтобы открыть меню.
Предупреждение
Опасность несчастных случаев Слишком
высокая громкость наушников отвлекает внимание
от дорожной обстановки.
-
Всегда выбирайте достаточно низкий уровень
громкости наушников, чтобы вы могли четко
слышать акустические сигналы.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Аудио.
Нажмите кнопку ВПРАВО, чтобы открыть меню.
Нажмите кнопку UP (ВВЕРХ), чтобы увеличить
громкость звука.
Нажмите кнопку DOWN (ВНИЗ), чтобы уменьшить
громкость звука.
Нажмите кнопку RIGHT (ВПРАВО), чтобы перейти к
следующей звуковой дорожке.
При двойном нажатии кнопки ВЛЕВО происходит
переход к предыдущей звукозаписи или
воспроизведение текущей звукозаписи с самого
начала, в зависимости от модели мобильного
телефона.
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы
воспроизвести или приостановить звуковую дорожку.
40
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
Подсказка
При использовании проводной гарнитуры
громкость нельзя регулировать с помощью
комбинации приборов.
В некоторых моделях мобильных телефонов перед
воспроизведением необходимо запустить
аудиоплеер.
Для упрощения работы функцию Аудио можно
назначить на кнопку C1 или C2.
7.33.3 Навигация (опция)
Состояние
•
Функция KTM MY RIDE (опция) активирована
•
Приложение KTM MY RIDE (опция) установлено и открыто
на подходящем мобильном телефоне (устройства Android
версии 6.0 и выше, устройства iOS версии 10 и выше).
•
Функция Bluetooth® (опция) активирована.
•
Комбинированная приборная панель подключается к
подходящему телефону.
•
На подключенном телефоне активирована функция GPS.
•
Для голосовой навигации: Комбинация приборов
подключена к соответствующей гарнитуре, а в
приложении KTM MY RIDE загружен соответствующий
языковой пакет.
-
Нажмите кнопку ВПРАВО, когда меню закрыто.
−
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись KTM MY RIDE.
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Navigation (Навигация).
Нажмите кнопку ВПРАВО, чтобы подтвердить выбор.
Получить доступ к навигационной информации и
отрегулировать громкость можно в меню Navigation
(Навигация).
Информация
Указания по маршруту отображаются в маленьком и
большом виджете NAVIGATION (НАВИГАЦИЯ).
Функция Аудио может использоваться одновременно
с функцией навигации.
При активной функции навигации входящий вызов
отображается в небольшом окне в верхней части
дисплея комбинации приборов.
Когда функция навигации включена и устройство
подключено, на дисплее комбинированной приборной
панели появляется символ GPS.
7.33.4 Навигационная информация (опция)
Состояние
•
Функция KTM MY RIDE (опция) активирована
•
Приложение KTM MY RIDE (опция) установлено и открыто
на подходящем мобильном телефоне (устройства Android
версии 6.0 и выше, устройства iOS версии 10 и выше).
•
Функция Bluetooth® (опция) активирована.
•
Комбинированная приборная панель подключается к
подходящему телефону.
•
На подключенном телефоне активирована функция GPS.
−
Нажмите кнопку ВПРАВО, когда меню закрыто.
41
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись KTM MY RIDE.
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Navigation (Навигация).
Нажмите кнопку ВПРАВО, чтобы подтвердить выбор.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Навигационная информация.
Нажмите кнопку ВПРАВО, чтобы открыть меню.
Информация
Время прибытия отображает предполагаемое
время прибытия из телефона.
Расстояние до цели отображает расстояние до
пункта назначения.
Информацию о текущей навигации можно просмотреть в
виджете НАВИГАЦИЯ.

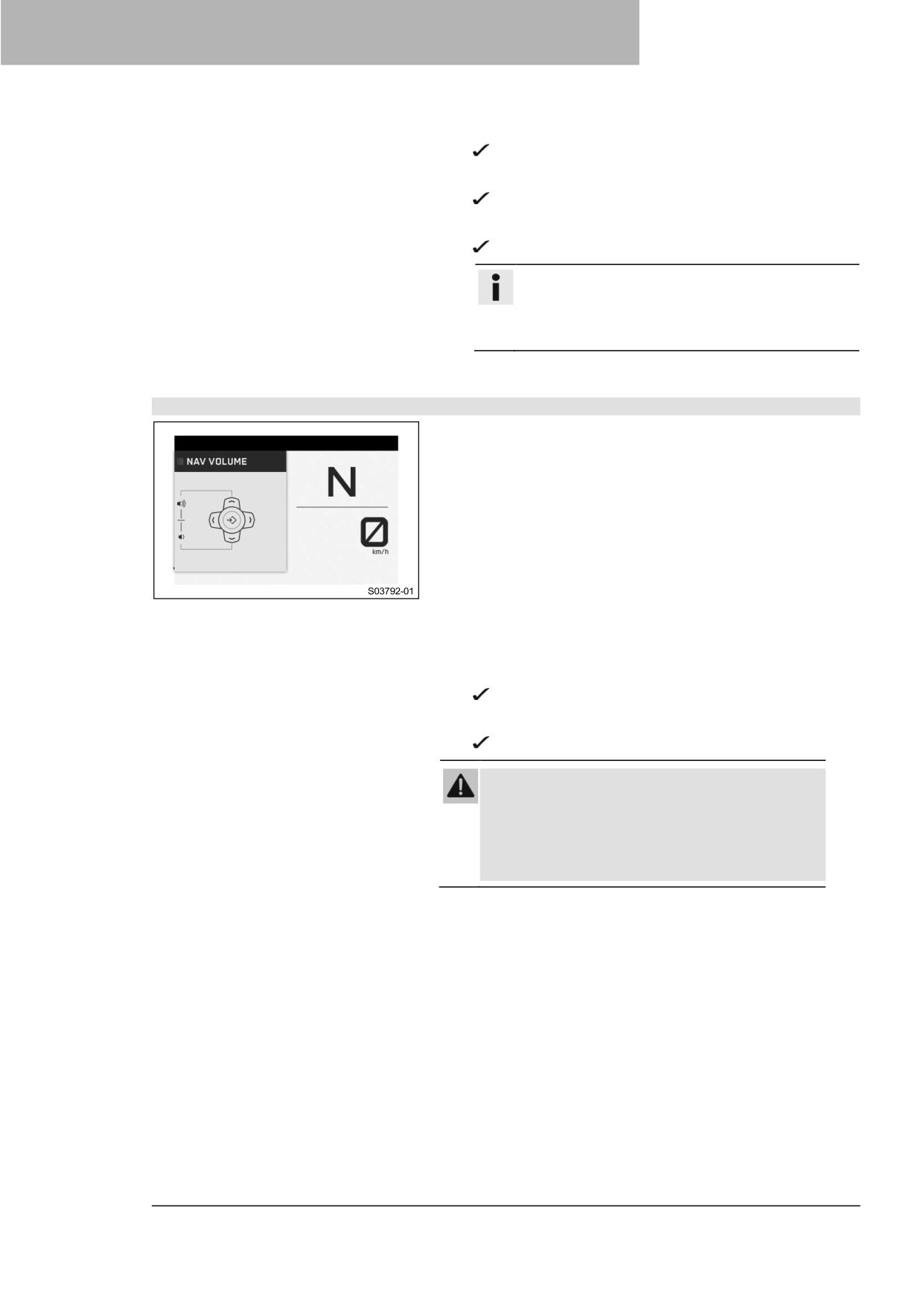

7.33.5 Громкость (опция)
Состояние
•
Функция KTM MY RIDE (опция) активирована
•
Приложение KTM MY RIDE (опция) установлено и открыто
на подходящем мобильном телефоне (устройства Android
версии 6.0 и выше, устройства iOS версии 10 и выше).
•
Функция Bluetooth® (опция) активирована.
•
Комбинированная приборная панель подключается к
подходящему телефону.
•
На подключенном телефоне активирована функция GPS.
•
Для голосовой навигации: Комбинация приборов
подключена к соответствующей Bluetooth гарнитуре, а в
приложении KTM MY RIDE загружен соответствующий
языковой пакет.
-
Нажмите кнопку ВПРАВО, когда меню закрыто.
−
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись KTM MY RIDE.
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Navigation (Навигация).
Нажмите кнопку ВПРАВО, чтобы подтвердить выбор.
Предупреждение
Опасность несчастных случаев Слишком
высокая громкость наушников отвлекает внимание
от дорожной обстановки
-
Всегда выбирайте достаточно низкий уровень
громкости наушников, чтобы вы могли четко
слышать акустические сигналы.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Громкость. . Нажмите кнопку
ВПРАВО, чтобы открыть меню.
-
Нажмите и удерживайте кнопку ВВЕРХ, чтобы увеличить
громкость.
-
Нажмите и удерживайте кнопку ВНИЗ, чтобы уменьшить
громкость.
Громкость навигации можно настроить в большом виджете
НАВИГАЦИЯ .
42
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7

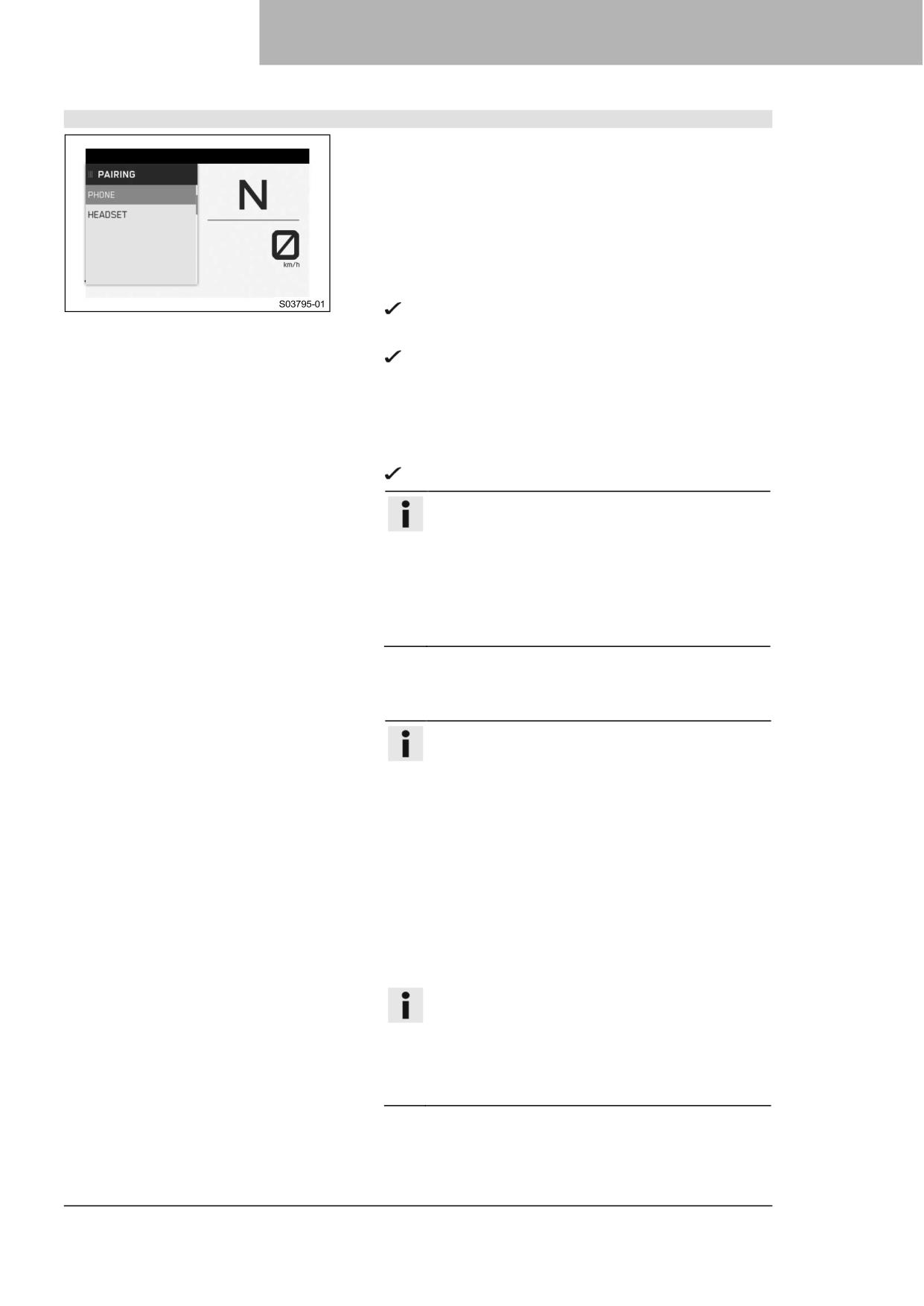

7.33.6 Сопряжение (опция)
Состояние
•
Мотоцикл неподвижен.
•
Функция KTM MY RIDE (опция) активирована
•
Функция Bluetooth® (опция) активирована.
•
Функция Bluetooth® должна быть также активирована в
устройстве, с которым необходимо выполнить
сопряжение.
-
Нажмите кнопку ВПРАВО, когда меню закрыто.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
отмечена надпись KTM MY RIDE.
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Сопряжение.
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
отмечен нужный пункт меню Телефон или Гарнитура.
Подходящий мобильный телефон может быть сопряжен с
комбинацией приборов в подменю Телефон.
Подходящая гарнитура может быть сопряжена с
комбинацией приборов в подменю Гарнитура.
Нажмите кнопку ВПРАВО, чтобы подтвердить выбор.
Информация
Два мобильных телефона ни в каких случаях не
могут быть одновременно сопряжены с
комбинацией приборов. Одновременно с
комбинацией приборов могут быть сопряжены
только один мобильный телефон и одна гарнитура
для каждого пункта подменю. Если в настройках
установлен проводной тип гарнитуры, Bluetooth®
гарнитуру использовать нельзя.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
отмечена надпись Сопряжение.
-
Нажмите кнопку ВПРАВО, чтобы подтвердить пункта
подменю Сопряжение.
Информация
При сопряжении комбинации приборов с
мобильным телефоном: На комбинации приборов
появляется сообщение о том, что она готова к
сопряжению. Сопряжение успешно завершается
подтверждением Ключа доступа на мобильном
телефоне и на комбинации приборов с помощью
кнопки УСТАНОВИТЬ. При сопряжении
комбинации приборов с гарнитурой: На
комбинации приборов появляется
зарегистрированный товарный знак гарнитуры. При
нажатии кнопки УСТАНОВИТЬ устройство
выбирается и подтверждается Подтверждением
при повторном нажатии кнопки УСТАНОВИТЬ.
Сопряжение гарнитуры с комбинацией приборов
завершено.
Информация
После успешного сопряжения подходящего
устройства в меню Телефон или Гарнитура
появляется название сопряженного мобильного
телефона или гарнитуры. Не каждый мобильный
телефон или гарнитура подходят для сопряжения с
комбинацией приборов.
43
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
-
Если устройство находится в зоне действия комбинации
приборов и не было удалено ранее, пока активна функция
Bluetooth®:
Устройство автоматически сопрягается с
комбинацией приборов.
Если устройство не будет автоматически сопряжено
с комбинацией приборов примерно через 30 секунд:
-
Перезапустите комбинацию приборов или
повторите процедуру Сопряжения.
-
Чтобы удалить сопряженное устройство, нажимайте
кнопку ВВЕРХ или ВНИЗ, пока сопряженное устройство
не будет выделено.
-
Откройте меню удаления Сопряжения, нажав кнопку
ВПРАВО, и подтвердите выбор кнопкой УСТАНОВИТЬ.

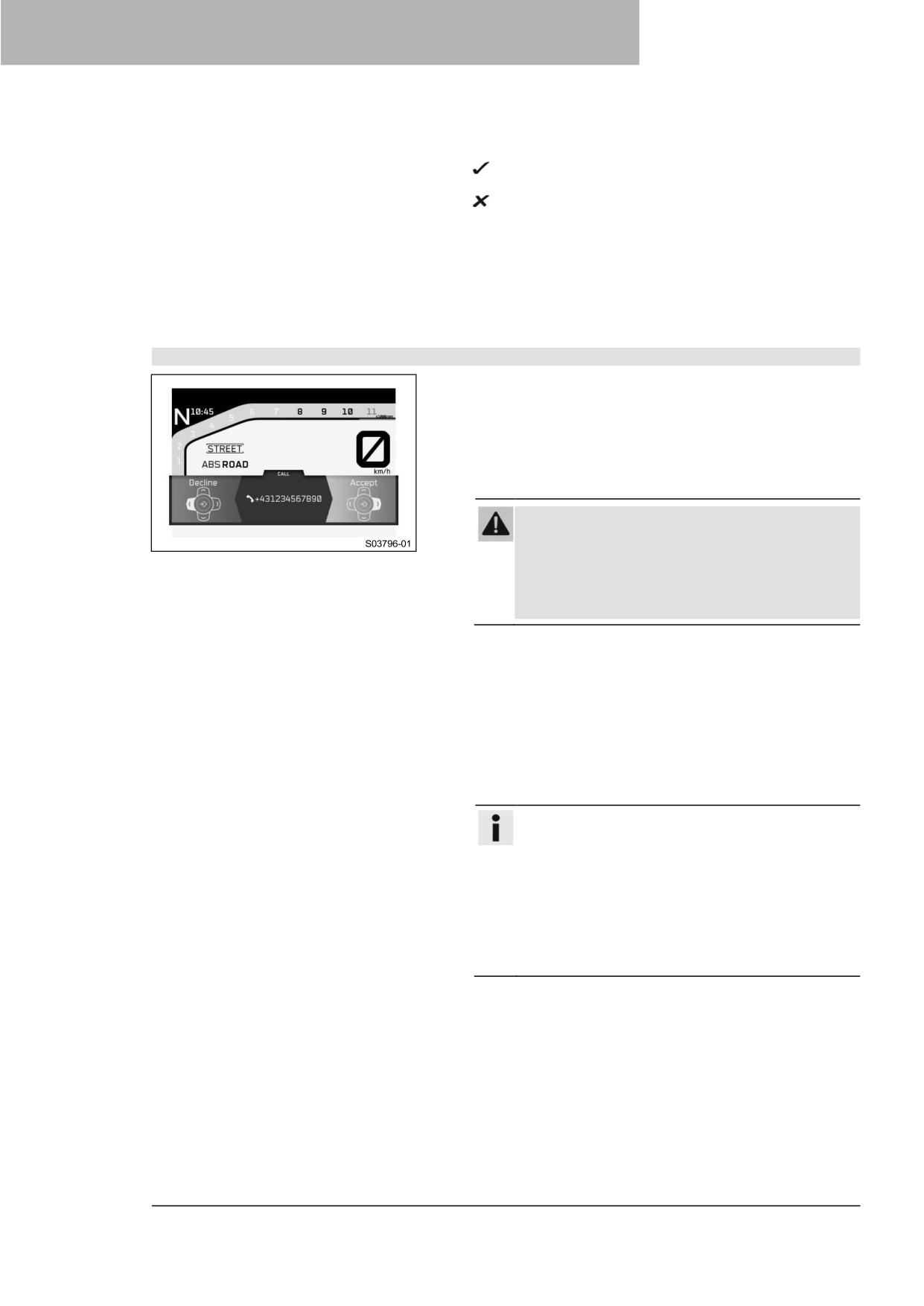

7.33.7 Телефония (опция)
Состояние
•
Функция KTM MY RIDE (опция) активирована
•
Функция Bluetooth® (опция) активирована.
•
Комбинация приборов подключена к соответствующему
мобильному телефону.
•
Комбинация приборов подключена к соответствующей
гарнитуре.
Предупреждение
Опасность несчастных случаев Слишком
высокая громкость наушников отвлекает внимание
от дорожной обстановки.
-
Всегда выбирайте достаточно низкий уровень
громкости наушников, чтобы вы могли четко
слышать акустические сигналы.
-
Нажмите кнопку RIGHT (ВПРАВО), чтобы принять
входящий вызов.
-
Нажмите кнопку LEFT (ВЛЕВО), чтобы отклонить
входящий вызов.
-
Нажмите и удерживайте кнопку ВВЕРХ, чтобы увеличить
громкость.
-
Нажмите и удерживайте кнопку ВНИЗ, чтобы уменьшить
громкость.
-
Кратковременно нажмите кнопку НАЗАД, чтобы
уменьшить отображаемую функцию телефонии.
Информация
Отображается продолжительность вызова и
контакт. В зависимости от настроек мобильного
телефона, контакт отображается по имени.
Когда отображаемая функция телефонии
активирована и уменьшена в размере, у верхнего
края дисплея комбинации приборов отображается
небольшое окно. При активной функции навигации
входящий вызов отображается в небольшом окне
в верхней части дисплея комбинации приборов.
44
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
7.33.8 Поездка 1
-
Нажмите кнопку ВПРАВО, когда меню закрыто.
−
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Trips/Data (Поездки/Данные).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Trip 1 (Поездка 1).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
Функция Поездка 1 отображает расстояние с момента
последнего сброса, например, между двумя остановками для
дозаправки топливом. Функция Поездка 1 работает и считает
до 9999.
Функция ØCons1 (Расход топлива 1) показывает средний
расход топлива на основе функции Поездка 1.
Функция ØSpeed1 (Скорость1 указывает среднюю скорость на
основе функций Trip 1 (Поездка 1) и Trip Time 1(Время
поездки 1).
Функция Trip Time1 (Время поездки 1) отображает время
езды на основе функции Trip 1 (Поездка 1) и запускается, как
только поступает сигнал о скорости.
Функция Fuel Range (Дальность поездки на имеющемся
топливе) отображает возможное расстояние, которое вы
можете преодолеть с запасом топлива.
Нажмите и удерживайте
Все записи в меню Trip 1
кнопку SET (УСТАНОВИТЬ)
(Поездка 1) сбрасываются.
в течение 3-5 секунд.
7.33.9 Поездка 2
-
Нажмите кнопку ВПРАВО, когда меню закрыто.
−
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Trips/Data (Поездки/Данные).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Trip 2 (Поездка 2).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
Функция Trip 2 (Поездка 2) отображает расстояние с момента
последнего сброса, например, между двумя остановками для
дозаправки топливом. Функция Поездка 2 работает и считает
до 9999.
Функция ØCons2 (Расход топлива 2) показывает средний
расход топлива на основе функции Поездка 2.
Функция ØSpeed2 (Скорость2) указывает среднюю скорость на
основе функций Поездка 2 и Trip Time 2 (Время поездки 2).
Функция Время поездки 2 отображает время езды на основе
функции Поездка 2 и запускается, как только поступает сигнал
о скорости.
Fuel Range (Дальность поездки на имеющемся топливе)
отображает возможное расстояние, которое вы можете
преодолеть c наличным запасом топлива.
Нажмите и удерживайте
Все записи в меню Поездка 2
кнопку SET (УСТАНОВИТЬ)
сбрасываются.
в течение 3-5 секунд.
7.33.10 Общая информация
-
Нажмите кнопку ВПРАВО, когда меню закрыто.
−
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Trips/Data (Поездки/Данные).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Общая информация.
Нажмите кнопку ВПРАВО, чтобы открыть меню.
Дата отображает дату.
ODO отображает общее пройденное расстояние.
Battery (Аккумулятор) отображает напряжение аккумулятора.
Oil Temp (Темп. масла) отображает температуру моторного масла.
45
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7.33.11 СКДВ
Состояние
•
Модель с СКДВ.
−
Нажмите кнопку ВПРАВО, когда меню закрыто.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Trips/Data (Поездки/Данные).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
Предупреждение
Опасность несчастных случаев Система
контроля давления воздуха в шинах не избавляет
от необходимости проверять шины перед
поездкой.
Чтобы избежать ложных сигналов, значения
давления воздуха в шинах оцениваются в течение
нескольких минут.
-
Проверяйте давление воздуха в шинах перед
каждой поездкой.
-
Откорректируйте давление воздуха в шинах,
если оно отклоняется от заданного значения.
-
Даже если значения давления воздуха в
шинах правильные, немедленно остановите
транспортное средство, если его работа
указывает на потерю давления воздуха в
шинах.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись ДАВЛЕНИE ВОЗДУХА В ШИНАХ.
-
Рекомендации
Давление воздуха в шинах при одиночной езде
спереди: с холодными
2,5 бар (36 фунтов/кв.
шинами
дюйм)
сзади: с холодными
2,5 бар (36 фунтов/кв.
шинами
дюйм)
Нажмите кнопку ВПРАВО, чтобы открыть меню.
В меню TIRE AIR PRESSURE (ДАВЛЕНИE ВОЗДУХА В
ШИНАХ) отображается давление в шинах передних и задних
колес.
(PRESS FRONT) ДАВЛ. ПЕРЕДН. указывает давление в шинах
спереди.
(PRESS REAR) ДАВЛ. ЗАДН. указывает давление в шинах
сзади.
7.33.12 Предупреждения
Состояние
•
Имеется сообщение или предупреждение.
-
Нажмите кнопку ВПРАВО, когда меню закрыто.
−
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Trips/Data (Поездки/Данные).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись (Warnings) Предупреждения.
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Используйте кнопку ВВЕРХ или ВНИЗ для навигации по
предупреждениям.
Все возникшие предупреждения отображаются в меню
Предупреждения.
46
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7

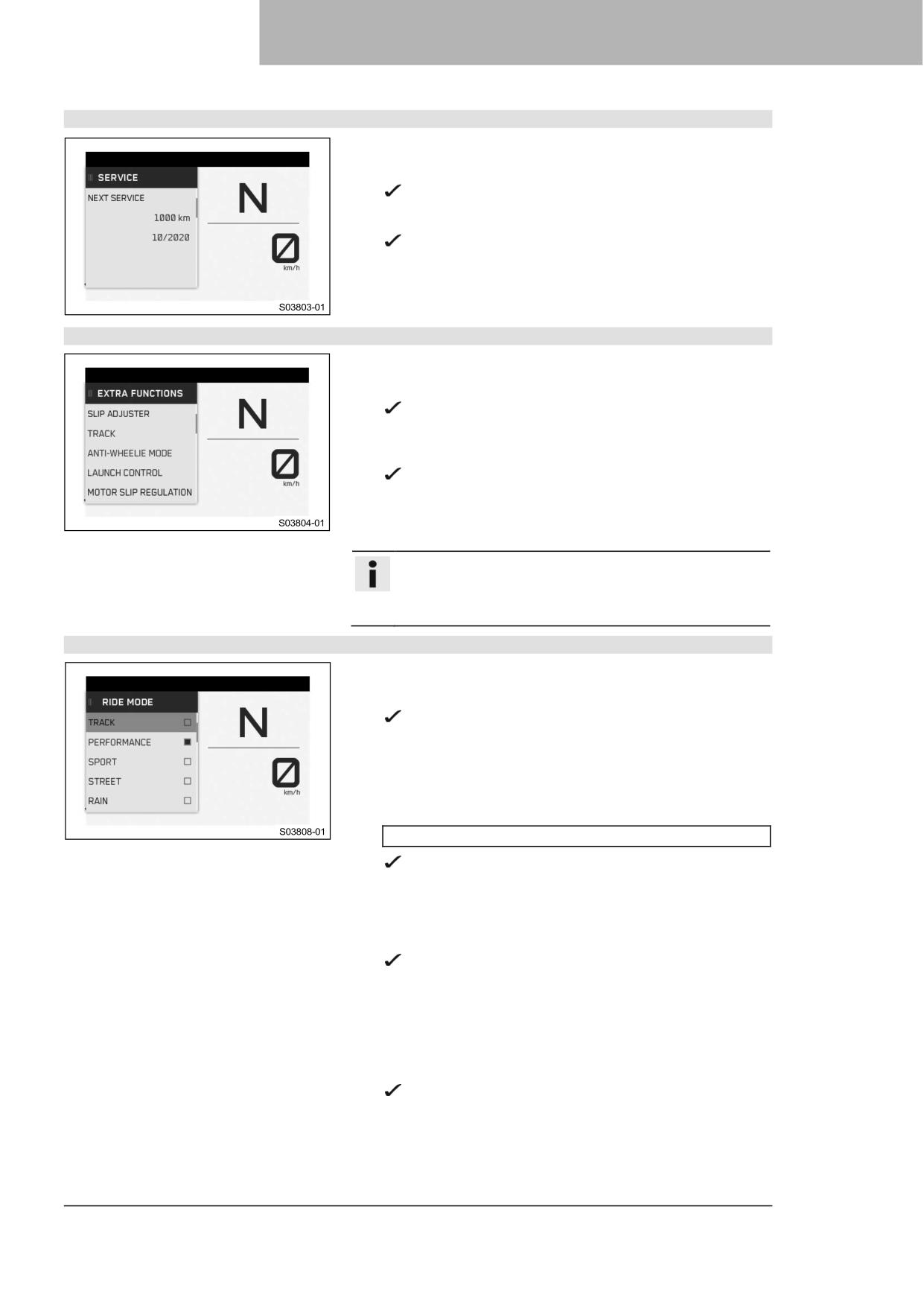

7.33.13 Техобслуживание
-
Нажмите кнопку ВПРАВО, когда меню закрыто.
−
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Trips/Data (Поездки/Данные).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись (Service) Обслуживание.
Нажмите кнопку ВПРАВО, чтобы открыть меню.
Следующее назначенное обслуживание отображается в меню
Обслуживание.
7.33.14 Дополнительные функции
-
Нажмите кнопку ВПРАВО, когда меню закрыто.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Trips/Data (Поездки/Данные).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Extra Functions (Дополнительные
функции).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Используйте кнопку ВВЕРХ или ВНИЗ для навигации по
дополнительным функциям.
Нестандартные дополнительные функции перечислены в
разделе (Extra Functions) Дополнительные функции.
Информация
Актуальный каталог KTM PowerParts и доступное
программное обеспечение можно найти на веб-сайте
KTM.

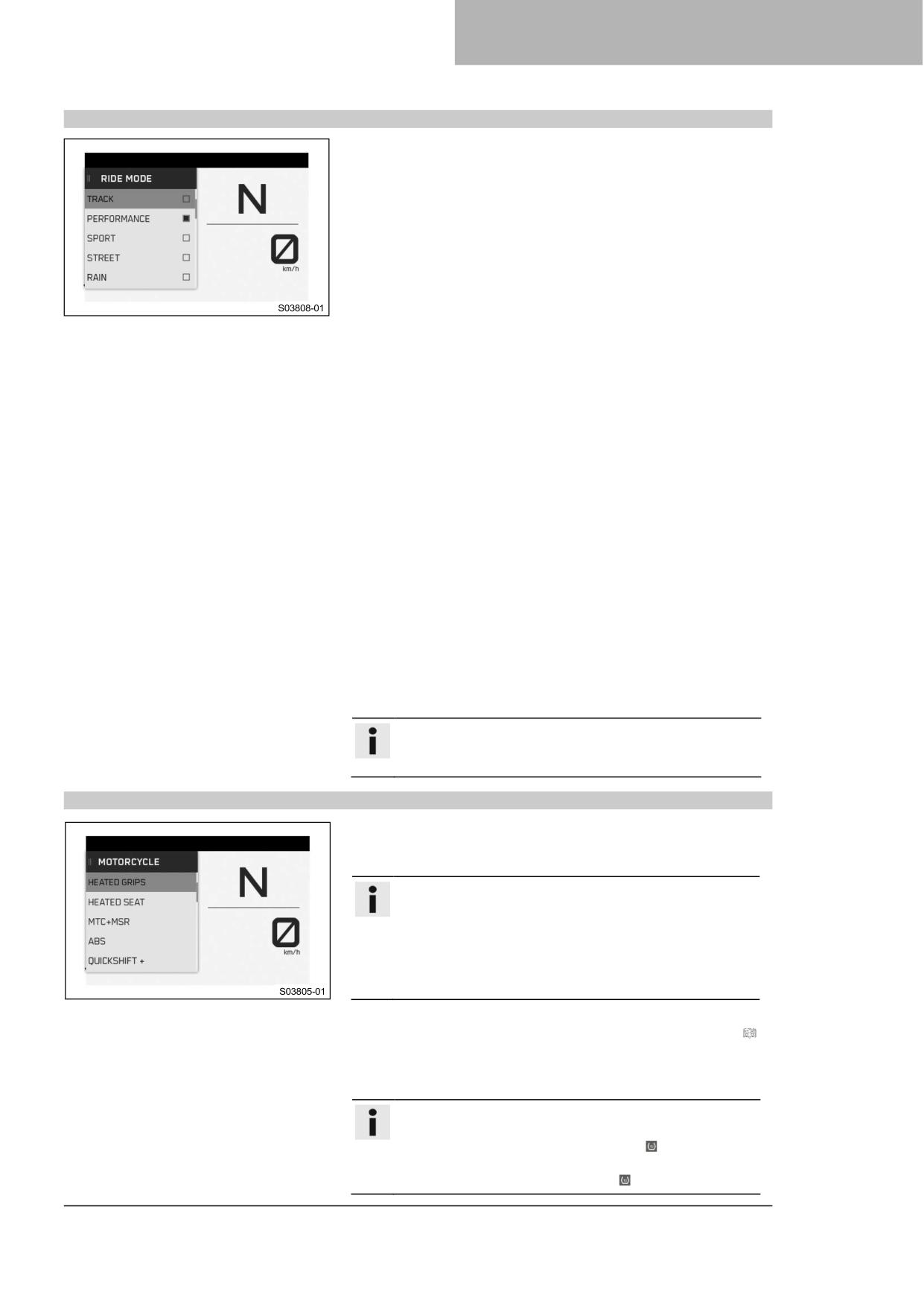

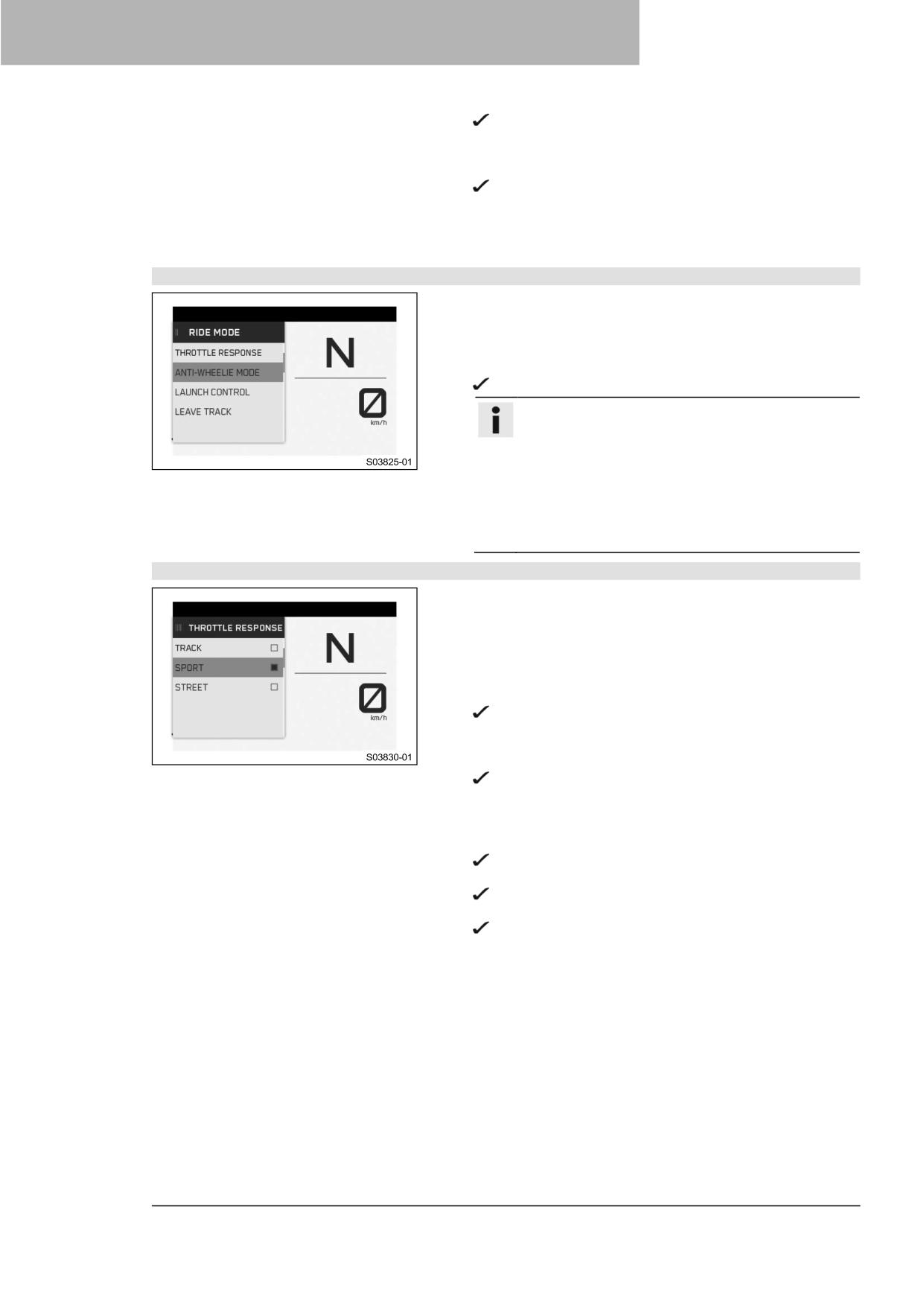

7.33.15 Режим езды
-
Нажмите кнопку ВПРАВО, когда меню закрыто.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока на дисплее не
будет отмечено меню (Ride Mode) Режим езды.
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Используйте кнопку ВВЕРХ или ВНИЗ для навигации по
меню.
-
Нажмите кнопку УСТАНОВИТЬ, чтобы выбрать
согласованные друг с другом настройки
противобуксовочной системы двигателя и мотоцикла.
Рекомендации
Не открывайте дроссельную заслонку во время выбора.
(TRACK) ТРЕК - Опциональная настройка с
омологированными характеристиками и чрезвычайно
прямым откликом. Противобуксовочная
система мотоцикла и характеристики
чувствительности отклика на поворот ручки газа
могут быть настроены индивидуально.
(PERFORMANCE) ПРОИЗВОДИТЕЛЬНОСТЬ -
Опциональная настройка с омологированными
характеристиками и чрезвычайно прямым откликом.
Противобуксовочная система мотоцикла и
характеристики чувствительности отклика на поворот
ручки газа могут быть настроены индивидуально.
Сочетает в себе функции режима Track и
стандартных режимов.
(SPORT) СПОРТ - Омологированные характеристики
с очень прямым откликом; противобуксовочная
система мотоцикла позволяет заднему колесу
больше проскальзывать.
47
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
(STREET) УЛИЦА - Омологированные
характеристики со сбалансированным откликом;
противобуксовочная система мотоцикла позволяет
заднему колесу нормально проскальзывать.
(RAIN) ДОЖДЬ - Уменьшенные омологированные
характеристики с мягким откликом для улучшения
ездовых качеств; противобуксовочная
система мотоцикла обеспечивает нормальное
проскальзывание заднего колеса.
7.33.16 Трасса гонки (опция)
Состояние
•
Режим движения Track (опция) активирован.
-
Нажмите кнопку ВПРАВО, когда меню закрыто.
−
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись TRACK .
Нажмите кнопку ВПРАВО, чтобы открыть меню.
Информация
TRACK позволяет выполнить настройки для
режима TRACK и PERFORMANCE.
Соответствующий режим езды завершается через
(LEAVE TRACK) ВЫЙТИ ИЗ РЕЖИМА ТРЕК или
(LEAVE PERFORMANCE) ВЫЙТИ ИЗ РЕЖИМА
ПРОИЗВОДИТЕЛЬНОСТЬ при закрытии ручки
газа и автоматически переключается в режим
движения (STREET) УЛИЦА.

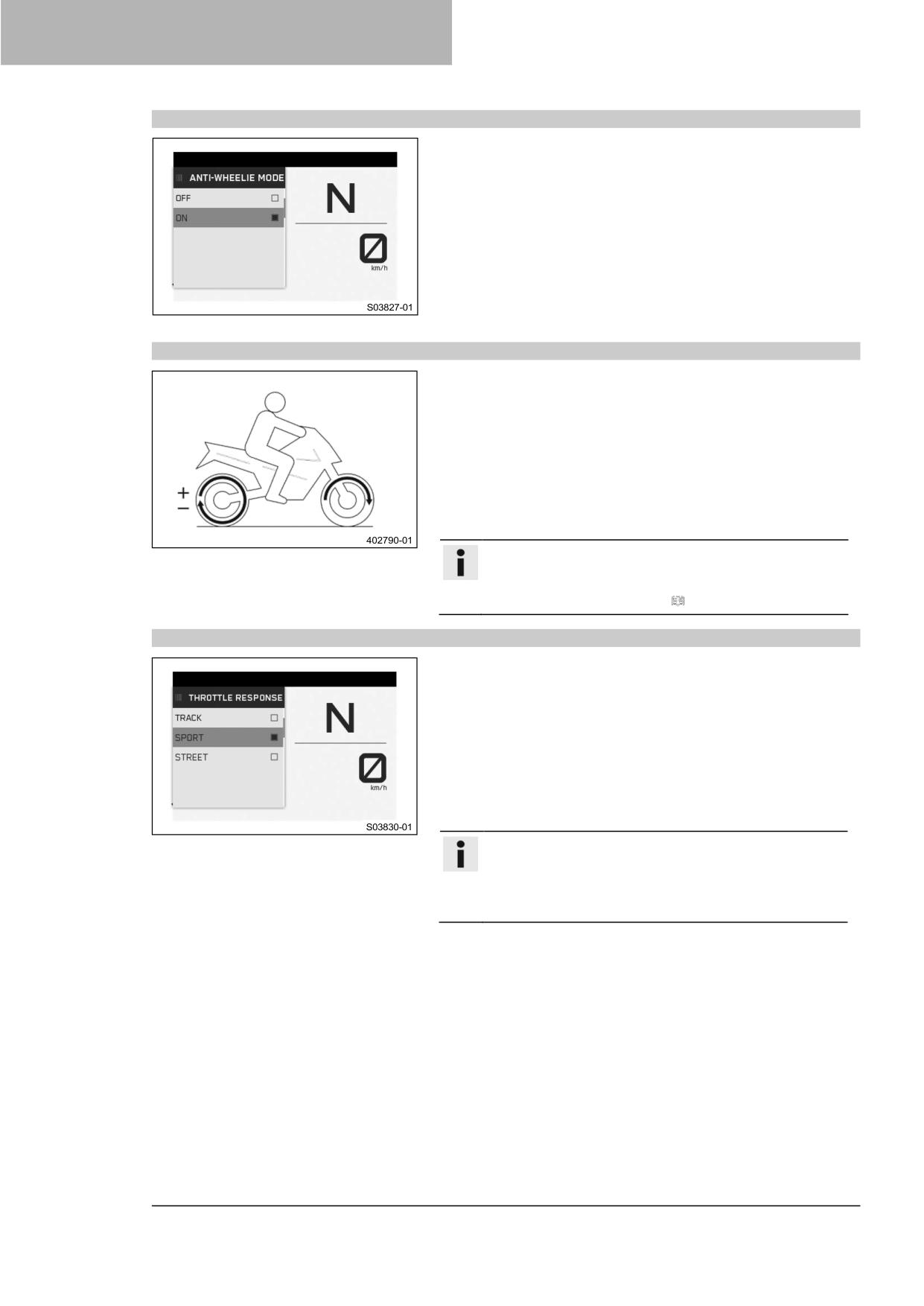

7.33.17 Чувствительность отклика на поворот ручки газа (опция)
Состояние
•
Активируется режим передвижения Track (опция) или
Performance (опция).
•
Функция круиз-контроля отключена.
-
Нажмите кнопку ВПРАВО, когда меню закрыто.
−
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись TRACK .
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись (Throttle Response)
Чувствительность отклика на поворот ручки газа.
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
отмечен требуемый режим.
-
Нажмите кнопку УСТАНОВИТЬ, чтобы подтвердить
режим.
(TRACK) ТРЕК - Омологированные характеристики с
чрезвычайно прямым откликом.
(SPORT) СПОРТ - Омологированные характеристики
с прямым откликом.
(STREET) УЛИЦА - Омологированные
характеристики со сбалансированным откликом.
-
Нажмите кнопку (BACK) НАЗАД, чтобы закрыть меню
(Throttle Response) Чувствительности отклика на
поворот ручки газа.
48
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7

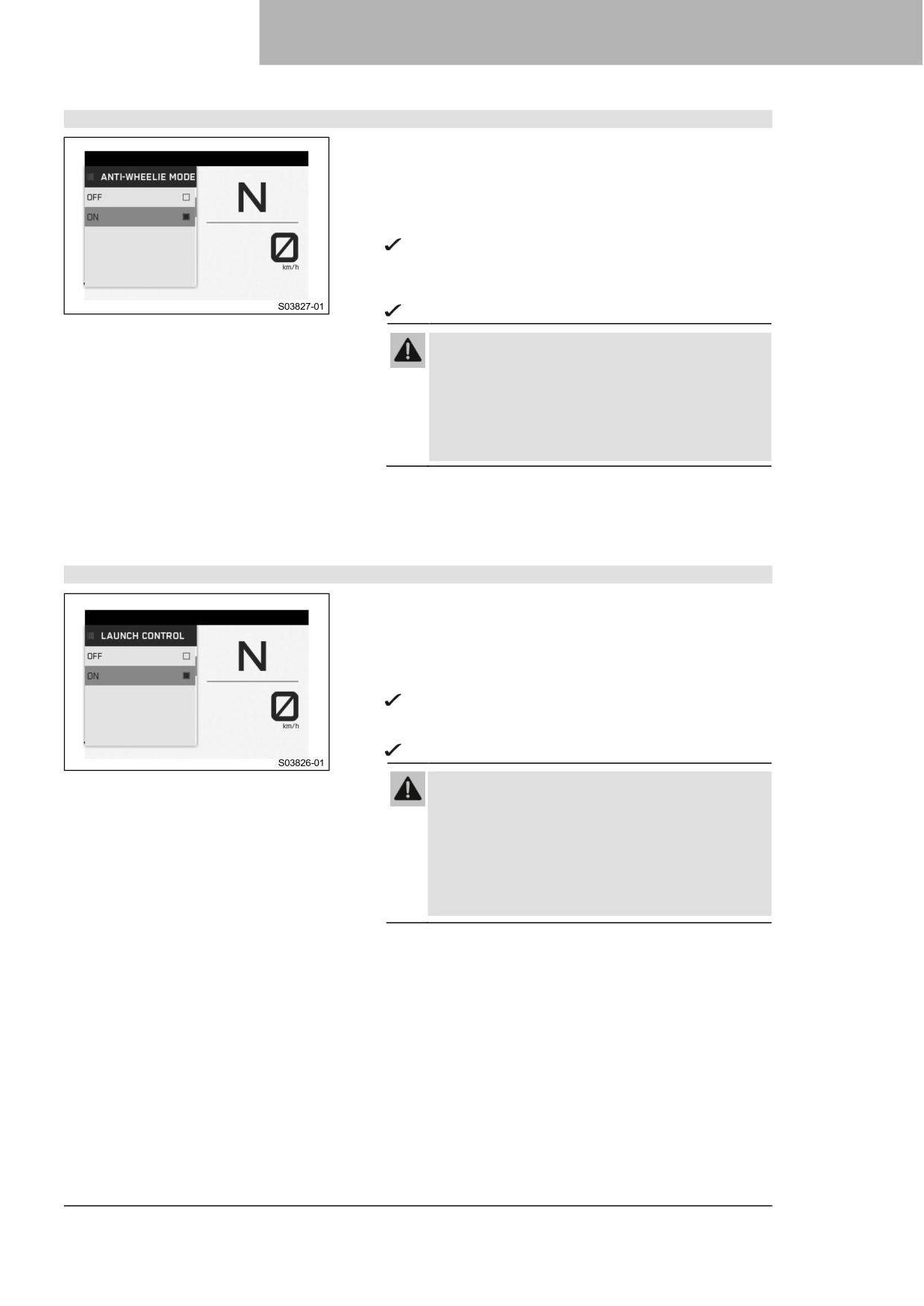

7.33.18 Режим предотвращения езды на заднем колесе (опция)
Состояние
•
Активируется режим передвижения Track (опция) или
Performance (опция).
-
Нажмите кнопку ВПРАВО, когда меню закрыто.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись TRACK .
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Anti Wheelie Mode (Режим
предотвращения езды на заднем колесе).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
Предупреждение
Опасность несчастных случаев Когда режим
предотвращения езды на заднем колесе отключен,
противобуксовочная система мотоцикла больше
не противодействует подъему переднего колеса.
-
Отключайте режим предотвращения езды на
заднем колесе только при наличии
соответствующего опыта.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись (Anti Wheelie Mode) Режим
предотвращения езды на заднем колесе, ВЫКЛ, или
ВКЛ.
-
Подтвердите выбор с помощью кнопки УСТАНОВИТЬ.
7.33.19 Лаунч контроль (опция)
Состояние
•
Активируется режим передвижения Track (опция) или
Performance (опция).
-
Нажмите кнопку ВПРАВО, когда меню закрыто.
−
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись TRACK .
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Launch Control (Лаунч контроль).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
Предупреждение
Опасность несчастных случаев Лаунч контроль
обеспечивает очень мощный разгон, который
может оказаться слишком сложным для
начинающего водителя.
-
Используйте функцию Лаунч контроль только
при наличии соответствующего опыта.
-
Не используйте Лаунч контроль на дорогах
общего пользования.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Launch Control (Лаунч контроль),
ВЫКЛ, или ВКЛ.
-
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы подтвердить
выбор.
49
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7.33.20 Регулятор проскальзывания (опция)
Состояние
•
Активирован режим передвижения ТРЕК или
ПРОИЗВОДИТЕЛЬНОСТЬ.
•
Активирована функция MTC.
•
Функция круиз-контроля отключена.
Предупреждение
Опасность несчастных случаев Неправильно
выбранный режим передвижения значительно
усложняет управление транспортным средством.
Каждый из режимов передвижения подходит
только для определенных условий.
-
Всегда выбирайте режим передвижения,
соответствующий поверхности, по которой вы
едете, погоде и ситуации.
-
Установите желаемое проскальзывание с помощью
кнопок +RES и -SET, если меню закрыто.
-
Нажмите кнопку +RES или -SET , чтобы установить
максимально допустимое проскальзывание
противобуксовочной системы мотоцикла.
Информация
Не открывайте дроссельную заслонку во время
выбора.
Регулятор вращения - это функция противобуксовочной
системы мотоцикла. Регулировка проскальзывания позволяет
настроить противобуксовочную систему мотоцикла через
девять уровней на желаемую трехмерную характеристику.
Уровень 1 обеспечивает максимальное проскальзывание
заднего колеса, а уровень 9 - минимальное.
Если функция круиз-контроля деактивирована, кнопки +RES и -
SET на главном дисплее или в меню Регулятор
проскальзывания можно использовать для настройки
Регулятора проскальзывания.
Информация
Регулировка проскальзывания доступна только в
режимах передвижения ТРЕК и
ПРОИЗВОДИТЕЛЬНОСТЬ.
Регулировка проскальзывания доступна только при
активированной противобуксовочной системе
мотоцикла.
7.33.21 Мотоцикл
-
Нажмите кнопку ВПРАВО, когда меню закрыто.
−
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Motorcycle .
Нажмите кнопку ВПРАВО, чтобы открыть меню.
Меню Мотоцикл позволяет выполнять настройки для ABS,
противобуксовочной системы и дополнительных функций.
50
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
7.33.22 Рукоятки с подогревом (опция)
Состояние
•
Меню (Heated Grips) Рукоятки с подогревом
активировано.
-
Нажмите кнопку ВПРАВО, когда меню закрыто.
−
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Motorcycle .
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Рукоятки с подогревом.
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажмите кнопку ВВЕРХ или ВНИЗ для выбора уровня
подогрева или ВЫКЛ.
-
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы подтвердить
выбор.
Информация
Подогрев рукояток также можно настроить в
виджете (HEATING) ПОДОГРЕВ.
7.33.23 Сиденье с подогревом (опция)
Состояние
•
Меню Сиденье с подогревом активировано.
−
Нажмите кнопку ВПРАВО, когда меню закрыто.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Motorcycle .
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись (Heated Seat) Сиденье с подогревом.
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажмите кнопку ВВЕРХ или ВНИЗ для выбора уровня
подогрева или ВЫКЛ.
-
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы подтвердить
выбор.
Информация
Подогрев сидений также можно настроить в
виджете (HEATING) ПОДОГРЕВ.
7.33.24 MTC+MSR (optional)
Состояние
•
Функция круиз-контроля отключена.
−
Нажмите кнопку ВПРАВО, когда меню закрыто.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Motorcycle .
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись MTC+MSR.
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись MTC+MSR, ВЫКЛ, или ВКЛ.
-
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы подтвердить
выбор.
Информация
Когда активен режим передвижения Трек или
режим ABS Супермото, СРТМД не активна.
После включения зажигания противобуксовочная
система мотоцикла и управление тяговым
моментом двигателя снова включаются.
51
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ

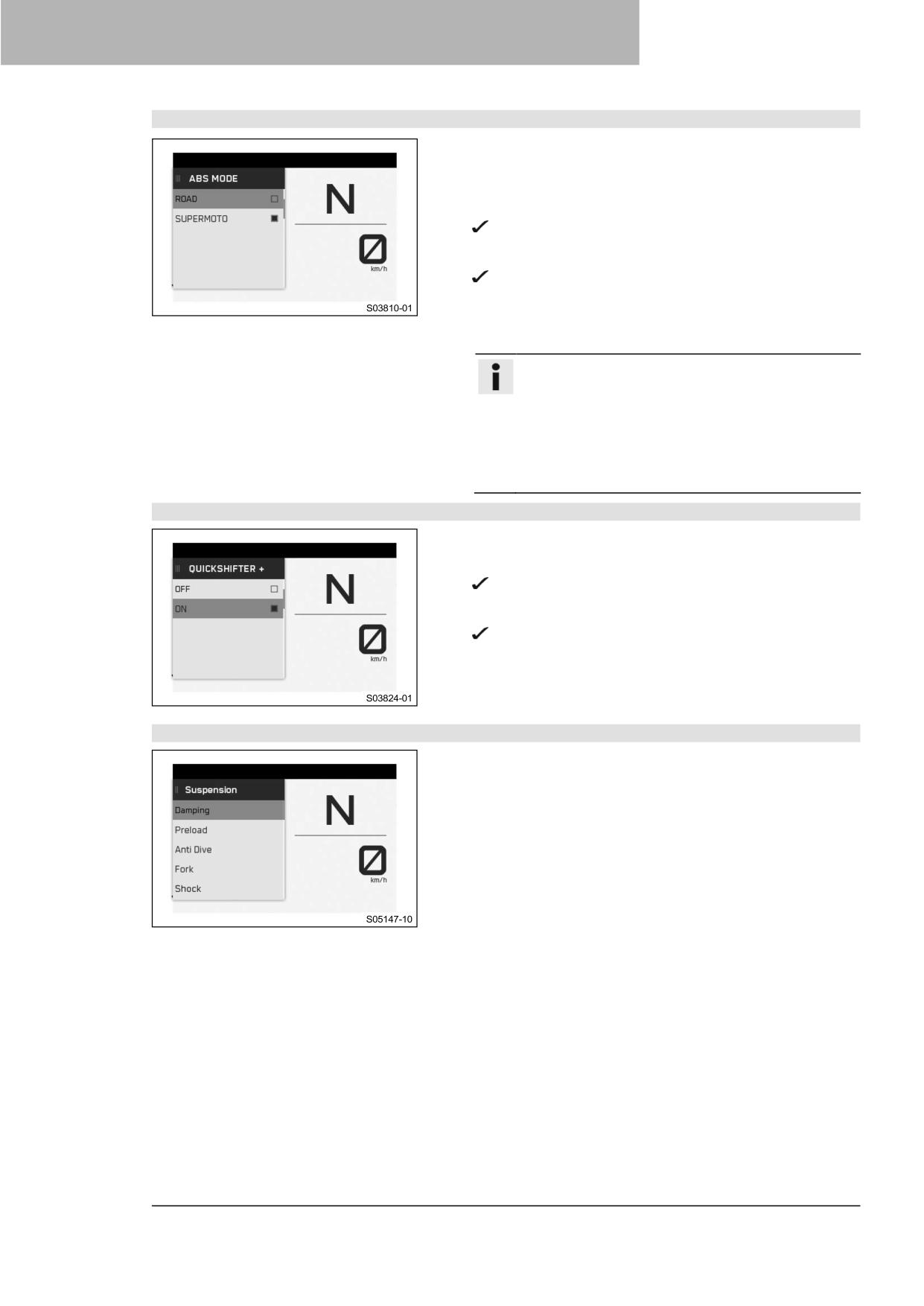

7.33.25 ABS
Состояние
•
Мотоцикл неподвижен.
−
Нажмите кнопку ВПРАВО, когда меню закрыто.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Motorcycle .
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись ABS.
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажмите кнопку ВВЕРХ или ВНИЗ для выбора нужного
режима ABS.
-
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы подтвердить
выбор.
Информация
Когда активен режим ABS Road (Дорога), ABS
контролирует оба колеса.
Если активен режим ABS Супермото, ABS
контролирует только переднее колесо, а СРТМД
не активна. Заднее колесо не контролируется ABS
и может заблокироваться при маневрах
торможения.
7.33.26 Квикшифтер + (опция)
-
Нажмите кнопку ВПРАВО, когда меню закрыто.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Motorcycle .
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Квикшифтер +.
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Квикшифтер +, ВЫКЛ, или ВКЛ.
-
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы подтвердить
выбор.
7.33.27 Подвеска
-
Нажмите кнопку ВПРАВО, когда меню закрыто.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Suspension (Подвеска). Нажмите
кнопку ВПРАВО, чтобы открыть меню.
Режим работы подвески и другие параметры шасси можно
настроить в разделе (Suspension) Подвеска.
52
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
7.33.28 Демпфирование
-
Нажмите кнопку ВПРАВО, когда меню закрыто.
−
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Suspension (Подвеска). Нажмите
кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Демпфирование.
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
(Damping Mode) Режим демпфирования можно
выбрать, нажав кнопку ВВЕРХ или ВНИЗ.
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы
подтвердить выбор.
В меню (Damping) Демпфирование можно выбрать
различные настройки демпфирования элементов подвески.
Доступны настройки Спорт, Улица, Комфорт, Авто (опция),
Трек (опция) и Продвинутый (опция).
Информация
В (Damping Mode Auto) Режиме демпфирования
Авто (опция) демпфирование вилки и амортизатора
автоматически подстраивается под стиль езды
водителя.
В режиме (Damping Advanced) демпфирования
Продвинутый (опция) демпфирование вилки и
амортизатора можно настроить индивидуально в
меню (Fork) Вилка или (Shock) Амортизатор.

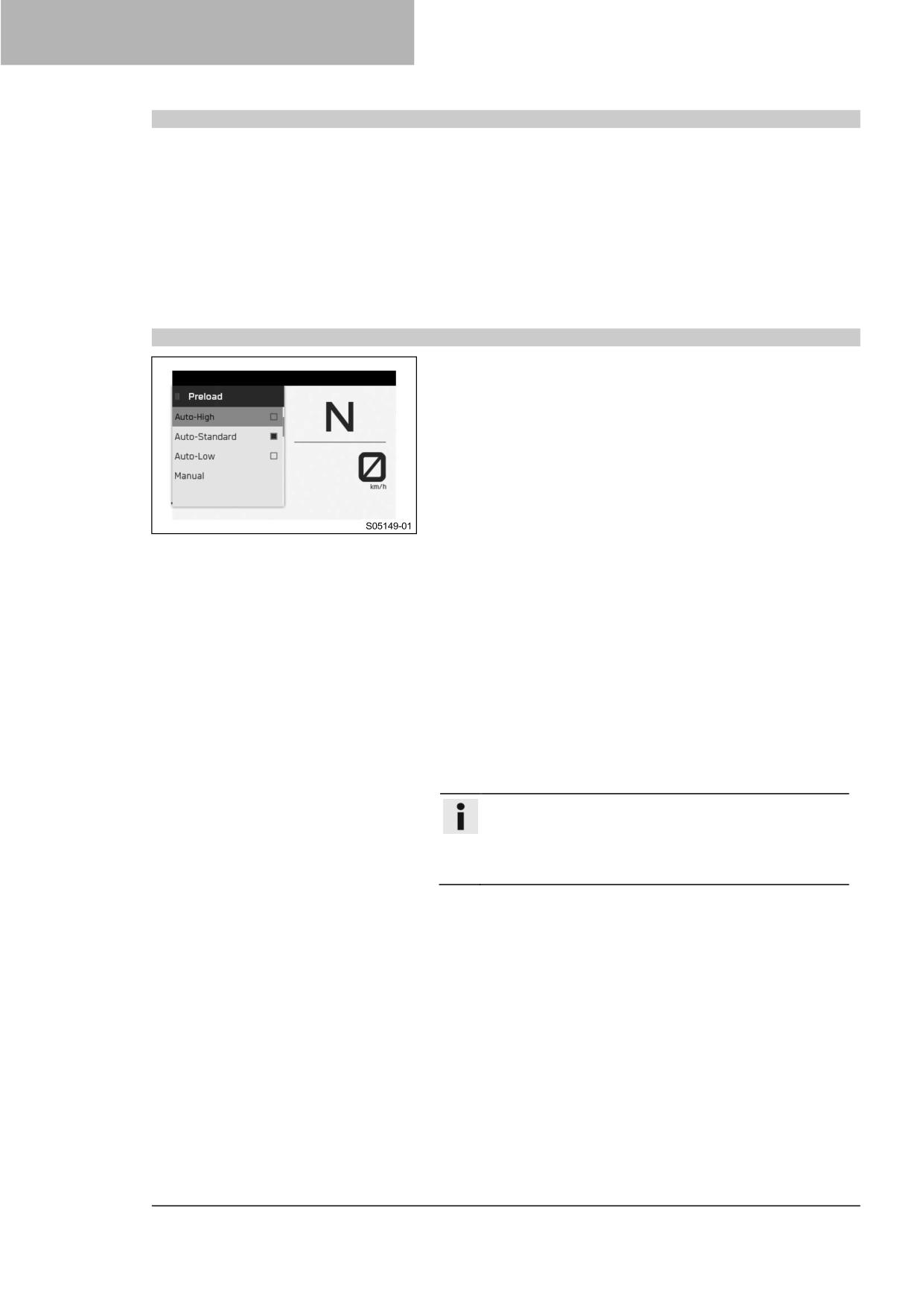

7.33.29 Регулятор предварительного натяга
Состояние
•
Заднее колесо находится под нагрузкой.
−
Нажмите кнопку ВПРАВО, когда меню закрыто.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Suspension (Подвеска). Нажмите
кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не выделится
надпись Регулятор предварительного натяга.
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
- Регулятор предварительного натяга можно выбрать,
нажав кнопку ВВЕРХ или ВНИЗ.
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы
подтвердить выбор.
Предварительный натяг пружины может быть отрегулирован в
соответствии с грузоподъемностью в меню Регулятор
предварительного натяга. Доступны 11 ручных настроек (от
0 % до 100 %) и 3 автоматические настройки: Низко (опция),
Стандарт (опция) и Высоко (опция).
Настройка обратного хода автоматически адаптируется к
нагрузке, определяемой системой.
53
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
Информация
Регулятор предварительного натяга регулируется
только при работающем двигателе.
В автоматических настройках Low (Низкий) (опция),
Standard (Стандартный) (опция) и High (Высокий)
(опция) предварительный натяг пружины автоматически
подстраивается под нагрузку, определяемую системой
во время движения.
В автоматических настройках Низко (опция), Стандарт
(опция) и Высоко (опция) возможна ситуация, когда
регулировка предварительного натяга пружины не
может быть обнаружена в неподвижном состоянии.
7.33.30 Антиклевковая функция (опция)
Состояние
•
Модель с подвеской Suspension Pro.
−
Нажмите кнопку ВПРАВО, когда меню закрыто.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Suspension (Подвеска). Нажмите
кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись (Anti Dive) Антиклевковая функция.
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажмите кнопку ВВЕРХ или ВНИЗ для выбора: включить
или выключить Антиклевковую функцию.
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы
подтвердить выбор.
При активации Антиклевковой функции демпфирование
автоматически регулируется при торможении, чтобы
предотвратить сильное опускание вилки.
7.33.31 Вилка (опция)
Состояние
•
Модель с подвеской Suspension Pro.
•
Активирован (Suspension Mode Advanced)
Продвинутый режим работы подвески (опция).
-
Нажмите кнопку ВПРАВО, когда меню закрыто.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Suspension (Подвеска). Нажмите
кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись (Fork) Вилка.
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Вилку можно настроить, нажав кнопку ВВЕРХ или
ВПРАВО.
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы
подтвердить выбор.
В меню Вилка доступно восемь уровней.
Демпфирование вилки настраивается в меню Вилка.
(Softest) Самое мягкое - настройка с наименьшим
демпфированием, (Hardest) Самое жесткое - настройка с
наибольшим демпфированием.
54
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7

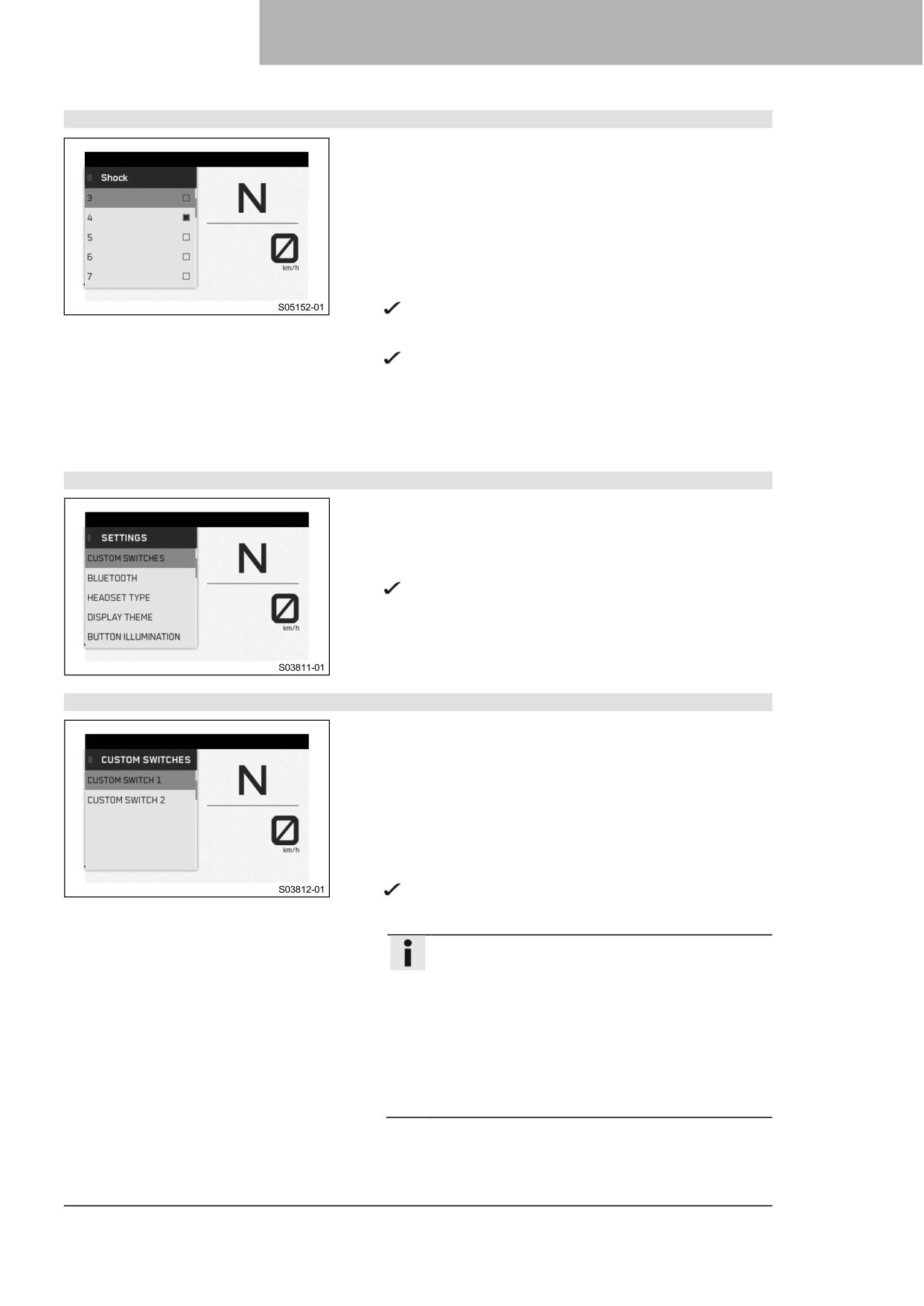

7.33.32 Амортизатор (опция)
Состояние
•
Модель с подвеской Suspension Pro.
•
Активирован Продвинутый режим работы подвески
(опция).
-
Нажмите кнопку ВПРАВО, когда меню закрыто.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Suspension (Подвеска). Нажмите
кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись (Shock) Амортизатор.
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Амортизатор можно настроить, нажав кнопку ВВЕРХ или
ВПРАВО.
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы
подтвердить выбор.
В меню Амортизатор доступно восемь уровней.
Демпфирование амортизатора настраивается в меню
Амортизатор. (Softest) Самое мягкое - настройка с
наименьшим демпфированием, (Hardest) Самое жесткое -
настройка с наибольшим демпфированием.
7.33.33 Настройки
Состояние
•
Мотоцикл неподвижен.
−
Нажмите кнопку ВПРАВО, когда меню закрыто.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
Дисплей комбинации приборов можно настроить в Настройках.
Настроить можно единицы измерения или различные значения.
Некоторые функции могут быть включены или отключены.
7.33.34 Кнопки C1 и C2
Состояние
•
Мотоцикл неподвижен.
−
Нажмите кнопку ВПРАВО, когда меню закрыто.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
отмечен (Custom Switch 1) Пользовательский
переключатель 1 или (Custom Switch 2)
Пользовательский переключатель 2.
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Кнопкой ВВЕРХ или ВНИЗ выберите нужную кнопку и
нажмите кнопку (SET) УСТАНОВИТЬ для подтверждения.
Информация
В меню (Custom Switches) Пользовательские
переключатели кнопкам C1 и C2 можно
назначить различные функции быстрого доступа,
например, ABS и MTC+MSR.
Переключатель C1 используется для доступа к
меню, установленному в (Custom Switch 1)
Пользовательском переключателе 1.
Переключатель C2 используется для доступа к
меню, установленному в (Custom Switch 2)
Пользовательском переключателе 2.
55
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7.33.35 Bluetooth (опция)
Состояние
•
Мотоцикл неподвижен.
−
Нажмите кнопку ВПРАВО, когда меню закрыто.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Bluetooth®.
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Bluetooth®, ВЫКЛ или ВКЛ.
-
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы подтвердить
выбор.
Информация
Функция Bluetooth® может использоваться только в
сочетании с KTM MY RIDE (опция).
Когда функция Bluetooth® включена, в виджете KTM
MY RIDE появляются символы мобильного телефона и
шлема. При наличии соединения между мобильным
телефоном и/или гарнитурой символы отображаются
заполненными. Также отображается уровень сигнала и
состояние аккумулятора мобильного телефона.
Не каждый мобильный телефон и гарнитура подходят
для сопряжения с комбинацией приборов.
7.33.36 Тип гарнитуры
-
Нажмите кнопку ВПРАВО, когда меню закрыто.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Headset Type (Тип гарнитуры).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будат
отмечена надпись (BT HEADSET) BT ГАРНИТУРА или
(CORDED HEADSET) ПРОВОДНАЯ ГАРНИТУРА.
-
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы подтвердить
выбор.
Информация
В меню (Headset Type) Тип гарнитуры можно
настроить использование гарнитуры Bluetooth®
или проводной гарнитуры. С проводной гарнитурой
громкость нельзя регулировать с помощью
комбинации приборов.
7.33.37 Тема дисплея
-
Нажмите кнопку ВПРАВО, когда меню закрыто.
−
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись (Display Theme) Тема дисплея.
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
отмечена надпись (AUTOMATIC) АВТОМАТИЧЕСКИ или
(NIGHT) НОЧНАЯ.
-
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы подтвердить
выбор.
56
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
Информация
В АВТОМАТИЧЕКОМ режиме комбинация
приборов автоматически переключается в дневной
или ночной режим в зависимости от яркости.
В (NIGHT) НОЧНОМ режиме комбинация приборов
постоянно находится в ночном режиме.
7.33.38 Подсветка кнопок
-
Нажмите кнопку ВПРАВО, когда меню закрыто.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Button Illumination (Подсветка
кнопок).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
отмечен нужный пункт меню BRIGHT (ЯРКО), MEDIUM
(СРЕДНЕ), DARK (ТЕМНО), или OFF (ВЫКЛ).
-
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы подтвердить
выбор.
Информация
Яркость подсветки кнопок можно настроить в
меню Подсветка кнопок.
7.33.39 Индикатор переключения
Состояние
•
Мотоцикл неподвижен.
•
ОДО > 1 000 км (621 миля).
−
Нажмите кнопку ВПРАВО, когда меню закрыто.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки). Нажмите кнопку
ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Shift Light (Индикатор
переключения).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажмите кнопку ВВЕРХ или ВНИЗ для выбора нужных
подпунктов меню.
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ для настройки
значений ОБ/МИН1 и ОБ/МИН2 и нажмите кнопку
УСТАНОВИТЬ для подтверждения.
Информация
Если обороты двигателя не достигают ОБ/МИН1
первого установленного значения, индикатор
оборотов двигателя медленно мигает. Если
обороты двигателя не достигают ОБ/МИН2
второго установленного значения, индикатор
оборотов двигателя мигает быстро.
-
Выключите или включите предупреждающий световой
сигнал переключения передач с помощью подпунктов
меню ВЫКЛ или ВКЛ.
57
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7.33.40 Дневные ход. Огни
Состояние
•
Мотоцикл неподвижен.
−
Нажмите кнопку ВПРАВО, когда меню закрыто.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
Предупреждение
Опасность несчастных случаев При плохой
видимости дневные ходовые огни не заменяют
ближний свет. Автоматическое переключение
между дневными ходовыми огнями и ближним
светом может быть доступно лишь частично, когда
видимость значительно ухудшена из-за тумана,
снега или дождя.
-
Следите за тем, чтобы всегда выбирался
соответствующий тип освещения.
-
При необходимости выключите дневные
ходовые огни с помощью меню перед
поездкой или во время остановки, чтобы
ближний свет был включен постоянно.
-
Убедитесь, что дневные ходовые огни
отключены с помощью диагностического
инструмента, если пункт меню недоступен, но
ближний свет необходим. (В вашей
официальной мастерской KTM будут рады
помочь).
-
Обратите внимание на законодательные
нормы, касающиеся дневных ходовых огней.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись (Daytime Runn. Light) Дневные ход.
огни.
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись (Daytime Runn. Light) Дневные ход.
огни, ВЫКЛ, или ВКЛ.
-
Нажмите кнопку УСТАНОВИТЬ, чтобы включить или
выключить дневные ходовые огни.
7.33.41 Установка времени и даты
Состояние
Мотоцикл неподвижен.
-
Нажмите кнопку ВПРАВО, когда меню закрыто.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
отмечена надпись (Settings) Настройки.
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись (Clock/Date) Часы/Дата.
Нажмите кнопку ВПРАВО, чтобы открыть меню.
58
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
Настройка часов
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
отмечено время.
-
Нажмите кнопку УСТАНОВИТЬ.
Мигает индикатор часа рядом с надписью
Часы.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
установлен текущий час.
-
Нажмите кнопку ВПРАВО.
Мигает индикатор минуты рядом с надписью
(Clock) Часы.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
установлена текущая минута.
-
Нажмите кнопку УСТАНОВИТЬ.
Время сохраняется.
Установка даты
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
отмечена дата.
-
Нажмите кнопку УСТАНОВИТЬ.
Мигает индикатор дня рядом с надписью (Date)
Дата.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
установлен текущий день.
-
Нажмите кнопку ВПРАВО.
Мигает индикатор месяца рядом с надписью
(Date) Дата.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
установлен текущий месяц.
-
Нажмите кнопку ВПРАВО.
Мигает индикатор года рядом с надписью (Date)
Дата.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
установлен текущий год.
-
Нажмите кнопку УСТАНОВИТЬ.
Дата сохраняется.
7.34
Единицы измерения
Состояние
•
Транспортное средство неподвижно.
−
Нажмите кнопку ВПРАВО, когда меню закрыто.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Units (Единицы измерения).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
Меню Единицы измерения позволяет настроить единицы
измерения или различные величины.
7.35
Расстояние
Состояние
•
Мотоцикл неподвижен.
−
Нажмите кнопку ВПРАВО, когда меню закрыто.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Units (Единицы измерения).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Distance (Расстояние).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
59
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
-
Активируйте пункт меню с помощью кнопки ВВЕРХ или
ВНИЗ.
-
Нажмите кнопку УСТАНОВИТЬ, чтобы подтвердить
нужную единицу измерения.
7.36
Температура
Состояние
•
Мотоцикл неподвижен.
-
Нажмите кнопку ВПРАВО, когда меню закрыто.
−
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Units (Единицы измерения).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Temperature (Температура).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Активируйте пункт меню с помощью кнопки ВВЕРХ или
ВНИЗ.
-
Нажмите кнопку УСТАНОВИТЬ, чтобы подтвердить
нужную единицу измерения.
7.37
Давление
Состояние
•
Мотоцикл неподвижен.
-
Нажмите кнопку ВПРАВО, когда меню закрыто.
−
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Units (Единицы измерения).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Pressure (Давление).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Активируйте пункт меню с помощью кнопки ВВЕРХ или
ВНИЗ.
-
Нажмите кнопку УСТАНОВИТЬ, чтобы подтвердить
нужную единицу измерения.
7.38
Расход топлива
Состояние
•
Мотоцикл неподвижен.
-
Нажмите кнопку ВПРАВО, когда меню закрыто.
−
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Units (Единицы измерения).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Consumption (Расход топлива).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Активируйте пункт меню с помощью кнопки ВВЕРХ или
ВНИЗ.
-
Нажмите кнопку УСТАНОВИТЬ, чтобы подтвердить
нужную единицу измерения.
60
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
7.39
Язык
Состояние
•
Мотоцикл неподвижен.
-
Нажмите кнопку ВПРАВО, когда меню закрыто.
−
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Units (Единицы измерения).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Language (Язык).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Активируйте пункт меню с помощью кнопки ВВЕРХ или
ВНИЗ.
-
Нажмите кнопку УСТАНОВИТЬ, чтобы подтвердить
нужный язык.
Языки меню: американский английский, британский
английский, немецкий, итальянский, французский и испанский.
7.40
Рукоятки с подогревом (опция)
Состояние
•
Мотоцикл неподвижен.
-
Нажмите кнопку ВПРАВО, когда меню закрыто.
−
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Рукоятки с подогревом.
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
отмечена надпись (NOT AVAILABLE) НЕДОСТУПНО или
(AVAILABLE) ДОСТУПНО.
-
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы подтвердить
выбор.
Информация
Подогрев рукояток активируется или
деактивируется в меню Настройки. Управление
подогревом рукояток осуществляется в меню
(Motorcycle) Мотоцикл, в подменю (Heated Grips)
Рукоятка с подогревом или в виджете
(HEATING) ПОДОГРЕВ.
7.41
Сиденье с подогревом (опция)
Состояние
•
Мотоцикл неподвижен.
-
Нажмите кнопку ВПРАВО, когда меню закрыто.
−
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Settings (Настройки).
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись (Heated Seat) Сиденье с подогревом.
Нажмите кнопку ВПРАВО, чтобы открыть меню.
-
Нажимайте кнопку ВВЕРХ или ВНИЗ, пока не будет
выделена надпись Сиденье с подогревом,
НЕДОСТУПНО или ДОСТУПНО.
-
Нажмите кнопку SET (УСТАНОВИТЬ), чтобы подтвердить
выбор.
61
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
Информация
Подогрев сидений активируется или
деактивируется в меню Настройки. Управление
подогревом сидений осуществляется в меню
Мотоцикл, в подменю Сиденье с подогревом
или в виджете ПОДОГРЕВ.
7.42
Малый виджет
-
Нажмите кнопку ВВЕРХ один раз, когда меню закрыто.
-
Используйте кнопку ВЛЕВО или ВПРАВО для
переключения между информационными дисплеями.
Информация
В маленьком виджете можно переключаться
между отдельными виджетами.
Все виджеты, зависящие от опциональных меню и
функций, доступны только в том случае, если
соответствующая опция установлена в
транспортном средстве.
7.43
Большой виджет
-
Нажмите кнопку ВВЕРХ дважды, когда меню закрыто.
Виджет имеет большой размер и отображает всю
информацию соответствующего информационного
дисплея.
Информация
Все виджеты, зависящие от опциональных меню и
функций, доступны только в том случае, если
соответствующая опция установлена в
транспортном средстве.
7.44
Виджет KTM MY RIDE
-
Нажмите кнопку ВВЕРХ один раз, когда меню закрыто.
-
Используйте кнопку ВЛЕВО или ВПРАВО для
переключения между информационными дисплеями, пока
не отобразится виджет KTM MY RIDE.
-
Нажмите кнопку УСТАНОВИТЬ, чтобы открыть большой
виджет.
Виджет KTM MY RIDE отображает различную информацию
о состоянии аккумулятора мобильного телефона, приеме
сигнала мобильного телефона и соединении Bluetooth® с
гарнитурой.
Информация
Когда символы заполнены, между комбинацией
приборов и конечным устройством имеется
соединение.
Если символы не заполнены, связь между
комбинацией приборов и конечным устройством
отсутствует.
62
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
7.45
Виджет НАВИГАЦИЯ
-
Нажмите кнопку ВВЕРХ один раз, когда меню закрыто.
-
Используйте кнопку ВЛЕВО или ВПРАВО для
переключения между информационными дисплеями, пока
не отобразится виджет НАВИГАЦИЯ.
-
Нажмите кнопку УСТАНОВИТЬ, чтобы открыть большой
виджет.
Информация
Виджет НАВИГАЦИЯ доступен только при
активном навигационном приложении и
отключенном режиме ТРЕК. Большой виджет
НАВИГАЦИЯ отображает стрелку направления,
расстояние до следующей путевой точки, название
дороги, время прибытия и расстояние до пункта
назначения. Громкость навигации можно
регулировать с помощью кнопки ВВЕРХ или
ВНИЗ.
7.46
Виджет ИЗБРАННОЕ
-
Нажмите кнопку ВВЕРХ один раз, когда меню закрыто.
−
Используйте кнопку ВЛЕВО или ВПРАВО для
переключения между информационными дисплеями, пока
не отобразится виджет (FAVORITES) ИЗБРАННОЕ.
-
Нажмите кнопку УСТАНОВИТЬ, чтобы открыть большой
виджет.
Информация
В большом виджете ИЗБРАННОЕ можно
настроить до четырех областей с различными
типами информации.
-
Используйте кнопку ВЛЕВО или ВПРАВО для
переключения между отдельными областями, пока не
будет выделена нужная область.
-
Нажмите кнопку ВВЕРХ или ВНИЗ для выбора нужного
типа информации.
Информация
Выбор принимается спустя несколько секунд.
Область можно добавить с помощью элемента
выбора Добавить элемент.
Область можно удалить с помощью элемента
выбора Удалить элемент.
Можно выбрать и настроить до четырех областей.
Области с первой по четвертую также отображают
информацию в маленьком виджете ИЗБРАННОЕ.
63
7 КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7.47
Виджет ИНФОРМАЦИЯ
-
Нажмите кнопку ВВЕРХ один раз, когда меню закрыто.
-
Используйте кнопку ВЛЕВО или ВПРАВО для
переключения между информационными дисплеями, пока
не отобразится виджет (INFO) ИНФОРМАЦИЯ.
-
Нажмите кнопку УСТАНОВИТЬ, чтобы открыть большой
виджет.
Информация
В маленьком виджете ИНФОРМАЦИЯ
отображается индикатор уровня топлива,
индикатор температуры охлаждающей жидкости и
остаточный запас хода.
На большом виджете ИНФОРМАЦИЯ также
отображается общий пробег, температура
окружающего воздуха и температура масла.
7.48
Виджет ПОДОГРЕВ
-
Нажмите кнопку ВВЕРХ один раз, когда меню закрыто.
-
Используйте кнопку ВЛЕВО или ВПРАВО для
переключения между информационными дисплеями, пока
не отобразится виджет (HEATING) ПОДОГРЕВ.
-
Нажмите кнопку УСТАНОВИТЬ, чтобы открыть большой
виджет.
-
Нажмите кнопку ВЛЕВО или ВПРАВО, чтобы выбрать
уровень подогрева или подогревающую рукоятку.
-
Нажмите кнопку ВВЕРХ или ВНИЗ для выбора нужно
интенсивности подогрева.
Информация
Виджет ПОДОГРЕВ доступен, только если он был
активирован в меню НАСТРОЙКИ. Можно
выбирать между интенсивностью подогрева (OFF)
ВЫКЛ, (MAX) МАКС, (MED) СРЕДН или (MIN)
МИН.
Интенсивность подогрева отображается в виде
полосок в большом виджете. Чем больше полосок
отображается, тем выше интенсивность подогрева.
64
КОМБИНИРОВАННАЯ ПРИБОРНАЯ ПАНЕЛЬ
7
7.49
Виджет МУЗЫКА
-
Нажмите кнопку ВВЕРХ один раз, когда меню закрыто.
-
Используйте кнопку ВЛЕВО или ВПРАВО для
переключения между информационными дисплеями, пока
не отобразится виджет (MUSIC) МУЗЫКА.
Предупреждение
Опасность несчастных случаев Слишком
высокая громкость наушников отвлекает внимание
от дорожной обстановки.
-
Всегда выбирайте достаточно низкий уровень
громкости наушников, чтобы вы могли четко
слышать акустические сигналы.
-
Нажмите кнопку УСТАНОВИТЬ, чтобы открыть большой
виджет.
-
Нажмите кнопку ВВЕРХ, чтобы увеличить громкость.
−
Нажмите кнопку ВНИЗ, чтобы уменьшить громкость.
-
Кратковременно нажмите кнопку ВПРАВО, чтобы перейти
к следующей звуковой дорожке.
-
В зависимости от модели мобильного телефона
кратковременно или дважды нажмите кнопку ВЛЕВО для
перехода к предыдущей звуковой дорожке или для
воспроизведения текущей звуковой дорожки с самого
начала.
-
Нажмите кнопку УСТАНОВИТЬ для переключения между
воспроизведением и паузой.
Подсказка
Виджет МУЗЫКА доступен только в том случае,
если мобильный телефон и гарнитура подключены
к мотоциклу через Bluetooth®.
В некоторых моделях мобильных телефонов
перед воспроизведением необходимо запустить
аудиоплеер мобильного телефона. Для
упрощения работы функцию МУЗЫКА можно
добавить к переключателю C1 или C2.
65
8 ЭРГОНОМИКА
8.1
Положение руля
На верхней траверсе есть два отверстия на расстоянии A друг
от друга.
Расстояние между
15 мм (0,59 дюйма)
отверстиями A
Руль может быть установлен в двух различных положениях.
Таким образом, руль может быть установлен в наиболее
удобном для водителя положении.
Информация
Компания KTM рекомендует переднее положение
руля при использовании транспортного средства на
гоночном треке.
8.2

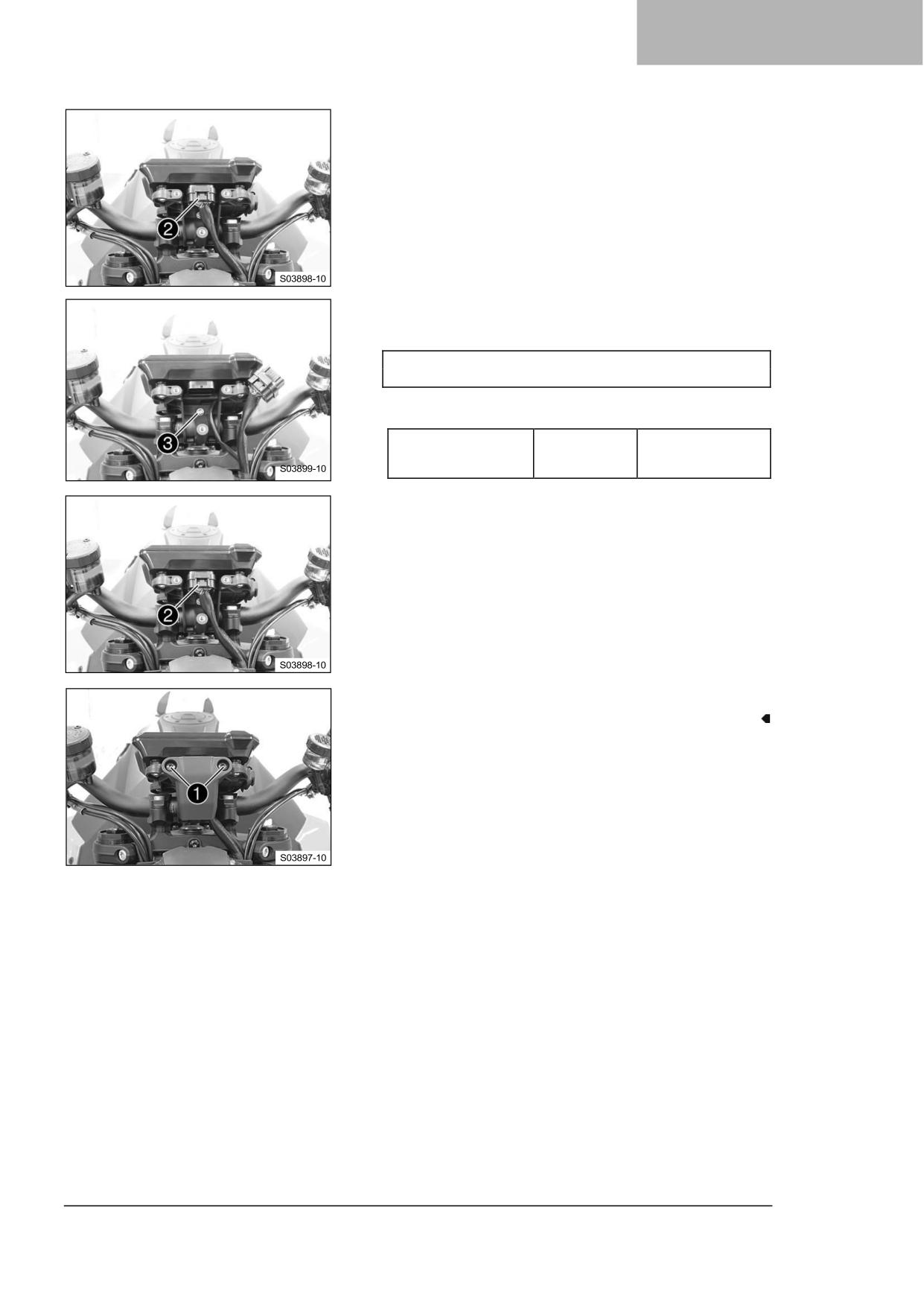

Регулировка положения руля
Предупреждение
Опасность несчастных случаев Отремонтированный руль представляет собой угрозу
безопасности.
Если руль согнуть или выпрямить, материал подвергается усталостным нагрузкам. В результате
руль может сломаться.
-
Замените руль, если он поврежден или погнут.
-
Выкрутите винты ❶. Снимите рулевые зажимы ❷.
Расположите руль так, чтобы можно было получить
доступ к винтам ❸.
Информация
Накройте комплектующие детали, чтобы защитить
их от повреждений. Не перегибайте кабели и
провода.
-
Выкрутите винты ❸. Снимите опоры руля ❹.
−
Переместите опоры руля в нужное положение A или B.
Установите и затяните винты ❸.
Рекомендации
Установите левую и правую опоры руля в одинаковое
положение.
Винт, опора
M10
40 Нм (29,5 фунт-фут)
руля
Loctite®243™
−
Выставите руль.
Информация
Убедитесь, что кабели и проводка расположены
правильно.
-
Выставите рулевой зажим. Установите винты ❶ и
равномерно затяните их.
Рекомендации
Винт, рулевой зажим
M8
20 Нм
(14,8 фунт-фут)
66
ЭРГОНОМИКА
8
8.3

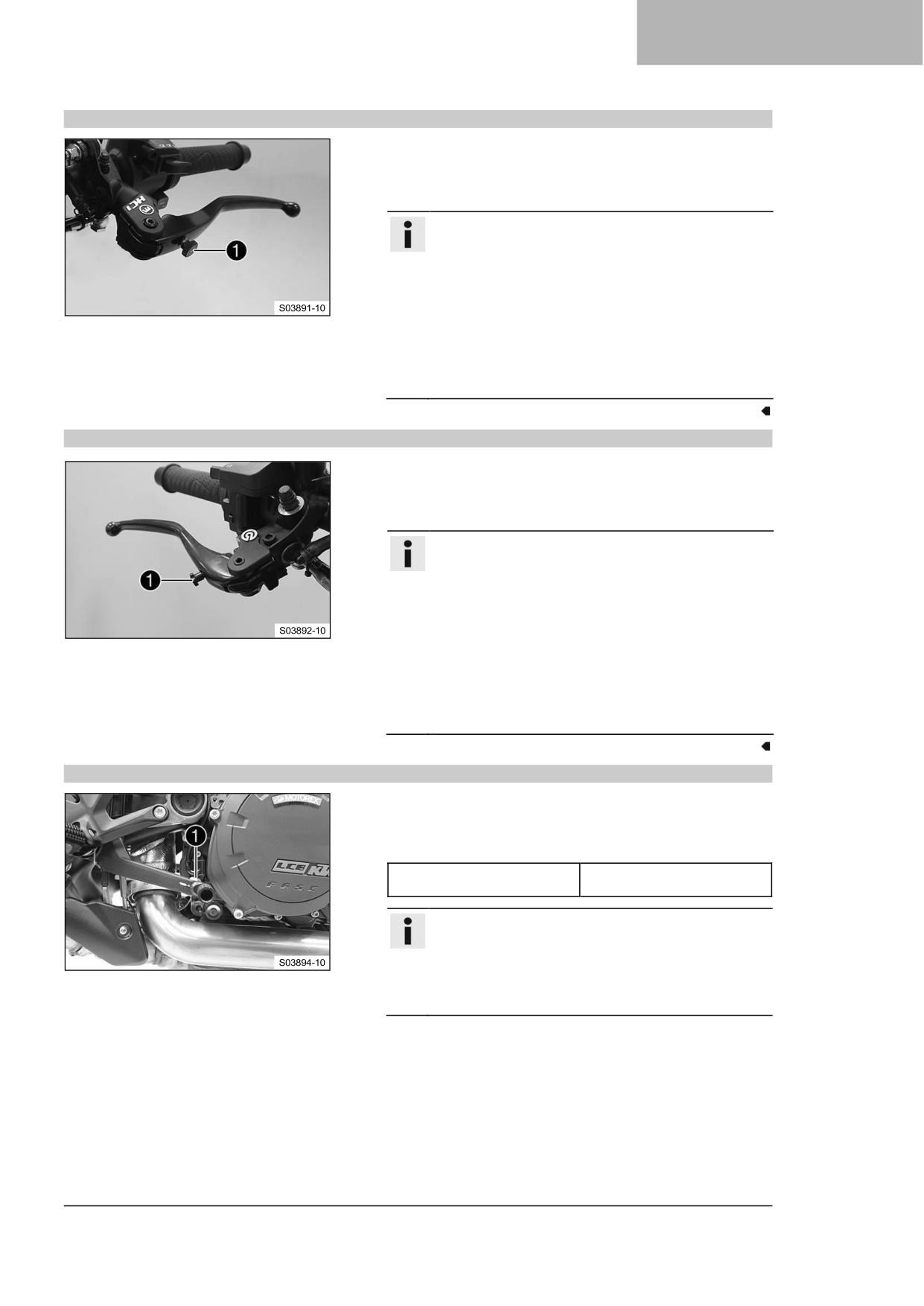

Регулировка исходного положения рычага сцепления
-
Протолкните рычаг сцепления вперед.
-
Отрегулируйте исходное положение рычага сцепления в
соответствии с размером вашей руки, повернув
регулировочный винт ❶.
Информация
Поверните регулировочный винт по часовой
стрелке, чтобы увеличить расстояние между
рычагом сцепления и рулем. Поверните
регулировочный винт против часовой стрелки,
чтобы уменьшить расстояние между рычагом
сцепления и рулем.
Диапазон регулировки ограничен. Поворачивайте
регулировочный винт только вручную, без
применения силы. Не выполняйте никаких
регулировок во время езды.
8.4
Регулировка исходного положения рычага переднего тормоза
-
Протолкните рычаг переднего тормоза вперед.
-
Отрегулируйте исходное положение рычага переднего
тормоза в соответствии с размером вашей руки, повернув
регулировочный винт ❶.
Информация
Поверните регулировочный винт по часовой
стрелке, чтобы увеличить расстояние между
рычагом переднего тормоза и рулем.
Поверните регулировочный винт против часовой
стрелки, чтобы уменьшить расстояние между
рычагом переднего тормоза и рулем.
Диапазон регулировки ограничен.
Поворачивайте регулировочный винт только
вручную, без применения силы.
Не выполняйте никаких регулировок во время
езды.
8.5
Установка подножки педали ножного тормоза
-
Ослабьте винт ❶.
-
Поверните подножку педали ножного тормоза в нужное
положение.
Рекомендации
Стандарт
Подножка расположена
спереди
Информация
Подножка педали ножного тормоза может
свободно поворачиваться на 360°.
Исходное положение педали ножного тормоза
регулируется на заводе, регулировка не требует
изменения.
-
Затяните винт ❶.
67
8 ЭРГОНОМИКА
Рекомендации
Винт, подножка
M6
10 Нм
педали ножного
(7,4 фунт-фут)
тормоза
8.6

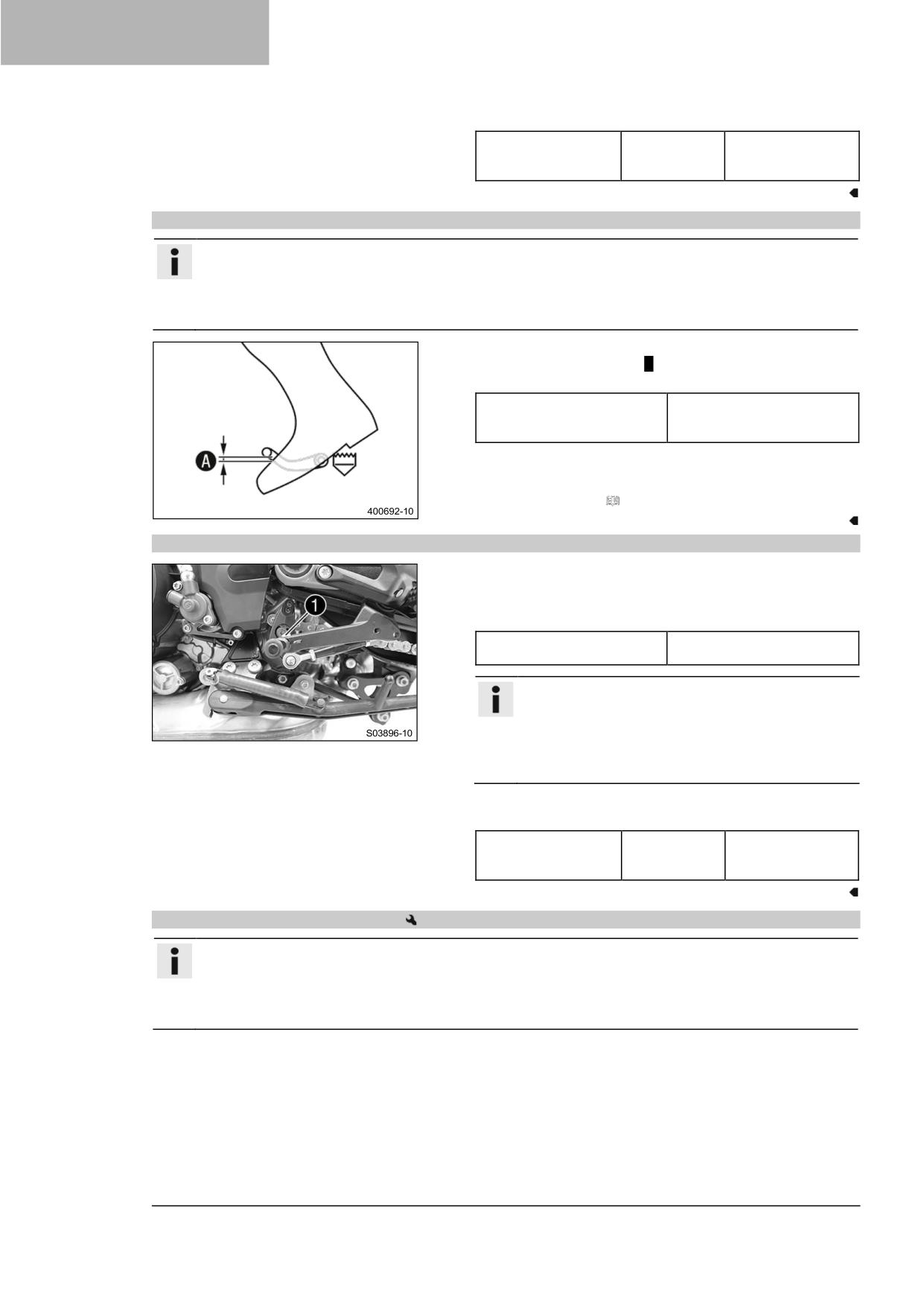

Проверка исходного положения педали переключения передач
Информация
Во время движения педаль переключения передач в исходном положении не должна касаться
ботинка водителя.
Если педаль переключения постоянно касается ботинка, коробка передач будет испытывать
чрезмерную нагрузку; это может привести к неисправности квикшифтера.
-
Сядьте на транспортное средство в положение для езды
и определите расстояние A между верхним краем вашего
ботинка и педалью переключения передач.
Расстояние между педалью
10 ... 20 мм (0,39 ... 0,79
переключения передач и
дюйма)
верхним краем ботинка
»
Если расстояние не соответствует техническим
условиям:
-
Отрегулируйте ось педали переключения
передач. ( стр. 68)
8.7
Установка оси педали переключения передач
-
Ослабьте винт ❶.
-
Поверните ось педали переключения передач в нужное
положение.
Рекомендации
Стандарт
Подножка расположена
спереди
Информация
Ось педали переключения передач может
свободно поворачиваться на 360°.
Стержень педали переключения передач
регулируется на заводе, регулировка не требует
изменения.
-
Затяните винт.
Рекомендации
Винт, ось педали
M6
10 Нм (7,4 фунт-
переключения
фут)
передач
8.8
Регулировка подножек
Информация
Регулируемая опора подножки позволяет установить более удобное нижнее положение подножки
(обычная схема переключения) или спортивное верхнее положение подножки (обратная схема
переключения).
Положение опоры подножки и схема переключения могут быть изменены только вместе.
68
ЭРГОНОМИКА
8
−

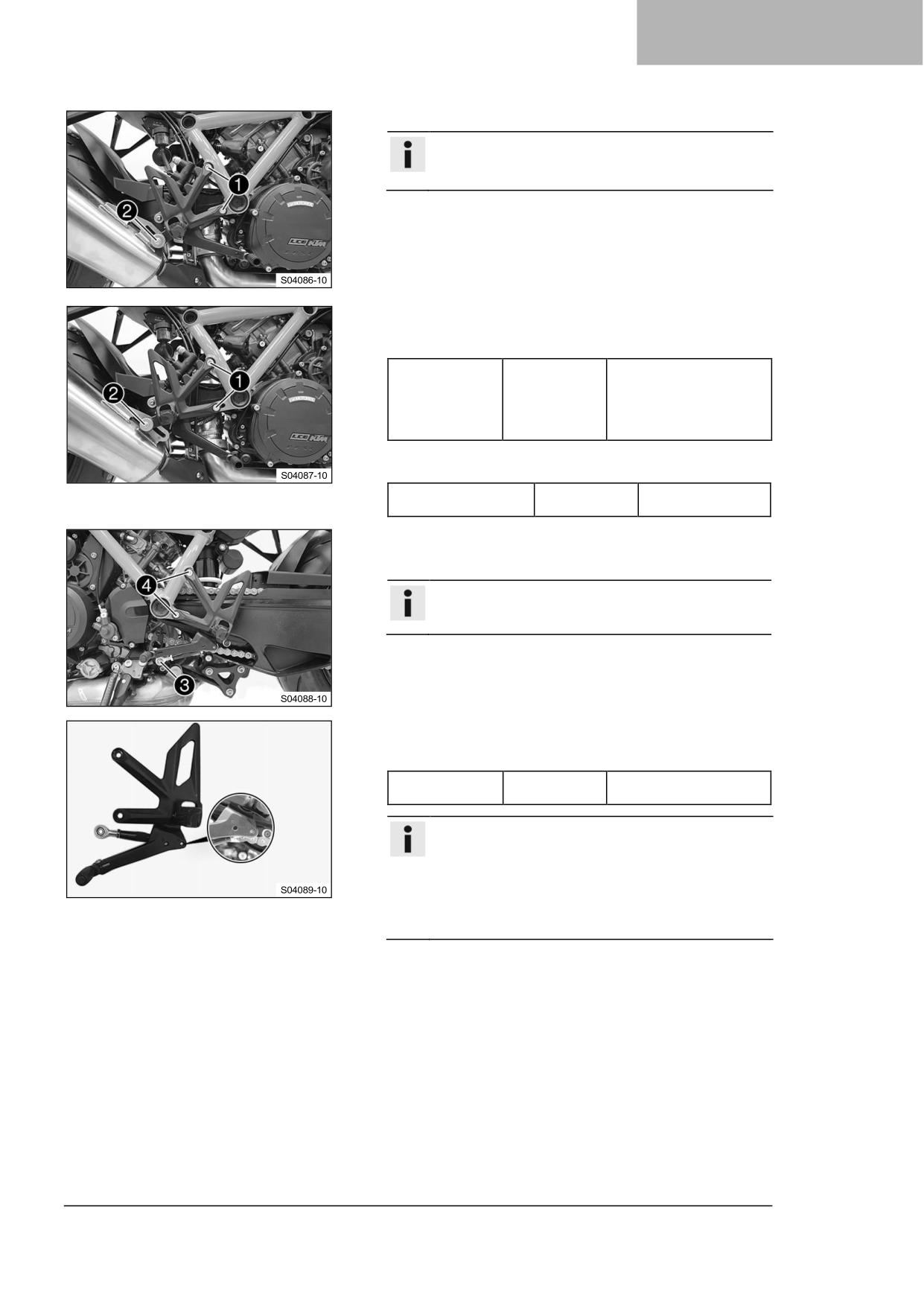

Выкрутите винты ❶ на правой опоре подножки.
Информация
При снятии болта крепления нижней опоры
подножки обратите внимание на гайку.
-
Ослабьте винт ❷.
-
Установите кронштейн подножки.
-
Установите и затяните винты ❶.
Рекомендации
Винт,
M8
25 Нм (18,4 фунт-фут)
кронштейн
Loctite®243™
передней
водительской
подножки
-
Затяните винт ❷.
Рекомендации
Оставшиеся винты,
M8
25 Нм
шасси
(18,4 фунт-фут)
−
Выкрутите винт ❸ тяги переключения.
-
Выкрутите винты ❹ левой опоры подножки и снимите
опору подножки.
Информация
При снятии болта крепления нижней опоры
подножки обратите внимание на гайку.
-
Отделите тягу переключения от педали переключения и
установите в положение "R".
Рекомендации
Винт, тяга
M6
5 Нм (3,7 фунт-фут)
переключения
Loctite®243™
Информация
Тяга переключения регулируется на заводе.
Регулировать тягу переключения не требуется.
Когда опора подножки возвращается в
стандартное положение, тяга переключения на
педали переключения должна быть установлена в
положение "S".
69
8 ЭРГОНОМИКА
-
Установите кронштейн подножки.
−
Установите и затяните винты ❹.
Рекомендации
Винт,
M8
25 Нм (18,4 фунт-фут)
кронштейн
Loctite®243™
передней
водительской
подножки
-
Установите тягу переключения в одно из верхних
положений вала переключения.
Рекомендации
Внешнее положение
Низкая сила переключения,
длинный путь
переключения
Внутреннее положение
Высокая сила
переключения, короткий
путь переключения
Информация
При возвращении опоры подножки в стандартное
положение необходимо использовать одно из
нижних положений на валу переключения.
-
Установите и затяните винт ❸.
Рекомендации
Винт, тяга
M6
5 Нм (3,7 фунт-фут)
переключения
Loctite®243™
Информация
Схема переключения теперь обратная.
8.9
Регулировка наклона комбинации приборов
Информация
Наклон комбинации приборов можно плавно регулировать с помощью зажима на руле.
-
Выкрутите винты ❶ и снимите накладку.
70
ЭРГОНОМИКА
8
-
Отсоедините разъем ❷.
-
Ослабьте винт ❸.
-
Отрегулируйте наклон комбинации приборов.
Рекомендации
Комбинация приборов также не должна касаться других
комплектующих деталей после завершения работ.
-
Затяните винт ❸.
Рекомендации
Винт, зажим
M6
2 Нм (1,5 фунт-
комбинации
фут)
приборов
-
Подключите разъем ❷.
-
Расположите крышку, установите и затяните винты ❶.
71
9 ПОДГОТОВКА К ЭКСПЛУАТАЦИ
9.1
Совет по подготовке к началу использования
Опасно
Опасность несчастных случаев Водитель, не имеющий права управлять транспортным
средством, представляет опасность для себя и окружающих.
-
Не управляйте транспортным средством, если вы не в состоянии управлять им из-за влияния
алкоголя, наркотиков или лекарств.
-
Не управляйте транспортным средством, если вы инвалид или у вас расстройство психики.
Предупреждение
Риск получения травмы
Отсутствующая или некачественная защитная одежда
представляет повышенный риск для безопасности.
-
Во время любых поездок надевайте соответствующую защитную одежду: шлем, ботинки,
перчатки, а также брюки и куртку с защитными элементами.
-
Всегда носите защитную одежду, которая находится в хорошем состоянии и соответствует
законодательным нормам.
Предупреждение
Опасность столкновения
Различные рисунки протектора шин на переднем и заднем
колесе ухудшают характеристики управляемости.
Различные рисунки протектора шин могут значительно усложнить управление транспортным
средством.
-
Следите за тем, чтобы на переднее и заднее колесо устанавливались только шины с
одинаковым рисунком протектора.
Предупреждение
Опасность несчастных случаев Неодобренные или нерекомендованные шины и колеса влияют
на управляемость.
-
Используйте только шины/колеса, одобренные KTM с соответствующим индексом скорости.
Предупреждение
Опасность несчастных случаев Новые шины имеют сниженное сцепление с дорогой.
Контактная поверхность новых шин еще не стала шероховатой.
-
Обкатывайте новые шины при умеренной езде под переменным углом.
Этап обкатки
200 км (124 мили)
Предупреждение
Опасность несчастных случаев В случае перегрева тормозная система выходит из строя.
Если педаль ножного тормоза не отпущена, тормозные колодки постоянно схватываются.
-
Если вы не хотите тормозить, уберите ногу с педали ножного тормоза.
Информация
При эксплуатации транспортного средства помните, что чрезмерный шум может беспокоить
окружающих.
-
Убедитесь, что предпродажная проверка была проведена официальной мастерской KTM.
При передаче транспортного средства вы получите квитанцию о доставке.
-
Перед первой поездкой внимательно прочитайте все руководство пользователя.
−
Ознакомьтесь с органами управления.
−
Отрегулируйте мотоцикл в соответствии с вашими требованиями, как описано в главе "Эргономика".
−
Привыкните к управляемости мотоцикла в подходящем месте, прежде чем отправляться в более
длительную поездку. Старайтесь также ехать как можно медленнее, чтобы лучше почувствовать
мотоцикл.
-
При езде крепко держите руль обеими руками, а ноги держите на подножках.
−
Обкатайте двигатель.
72
ПОДГОТОВКА К ЭКСПЛУАТАЦИ
9
9.2
Обкатка двигателя
−
Во время обкатки не превышайте указанные обороты двигателя.
Рекомендации
Максимальные обороты двигателя
В течение первой обкатки: 1 000 км (620 миль)
6 500 об/мин
После первой обкатки: 1 000 км (620 миль)
10 250 об/мин
−
Избегайте полного открытия дроссельной заслонки!
9.3
Нагружение транспортного средства
Предупреждение
Опасность несчастных случаев Общий вес и осевые нагрузки влияют на характеристики
управляемости.
Общий вес включает: рабочий мотоцикл с полным баком, водителя и, при необходимости,
пассажира в защитной одежде и шлеме, а также, при необходимости, установленный багаж.
-
Не превышайте максимально допустимую общую массу или осевые нагрузки.
Предупреждение
Опасность несчастных случаев Неправильная установка кофров, мотоциклетных рюкзаков или
другого багажа ухудшает характеристики управляемости.
Неправильно установленный багаж может соскользнуть во время движения транспортного
средства.
-
Устанавливайте и закрепляйте весь багаж в соответствии с инструкциями производителя.
−
Регулярно проверяйте, правильно ли закреплен ваш багаж.
Предупреждение
Опасность несчастных случаев Перевозка багажа изменяет характеристики управляемости на
высокой скорости.
-
Адаптируйте свою скорость к грузоподъемности.
−
Ездите медленнее, если мотоцикл загружен кофрами или другим багажом.
Максимальная скорость с багажом
130 км/ч (80,8 миль/ч)
Предупреждение
Опасность несчастных случаев Перегрузка приведет к разрушению багажной системы.
-
Соблюдайте указания производителя по максимальной грузоподъемности, если на мотоцикле
установлены кофры.
Предупреждение
Опасность несчастных случаев Соскользнувший багаж ухудшает видимость.
Если задний фонарь закрыт, вы менее заметны для транспорта позади вас, особенно в темное
время суток.
-
Регулярно проверяйте, правильно ли закреплен ваш багаж.
Предупреждение
Опасность несчастных случаев Большая грузоподъемность изменяет характеристики
управляемости и увеличивает тормозной путь.
-
Адаптируйте свою скорость к грузоподъемности.
Предупреждение
Опасность воспламенения
Горячая выхлопная система может сжечь багаж.
−
Закрепите багаж таким образом, чтобы он не мог быть сожжен или опален горячей выхлопной
системой.
73
9 ПОДГОТОВКА К ЭКСПЛУАТАЦИ
-
Если перевозится багаж, убедитесь, что он прочно закреплен как можно ближе к центру
транспортного средства, и обеспечьте равномерное распределение веса между передними и
задними колесами.
-
Не превышайте максимально допустимый вес и максимально допустимые осевые нагрузки.
Рекомендации
Максимально допустимый общий вес
425 кг (937 фунтов)
Максимально допустимая нагрузка на переднюю
165 кг (364 фунта)
ось
Максимально допустимая нагрузка на заднюю
260 кг (573 фунта)
ось
74
ИНСТРУКЦИИ ПО ЕЗДЕ
10

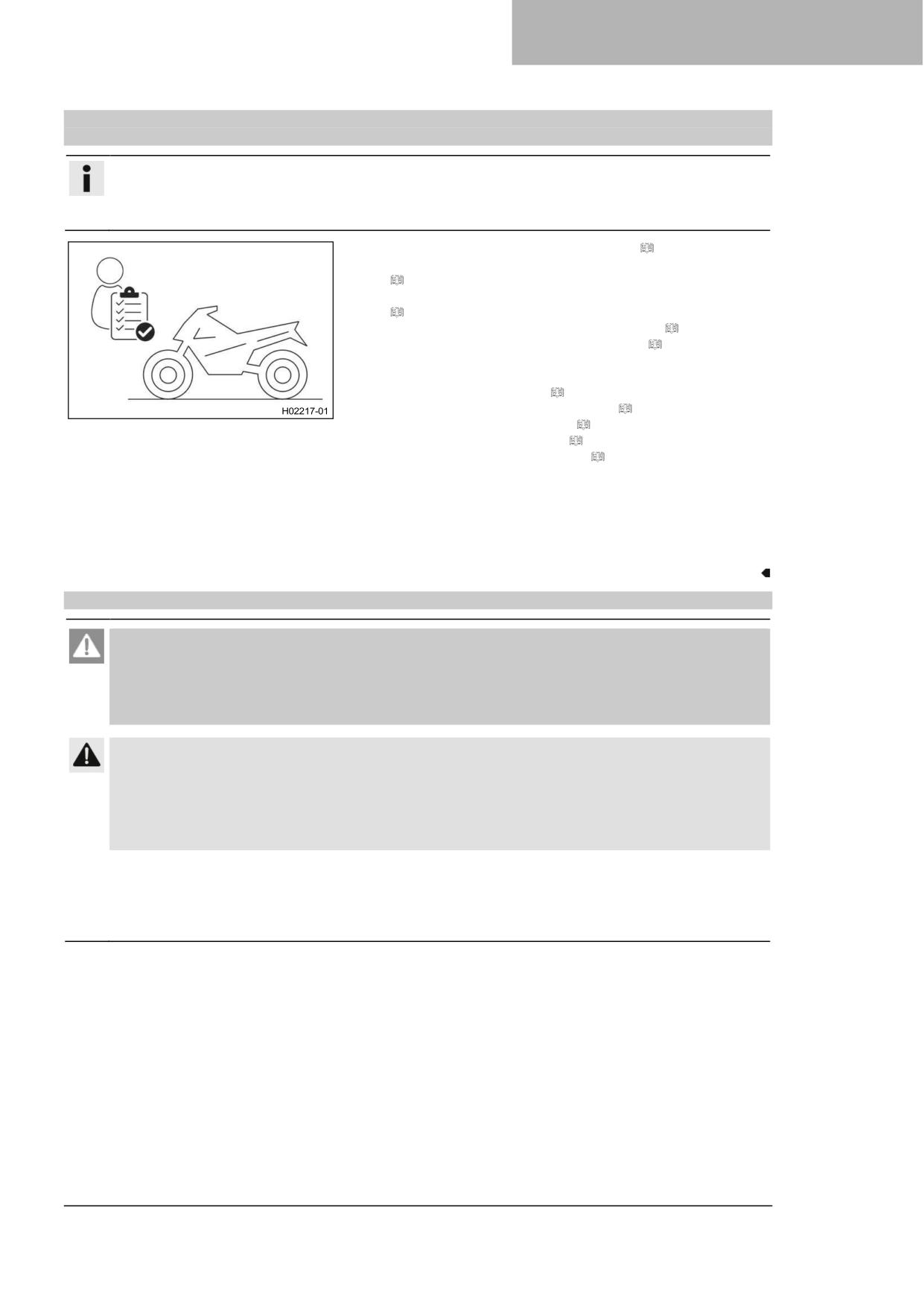

10.1
Проверки и меры по техническому обслуживанию при подготовке к
эксплуатации
Информация
Перед каждой поездкой проверяйте состояние транспортного средства и убедитесь, что оно
пригоден для езды по дорогам. Во время эксплуатации транспортное средство должно находиться
в идеальном техническом состоянии.
-
Проверьте уровень моторного масла. ( стр. 131)
-
Проверьте уровень жидкости передних тормозов.
(
стр. 106)
-
Проверьте уровень жидкости задних тормозов.
(
стр. 108)
-
Проверьте передние тормозные колодки. ( стр. 107)
−
Проверьте задние тормозные колодки. ( стр. 110)
-
Проверьте правильность работы тормозной системы.
−
Проверьте уровень охлаждающей жидкости в
расширительном бачке. ( стр. 127)
-

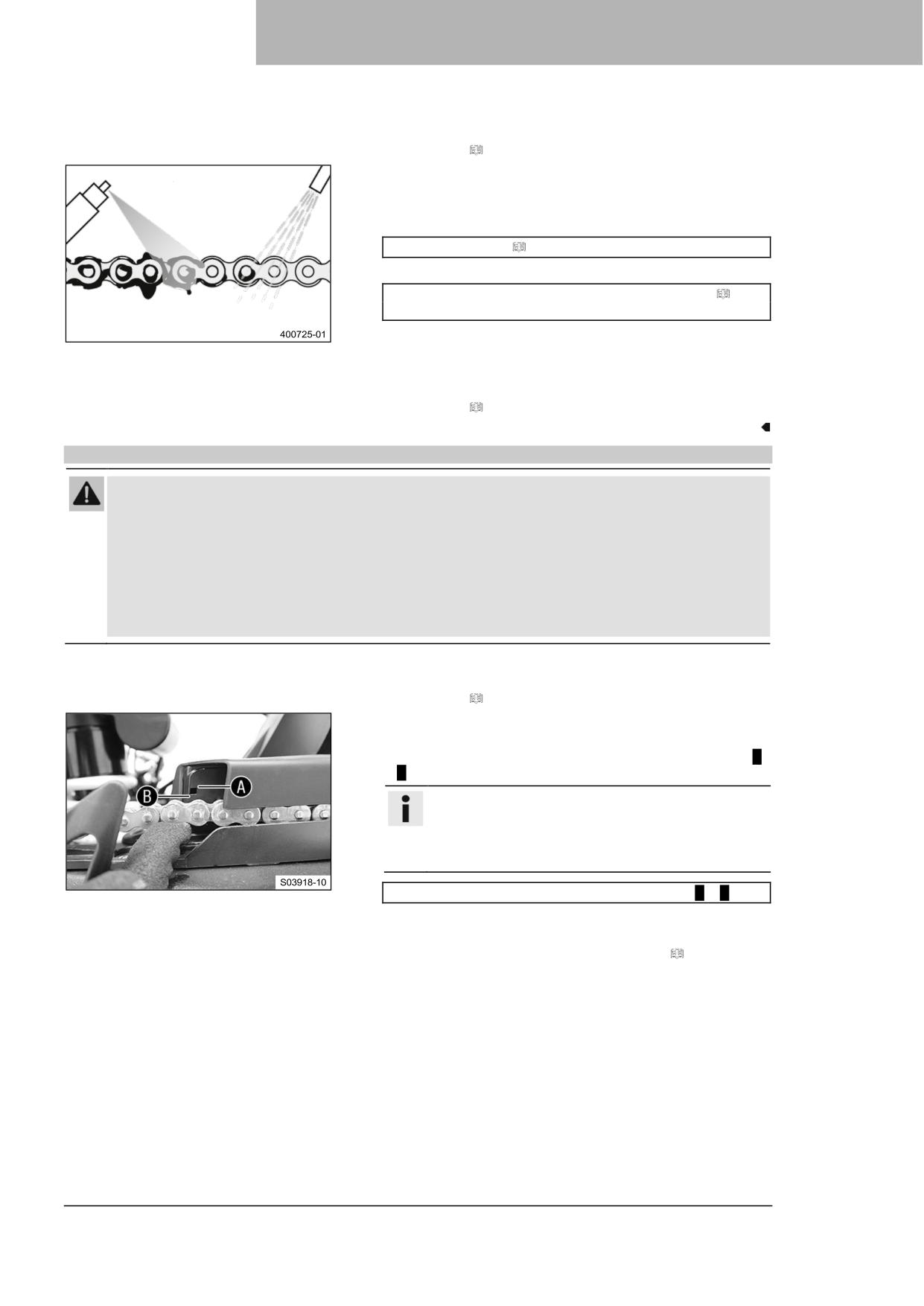

Проверьте цепь на наличие грязи. ( стр. 98)
−
Проверьте натяжение цепи. ( стр. 99)
−
Проверьте состояние шин. ( стр. 114)
−
Проверьте давление в шинах. ( стр. 115)
−
Проверьте настройки всех органов управления и
убедитесь, что они работают безотказно.
-
Проверьте правильность работы электрической системы.
−
Проверьте, правильно ли закреплен багаж.
−
Проверьте настройку зеркала заднего вида.
−
Проверьте уровень топлива.
10.2
Запуск транспортного средства
Опасно
Опасность отравления Выхлопные газы токсичны, и их вдыхание может привести к потере
сознания и смерти.
-
При работе двигателя всегда следите за тем, чтобы вентиляция была надлежащей.
−
При запуске или работе двигателя в закрытом помещении используйте эффективный отвод
выхлопов.
Внимание
Опасность несчастных случаев Электронные компоненты и устройства защиты будут
повреждены, если 12-вольтовый аккумулятор разряжен или отсутствует.
Если 12-вольтовый аккумулятор разряжен или неисправен, могут возникнуть сбои в работе
электронных компонентов транспортного средства, особенно при запуске.
-
Никогда не эксплуатируйте транспортное средство с разряженным 12-вольтовым
аккумулятором или без 12-вольтового аккумулятора.
Примечание
Повреждение двигателя
Высокие обороты при холодном двигателе негативно влияют на срок
службы двигателя.
-
Всегда запускайте прогретый двигатель на низких оборотах.
75
10 ИНСТРУКЦИИ ПО ЕЗДЕ
-
Снимите мотоцикл с боковой подставки и сядьте на
мотоцикл.
-

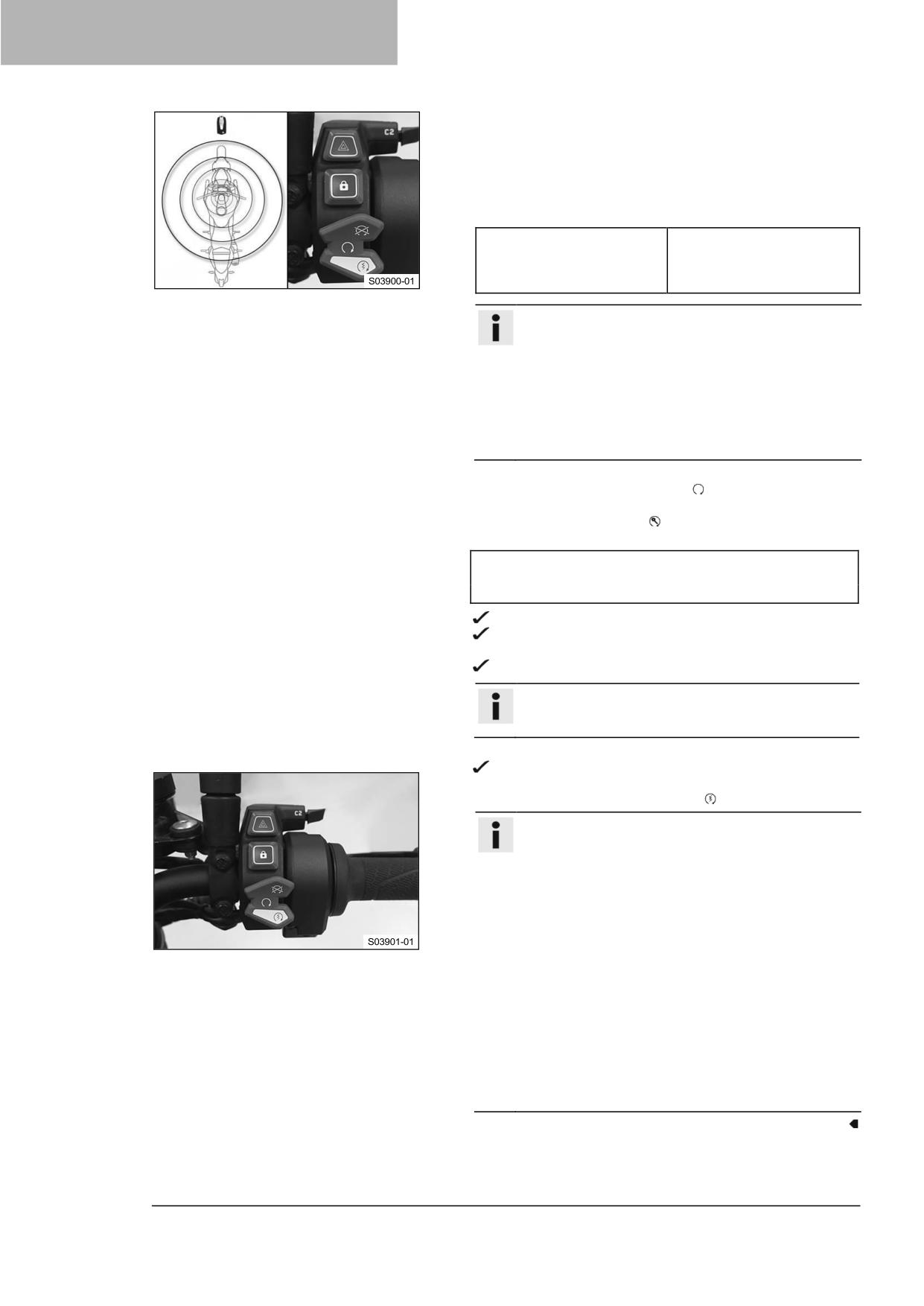

Переместите кнопку системы RACE-ON в зону замка
рулевой колонки.
-
Убедитесь, что кнопка системы RACE ON остается в зоне
досягаемости во время езды.
Рекомендации
Максимальный радиус
1,5 м (4,9 фута)
действия ключа системы
RACE-ON около замка
рулевой колонки
Информация
Дальность действия может уменьшаться из-за
снижения напряжения батарейки ключа системы
RACE ON и помех, создаваемых радиоволнами.
Если напряжение батарейки ключа системы RACE-
ON слишком низкое, необходимо поместить один
из ключей зажигания в область замка рулевой
колонки (19 стр. 21) и после запуска снова убрать
его в безопасное место.
-
Убедитесь, что кнопка пуска/аварийный выключатель
находится в среднем положении .
-
Включите зажигание; для этого кратковременно нажмите
кнопку системы RACE-ON (не более 1 секунды).
Рекомендации
Во избежание сбоев в коммуникации блока управления
не выключайте и не включайте зажигание в быстрой
последовательности.
Рулевое управление разблокировано.
Выполняется проверка функционирования
комбинированной приборной панели.
При запуске гаснет сигнальная лампочка ABS.
Информация
Если рулевое управление не разблокируется,
слегка передвиньте руль.
-
Переключите коробку передач в нейтральное положение.
Отображается нейтральное положение N.
-
Кратковременно переведите кнопку пуска/аварийный
выключатель в нижнее положение .
Информация
Переводите кнопку пуска/аварийный выключатель
в нижнее положение © только после завершения
проверки функционирования комбинированной
приборной панели. Не открывайте дроссельную
заслонку для пуска. Если попытка запуска не
увенчалась успехом, подождите 15 секунд перед
повторной попыткой пуска. После 6 неудачных
попыток пуска не повторяйте попыток, а вместо
этого проверьте транспортное средство на
наличие других неисправностей.
Данный мотоцикл оснащен системой безопасного
пуска. Вы можете запустить двигатель, только если
коробка передач находится в нейтральном
положении или если рычаг сцепления выжат при
включенной передаче. Если боковая подставка
разложена и вы включаете передачу, двигатель
останавливается.
76
ИНСТРУКЦИИ ПО ЕЗДЕ
10
10.3
Лаунч контроль (опция)
Лаунч контроль - это дополнительная функция электроники
транспортного средства. Лаунч контроль регулирует обороты
двигателя для достижения наилучшего разгона.
Лаунч контроль можно использовать для трогания не более
трех раз подряд. После третьего трогания Лаунч контроль
временно отключается, чтобы защитить двигатель, коробку
передач и систему охлаждения от перегрузок. Лаунч контроль
также отключается, если все условия для активации больше не
выполняются.
Лаунч контроль снова включается в следующих случаях:
двигатель работает не менее трех минут, двигатель выключен
в течение 20 минут или пройдено расстояние в 1,5 км (0,93
мили).

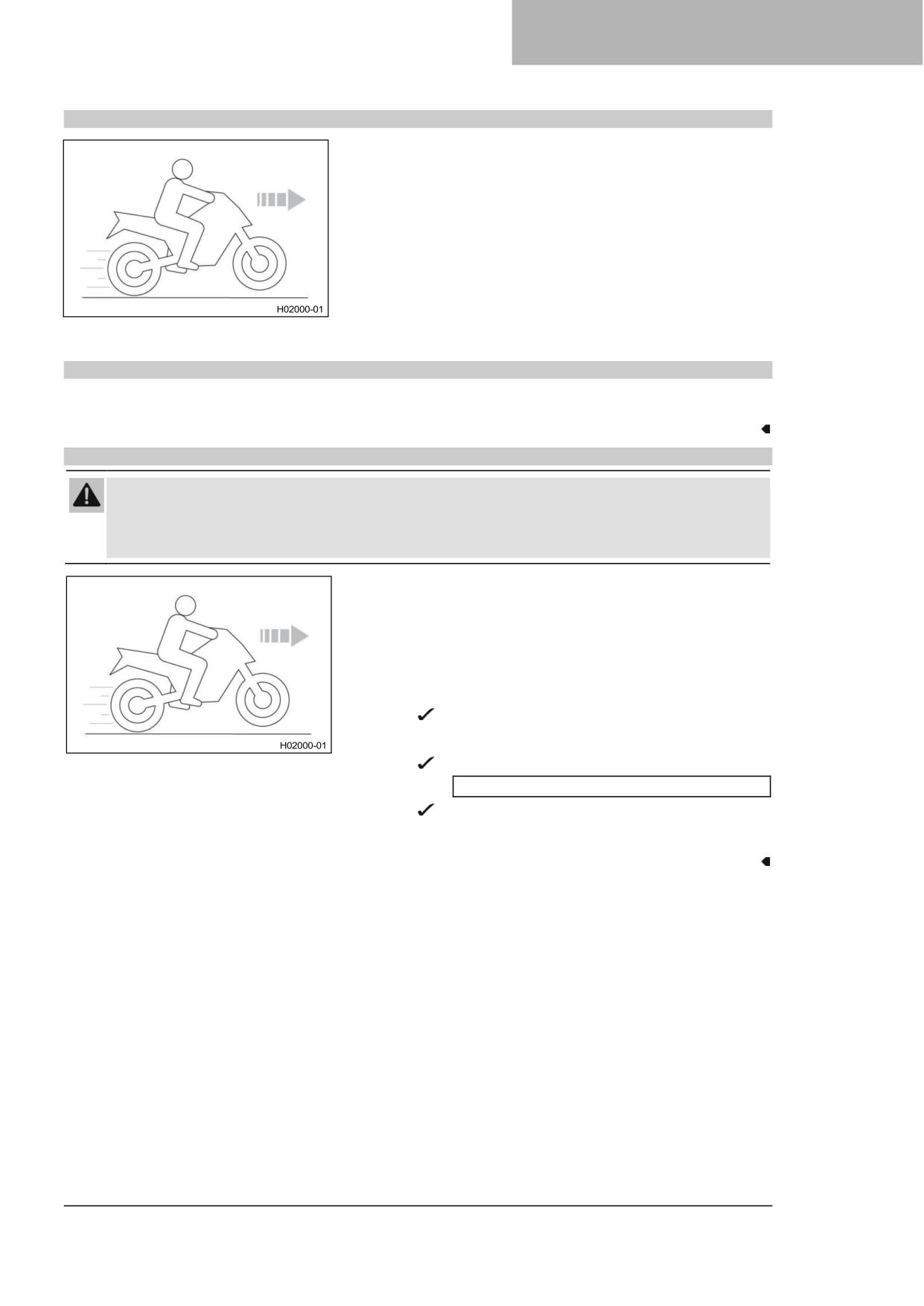

10.4
Трогание
−
Выжмите рычаг сцепления, включите первую передачу, медленно отпустите рычаг сцепления и
одновременно плавно откройте газ.
10.5
Трогание с помощью Лаунч контроль (опция)
Предупреждение
Опасность несчастных случаев Лаунч контроль обеспечивает очень мощный разгон, который
может оказаться слишком сложным для начинающего водителя.
-
Используйте функцию Лаунч контроль только при наличии соответствующего опыта.
−
Не используйте Лаунч контроль на дорогах общего пользования.
Состояние
Активирован режим движения ТРЕК (опция).
Первая передача включена.
Индикаторная лампа TC не горит.
Температура охлаждающей жидкости: > 60 °C (> 140 °F)
Общий пройденный путь: > 1 000 км (> 620 миль)
-
Активируйте Лаунч контроль в комбинированной
приборной панели.
Количество доступных пусков отображается на
начальном экране.
-
Дайте полный газ, выжав рычаг сцепления.
Обороты двигателя регулируются.
6 500 об/мин
Индикаторная лампа TC быстро мигает.
-
Быстро, но контролируемым образом отпустите
рычаг сцепления.
77
10 ИНСТРУКЦИИ ПО ЕЗДЕ
10.6
Квикшифтер + (опция)
Если активирован Квикшифтер + (опция), можно повышать и
понижать передачи без включения сцепления.
Поскольку нет необходимости закрывать ручку газа, возможно
непрерывное переключение передач.
Функция квикшифтер + по положению вала переключения
передач проверяет, нужно ли начинать переключение, и
посылает соответствующий сигнал в систему управления
двигателем.
Если в комбинированной приборной панели функция
квикшифтер + отключена, то для каждого переключения
сцепление должно включаться обычным способом.
10.7
Переключение передач, езда
Предупреждение
Опасность несчастных случаев Резкое изменение нагрузки может привести к выходу
транспортного средства из-под контроля.
-
Избегайте внезапных изменений нагрузки и резких торможений.
−
Адаптируйте скорость к дорожным условиям.
Предупреждение
Опасность несчастных случаев Если вы переключаетесь на пониженную передачу при высоких
оборотах двигателя, заднее колесо блокируется, а двигатель начинает разгоняться.
-
Не переключайтесь на пониженную передачу при высоких оборотах двигателя.
Предупреждение
Опасность несчастных случаев Регулирование транспортного средства отвлекает внимание от
дорожного движения.
-
Все регулировки выполняйте на остановленном транспортном средстве.
Предупреждение
Риск получения травмы
При неправильном поведении пассажир может упасть с
мотоцикла.
-
Убедитесь, что пассажир правильно сидит на пассажирском сиденье, ставит ноги на
пассажирские подножки и держится за водителя или поручни.
-
Обратите внимание на нормативные документы, регулирующие минимальный возраст
пассажиров в вашей стране.
Предупреждение
Опасность несчастных случаев Рискованный стиль езды представляет собой большую
опасность.
-
Соблюдайте правила дорожного движения и двигайтесь с осторожностью и
предусмотрительностью, чтобы как можно раньше обнаруживать источники опасности.
78
ИНСТРУКЦИИ ПО ЕЗДЕ
10
Предупреждение
Опасность несчастных случаев Холодные шины имеют сниженное сцепление с дорогой.
-
Осторожно проезжайте первые километры каждой поездки на умеренной скорости, пока шины
не прогреются до рабочей температуры.
Предупреждение
Опасность несчастных случаев Новые шины имеют сниженное сцепление с дорогой.
Контактная поверхность новых шин еще не стала шероховатой.
-
Обкатывайте новые шины при умеренной езде под переменным углом.
Этап обкатки
200 км (124 мили)
Предупреждение
Опасность несчастных случаев Общий вес и осевые нагрузки влияют на характеристики
управляемости.
Общий вес включает: рабочий мотоцикл с полным баком, водителя и, при необходимости,
пассажира в защитной одежде и шлеме, а также, при необходимости, установленный багаж.
-
Не превышайте максимально допустимую общую массу или осевые нагрузки.
Предупреждение
Опасность несчастных случаев Неправильная установка кофров, мотоциклетных рюкзаков или
другого багажа ухудшает характеристики управляемости.
Неправильно установленный багаж может соскользнуть во время движения транспортного
средства.
-
Устанавливайте и закрепляйте весь багаж в соответствии с инструкциями производителя.
−
Регулярно проверяйте, правильно ли закреплен ваш багаж.
Предупреждение
Опасность несчастных случаев Падение может привести к более серьезным повреждениям
транспортного средства, чем может показаться на первый взгляд.
-
Проверяйте транспортное средство после падения так же, как и при подготовке к
эксплуатации.
Примечание
Повреждение двигателя
Нефильтрованный всасываемый воздух негативно влияет на срок
службы двигателя.
Пыль и грязь попадают в двигатель без воздушного фильтра.
-
Эксплуатируйте транспортное средство только в том случае, если оно оснащено воздушным
фильтром.
Примечание
Отказ двигателя
Перегрев повреждает двигатель.
−
При появлении предупреждения о температуре охлаждающей жидкости немедленно остановитесь,
соблюдая осторожность, чтобы не подвергать опасности себя и других участников движения.
-
Дайте двигателю и системе охлаждения остыть.
−
Проверьте и, при необходимости, откорректируйте уровень охлаждающей жидкости в системе
охлаждения, пока она находится в охлажденном состоянии.
Примечание
Повреждение коробки передач Неправильное использование функции легкого переключения приведет к
повреждению коробки передач.
Функцию легкого переключения можно использовать, только если эта функция активирована в
комбинированной приборной панели.
Функция легкого переключения неактивна, если вы вытягиваете рычаг сцепления на себя.
-
Используйте функцию легкого переключения только в указанном диапазоне скоростей.
Информация
Если во время езды вы услышите необычные звуки, немедленно остановитесь, выключите
двигатель и обратитесь в официальную мастерскую KTM.
Все технические условия относительно направления переключения относятся к стандартной схеме
переключения.
79
10 ИНСТРУКЦИИ ПО ЕЗДЕ
-
Переключайтесь на более высокую передачу, если
позволяют условия (уклон, дорожная ситуация и т.д.).
-
Отпустите газ, одновременно нажимая рычаг сцепления,
переключитесь на следующую передачу, отпустите рычаг
сцепления и дайте газ.

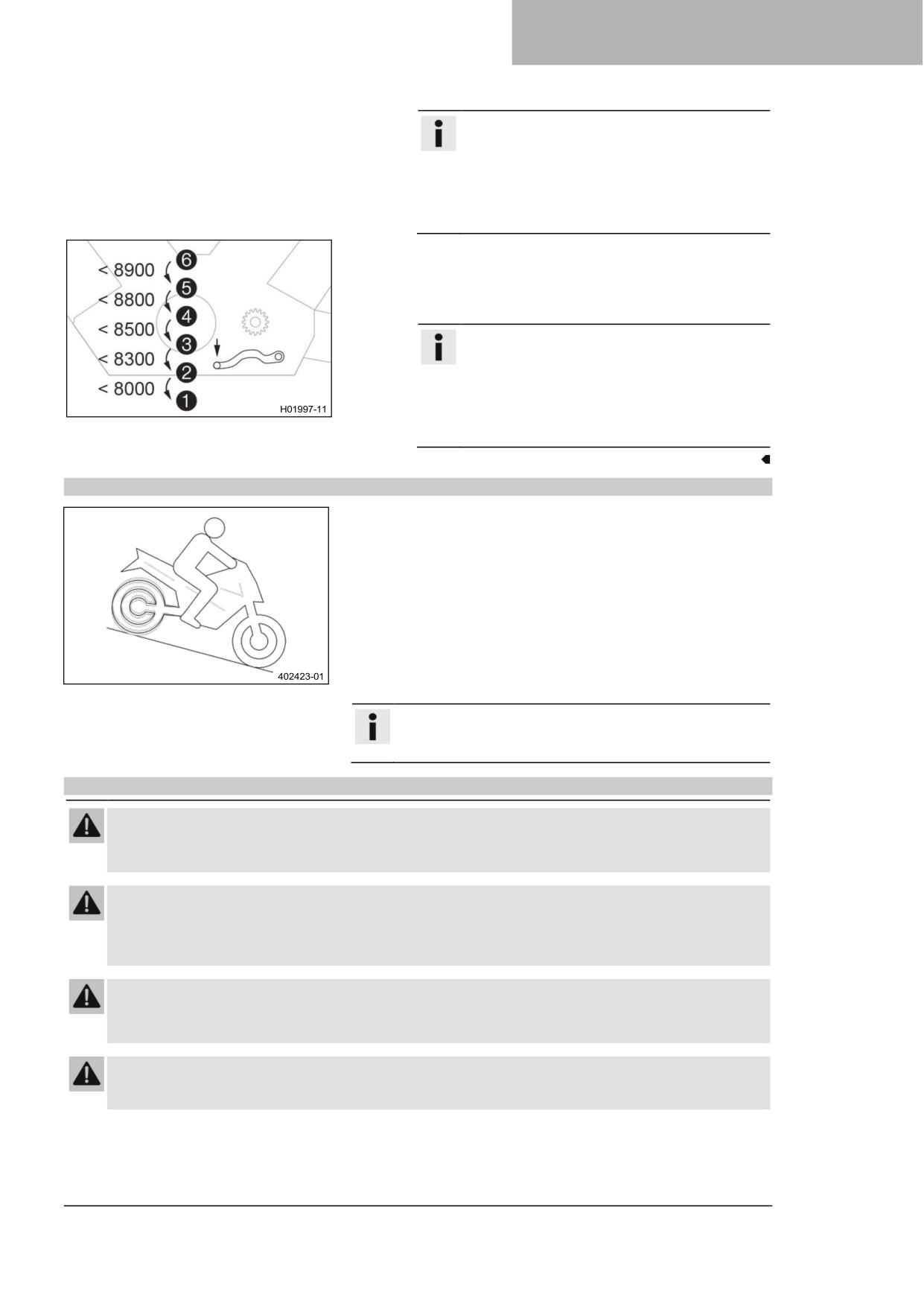

Информация
Положения передач показаны на рисунке.
Положение холостого хода находится между
первой и второй передачами. Первая передача
используется для трогания или для крутых
склонов.
-
После достижения максимальной скорости, полностью
открыв ручку газа, поверните газ обратно, чтобы он был
открыт на ¾. Это почти не снизит скорость, но расход
топлива будет значительно меньше.
-
Разгоняйтесь только до скорости, соответствующей
дорожному покрытию и погодным условиям. В частности,
при поворотах, не переключайтесь и разгоняйтесь очень
осторожно.
-
При необходимости тормозите и одновременно
закрывайте газ, чтобы переключиться на нижнюю
передачу.
-
Потяните рычаг сцепления и переключитесь на более
низкую передачу, медленно отпустите рычаг сцепления и
откройте газ или снова переключите передачу.
-
Если двигатель заглохнет (например, на перекрестке),
просто потяните рычаг сцепления и переведите кнопку
пуска/аварийный выключатель в нижнее положение .
Коробка передач не должна быть переключена в
нейтральное положение.
-
Выключайте двигатель, если предполагается длительная
работа на холостом ходу или стоянка.
-
Если во время поездки загорается сигнальная лампа
давления масла
, немедленно остановитесь и
выключите двигатель. Обратитесь в официальную
мастерскую KTM.
-
Если во время поездки загорается лампа индикации
неисправности
, как можно скорее обратитесь в
официальную мастерскую KTM.
-
Если во время поездки загорается общий
предупреждающий световой сигнал
, на дисплее в
течение 10 секунд отображается сообщение.
Информация
Очень важные сообщения сохраняются в меню
Предупреждения.
-
Если на комбинированной приборной панели появляется
предупреждение об обледенении, дороги могут быть
покрыты льдом. Регулируйте скорость в соответствии с
дорожными условиями.
Состояние
Включен квикшифтер + (опция).
-
Если в комбинированной приборной панели
включена функция квикшифтер +, можно
переключать передачи вверх в указанном диапазоне
оборотов двигателя, не нажимая рычаг сцепления.
80
ИНСТРУКЦИИ ПО ЕЗДЕ
10
Информация
Минимальная частота вращения двигателя
перед переключением передачи на более
высокую в оборотах в минуту показана на
рисунке. Быстро отпустите педаль
переключения передач до упора, не меняя
положения ручки газа.
-
Если в комбинированной приборной панели
включена функция квикшифтер +, то в указанном
диапазоне оборотов двигателя можно
переключиться на нижнюю передачу, не нажимая
рычаг сцепления.
Информация
Максимальная частота вращения двигателя в
оборотах в минуту перед переключением
передачи на более низкую показана на
рисунке. Быстро нажмите рычаг
переключения до упора, не меняя положения
ручки газа.
10.8
MSR (опция)
СРТМД является дополнительной вспомогательной функцией
управления двигателем.
Если эффект торможения двигателем слишком велик, MSR
предотвращает блокировку или уход заднего колеса на
наклонной плоскости.
Чтобы избежать проскальзывания заднего колеса, MSR
открывает дроссельную заслонку только настолько, насколько
это несомненно необходимо.
MSR применяется на поверхностях, где коэффициент трения
слишком мал для размыкания проскальзывающего сцепления.
Чтобы еще больше повысить безопасность езды, MSR зависит
от уклона.
Информация
Если ABS отключена, MTC в поворотах отключена или
включен режим ABS Супермото, MSR не активен.
10.9
Применение тормозов
Предупреждение
Опасность несчастных случаев Влага и грязь ухудшают работу тормозной системы.
-
Осторожно затормозите несколько раз, чтобы высушить и удалить грязь с тормозных колодок
и тормозных дисков.
Предупреждение
Опасность несчастных случаев "Ватная" точка схватывания на переднем или заднем тормозе
снижает эффективность торможения.
-
Проверьте тормозную систему и не продолжайте езду, пока проблема не будет устранена. (В
вашей официальной мастерской KTM будут рады помочь).
Предупреждение
Опасность несчастных случаев В случае перегрева тормозная система выходит из строя.
Если педаль ножного тормоза не отпущена, тормозные колодки постоянно схватываются.
-
Если вы не хотите тормозить, уберите ногу с педали ножного тормоза.
Предупреждение
Опасность несчастных случаев Большая общая масса увеличивает тормозной путь.
-
Учитывайте увеличение тормозного пути при перевозке пассажира или багажа.
81
10 ИНСТРУКЦИИ ПО ЕЗДЕ
Предупреждение
Опасность несчастных случаев Соль на дорогах ухудшает работу тормозной системы.
-
Осторожно затормозите несколько раз, чтобы удалить соль с тормозных колодок и тормозных
дисков.
Предупреждение
Опасность несчастных случаев ABS может увеличить тормозной путь в некоторых ситуациях.
-
Применяйте тормоза в зависимости от ситуации во время передвижения и состояния
дорожного покрытия.
Предупреждение
Опасность несчастных случаев Чрезмерно сильное нажатие на тормоза блокирует колеса.
Эффективность системы ABS обеспечивается только в том случае, если она включена.
-
Оставьте систему ABS включенной, чтобы воспользоваться защитным эффектом.
Предупреждение
Опасность несчастных случаев Средства помощи при вождении могут снизить вероятность
падения только в физических пределах. Не всегда возможно компенсировать экстремальные
ситуации во время передвижения, например, с багажом, загруженным с высоким центром тяжести,
переменным дорожным покрытием, крутыми спусками или полным торможением без выключения
передачи.
-
Адаптируйте свой стиль езды к дорожным условиям и своим водительским способностям.
-
При торможении отпустите педаль газа и одновременно задействуйте передний и задний тормоза.
Информация
Когда ABS включена, вы можете достичь максимального тормозного усилия даже на
поверхностях с плохим сцеплением, таких как песчаная, мокрая или скользкая местность, без
блокировки колес.
Предупреждение
Опасность несчастных случаев Заднее колесо может заблокироваться из-за эффекта
торможения двигателем.
-
Выжмите сцепление, если вы выполняете экстренное или полное торможение, или если
вы тормозите на скользкой поверхности.
Предупреждение
Опасность несчастных случаев Наклонная поверхность или боковой уклон уменьшает
максимально возможную задержку.
-
По возможности заканчивайте торможение перед входом в поворот.
-
Всегда заканчивайте торможение перед входом в поворот. Переключитесь на более низкую
передачу, соответствующую скорости движения.
-
На длинных спусках используйте тормозящее действие двигателя. Переключитесь на одну или две
передачи вниз, но не увеличивайте излишне обороты двигателя. Таким образом, вам придется
тормозить гораздо меньше, а тормоза не будут перегреваться.
10.10
Остановка, парковка
Предупреждение
Риск получения травмы
Люди, действующие без разрешения, подвергают опасности себя
и других.
Если действующий приемопередатчик находится в пределах досягаемости, транспортное средство
можно завести.
-
Не оставляйте транспортное средство без присмотра, если двигатель работает.
−
Не оставляйте транспортное средство без присмотра, если ключ системы RACE-ON или
черный ключ зажигания находятся рядом с транспортным средством.
-
Защищайте транспортное средство от доступа посторонних лиц.
−
Если вы оставляете транспортное средство без присмотра, заблокируйте рулевое
управление.
82
ИНСТРУКЦИИ ПО ЕЗДЕ
10
Предупреждение
Опасность ожогов
Некоторые детали транспортного средства сильно нагреваются при его
эксплуатации.
-
Не прикасайтесь к таким деталям, как выхлопная система, радиатор, двигатель, амортизатор
или тормозная система, пока детали транспортного средства не остыли.
-
Дайте деталям транспортного средства остыть, прежде чем выполнять какие-либо работы на
транспортном средстве.
Примечание
Повреждения Неправильный порядок действий при парковке может привести к повреждению
транспортного средства.
Значительный ущерб может быть нанесен, если транспортное средство укатится или упадет.
Комплектующие детали для парковки транспортного средства рассчитаны только на вес транспортного
средства.
-
Паркуйте транспортное средство на твердой и ровной поверхности.
−
Следите за тем, чтобы никто не сидел на транспортном средстве, когда оно припарковано на
подножке.
Примечание
Опасность воспламенения
Горячие комплектующие детали транспортного средства представляют
опасность воспламенения и взрыва.
-
Не паркуйте транспортное средство рядом с легковоспламеняющимися или взрывоопасными
материалами.
-
Дайте транспортному средству остыть, прежде чем накрывать его.
−
Задействуйте тормоза на мотоцикле.
−
Переключите коробку передач в нейтральное положение.
−
Выключите зажигание - для этого кратковременно нажмите кнопку системы RACE-ON <S> (не более 1
секунды) при включенном зажигании.
Информация
Если двигатель выключен с помощью аварийного выключателя, а зажигание остается
включенным с помощью кнопки системы RACE-ON, питание большинства потребителей
электроэнергии остается бесперебойным. Это приводит к разрядке 12-вольтового
аккумулятора. Поэтому всегда выключайте двигатель кнопкой системы RACE-ON - аварийный
выключатель предназначен только для экстренных случаев.
-
Припаркуйте транспортное средство на твердой поверхности.
−
Выдвиньте боковую подставку вперед ногой до упора и обоприте на нее мотоцикл.
−
Сдвиньте руль до упора влево, нажмите и удерживайте кнопку системы RACE-ON (не менее 2
секунд).
Рулевое управление заблокировано.
Информация
Если блокировка рулевого управления не срабатывает, слегка передвиньте руль.
10.11
Транспортировка
Примечание
Опасность повреждения
Припаркованное транспортное средство может откатиться или упасть.
−
Паркуйте транспортное средство на твердой и ровной поверхности.
Примечание
Опасность воспламенения
Горячие комплектующие детали транспортного средства представляют
опасность воспламенения и взрыва.
-
Не паркуйте транспортное средство рядом с легковоспламеняющимися или взрывоопасными
материалами.
-
Дайте транспортному средству остыть, прежде чем накрывать его.
83
10 ИНСТРУКЦИИ ПО ЕЗДЕ
-

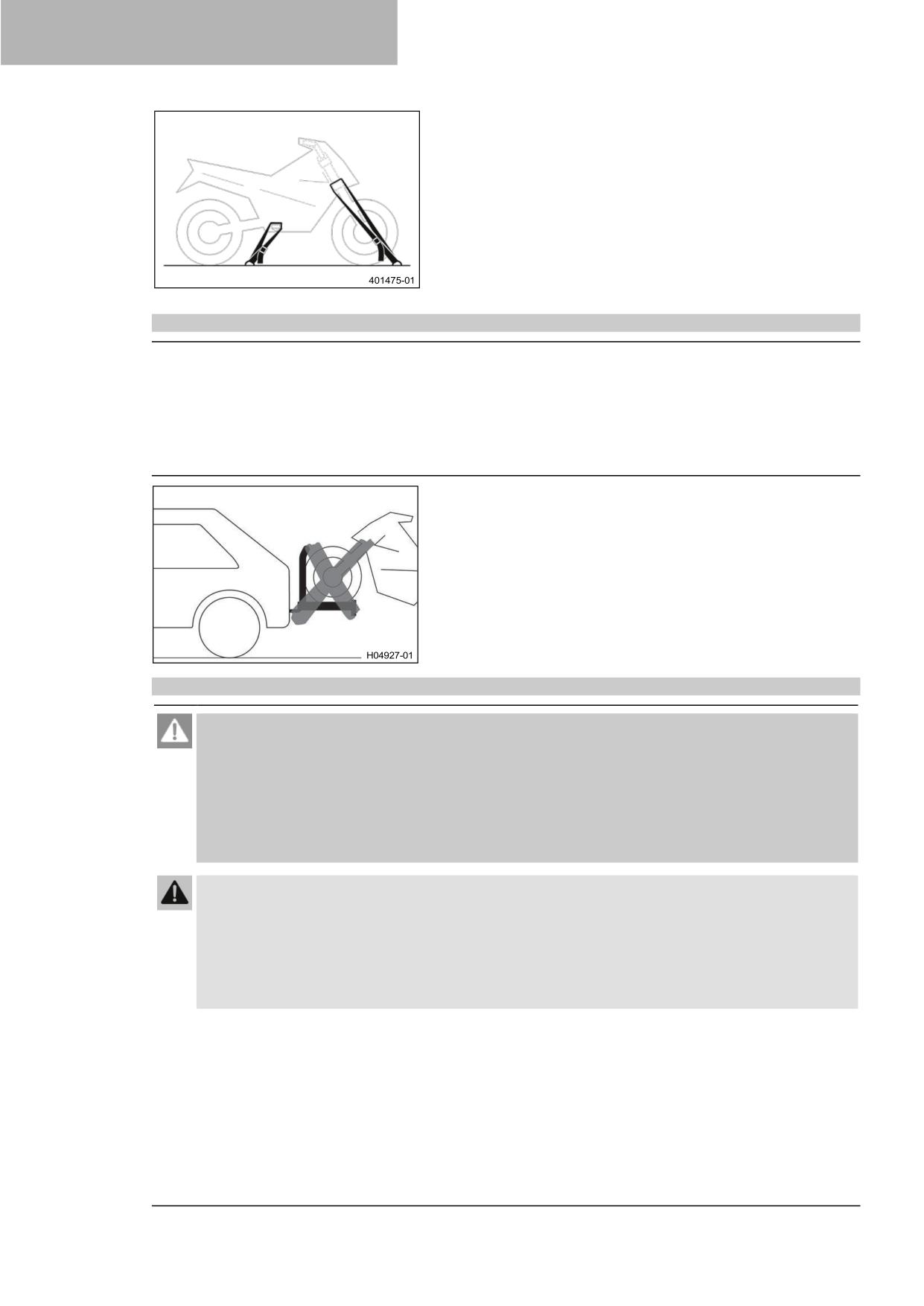

Выключите двигатель.
-
Используйте натяжные ремни или другие подходящие
устройства, чтобы обезопасить мотоцикл от падения или
откатывания.
10.12
Буксировка в случае выхода из строя
Примечание
Опасность повреждения
Буксировка с помощью буксирного автомобиля не является подходящим
методом восстановления транспортного средства.
При буксировке возможно повреждение трансмиссии или коробки передач.
-
Не используйте буксировочное оборудование, при котором колеса сломанного транспортного
средства остаются на дороге и вращаются при буксировке.
-
Всегда перевозите сломанное транспортное средство на прицепе или на погрузочной площадке
транспортного автомобиля.
-
Убедитесь, что сломанное транспортное средство
правильно закреплено на прицепе или транспортном
автомобиле.
-
Соблюдайте местные правила эвакуации сломанных
транспортных средств.
10.13
Заправка топливом
Опасно
Опасность воспламенения
Топливо легко воспламеняется.
Топливо в топливном баке расширяется при нагревании и может вытечь в случае переполнения.
-
Не заправляйте транспортное средство вблизи открытого огня или зажженных сигарет.
−
Выключайте двигатель при заправке топливом.
−
Следите за тем, чтобы топливо не пролилось, особенно на горячие части транспортного
средства.
-
Если топливо пролилось, немедленно вытрите его.
−
Соблюдайте технические требования при заправке топливом.
Предупреждение
Опасность отравления Топливо ядовито и представляет опасность для здоровья.
-
Избегайте контакта топлива с кожей, глазами и одеждой.
−
В случае проглатывания топлива немедленно обратитесь к врачу.
−
Не вдыхайте пары топлива.
−
В случае контакта с кожей промойте пораженный участок большим количеством воды.
−
Тщательно промойте глаза водой и обратитесь к врачу в случае попадания топлива в глаза.
−
Смените одежду в случае попадания на нее топлива.
84
ИНСТРУКЦИИ ПО ЕЗДЕ
10
Примечание
Повреждения Недостаточное качество топлива приводит к быстрому засорению топливного фильтра.
В некоторых странах и регионах качество и чистота имеющегося топлива могут быть недостаточными. Это
приведет к проблемам с топливной системой.
-
Заправляйтесь только чистым топливом, соответствующим установленным стандартам. (В вашей
официальной мастерской KTM будут рады помочь).
Примечание
Опасность загрязнения окружающей среды
Неправильное обращение с топливом
представляет опасность для окружающей среды.
-
Не допускайте попадания топлива в грунтовые воды, почву или канализацию.
-
Выключите двигатель.
-
Откройте крышку заливной горловины топливного бака.
(
стр. 22)
-
Заполните топливный бак топливом до нижнего края A
заливной горловины.
Общая емкость
16 л
Высокооктановое
топливного бака,
(4,2 гал. США)
неэтилированное
прибл.
(ROZ 95)
(
стр. 156)
-
Закройте крышку заливной горловины топливного бака.
(
стр. 23)
85
11 ГРАФИК ТЕХОБСЛУЖИВАНИЯ
11.1
Дополнительная информация
Любые дополнительные работы, вытекающие из обязательных или рекомендованных работ, должны
заказываться отдельно и оформляться в отдельном счете.
В зависимости от местных условий эксплуатации в вашей стране могут применяться другие интервалы
между техническими обслуживаниями. Отдельные интервалы и объемы технического обслуживания могут
меняться в ходе технического развития. Самый актуальный график обслуживания всегда можно найти на
сайте KTM Dealer.net. Ваш официальный дилер KTM будет рад проконсультировать вас.
11.2
Необходимые работы
каждые 24 месяца
каждые 12 месяцев
каждые 30 000 км (18 600 миль)
каждые 15 000 км (9 300 миль)
через 1 000 км (620 миль)
Считайте память неисправностей с помощью диагностического прибора KTM
○
●
●
●
●
Проверьте блок управления мощностными клапанами на выпуске с помощью
●
●
●
●
диагностического прибора KTM.
Запрограммируйте датчик вала переключения передач.
○
●
●
●
●
Проверьте правильность работы электрической системы.
○
●
●
●
●
Замените моторное масло и масляный фильтр, очистите масляные сетки.
(
стр. 131)
○
●
●
●
●
Проверьте передние тормозные колодки. ( стр. 107)
○
●
●
●
●
Проверьте задние тормозные колодки. ( стр. 110)
○
●
●
●
●
Проверьте тормозные диски. ( стр. 105)
○
●
●
●
●
Проверьте тормозные магистрали на наличие повреждений и утечек.
○
●
●
●
●
Замените тормозную жидкость в переднем тормозном механизме.
●
Замените тормозную жидкость в заднем тормозном механизме.
●
Замените жидкость гидравлического сцепления.
●
Проверьте уровень жидкости передних тормозов. ( стр. 106)
○
●
●
●
Проверьте уровень жидкости задних тормозов. ( стр. 108)
○
●
●
●
Проверьте/откорректируйте уровень жидкости в гидравлической муфте сцепления.
●
●
●
(
стр. 102)
Проверьте амортизатор и вилку на наличие утечек. Выполняйте обслуживание по
○
●
●
●
●
мере необходимости и в зависимости от того, как используется транспортное
средство.
Очистите пыльники перьев вилки.
(
стр. 92)
●
●
Проверьте подшипник рулевой колонки на наличие люфта.
○
●
●
●
●
Проверьте состояние шин. ( стр. 114)
○
●
●
●
●
Проверьте давление в шинах. ( стр. 115)
○
●
●
●
●
Проверьте цепь, заднюю звездочку, звездочку двигателя и направляющую цепи. (
●
●
●
●
стр. 101)
Проверьте натяжение цепи. ( стр. 99)
○
●
●
●
●
Измерьте зазор в заднем колеснем подшипнике.
●
Убедитесь, что гайка заднего колеса (с правой стороны) затянута с указанным
○
●
●
●
●
моментом.
Убедитесь, что хомуты выхлопной трубы имеют заданный момент затяжки.
○
●
●
●
●
Проверьте выхлопную систему на наличие утечек.
○
●
●
●
●
Замените свечи зажигания.
●
Проверьте клапанный зазор (воздушный фильтр и свечи зажигания сняты).
●
Замените мембранные клапаны ВП (вспомогательная пневмосистема).
●
Проверьте кабели на наличие повреждений и прокладку на отсутствие резких
●
●
●
●
изгибов (топливный бак снят).
Проверьте уровень охлаждающей жидкости в расширительном бачке. ( стр. 127)
○
●
●
●
●
86
ГРАФИК ТЕХОБСЛУЖИВАНИЯ
11
каждые 24 месяца
каждые 12 месяцев
каждые 30 000 км (18 600 миль)
каждые 15 000 км (9 300 миль)
через 1 000 км (620 миль)
Замените воздушный фильтр, очистите корпус воздушного фильтра.
●
●
Проверьте давление топлива.
●
●
●
●
Проверьте настройку фар. ( стр. 124)
○
●
●
Проверьте правильность работы вентилятора радиатора.
○
●
●
●
●
Заключительная проверка: Убедитесь в пригодности транспортного средства для
○
●
●
●
●
езды по дорогам и совершите пробный заезд.
После пробного заезда считайте память ошибок с помощью диагностического
○
●
●
●
●
прибора KTM.
Сбросьте сервисный экран с помощью диагностического прибора KTM.
○
●
●
●
●
Сделайте сервисную запись в KTM Dealer.net.
○
●
●
●
●
○
Разовый интервал
●
Периодический интервал
11.3
Рекомендуемые работы
каждые 48 месяцев
каждые 12 месяцев
каждые 30 000 км (18 600 миль)
каждые 15 000 км (9 300 миль)
через 1 000 км (620 миль)
Проверьте раму.
●
Проверьте подшипник вилки.
●
Проверьте/очистите масляную форсунку для смазки сцепления.
○
●
●
Проверьте подшипник вилки.
●
●
Проверьте подшипники колес.
●
●
Проверьте тягу амортизатора на наличие люфта.
●
●
Смажьте все движущиеся детали (например, боковую подставку, ручной рычаг,
○
●
●
●
●
цепь и т.д.) и проверьте плавность работы.
Опорожните дренажные шланги.
○
●
●
●
●
Проверьте все шланги (например, топливные, охлаждающие, выпускные, дренажные
●
●
●
●
и т.д.) и рукава на наличие трещин, утечки и неправильную прокладку.
Проверьте антифриз.
○
●
●
●
Проверьте затяжку легкодоступных винтов и гаек, обеспечивающих безопасность.
○
●
●
●
●
Замените охлаждающую жидкость.
●
○
Разовый интервал
●
Периодический интервал
87
12 НАСТРОЙКА ПОДВЕСКИ
12.1
Вилка/амортизатор
Адаптивная подвеска WP может использоваться для индивидуальной настройки подвески без
использования инструментов.
С помощью электронной настройки адаптивной подвески WP постоянно регулируются характеристики
демпфирования подвески с учетом данных различных датчиков.
В результате электронные демпфирующие клапаны подстраиваются под текущую дорожную ситуацию и
характеристики местности, а также настройки, сделанные водителем в меню Регулятор
предварительного натяга и Режим работы подвески.
Всегда адаптируйте подвеску к своему стилю езды и грузоподъемности.
В меню Регулятор предварительного натяга можно настроить подвеску в соответствии с состоянием
нагрузки.
В меню Режим работы подвески можно настроить демпфирование подвески.
12.2
Регулятор предварительного натяга
Возможные состояния
•
0 % - 20 % - Настройка для поездок без багажа и
пассажира и весом водителя до 75 кг.
•
30% - Настройка для поездок без багажа и пассажира и
весом водителя до 85 кг.
•
40% - Настройка для поездок без багажа с пассажиром и
весом водителя до 95 кг.
•
50 % - 60 % - Настройка для поездок с багажом, но без
пассажира.
•
70 % - 80 % - Настройка для поездок с пассажиром, но
без багажа.
•
90 % - 100 % - Настройка для поездок с пассажиром и
багажом.
•
(Low) Низко (опция) - Автоматическая регулировка
предварительного натяга пружины для большого прогиба
на заднем колесе и, следовательно, низкой высоты
сиденья и низкой геометрии езды.
•
(Standard) Стандарт (опция) - Автоматическая
регулировка предварительного натяга пружины,
стандартный прогиб на заднем колесе и стандартная
геометрия езды.
•
(High) Высоко (опция) - Автоматическая регулировка
предварительного натяга пружины для небольшого
прогиба на заднем колесе и, следовательно, немного
большей высоты сиденья и более спортивной геометрии
езды.
Информация
Выполняйте регулировку регулятора
предварительного натяга только в том случае, если
заднее колесо нагружено и мотоцикл не поставлен на
центральную подставку.
Предварительный натяг пружины может быть отрегулирован в
соответствии с нагрузкой в меню (Preload Adjuster) Регулятор
предварительного натяга. Доступны 11 ручных настроек (от
0 % до 100 %) и 3 автоматические настройки: (Low) Низко
(опция), (Standard) Стандарт (опция) и (High) Высоко (опция).
Настройка обратного хода автоматически адаптируется к
нагрузке, определяемой системой.
88
НАСТРОЙКА ПОДВЕСКИ
12
Информация
Из-за высокого потребления электроэнергии
рекомендуется настраивать регулятор
предварительного натяжения только при работающем
двигателе.
Приведенные ручные настройки являются
рекомендациями и зависят от нагрузки.
Высокие нагрузки требуют большего
предварительного натяга пружины. Низкие нагрузки
требуют меньшего предварительного натяга пружины.
В автоматических настройках Low (Низкий) (опция),
Standard (Стандартный) (опция) и High (Высокий)
(опция) предварительный натяг пружины
автоматически подстраивается под нагрузку,
определяемую системой во время движения.
В автоматических настройках Низко (опция),
Стандарт (опция) и Высоко (опция) возможна
ситуация, когда регулировка предварительного натяга
пружины не может быть обнаружена в неподвижном
состоянии.
На дисплее отображается последняя выбранная регулировка
обратного хода.
Информация
Символ последней настройки мигает до тех пор, пока
не будет принята новая настройка.
12.3
Режим работы подвески
Возможные состояния
•
(Auto) Авто - Настройка элементов подвески
автоматически подстраивается под стиль езды водителя
•
(Sport) Спорт - Жесткая настройка элементов подвески с
очень прямой обратной связью от шасси
•
(Street) Улица - Нормальная настройка элементов
подвески с прямой обратной связью с шасси
•
(Comfort) Комфорт - Мягкая настройка элементов
подвески с хорошей обратной связью с шасси
•
(Track) Трек - Настройка элементов подвески для
использования на гоночном треке
•
(Advanced) Продвинутый (опция) - Настройка
элементов подвески может быть индивидуально
настроена в меню Вилка или Амортизатор.
В меню (Suspension Mode) Режим работы подвески можно
выбрать различные настройки демпфирования элементов
подвески. Доступны настройки Спорт, Улица, Комфорт, Авто
(опция), Трек (опция) и Продвинутый (опция).
89
13 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ
13.1
Подъем мотоцикла с помощью заднего подъемного механизма
Примечание
Опасность повреждения
Припаркованное транспортное средство может откатиться или упасть.
−
Паркуйте транспортное средство на твердой и ровной поверхности.
-
Установите переходник в задний подъемный механизм.
Стойка для работы с задним колесом для
одностороннего поворотного рычага (61329955000)
-
Расположите мотоцикл вертикально, установите
подъемный механизм на ось и поднимите мотоцикл.
13.2
Снятие задней части мотоцикла с подъемного механизма
Примечание
Опасность повреждения
Припаркованное транспортное средство может откатиться или упасть.
−
Паркуйте транспортное средство на твердой и ровной поверхности.
-
Закрепите мотоцикл от опрокидывания.
-
Уберите подставку заднего колеса и обоприте
транспортное средство на боковую подставку❶.
13.3
Подъем мотоцикла с помощью переднего подъемного механизма
Примечание
Опасность повреждения
Припаркованное транспортное средство может откатиться или упасть.
−
Паркуйте транспортное средство на твердой и ровной поверхности.
Подготовительные работы
-
Поднимите мотоцикл с помощью заднего подъемного
механизма. ( стр. 90)
Основные работы
-
Установите руль в нейтральное положение. Совместите
передний подъемный механизм со перьями вилки.
Стойка для работы с передним колесом, малая
(61129965000)
Информация
Всегда сначала поднимайте мотоцикл сзади.
-
Поднимите мотоцикл спереди.
90

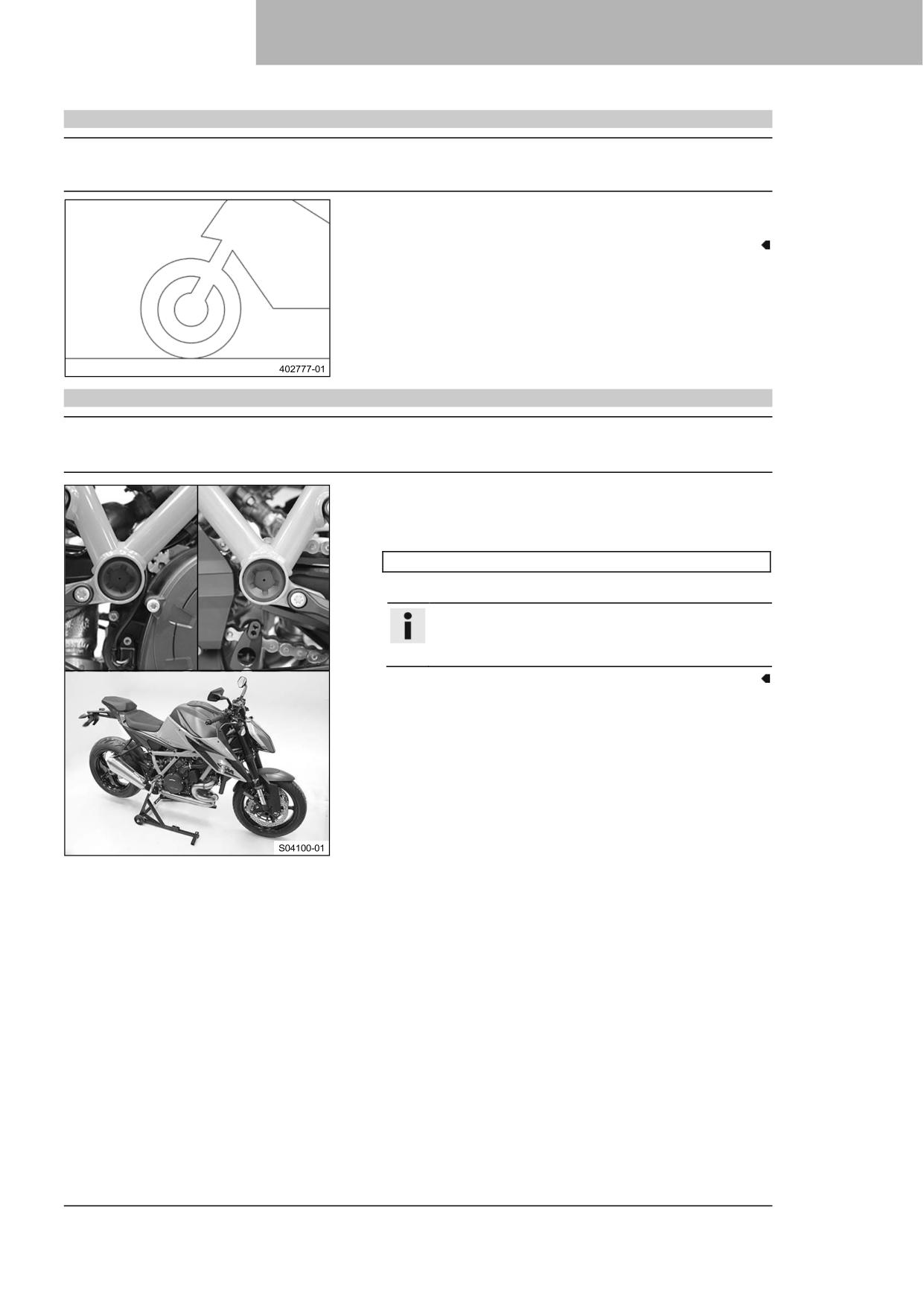

РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ
13
13.4
Снятие мотоцикла с переднего подъемного механизма
Примечание
Опасность повреждения
Припаркованное транспортное средство может откатиться или упасть.
−
Паркуйте транспортное средство на твердой и ровной поверхности.
-
Закрепите мотоцикл от опрокидывания.
−
Снимите передний подъемный механизм.
13.5
Подъем мотоцикла с помощью рабочей стойки (вставлен) A
Примечание
Опасность повреждения
Припаркованное транспортное средство может откатиться или упасть.
−
Паркуйте транспортное средство на твердой и ровной поверхности.
-
Снимите пластиковые крышки с обеих сторон.
-
Пластиковая втулка рабочей стойки должна войти в
отверстие шарнира маятника. Выберите правильную
высоту и ширину рабочей стойки.
Рабочая стойка (62529055200)
-
Поднимите мотоцикл.
Информация
Проверьте, правильно ли установлена рабочая
стойка.
91
13 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ

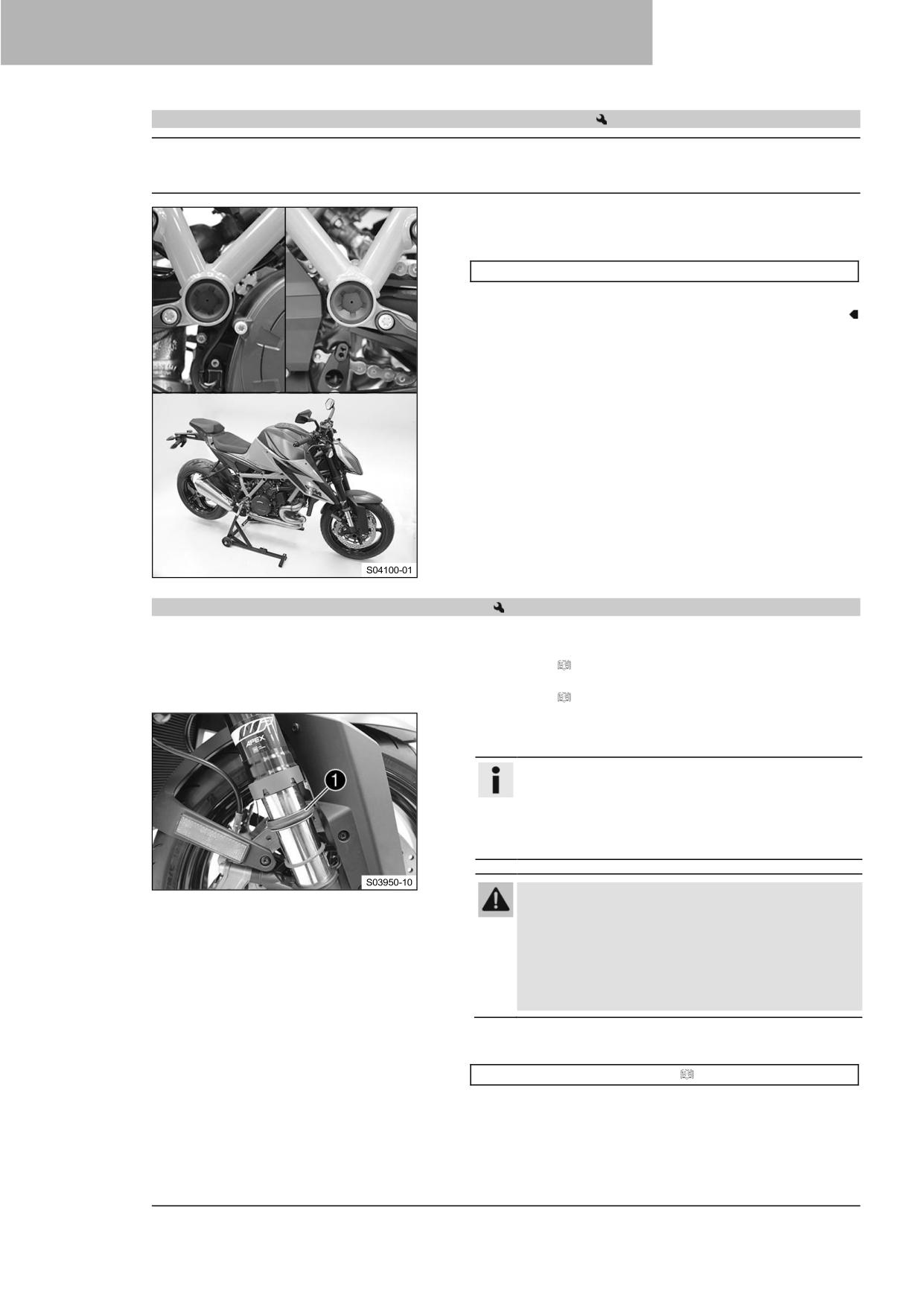

13.6
Снятие мотоцикла с рабочей стойки (вставлен)
Примечание
Опасность повреждения
Припаркованное транспортное средство может откатиться или упасть.
−
Паркуйте транспортное средство на твердой и ровной поверхности.
-
Снимите мотоцикл с рабочей стойки и обоприте его на
боковую подставку.
-
Уберите рабочую стойку.
Рабочая стойка (62529055200)
-
Вставьте пластиковые крышки с обеих сторон.
13.7
Очистка пыльников перьев вилки
Подготовительные работы
-
Поднимите мотоцикл с помощью заднего подъемного
механизма. ( стр. 90)
-
Поднимите мотоцикл с помощью переднего подъемного
механизма. ( стр. 90)
Основные работы
-
Сдвиньте пыльники ❶ обеих перьев вилки вниз.
Информация
Пыльники удаляют пыль и крупные частицы грязи
из внутренних трубок вилки. Со временем за
пыльниками может скапливаться грязь. Если эту
грязь не удалять, расположенные за ними
сальники могут начать протекать.
Предупреждение
Опасность несчастных случаев Масло или
смазка на тормозных дисках снижают
эффективность торможения.
-
Всегда очищайте тормозные диски от масла и
смазки.
-
При необходимости очищайте тормозные
диски очистителем тормозов.
-
Очистите и смажьте пыльники и внутренние трубки обеих
перьев вилки.
Универсальная смазка-спрей ( стр. 157)
92
РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ
13
-
Вдавите пыльники обратно в установочное положение.
−
Удалите излишки масла.
Завершающие работы
-
Снимите мотоцикл с переднего подъемного механизма.
(
стр. 91)
−
Снимите заднюю часть мотоцикла с подъемного
механизма. ( стр. 90)
13.8
Снятие пассажирского сиденья
-
Вставьте ключ системы RACE-ON или черный ключ
зажигания в замок сиденья ❶ и поверните по часовой
стрелке.
-
Поднимите пассажирское сиденье спереди и вытащите
его из кронштейна движением вперед.
-
Снимите пассажирское сиденье.
−
Извлеките ключ зажигания.
13.9
Монтаж пассажирского сиденья
-
Зацепите углубления ❶ пассажирского сиденья в
направляющих ❷ и опустите переднее сиденье,
отодвигая его назад.
-
Установите стопорный штифт в корпус замка и нажмите
на пассажирское сиденье спереди вниз.
Стопорный штифт фиксируется со слышимым
щелчком.
-
Убедитесь, что пассажирское сиденье установлено
правильно.
13.10
Снятие переднего сиденья водителя
Подготовительные работы
-
Снимите пассажирское сиденье. ( стр. 93)
93
13 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ
Основные работы
-

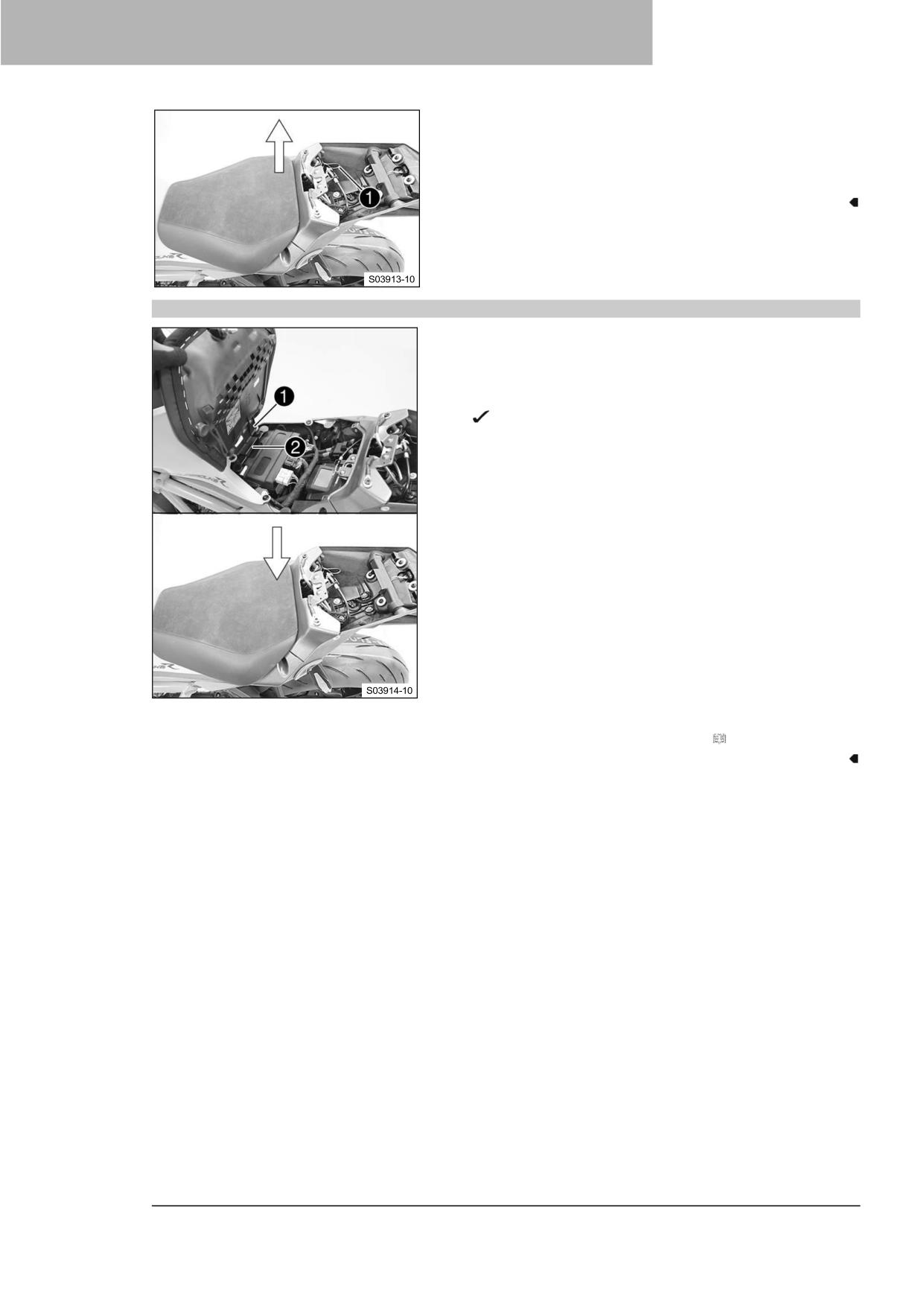

Разблокируйте переднее сиденье водителя с помощью
петли ❶ под пассажирским сиденьем.
-
Поднимите переднее сиденье водителя сзади и снимите
его.
13.11
Монтаж переднего сиденья водителя
Основные работы
-
Зацепите углубление ❶ переднего сиденья в
направляющей ❷, опустите его сзади и сдвиньте вперед.
-
Установите стопорный штифт в корпус замка и нажмите
на пассажирское сиденье спереди вниз.
Стопорный штифт фиксируется со слышимым
щелчком.
-
Убедитесь, что переднее водительское сиденье
установлено правильно.
Завершающие работы
-
Установите пассажирское сиденье. ( стр. 93)
94
РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ
13
13.12
Снятие левого спойлера топливного бака
-
Поднимите накладку топливного бака ❶ в области A и
снимите ее в направлении вверх.
-
Выкрутите винты ❷.
-
Поднимите накладку топливного бака в области B и
снимите его движением вперед.
13.13
Установка левого спойлера топливного бака
-
Установите накладку топливного бака на удерживающие
выступы A, B и C и сдвиньте его спереди назад.
95
13 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ
-
Вдавите накладку топливного бака в резиновую втулку в
области D.
-
Установите и затяните винты ❶.
Рекомендации
Винт, обшивка
M5
3,5 Нм
(2,58 фунт-фут)
-
Установите накладку топливного бака ❷ на крышку
топливного бака и нажмите на нее сзади в направлении
вперед.
13.14
Снятие главного глушителя
Предупреждение
Опасность ожогов
Выхлопная система сильно нагревается при движении транспортного
средства.
-
Перед выполнением любых работ на транспортном средстве дайте выхлопной системе
остыть.
-
Выкрутите винты ❶ и снимите накладку.
-
Выкрутите винт ❷ и снимите хомут выхлопной трубы.
96
РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ
13
-
Выкрутите винт ❸ с шайбой.
Предупреждение
Риск получения травмы
Движущиеся
части мощностного клапана на выпуске
травмоопасны.
-
Не прикасайтесь к мощностному клапану,
если главный глушитель снят.
-
Следите за тем, чтобы никого не прищемило
при срабатывании мощностного клапана.
-
Снимите главный глушитель.
-
Снимите уплотнительное кольцо ❹.
13.15
Установка главного глушителя
Предупреждение
Риск получения травмы
Движущиеся
части мощностного клапана на выпуске
травмоопасны.
-
Не прикасайтесь к мощностному клапану,
если главный глушитель снят.
-
Следите за тем, чтобы никого не прищемило
при срабатывании мощностного клапана.
-
Установите уплотнительное кольцо ❶.
-
Поставьте главный глушитель в требуемое положение.
−
Установите винт ❷ с шайбой, но пока не затягивайте.
97

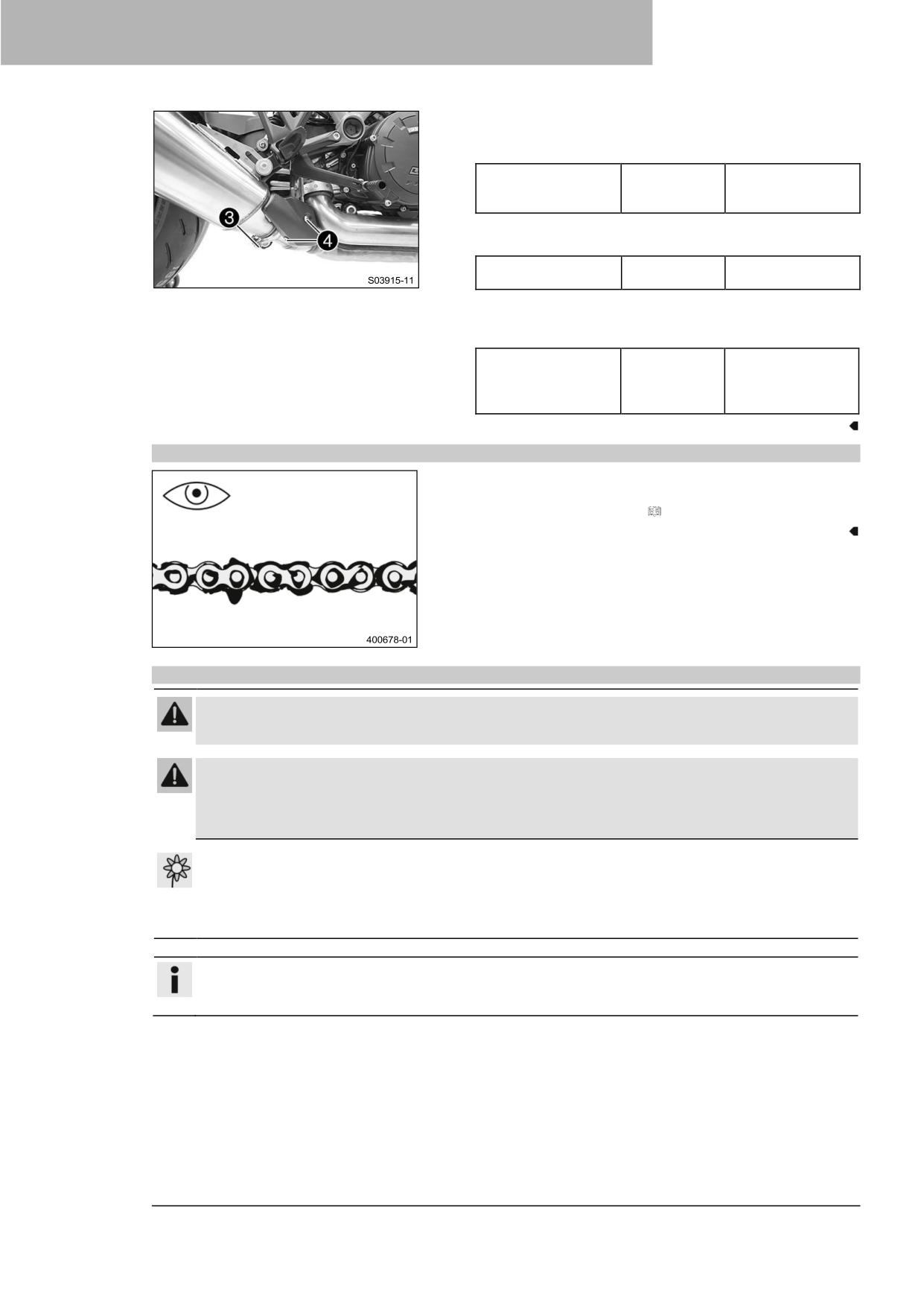

13 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ
-
Установите хомут выхлопной трубы.
-
Установите и затяните винт ❸.
Рекомендации
Винт, хомут
M6
10 Нм
выхлопной трубы на
(7,4 фунт-фут)
главном глушителе
-
Затяните винт ❷.
Рекомендации
Оставшиеся винты,
M8
25 Нм
шасси
(18,4 фунт-фут)
−
Установите накладку.
−
Затяните винты ❹.
Рекомендации
Винт,
M5
4 Нм (3 фунт-фут)
теплозащитный
кожух на главном
глушителе
13.16
Проверка цепи на наличие грязи
-
Проверьте цепь на предмет скопления крупной грязи.
»
Если цепь сильно загрязнена:
-
Очистите цепь. ( стр. 98)
13.17
Очистка цепи
Предупреждение
Опасность несчастных случаев Смазка на шинах снижает сцепление с дорогой.
-
Удалите смазку с шин с помощью подходящего чистящего средства.
Предупреждение
Опасность несчастных случаев Масло или смазка на тормозных дисках снижают эффективность
торможения.
-
Всегда очищайте тормозные диски от масла и смазки.
−
При необходимости очищайте тормозные диски очистителем тормозов.
Примечание
Опасность загрязнения окружающей среды Опасные вещества наносят вред окружающей
среде.
- Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и т.д.
правильно и в соответствии с действующими нормативными документами.
Информация
Срок службы цепи во многом зависит от ухода за ней. Регулярная очистка увеличивает срок
службы цепи.
98
РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ
13
Подготовительные работы
-
Поднимите мотоцикл с помощью заднего подъемного
механизма. ( стр. 90)
Основные работы
-
Смойте рыхлую грязь мягкой струей воды.
-
Удалите остатки старой смазки с помощью очистителя
цепи.
Очиститель цепи ( стр. 157)
-
После высыхания нанесите аэрозоль для цепи.
Аэрозоль для цепей для дорожного применения (
стр. 157)
Завершающие работы
-
Снимите заднюю часть мотоцикла с подъемного
механизма. ( стр. 90)
13.18
Проверка натяжения цепи
Предупреждение
Опасность несчастных случаев Неправильное натяжение цепи повреждает комплектующие
детали и приводит к несчастным случаям.
Если цепь натянута слишком сильно, цепь, звездочка двигателя, задняя звездочка, коробка
передач и подшипники задних колес изнашиваются быстрее. При перегрузке некоторые
комплектующие детали могут сломаться.
Если цепь слишком ослаблена, она может соскочить со звездочки двигателя или задней звездочки.
В результате заднее колесо заблокируется или двигатель будет поврежден.
-
Регулярно проверяйте натяжение цепи.
−
Установите натяжение цепи в соответствии со спецификацией.
Подготовительные работы
-
Поднимите мотоцикл с помощью заднего подъемного
механизма. ( стр. 90)
Основные работы
-
Переключите коробку передач в нейтральное положение.
-
На скользящем защитном кожухе цепи в области меток A
и B подтолкните цепь вверх и определите ее натяжение.
Информация
Нижний участок цепи должен быть натянут.
Износ цепи не всегда равномерный, поэтому
следует повторить это измерение при разных
положениях цепи.
Верхний край цепи находится между метками A и B.
»
Если натяжение цепи не соответствует
спецификации:
-
Отрегулируйте натяжение цепи. ( стр. 100)
99
13 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ
-

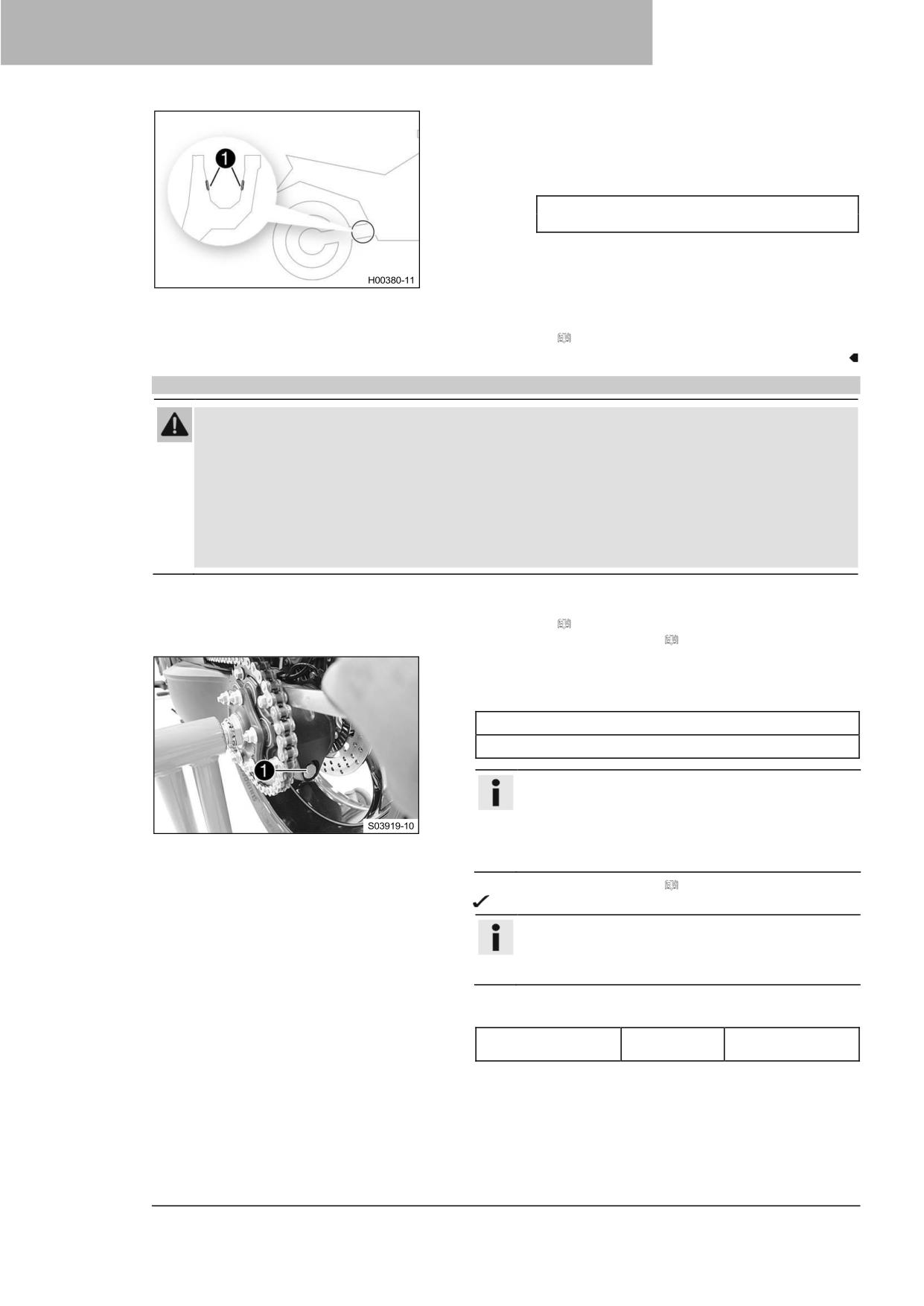

Проверьте защитные колпачки ❶ на предмет
повреждений и затяжки.
»
Если защитные колпачки повреждены или
ослаблены:
-
Замените защитные колпачки.
Защитный колпачок маятниковой вилки
(61304041100)
Завершающие работы
-
Снимите заднюю часть мотоцикла с подъемного
механизма. ( стр. 90)
13.19
Регулировка натяжения цепи
Предупреждение
Опасность несчастных случаев Неправильное натяжение цепи повреждает комплектующие
детали и приводит к несчастным случаям.
Если цепь натянута слишком сильно, цепь, звездочка двигателя, задняя звездочка, коробка
передач и подшипники задних колес изнашиваются быстрее. При перегрузке некоторые
комплектующие детали могут сломаться.
Если цепь слишком ослаблена, она может соскочить со звездочки двигателя или задней звездочки.
В результате заднее колесо заблокируется или двигатель будет поврежден.
-
Регулярно проверяйте натяжение цепи.
−
Установите натяжение цепи в соответствии со спецификацией.
Подготовительные работы
-
Поднимите мотоцикл с помощью заднего подъемного
механизма. ( стр. 90)
-
Проверьте натяжение цепи. ( стр. 99)
Основные работы
-
Ослабьте винт ❶.
-
Настройте натяжение цепи, поворачивая корпус ступицы.
Удерживающий ключ (61329085000)
Рукоятка для удерживающего ключа (60012060000)
Информация
Поверните по часовой стрелке, чтобы увеличить
натяжение цепи; поверните против часовой
стрелки, чтобы уменьшить натяжение цепи.
Необходимый инструмент находится в наборе
инструментов.
-
Проверьте натяжение цепи. ( стр. 99)
Натяжение цепи соответствует заданному значению.
Информация
Износ цепи не всегда равномерный, поэтому
следует повторить это измерение при разных
положениях цепи.
-
Затяните винт ❶.
Рекомендации
Винт, эксцентрик
M16
70 Нм
(51,6 фунт-фут)
100
РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ
13
-
Снимите заднюю часть мотоцикла с подъемного
механизма. ( стр. 90)

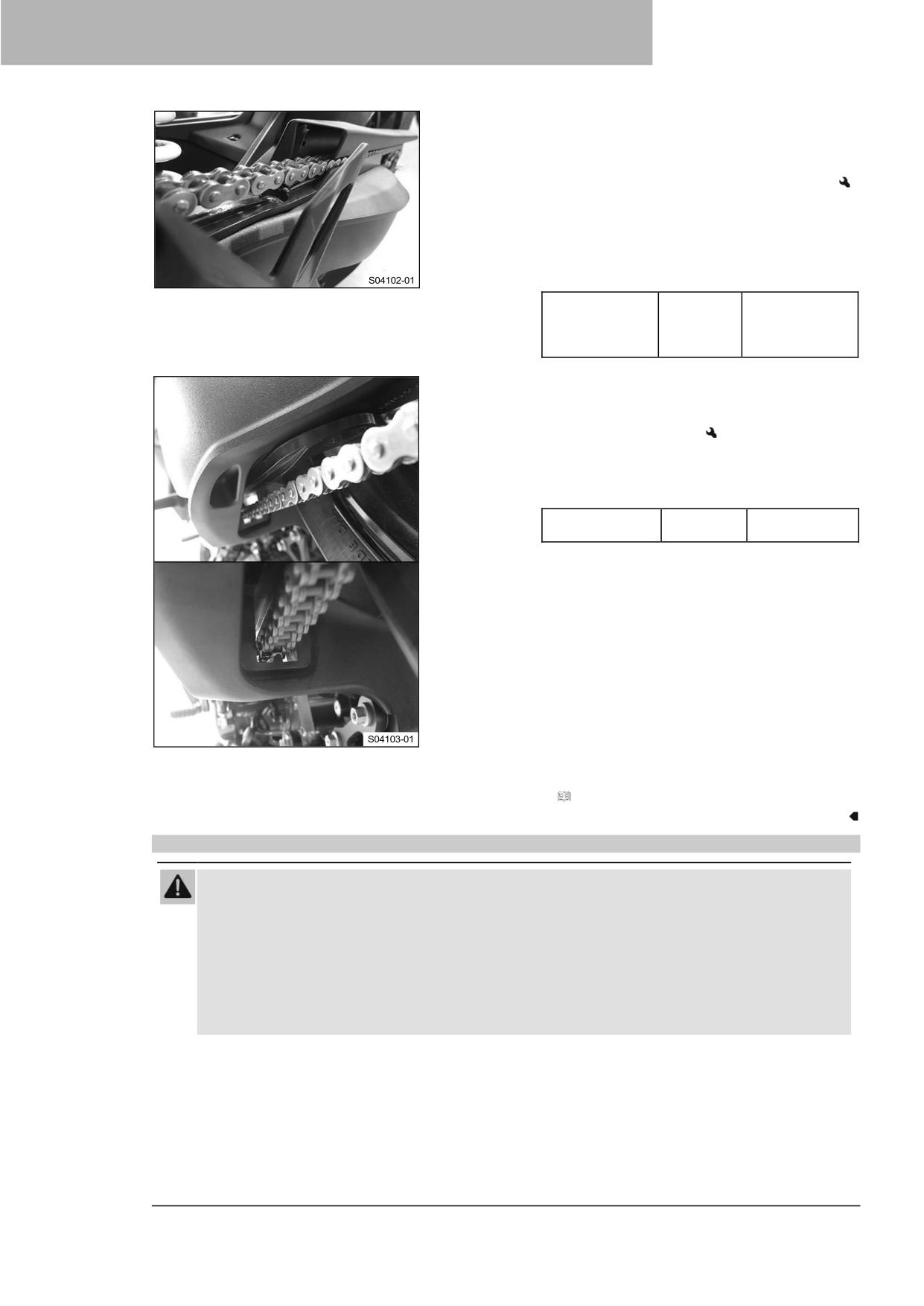

13.20
Проверка цепи, задней звездочки, звездочки двигателя и направляющей цепи
Подготовительные работы
-
Поднимите мотоцикл с помощью заднего подъемного
механизма. ( стр. 90)
Основные работы
-
Проверьте цепь, заднюю звездочку и звездочку двигателя
на предмет износа.
»
Если цепь, задняя звездочка или звездочка
двигателя изношены:
-
Замените комплект трансмиссии.
Информация
Звездочку двигателя, заднюю звездочку
и цепь всегда следует заменять вместе.
-
Переключите коробку передач в нейтральное положение.
-
Потяните за верхний участок цепи с указанным весом A.
Рекомендации
Вес, измерение износа
15 кг (33 фунта)
цепи
-
Измерьте расстояние B между 18 цепными роликами в
верхней секции цепи.
Информация
Износ цепи не всегда равномерный, поэтому
следует повторить это измерение при разных
положениях цепи.
Максимальное расстояние
272 мм (10,71 дюйма)
B от 18 цепных роликов на
самом длинном участке
цепи
»
Если расстояние B больше, чем указанное
измерение:
-
Замените комплект трансмиссии.
Информация
При установке новой цепи следует также
заменить заднюю звездочку и звездочку
двигателя.
Новые цепи быстрее изнашиваются на
старой, изношенной задней звездочке
или звездочке двигателя.
В целях безопасности цепь не имеет
соединительных звеньев.
101
13 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ
-
Проверьте скользящий защитный кожух цепи на предмет
износа.
»
Если скользящий защитный кожух цепи сильно
изношен:
-
Замените скользящий защитный кожух цепи.
-
Проверьте, надежно ли установлен защитный защитный
кожух цепи.
»
Если скользящий защитный кожух цепи ослаблен:
-
Затяните винты на скользящем защитном
кожухе цепи.
Рекомендации
Винт,
M5
5 Нм
скользящий
(3,7 фунт-фут)
защитный кожух
цепи
-
Проверьте слайдер цепи на предмет износа.
»
Если нижний край цепи находится на одной линии с
ползуном цепи или ниже его:
-
Замените слайдер цепи.
-
Убедитесь, что слайдер цепи надежно закреплен.
»
Если слайдер цепи ослаблен:
-
Затяните винт на ползуне цепи.
Рекомендации
Оставшиеся
M8
25 Нм
винты, шасси
(18,4 фунт-фут)
Завершающие работы
-
Снимите заднюю часть мотоцикла с подъемного
механизма. ( стр. 90)
13.21
Проверка/коррекция уровня жидкости в гидравлической муфте сцепления
Предупреждение
Раздражение кожи
Тормозная жидкость вызывает раздражение кожи.
−
Храните тормозную жидкость в недоступном для детей месте.
−
Носите подходящую защитную одежду и защитные очки.
−
Не допускайте попадания тормозной жидкости на кожу, в глаза или на одежду.
−
В случае проглатывания тормозной жидкости немедленно обратитесь к врачу.
−
В случае попадания на кожу промойте пораженный участок большим количеством воды.
−
При попадании тормозной жидкости в глаза немедленно тщательно промойте их водой и
обратитесь к врачу.
-
Если тормозная жидкость пролилась на одежду, смените ее.
102
РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ШАССИ
13
Примечание
Опасность загрязнения окружающей среды
Опасные вещества наносят вред окружающей
среде.
-
Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и
т.д. правильно и в соответствии с действующими нормативными документами.
Информация
Уровень жидкости повышается с увеличением износа облицовочных дисков сцепления.
Никогда не используйте тормозную жидкость DOT 5. Она имеет силиконовую основу и фиолетовый
цвет. Сальники и магистрали сцепления не предназначены для тормозной жидкости DOT 5.
Избегайте контакта тормозной жидкости с окрашенными деталями. Тормозная жидкость разрушает
краску.
Используйте только чистую тормозную жидкость из герметичной емкости.
-

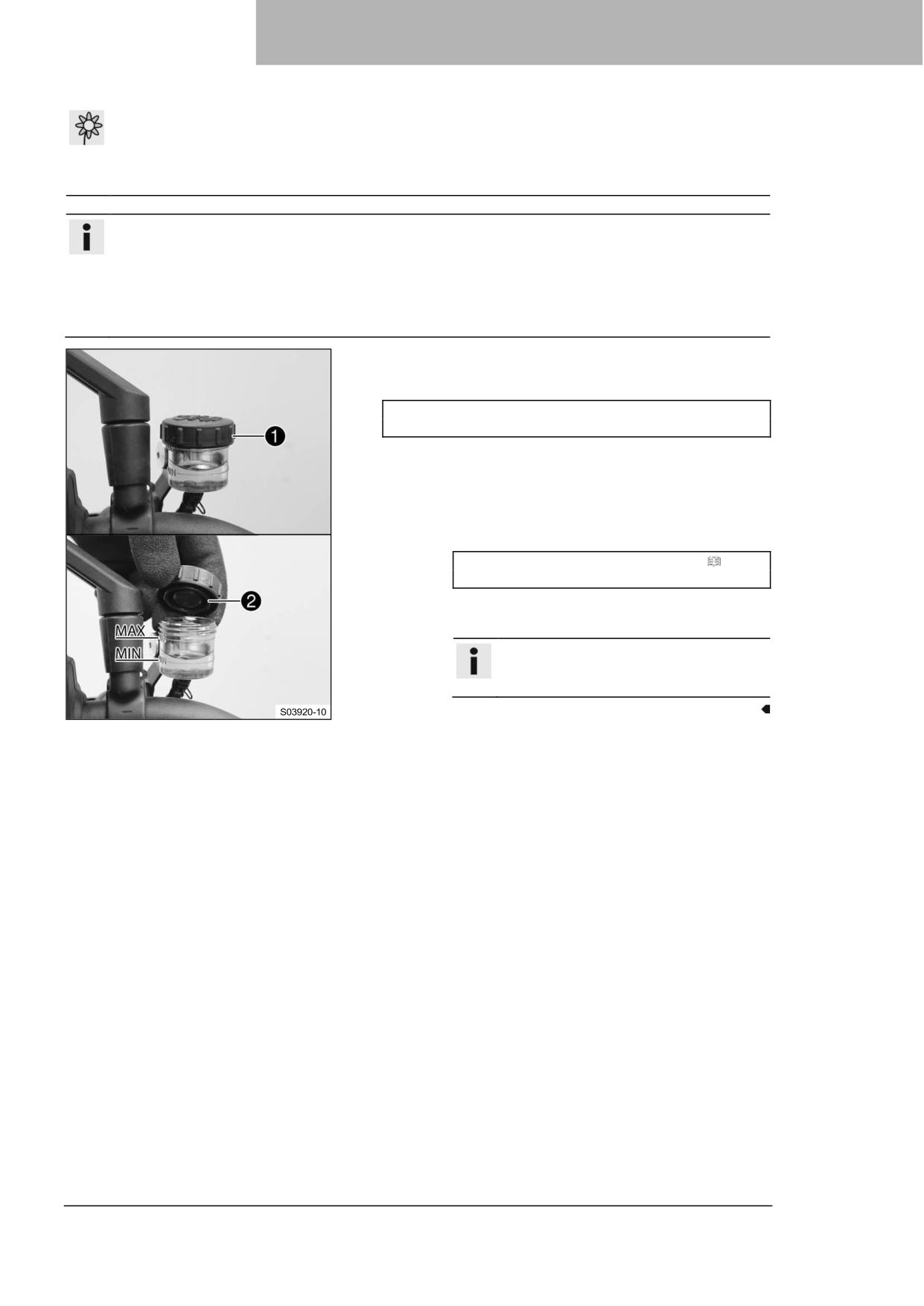

Переместите бачок гидропривода сцепления,
установленный на руле, в горизонтальное положение.
-
Проверьте уровень жидкости.
Уровень жидкости должен находиться между отметками
MIN и MAX.
»
Если уровень жидкости не соответствует
техническим условиям:
-
Снимите резьбовую крышку ❶ с мембраной ❷
и прокладкой.
-
Откорректируйте уровень жидкости в
гидравлической муфте сцепления.
Тормозная жидкость DOT 4/DOT 5.1 ( стр.
155)
-
Установите и затяните резьбовую крышку ❶ с
мембраной ❷ и прокладкой.
Информация
Немедленно удалите перелитую или
пролитую тормозную жидкость водой.
103
14 ТОРМОЗНАЯ СИСТЕМА
14.1
Антиблокировочная система тормозов (ABS)

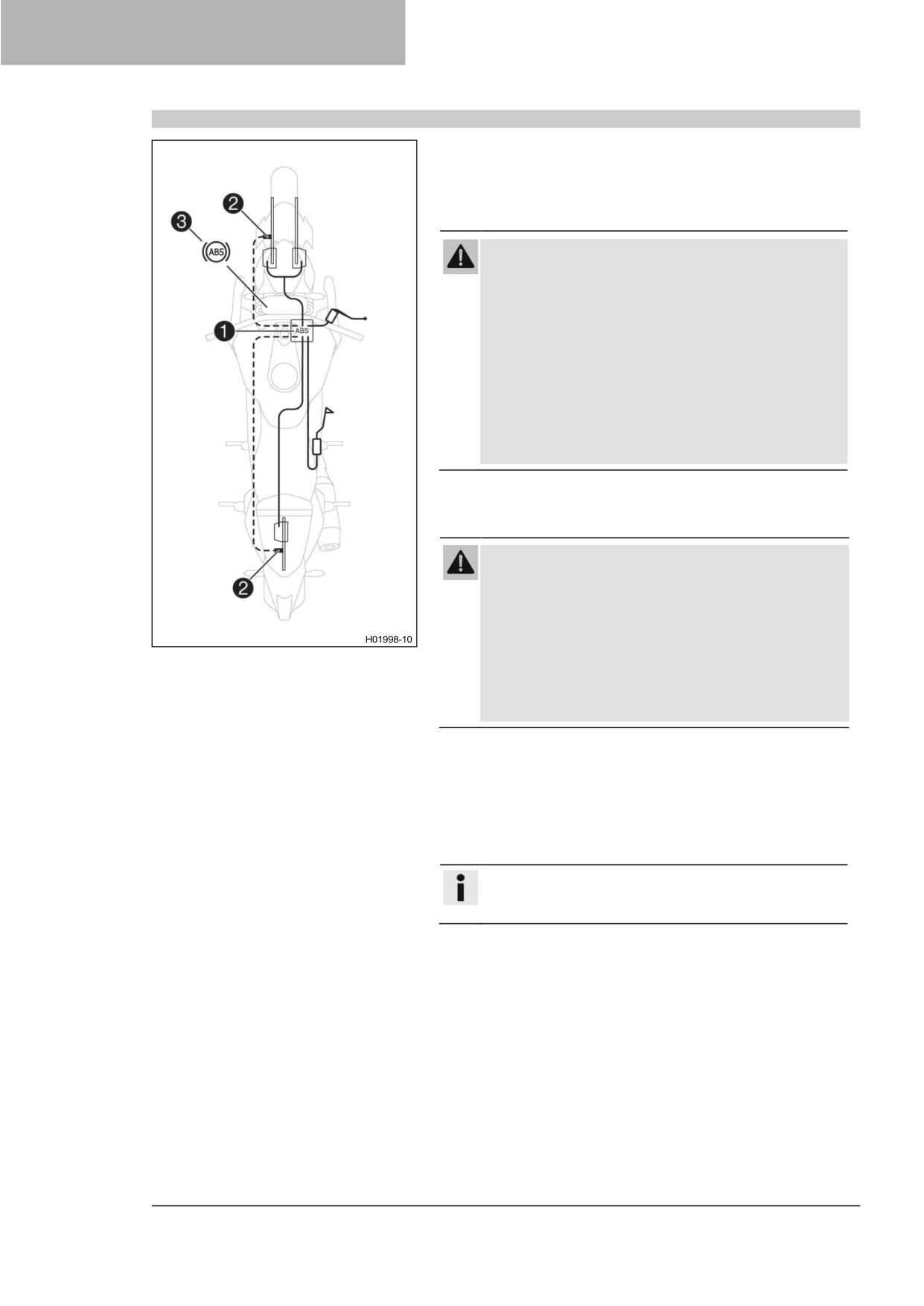

Модуль ABS ❶, состоящий из гидравлического блока, блока
управления ABS и возвратного насоса, установлен на правой
стороне транспортного средства под топливным баком. Один
датчик скорости вращения колеса ❷ расположен в каждом
отдельном случае на переднем и заднем колесе.
Предупреждение
Опасность несчастных случаев Изменения в
транспортном средстве ухудшают работу ABS.
-
Не вносите никаких изменений в ход подвески.
-
Используйте только те запасные части для
тормозной системы, которые были одобрены и
рекомендованы компанией KTM.
-
Используйте только шины/колеса, одобренные
KTM с соответствующим индексом скорости.
-
Поддерживайте указанное давление в шинах.
-
Следите за тем, чтобы работы по обслуживанию
и ремонт выполнялись профессионально. (В
вашей официальной мастерской KTM будут рады
помочь).
ABS - это система безопасности, которая в пределах
физических ограничений может предотвратить блокировку и
пробуксовку колес при торможении.
Предупреждение
Опасность несчастных случаев Средства помощи
при вождении могут снизить вероятность падения
только в физических пределах.
Не всегда возможно компенсировать экстремальные
ситуации во время передвижения, например, с
багажом, загруженным с высоким центром тяжести,
переменным дорожным покрытием, крутыми спусками
или полным торможением без выключения передачи.
-
Адаптируйте свой стиль езды к дорожным
условиям и своим водительским способностям.
ABS имеет два режима работы, режим ABS (Road) Дорога и
режим ABS (Supermoto) Супермото.
В режиме Дорога ABS контролирует оба колеса.
В режиме Супермото ABS контролирует только переднее
колесо. Управление ABS на заднем колесе отсутствует.
Сигнальная лампочка ABS ❸ медленно мигает, напоминая о
том, что режим ABS Супермото включен
Информация
В режиме ABS Супермото заднее колесо может
заблокироваться, и существует опасность падения.
ABS работает с двумя независимыми контурами тормозной
системы (передний и задний тормоза). Когда блок управления
ABS обнаруживает тенденцию к блокировке колеса, ABS
начинает регулировать давление в тормозной системе.
Функция регулирования вызывает легкое пульсирование
рычагов переднего и ножного тормозов.
Сигнальная лампочка ABS
❸ должна загораться после
включения зажигания и гаснуть после трогания. Если она не
гаснет после трогания или загорается во время езды, это
указывает на неисправность ABS.
104
ТОРМОЗНАЯ СИСТЕМА
14
В этом случае система ABS больше не включена, и колеса
могут заблокироваться при торможении. Сама тормозная
система остается работоспособной, недоступно только
управление ABS.
Сигнальная лампочка ABS также может загореться, если
скорости вращения передних и задних колес сильно
отличаются в экстремальных условиях езды, например, при
езде на заднем колесе или если заднее колесо
пробуксовывает. Это приводит к отключению ABS.
Для повторной активации ABS остановите транспортное
средство и выключите зажигание. При повторном включении
транспортного средства ABS снова активируется. После
трогания сигнальная лампа ABS гаснет.
СДС (Система динамической стабилизации)
СДС - это дополнительная функция для ABS, которая может
предотвратить блокировку и пробуксовку колес при
торможении, когда транспортное находится под наклоном
(езда в поворотах) в пределах физических ограничений. Из-за
инерциального измерительного блока управление ABS зависит
от угла наклона и угла наклона в продольной плоскости.
Информация
СДС активна только в режиме ABS Дорога.
14.2
Проверка тормозных дисков
Предупреждение
Опасность несчастных случаев Изношенные тормозные диски снижают эффект торможения.
-
Безотлагательно заменяйте изношенные тормозные диски. (В вашей официальной
мастерской KTM будут рады помочь).
-

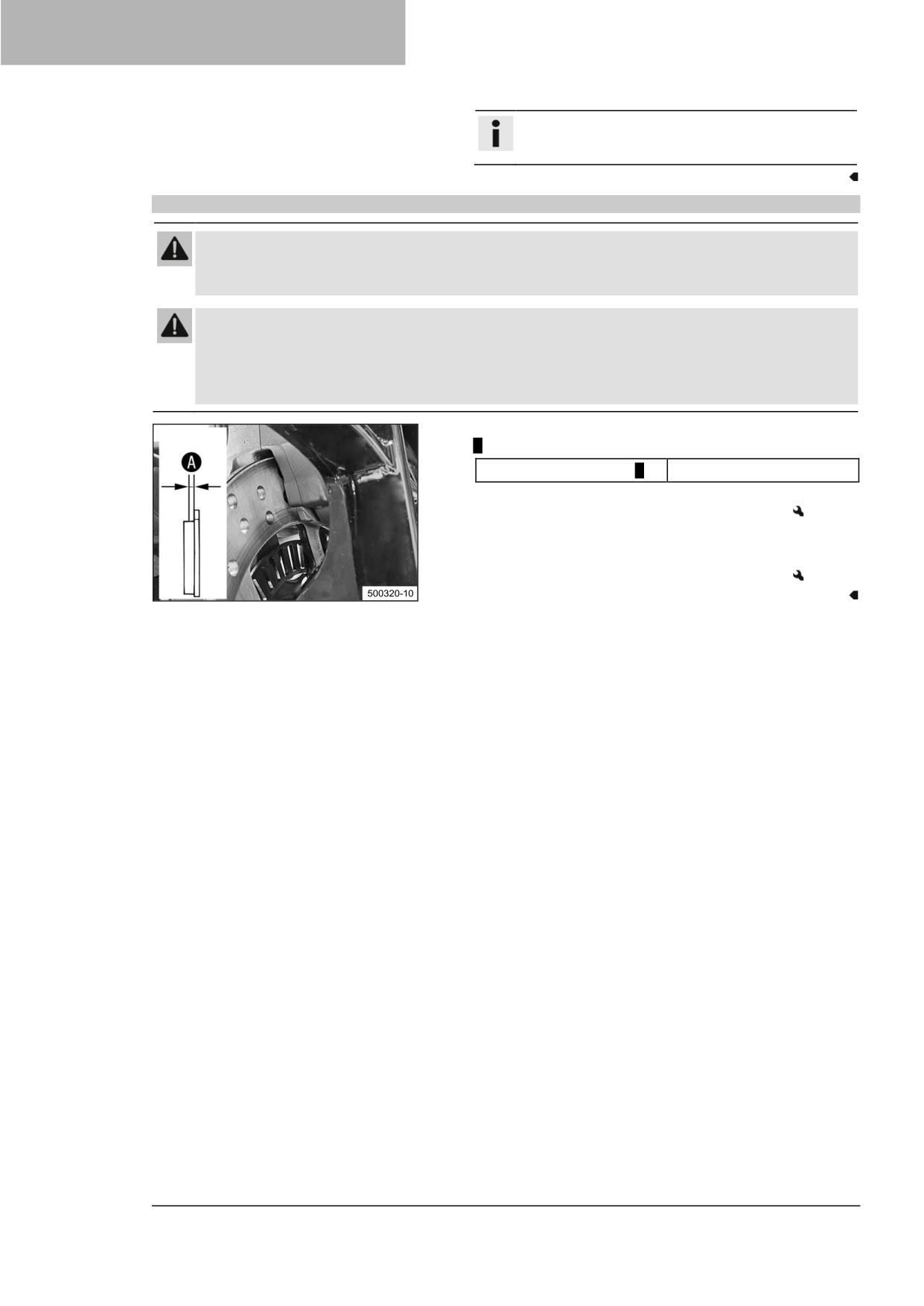

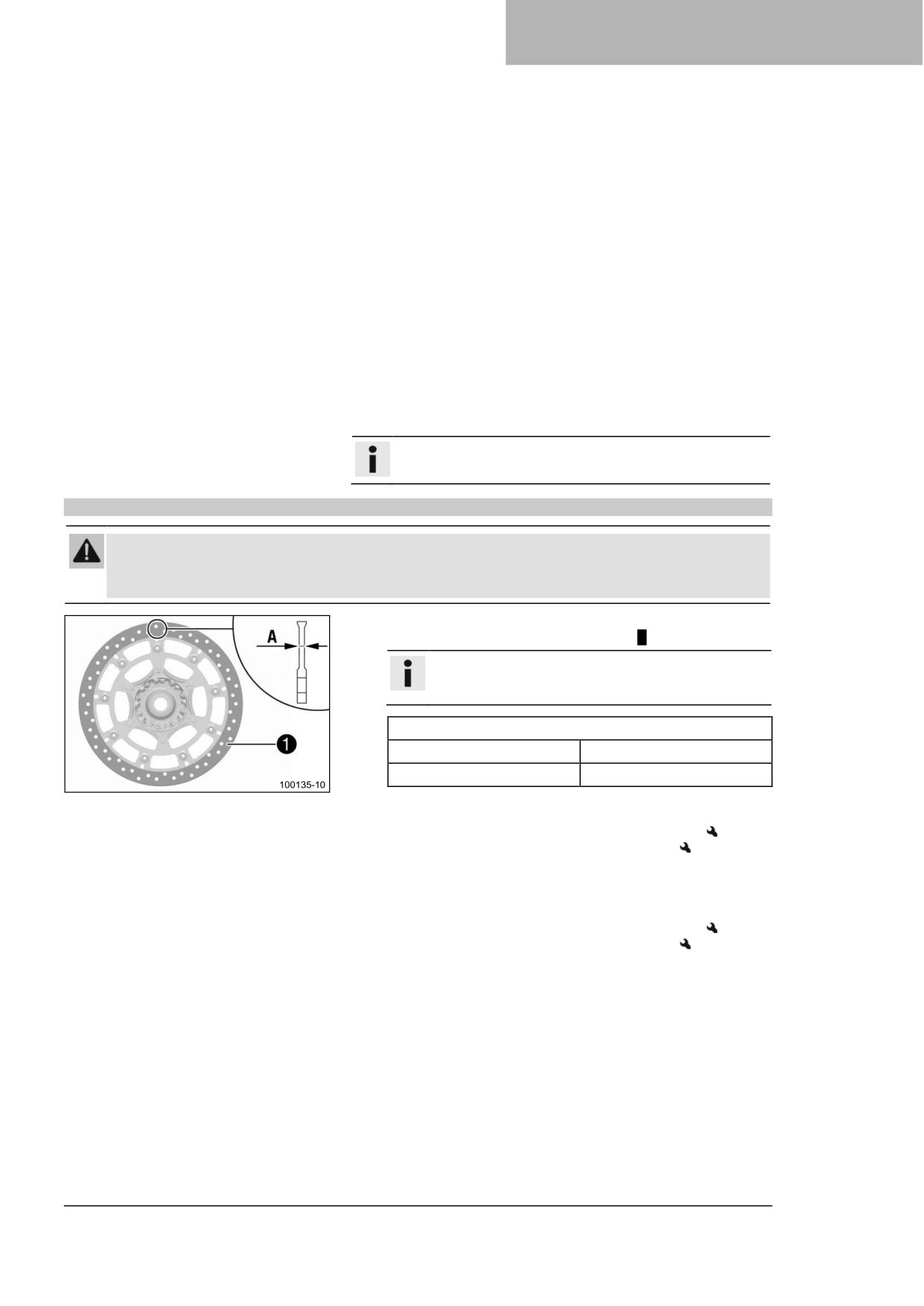

Проверьте толщину переднего и заднего тормозного
диска в нескольких точках по размеру A.
Информация
Износ уменьшит толщину тормозного диска на
поверхности контакта ❶ тормозных колодок.
Тормозные диски - предел износа
спереди
4,5 мм (0,177 дюйма)
сзади
4,5 мм (0,177 дюйма)
»
Если толщина тормозного диска меньше указанного
значения:
-
Замените передние тормозные диски.
−
Замените задний тормозной диск.
−
Проверьте передние и задние тормозные диски на
наличие повреждений, трещин и деформации.
»
Если тормозной диск имеет повреждения, трещины
или деформацию:
-
Замените передние тормозные диски.
−
Замените задний тормозной диск.
105
14 ТОРМОЗНАЯ СИСТЕМА
14.3
Проверка уровня жидкости в переднем тормозном механизме
Предупреждение
Опасность несчастных случаев Недостаточный уровень тормозной жидкости приводит к отказу
тормозной системы.
Если уровень тормозной жидкости опускается ниже отметки MIN, значит, в тормозной системе есть
утечка или изношены тормозные
колодки.
-
Проверьте тормозную систему и не продолжайте езду, пока проблема не будет устранена. (В
вашей официальной мастерской KTM будут рады помочь).
Предупреждение
Опасность несчастных случаев Старая тормозная жидкость снижает эффективность
торможения.
-
Убедитесь, что тормозная жидкость для переднего и заднего тормоза заменена в
соответствии с графиком обслуживания. (В вашей официальной мастерской KTM будут рады
помочь).
-

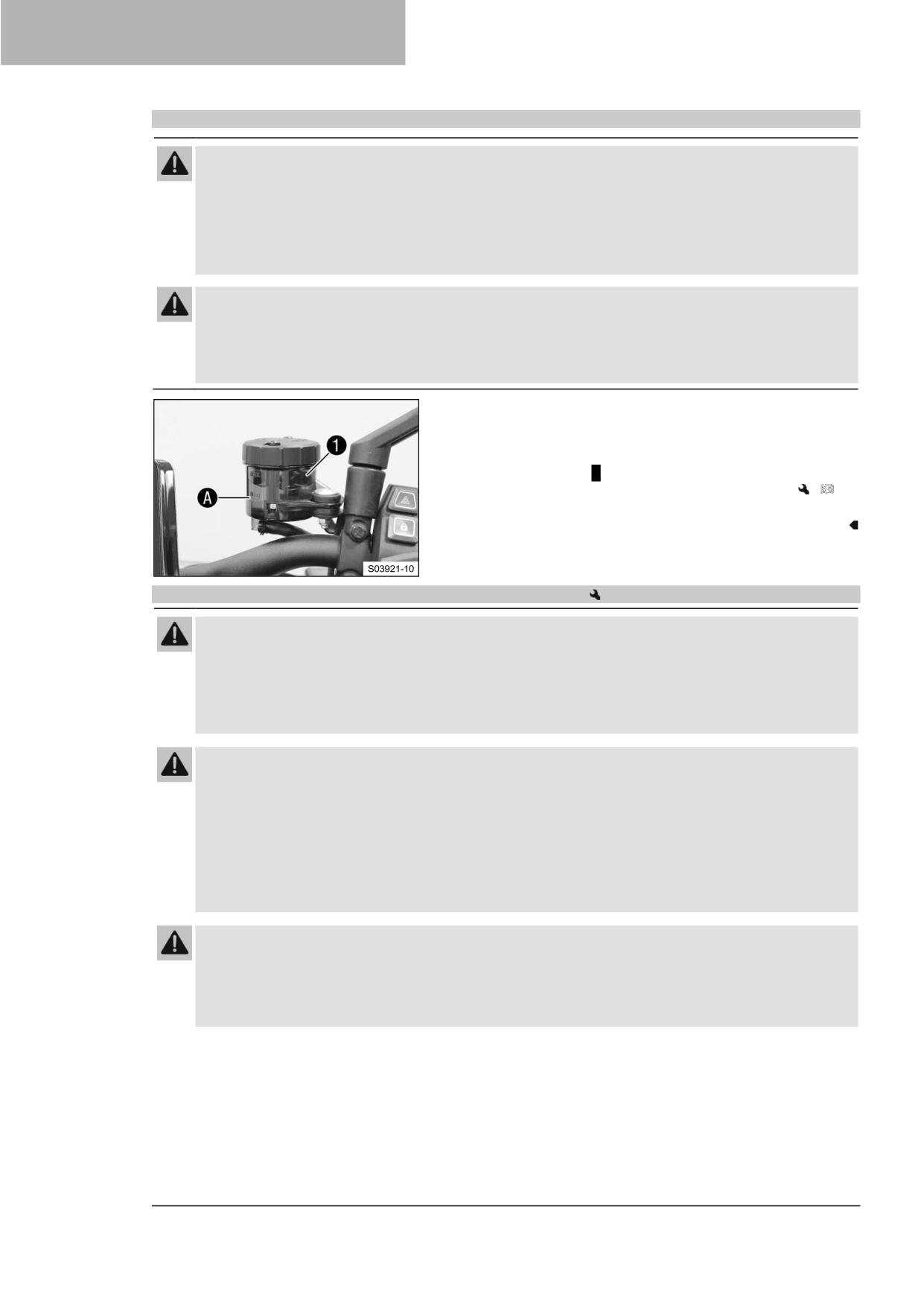

Переместите бачок системы торможения, установленный
на руле, в горизонтальное положение.
-
Проверьте уровень тормозной жидкости в бачке ❶.
»
Если уровень тормозной жидкости опустился ниже
отметки MIN A:
-
Долейте жидкость передних тормозов.
(
стр. 106)
14.4
Добавление жидкости для передних тормозов
Предупреждение
Опасность несчастных случаев Недостаточный уровень тормозной жидкости приводит к отказу
тормозной системы.
Если уровень тормозной жидкости опускается ниже отметки MIN, значит, в тормозной системе есть
утечка или изношены тормозные колодки.
-
Проверьте тормозную систему и не продолжайте езду, пока проблема не будет устранена. (В
вашей официальной мастерской KTM будут рады помочь).
Предупреждение
Раздражение кожи
Тормозная жидкость вызывает раздражение кожи.
−
Храните тормозную жидкость в недоступном для детей месте.
−
Носите подходящую защитную одежду и защитные очки.
−
Не допускайте попадания тормозной жидкости на кожу, в глаза или на одежду.
−
В случае проглатывания тормозной жидкости немедленно обратитесь к врачу.
−
В случае попадания на кожу промойте пораженный участок большим количеством воды.
−
При попадании тормозной жидкости в глаза немедленно тщательно промойте их водой и
обратитесь к врачу.
-
Если тормозная жидкость пролилась на одежду, смените ее.
Предупреждение
Опасность несчастных случаев Старая тормозная жидкость снижает эффективность
торможения.
-
Убедитесь, что тормозная жидкость для переднего и заднего тормоза заменена в
соответствии с графиком обслуживания. (В вашей официальной мастерской KTM будут рады
помочь).
106
ТОРМОЗНАЯ СИСТЕМА
14
Примечание
Опасность загрязнения окружающей среды Опасные вещества наносят вред окружающей
среде.
-
Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и
т.д. правильно и в соответствии с действующими нормативными документами.
Информация
Никогда не используйте тормозную жидкость DOT 5. Она имеет силиконовую основу и фиолетовый
цвет. Сальники и тормозные магистрали не предназначены для использования с тормозной
жидкостью DOT 5.
Избегайте контакта тормозной жидкости с окрашенными деталями. Тормозная жидкость разрушает
краску.
Используйте только чистую тормозную жидкость из герметичной емкости.
Подготовительные работы
-
Проверьте передние тормозные колодки. ( стр. 107)
Основные работы
-

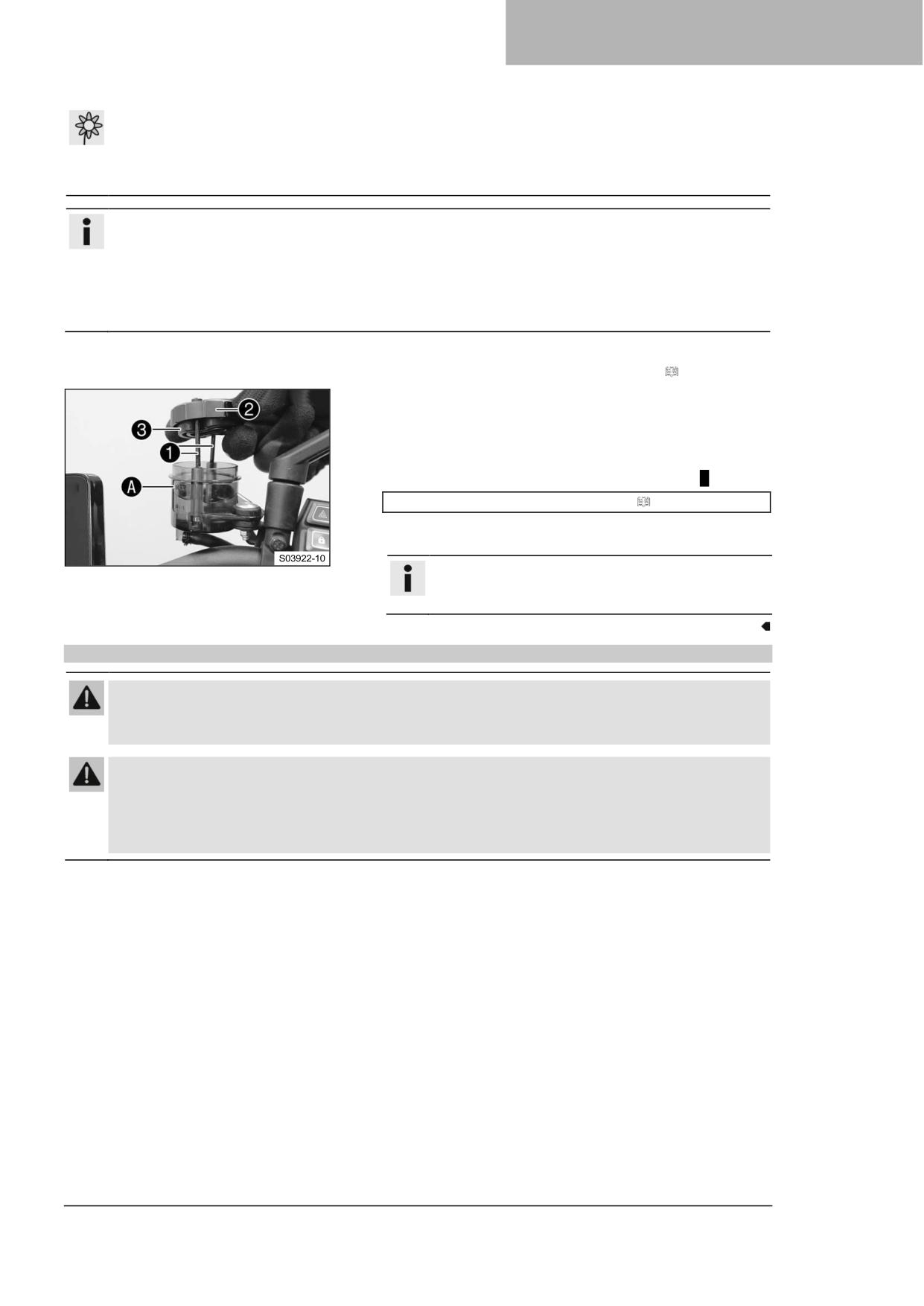

Переместите бачок системы торможения, установленный
на руле, в горизонтальное положение.
-
Выкрутите винты ❶.
-
Снимите крышку ❷ с мембраной ❸.
−
Добавьте тормозную жидкость до отметки MAX A.
Тормозная жидкость DOT 4/DOT 5.1 ( стр. 155)
-
Установите крышку ❷ с мембраной ❸.
-
Установите и затяните винты ❶.
Информация
Немедленно удалите перелитую или пролитую
тормозную жидкость водой.
14.5
Проверка передних тормозных колодок
Предупреждение
Опасность несчастных случаев Изношенные тормозные колодки снижают эффект торможения.
-
Обеспечьте немедленную замену изношенных тормозных колодок. (В вашей официальной
мастерской KTM будут рады помочь).
Предупреждение
Опасность несчастных случаев Поврежденные тормозные диски снижают эффект торможения.
Если тормозные колодки не заменены вовремя, держатели тормозных колодок стачиваются о
тормозной диск. Как следствие, эффект торможения значительно снижается, а тормозные диски
разрушаются.
-
Регулярно проверяйте тормозные колодки.
107
14 ТОРМОЗНАЯ СИСТЕМА
-

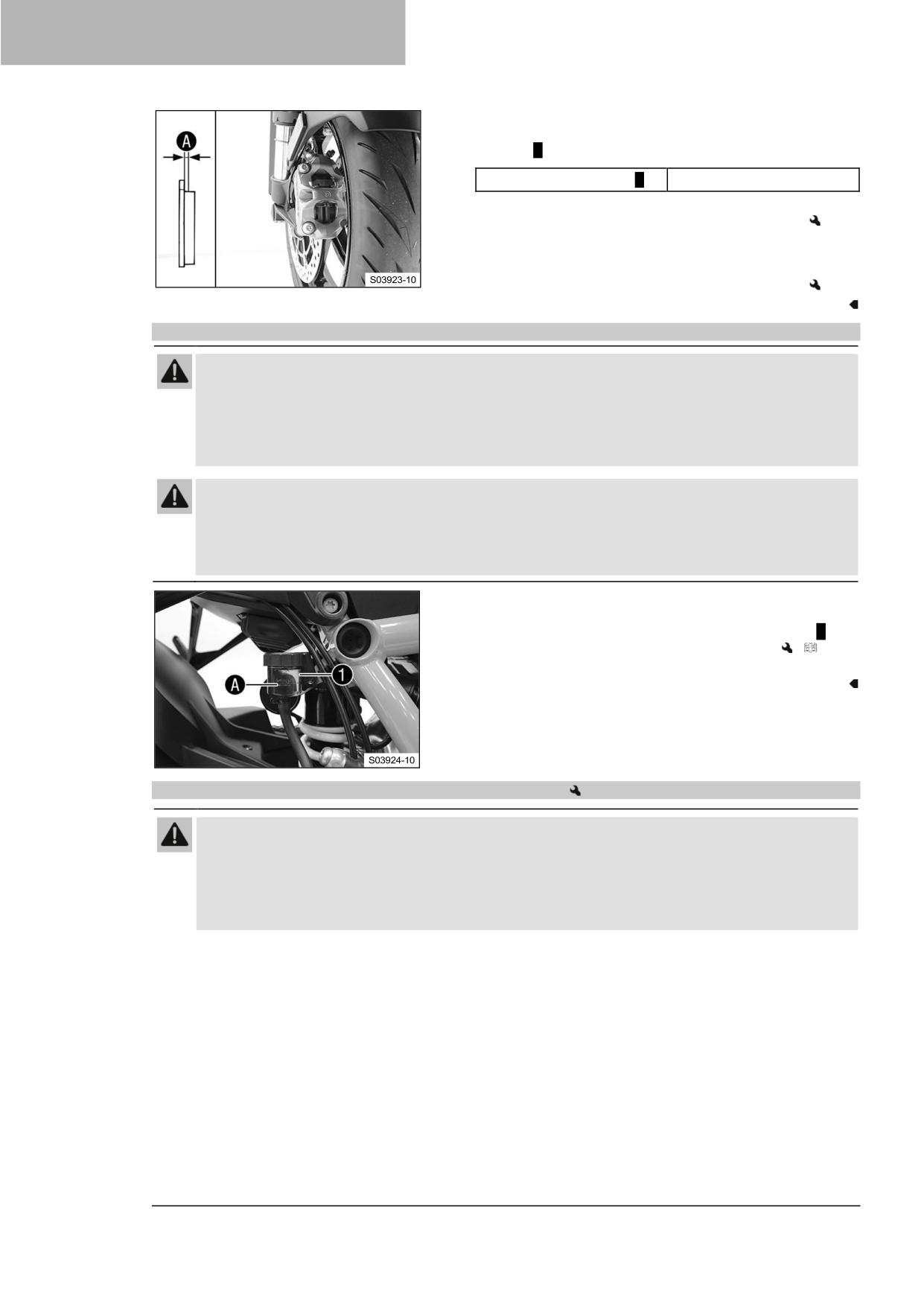

Проверьте все тормозные колодки на обоих тормозных
суппортах, чтобы убедиться, что они имеют минимальную
толщину A.
Минимальная толщина A
≥ 1 мм (≥ 0,04 дюйма).
»
Если минимальная толщина меньше указанной:
-
Замените передние тормозные колодки.
-
Проверьте все тормозные колодки на обоих тормозных
суппортах на наличие повреждений и трещин.
»
Если есть повреждения или трещины:
-
Замените передние тормозные колодки.
14.6
Проверка уровня жидкости в заднем тормозном механизме
Предупреждение
Опасность несчастных случаев Недостаточный уровень тормозной жидкости приводит к отказу
тормозной системы.
Если уровень тормозной жидкости опускается ниже отметки MIN, значит, в тормозной системе есть
утечка или изношены тормозные колодки.
-
Проверьте тормозную систему и не продолжайте езду, пока проблема не будет устранена. (В
вашей официальной мастерской KTM будут рады помочь).
Предупреждение
Опасность несчастных случаев Старая тормозная жидкость снижает эффективность
торможения.
-
Убедитесь, что тормозная жидкость для переднего и заднего тормоза заменена в
соответствии с графиком обслуживания. (В вашей официальной мастерской KTM будут рады
помочь).
-
Установите транспортное средство вертикально.
-
Проверьте уровень тормозной жидкости в бачке ❶.
»
Если уровень жидкости достигает отметки MIN A:
-
Долейте жидкость задних тормозов.
(
стр.
108)
14.7
Добавление жидкости для задних тормозов
Предупреждение
Опасность несчастных случаев Недостаточный уровень тормозной жидкости приводит к отказу
тормозной системы.
Если уровень тормозной жидкости опускается ниже отметки MIN, значит, в тормозной системе есть
утечка или изношены тормозные колодки.
-
Проверьте тормозную систему и не продолжайте езду, пока проблема не будет устранена. (В
вашей официальной мастерской KTM будут рады помочь).
108
ТОРМОЗНАЯ СИСТЕМА
14
Предупреждение
Раздражение кожи
Тормозная жидкость вызывает раздражение кожи.
−
Храните тормозную жидкость в недоступном для детей месте.
−
Носите подходящую защитную одежду и защитные очки.
−
Не допускайте попадания тормозной жидкости на кожу, в глаза или на одежду.
−
В случае проглатывания тормозной жидкости немедленно обратитесь к врачу.
−
В случае попадания на кожу промойте пораженный участок большим количеством воды.
−
При попадании тормозной жидкости в глаза немедленно тщательно промойте их водой и
обратитесь к врачу.
-
Если тормозная жидкость пролилась на одежду, смените ее.
Предупреждение
Опасность несчастных случаев Старая тормозная жидкость снижает эффективность
торможения.
-
Убедитесь, что тормозная жидкость для переднего и заднего тормоза заменена в
соответствии с графиком обслуживания. (В вашей официальной мастерской KTM будут рады
помочь).
Примечание
Опасность загрязнения окружающей среды
Опасные вещества наносят вред окружающей
среде.
-
Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и
т.д. правильно и в соответствии с действующими нормативными документами.
Информация
Никогда не используйте тормозную жидкость DOT 5. Она имеет силиконовую основу и фиолетовый
цвет. Сальники и тормозные магистрали не предназначены для использования с тормозной
жидкостью DOT 5.
Избегайте контакта тормозной жидкости с окрашенными деталями. Тормозная жидкость разрушает
краску.
Используйте только чистую тормозную жидкость из герметичной емкости.
Подготовительные работы
-
Проверьте задние тормозные колодки. ( стр. 110)
Основные работы
-

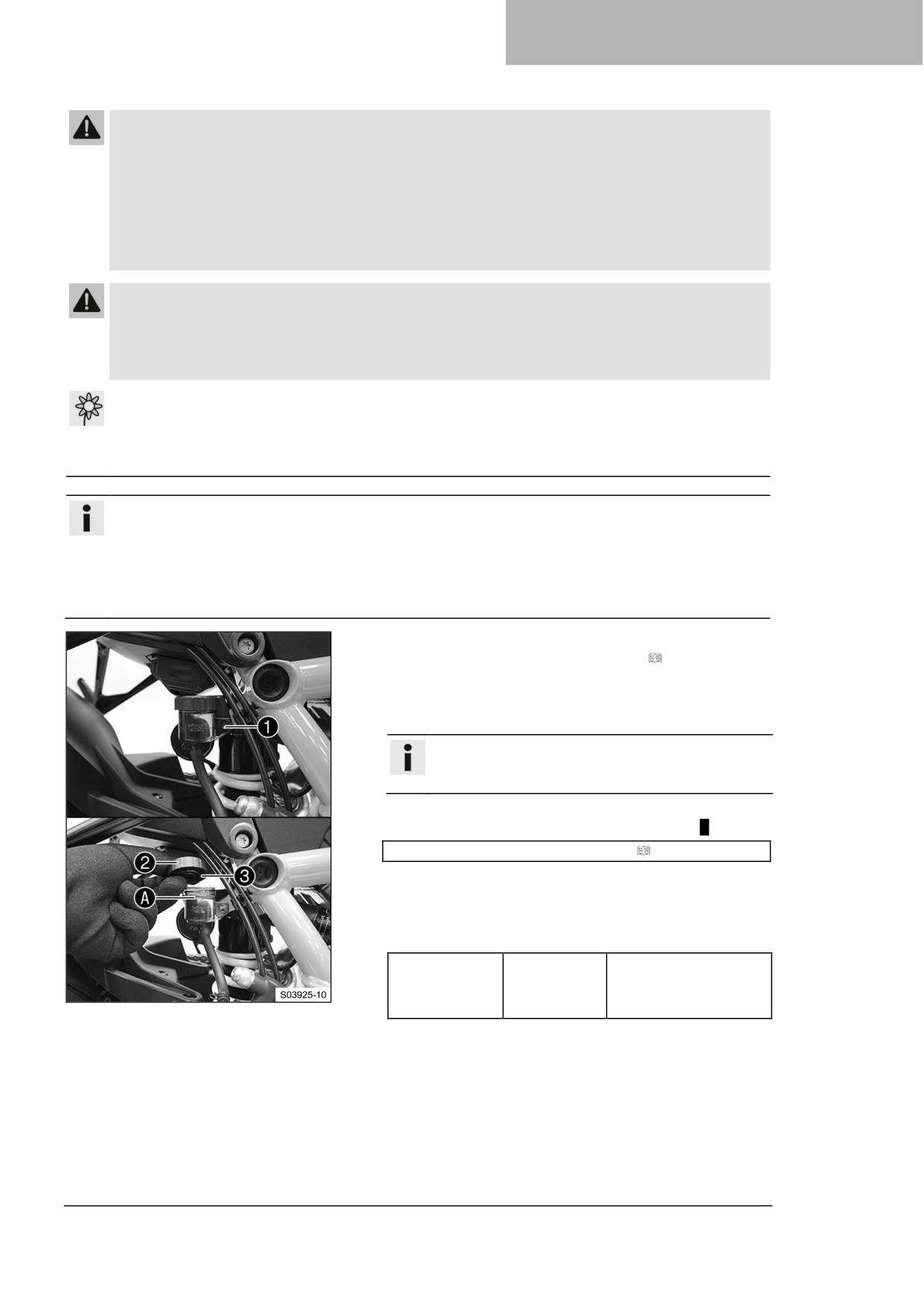

Установите транспортное средство вертикально.
-
Выверните винт ❶ с замком резьбовой крышки.
Информация
Убедитесь, что бачок остается в вертикальном
положении и тормозная жидкость не вытекает.
-
Снимите резьбовую крышку ❷ с шайбой и мембраной ❸.
-
Добавьте тормозную жидкость до отметки MAX A.
Тормозная жидкость DOT 4/DOT 5.1 ( стр. 155)
-
Установите и затяните резьбовую крышку ❷ с шайбой и
мембраной ❸.
-
Установите замок резьбовой крышки, установите и
затяните винт ❶.
Рекомендации
Винт, бачок
M5
3,5 Нм (2,58 фунт-фут)
тормозной
Loctite®243™
жидкости,
задний тормоз
109
14 ТОРМОЗНАЯ СИСТЕМА
Информация
Используйте воду для безотлагательной очистки
перелившейся или пролитой тормозной жидкости.
14.8
Проверка задних тормозных колодок
Предупреждение
Опасность несчастных случаев Изношенные тормозные колодки снижают эффект торможения.
-
Обеспечьте немедленную замену изношенных тормозных колодок. (В вашей официальной
мастерской KTM будут рады помочь).
Предупреждение
Опасность несчастных случаев Поврежденные тормозные диски снижают эффект торможения.
Если тормозные колодки не заменены вовремя, держатели тормозных колодок стачиваются о
тормозной диск. Как следствие, эффект торможения значительно снижается, а тормозные диски
разрушаются.
-
Регулярно проверяйте тормозные колодки.
-
Проверьте тормозные колодки на минимальную толщину
A.
Минимальная толщина A
≥ 1 мм (≥ 0,04 дюйма).
»
Если минимальная толщина меньше указанной:
-
Замените задние тормозные колодки.
−
Проверьте тормозные колодки на наличие повреждений и
трещин.
»
Если есть повреждения или трещины:
-
Замените задние тормозные колодки.
110
КОЛЕСА, ШИНЫ
15
15.1
Снятие переднего колеса
Подготовительные работы
-
Поднимите мотоцикл с помощью заднего подъемного
механизма. ( стр. 90)
-
Поднимите мотоцикл с помощью переднего подъемного
механизма. ( стр. 90)
Основные работы
-

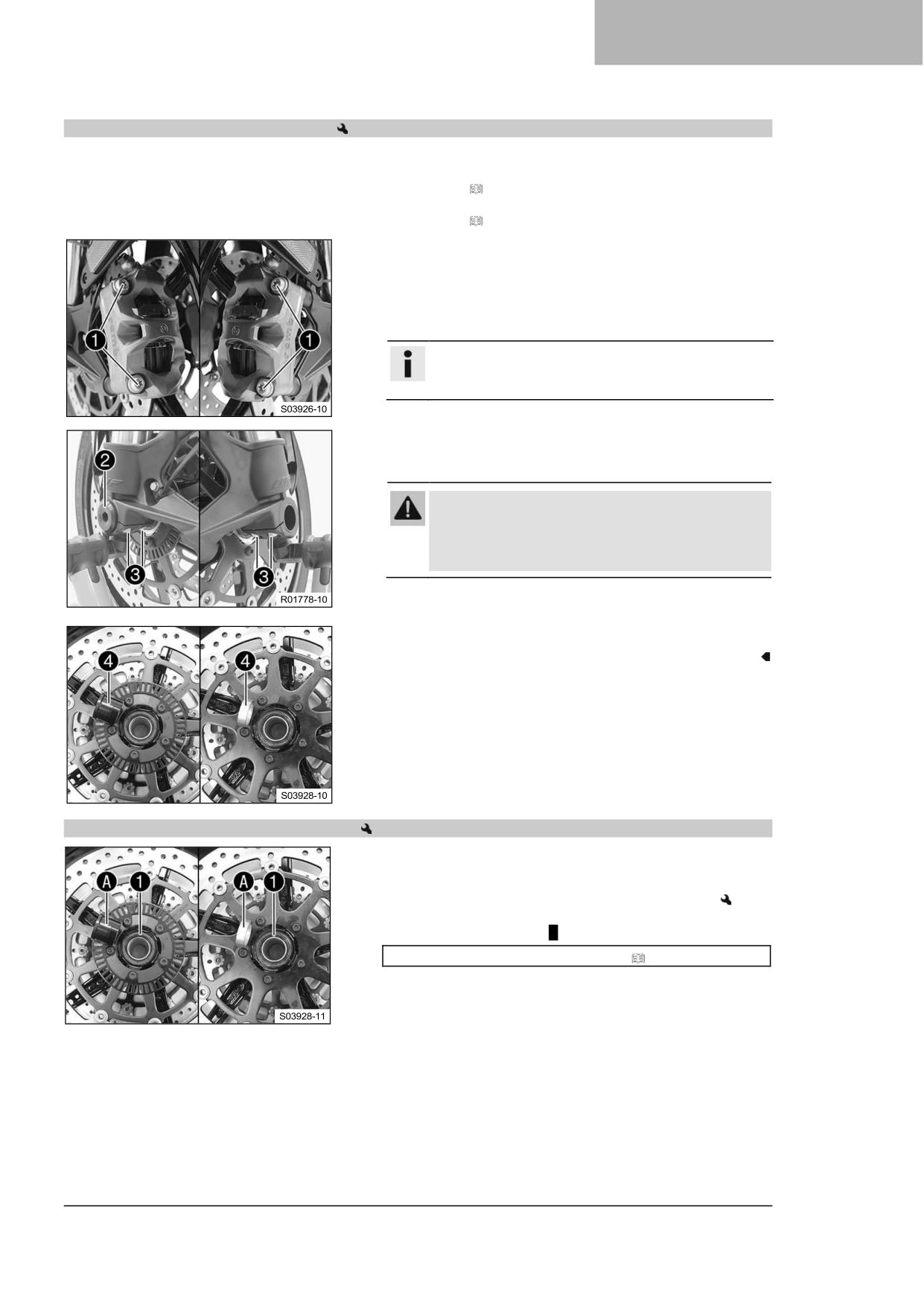

Выкрутите винты ❶ из обоих тормозных суппортов.
−
Отожмите тормозные колодки, слегка наклонив суппорты
вбок на тормозном диске. Осторожно потяните тормозные
суппорты назад от тормозных дисков и откиньте их в
сторону.
Информация
Не пользуйтесь рычагом переднего тормоза, если
тормозные суппорты были сняты.
-
Ослабьте винт ❷ и винты ❸.
-
Надавите рукой на винт ❷, чтобы вытолкнуть ось
вращения колеса из хомута оси. Выкрутите винт ❷.
Предупреждение
Опасность несчастных случаев Поврежденные
тормозные диски снижают эффект торможения.
-
Всегда укладывайте колесо так, чтобы не
повредить тормозные диски.
-
Удерживая переднее колесо, снимите ось вращения
колеса. Выньте переднее колесо из вилки.
-
Снимите распорки ❹.
15.2
Установка переднего колеса
-
Проверьте колесный подшипник на наличие повреждений
и износа.
»
Если колесный подшипник поврежден или изношен:
-
Замените подшипник переднего колеса.
−
Очистите и смажьте уплотнительные кольца вала ❶ и
контактные поверхности A распорок.
Долговечная консистентная смазка ( стр. 157)
111
15 КОЛЕСА, ШИНЫ
-

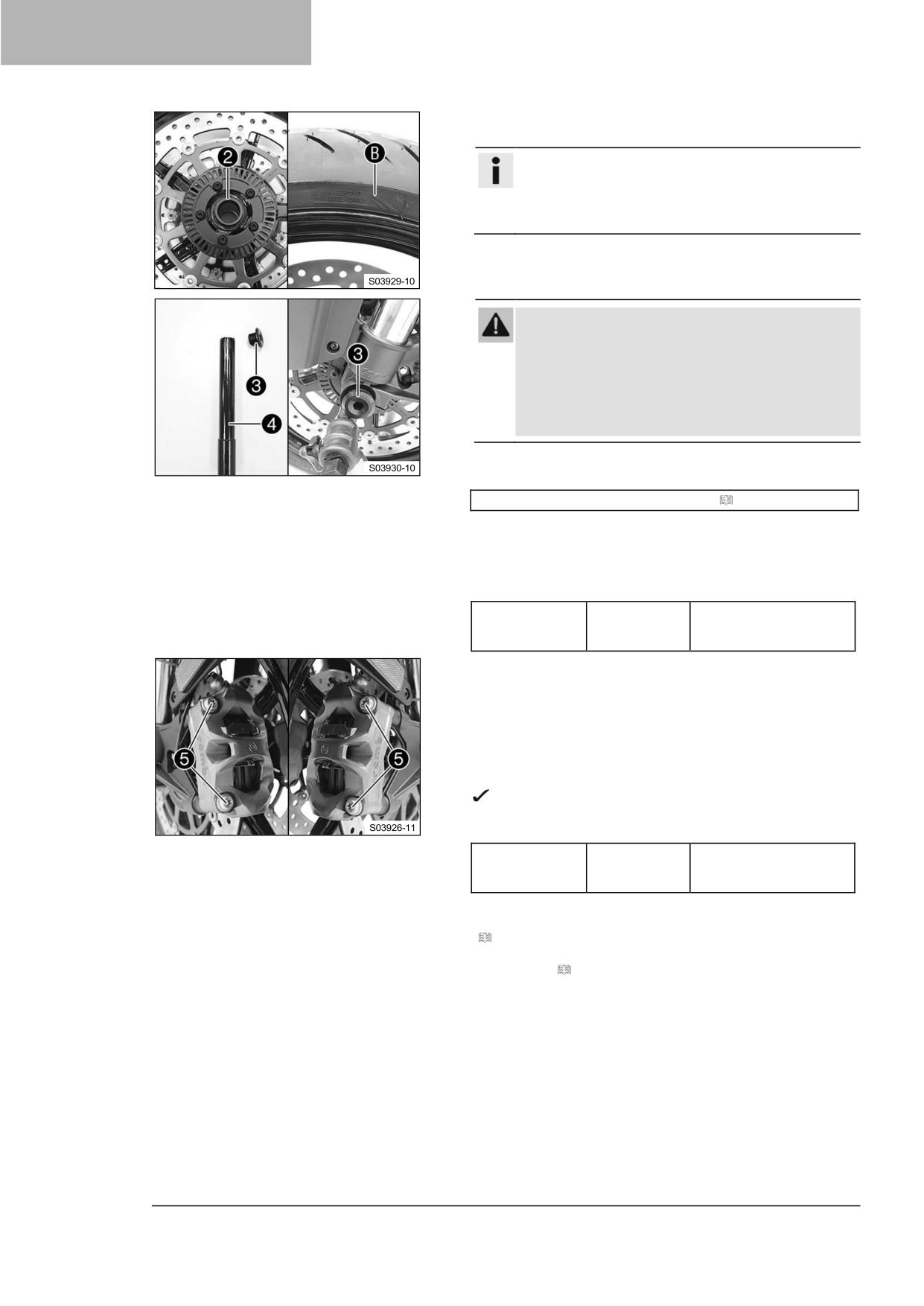

Вставьте широкую распорку ❷ слева по направлению
движения.
Информация
Стрелка B указывает направление движения
переднего колеса.
Колесо датчика скорости вращения колеса
находится слева по направлению движения.
-
Вставьте узкую распорку справа по направлению
движения.
Предупреждение
Опасность несчастных случаев Масло или
смазка на тормозных дисках снижают
эффективность торможения.
-
Всегда очищайте тормозные диски от масла и
смазки.
-
При необходимости очищайте тормозные
диски очистителем тормозов.
-
Очистите винт ❸ и ось вращения колеса ❹.
−
Слегка смажьте ось вращения колеса ❹.
Долговечная консистентная смазка ( стр. 157)
-
Поднимите домкратом переднее колесо на вилку,
установите его в требуемое положение и вставьте ось
вращения колеса.
-
Установите и затяните винт ❸.
Рекомендации
Винт, ось
M25x1,5
45 Нм (33,2 фунт-фут)
вращения
Резьба смазана
колеса
-
Установите тормозные суппорты в требуемое положение
и проверьте правильность посадки тормозных колодок.
-
Установите винты ❺ на оба тормозных суппорта, но пока
не затягивайте.
-
Несколько раз нажимайте на рычаг переднего тормоза,
пока тормозные колодки не соприкоснутся с тормозным
диском и не возникнет точка схватывания. Зафиксируйте
рычаг переднего тормоза в активированном положении.
Тормозные суппорты выпрямляются.
-
Затяните винты ❺ на обоих тормозных суппортах.
Рекомендации
Винт, передний
M10
45 Нм (33,2 фунт-фут)
тормозной
Loctite®243™
суппорт
-
Снимите стопорный элемент рычага переднего тормоза.
−
Снимите мотоцикл с переднего подъемного механизма.
(
стр. 91)
−
Снимите заднюю часть мотоцикла с подъемного
механизма. ( стр. 90)
112
КОЛЕСА, ШИНЫ
15
-
Включите передний тормоз и несколько раз сильно
сожмите вилку.
Перья вилки выпрямятся.
-
Затяните винты ❻.
Рекомендации
Винт, хомут оси
M8
15 Нм (11,1 фунт-
фут)
15.3
Снятие заднего колеса
Подготовительные работы
-
Поднимите мотоцикл с помощью заднего подъемного
механизма. ( стр. 90)
-
Снимите главный глушитель.
(
стр. 96)
Основные работы
-
Снимите внутренний фиксатор ❶.
-
Снимите наружный фиксатор ❷.
-
Попросите помощника включить задний тормоз.
-
Ослабьте гайку ❸ и снимите ее вместе с шайбой ❹.
−
Снимите заднее колесо.
15.4
Установка заднего колеса
Предупреждение
Опасность несчастных случаев Масло или смазка на тормозных дисках снижают эффективность
торможения.
-
Всегда очищайте тормозные диски от масла и смазки.
−
При необходимости очищайте тормозные диски очистителем тормозов.
Основные работы
-
Проверьте задний колесный подшипник на наличие
повреждений и износа.
»
Если задний колесный подшипник поврежден или
изношен:
-
Замените задний колесный подшипник.
−
Очистите и смажьте резьбу оси колеса и гайку оси.
Долговечная консистентная смазка ( стр. 157)
-
Наденьте заднее колесо на ось.
Ведущие штифты ❶ входят в просверленные
отверстия A обода.
113

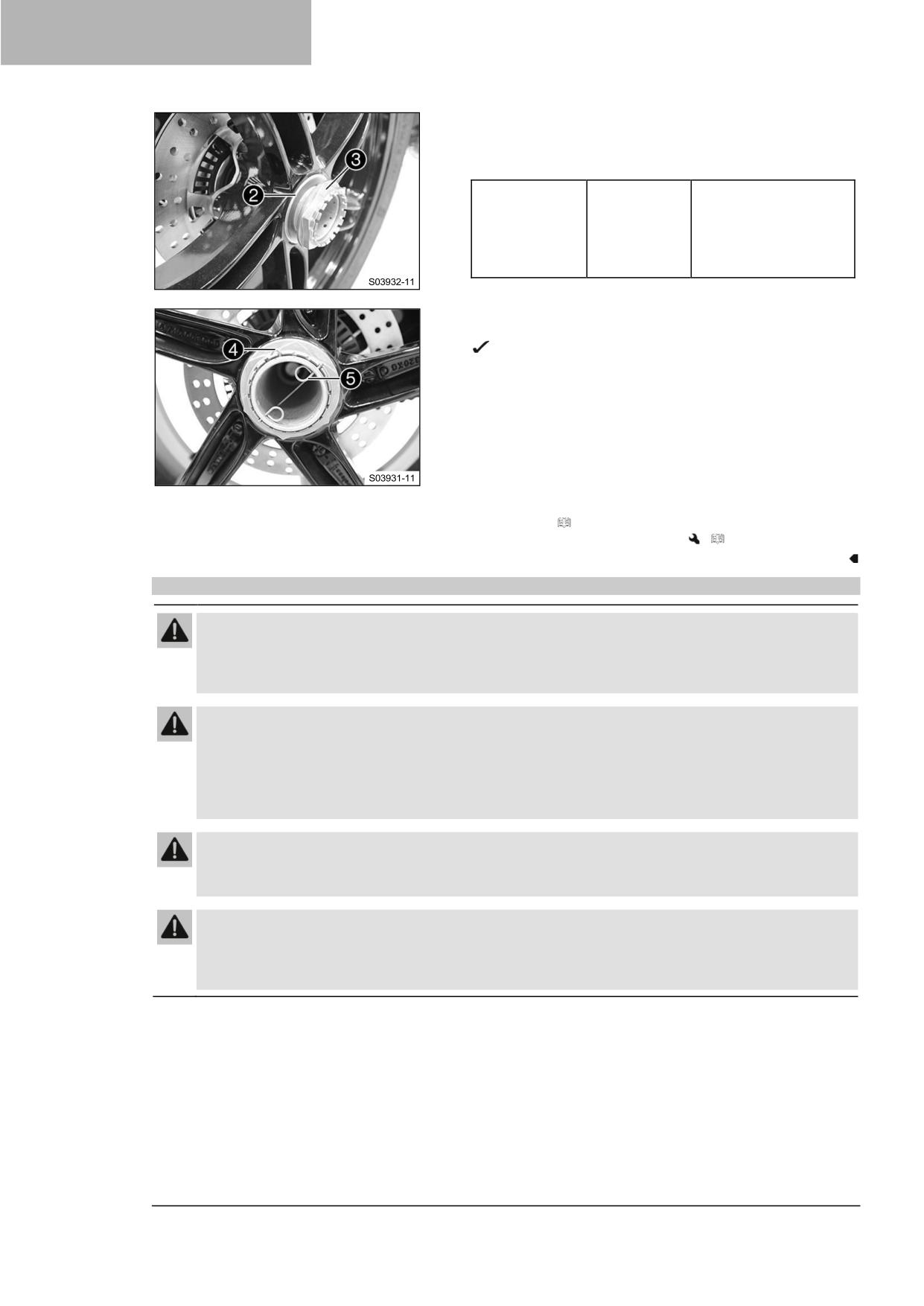

15 КОЛЕСА, ШИНЫ
-
Установите шайбу ❷ и гайку ❸.
-
Попросите помощника включить задний тормоз.
−
Затяните гайку ❸.
Рекомендации
Гайка, задняя
M50x1,5
250 Нм (184,4 фунт-
ось
фут)
Резьба
смазана/зафиксируйте
фиксатор
фиксирующим лаком
-
Установите наружный фиксатор❹
-
Установите внутренний фиксатор ❺.
Штифты фиксаторов входят в просверленные
отверстия оси колеса.
Завершающие работы
-
Снимите заднюю часть мотоцикла с подъемного
механизма. ( стр. 90)
-
Установите главный глушитель.
(
стр. 97)
15.5
Проверка состояния шин
Предупреждение
Опасность несчастных случаев Если во время езды лопнет шина, транспортное средство станет
неуправляемым.
-
Обеспечьте немедленную замену поврежденных или изношенных шин. (В вашей
официальной мастерской KTM будут рады помочь).
Предупреждение
Опасность столкновения
Различные рисунки протектора шин на переднем и заднем
колесе ухудшают характеристики управляемости.
Различные рисунки протектора шин могут значительно усложнить управление транспортным
средством.
-
Следите за тем, чтобы на переднее и заднее колесо устанавливались только шины с
одинаковым рисунком протектора.
Предупреждение
Опасность несчастных случаев Неодобренные или нерекомендованные шины и колеса влияют
на управляемость.
-
Используйте только шины/колеса, одобренные KTM с соответствующим индексом скорости.
Предупреждение
Опасность несчастных случаев Новые шины имеют сниженное сцепление с дорогой.
Контактная поверхность новых шин еще не стала шероховатой.
-
Обкатывайте новые шины при умеренной езде под переменным углом.
Этап обкатки
200 км (124 мили)
114
КОЛЕСА, ШИНЫ
15
Информация
Тип шин, состояние шин и давление в шинах влияют на характеристики торможения и
управляемости транспортного средства.
Изношенные шины особенно нежелательны на мокрой поверхности.
-
Если на шинах есть порезы, посторонние предметы,
попавшие туда в результате наезда, или другие
повреждения:
»
Если на шинах есть порезы, посторонние предметы,
попавшие туда в результате наезда, или другие
повреждения:
-
Замените шины.
-
Проверьте глубину рисунка протектора.
Информация
Соблюдайте минимальную глубину профиля,
требуемую федеральным законодательством.
Минимальная глубина
≥ 2 мм (≥ 0,08 дюйма)
рисунка протектора
»
Если глубина рисунка протектора меньше
минимальной глубины рисунка протектора:
-
Замените шины.
−
Проверьте возраст шин.
Информация
Дата изготовления шины обычно указана на
этикетке шины и обозначается последними
четырьмя цифрами номера DOT. Первые две
цифры указывают на неделю производства, а
последние две цифры - на год производства.
Компания KTM рекомендует менять шины не
позднее чем через 5 лет, независимо от
фактического состояния износа.
»
Если возраст шин превышает 5 лет:
-
Замените шины.
15.6
Проверка давления в шинах
Информация
Низкое давление в шинах приводит к чрезмерному износу и перегреву шины.
Правильное давление в шинах обеспечивает оптимальный комфорт при езде и максимальный срок
службы шин.
-
Снимите защитный колпачок.
-
Проверьте давление в шинах, когда они холодные.
Давление воздуха в шинах при одиночной езде
спереди: с холодными
2,5 бар (36 фунтов/кв.
шинами
дюйм)
сзади: с холодными
2,5 бар (36 фунтов/кв.
шинами
дюйм)
Давление в шинах, с пассажиром / с полной нагрузкой
спереди: с холодными
2,5 бар (36 фунтов/кв.
шинами
дюйм)
сзади: с холодными
2,9 бар (42 фунта на кв.
шинами
дюйм)
»
Если давление в шинах не соответствует
техническим условиям:
-
Откорректируйте давление в шинах.
115
15 КОЛЕСА, ШИНЫ
-
Установите защитный колпачок.

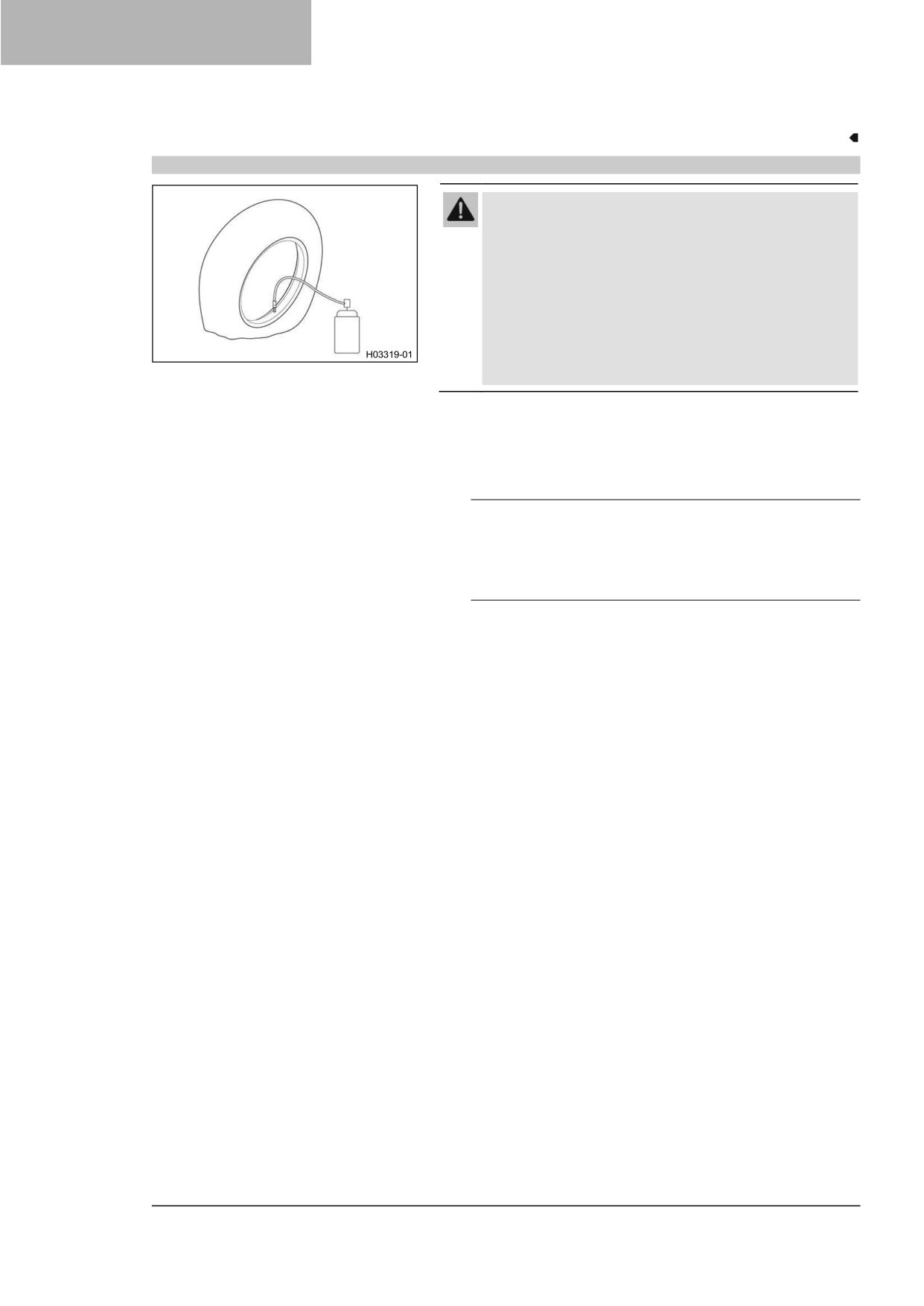

15.7
Использование спрея для ремонта шин
Предупреждение
Опасность несчастных случаев Неправильное
использование спрея для ремонта шин приведет к
потере давления в отремонтированной шине.
Спрей для ремонта шин нельзя использовать для всех
типов повреждений.
-
Соблюдайте инструкции и технические условия
производителя спрея для ремонта шин.
-
После ремонта шины с помощью спрея для
ремонта шин ездите медленно и осторожно.
-
Езжайте не дальше, чем до ближайшей
мастерской, где вам заменят шину.
Спрей для ремонта шин следует использовать только в
экстренных случаях. Мы рекомендуем транспортировать
сломанное транспортное средство до ближайшей мастерской,
а не использовать спрей для ремонта шин.
(1290 SUPER DUKE R EVO EU)
Примечание
Повреждения
Спрей для ремонта шин повреждает
датчик давления воздуха в шинах.
-
Обратите внимание, что после использования спрея
для ремонта шин может потребоваться замена
датчика давления воздуха в шинах.
116
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
16
16.1

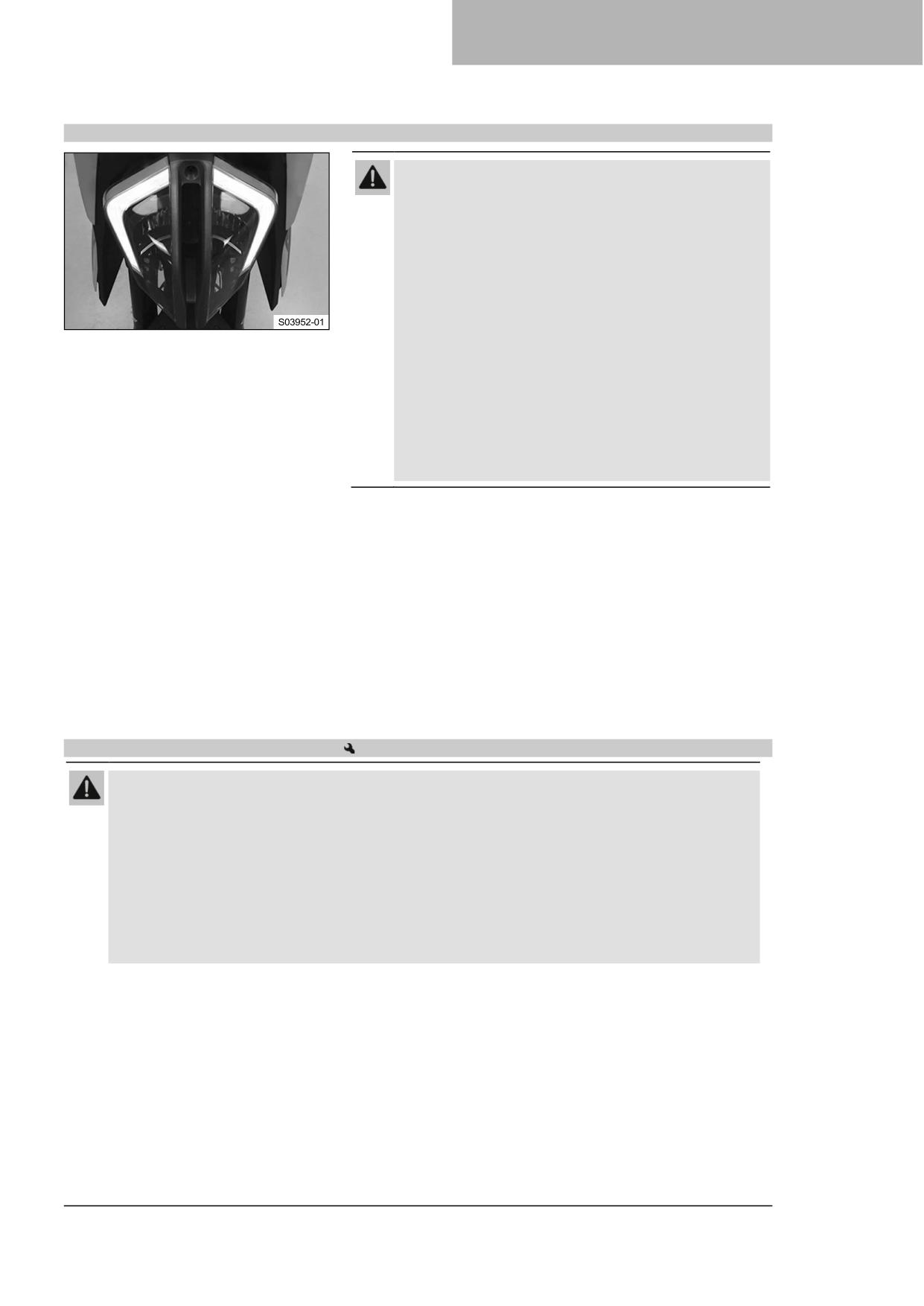

Дневные ходовые огни (ДХО)
Предупреждение
Опасность несчастных случаев При плохой
видимости дневные ходовые огни не заменяют ближний
свет. Автоматическое переключение между дневными
ходовыми огнями и ближним светом может быть
доступно лишь частично, когда видимость значительно
ухудшена из-за тумана, снега или дождя.
-
Следите за тем, чтобы всегда выбирался
соответствующий тип освещения.
-
При необходимости выключите дневные ходовые
огни с помощью меню перед поездкой или во
время остановки, чтобы ближний свет был
включен постоянно.
-
Убедитесь, что дневные ходовые огни отключены
с помощью диагностического инструмента, если
пункт меню недоступен, но ближний свет
необходим. (В вашей официальной мастерской
KTM будут рады помочь).
-
Обратите внимание на законодательные нормы,
касающиеся дневных ходовых огней.
Дневные ходовые огни (ДХО)/габаритный огонь встроен в
главные фары. Дневные ходовые огни ярче, чем габаритный
огонь.
Дневные ходовые огни можно включить при хорошей
видимости.
Это контролируется датчиком наружной освещенности в
комбинированной приборной панели. При хорошей видимости
ближний свет с габаритным огнем выключается и включаются
дневные ходовые огни.
Когда дневные ходовые огни выключены, загорается ближний
свет с габаритным огнем.
При включении дальнего света или проблескового сигнала
фары дневные ходовые огни автоматически меняются на
габаритный огонь.
16.2
Снятие 12 В аккумулятора
Предупреждение
Риск получения травмы
Кислота и газы аккумулятора вызывают серьезные химические
ожоги.
-
Храните 12 В аккумуляторы в недоступном для детей месте.
−
Носите подходящую защитную одежду и защитные очки.
−
Избегайте контакта с аккумуляторной кислотой и аккумуляторными газами.
−
Не допускайте попадания искр или открытого пламени на 12 В аккумулятор.
−
Заряжайте 12 В аккумуляторы только в хорошо проветриваемых помещениях.
−
В случае попадания на кожу немедленно промойте пораженный участок большим
количеством воды.
-
Промойте глаза водой в течение не менее 15 минут и немедленно обратитесь к врачу при
попадании аккумуляторной кислоты и аккумуляторных газов в глаза.
117
16 ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
Внимание
Опасность несчастных случаев Электронные компоненты и устройства защиты будут
повреждены, если 12-вольтовый аккумулятор разряжен или отсутствует.
Если 12-вольтовый аккумулятор разряжен или неисправен, могут возникнуть сбои в работе
электронных компонентов транспортного средства, особенно при запуске.
-
Никогда не эксплуатируйте транспортное средство с разряженным 12-вольтовым
аккумулятором или без 12-вольтового аккумулятора.
Подготовительные работы
-
Снимите пассажирское сиденье. ( стр. 93)
−
Снимите переднее водительское сиденье. ( стр. 93)
Основные работы
-
Снимите блок управления ❶ и отложите его в сторону.
-
Отсоедините минусовой провод ❷ от 12-вольтового
аккумулятора.
-
Снимите крышку плюсовой клеммы ❸ и отсоедините
плюсовой провод от 12-вольтового аккумулятора.
-
Отсоедините штекерный разъем ❹.
-
Выкрутите винт ❶ и снимите крышку аккумулятора.
-
Выньте 12-вольтовый аккумулятор ❻ из аккумуляторного
отсека.
16.3
Установка 12-вольтового аккумулятора
Предупреждение
Риск получения травмы
Кислота и газы аккумулятора вызывают серьезные химические
ожоги.
-
Храните 12 В аккумуляторы в недоступном для детей месте.
−
Носите подходящую защитную одежду и защитные очки.
−
Избегайте контакта с аккумуляторной кислотой и аккумуляторными газами.
−
Не допускайте попадания искр или открытого пламени на 12 В аккумулятор.
−
Заряжайте 12 В аккумуляторы только в хорошо проветриваемых помещениях.
−
В случае попадания на кожу немедленно промойте пораженный участок большим
количеством воды.
-
Промойте глаза водой в течение не менее 15 минут и немедленно обратитесь к врачу при
попадании аккумуляторной кислоты и аккумуляторных газов в глаза.
Внимание
Опасность несчастных случаев Электронные компоненты и устройства защиты будут
повреждены, если 12-вольтовый аккумулятор разряжен или отсутствует.
Если 12-вольтовый аккумулятор разряжен или неисправен, могут возникнуть сбои в работе
электронных компонентов транспортного средства, особенно при запуске.
-
Никогда не эксплуатируйте транспортное средство с разряженным 12-вольтовым
аккумулятором или без 12-вольтового аккумулятора.
118
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
16
Основные работы
-
Вставьте 12-вольтовый аккумулятор ❶ в аккумуляторный
отсек.
12-вольтовый аккумулятор (YTX14-BS) ( стр. 147)
-
Поставьте крышку батарейного отсека в требуемое
положение, установите винт ❷ и затяните его.
Рекомендации
Оставшиеся винты,
M5
5 Нм (3,7 фунт-
шасси
фут)
-
Соедините штекерный разъем ❸.
−
Установите плюсовой провод в требуемое положение,
установите и затяните винт.
Рекомендации
Винт, клемма
M6
4,5 Нм
аккумулятора
(3,32 фунт-фут)
-
Установите крышку плюсовой клеммы ❹.
-
Расположите минусовой провод ❺ , установите и
затяните винт.
Рекомендации
Винт, клемма
M6
4,5 Нм (3,32 фунт-
аккумулятора
фут)
−
Установите блок управления ❻
Завершающие работы
-
Установите переднее водительское сиденье водителя. (
стр. 94)
-
Установите пассажирское сиденье. ( стр. 93)
−
Установите время и дату.
16.4
Зарядка 12-вольтового аккумулятора
Предупреждение
Риск получения травмы
Кислота и газы аккумулятора вызывают серьезные химические
ожоги.
-
Храните 12 В аккумуляторы в недоступном для детей месте.
−
Носите подходящую защитную одежду и защитные очки.
−
Избегайте контакта с аккумуляторной кислотой и аккумуляторными газами.
−
Не допускайте попадания искр или открытого пламени на 12 В аккумулятор.
−
Заряжайте 12 В аккумуляторы только в хорошо проветриваемых помещениях.
−
В случае попадания на кожу немедленно промойте пораженный участок большим
количеством воды.
-
Промойте глаза водой в течение не менее 15 минут и немедленно обратитесь к врачу при
попадании аккумуляторной кислоты и аккумуляторных газов в глаза.
Примечание
Опасность загрязнения окружающей среды
12-вольтовые аккумуляторы содержат опасные
для окружающей среды материалы.
-
Не выбрасывайте 12-вольтовые аккумуляторы как бытовой мусор.
−
Утилизируйте 12-вольтовые аккумуляторы в пункте сбора использованных аккумуляторов.
Примечание
Опасность загрязнения окружающей среды
Опасные вещества наносят вред окружающей
среде.
-
Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и
т.д. правильно и в соответствии с действующими нормативными документами.
119
16 ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
Информация
Даже при отсутствии нагрузки на 12-вольтовый аккумулятор он постоянно разряжается каждый
день.
Уровень зарядки и способ зарядки очень важны для срока службы 12-вольтового аккумулятора.
Быстрая зарядка с высоким зарядным током сокращает срок службы аккумулятора.
При превышении зарядного тока, зарядного напряжения или времени зарядки электролит вытекает
через предохранительные клапаны. Это снижает емкость 12-вольтового аккумулятора.
Если 12-вольтовый аккумулятор разрядился в результате повторного запуска, его необходимо
немедленно зарядить.
Если 12-вольтовый аккумулятор остается в разряженном состоянии в течение длительного
времени, он глубоко разряжается и происходит сульфатирование, что приводит к разрушению
аккумулятора.
12-вольтовый аккумулятор не требует обслуживания. Уровень кислоты не нужно проверять.
Если 12-вольтовый аккумулятор не заряжается зарядным устройством KTM, то для зарядки
необходимо снять 12-вольтовый аккумулятор. В противном случае перенапряжение может
повредить электронные компоненты. Заряжайте 12-В аккумулятор в соответствии с инструкциями
на корпусе аккумулятора.
Подготовительные работы
-
Снимите пассажирское сиденье. ( стр. 93)
−
Снимите переднее водительское сиденье. ( стр. 93)
Основные работы
-

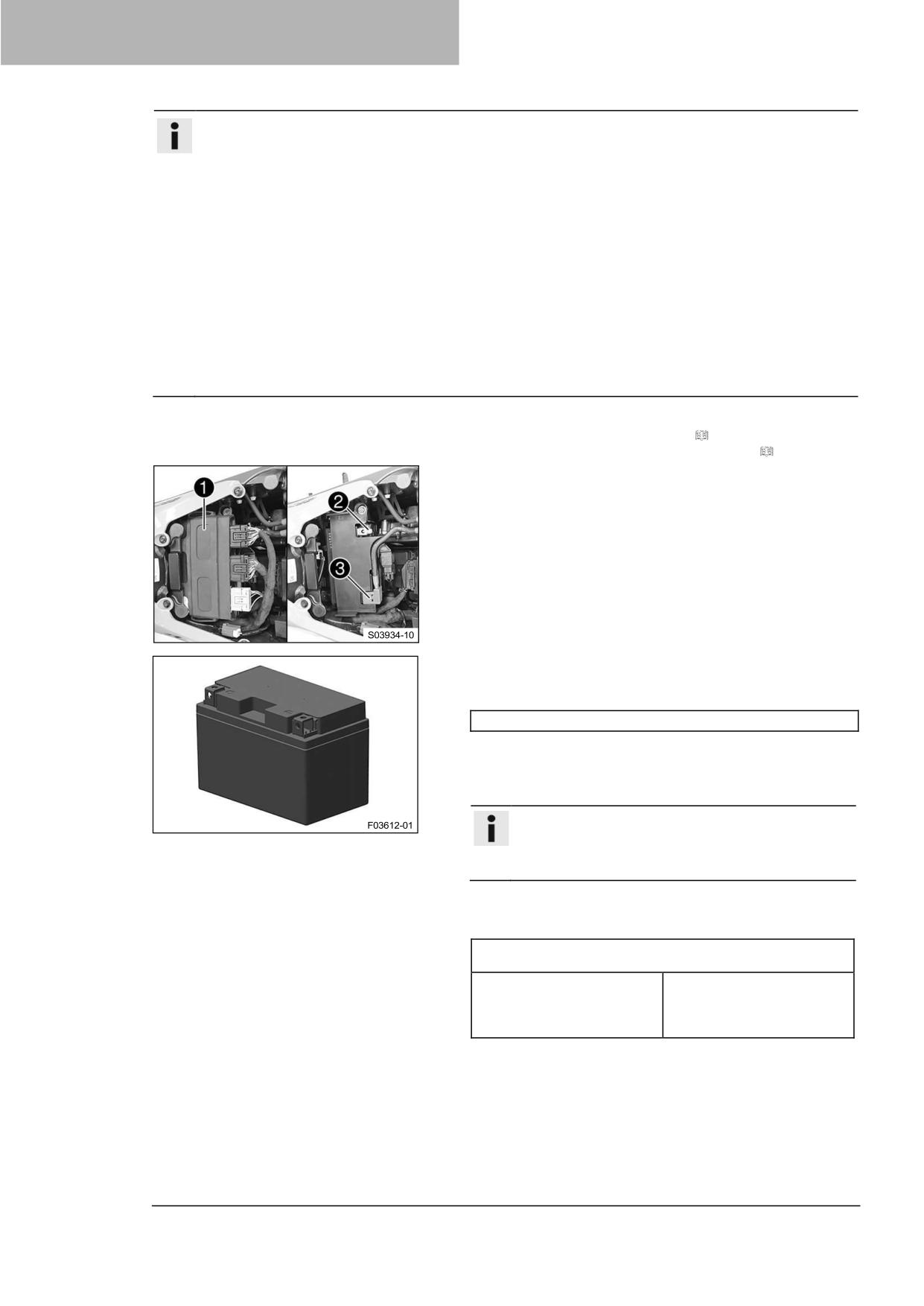

Выньте блок управления двигателем ❶ из держателя и
отложите в сторону.
-
Отсоедините минусовой провод ❷ от 12 В аккумулятора,
чтобы не повредить бортовую электронику.
-
Снимите крышку плюсовой клеммы ❹.
-
Подключите зарядное устройство к 12-вольтовому
аккумулятору. Подключите зарядное устройство к
электросети.
Зарядное устройство (58429074200)
Избыточная зарядка 12-вольтового аккумулятора с
помощью этого зарядного устройства невозможна.
Это зарядное устройство не подходит для литий-ионных
аккумуляторов.
Информация
Заряжайте 12-вольтовый аккумулятор максимум до
10 % от емкости, указанной на корпусе
аккумулятора.
-
После зарядки отсоедините зарядное устройство от сети
и от 12-вольтового аккумулятора.
Рекомендации
Запрещается превышать зарядный ток, зарядное
напряжение и время зарядки.
Регулярно подзаряжайте
3 месяца
12-вольтовый аккумулятор,
когда мотоцикл не
используется
120
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
16
−
Установите крышку плюсовой клеммы ❸.
-
Расположите минусовой провод ❷, установите и
затяните винт.
Рекомендации
Винт, клемма
M6
4,5 Нм
аккумулятора
(3,32 фунт-фут)
-
Установите блок управления двигателем ❶.
Завершающие работы
-
Установите переднее водительское сиденье водителя. (
стр. 94)
-
Установите пассажирское сиденье. ( стр. 93)
−
Установите время и дату. ( стр. 58)
16.5
Замена батарейки ключа системы RACE-ON
Предупреждение
Риск получения травмы
Дисковые батарейки могут лопнуть при неправильном
использовании.
Проглатывание дисковых батареек приводит к сильному химическому ожогу и может привести к
смерти в течение менее 2 часов.
-
Храните дисковые батарейки и ключ системы RACE-ON в недоступном для детей месте.
−
Следите за тем, чтобы дисковые батарейки не были проглочены.
−
При проглатывании дисковых батареек немедленно обратитесь за медицинской помощью.
−
Не подвергайте дисковые батарейки экстремальным температурам или механическим
нагрузкам.
Допустимая температура
-20 … 50 °C (-4 … 122 °F)
−
Не повреждайте ключ системы RACE-ON, например, разрезая или сжимая его.
−
Не используйте ключ системы RACE-ON, если ключ системы RACE-ON поврежден или отсек
для батареек не закрывается.
-
Заменяйте батарейку ключа системы RACE-ON только на указанный тип.
-
Откиньте бородку ключа системы RACE-ON.
-
Нажмите на нижнюю половину ключа системы RACE-ON в
направлении стрелки и снимите ее.
-
Снимите крышку отсека для батареек ❶.
−
Выньте батарейку из ключа системы RACE-ON ❷.
-
Вставьте новую батарейку для ключа системы RACE-ON
этикеткой вверх.
Батарейка для ключа системы RACE-ON (CR 2032) (
стр. 147)
-
Установите крышку отсека для батареек ❶.
121
16 ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
-
Установите нижнюю половину ключа системы RACE-ON и
защелкните в направлении стрелки.
16.6
Замена главного предохранителя
Предупреждение
Опасность воспламенения
Неправильно подобранные предохранители перегружают
электрическую систему.
-
Используйте только предохранители с требуемым значением силы тока.
−
Не обходите и не ремонтируйте предохранители.
Подготовительные работы
-
Снимите пассажирское сиденье. ( стр. 93)
−
Снимите переднее водительское сиденье. ( стр. 93)
Основные работы
-
Снимите защитную крышку ❶.
-
Удалите неисправный главный предохранитель ❷.
Информация
У неисправного предохранителя перегорел
провод предохранителя A.
Запасной предохранитель ❸ находится в реле
стартера.
Главный предохранитель защищает все
потребители электроэнергии транспортного
средства.
-
Вставьте новый главный предохранитель.
Предохранитель (58011109130) ( стр. 147)
-
Проверьте правильность работы электрической системы.
−
Установите защитные крышки ❶.
Подсказка
Вставьте новый запасной предохранитель в реле
стартера, чтобы иметь его под рукой в случае
необходимости.
Завершающие работы
-
Установите переднее водительское сиденье водителя. (
стр. 94)
-
Установите пассажирское сиденье. ( стр. 93)
−
Установите время и дату.
122
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
16
16.7
Замена предохранителей в блоке предохранителей
Предупреждение
Опасность воспламенения
Неправильно подобранные предохранители перегружают
электрическую систему.
-
Используйте только предохранители с требуемым значением силы тока.
−
Не обходите и не ремонтируйте предохранители.
Информация
Блок предохранителей, содержащий предохранители отдельных потребителей электроэнергии,
расположен под сиденьем.
Подготовительные работы
-
Снимите пассажирское сиденье. ( стр. 93)
−
Снимите переднее водительское сиденье. ( стр. 93)
Основные работы
-
Откройте крышку блока предохранителей ❶.
-
Проверьте предохранители.
Информация
У неисправного предохранителя перегорел провод
предохранителя A.
-
Удалите неисправный предохранитель.
Рекомендации
Предохранитель 1 - 10 A - питание для блоков
управления и комплектующих деталей
Предохранитель 2 - 10 A - ACC1
Предохранитель 3 -10 A - фонарь освещения номерного
знака, задний фонарь
Предохранитель 4 - 10 A - постоянный плюс для фар
Предохранитель 5 - 10 A - блок управления, зажигание,
электронный впрыск топлива, лямбда-зонд
Предохранитель 6 - 25 A - возвратный насос ABS
Предохранитель 7 - 10 A - гидравлический блок ABS
Предохранитель 8 - 10 A -ACC2, гнездо USB
Предохранитель 9 - 15 A - адаптивная подвеска
Предохранитель 10 - не назначен
Предохранитель рез. - 10 A - запасные предохранители
Предохранитель рез. - 15 A - запасный предохранитель
Предохранитель рез. - 25 A - запасный предохранитель
-
Вставьте запасной предохранитель с правильным
номиналом.
Предохранитель (58011109110) ( стр. 147)
Предохранитель (58011109115) ( стр. 147)
123
16 ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
Предохранитель (58011109125) (11 стр. 147)
Подсказка
Вставьте запасной предохранитель так, чтобы он
был под рукой в случае необходимости.
-
Проверьте работу потребителей электроэнергии.
−
Закройте крышку блока предохранителей ❶.
Завершающие работы
-
Установите переднее водительское сиденье водителя. (
стр. 94)
-
Установите пассажирское сиденье. ( стр. 93)
16.8
Проверка настройки фары
-
Припаркуйте транспортное средство на горизонтальной
поверхности перед стеной светлого цвета и сделайте
отметку на высоте центра фар ближнего света.
-
Сделайте другую отметку на расстоянии B под первой
отметкой.
Рекомендации
Расстояние B
5 см (2 дюйма)
-
Расположите транспортное средство перпендикулярно
стене на расстоянии A от нее и включите ближний свет.
Рекомендации
Расстояние A
5 м (16 футов)
−
Теперь водитель садится на мотоцикл с багажом и
пассажиром, если это необходимо.
-
Проверьте настройку фары.
Граница между светом и темнотой должна быть точно
на нижней отметке, когда мотоцикл готов к
эксплуатации с сидящим на нем водителем вместе с
любым багажом и пассажиром, если таковые имеются.
»
Если граница между светом и темнотой не
соответствует техническим требованиям:
-
Отрегулируйте диапазон света фар. ( стр.
124)
16.9
Регулировка диапазона света фар
Подготовительные работы
-
Проверьте настройку фар. ( стр. 124)
Основные работы
-
Поверните регулировочный винт ❶ для регулировки
диапазона света фар.
Информация
Поверните по часовой стрелке, чтобы увеличить
дальность света фар; поверните против часовой
стрелки, чтобы уменьшить дальность света фар.
При наличии перевозимой нагрузки может
потребоваться корректировка дальности света
фар.
Винт ❶ также крепит фару. Убедитесь, что винт
всегда закручен достаточно глубоко.
124
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
16
−
Установите фары на отметку B.
Рекомендации
Граница между светом и темнотой должна лежать
точно на нижней отметке B, когда мотоцикл готов к
эксплуатации с сидящим на нем водителем вместе с
любым багажом и пассажиром, если таковые имеются.
16.10
Подсоединение USB-кабеля
Информация
USB-гнездо расположено на левой стороне комбинации приборов.
-
Откройте крышку USB-гнезда ❶.
-
Подключите подходящий USB-кабель к USB-гнезду ❷.
−
Подключите USB-кабель к устройству.
-
Проложите кабель на руле и закрепите его кабельными
стяжками.
Рекомендации
Используйте как можно более короткий USB-кабель.
Всегда следите за тем, чтобы подключенные устройства
также были защищены от влаги.
Проложите и закрепите кабель таким образом, чтобы
исключить его повреждение.
16.11
Отсоединение USB-кабели
-
Отсоедините USB-кабель от устройства.
-
Отсоедините USB-кабель от USB-гнезда ❶.
−
Закройте крышку USB-гнезда ❷.
16.12
Диагностический разъем
Диагностический разъем ❶ расположен под водительским
сиденьем.
125
16 ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
16.13
Передние ACC1 и ACC2
Место установки
-
Передние источники питания ACC1 ❶ и ACC2 ❷
расположены за накладкой топливного бака слева между
траверсами.
16.14
Задние ACC1 и ACC2
Место установки
-
Источники питания ACC1 ❶ и ACC2 ❷ сзади
расположены под сиденьем.
126
СИСТЕМА ОХЛАЖДЕНИЯ
17
17.1
Проверка уровня охлаждающей жидкости в расширительном бачке
Предупреждение
Опасность обжигания Во время эксплуатации мотоцикла охлаждающая жидкость сильно
нагревается и находится под давлением.
-
Не открывайте радиатор, шланги радиатора или другие элементы системы охлаждения, если
двигатель или система охлаждения прогреты до рабочей температуры.
-
Дайте системе охлаждения и двигателю остыть, прежде чем открывать радиатор, шланги
радиатора или другие элементы системы охлаждения.
-
В случае обжигания немедленно промойте пораженный участок теплой водой.
Предупреждение
Опасность отравления Охлаждающая жидкость токсична и представляет опасность для
здоровья.
-
Храните охлаждающую жидкость в недоступном для детей месте.
−
Не допускайте попадания охлаждающей жидкости на кожу, в глаза и на одежду.
−
В случае проглатывания охлаждающей жидкости немедленно обратитесь к врачу.
−
В случае попадания на кожу немедленно промойте пораженный участок большим
количеством воды.
-
Тщательно промойте глаза водой и немедленно обратитесь к врачу, если охлаждающая
жидкость попала в глаза.
-
Смените одежду, если охлаждающая жидкость попала на одежду.
Состояние
Двигатель холодный.
Радиатор полностью заполнен.
-
Припаркуйте транспортное средство на горизонтальной
поверхности.
-
Проверьте уровень охлаждающей жидкости в
расширительном бачке ❶.
Уровень охлаждающей жидкости должен находиться
между отметками MIN и MAX.
»
Если в расширительном бачке нет охлаждающей
жидкости:
-
Проверьте систему охлаждения на наличие
утечек.
Информация
Не заводите мотоцикл!
-
Добавьте охлаждающую жидкость/опорожните
систему охлаждения.
»
Если уровень охлаждающей жидкости в
расширительном бачке не соответствует требуемому
уровню, но бачок не пуст:
-
Откорректируйте уровень охлаждающей
жидкости в расширительном бачке. ( стр. 127)
17.2
Корректировка уровня охлаждающей жидкости в расширительном бачке
Предупреждение
Опасность обжигания Во время эксплуатации мотоцикла охлаждающая жидкость сильно
нагревается и находится под давлением.
-
Не открывайте радиатор, шланги радиатора или другие элементы системы охлаждения, если
двигатель или система охлаждения прогреты до рабочей температуры.
-
Дайте системе охлаждения и двигателю остыть, прежде чем открывать радиатор, шланги
радиатора или другие элементы системы охлаждения.
-
В случае обжигания немедленно промойте пораженный участок теплой водой.
127
17 СИСТЕМА ОХЛАЖДЕНИЯ
Предупреждение
Опасность отравления Охлаждающая жидкость токсична и представляет опасность для
здоровья.
-
Храните охлаждающую жидкость в недоступном для детей месте.
−
Не допускайте попадания охлаждающей жидкости на кожу, в глаза и на одежду.
−
В случае проглатывания охлаждающей жидкости немедленно обратитесь к врачу.
−
В случае попадания на кожу немедленно промойте пораженный участок большим
количеством воды.
-
Тщательно промойте глаза водой и немедленно обратитесь к врачу, если охлаждающая
жидкость попала в глаза.
-
Смените одежду, если охлаждающая жидкость попала на одежду.
Состояние
Двигатель холодный.
Радиатор полностью заполнен.
Подготовительные работы
-
Проверьте уровень охлаждающей жидкости в
расширительном бачке. ( стр. 127)
Основные работы
-
Снимите крышку ❶ расширительного бака.
-
Добавьте охлаждающую жидкость до отметки MAX.
Охлаждающая жидкость ( стр. 155)
-
Установите крышку ❶ расширительного бака.
128
РЕГУЛИРОВКА ДВИГАТЕЛЯ
18
18.1
Режим езды
Возможные состояния
•
ТРЕК - Опциональная настройка с омологированными
характеристиками и чрезвычайно прямым откликом.
Противобуксовочная система мотоцикла и трехмерная
характеристика чувствительности к открытию
дроссельной заслонки могут быть настроены
индивидуально.
•
ПРОИЗВОДИТЕЛЬНОСТЬ - Опциональная настройка с
омологированными характеристиками и чрезвычайно
прямым откликом. Характеристики противобуксовочной
системы мотоцикла и чувствительности отклика на
поворот ручки газа можно настроить индивидуально, а
также можно использовать функцию KTM MY RIDE.
Сочетает в себе функции режима Track и стандартных
режимов.
•
СПОРТ - Омологированные характеристики с очень
прямым откликом; противобуксовочная
система мотоцикла позволяет заднему колесу больше
проскальзывать.
•
УЛИЦА - Омологированные характеристики со
сбалансированной реакцией; противобуксовочная
система мотоцикла позволяет заднему колесу нормально
проскальзывать.
•
ДОЖДЬ - Уменьшенные омологированные
характеристики с мягким откликом для улучшения
ездовых качеств; противобуксовочная система мотоцикла
обеспечивает меньшее проскальзывание заднего колеса.
В меню Режим езды можно выбрать различные настройки
транспортного средства.
Имеются ТРЕК (опция), ПРОИЗВОДИТЕЛЬНОСТЬ (опция),
СПОРТ, УЛИЦА и ДОЖДЬ.
На дисплее отображается последний выбранный режим
передвижения.
Режим передвижения можно также изменить во время езды с
закрытой ручкой газа и отключенным датчиком скорости.
Информация
Выбор режима передвижения не влияет на работу
ABS.
18.2
Противобуксовочная система мотоцикла (MTC)
Противобуксовочная система мотоцикла (MTC в поворотах)
снижает крутящий момент двигателя в случае ухудшения или
потери сцепления заднего колеса с дорогой.
Информация
Если противобуксовочная система мотоцикла
выключена, заднее колесо может пробуксовывать при
сильном разгоне и на поверхностях с плохим
сцеплением, что может привести к падению. После
включения зажигания противобуксовочная
система мотоцикла снова включается.
Регулировка противобуксовочной системы мотоцикла
осуществляется с помощью меню (Motorcycle) Мотоцикл (
стр. 129) в комбинированной приборной панели.
Противобуксовочная система мотоцикла мотоцикла может
быть выключена в меню MTC/ABS.
Информация
Когда противобуксовочная система мотоцикла
активна, мигает индикаторная лампа ПС.
Когда противобуксовочная система мотоцикла
выключена, индикаторная лампа TC загорается.
129
18 РЕГУЛИРОВКА ДВИГАТЕЛЯ
18.3
Режим предотвращения езды на заднем колесе (опция)
Режим предотвращения езды на заднем колесе - это
дополнительная функция электроники транспортного средства.
Режим предотвращения езды на заднем колесе предназначен
для предотвращения подъема переднего колеса при разгоне.
18.4
Регулировка проскальзывания (опция)
Регулировка проскальзывания - это опциональная функция
противобуксовочной системы мотоцикла.
Регулировка проскальзывания позволяет настроить
противобуксовочную систему мотоцикла через девять уровней
на желаемые характеристики.
Уровень 1 обеспечивает максимальное проскальзывание
заднего колеса, а уровень 9 - минимальное.
Регулировка проскальзывания может быть осуществлена во
время езды при закрытом меню с помощью кнопки ВВЕРХ или
ВНИЗ.
Информация
Регулировка проскальзывания доступна только
при активном режиме передвижения ТРЕК или
ПРОИЗВОДИТЕЛЬНОСТЬ ( стр. 129) (опция).
18.5
Чувствительность отклика на поворот ручки газа (опция)
Возможные состояния
•
Track - Чрезвычайно прямой отклик
•
Sport - Очень прямой отклик
•
Street - Сбалансированный отклик
Трехмерную характеристику чувствительности отклика на
поворот ручки газа можно настроить в меню Throttle Response
(Чувствительности отклика на поворот ручки газа).
Чувствительность отклика на поворот ручки газа можно
также настроить во время езды с закрытой ручкой газа и
отключенным датчиком скорости.
Информация
Чувствительность отклика на поворот ручки
газадоступна только
при активном режиме передвижения ТРЕК или
ПРОИЗВОДИТЕЛЬНОСТЬ (стр. 129) (опция).
130
РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ДВИГАТЕЛЯ
19
19.1
Проверка уровня моторного масла
Информация
Расход масла зависит от стиля езды и условий эксплуатации.
Состояние
Двигатель прогрет до рабочей температуры.
Подготовительные работы
-
Поставьте мотоцикл вертикально на горизонтальной
поверхности.
Основные работы
-
Проверьте уровень моторного масла по указателю уровня
моторного масла.
Информация
После выключения двигателя подождите одну
минуту, прежде чем проверять уровень.
Уровень моторного масла должен находиться в верхней
области B указателя уровня моторного масла.
»
Если уровень моторного масла находится в области
А указателя уровня моторного масла:
-
Не добавляйте моторное масло.
»
Если уровень моторного масла находится в области
B указателя уровня моторного масла:
-
Моторное масло можно добавлять.
»
Когда уровень моторного масла находится в области
С указателя уровня моторного масла:
-
Добавьте моторное масло. ( стр. 134)
19.2
Замена моторного масла и масляного фильтра, очистка масляных сеток
Предупреждение
Опасность обжигания При езде на мотоцикле моторное и трансмиссионное масло сильно
нагреваются.
-
Носите подходящую защитную одежду и защитные перчатки.
−
В случае обжигания немедленно промойте пораженный участок теплой водой.
Примечание
Опасность загрязнения окружающей среды
Опасные вещества наносят вред окружающей
среде.
-
Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и
т.д. правильно и в соответствии с действующими нормативными документами.
Основные работы
-
Поставьте мотоцикл на ровной поверхности с помощью
боковой подставки.
-
Поместите под двигателем подходящую емкость.
-
Чтобы масло не стекало по выхлопной системе, при
необходимости используйте формуемую воронку.
-
Снимите пробки сливных отверстий ❶ вместе с
магнитами, уплотнительными кольцами и масляными
сетками.
131
19 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ДВИГАТЕЛЯ
-
Выкрутите винты ❷. Снимите крышку масляного фильтра
❸ с уплотнительным кольцом.
-
Вытащите масляный фильтр ❹ из корпуса масляного
фильтра.
Кусачки для стопорных колец (51012011000)
-
Дайте моторному маслу полностью стечь.
−
Тщательно очистите детали и уплотнительные
поверхности.
-
Вставьте новый масляный фильтр ❹.
Информация
Вставляйте масляный фильтр только вручную.
-
Смажьте маслом уплотнительное кольцо крышки
масляного фильтра. Установите крышку масляного
фильтра ❸.
-
Установите и затяните винты ❷.
Рекомендации
Остальные винты
M5
6 Нм (4,4 фунт-
двигателя
фут)
-
Тщательно очистите магниты A и масляные сетки B
пробок сливных отверстий.
132
РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ДВИГАТЕЛЯ
19
-
Установите и затяните пробки сливных отверстий ❶ с
магнитами, уплотнительными кольцами и масляными
сетками.
Рекомендации
Пробка сливного
20 Нм (14,8 фунт-
M20x1,5
отверстия
фут)
-
Имейте под рукой весь необходимый для наполнения
объем.
Моторное масло
3,50 л (3,7
Моторное масло
Температура
кварты)
(SAE 10W/50) (стр.
окружающего
155)
воздуха: ≥ 0 °C (≥
32 °F)
Моторное масло
Моторное масло
Температура
(SAE 5W/40) (стр.
окружающего
156)
воздуха: < 0 °C (<
32 °F)
-
Добавьте масло в два этапа.
−
Снимите пробку горловины ❺ с уплотнительным кольцом
и залейте первое неполное количество масла.
Моторное масло (1-
3,0 л (3,2
Моторное масло
е частичное
кварты)
(SAE 10W/50) (стр.
количество) прибл.
155)
Температура
окружающего
воздуха: ≥ 0 °C (≥
32 °F)
Моторное масло (1-
Моторное масло
е частичное
(SAE 5W/40) (стр.
количество) прибл.
156)
Температура
окружающего
воздуха: < 0 °C (<
32 °F)
-
Установите пробку горловины ❺ с уплотнительным
кольцом.
Опасно
Опасность отравления Выхлопные газы
токсичны, и их вдыхание может привести к потере
сознания и смерти.
-
При работе двигателя всегда следите за тем,
чтобы вентиляция была надлежащей.
-
При запуске или работе двигателя в закрытом
помещении используйте эффективный отвод
выхлопов.
-
Запустите двигатель и проверьте его на наличие утечек.
−
Выключите двигатель.
133
19 РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ДВИГАТЕЛЯ
-
Снимите пробку горловины с уплотнительным кольцом и
долейте второе частичное количество масла до верхней
метки C на указателе уровня моторного масла.
Моторное масло (2-
0,50 л
Моторное масло
е частичное
(0,53 кварты)
(SAE 10W/50)
количество) прибл.
(стр. 155)
Температура
окружающего
воздуха: ≥ 0 °C (≥
32 °F)
Моторное масло (2-
Моторное масло
е частичное
(SAE 5W/40)
количество) прибл.
(стр. 156)
Температура
окружающего
воздуха: < 0 °C (<
32 °F)
-
Установите пробку горловины с уплотнительным кольцом.
Опасно
Опасность отравления Выхлопные газы
токсичны, и их вдыхание может привести к потере
сознания и смерти.
-
При работе двигателя всегда следите за тем,
чтобы вентиляция была надлежащей.
-
При запуске или работе двигателя в
закрытом помещении используйте
эффективный отвод выхлопов.
-
Запустите двигатель и проверьте его на наличие утечек.
Завершающие работы
-
Проверьте уровень моторного масла. ( стр. 131)
19.3
Добавление моторного масла
Информация
Слишком малое количество моторного масла или некачественное моторное масло приводит к
преждевременному износу двигателя. Слишком высокий уровень моторного масла может привести
к повреждению двигателя.
Состояние
Двигатель прогрет до рабочей температуры.
Подготовительные работы
-
Поставьте мотоцикл вертикально на горизонтальной
поверхности.
-
Проверьте уровень моторного масла. ( стр. 131)
Основные работы
-
Снимите пробку горловины ❶ с уплотнительным
кольцом.
134
РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ ДВИГАТЕЛЯ
19
-
Долейте моторное масло до верхней метки A на
указателе уровня моторного масла.
Состояние
Температура окружающего воздуха: ≥ 0 °C (≥ 32 °F)
Моторное масло (SAE 10W/50) ( стр. 155)
Состояние
Температура окружающего воздуха: < 0 °C (< 32 °F)
Моторное масло (SAE 5W/40) ( стр. 156)
Информация
Для достижения оптимальных характеристик
моторного масла не рекомендуется смешивать
различные моторные масла. Компания КТМ
рекомендует заменять моторное масло по мере
необходимости.
-
Установите пробку горловины с уплотнительным кольцом.
Опасно
Опасность отравления Выхлопные газы
токсичны, и их вдыхание может привести к потере
сознания и смерти.
-
При работе двигателя всегда следите за тем,
чтобы вентиляция была надлежащей.
-
При запуске или работе двигателя в закрытом
помещении используйте эффективный отвод
выхлопов.
-
Запустите двигатель и проверьте, нет ли утечек.
Завершающие работы
-
Проверьте уровень моторного масла. ( стр. 131)
135
20 ЧИСТКА, УХОД
20.1
Чистка мотоцикла
Примечание
Повреждения При неправильном использовании очистителя высокого давления комплектующие
детали повреждаются или разрушаются.
Под высоким давлением вода попадает в электрические компоненты, разъемы, тросы привода
дроссельных заслонок, подшипники и т.д. Слишком высокое давление приводит к неисправностям и
разрушению комплектующих деталей.
-
Не направляйте струю воды непосредственно на электрические компоненты, разъемы, тросы
привода дроссельных заслонок или подшипники.
-
Соблюдайте минимальное расстояние между соплом аппарата для очистки под давлением и
комплектующей деталью.
Минимальное безопасное расстояние
60 см (23,6 дюйма)
Примечание
Опасность загрязнения окружающей среды
Опасные вещества наносят вред окружающей
среде.
-
Утилизируйте масла, смазки, фильтры, топливо, чистящие средства, тормозную жидкость и
т.д. правильно и в соответствии с действующими нормативными документами.
Информация
Регулярно чистите мотоцикл, чтобы сохранить его ценность и внешний вид надолго. При чистке
мотоцикла избегайте попадания прямых солнечных лучей.
-
Закройте выхлопную систему, чтобы предотвратить
попадание воды.
-
Удалите крупные частицы грязи мягкой струей воды.
-
На сильно загрязненные детали нанесите обычный
промышленный очиститель для мотоциклов и очистите их
с помощью щетки.
Очиститель для мотоциклов ( стр. 157)
Информация
Используйте теплую воду с обычным средством
для чистки мотоциклов и мягкую губку.
Никогда не наносите очиститель для мотоциклов
на сухое транспортное средство; всегда сначала
ополаскивайте транспортное средство водой.
Если транспортное средство использовался на
просоленных дорогах, используйте холодную воду
для очистки после езды. Теплая вода усиливает
коррозионное воздействие соли.
-
После ополаскивания мотоцикла мягкой струей воды
дайте ему тщательно высохнуть.
-
Снимите устройство, закрывающее выхлопную систему.
Предупреждение
Опасность несчастных случаев Влага и грязь
ухудшают работу тормозной системы.
-
Осторожно затормозите несколько раз, чтобы
высушить и удалить грязь с тормозных
колодок и тормозных дисков.
-
После очистки проедьте на транспортном средстве
небольшое расстояние, пока двигатель не прогреется.
Информация
Выделяемое тепло заставляет испаряться воду в
труднодоступных местах в двигателе и на
тормозной системе.
136
ЧИСТКА, УХОД
20
−
После того как мотоцикл остынет, смажьте все
движущиеся части и шарнирные узлы.
-
Очистите цепь. ( стр. 98)
−
Обработайте оголенный металл (кроме тормозных дисков
и выхлопной системы) ингибитором коррозии.
Защитные материалы для краски, металла и резины (
стр. 157)
-
Обработайте окрашенные детали мягким полиролем для
краски.
Идеальный красочный слой и глянцевая полироль для
красок ( стр. 157)
Информация
Не полируйте детали, которые при поставке были
матовыми, так как это сильно ухудшит качество
материала.
-
Обрабатывайте пластиковые детали и детали с
порошковым покрытием слабым чистящим веществом и
средством для ухода.
Специальный очиститель для глянцевых и матовых
лакокрасочных покрытий, металлических и пластиковых
поверхностей ( стр. 157)
-
Смажьте маслом замок рулевой колонки и замок сиденья.
Универсальная смазка-спрей ( стр. 157)
20.2
Проверки и этапы технического обслуживания для эксплуатации в зимних
условиях
Информация
Если вы используете мотоцикл зимой, то ожидайте появления соли на дорогах. Поэтому вам
следует принять меры предосторожности против агрессивной дорожной соли.
Если транспортное средство использовался на просоленных дорогах, используйте холодную воду
для очистки после езды. Теплая вода усиливает коррозионное воздействие соли.
-
Очистите мотоцикл. ( стр. 136)
-
Очистите тормоза.
Информация
После КАЖДОЙ поездки по просоленным дорогам
тщательно очищайте тормозные суппорты и
тормозные колодки, после того как они остынут, не
снимая их, холодной водой и тщательно
просушите.
После езды по просоленным дорогам тщательно
вымойте мотоцикл холодной водой и хорошо
просушите его.
-
Обработайте двигатель, маятниковую вилку и все
остальные оголенные или оцинкованные детали (кроме
тормозных дисков) ингибитором коррозии на основе
воска.
Информация
Ингибитор коррозии не должен попадать на
тормозные диски. Это сильно снизит
эффективность торможения.
-
Очистите цепь. (83 стр. 98)
137
21 ХРАНЕНИЕ
21.1
Хранение
Информация
Если мотоцикл не используется в течение длительного времени, рекомендуется принять
дополнительные меры. Перед постановкой мотоцикла на хранение проверьте все детали на
работоспособность и износ. Если необходимо провести обслуживание, ремонт или замену,
сделайте это в период хранения (чтобы меньше перегружать мастерскую). Это позволит вам
избежать длительного ожидания, когда начнется следующий сезон.
-
При последней заправке топливом перед выводом
мотоцикла из эксплуатации добавьте топливную
присадку.
Топливная присадка ( стр. 157)
-
Заправка топливом. ( стр. 84)
−
Очистите мотоцикл. ( стр. 136)
-
Замените моторное масло и масляный фильтр, очистите
масляные сетки.
(
стр. 131)
-
Проверьте уровень заливки охлаждающей жидкости и
антифриза.
-
Проверьте давление в шинах. ( стр. 115)
−
Снимите 12-вольтовый аккумулятор.
(
стр. 117)
Рекомендации
Температура хранения 12-
0 ... 35 °C (32 ... 95 °F)
вольтового аккумулятора
без попадания прямых
солнечных лучей
-
Зарядите 12-вольтовый аккумулятор.
( стр. 119)
−
Храните транспортное средство в сухом месте, не
подверженном большим колебаниям температуры.
Информация
Компания KTM рекомендует поднимать мотоцикл
домкратом.
-
Поднимите мотоцикл с помощью заднего подъемного
механизма. ( стр. 90)
-
Поднимите мотоцикл с помощью переднего подъемного
механизма. ( стр. 90)
-
Накройте мотоцикл брезентом или чехлом, проницаемым
для воздуха.
Информация
Не используйте непористые материалы, так как
они препятствуют выходу влаги, вызывая тем
самым коррозию. Избегайте запуска двигателя
только на короткое время. Поскольку двигатель не
успевает как следует прогреться, водяной пар,
образующийся при сгорании топлива,
конденсируется и вызывает ржавление клапанов и
выхлопной системы.
138
ХРАНЕНИЕ
21
21.2
Подготовка к эксплуатации после хранения
-
Снимите мотоцикл с переднего подъемного механизма.
(
стр. 91)
−
Снимите заднюю часть мотоцикла с подъемного
механизма. ( стр. 90)
-
Установите 12-вольтовый аккумулятор.
(
стр. 118)
Информация
Если 12-вольтовый аккумулятор был снят,
необходимо установить время и дату.
-
Выполните проверки и меры по техническому
обслуживанию при подготовке к эксплуатации. ( стр. 75)
-
Совершите пробный заезд.
139
22 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Индикаторная лампа системы RACE-ON
❶ может
сигнализировать об ошибках миганием. Эти сигналы даются в
течение пяти секунд после нажатия кнопки системы RACE ON.
Информация
Мигающие коды, относящиеся к KTM RACE ON,
отображаются только один раз и не повторяются.
Неисправности
Возможная причина
Действие
Отсутствие реакции при
Неисправна кнопка системы
-
Проверьте кнопку системы RACE-
нажатии кнопки системы
RACE-ON
ON на наличие повреждений.
RACE-ON
-
Проверьте кабель и штекер кнопки
системы RACE-ON на наличие
повреждений.
Индикаторная лампа системы
Нет ответного сигнала от
-
Убедитесь, что ключ системы RACE-
RACE-ON мигает дважды
ключа системы RACE-ON
ON находится в зоне досягаемости.
-
Уберите другие электронные
устройства из зоны действия
антенны системы RACE-ON.
-
Проверьте правильность закрытия
батарейного отсека в ключе
системы RACE-ON.
-
Проверьте батарейный отсек ключа
системы RACE-ON на наличие
коррозии.
-
Замените батарейку в ключе
системы RACE-ON. ( стр. 121)
-
Используйте черный ключ
зажигания.
Индикаторная лампа системы
Разряжен 12-В аккумулятор
-
Зарядите 12-вольтовый
RACE-ON мигает трижды
аккумулятор.
( стр. 119)
−
Проверьте ток холостого хода.
Индикаторная лампа системы
Ригель замка рулевой колонки
-
Слегка сдвиньте руль.
RACE-ON мигает четырежды
заблокирован или натянут
Индикаторная лампа системы
Неисправна антенна системы
-
Проверьте антенну системы RACE-
RACE-ON мигает пять раз
RACE-ON
ON на наличие повреждений.
Комбинированная приборная
Перегорел предохранитель 1
-
Замените предохранители в блоке
панель ничего не показывает
предохранителей. ( стр. 123)
на дисплее
Перегорел главный
-
Замените главный предохранитель.
предохранитель
(
стр. 122)
Разряжен 12-В аккумулятор
-
Зарядите 12-вольтовый
аккумулятор.
( стр. 119)
−
Проверьте ток холостого хода.
Двигатель не вращается, если
Ошибка управления
-
Выполните процедуру пуска. (
кнопка пуска/аварийный
стр. 75)
выключатель переведен в
Разряжен 12-В аккумулятор
-
Зарядите 12-вольтовый
нижнее положение
аккумулятор.
( стр. 119)
−
Проверьте ток холостого хода.
Неисправность системы
−
Считайте память неисправностей с
безопасного пуска
помощью диагностического прибора
KTM.
Неисправность электронной
−
Считайте память неисправностей с
аппаратуры
помощью диагностического прибора
KTM.
Двигатель вращается только
Транспортное средство
-
Переключите коробку передач в
при выжатом рычаге
находится на передаче
нейтральное положение.
сцепления
Неисправность системы
-
Считайте память неисправностей с
безопасного пуска
помощью диагностического прибора
KTM.
Двигатель вращается, хотя
Неисправность системы
-
Считайте память неисправностей с
включена передача
безопасного пуска
помощью диагностического прибора
KTM.
140
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
22
Неисправности
Возможная причина
Действие
Двигатель вращается, но не
Быстроразъемная муфта не
-
Соедините быстроразъемную
запускается
соединена
муфту.
Неисправность электронного
−
Считайте память неисправностей с
впрыска топлива
помощью диагностического прибора
KTM.
Качество топлива
−
Добавьте подходящее топливо.
неудовлетворительное
Двигатель глохнет во время
Нехватка топлива
-
Заправка топливом. (
стр. 84)
поездки
Неисправность электронного
−
Считайте память неисправностей с
впрыска топлива
помощью диагностического прибора
KTM.
Лампа индикации
Неисправность электронного
-
Считайте память неисправностей с
неисправности горит или
впрыска топлива
помощью диагностического прибора
мигает
KTM.
Загорается сигнальная
Перегорел предохранитель
-
Замените предохранители в блоке
лампочка ABS
системы ABS
предохранителей. ( стр. 123)
Большая разница в скоростях
−
Остановите транспортное средство,
вращения передних и задних
выключите зажигание и снова
колес
заведите его.
Неисправность в системе ABS
-
Считайте память неисправностей с
помощью диагностического прибора
KTM.
Высокий расход масла
Слишком высокий уровень
-
Проверьте уровень моторного
масла в двигателе
масла. ( стр. 131)
Моторное масло слишком
−
Замените моторное масло и
жидкое (низкая вязкость)
масляный фильтр, очистите
масляные сетки.
(
стр. 131)
Разряжен 12-В аккумулятор
Включен проблесковый сигнал
−
Выключите проблесковый сигнал
аварийной сигнализации
аварийной сигнализации
-
Зарядите 12-вольтовый
аккумулятор.
( стр. 119)
12-вольтовый аккумулятор не
−
Проверьте зарядное напряжение.
заряжается от генератора
переменного тока
Зажигание не было выключено
−
Зарядите 12-вольтовый
во время стоянки
аккумулятор.
( стр. 119)
транспортного средства
141
23 ТЕХНИЧЕСКИЕ ДАННЫЕ
23.1
Двигатель
Конструкция
2-цилиндровый 4-тактный двигатель, работающий
по циклу Отто, компоновка - 75° V-образный,
водяное охлаждение
Рабочий объем
1301 см³ (79,39 куб. дюйма)
Длина хода поршня
71 мм (2,8 дюйма)
Диаметр цилиндра
108 мм (4,25 дюйма)
Степень сжатия
13.5:1
Частота вращения на холостом ходу
1400 - 1600 об/мин
Управление
DOHC, 4 клапана на цилиндр, цепной привод
Клапан - диаметр пластины клапана
Впуск
42 мм (1,65 дюйма)
Выхлоп
34 мм (1,34 дюйма)
Зазор клапана
Впуск при: 20 °C (68 °F)
0,10 - 0,15 мм (0,0039 - 0,0059 дюйма)
Выхлоп при: 20 °C (68 °F)
0,25 - 0,30 мм (0,0098 - 0,0118 дюйма)
Подшипник коленчатого вала
Втулочный подшипник
Шатунный подшипник
Втулочный подшипник
Поршень
Кованый легкий сплав
Поршневое кольцо
1 верхнее компрессионное (цилиндрическое)
кольцо, 1 нижнее компрессионное кольцо, 1
маслосъемное кольцо
Смазка двигателя
Система смазки с сухим картером с 3
трохоидальными насосами
Первичная передача
40:76
Сцепление
Проскальзывающее сцепление в масляной
ванне/гидравлический привод
Коробка передач
6-ступенчатая коробка передач, переключение с
помощью лапки
Передаточное отношение
1-я передача
12:35
2-я передача
15:32
3-я передача
18:30
4-я передача
20:27
5-я передача
24:27
6-я передача
27:26
Смесеприготовление
Электронный впрыск топлива
Система зажигания
Полностью электронное зажигание с бесконтактным
управлением и цифровой регулировкой зажигания
Генератор
12 В, 450 Вт
Свеча зажигания
Внутренняя свеча зажигания
NGK LMAR7DI-10
Наружная свеча зажигания
NGK LKAR9DI-10
Межэлектродный зазор, свеча зажигания
1 мм (0,04 дюйма)
Охлаждение
Водяное охлаждение, постоянная циркуляция
охлаждающей жидкости с помощью водяного
насоса
Устройство для холодного запуска
Двигатель стартера
142
ТЕХНИЧЕСКИЕ ДАННЫЕ
23
23.2
Моменты затяжки резьбовых соединений двигателя
Винт, демпфирующая пластина
EJOT ALtracs® M6x14
10 Нм (7,4 фунт-фут)
Loctite®243™
Винт, скоба крепления, клапанная
EJOT® M6x12
8 Нм (5,9 фунт-фут)
крышка, задний
Хомут шланга, впускной фланец
M4
1,5 Нм (1,11 фунт-фут)
Масляная форсунка
M5
2 Нм (1,5 фунт-фут)
Loctite®243™
Остальные винты двигателя
M5
6 Нм (4,4 фунт-фут)
Винт, крышка подшипникового
M5
5 Нм (3,7 фунт-фут)
узла
Loctite®243™
Винт, скоба крепления
M5
6 Нм (4,4 фунт-фут)
подшипниковых вкладышей
Loctite®243™
Винт, кабельный канал на
M5
5 Нм (3,7 фунт-фут)
кронштейне крепления двигателя
Винт, датчик частоты вращения
M5
6 Нм (4,4 фунт-фут)
коленчатого вала
Loctite®243™
Винт, указатель уровня моторного
M5
4 Нм (3 фунт-фут)
масла
Loctite®243™
Винт, датчик положения шестерни
M5
5 Нм (3,7 фунт-фут)
Loctite®243™
Винт, крышка масляного фильтра
M5
6 Нм (4,4 фунт-фут)
Винт, резонатор
M5
8 Нм (5,9 фунт-фут)
Loctite®243™
Винт, датчик вала переключения
M5
5 Нм (3,7 фунт-фут)
передач
Loctite®243™
Винт, датчик маятника
M5x12 - 8.8
5 Нм (3,7 фунт-фут)
Loctite®243™
Воздуховыпускной винт, головка
M6
6 Нм (4,4 фунт-фут)
блока цилиндров
Прокачной винт, крышка водяного
M6
10 Нм (7,4 фунт-фут)
насоса
Винт подсоединения
M6
8 Нм (5,9 фунт-фут)
охлаждающей жидкости на
Loctite®243™
головке блока цилиндров
Болт крепления кольца маховика
M6 - 10.9
15 Нм (11,1 фунт-фут)
Loctite® 648™
Гайка, головка блока цилиндров
M6
8 Нм (5,9 фунт-фут)
Гайка, кабель стартера
M6
4 Нм (3 фунт-фут)
Остальные винты двигателя
M6
10 Нм (7,4 фунт-фут)
Винт, крышка генератора
M6
10 Нм (7,4 фунт-фут)
Винт, опора подшипника
M6 - 10.9
10 Нм (7,4 фунт-фут)
распределительного вала
Винт, крышка сцепления
M6
10 Нм (7,4 фунт-фут)
Винт, пружина сцепления
M6
12 Нм (8,9 фунт-фут)
Винт, кожух двигателя
M6x60
10 Нм (7,4 фунт-фут)
Винт, кожух двигателя
M6x80
10 Нм (7,4 фунт-фут)
Винт, кожух двигателя
M6x90
10 Нм (7,4 фунт-фут)
Винт, прямоугольная
M6
10 Нм (7,4 фунт-фут)
направляющая
Loctite®243™
Винт, катушка зажигания
M6
8 Нм (5,9 фунт-фут)
143
23 ТЕХНИЧЕСКИЕ ДАННЫЕ
Винт, опора шестерни
M6
10 Нм (7,4 фунт-фут)
ножного стартера
Loctite®243™
Винт, стопорный рычаг
M6
10 Нм (7,4 фунт-фут)
Loctite®243™
Винт, маслозаливной шланг
M6
10 Нм (7,4 фунт-фут)
Loctite®243™
Винт, крышка масляного насоса
M6
10 Нм (7,4 фунт-фут)
Loctite®243™
Винт, масляный/водяной
M6
10 Нм (7,4 фунт-фут)
теплообменник
Loctite®243™
Винт, вспомогательная
M6
10 Нм (7,4 фунт-фут)
пневмосистема
Винт, узел фиксации барабана
M6 - 12.9
15 Нм (11,1 фунт-фут)
переключения передач
Loctite®243™
Винт, рычаг переключения
M6
18 Нм (13,3 фунт-фут)
передач
Винт, двигатель стартера
M6
10 Нм (7,4 фунт-фут)
Винт, статор
M6
10 Нм (7,4 фунт-фут)
Loctite®243™
Винт, трубка для
M6
10 Нм (7,4 фунт-фут)
масляного/водяного
Loctite®243™
теплообменника
Винт, клапанная крышка
M6
10 Нм (7,4 фунт-фут)
Винт, крышка водяного насоса
M6
10 Нм (7,4 фунт-фут)
Винт, колесо водяного насоса
M6
10 Нм (7,4 фунт-фут)
Loctite®243™
Шпилька, вал цепи ГРМ
M6
3 Нм (2,2 фунт-фут)
Присоединение к вакууму
M6
2,5 Нм (1,84 фунт-фут)
Loctite®243™
Форсунка 100
M6x0,75
3 Нм (2,2 фунт-фут)
Loctite®243™
Масляная форсунка для смазки
M6x0,75
2 Нм (1,5 фунт-фут)
сцепления
Стопорный болт коленчатого вала
M8
12 Нм (8,9 фунт-фут)
Винт, опора подшипника
M8 - 10.9
Шаг 1
распределительного вала
10 Нм (7,4 фунт-фут)
Шаг 2
18 Нм (13,3 фунт-фут)
Винт, опора подшипника
M8 - 10.9
Шаг 1
распределительного вала
8,5 Нм (6,27 фунт-фут)
Шаг 2
14,5 Нм (10,7 фунт-фут)
Применяется только при
использовании:
Наконечника с насадкой
внутреннего шестигранника
(61229025000)
Винт, кожух двигателя
M8
18 Нм (13,3 фунт-фут)
Винт, прямоугольная
M8
15 Нм (11,1 фунт-фут)
направляющая
Loctite®243™
Винт, натяжная направляющая
M8
15 Нм (11,1 фунт-фут)
Loctite®243™
Шпилька, выхлопной фланец
M8
10 Нм (7,4 фунт-фут)
Винт, опора двигателя
M10
45 Нм (33,2 фунт-фут)
Датчик давления масла
M10x1
15 Нм (11,1 фунт-фут)
Резьбовая пробка, ось рычага,
M10x1
12 Нм (8,9 фунт-фут)
приводимого от кулачка
144
ТЕХНИЧЕСКИЕ ДАННЫЕ
23
Резьбовая пробка, смазка
M10x1
8 Нм (5,9 фунт-фут)
сцепления
Резьбовая пробка, раздвижной
M10x1
12 Нм (8,9 фунт-фут)
замок коробки передач
Винт, шатунный подшипник
M10x1
Шаг 1
25 Нм (18,4 фунт-фут)
Шаг 2
30 Нм (22,1 фунт-фут)
Шаг 3
90°
Винт, разблокировка цепи
M10x1
8 Нм (5,9 фунт-фут)
привода ГРМ
натяжитель
Свеча зажигания снаружи
M10x1
11 Нм (8,1 фунт-фут)
Датчик температуры
M10x1,25
12 Нм (8,9 фунт-фут)
охлаждающей жидкости
Винт головки блока цилиндров
M11x1,5
Последовательность затяжки:
Перекрестная последовательность
Шаг 1
15 Нм (11,1 фунт-фут)
Шаг 2
30 Нм (22,1 фунт-фут)
Шаг 3
90°
Шаг 4
90°
Смазывается моторным маслом
Винт, угловой рычаг
M12
80 Нм (59 фунт-фут)
амортизатора
Винт, дефлектор маятника
M12x90
80 Нм (59 фунт-фут)
Винт ротора
M12x1,5
115 Нм (84,8 фунт-фут)
Свеча зажигания внутри
M12x1,5
18 Нм (13,3 фунт-фут)
Гайка звездочки двигателя
M20x1,5
100 Нм (73,8 фунт-фут)
Loctite®243™
Пробка сливного отверстия
M20x1,5
20 Нм (14,8 фунт-фут)
Гайка, внутренняя ступица диска
M22x1,5
140 Нм (103,3 фунт-фут)
сцепления
Пробка, натяжитель цепи ГРМ
M24x1,5
25 Нм (18,4 фунт-фут)
Резьбовая пробка, крышка
M24x1,5
8 Нм (5,9 фунт-фут)
генератора
Гайка, ведущее зубчатое колесо
M33LHx1,5
130 Нм (95,9 фунт-фут)
Loctite®243™
23.3
Заправочные емкости
23.3.1 Моторное масло
Моторное масло
3,50 л (3,7 кварты)
Моторное масло (SAE 10W/50) (
Температура окружающего
стр. 155)
воздуха: ≥ 0 °C
(≥ 32 °F)
Моторное масло
Моторное масло (SAE 5W/40) (
Температура окружающего
стр. 156)
воздуха: < 0 °C
(< 32 °F)
23.3.2 Охлаждающая жидкость
Охлаждающая жидкость
3,20 л (3,38 кварты)
Охлаждающая жидкость ( стр.
155)
145
23 ТЕХНИЧЕСКИЕ ДАННЫЕ
23.3.3 Топливо
Обратите внимание на этикетки на топливных насосах ЕС.
Общая емкость топливного бака,
16 л (4,2 гал. США)
Высокооктановое неэтилированное
прибл.
(ROZ 95)
(
стр. 156)
Запас топлива, прибл.
3,5 л (3,7 кварты)
23.4
Шасси
Рама
Решетчатая рама из хромомолибденовых стальных
труб, с порошковым покрытием
Вилка
Адаптивная подвеска WP
Амортизатор
Адаптивная подвеска WP
Ход подвески
спереди
125 мм (4,92 дюйма)
сзади
140 мм (5,51 дюйма)
Тормозная система
спереди
Двухдисковый тормоз с радиально установленными
четырехпоршневыми тормозными суппортами,
плавающие тормозные диски
сзади
Однодисковый тормоз с двухпоршневым тормозным
суппортом, неподвижный тормозной диск
Тормозные диски - диаметр
спереди
320 мм (12,6 дюйма)
сзади
240 мм (9,45 дюйма)
Тормозные диски - предел износа
спереди
4,5 мм (0,177 дюйма)
сзади
4,5 мм (0,177 дюйма)
Давление воздуха в шинах при одиночной езде
спереди: с холодными шинами
2,5 бар (36 фунтов/кв. дюйм)
сзади: с холодными шинами
2,5 бар (36 фунтов/кв. дюйм)
Передаточное число вспомогательного привода
17:38
Цепь
Кольцо Х-образного сечения 5/8 x 5/16" (525)
Угол наклона рулевой колонки
65,2°
Колесная база
1 497 мм (58,94 дюйма)
Высота сиденья без нагрузки
835 мм (32,87 дюйма)
Дорожный просвет без нагрузки
160 мм (6,3 дюйма)
Вес без топлива прибл.
198 кг (437 фунтов)
Максимально допустимая нагрузка на переднюю
165 кг (364 фунта)
ось
Максимально допустимая нагрузка на заднюю ось
260 кг (573 фунта)
146
ТЕХНИЧЕСКИЕ ДАННЫЕ
23
Максимально допустимый общий вес
425 кг (937 фунтов)
23.5
Электрическая система
12-вольтовый аккумулятор
YTX14-BS
Напряжение аккумулятора: 12 В
Номинальная емкость: 12 Ач
Не требует технического
обслуживания
Батарейка ключа системы RACE-
CR 2032
3В
ON
Предохранитель
58011109110
10 A
Предохранитель
58011109115
15 A
Предохранитель
58011109125
25 A
Предохранитель
58011109130
30 A
Ближний/дальний свет
Светодиод
Дневные ходовые огни/габаритный огонь
Светодиод
Освещение комбинированной приборной панели и
Светодиод
индикаторные лампы
Сигнал поворота
Светодиод
Задний фонарь
Светодиод
Тормозной фонарь
Светодиод
Фонарь освещения номерного знака
Светодиод
23,6
Шины
Передняя шина
Задняя шина
120/70 ZR 17 M/C (58W) TL
200/55 ZR 17 M/C (78W) TL
Bridgestone Battlax Hypersport S22 F
Bridgestone Battlax Hypersport S22 R
Указанные шины представляют собой одни из возможных серийно выпускаемых шин. Дополнительную
информацию можно найти в
разделе "Обслуживание" на:
KTM.COM
23.7
Вилка
Артикул вилки
0641C122V407000
Вилка
Адаптивная подвеска WP
Длина пружины с прокладкой(-ами) с
336 мм (13,23 дюйма)
предварительным натягом
Жесткость пружины
Средняя (стандартная)
18 Н/мм (103 фунт/дюйм)
Длина вилки
753 мм (29,65 дюйма)
Гидравлическое масло, перо
615 мл (20,79 жидк. унции)
Гидравлическое масло (SAE 4)
вилки, левая
(48601166S1) ( стр. 156)
Гидравлическое масло, перо
390 мл (13,19 жидк. унции)
Гидравлическое масло (SAE 4)
вилки, правая
(48601166S1) ( стр. 156)
147
23 ТЕХНИЧЕСКИЕ ДАННЫЕ
23.8
Амортизатор
Артикул амортизатора
0641C422V307000
Амортизатор
Адаптивная подвеска WP
Жесткость пружины
Средняя (стандартная)
85 Н/мм (485 фунт/дюйм)
Длина пружины
195 мм (7,68 дюйма)
Статический прогиб
20 мм (0,79 дюйма)
Подогнанная длина
356 мм (14,02 дюйма)
23.9
Моменты затяжки резьбовых соединений шасси
Бачок тормозной жидкости для
-
1 Нм (0,7 фунт-фут)
крышки переднего тормоза
Бачок тормозной жидкости для
-
3,5 Нм (2,58 фунт-фут)
крышки заднего тормоза
Оставшиеся винты, шасси
EJOT PT® K50x12
1 Нм (0,7 фунт-фут)
Оставшиеся винты, шасси
EJOT PT® K50x14
1 Нм (0,7 фунт-фут)
Оставшиеся винты, шасси
EJOT PT® K50x16
2 Нм (1,5 фунт-фут)
Оставшиеся винты, шасси
EJOT PT® K50x18
2 Нм (1,5 фунт-фут)
Оставшиеся винты, шасси
EJOT PT® K45x12
1 Нм (0,7 фунт-фут)
Винт, крышка корпуса воздушного
EJOT PT® K60x30
2,5 Нм (1,84 фунт-фут)
фильтра
Винт, держатель шаровой головки
EJOT ALtracs® 50x12
7 Нм (5,2 фунт-фут)
на фаре
Винт, датчик температуры
EJOT PT® K50x16
2 Нм (1,5 фунт-фут)
всасываемого воздуха
Винт, кожух вентилятора
EJOT DELTA PT® 40x46/10
1 Нм (0,7 фунт-фут)
радиатора
Винт, ВП на корпусе воздушного
EJOT PT® K50x16
2 Нм (1,5 фунт-фут)
фильтра
Винт, задний фонарь
EJOT PT® K50x14
2,5 Нм (1,84 фунт-фут)
Винт, фиксированная рукоятка,
M4
3 Нм (2,2 фунт-фут)
слева
Винт, датчик боковой подставки
M4
2 Нм (1,5 фунт-фут)
Оставшиеся гайки, шасси
M5
5 Нм (3,7 фунт-фут)
Оставшиеся винты, шасси
M5
5 Нм (3,7 фунт-фут)
Винт для ручки газа
M5
3,5 Нм (2,58 фунт-фут)
Винт, держатель 6D датчика
M5
2,7 Нм (1,99 фунт-фут)
Loctite®243™
винт, поглощающий элемент,
M5
2 Нм (1,5 фунт-фут)
комбинация приборов
Loctite®243™
Винт, кабельный канал
M5
5 Нм (3,7 фунт-фут)
Винт, скользящий защитный
M5
5 Нм (3,7 фунт-фут)
кожух цепи
Винт, комбинация приборов
M5
1 Нм (0,7 фунт-фут)
Винт, комбинированный
M5
5 Нм (3,7 фунт-фут)
переключатель, левый
Винт, комбинированный
M5
5 Нм (3,7 фунт-фут)
переключатель, правый
Винт, кронштейн переднего
M5
3,5 Нм (2,58 фунт-фут)
указателя поворота
Винт, датчик уровня топлива
M5
3 Нм (2,2 фунт-фут)
Винт, крышка заливной
M5
3 Нм (2,2 фунт-фут)
горловины топливного бака
Винт, накладка топливного бака
M5
2,5 Нм (1,84 фунт-фут)
148
ТЕХНИЧЕСКИЕ ДАННЫЕ
23
Винт, опора блока
M5
6 Нм (4,4 фунт-фут)
предохранителей
Винт, закрепляющая гайка фары
M5
3,5 Нм (2,58 фунт-фут)
Винт, теплозащитный кожух на
M5
4 Нм (3 фунт-фут)
главном глушителе
Винт, клапан впрыска
M5
4 Нм (3 фунт-фут)
Loctite®243™
Винт, впускная труба
M5
6 Нм (4,4 фунт-фут)
Винт, кожух вентилятора
M5
3,5 Нм (2,58 фунт-фут)
радиатора
Винт, кронштейн заднего
M5
3,5 Нм (2,58 фунт-фут)
указателя поворота
Винт, обшивка
M5
3,5 Нм (2,58 фунт-фут)
Винт, кронштейн крепления жгута
M5
3,5 Нм (2,58 фунт-фут)
проводов
Тросовая дисковая гайка, блок
M6
14 Нм (10,3 фунт-фут)
управления мощностными
клапанами
Крепление заземления на раме
M6
10 Нм (7,4 фунт-фут)
Гайка, кабель на двигателе
M6
4 Нм (3 фунт-фут)
стартера
Оставшиеся гайки, шасси
M6
10 Нм (7,4 фунт-фут)
Оставшиеся винты, шасси
M6
10 Нм (7,4 фунт-фут)
Винт, 6D датчик
M6
6 Нм (4,4 фунт-фут)
Винт, крепление модуля ABS
M6
8 Нм (5,9 фунт-фут)
Винт, шаровой шарнир толкателя
M6
5 Нм (3,7 фунт-фут)
цилиндра ножного тормоза
Loctite®243™
Винт, держатель аккумулятора
M6
6 Нм (4,4 фунт-фут)
Винт, клемма аккумулятора
M6
4,5 Нм (3,32 фунт-фут)
Винт, кабель реле стартера
M6
6 Нм (4,4 фунт-фут)
Винт, сцепление в сборе
M6
5 Нм (3,7 фунт-фут)
Loctite®243™
Винт, скоба крепления
M6
7 Нм (5,2 фунт-фут)
охладителя
Винт, крышка звездочки
M6
8 Нм (5,9 фунт-фут)
двигателя
Винт, хомут выхлопной трубы на
M6
10 Нм (7,4 фунт-фут)
главном глушителе
Винт, цилиндр ножного тормоза
M6
10 Нм (7,4 фунт-фут)
Loctite®243™
Винт, передний топливный бак
M6
8 Нм (5,9 фунт-фут)
Винт, датчик скорости вращения
M6
4 Нм (3 фунт-фут)
переднего колеса
Винт, топливный насос
M6
6 Нм (4,4 фунт-фут)
Винт, мостовой переход
M6
8 Нм (5,9 фунт-фут)
топливного бака
Винт, накладка топливного бака
M6
5 Нм (3,7 фунт-фут)
Винт, накладка топливного бака
M6
6 Нм (4,4 фунт-фут)
Винт, опора блока
M6
6 Нм (4,4 фунт-фут)
предохранителей
Винт, фара на скобе крепления
M6
5 Нм (3,7 фунт-фут)
Винт, опора оборудования
M6
2 Нм (1,5 фунт-фут)
Винт, держатель номерного знака
M6
8 Нм (5,9 фунт-фут)
на нижней задней панели
Винт, хомут крепления выхлопной
M6
10 Нм (7,4 фунт-фут)
трубы предглушителя
Винт, кронштейн радиатора
M6
5 Нм (3,7 фунт-фут)
149
23 ТЕХНИЧЕСКИЕ ДАННЫЕ
Винт, хомут крепления шланга
M6
3 Нм (2,2 фунт-фут)
радиатора
Винт, датчик скорости вращения
M6
4 Нм (3 фунт-фут)
заднего колеса
Винт, замок сиденья
M6
5 Нм (3,7 фунт-фут)
Loctite®243™
Винт, ось педали переключения
M6
10 Нм (7,4 фунт-фут)
передач
Винт, тяга переключения
M6
5 Нм (3,7 фунт-фут)
Loctite®243™
Винт, дефлектор вала
M6
18 Нм (13,3 фунт-фут)
переключения передач на валу
Loctite®243™
переключения передач
Винт, кронштейн демпфера руля
M6
8 Нм (5,9 фунт-фут)
на раме
Loctite®243™
Винт, подножка педали ножного
M6
10 Нм (7,4 фунт-фут)
тормоза
Винт, регулятор напряжения
M6
6 Нм (4,4 фунт-фут)
Гайка, трос привода дроссельной
M6x1
5 Нм (3,7 фунт-фут)
заслонки мощностного клапана
Тросовая дисковая гайка,
M8
7 Нм (5,2 фунт-фут)
мощностной клапан
Гайка, задняя звездочка
M8
36 Нм (26,6 фунт-фут)
Loctite®243™
Гайка, тяга переключения
M8
12 Нм (8,9 фунт-фут)
Гайка, клапан
M8
4 Нм (3 фунт-фут)
(1290 SUPER DUKE R EVO JP)
Гайка, клапан
M8
6 Нм (4,4 фунт-фут)
(1290 SUPER DUKE R EVO EU)
Loctite®243™
Оставшиеся гайки, шасси
M8
25 Нм (18,4 фунт-фут)
Оставшиеся винты, шасси
M8
25 Нм (18,4 фунт-фут)
Винт, хомут оси
M8
15 Нм (11,1 фунт-фут)
Винт, нижняя траверса
M8
15 Нм (11,1 фунт-фут)
Винт, крестовинный соединитель
M8
15 Нм (11,1 фунт-фут)
на нижней задней панели
Loctite®243™
Винт, рычаг ножного тормоза
M8
20 Нм (14,8 фунт-фут)
Loctite®243™
Винт, передний тормозной диск
M8
28 Нм (20,7 фунт-фут)
Loctite®2701™
Винт, кронштейн передней
M8
25 Нм (18,4 фунт-фут)
водительской подножки
Loctite®243™
Винт, рулевой зажим
M8
20 Нм (14,8 фунт-фут)
Винт, замок зажигания (срезной
M8
25 Нм (18,4 фунт-фут)
винт)
Винт, узел подножки пассажира
M8x25
25 Нм (18,4 фунт-фут)
Loctite®243™
Винт, узел подножки пассажира
M8x35
25 Нм (18,4 фунт-фут)
Loctite®243™
Винт, преглушитель
M8
25 Нм (18,4 фунт-фут)
Loctite®243™
Винт, суппорт заднего тормоза
M8
25 Нм (18,4 фунт-фут)
Loctite®2701™
Винт, задний тормозной диск
M8
28 Нм (20,7 фунт-фут)
Loctite®243™
150
ТЕХНИЧЕСКИЕ ДАННЫЕ
23
Винт, педаль переключения
M8
20 Нм (14,8 фунт-фут)
передач на кронштейне подножки
Loctite®243™
Винт, кронштейн боковой
M8
25 Нм (18,4 фунт-фут)
подставки
Loctite®243™
Винт, пружина боковой подставки
M8
15 Нм (11,1 фунт-фут)
Loctite®2701™
Винт, демпфера руля на траверсе
M8
8 Нм (5,9 фунт-фут)
Loctite®243™
Винт, зажим штока рулевой
M8
20 Нм (14,8 фунт-фут)
колонки
Loctite®243™
Винт, подрамник
M8
35 Нм (25,8 фунт-фут)
Loctite®243™
Винт, скоба подрамника
M8
25 Нм (18,4 фунт-фут)
Loctite®243™
Винт, металлический фланец
M8
25 Нм (18,4 фунт-фут)
подрамника
Loctite®243™
Винт, верхняя траверса
M8
18 Нм (13,3 фунт-фут)
Оставшиеся гайки, шасси
M10
45 Нм (33,2 фунт-фут)
Оставшиеся винты, шасси
M10
45 Нм (33,2 фунт-фут)
Винт, опора двигателя
M10
45 Нм (33,2 фунт-фут)
Loctite®243™
Винт, передний тормозной
M10
45 Нм (33,2 фунт-фут)
суппорт
Loctite®243™
Винт, опора руля
M10
40 Нм (29,5 фунт-фут)
Loctite®243™
Винт, боковая подставка
M10
40 Нм (29,5 фунт-фут)
Loctite®243™
Винт, кронштейн боковой
M10
55 Нм (40,6 фунт-фут)
подставки
Loctite®243™
Банджо-болт, тормозная
M10x1
25 Нм (18,4 фунт-фут)
магистраль
Банджо-болт, тормозная
M10x1
25 Нм (18,4 фунт-фут)
магистраль, соединительный
патрубок, задний
Гайка, держатель амортизатора
M10x1,25
45 Нм (33,2 фунт-фут)
задней ступицы
Loctite®243™
Винт, нижний амортизатор
M12
80 Нм (59 фунт-фут)
Loctite®243™
Винт, опора тормозного суппорта
M12
28 Нм (20,7 фунт-фут)
Винт, кронштейн боковой
M12
80 Нм (59 фунт-фут)
подставки
Loctite®243™
Винт, верхний амортизатор
M12
80 Нм (59 фунт-фут)
Loctite®243™
Винт, треугольный рычаг на
M12
80 Нм (59 фунт-фут)
маятниковой вилке
Loctite®243™
Лямбда-зонд
M12x1,25
24,5 Нм (18,07 фунт-фут)
Винт, эксцентрик
M16
70 Нм (51,6 фунт-фут)
Гайка, шарнир вилки
M19x1,5
130 Нм (95,9 фунт-фут)
Резьба смазана
Винт, опора амортизатора
M20x1,5
10 Нм (7,4 фунт-фут)
Резьба и фитинг смазаны
Винт, рулевая колонка, верхний
M20x1,5
12 Нм (8,9 фунт-фут)
151
23 ТЕХНИЧЕСКИЕ ДАННЫЕ
Гайка, замок сиденья
M22x1,5
3 Нм (2,2 фунт-фут)
Винт, ось вращения колеса
M25x1,5
45 Нм (33,2 фунт-фут)
Резьба смазана
Гайка, задняя ось, сторона
M35x1,5
200 Нм (147,5 фунт-фут)
амортизатора
Loctite® 262™/зафиксируйте
проволочный замок фиксатором
резьбы
Гайка, задняя ось
M50x1,5
250 Нм (184,4 фунт-фут)
Резьба смазана/зафиксируйте
фиксатор фиксирующим лаком
152
ДЕКЛАРАЦИИ СООТВЕТСТВИЯ
24
24.1
Декларации соответствия
Информация
Функциональные и аппаратные возможности зависят от модели и могут не включать все
упомянутые беспроводные системы и области применения.
Компания Polaris настоящим заявляет, что беспроводная система Connectivity Control Unit "CCU-2"
(Блок управления подключением) соответствует актуальным руководящим положениям. Полный текст
Декларации соответствия доступен по следующему адресу в Интернете. Сайт сертификации:
Настоящим компания KTM AG заявляет, что беспроводная система KTM RACE ON соответствует
актуальным руководящим положениям. Полный текст Декларации соответствия доступен по следующему
адресу в Интернете. Сайт сертификации: http://www.ktm.com/ktm-race-on-system
Компания Schrader Electronics Ltd настоящим заявляет, что беспроводная Система контроля давления
воздуха в шинах соответствует актуальным руководящим положениям. Полный текст Декларации
соответствия доступен по следующему адресу в Интернете.
Сайт сертификации: http://www.ktm.com/tpms
24.2
Декларации соответствия для конкретных стран (KTM RACE ON)
Система KTM RACE ON
153
МАТЕРИАЛЫ
25
Тормозная жидкость DOT 4 / DOT 5.1
Стандарт/классификация
-
DOT
Рекомендации
-
Используйте только тормозную жидкость, отвечающую требованиям установленного стандарта (см.
технические условия на резервуаре) и обладающую соответствующими свойствами.
Рекомендуемый поставщик
Castrol
-
REACT PERFORMANCE DOT 4
MOTOREX®
-
Тормозная жидкость DOT 5.1
Охлаждающая жидкость
Рекомендации
-
Для алюминиевых двигателей используйте только высококачественную охлаждающую жидкость без
силикатов с добавкой ингибитора коррозии. Низкосортный и неподходящий антифриз вызывает
коррозию, отложения и вспенивание.
-
Не используйте чистую воду, так как только охлаждающая жидкость способна удовлетворить
необходимые требования по защите от коррозии и смазочным свойствам.
-
Используйте только ту охлаждающую жидкость, которая удовлетворяет заявленным требованиям
(см. технические условия на резервуаре) и обладает соответствующими свойствами.
Защита от замерзания по крайней
-25 °C (-13 °F)
мере до
Соотношение компонентов смеси должно быть отрегулировано в соответствии с необходимой защитой от
замерзания. При необходимости разбавления охлаждающей жидкости используйте дистиллированную
воду.
Рекомендуется использовать предварительно смешанную охлаждающую жидкость.
Соблюдайте технические условия производителя охлаждающей жидкости по защите от замерзания,
разбавлению и смешиваемости (совместимости) с другими охлаждающими жидкостями.
Рекомендуемый поставщик
MOTOREX®
-
COOLANT M3.0
Моторное масло (SAE 10W/50)
Стандарт/классификация
-
JASOT903 MA2 ( стр. 158)
−
SAE ( стр. 158) (SAE 10W/50)
Рекомендации
-
Используйте только моторные масла, отвечающие требованиям установленных стандартов (см.
технические условия на резервуаре) и обладающие соответствующими свойствами.
Полностью синтетическое моторное масло
Рекомендуемый поставщик
MOTOREX®
-
Power Synt 4T
155
25 МАТЕРИАЛЫ
Моторное масло (SAE 5W/40)
Стандарт/классификация
-
JASO T903 MA2 ( стр. 158)
−
SAE ( стр. 158) (SAE 5W/40)
Рекомендации
-
Используйте только моторные масла, отвечающие требованиям установленных стандартов (см.
технические условия на резервуаре) и обладающие соответствующими свойствами.
Полностью синтетическое моторное масло
Рекомендуемый поставщик
MOTOREX®
-
Power Synt 4T
Гидравлическое масло (SAE 4) (48601166S1)
Стандарт/классификация
-
SAE ( стр. 158) (SAE 4)
Рекомендации
-
Используйте только масла, отвечающие требованиям установленных стандартов (см. технические
условия на резервуаре) и обладающие соответствующими свойствами.
Высокооктановое неэтилированное (ROZ 95)
Стандарт/классификация
-
DIN EN 228 (ROZ 95)
Рекомендации
-
Используйте только высокооктановое неэтилированное топливо, соответствующее или
эквивалентное указанному стандарту.
-
Топливо с содержанием этанола до 10% (топливо E10) безопасно для использования.
Информация
Не используйте топливо, содержащее метанол (например, M15, M85, M100) или более 10%
этанола (например, E15, E25, E85, E100).
156
ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ
26
Очиститель цепи
Рекомендуемый поставщик
MOTOREX®
-
Chain Clean
Топливная присадка
Рекомендуемый поставщик
MOTOREX®
-
Fuel Stabilizer (Стабилизатор топлива)
Долговечная консистентная смазка
Рекомендуемый поставщик
MOTOREX®
-
Bike Grease 2000
Очиститель для мотоциклов
Рекомендуемый поставщик
MOTOREX®
-
Moto Clean
Идеальный красочный слой и глянцевая полироль для красок
Рекомендуемый поставщик
MOTOREX®
-
Moto Shine
Защитные материалы для краски, металла и резины
Рекомендуемый поставщик
MOTOREX®
-
Moto Protect
Специальный очиститель для глянцевых и матовых лакокрасочных покрытий,
металлических и пластиковых поверхностей
Рекомендуемый поставщик
MOTOREX®
-
Quick Cleaner
Аэрозоль для цепей для дорожного применения
Рекомендации
Рекомендуемый поставщик
MOTOREX®
-
Chainlube Road Strong
Универсальная смазка-спрей
Рекомендуемый поставщик
MOTOREX®
-
Joker 440 Synthetic
157
27 СТАНДАРТЫ
JASO T903 MA2
Различные направления технического развития потребовали создания отдельных технических условий
для мотоциклов - стандарта JASO T903 MA2.
Ранее для мотоциклов использовались моторные масла из автомобильной промышленности, поскольку
отдельных технических условий для мотоциклов не существовало.
В то время как для автомобильных двигателей требуются длительные интервалы между техническими
обслуживаниями, для мотоциклетных двигателей основное внимание уделяется высокой
производительности при высоких оборотах двигателя.
В большинстве мотоциклетных двигателей коробка передач и сцепление смазываются одним и тем же
маслом. Стандарт JASO T903 MA2 отвечает этим особым требованиям.
SAE
Классы вязкости SAE были определены Обществом автомобильных инженеров и используются для
классификации масел в зависимости от их вязкости. Вязкость описывает только одно свойство масла и
ничего не говорит о его качестве.
158
ПЕРЕЧЕНЬ СПЕЦИАЛЬНЫХ ТЕРМИНОВ
28
ABS
Антиблокировочная система
Система безопасности, которая предотвращает
тормозов
блокировку колес при прямолинейном движении без
воздействия боковых сил
АСИП
Автоматический сброс индикатора
Программное обеспечение, которое автоматически
поворота
отключает индикатор в соответствии со счетчиком
времени или пройденного расстояния
ДХО
дневные ходовые огни
Свет, который улучшает видимость транспортного
средства в дневное время, но не является
сфокусированным и в отличие от ближнего света не
освещает дорожное покрытие
УТМД
Управление тяговым моментом
Вспомогательная функция управления двигателем,
двигателя
которая предотвращает блокировку задних колес
при чрезмерном торможении двигателем, слегка
приоткрывая дроссельную заслонку
-
KTM RACE ON
Система, которая разблокирует зажигание, замок
рулевой колонки и крышку заливной горловины
топливного бака с помощью дистанционного ключа
с приемопередатчиком
-
Лаунч контроль
Функции электроники транспортного средства для
достижения наилучшего разгона из стоячего
положения
СДС (Система
Система динамической
Это вспомогательная функция для ABS, которая
динамической
стабилизации мотоцикла
может предотвратить блокировку и пробуксовку
стабилизации)
колес во время торможения при наклоне под углом,
в пределах физических ограничений
MTC
Противобуксовочная
Вспомогательная функция управления двигателем,
система мотоцикла
которая снижает крутящий момент двигателя при
прокручивании заднего колеса
БСД
Бортовая диагностика
Система транспортного средства, которая
отслеживает заданные параметры электроники
транспортного средства
-
Квикшифтер +
Функция электроники двигателя для повышения и
понижения передач без включения сцепления
СКДВ
Система контроля давления
Система безопасности, которая контролирует
воздуха в шинах
давление воздуха в шинах с помощью датчиков в
шинах и показывает его водителю
159
29 СПИСОК СОКРАЩЕНИЙ
Арт. №
Артикул
ок.
около
ср.
сравнить
напр.
например
и т.д.
и так далее
в.ч.
в частности
№
номер
возм.
возможно
160
СПИСОК ЗНАКОВ
30
30.1
Красные знаки
Красные символы обозначают состояние ошибки, требующее немедленного вмешательства.
Сигнальная лампа давления масла горит красным - Давление масла слишком низкое.
Немедленно остановитесь, стараясь не подвергать опасности себя и других участников
движения, и выключите двигатель.
30.2
Желтые и оранжевые знаки
Желтые и оранжевые символы обозначают состояние ошибки, требующее оперативного вмешательства.
Активные вспомогательные средства вождения также обозначаются желтыми или оранжевыми
символами.
Индикаторная лампа системы RACE-ON горит/мигает желтым/красным - Сообщения о
состоянии или ошибках, связанных с системой Race-on/системой сигнализации.
Общая предупреждающая лампа горит желтым цветом - Обнаружено
замечание/предупреждение по эксплуатационной безопасности. Это также отображается
на дисплее.
Сигнальная лампа ABS горит желтым - Сообщения о состоянии или ошибках, связанных
с ABS. Когда активирован режим ABS Supermoto, на дисплее отображается SM.
Индикаторная лампа TC горит/мигает желтым - MTC ( стр. 129) не активна, в данный
момент вмешивается в работу или выполняется пуск с помощью Лаунч контроль.
Индикаторная лампа TC также загорается при обнаружении неисправности. Обратитесь в
официальную мастерскую KTM. Индикаторная лампа TC мигает, если активно
задействована противобуксовочная система мотоцикла.
Сигнальная лампа системы круиз-контроля горит желтым цветом - Функция системы
круиз-контроля включена, но круиз-контроль не активирован.
Лампа индикации неисправности горит желтым цветом - БСД обнаружила неисправность
в электронике транспортного средства.
30.3
Зеленые и синие знаки
Зеленые и синие символы отражают информацию.
Индикаторная лампа левого указателя поворота мигает зеленым цветом с постоянным
ритмом - Левый указатель поворота включен.
Индикаторная лампа дальнего света горит синим цветом - Дальний свет включен.
Сигнальная лампа системы круиз-контроля горит зеленым цветом - Функция системы
круиз-контроля включена и круиз-контроль активирован.
Индикаторная лампа правого указателя поворота мигает зеленым цветом с равномерным
ритмичным миганием - Правый указатель поворота включен.
161
ПЕРЕЧЕНЬ
Натяжение цепи
+
регулировка
100
Кнопки +RES/-SET (сброса/установки)
проверка
99
работа
19
Сцепление
1
уровень жидкости, проверка/коррекция
102
12 В аккумулятор
Рычаг сцепления
16
зарядка
119
исходное положение, регулировка
67
установка
118
Комбинированная приборная панель
26-65
снятие
117
ABS
52
Индикация ABS
35
A
активация и проверка
26
ABS
104
регулировка наклона
70
ACC1
индикатор температуры окружающего
спереди
126
воздуха
38
сзади
126
Антиклевковая функция (опция)
54
ACC2
Отображение антиклевковой функции
36
спереди
126
Режим предотвращения езды на
сзади
126
заднем колесе
49
Антиклевковая функция (опция)
54
Аудио
40
Режим предотвращения езды на заднем
Bluetooth
56
колесе
130
Подсветка кнопок
57
Антиблокировочная система тормозов
104
Кнопки C1 и C2
55
Применение тормозов
81
Расход топлива
60
Вспомогательные материалы
11
индикатор температуры охлаждающей
жидкости
38
B
индикатор круиз-контроля
35
Тормозные диски
Отображение демпфирования
36
проверка
105
Демпфирование
53
Тормозная жидкость
режим день-ночь
27
передний тормоз, доливка
106
Дневные ход. Огни
58
заднего тормоза, доливка
108
информационный дисплей
30
Уровень тормозной жидкости
Тема дисплея
56
передний тормоз, проверка
106
Расстояние
59
задний тормоз, проверка
108
обороты двигателя
34
Тормозные колодки
Дополнительные функции
47
передний тормоз, проверка
107
Виджет ИЗБРАННОЕ
63
задний тормоз, проверка
110
Отображение избранных параметров
39
Тормозная система
104-110
Вилка (опция)
54
Тормоза
81
Отображение вилки
36
Выход из строя
отображение уровня топлива
38
буксировка
84
отображение передачи
37
C
Общая информация
45
Тип гарнитуры
56
Переключатели C1 и C2
21
рукоятка с подогревом (опция)
37
Вместимость
Рукоятки с подогревом (опция)
51, 61
Охлаждающая жидкость
145
Сиденье с подогревом (опция)
51, 61
моторное масло
133, 145
Виджет ПОДОГРЕВ
64
топливо
85, 146
предупреждение об обледенении
28
Цепь
индикаторные лампы
29
проверка
101
Виджет KTM MY RIDE
62
очистка
98
KTM MY RIDE
40
грязь, проверка на наличие
98
Язык
61
Направляющая цепи
большой виджет
33, 62
проверка
101
Лаунч контроль
49
162
ПЕРЕЧЕНЬ
Отображение нагрузки
36
Система круиз-контроля
меню
39
работа
18
Мотоцикл
50
Обслуживание клиентов
11
MTC+MSR (опция)
51
D
Виджет МУЗЫКА
65
Дата
Навигация
41
регулировка
58
Навигационная информация
41
Дневные ходовые огни
117
Виджет НАВИГАЦИЯ
63
Декларации соответствия
153-154
Отображение навигации (опция)
39
для конкретной страны (CCU-2)
154
одометр
34
для конкретной страны (KTM RACE ON)
153
общий вид
26
Диагностический разъем
125
Сопряжение
43
ДХО
117
конфигурация "производительность"
(опция)
32
E
Регулятор предварительного
Аварийный выключатель
20
натяга
53, 88
Двигатель
Давление
60
обкатка
73
Квикшифтер + (опция)
52
Номер двигателя
14
Отображение езды
35
Моторное масло
Режим езды
47, 129
доливка
134
подогрев сидений (опция)
37
замена
131
Техобслуживание
47
Уровень моторного масла
Настройки
55
проверка
131
сигнальная лампа переключения
Звездочка двигателя
передач
34
проверка
101
Амортизатор (опция)
55
Управление тяговым моментом
Отображение амортизатора
37
двигателя
81
регулировка проскальзывания
130
Окружающая среда
9
Регулятор проскальзывания
50
F
малый виджет
33, 62
скорость
35
Рисунки
11
Подвеска
52
Педаль ножного тормоза
25
Режим работы подвески
89
установка подножки
67
телефония
44
Подножки
Температура
60
регулировка
68
Чувствительность отклика на
Вилка
88
поворот ручки газа
48, 130
Перья вилки
время
39
пыльники, очистка
92
СКДВ
46
Артикул вилки
15
Трек
48
Переднее водительское сиденье
Отображение гоночной трассы (опция)
31
монтаж
94
Поездка 1
45
снятие
93
Поездка 2
45
Переднее колесо
Единицы измерения
59
установка
111
Громкость
42
снятие
111
предупреждения
28, 46
Крышка заливной горловины топливного бака
Виджет ИНФОРМАЦИЯ
64
закрытие
23
Комбинированный переключатель
открытие
22
левая сторона
16
Накладка топливного бака, левая
справа
20
установка
95
Уровень охлаждающей жидкости
снятие
95
расширительный бачок, проверка
127
Топливо, масла и т.д
11
корректировка в расширительном бачке
127
163
ПЕРЕЧЕНЬ
Предохранители
O
в блоке предохранителей, замена
123
Масляный фильтр
H
замена
131
Рычаг переднего тормоза
16
Масляные сетки
исходное положение, регулировка
67
очистка
131
Положение руля
66
Руководство пользователя
9
регулировка
66
P
Проблесковый сигнал аварийной
Парковка
82
сигнализации
20
Пассажирские подножки
24
Выключатель проблескового сигнала
аварийной сигнализации
20
Пассажирское сиденье
Фара
монтаж
93
дневные ходовые огни
117
снятие
93
диапазон, регулировка
124
Регулятор предварительного натяга
53, 88
Настройка фар
Подготовка к эксплуатации
проверка
124
совет по подготовке к началу
использования
72
Кнопка звукового сигнала
18
после хранения
139
I
проверки и меры по техническому
Предупреждение об обледенении
28
обслуживанию при подготовке
к эксплуатации
75
Иммобилизатор
22
Защитная одежда
9
Подразумеваемая гарантия
11
Индикаторные лампы
29
Q
Предполагаемое использование:
7
Квикшифтер +
78
K
R
Номер ключа
14
Кнопка системы RACE-ON
21
L
Ключ системы RACE-ON
22
Батарейка ключа системы RACE-ON,
Лаунч контроль
77
замена
121
Переключатель света
17
Задняя звездочка
Багаж
73
проверка
101
M
Заднее колесо
Главный предохранитель
установка
113
замена
122
снятие
113
Главный глушитель
Заправка топливом
установка
97
топливо
