Руководство по эксплуатации

Установки для Обработки Воздуха

3. Введение

Данное руководство предоставляет основную информацию, необходимую для управления

Установкой для Обработки Воздуха (Air Handling Unit - AHU). Установки для обработки воздуха AHU

используются для кондиционирования и обработки воздуха с точки зрения температуры, влажности и

контроля уровня CO₂. Есть четыре типа установок AHU, основанные на внешних устройствах,

используемых для охлаждения или обогрева:

1. AH-ERQ-U

AH-(ERQ)-U соединена с конденсаторной установкой Daikin ERQ;

2. AH-W-U

AH-(Water - Вода)-U соединена с внешним устройством, которое производит горячую воду или

холодную воду, используемую в водяных теплообменниках;

3. AH-DX-U

The AH-(Direct eXpansion - Прямое расширение)-U соединена с внешним конденсатором;

4. AH-WDX-U

Данный тип AH-(Water Direct eXpansion - Водяное Прямое расширение)-U может быть

подсоединена как к устройству водяного, так и прямого расширения.

Схемы на рисунках 1 и 2 представляют собой два возможных расположения AHU:

Рисунок 1: Образец схемы AHU №1

1. Вход свежего воздуха / заслонка

8. Фильтр

2. Рукавный фильтр

9. Вентилятор

рециркуляционного

3. Роторный теплообменник

воздуха

4. Змеевик непосредственного испарения

10. Выходное отверстие для отработанного

5. Приточный вентилятор

воздуха

6. Воздухораспределитель

11. Крыша для наружной установки

7. Отверстие для рециркуляционного

воздуха

Руководство по эксплуатации

Установки для Обработки Воздуха

D-EOMAH00006-20RU

6

Установки для Обработки Воздуха

Руководство по эксплуатации

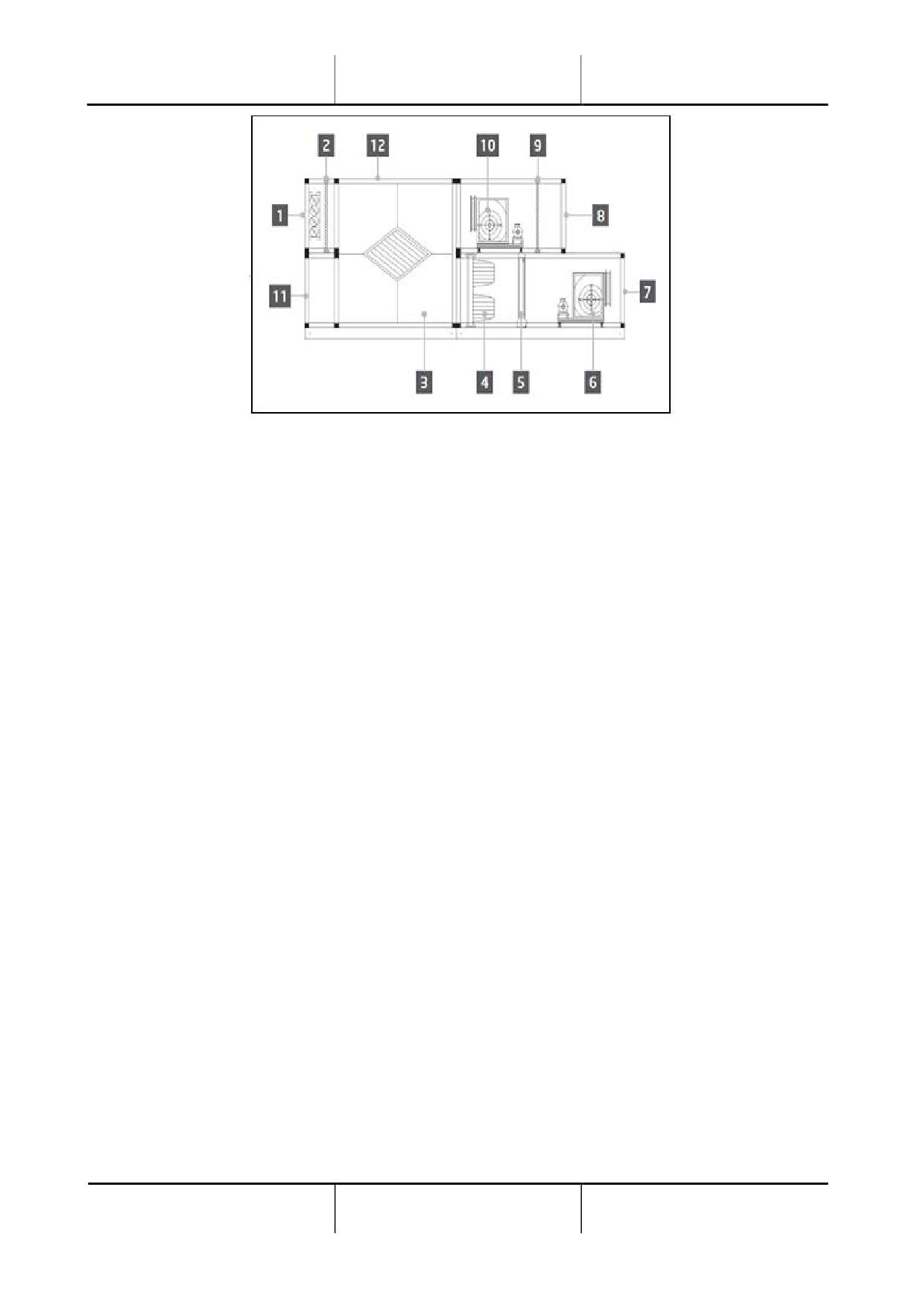

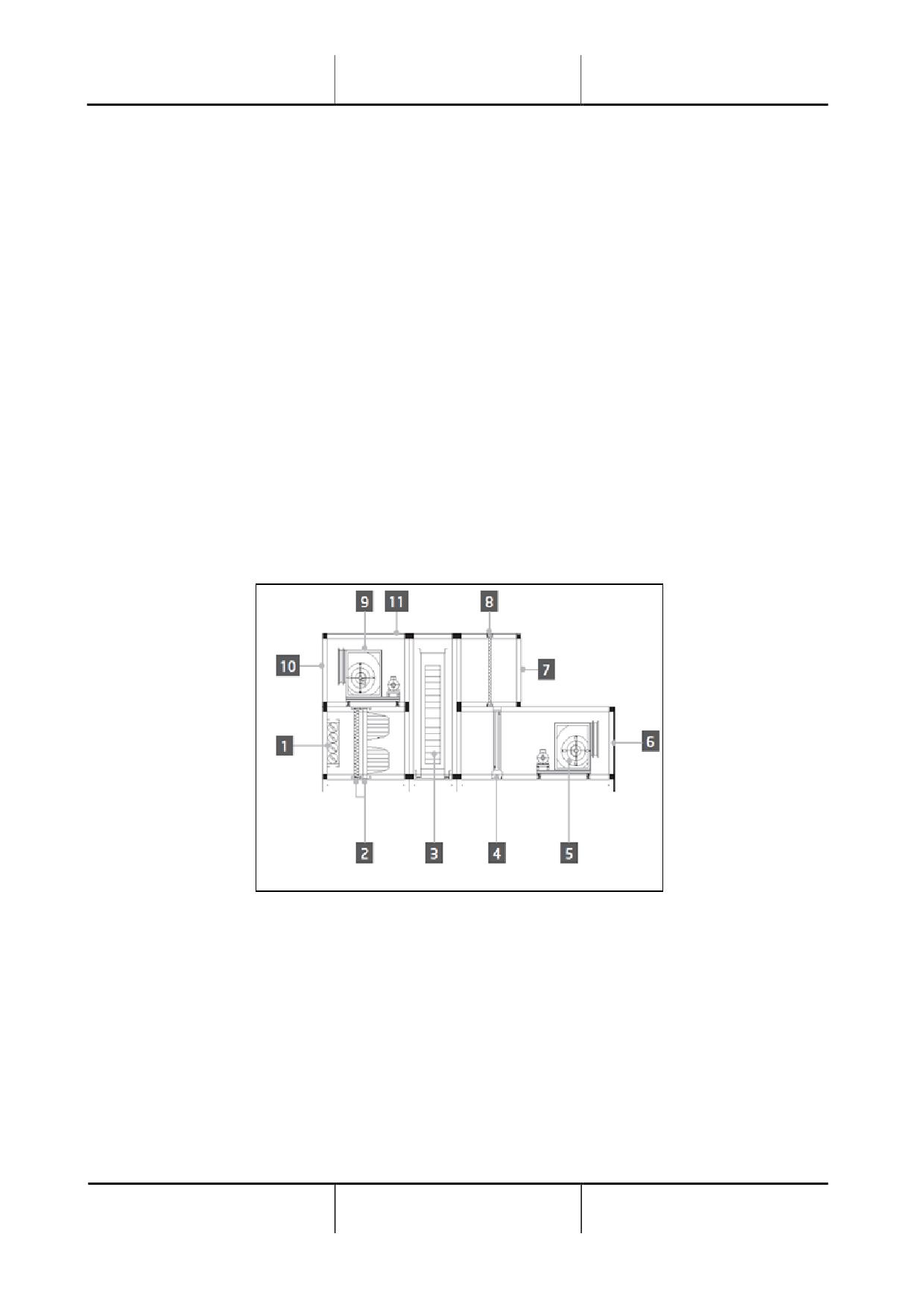

Рисунок 2: Образец схемы AHU №2

1. Вход свежего воздуха / заслонка

7. Воздухораспределитель

2. Панельный фильтр

8. Отверстие для рециркуляционного

3. Пластинчатый теплообменник для

воздуха

рекуперации тепла

9. Панельный фильтр

4. Рукавный фильтр

10. Вентилятор

рециркуляционного

5. Змеевик непосредственного испарения

воздуха

6. Приточный вентилятор

11. Выходное

отверстие

для

рециркуляционного воздуха

12. Крыша для наружной установки

Основные компоненты AHU Daikin:

-

Воздушные фильтры: фильтр предварительной очистки, фильтр тонкой очистки, мешочный

фильтр, HEPA-фильтр.

Каждая установка обработки воздуха AHU может быть оснащена несколькими типами

фильтров, используемых для очистки воздуха от мелких частиц пыли, пыльцы и т.д...

-

Устройство для рекуперации тепла/холода: Колесо, объемный пластинчатый теплообменник,

катушка RAR или

смесительная заслонка.

Эти устройства используются для рекуперации холода или тепла из рециркуляционного

воздуха. Часть отработанного воздуха смешивается со свежим воздухом, таким образом,

обеспечивается приближение его температуры на входе к заданному значению.

-

Водяной/электрический змеевики и змеевик непосредственного испарения.

Данные устройства используются для обеспечения необходимых температурных условий.

-

Приточный вентилятор и вентилятор рециркуляционного воздуха.

Эти устройства используются для регулировки объема воздуха, часто управляются с помощью

инвертора.

-

Приточная воздушная заслонка и заслонка на возврате воздуха.

Данные устройства при включении обеспечивают подачу воздуха через установку для его

обработки.

Установки для Обработки Воздуха

Руководство по эксплуатации

D-EOMAH00006-20RU

7

Руководство по эксплуатации

Установки для Обработки Воздуха

4. Интерфейс пользователя

В этой главе рассматриваются несколько доступных пользователю режимов управления AHU.

4.1 Интерфейс Контроллера POL687/ 638

В зависимости от выбранной модели, имеются два разных контроллера для управления AHU: POL687

для AHU модели Modular (или Compact в версиях программного обеспечения до Airstream 0.10.B),

POL638 для модели Professional.

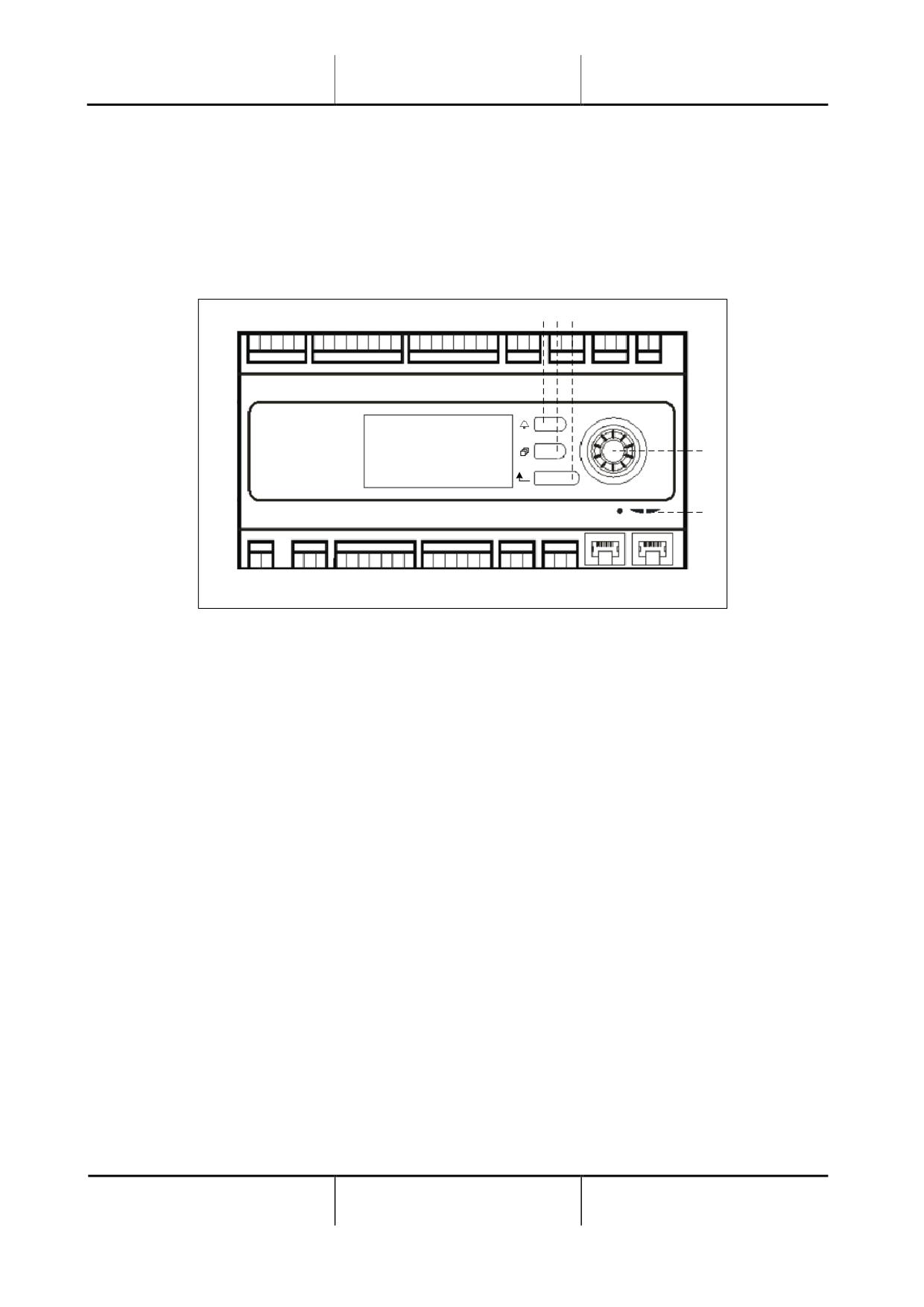

На приведенном ниже рисунке показана схема интерфейса контроллера POL687.

1 2

3

4

5

Контроллер POL687

Со ссылкой на рисунок 3 можно определить:

1) Кнопка Сигнализация: эта кнопка позволяет пользователю напрямую обратиться к меню

Аварийные сигналы.

2) Кнопка Главное меню: данная кнопка используется для возврата в Главное меню в любое

время.

3) Кнопка Назад: позволяет пользователю перейти к предыдущему экрану.

4) Кнопка-колесико выбора: данная кнопка позволяет пользователю перемещаться по пунктам

меню. Нажатие кнопки - переход к следующей странице, вращение - прокрутка текущей

страницы вверх и вниз.

5) Светодиодный индикатор BSP/BUS: эти светодиодные индикаторы позволяют пользователю

отслеживать состояние контроллера POL687.

На приведенном ниже рисунке показана схема интерфейса контроллера POL638.

Руководство по эксплуатации

Установки для Обработки Воздуха

D-EOMAH00006-20RU

8

Установки для Обработки Воздуха

Руководство по эксплуатации

2 1

3

4

5

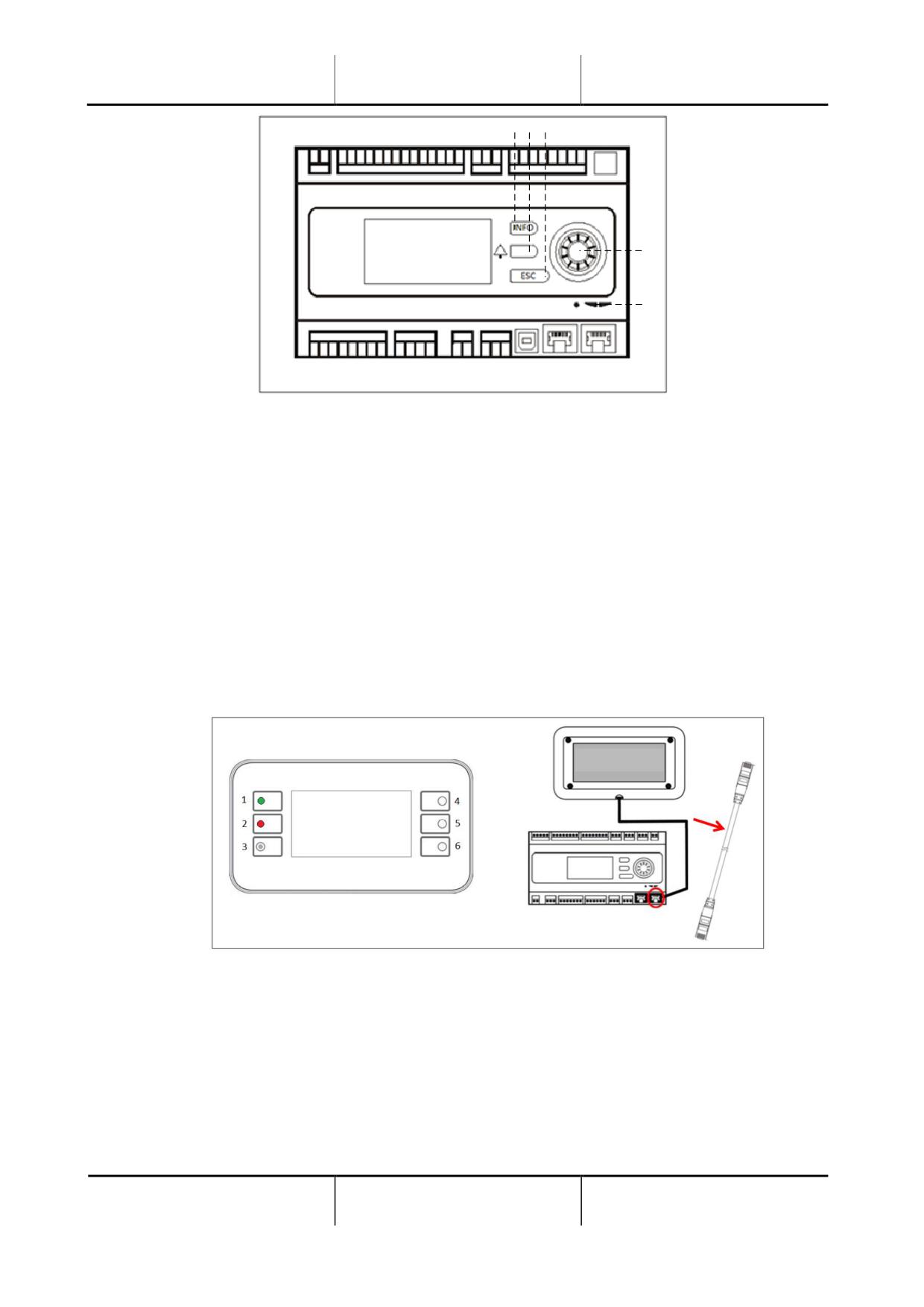

Контроллер POL638

Различия между интерфейсами POL687 и POL638 заключаются в кнопках “Главное меню” и “Назад”,

связанных с кнопками “INFO” и “ESC” соответственно.

4.2 Внешний человеко-машинный интерфейс

Человеко-машинный интерфейс (ЧМИ)- устройства, подключаемые к главному контроллеру

(POL687/638) для создания дистанционных интерфейсов между контроллером и пользователем.

Существуют два разных дистанционных интерфейса: POL871 и POL895. Оба демонстрируют одну и ту

же страницу, отображаемую на основном контроллере, и подключаются к выходу “T-HI” контроллера.

4.2.1

6-кнопочный ЧМИ с ЖК-дисплеем (POL871)

На приведенном ниже рисунке показан POL871, 6-кнопочный интерфейс с ЖК-дисплеем, а также

способ его подключения к основному контроллеру с помощью обычного кабеля Ethernet:

С учетом вышесказанного, можно указать следующие кнопки:

1. Кнопка 1: Главное меню

Внутри кнопки находится светодиод, обозначающий состояние AHU:

- Светодиод зеленого цвета: AHU работает

- Светодиод мигает оранжевым цветом: AHU в аварийном состоянии

2. Кнопка 2: Переход непосредственно на страницу аварийных сигналов.

3. Кнопка 3: Кнопка возврата.

4. Кнопка 4: Прокрутка вверх / увеличение значений.

Установки для Обработки Воздуха

Руководство по эксплуатации

D-EOMAH00006-20RU

9

Руководство по эксплуатации

Установки для Обработки Воздуха

5. Кнопка 5: Прокрутка вниз / уменьшение значений.

6. Кнопка 6: Ввод / подтверждение.

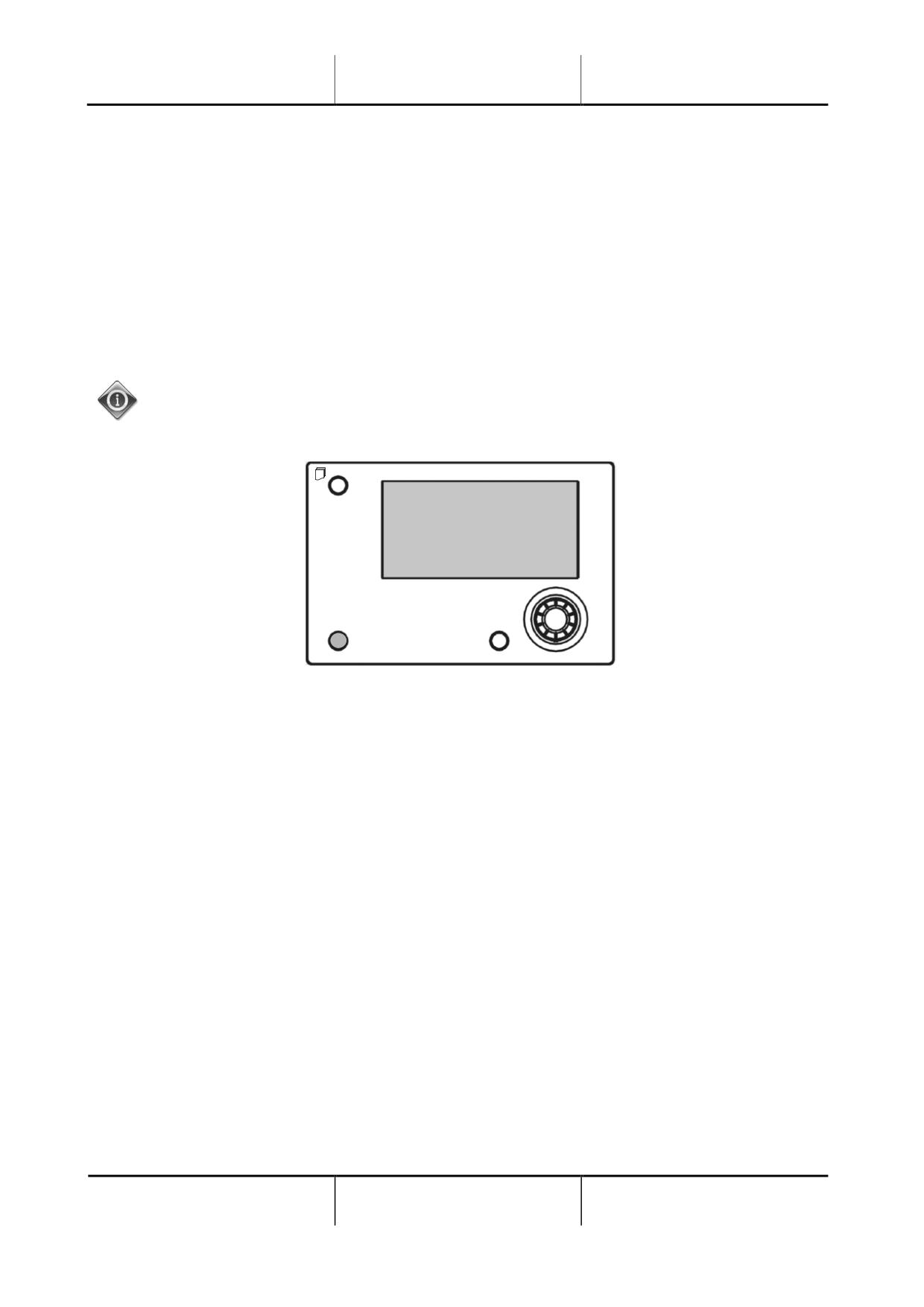

4.2.2 Кнопка-колесико ЧМИ (POL895)

POL895 представляет собой внешний интерфейс с кнопкой-колесиком, дублирующим

комбинированный навигационный контроллер ЧМИ (при его наличии). Все регулировки просмотра

данных и настройки уставок, имеющиеся на главном контроллере ЧМИ, также доступны и на

дистанционной панели. Навигация идентична контроллеру агрегата, как описана в данном

руководстве.

При включенной дистанционной панели на начальном экране отображаются подключенные к ней

модули. Выделите нужный модуль и нажмите колесо навигации для доступа к его параметрам.

При длительном нажатии кнопки ESC на экране отображается перечень подключенных

контроллеров. Выберите нужный контроллер с помощью колесика.





Расстояние, на котором располагается дистанционный ЧМИ, может быть увеличено до 700 м при

использовании соединения для подключения технологической шины, имеющегося на главном

контроллере.

Руководство по эксплуатации

Установки для Обработки Воздуха

D-EOMAH00006-20RU

10

Установки для Обработки Воздуха

Руководство по эксплуатации

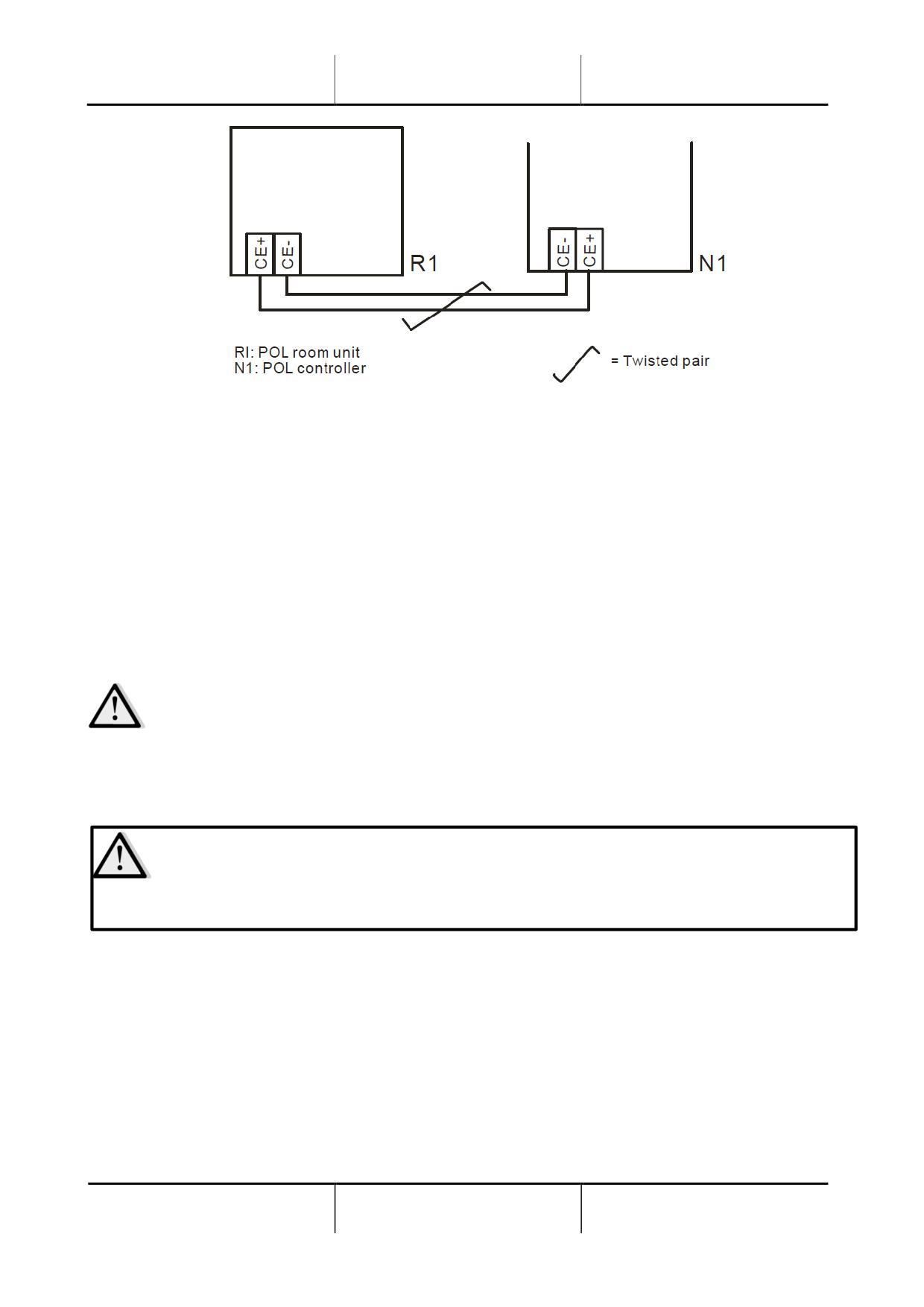

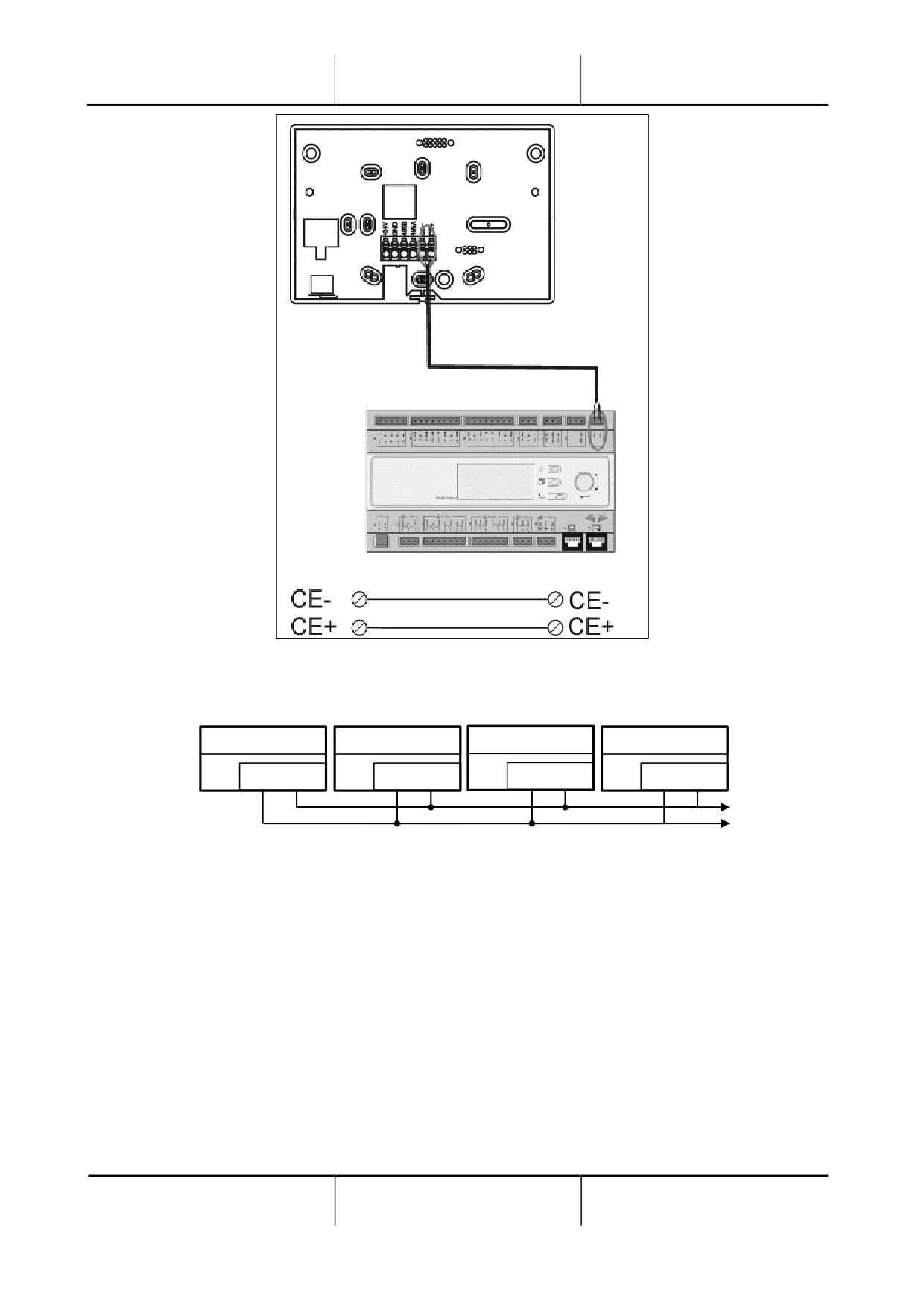

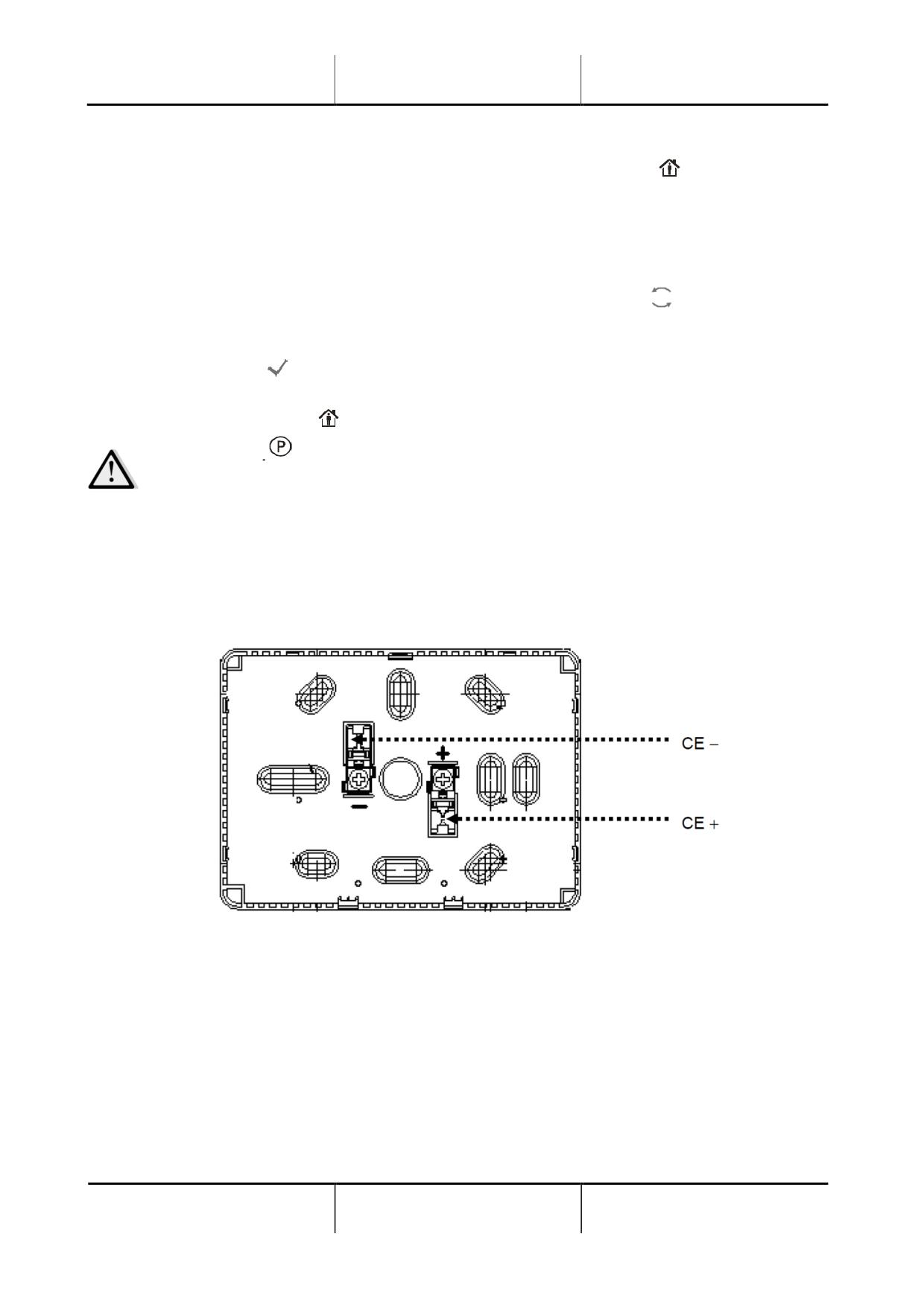

Показанная ниже последовательная схема позволяет подключить к одному ЧМИ до 8 установок.

Дополнительная информация приведена в инструкции к конкретному ЧМИ.

Дистанционный

Установка 1

Установка 2

Установка 3

CE- CE+

CE- CE+

CE- CE+

CE- CE+

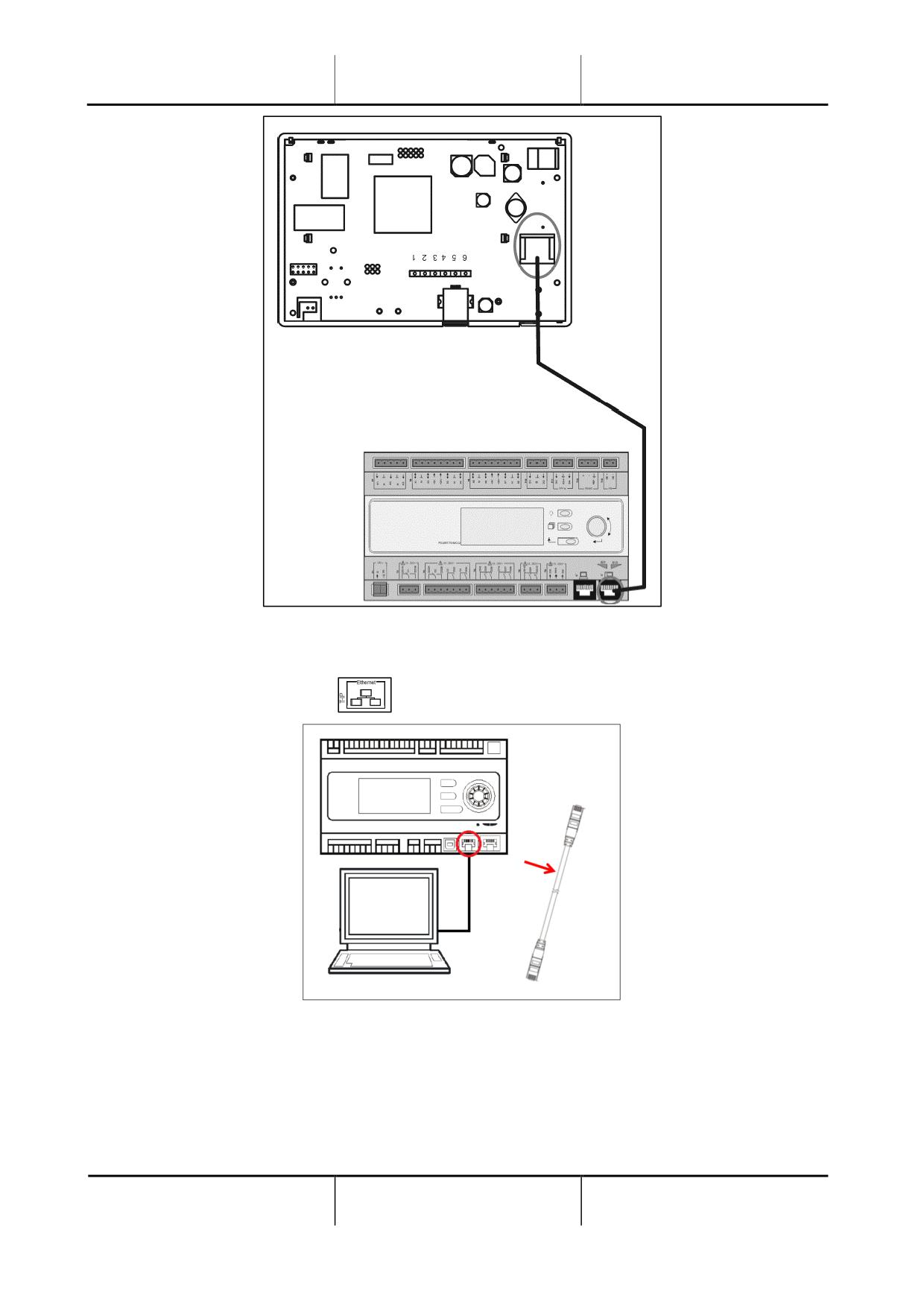

Дистанционный интерфейс также может быть подключен с помощью кабеля Ethernet (витая пара).

Максимальная длина кабеля зависит от его характеристик:

• Экранированный кабель: не более 50 м

• Неэкранированный кабель: не более 3 м

В этом случае подключение выполняется как показано на следующем рисунке.

Установки для Обработки Воздуха

Руководство по эксплуатации

D-EOMAH00006-20RU

11

Руководство по эксплуатации

Установки для Обработки Воздуха

4.3 WEB-Человеко-Машинный Интерфейс

Главный контроллер может быть подключен к компьютеру с помощью кабеля Ethernet, через выход

"Ethernet" на самом контроллере

Для доступа к меню контроллера через WEB-ЧМИ необходимо выполнить следующие действия

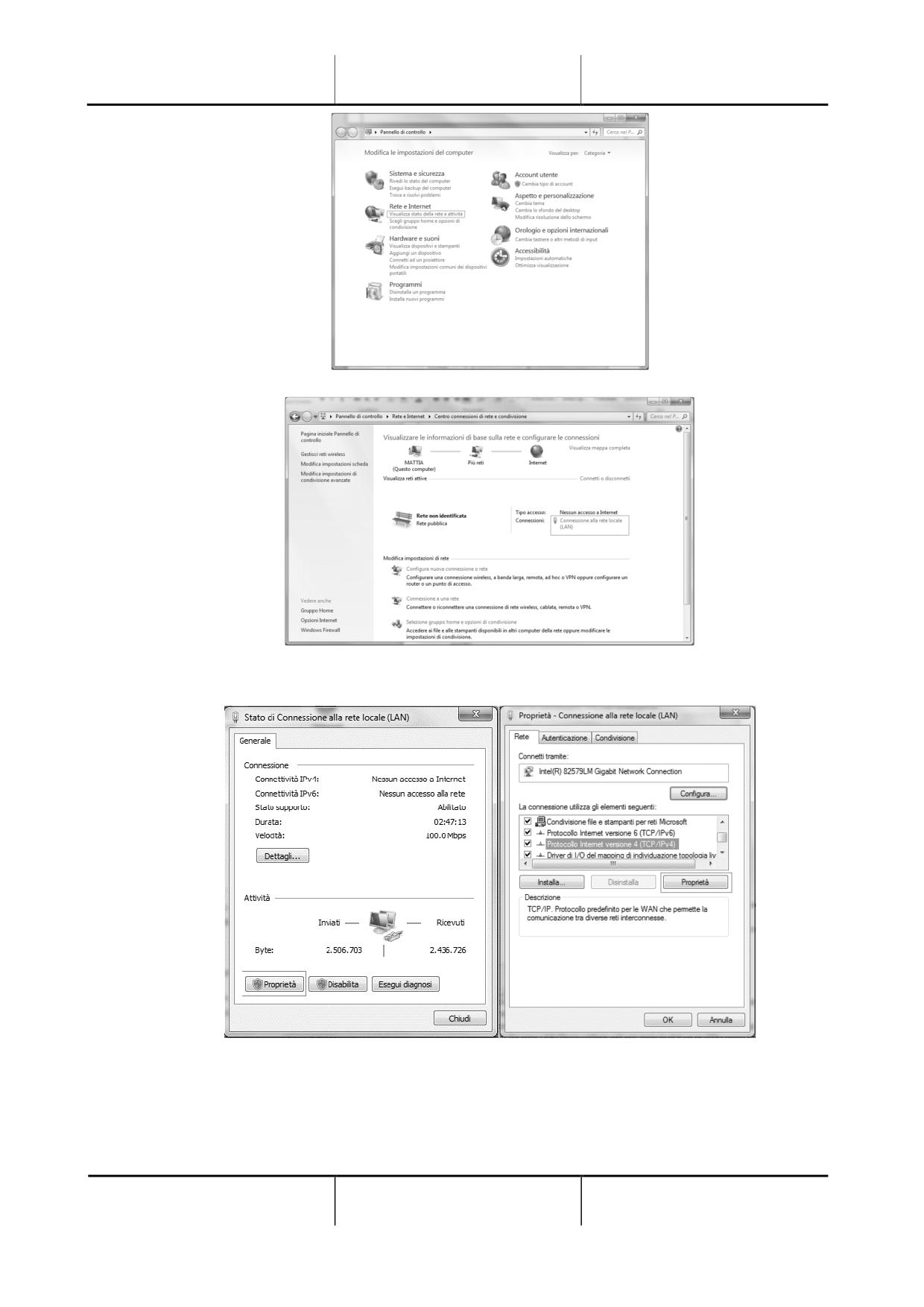

1. Установить статический IP (Windows 7):

Пуск -> Панель управления -> Просмотр состояния сети и задач -> Подключение по

локальной сети

Руководство по эксплуатации

Установки для Обработки Воздуха

D-EOMAH00006-20RU

12

Установки для Обработки Воздуха

Руководство по эксплуатации

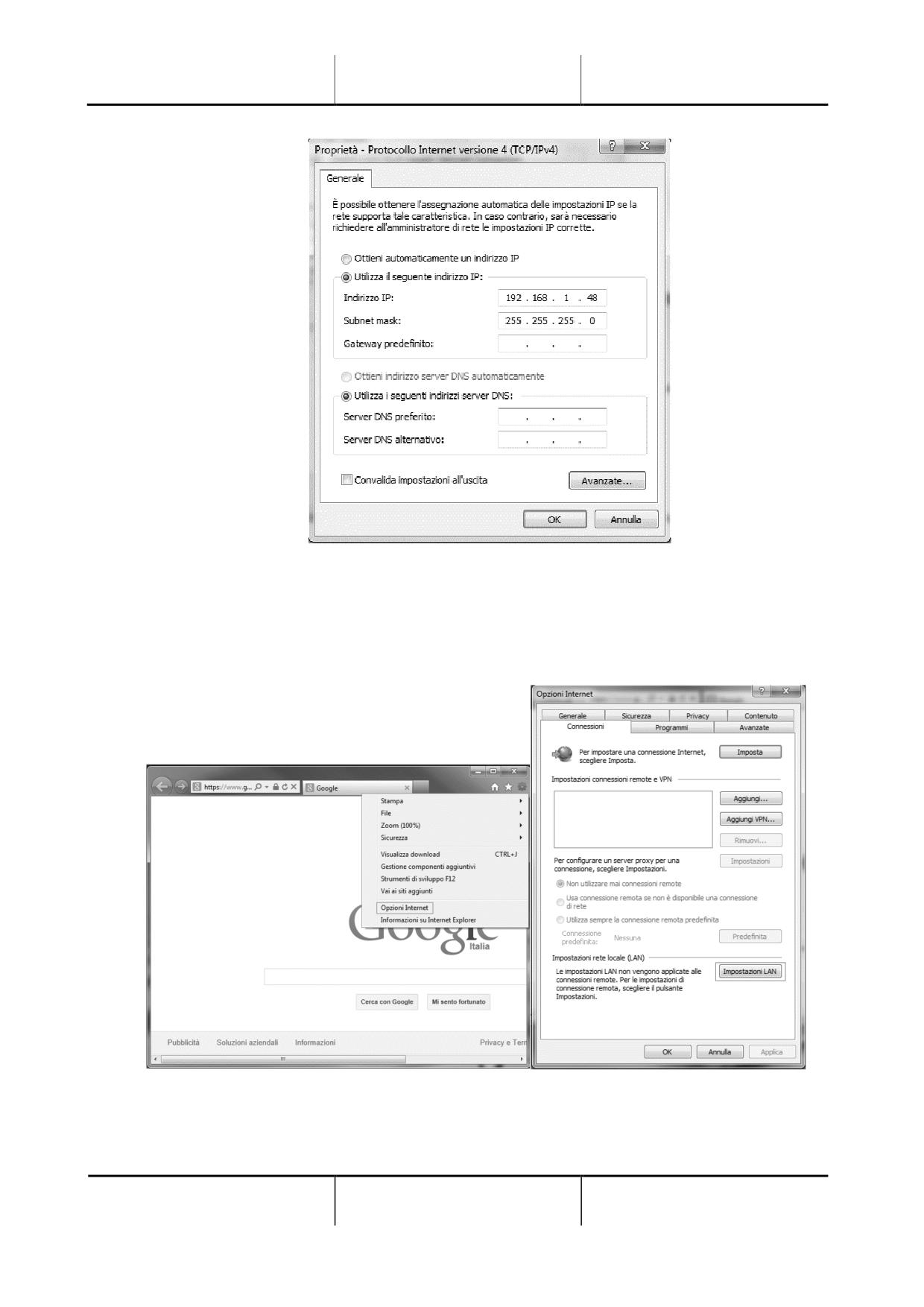

Свойства -> Интернет-протокол 4(TCP/IPv4) -> Свойства

2. Установить "Использовать следующий IP-адрес" и "Использовать следующие адреса DNS-

сервера" и ввести вручную:

- IP-адрес 192.168.1.xxx, где xxx - это любое число от 1 до 254, кроме 42

- Маска подсети 255.255.255.0

Установки для Обработки Воздуха

Руководство по эксплуатации

D-EOMAH00006-20RU

13

Руководство по эксплуатации

Установки для Обработки Воздуха

3. Нажать Ok

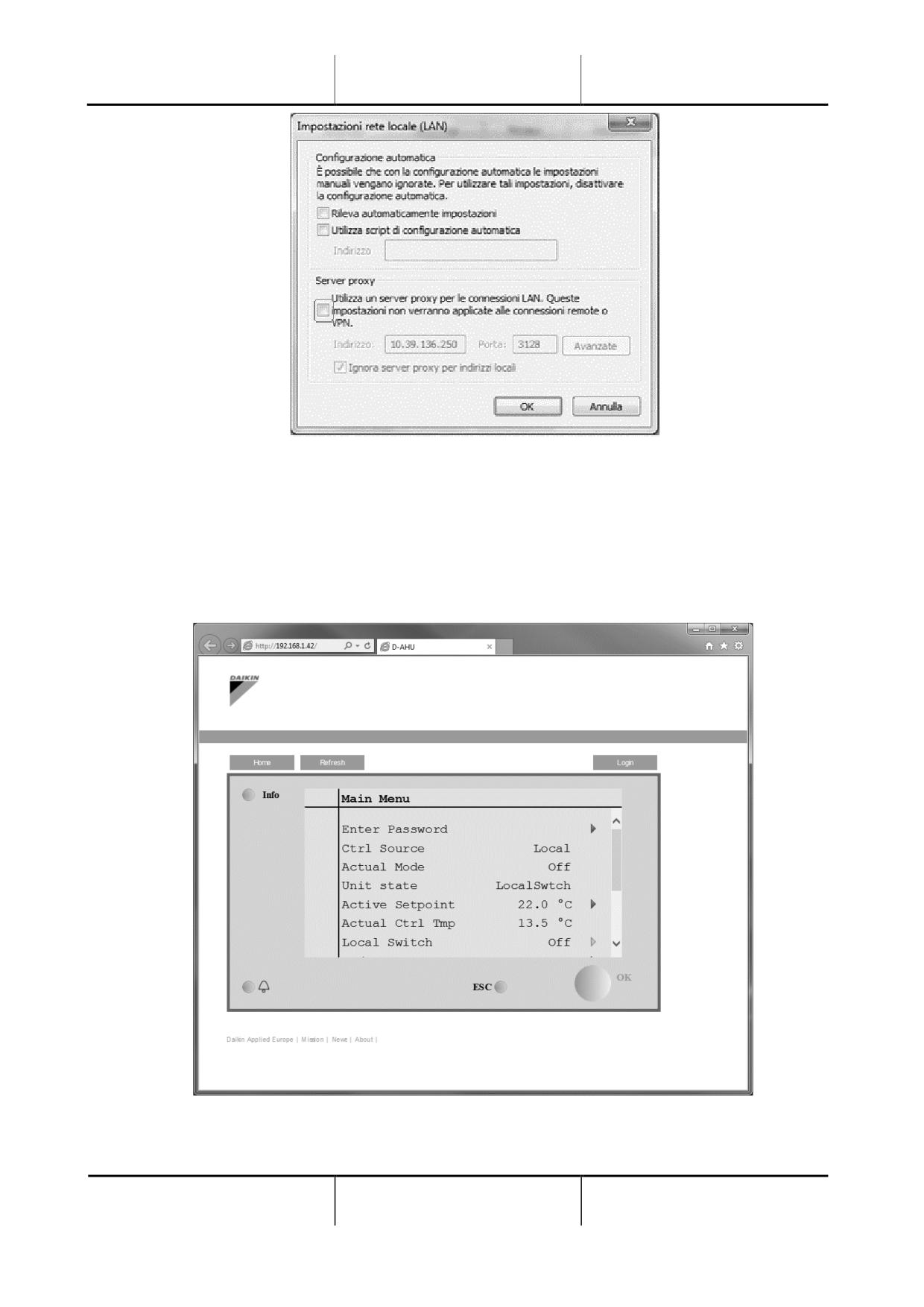

Перед запуском WEB-ЧМИ, пользователю следует убедиться в том, что прокси-серверы в браузере

отключены:

1. Для Internet Explorer выберите:

Инструменты -> Опции Интернет -> Подключения -> Настройки локальной сети

2. Отключить «Использовать прокси-сервер для локальных подключений (Эти настройки не

применяются для подключений удаленного доступа или VPN-соединения)"

Руководство по эксплуатации

Установки для Обработки Воздуха

D-EOMAH00006-20RU

14

Установки для Обработки Воздуха

Руководство по эксплуатации

3. В адресной строке браузера введите http://192.168.1.42 и при появлении на экране

соответствующего запроса, введите имя пользователя и пароль:

- Имя пользователя: ADMIN

- Пароль: SBTAdmin!

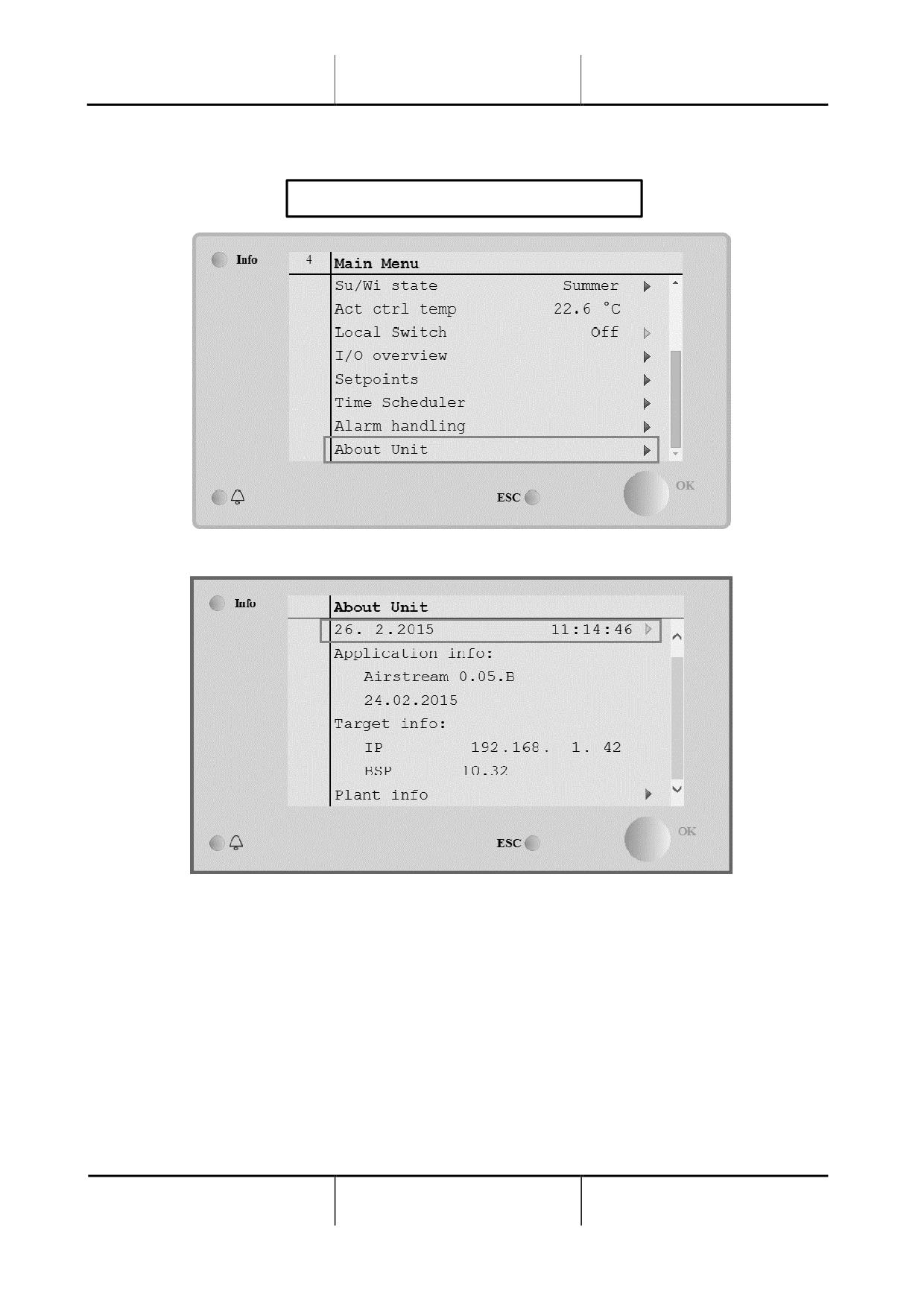

Должна появиться следующая страница.

Установки для Обработки Воздуха

Руководство по эксплуатации

D-EOMAH00006-20RU

15

Руководство по эксплуатации

Установки для Обработки Воздуха

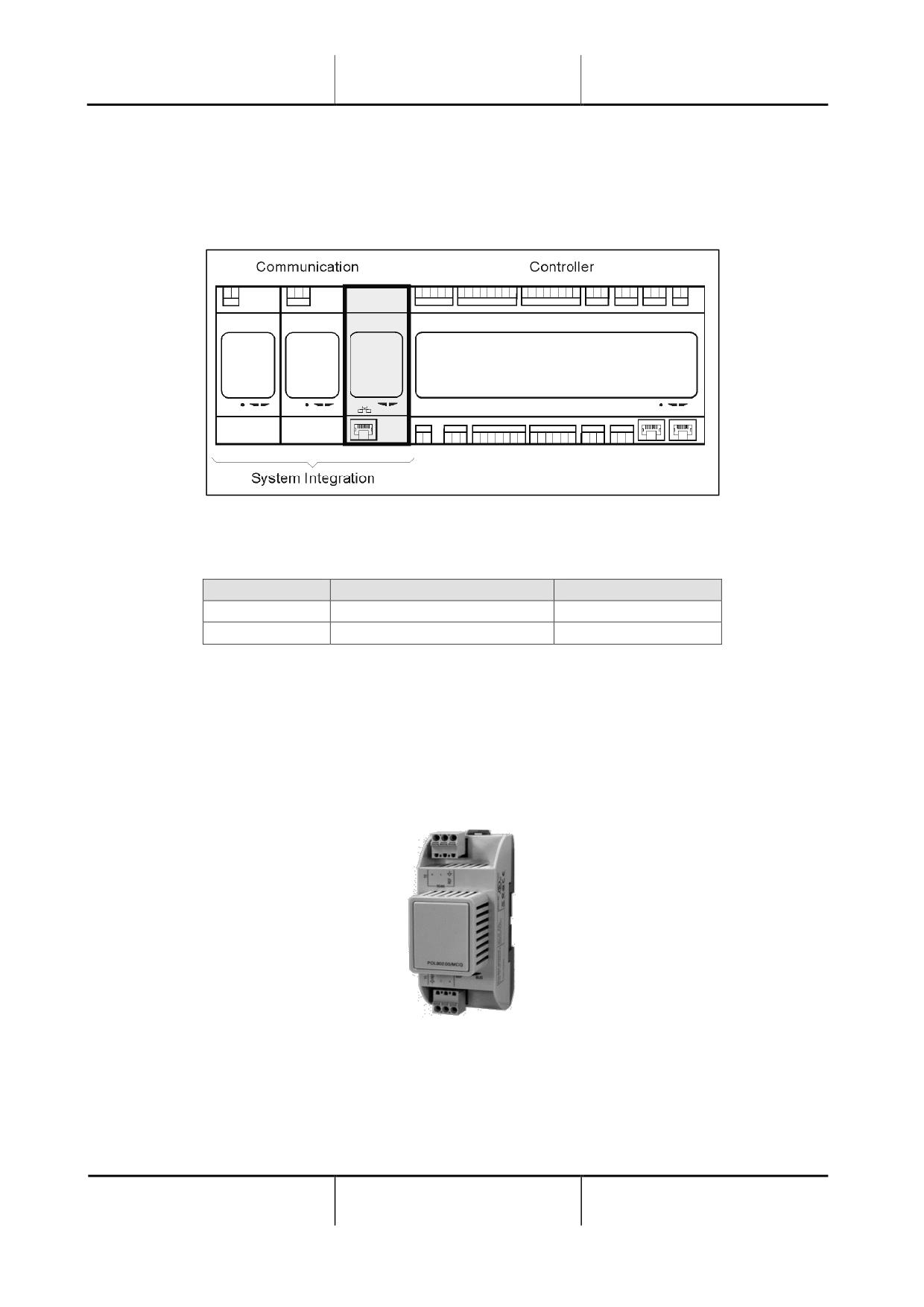

4.4 Модули связи

Для работы интерфейса BAS или другого дистанционного интерфейса любой из указанных ниже

модулей можно подключать напрямую к левой части главного контроллера. Для подключения

снимите заглушки с контроллера и коммуникационного модуля, при установке происходит

следующее:

После загрузки контроллер автоматически обнаруживает новые модули. Настройки конфигурации

зависят от используемого протокола передачи данных.

Модуль

Номер детали

Использование

Modbus

POL902.00/MCQ

Дополнительно

BACnet/IP.

POL908.00/MCQ

Дополнительно

Информация о различных поддерживаемых протоколах и полный перечень параметров приведены в

отдельных документах.

4.4.1 Установка модуля Modbus

При подключении к BMS по каналу Modbus, установка должна быть оборудована соответствующим

модулем (POL902). Модуль подключается к контроллеру установки в соответствии с указаниями,

приведенными в предыдущем разделе.

Модуль оборудован двумя различными портами, однако запрограммирован и функционирует только

верхний. Параметры передачи данных задаются в отдельном меню.

Руководство по эксплуатации

Установки для Обработки Воздуха

D-EOMAH00006-20RU

16

Установки для Обработки Воздуха

Руководство по эксплуатации

5. Функции управления

В настоящем разделе описаны основные функции управления, предусмотренные в AHU Daikin. Ниже

приведено описание стандартной последовательности активации устройств управления

терморегуляцией, предусмотренных в AHU Daikin.

Свежий/отработанный

Открытие воздушной

заслонки

Подача/обратная линия

Запуск вентилятора

Устройство

рекуперации тепла

Заслонка смесителя

Обогрев

Охлажде

ERQ

ERQ

Змеевик

ERQ

Змеевик

+

нагреваю

охлаждаю

Змеевик

щей воды

щей воды

нагревающей

воды

Электрическая обмотка

Запуск осуществляется в соответствии с логикой управления энергосбережением, для соблюдения

заданного значения температуры.

После полного включения устройства (100% работоспособности), в соответствии с указанной выше

последовательностью, запускается следующее устройство. Данная последовательность также

определяет порядок отключения устройств (в обратном порядке). Таким образом, непосредственное

управление ближними устройствами возможно только в том случае, если дальние не работают. Это

обеспечивает соблюдение заданной температуры при минимальном энергопотреблении.

Последовательность активации определяется устройствами, фактически входящими в состав

AHU, и может меняться соответственно.

Установки для Обработки Воздуха

Руководство по эксплуатации

D-EOMAH00006-20RU

19

Руководство по эксплуатации

Установки для Обработки Воздуха

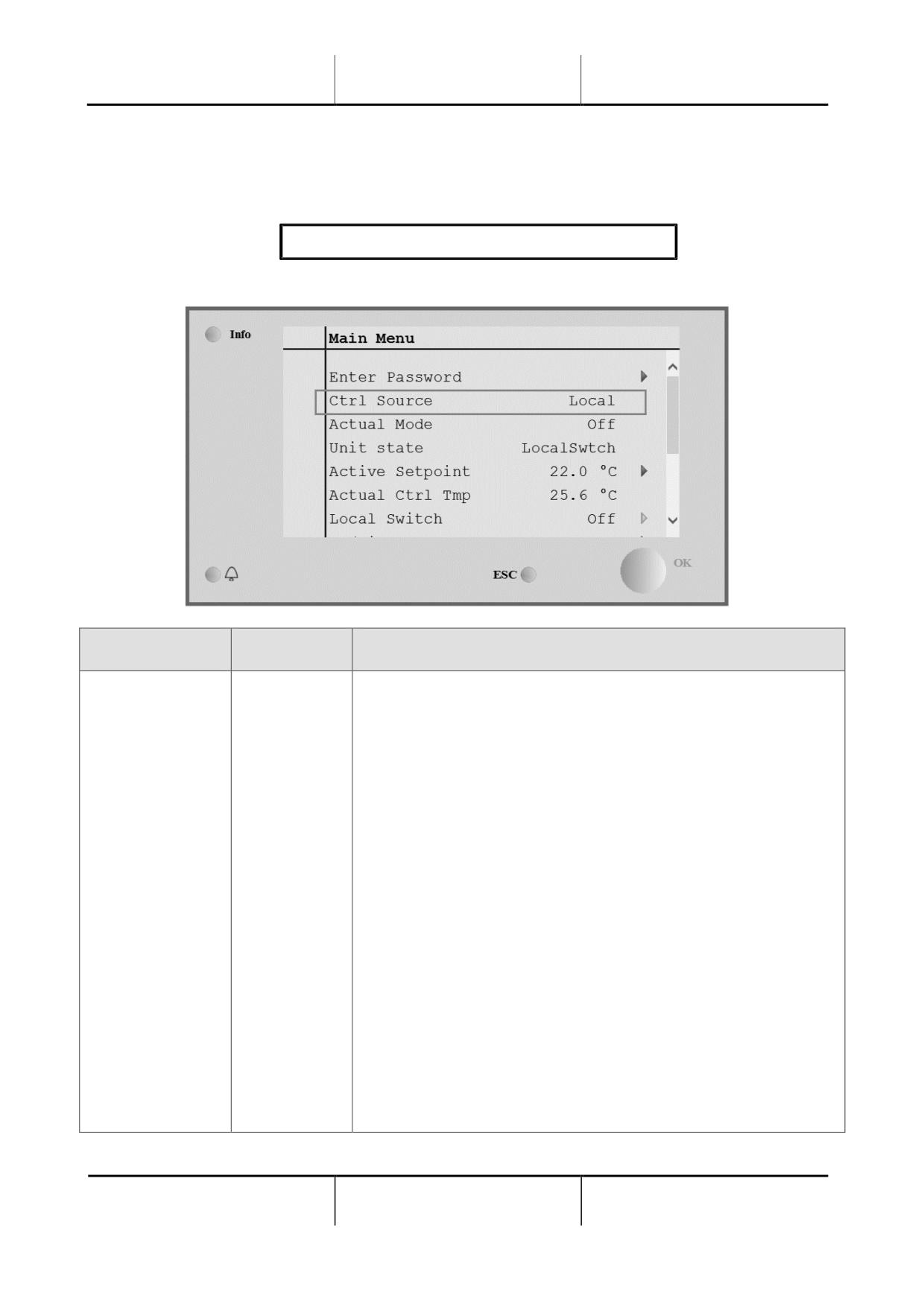

7. Источник управления

Отображение устройства, фактически управляющего AHU. Все возможные источники управления

приведены в таблице ниже

Путь ЧМИ: Главное Меню Источник Управл

Пункт главного

Значение

Описание

меню

Источник

- Местный

- Местный:

управления

- BMS

a. ЧМИ: установка управляется напрямую через интерфейс

контроллера или автоматически через Планировщик. Более

подробная информация приведена на странице Локальный

переключатель (Раздел 10).

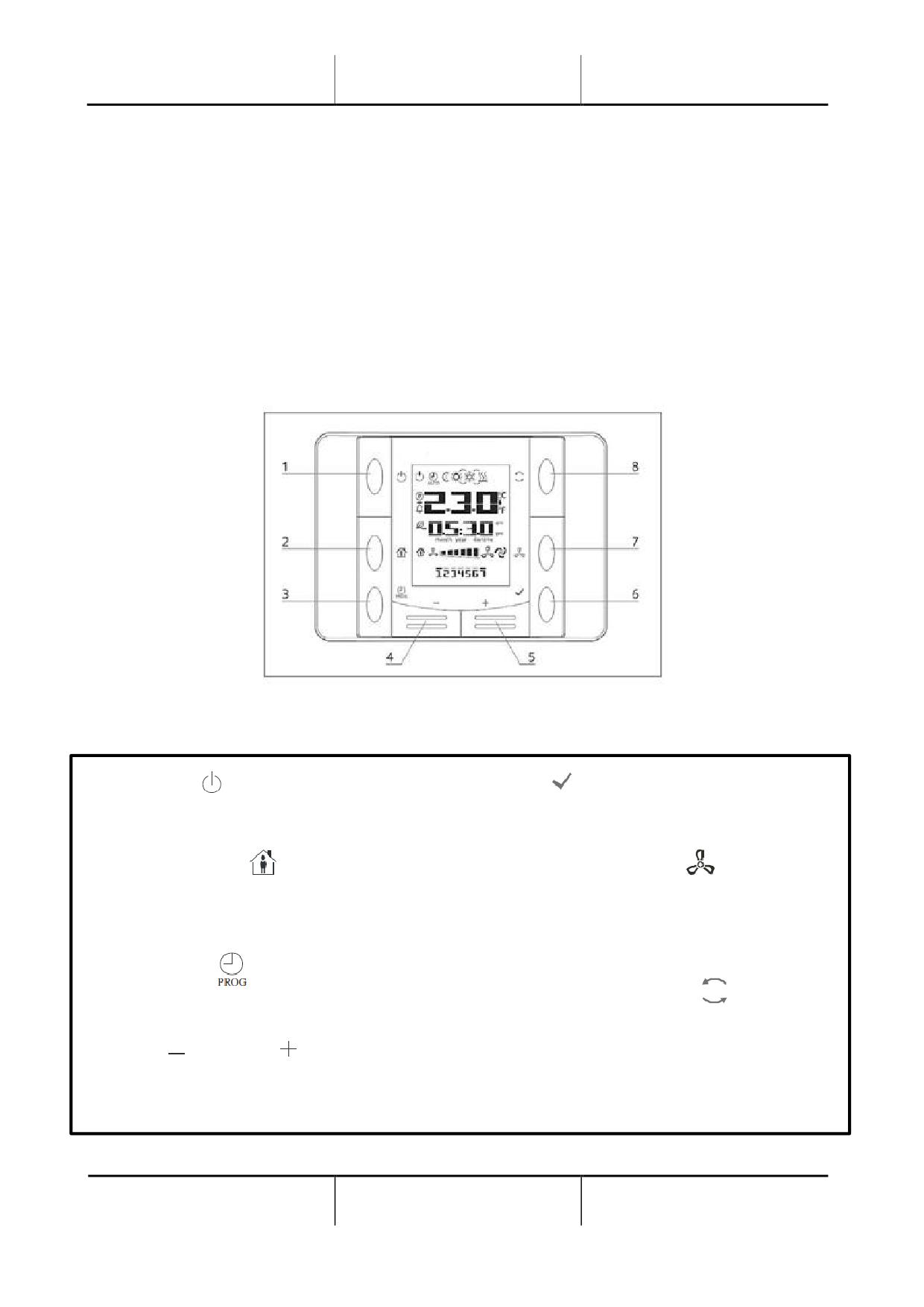

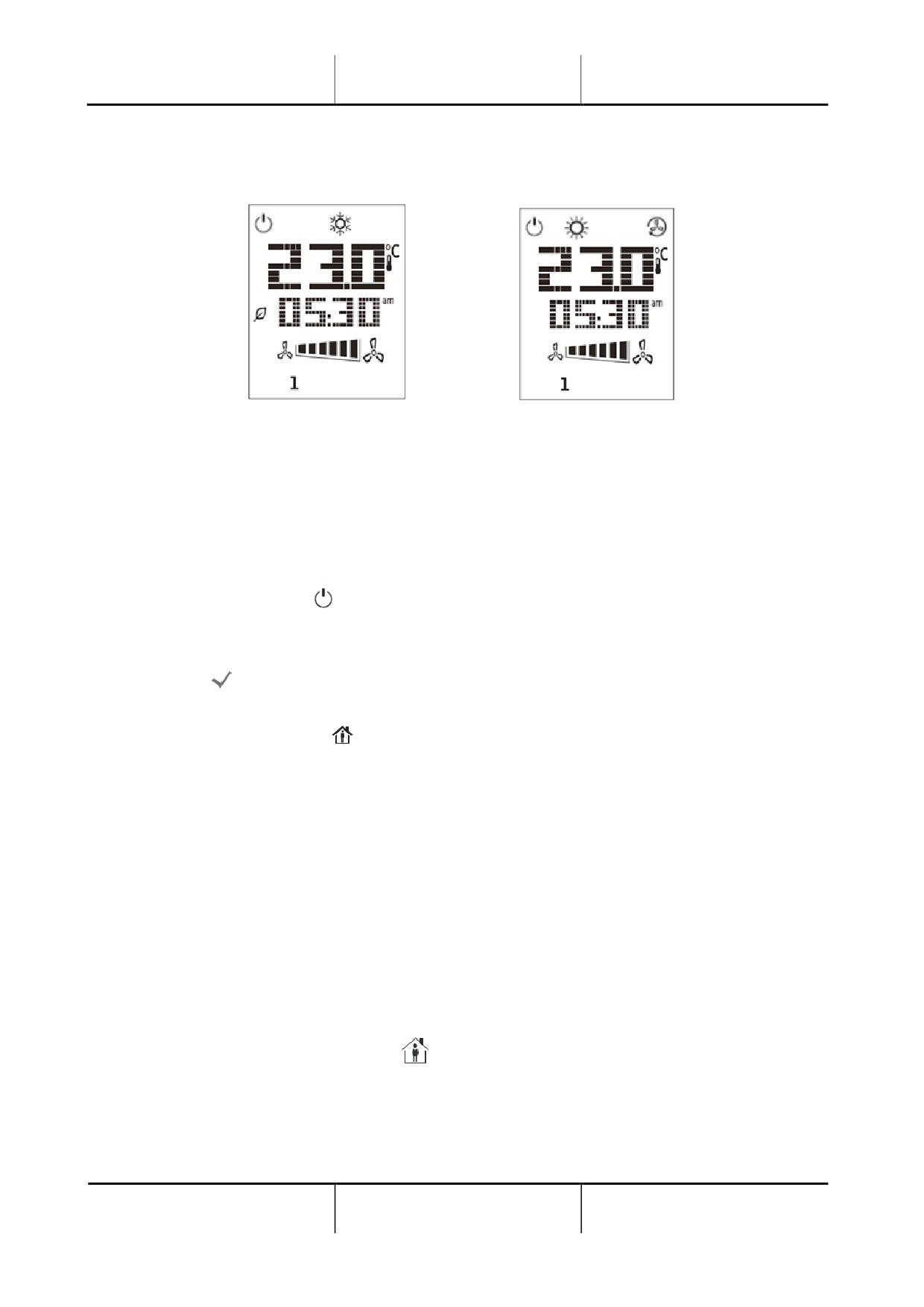

b. Комнатный блок: при переключении на локальный

источник управления, установкой также можно управлять с

устройства комнатного блока (POL822) при его наличии.

Более подробная информация об управлении комнатным

блоком приведена в Приложении A.

- BMS:

a. Modbus: установкой можно управлять через основное

устройство Modbus по соответствующему протоколу при

наличии коммуникационного устройства (POL902). Более

подробная информация приведена в документе D-

EOMOCAH202-18EN.

b. BACnet: установкой можно управлять по протоколу

BACnet

при

наличии

соответствующего

коммуникационного устройства (POL904/POL908). Более

подробная информация приведена в документе D-

EOMOCAH10009.

Руководство по эксплуатации

Установки для Обработки Воздуха

D-EOMAH00006-20RU

24

Установки для Обработки Воздуха

Руководство по эксплуатации

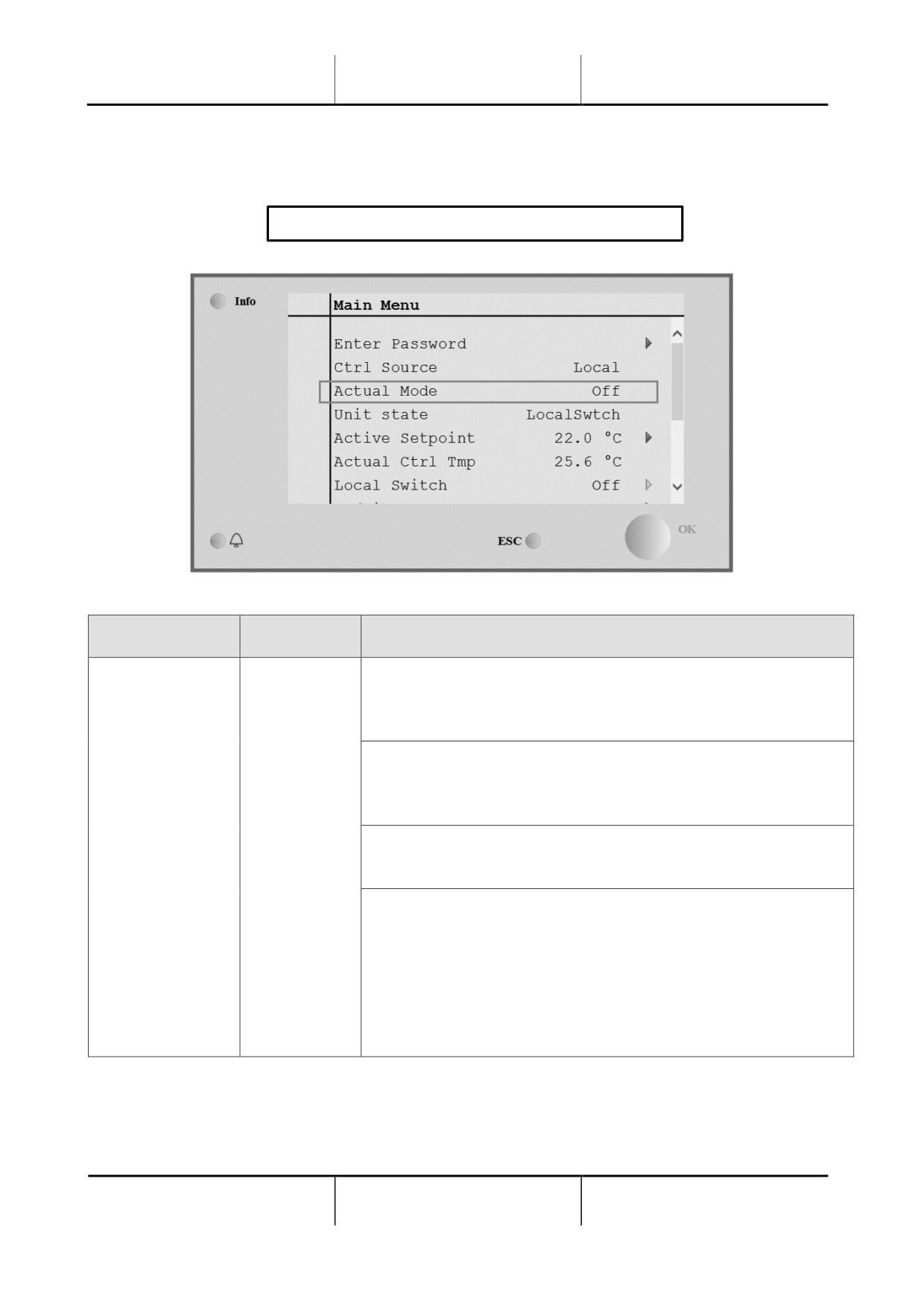

8. Фактический режим

Этот пункт (только для чтения) отображает фактический режим работы AHU. Все возможные режимы

работы приведены в таблице ниже.

Путь ЧМИ: Главное меню -> Фактический режим

Пункт главного

Значение

Описание

меню

Фактический

- Выкл

Выкл: AHU выключена.

режим

- Вкл

Все устройства, установленные на AHU (вентиляторы, катушки

- Вентиляция

охлаждения/нагрева, заслонки и т.д.) выключены.

- Экономный

Вкл: AHU включена.

Нормальное функционирование: все элементы управления

активны.

Вентиляция: AHU находится в режиме вентиляции.

В этом режиме работают только вентиляторы.

Экономный: AHU находится в режиме экономии

электроэнергии.

Нормальное функционирование: все элементы управления

активны, но установка AHU работает со ссылкой на заданные

значения экономного режима.

Более подробная информация приведена на странице Уставки

(Раздел 12).

Установки для Обработки Воздуха

Руководство по эксплуатации

D-EOMAH00006-20RU

25

Руководство по эксплуатации

Установки для Обработки Воздуха

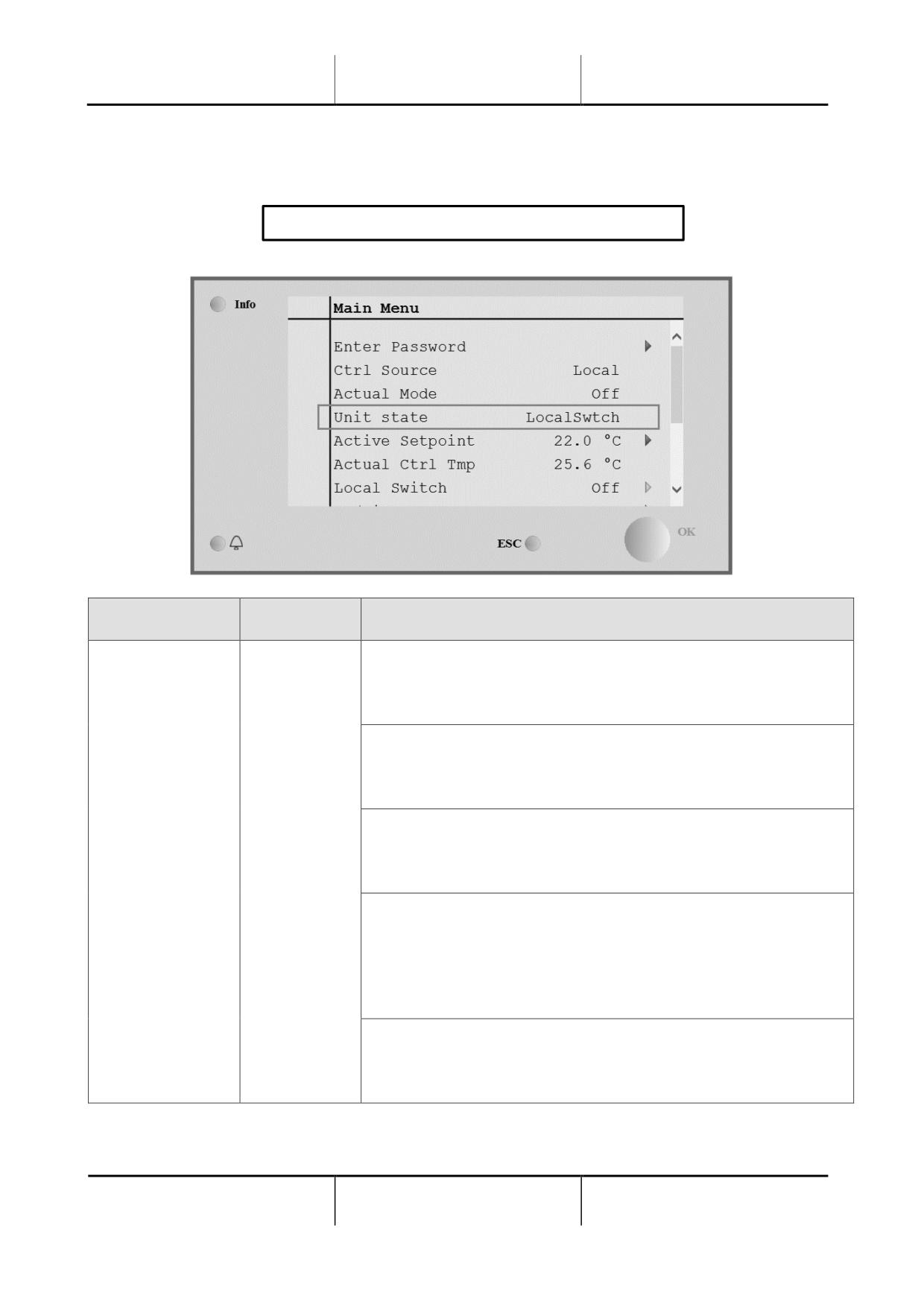

9. Состояние Установки

Этот пункт (только для чтения) отображает фактическое состояние АHU. Все возможные режимы

работы приведены в таблице ниже

Путь ЧМИ: Главное Меню -> Состояние установки

Пункт главного

Значение

Описание

меню

Состояние

- Пожар

Пожар: AHU находится в состоянии пожарной тревоги.

Установки

- Аварийное

AHU находится в данном состоянии, когда открыт цифровой

состояние

вход “Пожарная Тревога”.

- Тревога

- Ручной

Аварийное состояние: AHU находится в состоянии тревоги.

- Панельный

Это состояние указывает, что была нажата кнопка аварийной

выключатель

остановки.

- Местный

Выключатель

Тревога: AHU находится в состоянии тревоги.

- BMS

Данное состояние отображается при обнаружении аварийного

-

сигнала.

Планировщик

- Готовность

Ручной: AHU находится в тестовом режиме.

- Период

AHU находится в данном режиме когда Местный

Работы

выключатель переведен в положение Тест.

Более подробная информация приведена на странице

Локальный переключатель (Раздел 10).

Панельный выключатель: Выключатель с этикеткой

“Переключатель” на распределительной коробке установлен

на ноль.

Руководство по эксплуатации

Установки для Обработки Воздуха

D-EOMAH00006-20RU

26

Установки для Обработки Воздуха

Руководство по эксплуатации

Пункт главного

Значение

Описание

меню

Местный Выключатель: AHU управляется вручную, через

интерфейс, комнатный блок или управляющее устройство

Modbus.

Более подробная информация приведена в разделах Местный

выключатель (Раздел 10) и Источник управления (Раздел 6).

BMS: AHU управляется через Modbus или BACnet.

Планировщик: AHU включен Планировщиком Времени

Более подробная информация приведена в разделе

Планировщик Времени (Раздел 14)

Готовность: AHU выключен Планировщиком Времени

Более подробная информация приведена в разделе

Планировщик Времени(Раздел 14) .

Период Работы: AHU включен функцией Период Работы.

Обратиться к странице Комнатное Устройство за более

подробной информацией. (Приложение А)

Установки для Обработки Воздуха

Руководство по эксплуатации

D-EOMAH00006-20RU

27

Руководство по эксплуатации

Установки для Обработки Воздуха

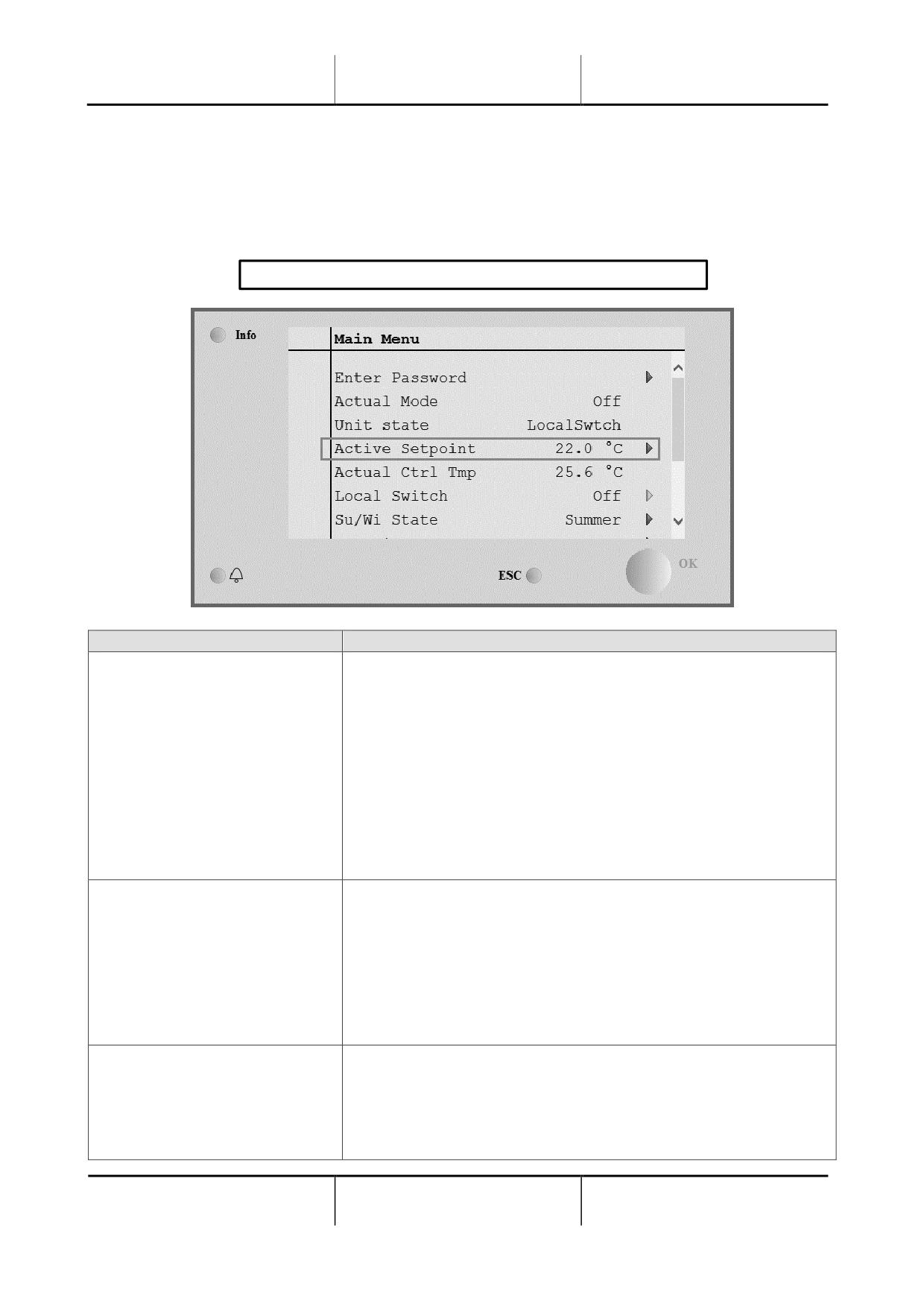

10. Активная уставка

Все текущие уставки, используемые программным обеспечением для управления устройствами AHU,

отображаются на странице Активная уставка.

На странице главного меню отображается фактическая уставка, используемая для обеспечения

контролируемой температуры.

Путь ЧМИ: Главное Меню -> Активное заданное значение

Параметры

Описание

Температура

Отображает фактическую уставку, используемую для

обеспечения контролируемой температуры.

Это значение представляет собой сумму основной уставки

(определяется Зимним

/ Летним режимом) и смещением,

задаваемым Комнатным блоком, при его наличии.

-

Летний режим

Температура = Охлаждение + R.U. Смещение, при

наличии)

-

Зимний режим

Температура = Обогрев + R.U. Смещение, при наличии)

Приточный вентилятор

Отображает фактическое заданное значение приточного

вентилятора.

Данное значение представляет собой сумму базовой уставки и

смещения, рассчитанного программным обеспечением для

компенсации (если функция компенсации активна).

Приточный вентилятор = приточный вентилятор (+

расчетное отклонение, при наличии)

Вентилятор

Отображает фактическое значение уставки для вентилятора

рециркуляционного воздуха

обратного воздуха.

Данное значение представляет собой сумму базовой уставки и

смещения, рассчитанного программным обеспечением для

компенсации (если функция компенсации активна).

Руководство по эксплуатации

Установки для Обработки Воздуха

D-EOMAH00006-20RU

28

Руководство по эксплуатации

Установки для Обработки Воздуха

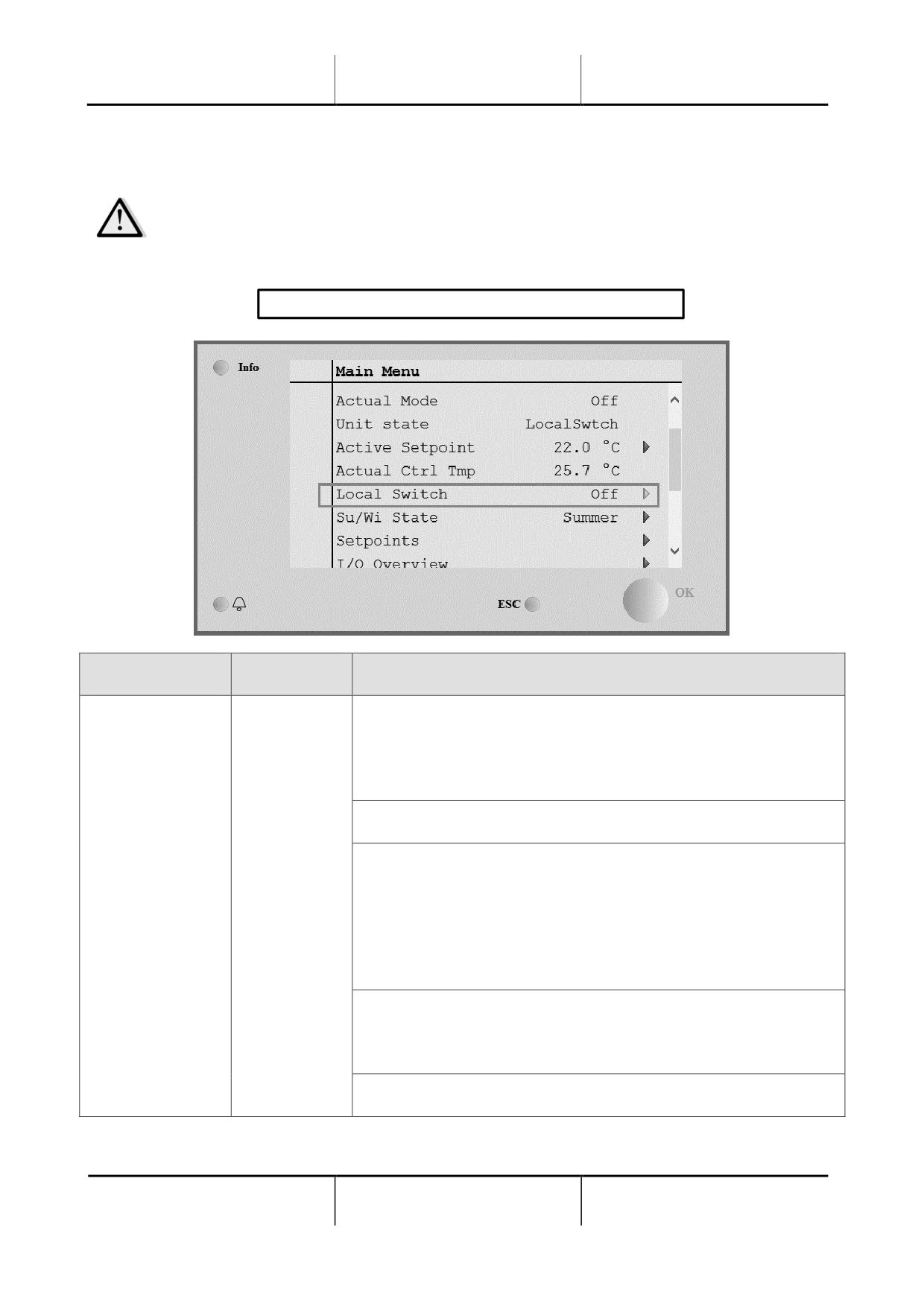

11. Местный Выключатель

Этот пункт используется для местного управления режимом работы установки AHU.

ПРИМЕЧАНИЕ! Изменения данного пункта не оказывают никакого воздействия, если

конфигурация AHU предусматривает управление с помощью BMS (т.е. источник управления

= BACnet).

Путь ЧМИ: Главное Меню Местный Выключатель

Пункт главного

Значение

Описание

меню

Местный

- Авто

Авто: Включение и выключение AHU управляется

Выключатель

- Выкл

Планировщиком времени.

- Вкл

Обратиться к странице Планировщик Работы за более

- Вентиляция

подробной информацией.

- Экономный

- Тест

Выкл: выключить AHU.

Вкл: включиьт AHU.

В этом режиме все элементы управления активированы, а для

регулировки температуры и управления вентиляторами

используются стандартные уставки.

Информация об изменении стандартных уставок приведена на

стр. Уставки (Раздел 12).

Вентиляция: Перевести AHU в режим вентиляции.

В этом режиме работают только вентиляторы.

Контроль температуры не выполняется.

Экономный: Переключение AHU в режим экономии

электроэнергии.

Руководство по эксплуатации

Установки для Обработки Воздуха

D-EOMAH00006-20RU

30

Руководство по эксплуатации

Установки для Обработки Воздуха

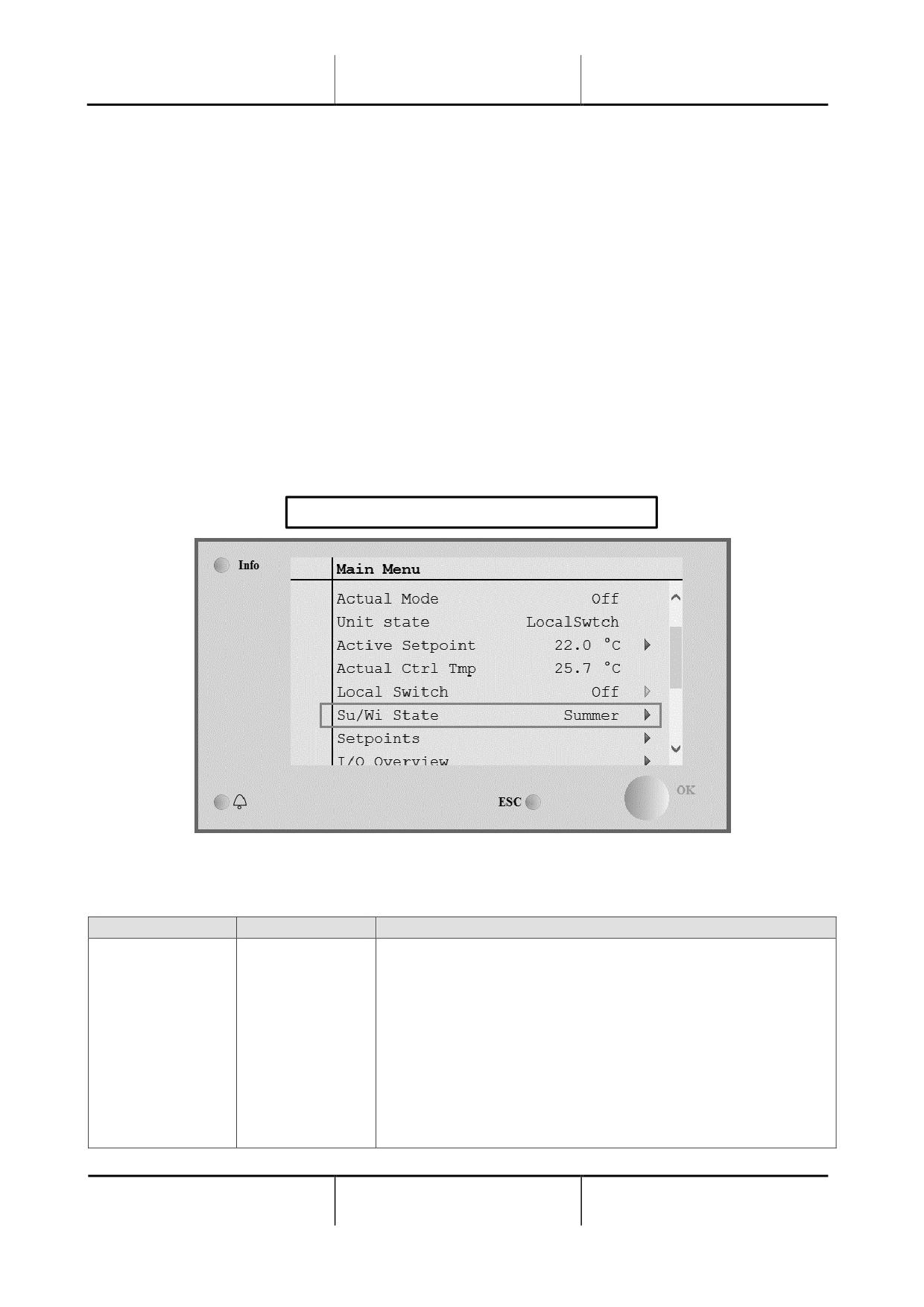

12. Летний/Зимний режим

Программное обеспечение AHU обеспечивает три различных варианта управления переключением

между режимами зима / лето:

-

Автоматическое переключение на основе температуры.

Контроллер осуществляет мониторинг одного из значений температуры, доступных в AHU

(температура в помещении, температура обратного воздуха или наружная температура). После

этого данная температура сравнивается с двумя предельными значениями (одно для летнего

сезона, второе - для зимнего) и, в зависимости от результата сравнения, контроллер выбирает

состояние нагрева или охлаждения на последующий период времени.

-

Переключение вручную через ЧМИ или Комнатное Устройство.

-

Переключением управляет BMS.

Вся информация и настройки для данного элемента управления доступны на следующей странице

ЧМИ:

Путь ЧМИ: Главное меню -> Лет/Зим Режим

В следующей таблице приведены все элементы, присутствующие на странице Лет/Зим режим, а

также дано пояснение, как их настроить для получения желаемого контроля.

Параметры

Значение

Описание

Ист смен

1. Авто

Данный параметр определяет, какой режим используется

Лет/Зим

2. ЧМИ

для управления переключением Лето/Зима:

3. BMS

1. Автоматический: переключение выполняется

4.

автоматически, через AHU, на основе параметров

Отслеживание*

конфигурации автоматического режима

2. ЧМИ: Летний/Зимний режим устанавливается

вручную посредством ЧМИ

3. BMS: Летний/Зимний режим устанавливается с

помощью обмена данными с системой управления

зданием (BMS).

Руководство по эксплуатации

Установки для Обработки Воздуха

D-EOMAH00006-20RU

32

Установки для Обработки Воздуха

Руководство по эксплуатации

Параметры

Значение

Описание

4. Отслеживание*: переключение осуществляется

автоматически для обеспечения и поддержания

заданной уставки температуры. Информация об

изменении уставок режима Отслеживания

приведена на странице Уставки (раздел 12).

*Доступно в программном обеспечении Airstream версии

1.00.A и более поздних и только при выборе контроля

обратной или комнатной температуры.

Переключение

- Лето

Установка текущего режима AHU, если Ист. смен. Лет/Зим

ЧМИ

-Зима

= ЧМИ

Переключение

- Лето

Отображение режима, установленного по BMS.

по сети

-Зима

Если Ист. смен. Лет/Зим = BMS, это значение

представляет собой текущий режим AHU.

Текущий Режим

- Лето

Отображение текущего режима, в котором работает AHU

-Зима

Настройки автоматического режима:

Используемая

- Обратного

Выбор температуры, отслеживаемой для определения

тмп

потока

момента переключения между летним/зимним режимами

- Комнатная

- Снаружи

Постоянная

0…36000 [ч]

Определение частоты проверки для переключения между

времени

летним/зимним режимами при автоматическом

управлении.

Пример:

Если этот параметр установлен на 6 часов, контроллер

поддерживает один режим, Летний или Зимний, в

течение шести часов. По истечении этих шести часов

снова выполняется проверка, чтобы определить

следующий режим, который будет поддерживаться на

протяжении последующих шести часов.

Сохраненная

-64...64 [°C]

Отображение значения температуры, сохраненного при

температура

автоматическом переключении.

Лет темп

-64...64 [°C]

Переходит на летний режим работы, когда выбранная

температура превышает это значение.

Зим темп

-64...64 [°C]

Переходит на зимний режим работы, когда выбранная

температура ниже этого значения.

Установки для Обработки Воздуха

Руководство по эксплуатации

D-EOMAH00006-20RU

33

Руководство по эксплуатации

Установки для Обработки Воздуха

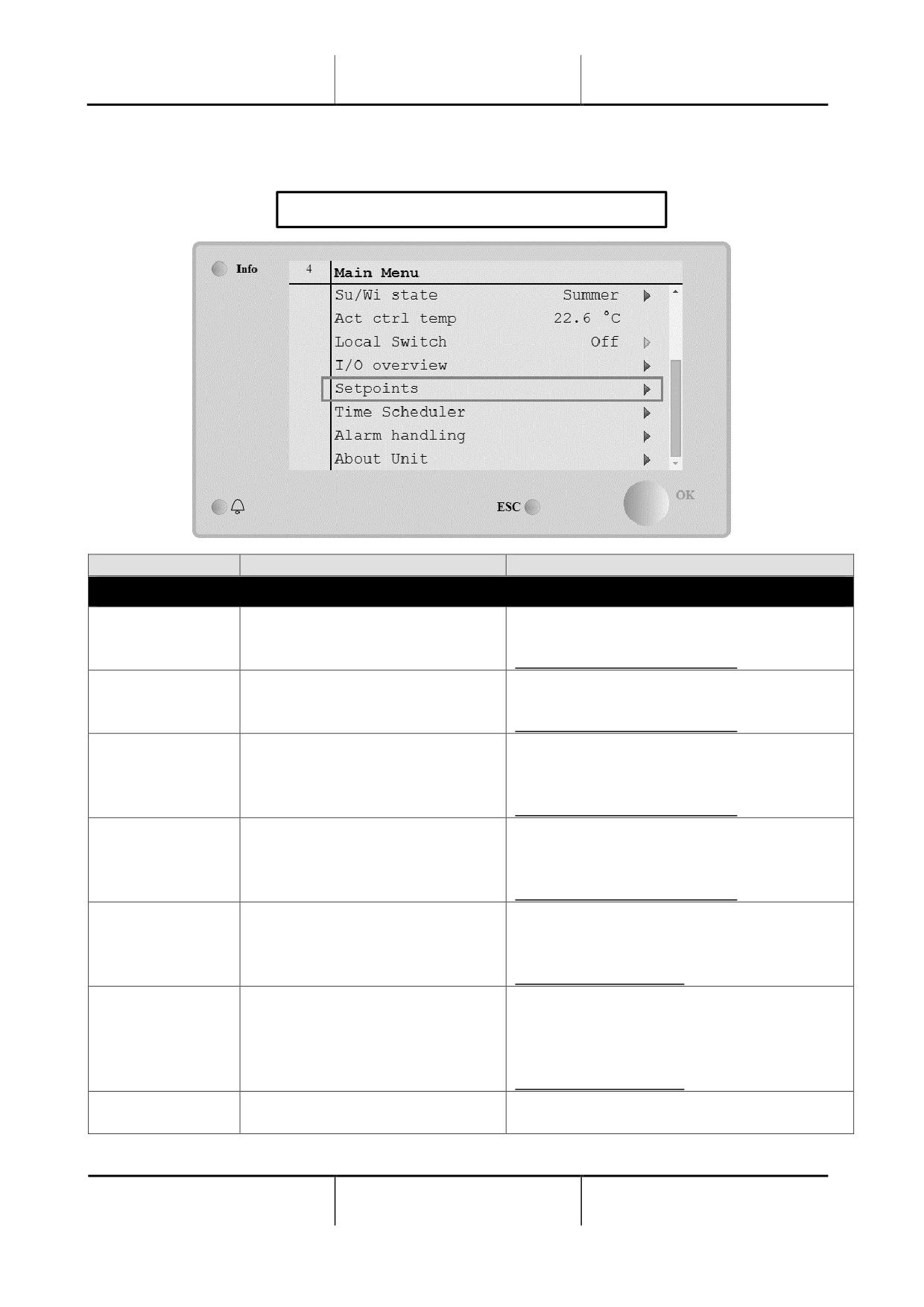

13. Уставки

Все уставки AHU могут быть заданы через ЧМИ. В зависимости от конфигурации AHU некоторые

уставки могут быть доступны или недоступны.

Путь ЧМИ: Главное Меню -> Заданные Значения

Параметры

Диапазон значений

Описание

Температура:

Охлаждение

10…40 [°C]

Уставка температуры охлаждения.

(Доступно при выборе прямого контроля

уставок Нагрев/Охлаждение)

Обогрев

10…40 [°C]

Уставка температуры нагрева.

(Доступно при выборе прямого контроля

уставок Нагрев/Охлаждение)

Охлаждение

Охлаждение..40 [°C]

Уставка температуры охлаждения в

Эконом

энергосберегающем режиме.

(Доступно при выборе прямого контроля

уставок Нагрев/Охлаждение)

Обогрев Эконом

10..Обогрев [°C]

Уставка температуры нагрева в

энергосберегающем режиме.

(Доступно при выборе прямого контроля

уставок Нагрев/Охлаждение)

Центральная

10…40 [°C]

Уставка центральной температуры.

температура

(Доступно только при выборе регулировки

температуры с зоной

нечувствительности)

Диапазон

0…20 [°C]

Уставка температуры в зоне

температуры

нечувствительности.

(Доступно только при выборе регулировки

температуры с зоной

нечувствительности)

Центральная

Охлаждение..40 [°C]

Уставка центральной температуры нагрева в

температура в

энергосберегающем режиме.

Руководство по эксплуатации

Установки для Обработки Воздуха

D-EOMAH00006-20RU

34

Установки для Обработки Воздуха

Руководство по эксплуатации

энергосберегаю

(Доступно только при выборе регулировки

щем режиме

температуры с зоной

нечувствительности)

Диапазон

10..Обогрев [°C]

Уставка температуры зоны

температуры в

нечувствительности в энергосберегающем

энергосберегаю

режиме.

щем режиме

(Доступно только при выборе регулировки

температуры с зоной

нечувствительности)

Отслеживание*

10…40 [°C]

Уставка температуры для режима

отслеживания. Более подробная

информация приведена на странице

Летний/Зимний режим (Раздел 11).

*Доступно в программном обеспечении

Airstream версии 0.10.B SW и более поздних,

только при выборе контроля обратной

или комнатной температуры.

Энергосберегаю

10…40 [°C]

Уставка температуры для

щий режим

энергосберегающего режима отслеживания.

отслеживания

Более подробная информация приведена на

странице Летний/Зимний режим (Раздел

11).

*Доступно в программном обеспечении

Airstream версии 0.10.B SW и более поздних,

только при выборе контроля обратной

или комнатной температуры.

Диапазон

3,5…10 [°C]

Уставка температуры отклонения для

отслеживания

режима отслеживания. Данное значение

добавляется/вычитается из фактической

уставки отслеживания для оценки порога

переключения между летним/зимним

режимами. Более подробная информация

приведена на странице Летний/Зимний

режим (Раздел 11).

*Доступно в программном обеспечении

Airstream версии 0.10.B SW и более поздних,

только при выборе контроля обратной

или комнатной температуры.

R.U. Смещение

-6…6 [°C]

Отображает фактическое смещение,

установленное через комнатное устройство.

(Доступно только с комнатным

устройством)

Предварительны

0…30 [°C]

Порог температуры для активации

й нагрев

управления предварительным подогревом.

(Доступно только при включении

управления предварительным подогревом)

Вентиляторная вентиляция:

Подача

0..100 [%]

0..5000[Пa]

0..14000

Уставки вентилятора.

0[м³/ч]

Установки для Обработки Воздуха

Руководство по эксплуатации

D-EOMAH00006-20RU

35

Руководство по эксплуатации

Установки для Обработки Воздуха

Обратного

0..100 [%]

0..5000[Пa]

0..14000

В зависимости от типа управления

потока

0[м³/ч]

вентилятором, заданное значение может

Подача в

0..100 [%]

0..5000[Пa]

0..14000

быть выражено в Процентах [%], Паскаляхl

энергосберегаю

0[м³/ч]

[Пa], Кубических метрах в час [м³/ч].

щем режиме

(Недоступно при управлении

Энергосбережен

0..100 [%]

0..5000[Пa]

0..14000

вентиляторами в режиме Вкл/Выкл)

ие для

0[м³/ч]

обратного

потока

Подача при

0..100 [%]

0..5000[Пa]

0..14000

Уставка подающего вентилятора при

разморозке

0[м³/ч]

разморозке конденсатора ERQ

(Доступно только при активации

управления ограничения вентилятора

разморозки)

Разморозка

0..100 [%]

0..5000[Пa]

0..14000

Уставка обратного вентилятора при

обратной линии

0[м³/ч]

разморозке конденсатора ERQ

(Доступно только при активации

управления ограничения вентилятора

разморозки)

Прочее:

Осушение

- 0…100 [%rH]

Уставка осушения

- Увлажнение…100 [% относит.

(Доступно только при активации

влажности] (при активации

управления осушением)

управления увлажнением)

Увлажнение

- 0…100 [%rH]

Уставка увлажнения.

- 0…Осушение [% относит.

(Доступно только при активации

влажности] (при активации

управления увлажнением)

управления осушением)

Качество

0..3000 [ч./млн]

Уставка контроля качества воздуха. Предел

Воздуха

ч./млн. (частей на миллион) для CO₂

(Доступно только при активации

контроля уровня CO₂ )

Уставка

0..100 [%]

Уставки для вентиляторов при обнаружении

возгорания

аварийного сигнала о возгорании.

вентилятора

(Доступно только при активации

аварийного сигнала о возгорании)

Руководство по эксплуатации

Установки для Обработки Воздуха

D-EOMAH00006-20RU

36

Установки для Обработки Воздуха

Руководство по эксплуатации

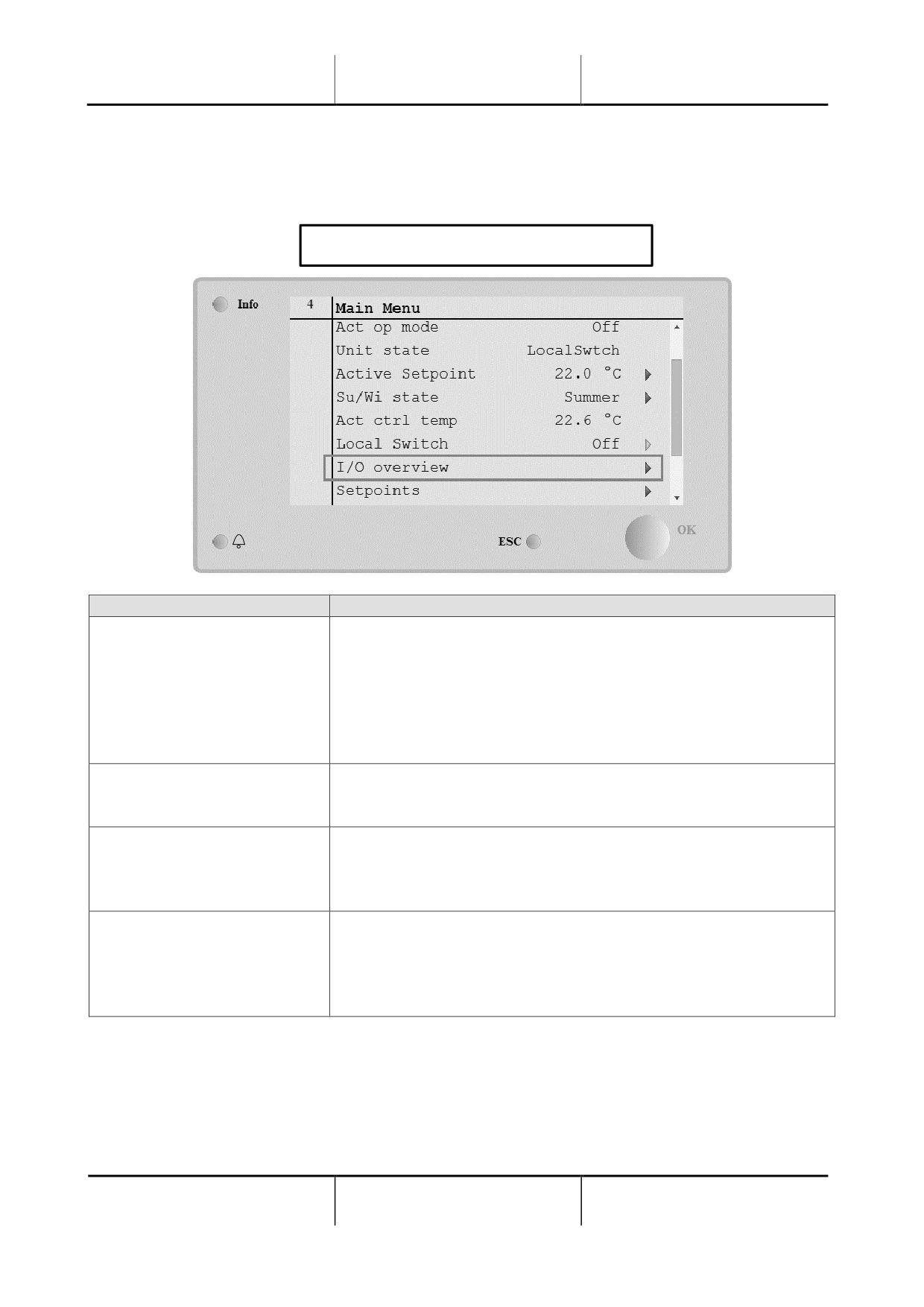

14. Обзор Вх/Вых

Данное меню позволяет пользователю осуществлять мониторинг всех аналоговых/цифровых вводов

и выводов контроллера. Список может быть различным для каждого конкретного агрегата, так как

зависит от установленных компонентов AHU , которые активируются во время ввода в эксплуатацию.

Путь ЧМИ: Главное Меню -> Обзор Вх/Вых

Параметры

Описание

Цифровые входы

Следить за всеми цифровыми входами контроллера.

Цифровые вводы могут подключаться к аварийным сигналам,

поступающим от различных устройств, установленных в AHU

(вентилятор, заслонка, реле давления, водяной насос и т.д.), или к

внешним переключателям (аварийная остановка, включение

установки).

Аналоговые входы

Содержит значения всех установленных датчиков: температуры,

давления, расхода, CO₂, влажности.

Цифровые выходы

Содержит значения всех цифровых выводов, использующиеся для

управления несколькими устройствами AHU (ERQ вкл/выкл, насос

вкл/выкл, вентилятор вкл/выкл и т.д.).

Аналоговые выходы

Содержит значения всех аналоговых выходов, использующихся

для управления различными устройствами AHU (скорость

вращения вентилятора, открытие заслонки, доля рекуперации

тепла и т.д.)

Установки для Обработки Воздуха

Руководство по эксплуатации

D-EOMAH00006-20RU

37

Руководство по эксплуатации

Установки для Обработки Воздуха

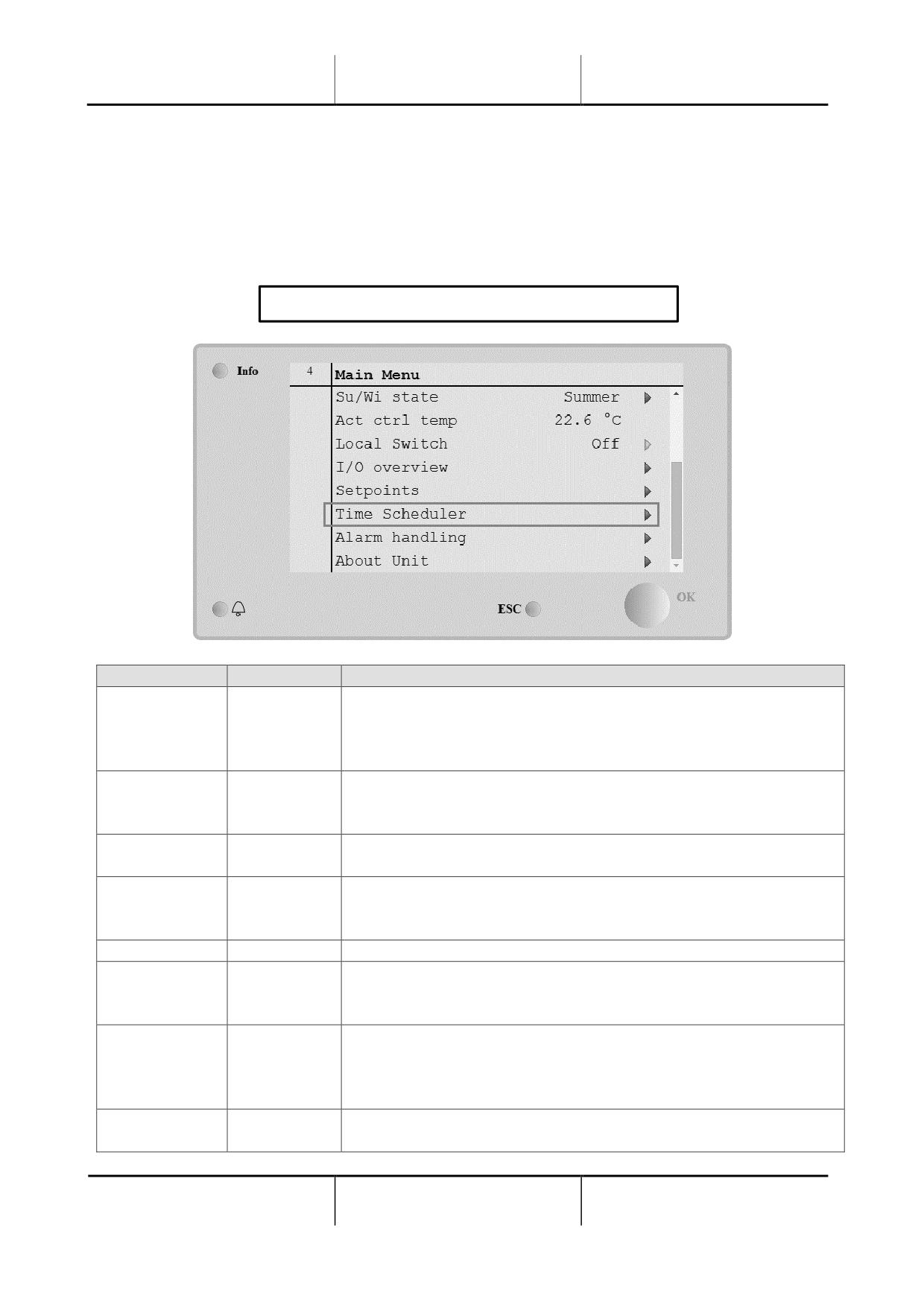

15. Планировщик Времени

Планировщик времени

- это функция, позволяющая пользователю устанавливать временные

интервалы включения и выключения AHU. Если планировщик настроен, AHU включается

/

выключается автоматически в установленные интервалы времени. В следующей таблице приведены

пункты меню планировщика времени и их описание. Страница планировщика времени также

содержит страницы конфигурирования для планирования времени в пределах одного дня.

Путь ЧМИ: Главное Меню -> Планировщик Времени

Параметр

Значение

Функция

Фактическое

- Выкл

Фактический режим работы согласно Планировщику времени.

состояние

- Вкл

Планировщика

- Вентиляция

времени

- Экономный

Понедельник

- Активный

Активный, если текущий день - понедельник

- Пассивный

Более подробная информация приведена в разделе Дневной

график (Раздел 14.1).

Копировать

- Выкл

Копировать график понедельника на все дни недели.

график

- Вкл

Вторник

- Активный

Активный, если текущий день - вторник

- Пассивный

Более подробная информация приведена в разделе Дневной

график (Раздел 14.1).

….

….

….

Воскресенье

- Активный

Активный, если текущий день - воскресенье

- Пассивный

Более подробная информация приведена в разделе Дневной

график (Раздел 14.1).

Исключение

- Пассивный

Активный, если текущий день - это день исключения

- Активный

Более подробная информация приведена в разделах Дневной

график (Раздел 14.1) и Исключение из календаря и Фиксация

календаря (Раздел 14.2).

Период:

Дата начала для недельного расписания.

Начало

При значении *,* *.00, недельные расписания включены всегда.

Руководство по эксплуатации

Установки для Обработки Воздуха

D-EOMAH00006-20RU

38

Руководство по эксплуатации

Установки для Обработки Воздуха

16. Состояние/параметры

Данное меню позволяет пользователю отображать фактическое состояние и настройки изменений для

всех устройств в составе AHU. В зависимости от конфигурации AHU некоторые пункты меню могут

присутствовать или отсутствовать.

ПРИМЕЧАНИЕ! Данный пункт меню видим только после ввода служебного пароля.

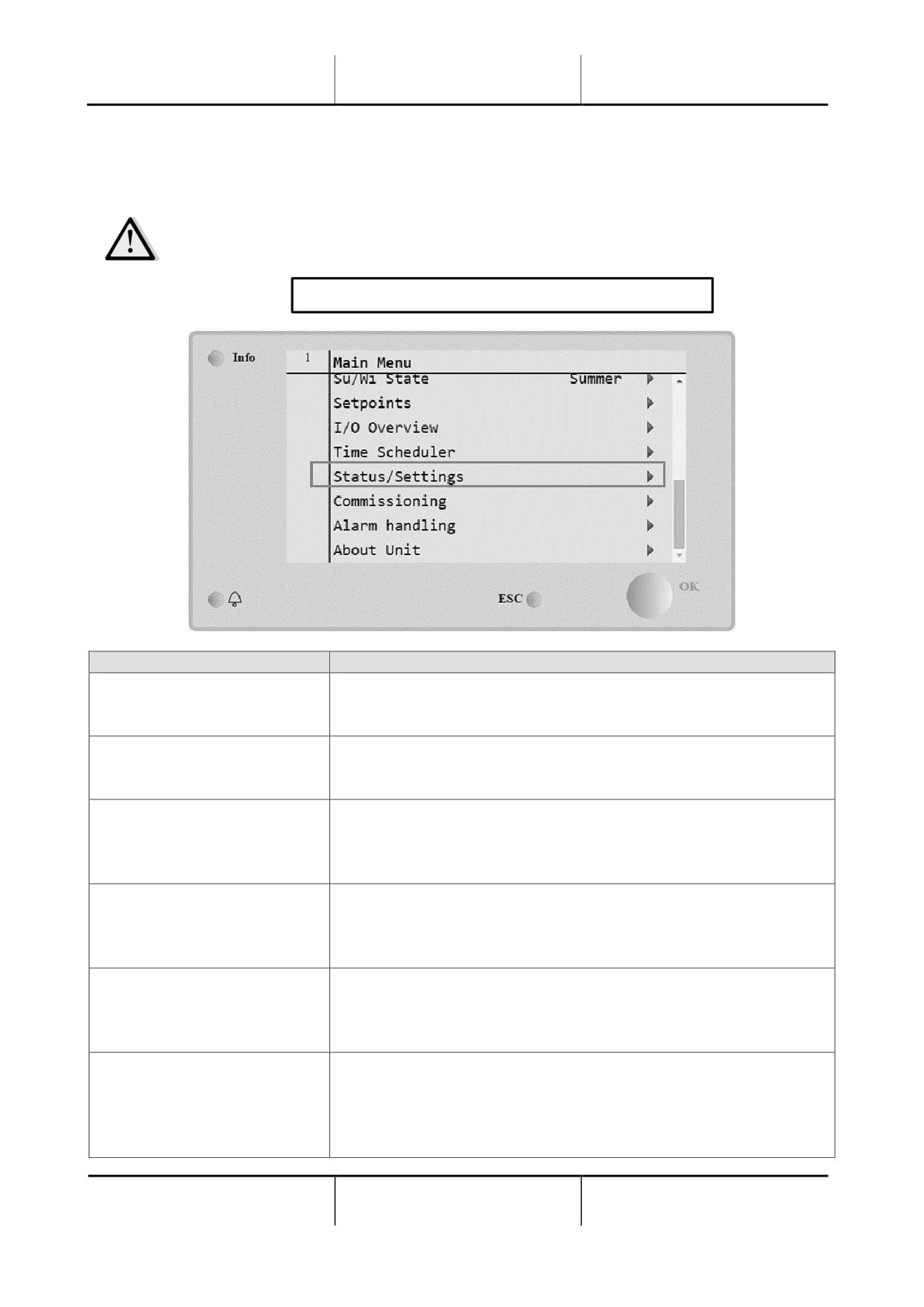

Путь ЧМИ: Главное меню -> Состояние / Настройки

Пункт меню

Описание

Мониторинг устройств в

Мониторинг фактического состояния и нагрузки на все устройства

составе AHU

в

составе

AHU

(заслонки,

рекуперация

тепла,

нагревательных/охлаждающих змеевиков и т.д.).

Контроль температуры

Содержит параметры общего управления терморегуляцией.

Более подробная информация приведена в разделе Контроль

температуры (Раздел 15.1).

Контроль качества

Содержит все параметры для мониторинга управления качеством

воздуха*

воздухом, а также соответствующие настройки.

Более подробная информация приведена в разделе Контроль

качества воздуха (Раздел 15.2).

Контроль влажности*

Содержит все параметры для мониторинга управления

влажностью и настройки как увлажнения, так и осушения.

Более подробная информация приведена в разделе Контроль

влажности (Раздел 15.3).

Вентиляторы

Содержит все параметры для мониторинга управления

вентиляторами и соответствующих функций.

Более подробная информация приведена в разделе Управление

вентиляторами (Раздел 15.4).

Заслонки*

Содержит все параметры для мониторинга управления

заслонками, как для свежего воздуха, так и для смешивания (при

наличии).

Более подробная информация приведена в разделе Управление

заслонками (Раздел 15.5).

Руководство по эксплуатации

Установки для Обработки Воздуха

D-EOMAH00006-20RU

42

Установки для Обработки Воздуха

Руководство по эксплуатации

16.2 Контроль качества воздуха

Данное меню содержит все параметры для мониторинга управления качеством воздуха, а также

соответствующие настройки. Данная функция увеличивает уставку вентилятора на значение,

соответствующее “Максимальному нагнетанию” для достижения заданной уставки.

ПРИМЕЧАНИЕ! Данное меню не отображается, если функция контроля качества воздуха не

активирована.

Путь ЧМИ: Главное меню -> Состояние / Настройки -> Контроль качества воздуха

Параметры

Значение

Диапазон

Описание

по

умолчани

ю

Содержание

-

-

Отображение замеренного содержания CO₂ .

CO2

Уставка

800 ч/млн

0 - 3000 ч./млн

Задание уставки качества воздуха.

Приточный вентилятор

Максимальн

- 0 %

- 0..100 %

Установка максимального значения компенсации,

ое

- 0 Пa

- 0..9900 Пa

добавляемого к уставке вентилятора при

нагнетание

- 0 м3/час

- 0..139900

активации функции контроля качества воздуха.

м3/час

ПРИМЕЧАНИЕ!

Данное

значение

определяется местом применения AHU и

требуемой уставкой, таким образом,

если это необходимо для активации

функции компенсации, оно может быть

изменено.

Единицы

измерения

зависят

от

выбранного

режима

управления

вентилятором.

Фактическая

-

0 - 100 %

Отображение

фактического

значения

компенсация

компенсации для вентилятора (в процентах):

-

0%

-> Увеличение уставки вращения

вентилятора отсутствует;

-

50% -> Уставка вентилятора увеличена на

значение

соответствующее

“Максимальному нагнетанию”/2;

-

100% -> Уставка вращения вентилятора

увеличена на значение соответствующее

“Максимальному нагнетанию;

Вентилятор рециркуляционного воздуха

Максимальн

- 0 %

- 0..100 %

Установка максимального значения компенсации,

ое

- 0 Пa

- 0..9900 Пa

добавляемого к уставке вентилятора при

нагнетание

- 0 м3/час

активации функции контроля качества воздуха.

Установки для Обработки Воздуха

Руководство по эксплуатации

D-EOMAH00006-20RU

45

Руководство по эксплуатации

Установки для Обработки Воздуха

Параметры

Значение

Диапазон

Описание

по

умолчани

ю

- 0..139900

ПРИМЕЧАНИЕ!

Данное

значение

м3/час

определяется местом применения AHU и

требуемой уставкой, таким образом,

если это необходимо для активации

функции компенсации, оно может быть

изменено.

Единицы измерения зависят от выбранного режима

управления вентилятором.

Фактическая

-

0 - 100 %

Отображение

фактического

значения

компенсация

компенсации для вентилятора (в процентах):

-

0%

-> Увеличение уставки вращения

вентилятора отсутствует;

-

50% -> Уставка вентилятора увеличена на

значение

соответствующее

“Максимальному нагнетанию”/2;

-

100% -> Уставка вращения вентилятора

увеличена на значение соответствующее

“Максимальному нагнетанию;

16.3 Контроль влажности

Данное меню содержит все параметры для управления, мониторинга и настроек как увлажнения, так

и осушения.

ПРИМЕЧАНИЕ! Данное меню не отображается, если функция контроля увлажнения не

активирована.

Путь ЧМИ: Главное меню -> Состояние / Настройки -> Контроль влажности

Параметры

Значение

Диапазон

Описание

по

умолчан

ию

Относительная

-

-

Отображение значения, поступающего от датчика

влажность

влажности.

Уставка

60 %rH

0 - 100 %rH

Задание уставки осушения.

осушения*

Осушение*

-

- Выкл

Отображение

фактического

состояния

логики

- Активный

управления осушением.

Руководство по эксплуатации

Установки для Обработки Воздуха

D-EOMAH00006-20RU

46

Руководство по эксплуатации

Установки для Обработки Воздуха

Параметры

Значение

Диапазон

Описание

по

умолчани

ю

Данная

функция начинает

снижать

уставку

вентилятора

на

значение,

соответствующее

“Максимальному нагнетанию” только в том случае,

если устройство рекуперации тепла и смесительная

заслонка работают при полной нагрузке, для

увеличения теплообмена между потоком воздуха и

нагревательным/охлаждающим змеевиками для

достижения необходимой уставки температуры.

- Co₂: функция компенсации качества воздуха выбрана;

Данная функция повышает значение уставки

вентилятора,

определяемой

значением

“Максимального нагнетания” для достижения

необходимой уставки качества воздуха.

Более подробная информация приведена в разделе

Контроль качества воздуха (Раздел 15.2).

Приточный вентилятор

Активная

-

-

Отображение фактической уставки приточного

уставка

вентилятора, используемой в логике управления

(данное значение отражает сумму всех функций,

влияющих на уставку приточного вентилятора).

Давление

-

-

Отображение значения, замеренного датчиком

нагнетания*

давления приточного вентилятора.

Расход

-

-

Отображение значения, замеренного датчиком

подаваемого

расхода приточного вентилятора.

воздуха*

Состояние

-

- Выкл

Отображение фактического состояния вентилятора.

- Вкл

Скорость

-

0 - 100 %

Отображение фактической скорости вращения

вентилятора.

Задержка

60 с

0 - 36000 с

Установка задержки между открытием заслонки

времени

свежего

/ отработанного воздуха и включением

вентилятора.

Время дополн.

180 с

0 - 36000 с

Установка времени после выключения AHU для

работы*

дополнительной вентиляции с помощью приточного

вентилятора,

для

охлаждения

электрических

змеевиков.

Данная уставка доступна только при наличии в

конструкции электрического змеевика.

Контроллер

активирует

функцию

дополнительной

вентиляции только при

Руководство по эксплуатации

Установки для Обработки Воздуха

D-EOMAH00006-20RU

48

Установки для Обработки Воздуха

Руководство по эксплуатации

Параметры

Значение

Диапазон

Описание

по

умолчани

ю

включении электрического змеевика во время работы

AHU.

Максимальное

- 0 %

- 0..100 %

Установка максимального значения компенсации,

нагнетание*

- 0 Пa

- 0..9900

добавляемого (компенсация Co₂) или вычитаемого

- 0 м3/час

Пa

(компенсация температуры) к уставке вентилятора при

- 0..139900

активации функции компенсации вентилятора.

м3/час

Дополнительная информация приведена в пункте

Компенсация вентилятора.

Данное значение доступно только при выборе

функции компенсации вентилятора в конфигурации.

ПРИМЕЧАНИЕ! Данное значение определяется

местом применения AHU и требуемой

уставкой, таким образом, если

это

необходимо

для

активации

функции

компенсации, оно может быть изменено.

Единицы измерения зависят от выбранного

режима управления вентилятором.

Фактическая

-

0 - 100 %

Отображение фактического значения компенсации

компенсация*

для вентилятора (в процентах):

-

0% -> без увеличения/уменьшения уставки

вентилятора;

-

100%

-> Уставка вентилятора увеличена

/

уменьшена на значение соответствующее

“Максимальному нагнетанию;

Дополнительная информация приведена в пункте

Компенсация вентилятора.

Данное значение доступно только при выборе

функции компенсации вентилятора в конфигурации.

Максимальное

30 %

0 - 100 %

Установка расхождения (в

%) между уставкой

отклонение

вентилятора и показаниями датчика, выше которого

уставки*

контроллер подает предупреждающий сигнал, если

данное состояние подтверждается в течение времени,

превышающего “Продолжительность отклонения

уставки”.

Данная

уставка

доступна

только

при

активированной функции аварийного сигнала об

отклонении вентилятора в конфигурации.

Продолжител

30 мин

0 -

Установка времени, по истечении которого контроллер

ьность

1000 мин

подает предупреждающий сигнал, если на протяжении

отклонения

данного периода наблюдается подтвержденное

уставки*

“Максимальное отклонение уставки”.

Установки для Обработки Воздуха

Руководство по эксплуатации

D-EOMAH00006-20RU

49

Руководство по эксплуатации

Установки для Обработки Воздуха

Параметры

Значение

Диапазон

Описание

по

умолчани

ю

Данная

уставка

доступна

только

при

активированной функции аварийного сигнала об

отклонении вентилятора в конфигурации.

Уставка

- 80 %

- 0..100 %

Уставка вентилятора на случай размораживания ERQ.

размораживан

Pa

- 0..5500

ия*

м3/ч

Пa

Данная

уставка

доступна

только

при

- 0..139900

активированном

ограничении

вентилятора-

м3/час

разморозки в конфигурации.

Вентилятор рециркуляционного воздуха

Активная

-

-

Отображение

фактической

уставки

обратного

уставка

вентилятора, используемой в логике управления

(данное значение отражает сумму всех функций,

влияющих на уставку обратного вентилятора).

Давление

-

-

Отображение значения, замеренного датчиком

обратного

давления обратного вентилятора.

воздуха*

Расход

-

-

Отображение значения, замеренного датчиком

обратного

расхода обратного вентилятора.

воздуха*

Состояние

-

- Выкл

Отображение фактического состояния вентилятора.

- Вкл

Скорость

-

0 - 100 %

Отображение фактической скорости вращения

вентилятора.

Задержка

60 с

0 - 36000 с

Установка задержки между открытием заслонки

времени

свежего

/ отработанного воздуха и включением

вентилятора.

Максимальное

- 0 %

- 0..100 %

Установка максимального значения компенсации,

нагнетание*

- 0 Пa

- 0..9900

добавляемого (компенсация Co₂) или вычитаемого

- 0 м3/час

Пa

(компенсация температуры) к уставке вентилятора при

- 0..139900

активации функции компенсации вентилятора.

м3/час

Дополнительная информация приведена в пункте

Компенсация вентилятора.

Данное значение доступно только при выборе

функции компенсации вентилятора.

Руководство по эксплуатации

Установки для Обработки Воздуха

D-EOMAH00006-20RU

50

Установки для Обработки Воздуха

Руководство по эксплуатации

Параметры

Значение

Диапазон

Описание

по

умолчани

ю

ПРИМЕЧАНИЕ! Данное значение определяется

местом применения AHU и требуемой

уставкой, таким образом, если

это

необходимо

для

активации

функции

компенсации, оно может быть изменено.

Единицы измерения зависят от выбранного

режима управления вентилятором.

Фактическая

-

0 - 100 %

Отображение фактического значения компенсации

компенсация*

для вентилятора (в процентах):

-

0% -> без увеличения/уменьшения уставки

вентилятора;

-

100%

-> Уставка вентилятора увеличена

/

уменьшена на значение соответствующее

“Максимальному нагнетанию;

Дополнительная информация приведена в пункте

Компенсация вентилятора.

Данное значение доступно только при выборе

функции компенсации вентилятора.

Максимальное

30 %

0 - 100 %

Установка расхождения (в

%) между уставкой

отклонение

вентилятора и показаниями датчика, выше которого

уставки*

контроллер подает предупреждающий сигнал, если

данное состояние подтверждается в течение времени,

превышающего “Продолжительность отклонения

уставки”.

Данная

уставка

доступна

только

при

активированной функции аварийного сигнала об

отклонении вентилятора.

Продолжител

30 мин

0 -

Установка времени, по истечении которого контроллер

ьность

1000 мин

подает предупреждающий сигнал, если на протяжении

отклонения

данного периода наблюдается подтвержденное

уставки*

“Максимальное отклонение уставки”.

Данная

уставка

доступна

только

при

активированной функции аварийного сигнала об

отклонении вентилятора.

Уставка

- 80 %

- 0..100 %

Уставка вентилятора на случай размораживания ERQ.

размораживан

Pa

- 0..5500

Данная

уставка

доступна

только

при

ия*

м³/ч

Пa

активированном

ограничении

вентилятора-

- 0..139900

разморозки.

м3/час

Установки для Обработки Воздуха

Руководство по эксплуатации

D-EOMAH00006-20RU

51

Установки для Обработки Воздуха

Руководство по эксплуатации

Параметр

Значение

Диапазон

Описание

по

умолчанию

Увеличение

25%

0 - 50%

Данный параметр показывает значение, добавляемое к

уставки

уставке приточного вентилятора (в % от нормальной

приточного

установки) при быстром нагреве / охлаждении.

вентилятора

Ошибка

5 °C

от 0 до 30

Функция быстрого нагрева / охлаждения активируется

температуры

°C

только в том случае, если при запуске AHU разница

при запуске

между

фактической уставкой температуры и

контролируемой температурой превышает данное

значение.

Ошибка

1 °C

от 0 до 30

Когда

разница

между

фактической

уставкой

температуры

°C

температуры

и контролируемой температурой

при

становится меньше данного значения система быстрого

выключении

нагрева / охлаждения начинает уменьшать скорость

вращения вентилятора.

Время замедл.

120 с

0 - 1200 с

Данный параметр задает время уменьшения уставки

приточного вентилятора до нормального значения

системой быстрого нагрева / охлаждения.

16.5 Управление заслонками

Данное меню содержит все параметры для мониторинга управления заслонками, и соответствующие

настройки, как для свежего воздуха, так и для смешивания (при наличии).

Путь ЧМИ: Главное меню -> Состояние / Настройки -> Заслонки

Параметры

Значение

Диапазон

Описание

по

умолчани

ю

Заслонка свежего воздуха

Команда

-

- Выкл

Отображение фактической команды контроллера для

- Вкл

заслонок свежего воздуха.

Задержка

10 с

0 - 36000 с

Задание задержки между командой на отключение

выключения

AHU и закрытием заслонок свежего воздуха.

Смесительная заслонка

Смесительная

-

0 - 100%

Отображение фактической нагрузки на смесительную

заслонка

заслонку (в %).

откр.*

- Модульная AHU:

0%

-> Полное закрытие

100% -> Полное открытие

Установки для Обработки Воздуха

Руководство по эксплуатации

D-EOMAH00006-20RU

53

Установки для Обработки Воздуха

Руководство по эксплуатации

Параметры

Значение

Диапазон

Описание

по

умолчани

ю

температуры

-

** Доступно для выбора только при наличии

*

Комнатная

комнатного блока.

**

* Данные пункты меню доступны только при использовании модуляционной конфигурации

управления устройством рекуперации тепла.

16.7 Управление охлаждающим змеевиком

Данное меню содержит все параметры для мониторинга и настройки водяных охлаждающих

змеевиков и змеевиков прямого испарения.

ПРИМЕЧАНИЕ! При отсутствии в составе системы водяных змеевиков и змеевиков прямого

испарения данное меню не отображается.

Путь ЧМИ: Главное меню -> Состояние / Настройки -> Охлаждение

Параметры

Значение

Диапазон

Описание

по

умолчани

ю

Выход

-

0 - 100%

Отображение фактической команды уровня нагрузки

управления

охлаждающего змеевика от контроллера.

- Водяной змеевик -> данное значение отображает

степень открытия клапана;

- Змеевики прямого испарения -> данное значение

представляет собой контрольный параметр,

используемый для активации ступеней прямого

испарения

(дополнительная

информация

приведена в описании параметров ниже).

Включение ступеней прямого

охлаждения

Мин. время

120 с

5 - 600 с

Задает задержку активации ступеней змеевика

отключения*

прямого охлаждения.

Запуск

20 %

0 - 100 %

Определяет степень “Управление откл.”, на которой

ступени 1*

активируется 1 ступень прямого испарения.

Запуск

40 %

0 - 100 %

Определяет степень “Управление откл.”, на которой

ступени 2*

активируется 2 ступень прямого испарения.

Запуск

80 %

0 - 100 %

Определяет степень “Управление откл.”, на которой

ступени 3*

активируется 3 ступень прямого испарения.

Гистерезис

10 %

1 - 100 %

Определяет гистерезис отключения ступеней прямого

ступеней

испарения. Пример:

выкл.*

Установки для Обработки Воздуха

Руководство по эксплуатации

D-EOMAH00006-20RU

55

Руководство по эксплуатации

Установки для Обработки Воздуха

Параметры

Значение

Диапазон

Описание

по

умолчани

ю

“Гистерезис ступеней выкл.” = 10% & “Активация

ступени 2” = 40% ->

Выключение ступени прямого испарения

2 при

“Управление откл” = 30%

Мин. предел

-

-

Отображение

фактического

состояния

логики

температуры

Пассивный

ограничения минимальной температуры подаваемого

- Активный

воздуха.

Логика

ограничения

температуры

подаваемого воздуха по умолчанию включена.

* Данные пункты меню доступны только если в качестве охлаждающего змеевика выбрано

устройство прямого испарения.

16.8 Управление нагревающим змеевиком

Данное меню содержит все параметры для мониторинга и настройки водяных нагревающих

змеевиков и змеевиков прямого испарения.

ПРИМЕЧАНИЕ! При отсутствии в составе системы нагревательных водяных змеевиков и

змеевиков прямого испарения данное меню не отображается.

Путь ЧМИ: Главное меню -> Состояние / Настройки -> Нагрев

Параметры

Значение

Диапазон

Описание

по

умолчани

ю

Выход

-

0 - 100%

Отображение фактической команды уровня нагрузки

управления

нагревающего змеевика от контроллера.

- Водяной змеевик -> данное значение отображает

степень открытия клапана;

- Змеевики прямого испарения -> данное значение

представляет собой контрольный параметр,

используемый для активации ступеней прямого

испарения

(дополнительная

информация

приведена в описании параметров ниже).

Включение ступеней прямого

охлаждения

Запуск

20 %

0 - 100 %

Определяет степень “Управление откл.”, на которой

ступени 1*

активируется 1 ступень прямого испарения.

Запуск

40 %

0 - 100%

Определяет степень “Управление откл.”, на которой

ступени 2

активируется 2 ступень прямого испарения.

Запуск

80 %

0 - 100 %

Определяет степень “Управление откл.”, на которой

ступени 3*

активируется 3 ступень прямого испарения.

Руководство по эксплуатации

Установки для Обработки Воздуха

D-EOMAH00006-20RU

56

Установки для Обработки Воздуха

Руководство по эксплуатации

Параметры

Значение

Диапазон

Описание

по

умолчани

ю

Гистерезис

10 %

1 - 100 %

Определяет гистерезис отключения ступеней прямого

ступеней

испарения. Пример:

выкл.*

“Гистерезис ступеней выкл.” = 10% & “Активация

ступени 2” = 40% ->

Выключение ступени прямого испарения

2 при

“Управление откл” = 30%

Замерзание sp

100 %

50 - 100 %

Задает степень открытия клапана при подаче сигнала

переключателя замерзания.

Данный пункт меню доступен только при

надлежащем конфигурировании переключателя

замерзания.

Задержка

5 мин.

3 - 30 мин

Задает время задержки между механической

отключения

деактивацией переключателя замерзания и сбросом

сигнала о

соответствующего аварийного сигнала.

замерзании

Данный пункт меню доступен только при

надлежащем конфигурировании переключателя

замерзания.

Приоритет ERQ/Вод.

Температура

10 °C

от -20 до

Если приоритет ERQ и водяного змеевика установлен в

переключения

40 °C

автоматический

режим,

последовательность

активации

автоматически

определяется

по

результатам

сравнения

“Температуры

переключения” и температуры окружающего воздуха:

Tвыкл. > “Температура переключения” -> ERQ осн.

Tвыкл. > “Температура переключения” -> Вод. осн.

Данный пункт меню доступен только в том случае,

если

приоритет

ERQ/Вод.

установлен

в

автоматический режим

Макс. предел

-

-

Отображение

фактического

состояния

логики

температуры

Пассивный

ограничения

максимальной

температуры

- Активный

подаваемого воздуха.

Логика

ограничения

температуры

подаваемого воздуха по умолчанию включена.

* Данные пункты меню доступны только если в качестве нагревающего змеевика выбрано

устройство прямого испарения.

16.9 Управление насосами

Данное меню содержит все параметры для мониторинга и настройки водяных насосов.

Установки для Обработки Воздуха

Руководство по эксплуатации

D-EOMAH00006-20RU

57

Руководство по эксплуатации

Установки для Обработки Воздуха

ПРИМЕЧАНИЕ! При отсутствии в составе системы насосов данное меню не отображается.

Путь ЧМИ: Главное меню -> Состояние / Настройки -> Насосы

Параметры

Значение

Диапазон

Описание

по

умолчани

ю

Охлаждающий насос

Охлаждающий

-

- Выкл

Отображение фактической команды контроллера для

насос*

- Вкл

охлаждающего насоса.

Мин. время

180 с

0 - 36000 с

Задание задержки между командой на отключение

работы*

AHU и команды на отключение охлаждающего насоса.

Нагревательный насос

Нагревательн

-

- Выкл

Отображение фактической команды контроллера для

ый насос*

- Вкл

нагревательного насоса.

Мин. время

180 с

0 - 36000 с

Задание задержки между командой на отключение

работы*

AHU и команды на отключение нагревательного

насоса.

*Те или иные пункты меню видимы в зависимости от конфигурации типа насоса.

16.10 Управление ERQ

Данное меню содержит все параметры для мониторинга и настройки ERQ.

ПРИМЕЧАНИЕ! При отсутствии в составе системы ERQ данное меню не отображается.

Путь ЧМИ: Главное меню -> Состояние / Настройки -> ERQ

16.10.1 Состояние ERQ

Параметры

Значение

Диапазон

Описание

по

умолчани

ю

Состояние

ERQ№1

-

- Не готово

Отображение фактического состояния ERQ 1.

-

Готовность

…

ERQ№4

-

- Не готово

Отображение фактического состояния ERQ 4.

-

Готовность

Руководство по эксплуатации

Установки для Обработки Воздуха

D-EOMAH00006-20RU

58

Установки для Обработки Воздуха

Руководство по эксплуатации

Параметры

Значение

Диапазон

Описание

по

умолчани

ю

Текущая работа ERQ

ERQ№1

-

- Выкл

Отображение фактического режима работы ERQ 1.

- Вкл

-

Размораж

ивание

…

ERQ№4

-

- Выкл

Отображение фактического режима работы ERQ 4.

- Вкл

-

Размораж

ивание

Время подготовки

ERQ№1

-

Отображение времени до повторной готовности ERQ

1

…

ERQ№4

-

Отображение времени до повторной готовности ERQ

4

Нагрузка

ERQ№1

-

0 - 100 %

Отображение фактической степени готовности ERQ 1.

…

ERQ№4

-

0 - 100 %

Отображение фактической степени готовности ERQ 4.

Сигнал 0-10 В

ERQ№1

-

0 - 10 В

Отображение фактического выходного напряжения

контроллера для ERQ 1

…

ERQ№4

-

0 - 10 В

Отображение фактического выходного напряжения

контроллера для ERQ 4

16.10.2 Настройки ERQ

Параметры

Значение

Диапазон

Описание

по

умолчани

ю

Запуск DT

2 °C

от 1 до

Установка порога температуры между уставкой и

10°C

фактической контролируемой температурой, для

запуска нового ERQ (данное значение представляет

собой зону нечувствительности для активации ERQ).

Помимо этого, данное условие должно быть

подтверждено, по меньшей мере, для “Времени

запуска”.

Установки для Обработки Воздуха

Руководство по эксплуатации

D-EOMAH00006-20RU

59

Руководство по эксплуатации

Установки для Обработки Воздуха

Параметры

Значение

Диапазон

Описание

по

умолчани

ю

ПРИМЕЧАНИЕ! Это значение зависит от

контролируемой

температуры.

Если

контролируемой является температура

подаваемого воздуха, не рекомендуется

задавать ее ниже значения по умолчанию, во

избежание

нежелательных

колебаний

системы контроля.

Последовательность

активации

ERQ

соответствует

логике

управления,

оценивающей фактическое время работы и

количество запусков каждого ERQ для

выравнивания рабочей нагрузки на них. Это

означает, что последовательность не

обязательно

соответствует

номеру

последовательности ERQ (с 1 по 4).

Время запуска

60 с

0 - 3600 с

Установка промежутка времени, в течение которого

условие активации ERQ “Запуск DT” должно

подтверждаться для запуска ERQ.

Интервала

360 с

0 - 3600 с

Интервал времени между запуском одного ERQ и

запуска

запуском следующего.

Отключение

3,5 °C

от 1 до

Установка порога температуры между уставкой и

DT

10°C

фактической контролируемой температурой, для

отключения ERQ (данное значение представляет собой

зону нечувствительности для отключения ERQ).

Помимо этого, данное условие должно быть

подтверждено, по меньшей мере, для “Времени

отключения”.

ПРИМЕЧАНИЕ! Это значение зависит от

контролируемой

температуры.

Если

контролируемой является температура

подаваемого воздуха, не рекомендуется

задавать ее ниже значения по умолчанию, во

избежание

нежелательных

колебаний

системы контроля.

Последовательность

отключения

ERQ

соответствует

логике

управления,

оценивающей фактическое время работы и

количество запусков каждого ERQ для

выравнивания рабочей нагрузки на них. Это

означает, что последовательность не

обязательно

соответствует

номеру

последовательности ERQ (с 4 по 1).

Руководство по эксплуатации

Установки для Обработки Воздуха

D-EOMAH00006-20RU

60

Руководство по эксплуатации

Установки для Обработки Воздуха

Параметры

Значение

Диапазон

Описание

по

умолчани

ю

Порог 3

40 %

0 - 100 %

Минимальная нагрузка, по достижении которой

третьим ERQ, включается четвертый ERQ.

16.11 Управление дополнительным подогревом

Данное меню содержит все параметры для мониторинга и настройки устройства дополнительного

электрического или водяного подогрева.

ПРИМЕЧАНИЕ! При отсутствии в составе AHU нагревательного элемента для дополнительного

подогрева данное меню не отображается.

Путь ЧМИ: Главное меню -> Состояние / Настройки -> Дополнительный подогрев

Параметры

Значение

Диапазон

Описание

по

умолчани

ю

Дополнительн

-

- Выкл

Отображение фактической команды контроллера для

ый подогрев*

- Шаг 1

электрического нагревательного змеевика.

- Шаг 2

Выход

-

0 - 100%

Отображение фактической команды уровня нагрузки

управления

для электрического нагревательного змеевика.

- Модулирующий змеевик

-> данное значение

показывает уровень нагрузки на электрический

нагревательный змеевик;

- Ступенчатый змеевик

-> данное значение

представляет собой внутренний контрольный

параметр, используемый для активации ступеней

электрического

нагрева

(дополнительная

информация приведена в описании параметров

ниже).

Запуск

20 %

0 - 100 %

Указание степени «Управление откл.» (в %), при

ступени 1*

которой активируется ступень дополнительного

подогрева 1.

Запуск

40 %

0 - 100 %

Указание степени «Управление откл.» (в %), при

ступени 2*

которой активируется ступень дополнительного

подогрева 2.

Гистерезис

10 %

1 - 100 %

Определяет

гистерезис отключения ступеней

ступеней

дополнительного подогрева. Пример:

выкл.*

“Гистерезис ступеней выкл.” = 10% & “Активация

ступени 2” = 40% ->

Ступень электрического нагрева 2 отключается при

“Управление откл.” = 30%

Руководство по эксплуатации

Установки для Обработки Воздуха

D-EOMAH00006-20RU

62

Установки для Обработки Воздуха

Руководство по эксплуатации

Параметры

Значение

Диапазон

Описание

по

умолчани

ю

Макс. предел

-

Отображение

фактического

состояния

логики

температуры

Пассивный

ограничения

максимальной

температуры

- Активный

подаваемого воздуха.

Логика

ограничения

температуры

подаваемого воздуха по умолчанию включена.

* Данные пункты меню доступны только при наличии в составе устройства ступенчатого

нагревателя для дополнительного подогрева.

16.12 Управление электрическим предварительным подогревом

Данное меню содержит все параметры для мониторинга и настройки устройства электрического

предварительного подогрева.

ПРИМЕЧАНИЕ! При отсутствии в составе системы устройства электрического

предварительного подогрева данное меню не отображается.

Путь ЧМИ: Главное меню -> Состояние / Настройки -> Электрический предварительный подогрев

Параметры

Значение

Диапазон

Описание

по

умолчани

ю

Положение

- После

- После

Задает положение змеевика предварительного

предваритель

смесител

смесител

подогрева для правильной регулировки смесительной

ного

ьной

ьной

заслонки во время охлаждения электрического

подогрева

заслонки

заслонки

нагревателя.

- До

смесител

ьной

заслонки

Температура

-

-

Отображение показаний датчика температуры

предваритель

предварительного подогрева.

ного

подогрева*

Уставка

10 °C

от 0 до

Задание уставки температуры предварительного

30°C

подогрева.

Предваритель

-

- Выкл

Отображение фактической команды контроллера для

ный

- Шаг 1

электрического

змеевика

предварительного

электрически

- Шаг 2

подогрева.

й подогрев

Установки для Обработки Воздуха

Руководство по эксплуатации

D-EOMAH00006-20RU

63
