Инструкция по установке Chery Tiggo 8 Pro/8 ProMax 2023- (Рестайлинг) Tenet T8 2025-Арт.: F.0915.001
Инструкция по установке
Chery Tiggo 8 Pro/8 ProMax
2023- (Рестайлинг)
Tenet T8
2025-
Арт.: F.0915.001
Тип шара - «A»
D = 8,9 kN
1500 kg
75 kg
MAX kg
X
MAX kg
D (kN)=
x 0,00981Chery Tiggo 8 Pro/8 Pro Max
2023- (Рестайлинг)
Tenet T8
2025-
MAX kg
+
MAX kg
Используемый инструмент:
S - 10;
10 mm;
S - 13;
Wrench
19 mm.
S - 19.

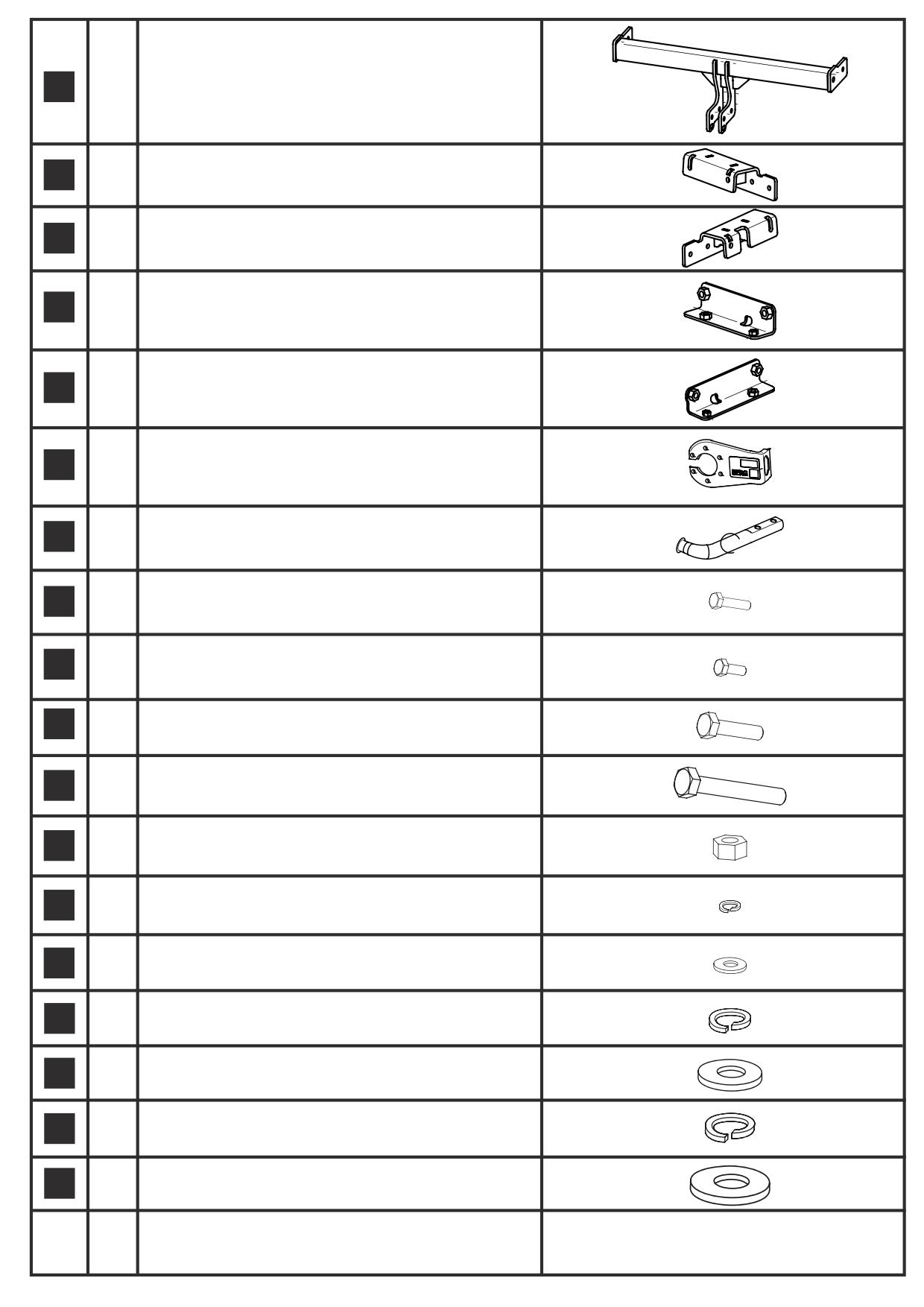

1
x1
Балка
2
x1
Кронштейн левый
3
x1
Кронштейн правый
4
x1
Закладная левая
5
x1
Закладная правая
6
x1
Кронштейн под розетку
7
x1
Крюк
8
x2
Болт М8х30
9
x2
Болт М10х1,25х30
10
x8
Болт М12х1,25х40
11
x2
Болт М12х1,25х70
12
x4
Гайка М12х1,25
x2
Шайба 8 пружинная
13
14
x2
Шайба 8 увел.
15
x2
Шайба 10 пружинная
16
x2
Шайба 10 увел.
17
x10
Шайба 12 пружинная
18
x14
Шайба 12

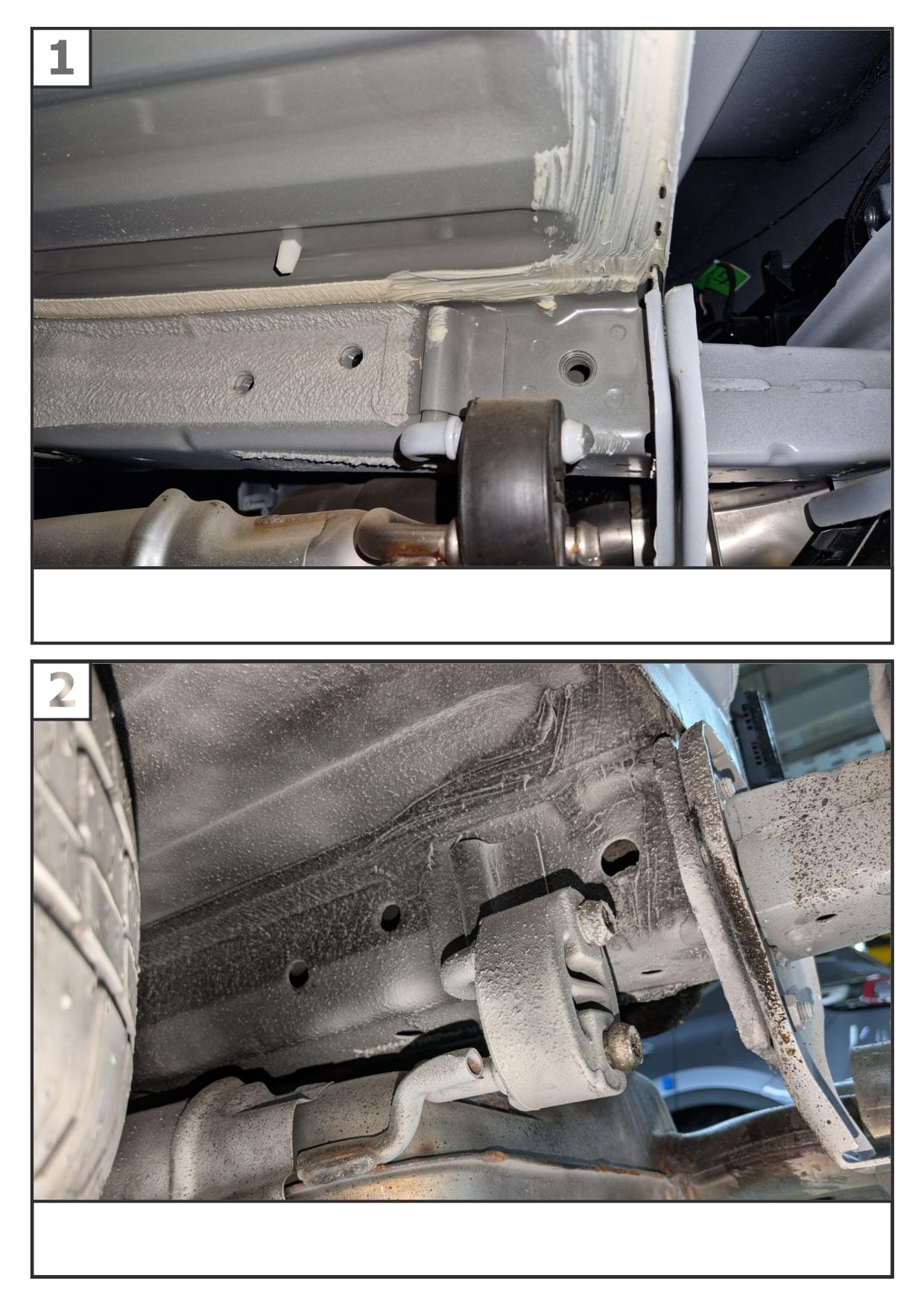

1
При наличии штатных резьбовых гаек в лонжеронах, снятие бампера и установка
закладных (4) и (5) не требуется. Установку ТСУ начинать с пункта №16 согласно
инструкции.
2
При отсутствии штатных резьбовых гаек в лонжеронах, требуется снятие бампера и
установка закладных (4) и (5) согласно инструкции по установке.
3

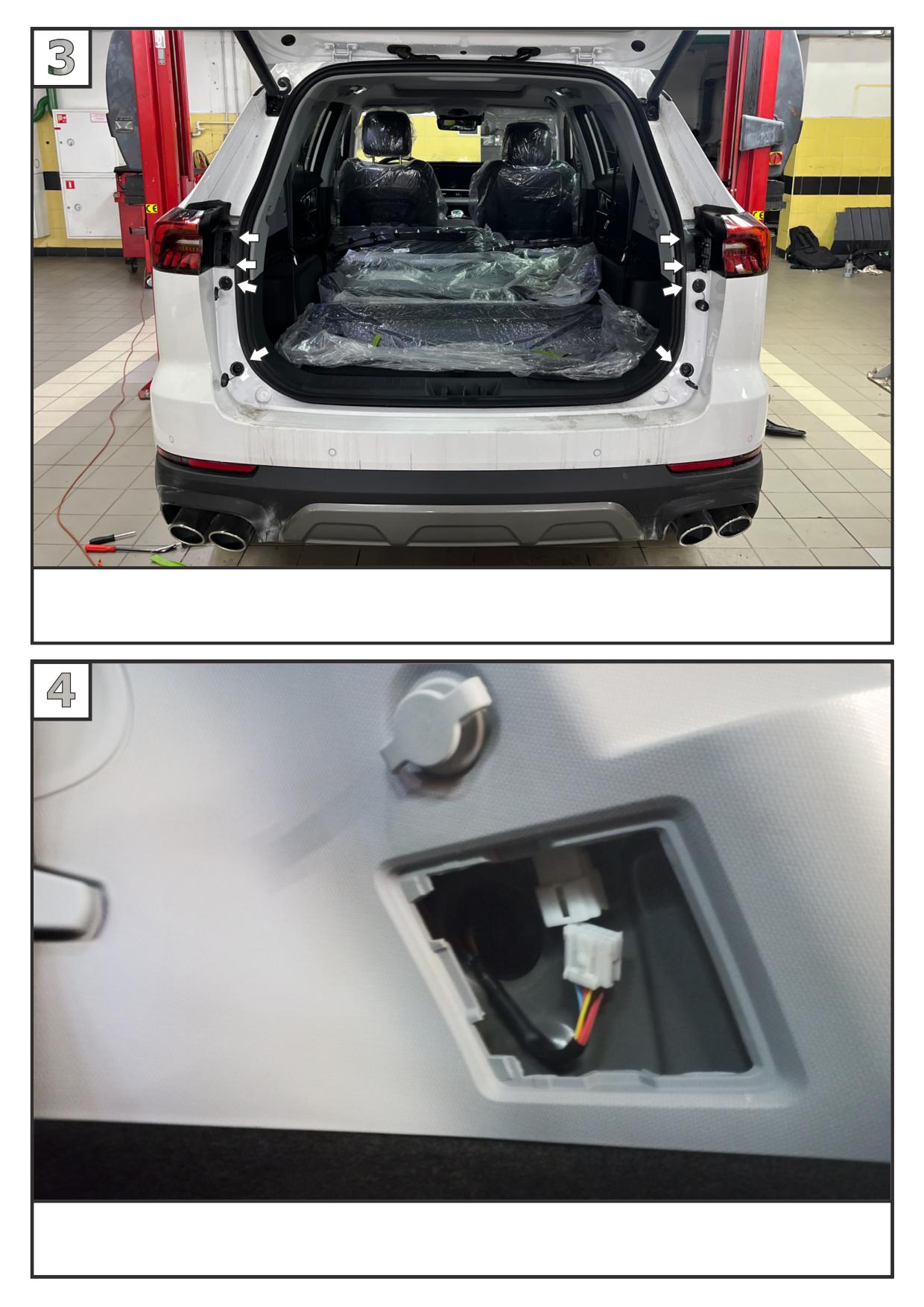

Открыть заглушки фонарей и выкрутить винты заднего левого и правого фонаря, после
выкрутить винты крепления бампера.
4
В багажнике снять заглушки обшивки и отсоединить фишку заднего фонаря. Далее
демонтировать фонарь. С другой стороны аналогично.
5

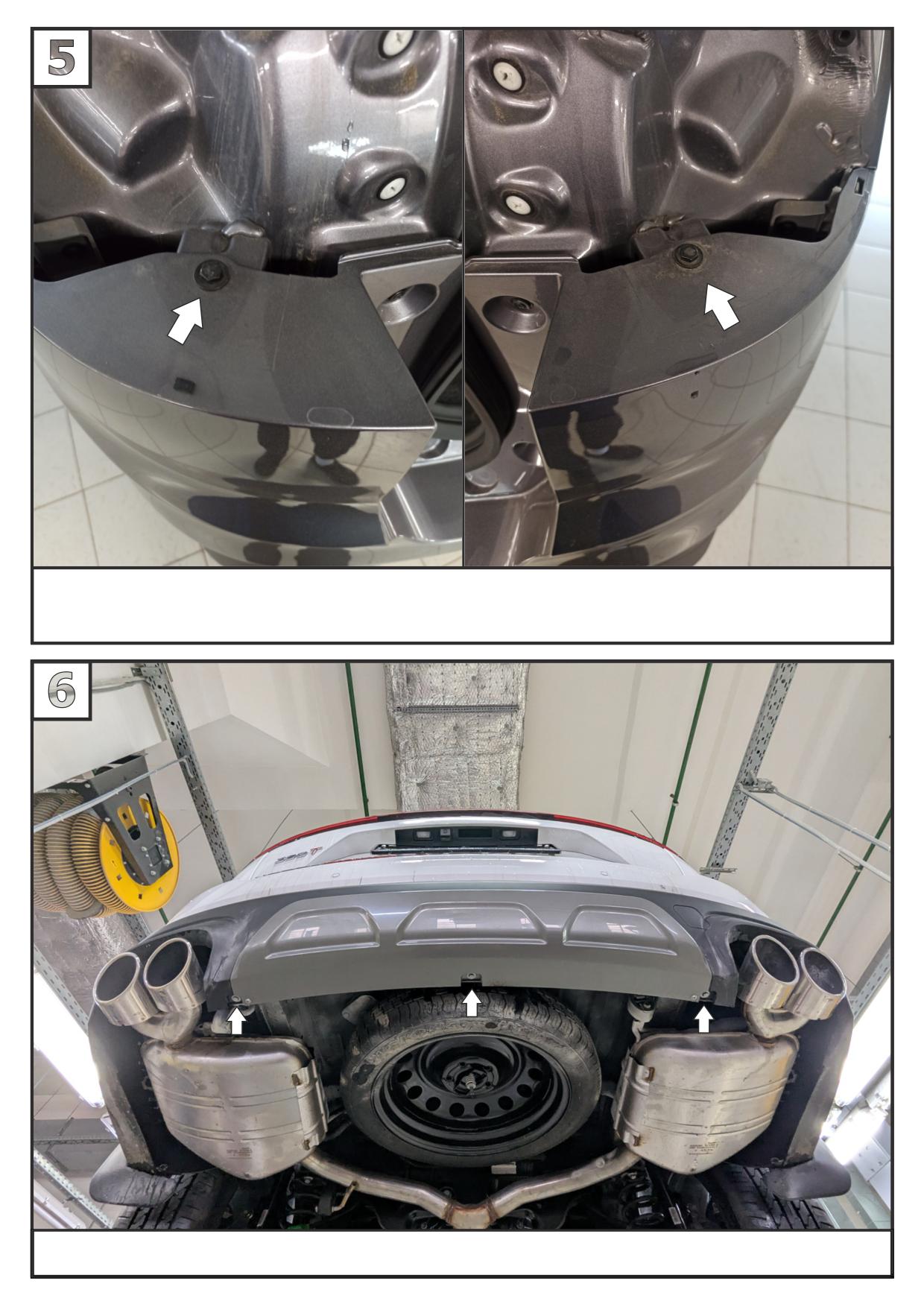

После снятия задних фонарей открутить болты крепления бампера с левой и правой стороны
автомобиля.
6

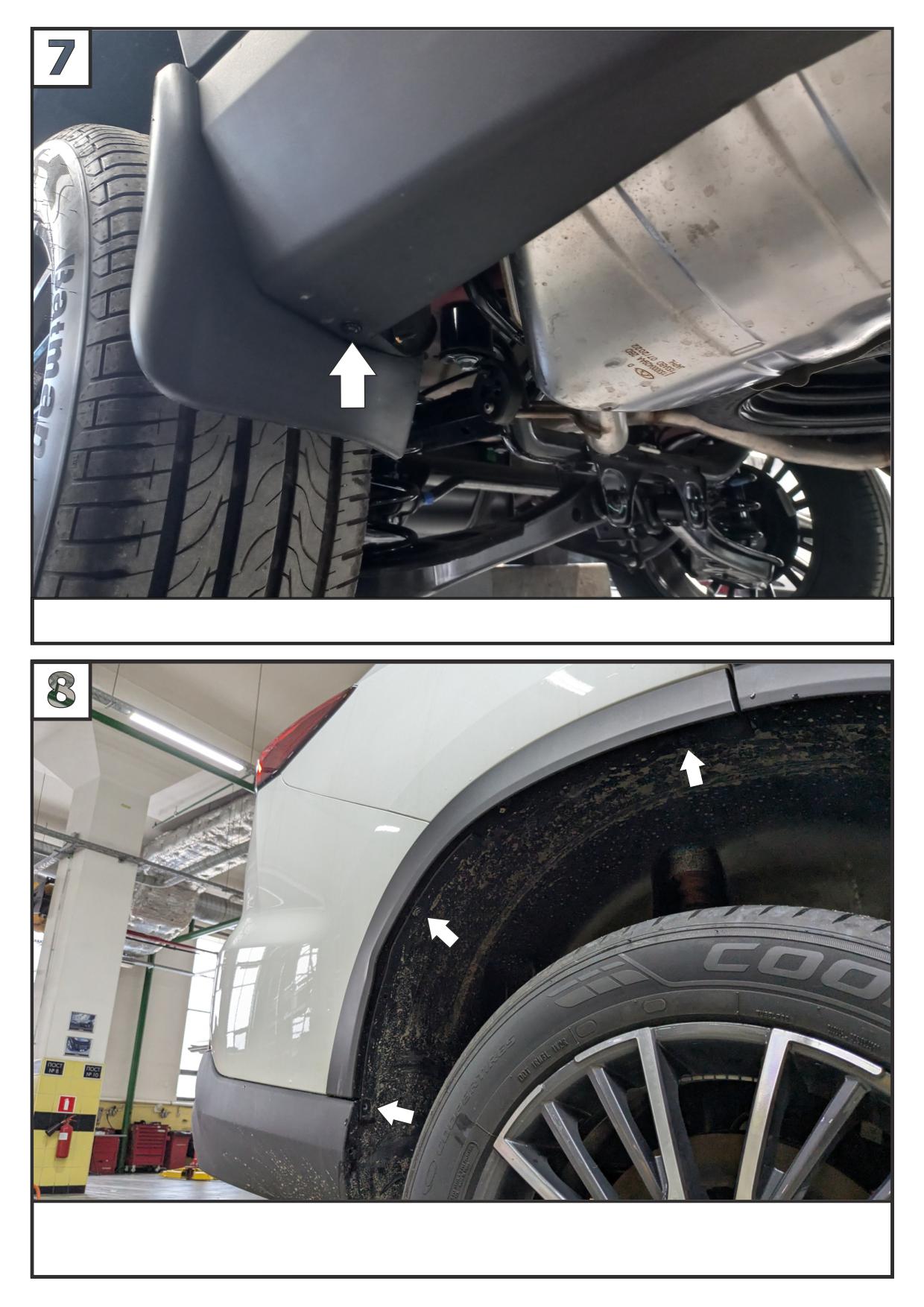

Открутить нижние болты крепления бампера.
7
Открутить нижние винты крепления бампера. С другой стороны аналогично.
8

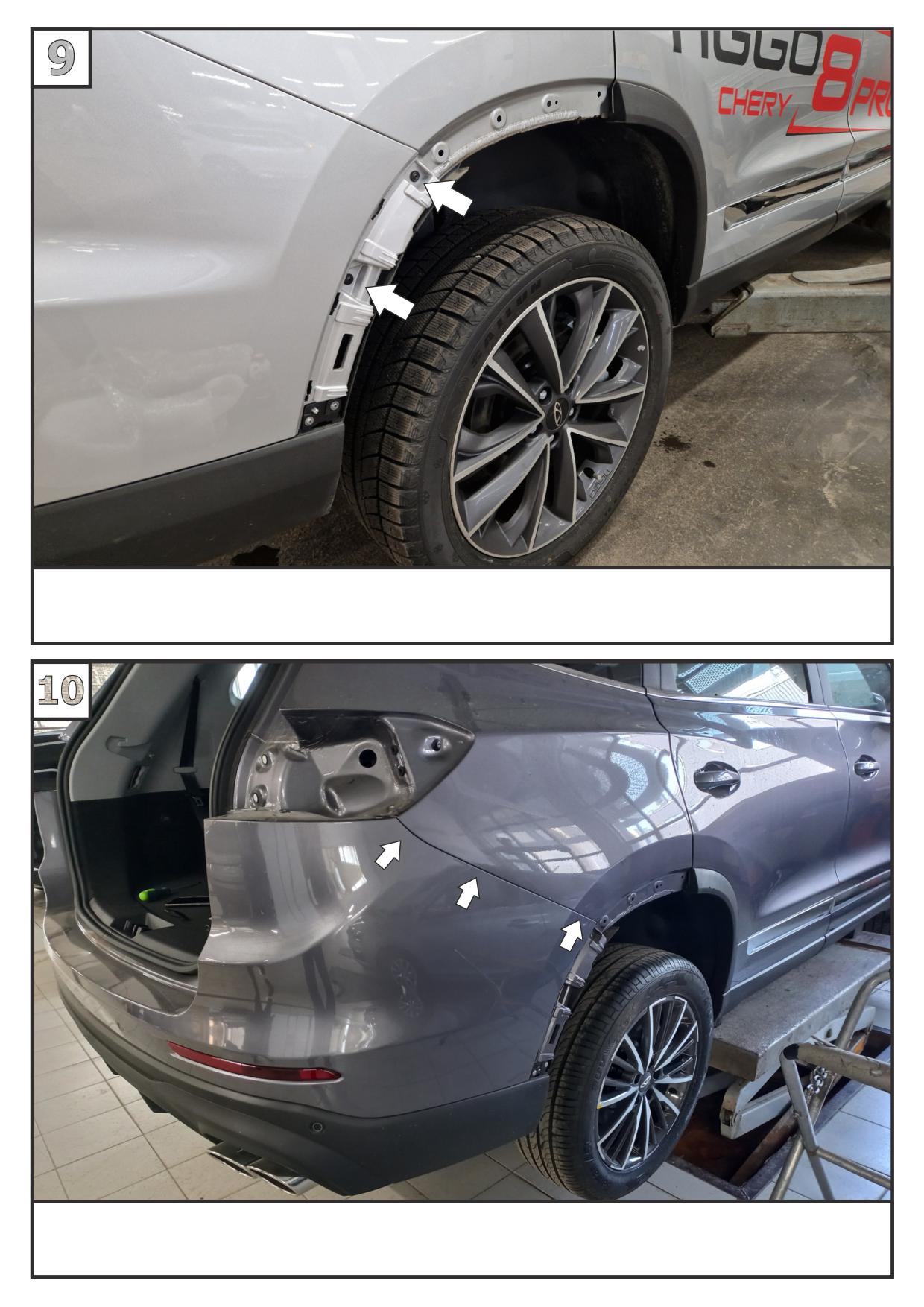

Открутить винты крепления боковой накладки и подкрылка, затем демонтировать боковую
накладку. С другой стороны аналогично.
9
После демонтажа боковой накладки выкрутить винты крепления бампера. С другой стороны
аналогично.
1
0
Отщелкнуть боковые защелки бампера с левой и правой стороны. Затем снять задний
бампер с автомобиля.
11

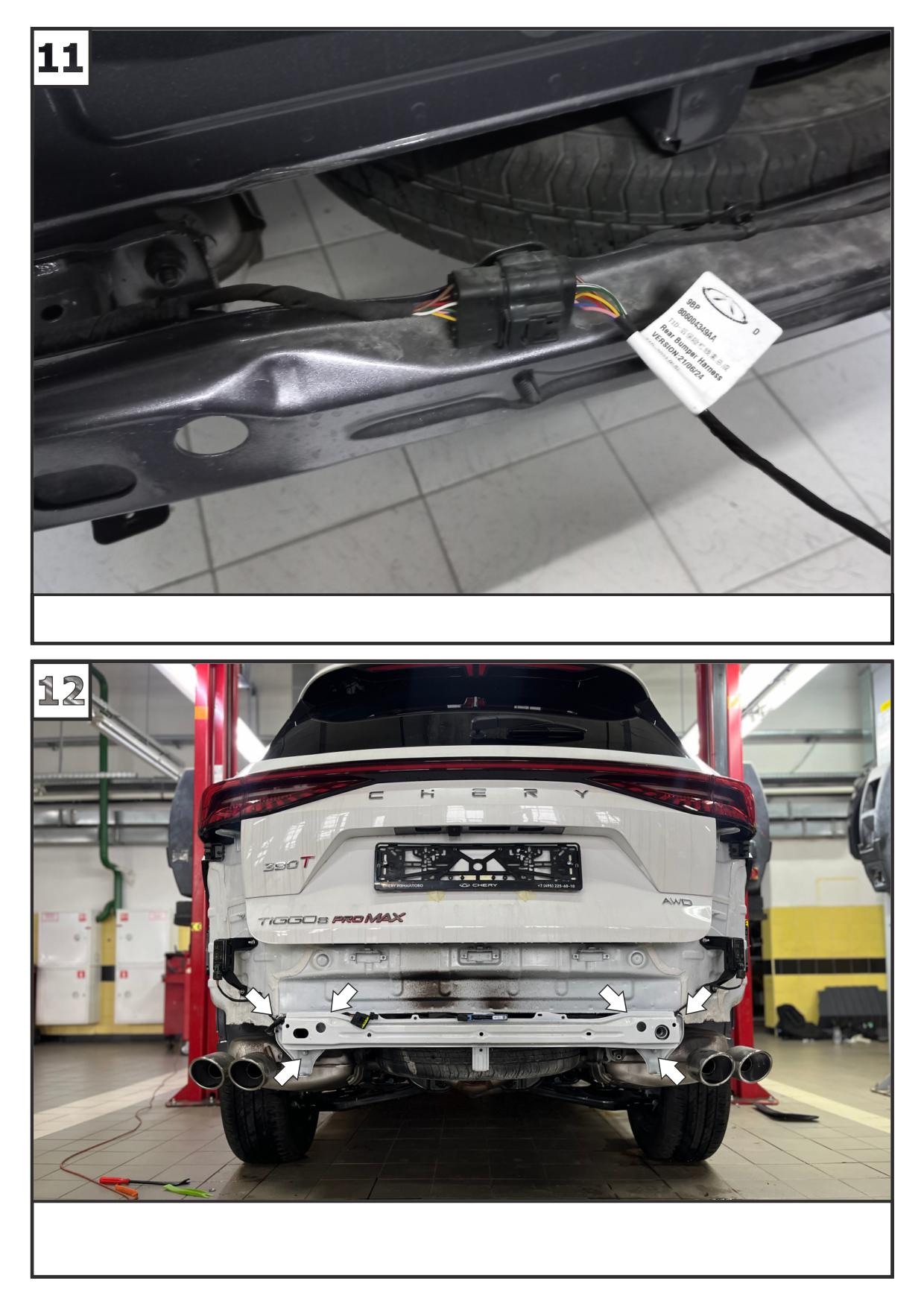

Перед полным снятием заднего бампера необходимо отсоединить разъем электропроводки.
12
Отсоединить фишки боковых радаров, отсоединить точки крепления проводки и антенну
бесключевого доступа от заднего усилителя. Открутить гайки крепления усилителя и
демонтировать его.
13

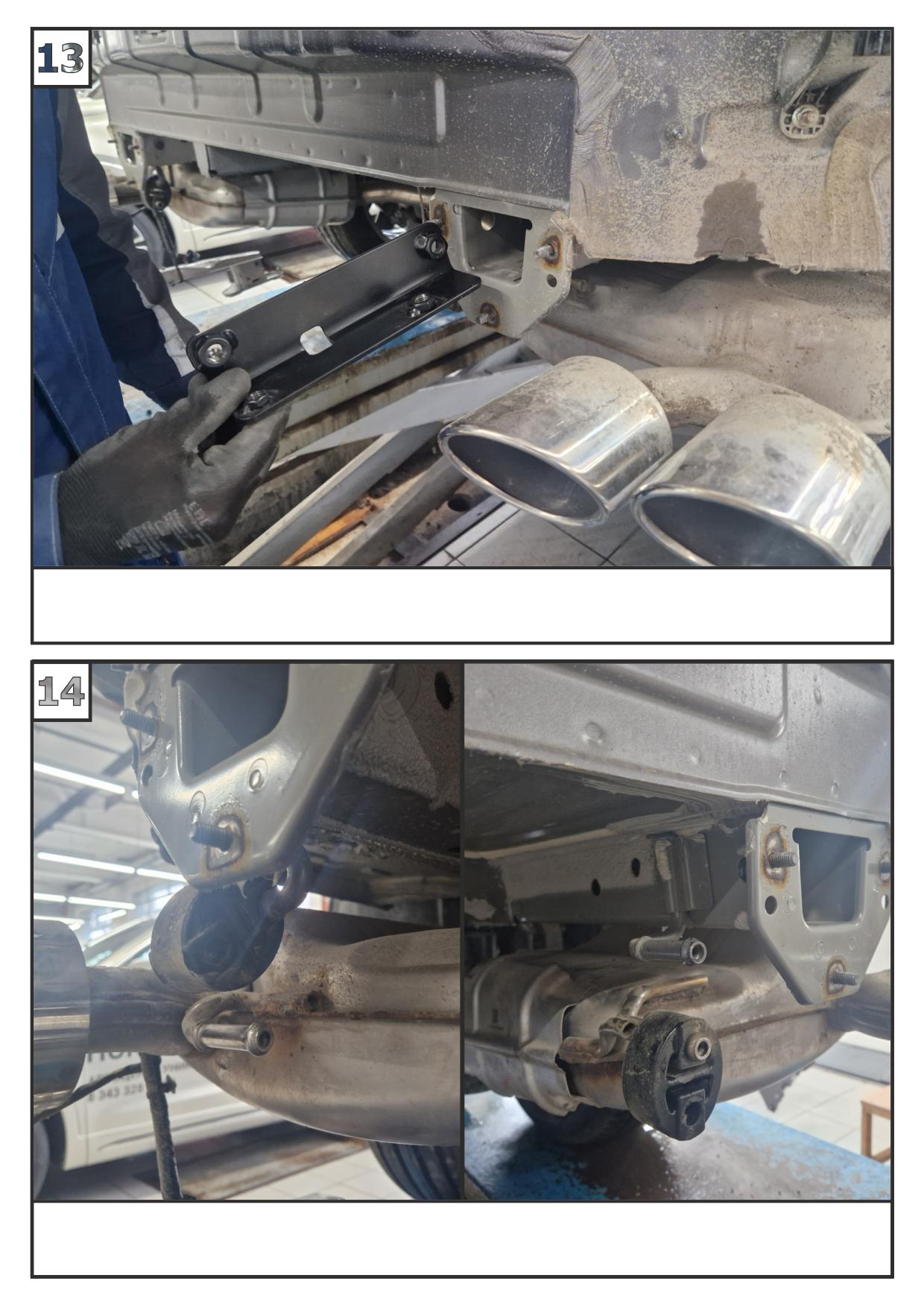

Установить в лонжероны автомобиля закладные (4) и (5), согласно их стороне. При наличии
в лонжеронах штатных гаек - закладные не используются.
14
Для удобства установки кронштейнов и метизов необходимо снять глушитель с левого и
правого подвеса и демонтировать запасное колесо.
15
Установленные закладные (4) и (5) закрепить с помощью болтов М8х30 (8), шайб 8
пружинных (13), шайб 8 увел. (14) и болтов М10х1,25х30 (9), шайб 10 пружинных (15) и
шайб 10 увел. (16). С другой стороны аналогично.

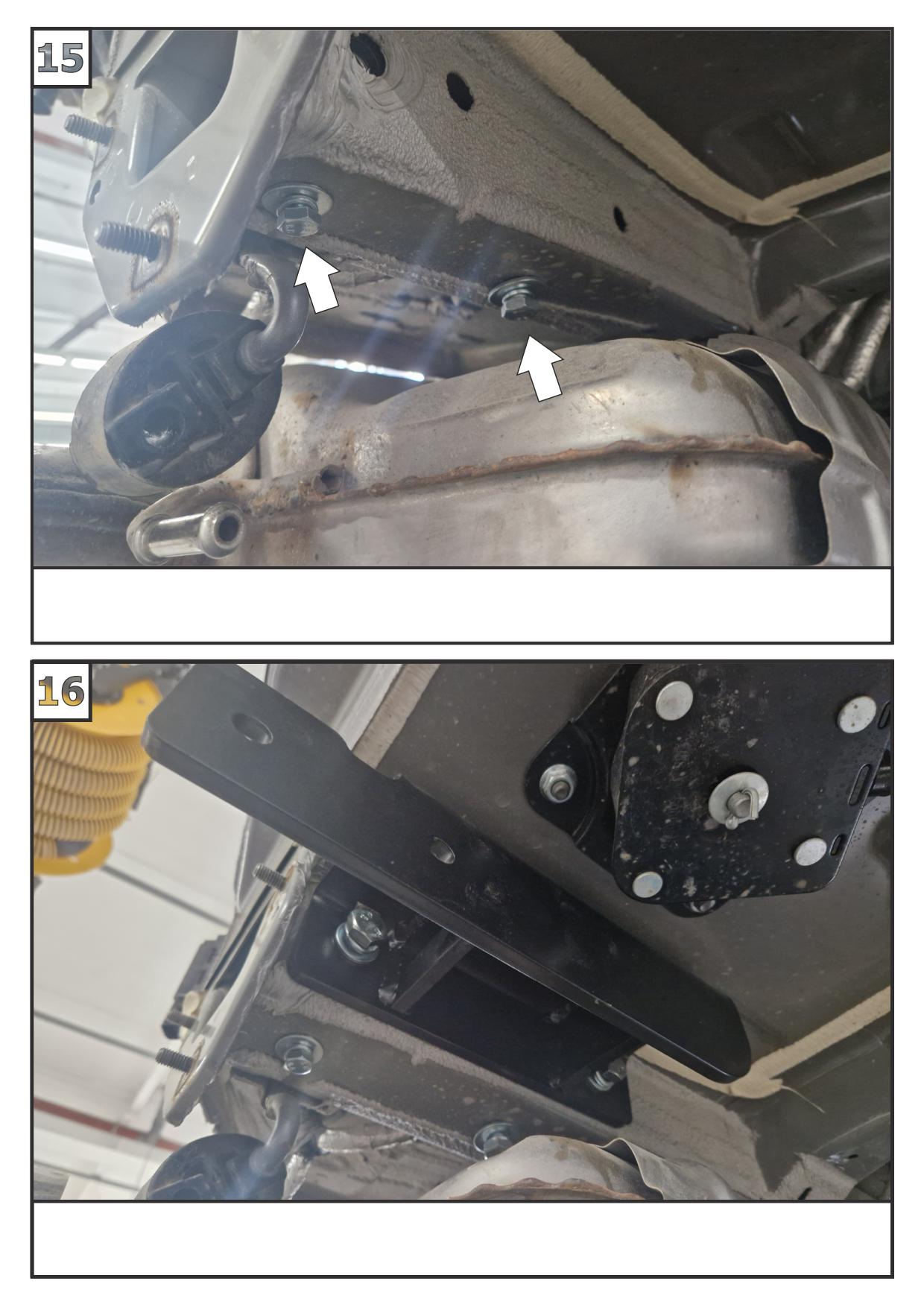

16

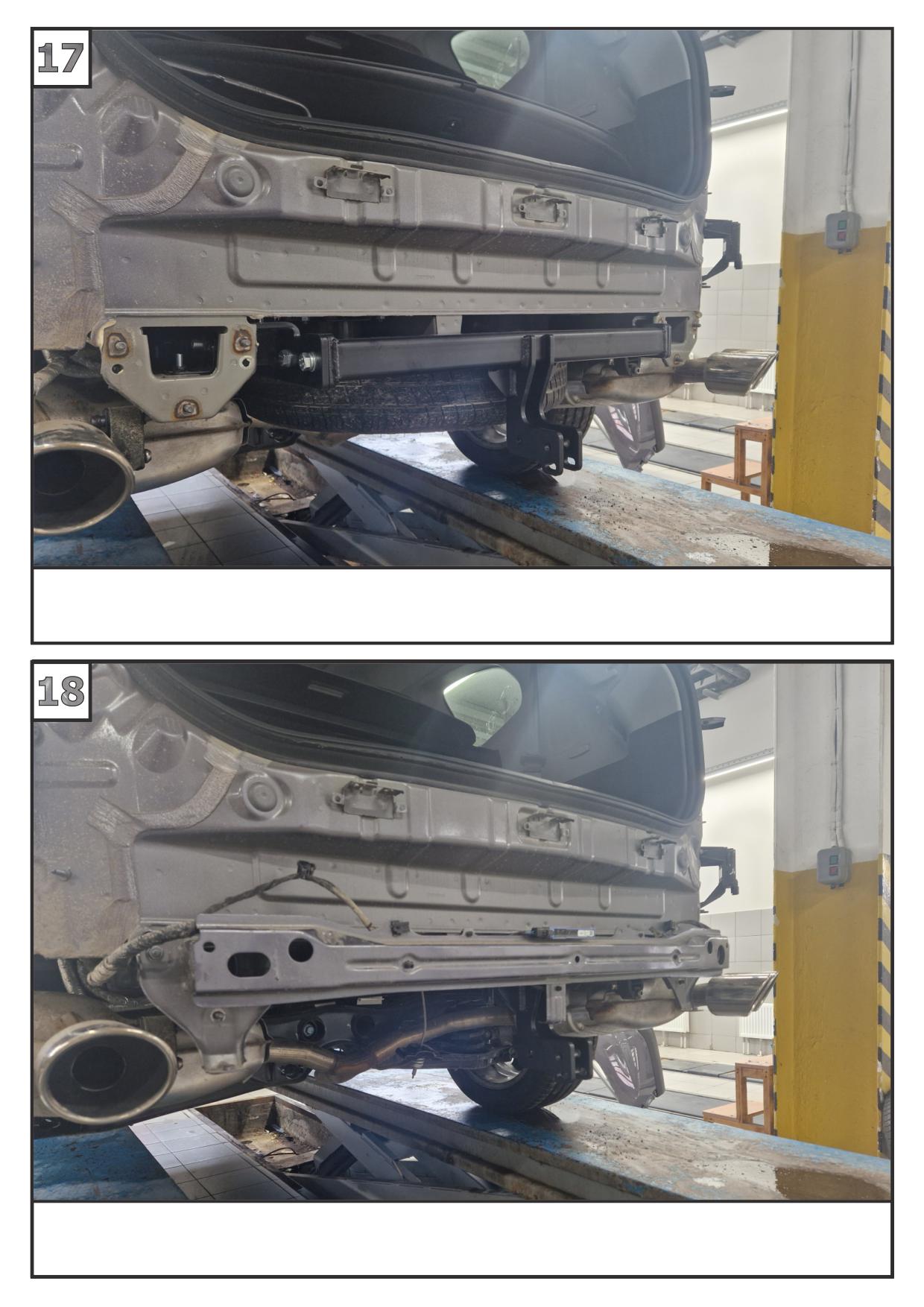

Установить кронштейны (2) и (3) согласно их стороне, закрепив их с помощью болтов
М12х1,25х40 (10), шайб 12 пружинных (17) и шайб 12 (18).
17
Прогнать резьбовые отверстия балки (1) с помощью метчика М12х1,25. Установить
балку (1), закрепив её к кронштейнам с помощью болтов М12х1,25х40 (10), шайб 12
пружинных (17), шайб 12 (18) и гаек М12х1,25 (12).
18
Затянуть все резьбовые соединения, сначала затянуть балку с кронштейнами, затем
кронштейны с лонжеронами и закладными. Моменты затяжки: М8=25 Нм, М10=47 Нм,
М12=81 Нм. Установить подвесы глушителя и усилитель в обратной последовательности.
19

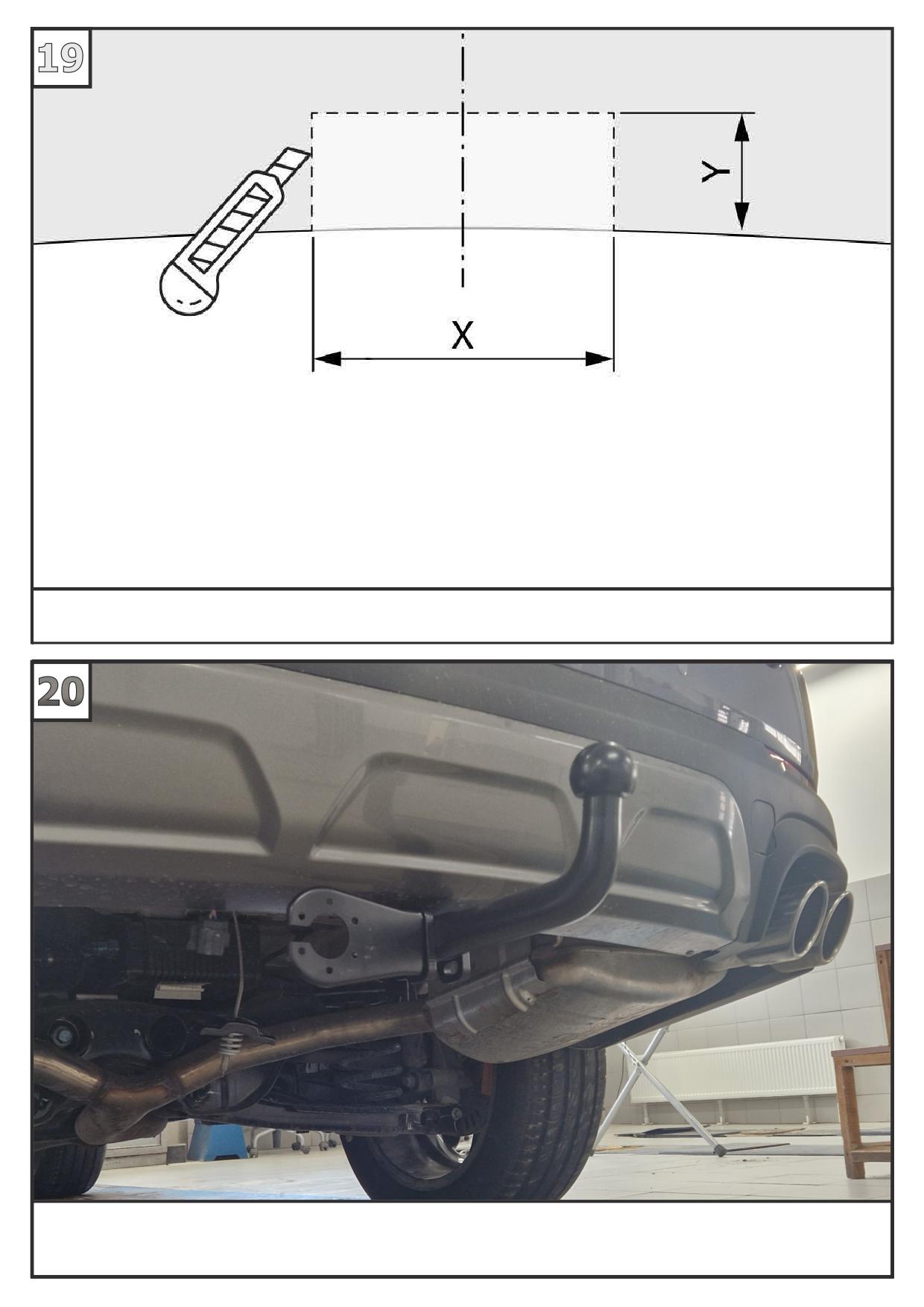

Tenet T8
X=45 мм
Y=27 мм
Для Tenet T8 выполнить подрезку бампера согласно схеме. Установить бампер и запасное
колесо в обратной последовательности.
20
Установить кронштейн под розетку (6) и крюк (7) с помощью болтов М12х1.25х70 (11), шайб
12 пружинных (17), шайб 12 (18) и гаек М12х1.25 (12). Затянуть резьбовые соединения.
Момент затяжки: М12=81 Нм.
