Сеялка для луковичных культур тракторная СЛТ-4/1. Руководство

Сеялка для луковичных культур тракторная

СЛТ-4/1

Базовая модель СЛТ 4/1 с высадкопосадочным аппаратом

с вибрационным активным сбрасывателем (ВАС)

Техническое описание и руководство по эксплуатации

Техническое описание и руководство по эксплуатации предназначены

для изучения конструкции сеялки и правил ее эксплуатации (наладки,

использования, технического обслуживания, транспортирования и хра-

нения) механиками и другим обслуживающим персоналом.

Техническое описание и инструкция по эксплуатации содержат краткое

описание, особенности конструкции и основные технические данные

тракторной сеялки для луковичных культур СЛТ-4/1.

Сеялка обеспечивает ленточный посев лука-севка, зубков чеснока, по-

садочного материала луковичных культур как на ровной поверхности,

так и на гряде.

Расшифровка аббревиатуры СЛТ-4/1:

СЛТ- Сеялка Луковичная Тракторная;

4-количество секций, располагаемых на раме, шт.;

1-количество высадкопосадочных аппаратов и сошников в секции, шт.

Техническая характеристика

1. Агрегатирование, кН

6 и выше

2. Тип машины

полунавесной

3. Рекомендуемая скорость движения, км/ч

2…3

4. Рабочие габариты, мм

ширина

2400

высота

965

длина

1450

5. Колея, мм

1600-1800

6. Тип высадкопосадочного аппарата (ВПА)

тарельчатый

7. Тип сбрасывателя (ВАС)

вибрационный, активный

8. Тип сошника

килевидный

9. Тип загортача

пластинчатый

10. Глубина заделки луковиц, см

2…7

11. Ширина между посевными лентами, см

25…50

12. Регулирование клиренса сеялки

бесступенчатое

13. Количество обслуживающего персонала

1 тракторист

- 2 -

Назначение сеялки для луковичных культур СЛТ-4/1

Тракторная сеялка для луковичных культур предназначена для ленточ-

ного посева лука-севка, зубков чеснока, посадочного материала луко-

вичных культур как на ровной поверхности, так и на гряде и может

быть доукомплектована дополнительным оборудованием: бабинодер-

жателями, укладчиками трубки капельного орошения, маркерами и

устройством для внесения стартовых удобрений.

Общее устройство и принцип работы сеялки

Сеялка (рис. 1) состоит из рамы с двумя регулируемыми по высоте

опорными колесами с грунтозацепами, устройством для трехточечной

навески на трактор и двумя стойками для обеспечения устойчивости

сеялке, отсоединенной от трактора. Рама сеялки унифицирована с ма-

шинами РОСТА и при комплектации дополнительным оборудованием

может использоваться в качестве овощной сеялки, сеялки для ленточ-

ного посева лука-севка в две строчки, агрегата для внесения удобрений

или комплекса луковичного тракторного. На раме могут быть установ-

лены два туковысевающие аппарата для удобрений с тукопроводами,

привод на которые осуществляется от приводного колеса цепной пере-

дачей через редуктор для обеспечения регулировки нормы внесения

удобрений. Перед туковыми ящиками возможна установка бабинодер-

жателей для двух бухт капельной ленты с укладчиками ленты. По бо-

кам на раме могут устанавливаться регулируемые маркеры. К раме на

параллелограммной подвеске крепятся четыре посадочные секции с

высадкопосадочными аппаратами тарельчатого типа.

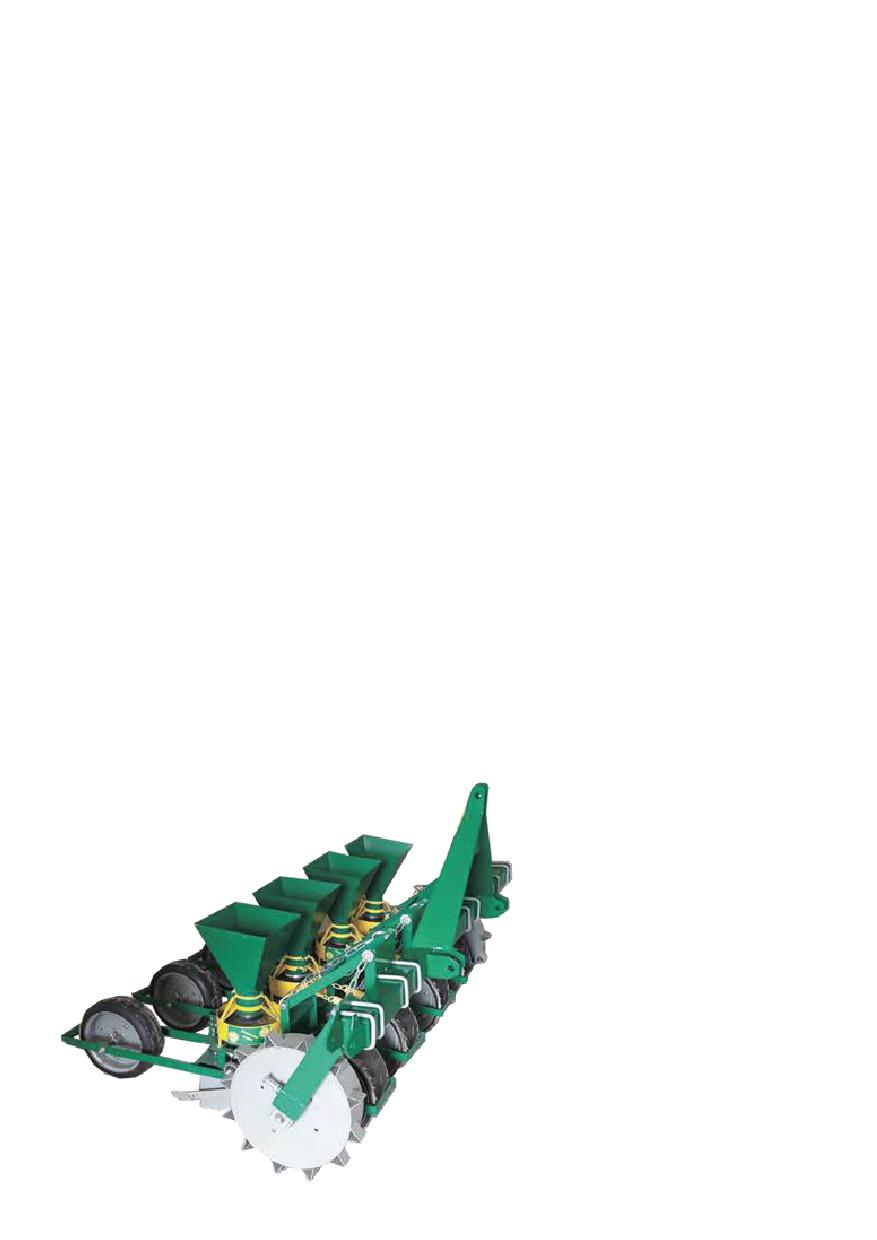

Рисунок 1 - Сеялка для лукович-

ных культур тракторная СЛТ-4/1

- 3 -

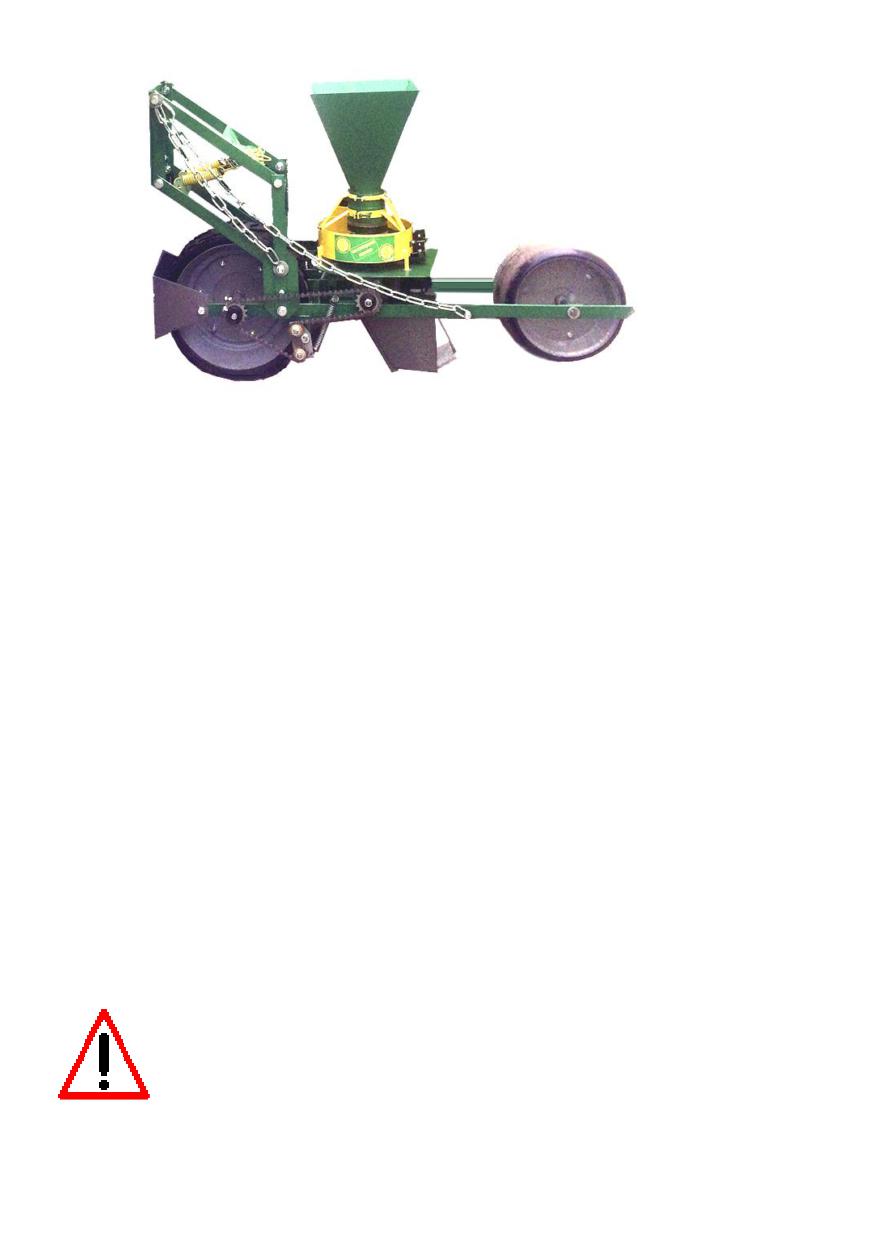

Рисунок 2 - Секция посадочная

Секция посадочная (рис. 2) состоит из несущей рамы, представляющей

собой две параллельные планки, на которой в передней части секции

установлено опорно-приводное колесо с резиновым протектором атмо-

сферного давления, позволяющее работать по влажной почве. На сту-

пице колеса установлена звездочка, от которой при помощи цепной

передачи через конический редуктор, передается крутящий момент на

ось диска высадкопосадочного аппарата, предназначенного для одно-

слойного распределения луковиц и подачи их в зону вибрационного

активного сбрасывателя (ВАС). Под высадкопосадочным аппаратом

установлен килевидный сошник с семяпроводом и загортач

пластинчатого типа. Килевидный сошник предназначен для об-

разования уплотненного ложа для посадочного материала, что

обеспечивает лучший доступ влаги. Уплотненное ложе в борозде

образуется с помощью подошвы в нижней части носка сошника. В

задней части секции установлено опорное колесо, которое выполняет

функцию катка для прикатывания почвы над луковицами. Секции к

раме крепятся двумя скобами через параллелограммный механизм,

который обеспечивает независимое копирование почвы каждой

посадочной секцией.

Запрещается допускать к работе лиц без четкого знания

правил охраны труда, транспортировки, сборки, обкатки,

эксплуатации и других норм и правил, изложенных в

настоящем руководстве.

- 4 -

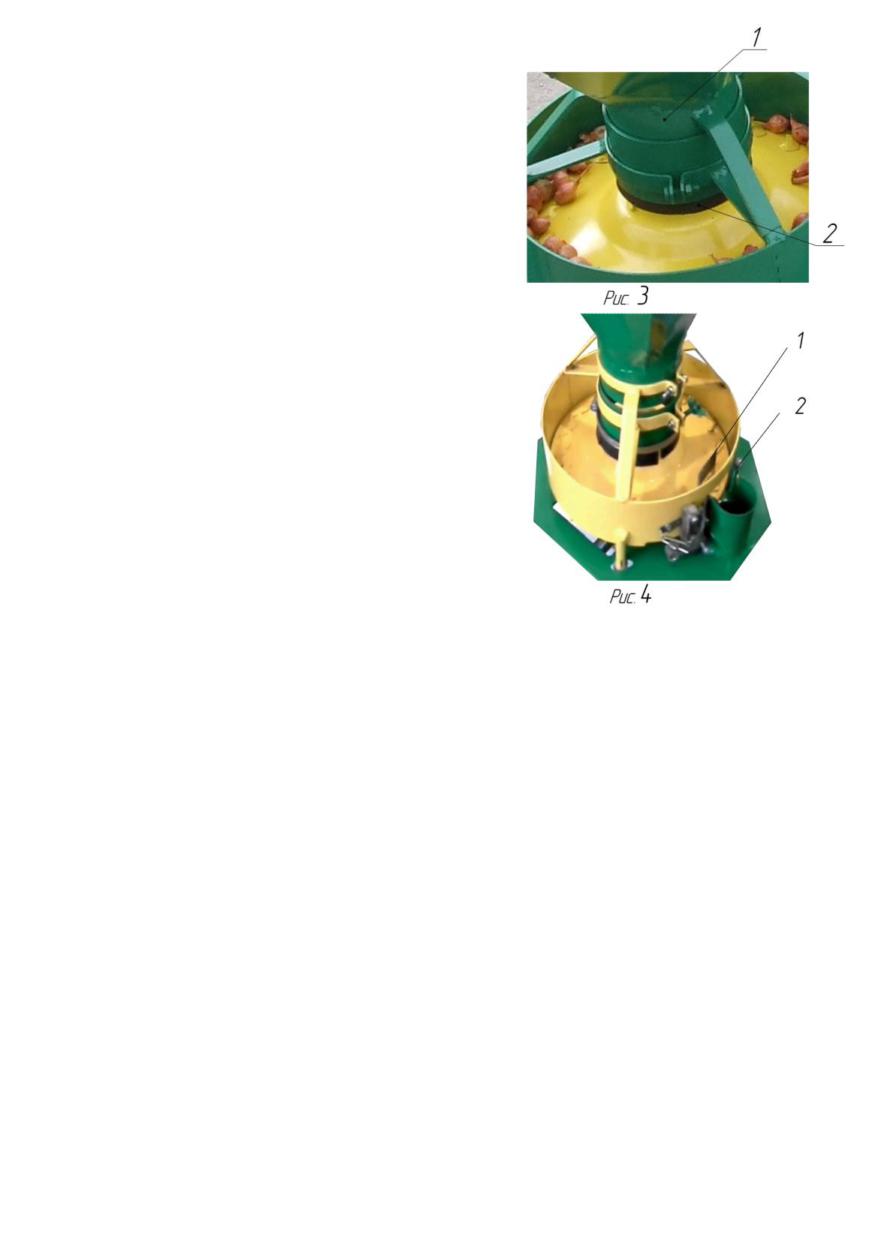

Посадочный материал из загрузочных

бункеров каждого высадкопосадочно-

го аппарата через регулируемый в за-

висимости от размеров луковиц зазор

между эластичным стаканом и кону-

сом попадают на распределительный

диск (рис.3). Диски высадкопосадоч-

ных аппаратов приводятся во враще-

ние от опорно-приводных колес поса-

дочных секций посредством цепной

передачи через конический редуктор.

При движении комплекса вращаю-

щийся диск распределяет луковицы в

районе зацепов в один слой и подает

их к вибрационному активному сбра-

сывателю (ВАС), выполненному (рис.4)

в виде пластинчатого двухплечего ры-

чага 1 с вертикальной осью колебаний

и виброприводом, установленным в

задней части выгрузного окна 2. Виб-

рационный сбрасыватель отделяет от потока один ряд луковиц или

зубков и равномерно сбрасывает их в лукопровод. Таким образом, не-

зависимо от объема подачи и размеров посадочного материала, обес-

печивается формирование потока равномерной плотности со свобод-

ной подачей его в зону высадки в широком диапазоне дозирования.

Лук-севок или зубки чеснока после выхода через выгрузное окно попа-

дают в лукопровод и укладываются в борозду с уплотненным ложем,

образованным с помощью подошвы в нижней части носка сошника по-

садочной секции, после чего борозда закрывается загортачом и уплот-

няется прикатывающим колесом.

Одновременно с этим при комплектации дополнительным оборудова-

нием туковые сошники, устанавливаемые в передней части посадоч-

ных секций, прорезают борозды на установленную глубину, в которые

из туковысевающих аппаратов по тукопроводам, высыпаются в почву

удобрения на заданную глубину. Лента капельного орошения разматы-

вается с бобин и через устройства для укладки размещается за сеялкой

по поверхности поля или на заданную глубину.

- 5 -

Требования безопасности

Для предупреждения несчастных случаев ЗАПРЕЩАЕТСЯ:

- приступать к работе, не ознакомившись с настоящим руководством

по эксплуатации;

- находится на сеялке во время работы;

- эксплуатировать сеялку без ограждений;

- ремонтировать, смазывать, подтягивать крепеж, очищать сеялку во

время движения и при включенном двигателе трактора;

- перевозить грузы и людей на сеялке;

- во время работы на ходу садится в трактор.

При дальних переездах транспортная скорость по дорогам с твердым

покрытием не должна превышать 25 км/ч. При транспортировании се-

ялки по выбитым дорогам, крутых поворотах и мостам скорость не

должна быть более 5 км/ч.

Перед агрегатированием необходимо произвести наладку заднего на-

весного устройства трактора.

При подготовке сеялки для транспортировки по автодорогам, населенным

пунктам и дорожным сооружениям необходимо установить дорожный

просвет не менее 300 мм. Для этого необходимо произвести регулировку

навесного механизма трактора боковыми винтами.

При проведении технического обслуживания и ремонта трактор дол-

жен быть заторможен стояночным тормозом, сеялка опущена на грунт

или устойчивые, достаточной прочности твердые подставки, двигатель

трактора заглушён.

При ТО и сборке сеялки пользоваться только исправным инструмен-

том. Гаечные ключи, бородки, молотки не должны иметь заусенцев и

щербин.

Одежда у тракториста не должна иметь свисающих частей и концов.

При подъеме домкратом на грунте под его пяту подкладывается доща-

тая подкладка толщиной 30…40 мм, собранная из двух слоев, равной

2…3 кратной площади пяты домкрата.

При поворотах и переездах на другие участки сеялку

поднять в транспортное положение.

- 6 -

Досборка, наладка и обкатка изделия на месте его применения

Проверить комплектность в соответствии с настоящим руководством.

Произвести расконсервацию: удалить предохранительную смазку с ра-

бочих органов сеялки и крепежных изделий, протерев их ветошью,

смоченной растворителями, и насухо. Удалить защитную смазку с по-

верхностей деталей сеялки.

Произвести внешний осмотр на отсутствие механических поврежде-

ний, коррозии; целостности защитных покрытий; состояния крепления

составных частей. Обнаруженные повреждения и ослабления крепле-

ния устранить.

Изучить эксплуатационные документы, обратив особое внимание на

меры безопасности при работе с сеялкой.

Проверить натяжение цепи привода туковысевающих аппаратов и при-

водных цепей высадкопосадочных секций.

Контроль натяжения цепи осуществляется по величине прогиба веду-

щей ветви 10 мм от усилия 147 Н (усилие руки).

Подготовка к работе

Сеялка отправляется потребителям в собранном виде.

Приступая к навеске агрегата на трактор, необходимо придерживаться

следующих правил:

 ознакомится с конструкцией агрегата по настоящему техническому

описанию;

 распаковать и проверить комплектность прибывшей машины;

 проверить затяжку болтов стандартными ключами;

 все трущиеся детали перед установкой смазать.

Проверить:

 исправность цепных передач (проверить звенья цепи на наличия

трещин);

 исправность шестерен редуктора (шестерни должны находиться в

постоянном зацеплении, если в зацеплении появился зазор, то не-

обходимо выбрать его дистанционными прокладками в редукторе);

Все регулировки и устранение дефектов производить только

при заглушенном двигателе трактора.

Основные регулировки

- 7 -

1. При работе с сеялкой необходимо ограничивать ее поперечные ко-

лебания, для чего нужно сблокировать продольные тяги механизма на-

вески ограничительными цепями.

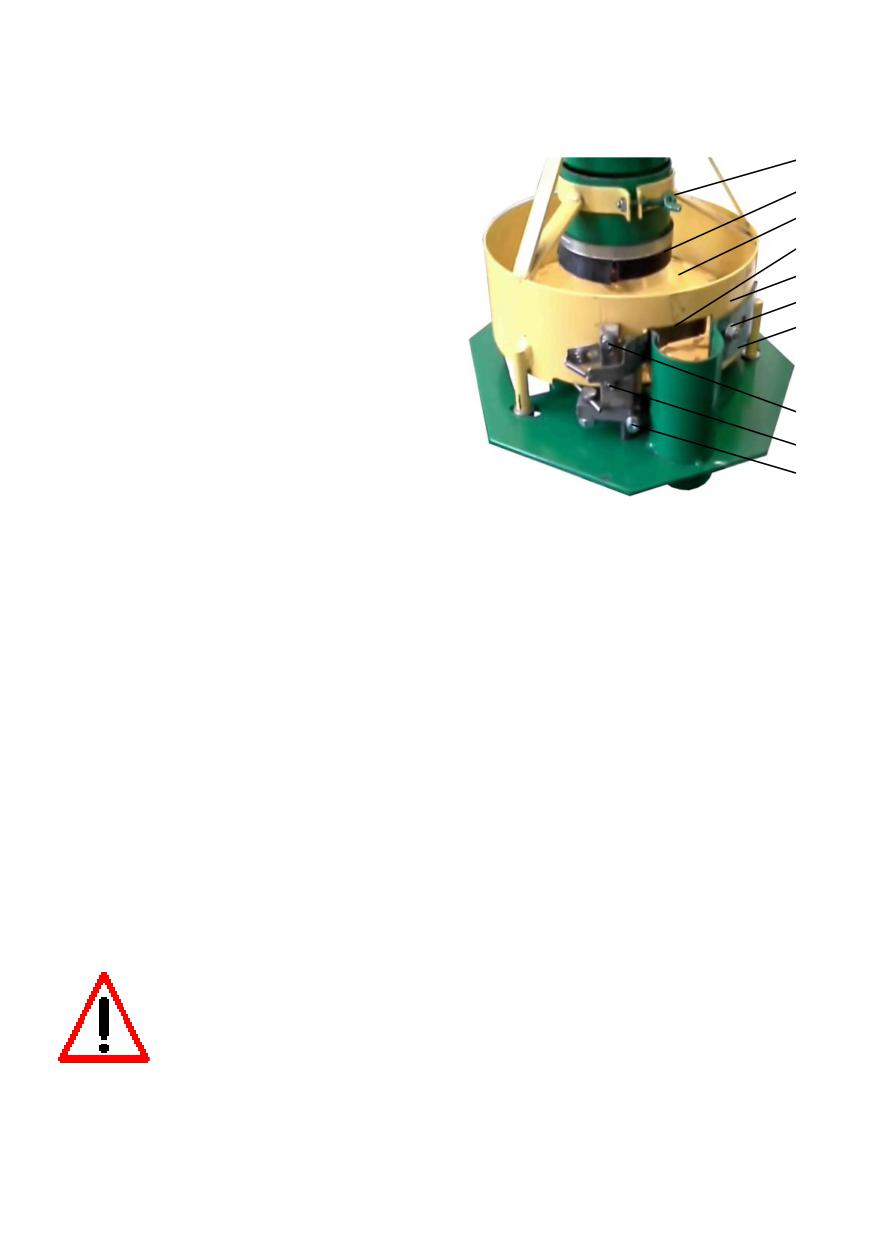

2. В зависимости от размеров поса-

дочного материала отрегулируйте

высадкопосадочный аппарат сеялки

по следующей схеме (рис. 5):

- выставить зазор между эластич-

ным стаканом 2 и распределитель-

ным диском 3 достаточный для про-

хождения зубков чеснока или луко-

виц и зафиксировать винтом 1;

- установить требуемый зазор меж-

ду пластиной ВАС 4 и наружным

цилиндром 5 и зафиксировать вин-

том 10;

- отрегулировать высоту пластины

Рис. 5 - Основные регулировки

ВАС 4 над распределительным

высадкопосадочного аппарата

диском 3 и зафиксировать винтом 8;

- установить требуемую ширину выгрузного окна перемещением за-

слонки 7 с фиксацией винтом 6.

- установить требуемую норму высадки.

Норма высадки луковиц в первую очередь будет зависеть от равно-

мерности размеров во фракции. С целью получения максимальной точ-

ности высадки старайтесь приобретать калиброванный посевной мате-

риал или использовать калибраторы КЗЧА или КЗЧН производства ЧП

НПК РОСТА www.rosta.ua.

Также на норму высадки будет влиять частота вращения распредели-

тельного диска высадкопосадочного аппарата, которая меняется путем

изменения передаточного отношения звездочек, установленных на ко-

ническом редукторе и приводном колесе.

Оптимальное усилие вибрации и амплитуда колебаний пла-

стины активного сбрасывателя выставляются производите-

лем и не нуждаются в регулировке. Данные работы могут

быть выполнены только квалифицированным персоналом.

- 8 -

3. Установите требуемую глубину заделки посадочного материала, для

чего на ровной горизонтальной площадке переднее и заднее колеса по-

садочных секций опереть на подставки, равные рекомендуемой глубине

заделки посадочного материала минус 0,5 см, и удерживая секции в та-

ком положении, отпустить болты крепления сошников каждой секции.

Сошники опустить до касания с поверхностью и зафиксировать болтом.

При комплектовании сеялки дополнительным оборудованием

для внесения стартовых удобрений и укладки ленты капельного

орошения необходимо выполнить следующие основные регулировки:

- на вал редуктора привода туковысевающих аппаратов, установить

ведущую звездочку, согласно руководству по эксплуатации аппарата;

- одеть приводную цепь на звездочку опорно-приводного колеса и ве-

дущую звездочку редуктора туковысевающего аппарата. Произвести

натяжку цепи с помощью натяжителя;

- при перестановке цепи с меньшей звездочки на большую необходимо

отрегулировать угол поворота натяжителя относительно рамы сеялки,

для чего необходимо зафиксировать болтом натяжитель в нужном по-

ложении;

- на всех посадочных секциях установить требуемую глубину заделки

удобрений, для чего на ровной горизонтальной площадке переднее и

заднее колеса секции опереть на подставки, равные рекомендуемой

глубине заделки удобрений минус 0,5 см, и удерживая секцию в таком

положении, отпустить болт крепления тукового сошника. Сошник

опустить до касания с поверхностью и зафиксировать болтом;

- отрегулировать высоту установки укладчиков ленты капельного оро-

шения. Для этого агрегат выставить на ровной горизонтальной пло-

щадке или на подставки равные необходимой глубине заделки ленты и

открутить гайки крепления укладчиков. Отпустить укладчики до каса-

ния с поверхностью и зафиксировать гайками;

После того как установлены все комплектующие детали сеялки и произ-

ведены все регулировки, заполните туковые ящики удобрениями, загру-

зочные бункеры посевным материалом, заправьте ленту капельного

орошения и можно приступать к посадке.

Обкатка сеялки

При подготовке к обкатке нужно выполнить следующие работы:

- проверить и подтянуть крепление сошников, укладчиков ленты, ме-

ханизмов передач и других сборочных единиц.

- проверить и отрегулировать натяжение цепей привода туковысеваю-

щих аппаратов и высадкопосадочных секций.

- 9 -

- проверить и отрегулировать натяжение приводных ремней привода

высадкопосадочных секций.

При обкатке:

- проверить надежность крепления сборочных единиц и механизмов

сеялки.

- проверить работу редукторов, цепных и ременных передач.

Перед посевом прокрутить каждую секцию за опорно-приводные коле-

са. Все механизмы сеялки должны вращаться с равномерным усилием

без заеданий и заклиниваний, при этом цепи не должны набегать на

звездочки и спадать с них.

Скорость движения сеялки для оптимальной работы высевающих аппа-

ратов должна быть в пределах 2…3 км/час.

Техническое обслуживание

Правильное и своевременное техническое обслуживание сеялки луко-

вичной тракторной СЛТ-4/1 увеличивает ее долговечность и надеж-

ность работы, обеспечивает постоянную работоспособность и готов-

ность машины к использованию. Виды и периодичность технического

обслуживания приведены в таблице 1. Перечень работ, выполняемых

по каждому виду технического обслуживания, приведен в таблице 2.

Таблица 1- Виды и периодичность технического обслуживания

Периодичность

Вид технического обслуживания

и срок постановки на ТО

моточасы

1. Ежесменное техническое обслуживание

(ЕТО)

2. Первое техническое обслуживание (ТО-1)

125

3. Техническое обслуживание перед началом

Перед началом сезона работ

сезона работы (ТО-Э)

4. Техническое обслуживание при хранении

1) подготовка к длительному хранению;

Не позднее 10 дней после окончания

работы.

2) в период хранения;

В закрытых помещениях - один раз в

два месяца;

На открытых площадках и под наве-

сом - 1 раз в месяц.

3) при снятии с хранения;

Перед началом сезонной работы

Примечание. Техническое обслуживание перед началом сезонной работы (ТО-Э) со-

вмещают с техническим обслуживанием при снятии с хранения.

- 10 -

Таблица 2 - Перечень работ по каждому виду ТО

Содержание работ и

Технические требования

Приборы, инструмент,

методика их проведения

приспособления, материалы

ЕЖЕСМЕННОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ЕТО

1. Очистить от пыли, гря-

Рабочие органы и привод

Щетка

зи, растительных остатков

должны быть чистыми

Ветошь

2. Проверить комплект-

Сеялка должна быть ком-

ность

плектной

Визуальный осмотр

3. Проверить надежность

Ограждения и защитные

Визуальный осмотр

ограждений и защитных

кожухи должны быть за-

кожухов

креплены и закрывать вра-

щающиеся узлы и детали

4. Проверить натяжение

Цепи должны иметь регла-

Опробование рукой

цепей

ментированное натяжение

5. Проверить и при необ-

Резьбовые соединения

Ключи гаечные

ходимости подтянуть кре-

должны быть затянуты

пление узлов и деталей

«до отказа»

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ТО- 1

1.Очистить от пыли, грязи,

Рабочие органы и привод

Щетка

растительных остатков

должны быть чистыми

Ветошь

2. Проверить надежность

Ограждения и защитные

ограждений н защитных

кожухи должны быть за-

Осмотр

кожухов

креплены.

3. Проверить натяжение

Нормальное натяжение,

цепей и, при необходимо-

если ведущая ветвь цепи

сти, произвести регули-

прогибается на 10 мм от

ровку

усилия 147 Н(усилие руки)

4. Осмотреть и подтянуть

Резьбовые соединения

Ключи гаечные

крепления узлов и деталей

должны быть затянуты

"до отказа"

5. Произвести смазку

Шприц смазочный

подшипниковых узлов

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПРИ ХРАНЕНИИ

Подготовка к длительному хранению

1. Очистить от пыли, грязи,

Рабочие органы и привод

Щетка

растительных остатков

должны быть чистыми

Ветошь

2. Вымыть под струей воды,

Сеялка должна быть чистой

Визуальные осмотр

обсушить

и сухой

3. Проверить надежность

Ограждения и защитные

Визуальный осмотр

ограждений и защитных

кожухи должны быть за-

кожухов

креплены.

4. Осмотреть и подтянуть

Резьбовые соединения

Ключи гаечные

крепления узлов и деталей

должны быть затянуты «до

отказа»

- 11 -

5. Доставить сеялку на ме-

Сеялка должна быть установ-

Трактор

сто хранения и установить

лена устойчиво, без переко-

на деревянные подкладки

сов, рама - горизонтально

6. Снять приводные ремни и

При хранении сеялки под

Ключи гаечные

цепи. Цепи очистить, промыть

навесом цепи и ремни сдать

в дизельном топливе, проварить

на склад.

в течении 20 минут в горячем

При хранении в закрытом

автоле (80… 90 С°) или дизе-

помещении поставить на

льном масле, дать стечь маслу

место, не натягивая

7. Смазать подшипниковые

Шприц смазочный

узлы

8. Счистить, обезжирить

Подготовить поверхности к

Металлическая щетка;

поверхности сошников, за-

консервации

ветошь; СМС «лабомид

гортачей и венцы звездочек

203» ТУ 38-10738 или

МЛ-52 ТУ 84-223-76

9. Нанести консервацион-

Слой смазки должен быть

Смазка ПВК

ную смазку на все металли-

равномерным без воздуш-

ГОСТ 19537-83

ческие поверхности без за-

ных пузырей, пропусков и

щитных покрытий

т.п. Наносить кистью смаз-

ку прогретую до 80…90 °С

10. Восстановить повреж-

Окраска должна быть вос-

Уайт-спирит ГОСТ3134-

денную окраску

становлена

Грунтовка, эмаль

Техническое обслуживание в период хранения

Проверить:

1. Правильность установки

Сеялка должна устойчиво

Визуальный осмотр

сеялки на подставках

без перекосов рамы стоять

на подставках

2. Комплектность

Сеялка должна храниться

Визуальный осмотр

комплектно с учетом сдан-

ных на склад деталей и узлов

3. Состояние антикорро-

Защитная смазка должна

Визуальный осмотр

зийных покрытий и окраски

лежать сплошным слоем;

коррозии и повреждений

окраски не должно быть

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПРИ СНЯТИИ С ХРАНЕНИЯ

ТО ПЕРЕД НАЧАЛОМ СЕЗОНА РАБОТЫ (ТО-Э)

1. Снять защитною смазку

Поверхности сошников, за-

Ветошь

гортачей и венцы звездочек

Уайт-спирит

должны быть чистыми

ГОСТ3134-78

3. Проверить комплект-

Сеялка должна быть ком-

Визуальный осмотр

ность

плектной

- 12 -

4. Проверить натяжение це-

Нормальное натяжение, ес-

пей и, при необходимости,

ли ведущая ветвь цепи про-

произвести регулировку.

гибается на 10 мм от усилия

147 Н (усилие руки)

5. Осмотреть и подтянуть

Резьбовые соединения

Ключи гаечные

крепления узлов и деталей

должны быть затянуты «до

отказа»

6. Смазать подшипниковые

Шприц смазочный

узлы

Производитель оставляет за собой право вносить измене-

ния в конструкцию выпускаемых машин.

Изготовлено согласно технической документации.

Изготовитель ЧП НПК Роста

Дата изготовления «_____

_____________ 20__ г.

Дата отгрузки «_____

_____________ 20__ г.

Отгрузил

________________________

- 13 -

//////////////////////////////////////////
