Мотороллер OMAKS-JJ50QT-27. Руководство по эксплуатации
Добро пожаловать в мир МОТОТРАНСПОРТНЫХ СРЕДСТВ “ОМАКС” !
Как владелец транспортного средства торговой марки OMAKS, Вы приобщились к современным технологиям в
области разработки и производства высококачественного транспортного средства.
ОБЯ
ЗАТЕЛ
ЬНО и ВНИМ
АТЕЛ
ЬНО прочитайте это Руководство для того, чтобы полностью ощутить все преимуще-
ства Вашего транспортного средства. Руководство для владельца содержит не только инструкции по эксплуата-
ции, осмотрам и техническому обслуживанию Вашего транспортного средства, но также и советы по огражде-
нию себя и окружающих от неприятностей и травм.
ОСОБО ВАЖНАЯ ИНФОРМАЦИЯ В НАСТОЯЩЕМ РУКОВОДСТВЕ ВЫДЕЛЯЕТСЯ СЛЕДУЮЩИМ ОБРАЗОМ:
ПРЕД
УПРЕЖД
ЕНИЕ:
Несоблюдение данных инструкций может привести к тяжелым травмам или к летальному исходу водителя
транспортного средства, находящихся рядом людей или лица, проводящего осмотр или ремонт транспортного
средства.
ОСТОРОЖНО:
Слово ВНИМ АНИЕ указывает на необходимость соблюдения особых мер предосторожности во избежание по-
вреждения транспортного средства.
ПРИМ
ЕЧ
АНИЕ:
В ПРИМ
ЕЧ
АНИИ изложена основная информация, облегчающая и разъясняющая порядок выполнения операций.
2
ПРИМ
ЕЧ
АНИЕ:
Настоящее руководство рассматривается как составная часть данного транспортного средства. Оно должно
оставаться с ним, даже если транспортное средство впоследствии будет продано.
ВНИМАНИЕ: ТРАНСПОРТНОЕ СРЕД
СТВО предназначено для:
- одного водителя (масса водителя не должна превышать допустимую нагрузку)
- водители старше 16 лет
- продвижения по ровной, асфальтированной дороге
- срок службы зависит от его правильной эксплуатации
3
СОДЕРЖАНИЕ
Правила безопасной езды______________________________________________________________
5
Названия различных частей____________________________________________________________
6
Функционированиеразличныхузлов_____________________________________________________
8
Замок зажигания, переключатель ближнего и дальнего света фар____________________________
9
Кнопка сигнала, указатель поворота_____________________________________________________
10
Многофункциональный багажник_______________________________________________________
11
Как завести двигатель_________________________________________________________________
11
Запуск двигателя кнопкой стартера, педалью ножного стартера______________________________
12
Как ездить на транспортном средстве____________________________________________________
13
Проверка транспортного средства перед выездом_________________________________________
15
Периодические проверки______________________________________________________________
18
Масла и фильтра_____________________________________________________________________
18
Правильная замена и дозировка масла, замена трансмиссионного масла_____________________
19
Замена тормозной жидкости___________________________________________________________
20
Проверка: свечи зажигания____________________________________________________________
20
батареи и электролита_______________________________________________________
21
Замена предохранителя_______________________________________________________________
21
Когда двигатель не заводится___________________________________________________________
22
Условия и срок гарантии_______________________________________________________________
23
Спецификация и технические характеристики_____________________________________________
25

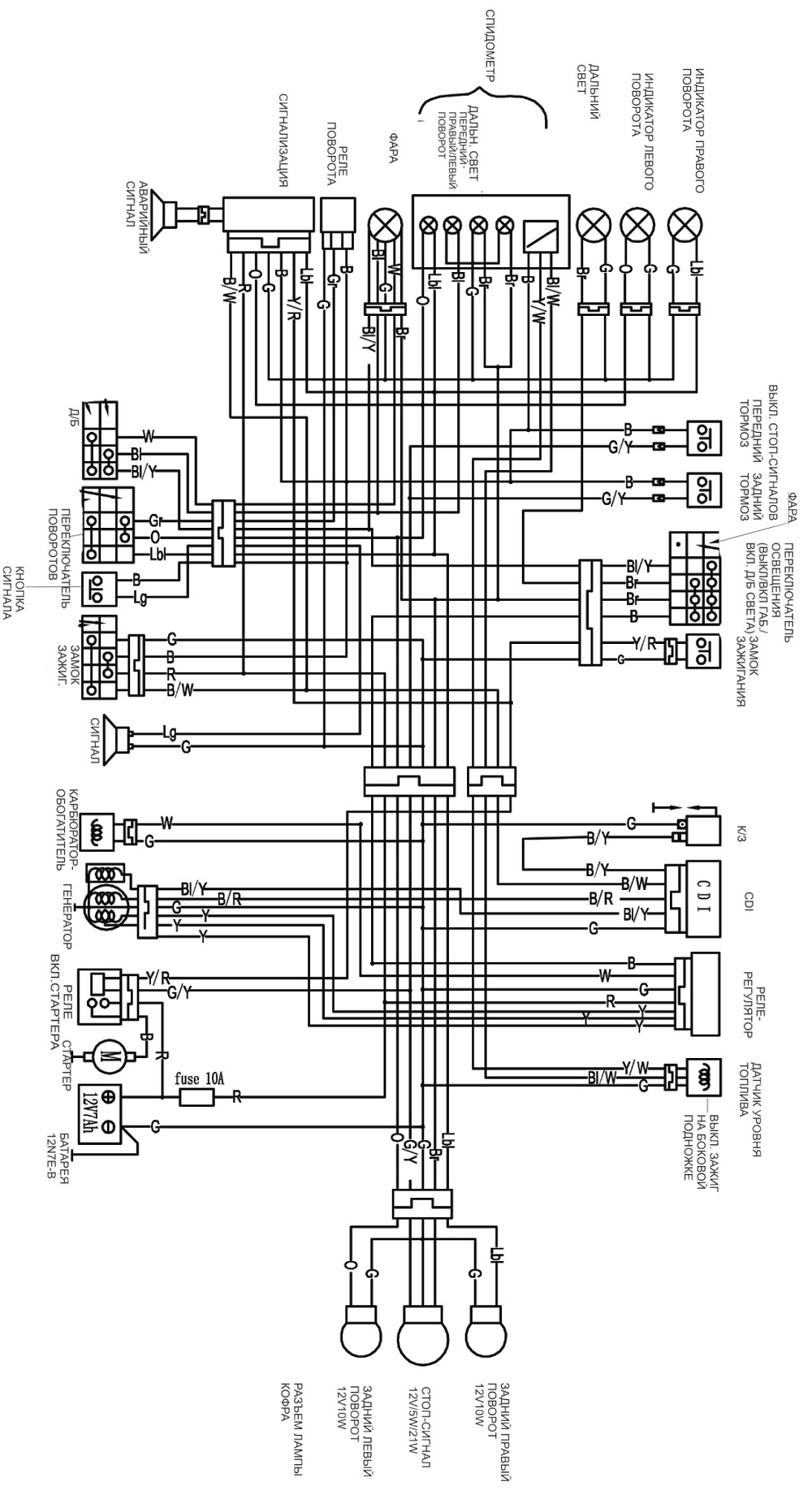

Электрическая схема__________________________________________________________________
26
Расписание ремонта и обслуживания мототехники________________________________________
27
Информация о произведенном ремонте или о проведении то мототехники___________________
28
акт приема передачи__________________________________________________________________
30
4
ПРАВИЛА БЕЗОПАСНОЙ ЕЗДЫ
ОД
ЕЖД
А
ПРАВИЛА БЕЗОПАСНОГО ДВИЖЕНИЯ
1. Надевайте шлем.
- Соблюдайте правила дорожного движения и законы
2. Надевайте одежду, привлекающую внимание.
вашей страны.
3. Застегивайте манжеты, чтобы они не попали в руко-
- Пожалуйста, проверьте ваше транспортное средство
ятку тормоза.
перед выездом, чтобы избежать аварий и поврежде-
4. Для безопасности надевайте обувь на прямой
ний.
подошве.
- Водитель должен сдать экзамен по вождению.
ЗАГРУЗКА
Не доверяйте транспортное средство человеку без во-
1. Максимальная загрузка переднего багажника 1,5 кг
дительского удостоверения или лицу младше 14 лет.
2. Максимальная загрузка заднего багажника 5 кг
Чтобы избежать аварии, водитель должен быть хоро-
3. Для вашей безопасности перегрузка запрещена
шо виден другим участникам движения, поэтому де-
ИНФОРМ
АЦ
И
Я
лайте следующее:
Номер рамы расположен на трубе спереди рамы. Наи-
Одевайте хорошо различимую и яркую одежду.
менование завода изготовителя расположено слева
Не приближайтесь слишком близко к другим машинам.
на средней части рамы. Номер двигателя расположен
Большинство аварий происходит из-за превышения
слева на картере.
скорости.
Когда вы поворачиваете или меняете ряд, пожалуйста,
включайте сигнал поворота.
Проявляйте особую осторожность на перекрестках,
въезде на стоянку и шоссе.
В дождливую погоду тормозная дистанция должна
быть вдвое больше чем в хорошую погоду. Держите
руль двумя руками, ноги ставьте на подножки.
5
зеркало заднего вида
багажник
рычаг заднего тормоза
стоп-сигналы
воздушный фильтр
аккумулятор
основная подгожка
рис. 1
6
рычаг переднего тормоза
сигнал поворота
фара
сигнал поворота
глушитель
подножка для пассажира
рис. 2
7
ФУНКЦИОНИРОВАНИЕ РАЗЛИЧНЫХ УЗЛОВ
5. Тахометр *
1. Панель приборов
Показывает обороты двигателя.
Индикатор дальнего света (включайте фары вечером
6. Индикатор замены масла*
и ночью).
Он указывает на необходимость замены масла
Если переключатель ближнего и дальнего света фар
в двигателе.
находится на “HI” (дальний), то зажжется дальний
Обычно он зеленого цвета, однако когда необходимо
свет и индикатор укажет это.
заменить масло, цвет меняется на красный.
2. Спидометр
После того как вы заменили масло в двигателе, вставь-
Скорость переднего хода - в км/час
те ключ в замок зажигания, тогда индикатор опять из-
3. Одометр
менит цвет на зеленый.
Общая пройденная дистанция указана в километрах.
7. Индикатор уровня топлива
Черные цифры на белом фоне указывают 100 метров
Он указывает на уровень топлива в топливном баке
пробега.
(Чтобы он заработал нужно включить зажигание). Если
4. Индикатор указателя поворота.
стрелка заходит в красную секцию, то это значит что
Индикатор указателя поворота будет мигать при вклю-
эффективный остаток топлива составляет 1,5 л или ме-
ченном указателе поворота.
нее. Дозаправте бензин как можно скорее.
2 3
*(в некоторых моделях он отсутствует)
7
4
1
рис. 3
8
ЗАМОК ЗАЖИГАНИЯ
ПЕРЕКЛЮЧАТЕЛЬ БЛИЖНЕГО И ДАЛЬНЕГО
- в этой позиции энергия поступает, двигатель
СВЕТА ФАР
запускается.
КНОПКА ВКЛЮЧЕНИЯ СТАРТЕРА
- в этой позиции энергия не поступает, двигатель
Нажмите кнопку стартера для того, чтобы использо-
не запускается, ключ можно вытащить.
вать электростартер.
- повернуть руль налево, нажать на ключ и устано-
ПРИМ
ЕЧ
АНИЕ:
вить ключ в этом положении.
- После запуска двигателя сразу же отпустите кнопку.
- в этой позиции вытащить ключ, замок руля закро-
- Не нажимайте на кнопку более чем 4 секунды за раз.
ется, когда нужно открыть его, вставить ключ и повер-
- Когда двигатель работает, не нажимайте кнопку во
нуть в позицию «
», замок откроется.
избежание отрицательного воздействия на работу
ПРЕД
УПРЕЖД
ЕНИЕ:
двигателя.
Во время поездки не поварачивайте ключ в позицию
«
», иначе скутер может потерять управление.
ВКЛЮЧЕНИЕ ФАР
ПРИМ
ЕЧ
АНИЕ:
ВЫ
КЛ
ЮЧ
ЕНО (OFF)
После блокировки, аккуратно поверните руль для того,
Передняя фара, задние габаритные фонари и прибор-
чтобы убедиться в том, что он заблокирован.
ная панель гаснут одновременно.
1.
« »
Одновременно загораются габаритные огни и подсвет-
ка приборной панели.
замок зажигания
2.
« »
Передняя фара, задние габаритные фонари и прибор-
ная панель включаются одновременно.
рис. 4
9
1
. Д
А
Л
ЬНИЙ (HI)
КНОПКА СИГНАЛА
2. БЛИЖНИЙ (LO)
Поверните замок зажигания в позицию «
» и нажми-
- Используйте дальний свет для освещения дороги
те на кнопку сигнала.
далеко впереди себя, переведите переключатель в
положение HI. Всегда переключайте дальний свет на
УКАЗАТЕЛЬ ПОВОРОТА
ближний (LO), если Вам навстречу движется другое
3. L (Л
ЕВЫ
Й)
транспортное средство, а также в местах загруженных
- Использовать для поворота налево.
транспортом, поскольку дальний свет Вашего транс-
4. R (ПРА
ВЫ
Й)
портного средства может ослепить других водителей.
- Использовать для поворота направо.
- При включенном дальнем свете индикатор дальнего
ВНИМАНИЕ:
света на панели инструментов будет светиться.
- Используйте указатели поворота при повороте и сме-
не полосы движения. При включенном переключателе
указателя поворота поворотные огни будут мигать.
- Индикатор сигнала поворота загорается и мигает, ука-
зывая то же направление что и указатель поворота.
1
ПРИМ
ЕЧ
АНИЕ:
2
- Указатель поворота не выключается автоматически,
поэтому его следует всегда возвращать в исходное по-
ложение, в целях сохранения безопасности на дорогах.
- Индикатор сигнала поворота не будет работать, если
3
4
не включен замок зажигания.
указатель
поворота
рис. 5
10
МНОГОФУНКЦИОНАЛЬНЫЙ БАГАЖНИК*
КАК ЗАВЕСТИ ДВИГАТЕЛЬ
Задний багажник*
Запустить двигатель можно при помощи брелока
- Не загружайте в багажник более 3 кг.
охранной сигнализации или ключей зажигания.
- Он может быть легко помыт струей воды, подающей-
Порядок запуска при помощи брелока:
ся под давлением. (рис. 6)
- нажмите один раз на брелоке кнопку «
», загорятся
Передний багажник
поворотные огни.
- Вставьте ключ в замок переднего багажника и повер-
- нажмите второй раз на брелоке ту же кнопку и сразу
ните налево, чтобы открыть передний багажник.
отпустите.
- Поверните направо и замкните багажник.
- двигатель начнет работать.
- чтобы заглушить двигатель, нажмите на брелоке
ЗАМОК ПОВОРОТА РУЛЯ
кнопку «
».
Во избежание кражи Вашего транспортного средства,
оставляя его на парковке, всегда блокируйте рулевой
рычаг.
1. Блокирование
рис. 6
- Поверните руль максимально влево и проверните
ключ против часовой стрелки для замыкания.
2. Разблокирование
- Проверните ключ по часовой стрелке.
* в некоторых моделях он может отсутствовать
брелок охранной
ПРИМ
ЕЧ
АНИЕ: После блокировки, аккуратно поверни-
сигнализации
те руль для того, чтобы убедиться в том, что он заблоки-
рован. Не припарковывайтесь в местах, где Вы можете
помешать движению.
рис. 7
11
ЗАПУСК ДВИГАТЕЛЯ КНОПКОЙ СТАРТЕРА
ЗАПУСК ДВИГАТЕЛЯ ПЕДАЛЬЮ НОЖНОГО
Проверните замок зажигания в положение «включено»
СТАРТЕРА
(«ON»).
- Если транспортное средство долго не использова-
лось, его может оказаться сложно завести. Проверни-
кнопка
те рукоятку газа на 1/8 - 1/4 и повторно попытайтесь
стартера
запустить двигатель.
- При «холодном» старте прогрейте двигатель в тече-
ние 2-3 минут.
рис. 8
ПРИМ
ЕЧ
АНИЕ:
Проверьте исправен ли индикатор указателя поворота.
- После использования педали кик-стартера, верните
- Заведите двигатель при помощи электростартера.
ее в исходное положение.
Для этого нажмите кнопку стартера, не поворачивайте
- Диоксид углерода (СО), который содержится при вы-
при этом ручку газа.
хлопе, очень вреден. Не заводите двигатель при недо-
ПРИМ
ЕЧ
АНИЕ:
статочной вентиляции и в небольших помещениях.
- После запуска двигателя сразу же отпустите кнопку.
- Резко и с усилием нажмите ногой педаль кик-стартера
- Не нажимайте на кнопку более чем 4 секунды за раз.
при этом нет необходимости нажимать на рукоятку
- Когда двигатель работает, не нажимайте кнопку во
газа.
избежание отрицательного воздействия на работу
двигателя.
педаль
ножного
стартера
рис. 9
12
КАК ЕЗДИТЬ НА ТРАНСПОРТНОМ СРЕДСТВЕ
ПРАВИЛЬНОЕ ВОЖДЕНИЕ МОЖЕТ ПРОДЛИТЬ
Снимите с рычага заднего тормоза.
СРОК
Медленно поверните рукоятку газа и транспортное
- При пробеге транспортного средства до 500 км, не
средство начнет плавное движение вперед.
превышайте скорость 30-35 км/ч.
ПРИМ
ЕЧ
АНИЕ:
- Не увеличивайте скорость резко.
Во избежание резкого и неожиданного старта, не стоит
- Не давайте двигателю работать на высоких оборотах
поворачивать рукоятку газа слишком сильно и быстро.
без нагрузки.
ПРИМ
ЕЧ
АНИЕ:
НАЧАЛО ЕЗДЫ
- Использование только переднего или заднего тормо-
Перед началом движения включите указатели поворота.
за может привести к тому, что транспортное средство
Прежде чем начать движение вперёд, убедитесь, что
занесет.
ничего не препятствует и не представляет опасности
позади Вас.
Применяйте одновременно передний
и задний тормоза
ИЗМЕНЕНИЕ СКОРОСТИ
- После возврата рычага дросселя в исходное положе-
Скорость регулируется поворотом рукоятки газа.
ние используйте одновременно передний и задний
1. Поворот рукоятки газа на себя
тормоз для торможения.
- Скорость увеличится.
- Во время торможения выжмите рычаг переднего тор-
- Медленно добавьте газ.
моза и плавно нажмите на педаль заднего тормоза.
- Увеличивая скорость, количество оборотов в мину-
Это наилучший способ торможения.
ту двигателя должно соответствовать скорости транс-
портного средства.
2. Поворот рукоятки газа от себя
- Скорость снижается. Приводя в исходное положение,
поворачивайте рукоятку быстро.
13
РЕЗКО НЕ ТОРМ
ОЗИТЕ И НЕ РАЗВОРАЧ
ИВАЙТЕСЬ
ВЫБОР ПОДХОДЯЩЕГО МЕСТА
Резкое торможение или разворот может привести
- Выбирайте плоскую поверхность для парковки транс-
к заносу или падению. Это очень опасно.
портного средства, поскольку оно может легко опро-
ЕЗД
И
ТЕ ОСТОРОЖНО, ОСОБЕННО КОГД
А ИД
ЕТ Д
ОЖД
Ь
кинуться на сторону на неровной поверхности. Не при-
- Во время дождя тормозной путь становится длиннее,
парковывайтесь в местах, где Вы можете помешать
поэтому сбавлять скорость и начинать торможение
движению. Поднимите основную опору вверх.
надо раньше чем обычно.
- Возьмитесь левой рукой за левую рукоятку, чтобы вы-
ровнять транспортное средство. Правой рукой возьми-
КАК ОСТАНАВЛИВАТЬСЯ
тесь за поручень, находящийся ниже сидения. Правой
1
. НА
ПА
РКОВКЕ
ногой опустите основную опору вниз и потяните на себя.
- Заранее включите сигнальные фонари. Обращая внима-
- Для предотвращения кражи, заблокируйте руль и вы-
ние на находящиеся позади Вас транспортные средства,
тащите ключ из замка зажигания.
медленно припаркуйтесь.
- После возврата рычага дросселя в исходное положение
ПРОВЕРКА ПЕРЕД ЗАПУСКОМ ДВИГАТЕЛЯ
используйте одновременно передний и задний тормоз
- Обязательно проверяйте Ваше транспортное средство
для торможения. Загоревшийся при этом стоп-сигнал
на наличие неисправностей каждый раз перед использо-
предупредит водителей позади Вас о Ваших действиях.
ванием.
2. ПОЛ
НА
Я ОСТА
НОВКА
тра
нспортного сред
ства
- Если Вы нашли неисправность, обращайтесь к дистри-
- Верните переключатель сигнала поворота в исходное
бьютерам или в сервисный центр для тщательного осмо-
положение и поверните ключ в замке зажигания в поло-
тра и ремонта.
жение «выключен» («OFF»).
ПРИМ
ЕЧ
АНИЕ:
ПРИМ
ЕЧ
АНИЕ:
- Если вы проверяете уровень масла или проводите его
- Если Вы на ходу выключите замок зажигания и вытащи-
замену сразу же после остановки, остерегайтесь воспла-
те ключ, электрическая система перестанет функциони-
менения.
ровать, что может привести к аварии.
14
БЕНЗИН
ПРОВЕРКА ПОВОРОТА РУЛЯ
Проверка уровня бензина / Заправка
- Проверьте рулевое управление на люфт «вверх-вниз»,
- Когда указатель датчика топлива приближается к крас-
«вперед-назад», «вправо-влево».
ной зоне, эффективный остаток составляет приблизи-
- Проверьте, не слишком ли оно жесткое.
тельно 1,5 литра.
- Проверьте на наличие стучащих звуков.
ПРИМ
ЕЧ
АНИЕ:
- Если что-то не в порядке, верните транспортное сред-
- Выключите двигатель перед заправкой бензина.
ство дилеру или в сервисный центр для проверки
- Выньте ключ из замка зажигания и вставьте его в крыш-
и ремонта.
ку топливного бака. Поверните ключ против часовой
стрелки и откройте крышку топливного бака.
ПРОВЕРКА ТОРМОЗОВ
- Не доводите уровень бензина «по горлышко» топлив-
- Свободный ход рычага тормоза или педали должен
ного бака во время заправки. Иначе может произойти
быть отрегулирован должным образом.
утечка.
- Нормальный свободный ход составляет 1-2 см.
- Свободный ход означает дистанцию между осла-
бленной и жесткой позициями рычага тормоза или
педали.
крышка
топливного бака
рис. 11
ПРИМ
ЕЧ
АНИЕ:
Всегда проверяйте свободный ход переднего и задне-
го тормозов. Осуществляйте регулировку при помощи
рис. 10
регулирующей гайки, если это необходимо.
15
РЕГУЛИРОВКА ЗАДНЕГО ТОРМОЗА
ПРОВЕРКА СТОП-СИГНАЛА
ПРИМ
ЕЧ
АНИЕ:
- Проверните замок зажигания в положение «включено»
- После регулировки тормоза проверьте уровень соот-
(«ON»).
ветствия регулировки регулирующей гайки при помо-
- Попеременно понажимайте тормоза, чтобы убедить-
щи шкворня поворотной цапфы во избежание опасных
ся в том, что стоп-сигнал светится.
последствий от изменения свободного хода во время
- Проверьте стоп-сигнал на загрязненность или
движения.
поврежденность.
- Проедьте на транспортном средстве короткую дис-
танцию для того, чтобы убедиться в действии перед-
ПРОВЕРКА УКАЗАТЕЛЯ ПОВОРОТА
них и задних тормозов.
- Проверните замок зажигания в положение «включено»
(«ON»).
ПРОВЕРКА ТОРМОЗНОЙ ЖИДКОСТИ
- Попеременно включайте кнопку поворота, чтобы
- Нормальный уровень тормозной жидкости находит-
убедиться в том, что индикатор указателя поворота
ся между верхним «UPPER» и нижним «LOWER».
и поворотные огни мигают.
- Когда уровень тормозной жидкости находится возле
- Проверьте указатель поворота на загрязненность или
нижней отметки, проверьте тормозные колодки.
повреждения.
проверка
указатель
тормозной
поворота
жидкости
рис. 12
рис. 13
16
ПРОВЕРКА ДАВЛЕНИЯ ШИН
- Проверьте давление в шинах.
передние
- Проверьте, нет ли какого-либо металлического мусо-
задние
амортизаторы
ра или гравия в протекторах шин.
амортизаторы
- Если есть какие-либо трещины или же протекторы из-
ношены сверх меры, замените шины немедленно.
рис. 15
ПРОВЕРКА ПЕРЕДНИХ И ЗАДНИХ ФАР
- При проверке давления в шинах шина должна быть
холодной.
- Проверните замок зажигания в положение «включе-
- Основная причина появления трещин - неправиль-
но» («ON»). Включите передние и задние фары. Про-
ная эксплуатация и ненормальное стирание, причина
верьте фары на загрязненность или поврежденность
которого - неправильное давление в шинах.
(в случае необходимости помойте их).
- Не перекачивайте шины во избежание разрыва.
Нормальное давление в шинах:
ПРОВЕРКА СИГНАЛА
- Переднее колесо 180 Кпа
- Проверните замок зажигания в положение «включе-
- Заднее колесо
200 Кпа
но» («ON») и нажмите кнопку звукового сигнала для
того, чтобы проверить, работает ли он.
ПРОВЕРКА СПИДОМЕТРА
- Проверьте функционирует ли спидометр.
рис. 14
ПРОВЕРКА АМОРТИЗАТОРА
ПРОВЕРКА ЗЕРКАЛА ЗАДНЕГО ВИДА
- Приложите нагрузку на рукоятку и сидение, по-
- Сидя на транспортном средстве, убедитесь, что на
раскачивайте транспортное средство вверх и вниз,
зеркале заднего вида нет ни повреждений, ни грязи.
и проверьте, хорошо ли работают передние и задние
Проверьте хорошо ли просматривается пространство
амортизаторы.
позади Вас.
17
ПЕРИОДИЧЕСКИЕ ПРОВЕРКИ
- если боковые поверхности и сам ремень имеет яв-
- В целях безопасности и комфортного вождения прово-
ные повреждения (расслоение, мелкие трещины,
дите периодические проверки.
выглядывают нити).
*Уменьшение ремня на размер около 10% является предельно допустимым.
- Дилеры мототехники и сервисные центры «OMAKS»
предоставляют Вам последующее обслуживание и ре-
монт ( о всех сервисных центрах вы можете узнать до-
МАСЛА И ФИЛЬТРА
полнительно на сайте www.omaks.ru).
1. Замена воздушного фильтра
- Информацию о периодичности обслуживания и об об-
- Снимите крышку с левой стороны.
служиваемых узлах приведена в руководстве по ремонту.
- Отвинтите крепежные винты
воздушный фильтр
- Если транспортное средство долго не использовалось,
и крышку воздушного фильтра.
также необходимо провести периодическую проверку.
рис. 16
ПРИМ
ЕЧ
АНИЕ:
Проводите инспекцию и обслуживание через каждые 3
- Грязь в воздушном фильтре является основной при-
месяца стоянки, или через 500 км пробега после покуп-
чиной низкой мощности двигателя и избыточного рас-
ки нового скутера.
хода топлива.
- Если воздушный фильтр установлен неправильно,
ПРОВЕРКА ПРИВОДНОГО РЕМНЯ ВАРИАТОРА
грязь будет всасываться в цилиндры, что приведет к
Чтобы выяснить износился у вас ремень или нет нужно
износу, потере мощности двигателя и сокращению
проверить его ширину:
службы двигателя.
- Для того чтобы проверить ширину ремня вариатора,
- Не мочите воздушный фильтр в воде во время мытья
нужно снять рычаг кик-стартера, затем снять крышку
транспортного средства иначе это плохо скажется на
вариатора (снимайте крышку аккуратно, чтобы не по-
запуске двигателя.
вредить прокладку).
2. Замена масла и очистка фильтра
В каких случаях следует заменить ремень:
Менять масло и чистить фильтр следует после первых
- если ширина ремня вариатора меньше минимальной
500 км и впоследствии согласно расписанию ремонта
допустимой ширины*
транспортного средства.
18
ПРАВИЛЬНАЯ ЗАМЕНА И ДОЗИРОВКА МАСЛА
ЗАМЕНА ТРАНСМИССИОННОГО МАСЛА
1. Поставьте транспортное средство на центральную
- Замените трансмиссионное масло после первых
подножку на ровной площадке, достаньте масляный
500 км, а впоследствии согласно расписанию ремонта
щуп и протрите его.
транспортного средства.
2. Вставьте его снова, вкрутите до упора.
- Емкость трансмиссионного масла примерно 125 гр.
3. Достаньте щуп снова и посмотрите, доходит ли уро-
ПРИМ
ЕЧ
АНИЕ:
вень масла до верхней точки, если нет, вам следует
Езда в следующих условиях может ухудшить свойства
добавить масло до верхней точки на щупе.
масла, поэтому меняйте его чаще:
4. Объем масла в двигателе примерно 1 литр. Для за-
- Постоянная езда по гравию и пыльной дороге.
мены вам необходимо примерно 1 литр.
- Езда на длинные дистанции.
5. Уровень масла на щупе не должен превышать верх-
- Езда в зонах с холодным климатом.
нюю точку.
РЕКОМ
ЕНД
АЦ
И
И:
6. При пробеге 500 км необходимо провести ТО соглас-
Пожалуйста используйте масло класса 5W-40 в холод-
но расписанию ремонта и обслуживания транспортно-
ные времена года и 10W-40 в теплые времена года.
го средства.
ВНИМАНИЕ:
РЕКОМ
ЕНД
УЕТСЯ
:
Всегда перед поездкой проверяйте уровень масла.
Данный вид технического обслуживания проводить на
Не делайте этого на склоне или в момент нахождения
СТО уполномоченных поставщиком.
транспортного средства под наклоном, это может дать
неверный результат.
заливная пробка
трансмиссионного
нормальный
масла
уровень
заправочная горловина
сливная пробка
масла в картер двигателя
трансмиссионного масла
рис. 17
рис. 18
19
ЗАМЕНА ТОРМОЗНОЙ ЖИДКОСТИ
быть разъедены тормозной жидкостью.
(ДИСКОВЫЕ ТОРМОЗА)
В случае вылива, пожалуйста, немедленно протрите их.
- Проворачивайте рукоятку руля до тех пор, пока уровень
- Пожалуйста, находите решение ваших проблем в сер-
тормозной жидкости в баке не станет горизонтальным.
висном центре «OMAKS», в случае, если стандартного
- Снимите крышку бака и пломбу.
уровня тормозной жидкости недостаточно.
- Заправьте специальной тормозной жидкостью до от-
метки “LOWER”, а затем закрутите крышку болтами.
ПРОВЕРКА СВЕЧИ ЗАЖИГАНИЯ
- Установите пломбу, крышечку бака и крышку верхней
Слишком большой зазор, налет и эрозия электрода
рукоятки.
могут повести за собой неполное зажигание или отсут-
РЕКОМ
ЕНД
АЦ
И
И:
ствие искры.
- Используйте тормозную жидкость DOT-3 или DOT-4
1. Очистка
- Используйте тормозную жидкость ABRO или OMAKS
- Наилучший способ очистить свечу - использовать
ПРИМ
ЕЧ
АНИЕ:
специальный очиститель.
- Применяйте только специальную тормозную жид-
- Используйте металлическую щетку в случае отсут-
кость, в противном случае резиновая манжета будет
ствия специального очистителя.
повреждена, что приведет к утечке жидкости и функ-
2.Регулирование свечи
ция не будет выполняться.
- Нормальный зазор между электродами составляет
- Не смешивайте специальное масло с неспециаль-
0,6-0,8 мм (как указано на рисунке).
ным. В противном случае, это может привести к хими-
3.Рекомендуемые свечи зажигания A7RTC
ческой реакции, и результатом этого может быть отказ
- Не используйте не рекомендуемые свечи зажигания.
тормозов.
ПРИМ
ЕЧ
АНИE:
- Не позволяйте воде проникнуть в главный цилиндр,
После остановки двигатель остается очень горячим,
в противном случае точка кипения будет снижена, что
остерегайтесь возгорания. Плотно закрутите свечу, за-
приведет к заклиниванию цилиндра.
тем затяните ее гаечным ключом.
Окрашенная поверхность и пластиковые части могут
20
0,6-0,8 мм
место для
установки АКБ
рис. 19
рис. 20
ПРОВЕРКА БАТАРЕИ И ЭЛЕКТРОЛИТА
ЗАМЕНА ПРЕДОХРАНИТЕЛЯ
Аккумуляторная батарея расположена под ногами
УД
АЛ
ЕНИЕ:
водителя.
- Выверните крышку коробки предохранителя и вынь-
На транспортных средствах данной серии может ис-
те предохранитель.
пользоваться две модели батареи:
- Если соединение предохранителя недостаточно хо-
1. Батарея модели M/F - является не обслуживаемой,
рошее, предохранитель будет перегреваться и сгорит.
в которой Вам не нужно проверять электролит.
УСТАНОВКА:
ПРИМ
ЕЧ
АНИЕ:
- Установите предохранитель в коробку и защелкните
- Категорически запрещается открывать крышку
крышку.
батареи.
- Попытайтесь потянуть за предохранитель после уста-
2. Батарея модели 12V-7АH или 12V-3AH - обслужи-
новки, если он свободно поддается, значит, он будет
ваемая (кислотная), когда вы хотите ее достать, вы
перегреваться и сгорит.
должны снять крышку. Количество электролита в ак-
ПРИМ
ЕЧ
АНИЕ:
кумуляторной батарее должно быть между верхним
- Не применяйте предохранители, чьи спецификации
и нижним уровнем, если количество меньше нижнего
отличаются от предписанных. Это основная причина
уровня добавьте электролит в соответствии с вышеука-
пробоя проводки.
занными требованиями. Батарея выделяет взрывоо-
- При замене электрических частей пользуйтесь инстру-
пасные газы, держите ее подальше от огня. Электролит
ментами «OMAKS» в соответствии со спецификацией.
содержит серную кислоту. Серьезные повреждения
Предохранители не поставляемые «OMAKS» могут лег-
при контакте с кожей, глазами или одеждой.
ко перегореть и являться причиной несбалансированной
21
зарядки батарей.
ло или ниже предельно допустимого уровня.
- Если Вы не можете выявить причину, обратитесь
4.
Если транспортное средство находится не
с этой проблемой в сервисный центр OMAKS для про-
в исправном состоянии.
верки или ремонта.
5. Если транспортное средство простояло без исполь-
зования более 6 мес (необходима замена масла и всех
КОГДА ДВИГАТЕЛЬ НЕ ЗАВОДИТСЯ
жидкостей).
- Проверьте наличие бензина.
6. Если вы превышаете максимально допустимую на-
- Проверьте способ запуска двигателя.
грузку на транспортное средство.
- Проверьте остальные детали в случае возникновения
7. При алкогольном опьянении, и (или) наркотическом
каких-либо проблем.
опьянении.
- Если Ваше транспортное средство не работает, пожа-
8. если вы не достигли 16-летнего возраста.
луйста, отправьте его сервисной команде «OMAKS», и
9. если у вас есть травмы конечностей и вы полноцен-
мы уверены, что Вы будете удовлетворены!
но не можете управлять транспортным средством.
10. если у вас плохое зрение.
СЛУЧАИ ПРИ КОТОРЫХ КАТЕГОРИЧЕСКИ
11. в возбужденном и(или) не адекватном состоянии.
ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ
12. если вы себя плохо чувствуете, или у вас сильно
ТРАНСПОРТНОЕ СРЕДСТВО:
болит голова.
1. В жаркую погоду когда на улице температура выше
320С (т.к. двигатель использует воздушное охлажде-
ние, а горячий воздух охладить двигатель полноценно
не может, из-за этого может возникнуть перегрев дви-
ВНИМАНИЕ:
гателя. Перегрев приводит двигатель к поломке).
При не соблюдении пунктов с 1 по 6, транспортное
2. Если масло на проверочном масляном щупе ниже
средство снимается с гарантии.
минимума.
При не соблюдении пунктов с 7 по 12 мы не можем
3. Если в двигателе или в трансмиссии отсутствует мас-
гарантировать вам безопасную езду.
22
Условия и срок гарантии.
Продавец устанавливает
______ месячный срок гарантийного обслуживания мототранспортных средств, но не более
__________ км про-
бега. Указанный гарантийный срок не распространяется на мототехнику бывшую в употреблении, т.к. гарантийный срок, установленный
изготовителем, истёк.
Продавец обязуется в течение гарантийного срока производить бесплатную замену или ремонт неисправных агрегатов, узлов и деталей
мототранспортного средства, вызванных производственным дефектом завода-изготовителя.
Гарантийные обязательства не распространяются на детали, подвергающиеся износу, зависящему от интенсивности, условий эксплуата-
ции и стиля вождения владельца мототранспортного средства (тормозные колодки, тормозные диски, барабаны, шины, шланги, рези-
новые чехлы, втулки, лампочки и предохранители и т.д.), а также на детали и материалы с регламентированными пробегами, оговорен-
ными в сервисной книжке (свечи зажигания, фильтры, ремни, масла, охлаждающая и тормозная жидкости и т.д.). В случае проявления
дефекта изготовления или брака материала эти детали заменяются по гарантии.
Гарантийные обязательства утрачивают силу до истечения гарантийного периода в следующих случаях:
- Невыполнения очередного технического обслуживания в соответствии с настоящим договором;
- Самовольной разборки или ремонта узлов и агрегатов мототранспортного средства, а также внесение изменений в его конструкцию;
- Повреждения мототранспортного средства или его составных частей в результате механического или химического воздействия;
- Эксплуатации мототранспортного средства с превышением допустимой нагрузки или использование его не по назначению;
- Несоблюдения владельцем мототранспортного средства требований руководства по эксплуатации и (или) сервисной книжки, а также
нарушений обязательств настоящего договора;
- Использования мототранспортного средства на спортивных соревнованиях;
- Повреждение лакокрасочного покрытия в результате: кислотных дождей, выброса различной металлической пыли или других агрес-
сивных веществ от промышленных предприятий, соляной среды, дефектов дорожного покрытия, града, грозового разряда и других
природных явлений, а также коррозия от царапин и сколов, возникших в процессе эксплуатации;
- В результате воздействия внешних факторов среды: хранение мототранспортного средства в несоответствующих условиях, удары
камней, промышленные выбросы, смолистые осадки деревьев, соли, града, шторма, молний или других природных и экологических
явлений.
- Использования мототранспортного средства в коммерческих целях.
- Установки дополнительного оборудования и аксессуаров, которые не являются оригинальным оборудованием и аксессуаром указан-
ного выше мототранспортного средства, если такая установка выполнена иным способом, чем в авторизированном сервисном центре
мотосалона;
- Самовольного вмешательства и модернизации мототранспортного средства, а также ремонта (обслуживания), выполненного не упол-
23
номоченными авторизированного сервисного центра мотосалона лицами;
- Использование топлива, горюче-смазочных материалов и эксплуатационных жидкостей ненадлежащего качества;
- Повреждения элементов, узлов, агрегатов и лакокрасочного покрытия мототранспортного средства, возникшие в результате эксплуа-
тации по опасным дорожным покрытиям (выбоины, ямы, бугры, вырезы в асфальтобетонном покрытии, дорожные люки, водные пре-
пятствия, броды, глубокий, свыше 10 см снежный покров и т.д.);
- Повреждения мототранспортного средства, возникшие в результате дорожно-транспортного происшествия;
- Проявляющиеся вследствие эксплуатации и являющиеся обыкновенной конструктивной особенностью мототранспортного средства
незначительные шумы (щелчки, скрип, вибрация), не влияющие на качество, характеристики и работоспособность мототранспортного
средства и его элементов, а также на незначительное (не влияющее на нормальный расход) просачивание жидкостей сквозь прокладки
и сальники.
- Естественный износ деталей, в том числе и ускоренный, если он вызван внешним воздействием;
- Технико-эксплуатационные регулировки мототранспортного средства, другие диагностические и регулировочные работы, связан-
ные с естественным износом.
Выезд представителя Продавца, либо сервисного центра на место нахождения мототранспортного средства не осуществляется.
Недостатки, обнаруженные в товаре, устраняются Продавцом в срок 30 (тридцати) дней с даты предъявления Покупателем соответствую-
щего требования, если более продолжительный срок устранения недостатков не будет связан с заказом и доставкой необходимых для
гарантийного ремонта запасных частей и иных комплектующих.
Продавец не возмещает расходы, сопутствующие или возникшие вследствие неисправностей мототранспортного средства, отсутство-
вавших на момент покупки и возникших в процессе его эксплуатации, а также в процессе мероприятий по их устранению, такие как по-
теря времени, расходы на телефонные переговоры, проездные расходы, банковские проценты и другие убытки.
ВНИМАНИЕ:
Гарантийный ремонт осуществляется только при наличии правильно заполненного гарантийного талона с отметкой о продаже и печатью
продавца.
Гарантийные условия были прочитаны вслух и мною поняты
_____________________________________________________
(ФИО, подпись покупателя, дата)
24
СПЕЦ
И
ФИКАЦ
И
Я
И ТЕХНИЧ
ЕСКИЕ ХАРАКТЕРИСТИКИ
Модель
OMAKS-JJ50QT-27
Вес (кг)
80
Колесная база
1240 или 1235
Внешний размер (ДхШхВ)
1726 или 1720x685х1088 или 1075 или 1078
Максимальная скорость (км/ч)
45
Максимальная нагрузка (кг)
150
Вместимость топливного бака (л)
5,5
Тип тормозов (Передний / Задний)
Дисковый
Тип двигателя
4-х тактный
Рабочий объем (см3)
49,5
Максимальная мощность
2,4 кВт, 7500 об/мин
Система запуска
Электрическая / Механическая
Размер передней шины
3,50-10
Размер задней шины
3,50-10
Тип аккумуляторной батареи
12V|7
Система зажигания
Электронное CDI
Экономичный расход топлива
4 л / 100 км
Свечи зажигания
A7RTC
Передняя подвеска
Телескопическая вилка (масляный амортизатор)
Смазочное масло двигателя
10W-40
Топливо
Октановое число выше 90
25
РАСПИСАНИЕ РЕМОНТА И ОБСЛ
УЖИВАНИЯ
МОТОТЕХНИКИ
ПРОБЕГ (км)
НАИМЕНОВАНИЕ
500 км
1000 км
1500 км
2000 км
Аккумуляторная батарея
I
I
I
I
Муфта*
I
I
I
R
Цилиндр, головка цилиндра*
I
I
I
I
Глушитель
C
C
C
I
Карбюратор*
C
C
C
C и R
Воздушный фильтр и Воздухоочиститель
C
R
C или R
R
Свечи зажигания*
I
I
I
I
Сцепления*
I
I
I
I
Ремень*
Каждые 1000 км
Маслонасос и его комплектующие
I
I
I
I
Тормоза*
I
I
I
I
Рулевая вилка*
I
I
I
I
Амортизаторы*
I
I
I
I
Шины и Колеса
I
I
I
R
Гайки, болты и другие соединения*
C
C
C
I
Подшипники*
C
C
I
I
Моторное масло*
Каждые 500 км или после 6 месячной стоянки
Тормозная жидкость и др. жидкости*
I
I
I
R
Световые приборы (фара, стоп и т.д.)
I
I
I
I
I - Проверьте, почистите или замените если необходимо. С - Проверьте, Почистите. R - Замените
* Осмотр и(или) ремонт данных пунктов лучше производить на СТО уполномоченных OMAKS
27
ИНФОРМ
АЦ
И
Я
О ПРОИЗВЕД
ЕННОМ
РЕМ
ОНТЕ ИЛ
И О ПРОВЕД
ЕНИИ ТО М
ОТОТЕХНИКИ
ТО
___________
ТО
___________
ТО___________
Пробег____________
км
Пробег____________
км
Пробег____________
км
«___
»_________
20____
г
«___
»_________
20____
г
«___
»_________
20____
г
Отметка о проведении ТО
Отметка о проведении ТО
Отметка о проведении ТО
(рекомендации СТО и мастера)
(рекомендации СТО и мастера)
(рекомендации СТО и мастера)
Подпись и ФИО ответственного
Подпись и ФИО ответственного
Подпись и ФИО ответственного
ТО___________
ТО___________
ТО___________
Пробег____________
км
Пробег____________
км
Пробег____________
км
«___
»_________
20____
г
«___
»_________
20____
г
«___
»_________
20____
г
Отметка о проведении ТО
Отметка о проведении ТО
Отметка о проведении ТО
(рекомендации СТО и мастера)
(рекомендации СТО и мастера)
(рекомендации СТО и мастера)
Подпись и ФИО ответственного
Подпись и ФИО ответственного
Подпись и ФИО ответственного
28
ГАРАНТИЙНЫЙ ТАЛОН
ИНФОМАЦИЯ О ПРОДАВЦЕ
ИНФОРМАЦИЯ О ПОКУПАТЕЛЕ:
ФИО:________________________________________________
Адрес:_______________________________________________
_____________________________________________________
Тел__________________________________________________
__________________________________
ИНФОРМАЦИЯ О МОТОТЕХНИКЕ
продавец, МП.
VIN________________
________________________
Модель двигателя:
________________________
Марка, модель:______________________________
Двигатель №
_____________________________
Вид ТС:
_____________________________________
Шасси №
________________________________
Категория:
__________________________________
Кузов №
_________________________________
Год выпуска:
_________________________________
Цвет:
____________________________________
______________________________
________________
ФИО, подпись покупателя
29
АКТ ПРИЕМ
А ПЕРЕД
АЧ
И
1. Предпродажная подготовка проведена в присутствии Покупателя, проверены качество мототранспортного
средства, лакокрасочное покрытие, полнота и качество работ, в том числе:
- давление воздуха в шинах, крепление колес, работа тормозов, закрывание пробки горловины бензобака, фикса-
ция наконечника(ов) высоковольтных провода(ов), уровни тормозной и охлаждающей жидкостей (при наличии
систем), электролита, масла в двигателе, КПП (если двигатель внутреннего сгорания), отсутствие подтекания
масла и эксплуатационных жидкостей, наличие инструмента, работу систем, механизмов и приборов на ходу
(до 1 км), отсутствие посторонних шумов при работе двигателя.
2. Мототранспортное средство укомплектовано полностью, согласно сервисной книжки.
3. При приеме мототранспортного средства Покупателю переданы следующие документы: один экземпляр до-
говора купли-продажи, гарантийный талон, талон технического обслуживания, сервисная книжка, акт приема
передачи.
4. Продавец предоставил Покупателю полную информацию о мототранспортном средстве.
5. Выявленные замечания:
________________________________________________________________
_______________________________________________________________________________________
6. Претензий к мототранспортному средству и комплектации со стороны покупателя, не имеется.
______________________________
________________
ФИО, подпись покупателя
Дата
30
