OMAKS ТРИЦИКЛ. Руководство по эксплуатации
ДОБРО ПОЖАЛОВАТЬ В МИР МОТОТРАНСПОРТНЫХ СРЕДСТВ “ОМАКС” !
Как владелец транспортного средства торговой марки OMAKS, Вы приобщились к современным технологиям в
области разработки и производства высококачественного транспортного средства.
ОБЯ
ЗАТЕЛ
ЬНО и ВНИМ
АТЕЛ
ЬНО прочитайте это Руководство для того, чтобы полностью ощутить все преимуще-
ства Вашего транспортного средства. Руководство для владельца содержит не только инструкции по эксплуата-
ции, осмотрам и техническому обслуживанию Вашего транспортного средства, но также и советы по огражде-
нию себя и окружающих от неприятностей и травм.
ОСОБО ВАЖНАЯ ИНФОРМАЦИЯ В НАСТОЯЩЕМ РУКОВОДСТВЕ ВЫДЕЛЯЕТСЯ СЛЕДУЮЩИМ ОБРАЗОМ:
ПРЕД
УПРЕЖД
ЕНИЕ:
Несоблюдение данных инструкций может привести к тяжелым травмам или к летальному исходу водителя
транспортного средства, находящихся рядом людей или лица, проводящего осмотр или ремонт транспортного
средства.
ОСТОРОЖНО:
Слово ВНИМ АНИЕ указывает на необходимость соблюдения особых мер предосторожности во избежание по-
вреждения транспортного средства.
ПРИМ
ЕЧ
АНИЕ:
В ПРИМ
ЕЧ
АНИИ изложена основная информация, облегчающая и разъясняющая порядок выполнения операций.
2
ПРИМ
ЕЧ
АНИЕ:
Настоящее руководство рассматривается как составная часть данного транспортного средства. Оно должно
оставаться с ним, даже если транспортное средство впоследствии будет продано.
ВНИМАНИЕ: ТРАНСПОРТНОЕ СРЕД
СТВО предназначено для:
- одного водителя (масса водителя не должна превышать допустимую нагрузку)
- водители старше 16 лет
- продвижения по ровной, асфальтированной дороге
- срок службы зависит от его правильной эксплуатации
3
СОДЕРЖАНИЕ
Правила безопасной езды______________________________________________________________
5
Названия различных частей____________________________________________________________
6
Функционированиеразличныхузлов_____________________________________________________
8
Замок зажигания, переключатель ближнего и дальнего света фар____________________________
9
Кнопка сигнала, указатель поворота_____________________________________________________
10
Кузов, как завести двигатель____________________________________________________________
11
Запуск двигателя кнопкой стартера, педалью ножного стартера______________________________
12
Как ездить на транспортном средстве____________________________________________________
13
Бензин. Проверка транспортного средства перед выездом_________________________________
15
Периодические проверки______________________________________________________________
18
Масла и фильтра_____________________________________________________________________
18
Правильная замена и дозировка масла, замена трансмиссионного масла_____________________
19
Проверка: свечи зажигания____________________________________________________________
20
батареи и электролита_______________________________________________________
20
Замена предохранителя_______________________________________________________________
21
Когда двигатель не заводится___________________________________________________________
21
Условия и срок гарантии_______________________________________________________________
23
Спецификация и технические характеристики_____________________________________________
25
Электрическая схема__________________________________________________________________
26
Расписание ремонта и обслуживания мототехники________________________________________
27
Информация о произведенном ремонте или о проведении то мототехники___________________
28
Акт приема передачи__________________________________________________________________
30
4
ПРАВИЛА БЕЗОПАСНОЙ ЕЗДЫ
ОД
ЕЖД
А
ПРАВИЛА БЕЗОПАСНОГО ДВИЖЕНИЯ
1. Надевайте шлем.
- Соблюдайте правила дорожного движения и законы
2. Надевайте одежду, привлекающую внимание.
вашей страны.
3. Застегивайте манжеты, чтобы они не попали в руко-
- Пожалуйста, проверьте ваше транспортное средство
ятку тормоза.
перед выездом, чтобы избежать аварий и поврежде-
4. Для безопасности надевайте обувь на прямой
ний.
подошве.
- Водитель должен сдать экзамен по вождению.
Не доверяйте транспортное средство человеку без во-
ИНФОРМ
АЦ
И
Я
дительского удостоверения или лицу младше 14 лет.
Номер рамы расположен на трубе спереди рамы. Наи-
Чтобы избежать аварии, водитель должен быть хоро-
менование завода изготовителя расположено слева
шо виден другим участникам движения, поэтому де-
на средней части рамы. Номер двигателя расположен
лайте следующее:
слева на картере.
Одевайте хорошо различимую и яркую одежду.
Не приближайтесь слишком близко к другим машинам.
Большинство аварий происходит из-за превышения
скорости.
Когда вы поворачиваете или меняете ряд, пожалуйста,
включайте сигнал поворота.
Проявляйте особую осторожность на перекрестках,
въезде на стоянку и шоссе.
В дождливую погоду тормозная дистанция должна
быть вдвое больше чем в хорошую погоду. Держите
руль двумя руками, ноги ставьте на подножки.
5

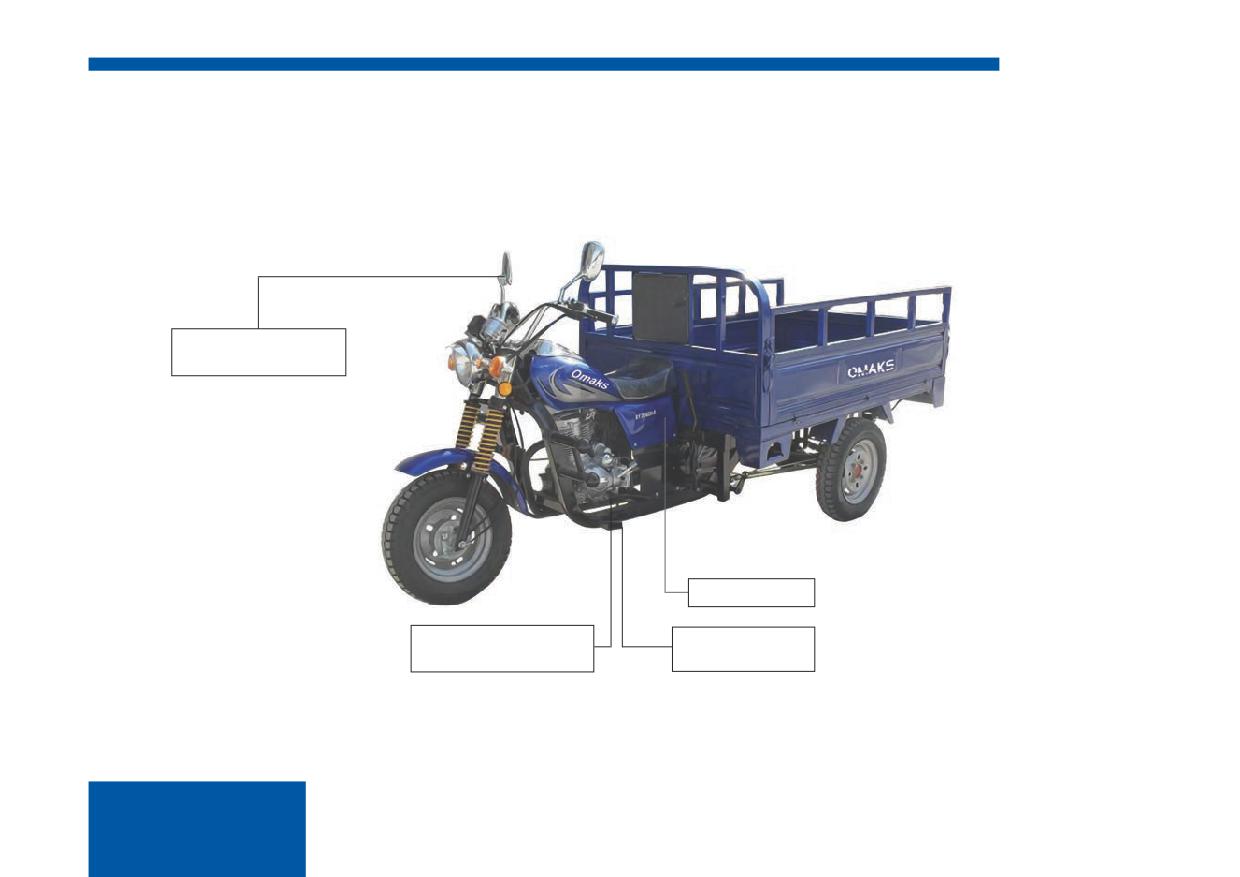

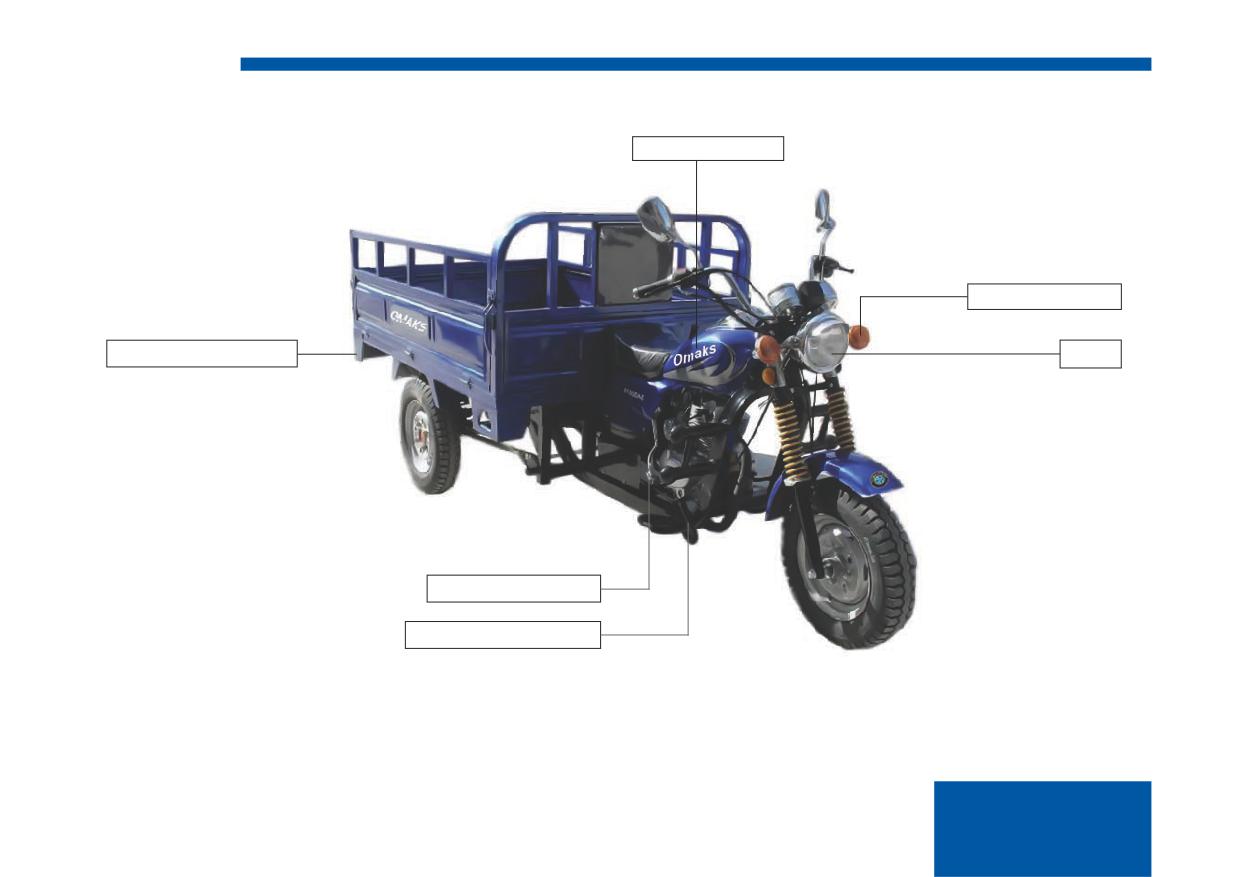

зеркало заднего
вида
аккумулятор
рычаг переключения
подножка
передач
для водителя
рис. 1
6
ФУНКЦИОНИРОВАНИЕ РАЗЛИЧНЫХ УЗЛОВ
5. Тахометр *

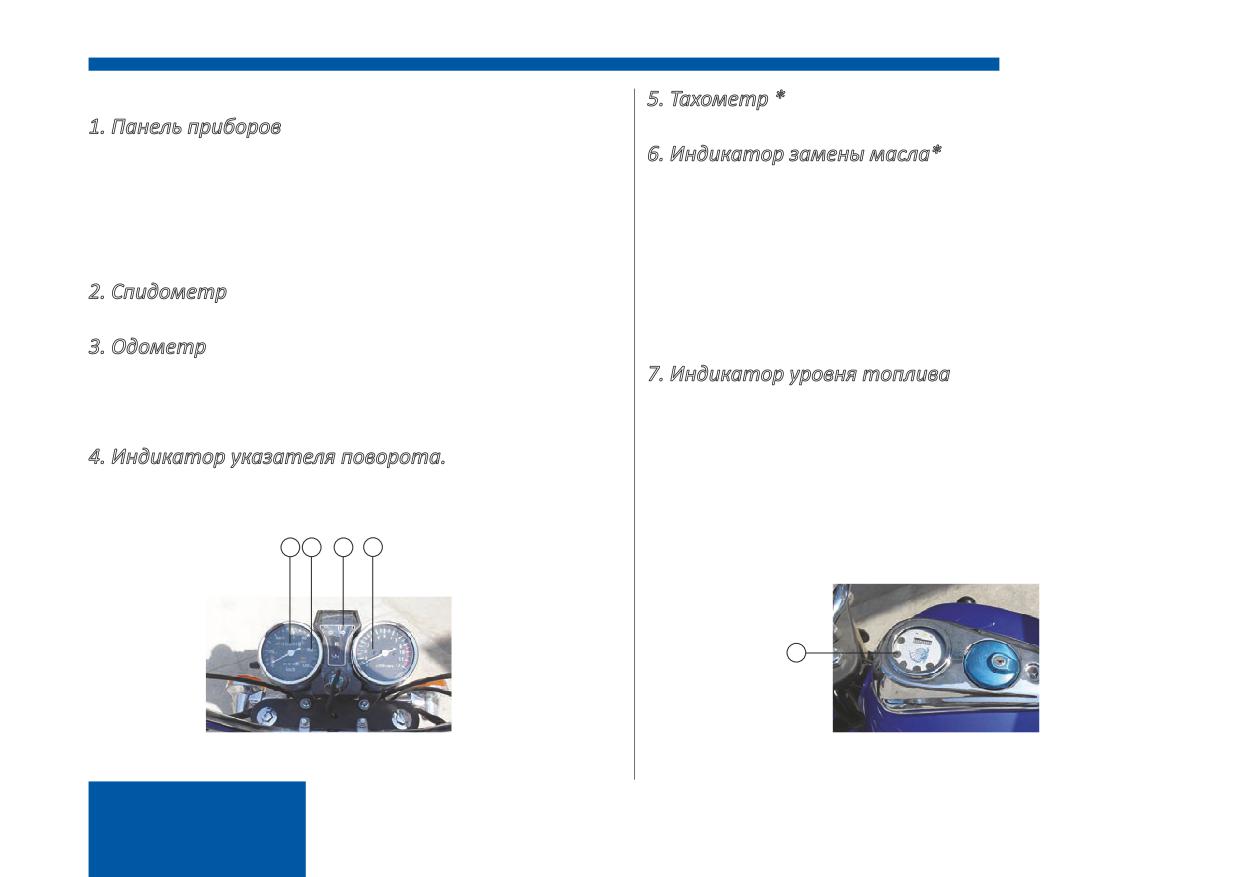

1. Панель приборов
Показывает обороты двигателя.
Индикатор дальнего света (включайте фары вечером
6. Индикатор замены масла*
и ночью).
Он указывает на необходимость замены масла
Если переключатель ближнего и дальнего света фар
в двигателе.
находится на “HI” (дальний), то зажжется дальний
Обычно он зеленого цвета, однако когда необходимо
свет и индикатор укажет это.
заменить масло, цвет меняется на красный.
2. Спидометр
После того как вы заменили масло в двигателе, вставь-
Скорость переднего хода - в км/час
те ключ в замок зажигания, тогда индикатор опять из-
3. Одометр
менит цвет на зеленый.
Общая пройденная дистанция указана в километрах.
7. Индикатор уровня топлива
Черные цифры на белом фоне указывают 100 метров
Он указывает на уровень топлива в топливном баке
пробега.
(Чтобы он заработал нужно включить зажигание). Если
4. Индикатор указателя поворота.
стрелка заходит в красную секцию, то это значит что
Индикатор указателя поворота будет мигать при вклю-
эффективный остаток топлива составляет 1,5 л или ме-
ченном указателе поворота.
нее. Дозаправте бензин как можно скорее.
*(в некоторых моделях он отсутствует)
3
2
4
5
7
рис. 3
рис. 4
8
ЗАМОК ЗАЖИГАНИЯ
ПЕРЕКЛЮЧАТЕЛЬ БЛИЖНЕГО И ДАЛЬНЕГО
- в этой позиции энергия поступает, двигатель
СВЕТА ФАР
запускается.
КНОПКА ВКЛЮЧЕНИЯ СТАРТЕРА
- в этой позиции энергия не поступает, двигатель
Нажмите кнопку стартера для того, чтобы использо-
не запускается, ключ можно вытащить.
вать электростартер.
- повернуть руль налево, нажать на ключ и устано-
ПРИМ
ЕЧ
АНИЕ:
вить ключ в этом положении.
- После запуска двигателя сразу же отпустите кнопку.
- Не нажимайте на кнопку более чем 4 секунды за раз.
- Когда двигатель работает, не нажимайте кнопку во
избежание отрицательного воздействия на работу
двигателя.
ВКЛЮЧЕНИЕ ФАР

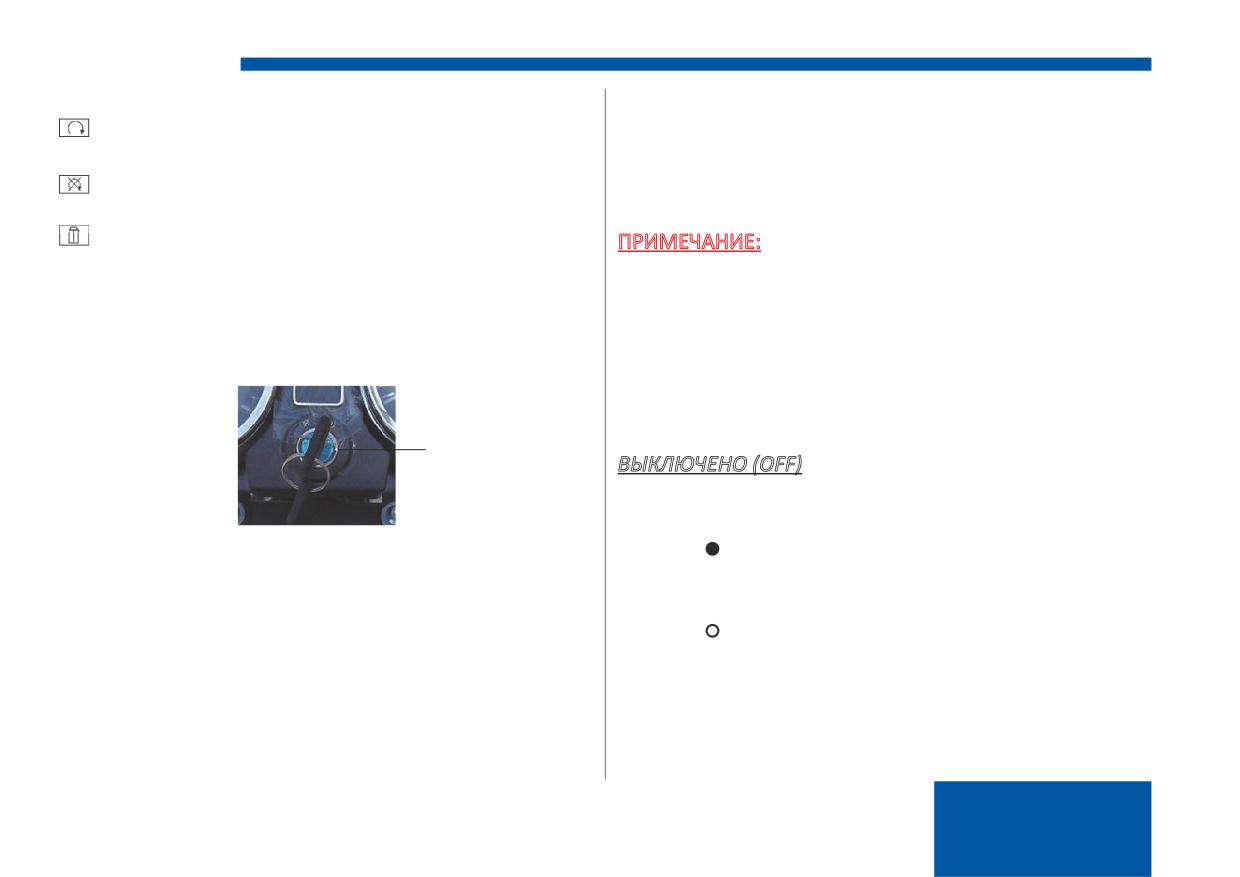

замок зажигания
ВЫ
КЛ
ЮЧ
ЕНО (OFF)
Передняя фара, задние габаритные фонари и прибор-
ная панель гаснут одновременно.
рис. 5
1.
« »
Одновременно загораются габаритные огни и подсвет-
ка приборной панели.
2.
« »
Передняя фара, задние габаритные фонари и прибор-
ная панель включаются одновременно.
9
1
. Д
А
Л
ЬНИЙ (HI)

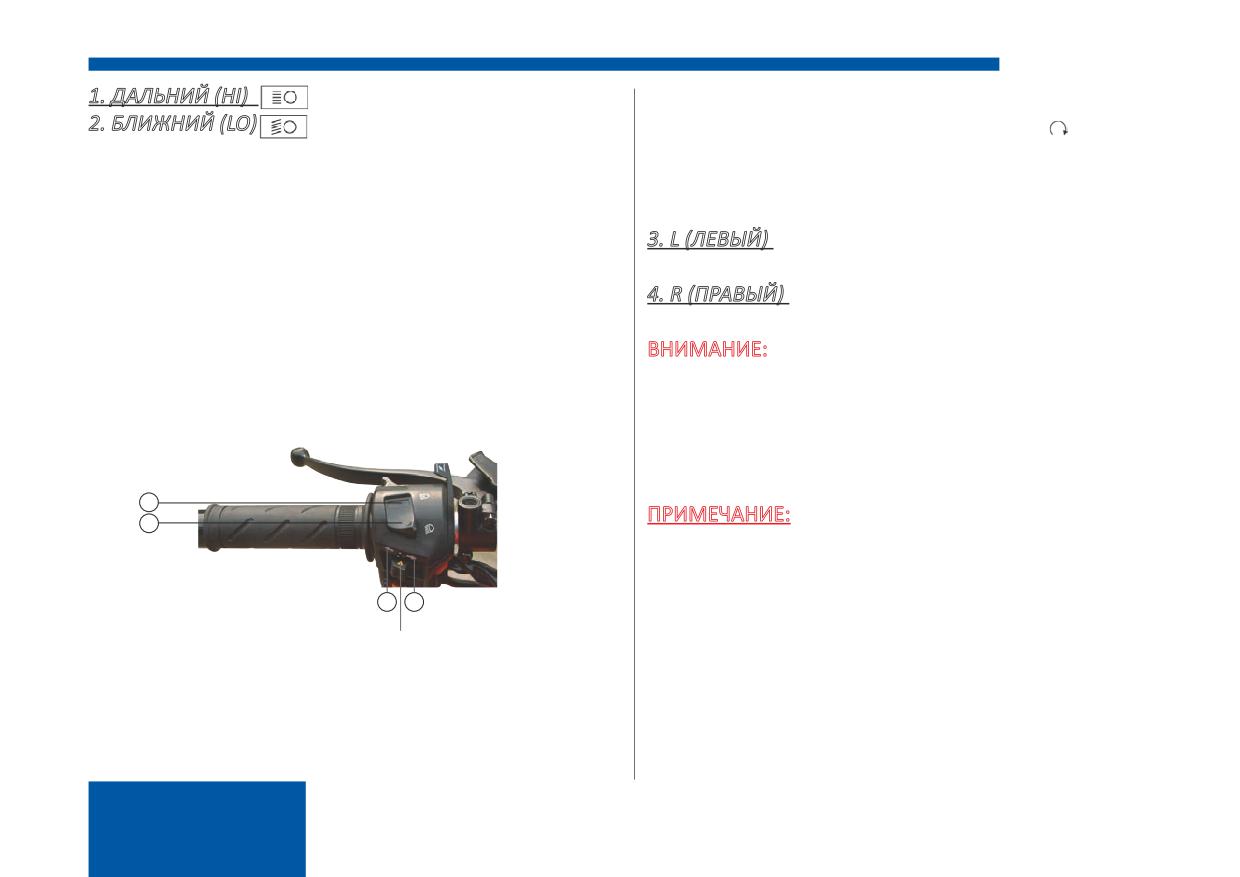

КНОПКА СИГНАЛА
2. БЛИЖНИЙ (LO)
Поверните замок зажигания в позицию «
» и нажми-
- Используйте дальний свет для освещения дороги
те на кнопку сигнала.
далеко впереди себя, переведите переключатель в
положение HI. Всегда переключайте дальний свет на
УКАЗАТЕЛЬ ПОВОРОТА
ближний (LO), если Вам навстречу движется другое
3. L (Л
ЕВЫ
Й)
транспортное средство, а также в местах загруженных
- Использовать для поворота налево.
транспортом, поскольку дальний свет Вашего транс-
4. R (ПРА
ВЫ
Й)
портного средства может ослепить других водителей.
- Использовать для поворота направо.
- При включенном дальнем свете индикатор дальнего
ВНИМАНИЕ:
света на панели инструментов будет светиться.
- Используйте указатели поворота при повороте и сме-
не полосы движения. При включенном переключателе
указателя поворота поворотные огни будут мигать.
- Индикатор сигнала поворота загорается и мигает, ука-
зывая то же направление что и указатель поворота.
1
ПРИМ
ЕЧ
АНИЕ:
2
- Указатель поворота не выключается автоматически,
поэтому его следует всегда возвращать в исходное по-
3
4
ложение, в целях сохранения безопасности на дорогах.
указатель
поворота
рис. 6
10
ЗАМОК ПОВОРОТА РУЛЯ
КАК ЗАВЕСТИ ДВИГАТЕЛЬ
Во избежание кражи Вашего транспортного средства,
Запустить двигатель можно при помощи брелока ох-
оставляя его на парковке, всегда блокируйте рулевой
ранной сигнализации или ключей зажигания (если
рычаг.
есть).
1. Блокирование
Порядок запуска при помощи брелока:
- Поверните руль максимально влево и проверните
- нажмите один раз на брелоке кнопку «
», загорятся
ключ против часовой стрелки для замыкания.
поворотные огни.
2. Разблокирование
- нажмите второй раз на брелоке ту же кнопку и сразу
- Проверните ключ по часовой стрелке.
отпустите.
* в некоторых моделях он может отсутствовать
- двигатель начнет работать.
ПРИМ
ЕЧ
АНИЕ: После блокировки, аккуратно поверни-
- чтобы заглушить двигатель, нажмите на брелоке
те руль для того, чтобы убедиться в том, что он заблоки-
кнопку «
».
рован. Не припарковывайтесь в местах, где Вы можете
помешать движению.
КУЗОВ
Размер кузова - 1.7 м х 1.2 м х 0.5 м.
Толщина четырех сторон - 1 мм.
Днище (основание) - 1.5 мм.

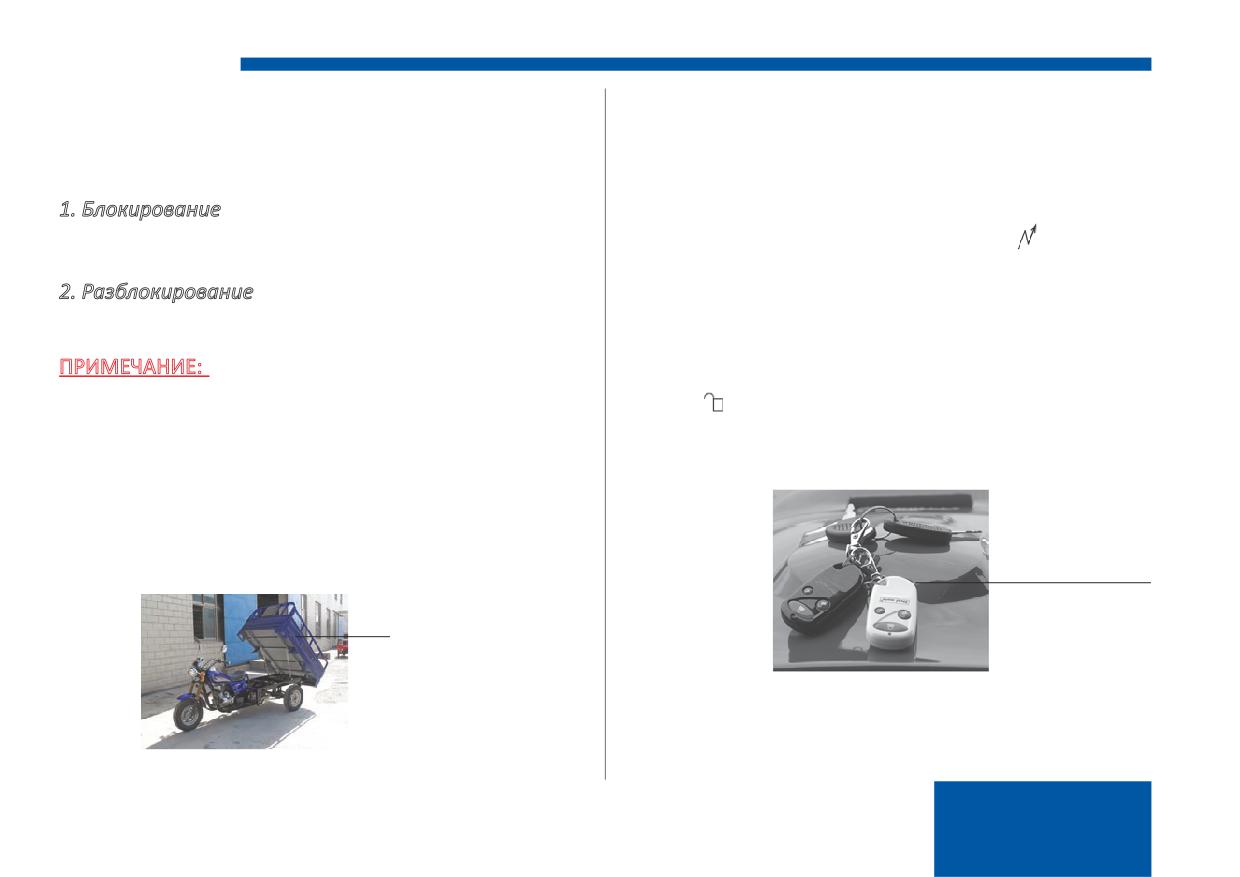

брелок охранной
сигнализации
кузов
рис. 8
рис. 7
11

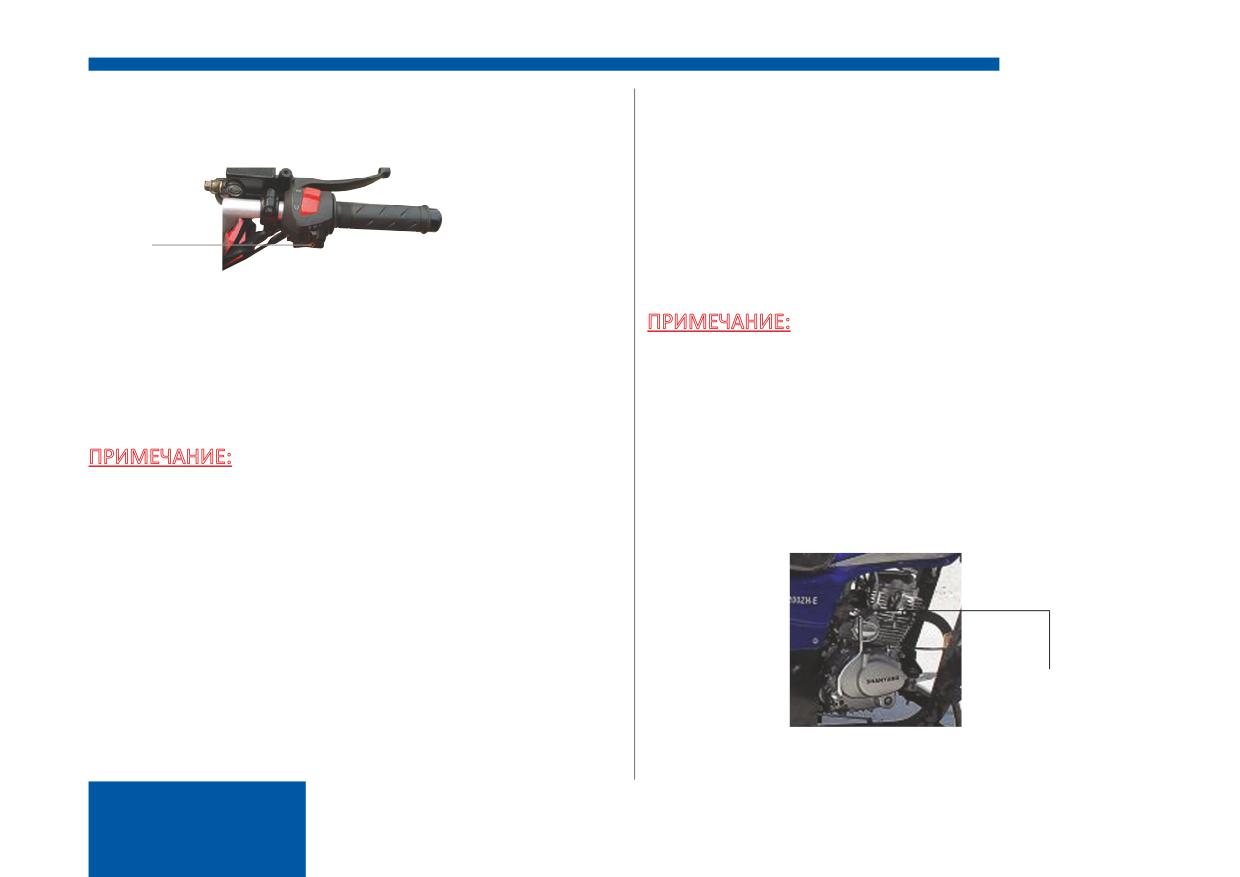

ЗАПУСК ДВИГАТЕЛЯ КНОПКОЙ СТАРТЕРА
ЗАПУСК ДВИГАТЕЛЯ ПЕДАЛЬЮ НОЖНОГО
Проверните замок зажигания в положение «включено»
СТАРТЕРА
(«ON»).
- Если транспортное средство долго не использова-
лось, его может оказаться сложно завести. Проверни-
те рукоятку газа на 1/8 - 1/4 и повторно попытайтесь
кнопка
запустить двигатель.
стартера
- При «холодном» старте прогрейте двигатель в тече-
ние 2-3 минут.
рис. 9
ПРИМ
ЕЧ
АНИЕ:
Проверьте исправен ли индикатор указателя поворота.
- После использования педали кикстартера, верните
- Заведите двигатель при помощи электростартера.
ее в исходное положение.
Для этого нажмите кнопку стартера, не поворачивайте
- Диоксид углерода (СО), который содержится при вы-
при этом ручку газа.
хлопе, очень вреден. Не заводите двигатель при недо-
ПРИМ
ЕЧ
АНИЕ:
статочной вентиляции и в небольших помещениях.
- После запуска двигателя сразу же отпустите кнопку.
- Резко и с усилием нажмите ногой педаль кикстарте-
- Не нажимайте на кнопку более чем 4 секунды за раз.
ра при этом нет необходимости нажимать на рукоятку
- Когда двигатель работает, не нажимайте кнопку во
газа.
избежание отрицательного воздействия на работу
двигателя.

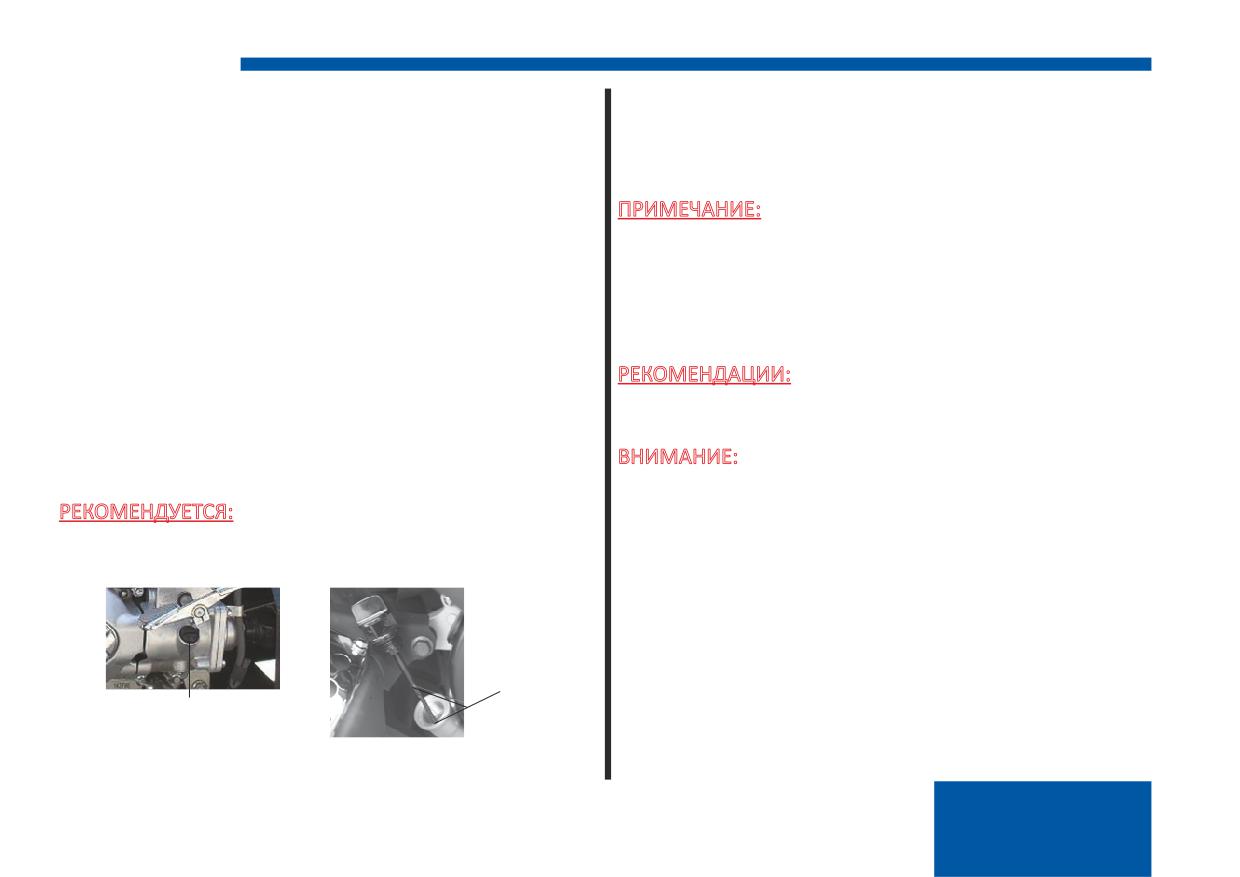

педаль
ножного
стартера
рис. 10
12
КАК ЕЗДИТЬ НА ТРАНСПОРТНОМ СРЕДСТВЕ
ПРАВИЛЬНОЕ ВОЖДЕНИЕ МОЖЕТ ПРОДЛИТЬ
Выжать рукоятку сцепления, включить передачу, мед-
СРОК
ленно повернуть рукоятку газа и плавно отпустить ру-
- При пробеге транспортного средства до 500 км, не
коятку сцепления.
превышайте скорость 30-35 км/ч.
ПРИМ
ЕЧ
АНИЕ:
- Не увеличивайте скорость резко.
Во избежание резкого и неожиданного старта, не стоит
- Не давайте двигателю работать на высоких оборотах
поворачивать рукоятку газа слишком сильно и быстро.
без нагрузки.
ПРИМ
ЕЧ
АНИЕ:
НАЧАЛО ЕЗДЫ
- Использование только переднего или заднего тормо-
Перед началом движения включите указатели поворота.
за может привести к тому, что транспортное средство
Прежде чем начать движение вперёд, убедитесь, что
занесет.
ничего не препятствует и не представляет опасности
позади Вас.
ПРИМЕНЯЙТЕ ОДНОВРЕМЕННО ПЕРЕДНИЙ
И ЗАДНИЙ ТОРМОЗА
ИЗМЕНЕНИЕ СКОРОСТИ
- После возврата рычага дросселя в исходное положе-
Скорость регулируется поворотом рукоятки газа.
ние используйте одновременно передний и задний
1. Поворот рукоятки газа на себя
тормоз для торможения.
- Скорость увеличится.
- Во время торможения выжмите рычаг переднего тор-
- Медленно добавьте газ.
моза и плавно нажмите на педаль заднего тормоза.
- Увеличивая скорость, количество оборотов в мину-
Это наилучший способ торможения.
ту двигателя должно соответствовать скорости транс-
портного средства.
2. Поворот рукоятки газа от себя
- Скорость снижается. Приводя в исходное положение,
поворачивайте рукоятку быстро.
13
ЕЗД
И
ТЕ ОСТОРОЖНО, ОСОБЕННО КОГД
А ИД
ЕТ Д
ОЖД
Ь
ПРОВЕРКА ПЕРЕД ЗАПУСКОМ ДВИГАТЕЛЯ
- Во время дождя тормозной путь становится длиннее,
- Обязательно проверяйте Ваше транспортное средство
поэтому сбавлять скорость и начинать торможение
на наличие неисправностей каждый раз перед использо-
надо раньше чем обычно.
ванием.
- Если Вы нашли неисправность, обращайтесь к дистри-
КАК ОСТАНАВЛИВАТЬСЯ
бьютерам или в сервисный центр для тщательного осмо-
1
. НА
ПА
РКОВКЕ
тра и ремонта.
- Заранее включите сигнальные фонари. Обращая внима-
ПРИМ
ЕЧ
АНИЕ:
ние на находящиеся позади Вас транспортные средства,
- Если вы проверяете уровень масла или проводите его
медленно припаркуйтесь.
замену сразу же после остановки, остерегайтесь воспла-
- После возврата рычага дросселя в исходное положение
менения.
используйте одновременно передний и задний тормоз
для торможения. Загоревшийся при этом стоп-сигнал
предупредит водителей позади Вас о Ваших действиях.
2. ПОЛ
НА
Я ОСТА
НОВКА
ТРА
НСПОРТНОГО СРЕД
СТВА
- Верните переключатель сигнала поворота в исходное
положение и поверните ключ в замке зажигания в поло-
жение «выключен» («OFF»).
ПРИМ
ЕЧ
АНИЕ:
- Если Вы на ходу выключите замок зажигания и вытащи-
те ключ, электрическая система перестанет функциони-
ровать, что может привести к аварии.
14
БЕНЗИН
ПРОВЕРКА ПОВОРОТА РУЛЯ
Проверка уровня бензина / Заправка
- Проверьте рулевое управление на люфт «вверх-вниз»,
- Когда указатель датчика топлива приближается к крас-
«вперед-назад», «вправо-влево».
ной зоне, эффективный остаток составляет приблизи-
- Проверьте, не слишком ли оно жесткое.
тельно 1,5 литра.
- Проверьте на наличие стучащих звуков.
ПРИМ
ЕЧ
АНИЕ:
- Если что-то не в порядке, верните транспортное сред-
- Выключите двигатель перед заправкой бензина.
ство дилеру или в сервисный центр для проверки
- Выньте ключ из замка зажигания и вставьте его в
и ремонта.
крышку топливного бака. Поверните ключ против часо-
вой стрелки и откройте крышку топливного бака.
ПРОВЕРКА ТОРМОЗОВ
- Не доводите уровень бензина «по горлышко» топлив-
- Свободный ход рычага тормоза или педали должен
ного бака во время заправки. Иначе может произойти
быть отрегулирован должным образом.
утечка.
- Нормальный свободный ход составляет 1-2 см.
- Свободный ход означает дистанцию между осла-
бленной и жесткой позициями рычага тормоза или
крышка
топливного бака
педали.

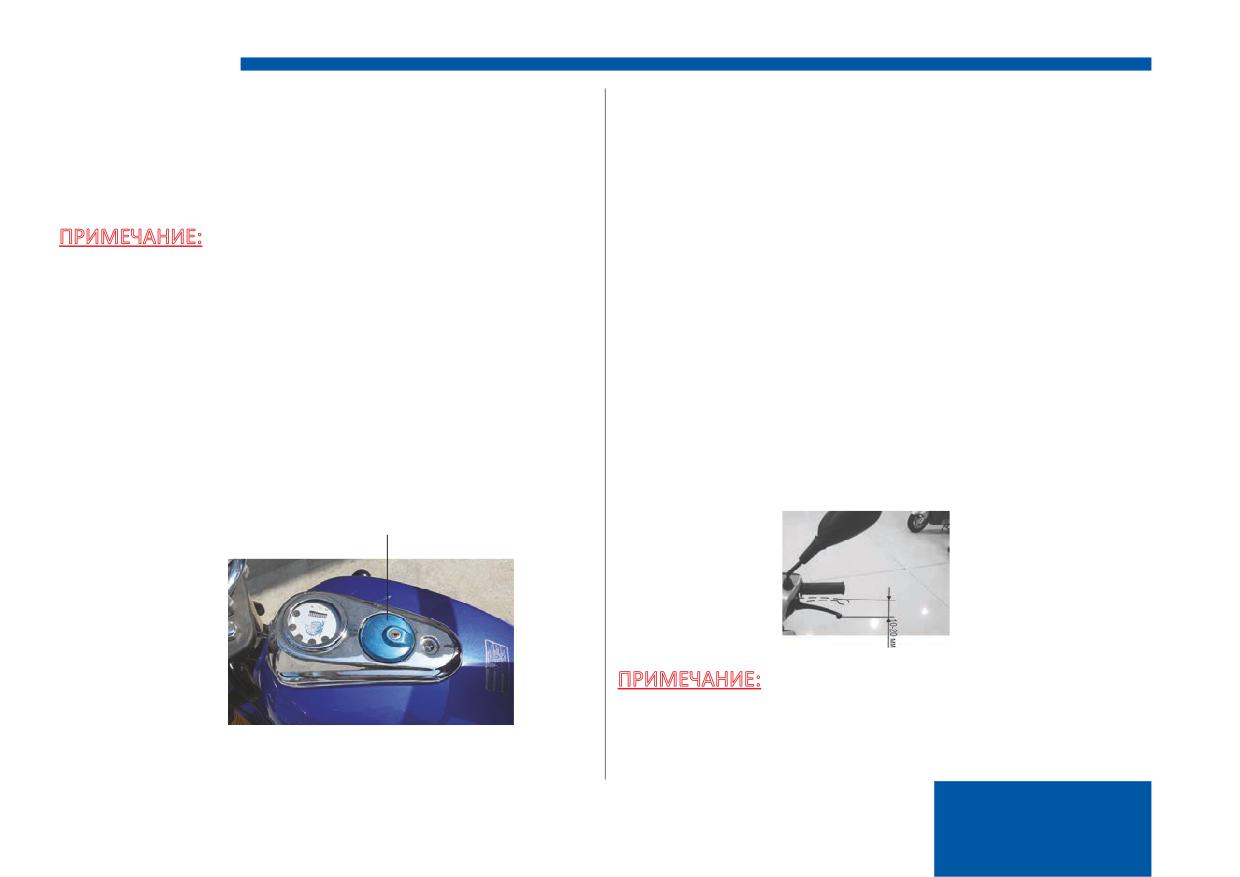

рис. 12
ПРИМ
ЕЧ
АНИЕ:
Всегда проверяйте свободный ход переднего и задне-
го тормозов. Осуществляйте регулировку при помощи
рис. 11
регулирующей гайки, если это необходимо.
15
РЕГУЛИРОВКА ЗАДНЕГО ТОРМОЗА
ПРОВЕРКА СТОП-СИГНАЛА
ПРИМ
ЕЧ
АНИЕ:
- Проверните замок зажигания в положение «включено»
- После регулировки тормоза проверьте уровень соот-
(«ON»).
ветствия регулировки регулирующей гайки при помо-
- Попеременно понажимайте тормоза, чтобы убедить-
щи шкворня поворотной цапфы во избежание опасных
ся в том, что стоп-сигнал светится.
последствий от изменения свободного хода во время
- Проверьте стоп-сигнал на загрязненность или
движения.
поврежденность.
- Проедьте на транспортном средстве короткую дис-
танцию для того, чтобы убедиться в действии перед-
ПРОВЕРКА УКАЗАТЕЛЯ ПОВОРОТА
них и задних тормозов.
- Проверните замок зажигания в положение «включено»
(«ON»).
- Попеременно включайте кнопку поворота, чтобы
убедиться в том, что индикатор указателя поворота
и поворотные огни мигают.
- Проверьте указатель поворота на загрязненность или
повреждения.
указатель
поворота
рис. 13
16
ПРОВЕРКА ДАВЛЕНИЯ ШИН
- Проверьте давление в шинах.
- Проверьте, нет ли какого-либо металлического мусо-
передние
амортизаторы
ра или гравия в протекторах шин.
- Если есть какие-либо трещины или же протекторы из-
рис. 15
ношены сверх меры, замените шины немедленно.
ПРОВЕРКА ПЕРЕДНИХ И ЗАДНИХ ФАР
- При проверке давления в шинах шина должна быть
холодной.
- Проверните замок зажигания в положение «включе-
- Основная причина появления трещин - неправиль-
но» («ON»). Включите передние и задние фары. Про-
ная эксплуатация и ненормальное стирание, причина
верьте фары на загрязненность или поврежденность
которого - неправильное давление в шинах.
(в случае необходимости помойте их).
- Не перекачивайте шины во избежание разрыва.
Нормальное давление в шинах:
ПРОВЕРКА СИГНАЛА
- Переднее колесо 180 Кпа
- Проверните замок зажигания в положение «включе-
- Заднее колесо
200 Кпа
но» («ON») и нажмите кнопку звукового сигнала для
того, чтобы проверить, работает ли он.
ПРОВЕРКА СПИДОМЕТРА
- Проверьте функционирует ли спидометр.
рис. 14
ПРОВЕРКА АМОРТИЗАТОРА
ПРОВЕРКА ЗЕРКАЛА ЗАДНЕГО ВИДА
- Приложите нагрузку на рукоятку и сидение, по-
- Сидя на транспортном средстве, убедитесь, что на
раскачивайте транспортное средство вверх и вниз,
зеркале заднего вида нет ни повреждений, ни грязи.
и проверьте, хорошо ли работают передние и задние
Проверьте хорошо ли просматривается пространство
амортизаторы.
позади Вас.
17
ПЕРИОДИЧЕСКИЕ ПРОВЕРКИ
МАСЛА И ФИЛЬТРА
- В целях безопасности и комфортного вождения прово-
1. Замена воздушного фильтра
дите периодические проверки.
- Снимите крышку с левой стороны.
- Дилеры мототехники и сервисные центры «OMAKS»
- Отвинтите крепежные винты
воздушный фильтр
предоставляют Вам последующее обслуживание и ре-
и крышку воздушного фильтра.
монт ( о всех сервисных центрах вы можете узнать до-
рис. 16
ПРИМ
ЕЧ
АНИЕ:
полнительно на сайте www.omaks.ru).
- Грязь в воздушном фильтре является основной при-
- Информацию о периодичности обслуживания и об об-
чиной низкой мощности двигателя и избыточного рас-
служиваемых узлах приведена в руководстве по ремонту.
хода топлива.
- Если транспортное средство долго не использовалось,
- Если воздушный фильтр установлен неправильно,
также необходимо провести периодическую проверку.
грязь будет всасываться в цилиндры, что приведет к
Проводите инспекцию и обслуживание через каждые 3
износу, потере мощности двигателя и сокращению
месяца стоянки, или через 500 км пробега после покуп-
службы двигателя.
ки нового скутера.
- Не мочите воздушный фильтр в воде во время мытья
транспортного средства иначе это плохо скажется на
запуске двигателя.
2. Замена масла и очистка фильтра
Менять масло и чистить фильтр следует после первых
500 км и впоследствии согласно расписанию ремонта
транспортного средства.
18
ПРАВИЛЬНАЯ ЗАМЕНА И ДОЗИРОВКА МАСЛА
ЗАМЕНА ТРАНСМИССИОННОГО МАСЛА
1. Поставьте транспортное средство на центральную
- Замените трансмиссионное масло после первых
подножку на ровной площадке, достаньте масляный
500 км, а впоследствии согласно расписанию ремонта
щуп и протрите его.
транспортного средства.
2. Вставьте его снова, вкрутите до упора.
ПРИМ
ЕЧ
АНИЕ:
3. Достаньте щуп снова и посмотрите, доходит ли уро-
Езда в следующих условиях может ухудшить свойства
вень масла до верхней точки, если нет, вам следует
масла, поэтому меняйте его чаще:
добавить масло до верхней точки на щупе.
- Постоянная езда по гравию и пыльной дороге.
4. Объем масла в двигателе примерно 1 литр. Для за-
- Езда на длинные дистанции.
мены вам необходимо примерно 1 литр.
- Езда в зонах с холодным климатом.
5. Уровень масла на щупе не должен превышать верх-
РЕКОМ
ЕНД
АЦ
И
И:
нюю точку.
Пожалуйста используйте масло класса 85W95 или
6. При пробеге 500 км необходимо провести ТО соглас-
80W90.
но расписанию ремонта и обслуживания транспортно-
ВНИМАНИЕ:
го средства.
Всегда перед поездкой проверяйте уровень моторно-
РЕКОМ
ЕНД
УЕТСЯ
:
го масла. Не делайте этого на склоне или в момент на-
Данный вид технического обслуживания проводить на
хождения транспортного средства под наклоном, это
СТО уполномоченных поставщиком.
может дать неверный результат.
нормальный
уровень
заправочная горловина
масла в картер двигателя
рис. 17
19
ПРОВЕРКА СВЕЧИ ЗАЖИГАНИЯ
ПРОВЕРКА БАТАРЕИ И ЭЛЕКТРОЛИТА
Слишком большой зазор, налет и эрозия электрода
Аккумуляторная батарея расположена под сидением
могут повести за собой неполное зажигание или отсут-
водителя.
ствие искры.
На транспортных средствах данной серии может ис-
1. Очистка
пользоваться две модели батареи:
- Наилучший способ очистить свечу - использовать
1. Батарея модели M/F - является не обслуживаемой,
специальный очиститель.
в которой Вам не нужно проверять электролит.
- Используйте металлическую щетку в случае отсут-
ПРИМ
ЕЧ
АНИЕ:
ствия специального очистителя.
- Категорически запрещается открывать крышку
2.Регулирование свечи
батареи.
- Нормальный зазор между электродами составляет
2. Батарея модели 12V-7АH - обслуживаемая (кис-
0,6-0,8 мм (как указано на рисунке).
лотная), когда вы хотите ее достать, вы должны снять
3.Рекомендуемые свечи зажигания A7RTC
крышку. Количество электролита в аккумуляторной
батарее должно быть между верхним и нижним уров-
- Не используйте не рекомендуемые свечи зажигания.
ПРИМ
ЕЧ
АНИE:
нем, если количество меньше нижнего уровня добавь-
те электролит в соответствии с вышеуказанными тре-
После остановки двигатель остается очень горячим,
бованиями. Батарея выделяет взрывоопасные газы,
остерегайтесь возгорания. Плотно закрутите свечу, за-
тем затяните ее гаечным ключом.
держите ее подальше от огня. Электролит содержит
серную кислоту. Серьезные повреждения при контак-
0,6-0,8 мм
те с кожей, глазами или одеждой.
аккумуляторная
батарея
рис. 18
рис. 19
20
ЗАМЕНА ПРЕДОХРАНИТЕЛЯ
КОГДА ДВИГАТЕЛЬ НЕ ЗАВОДИТСЯ
УД
АЛ
ЕНИЕ:
- Проверьте наличие бензина.
- Выверните крышку коробки предохранителя и вынь-
- Проверьте способ запуска двигателя.
те предохранитель.
- Проверьте остальные детали в случае возникновения
- Если соединение предохранителя недостаточно хо-
каких-либо проблем.
рошее, предохранитель будет перегреваться и сгорит.
- Если Ваше транспортное средство не работает, пожа-
УСТАНОВКА:
луйста, отправьте его сервисной команде «OMAKS», и
- Установите предохранитель в коробку и защелкните
мы уверены, что Вы будете удовлетворены!
крышку.
- Попытайтесь потянуть за предохранитель после уста-
новки, если он свободно поддается, значит, он будет
перегреваться и сгорит.
ПРИМ
ЕЧ
АНИЕ:
- Не применяйте предохранители, чьи спецификации
отличаются от предписанных. Это основная причина
пробоя проводки.
- При замене электрических частей пользуйтесь инстру-
ментами «OMAKS» в соответствии со спецификацией.
Предохранители не поставляемые «OMAKS» могут лег-
ко перегореть и являться причиной несбалансированной
зарядки батарей.
- Если Вы не можете выявить причину, обратитесь
с этой проблемой в сервисный центр OMAKS для про-
верки или ремонта.
21
СЛУЧАИ ПРИ КОТОРЫХ КАТЕГОРИЧЕСКИ
10. Если у вас плохое зрение.
ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ
11. В возбужденном и(или) не адекватном состоянии.
ТРАНСПОРТНОЕ СРЕДСТВО:
12. Если вы себя плохо чувствуете, или у вас сильно
1. В жаркую погоду когда на улице температура выше
болит голова.
320С (т.к. двигатель использует воздушное охлажде-
ние, а горячий воздух охладить двигатель полноценно
не может, из-за этого может возникнуть перегрев дви-
гателя. Перегрев приводит двигатель к поломке).
ВНИМАНИЕ:
2. Если масло на проверочном масляном щупе ниже
При не соблюдении пунктов с 1 по 6, транспортное
минимума.
средство снимается с гарантии.
3. Если в двигателе или в трансмиссии отсутствует мас-
При не соблюдении пунктов с 7 по 12 мы не можем
ло или ниже предельно допустимого уровня.
гарантировать вам безопасную езду.
4.
Если транспортное средство находится не
в исправном состоянии.
5. Если транспортное средство простояло без исполь-
зования более 6 мес (необходима замена масла и всех
жидкостей).
6. Если вы превышаете максимально допустимую на-
грузку на транспортное средство.
7. При алкогольном опьянении, и (или) наркотическом
опьянении.
8. Если вы не достигли 16-летнего возраста.
9. Если у вас есть травмы конечностей и вы полноцен-
но не можете управлять транспортным средством.
22
Условия и срок гарантии.
Продавец устанавливает
______ месячный срок гарантийного обслуживания мототранспортных средств, но не более
__________ км про-
бега. Указанный гарантийный срок не распространяется на мототехнику бывшую в употреблении, т.к. гарантийный срок, установленный
изготовителем, истёк.
Продавец обязуется в течение гарантийного срока производить бесплатную замену или ремонт неисправных агрегатов, узлов и деталей
мототранспортного средства, вызванных производственным дефектом завода-изготовителя.
Гарантийные обязательства не распространяются на детали, подвергающиеся износу, зависящему от интенсивности, условий эксплуата-
ции и стиля вождения владельца мототранспортного средства (тормозные колодки, тормозные диски, барабаны, шины, шланги, рези-
новые чехлы, втулки, лампочки и предохранители и т.д.), а также на детали и материалы с регламентированными пробегами, оговорен-
ными в сервисной книжке (свечи зажигания, фильтры, ремни, масла, охлаждающая и тормозная жидкости и т.д.). В случае проявления
дефекта изготовления или брака материала эти детали заменяются по гарантии.
Гарантийные обязательства утрачивают силу до истечения гарантийного периода в следующих случаях:
- Невыполнения очередного технического обслуживания в соответствии с настоящим договором;
- Самовольной разборки или ремонта узлов и агрегатов мототранспортного средства, а также внесение изменений в его конструкцию;
- Повреждения мототранспортного средства или его составных частей в результате механического или химического воздействия;
- Эксплуатации мототранспортного средства с превышением допустимой нагрузки или использование его не по назначению;
- Несоблюдения владельцем мототранспортного средства требований руководства по эксплуатации и (или) сервисной книжки, а также
нарушений обязательств настоящего договора;
- Использования мототранспортного средства на спортивных соревнованиях;
- Повреждение лакокрасочного покрытия в результате: кислотных дождей, выброса различной металлической пыли или других агрес-
сивных веществ от промышленных предприятий, соляной среды, дефектов дорожного покрытия, града, грозового разряда и других
природных явлений, а также коррозия от царапин и сколов, возникших в процессе эксплуатации;
- В результате воздействия внешних факторов среды: хранение мототранспортного средства в несоответствующих условиях, удары
камней, промышленные выбросы, смолистые осадки деревьев, соли, града, шторма, молний или других природных и экологических
явлений.
- Использования мототранспортного средства в коммерческих целях.
- Установки дополнительного оборудования и аксессуаров, которые не являются оригинальным оборудованием и аксессуаром указан-
ного выше мототранспортного средства, если такая установка выполнена иным способом, чем в авторизированном сервисном центре
мотосалона;
- Самовольного вмешательства и модернизации мототранспортного средства, а также ремонта (обслуживания), выполненного не упол-
23
номоченными авторизированного сервисного центра мотосалона лицами;
- Использование топлива, горюче-смазочных материалов и эксплуатационных жидкостей ненадлежащего качества;
- Повреждения элементов, узлов, агрегатов и лакокрасочного покрытия мототранспортного средства, возникшие в результате эксплуа-
тации по опасным дорожным покрытиям (выбоины, ямы, бугры, вырезы в асфальтобетонном покрытии, дорожные люки, водные пре-
пятствия, броды, глубокий, свыше 10 см снежный покров и т.д.);
- Повреждения мототранспортного средства, возникшие в результате дорожно-транспортного происшествия;
- Проявляющиеся вследствие эксплуатации и являющиеся обыкновенной конструктивной особенностью мототранспортного средства
незначительные шумы (щелчки, скрип, вибрация), не влияющие на качество, характеристики и работоспособность мототранспортного
средства и его элементов, а также на незначительное (не влияющее на нормальный расход) просачивание жидкостей сквозь прокладки
и сальники.
- Естественный износ деталей, в том числе и ускоренный, если он вызван внешним воздействием;
- Технико-эксплуатационные регулировки мототранспортного средства, другие диагностические и регулировочные работы, связан-
ные с естественным износом.
Выезд представителя Продавца, либо сервисного центра на место нахождения мототранспортного средства не осуществляется.
Недостатки, обнаруженные в товаре, устраняются Продавцом в срок 30 (тридцати) дней с даты предъявления Покупателем соответствую-
щего требования, если более продолжительный срок устранения недостатков не будет связан с заказом и доставкой необходимых для
гарантийного ремонта запасных частей и иных комплектующих.
Продавец не возмещает расходы, сопутствующие или возникшие вследствие неисправностей мототранспортного средства, отсутство-
вавших на момент покупки и возникших в процессе его эксплуатации, а также в процессе мероприятий по их устранению, такие как по-
теря времени, расходы на телефонные переговоры, проездные расходы, банковские проценты и другие убытки.
ВНИМАНИЕ:
Гарантийный ремонт осуществляется только при наличии правильно заполненного гарантийного талона с отметкой о продаже и печатью
продавца.
Гарантийные условия были прочитаны вслух и мною поняты
_____________________________________________________
(ФИО, подпись покупателя, дата)
24
СПЕЦ
И
ФИКАЦ
И
Я
И ТЕХНИЧ
ЕСКИЕ ХАРАКТЕРИСТИКИ
Модель
OMAKS-Трицикл
Вес (кг)
320
Колесная база
2100
Внешний размер (ДхШхВ)
3250х1210х1350
Максимальная скорость (км/ч)
60
Максимальная нагрузка (кг)
500
Вместимость топливного бака (л)
6
Тип тормозов (Передний / Задний)
Барабанный/Барабанный
Тип двигателя
4-х тактный
Рабочий объем (см3)
193
Максимальная мощность
11 кВт, 8000 об/мин
Система запуска
Электрическая / Механическая
Размер передней шины
5.00-12
Размер задней шины
5.00-12
Тип аккумуляторной батареи
12N7-3A
Система зажигания
Электронное CDI
Экономичный расход топлива
2.8 л / 100 км
Свечи зажигания
A7RTC
Передняя подвеска
Телескопическая вилка (масляный амортизатор)
Смазочное масло двигателя
10W-40
Топливо
Октановое число выше 90
25
РАСПИСАНИЕ РЕМОНТА И ОБСЛ
УЖИВАНИЯ
МОТОТЕХНИКИ
ПРОБЕГ (км)
НАИМЕНОВАНИЕ
500 км
1000 км
1500 км
2000 км
Аккумуляторная батарея
I
I
I
I
Кардан
I
I
I
I
Цилиндр, головка цилиндра*
I
I
I
I
Глушитель
I
I
I
I
Карбюратор*
C
C
C
C и R
Воздушный фильтр и Воздухоочиститель
C
R
C или R
R
Свечи зажигания*
I
I
I
R
Тормоза*
I
I
I
I
Рулевая вилка*
I
I
I
I
Амортизаторы*
I
I
I
I
Шины и Колеса
I
I
I
C
Гайки, болты и другие соединения*
I
I
I
C
Моторное масло*
Каждые 500 км или после 6 месячной стоянки
Световые приборы (фара, стоп и т.д.)
I
I
I
I
I - Проверьте. С - Проверьте, Отрегулируйте, Почистите. R - Замените
* Осмотр и(или) ремонт данных пунктов лучше производить на СТО уполномоченных OMAKS
27
ИНФОРМ
АЦ
И
Я
О ПРОИЗВЕД
ЕННОМ
РЕМ
ОНТЕ ИЛ
И О ПРОВЕД
ЕНИИ ТО М
ОТОТЕХНИКИ
ТО
___________
ТО
___________
ТО___________
Пробег____________
км
Пробег____________
км
Пробег____________
км
«___
»_________
20____
г
«___
»_________
20____
г
«___
»_________
20____
г
Отметка о проведении ТО
Отметка о проведении ТО
Отметка о проведении ТО
(рекомендации СТО и мастера)
(рекомендации СТО и мастера)
(рекомендации СТО и мастера)
Подпись и ФИО ответственного
Подпись и ФИО ответственного
Подпись и ФИО ответственного
ТО___________
ТО___________
ТО___________
Пробег____________
км
Пробег____________
км
Пробег____________
км
«___
»_________
20____
г
«___
»_________
20____
г
«___
»_________
20____
г
Отметка о проведении ТО
Отметка о проведении ТО
Отметка о проведении ТО
(рекомендации СТО и мастера)
(рекомендации СТО и мастера)
(рекомендации СТО и мастера)
Подпись и ФИО ответственного
Подпись и ФИО ответственного
Подпись и ФИО ответственного
28
ГАРАНТИЙНЫЙ ТАЛОН
ИНФОМАЦИЯ О ПРОДАВЦЕ
ИНФОРМАЦИЯ О ПОКУПАТЕЛЕ:
ФИО:________________________________________________
Адрес:_______________________________________________
_____________________________________________________
Тел__________________________________________________
__________________________________
ИНФОРМАЦИЯ О МОТОТЕХНИКЕ
продавец, МП.
VIN________________
________________________
Модель двигателя:
________________________
Марка, модель:______________________________
Двигатель №
_____________________________
Вид ТС:
_____________________________________
Шасси №
________________________________
Категория:
__________________________________
Кузов №
_________________________________
Год выпуска:
_________________________________
Цвет:
____________________________________
______________________________
________________
ФИО, подпись покупателя
29
АКТ ПРИЕМ
А ПЕРЕД
АЧ
И
1. Предпродажная подготовка проведена в присутствии Покупателя, проверены качество мототранспортного
средства, лакокрасочное покрытие, полнота и качество работ, в том числе:
- давление воздуха в шинах, крепление колес, работа тормозов, закрывание пробки горловины бензобака, фикса-
ция наконечника(ов) высоковольтных провода(ов), уровни тормозной и охлаждающей жидкостей (при наличии
систем), электролита, масла в двигателе, КПП (если двигатель внутреннего сгорания), отсутствие подтекания
масла и эксплуатационных жидкостей, наличие инструмента, работу систем, механизмов и приборов на ходу
(до 1 км), отсутствие посторонних шумов при работе двигателя.
2. Мототранспортное средство укомплектовано полностью, согласно сервисной книжки.
3. При приеме мототранспортного средства Покупателю переданы следующие документы: один экземпляр до-
говора купли-продажи, гарантийный талон, талон технического обслуживания, сервисная книжка, акт приема
передачи.
4. Продавец предоставил Покупателю полную информацию о мототранспортном средстве.
5. Выявленные замечания:
________________________________________________________________
_______________________________________________________________________________________
6. Претензий к мототранспортному средству и комплектации со стороны покупателя, не имеется.
______________________________
________________
ФИО, подпись покупателя
Дата
30
