Мотоцикл ZiD250. Руководство по эксплуатации 443000000021 РЭ

СОДЕРЖАНИЕ

СТР.

ВВЕДЕНИЕ

БЕЗОПАСНОСТЬ

ПРАВИЛА БЕЗОПАСНОГО ВОЖДЕНИЯ

ЗАЩИТНЫЕ СРЕДСТВА

ЗАМЕНА ДЕТАЛЕЙ

НАГРУЗКА

КОНСТРУКЦИЯ

ИДЕНТИФИКАЦИОННЫЕ НОМЕРА ТРАНСПОРТНОГО СРЕДСТВА

БЛОК ПРИБОРОВ

ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ

ЛЕВАЯ РУКОЯТКА РУЛЯ

ПРАВАЯ РУКОЯТКА РУЛЯ

ПЕДАЛЬ ПЕРЕКЛЮЧЕНИЕ ПЕРЕДАЧ

ЗАДНИЙ АМОРТИЗАТОР

ТОПЛИВО И ТОПЛИВНЫЙ БАК

ТОПЛИВО

УКАЗАТЕЛЬ УРОВНЯ ТОПЛИВА

ТОПЛИВНЫЙ КРАНИК

МОТОРНОЕ МАСЛО

ШИНЫ

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

ОСМОТР ПЕРЕД ПОЕЗДКОЙ

ПУСК ДВИГАТЕЛЯ

ПУСК ДВИГАТЕЛЯ ПРИ ПОМОЩИ ЭЛЕКТРОСТАРТЕРА

ПУСК ДВИГАТЕЛЯ ПРИ ПОМОЩИ КИКСТАРТЕРА

ОБКАТКА МОТОЦИКЛА

РЕКОМЕНДАЦИИ ПО ВОЖДЕНИЮ

ТОРМОЖЕНИЕ И ОСТАНОВКА

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

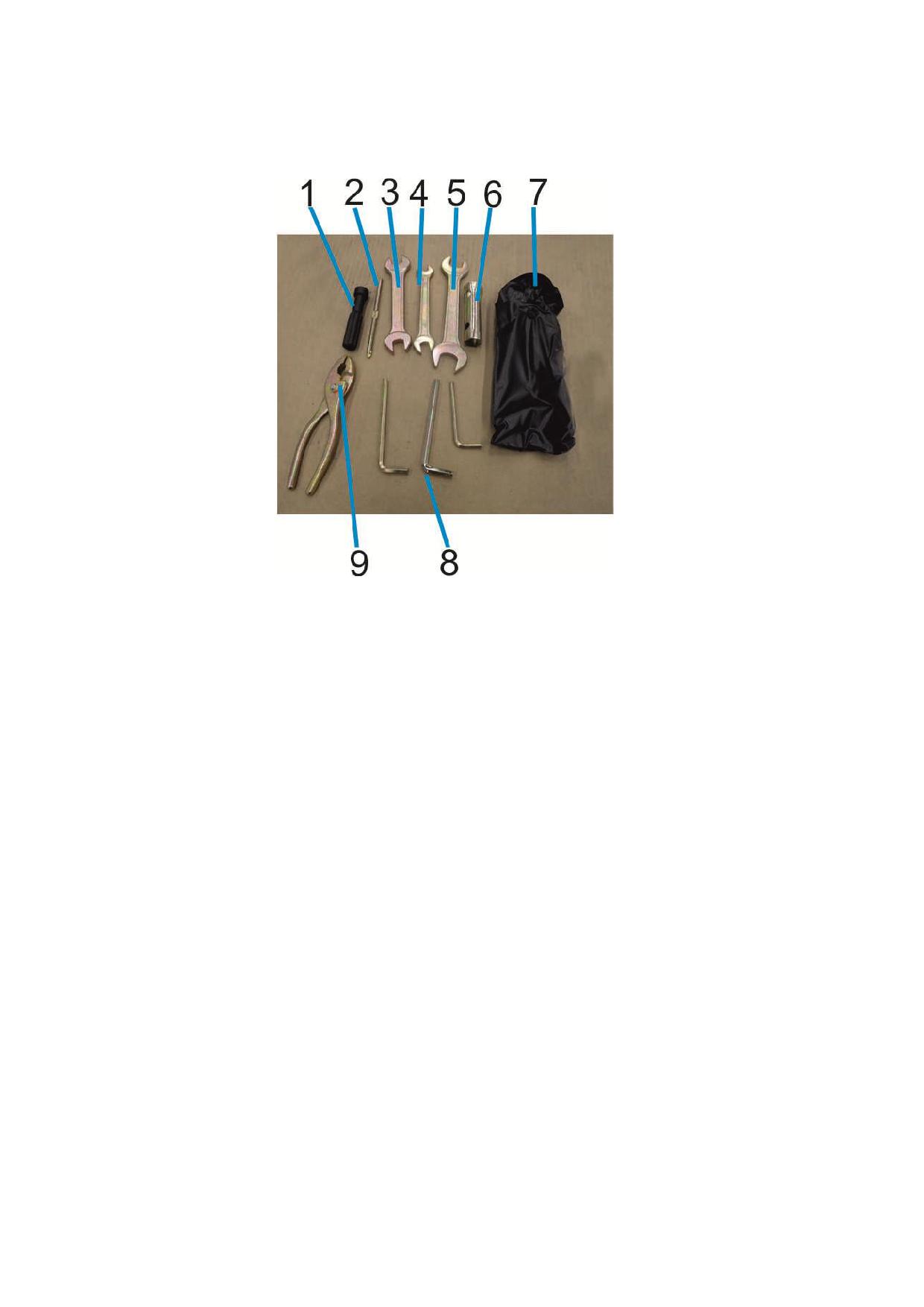

НАБОР ИНСТРУМЕНТОВ

ГРАФИК ПРОВЕДЕНИЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ПРОВЕРКА УРОВНЯ И ЗАМЕНА МАСЛА

П РОВЕРКА УРОВНЯ МАСЛА

ЗАМЕНА МАСЛА

СВЕЧА ЗАЖИГАНИЯ

ВОЗДУШНЫЙ ФИЛЬТР

ПРОВЕРКА СОСТОЯНИЯ СИСТЕМ ВПУСКА И ВЫПУСКА

ПРОВЕРКА РАБОТЫ ДРОССЕЛЯ

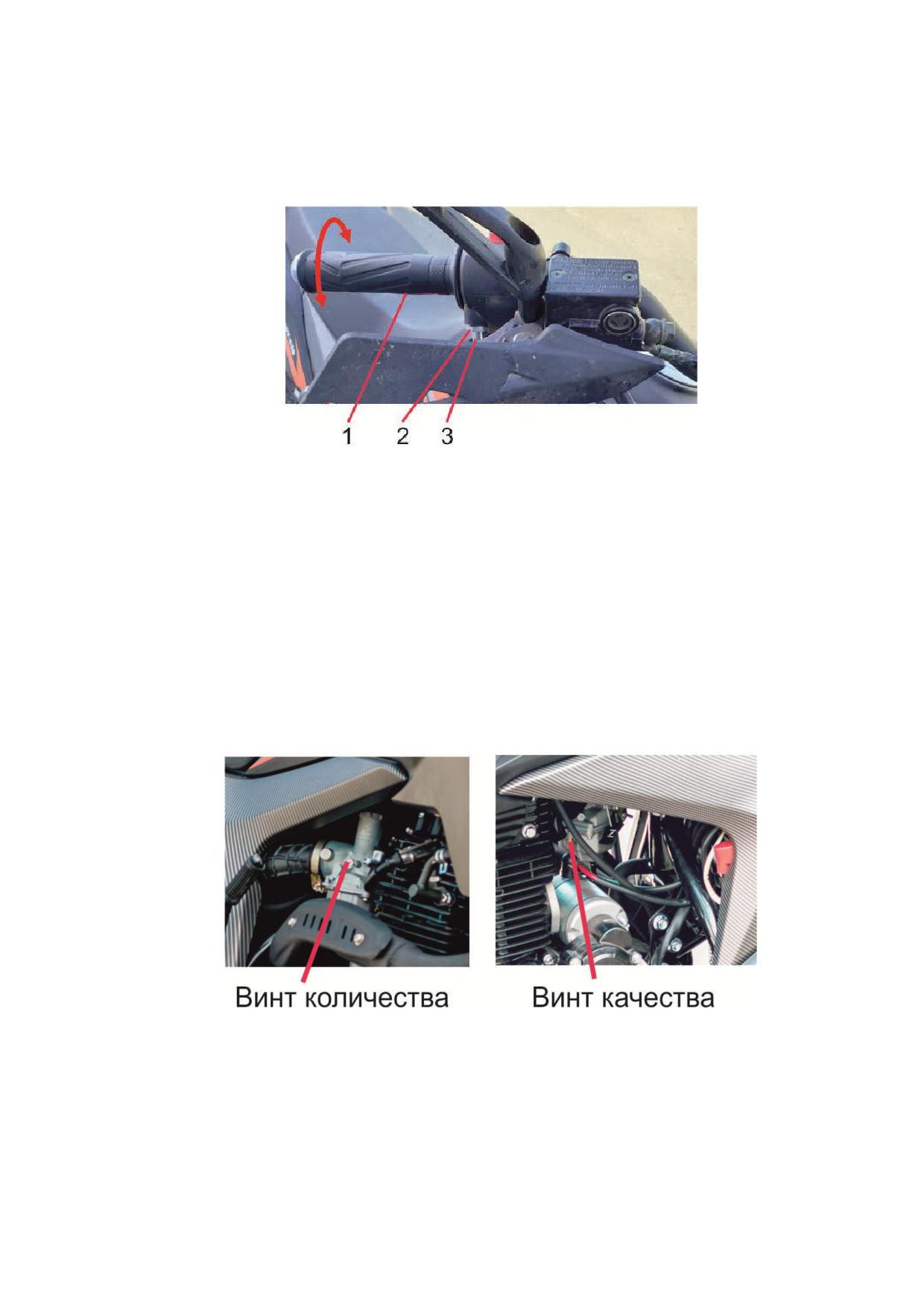

РЕГУЛИРОВКА ОБОРОТОВ ХОЛОСТОГО ХОДА

РЕГУЛИРОВКА СЦЕПЛЕНИЯ

ПРОВЕРКА И РЕГУЛИРОВКА ВЕДУЩЕЙ ЦЕПИ

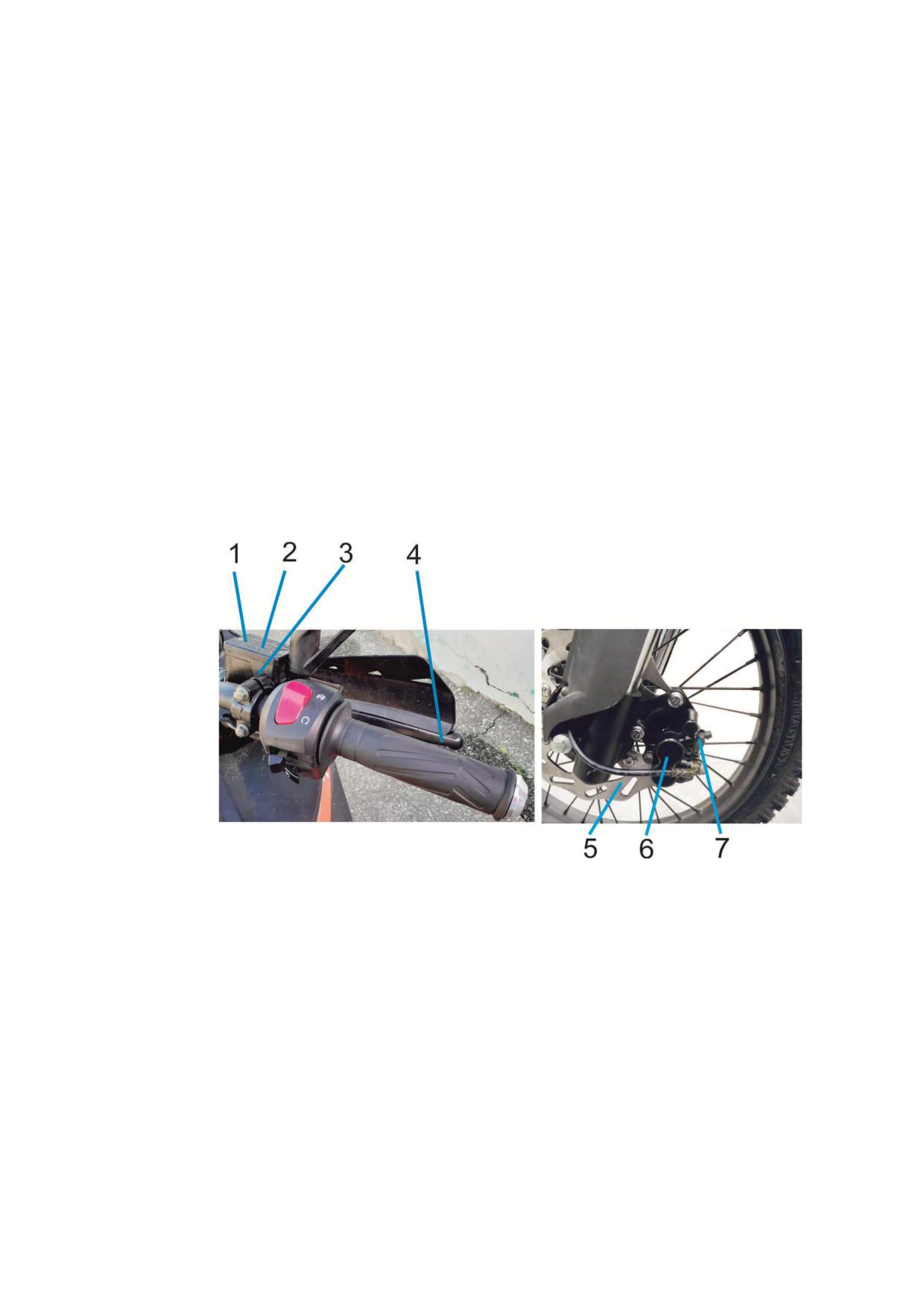

ПРОВЕРКА ПЕРЕДНЕГО И ЗАДНЕГО ТОРМОЗОВ С ГИДРАВЛИЧЕСКИМ

ПРИВОДОМ

АККУМУЛЯТОРНАЯ БАТАРЕЯ

СНЯТИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ

ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ

УХОД ЗА МОТОЦИКЛОМ

ХРАНЕНИЕ МОТОЦИКЛА

РАСКОНСЕРВАЦИЯ МОТОЦИКЛА

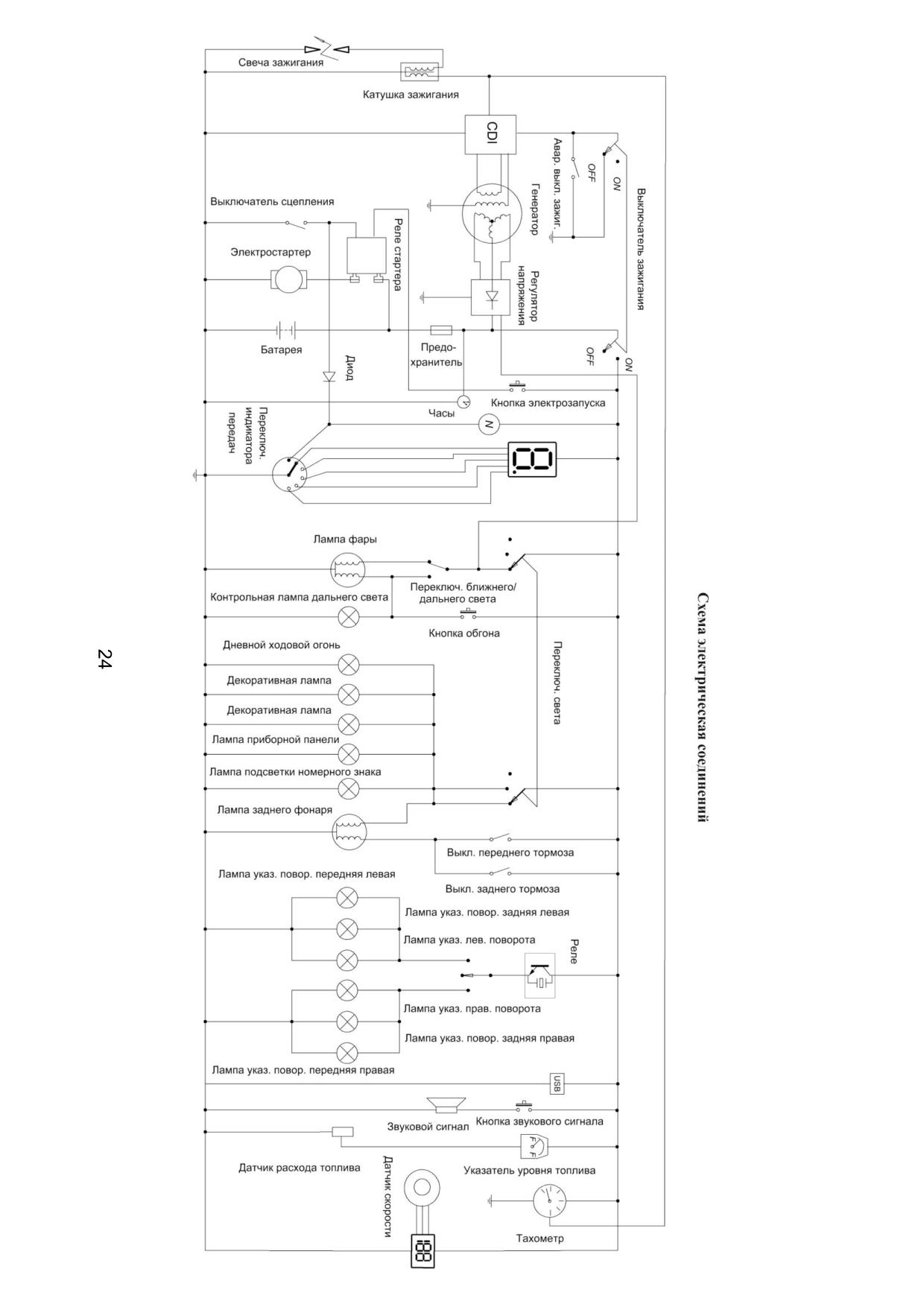

СХЕМА ЭЛЕКТРИЧЕСКАЯ СОЕДИНЕНИЙ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

СПИСОК ПРЕДПРИЯТИЙ

ВВЕДЕНИЕ

Данное руководство содержит необходимую информацию и указания по эксплуатации

мотоцикла и уходу за ним, поэтому перед тем, как начать его эксплуатировать, ВНИМА-

ТЕЛЬНО ИЗУЧИТЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ. Правильная эксплуатация и

уход обеспечат вам безопасность при езде, сведут до минимума неисправности и продлят

срок эксплуатации мотоцикла.

Внимательно изучите технические характеристики мотоцикла, его идентификационный

номер и номер двигателя, эти данные понадобятся Вам при получении регистрационного

номера, а также при техобслуживании и обращении к дилеру.

Данное издание руководства по эксплуатации отражает самую последнюю информа-

цию на момент выпуска изделия. В связи с постоянной работой по совершенствованию кон-

струкции мотоцикла, некоторые технические изменения могут быть не отражены в данном

издании.

ВАЖНАЯ ИНФОРМАЦИЯ

Изучая Руководство по эксплуатации, особое внимание следует обратить на информа-

цию, отмеченную восклицательным знаком и выделенную жирным шрифтом. Несоблюдение

инструкций, изложенных в руководстве по эксплуатации, правил дорожного движения, а

также экстремальное вождение могут привести к аварии, повреждению деталей мотоцикла, а

также к неисправностям в его работе.

- Мотоцикл рассчитан на водителя и одного пассажира, максимальная нагрузка

150 кг. Перегрузка не допускается.

- «Руководство по эксплуатации» входит в комплект мотоцикла и должно прилагать-

ся к нему при передаче другому лицу.

Данное транспортное средство должно быть зарегистрировано в органах ГИБДД.

БЕЗОПАСНОСТЬ

ПРАВИЛА БЕЗОПАСНОГО ВОЖДЕНИЯ

1 Во избежание несчастного случая обратите внимание на следующее:

- водитель и пассажир должны быть одеты в плотную, хорошо подогнанную одежду, ко-

торая защитит в экстремальной ситуации. Широкая одежда может зацепиться за руль,

кикстартер или подножку, что может привести к несчастному случаю;

- для управления данным транспортным средством необходимо получить соответствую-

щее водительское удостоверение. Не доверяйте свой мотоцикл неопытным водителям;

- запрещается управлять мотоциклом в состоянии алкогольного опьянения, или если Вы

находитесь под воздействием снижающих быстроту реакции лекарств, или если Вы

сильно устали;

- во время движения водитель не должен отвлекаться, курить, пить, есть, отпускать руль и

т.п.;

- запрещается размещать какие-либо предметы на руле.

2 Соблюдайте правила дорожного движения.

3 Соблюдайте необходимую дистанцию с другими транспортными средствами.

4 Не превышайте скорость.

5 Соблюдайте осторожность, особенно на перекрестках, при въезде и выезде со стоянок, на

скоростных шоссе.

6 Соблюдайте осторожность при езде в дождливую погоду.

ЗАЩИТНЫЕ СРЕДСТВА

В целях безопасности во время езды надевайте шлем, защитные очки, перчатки и т. д.

Во время движения и сразу после остановки мотоцикла не прикасайтесь к глушителю, так

как его температура резко увеличивается во время работы двигателя.

ЗАМЕНА ДЕТАЛЕЙ

ВНИМАНИЕ

Снятие первоначально установленных заводских деталей или установка на мотоцикл дета-

лей других производителей может привести к поломке мотоцикла.

Запрещается устанавливать на мотоцикл дополнительные приспособления и устройства, не

предусмотренные конструкцией мотоцикла (ветровое стекло, багажники и т.д.). Нарушение

данных требований лишит Вас прав на гарантийные обязательства дилера и производителя.

НАГРУЗКА

Максимальная нагрузка для мотоцикла 150 кг. Превышение максимальной нагрузки (150

кг) на мотоцикл не допускается.

Перевозимый груз, вес которого не превышает допустимый предел, должен быть на-

дежно закреплен с учетом равновесия мотоцикла, иначе это может вызвать трудности при

управлении мотоциклом и повлиять на безопасность движения.

В соответствии с нагрузкой мотоцикла отрегулировать давление в шинах.

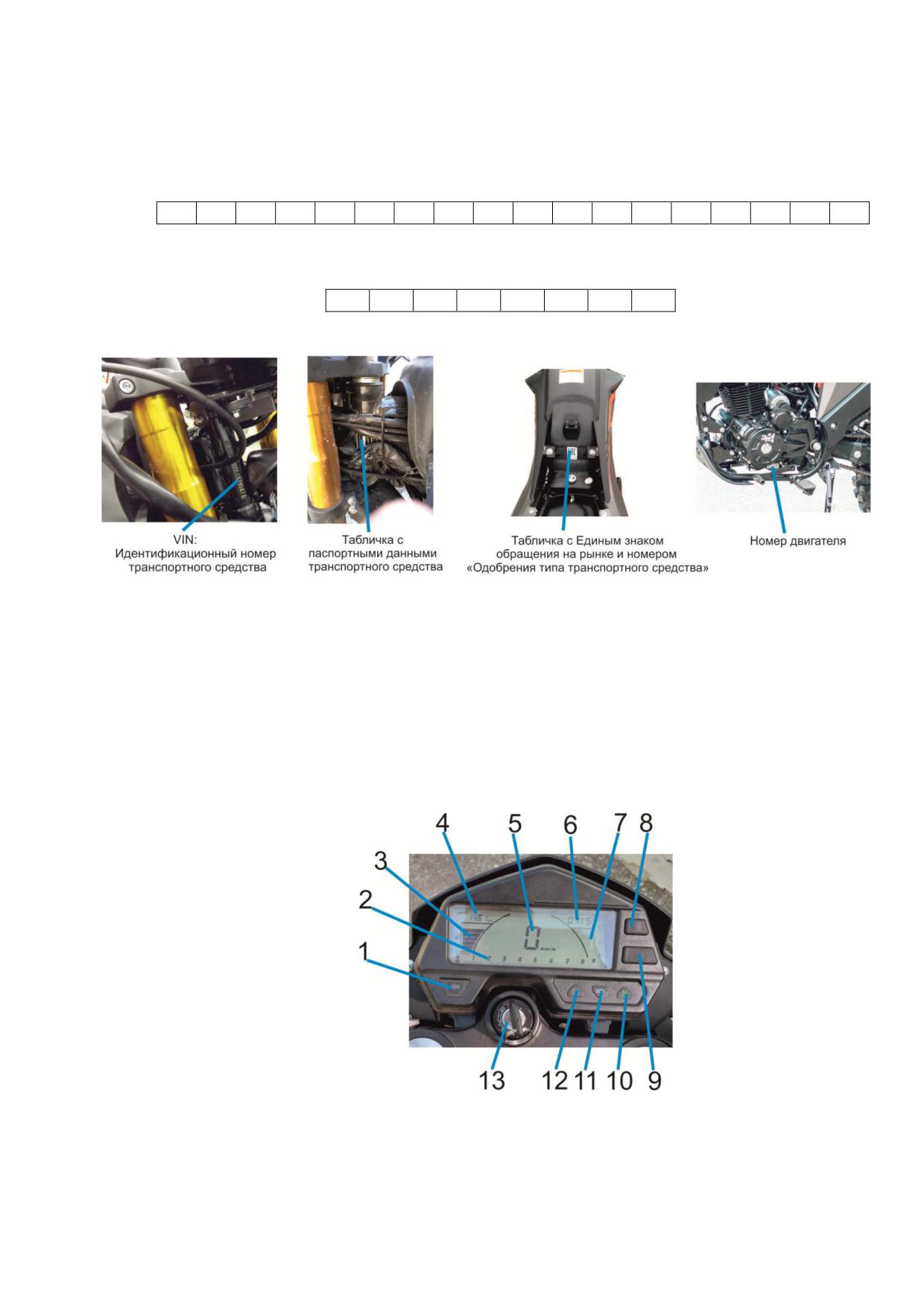

ИДЕНТИФИКАЦИОННЫЕ НОМЕРА ТРАНСПОРТНОГО СРЕДСТВА

Пожалуйста, впишите идентификационный номер (VIN) и номер двигателя в пустые

клетки. Это поможет Вам при заказе запасных частей и при проведении сервисного обслу-

живания.

VIN:

Номер двигателя:

Рисунок 2

ПРИМЕЧАНИЕ

Идентификационный номер (VIN) выбит на правой стороне рулевой колонки.

Табличка с паспортными данными транспортного средства приклепана с левой стороны

рулевой колонки.

Единый знак обращения на рынке и номер «Одобрения типа транспортного средства»

нанесены на наклейку, расположенную под седлом..

Номер двигателя выбит внизу на левой нижней стороне картера двигателя.

БЛОК ПРИБОРОВ

1 - индикатор левого поворота; 2 - тахометра; 3 - указатель уровня топлива;

4 - одометр; 5 - спидометр; 6 - часы; 7 - индикатор включенной передачи; 8 - кнопка

управления часами; 9 - переключатель одометра; 10 - индикатор включения нейтрали;

11- индикатор правого поворота; 12 - индикатор дальнего света; 13 - выключатель зажигания.

Рисунок 3

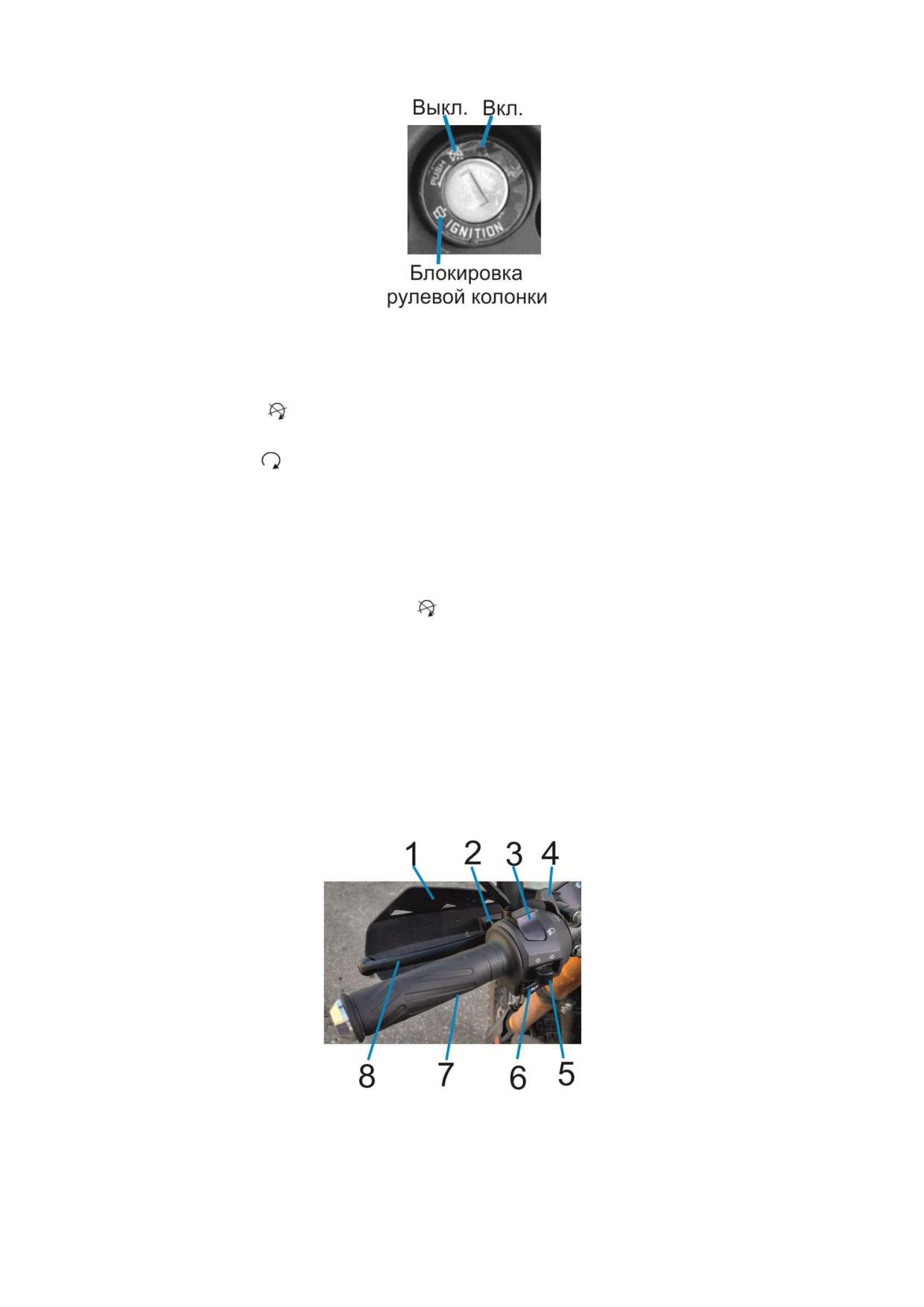

ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ

Рисунок 4

3-х позиционный выключатель зажигания:

- положение (Выкл.) цепь выключена, двигатель нельзя запустить, ключ зажига-

ния можно вынуть;

- положение

(Вкл.) цепь включена, двигатель можно запустить, ключ зажигания

нельзя вынуть;

- положение Блокировка цепь выключена, руль мотоцикла фиксируется в повернутом

положении, ключ зажигания можно вынуть.

Для блокировки рулевой колонки:

- повернуть руль до упора влево;

- ключ зажигания из положения

(Выкл.) повернуть в положение Блокировка руле-

вой колонки (IGNITION);

- вынуть ключ зажигания из выключателя.

Отпирание рулевой колонки производится в обратном порядке.

ПРИМЕЧАНИЕ

Во время кратковременной стоянки с выключенным двигателем ключ зажигания ре-

комендуем повернуть в положение Выкл., в противном случае будет разряжаться аккумуля-

тор.

ЛЕВАЯ РУКОЯТКА РУЛЯ

1- защита руки водителя; 2 - клавиша кратковременного включения дальнего света;

3 - переключатель дальнего/ближнего света фары; 4 - рычаг пускового устройства; 5 - пере-

ключатель указателей поворота; 6 - кнопка звукового сигнала; 7- левая рукоятка руля;

8 - рычаг сцепления.

Рисунок 5

Клавиша кратковременного включения дальнего света

При нажатии на клавишу кратковременно включается дальний свет фары (вспышка).

Переключатель дальнего/ближнего света фары

Положение

включен дальний свет.

Положение

включен ближний свет.

Рычаг пускового устройства

Смесь в карбюраторе обогащается при переведении рычага по часовой стрелке и обед-

няется при переведении рычага против часовой стрелки.

Переключатель указателей поворота

Переведите переключатель в положение

для включения сигнала левого поворота

и в положение

для включения сигнала правого поворота. Нажмите на кнопку для вы-

ключения сигнала поворота.

Кнопка звукового сигнала

Нажмите кнопку

для включения звукового сигнала.

Рычаг сцепления

Предназначен для разъединения и соединения коленчатого вала двигателя с коробкой

передач.

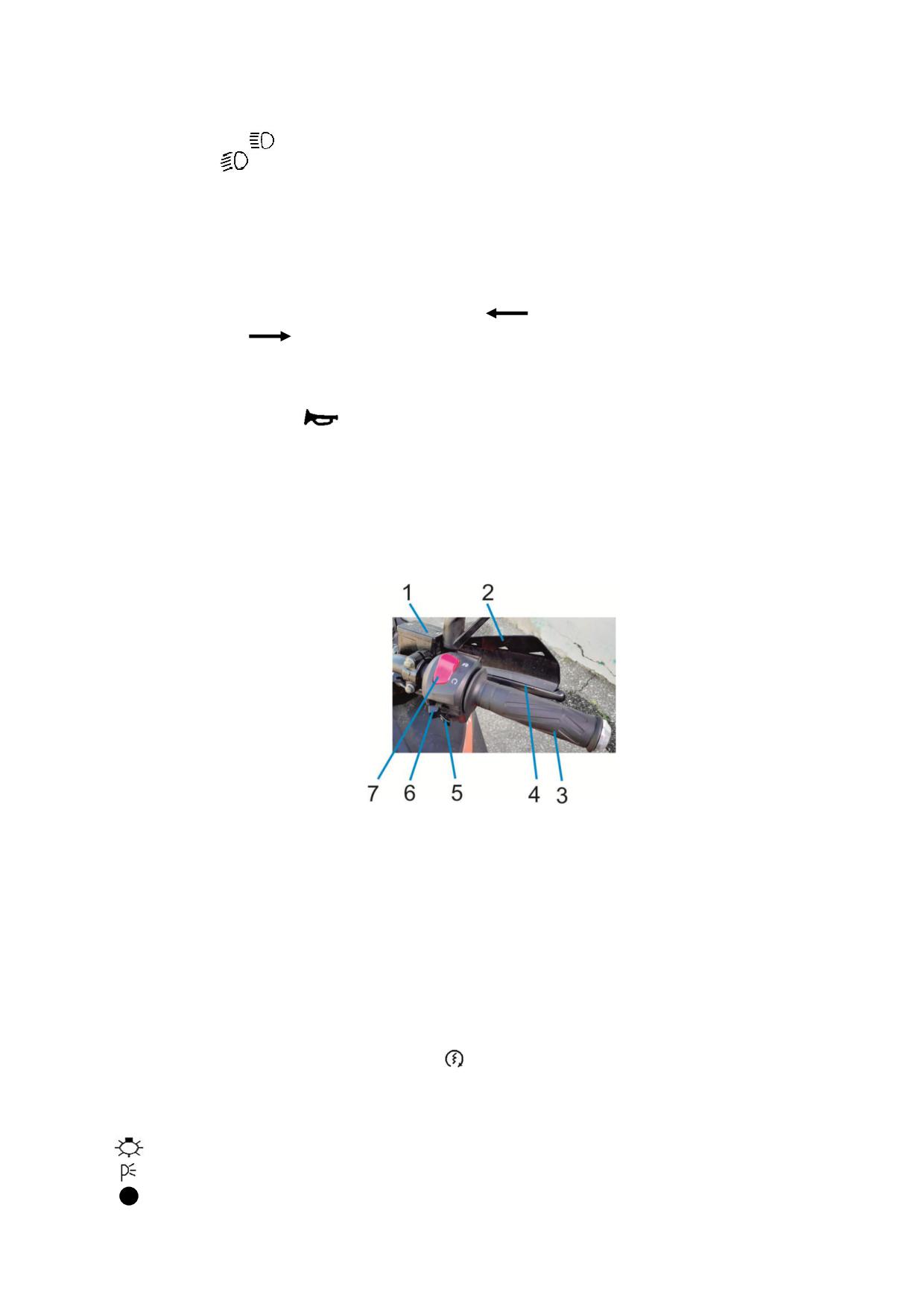

ПРАВАЯ РУКОЯТКА РУЛЯ

1 - бачок тормозной жидкости переднего тормоза; 2 - защита руки водителя;

3 - правая рукоятка руля / рукоятка управления дросселем; 4 - рычаг переднего тормоза;

5 - кнопка электростартера; 6 - переключатель режимов освещения;

7 - клавиша аварийного выключения двигателя.

Рисунок 6

Рукоятка управления дросселем

Служит для управления оборотами двигателя.

Кнопка электростартера

Для пуска двигателя нажать кнопку .

Переключатель режимов освещения

Переключатель режимов освещения имеет три положения:

: фара, задний фонарь, лампа габаритного огня и лампа освещения панели приборов горят.

: задний фонарь, лампа габаритного огня и лампа освещения панели приборов горят.

: задний фонарь, лампа габаритного огня и лампа освещения панели приборов не горят.

Клавиша аварийного выключения двигателя

При нажатии клавиши в положение двигатель выключается. Во время эксплуатации

клавиша находится во включенном состоянии в положении .

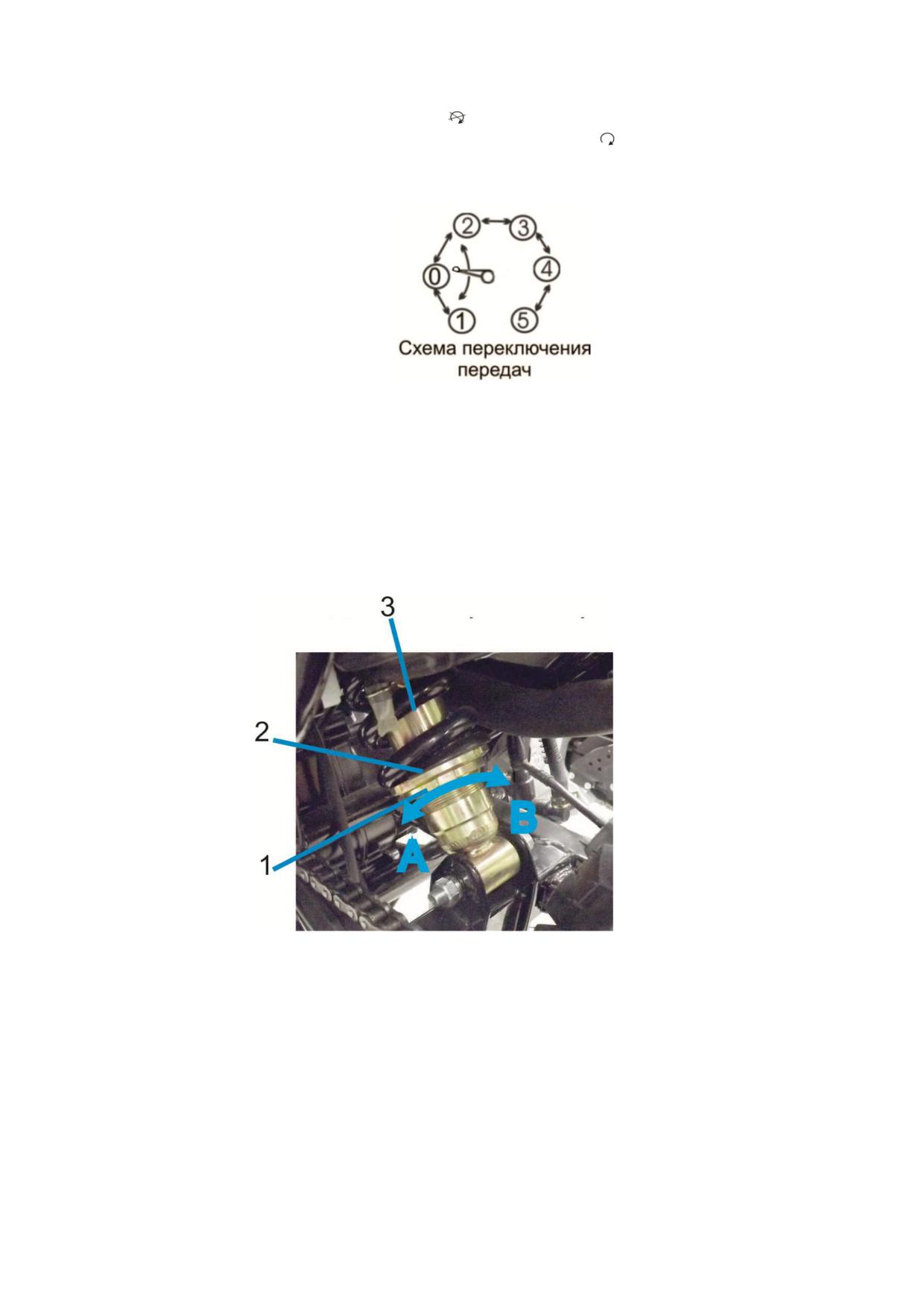

ПЕДАЛЬ ПЕРЕКЛЮЧЕНИЕ ПЕРЕДАЧ

Рисунок 7

Мотоцикл имеет 5-и ступенчатую коробку передач. Индикатор 10 согласно рисунку 3 заго-

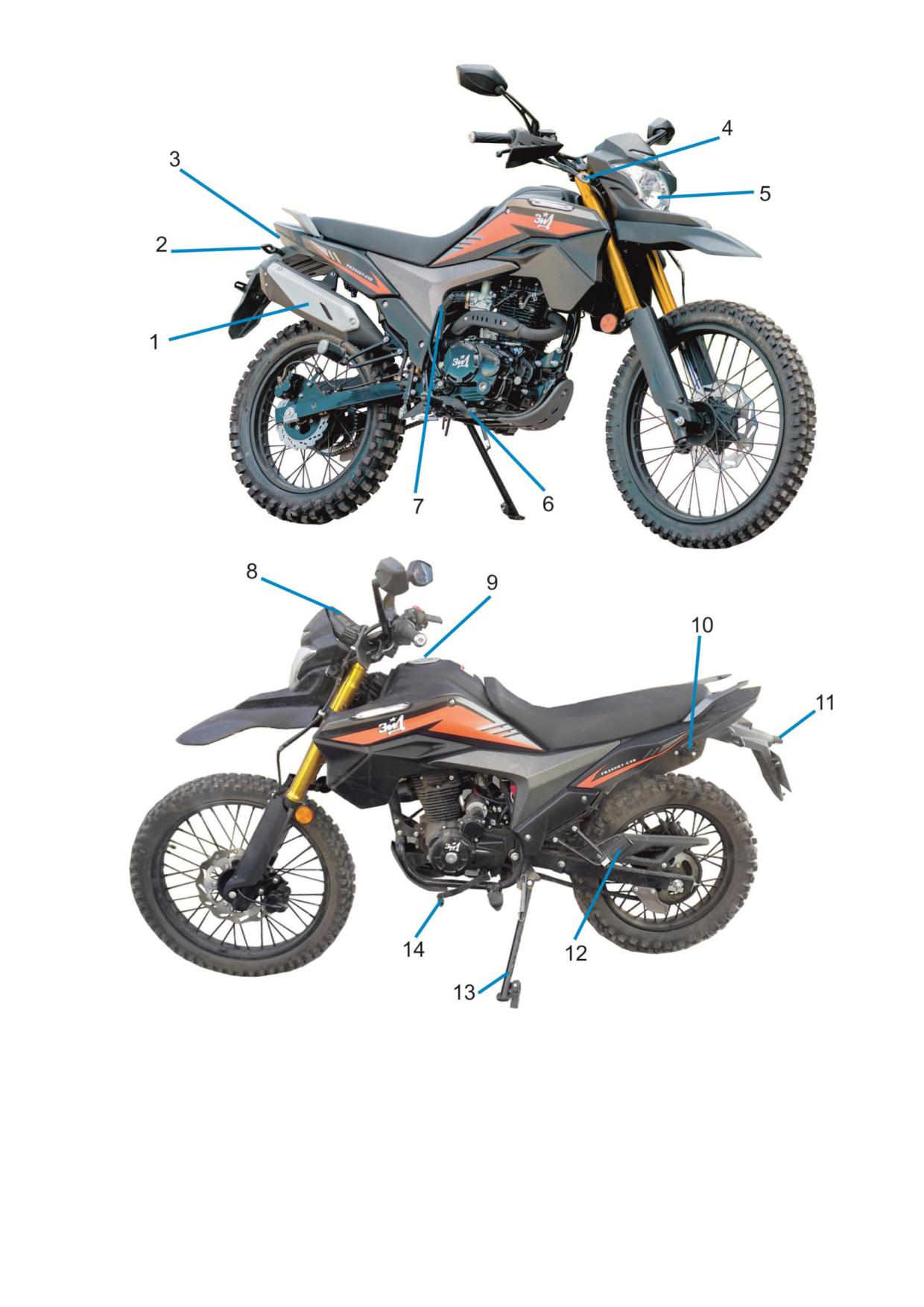

рается, когда педаль переключения передач 14 согласно рисунку 1 находится в нейтральном по-

ложении, а индикатор блока приборов 7 согласно рисунку3 показывает, какая передача включена

в данный момент. Запрещается переключать передачи, не сбрасывая «газ» (не закрывая дроссель)

и не выжимая рычаг сцепления.

ЗАДНИЙ АМОРТИЗАТОР

1 - контргайка; 2 - регулировочная гайка; 3 - задний амортизатор.

Рисунок 8

Задний амортизатор расположен в средней части рамы. Его можно регулировать с

учетом нагрузки и условий эксплуатации. Чтобы увеличить предварительный натяг пружи-

ны и увеличить жесткость амортизатора следует повернуть регулировочную гайку 2 в на-

правлении В и затянуть контргайку 1 согласно рисунку 8.

Уменьшать предварительный натяг пружины рекомендуется при эксплуатации с не-

большой нагрузкой (один водитель). Для этого надо отвернуть контргайку, затем повернуть

регулировочную гайку в направлении А и затянуть контргайку 1. Поворот регулировочной

гайки выполнять до достижения желаемой жесткости амортизатора.

ТОПЛИВО И ТОПЛИВНЫЙ БАК

ТОПЛИВО

При эксплуатации мотоцикла используйте бензин с октановым числом 92.

Объем топливного бака - 13 л, включая резервное топливо.

УКАЗАТЕЛЬ УРОВНЯ ТОПЛИВА

Указатель уровня топлива поз. 3 согласно рисунку 3 показывает количество топлива в топ-

ливном баке.

Когда топливный бак F (полный) на указателе все полоски темные а общее количество топ-

лива приблизительно 13 л. По мере расходования топлива полоски гаснут, при достижении ми-

нимального количества полосок мотоцикл следует заправить..

Поскольку бензин является легковоспламеняющимся веществом, перед заправкой убеди-

тесь, что двигатель выключен. Заправлять мотоцикл следует в помещении с хорошей вентиляци-

ей, без источников открытого огня.

Не допускать переполнения топливного бака (топливо должно находиться ниже горловины

бака). После заправки плотно закрыть крышку топливного бака.

При заправке не допускать разлива топлива, поскольку топливо и его пары могут воспла-

мениться. Если вы заправляетесь в помещении и разлили топливо, необходимо удалить разлитое

топливо, проветрить помещение и только после этого можно заводить двигатель.

Топливный краник

Рисунок 9

Трехпозиционный топливный краник находится слева внизу под топливным баком.

Когда краник находится в положении «» - OFF (ВЫКЛ..), топливо не течет из бака в кар-

бюратор. В это положение краник устанавливается, если мотоцикл не эксплуатируется.

При положении краника

- ON (ВКЛ.) - топливо поступает из основного объема бака в

карбюратор.

В положении краника

- RES (РЕЗЕРВ) - в карбюратор поступает резервное топливо. Ре-

зервом рекомендуется пользоваться только после того, когда основной запас топлива израсходо-

ван. После переключения топливного краника в положение

- RES (РЕЗЕРВ) следует как можно

быстрее заправить топливный бак.

ВНИМАНИЕ!

После заправки топливного бака, перед запуском двигателя, установить топливный

краник в положение

- ON (ВКЛ.), иначе вы израсходуете все топливо, не оставив резерва.

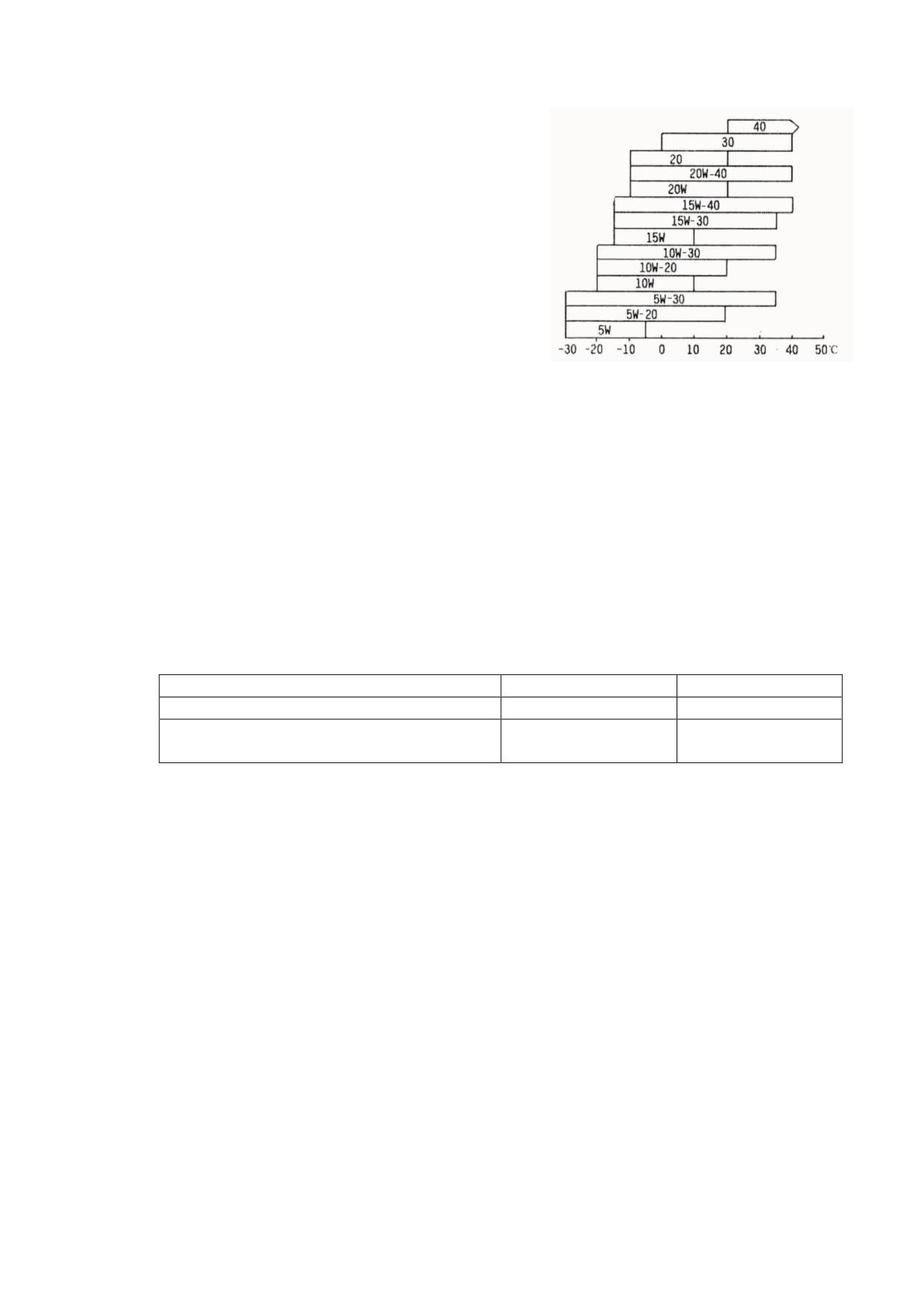

МОТОРНОЕ МАСЛО

Качество моторного масла в значитель-

ной степени влияет на эксплуатационные

характеристики двигателя и срок его служ-

бы. Нельзя применять трансмиссионное или

растительное масло. Рекомендуем мотор-

ные масла класса SAE 15W-40 SE или клас-

сов SF или SC по классификации API. На

заводе мотоцикл заправлен моторным мас-

лом SAE 15W-40 SE, которое пригодно для

диапазона температур от минус 15° С до

плюс 40° С. При использовании другого

моторного масла оно должно быть анало-

Рисунок 10

гичным по всем техническим параметрам.

Вязкость масла выбирается в зависимости от региона и температурных условий, поэтому

масло для двигателя должно выбираться согласно рекомендациям рисунка 10.

ШИНЫ

Правильное давление в шинах гарантирует оптимальную устойчивость мотоцикла, но

и комфорт при вождении, а также долговечность шин.

Таблица 1 - Размер шин и давление в шинах

Передняя

Задняя

Размер шин

90/100-21

110/100-18

Давление в шинах в холод-

280 (2,8)

ном состоянии, кПа (кг/см2)

ВНИМАНИЕ!

Эксплуатация сильно изношенных шин может привести к аварии. Применение шин,

размеры которых не соответствуют указанным в таблице 1 не допускается.

ПРИМЕЧАНИЕ

Перед каждой поездкой необходимо проверять давление в шинах и убедиться, что

шины не имеют повреждений. Поврежденную шину следует заменить.

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ

ОСМОТР ПЕРЕД ПОЕЗДКОЙ

Мотоцикл перед началом вождения необходимо проверить. Следует проверить:

- уровень масла в двигателе. При необходимости добавить масло. Проверить, нет ли

утечки масла;

- уровень топлива. Заправить мотоцикл топливом при необходимости. Проверить, нет

ли утечек;

- передний и задний тормоза. Проверить их работу и уровень тормозной жидкости. При

необходимости долить тормозную жидкость и отрегулировать согласно указаниям

данного руководства;;

- шины. Проверить шины на наличие повреждений или посторонних предметов. Про-

верить давление в шинах при необходимости подкачать;

- дроссель. Проверить соединение троса управления дросселем и свободный ход ру-

коятки управления дросселем. При необходимости отрегулировать согласно указа-

ниям данного руководства;

- работу приборов освещения (фары, заднего фонаря/фонаря стоп-сигнала, указателей

поворота) и звукового сигнала;

- уровень электролита в аккумуляторе;

- плавность и надежность работы системы рулевого управления;

Вы можете устранить неисправности самостоятельно или обратиться на станцию тех-

обслуживания.

ПУСК ДВИГАТЕЛЯ

ВНИМАНИЕ!

Не производить запуск двигателя в закрытом помещении, поскольку выхлопные

газы содержат окись углерода (СО) и могут вызвать потерю сознания и смертельный

исход. Пуск двигателя производится при помощи пусковой кнопки электростартера

или рычага кикстартера.

ПУСК ДВИГАТЕЛЯ ПРИ ПОМОЩИ ЭЛЕКТОСТАРТЕРА

Для запуска двигателя при помощи электростартера следует:

1 Установить топливный краник в положение Открыт.

2 Повернуть ключ зажигания в положение Вкл.

3 Рычагом переключения передач установить КПП двигателя в положение NEUTRAL,

при этом загорится зеленый индикатор N на блоке приборов.

4 Включить пусковое устройство карбюратора, переместив на себя рычаг пускового

устройства, расположенный на левой рукоятке руля.

5 Сделать выдержку 30…40 секунд для заполнения топливом поплавковой камеры

карбюратора.

6 Включить зажигание (поставить клавишу аварийного выключения зажигания, рас-

положенную на правой рукоятке руля, в положение

7 Нажать на кнопку электростартера, чтобы запустить двигатель. При запуске двигателя

сразу же отпустить кнопку электростартера. Не допускать работу электростартера более 5 сек.

Перед каждым последующим нажатием следует делать перерыв примерно 30 сек.

8 Прогреть двигатель на холостом ходу, постепенно перемещая от себя рычаг пуско-

вого устройства, когда двигатель заработает устойчиво, рычаг пускового устройства, ус-

тановить в исходное положение.

ПРИМЕЧАНИЕ:

При низких температурах перед запуском двигателя электростартером следует

нажать на рычаг кикстартера несколько раз, чтобы обеспечить несколько поворотов

коленчатого вала, при этом ключ зажигания должен находиться в положении

ПУСК ДВИГАТЕЛЯ С ПОМОЩЬЮ КИКСТАРТЕРА

Рисунок 11

Запуск двигателя с помощью кикстартера не является основным, пользоваться таким

запуском следует только в исключительных случаях.

Выполнить операции, описанные в пунктах 1…4 раздела «Пуск двигателя при помо-

щи кнопки электростартера».

При слегка открытом дросселе быстро, резко, но без удара, нажать на кикстартер и

запустить двигатель.

Прогреть двигатель на холостом ходу, пока он не заработает устойчиво (слегка при-

открыв ручку дросселя).

ОБКАТКА МОТОЦИКЛА

Срок службы и эксплуатационные характеристики мотоцикла во многом зависят от характе-

ра его эксплуатации в течение первых 1000 км. В этот период не допускать сильной перегрузки

мотоцикла.

1) 0 - 150 км.

Во время поездки следить за тем, чтобы обороты двигателя не превышали 4000 об/мин. по

тахометру.

2) 150-500 км.

Во время поездки следить за тем, чтобы обороты двигателя не превышали 5000 об/мин. по

тахометру.

3) 500-1000 км.

Во время поездки следить за тем, чтобы обороты двигателя не превышали 6000 об/мин. по

тахометру. Во время обкатки запрещается ездить с полностью открытым дросселем.

ПРИМЕЧАНИЕ

По окончании периода обкатки необходимо произвести техническое обслуживание согласно

графику, что позволит поддерживать мотоцикл в оптимальном состоянии, сохранить высокие

эксплуатационные характеристики и продлить срок его службы.

РЕКОМЕНДАЦИИ ПО ВОЖДЕНИЮ

Запустить двигатель и дать ему прогреться.

На холостом ходу выжать рычаг сцепления и включить 1-ю передачу педалью переключе-

ния передач.

Плавно отпуская рычаг сцепления, и увеличивая обороты двигателя рукояткой управления

дросселем, начать движение.

По достижении установившейся скорости, закрыть дроссель, выжать рычаг сцепления и

переключиться на 2-ю передачу. Повторять такую последовательность действий при переходе

на более высокую передачу.

Для плавного сброса скорости использовать торможение двигателем и тормозами.

ВНИМАНИЕ!

Запрещается переходить на более высокую или более низкую передачу, не сбрасывая

«газ» (не закрывая дроссель) и не выжимая рычаг сцепления.

ТОРМОЖЕНИЕ И ОСТАНОВКА

Для остановки мотоцикла закрыть дроссель и выключить сцепление. Затем, пользуясь пе-

редним и задним тормозами, плавно остановить мотоцикл. Включить нейтральную передачу,

поставить переключатель аварийного выключения в положение . Затем перевести топливный

краник в положение Закрыт, установить мотоцикл на боковой упор. Ключ в выключателе зажи-

гания поставить в положение

. Повернуть руль мотоцикла влево, нажать на ключ в выклю-

чателе зажигания и повернуть его против часовой стрелки до положения блокировки рулевой

колонки. Вынуть ключ.

ВНИМАНИЕ!

При остановке передний и задний тормоза следует нажимать плавно и одновременно,

контролируя замедление, не доводя до блокировки колес и неуправляемого юза. Приме-

нение отдельно переднего или заднего тормоза снижает эффективность торможения, за-

трудняет управление мотоциклом и приводит к быстрому износу тормозов.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

НАБОР ИНСТРУМЕНТА

1 - съемная рукоятка отвертки; 2 - двухсторонняя отвертка; 3 - гаечный ключ 12х14 мм;

4 - гаечный ключ 8х10 мм; 5 - гаечный ключ 17х19 мм; 6 - ключ свечи зажигания; 7 - чехол для

инструмента; 8 - набор из 3-х шестигранных ключей; 9 - плоскогубцы.

Рисунок 12

Чехол с инструментом крепится под седлом на раме мотоцикла. Замок седла расположен

слева в задней части седла поз. 10 согласно рисунку 1. Чтобы открыть седло, вставьте ключ за-

жигания в замок и поверните его по часовой стрелке. Для того чтобы запереть седло его надо ус-

тановить на место, а затем нажать на него, чтобы закрылся замок.

ВНИМАНИЕ!

Перед закрытием седла следует проверить, не остались ли ключи внутри багажного

отсека под седлом.

Некоторые виды ремонта, регулировку и замену деталей можно производить, используя

инструменты из набора согласно рисунку 12.

ГРАФИК ПРОВЕДЕНИЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Техобслуживание мотоцикла должно проводиться по графику.

В график включены все виды технического обслуживания необходимые для поддержания

мотоцикла в рабочем состоянии. Буквы в графике обозначают следующее:

З: Замена; М: Мойка, очистка; П: Проверка; Р: Регулировка; C: Смазка.

Таблица 2 - График проведения технического обслуживания.

Периодичность

Примеча-

Показания счетчика пробега в км или период

ние

Первые

4000 км

8000 км

12000 км

Узел

1000км

Топливная система

Топливный фильтр

Работа дросселя

Пусковое устройство

Воздушный фильтр

Примеча-

ние

Свеча зажигания

П, З

Масло двигателя

Ежегодно,

З, после каждых 3000 км пробега

Регулировка клапанов

Холостой ход двигателя

П, Р

Цепь

П, С, Р

Аккумуляторная батарея

Ежемесяч-

но

Износ накладок тормозных коло-

док

Тормозная система

Примеча-

ние

Тормозная жидкость

З, каждые два года

Регулировка фары

П, Р

Сцепление

П, Р

Подвеска передняя

Подвеска задняя

П,С

Детали крепления

Колеса

Подшипники рулевой колонки

*Ремонт и техническое

обслуживание проводить только в сервисных центрах.

ПРИМЕЧАНИЕ

Техническое обслуживание должно проводиться чаще при эксплуатации в условиях

сильной запыленности и повышенной влажности.

Замена тормозной жидкости - 1 раз в 2 года.

ПРОВЕРКА УРОВНЯ И ЗАМЕНА МАСЛА

ПРОВЕРКА УРОВНЯ МАСЛА

Проверку уровня масла необходимо производить перед каждой поездкой. Уровень масла

должен находиться между верхней и нижней отметкой на указателе уровня масла.

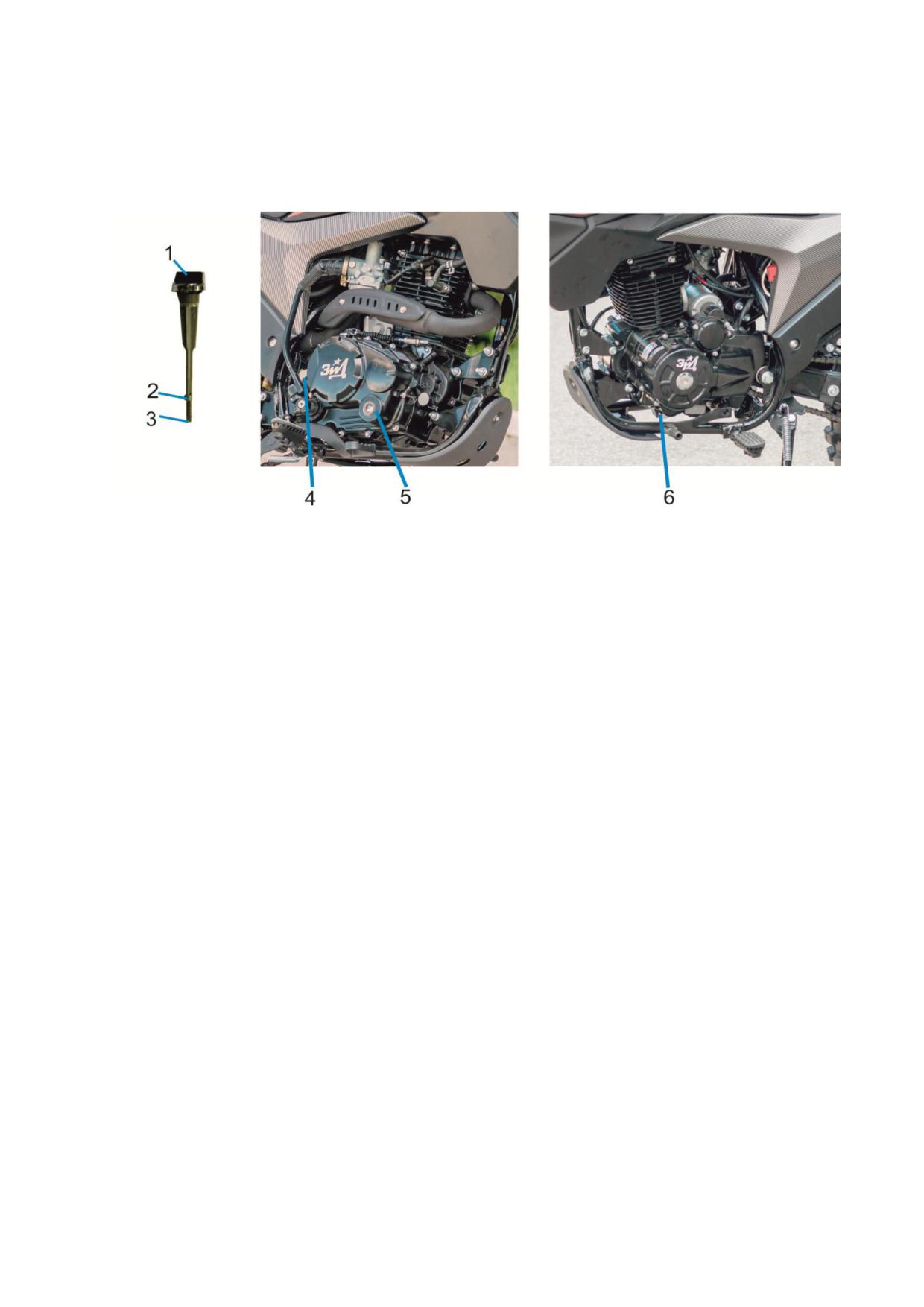

1- пробка-щуп маслоналивного отверстия; 2 - верхняя отметка уровня масла;

3 - нижняя отметка уровня масла; 4 - маслоналивное отверстие с пробкой;

5- контрольное отверстие уровня масла; 6 - сливная пробка.

Рисунок 13

Установить мотоцикл на ровной горизонтальной поверхности, при этом мотоцикл должен

опираться на переднее колесо.

Отвернуть пробку маслоналивного отверстия с указателем уровня масла, протереть шкалу

указателя с отметками уровня, удалив остатки масла. Поставить на место пробку маслоналив-

ного отверстия, не заворачивая ее. Вынуть указатель уровня масла. Уровень масла должен на-

ходиться между верхней (2) и нижней (3) отметками на указателе уровня согласно рисунку 13.

При необходимости долить масло.

ВНИМАНИЕ!

Категорически запрещается производить запуск двигателя при отсутствии требуемого

уровня масла (уровень масла ниже нижней отметки).

Для оперативного контроля уровня масла можно воспользоваться контрольным отверстием

5 с прозрачной вставкой и с верхней и нижней отметками уровня масла.

ВНИМАНИЕ!

Эксплуатация мотоцикла при недостаточном количестве масла может привести к серьезно-

му повреждению двигателя.

ЗАМЕНА МАСЛА

Качество моторного масла является важнейшим фактором, влияющим на срок службы дви-

гателя. Замену масла производить в соответствии с графиком проведения технического обслу-

живания указанному в таблице 2.

ПРИМЕЧАНИЕ

Замену масла производить при рабочей температуре двигателя. Для слива масла поместить

пустой поддон под двигатель и отвернуть сливную пробку 6.

ВНИМАНИЕ! Соблюдайте осторожность, так как прогретый двигатель и масло в нем

имеют высокую температуру.

Нажать несколько раз на кикстартер, чтобы слить масло до конца.

Поставить на место сливную пробку. Надежно затянуть.

Вывернуть указатель уровня масла. Залить 1,1 л моторного масла.

Поставить на место указатель уровня масла.

Запустить двигатель и дать ему поработать на холостых оборотах в течение нескольких

минут, а затем заглушить двигатель. Через несколько минут повторно проверить уровень масла.

При необходимости добавить масло. Уровень масла должен находиться на верхней отметке на

указателе уровня масла. При этом мотоцикл должен стоять на ровной, горизонтальной поверх-

ности. Убедитесь, что мотоцикл опирается на переднее колесо.

ПРИМЕЧАНИЕ

При езде в условиях сильной запыленности замену масла следует производить чаще, чем

указано в графике проведения технического обслуживания.

Не допускается применять масло с какими-либо добавками.

Не выливать отработанное масло в неустановленных местах. Следуйте соответствующим

правилам по защите окружающей среды.

СВЕЧА ЗАЖИГАНИЯ

Рекомендуемый тип свечи: NGK, DR8EA.

Снять защитный колпачок свечи. Очистить от грязи основание све-

чи. При помощи ключа из набора инструментов вывернуть свечу зажига-

ния. Проверить свечу на наличие повреждений. Если подгорели электро-

ды, заменить свечу. Проверить зазор между электродами при помощи

щупа - зазор должен быть 0.6-0.8 мм. Чтобы не повредить резьбу свечи

зажигания при заворачивании, начинать заворачивать свечу следует ру-

кой, а закончить, используя специальный ключ из набора инструментов.

Поставить на место колпачок свечи зажигания.

ВНИМАНИЕ

Запрещается применять свечи с несоответствующим калильным

1 - боковой электрод;

числом. Это может привести к отказу двигателя.

2 - центральный электрод.

Рисунок 14

ВОЗДУШНЫЙ ФИЛЬТР

Обслуживание воздушного фильтра следует проводить в соответствии с графиком техниче-

ского обслуживания для этого:

- снять боковое декоративное закрытие ;

- снять корпус воздушного фильтра;

- очистить внутреннюю полость корпуса воздушного фильтра;

- заменить фильтрующий элемент;

- сборку производить в обратной последовательности.

ВНИМАНИЕ

Нельзя эксплуатировать двигатель без фильтрующего элемента, в противном случае прежде-

временный износ цилиндропоршневой группы неизбежен.

Убедитесь в целостности корпуса воздушного фильтра.

Защищайте воздушный фильтр от попадания воды во время мойки мотоцикла.

Очистка фильтрующего элемента топливного крана

Демонтировать топливный кран с топливного бака и снять фильтрующий элемент, надетый

на заборную трубку топливного крана.

Промыть фильтрующий элемент в чистом бензине.

После промывки установить фильтрующий элемент на заборную трубку топливного крана.

Установить топливный кран на топливный бак и проверить соединение на герметичность.

Затяжку гайки топливного крана производить аккуратно, без чрезмерных усилий во избежание

повреждения резьбы.

ПРОВЕРКА СОСТОЯНИЯ СИСТЕМ ВПУСКА И ВЫПУСКА

Проверьте состояние и надежность соединений глушителя и двигателя, воздухопровода,

воздушного фильтра и карбюратора. Неполадки своевременно устраните.

ПРОВЕРКА РАБОТЫ ДРОССЕЛЯ

1 - рукоятка управления дросселем; 2 - контргайка; 3 - регулировочный винт.

Рисунок 15

Проверить плавность вращения рукоятки управления дроссельной заслонкой от полностью

открытого до полностью закрытого состояния в обоих крайних положениях рулевого управле-

ния.

Свободный ход троса дросселя должен составлять 2-6 мм. Если требуется регулирование

свободного хода, отверните контргайку, а затем отрегулируйте свободный ход. Заворачивайте

винт для увеличения свободного хода и отворачивайте для уменьшения. Заверните контргайку.

РЕГУЛИРОВКА ОБОРОТОВ ХОЛОСТОГО ХОДА

Рисунок 16

Регулировку оборотов холостого хода двигателя необходимо производить на прогретом

двигателе. Обороты холостого хода - 1500±100 об./мин. Регулировку системы холостого хода

производят в следующей последовательности :

1 При неизменном положении винта количества выбрать положение винта качества, обес-

печивающее максимальную частоту вращения коленчатого вала.

2 Винтом количества смеси установить порог частоты вращения коленчатого вала до ми-

нимально устойчивых оборотов Nmin хх.

3Винтом качества смеси, не меняя положение винта количества смеси, уменьшить частоту

вращения коленчатого вала до Nmin хх = 1500 ±100 об./мин.

4Поворотом ручки управления дросселя повысить частоту вращения коленчатого вала до

2500…3000 об/мин. Затем резко отпустить ручку дросселя. Значение Nmin хх должно ос-

таться примерно на прежнем уровне. Повторяют эту операцию 3 - 5 раз. При изменении Nmin

хх повторяют операции, описанные в пп. 1 - 3.

РЕГУЛИРОВКА СЦЕПЛЕНИЯ

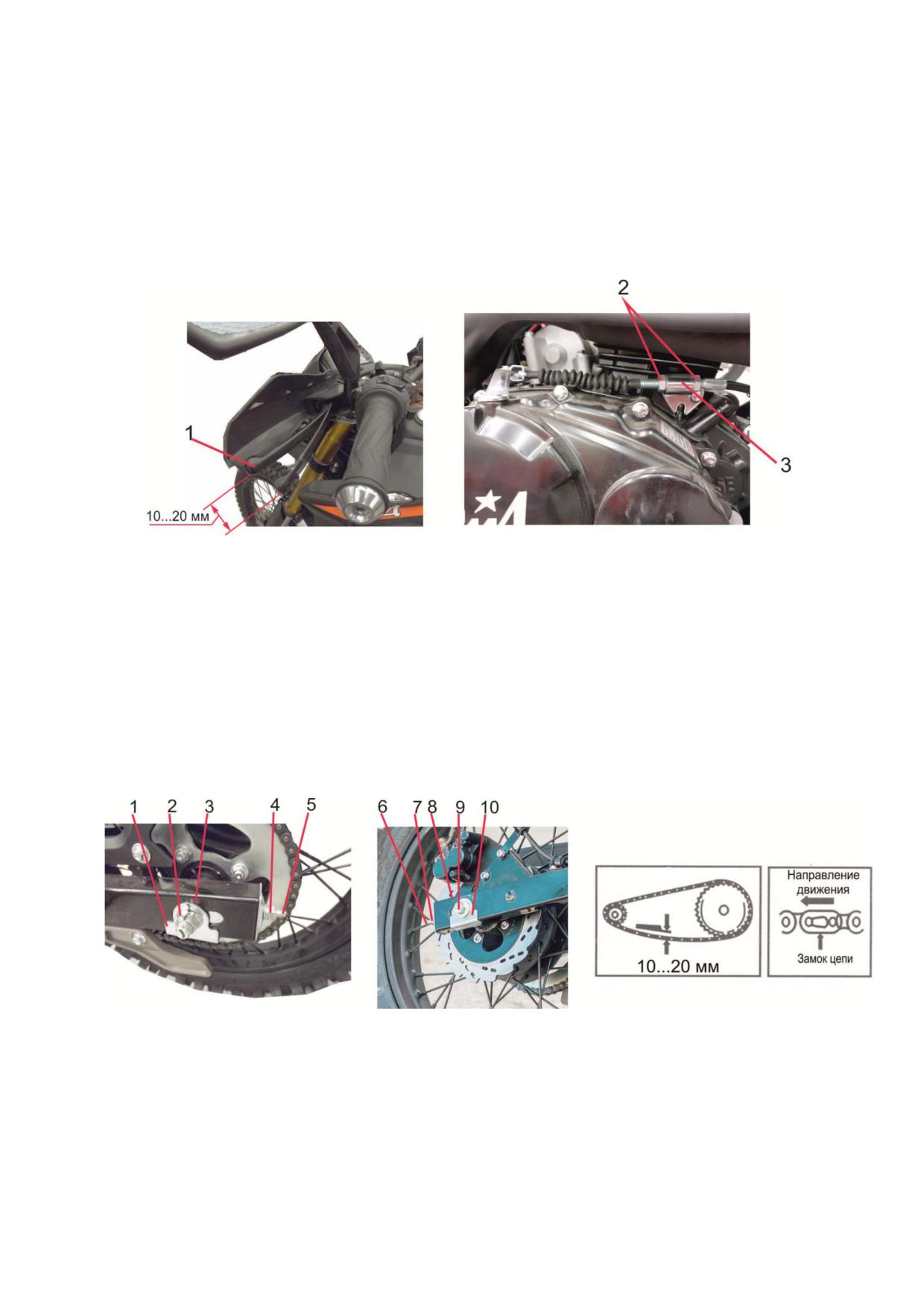

1 - рычаг сцепления; 2 - контргайки; 3- кронштейн троса сцепления.

Рисунок 17

Свободный ход рычага сцепления должен составлять 10…20 мм. Регулировка производится

следующим образом:

Ослабить контргайки 3, расположенные около кронштейна троса сцепления 2.

Взаимным поворотом контргаек

3 обеспечить свободный ход рычага сцепления

10…20 мм.

ПРОВЕРКА И РЕГУЛИРОВКА ВЕДУЩЕЙ ЦЕПИ

1- кронштейн левый; 2 - гайка оси; 3 - контрольные метки; 4 - левая контр гайка; 5 - винт ре-

гулировочный левый; 6 - винт регулировочный правый; 7 - правая контр гайка; 8 - контроль-

ные метки; 9 - ось заднего колеса; 10 - кронштейн правый.

Рисунок 18

Проверка

Поставить мотоцикл на подставку. Проверить исправность и натяжение цепи. Стрела прогиба

в средней части нижнего участка цепи между звездочками должна составлять 10-20 мм.

Регулировка

Регулировку натяжения цепи производить в следующей последовательности:

- ослабить гайку оси заднего колеса 2, левую 4 и правую 7 контргайки;

- отрегулировать величину прогиба цепи при помощи левого 5 и правого 6 регулировочных

винтов. При этом положение левого 1 и правого 10 кронштейнов относительно контроль-

ных меток 3 и 8 соответственно должно быть одинаковым, чтобы обеспечить положение

колес в одной плоскости;

- после проверки затянуть левую 4 и правую 7 контргайки, гайку оси заднего колеса 2;

- прогиб в средней части нижнего участка цепи между звездочками должен

составлять 10…20 мм.

Смазка

Для очищения и смазки цепи используйте средства, предназначенные для обработки цепей

мототехники.

ВНИМАНИЕ! Если цепь снималась с мотоцикла для обработки, то при установке цепи

защелка замка должна быть установлена так, чтобы разрез защелки был расположен в на-

правлении обратном рабочему движению цепи.

ПРОВЕРКА ПЕРЕДНЕГО И ЗАДНЕГО ТОРМОЗОВ

С ГИДРАВЛИЧЕСКИМ ПРИВОДОМ

1 - винт крепления крышки бачка; 2 - крышка бачка; 3 -бачок с тормозной жидкостью;

4 -рычаг переднего тормоза; 5 - тормозной диск переднего тормоза; 6 - рабочий цилиндр пе-

реднего тормоза; 7 -штуцер прокачки тормозов.

Рисунок 19

При нажатии рычага переднего тормоза или педали заднего тормоза тормозные колодки

зажимают тормозной диск. Установите мотоцикл на ровную площадку. Проверьте уровень

тормозной жидкости в бачках тормозов. Если он ниже метки нижнего допустимого уровня

(LOWER), отверните крышки тормозных бачков, долейте тормозную жидкость до метки верх-

него уровня (UPPER). Тормозной бачок заднего тормоза находится с правой стороны мотоцик-

ла.

ВНИМАНИЕ!

Использовать тормозную жидкость DOT-3 или DOT-4. Недопустимо попадание в емкость

для тормозной жидкости грязи и воды. Избегать попадания тормозной жидкости на кожу и в

глаза. При попадании жидкости в глаза необходимо тщательно промыть их обильным количе-

ством воды.

Регулярно проводить техническое обслуживание тормозов. Если свободный ход рычага пе-

реднего или педали заднего тормоза слишком велик, а тормозные колодки не изношены до

предела, то это означает, что в тормозной системе присутствует воздух, который необходимо

удалить.

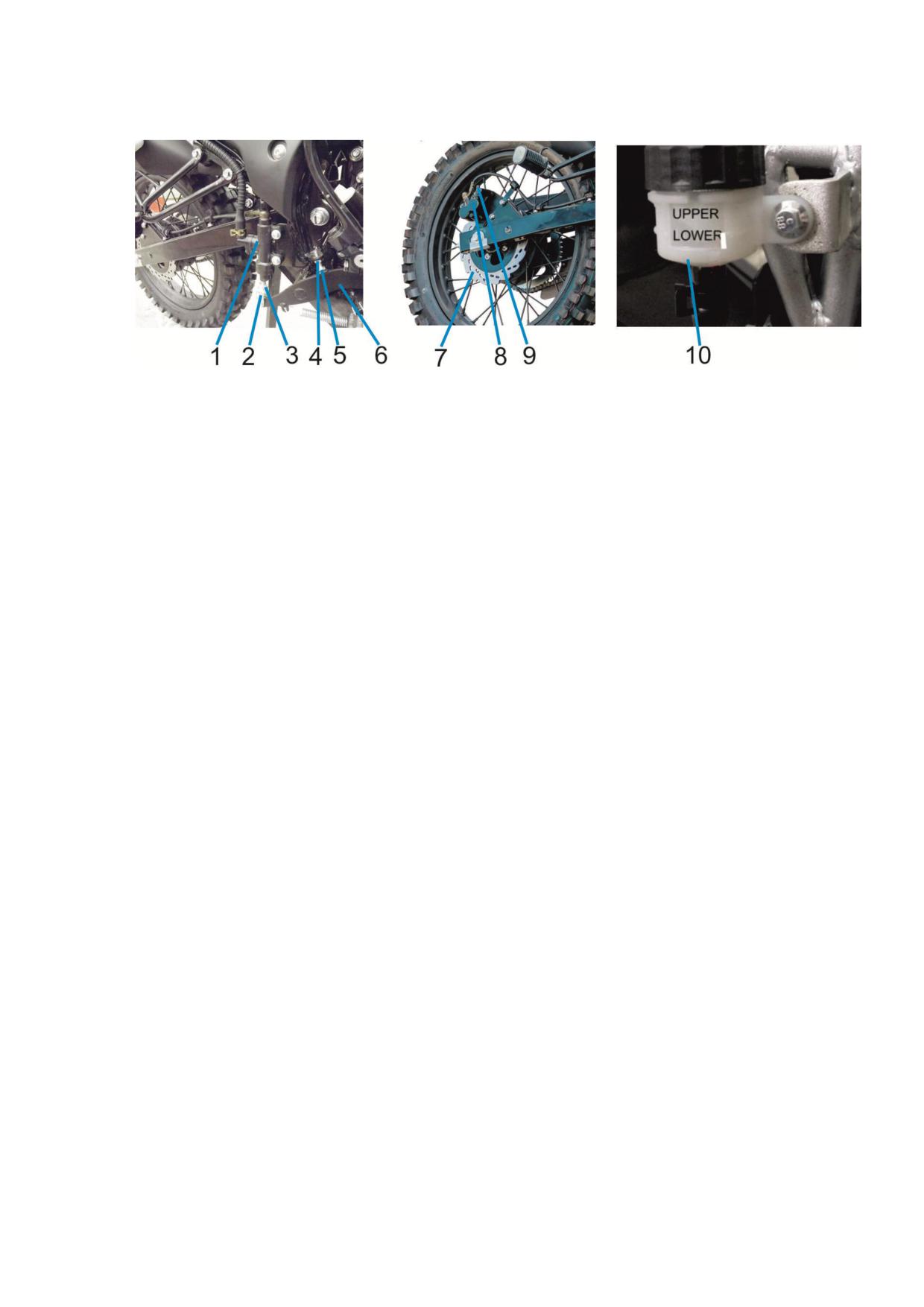

1- главный цилиндр заднего тормоза; 2 - скоба; 3 - контргайка; 4 - контргайка;

5 - регулировочный болт упор; 6 - педаль заднего тормоза; 7 - тормозной диск заднего тормоза;

8 - рабочий цилиндр заднего тормоза; 9 - штуцер прокачки тормозов; 10 - бачок с тормозной жид-

костью.

Рисунок 20

Для этого надо прокачать тормозную систему в следующей последовательности:

- снять крышку с тормозного бачка и заполнить его не менее чем на 2/3 объема;

- снять защитный колпачок со штуцера, расположенного на рабочем тормозном цилиндре, для

удаления воздуха из системы;

- надеть на штуцер шланг, другой конец шланга опустить в емкость, частично

заполненную тормозной жидкостью;

- резко нажав на рычаг тормоза 3…5 раз, с интервалами 2…3 с, отвернуть на ½ оборота

штуцер при нажатом рычаге;

- нажимая на рычаг, вытеснить находящуюся в системе жидкость вместе с воздухом

через шланг в сосуд;

- эти операции продолжать до тех пор, пока не прекратится выход пузырьков из шланга;

- затем удерживая рычаг в нажатом положении, завернуть штуцер до отказа, снять шланг,

надеть защитный колпачок;

- при удалении воздуха необходимо поддерживать нормальный уровень жидкости в

бачке гидропривода.

Для удаления воздуха из тормозной системы заднего колеса проделать аналогичные дей-

ствия с педалью заднего тормоза.

Показателем нормального функционирования переднего тормоза является свободный

ход рычага переднего тормоза 10…20 мм, а показателем нормального функционирования

заднего тормоза является свободный ход педали заднего тормоза, равный 5…8 мм.

Плавно нажимая с небольшим усилием на педаль заднего тормоза 6 согласно рисунку 20, сле-

дить за перемещением скобы 2 штока главного цилиндра. Если при нажатии на педаль скоба

начинает перемещаться вверх с небольшой задержкой ( ход педали 5…8 мм от начала нажатия

на педаль) после выборки люфта в штифтовом соединении скобы, а на конце педали немного

увеличивается сопротивление нажатию на педаль - то свободный ход есть. Если же скоба 2 на-

чинает перемещаться вверх одновременно с началом хода педали, то свободный ход отсутству-

ет и необходима регулировка.

Регулировка свободного хода педали заднего тормоза

Чтобы отрегулировать свободный ход педали заднего тормоза, следует согласно рисунку 20:

- ослабить контргайки 3 и 4;

- регулировочной гайкой 5 добиться люфта в штифтовом соединении скобы 2 и педали 6;

- завернуть контргайки 3 и 4.

АККУМУЛЯТОРНАЯ БАТАРЕЯ

На мотоцикле за левым декоративным закрытием установлена аккумуляторная бата-

рея. Основные правила ухода за аккумуляторной батарей изложены в инструкции по экс-

плуатации, приложенной к аккумуляторной батарее.

Если мотоцикл длительное время не эксплуатируется, батарея разряжается. Следует

снять ее с мотоцикла, произвести полную зарядку и хранить в сухом прохладном месте.

При снятии батареи сначала отсоедините отрицательную клемму (-), а затем - положи-

тельную (+). Если же батарею нужно оставить на мотоцикле, отсоедините отрицательную

клемму (-) батареи. Регулярно производите чистку клемм батареи, сняв ее с мотоцикла.

При ее установке на мотоцикл подключайте сначала положительную клемму, а затем -

отрицательную. Убедитесь, что клеммы батареи затянуты.

При замене батарея должна иметь те же самые технические характеристики.

СНЯТИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ

Для снятия аккумуляторной батареи:

- снять левое декоративное закрытие;

- отсоединить сначала отрицательную клемму, а затем положительную клемму;

- отогнуть прижимную ленту и вынуть аккумуляторную батарею из ниши.

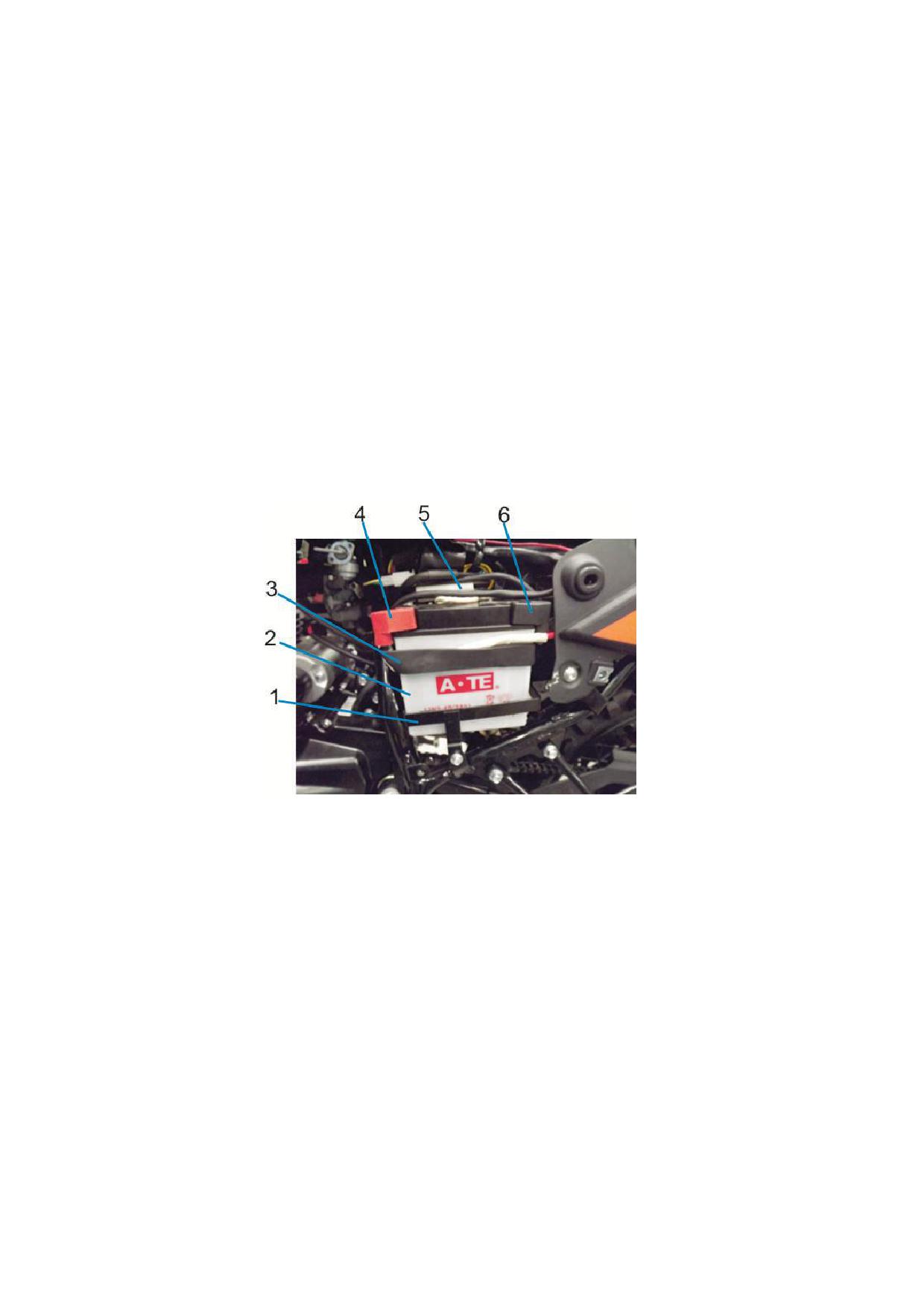

1 - подставка для аккумуляторной батареи; 2 - аккумуляторная батарея; 3 - прижим-

ная лента; 4 - положительная клемма (красная); 5 - ёмкость зажима плавкого предохрани-

теля; 6 - отрицательная клемма (черная).

Рисунок 21

ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ

На мотоцикле установлено устройство защиты от перегрузок (плавкий предохрани-

тель).

Плавкий предохранитель находится в зажиме, расположенном рядом с аккумулятор-

ной батареей. Плавкий предохранитель рассчитан на 15 А. Если предохранитель перего-

рел, выключить систему зажигания, открыть ёмкость с предохранителем, вынуть перего-

ревший предохранитель из зажима, затем вставить новый предохранитель, расположен-

ный в этой же емкости в другом зажиме. Включить соответствующие переключатели,

чтобы проверить работу электрических приборов. Если новый предохранитель перегорает

очень быстро, это означает, что происходит короткое замыкание, или цепь перегружена.

Выключить зажигание и все переключатели и обратиться на станцию технического об-

служивания.

УХОД ЗА МОТОЦИКЛОМ

Следует регулярно чистить и мыть мотоцикл. Осматривать мотоцикл на отсутствие

утечек масла и тормозной жидкости, повреждений.

ВНИМАНИЕ

Нельзя направлять струю воды под высоким давлением на следующие детали: пере-

ключатель зажигания, электрические переключатели, измерительные приборы, ступицы

колеса, нижнюю часть топливного бака.

ПРИМЕЧАНИЕ

Фары, блок стоп-сигнала и другие пластиковые детали следует мыть тканью или губ-

кой, смоченной в мягком моющем средстве или в воде.

После мойки мотоцикл просушить, запустить двигатель и дать ему поработать не-

сколько минут на холостых оборотах.

ВНИМАНИЕ

Сразу после мойки эффективность тормозов может снизиться из-за попадания влаги.

Перед поездкой проверить работу тормозной системы.

ХРАНЕНИЕ МОТОЦИКЛА

При длительном хранении мотоцикла (более 60 дней) необходимо принять опреде-

ленные меры, чтобы обеспечить надежность работы мотоцикла. Перед постановкой мо-

тоцикла на хранение провести его техническое обслуживание.

1 Вымыть мотоцикл.

2 Слить топливо из топливного бака.

3 Отвернуть свечу зажигания и залить 15...20 мл масла SAE15W-40 SE в цилиндр.

Выключить зажигание и нажать несколько раз на рычаг кикстартера, чтобы равномерно

распылить масло внутри цилиндра, а затем установить на место свечу зажигания.

4 Снять ведущую цепь, вымыть и смазать ее.

5 Смазать все тросы управления.

6 Плотно закрыть выхлопную трубу пластиковым пакетом, чтобы исключить попада-

ние внутрь влаги.

7 Нанести на все открытые металлические поверхности тонкий слой антикоррозион-

ного покрытия, если мотоцикл хранится во влажном помещении, или воздух окружающей

среды содержит соль.

8 При хранении давление в шинах должно быть 1,50 кг/см² (150 кПа). Проследить за

тем, чтобы шины колес не стояли непосредственно на земле.

9 Снять и зарядить аккумуляторную батарею. Хранить ее в сухом, прохладном и хо-

рошо проветриваемом помещении вдали от прямого солнечного света.

ВНИМАНИЕ

При снятии батареи в первую очередь отсоединить отрицательную клемму, а потом -

положительную. Установку производить в обратном порядке. Во время проведения выше-

указанных операций замок зажигания должен быть выключен.

10. Накройте мотоцикл хлопчатобумажной или другой тканью, хорошо пропускаю-

щей воздух, и храните мотоцикл в хорошо проветриваемом помещении, не допуская по-

падания солнечного света и осадков.

РАСКОНСЕРВАЦИЯ МОТОЦИКЛА

После хранения:

- снять укрывной материал с мотоцикла, удалить антикоррозионное покрытие;

- проверить, осмотреть мотоцикл;

- зарядить аккумуляторную батарею, установить ее на мотоцикл;

- залить свежее топливо;

- отрегулировать и произвести техобслуживание в объеме, рекомендуемом данным руко-

водством;

- опробовать мотоцикл на низких скоростях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Габаритные размеры, мм, не более:

Длина

2170

Ширина

800

Высота

1210

База, мм не, более

1400

Максимальная скорость, км/час

Масса снаряженного транспортного средства

в снаряженном состоянии, кг

142

Полная масса транспортного средства, кг

292

- на переднюю ось

- на заднюю ось

198

Емкость топливного бака, л

≥ 13

Топливо

Бензин с октановым числом не менее 92

Двигатель

ZiD, 166FMМ

Тип двигателя

четырехтактный, с принудительным

зажиганием, воздушного охлаждения

Степень сжатия

9,2

Рабочий объем, см³

225

Максимальная мощность, кВт (мин^-1)

10,5(7000)

Максимальный крутящий момент, Нм (мин^-1)

16,5(5500)

Масло

Масло для бензиновых

двигателей SAE 15W-40 SE

Объем масла в двигателе, л

1,1

Карбюратор

DENI, PZ30

Фильтр воздушный

YP,ZiD250

фильтрующий элемент бумажный

Система зажигания

бесконтактная с электронной

системой управления CDI

Свеча зажигания

NGK, DR8EA

Сцепление

многодисковое в масляной ванне

Коробка передач

механическая с ножным переключением

передач

число передач

5 - вперед

передаточные числа

3,000

2,071

III

1,529

1,150

0,954

Моторная передача

шестерёнчатая

- передаточное число

3,333

Главная передача

цепная

- передаточное число

3,125

Размер/давление в шинах:

- передняя

90/100-21/280 кПа

- задняя

110/100-18/280 кПа

Аккумуляторная батарея

12 В - 9А·ч

Фара

12 В-35Вт /35Вт

Лампа подсветки номерного знака

12 В 3 Вт

Приложение 1

Список предприятий, проводящих гарантийное обслуживание

мототехники производства ОАО «Завод им. В.А. Дегтярева»

1. г. Архангельск, Обводной канал, 10, офис 1250, маг. «Барс», ИП Бирюков Л.А.,

тел. 8182-642626, moto@bars.su

2. г. Белгород, маг. «Скутер 31», ИП Пашнев А.А., тел. +7(4722) 410-500, scooter_matrix@mail.ru

3. г. Владимир, ул. Куйбышева, 26ж, маг. «Мототандем», тел. 8-920-933-32-32,

mototandem@mototandem.ru

4. г. Волгоград, пр-т Ленина, 179, маг. «Инкомоторс», тел. +7927-510-23-23,

inkomotors@mail.ru

5. г. Вологда, ул. Чернышевского, д.97 лит.А, мотосалон "Мотомир-35", ИП Армеев Р.С.,

тел.: +7(8172) 54-00-76, 8-931-501-54-45, motomir35@mail.ru

6. г. Вологда, ул. Клубова, д.25, маг. «Опт-Спорт», ИП Галагин А.В., тел. 8172-217602, 217531

7. г. Воронеж, ул. Латненская, 9а, ООО «Мото 36», тел. +7(473) 213-24-37, www.moto36.ru

8. г. Гомель, Республика Беларусь, ул. Борисенко, д.35, оф. 14, ЧТУП “ТехноАгро»,

tehnoagroadm@gmail.com, тел. +375 44 500 02 23

9. г. Гусь-Хрустальный, ул. Старых Большевиков, д.13, маг. «Два колеса», ИП Панышев А.Е.,

тел. 89308334520, nota24@mail.ru

10. п. Елань, Волгоградская обл., ул. Вокзальная,81, ИП Акимов А.С., тел. 84452-57437.

11. г. Иваново, ул. 11-й Проезд, д.2, маг. «Авто-Мото-Вело», ИП Смирнов А.М.,

тел. 8(4932)311-010, 330-971, 350-568, AvtoMotoVelo@yandex.ru

12. г. Ижевск, ул. Орджоникидзе, 2а, ООО ТД «Штурман», тел. (3412) 76-69-09,

shturman-ofis@list.ru

13. г. Ковров, Владимирская обл., ул. Труда, стр.4, Центр сервисно-гарантийного обслужива-

ния, тел.(49232)91915, коом@zid.ru

14. г. Ковров, Владимирская обл., ул. Блинова, д.68, корп. 1, ИП Жеуров С.Ю.

тел. 849232-55777, zheurov7@mail.ru

15. г. Ковров, Владимирская обл., ул. Комсомольская, д.116, маг. «Мото-Мото»,

ИП Кокурин С.М. тел. 8-800-775-21-46, mototrade33@gmail.com

16. г. Люберцы, 1-й Панковский проезд, склад. 4, секция 1, тел. 8-916-033-73-73

rpavlov1979@gmail.com

17. г. Москва, ул.Зацепа, д.21, маг. «Universal Motors», ООО «Мотофлот», тел. 8(495)9661886,

info@universalmotors.ru

18. г. Нижний Новгород, Кащенко, 6Г, маг. «Мотосалон Нижегородский», ИП Евстигнеев

А.И., тел. +7(831)280-99-35; +79534151165, zakupka@motosalon52.ru

19. г. Новомосковск, ул. Мира, д. 17-А, ИП Михайлова А.А., тел. 8(48762)4-65-00

20. г. Новосибирск, ул. Дуси Ковальчук, 185, маг. «Мототехсервис», ИП Новокрещенов Ю.В.,

тел. (383)220-97-27, 236-05-00, moto@risp.ru

21. г.Нур-Султан, ул.Герцена,6/1, Республика Казахстан, маг. КвадроЦентр, TOO «WESC»,

тел. 7(77777)22332 www.kvadrocenter.kz

22. г. Орел, ул. 1-ая Курская, д.83, ООО «ТД Арсенал», тел.: 8(4862) 54-12-12 доб.123,

8(960)646-88-11 snab8@arsenal-orel.ru

23. г. Пермь, ул. Деревообделочная, д.8, корп.1, маг. «Эксперт-Мото», ИП Утешева И.В.,

тел.: +7 (342) 259-22-79, +7 (342) 238-56-93, expert.an@mail.ru

24. г. Рязань, ул. 1-ая Железнодорожная, д. 18Б, ООО « Мото62» тел. 8-910-900-72-20,

opt@moto62.ru

25. г.Санкт-Петербург, ул. Кржижановского, д.14 к.1 маг. «МОПЕДОFF», ООО «ЭТНА»,

тел. (812)981-45-55, 9814555@mail.ru

26. г. Тихорецк, ул. Гоголя, д.153, маг. «МотоТехника», ИП Комарова Л.А.,

тел.: 8-918-189-27-73, 8-861-965-23-77, Motto23@mail.ru

27. г. Томск, Читинская ул., дом № 1, строение 6, компания «Эпицентр Тюнинга»,

тел. 8(3822) 252-25, tuningcentr.ru

28. г.Уфа, ул. Менделеева, 150/4, маг. "МОТОХИТ", ИП Шипилина И.К.,

тел. 8(347) 266-35-95, www.moto-hit.ru

29. г. Ярославль, м-н Профессионал, ИП Синицин А.А., тел. 8(4852) 493-256.
